ＫＥＮＷＯＯＤ　ＫＴ−９７００　修理記録

平成１７年８月２５日到着　　　平成１８年２月２０日完成

A．　修理前の状況 オーバーホール修理。 B．　原因 経年劣化。 ＡＥ．　修理前点検測定 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 配線手直し、補強。 半固定ＶＲ交換。 ３Ｐインレットソケット取付（支給）。 ＷＢＴ　ＲＣＡ端子に交換。 整流ダイオード交換（支給）。 メータランプ交換。 出力線を銀線に交換（銀線支給）。 Ｄ．　使用部品 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　　　５９個。 整流ダイオード（支給）　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１３個。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　　　　　　　　　　２組。 メータランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 ３Ｐインレットソケット　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ０．８ｍｍ銀線（支給）。 Ｅ．　調整・測定 ＥＥ．　周波数・調整・測定 Ｆ．　修理費　　　１１１，６００円　　　　オーバーホール修理。 Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９７００　の仕様（マニアル・カタログより）

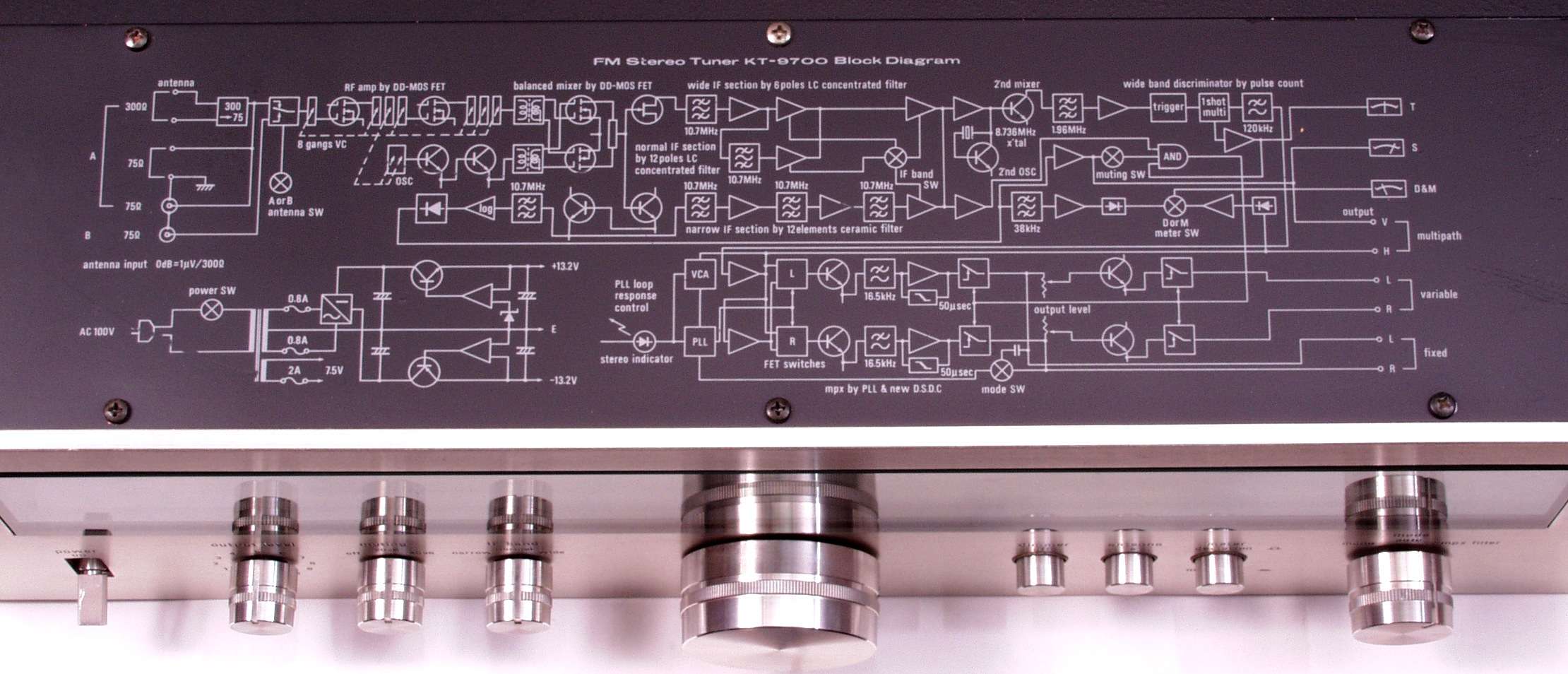

Ａ．　修理前の状況 Ａ１１．　上蓋のブロック図

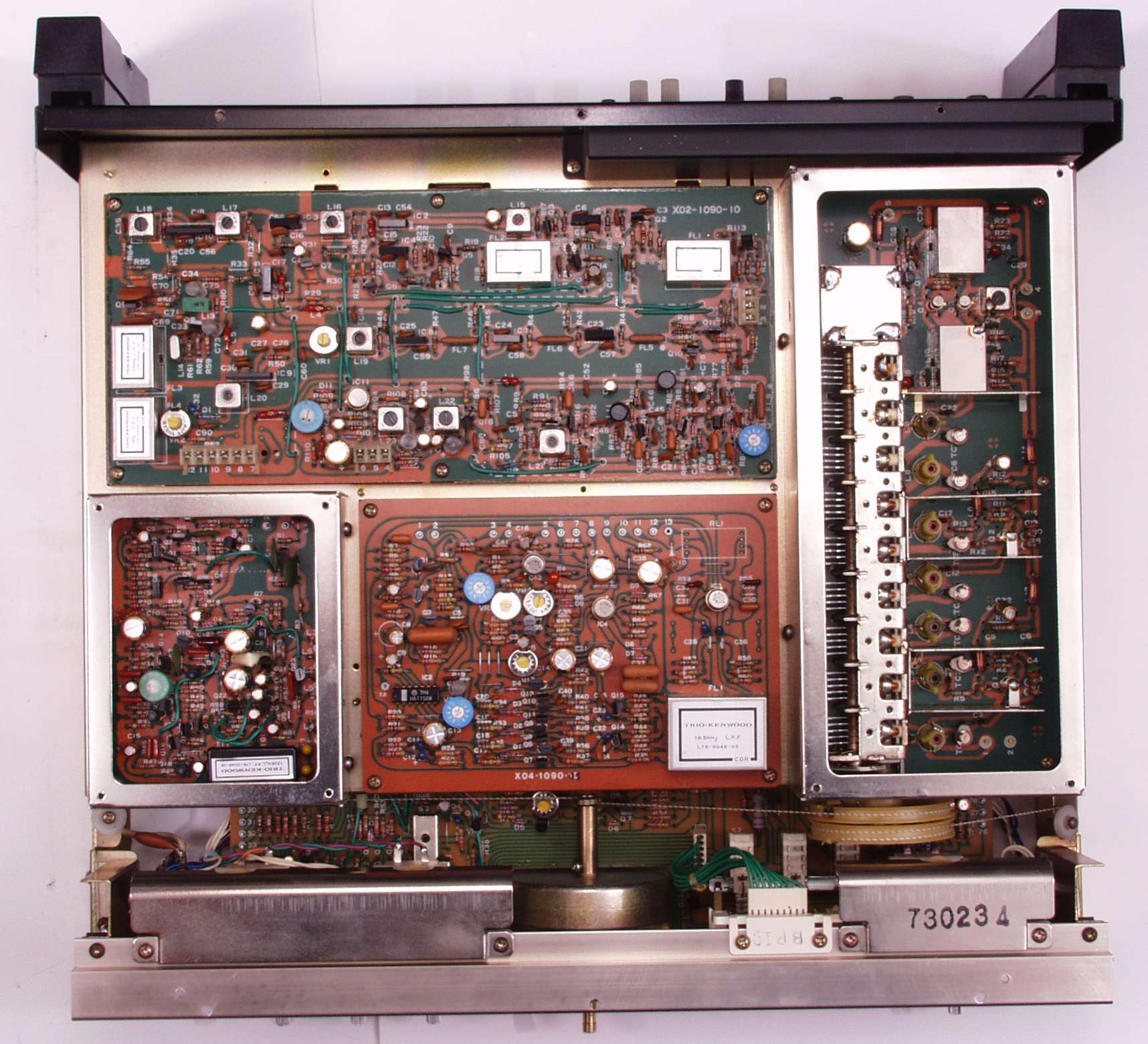

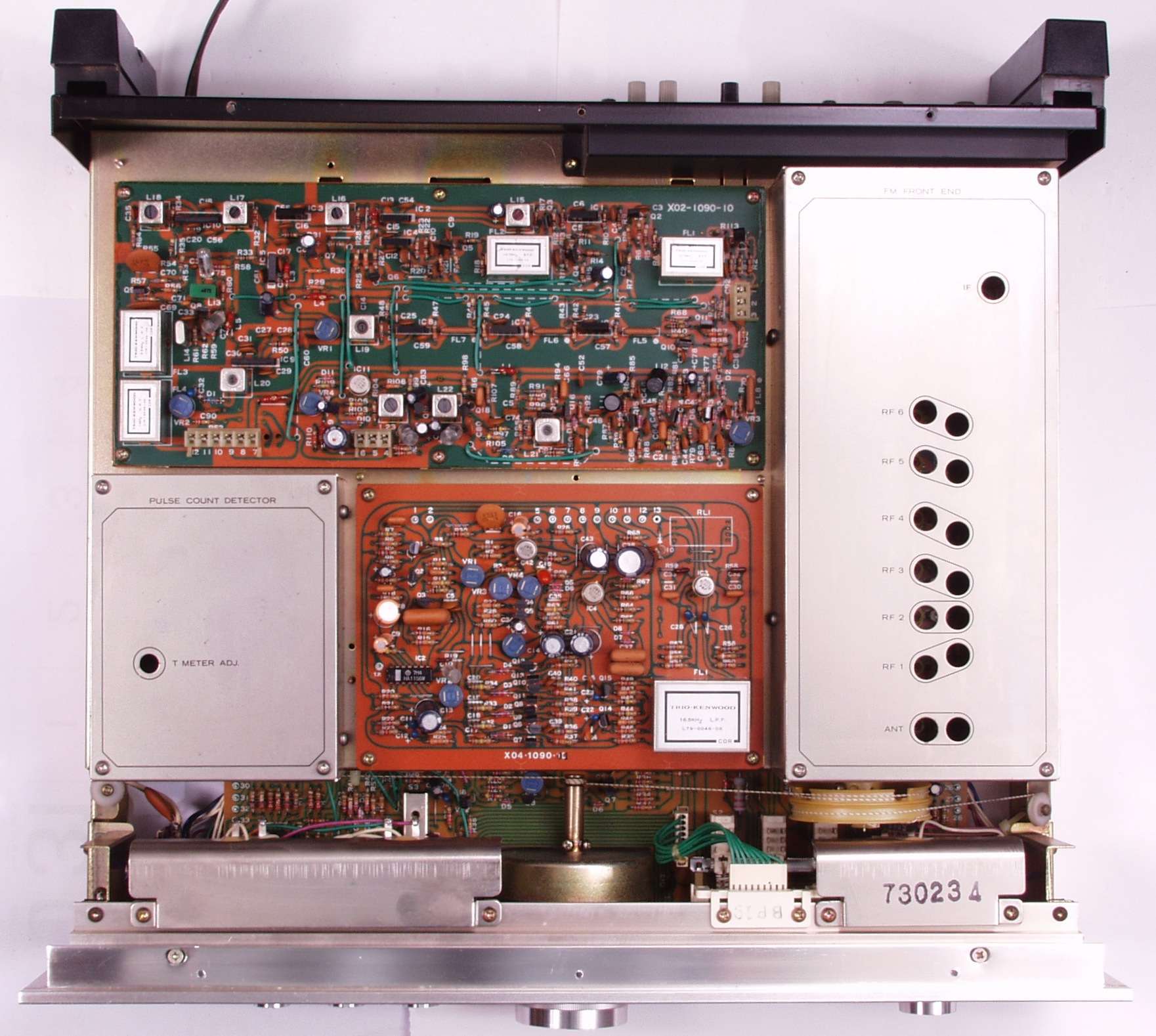

Ａ２１．　上蓋を取った所

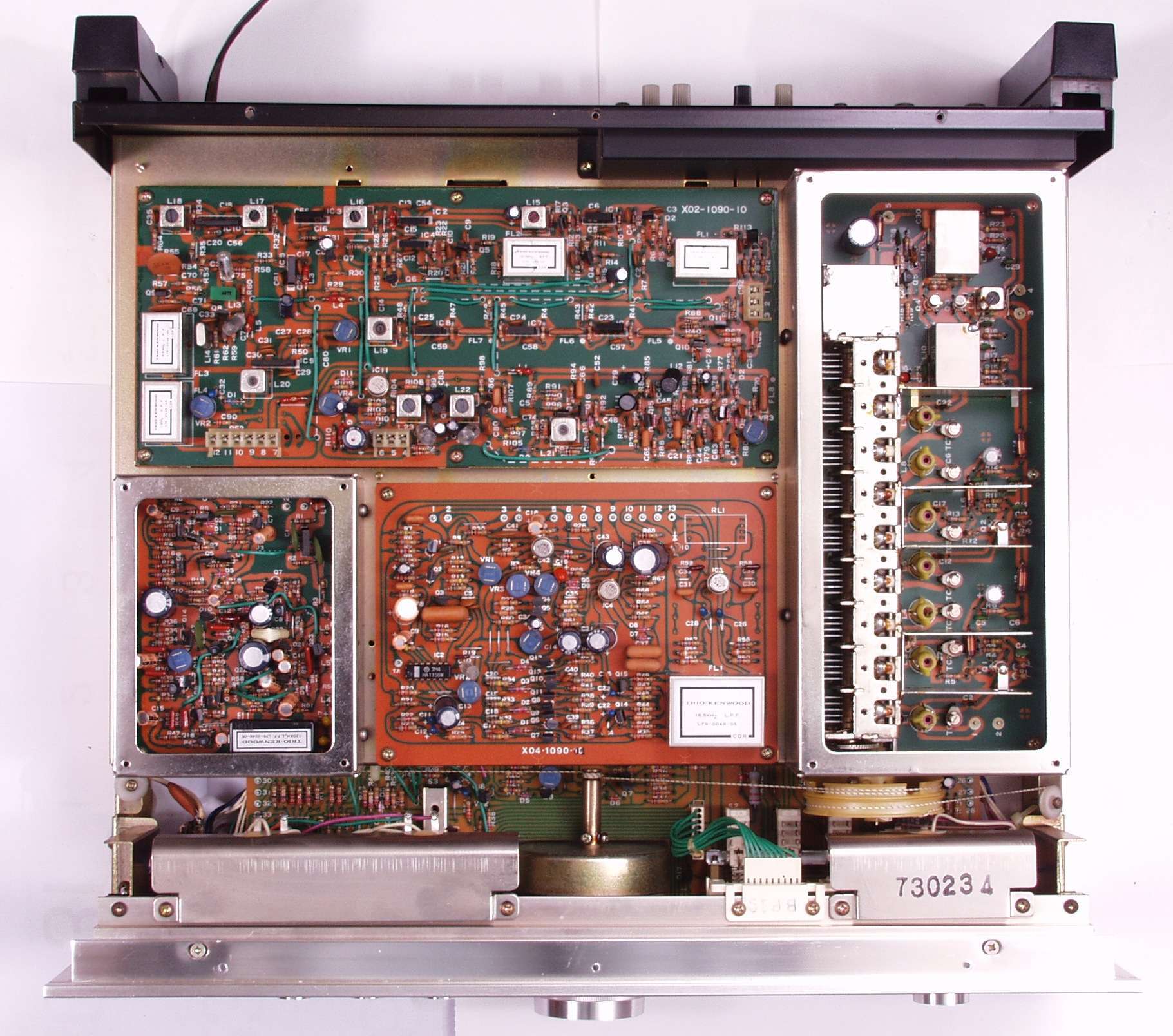

Ａ２２．　上蓋を＋シールドを取る

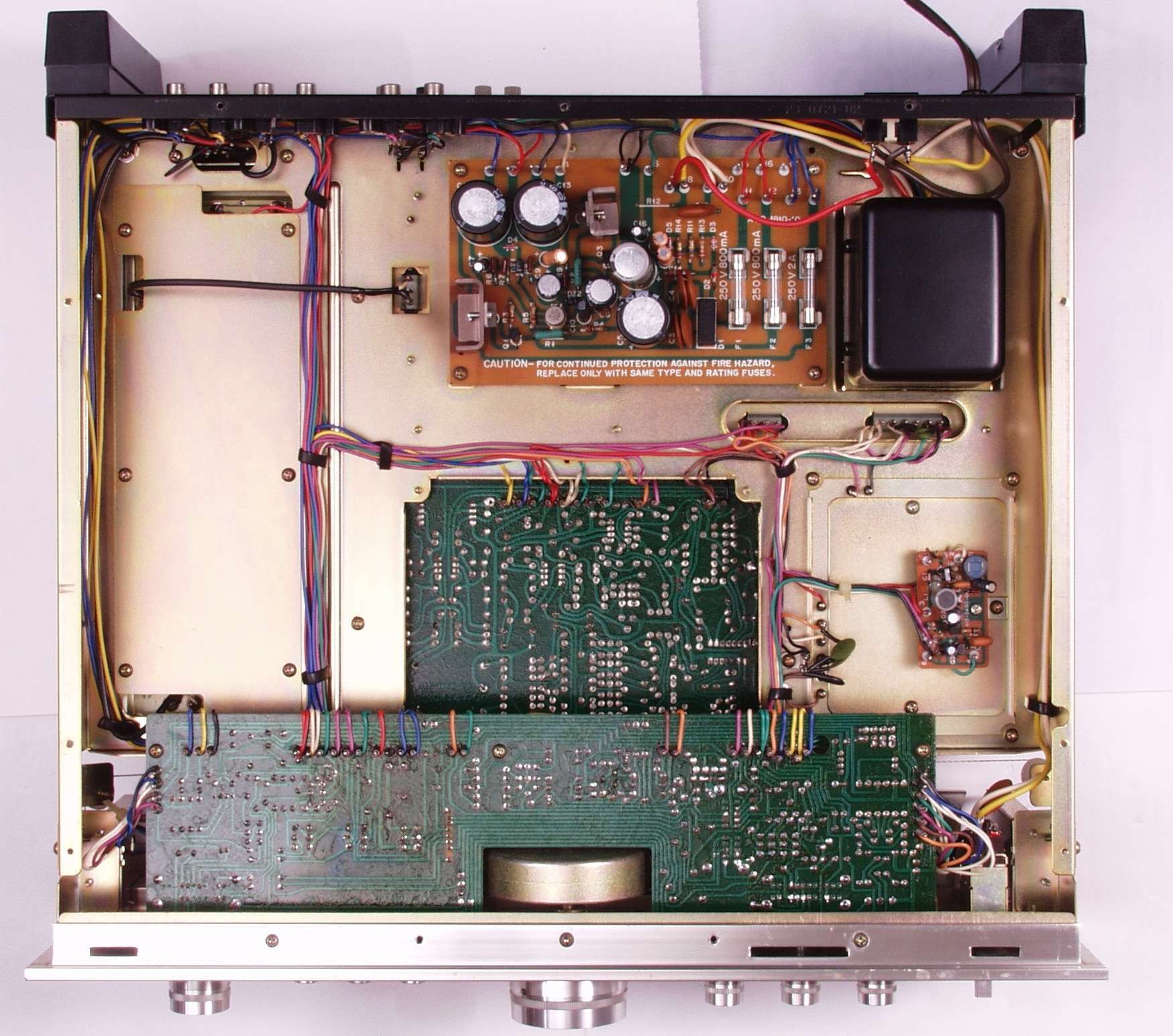

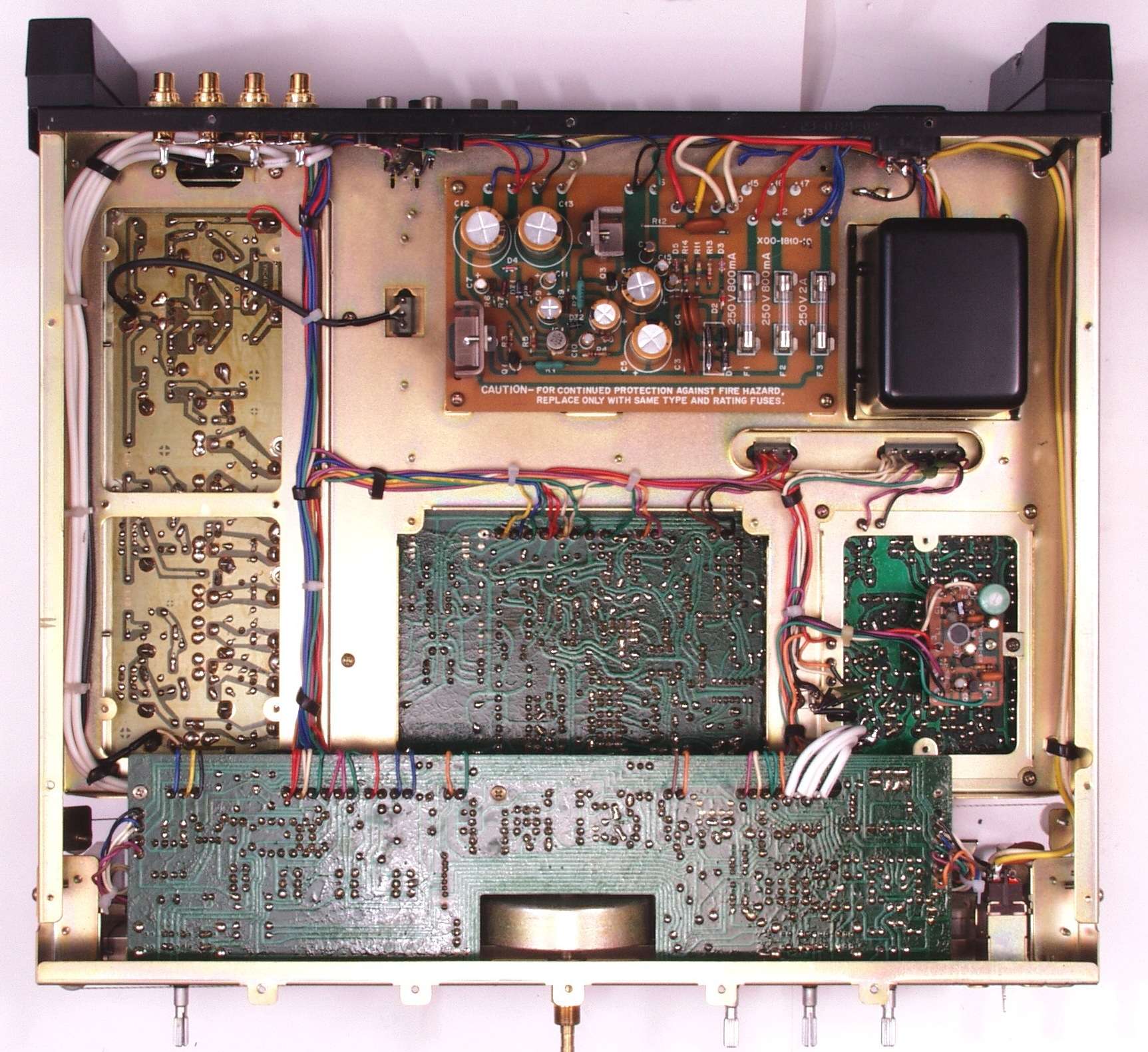

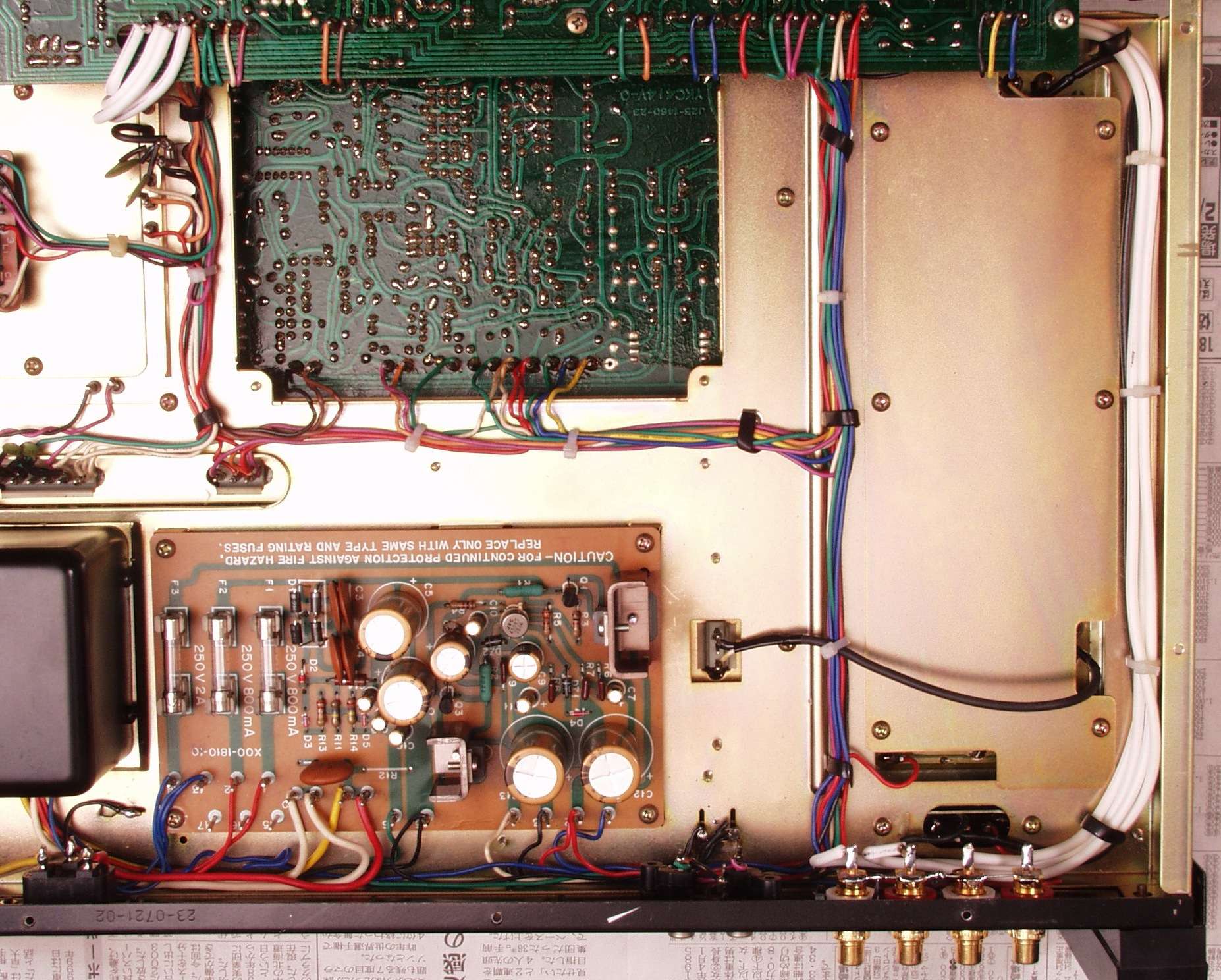

Ａ３．　下蓋を取った所

Ａ４．　ＡＣコードを３Ｐインレットに交換する、コードの所が狭いので、下の位置かＡＣコンセントの所に付ける

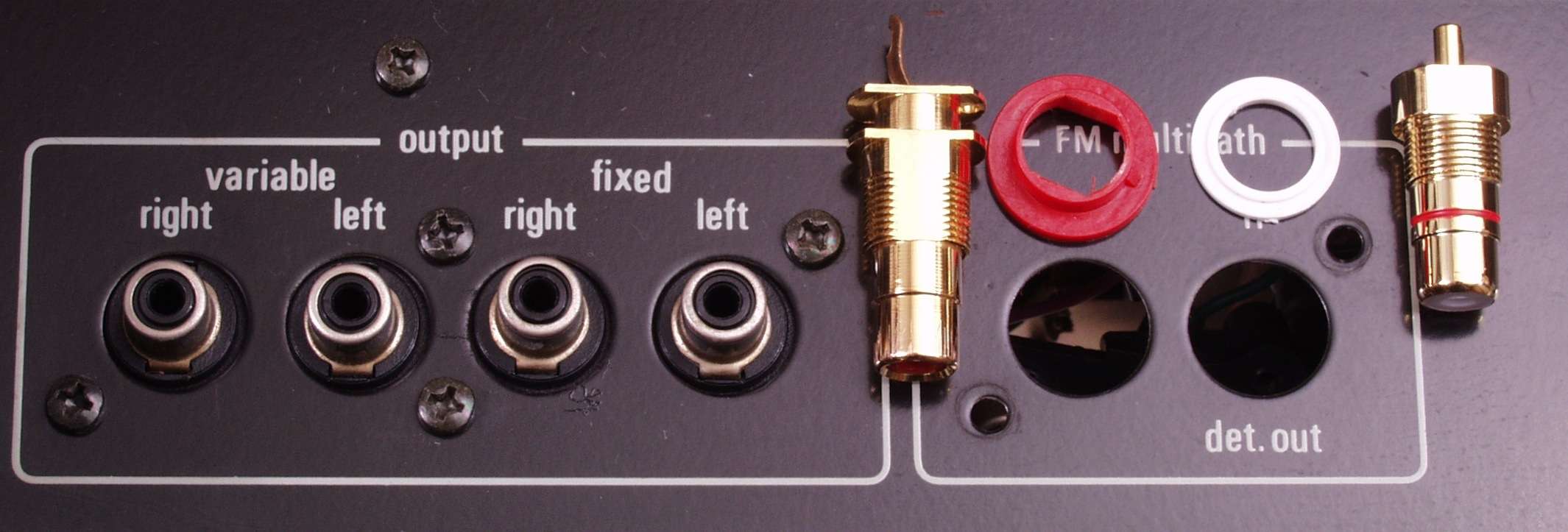

Ａ５．　出力ＲＣＡ端子の交換　既存の穴が大きく、左のＷＢＴ製品をお勧め、右の物はワッシャが小さく割れる事が有る 　　　　　　　　　　　　　　　　　　　ＷＢＴ　ＲＣＡ製品の費用は別途必要

Ａ６．　素人がコアを回して割る、ボビンの頭が黒い所の３個、取り外すのと、代替えを探すのが大変 　　　　　１個数十円のコアが数千円になる事も珍しくない、だからメーカは修理しない

Ａ７．　ＲＦ−ＭＩＸ基板、シールドの半田にヒビ

Ａ８．　前パネル裏のボロボロの遮光の為のスポンジ

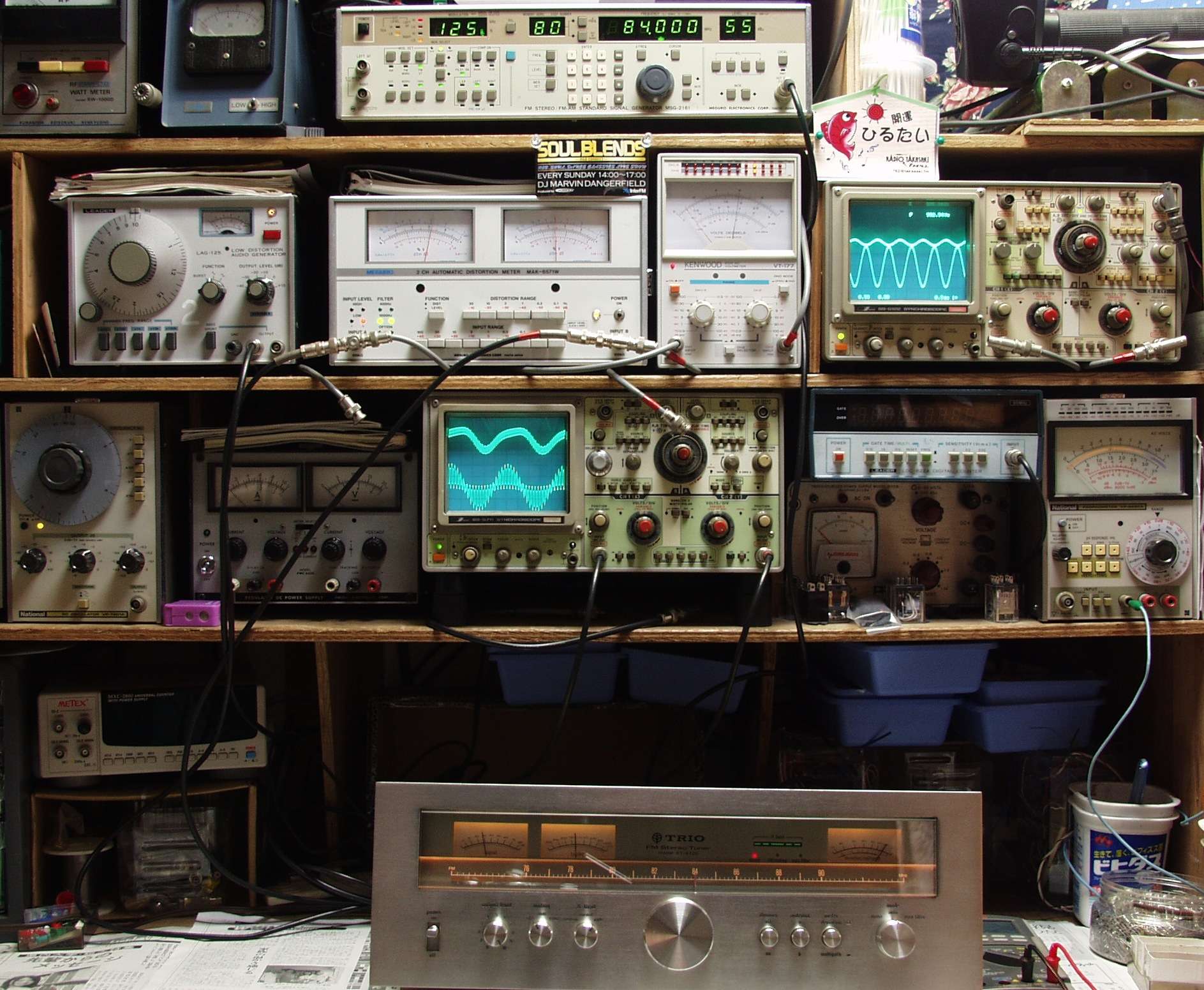

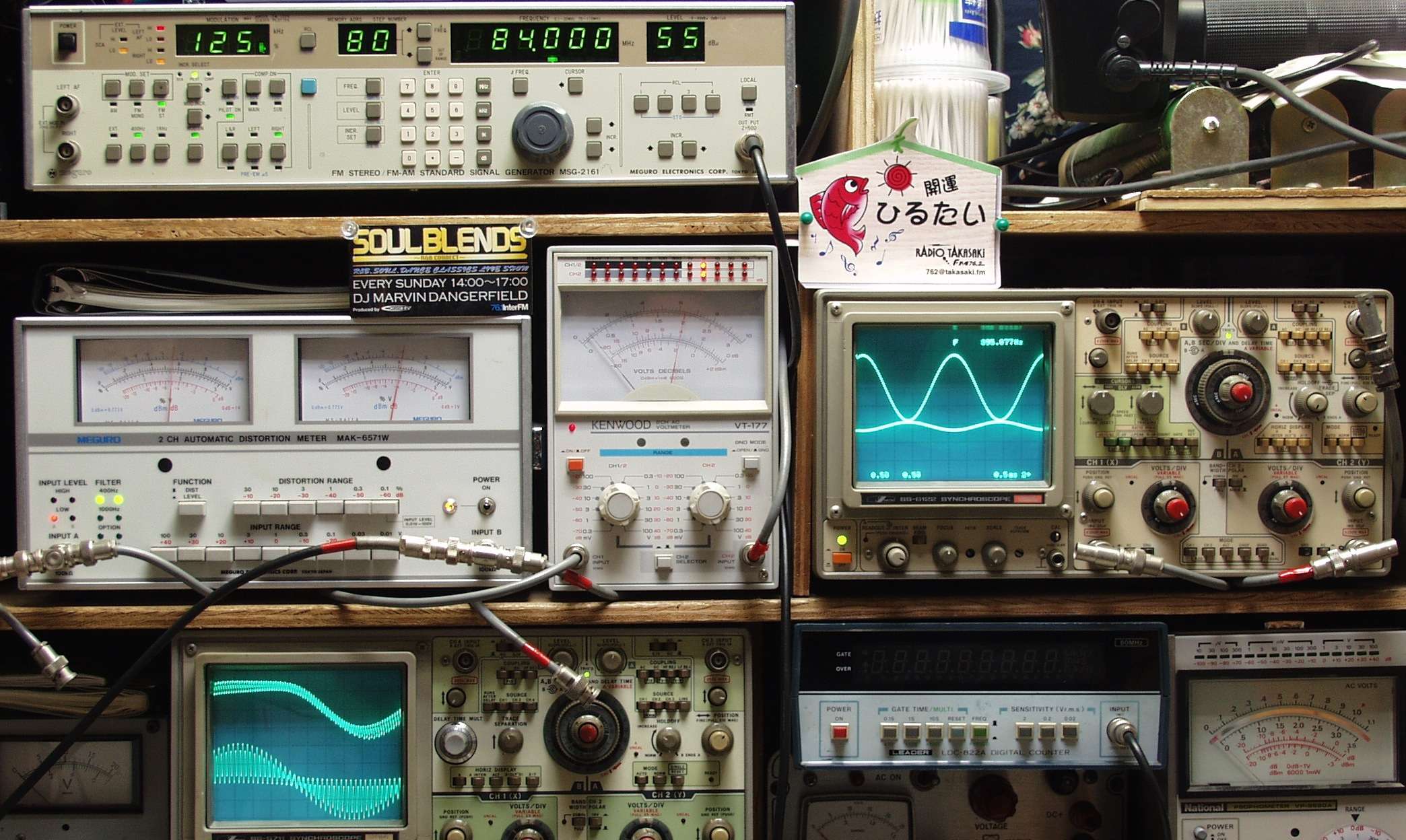

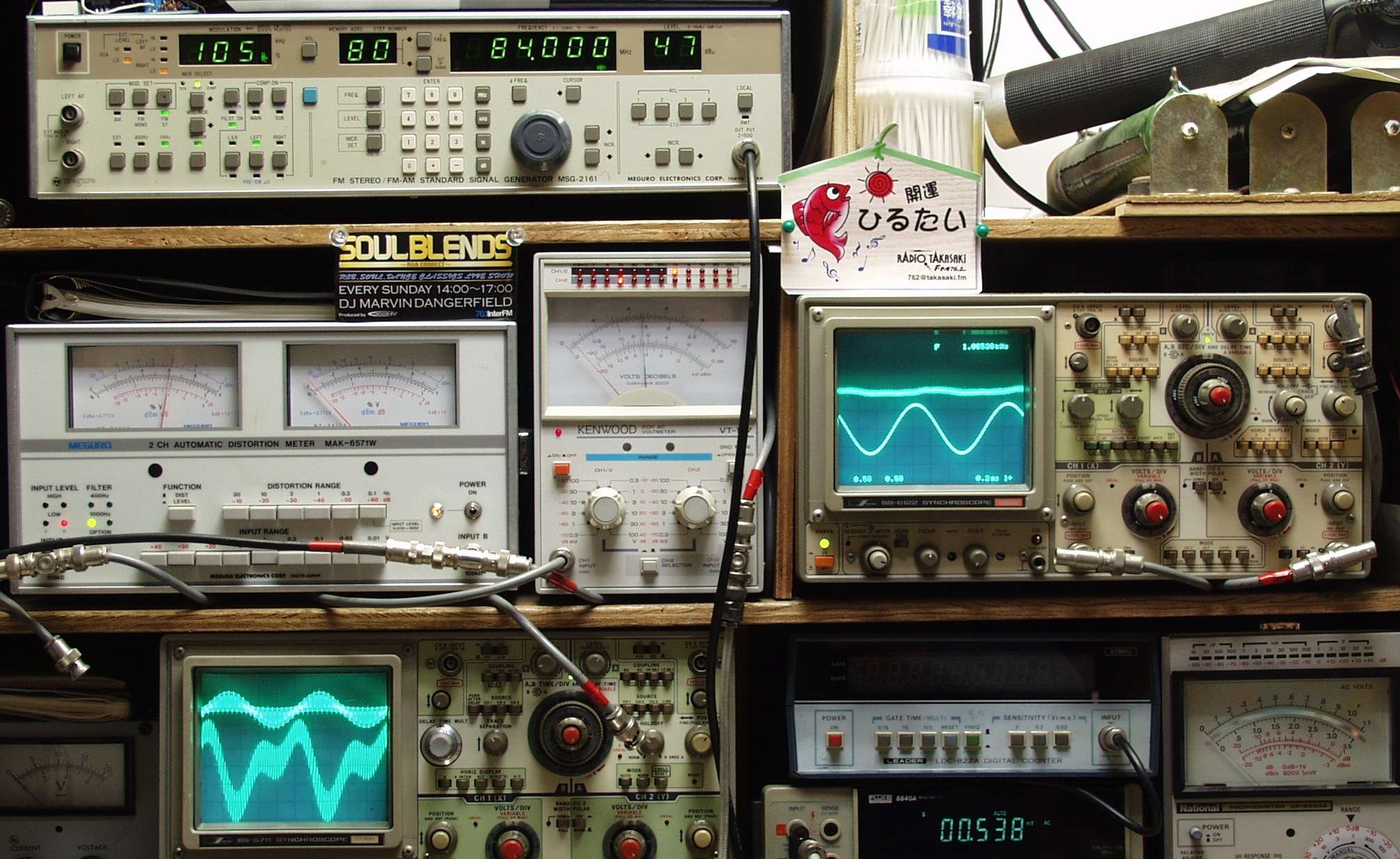

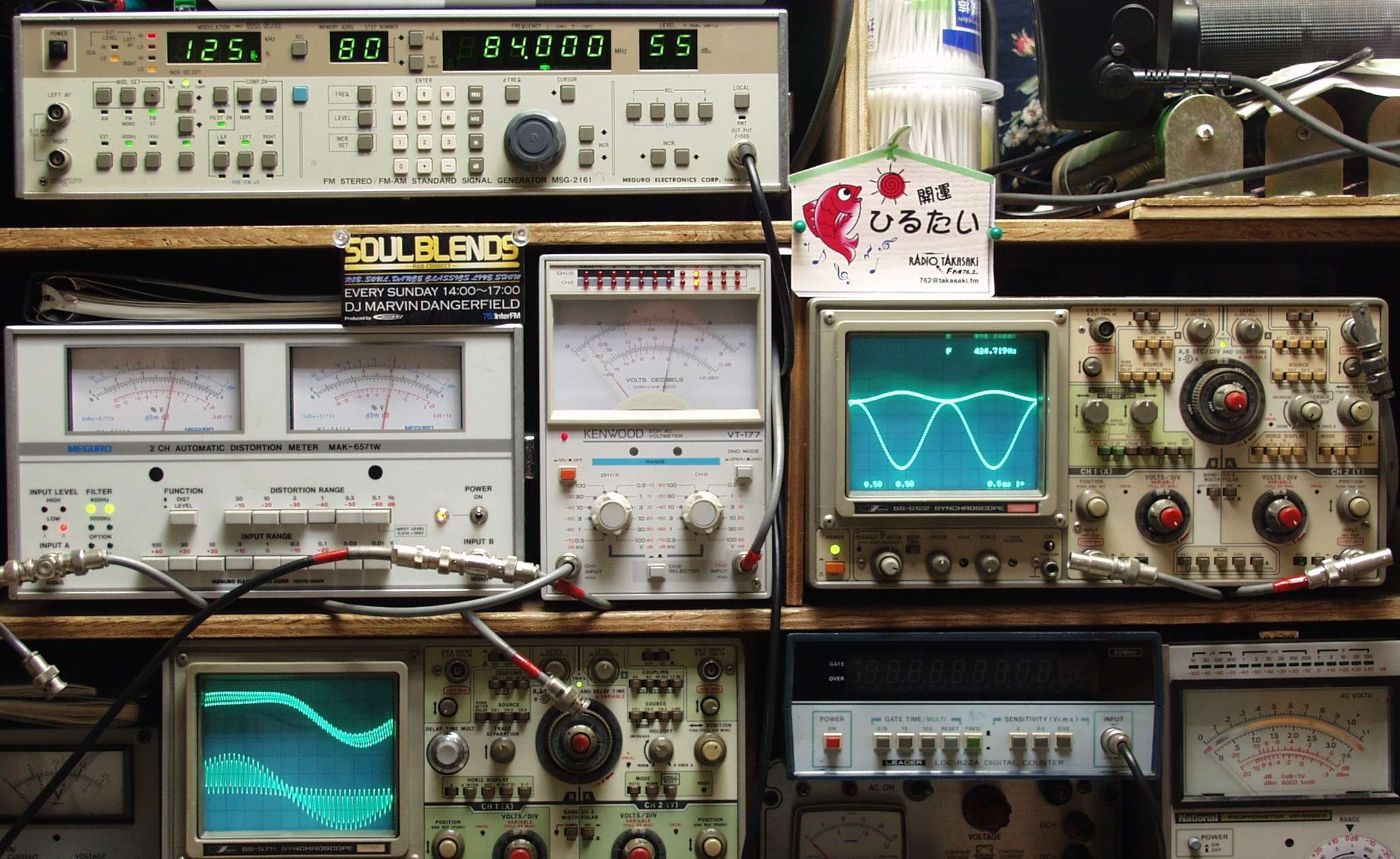

ＡＥ．　修理前の測定 ＡＥ１．　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ・１ＫＨＺの変調信号を５５ｄＢで出す　これを受信し出力を測定する 　　　　　上記の様にＲＦ−ＭＩＸ部のコアが欠けており、感度が悪く、５５ｄＢで無いと、ステレオに成らない 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下オシロ＝検波出力波形

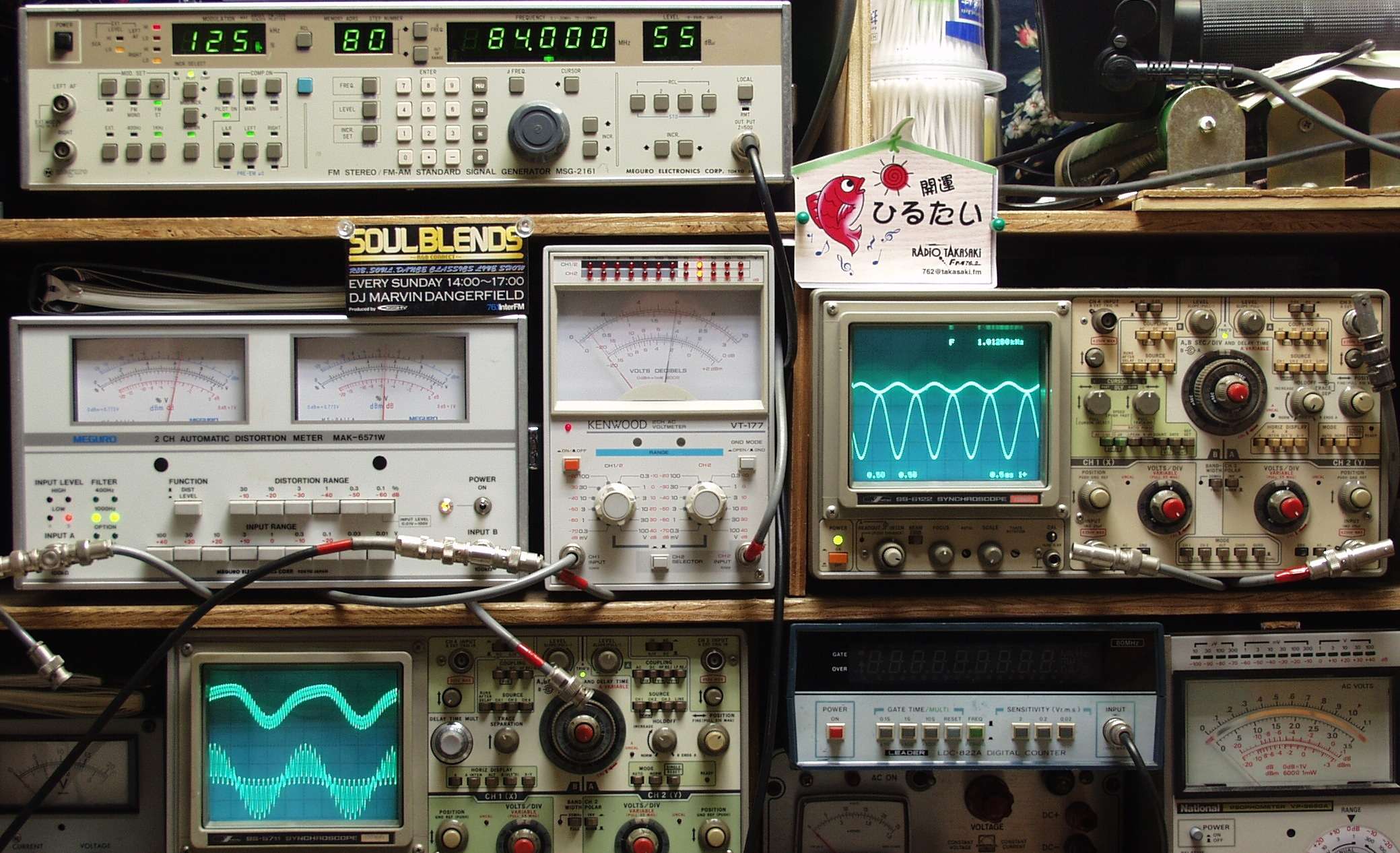

ＡＥ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで４００ＨＺの　Ｒのみ変調信号を５５ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＡＥ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を５５ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＡＥ３Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を５５ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＡＥ３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｌのみ変調信号を５５ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＡＥ４．　その時のＳメータ

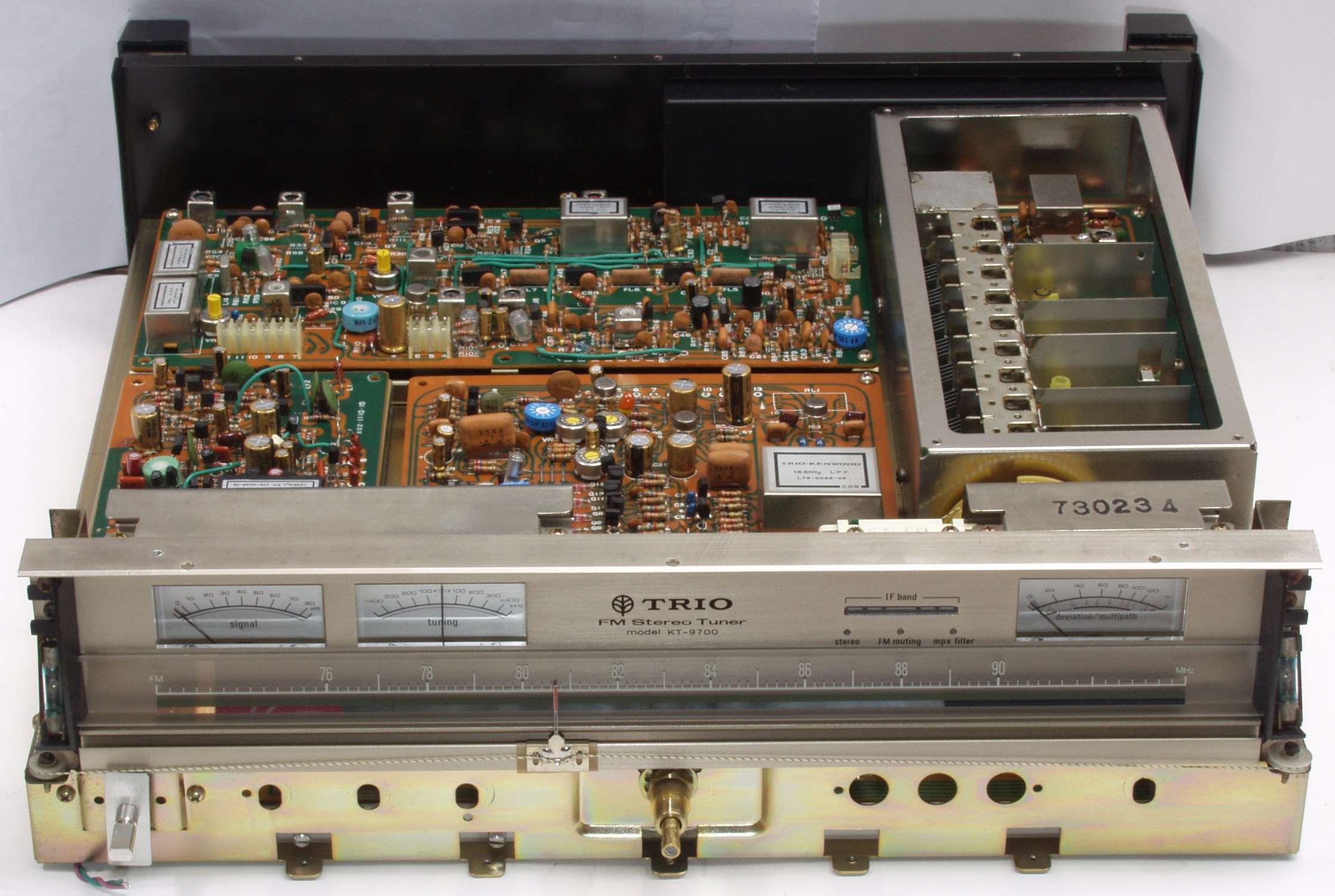

Ｃ．　修理状況 Ｃ１．　修理中　前面パネルを取り修理中

Ｃ１１．　修理前　電源基板

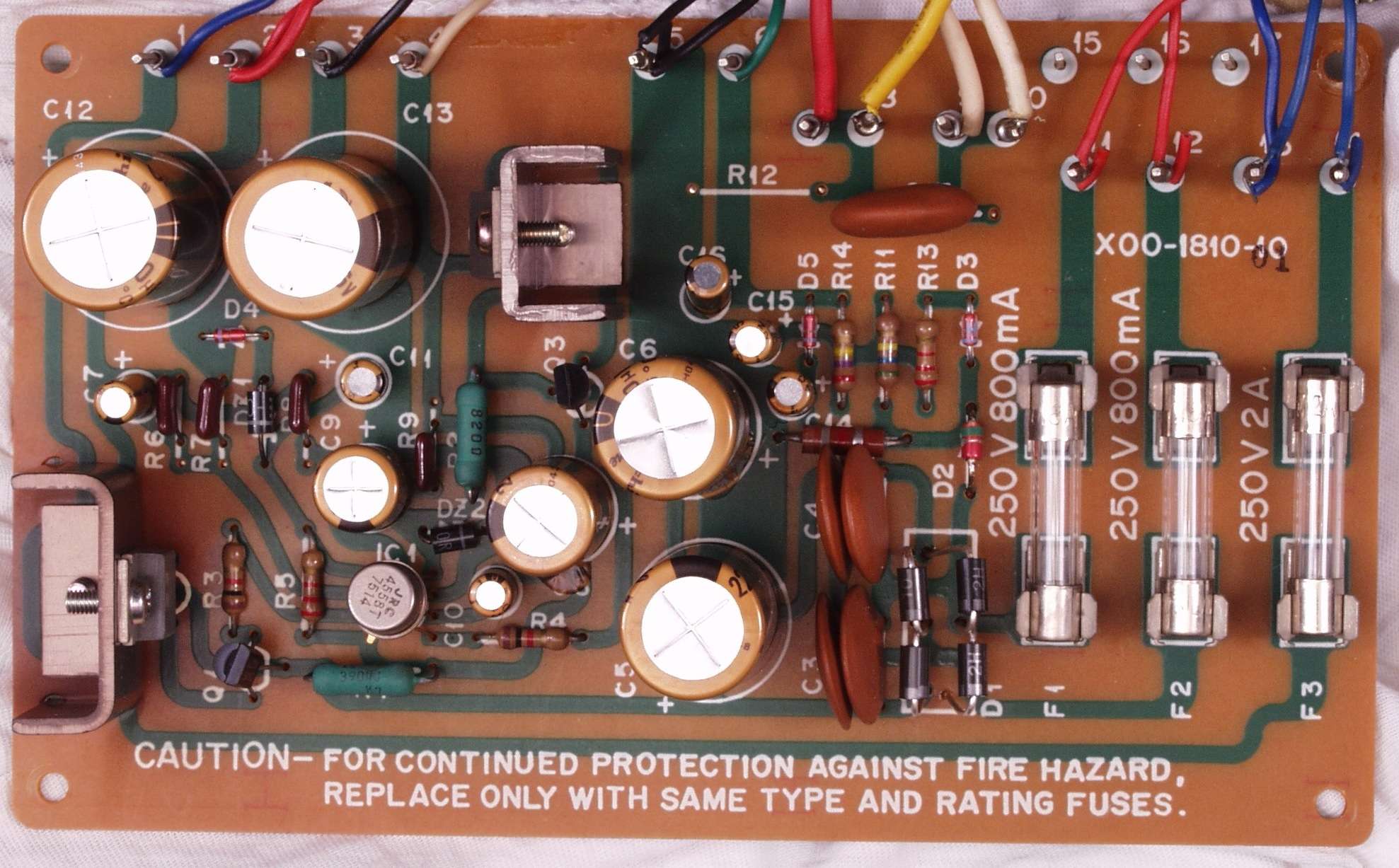

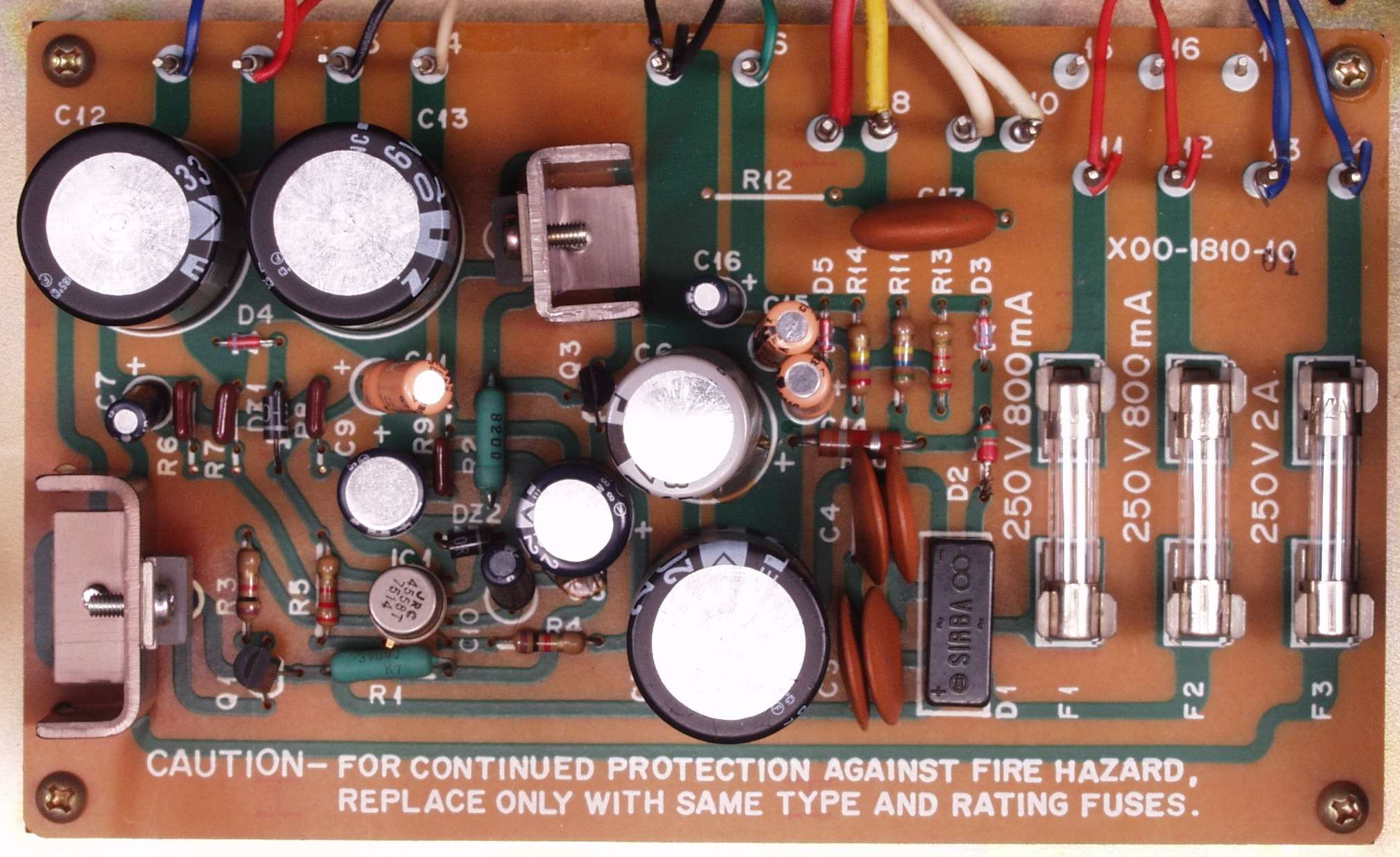

Ｃ１２．　修理後　電源基板　　電解コンデンサー１２個、整流ダイオード交換

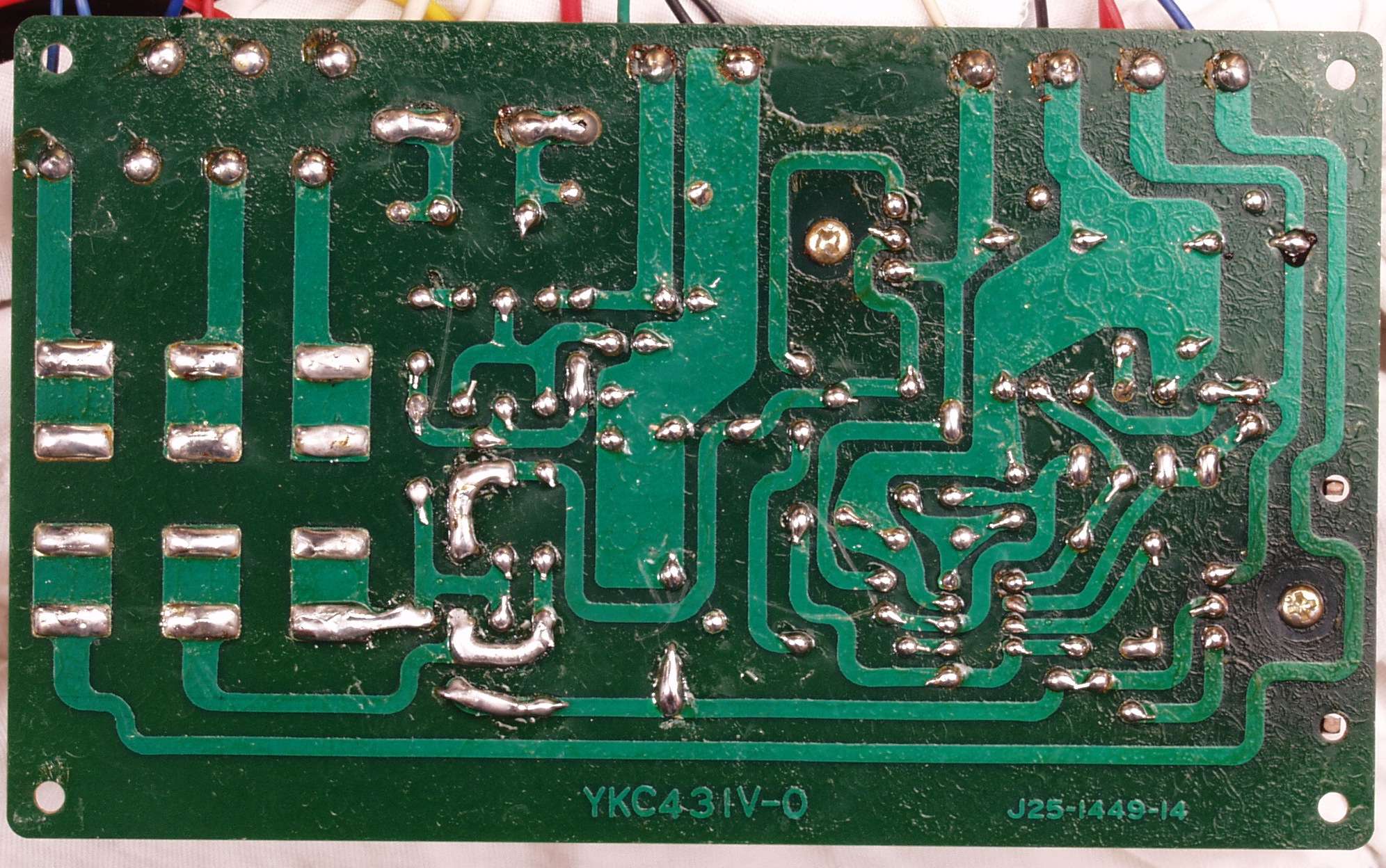

Ｃ１３．　修理前　電源基板裏

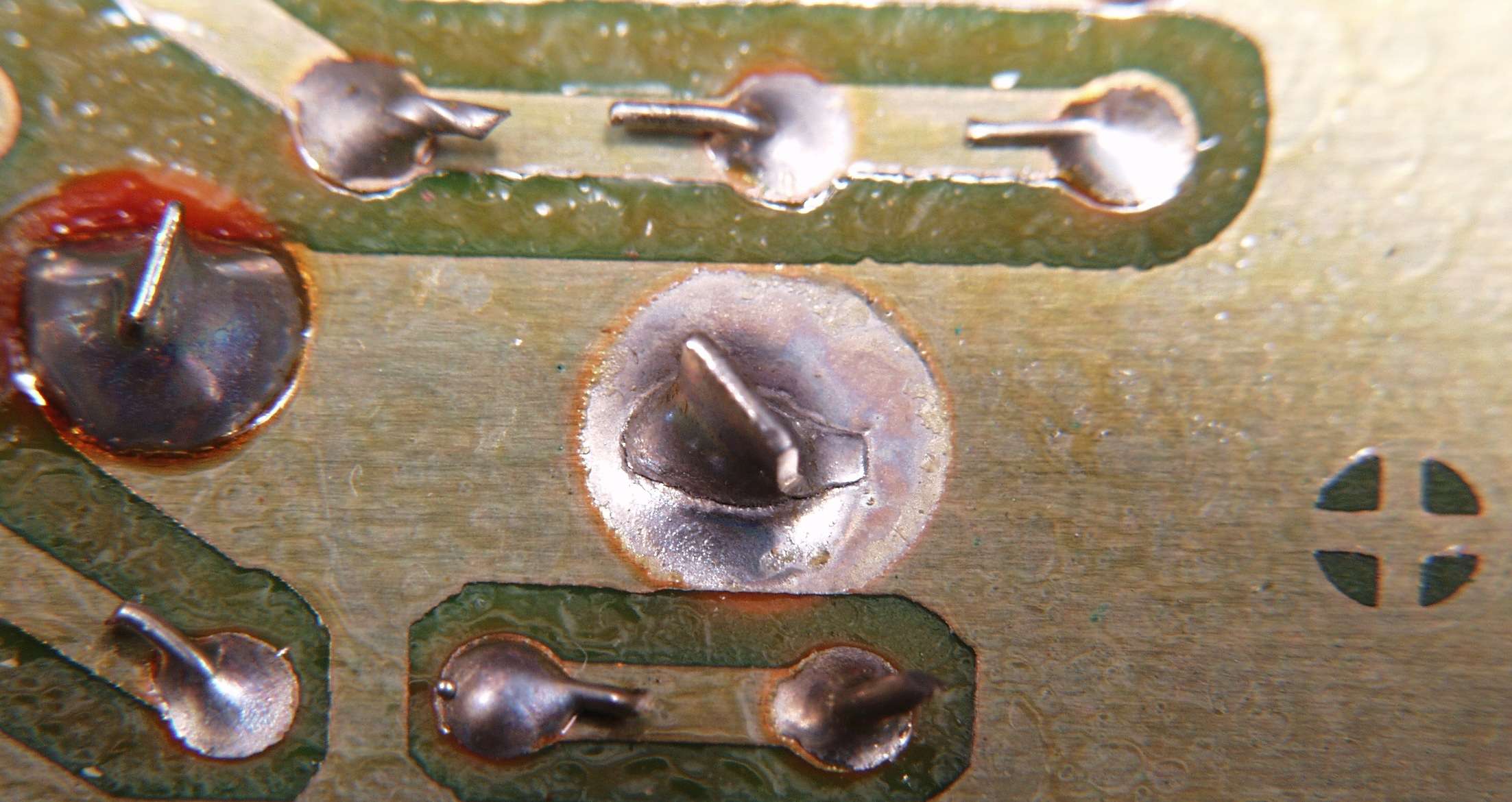

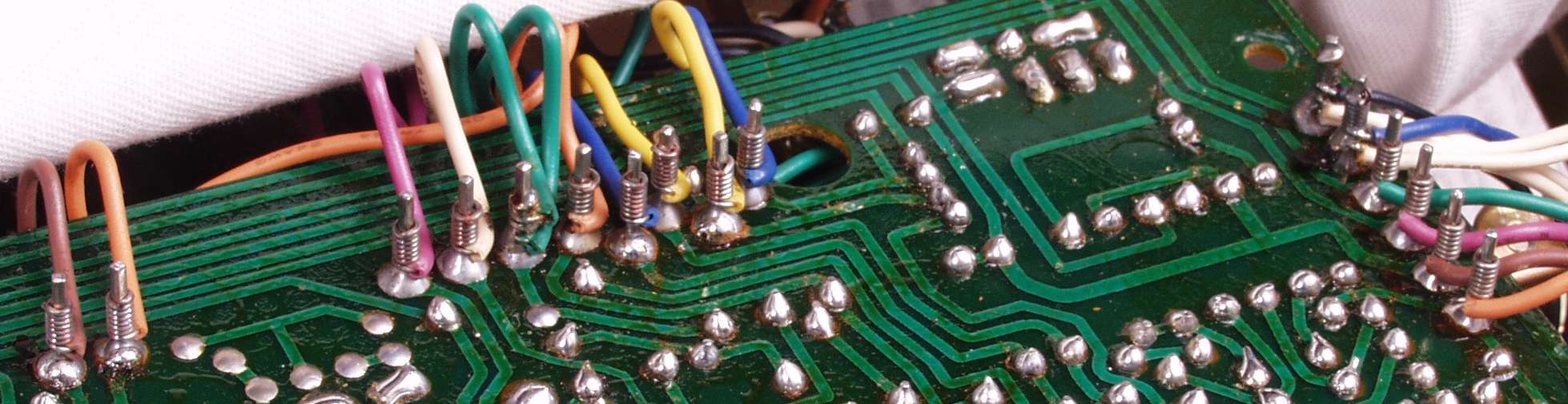

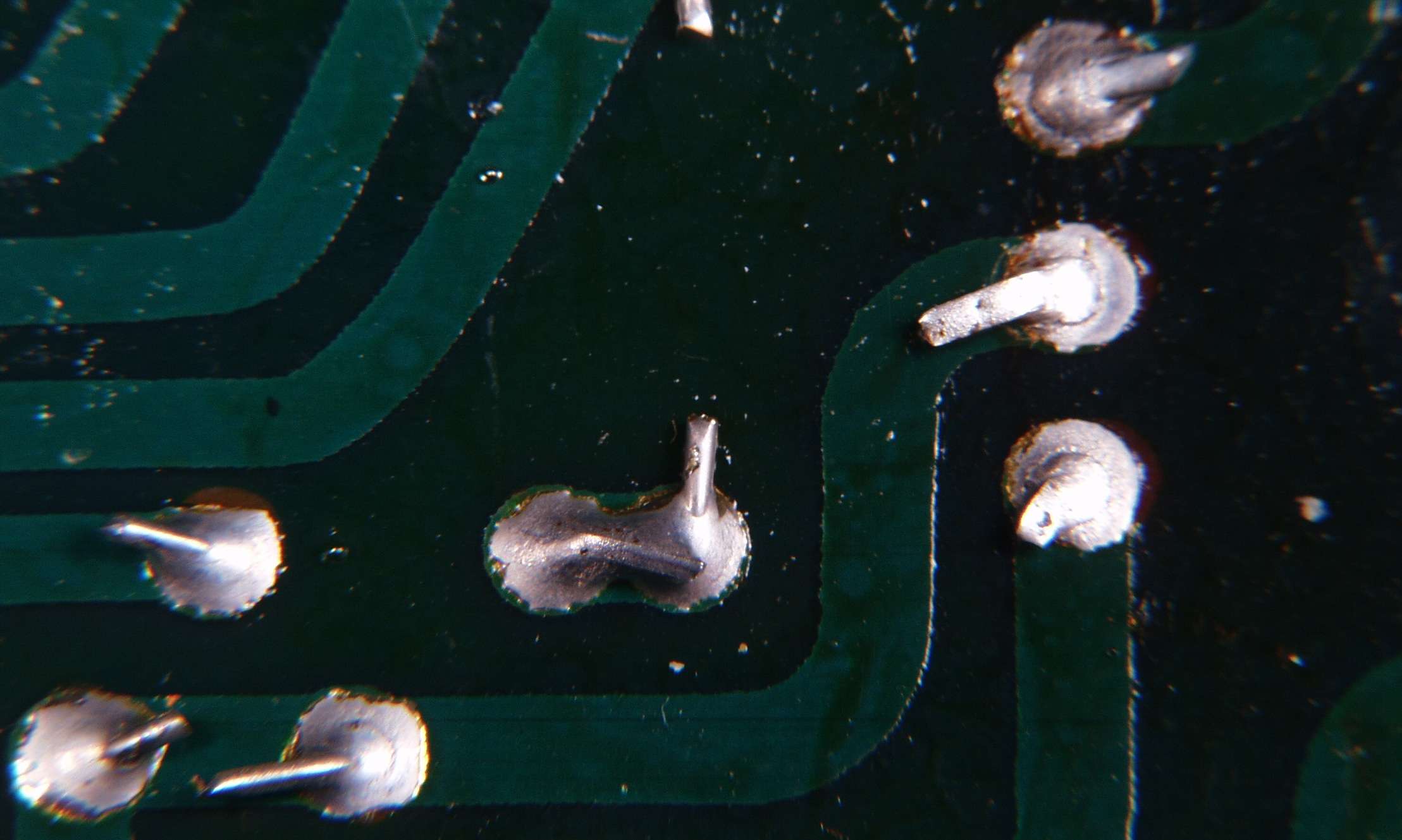

Ｃ１３２．　修理中　電源基板裏半田不良ｹ所

Ｃ１３３．　修理中　電源基板裏半田不良ｹ所

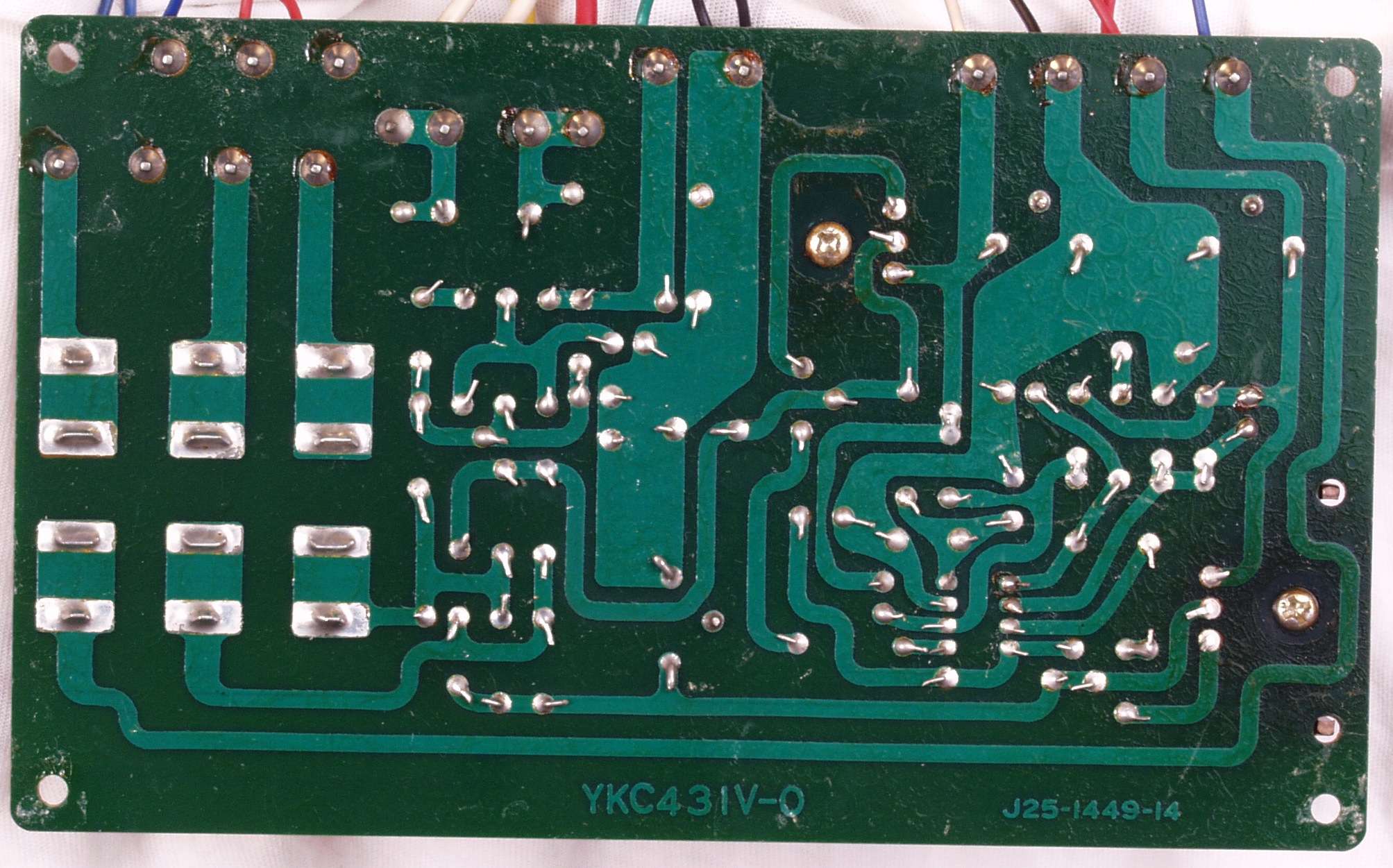

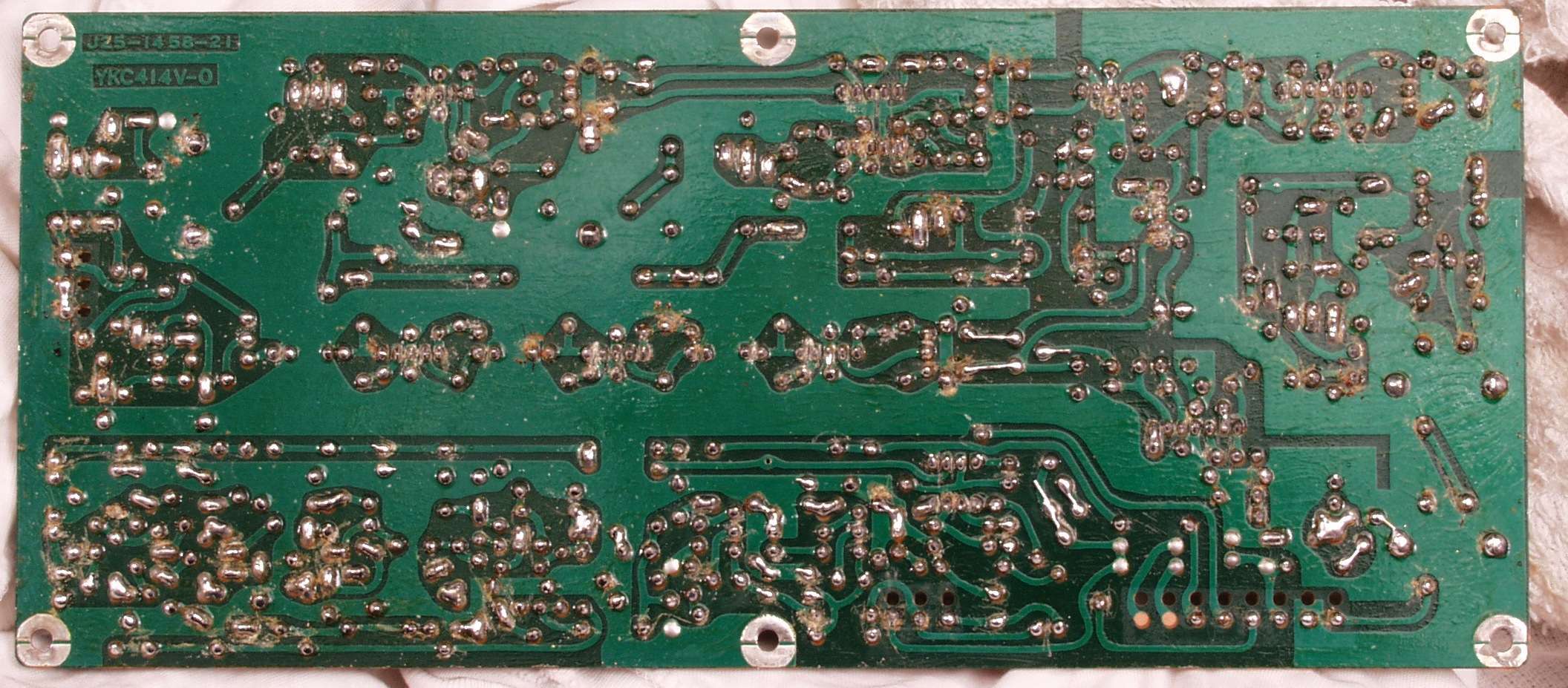

Ｃ１４．　修理（半田補正）後　電源基板裏

Ｃ１４２．　修理（半田補正）後　電源基板裏、ダイオードの足の半田部分

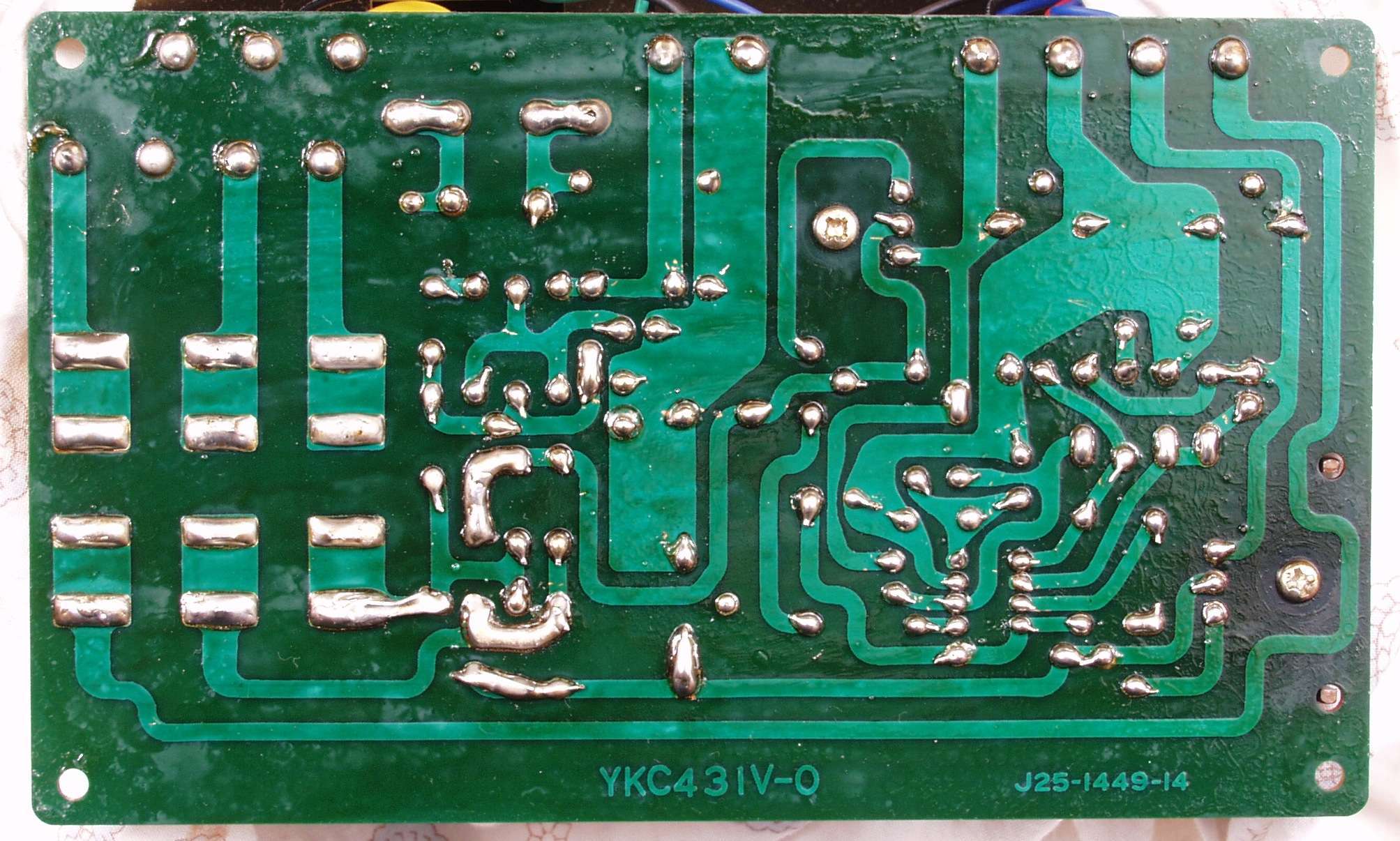

Ｃ１５．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

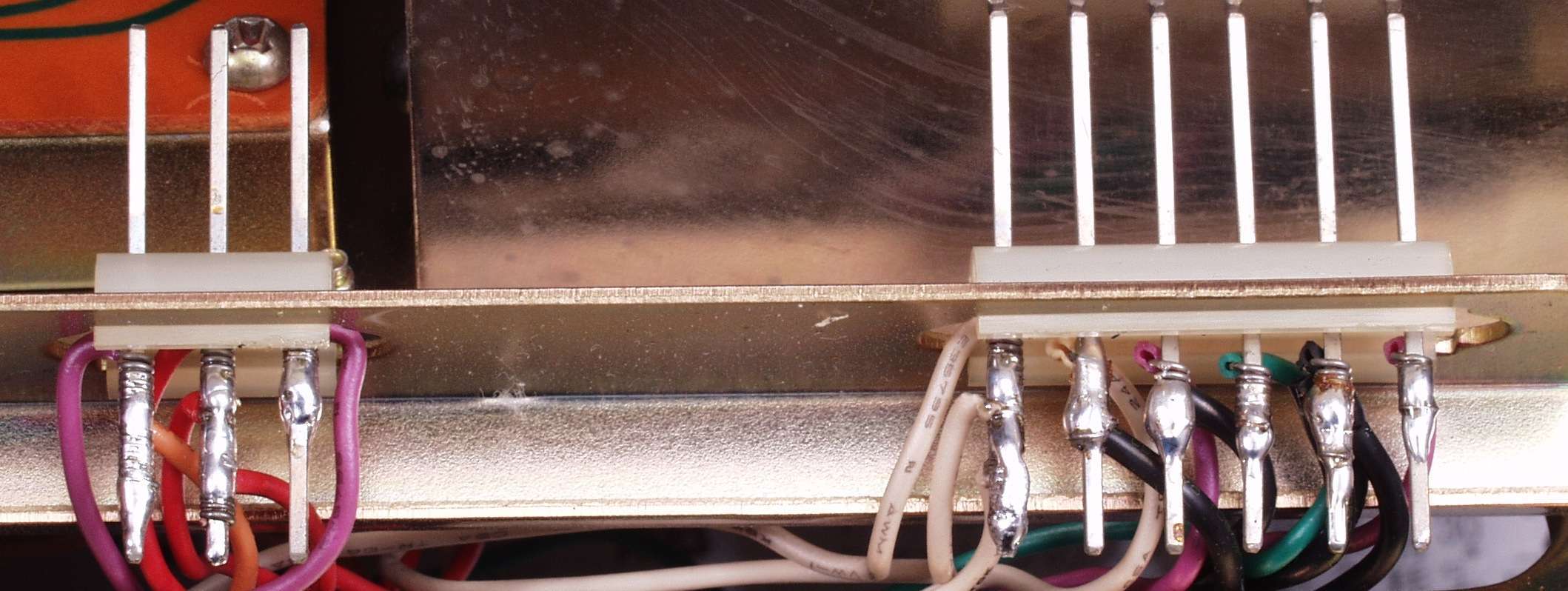

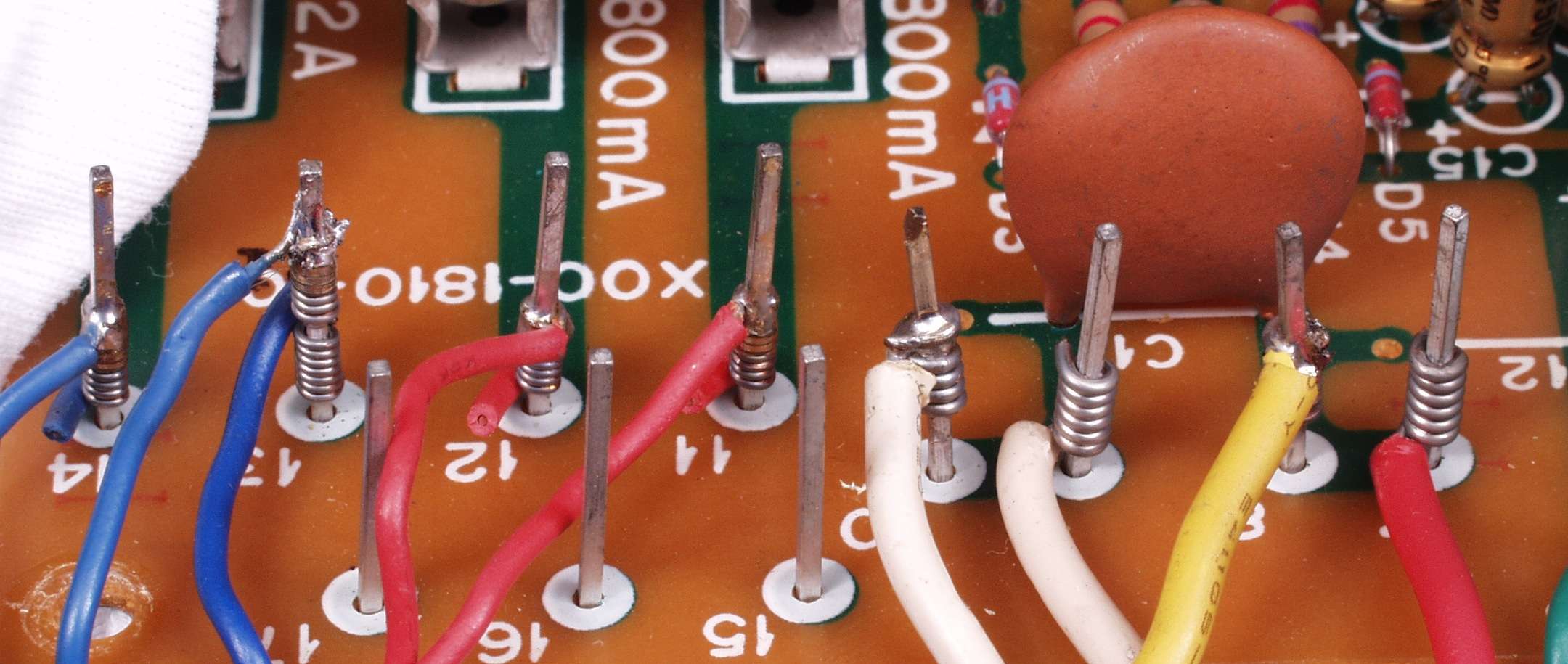

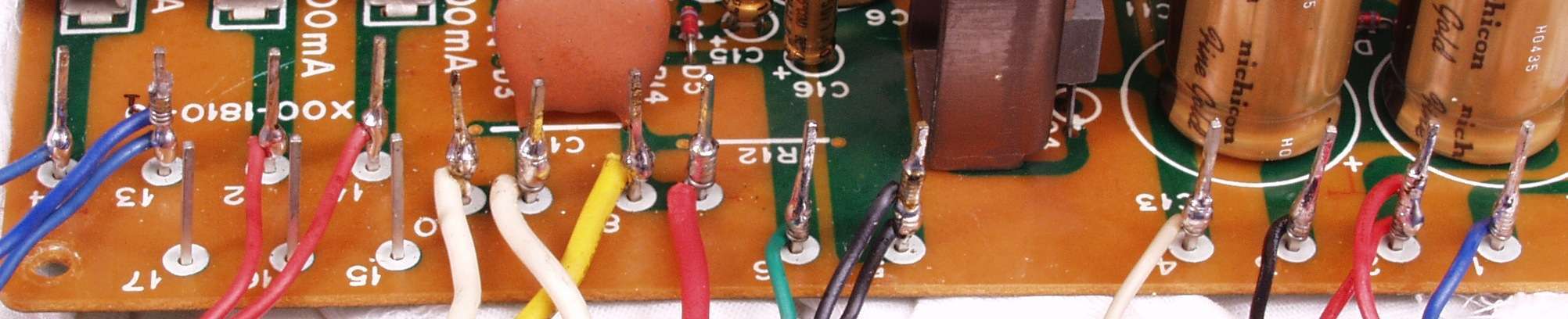

Ｃ２１．　修理前　電源基板ラッピング１、前回の修理（電源トランス交換？）で不要なラッピング跡がある

Ｃ２２．　修理前　電源基板ラッピング２、前回の修理で不要なラッピング跡がある

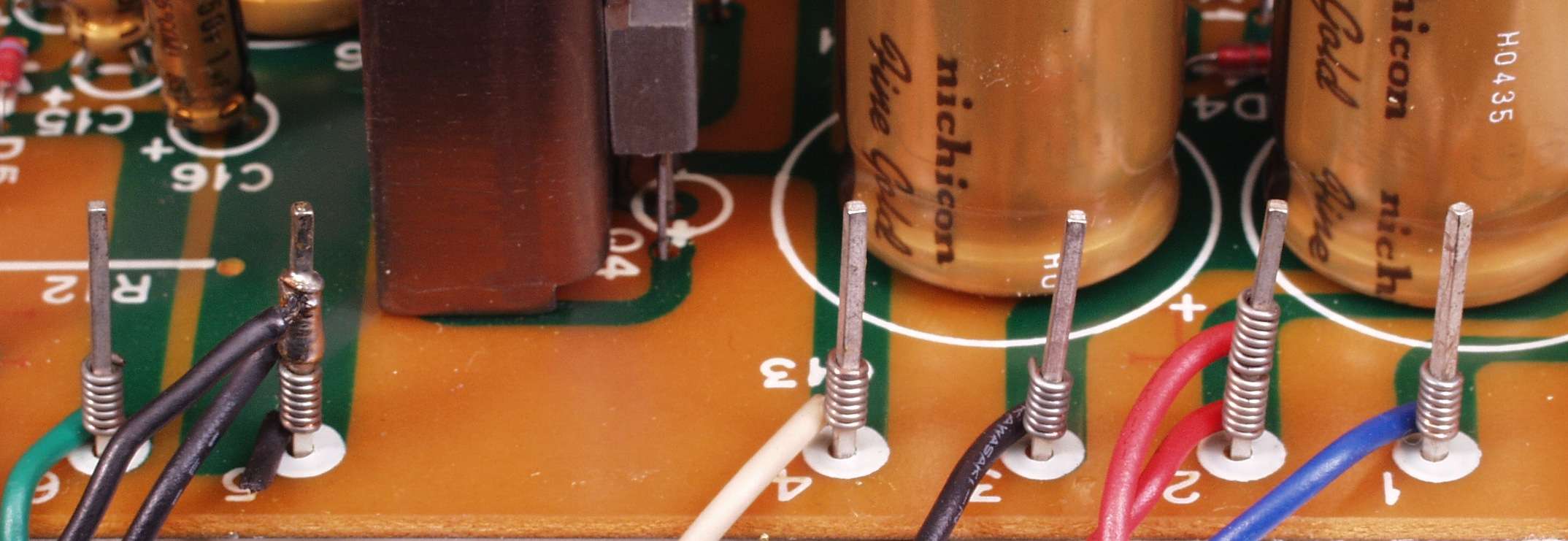

Ｃ２３．　修理後　電源基板ラッピング１・２、半田を浸みこませる

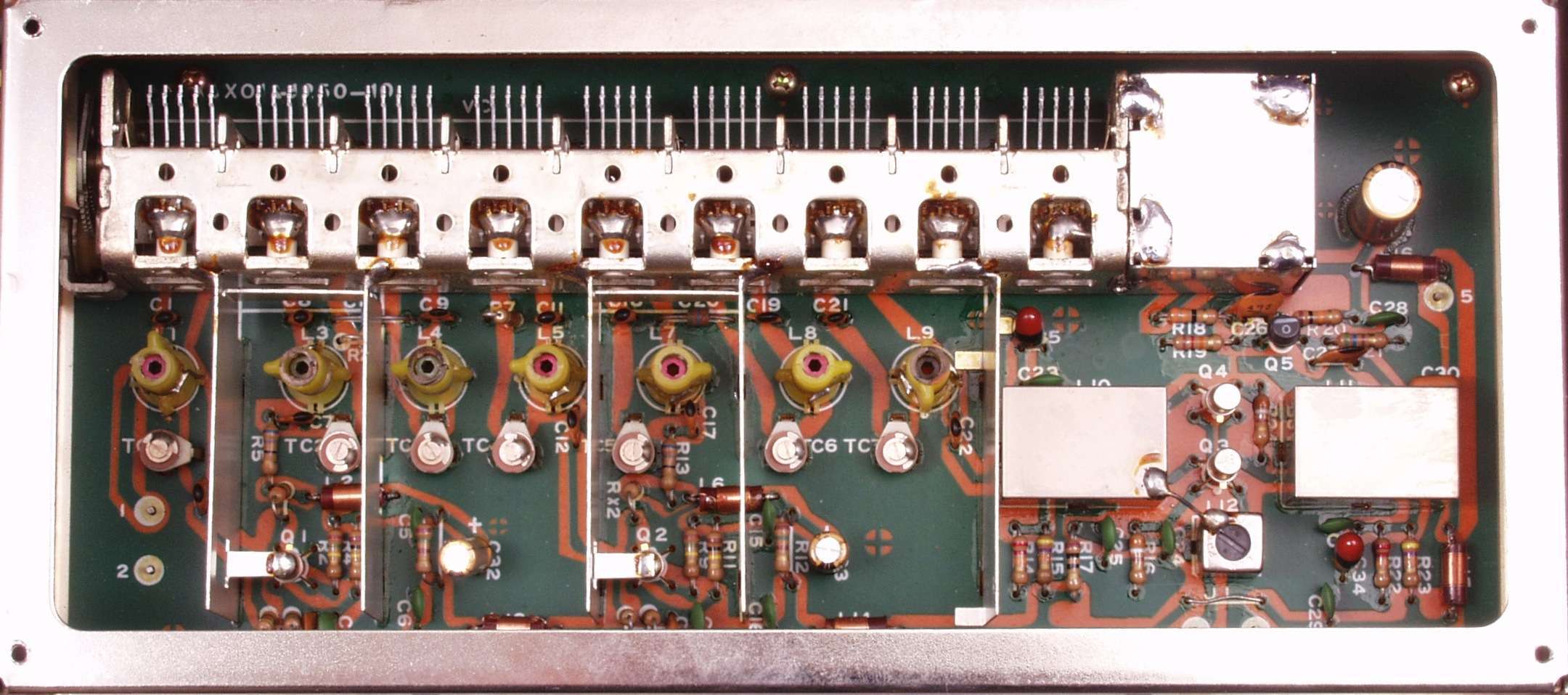

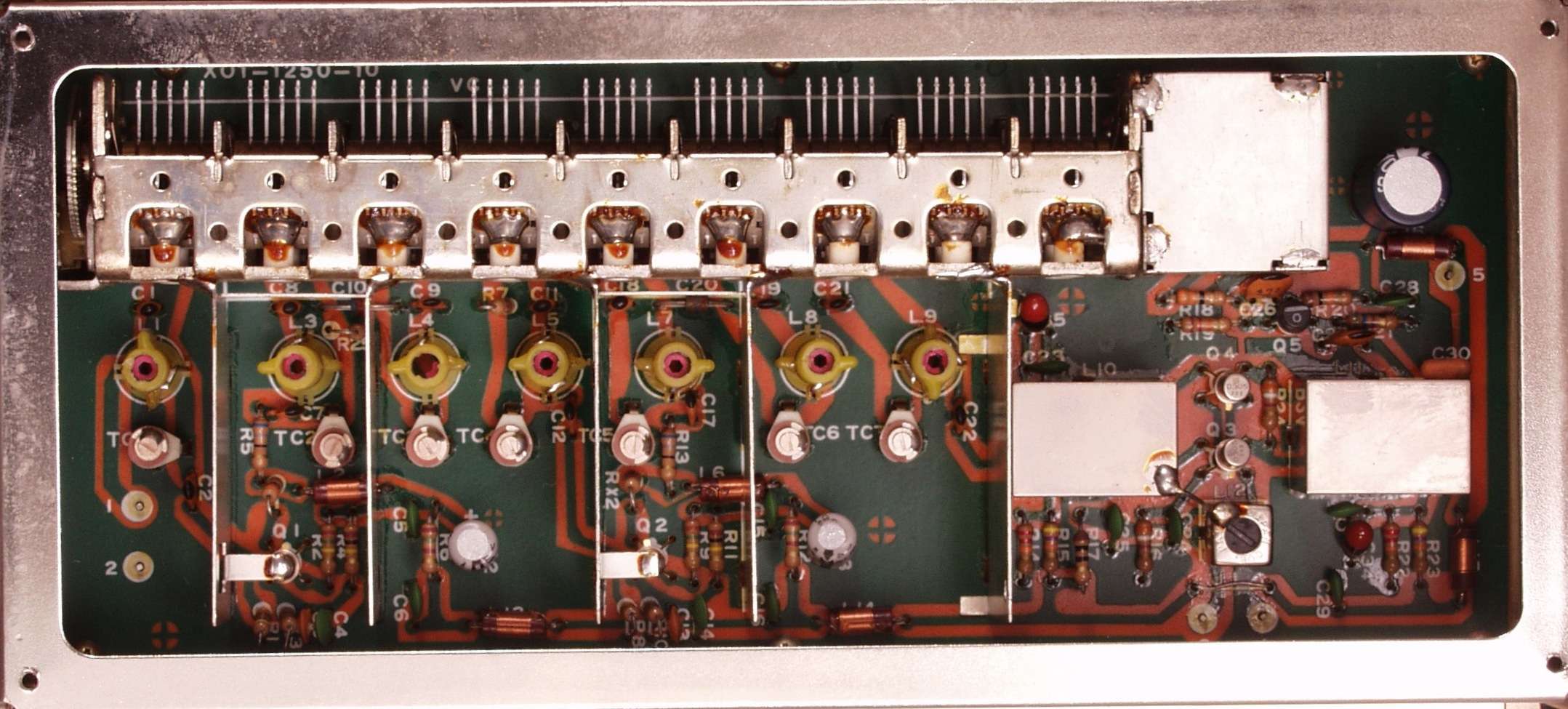

Ｃ３１．　修理前　ＲＦ−ＭＩＸ基板

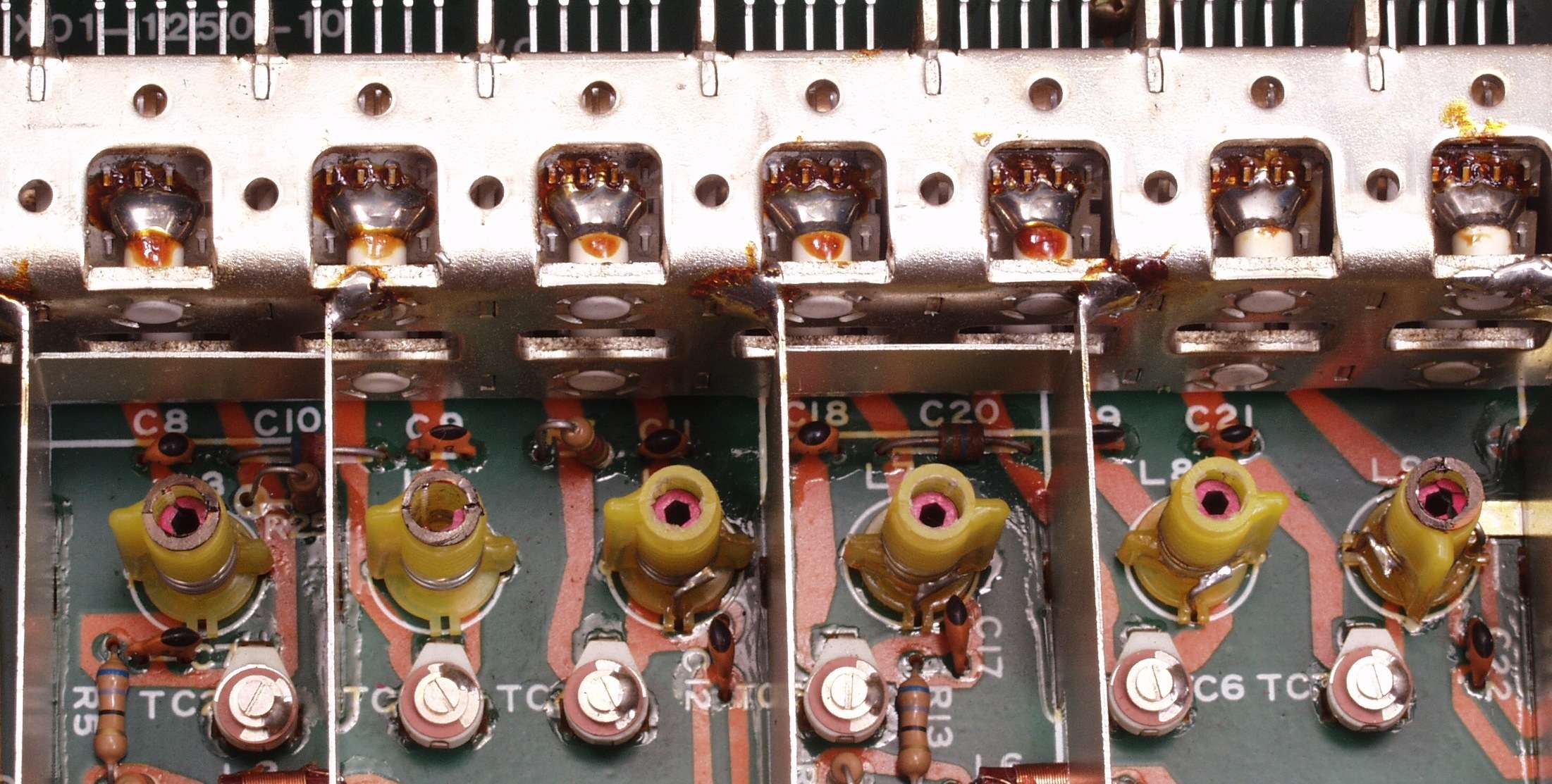

Ｃ３２．　修理前　　ＲＦ−ＭＩＸ基板、割れたコアー

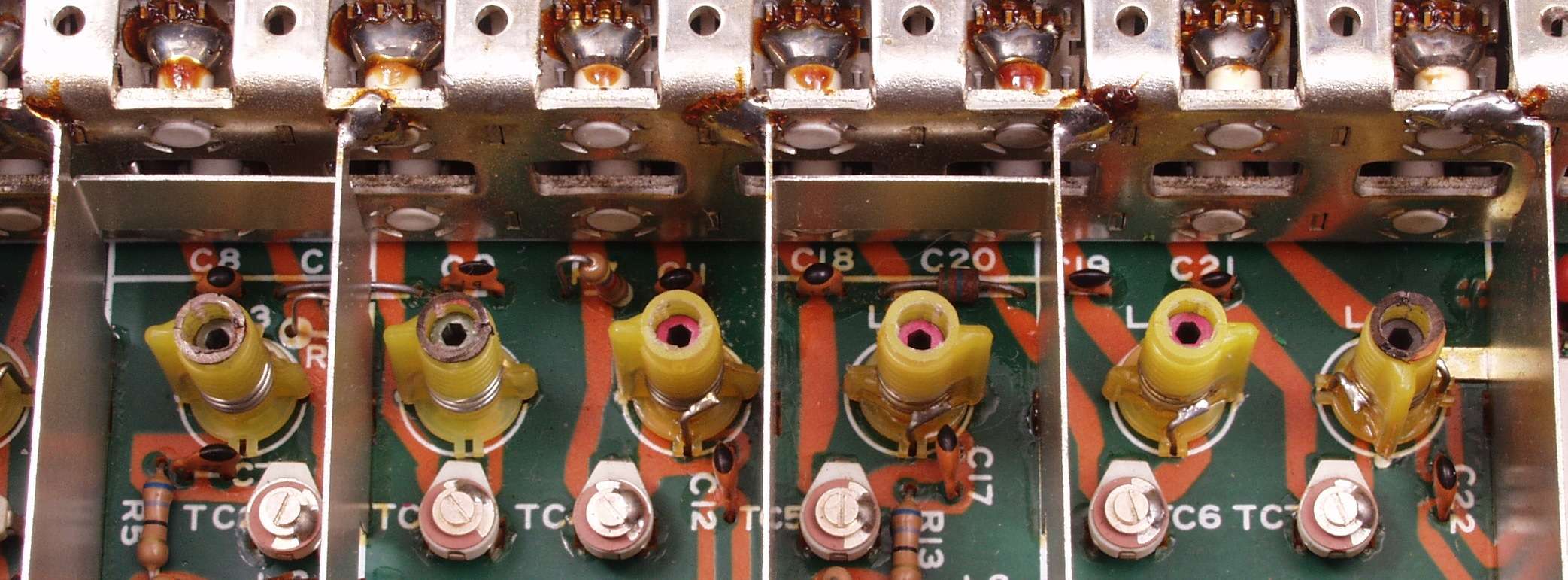

Ｃ３３．　修理後　　ＲＦ−ＭＩＸ基板、コアー交換

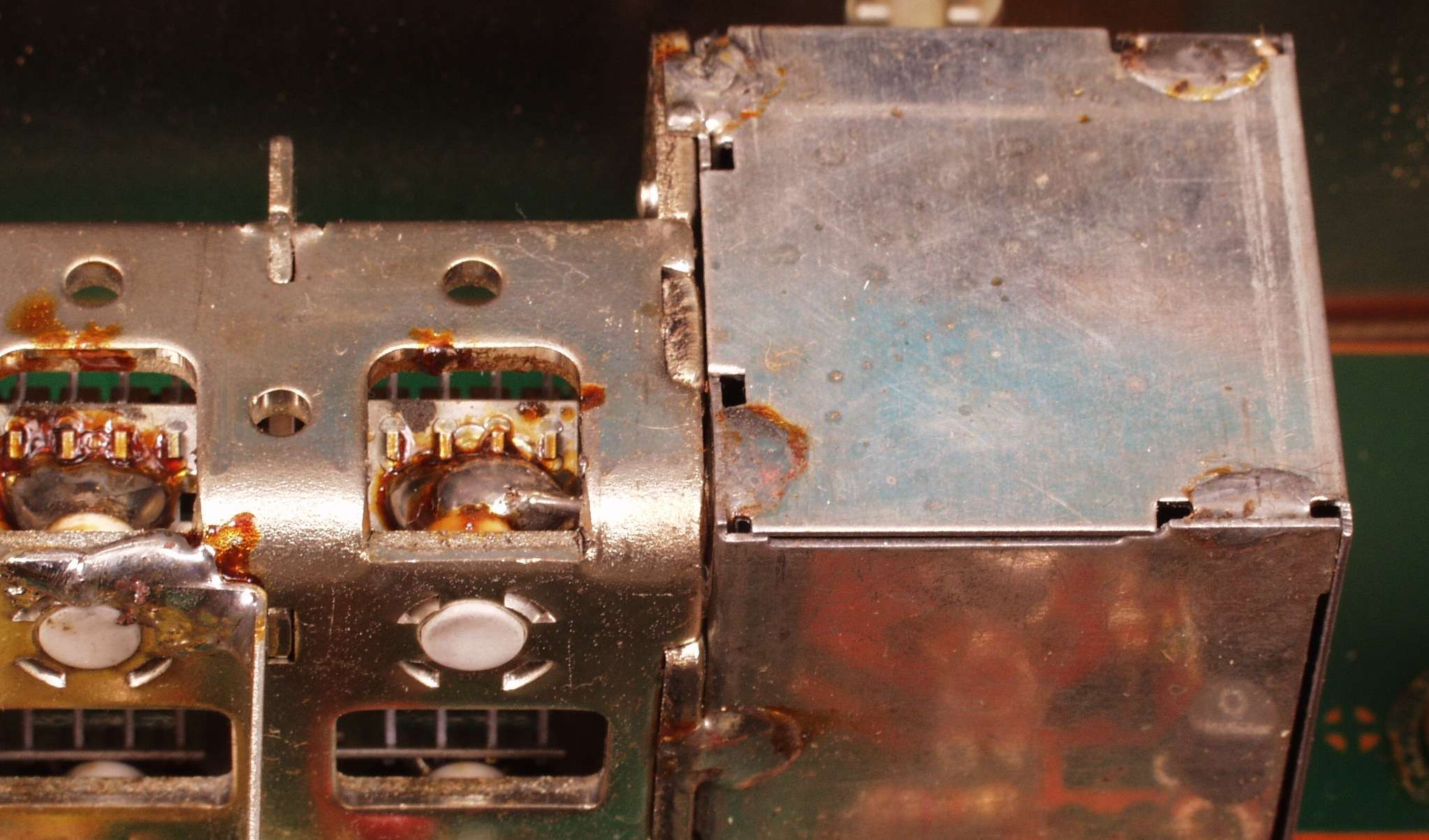

Ｃ３４．　修理前　　ＲＦ−ＭＩＸ基板、シールドの半田にヒビ

Ｃ３５．　修理前　　ＲＦ−ＭＩＸ基板、シールドの半田補正後

Ｃ３６．　修理後　ＲＦ−ＭＩＸ基板　電解コンデンサー３個、コア３個交換

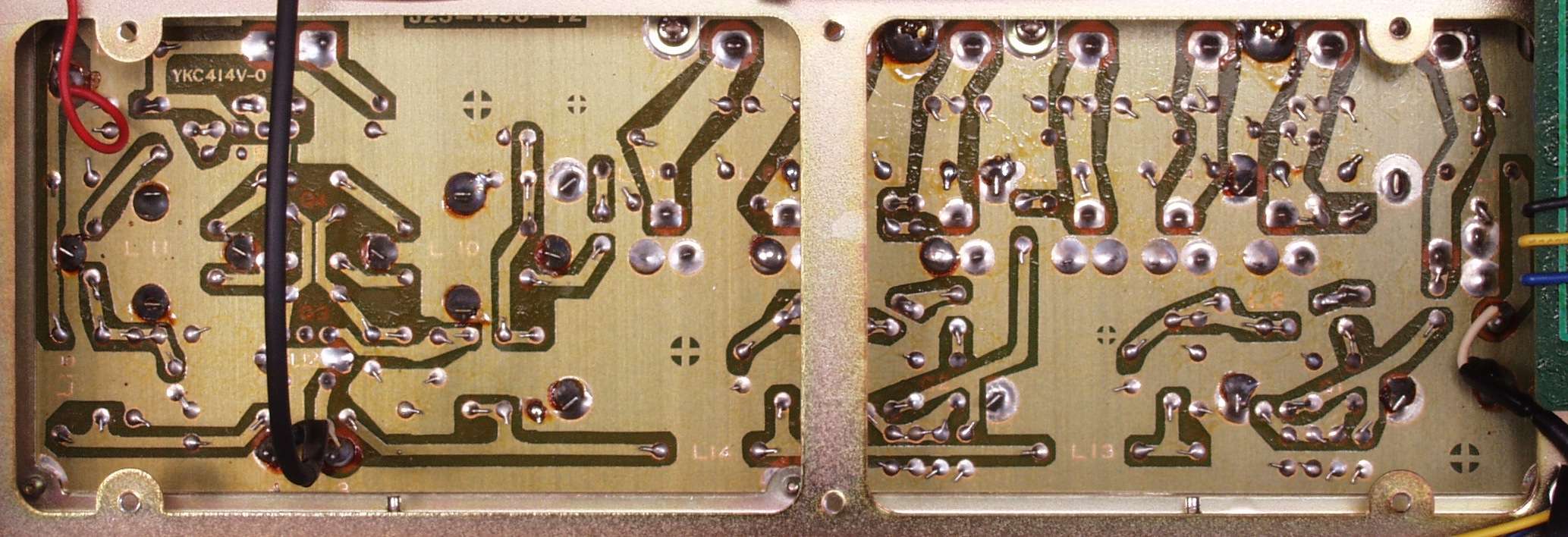

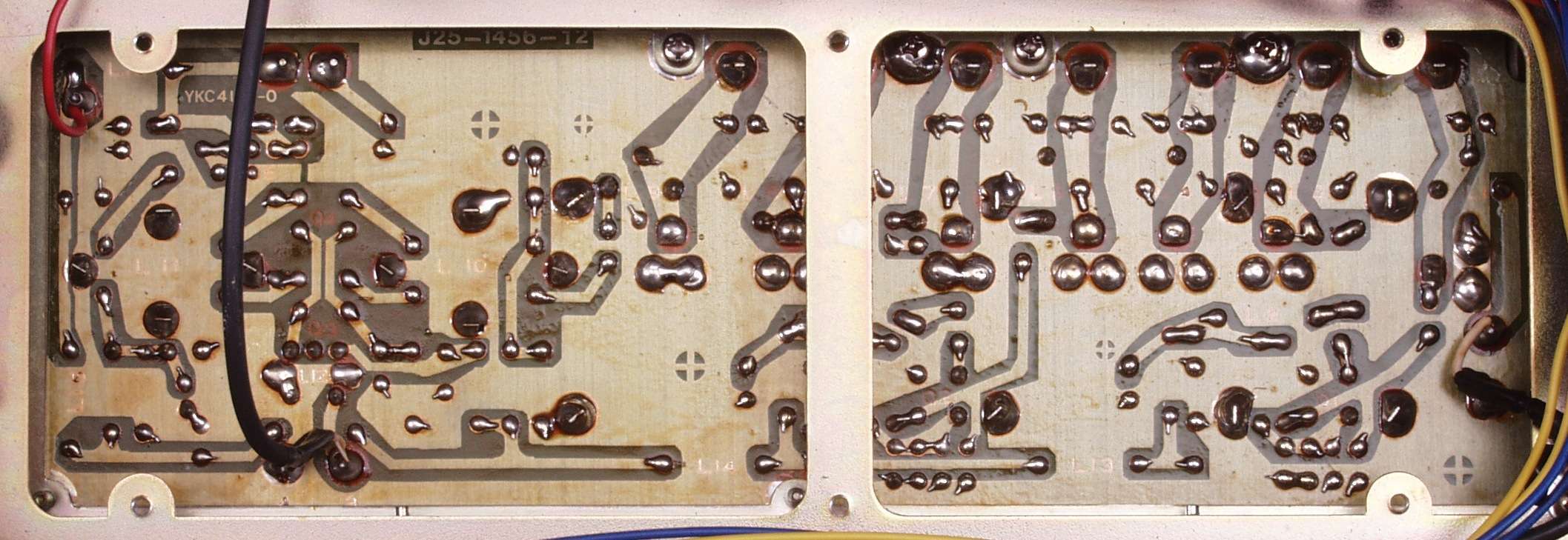

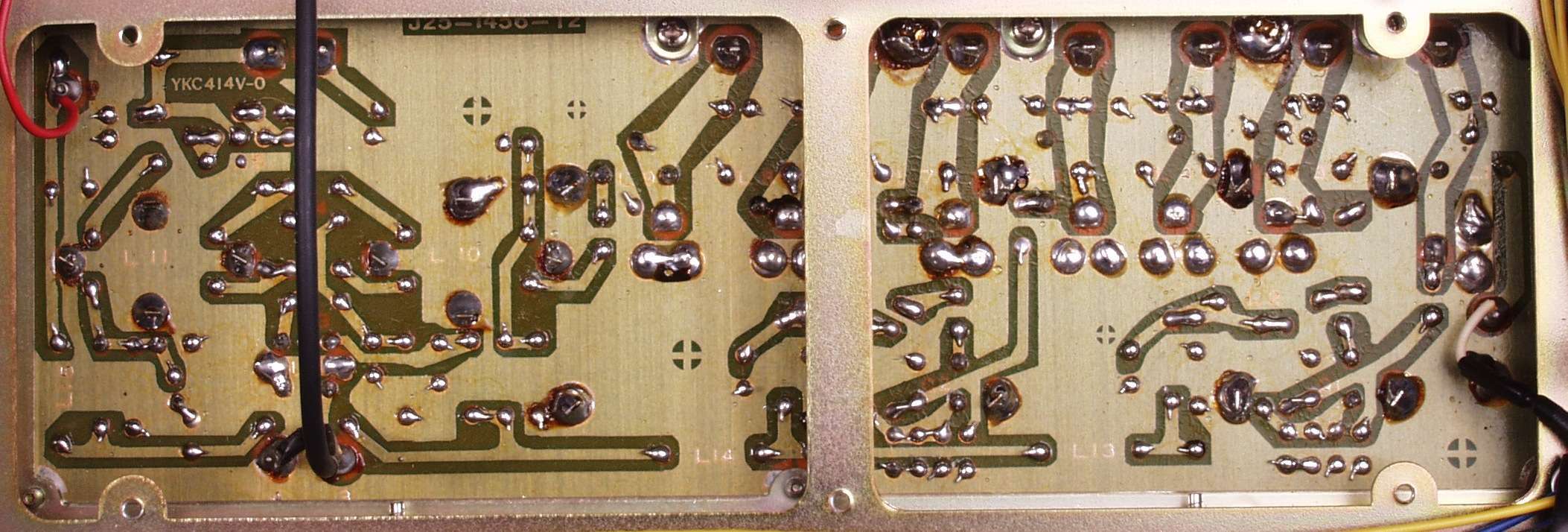

Ｃ３７．　修理前　ＲＦ−ＭＩＸ基板裏

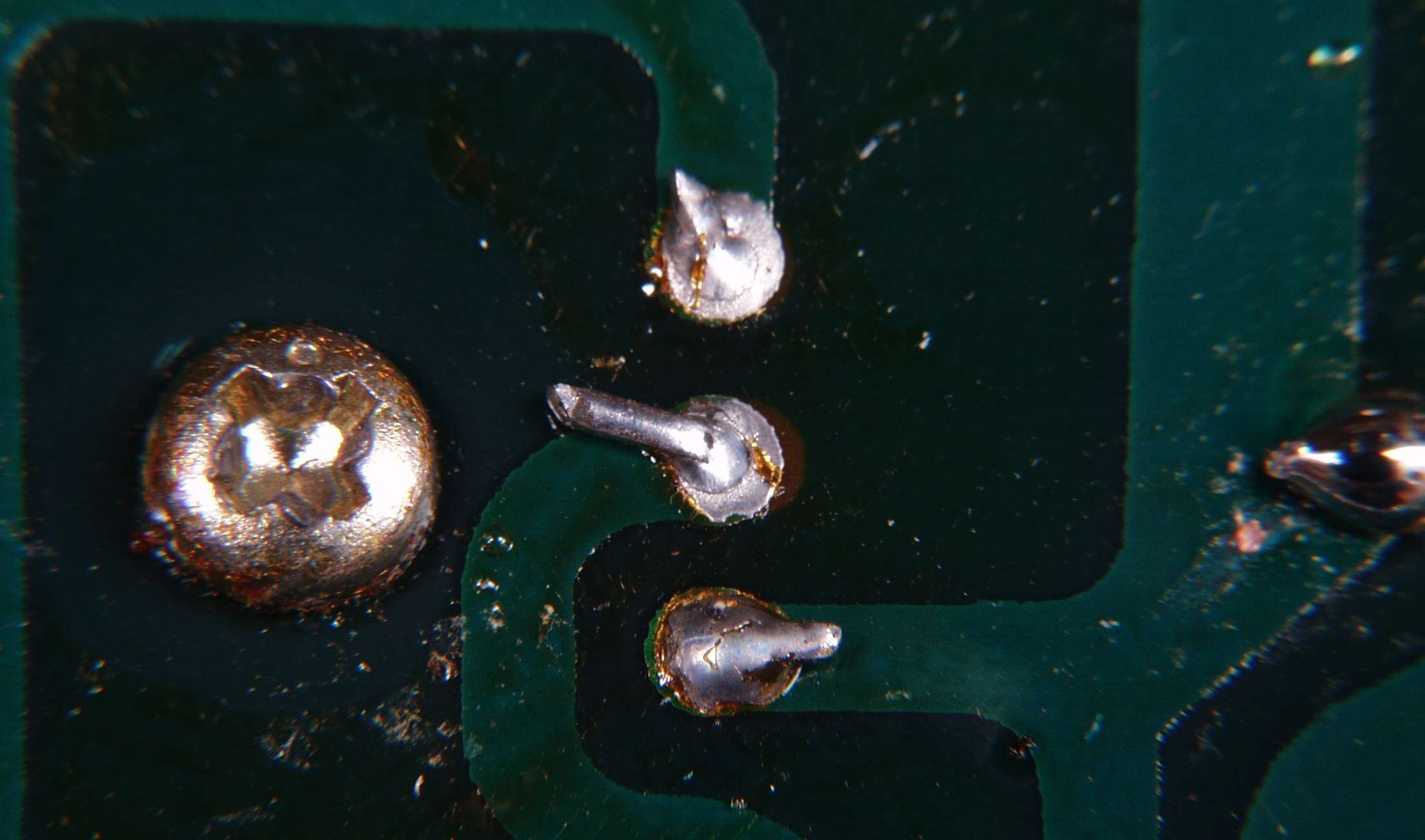

Ｃ３８．　修理中　ＲＦ−ＭＩＸ基板裏　半田不良

Ｃ３９．　修理（半田補正）後　ＲＦ−ＭＩＸ基板裏

Ｃ３Ａ．　修理中　ＲＦ−ＭＩＸ基板裏　不要なフラックスを取る

Ｃ３Ｂ．　完成ＲＦ−ＭＩＸ基板裏。余分なフラックスを落として、コート液を塗る。

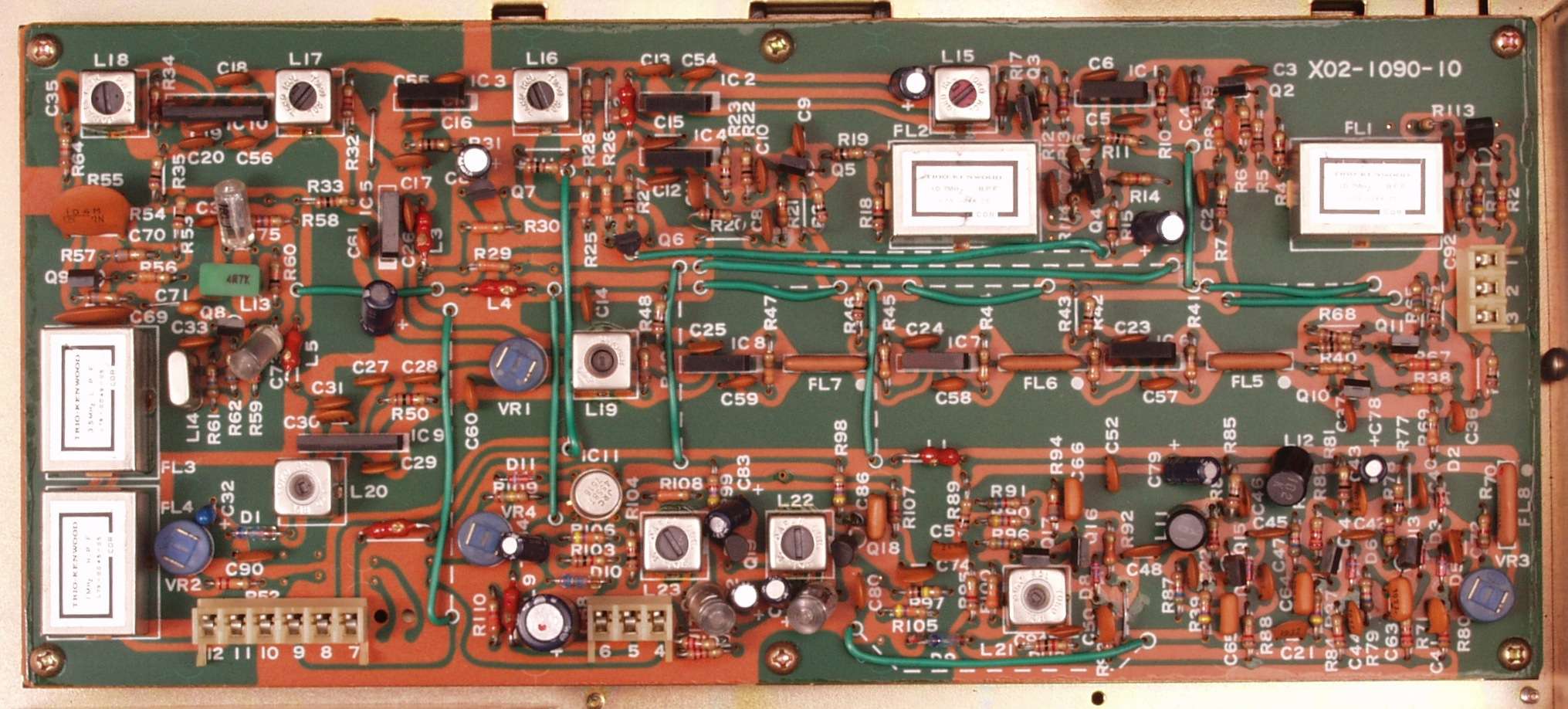

Ｃ４１．　修理前　ＩＦ基板

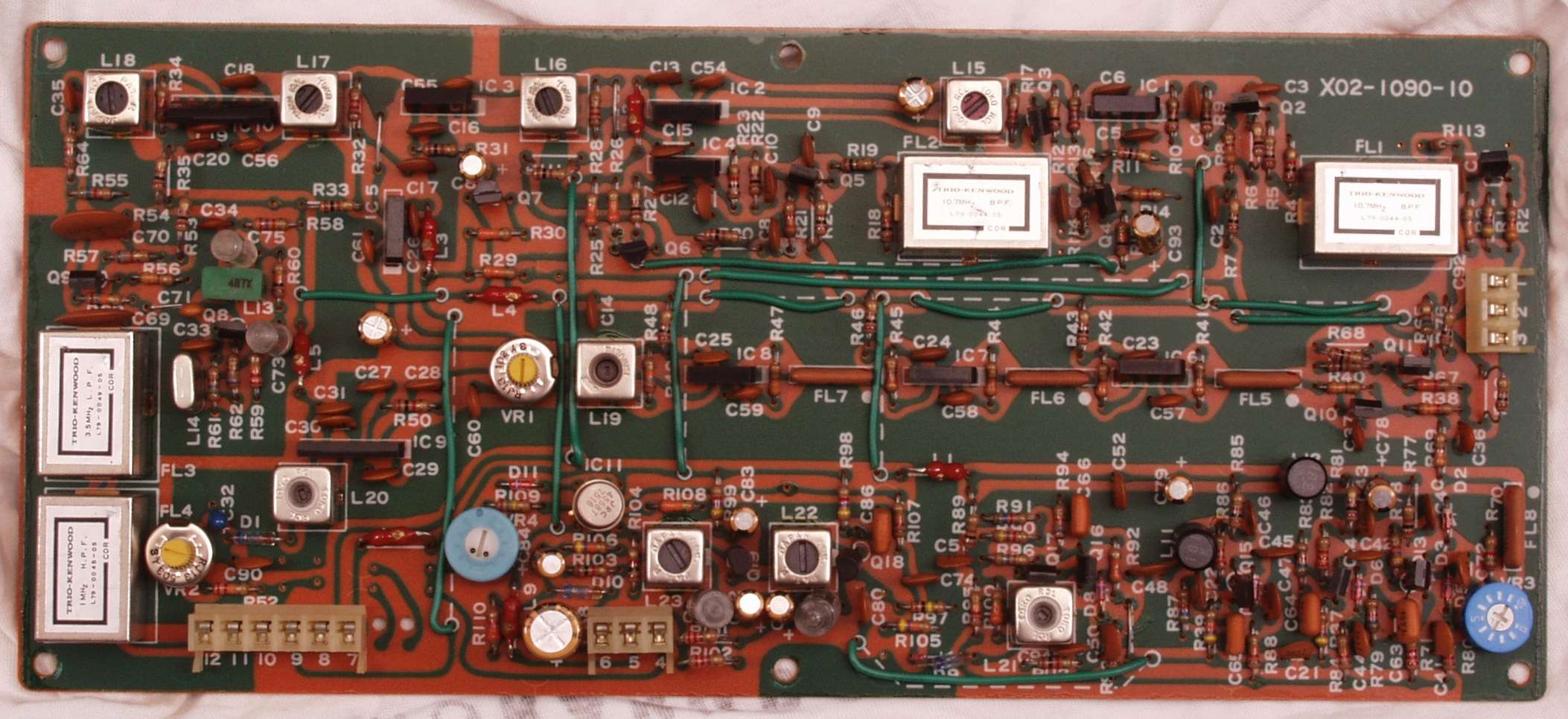

Ｃ４２．　修理後　ＩＦ基板　電解コンデンサー１１個、半固定ＶＲ４個交換

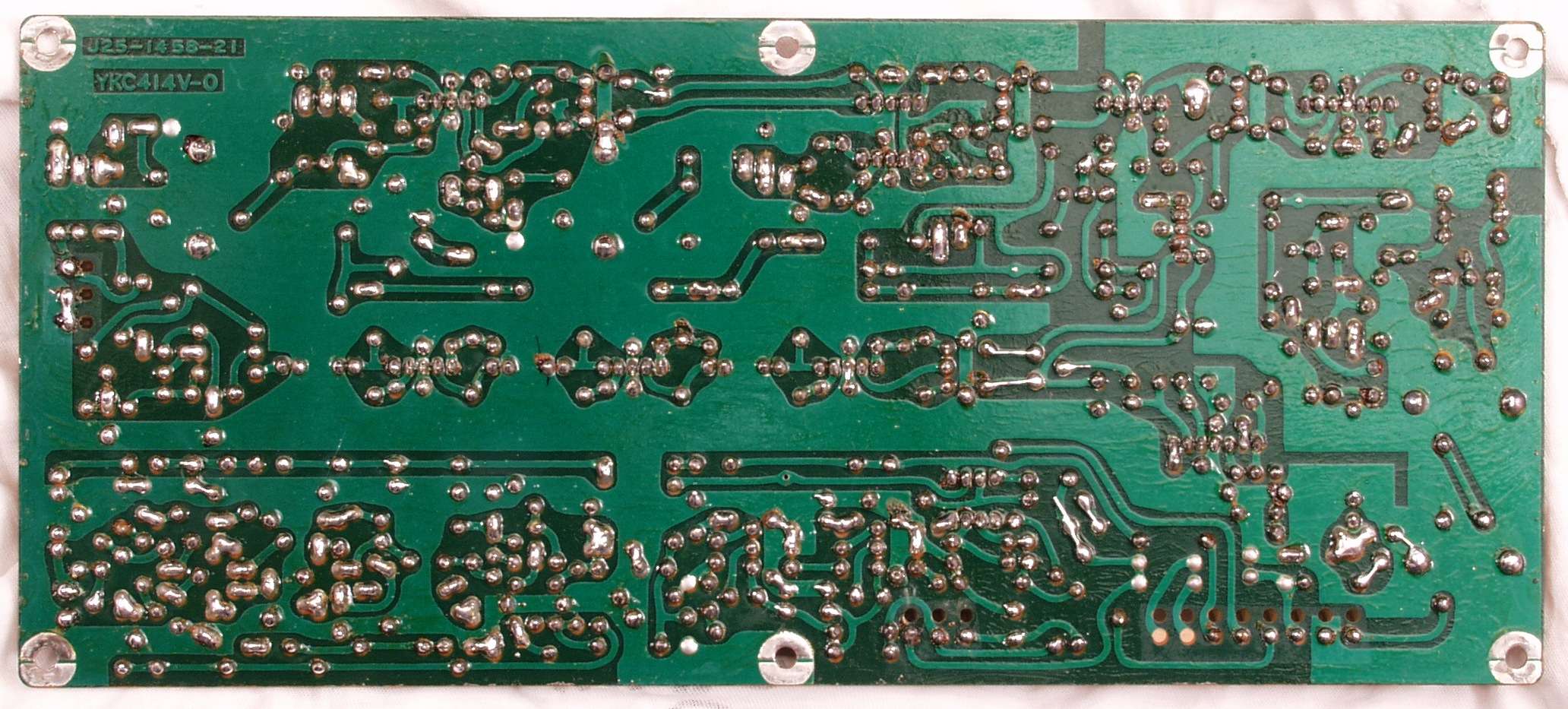

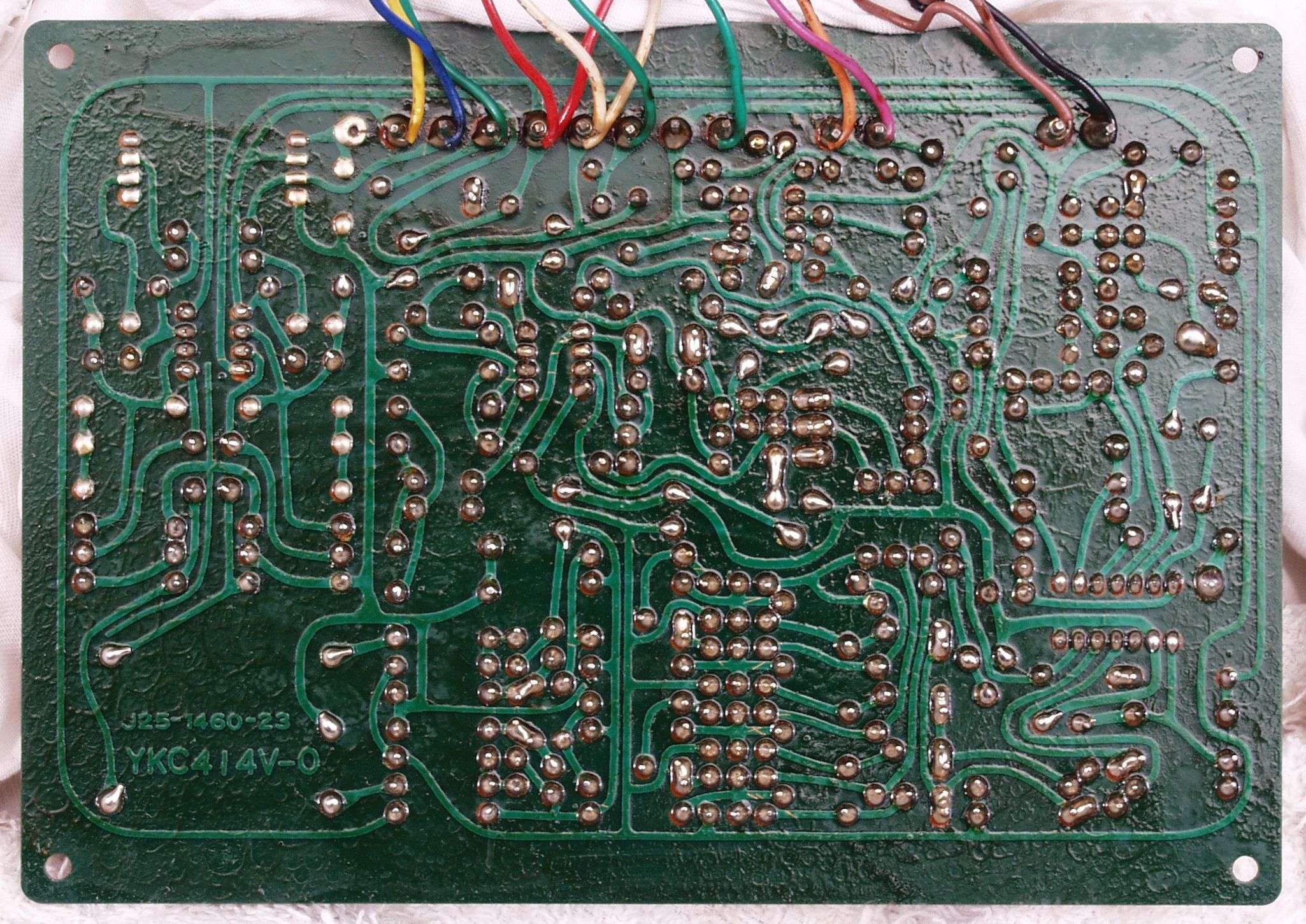

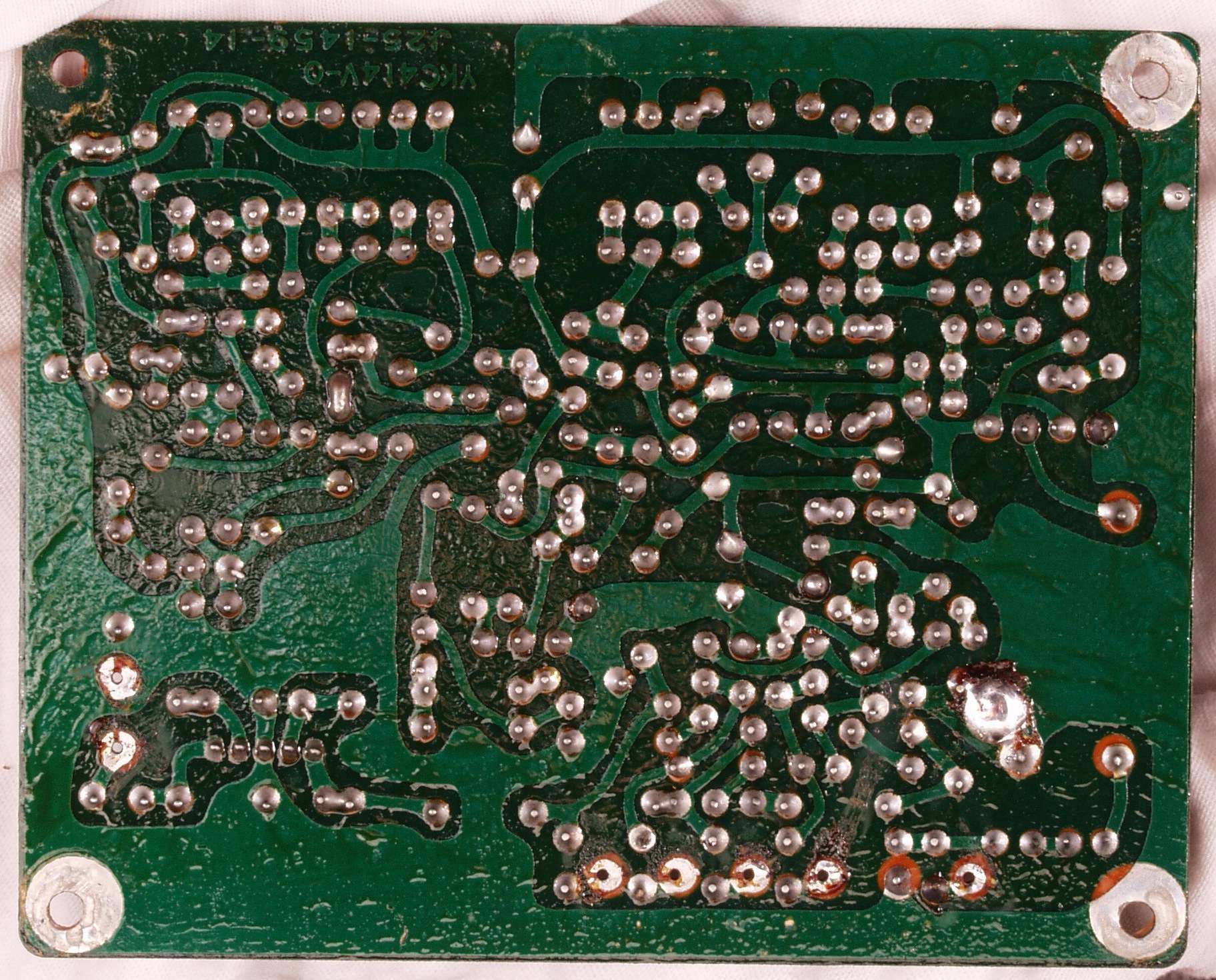

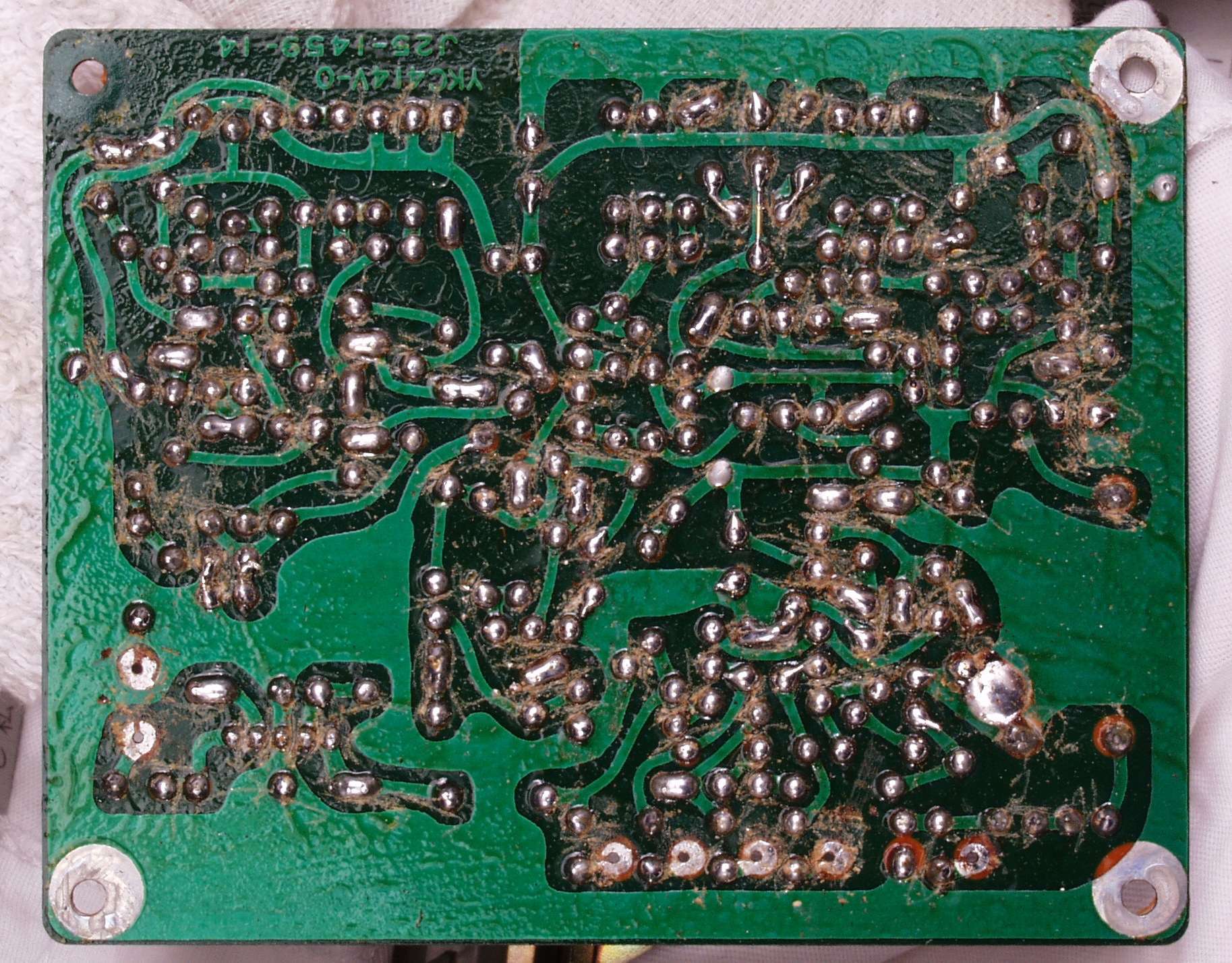

Ｃ４３．　修理前　ＩＦ基板裏

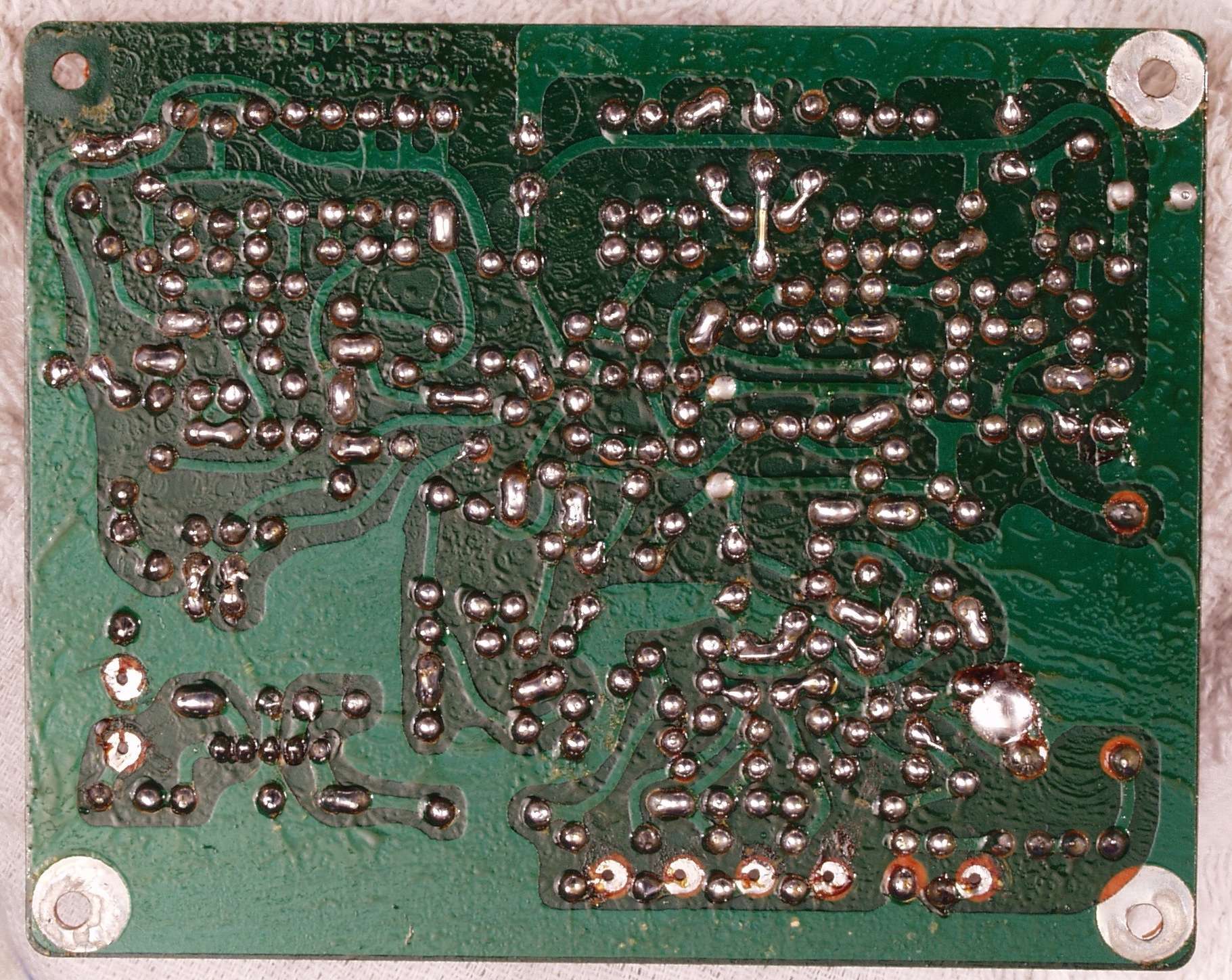

Ｃ４４．　修理（半田補正）後　ＩＦ基板裏

Ｃ４５．　修理中　ＩＦ基板裏　不要なフラックスを取る

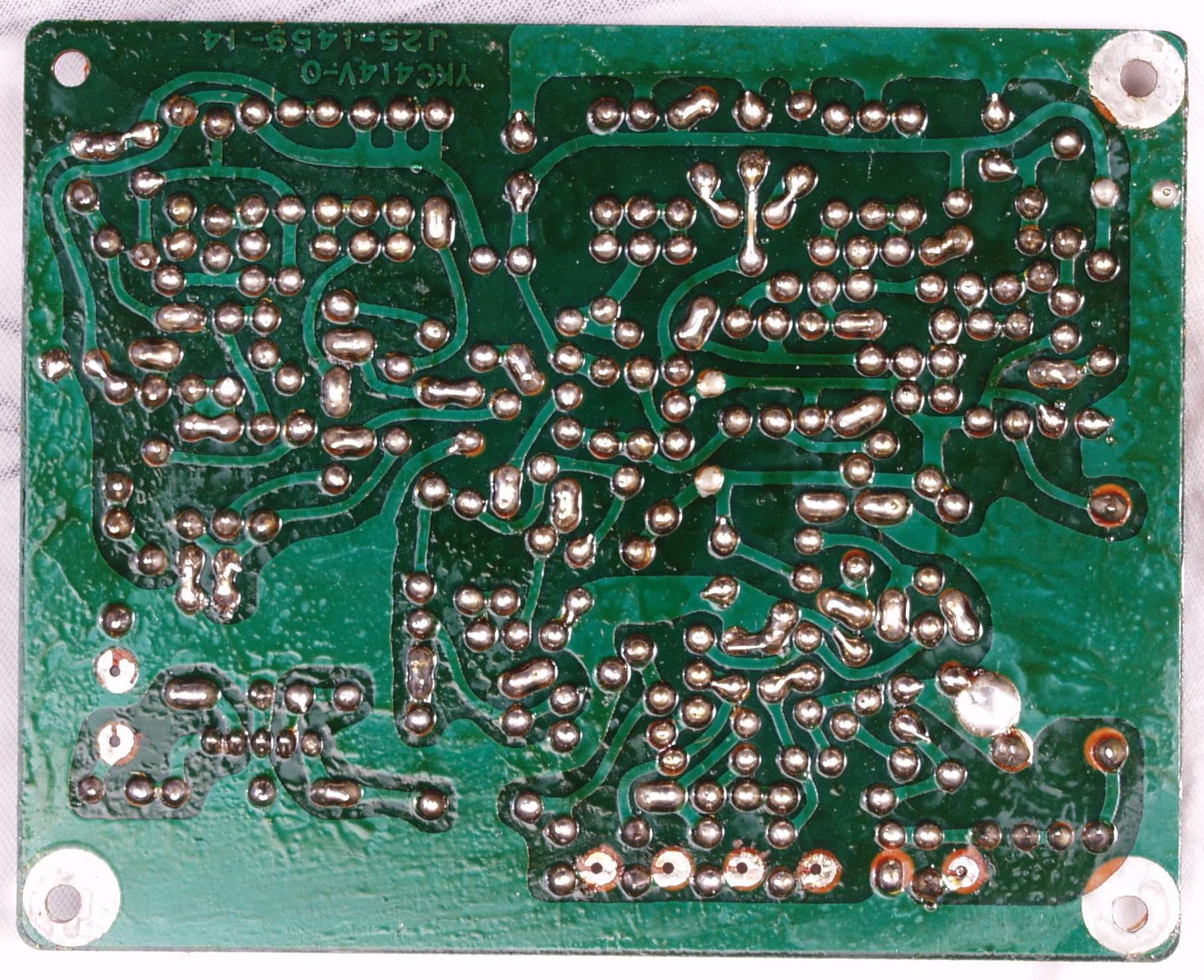

Ｃ４６．　完成ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

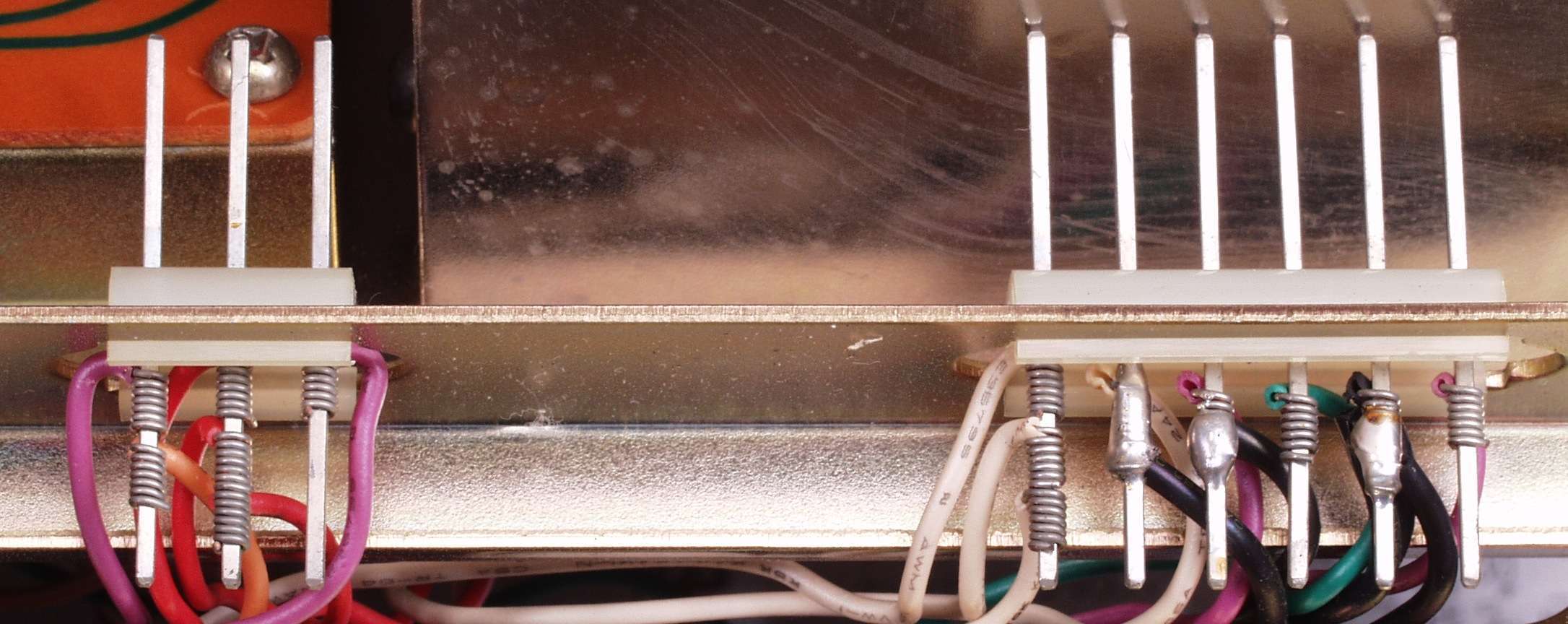

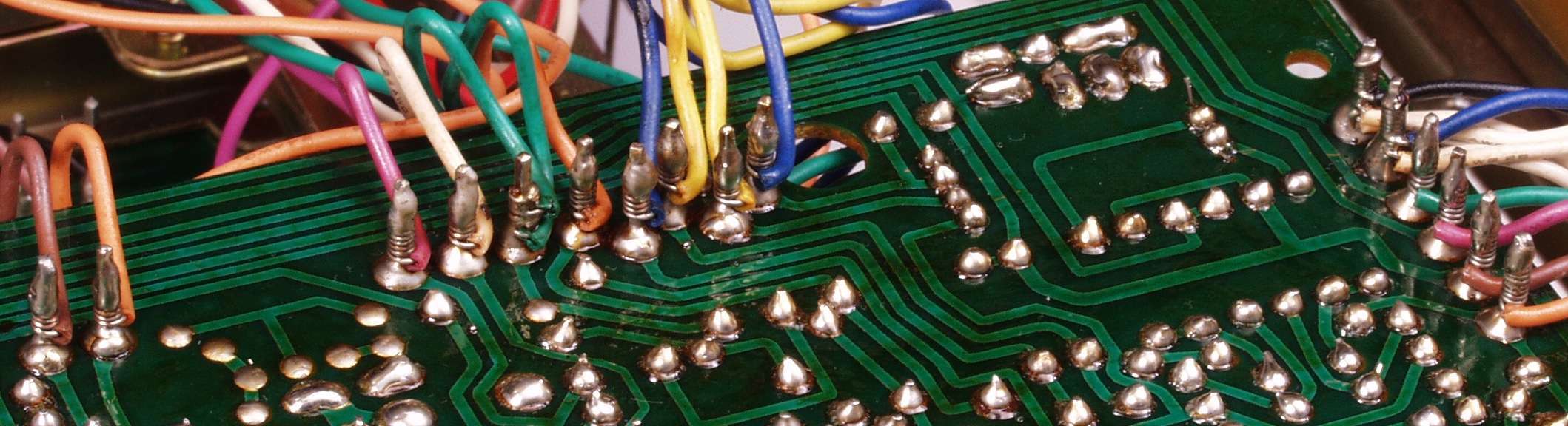

Ｃ４７．　修理前　ＩＦ基板ラッピング

Ｃ４８．　修理後　ＩＦ基板ラッピング、半田を浸みこませる

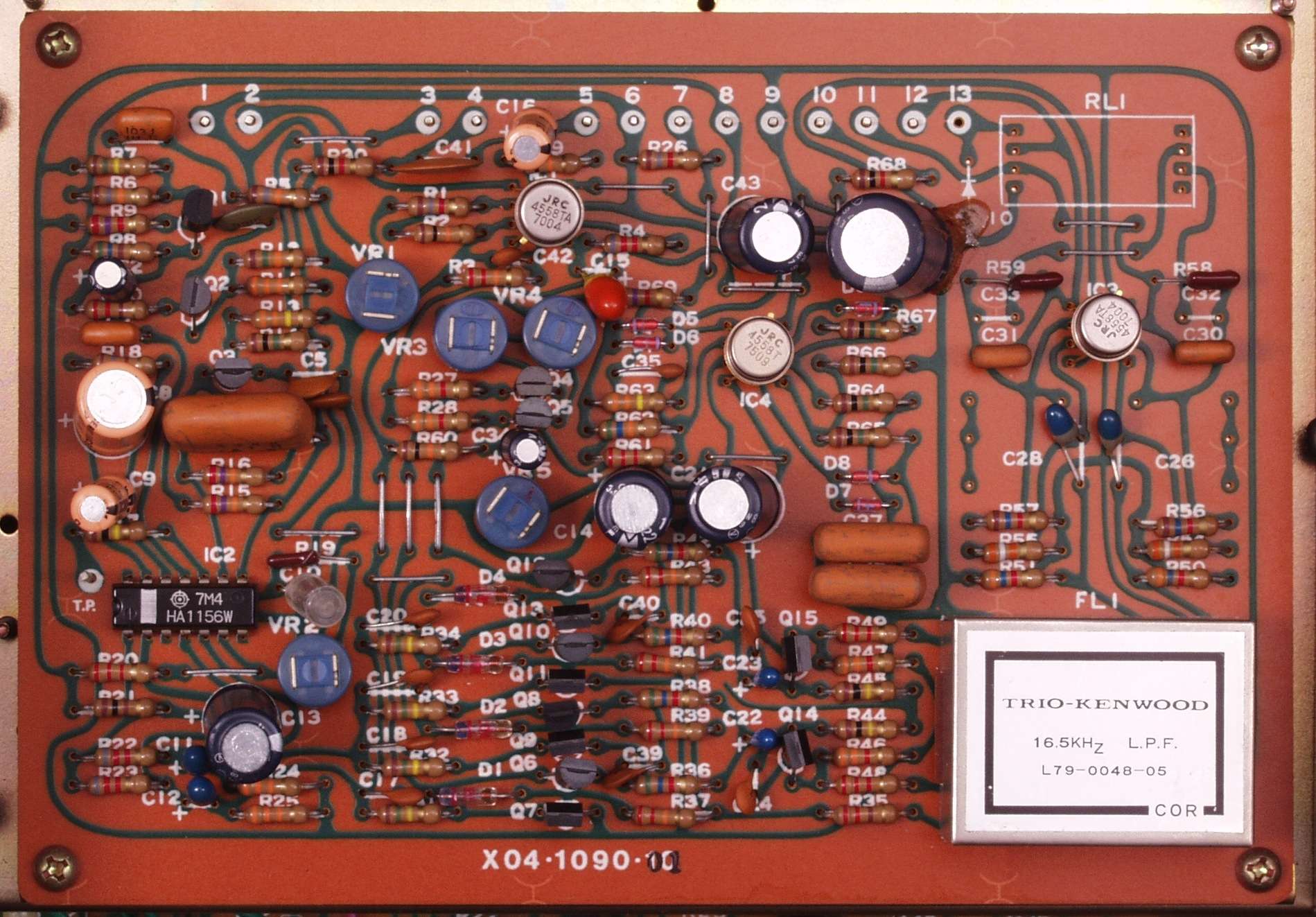

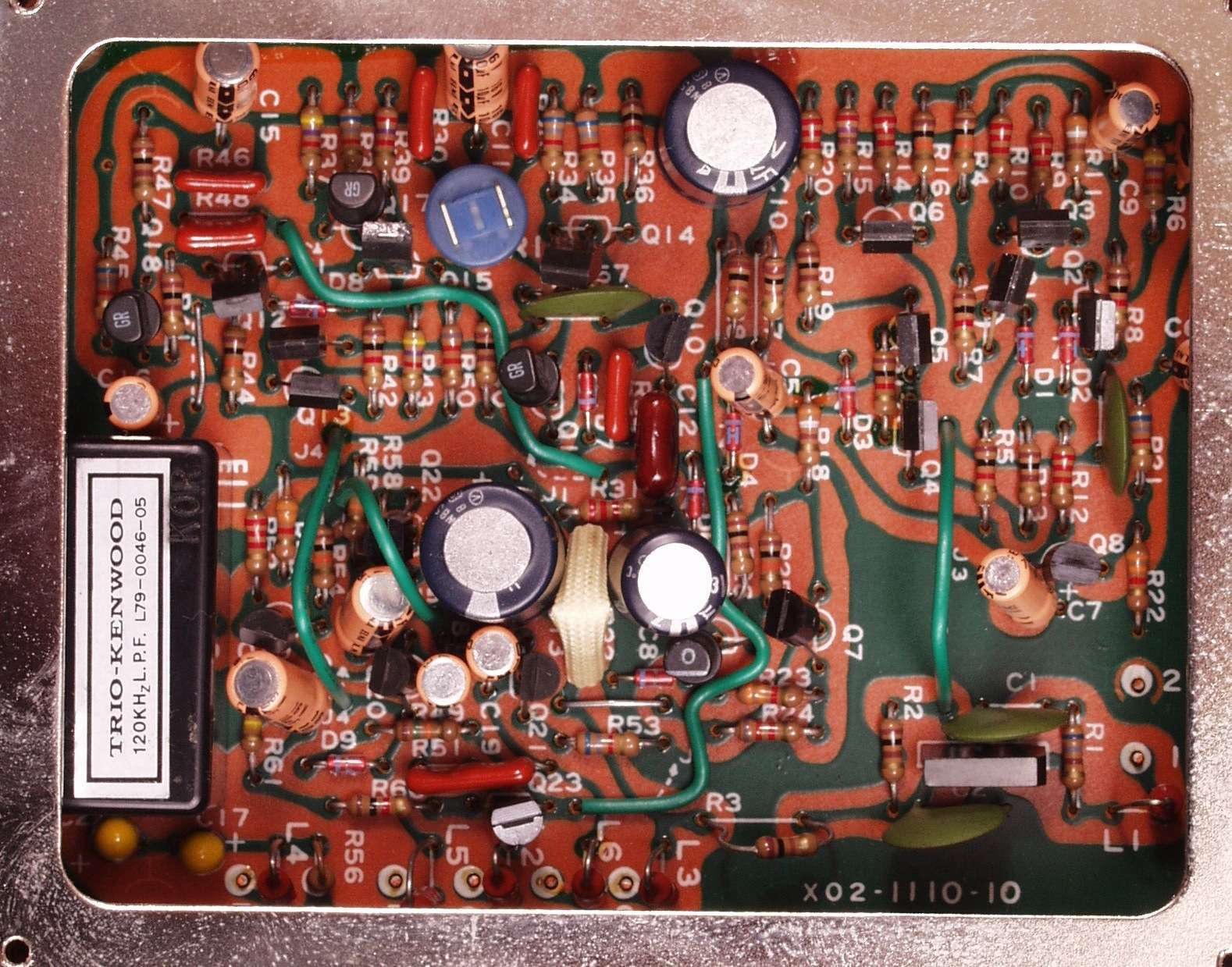

Ｃ５１．　修理前　ＭＰＸ基板

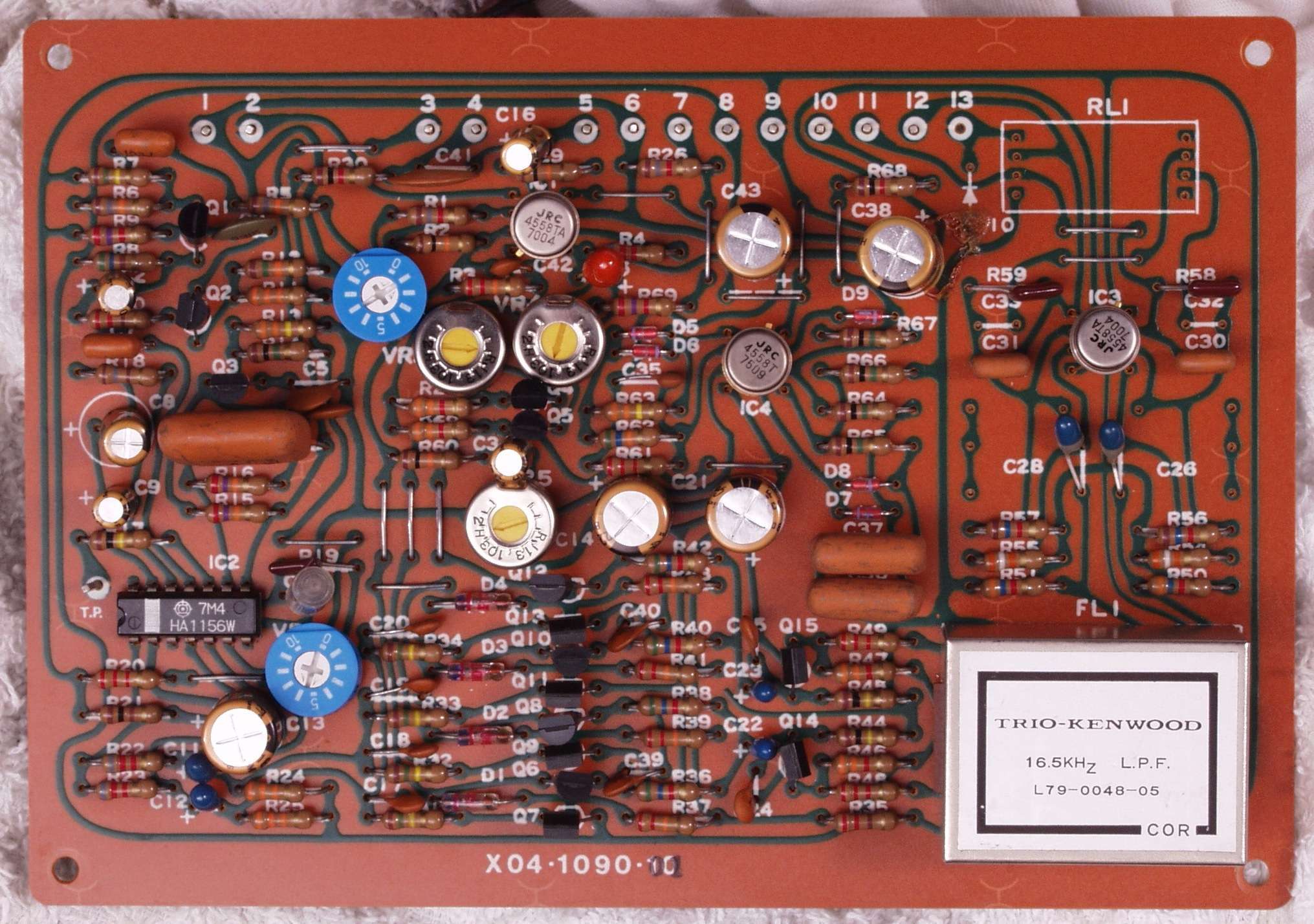

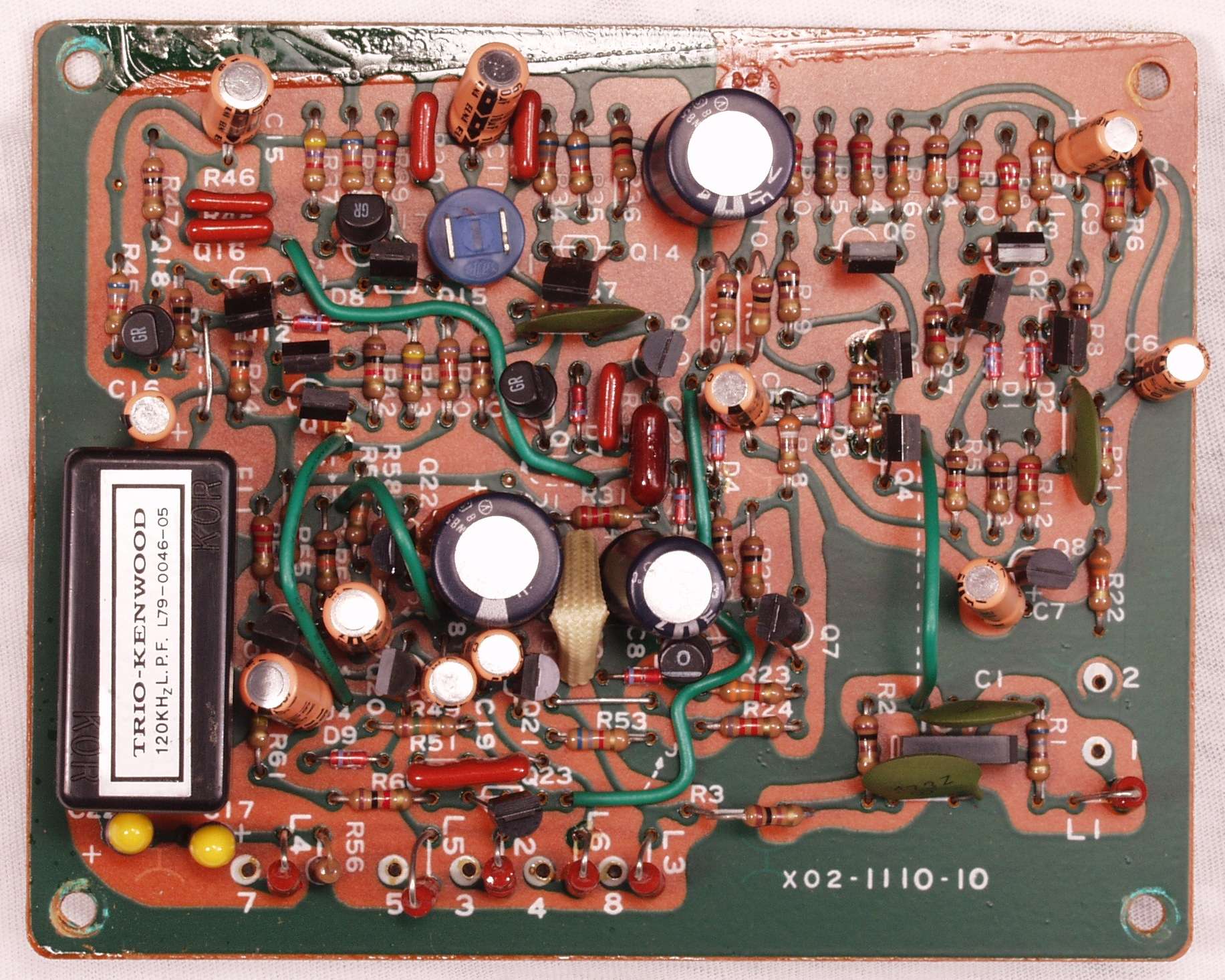

Ｃ５２．　修理後　ＭＰＸ基板　電解コンデンサー１０個、半固定ＶＲ５個交換

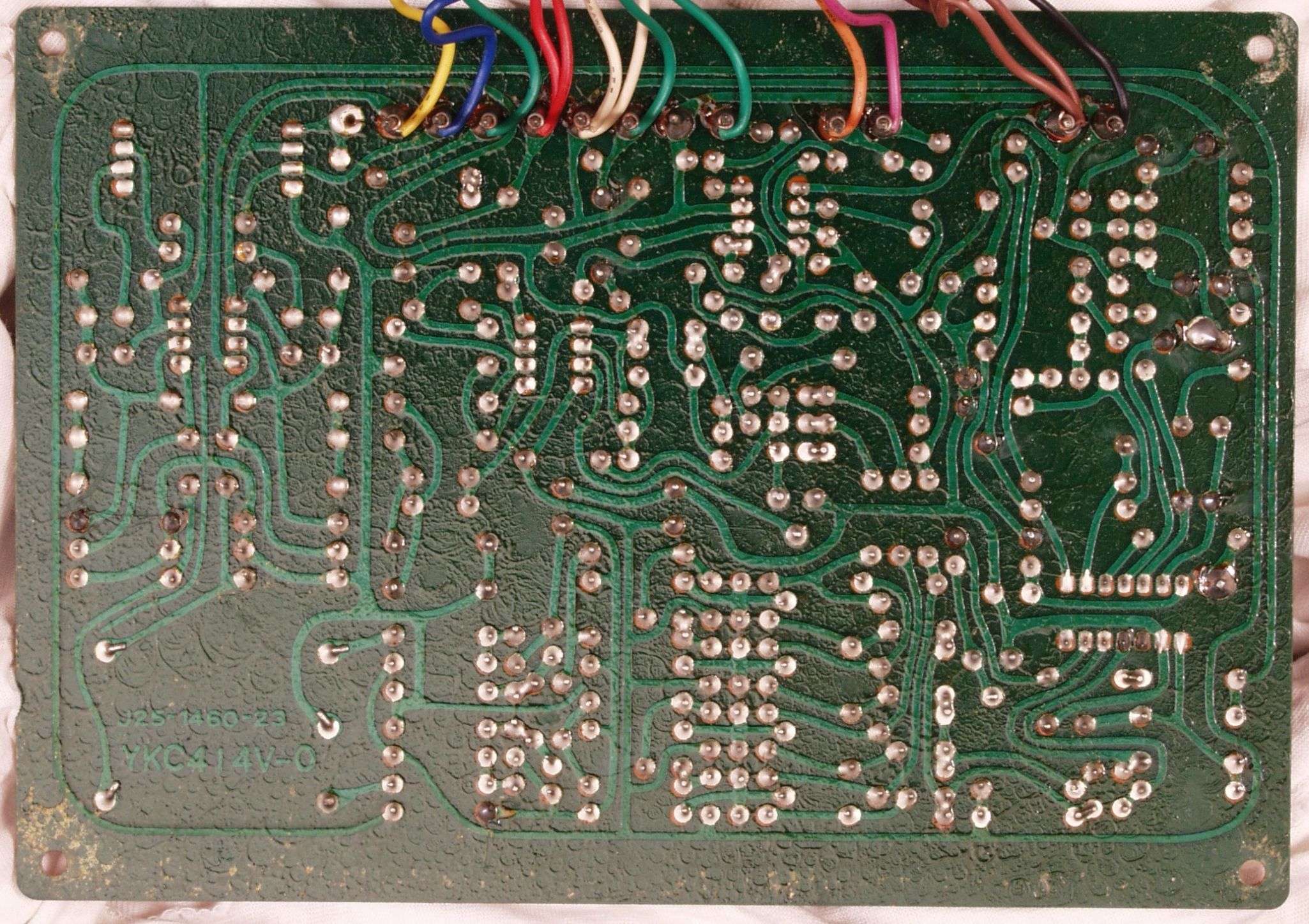

Ｃ５３．　修理前　ＭＰＸ基板裏

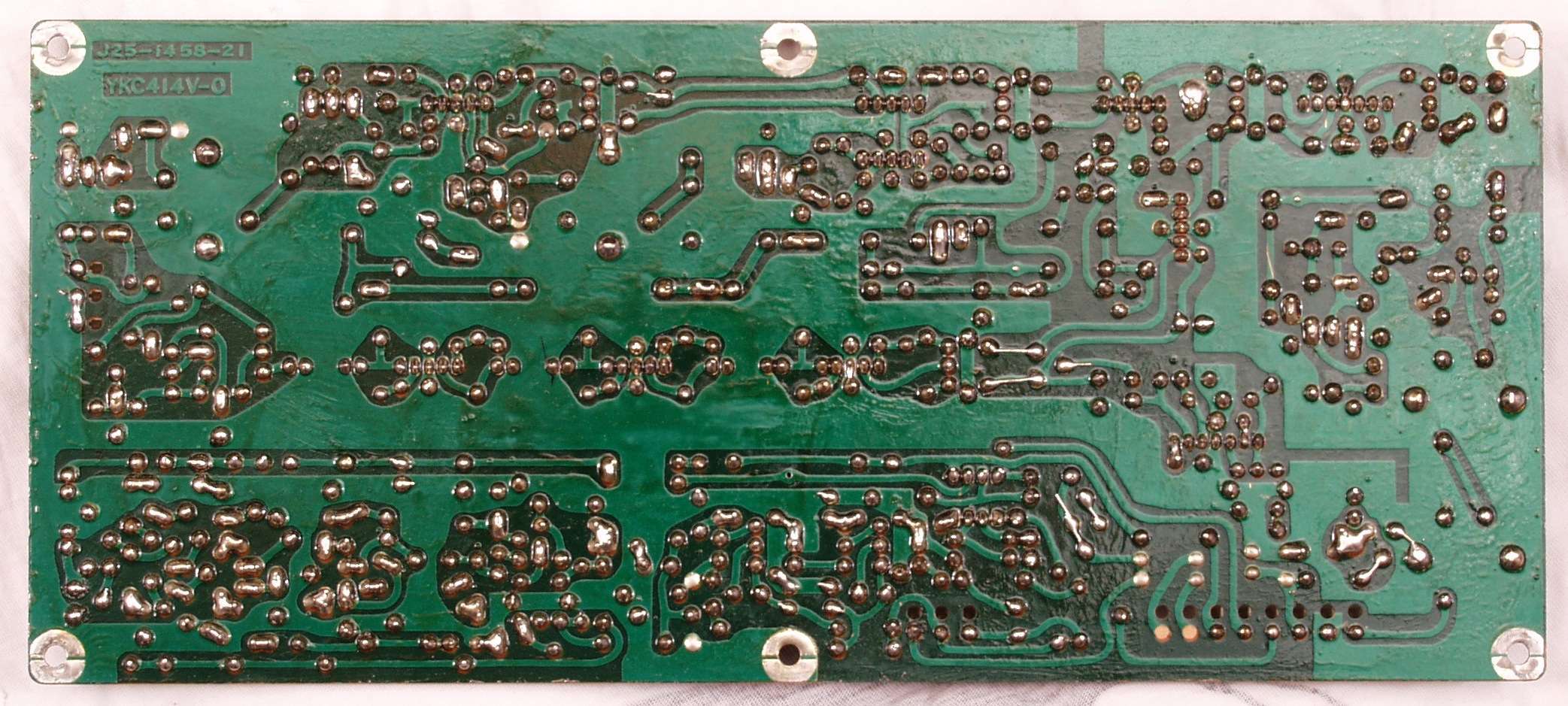

Ｃ５４．　修理（半田補正）後　ＭＰＸ基板裏

Ｃ５５．　修理中　ＭＰＸ基板裏　不要なフラックスを取る

Ｃ５６．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５７．　修理前　ＭＰＸ基板裏ラッピング

Ｃ５８．　修理前　ＭＰＸ基板裏ラッピング、半田を浸みこませる

Ｃ６１．　修理前　デイスクリート基板　コネクターの使用が無く、修理は大変

Ｃ６２．　修理中　デイスクリート基板取り出す

Ｃ６３．　修理後　デイスクリート基板　電解コンデンサー１３個、半固定ＶＲ１個交換

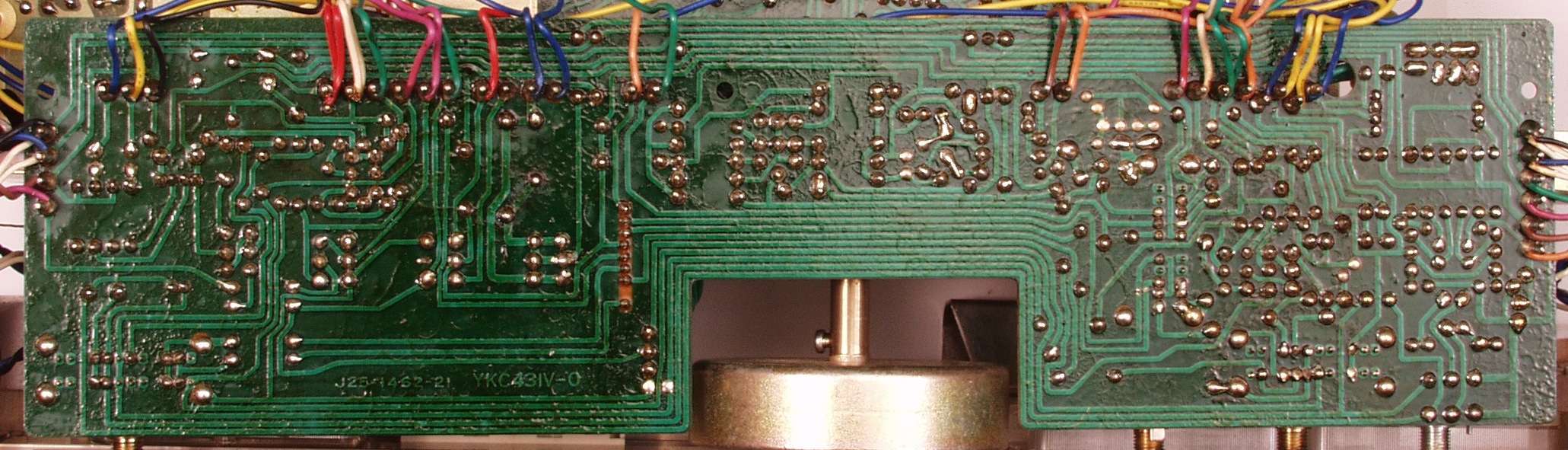

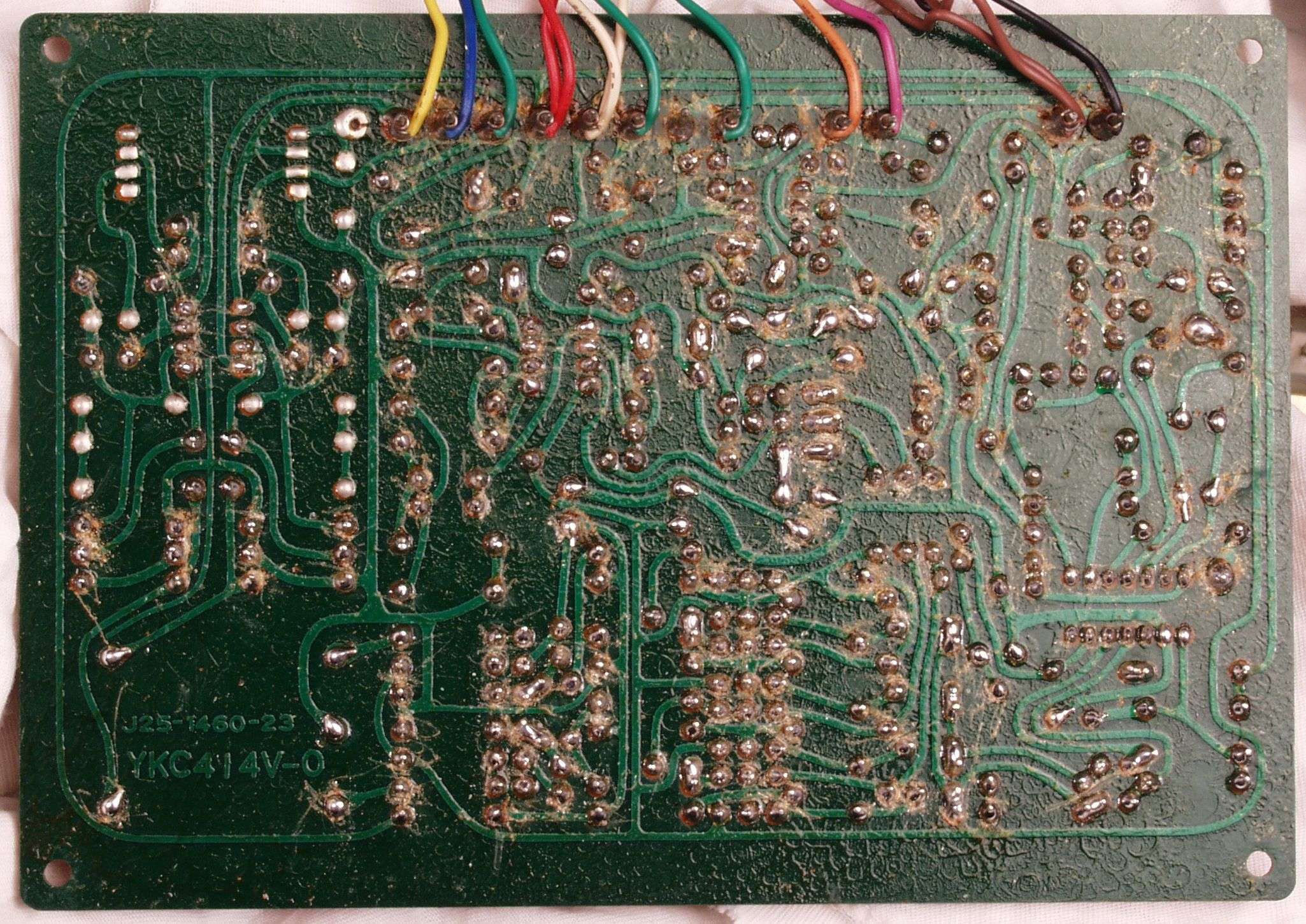

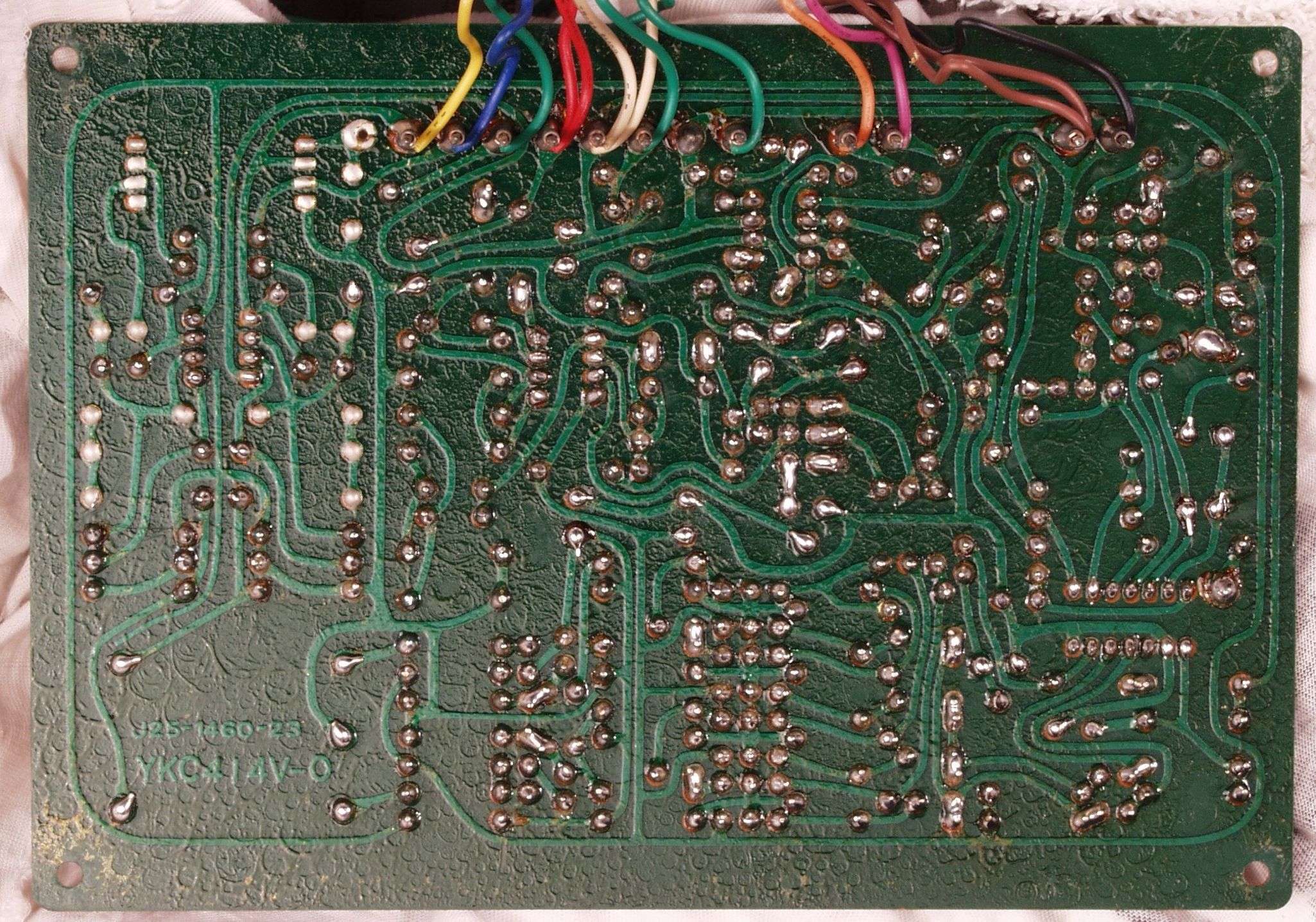

Ｃ６４．　修理前　デイスクリート基板裏　コネクターの使用が無く、修理は大変

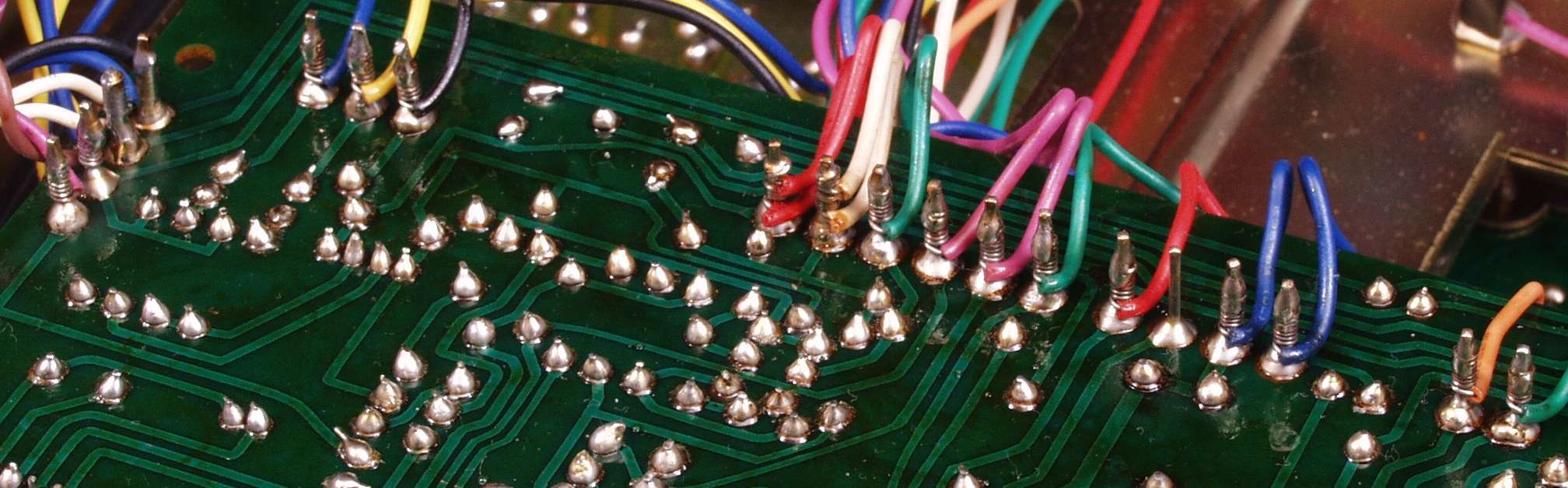

Ｃ６５．　修理中　デイスクリート基板裏

Ｃ６６．　修理（半田補正）後　デイスクリート基板裏

Ｃ６７．　修理中　デイスクリート基板裏　不要なフラックスを取る

Ｃ６８．　完成デイスクリート基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ７１．　修理前　ノイズＡＭＰ基板

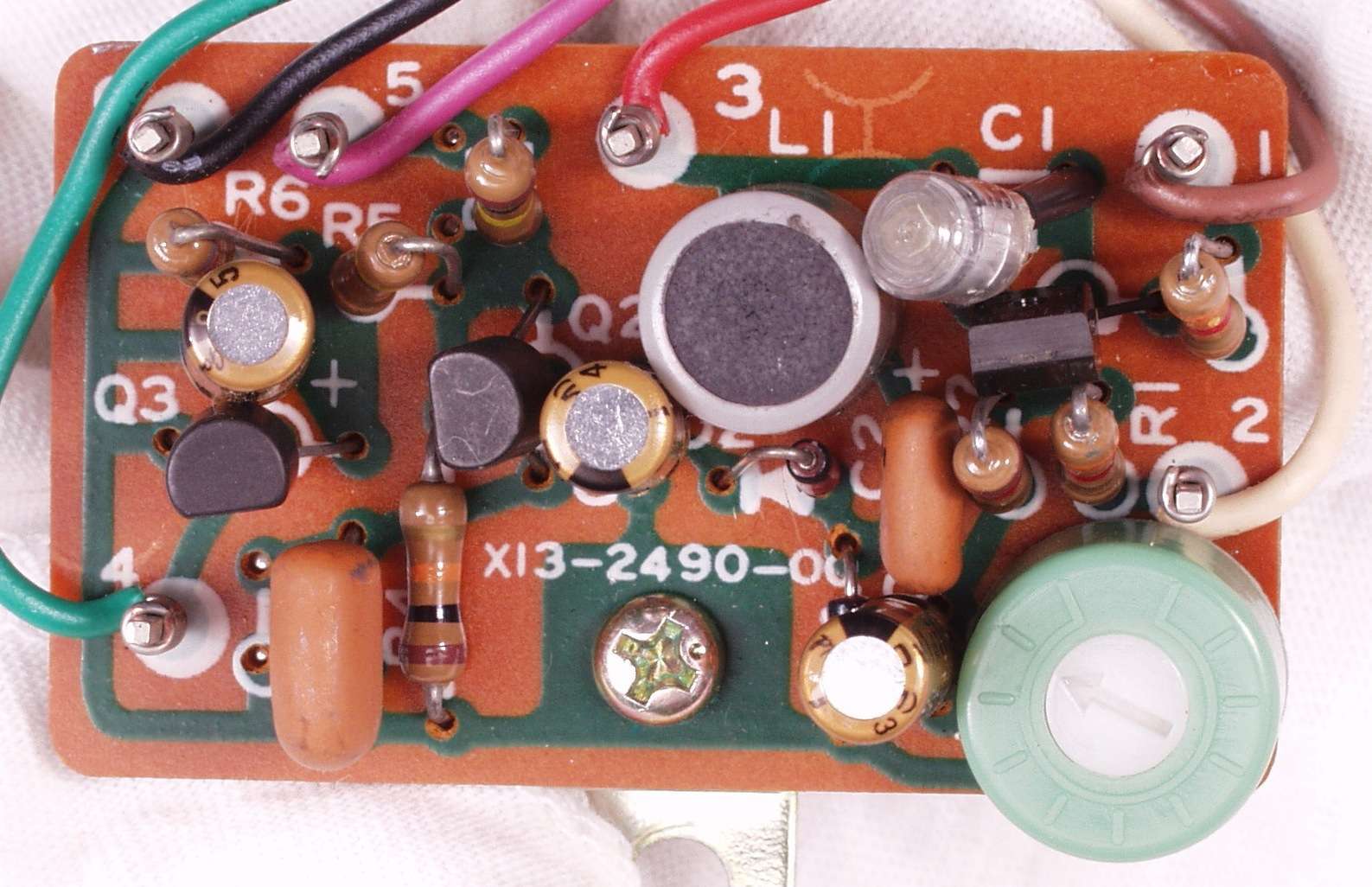

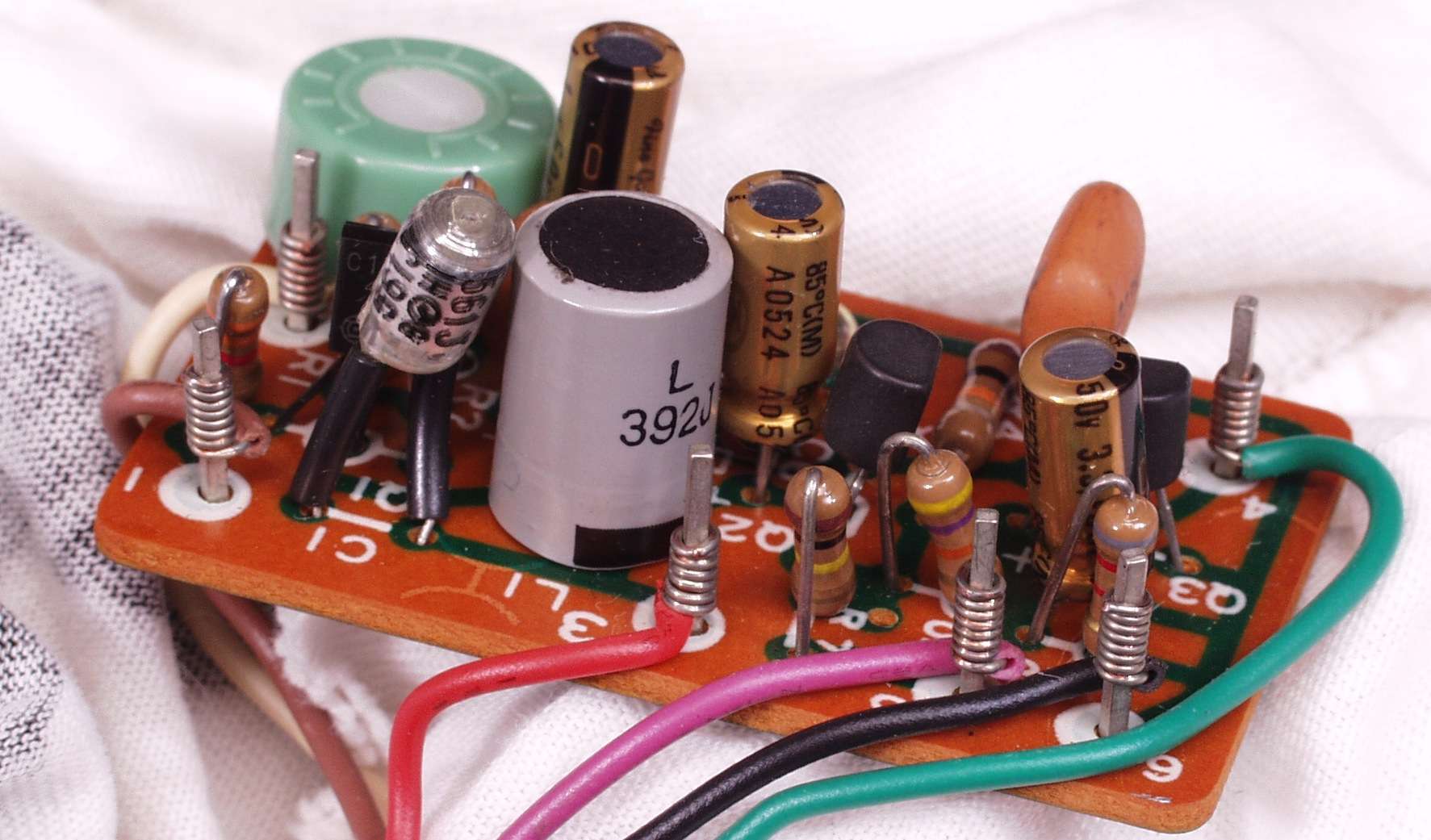

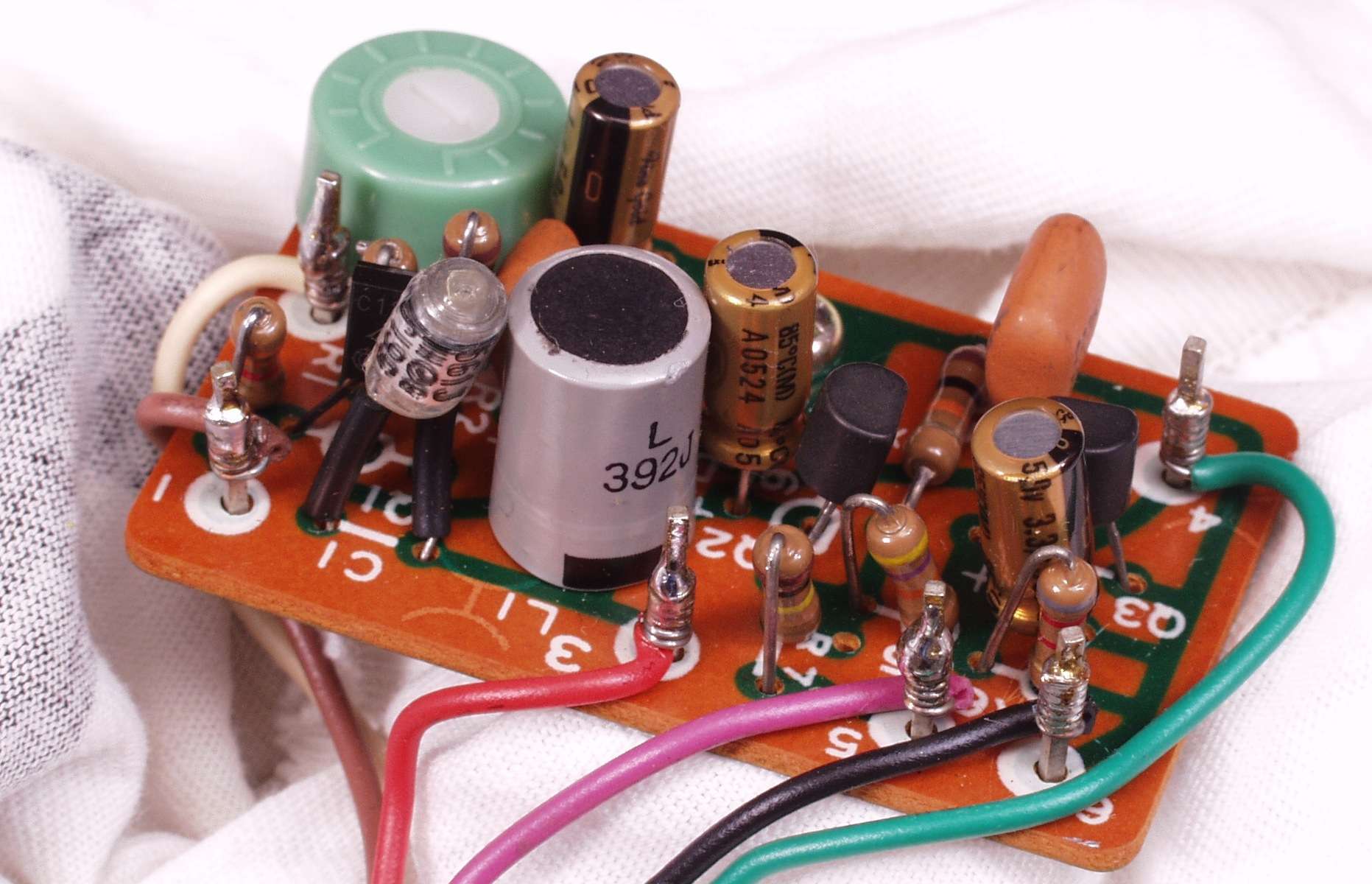

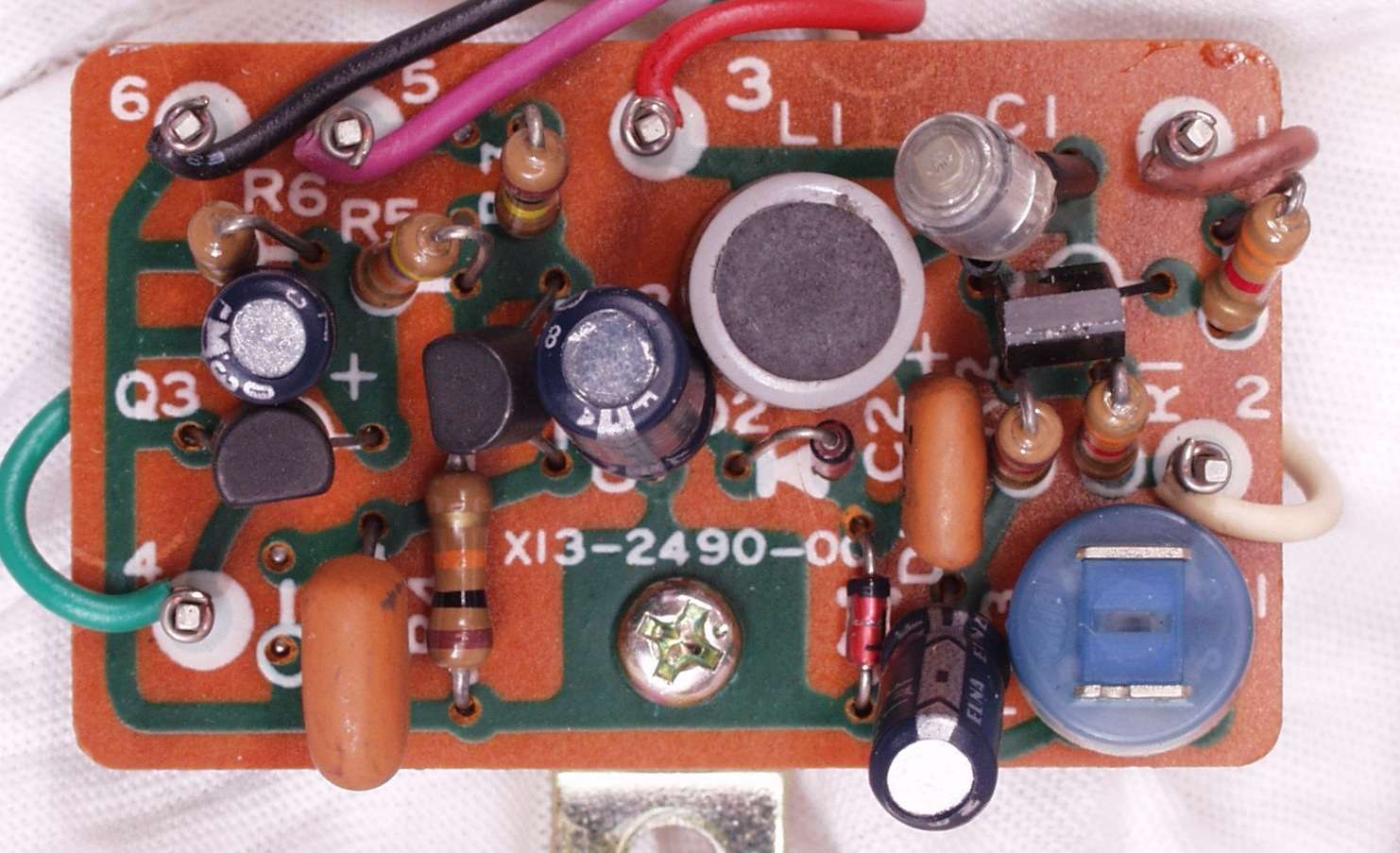

Ｃ７２．　修理後　ノイズＡＭＰ基板　電解コンデンサー３個、半固定ＶＲ１個交換

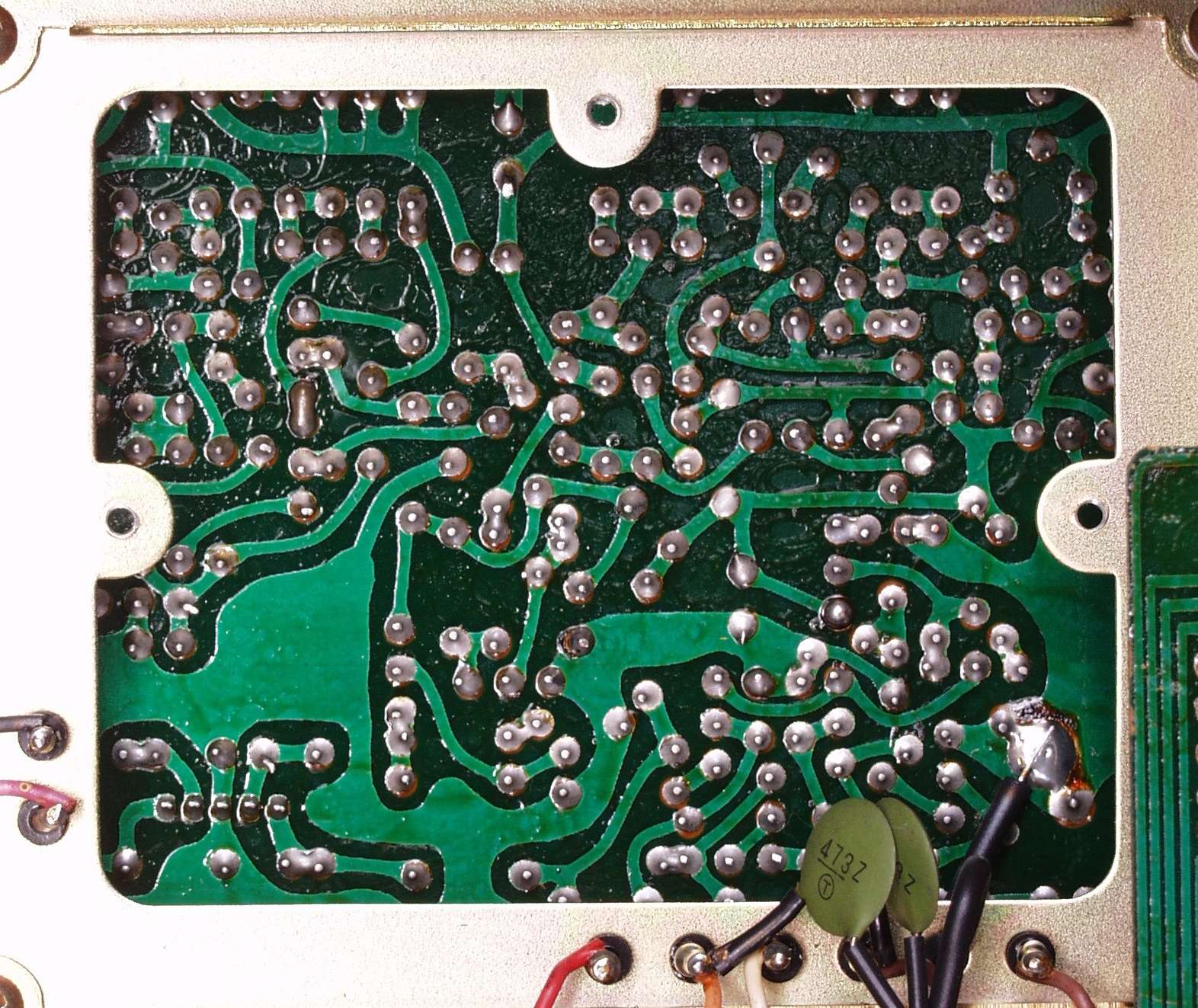

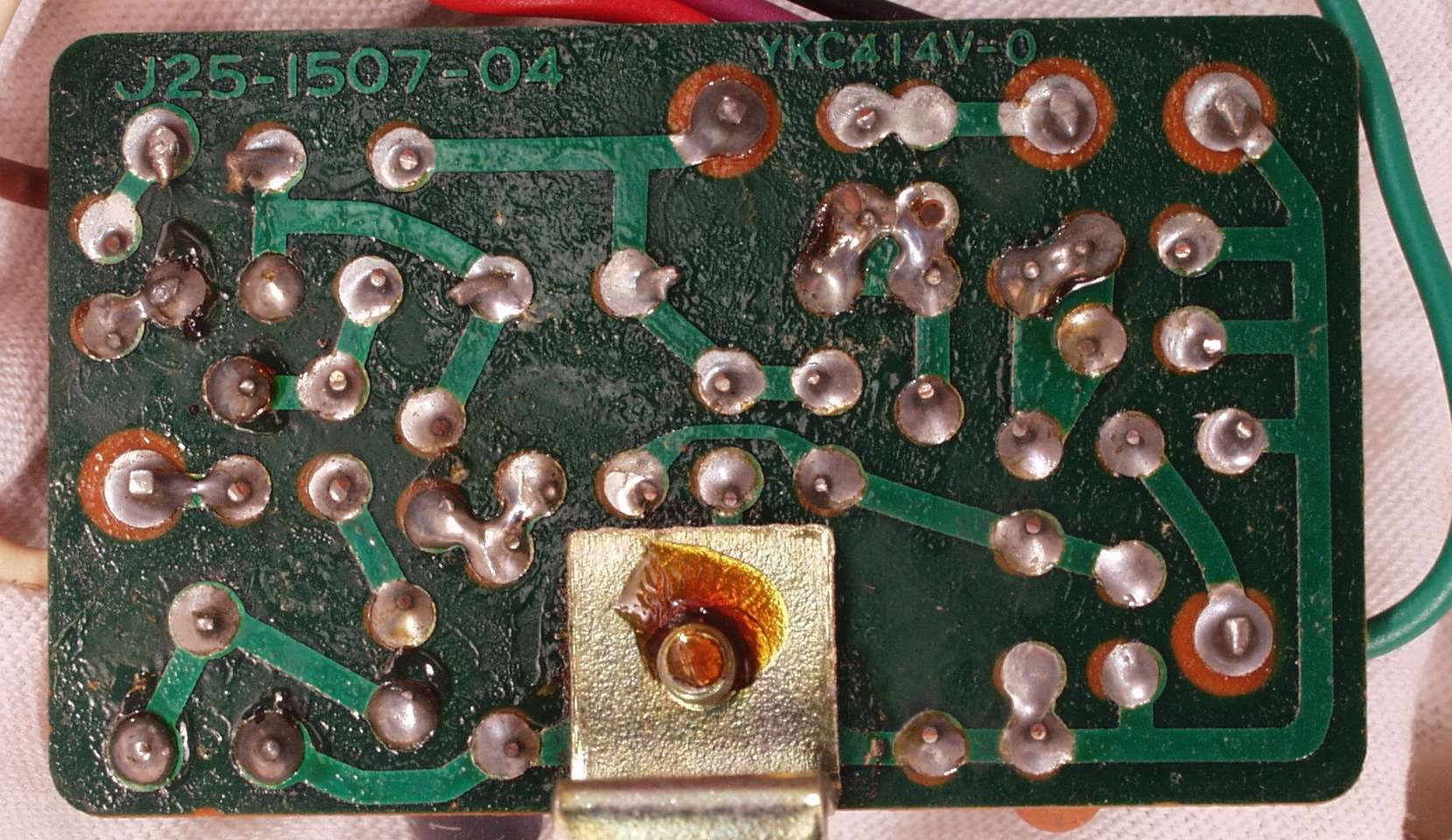

Ｃ７３．　修理前　ノイズＡＭＰ基板裏

Ｃ７４．　修理（半田補正）後　ノイズＡＭＰ基板裏

Ｃ７５．　完成ノイズＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ７６．　修理前　ノイズＡＭＰ基板ラッピング

Ｃ７７．　修理後　ノイズＡＭＰ基板ラッピング、半田を浸みこませる

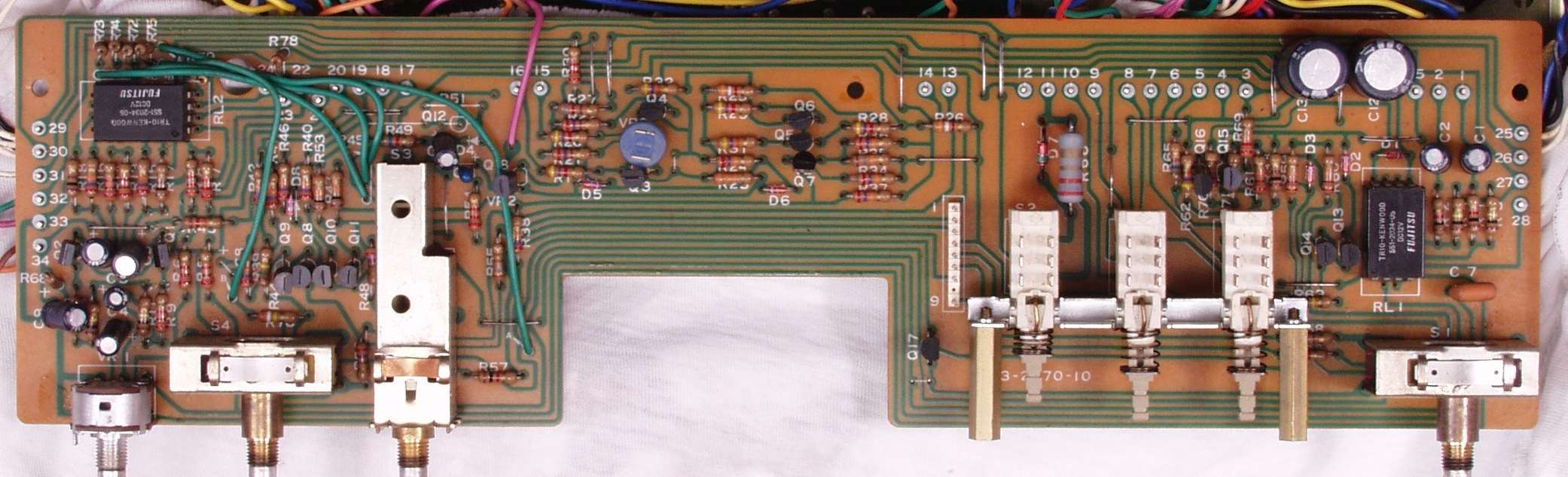

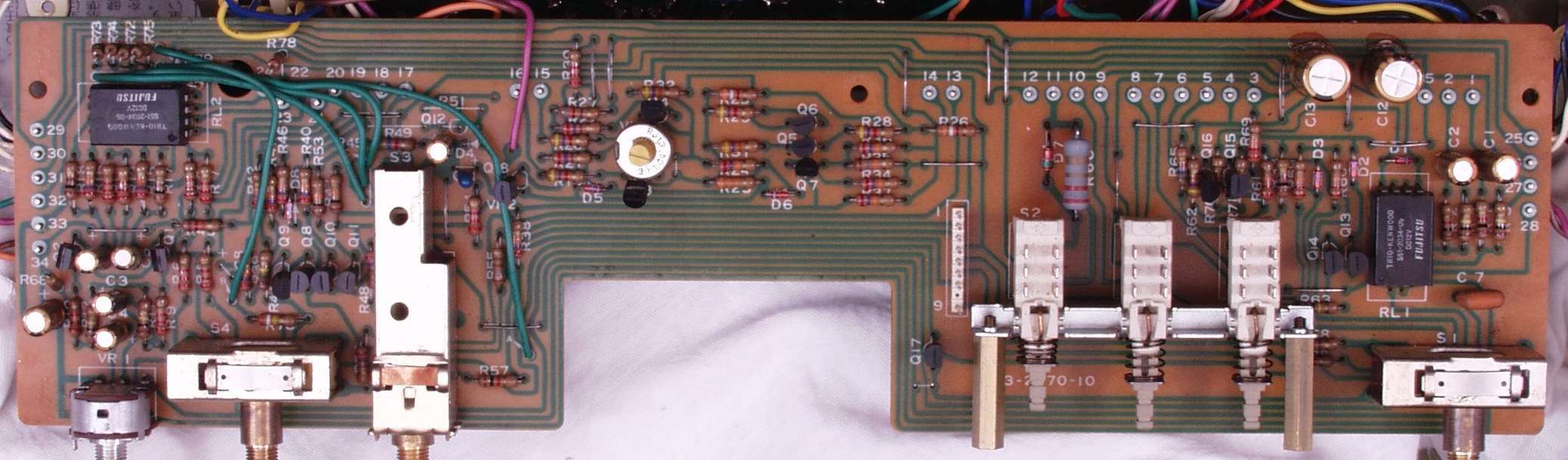

Ｃ８１．　修理前　ＳＷ基板

Ｃ８２．　修理後　ＳＷ基板　電解コンデンサー１０個、半固定ＶＲ１個交換

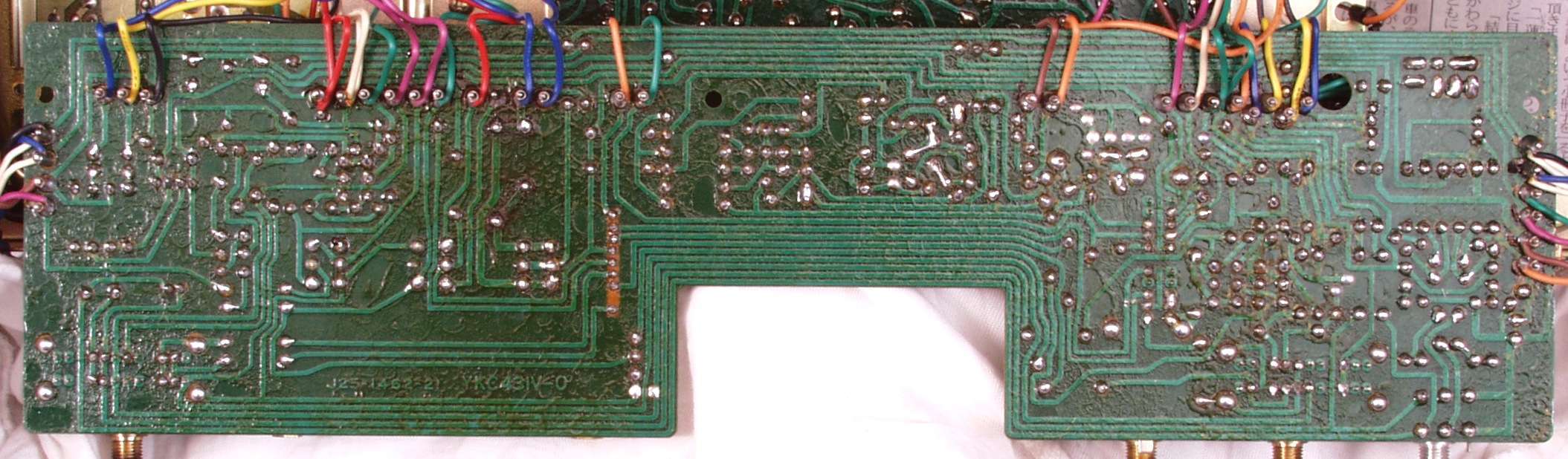

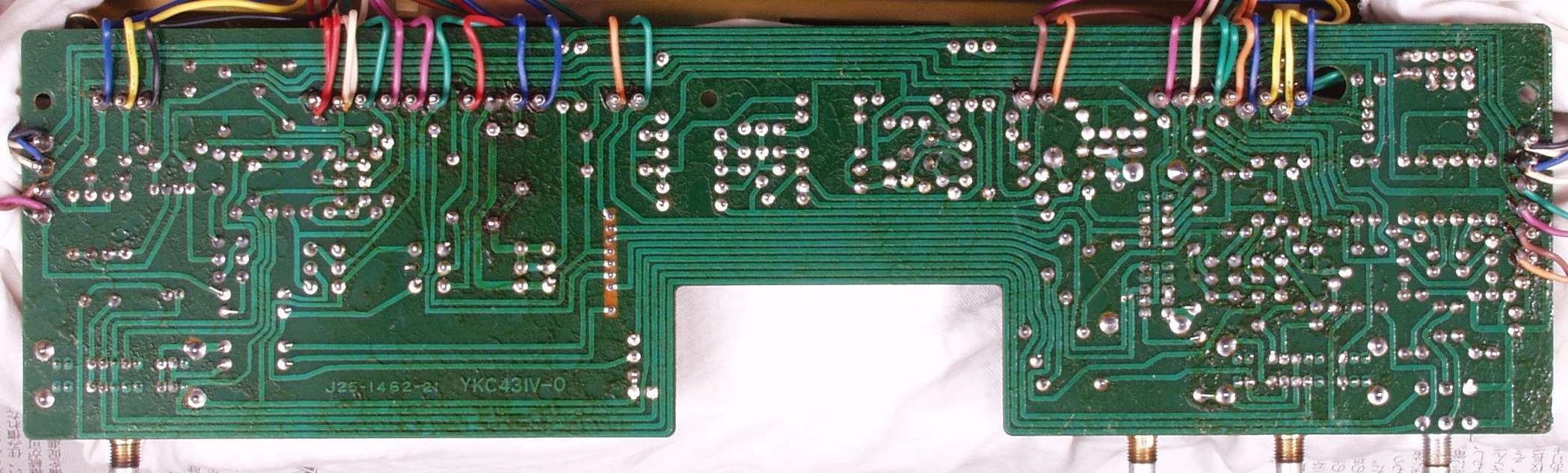

Ｃ８３．　修理前　ＳＷ基板裏

Ｃ８４．　修理（半田補正）後　ＳＷ基板裏

Ｃ８５．　完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

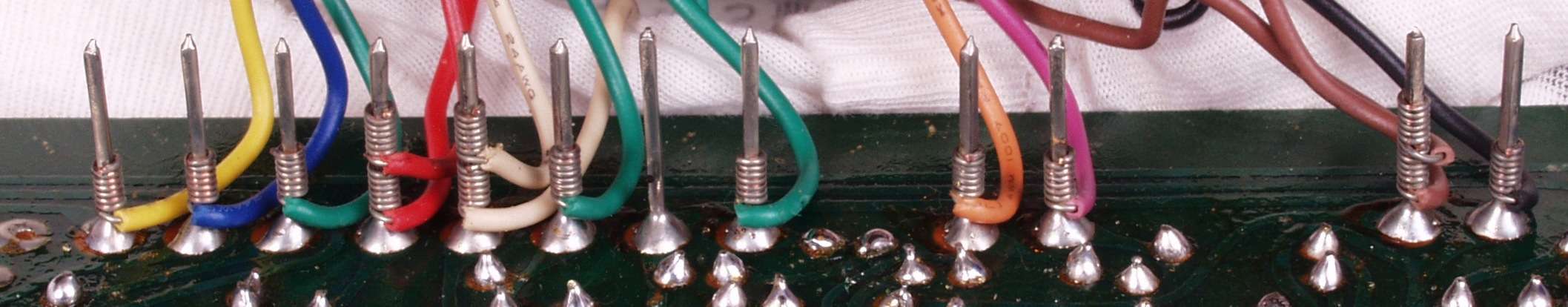

Ｃ８６．　修理前　ＳＷ基板裏ラッピング１

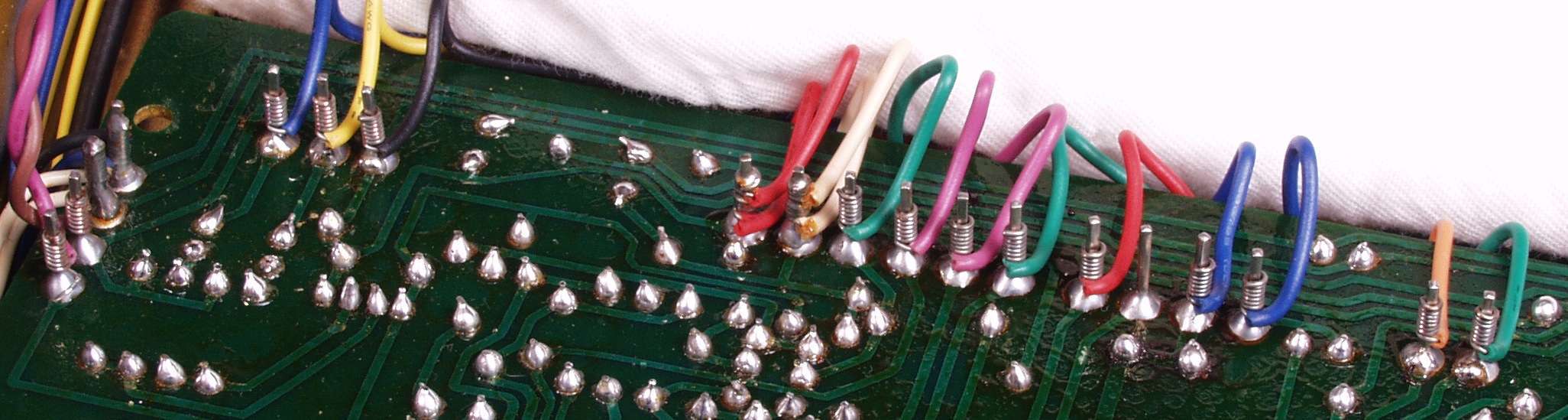

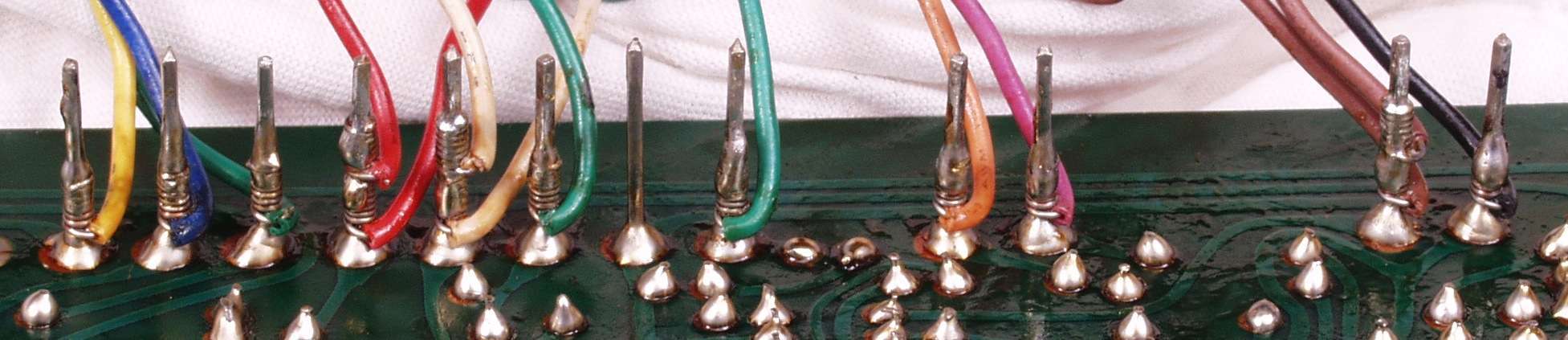

Ｃ８７．　修理後　ＳＷ基板裏ラッピング１、半田を浸みこませる

Ｃ８８．　修理前　ＳＷ基板裏ラッピング２

Ｃ８９．　修理後　ＳＷ基板裏ラッピング２、半田を浸みこませる

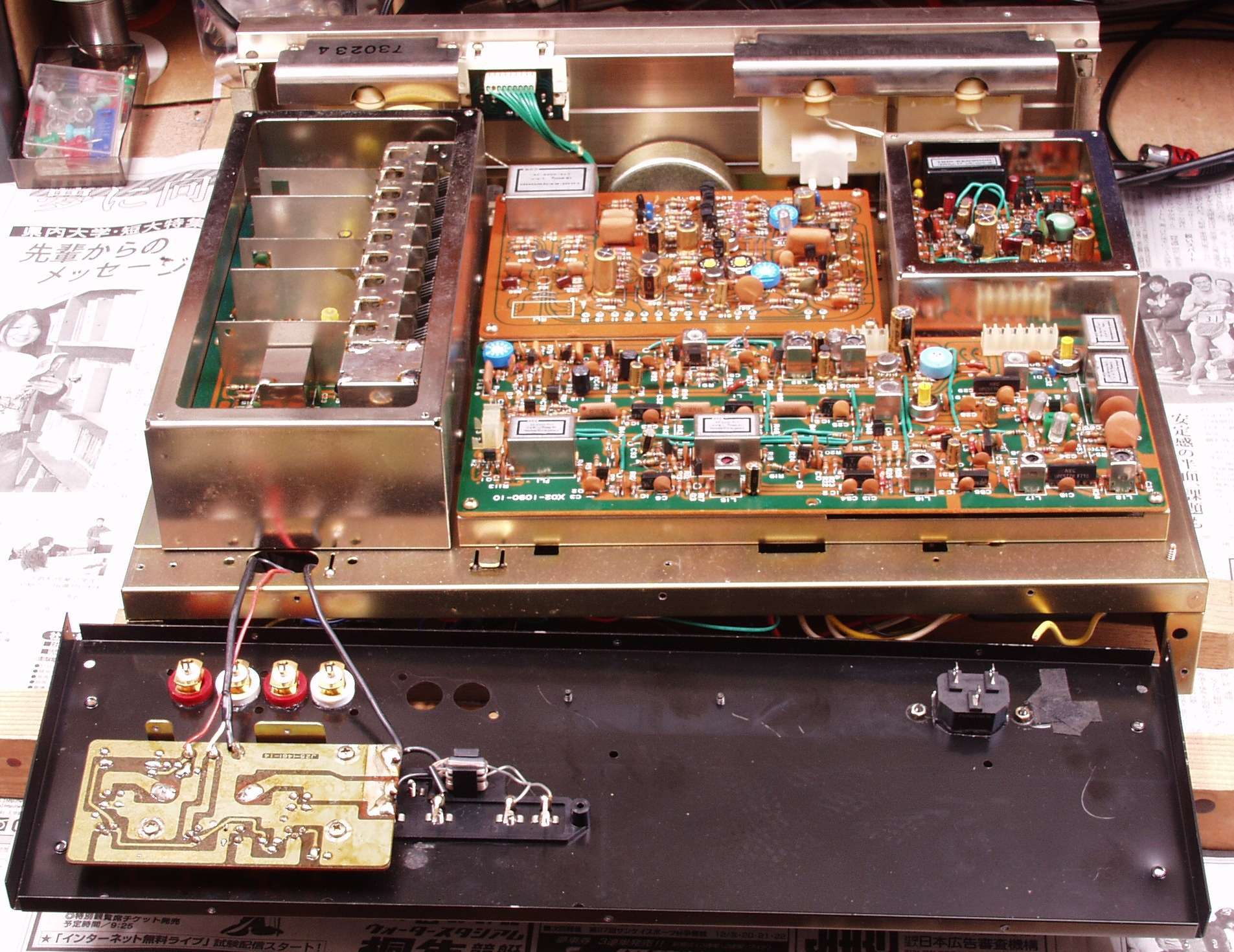

Ｃ９．　修理中　後パネルを取り修理中

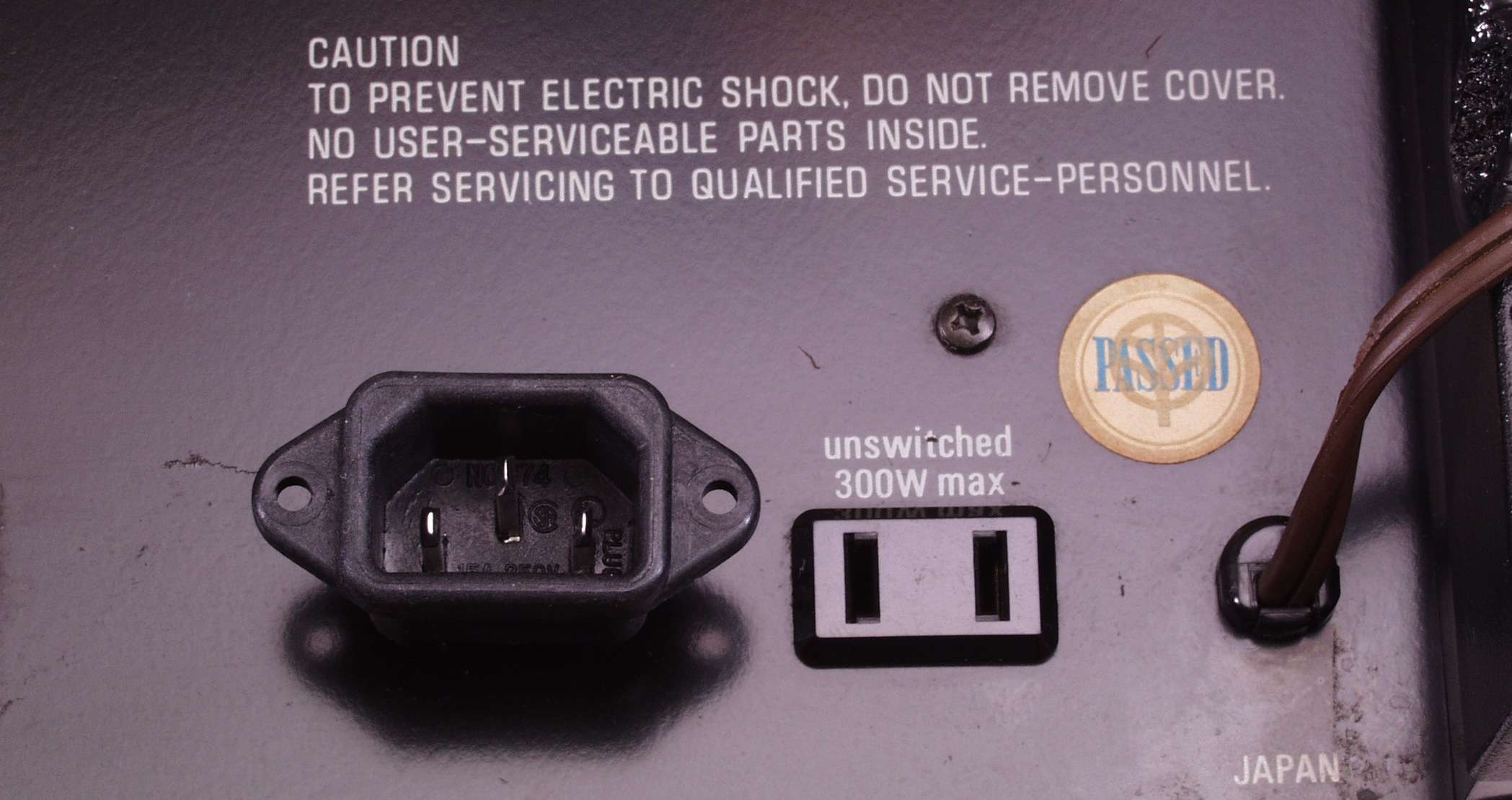

Ｃ９１．　修理前　ＡＣコードを３Ｐインレットに交換する、コードの所が狭いので、ＡＣコンセントの所に付ける

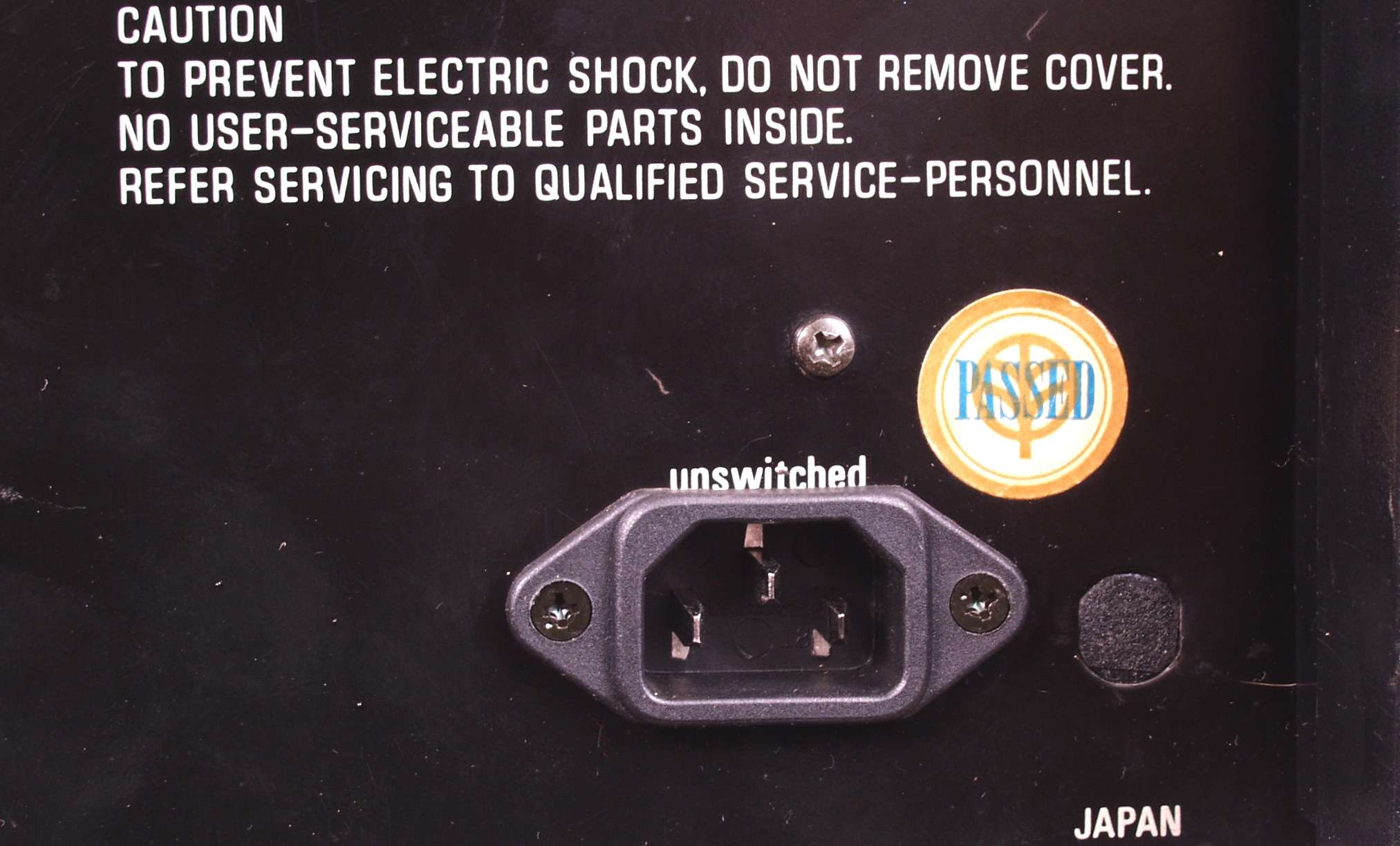

Ｃ９２．　修理後　ＡＣコードを３Ｐインレットに交換する、ソケットは皿ビス用を使用

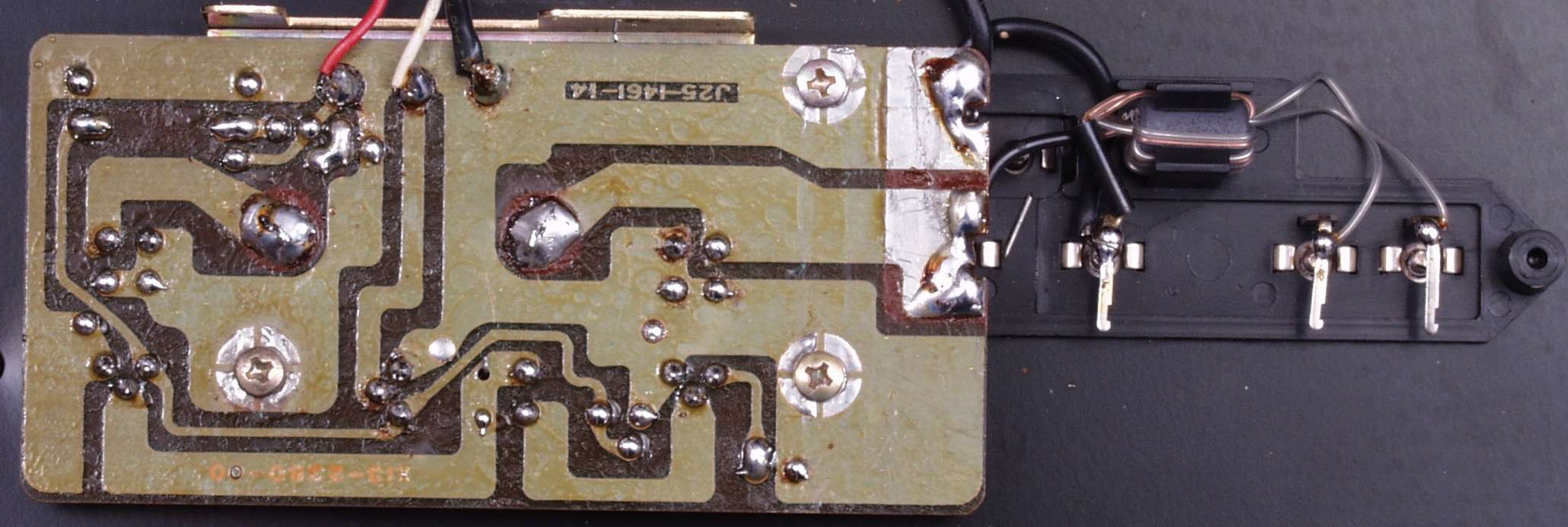

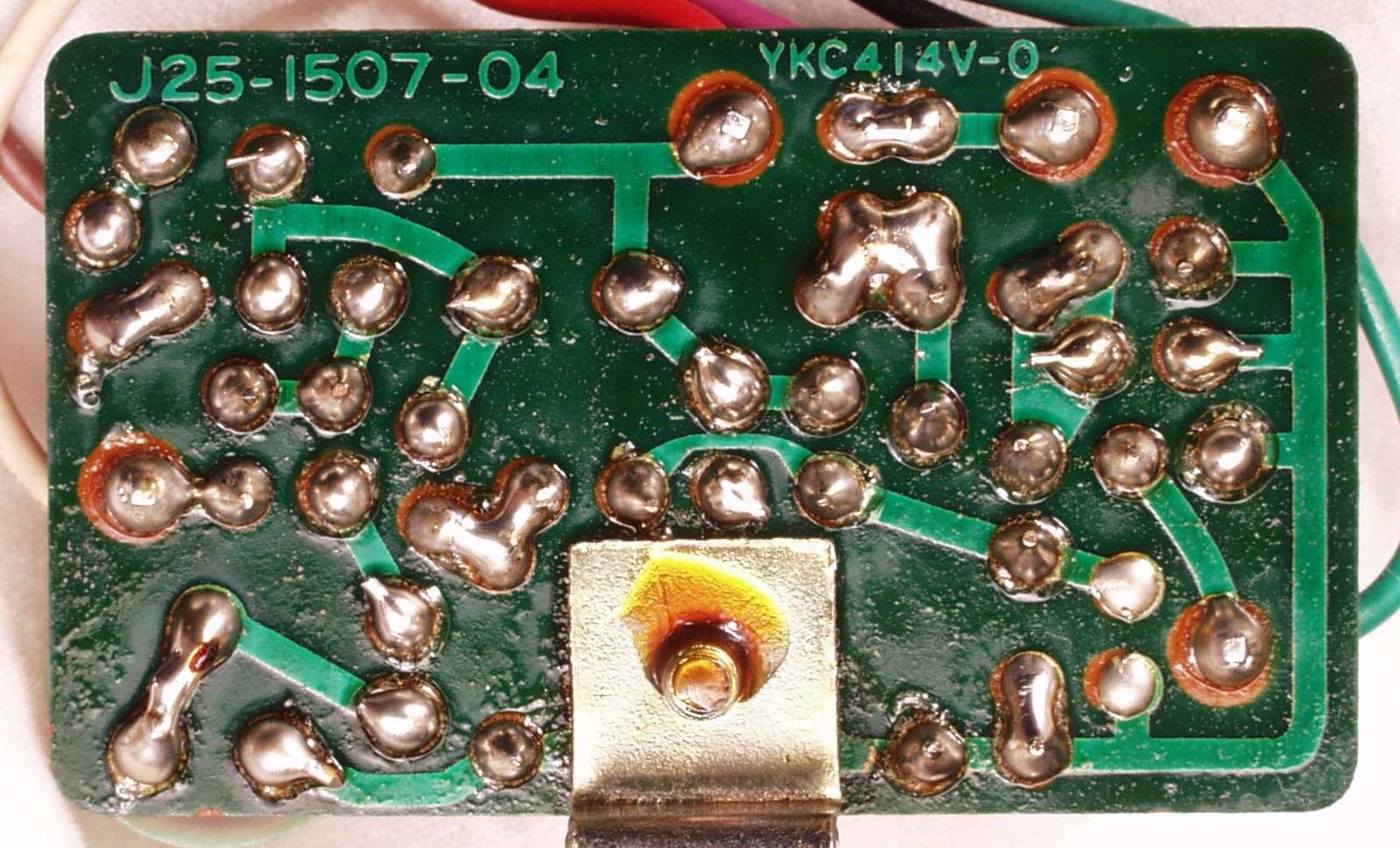

Ｃ９３．　修理中　ＡＮＴ端子基板裏

Ｃ９４．　修理（半田補正）後　ＡＮＴ端子基板裏

Ｃ９５．　完成ＡＮＴ端子基板裏。余分なフラックスを落として、コート液を塗る。

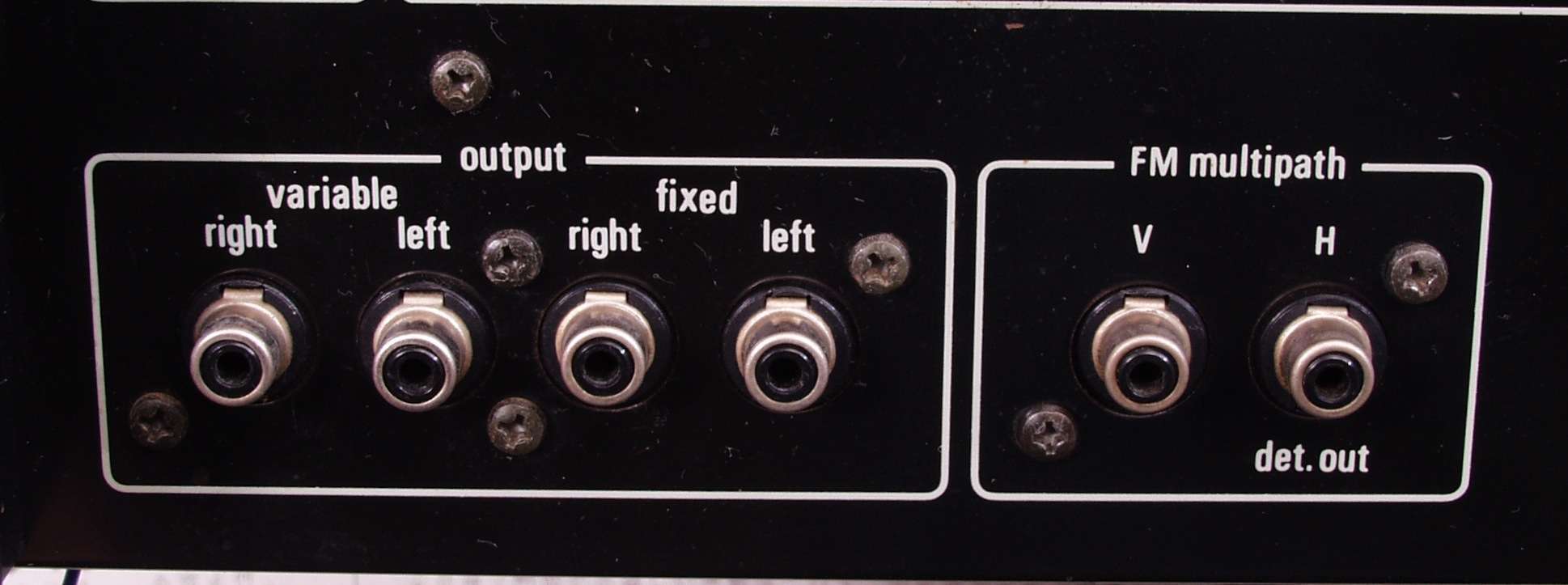

Ｃ９６．　修理前　出力ＲＣＡ端子の交換

Ｃ９７．　修理後　出力ＲＣＡ端子の交換　　ＷＢＴ−０２０１　ＲＣＡ製品を使用

ＣＡ１．　修理前　出力線の銀線交換　上の右から左＋右の上から下の黄色と青の線４本

ＣＡ２．　修理後　出力線の銀線交換

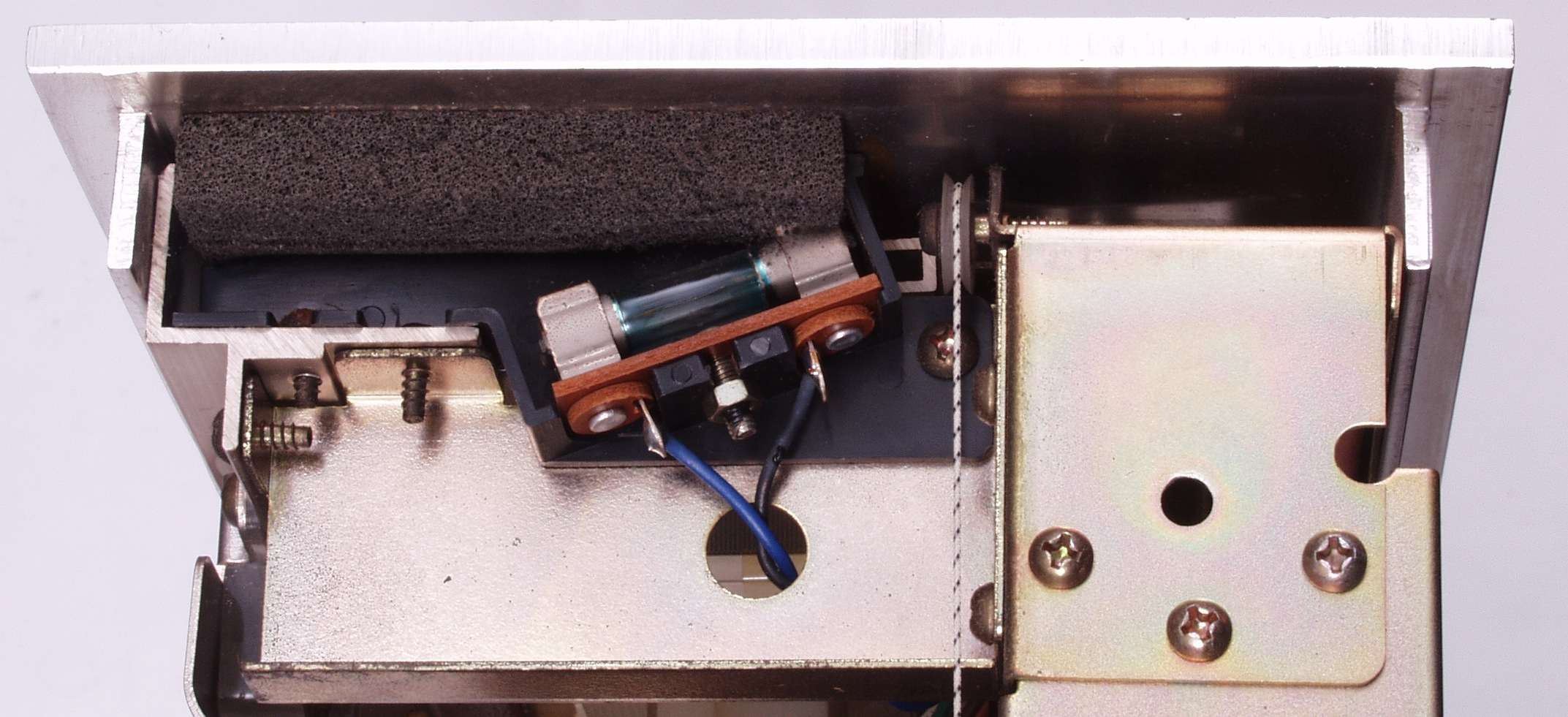

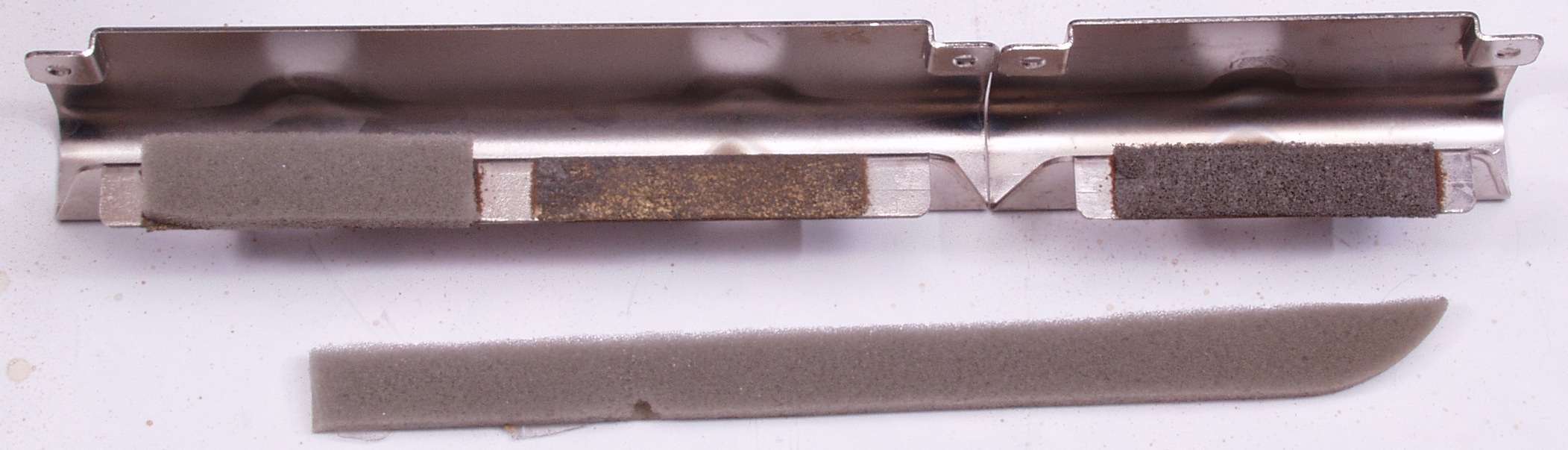

ＣＢ１．　修理中　メータランプ押さえのスポンジ交換、左＝交換、中・右＝古い物

ＣＢ２．　修理中　左メータランプ交換

ＣＢ３．　修理中　右メータランプ交換

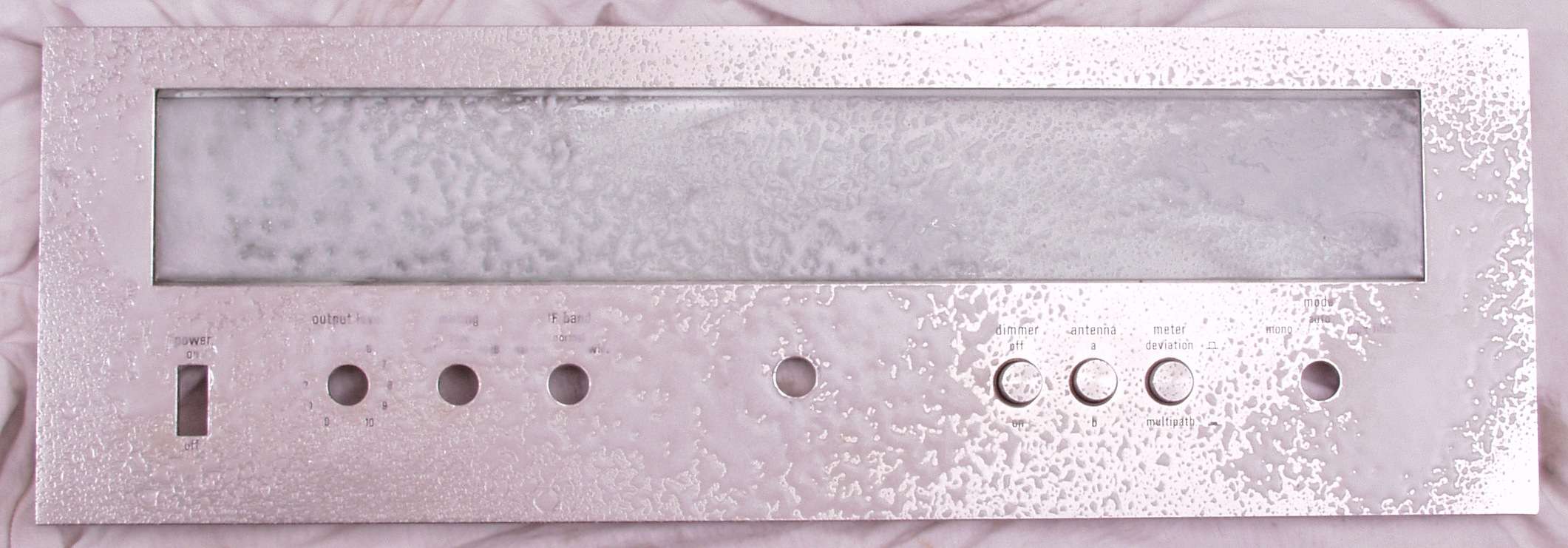

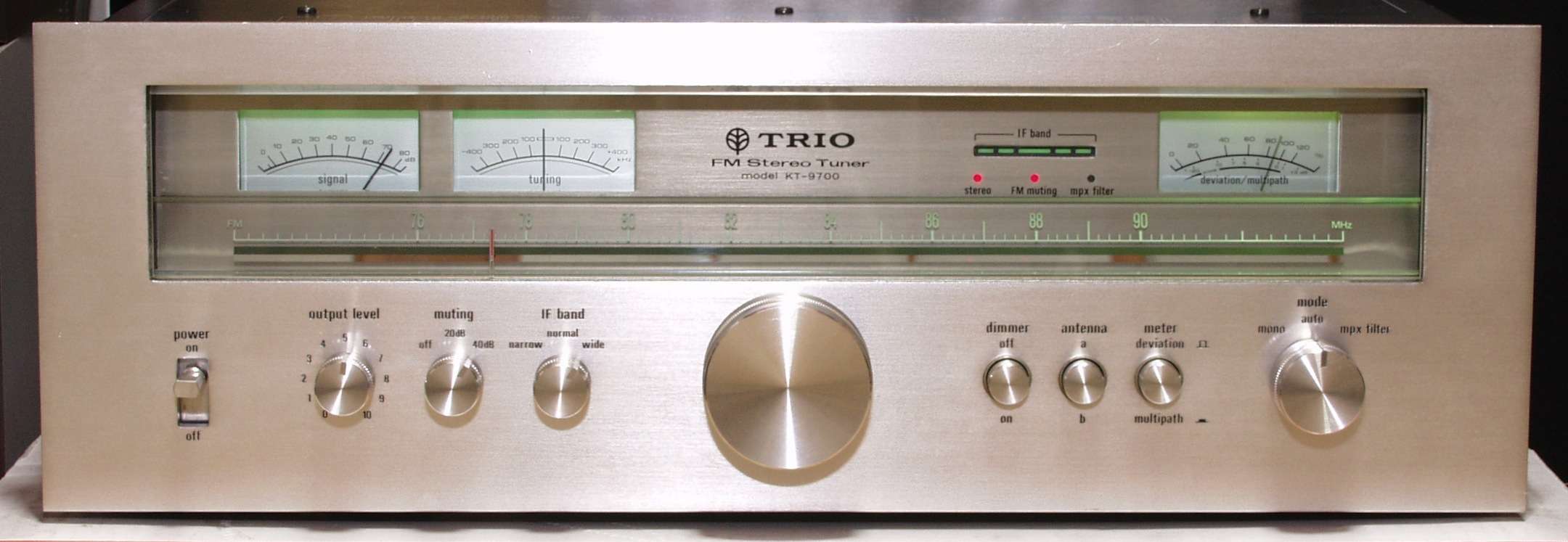

ＣＣ．　パネル清掃

ＣＤ．　交換部品

ＣＥ１．　修理前　上から

ＣＥ２．　修理後　上から

ＣＥ３．　修理前　下から

ＣＥ４．　修理後　下から

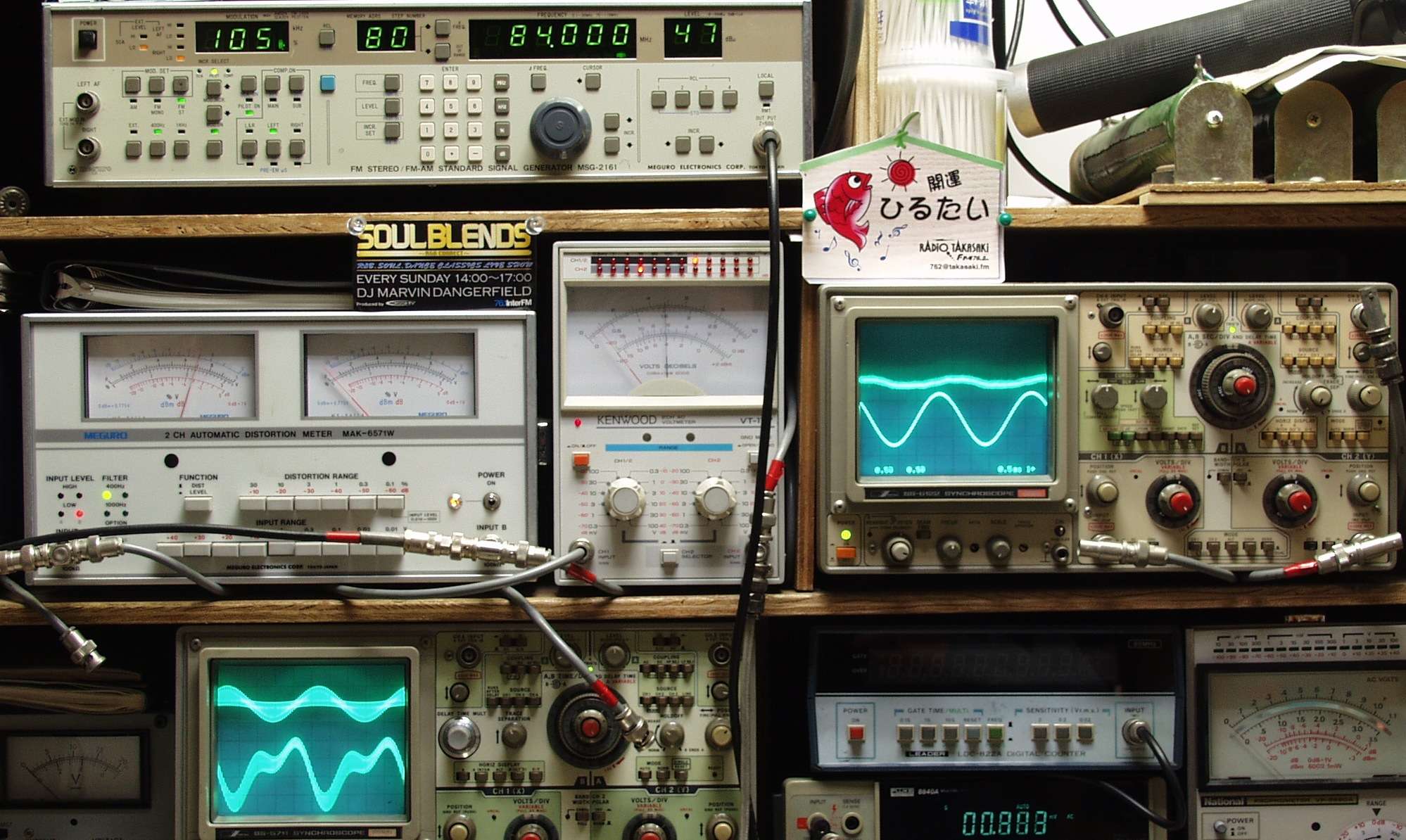

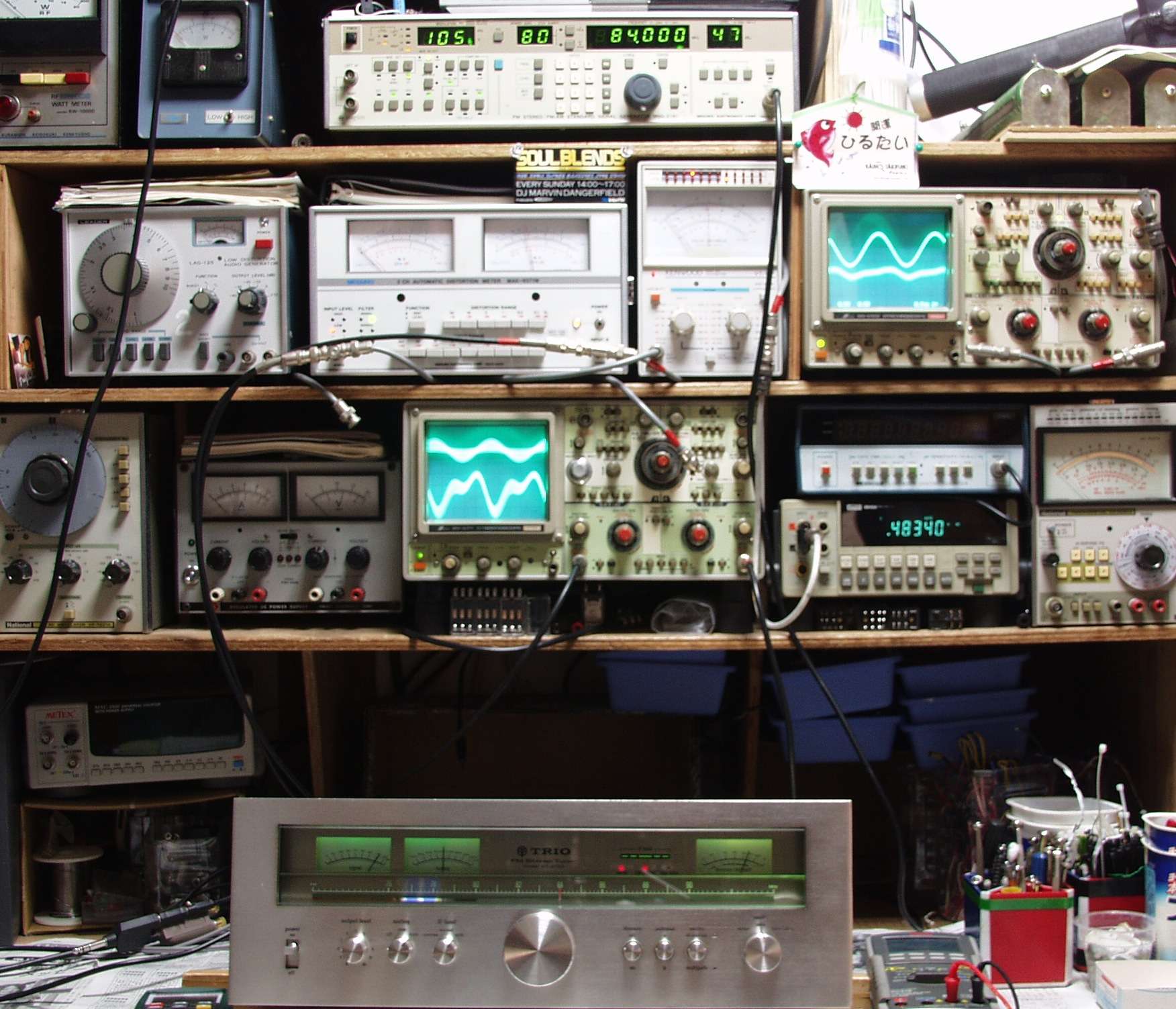

Ｅ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺ・１ＫＨＺの変調信号を３０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下オシロ＝検波出力波形

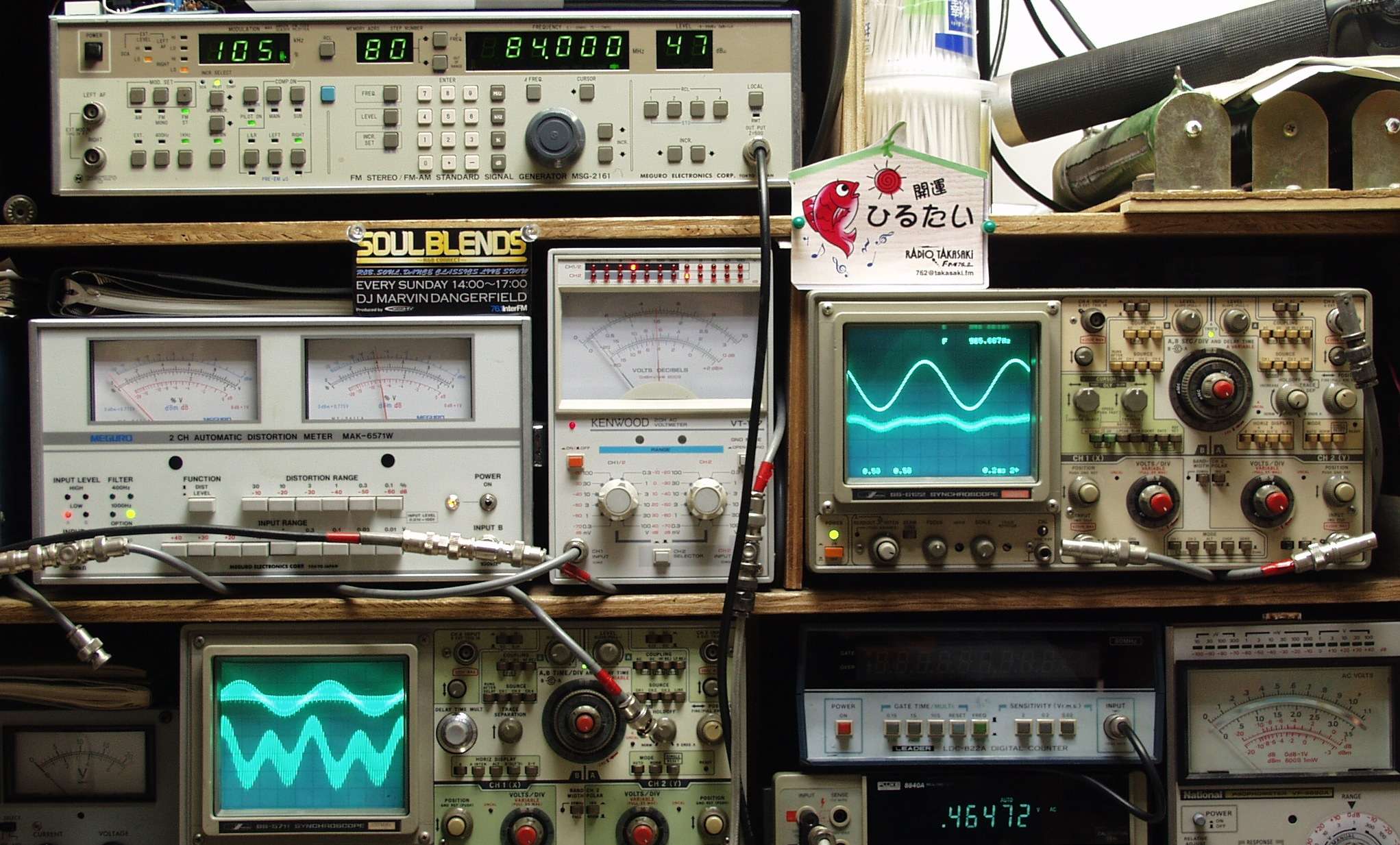

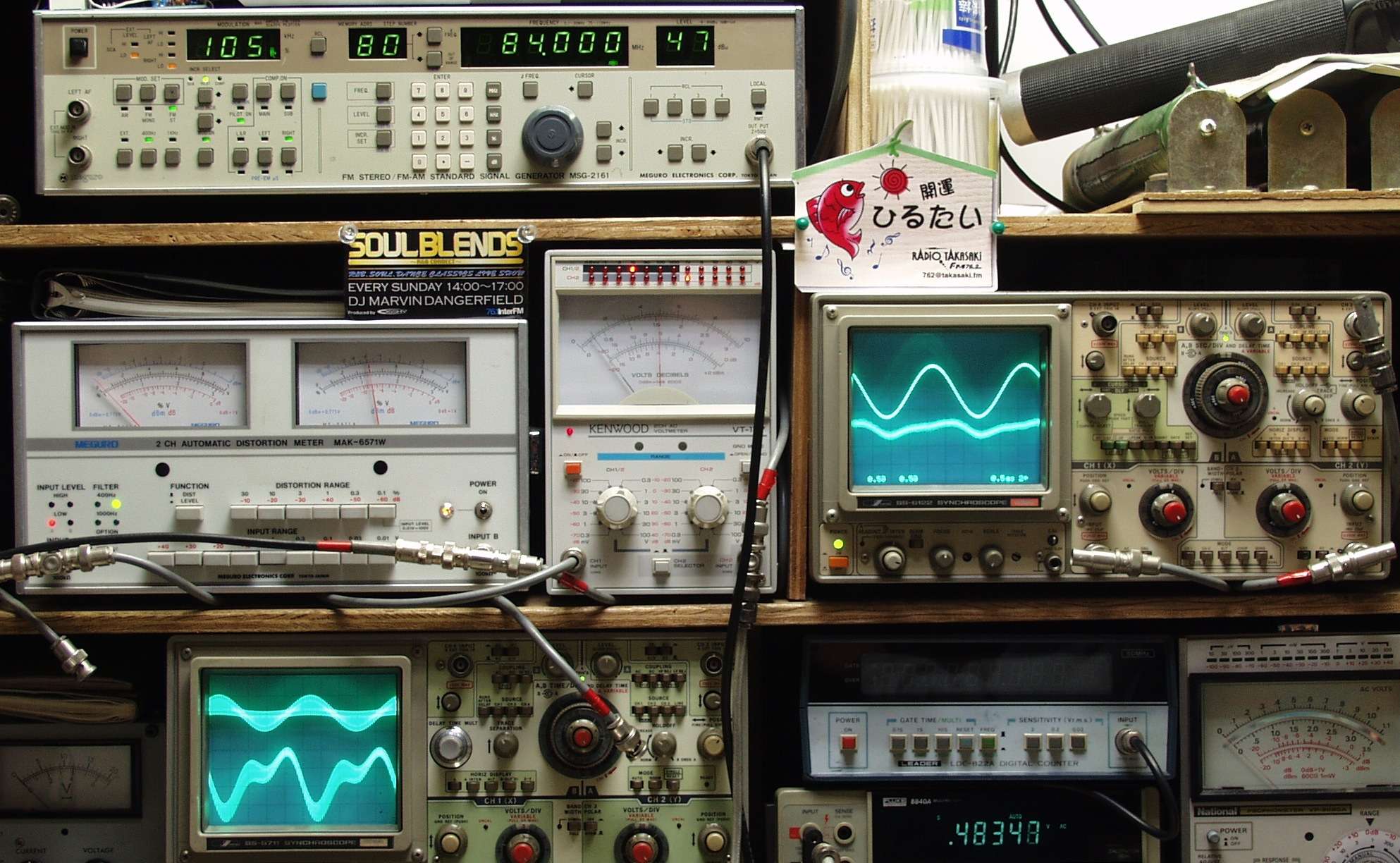

Ｅ２１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｒのみ変調信号を　４７ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大１Ｖレンジ）、黒針＝Ｌ出力（最大０．０１Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ２２．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　４００ＨＺの　Ｌのみ変調信号を　４７ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大０．０３Ｖレンジ）、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ３１．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１０００ＨＺの　Ｒのみ変調信号を　４７ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大１Ｖレンジ）、黒針＝Ｌ出力（最大０．０１Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ３２．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１０００ＨＺの　Ｌのみ変調信号を　４７ｄＢで出す、これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．０６％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大０．０１Ｖレンジ）、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

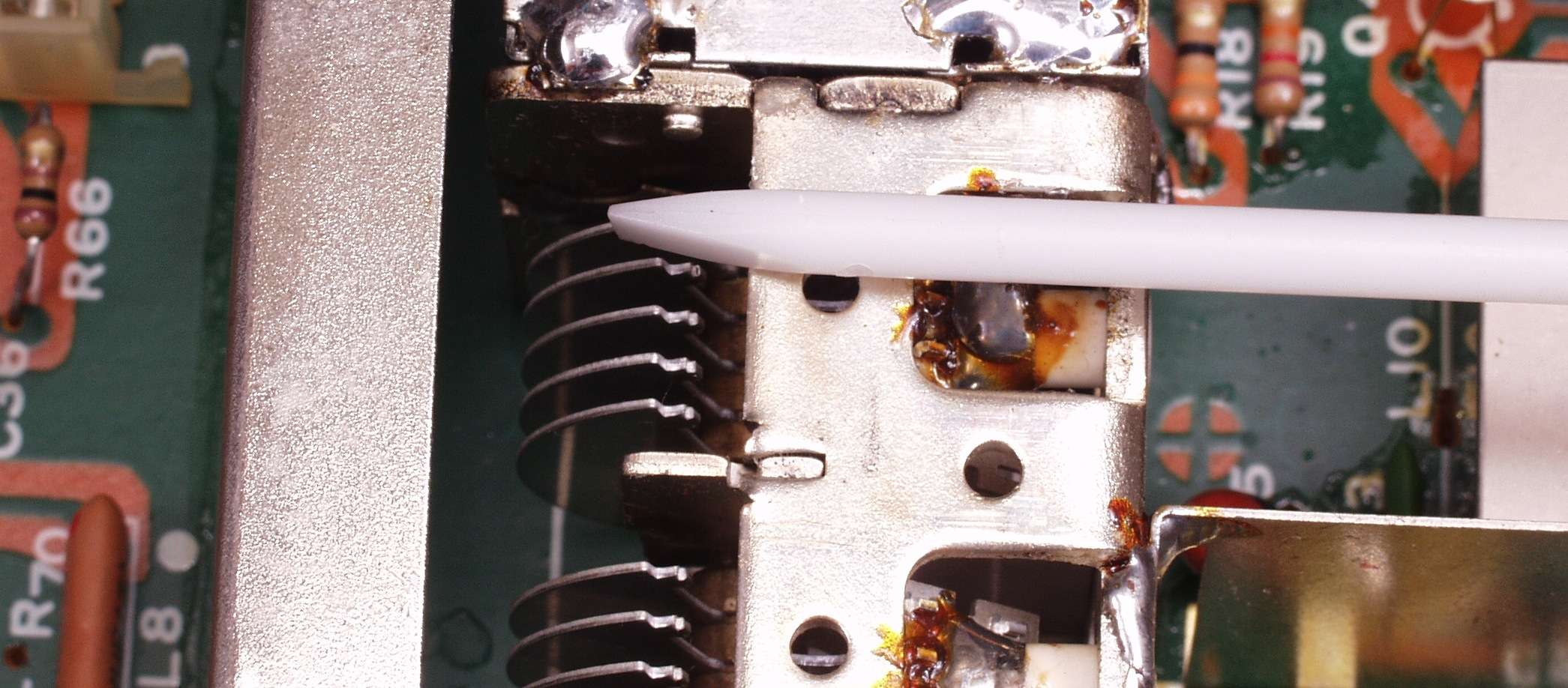

Ｅ４．　最終調整、バリコンの羽根を調整して、目盛りと合わせる

ＥＥ．　周波数・調整・測定　下右＝周波数カウンター　下左＝発振器

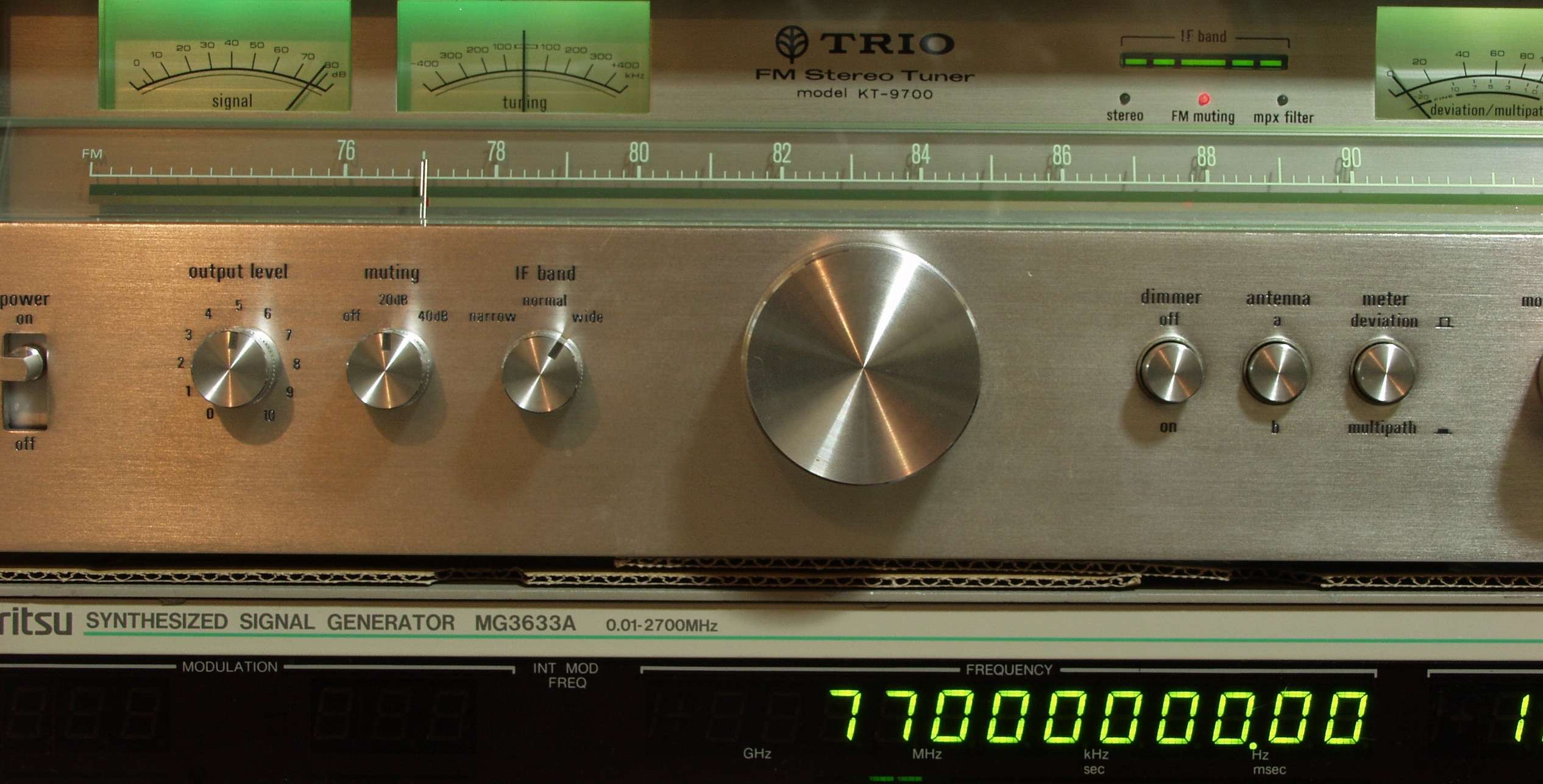

ＥＥ２．　７７ＭＨＺに調整

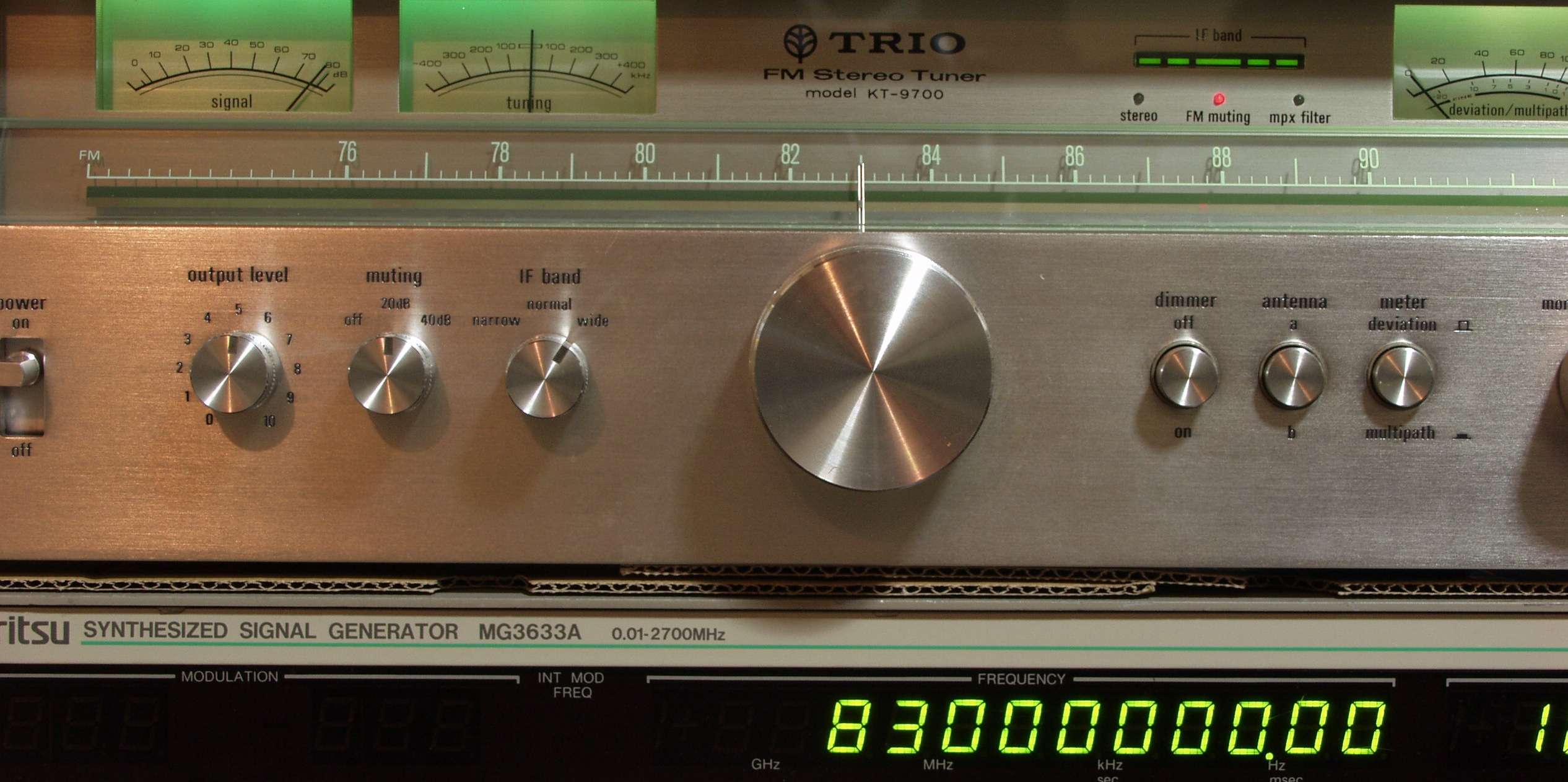

ＥＥ３．　８３ＭＨＺに調整

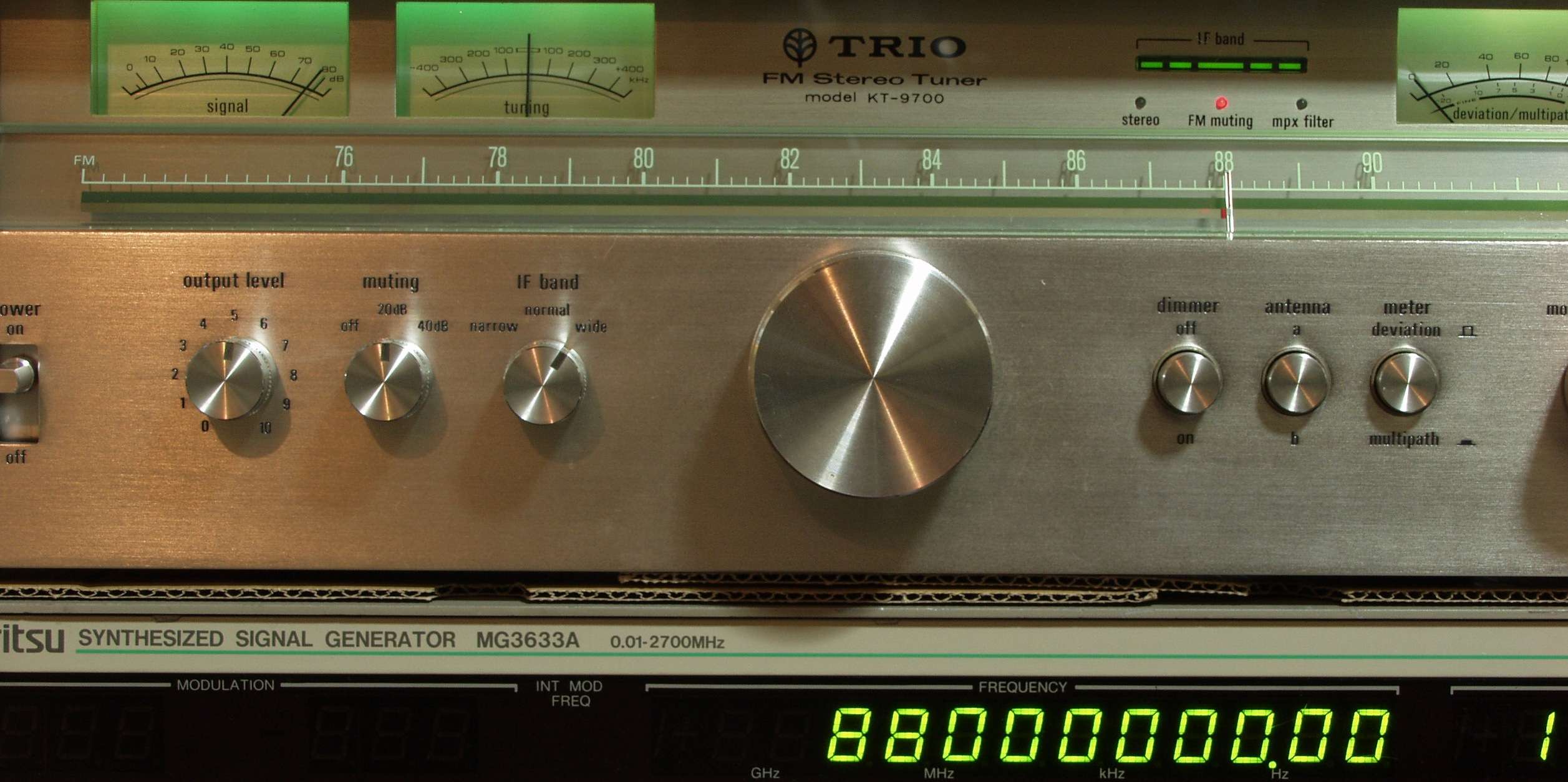

ＥＥ４．　８８ＭＨＺに調整

Ｅ５．　引き続き２４時間エージング。

Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９７００　の仕様（マニアル・カタログより）

受信周波数 ７６ＭＨｚ〜９０ＭＨｚ アンテナ入力インピーダンス Ａ＝３００Ω平衡、７５Ω不平衡。　Ｂ＝７５Ω不平衡 ＳＮ比５０dB　Ｑieting Ｓensitivity ＭＯＮＯ 　＝２．８μＶ（ＩＨＦ）　１４．１dBｆ（新ＩＨＦ） ＳＴＥＲＥＯ＝３０μＶ（ＩＨＦ）　３４．７dBf（新ＩＨＦ）　 感度　 ０．８μＶ（７５ΩＩＨＦ）　１．５μＶ（３００ΩＩＨＦ）８．７dBｆ（新ＩＨＦ） 歪率 　　　　　　　　 ＷＩＤＥ　　　　１ｋＨｚ　　　　　０．０５％（ＭＯＮＯ）  ０．０７％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．０８％（ＭＯＮＯ）  ０．１％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０８％（ＭＯＮＯ）　０．２５％（ＳＴＥＲＥＯ） ＮＯＲＭＡＬ　１ｋＨｚ　　　　　０．０９％（ＭＯＮＯ）   ０．２％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．１５％（ＭＯＮＯ）  ０．２５％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．１５％（ＭＯＮＯ）　   ０．４％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ　１ｋＨｚ　　　　  ０．１５％（ＭＯＮＯ）     ０．４％（ＳＴＥＲＥＯ） ＳＮ比  　　（１００％変調１ｍＶ　ＡＮＴ入力） ８４dB（ＭＯＮＯ）　８０dB（ＳＴＥＲＥＯ） イメージ比　 １２０dB 選択度（ＩＨＦ） ＷＩＤＥ　　　　３０dB（４００ｋＨｚ） ＮＯＲＭＡＬ　 ５０dB（４００ｋＨｚ） ＮＡＲＲＯＷ　１１０dB（４００ｋＨｚ）　６０dB（±３００ｋＨｚ）  ＩＦ妨害比 １２０dB Harmonics Spurious Response １２０dB ＡＭ抑圧比 ６５dB キャプチャーレシオ ０．８dB（ＷＩＤＥ）　１．０dB（ＮＯＲＭＡＬ）　１．５dB（ＮＡＲＲＯＷ） ステレオセパレーション  　　 ＷＩＤＥ　　　　　１ｋＨｚ　　　　　　　　６０dB 　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ５０dB 　　　　　　　　　１５ｋＨｚ　　　　　　　４０dB ＮＯＲＭＡＬ　　 １ｋＨｚ　　　　　　　　５５dB 　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４５dB 　　　　　　　　　１５ｋＨｚ　　　　　　　３８dB ＮＡＲＲＯＷ　　１ｋＨｚ　　　　　　　　 ５０dB 　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４０dB 　　　　　　　　　１５ｋＨｚ　　　　　　　 ３３dB キャリアケージ ±０．２dB 周波数特性 ５０Ｈｚ〜１０ｋＨｚ　　±０．２dB ３０Ｈｚ〜１５ｋＨｚ　　＋０．２dB　−０．６dB 出力レベル　＆　出力インピーダンス １ｋＨｚ　１００％変調　ＦＩＸＥＤ　　　　０．７５Ｖ　１．３ｋΩ 　　　　　　　　　　　　　ＶＡＲＩＡＢＬＥ　０〜１．５Ｖ　１００Ω マルチパス出力 Ｖｅｒｔｉｃａｌ（垂直） 　：４０ｍＶ　１００Ω（ＡＭ１ｋＨｚ　３０％変調） Ｈｏｒｉｚｏｎｔａ（水平）：５００ｍＶ　１０ｋΩ（ＦＭ１ｋＨｚ　１００％変調） 電源電圧 １００Ｖ　　５０Ｈｚ／６０Ｈｚ 定格消費電力 ３０Ｗ 電源コンセント Ｕｎｓｗｉｔｃｈｅｄ　１個付き 寸法 約４４０（Ｗ）mm×１５４（Ｈ）mm×３９３（Ｄ）mm 重量 約１１．５ｋｇ
