Ｓｏｎｙ　ＳＴ−５０００Ｆ．　３台目修理記録

平成２４年２月５日持込　　　２月２７日完成

A．　修理前の状況 ST-5000Fを持っていますが、数年前突然音が出なく なり、そのまま放置してあります。 ３０数年前に、当時としては大金をはたいて購入しましたので、このまま粗大ゴミになるのはもったいないと思い、 もし修理できるのであれば、お願いしたいと思います。 B．　原因 各部劣化、ＩＦ、ＭＰＸ部ＴＲ（トランジスター）劣化。 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 １部足黒ＴＲ（トランジスター）交換。 配線手直し、補強。 半固定ＶＲ交換。 フイルムコンデンサー交換。 Ｄ．　使用部品 電解コンデンサ−（オ−デオコンデンサー使用）　　　　　　２９個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　３３個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　４個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 トラッキング調整。 ＦＭ　モノラル受信測定。 ＦＭ　ステレオ受信測定。 ＦＭ　ステレオ受信測定（分離度）。 Ｆ．　修理費　　７０，０００円　　　　「オーバーホール修理」 Ｓ．　Ｓｏｎｙ　ＳＴ−５０００Ｆ　の仕様（マニアル・カタログより）

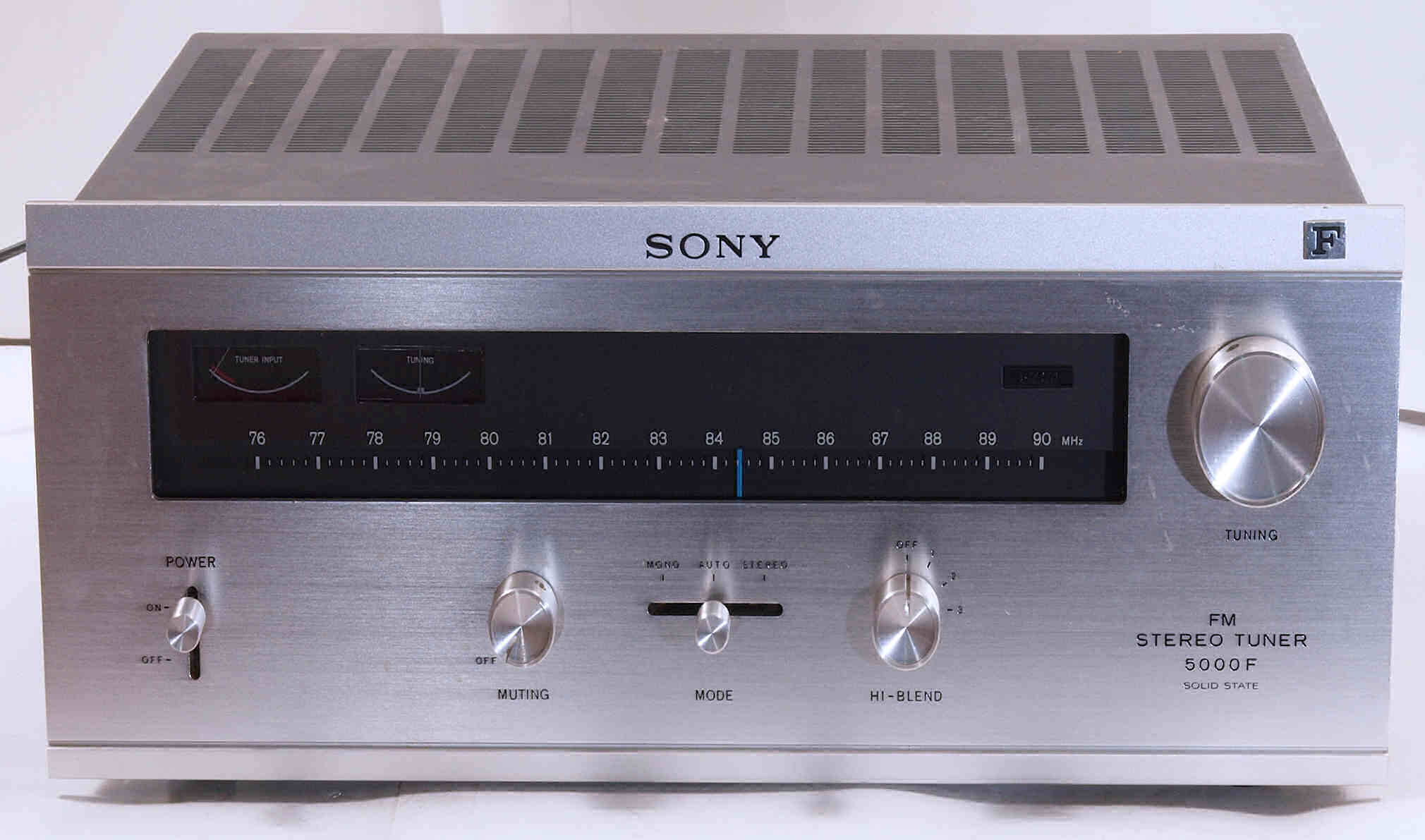

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

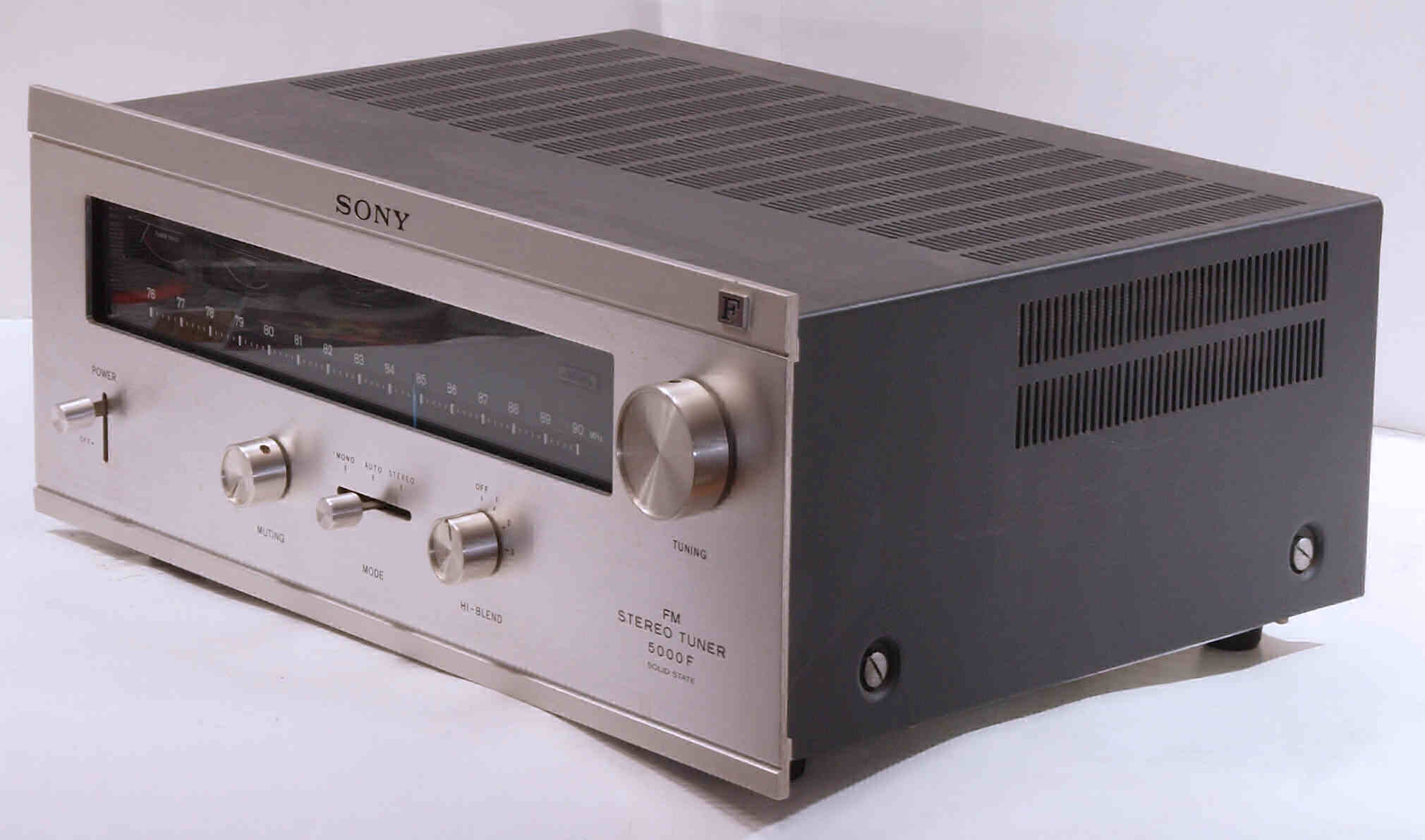

Ａ１２．　点検中　前右から見る

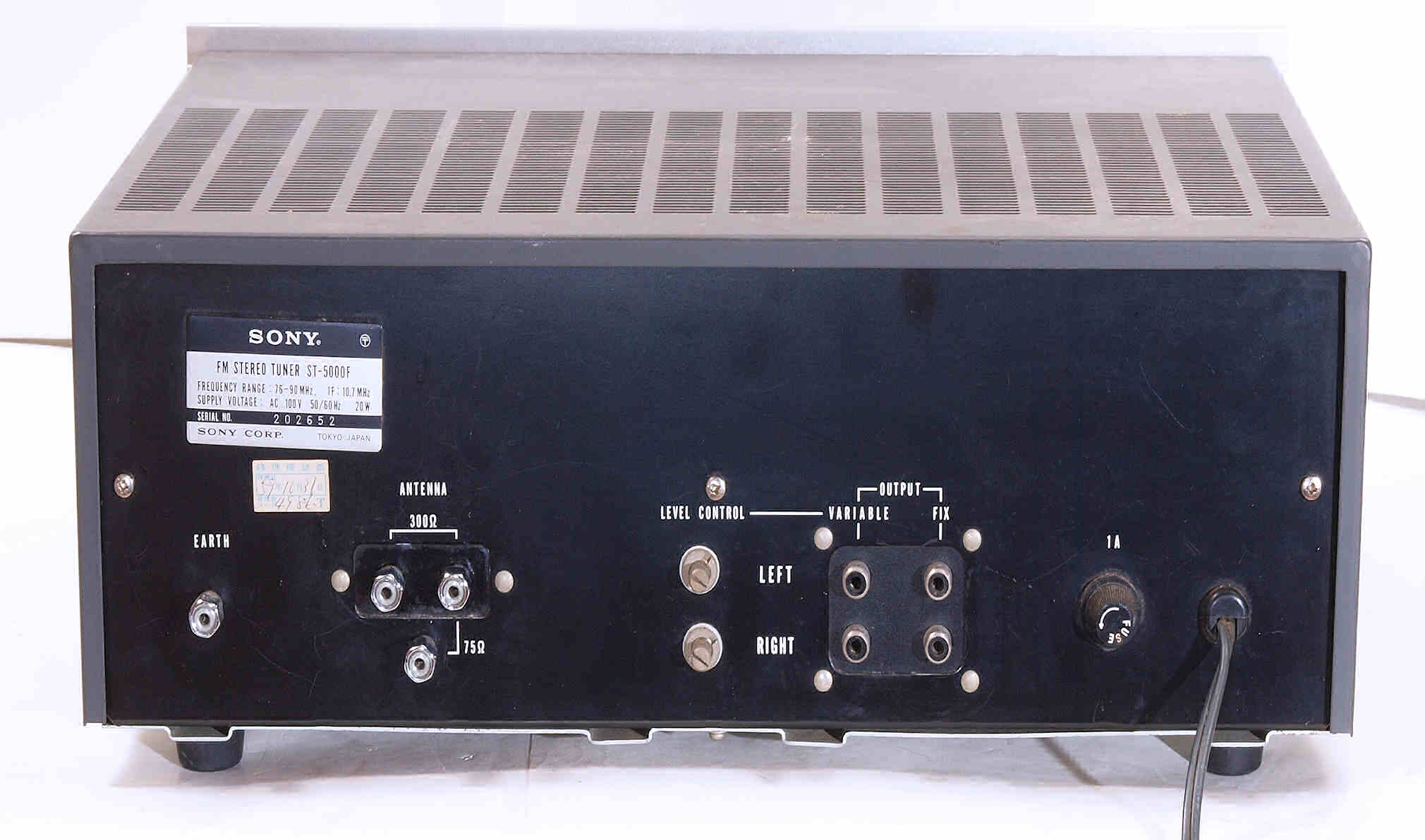

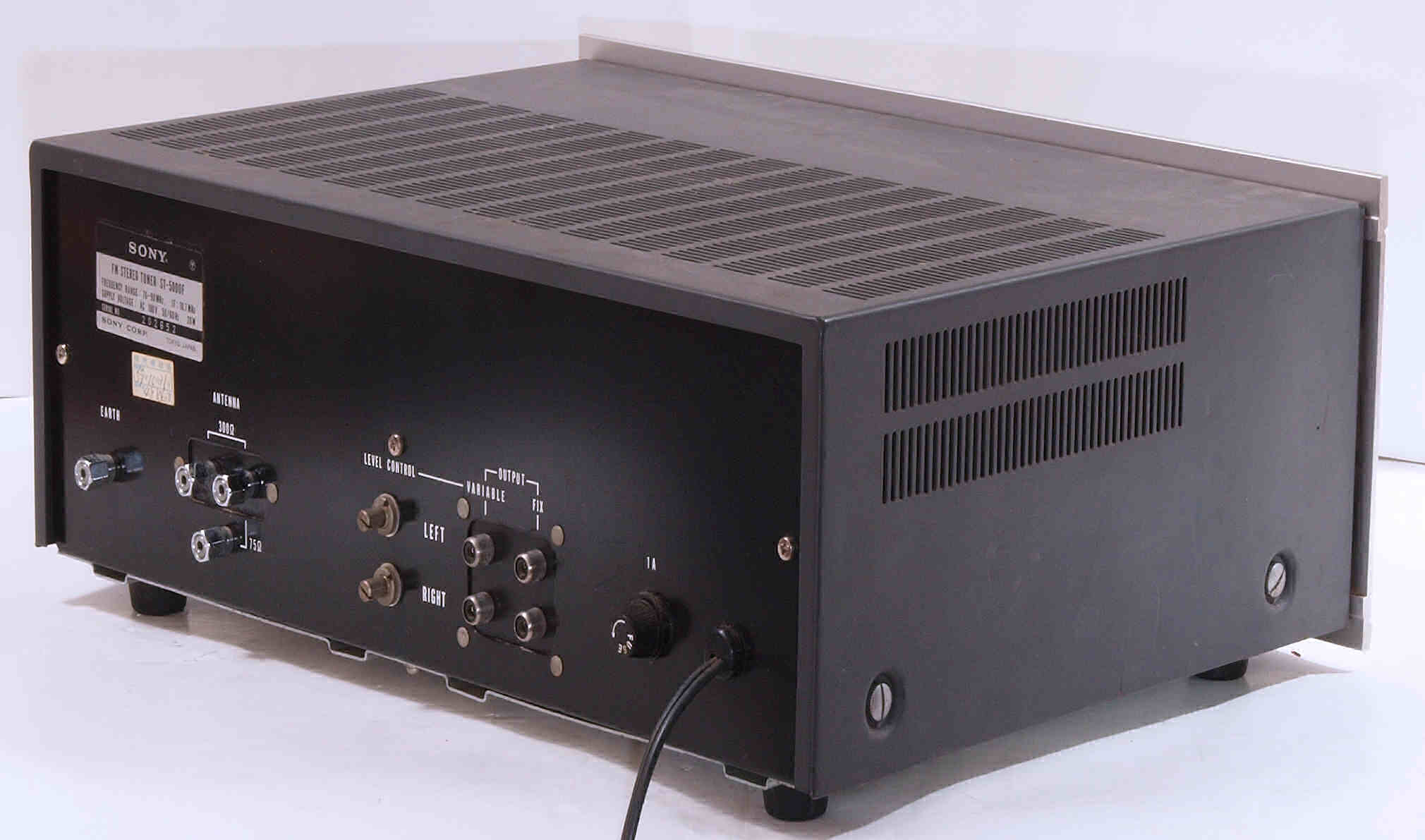

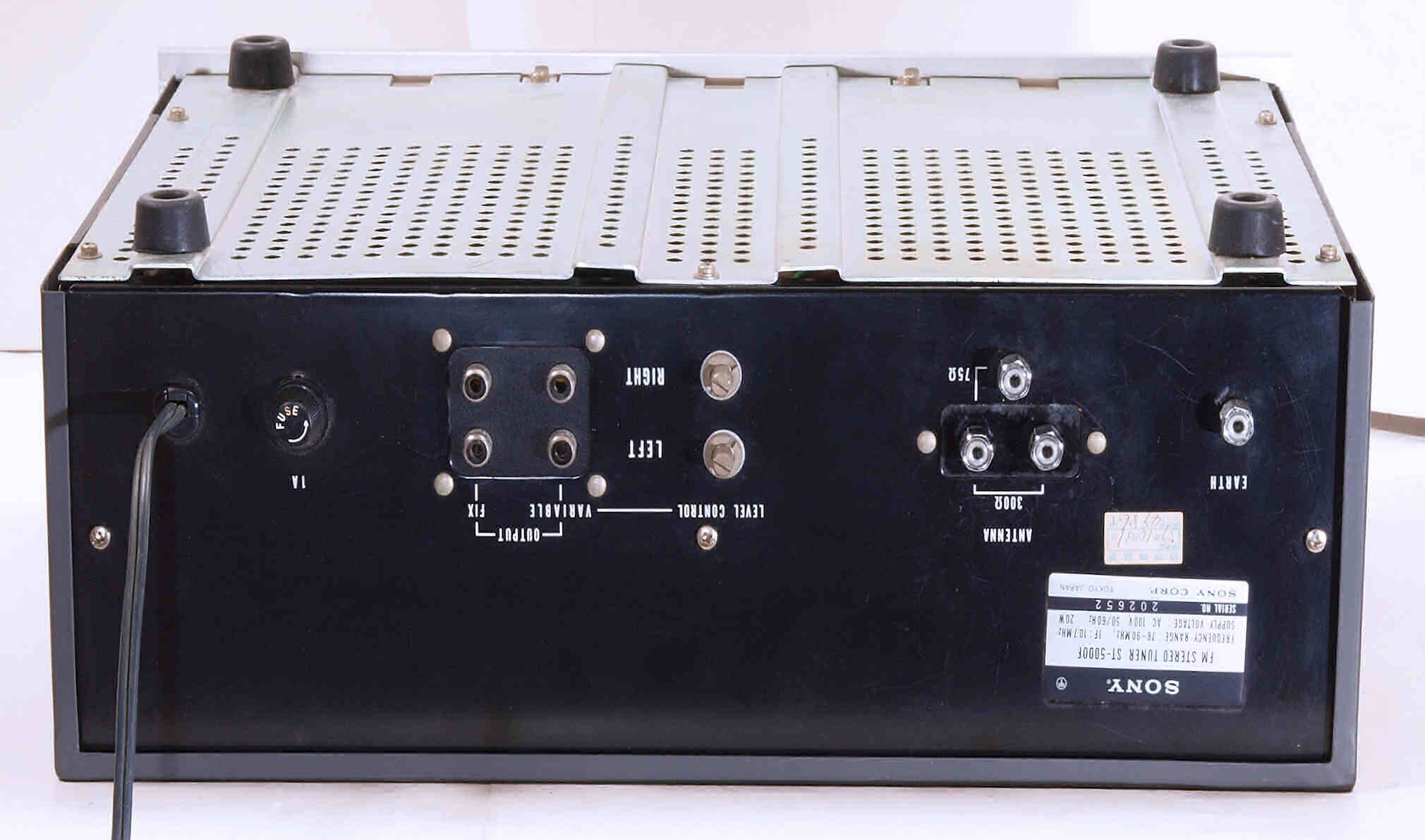

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

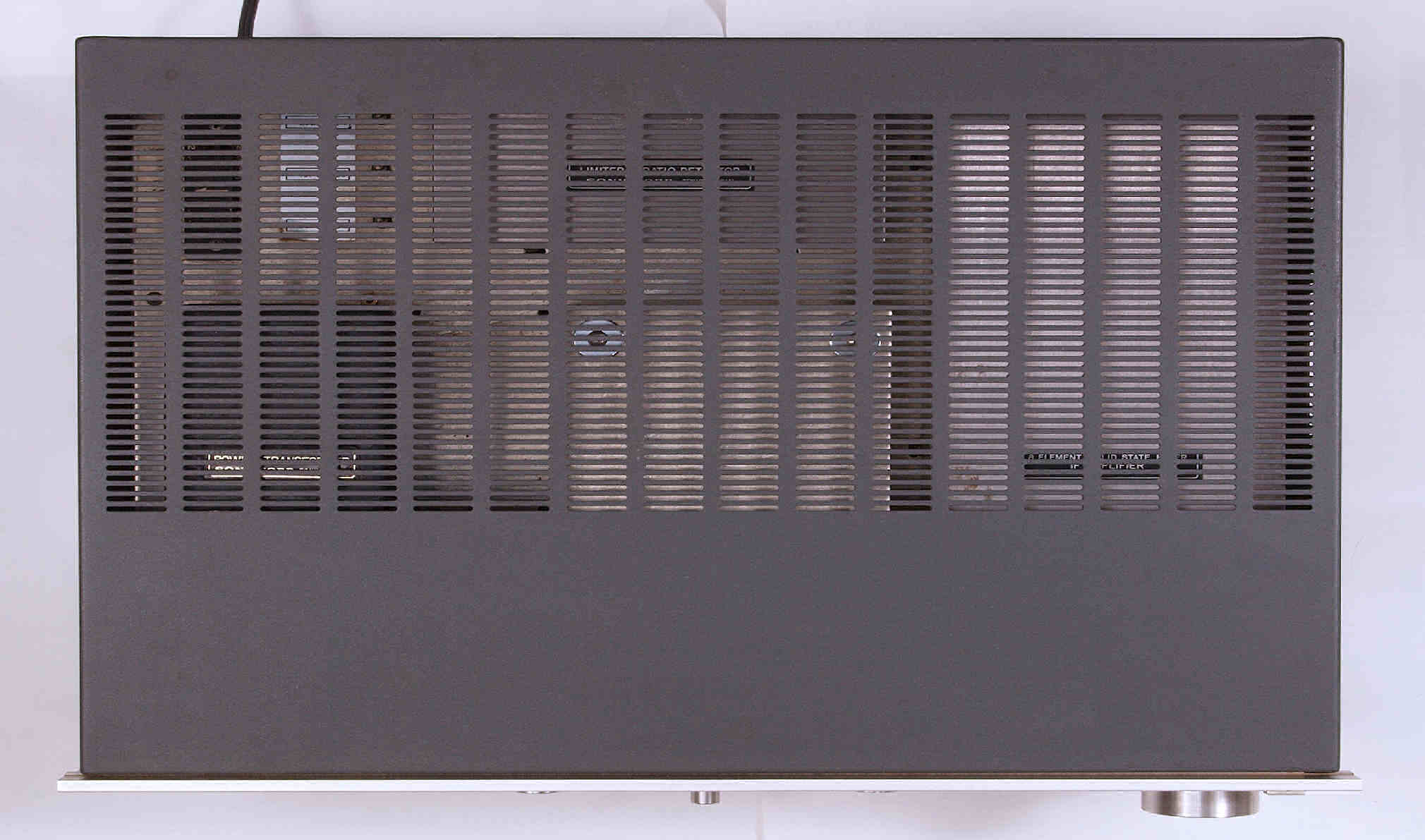

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を取り、清掃後上から見る

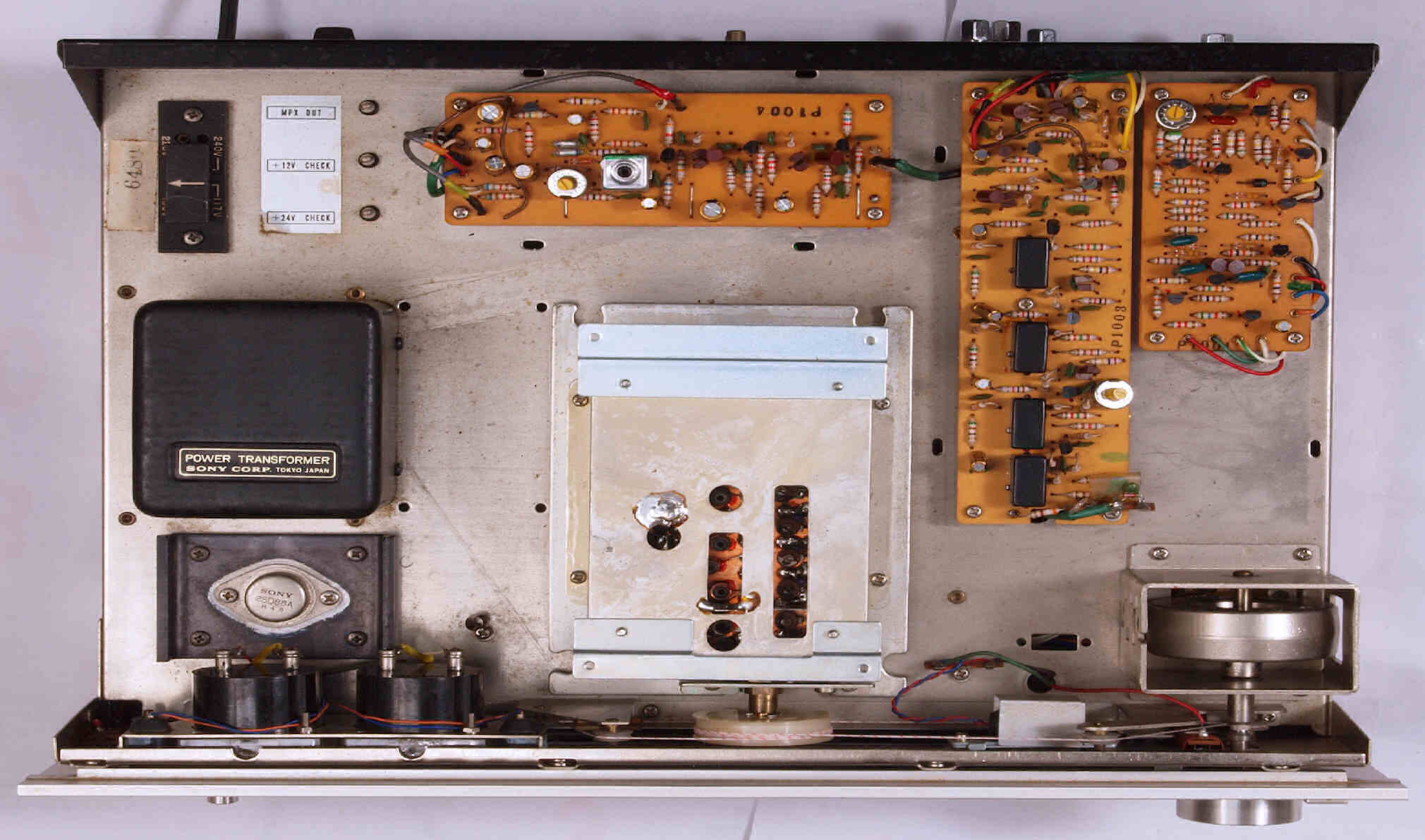

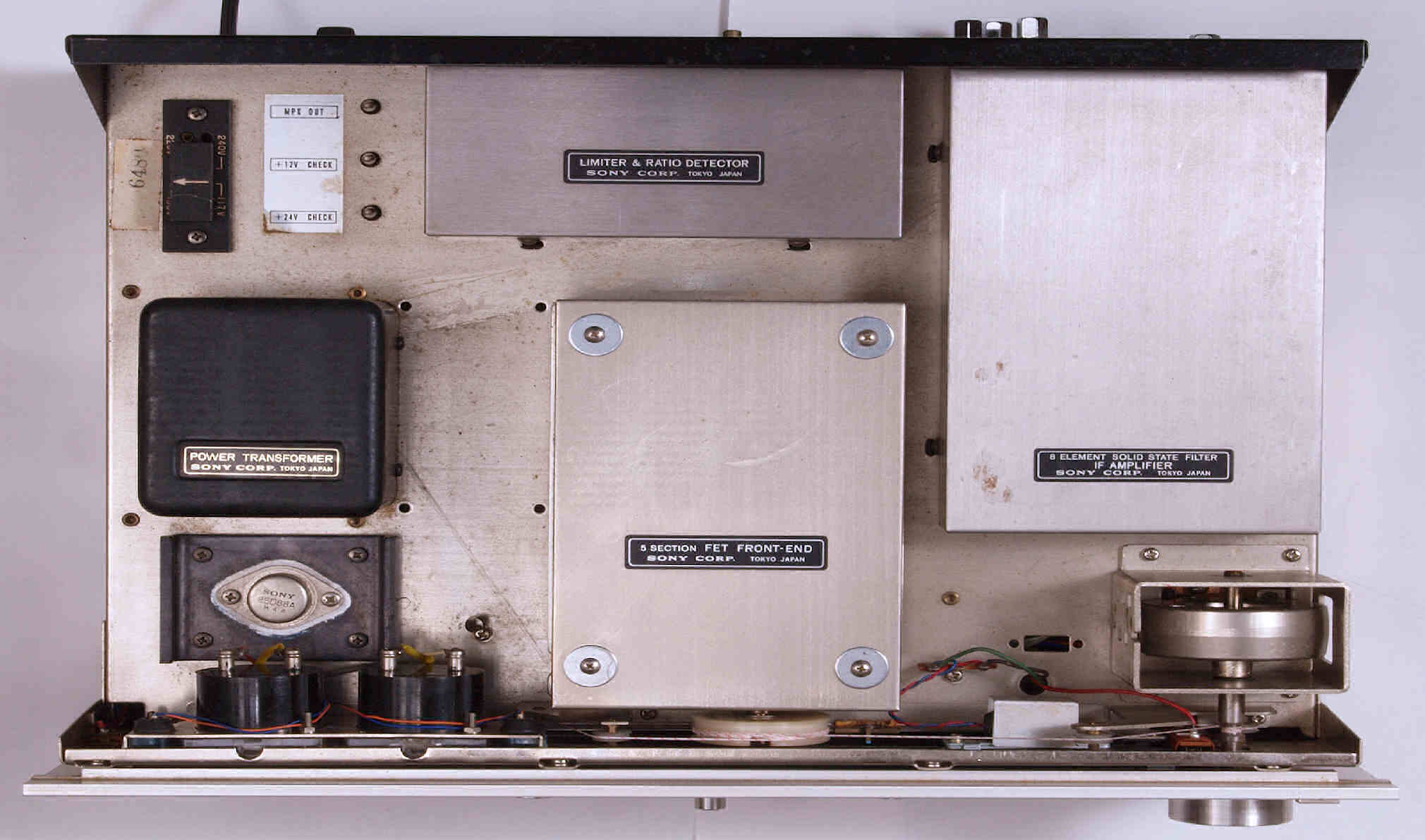

Ａ１７．　点検中　上蓋・シールドを取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

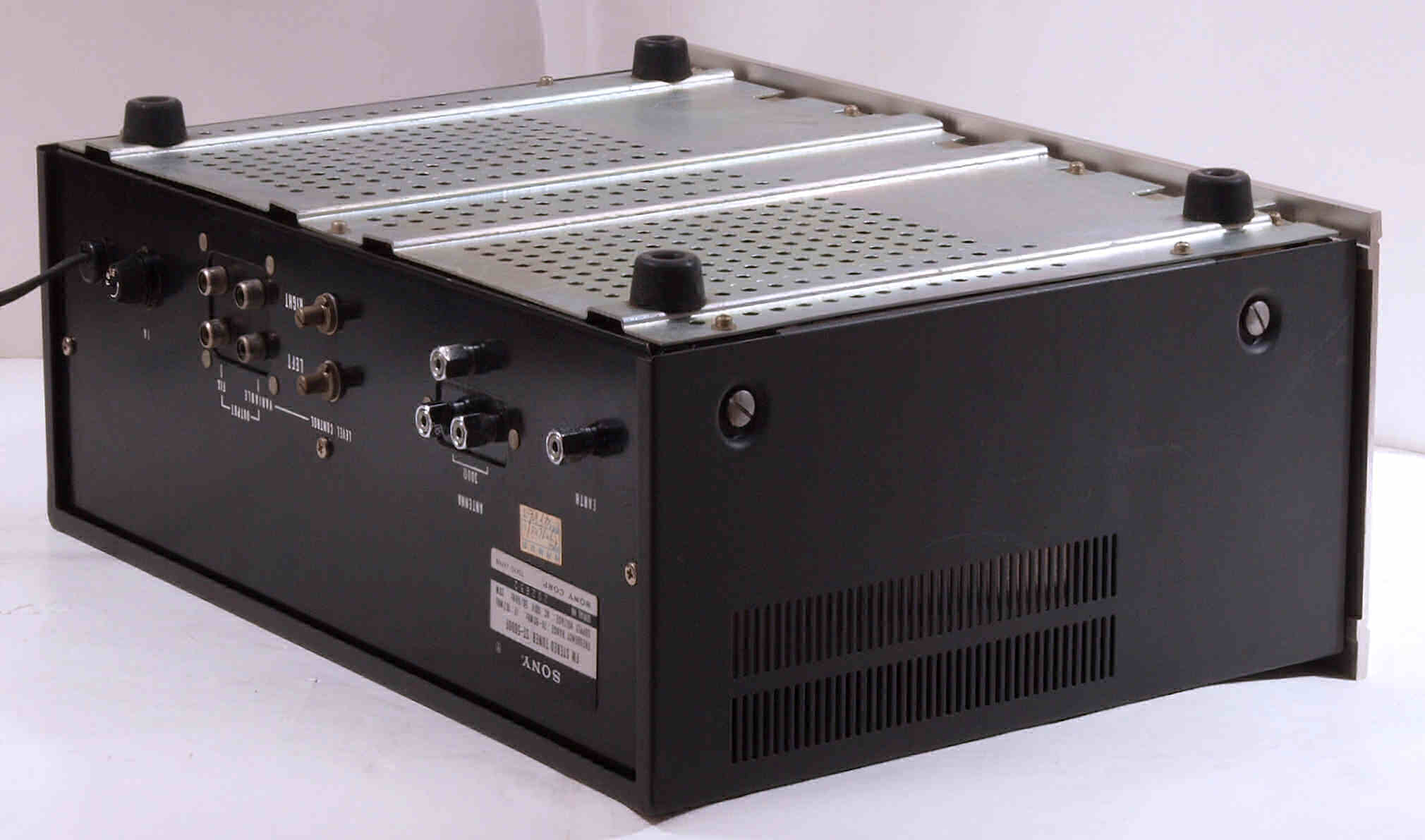

Ａ２４．　点検中　下後右から見る

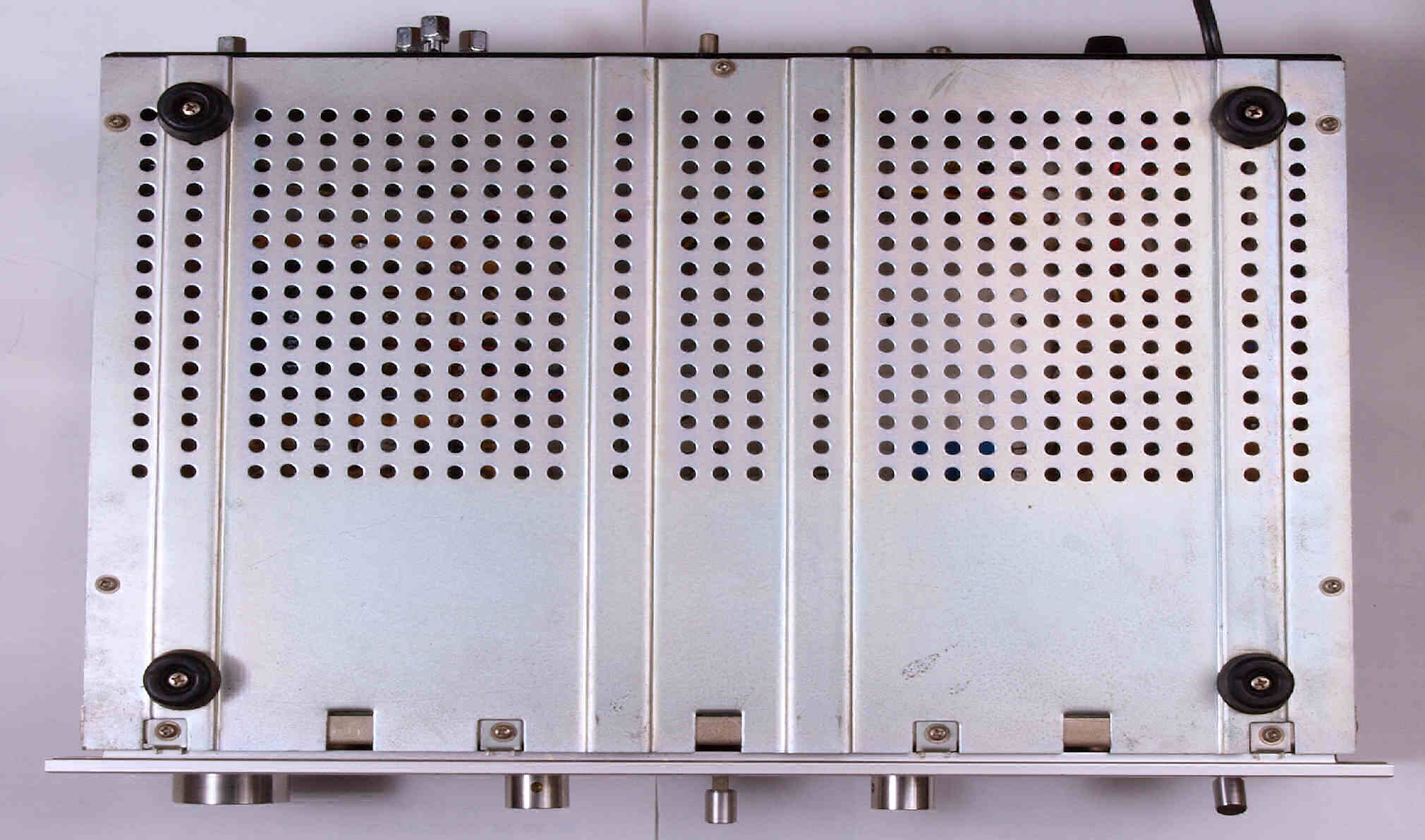

Ａ３１．　点検中　下から見る

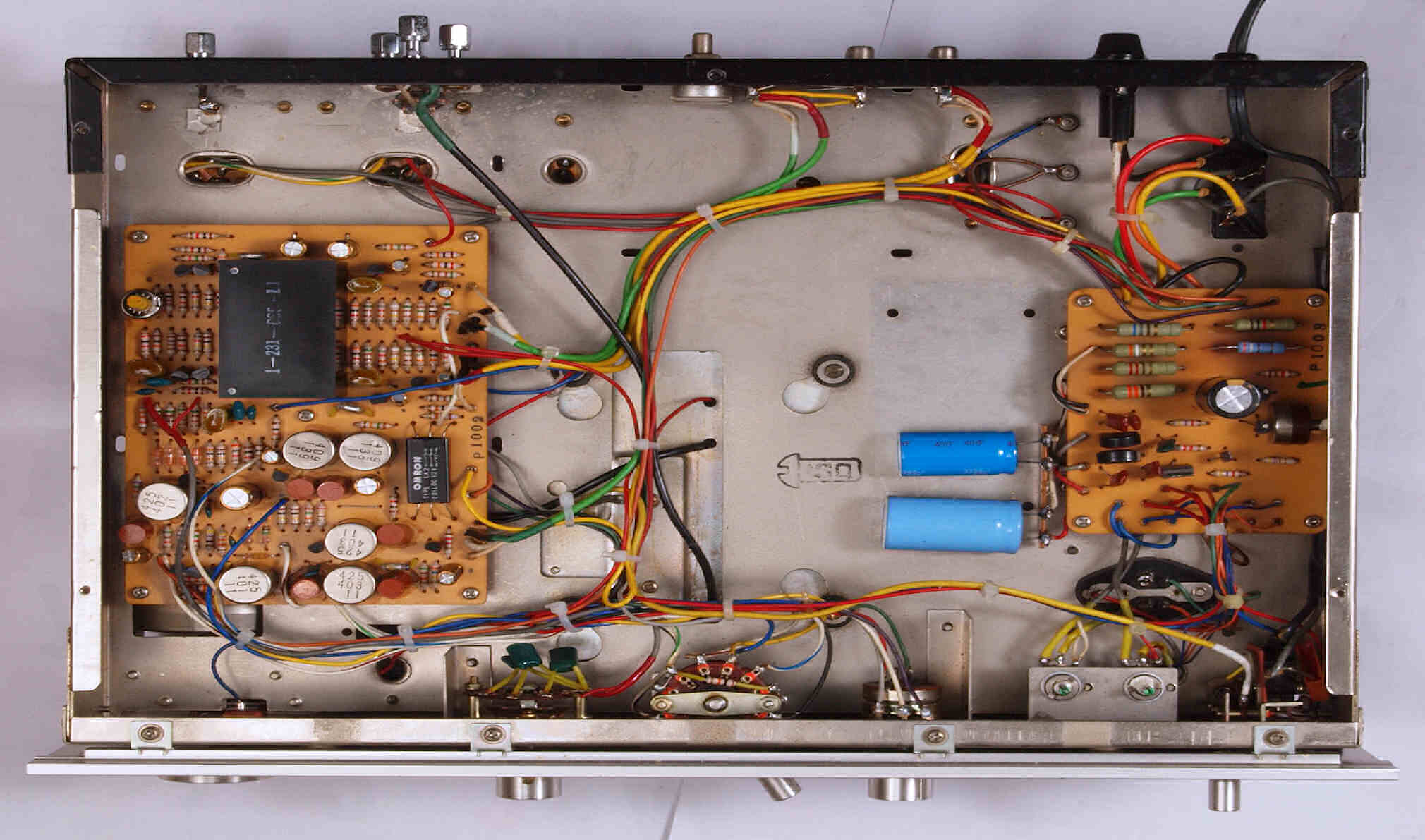

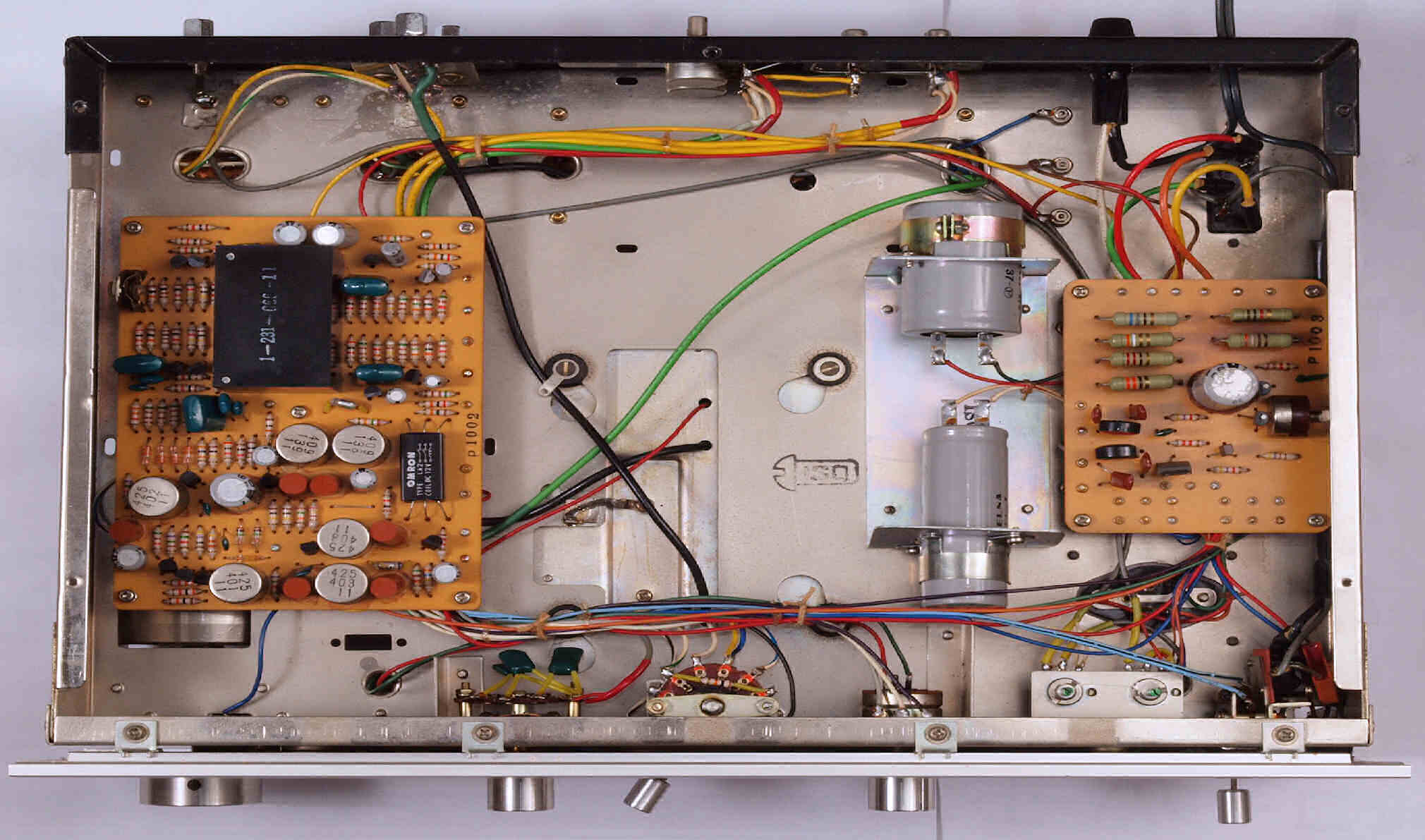

Ａ３２．　点検中　下蓋を取り、下から見る

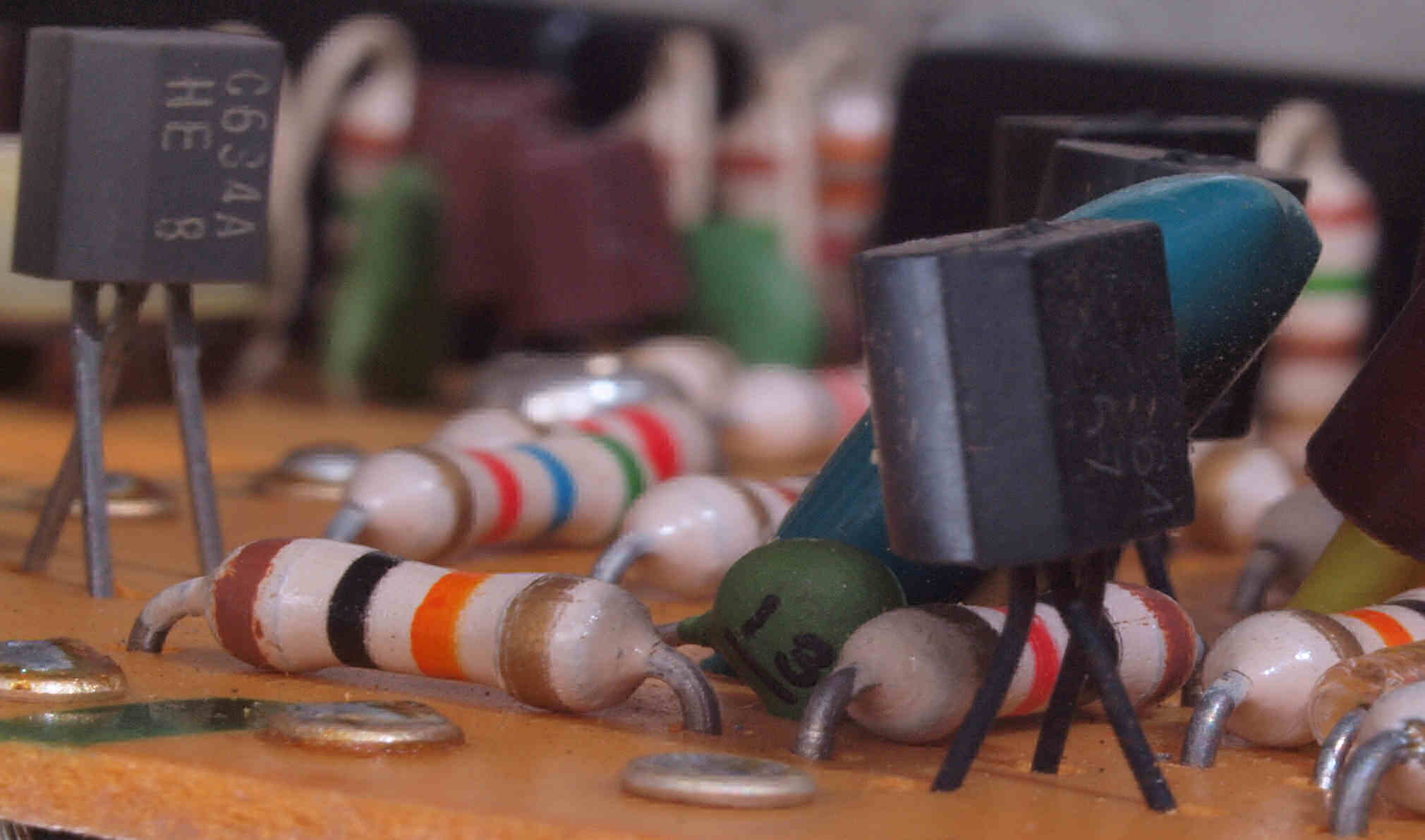

Ａ４１．　点検中　ＩＦ−ＡＭＰ基板、　ＴＲ（トランジスター）の足が酸化で真黒！

Ａ４２．　点検中　Ｍｕｔｉｎｇ基板、　ＴＲ（トランジスター）の足が酸化で真黒！

Ａ４３．　点検中　この時代の基板の部品は、人間が挿入して半田付けをしたので、リード線が確実に曲げてあり、取るのも大変。

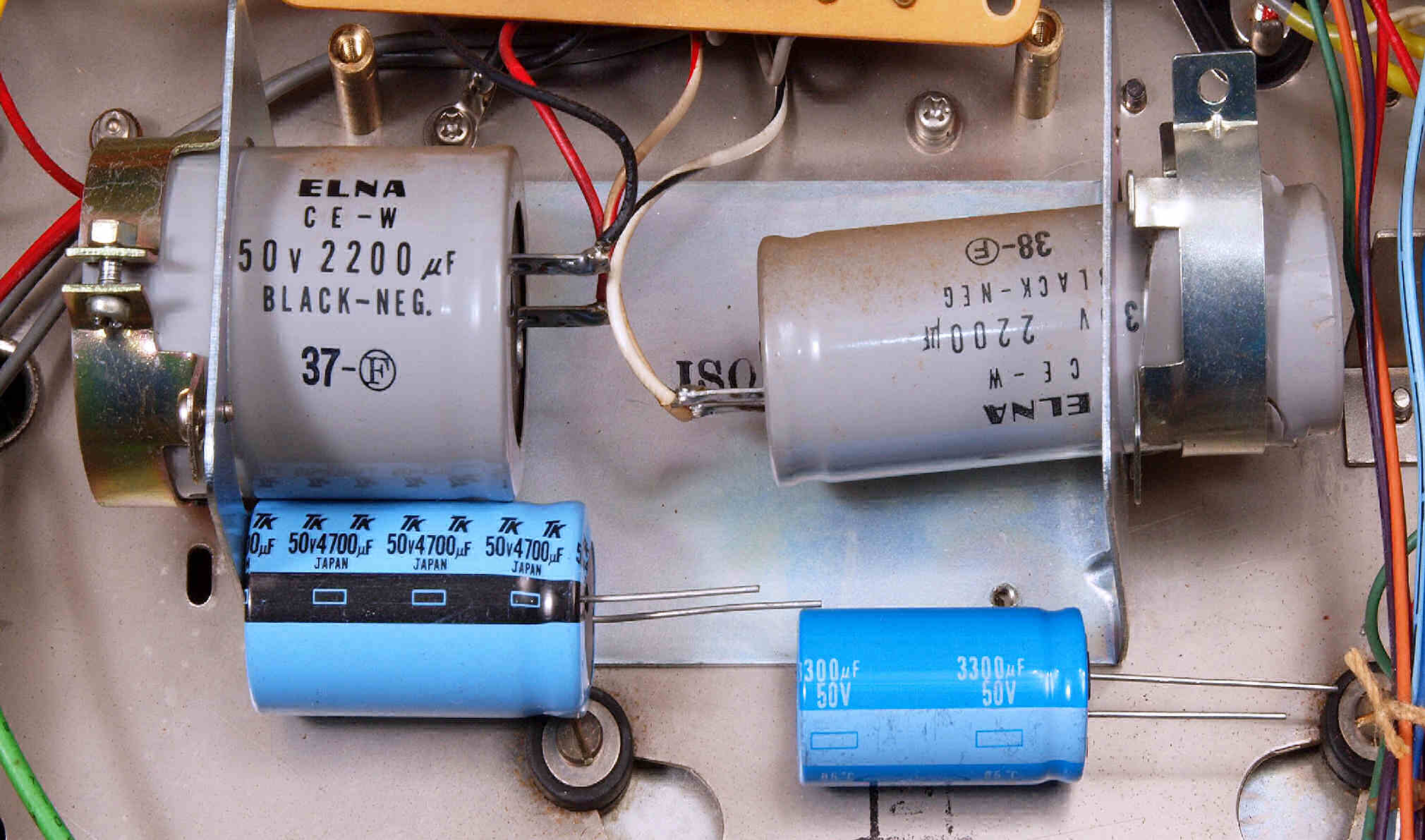

Ａ４４．　点検中　電源電解コンデンサー、　上＝付いている物、　下＝交換する新しい物。 　　　　　　　　　　　　　　　　　　　　　　　　　　　２２００μＦ/５０ＷＶ　→　４７００μＦ/５０ＷＶ 　　　　　　　　　　　　　　　　　　　　　　　　　　　２２００μＦ/３５ＷＶ　→　３３００μＦ/５０ＷＶ

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源基板

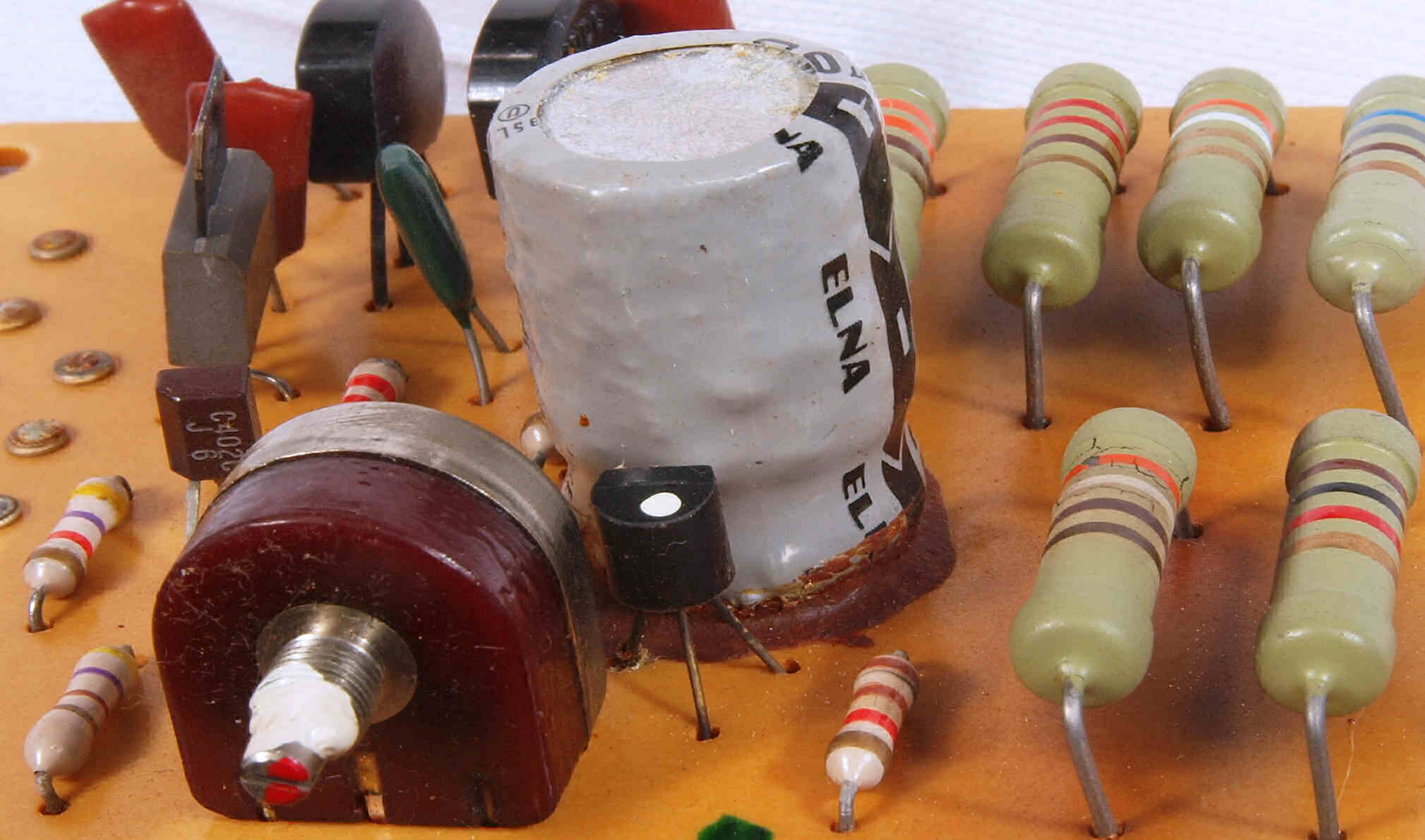

Ｃ１１２．　修理前　電源基板、　液漏れして外ケースも腐食した電解コンデンサー。

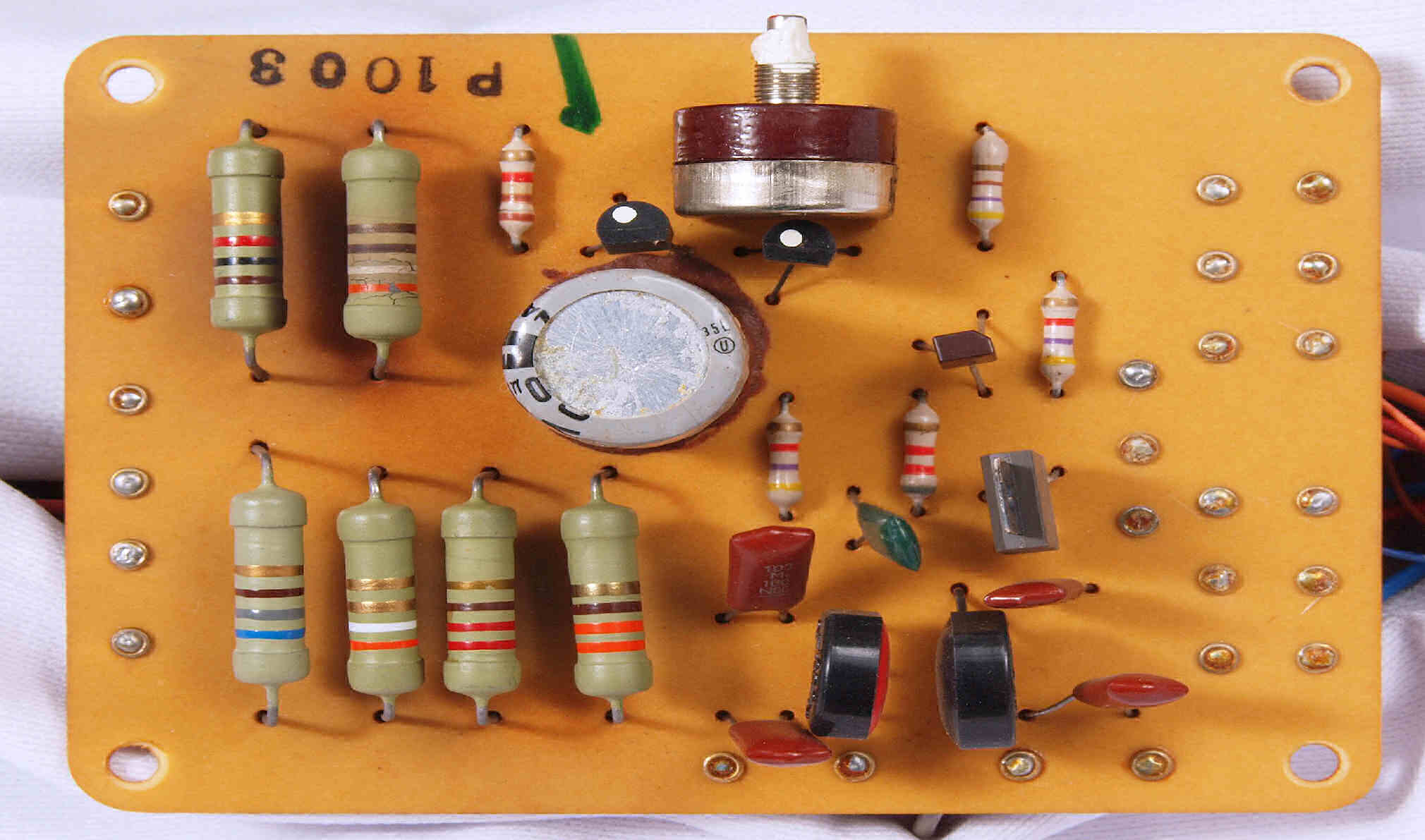

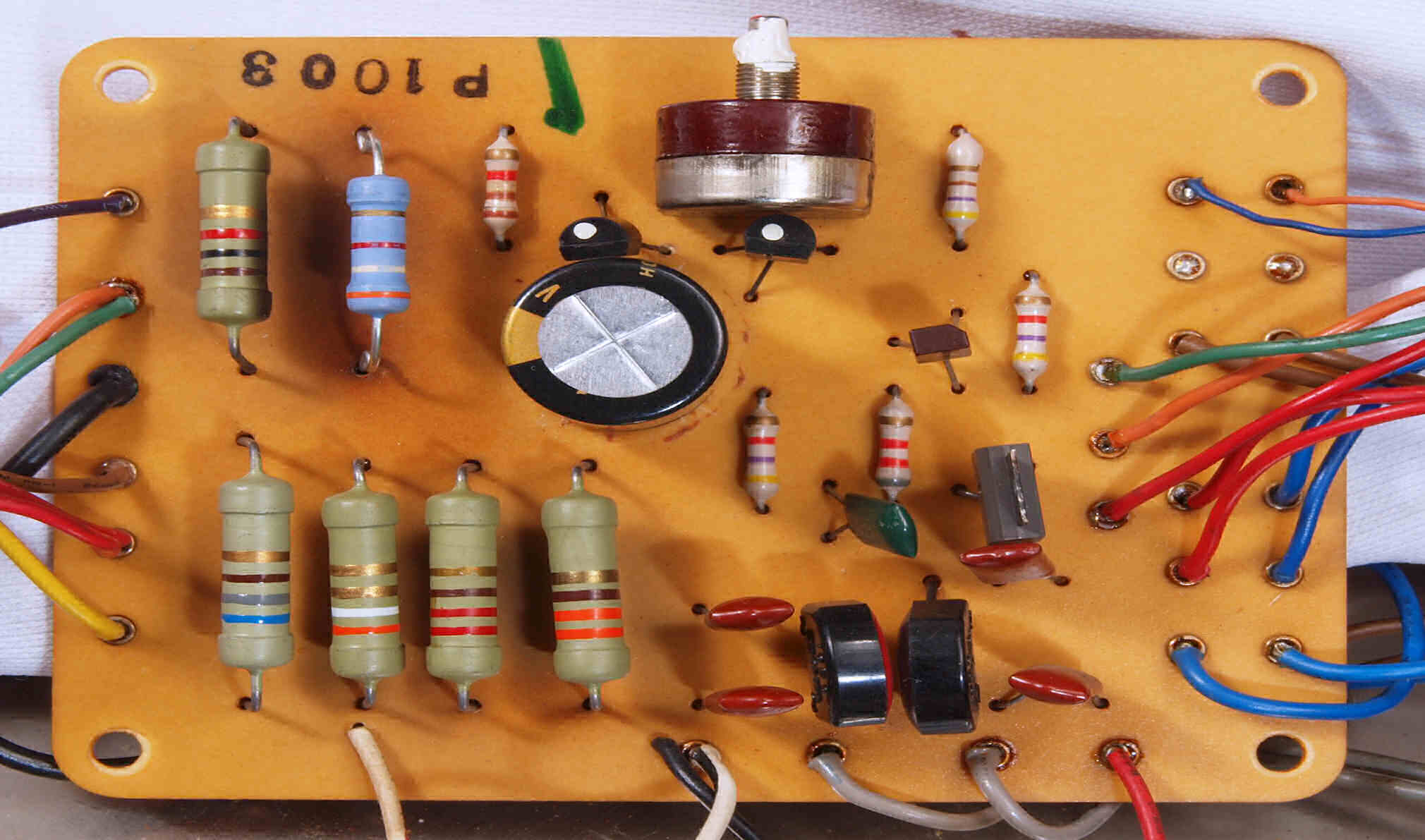

Ｃ１２．　修理後　電源基板　　電解コンデンサー１個、　抵抗１個交換

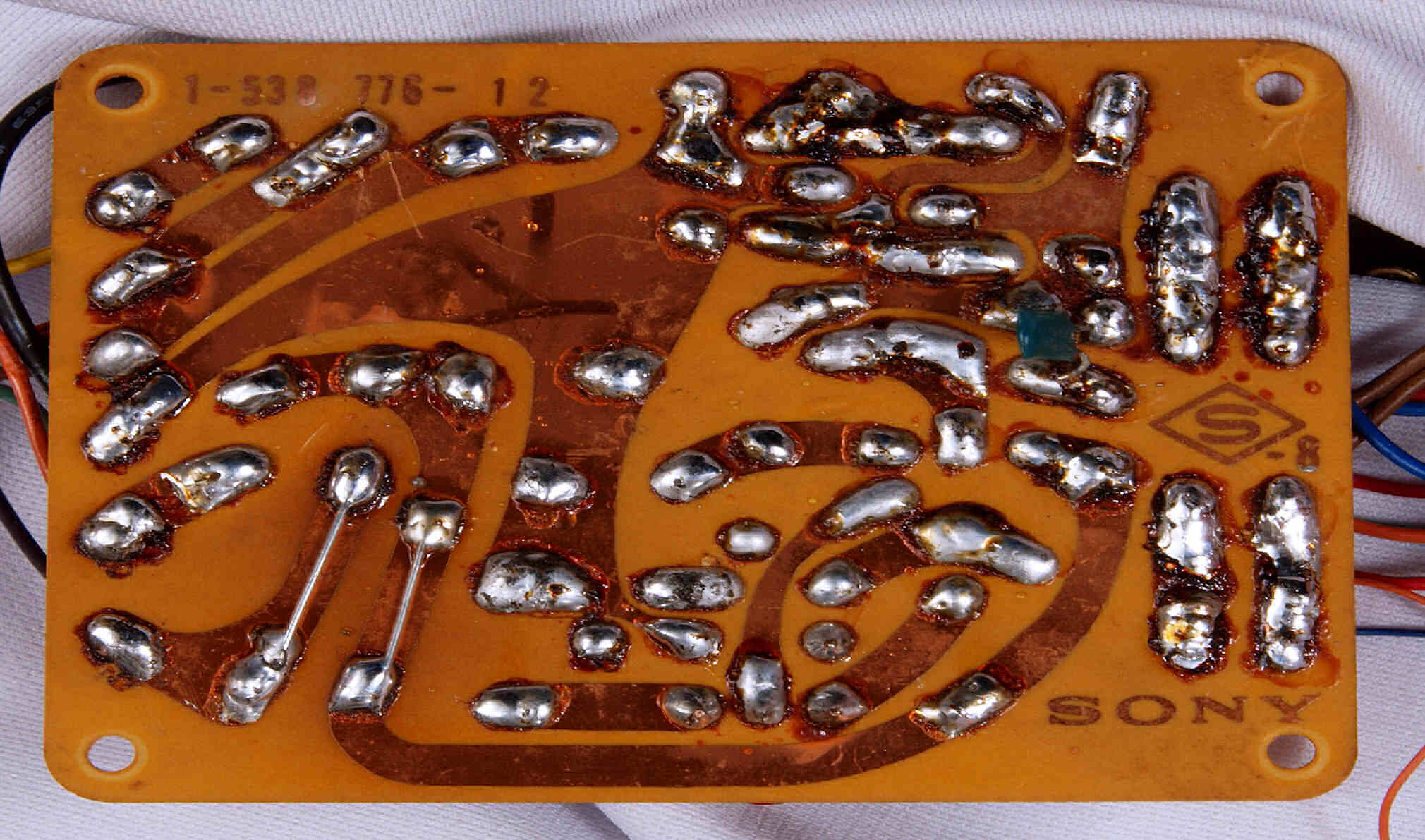

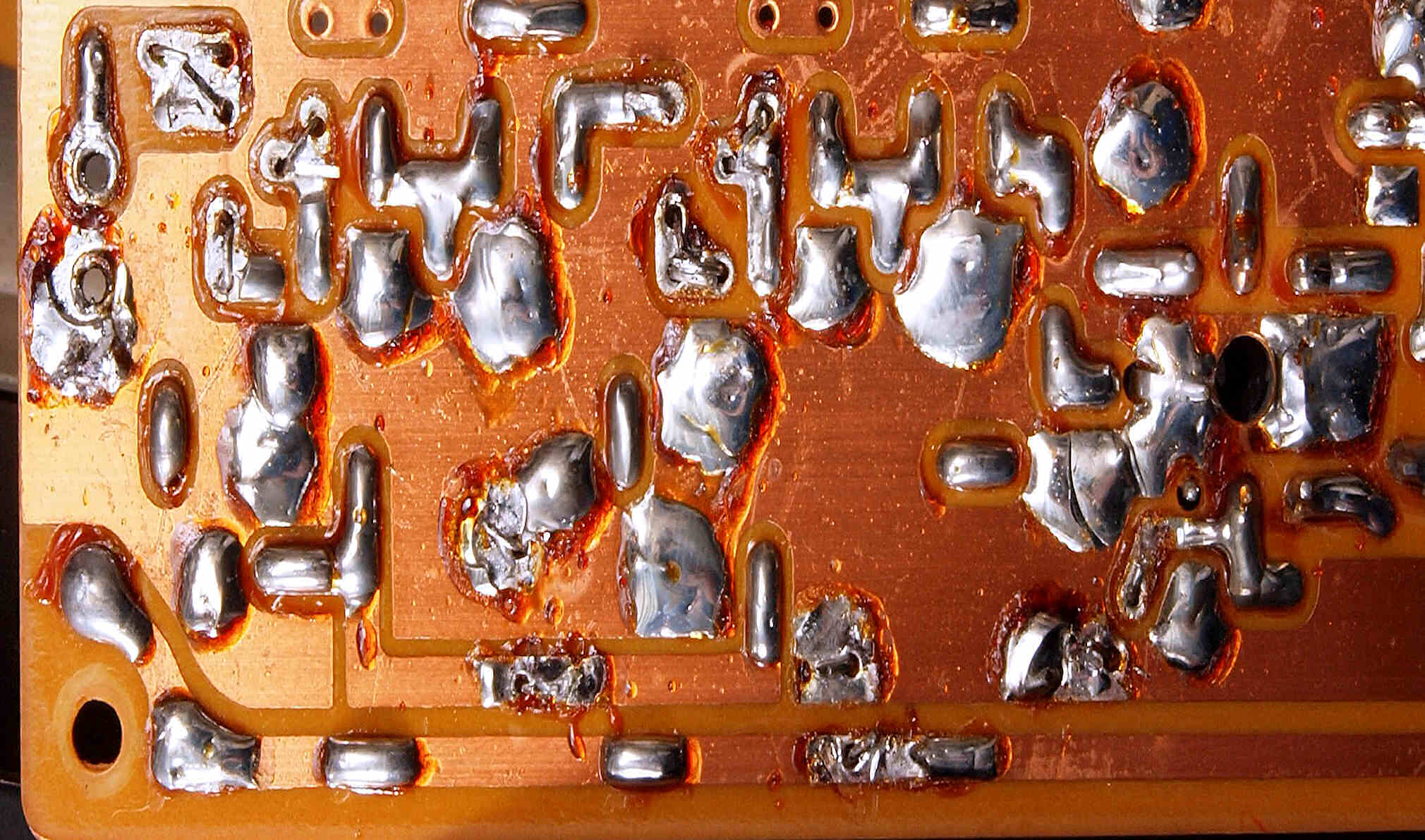

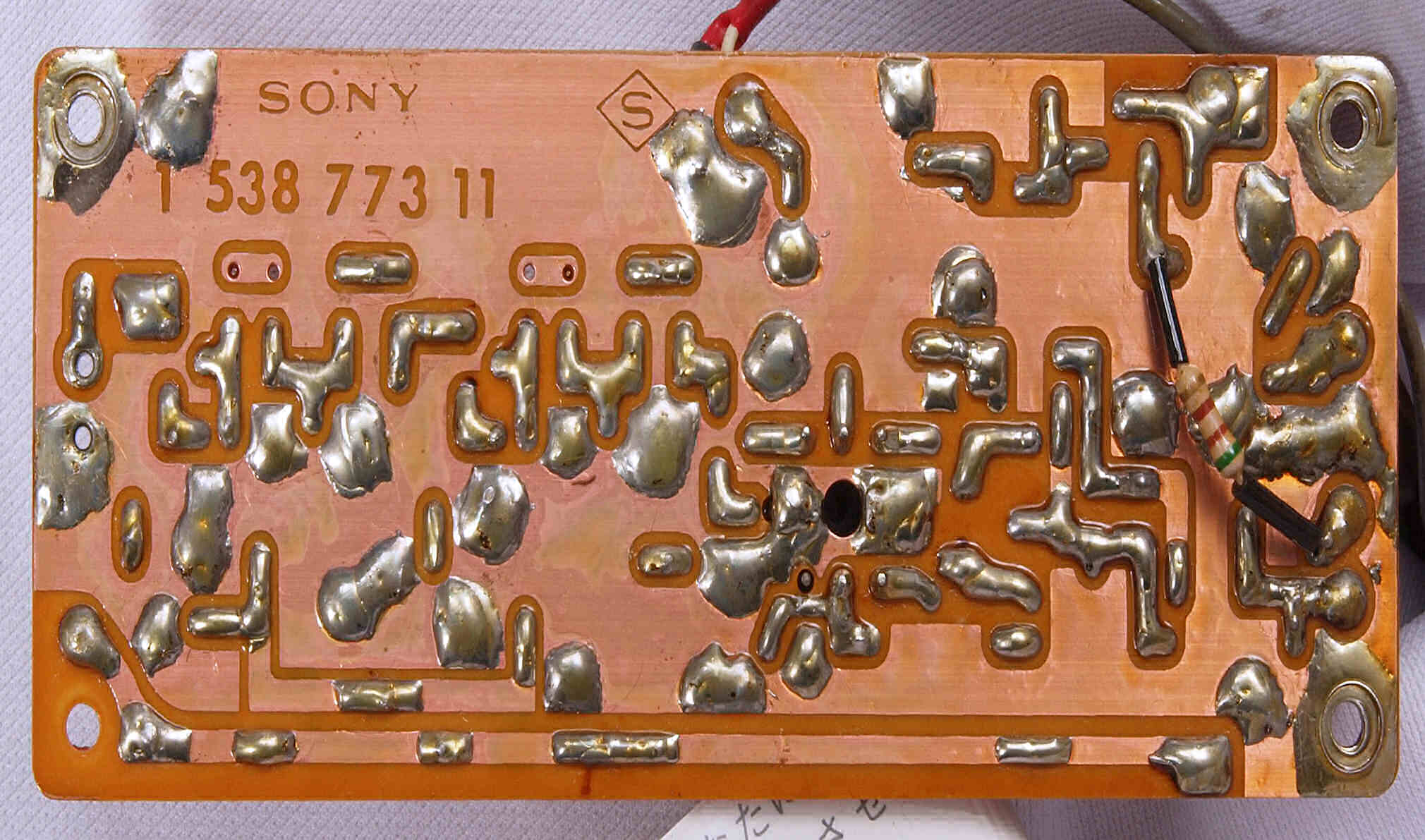

Ｃ１３．　修理前　電源基板裏

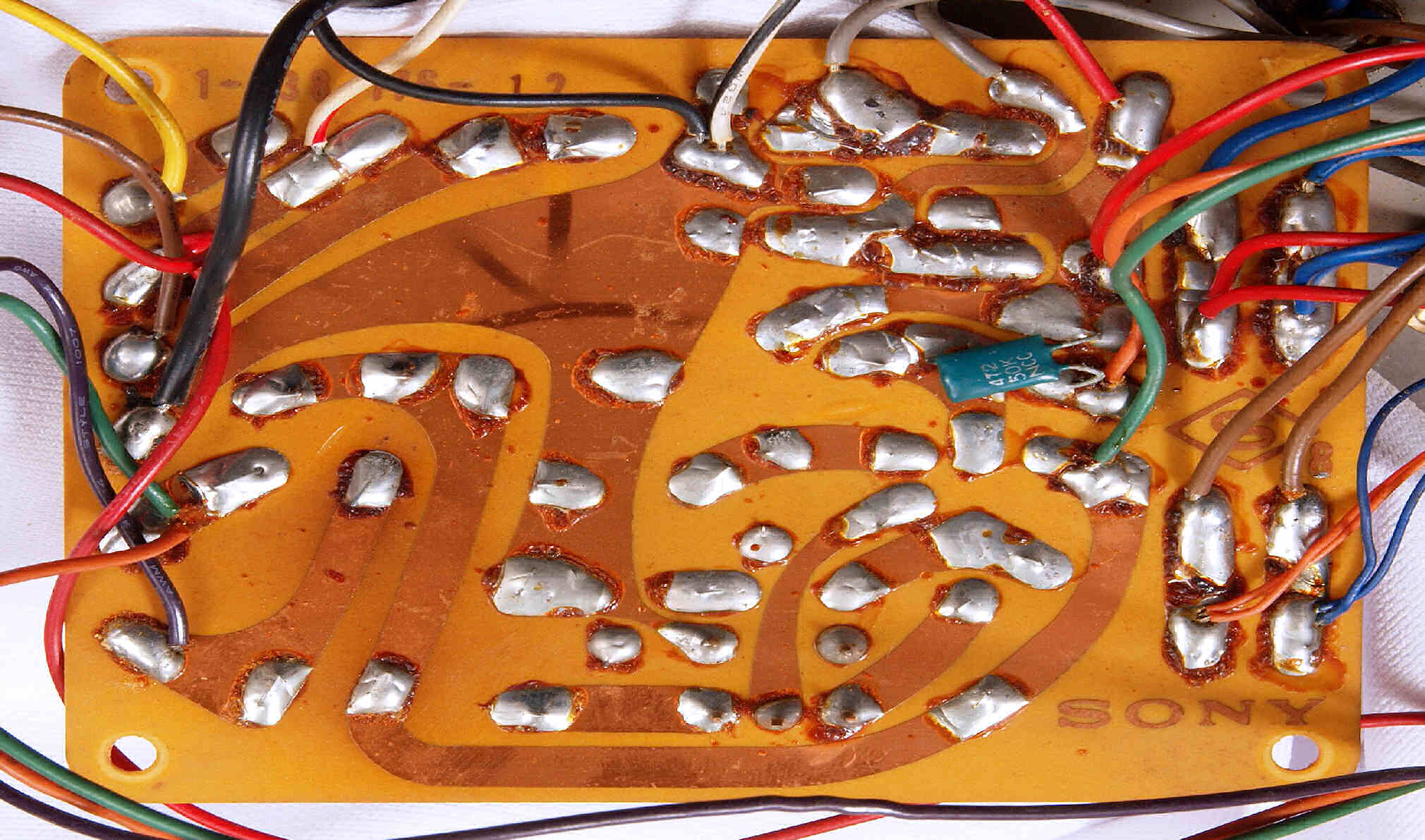

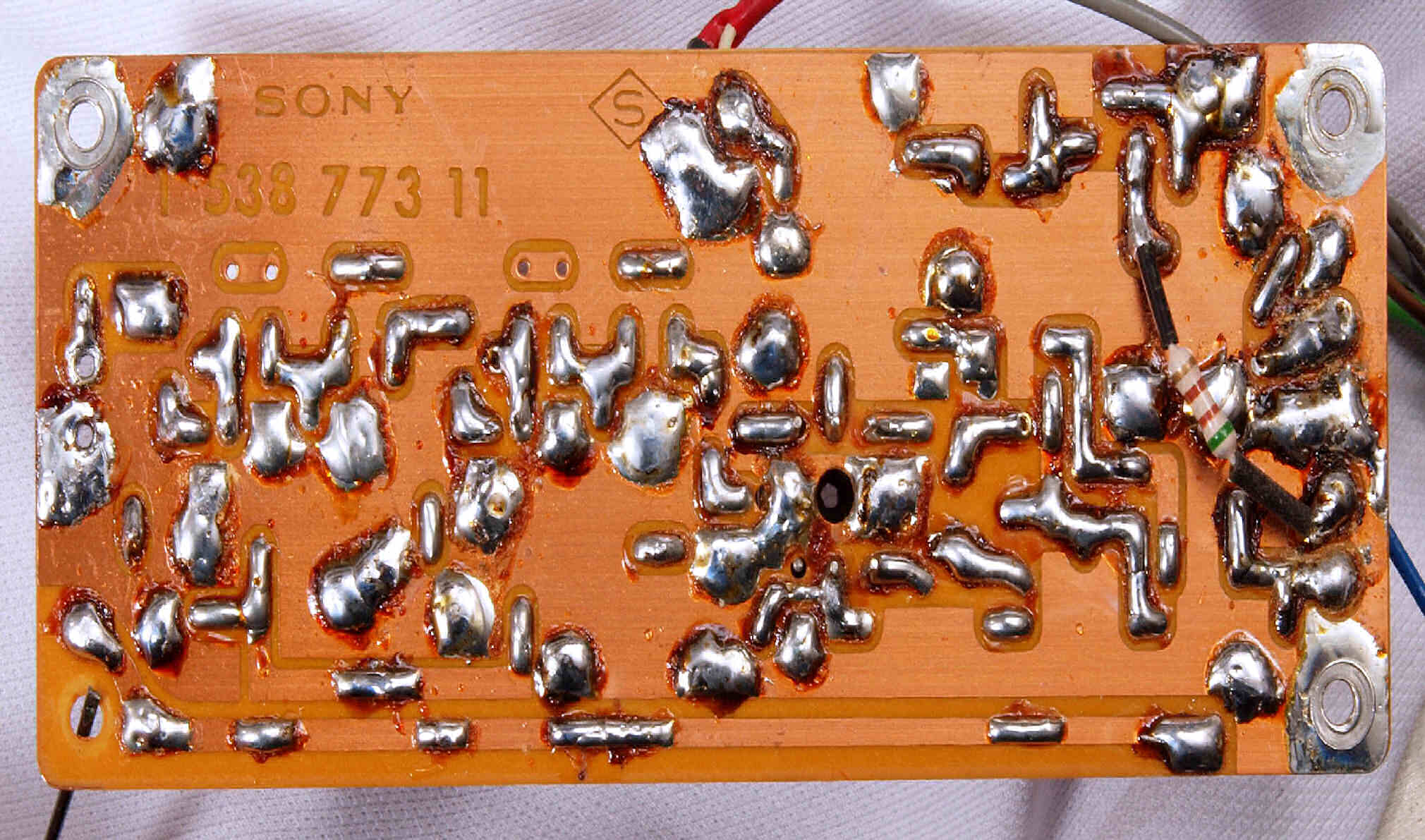

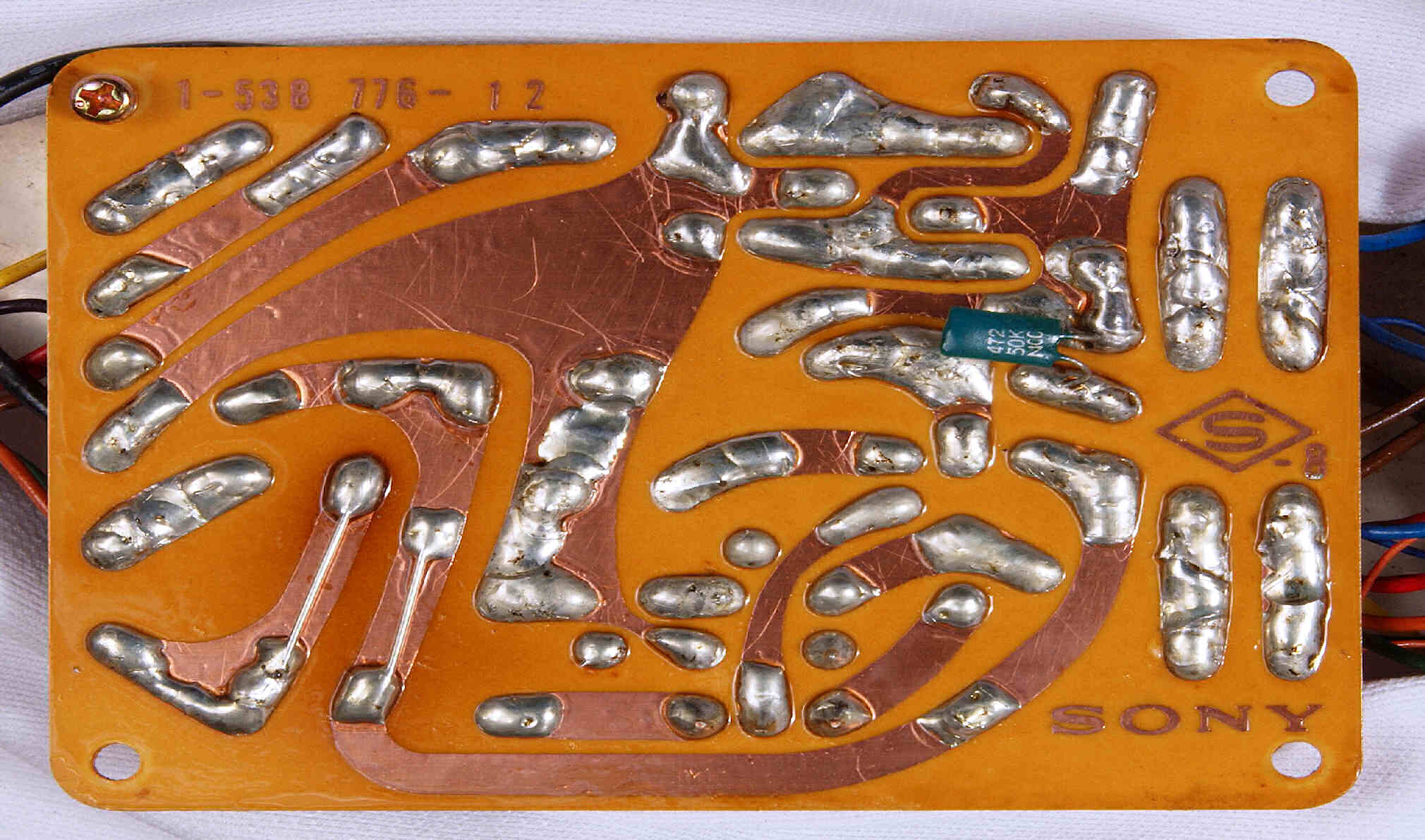

Ｃ１４．　修理（半田補正）後　電源基板裏、　全半田やり直し。　銅箔への配線は、表へ移動する。

Ｃ１５．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　ＩＦ−ＡＭＰ基板

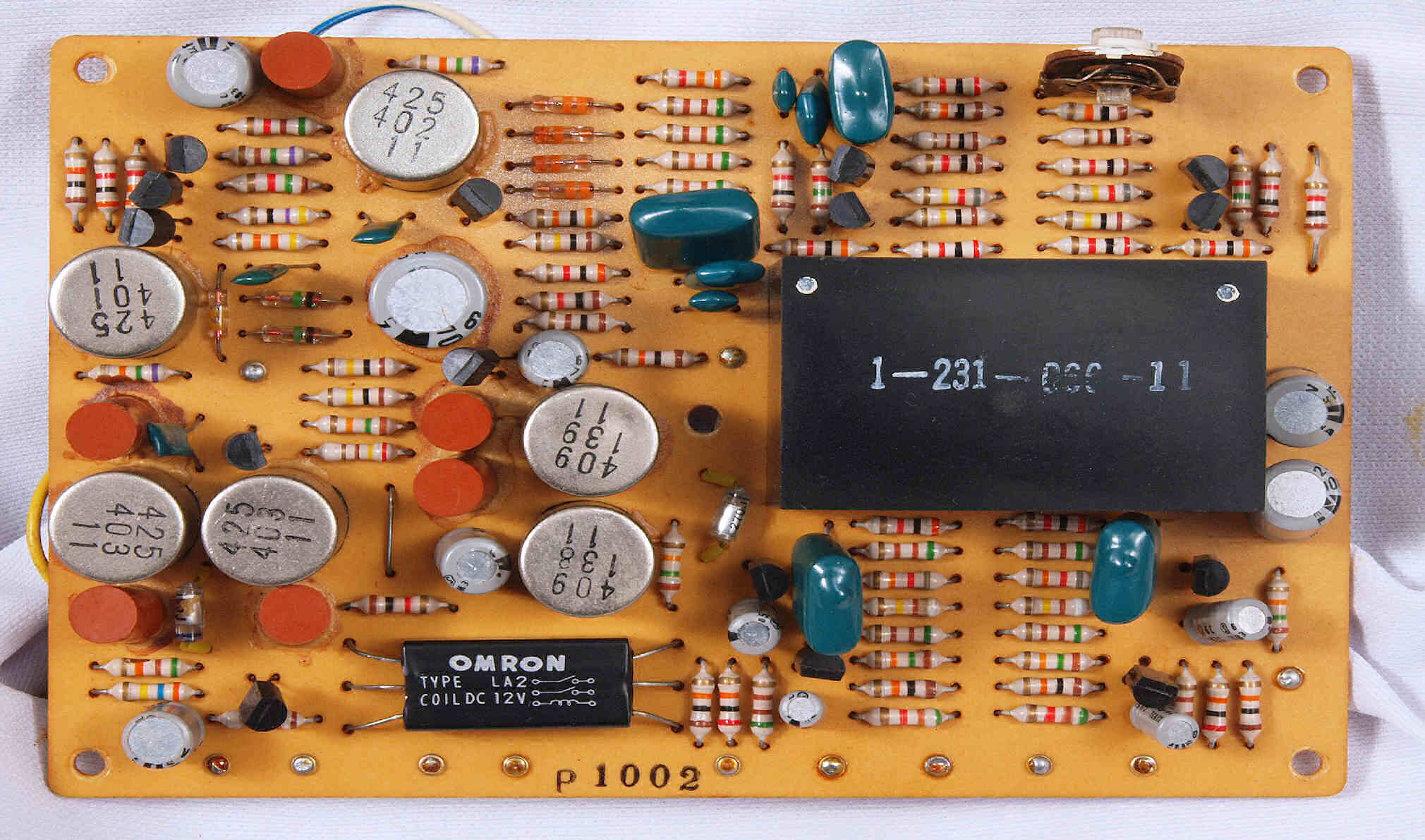

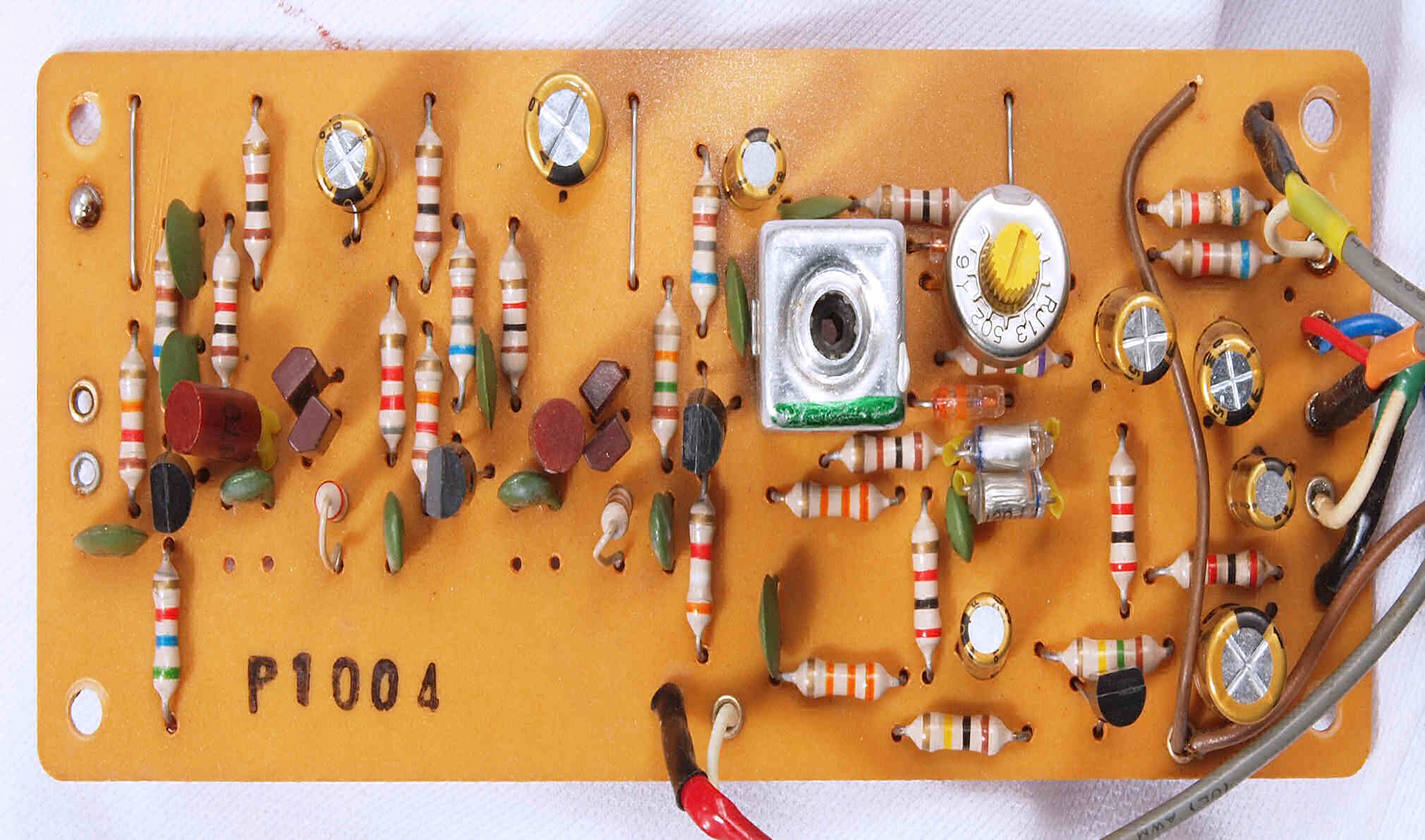

Ｃ２２．　修理後　ＩＦ−ＡＭＰ基板　　電解コンデンサー６個、半固定ＶＲ１個、ＴＲ（トランジスター）６個交換

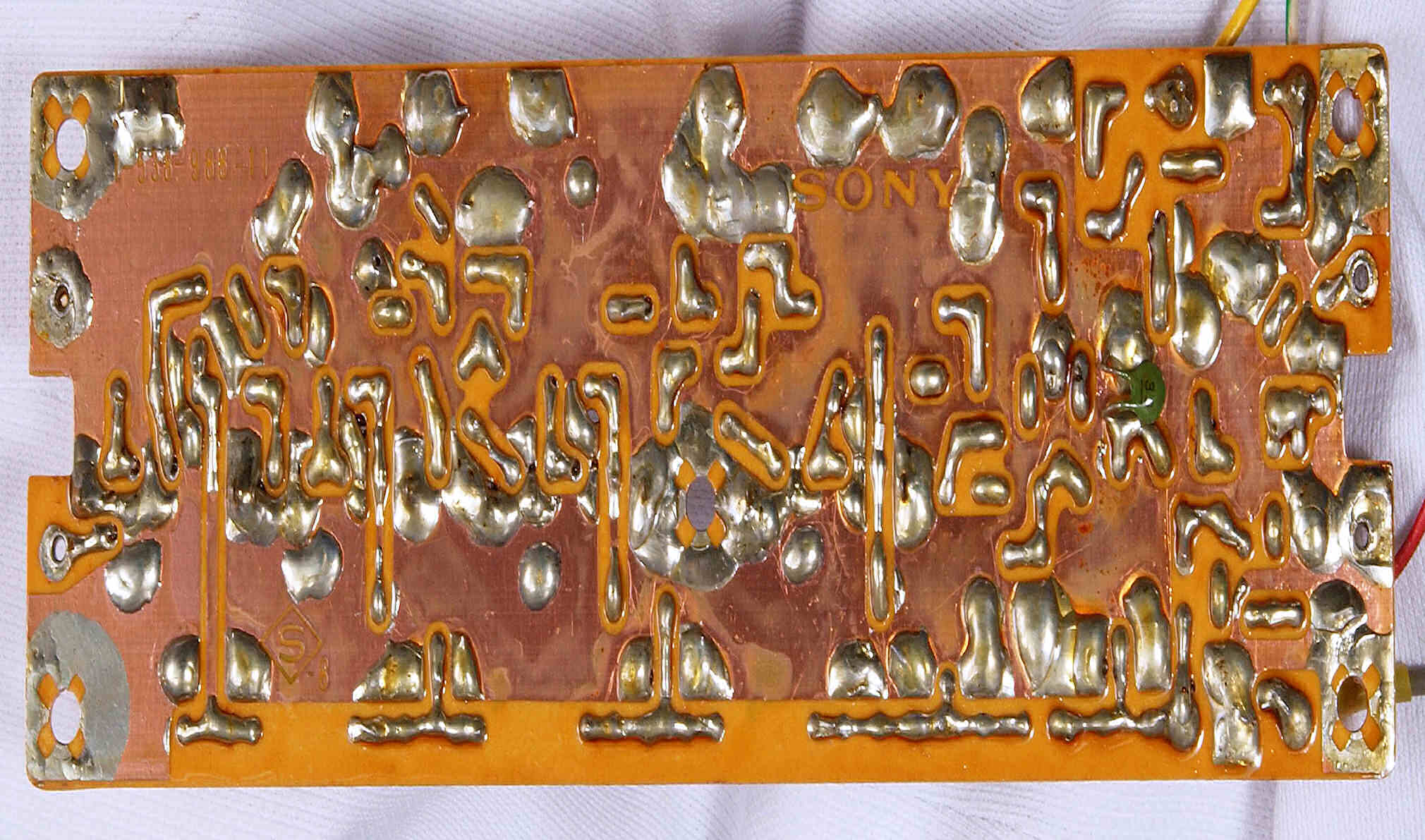

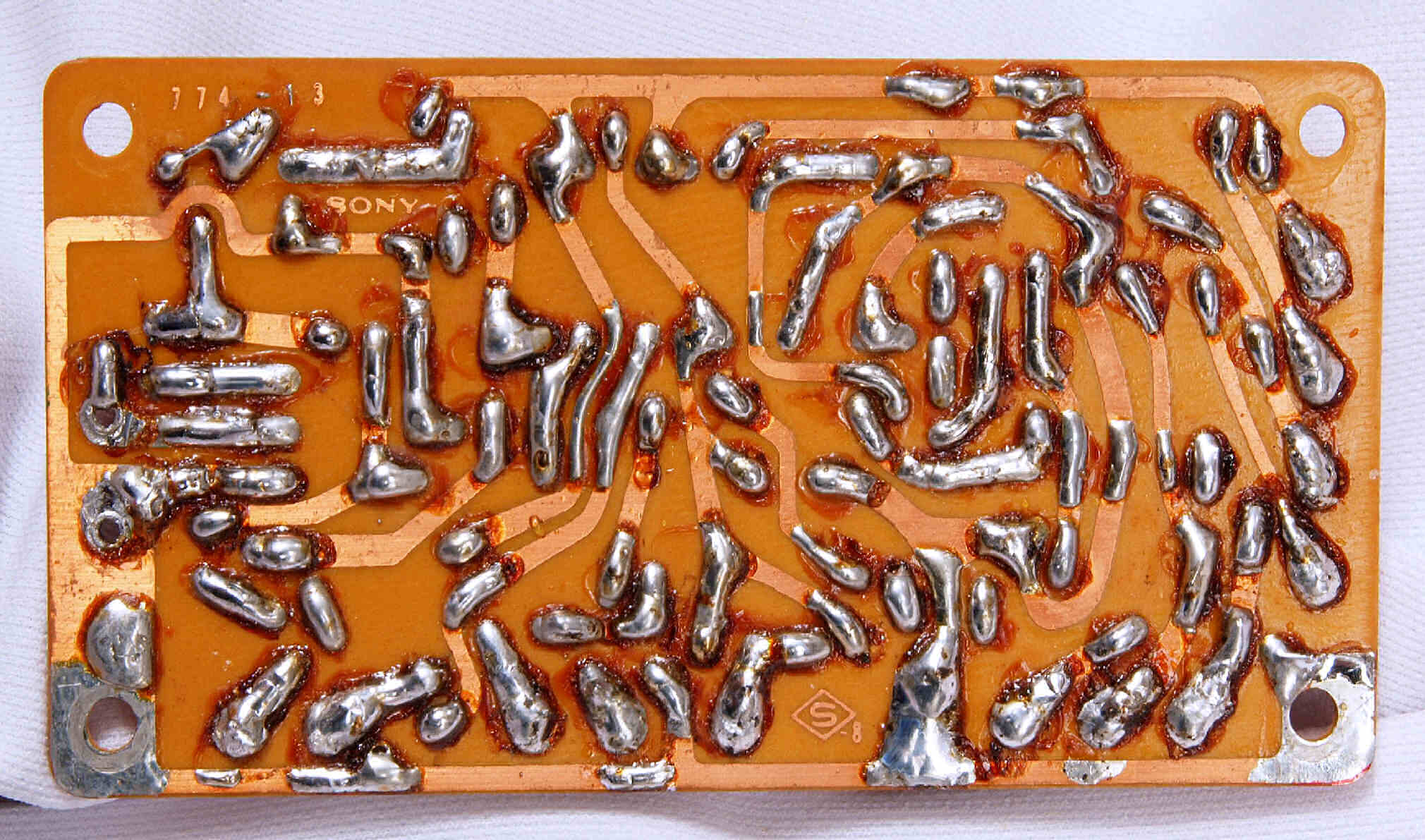

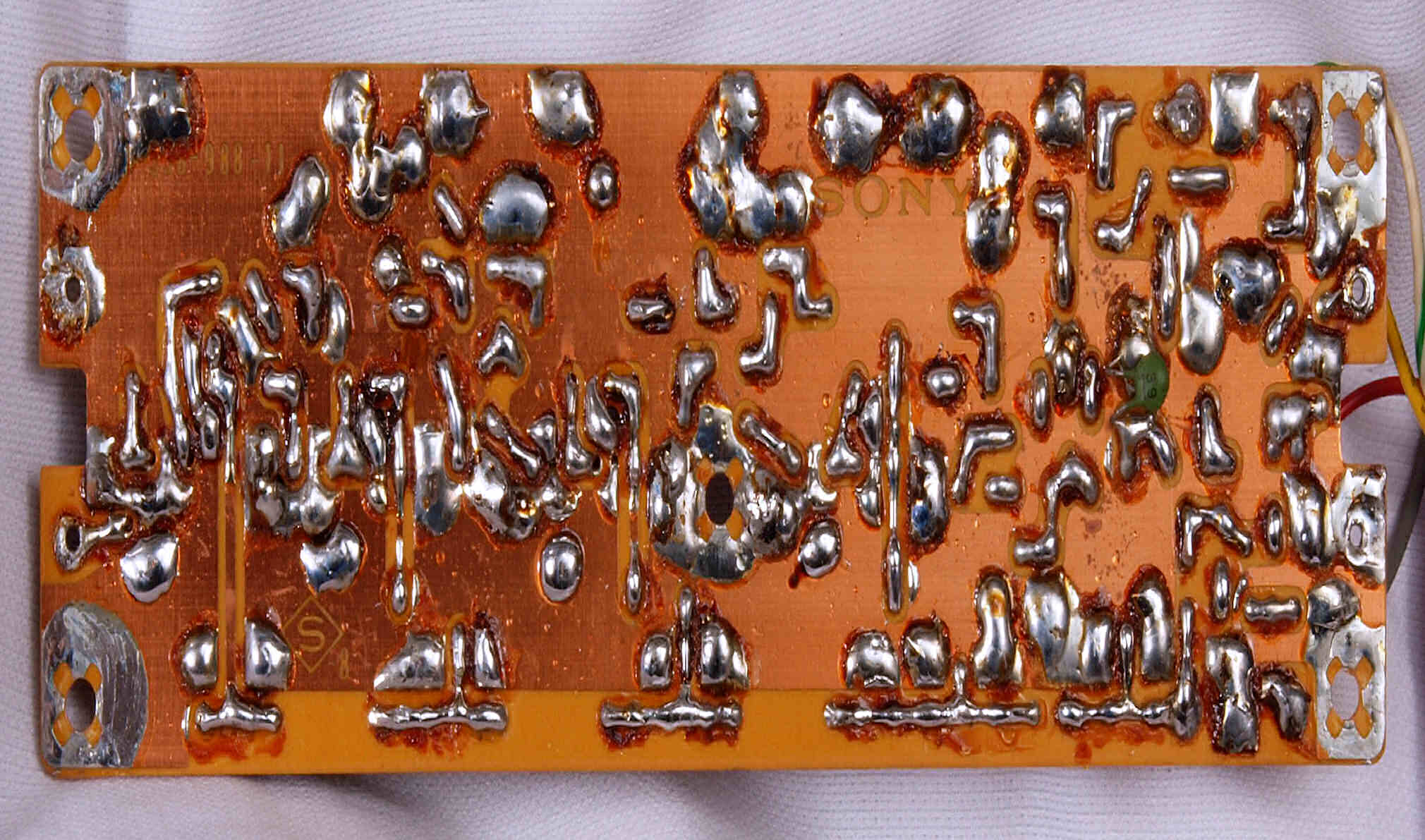

Ｃ２３．　修理前　ＩＦ−ＡＭＰ基板裏

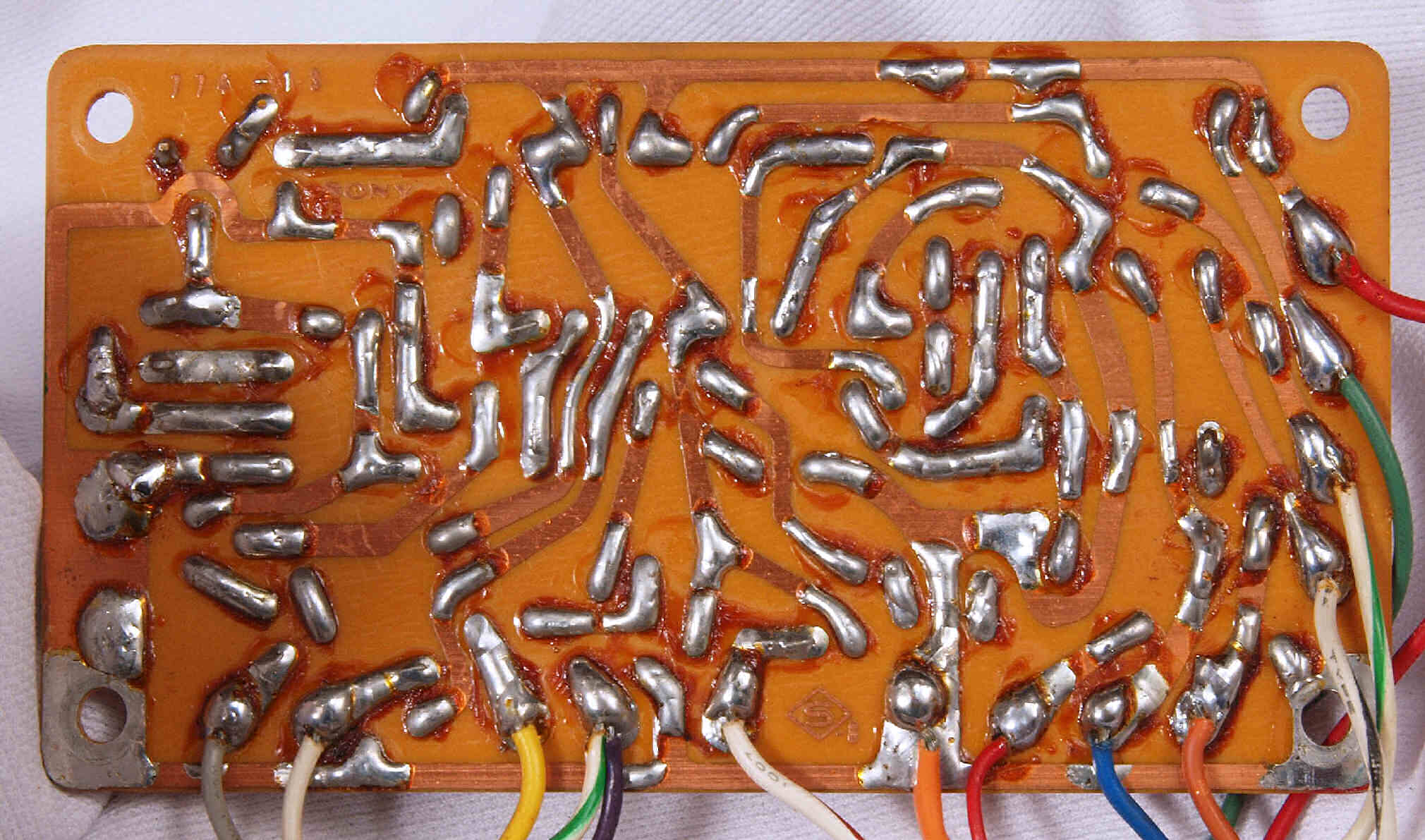

Ｃ２４．　修理（半田補正）後　ＩＦ−ＡＭＰ基板裏、　全半田やり直し。　銅箔への配線は、表へ移動する。

Ｃ２５．　ＩＦ−ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

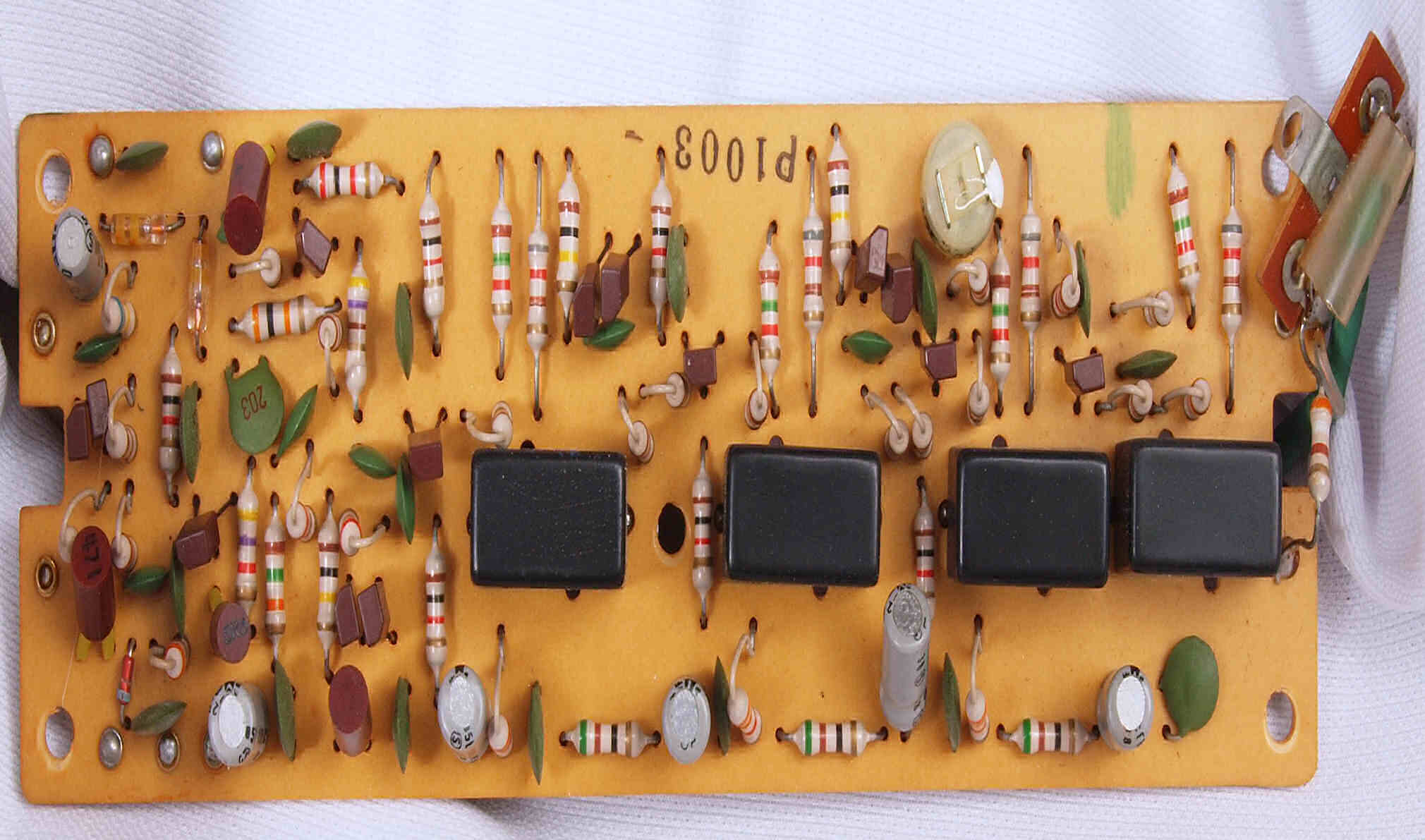

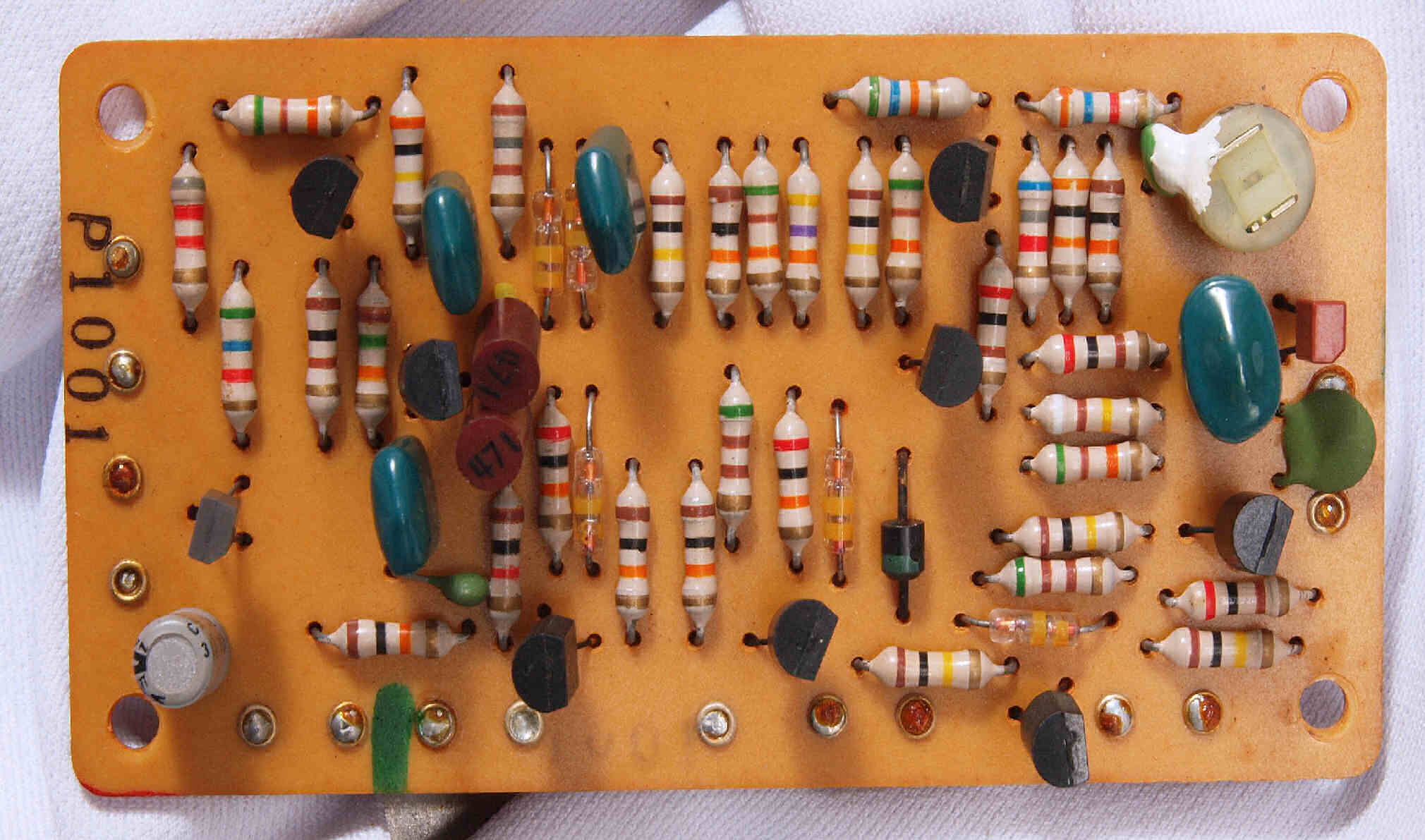

Ｃ３１．　修理前　Ｍｕｔｉｎｇ基板

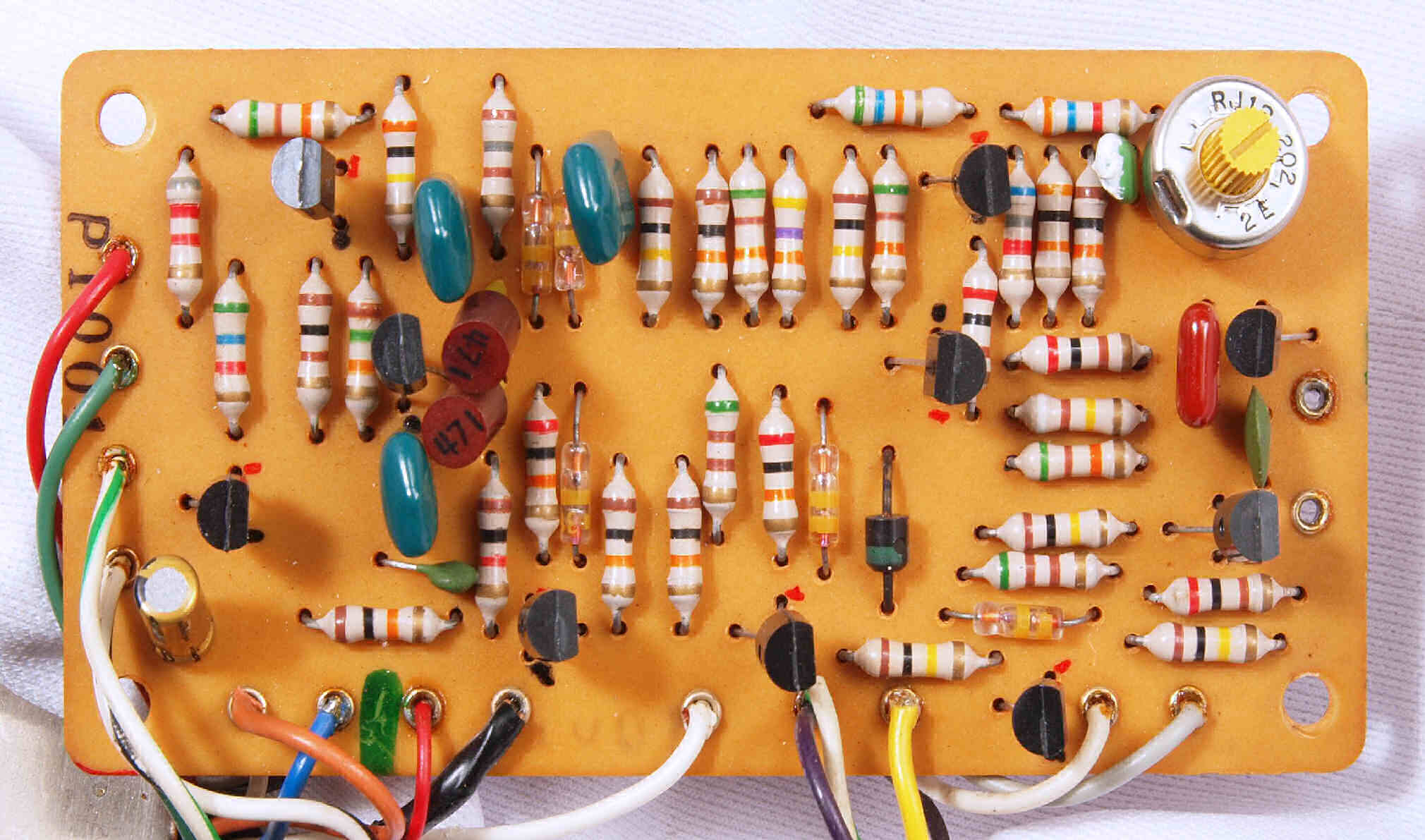

Ｃ３２．　修理後　Ｍｕｔｉｎｇ基板。 　電解コンデンサー１個、フイルムコンデンサー１個、半固定ＶＲ１個、ＴＲ（トランジスター）８個、ＦＥＴ（電解トランジスター）１個交換

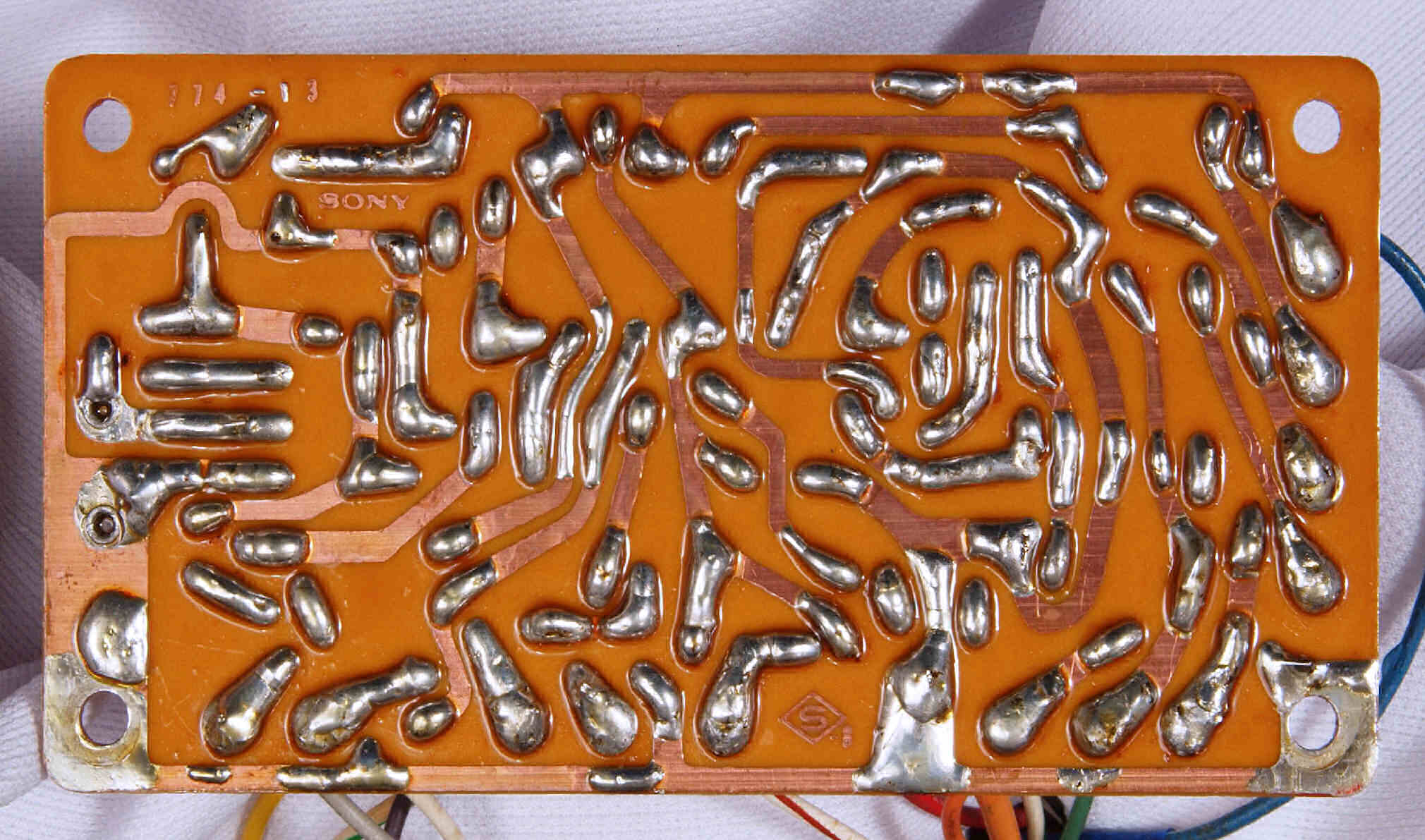

Ｃ３３．　修理前　Ｍｕｔｉｎｇ基板裏

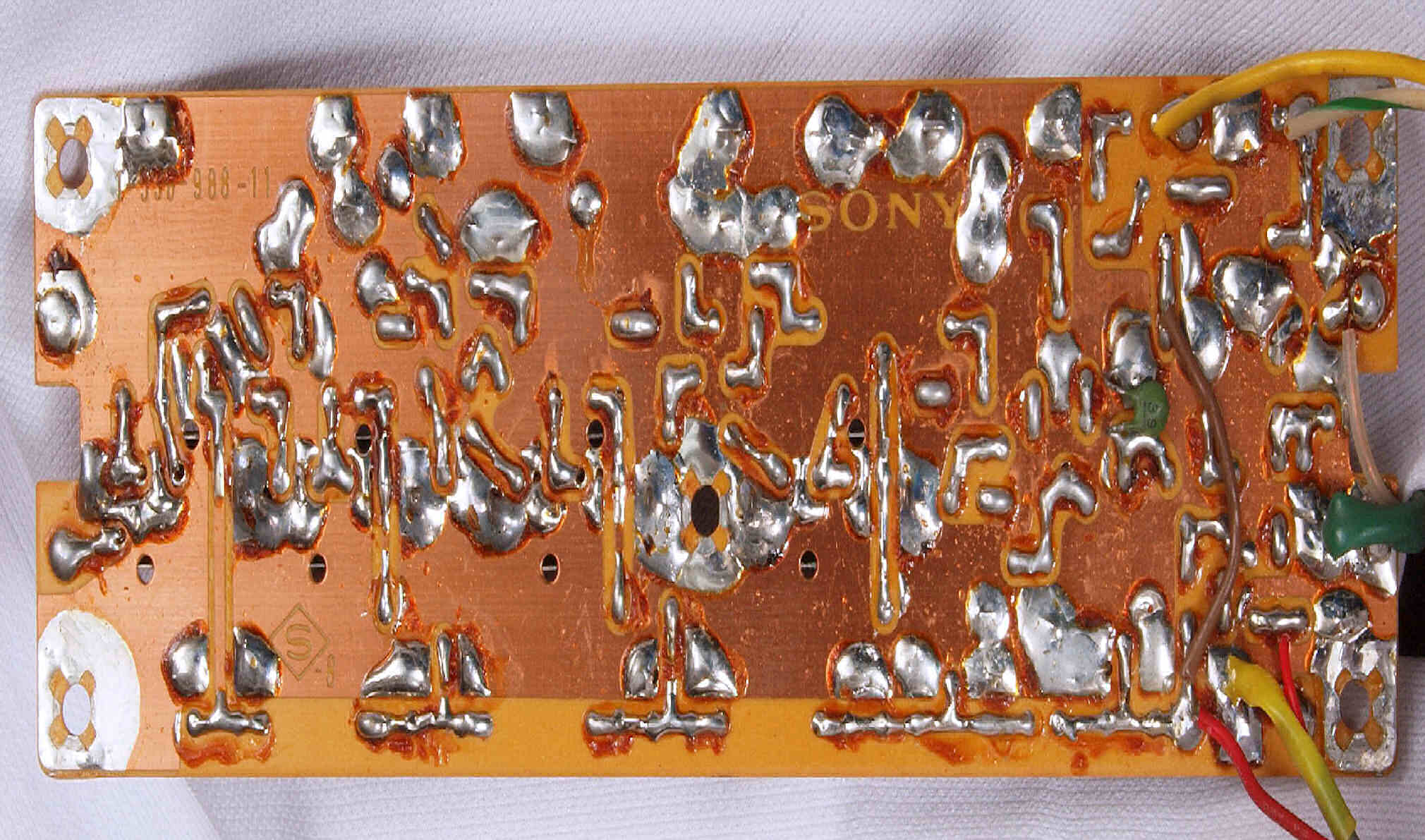

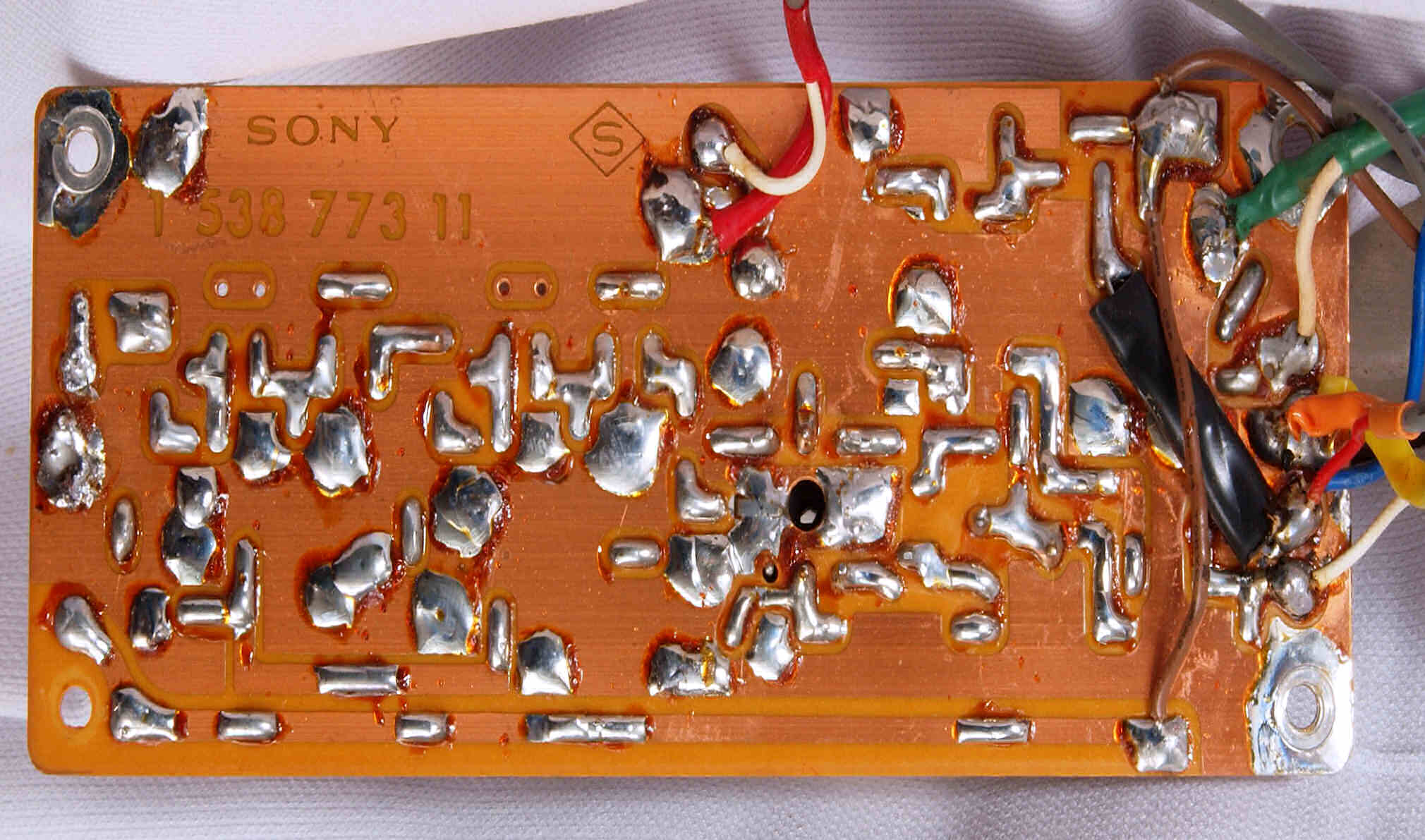

Ｃ３４．　修理（半田補正）後　Ｍｕｔｉｎｇ基板裏、　全半田やり直し。　銅箔への配線は、表へ移動する。

Ｃ３５．　完成Ｍｕｔｉｎｇ基板裏。余分なフラックスを落として、コート液を塗る。

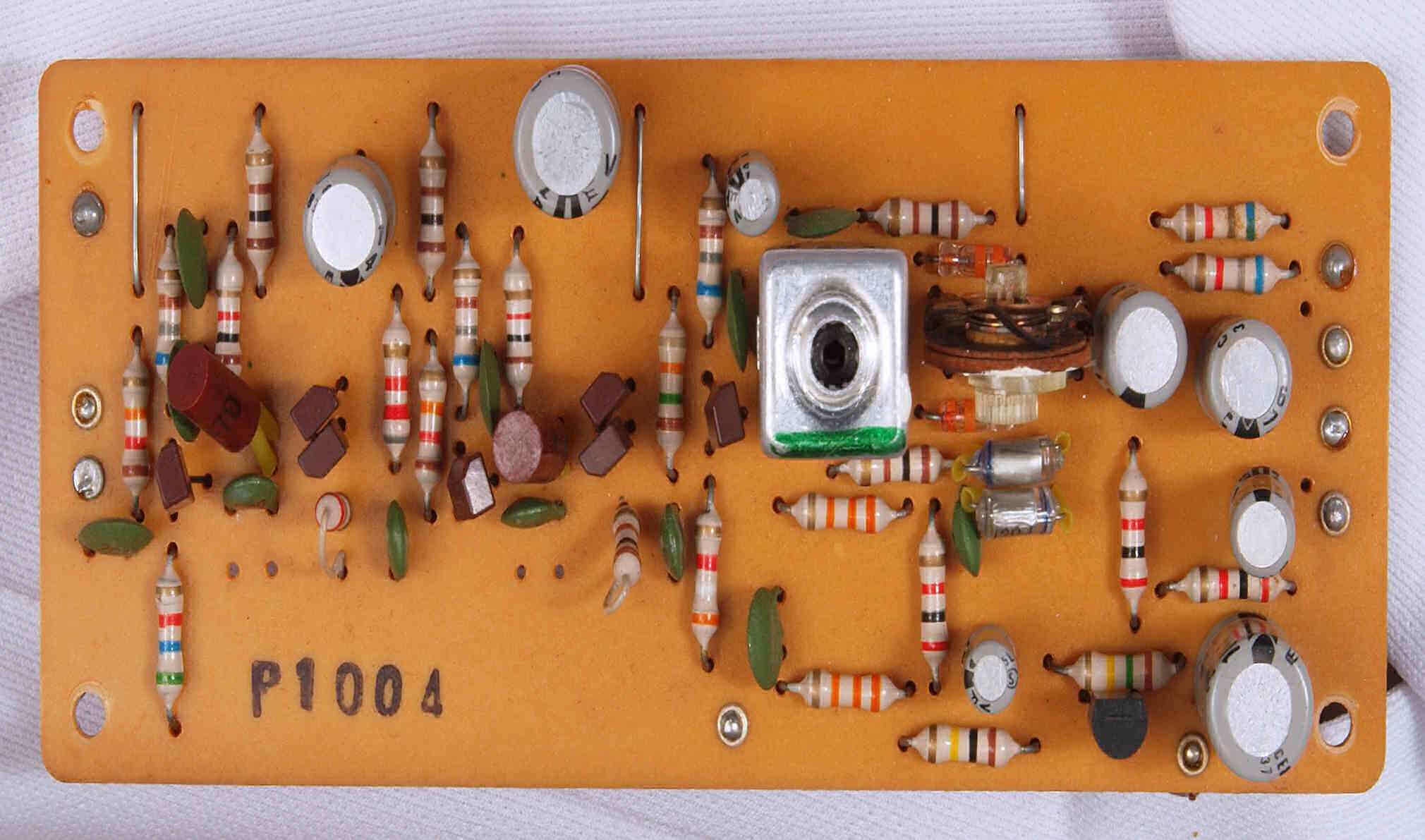

Ｃ４１．　修理前　ＤＥＴ基板

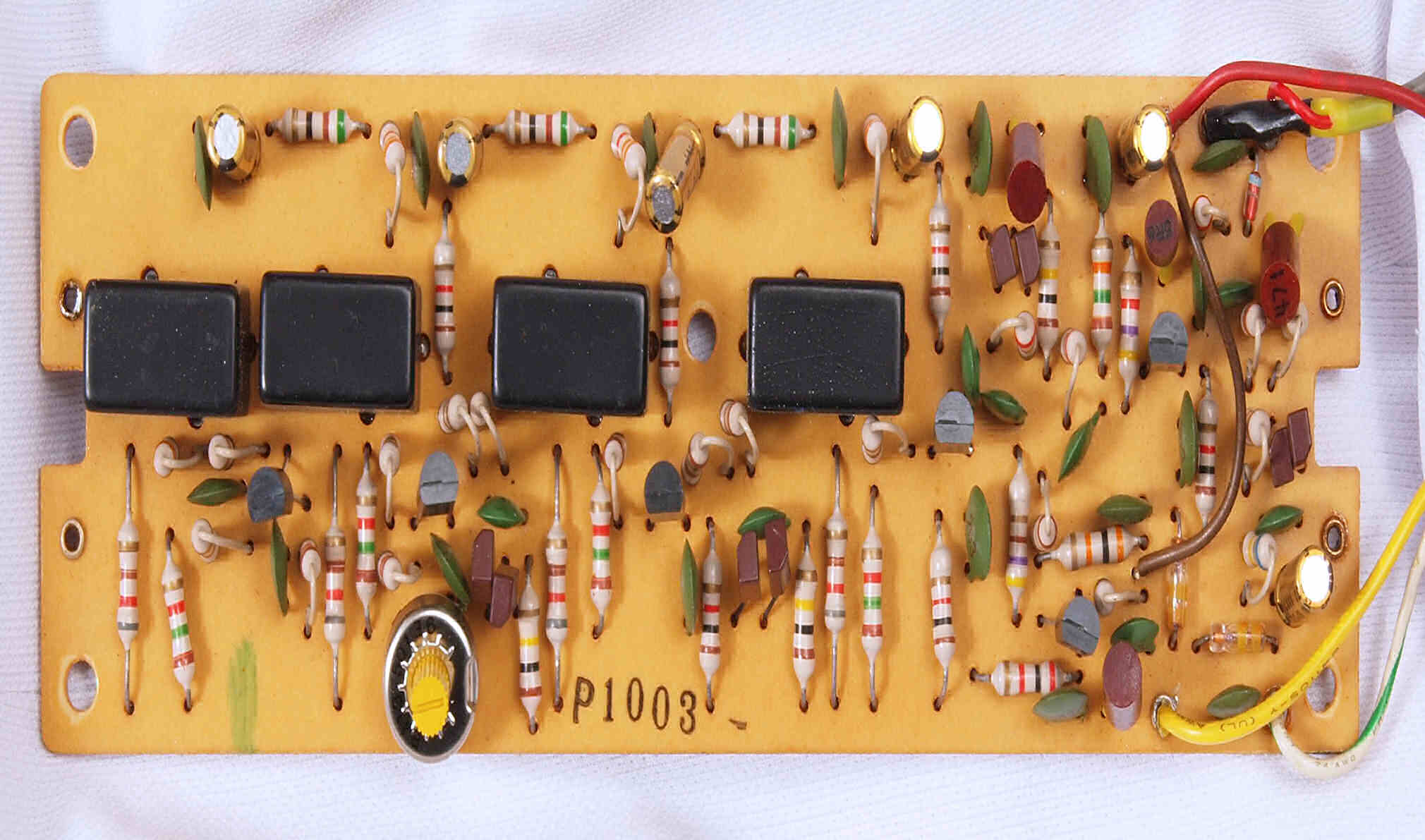

Ｃ４２．　修理後　ＤＥＴ基板　電解コンデンサー７個、ＴＲ（トランジスター）４個、半固定ＶＲ１個交換

Ｃ４３．　修理前　ＤＥＴ基板裏

Ｃ４４．　修理（半田補正）後　ＤＥＴ基板裏、　全半田やり直し。　銅箔への配線は、表へ移動する。

Ｃ４５．　完成ＤＥＴ基板裏。余分なフラックスを落として、コート液を塗る。

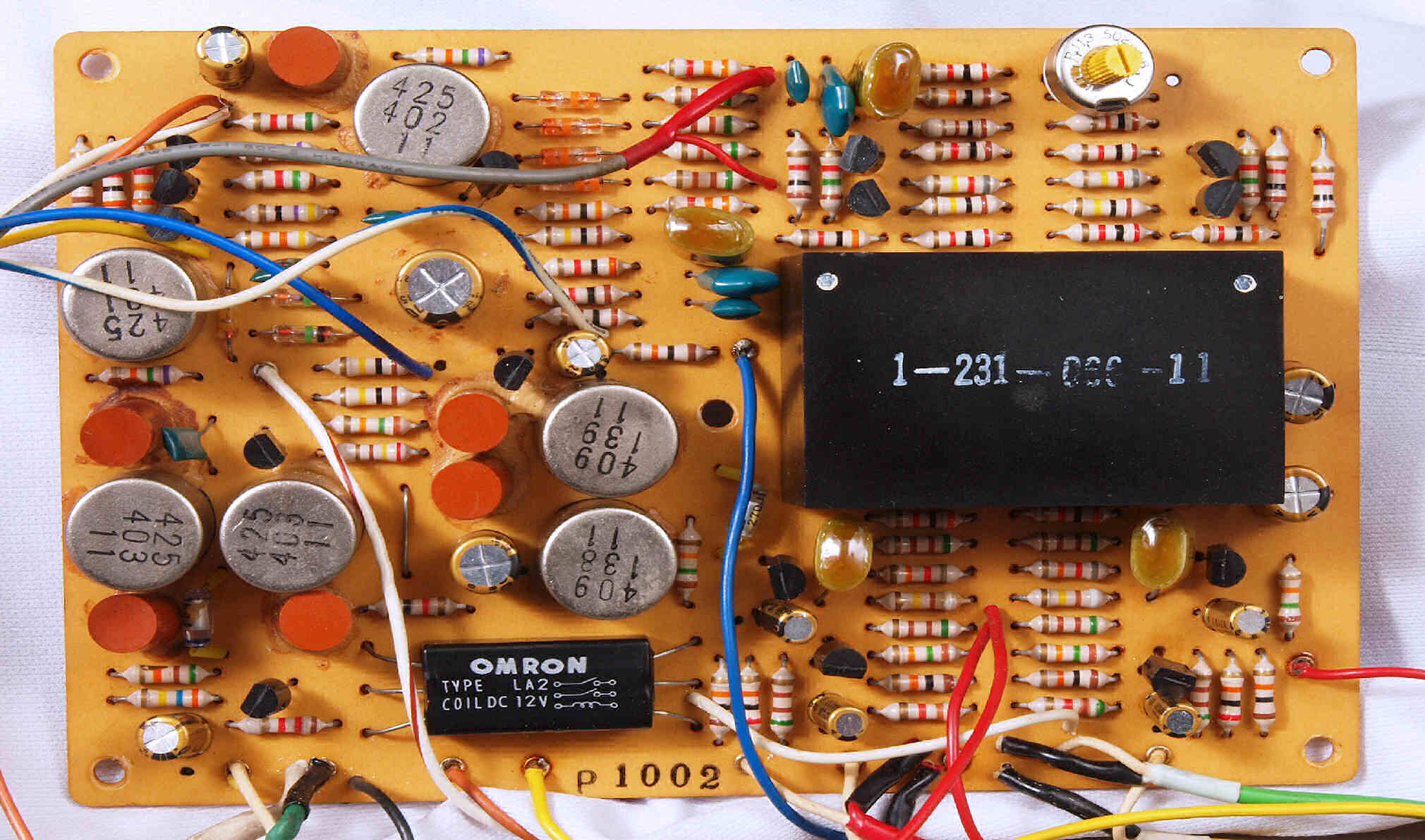

Ｃ５１．　修理前　ＭＰＸ基板

Ｃ５２．　修理後　ＭＰＸ基板　電解コンデンサー１１個、フイルムコンデンサー１１個、ＴＲ（トランジスター）１５個、半固定ＶＲ１個交換

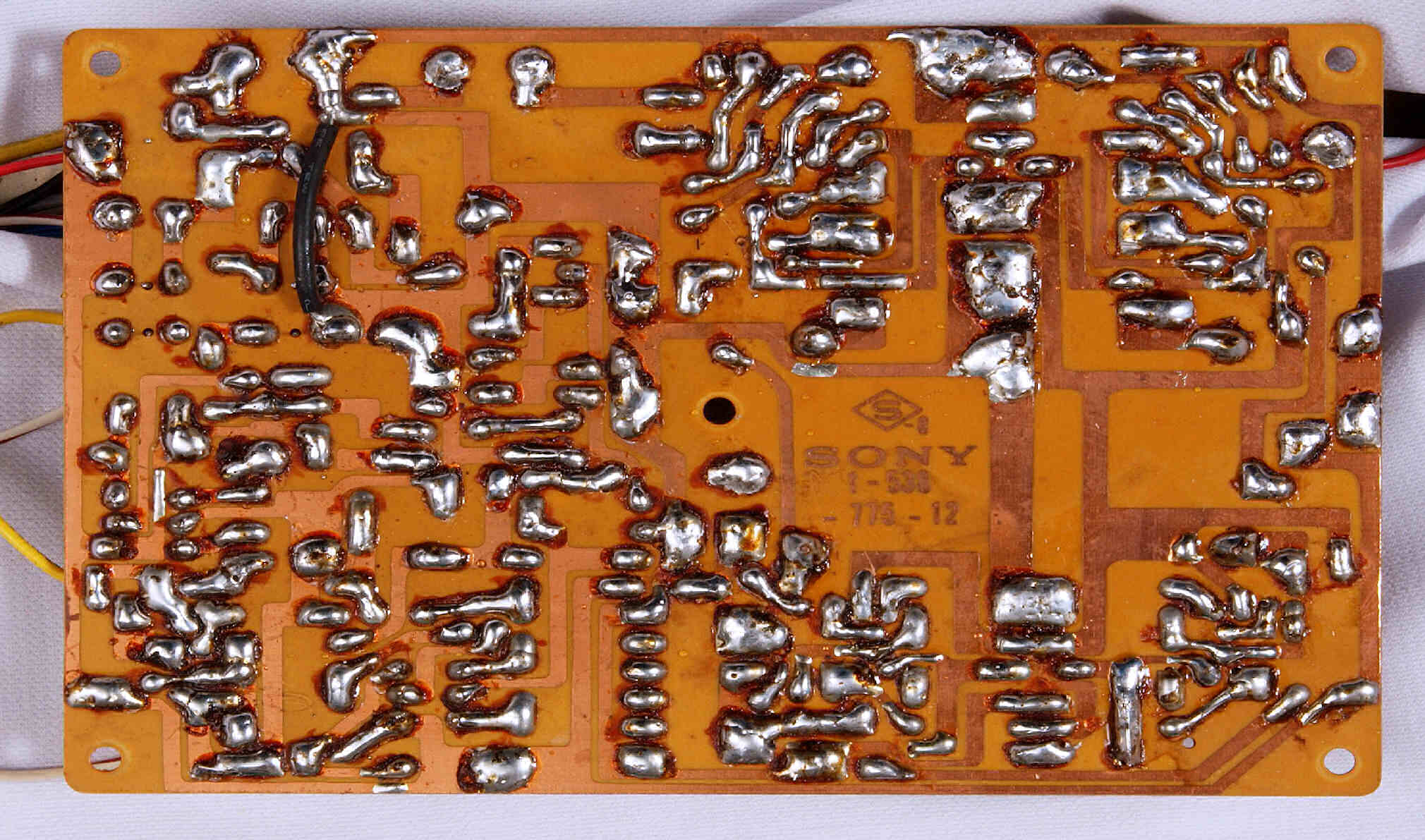

Ｃ５３．　修理前　ＭＰＸ基板裏

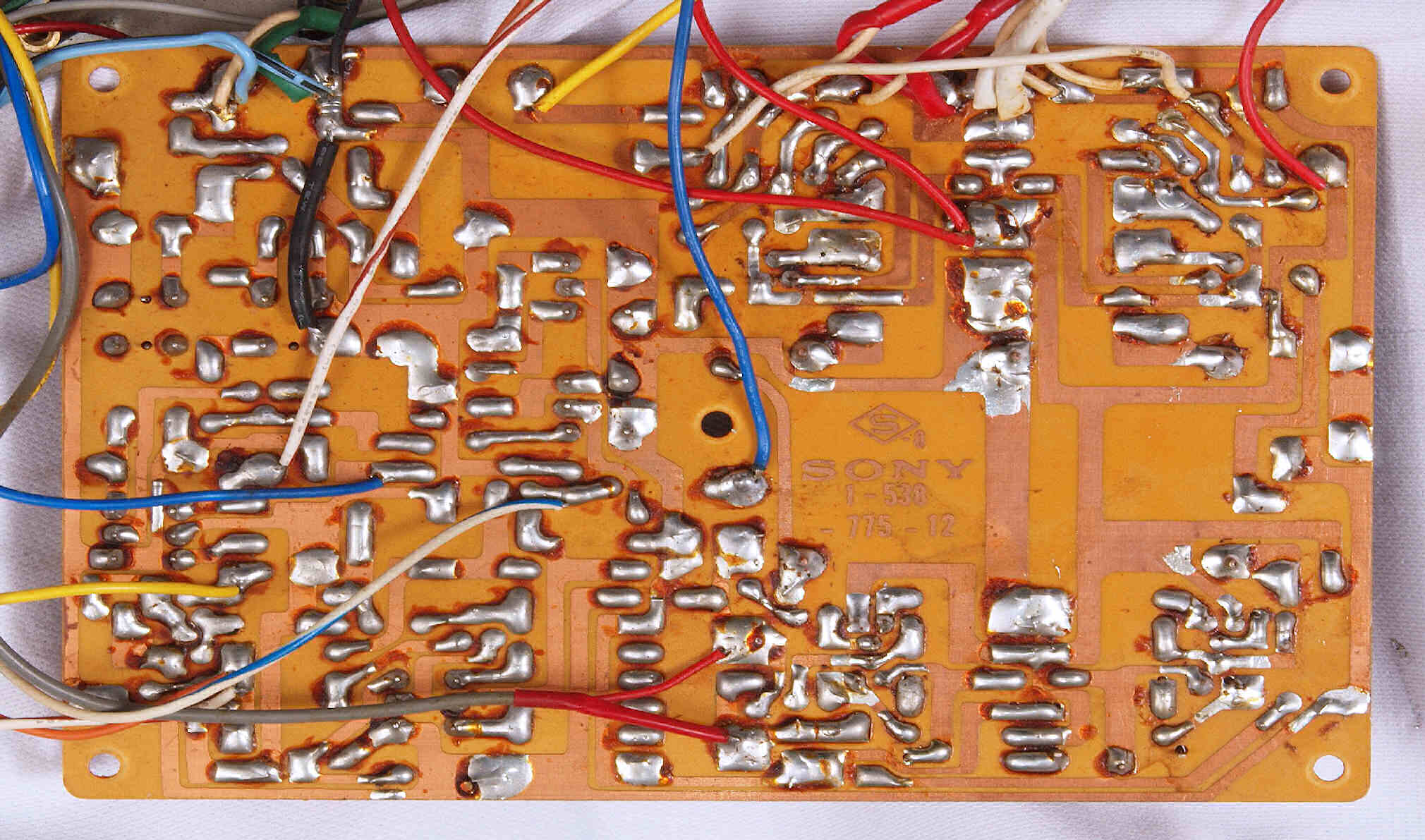

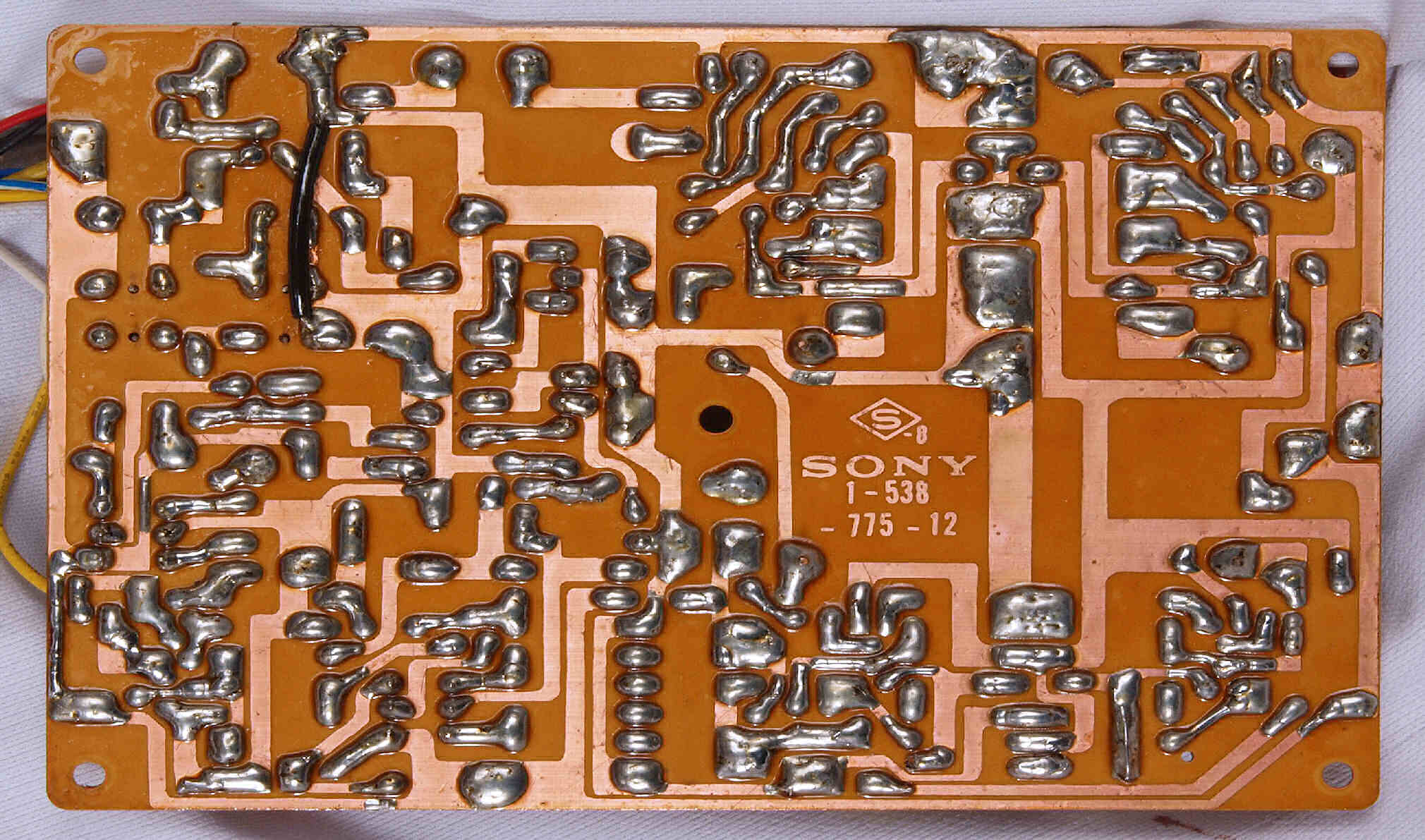

Ｃ５４．　修理（半田補正）後　ＭＰＸ基板裏、　全半田やり直し。　銅箔への配線は、表へ移動する。

Ｃ５５．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

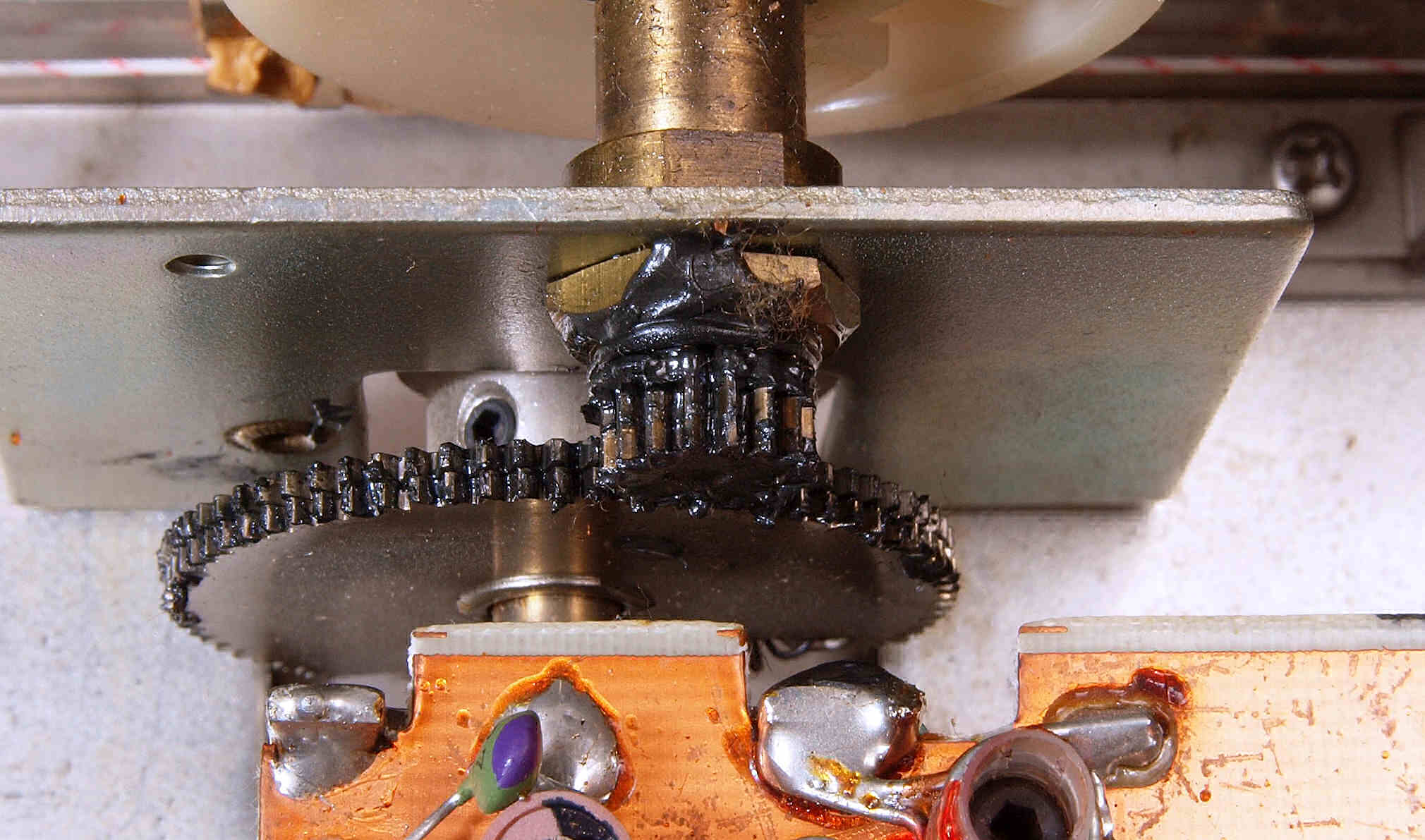

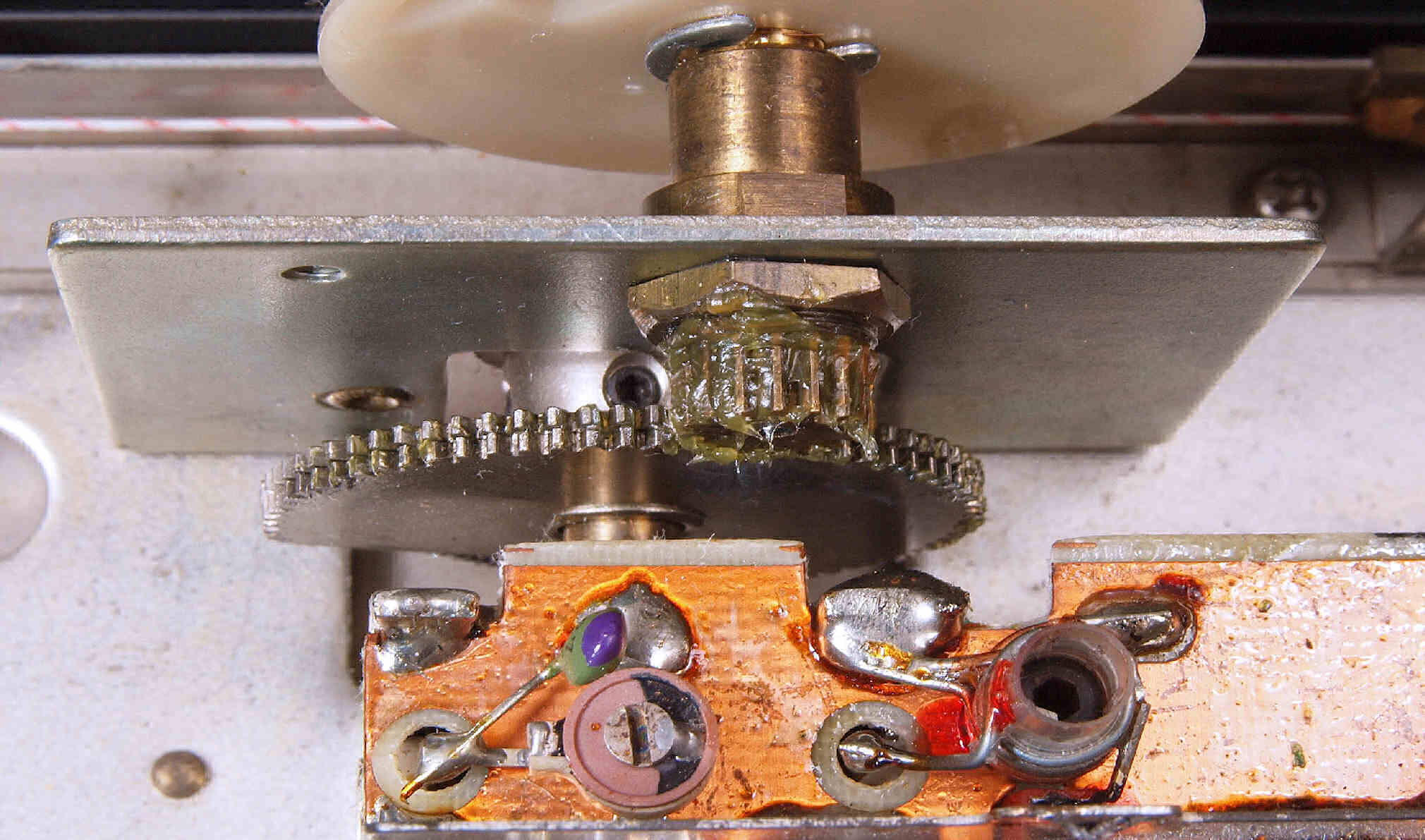

Ｃ６１．　掃除前　バリコン減速歯車

Ｃ６２．　掃除後　バリコン減速歯車

Ｃ６３．　新しいグリス塗布　バリコン減速歯車

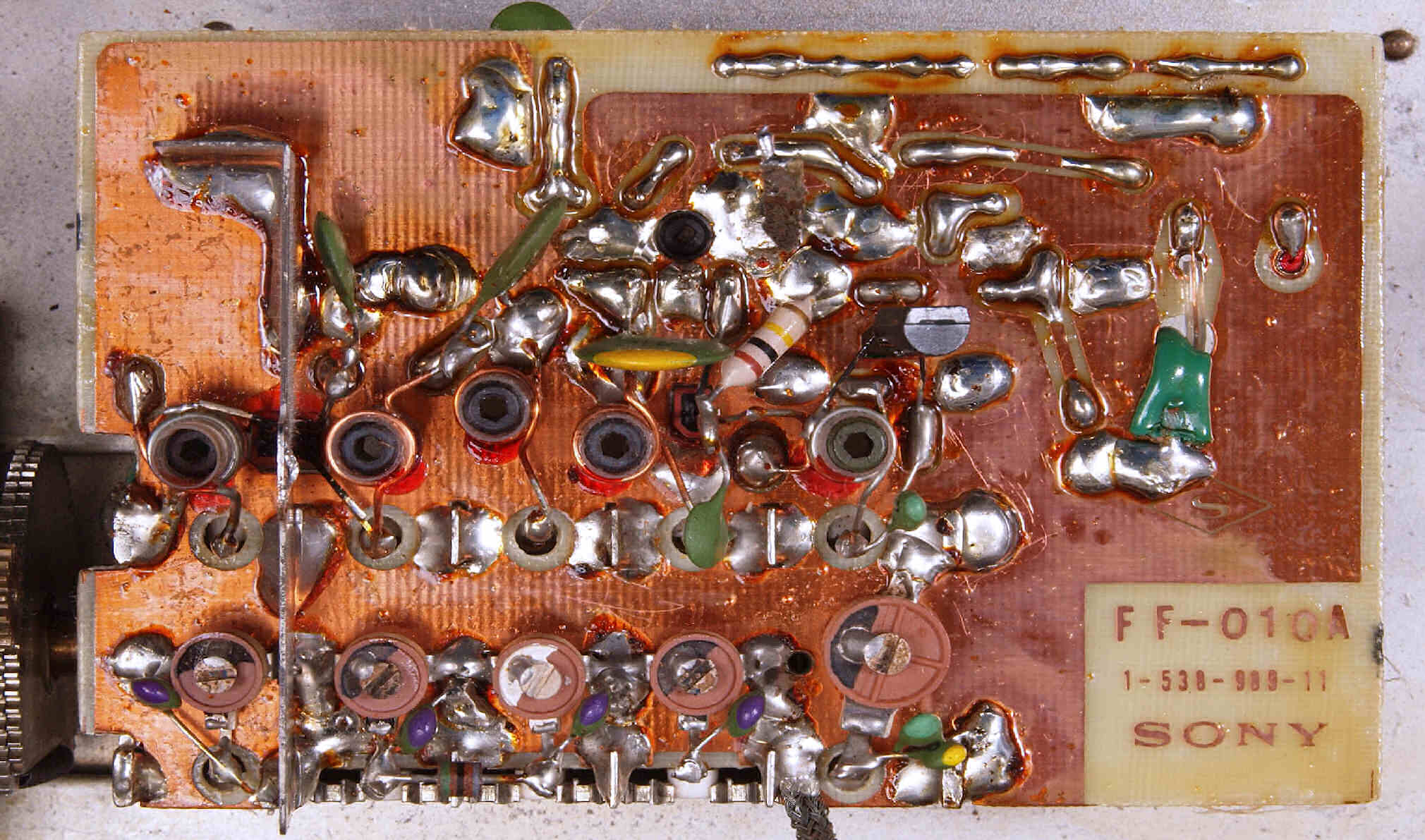

Ｃ７１．　修理前　フロントエンド内部

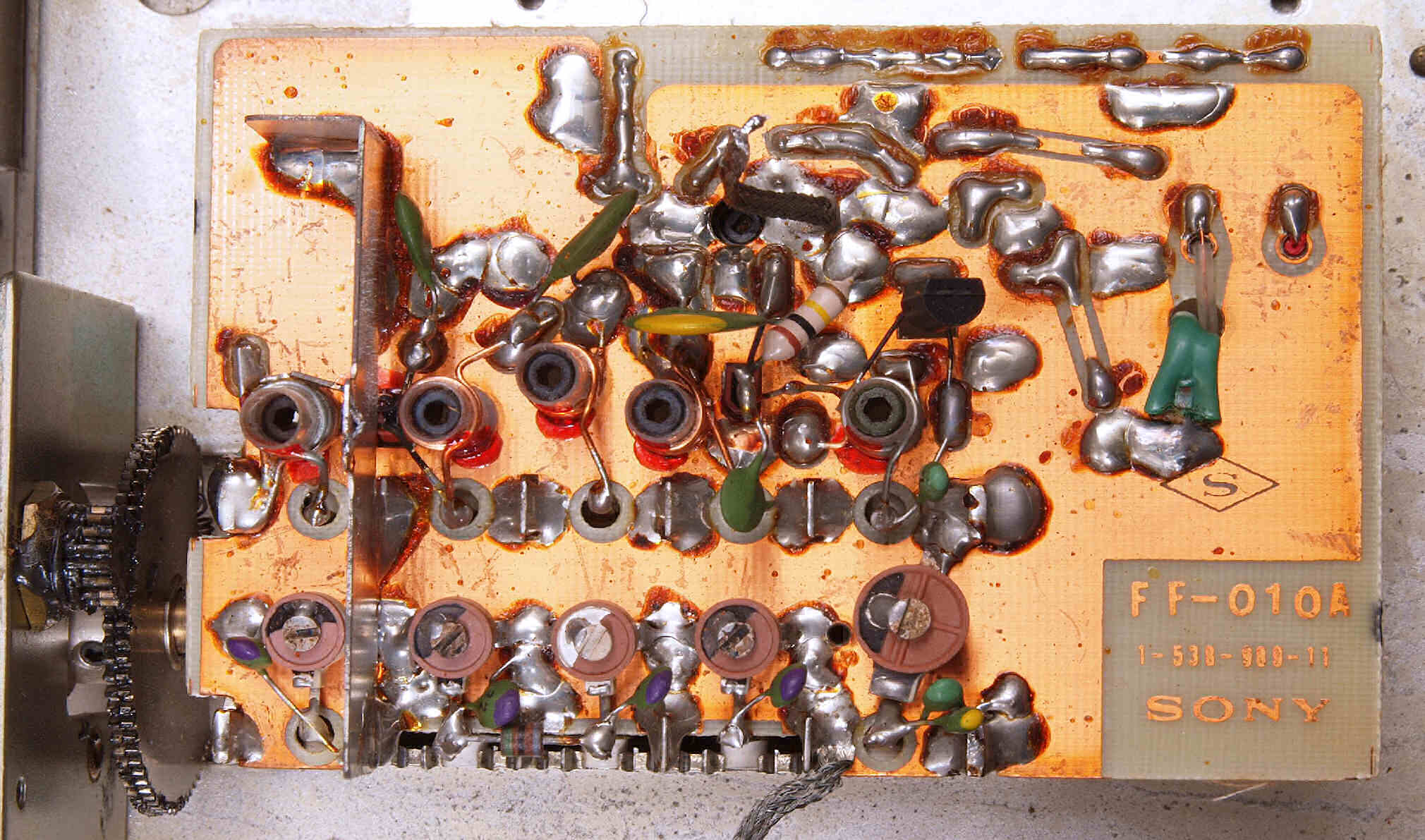

Ｃ７２．　修理後　フロントエンド内部　電解コンデンサー２個交換、　１部全半田やり直し。

Ｃ７３．　完成フロントエンド内部。

Ｃ８１．　修理前　電源電解コンデンサー

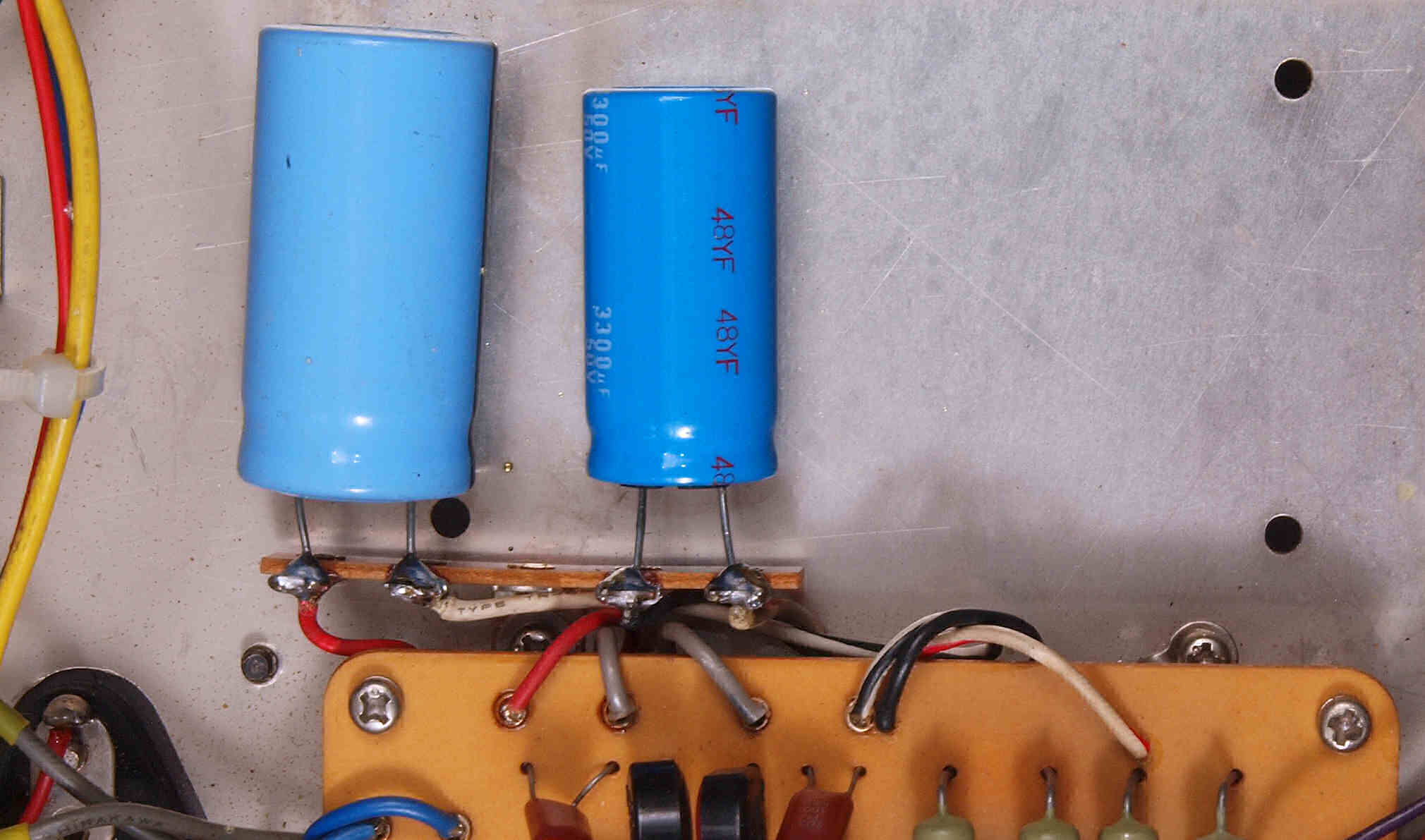

Ｃ８２．　修理後　電源電解コンデンサー

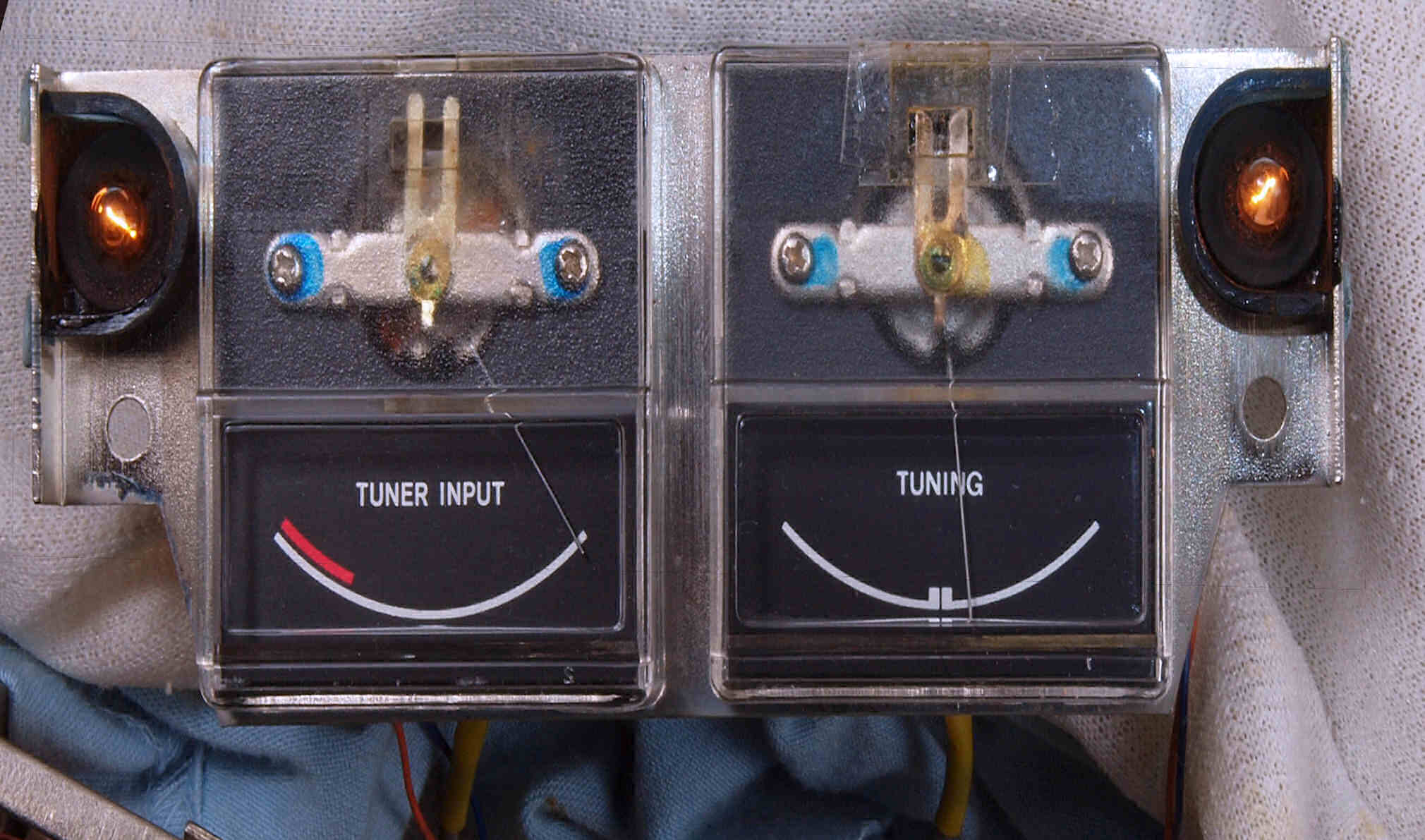

Ｃ９１．　修理中　メータ、ランプ清掃

Ｃ９２．　修理後　パネルランプ交換

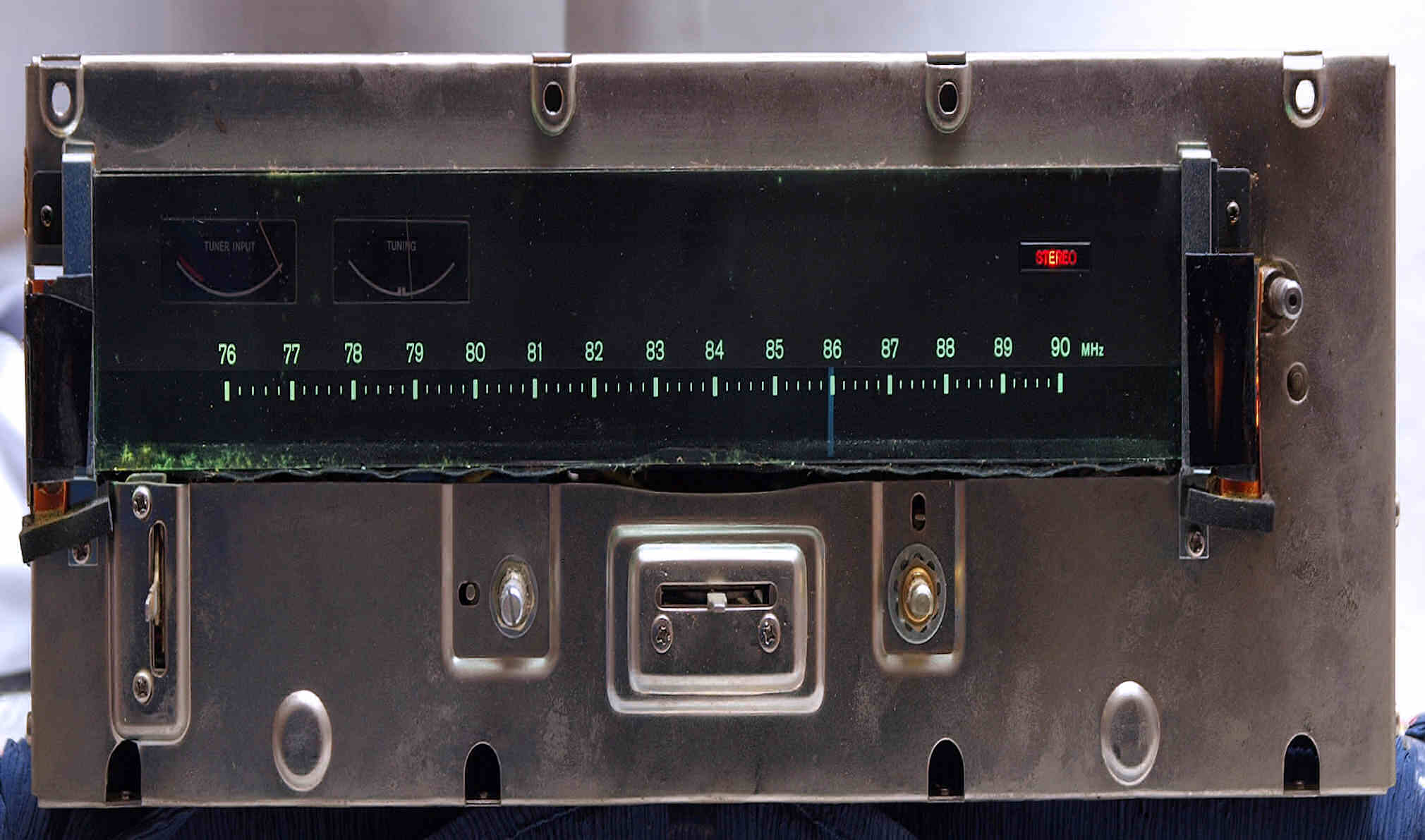

Ｃ９３．　修理中　パネル清掃

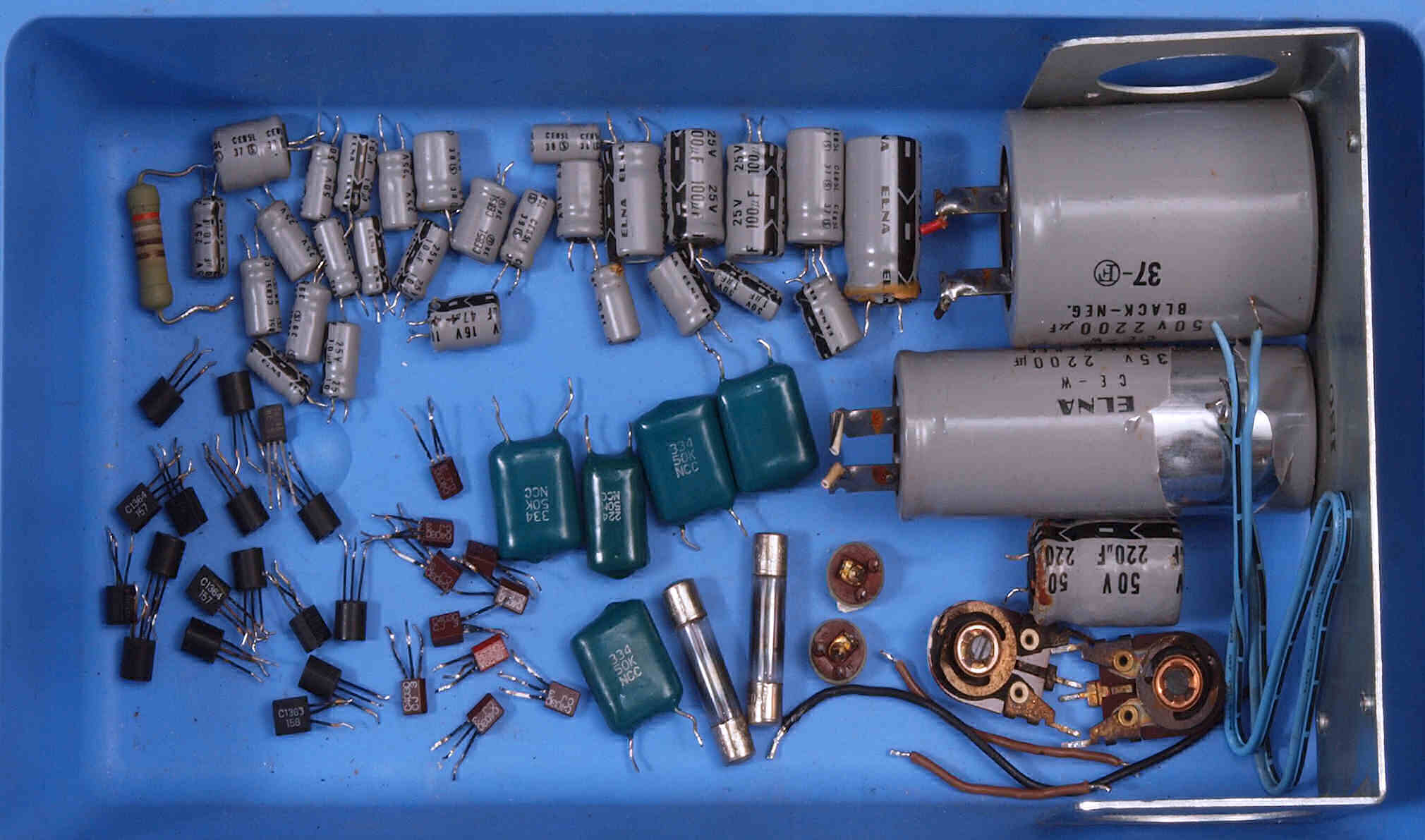

ＣＡ１．　交換部品

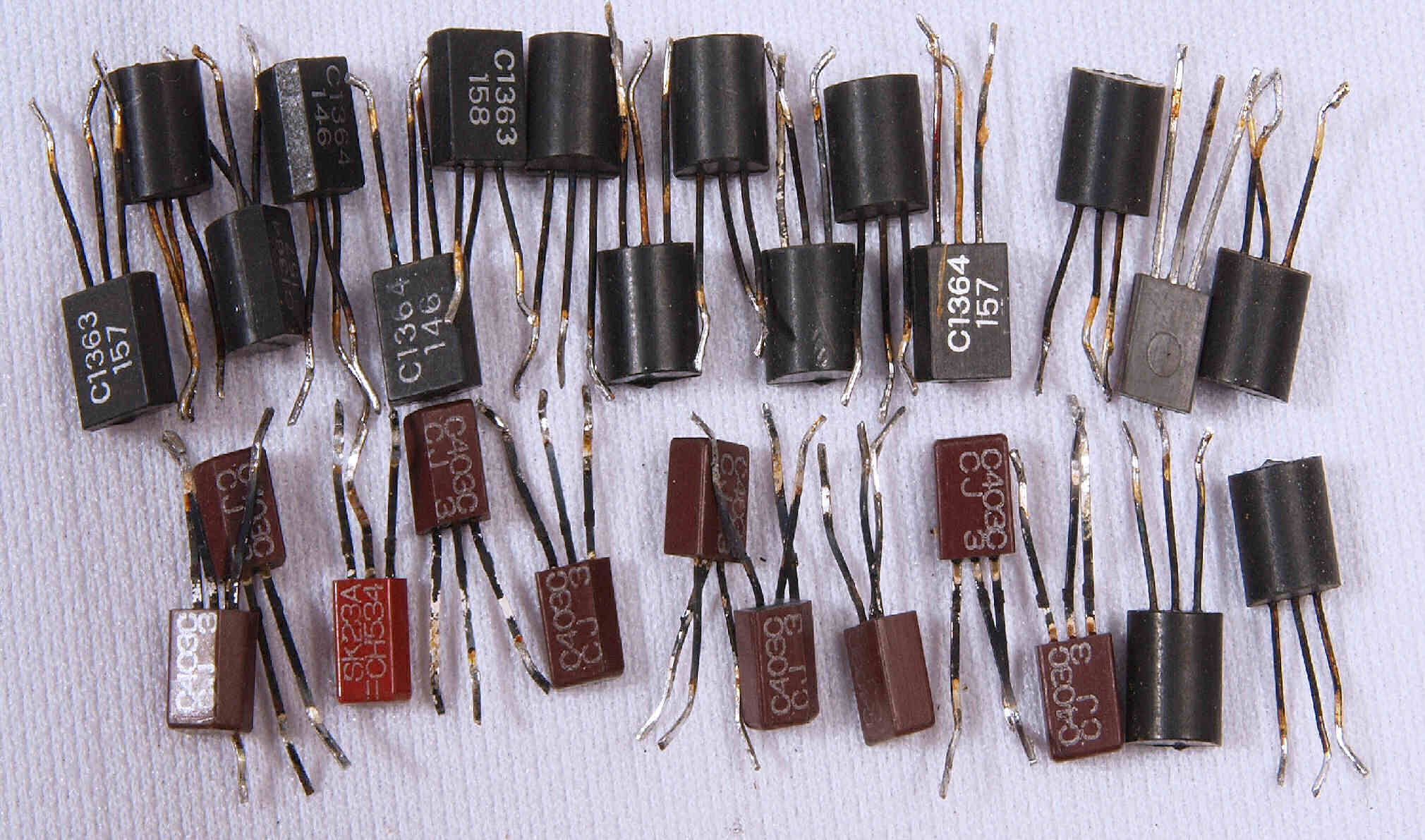

ＣＡ２．　交換部品、　足が腐食したＴＲ（トランジスター）

ＣＣ１．　修理前　上から

ＣＣ２．　修理後　上から

ＣＣ３．　修理前　下から

ＣＣ４．　修理後　下から

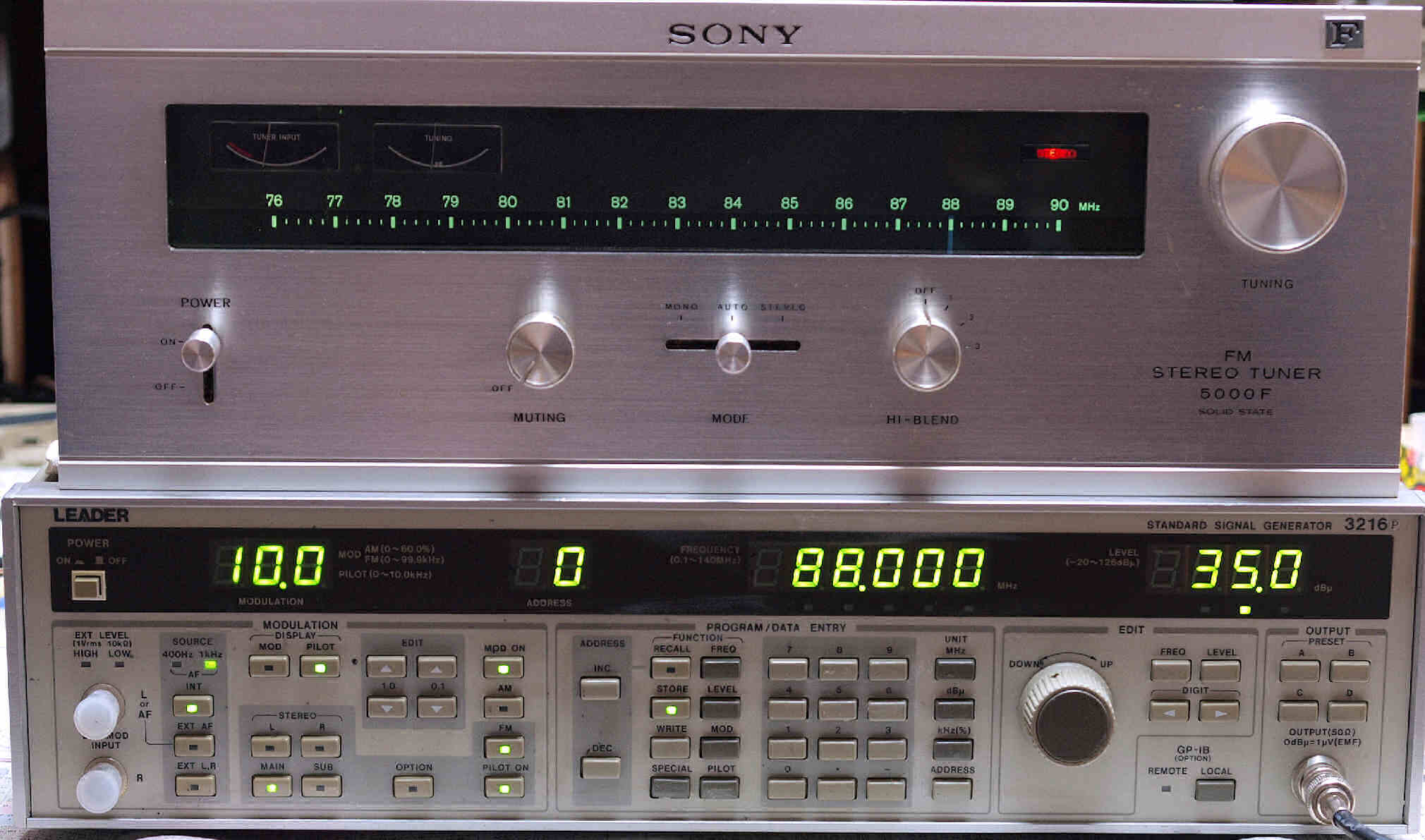

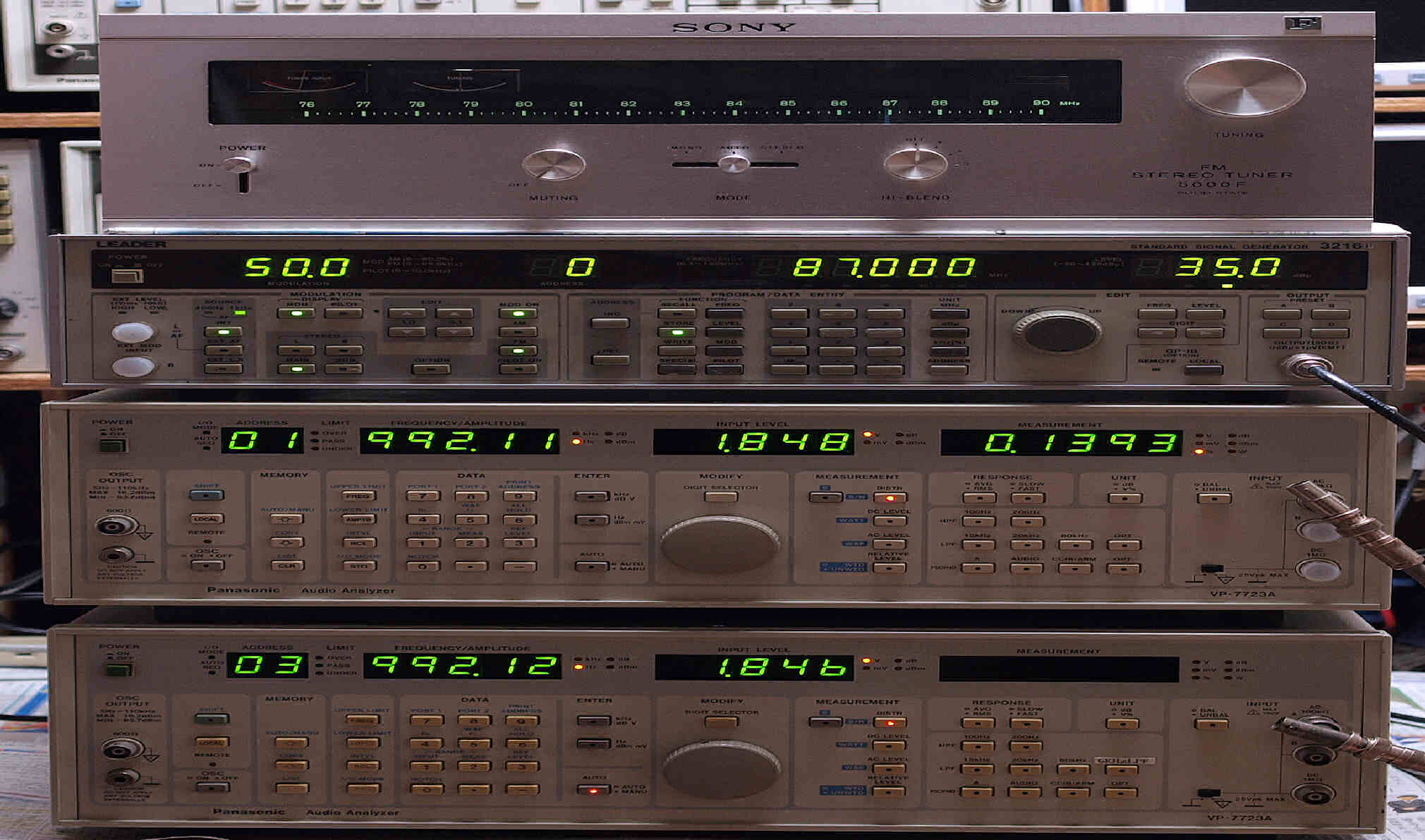

Ｅ．　調整・測定、　ＦＭ受信感度、ＲＬ分離測定調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベル。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。

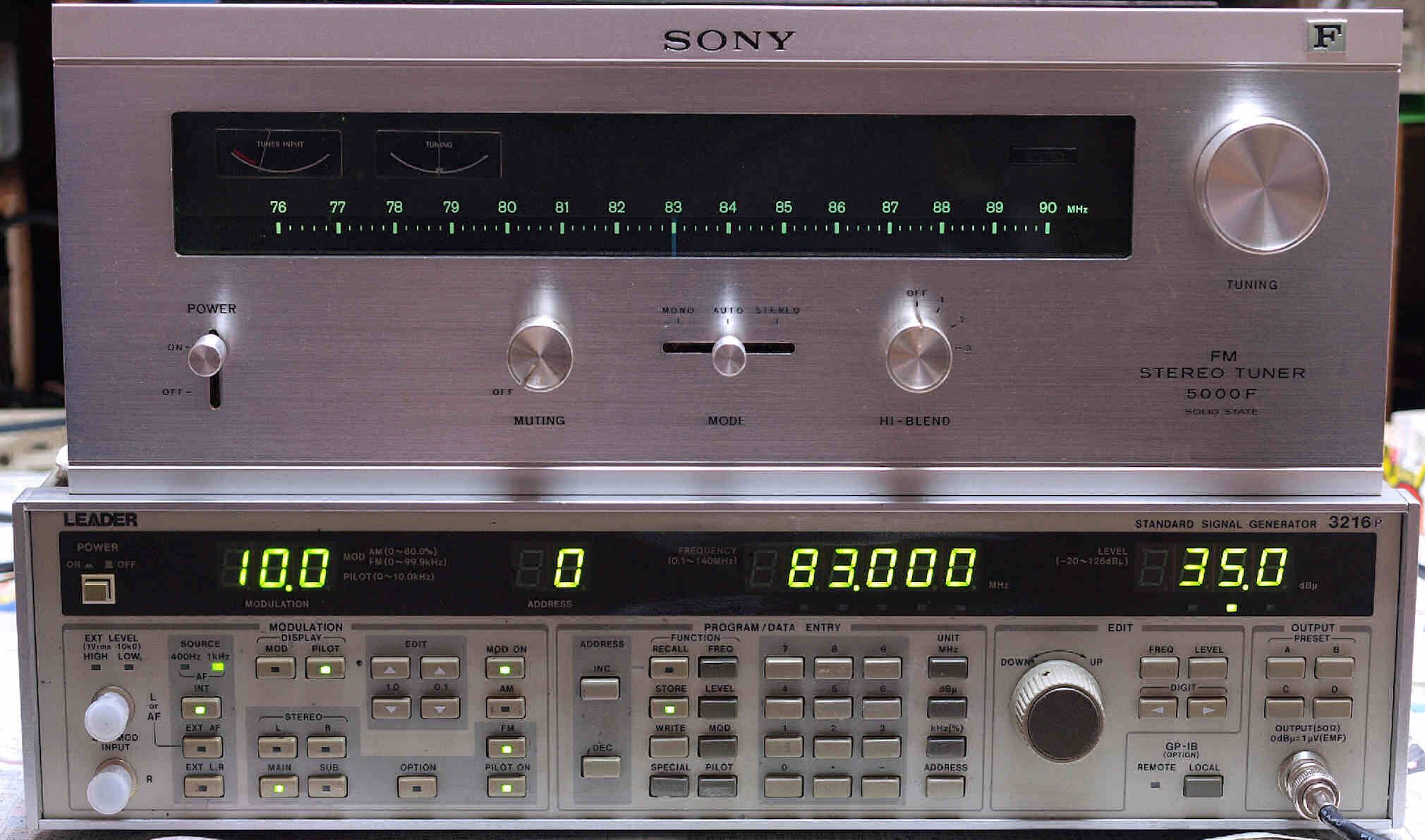

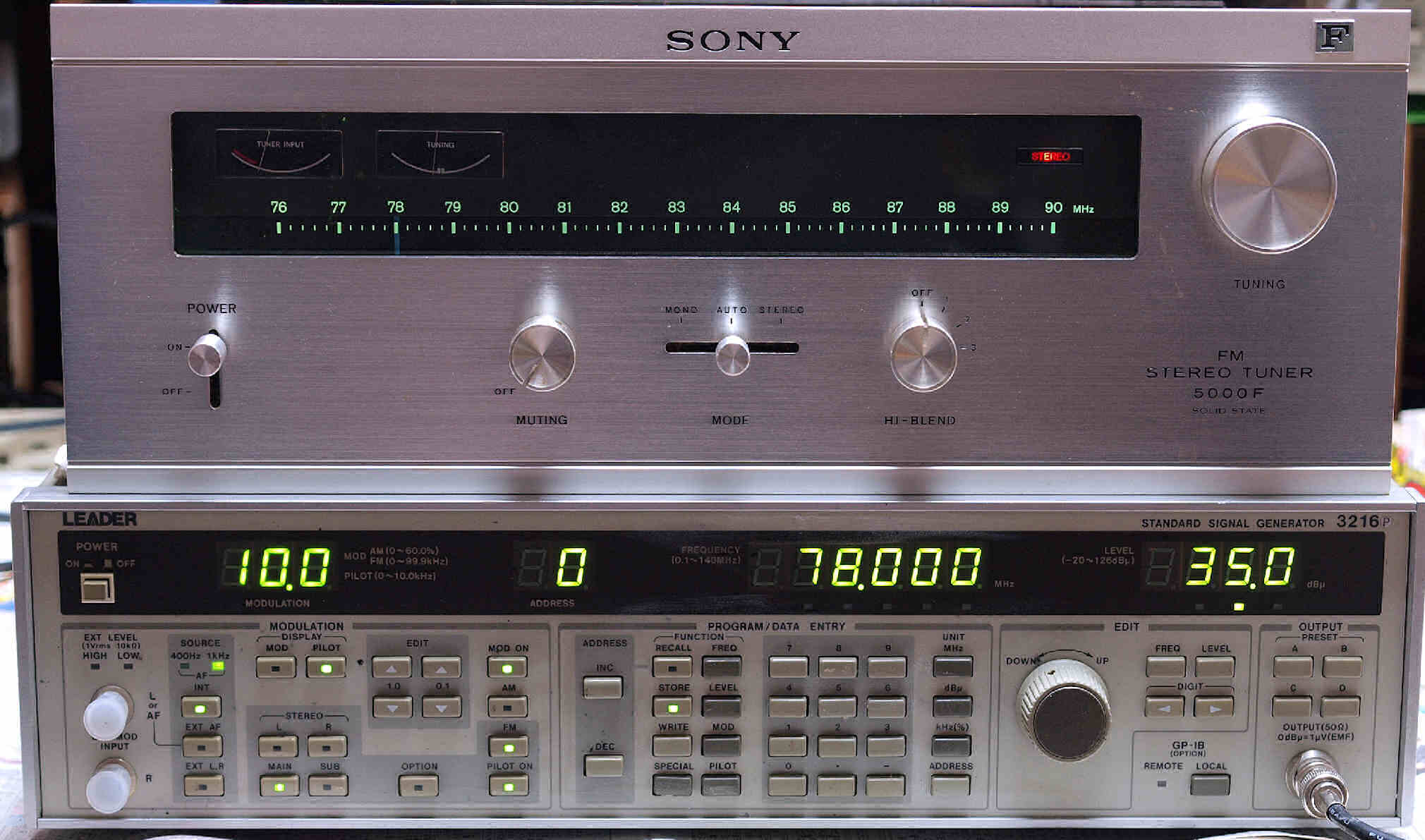

Ｅ１１．　トラッキング調整、　７８ＭＨＺのポイントで合わす。

Ｅ１２．　トラッキング調整、　８８ＭＨＺのポイントで合わす。

Ｅ１３．　トラッキング調整、　８３ＭＨＺのポイントで合わす。

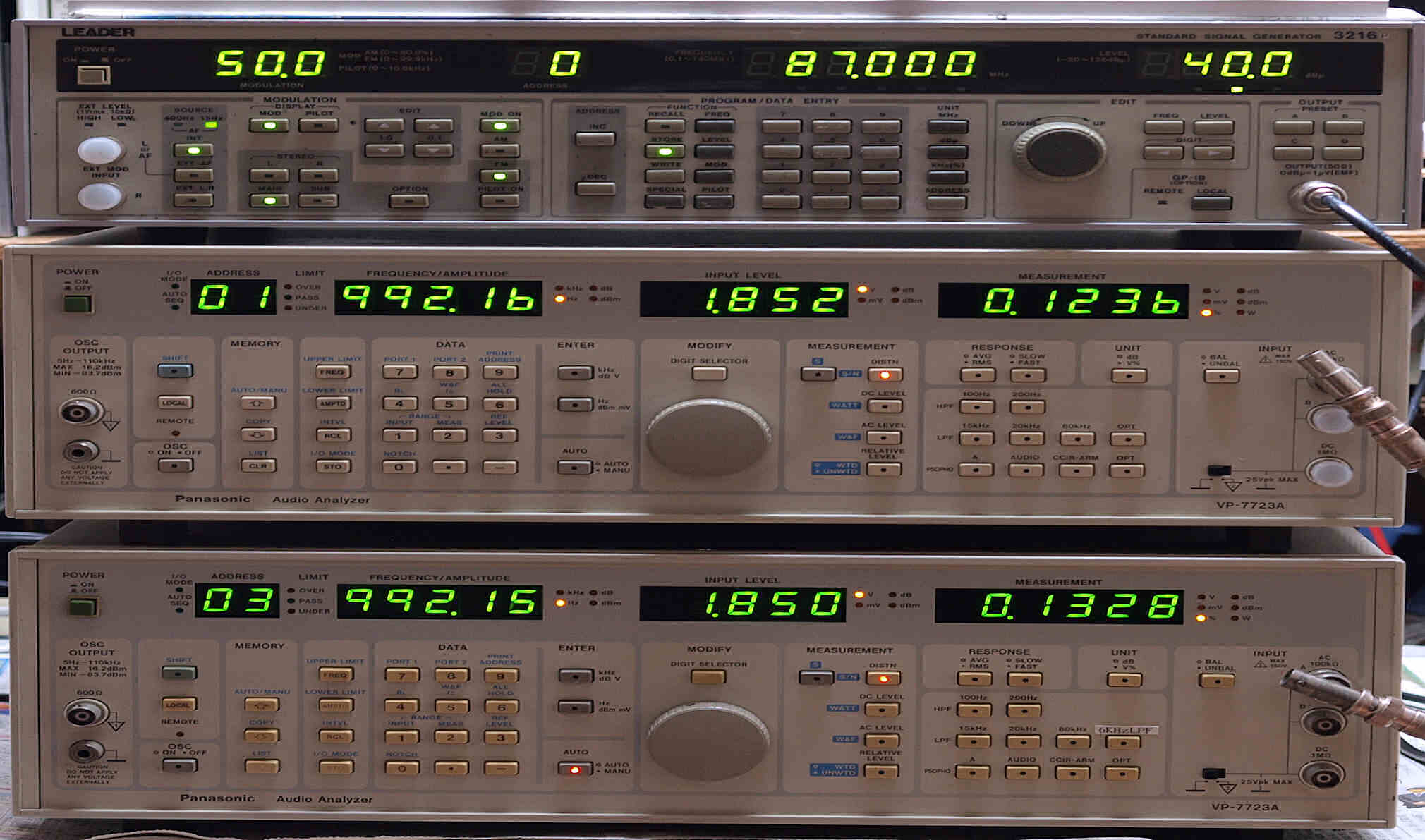

Ｅ２１．　ＦＭ　モノラル受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　変調度＝５０％、　出力周波数＝８７ＭＨＺ、　出力レベル＝４０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．８５Ｖ、　歪み率＝０．１２％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．８５Ｖ、　歪み率＝０．１３％。

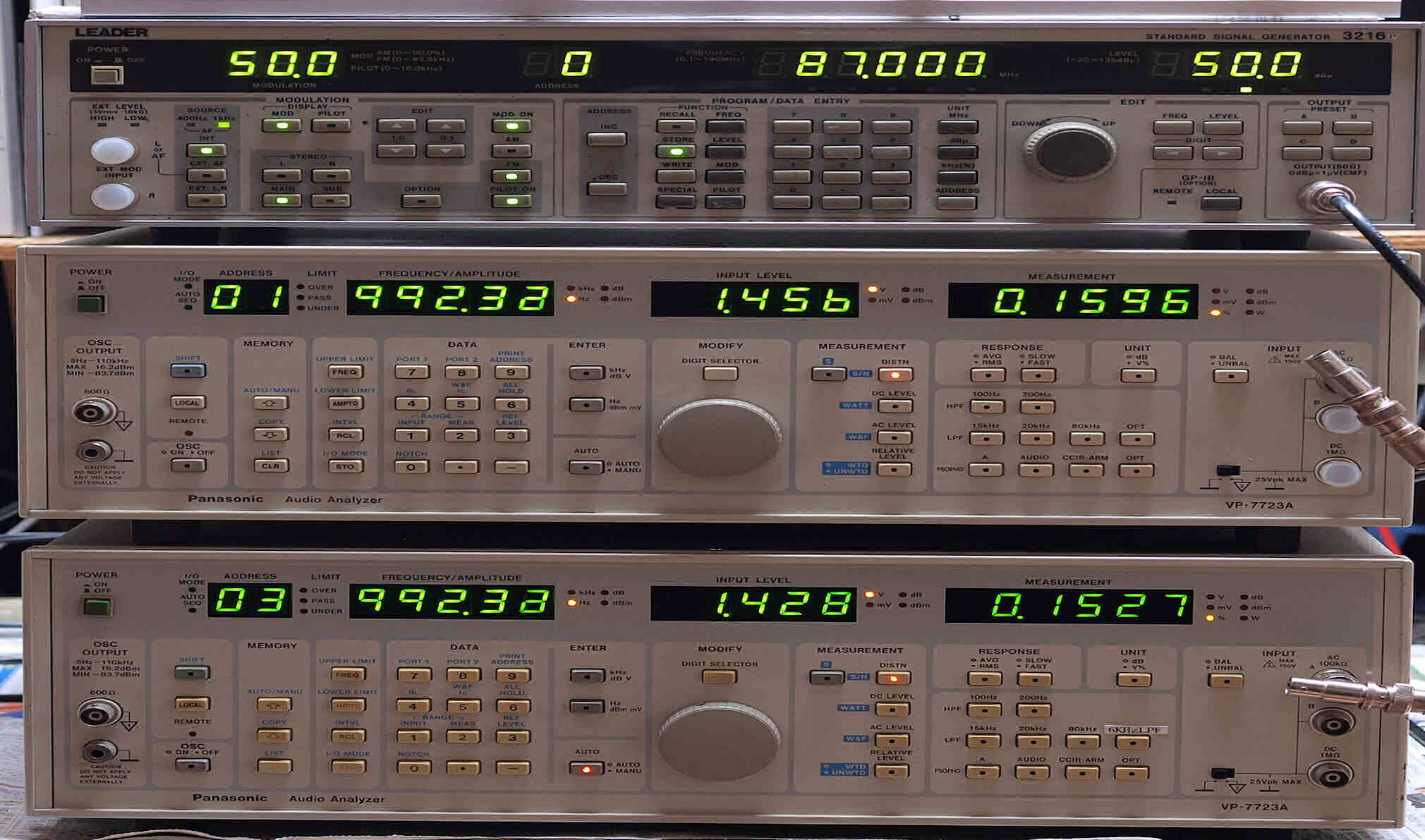

Ｅ３１．　ＦＭ　ステレオ受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　変調度＝５０％、　出力周波数＝８７ＭＨＺ、　出力レベル＝５０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．４６Ｖ、　歪み率＝０．１６％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．４３Ｖ、　歪み率＝０．１５％。

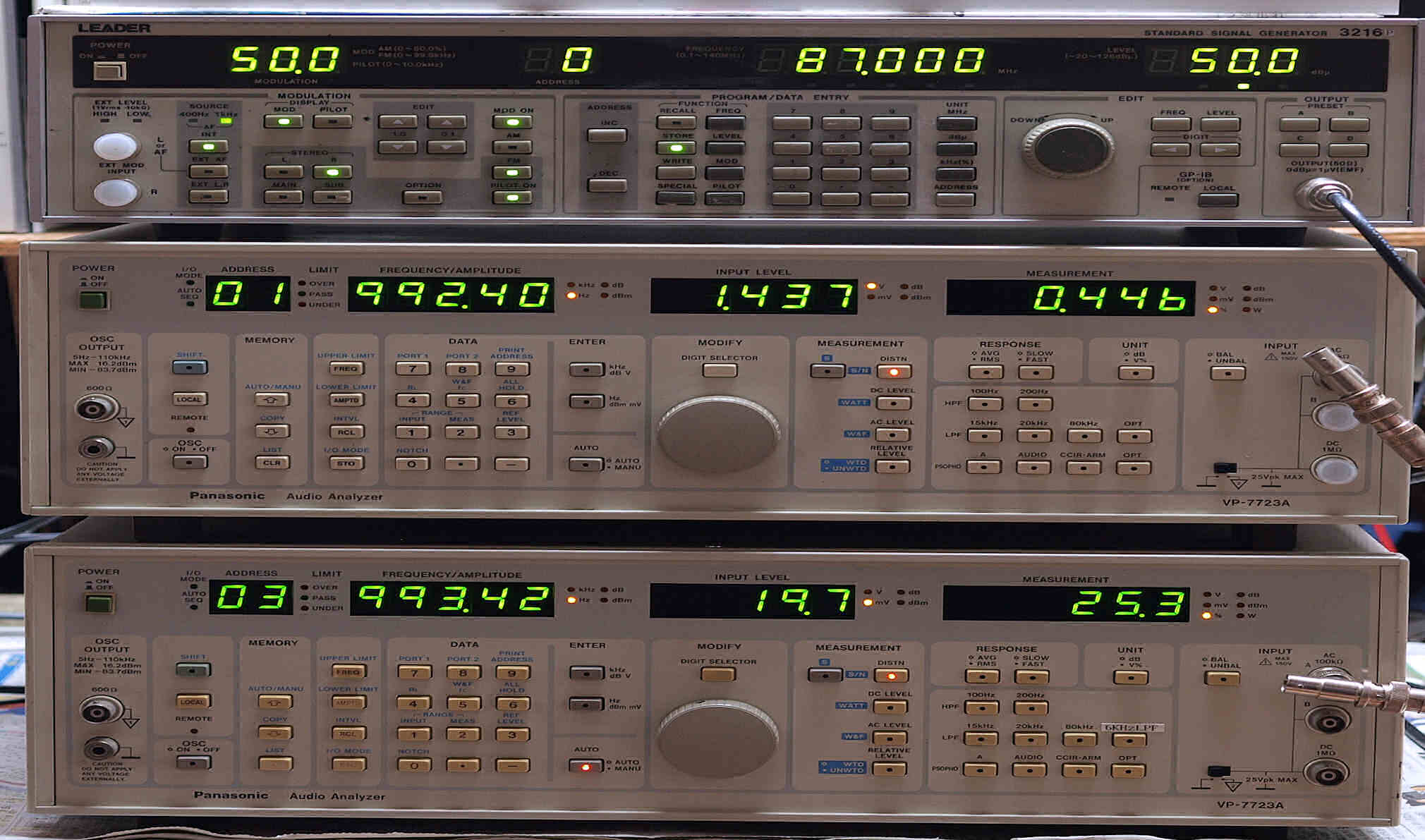

Ｅ３２．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ１４４０／１９．７＝３７．２ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｒ側信号」を出す。　これを受信し出力を測定する。 　　　　　　　　　変調度＝５０％、　出力周波数＝８７ＭＨＺ、　出力レベル＝５０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．４４Ｖ、　歪み率＝０．４５％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１９．７ｍＶ、　歪み率＝２５％。

Ｅ３３．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ１４２０／１９．９＝３７．１ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。　これを受信し出力を測定する。 　　　　　　　　　変調度＝５０％、　出力周波数＝８７ＭＨＺ、　出力レベル＝５０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１９．９ｍＶ、　歪み率＝２４％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」より測定。 　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．４２Ｖ、　歪み率＝０．４５％。

Ｅ４．　　２４時間エージング。　左は、ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．　６台目。

Ｓ．　Ｓｏｎｙ　ＳＴ−５０００Ｆ　の仕様（マニアル・カタログより）

型式 FMステレオチューナー　ＳＴ−５０００Ｆ。　輸出向＝　ＳＴ−５０００ＦＷ 回路方式 スーパーヘテロダイン方式 受信周波数 76MHz〜90MHz（3.95〜3.33m） 中間周波数 10.7MHz 実用感度 1.5μV（IHF） S/N比 70dB キャプチャーレシオ 1.0dB 実効選択度 100dB（IHF） イメージ妨害比 90dB IF妨害比 100dB スプリアス妨害比 100dB AM抑圧比 65dB ミューティングレベル 3μV〜15μV（連続可変） 周波数特性 20Hz〜15kHz、±0.5dB アンテナ端子 300Ω平衡、　75Ω不平衡 高調波歪率 mono：0.2％（400Hz、100％変調時）、　stereo：0.35％（400Hz、100％変調時） FMステレオセパレーション 40dB以上（中音域、100％変調）、　30dB以上（50Hz、100％変調） 30dB以上（10kHz、100％変調）、　　20dB以上（15kHz、100％変調） 自動ステレオ動作レベル 3μV SCA抑圧比 65dB 19kHz、38kHz抑圧比 70dB 周波数ドリフト（83MHz） -5℃〜+45℃、±20kHz 出力電圧/インピーダンス 固定出力（Fixed）　＝700mV/10kΩ（400Hz、100％変調時） 可変出力（Variable）＝0〜2V/1kΩ（最大出力にて、100％変調時） 使用半導体 トランジスタ＝39個、　FET＝3個、　ダイオード＝36個 その他の機能 チューナーインプットメーター、　チューニングメーター、　ステレオ表示ランプ 接続端子 アンテナ端子（３００Ω，７５Ω）、　アース端子，固定出力端子（ＦＩＸ）、　可変出力端子（ＶＡＲＩＡＢＬＥ） 操作つまみ類 電源スイッチ、　モードセレクター（ＭＯＮＯ　ＡＵＴＯ　ＳＴＥＲＥＯ） ミューティング調節つまみ（連続可変）、　ハイブレンド調節つまみ（ＯＦＦ，１，２，３） 同調つまみ 電源 AC100V、50Hz/60Hz 消費電力 約20W 外形寸法 幅400×高さ145×奥行310mm 重量 9.2kg 付属 FMフィーダーアンテナ×1、　接続コード RK-56×1、　スペアヒューズ（1A）×1 価格 \98,000 別売 ユーラシアンチーク仕上木製ケース TAC-1（\4,600）、　マウント金具 MB-5（\2,800）
