Ｓａｎｓｕｉ　ＡＵ−α６０７　ＭＯＳ　Ｌｉｍｉｔｅｄ修理記録

２０２２／７／１５到着　　８／５完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 オーバーホール修理依頼。 「Ｂ側ＳＰ出力」が弱く出っぱなし、Ｂ選択ＳＷでＬＥＤは入り／切りするが出力は変化無。 B．　原因 各部経年劣化。 Ｃ．　修理状況 SP接続リレー交換。 バランス・バイアス半固定ＶＲ交換。 各基板の半田不良を修理します、所謂、半田補正作業。 電解コンデンサーをオーディオコンデンサーに交換。 前パネル裏、ツマミエスカッション接着。 ＳＰ接続端子２組交換。 入出力ＲＣＡ端子交換。 Ｄ．　使用部品 バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　　　　　１０個。 SP接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　　　６１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　１０個。 セラミックコンデンサー　　　　　　　　　　　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０２個。 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　２組８個。 テフロン絶縁製ＲＣＡ端子　　　　　　　　　　　　　　　　　１４組２８個。 Ｅ．　調整・測定 Ｆ．　修理費　　１６０，０００円　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α６０７　ＭＯＳ　Ｌｉｍｉｔｅｄ　の仕様（マニアル・カタログより）

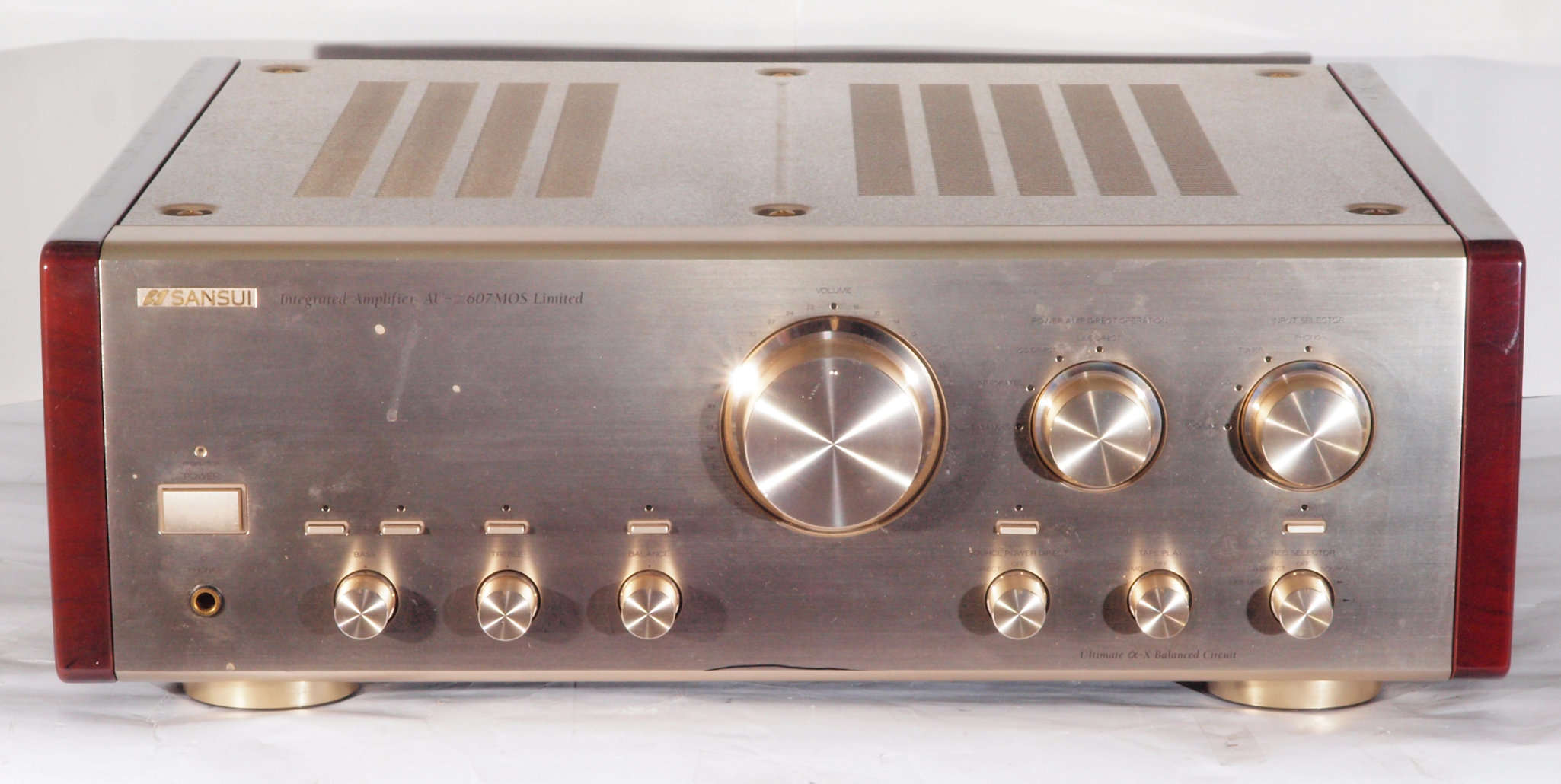

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

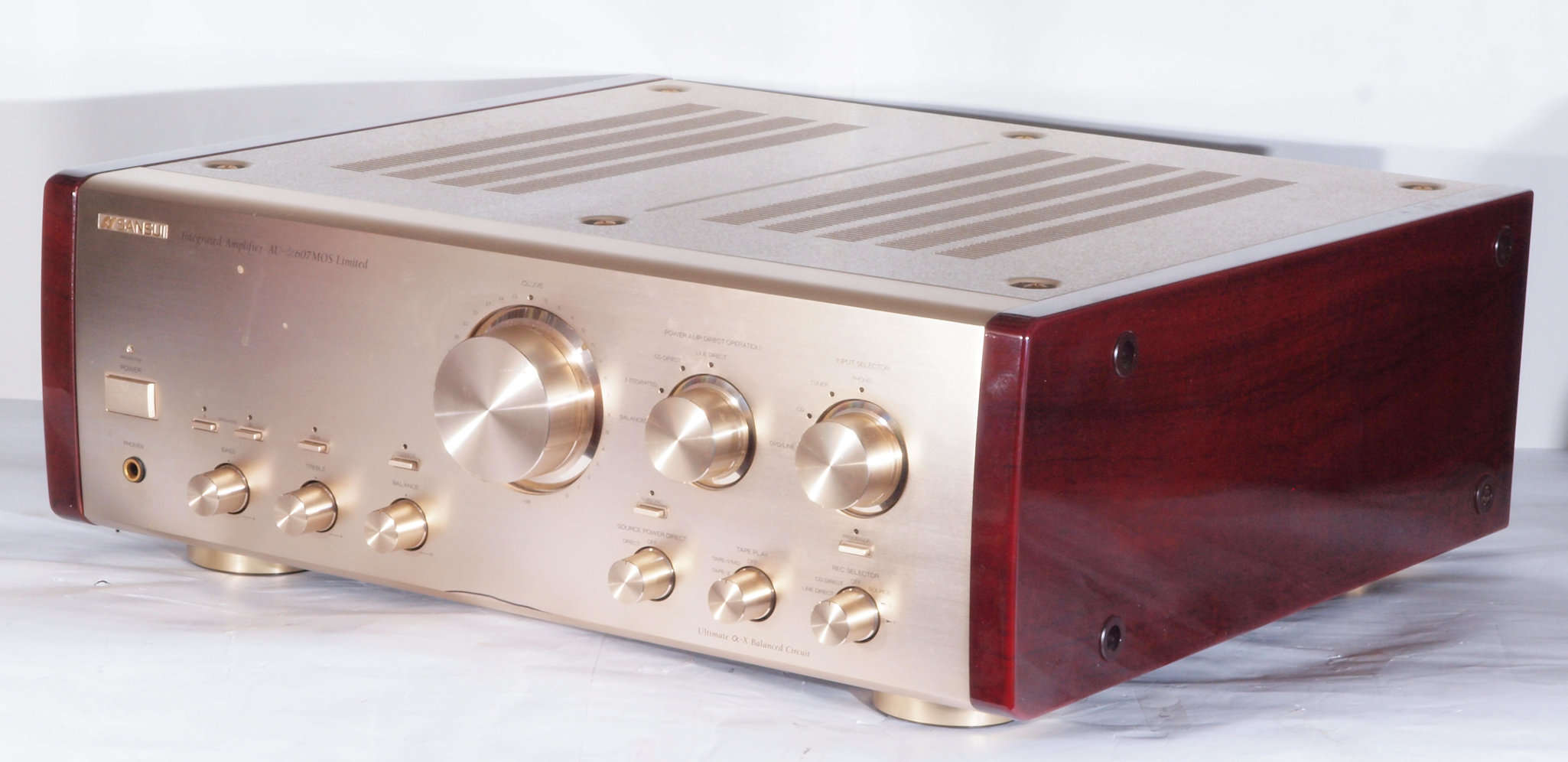

Ａ１２．　点検中　前右から見る

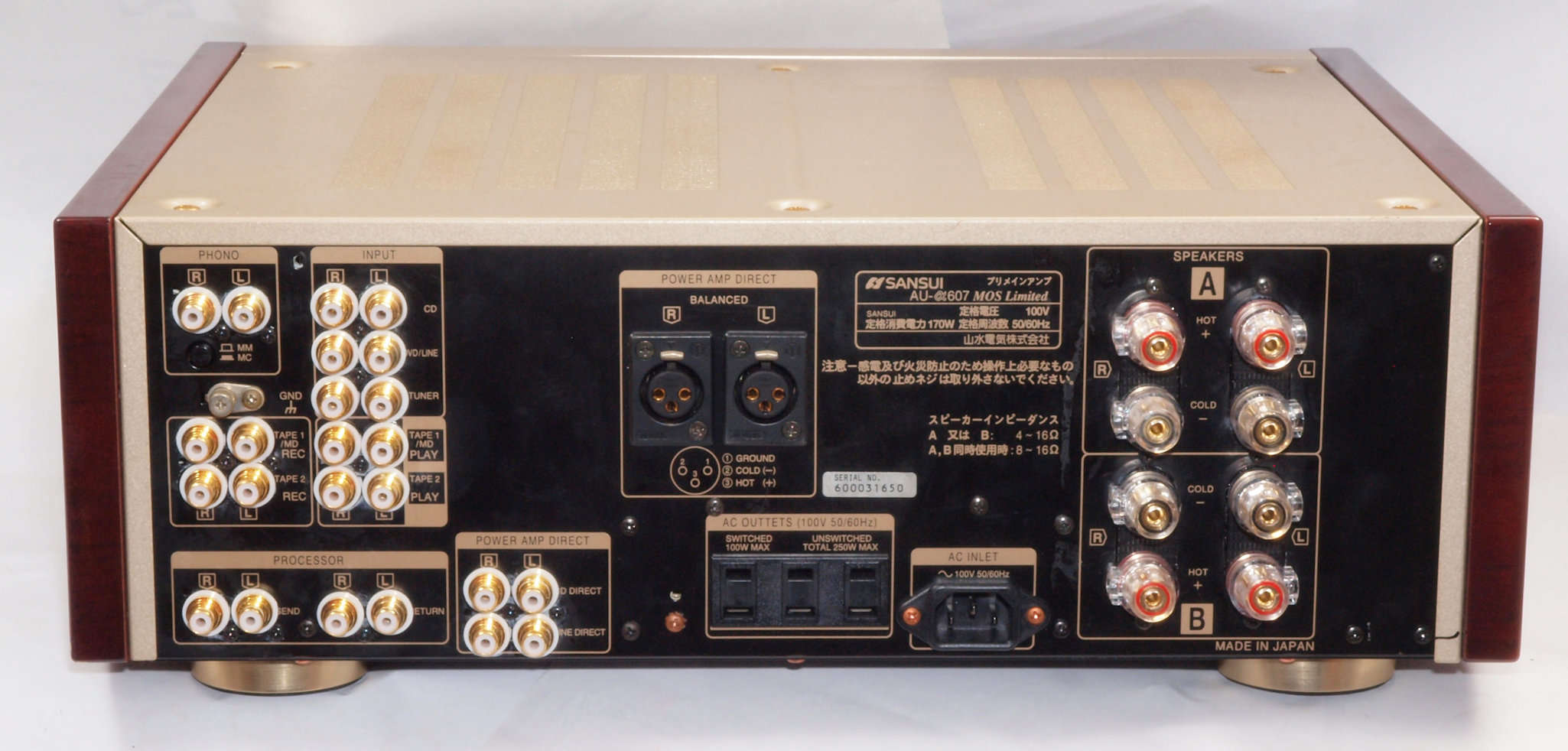

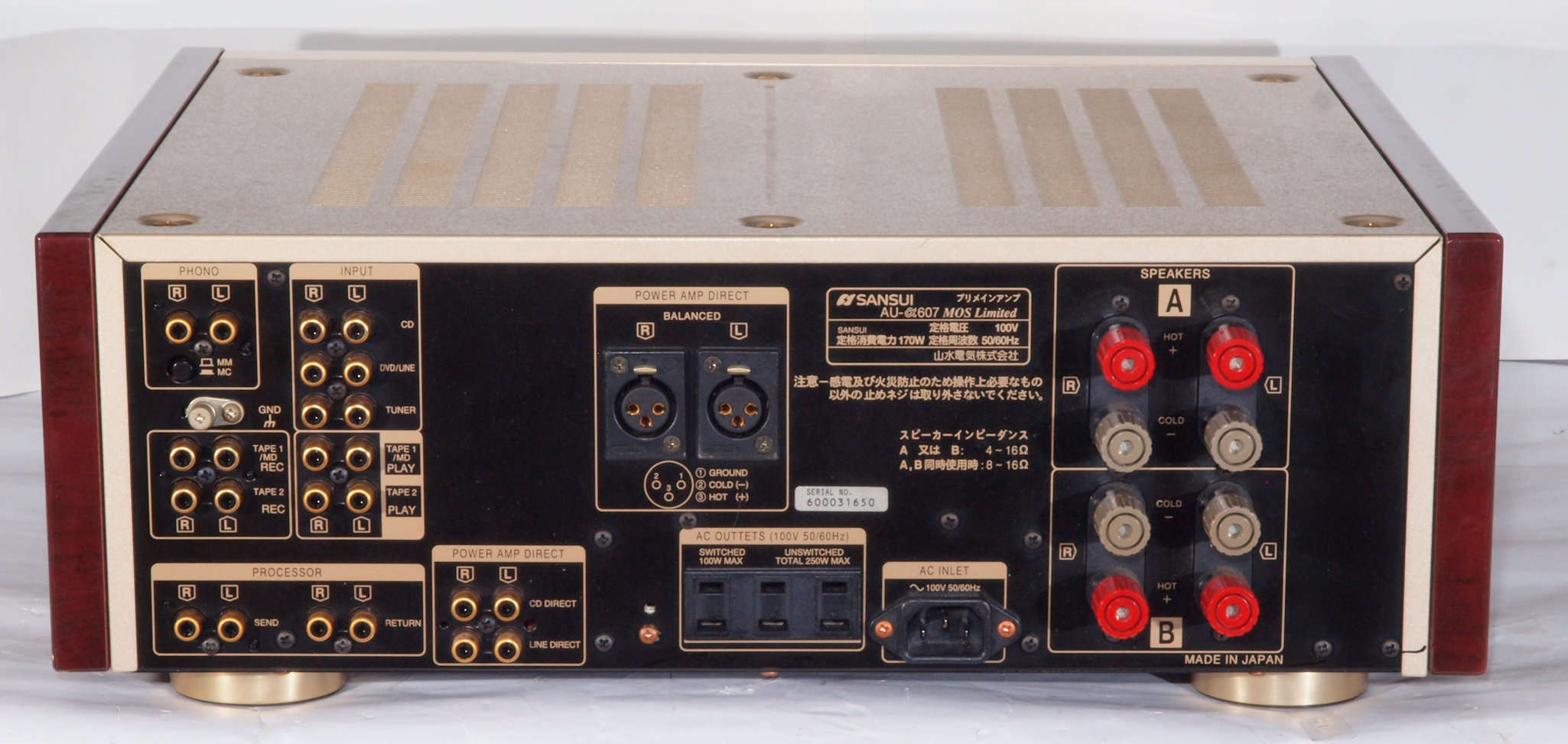

Ａ１３．　点検中　後から見る

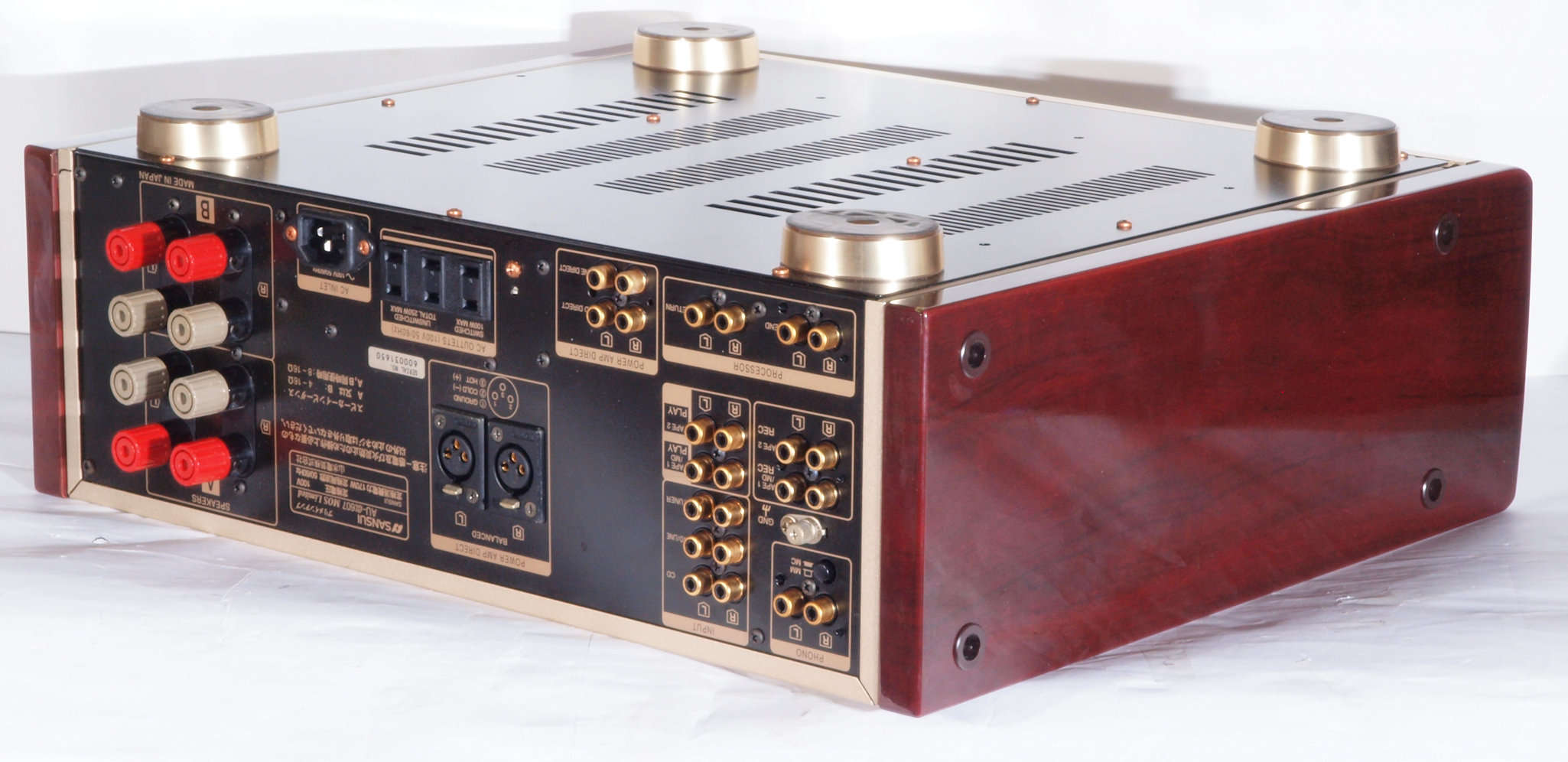

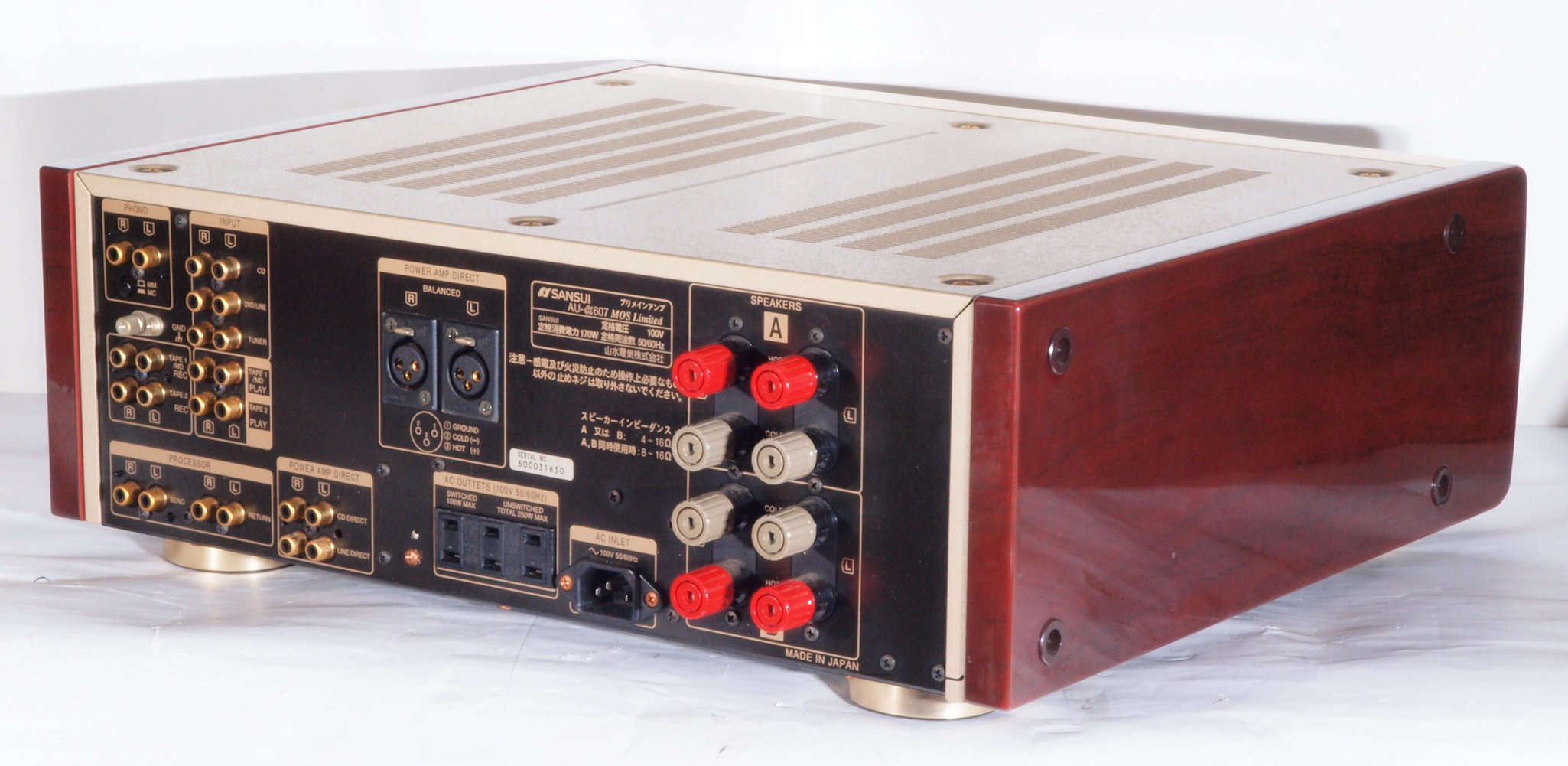

Ａ１４．　点検中　後左から見る

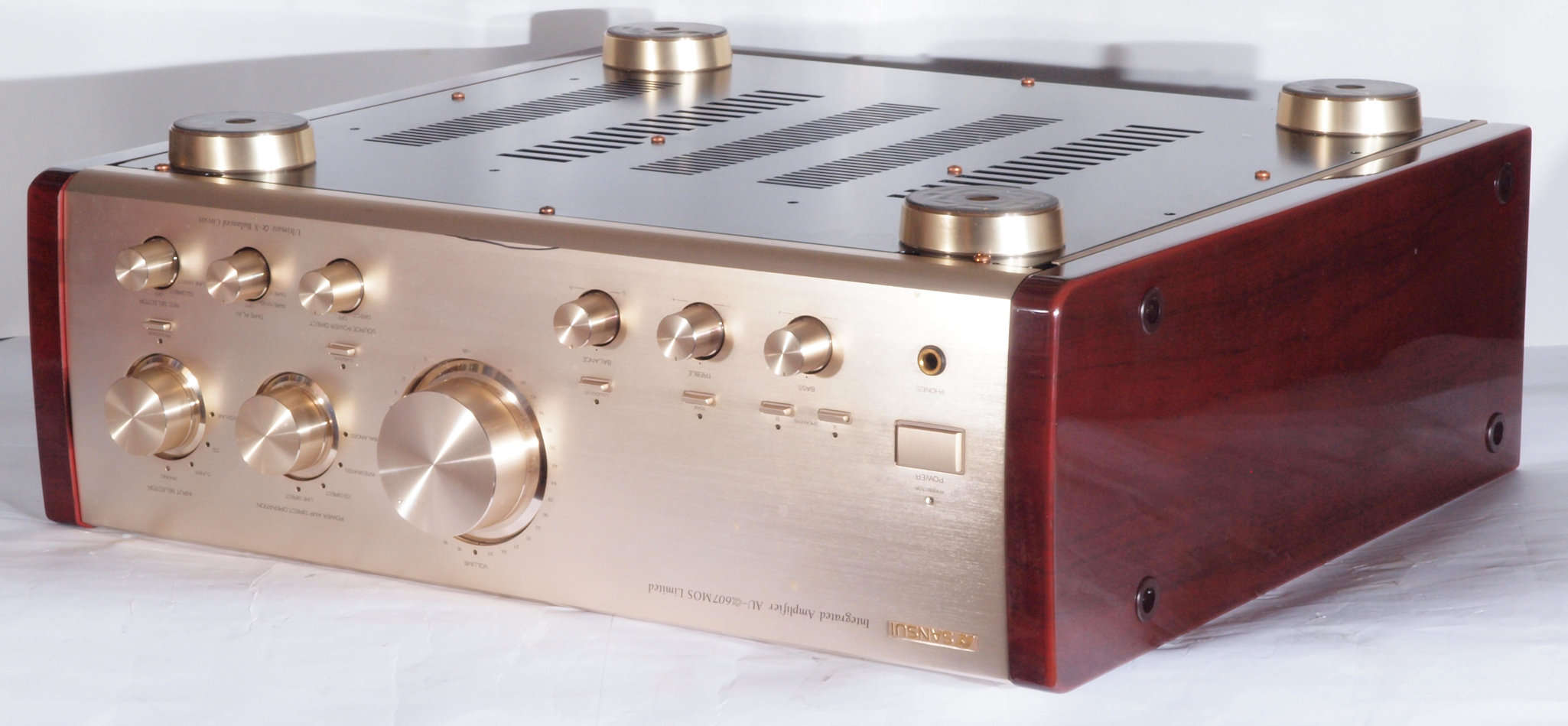

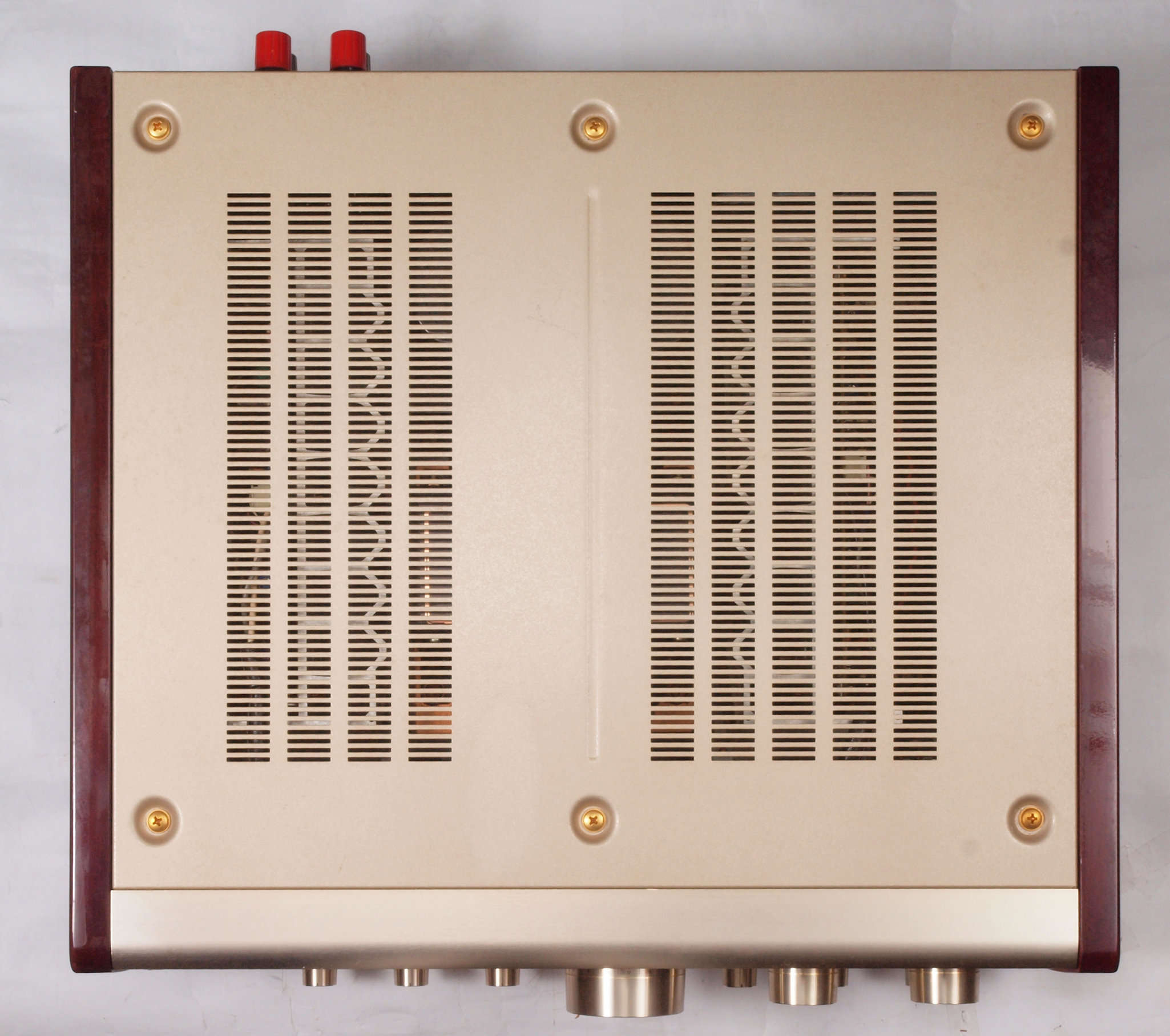

Ａ１５．　完成後　上から見る

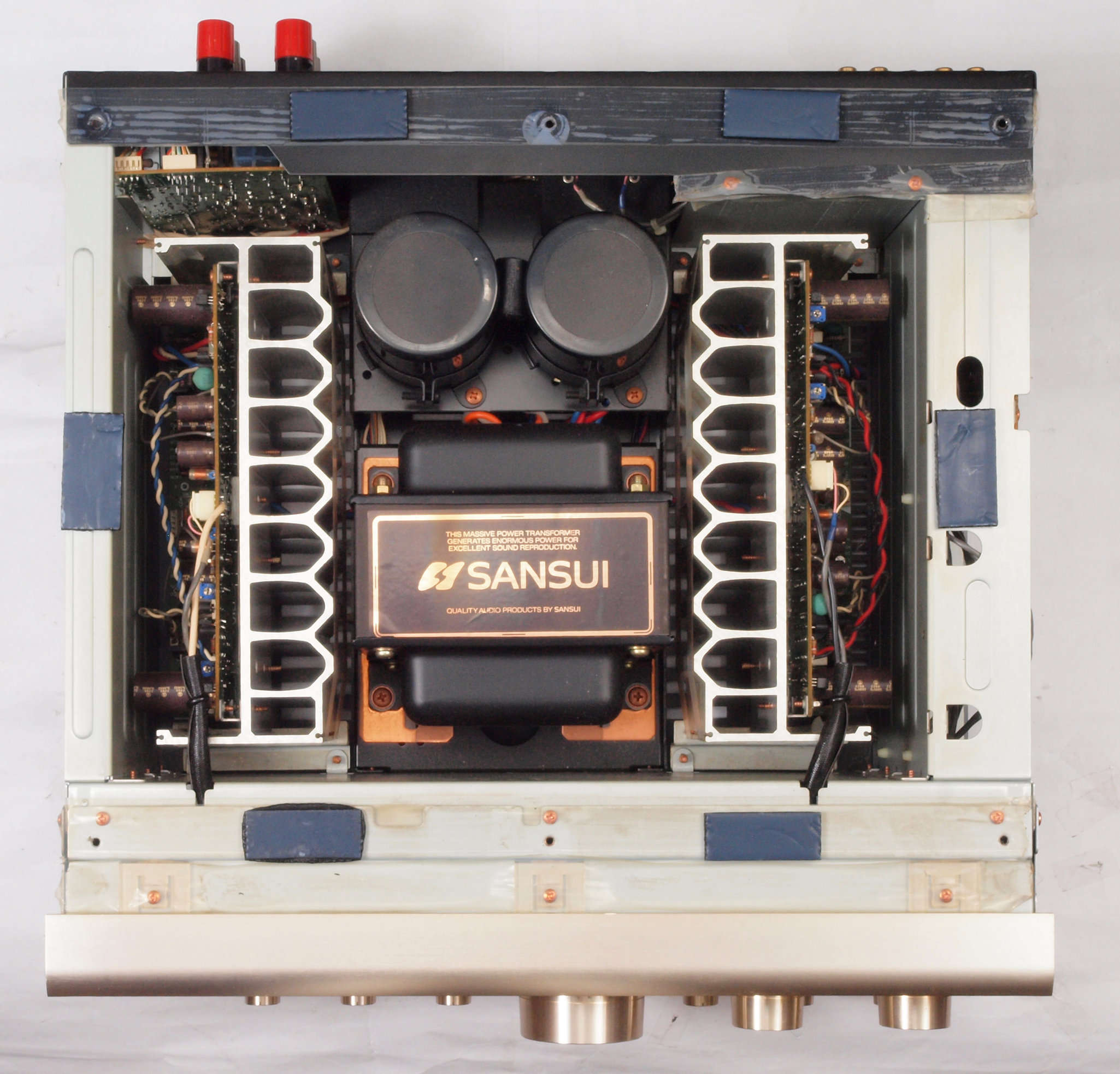

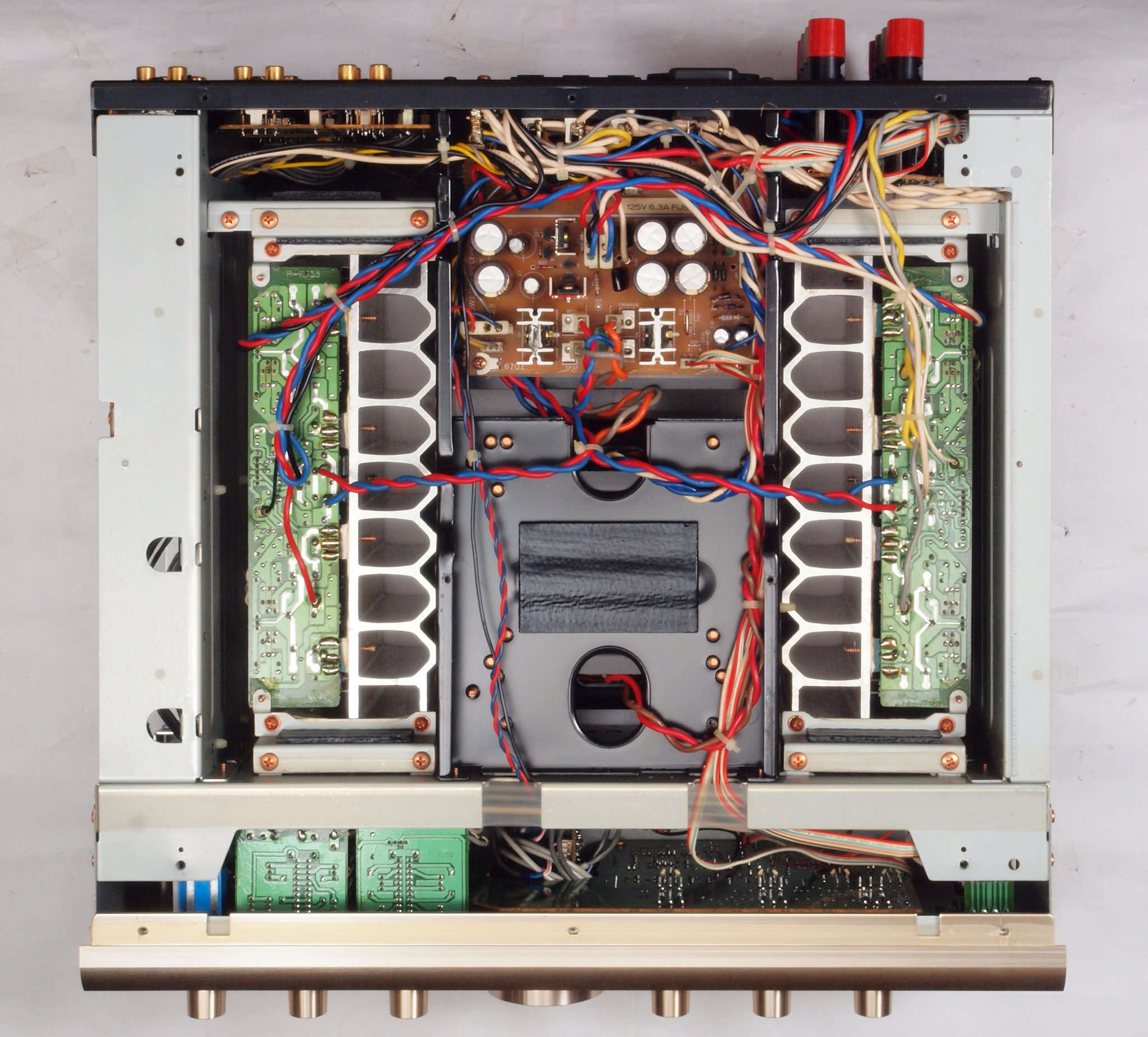

Ａ１６．　点検中　左右パネル・上下蓋を取り、上から見る

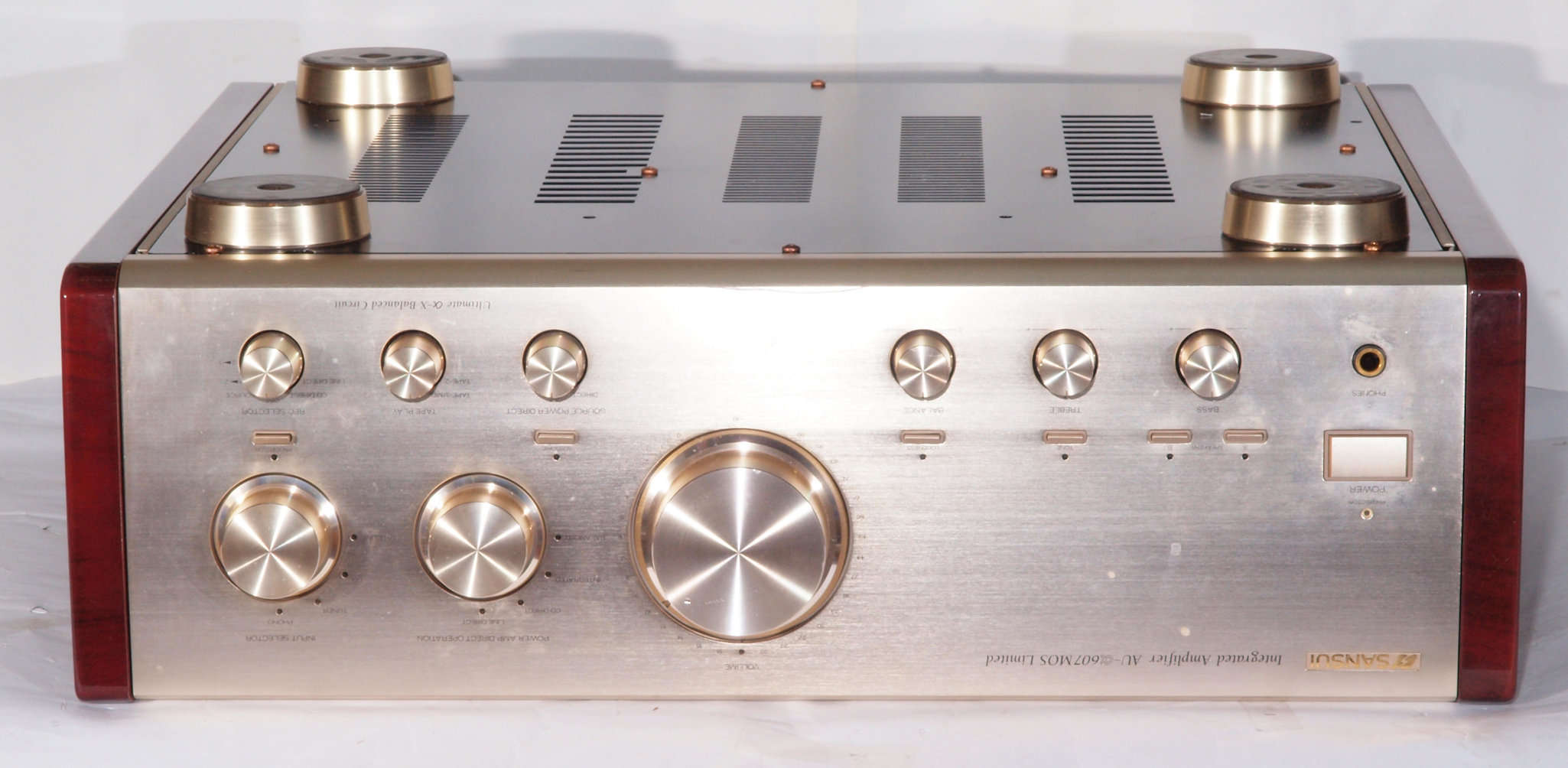

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る。

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

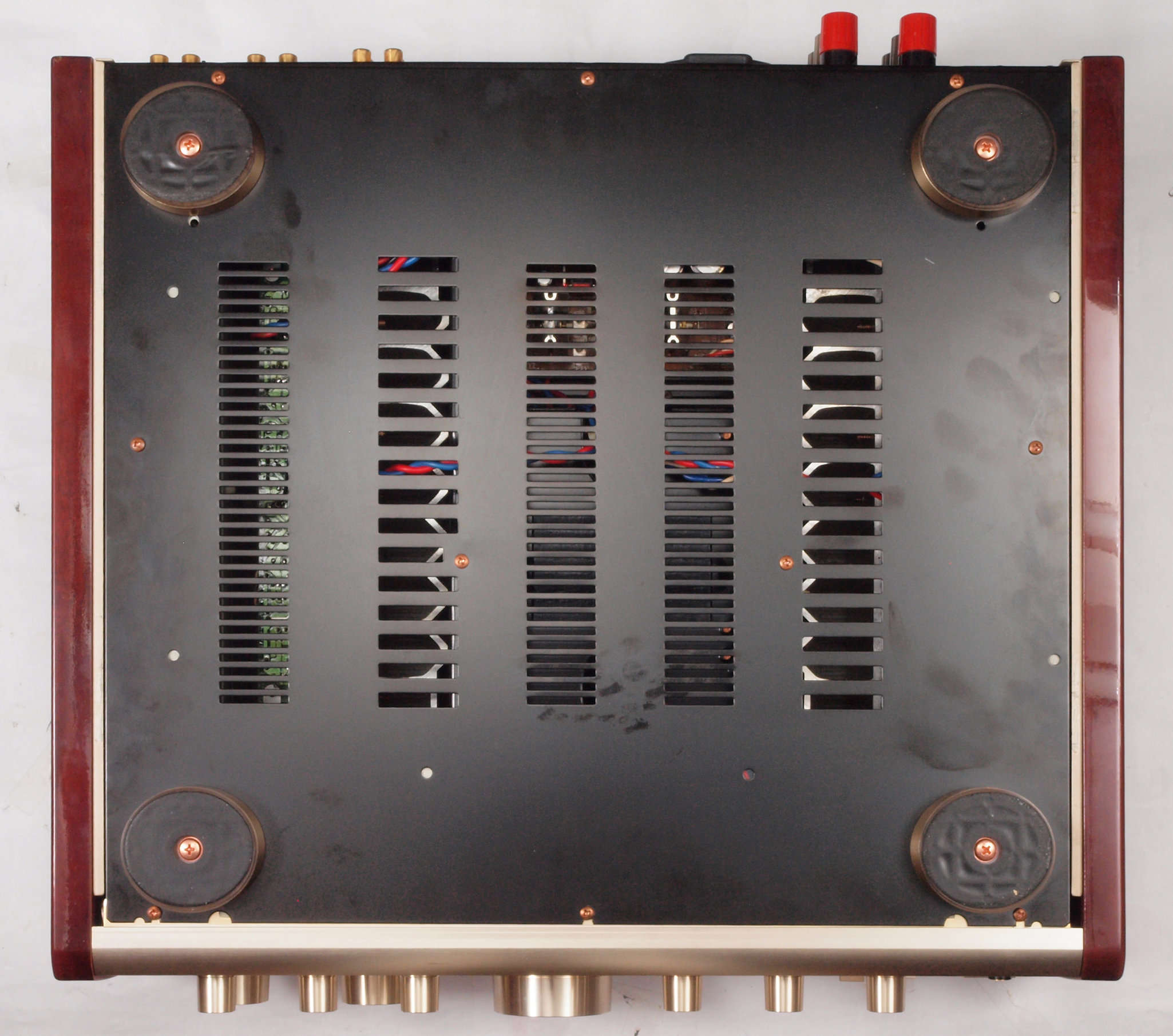

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　左右パネル・上下蓋を取り、下から見る

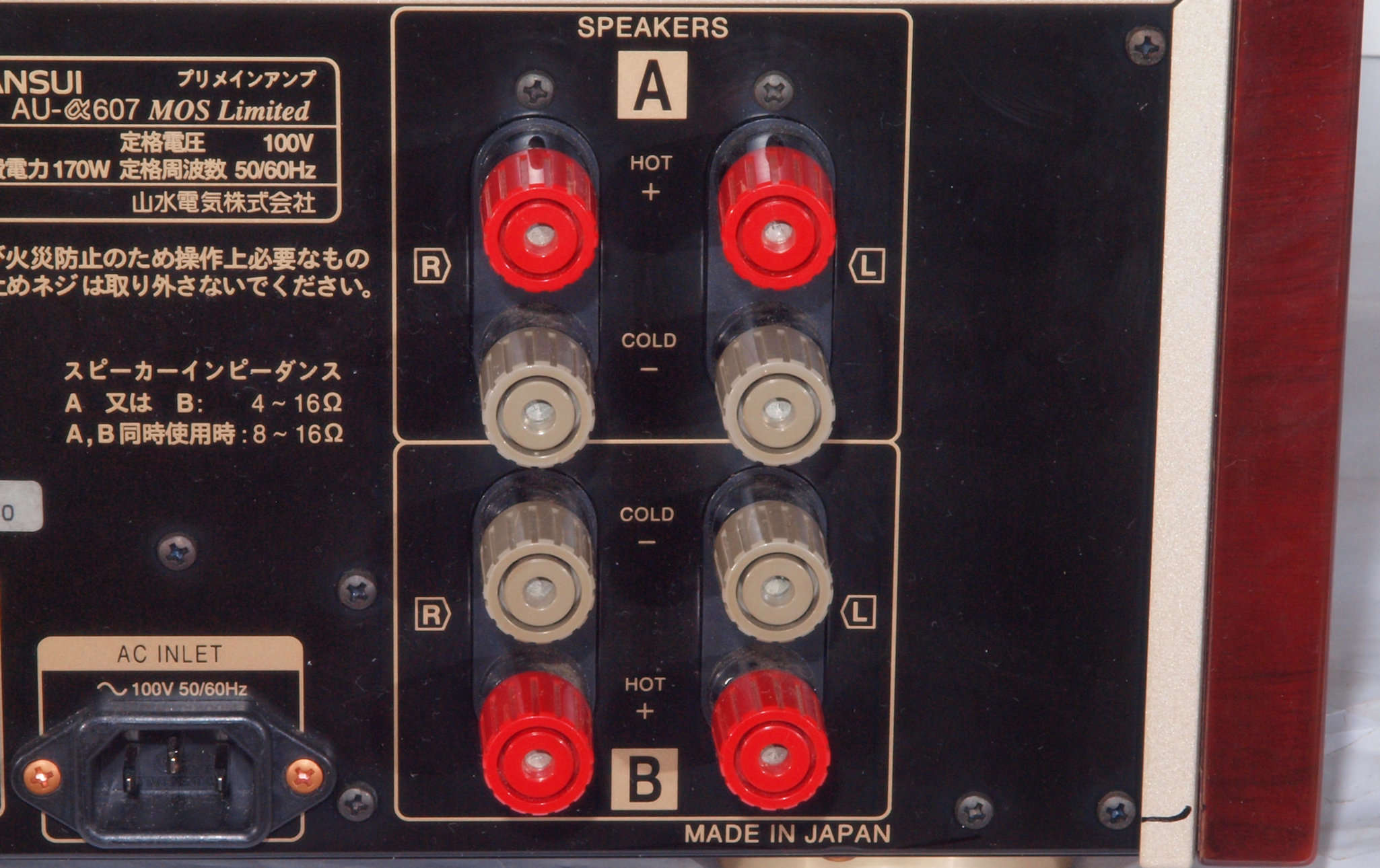

Ａ３１．　点検中　ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。

Ａ３２．　点検中　ＳＰ接続端子。取り付け穴が大きく、後ろに基板あるのでＷＢＴ製品のみ交換可能。 　　　　　　　　　　　後ろの基板構造上ＷＢＴ−０７０５Ｃｕに２組交換。　ＷＢＴ−０７０５Ａｇも使用可能。

Ａ３３．　点検中　ＳＰ接続端子。手持ち中国製に交換する。　上は直線専用、下はラグ板対応。

Ａ４１．　点検中　ＸＬＲ入力端子。綺麗です。

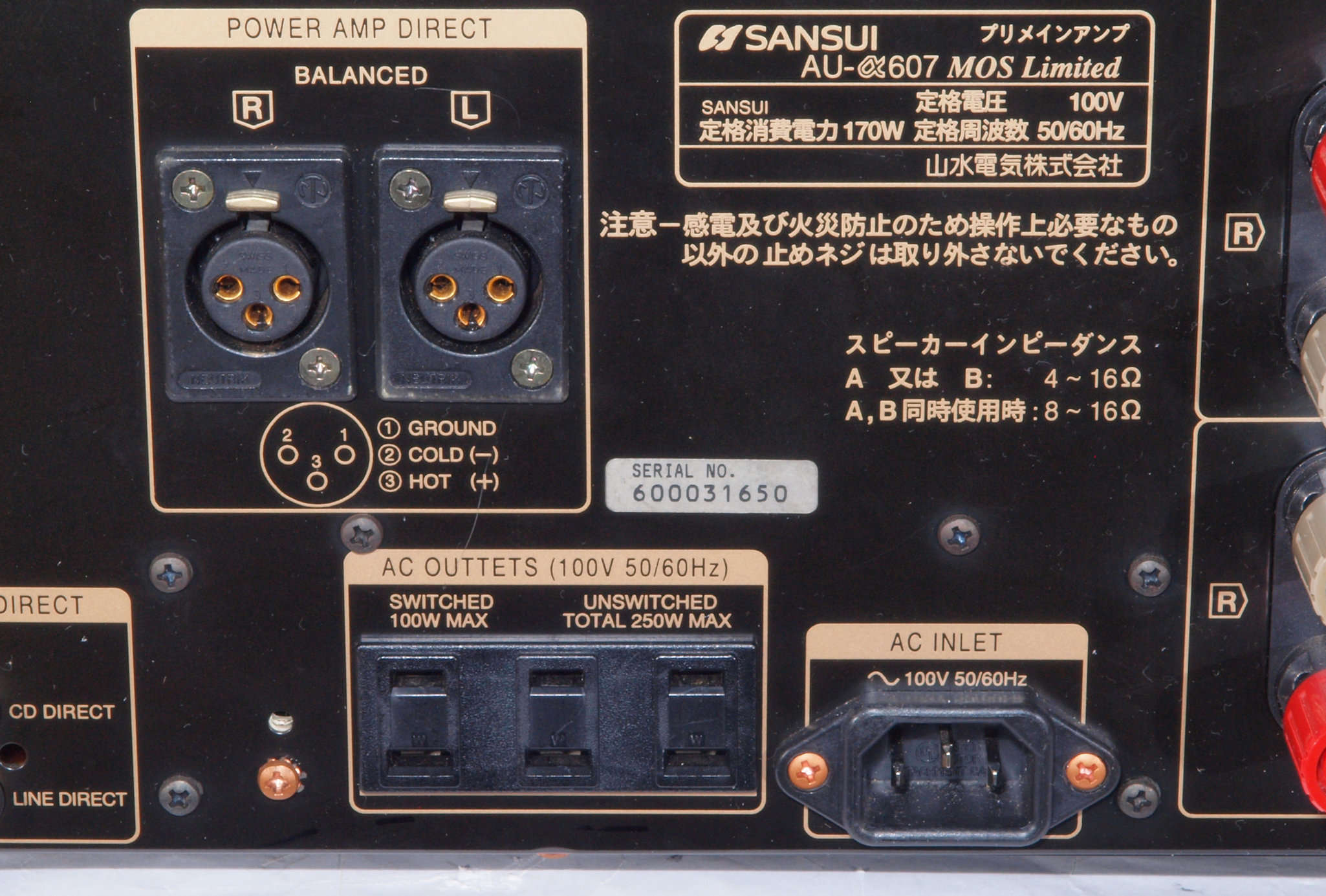

Ａ４２．　点検中　ＸＬＲ入力端子。後発の金メッキ製と交換可能。　NEUTRICNC3MP-B、NEUTRICNC3FP-B-1

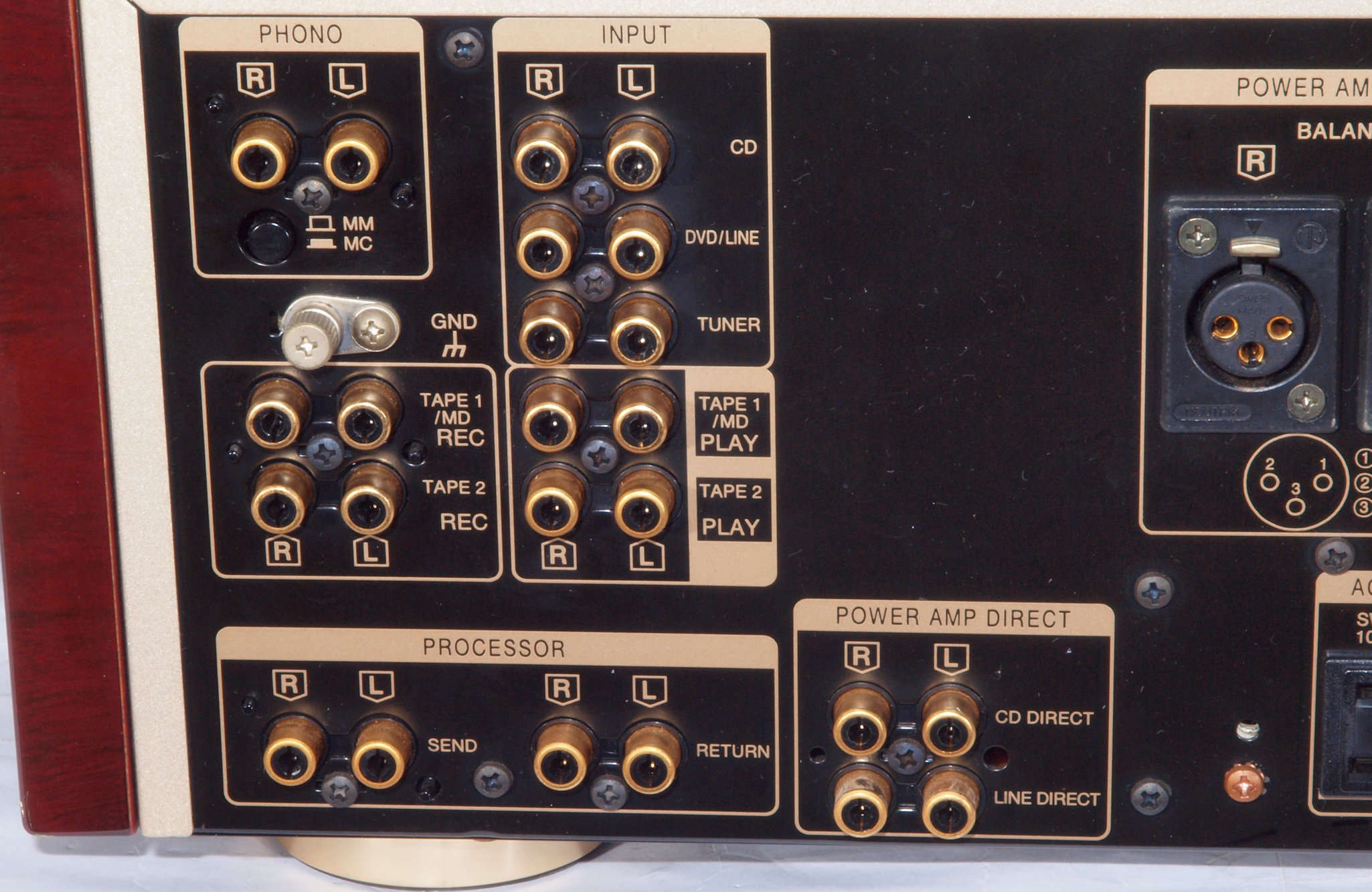

Ａ５１．　点検中　入出力ＲＣＡ端子。

Ａ５２．　点検中　入出力ＲＣＡ端子。　テフロン絶縁製に交換。

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

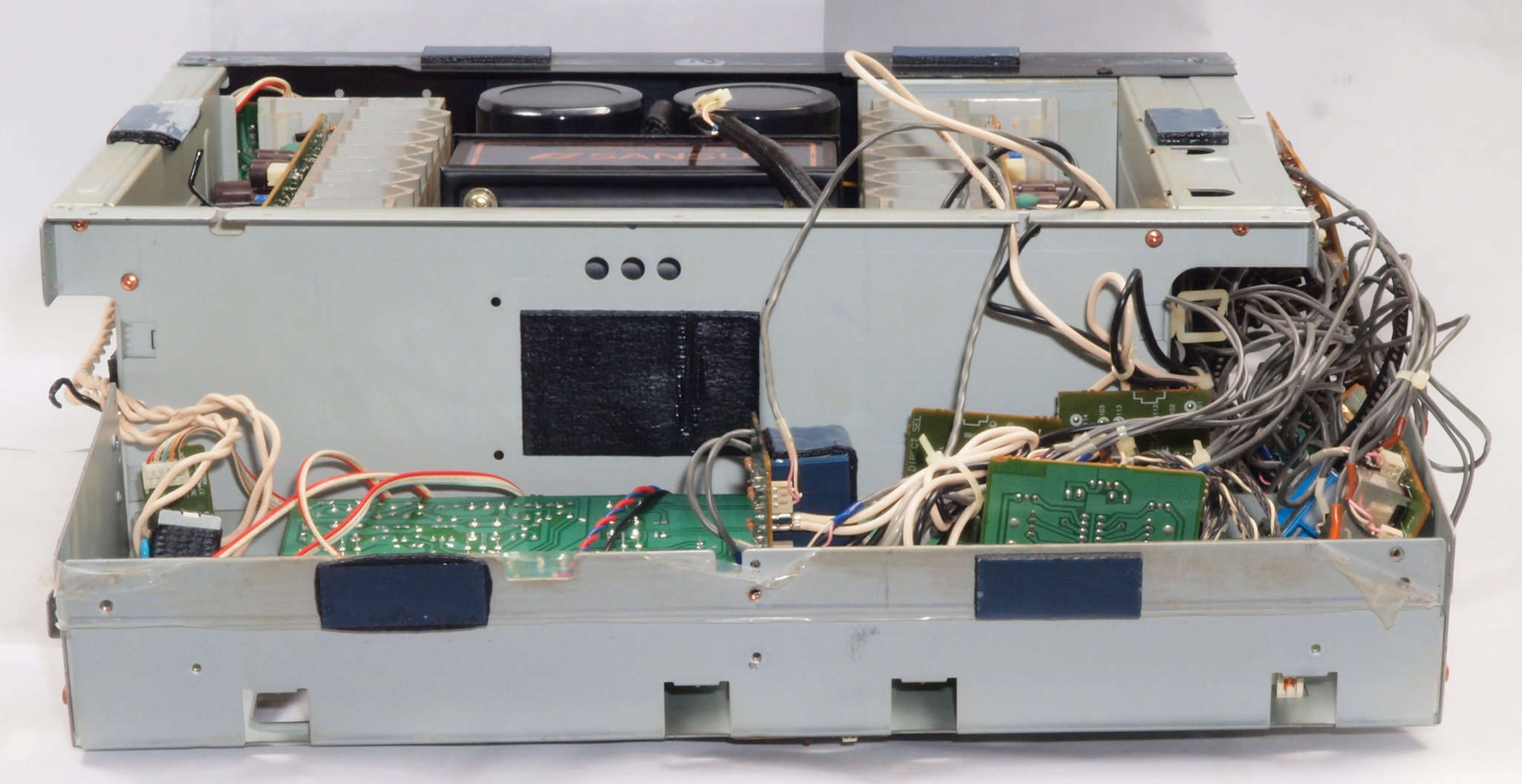

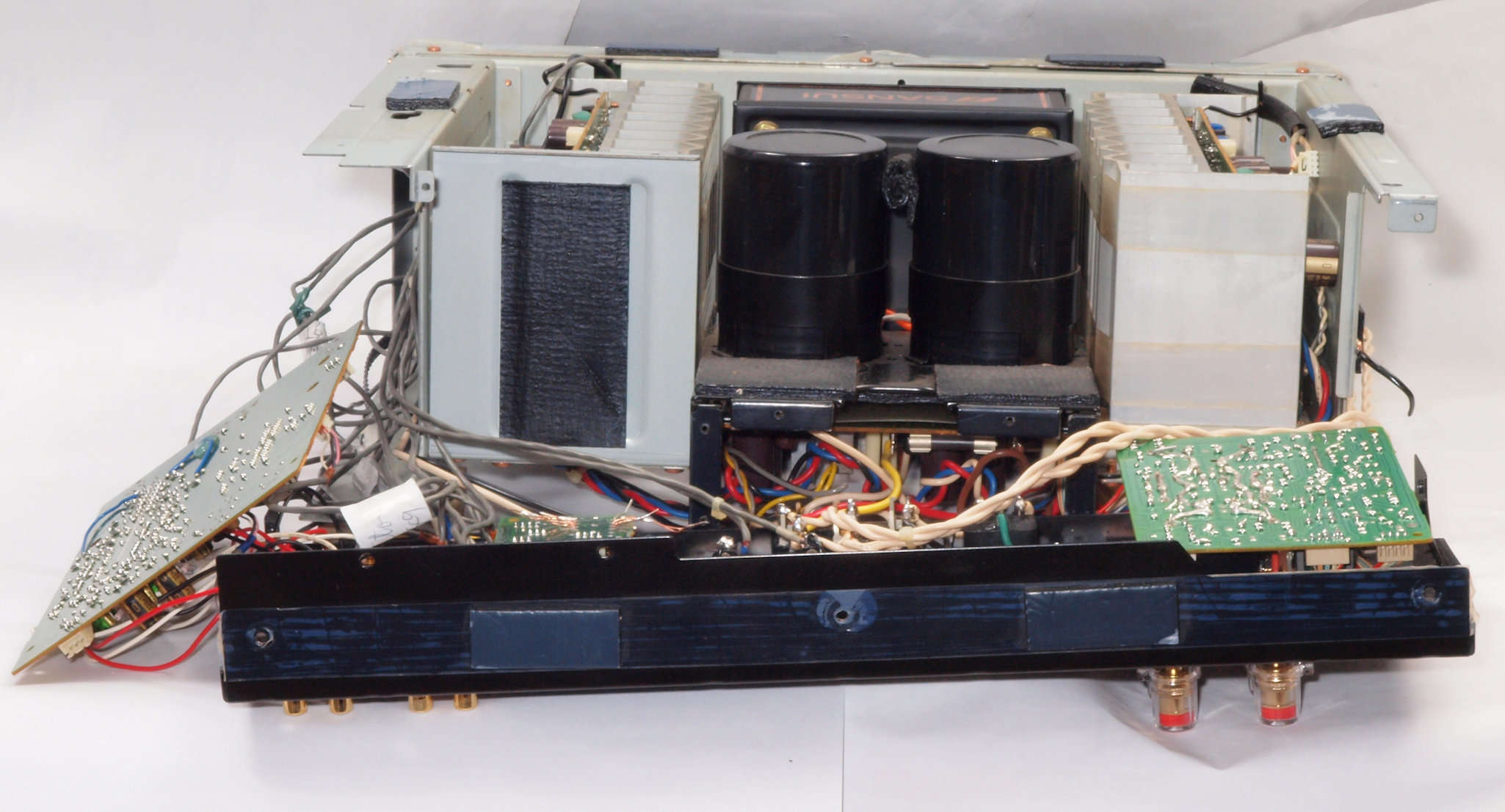

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　後パネルを外して倒し、修理中。

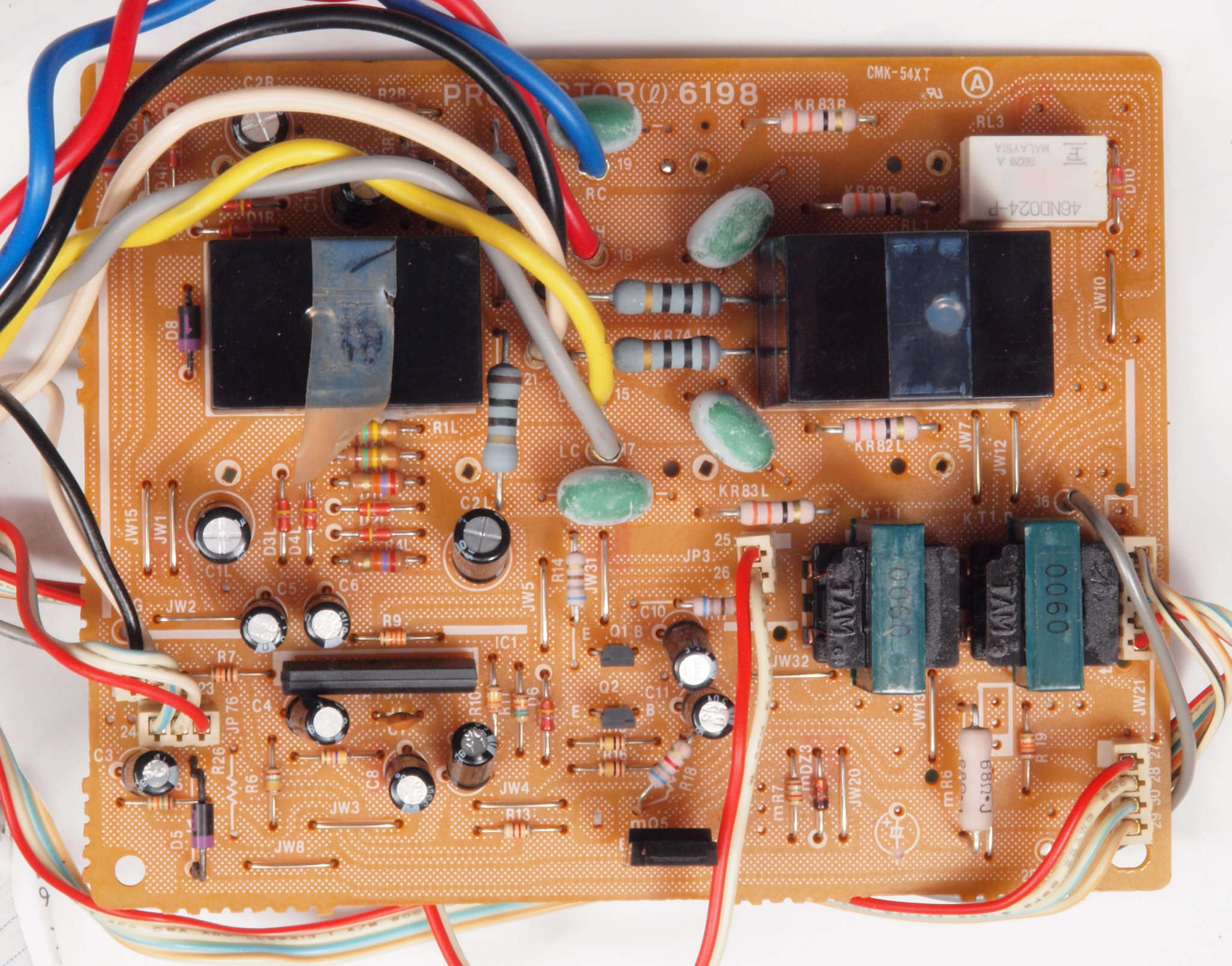

Ｃ１１．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。

Ｃ１２．　修理中　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　ＳＰ接続端子２個を取る。

Ｃ１３．　修理後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　接続リレー２個、電解コンデンサー１２個交換。

写真紛失

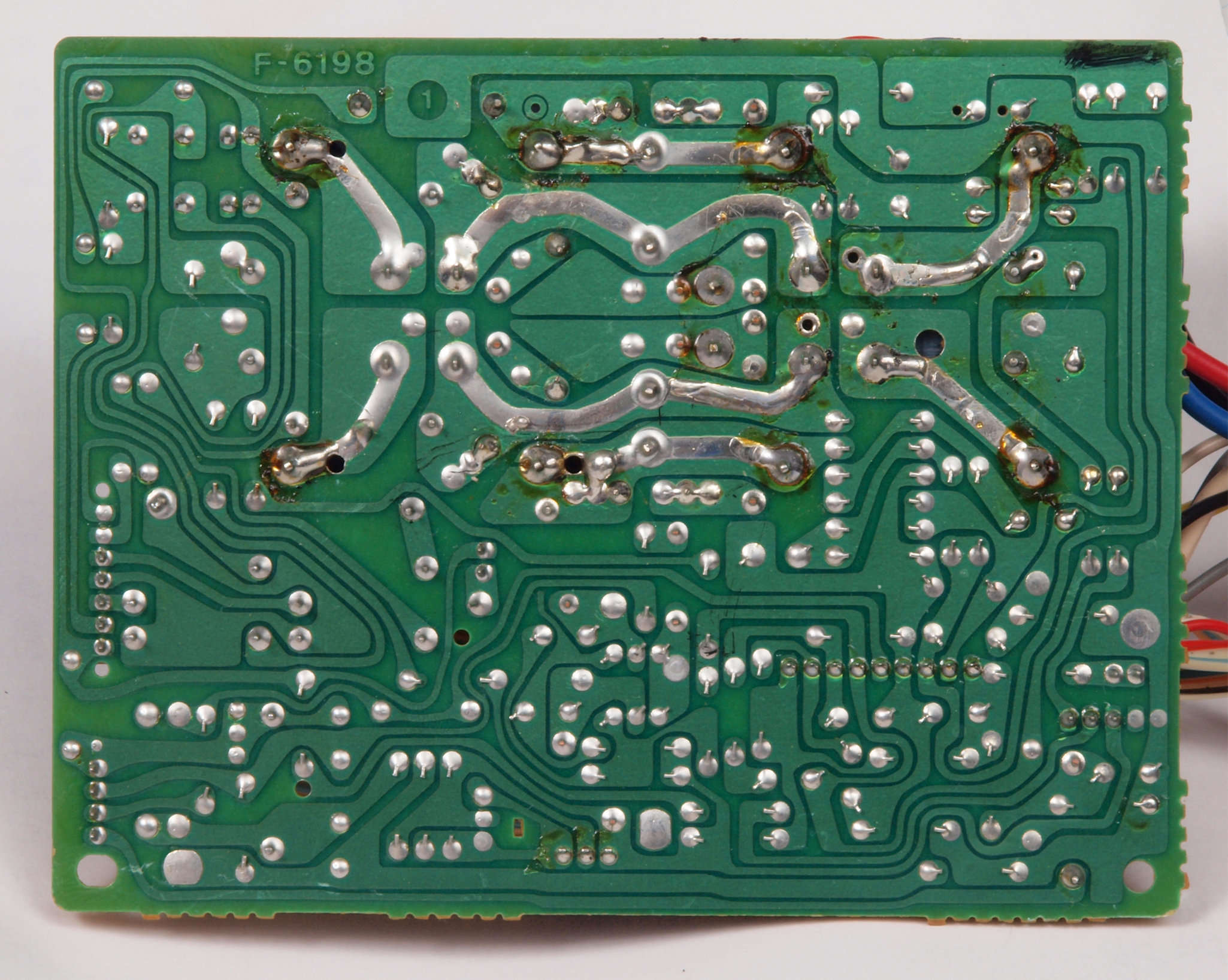

Ｃ１４．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏。

Ｃ１５．　修理（半田補正）後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　全半田やり直し。

Ｃ１６．　完成Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏　洗浄後防湿材を塗る。

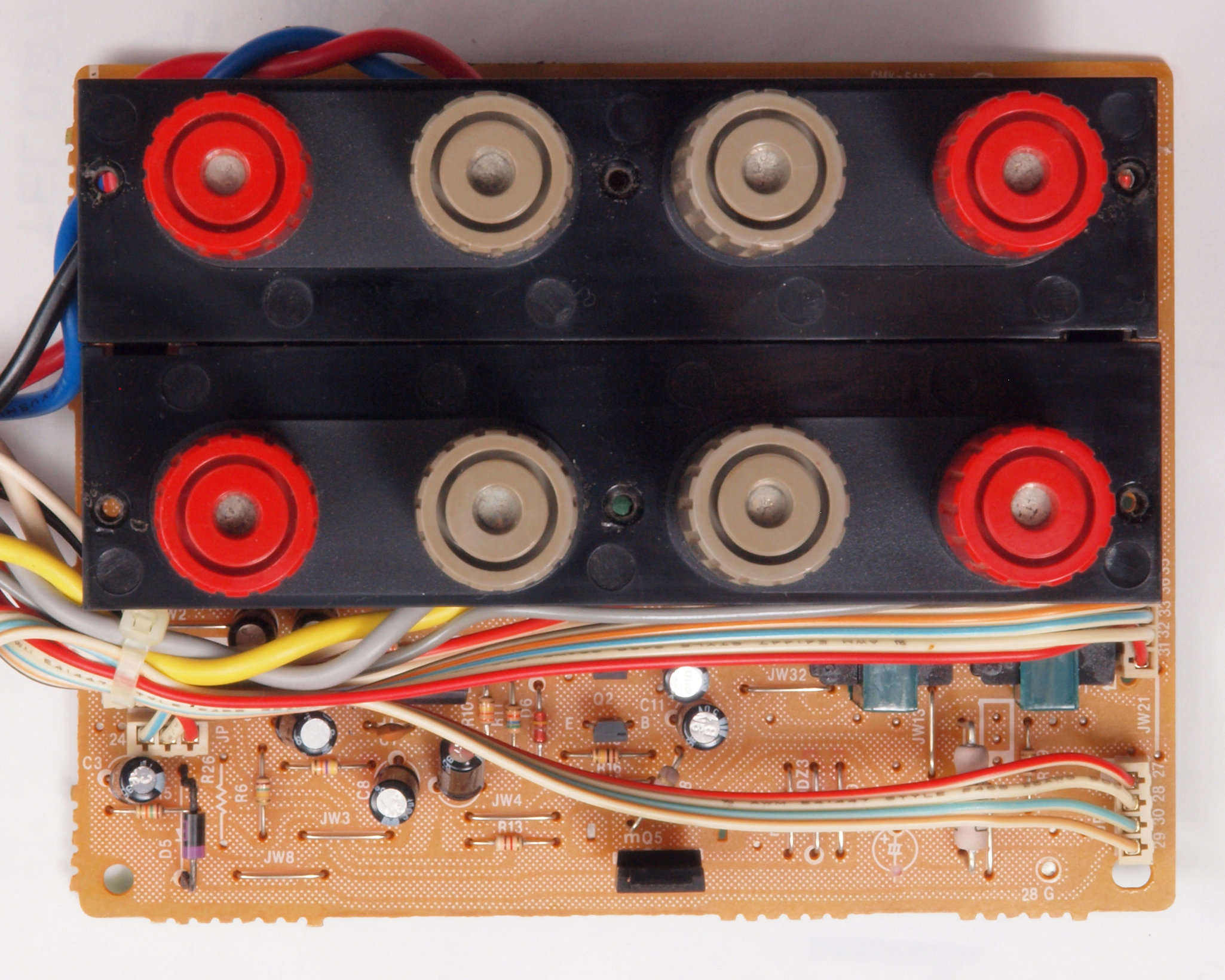

Ｃ２１．　修理前　ＳＰ接続端子。

Ｃ２２．　修理（交換）後　ＳＰ接続端子。

Ｃ２３．　修理（交換）後　ＳＰ接続端子。　ＷＢＴ　０６８１Ａｇを挿した所。

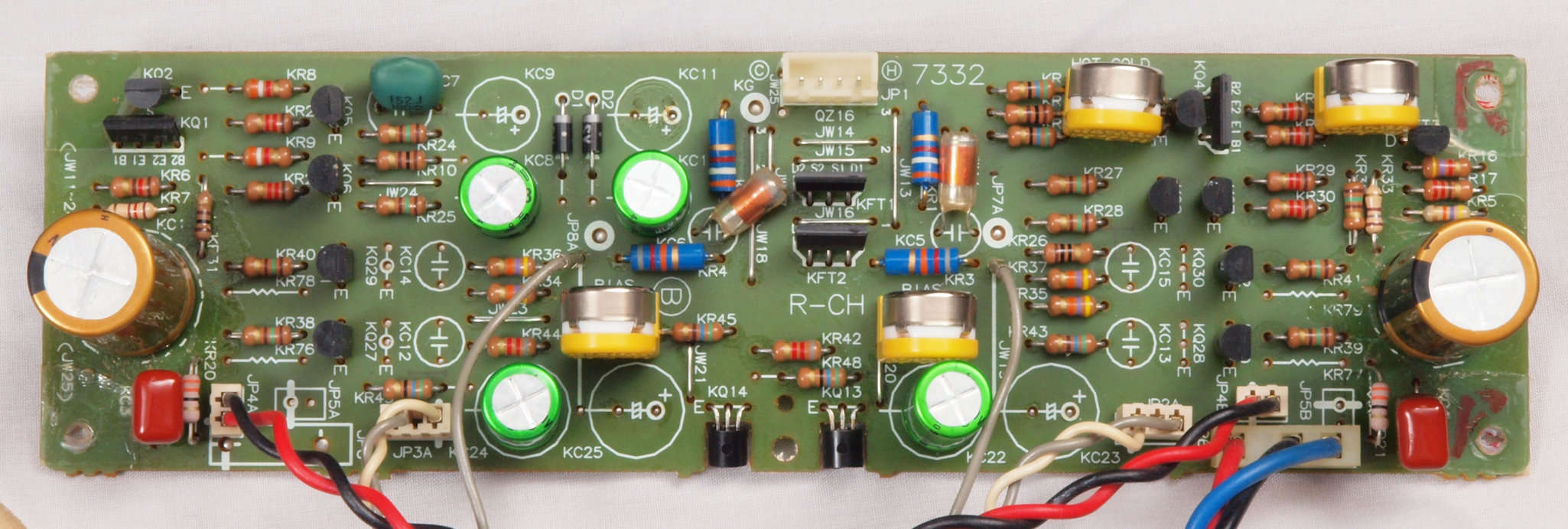

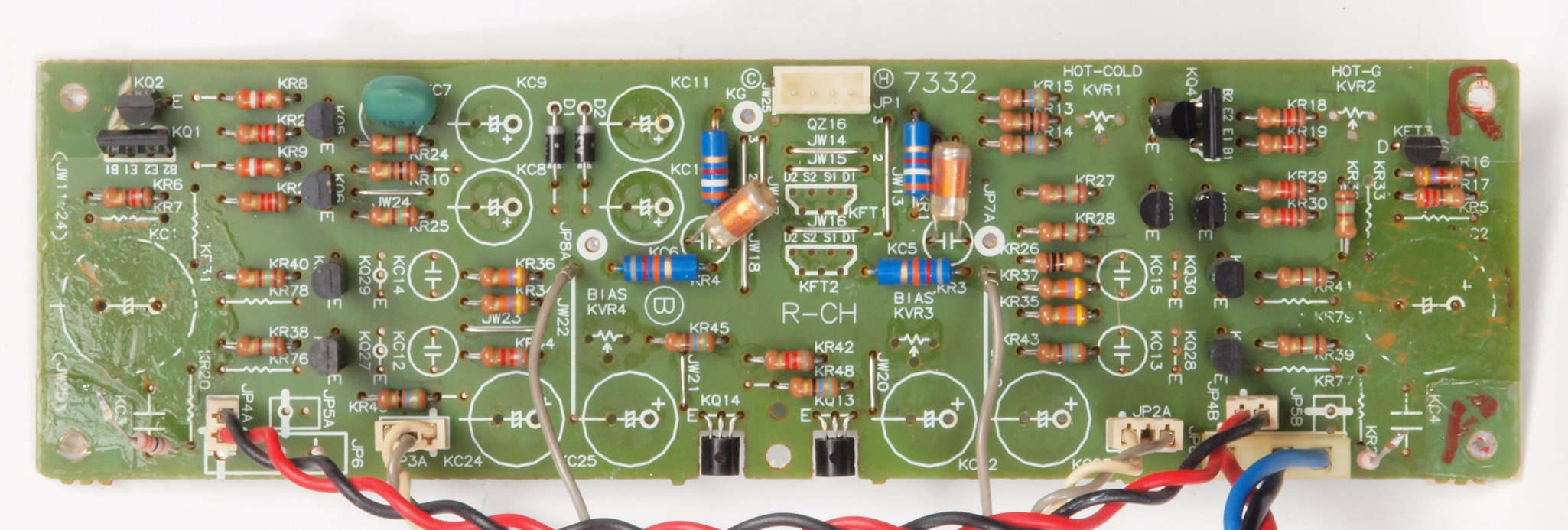

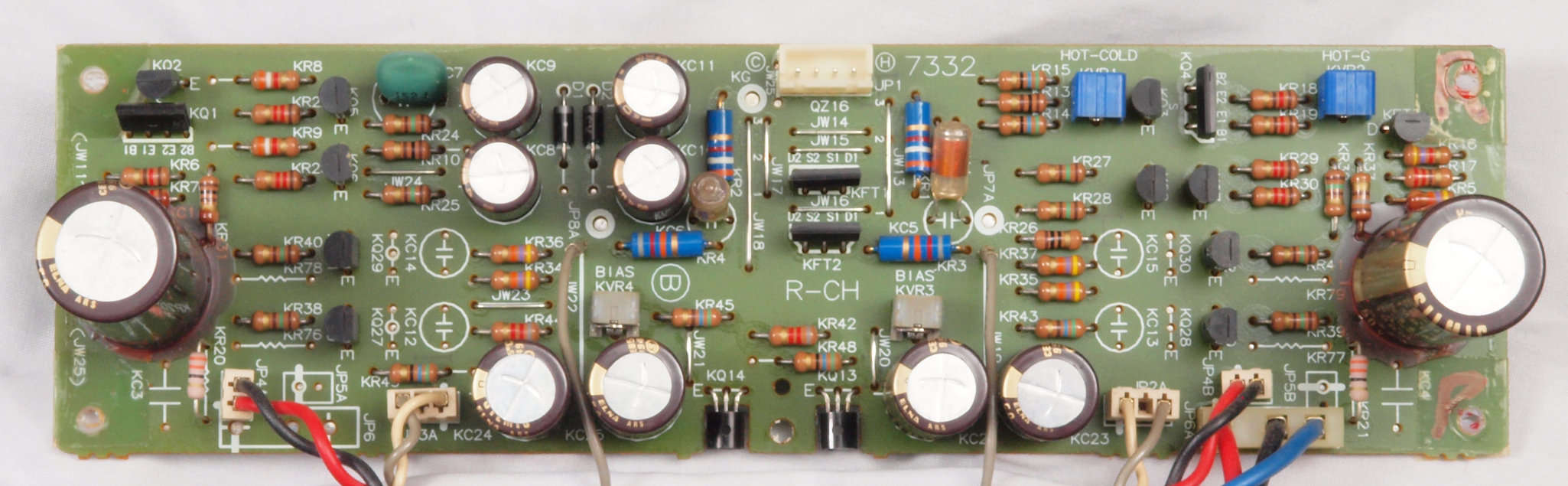

Ｃ３１．　修理前　Ｒ側ドライブ基板

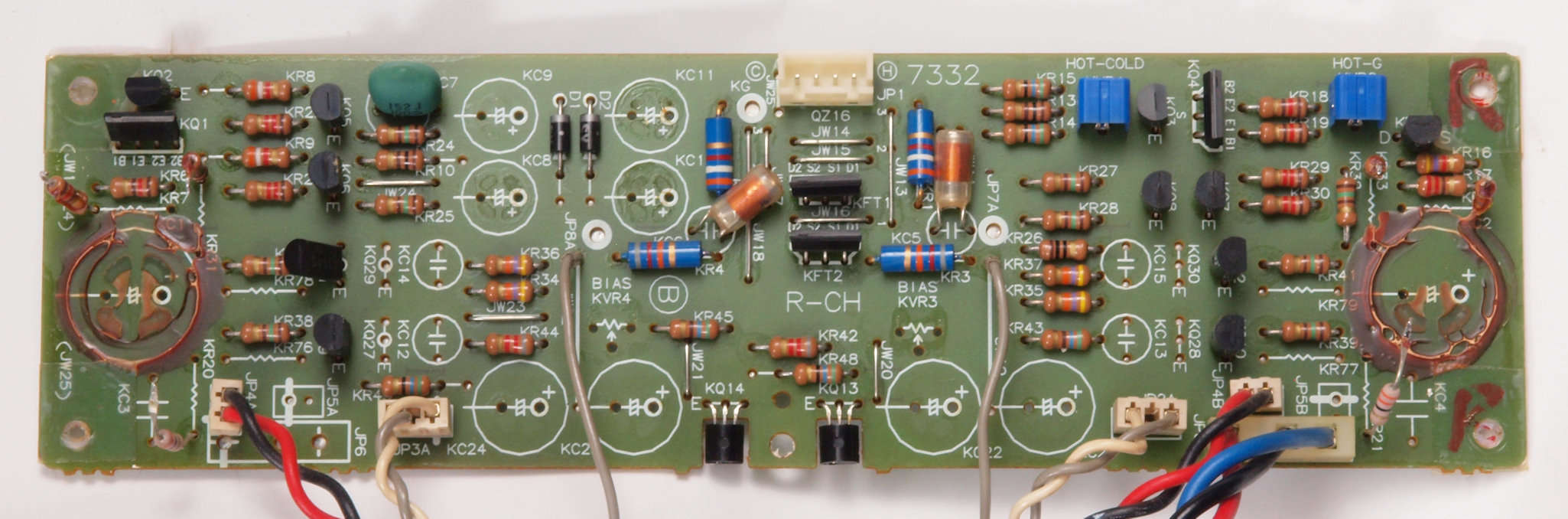

Ｃ３１２．　修理前　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ３１３．　修理後　Ｒ側ＡＭＰ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

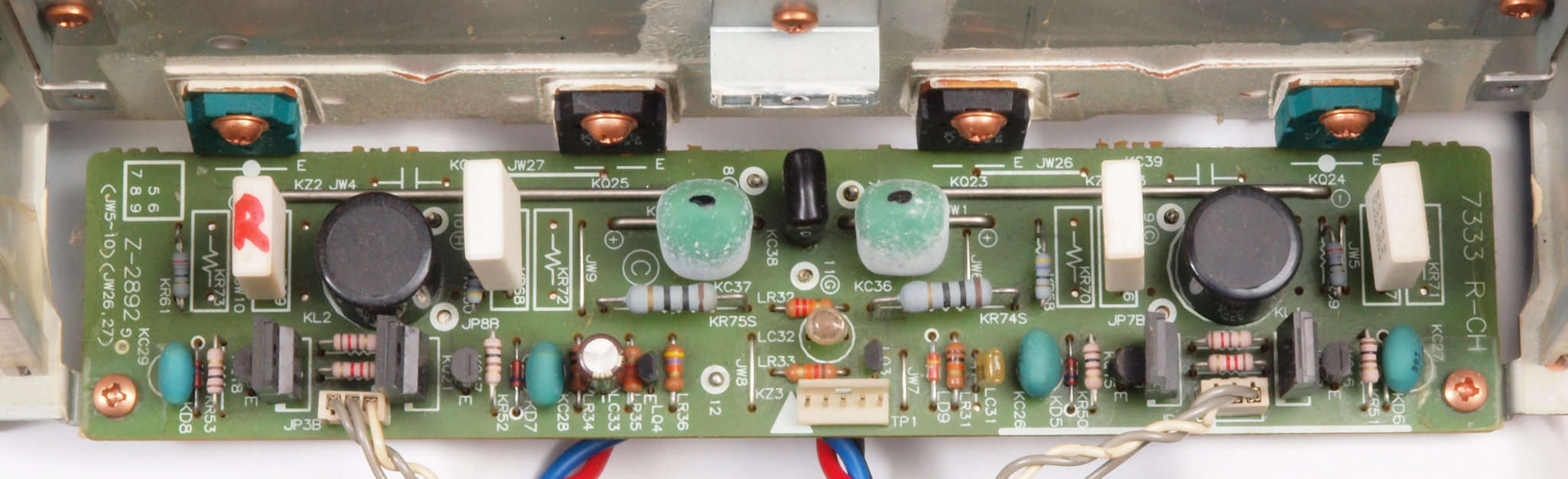

Ｃ３２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ２個、半固定ＶＲ４個、電解コンデンサー１０個、抵抗４本交換、フイルムコンデンサー２個追加。

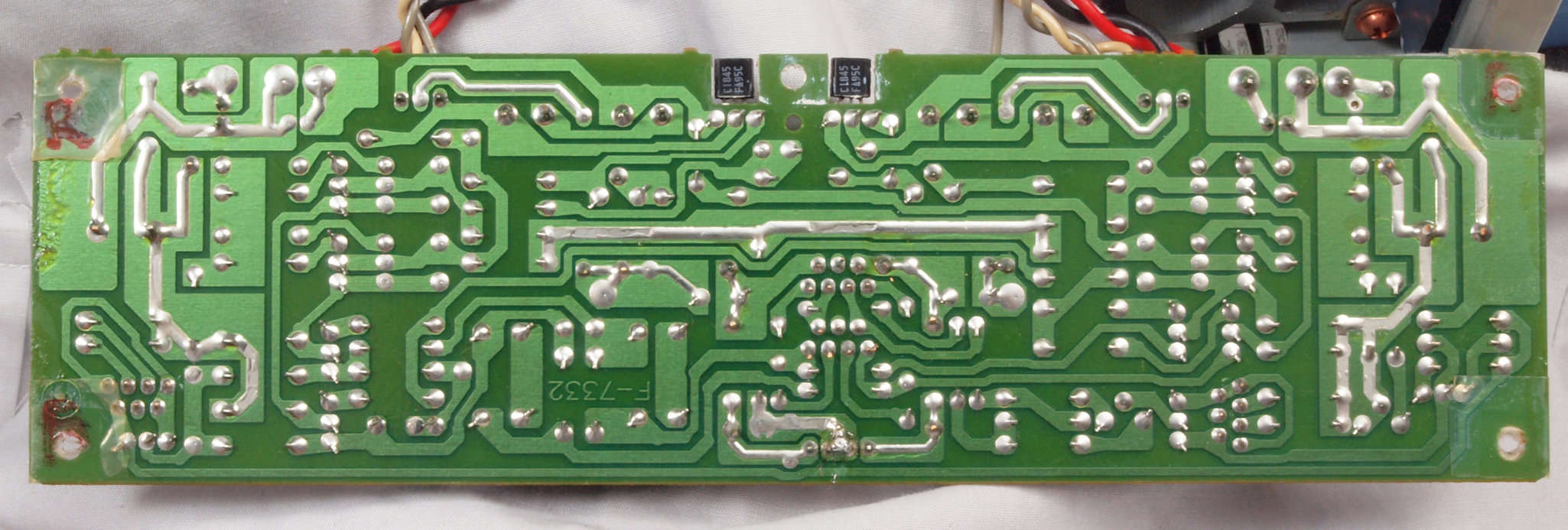

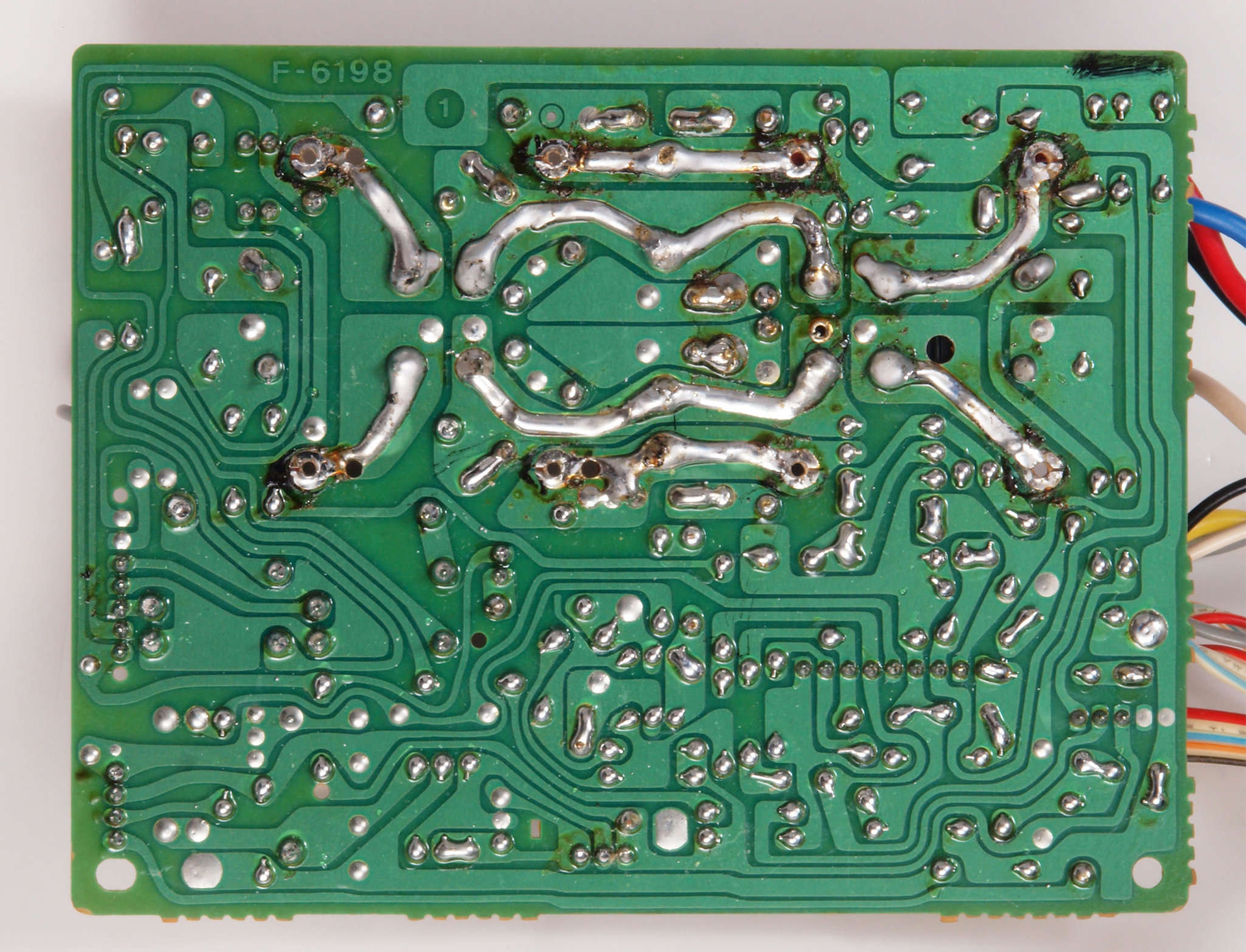

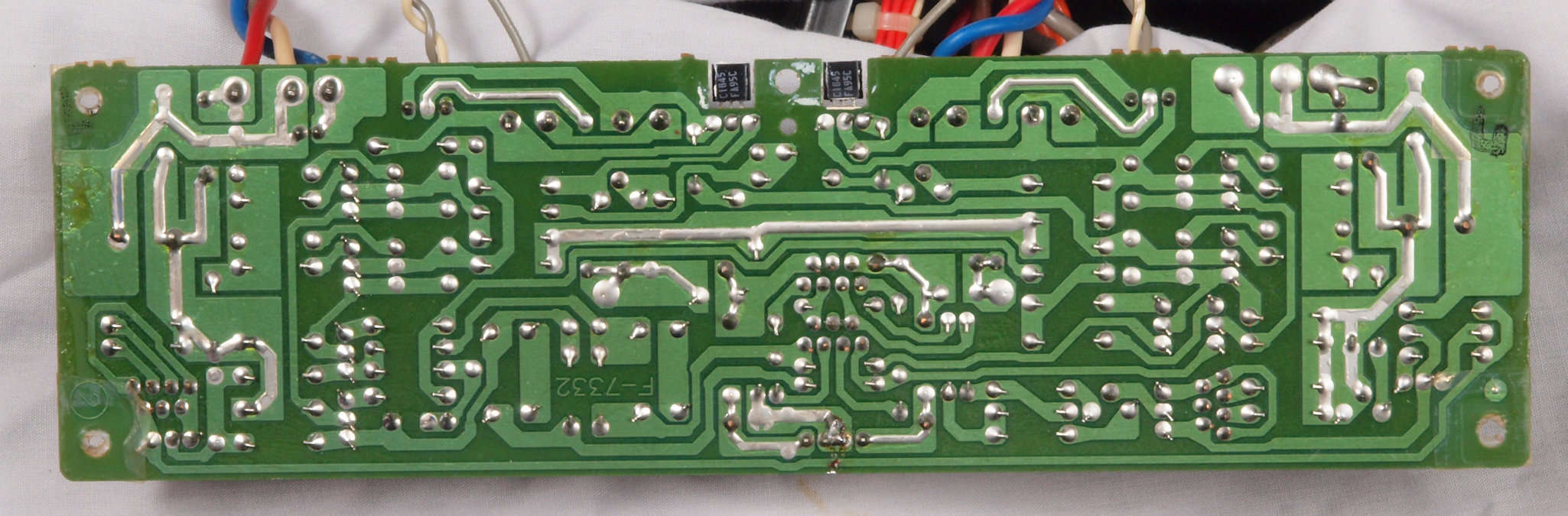

Ｃ３３．　修理前　Ｒ側ドライブ基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全半田やり直し。

Ｃ３５．　完成Ｒ側ドライブ基板裏。　洗浄後防湿材を塗る。

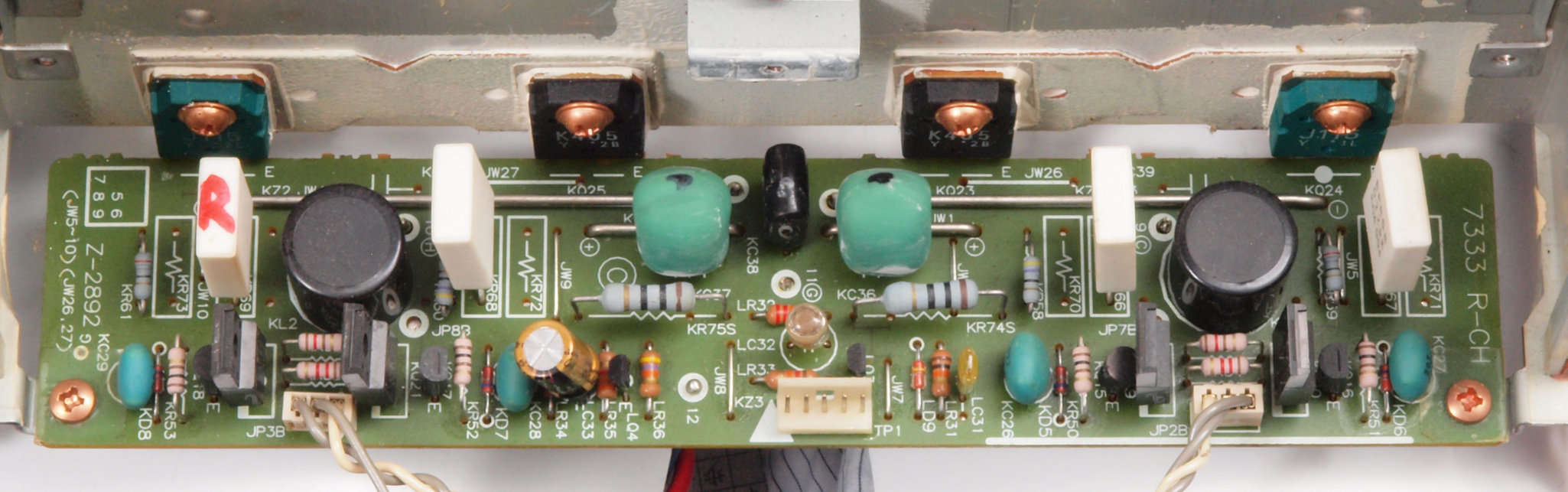

Ｃ４１．　修理前　Ｒ側終段基板

Ｃ４２．　修理後　Ｒ側終段基板　電解コンデンサー１個交換。

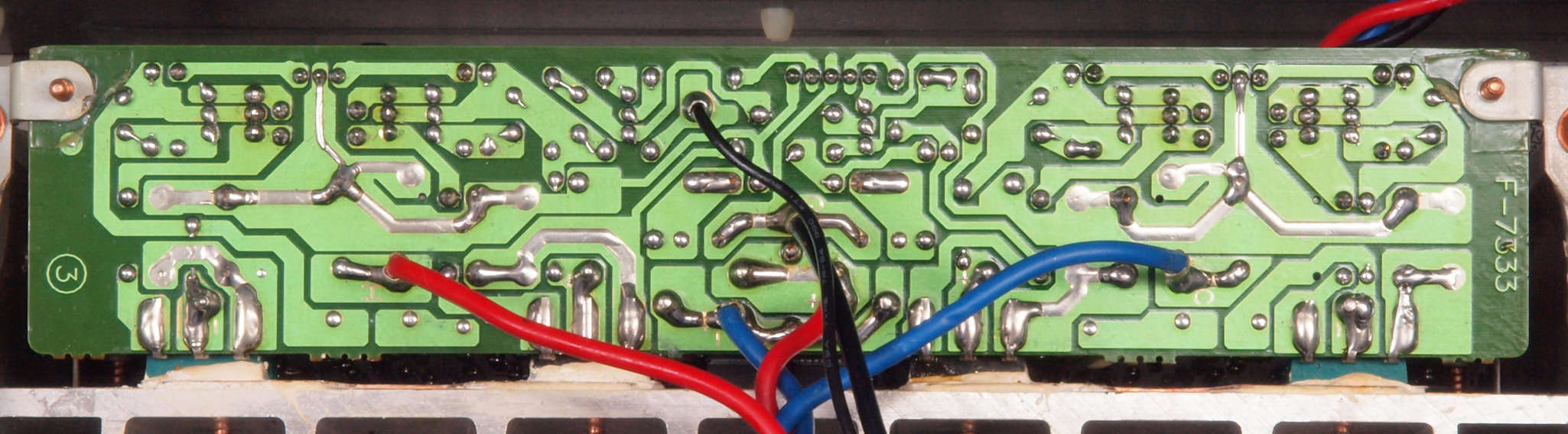

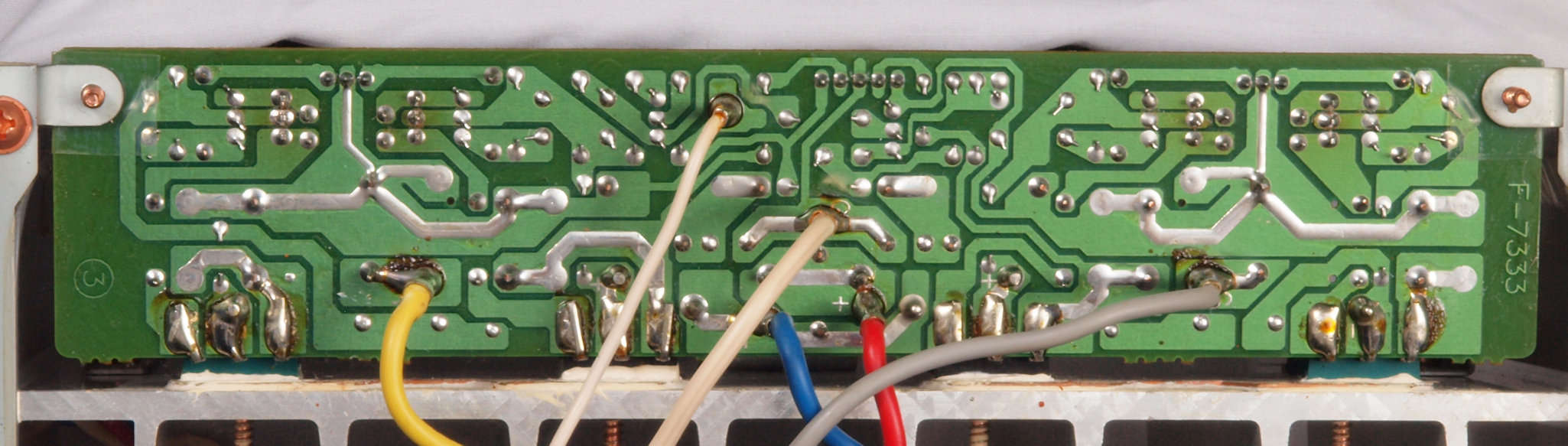

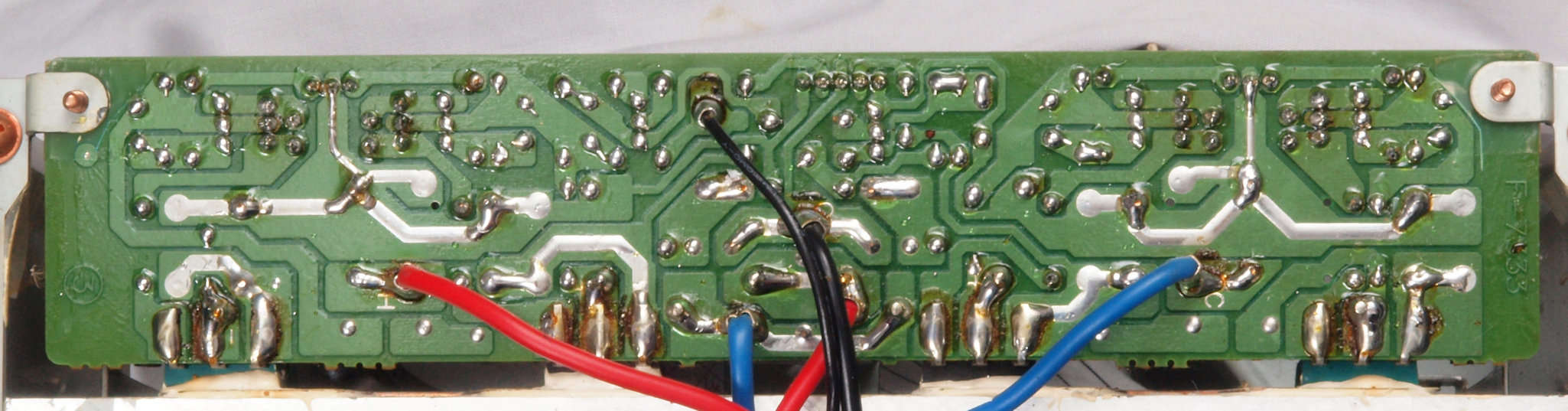

Ｃ４３．　修理前　Ｒ側終段基板裏

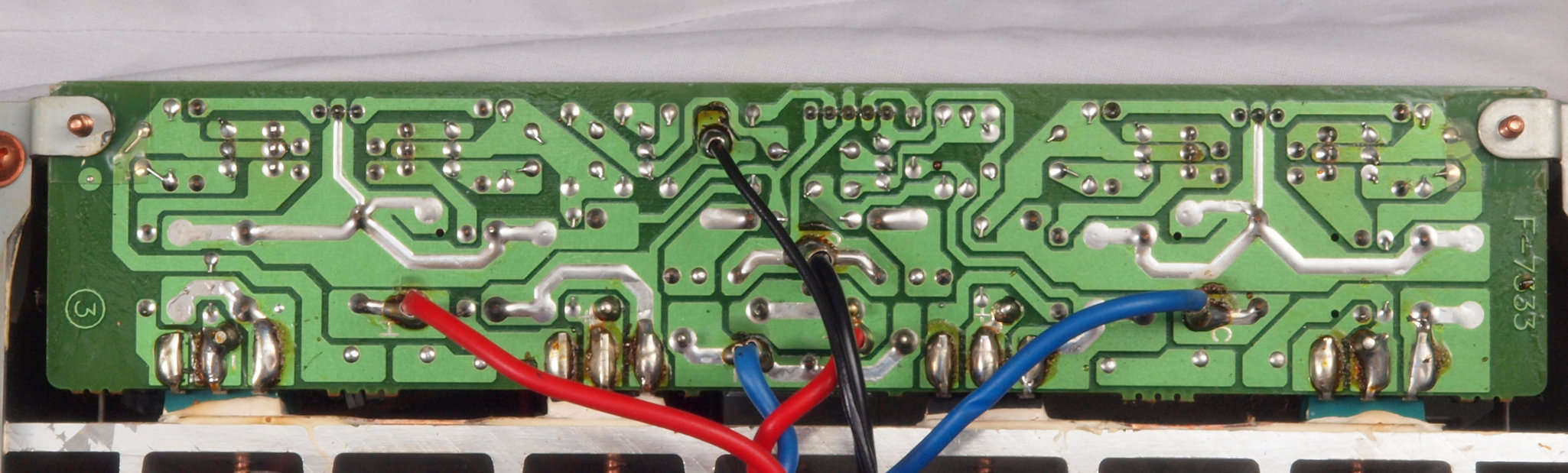

Ｃ４４．　修理（半田補正）後　Ｒ側終段基板裏、　全半田やり直し。

Ｃ４５．　完成Ｒ側終段基板裏　洗浄後防湿材を塗る。

Ｃ５１．　修理前　Ｌ側ドライブ基板。

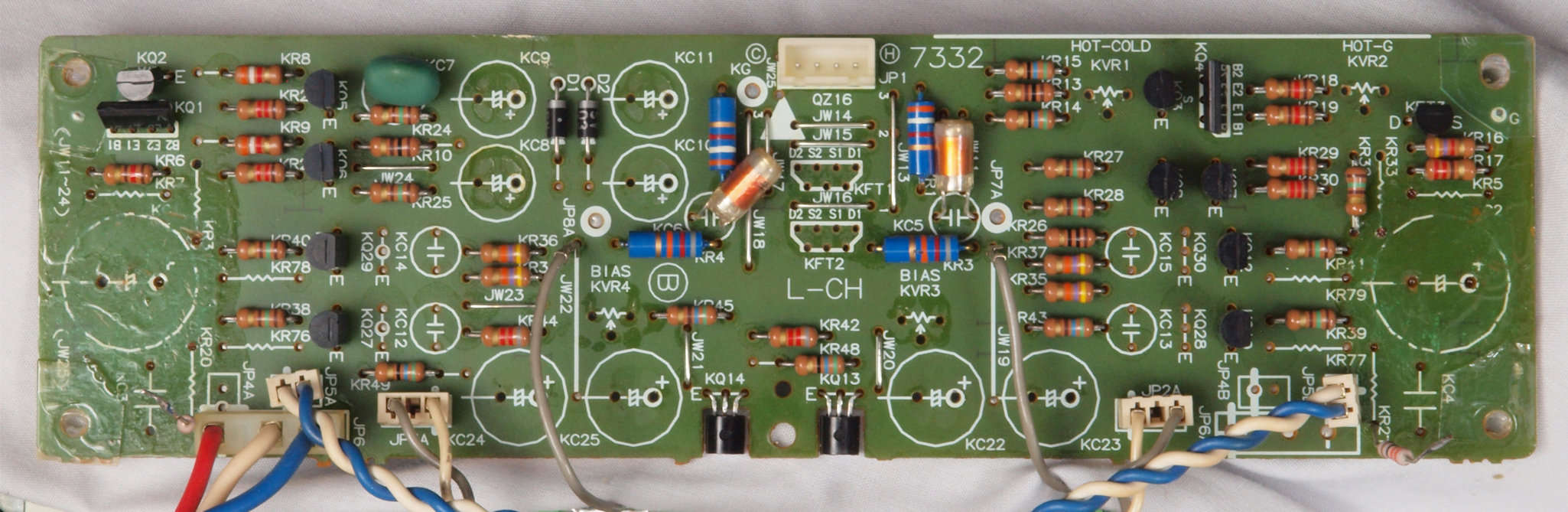

Ｃ５１２．　修理中　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ５１３．　修理後　Ｌ側ＡＭＰ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

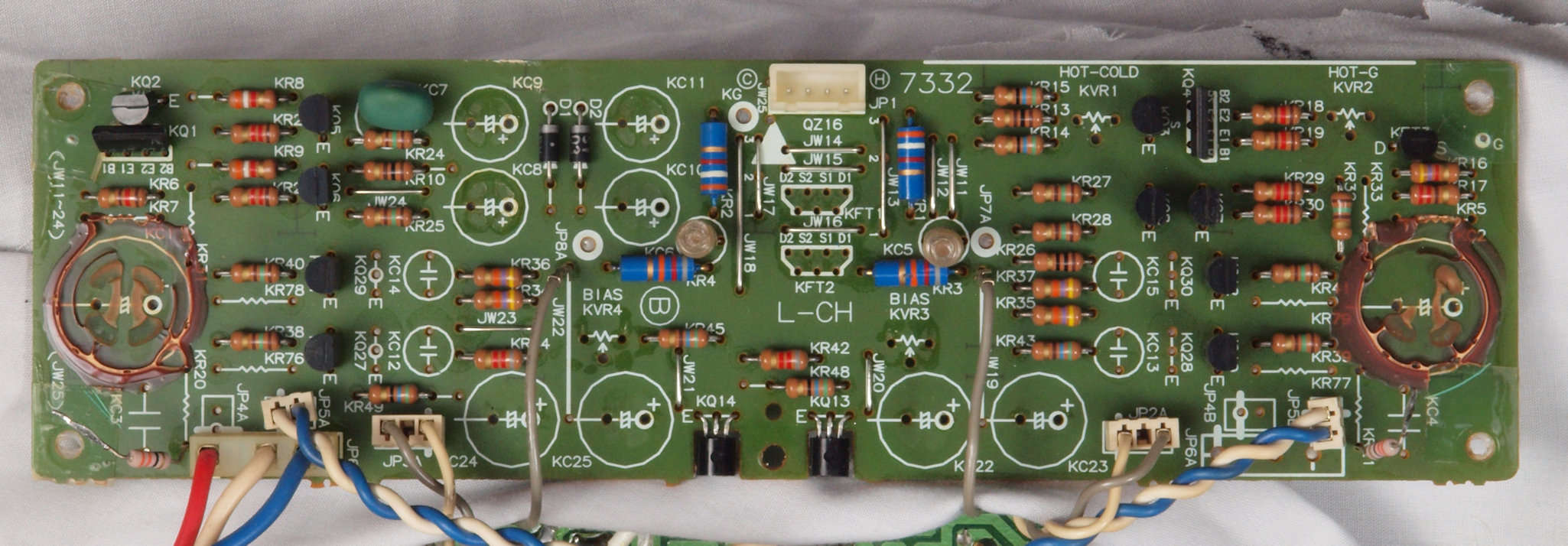

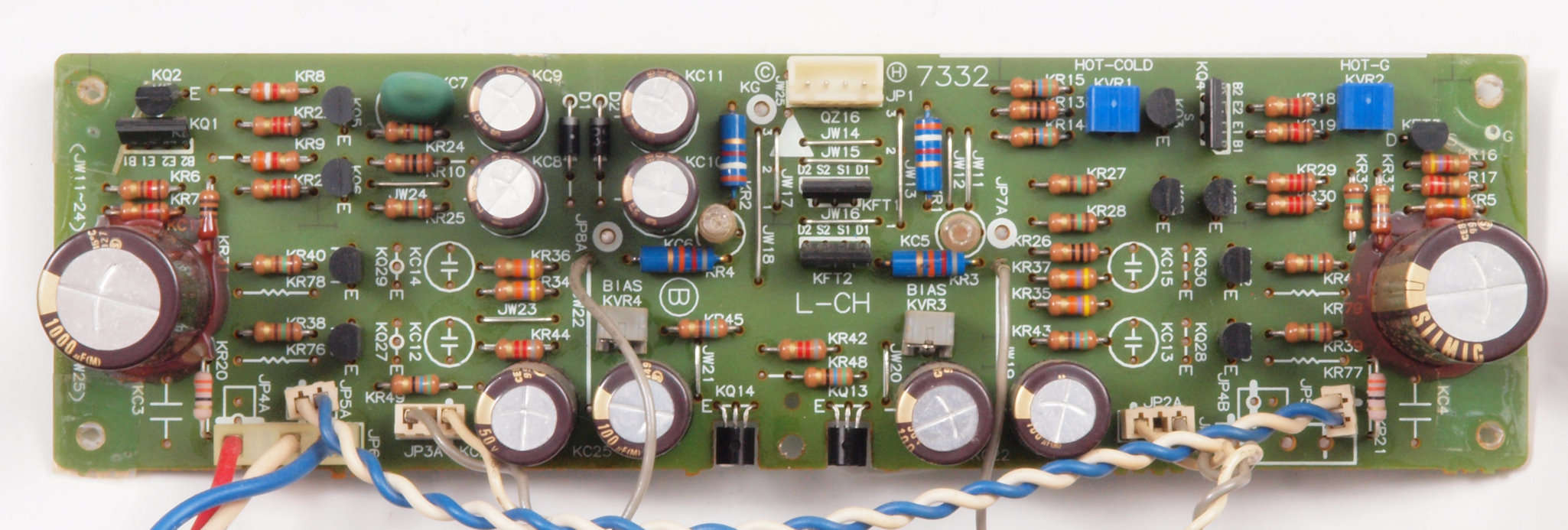

Ｃ５２．　修理後　Ｌ側ドライブ基板。　初段ＦＥＴ２個、半固定ＶＲ４個、電解コンデンサー１０個、抵抗４本交換、フイルムコンデンサー２個追加。

Ｃ５３．　修理前　Ｌ側ドライブ基板裏。

Ｃ５４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全半田やり直し。

Ｃ５５．　完成Ｌ側ドライブ基板裏。　洗浄後防湿材を塗る。

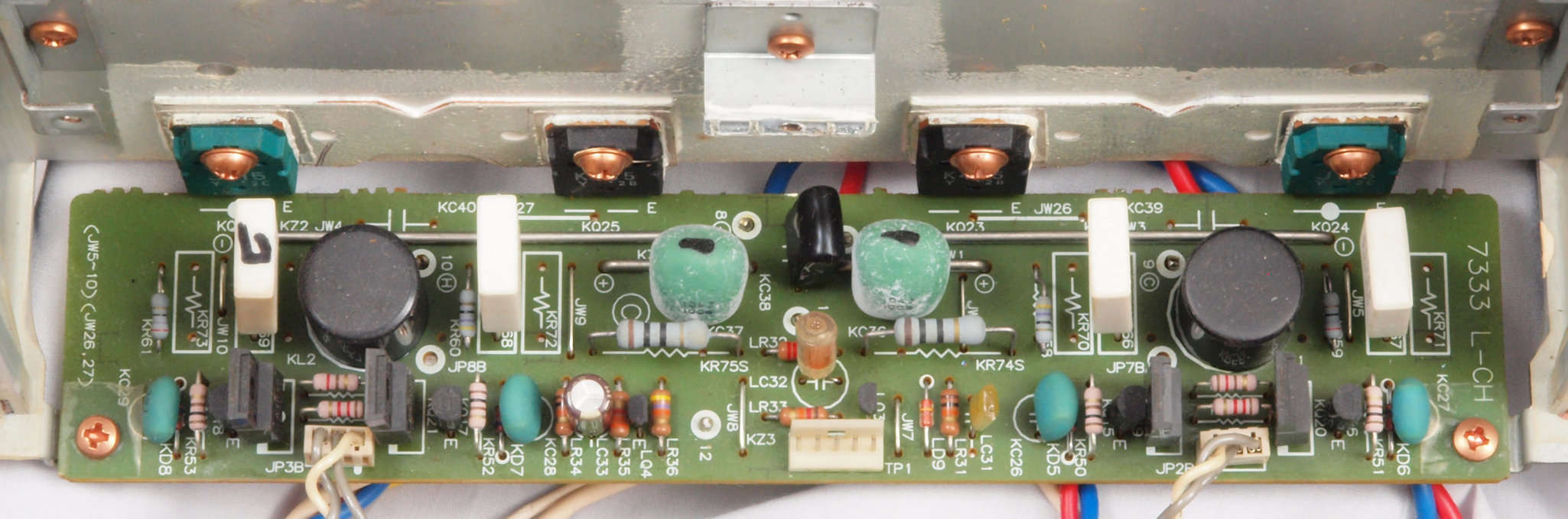

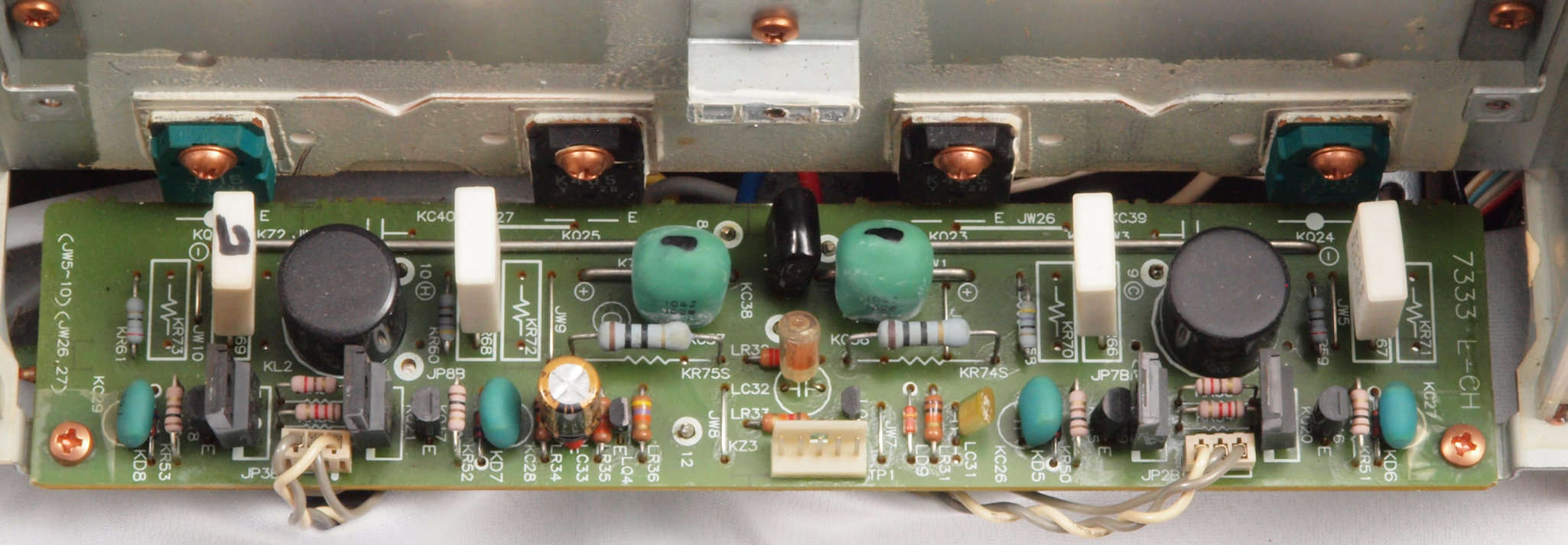

Ｃ６１．　修理前　Ｌ側終段基板。

Ｃ６２．　修理後　Ｌ側終段基板　電解コンデンサー２個交換。

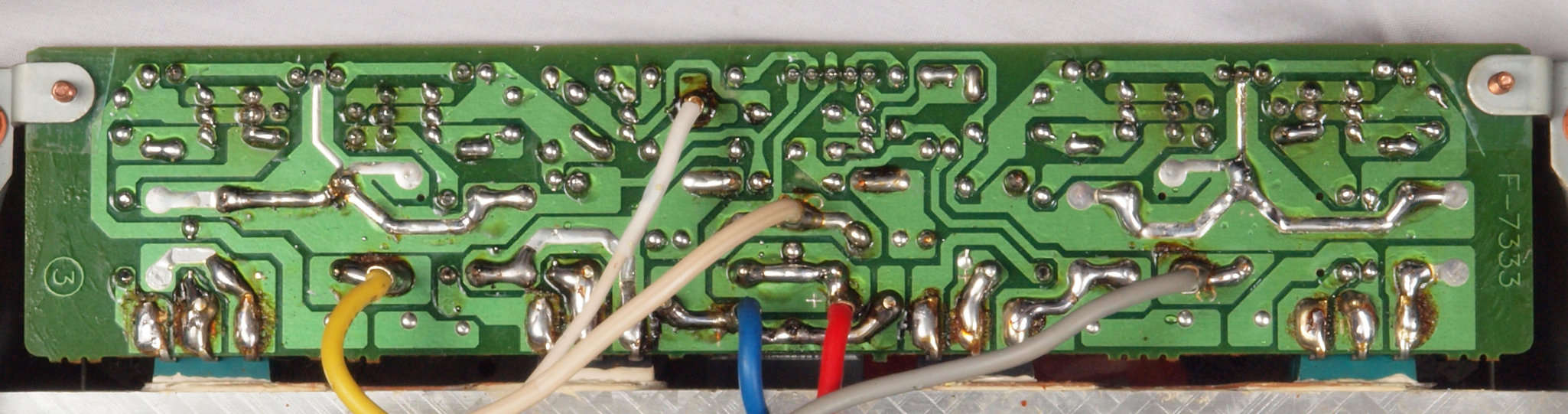

Ｃ６３．　修理前　Ｌ側終段基板裏

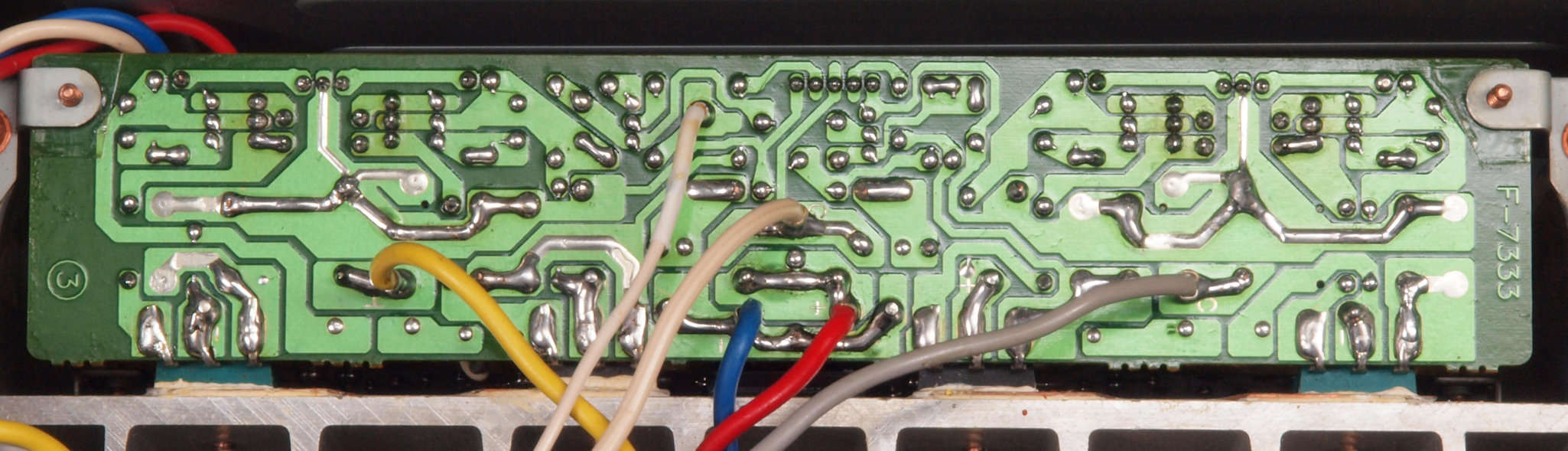

Ｃ６４．　修理（半田補正）後　Ｌ側終段基板裏、　全半田やり直し。

Ｃ６５．　完成Ｌ側終段基板裏　洗浄後防湿材を塗る。

Ｃ７１．　前パネルを外し、前シャシーを倒して修理中。

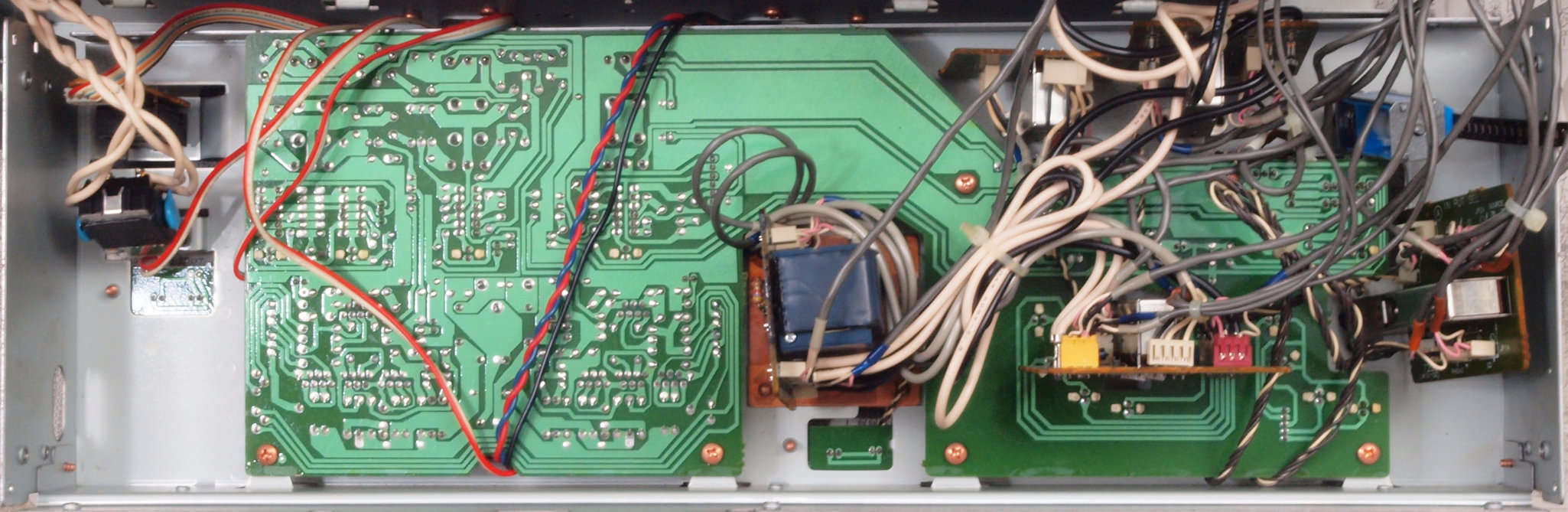

Ｃ７２．　前シャシー裏。　基板への配線はコネクターを使用せず直ずけなので、修理は大変。

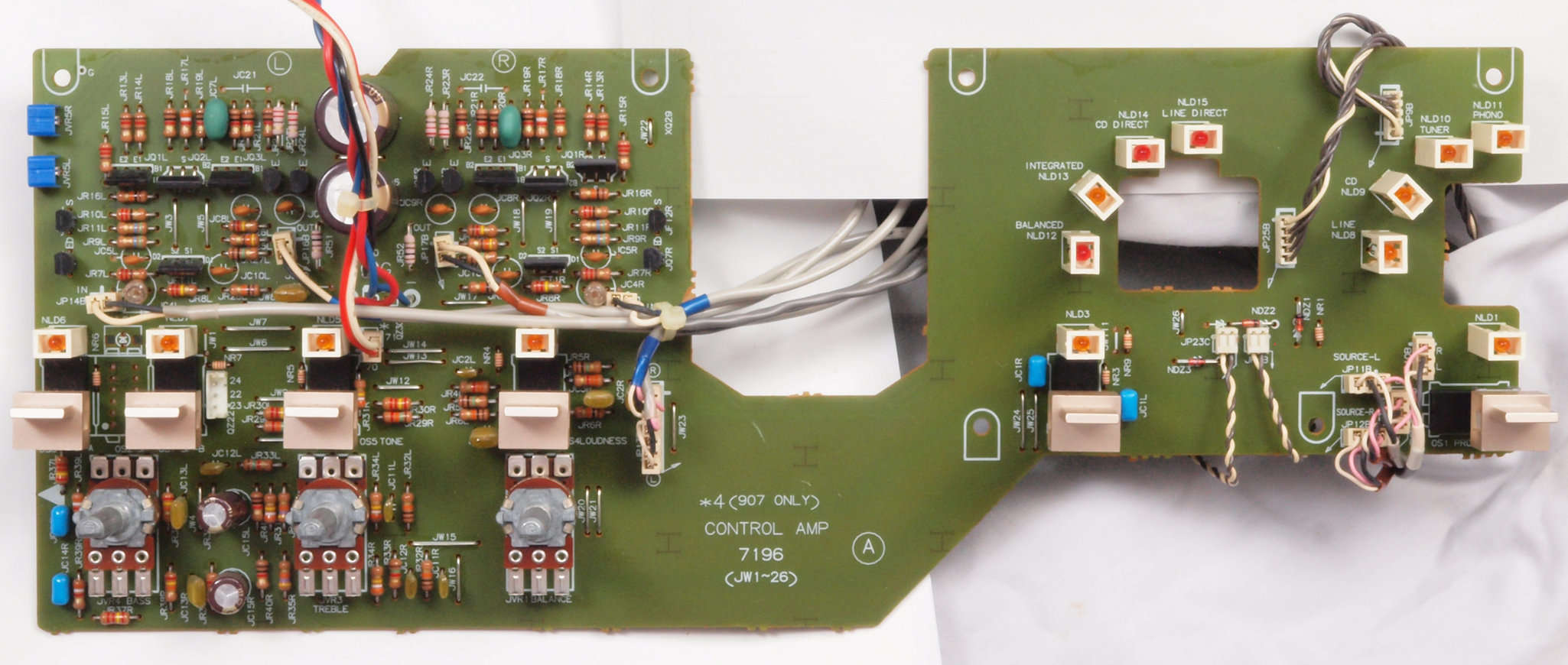

Ｃ８１．　修理前　コントロール基板

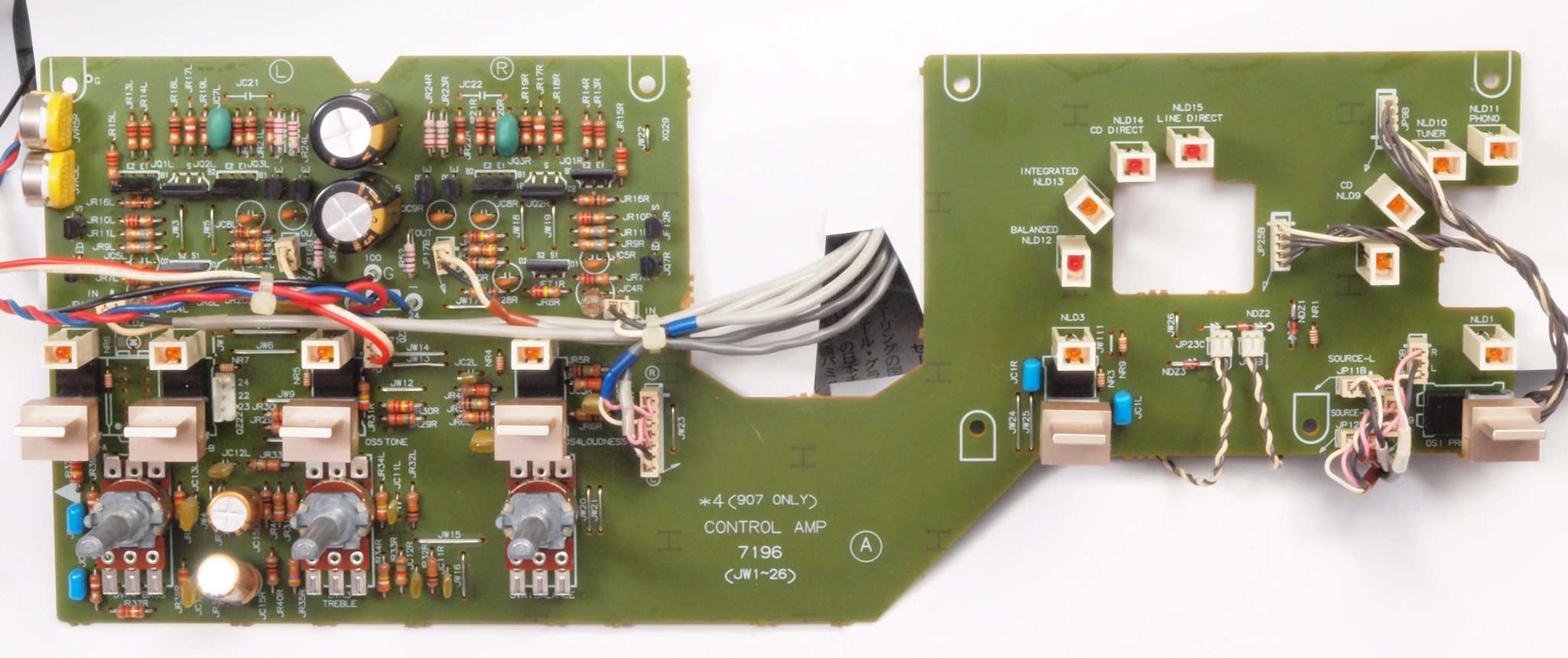

Ｃ８２．　修理後　コントロール基板　半固定ＶＲ２個、電解コンデンサー４個交換。フイルムコンデンサー２個追加。

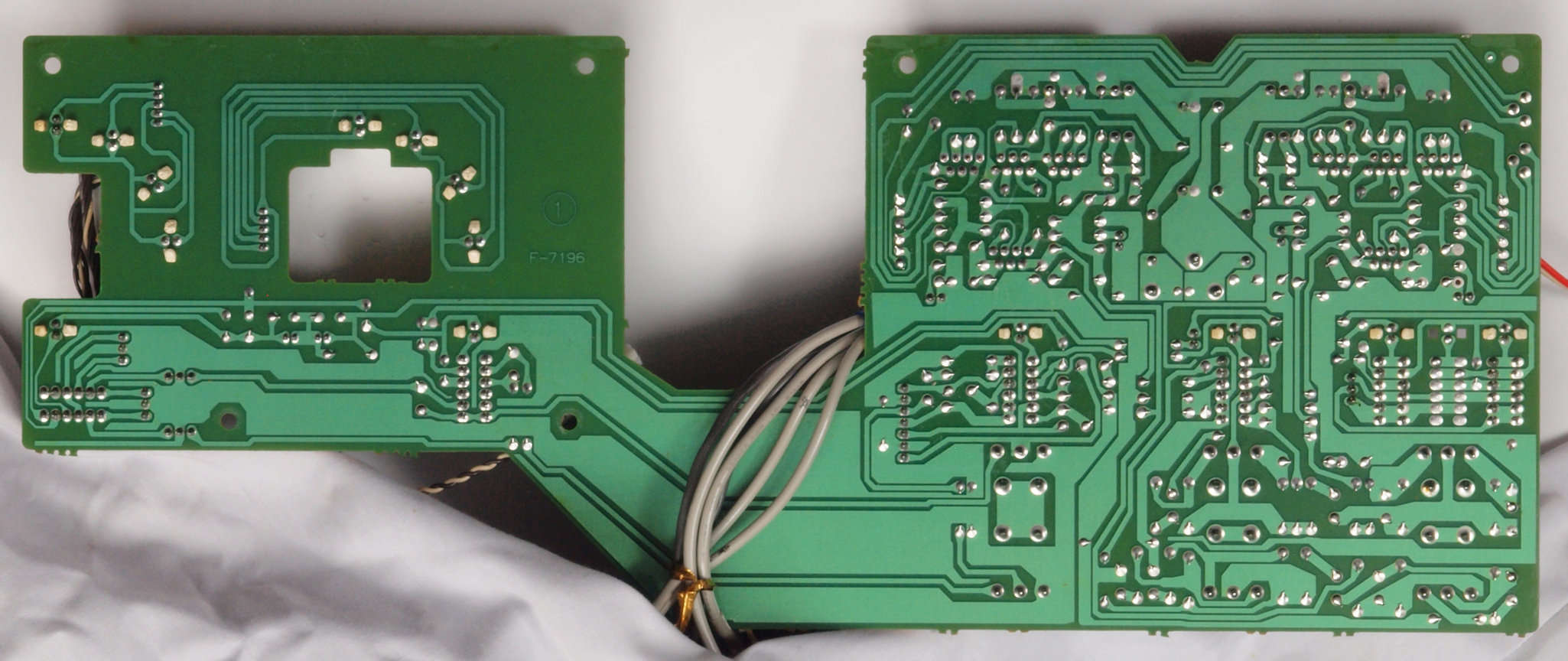

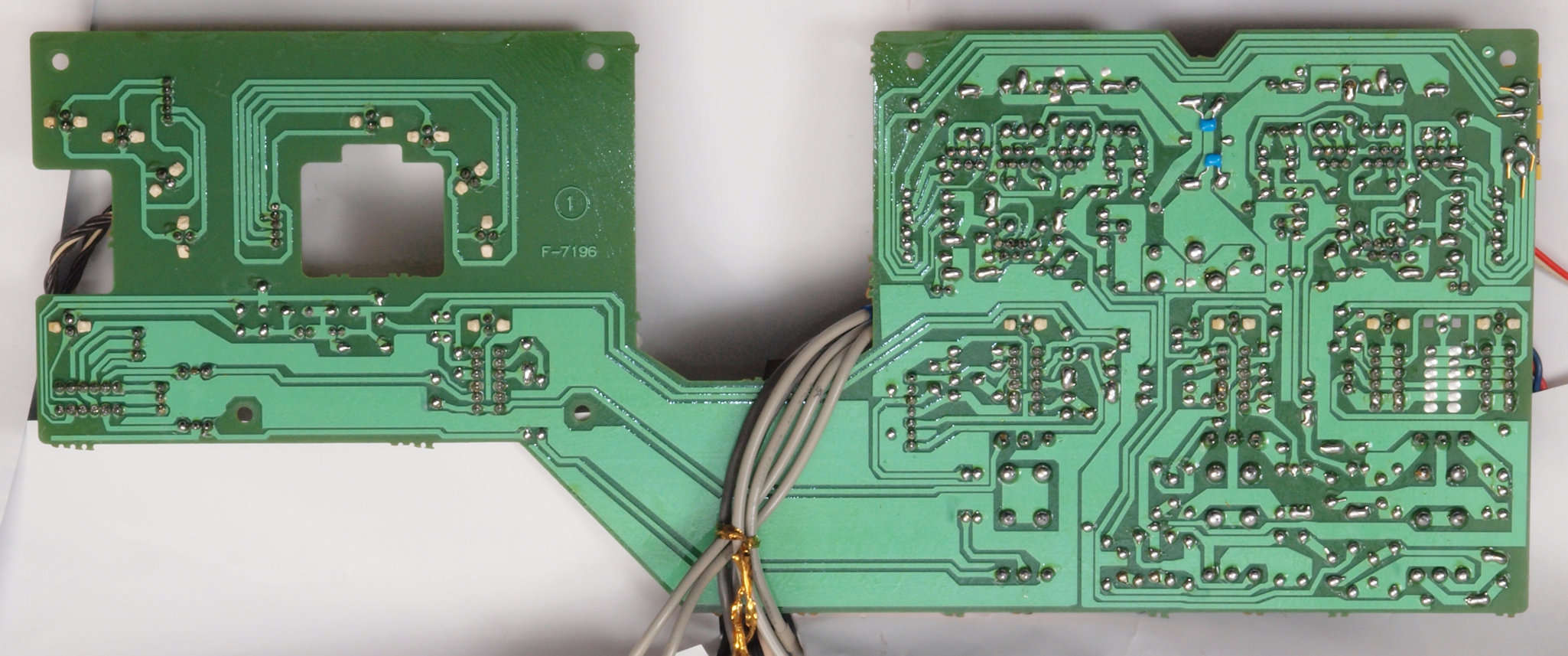

Ｃ８３．　修理前　コントロール基板裏

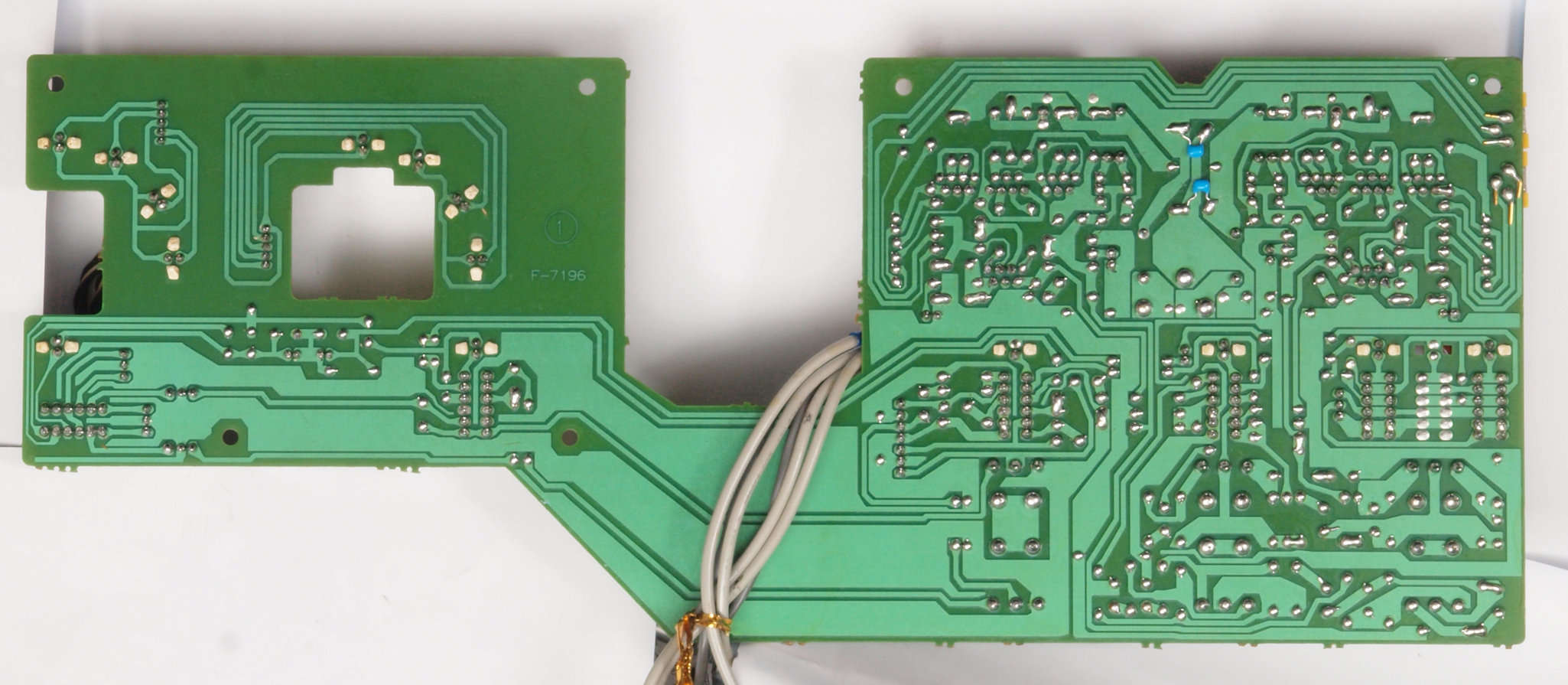

Ｃ８４．　修理（半田補正）後、全半田やり直し。　コントロール基板裏。

Ｃ８５．　完成コントロール基板裏　洗浄後防湿材を塗る。

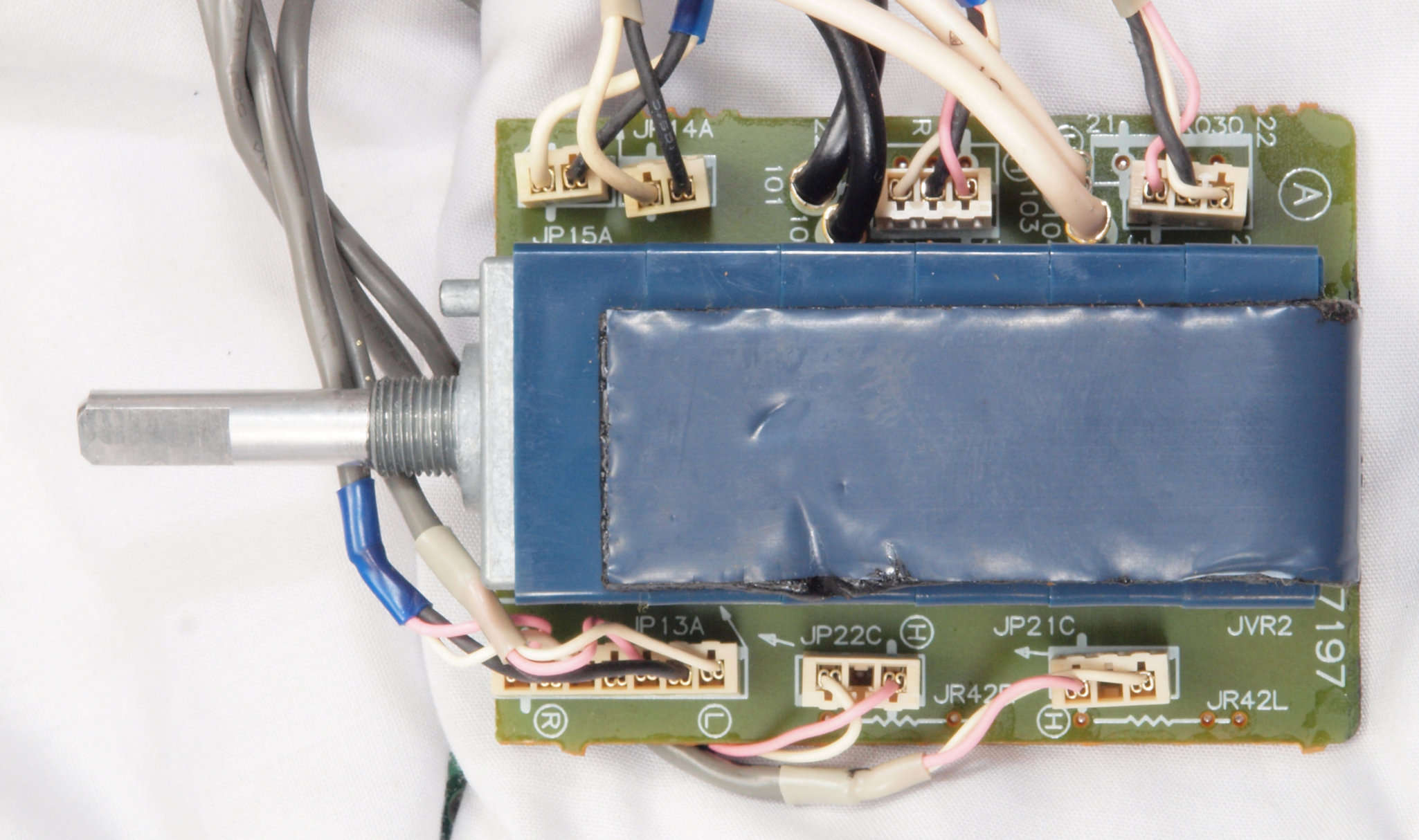

Ｃ９１．　修理中　メインＶＲ基板

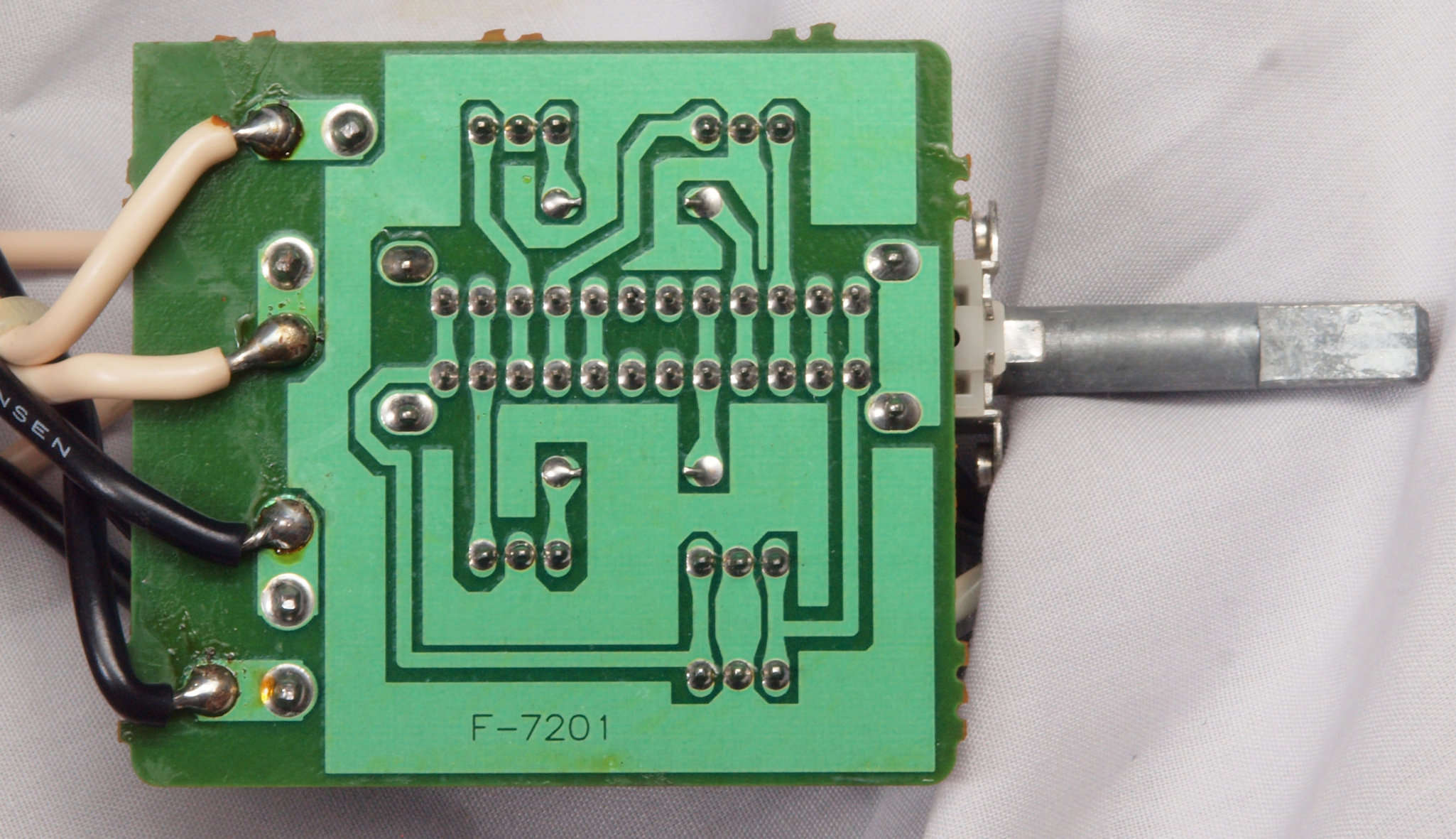

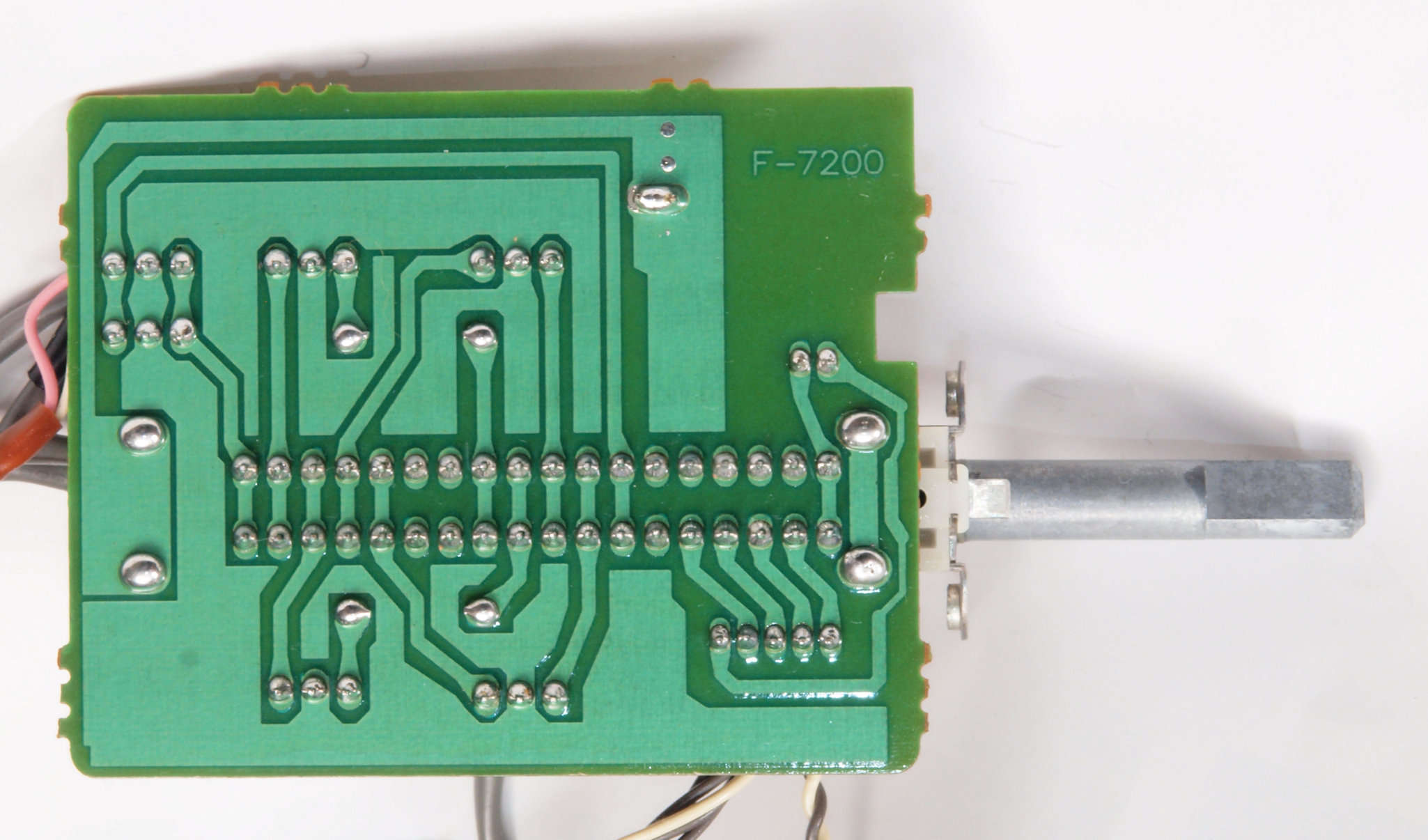

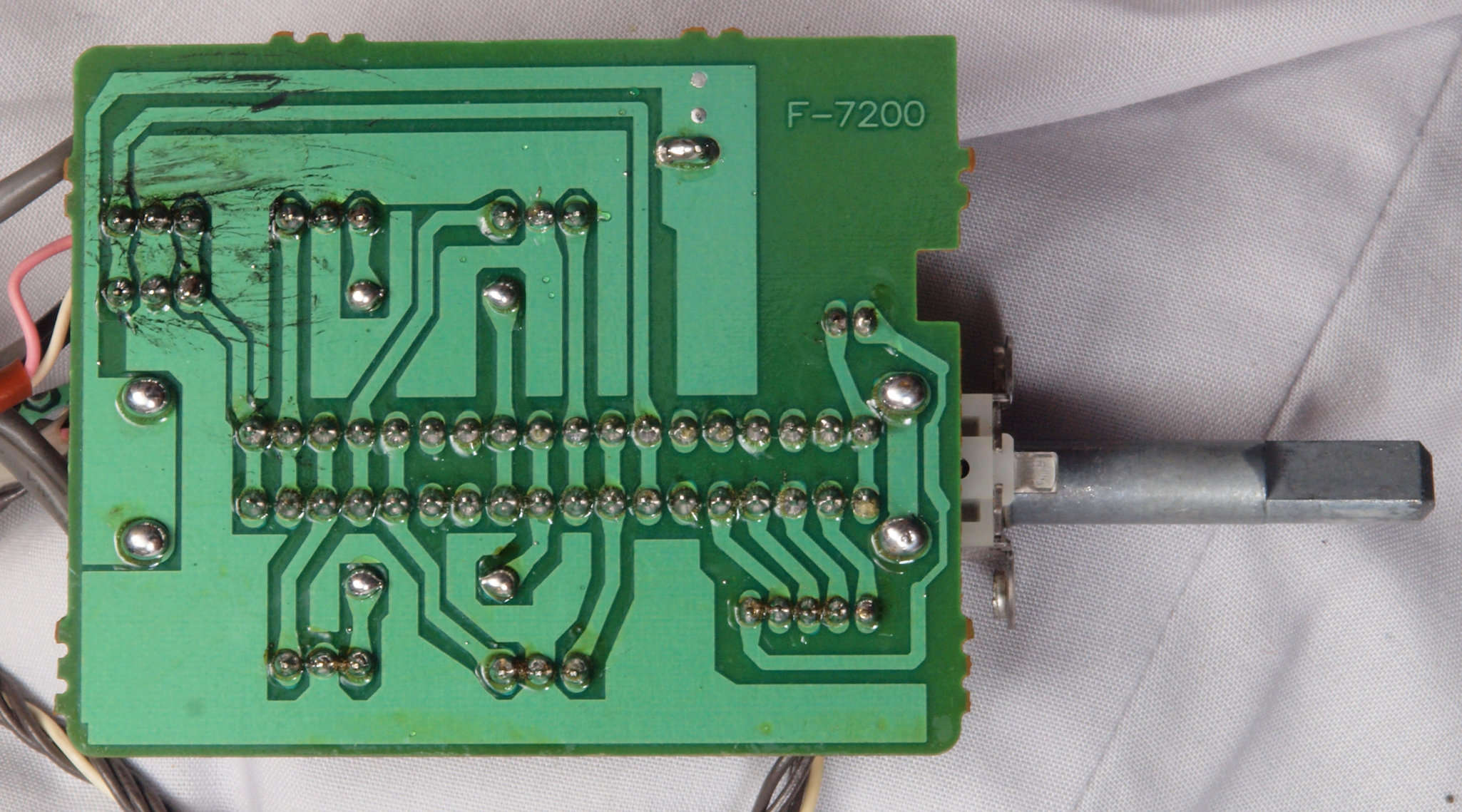

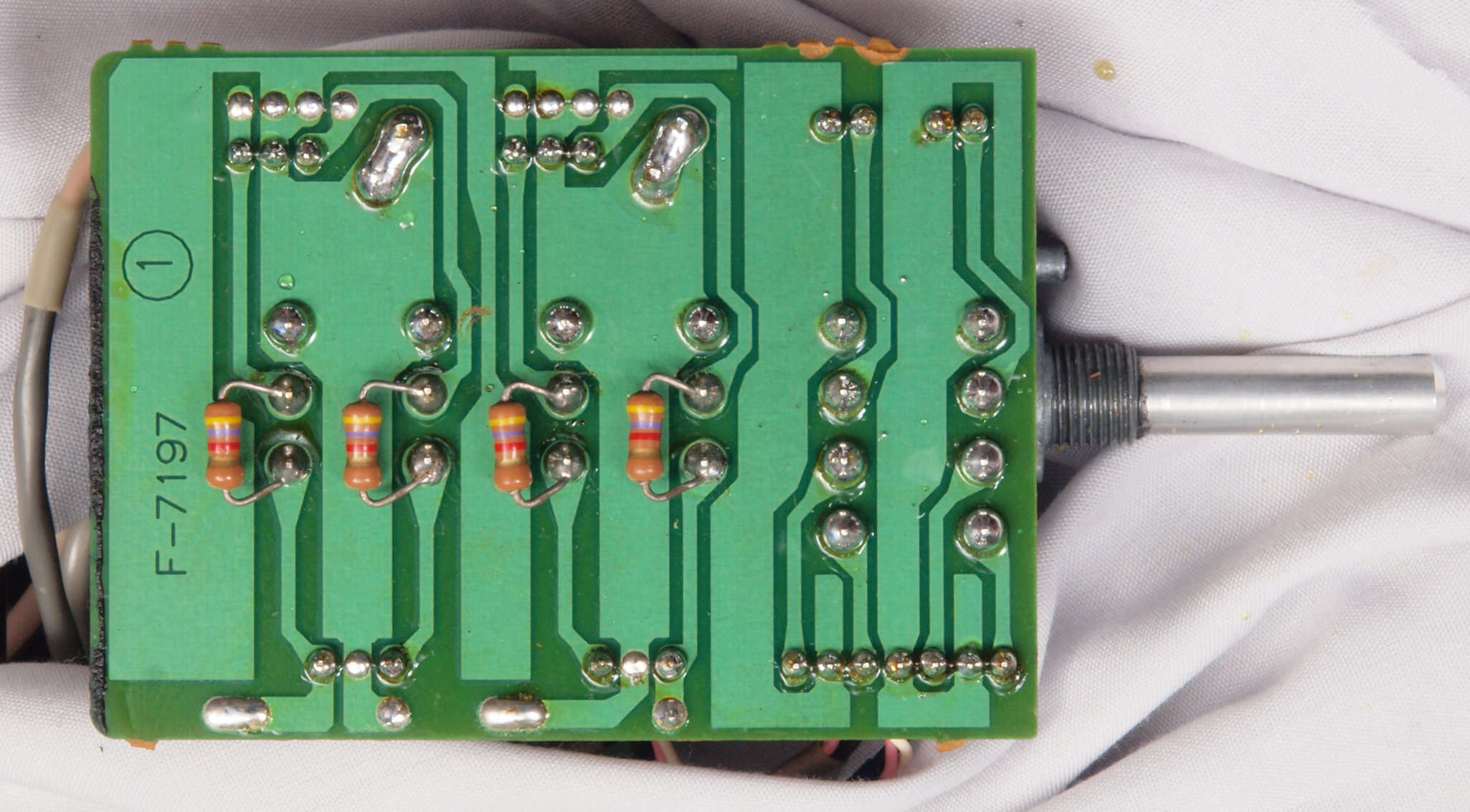

Ｃ９２．　修理前　メインＶＲ基板裏

Ｃ９３．　修理（半田補正）後　メインＶＲ基板裏、全半田やり直し。

Ｃ９４．　完成メインＶＲ基板裏、　洗浄後防湿材を塗る。

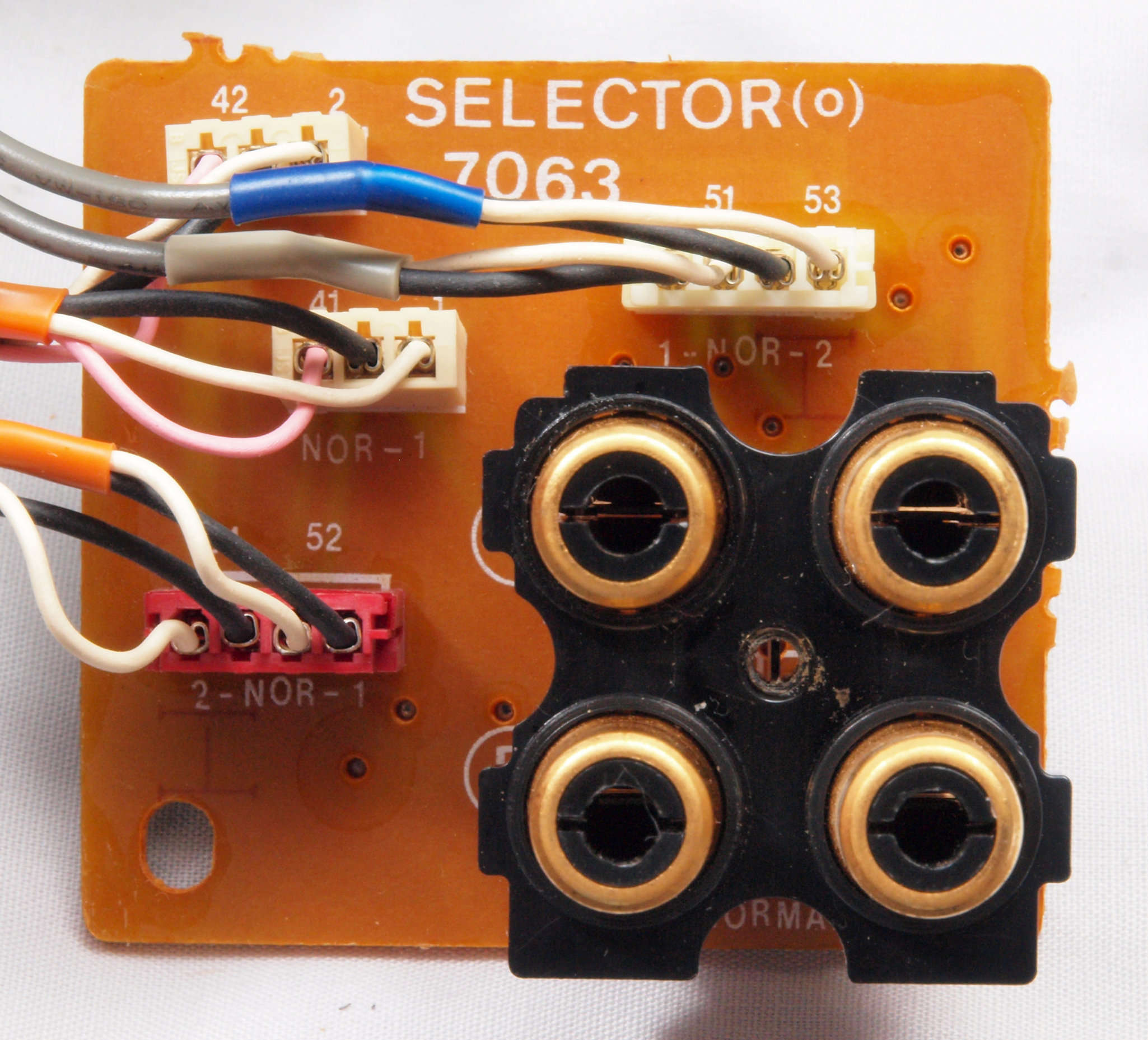

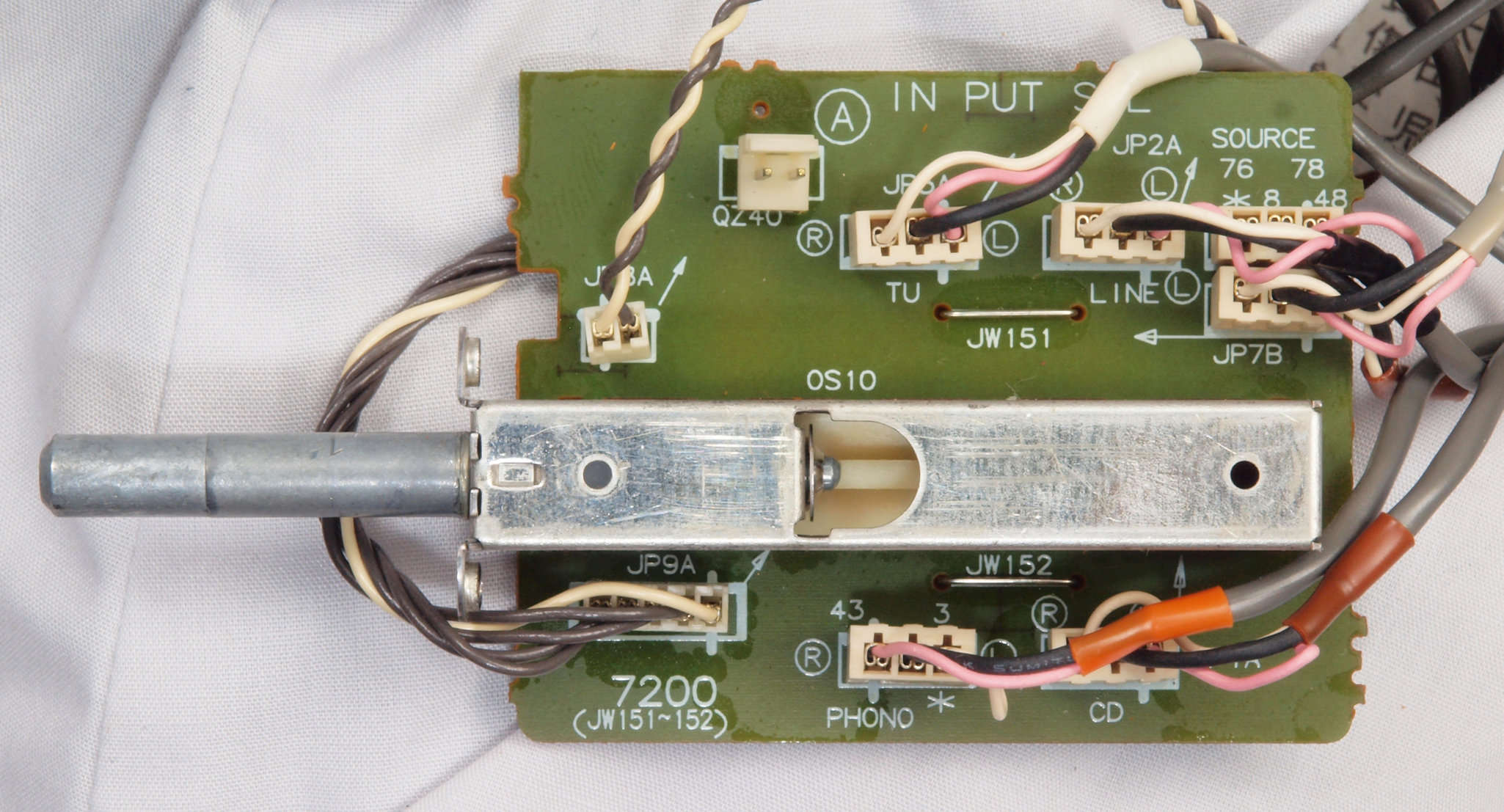

ＣＡ１．　修理中　入力切替ＳＷ基板

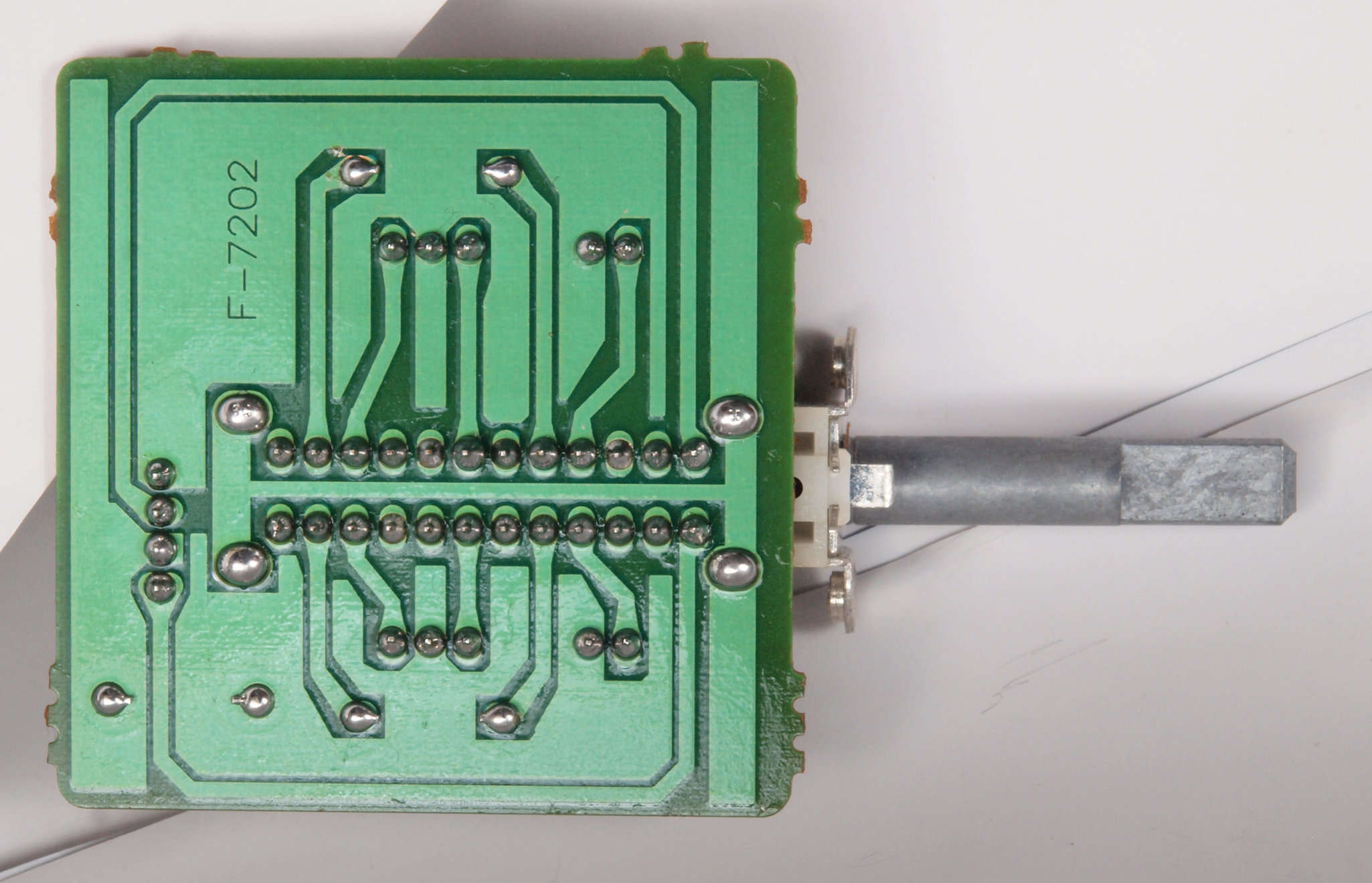

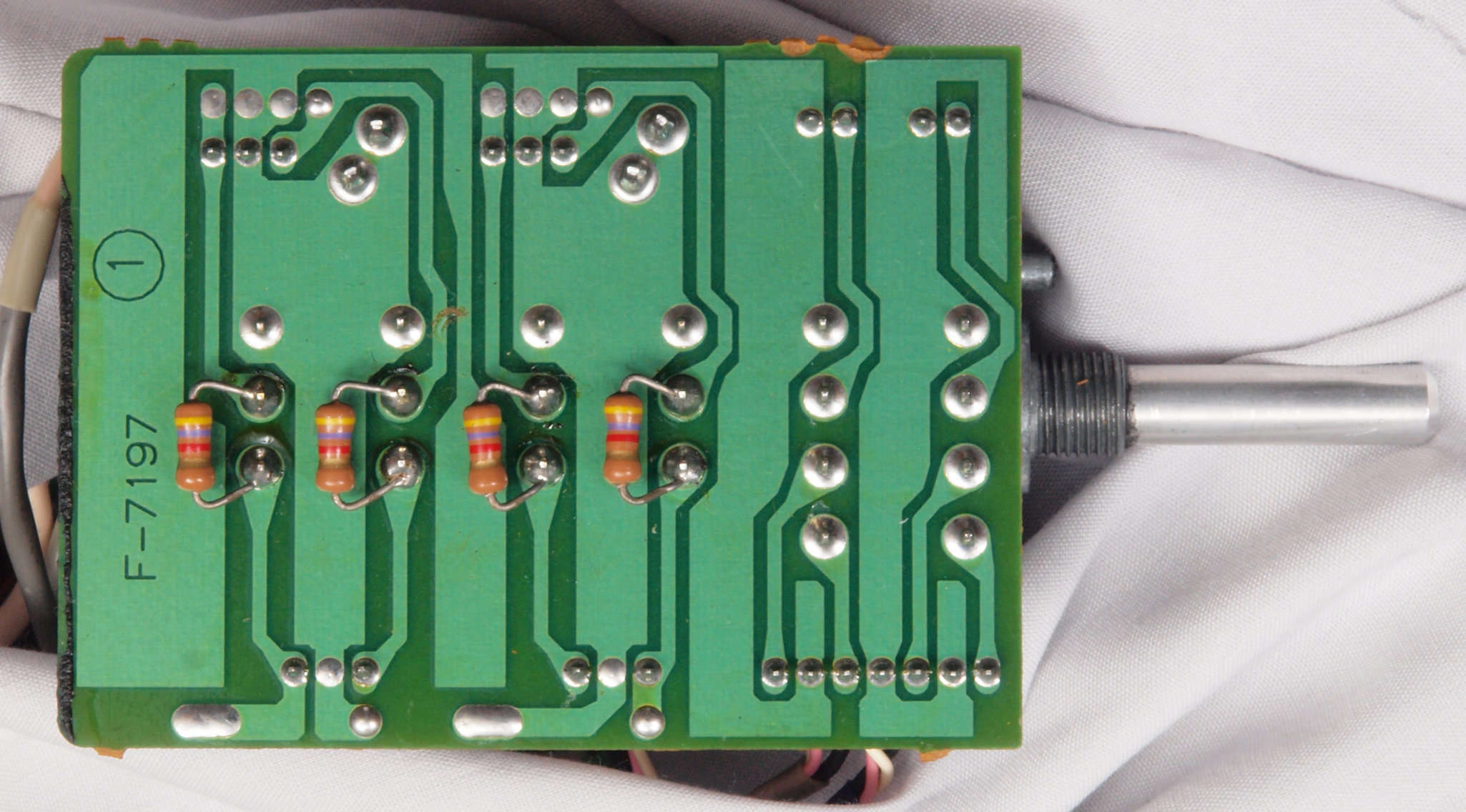

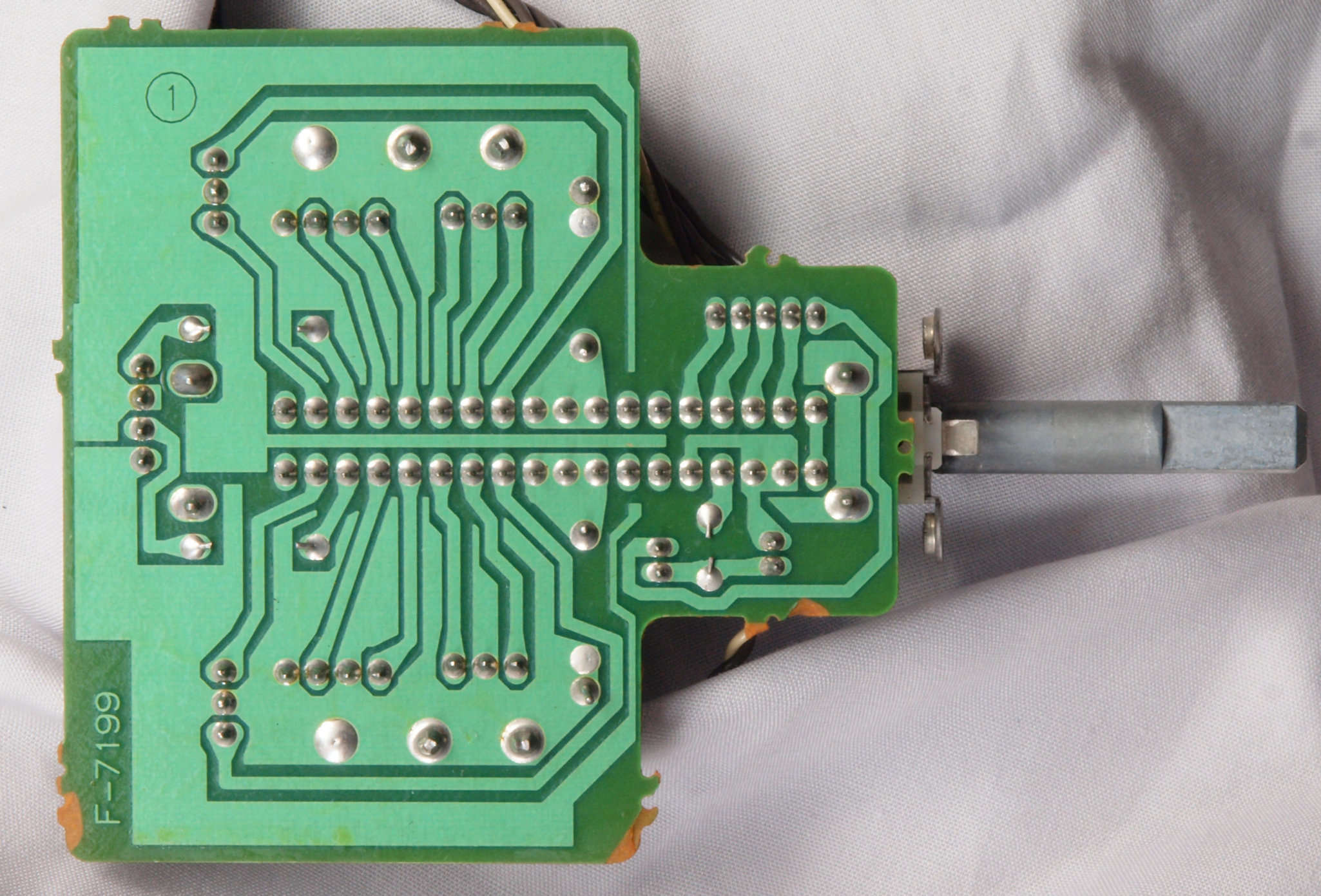

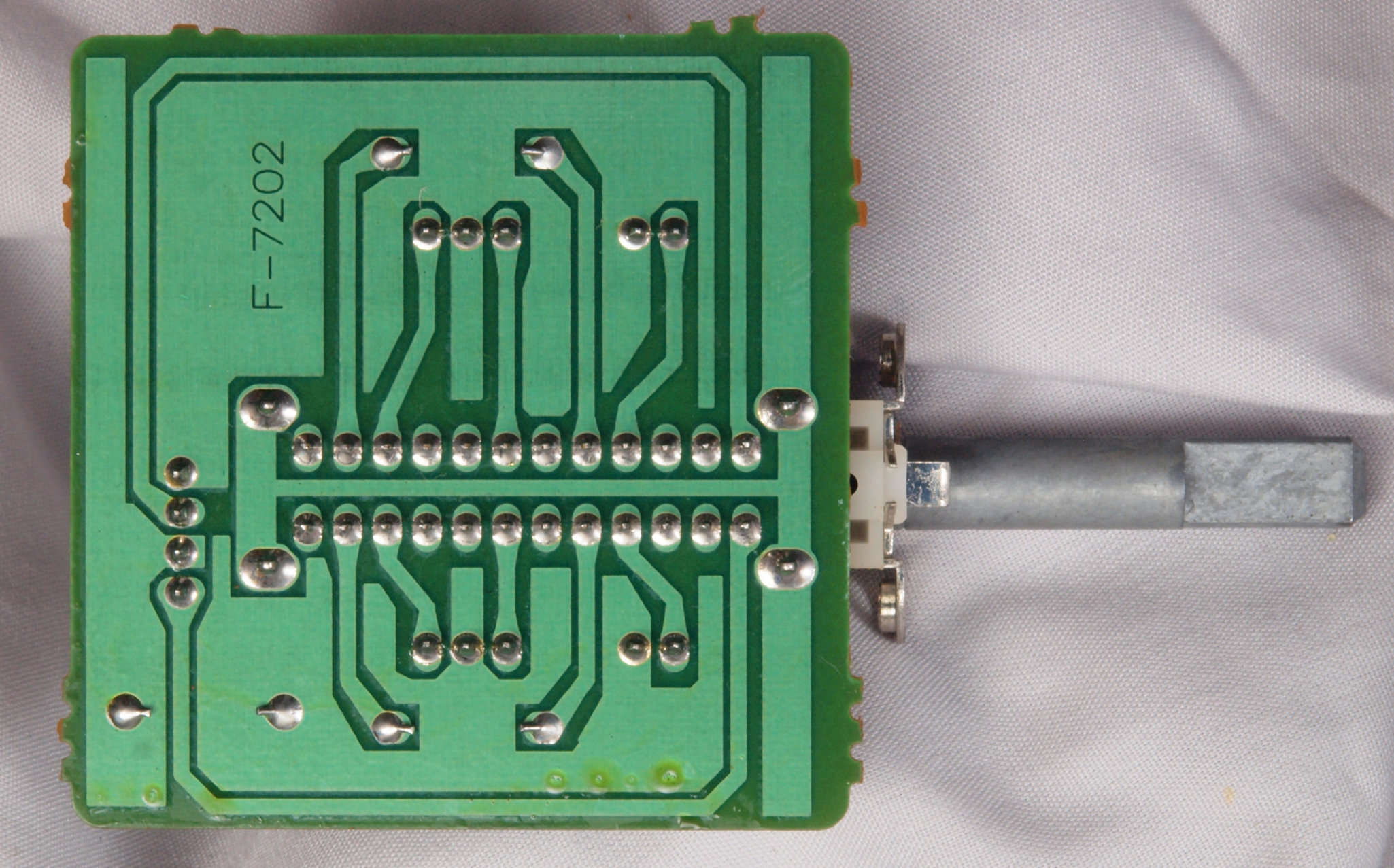

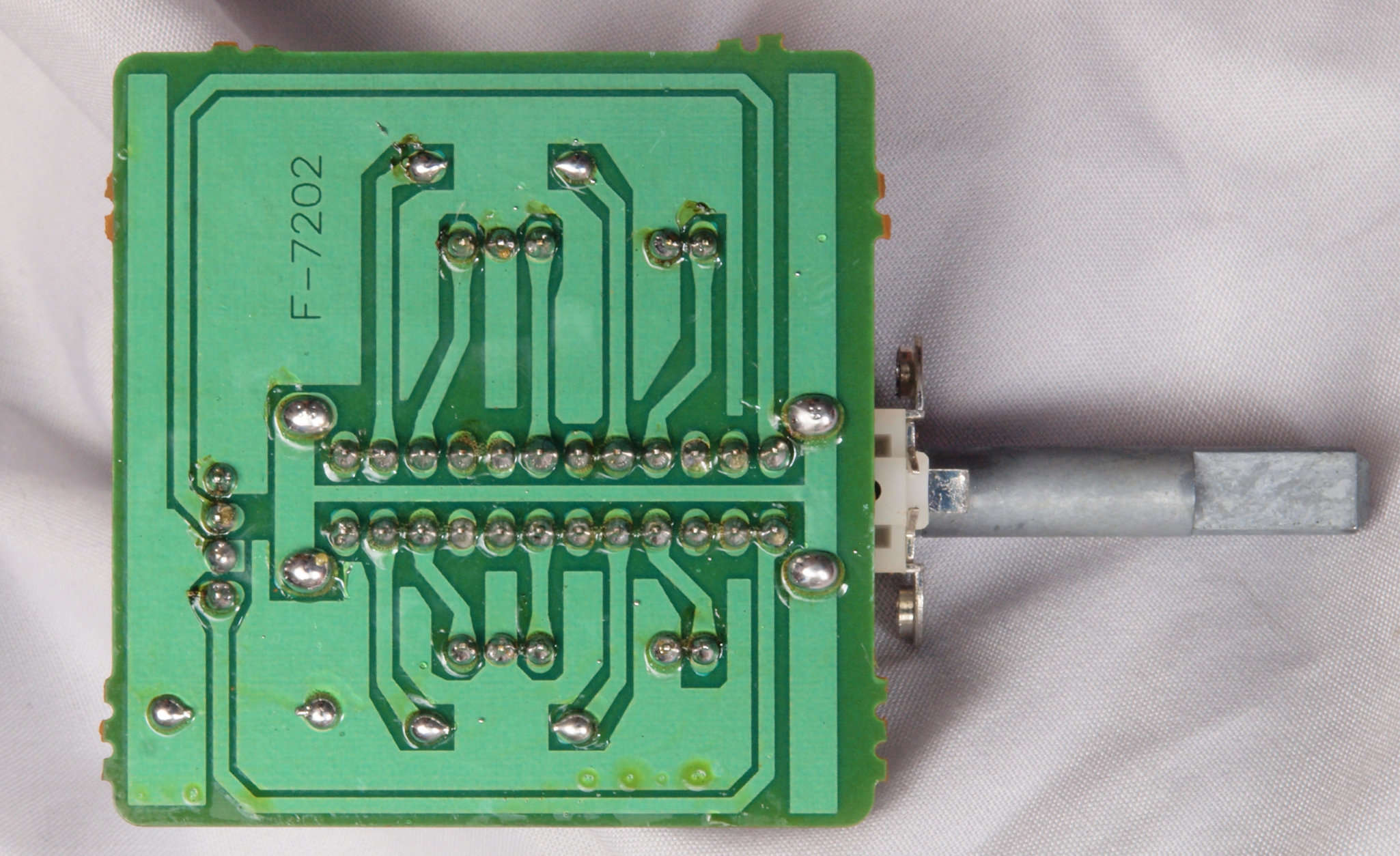

ＣＡ２．　修理前　入力切替ＳＷ基板裏

ＣＡ３．　修理（半田補正）後　入力切替ＳＷ基板裏、全半田やり直し。

ＣＡ４．　完成入力切替ＳＷ基板裏、　洗浄後防湿材を塗る。

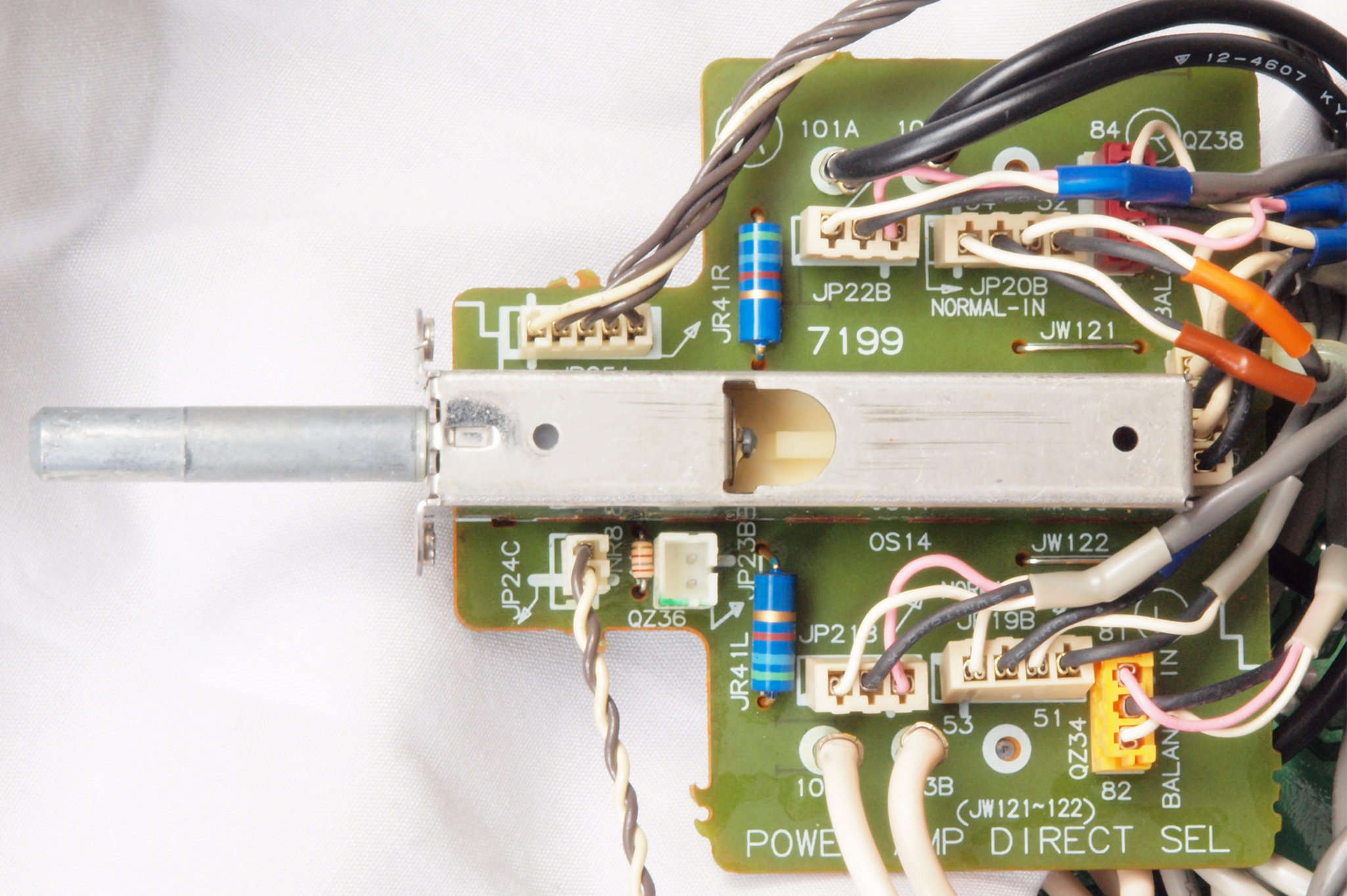

ＣＢ１．　修理中　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板

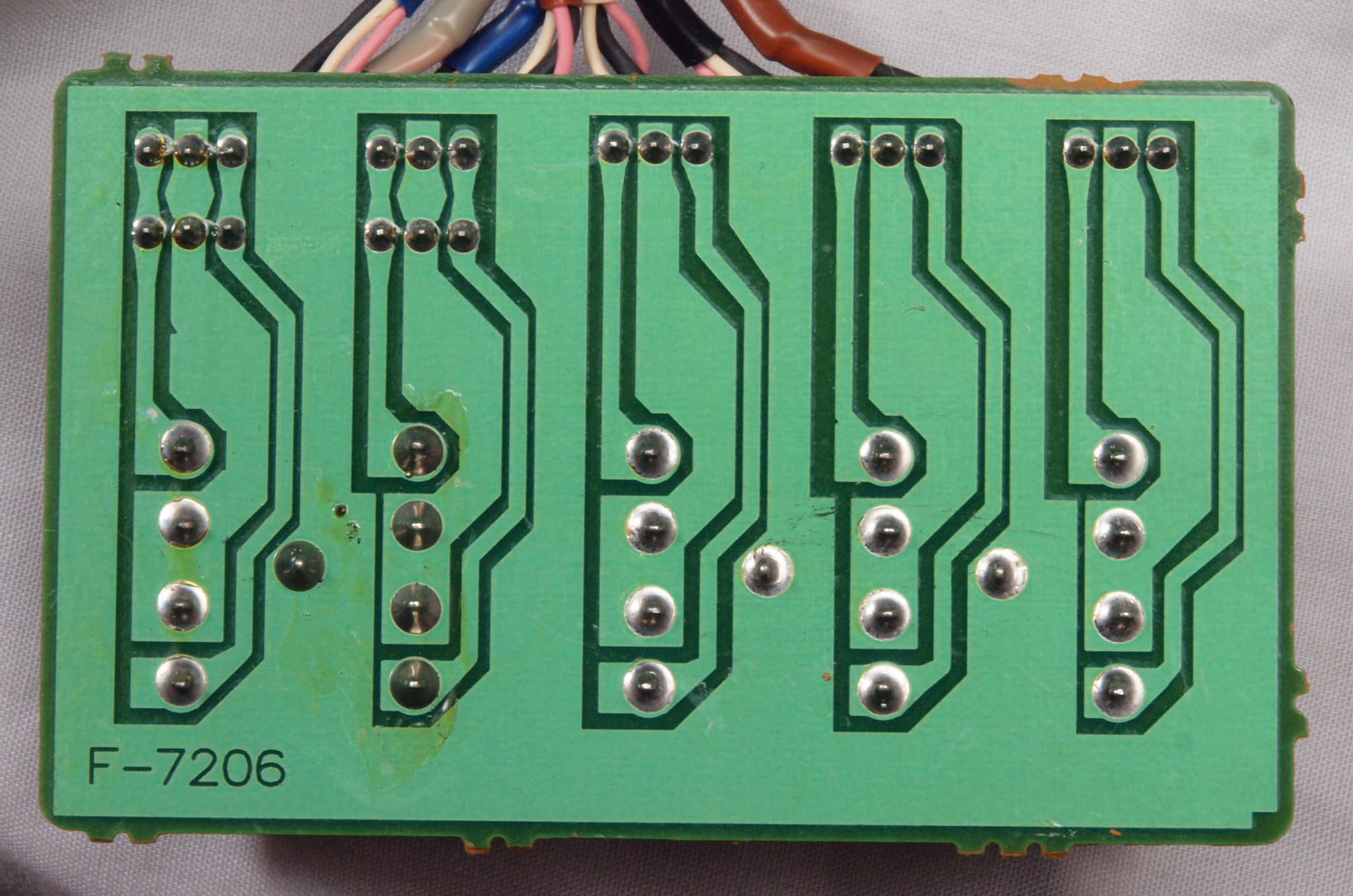

ＣＢ２．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏

ＣＢ３．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏、全半田やり直し。

ＣＢ４．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏、　洗浄後防湿材を塗る。

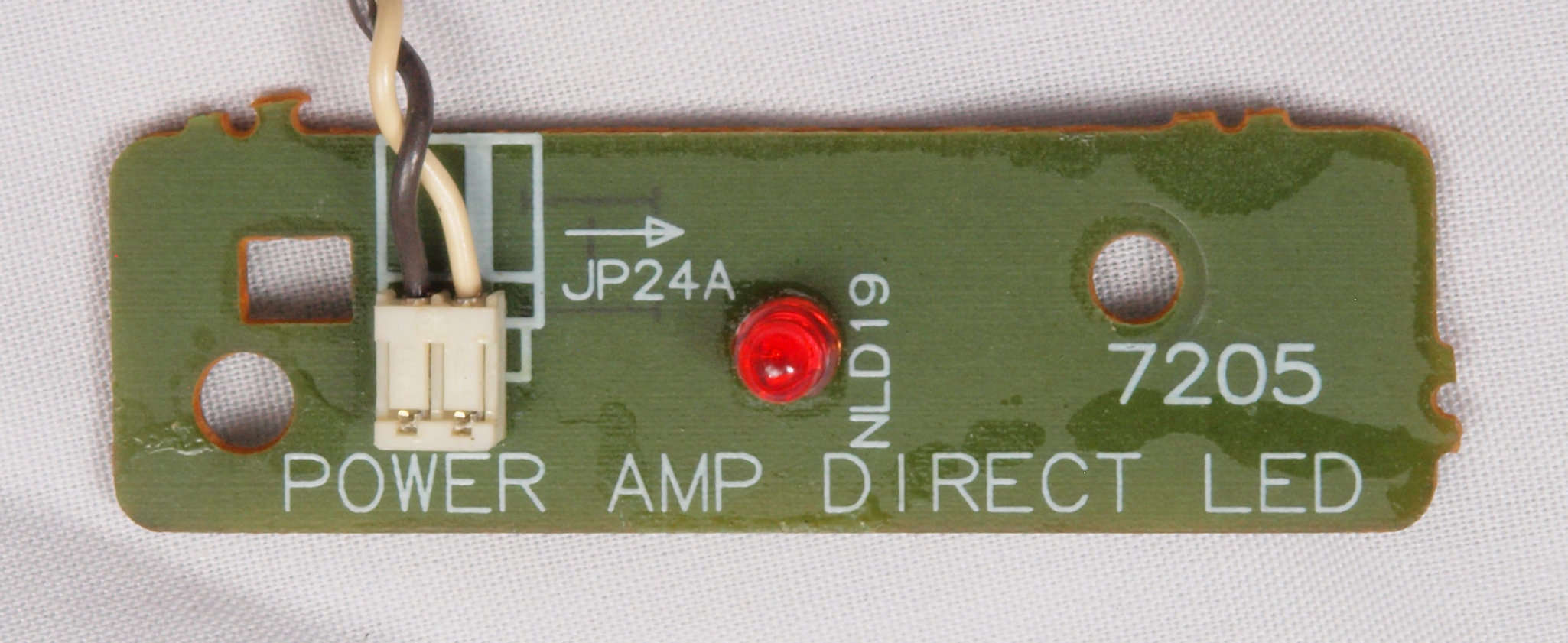

ＣＢ５．　修理中　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔLED表示基板

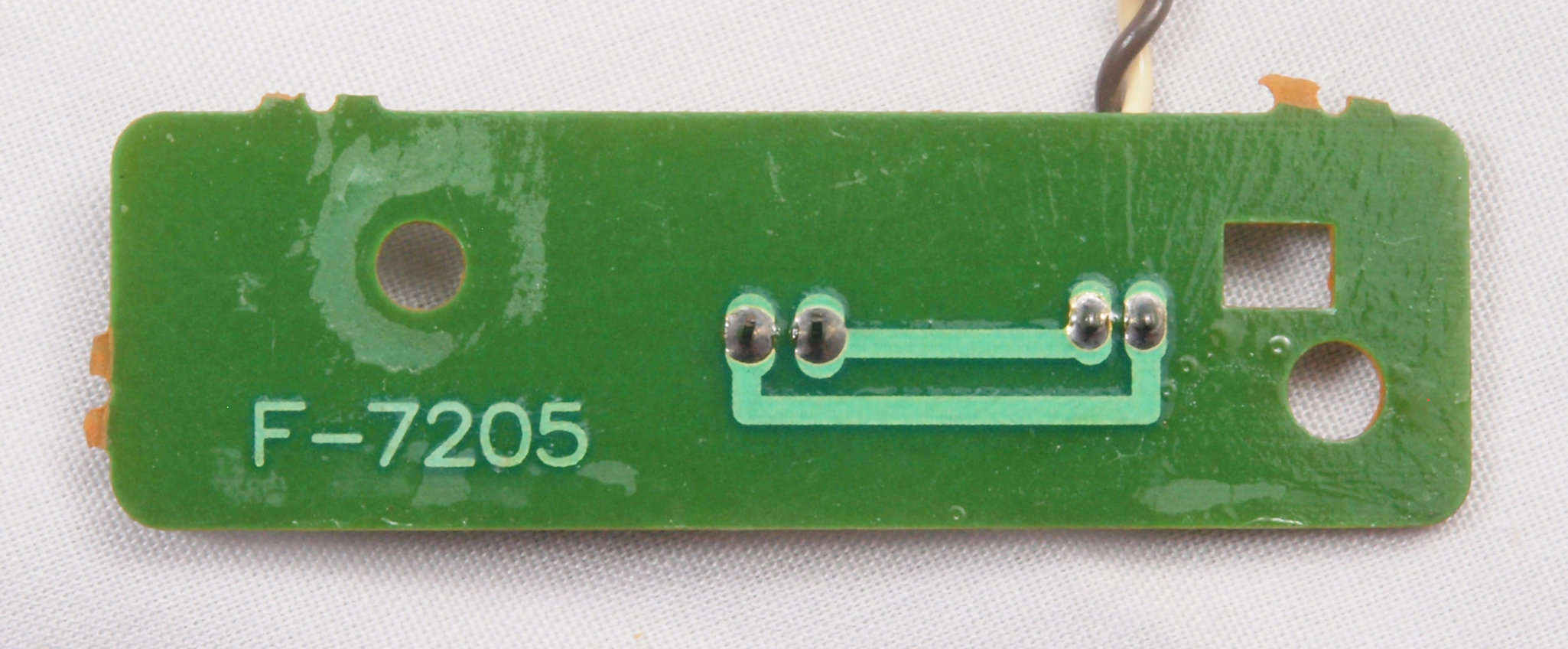

ＣＤ６．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔLED表示基板裏

ＣＤ７．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔLED表示基板裏　　全半田やり直し

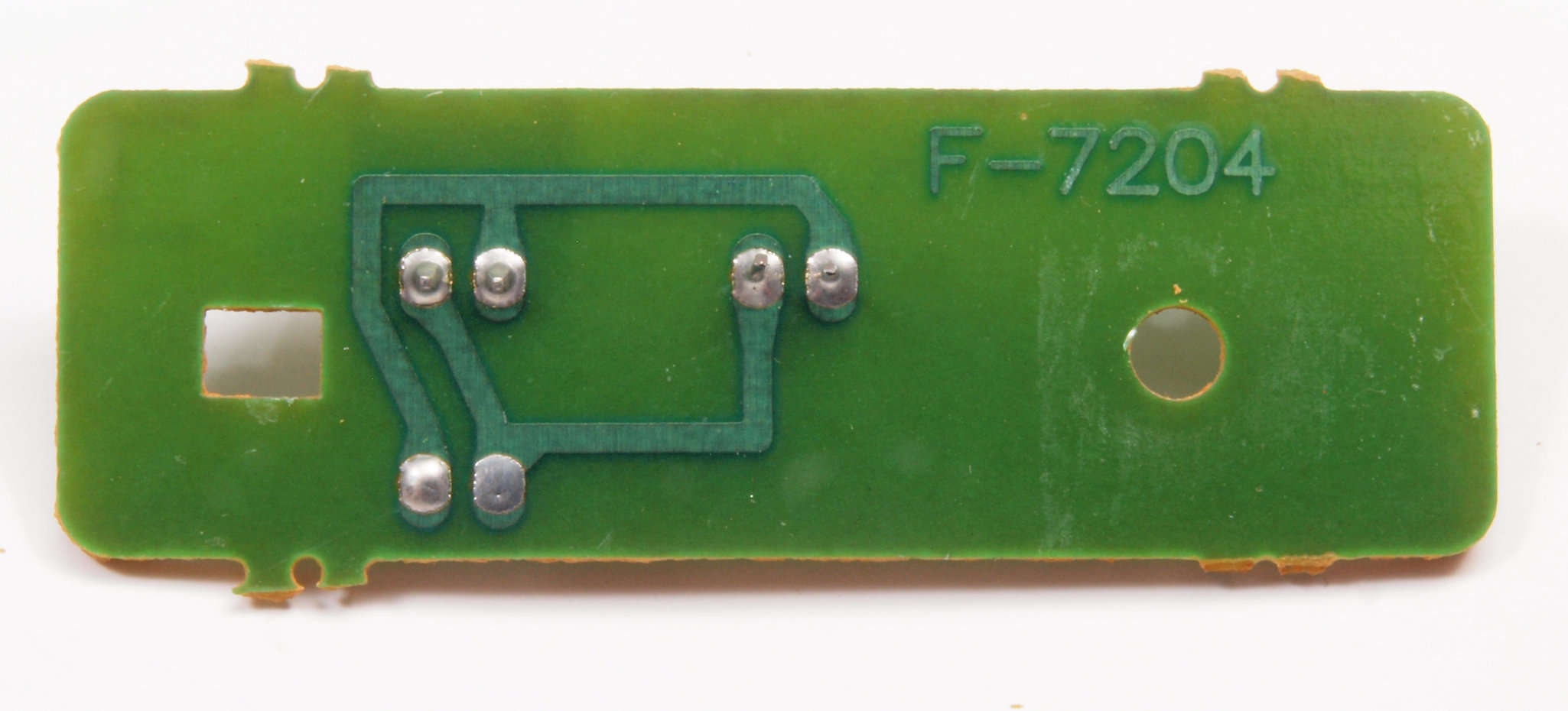

ＣＤ８．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔLED表示基板裏、　洗浄後防湿材を塗る。

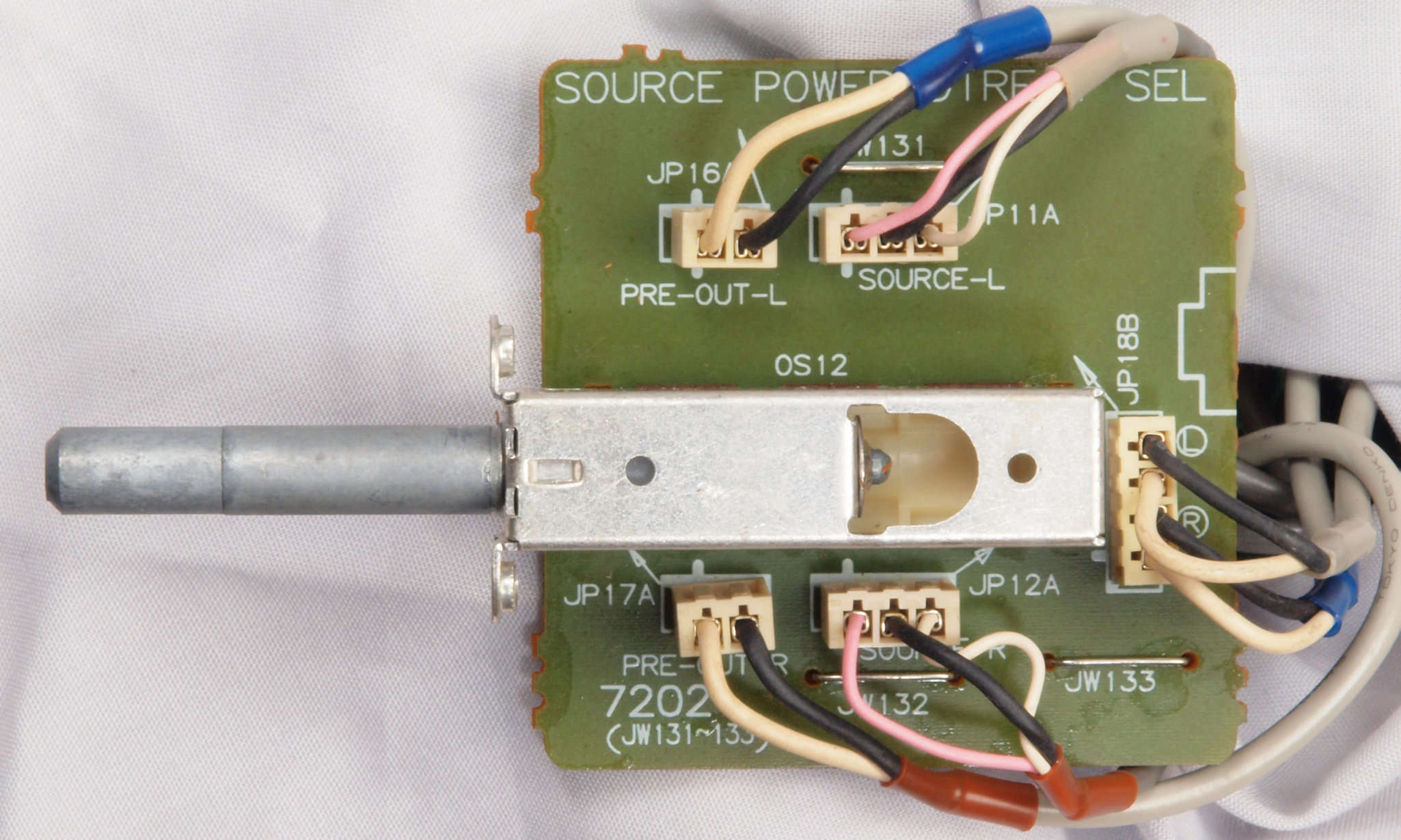

ＣＣ１．　修理前　　ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板。

ＣＣ２．　修理前　ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板裏

ＣＣ３．　修理（半田補正）後　ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板裏、全半田やり直し。

ＣＣ４．　完成ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板裏、　洗浄後防湿材を塗る。

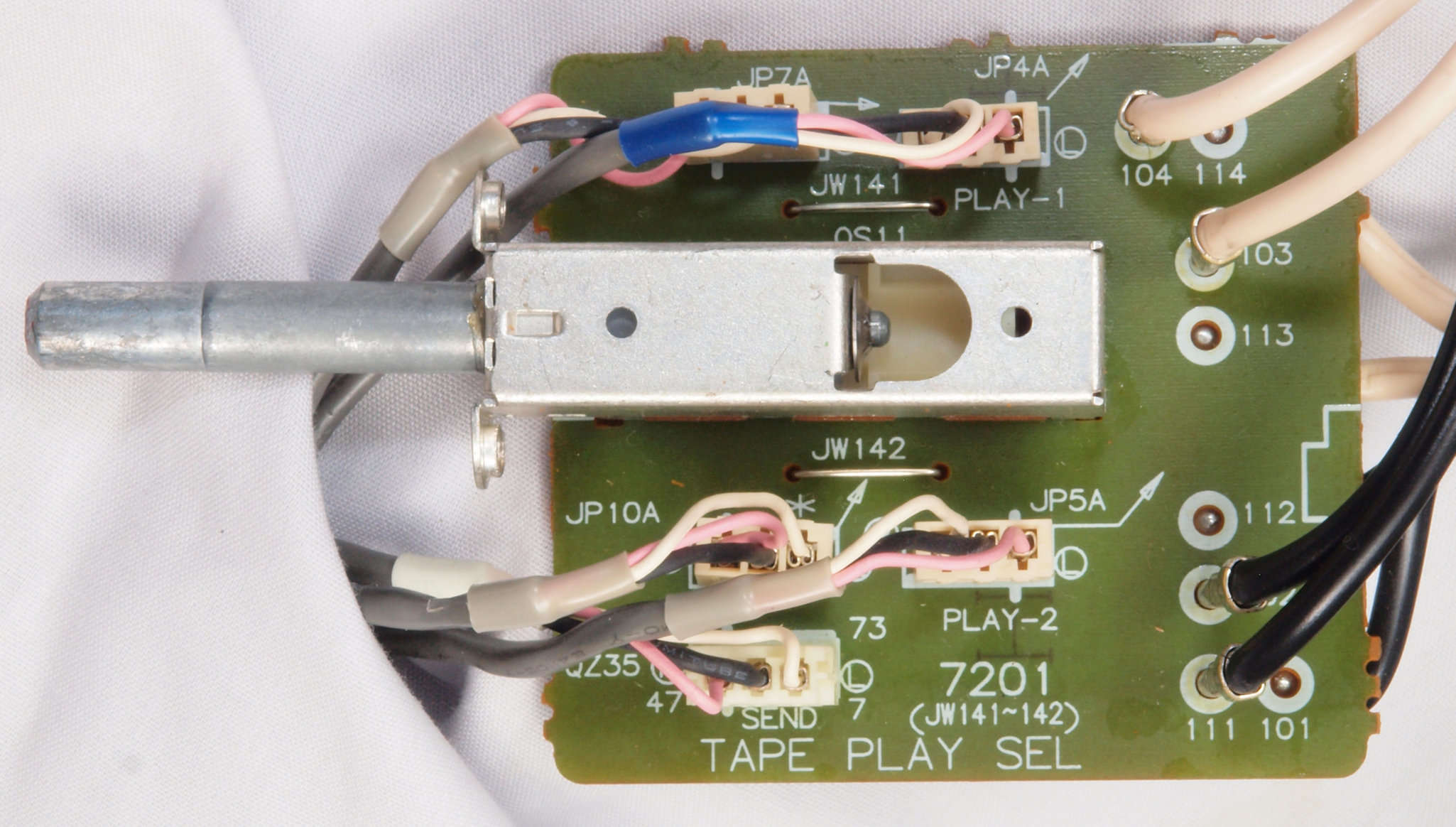

ＣＤ１．　修理中　ＴａｐｅＰｌａｙ選択ＳＷ基板

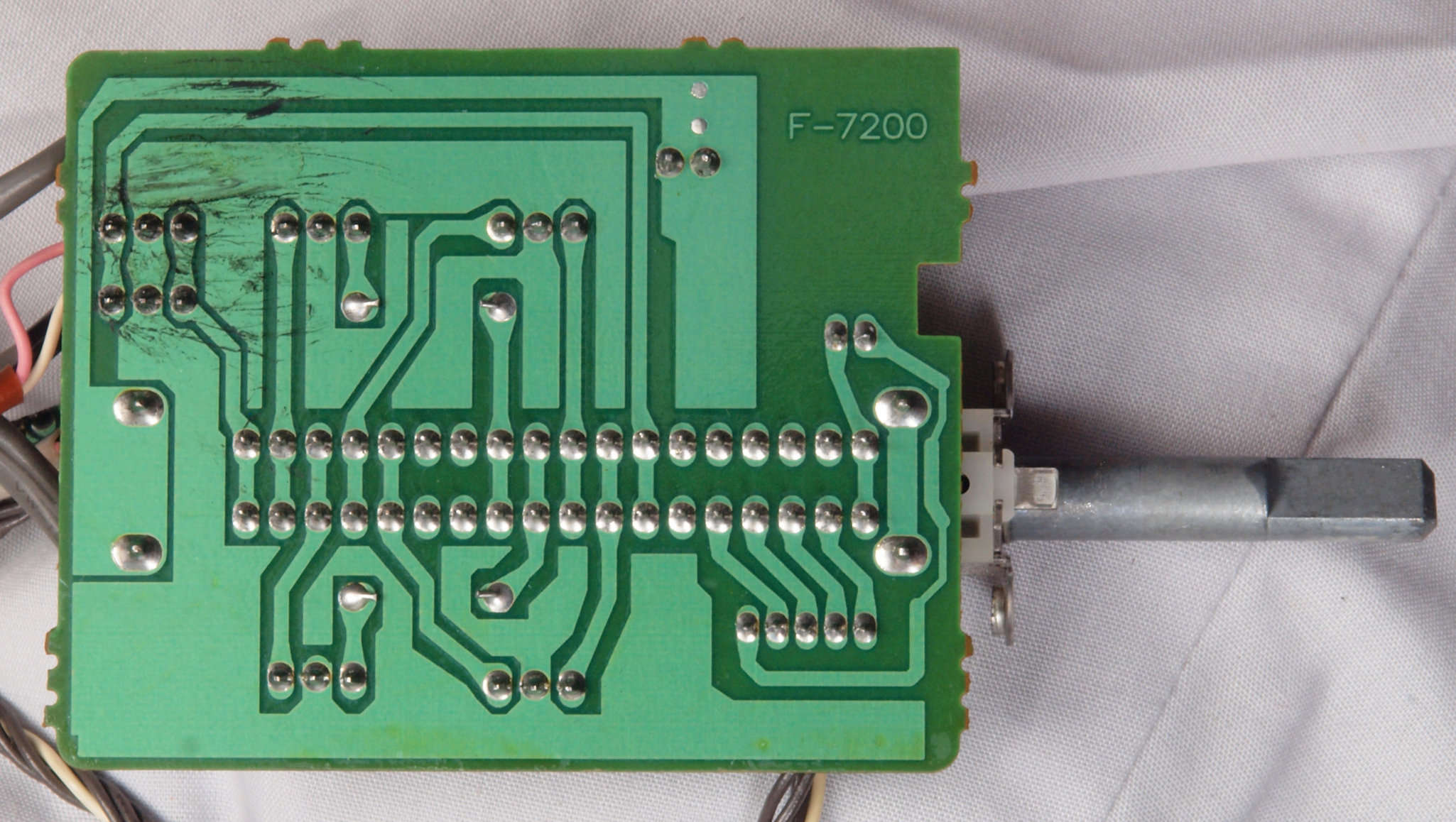

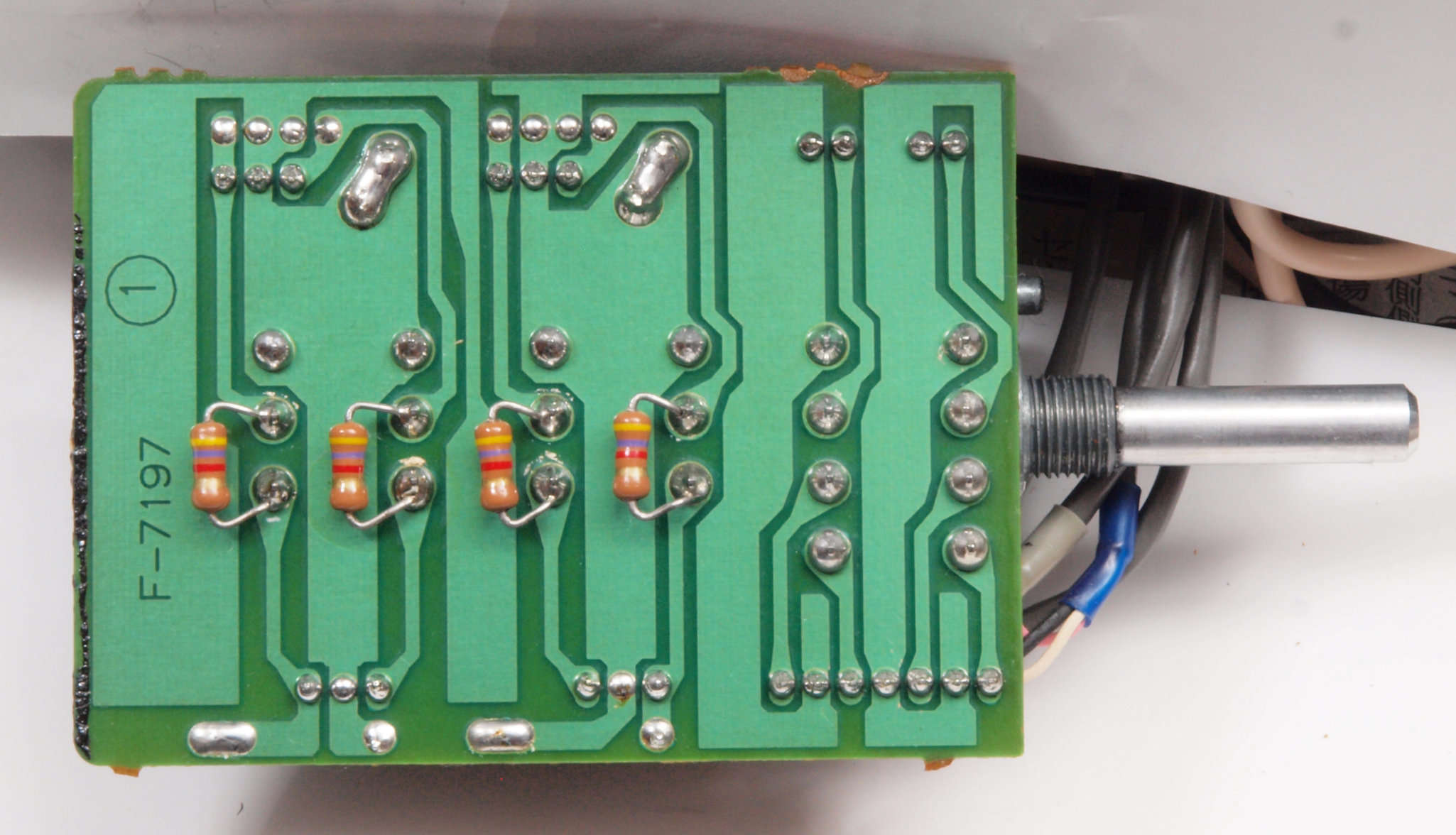

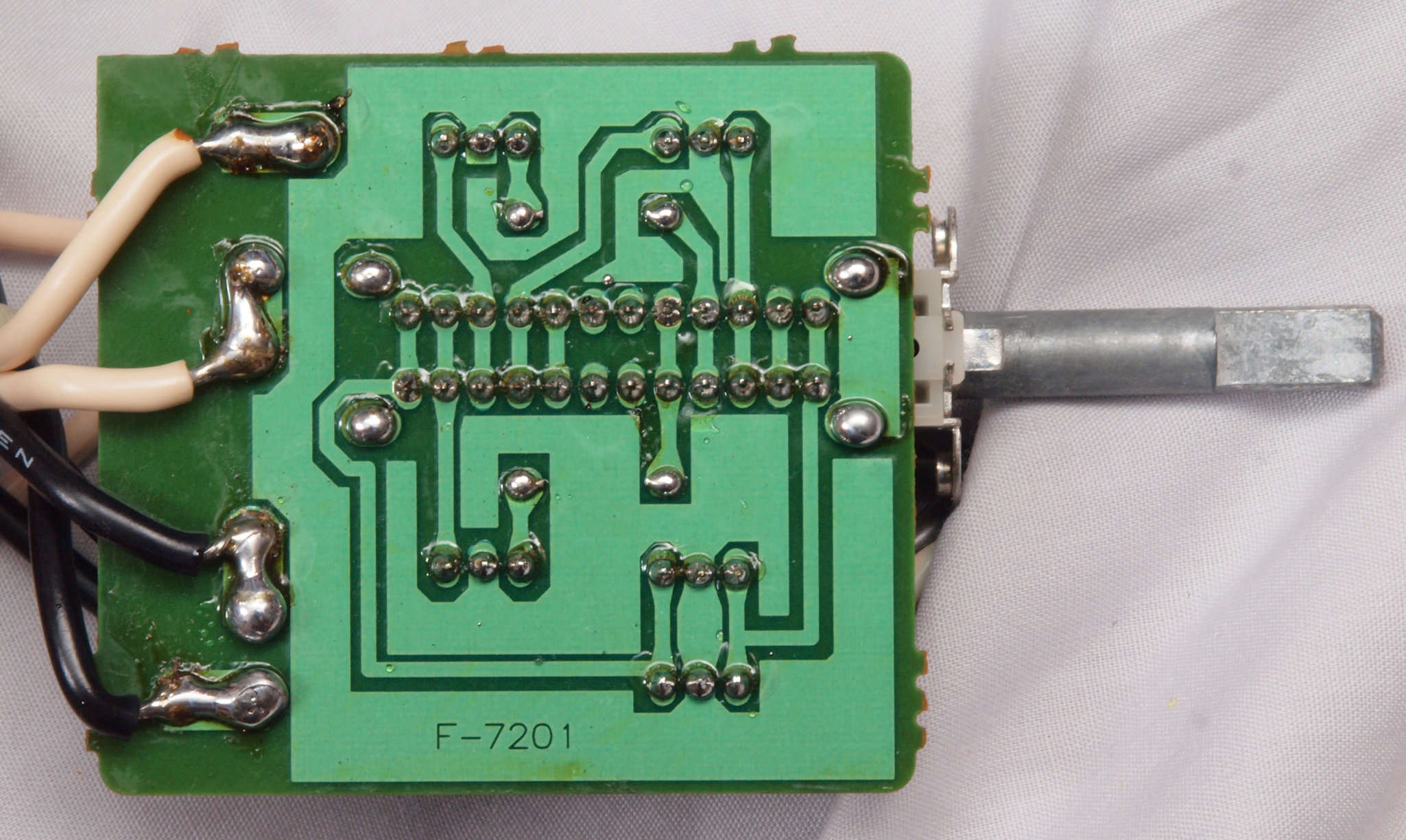

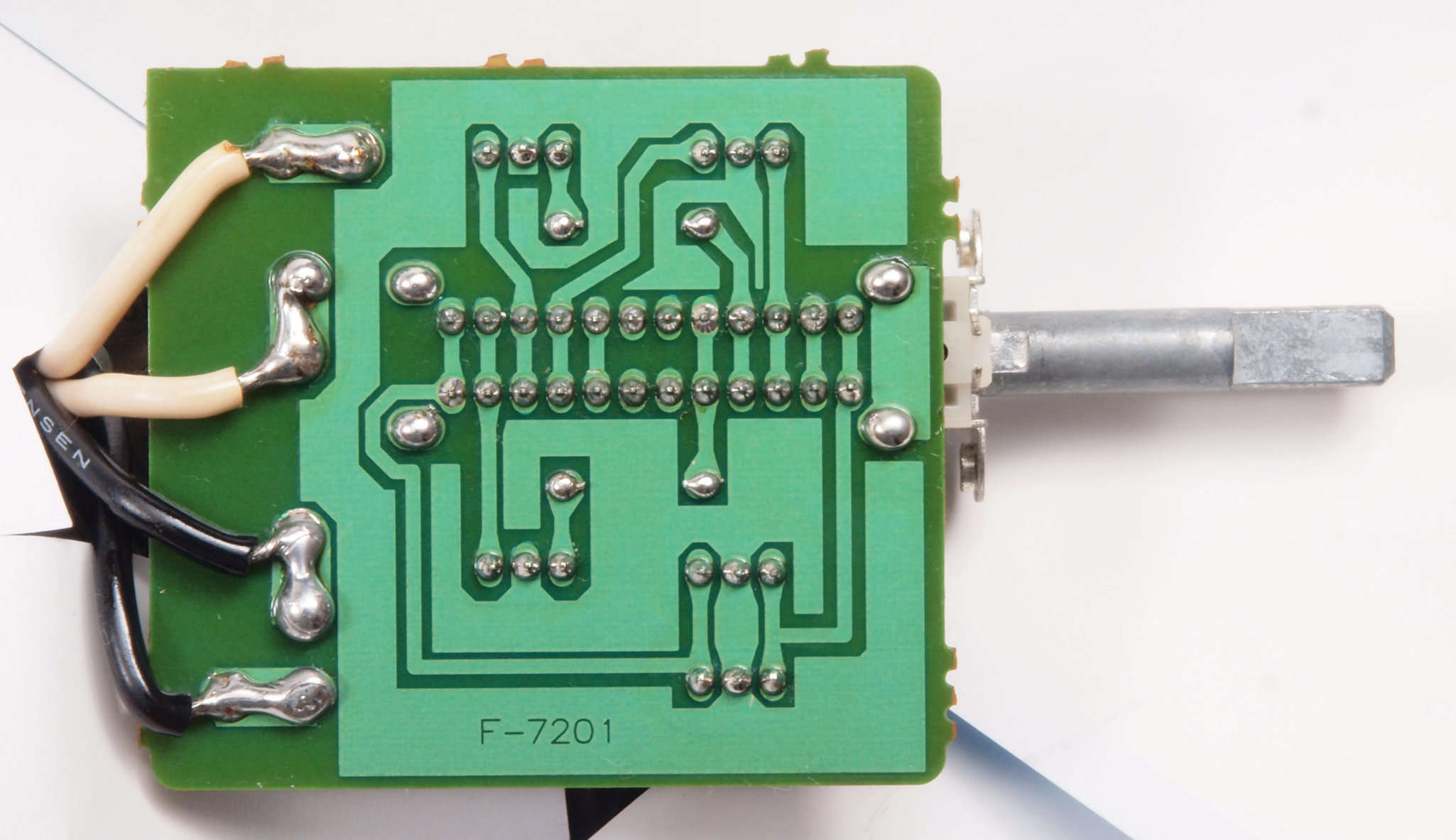

ＣＤ２．　修理前　ＴａｐｅＰｌａｙ選択ＳＷ基板裏

ＣＤ３．　修理（半田補正）後　ＴａｐｅＰｌａｙ選択ＳＷ基板裏　　全半田やり直し

ＣＤ４．　完成ＴａｐｅＰｌａｙ選択ＳＷ基板裏、　洗浄後防湿材を塗る。

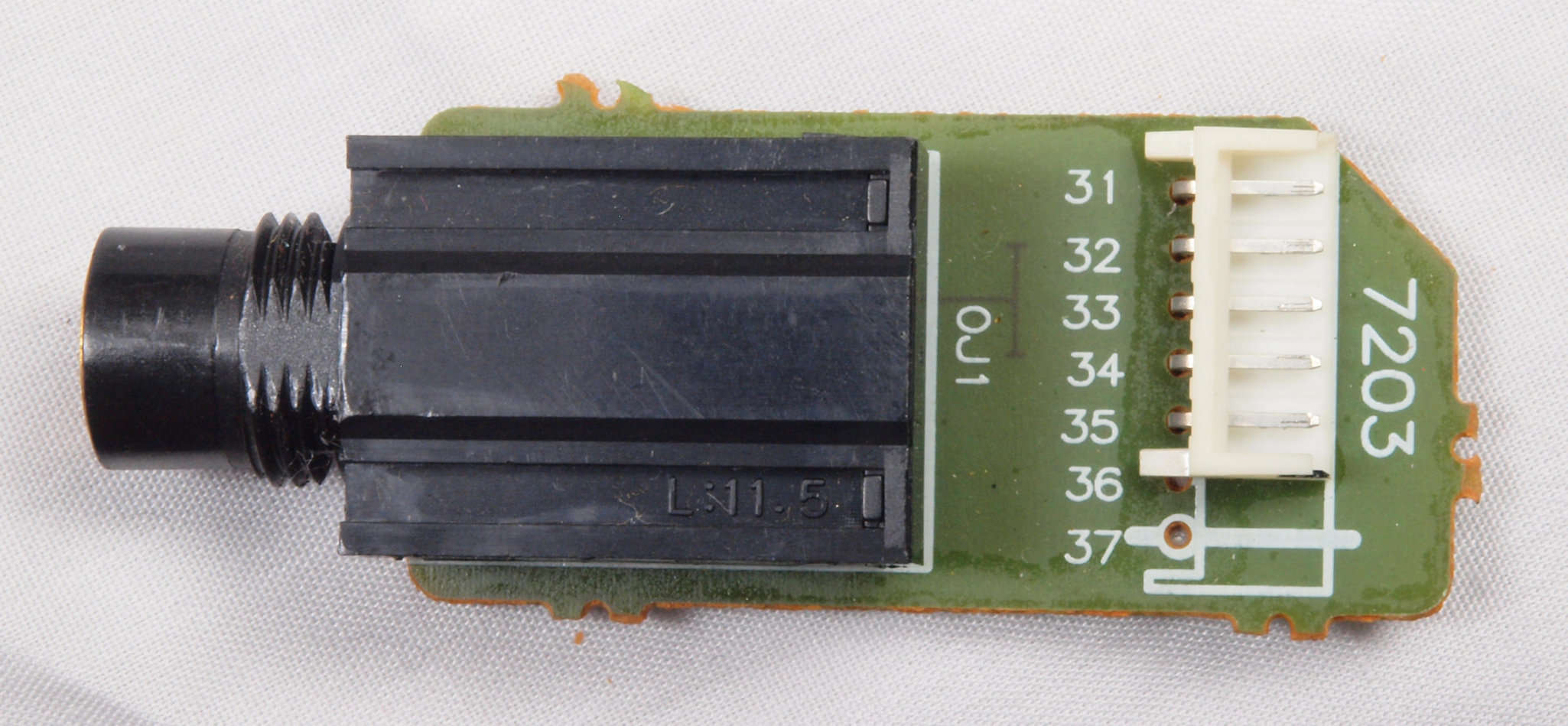

ＣＥ１．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板

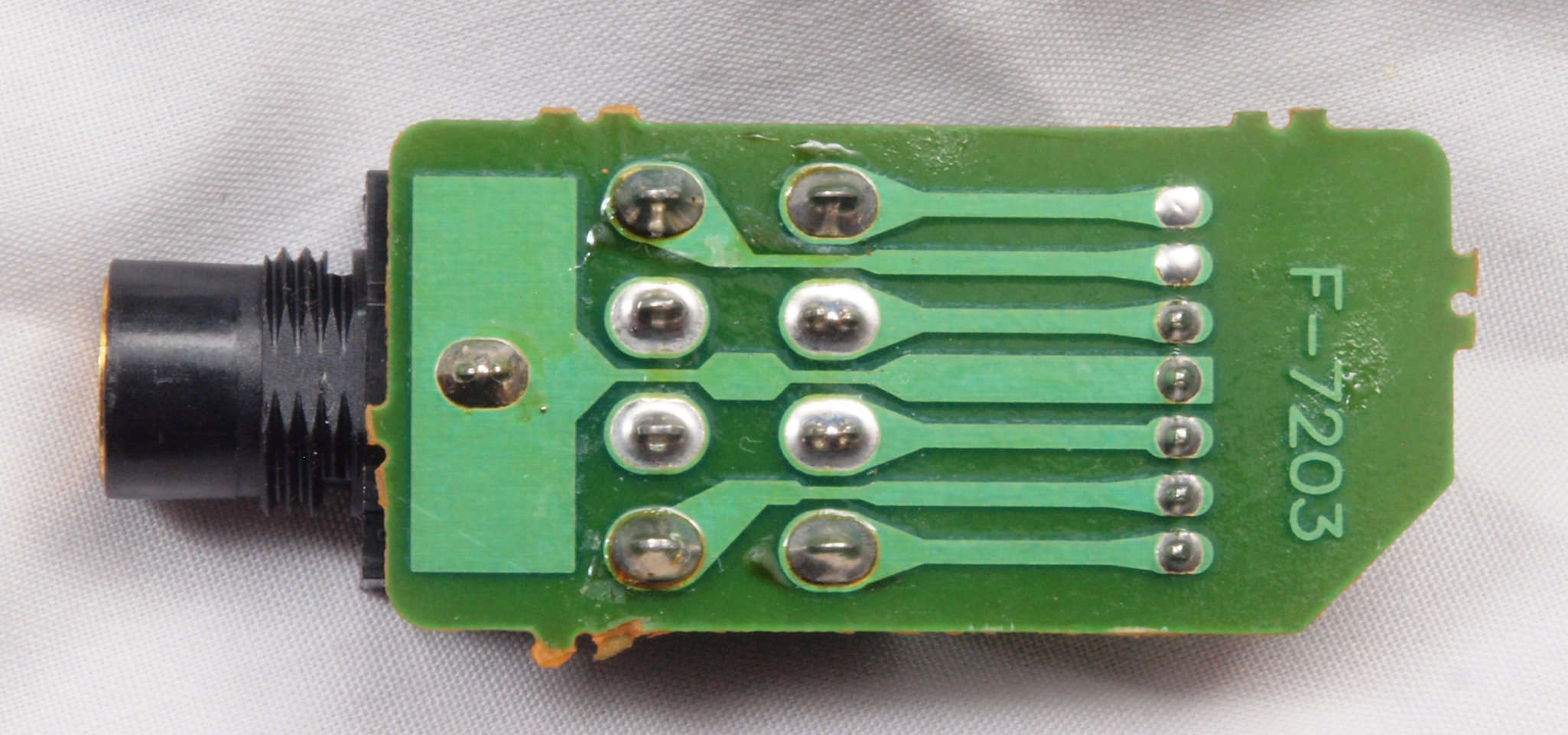

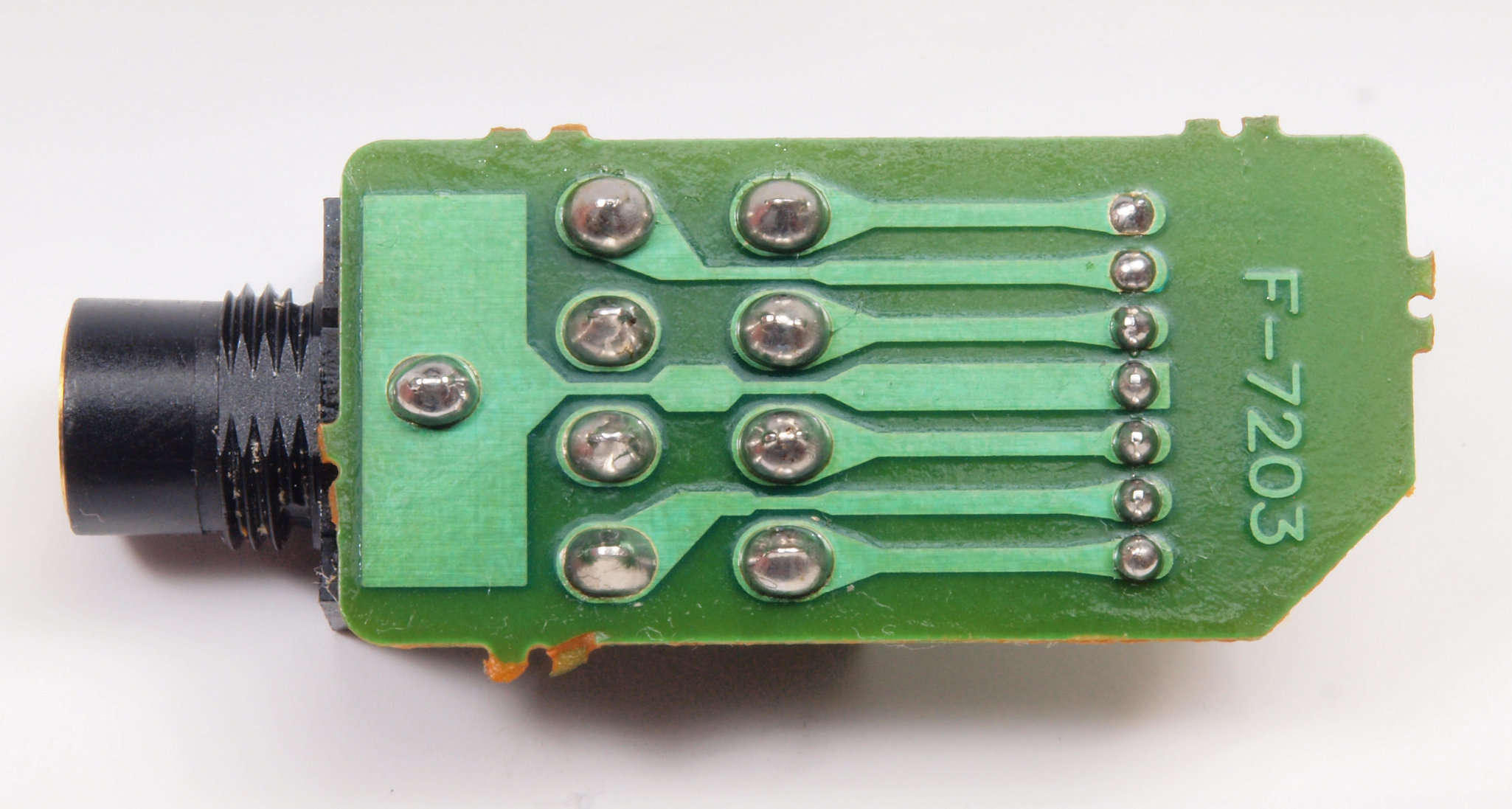

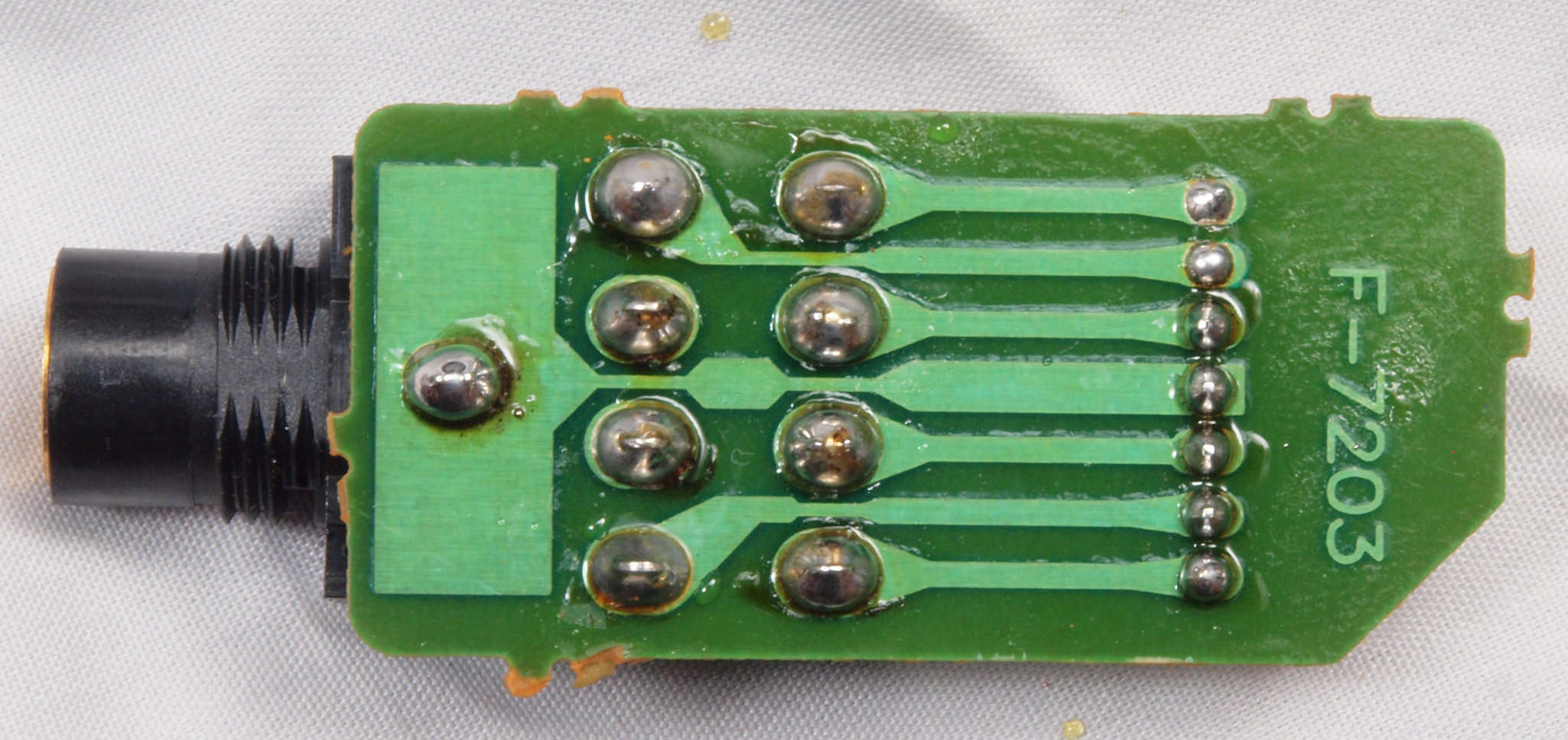

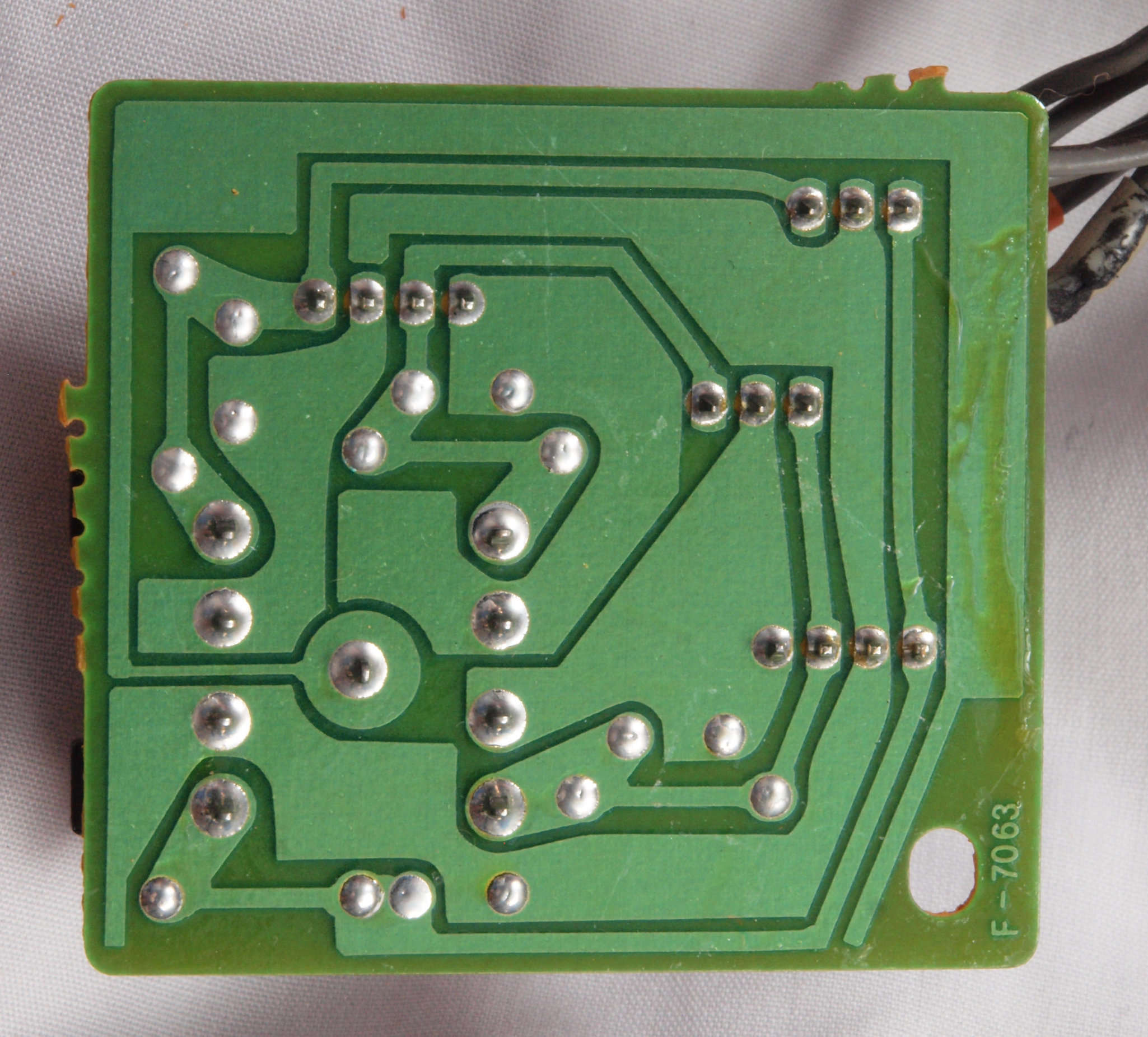

ＣＥ２．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏

ＣＥ３．　修理（半田補正）後　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、全半田やり直し。

ＣＥ４．　完成Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、　洗浄後防湿材を塗る。

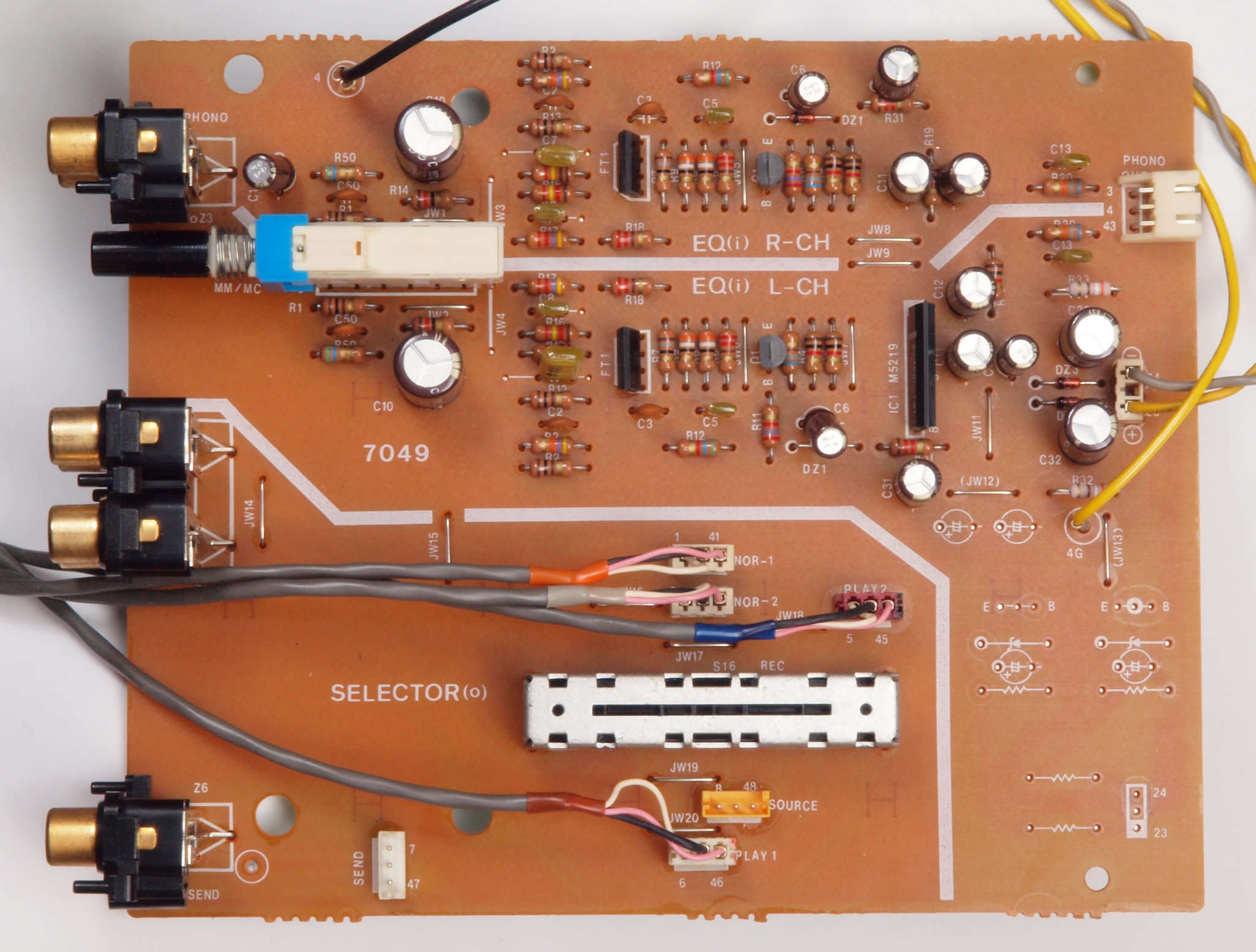

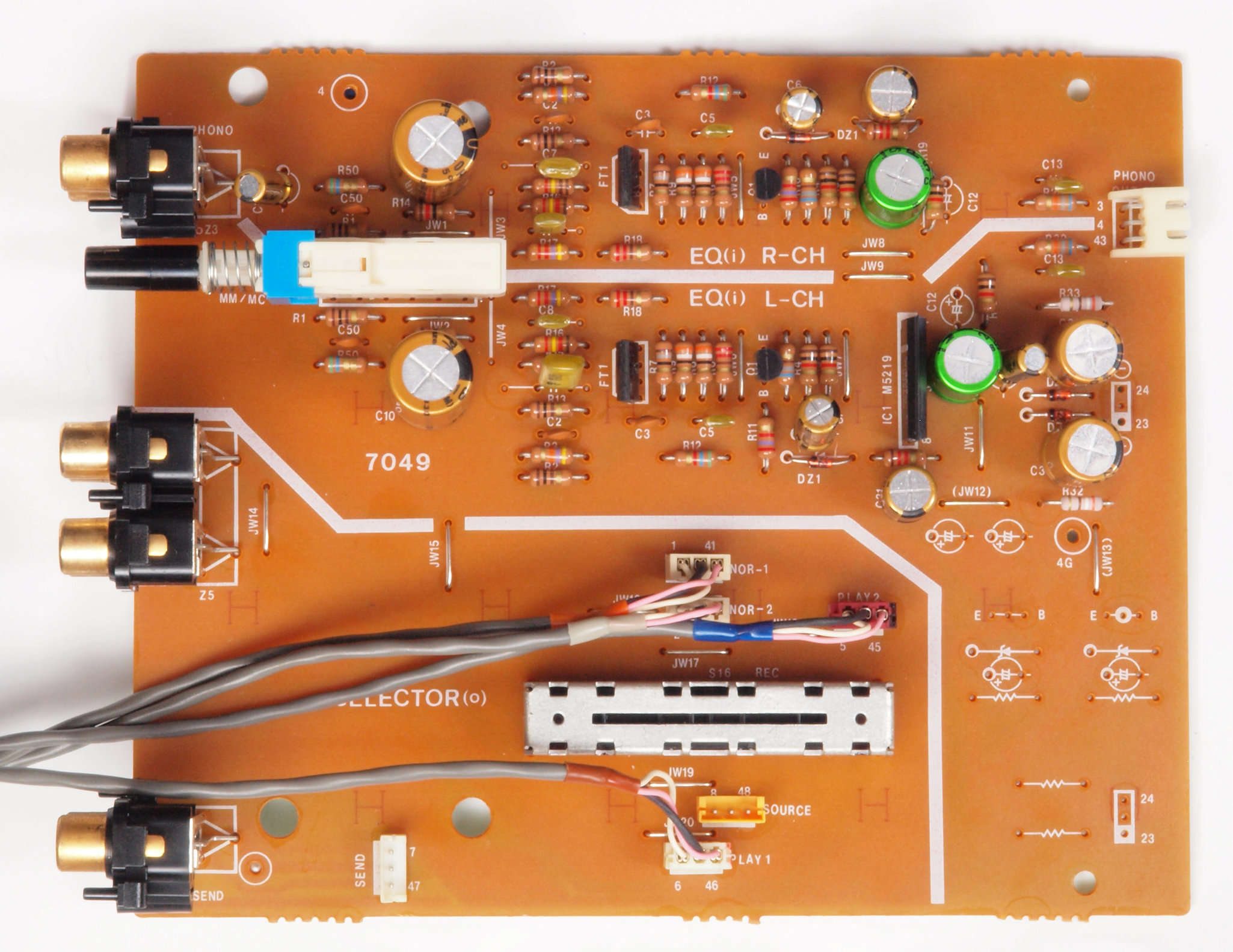

ＣＦ１．　修理前　ＥＱアンプ基板

ＣＦ２．　修理後　ＥＱアンプ基板　電解コンデンサー１３個交換、フイルムコンデンサー２個追加。

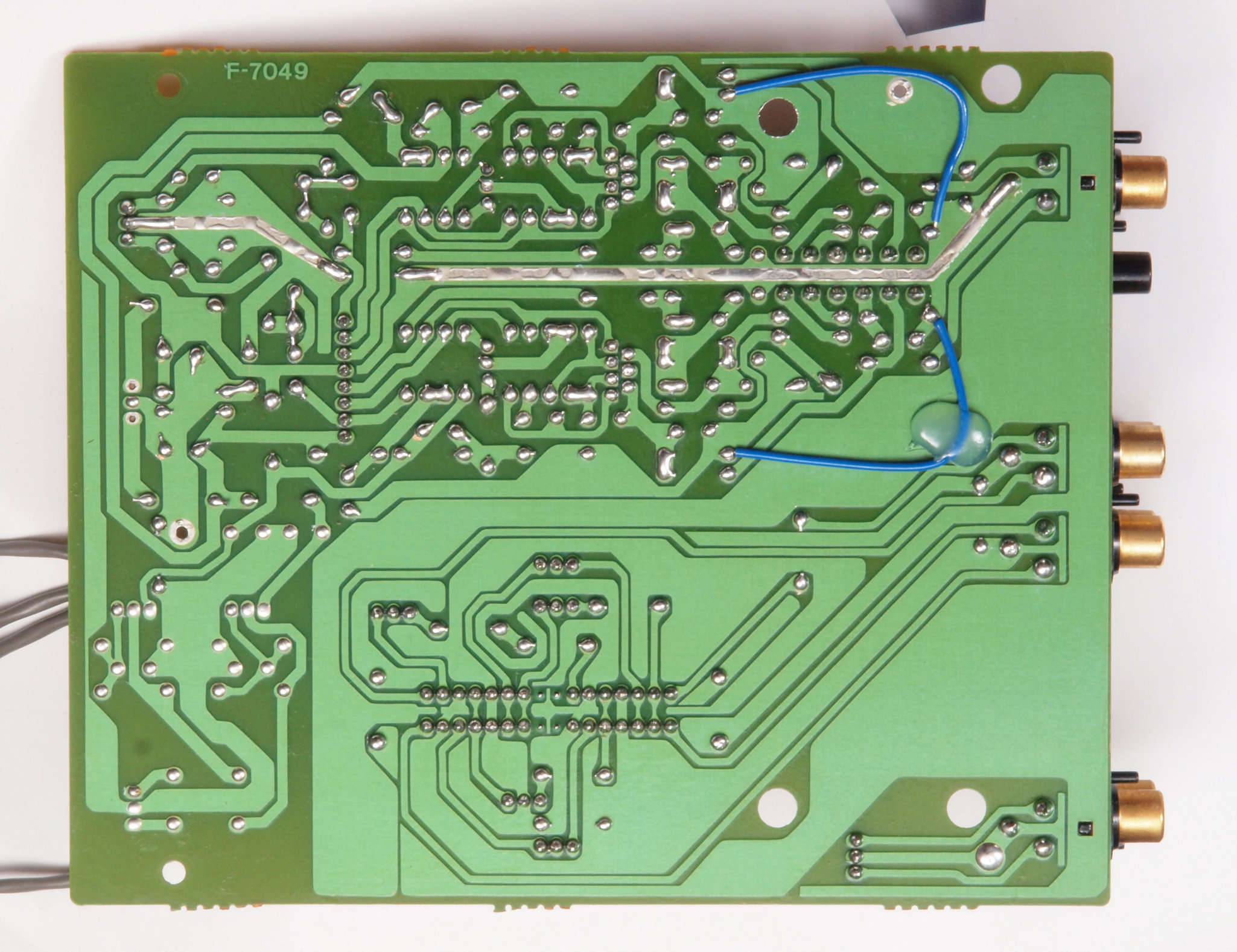

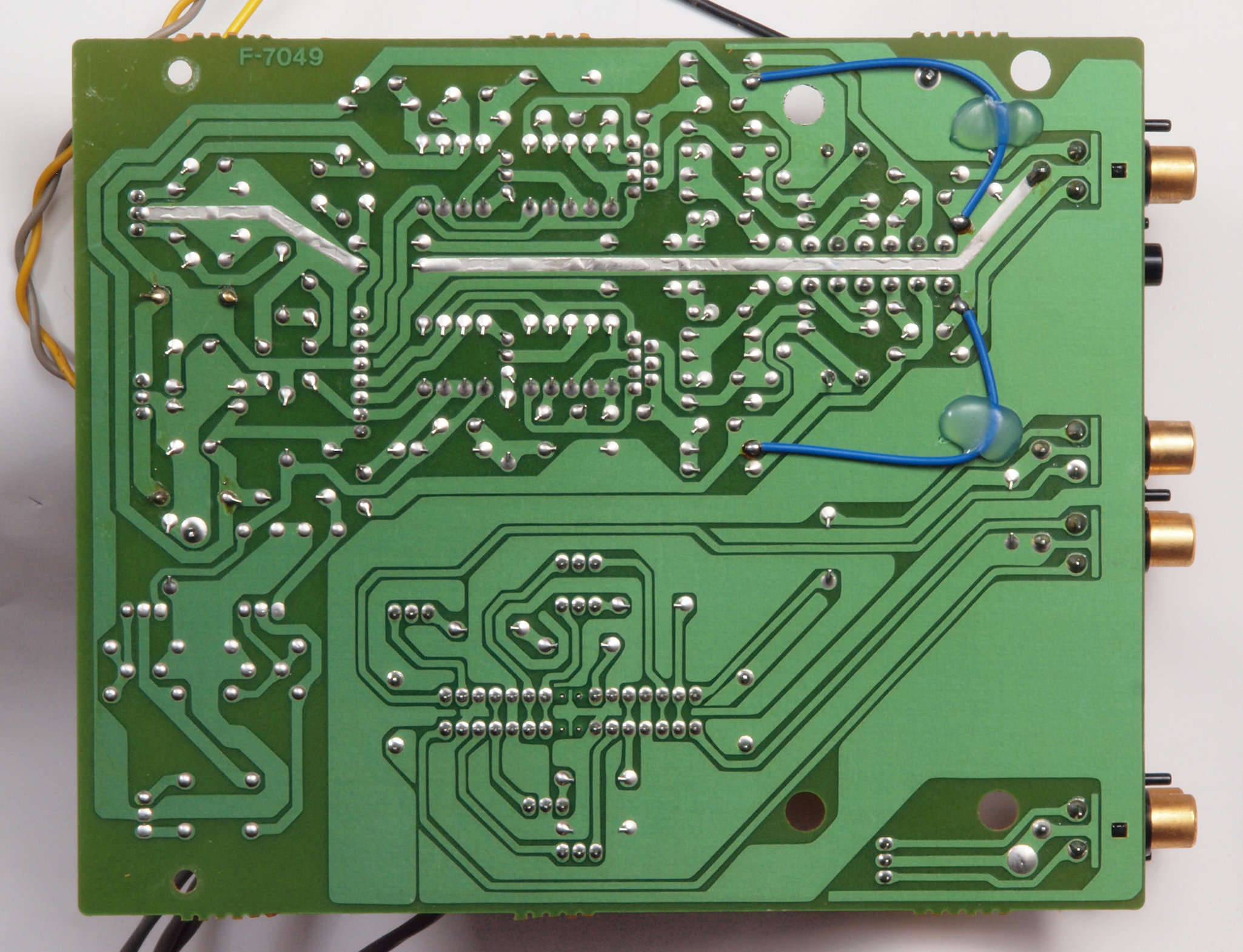

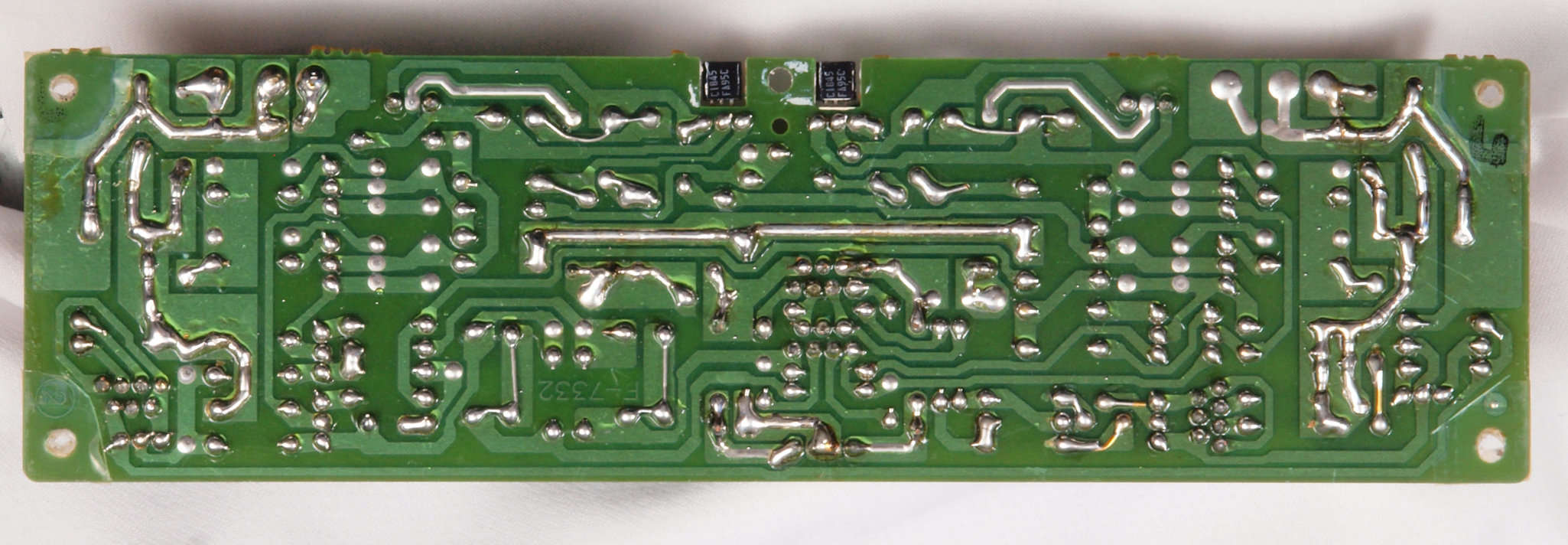

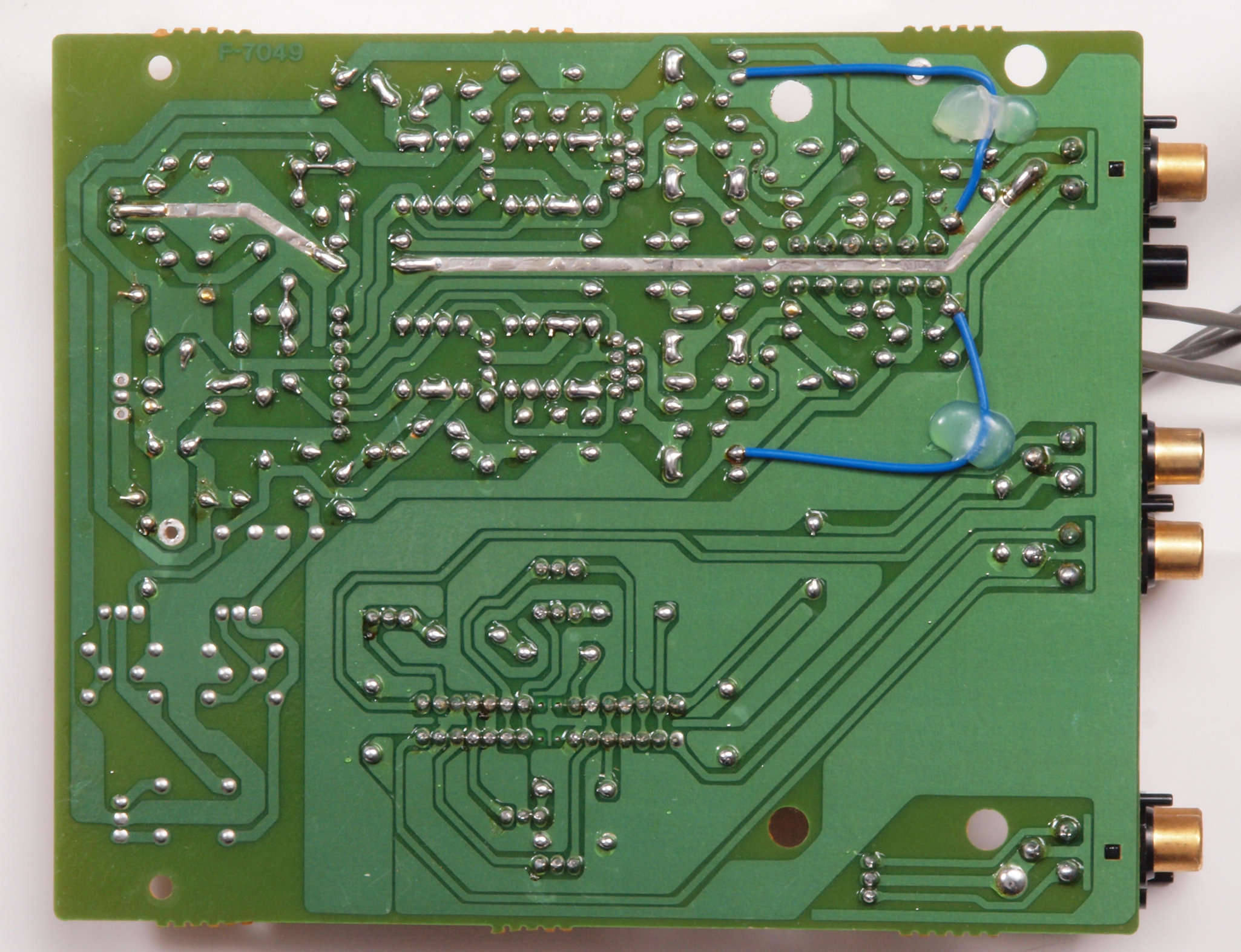

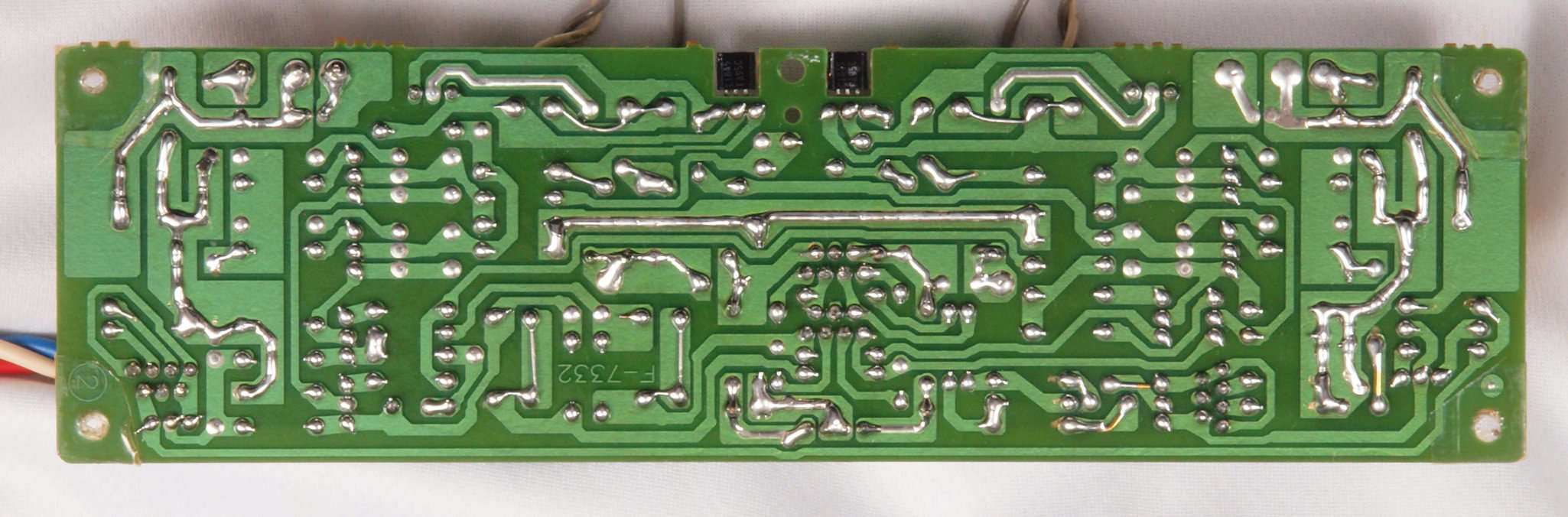

ＣＦ３．　修理前　ＥＱアンプ基板裏

ＣＦ４．　修理（半田補正）後　ＥＱアンプ基板裏、　全半田やり直し。

ＣＦ５．　完成ＥＱアンプ基板裏　洗浄後防湿材を塗る。

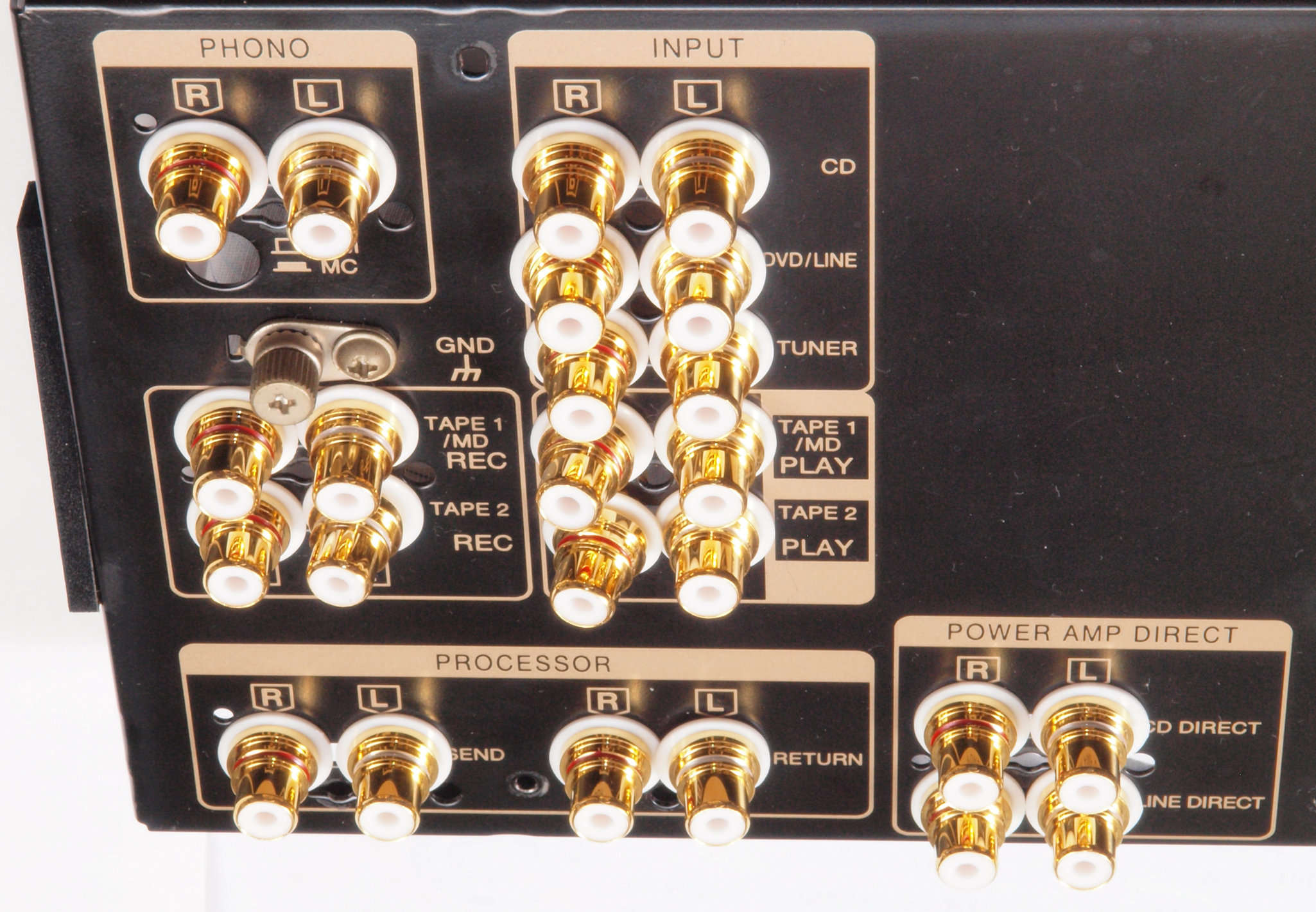

ＣＧ１．　修理前　入出力ＲＣＡ端子。

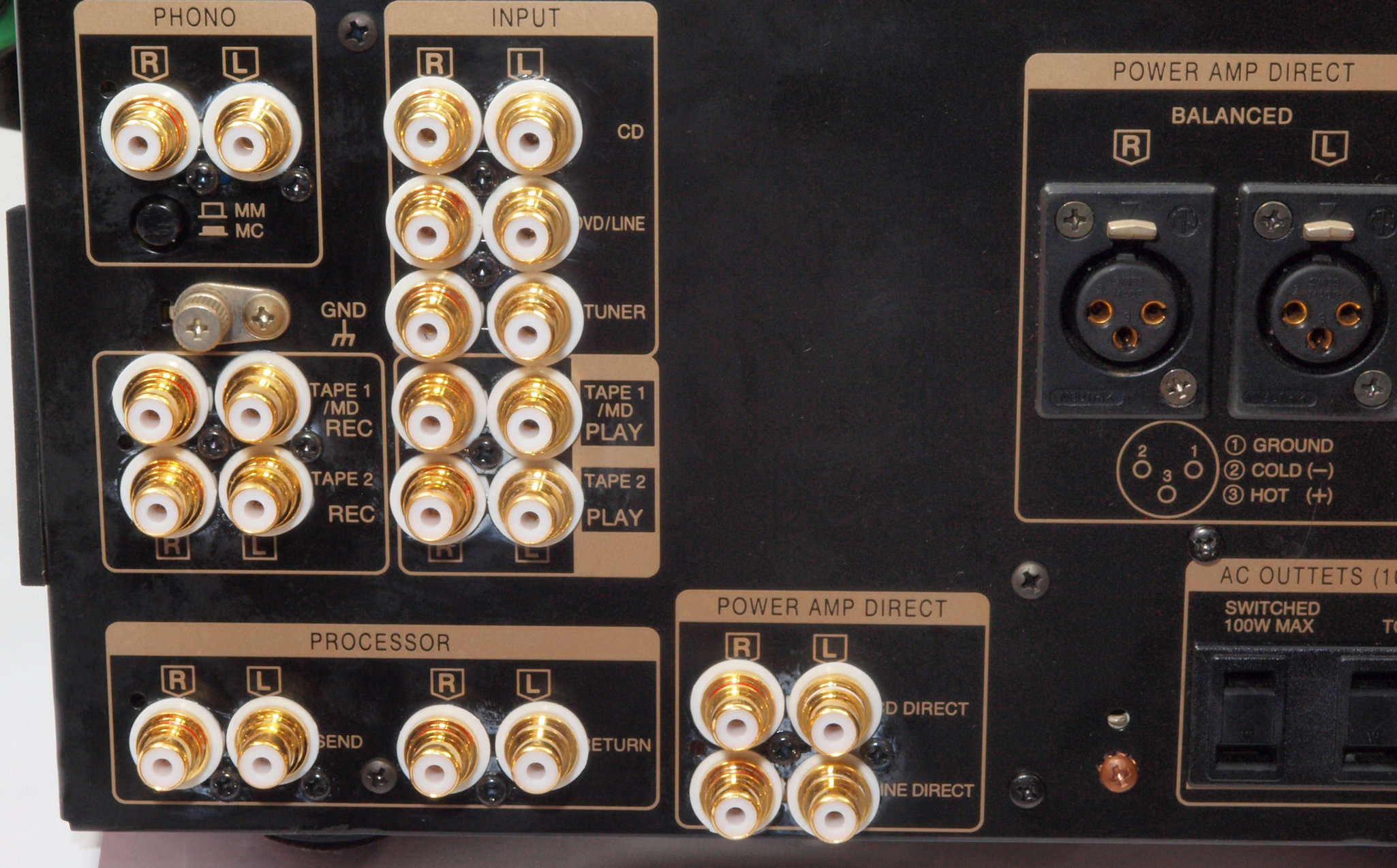

ＣＧ２．　修理（交換）後　入出力ＲＣＡ端子。テフロン絶縁製交換。不要ビス穴はビスで埋める。

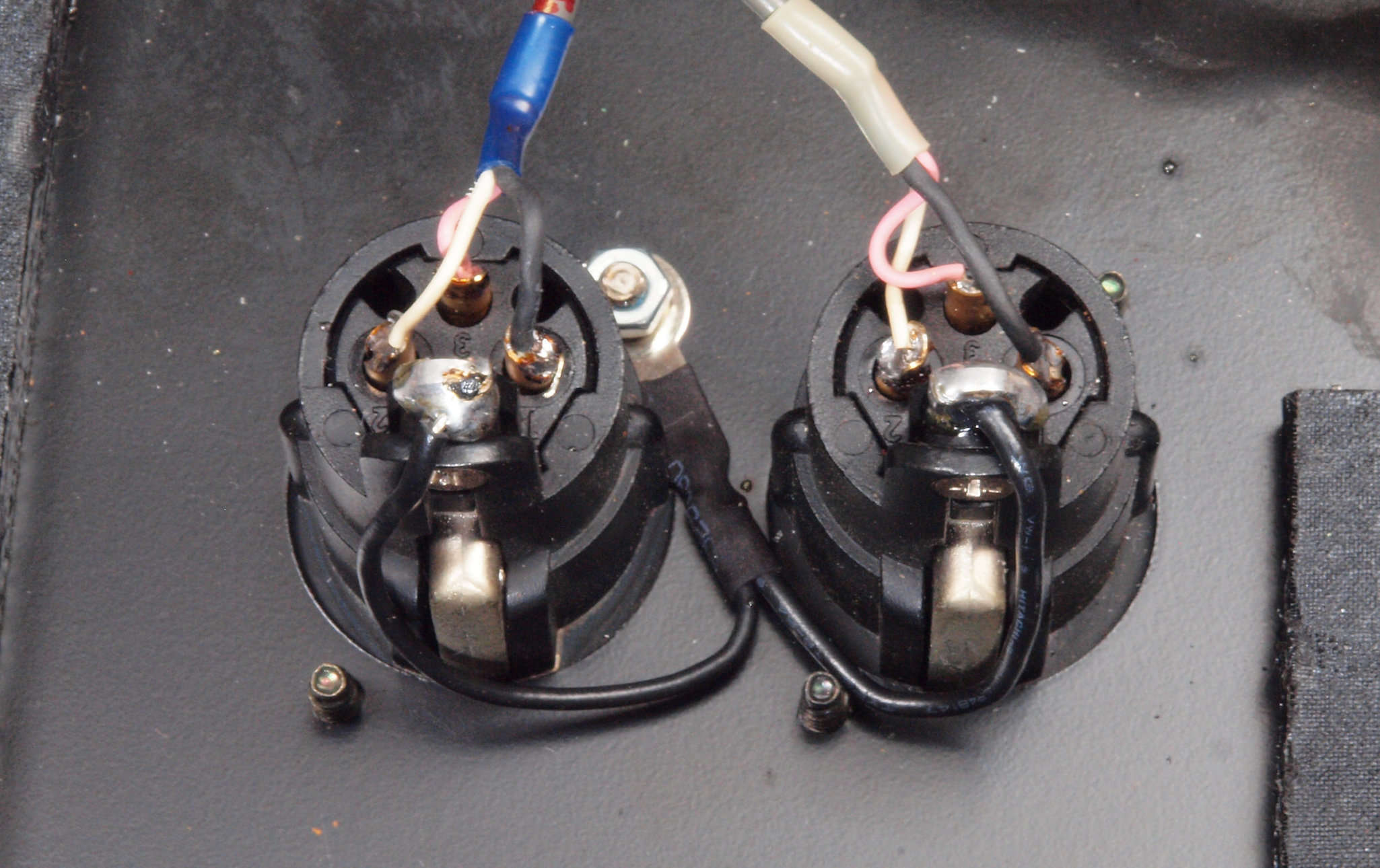

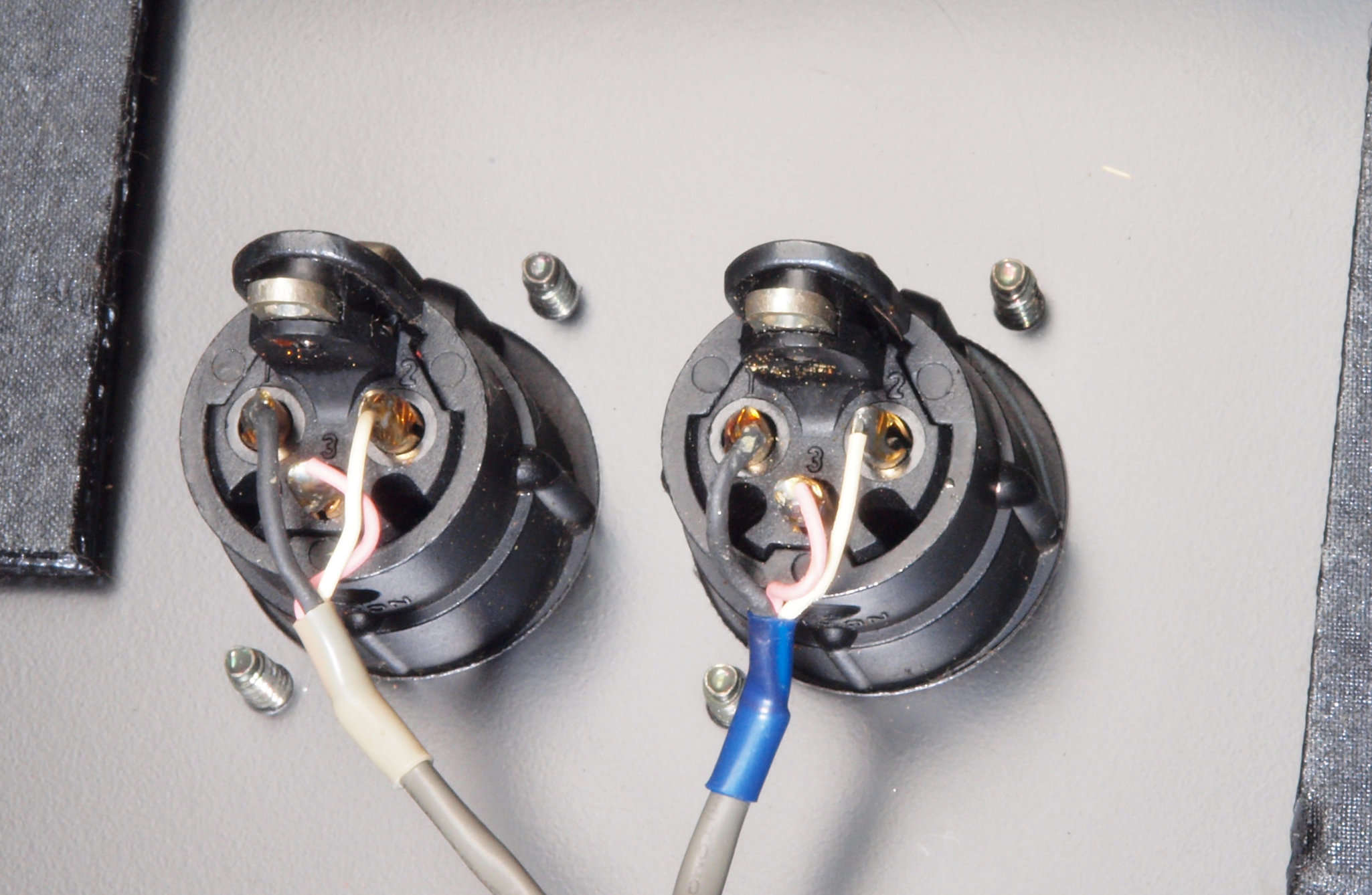

ＣＧ３．　修理前　ＸＬＲ入力端子裏配線。アース端子が未接続。

ＣＧ４．　修理（交換）後　ＸＬＲ入力端子裏配線。アース端子はしっかり配線。

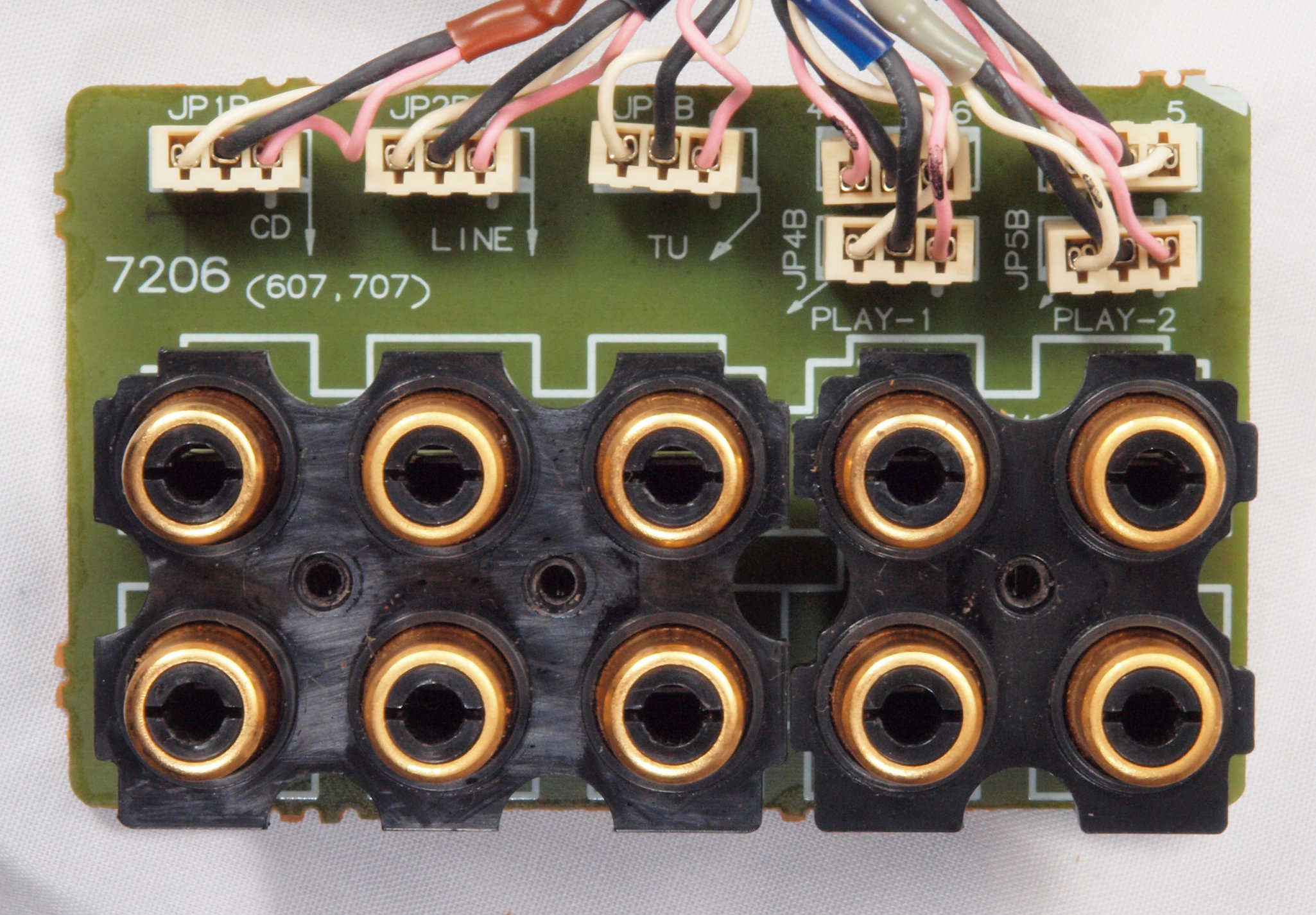

ＣＨ１．　修理中　入力ＲＣＡ端子基板。

ＣＨ２．　修理中　入力ＲＣＡ端子基板裏。

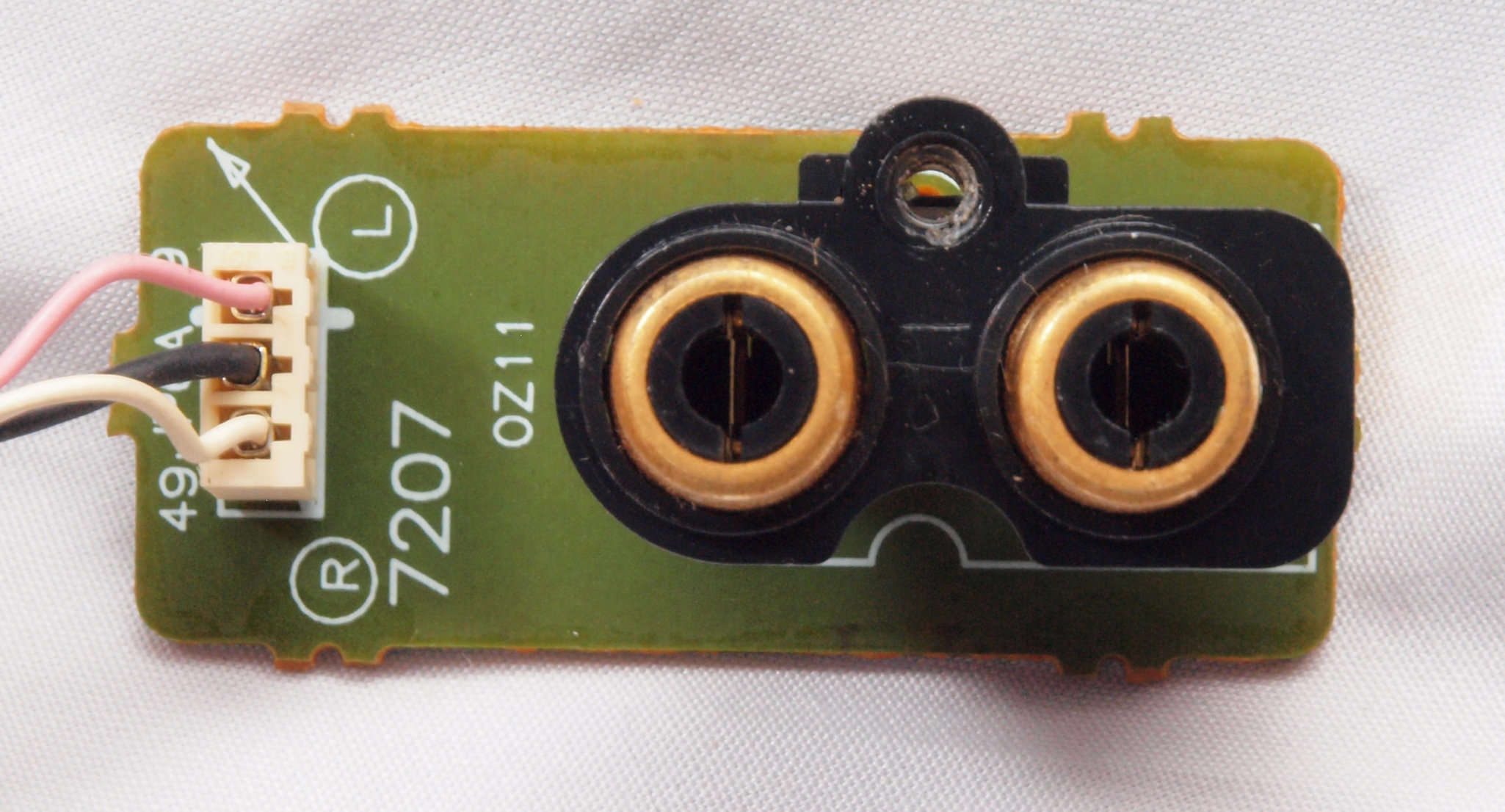

ＣＨ３．　修理中　プロセッサー帰りＲＣＡ端子基板。

ＣＨ４．　修理中　プロセッサー帰りＲＣＡ端子基板裏。

ＣＨ５．　修理中　パワーＡＭＰダイレクトＲＣＡ端子基板。

ＣＨ６．　修理中　パワーＡＭＰダイレクトＲＣＡ端子基板裏。

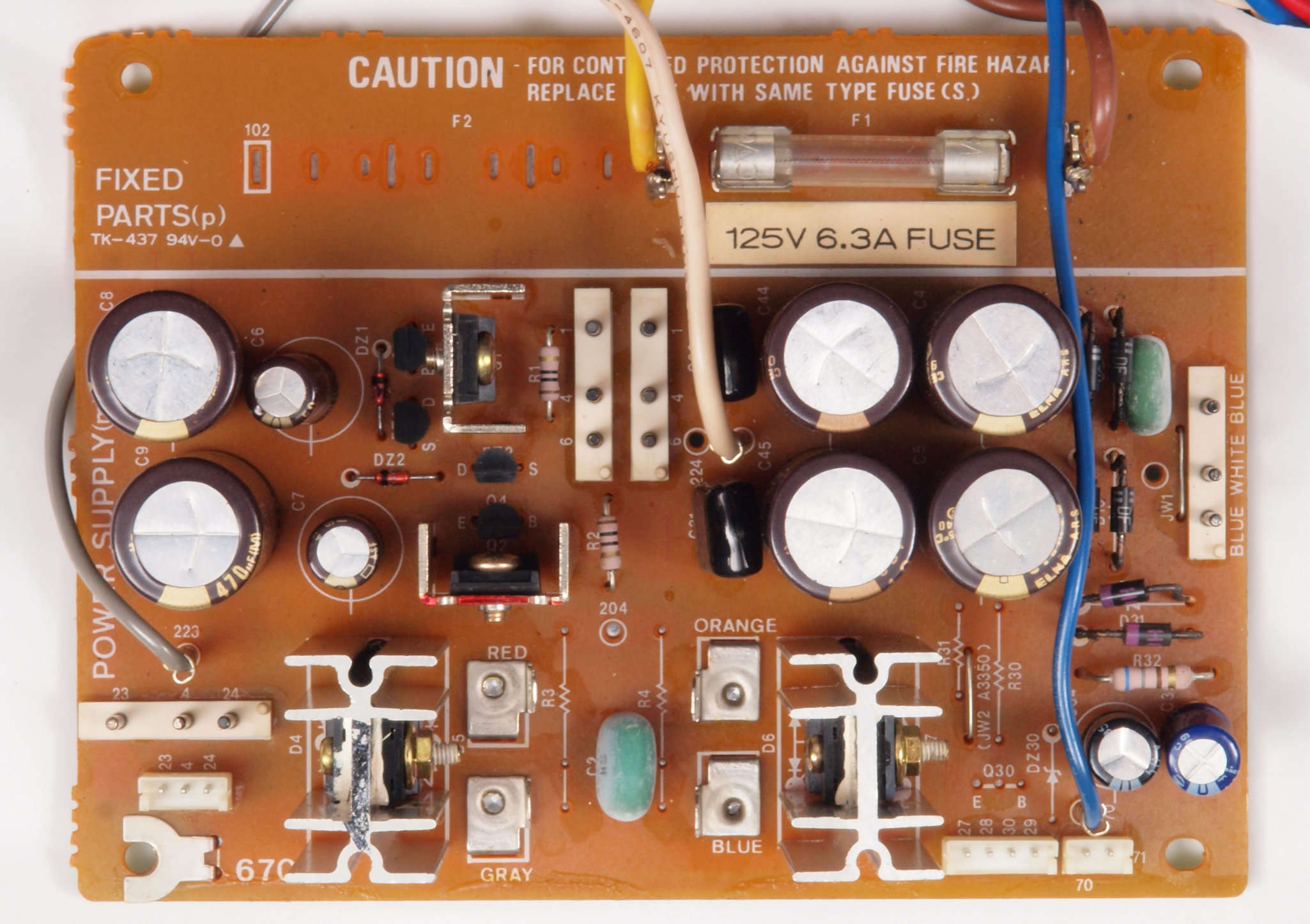

ＣＩ１．　修理前　整流・定電圧基板。

ＣＩ２．　修理後　整流・定電圧基板　電解コンデンサー１０個交換、セラミックコンデンサー４個追加。

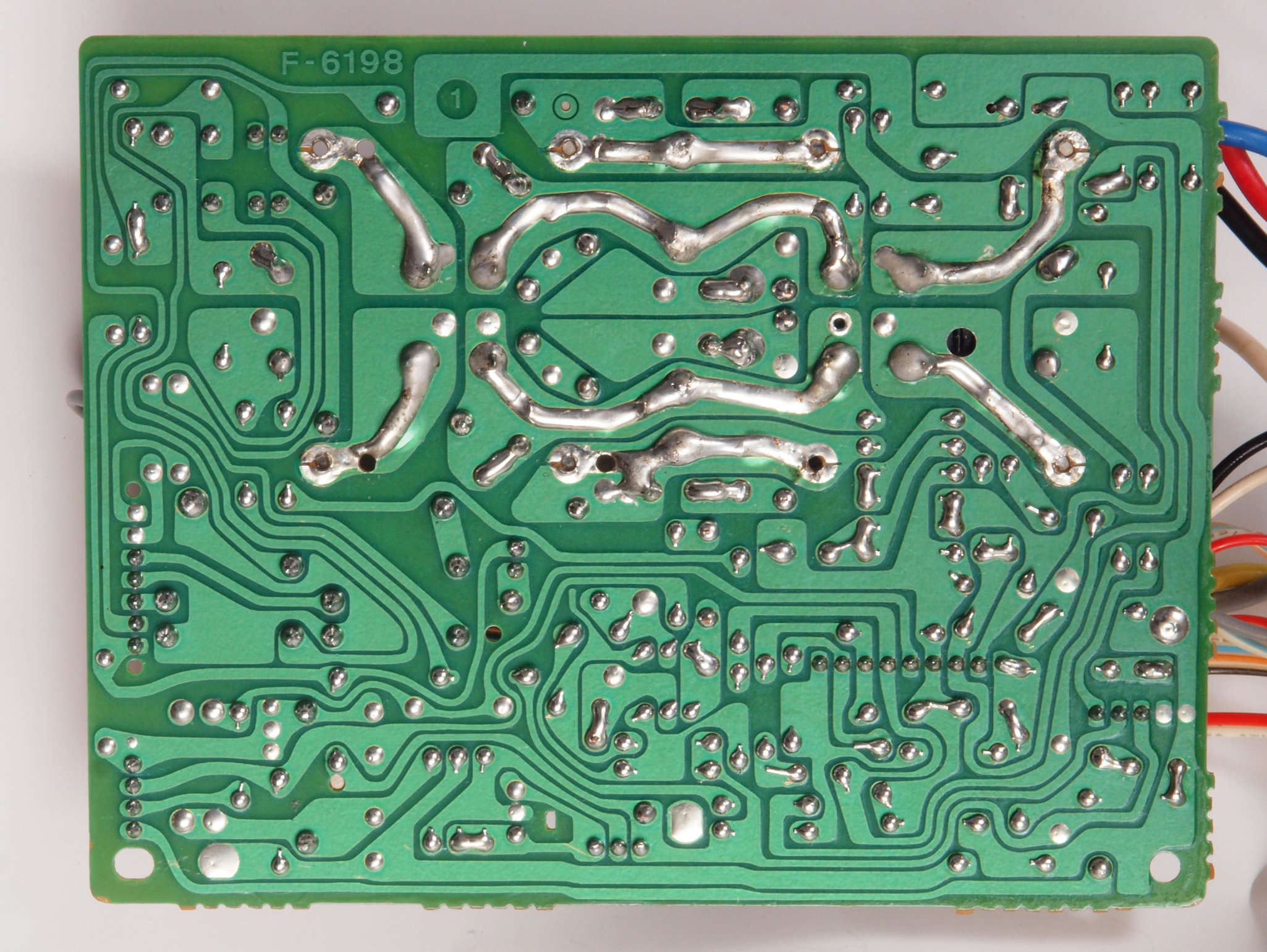

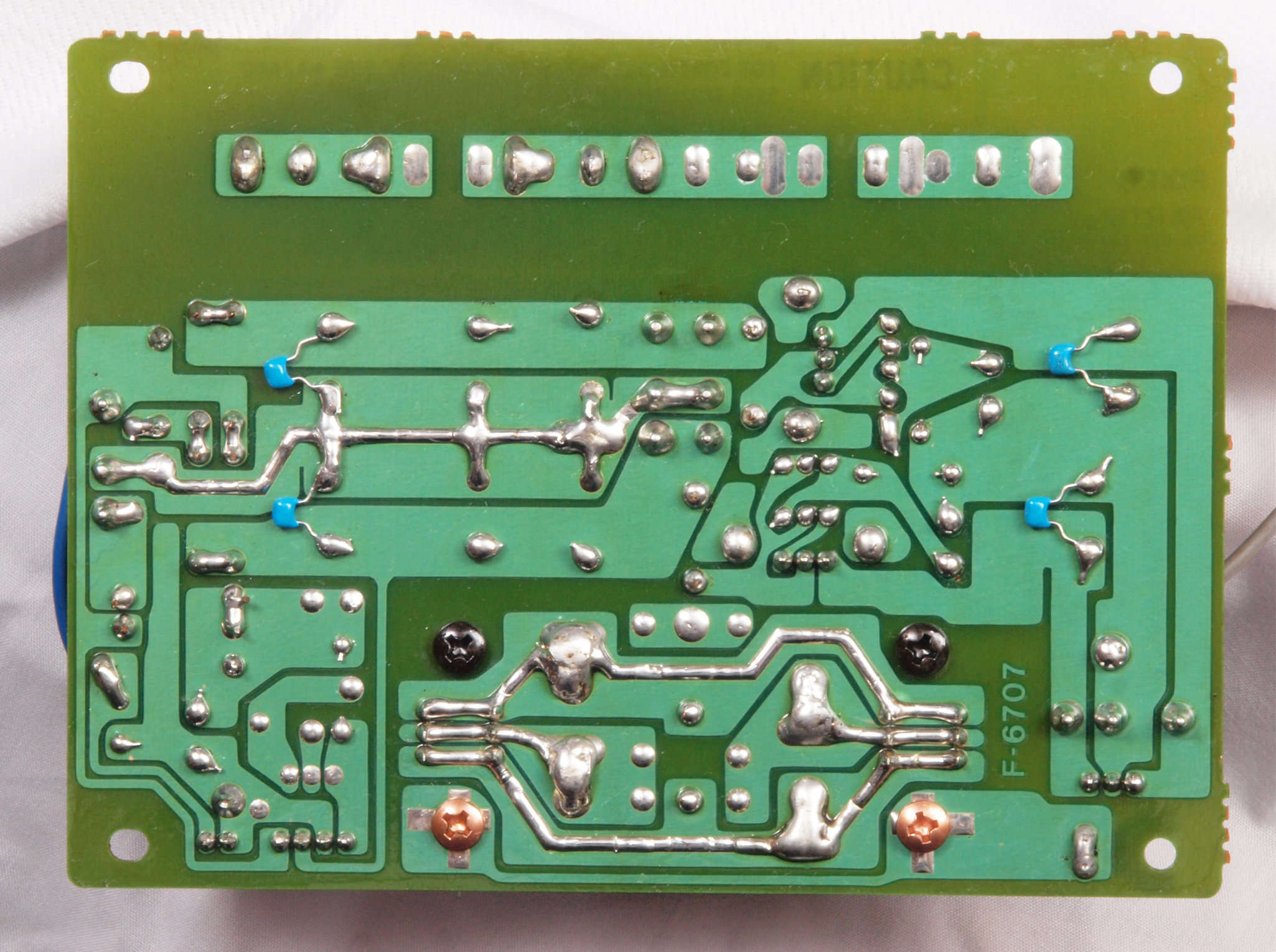

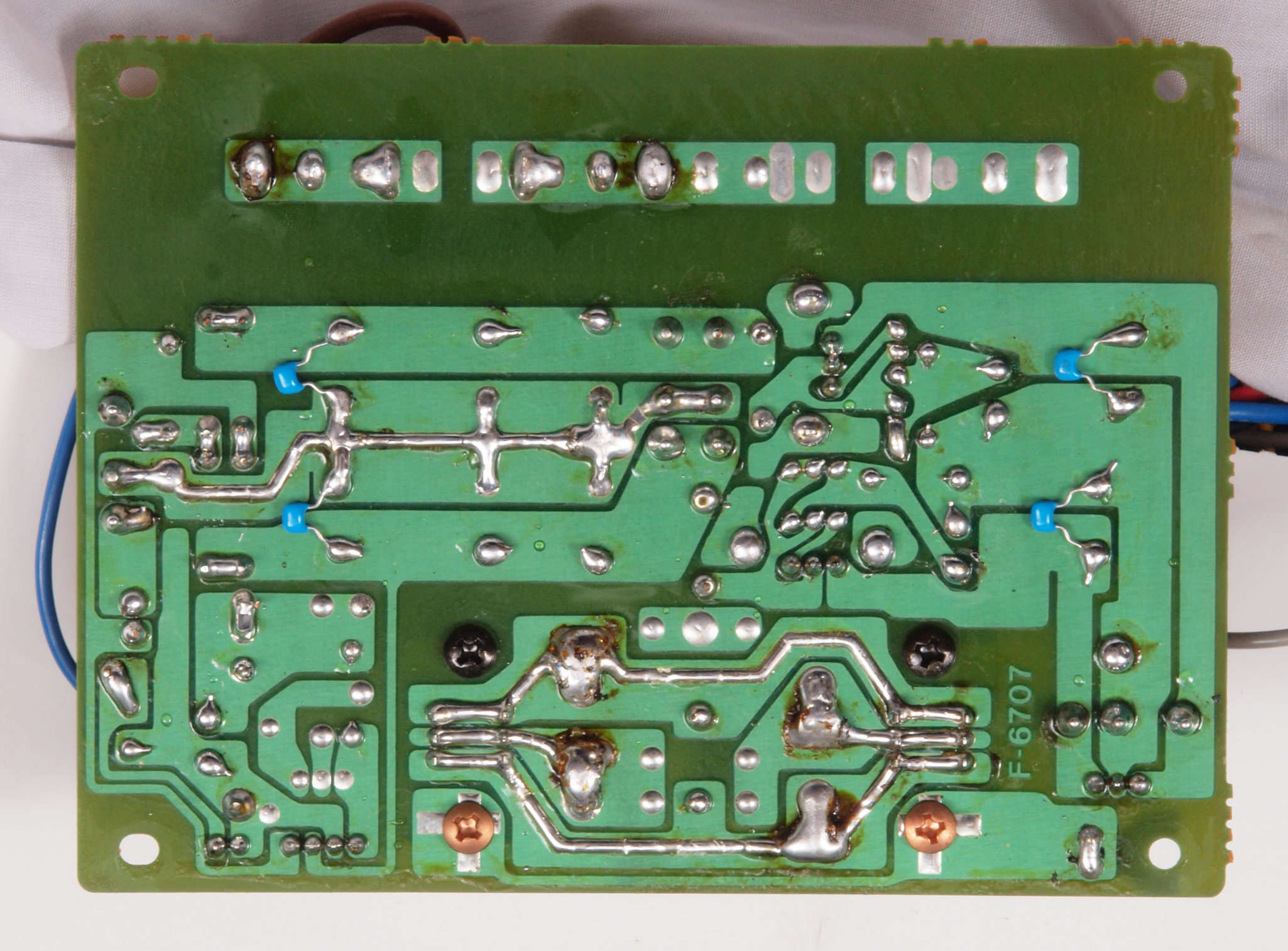

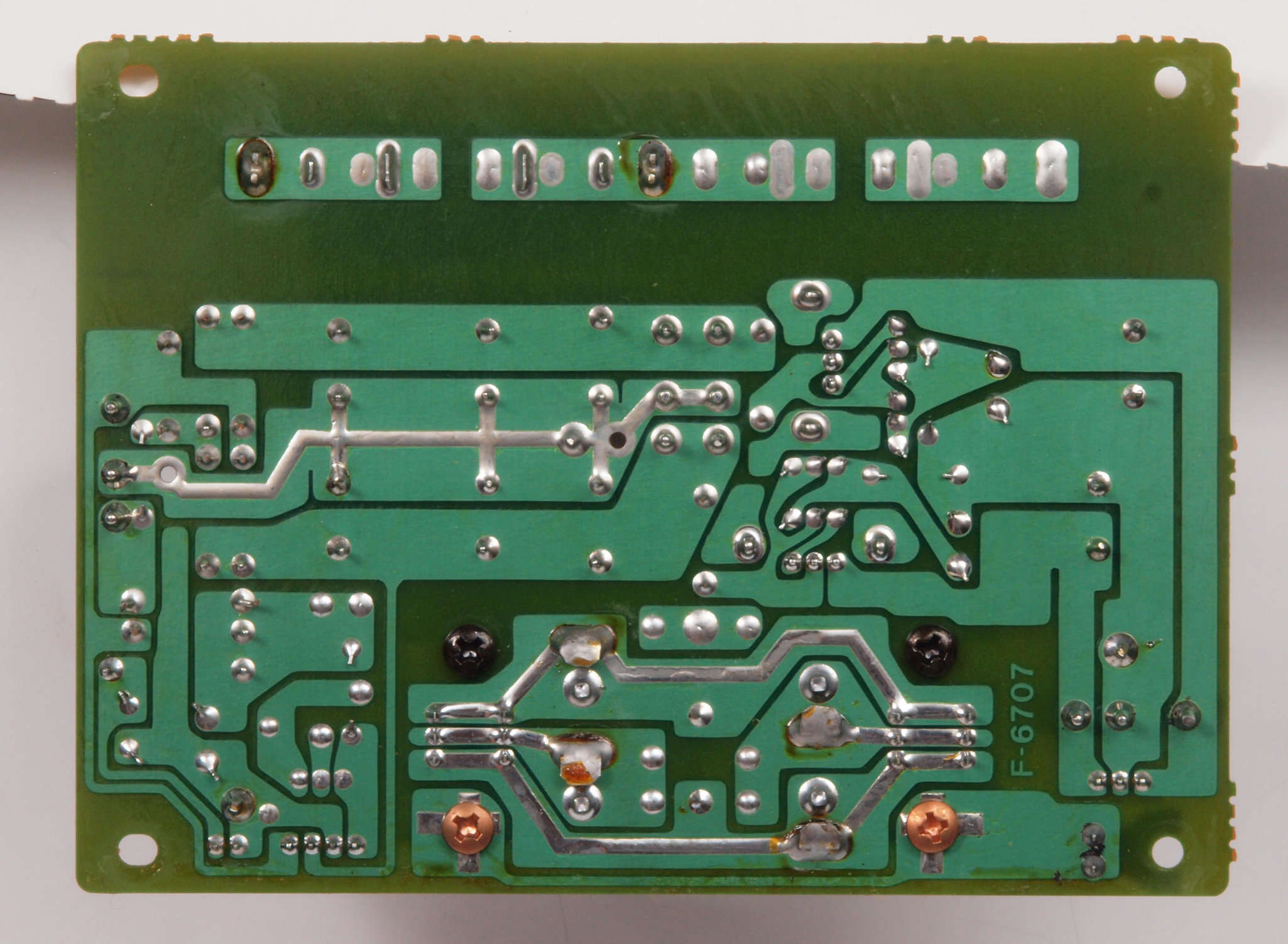

ＣＩ３．　修理前　整流・定電圧基板裏。

ＣＩ４．　修理（半田補正）後　整流・定電圧基板裏。　全半田やり直し。

ＣＩ５．　完成整流・定電圧基板裏　洗浄後防湿材を塗る。

ＣＪ１．　修理前　電源ブロック電解コンデンサー下。

ＣＪ２．　修理後　電源ブロック電解コンデンサー下。　フイルムコンデンサー２個追加。

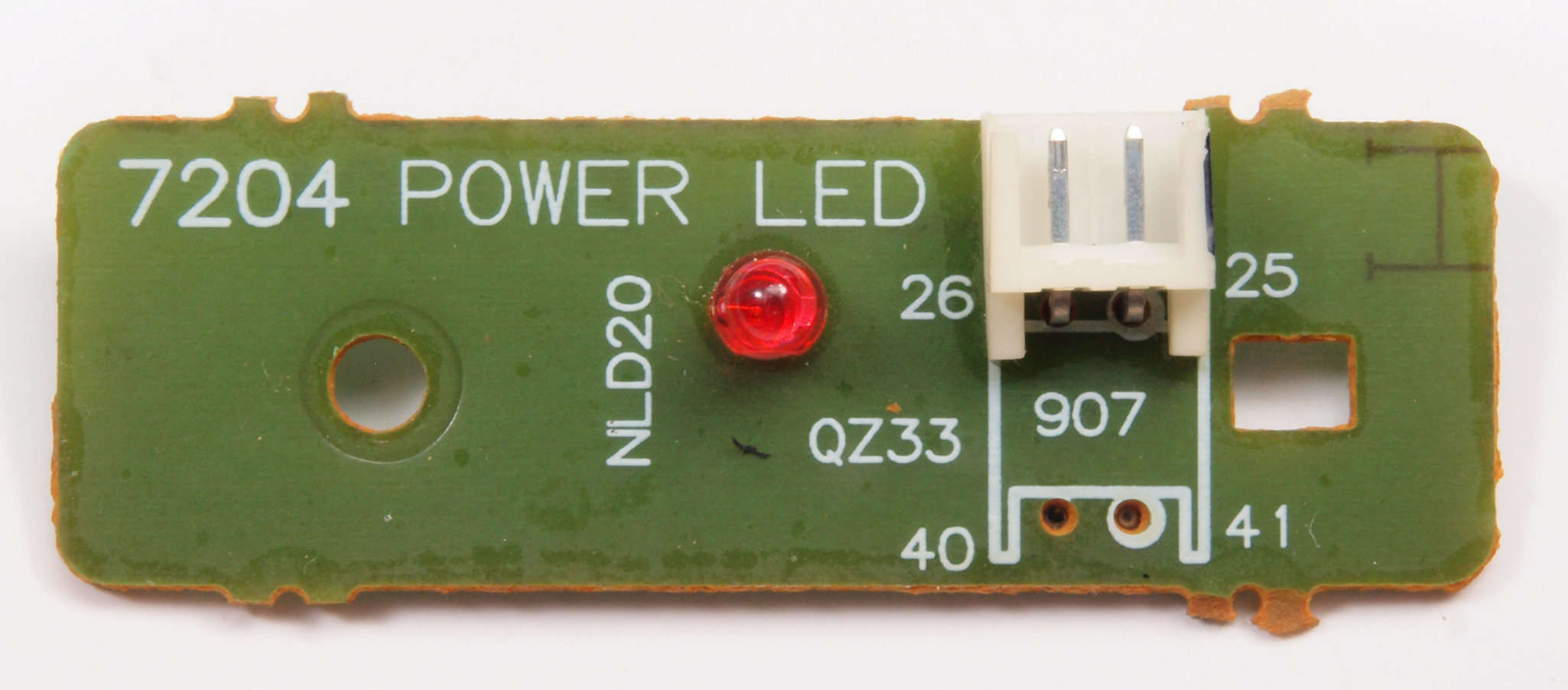

ＣＫ１．　修理中　電源表示ＬＥＤ基板

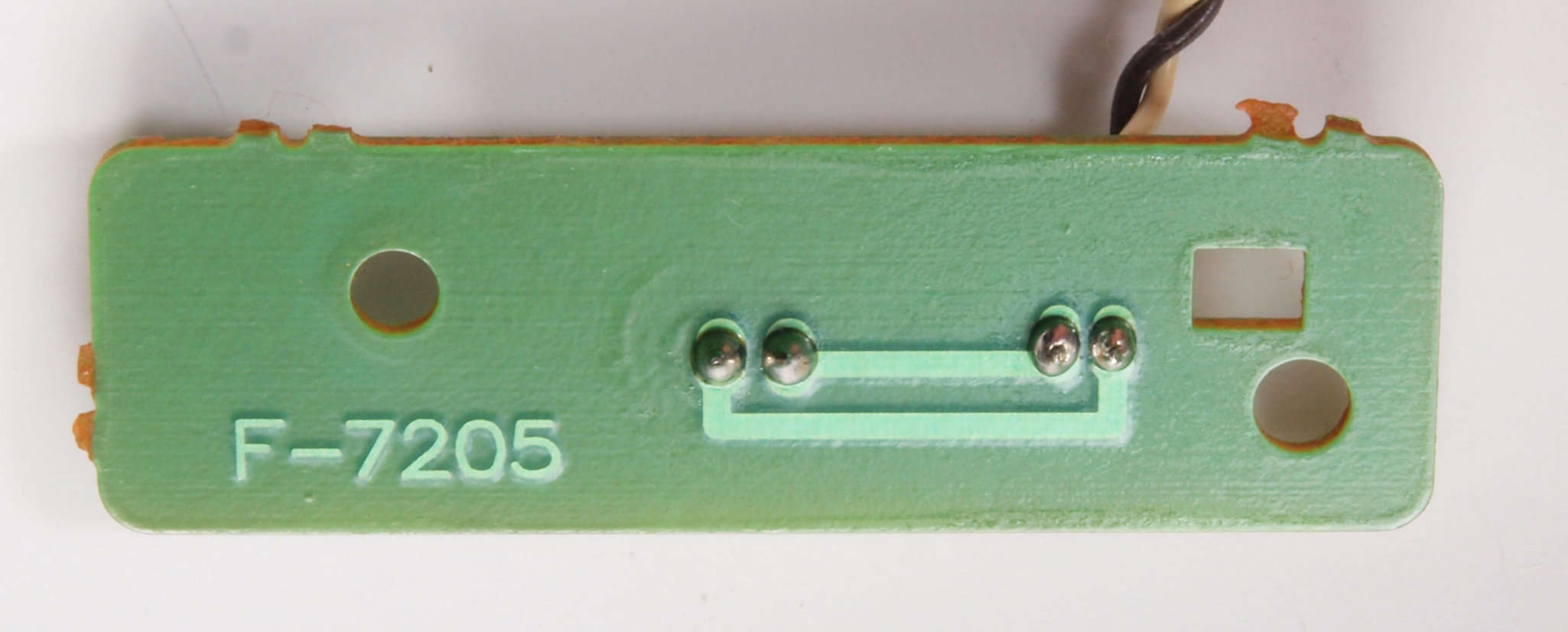

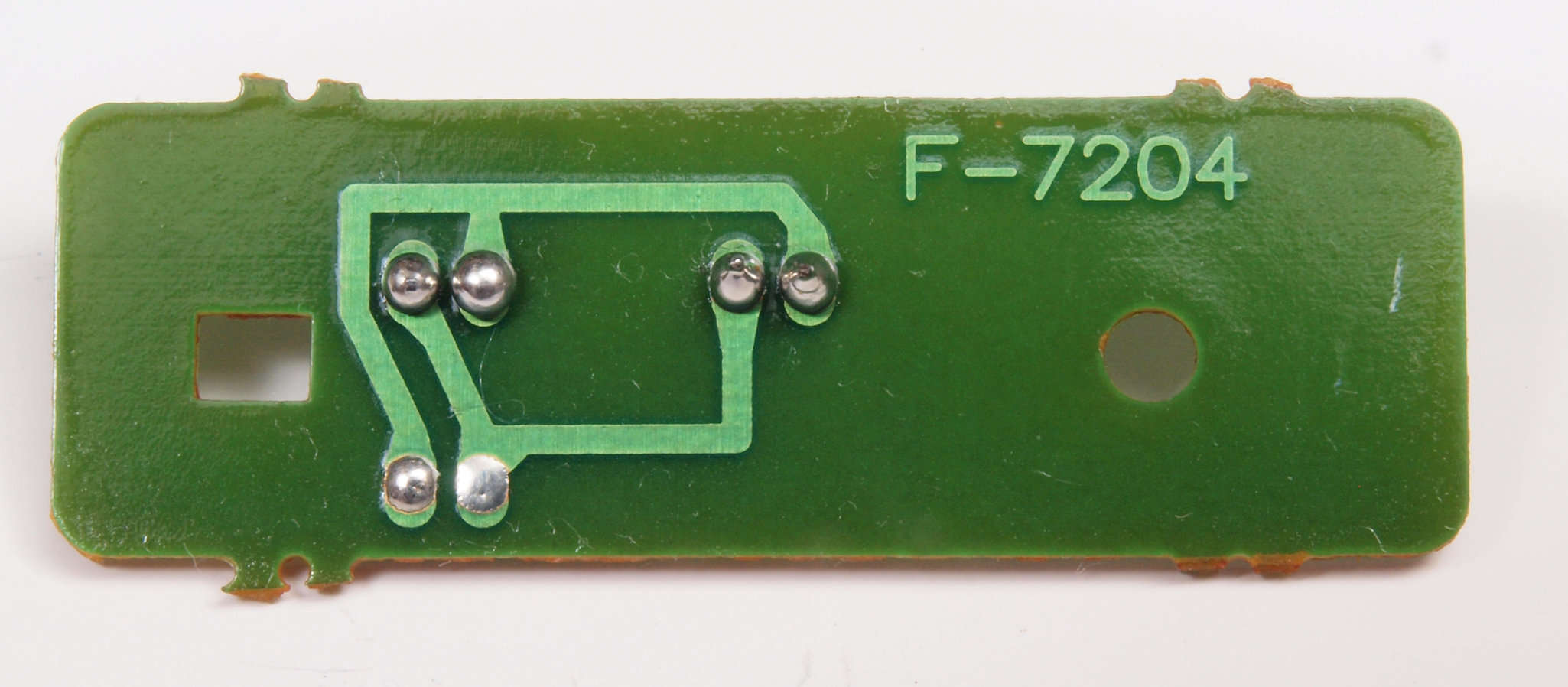

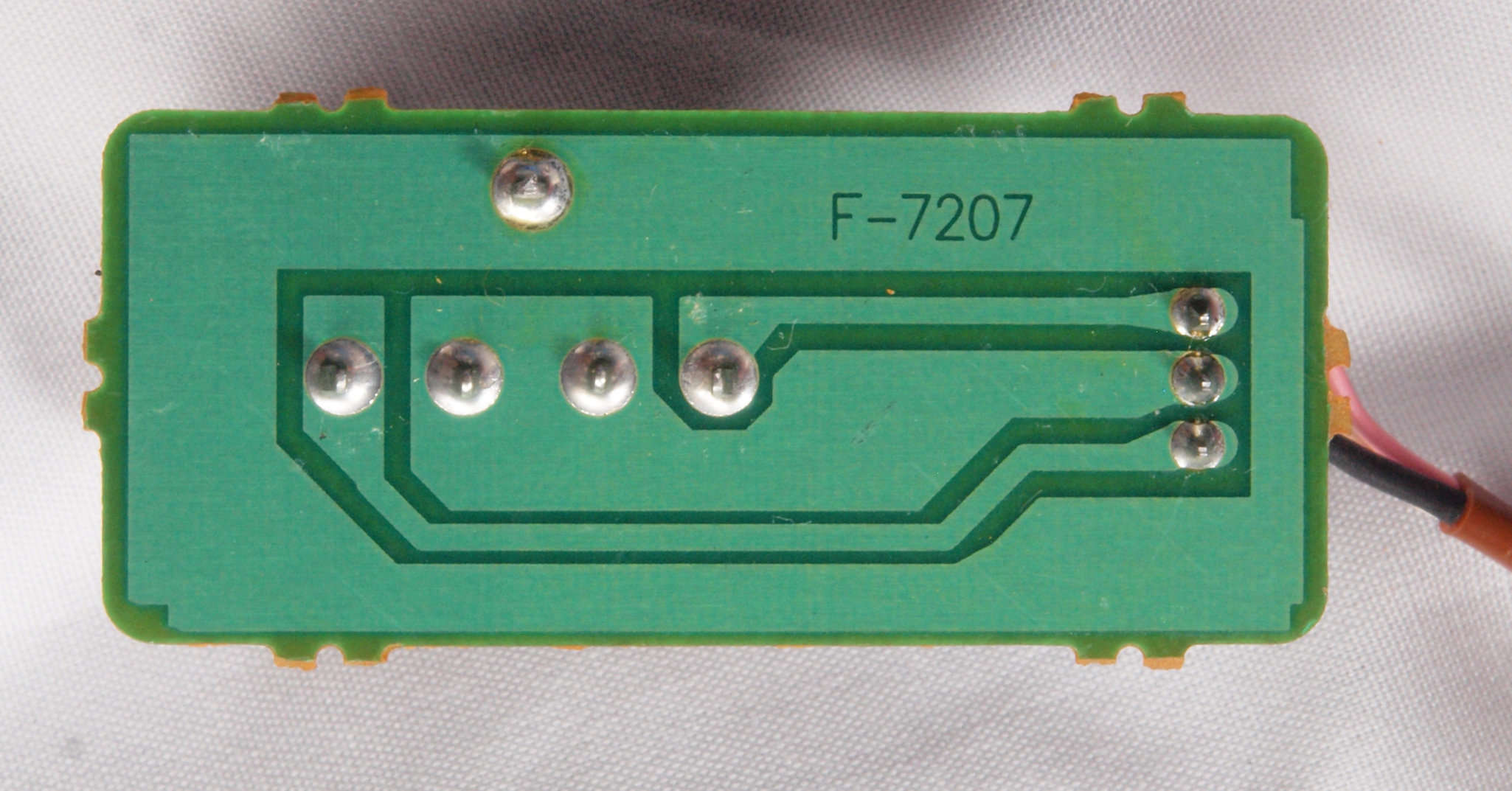

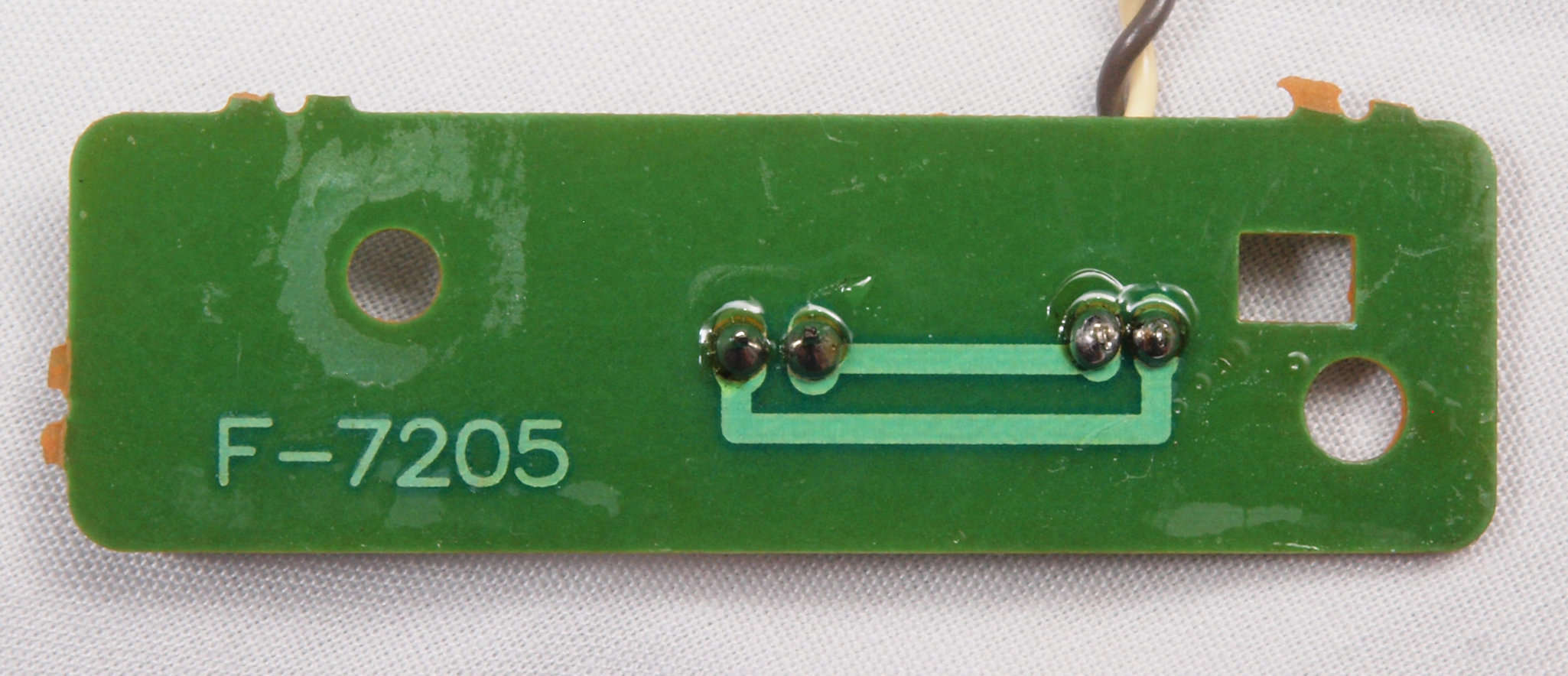

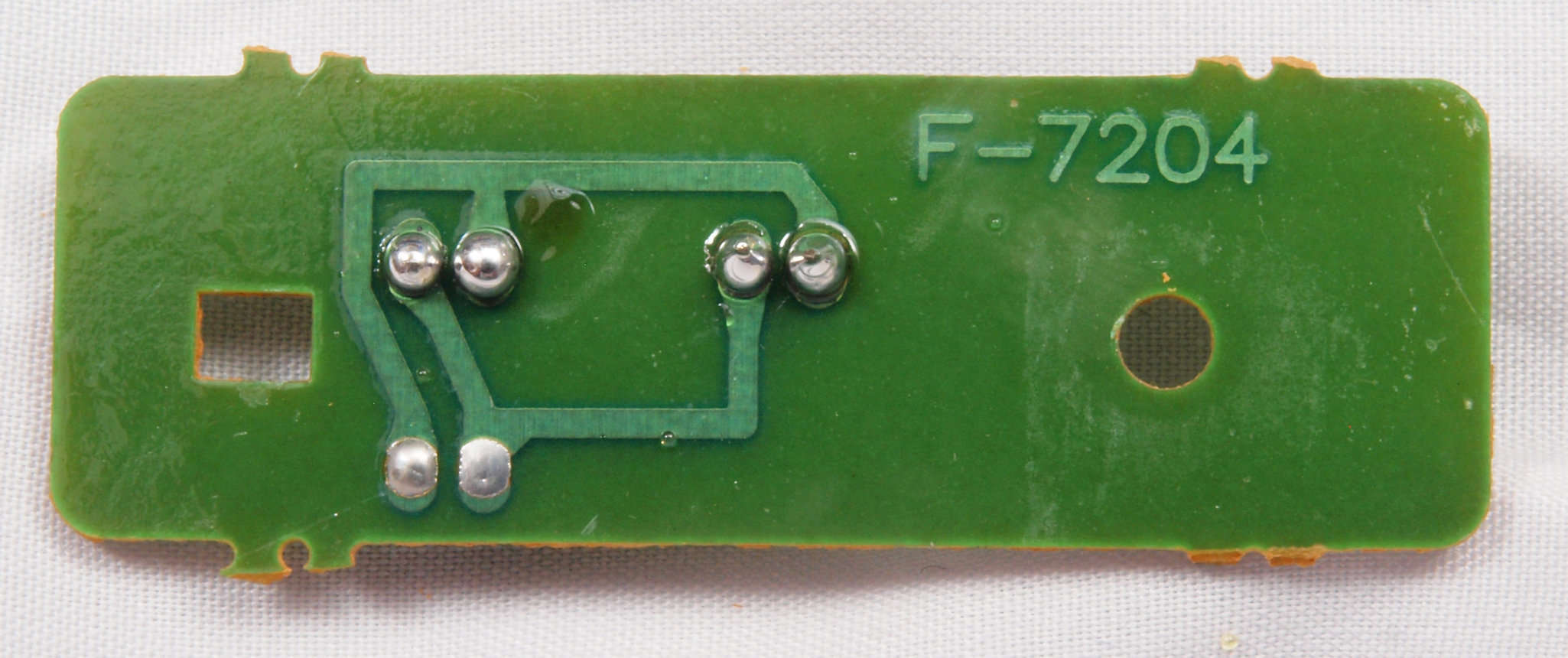

ＣＫ２．　修理中　電源表示ＬＥＤ基板裏

ＣＫ３．　修理（半田補正）後　電源表示ＬＥＤ基板裏、全半田やり直し。

ＣＫ４．　完成電源表示ＬＥＤ基板裏、　洗浄後防湿材を塗る。

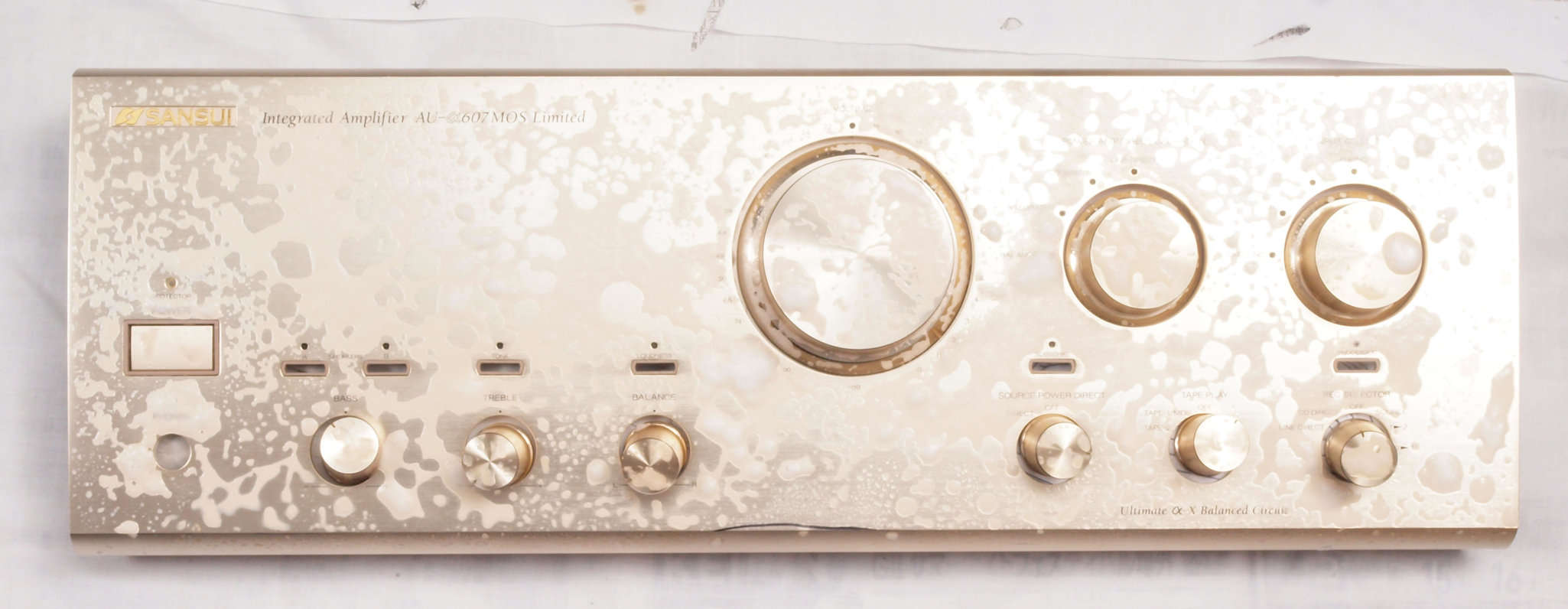

ＣＭ１．　パネル清掃

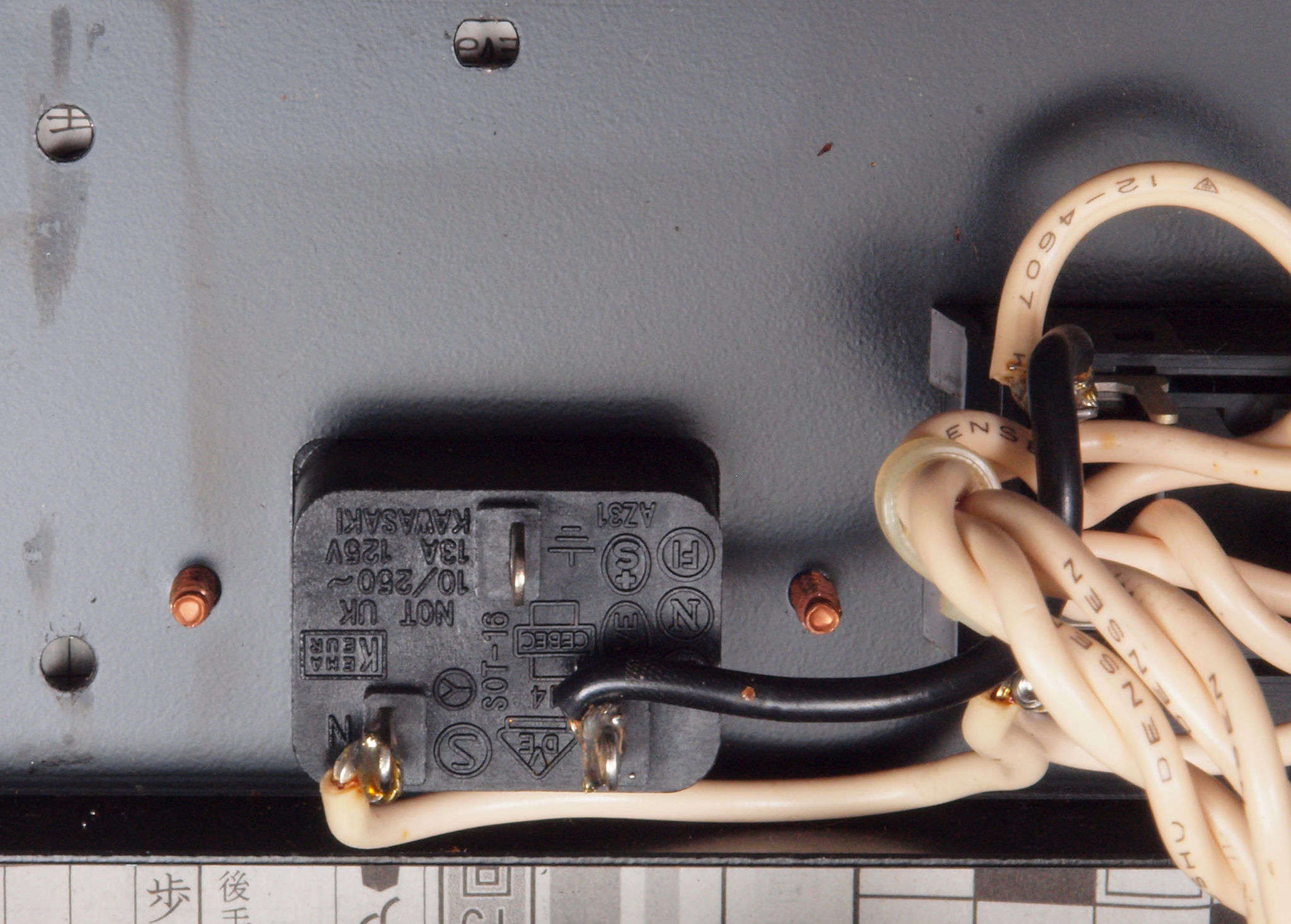

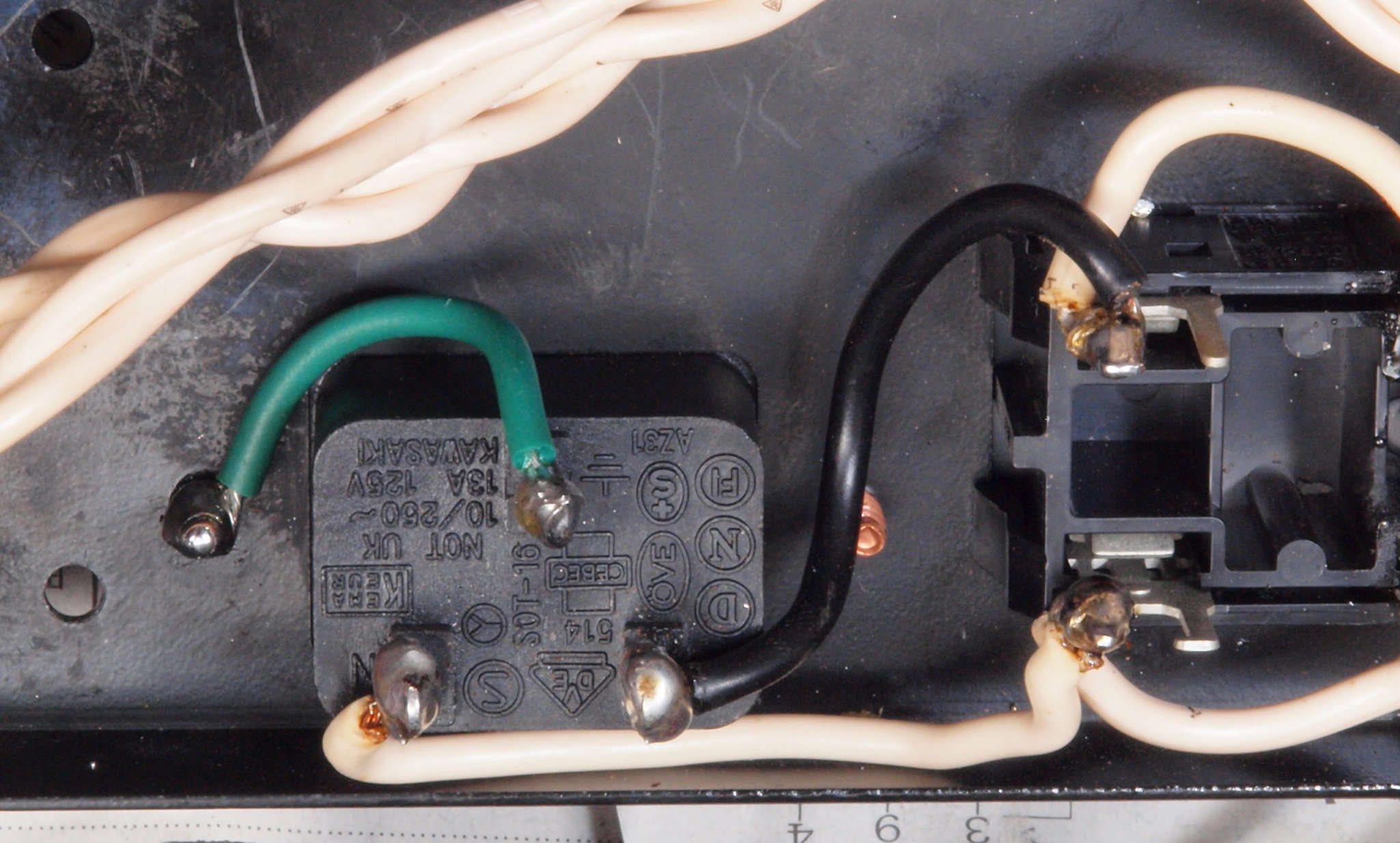

ＣＮ１．　修理前　３Pインレット裏配線。

ＣＮ２．　修理（交換）後　３Pインレット裏配線、アースはしっかり取る。

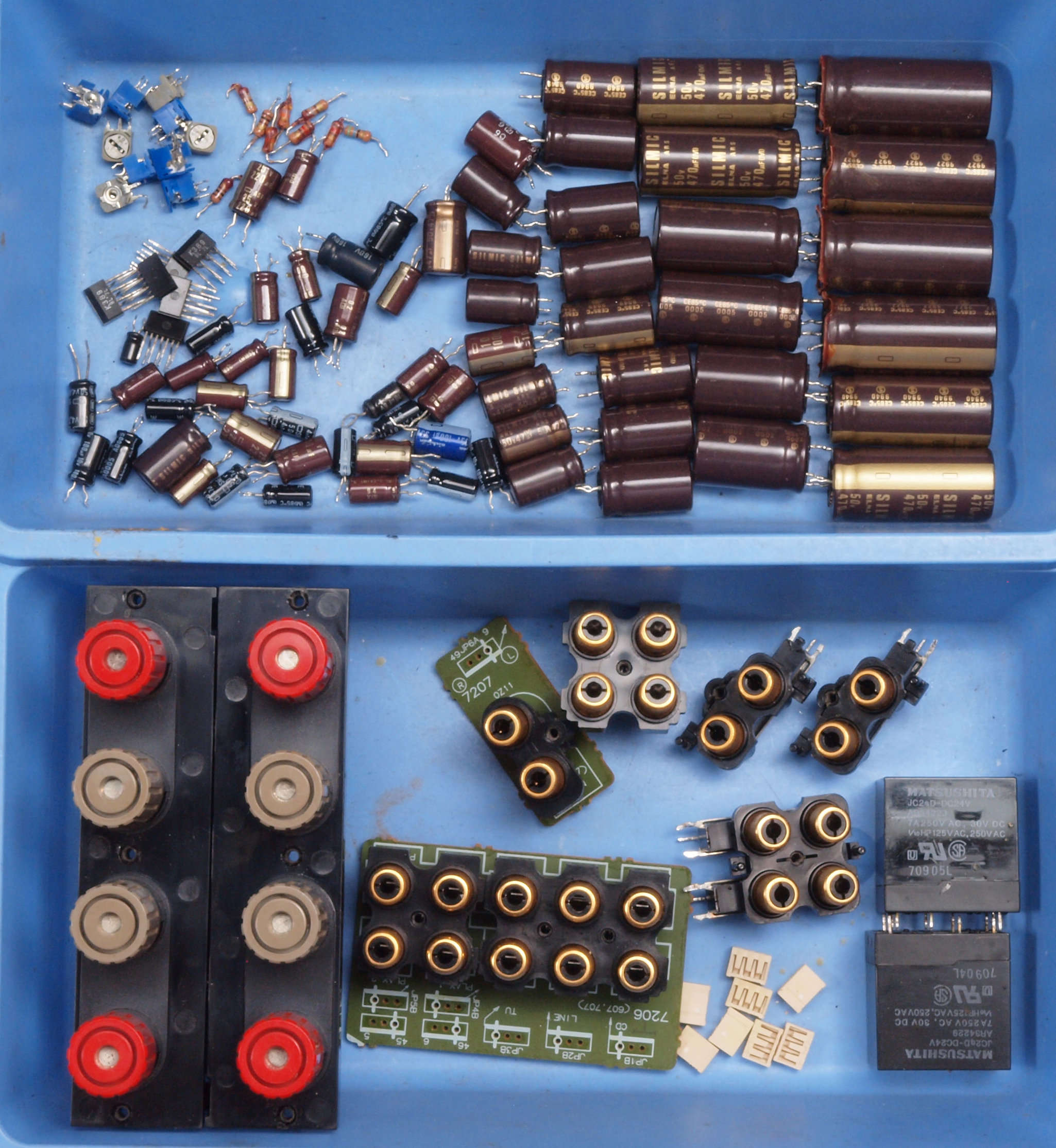

ＣＯ１．　交換部品

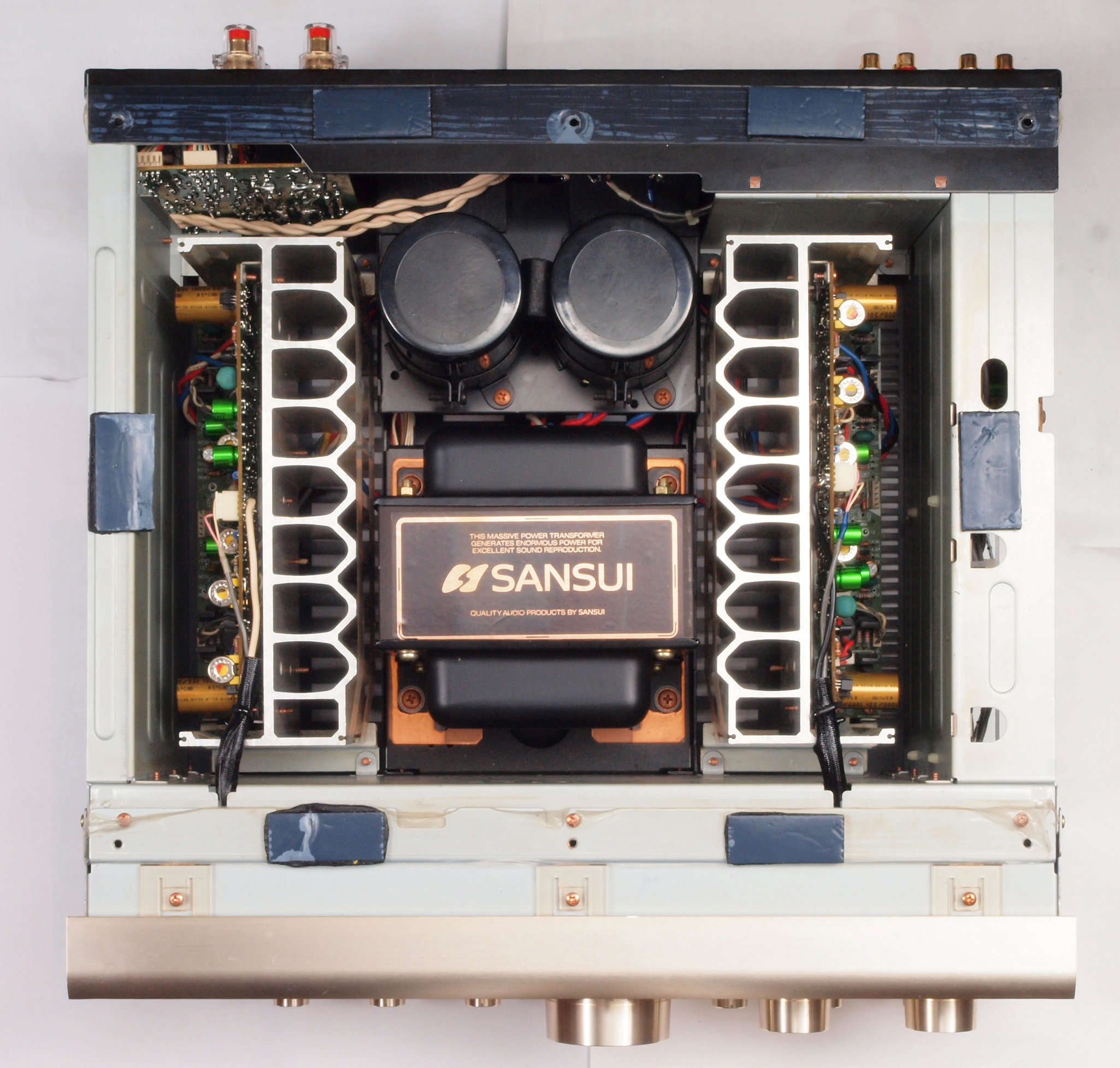

ＣＯ１．　修理前　上から見る

ＣＯ２．　修理後　上から見る

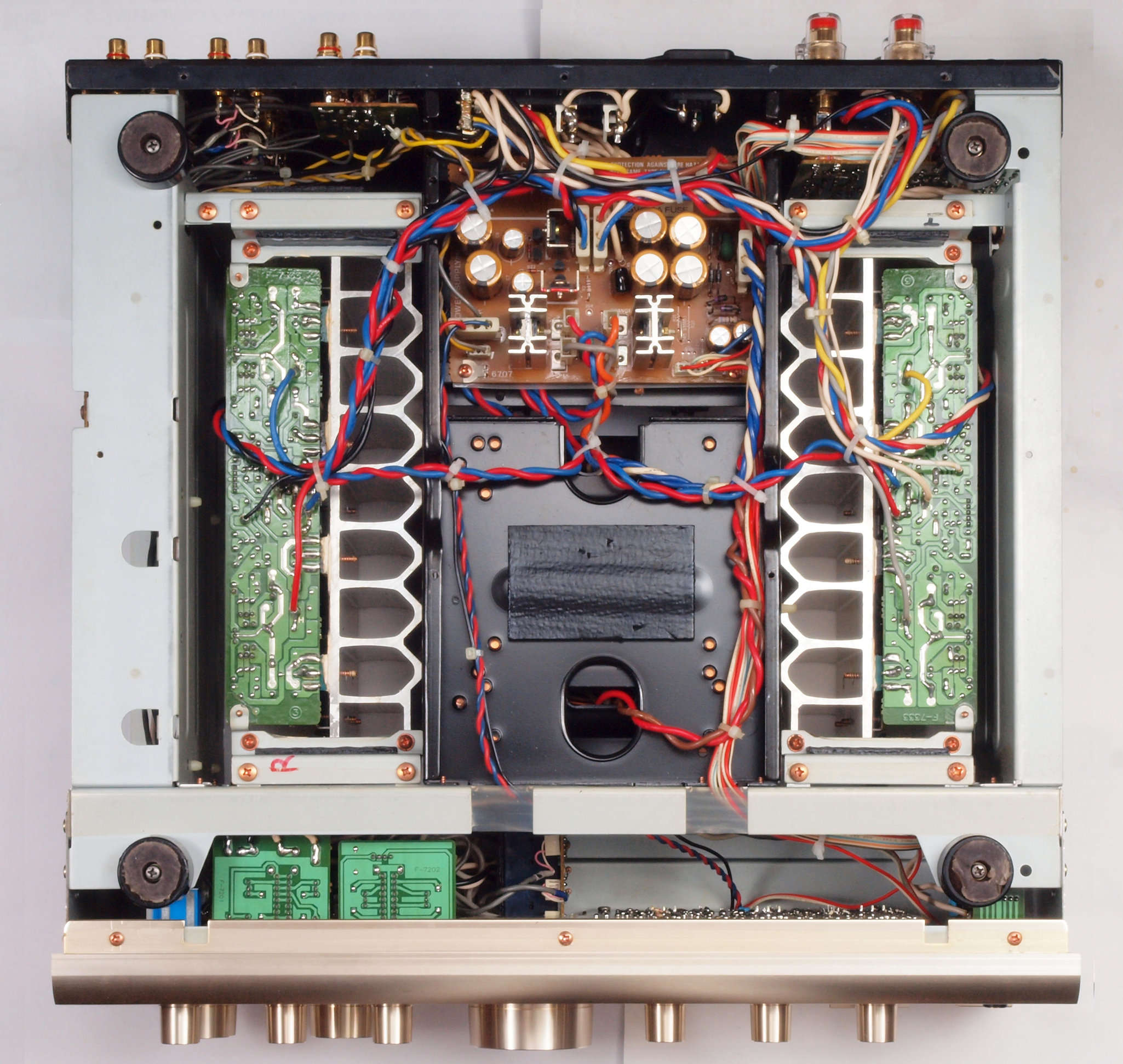

ＣＯ３．　修理前　下から見る

ＣＯ４．　修理後　下から見る

ＣＯ６．　完成後から見る。

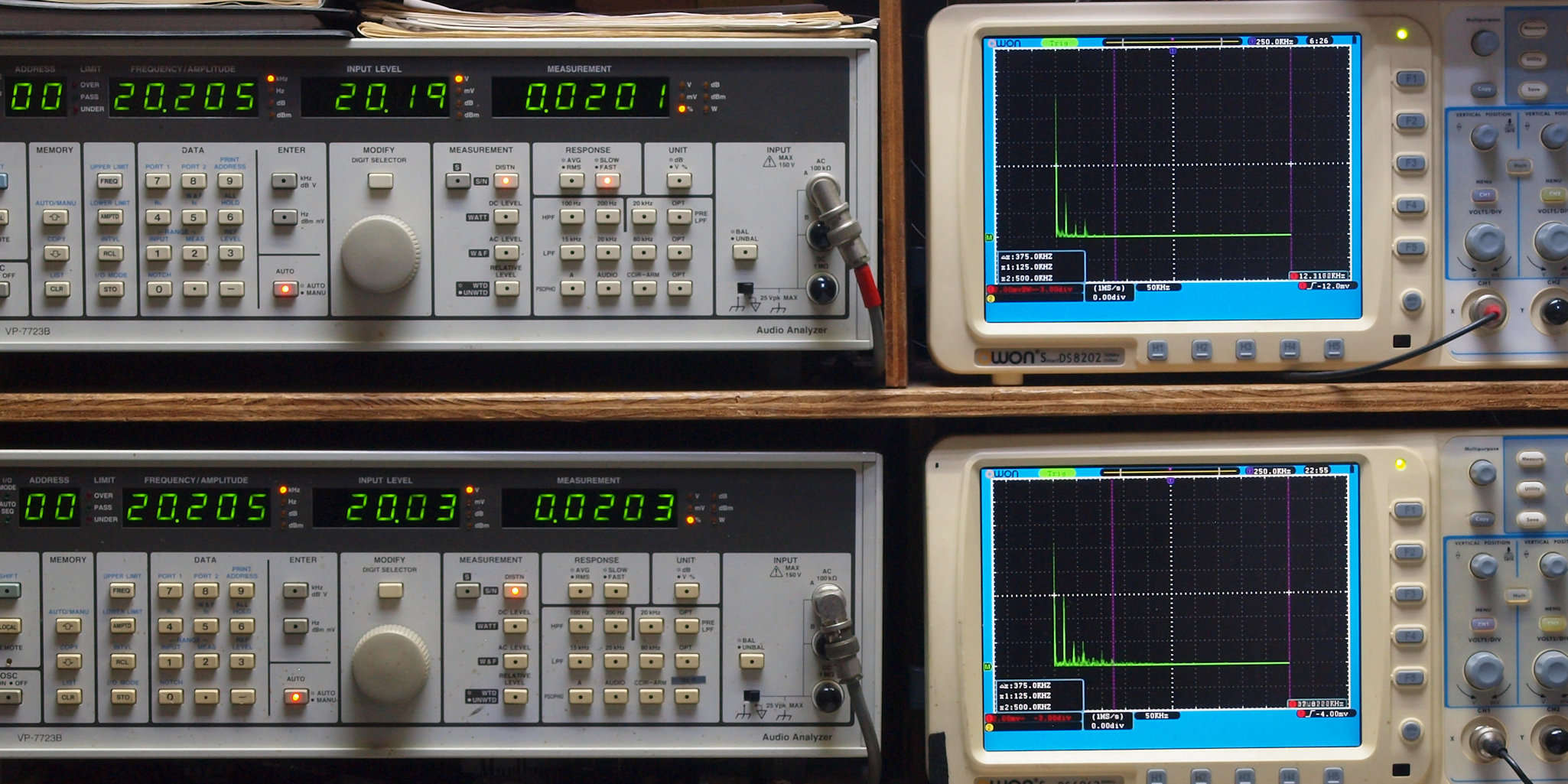

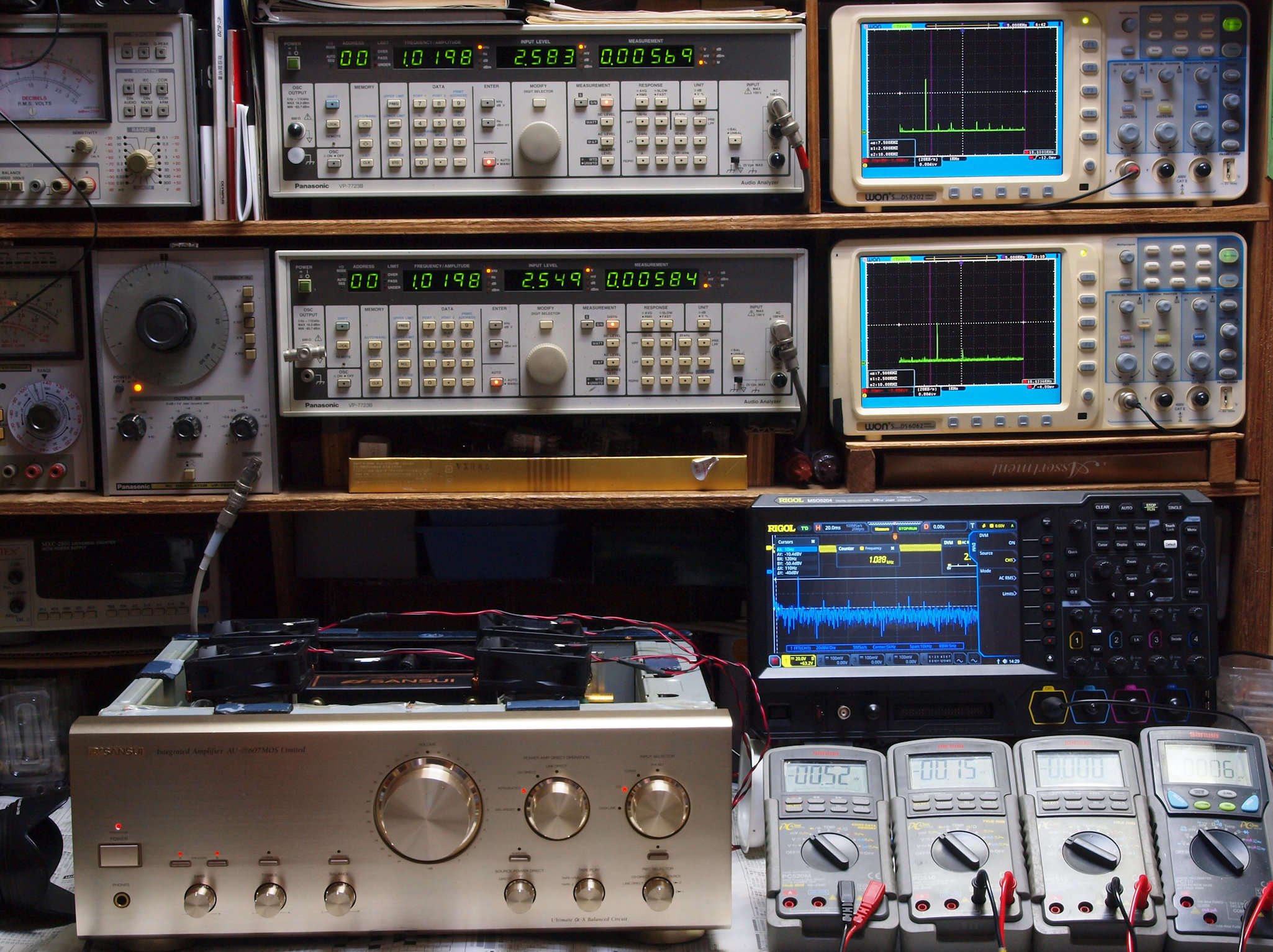

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

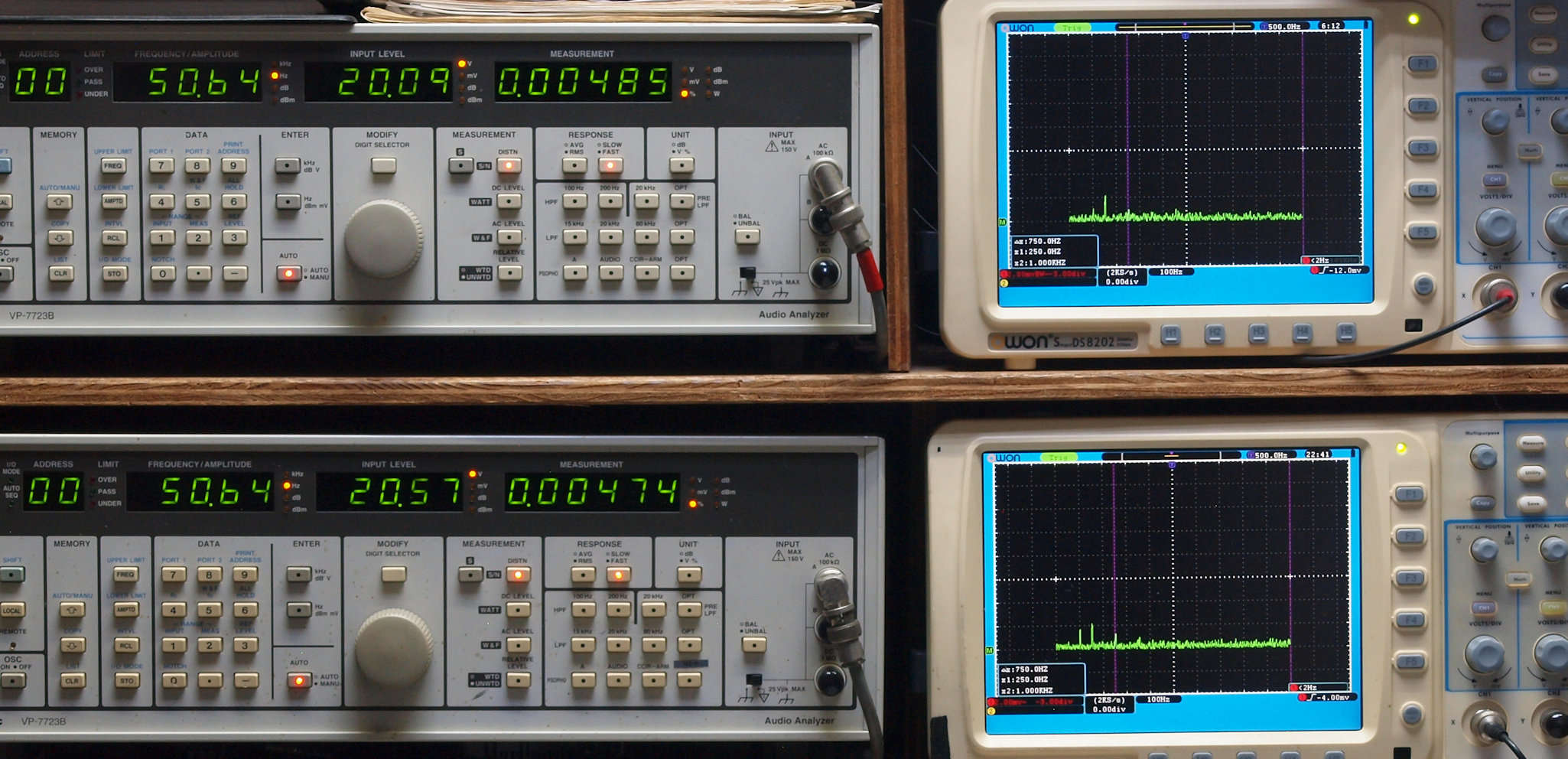

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００４８５％歪み。 　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００４７４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００４６６％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００４７３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

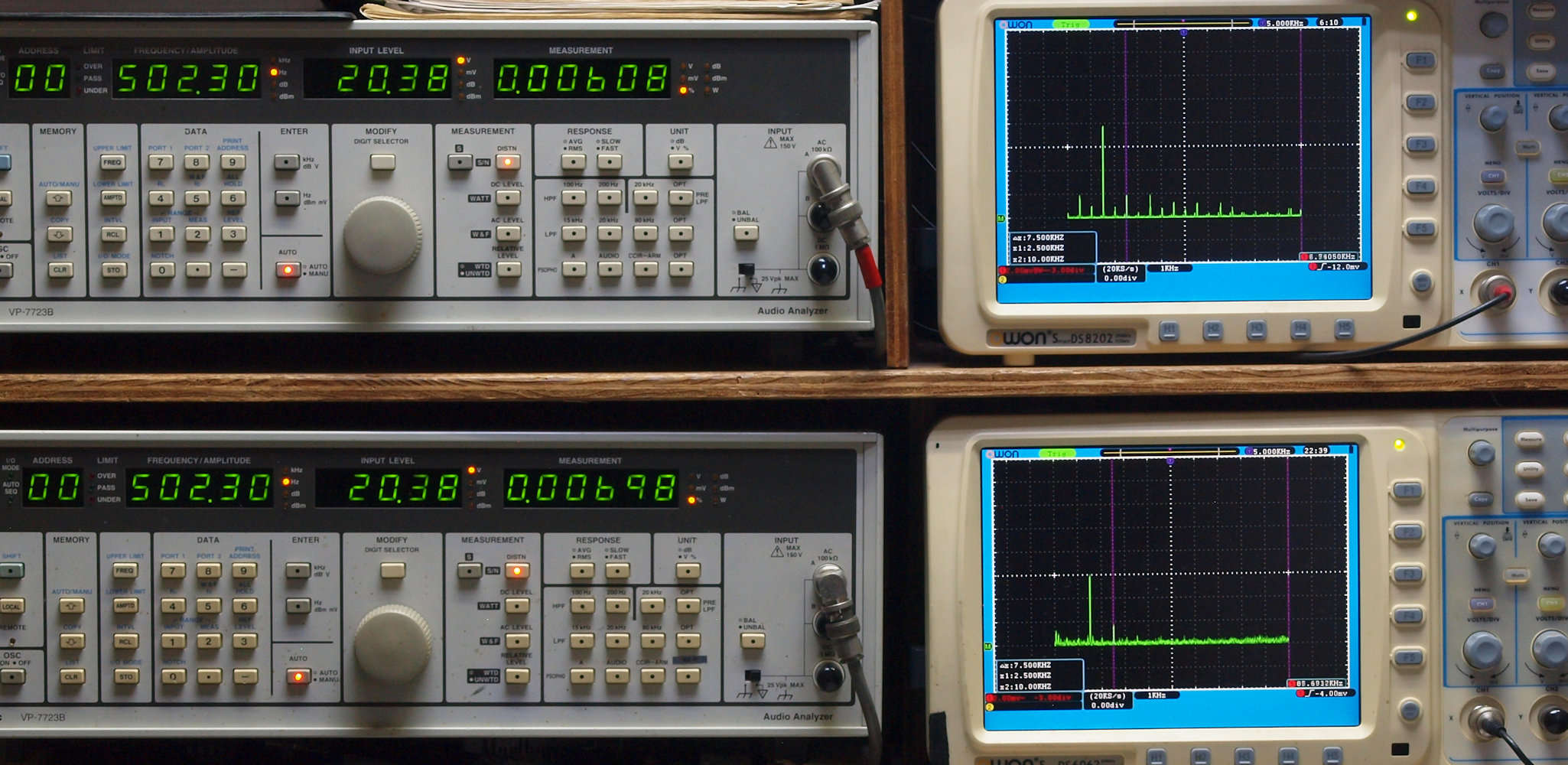

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００６０８％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００６９８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

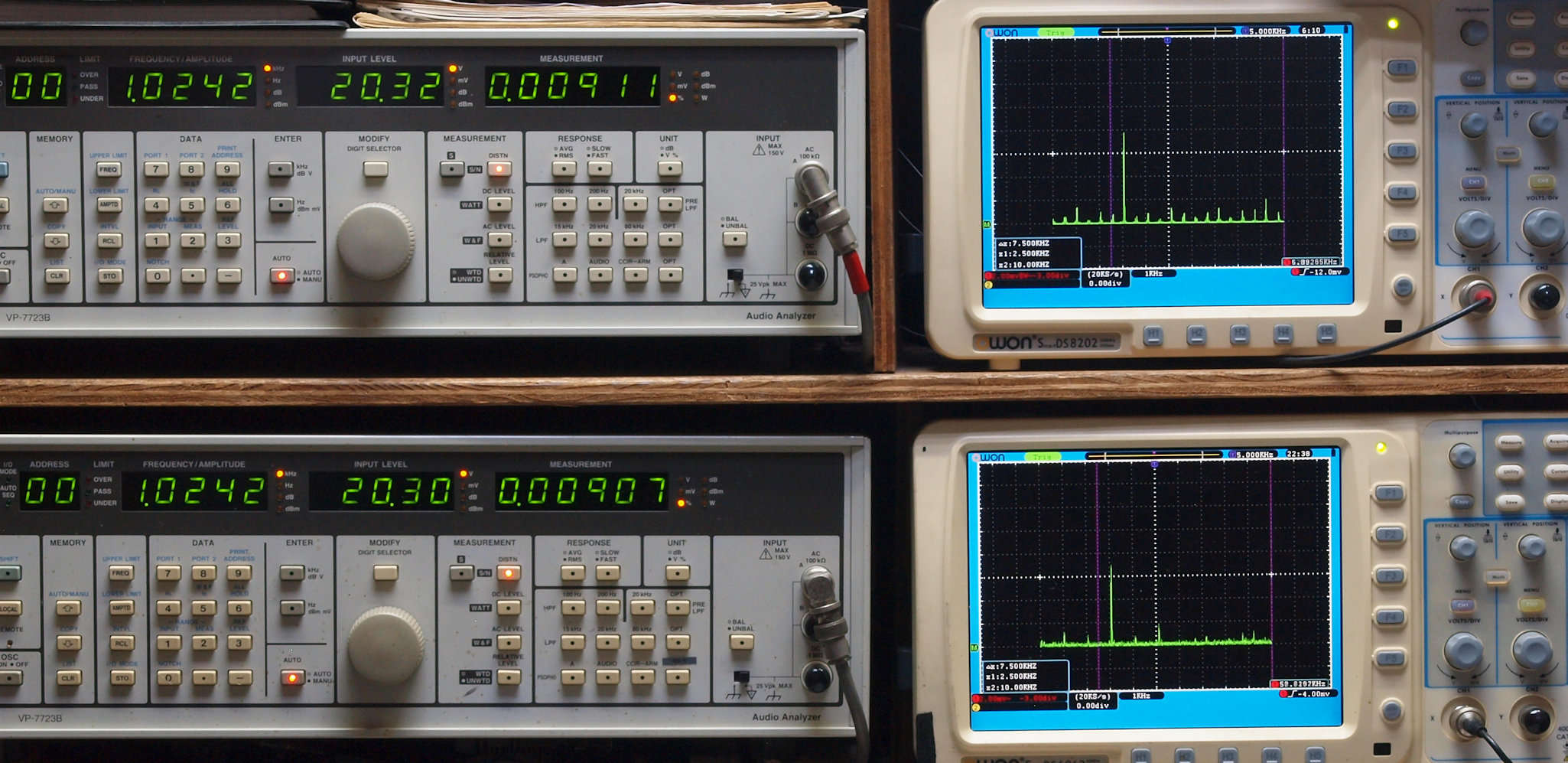

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００９１１％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００９０７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

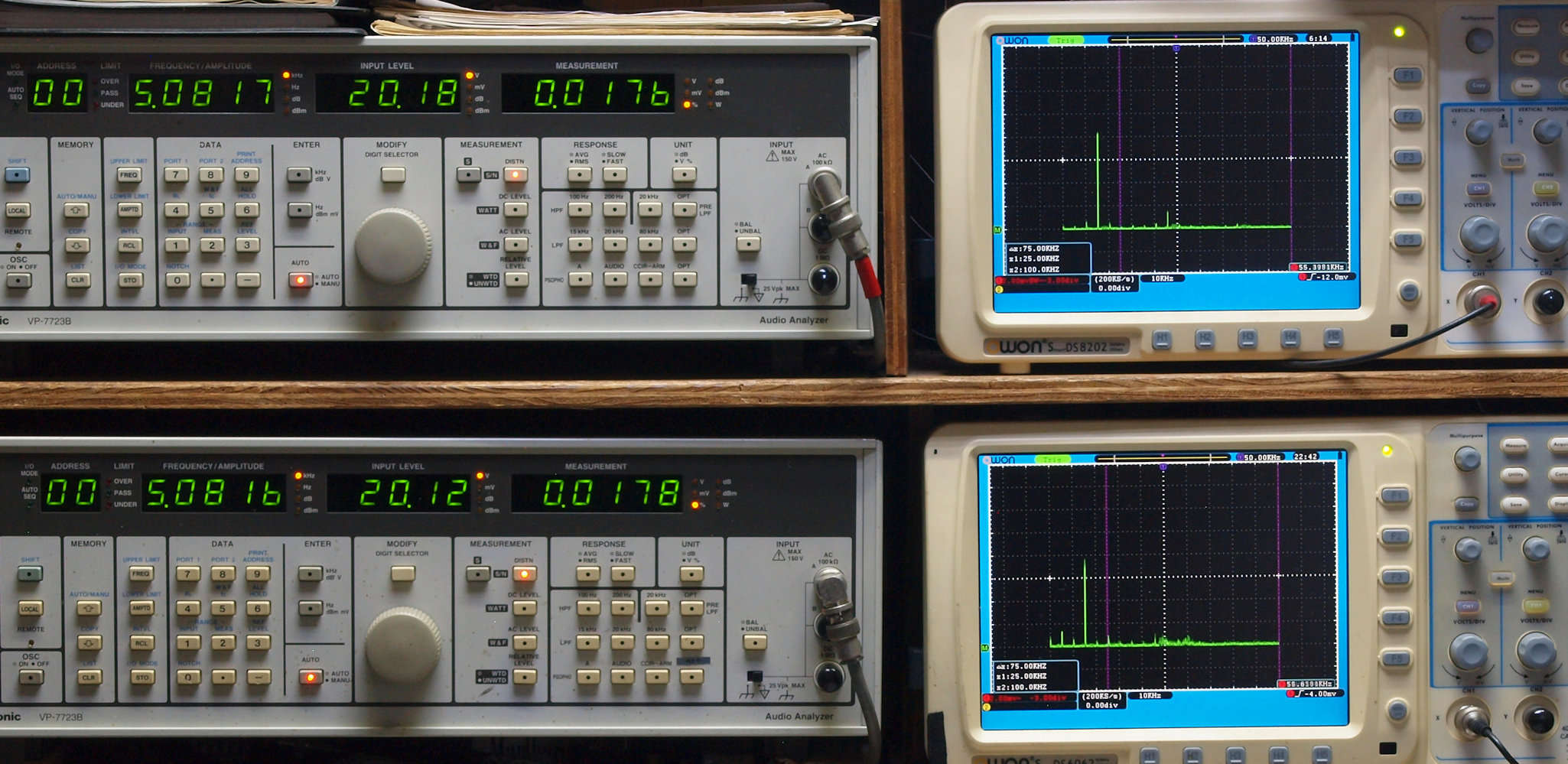

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１７６％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１７８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１２５５％歪み。 　　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１９２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

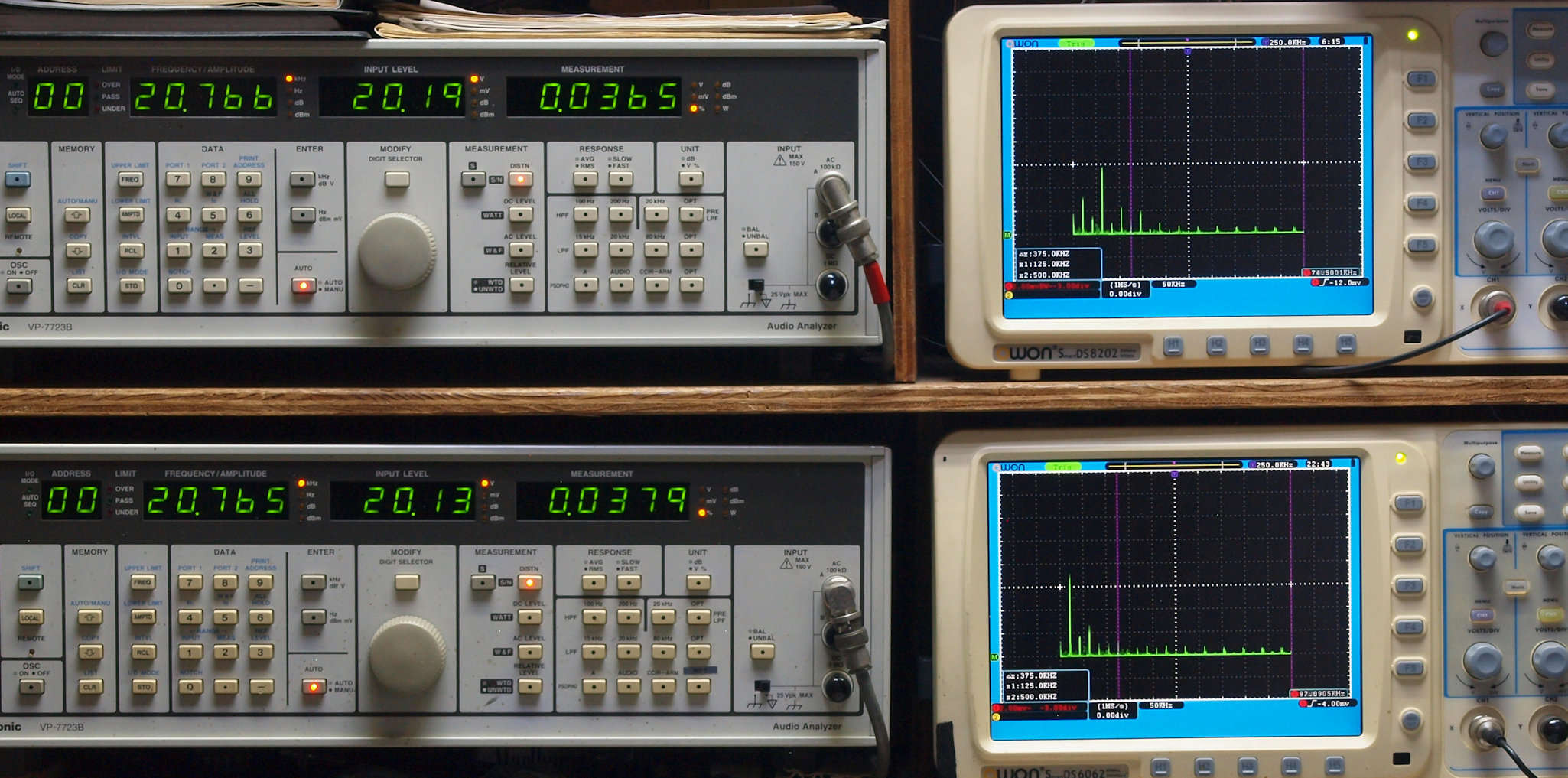

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０３６５％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０３７９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

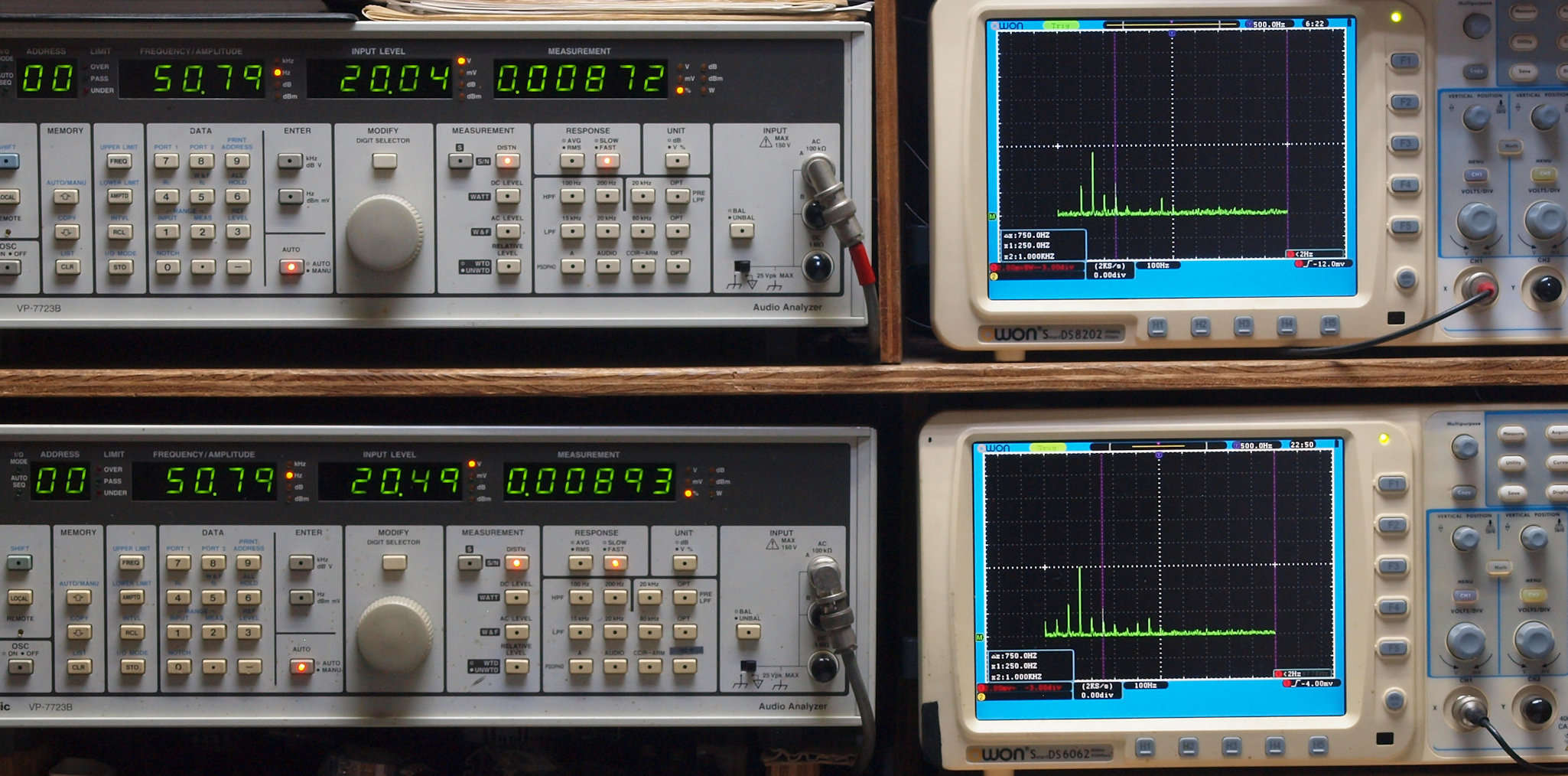

Ｅ２１．　ＭＭ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００８７２％歪み。 　　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００８９３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

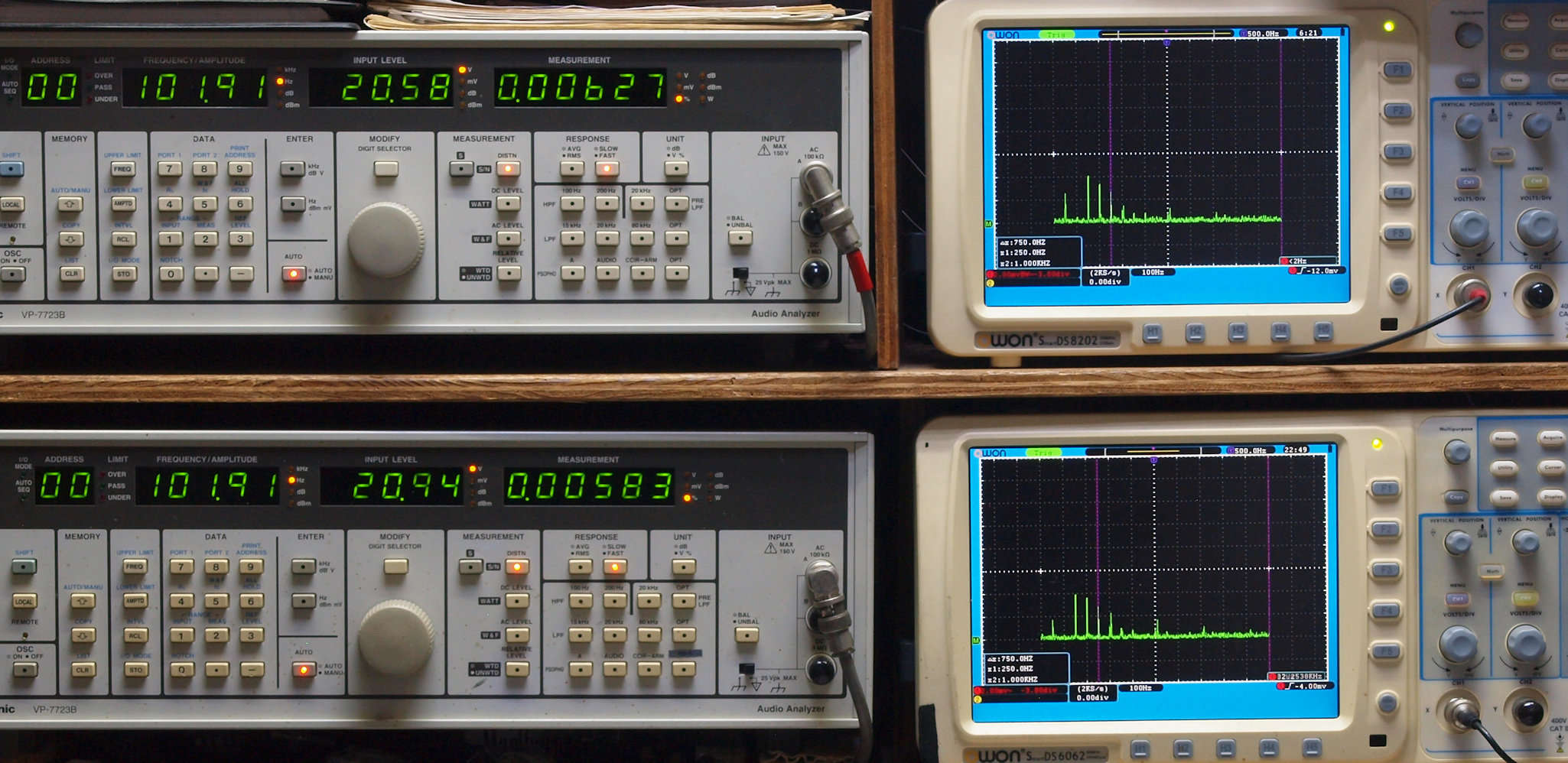

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００６２７％歪み。 　　　　　　　 　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００５８３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

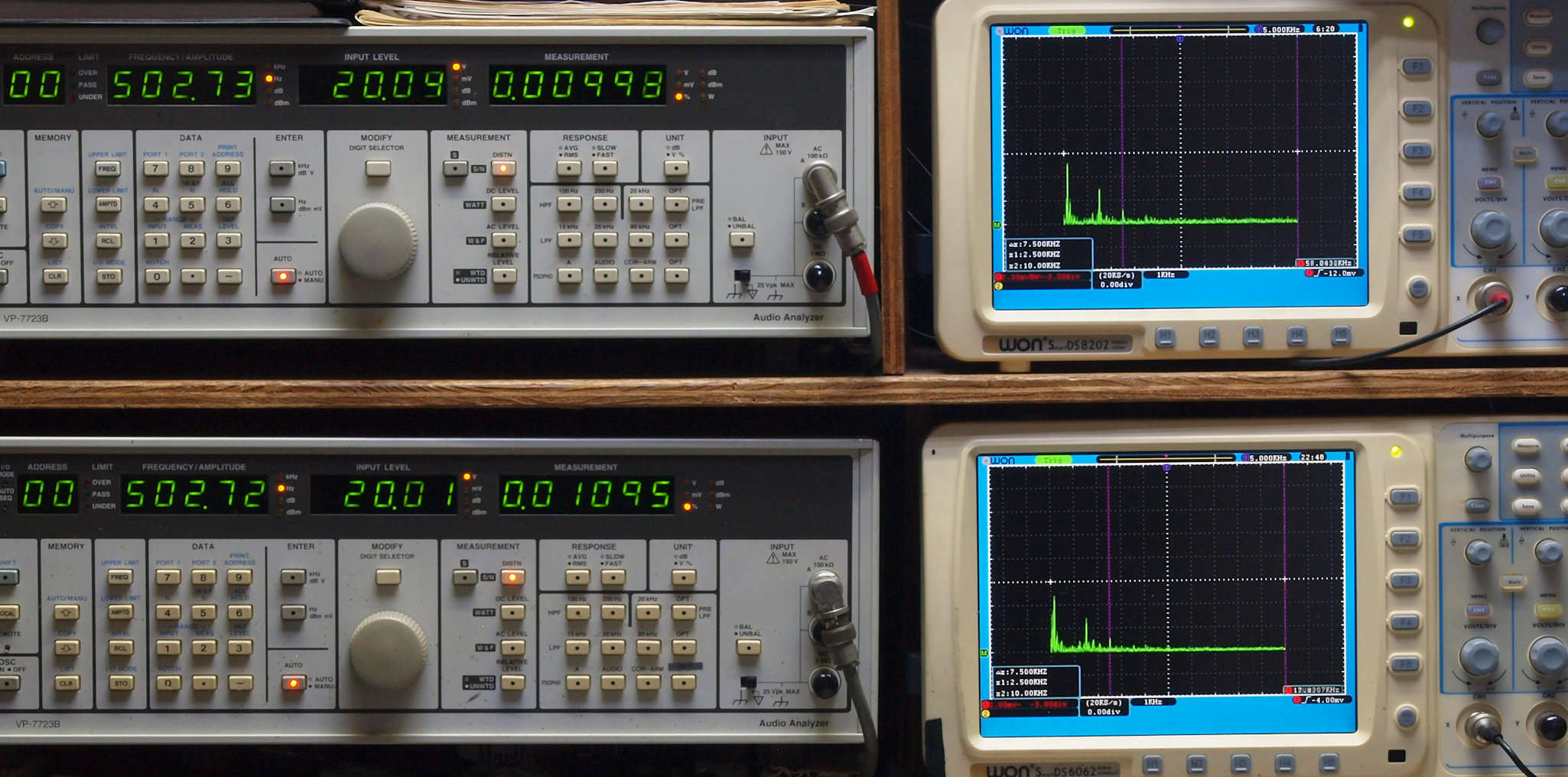

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００９９８％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１０９５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００９８８％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１１９９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

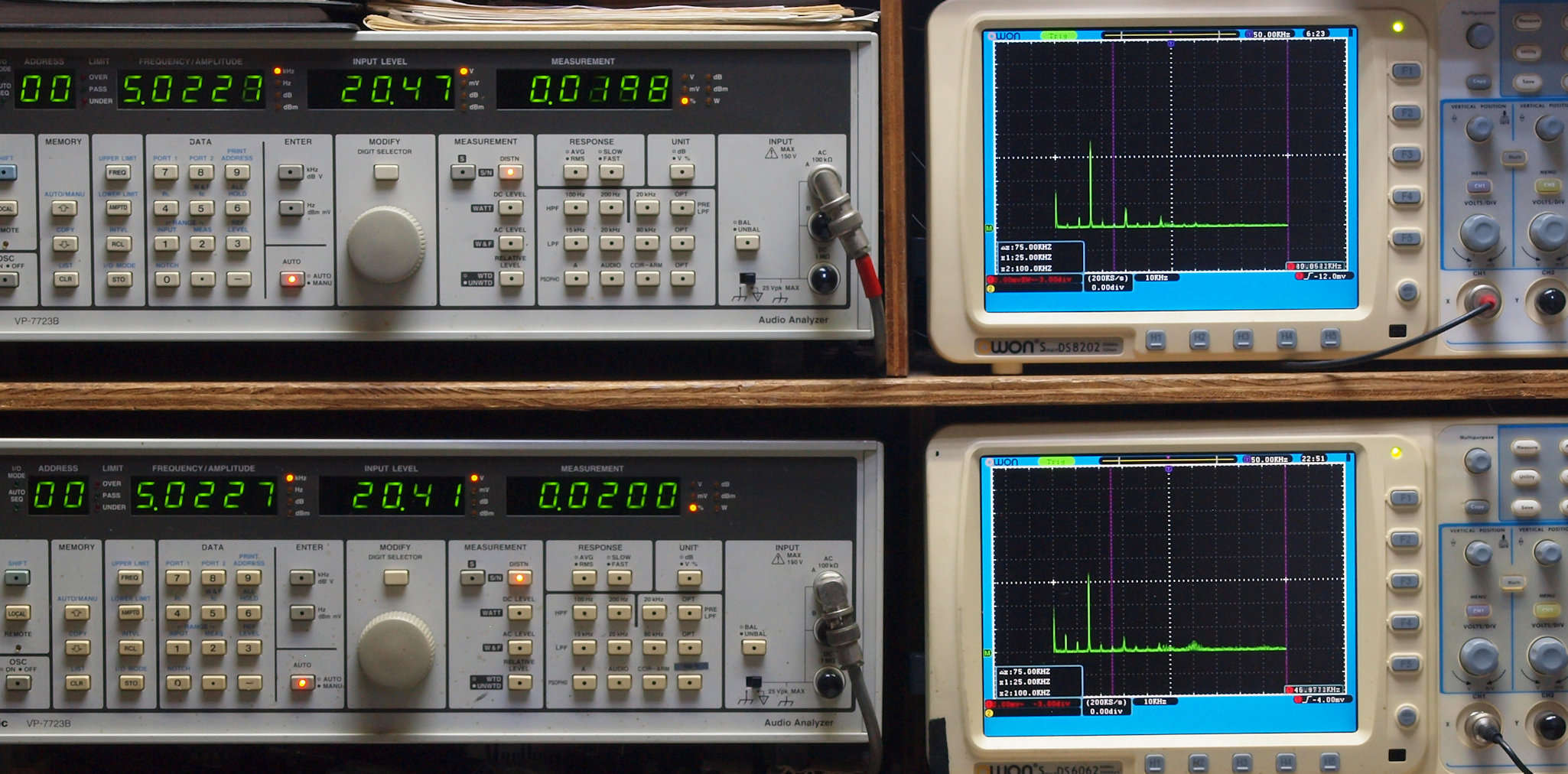

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１９８％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２００％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

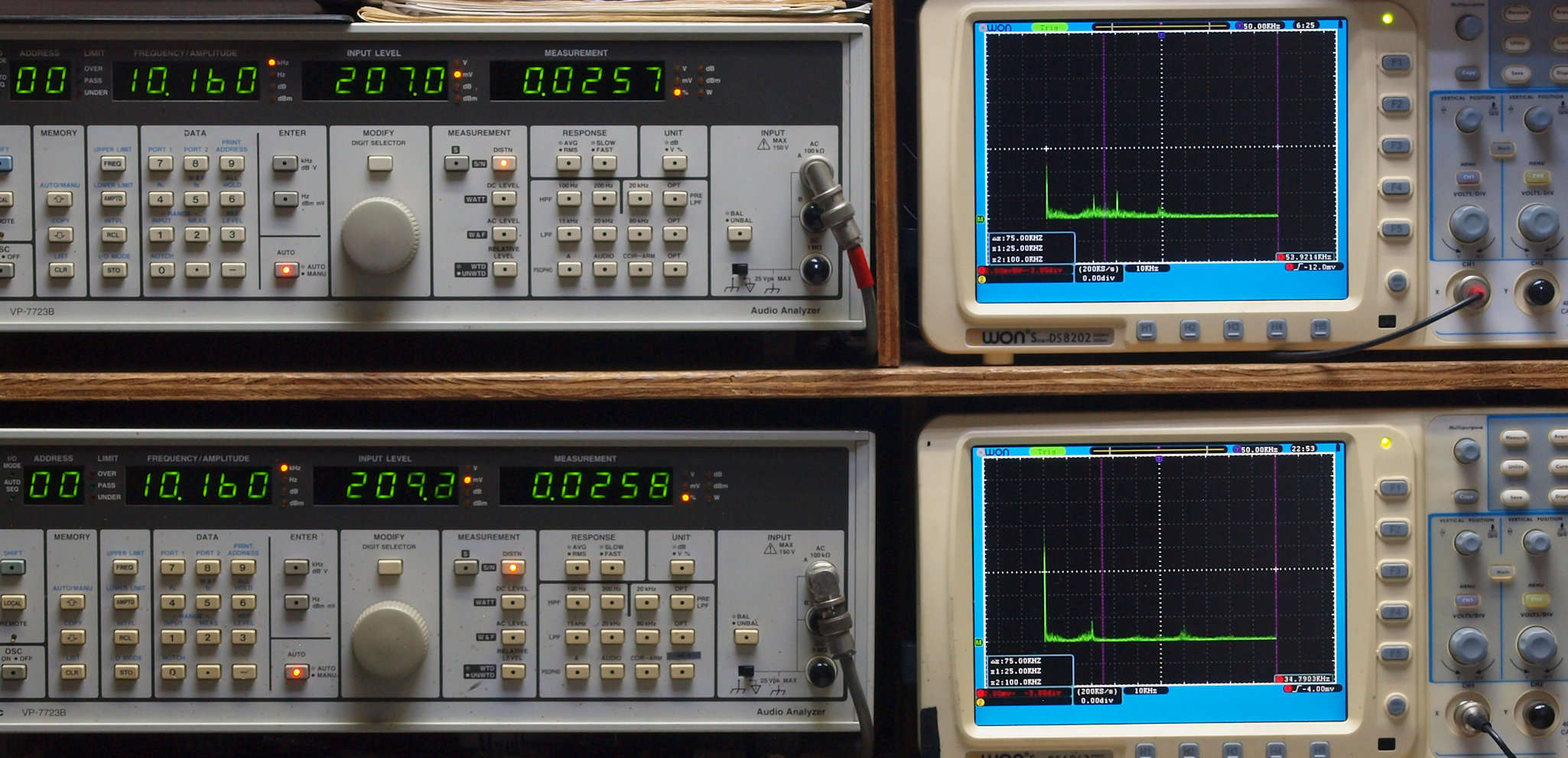

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２５７％歪み。 　　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２５８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２０１％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２０３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

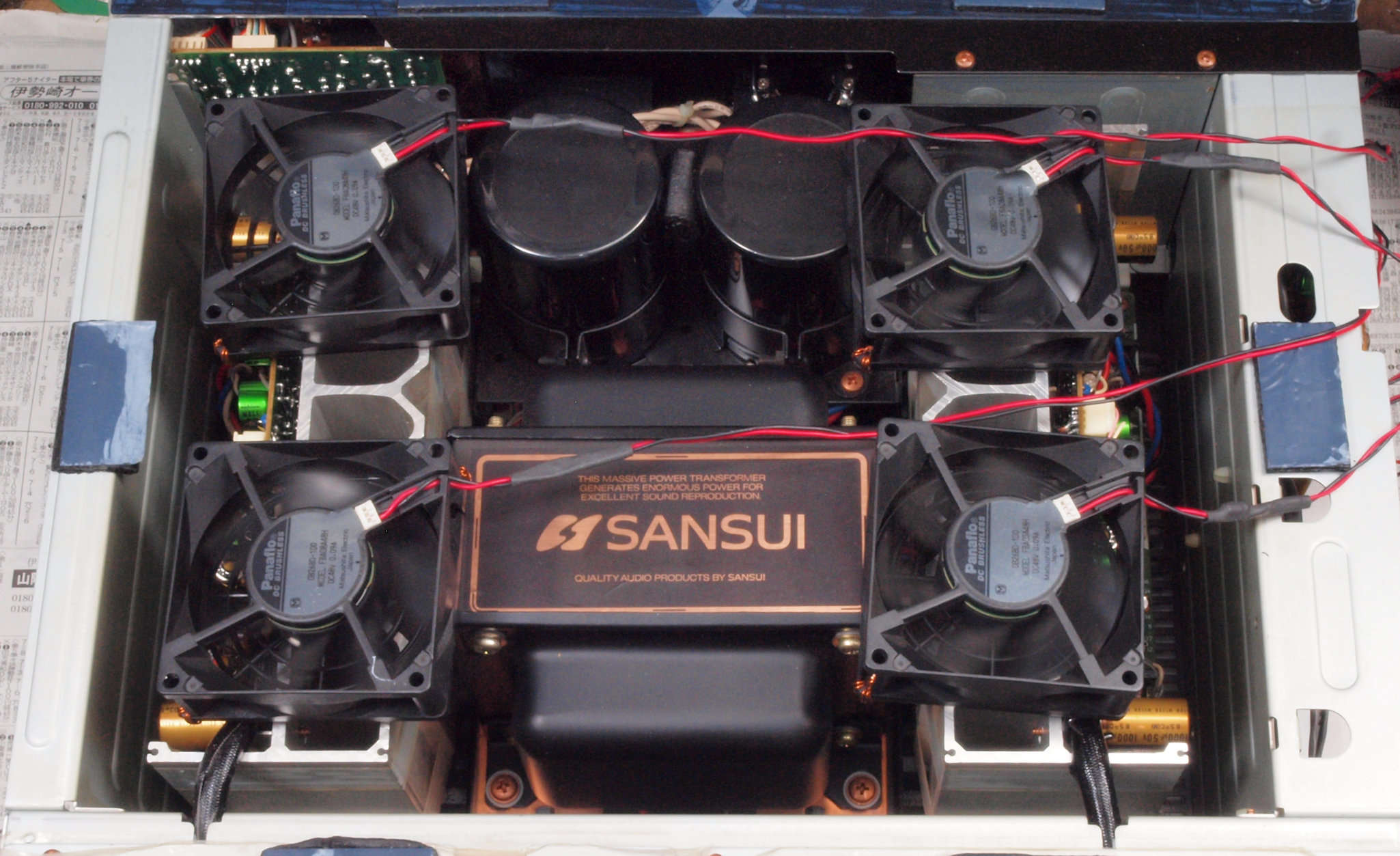

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

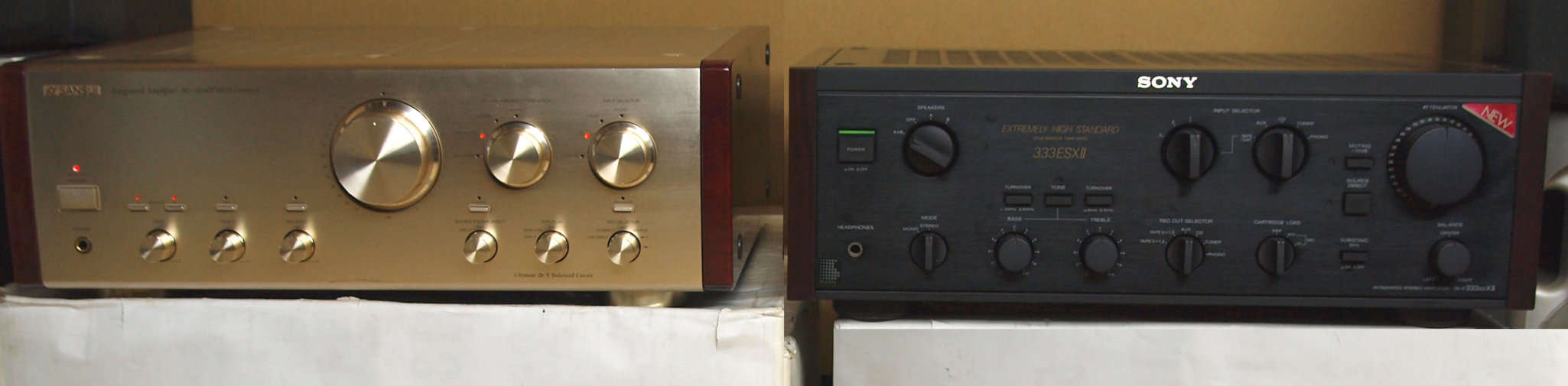

Ｅ４．　完成　　２４時間エージング、　左は　Ｓｏｎｙ　ＴＡ−Ｆ３３３ＥＳＸ�U

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α６０７　ＭＯＳ　Ｌｉｍｉｔｅｄ　の仕様（マニアル・カタログより）

型式 インテグレーテッドアンプ　ＡＵ−α６０７　ＭＯＳ　Ｌｉｍｉｔｅｄ パワーアンプ部 周波数特性(1W) DC〜300kHz +0dB、-3dB 実効出力(10Hz〜20kHz、両ch同時動作) 75W+75W(6Ω)、　50W+50W(8Ω) 全高調波歪率(実効出力時) 0.008%以下(8Ω) 混変調歪率 0.008%以下(8Ω) ダンピングファクター 150(8Ω) 入力感度/インピーダンス 1V/10kΩ(1kHz) SN比(Aネットワーク) 120dB以上 ダイナミックパワー 100W(2Ω)、　95W(4Ω)、　75W(6Ω) TIM歪(SAWTOOTH) 測定限界値以下 スルーレイト 180V/μsec(8Ω) ライズタイム 0.6μsec プリアンプ部 周波数特性(1W) CD、Tuner、DVD/Line、Tape-1/MD、Tape-2: DC〜300kHz +0dB、-3dB Phono MM:20Hz〜20kHz ±0.2dB 入力感度/インピーダンス (1kHz) Phono MM:2.5mV/47kΩ、　Phono MC:300μ/100Ω CD、Tuner、DVD/Line、Tape-1/MD、Tape-2:150mV/20kΩ Phono最大許容入力 MM(THD 0.01%):210mV、　MC(THD 0.1%):21mV SN比(Aネットワーク) Phono MM:88dB以上、　Phono MC:70dB以上 CD、Tuner、DVD/Line、Tape-1/MD、Tape-2:110dB以上 トーンコントロール Bass最大変化量:±6dB(50Hz)、　Treble最大変化量:±6dB(15kHz) サブソニックフィルター 16Hz(-3dB)、6dB/oct ラウドネス +6dB(50Hz)、　+4dB(10kHz) 総合 定格消費電力 170W 無信号消費電力 52W 外形寸法 幅466x高さ162x奥行452mm 重量 22.5kg 価格 限定生産品　￥180,000(1999年発売)
