Ｓａｎｓｕｉ　ＡＵ−α６０７　ＭＯＳ　Ｐｒｅｍｉｕｍ　修理記録

２０２０／１／１３持込　　６／２４完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 SANSUI Auα607 MOS Premium、購入時期は1992年です。 症状は電源ON時にﾊﾞﾘﾊﾞﾘ音がするようになり、そのうち音が出たりで出かったりに成りました。 今ではすべての端子ほぼ音が出ません。 23才の時、入社すぐでお金がない中、ｵｰﾃﾞｨｵｾｯﾄを揃えたくまずはｱﾝﾌﾟは高崎市内の専門店に相談し購入。 その後ＣＤﾌﾟﾚｲﾔｰとｽﾋﾟｰｶｰはﾋﾞｯｸｶﾒﾗで展示品を安く購入し３点揃えました。 ＣＤﾌﾟﾚｲﾔｰはすでに壊れて交換してしまいましたが、ｽﾋﾟｰｶｰは健在です。 このｱﾝﾌﾟもずっと一緒に暮らしてきましたので是非復活させたい。 オーバーホール修理依頼 B．　原因 ブロック電解コンデンサー取り付け金具が折れ、あちこちに触れて部品劣化。 Ｃ．　修理状況 SP接続リレー交換。 バランス・バイアス半固定ＶＲ交換。 各基板の半田不良を修理します、所謂、半田補正作業。 電解コンデンサーをオーディオコンデンサーに交換。 ブロック電解コンデンサー取り付け金具交換。 前パネル裏、ツマミエスカッション接着。 Ｄ．　使用部品 バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　８個。 SP接続リレー　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（ミューズ使用）　　　　　　　　　　６３個。 フイルムコンデンサー　　　　　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　２個。 ブロック電解コンデンサー取り付け金具　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　１００，０００円　　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α６０７　ＭＯＳ　Ｐｒｅｍｉｕｍ　の仕様（マニアル・カタログより）

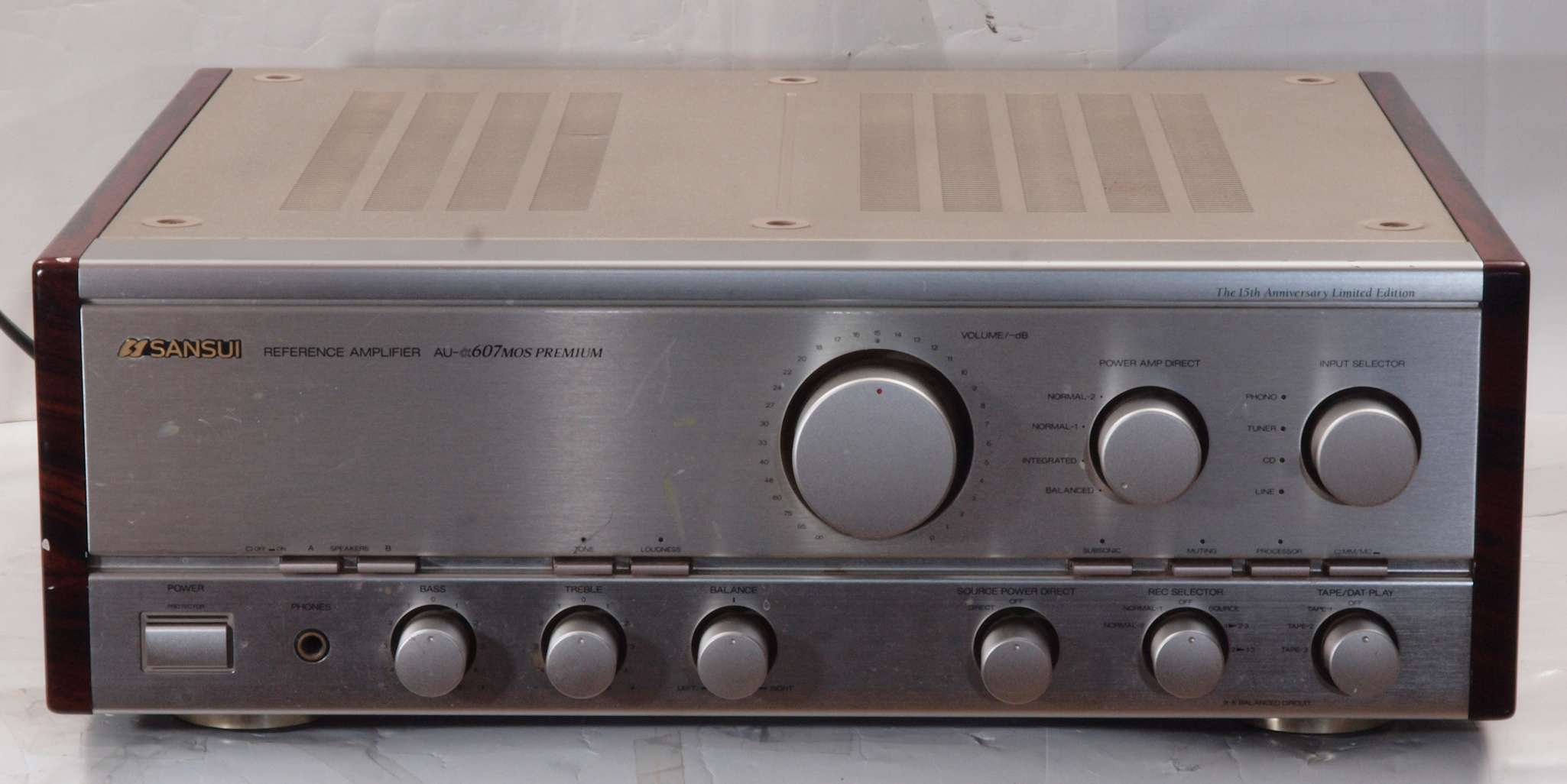

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

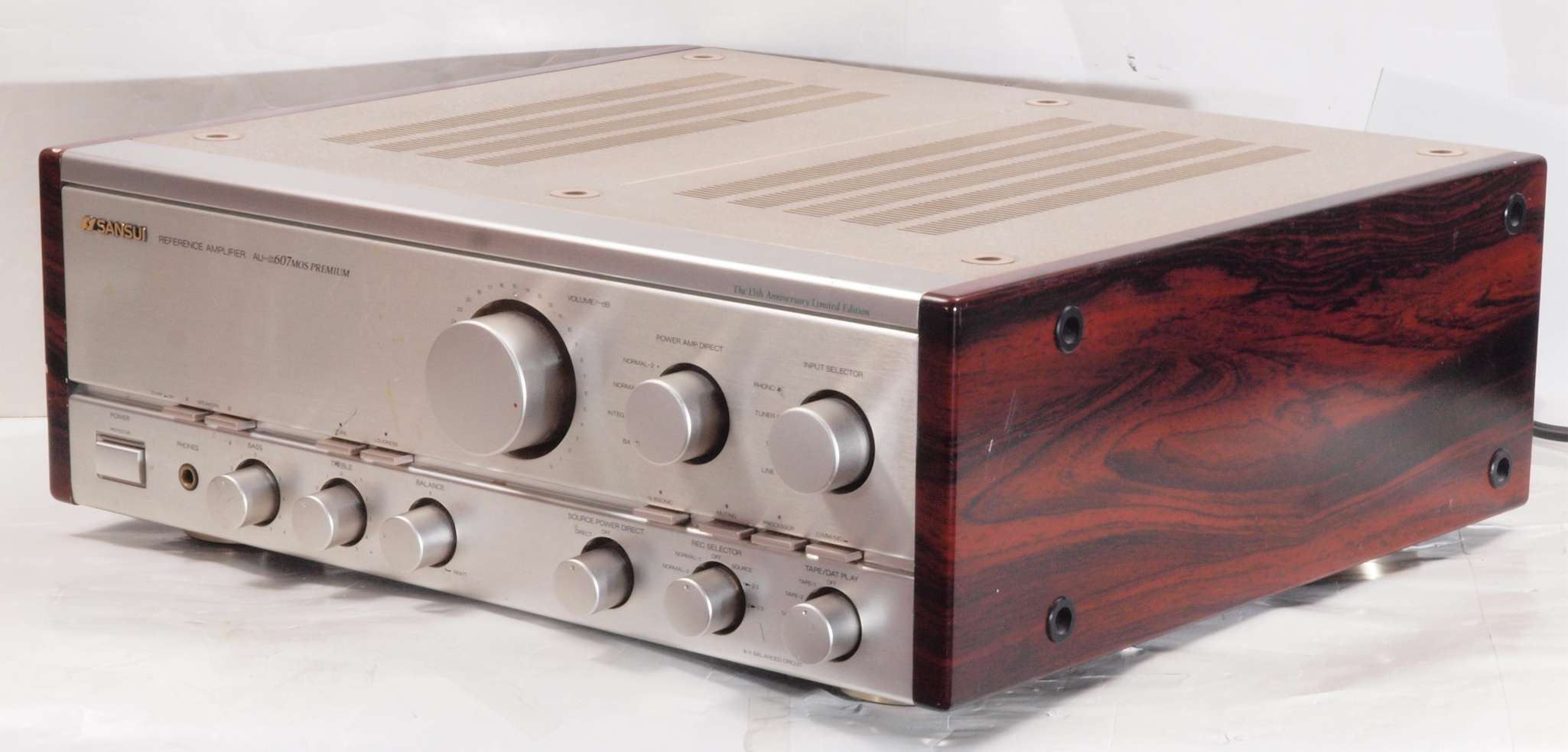

Ａ１２．　点検中　前右から見る

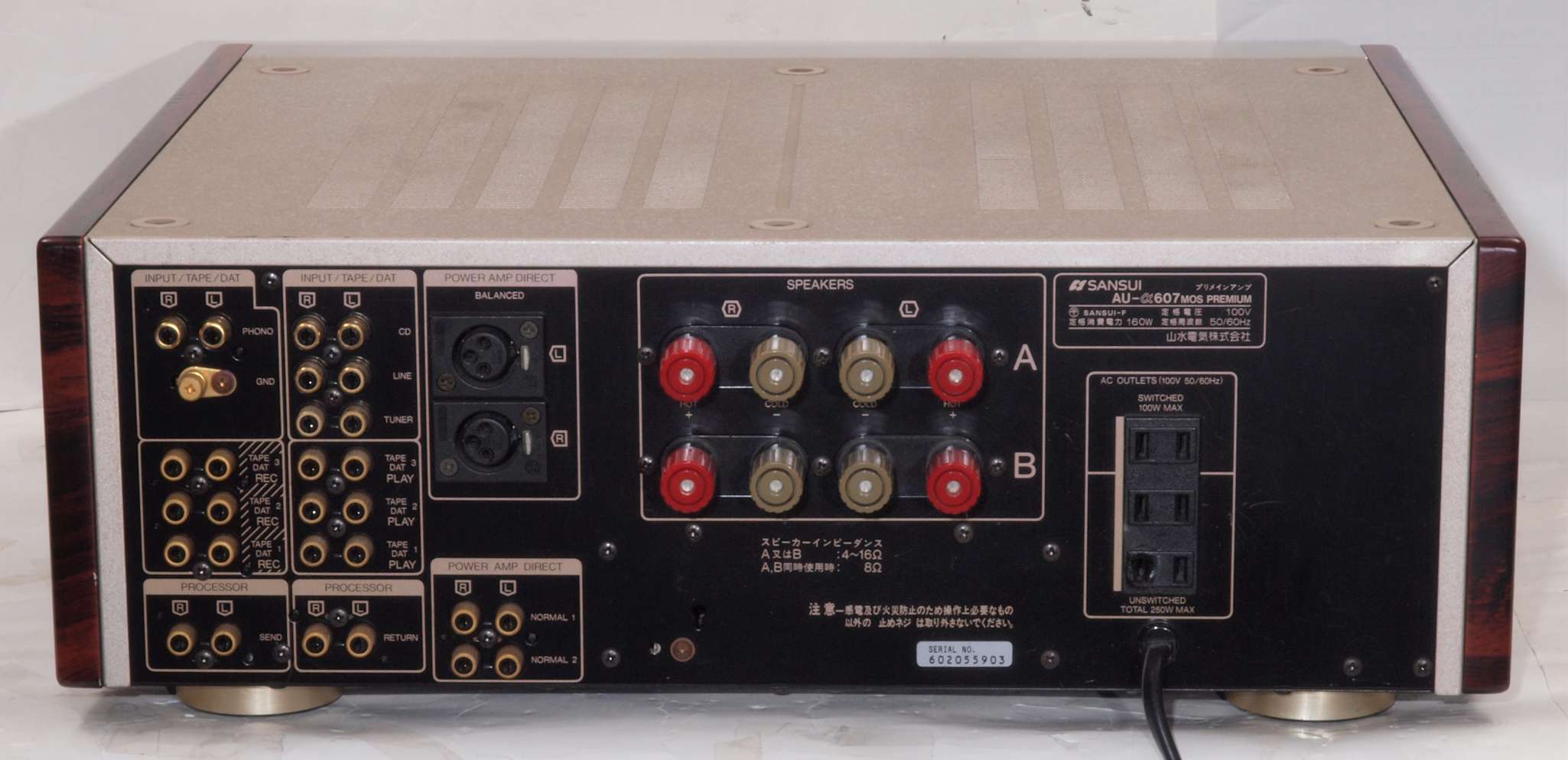

Ａ１３．　点検中　後から見る

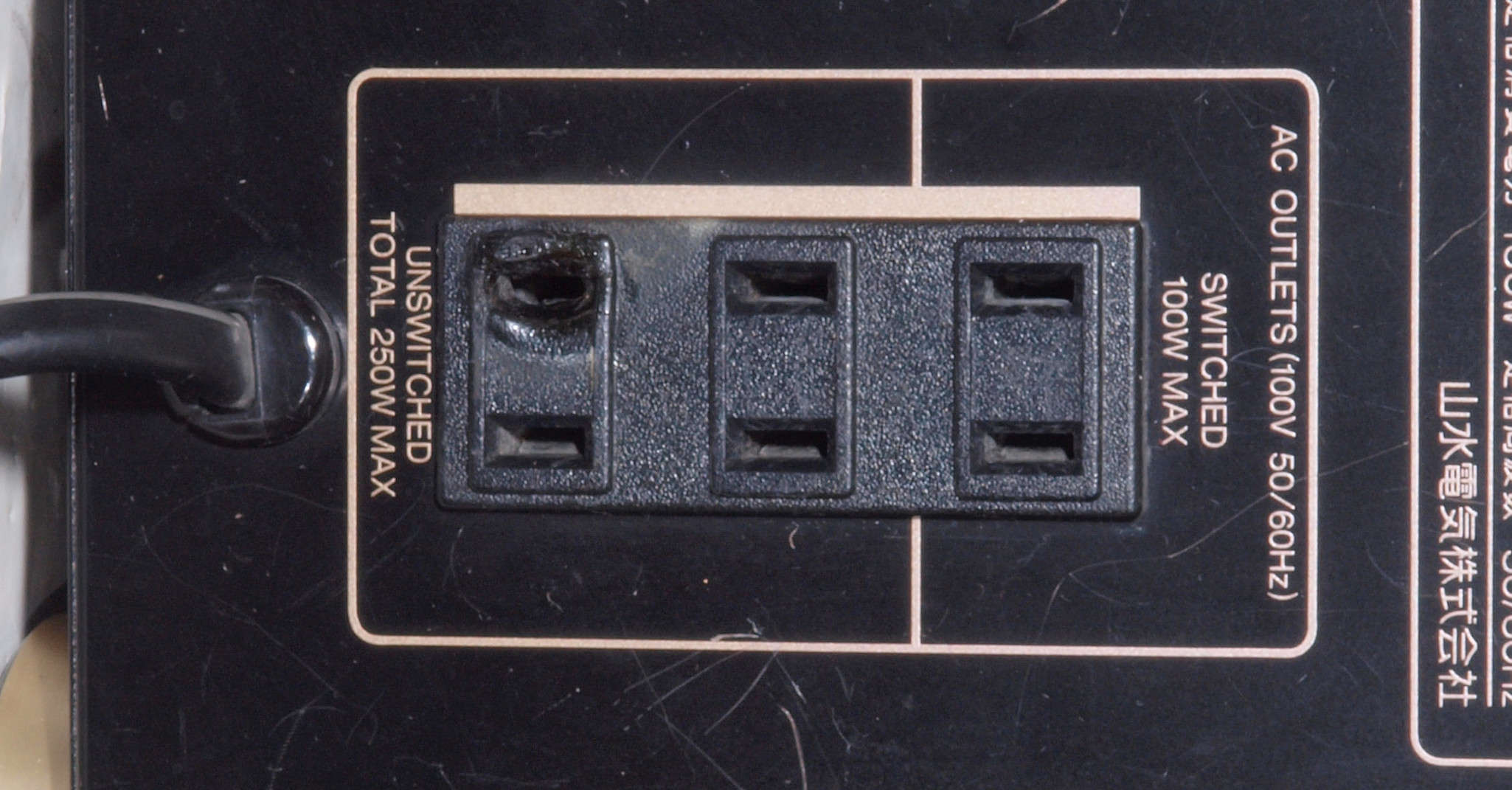

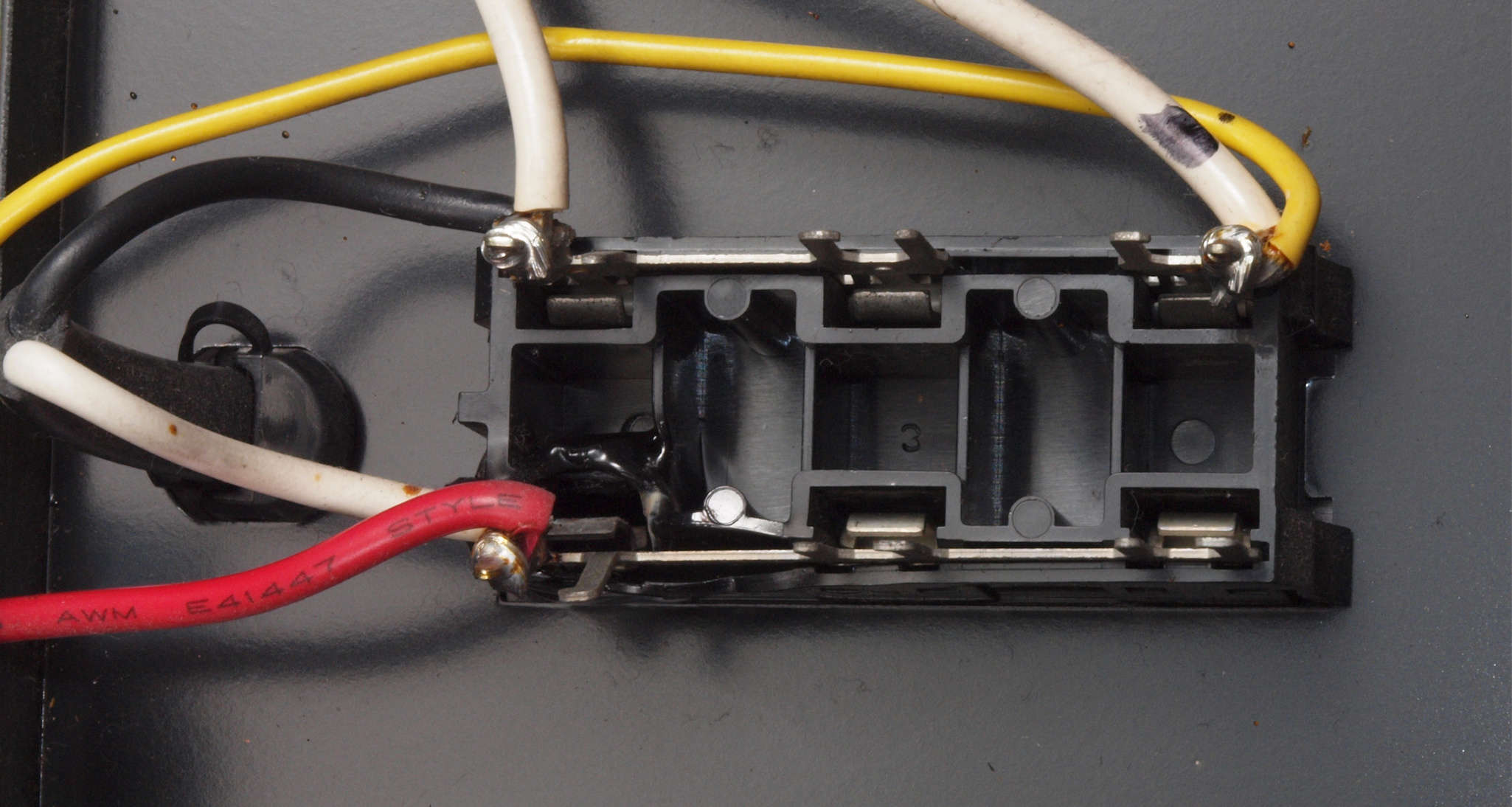

Ａ１３２．　点検中　後から見る。　ＡＣコンセントの１個が焼けている。

Ａ１３３．　点検中　後から見る。　ＡＣコンセントの１個が焼けている。同型が無く交換不可。

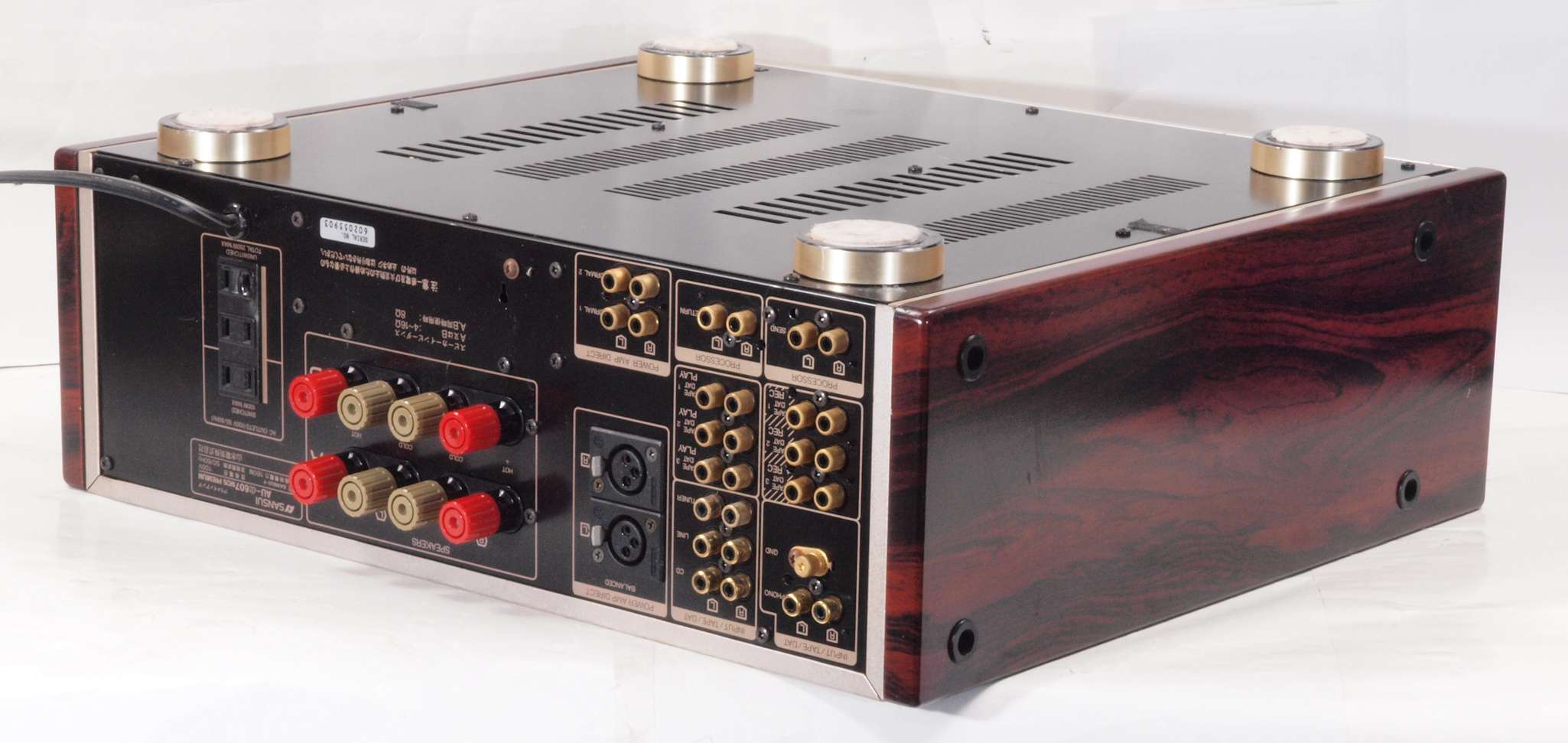

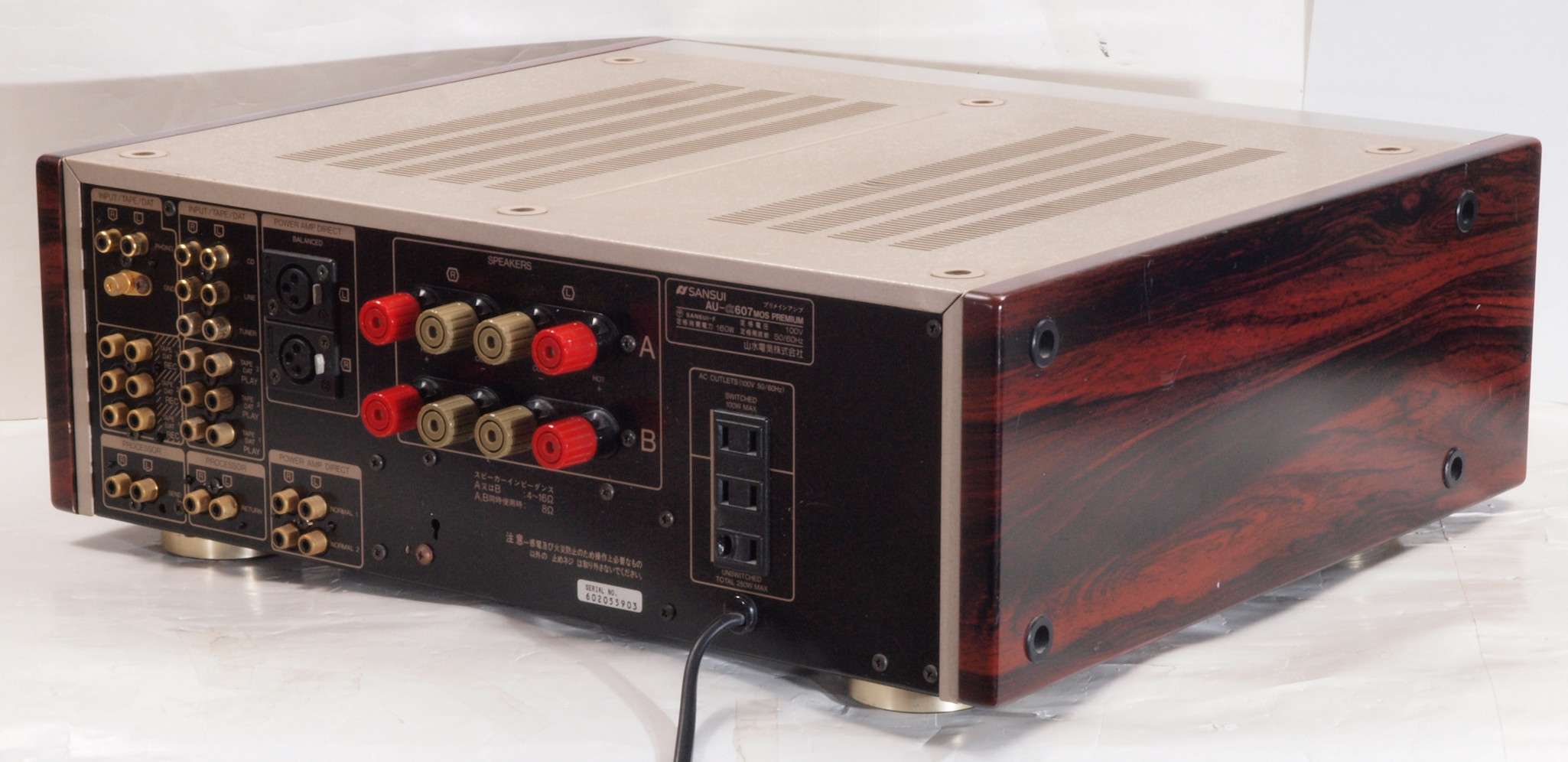

Ａ１４．　点検中　後左から見る

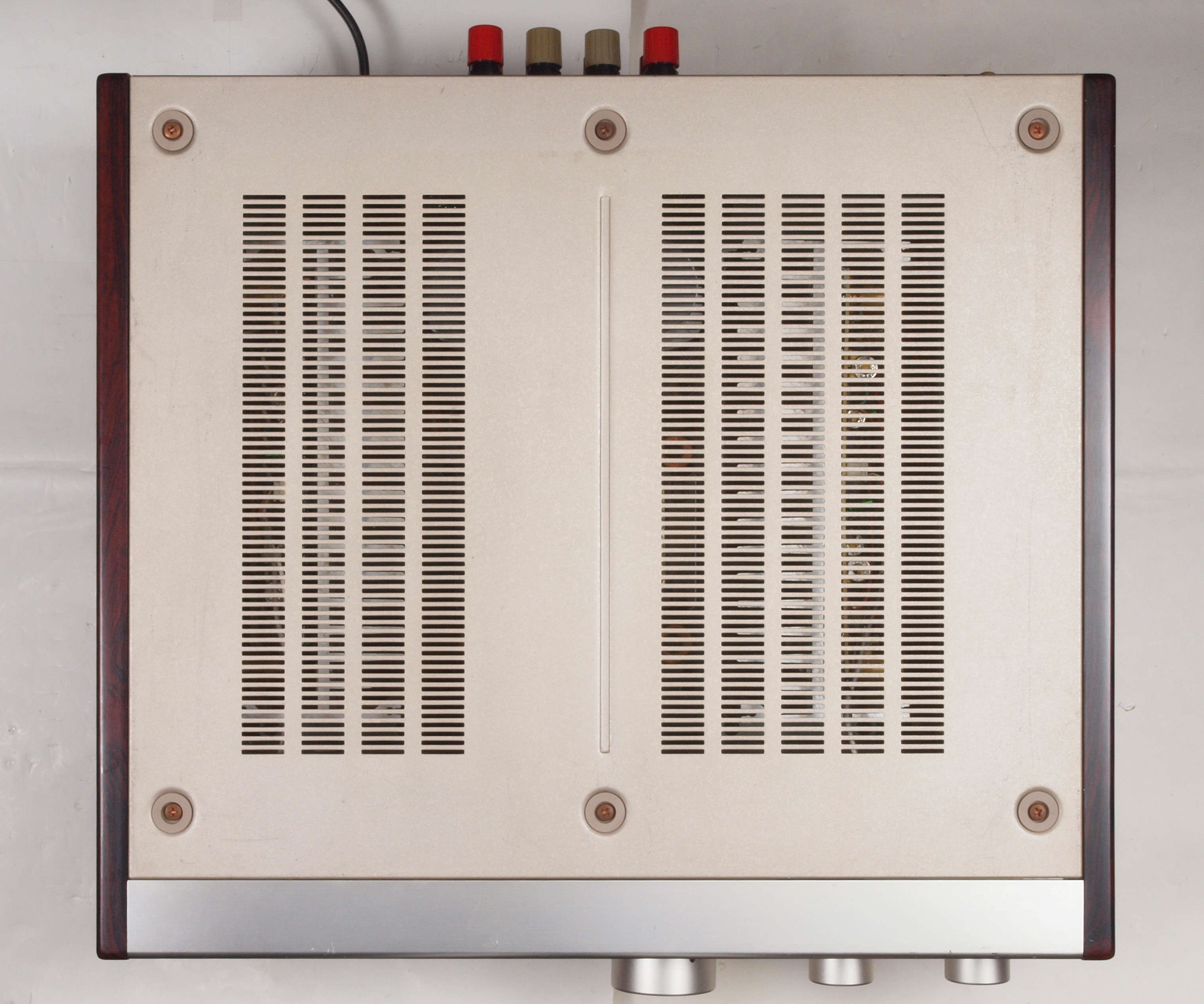

Ａ１５．　完成後　上から見る

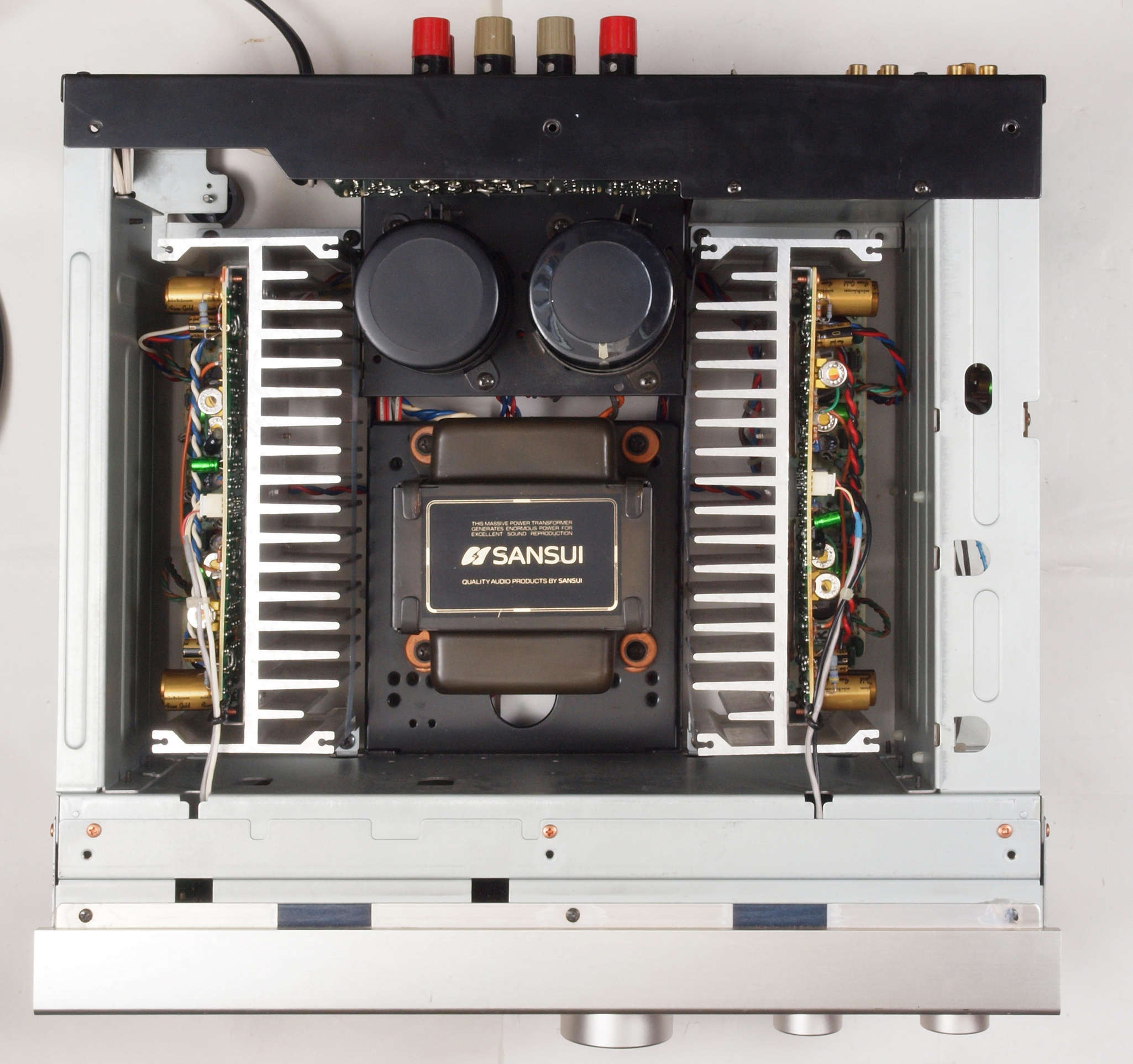

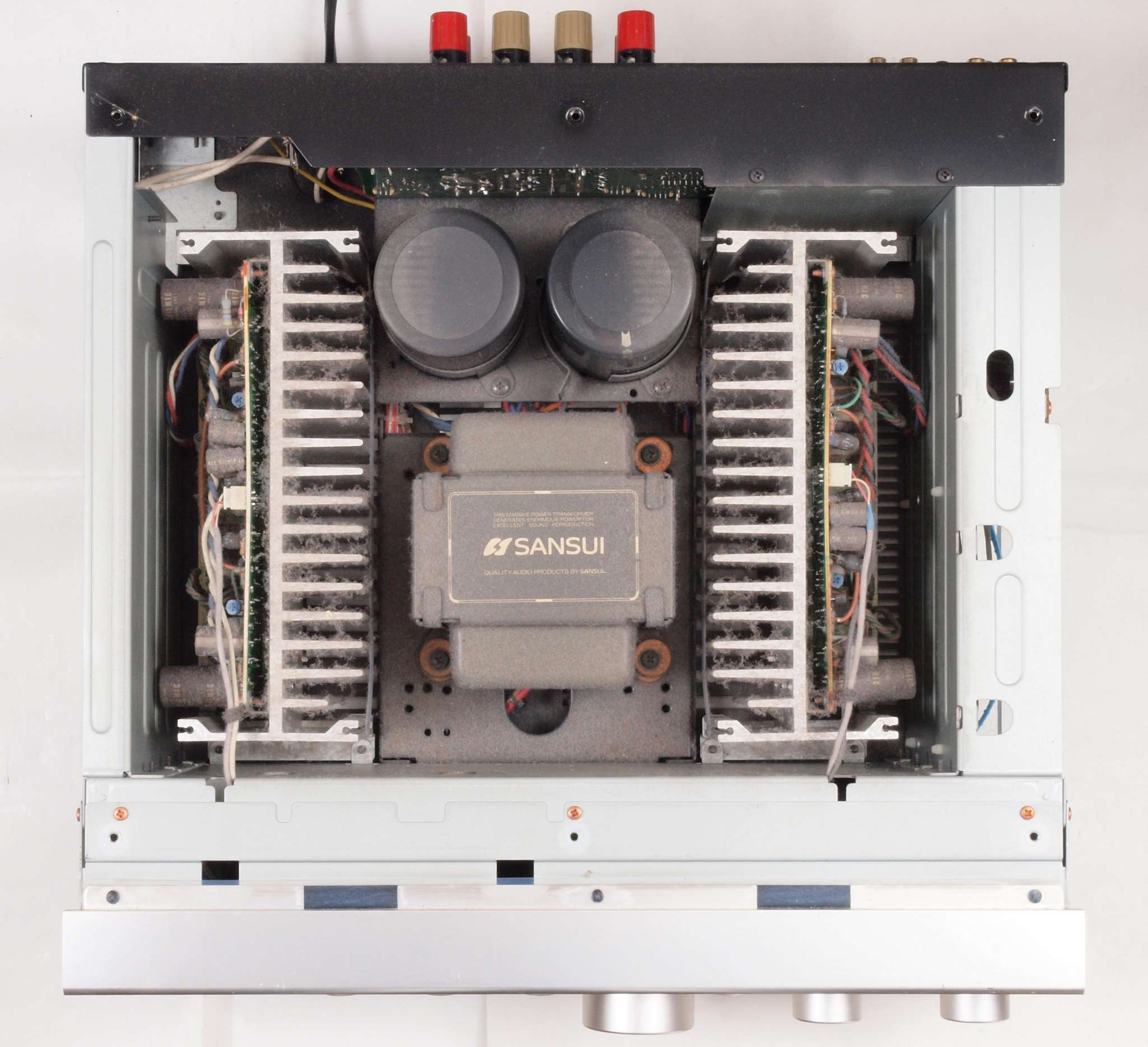

Ａ１６．　点検中　上蓋を取り、上から見る

Ａ１７．　点検中　上蓋を取り、清掃し、上から見る

Ａ１８．　点検中　ブロック電解コンデンサー取り付け金具が折れて無。取り付けビスナットも無。

Ａ１９．　点検中　折れたブロック電解コンデンサー取り付け金具。

Ａ２１．　点検中　下前左から見る

Ａ２２．　点検中　下後右から見る

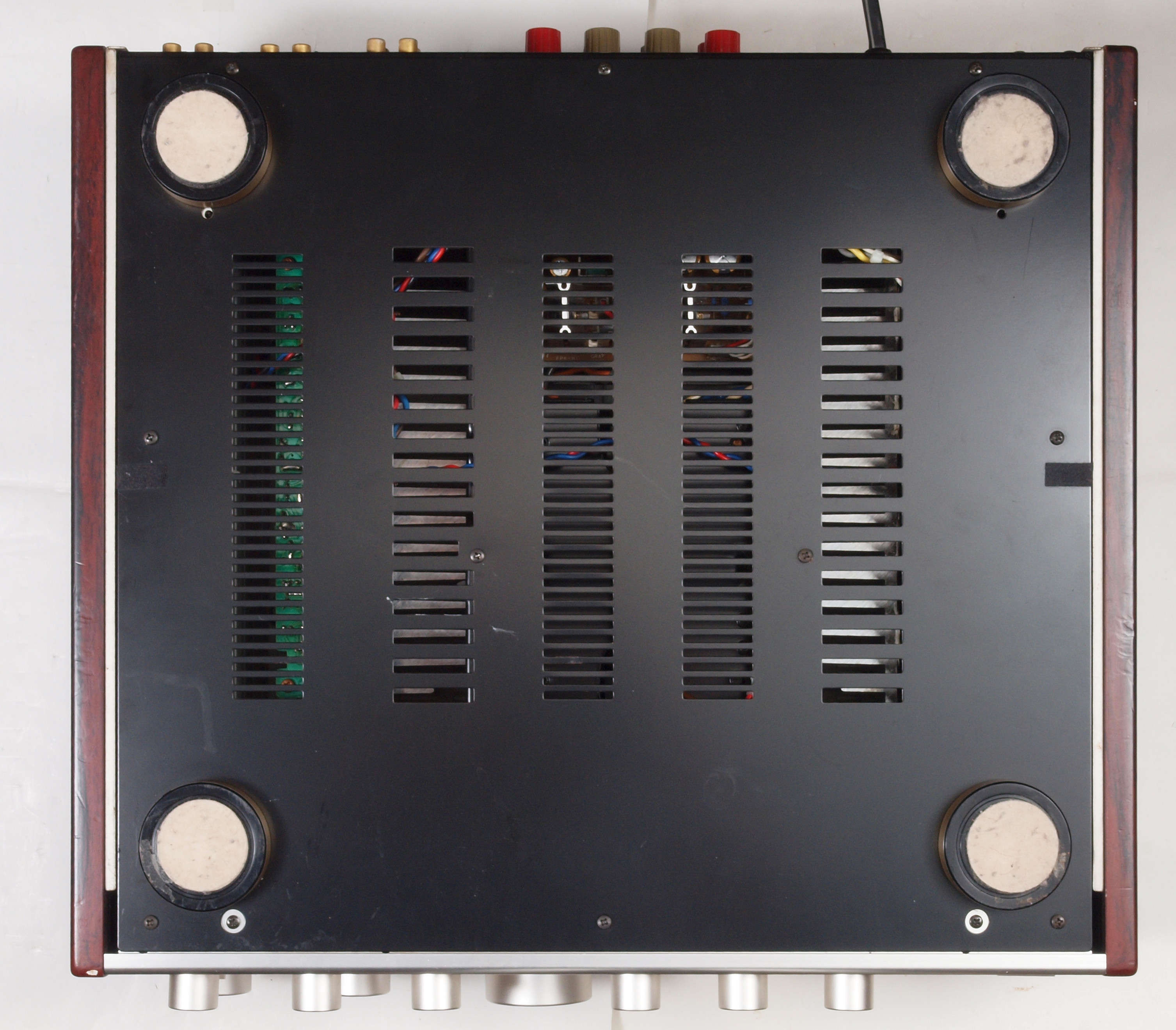

Ａ２３．　完成後　下から見る。　足のフエルト修理。

Ａ２４．　点検中　下蓋を取り、下から見る

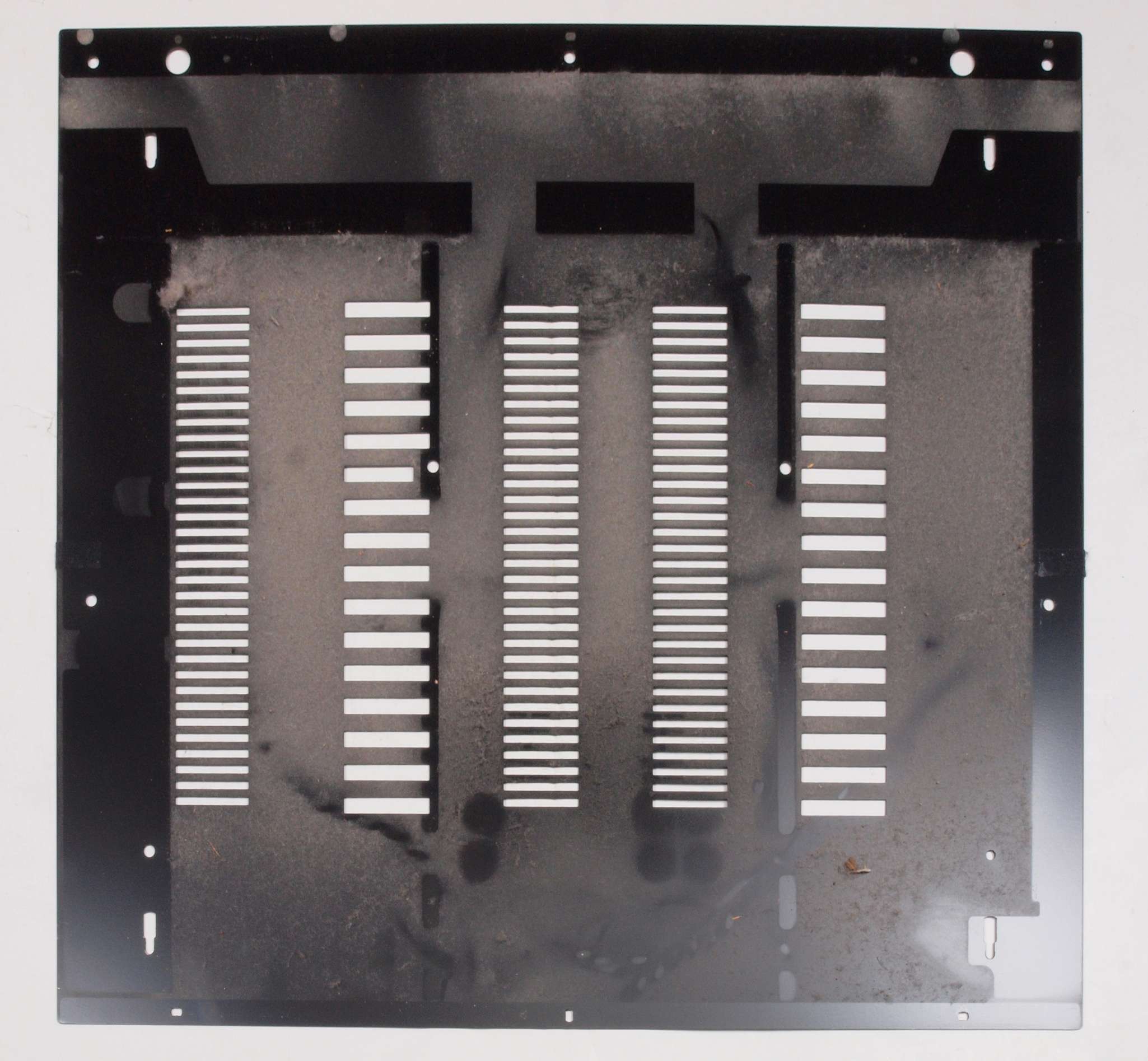

Ａ３１．　点検中　下蓋裏の埃

Ａ４１．　点検中　測板止めのプラスチック製ワッシャ割れ。

Ａ４２．　点検中　測板止めのプラスチック製ワッシャ割れ。接着する。

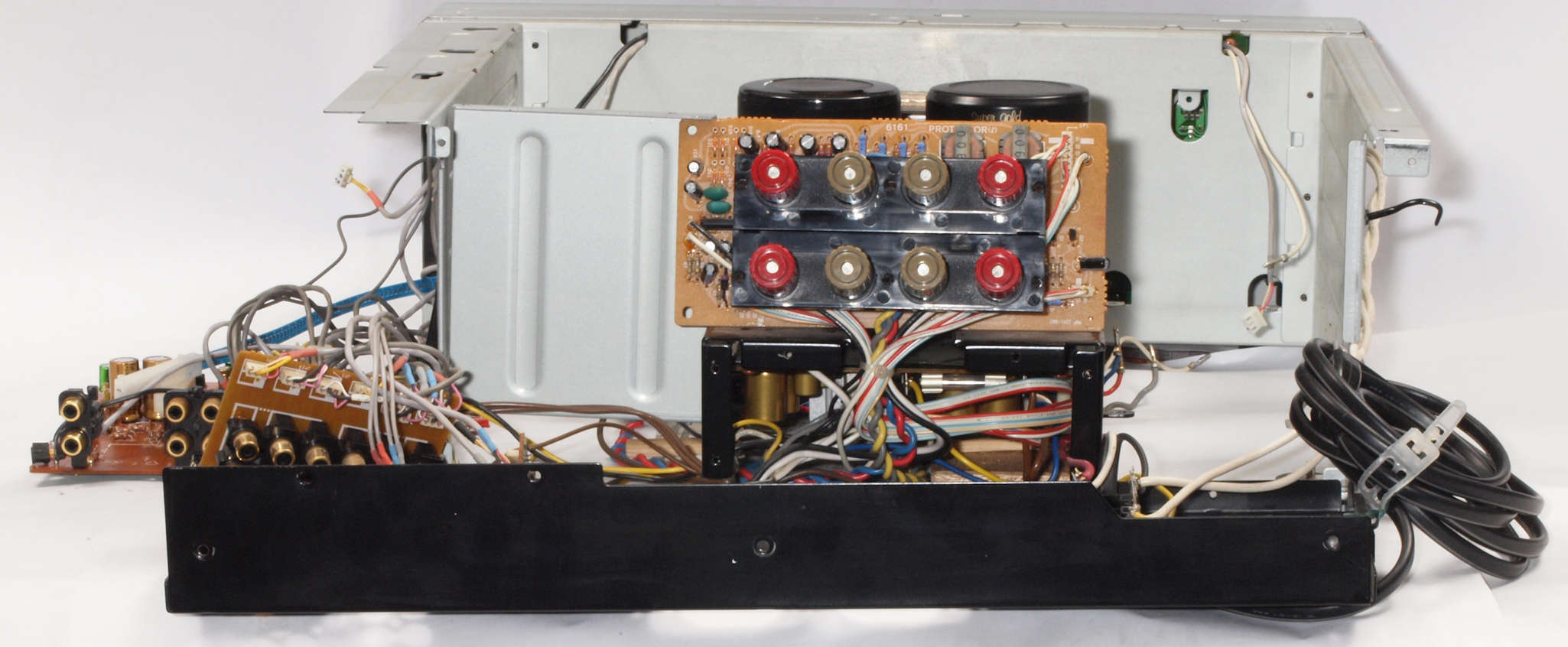

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　後パネルを外して倒し、修理中

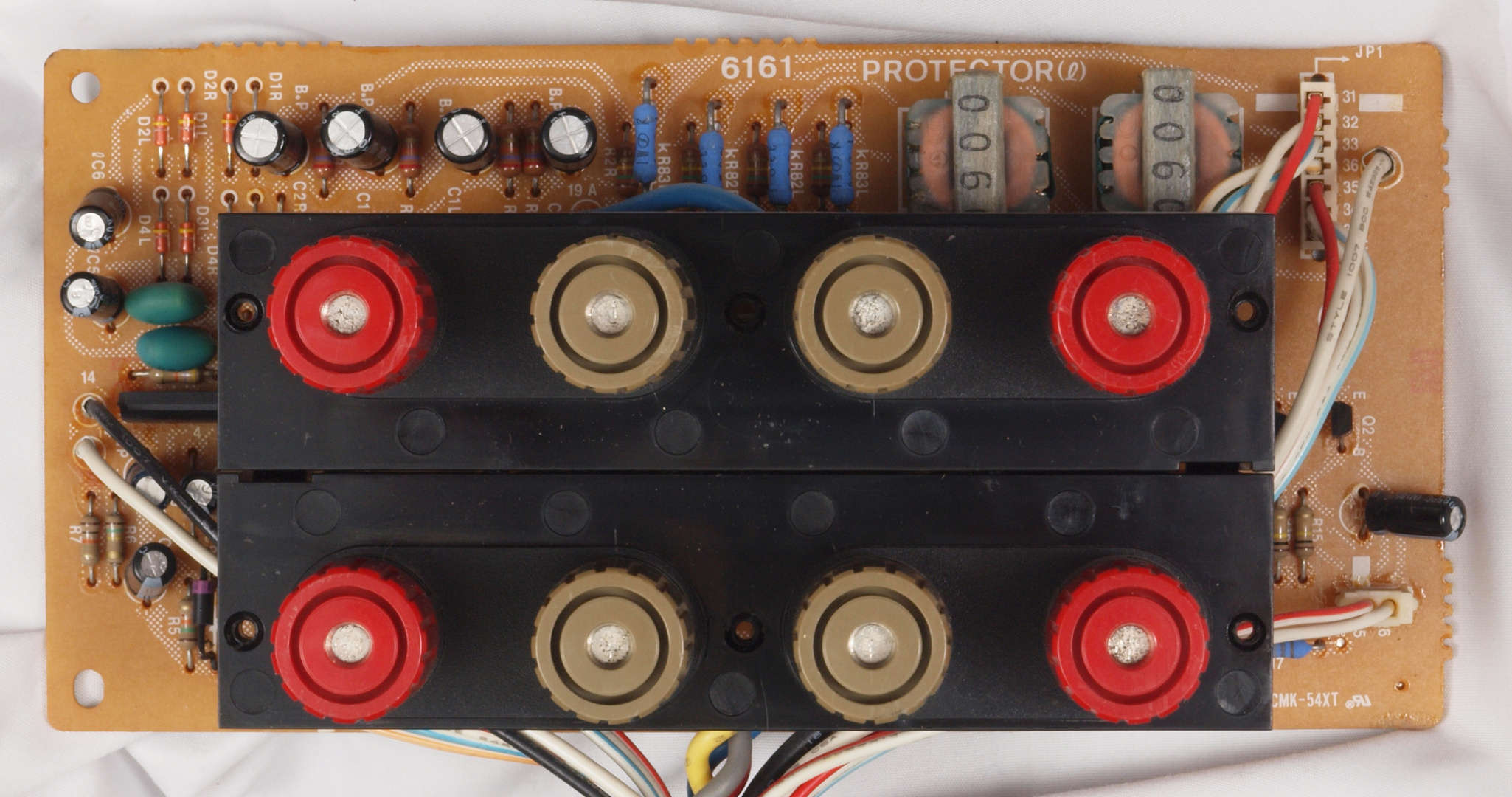

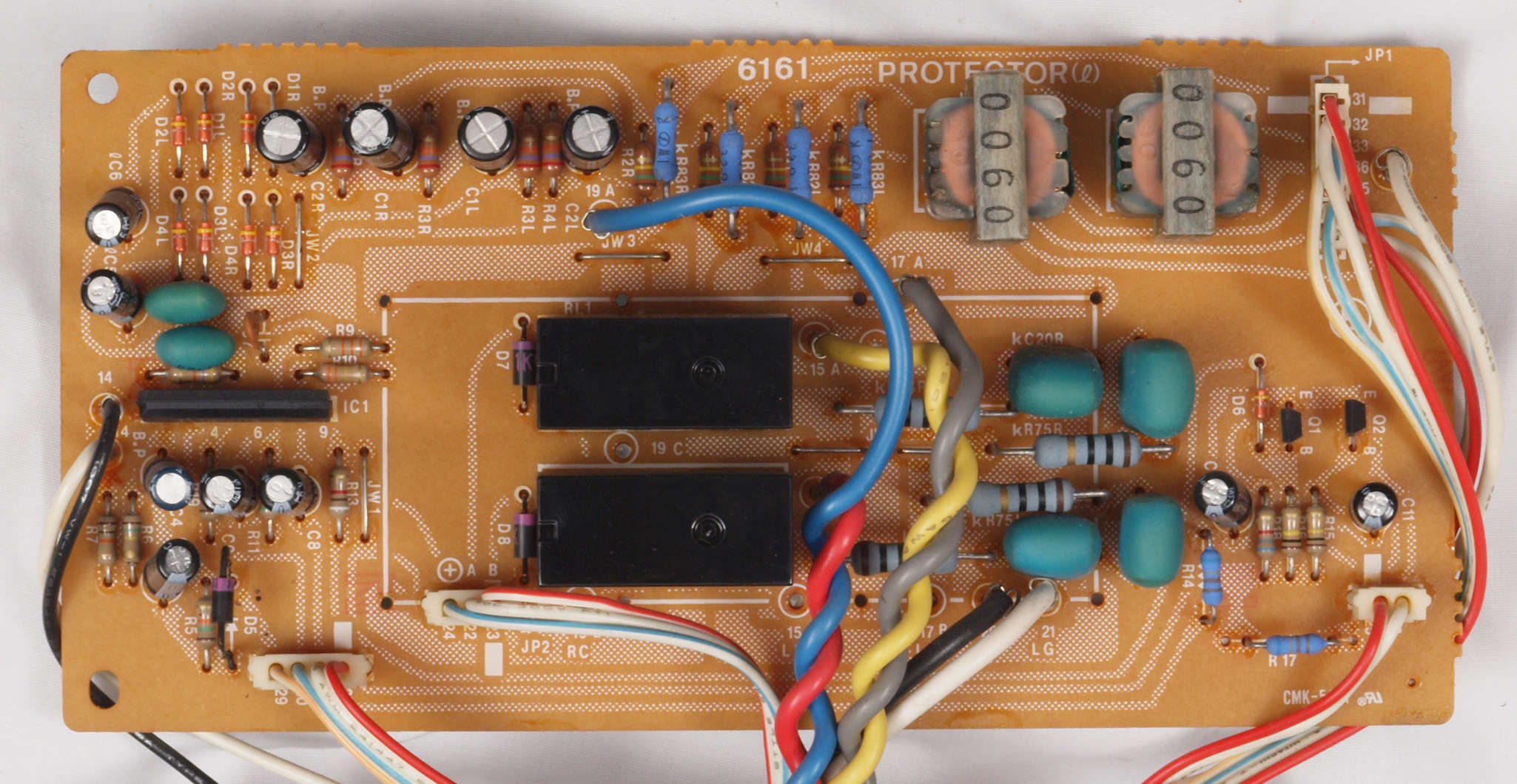

Ｃ１１．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板

Ｃ１２．　修理中　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　ＳＰ接続端子を取る。

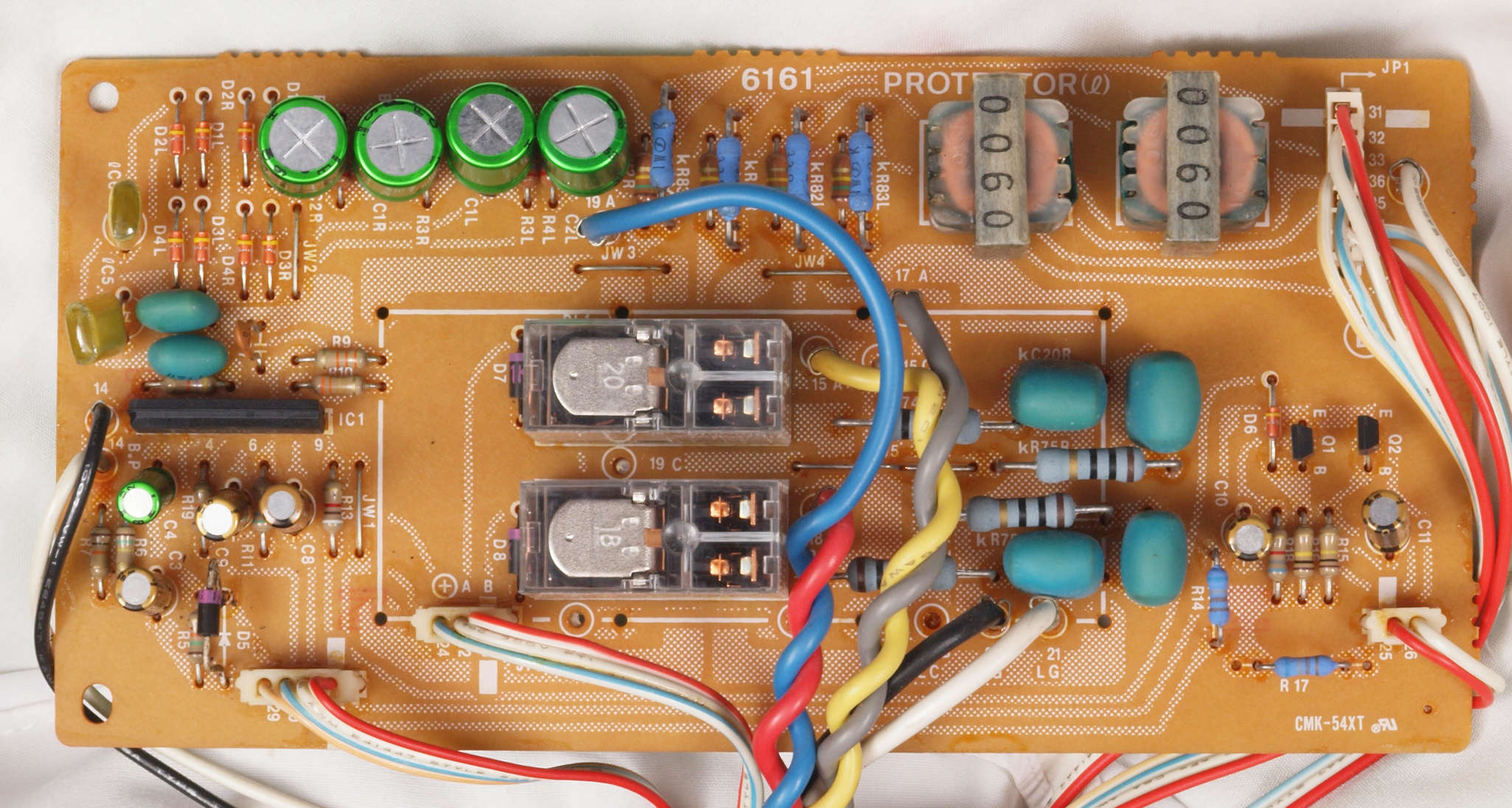

Ｃ１３．　修理後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　接続リレー２個、電解コンデンサー１２個交換

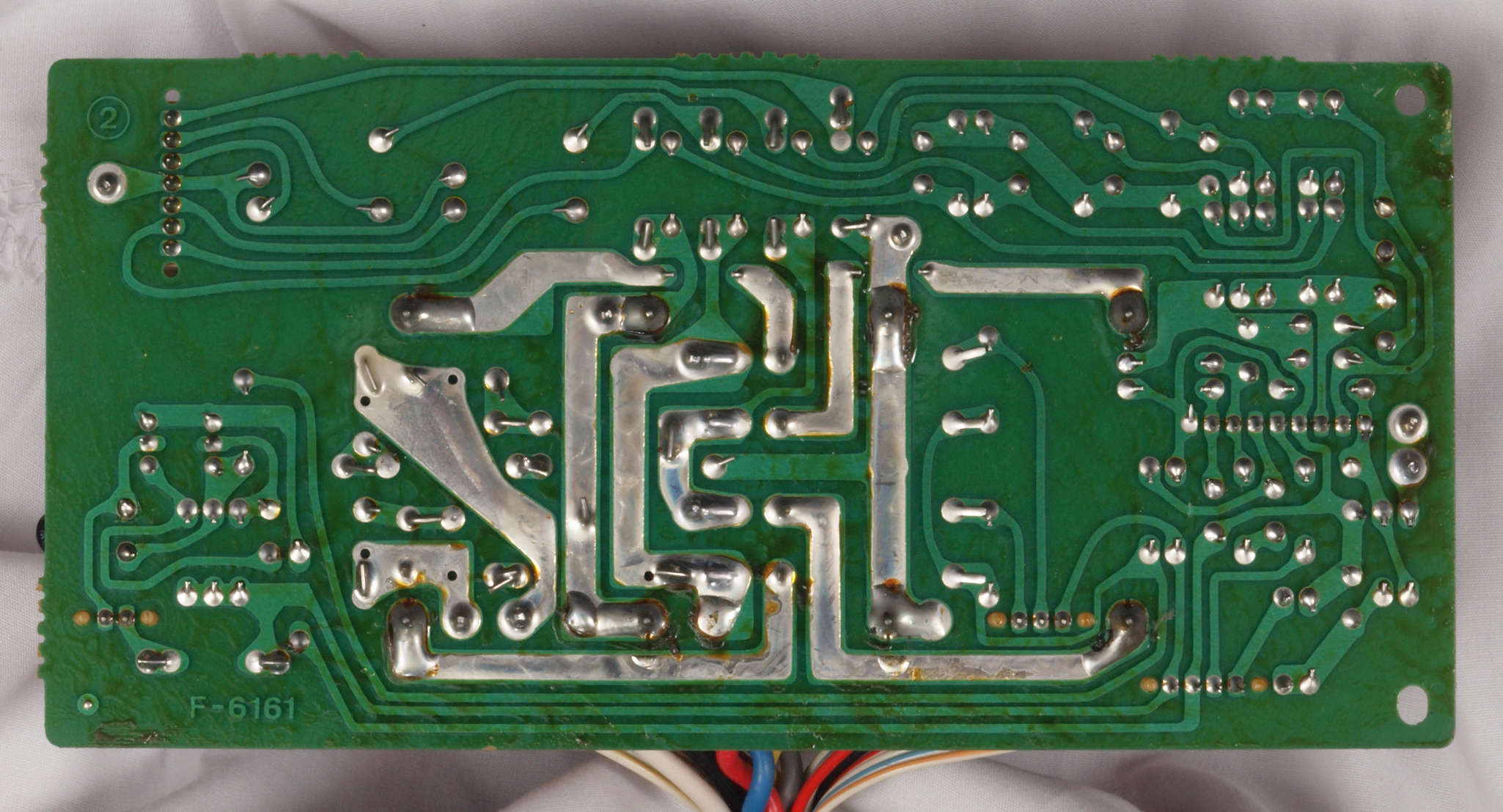

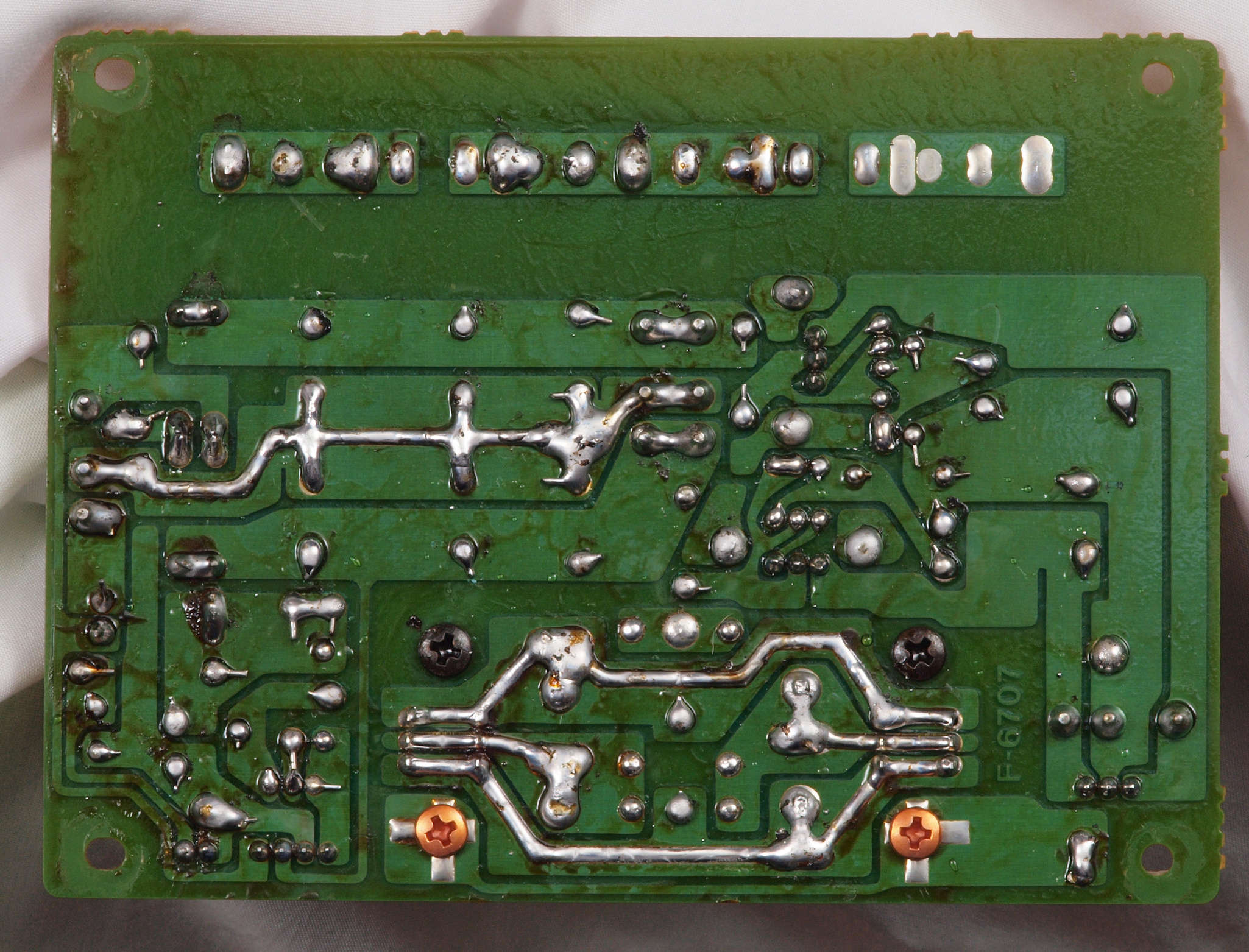

Ｃ１４．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏

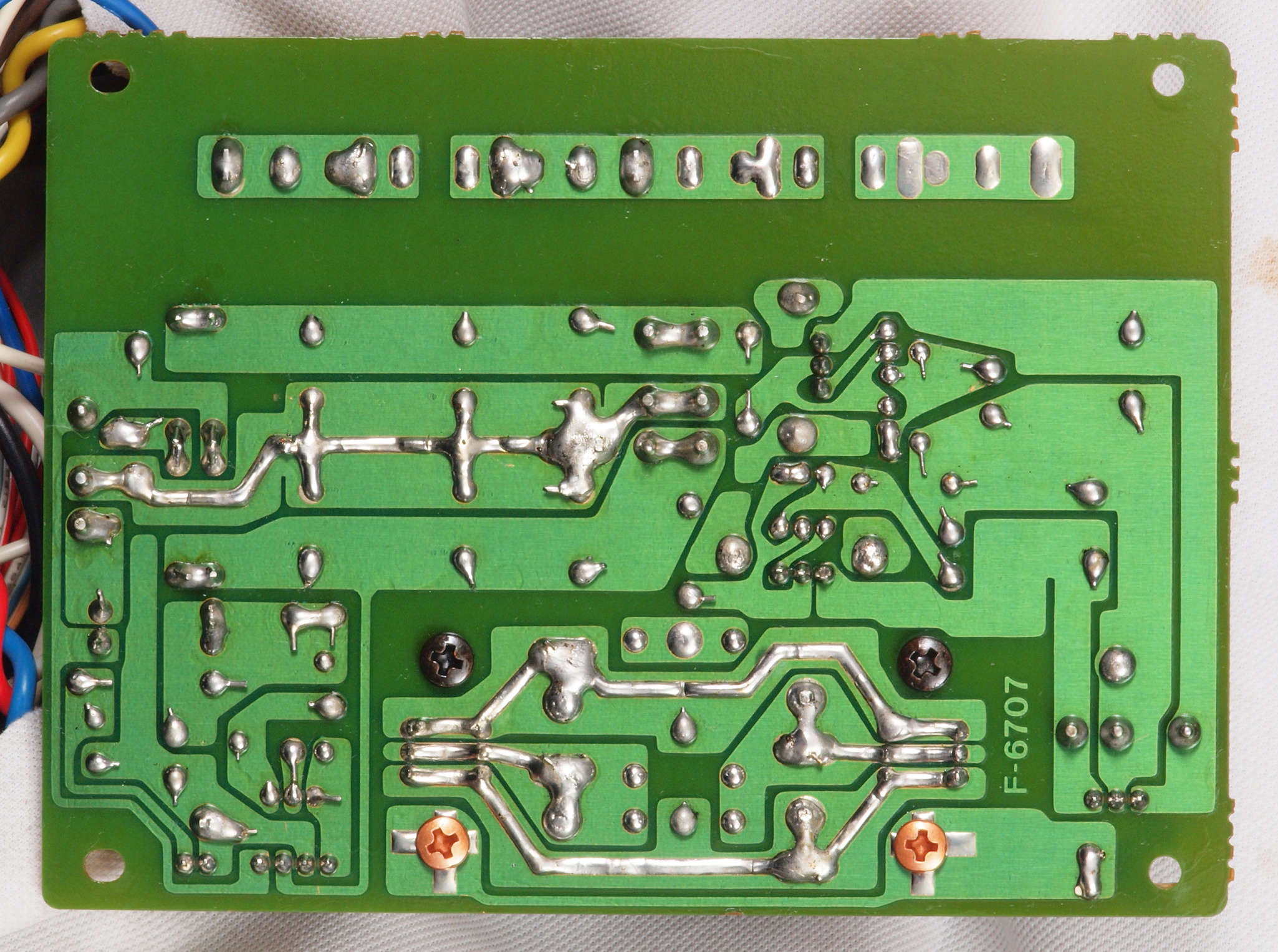

Ｃ１５．　修理（半田補正）後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　全半田やり直し。

Ｃ１６．　完成Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏　洗浄後防湿材を塗る。

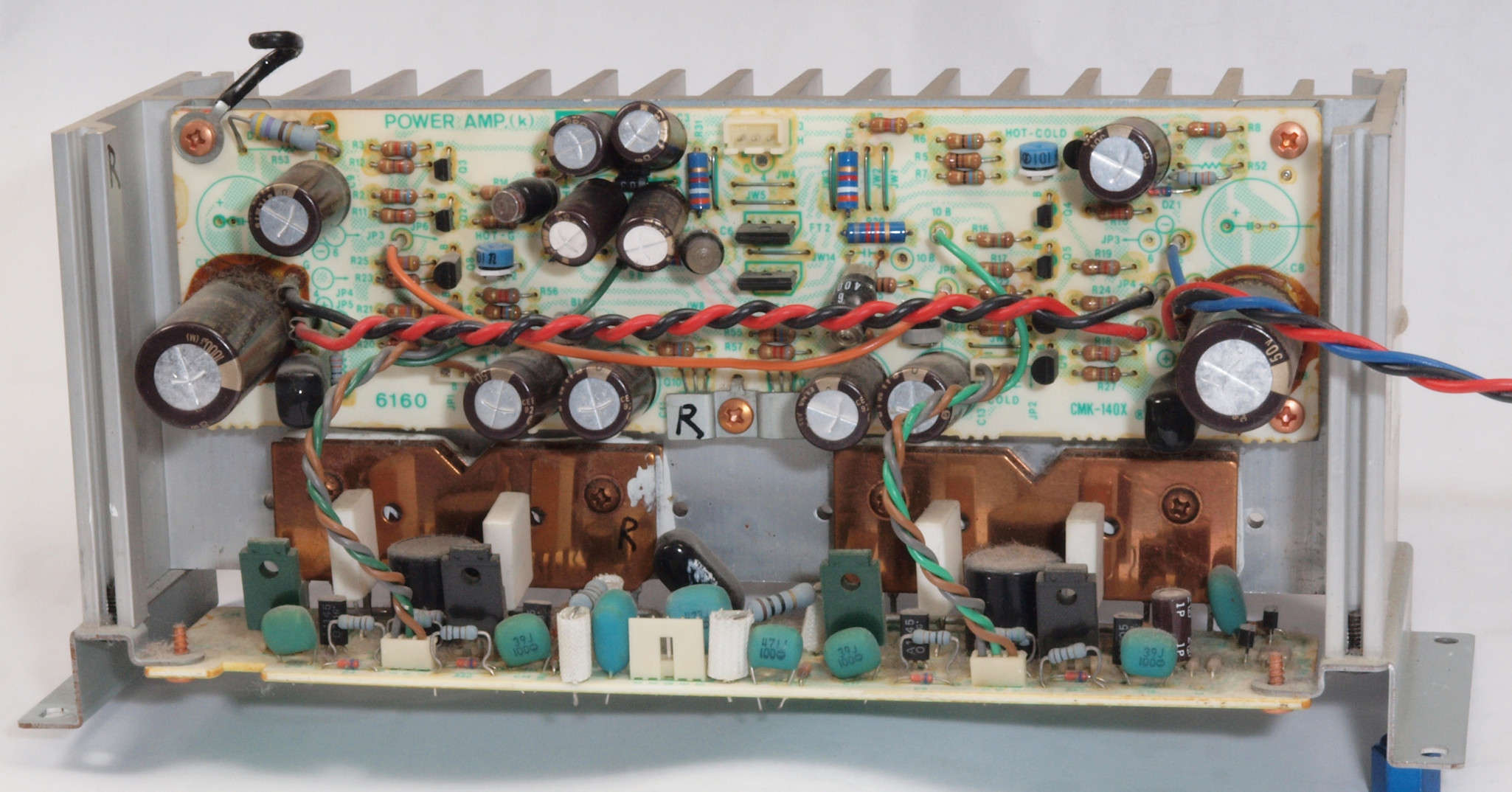

Ｃ２１．　修理前　Ｒ側終段ＡＭＰブロック

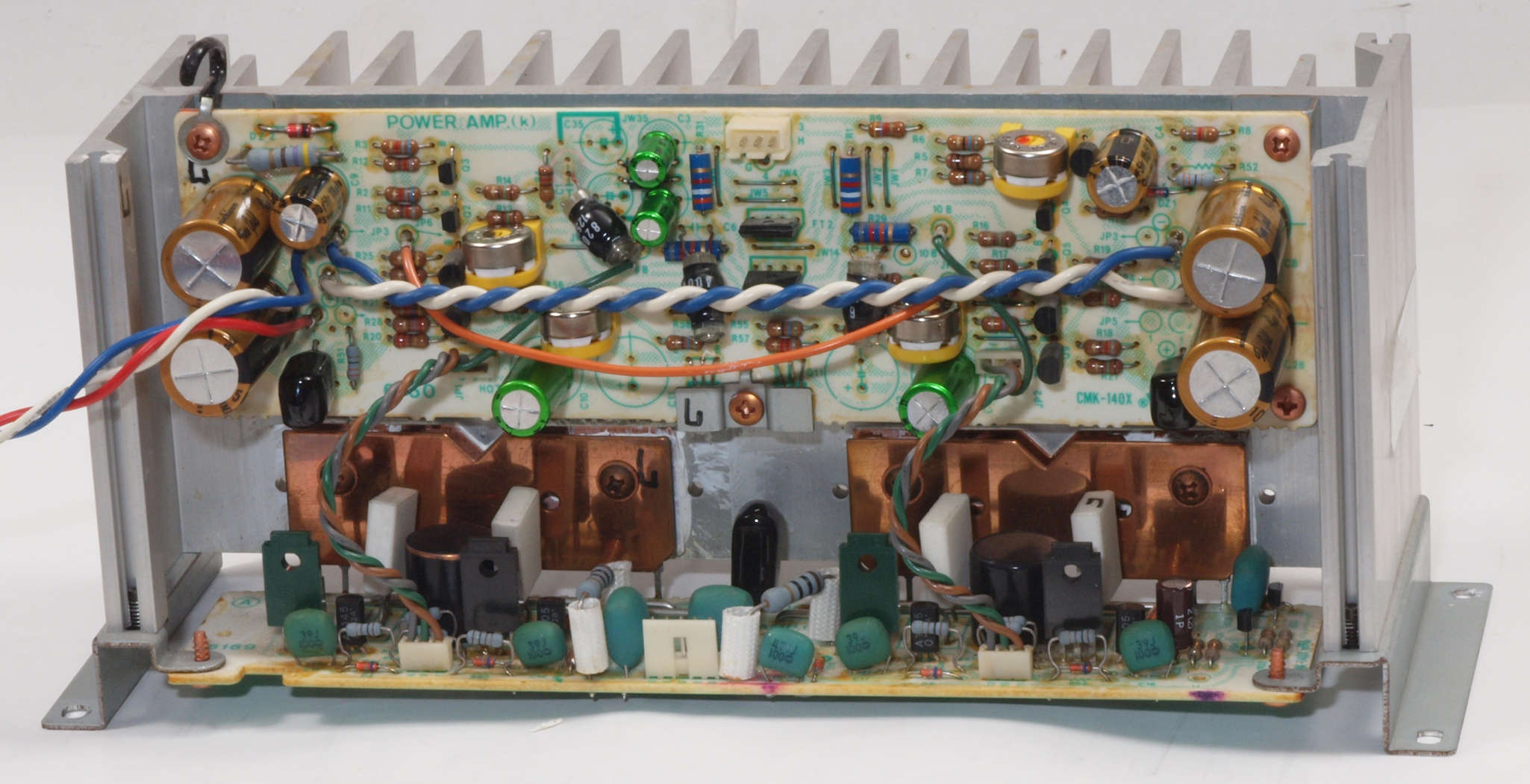

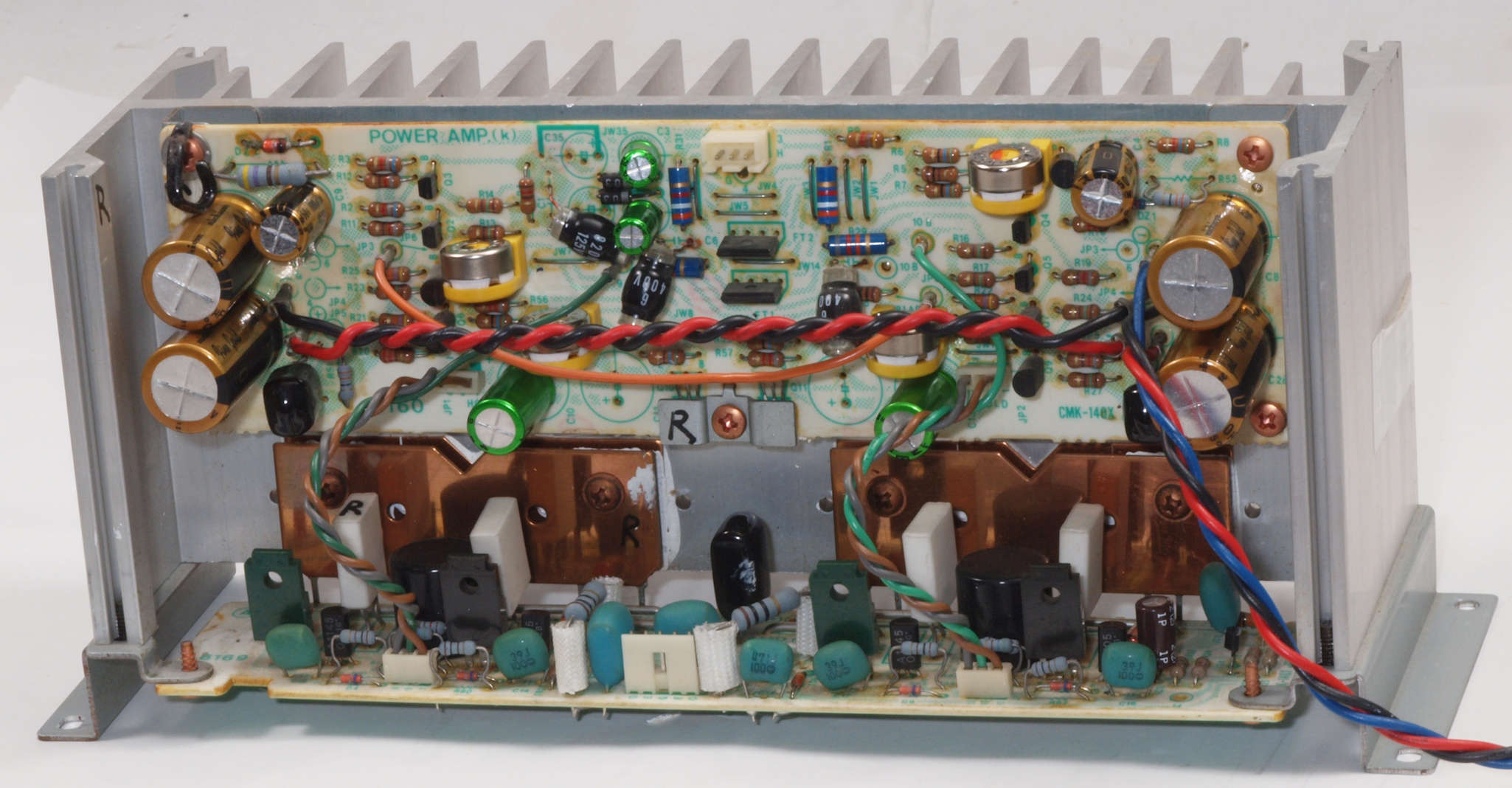

Ｃ２２．　修理後　Ｒ側終段ＡＭＰブロック

Ｃ３１．　修理前　Ｒ側ドライブ基板

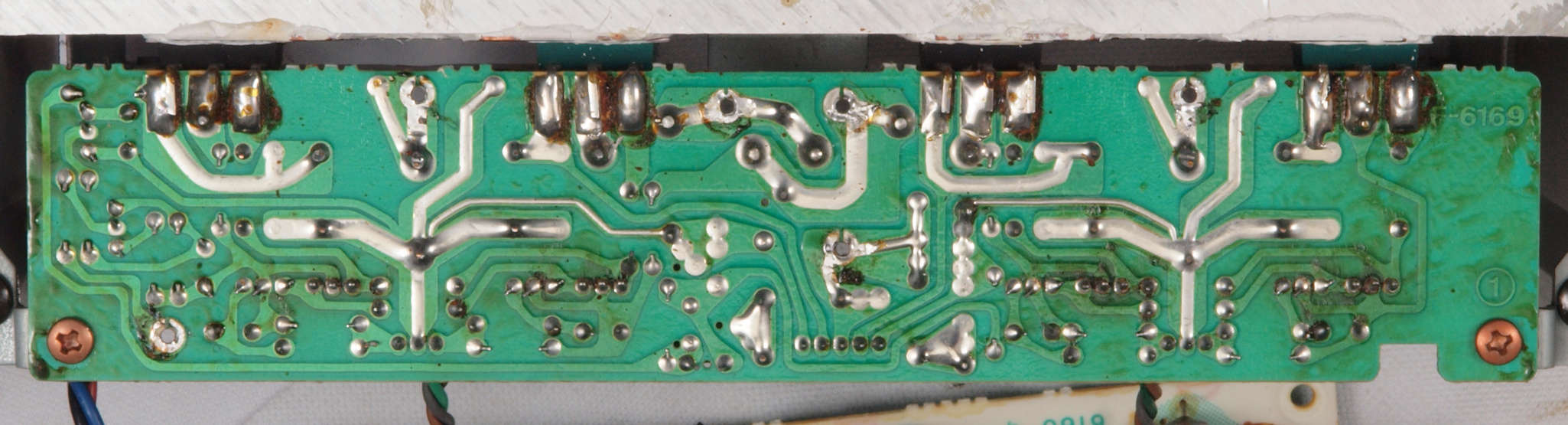

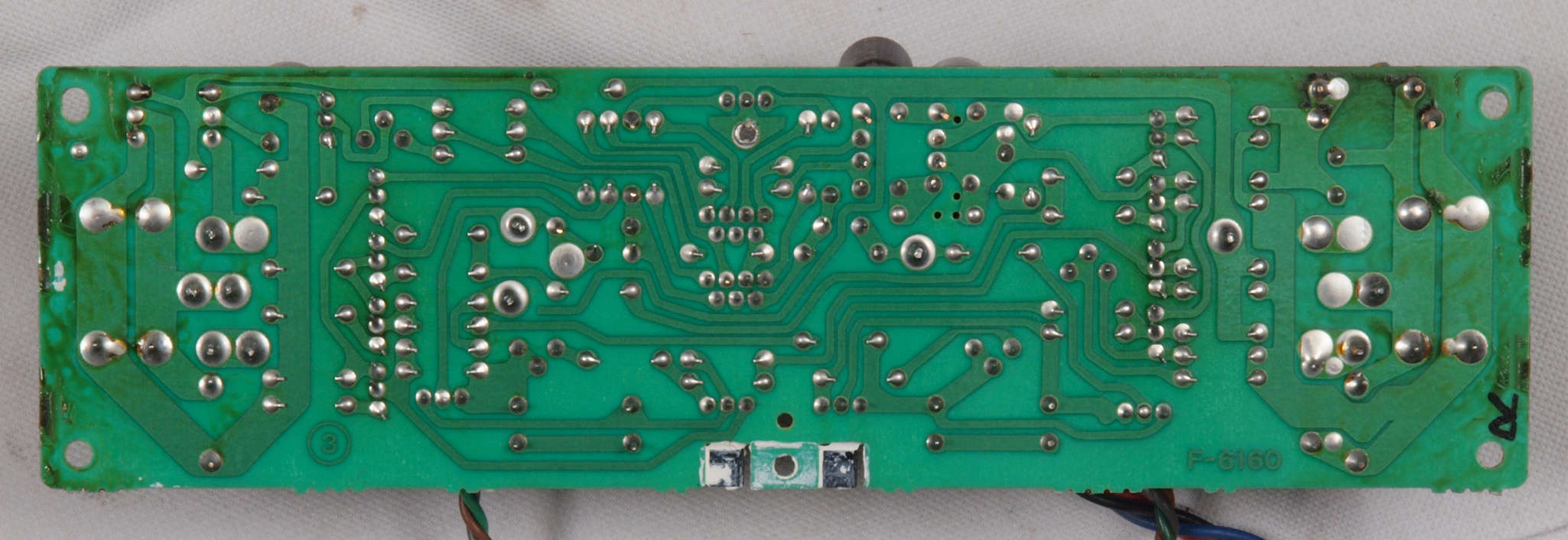

Ｃ３３．　修理前　Ｒ側ドライブ基板裏

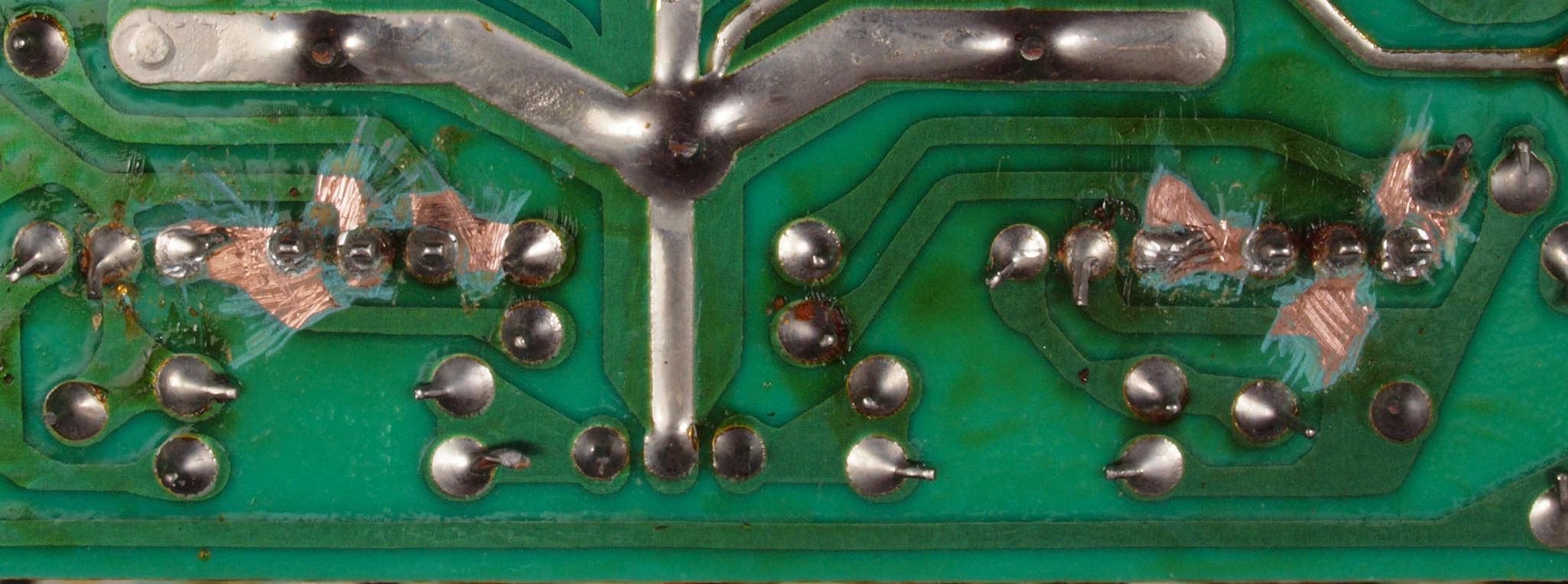

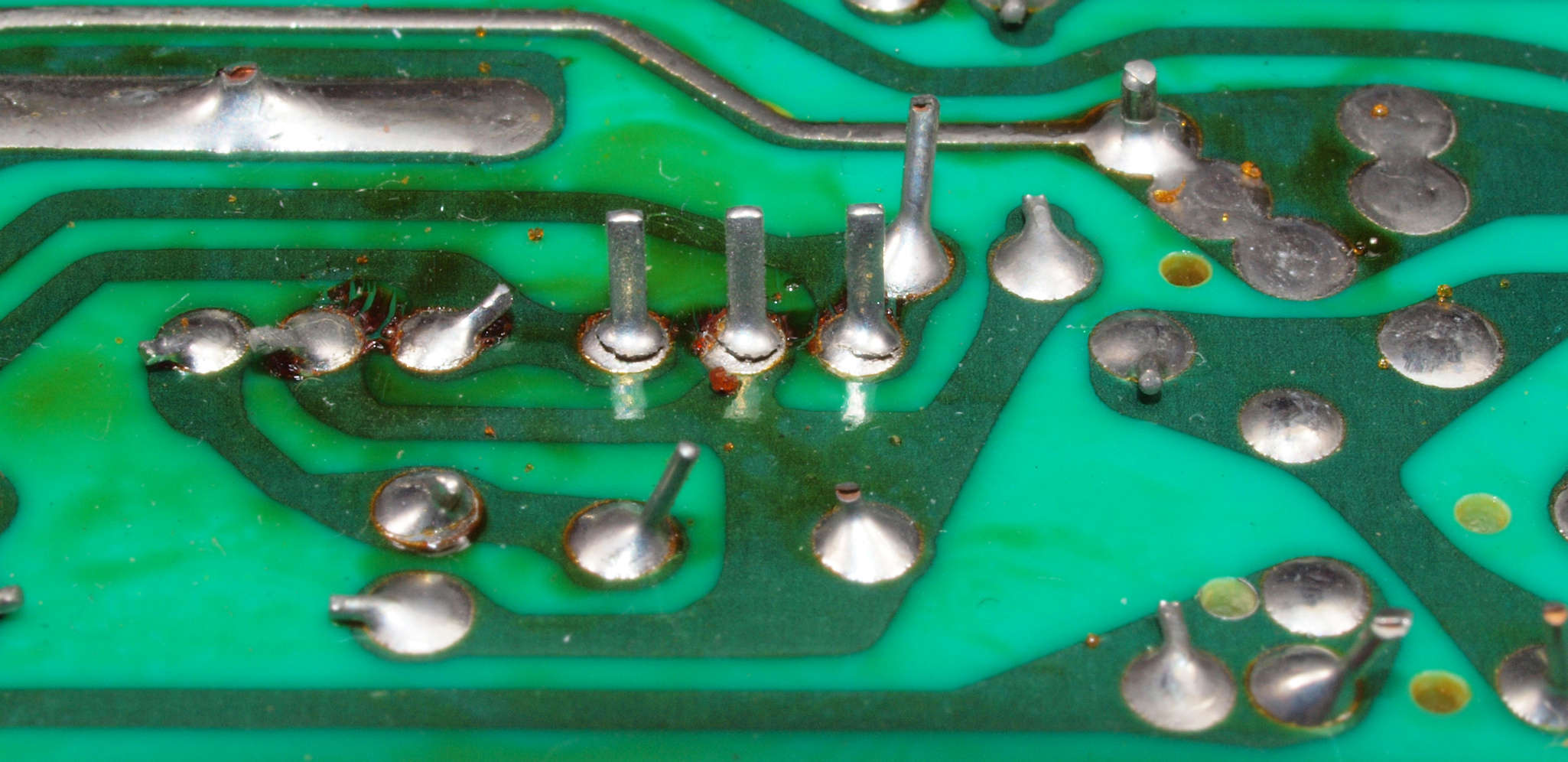

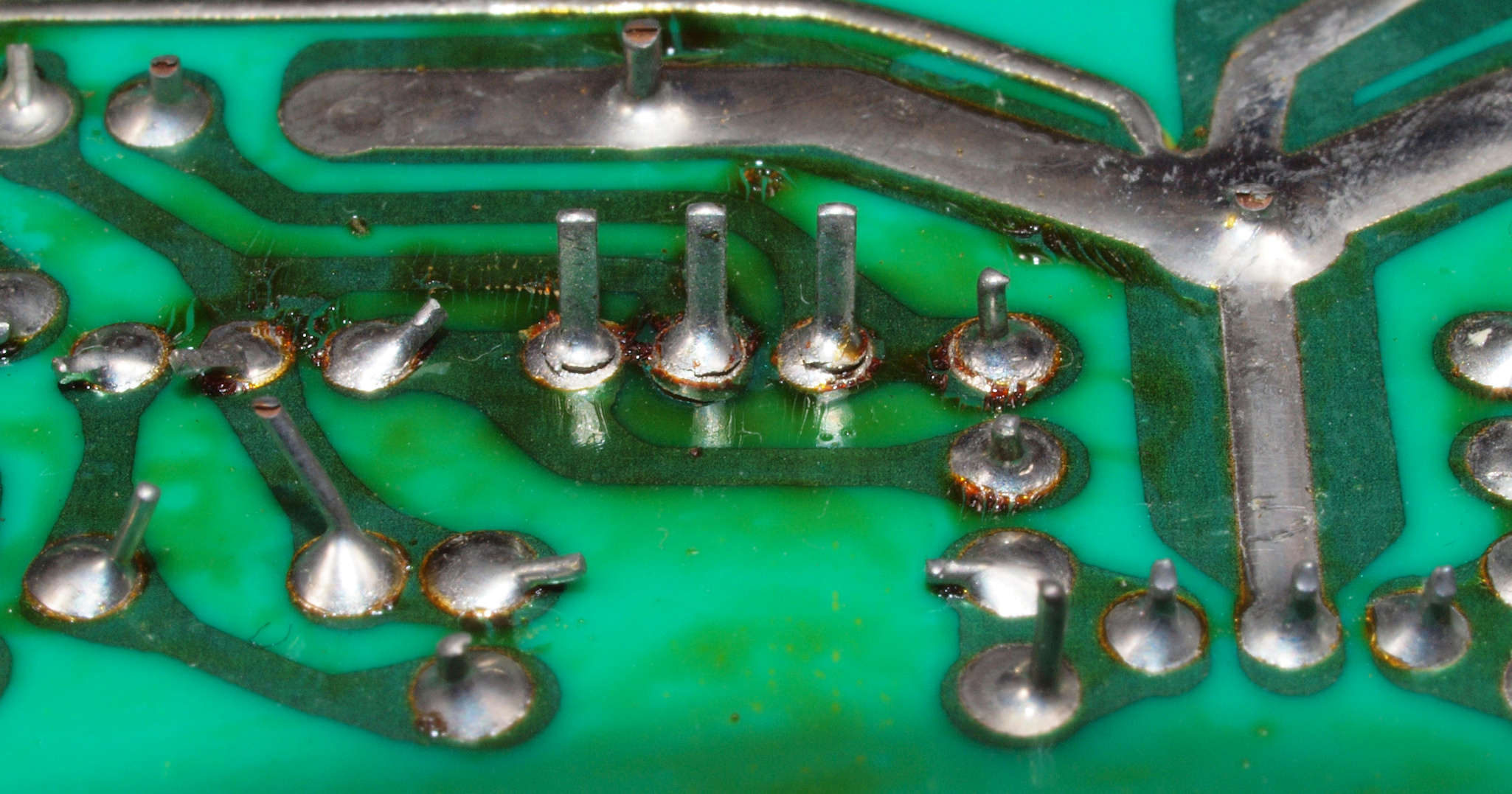

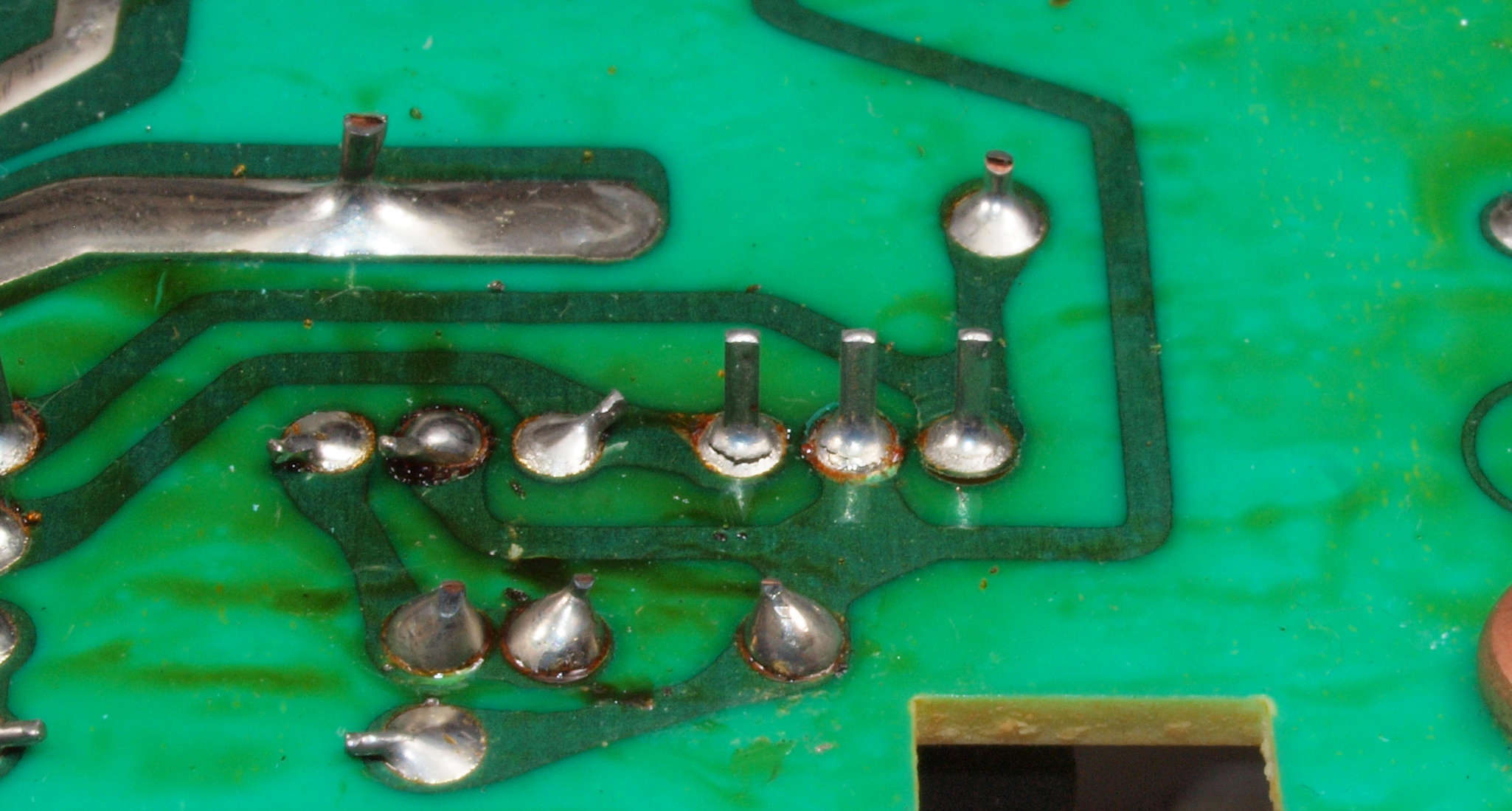

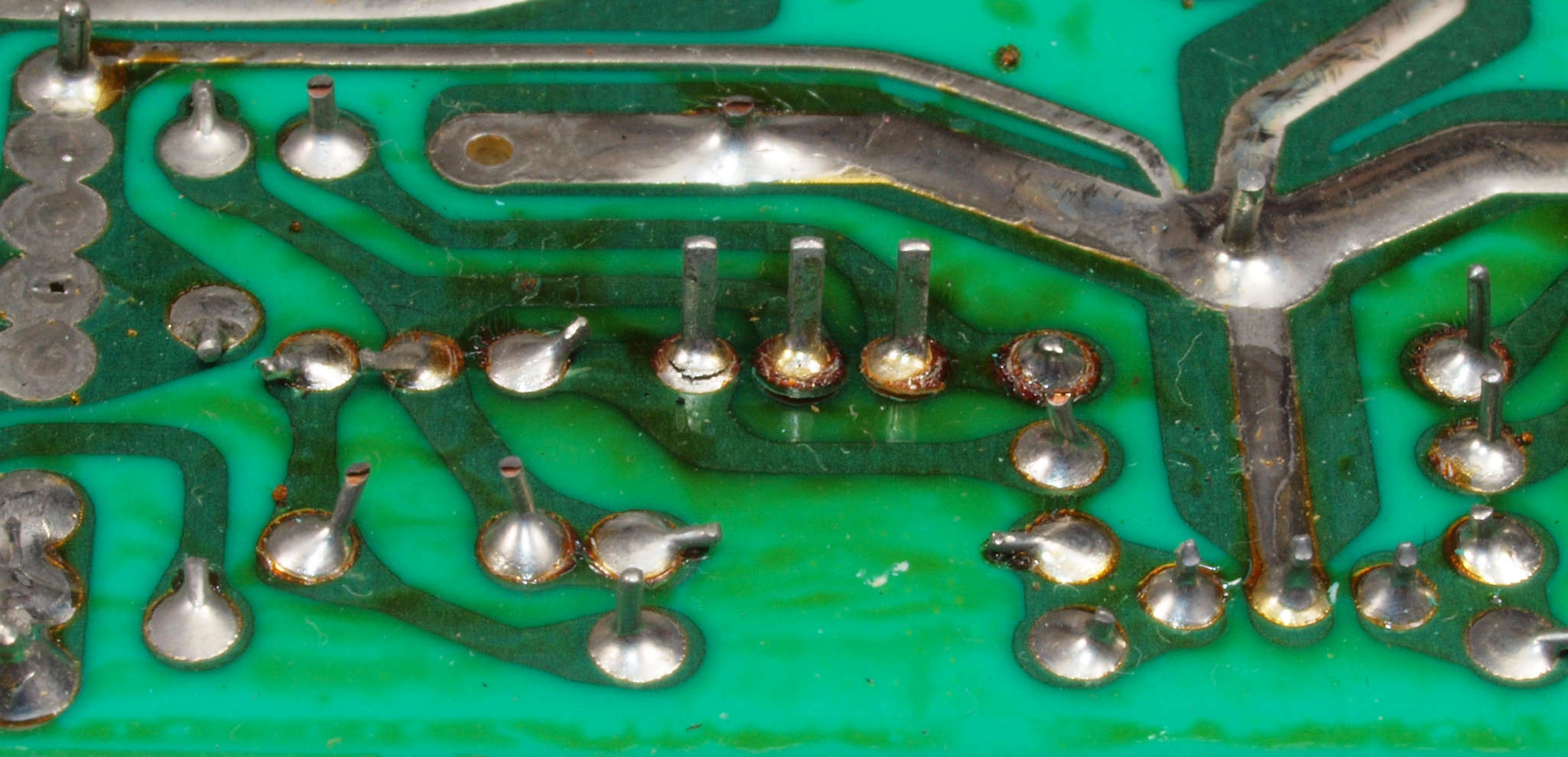

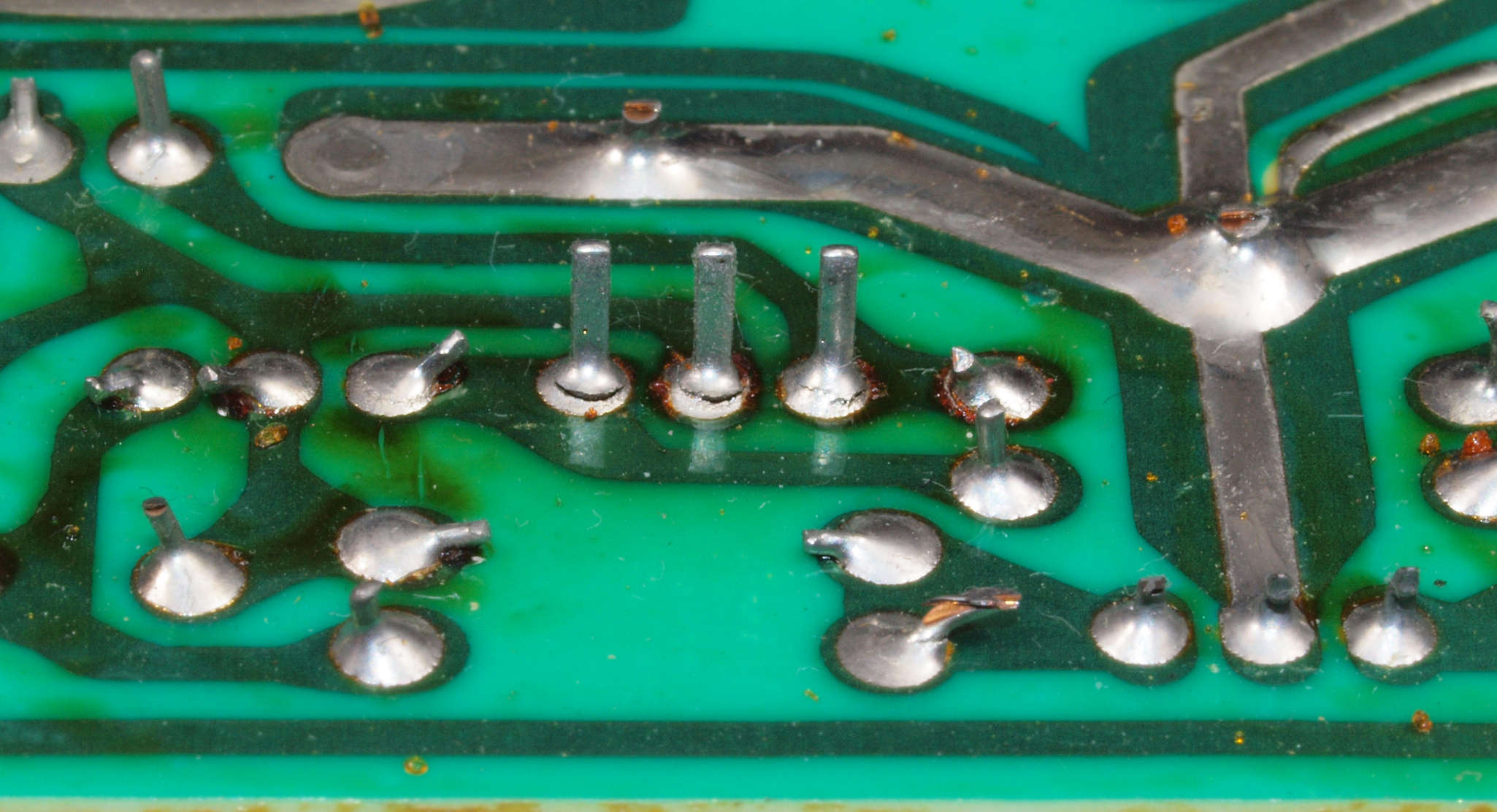

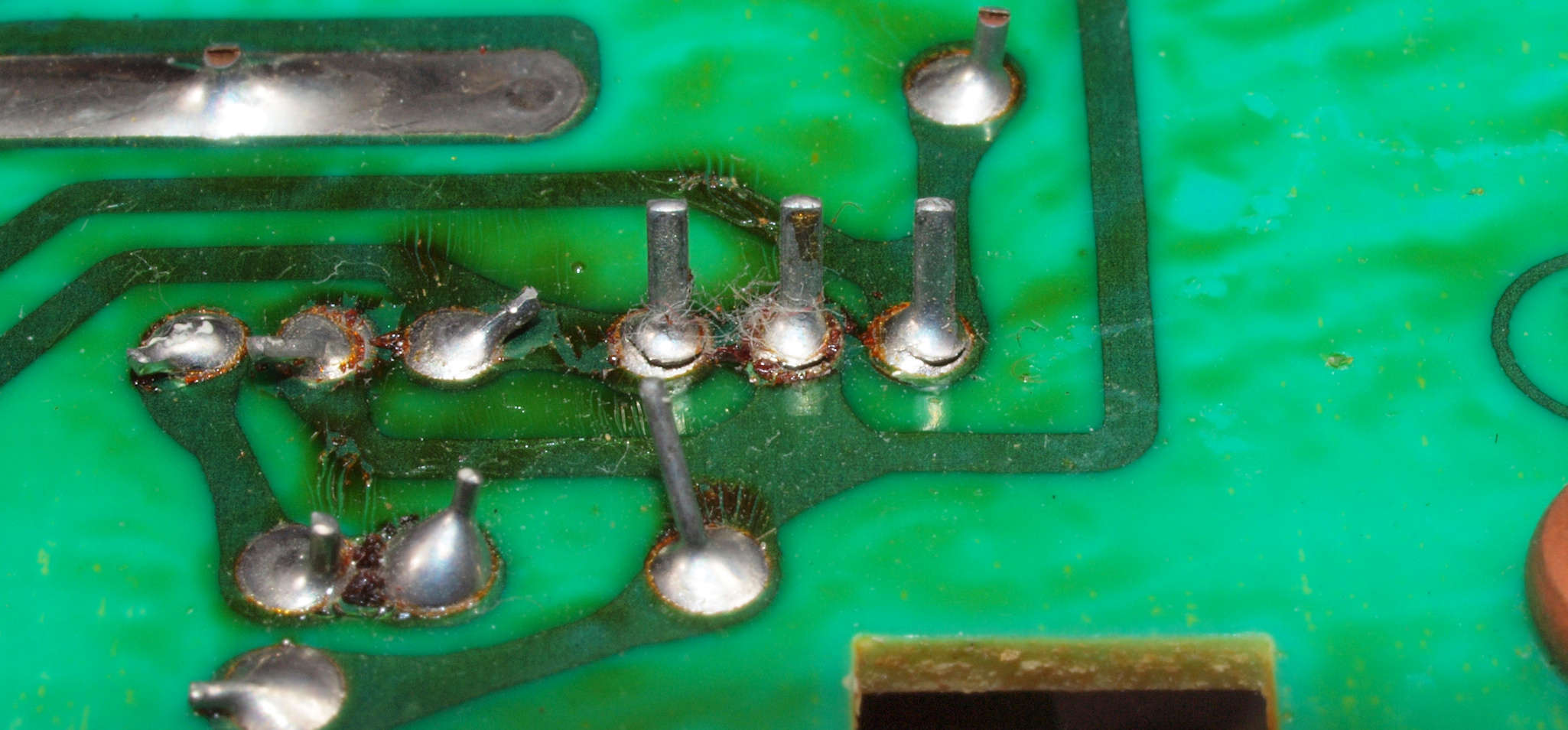

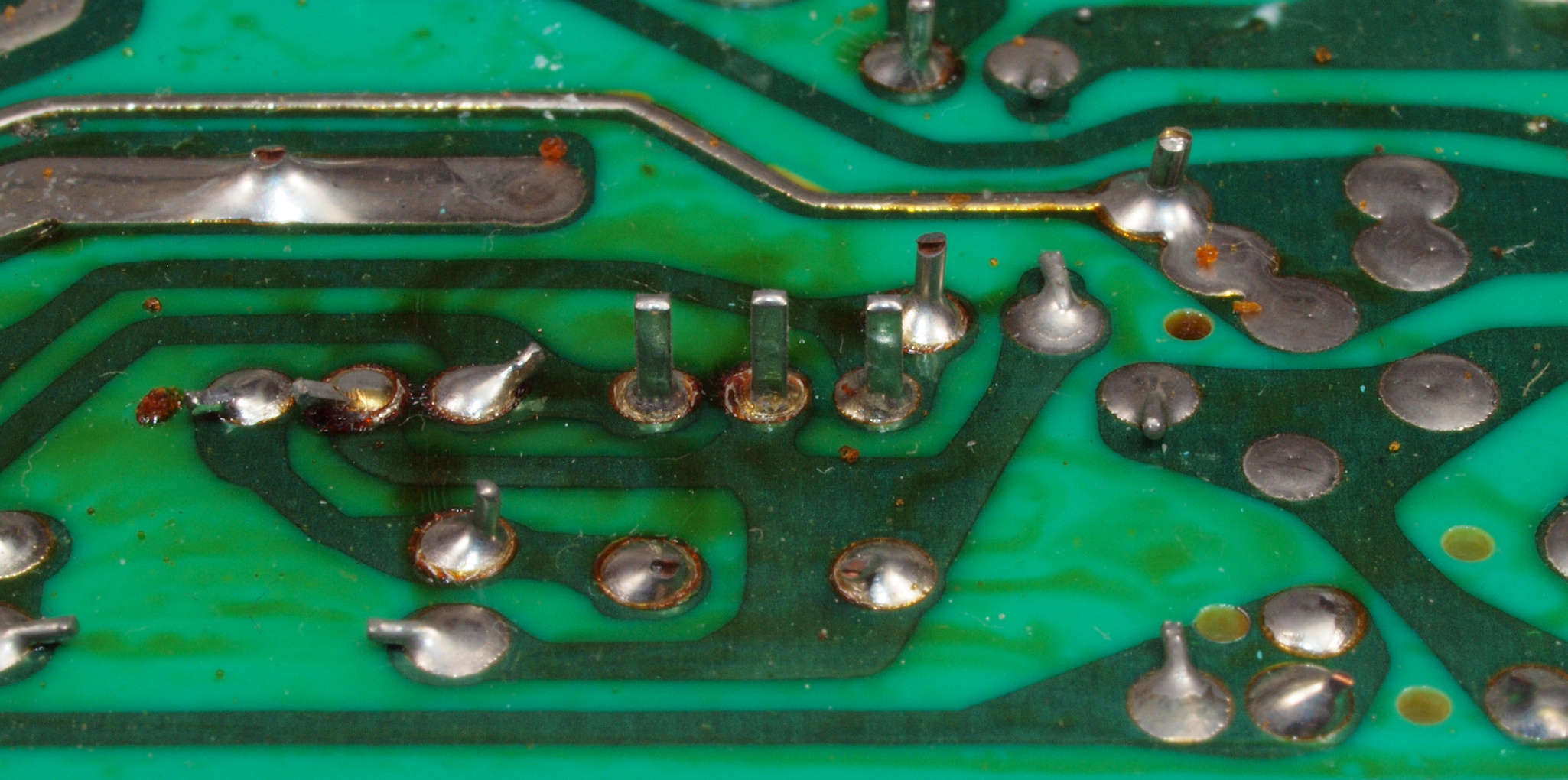

Ｃ３３２．　修理中　Ｒ側ドライブ基板裏。　半田不良ケ所。

Ｃ３３３．　修理中　Ｒ側ドライブ基板裏。　半田不良所２。

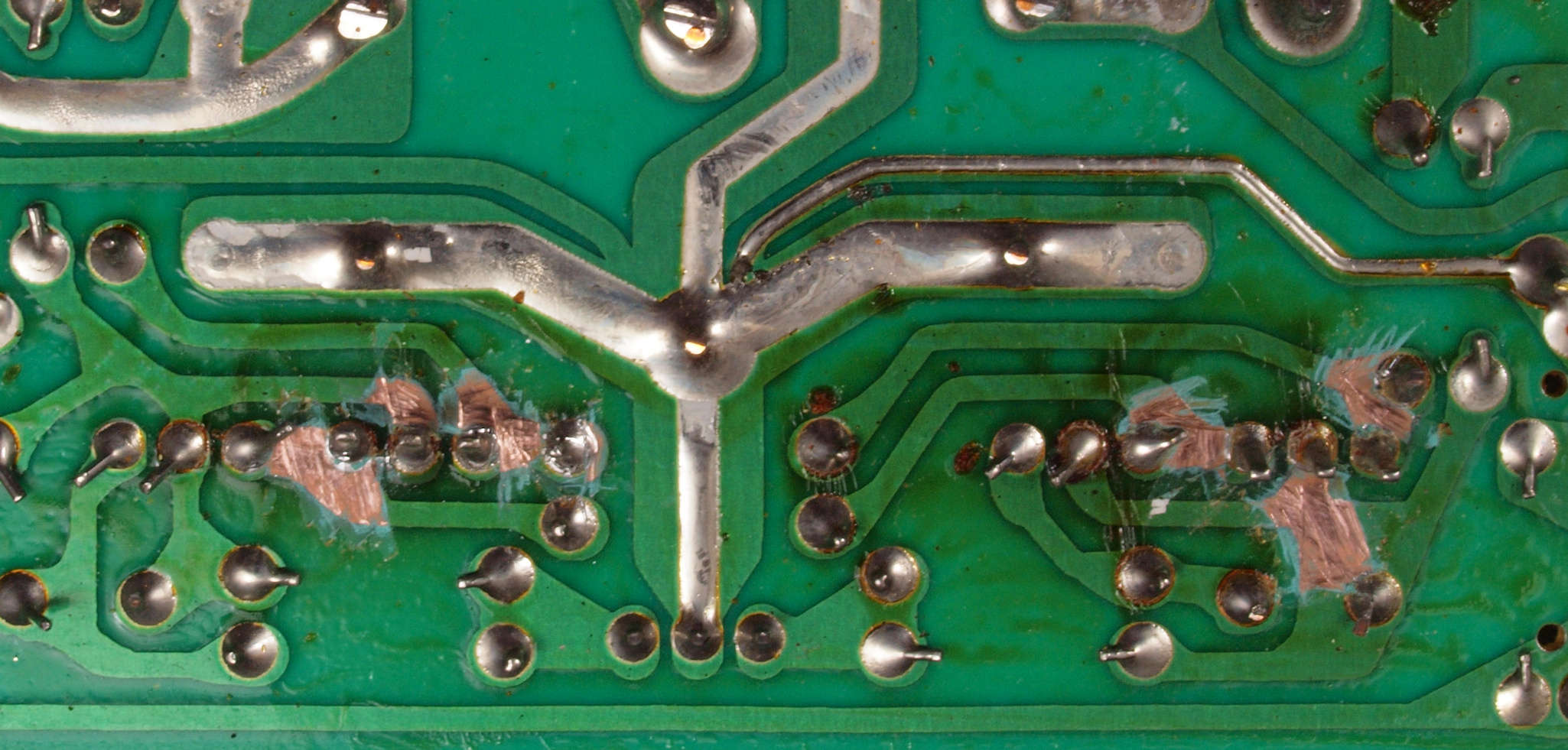

Ｃ３３４．　修理後　Ｒ側ドライブ基板裏。　ドライブＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ３３５．　修理中　Ｒ側ドライブ基板裏。　半田不良ケ所３。

Ｃ３３６．　修理中　Ｒ側ドライブ基板裏。　半田不良ケ所４。

Ｃ３３７．　修理後　Ｒ側ドライブ基板裏。　ドライブＴＲ（トランジスター）の足の銅箔を広げる２。

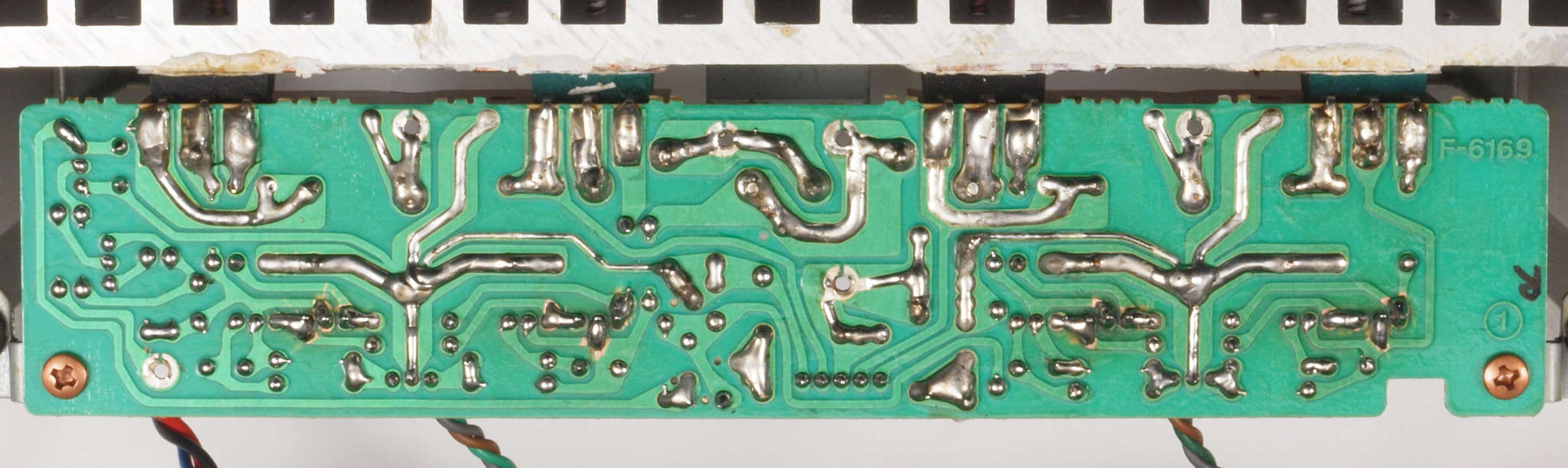

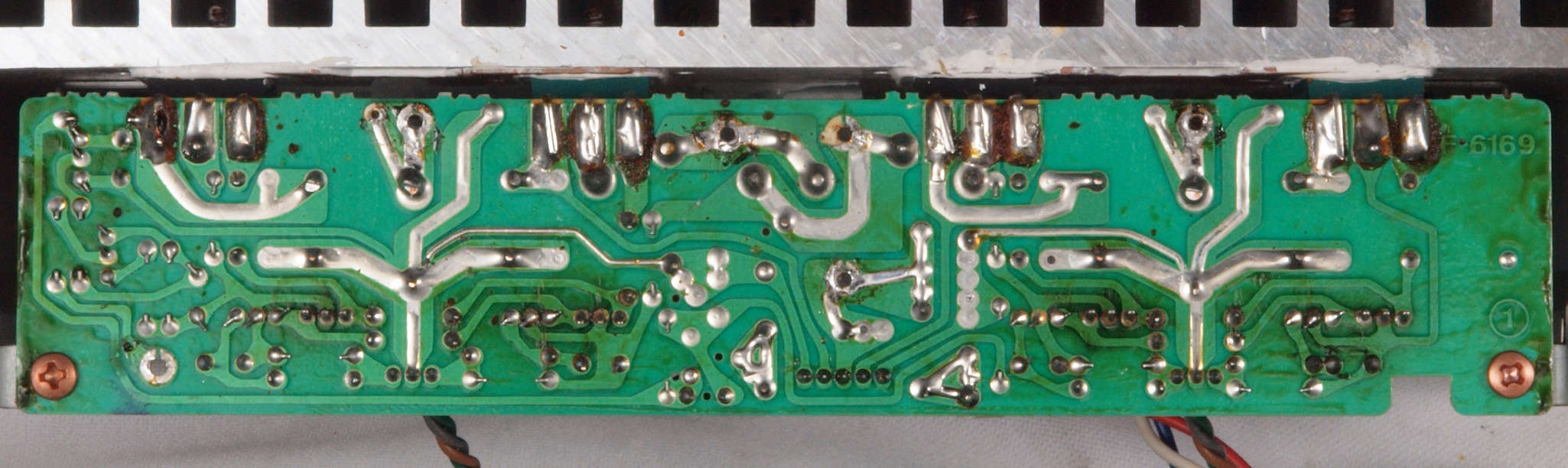

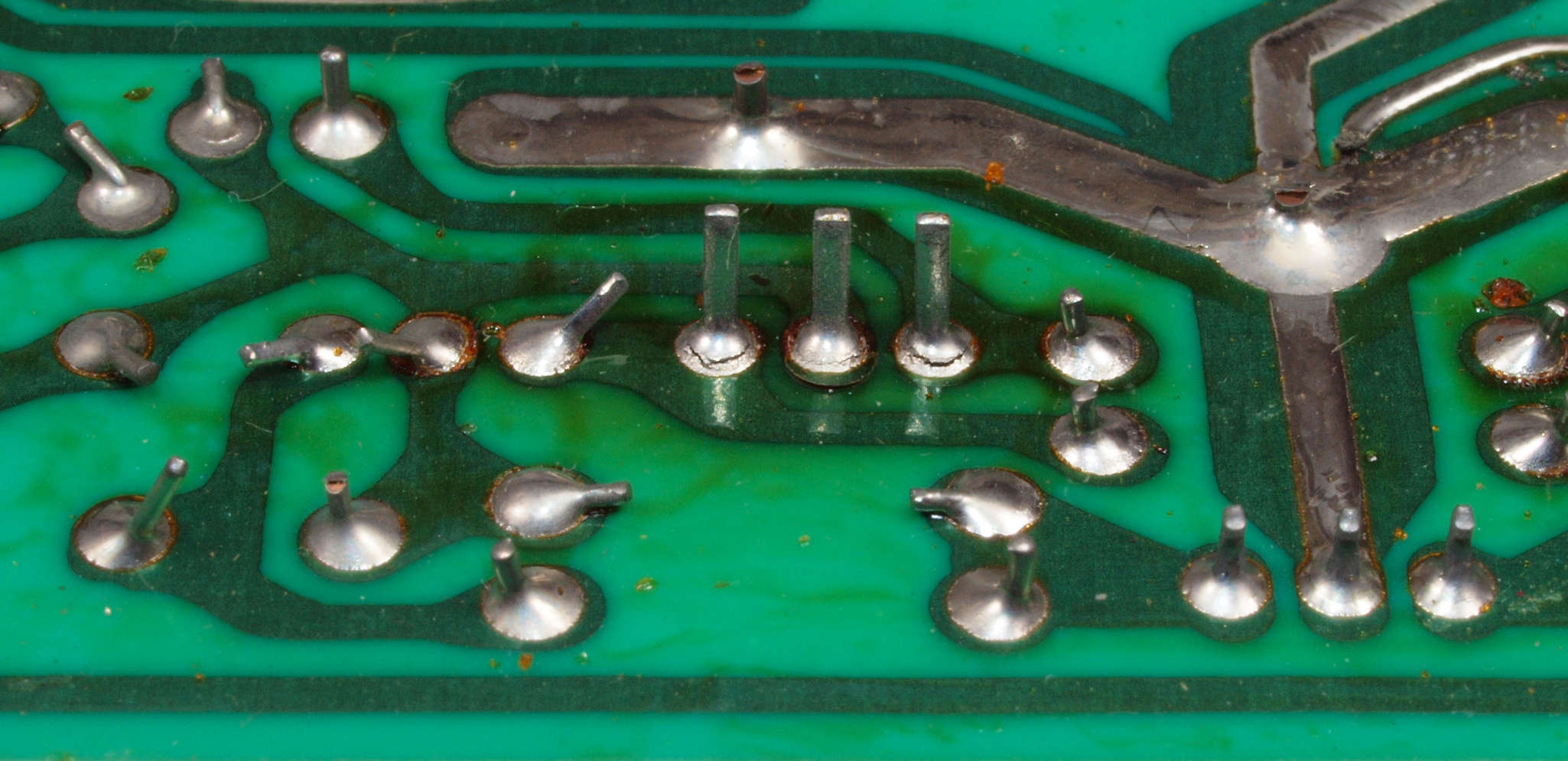

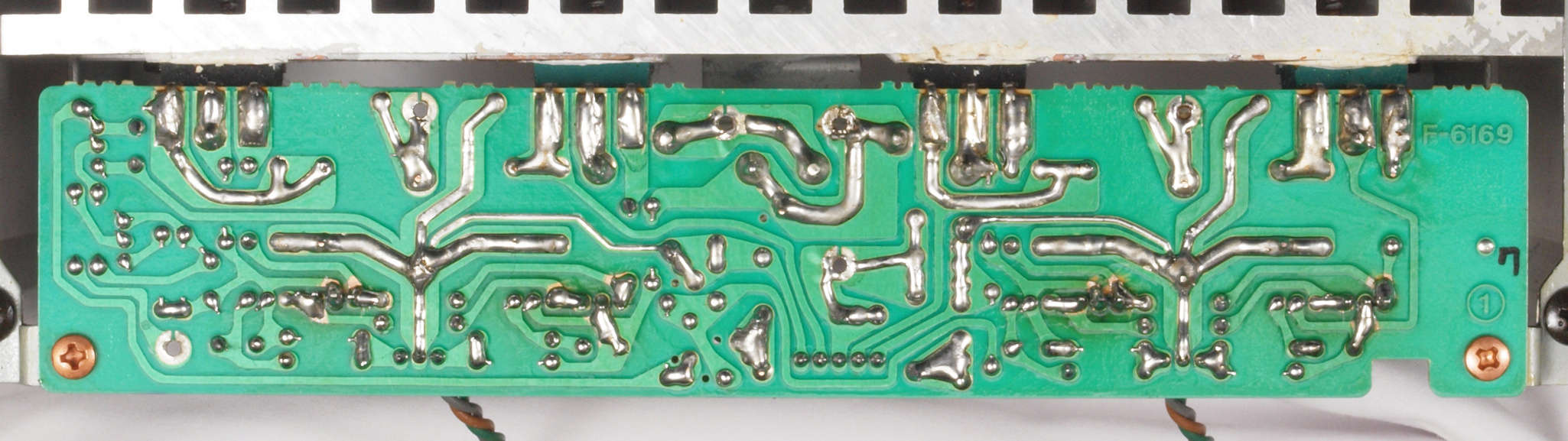

Ｃ３４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全半田やり直し。

Ｃ３５．　完成Ｒ側ドライブ基板裏。　洗浄後防湿材を塗る。

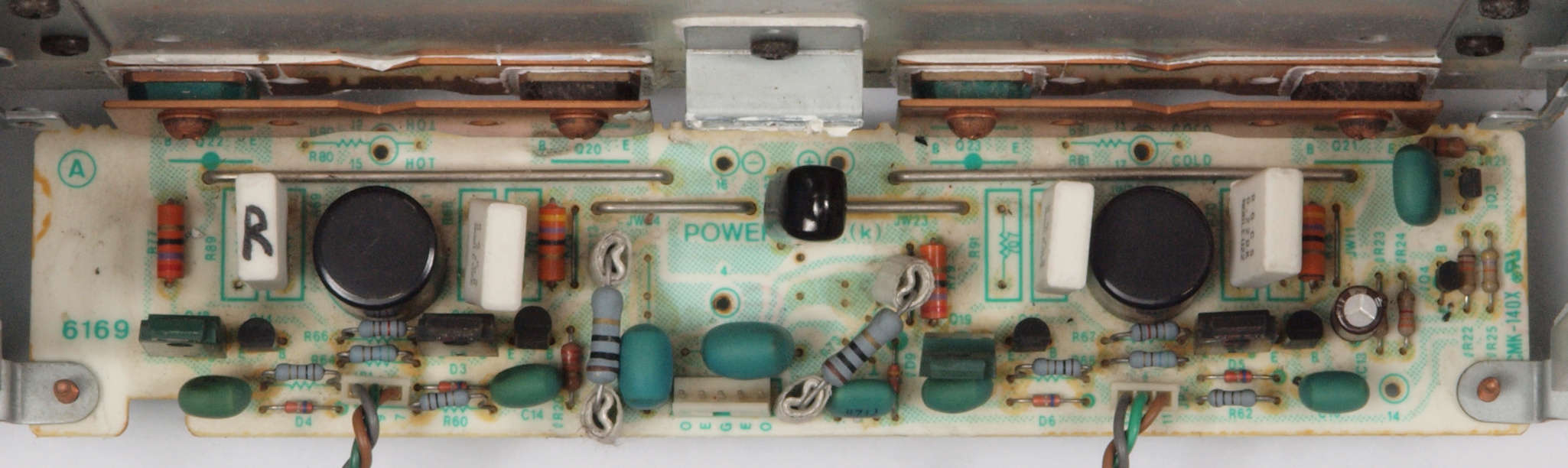

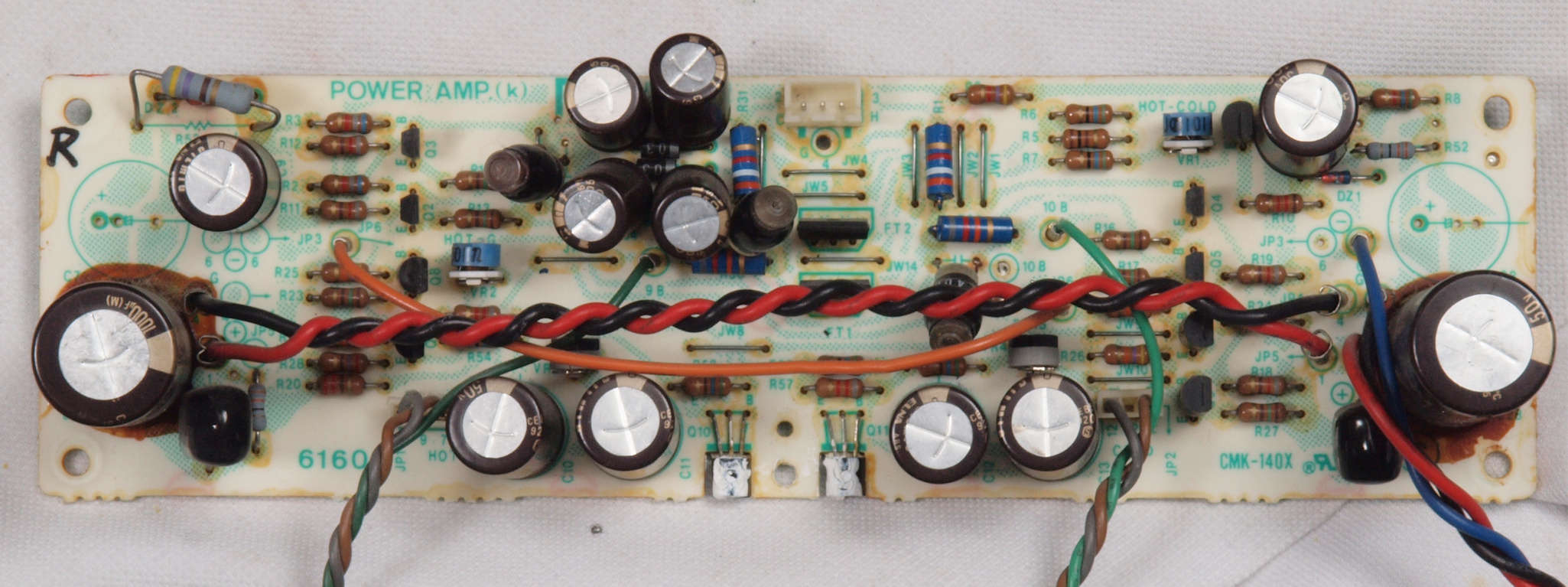

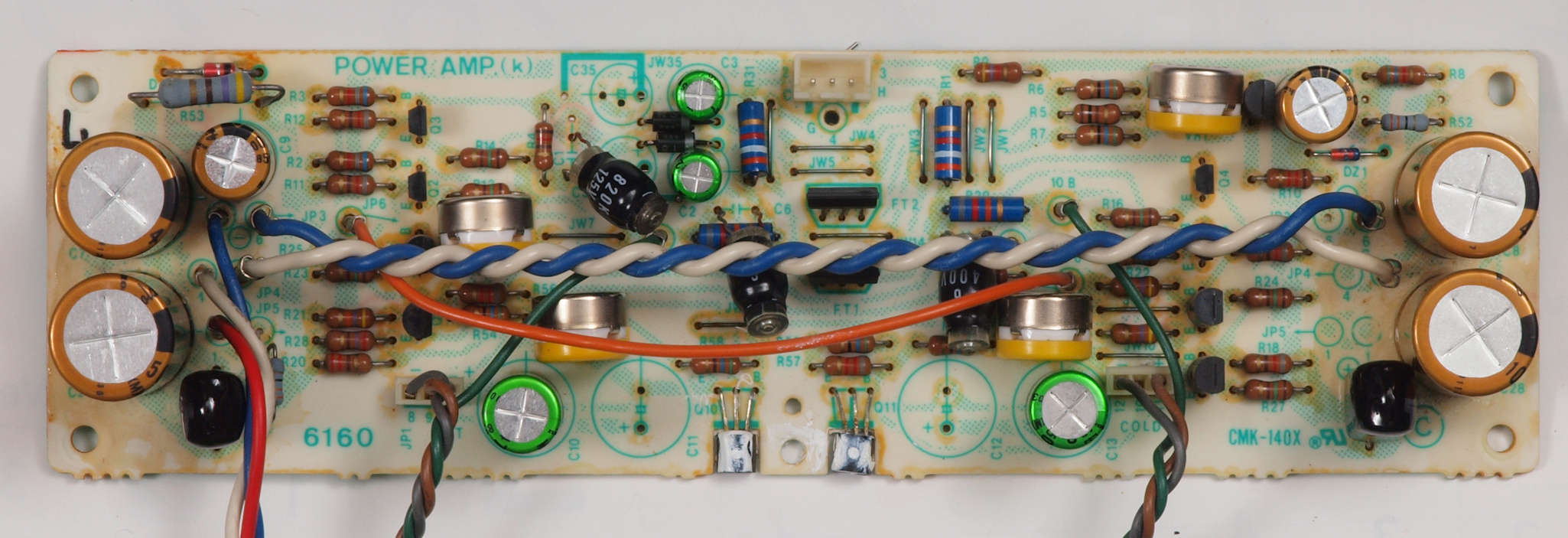

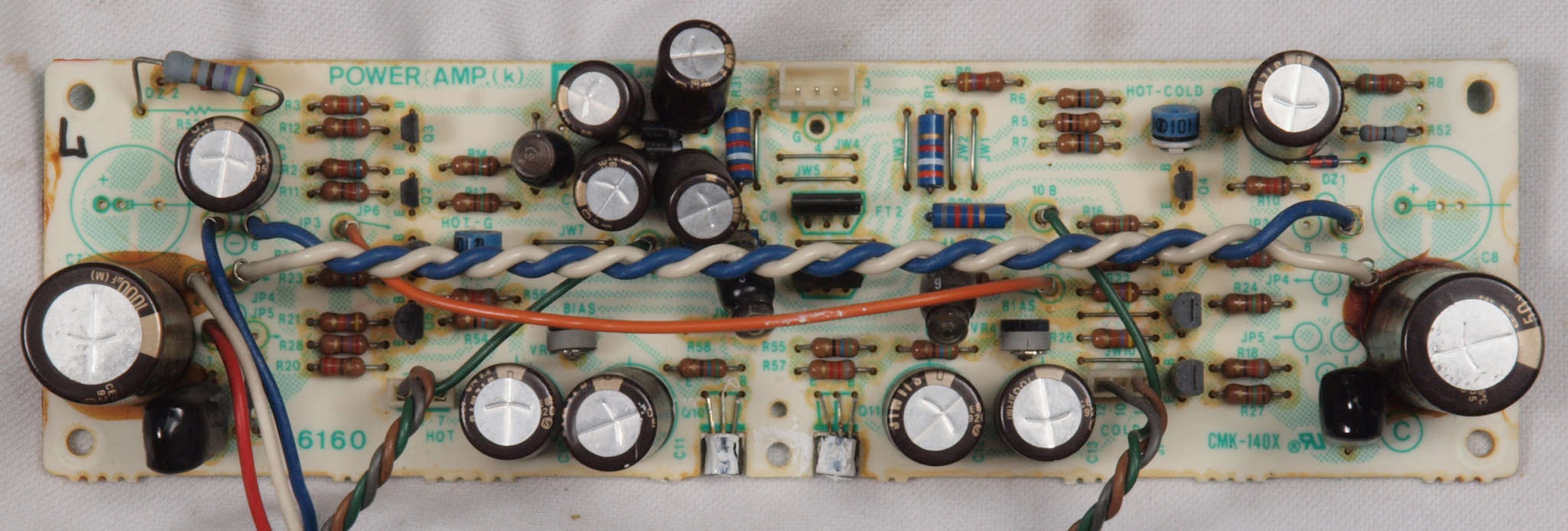

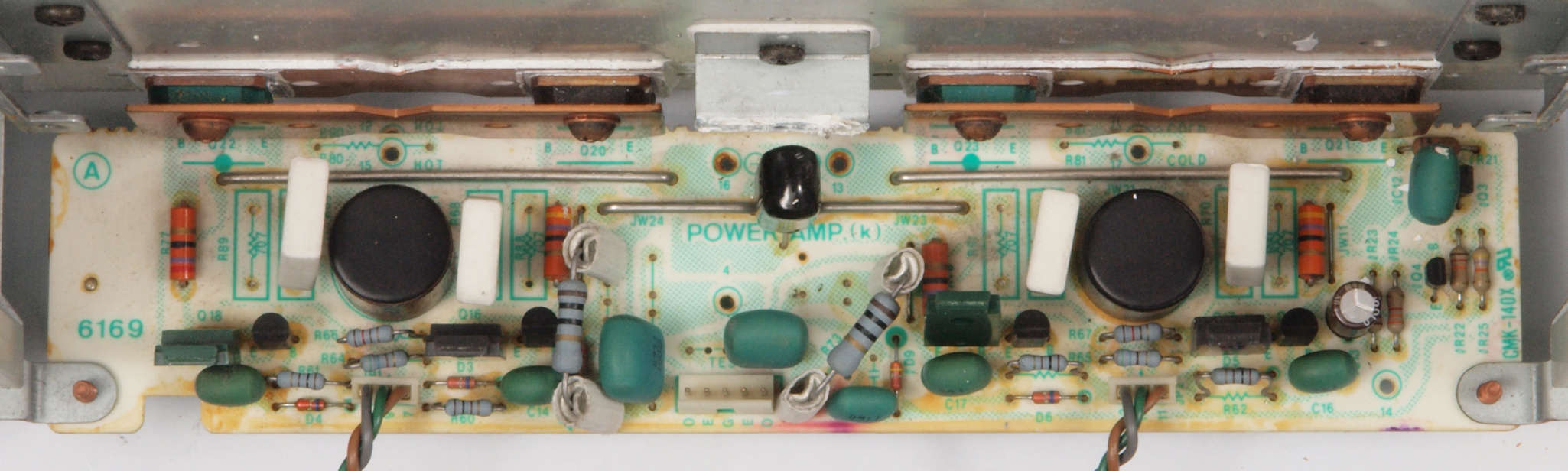

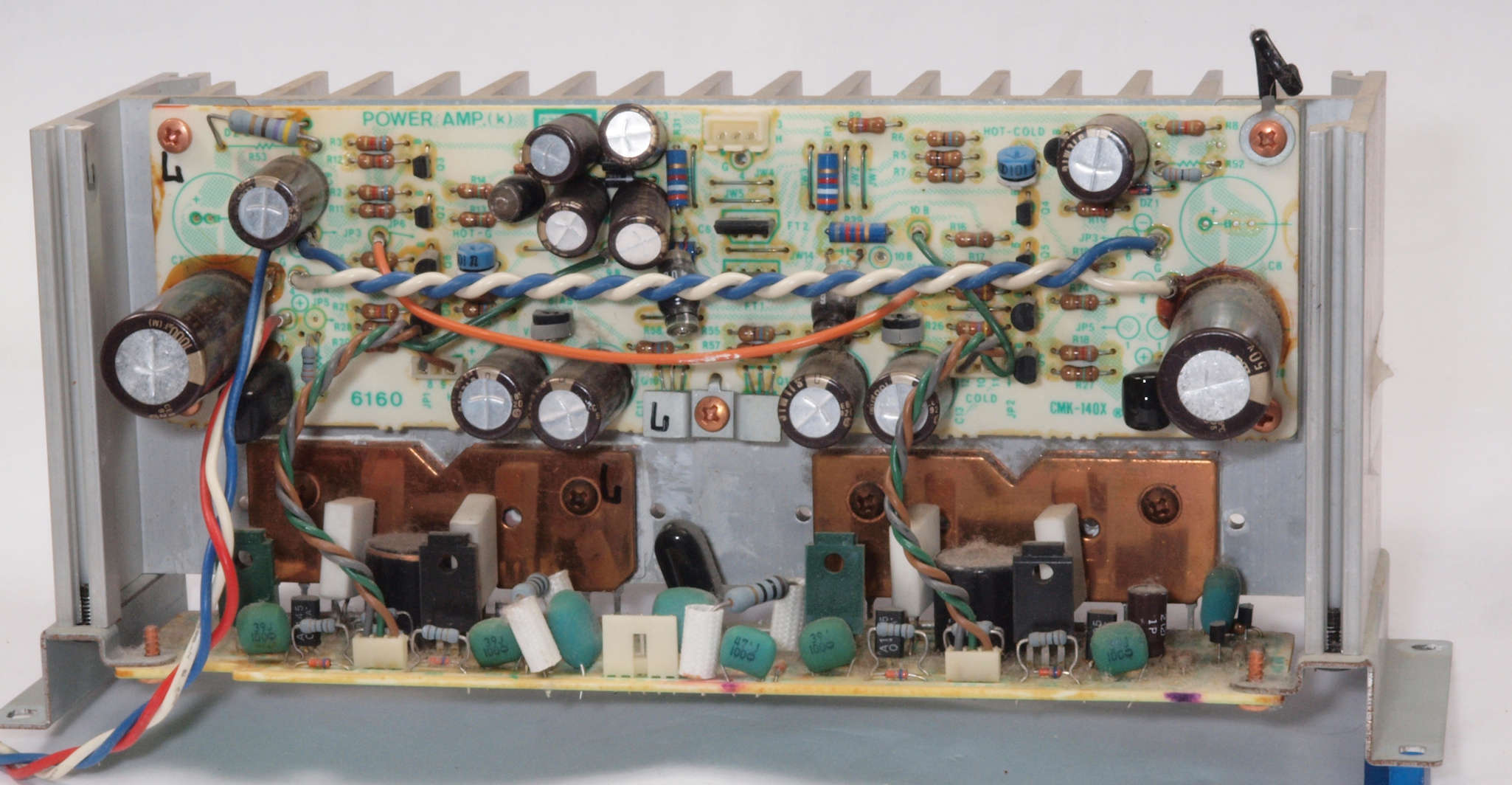

Ｃ４１．　修理前　Ｒ側ＡＭＰ基板

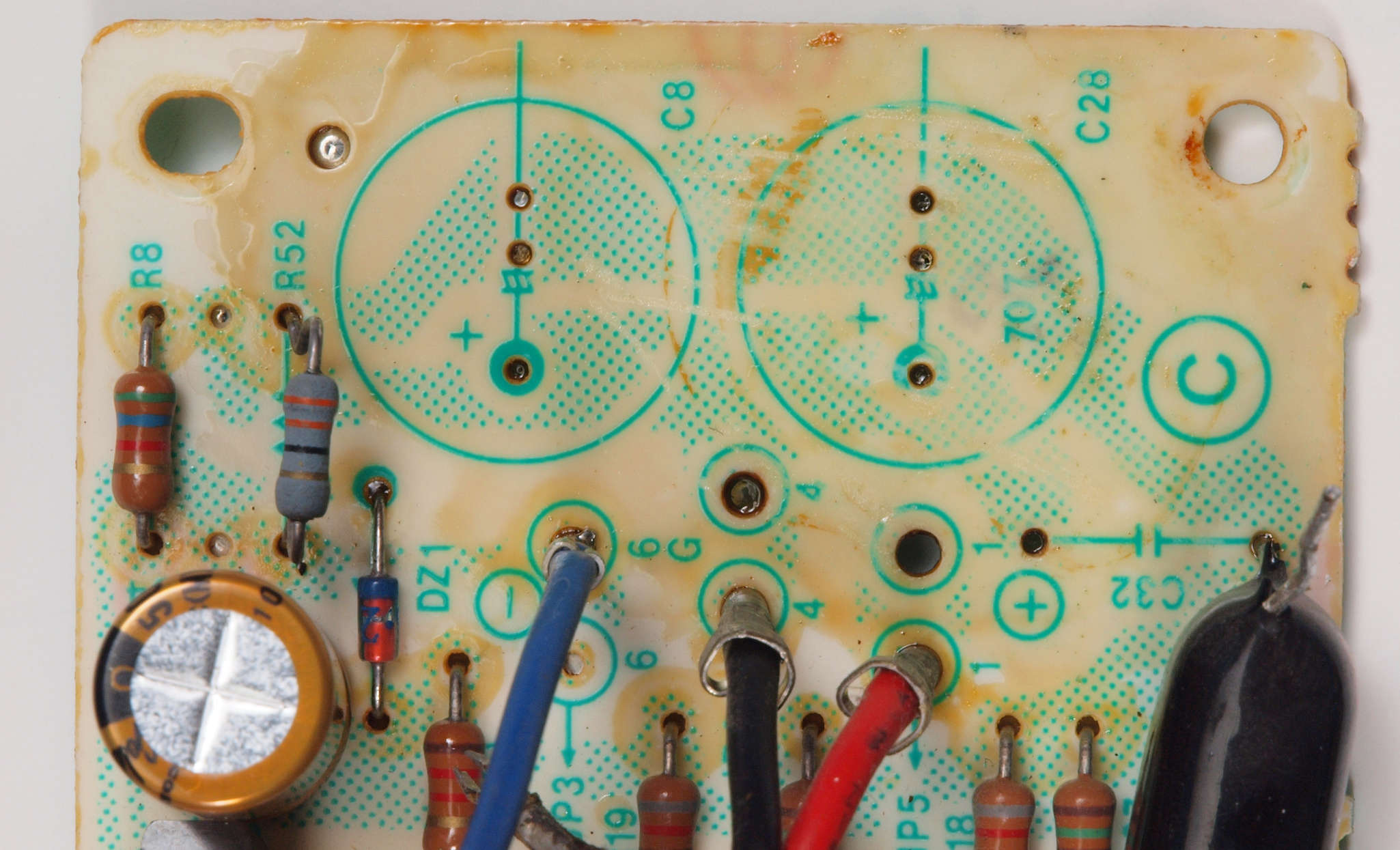

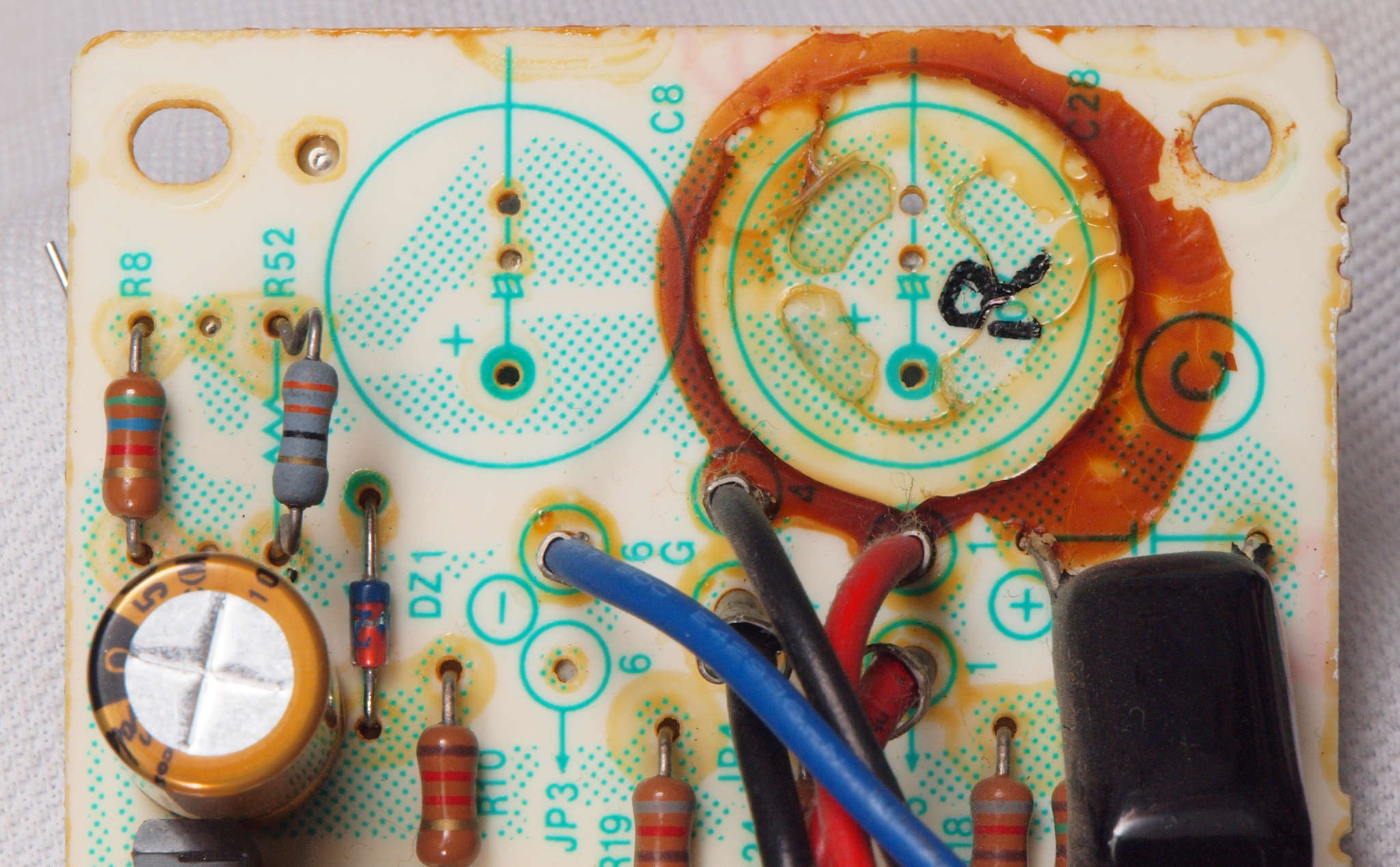

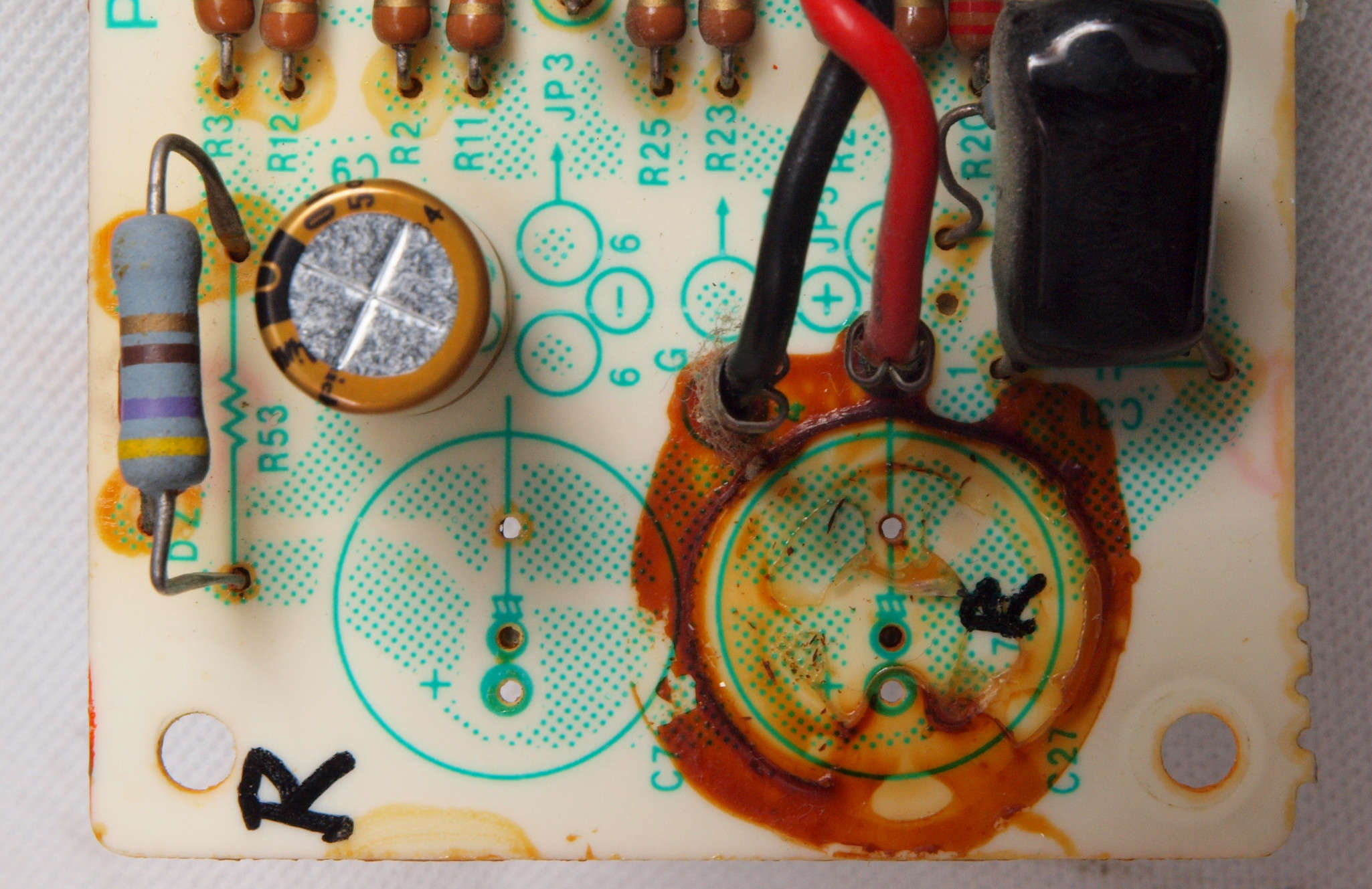

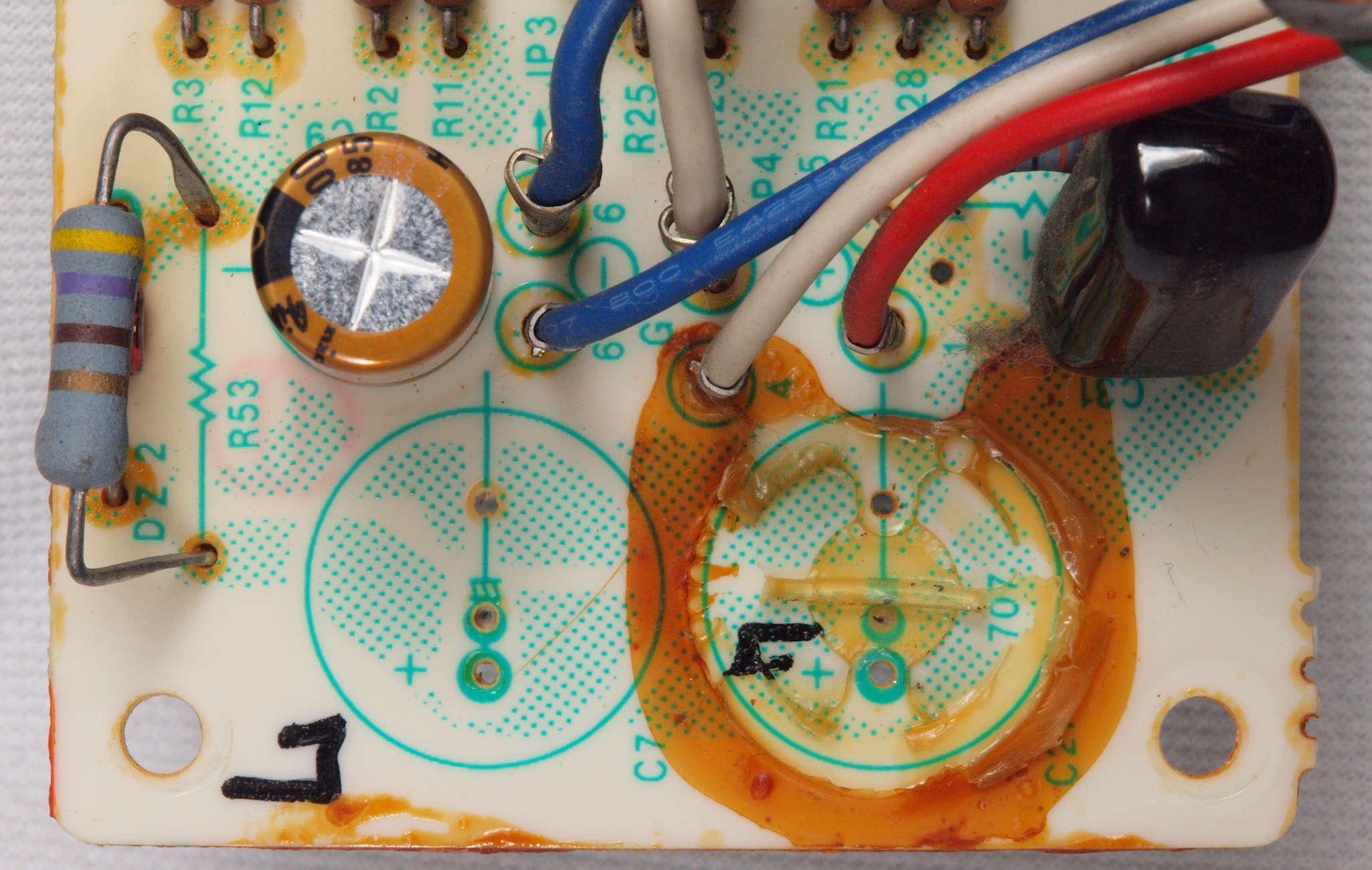

Ｃ４１２．　修理前　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

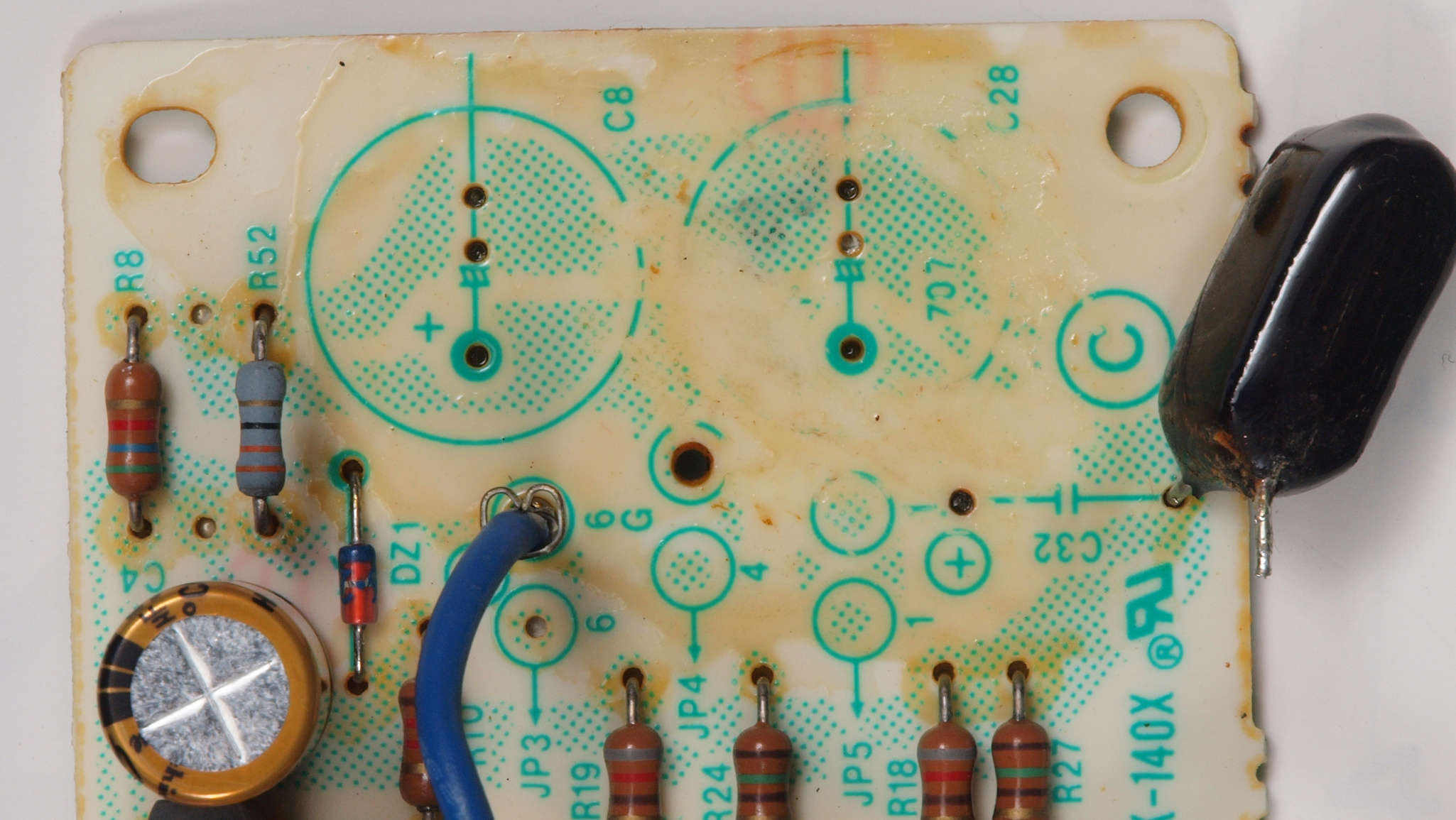

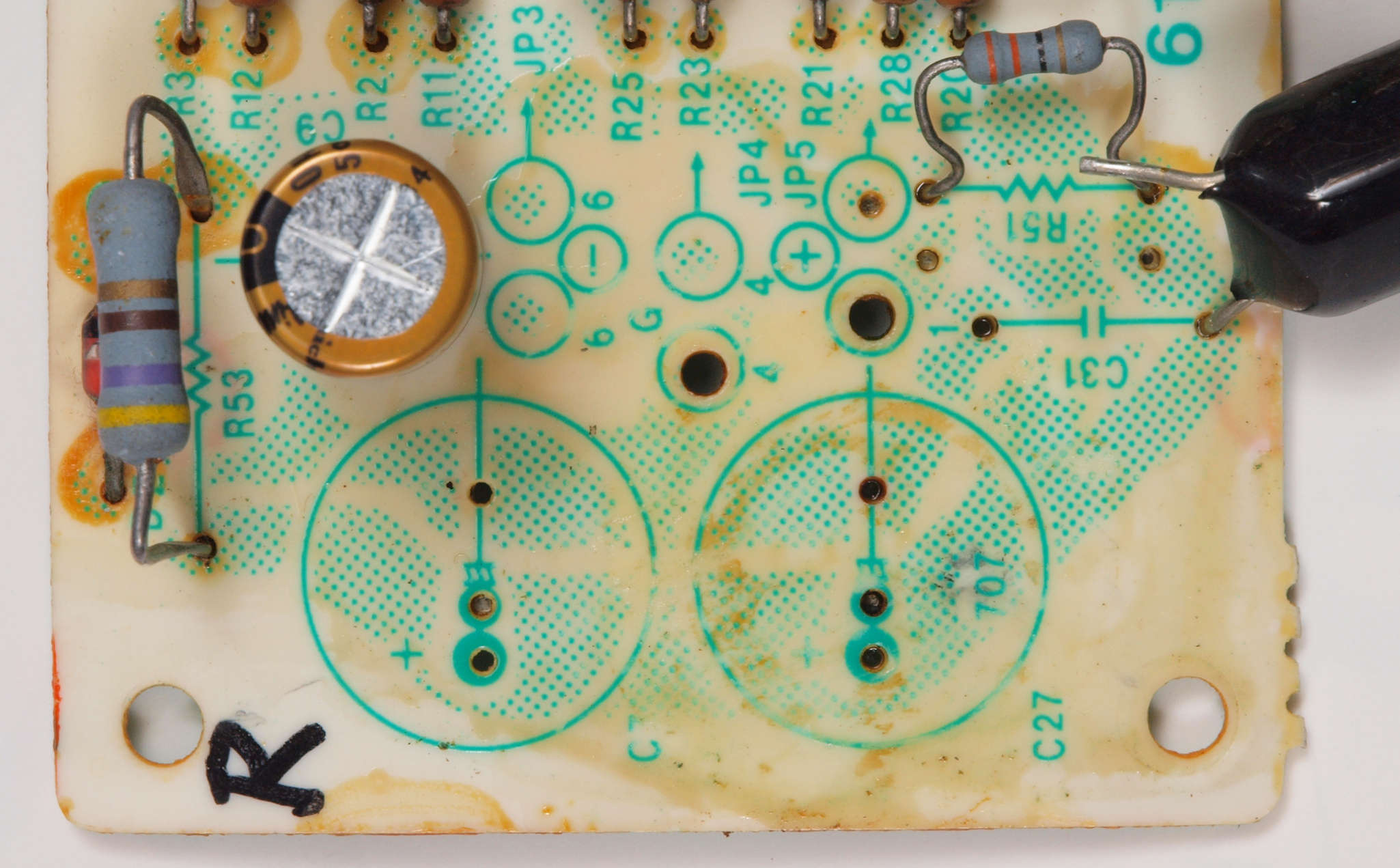

Ｃ４１３．　修理後　Ｒ側ＡＭＰ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

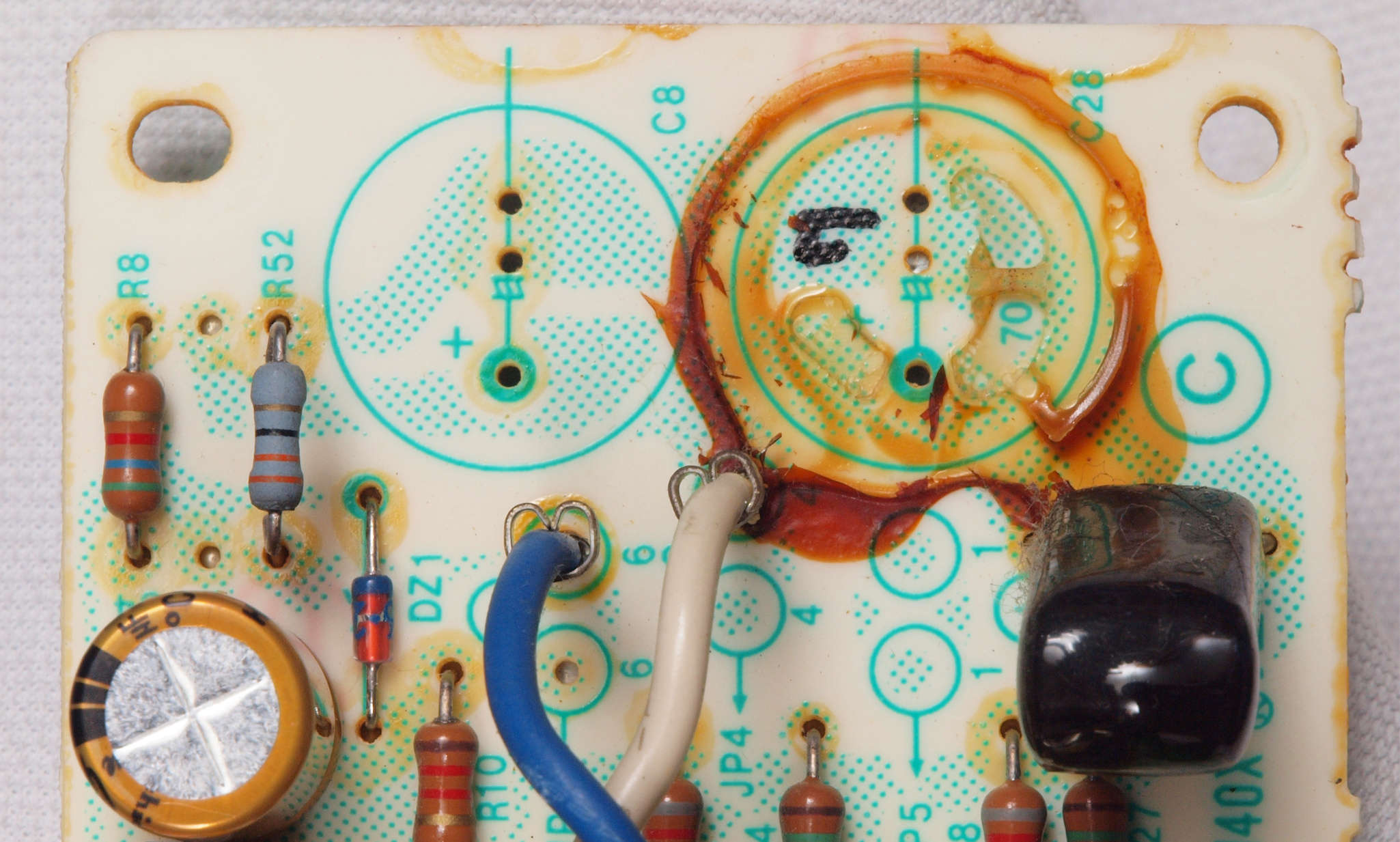

Ｃ４１４．　修理前　Ｒ側ＡＭＰ基板。　電解コンデンサー固定用の接着材２、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ４１５．　修理後　Ｒ側ＡＭＰ基板。　電解コンデンサー固定用の接着材２を取り除いて、防湿材を塗る。

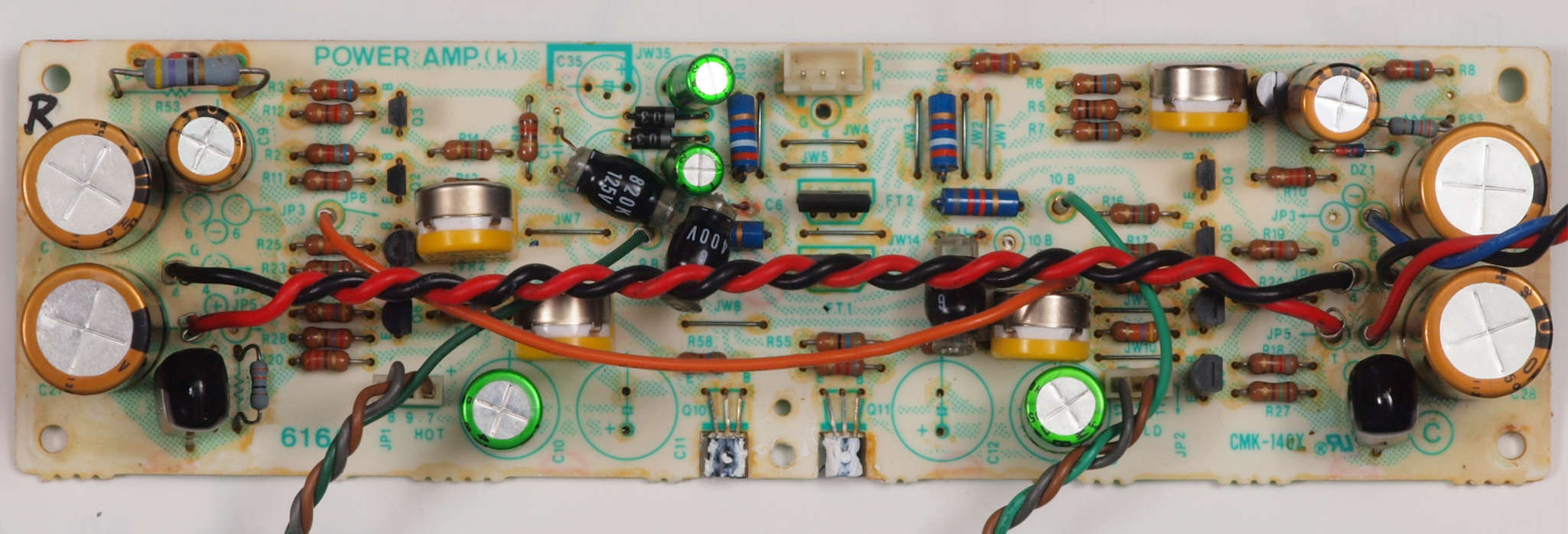

Ｃ４２．　修理後　Ｒ側ＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１２個交換、電解コンデンサー２個追加。

Ｃ４３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　全半田やり直し。

Ｃ４５．　完成Ｒ側ＡＭＰ基板裏　洗浄後防湿材を塗る。

Ｃ５１．　修理前　Ｌ側終段ＡＭＰブロック

Ｃ５２．　修理後　Ｌ側終段ＡＭＰブロック

Ｃ６１．　修理前　Ｌ側ドライブ基板

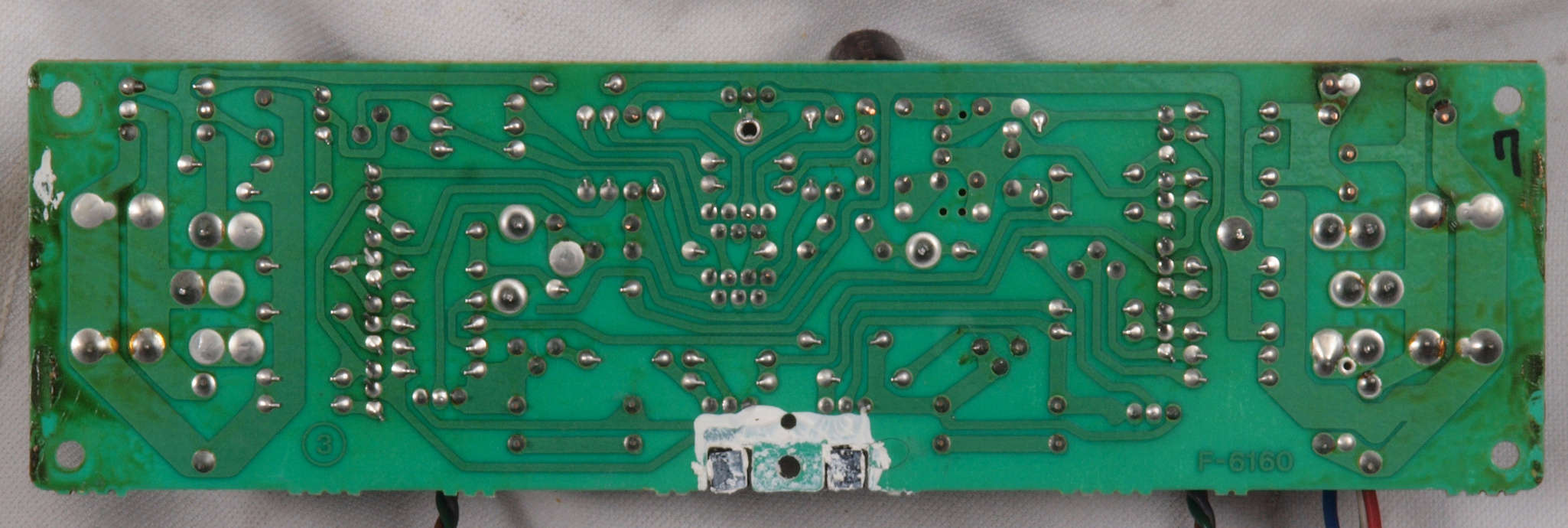

Ｃ６３．　修理前　Ｌ側ドライブ基板裏

Ｃ６３２．　修理中　Ｌ側ドライブ基板裏。　半田不良ケ所。

Ｃ６３３．　修理中　Ｌ側ドライブ基板裏。　半田不良所２。

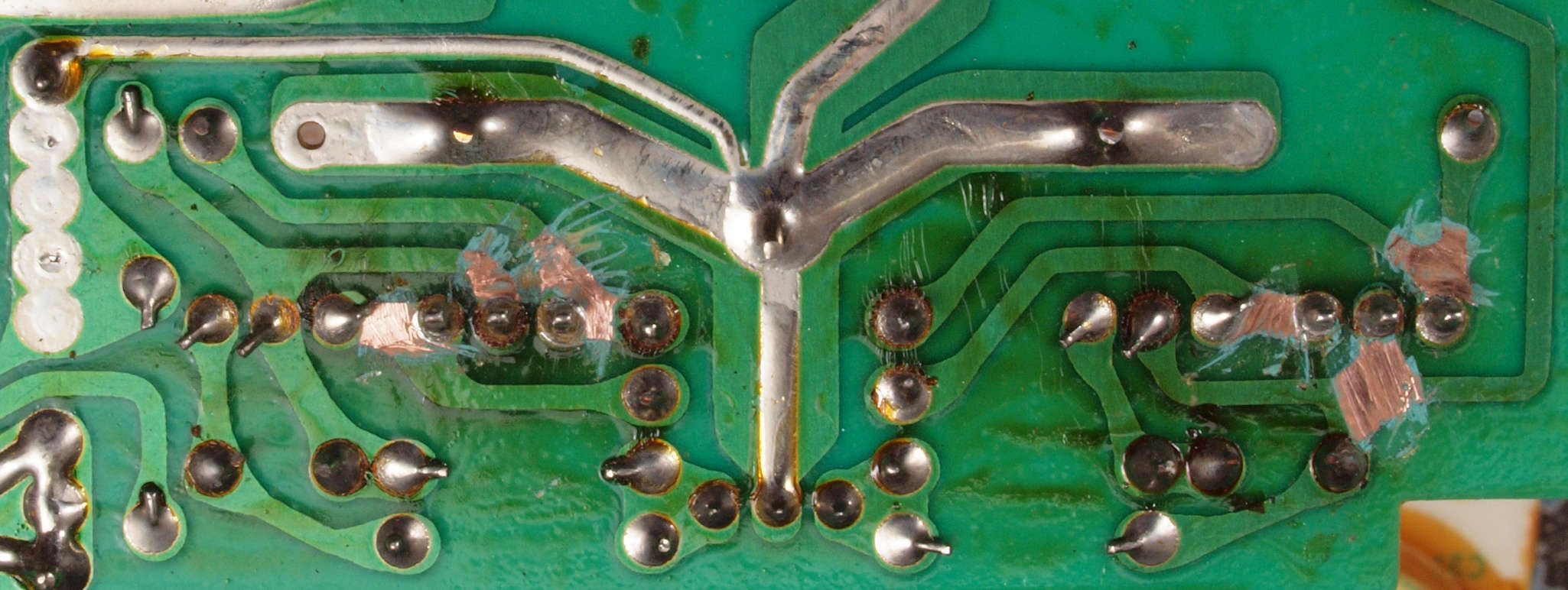

Ｃ６３４．　修理後　Ｌ側ドライブ基板裏。　ドライブＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ６３５．　修理中　Ｌ側ドライブ基板裏。　半田不良ケ所３。

Ｃ６３６．　修理中　Ｌ側ドライブ基板裏。　半田不良ケ所４。

Ｃ６３７．　修理後　Ｌ側ドライブ基板裏。　ドライブＴＲ（トランジスター）の足の銅箔を広げる２。

Ｃ６４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全半田やり直し。

Ｃ６５．　完成Ｌ側ドライブ基板裏。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　Ｌ側ＡＭＰ基板

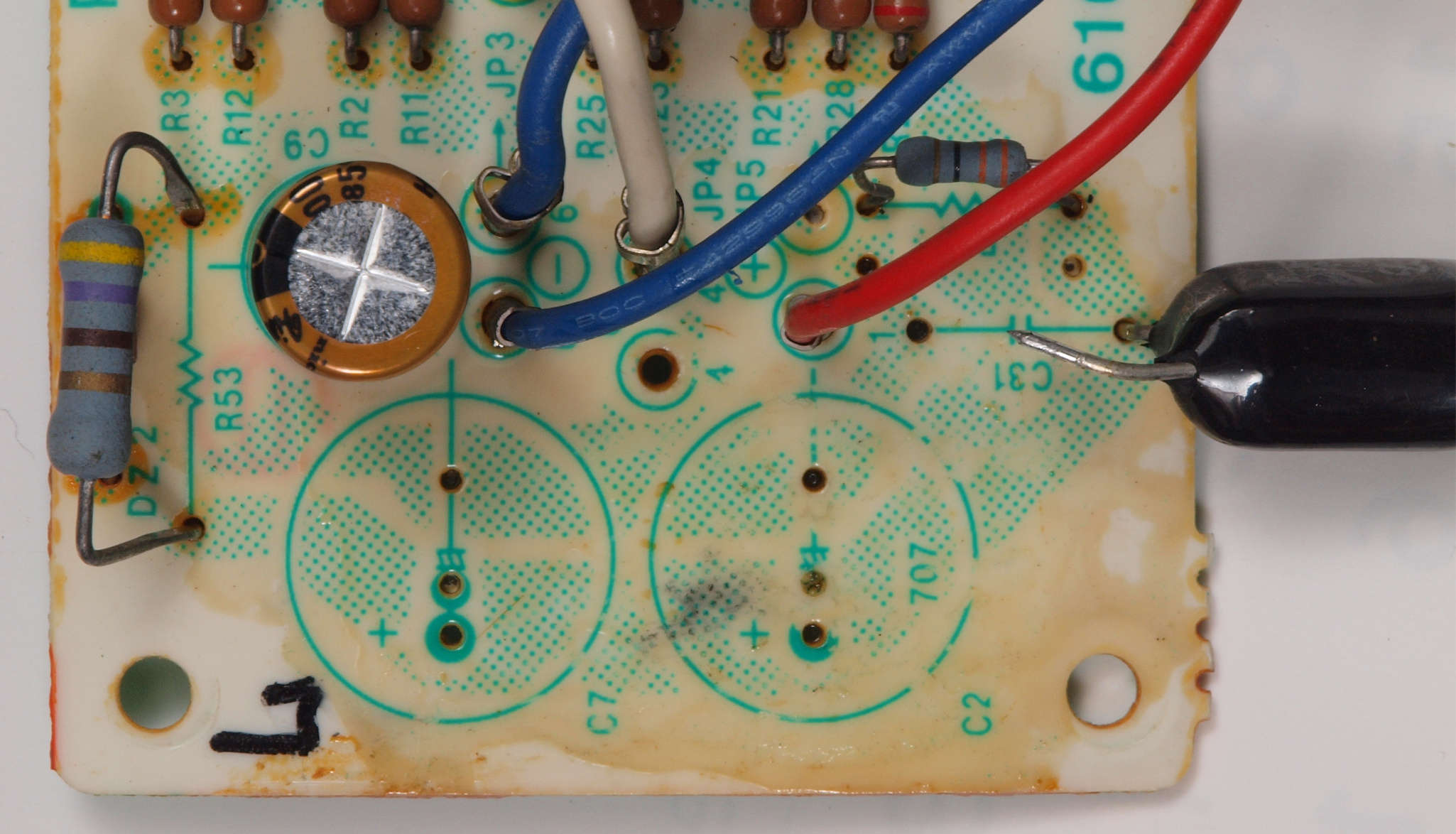

Ｃ７１２．　修理前　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ７１３．　修理後　Ｌ側ＡＭＰ基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ７１４．　修理前　Ｌ側ＡＭＰ基板。　電解コンデンサー固定用の接着材２、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ７１５．　修理後　Ｌ側ＡＭＰ基板。　電解コンデンサー固定用の接着材２を取り除いて、防湿材を塗る。

Ｃ７２．　修理後　Ｌ側ＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１２個交換、電解コンデンサー２個追加。

Ｃ７３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ７４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　全半田やり直し。

Ｃ７５．　完成Ｌ側ＡＭＰ基板裏　洗浄後防湿材を塗る。

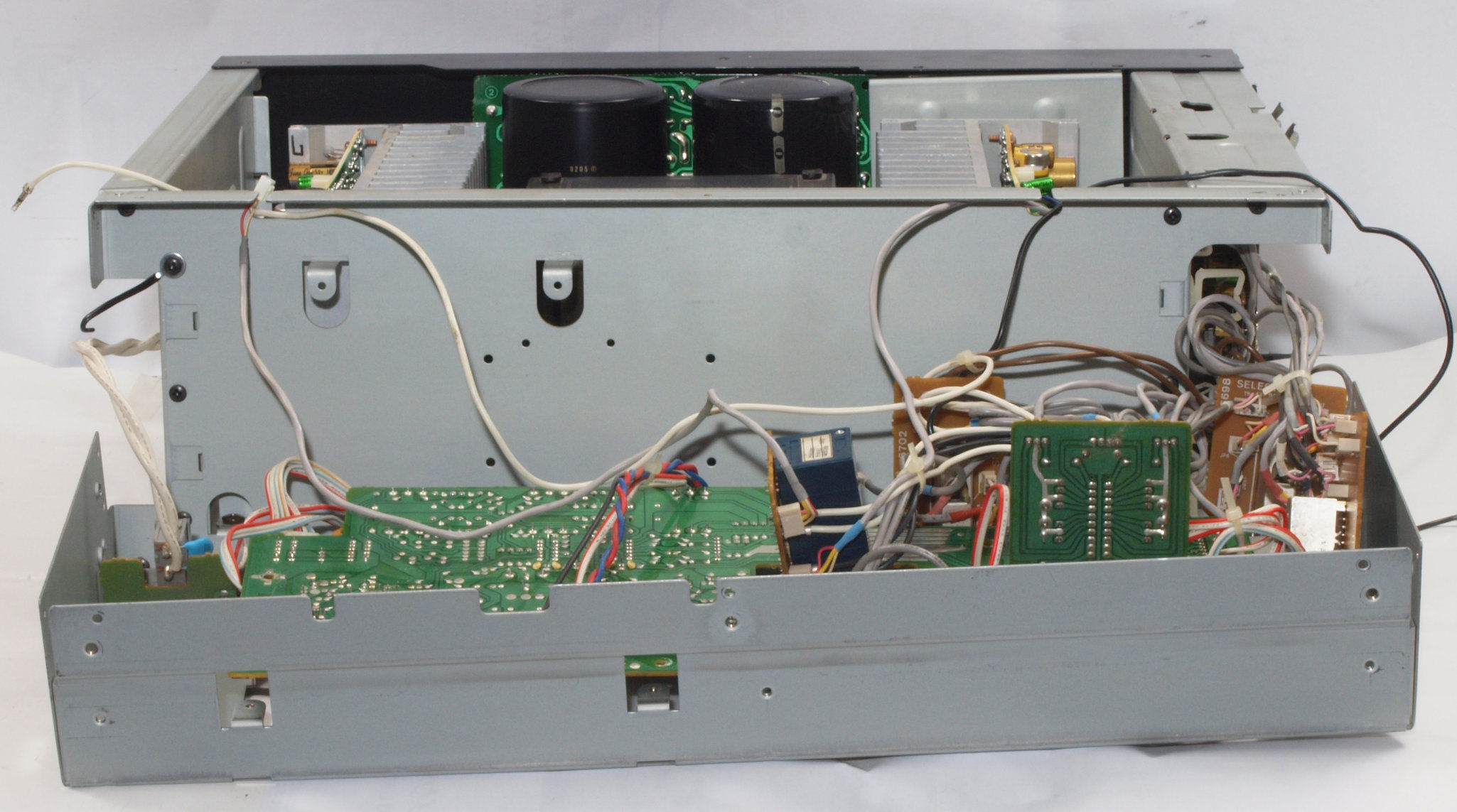

Ｃ８．　前パネルを外し、前シャシーを倒して修理中

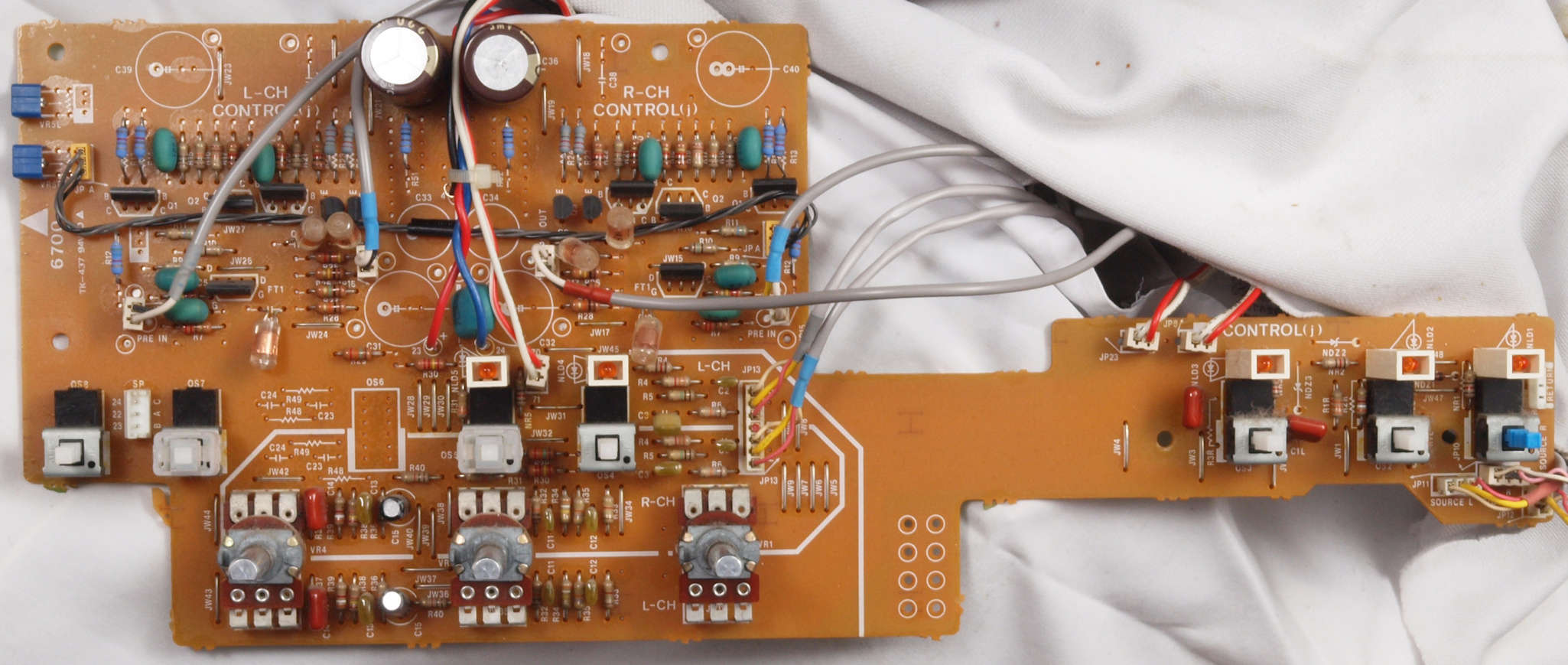

Ｃ８１．　修理前　コントロール基板

Ｃ８２．　修理後　コントロール基板　半固定ＶＲ２個、電解コンデンサー４個交換、フイルムコンデンサー２個、電解コンデンサー２個追加。　　カメラ故障で写真紛失で下記は参考。

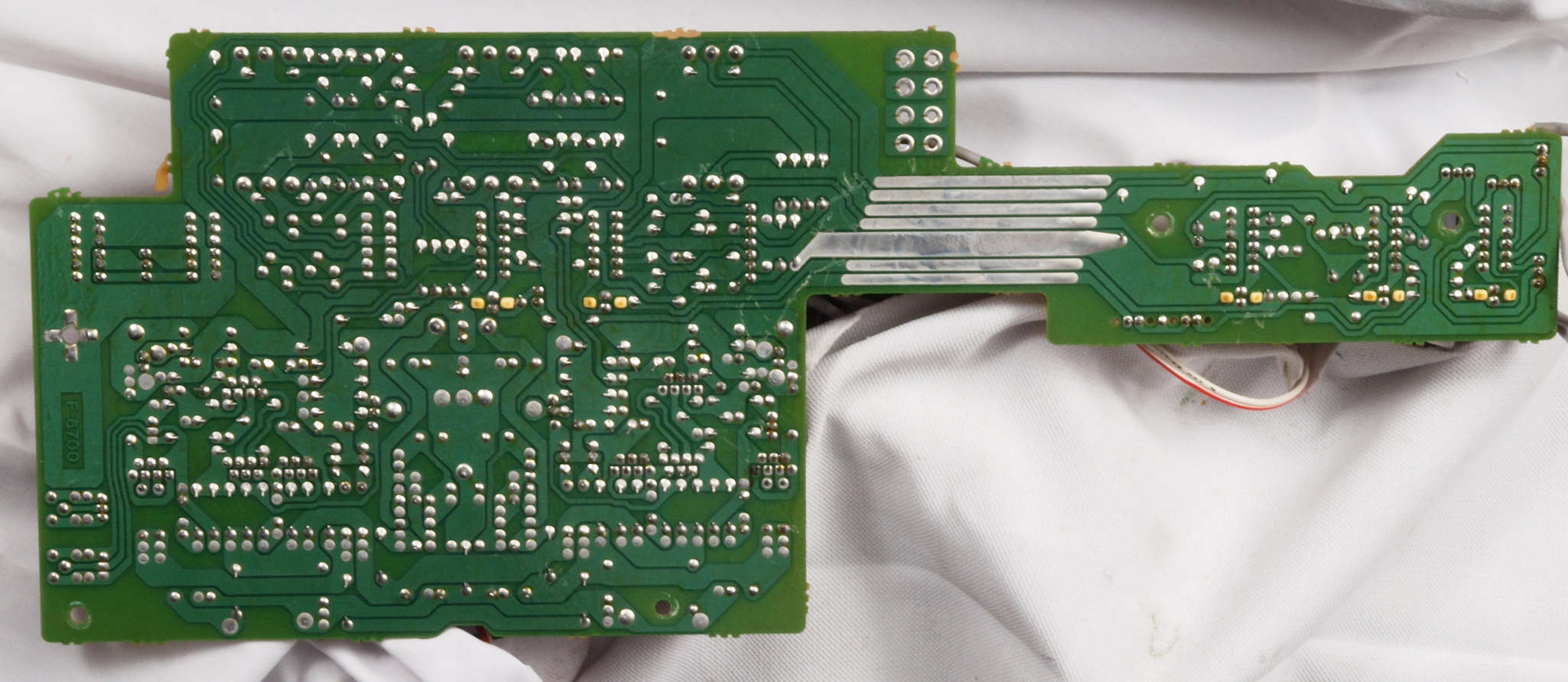

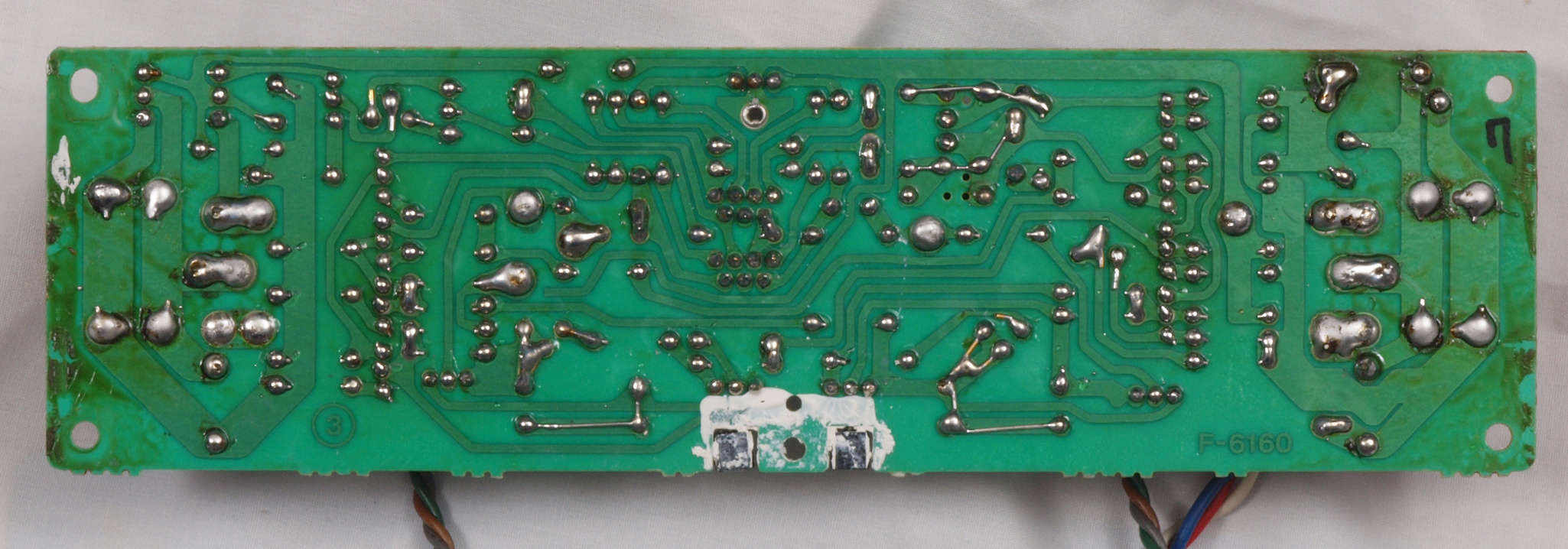

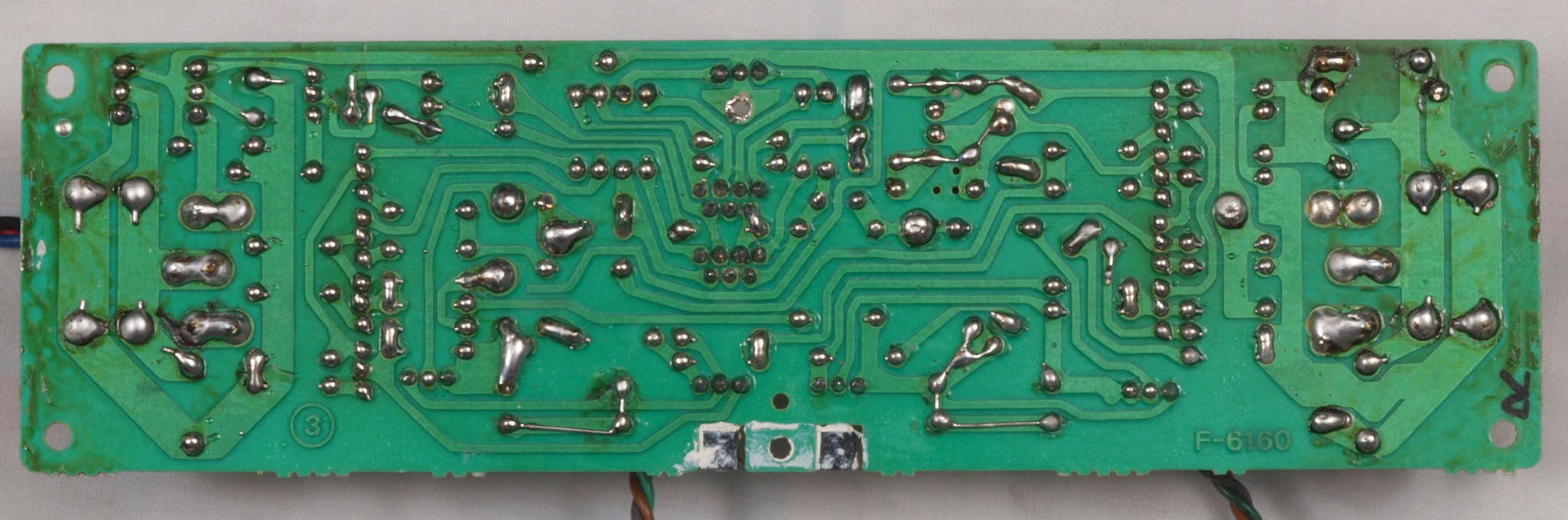

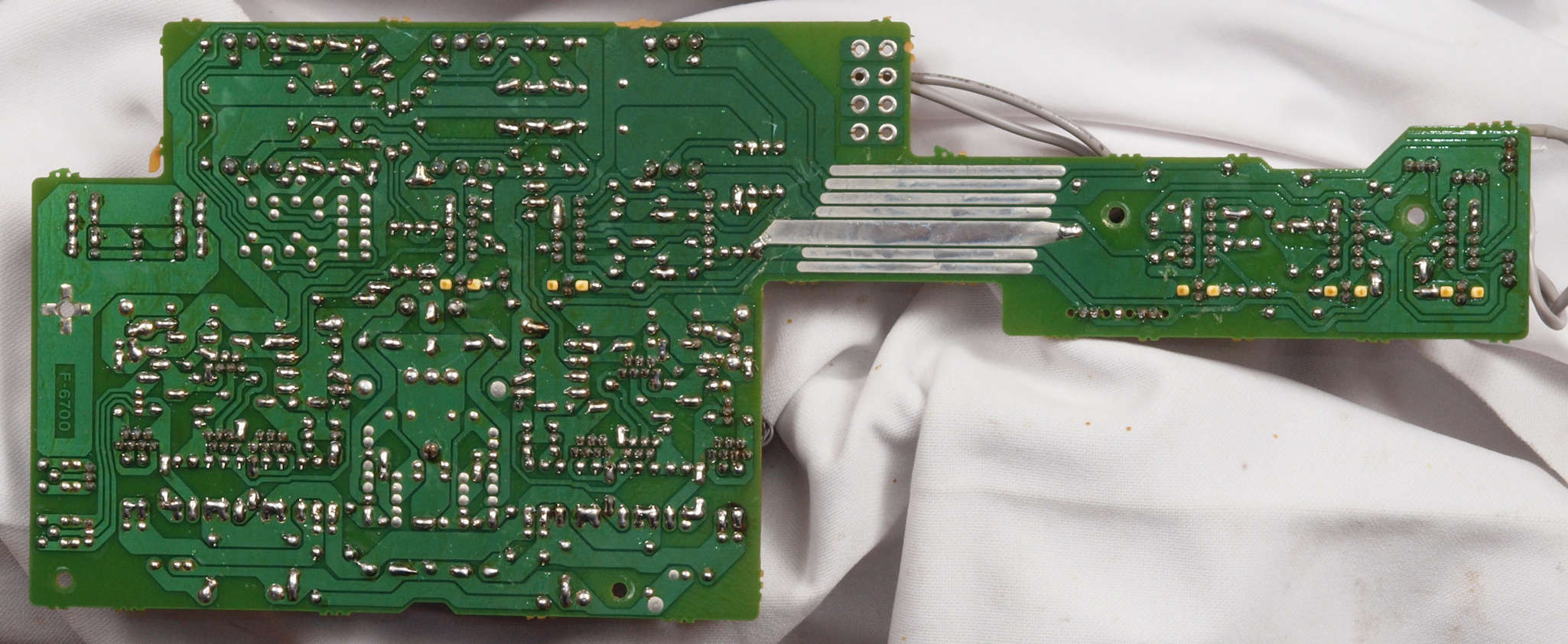

Ｃ８３．　修理前　コントロール基板裏

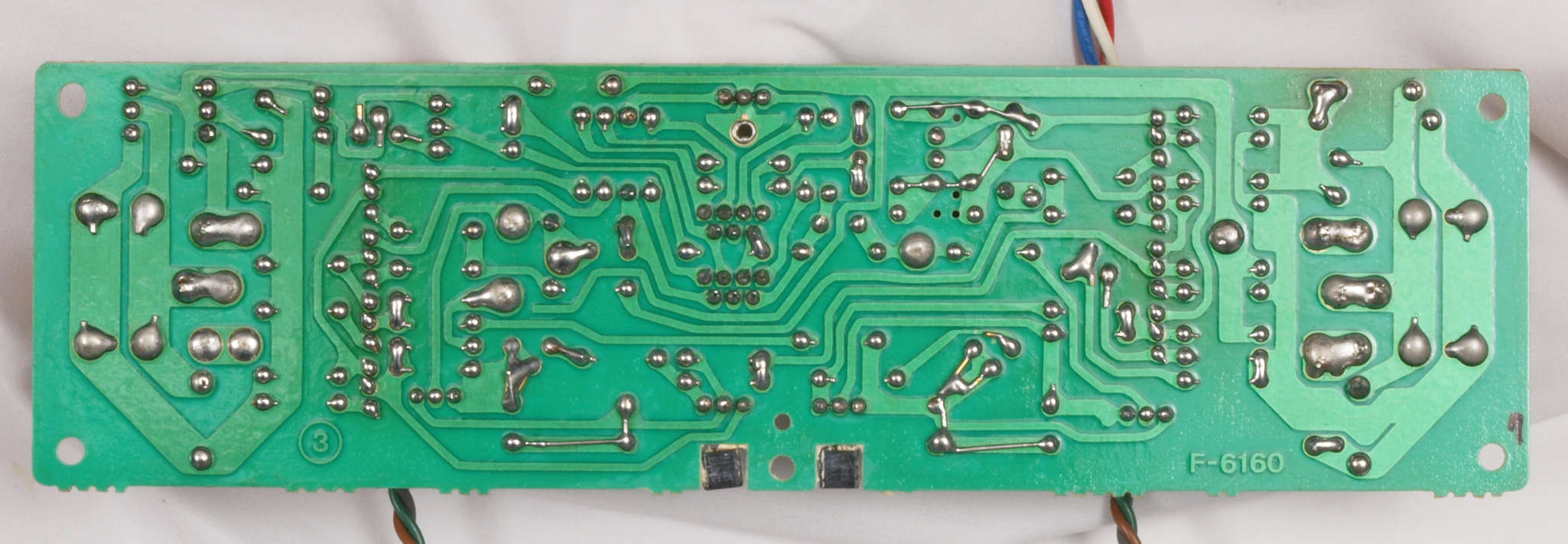

Ｃ８４．　修理（半田補正）後、全半田やり直し。　コントロール基板裏。

Ｃ８５．　完成コントロール基板裏　洗浄後防湿材を塗る。

Ｃ９１．　修理中　メインＶＲ基板

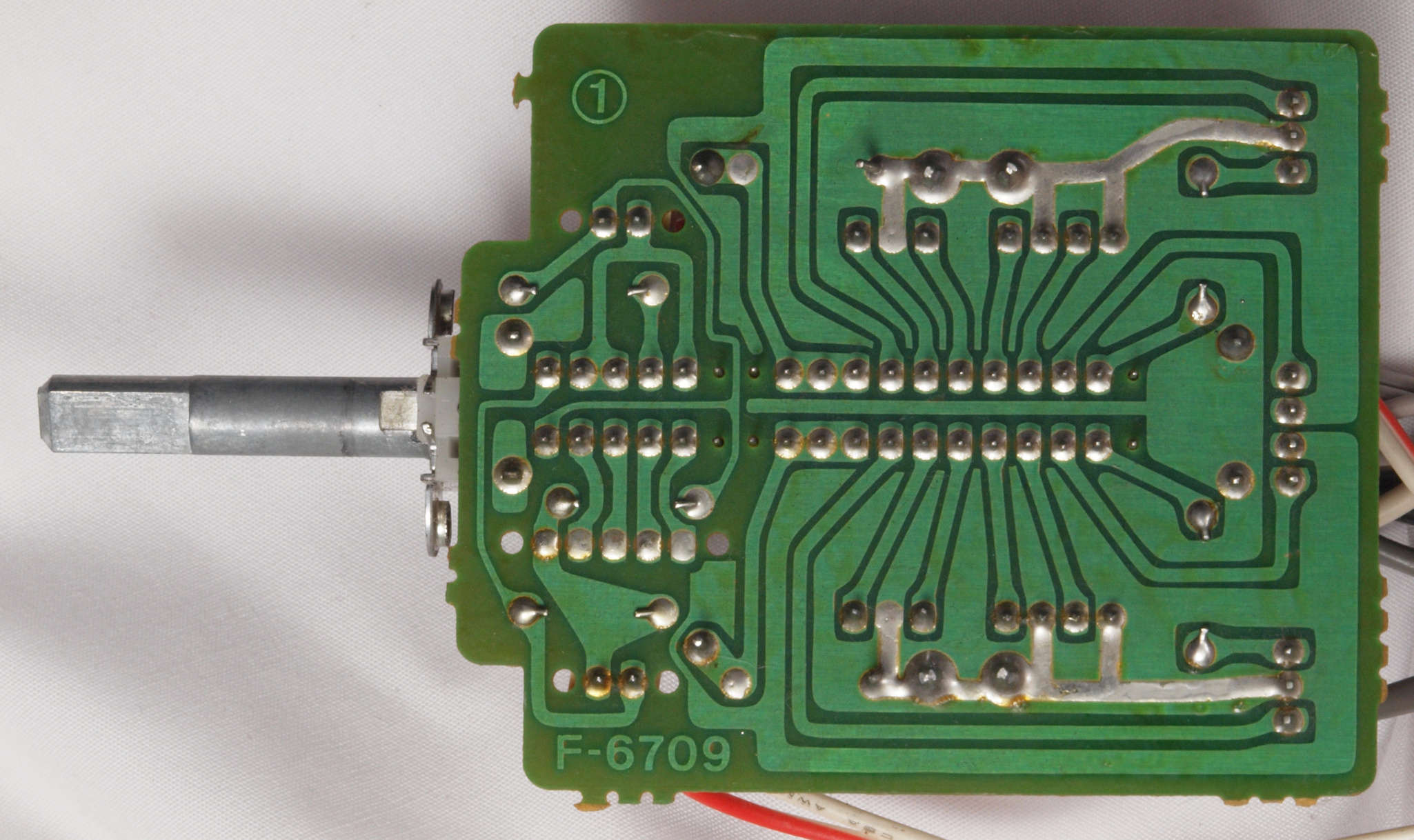

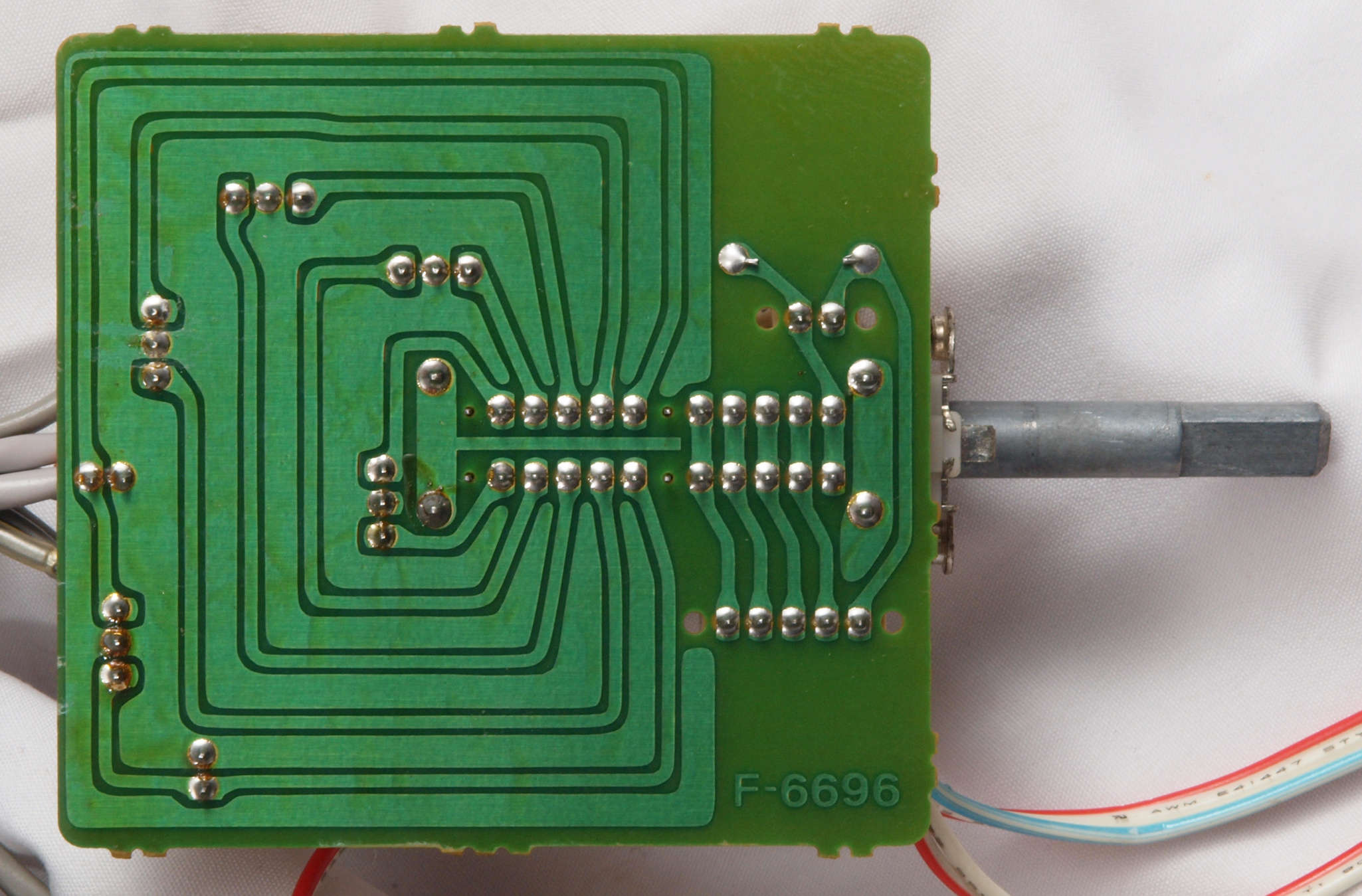

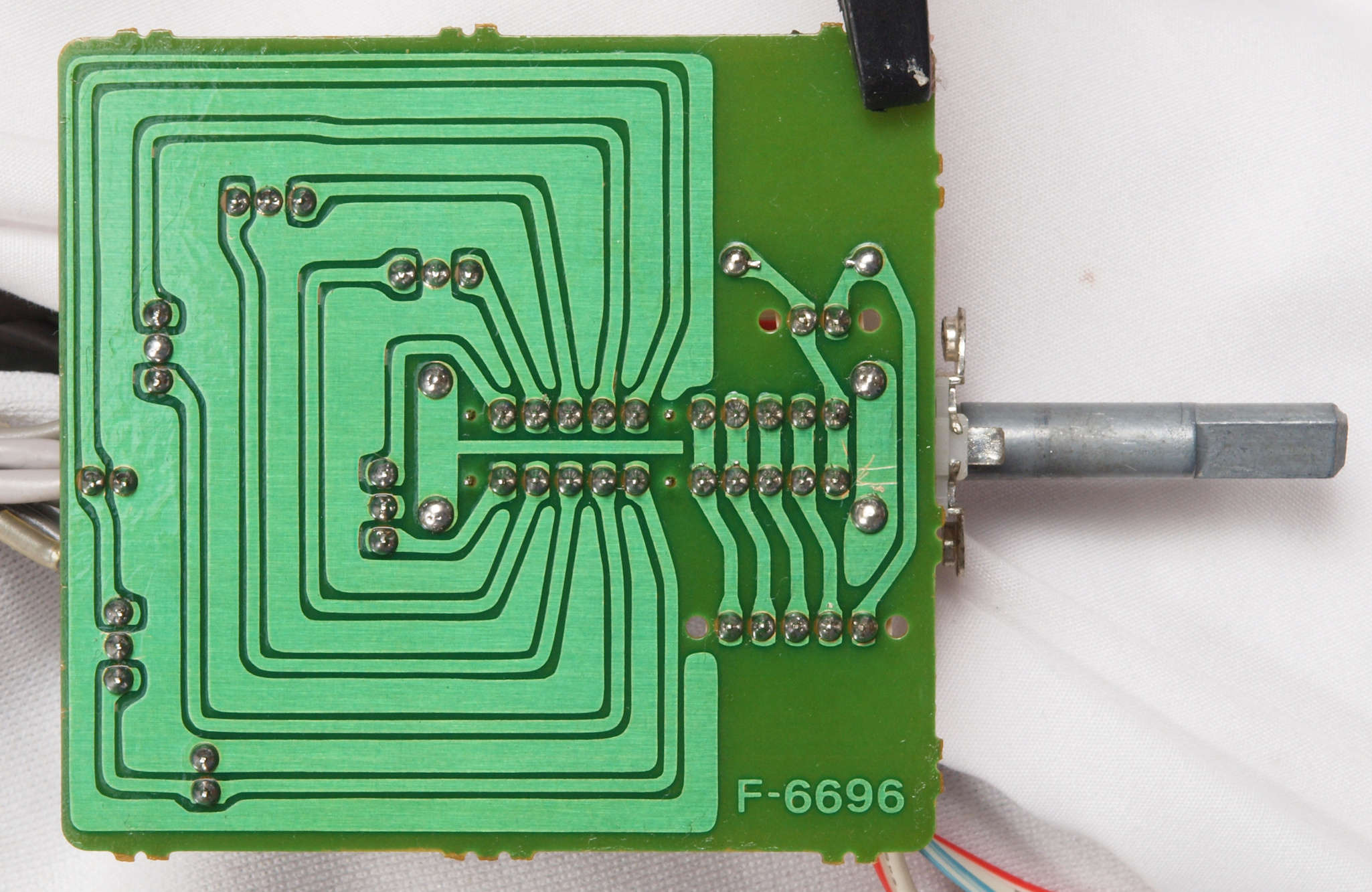

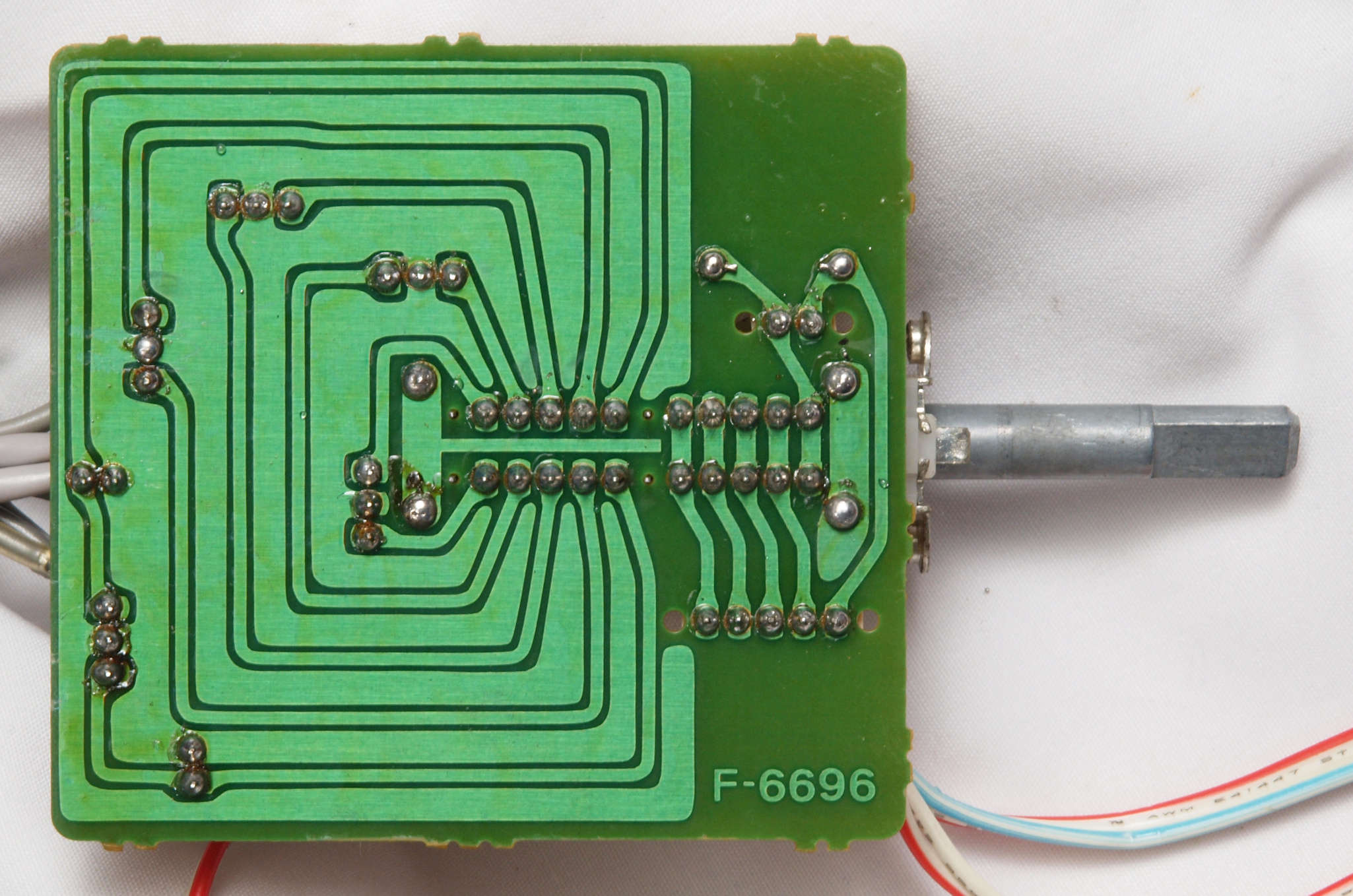

Ｃ９２．　修理前　メインＶＲ基板裏

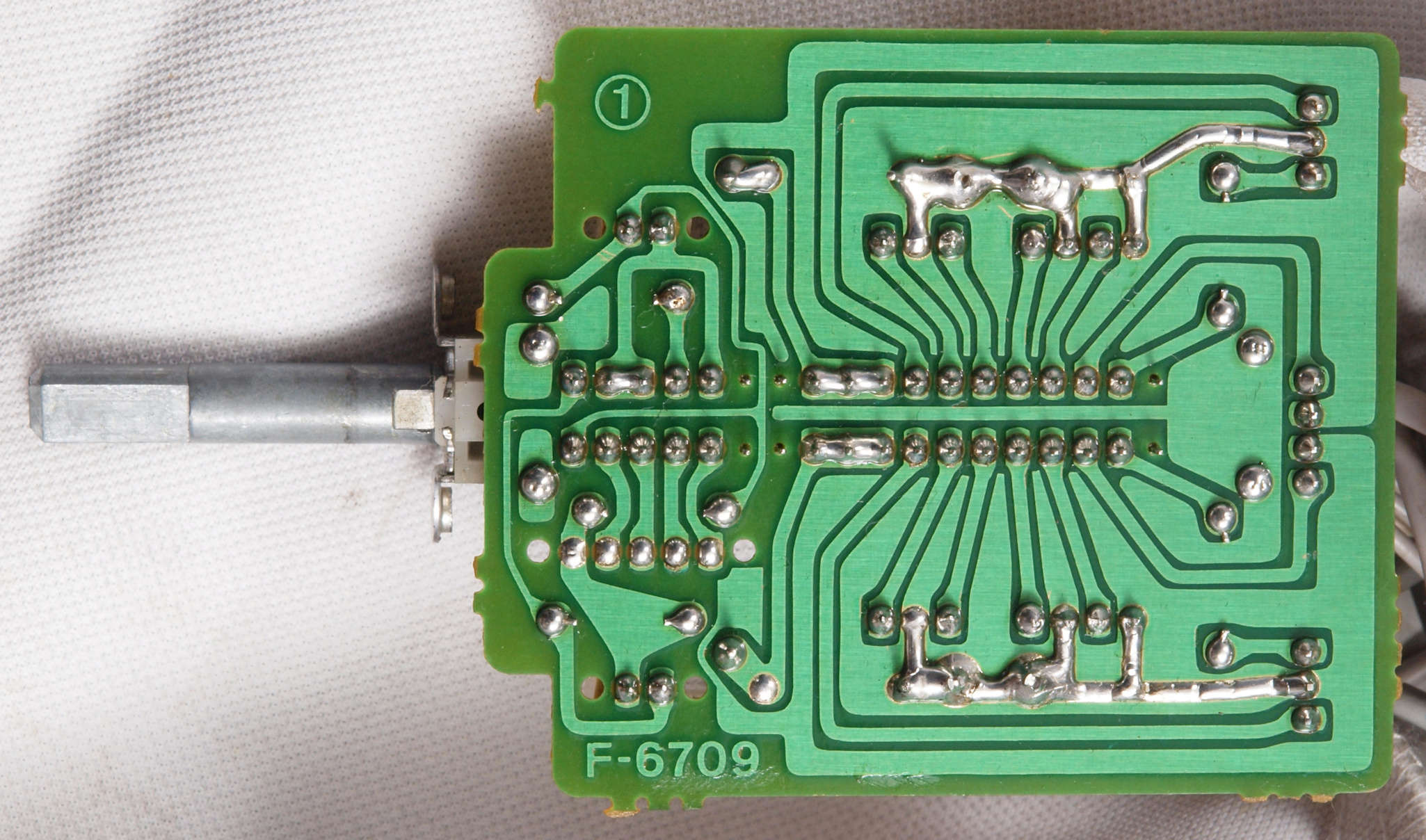

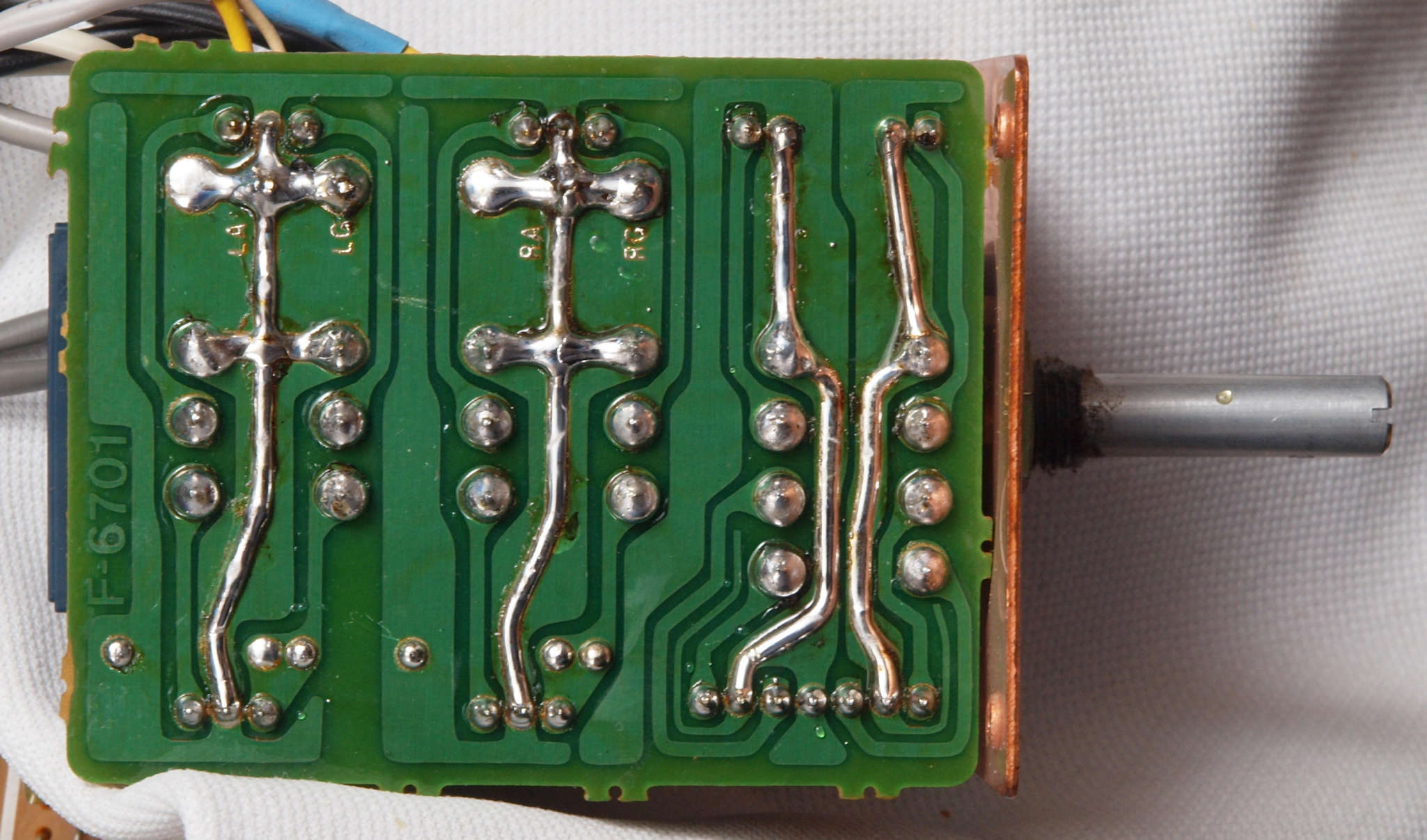

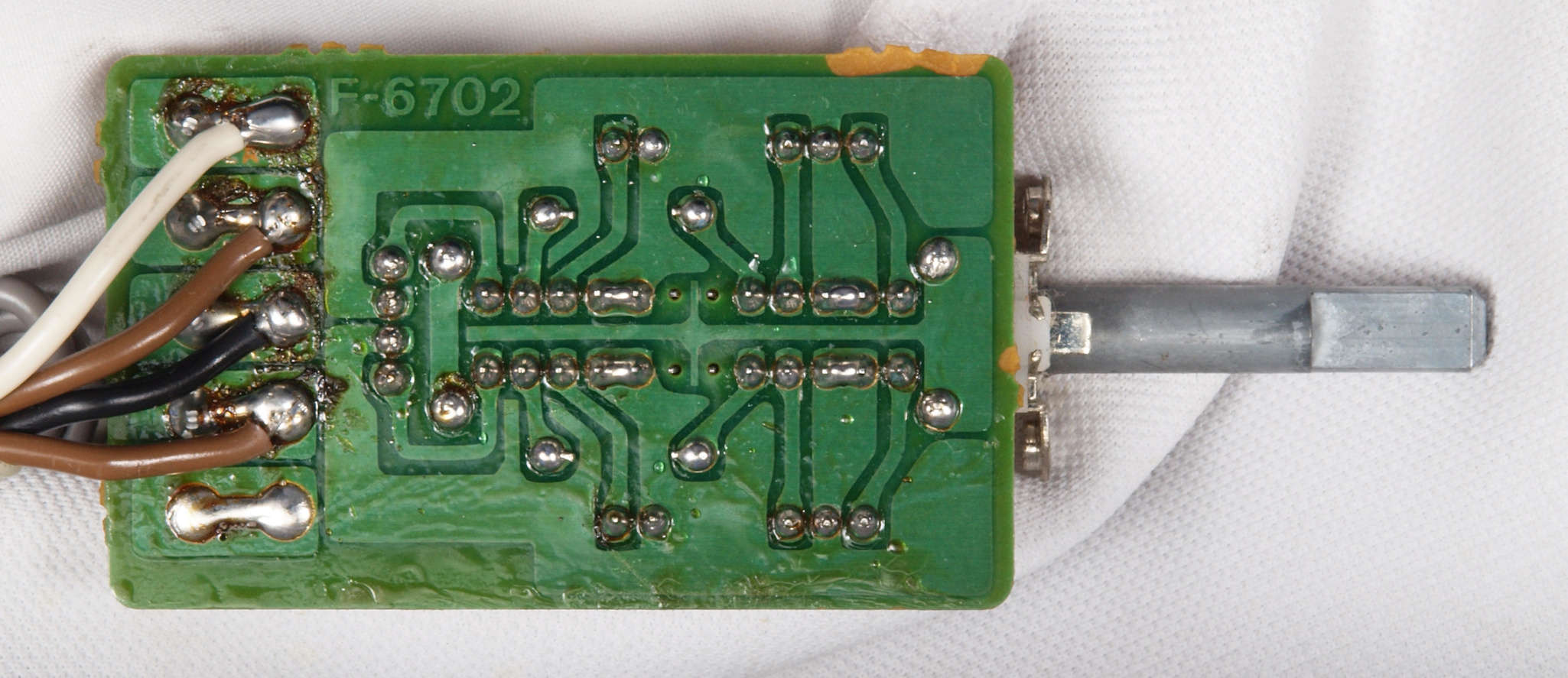

Ｃ９３．　修理（半田補正）後　メインＶＲ基板裏、全半田やり直し。

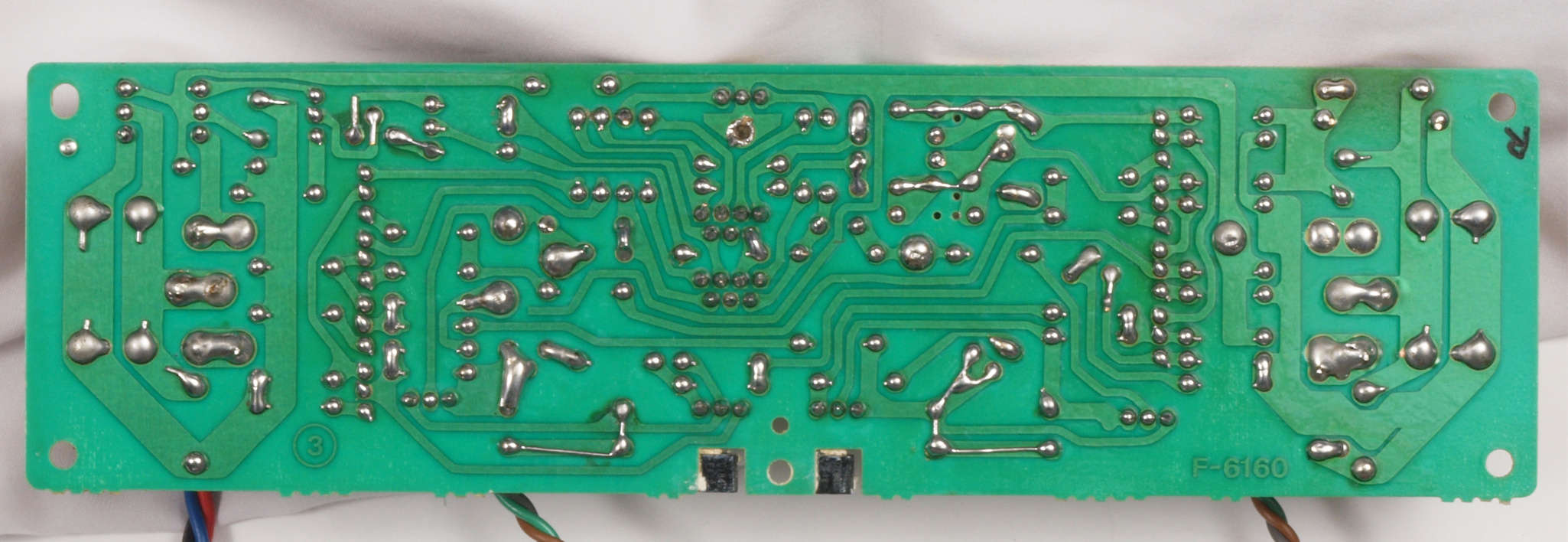

Ｃ９４．　完成メインＶＲ基板裏、　洗浄後防湿材を塗る。

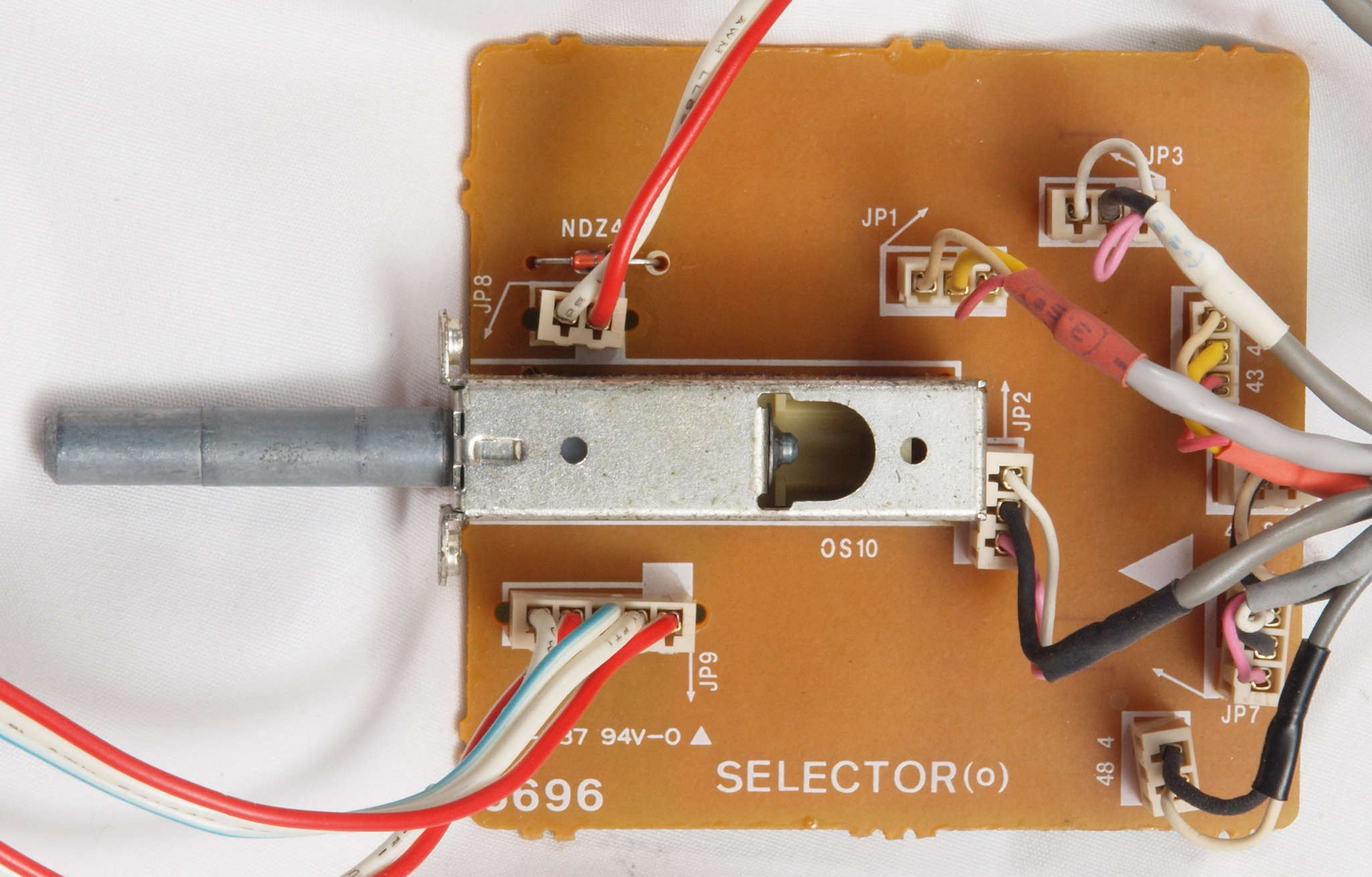

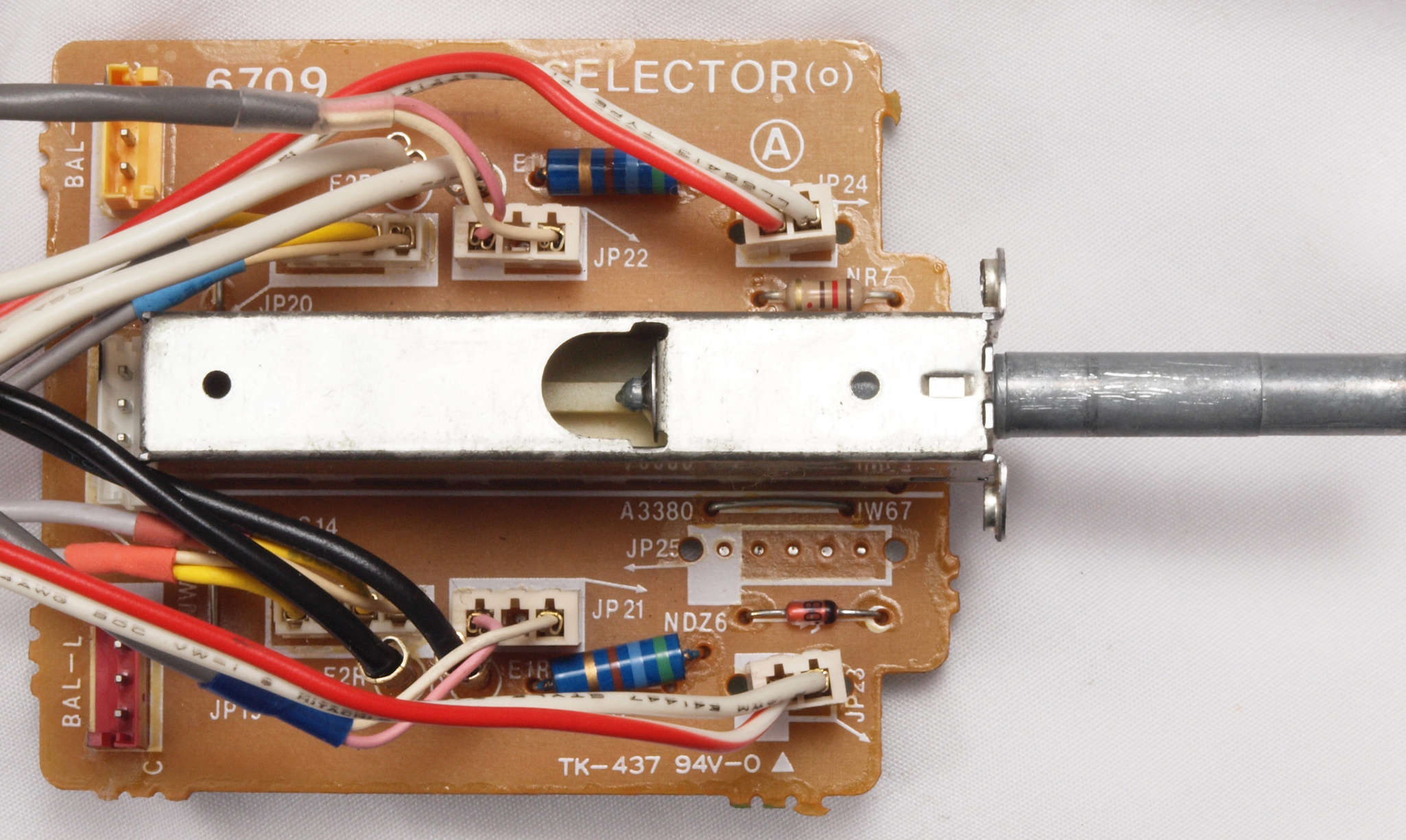

ＣＡ１．　修理中　入力切替ＳＷ基板

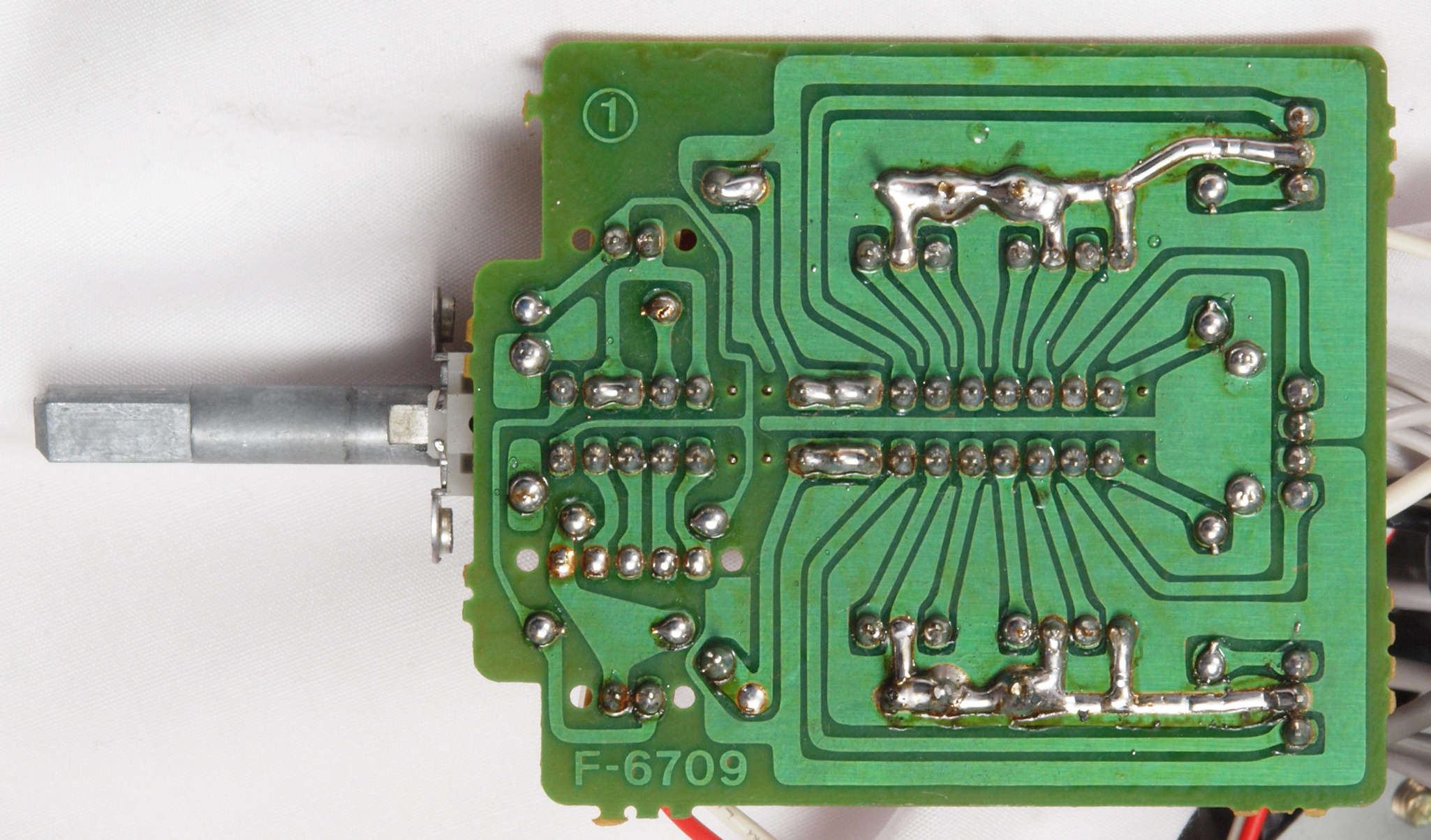

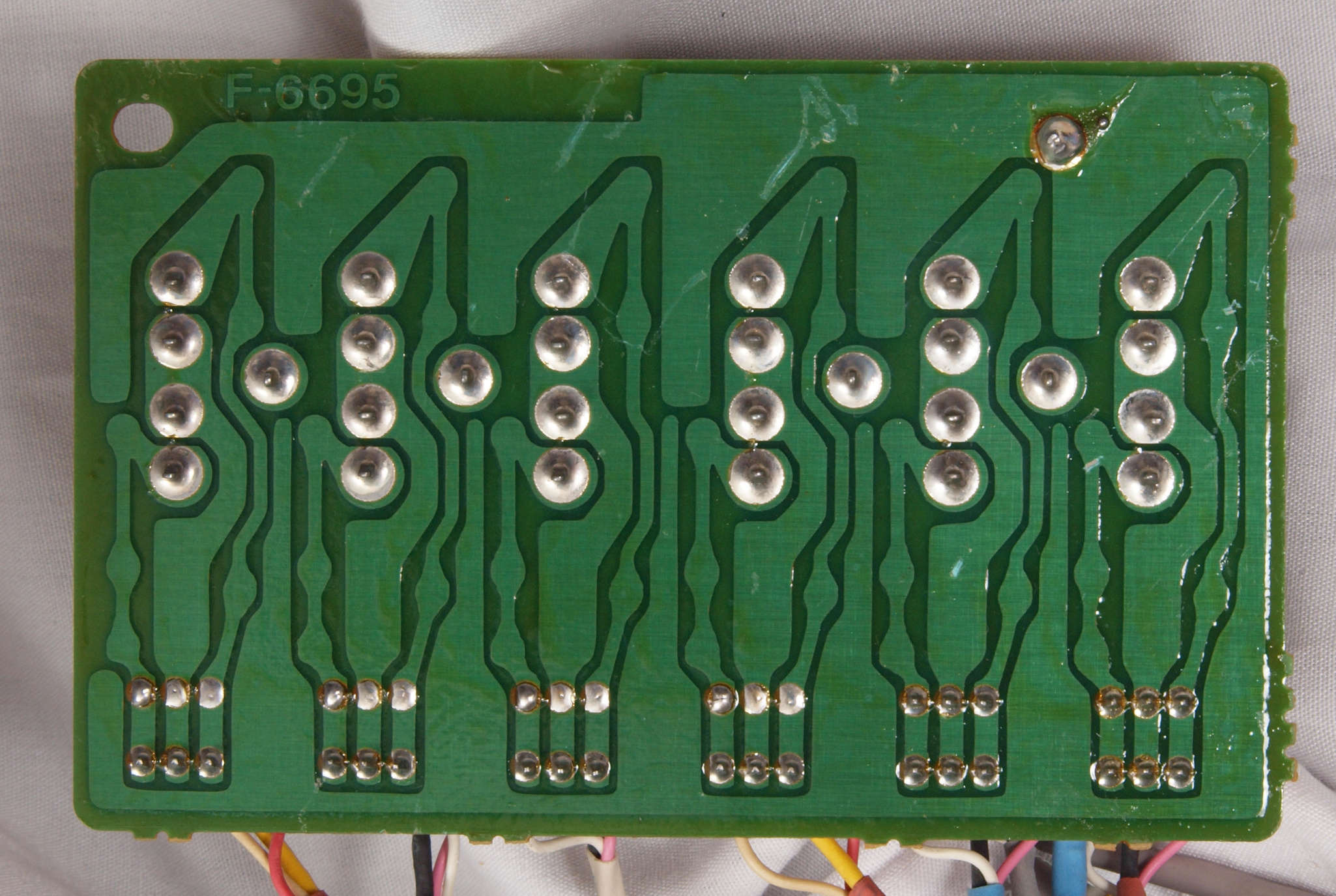

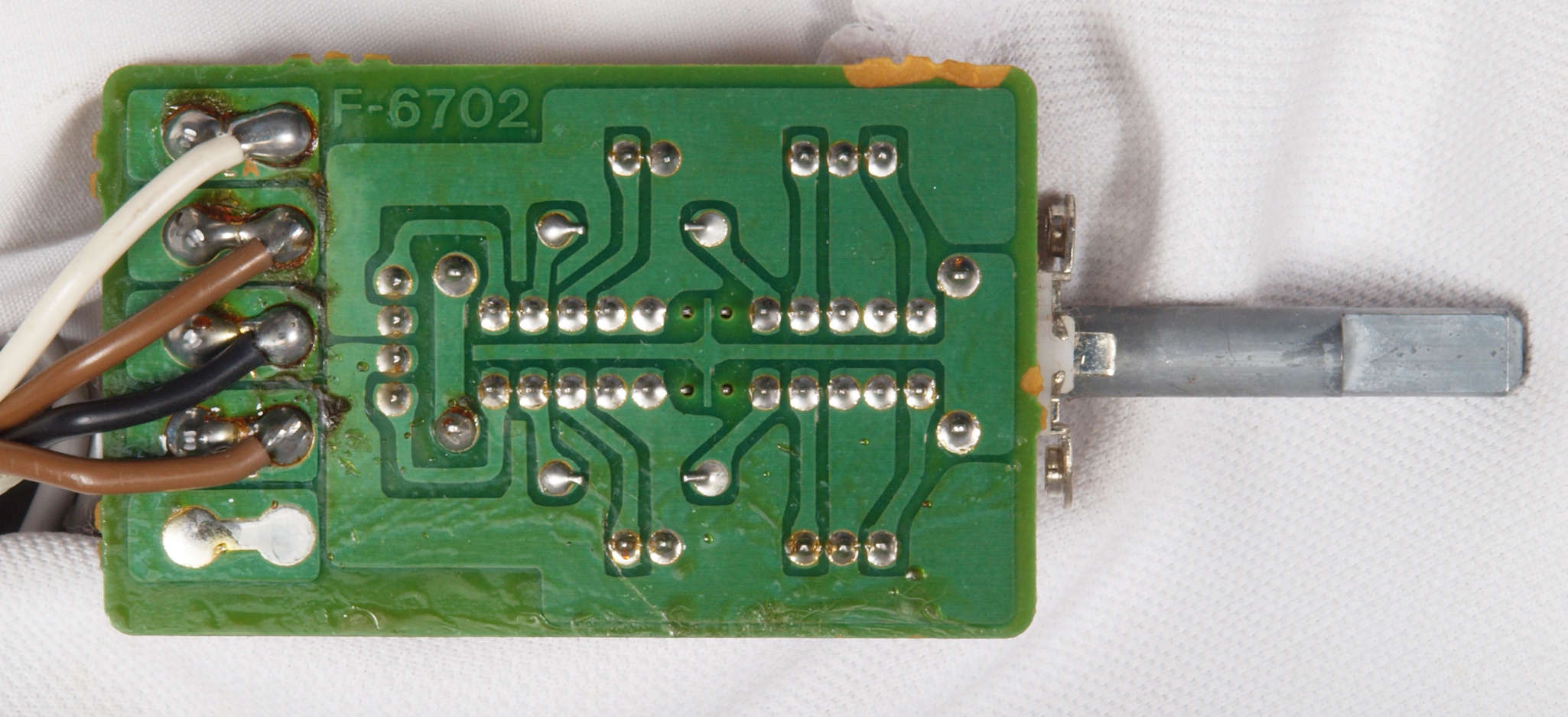

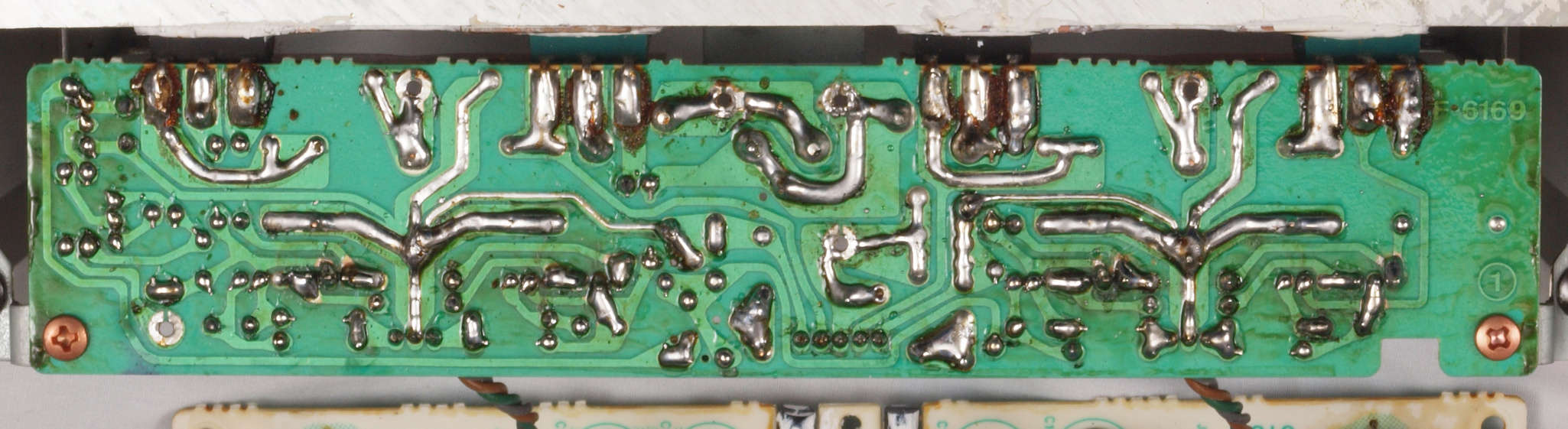

ＣＡ２．　修理前　入力切替ＳＷ基板裏

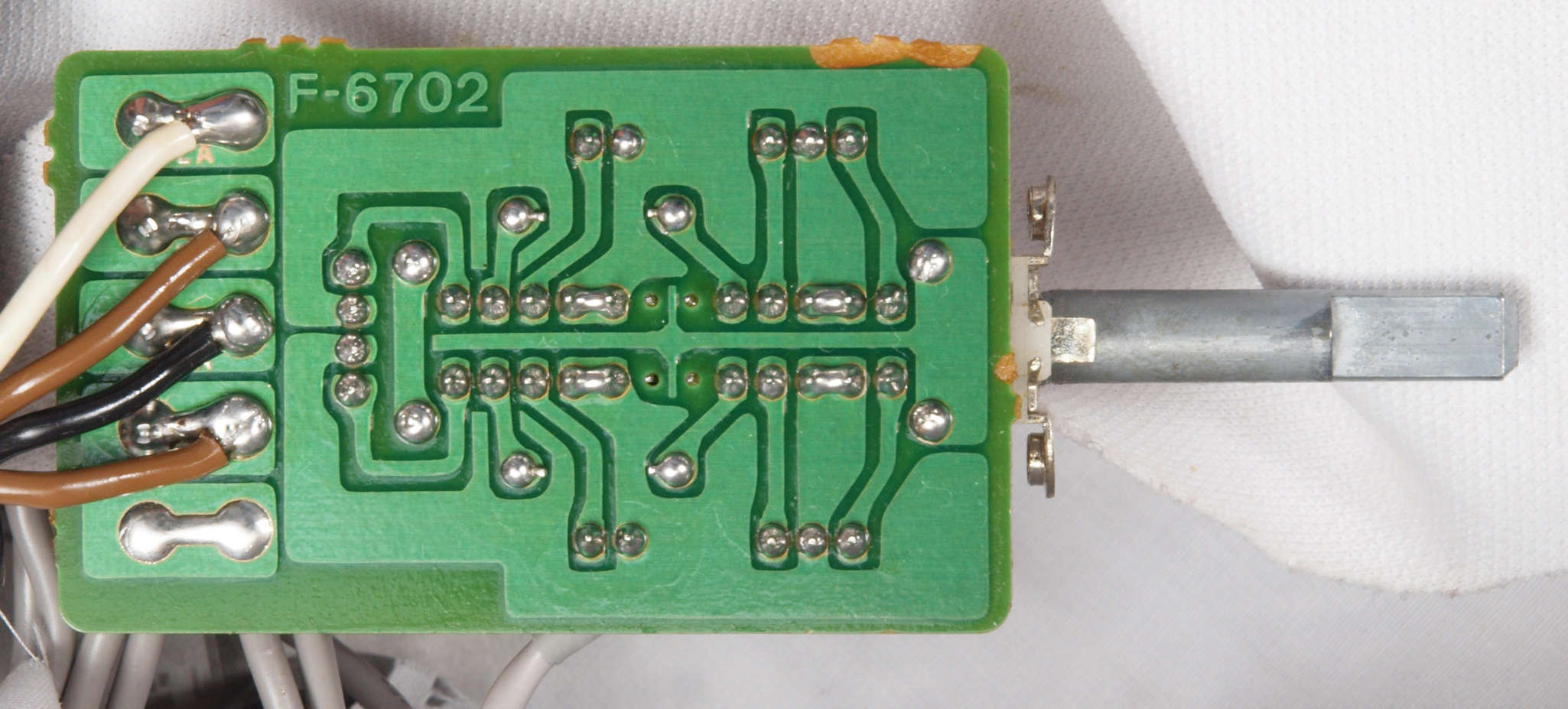

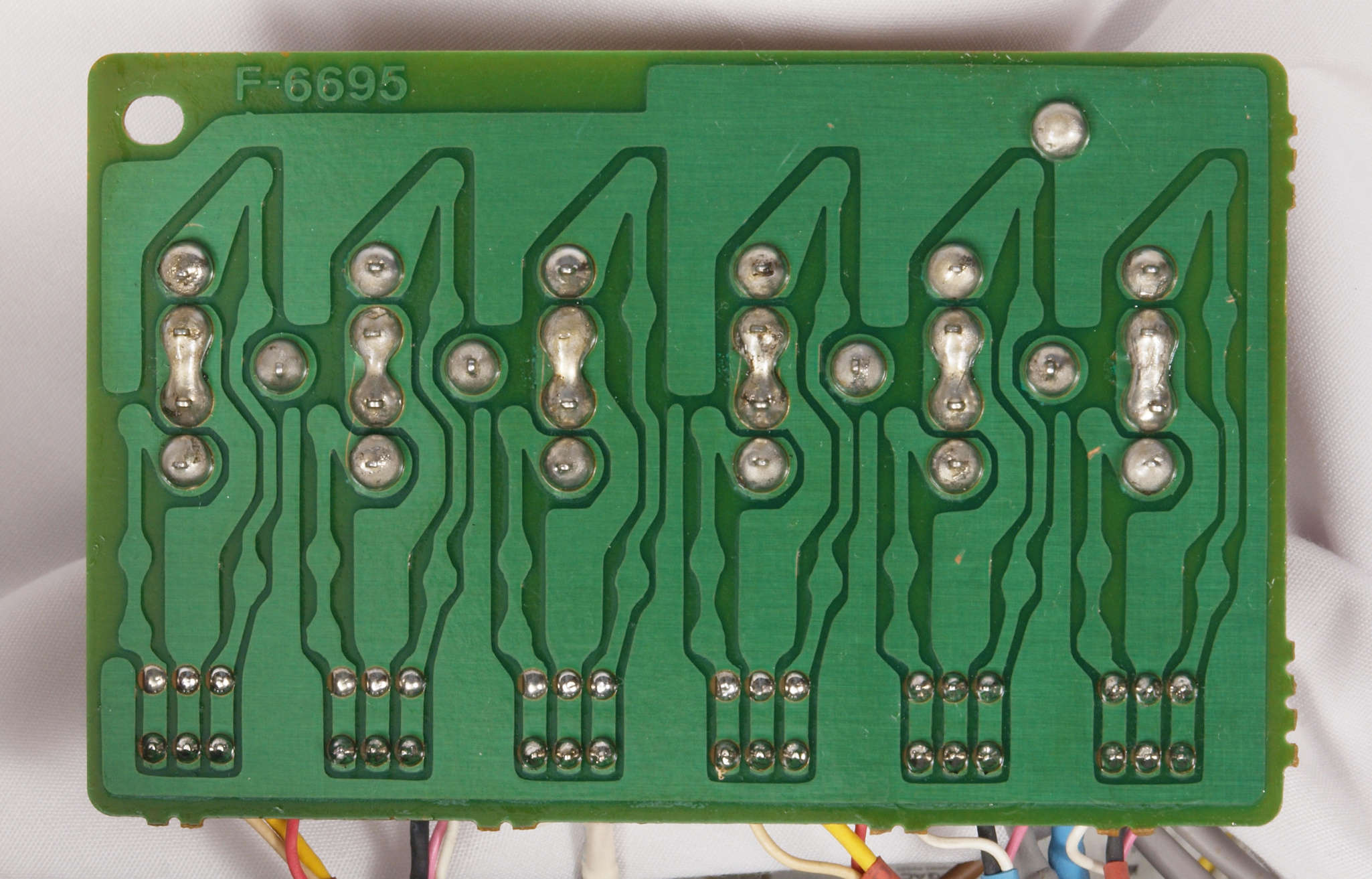

ＣＡ３．　修理（半田補正）後　入力切替ＳＷ基板裏、全半田やり直し。

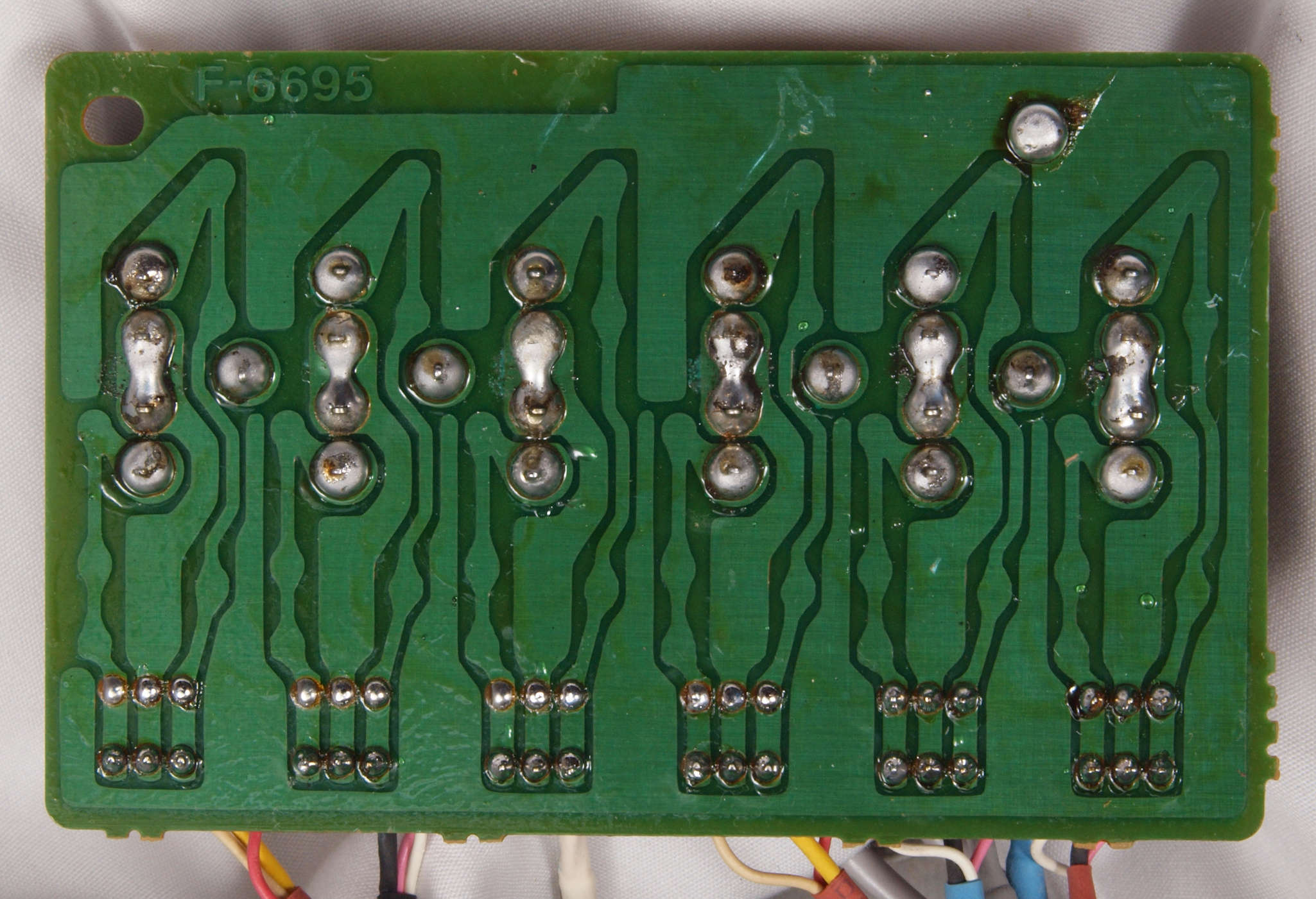

ＣＡ４．　完成入力切替ＳＷ基板裏、　洗浄後防湿材を塗る。

ＣＢ１．　修理中　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板

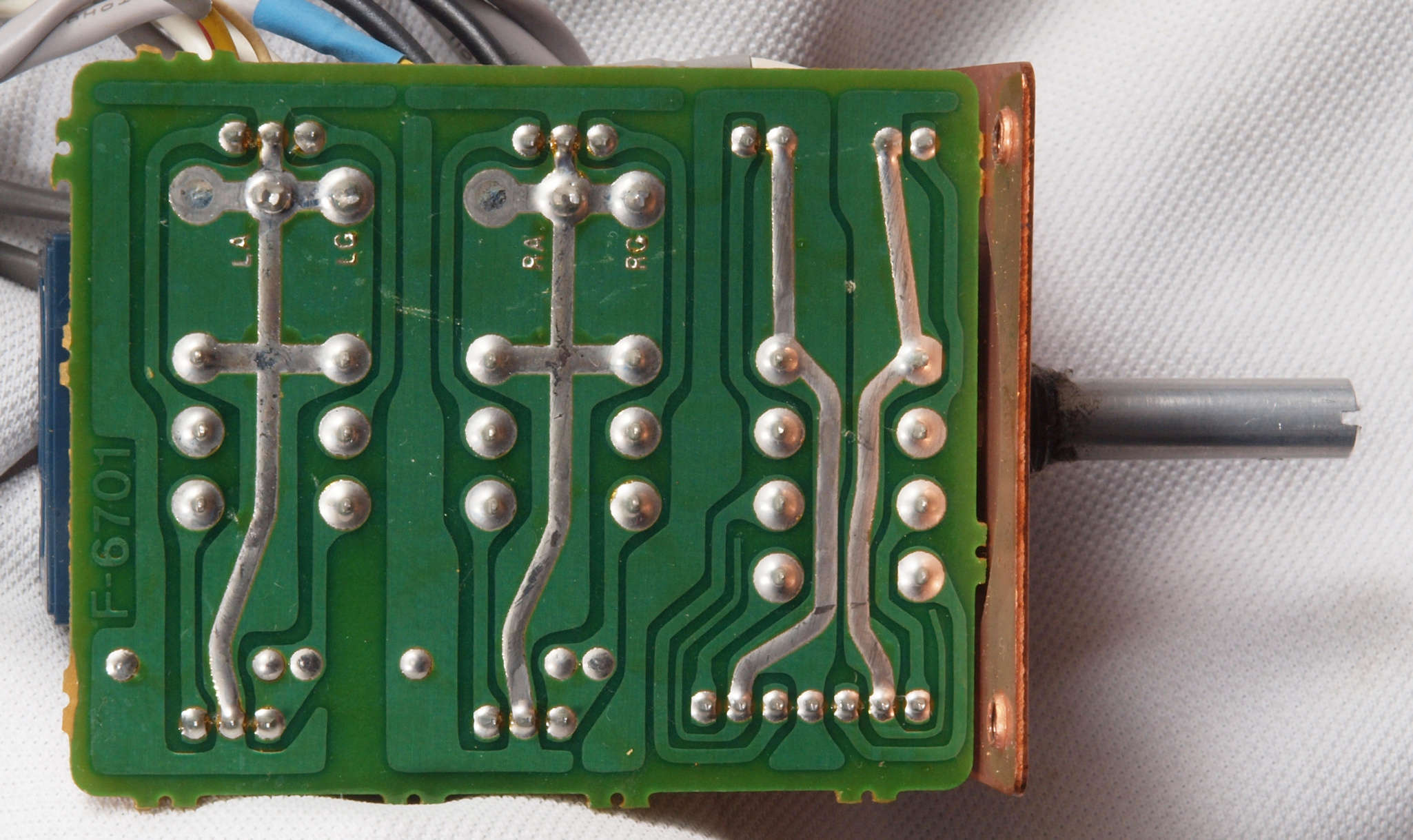

ＣＢ２．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏

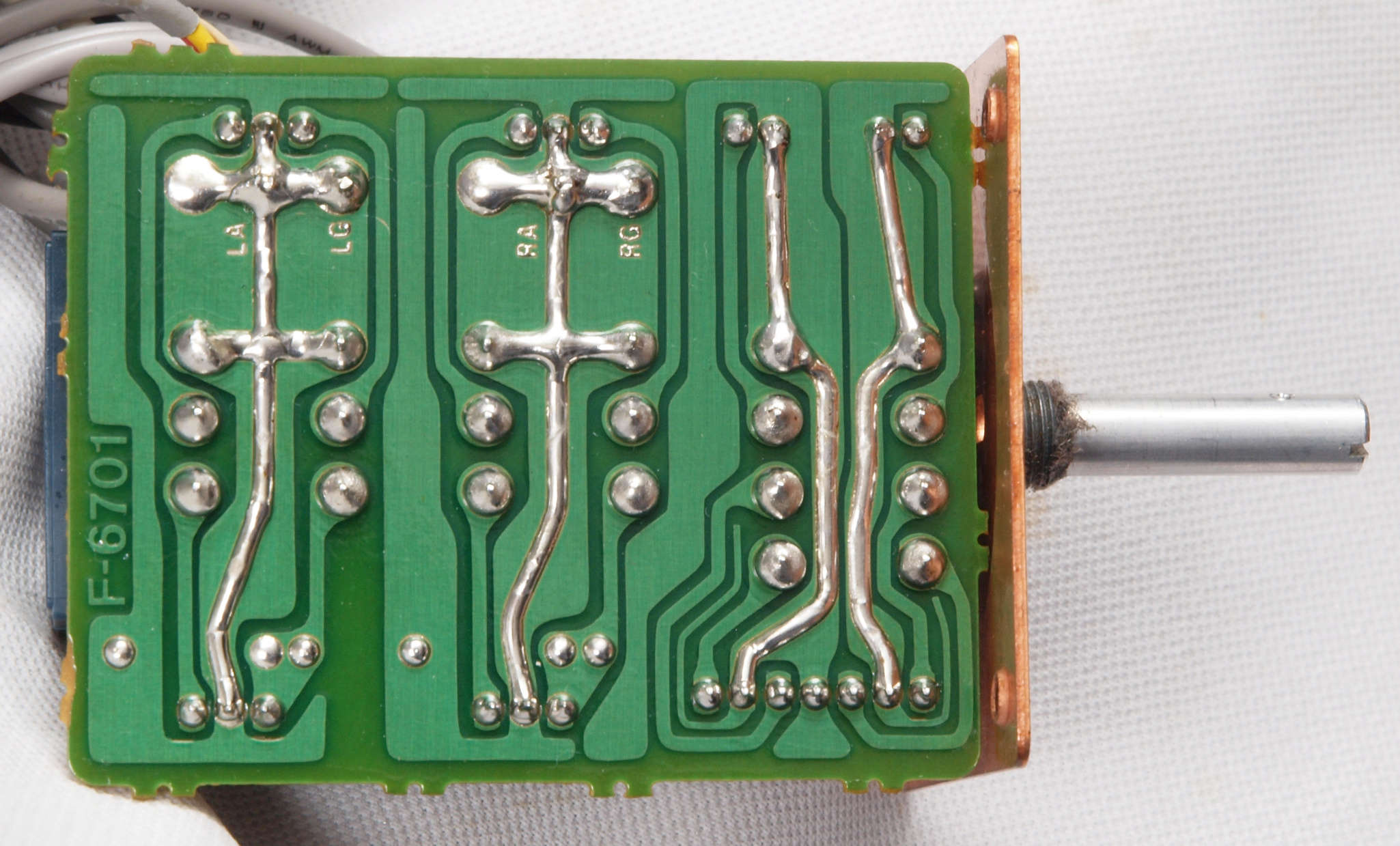

ＣＢ３．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏、全半田やり直し。

ＣＢ４．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏、　洗浄後防湿材を塗る。

ＣＣ１．　修理中　　ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板。　カメラ故障で写真紛失で下記は参考。

ＣＣ２．　修理前　ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板裏

ＣＣ３．　修理（半田補正）後　ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板裏、全半田やり直し。

ＣＣ４．　完成ＳｏｕｒｃｅＰｏｗｅｒＤｉｒｅｃｔＳＷ基板裏、　洗浄後防湿材を塗る。

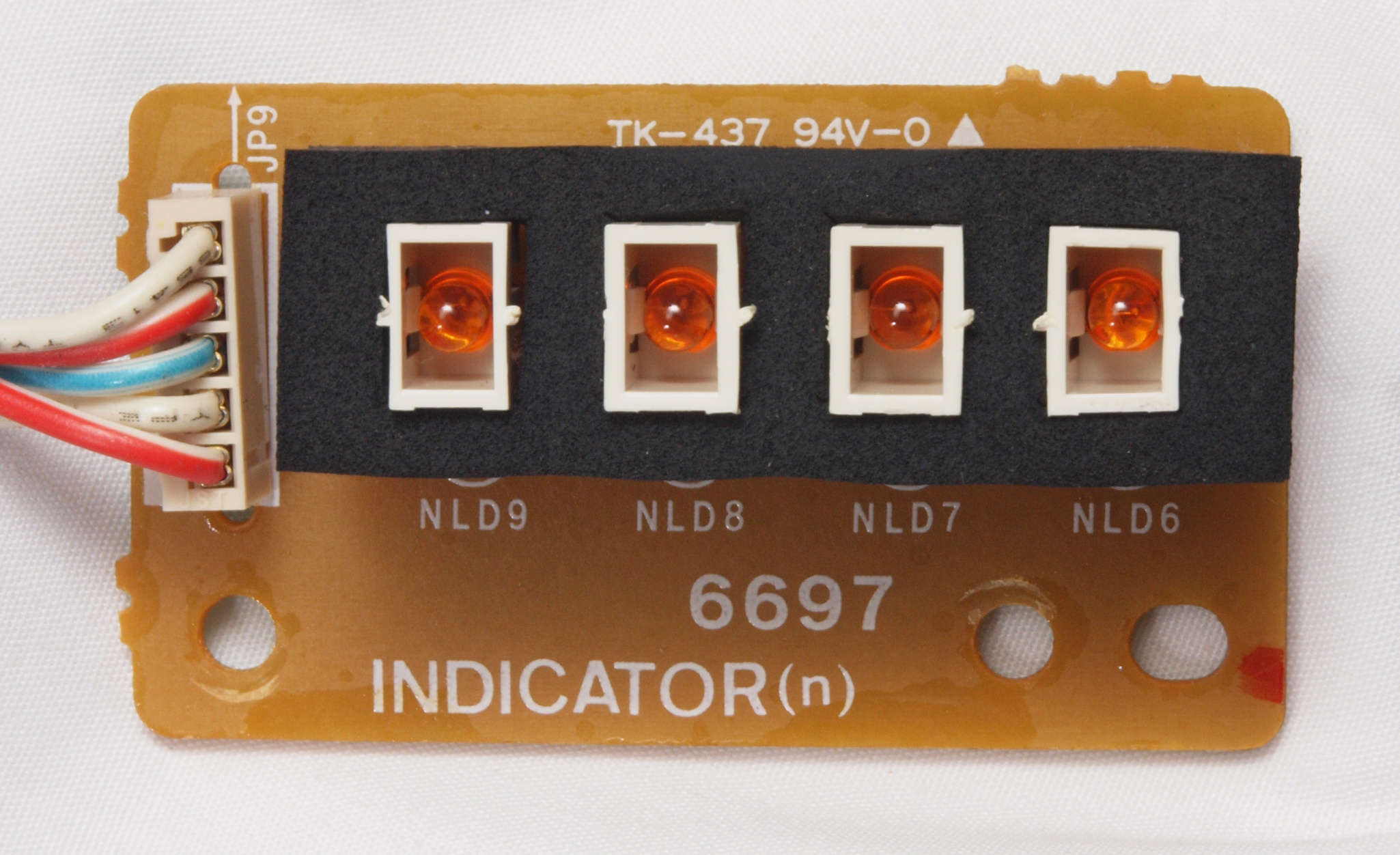

ＣＤ１．　修理中　LED表示基板

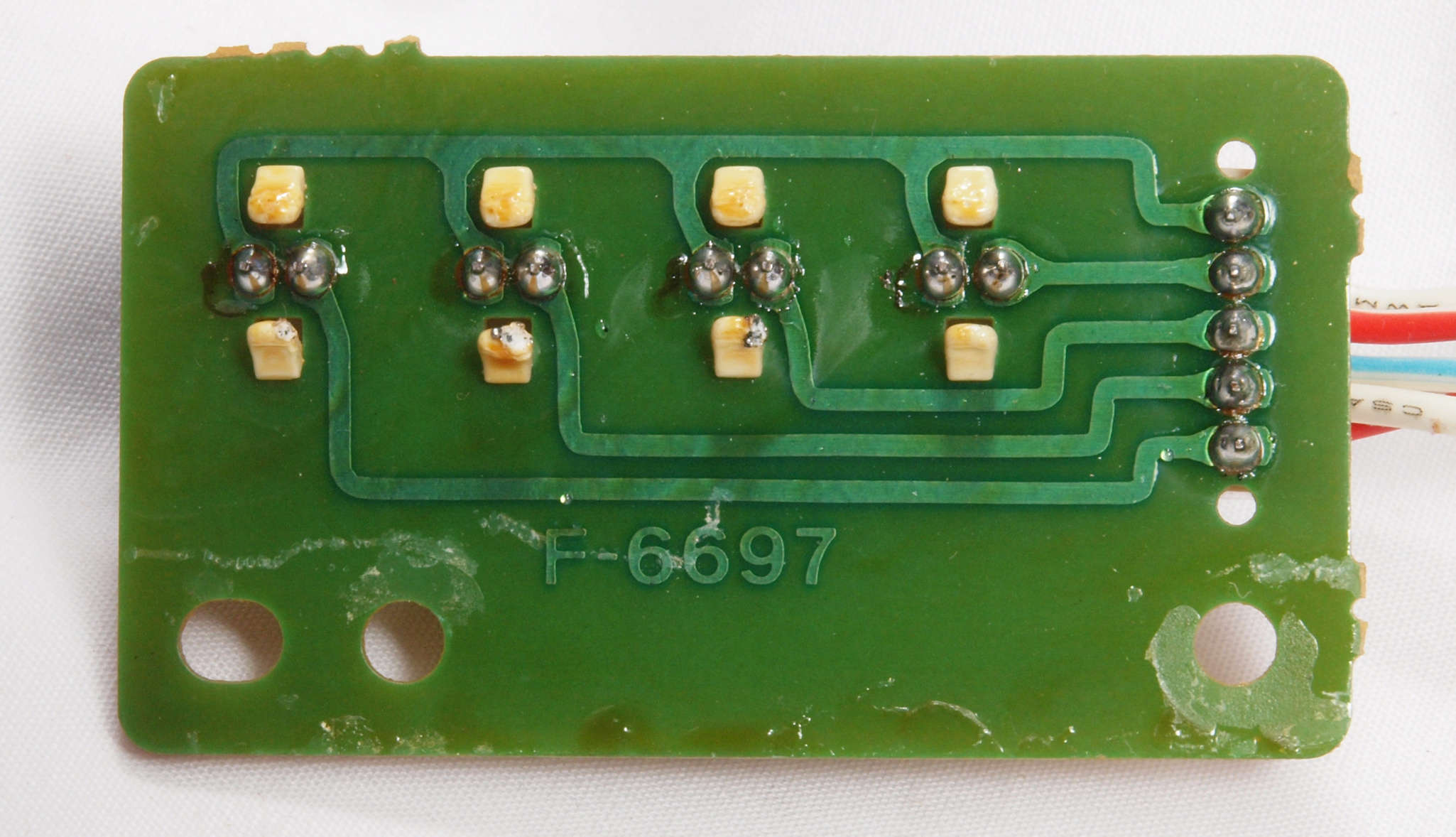

ＣＤ２．　修理前　LED表示基板裏

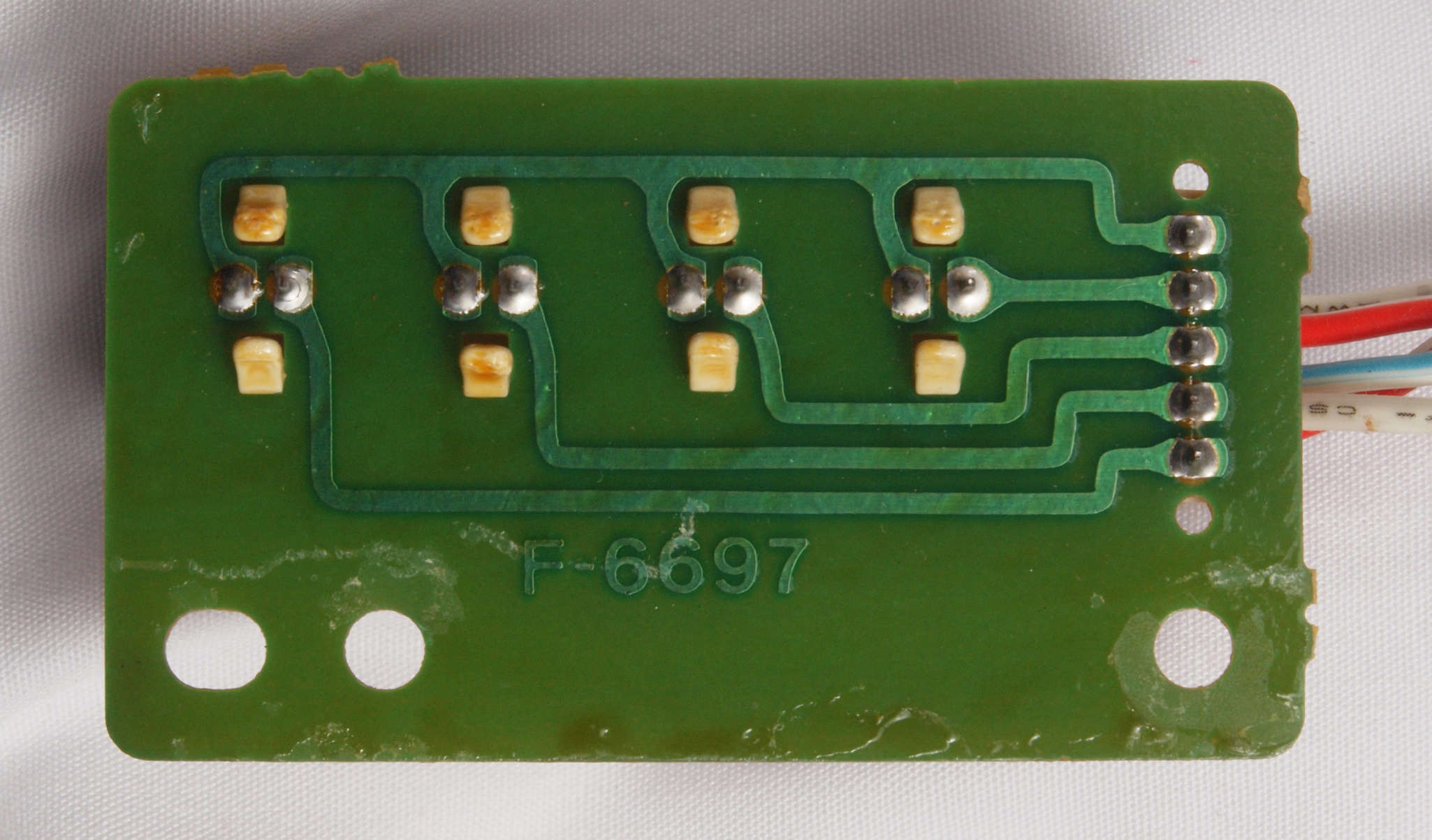

ＣＤ３．　修理（半田補正）後　LED表示基板裏　　全半田やり直し

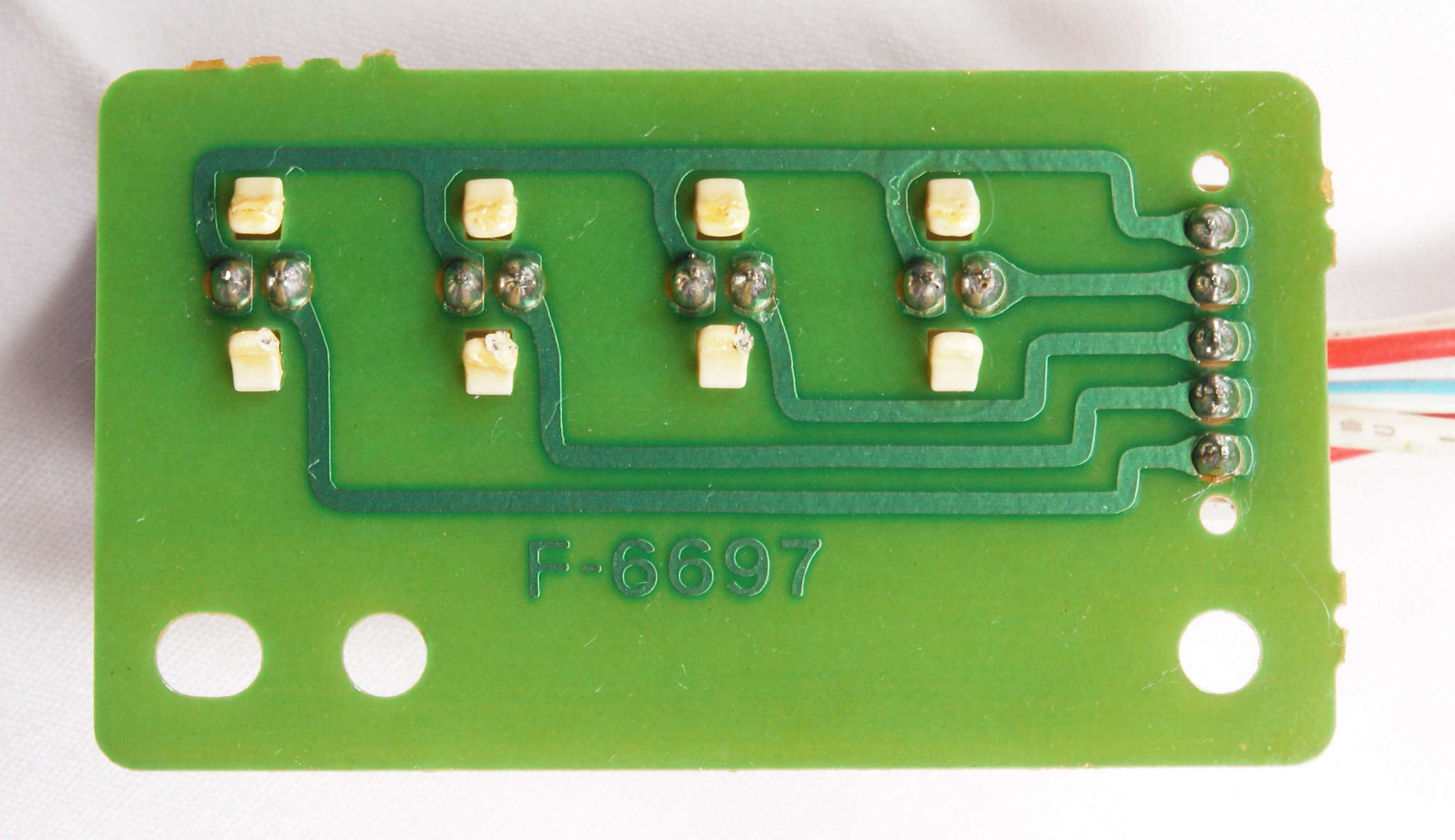

ＣＤ４．　完成LED表示基板裏、　洗浄後防湿材を塗る。

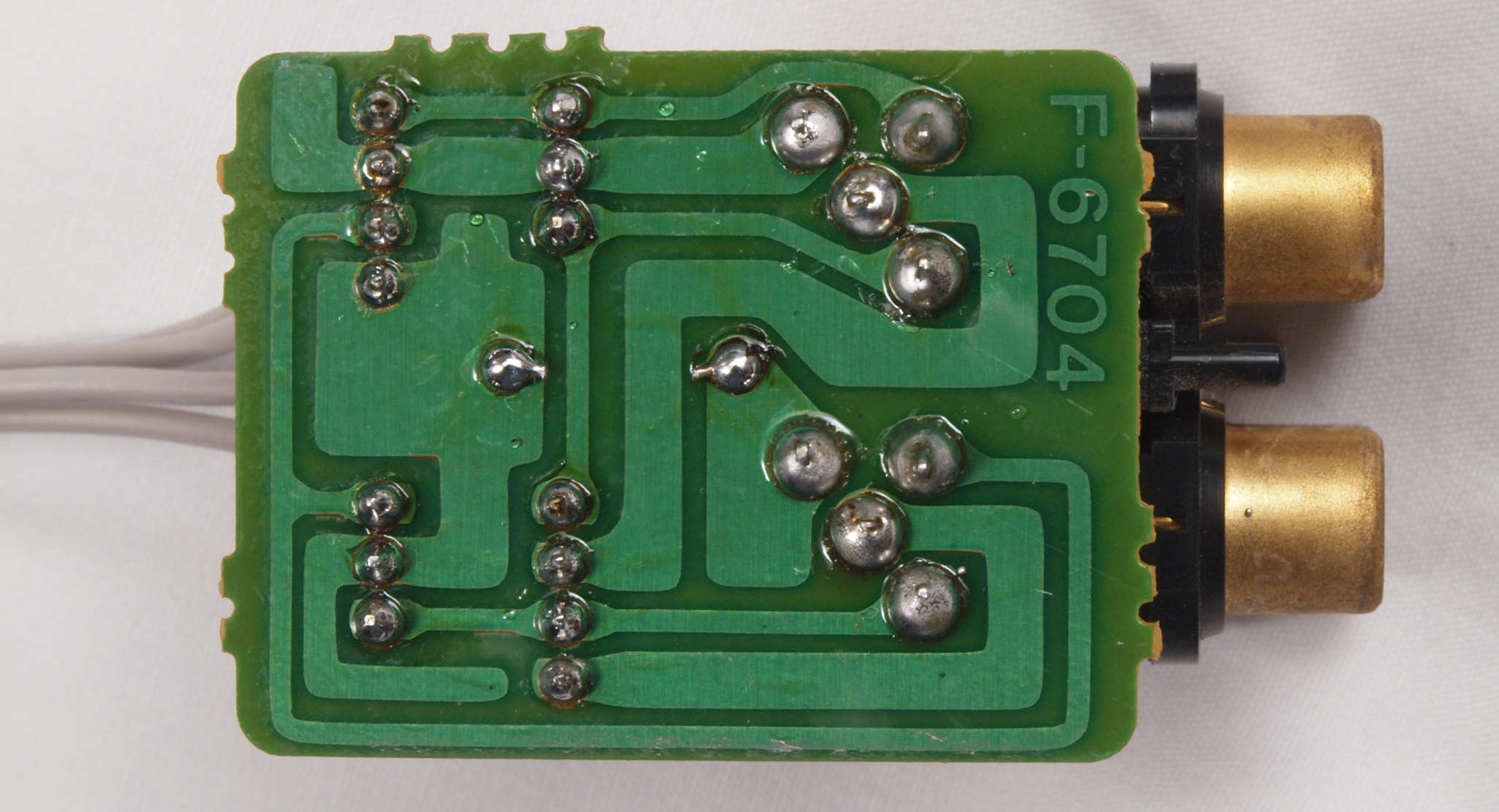

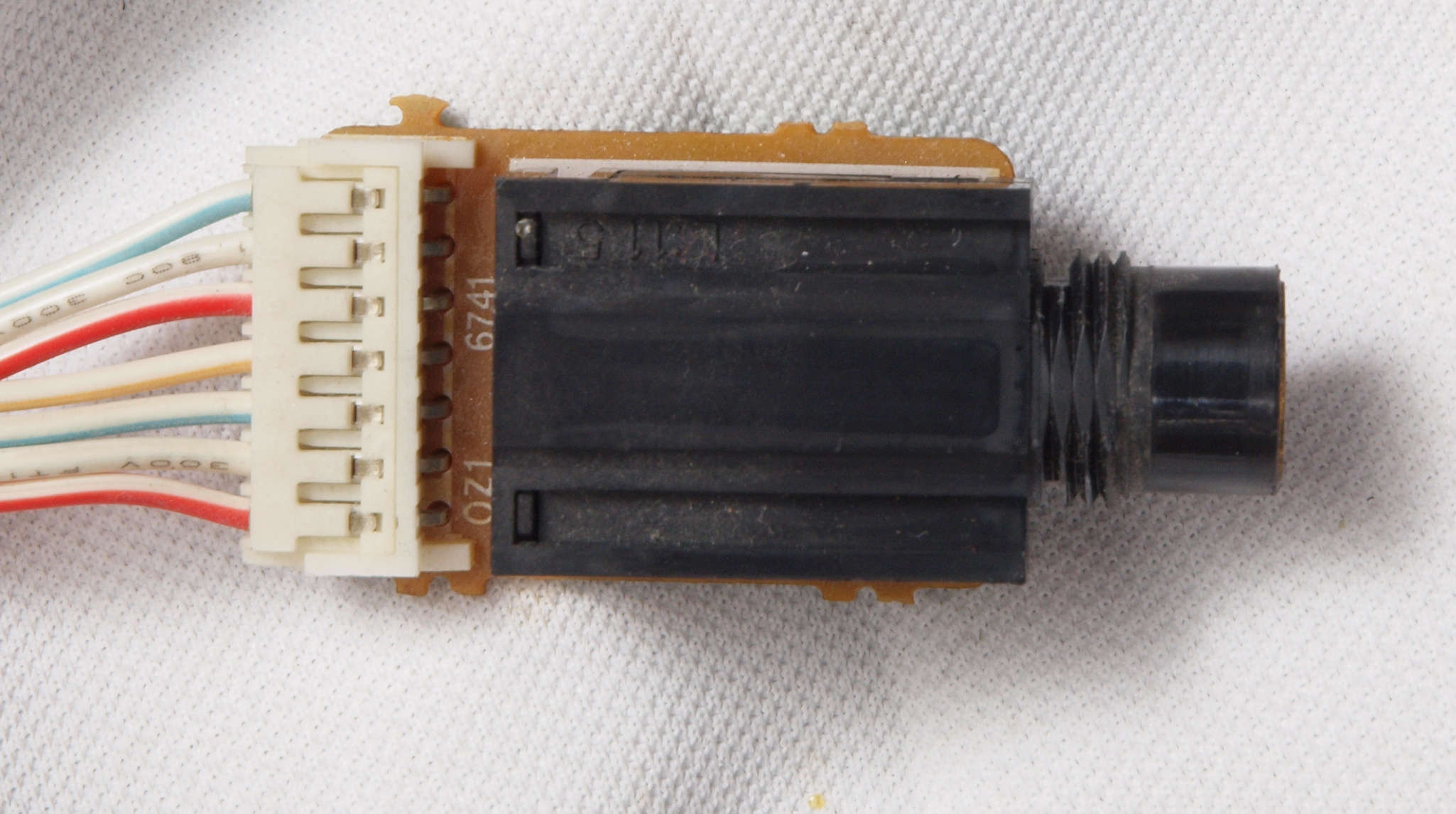

ＣＥ１．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板

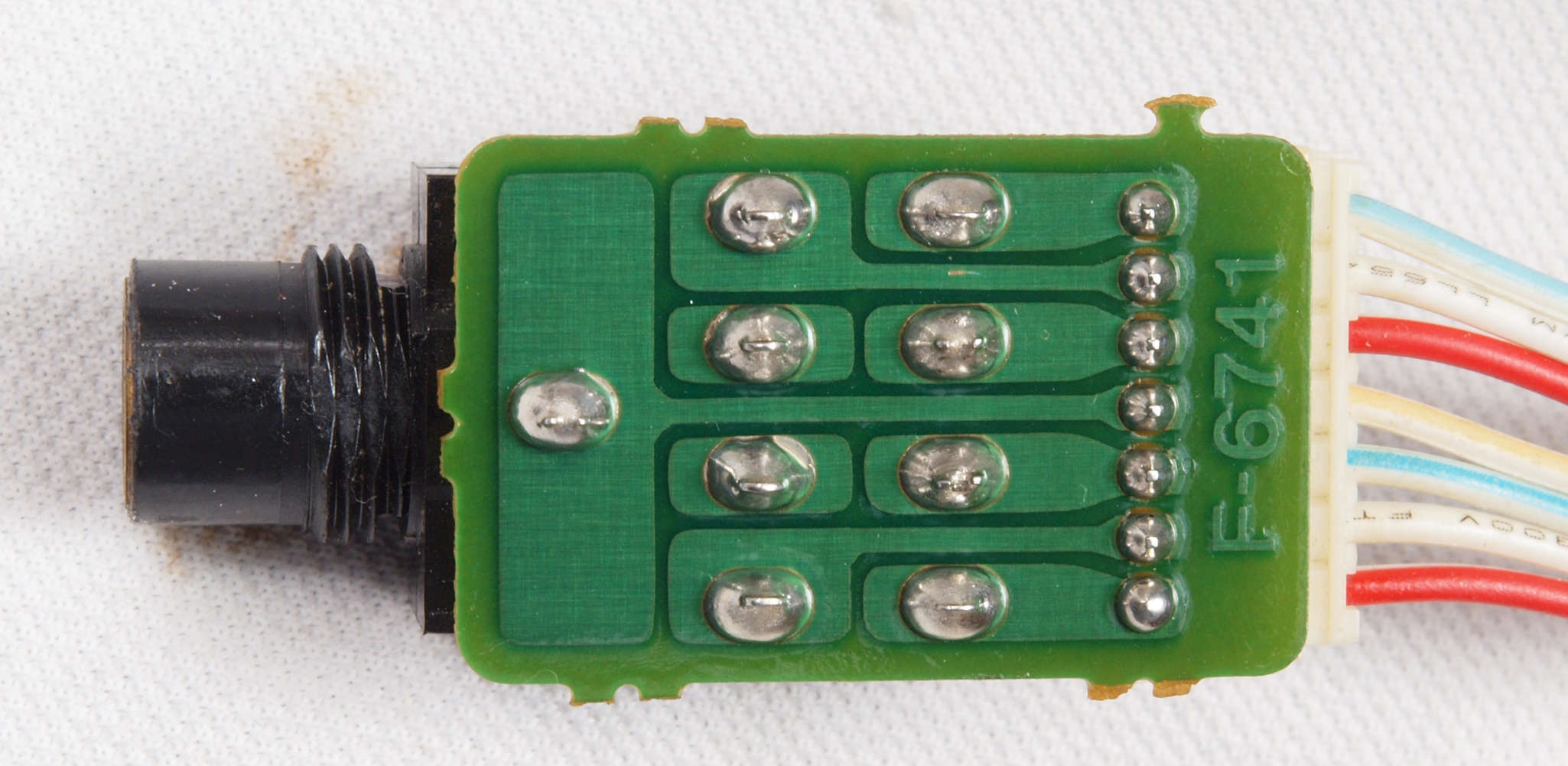

ＣＥ２．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏

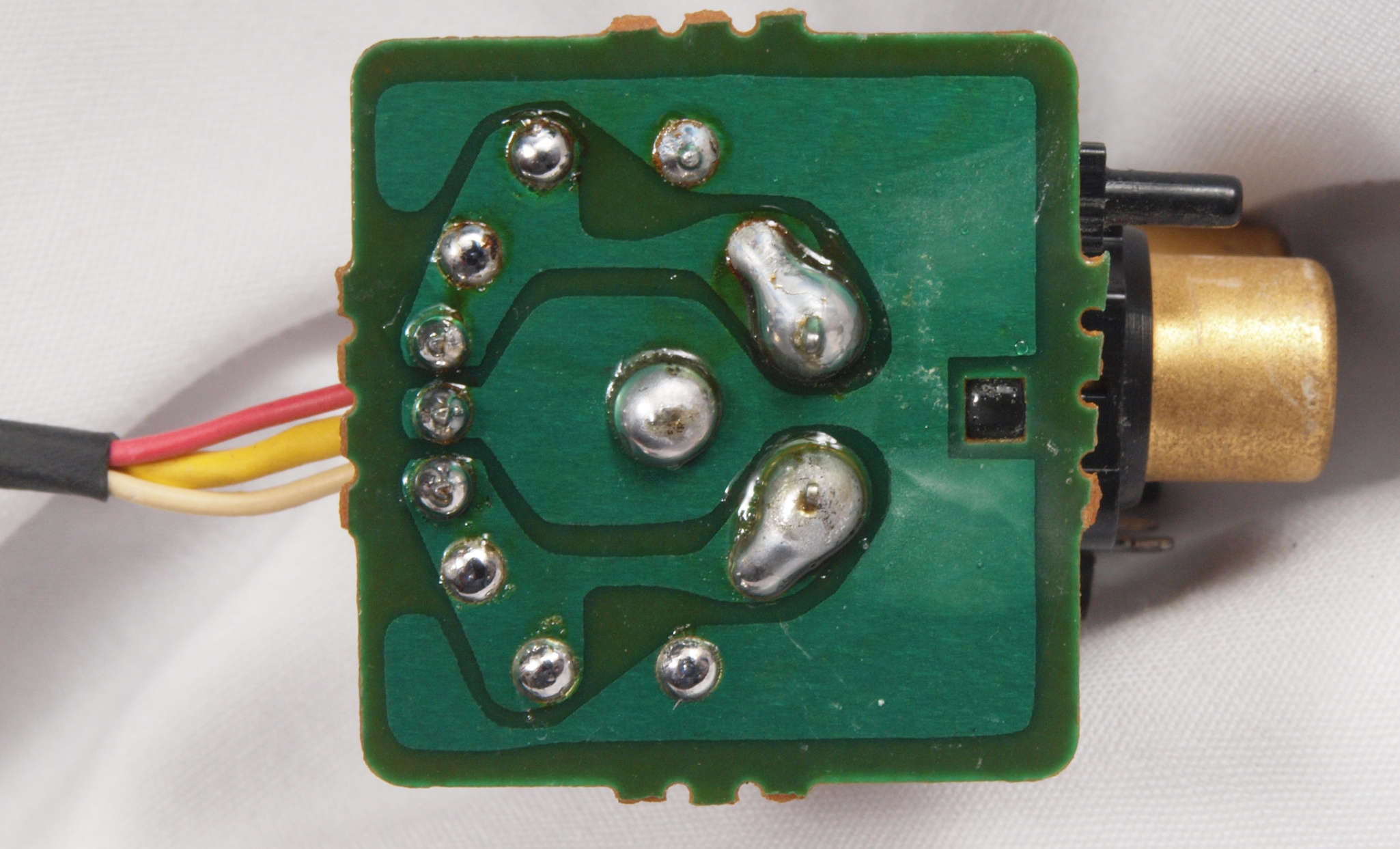

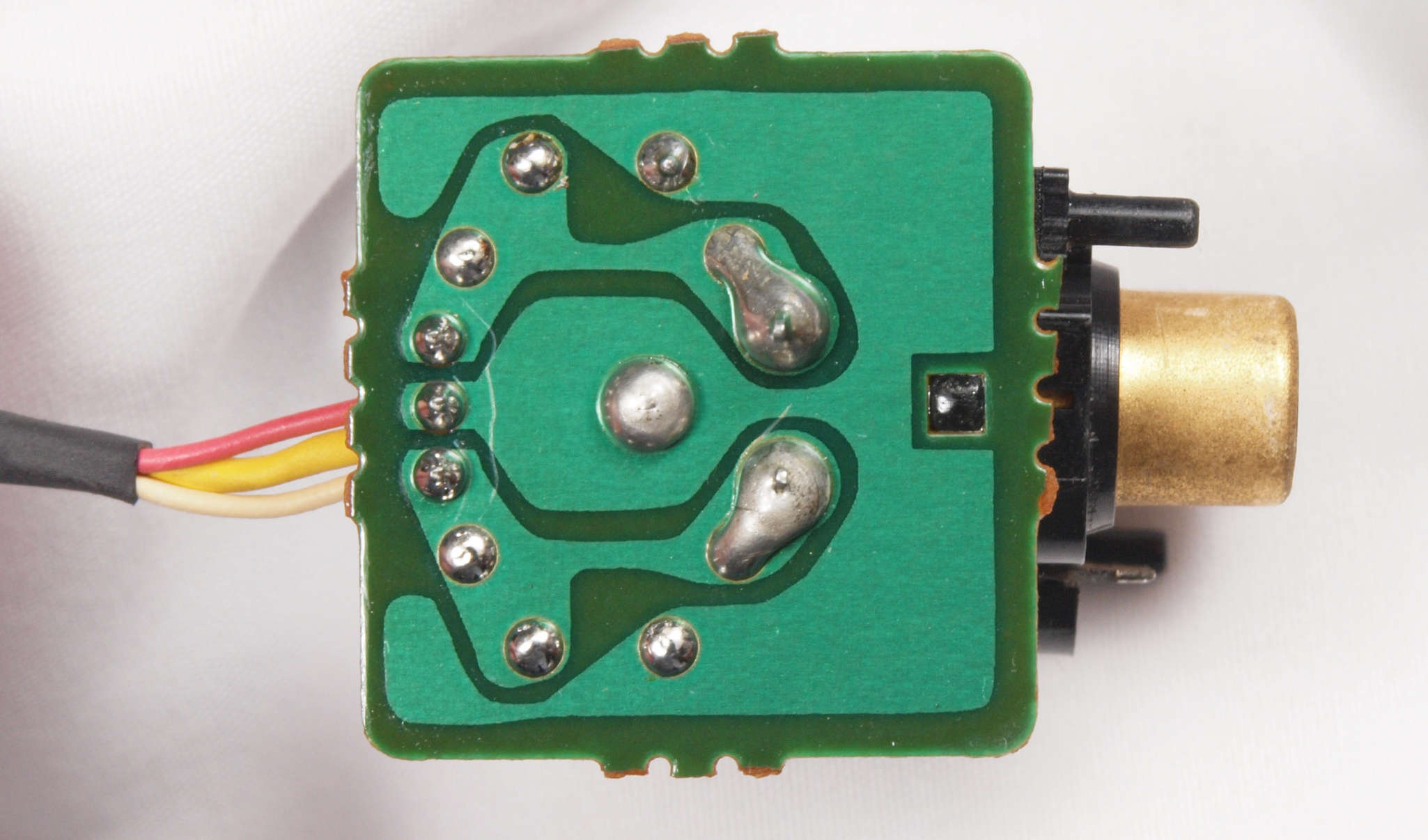

ＣＥ３．　修理（半田補正）後　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、全半田やり直し。

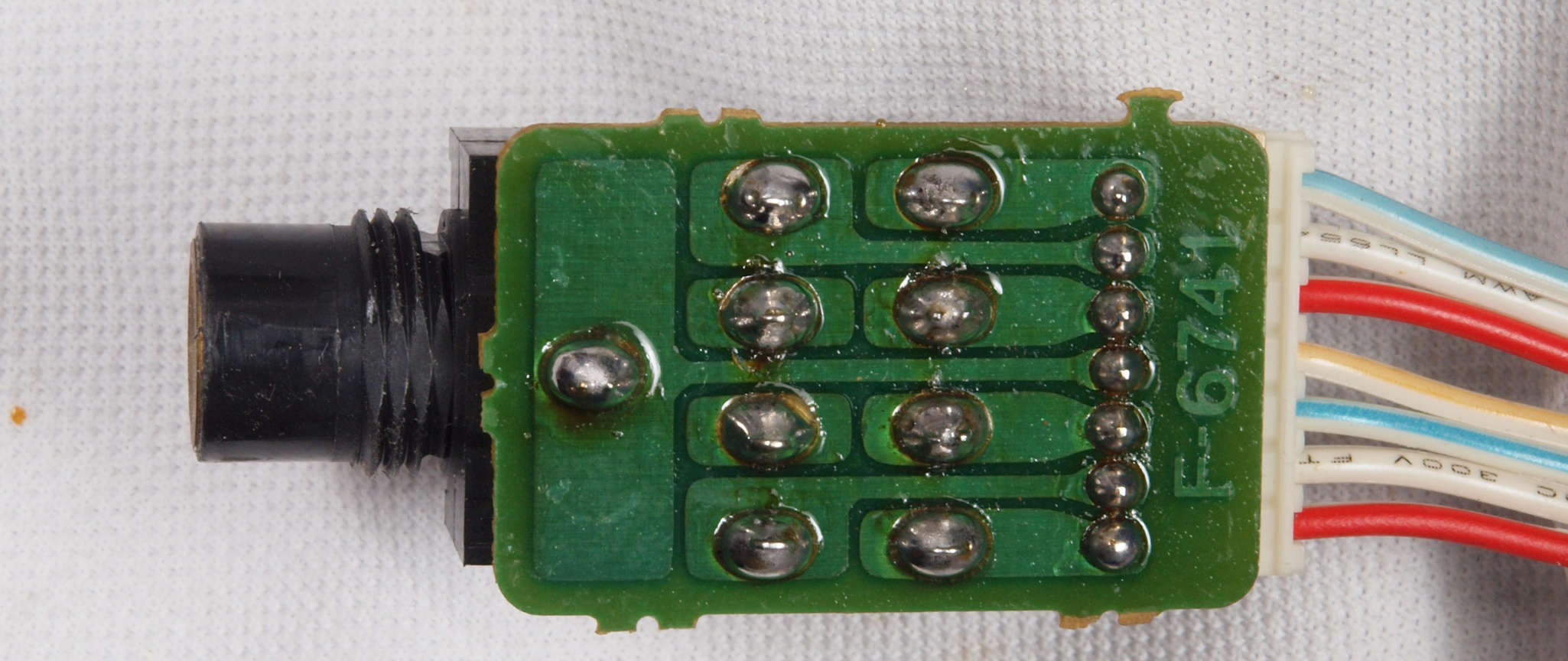

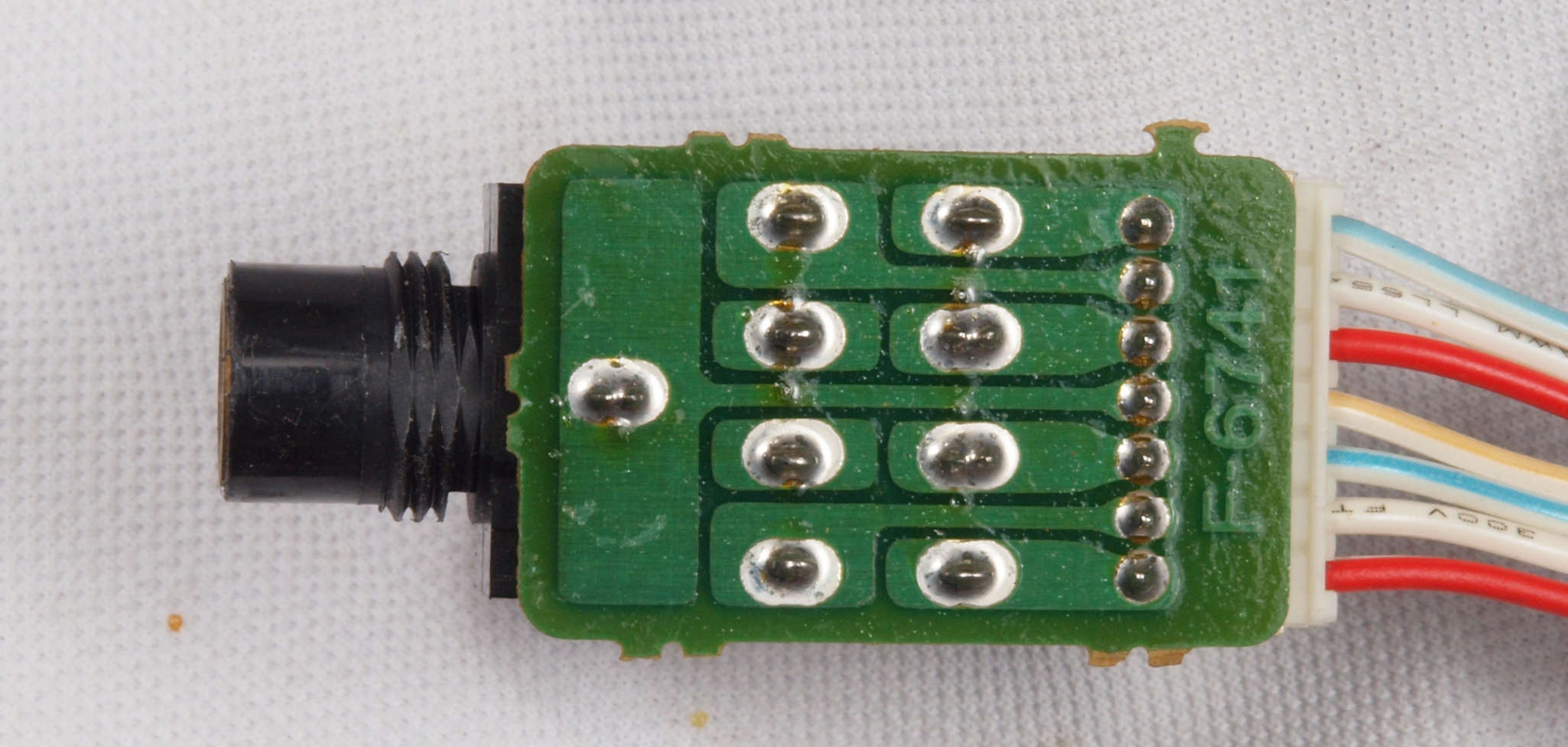

ＣＥ４．　完成Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、　洗浄後防湿材を塗る。

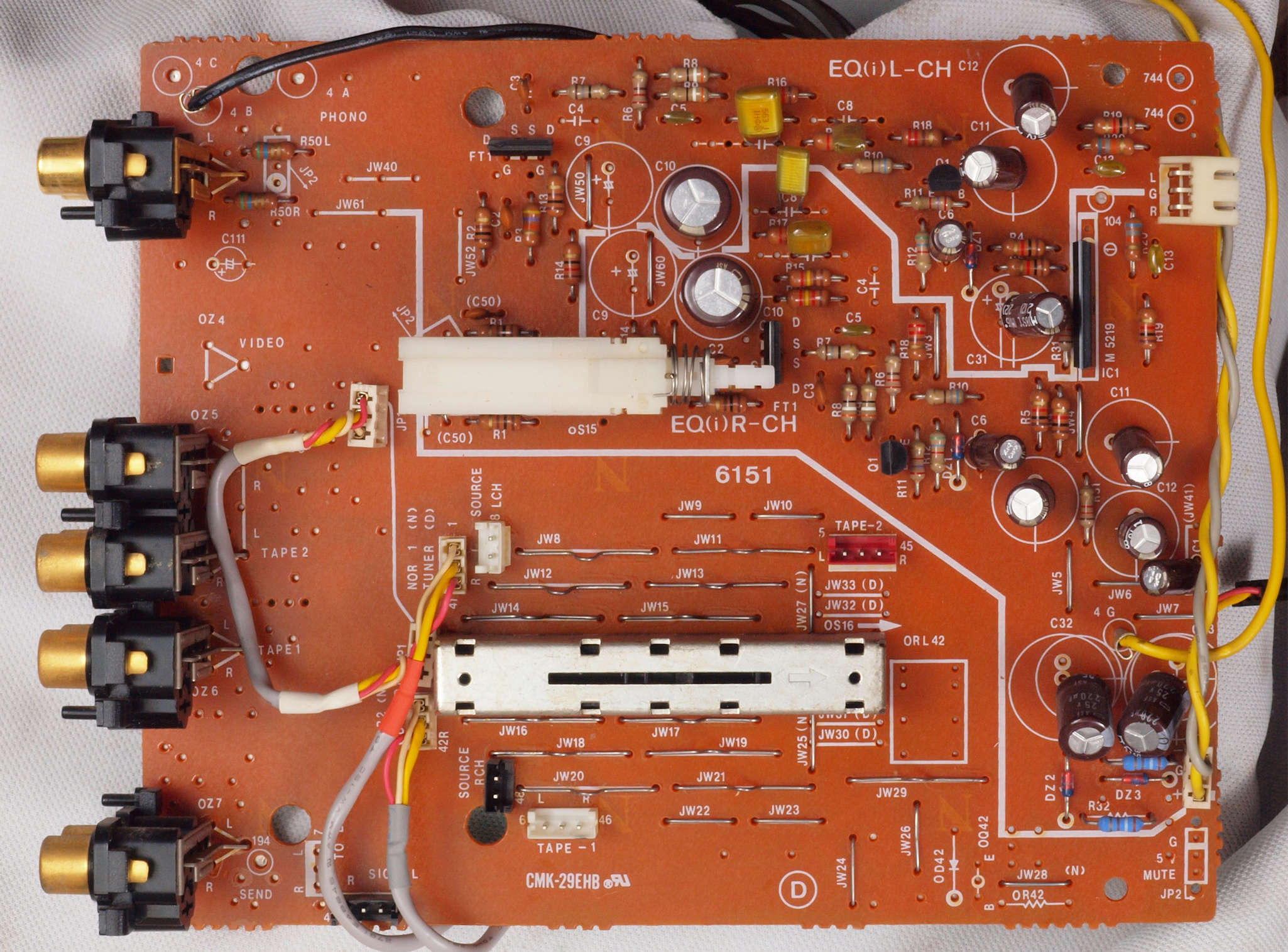

ＣＦ１．　修理前　ＥＱ基板

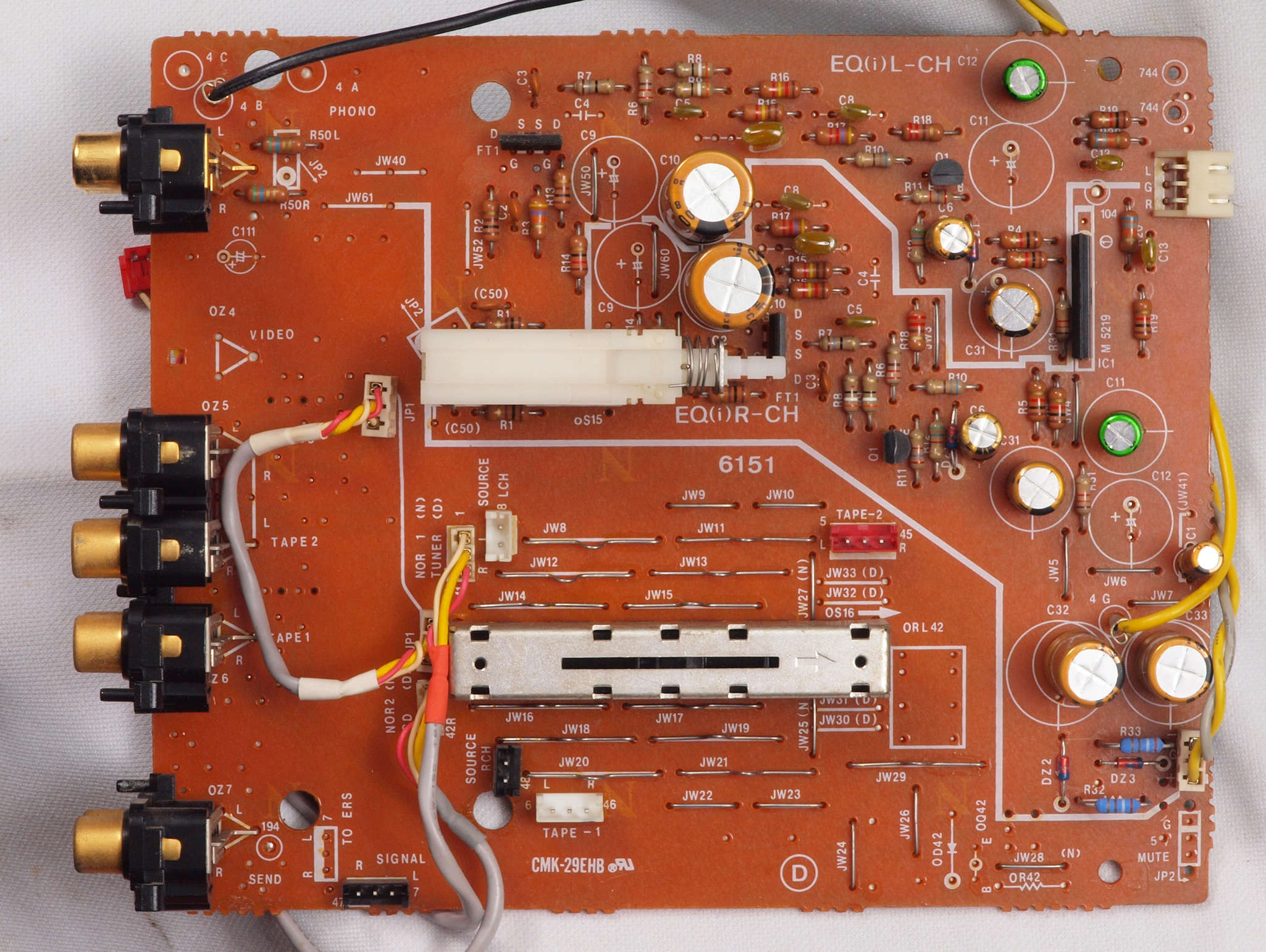

ＣＦ２．　修理後　ＥＱ基板　電解コンデンサー１３個交換

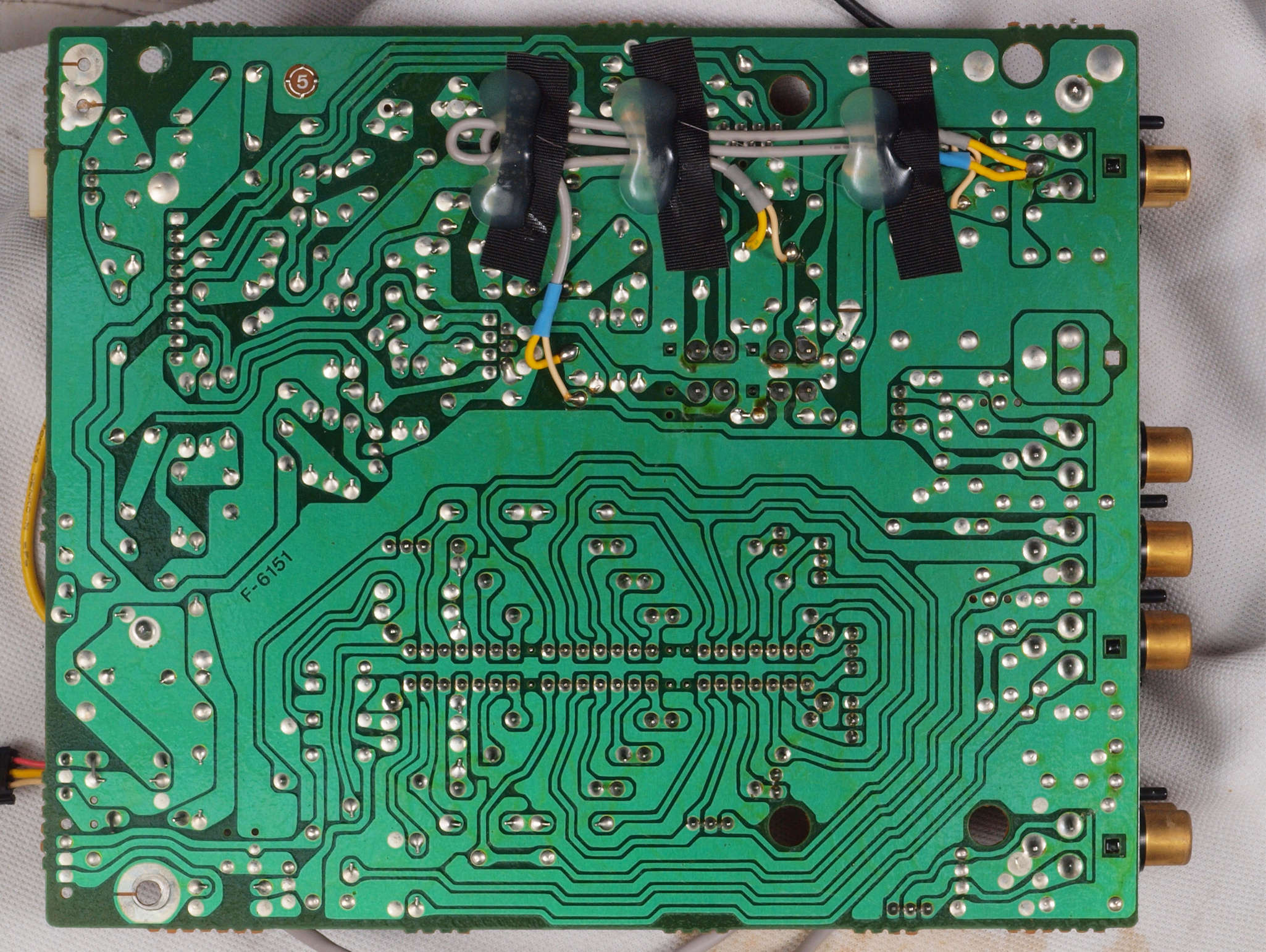

ＣＦ３．　修理前　ＥＱ基板裏

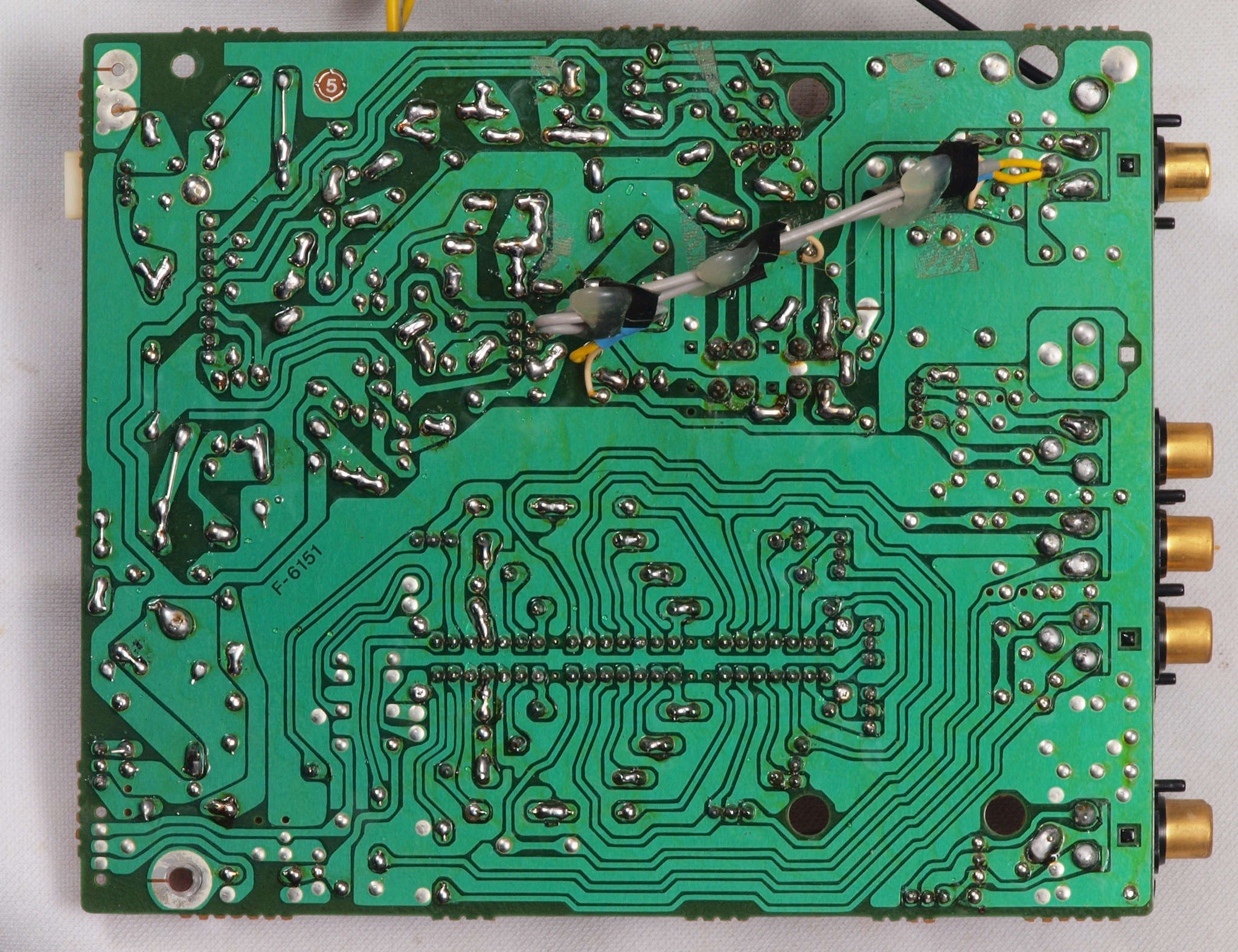

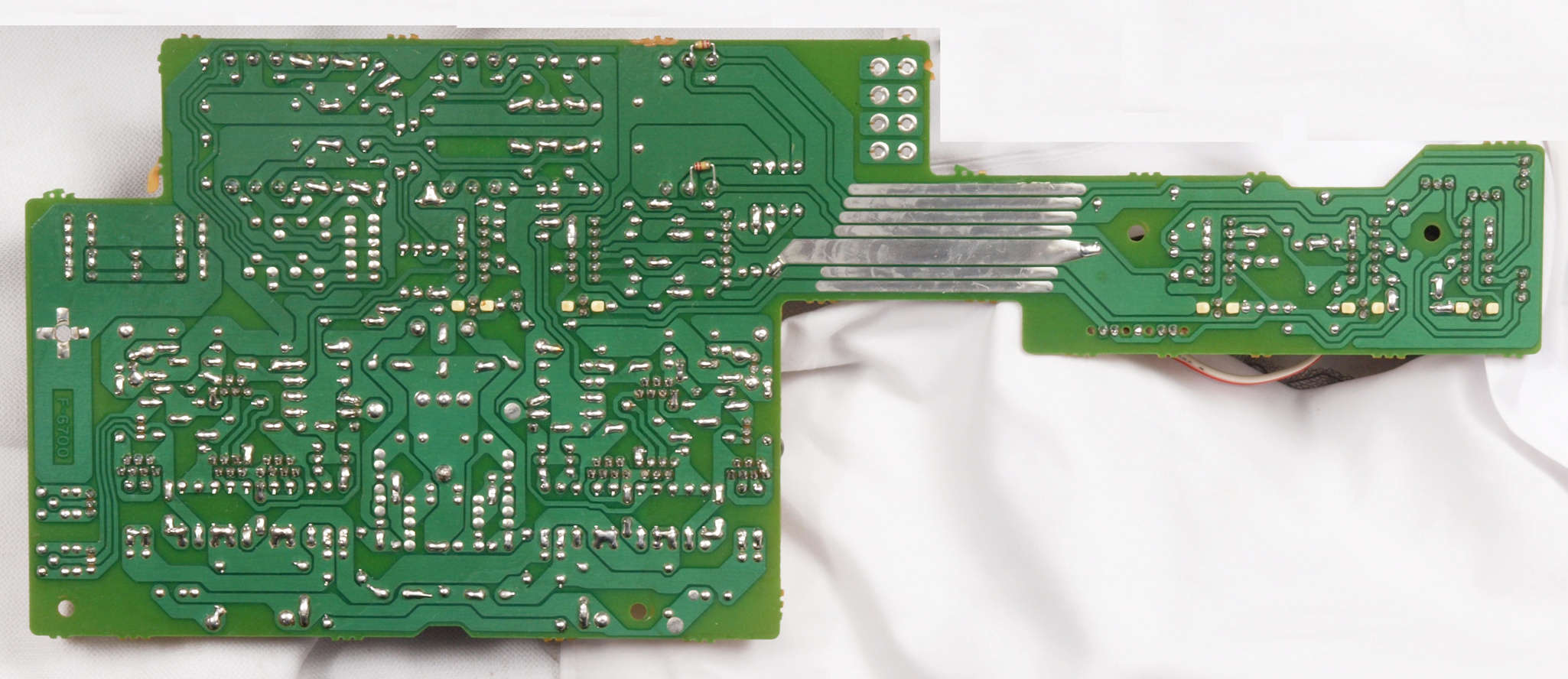

ＣＦ４．　修理（半田補正）後　ＥＱ基板裏、　全半田やり直し。

ＣＦ５．　完成ＥＱ基板裏　洗浄後防湿材を塗る。

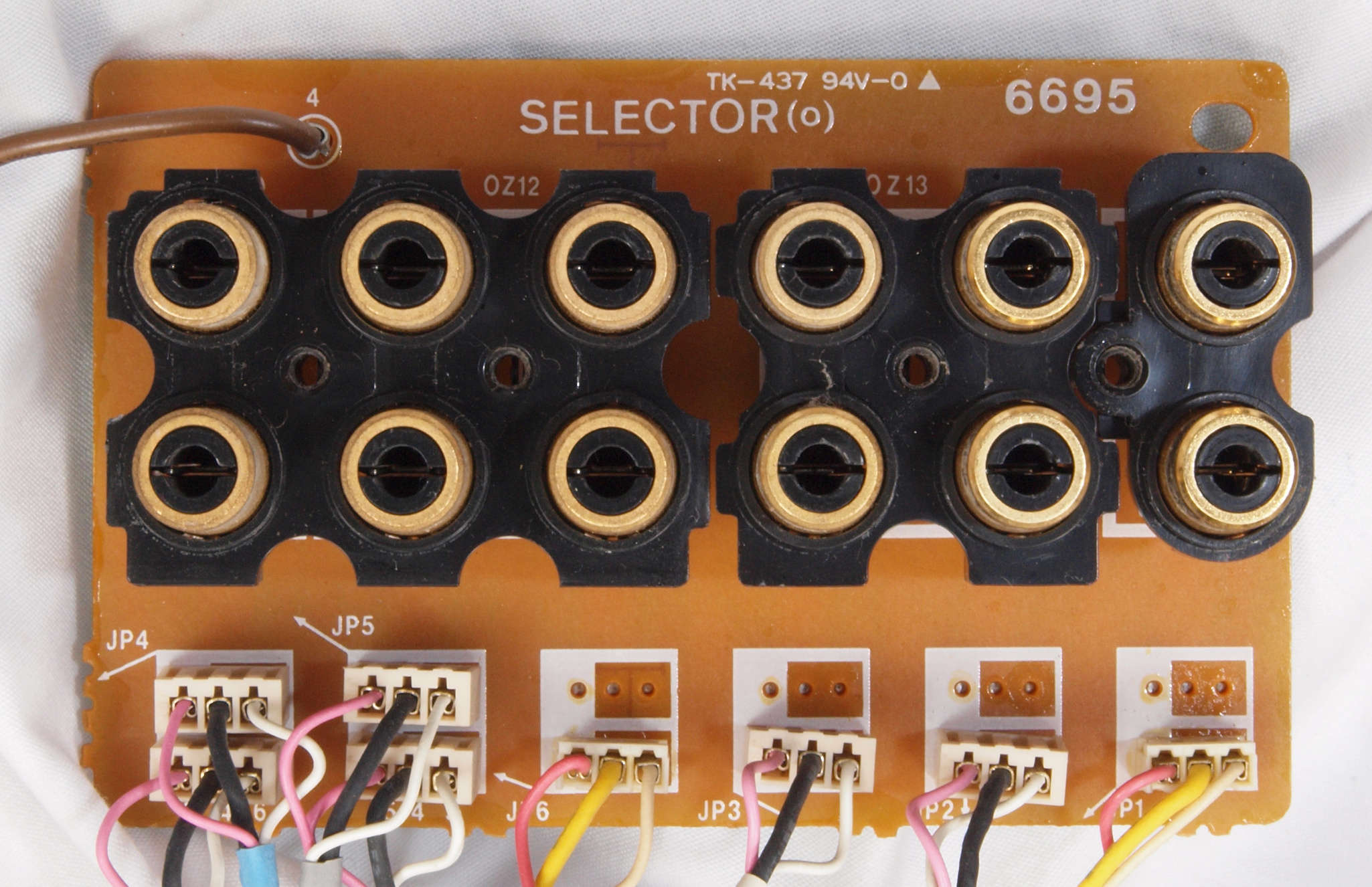

ＣＧ１．　修理中　入出力ＲＣＡ端子基板

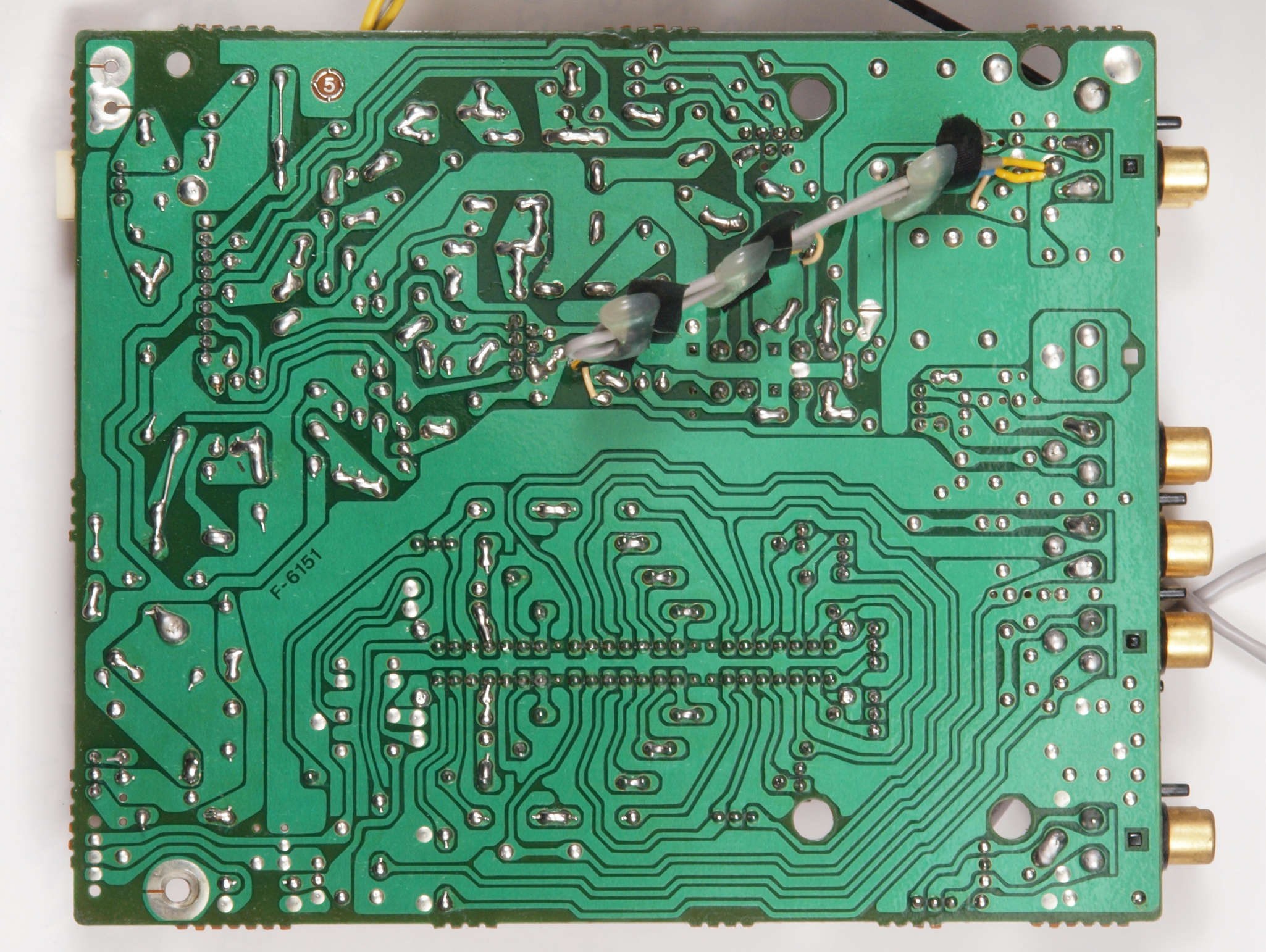

ＣＧ２．　修理前　入出力ＲＣＡ基板裏

ＣＧ３．　修理（半田補正）後　入出力ＲＣＡ基板裏、　全半田やり直し。

ＣＧ４．　完成入出力ＲＣＡ基板裏　洗浄後防湿材を塗る。

ＣＧ５．　修理中　パワーＡＭＰダイレクトＲＣＡ端子基板

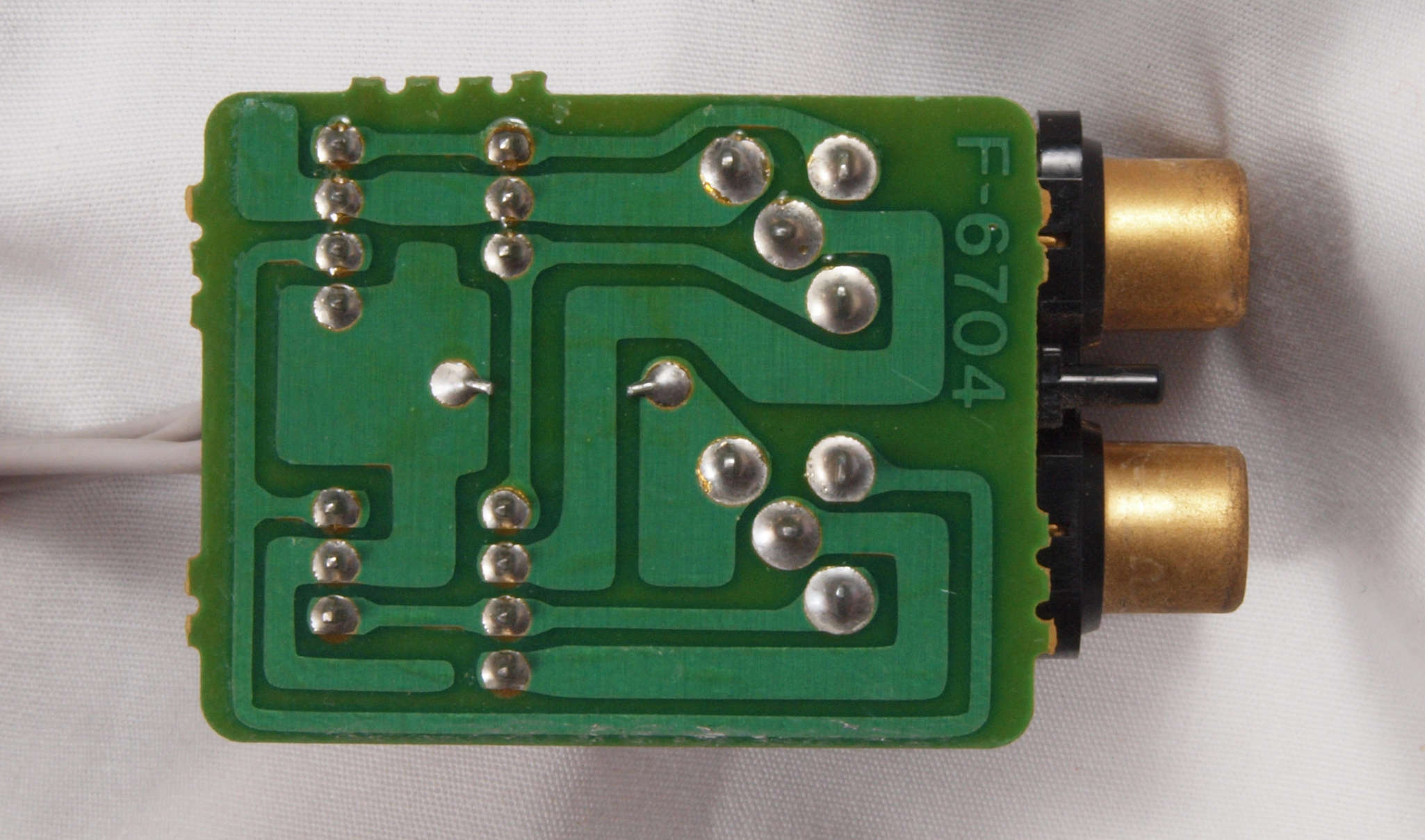

ＣＧ６．　修理中　パワーＡＭＰダイレクトＲＣＡ端子基板裏

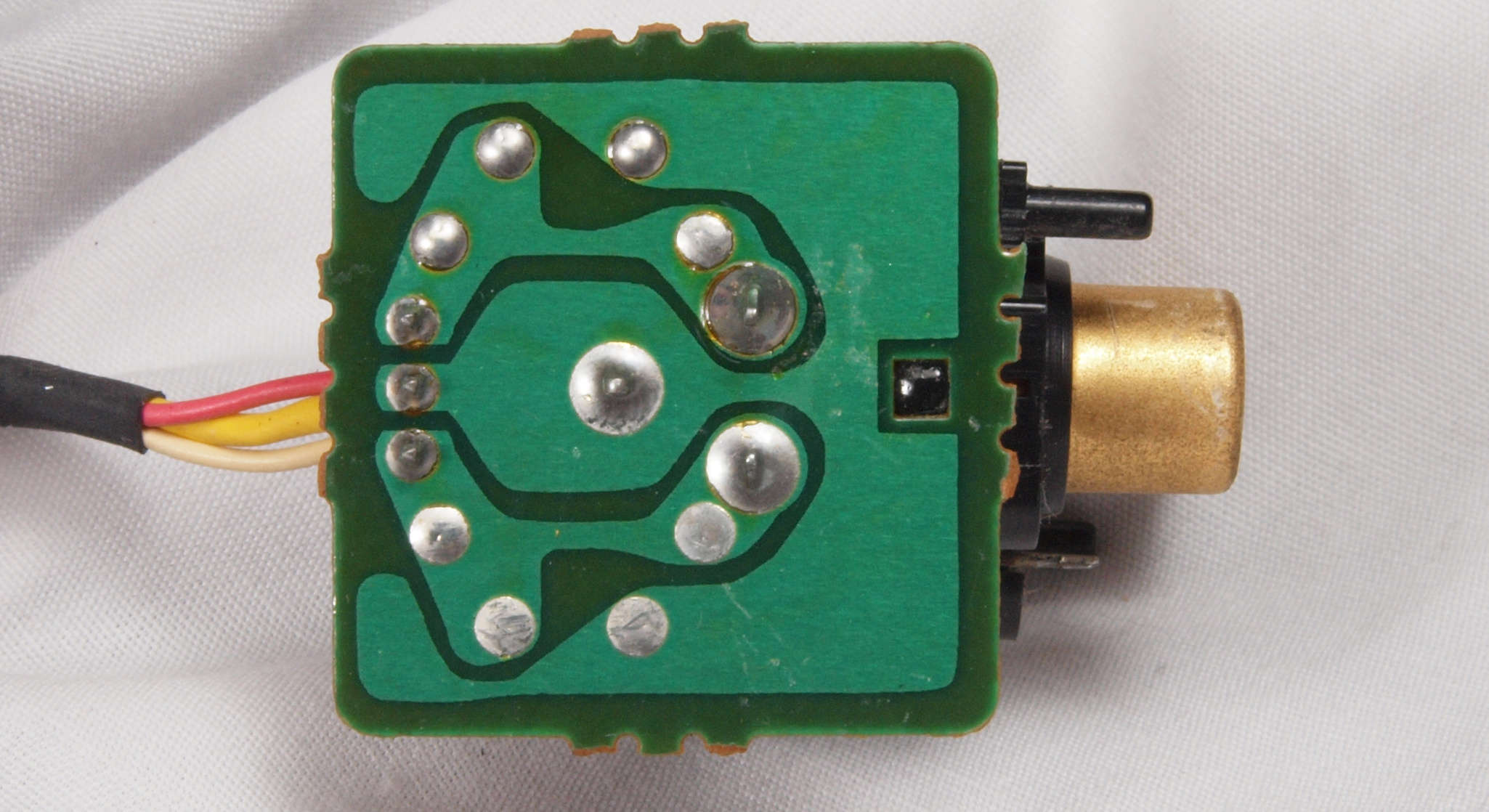

ＣＧ７．　修理（半田補正）後　パワーＡＭＰダイレクトＲＣＡ端子基板裏、　全半田やり直し。

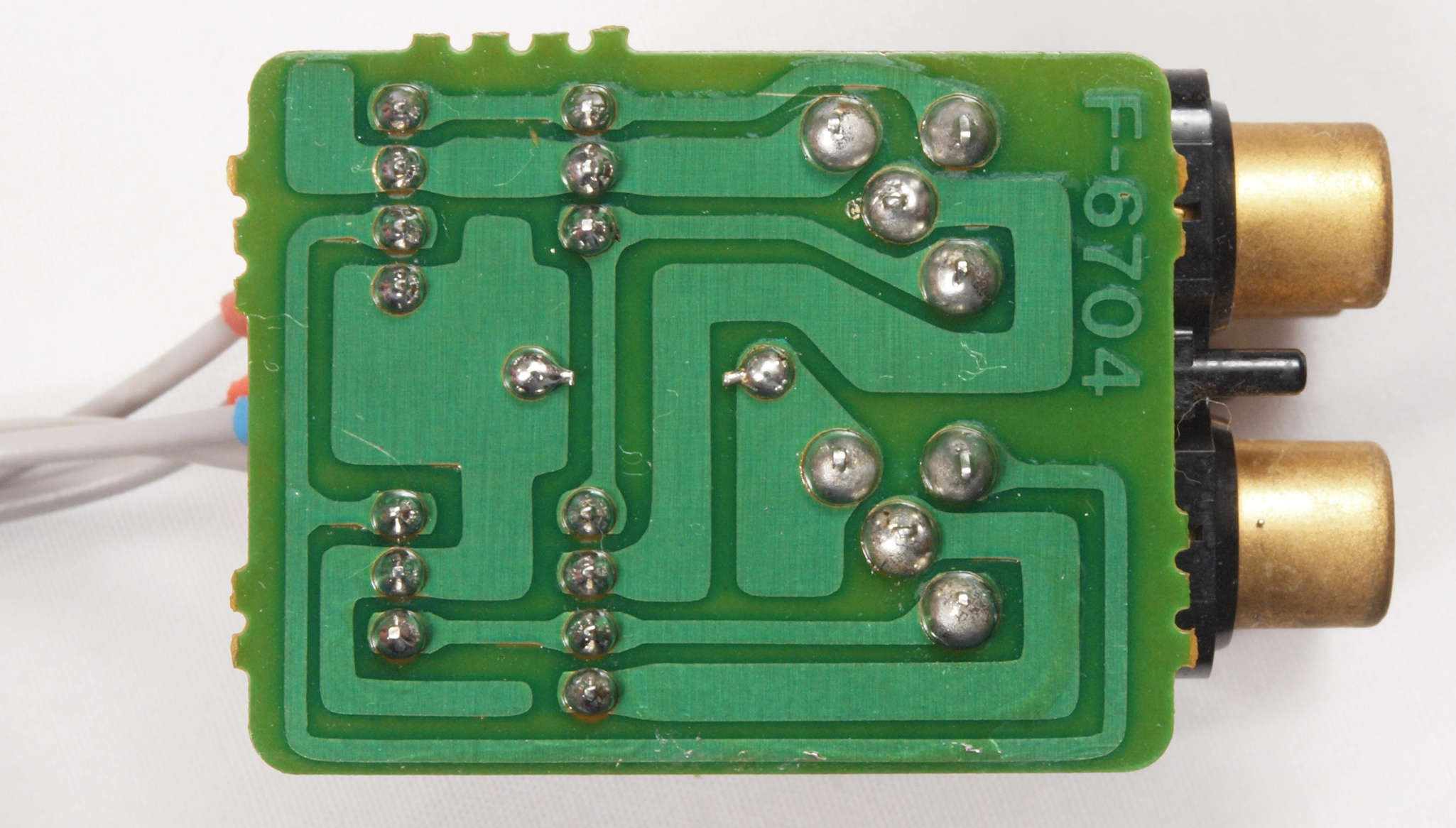

ＣＧ８．　完成パワーＡＭＰダイレクトＲＣＡ基板裏　洗浄後防湿材を塗る。

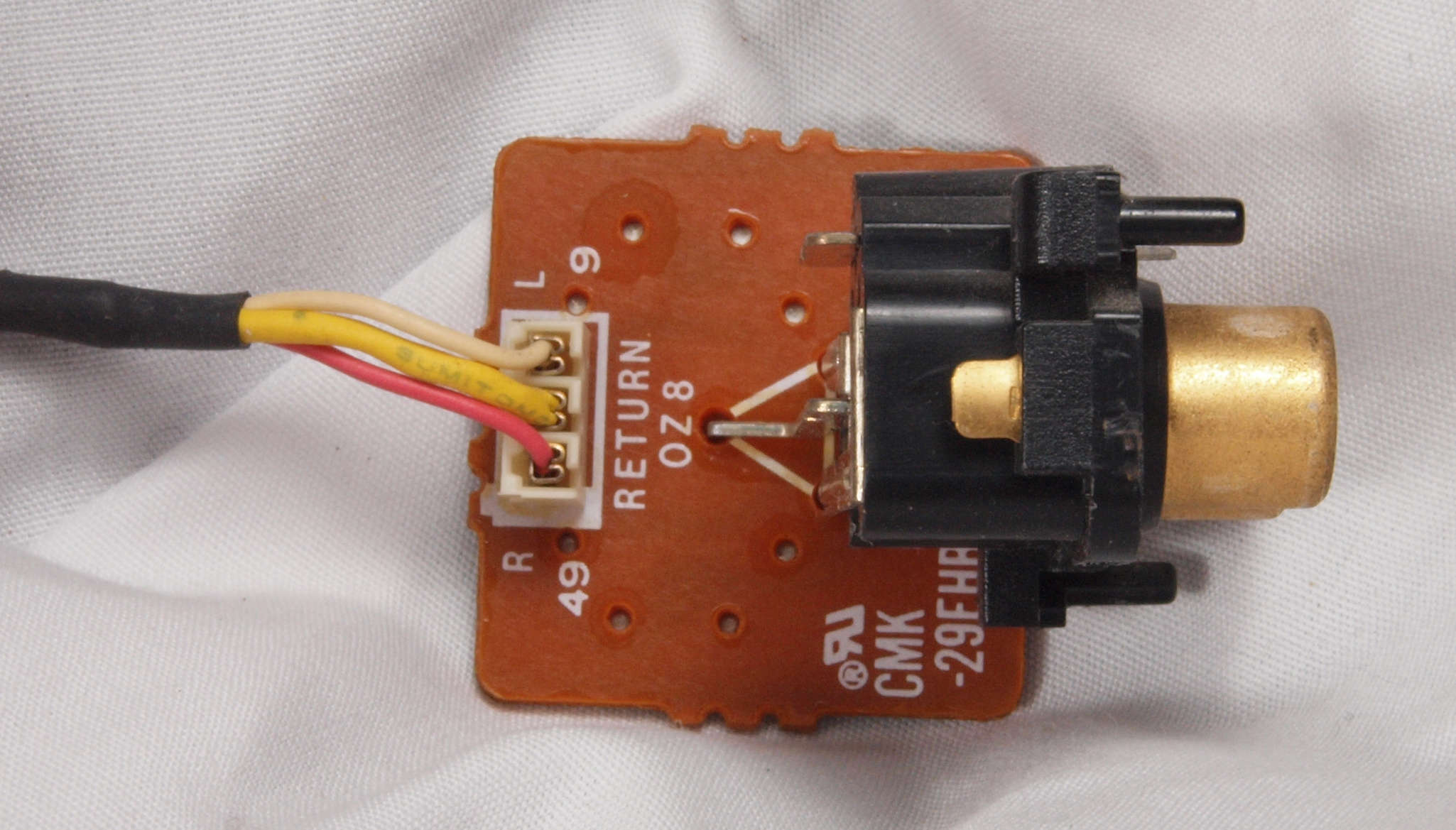

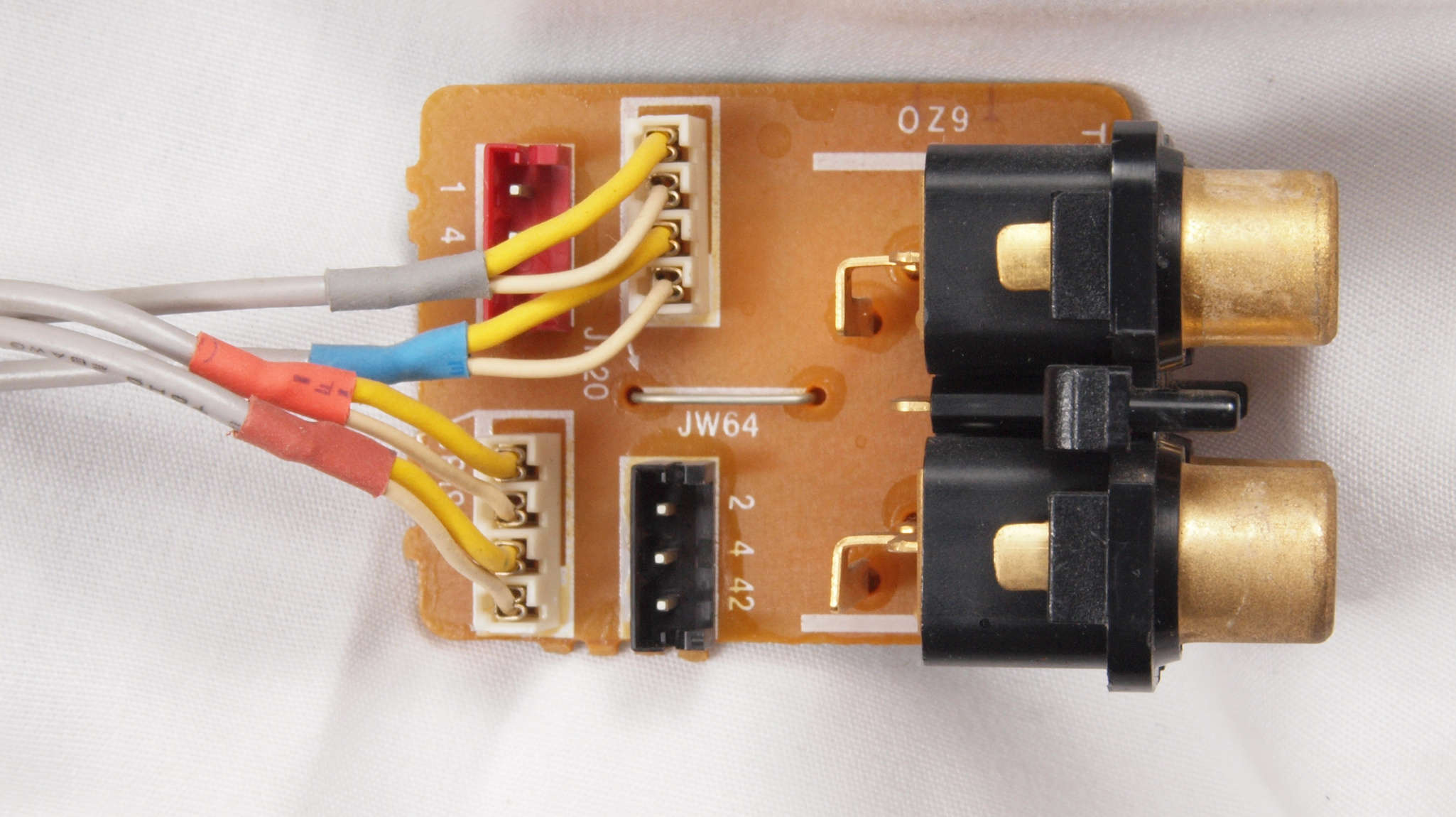

ＣＧ９．　修理中　プロセッサー帰ＲＣＡ端子基板

ＣＧＡ．　修理中　プロセッサー帰ＲＣＡ端子基板裏

ＣＧＢ．　修理（半田補正）後　プロセッサー帰ＲＣＡ端子基板裏、　全半田やり直し。

ＣＧＣ．　完成　プロセッサー帰ＲＣＡ基板裏　洗浄後防湿材を塗る。

ＣＨ１．　修理前　整流・定電圧基板

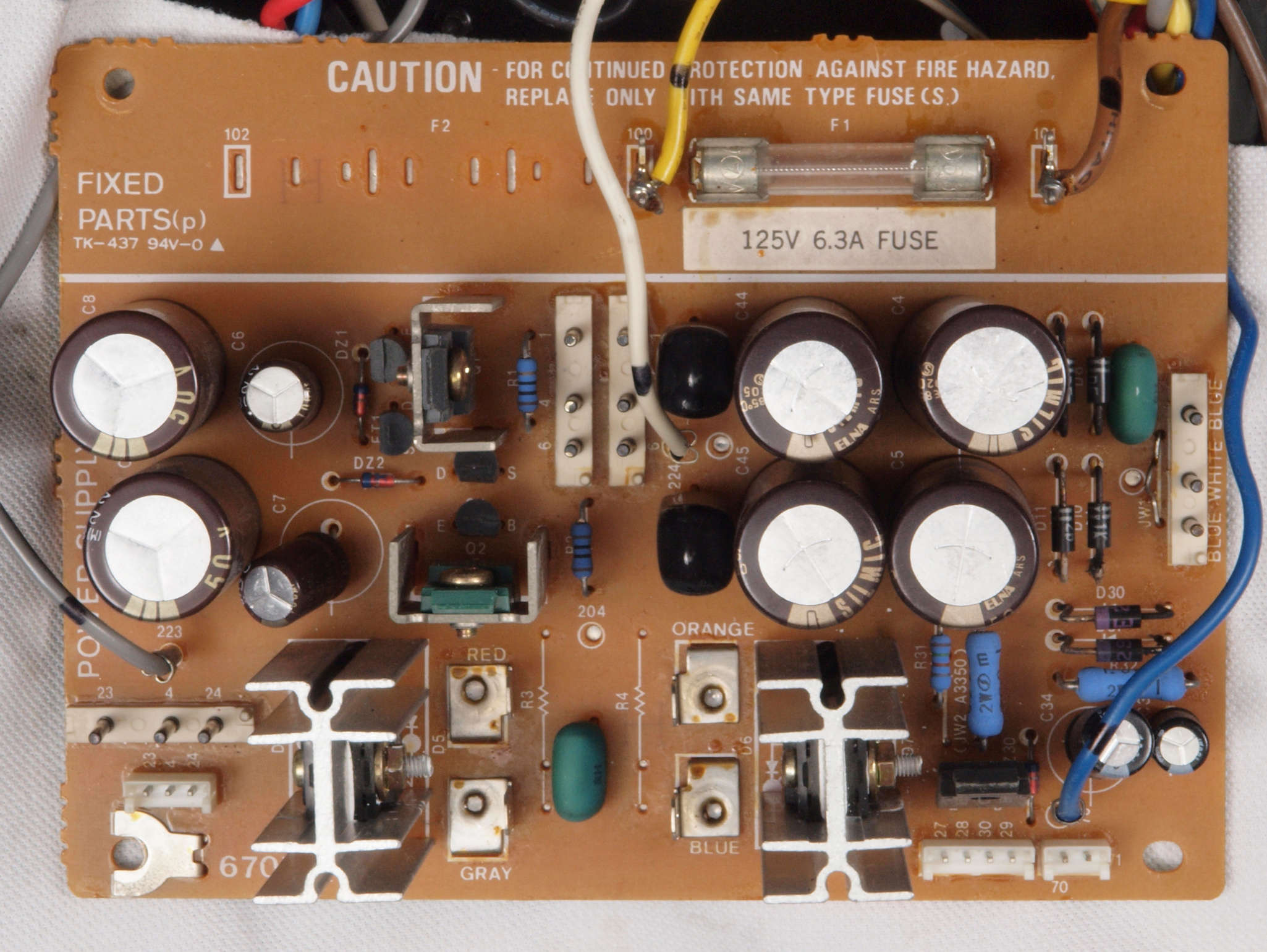

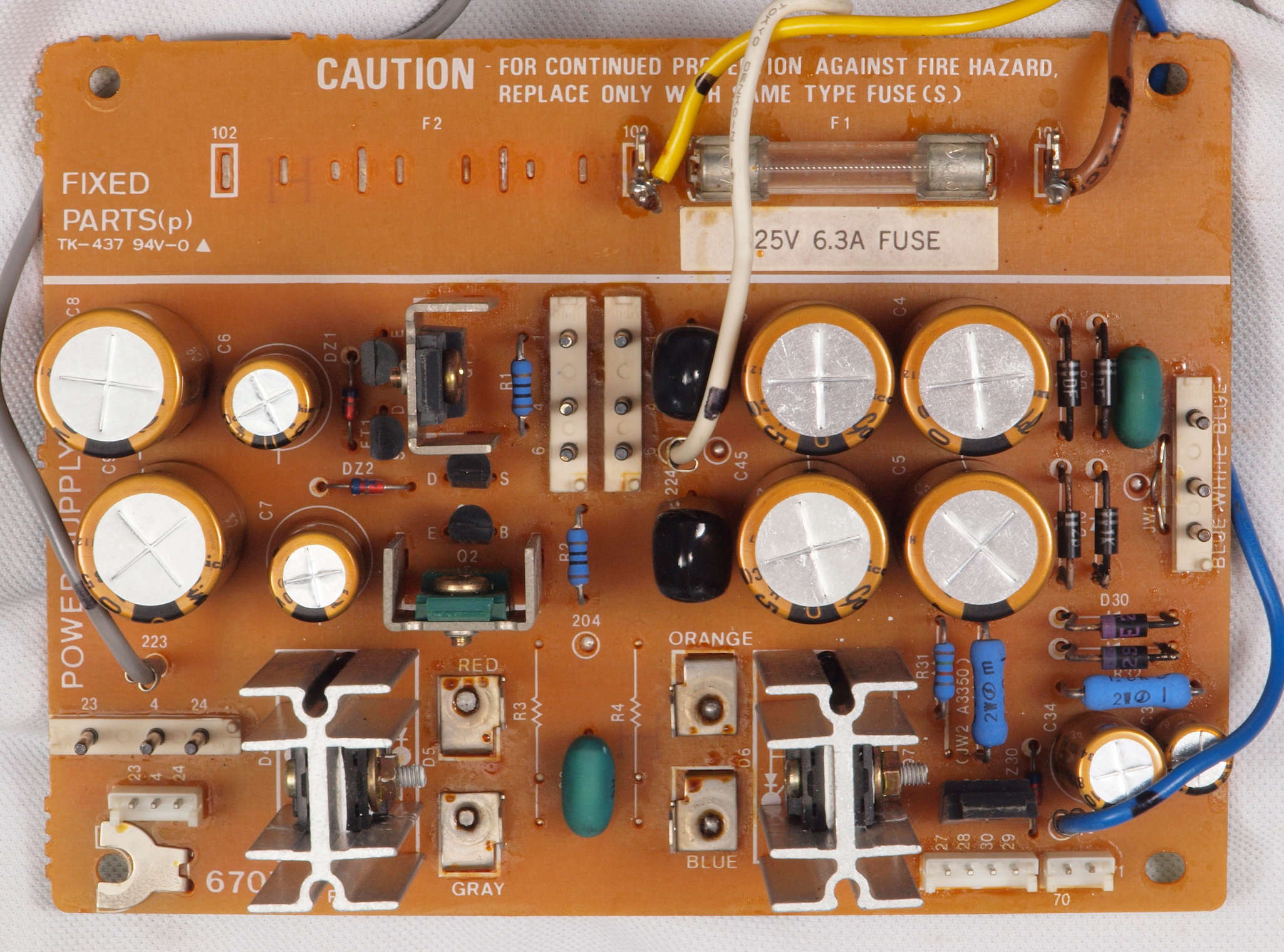

ＣＨ２．　修理後　整流・定電圧基板　電解コンデンサー１０個交換

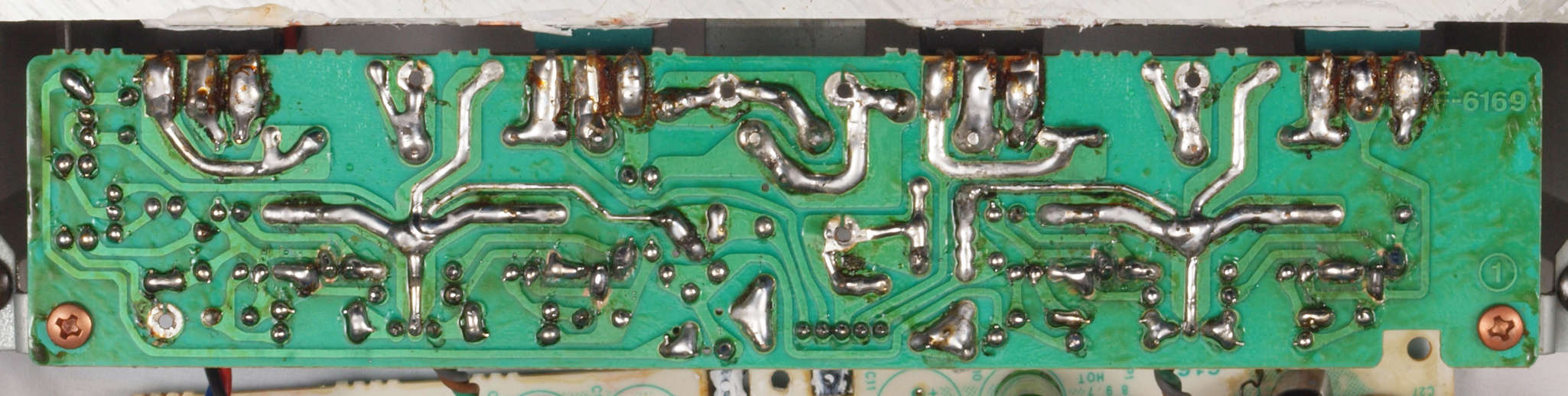

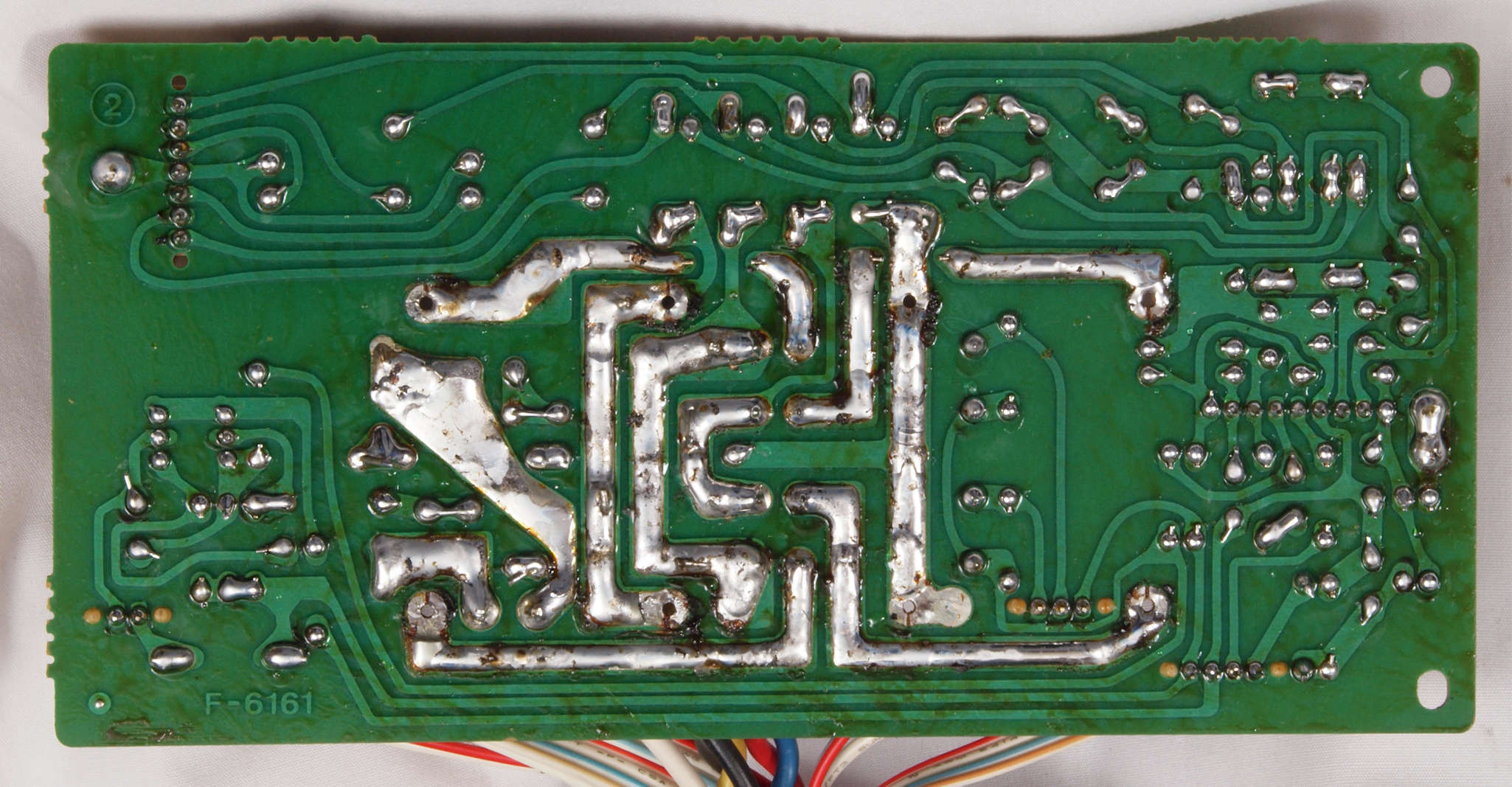

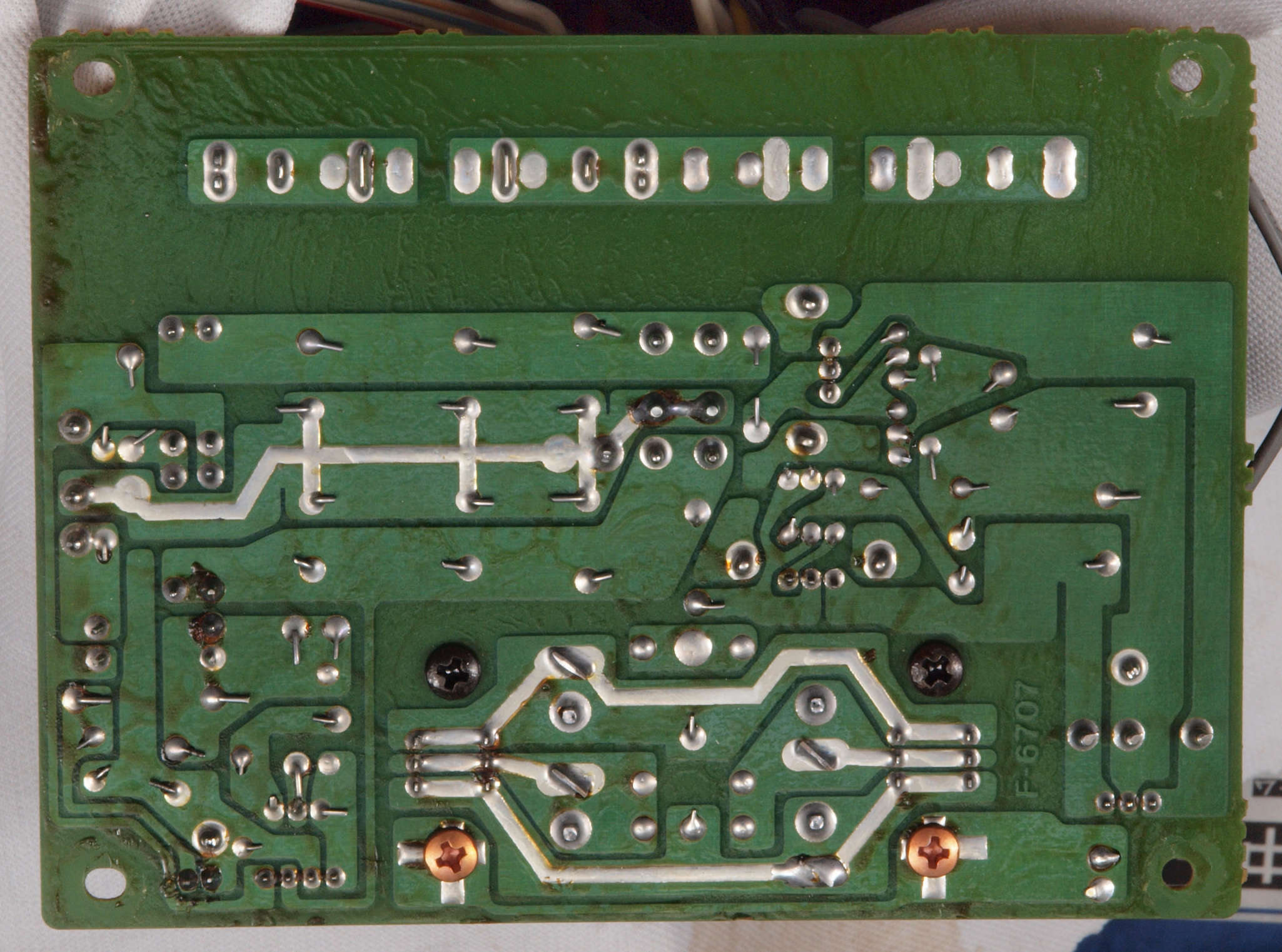

ＣＨ３．　修理前　整流・定電圧基板裏

ＣＨ４．　修理（半田補正）後　定電圧基板裏。　全半田やり直し。

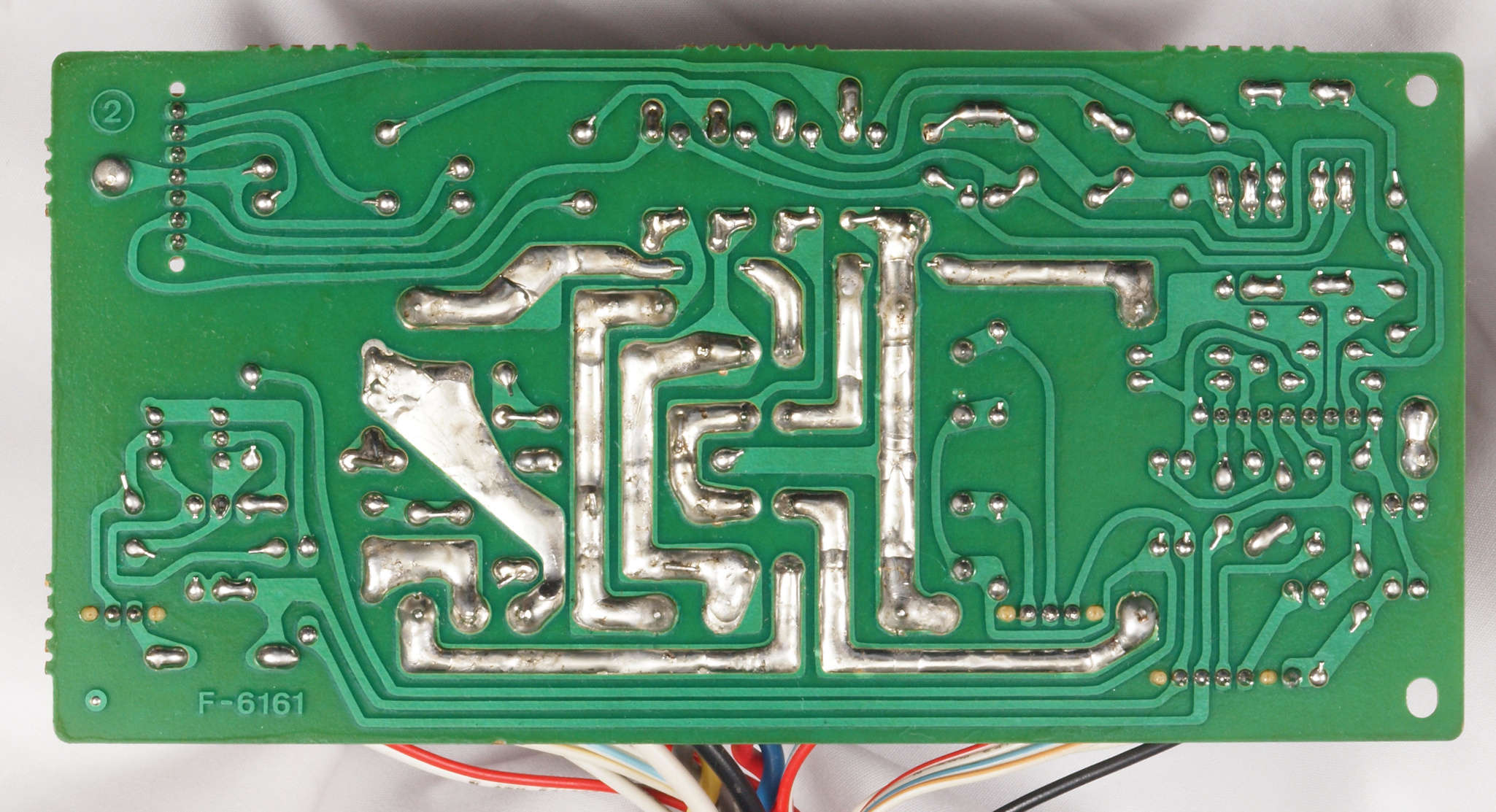

ＣＨ５．　完成整流・定電圧基板裏　洗浄後防湿材を塗る。

ＣＩ１．　修理前　電源ブロック電解コンデンサー下。ブロック電解コンデンサー取り付け金具の固定ボルト見つかる。

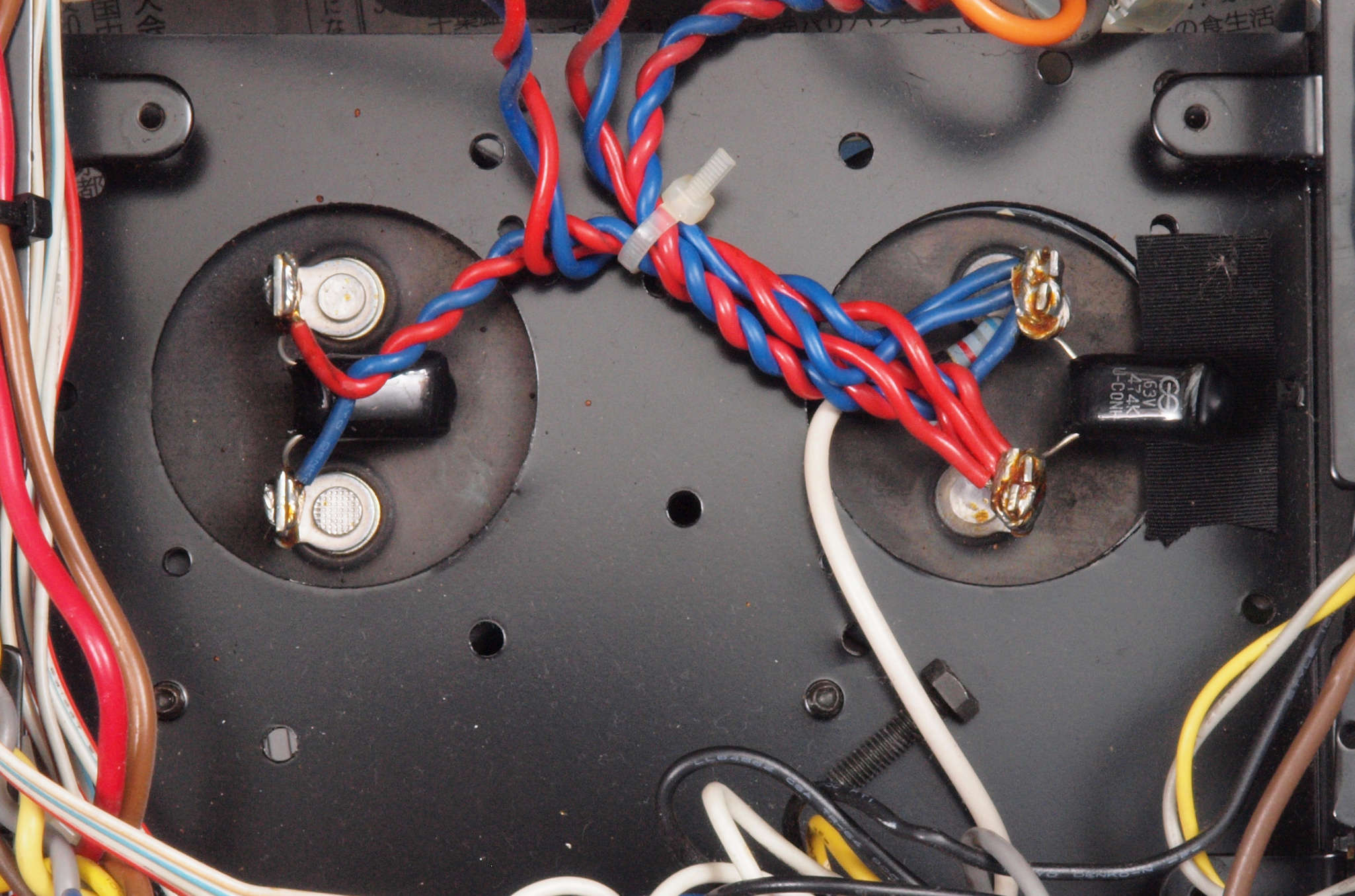

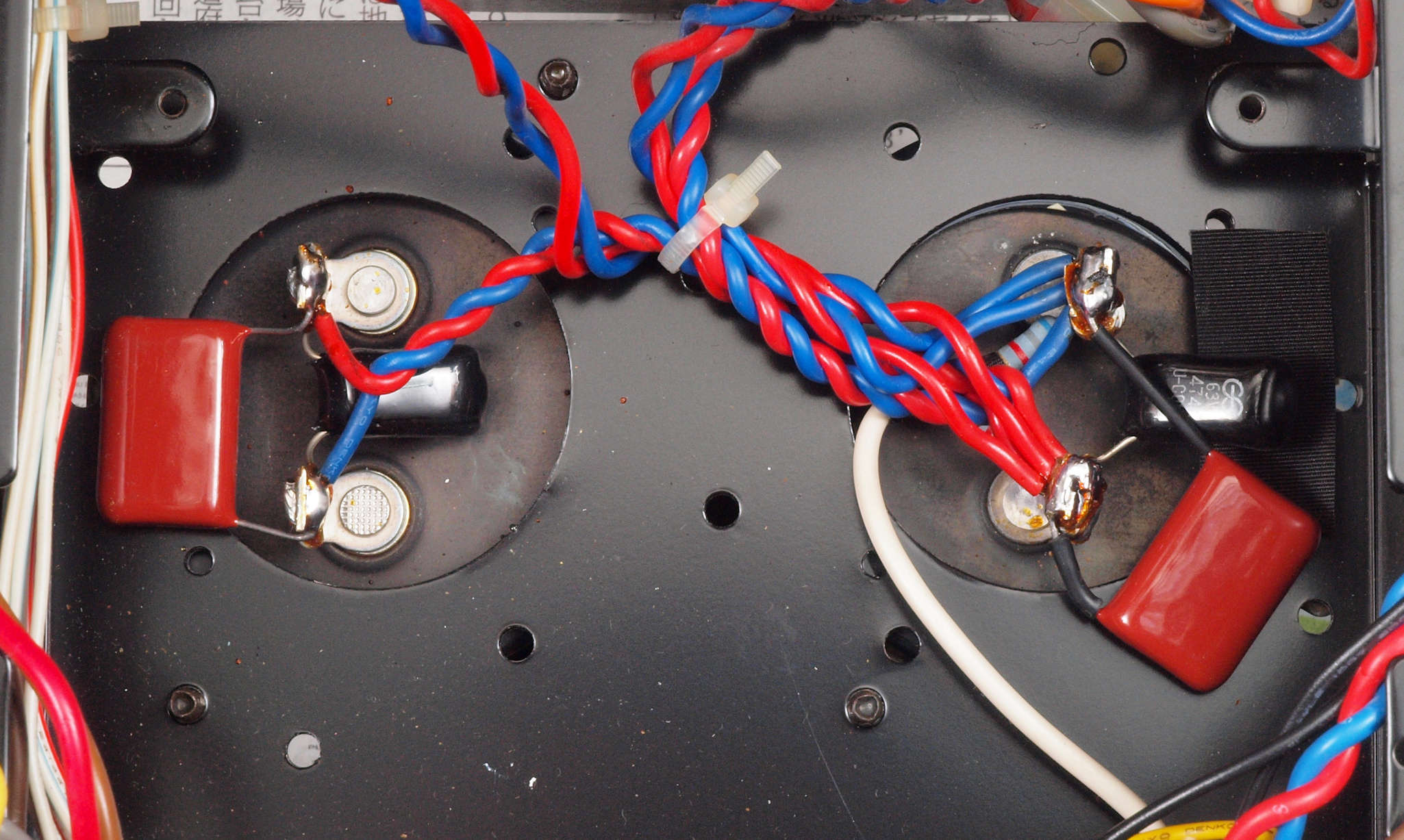

ＣＩ２．　修理後　電源ブロック電解コンデンサー下。　フイルムコンデンサー２個追加。

ＣＪ１．　修理前　ブロック電解コンデンサー取り付け金具が折れて無。

ＣＪ２．　修理（交換）後　ブロック電解コンデンサー取り付け金具交換。

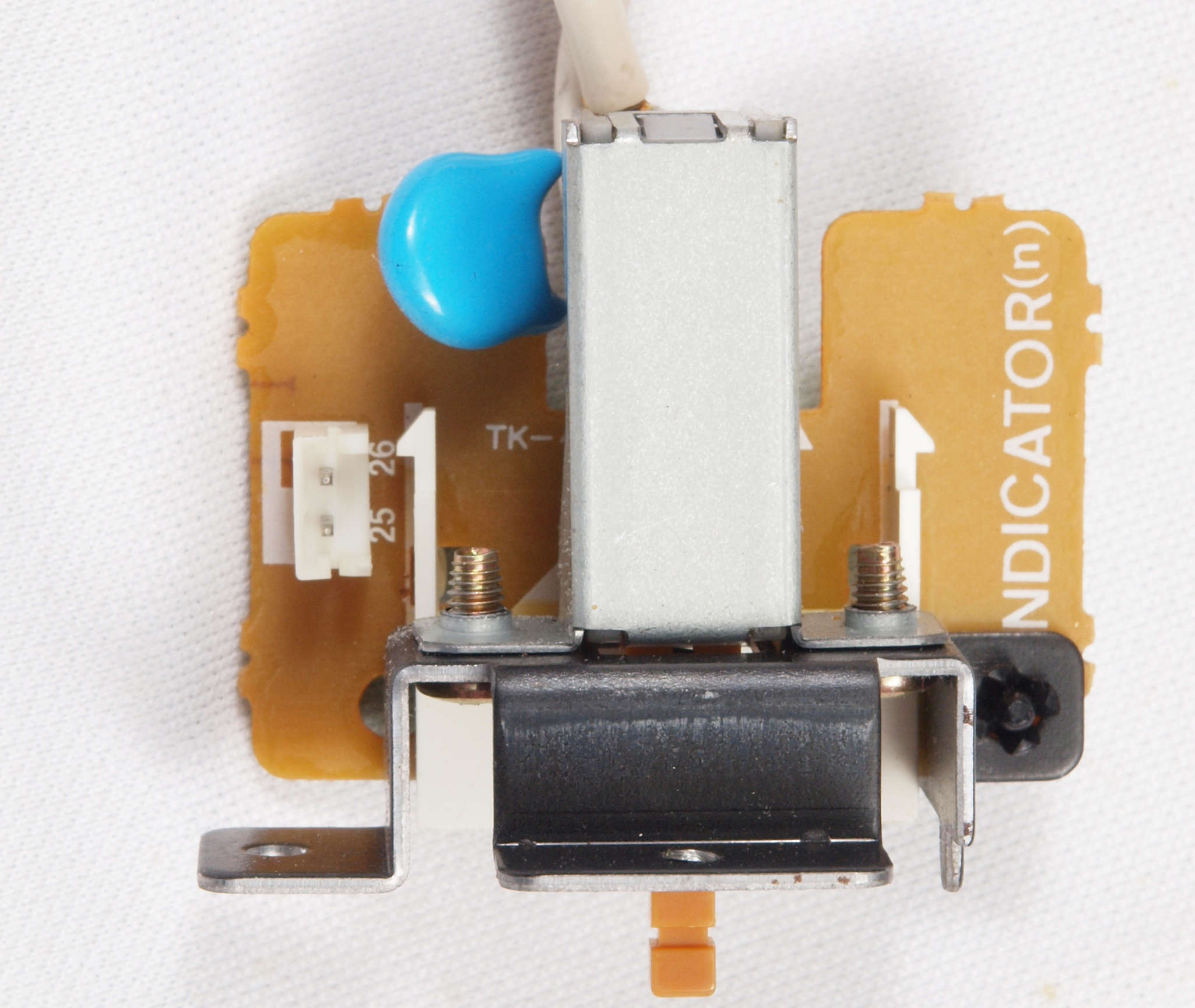

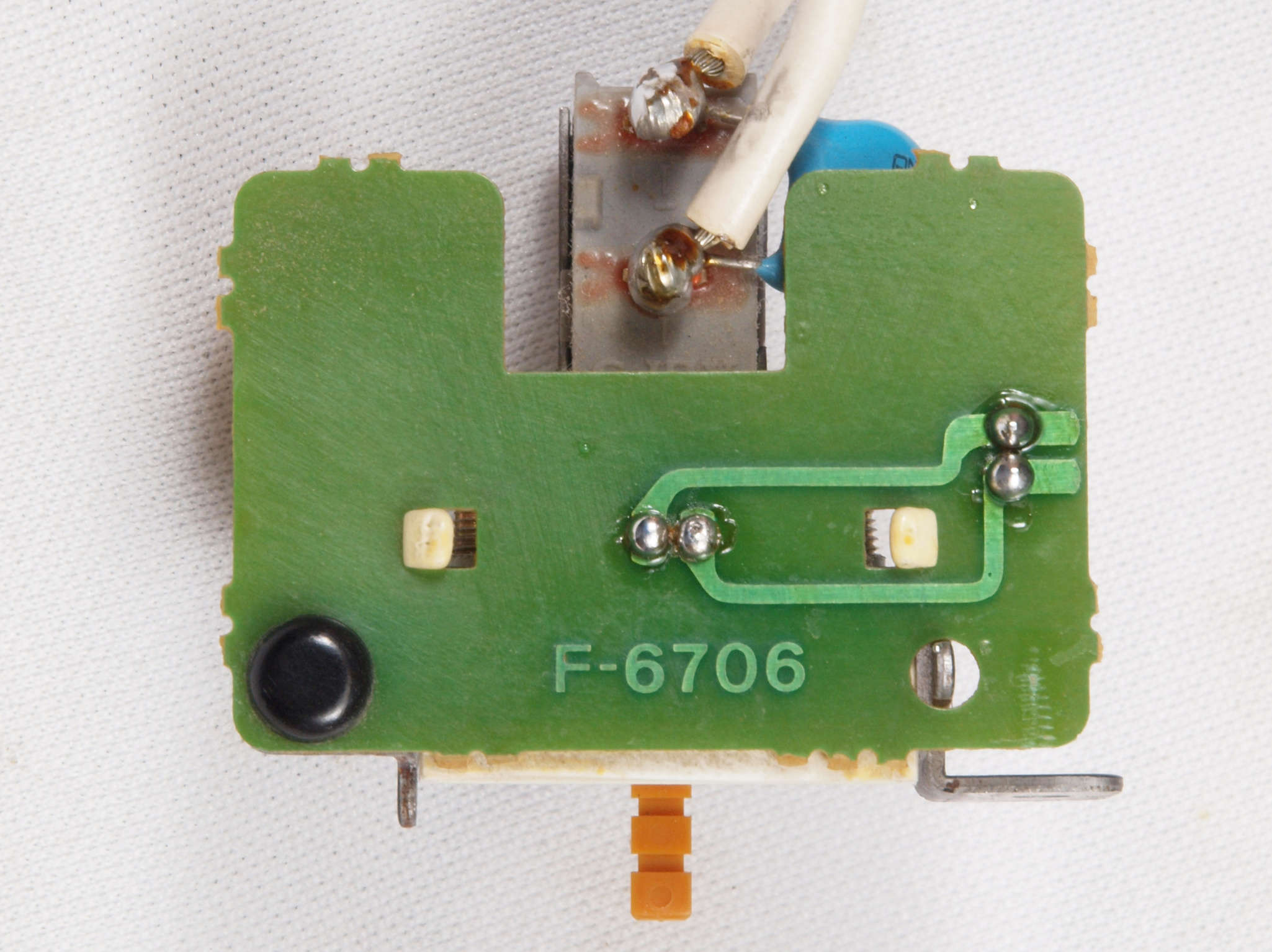

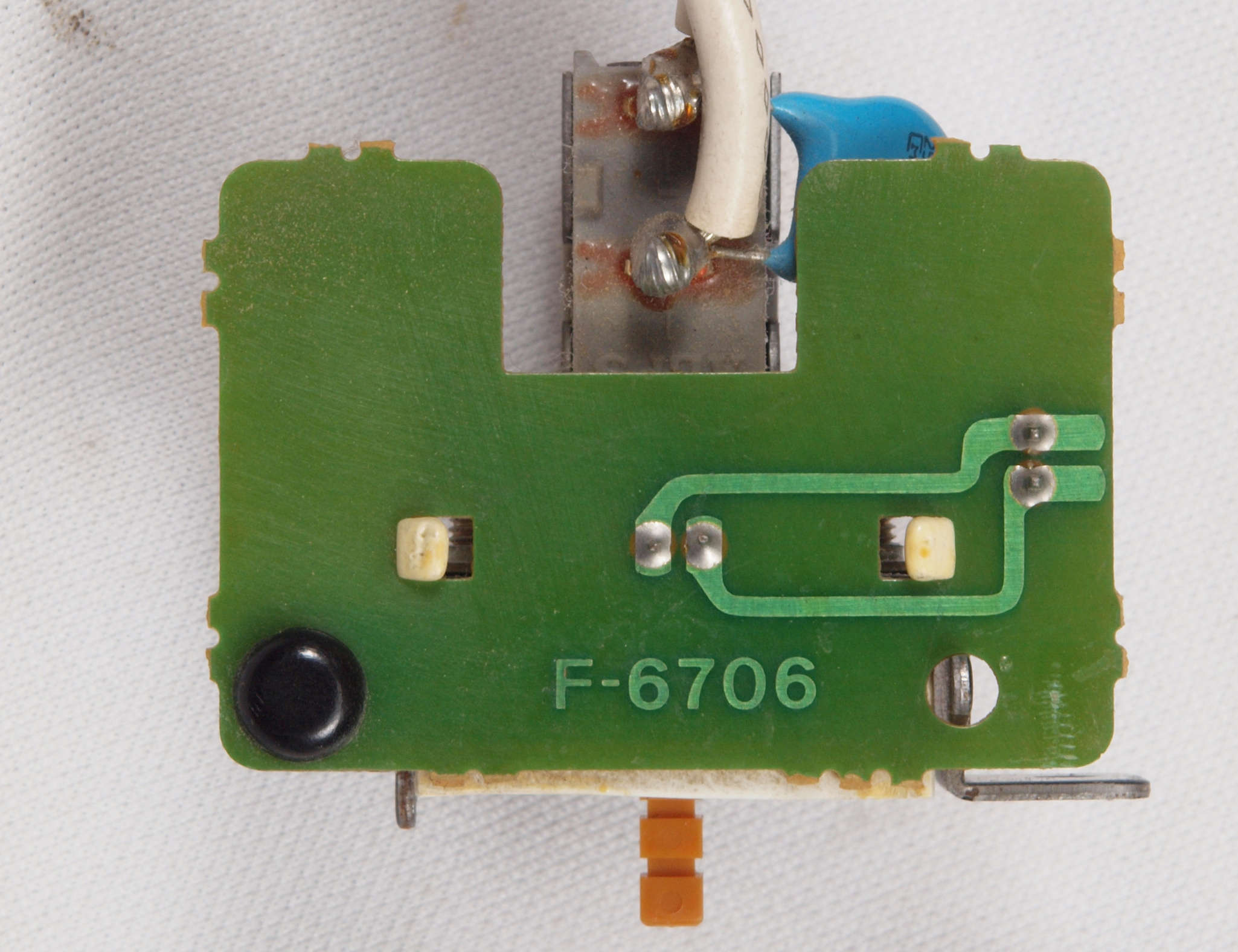

ＣＫ１．　修理中　電源ＳＷ基板。

ＣＫ２．　修理中　電源ＳＷ基板裏。

ＣＫ３．　修理（半田補正）後　電源ＳＷ基板裏。　全半田やり直し。

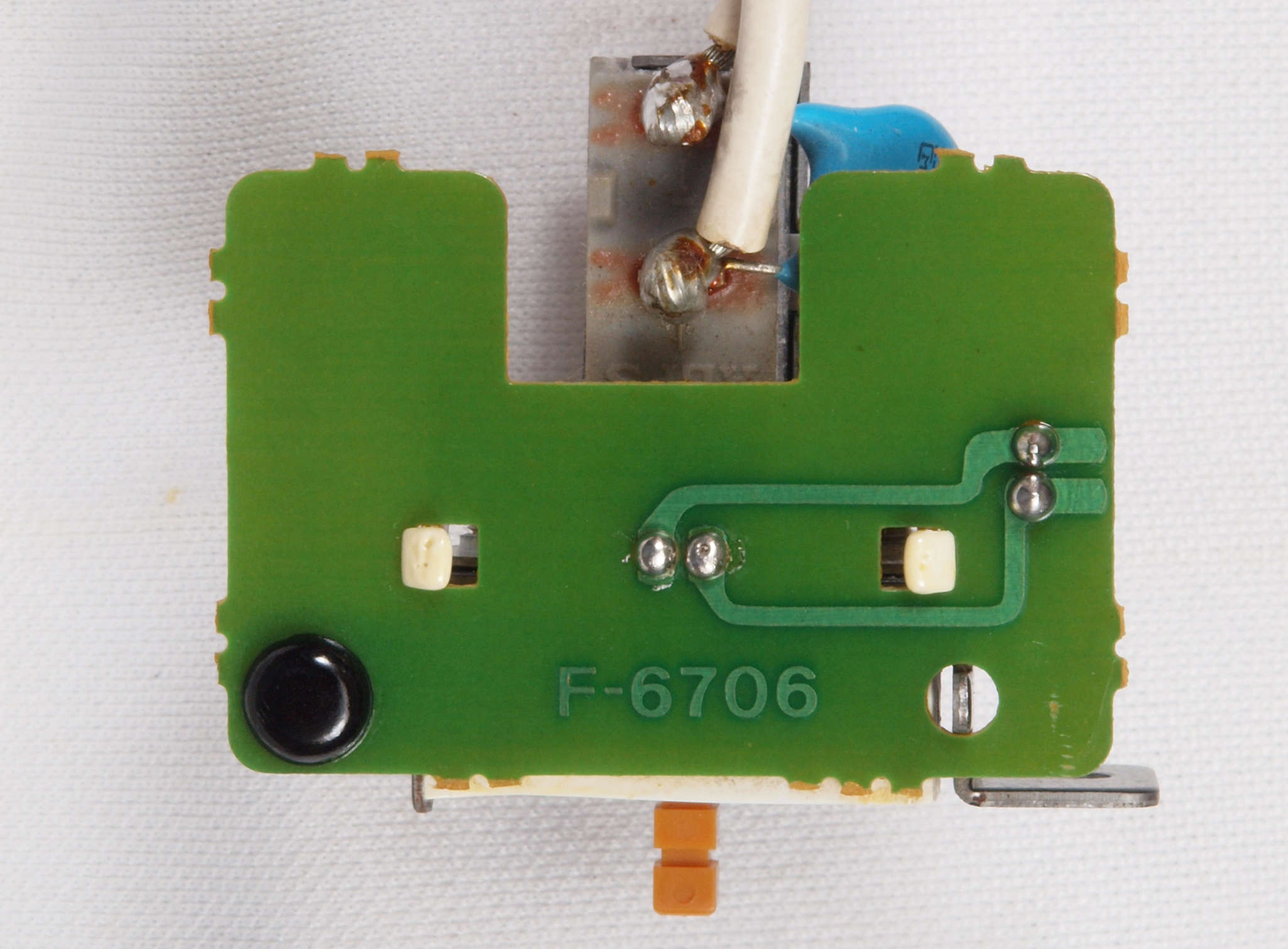

ＣＫ４．　完成電源ＳＷ基板裏　洗浄後防湿材を塗る。

ＣＬ１．　パネル清掃

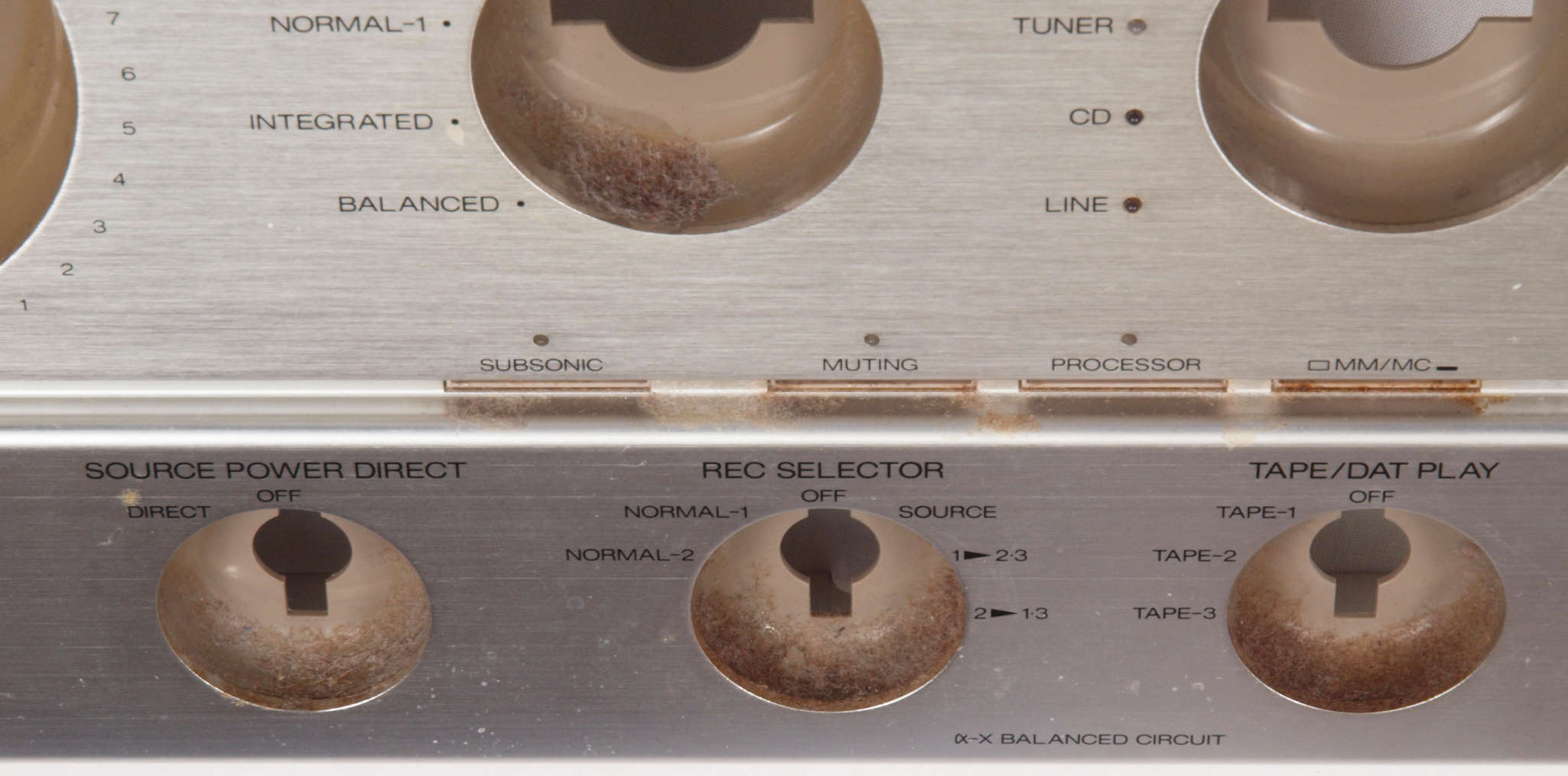

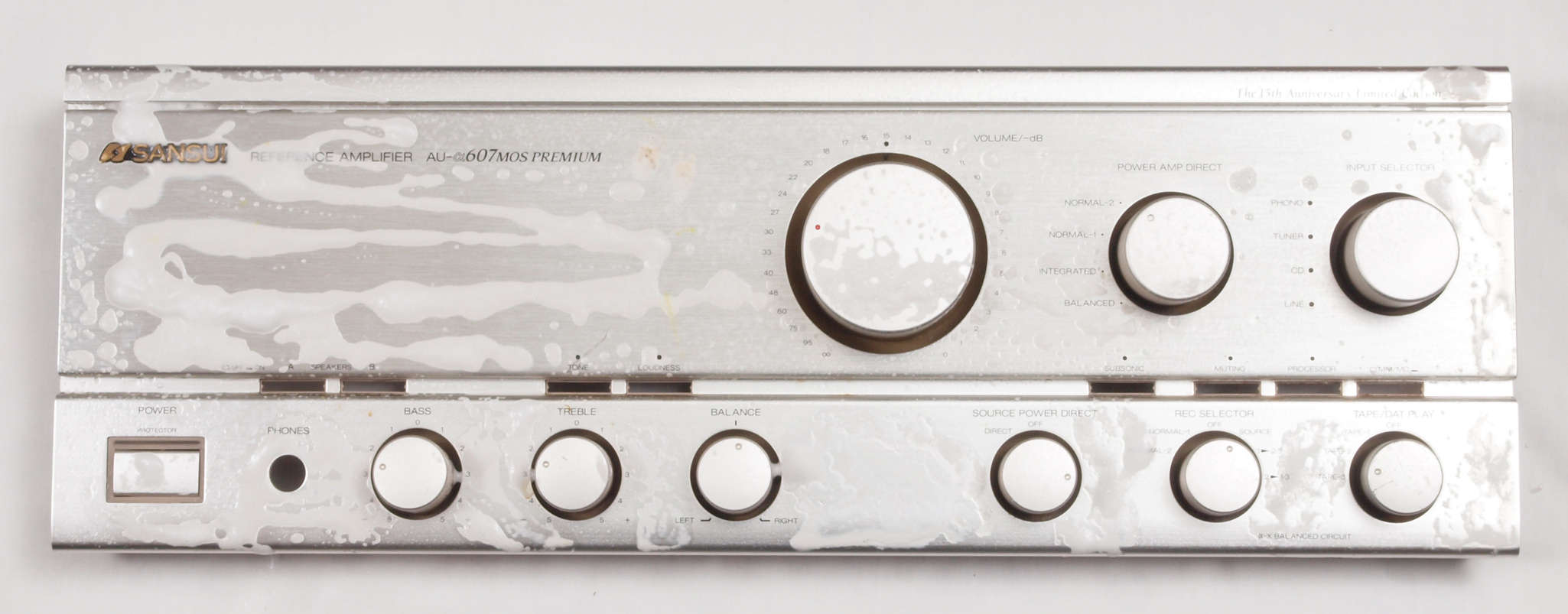

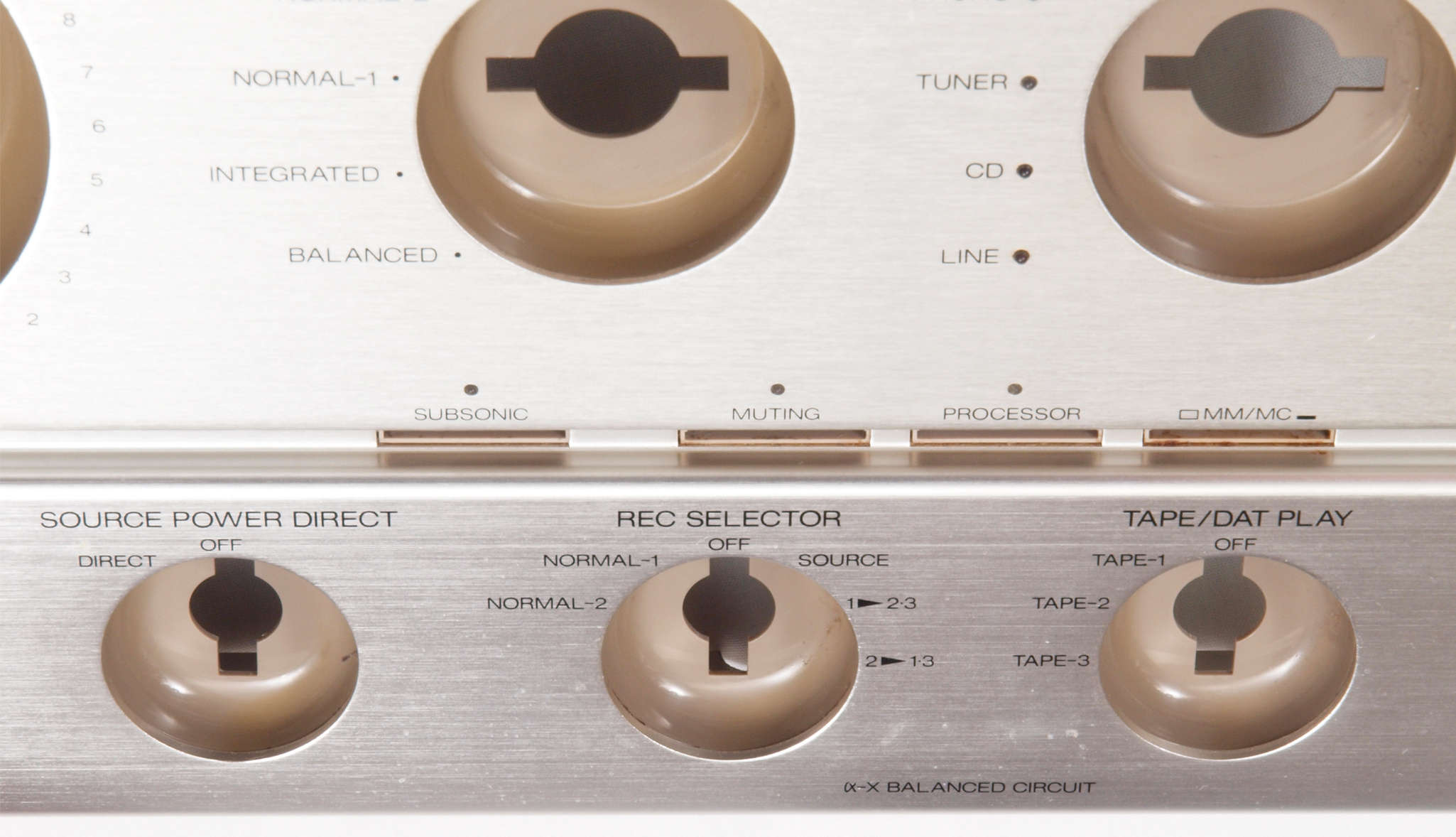

ＣＬ２．　修理前　パネルツマミ・エスカッションの汚れ。

ＣＬ３．　修理（清掃）後　パネルツマミ・エスカッションの汚れ清掃。

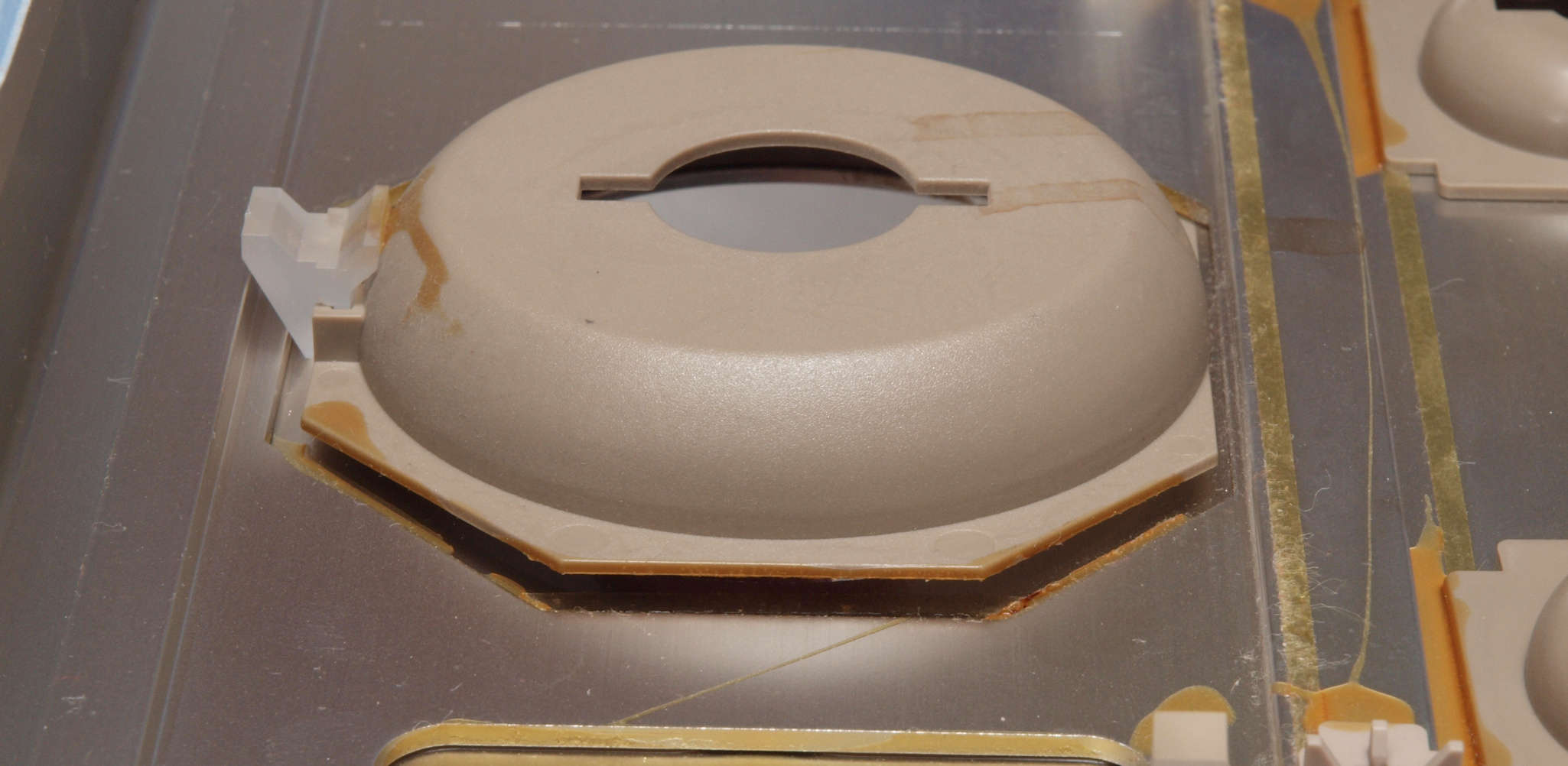

ＣＬ４．　修理後　パネル裏メインＶＲツマミ・エスカッション接着剤が劣化。

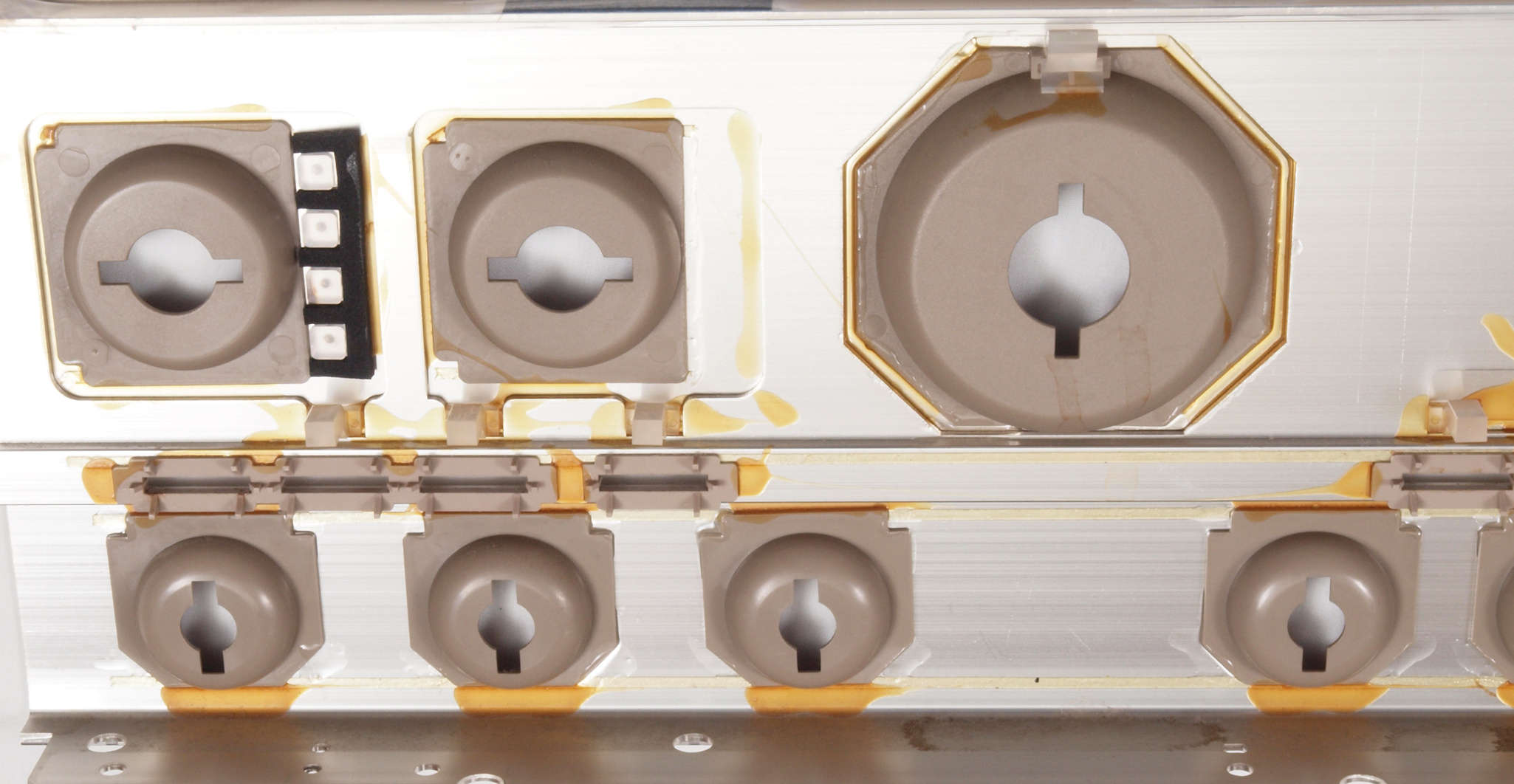

ＣＬ５．　修理後　パネル裏ツマミ・エスカッション。　他のエスカッションも接着する。

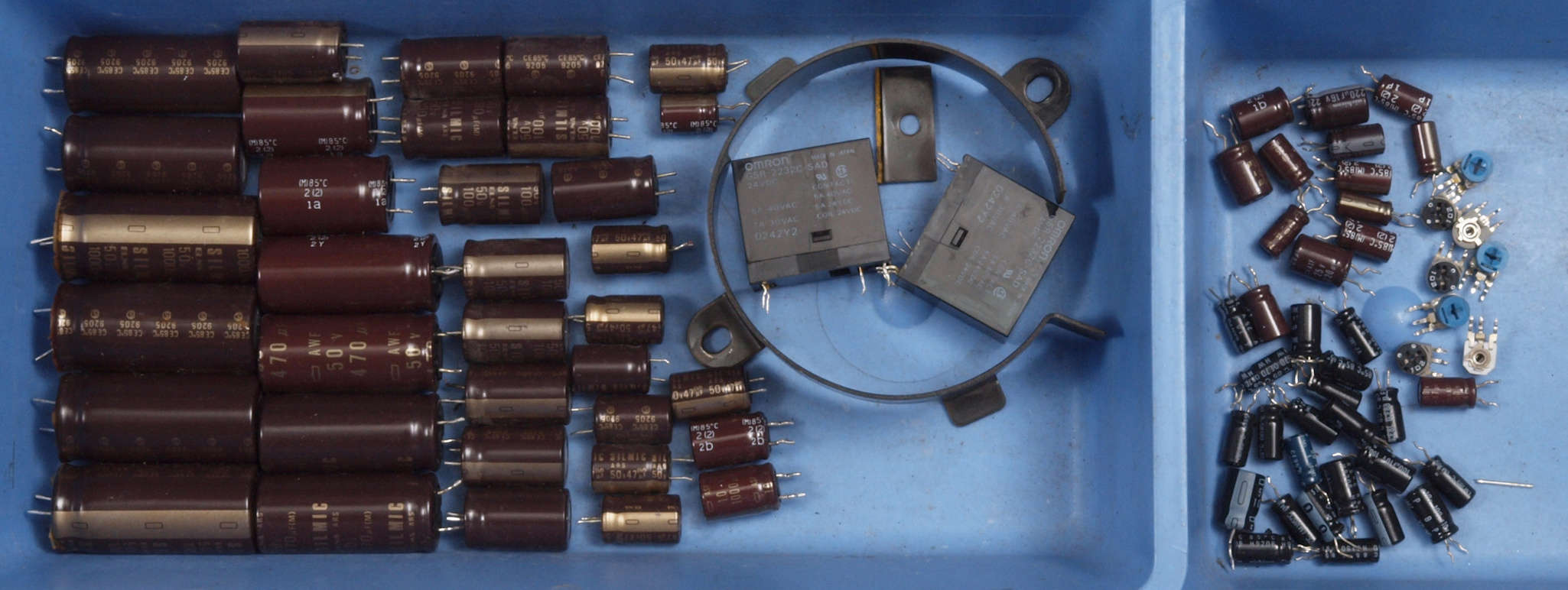

ＣＭ．　交換部品

ＣＮ１．　修理前　上から見る

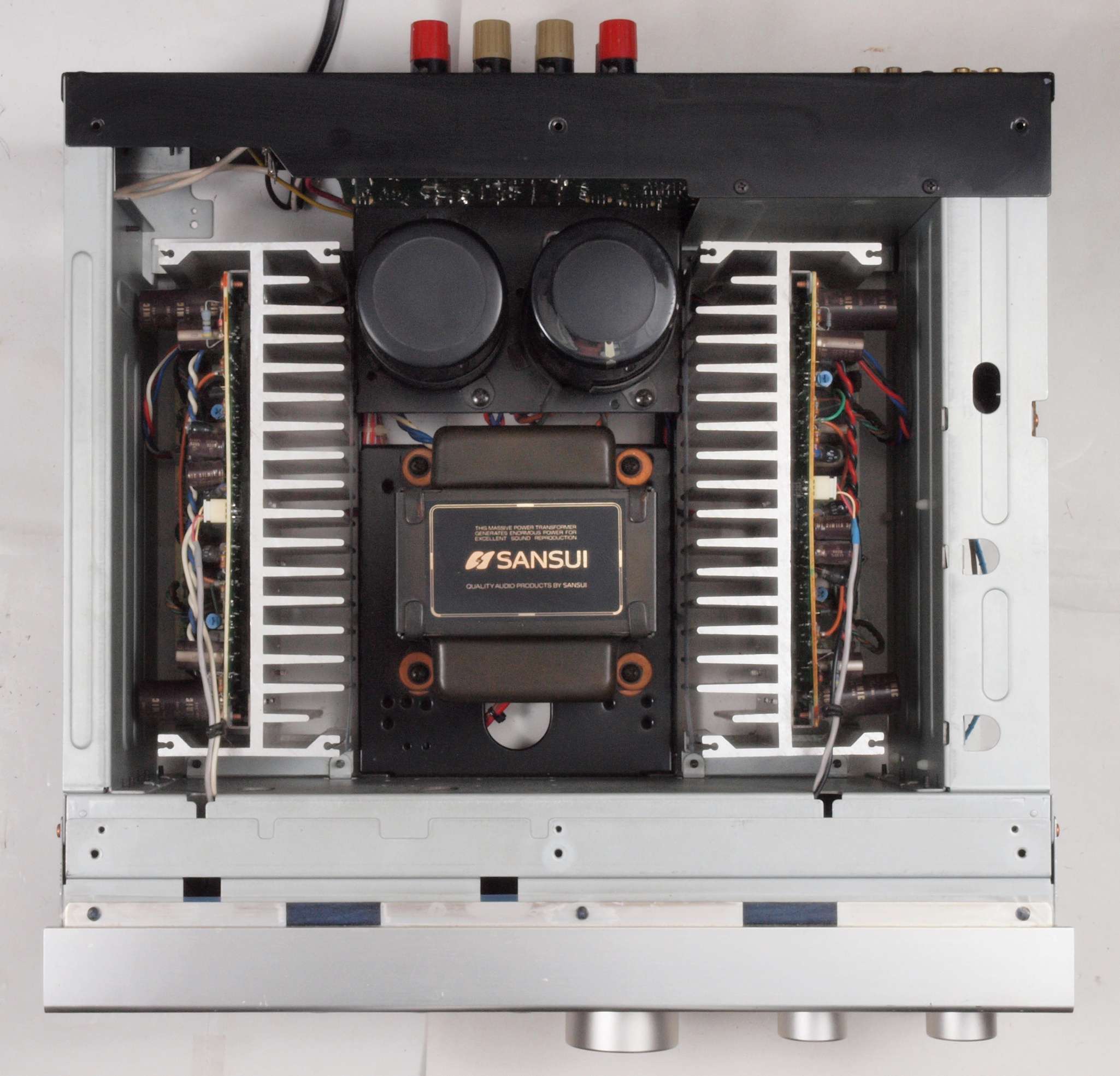

ＣＮ２．　修理後　上から見る

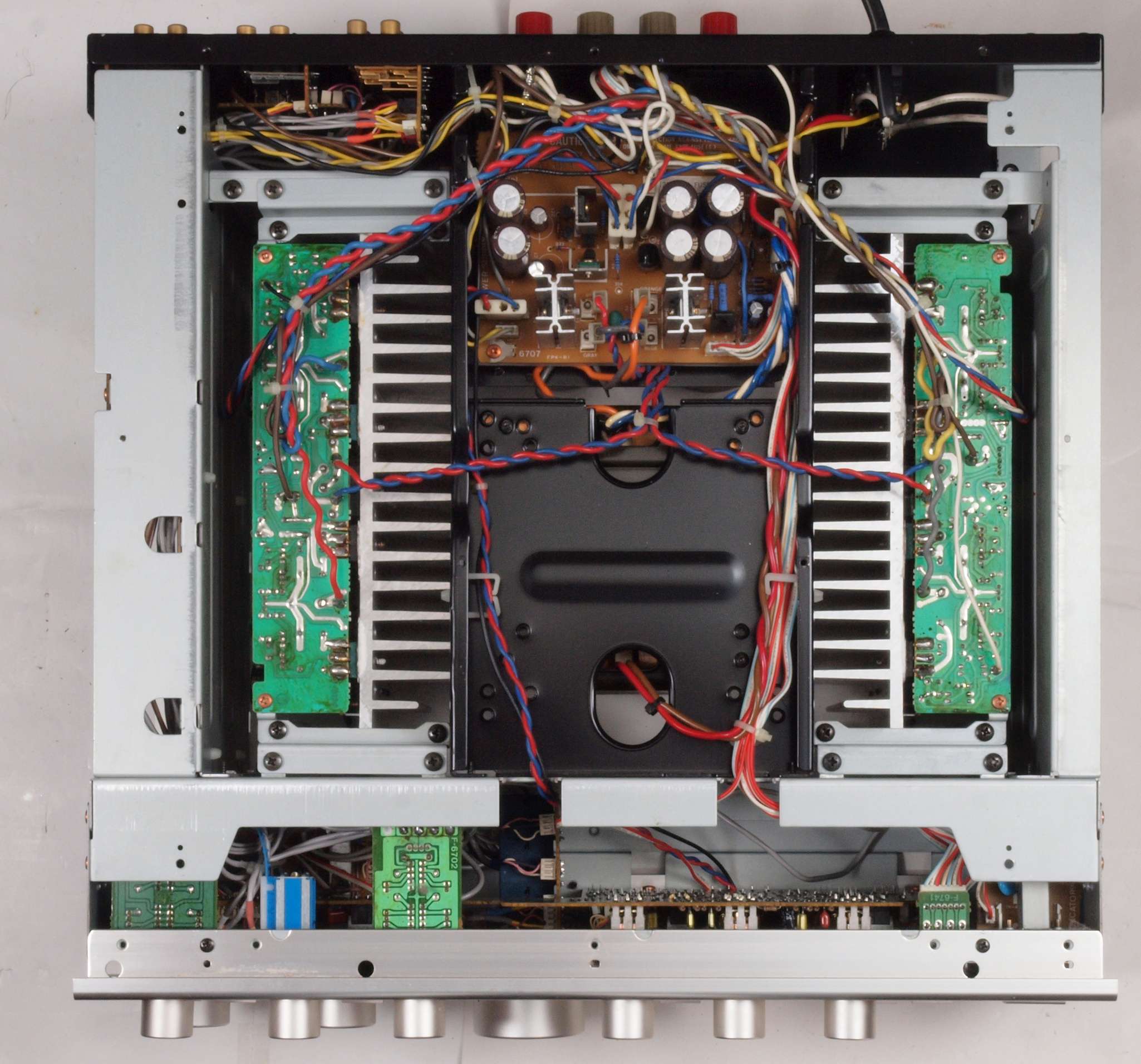

ＣＮ３．　修理前　下から見る

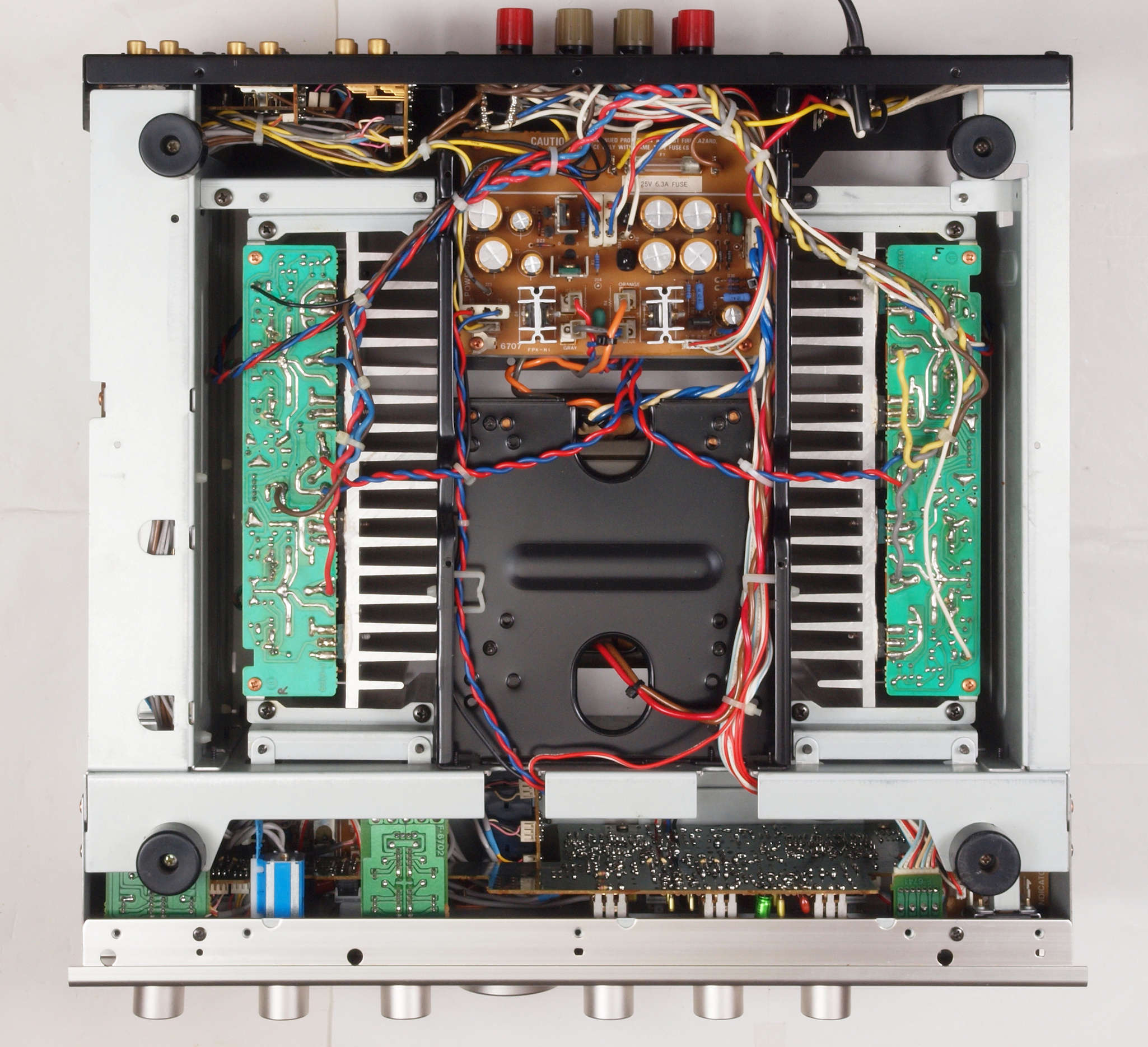

ＣＮ４．　修理後　下から見る

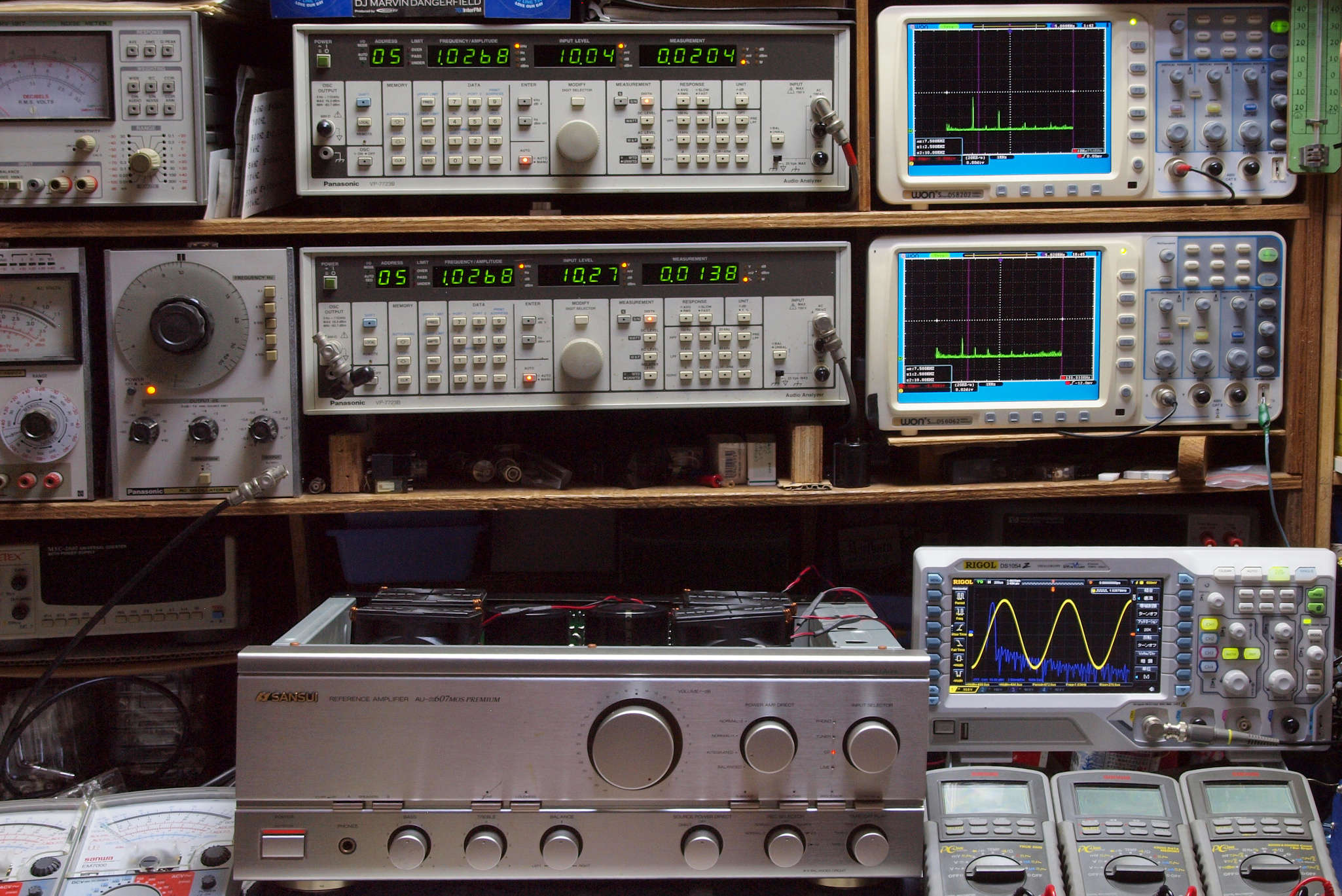

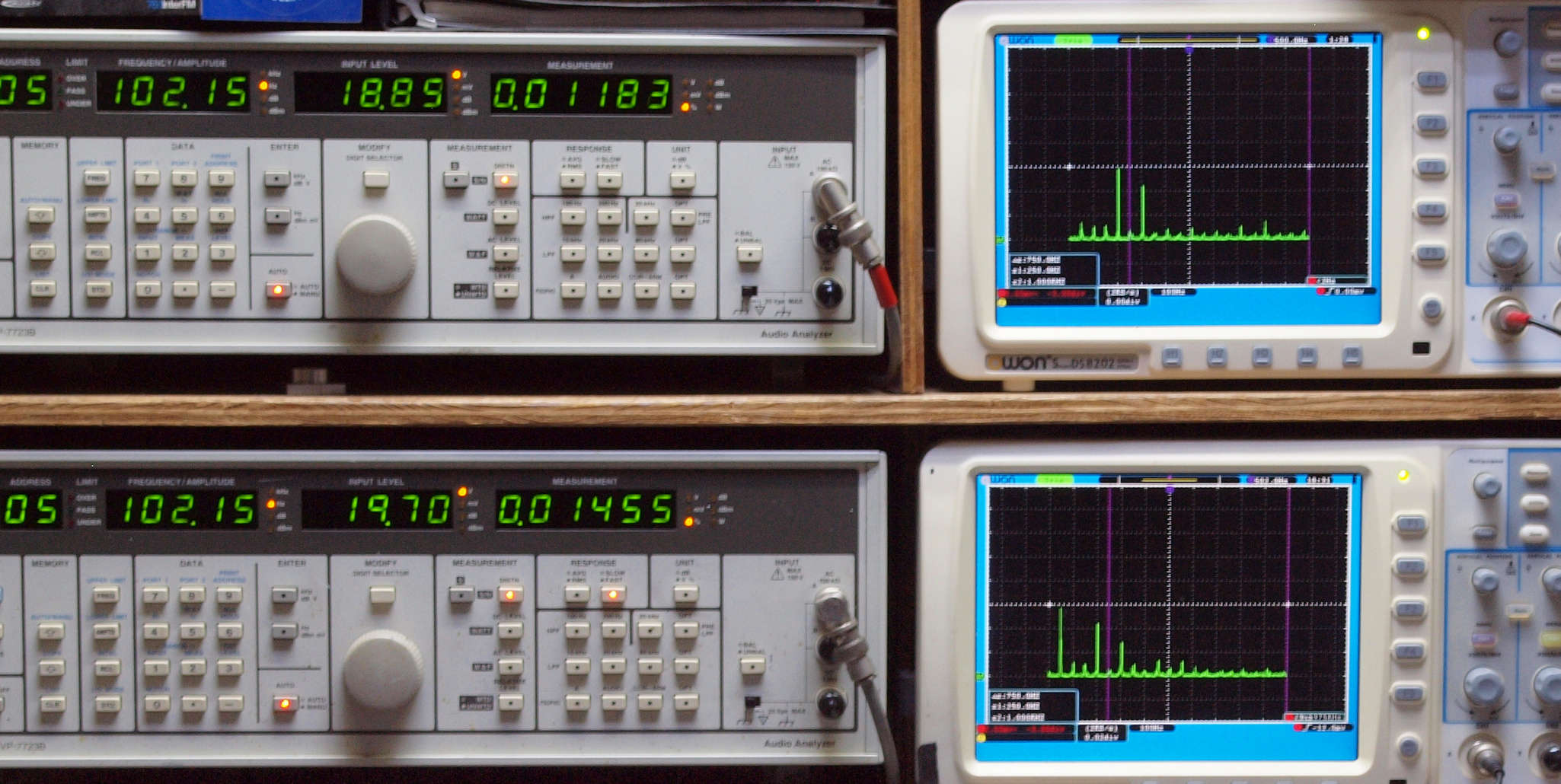

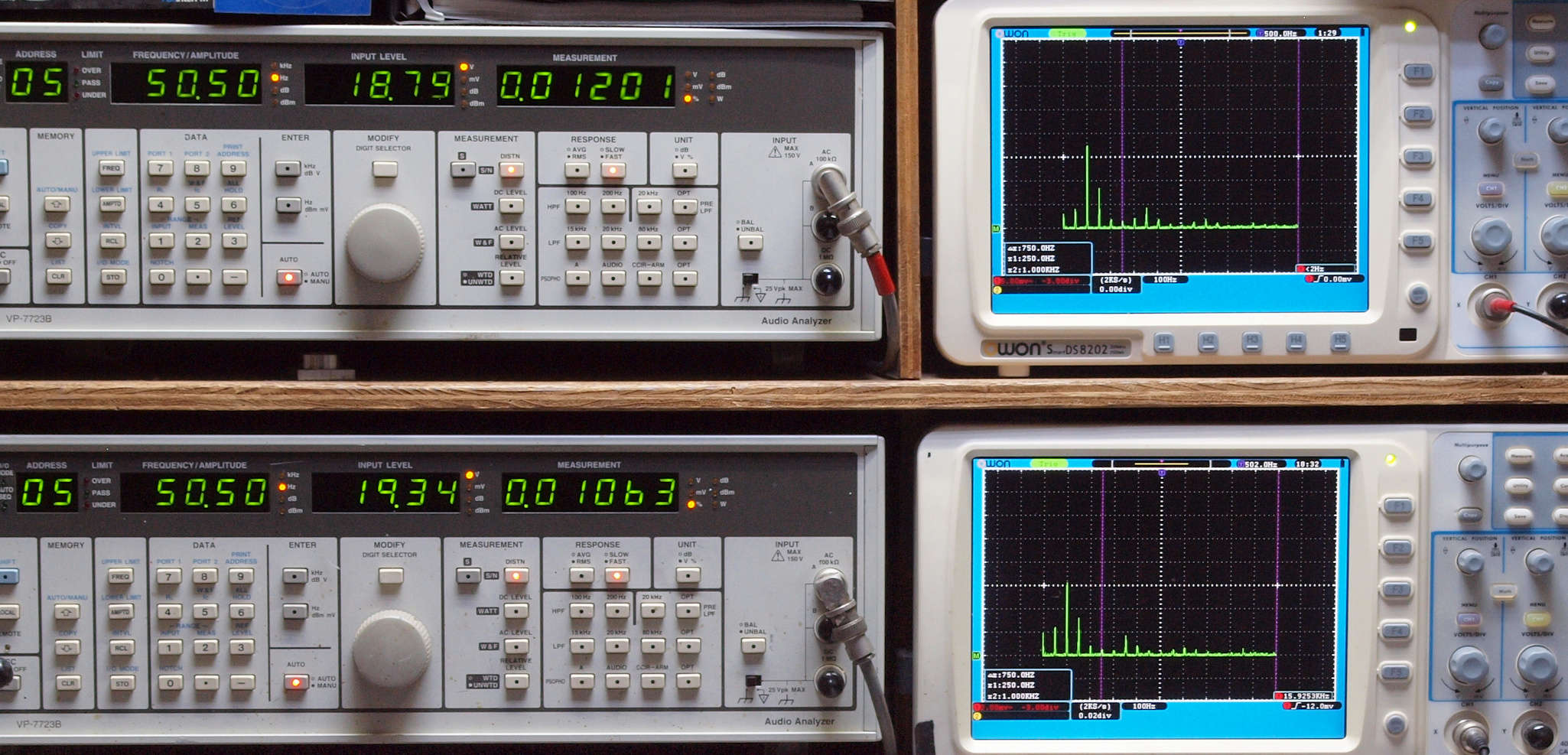

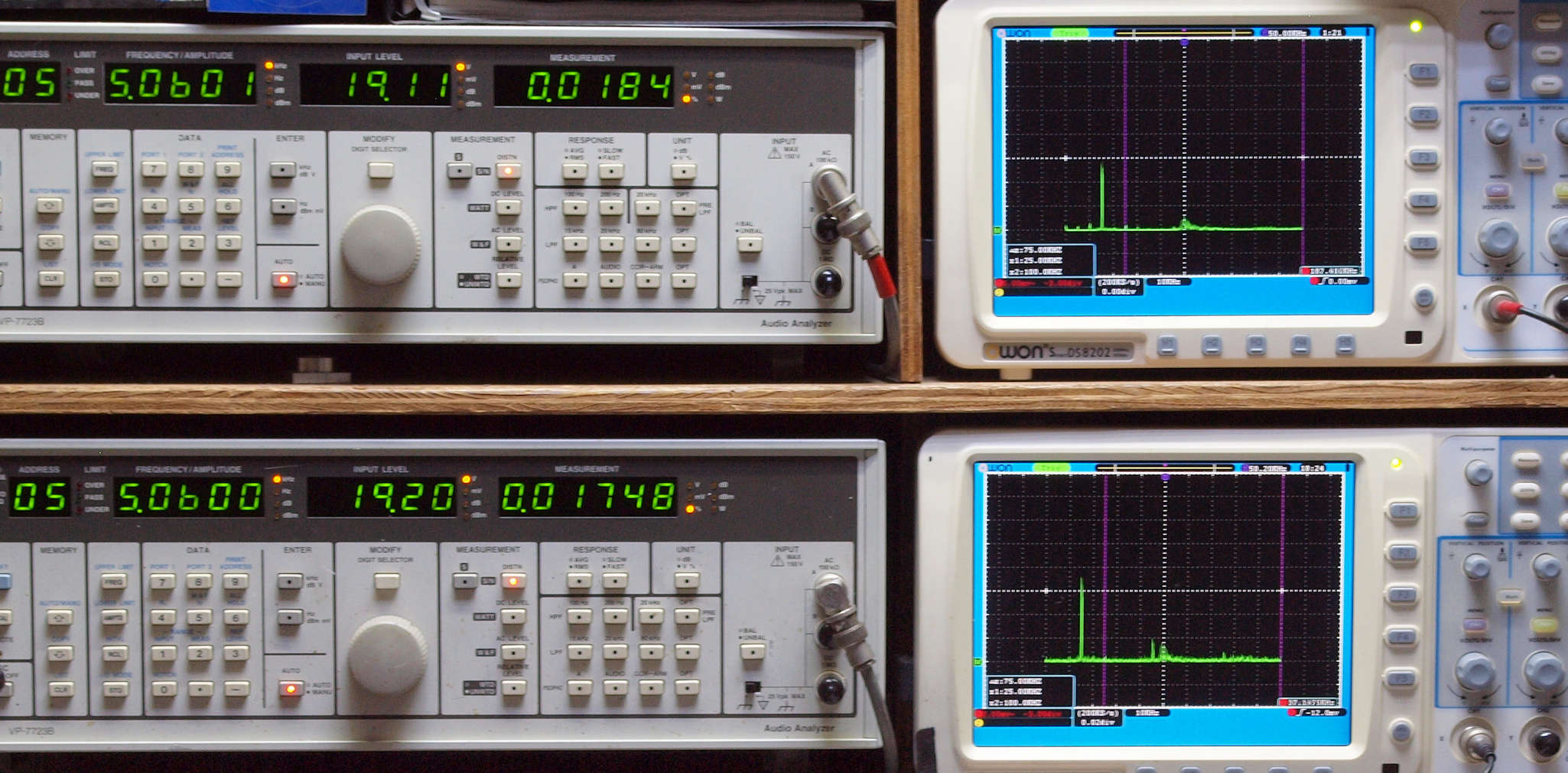

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

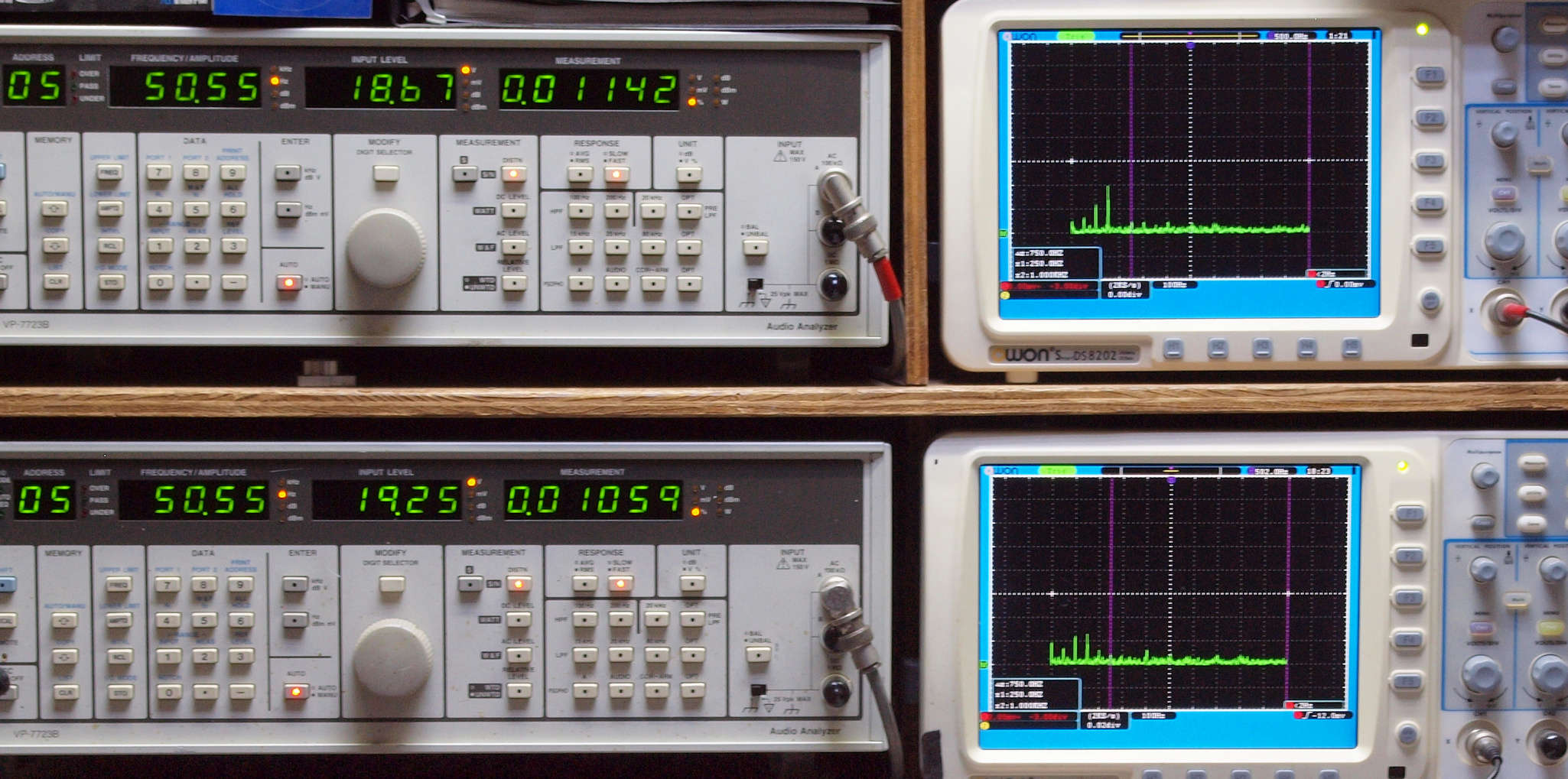

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１１４２％歪み。 　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１０５９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

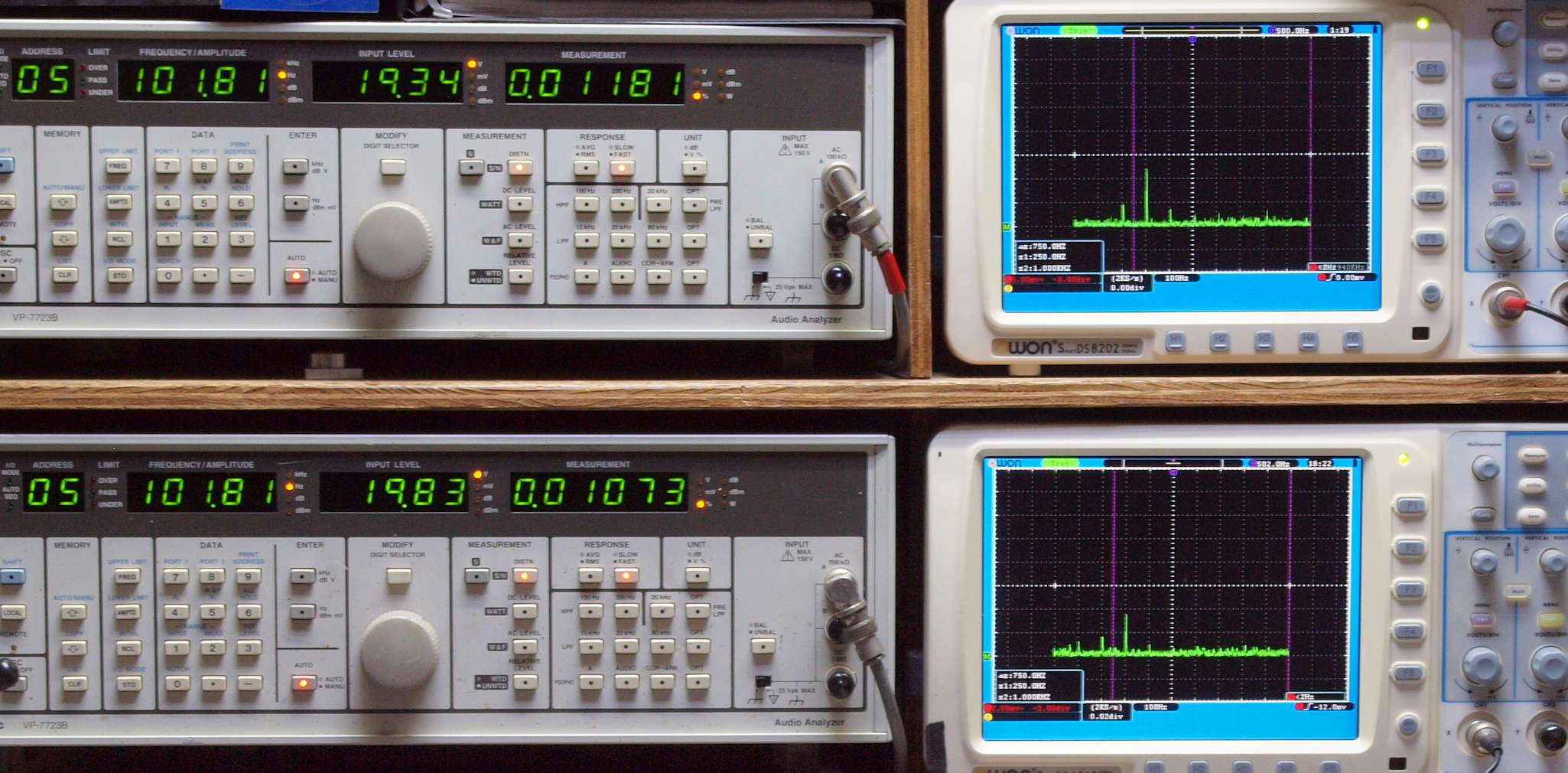

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１１８１％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１０７３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１４５８％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１３２３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１５０３％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１５２８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１８４％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１７４８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

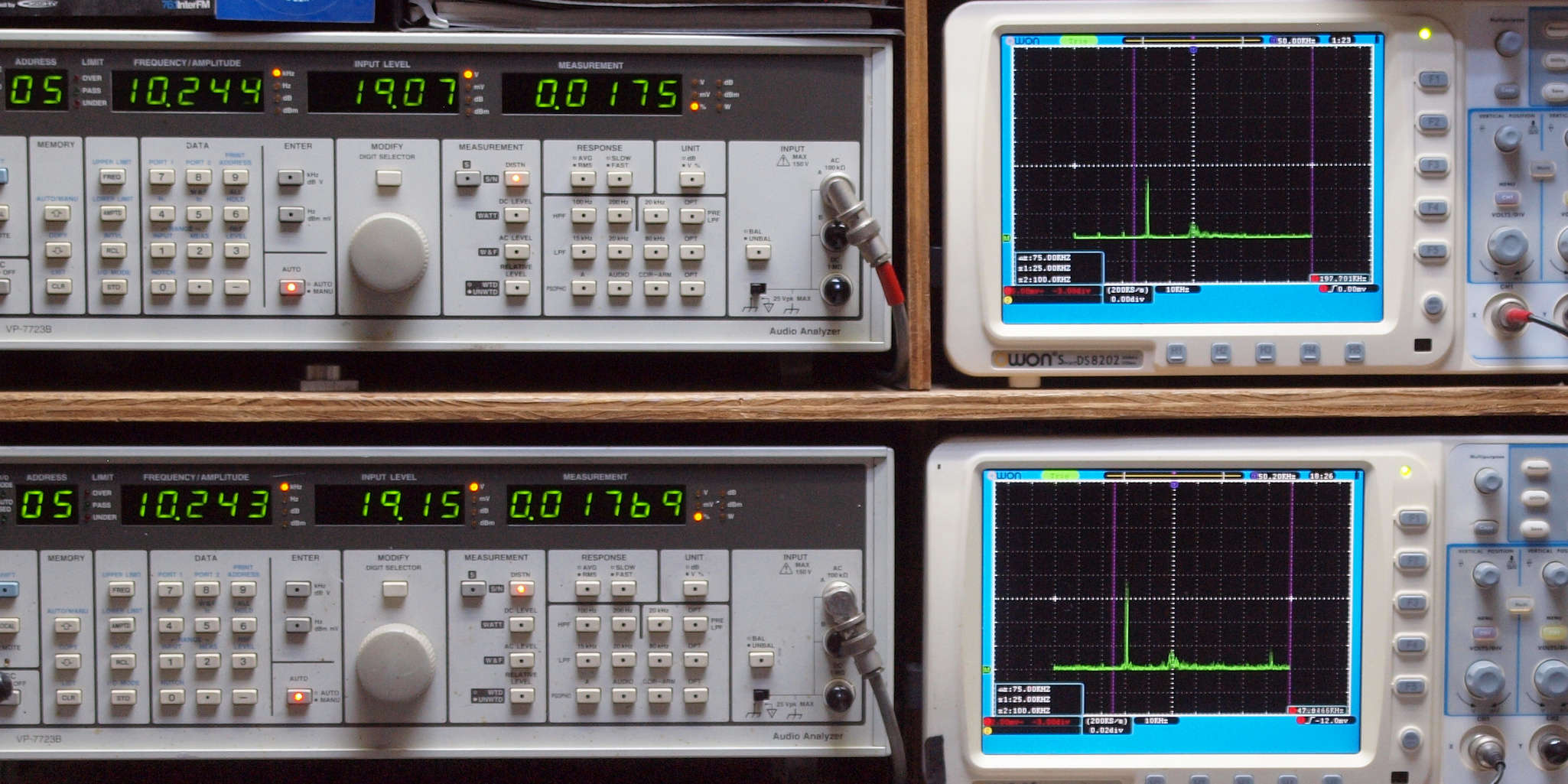

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１７５％歪み。 　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１７６９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

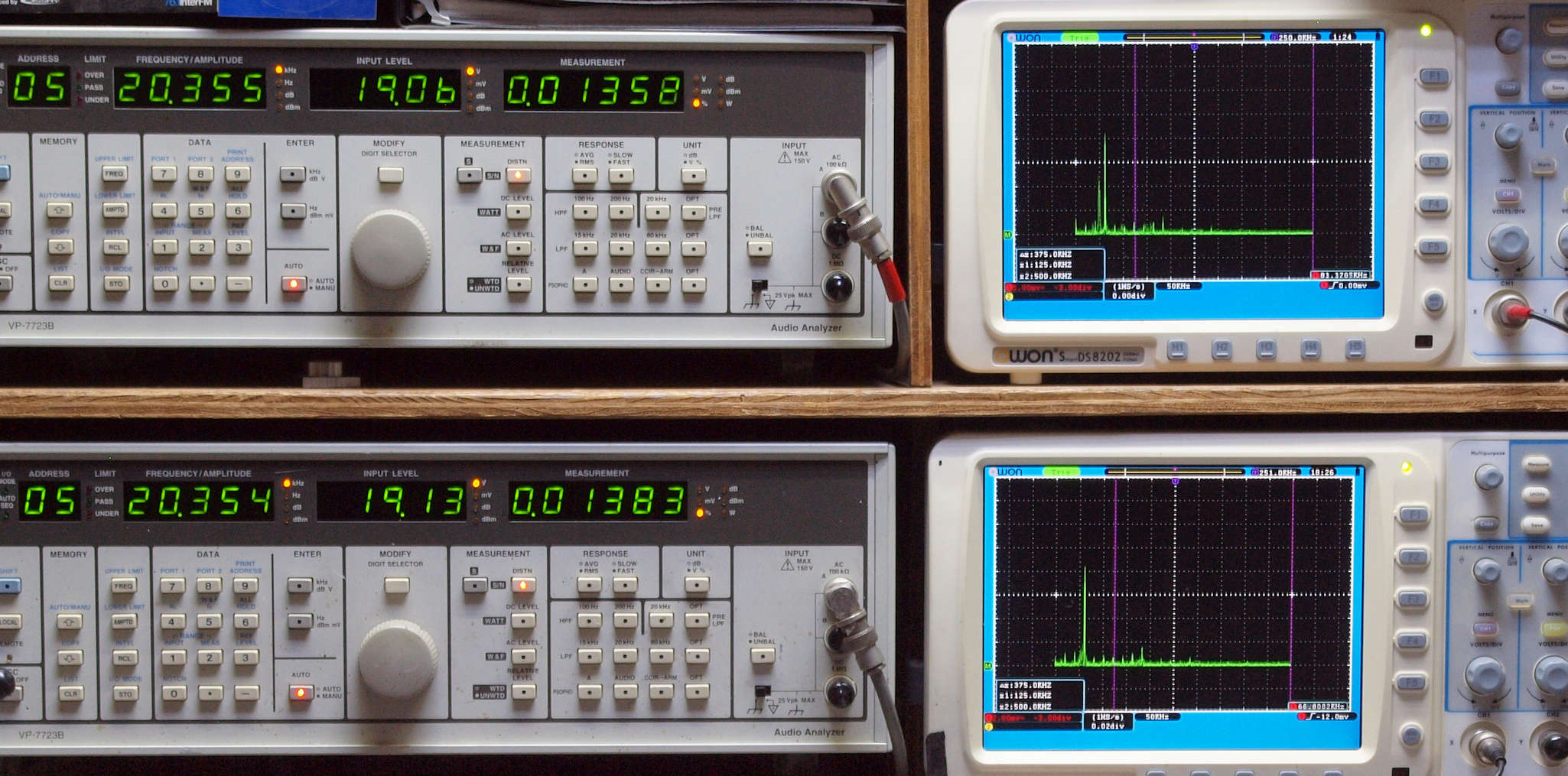

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１３５８％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１３８３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１２０１％歪み。 　　　　　　　　 　　　　 　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１０６３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１１８３％歪み。 　　　　　　　 　　　　　 　　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１４５５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１５９０％歪み。 　　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２４８０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２４８％歪み。 　　　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２９７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

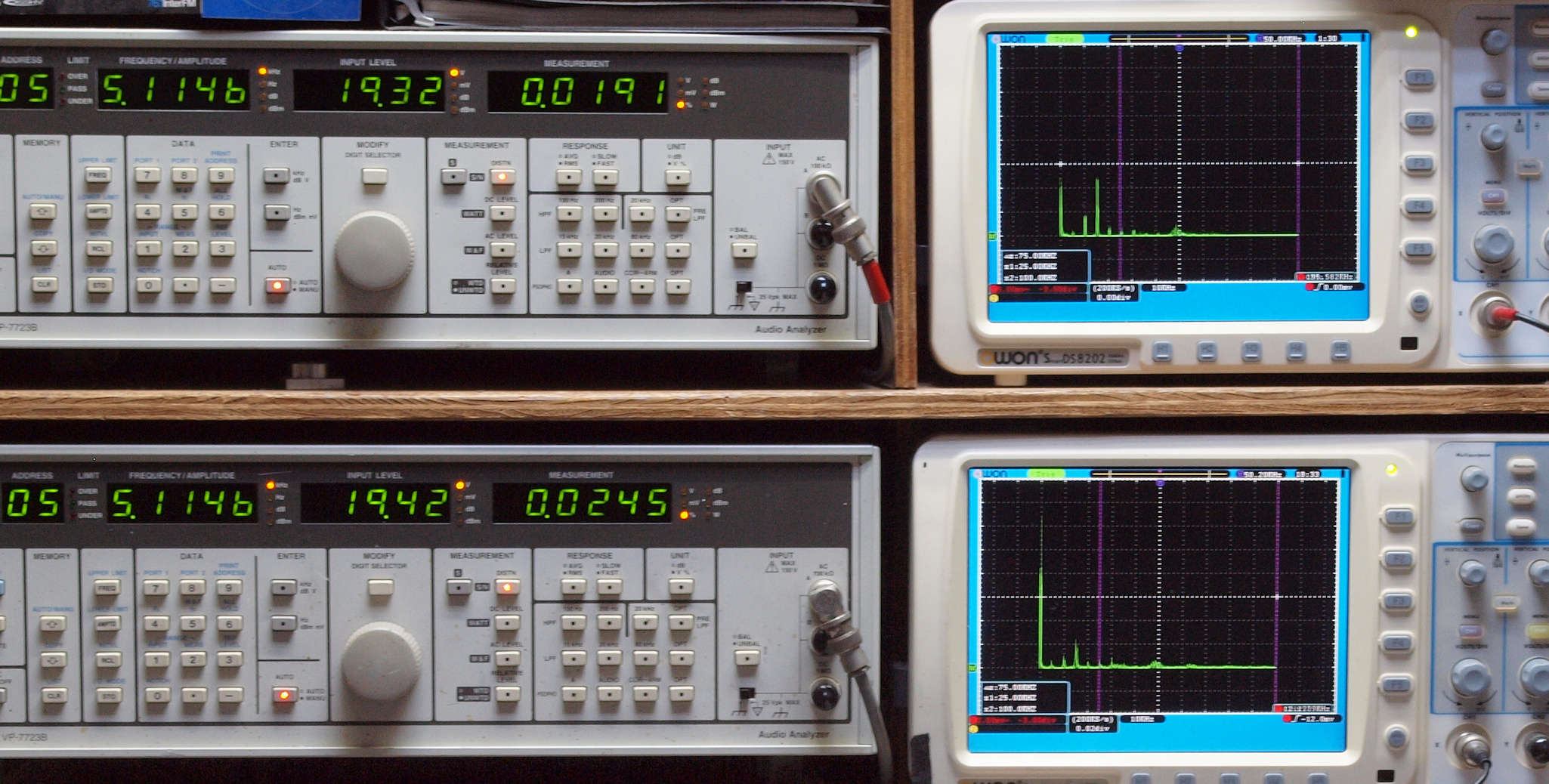

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１９１％歪み。 　　　　　　　　　 　　　　　 　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２４５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２００％歪み。 　　　　　　　　　 　　　　 　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２８２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

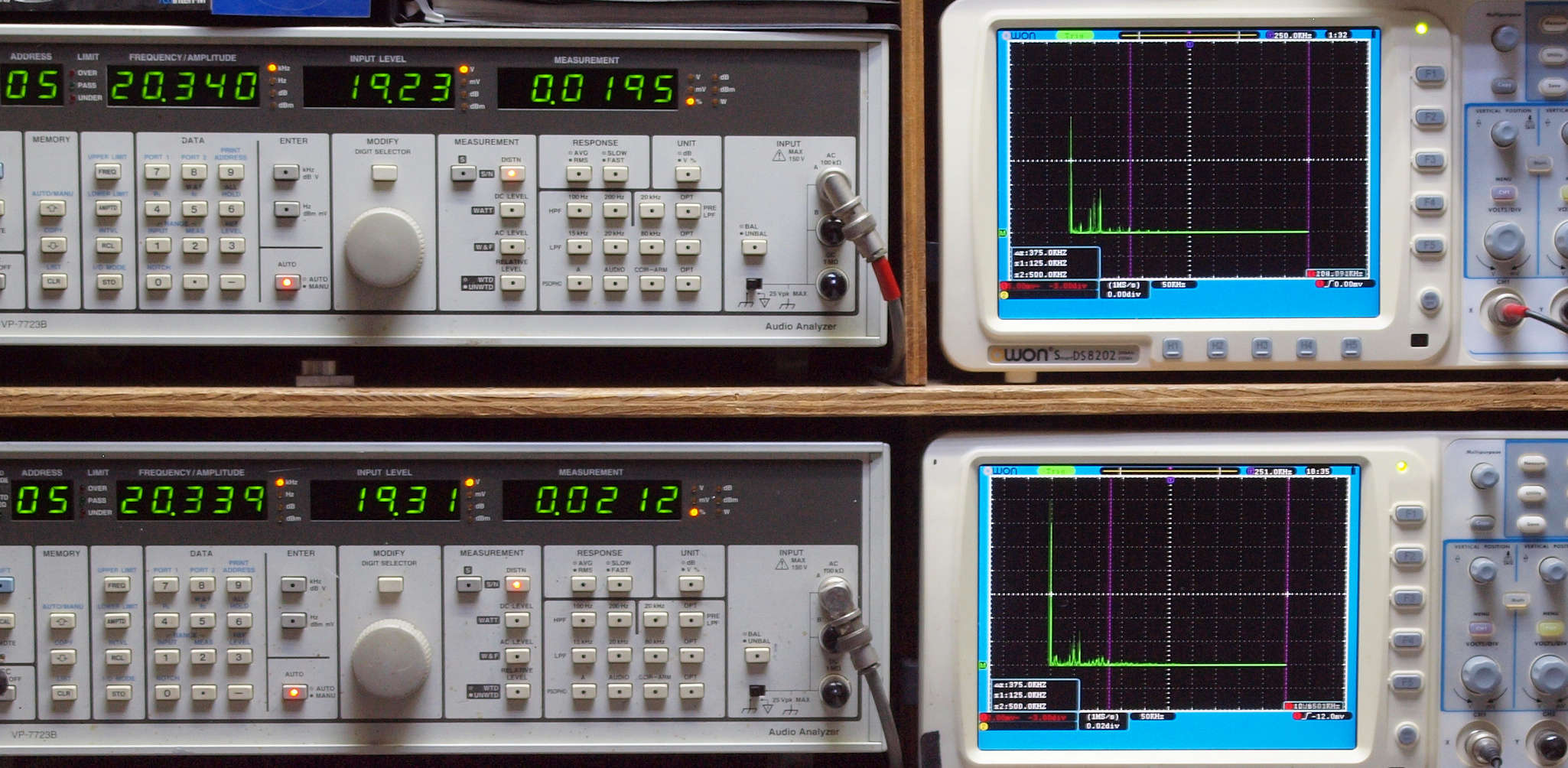

Ｅ２７．　ＭＭ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０１９５％歪み。 　　　　　　　　　　 　　　　　 　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０２１２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

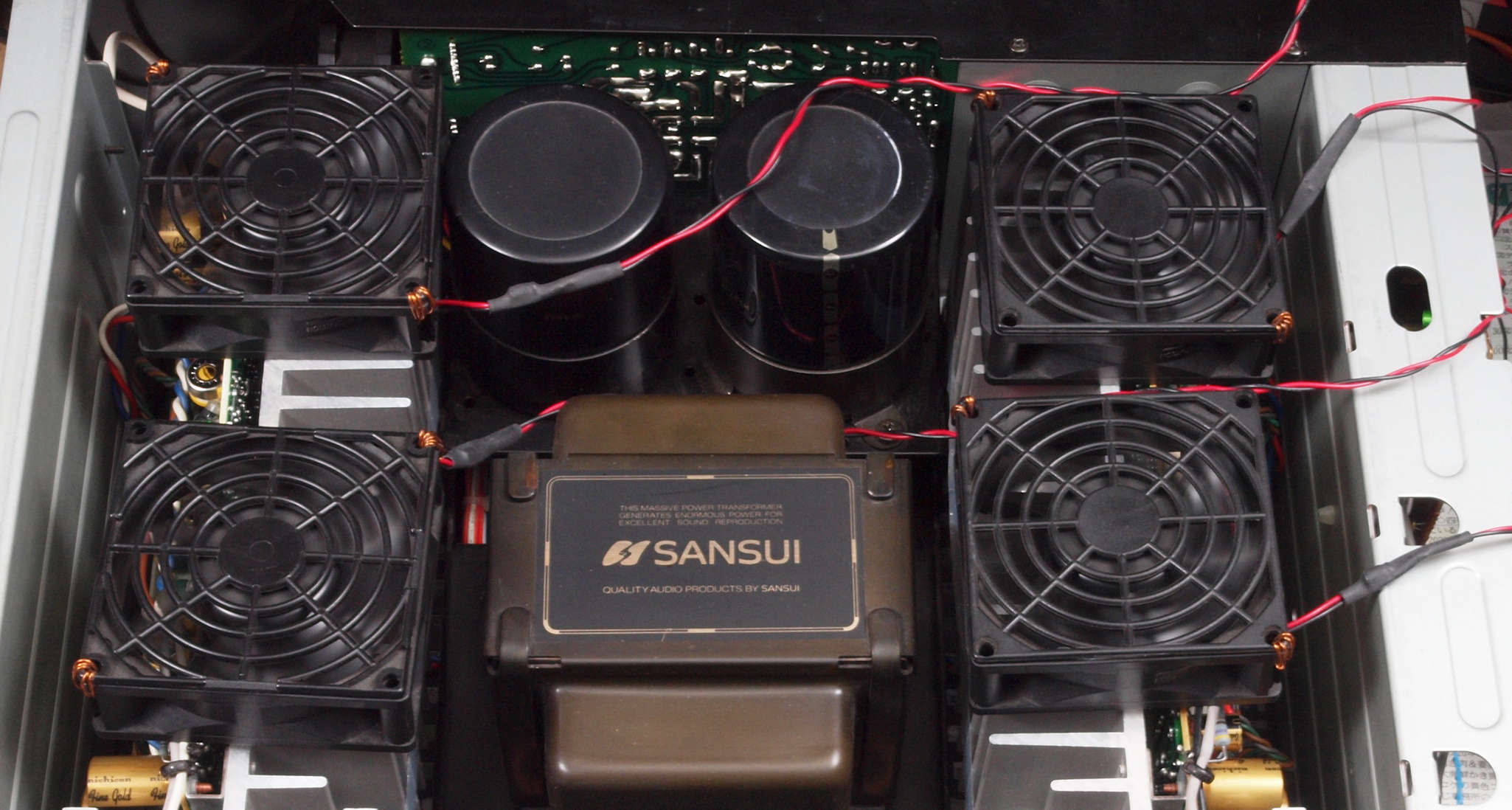

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　完成　　２４時間エージング、　左は　ＡＵ−α６０７　ＮＲＡ

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α６０７　ＭＯＳ　Ｐｒｅｍｉｕｍ　の仕様（マニアル・カタログより）

型式 インテグレーテッドアンプ　ＡＵ−α６０７　ＭＯＳ　Ｐｒｅｍｉｕｍ パワーアンプ部 実効出力(10Hz〜20kHz、 両ch同時動作) 55W+55W(6Ω) 45W+45W(8Ω) 全高調波歪率(実効出力時) 0.008%以下(8Ω) 混変調歪率 0.008%以下(8Ω) ダンピングファクター 150(8Ω) 周波数特性(1W) DC〜300kHz +0dB、-3dB 入力感度/インピーダンス 1V/5kΩ(1kHz) SN比(Aネットワーク) 120dB以上 ダイナミックパワー 70W(6Ω) 85W(4Ω) 90W(2Ω) TIM歪(SAWTOOTH) 測定限界値以下 スルーレイト 180V/μsec ライズタイム 0.6μsec プリアンプ部 入力感度/インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono MC=300μV/100Ω CD、Tuner、Line、Tape/DAT-1、2、3=150mV/20kΩ Phono最大許容入力 MM(THD 0.01%)=210mV MC(THD 0.1%)=21mV 周波数特性(1W) Phono MM=20Hz〜20kHz ±0.2dB CD、Tuner、Line、Tape/DAT-1、2、3=DC〜200kHz +0dB、-3dB SN比(Ａネットワーク) Phono MM=88dB以上 Phono MC=70dB以上 CD、Tuner、Line、Tape/DAT-1、2、3=110dB以上 トーンコントロール Bass最大変化量=±6dB(50Hz) Treble最大変化量=±6dB(15kHz) サブソニックフィルター 16Hz(-3dB)、6dB/oct ラウドネス +4dB(50Hz)、+4dB(10kHz) 総合 定格消費電力 160W 外形寸法 幅460x高さ159x奥行446mm 重量 18.8kg 価格 限定生産品　￥138,000(1991年発売)
