Ｓａｎｓｕｉ　ＡＵ−α７０７ＫＸ　修理記録

平成２４年１月１１日持込　　２月３日完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 7.8年前に新古品で購入し、セパレートアンプ にシステムを変える迄、主にレコード再生に使っていました。 セパレートアンプを主システムにしてからはTVの音声出力をLINE に繋いで使用したり、パワー部を使ってC2で鳴らしたりしていました。 最近、アナログプレーヤーが2台有りますので1台をこのアンプに繋ぎ音を出してみましたら、 右ch、左ch共、音が出たり出なかったり、ブスブスと 接触が悪い様な感じです（TV音声時も時々同じ症状が出ました） この症状が出た時はINPUT SELECTを廻すと修まる事はありま したが・・・・気休め また、半年くらい前から電源SWを入れて暫くするとブーンと 云うノイズがするようになりました。 これはする時としない時があります。 B．　原因 経年劣化。 Ｃ．　修理状況 SP接続リレー交換。 メインＡＭＰのバランス・バイアス半固定ＶＲ交換。 コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 チューナップの為、電解コンデンサーをオーディオコンデンサーに交換。 １部ＲＣＡ端子交換 電源コードを取り、３Pインレット取り付け。 Ｄ．　使用部品 バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　８個。 ＦＥＴ（電界効果トランジスター）　 　　　　　　　　　　　　　４個。 SP接続リレ　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（ミューズ使用）　　　　　　　　　　　６５個。 セラミックコンデンサー　　　　　　　　　　　　　　　　　　４個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　２個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　４個。 ３Pインレット　　　　　　　　　　　　　　　１個、　FURUTECH　FI-10(R) ロジウムメッキ。 Ｅ．　調整・測定 Ｆ．　修理費　　１１５，０００円　　　　オーバーホール修理 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α７０７ＫＸ　の仕様（マニアル・カタログより）

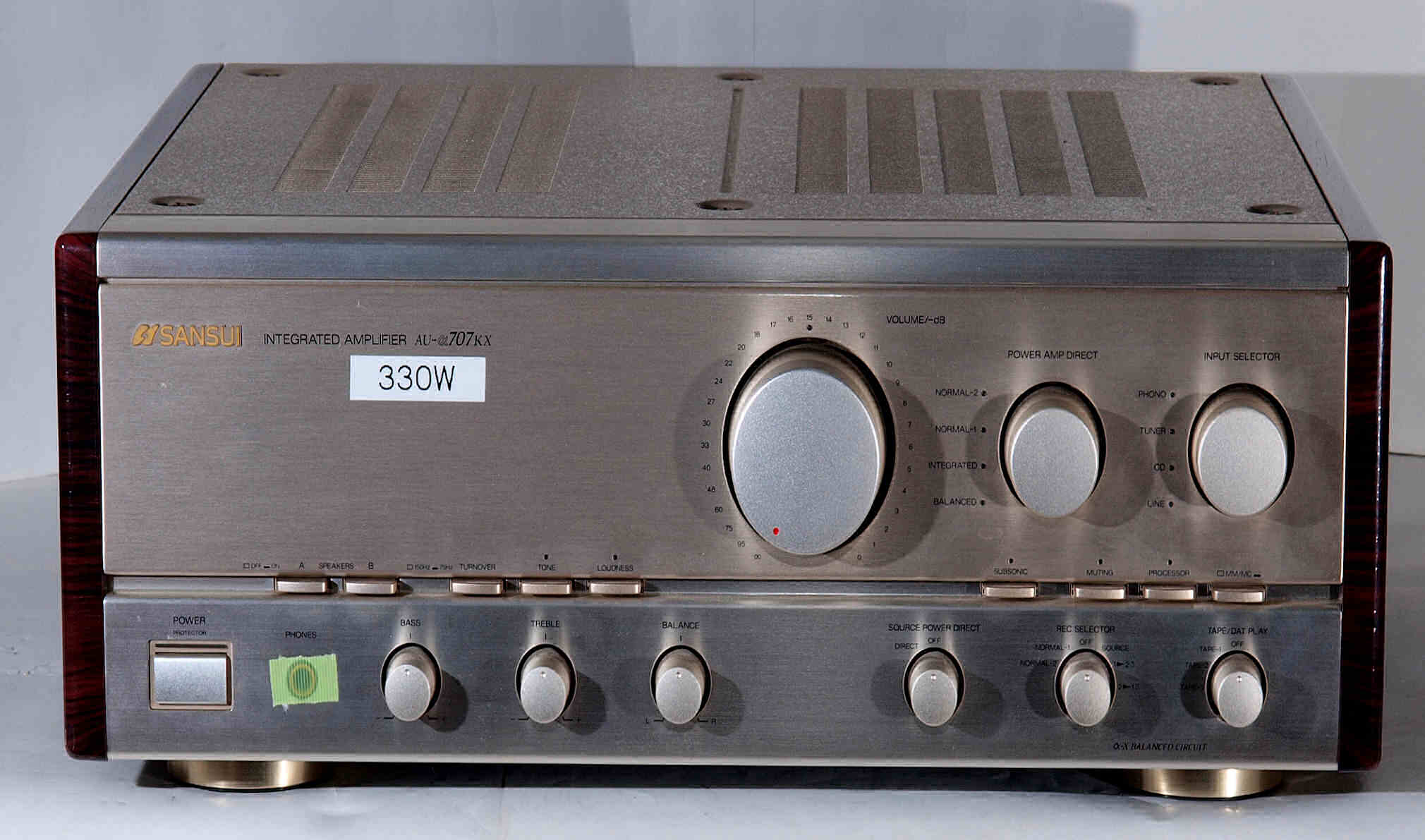

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

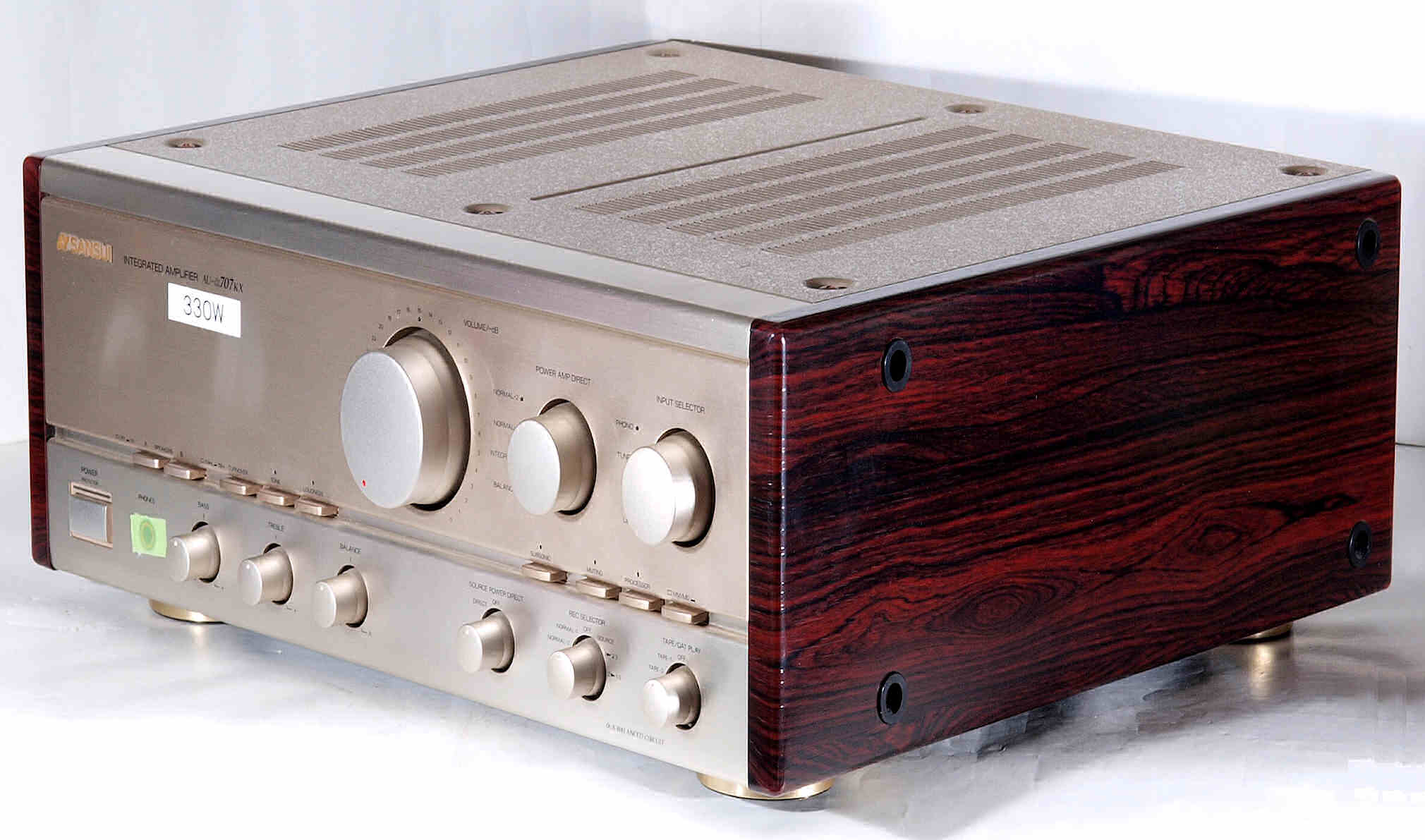

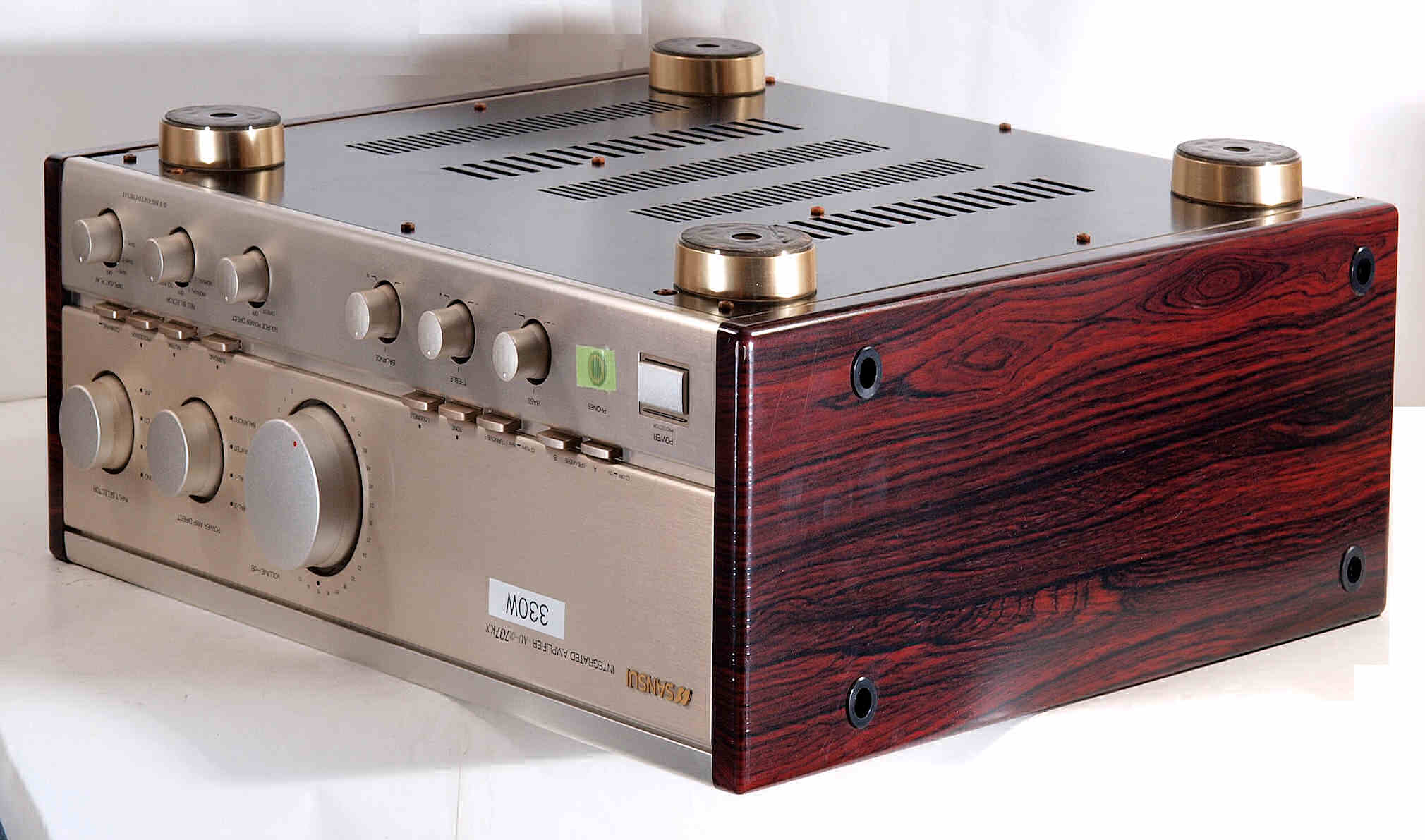

Ａ１２．　点検中　前右から見る

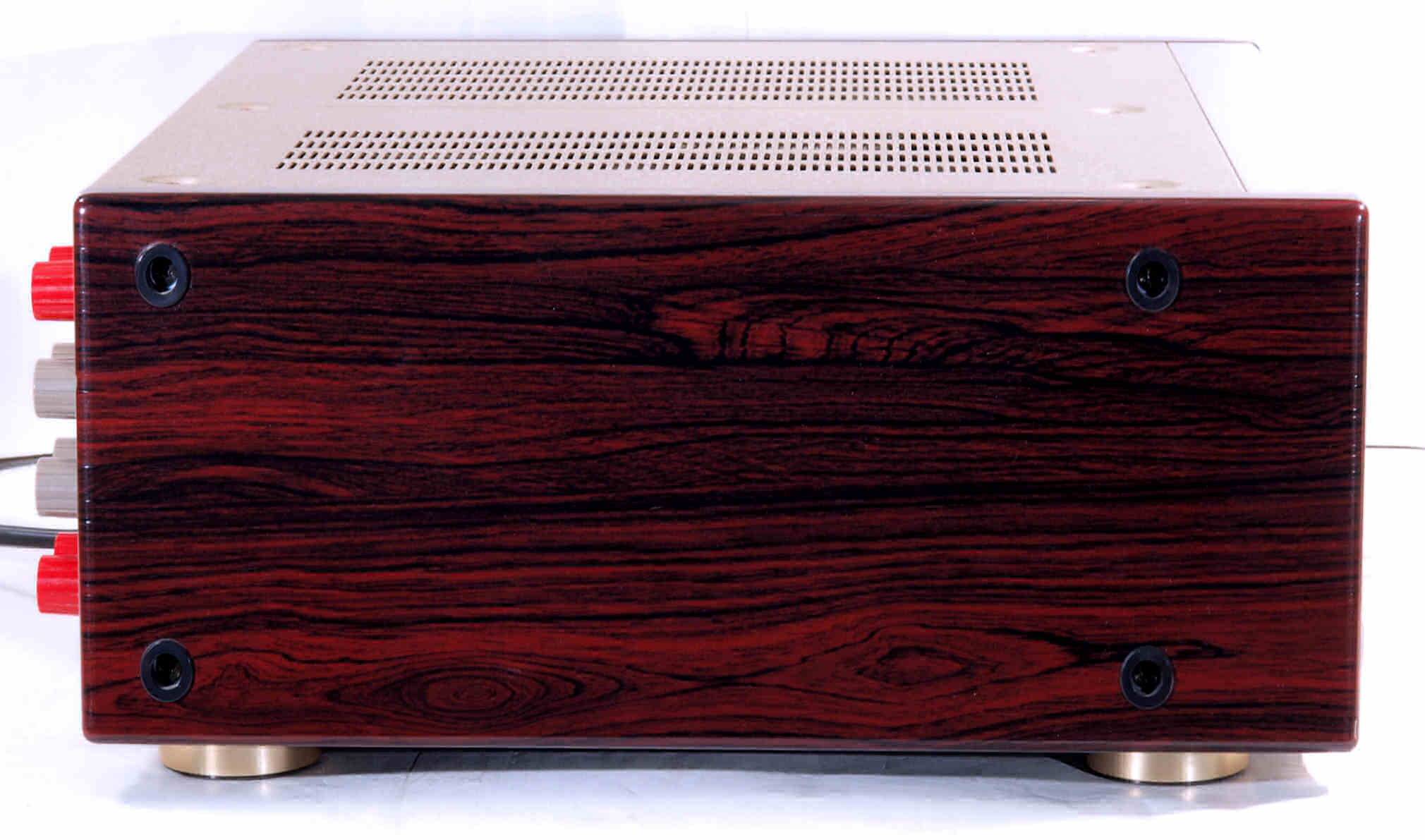

Ａ１３．　点検中　右から見る

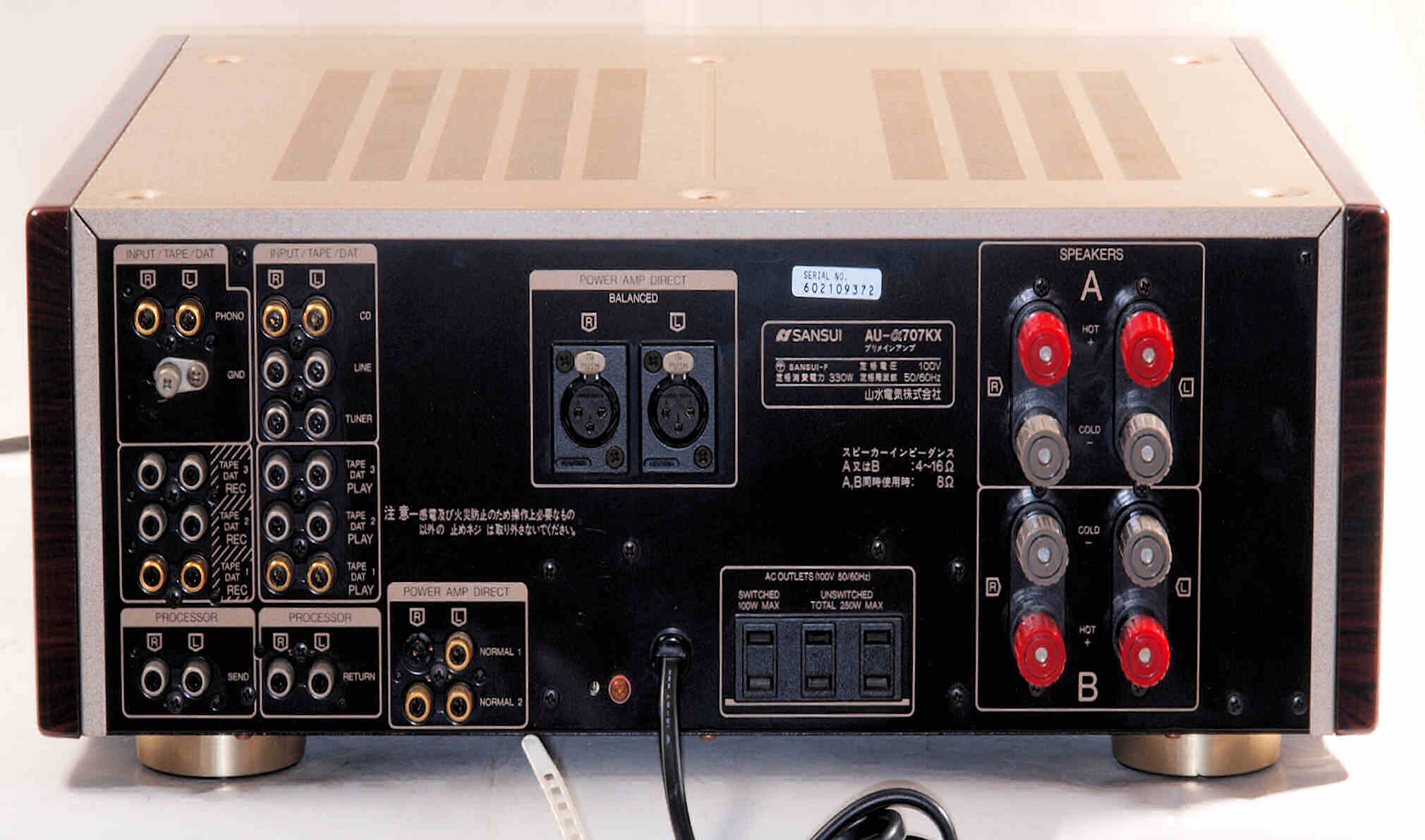

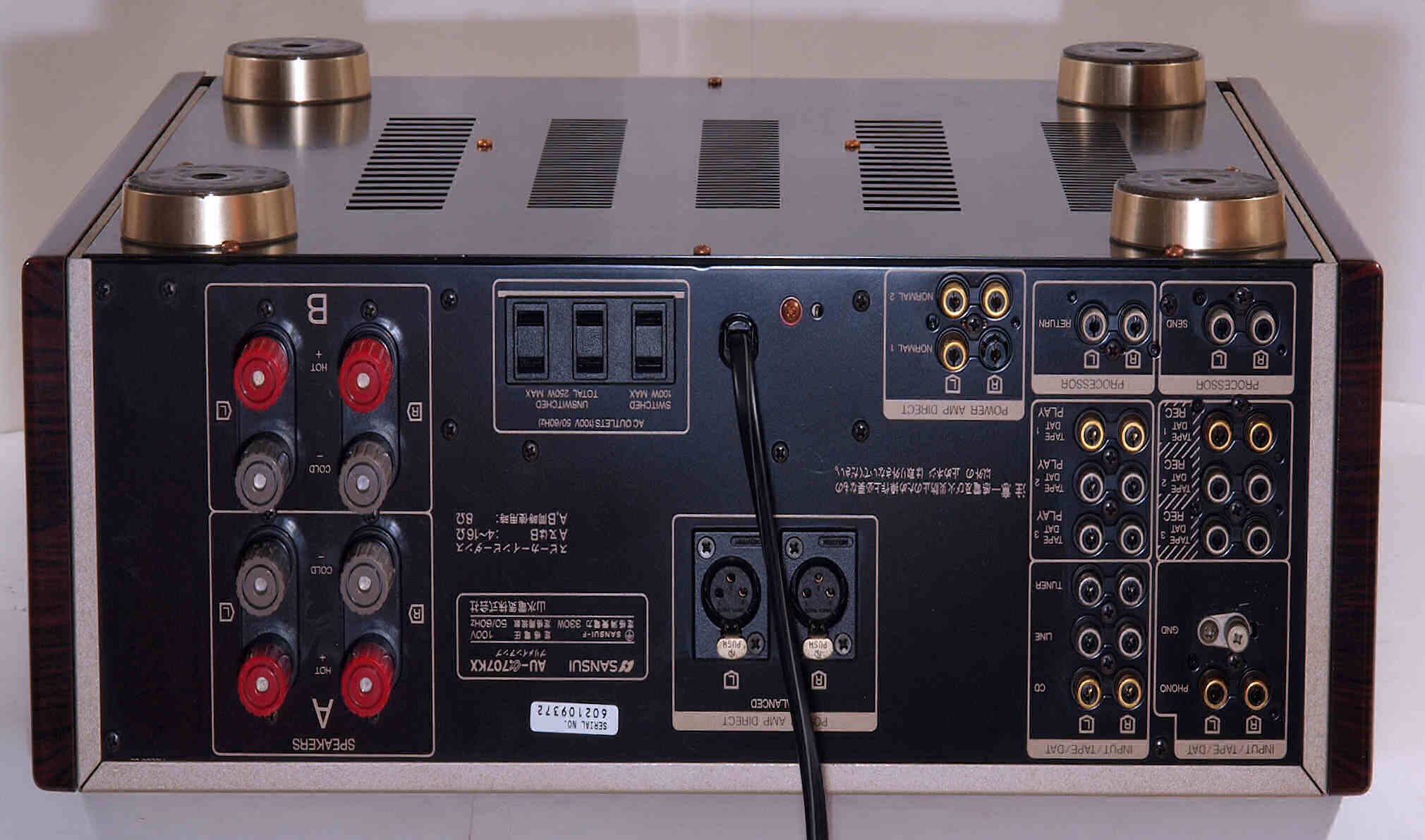

Ａ１４．　点検中　後から見る

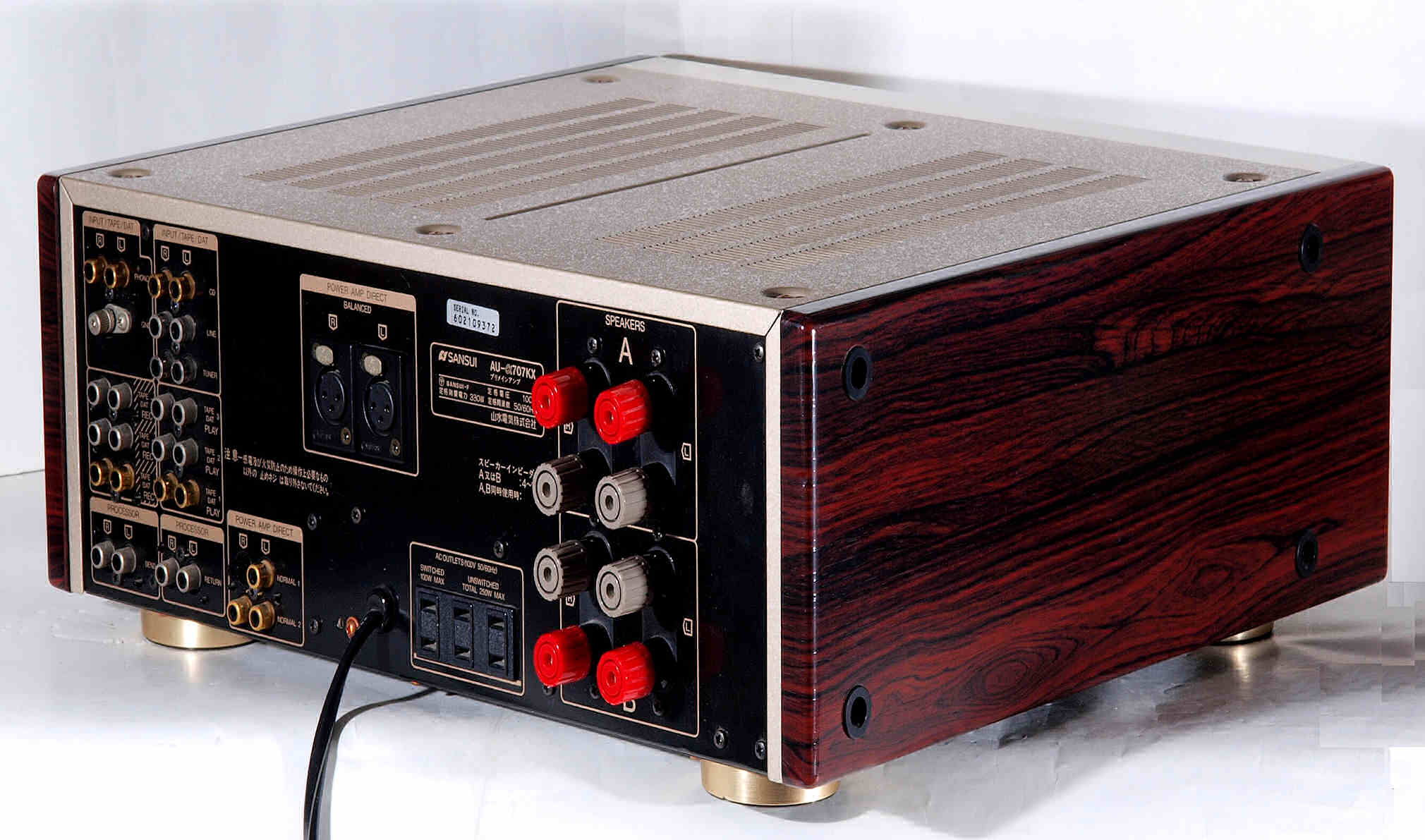

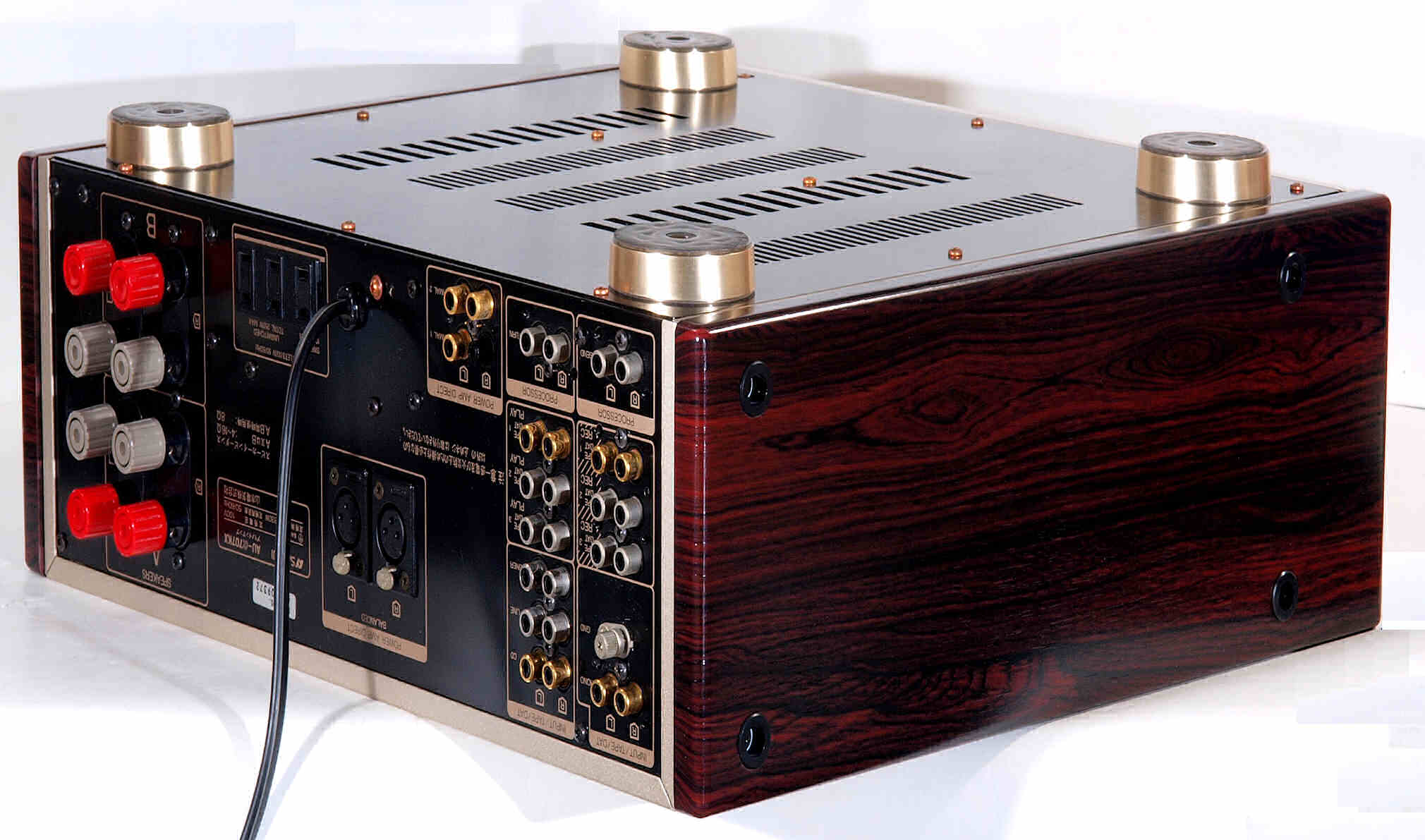

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

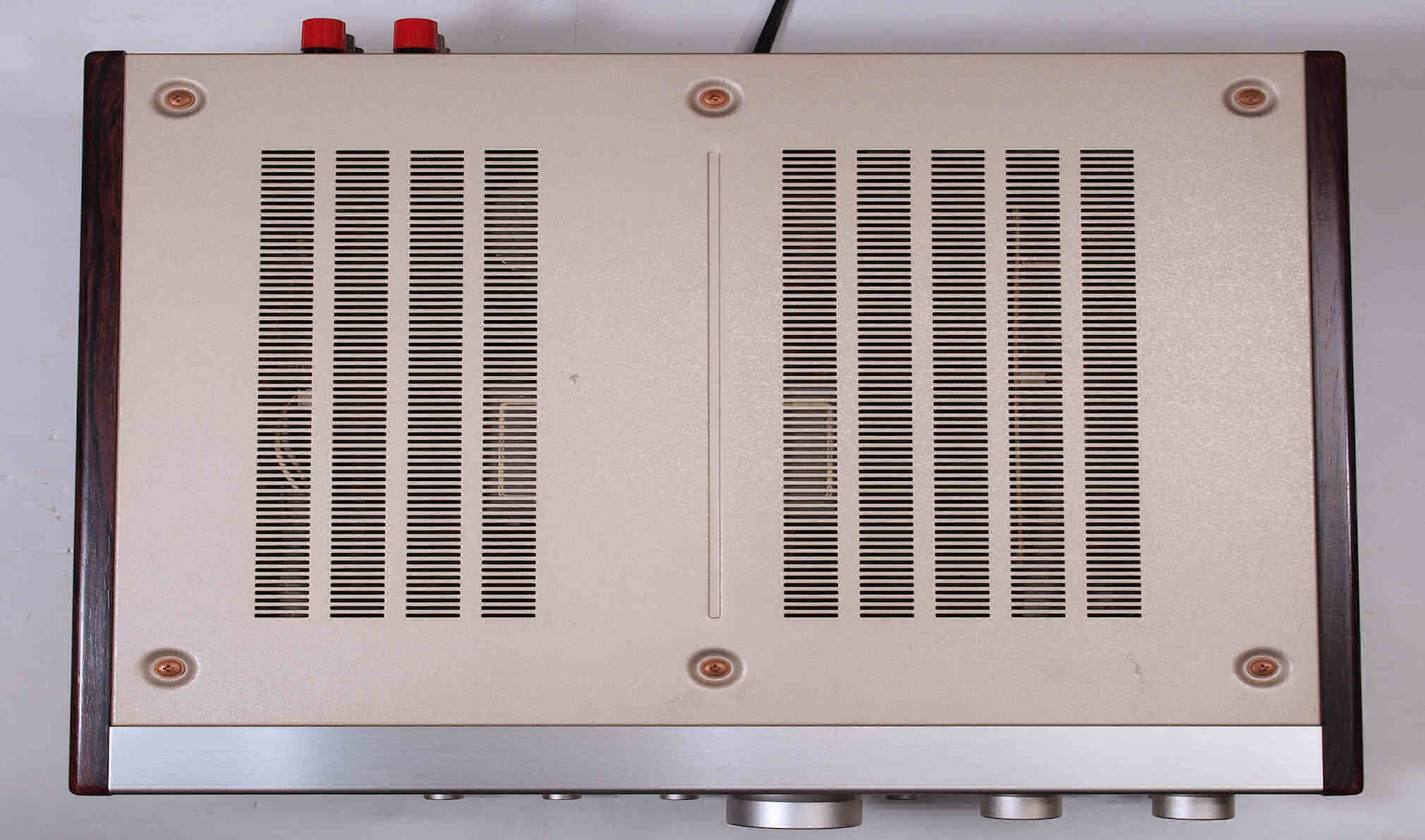

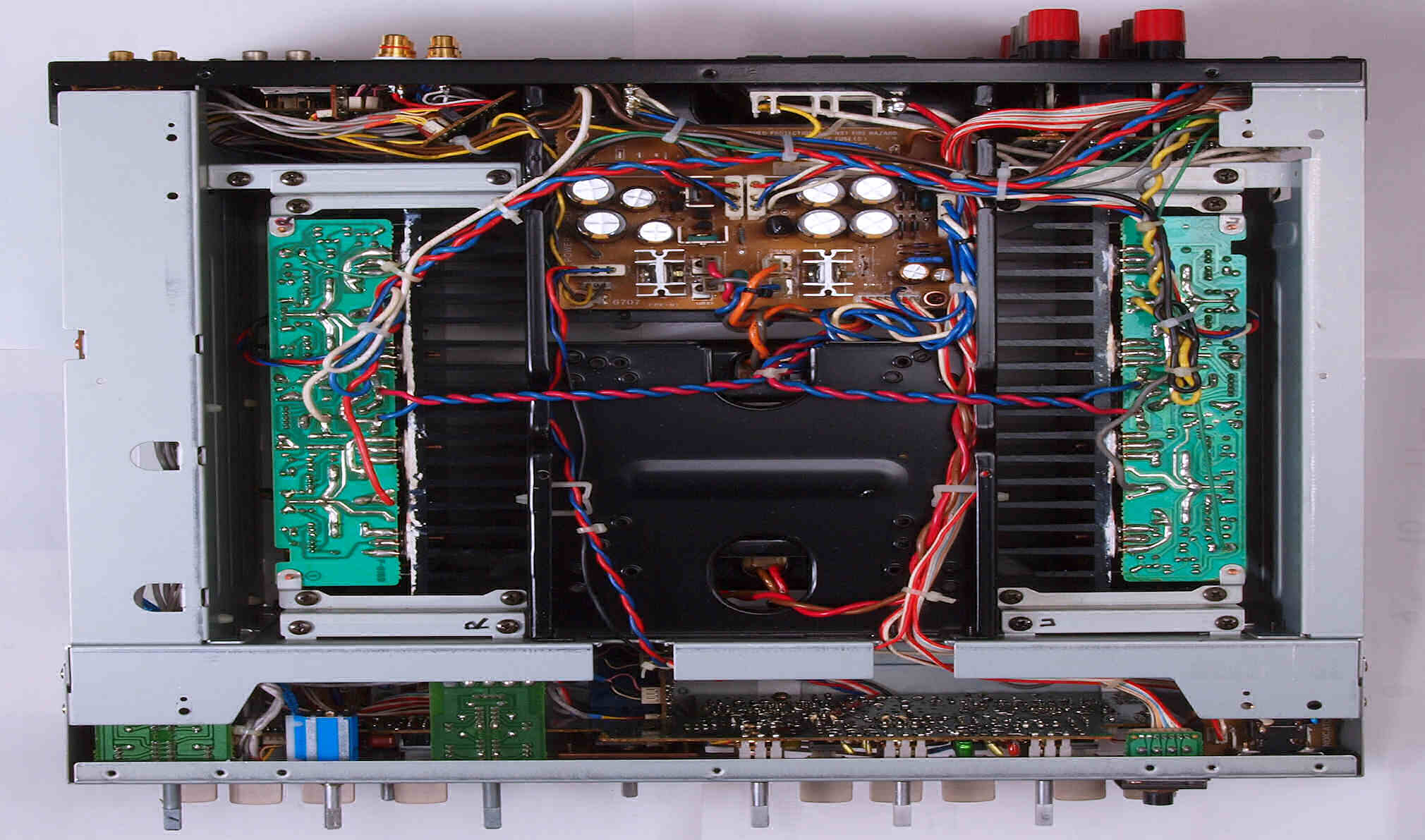

Ａ１７．　点検中　上から見る

Ａ１８．　点検中　上蓋を取り、右半分清掃し、上から見る

Ａ１８２．　点検中　上蓋を取り、清掃し、上から見る

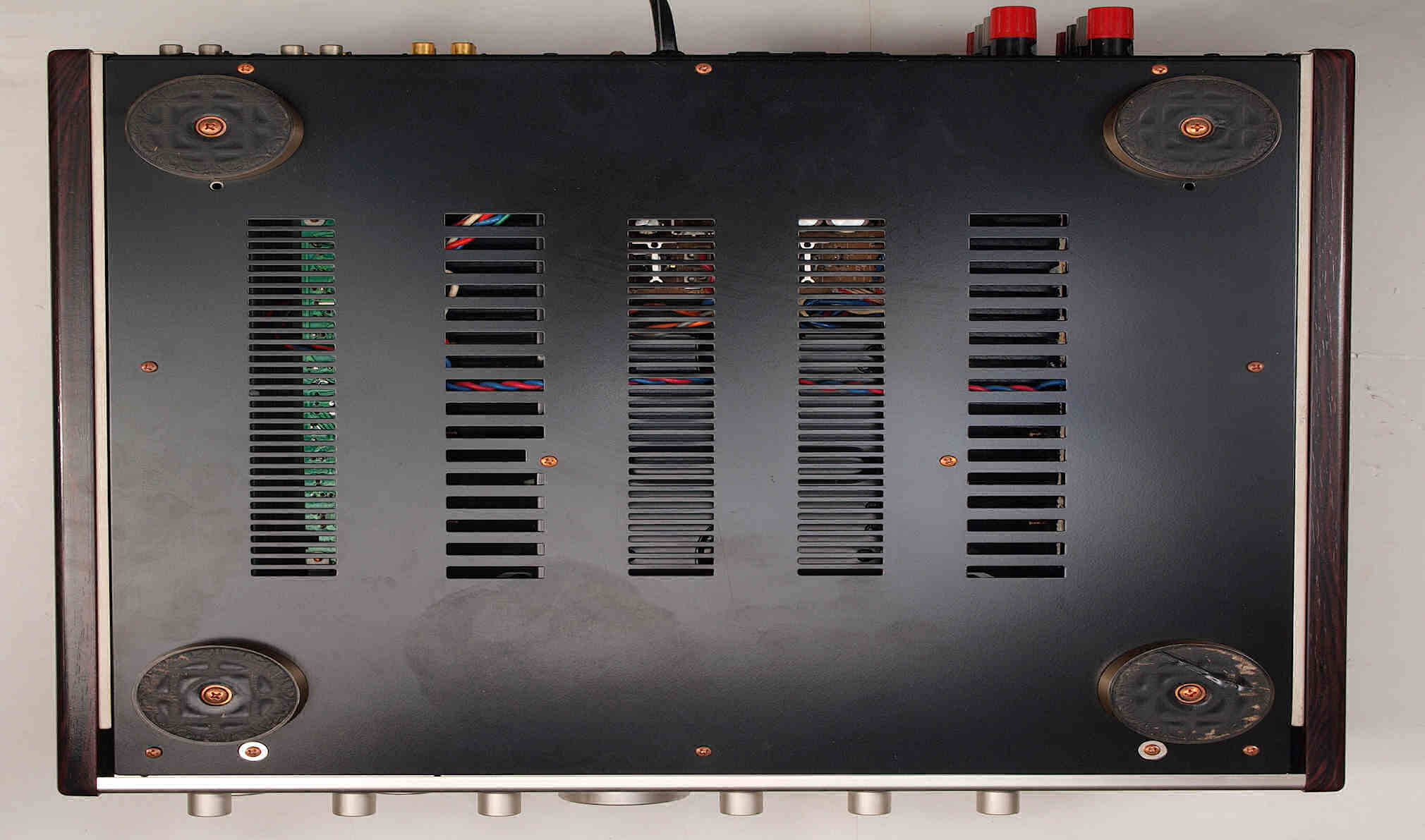

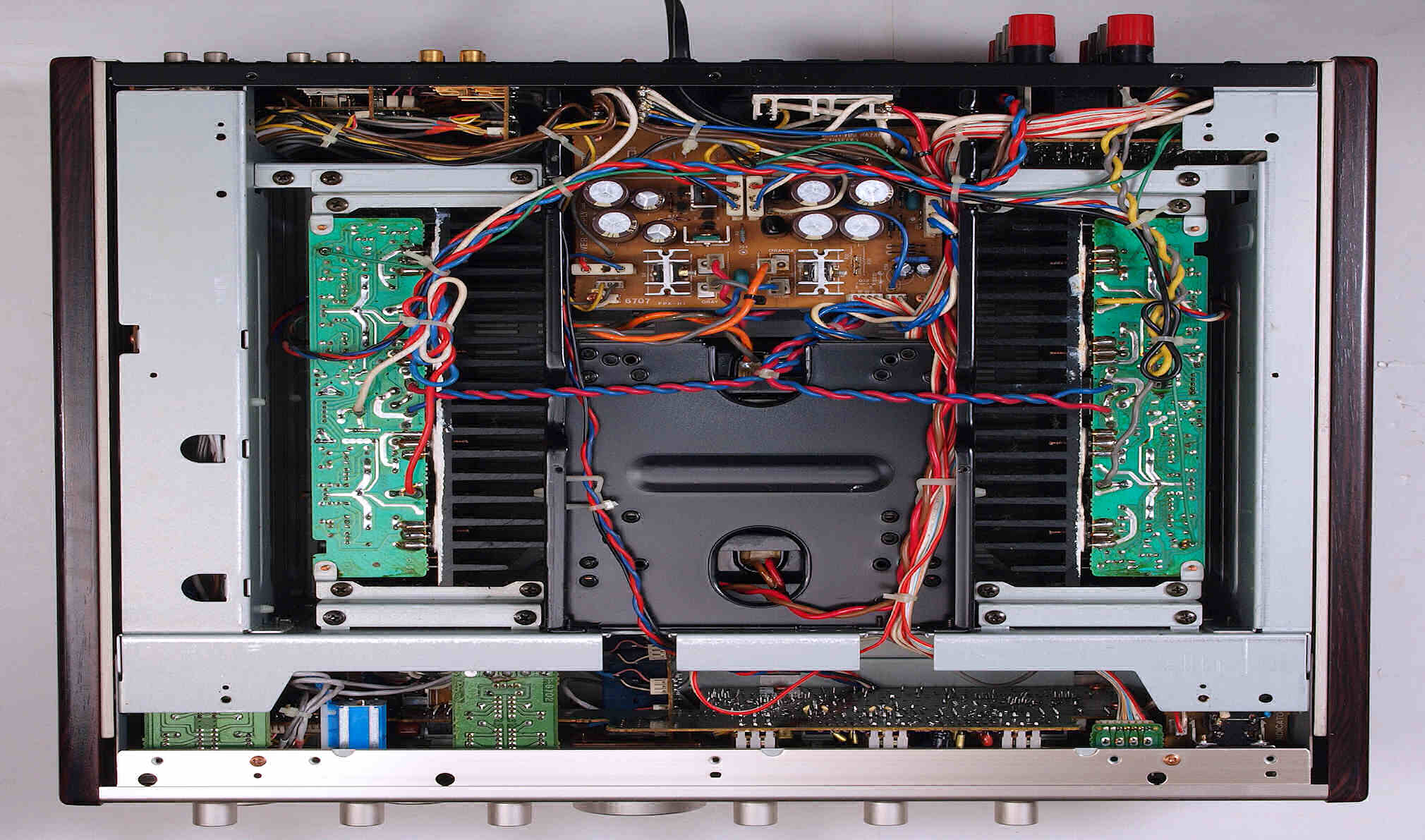

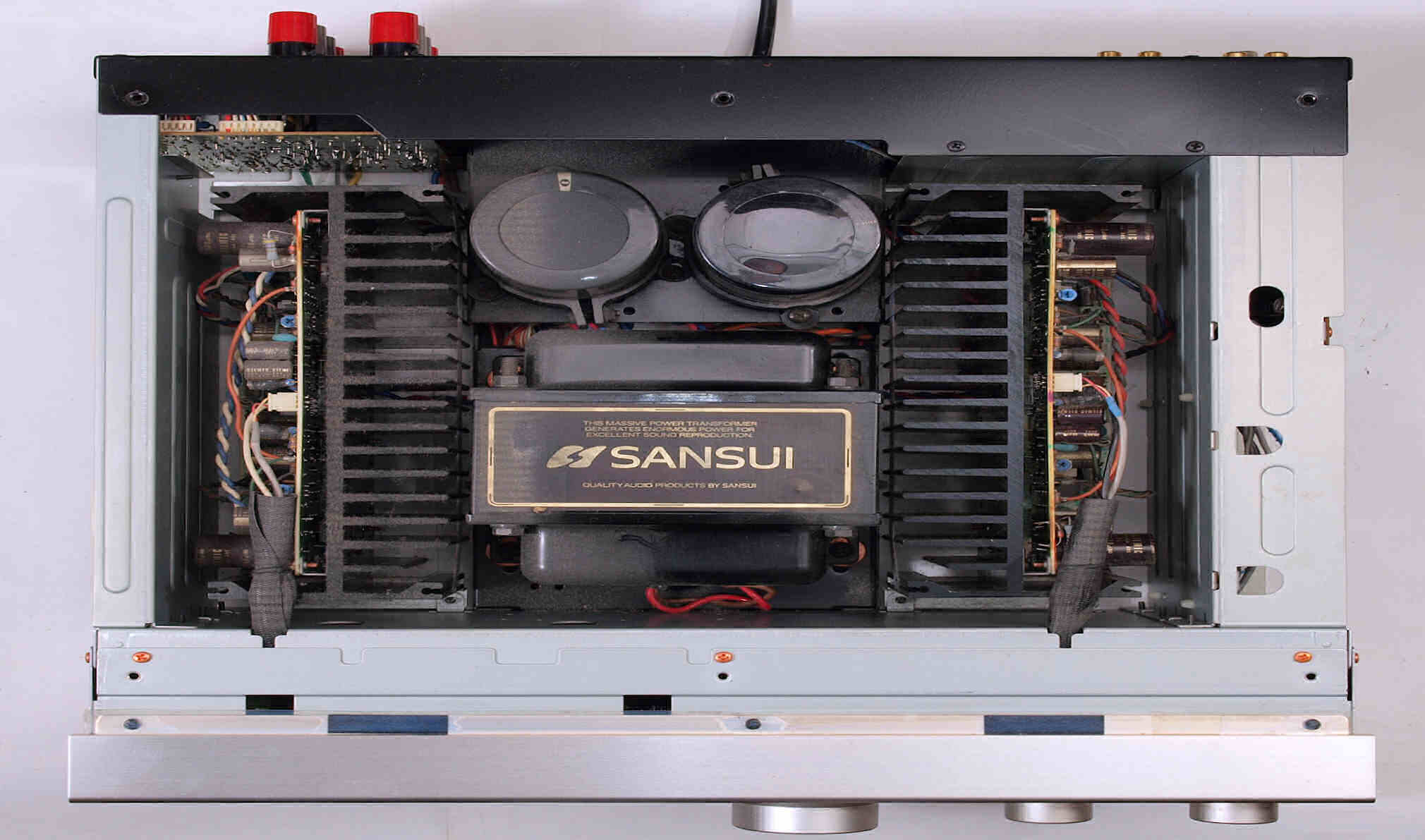

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

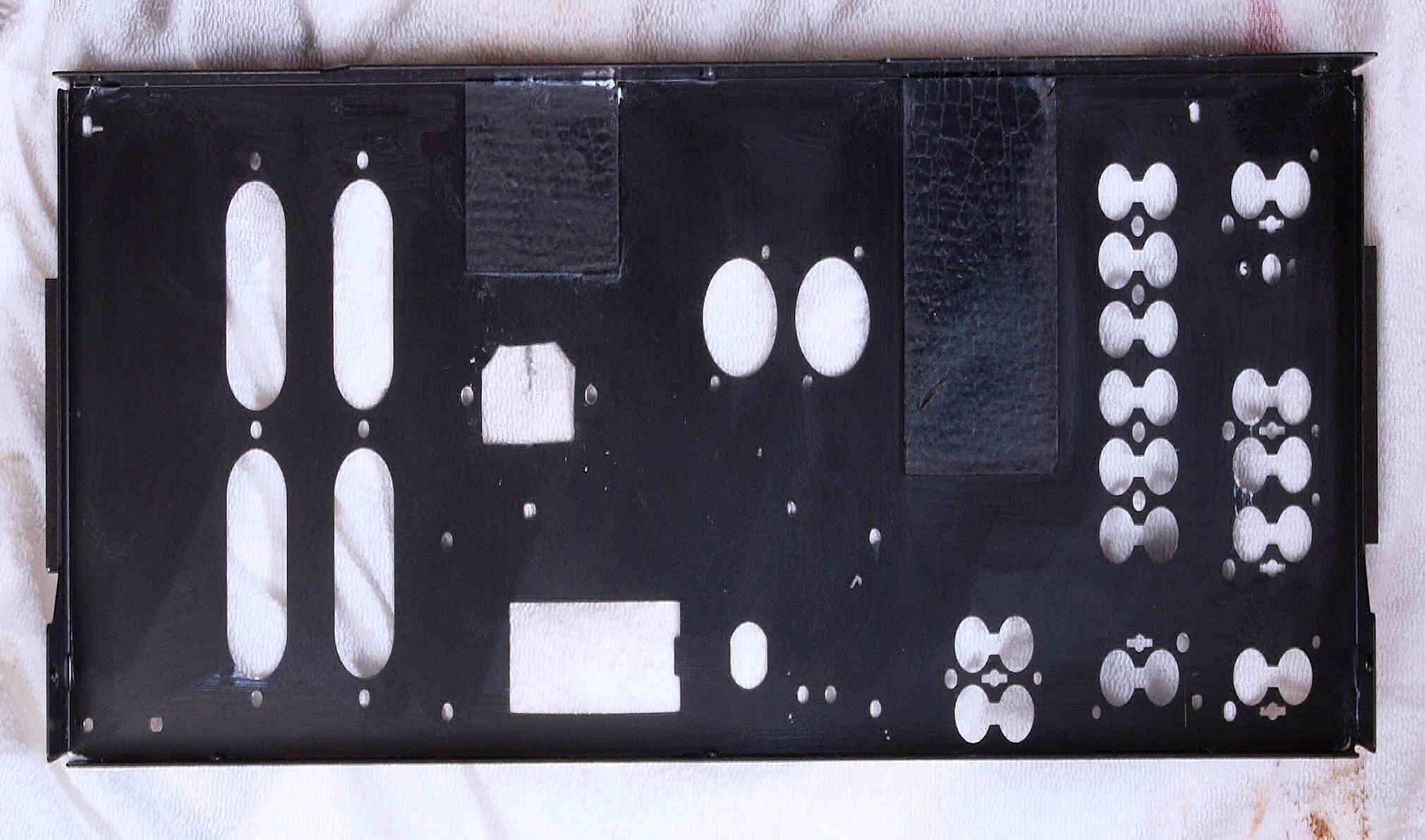

Ａ２６．　点検中　下蓋を取り、下から見る

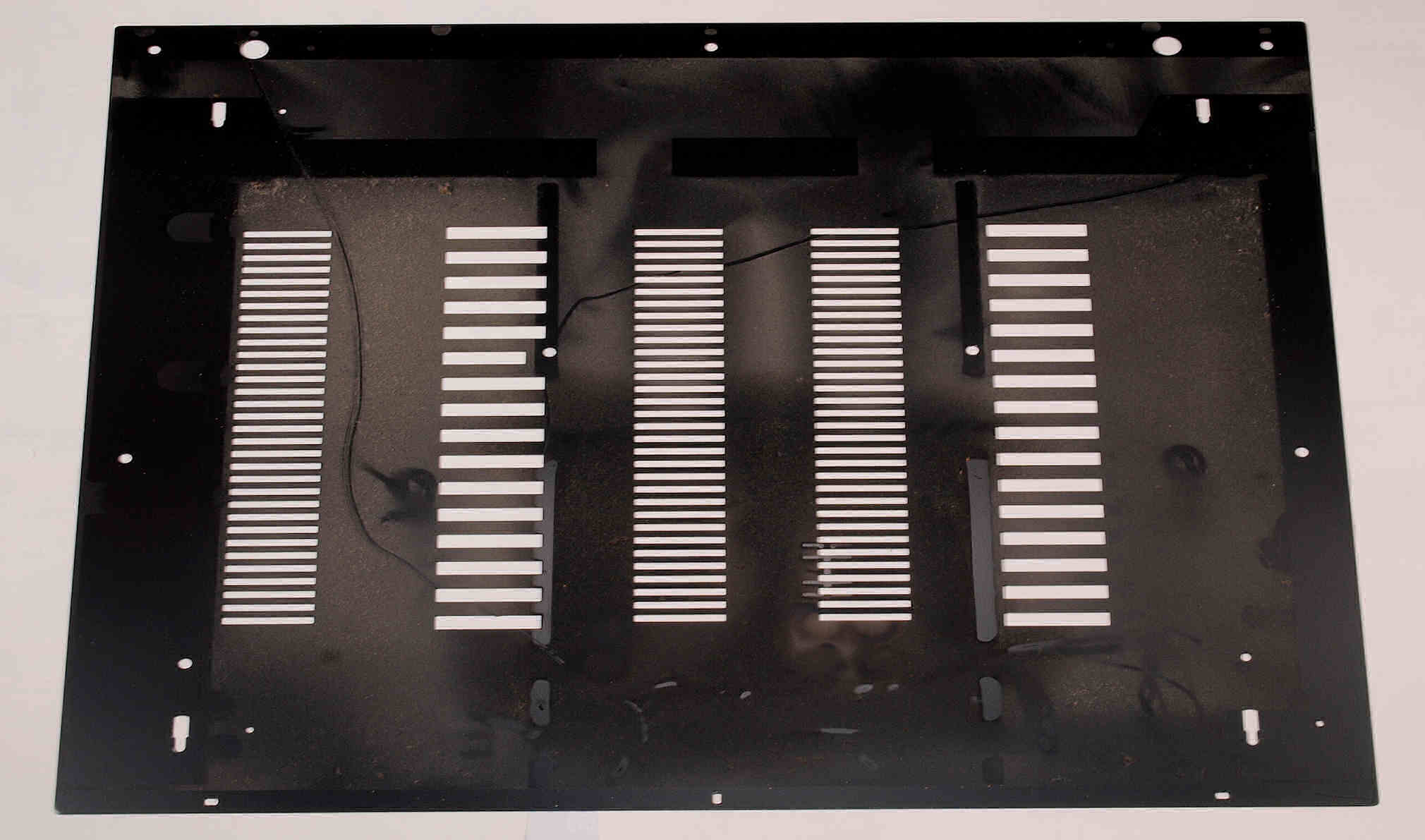

Ａ３１．　点検中　下蓋裏の埃

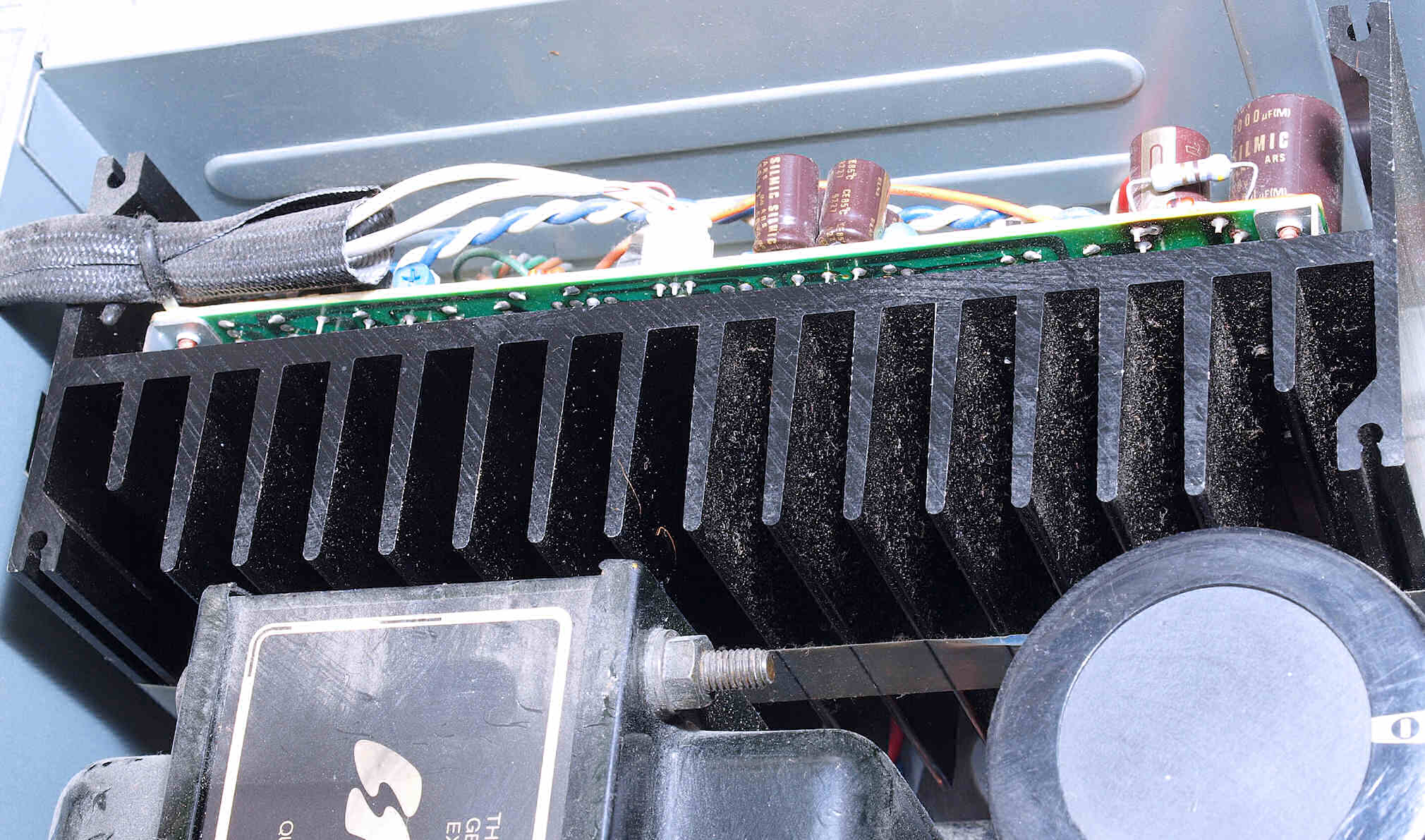

Ａ３２．　点検中　左半分を清掃した、終段放熱器の埃

Ａ３３．　点検中　測板裏のテフロンテープ

Ａ４１．　点検中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

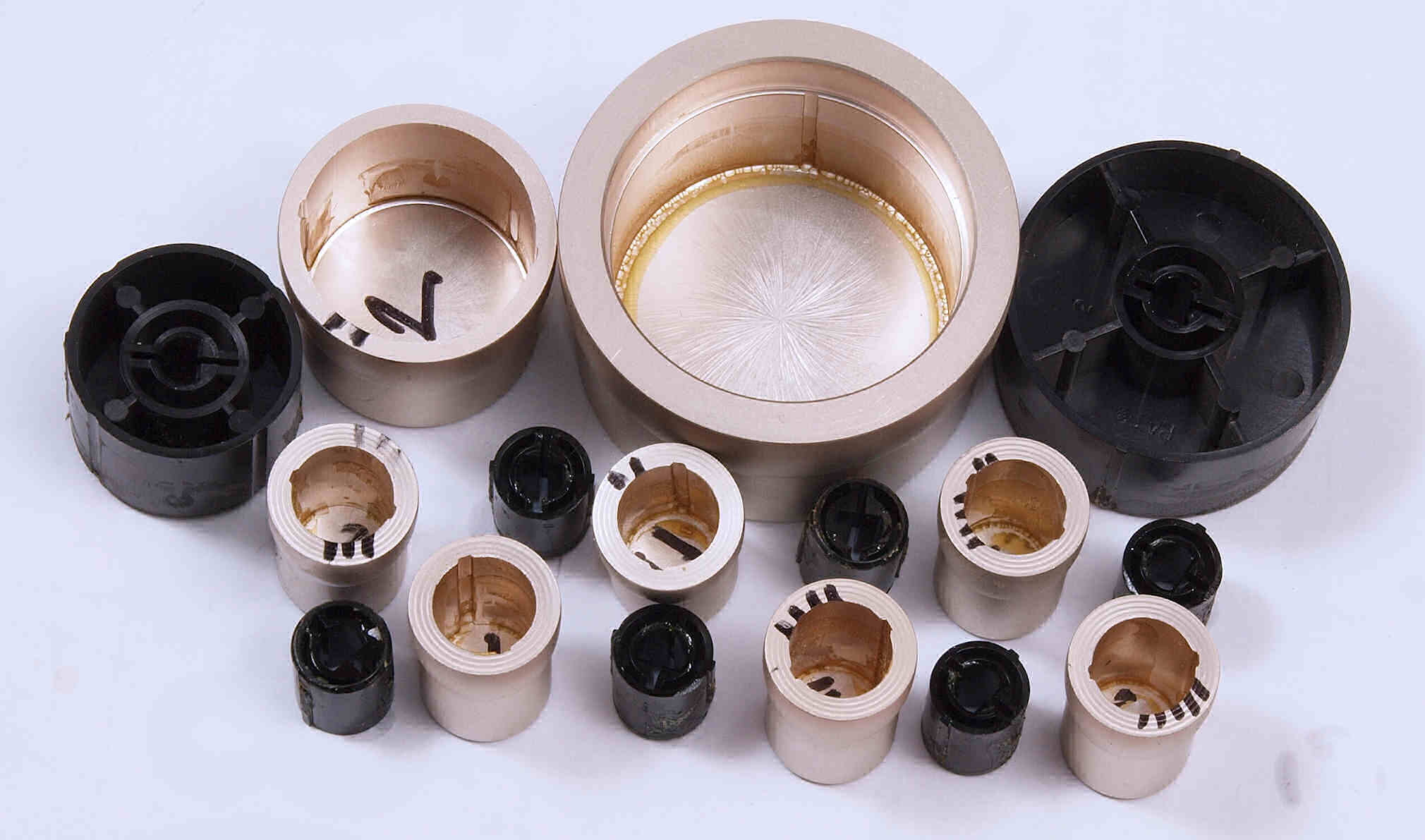

Ａ５１．　点検中　パネルのツマミを取り外したら、内部ブッシュが皆取れた！

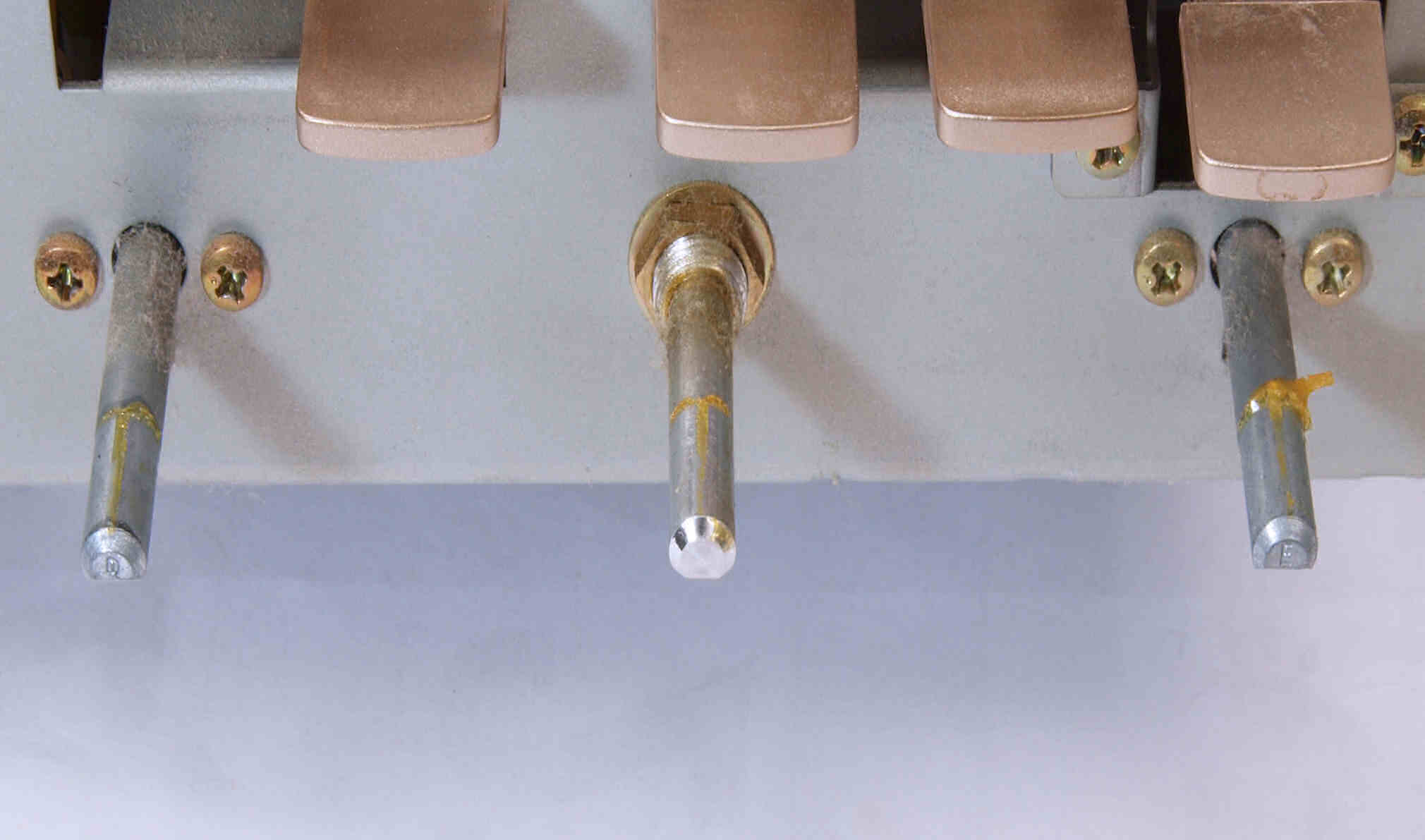

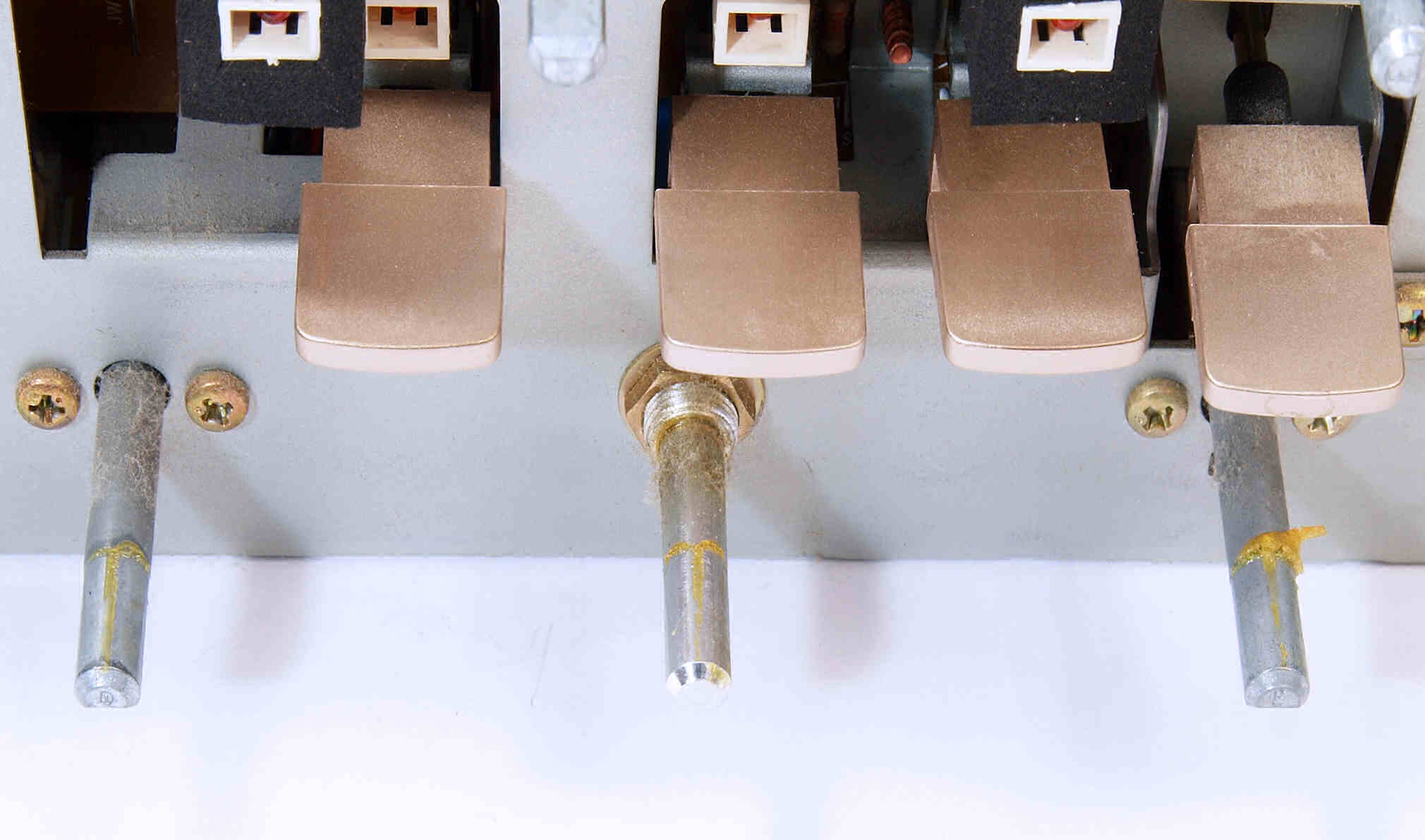

Ａ５２．　点検中　ツマミは軸に接着して有る！　全部なので製造時か？

Ａ５３．　点検中　ツマミは軸に接着して有る！　全部なので製造時か？

Ａ６１．　点検（見積）中　３Ｐインレット取り付はこの位置、ケーブルが有る所は取り付け不可。 　　　　　　　　　　　　　　　使用する３Ｐインレットは　FURUTECH　FI-10(R) ロジウムメッキ。

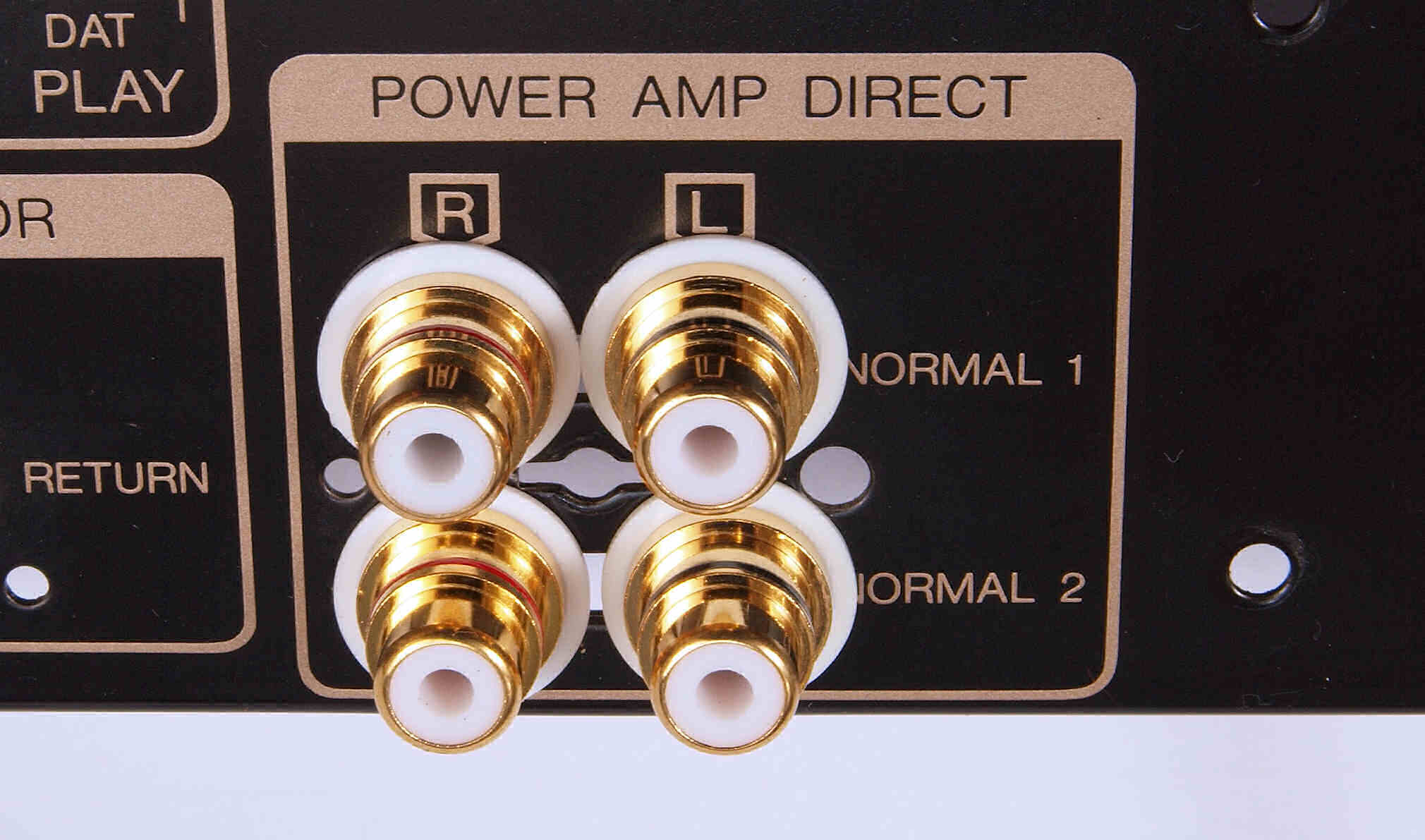

Ａ６１．　点検（見積）中　入出力ＲＣＡ端子交換、　Ｐｏｗｅｒ Ａｍｐ Ｄｉｒｅｃｔ。

Ａ６２．　点検（見積）中　入出力ＲＣＡ端子交換、　Ｐｈｏｎｅ。

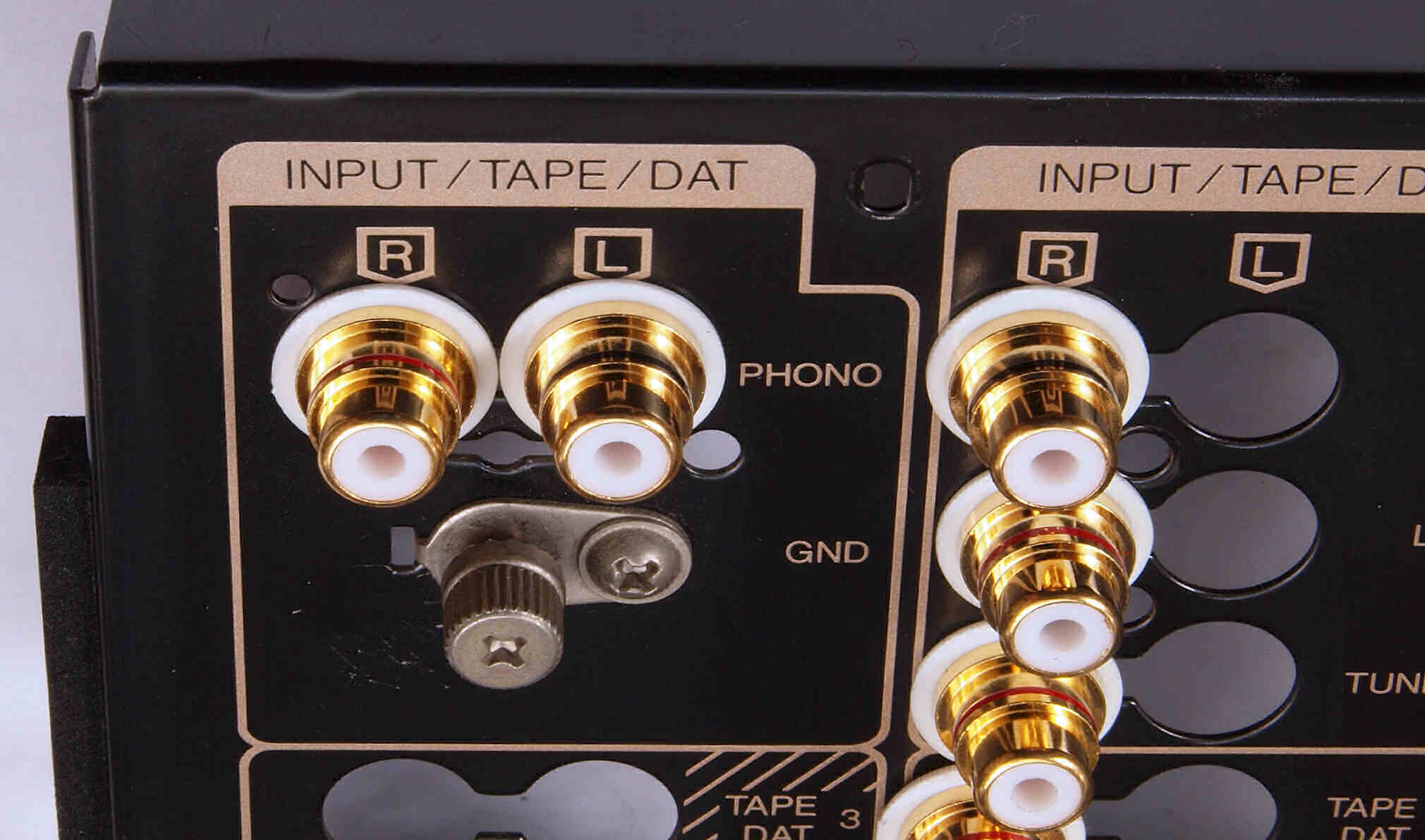

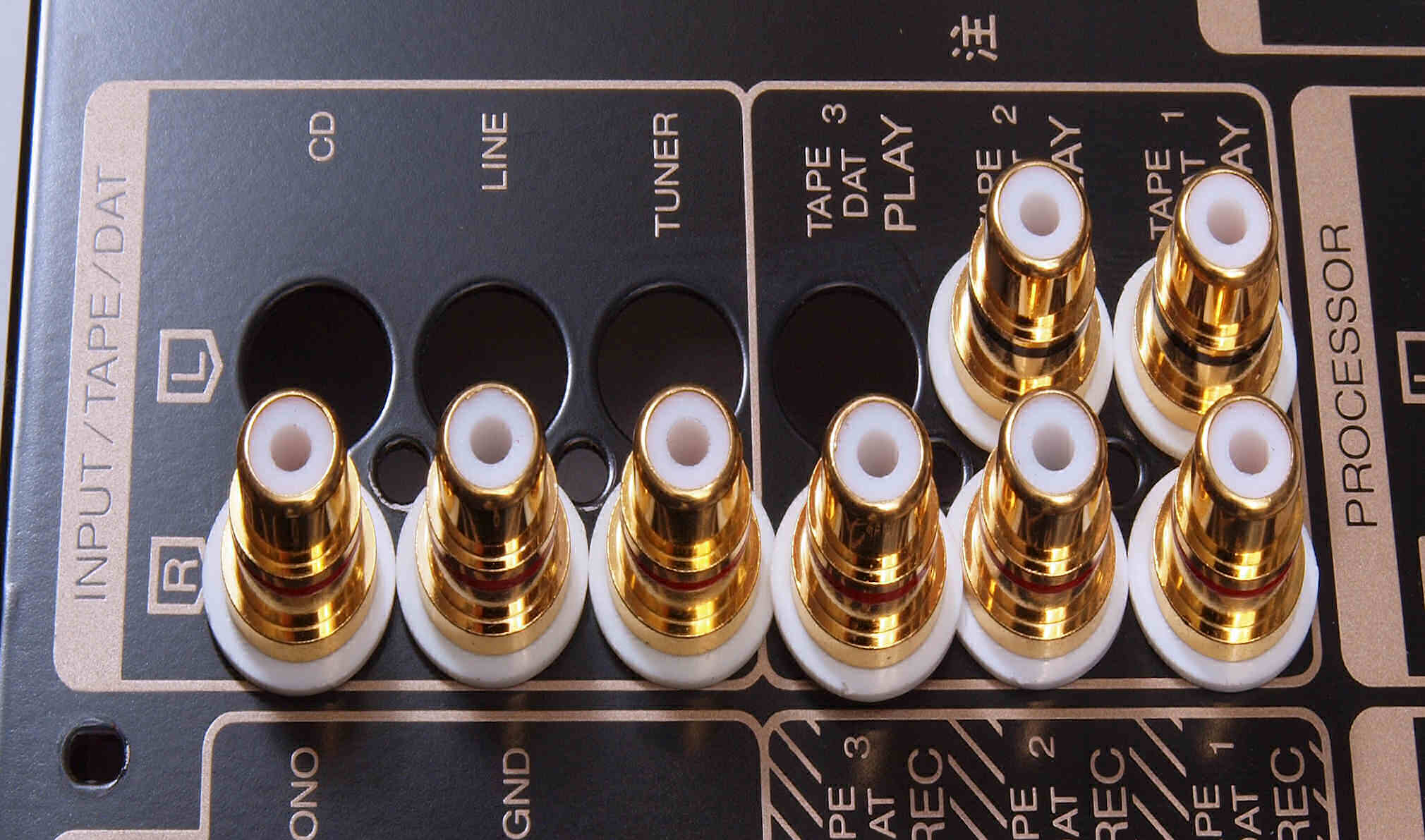

Ａ６１．　点検中　入出力ＲＣＡ端子交換、　Ｉｎｐｕｔ/Ｔａｐｅ/Ｄａｔ。 　　　　　　　　　　　　　　　　　　　　　　　但し、　Ｔａｐｅ３/Ｄａｔ３の所は少し狭くなります、今回は未選択。

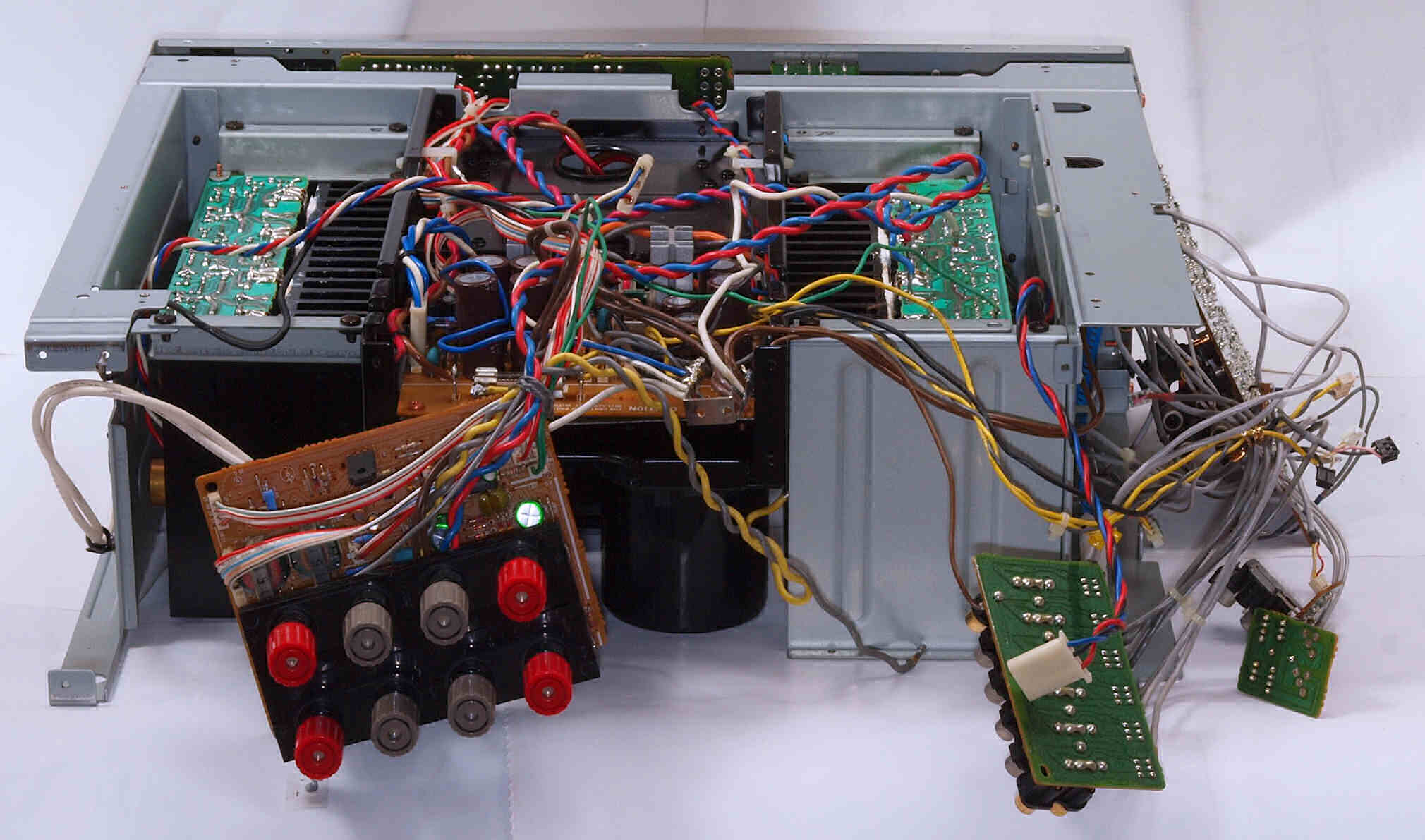

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　後パネルを外し、修理中

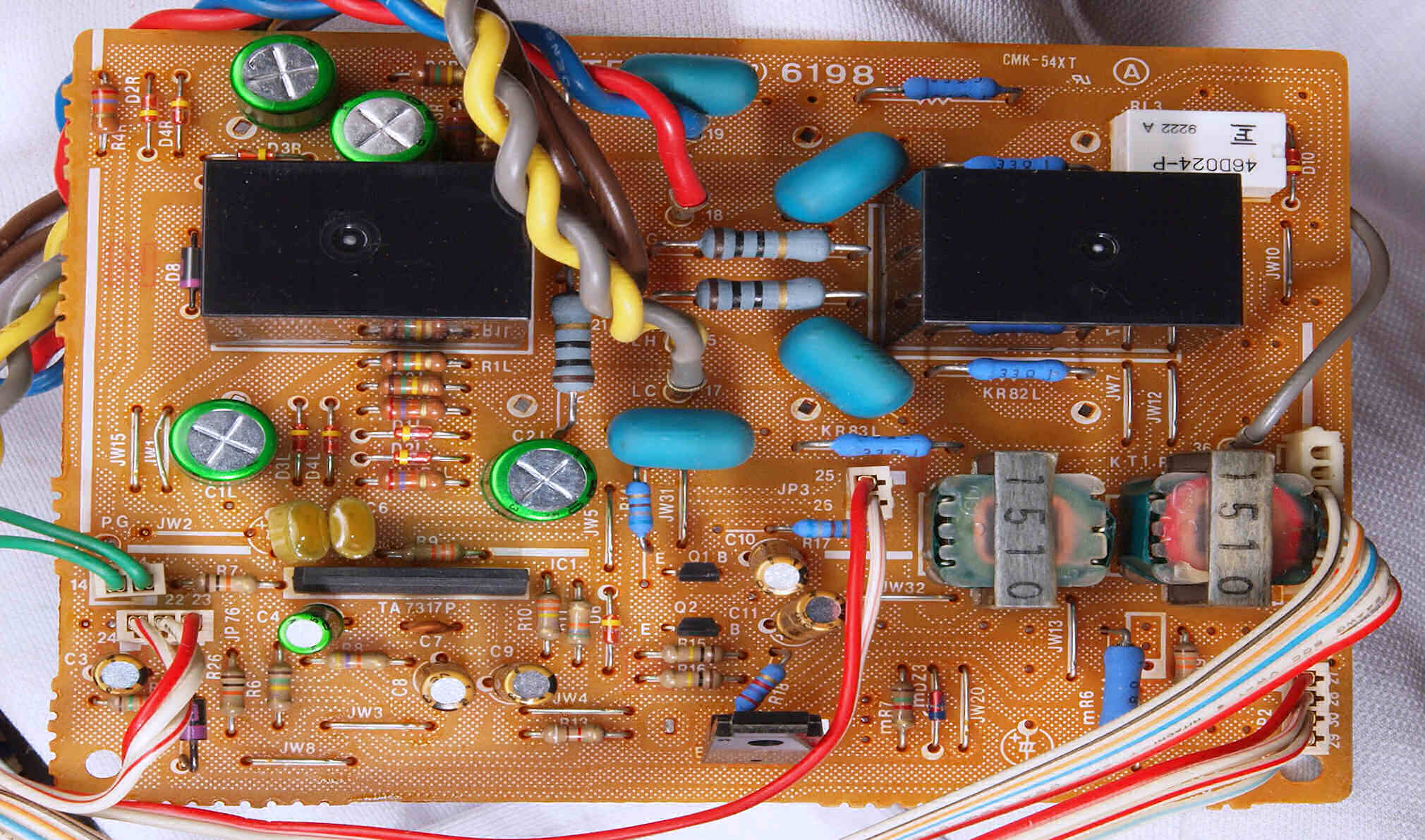

Ｃ１２．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板

Ｃ１３．　修理後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　接続リレー２個、電解コンデンサー１０個交換

Ｃ１４．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏

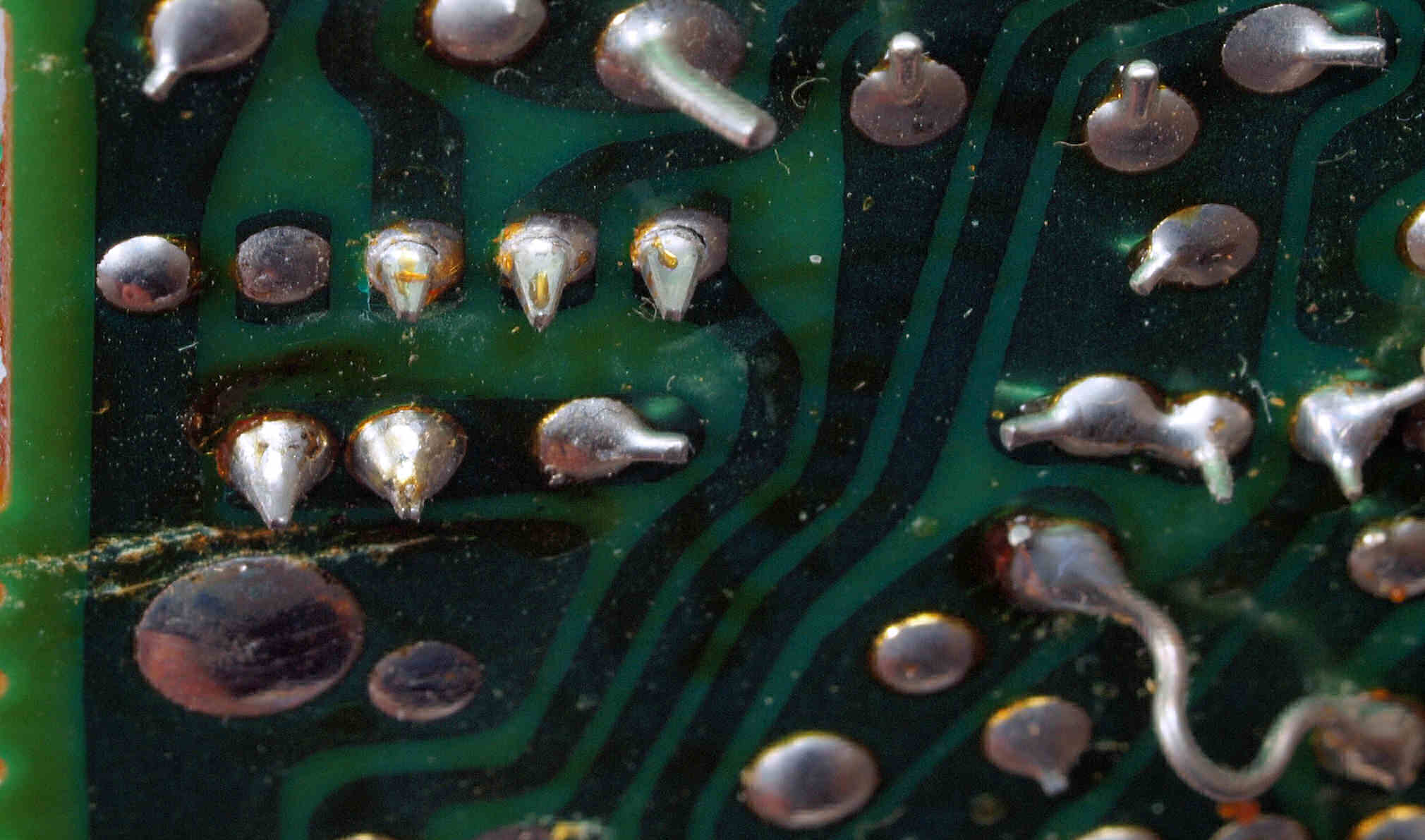

Ｃ１４２．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、半田不良。

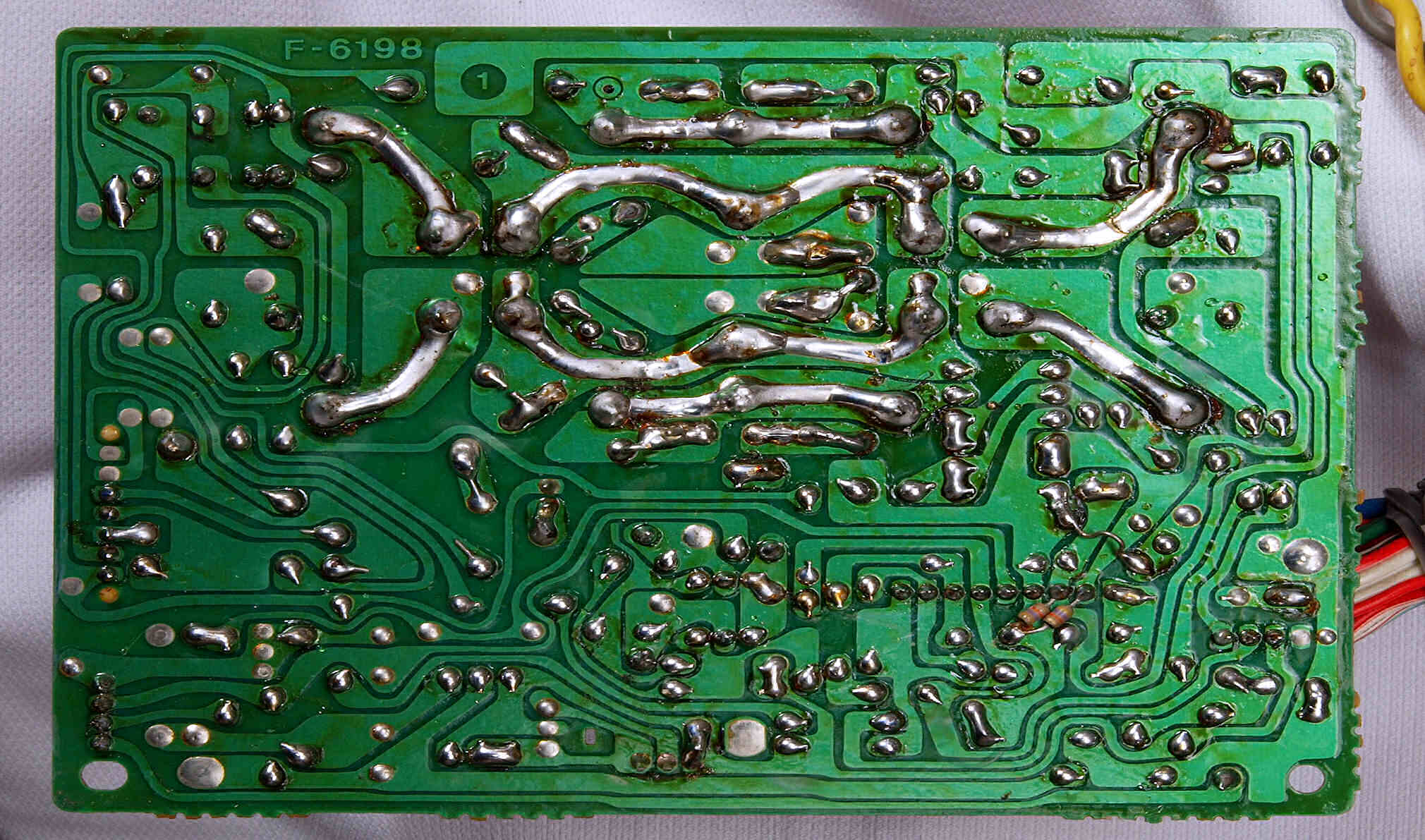

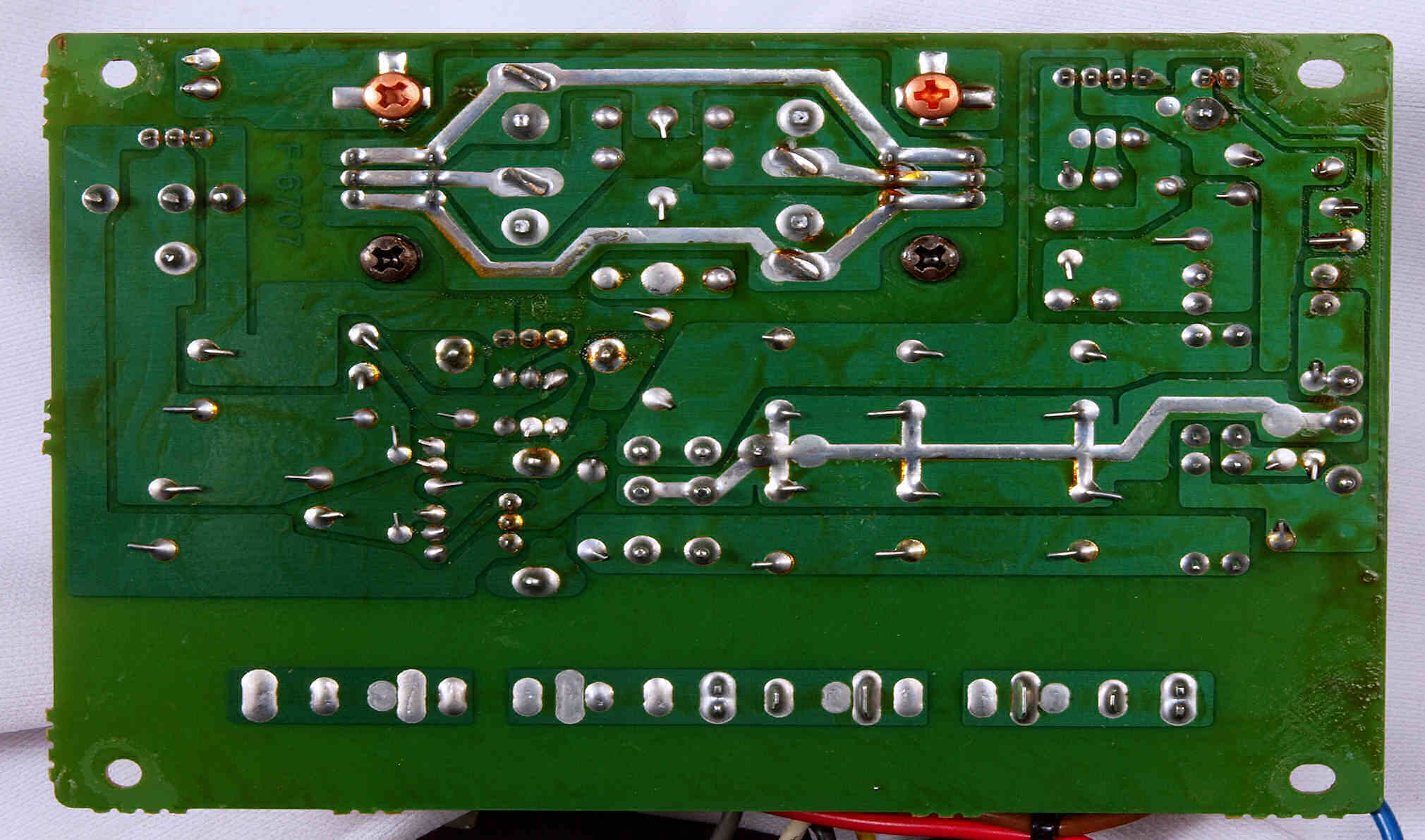

Ｃ１５．　修理（半田補正）後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　全半田やり直し。

Ｃ１６．　完成Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏　洗浄後防湿材を塗る。

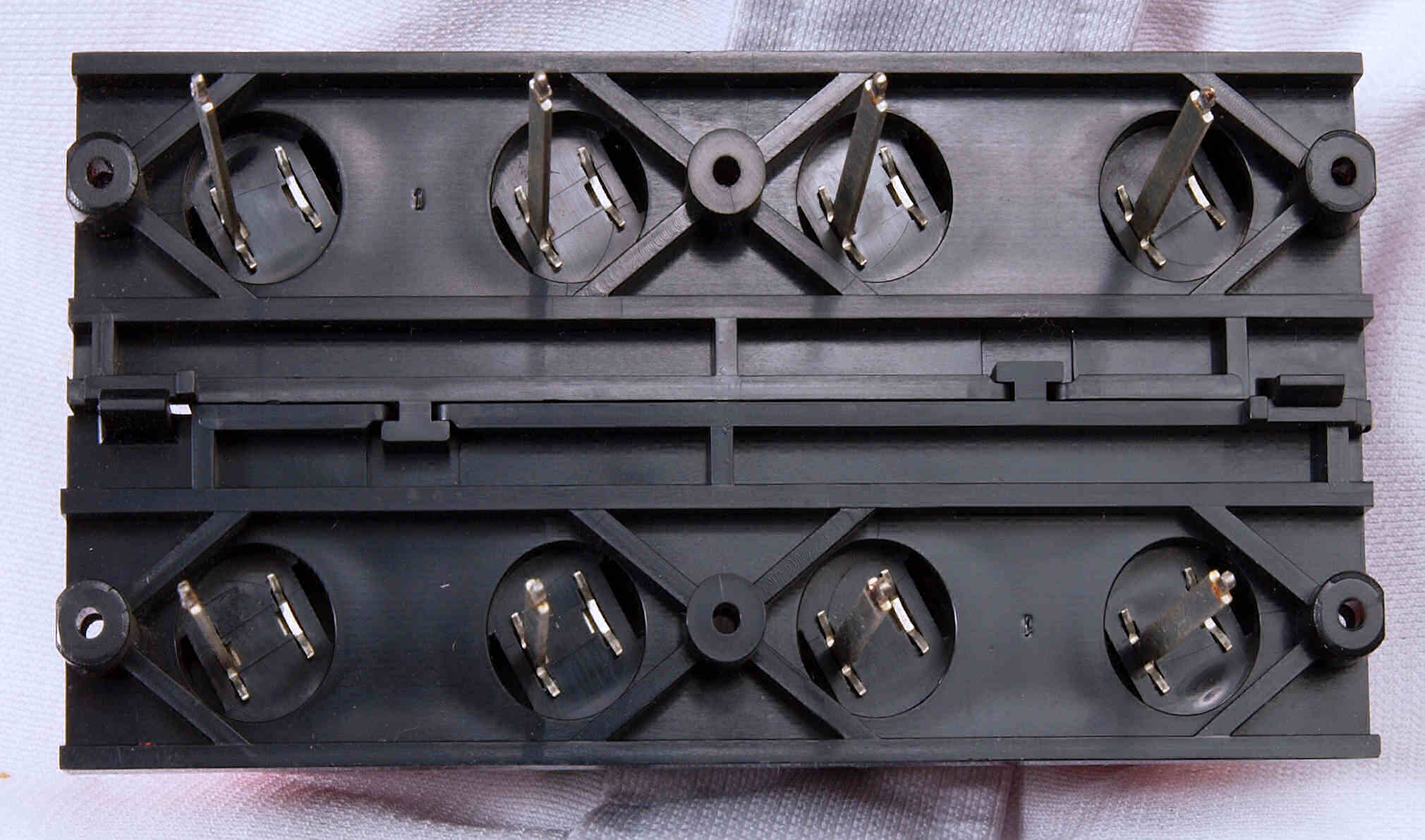

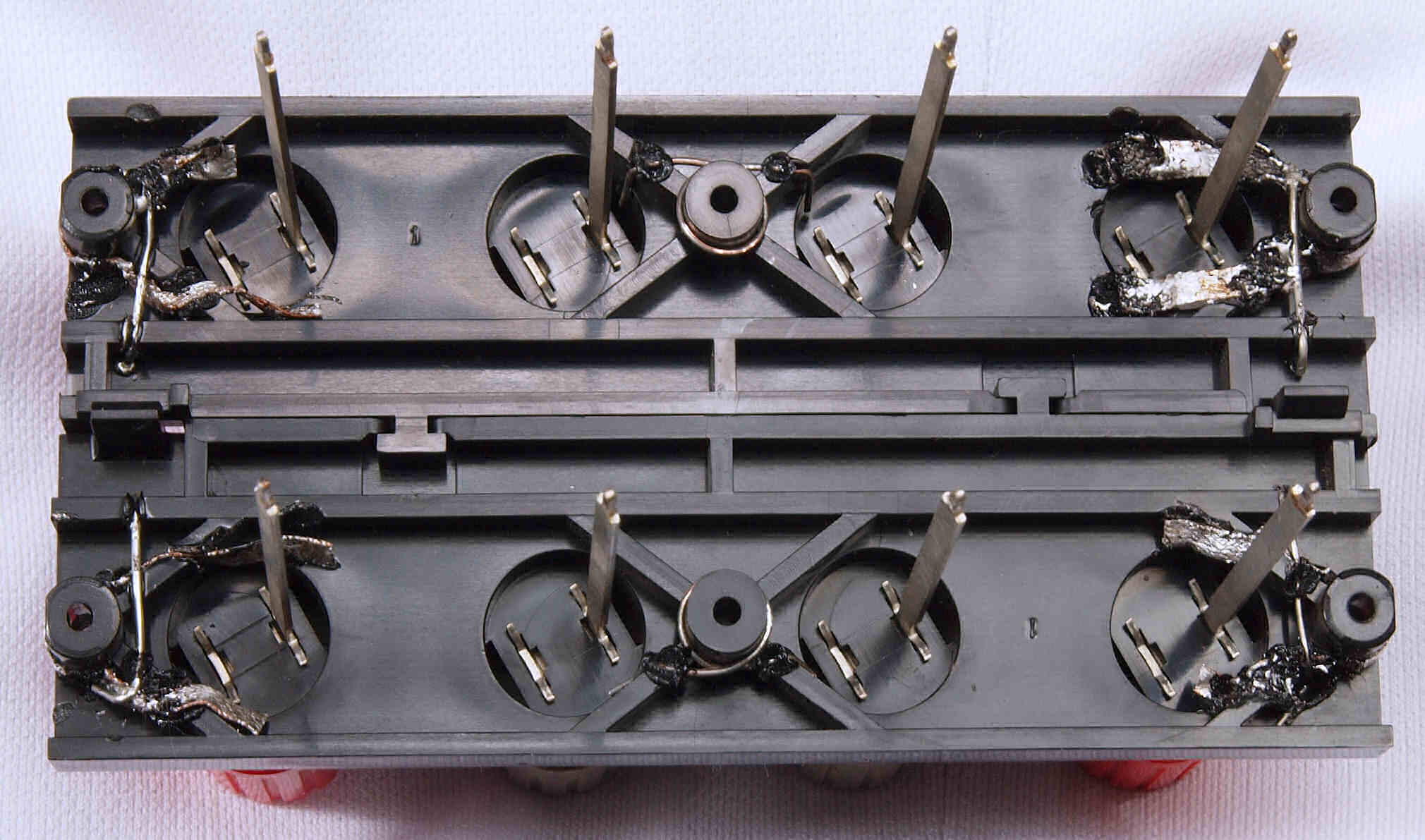

Ｃ１７．　修理前　ＳＰ接続端子

Ｃ１８．　修理中　ＳＰ接続端子　太い線を付けられるので、補強しておく。

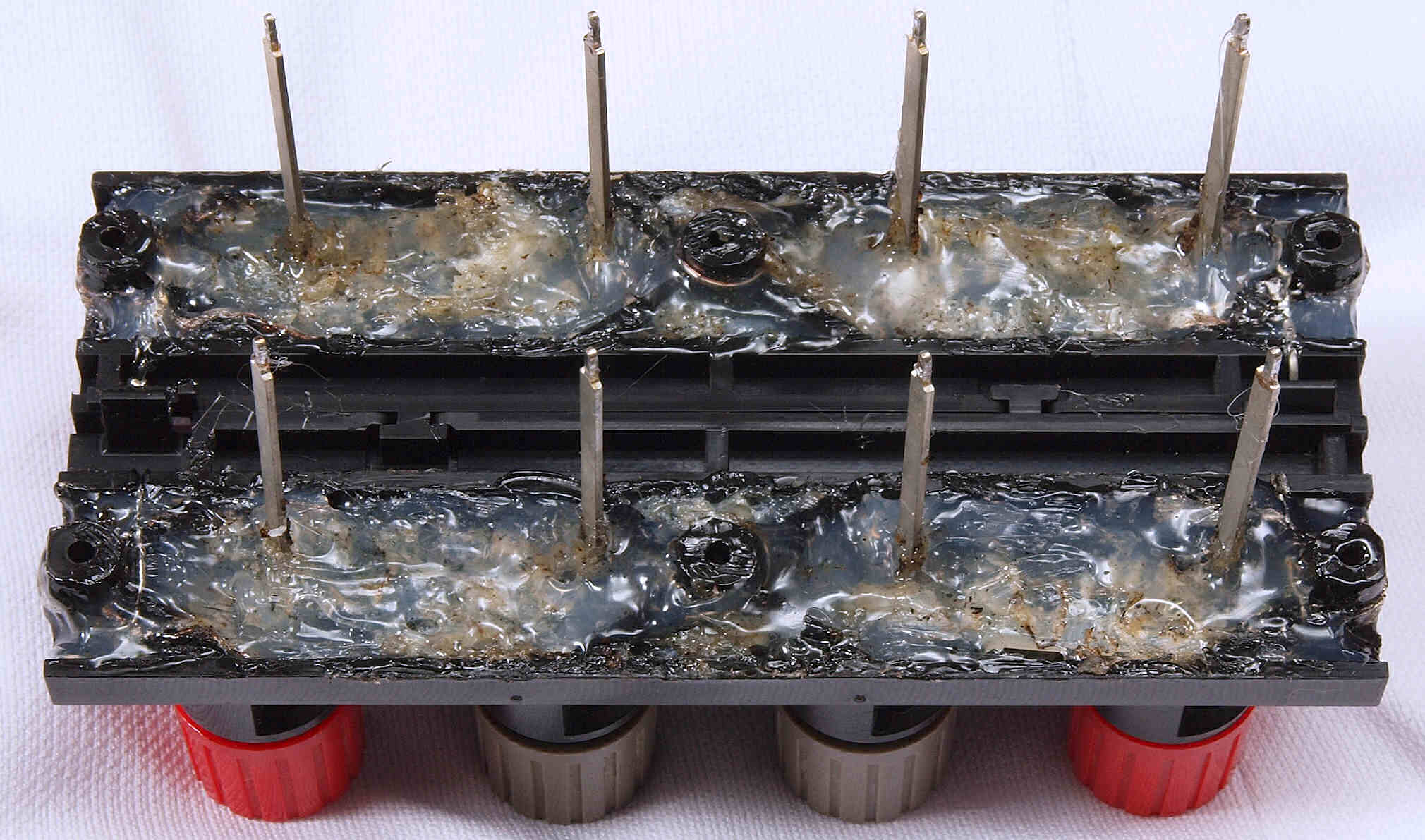

Ｃ１９．　修理後　ＳＰ接続端子　さらにホットボンドで充填補強。

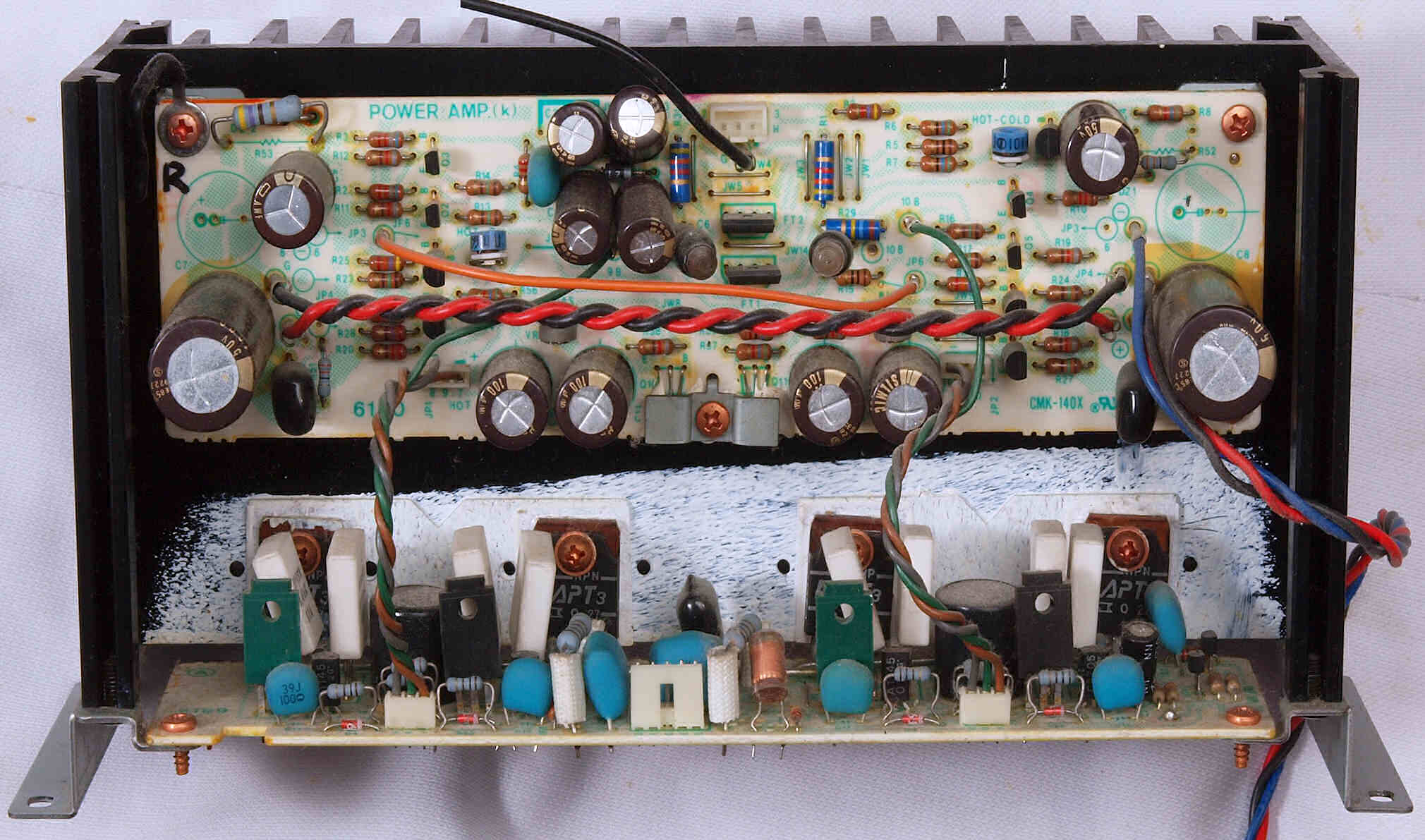

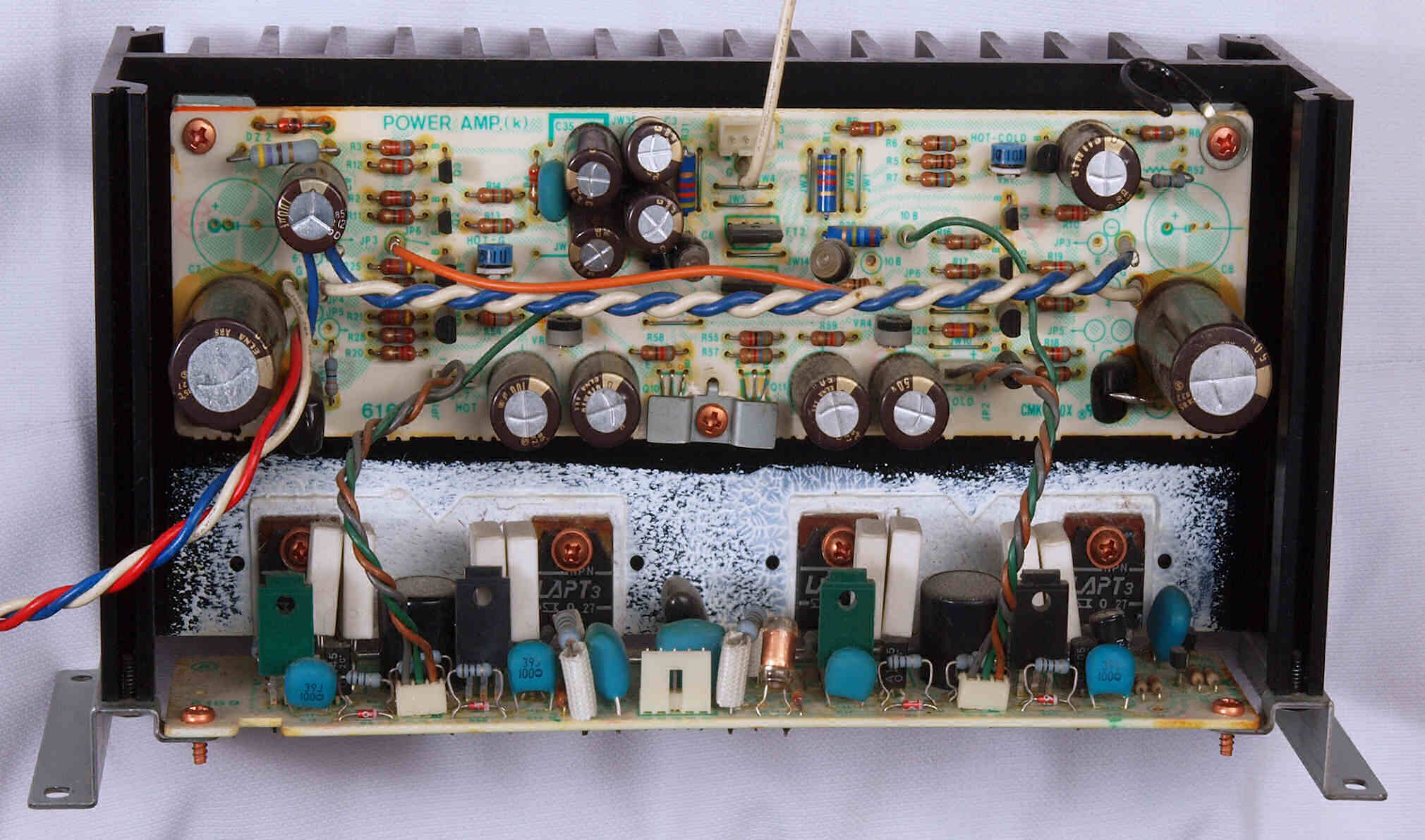

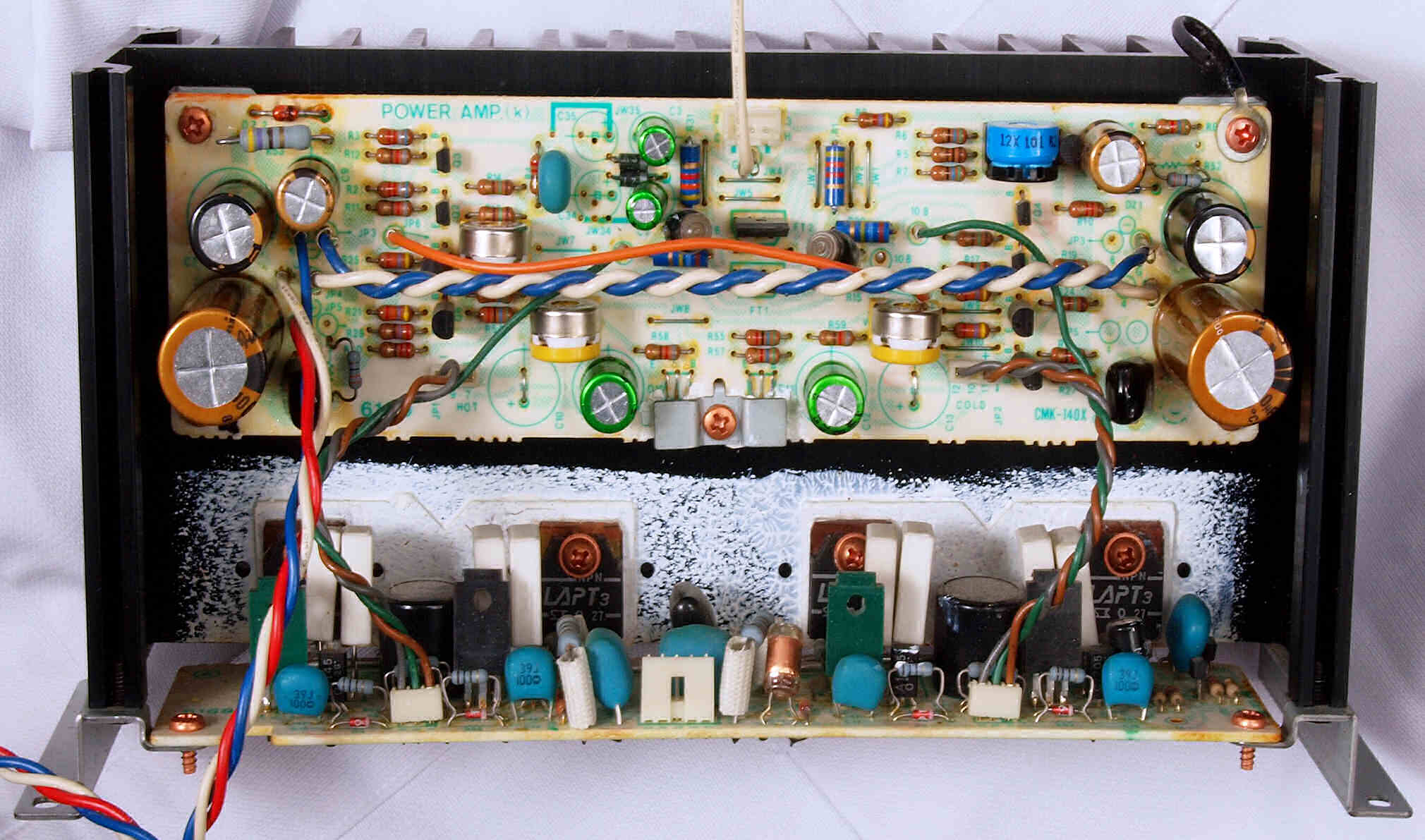

Ｃ２１．　修理前　Ｒ側・ドライブ。　ＬＡＰＴ２＝Linear amplifier power transistor．

Ｃ２２．　修理後　Ｒ側・ドライブ

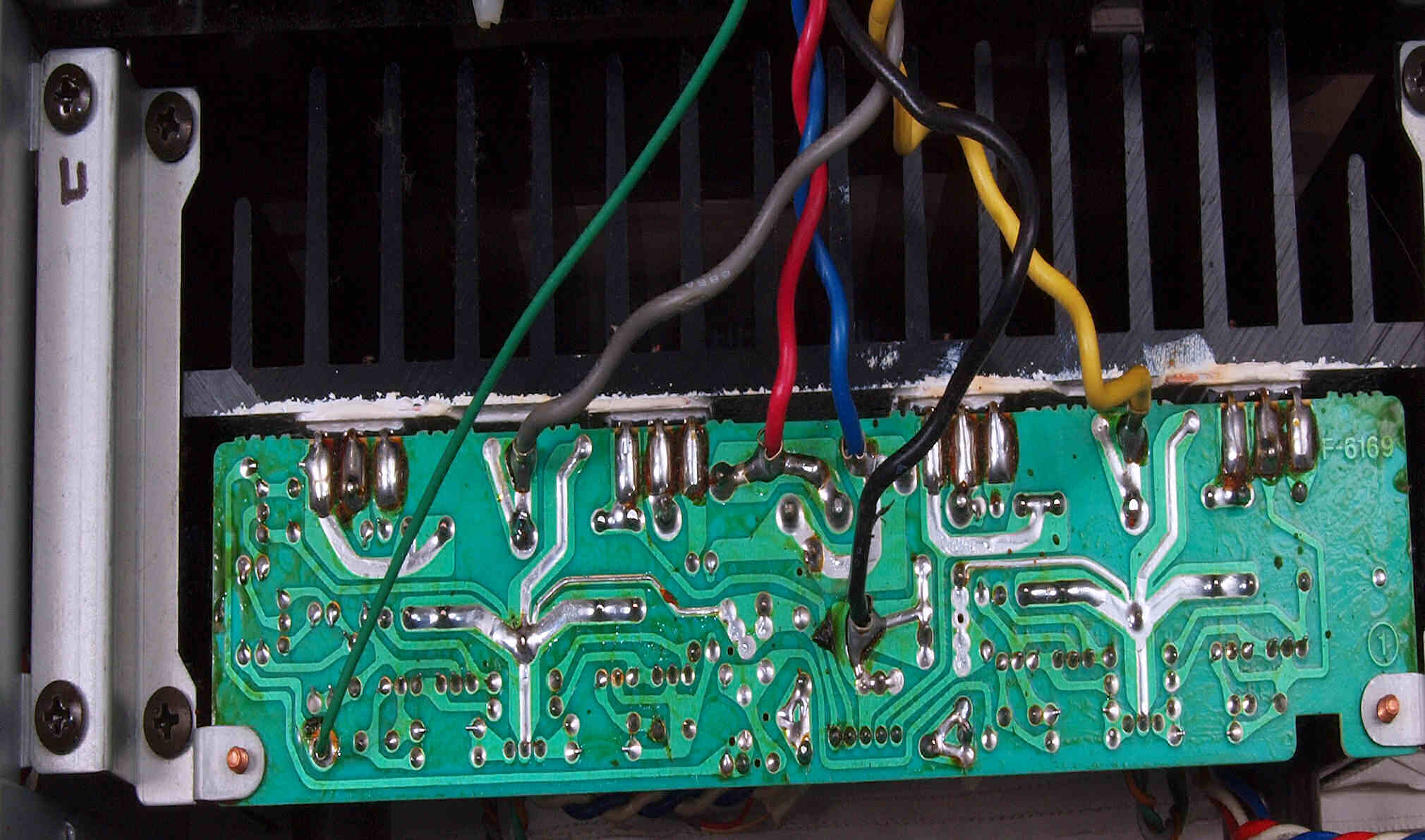

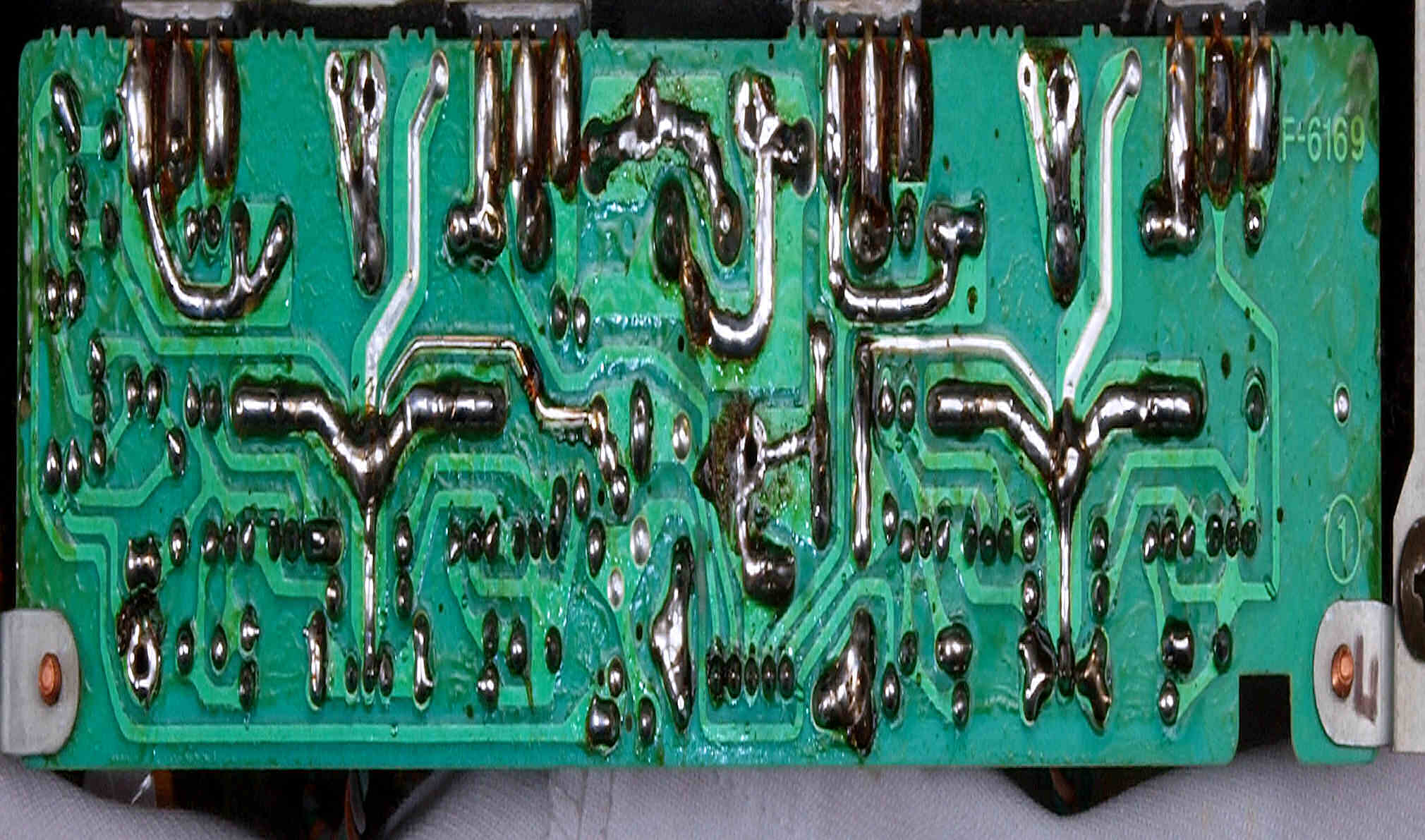

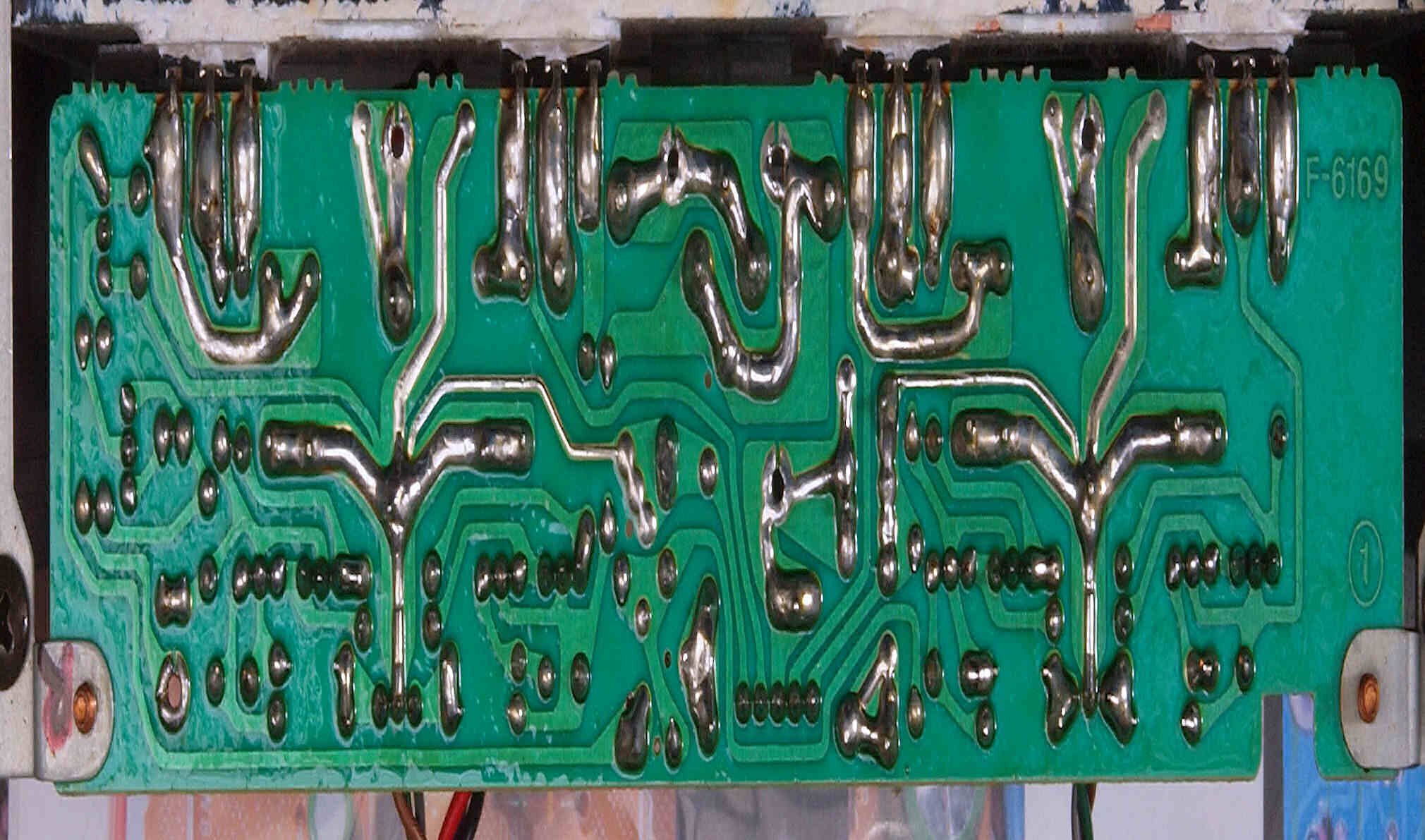

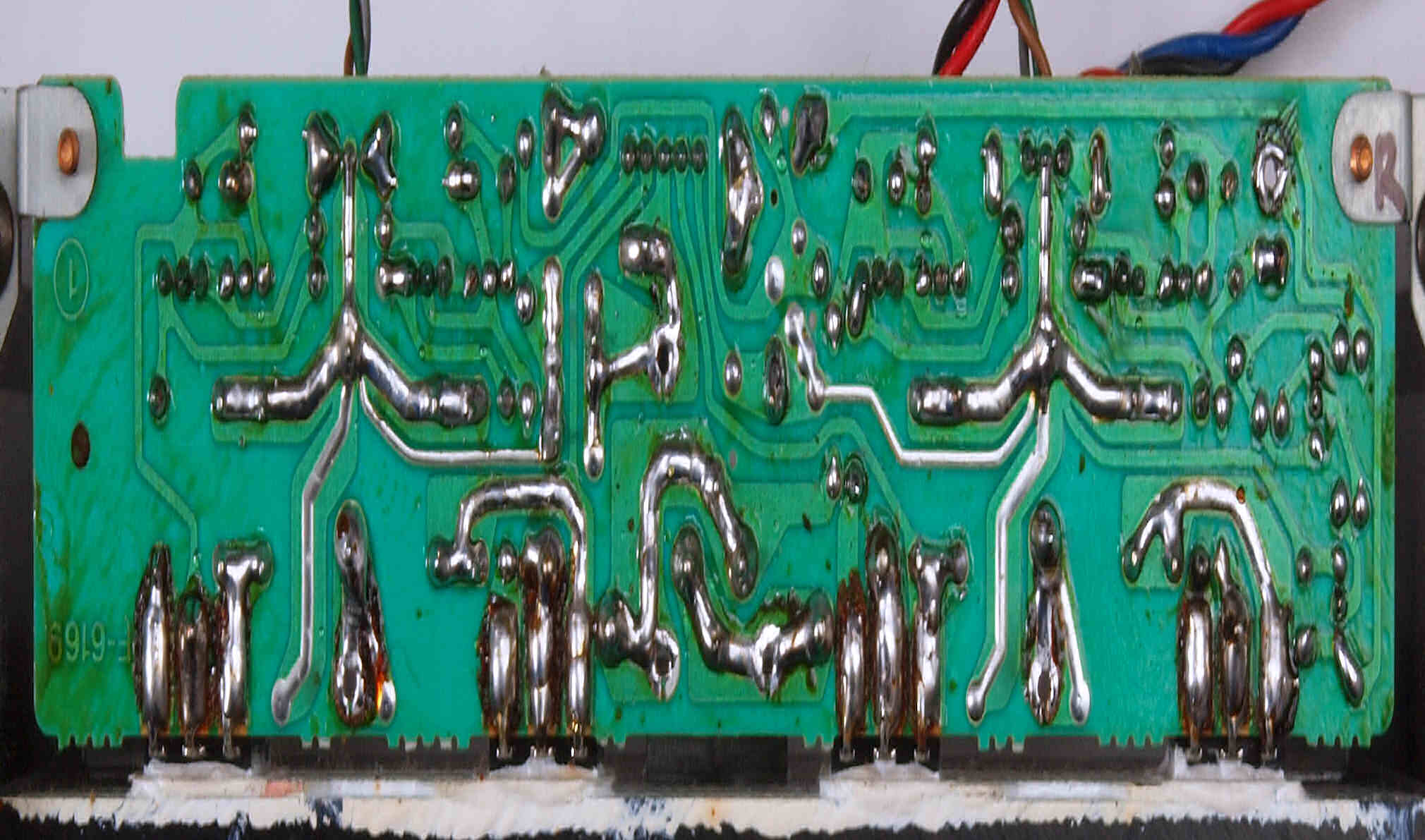

Ｃ２３．　修理前　Ｒ側・ドライブ終段ＴＲ（トランジスター）基板裏

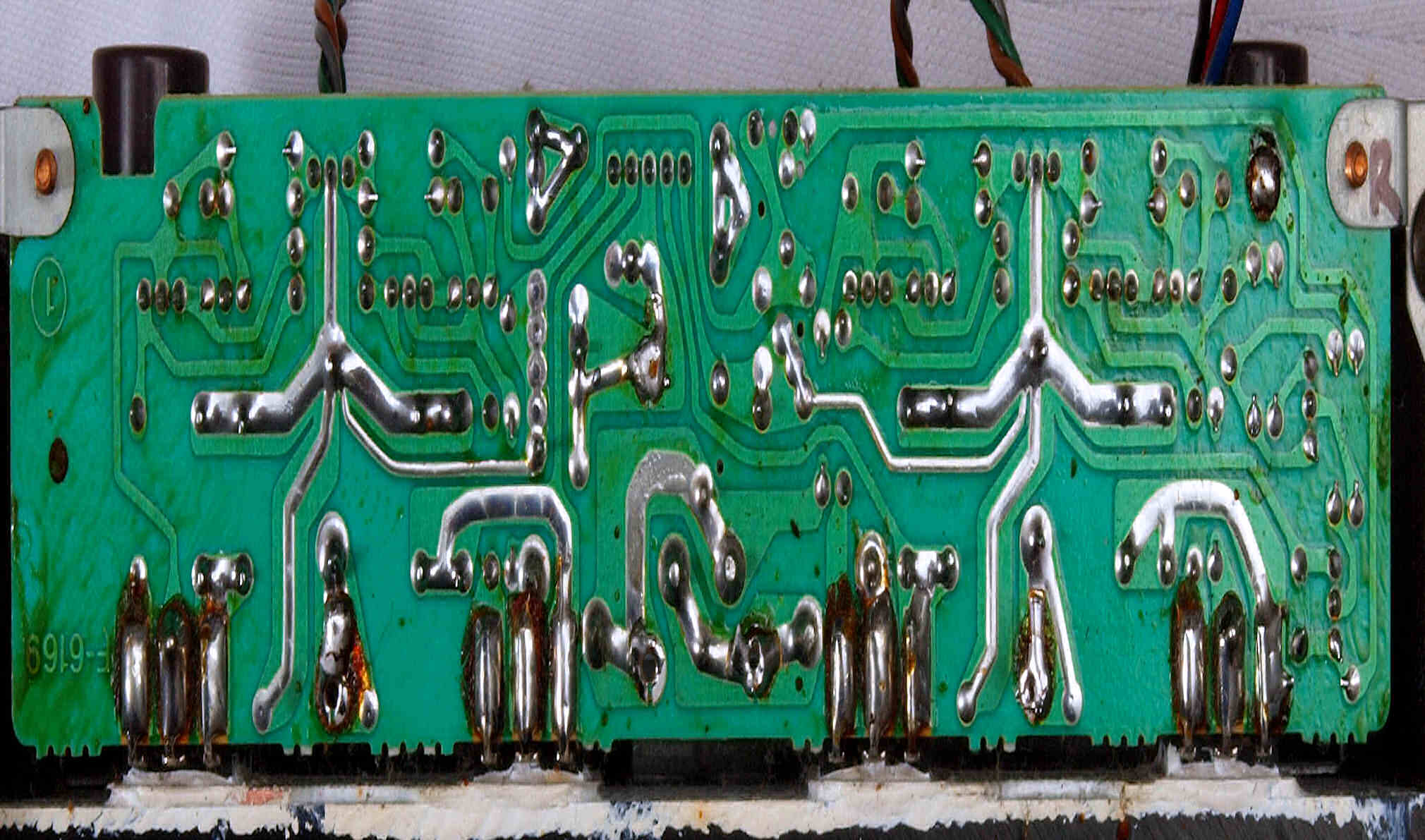

Ｃ２４．　修理（半田補正）後　Ｒ側・ドライブ終段ＴＲ（トランジスター）基板裏、　全半田やり直し。

Ｃ２５．　完成Ｒ側・ドライブ終段ＴＲ（トランジスター）基板裏、洗浄後防湿材を塗る。

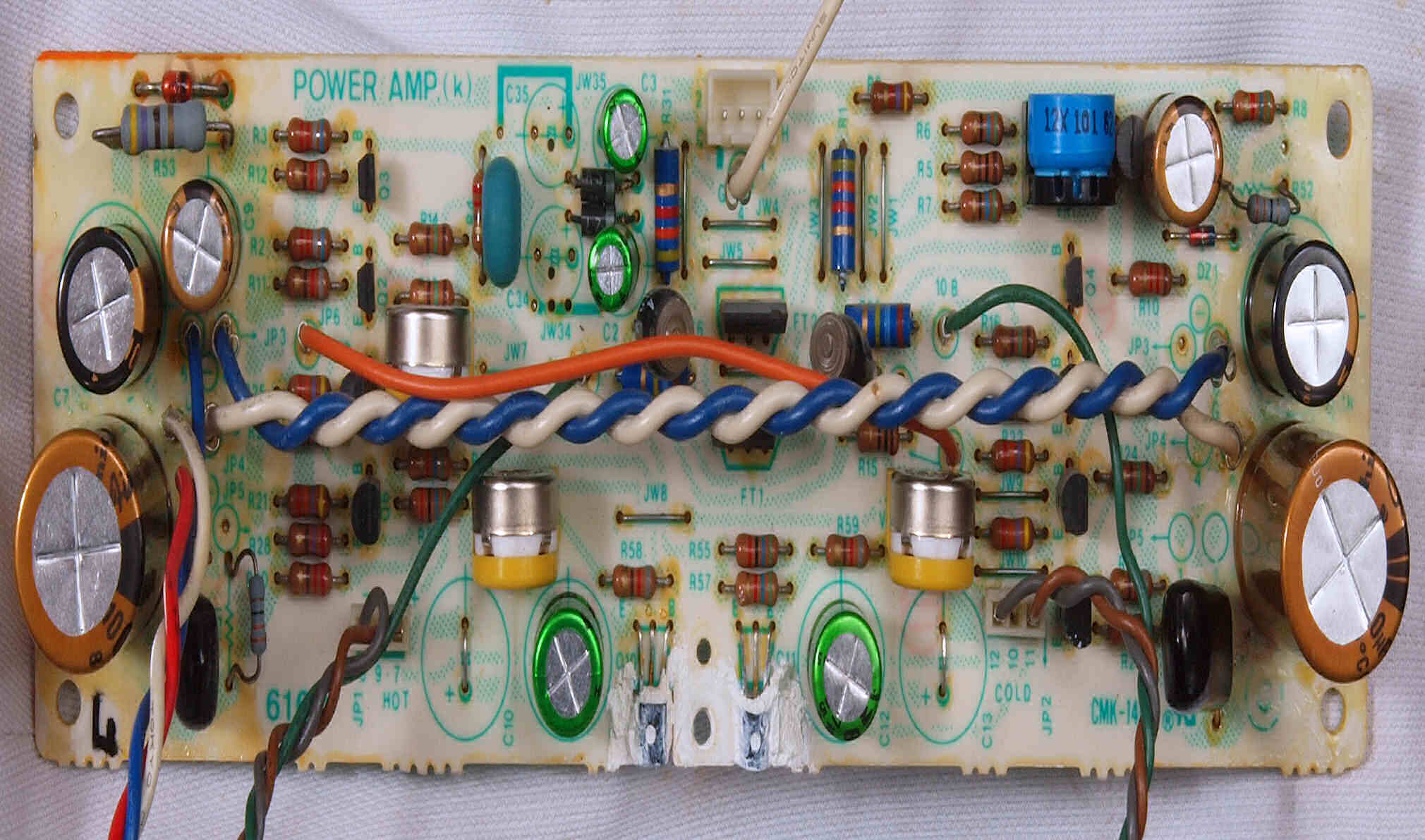

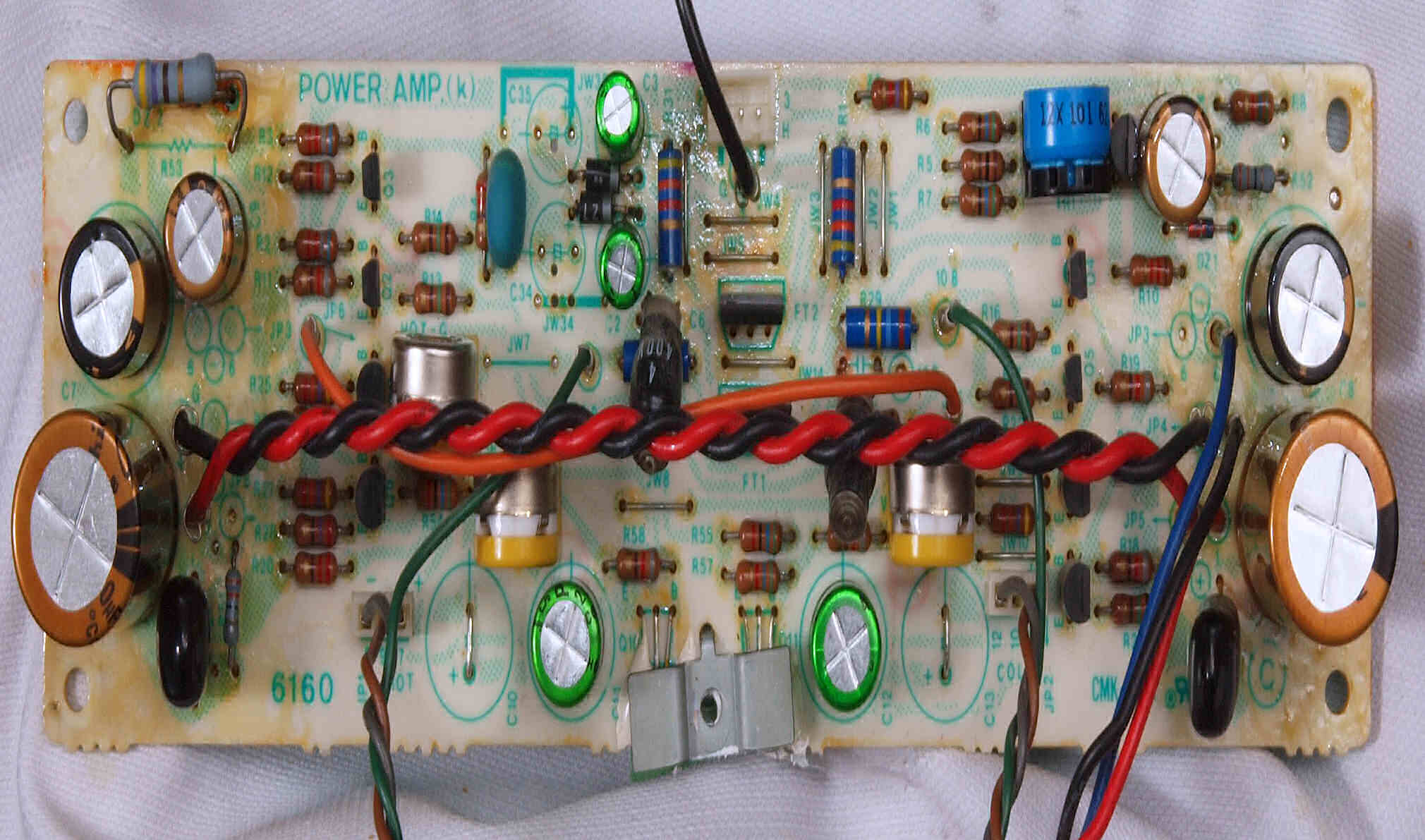

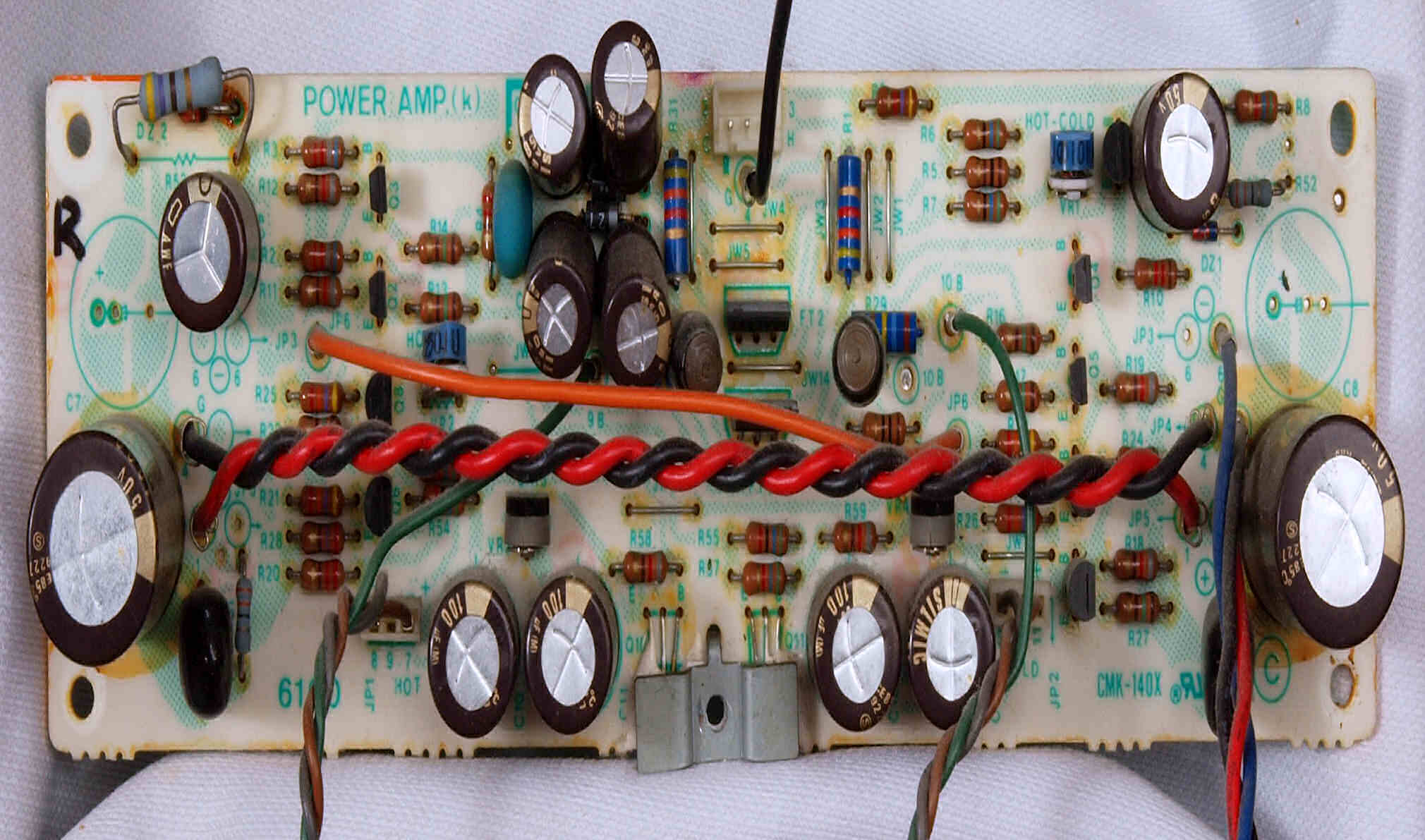

Ｃ２６．　修理前　Ｒ側・ドライブＡＭＰ基板

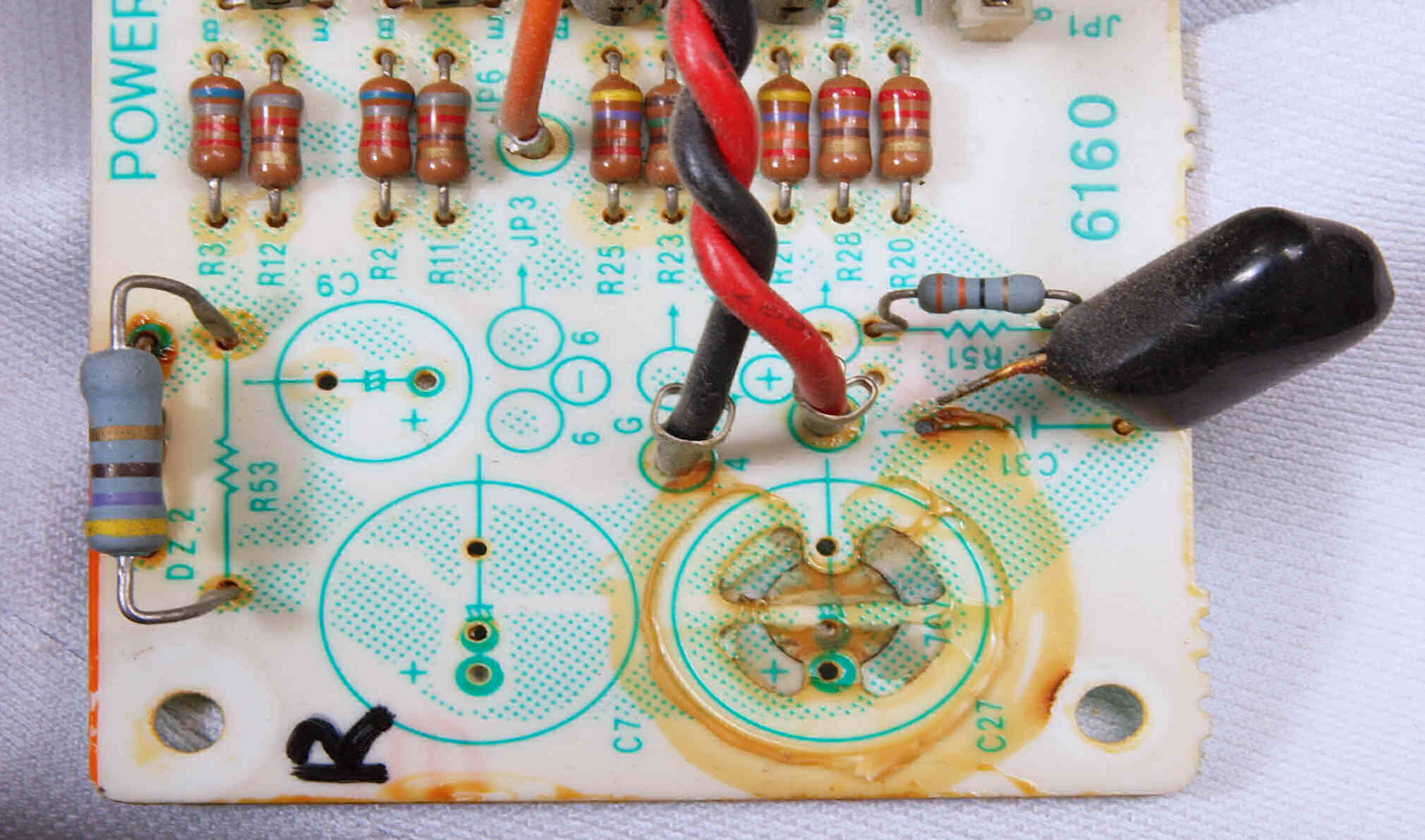

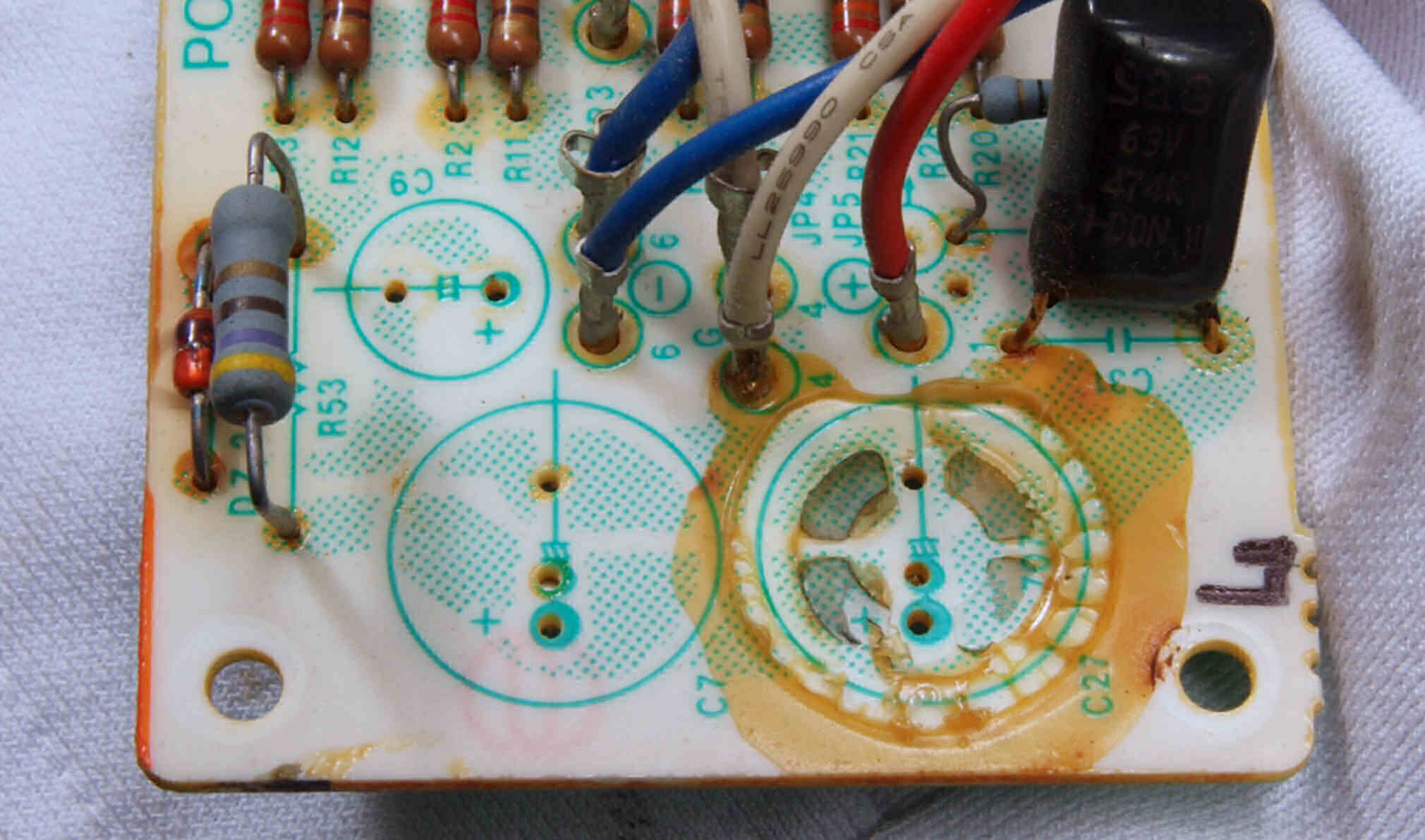

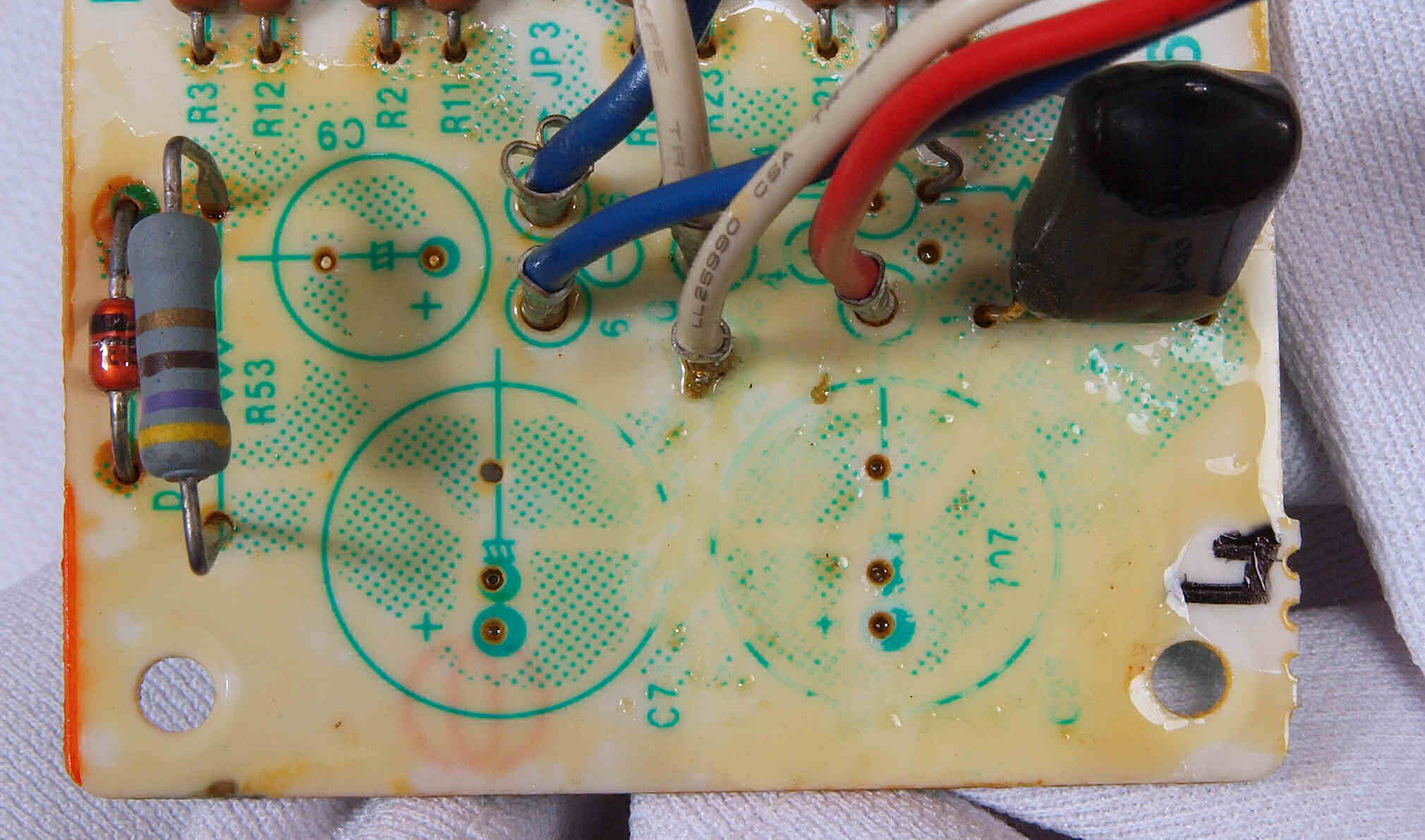

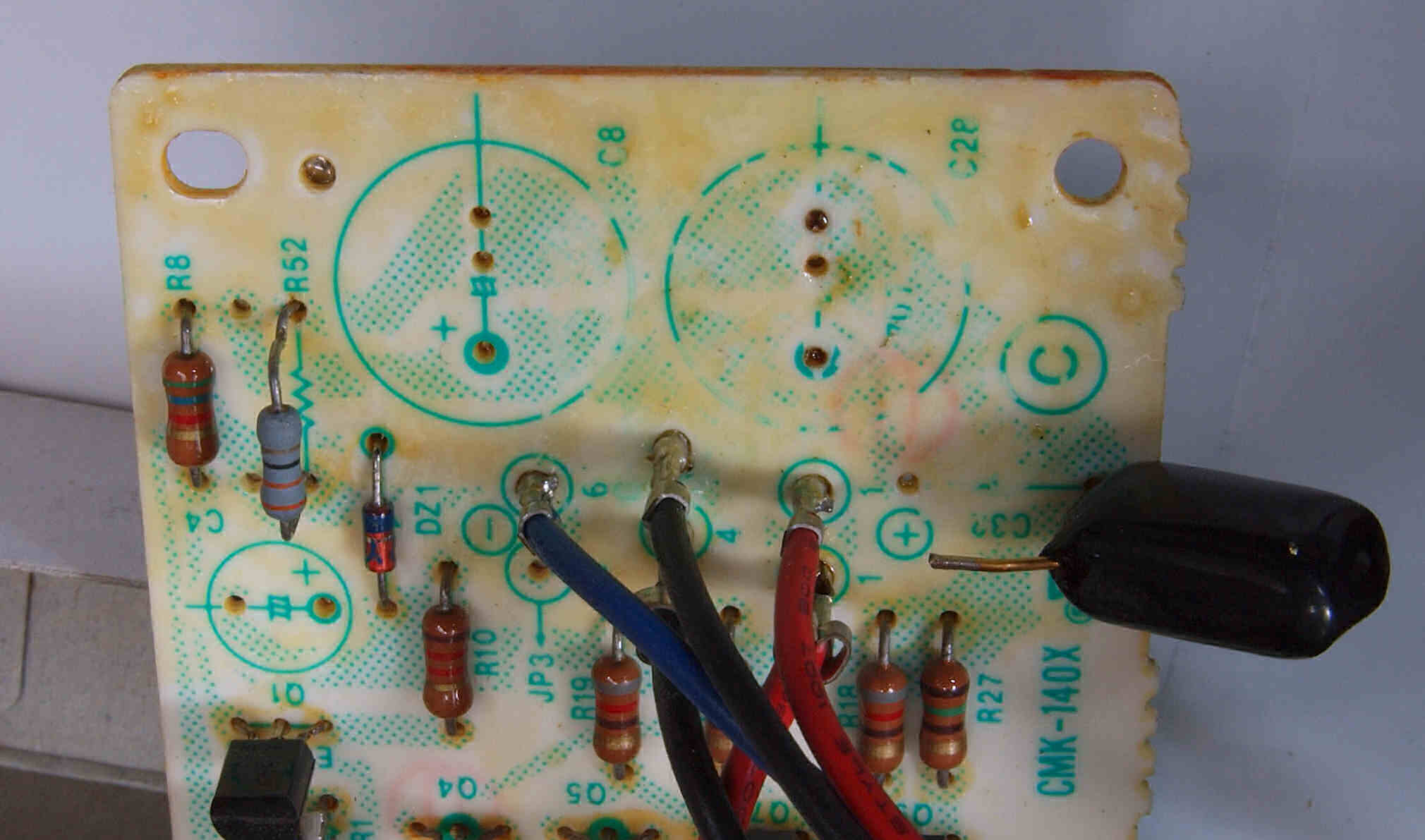

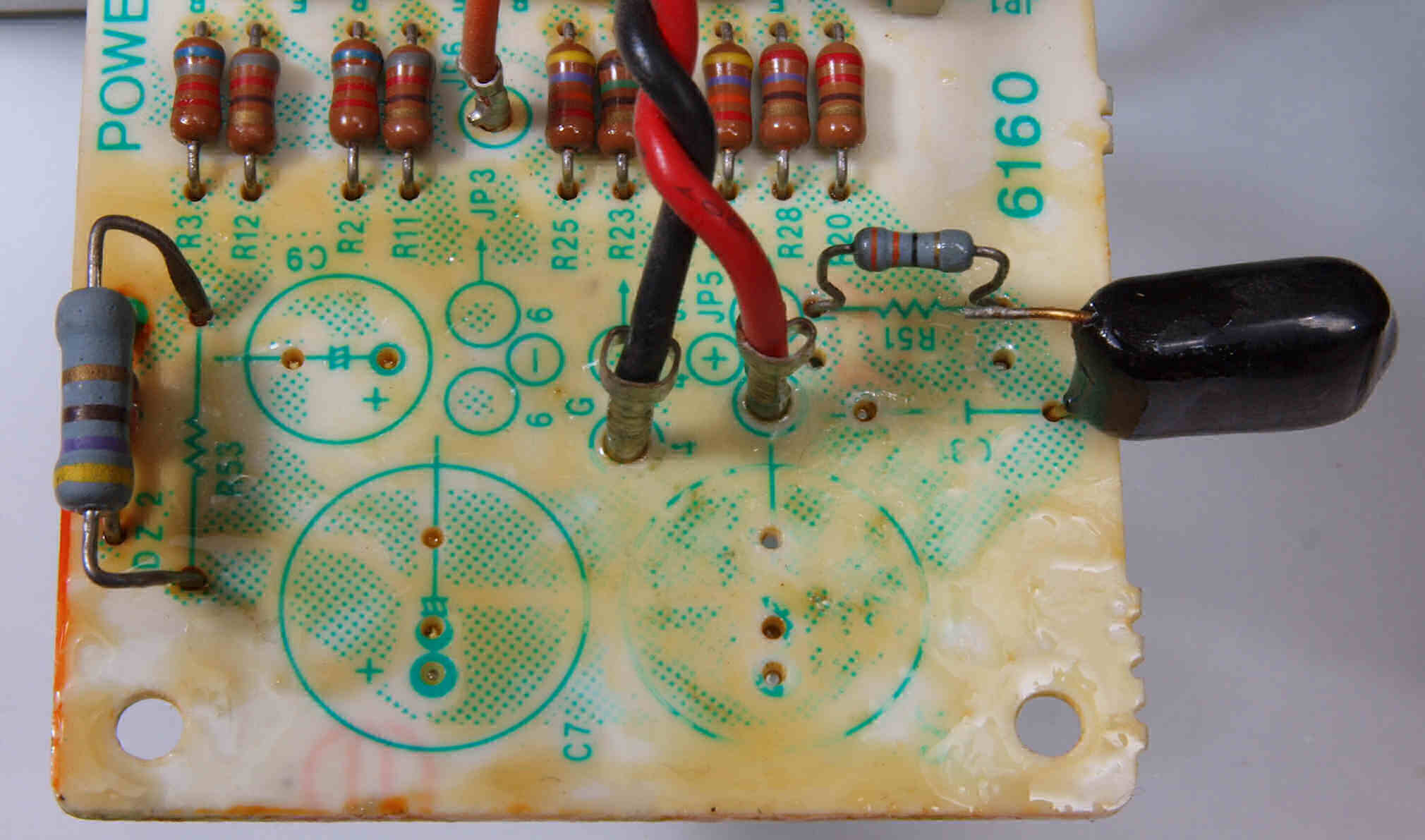

Ｃ２６２．　修理前　Ｒ側・ドライブＡＭＰ基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２６３．　修理後　Ｒ側・ドライブＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

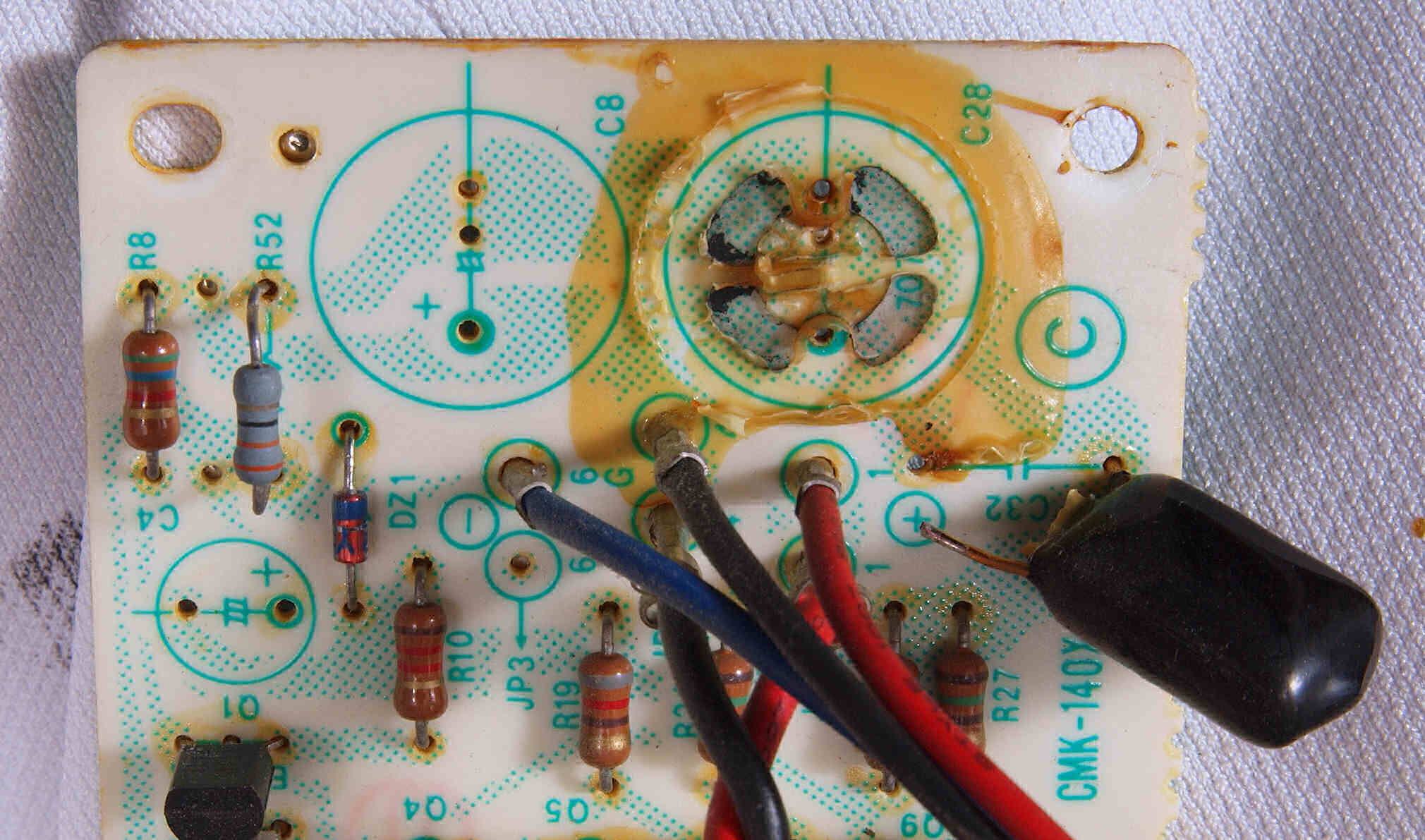

Ｃ２６４．　修理前　Ｒ側・ドライブＡＭＰ基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２６５．　修理後　Ｒ側・ドライブＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

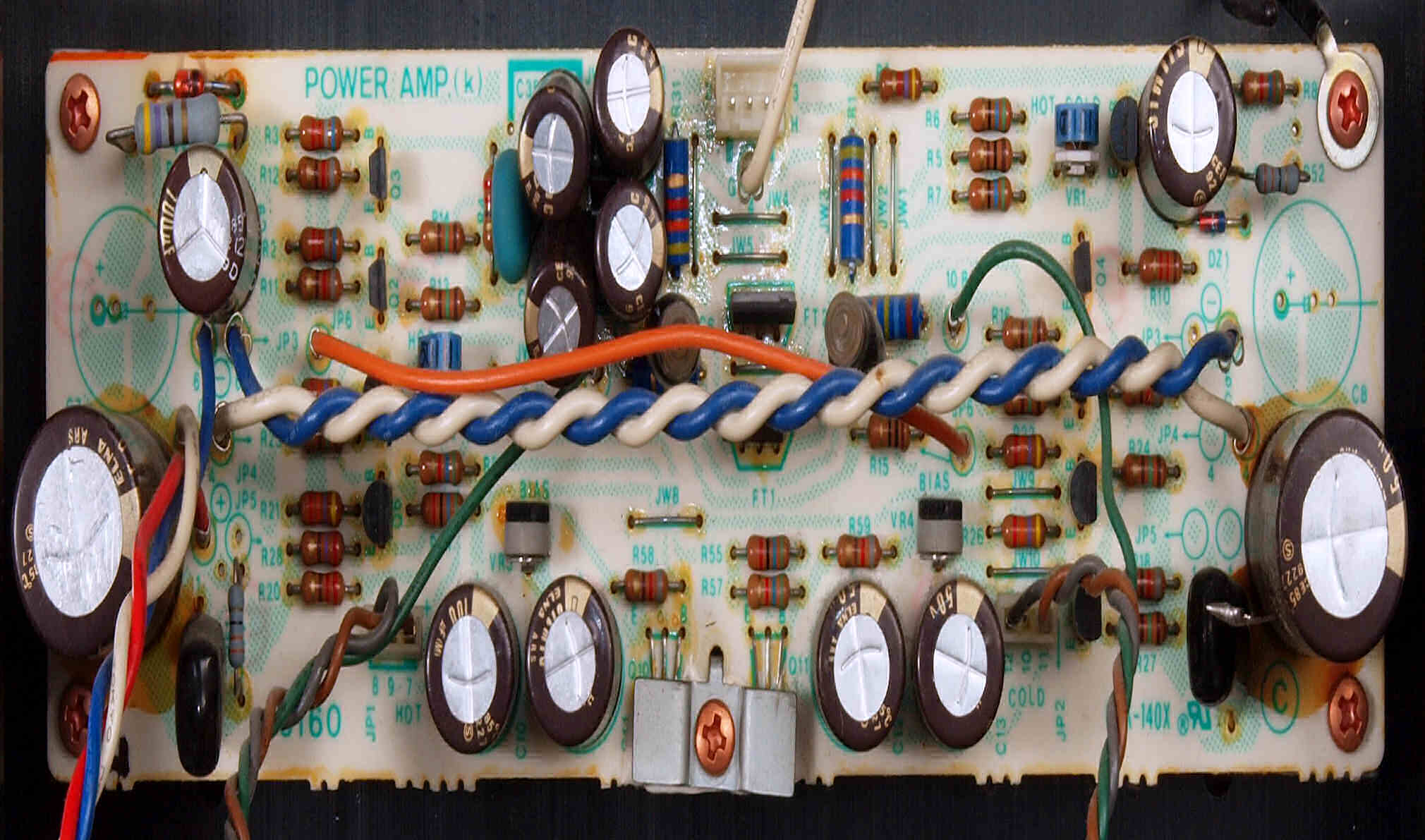

Ｃ２７．　修理後　Ｒ側・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１２個交換、電解コンデンサー２個追加

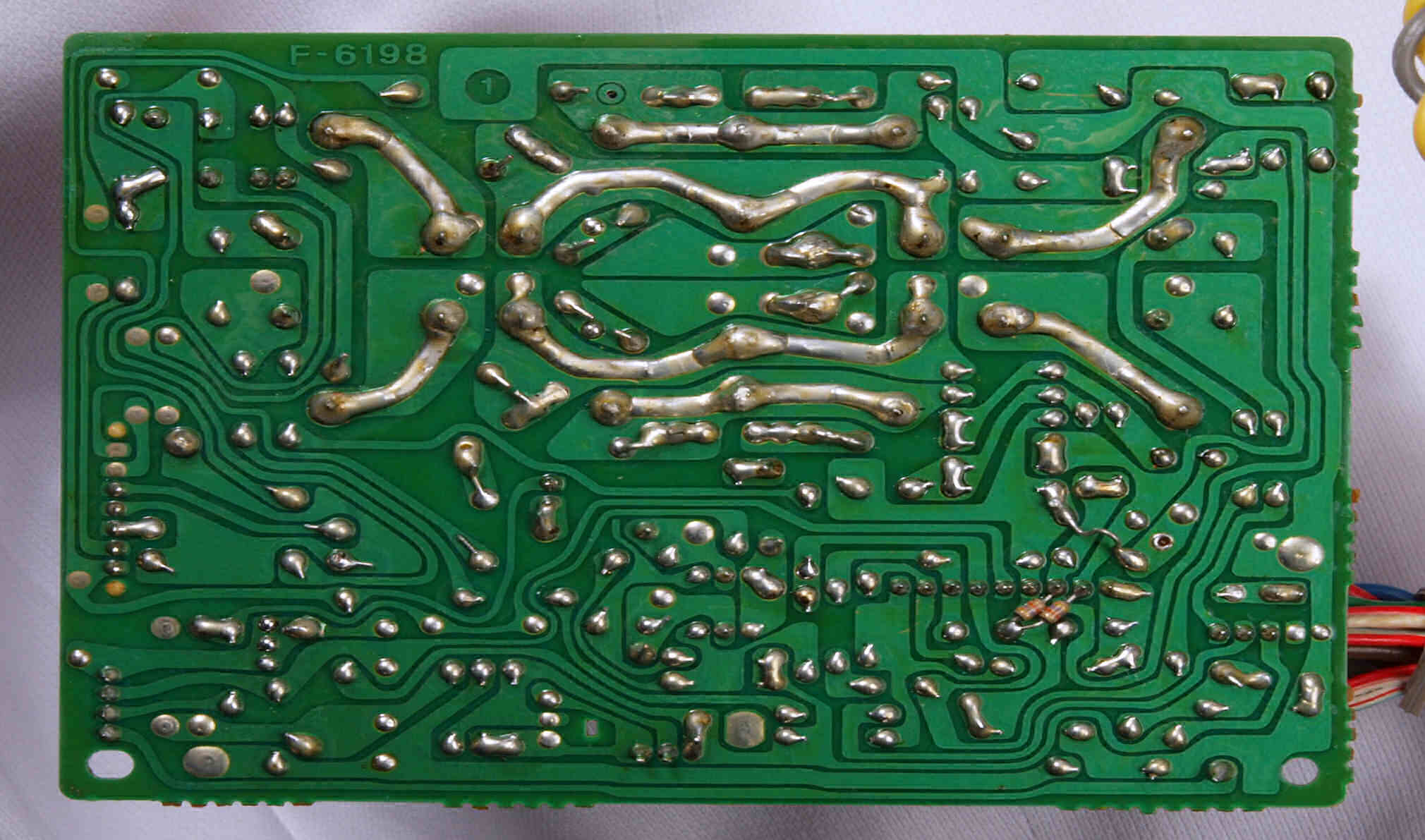

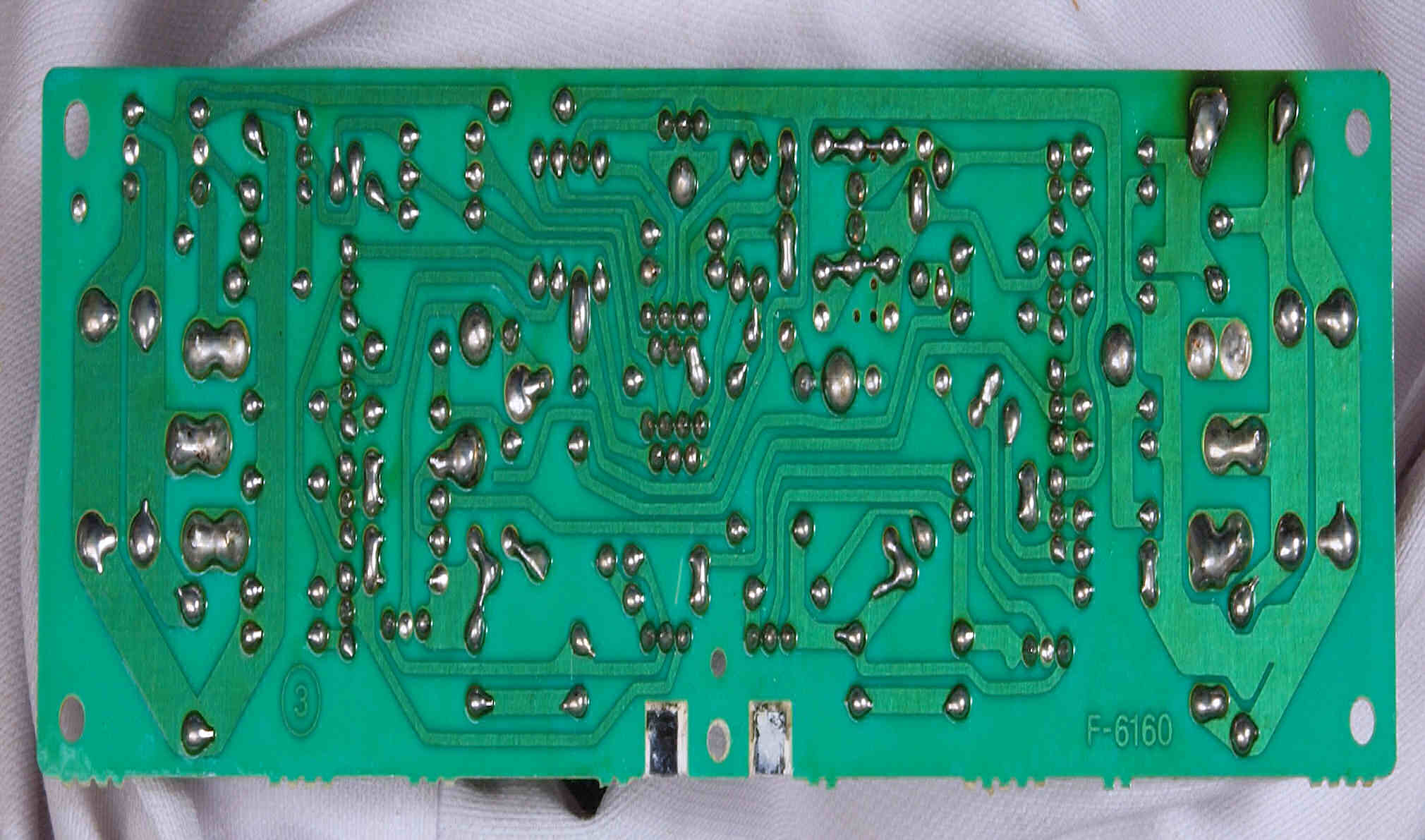

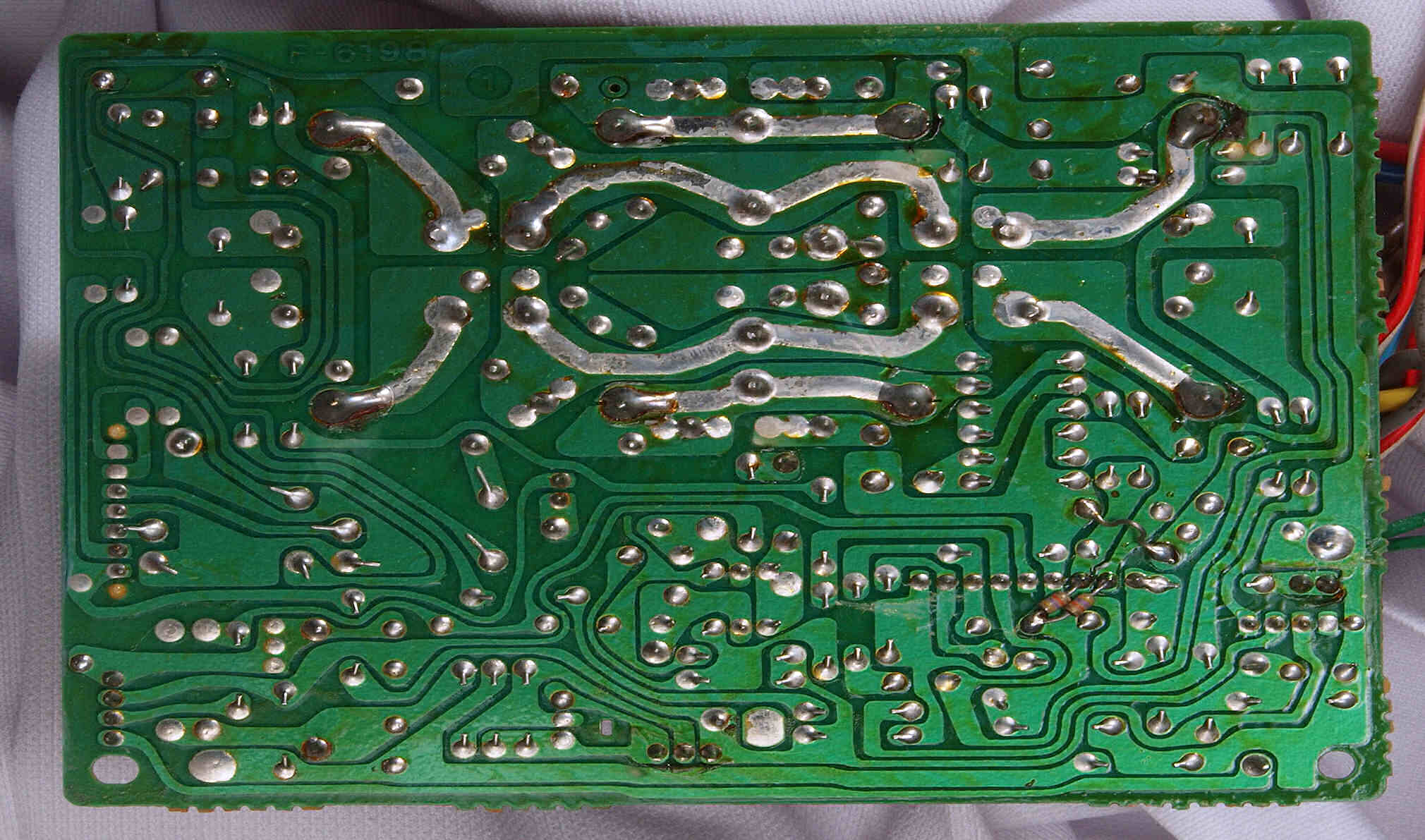

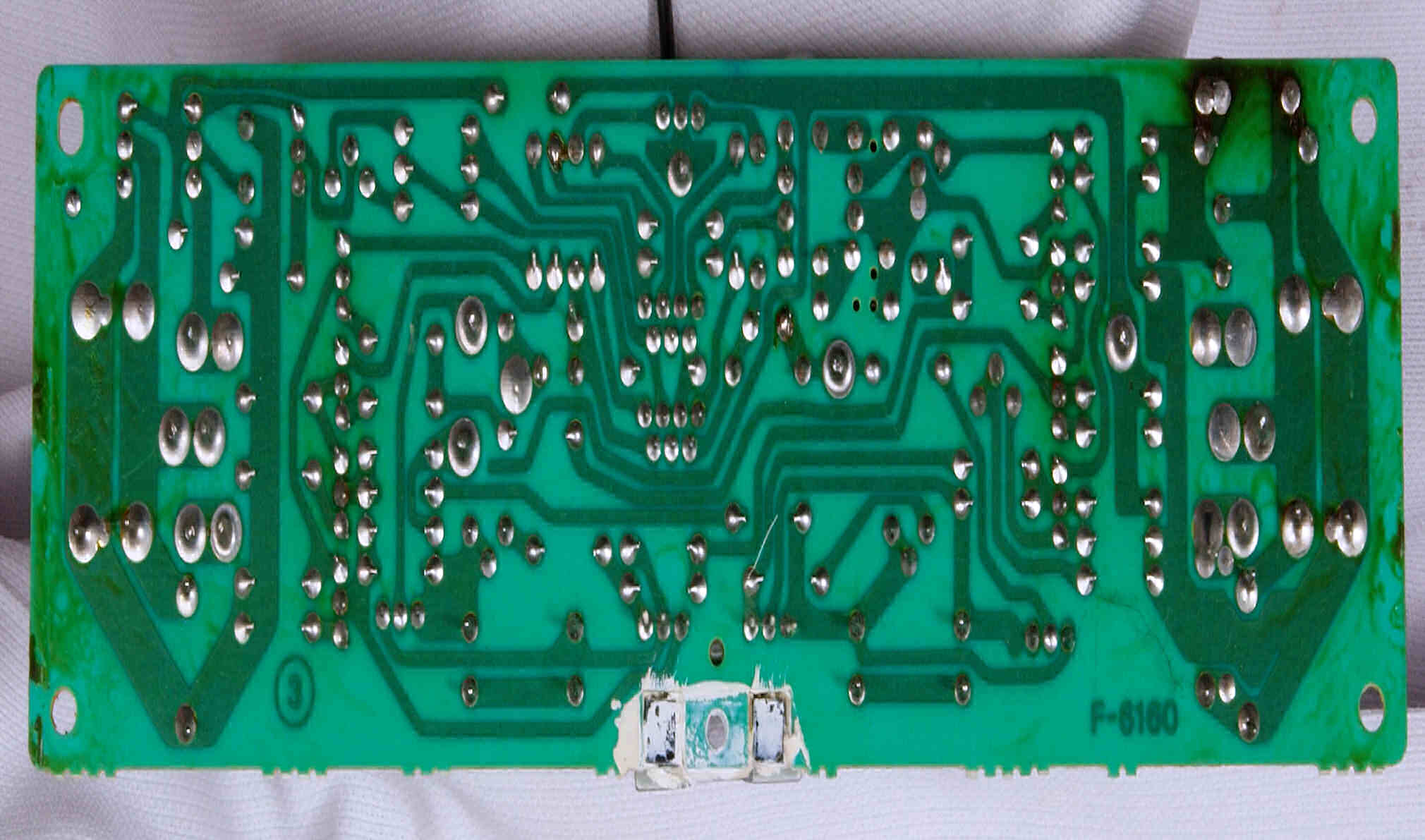

Ｃ２８．　修理前　Ｒ側・ドライブＡＭＰ基板裏

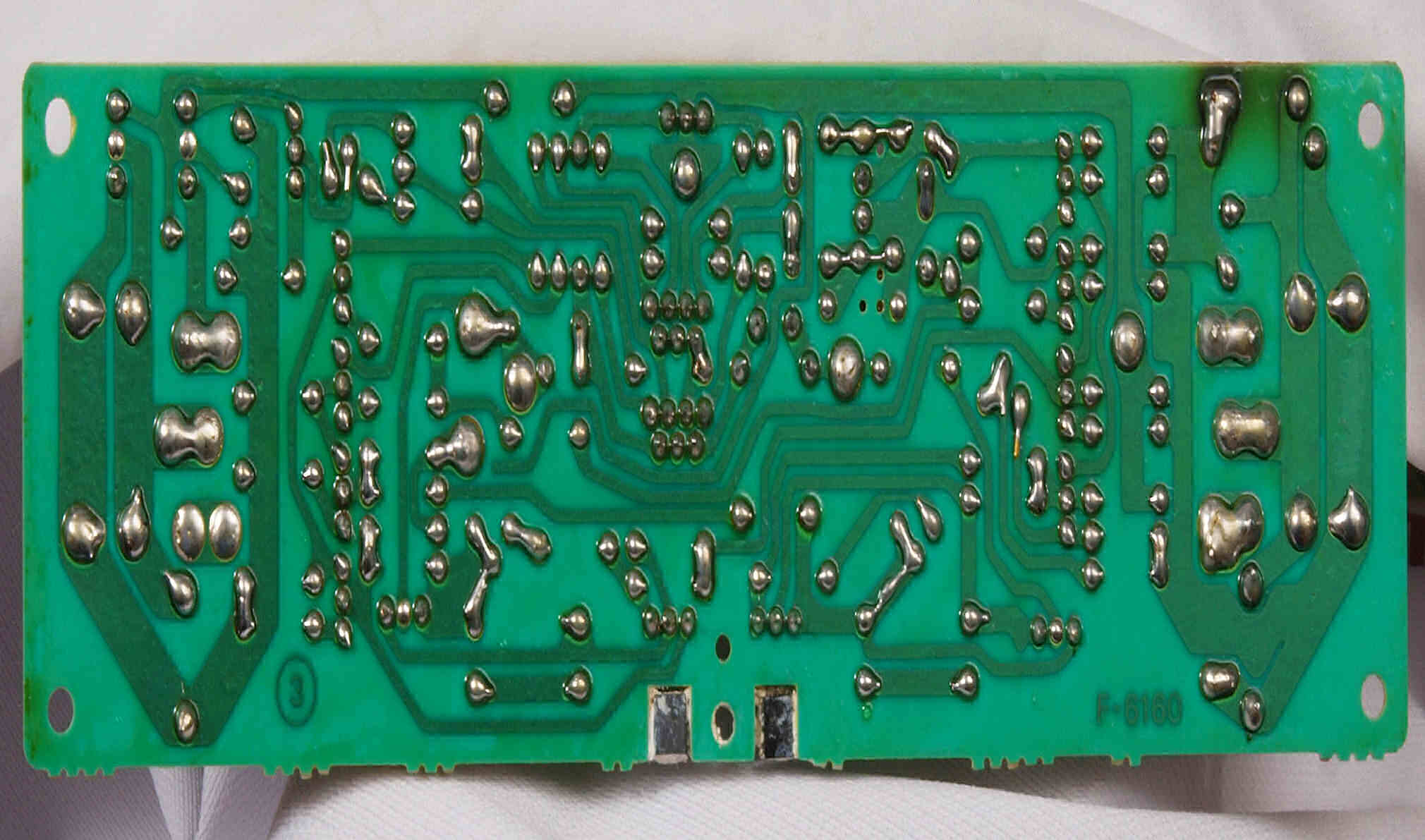

Ｃ２９．　修理（半田補正）後　Ｒ側・ドライブＡＭＰ基板裏、　全半田やり直し。

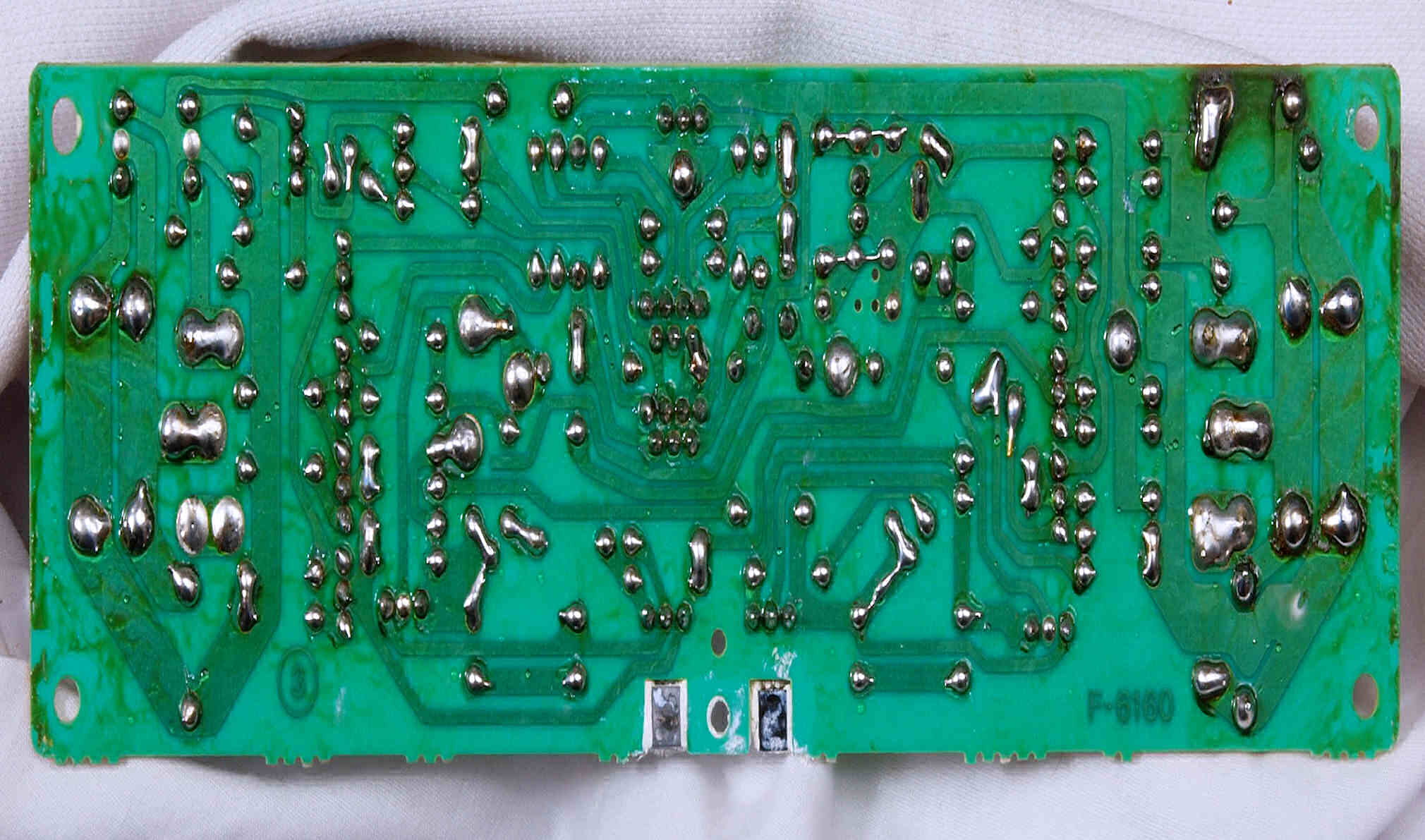

Ｃ２Ａ．　完成Ｒ側・ドライブＡＭＰ基板裏　洗浄後防湿材を塗る。

Ｃ３１．　修理前　Ｌ側・ドライブ。　ＬＡＰＴ２＝Linear amplifier power transistor．

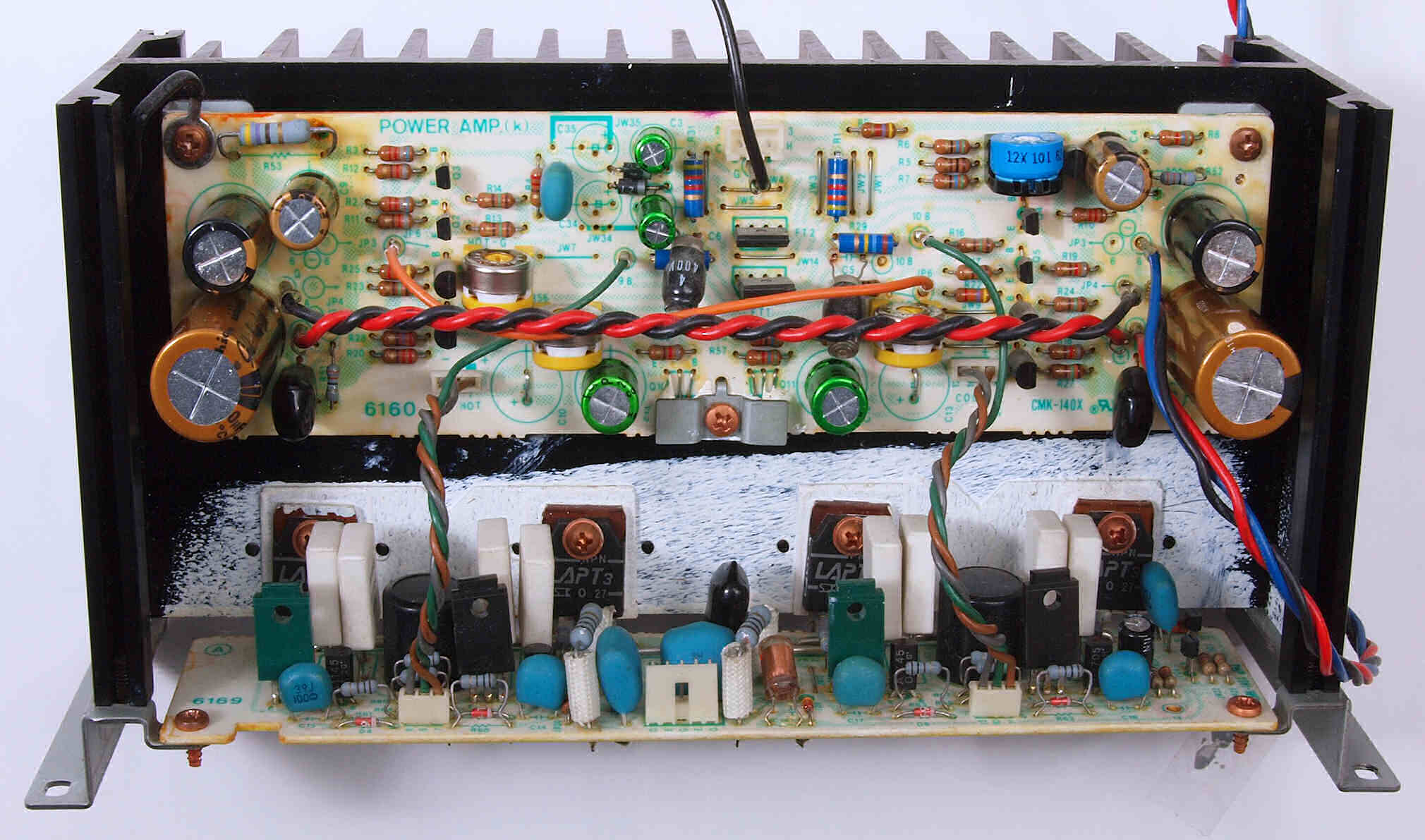

Ｃ３２．　修理後　Ｌ側・ドライブ

Ｃ３３．　修理前　Ｌ側・ドライブ終段ＴＲ（トランジスター）基板裏

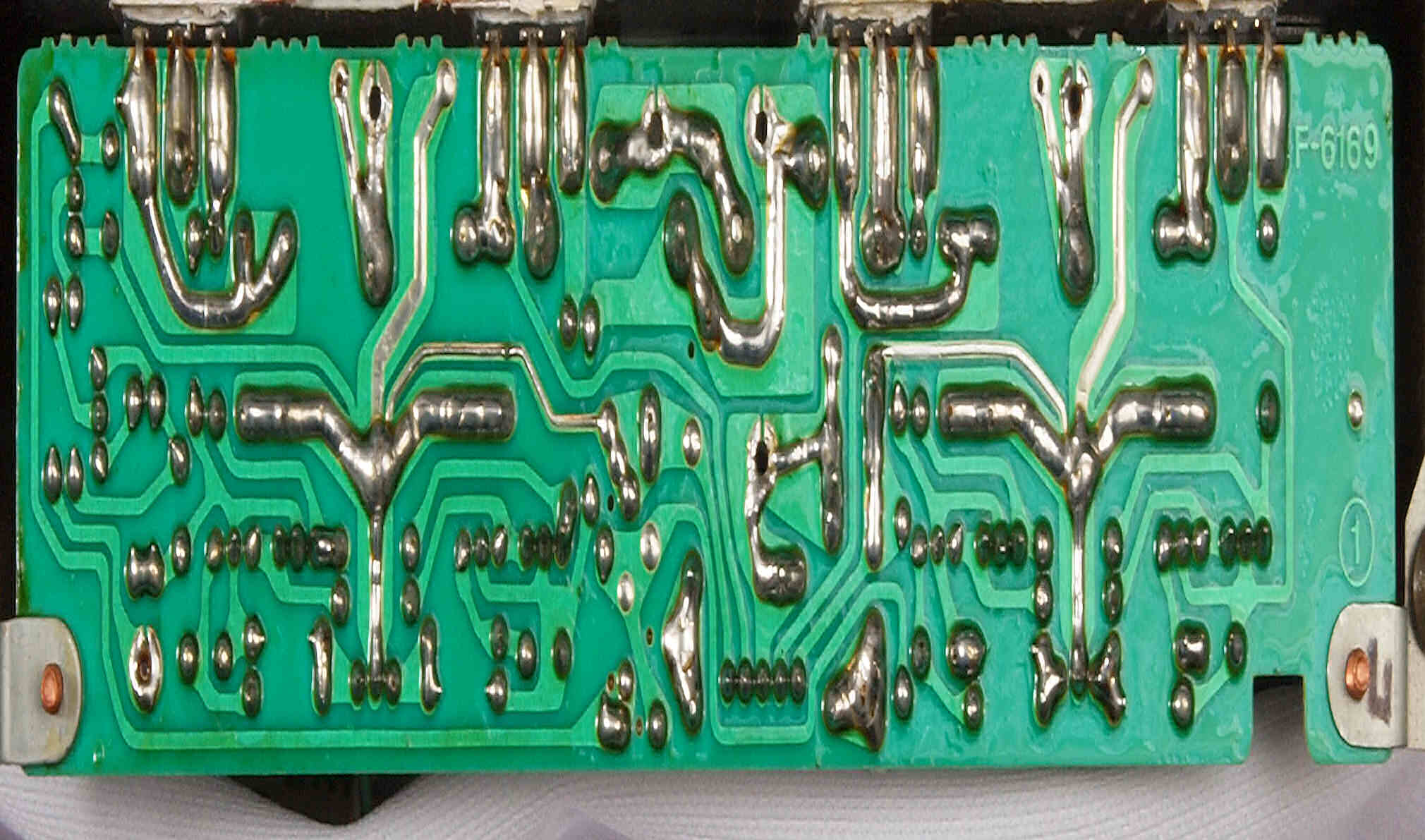

Ｃ３４．　修理（半田補正）後　Ｌ側・ドライブ終段ＴＲ（トランジスター）基板裏、　全半田やり直し。

Ｃ３５．　完成Ｌ側・ドライブ終段ＴＲ（トランジスター）基板裏、洗浄後防湿材を塗る。

Ｃ３６．　修理前　Ｌ側・ドライブＡＭＰ基板

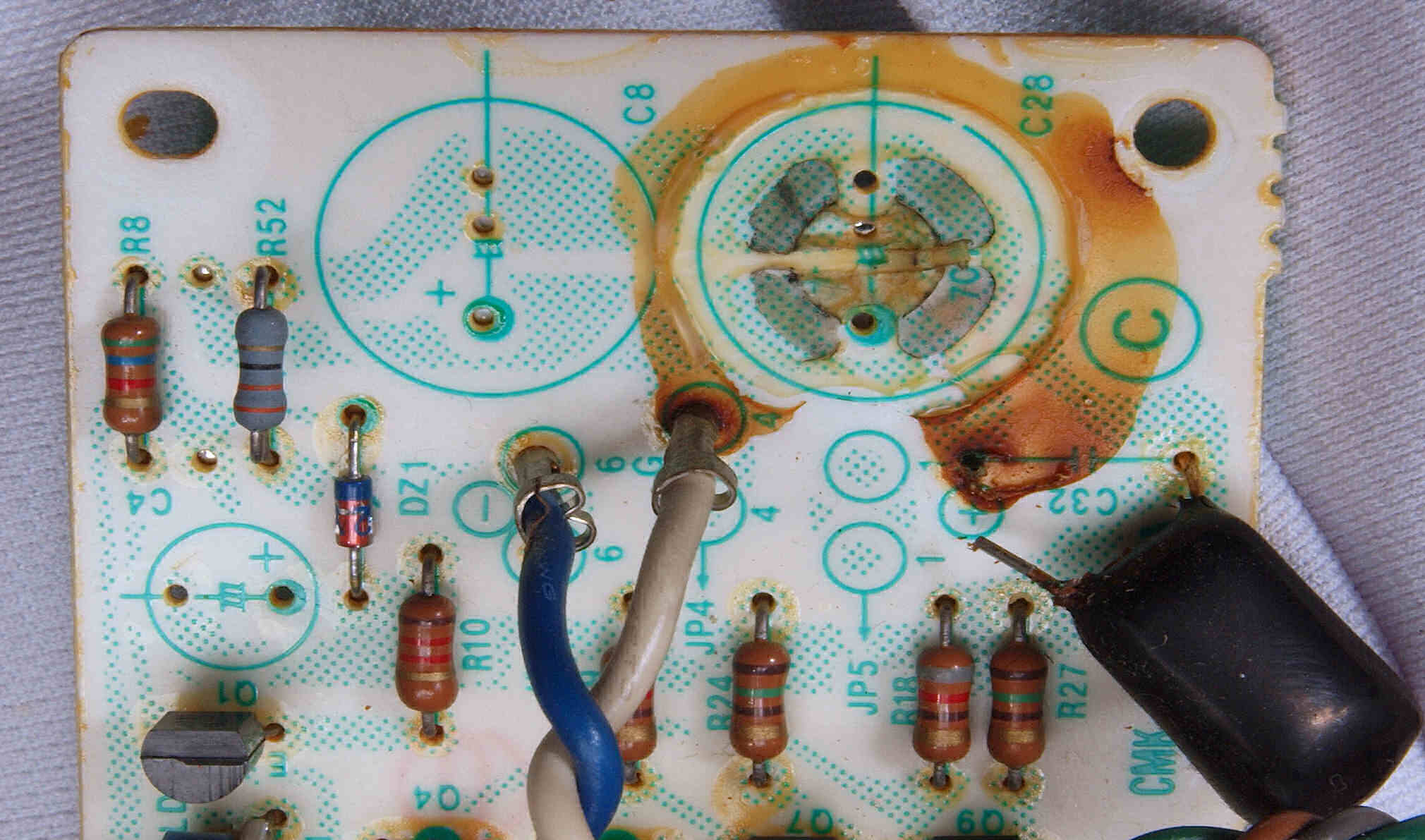

Ｃ３６２．　修理前　Ｌ側・ドライブＡＭＰ基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ３６３．　修理後　Ｌ側・ドライブＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ３６４．　修理前　Ｌ側・ドライブＡＭＰ基板、電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ３６５．　修理後　Ｌ側・ドライブＡＭＰ基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ３７．　修理後　Ｌ側・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１２個交換、電解コンデンサー２個追加

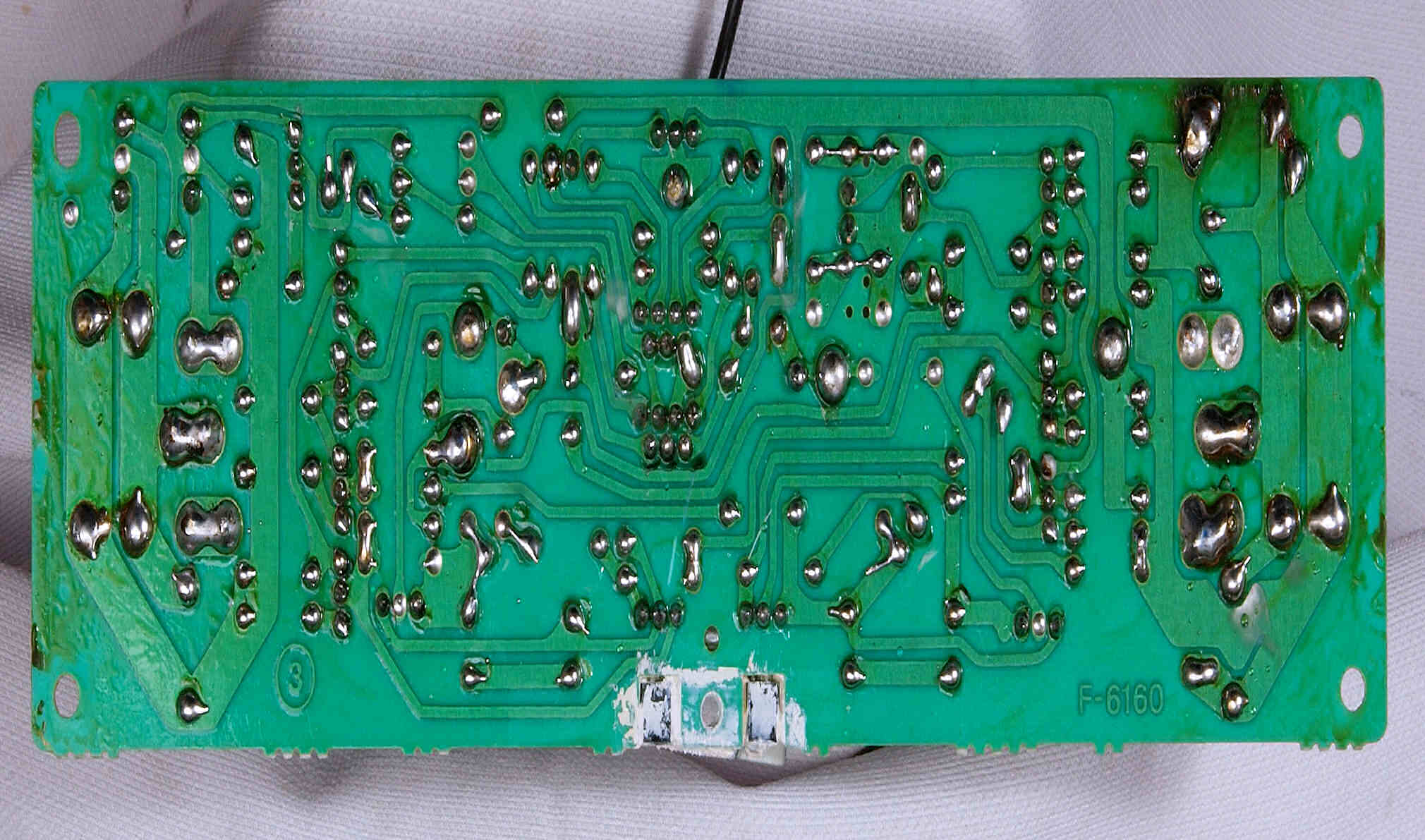

Ｃ３８．　修理前　Ｌ側・ドライブＡＭＰ基板裏

Ｃ３９．　修理（半田補正）後　Ｌ側・ドライブＡＭＰ基板裏、　全半田やり直し。

Ｃ３Ａ．　完成Ｌ側・ドライブＡＭＰ基板裏　洗浄後防湿材を塗る。

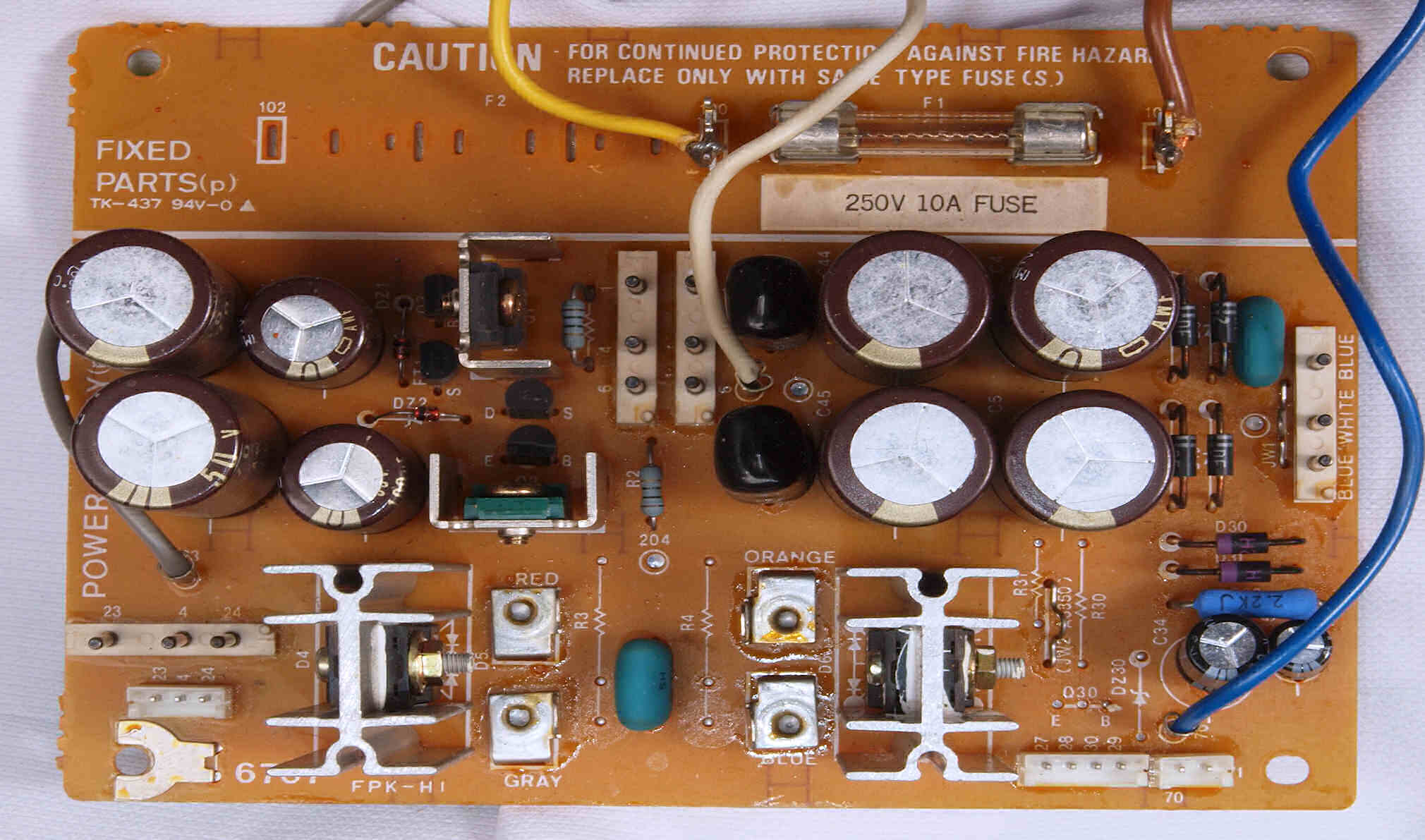

Ｃ４１．　修理前　整流・定電圧基板

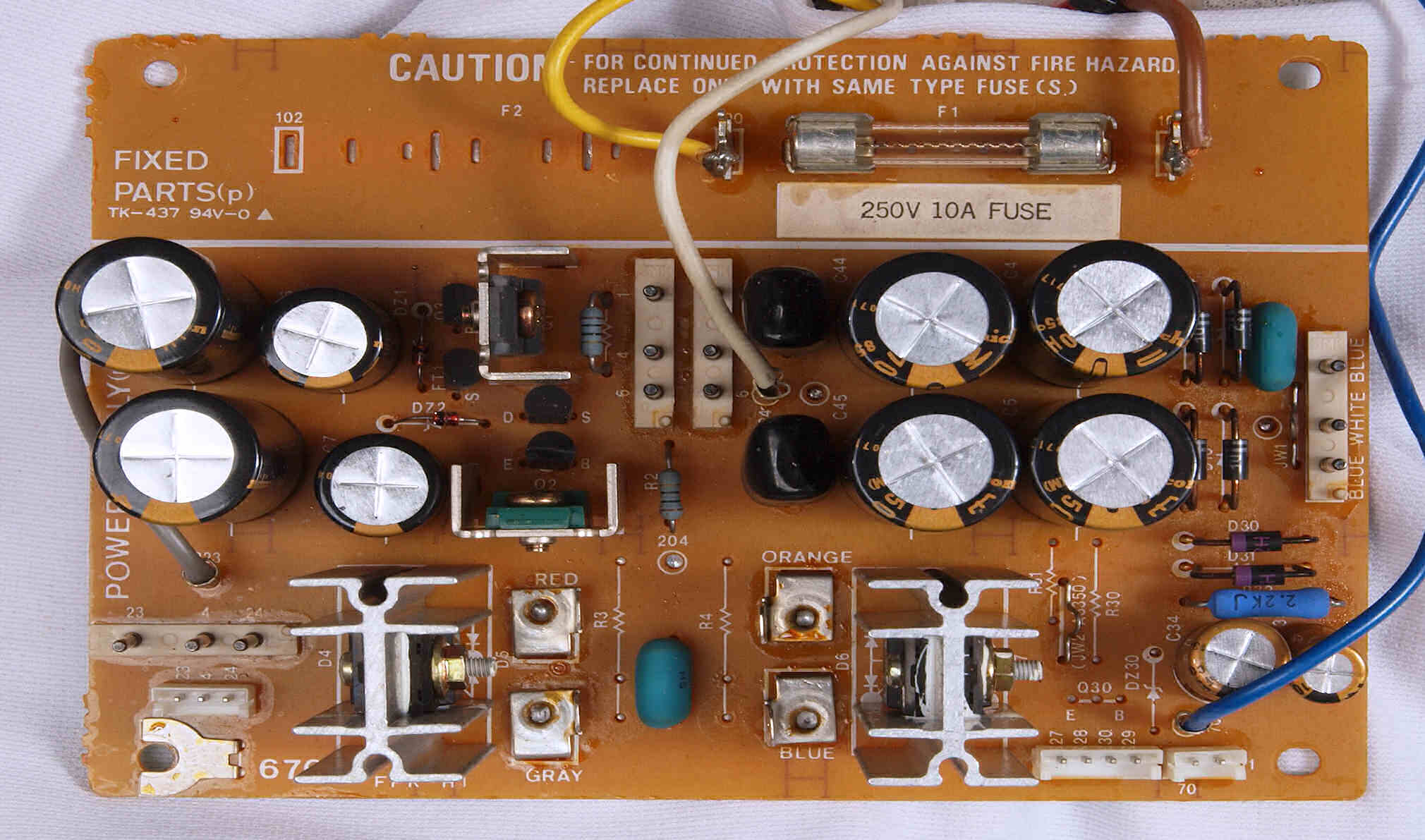

Ｃ４２．　修理後　整流・定電圧基板　電解コンデンサー８個交換

Ｃ４３．　修理前　整流・定電圧基板裏

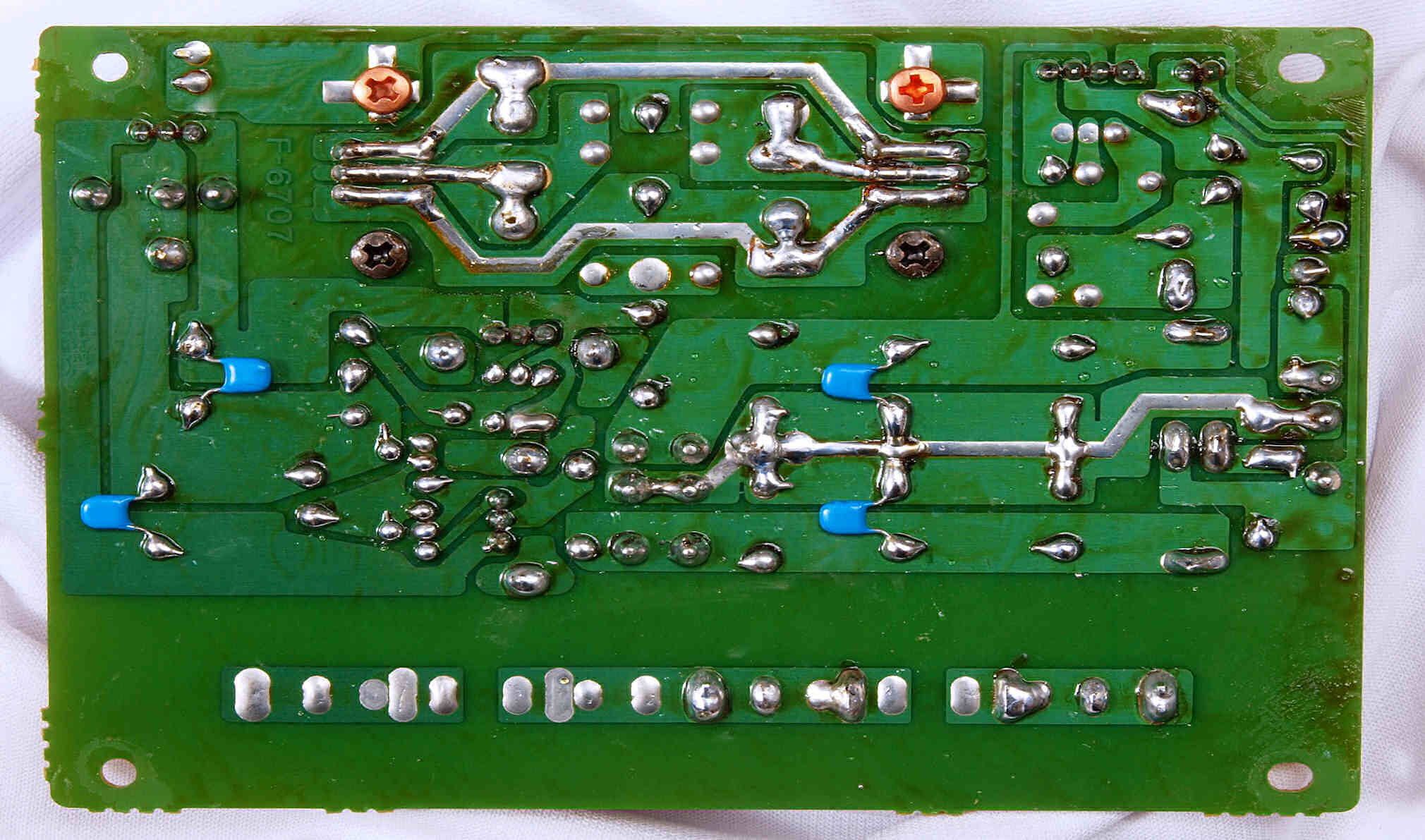

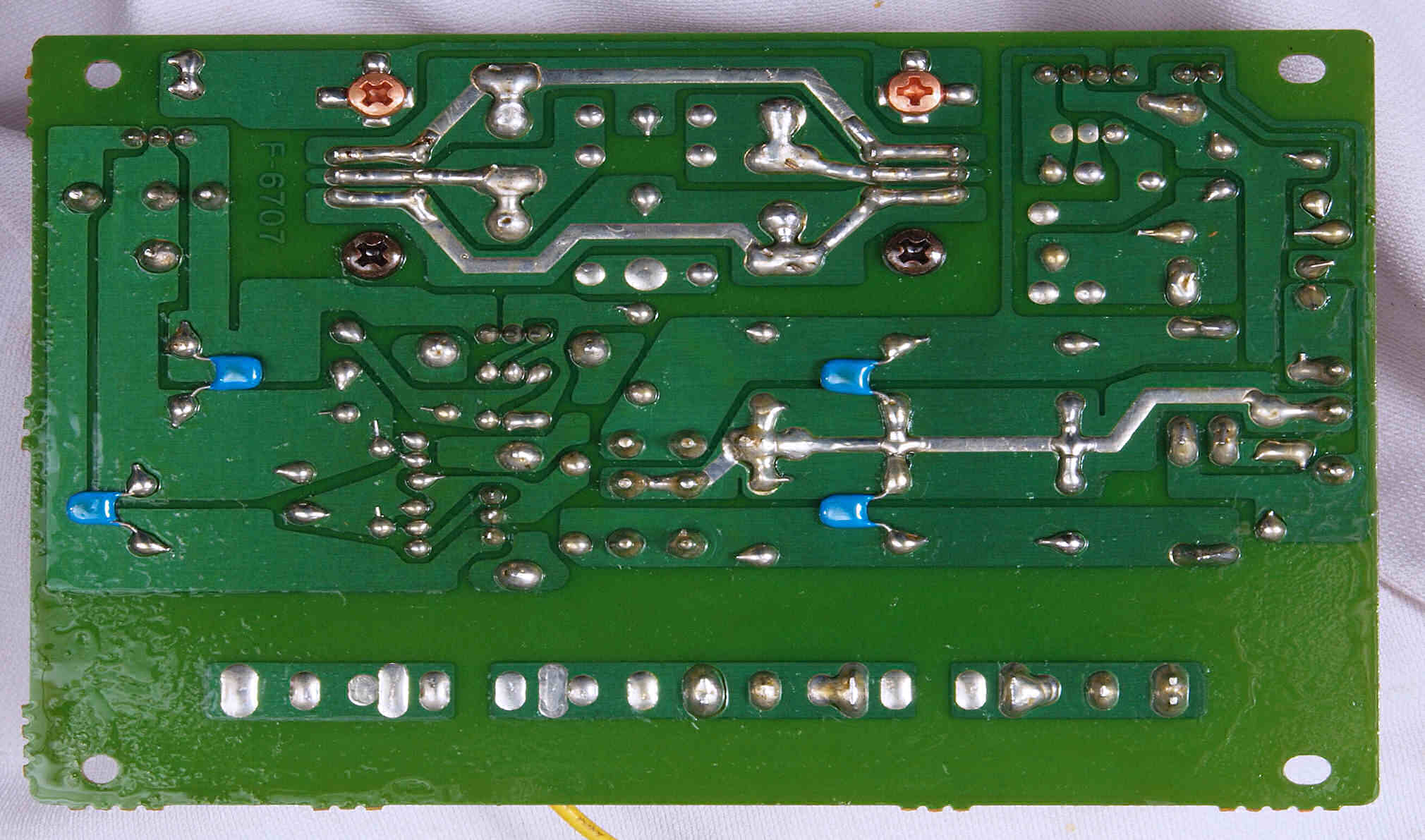

Ｃ４４．　修理（半田補正）後　定電圧基板裏、　セラミックコンデンサー４個追加、　全半田やり直し。

Ｃ４５．　完成整流・定電圧基板裏　洗浄後防湿材を塗る。

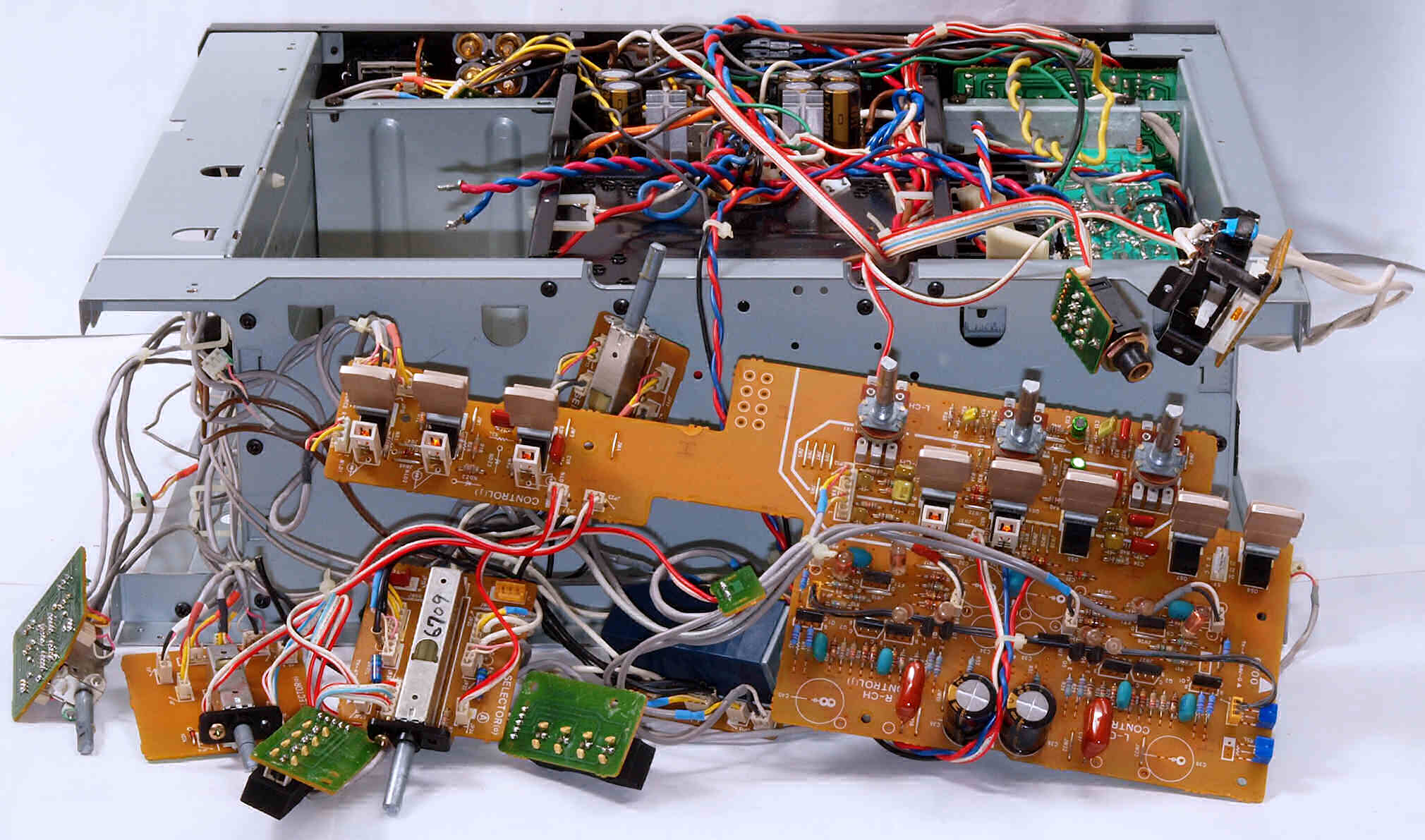

Ｃ５０．　前パネルを外し修理中

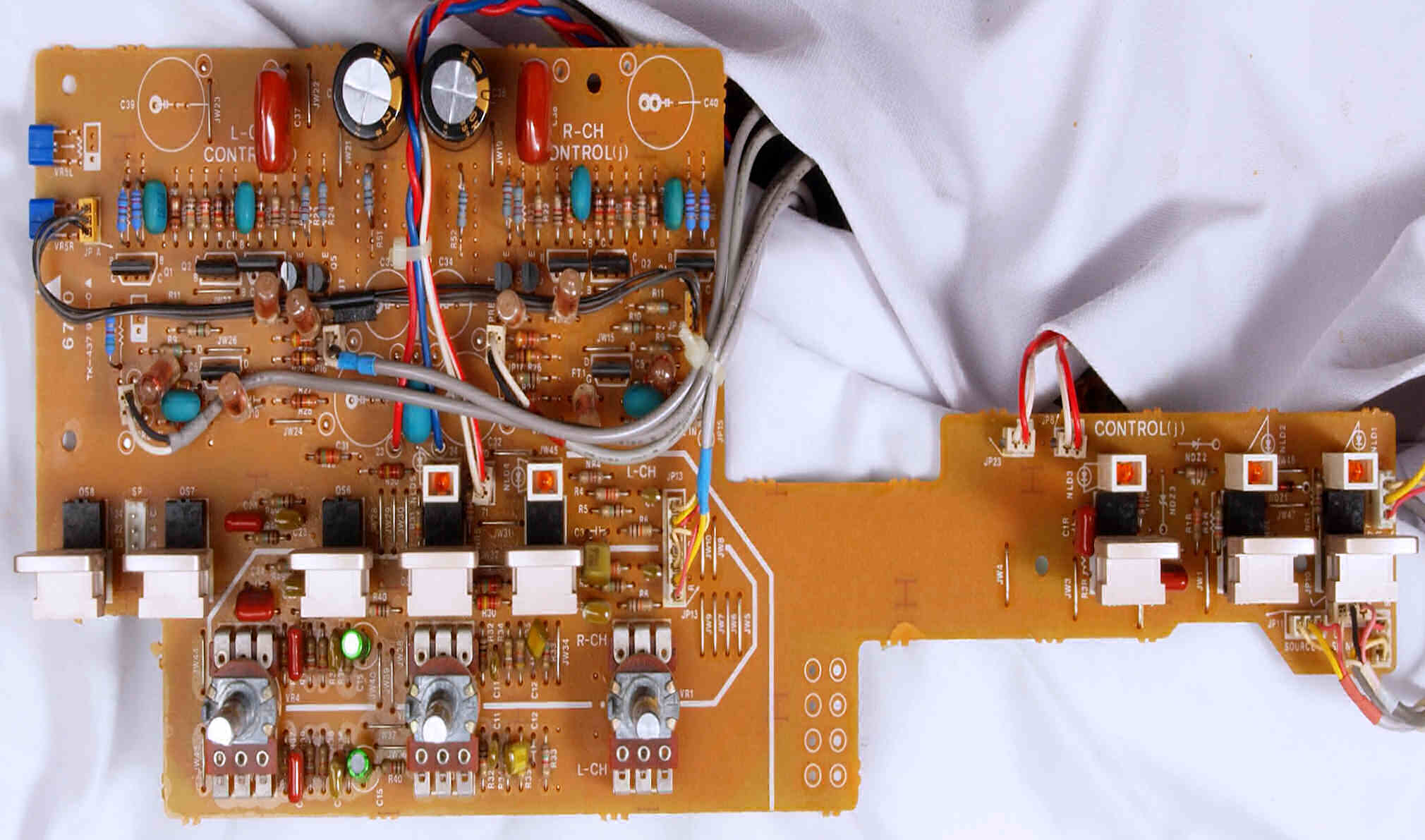

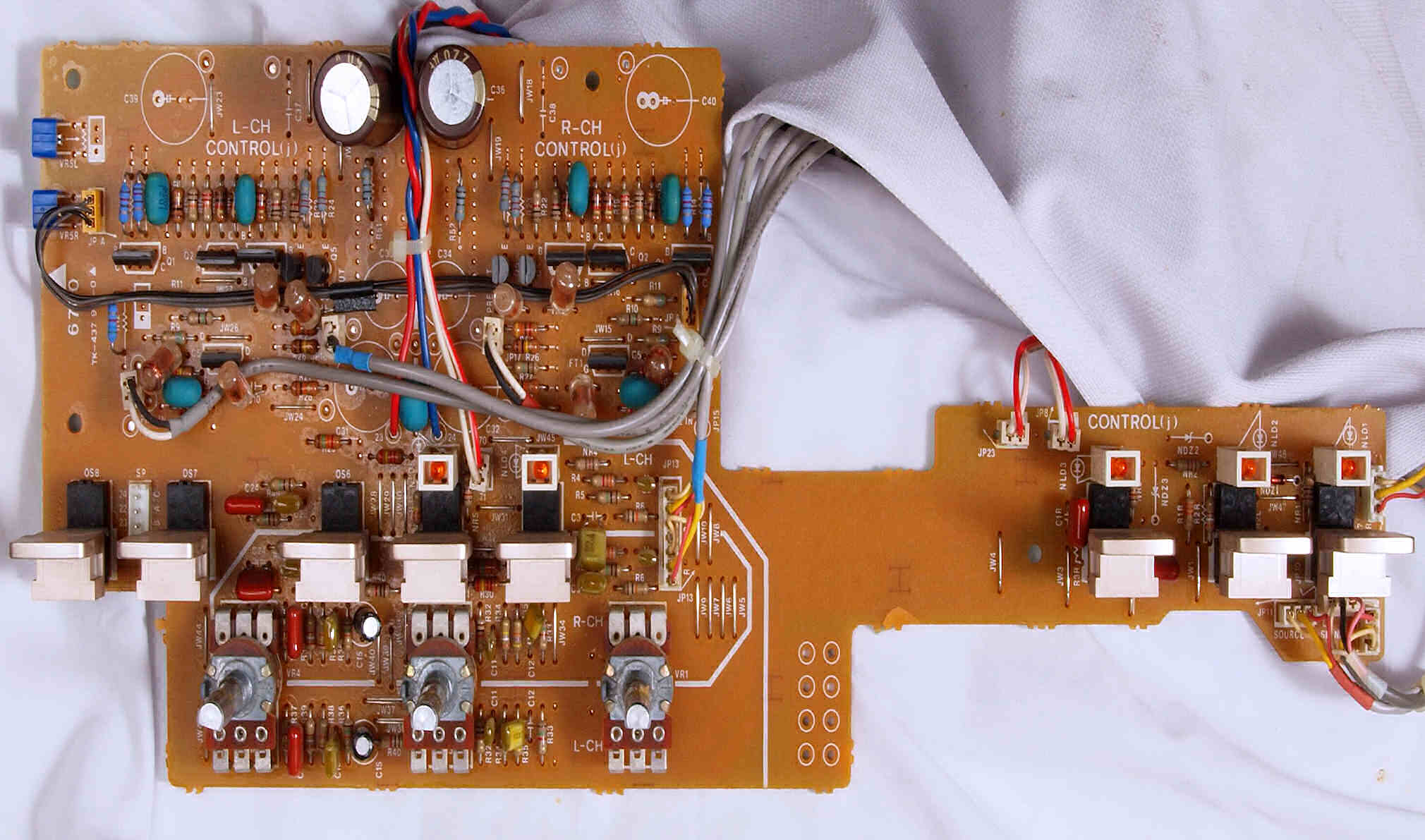

Ｃ５１．　修理前　コントロール基板

Ｃ５２．　修理後　コントロール基板　初段ＦＥＴ（電界効果トランジスター）４個、電解コンデンサー４個交換、フイルムコンデンサー２個追加。

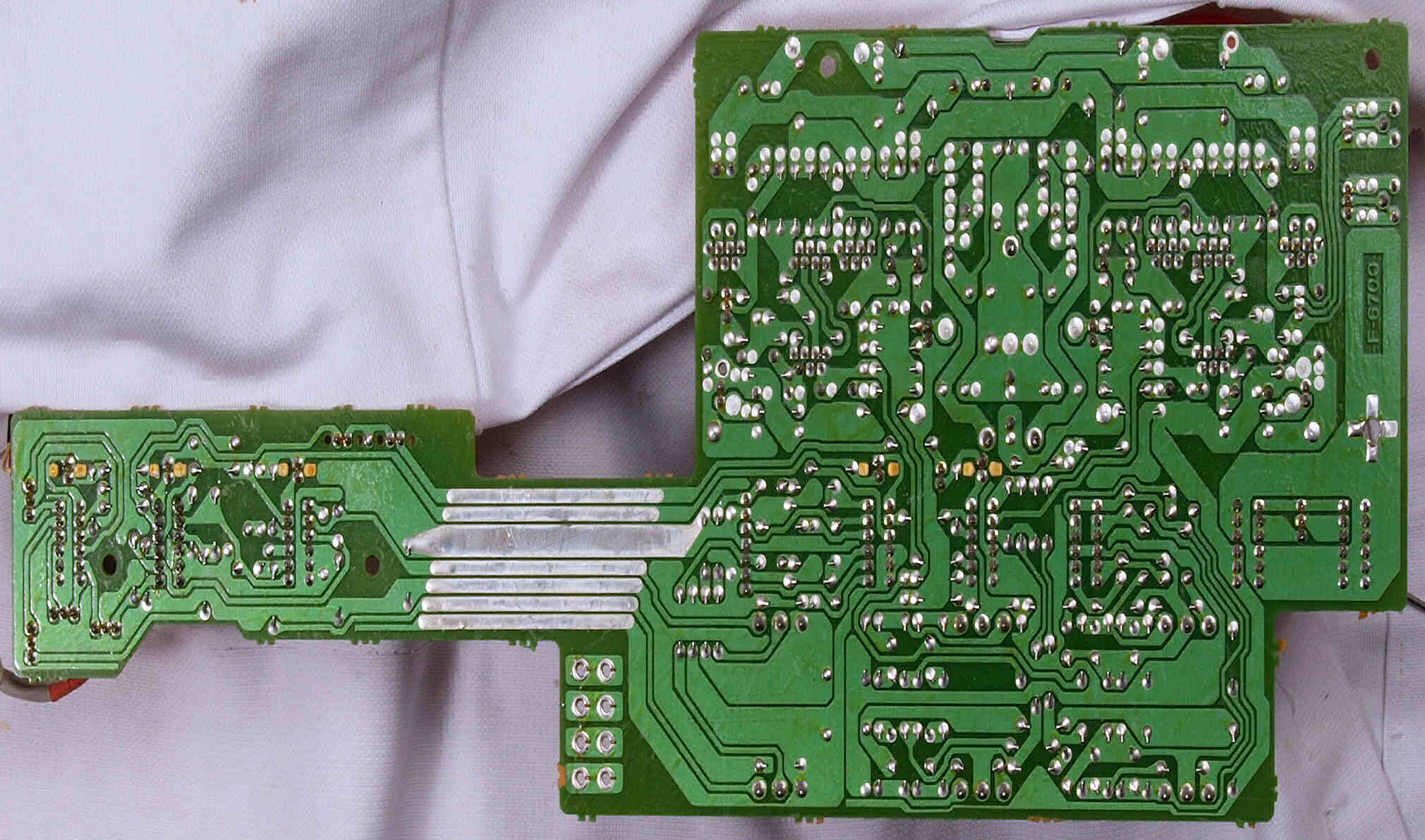

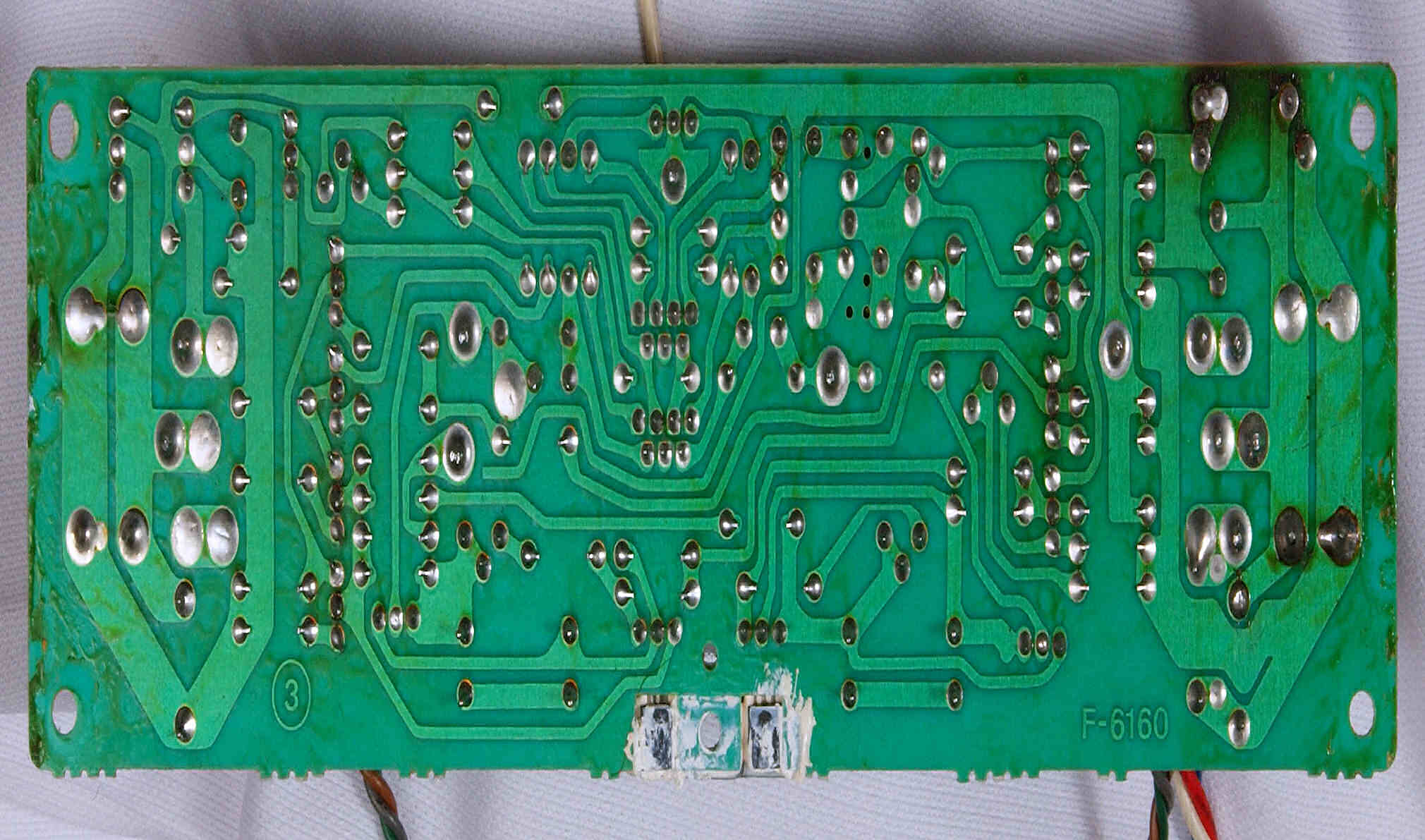

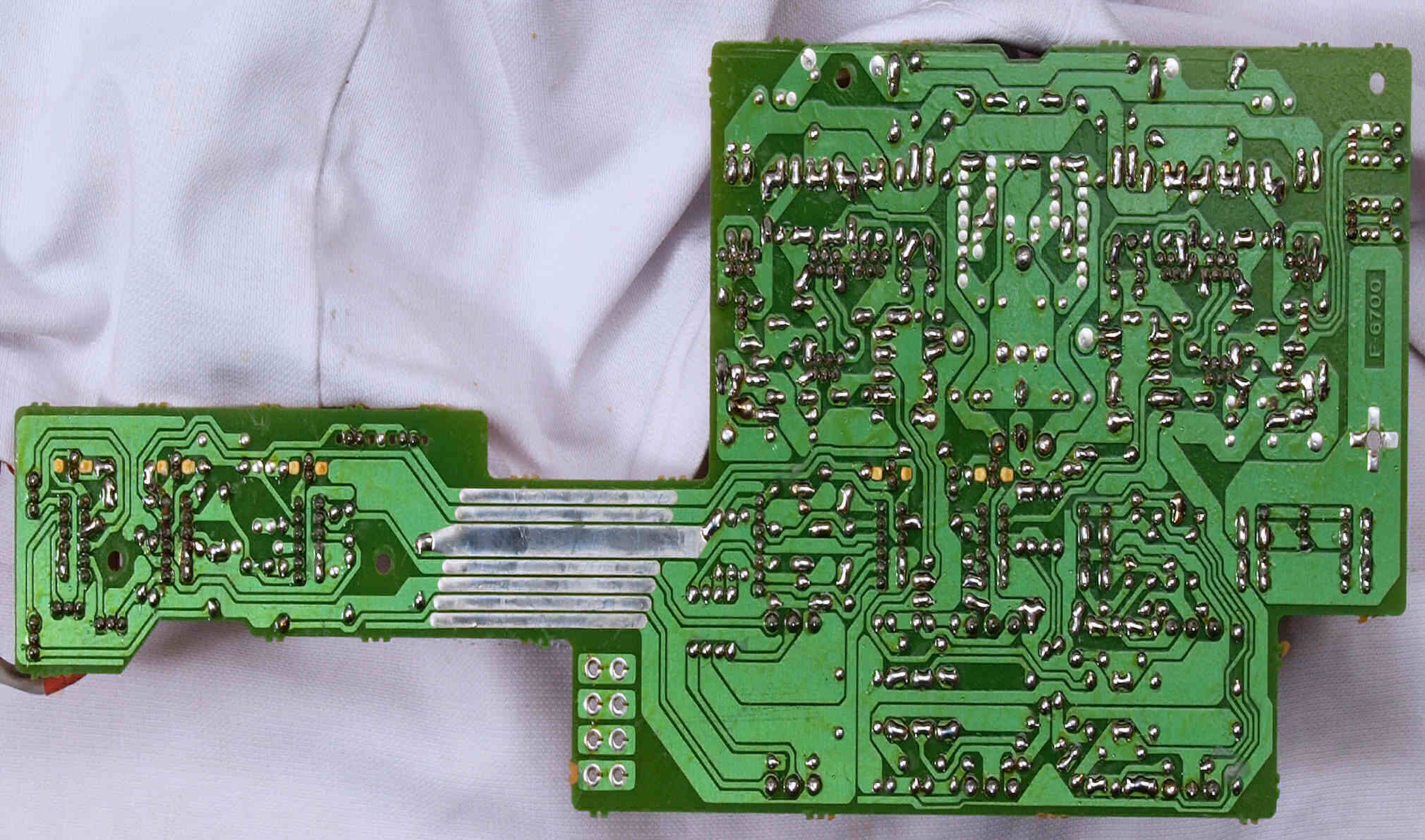

Ｃ５３．　修理前　コントロール基板裏

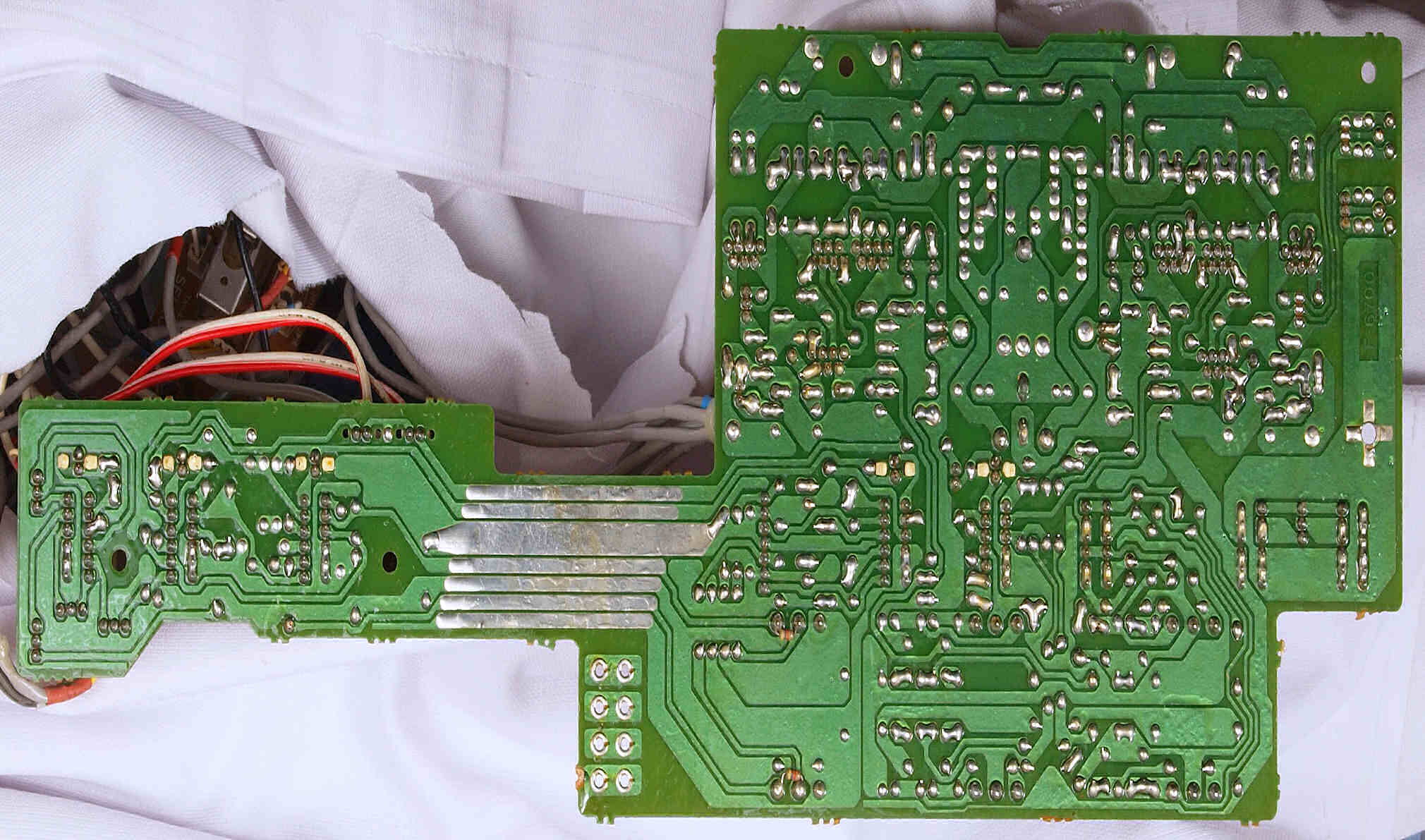

Ｃ５４．　修理（半田補正）後　コントロール基板裏、セラミックコンデンサー２個、抵抗２個追加。

Ｃ５５．　完成コントロール基板裏　洗浄後防湿材を塗る。

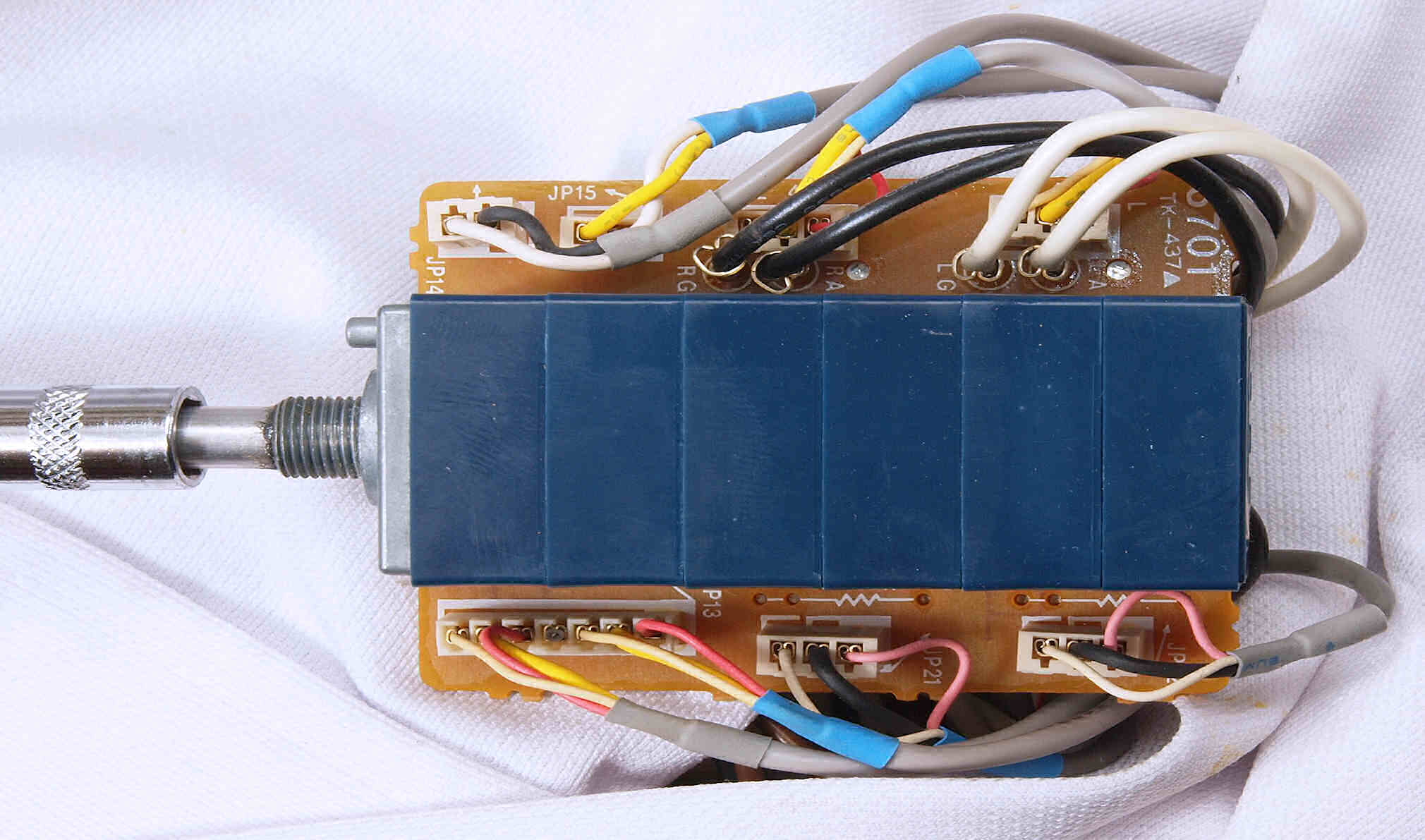

Ｃ５６．　修理中　メインＶＲ基板

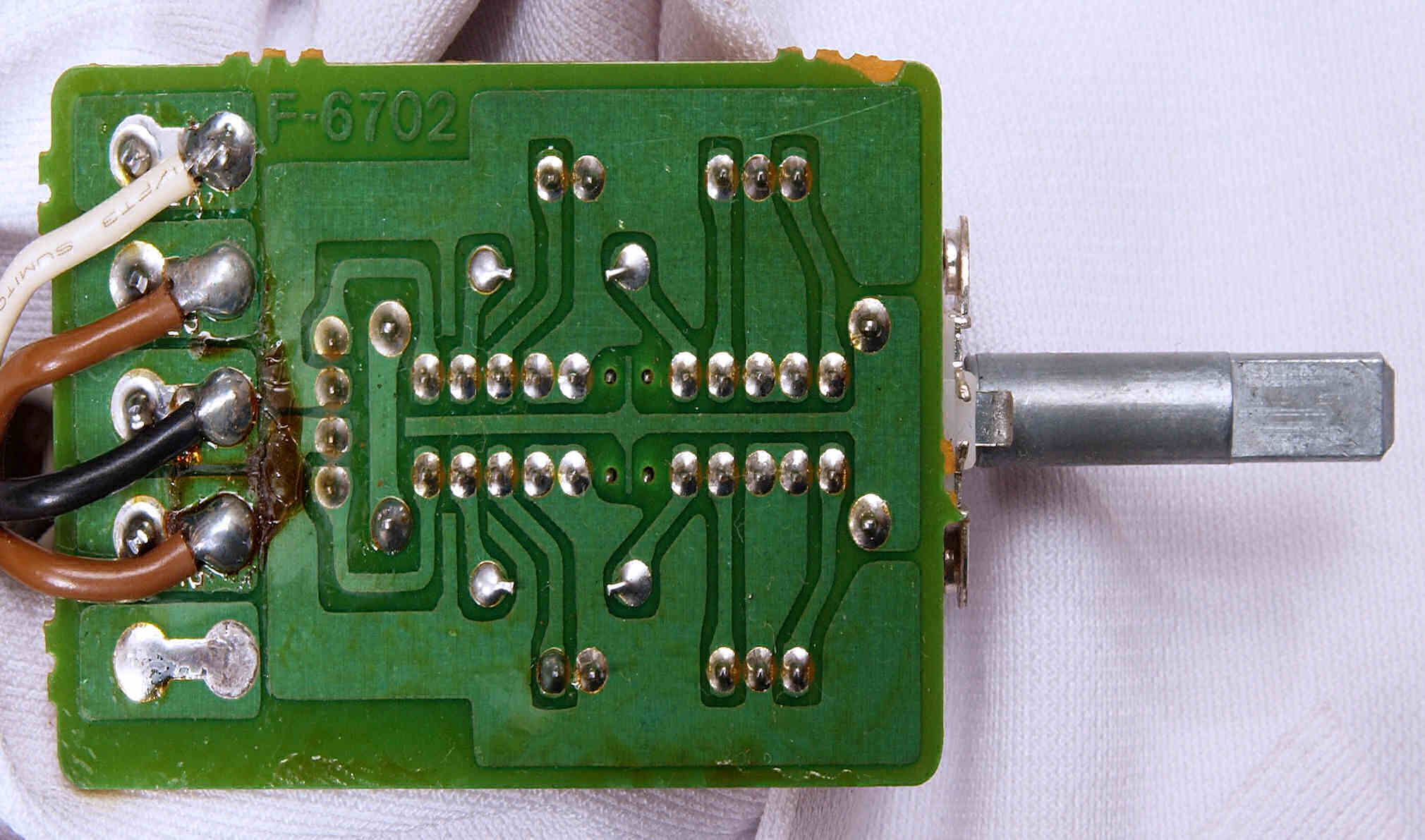

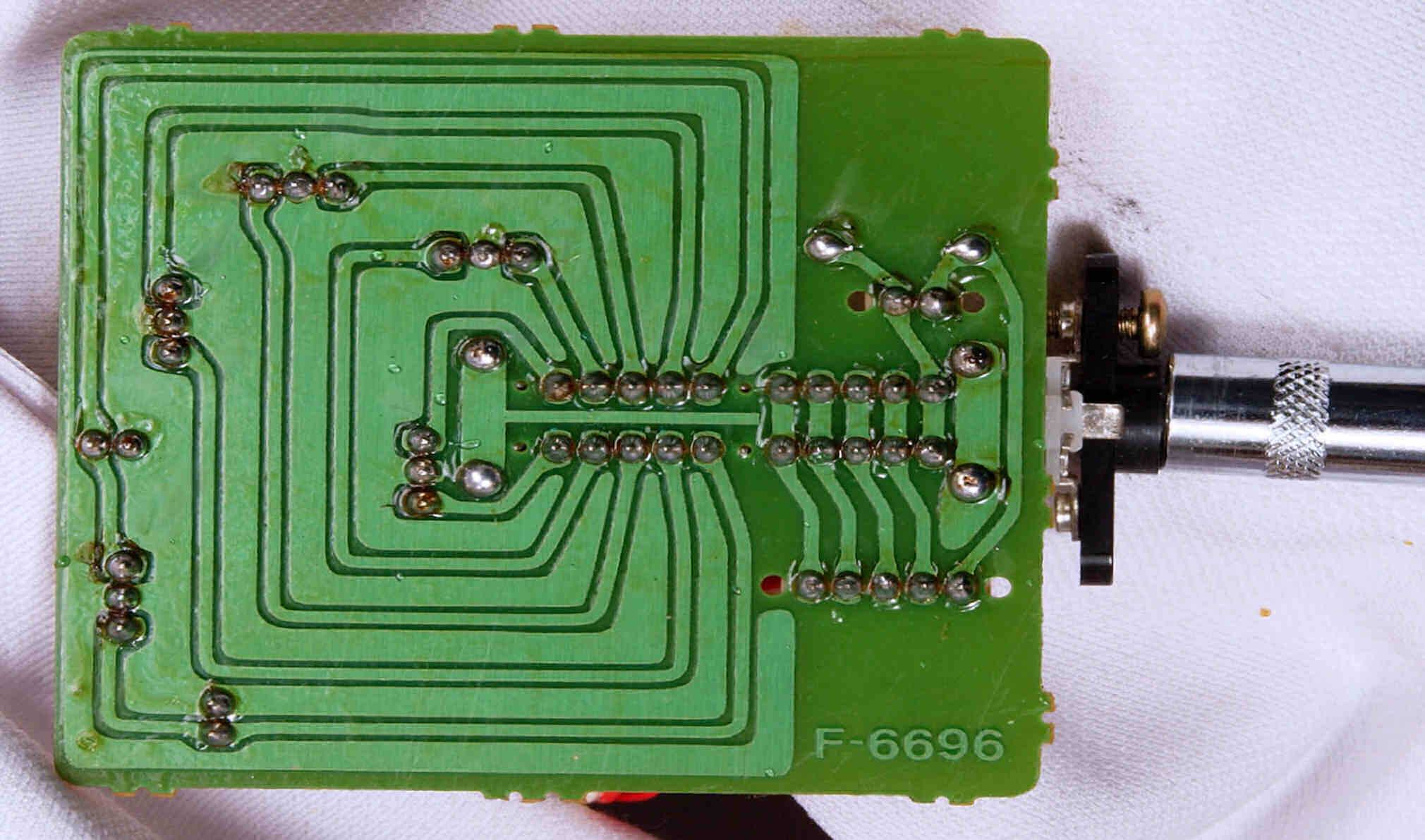

Ｃ５７．　修理前　メインＶＲ基板裏

Ｃ５８．　修理（半田補正）後　メインＶＲ基板裏

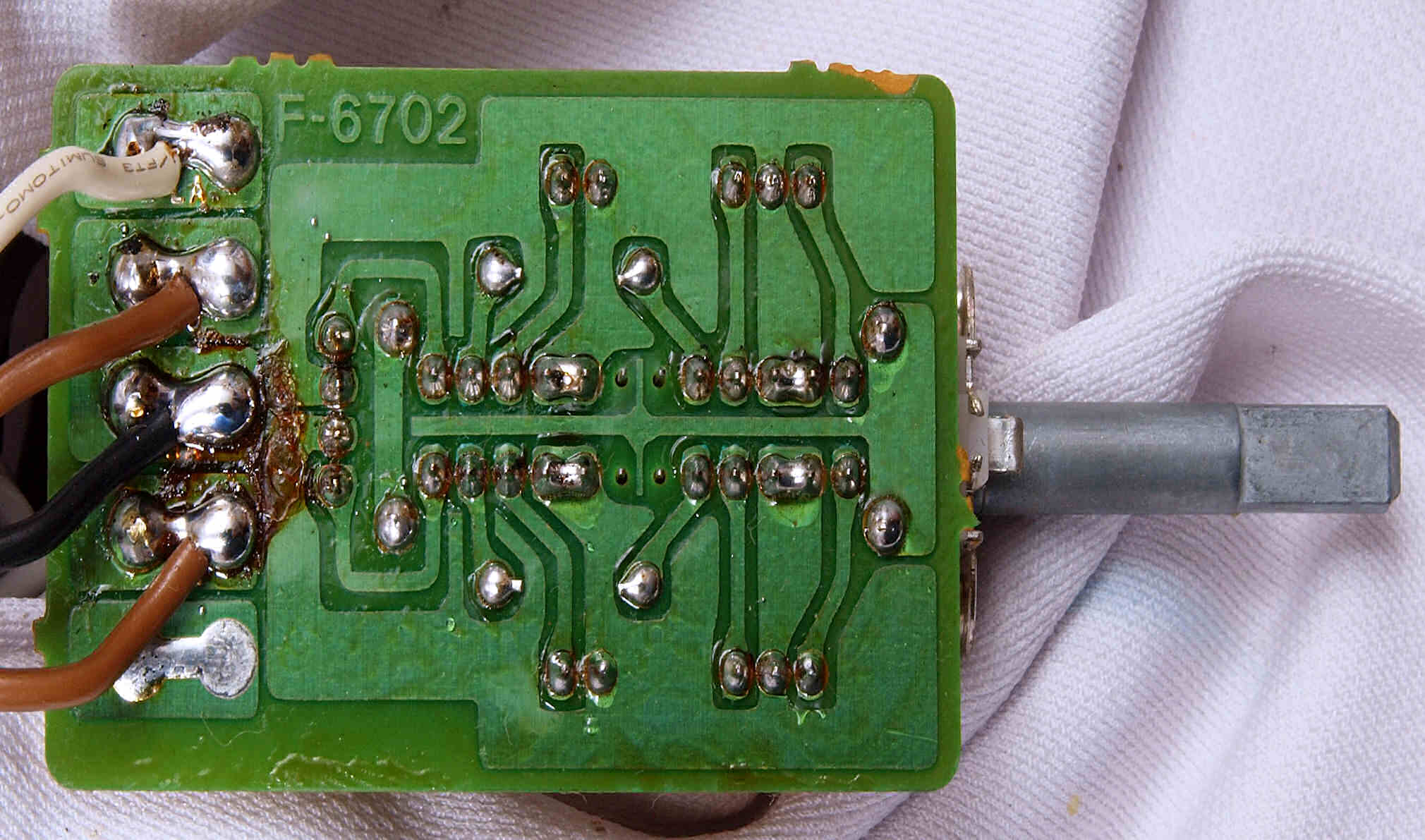

Ｃ５９．　完成メインＶＲ基板裏、　洗浄後防湿材を塗る。

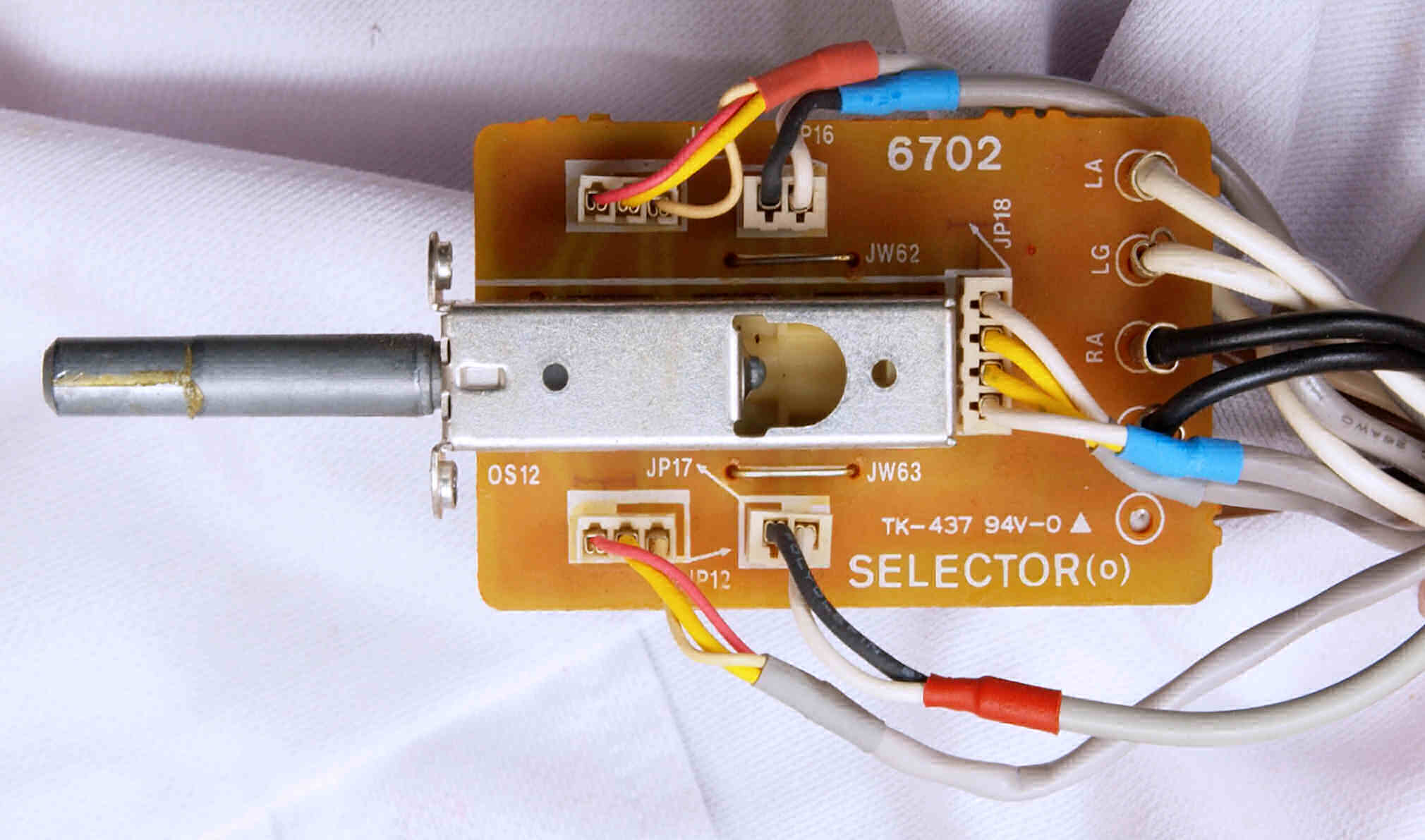

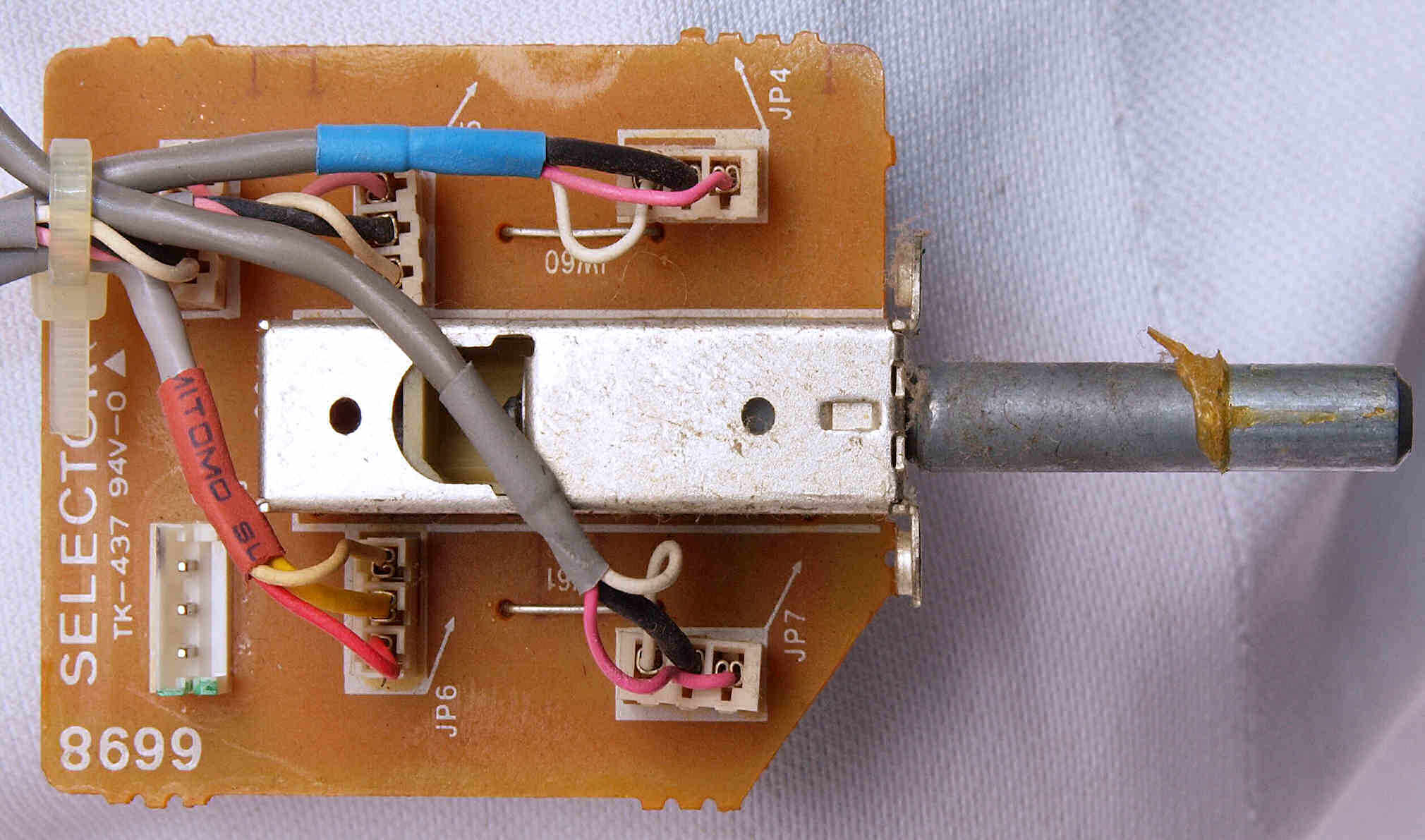

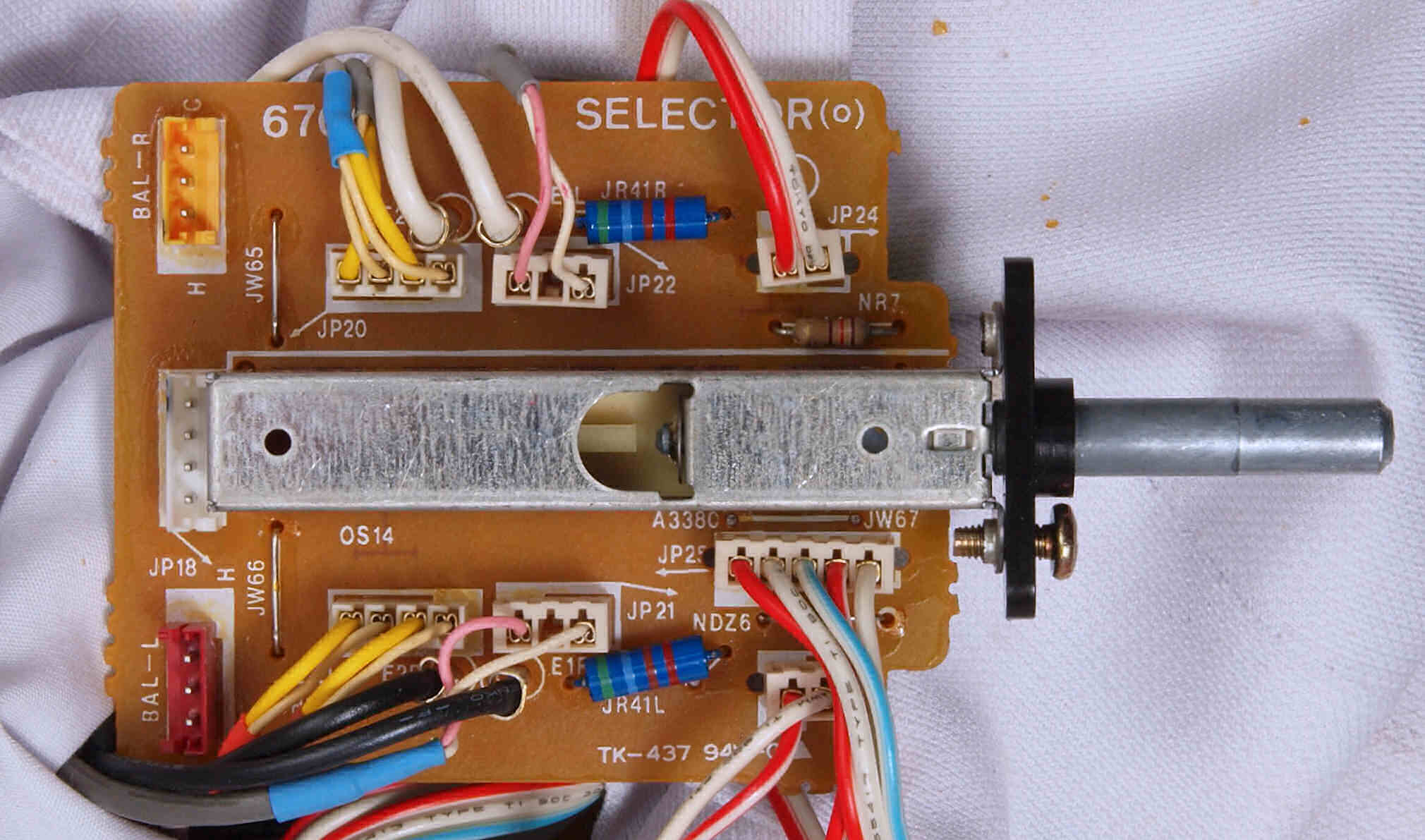

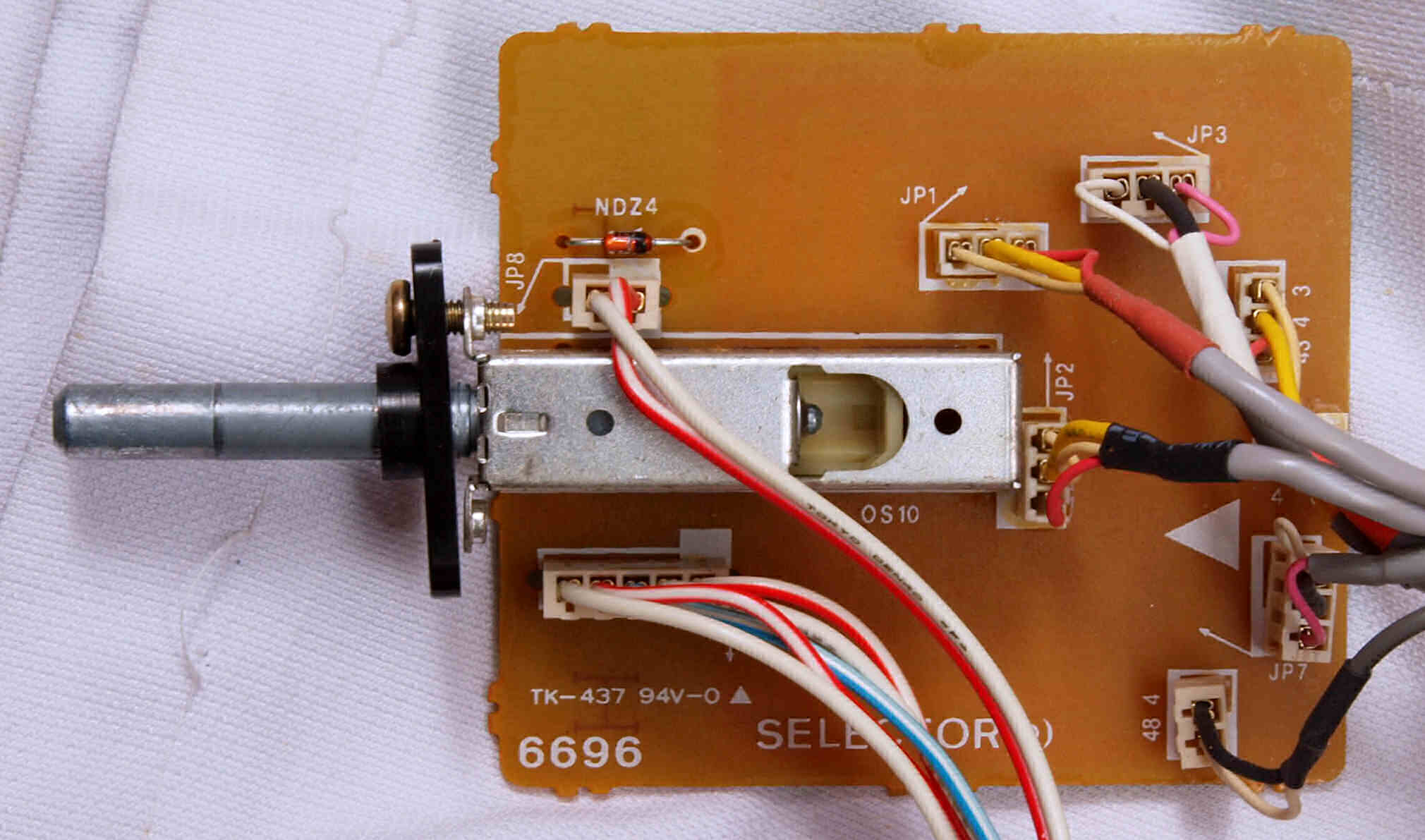

Ｃ５Ａ．　修理中　Ｉｎｐｕｔ Ｓｅｌｅｃｔｏｒ ＳＷ基板（入力選択ＳＷ基板）

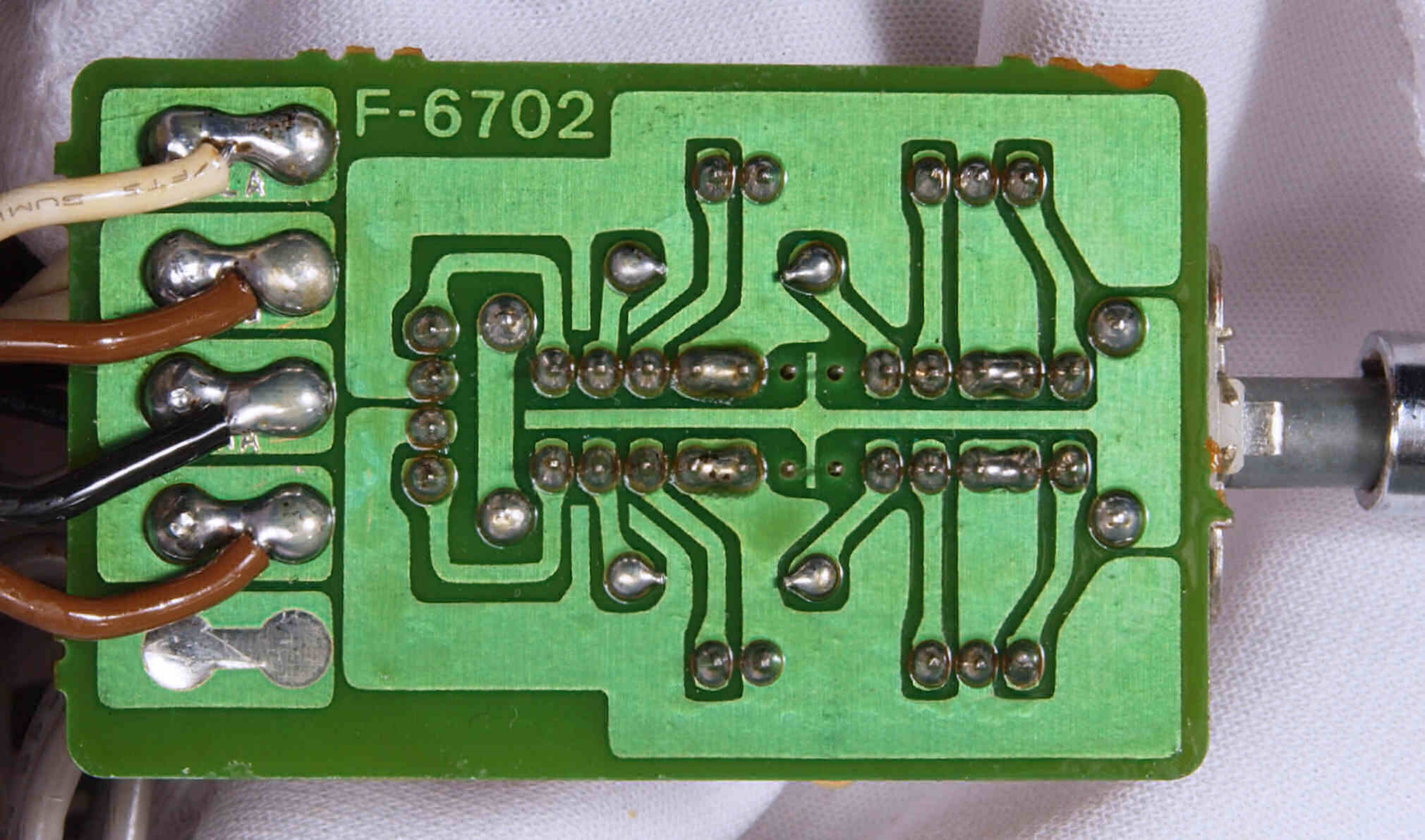

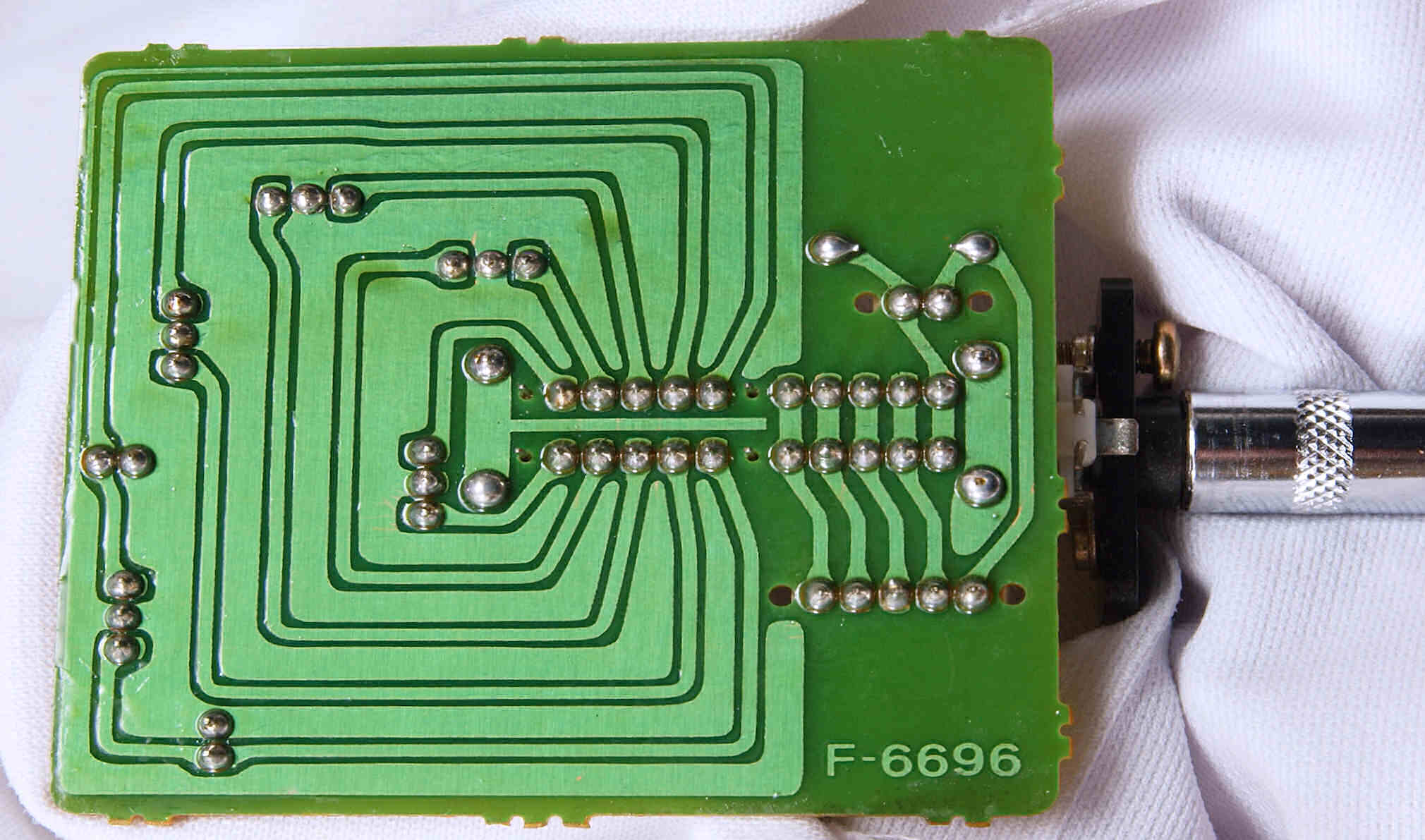

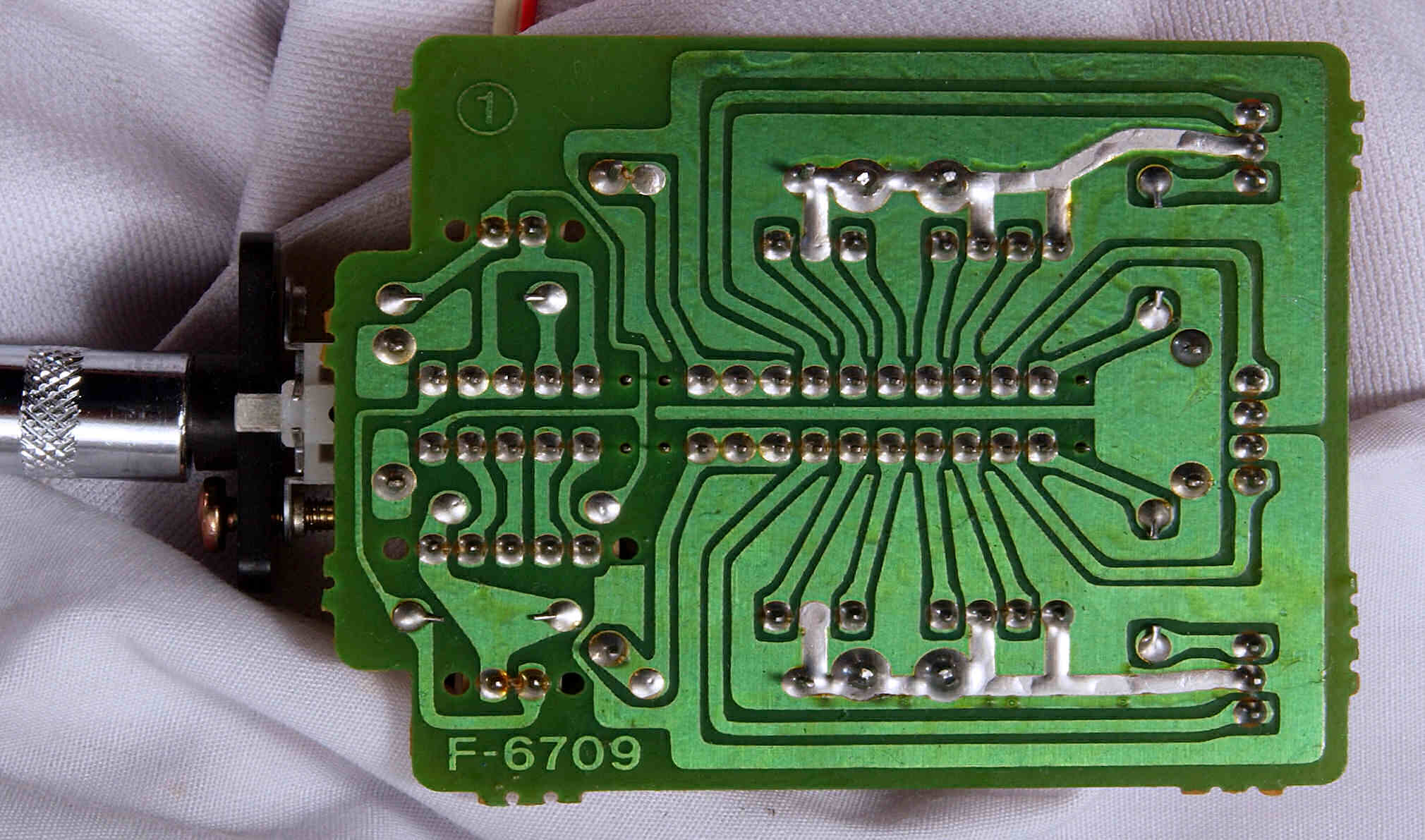

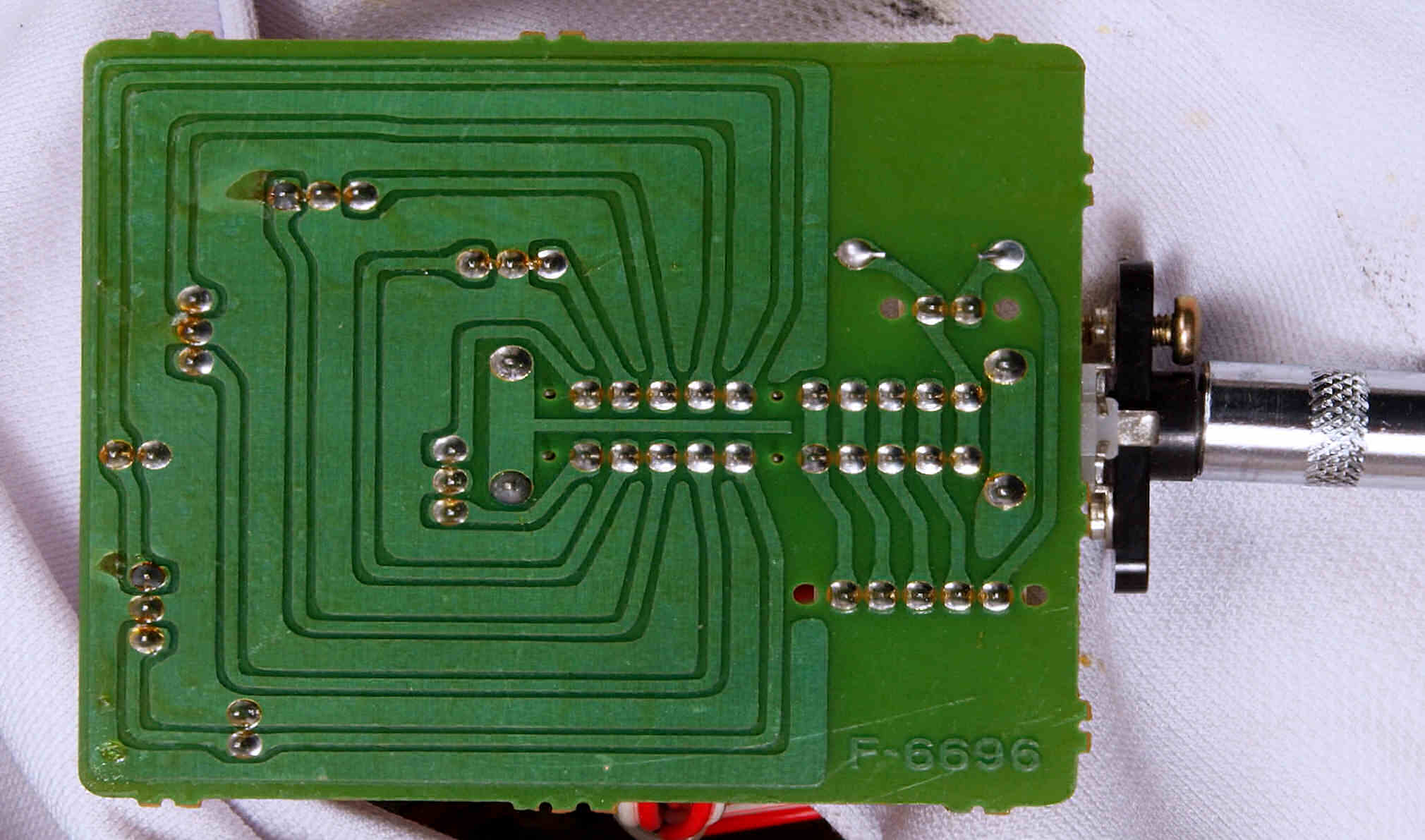

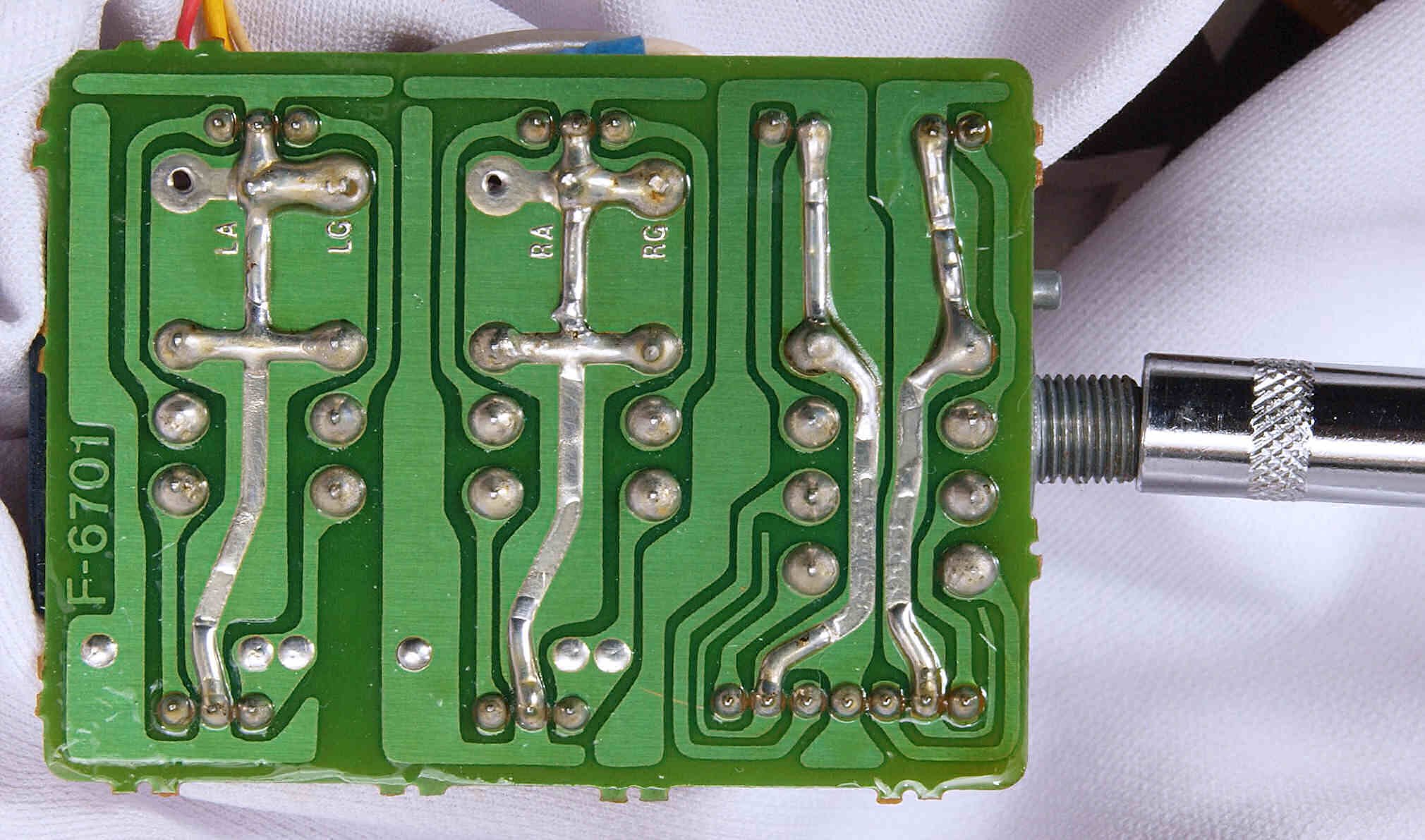

Ｃ５Ｂ．　修理前　Ｉｎｐｕｔ Ｓｅｌｅｃｔｏｒ ＳＷ基板裏

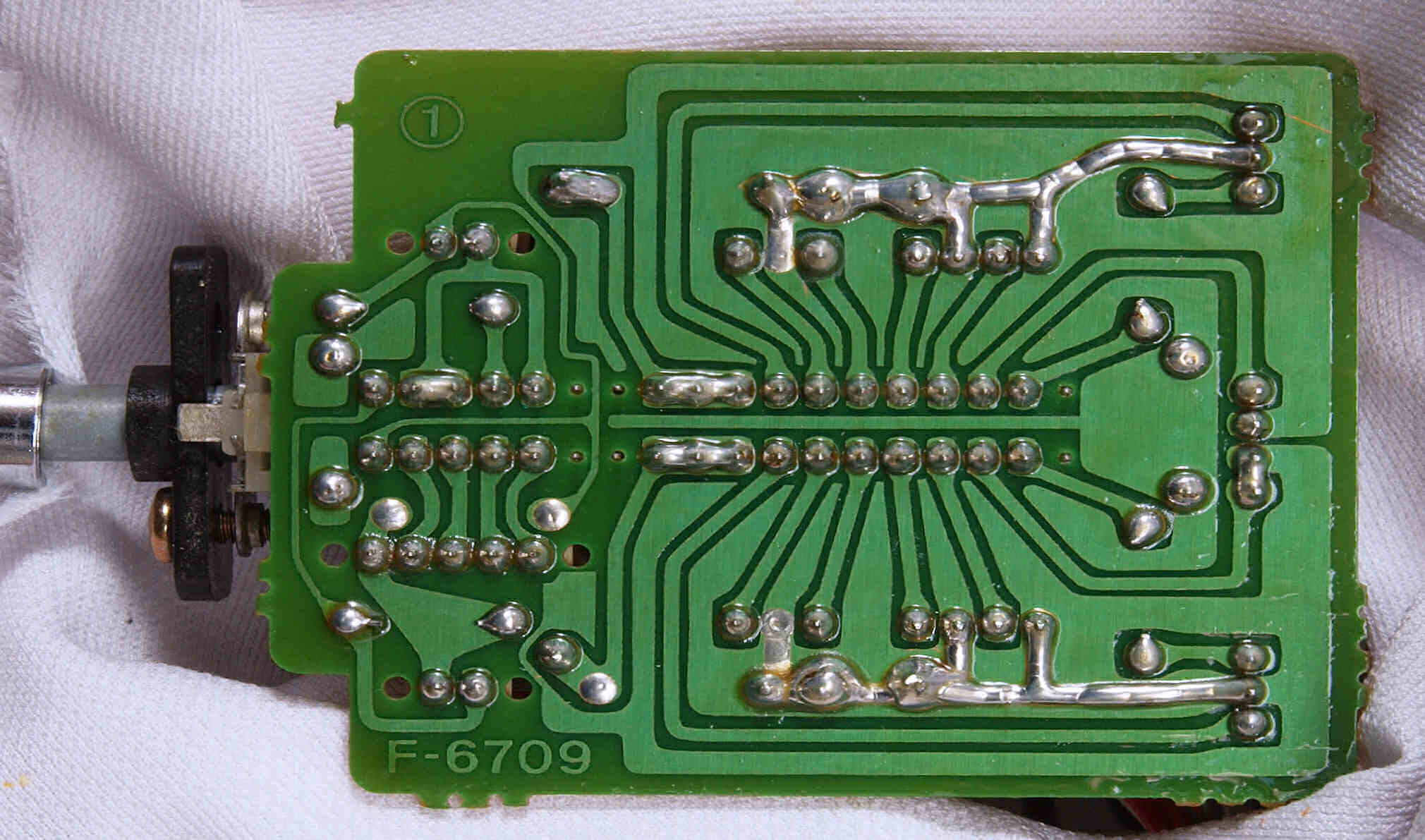

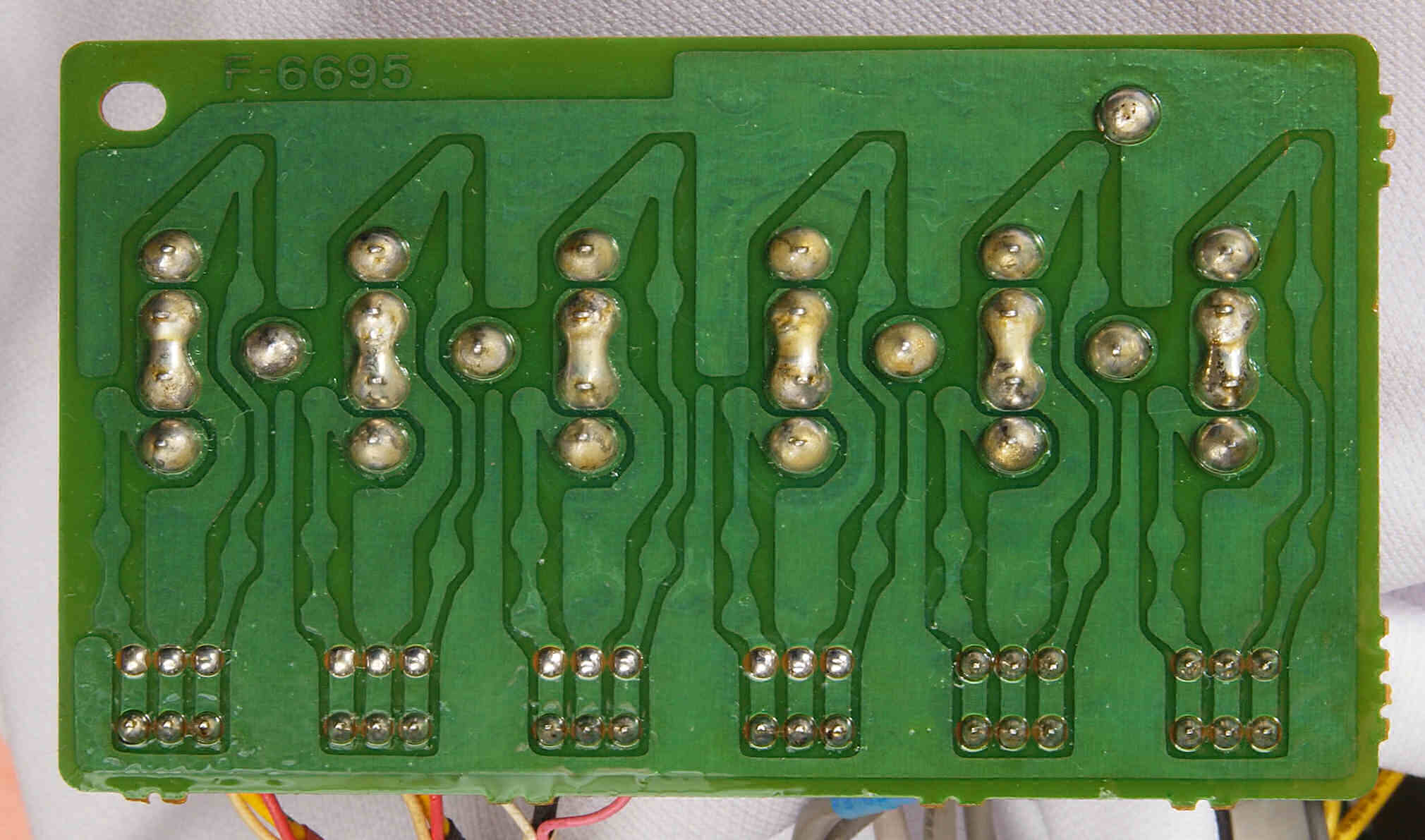

Ｃ５Ｃ．　修理（半田補正）後　Ｉｎｐｕｔ Ｓｅｌｅｃｔｏｒ ＳＷ基板裏。

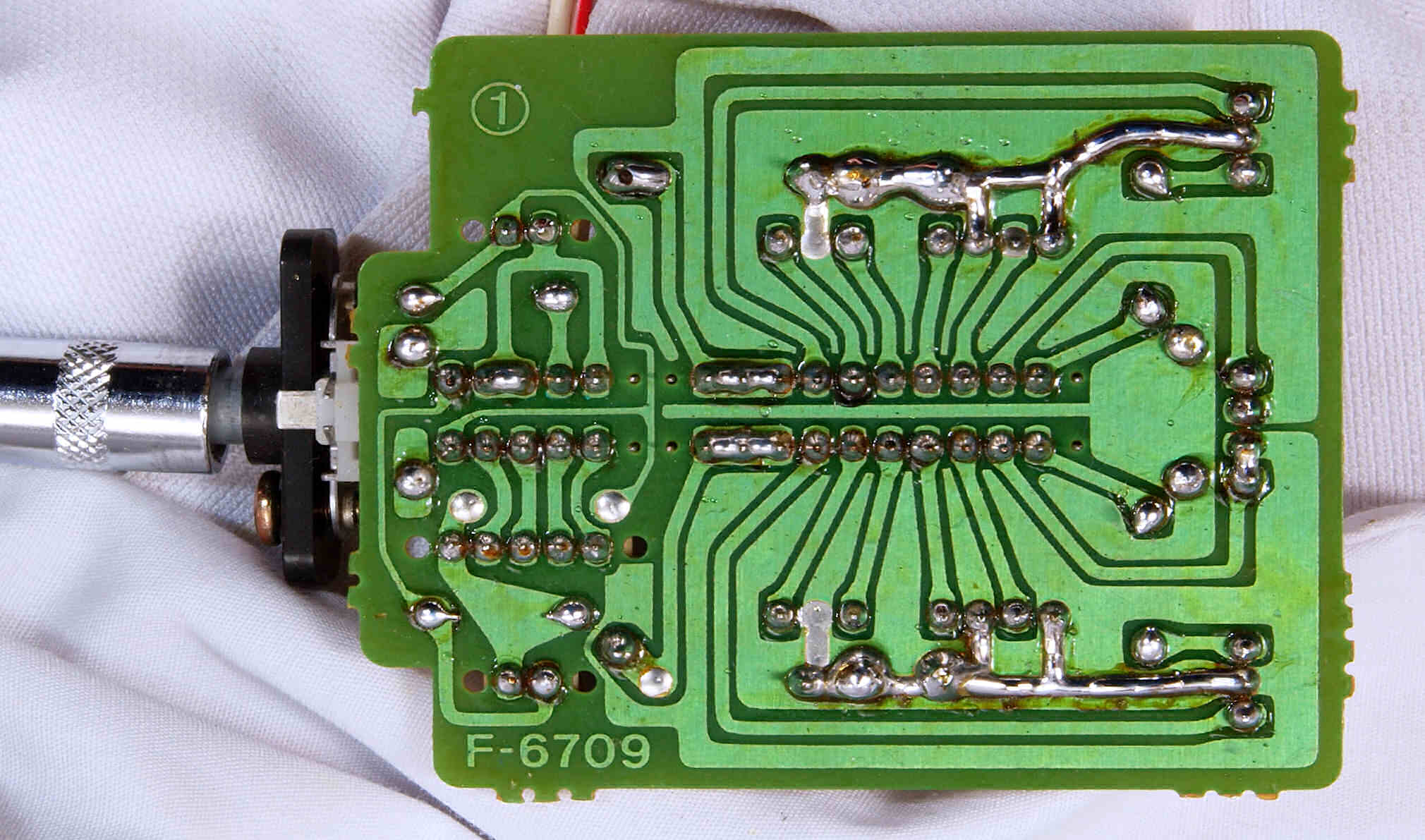

Ｃ５Ｄ．　完成Ｉｎｐｕｔ Ｓｅｌｅｃｔｏｒ ＳＷ基板裏、　洗浄後防湿材を塗る。

Ｃ５Ｅ．　修理中　Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＳＷ基板

Ｃ５Ｆ．　修理前　Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＳＷ基板裏

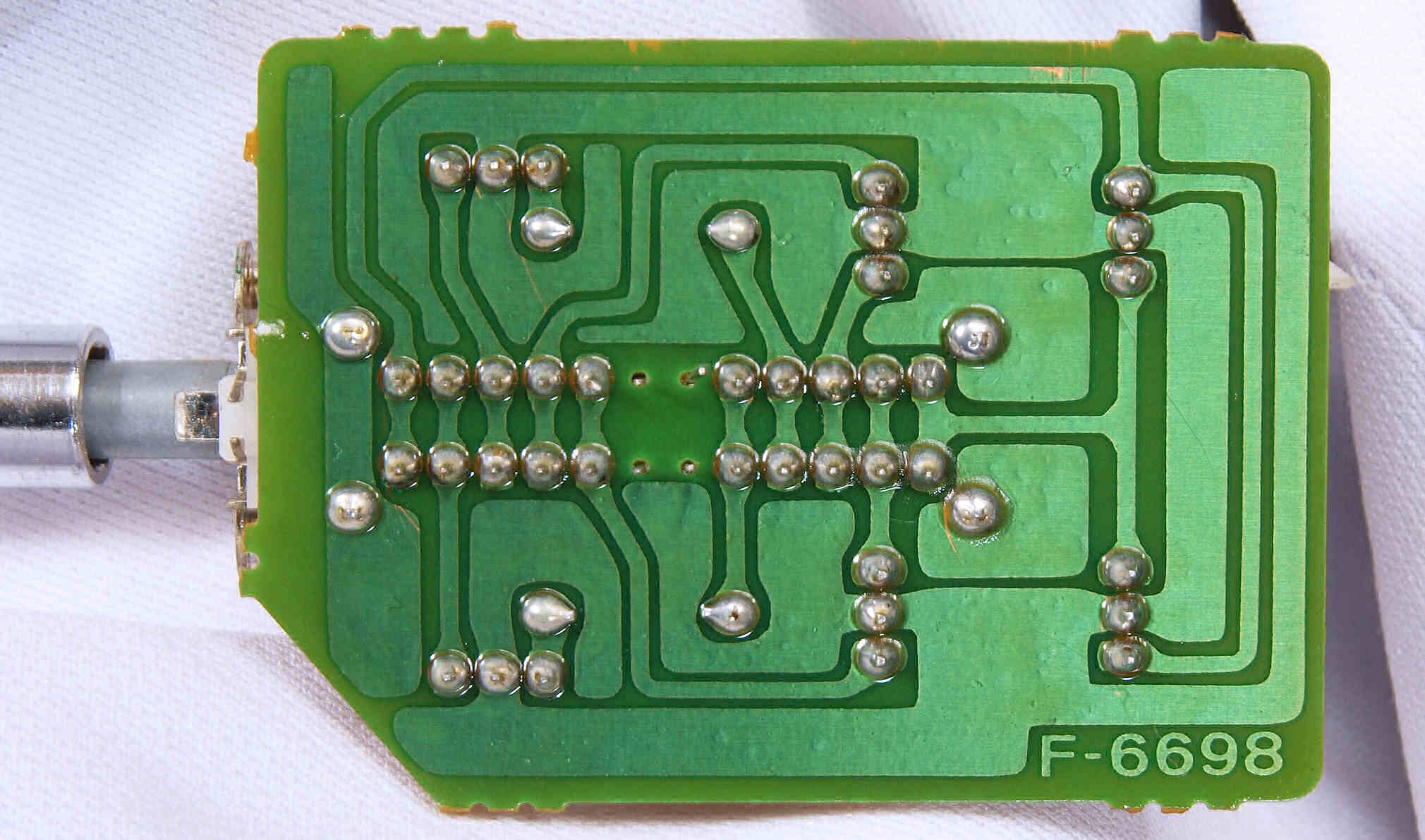

Ｃ５Ｇ．　修理（半田補正）後　Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＳＷ基板裏。

Ｃ５Ｈ．　完成Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＳＷ基板裏、　洗浄後防湿材を塗る。

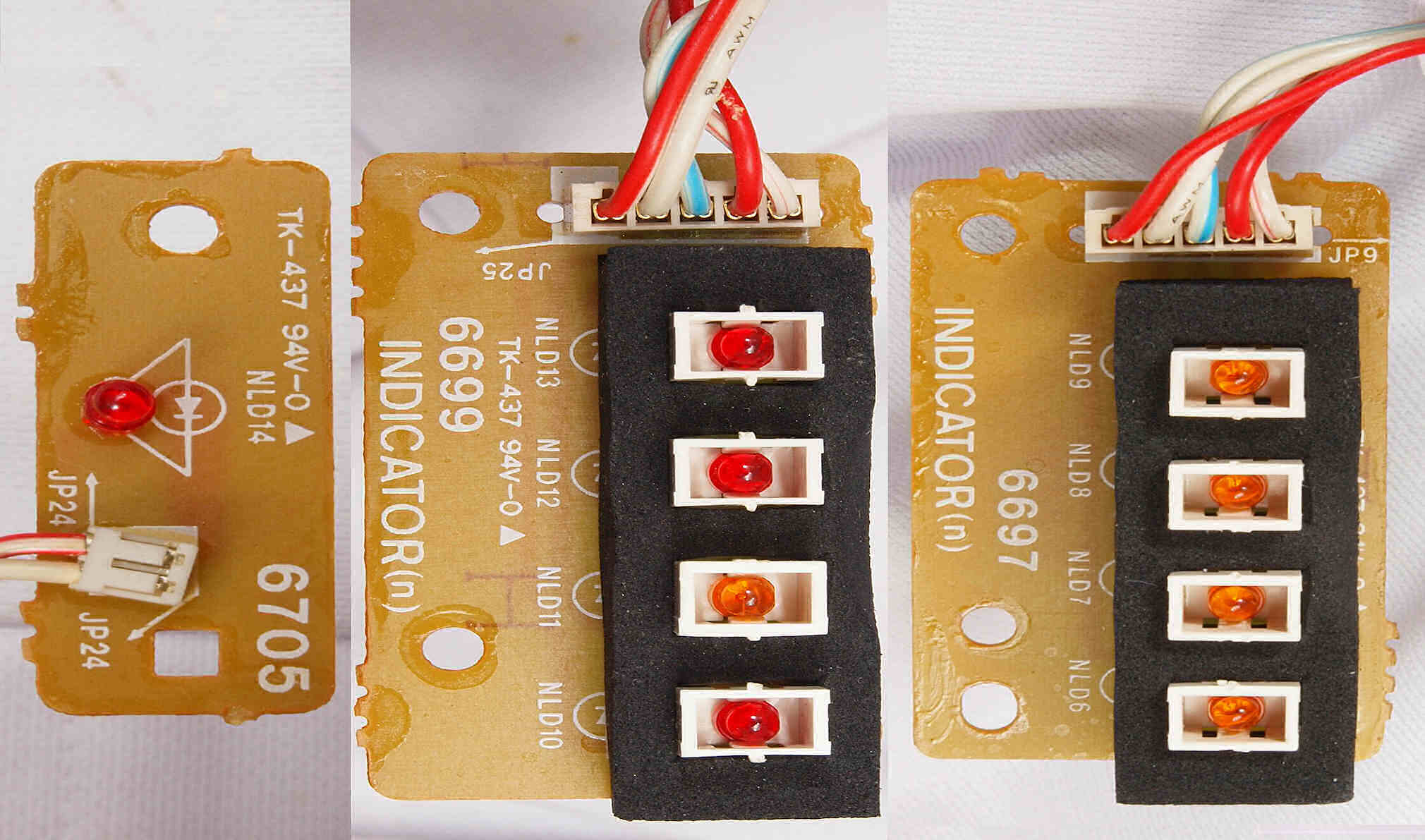

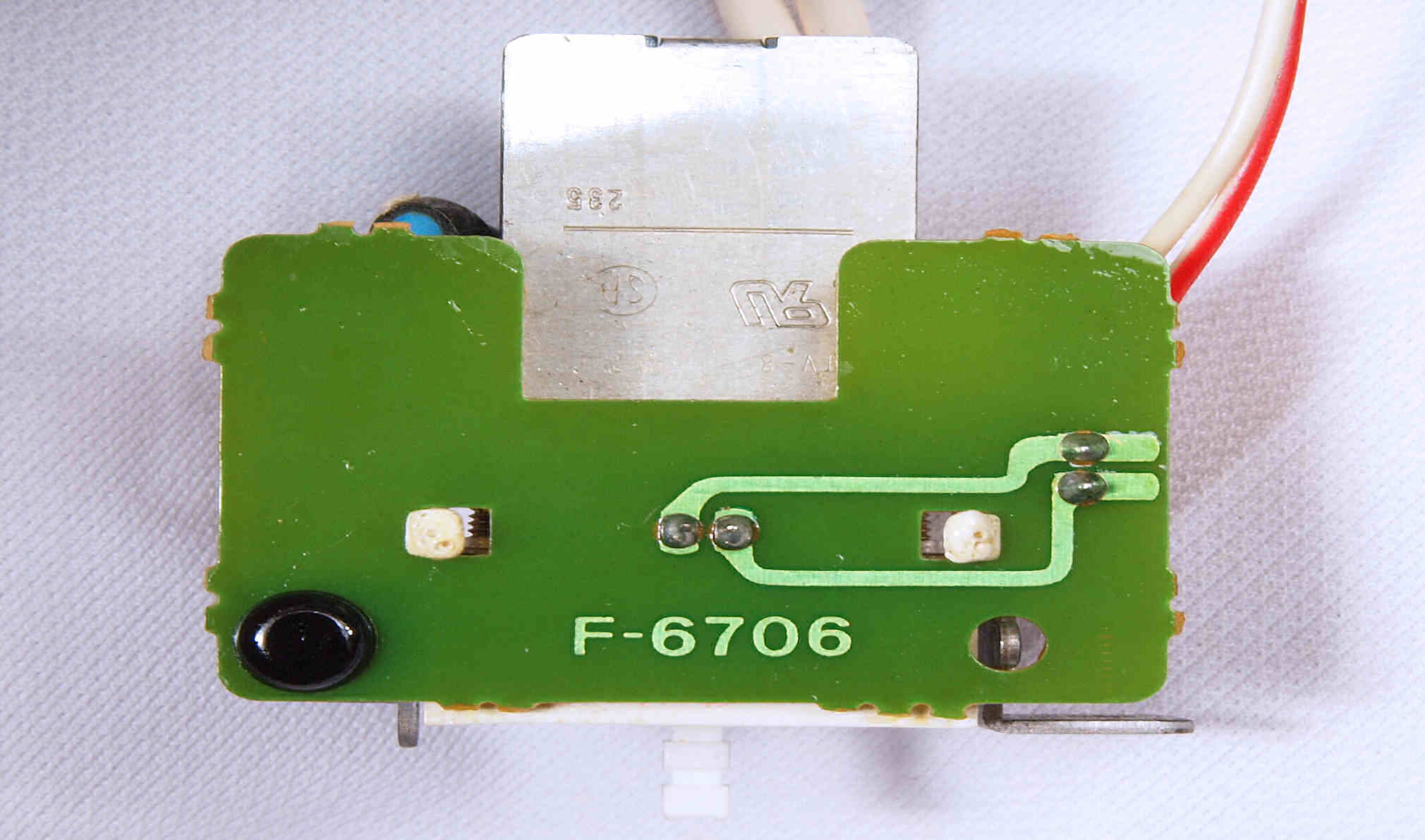

Ｃ５Ｉ．　修理中　LED表示基板。

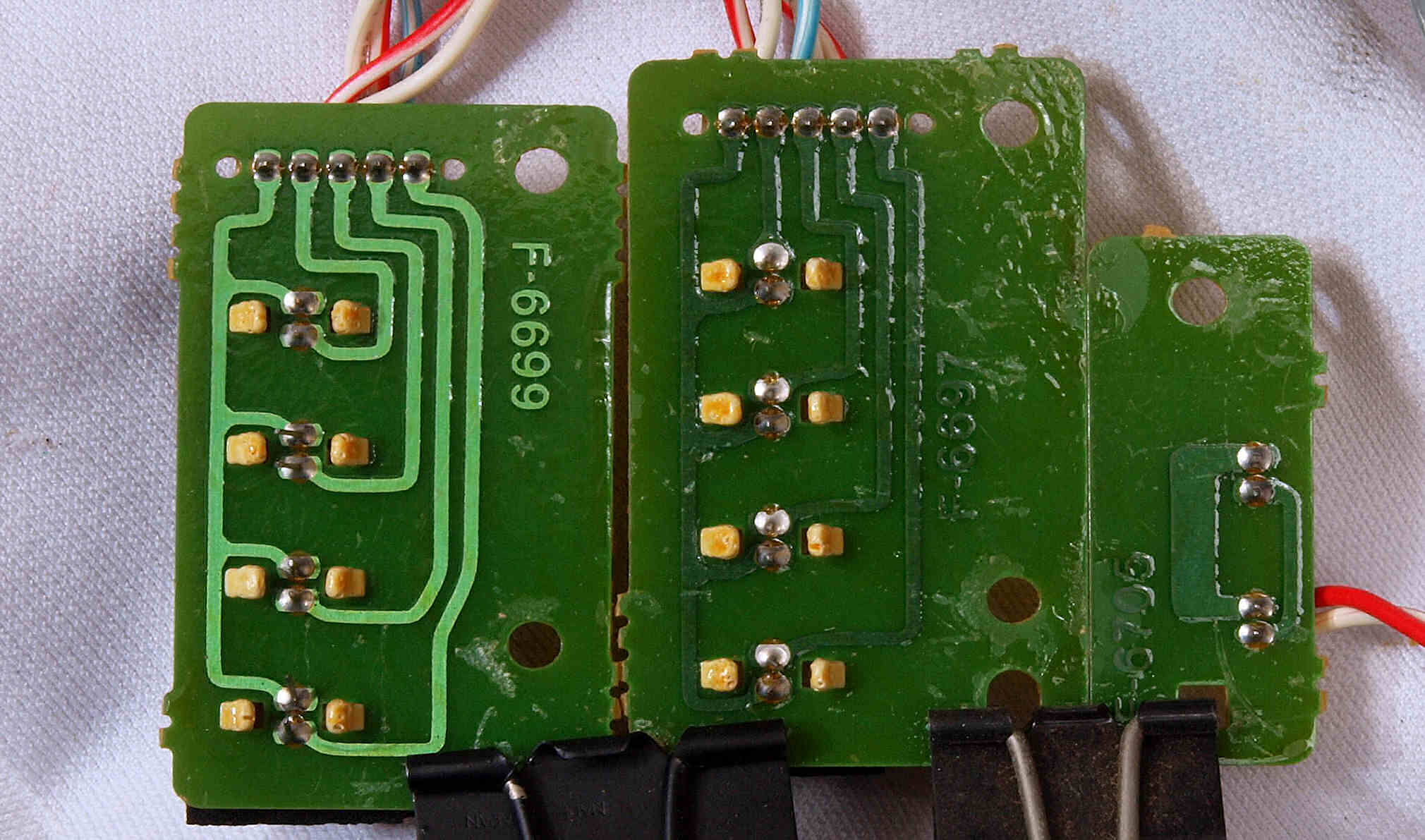

Ｃ５Ｊ．　修理前　LED表示基板裏

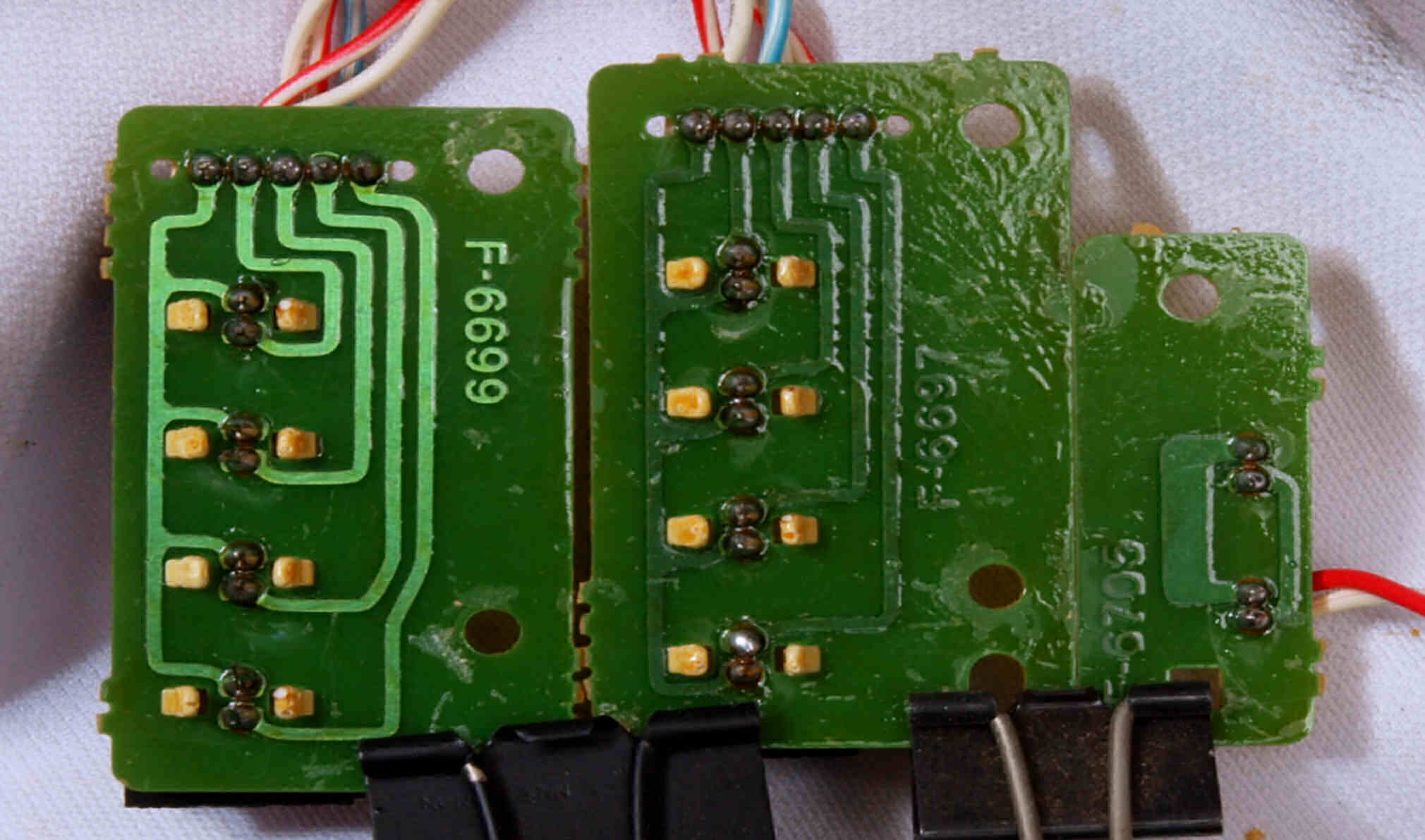

Ｃ５Ｋ．　修理（半田補正）後　LED表示基板裏。

Ｃ５Ｌ．　完成LED表示基板裏、　洗浄後防湿材を塗る。

Ｃ５Ｍ．　修理中　Ｔａｐｅ/ ＤＡＴ Ｐｌａｙ ＳＷ基板

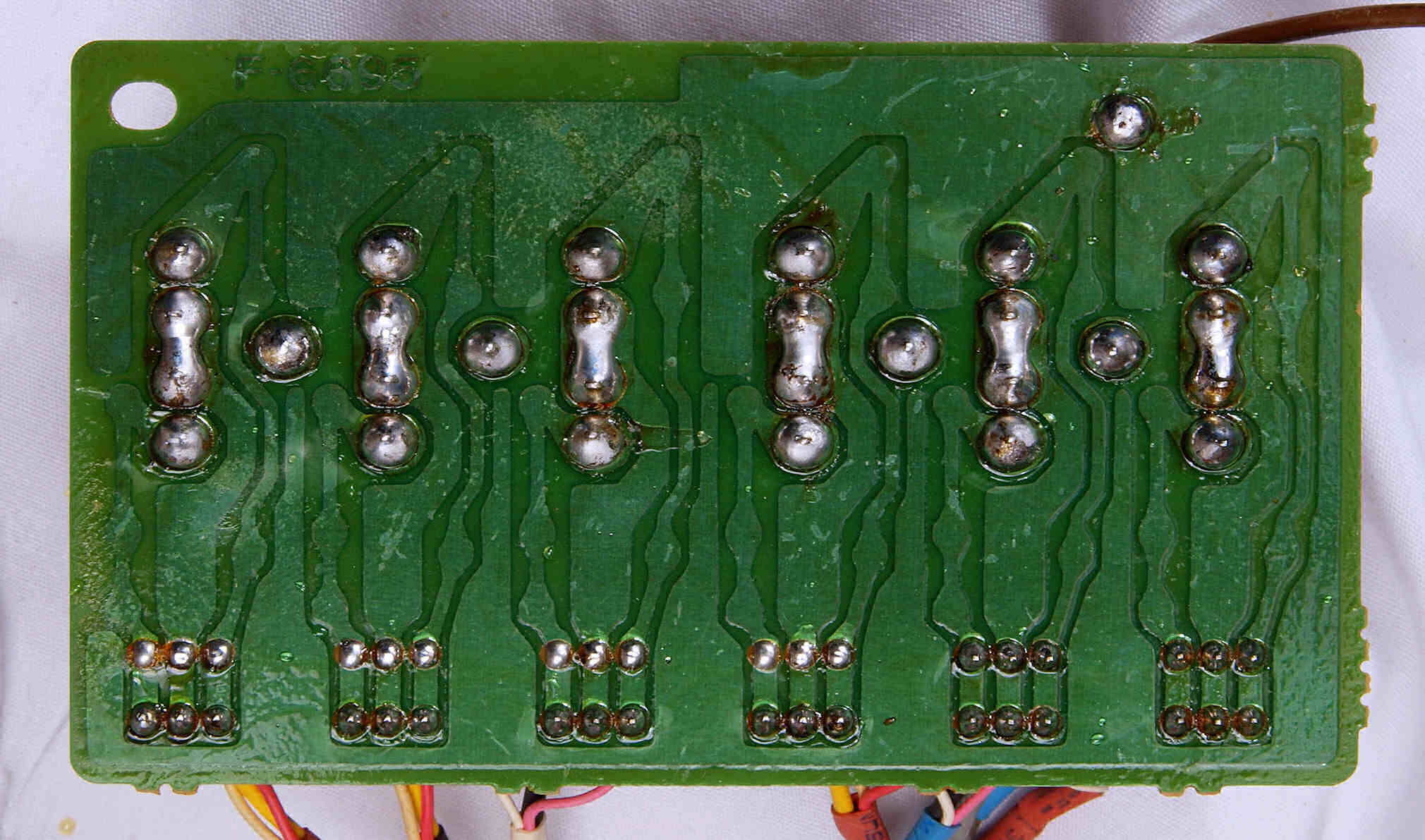

Ｃ５Ｎ．　修理前　Ｔａｐｅ/ ＤＡＴ Ｐｌａｙ ＳＷ基板裏

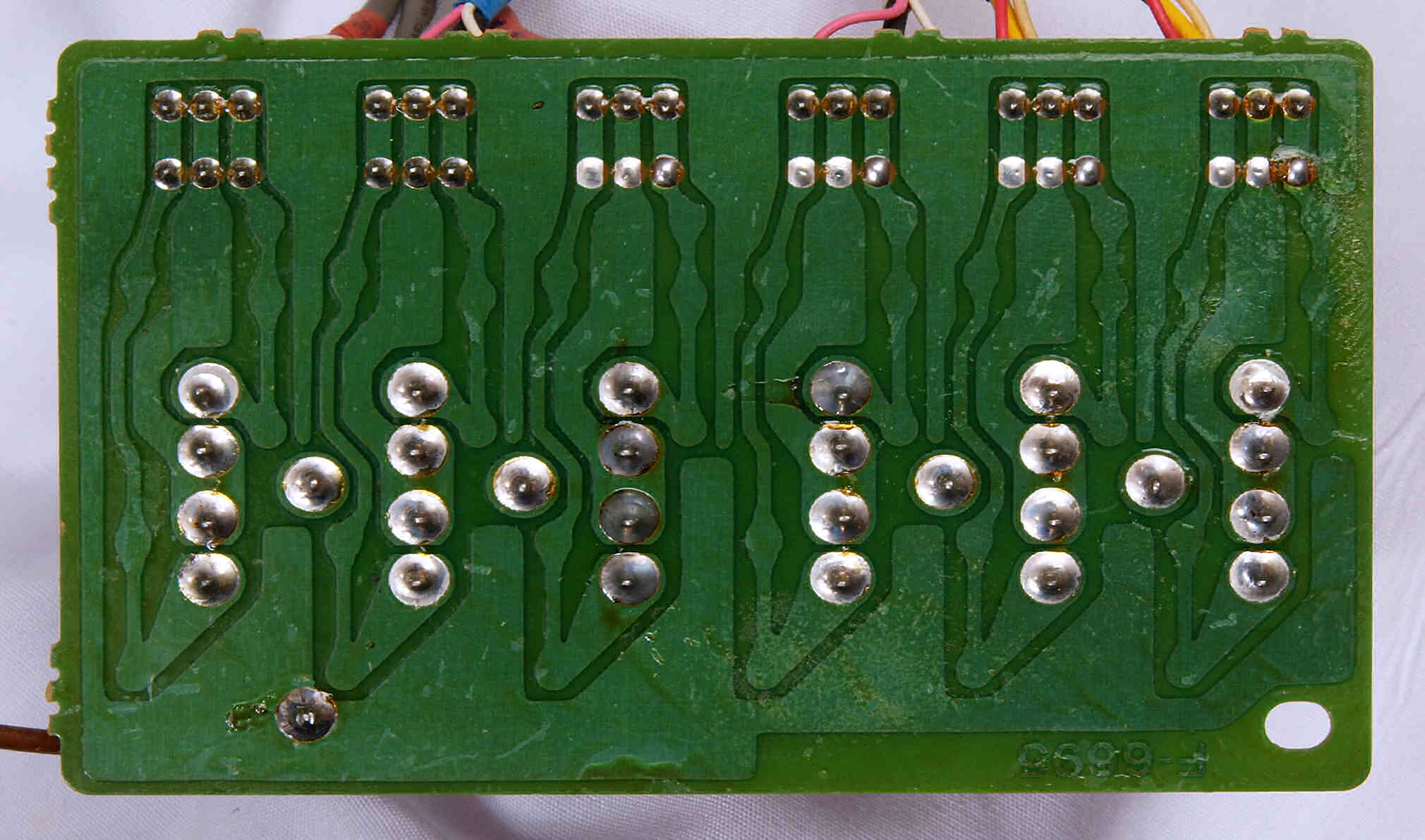

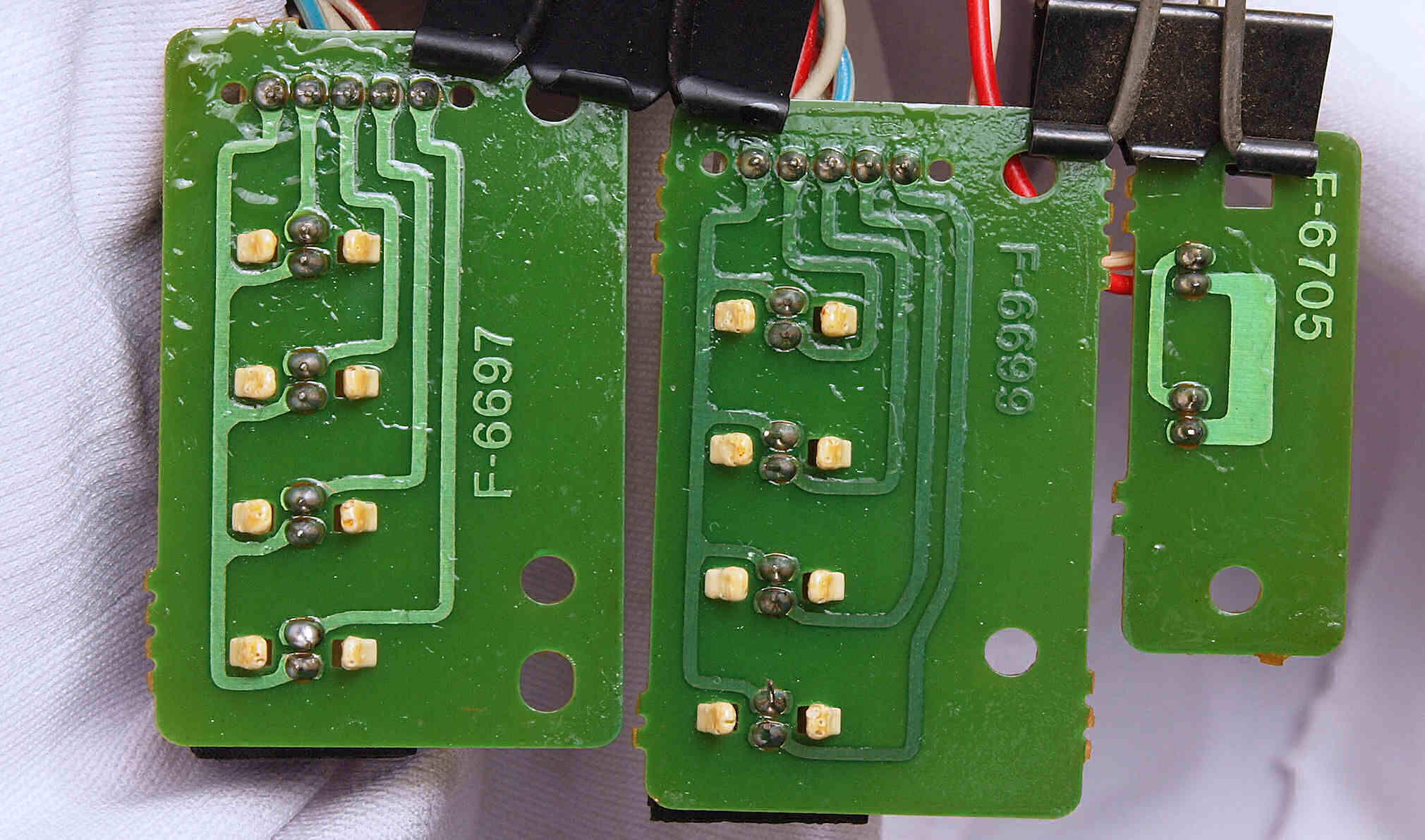

Ｃ５Ｏ．　修理（半田補正）後　Ｔａｐｅ/ ＤＡＴ Ｐｌａｙ ＳＷ基板裏　　全半田やり直し

Ｃ５Ｐ．　完成Ｔａｐｅ/ ＤＡＴ Ｐｌａｙ ＳＷ基板裏、　洗浄後防湿材を塗る。

Ｃ５Ｑ．　修理中　Ｓｏｕｒｃｅ Ｐｏｗｅｒ Ｄｉｒｅｃｔ ＳＷ基板

Ｃ５Ｒ．　修理前　Ｓｏｕｒｃｅ Ｐｏｗｅｒ Ｄｉｒｅｃｔ ＳＷ基板裏

Ｃ５Ｓ．　修理（半田補正）後　Ｓｏｕｒｃｅ Ｐｏｗｅｒ Ｄｉｒｅｃｔ ＳＷ基板裏

Ｃ５Ｔ．　完成Ｓｏｕｒｃｅ Ｐｏｗｅｒ Ｄｉｒｅｃｔ ＳＷ基板裏、　洗浄後防湿材を塗る。

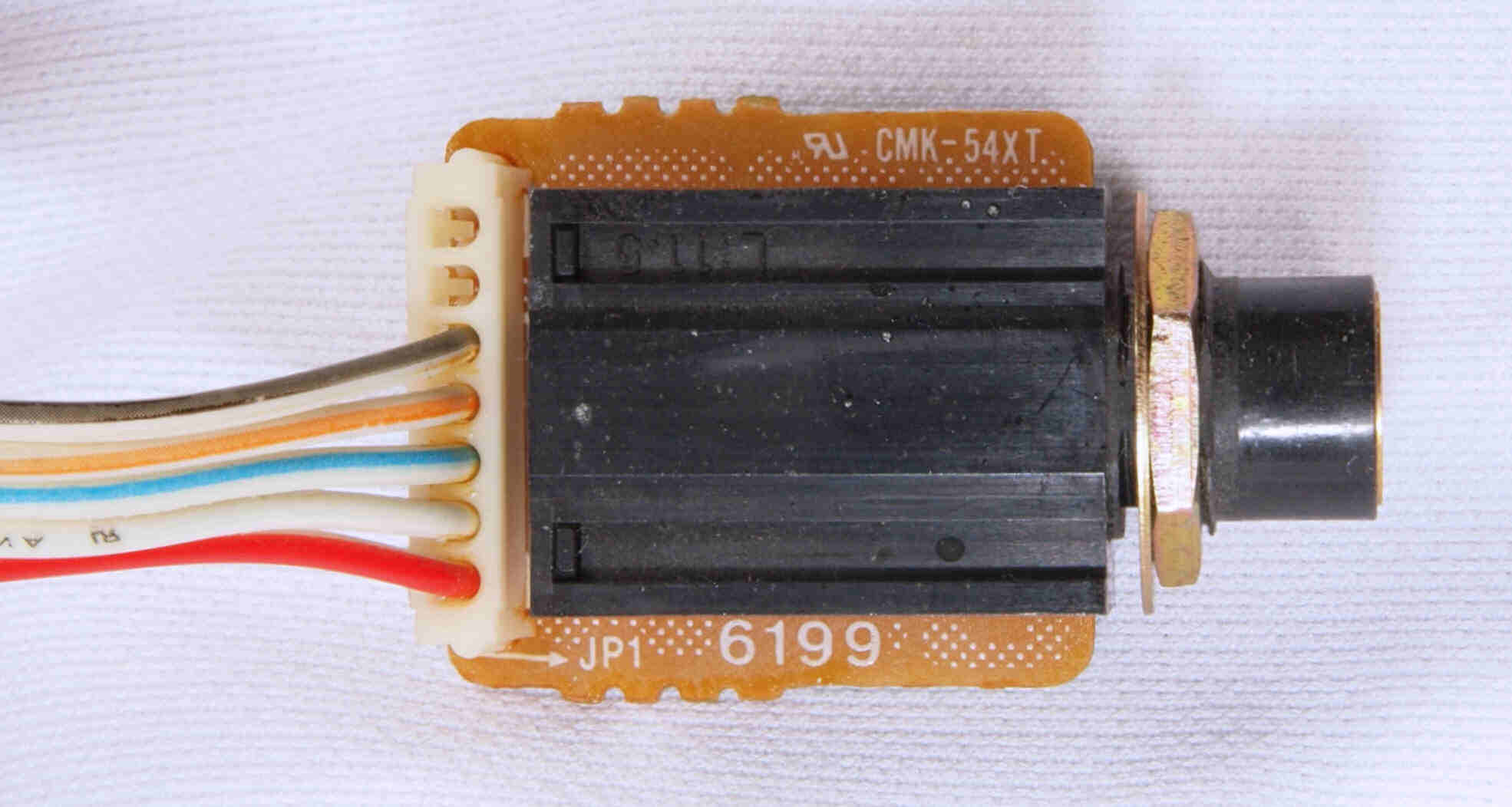

Ｃ６１．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板

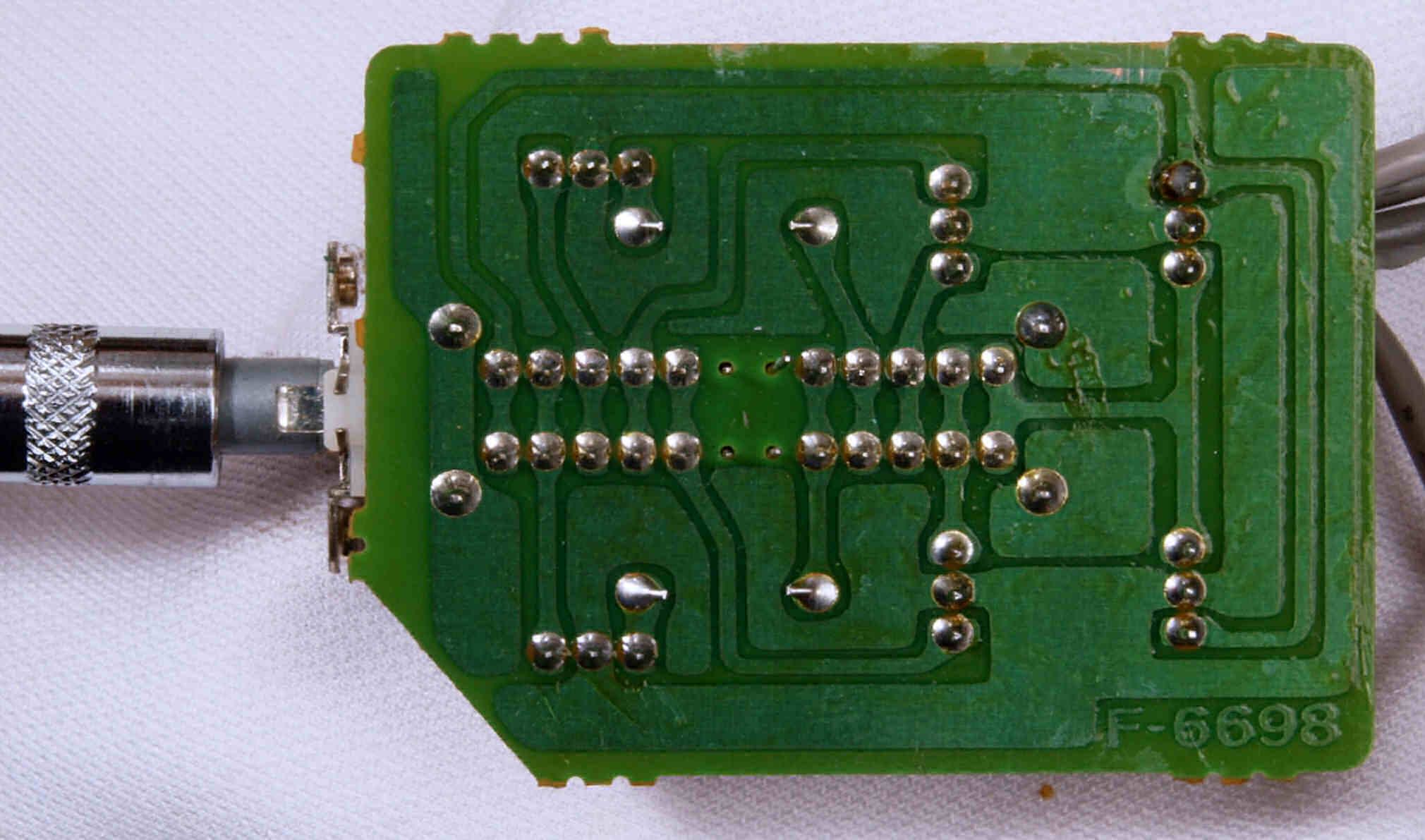

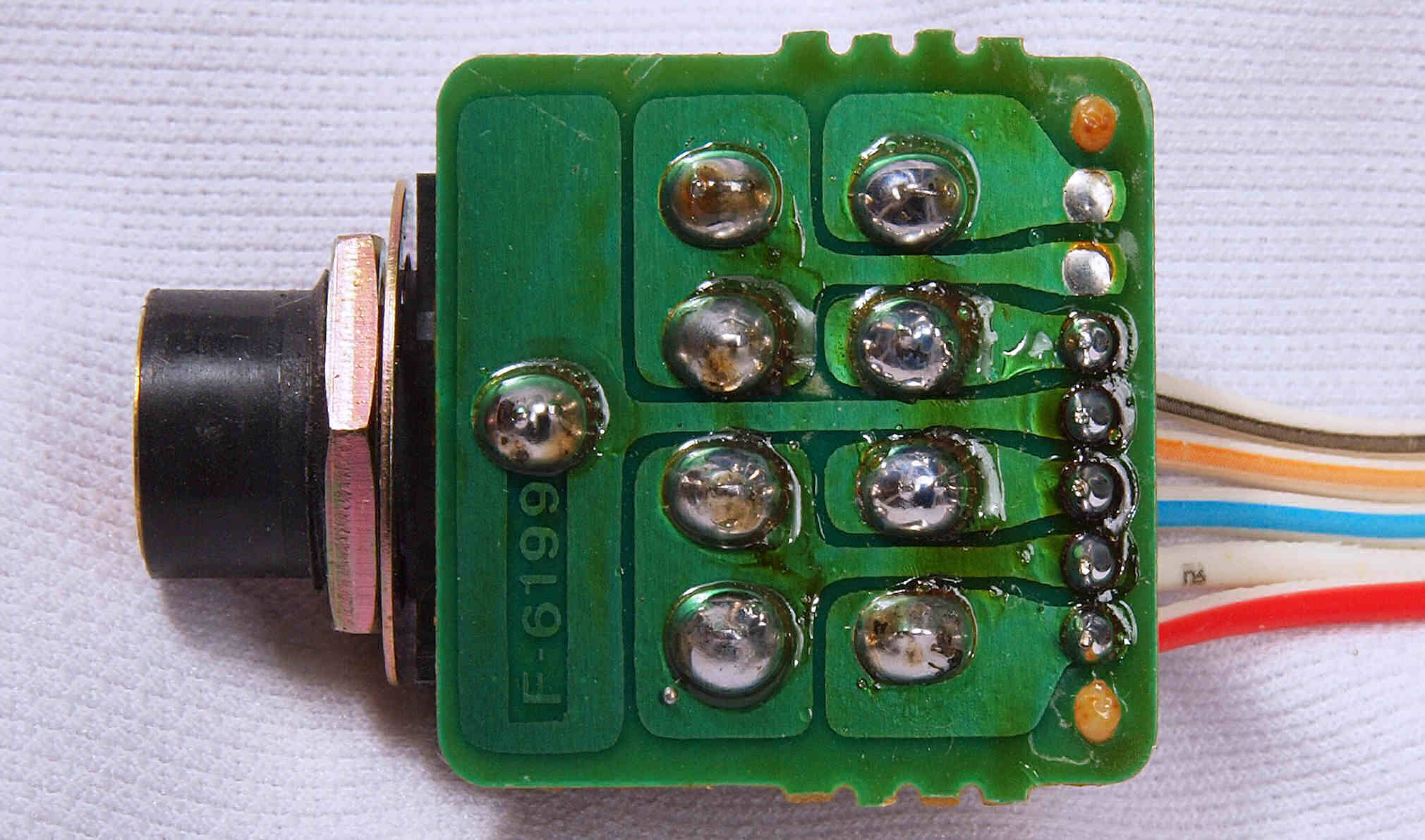

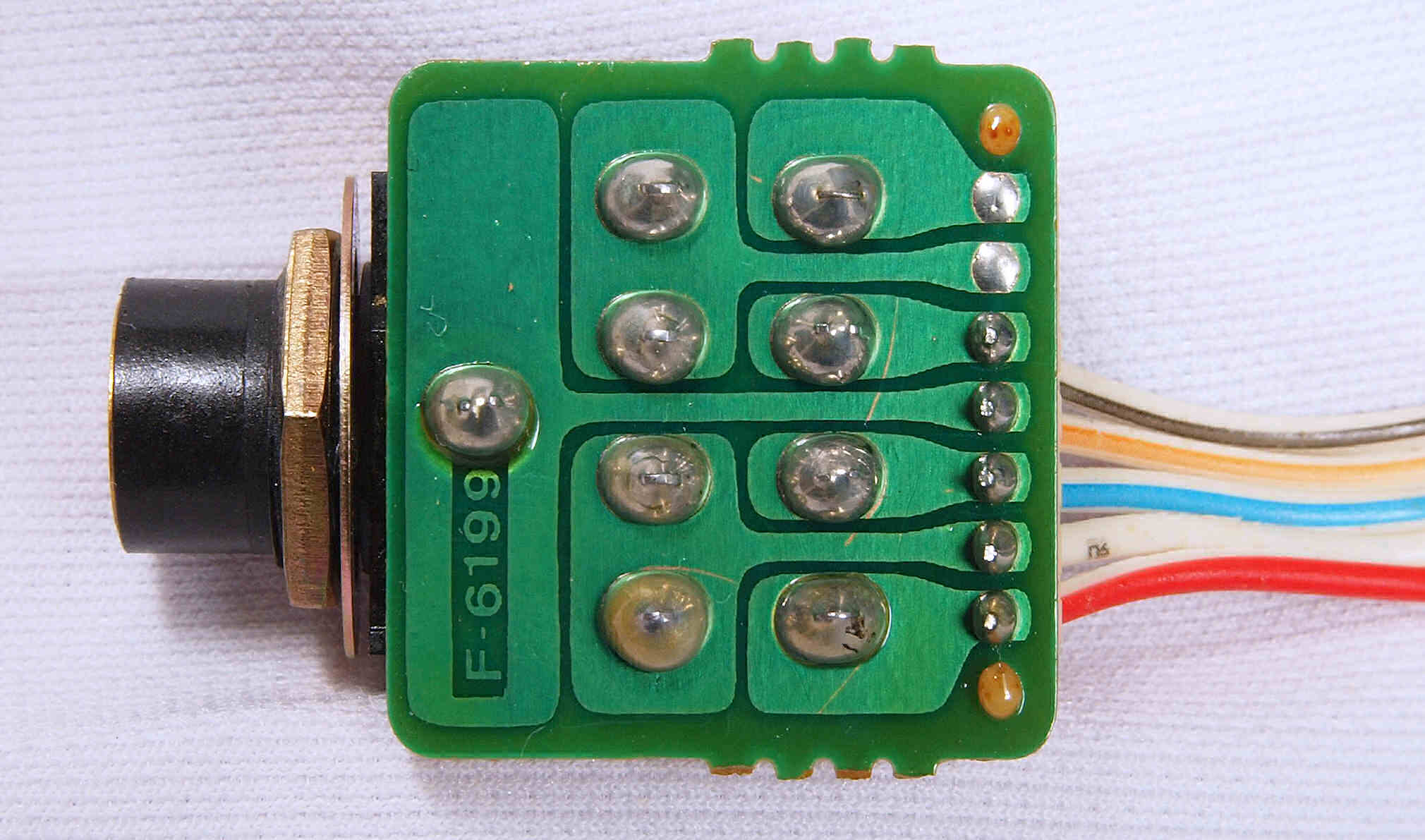

Ｃ６２．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏

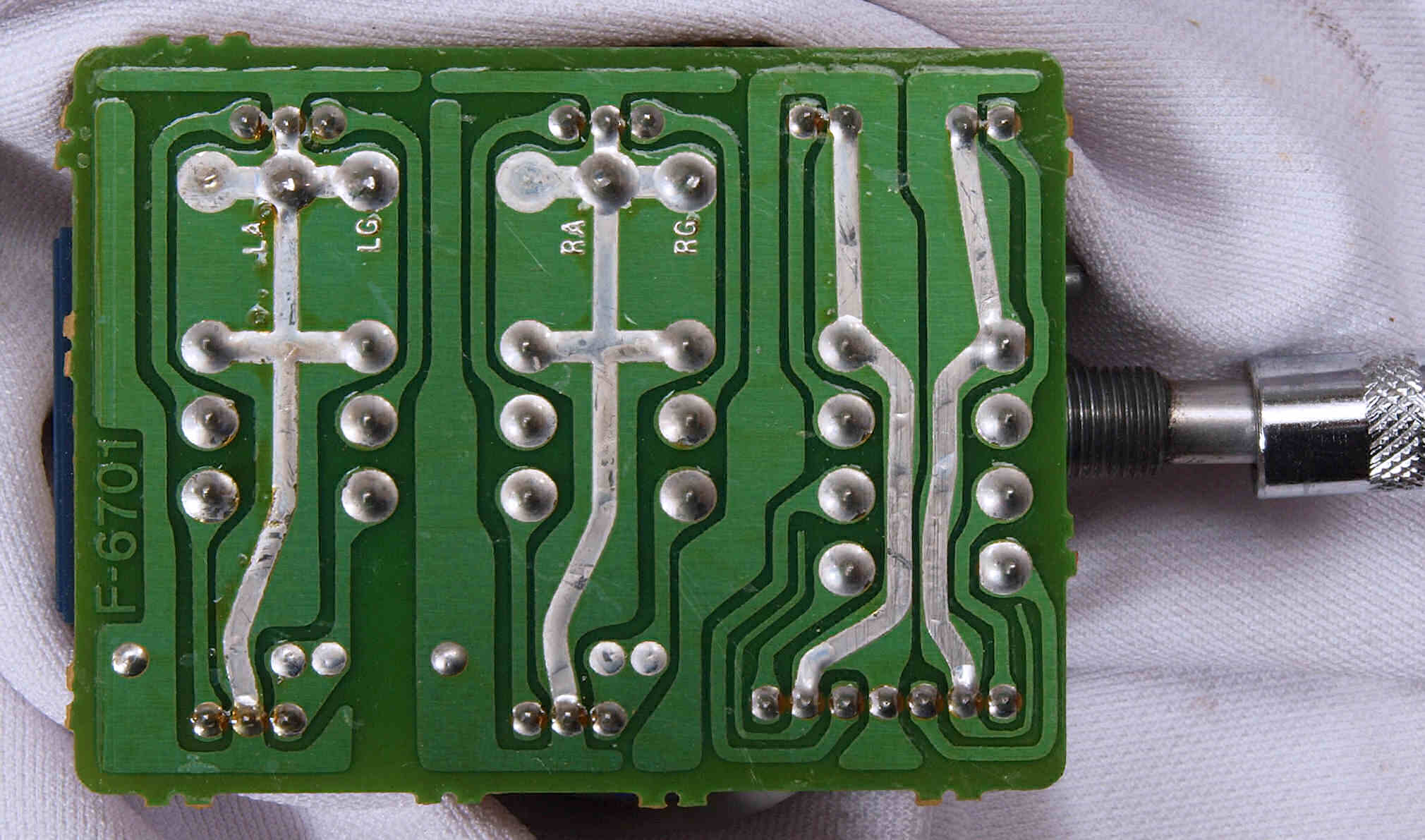

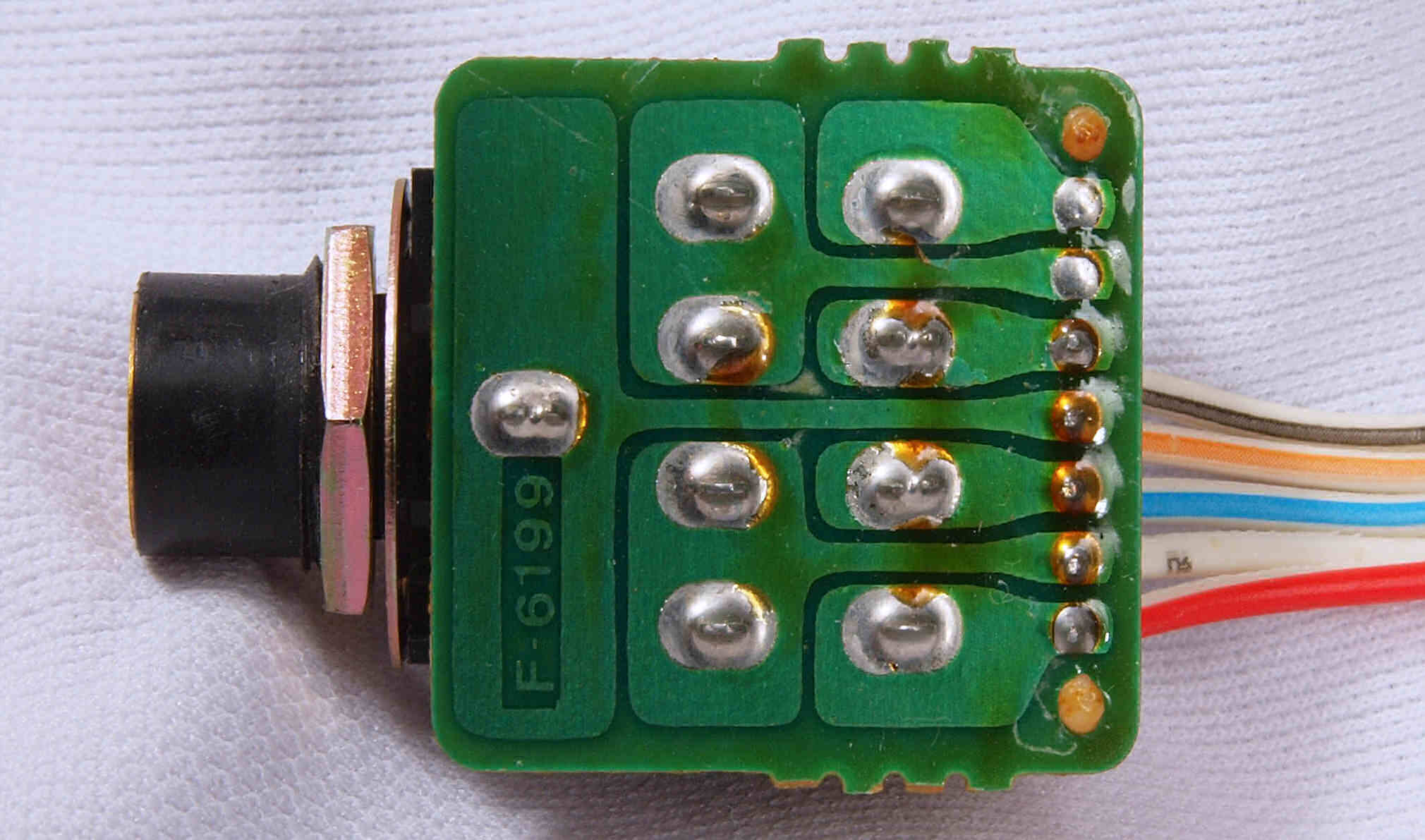

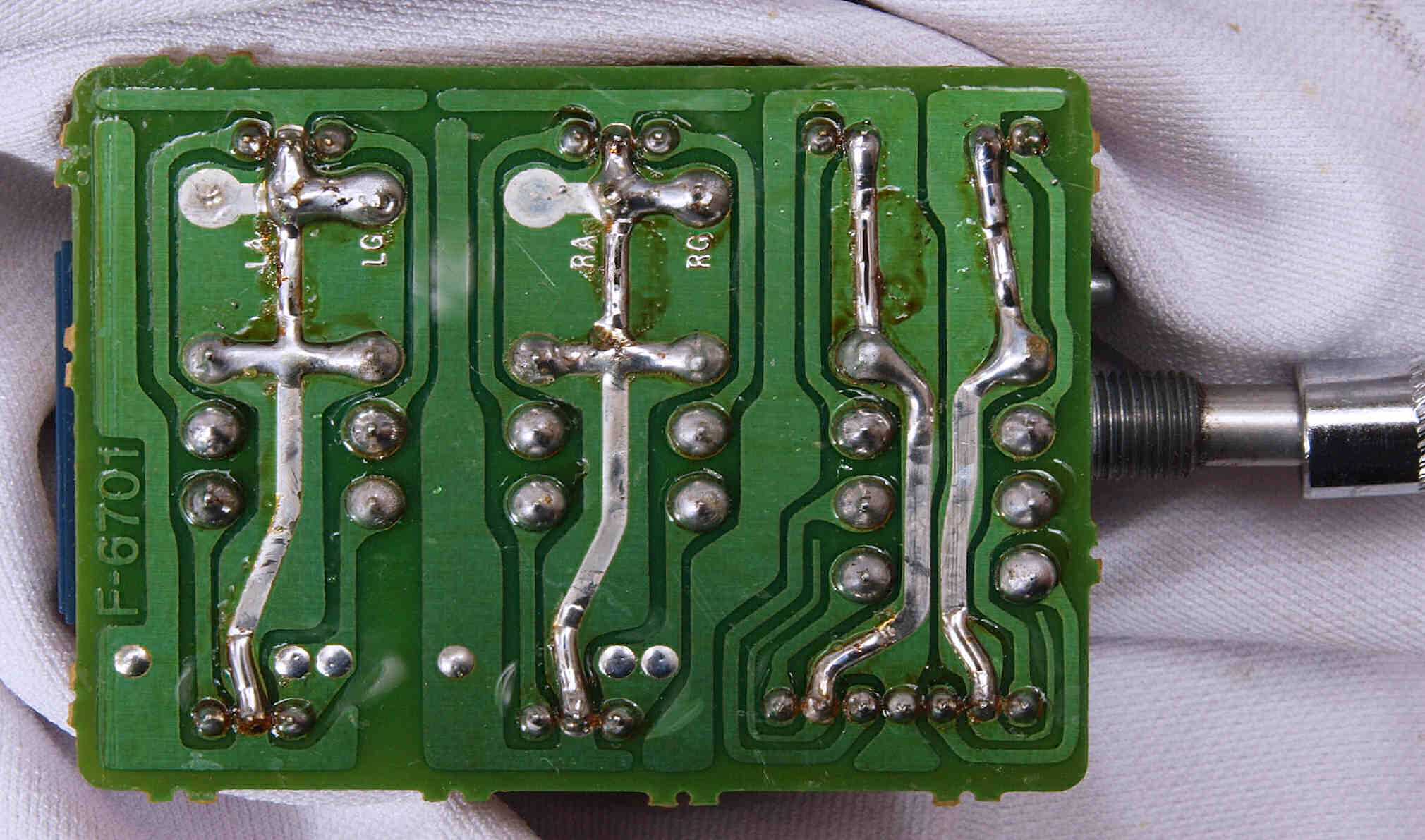

Ｃ６３．　修理（半田補正）後　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏

Ｃ６４．　完成Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、　洗浄後防湿材を塗る。

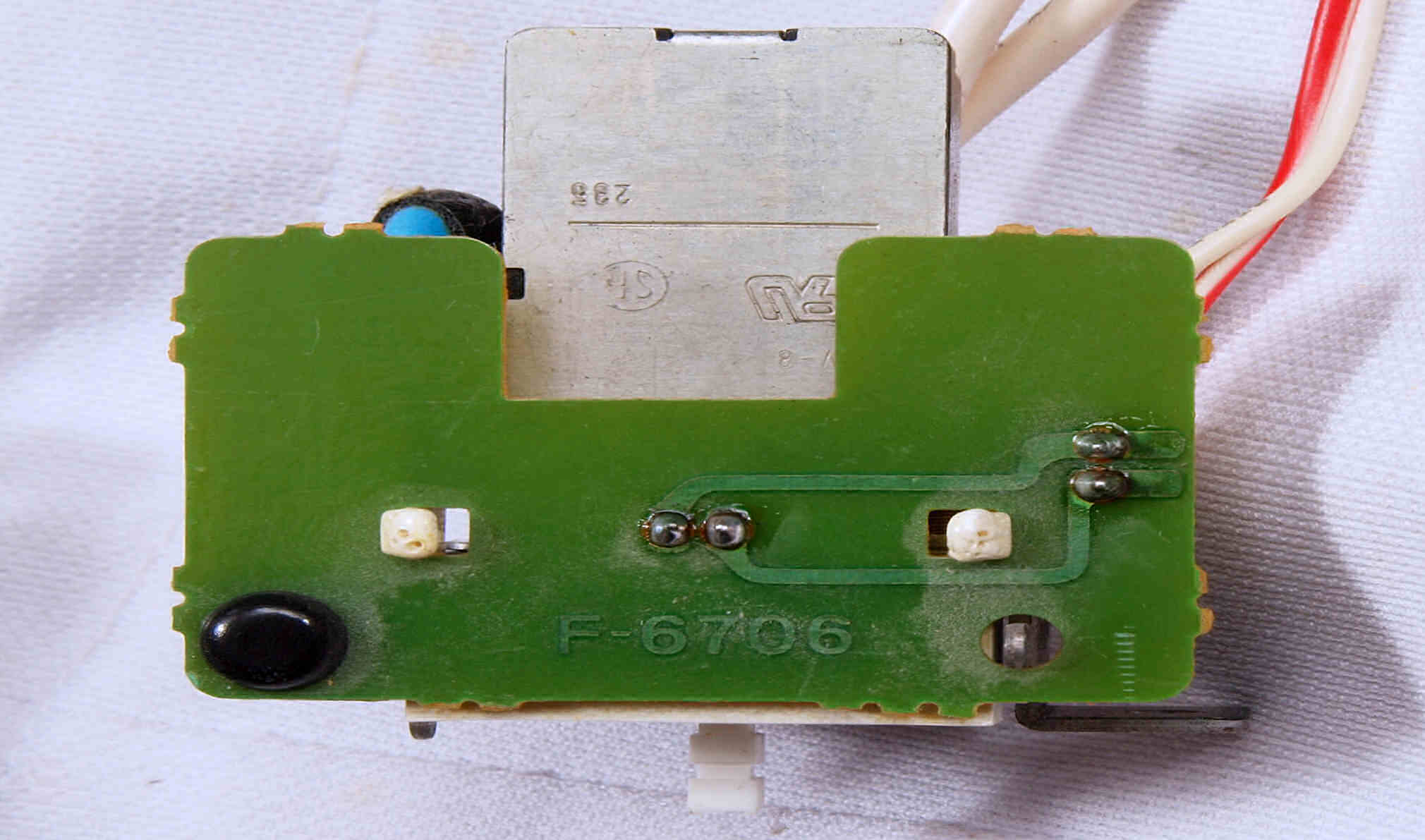

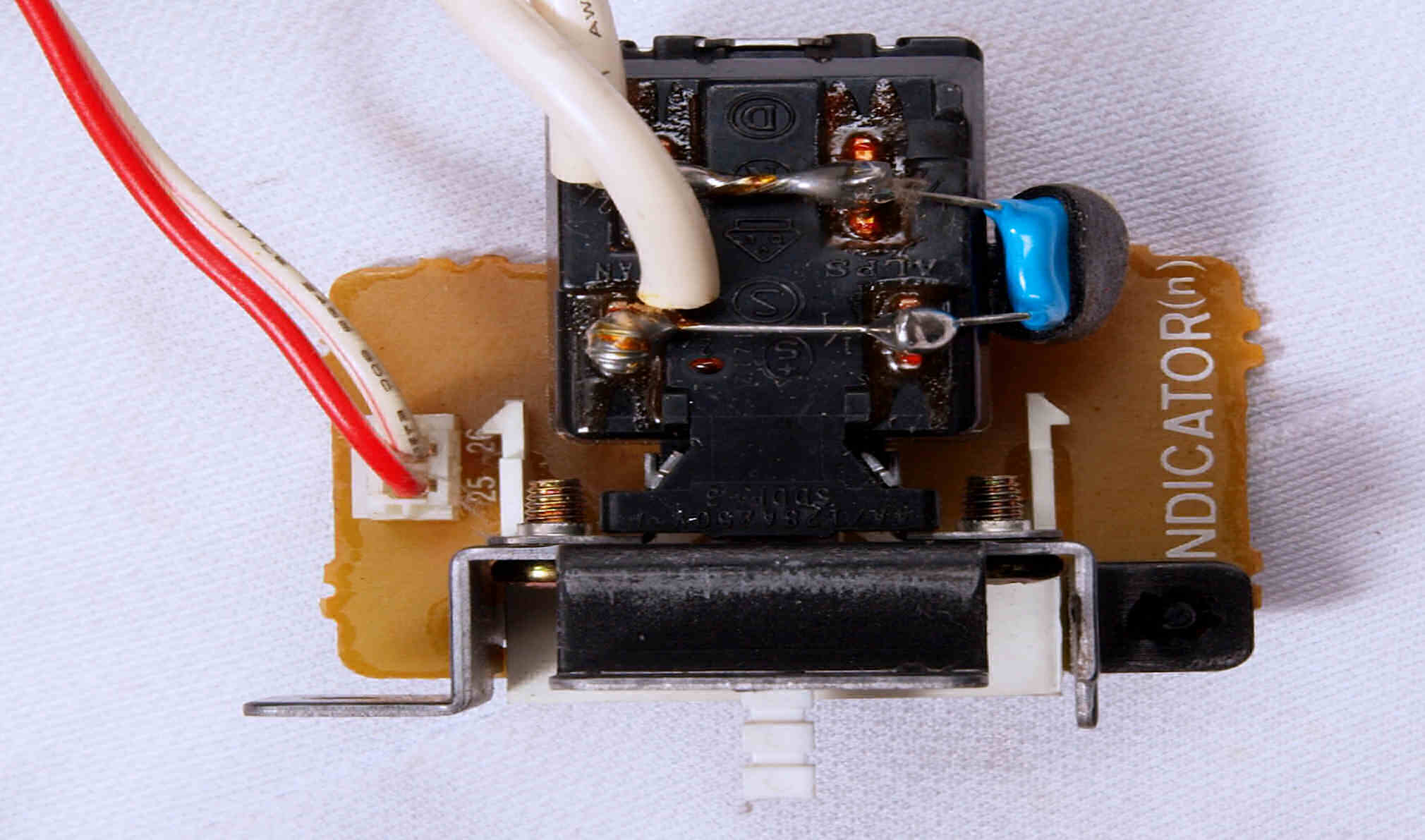

Ｃ６５．　修理中　電源ＳＷ基板

Ｃ６６．　修理前　電源ＳＷ基板裏

Ｃ６７．　修理（半田補正）後　電源ＳＷ基板裏

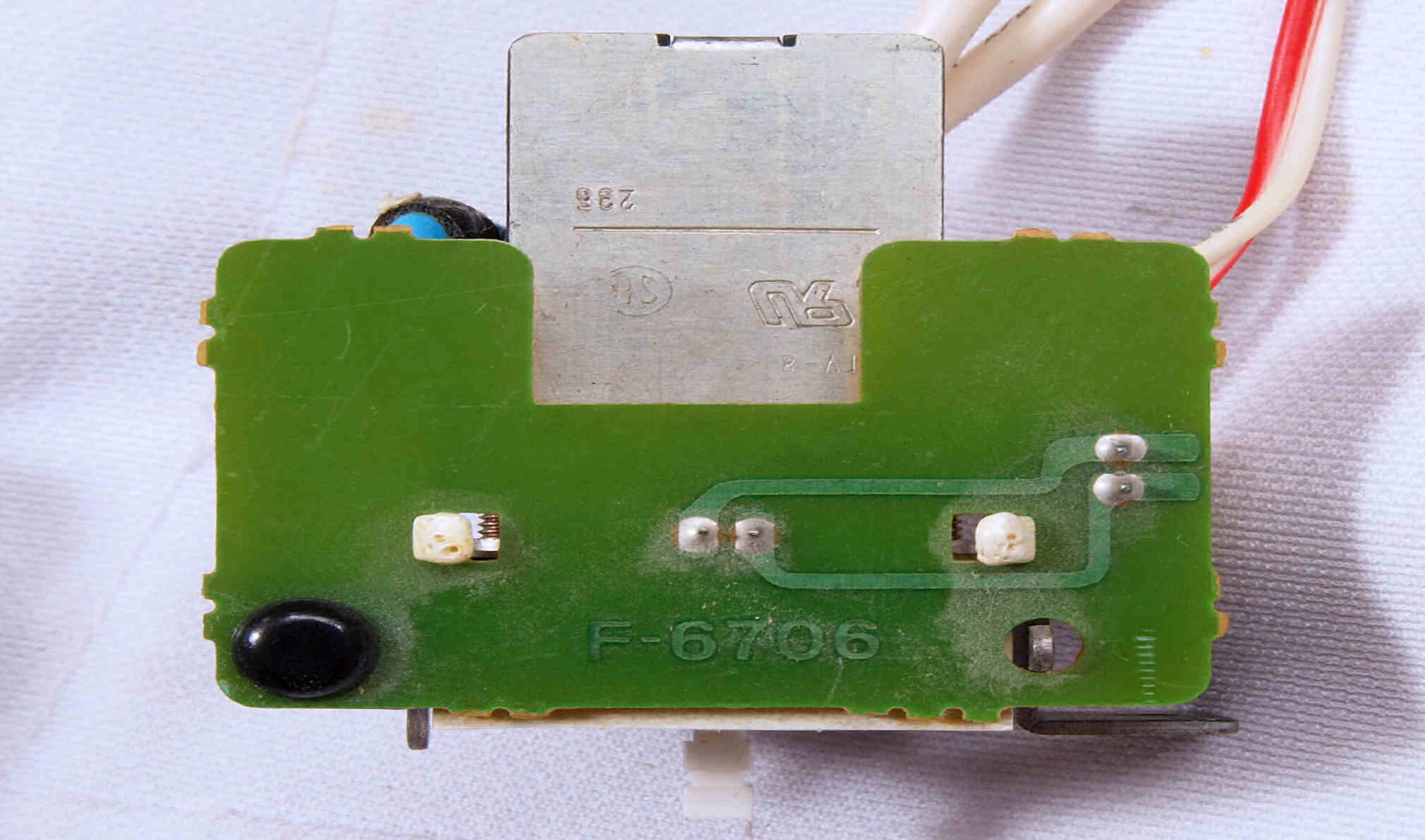

Ｃ６８．　完成電源ＳＷ基板裏、　洗浄後防湿材を塗る。

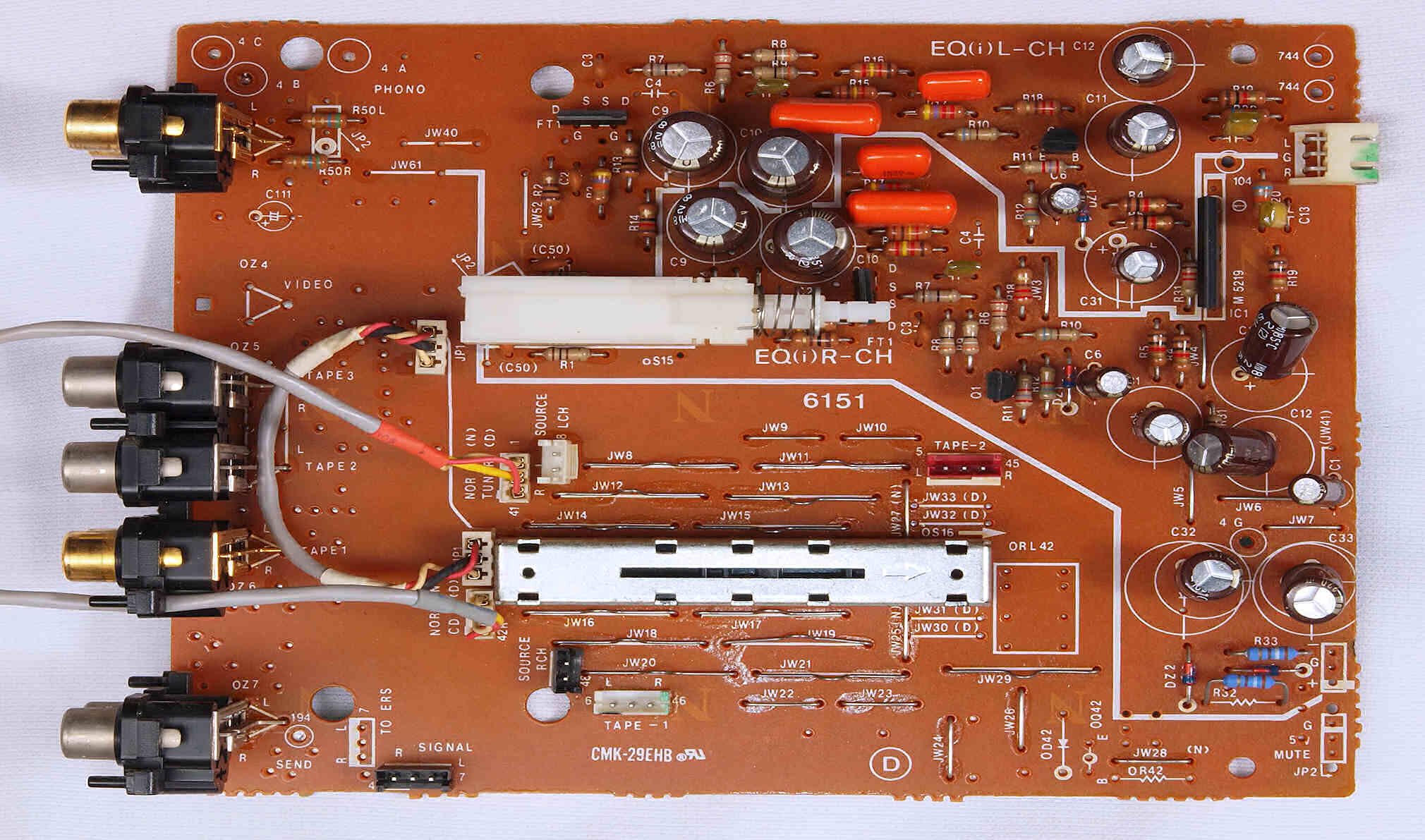

Ｃ７１．　修理前　ＥＱ基板

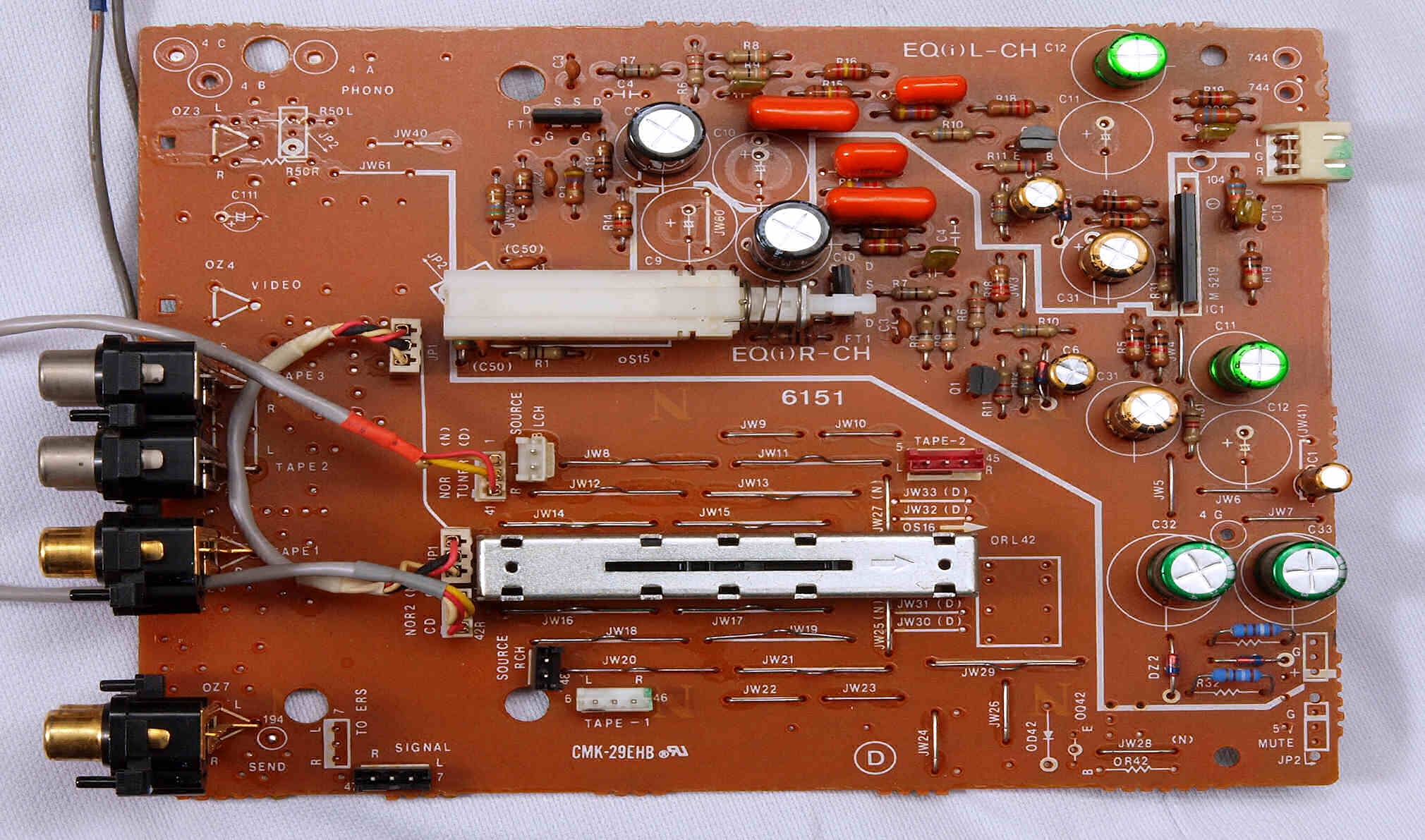

Ｃ７２．　修理後　ＥＱ基板　電解コンデンサー１５個交換

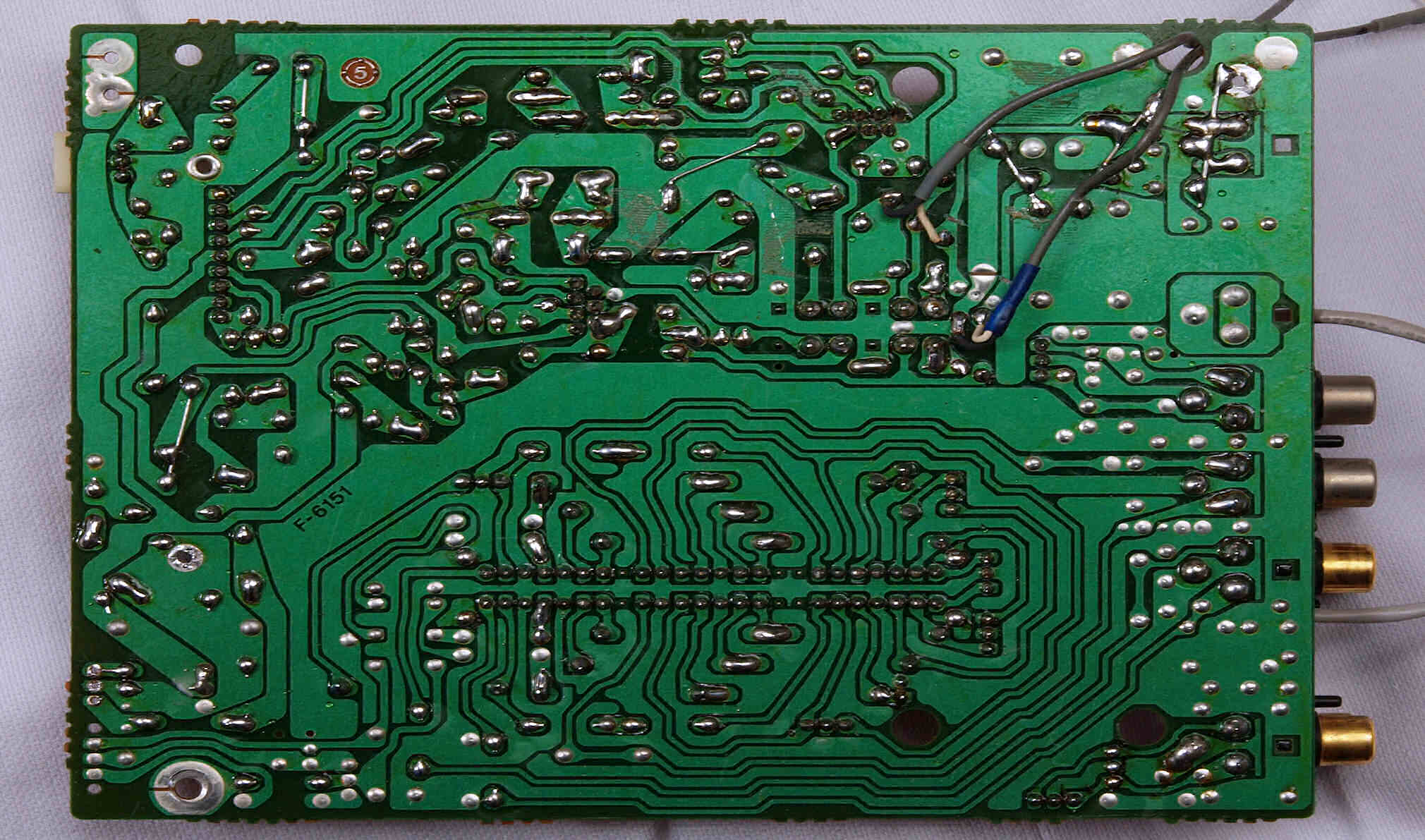

Ｃ７３．　修理前　ＥＱ基板裏

Ｃ７４．　修理（半田補正）後　ＥＱ基板裏、　全半田やり直し。

Ｃ７５．　完成ＥＱ基板裏　洗浄後防湿材を塗る。

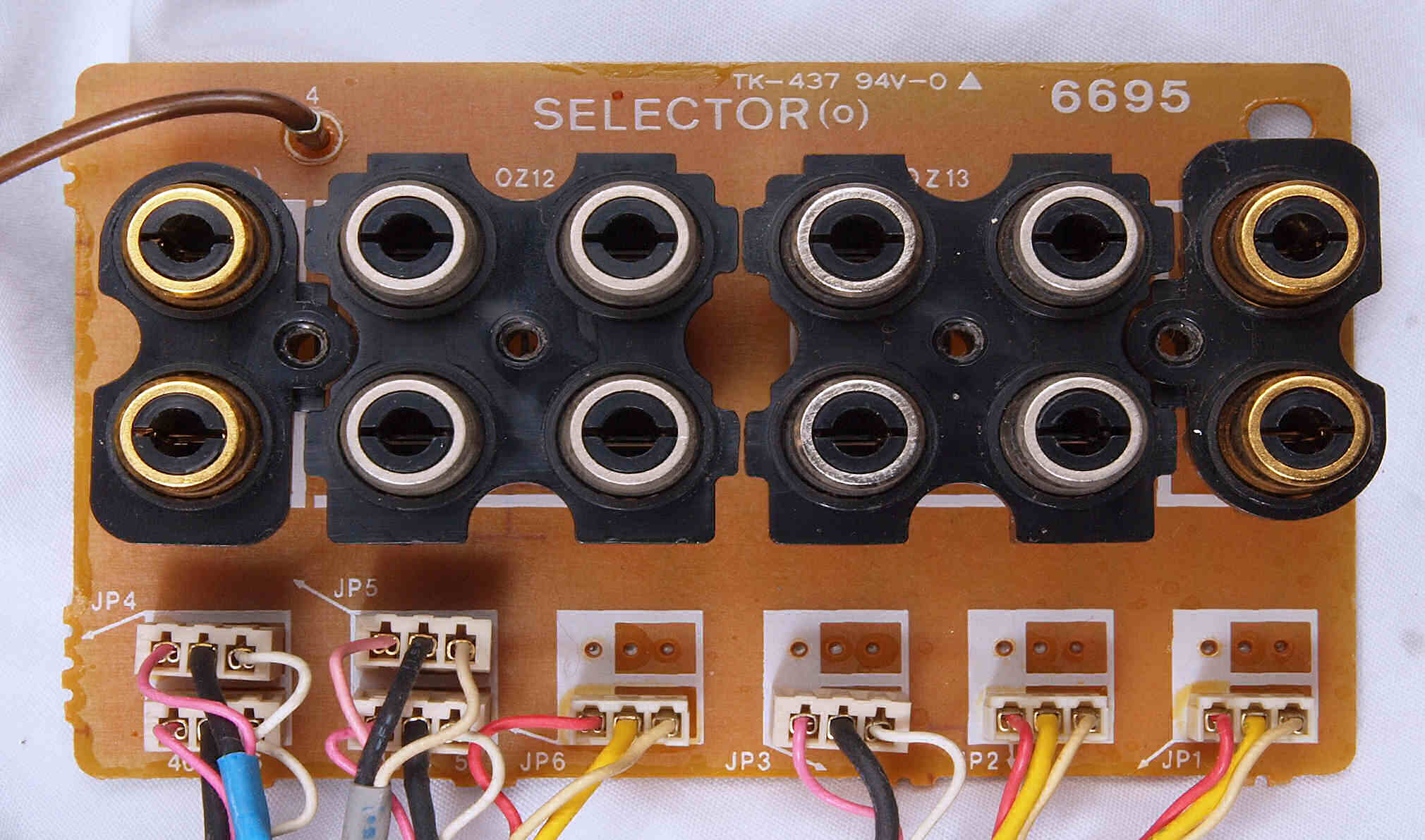

Ｃ８１．　修理中　入出力ＲＣＡ端子基板、「Ｐｈｏｎｏ金メッキ端子」を「ＰｒｏｓｅｓｓｏｒＳｅｎｄ端子」に取り付ける

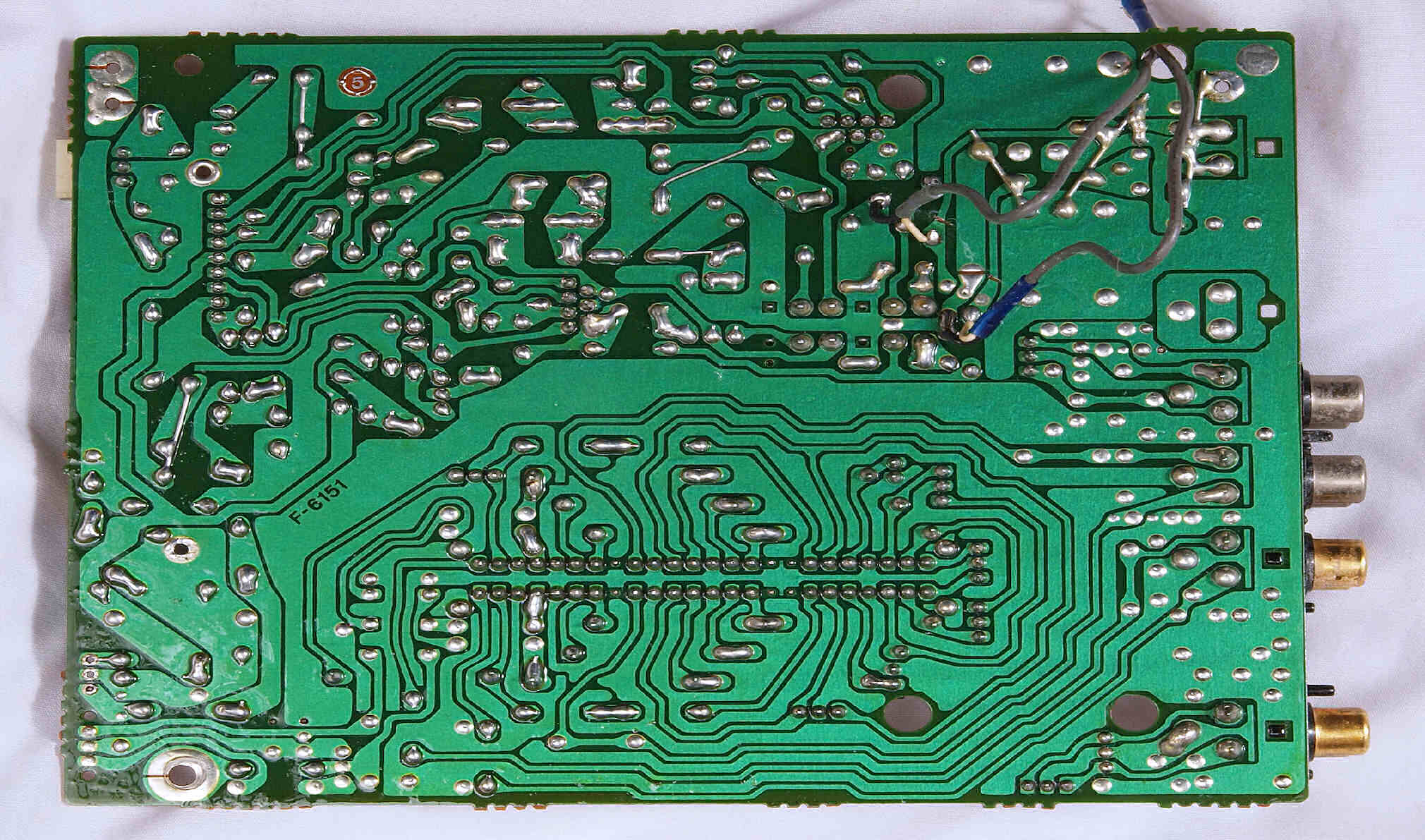

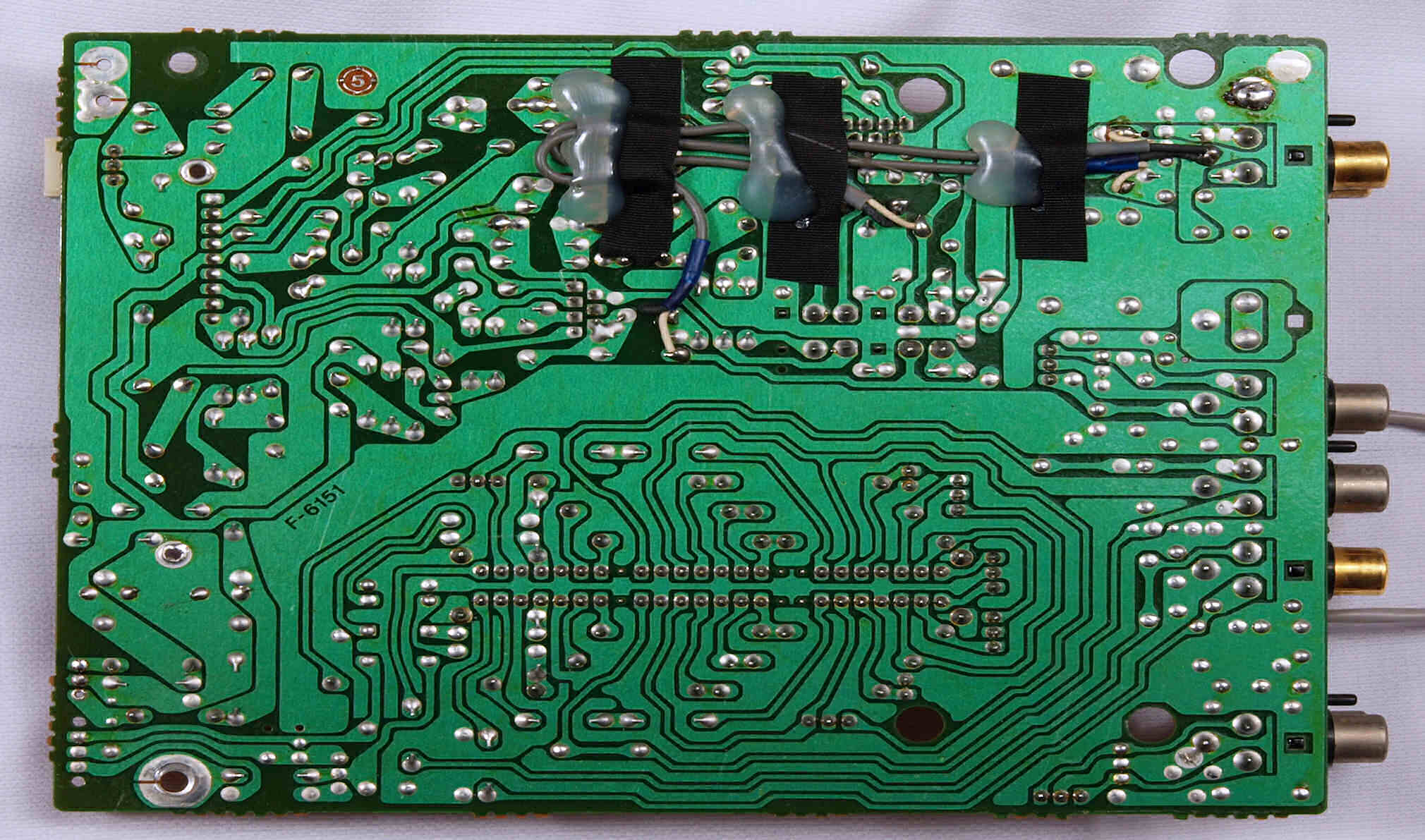

Ｃ８２．　修理前　ＳＷ基板裏

Ｃ８３．　修理（半田補正）後　ＳＷ基板裏、　全半田やり直し。

Ｃ８４．　完成ＳＷ基板裏　洗浄後防湿材を塗る。

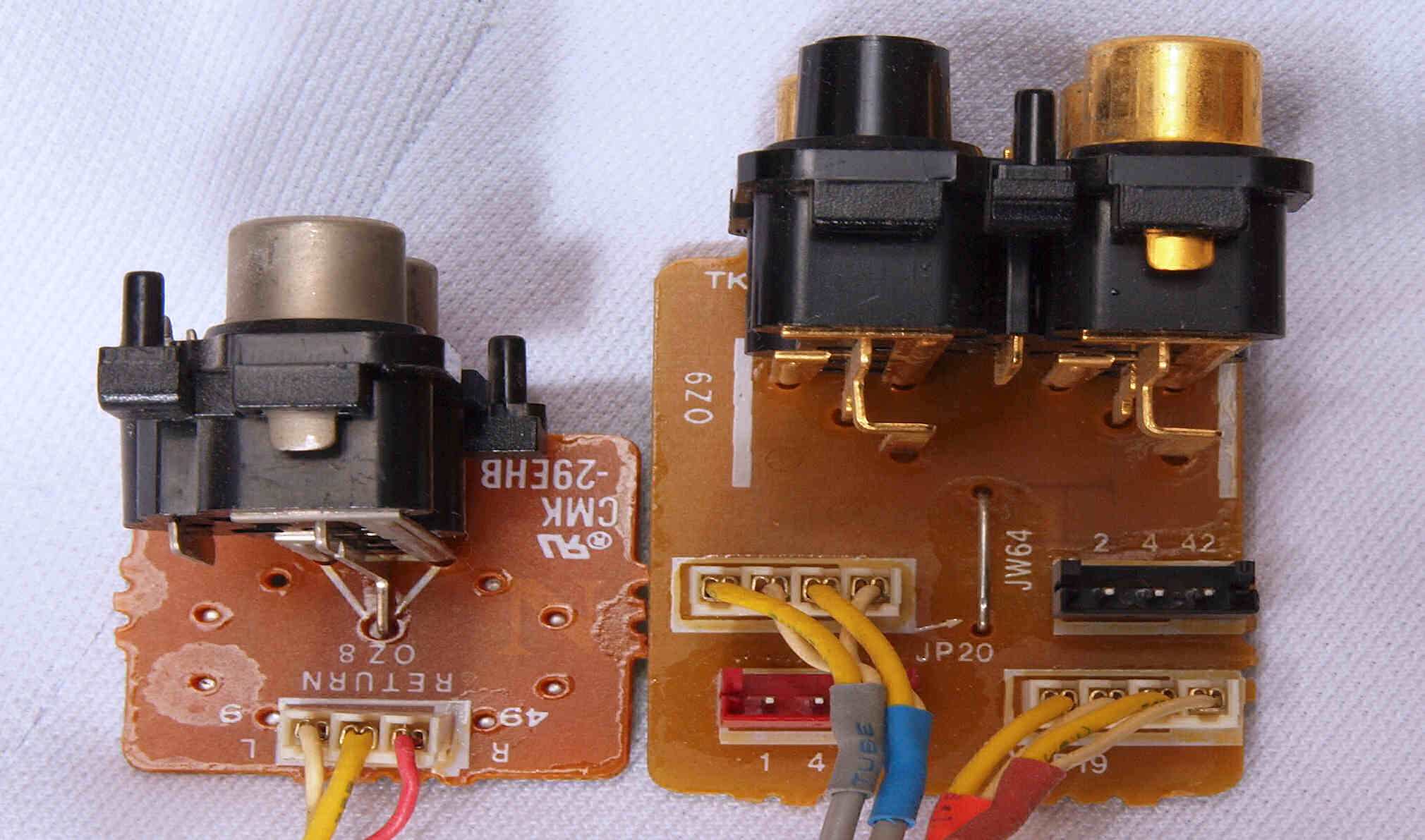

Ｃ８５．　修理中　Ｐｒｏｓｅｓｓｏｒ Ｒｅｔｕｒｎ ＲＣＡ端子基板、　Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＲＣＡ端子基板

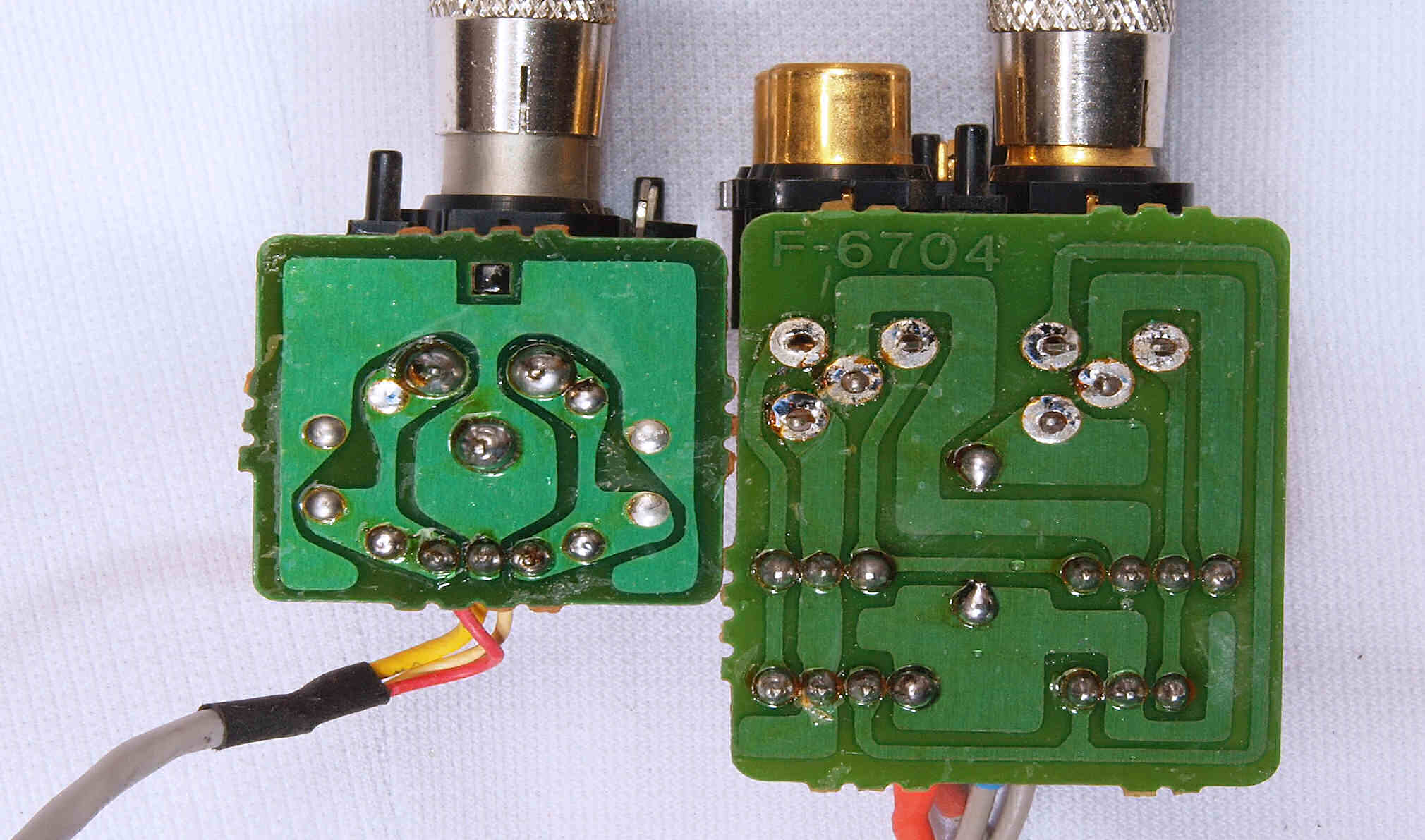

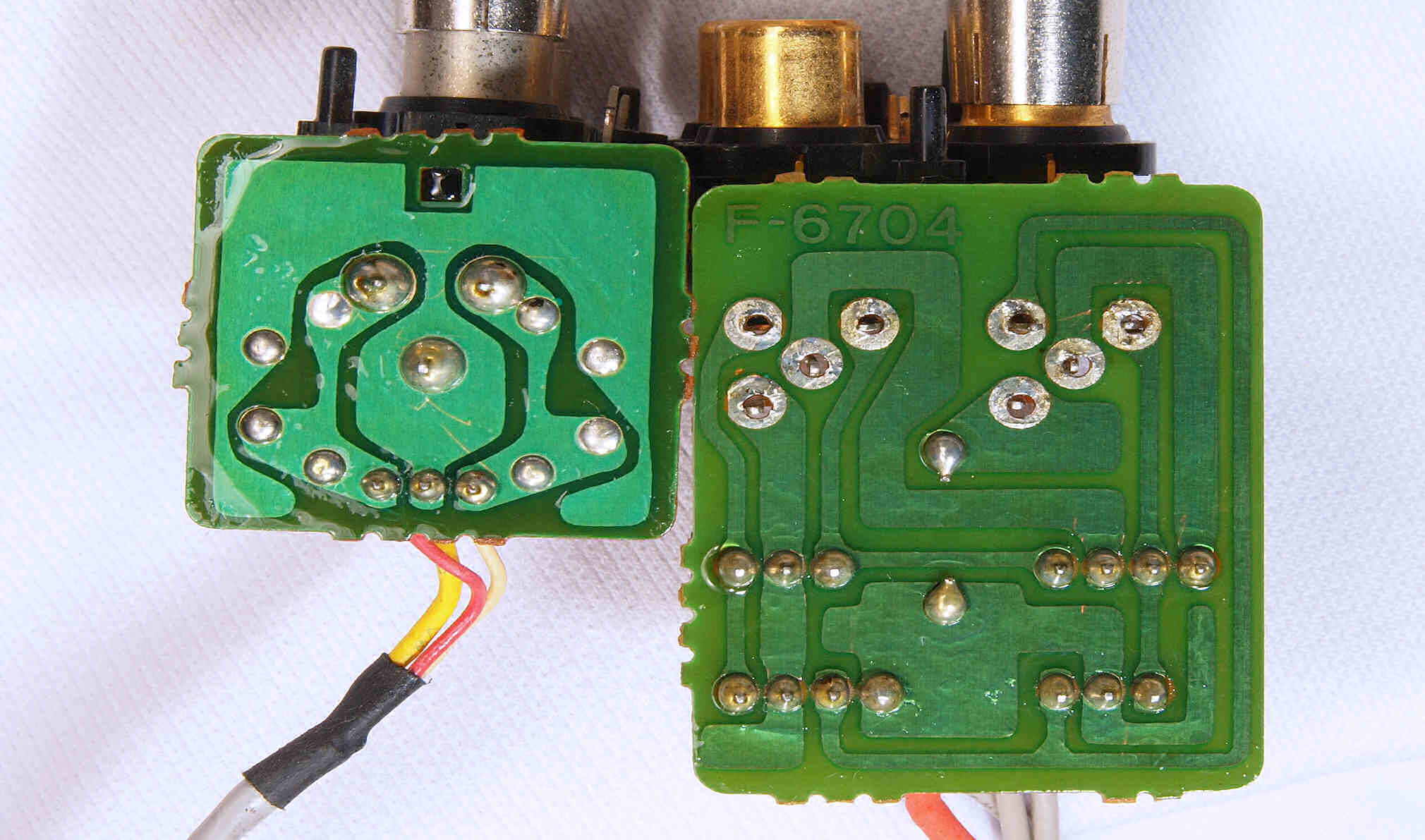

Ｃ８６．　修理前　Ｐｒｏｓｅｓｓｏｒ Ｒｅｔｕｒｎ ＲＣＡ端子基板裏、　Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＲＣＡ端子基板裏

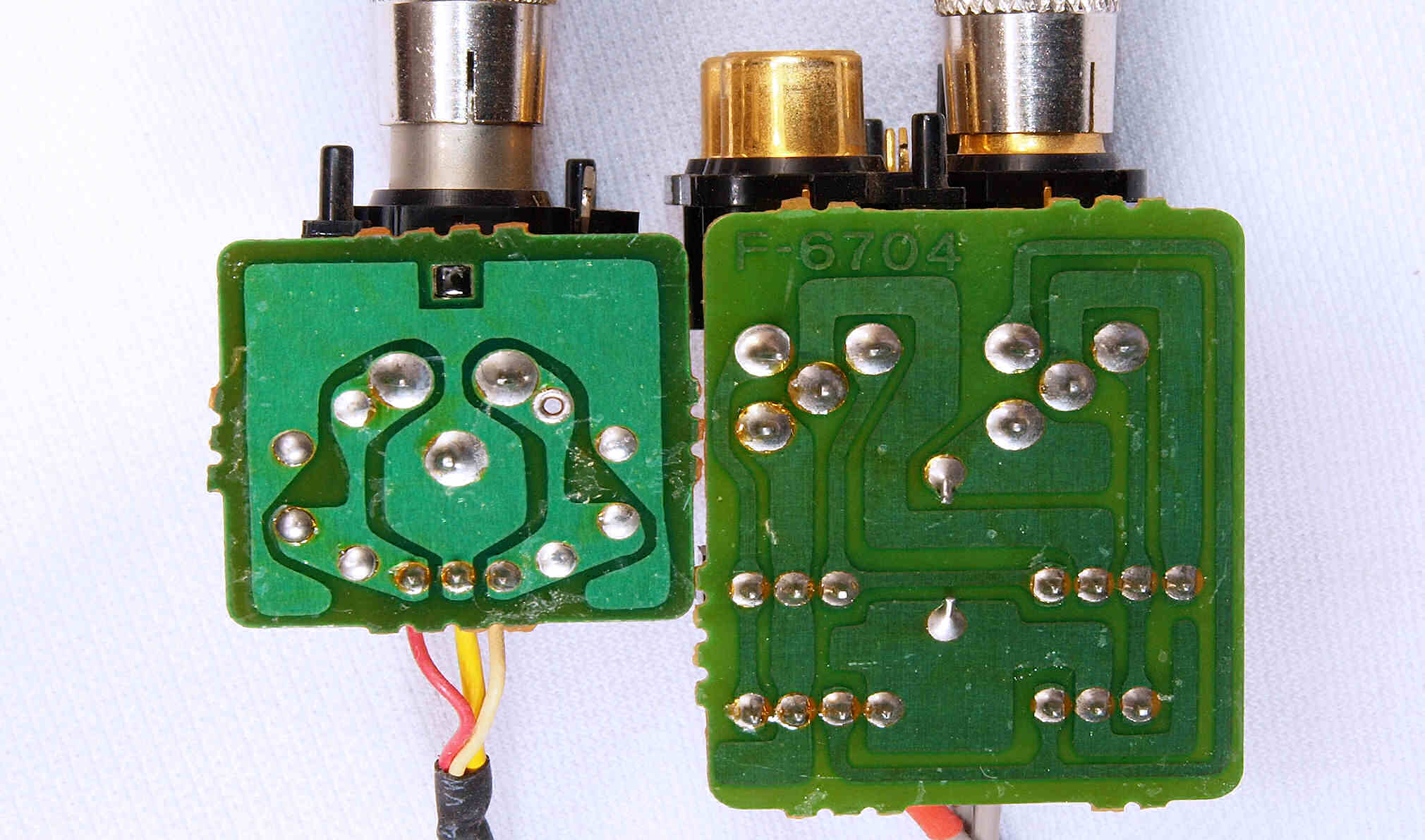

Ｃ８７．　修理（半田補正）後　Ｐｒｏｓｅｓｓｏｒ Ｒｅｔｕｒｎ ＲＣＡ端子基板裏、　Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＲＣＡ端子基板裏。　全半田やり直し。

Ｃ８８．　完成Ｐｒｏｓｅｓｓｏｒ Ｒｅｔｕｒｎ ＲＣＡ端子基板裏、　Ｐｏｗｅｒ ＡＭＰ Ｄｉｒｅｃｔ ＲＣＡ端子基板裏、洗浄後防湿材を塗る。

Ｃ９１．　修理中、　３Ｐインレット取り付、使用する３Ｐインレットは　FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ９２．　修理中、　３Ｐインレット取り付、加工中

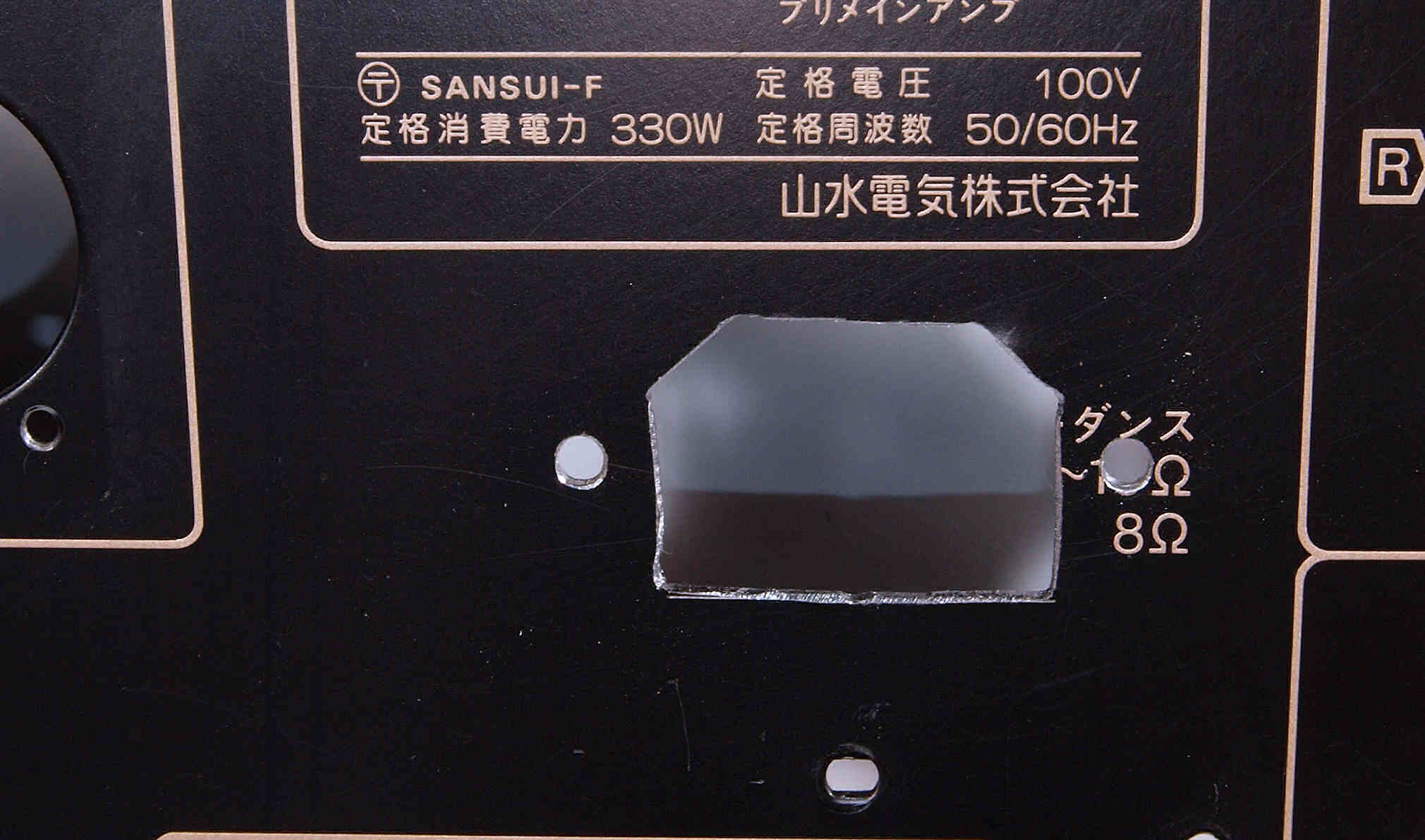

Ｃ９３．　修理中、　３Ｐインレット取り付、取り付け穴完成

Ｃ９４．　修理後、　３Ｐインレット取り付完成

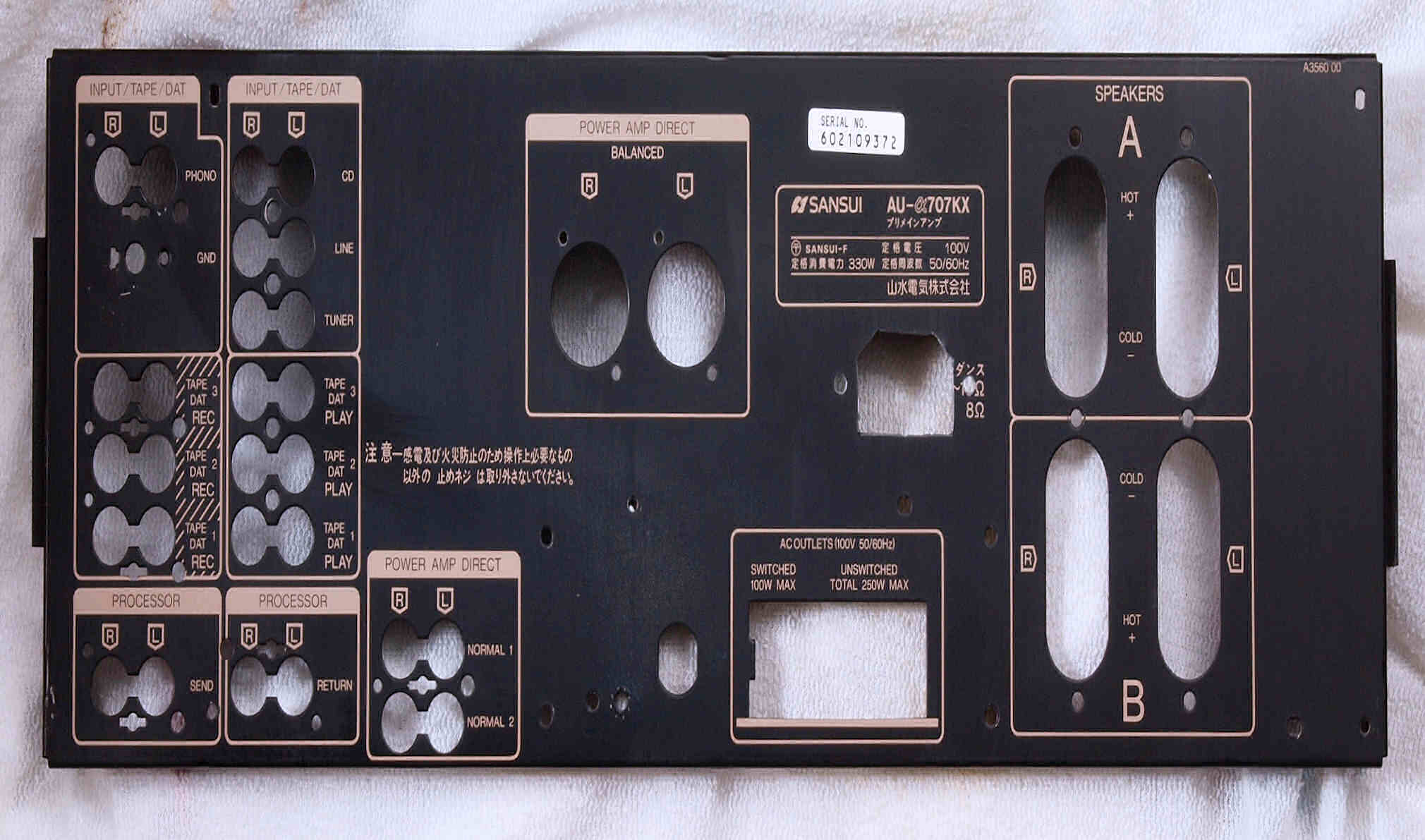

Ｃ９５．　修理中、　パネル全体にワックスを掛ける。

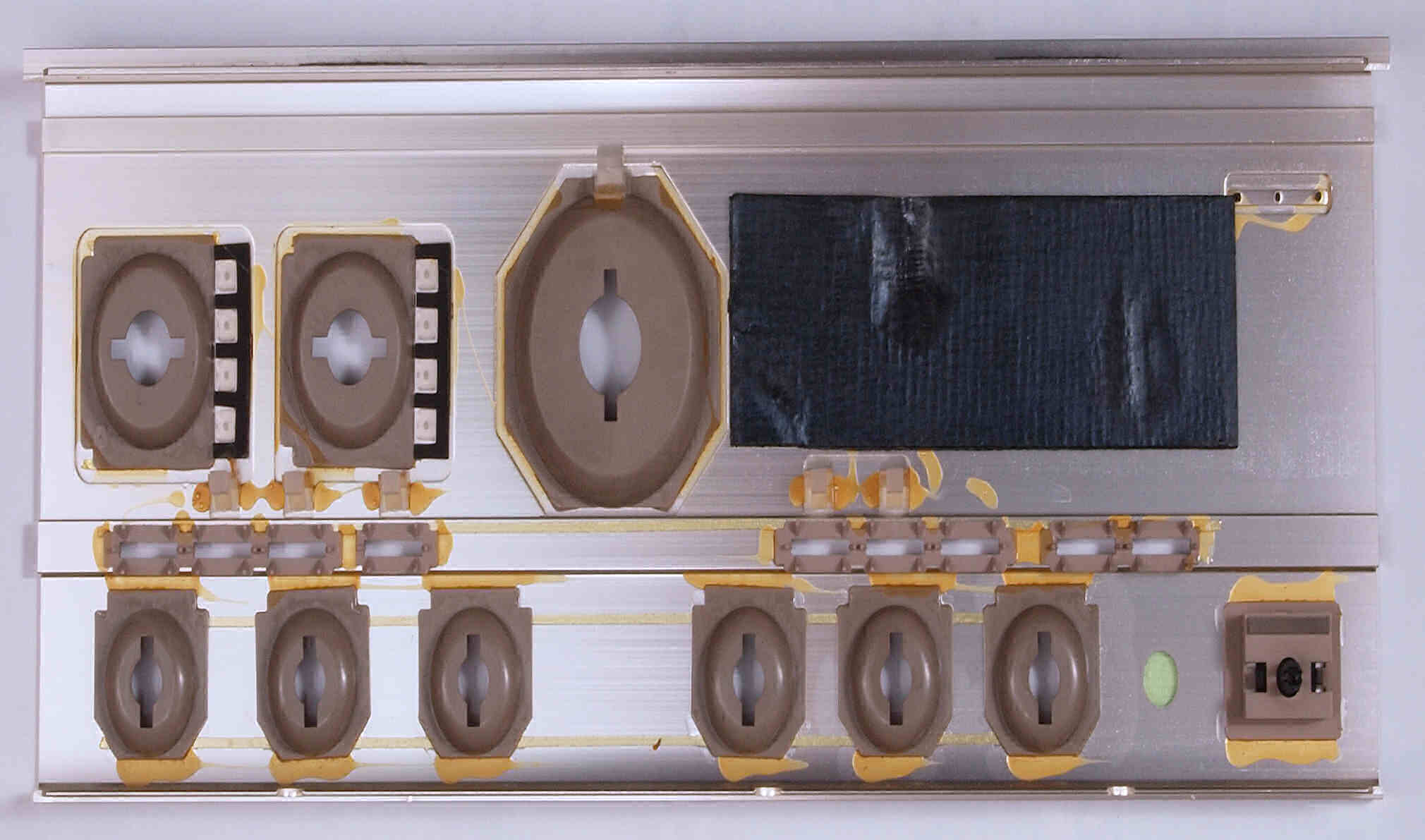

Ｃ９６．　修理中、　パネル裏も、全体にワックスを掛ける。

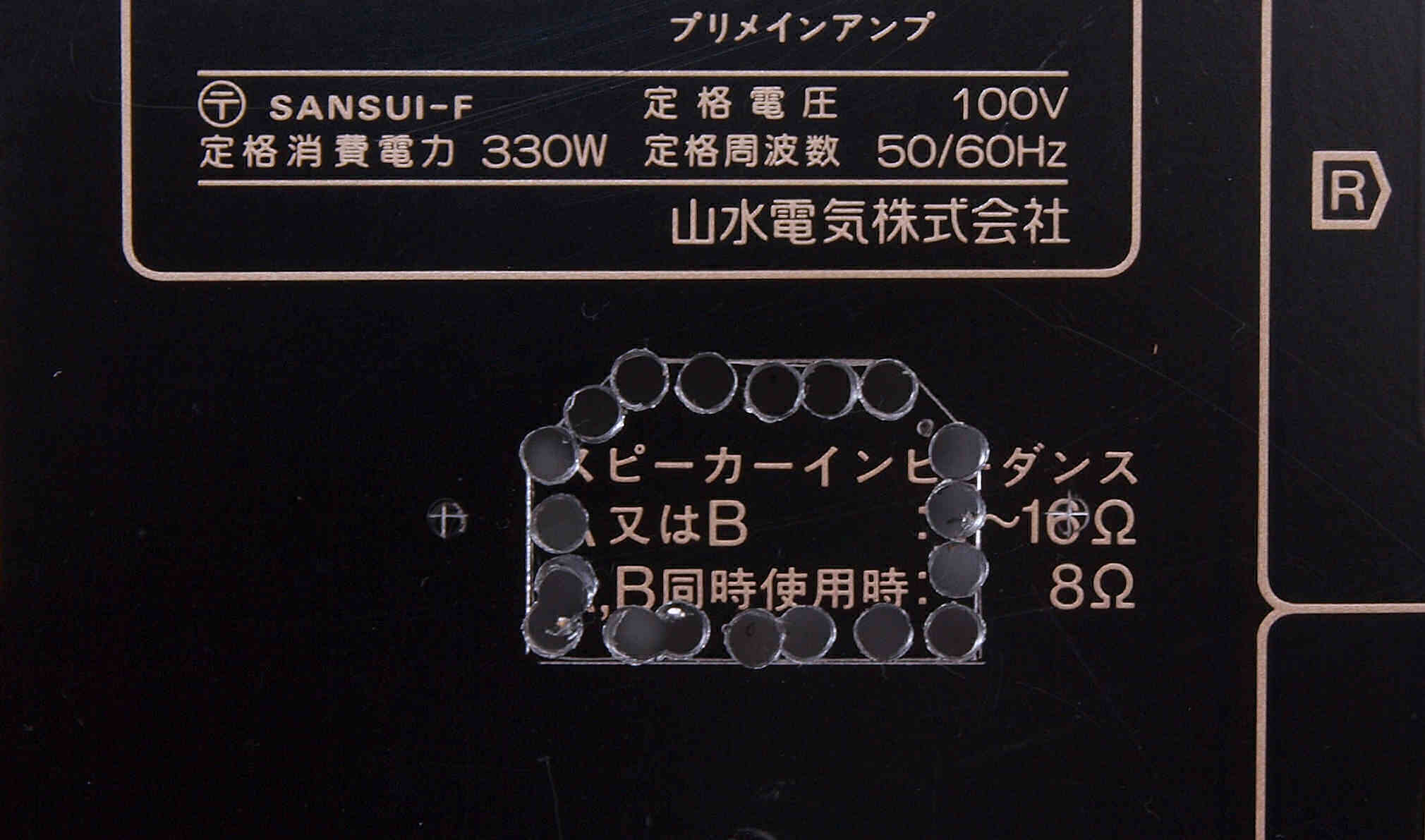

Ｃ９７．　修理後、　電源コード穴を塞ぎ、ＲＣＡ端子を取り付け完成。

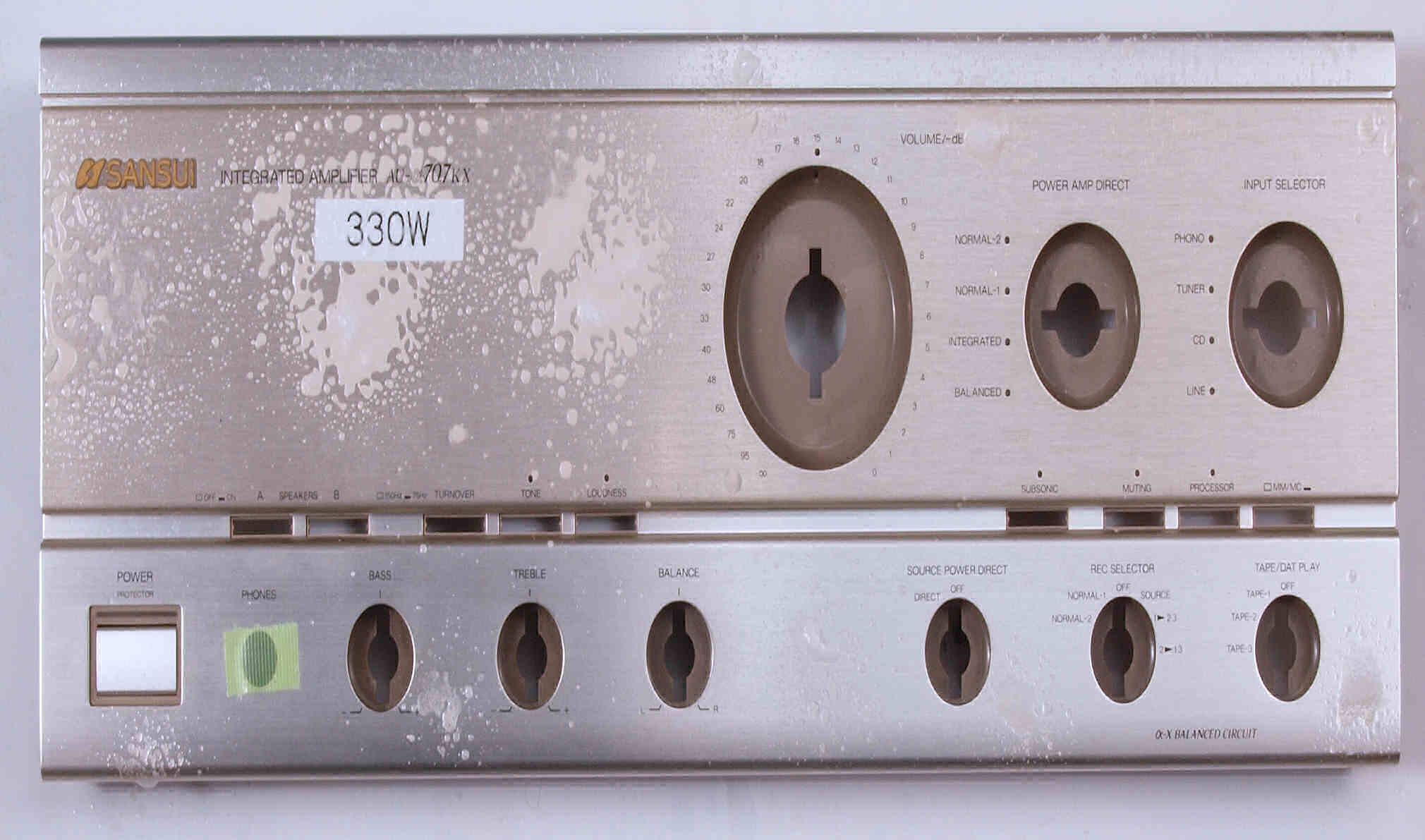

ＣA１．　パネル清掃

ＣA２．　パネル裏側、念の為、接着剤を塗布。

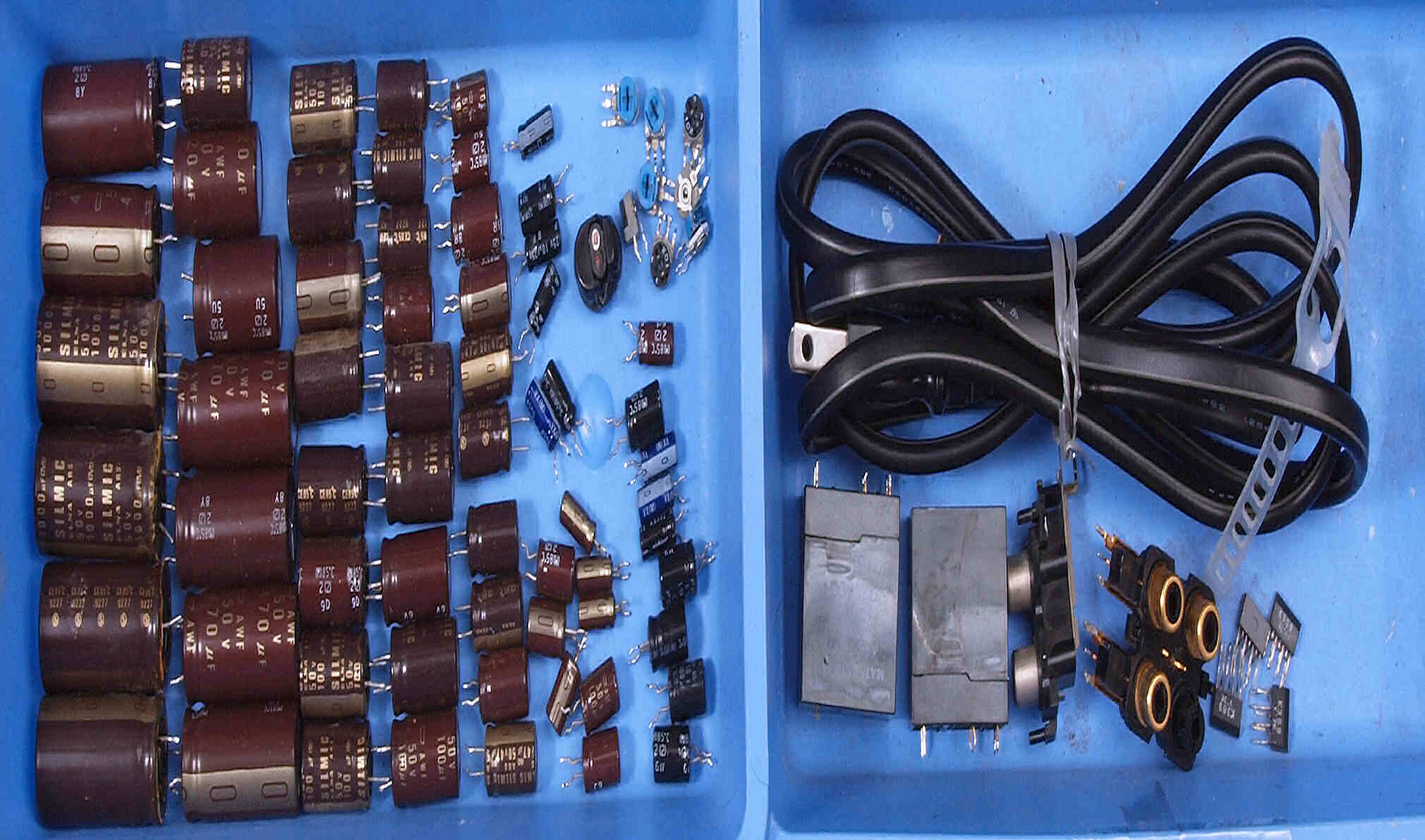

ＣB．　交換部品

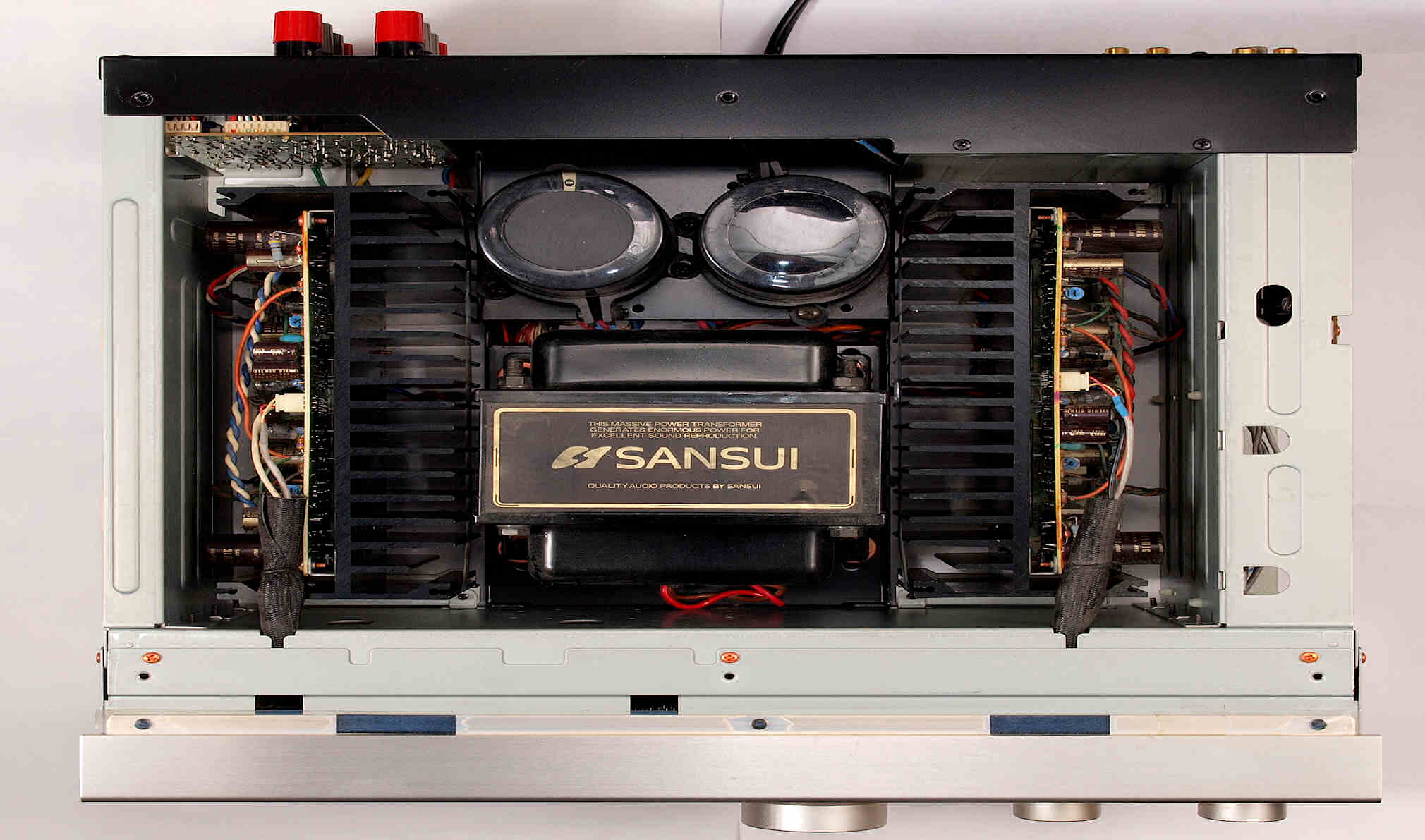

ＣC１．　修理前　上から見る

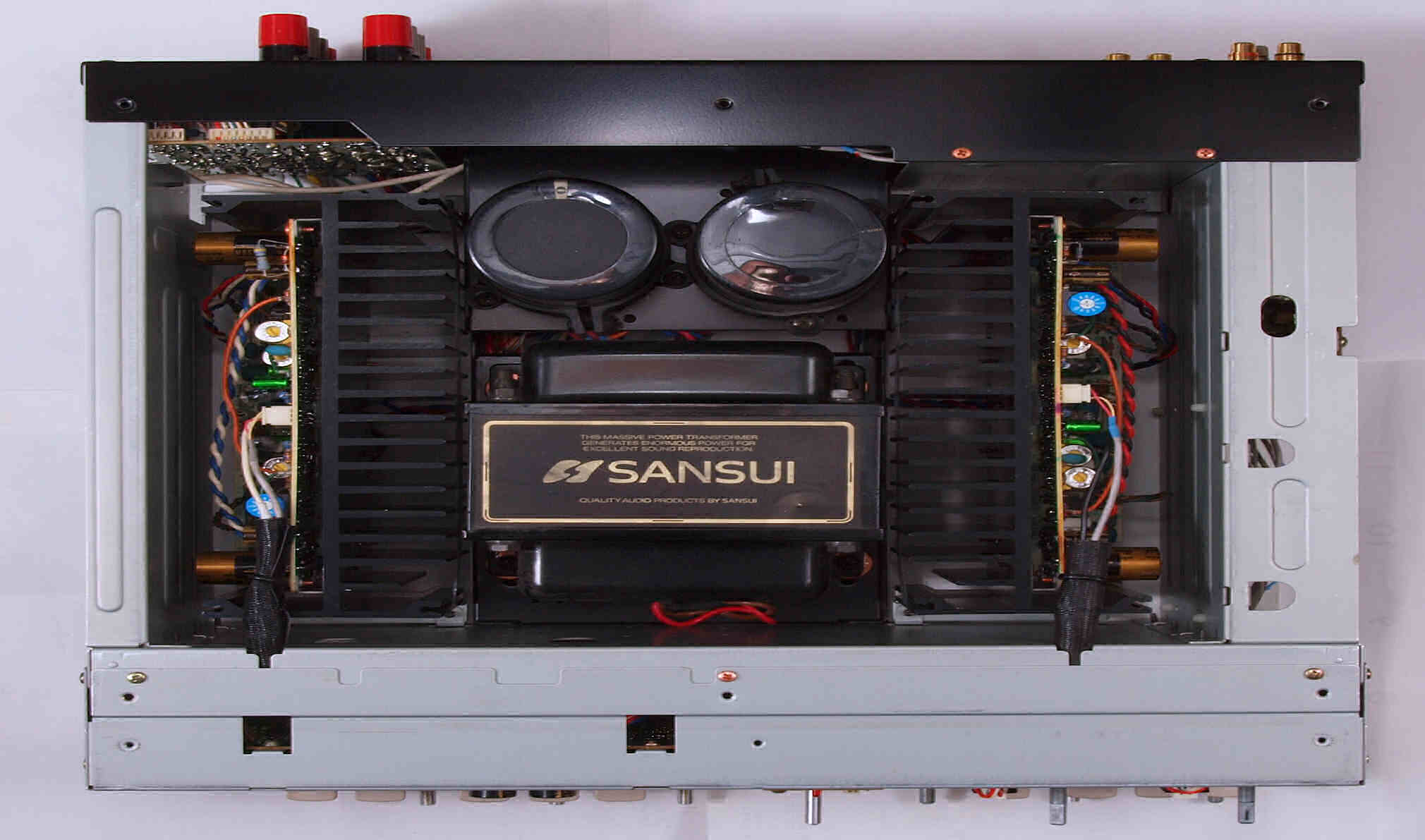

ＣC２．　修理後　上から見る

ＣC３．　修理前　下から見る

ＣC４．　修理後　下から見る

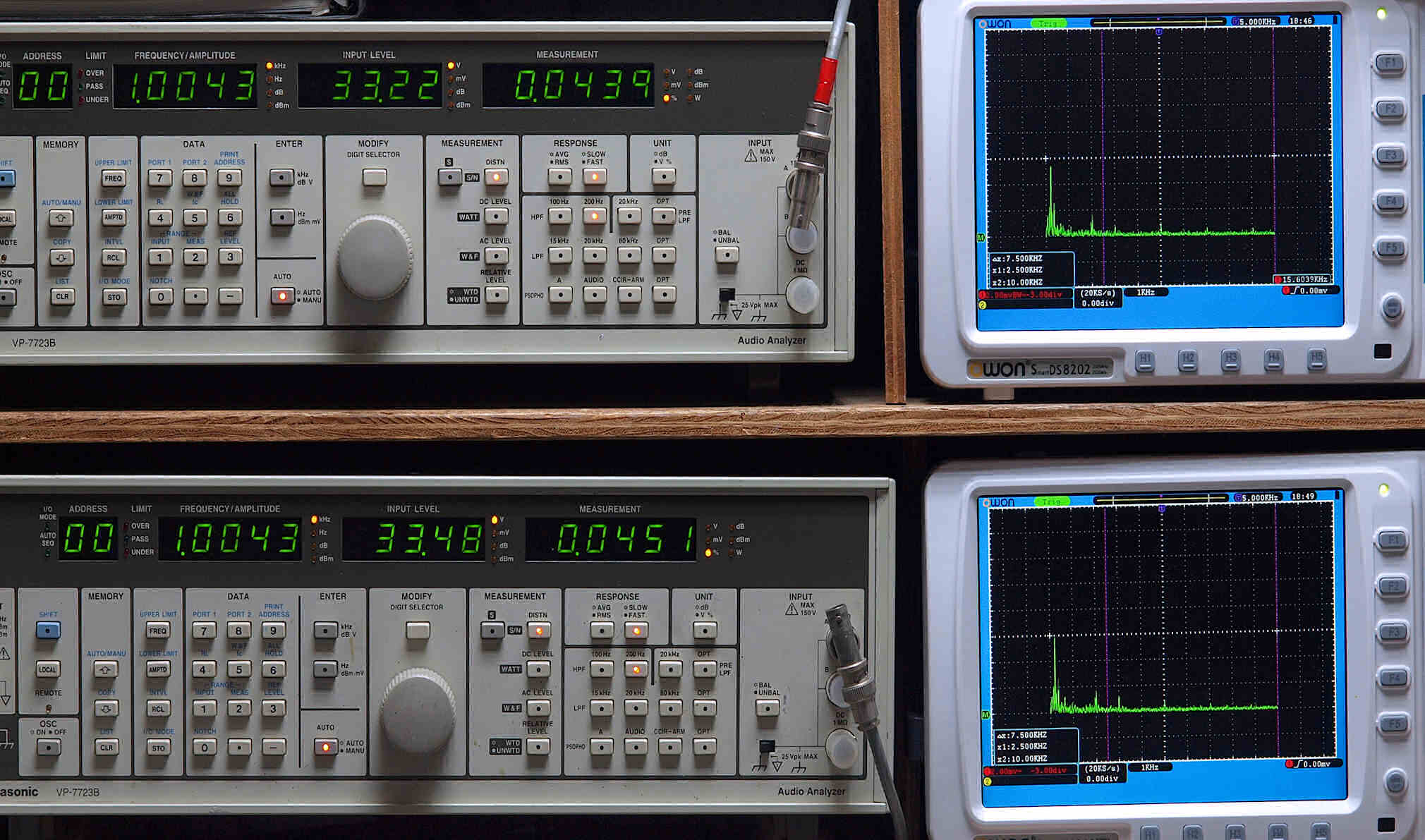

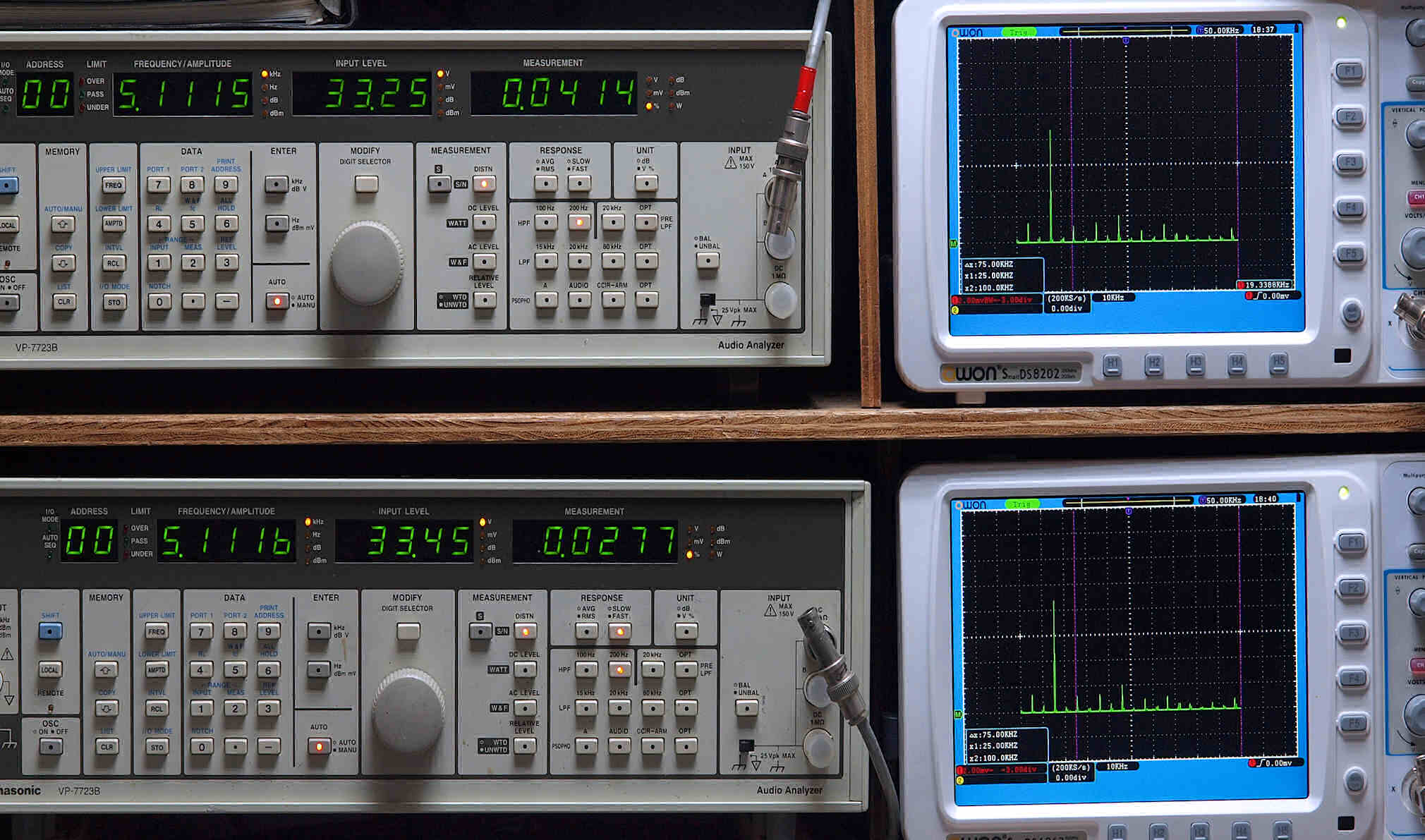

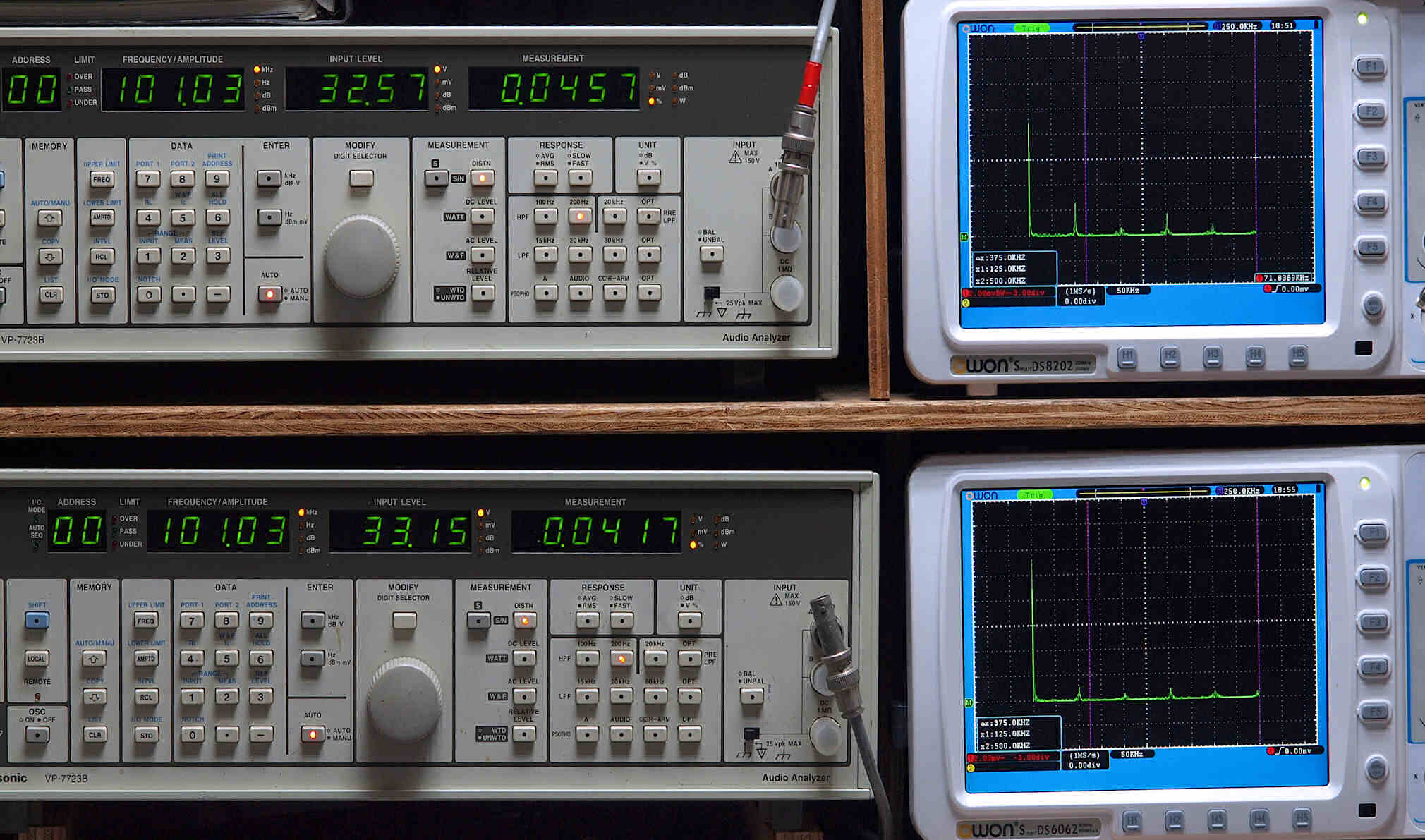

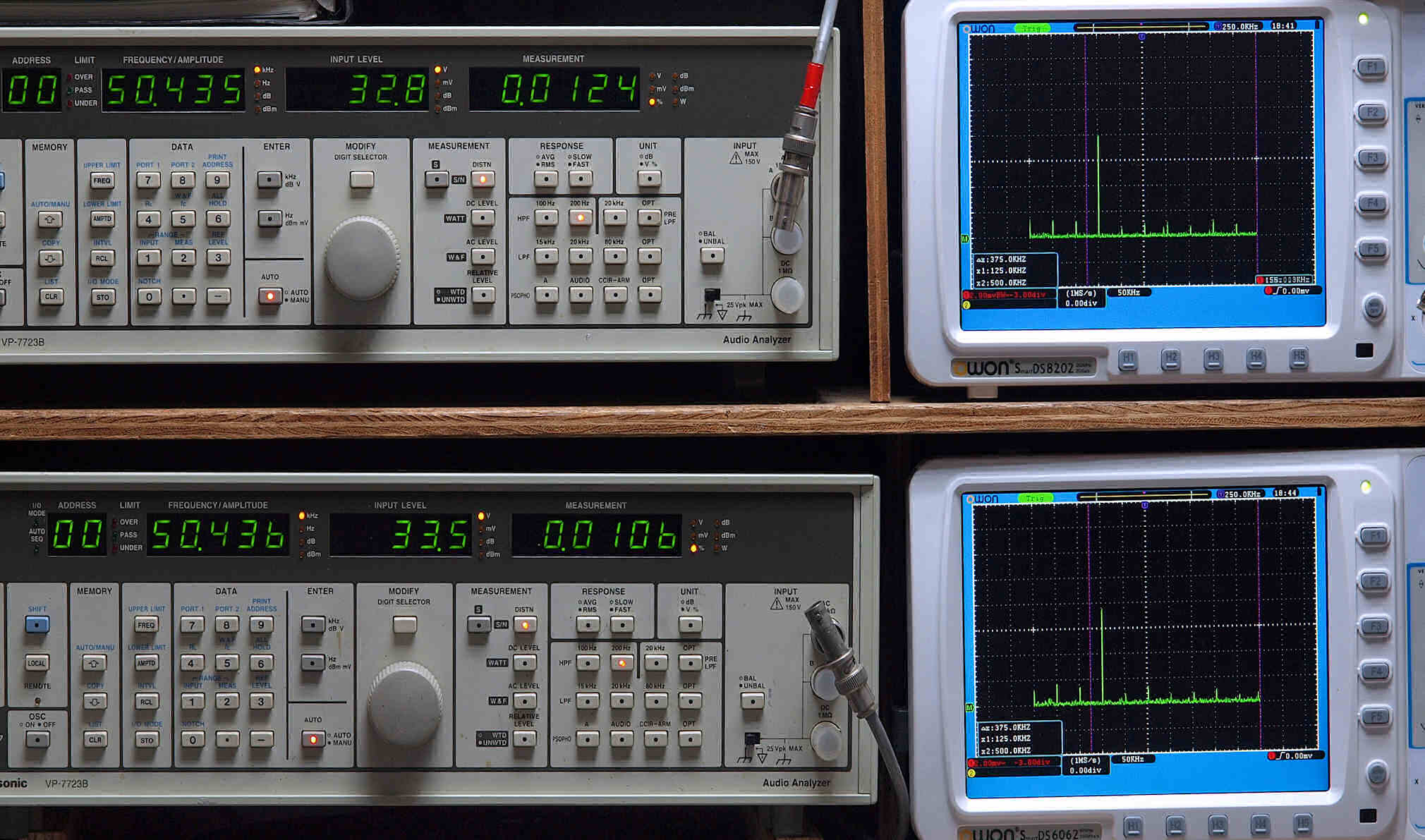

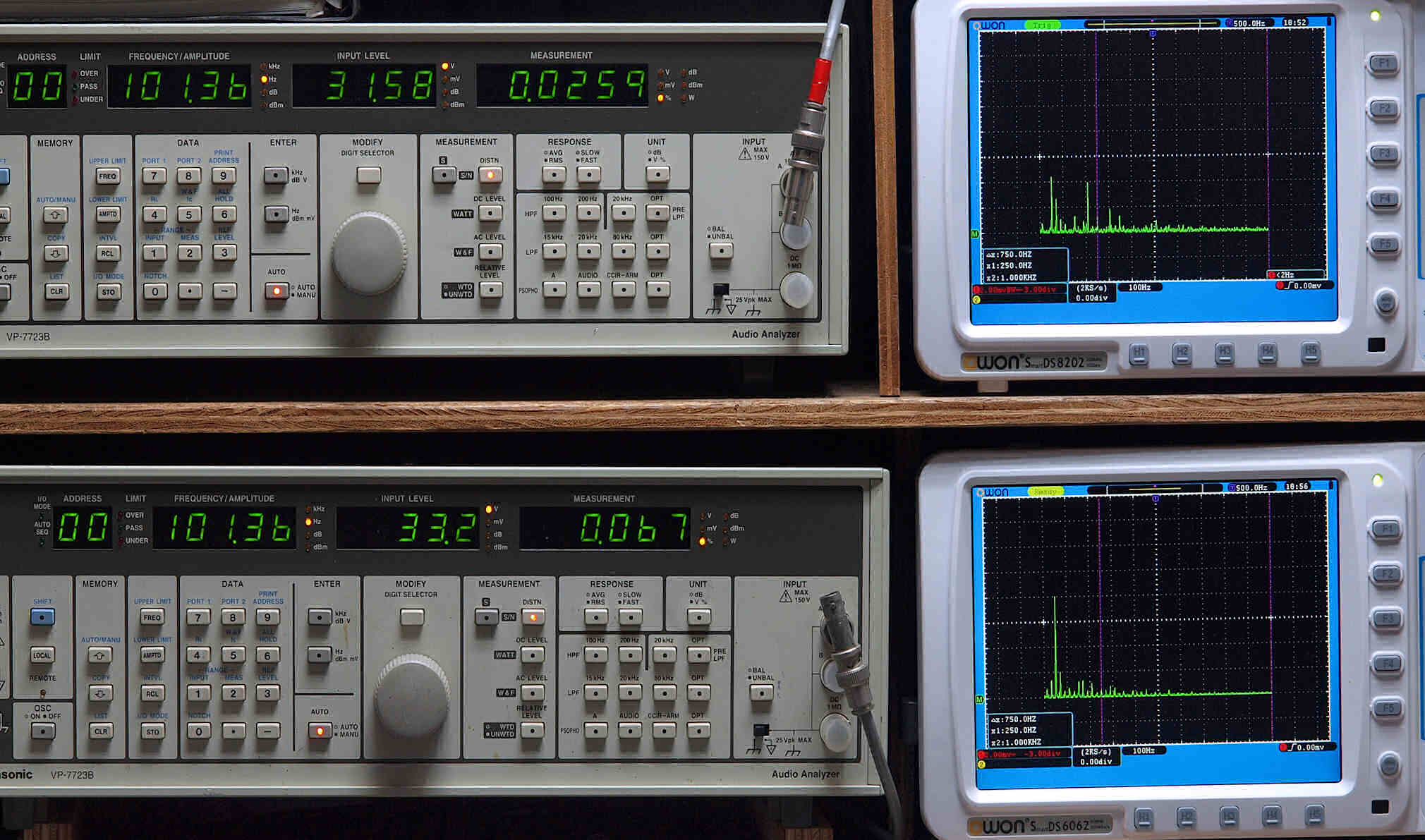

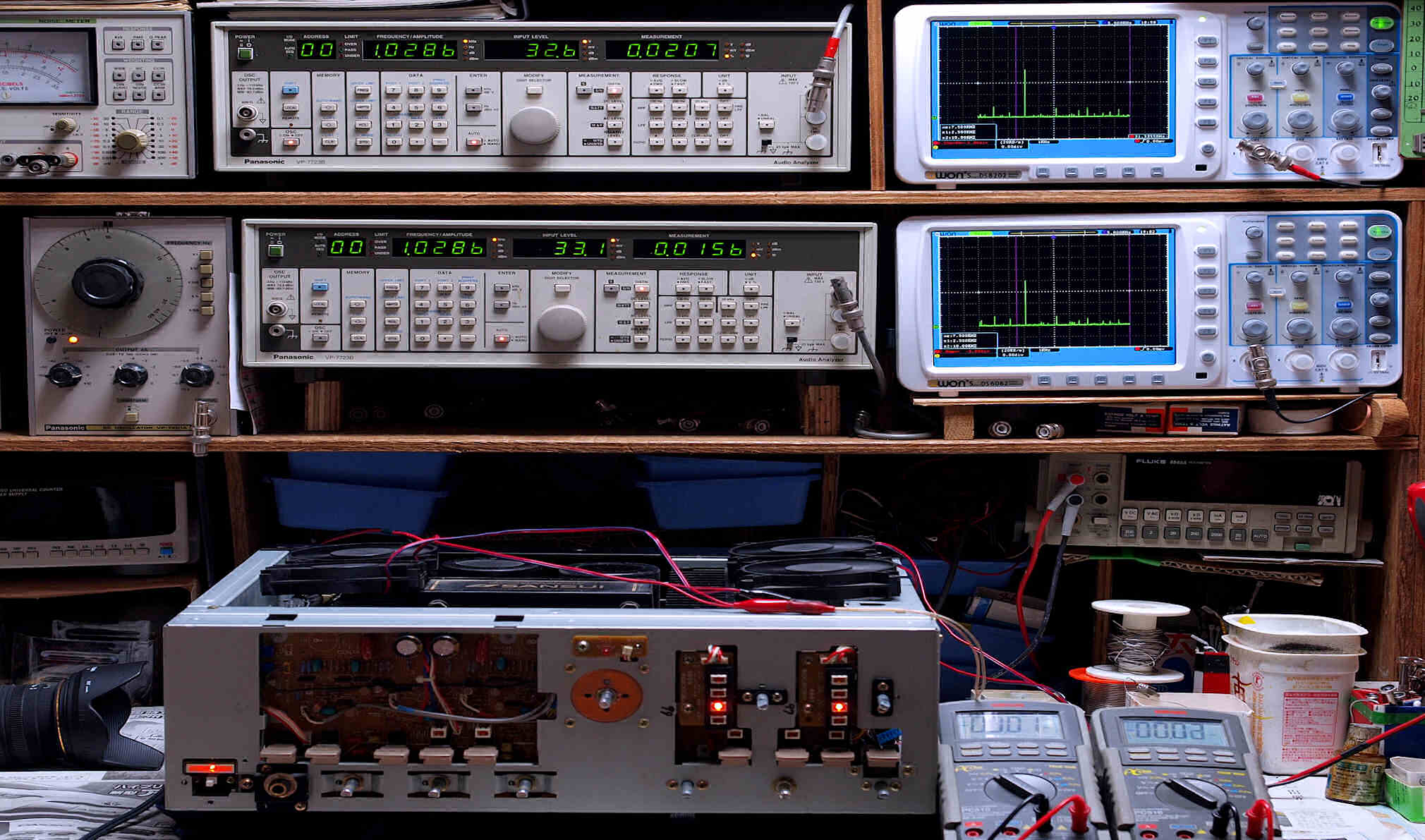

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　CD_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００４８％歪み。 　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００７０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

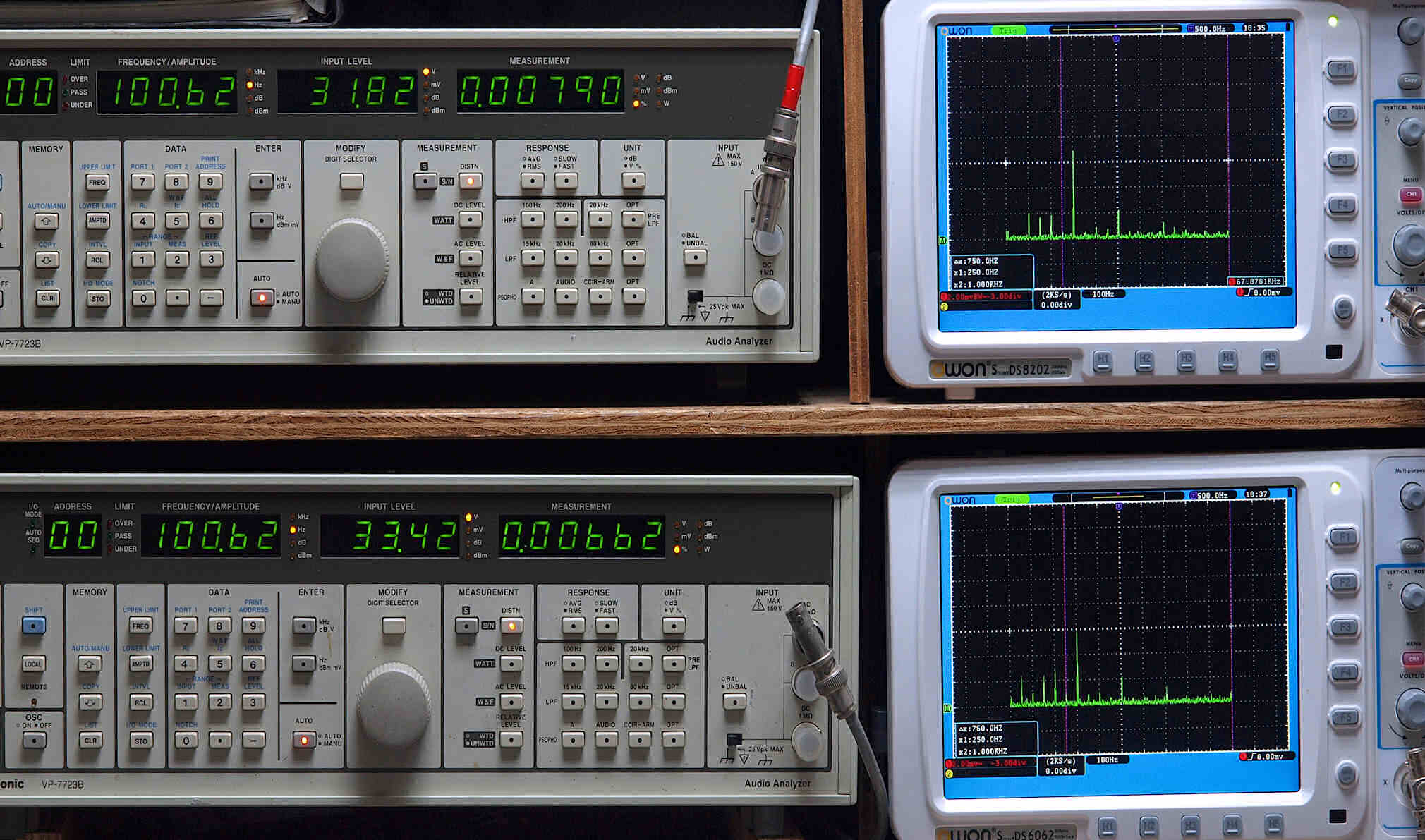

Ｅ２２．　CD_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００７９％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００６６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

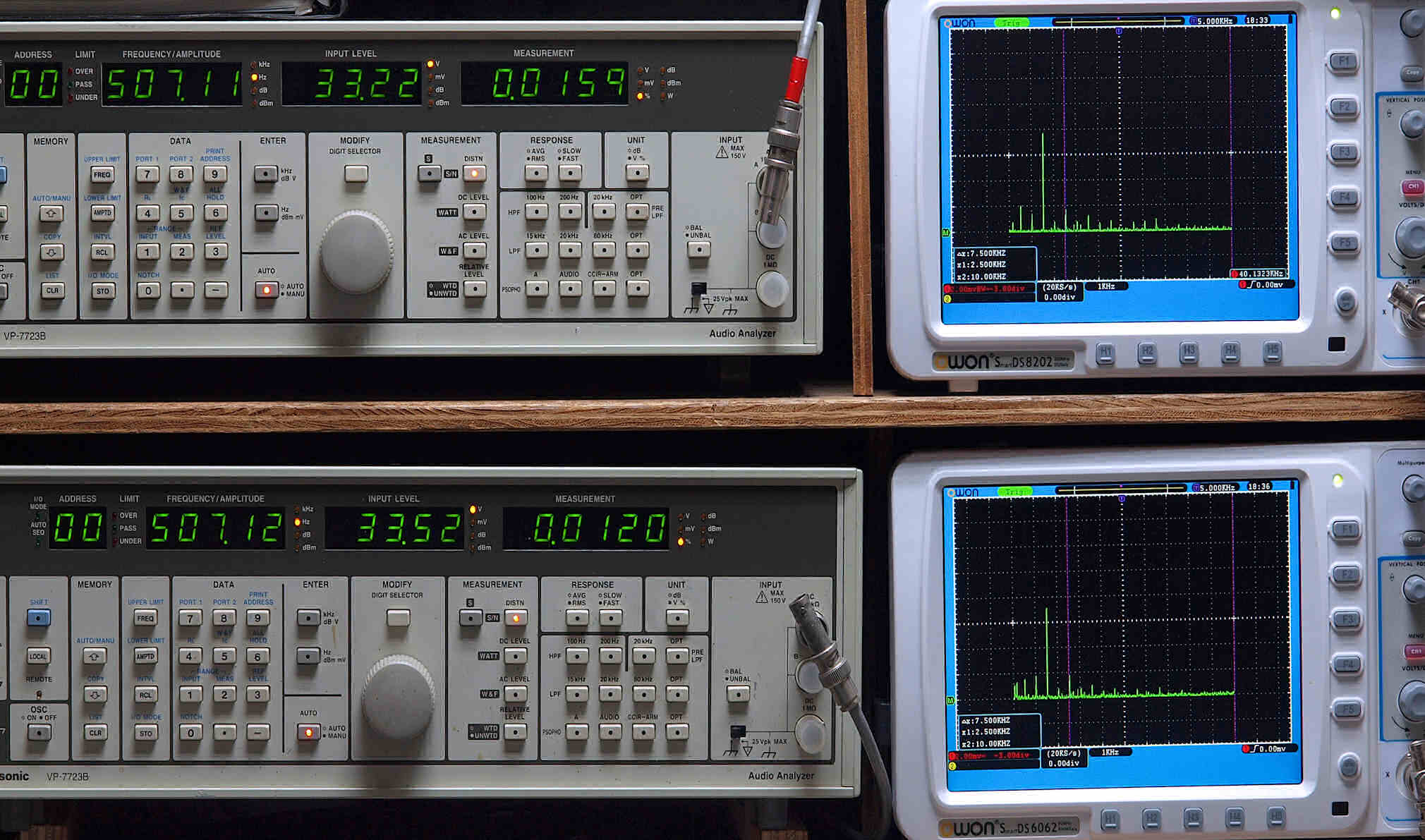

Ｅ２３．　CD_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１６％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　CD_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　CD_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０４１％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

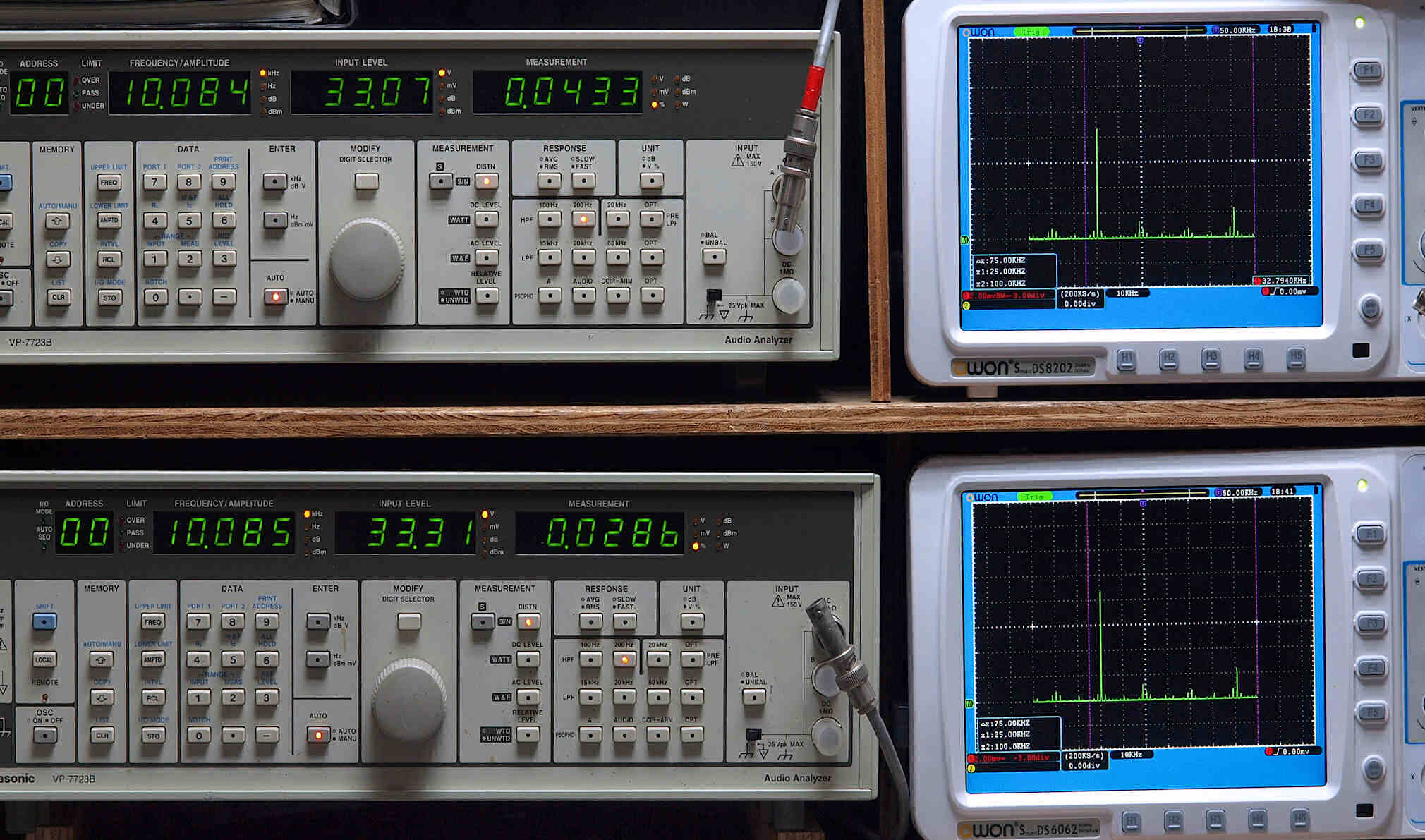

Ｅ２６．　CD_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０４３％歪み。 　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　CD_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

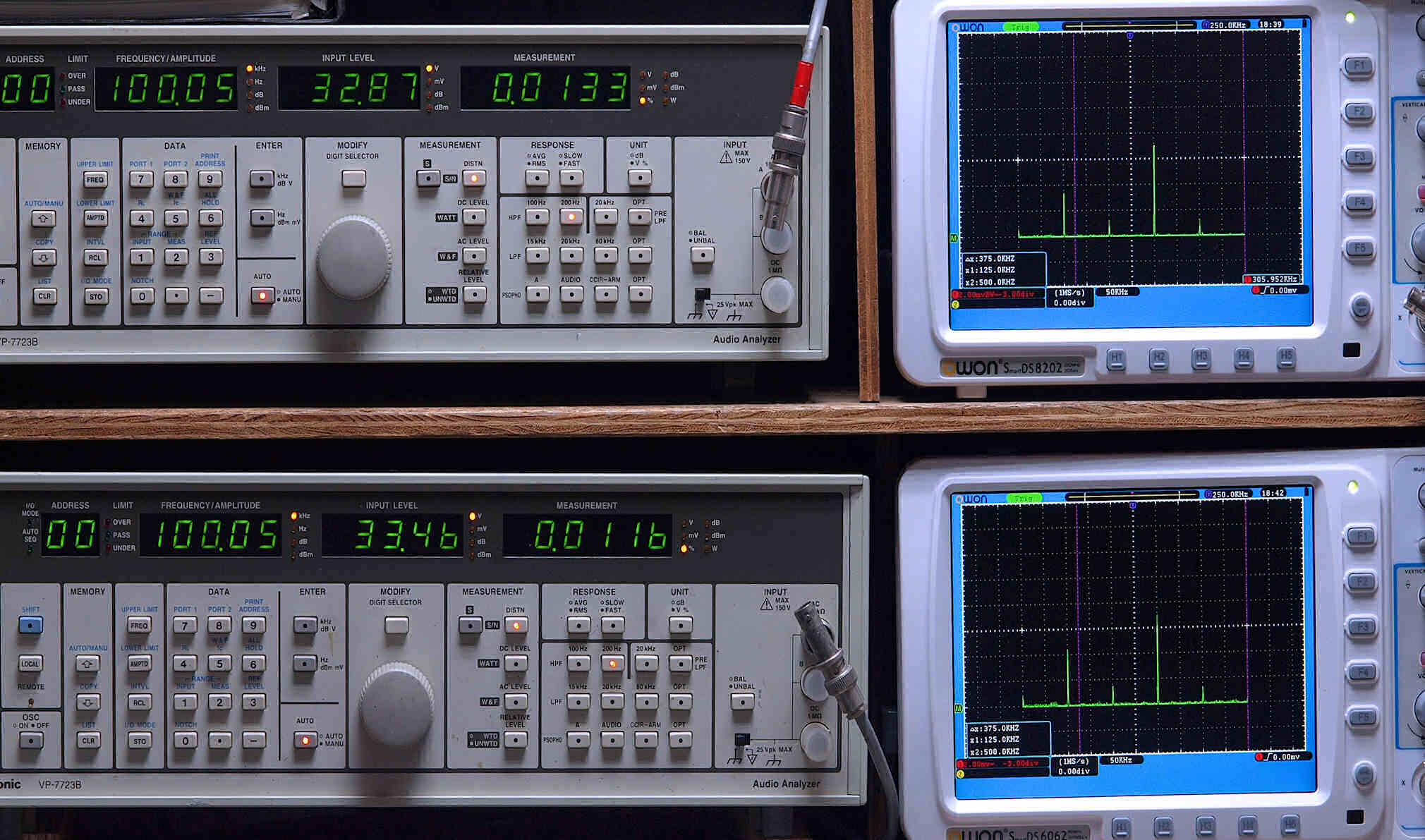

Ｅ２８．　CD_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１３％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３３％歪み。 　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０２６％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０６７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

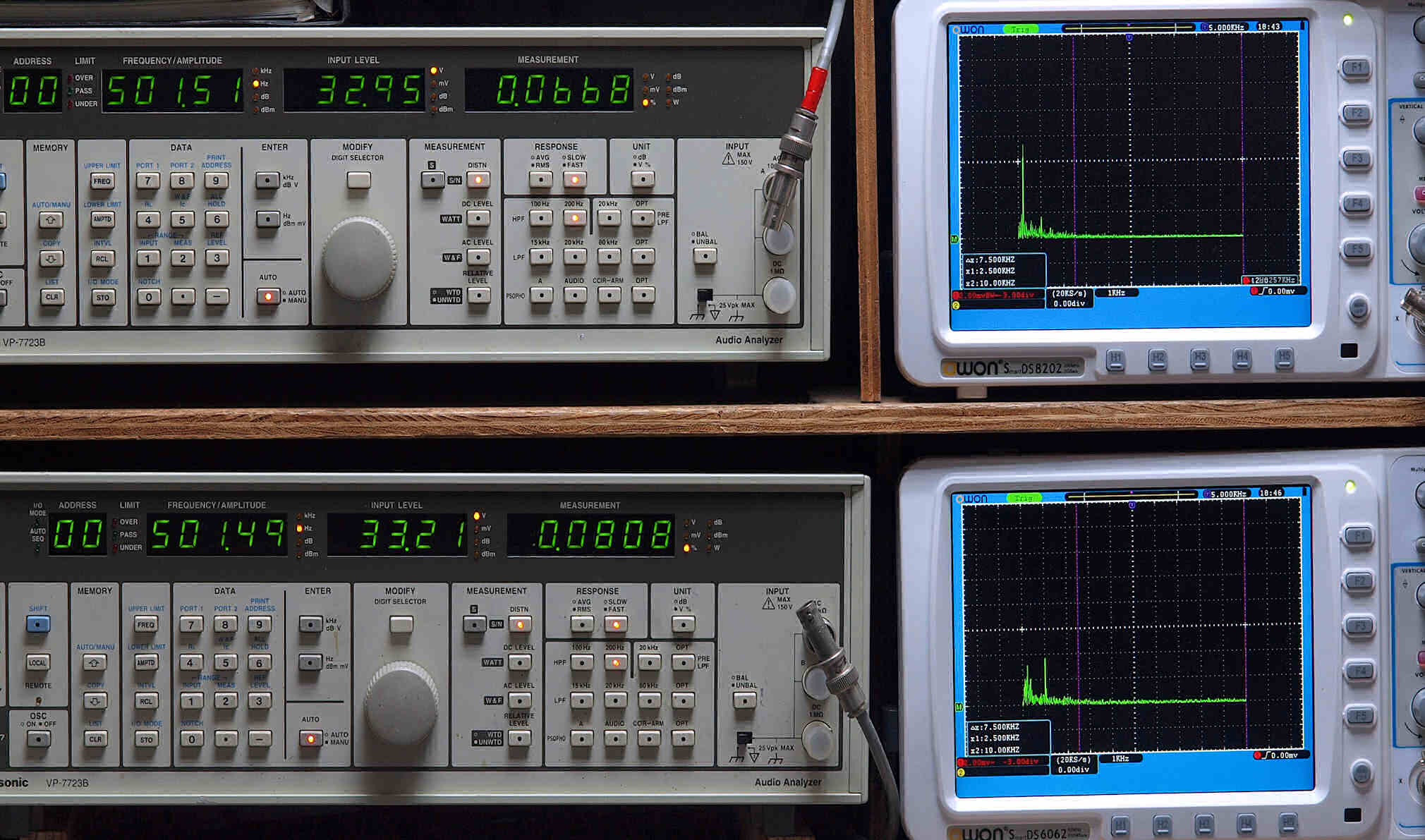

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０６７％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０８１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０４４％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０４５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

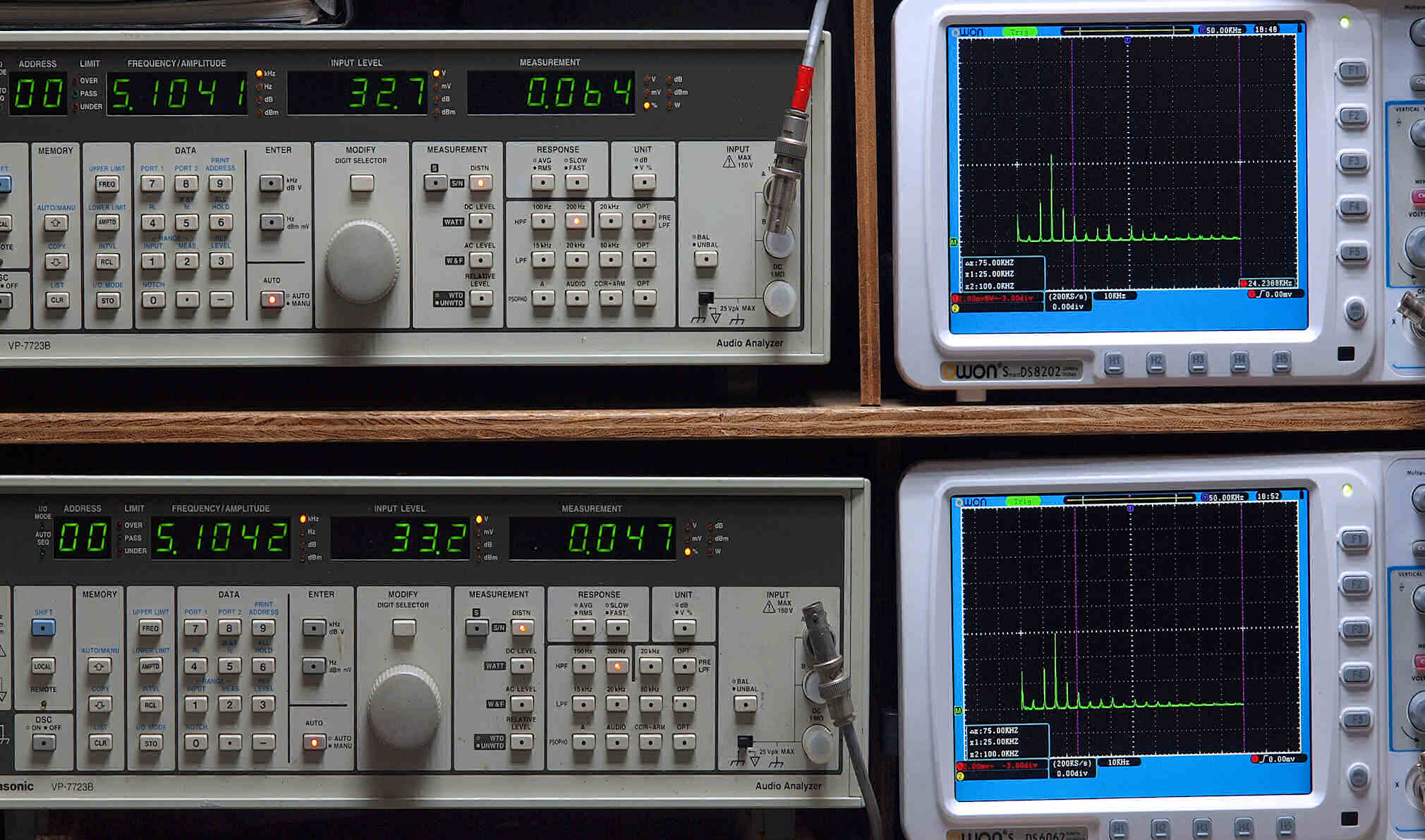

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０６４％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

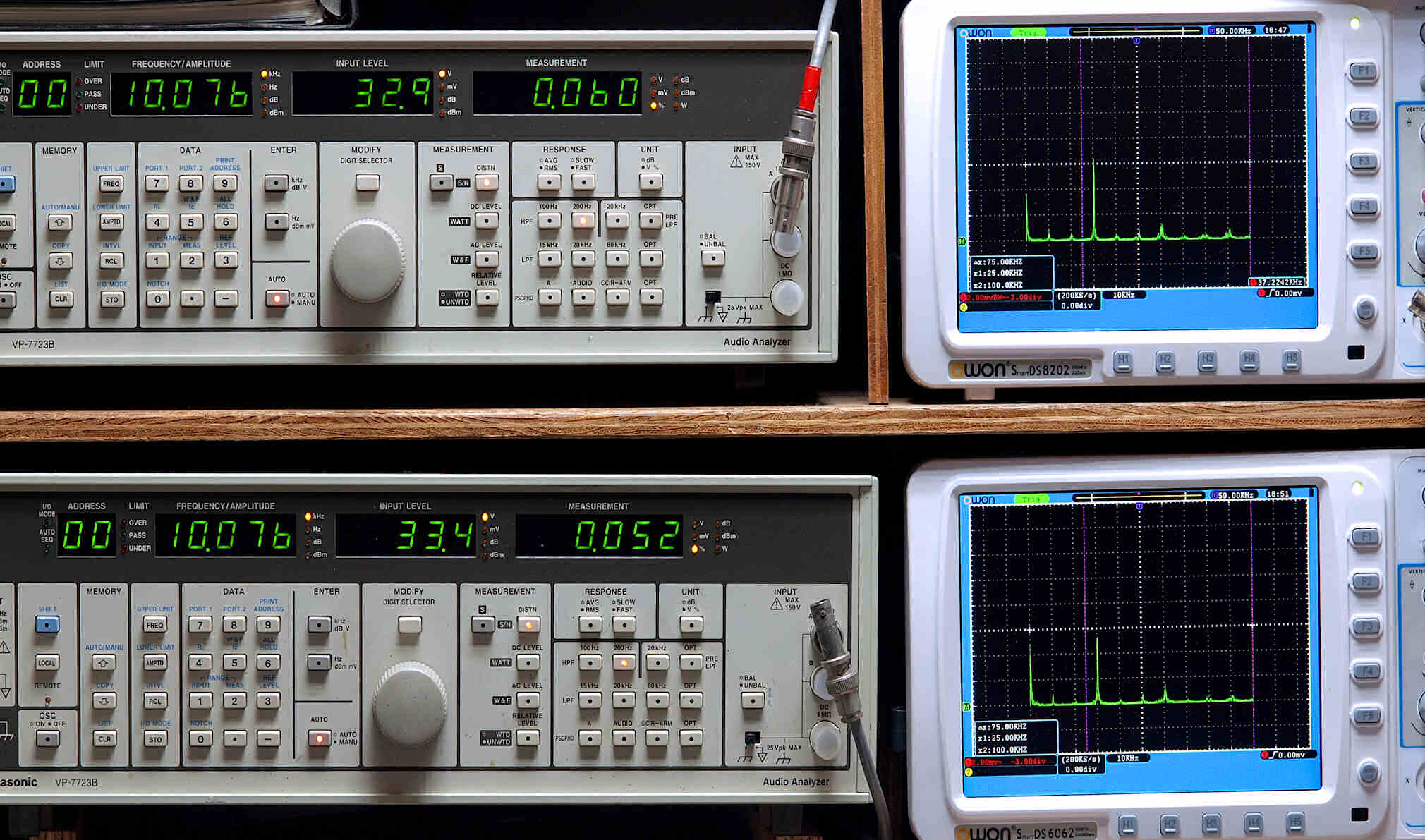

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０６０％歪み。 　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０５２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

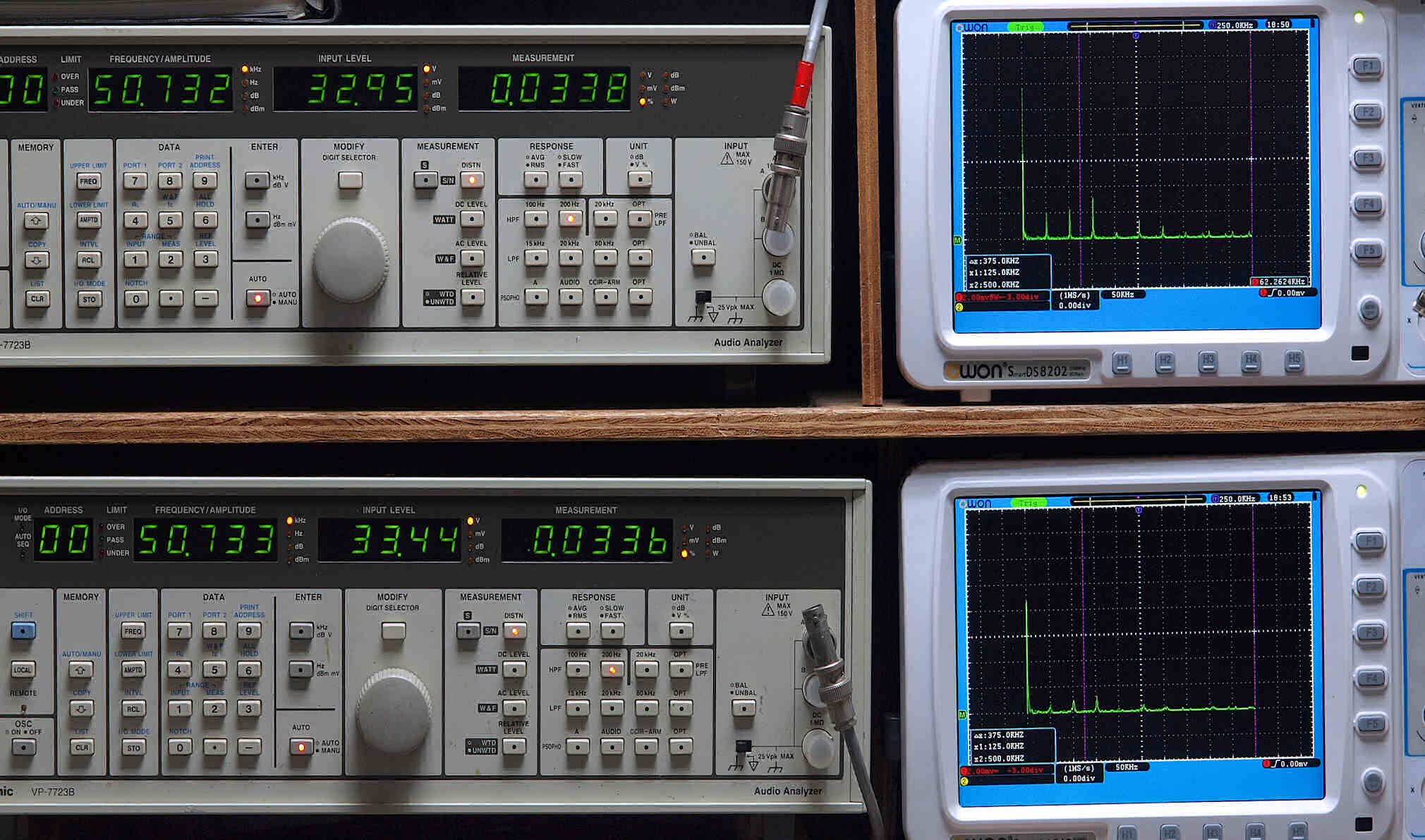

Ｅ３７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０３４％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０３４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３８．　MM_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０４６％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０４２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

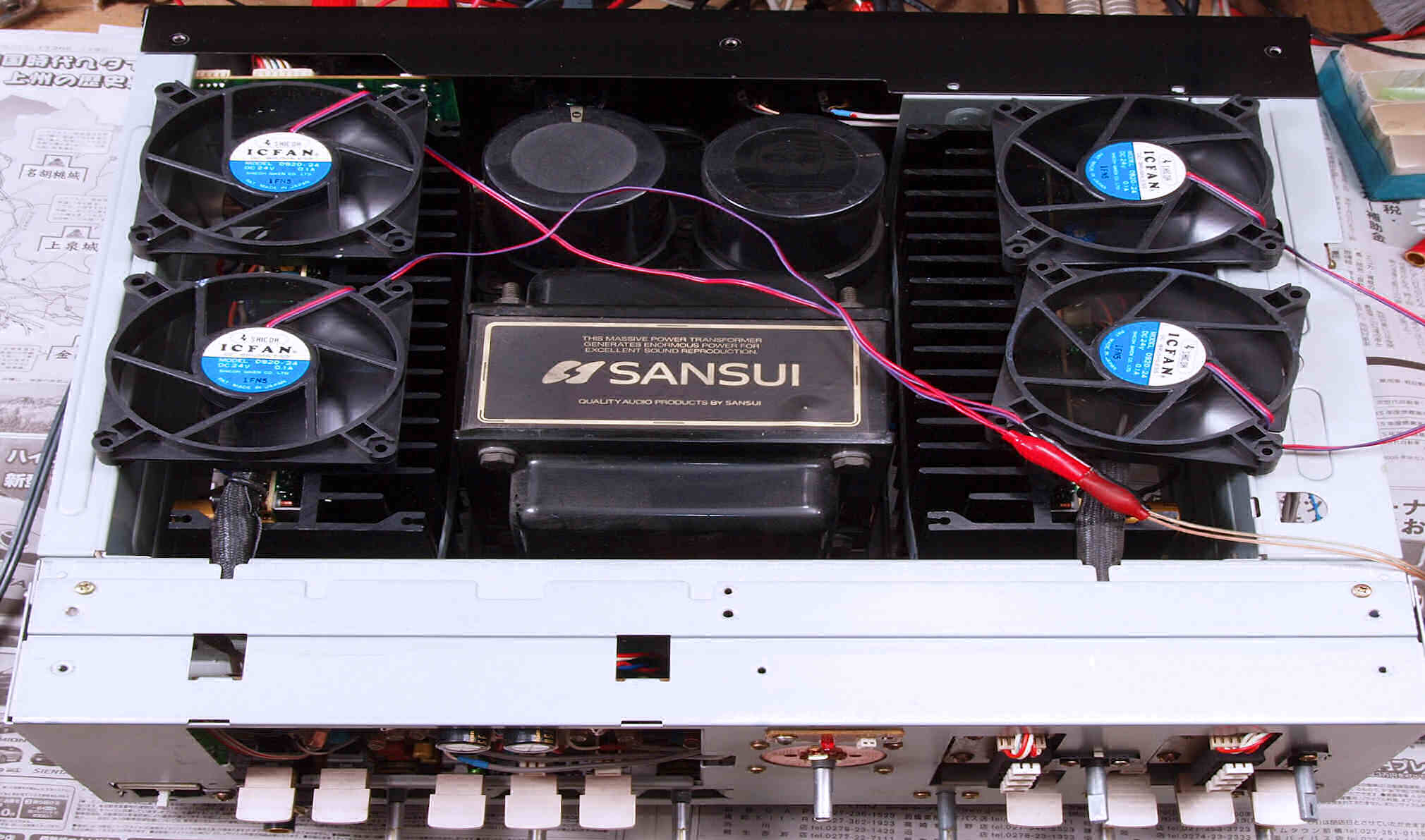

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α７０７ＫＸ　の仕様（マニアル・カタログより）

型式 インテグレーテッドアンプ 　ＡＵ−α７０７ＫＸ パワーアンプ部 実効出力（両ch駆動） 160W＋160W（6Ω、10Hz〜20kHz） 130W＋130W（8Ω、10Hz〜20kHz） 全高調波歪率 0.003％（8Ω） 混変調歪率（60Hz：7kHz＝4：1） 0.003％（8Ω、実効出力時） 出力帯域幅（IHF、両ch動作、THD0.03％） 5Hz〜80kHz ダンピングファクター（新IHF、20Hz〜20kHz） 150（8Ω） 周波数特性（1W） DC〜300kHz +0 -3dB ダイナミックパワー 405W（2Ω） 320W（4Ω） 210W（6Ω） TIM歪（Sawtooth法） 測定限界以下 スルーレイト ±200V/μsec ライズタイム 0.5μsec プリ部 入力感度/入力インピーダンス（1kHz） Phono MM：2.5mV/47kΩ Phono MC High：300μV/100Ω CD、Tuner、Line、Tape/DAT1・2・3：150mV/20kΩ Phono最大許容入力 MM（THD 0.01％）：210mV MC（THD 0.1％）：21mV SN比（Aネットワーク） Phono MM =88dB Phono MC =80dB以上 CD、Tuner、Line、Tape/DAT-1・2・3：110dB以上 トーンコントロール BASS最大変化量：±6dB（50Hz） TREBLE最大変化量：±6dB（15kHz） サブソニックフィルター 16Hz（-3dB、6dB/oct） ラウドネス +6dB（50Hz）、+4dB（10kHz） 総合 定格消費電力（電気用品取締法） 330W 外形寸法 幅460×高さ161×奥行446mm 重量 22.5kg 価格 ￥170,000(1992年発売)
