ＡＵ－Ｄ７０７Ｘ

Ｓａｎｓｕｉ　ＡＵ－Ｄ７０７Ｘ．　４台目修理記録

平成２０年１２月１３日到着　　平成２０年１月５日完成

注意　このＡＭＰはＲＬ－ＳＰのアース側にもＡＭＰが入っています
　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況

２年程前から、電源が途中で切れたりすることがありましたが、３ヶ月前に電源をONにしてもプロテクターランプが
点滅して、入らない状態になりました。
市内のオーディオ専門店に行っても修理が出来ないと言うことでした。

B．　原因

経年変化でメインアンプ部、EQ_AMP部故障。

Ｃ．　修理状況

SP接続リレー交換。
電源投入リレー交換。
メインＡＭＰのバランス／バイアス半固定ＶＲ交換。
メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。
コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。
取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
チューナップの為、電解コンデンサーをオーディオコンデンサーに交換。
入力切り替え表示ランプ交換。

Ｄ．　使用部品

バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　　　　　１２個。
ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。
SP接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。
電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　　　　　９４個。
表示ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。

Ｅ．　調整・測定

Ｆ．　修理費　　９２，０００円　　　　オーバーホール修理。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ７０７Ｘ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

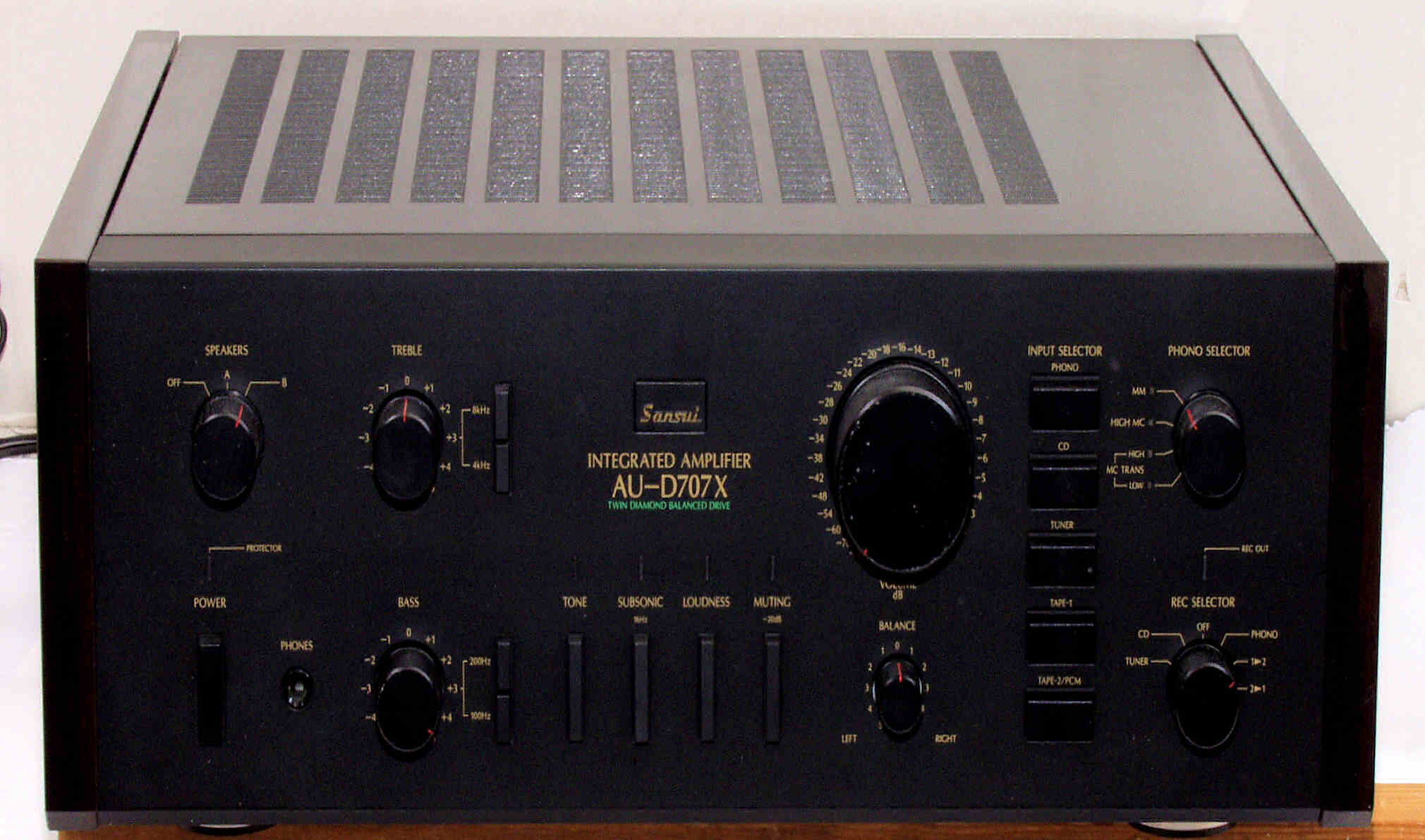

Ａ１１．　点検中　前から見る、非常に綺麗！

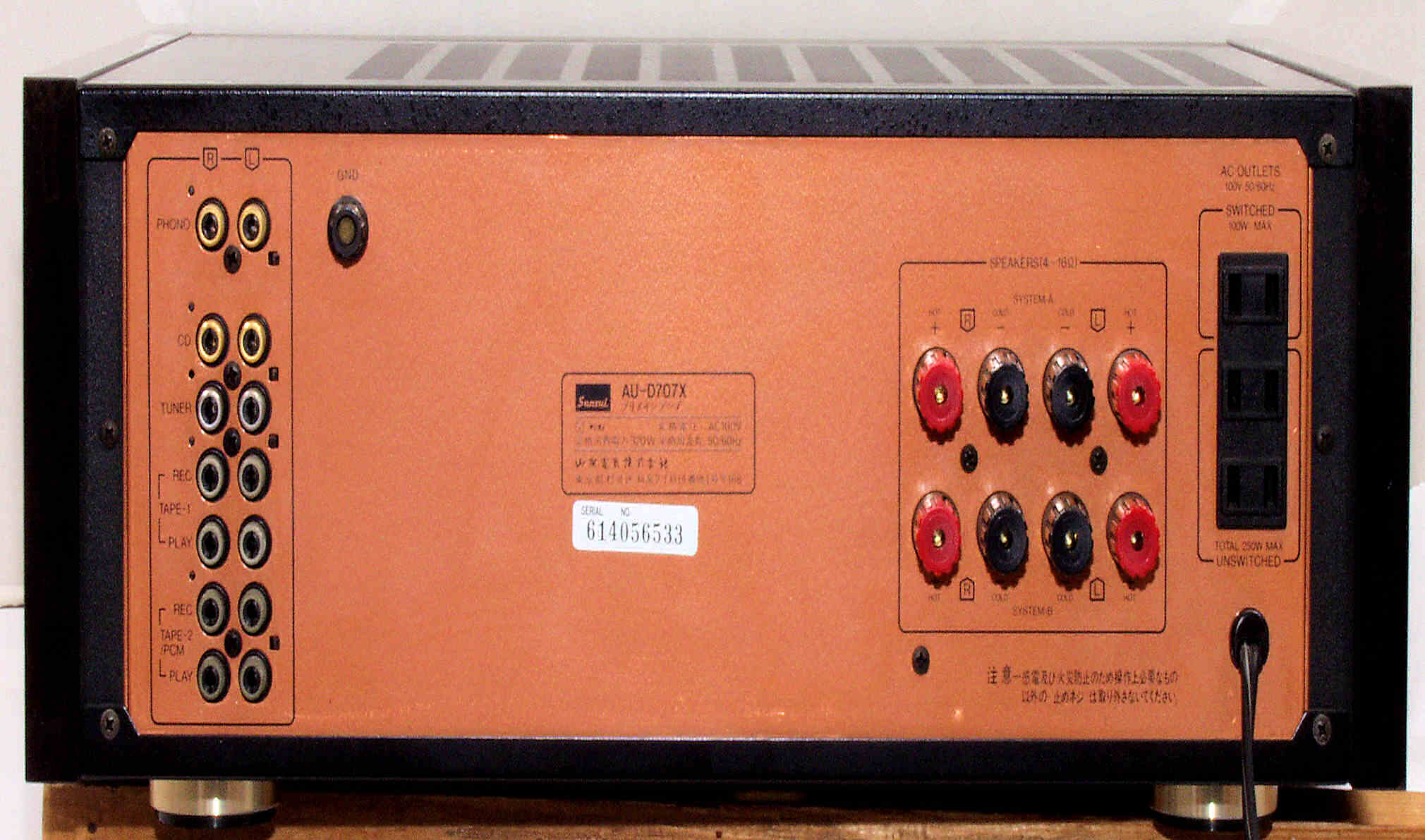

Ａ１２．　後から見る、非常に綺麗！

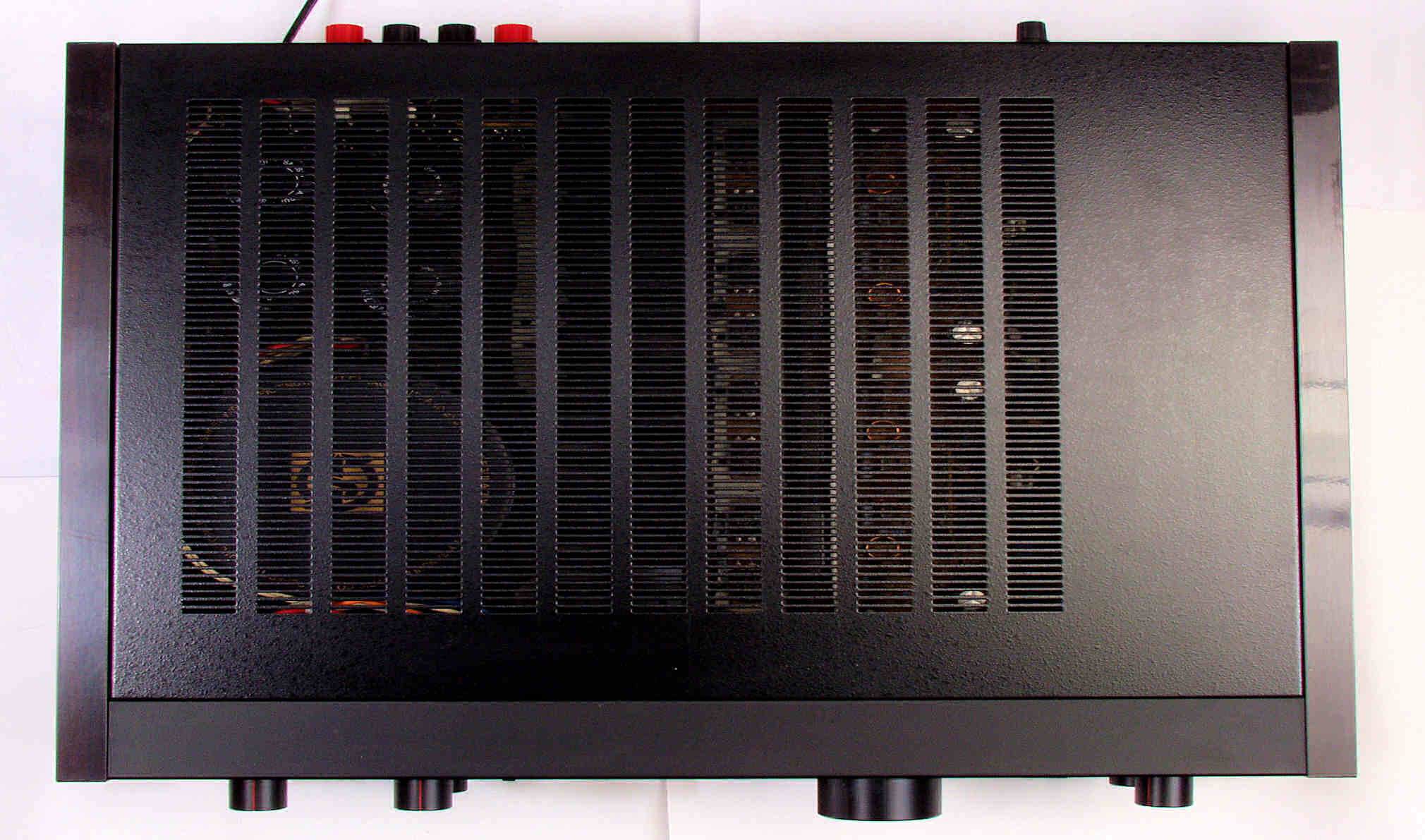

Ａ１３．　上から見る、非常に綺麗！

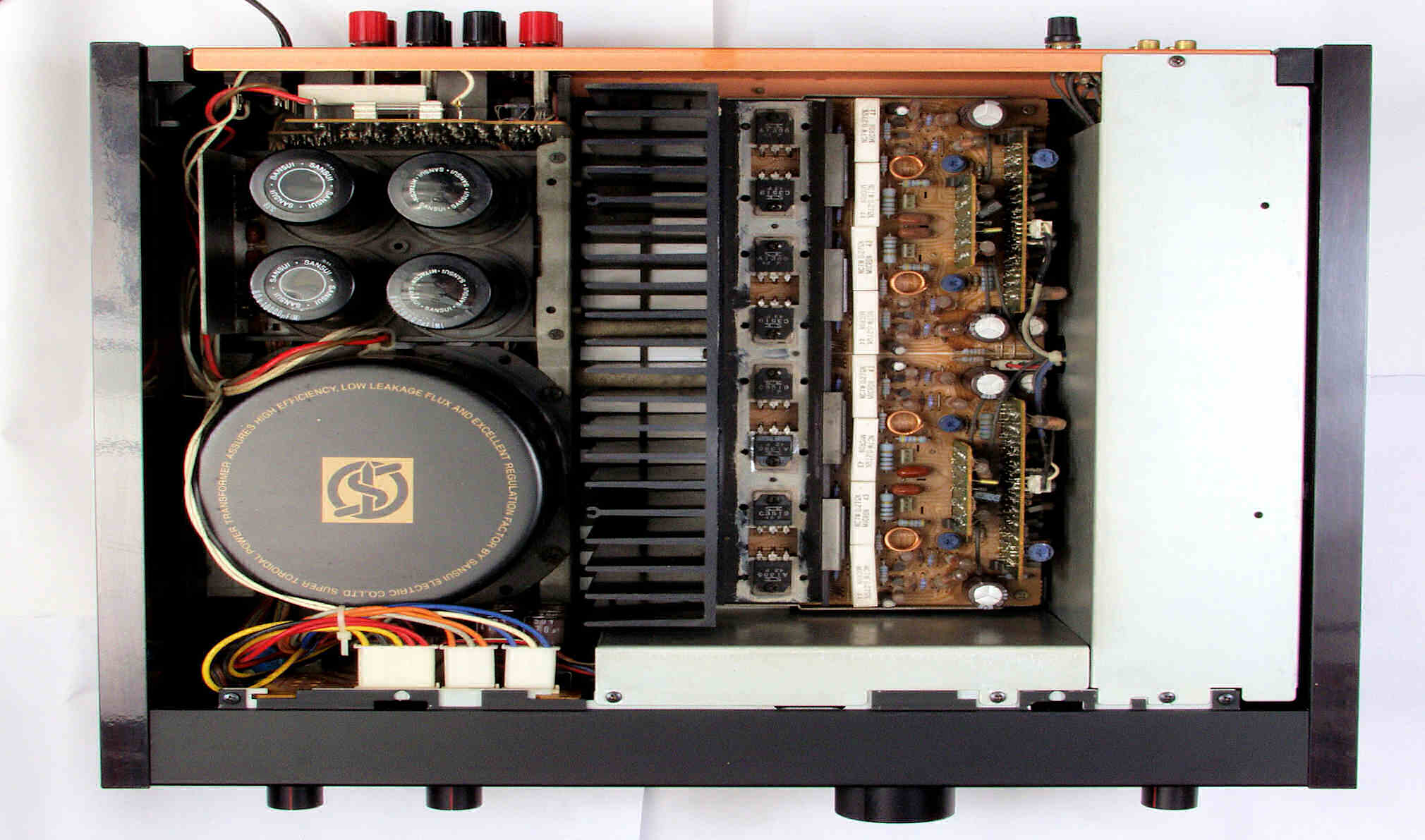

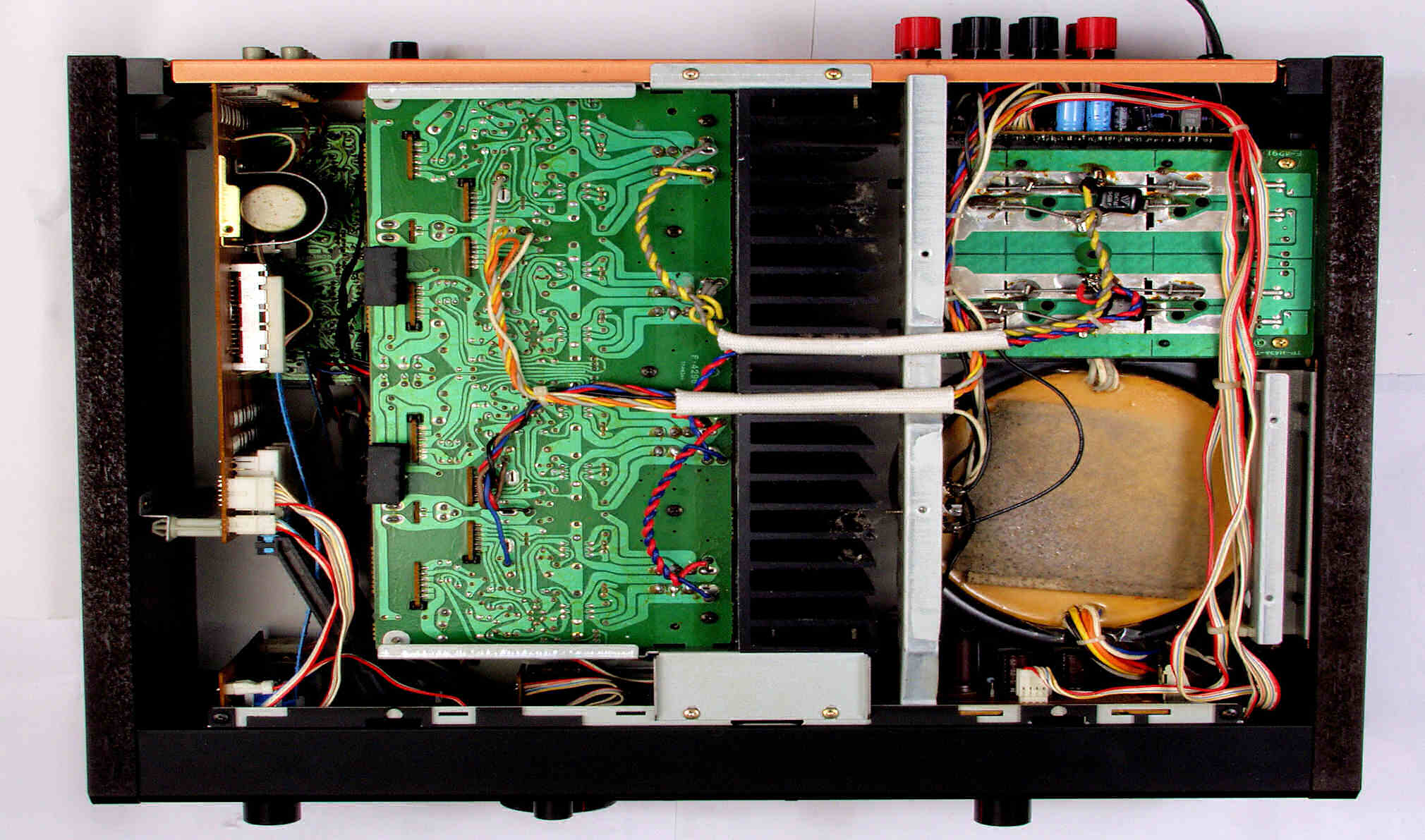

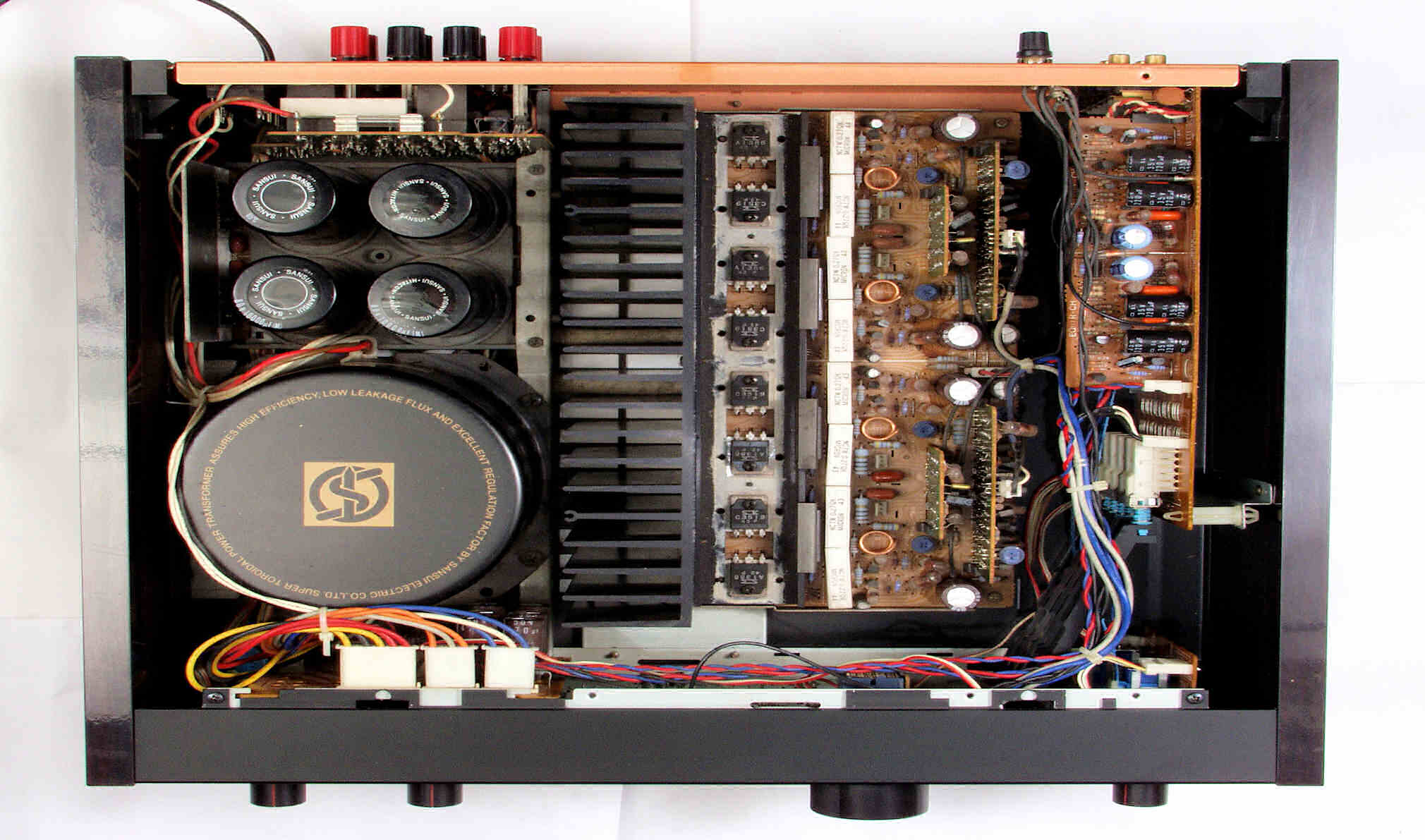

Ａ１４．　上蓋を取り、上から見る

Ａ１５．　上蓋、シールドを取り、上から見る

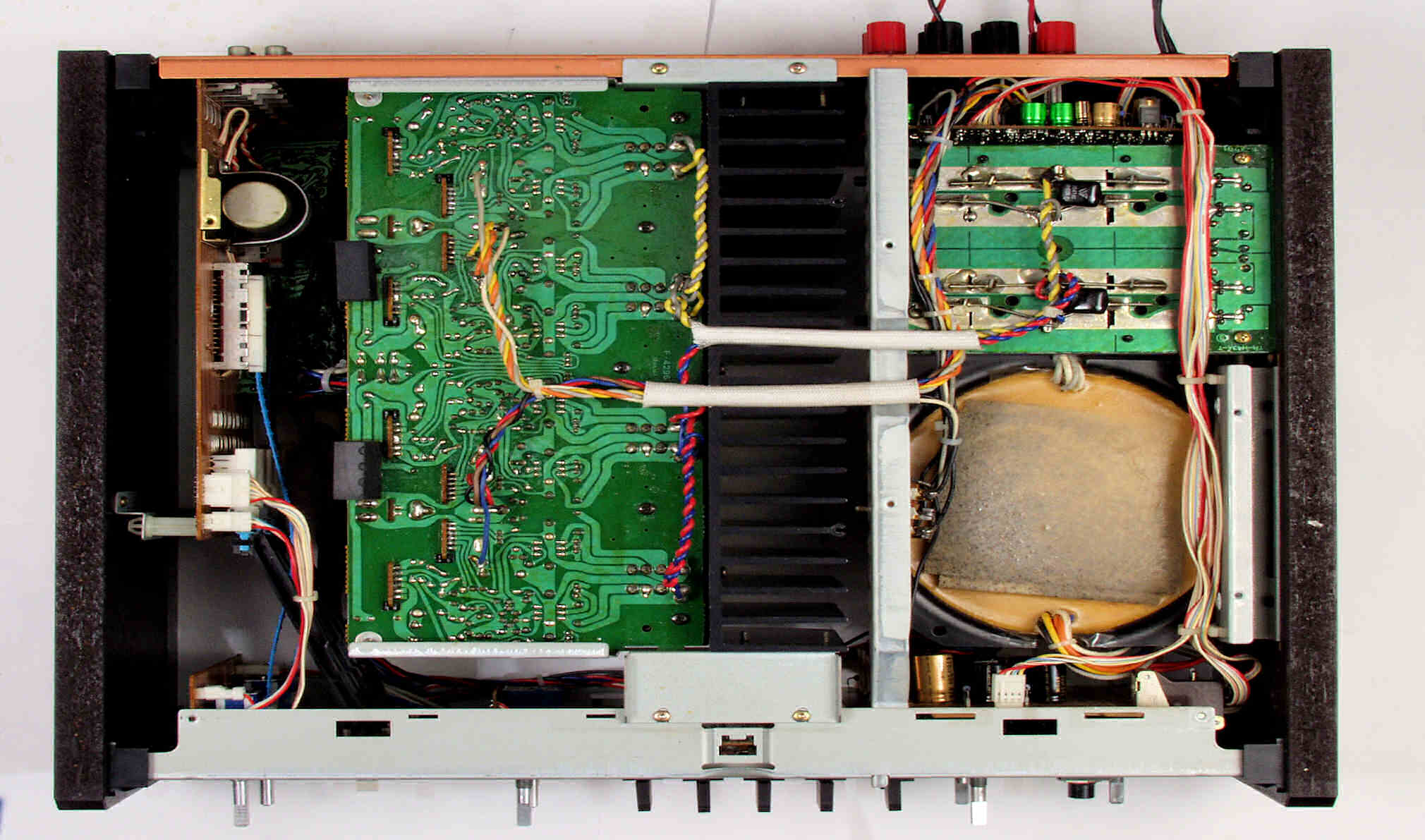

Ａ１６．　下から見る、非常に綺麗！

Ａ１７．　下蓋を取り、る下から見る

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

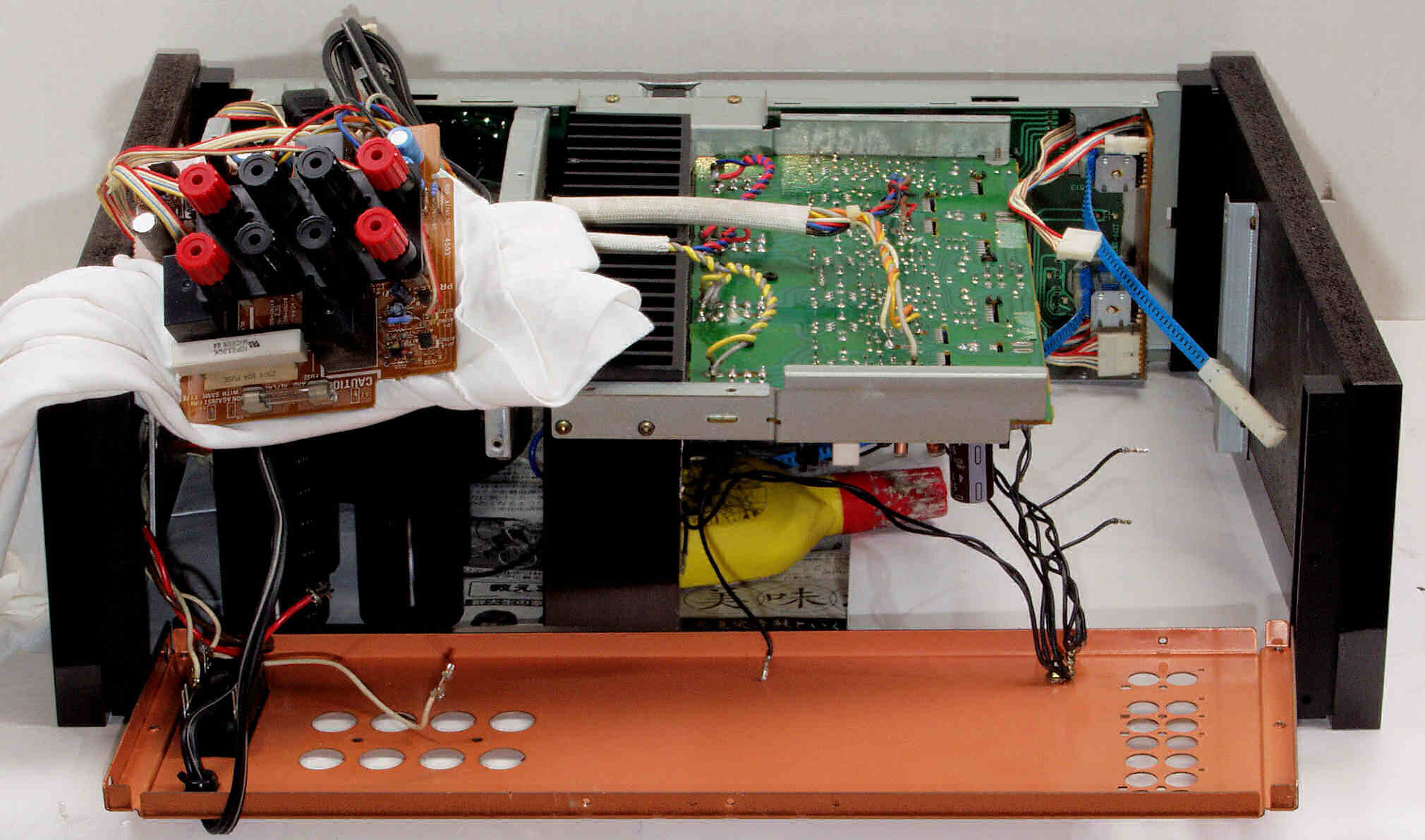

Ｃ１１．　後パネルを外し、ＳＰ接続リレー基板修理中

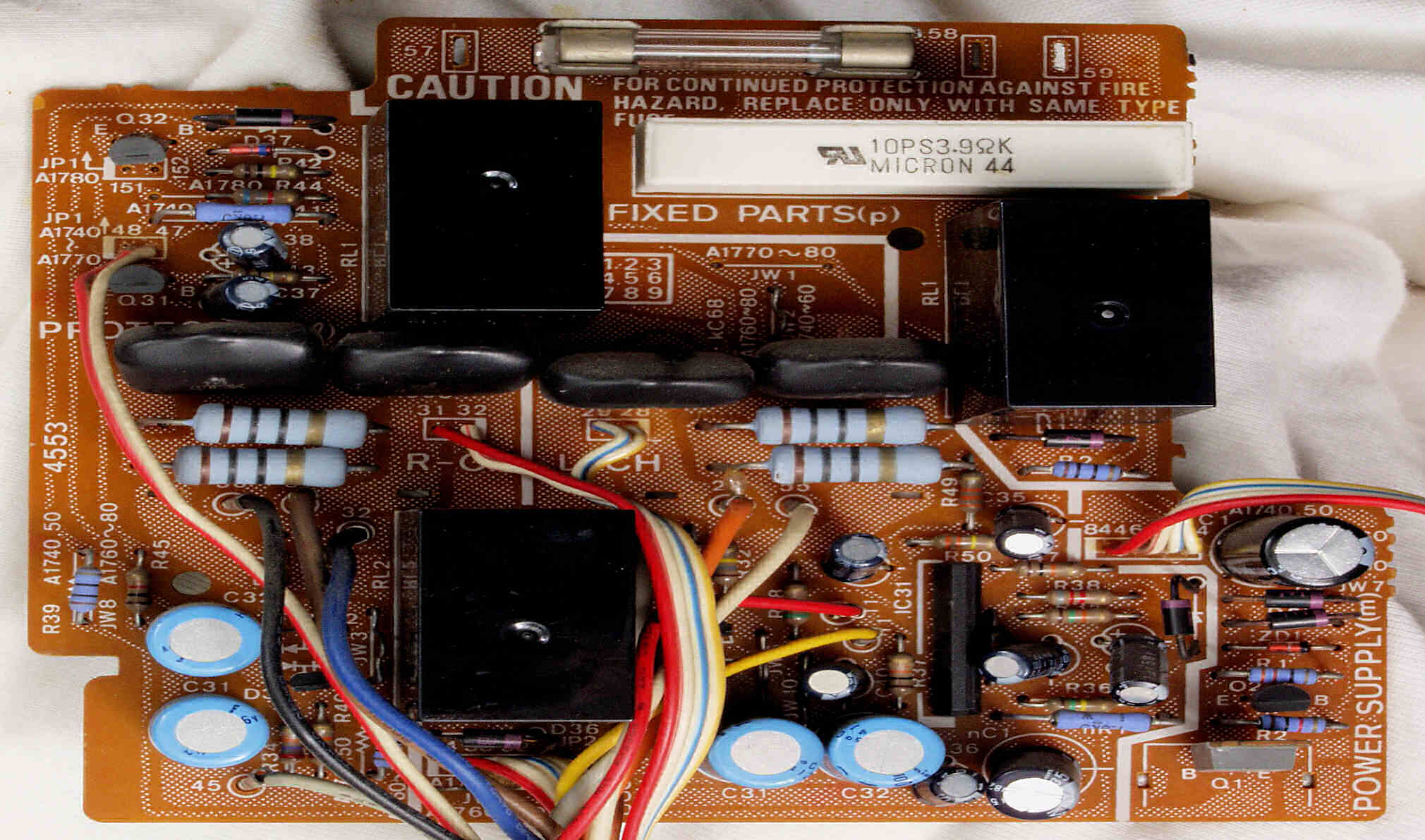

Ｃ１２．　修理前　ＳＰ接続リレー・プロテクト基板

Ｃ１３．　修理後　ＳＰ接続リレー・プロテクト基板。　接続リレー３個、電解コンデンサー１４個交換

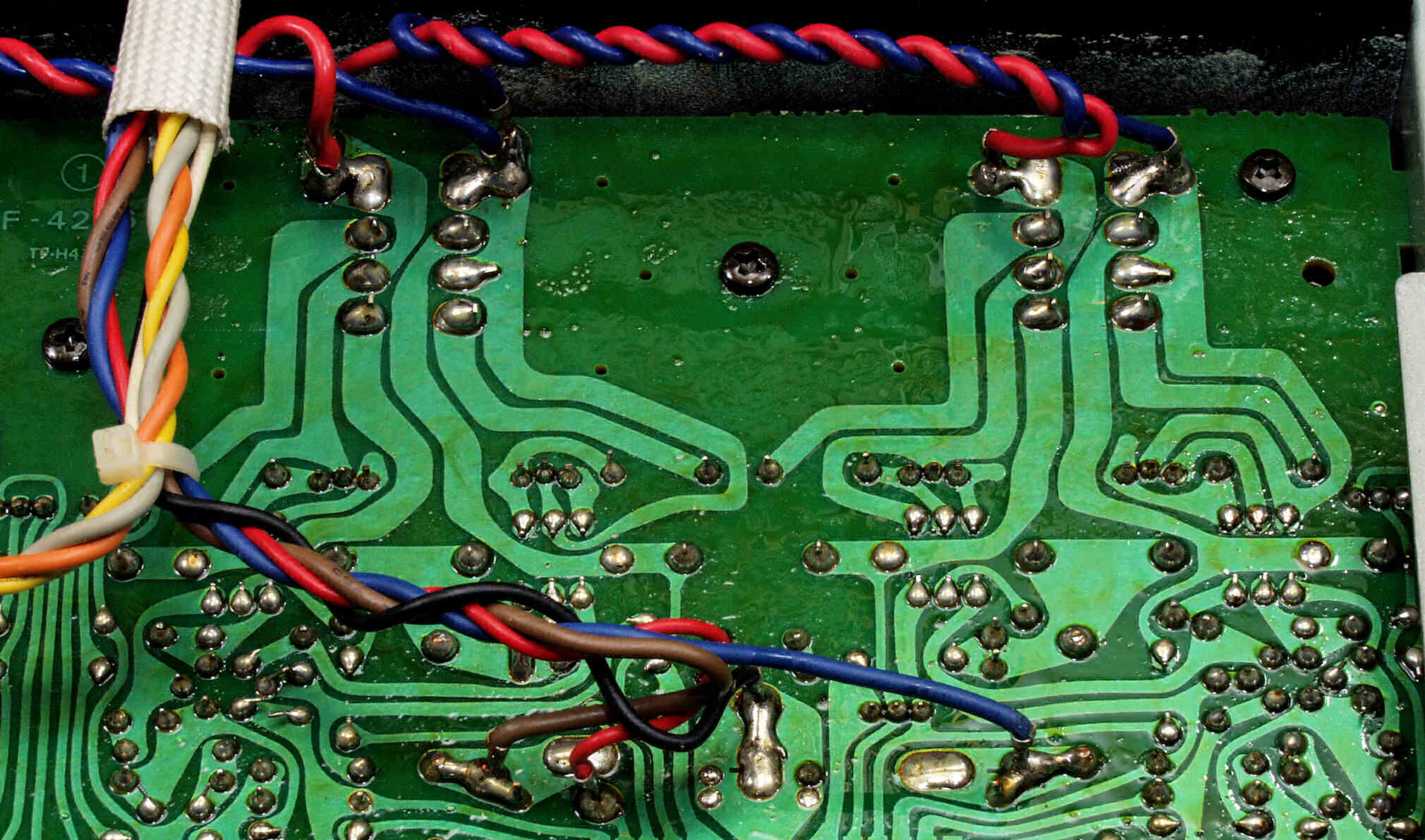

Ｃ１３１．　修理中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格
　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

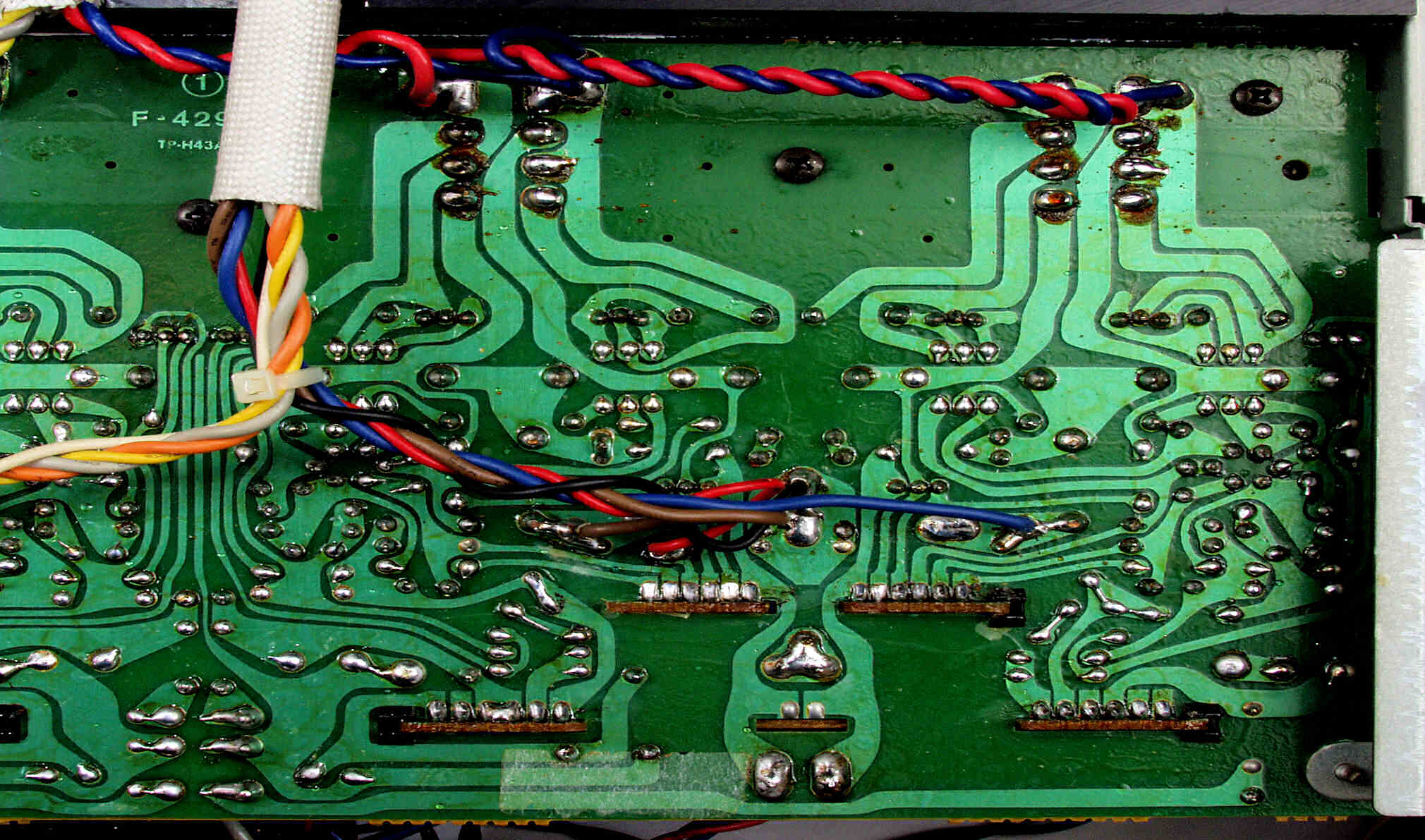

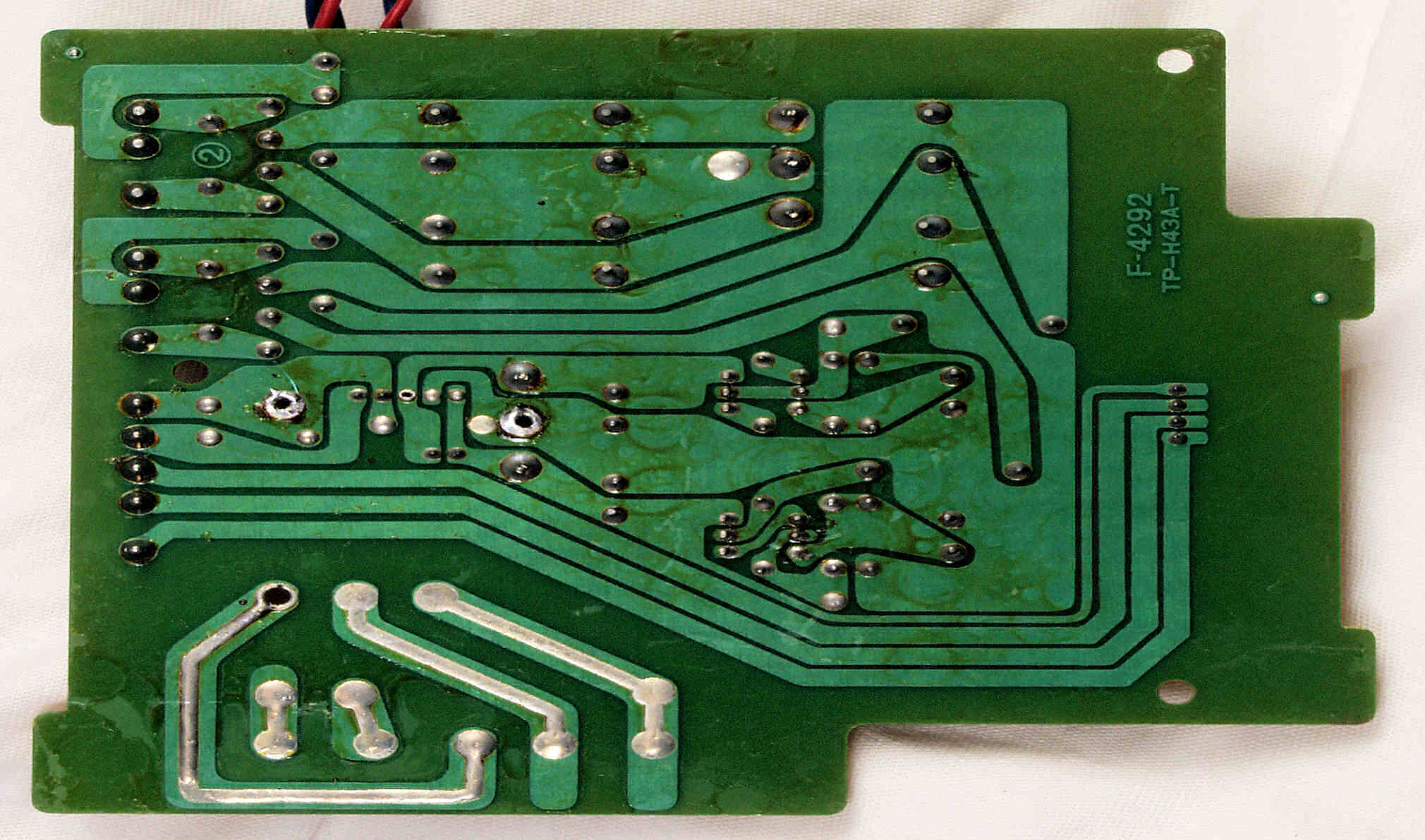

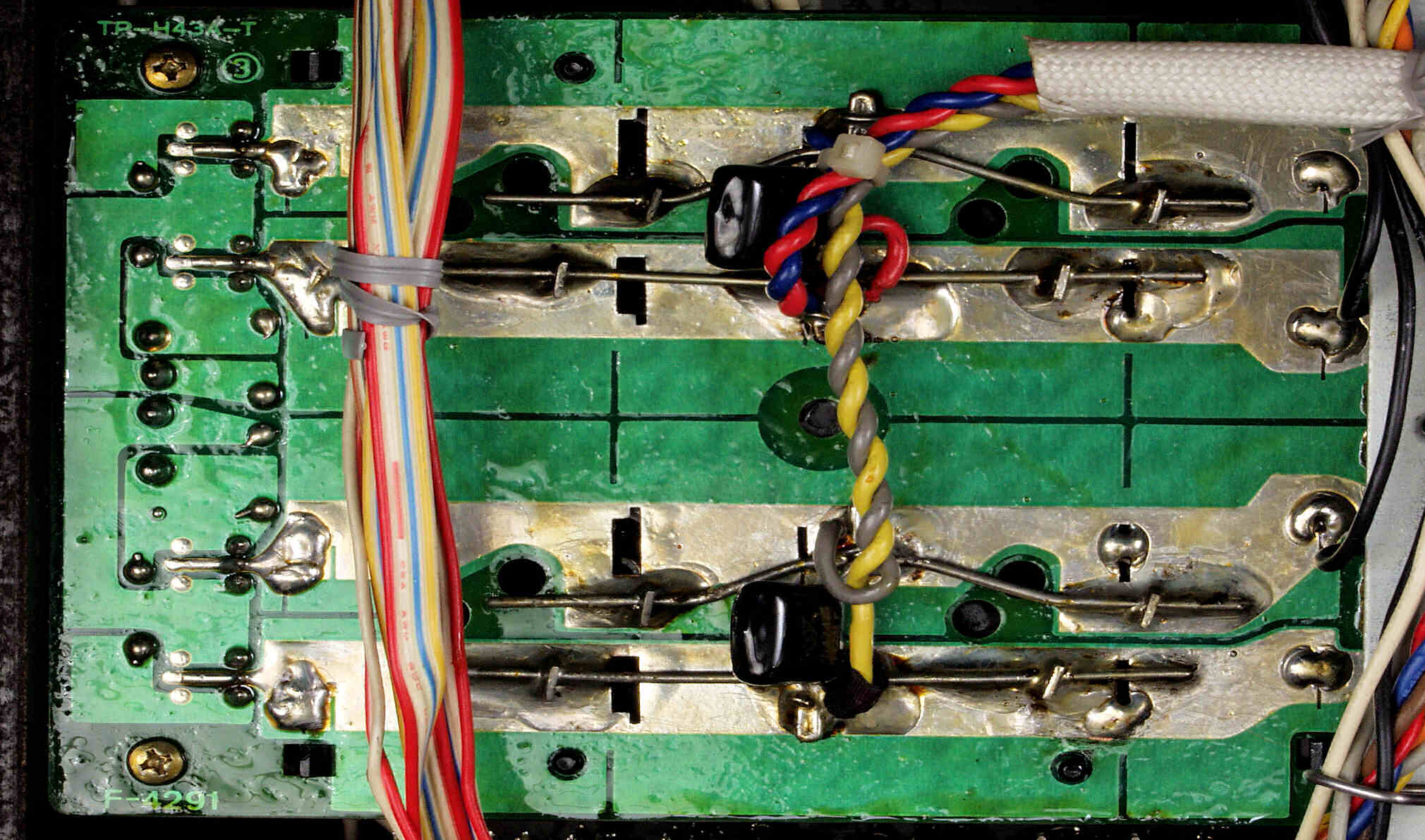

Ｃ１４．　修理前　ＳＰ接続リレー・プロテクト基板裏

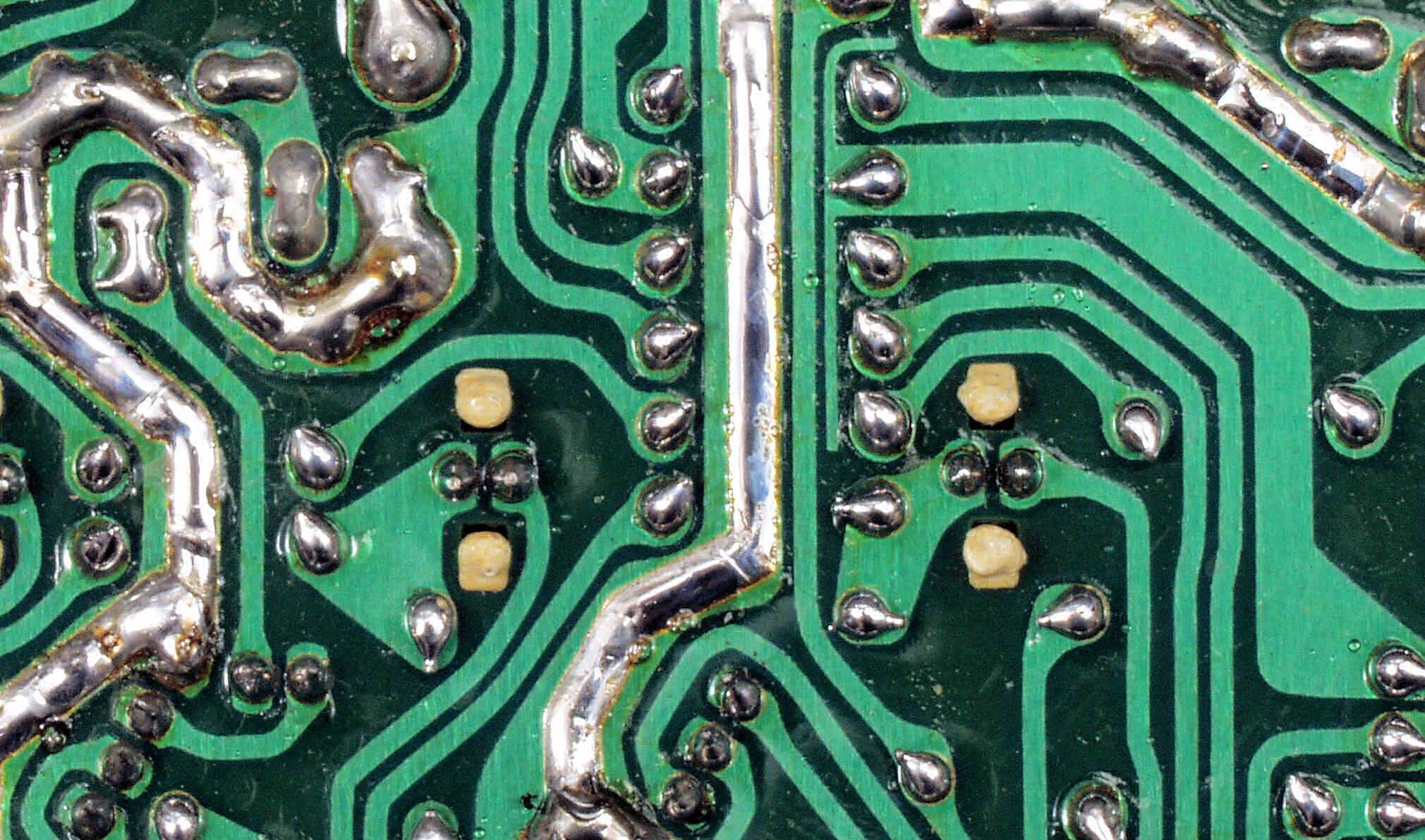

Ｃ１５．　修理（半田補正）後　ＳＰ接続リレー・プロテクト基板裏　全半田やり直し

Ｃ１６．　完成ＳＰ接続リレー・プロテクト基板裏。　洗浄後防湿材を塗る。

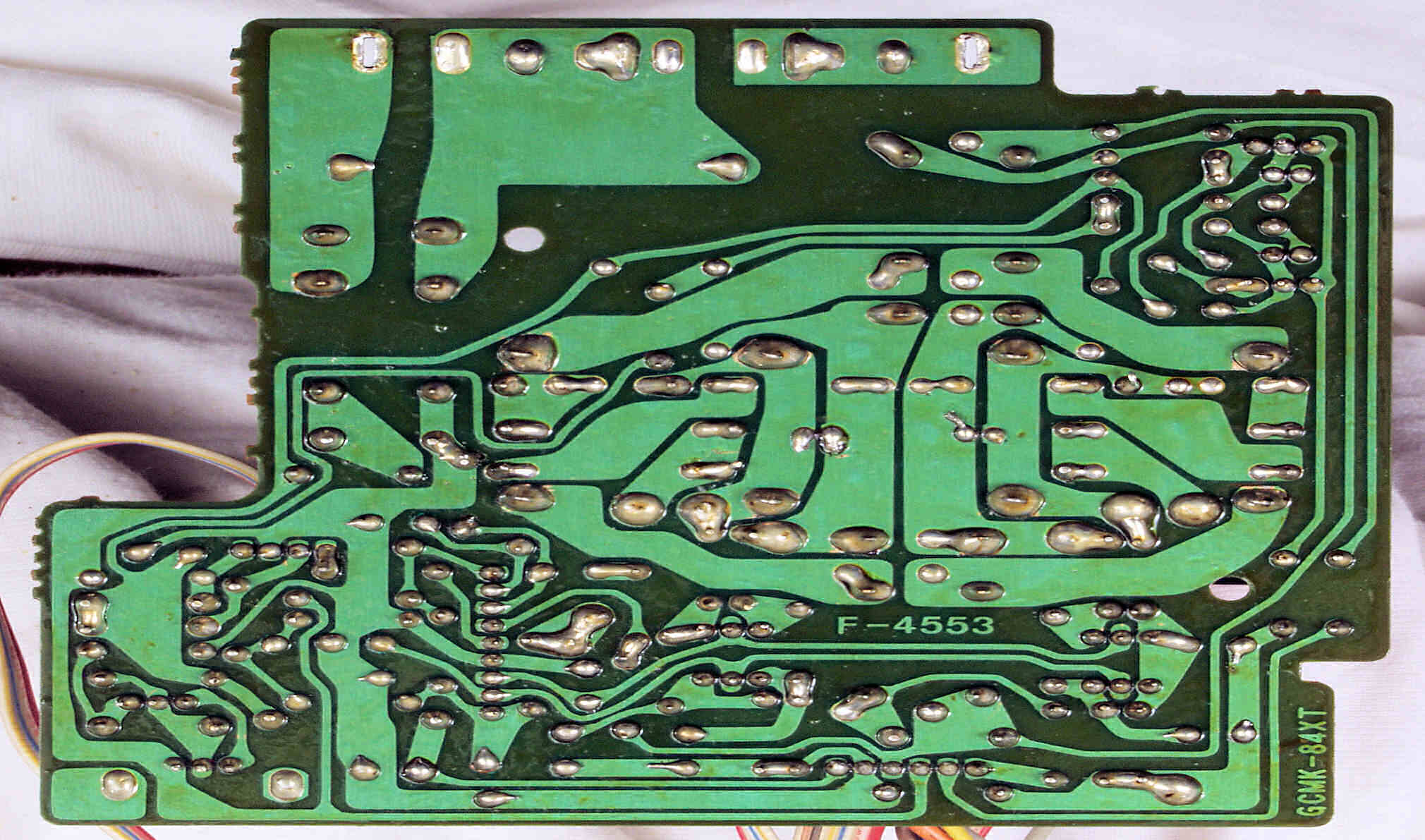

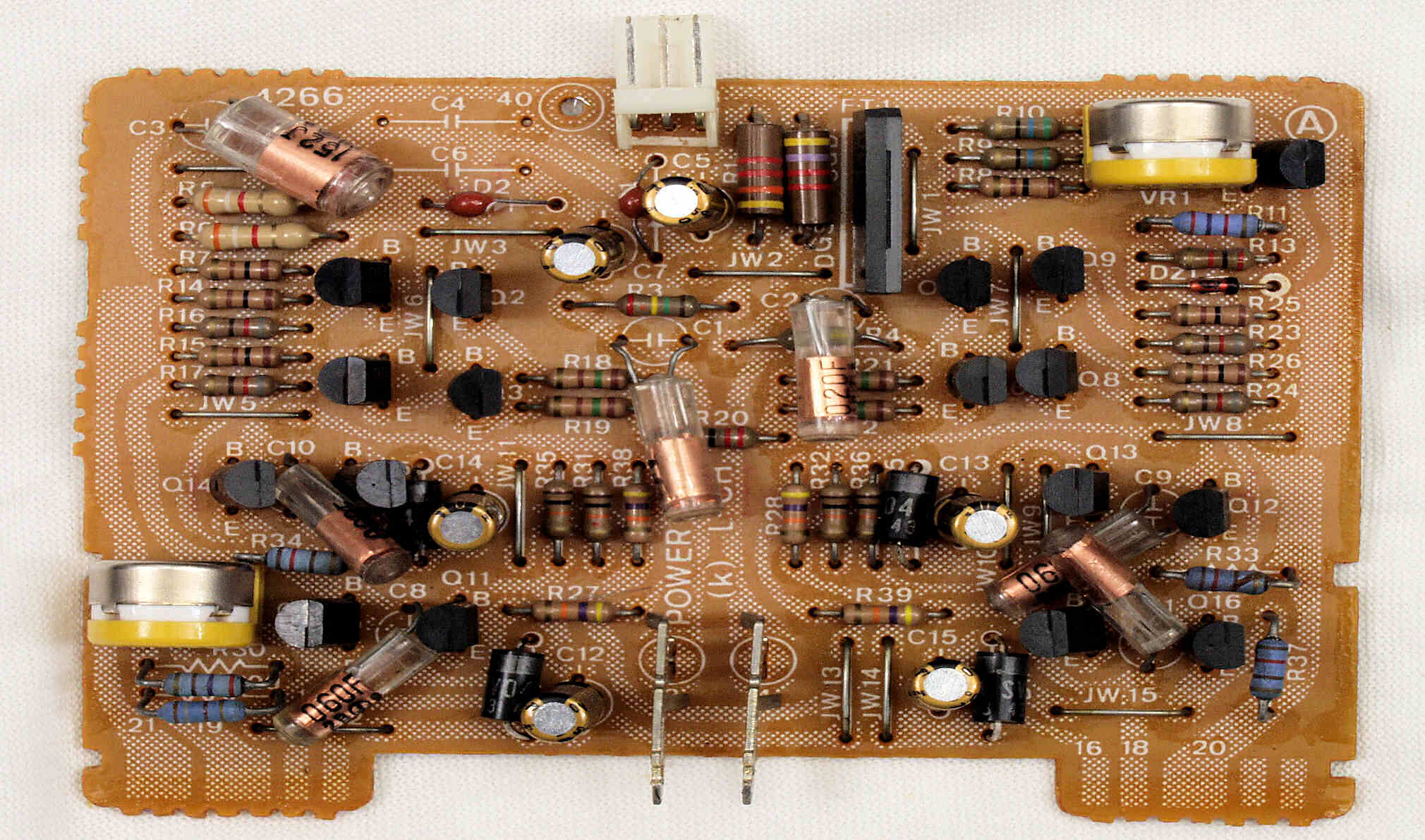

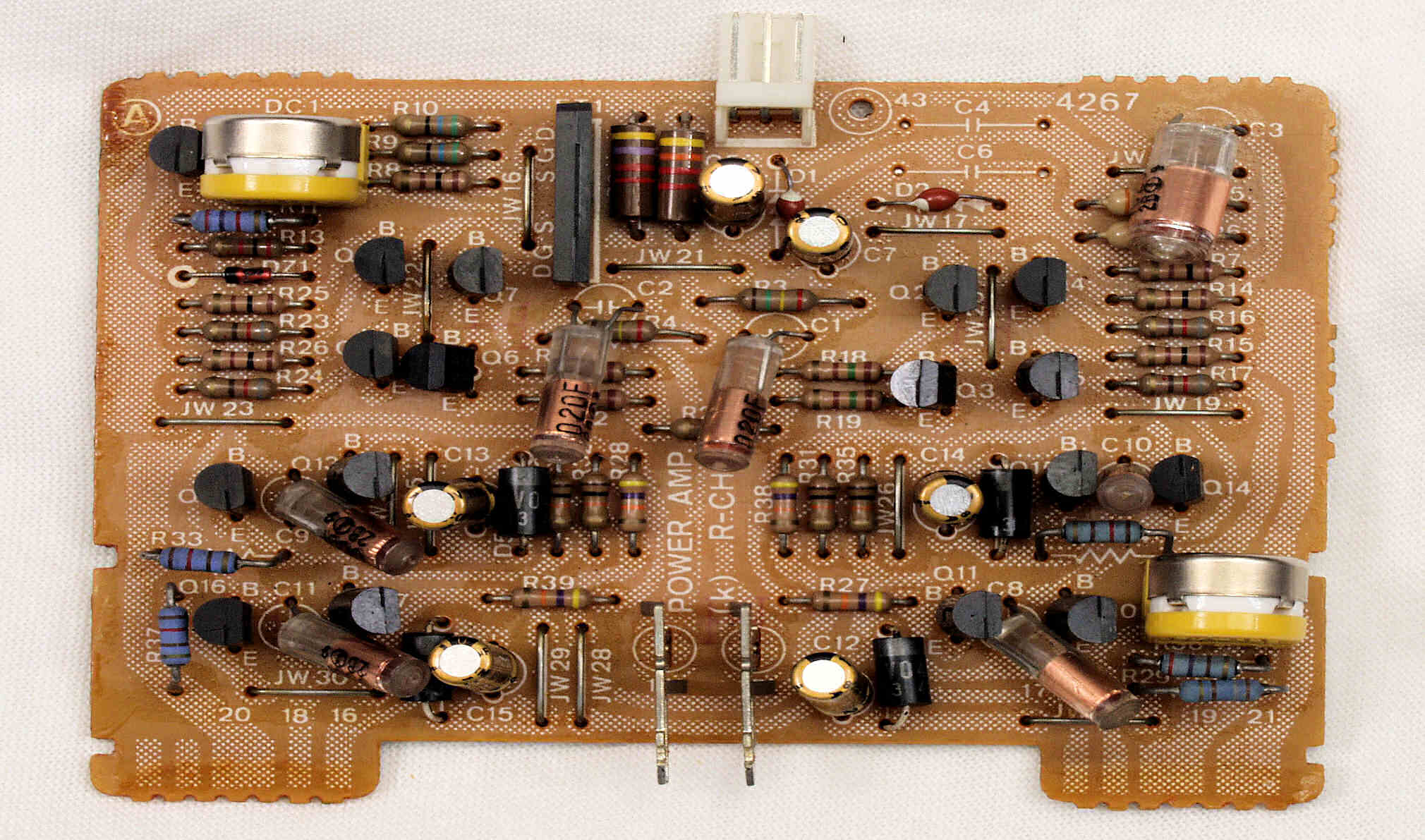

Ｃ２１．　修理前　Ｒ側・初段ドライブＡＭＰ基板

Ｃ２２．　修理後　Ｒ側・初段ドライブＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサー６個交換

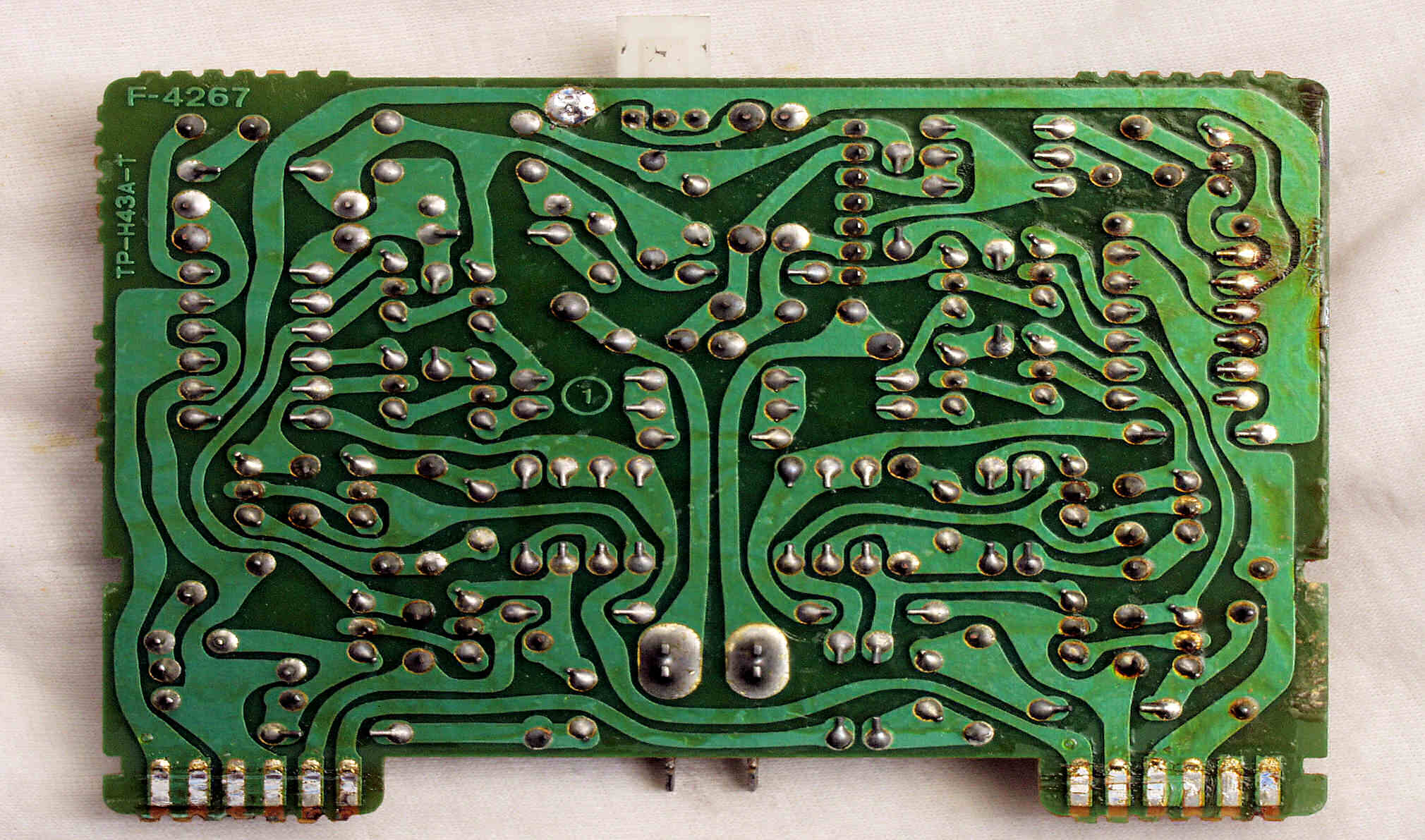

Ｃ２３．　修理前　Ｒ側・初段ドライブＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｒ側・初段ドライブＡＭＰ基板裏　　全半田やり直し

Ｃ２５．　完成Ｒ側・初段ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

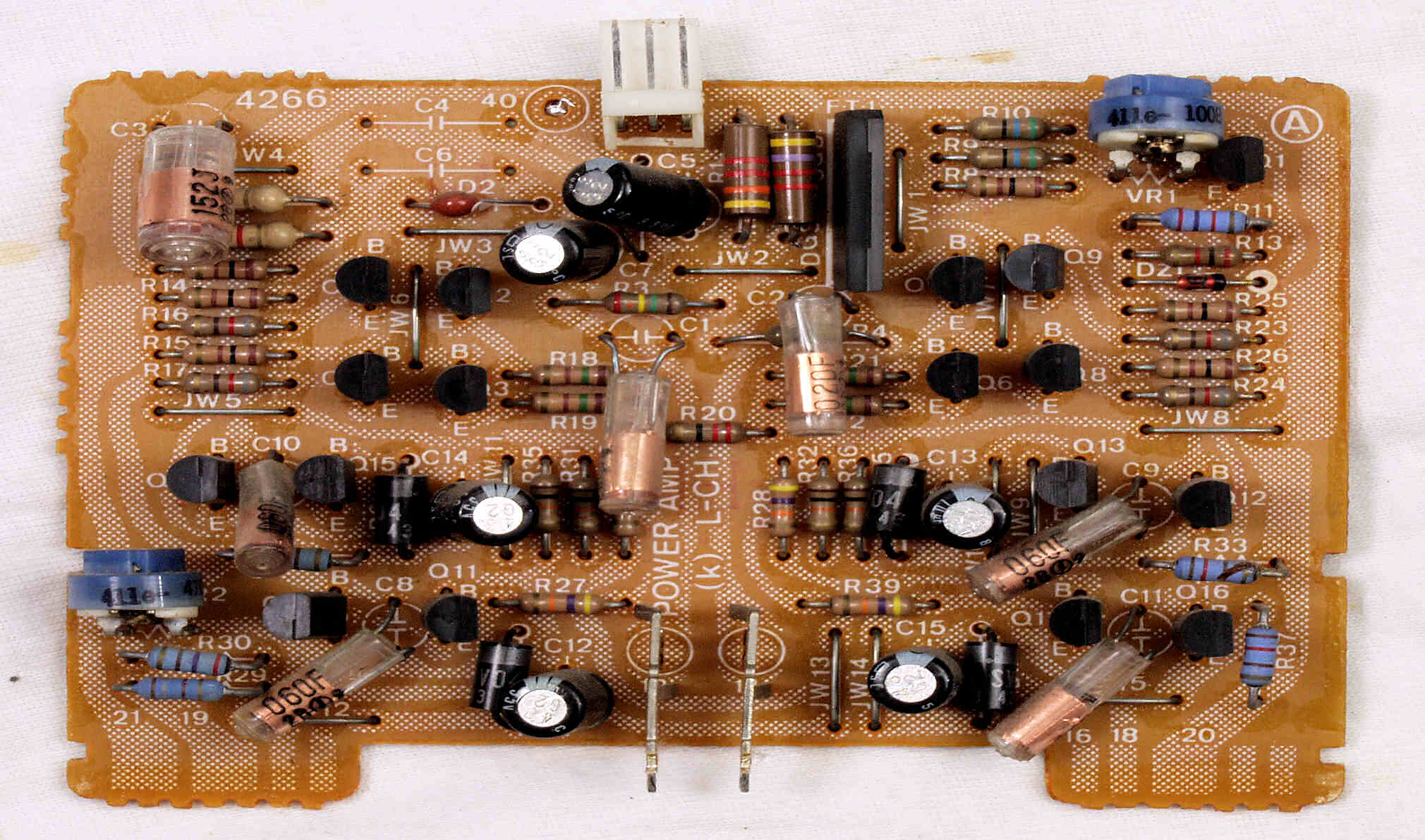

Ｃ３１．　修理前　Ｌ側・初段ドライブＡＭＰ基板

Ｃ３２．　修理後　Ｌ側・初段ドライブＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサー６個交換

Ｃ３３．　修理前　Ｌ側・初段ドライブＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｌ側・初段ドライブＡＭＰ基板裏。　　全半田やり直し

Ｃ３５．　完成Ｌ側・初段ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

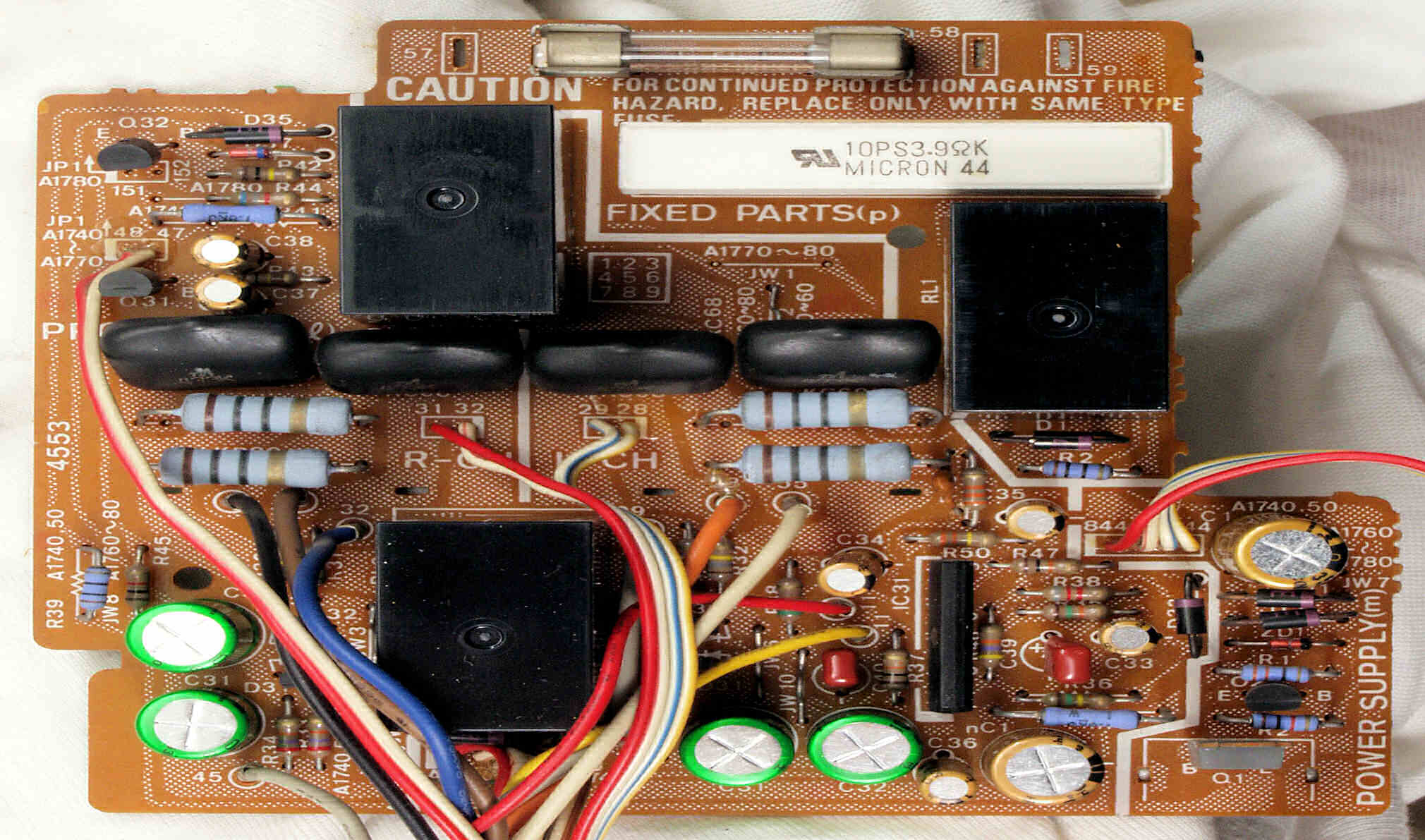

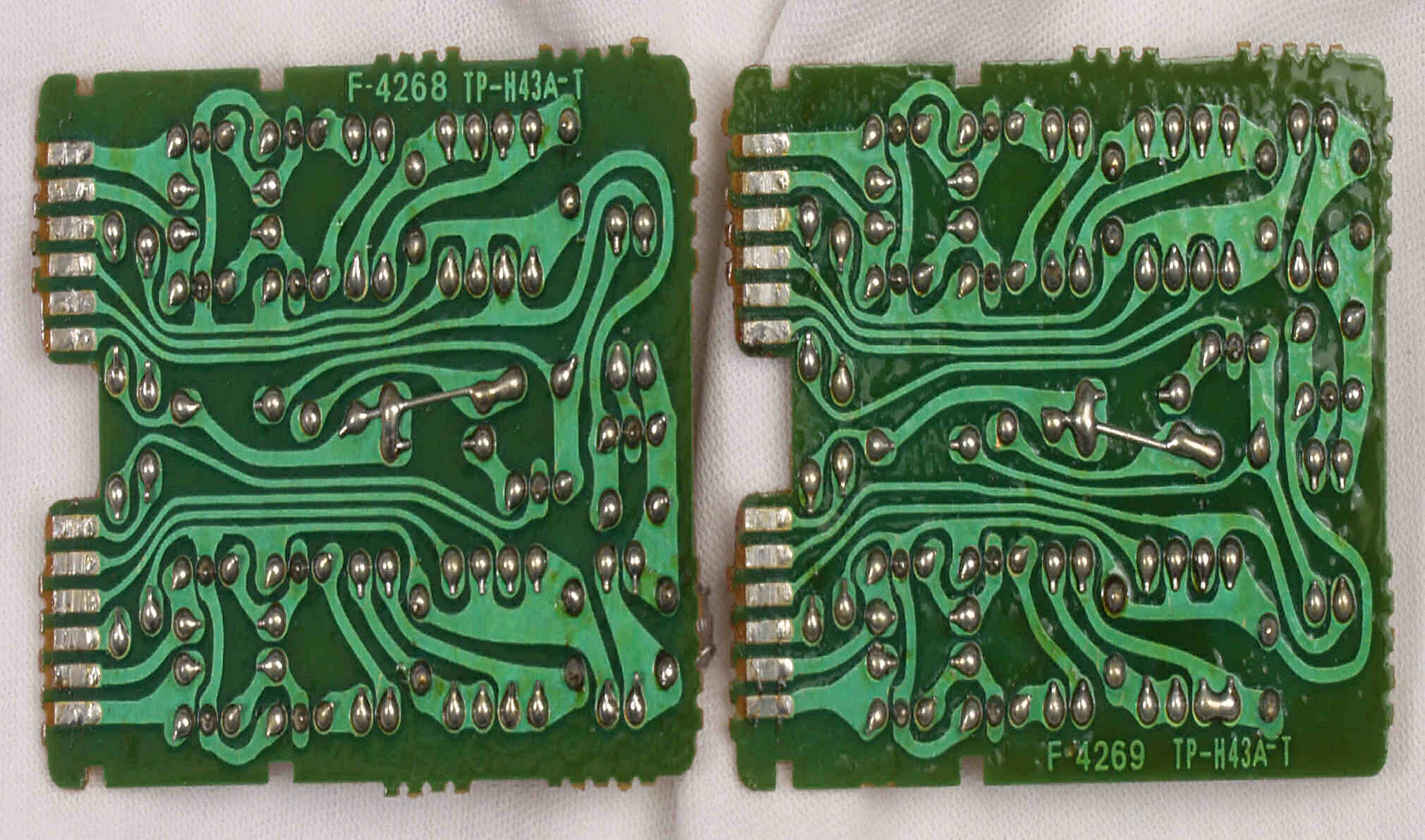

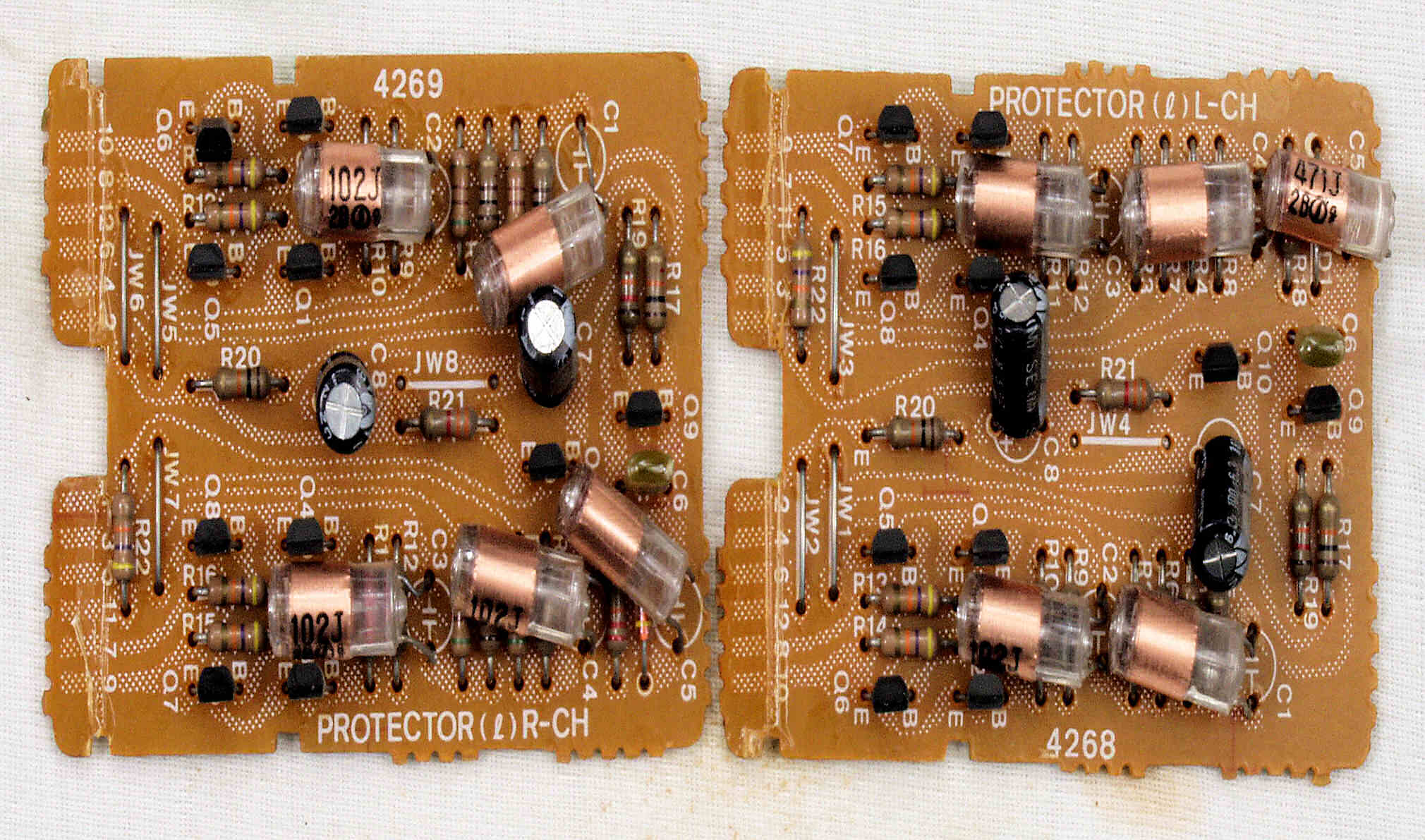

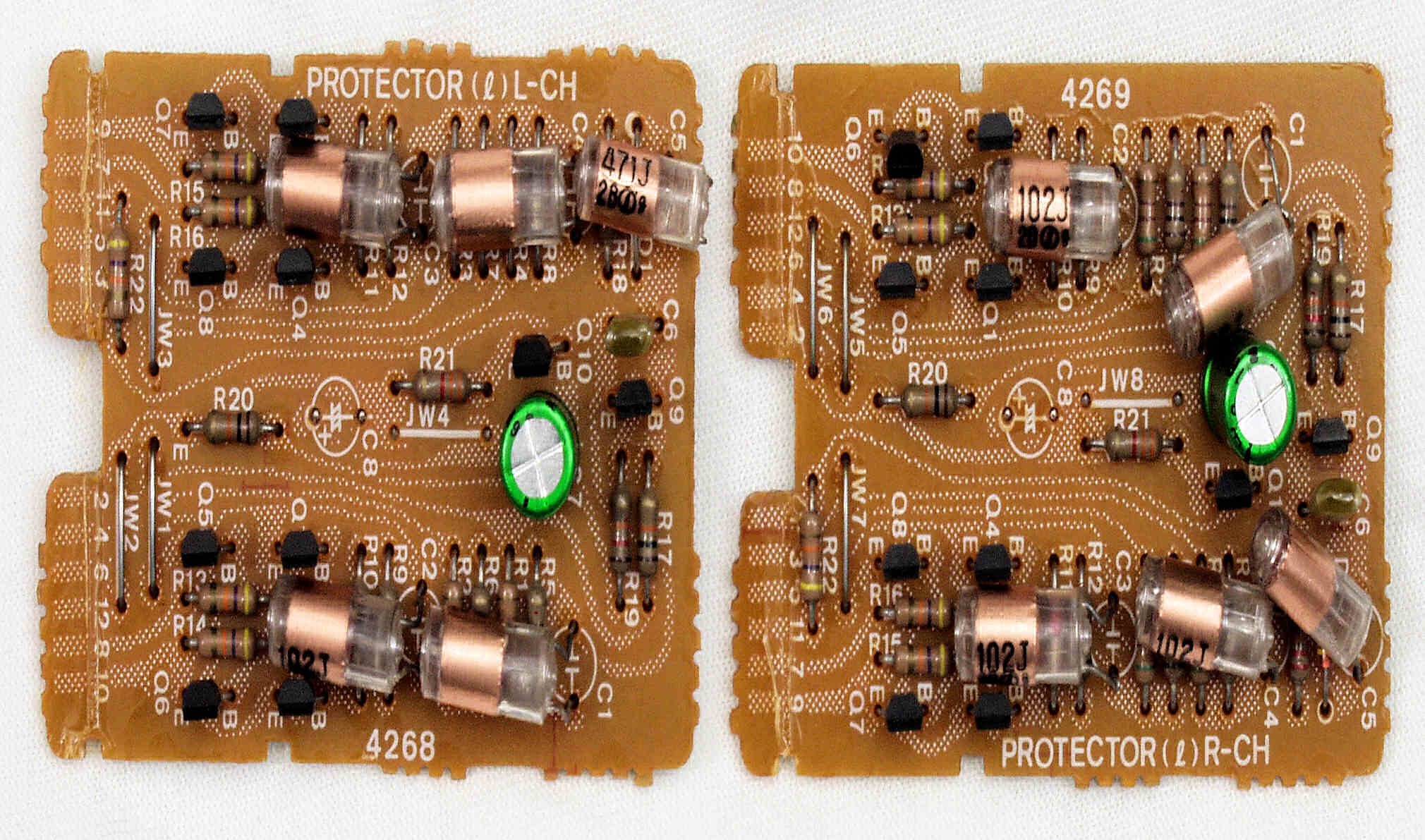

Ｃ４１．　修理前　Ｒ・Ｌプロテクト基板

Ｃ４２．　修理後　Ｒ・Ｌプロテクト基板　電解コンデンサー４個交換

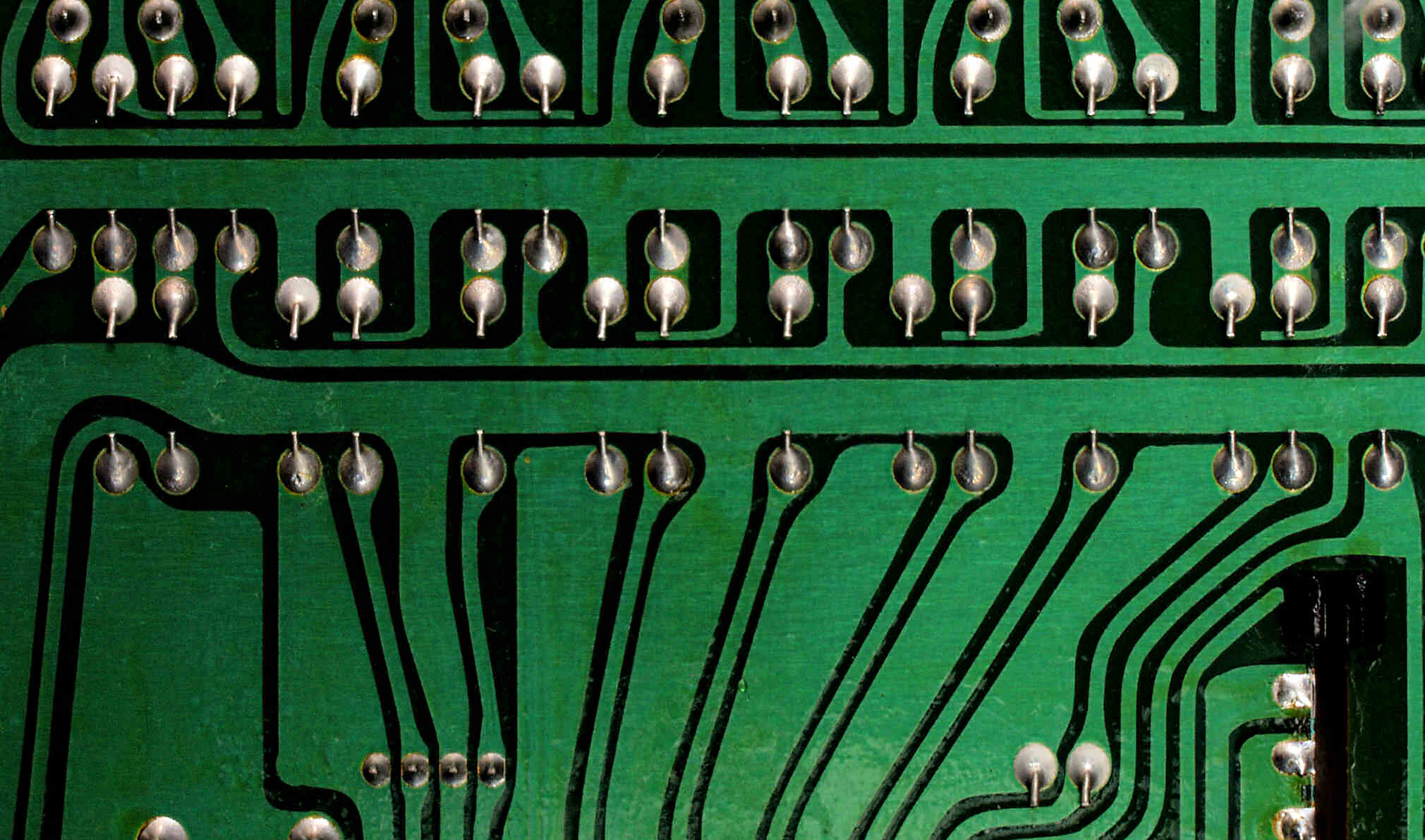

Ｃ４３．　修理前　Ｒ・Ｌプロテクト基板裏

Ｃ４４．　修理（半田補正）後　Ｒ・Ｌプロテクト基板裏　　全半田やり直し

Ｃ４５．　完成Ｒ・Ｌプロテクト基板裏。　洗浄後防湿材を塗る。

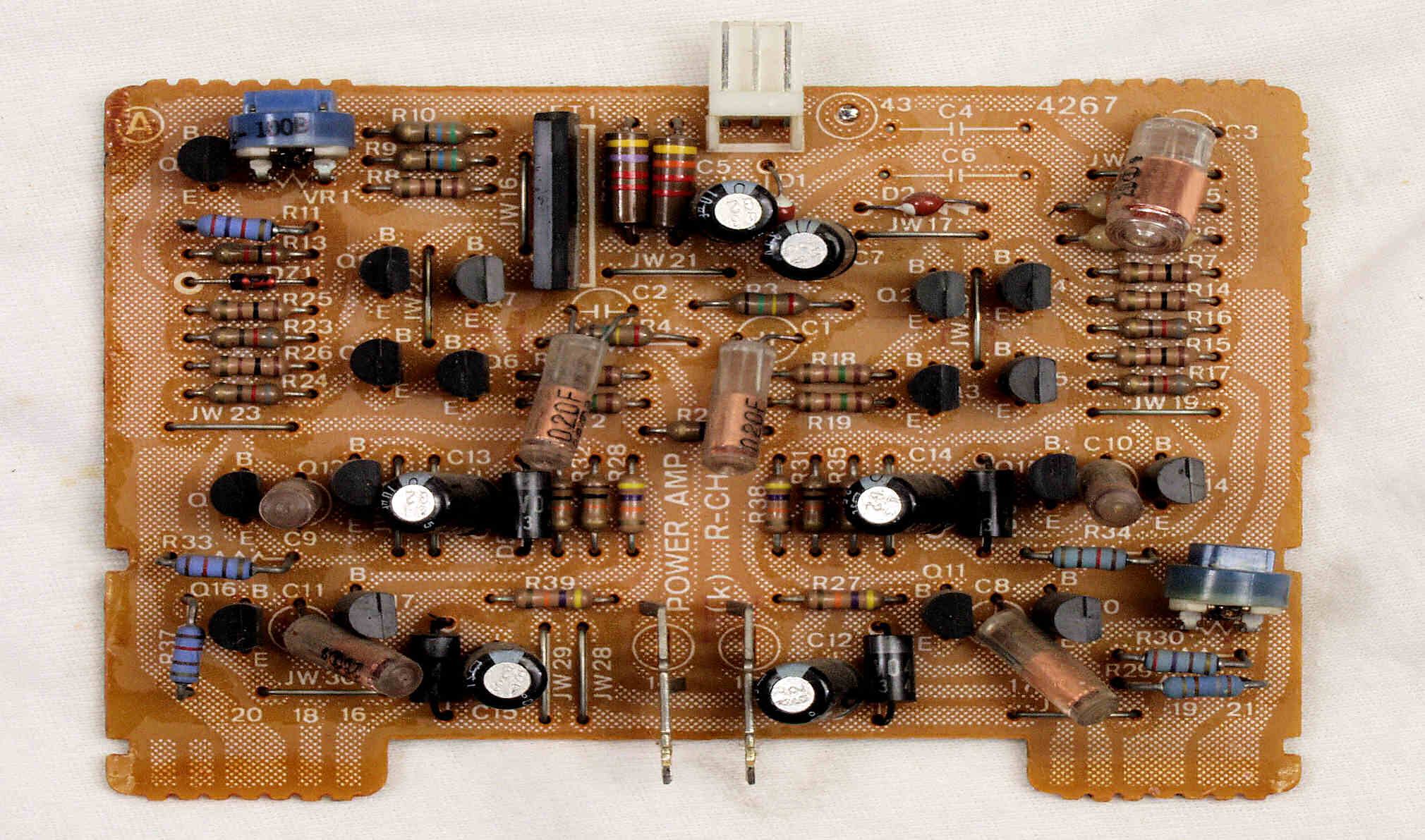

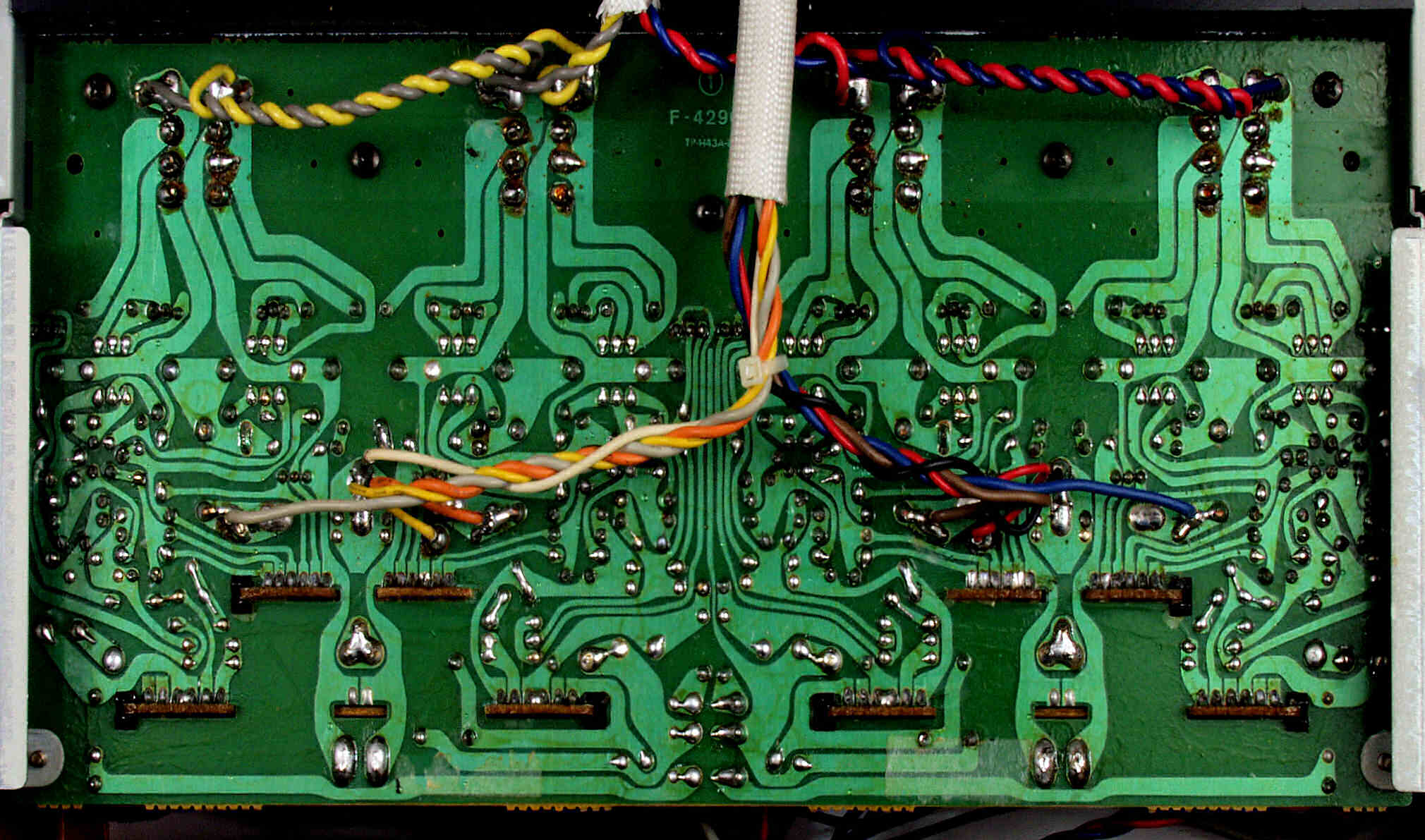

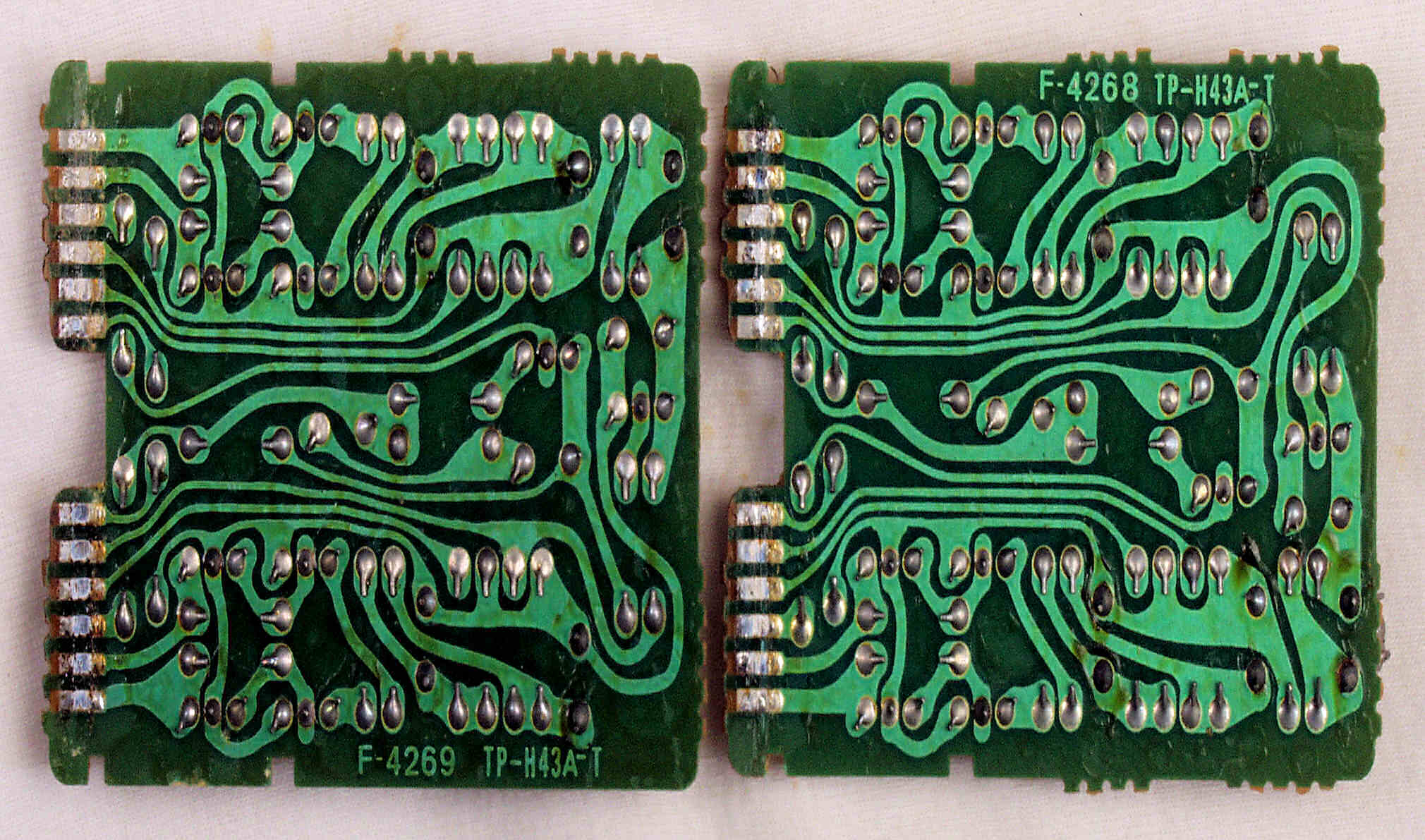

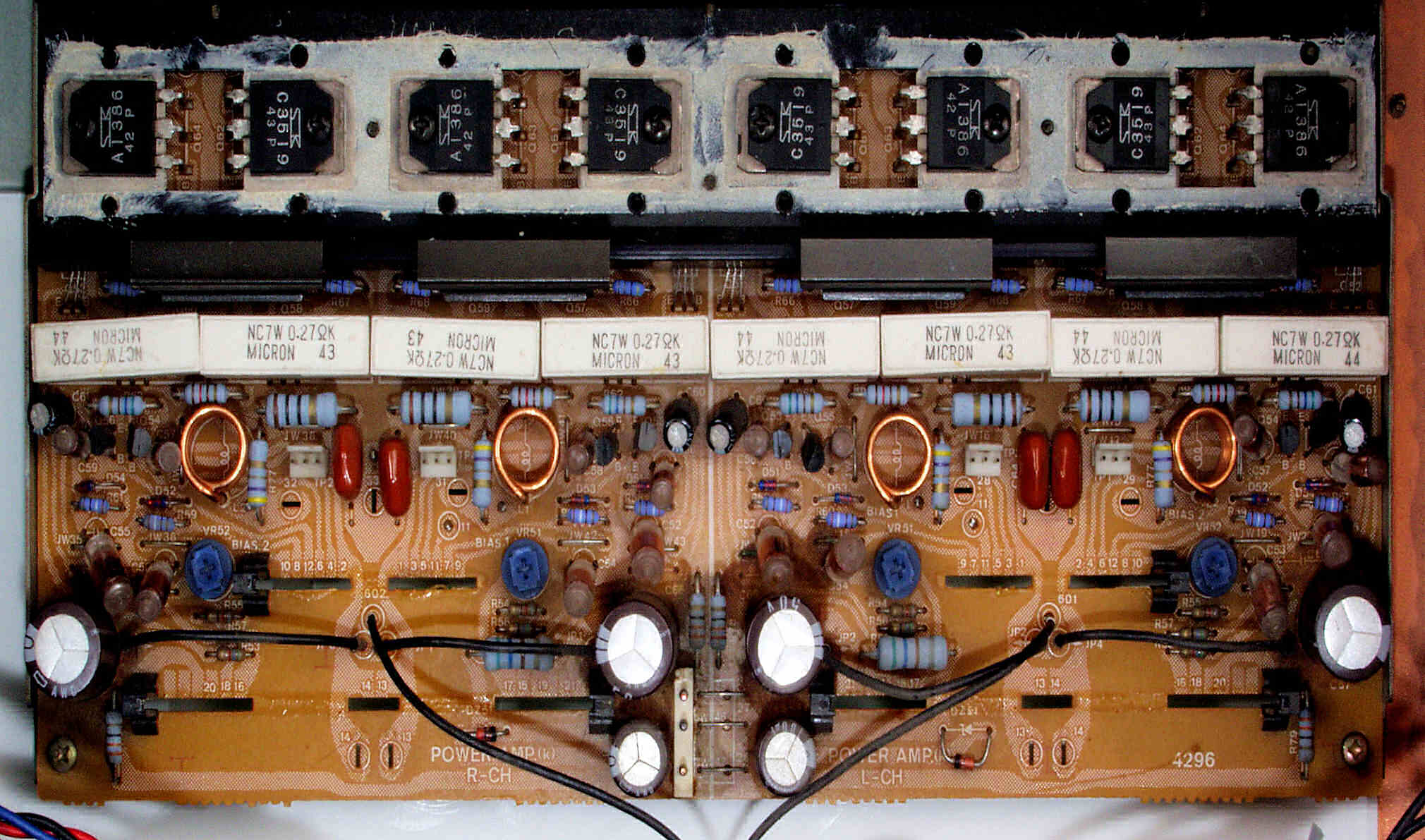

Ｃ５１．　修理前　メイン・ドライブＡＭＰ基板

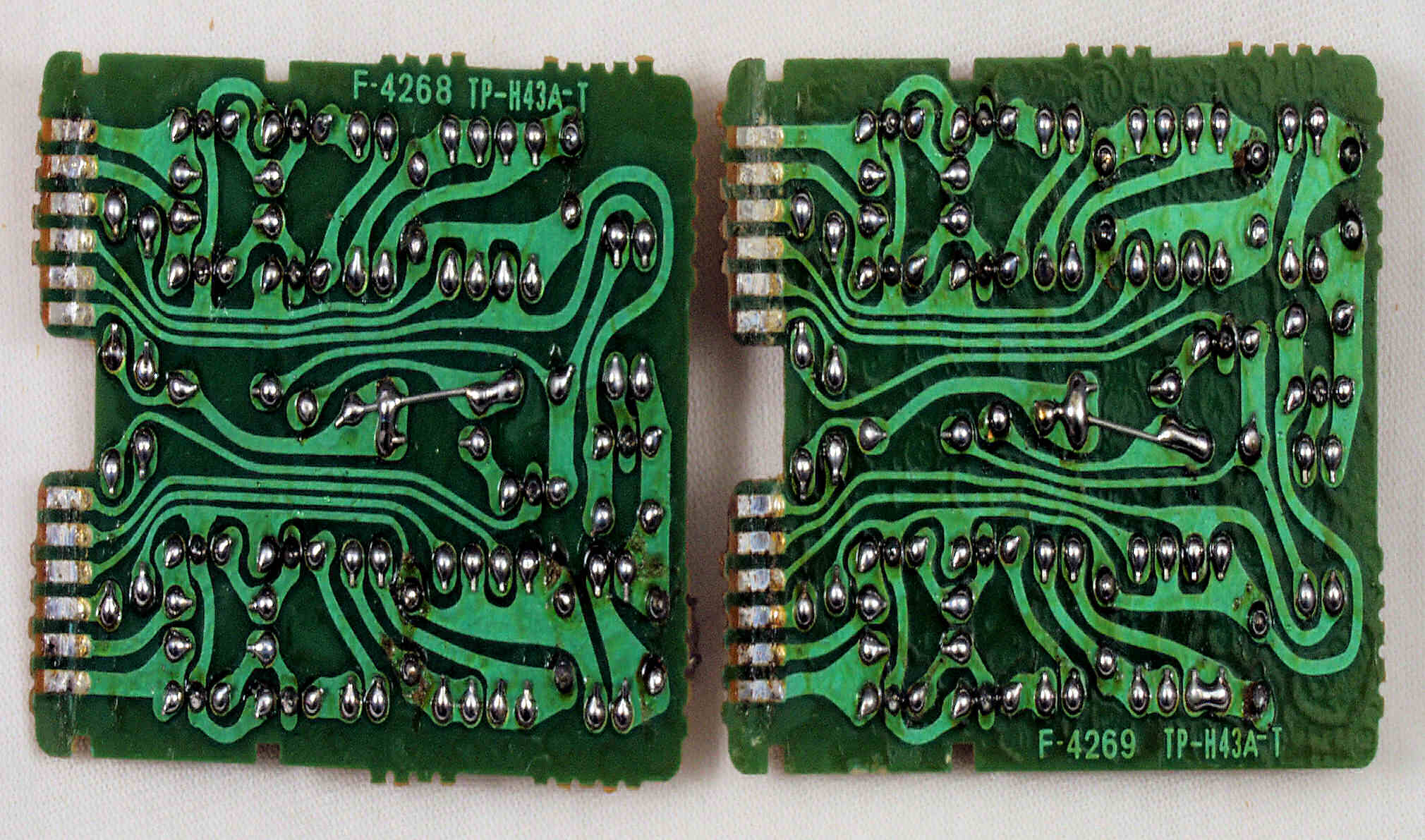

Ｃ５２．　修理後　メイン・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１０個交換　差し込み基板は未接続

Ｃ５３．　完成メイン・ドライブＡＭＰ基板

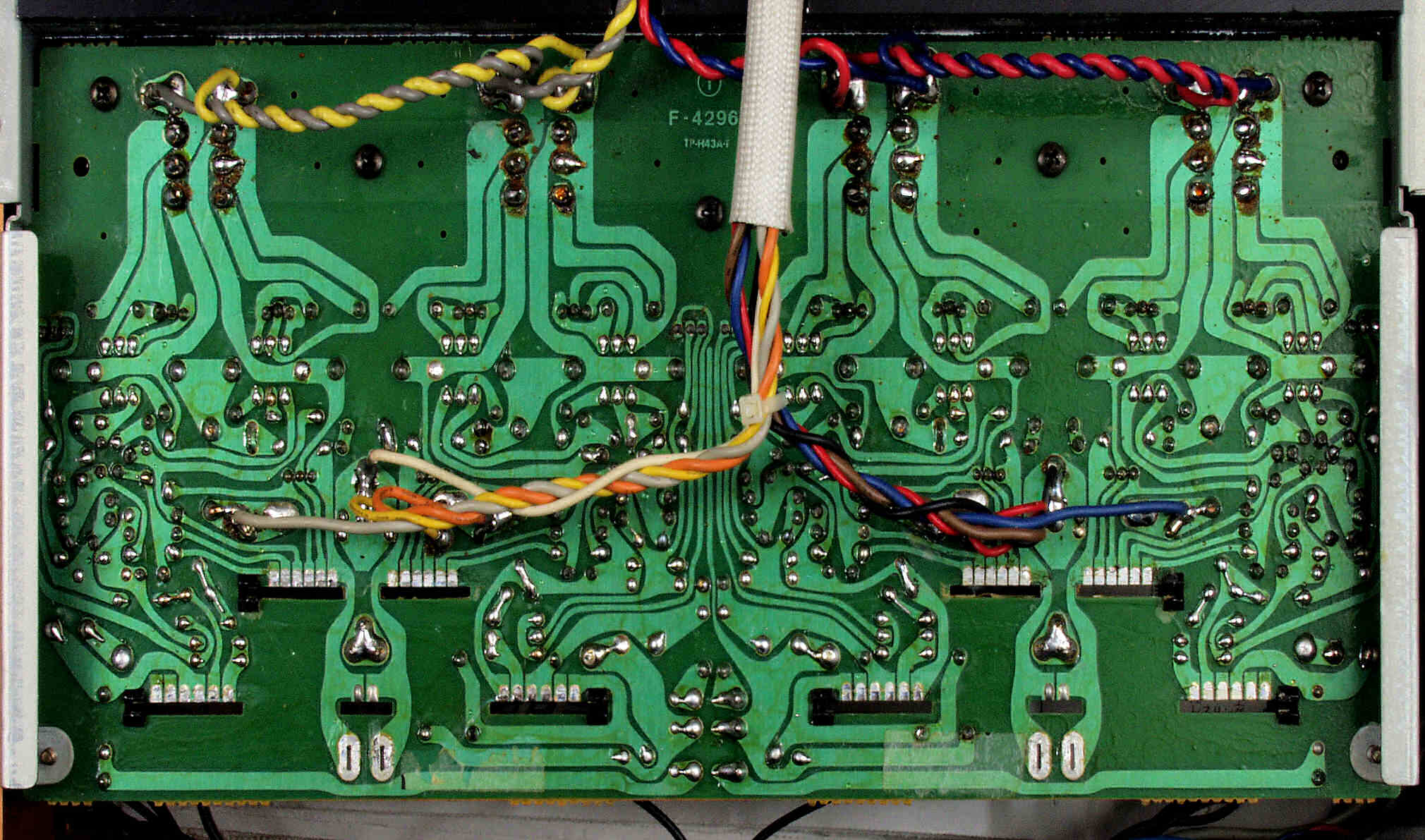

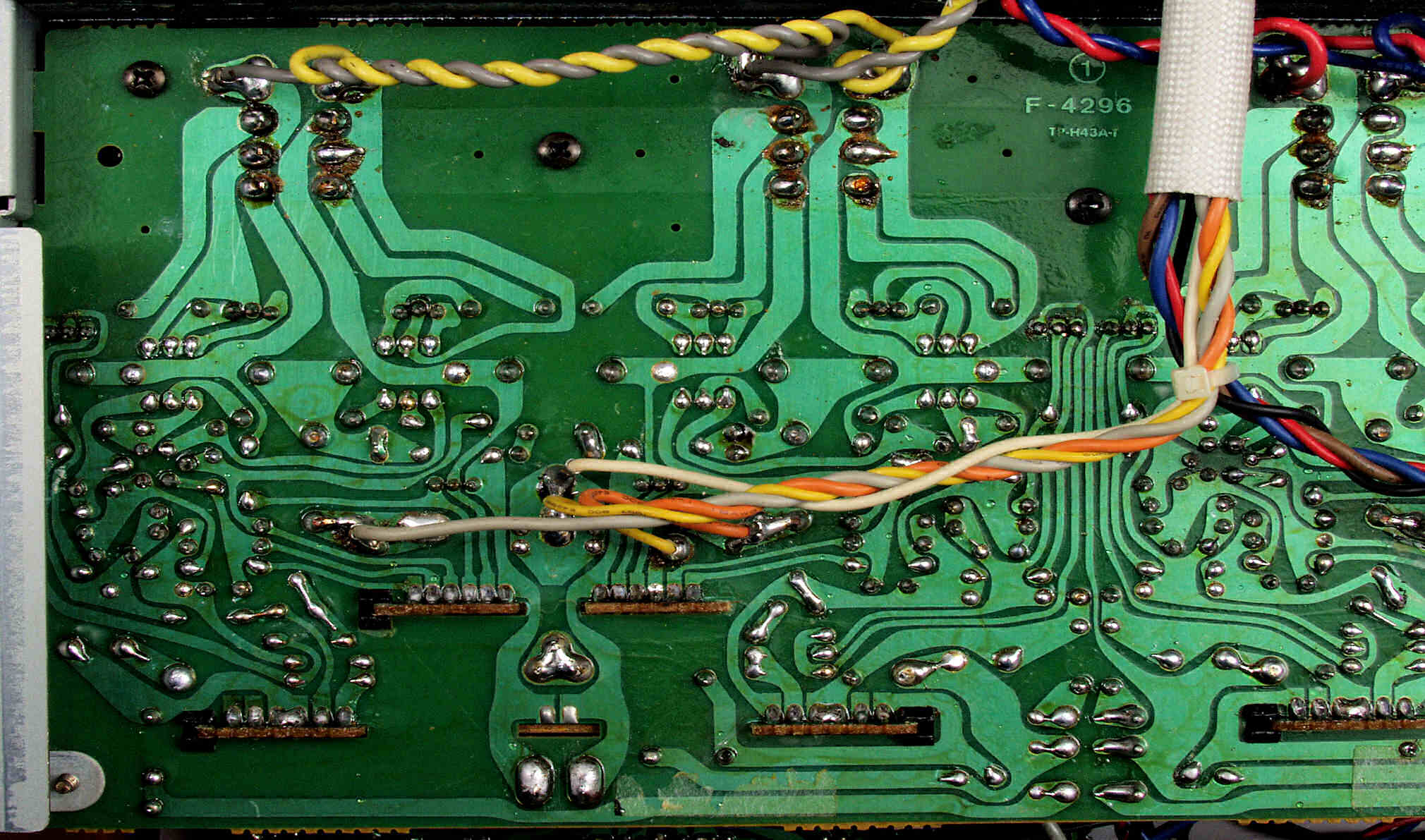

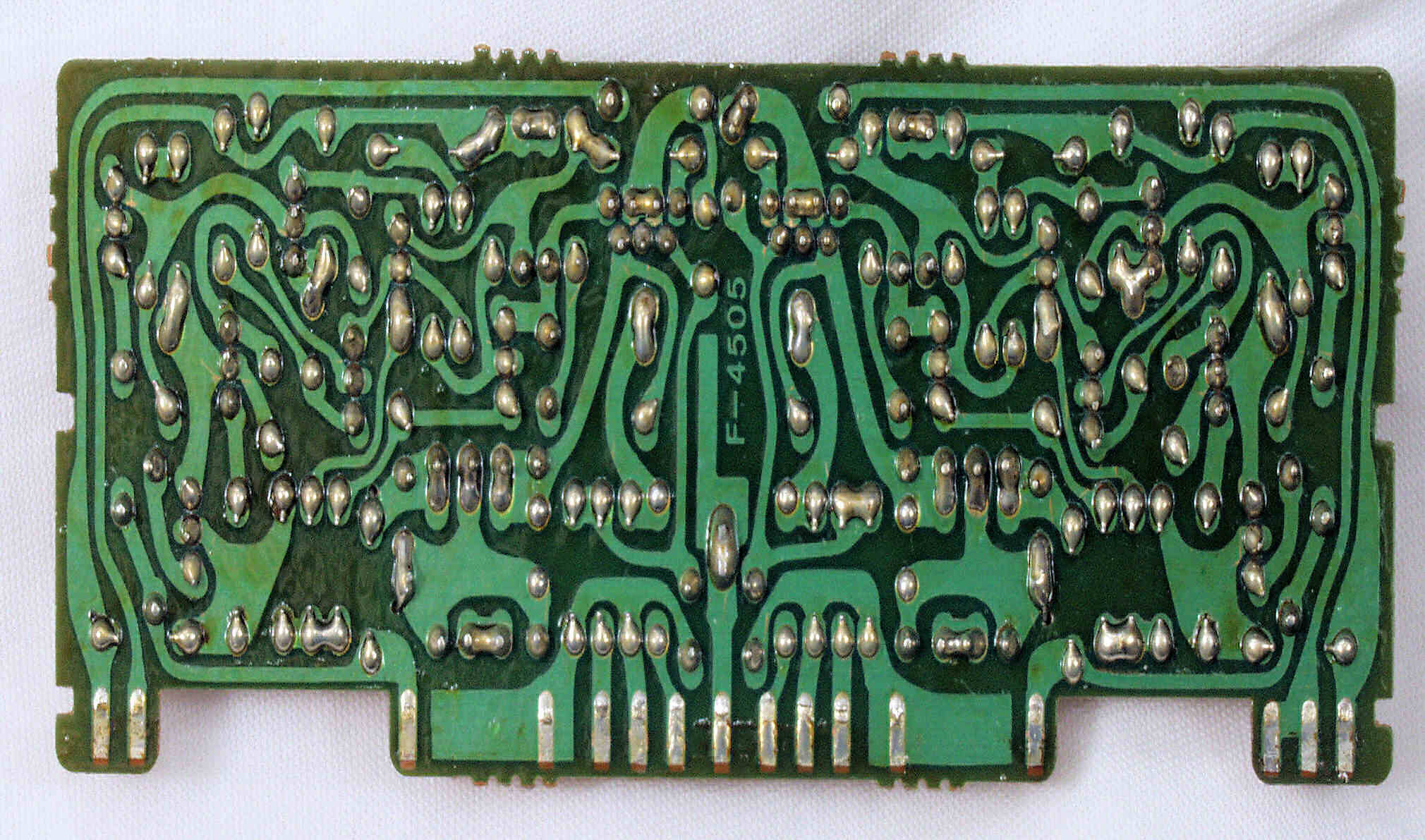

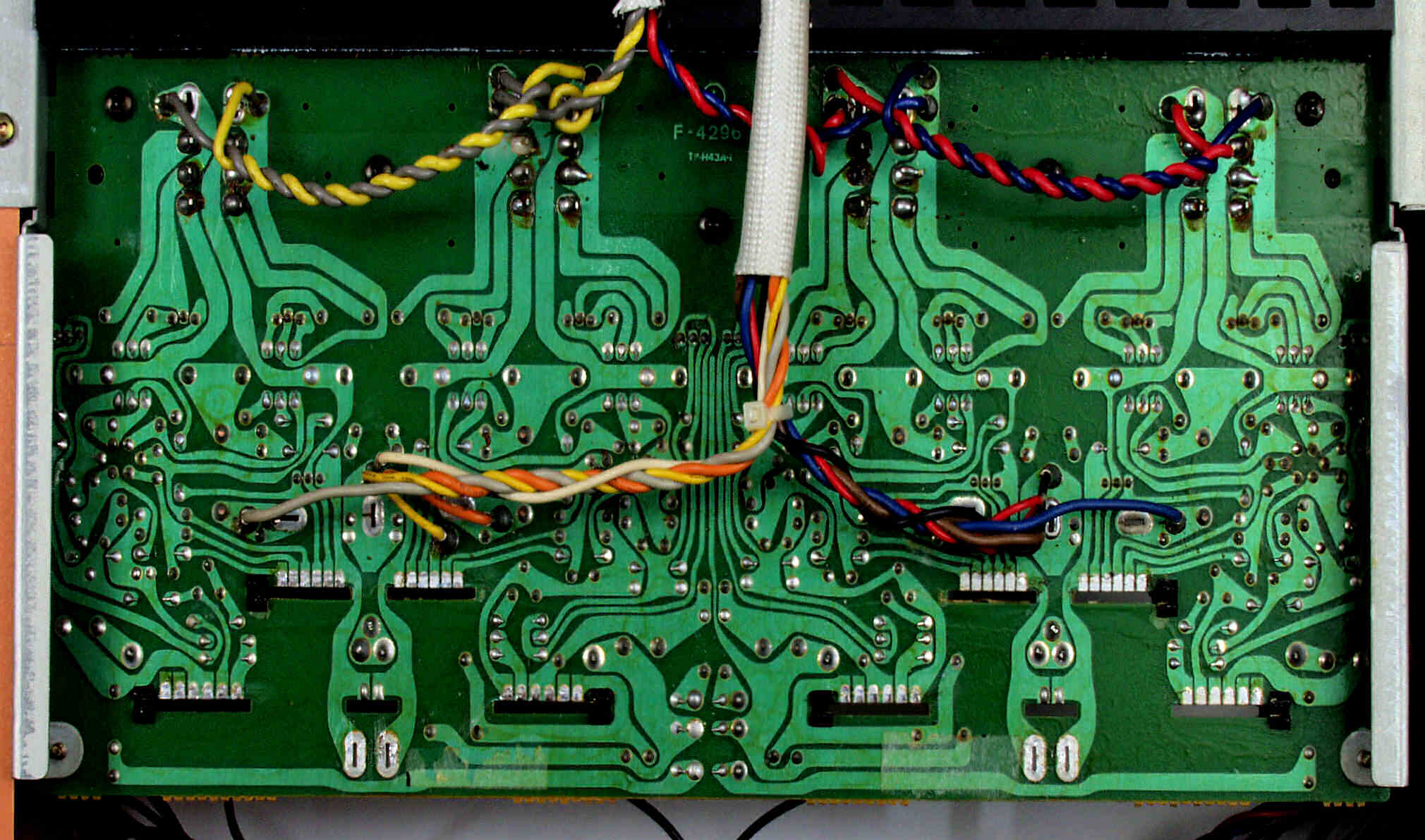

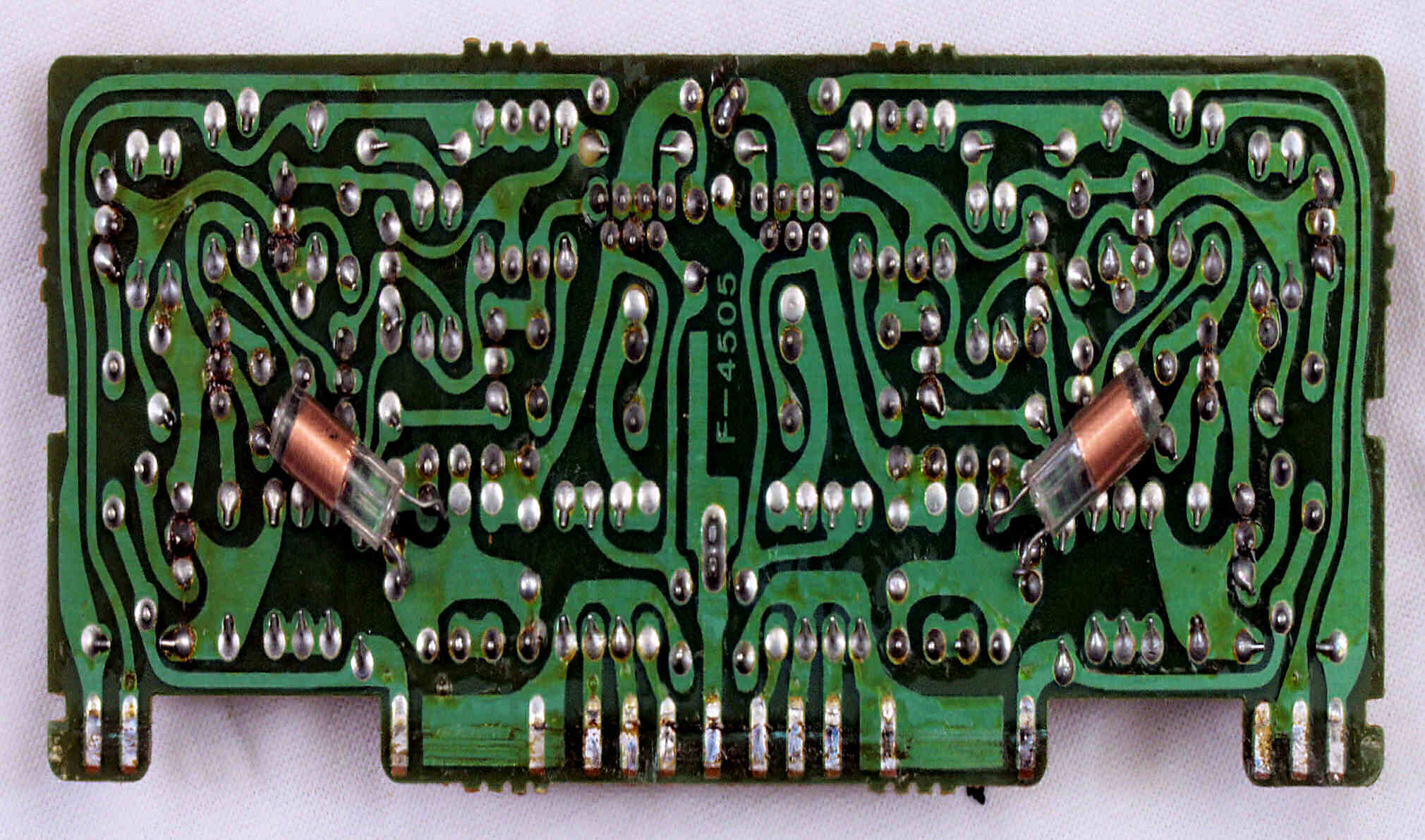

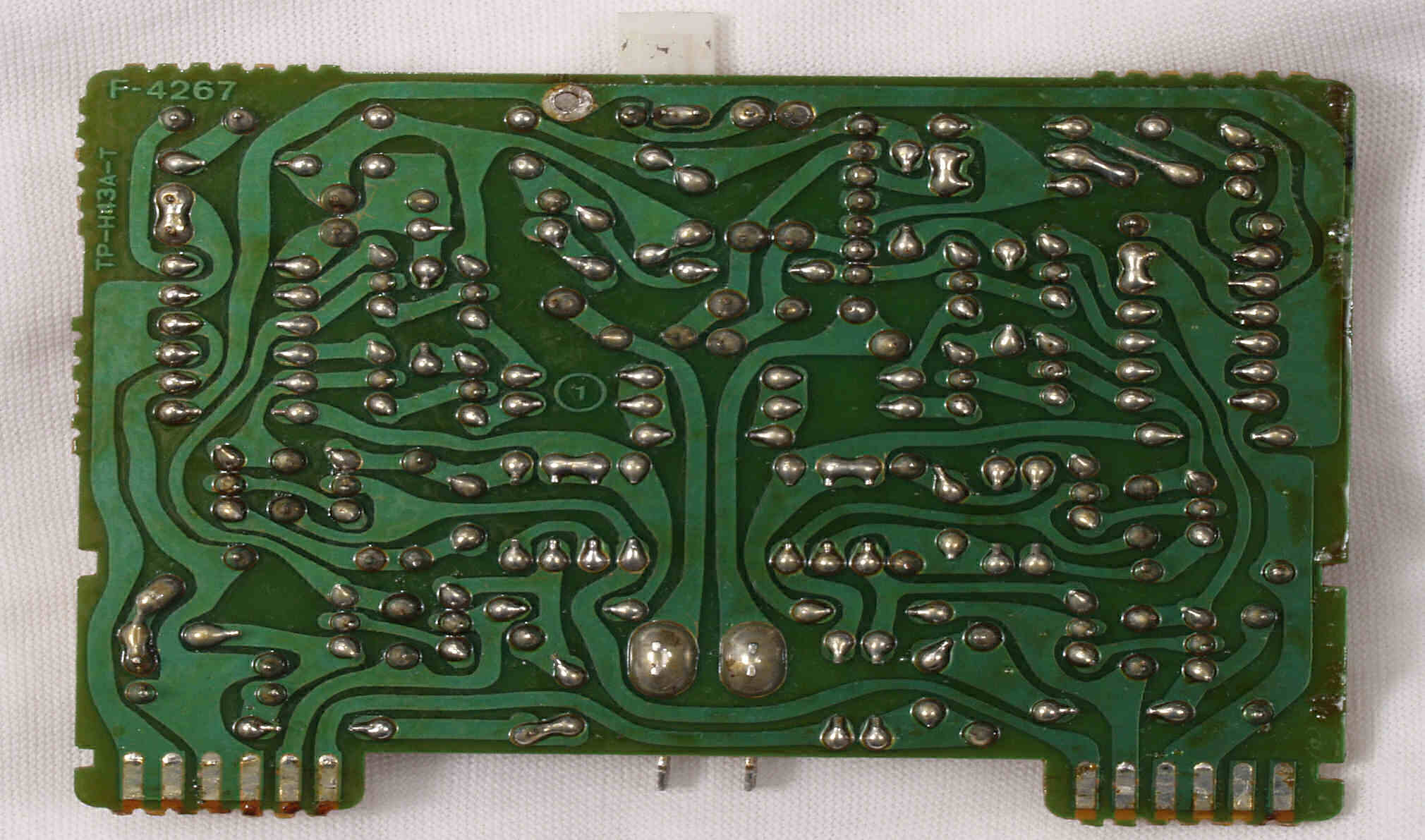

Ｃ５４．　修理前　メイン・ドライブＡＭＰ基板裏

Ｃ５５．　修理前　メイン・ドライブＡＭＰ基板裏　差し込み基板を取る

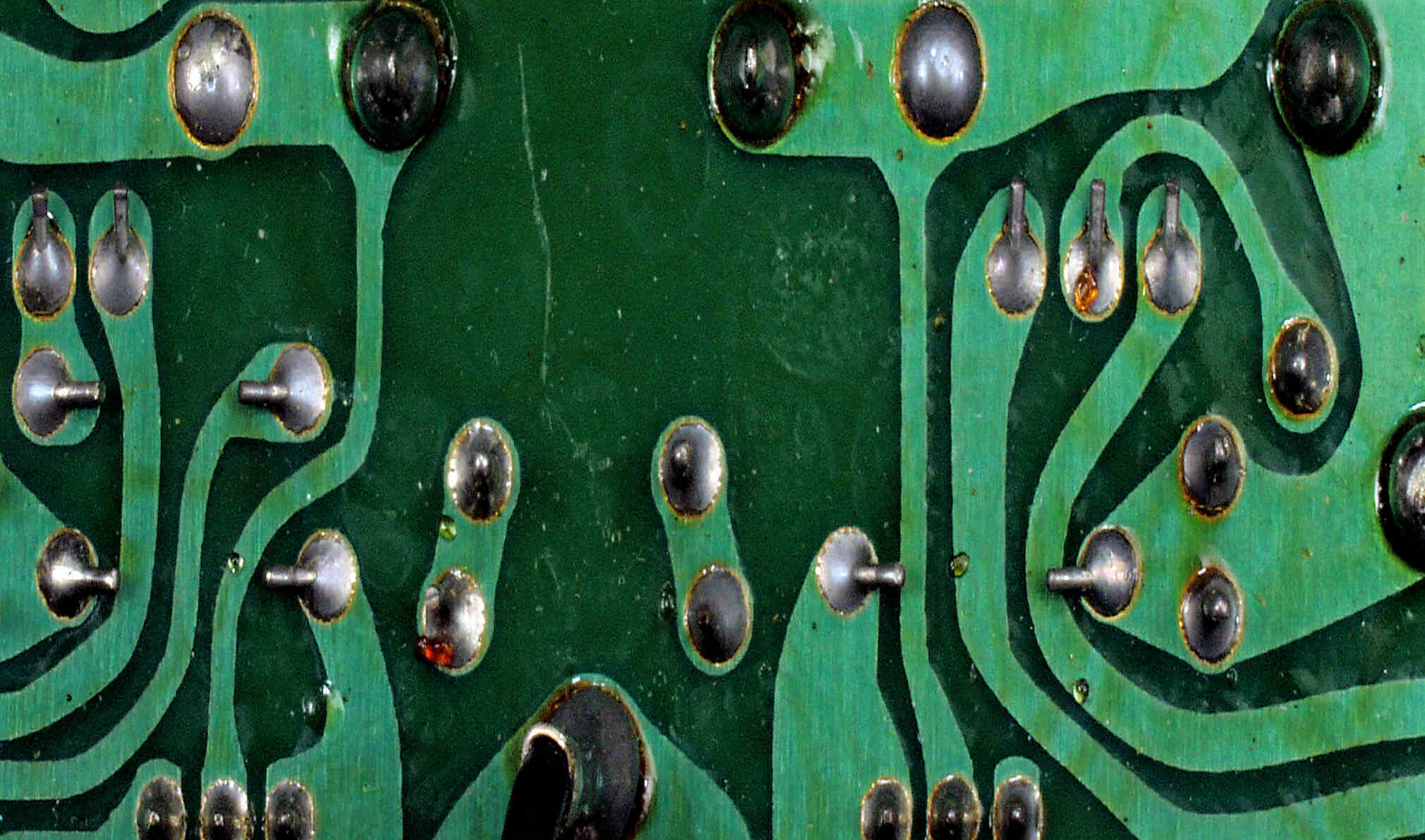

Ｃ５５１．　修理前　メイン・ドライブＡＭＰ基板裏　リード線の曲げ方向が！

Ｃ５５２．　修理前　メイン・ドライブＡＭＰ基板裏　リード線の曲げ方向が！

Ｃ５６．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏　差し込み基板は未接続

Ｃ５７．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏

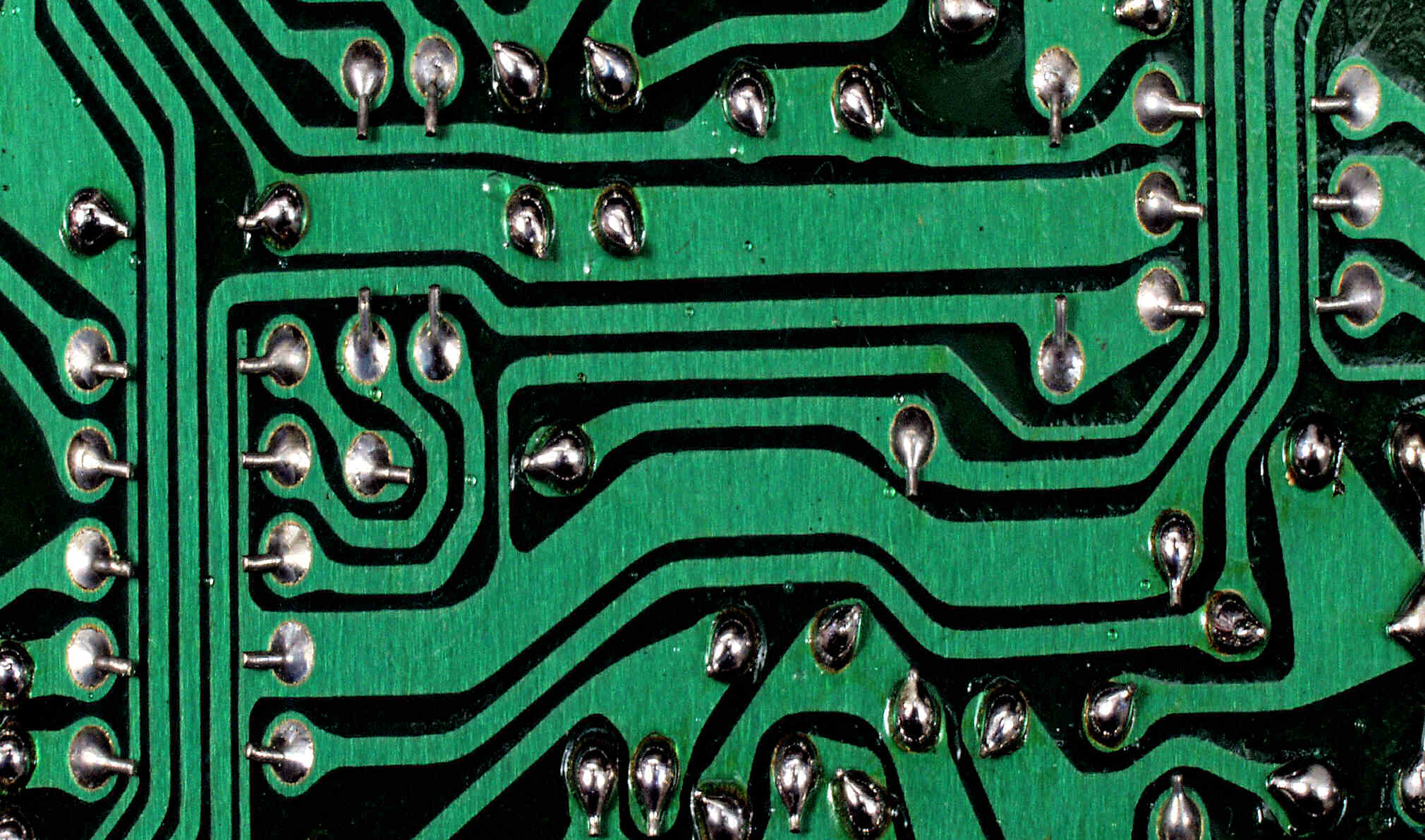

Ｃ５７１．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏拡大　左側

Ｃ５７２．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏拡大　右側

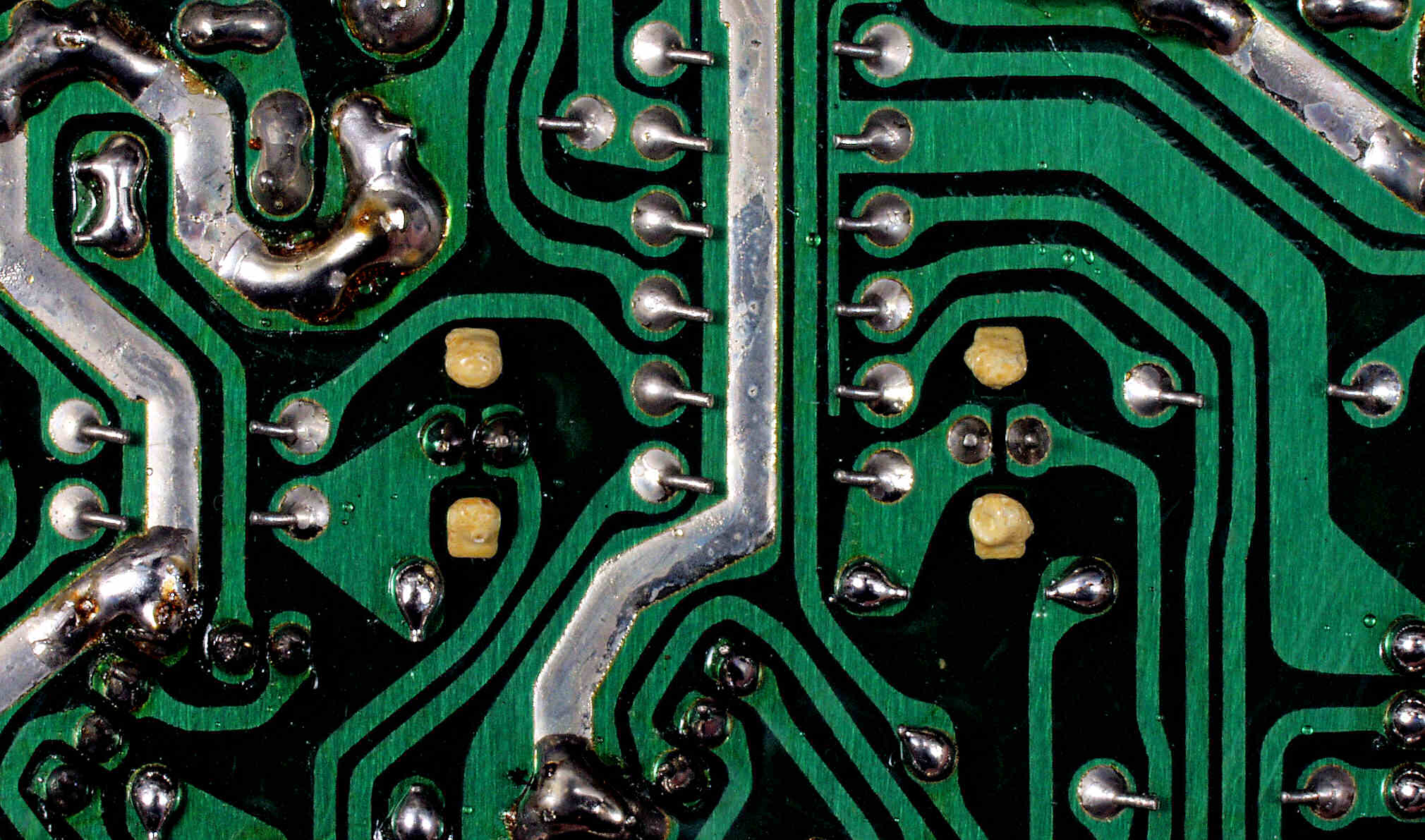

Ｃ５８．　完成メイン・ドライブＡＭＰ基板裏　洗浄後

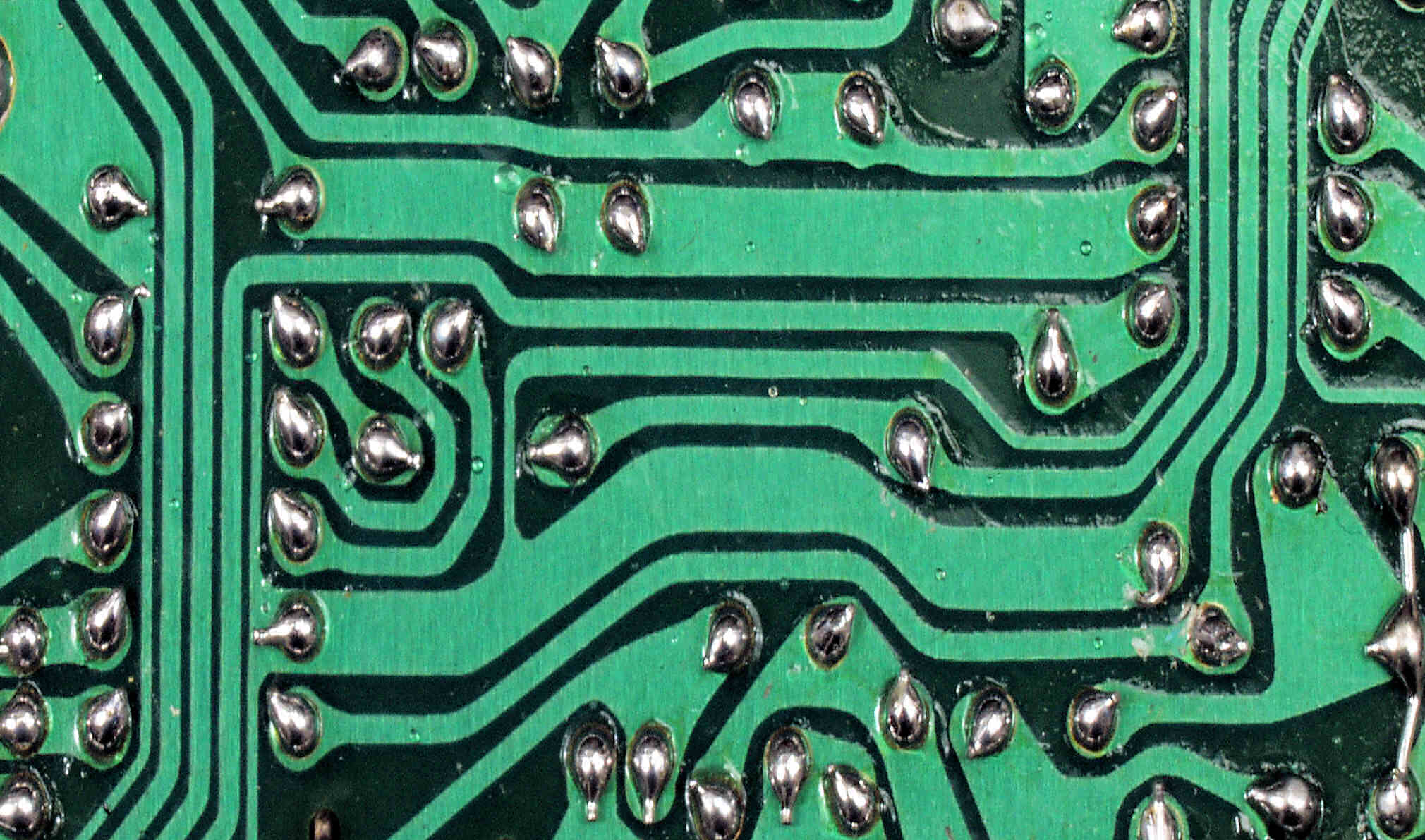

Ｃ５８１．　完成メイン・ドライブＡＭＰ基板裏拡大　左側。　洗浄後防湿材を塗る。

Ｃ５８２．　完成メイン・ドライブＡＭＰ基板裏拡大　右側。　洗浄後防湿材を塗る。

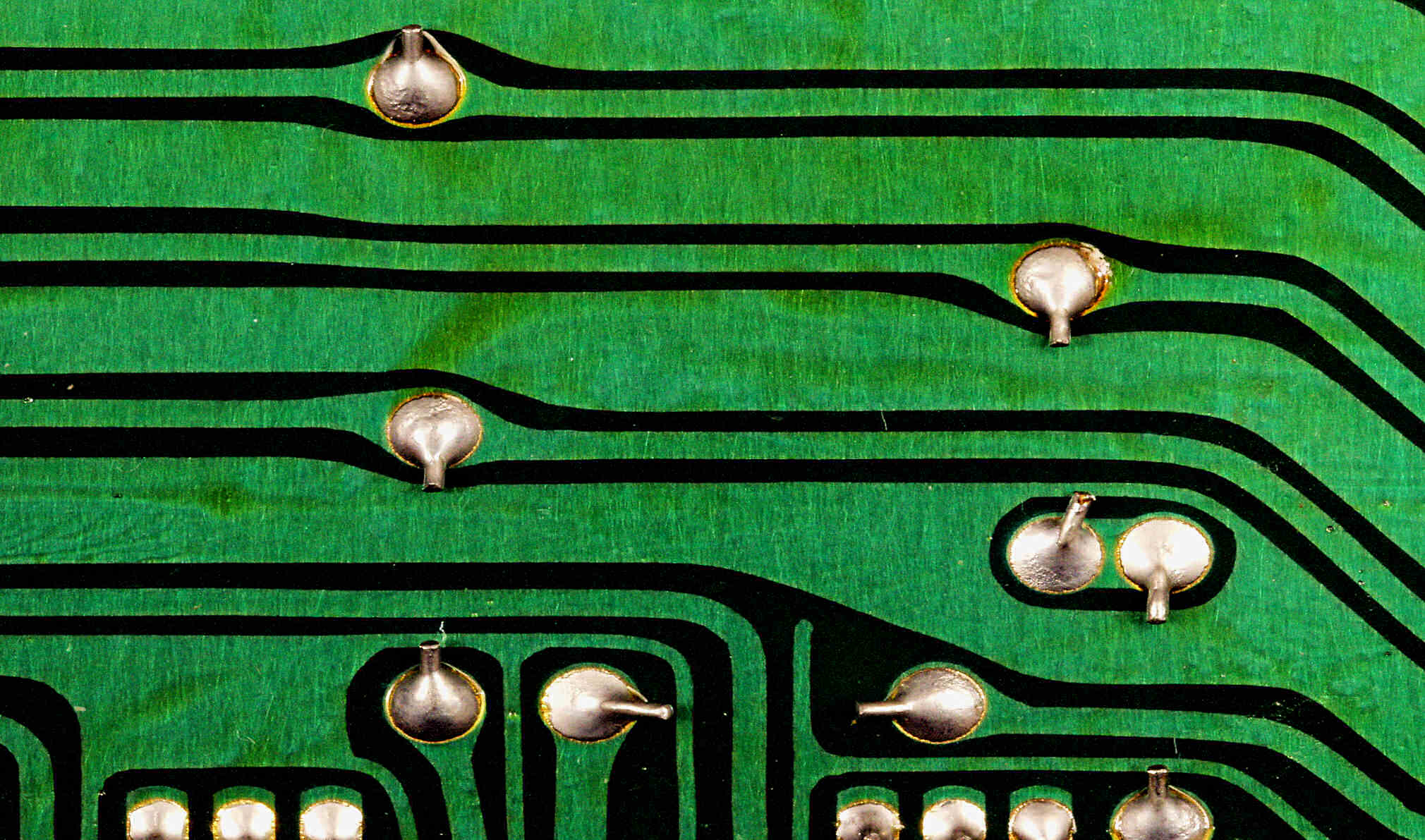

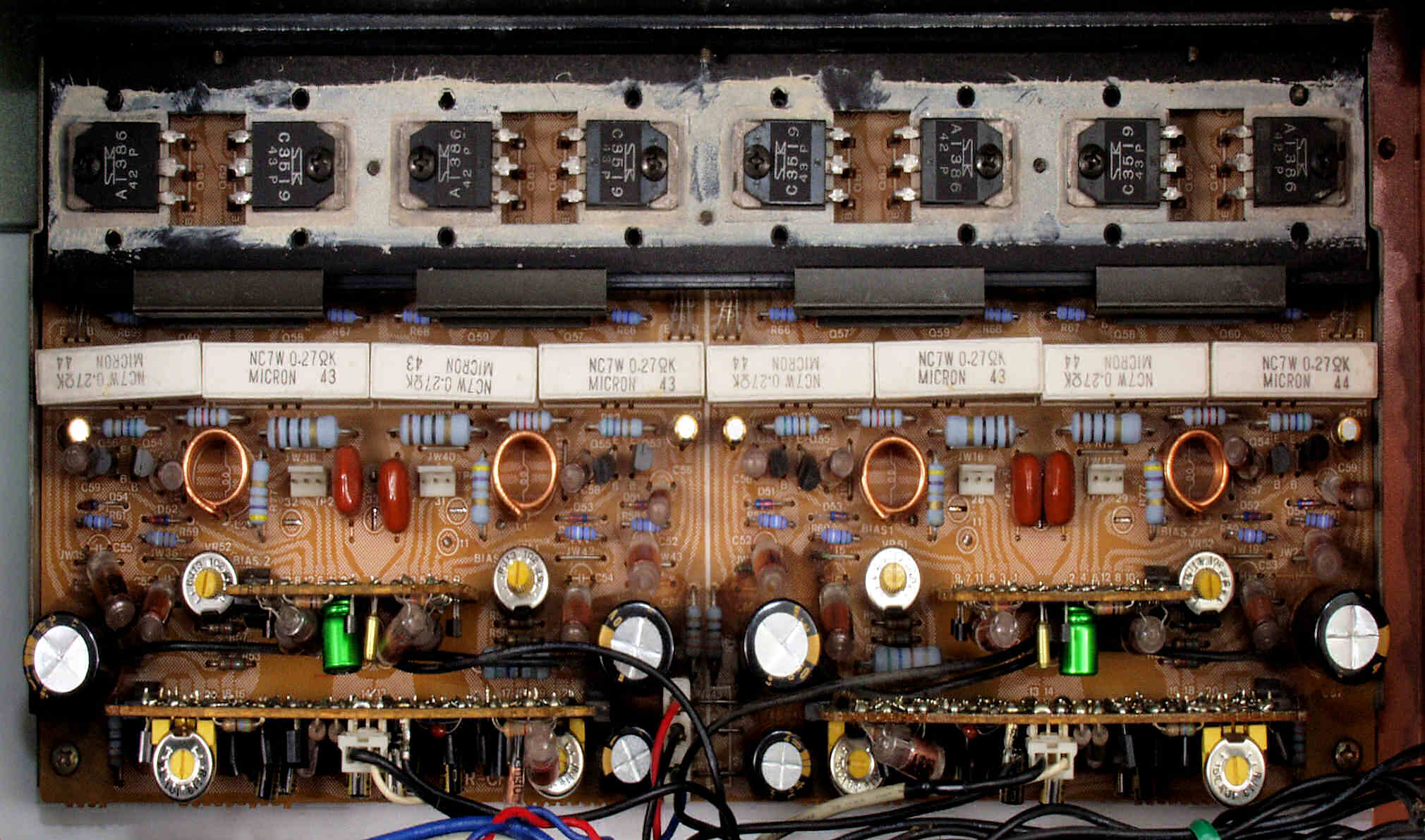

Ｃ５９．　修理前　メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ５A．　修理後　メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ５B．　修理後　メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ６１．　修理前　電源電解コンデンサー基板裏

Ｃ６２．　修理（半田補正）後　電源電解コンデンサー基板裏　

Ｃ６３．　完成電源電解コンデンサー基板裏。　洗浄後防湿材を塗る。

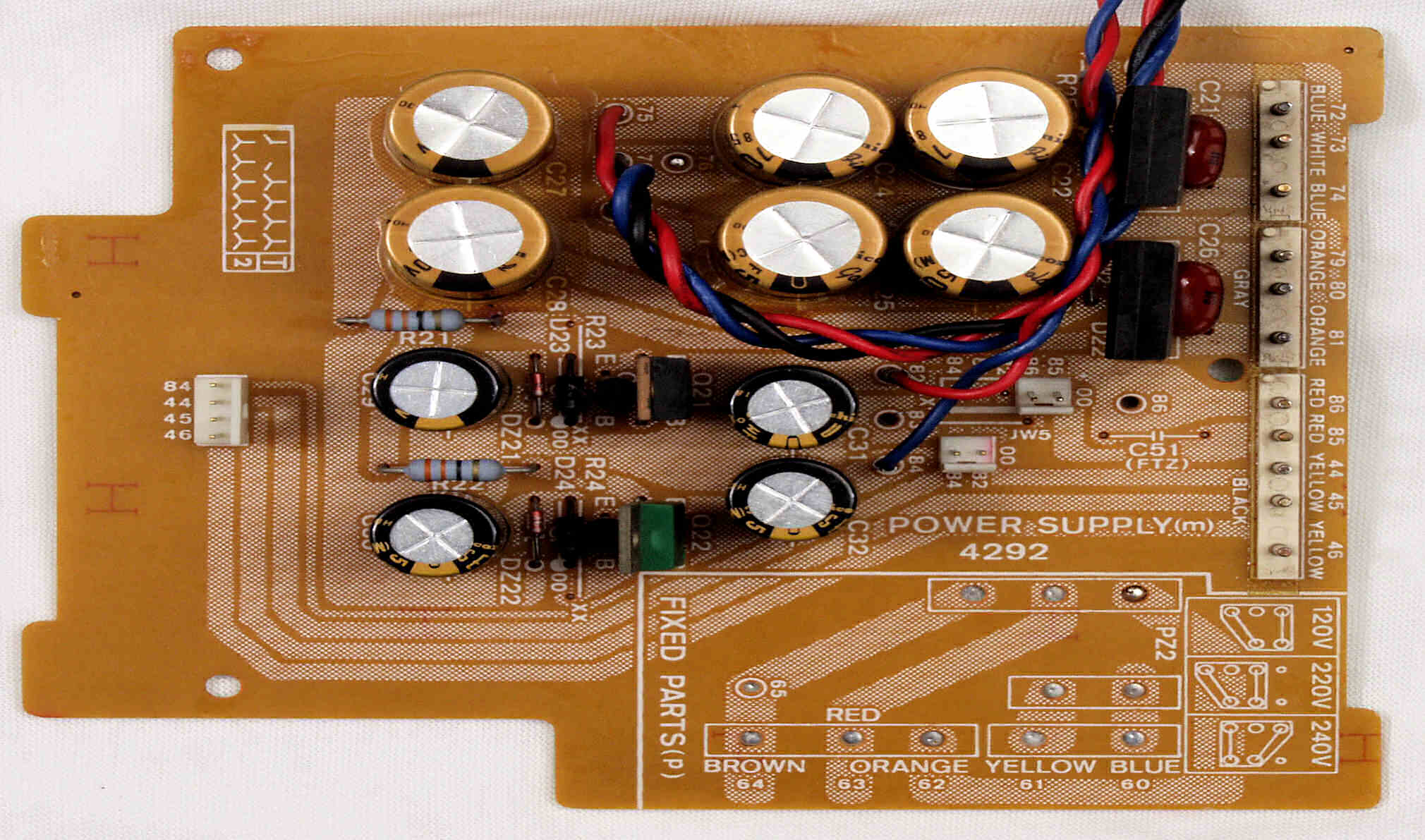

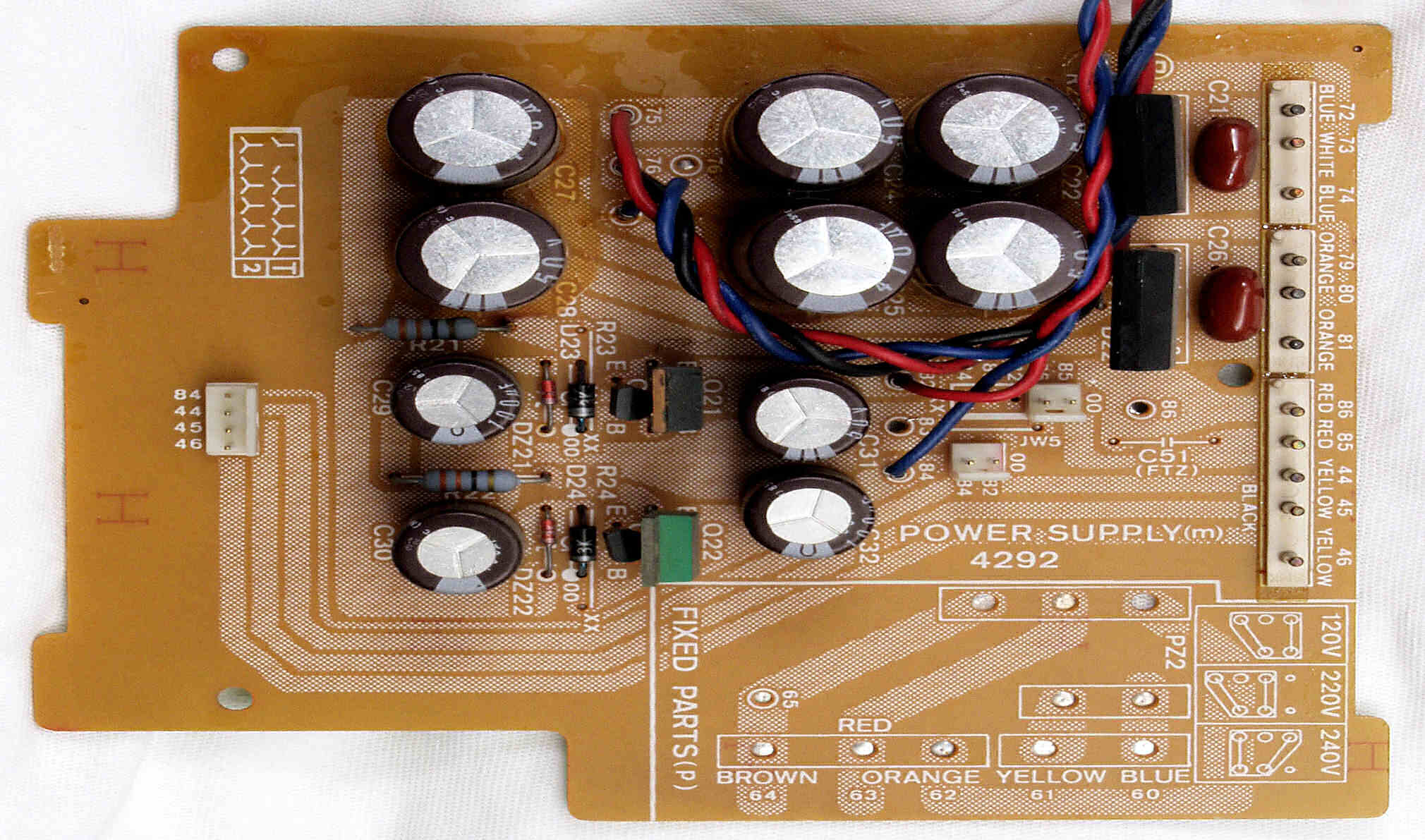

Ｃ７１．　修理前　定電圧基板　狭い場所に納めるため、コンデンサーをパラにしていた
　　　　　　　　　　　　　　　　　　　　下右の４個は使用していない

Ｃ７２．　修理後　定電圧基板　電解コンデンサー１０個交換

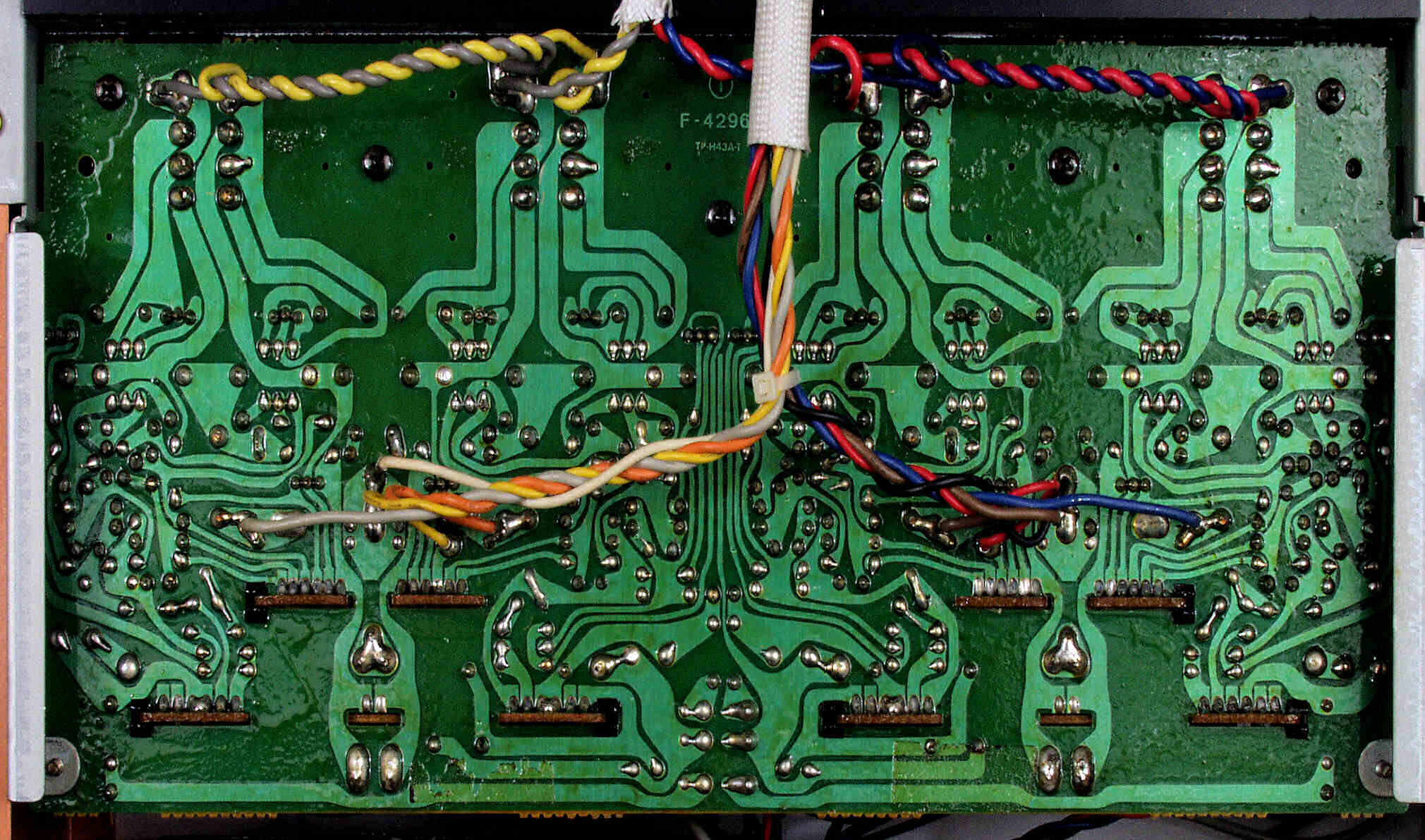

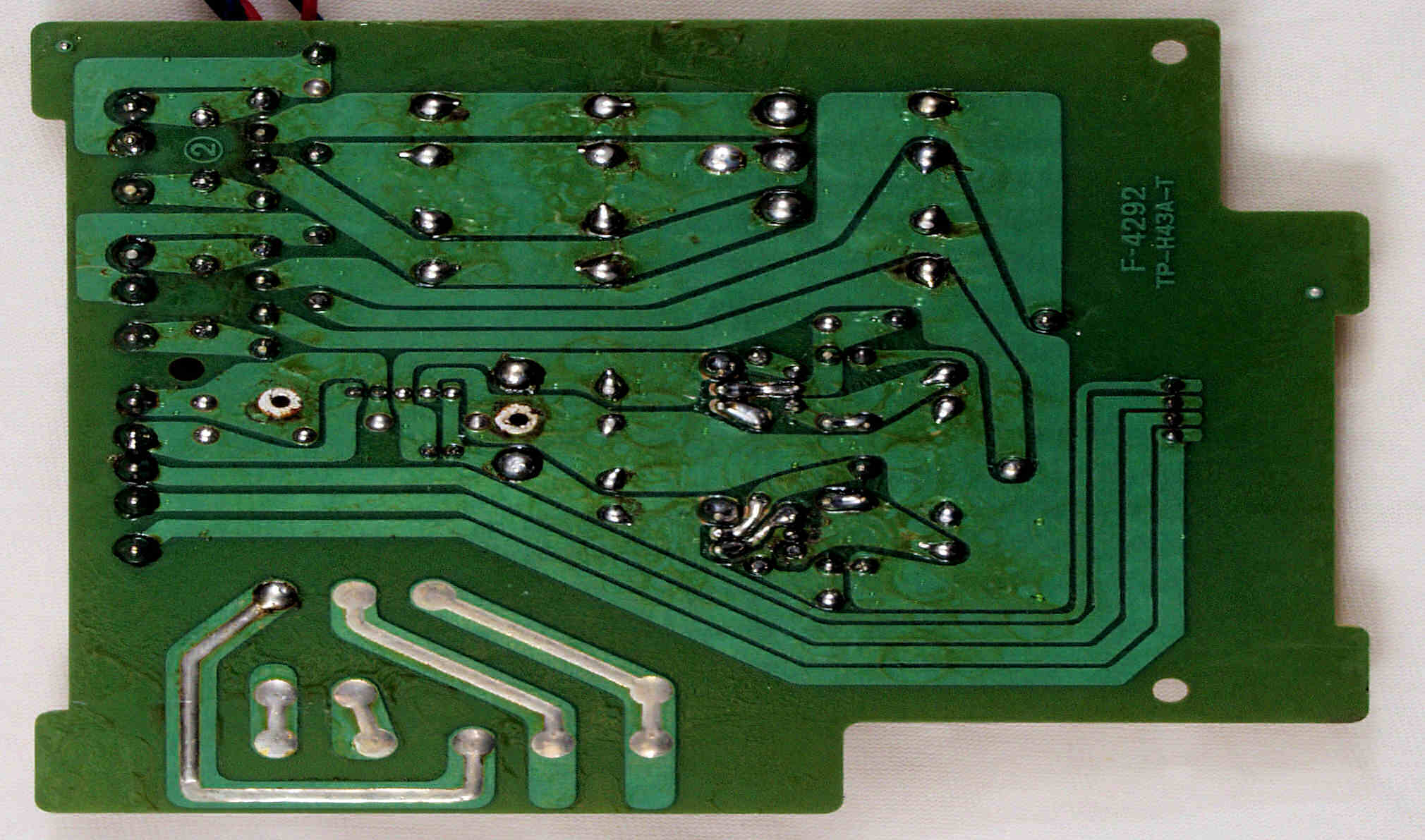

Ｃ７３．　修理前　定電圧基板裏

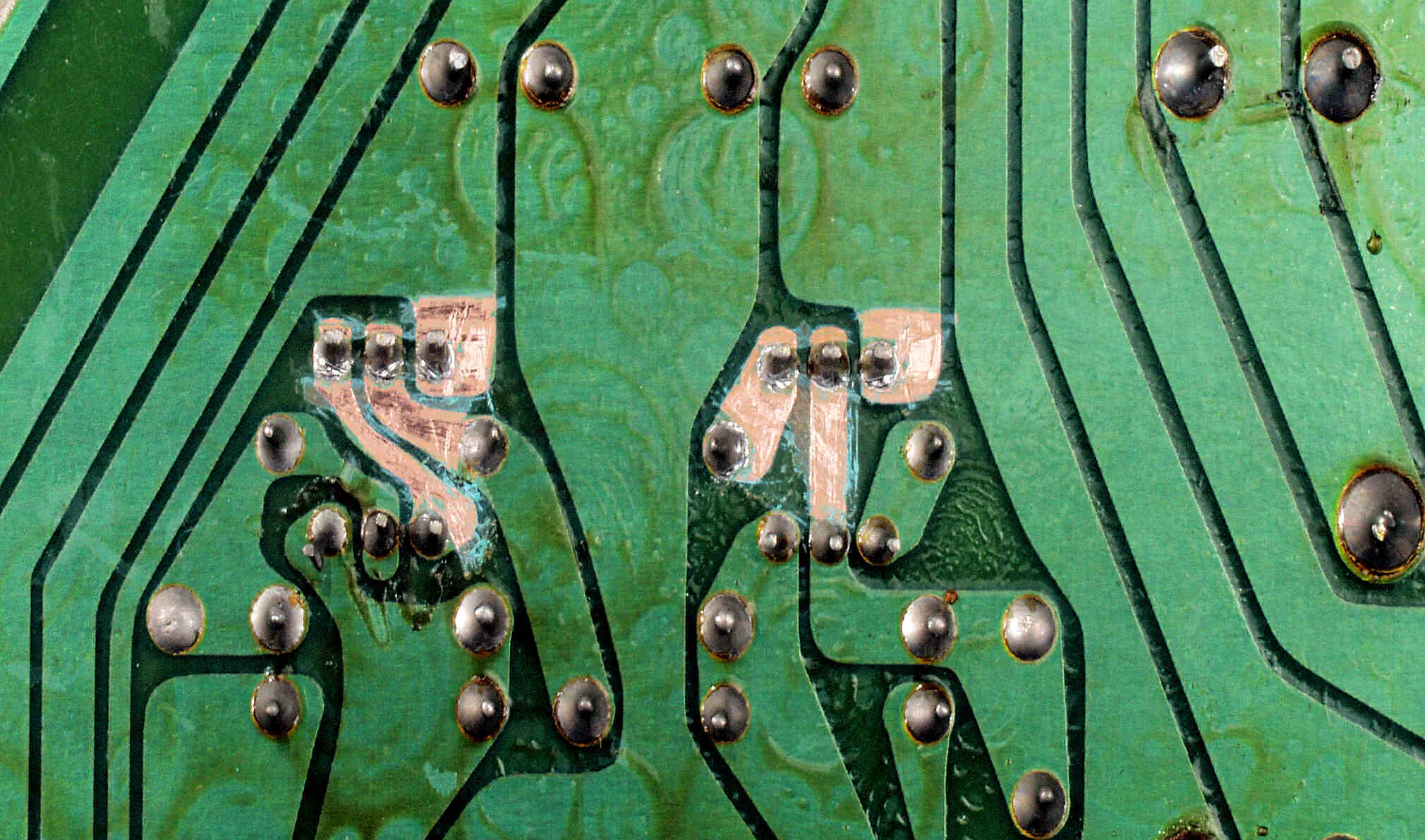

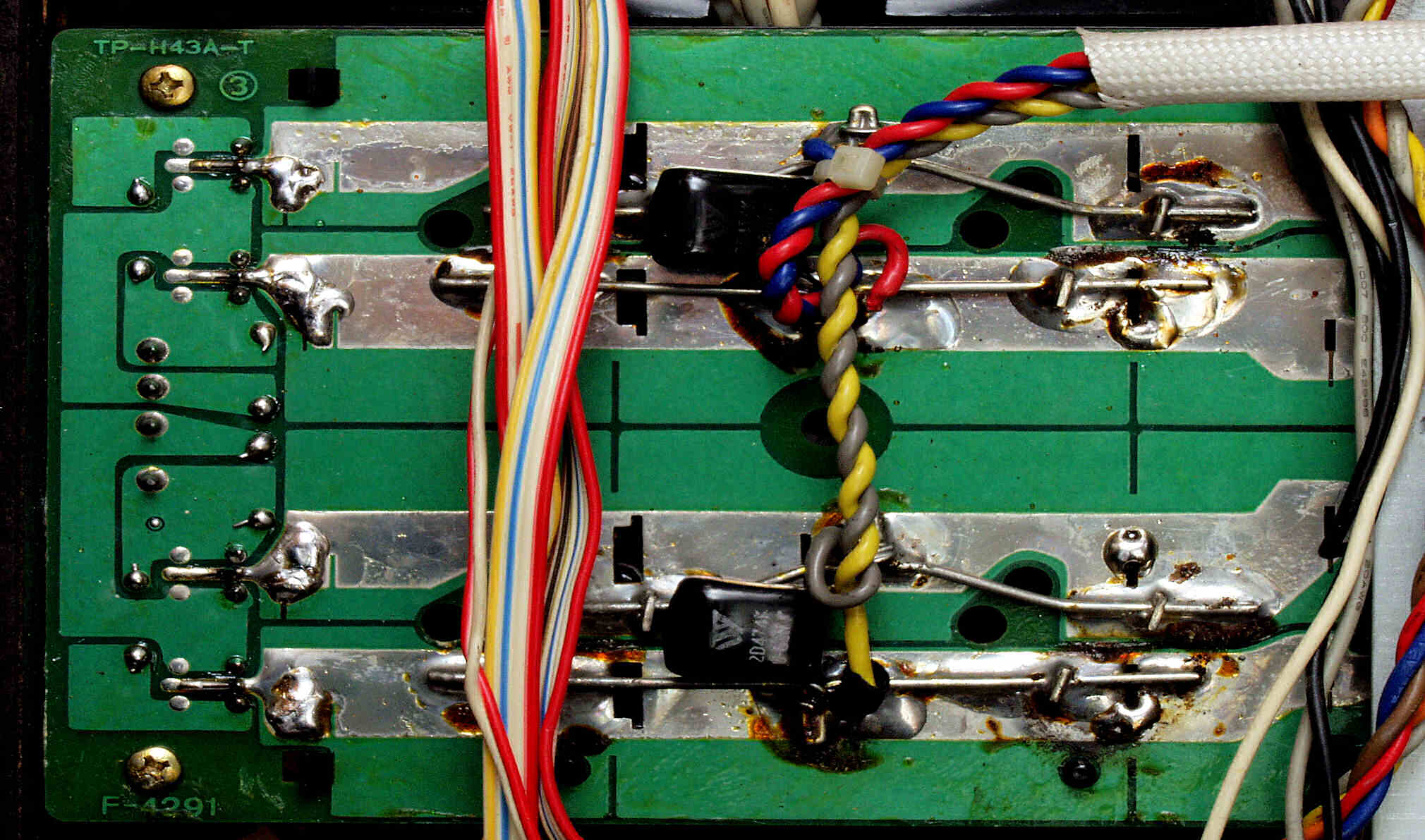

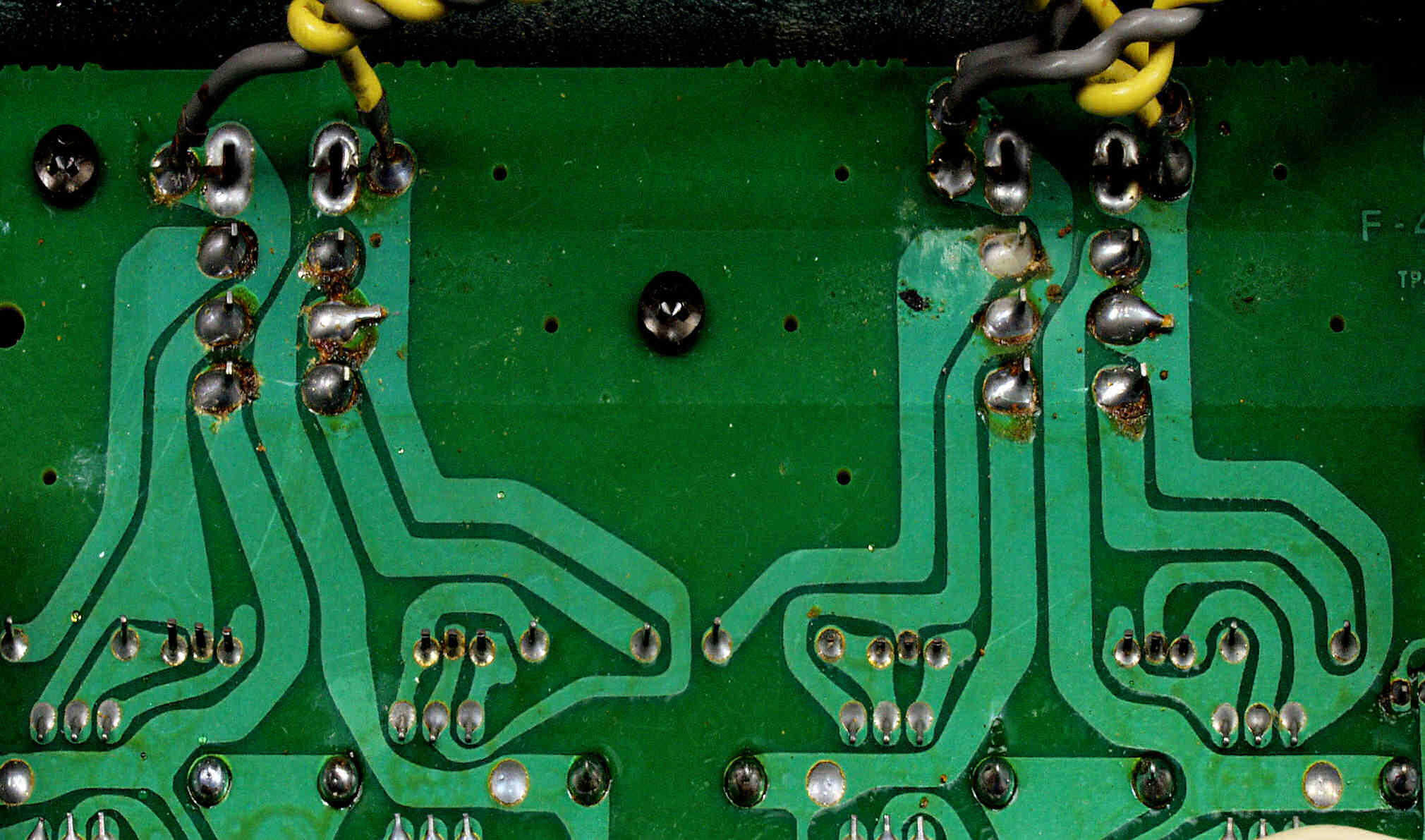

Ｃ７３１．　修理前　定電圧基板裏、発熱するＴＲ（トランジスター）の足は半田部分を広げる。

Ｃ７４．　修理（半田補正）後　定電圧基板裏

Ｃ７５．　完成定電圧基板裏。　洗浄後防湿材を塗る。

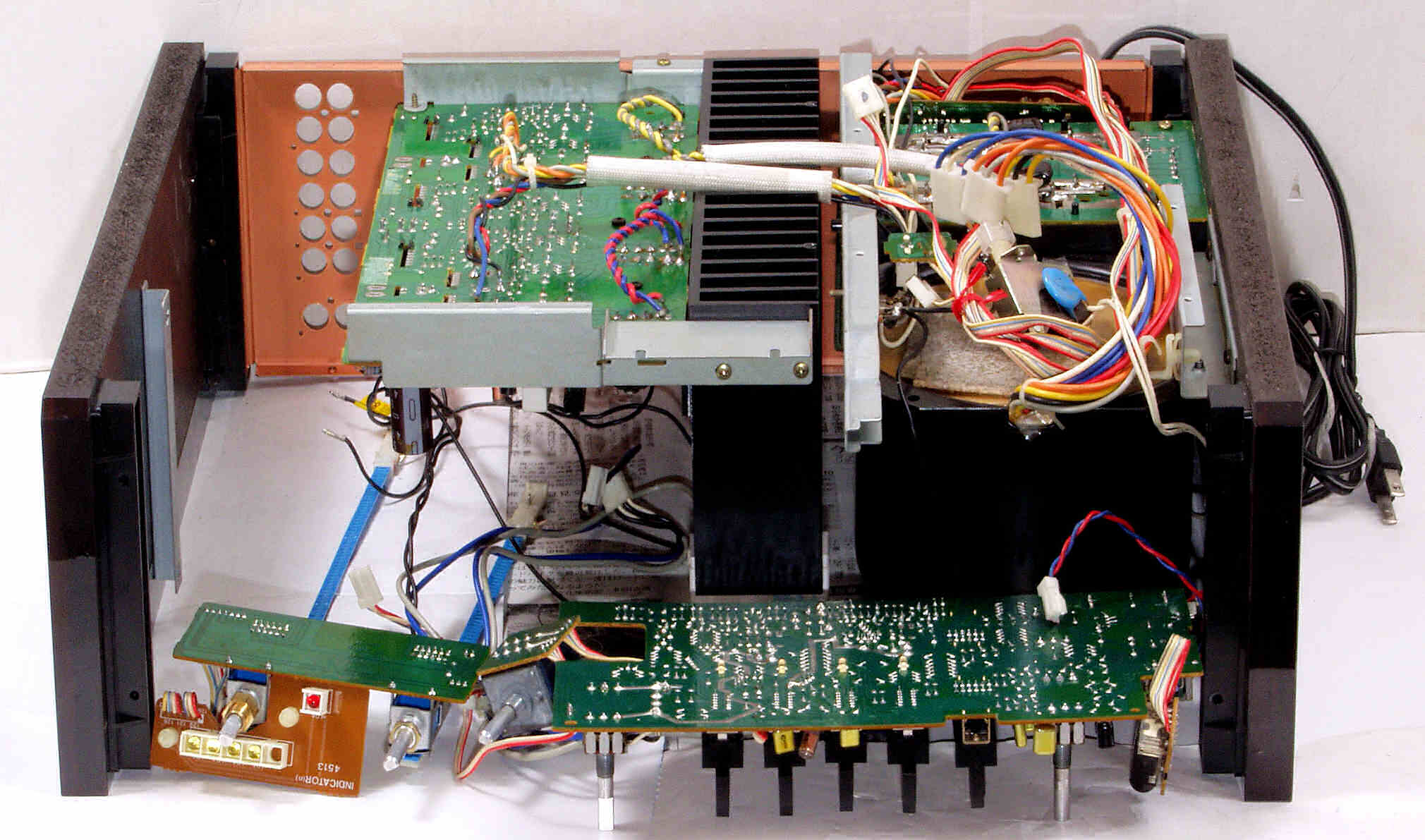

Ｃ８．　前パネルを外し修理中

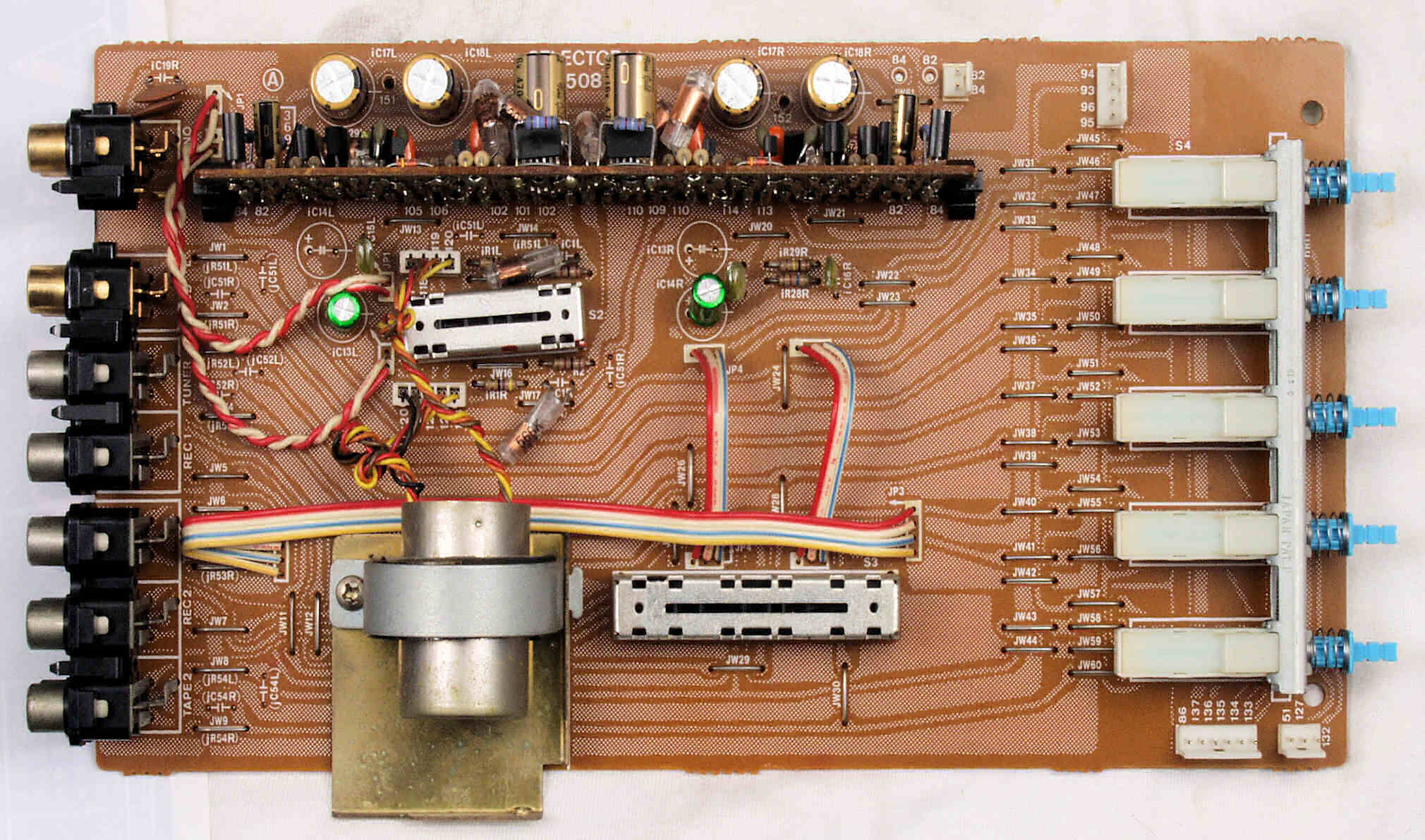

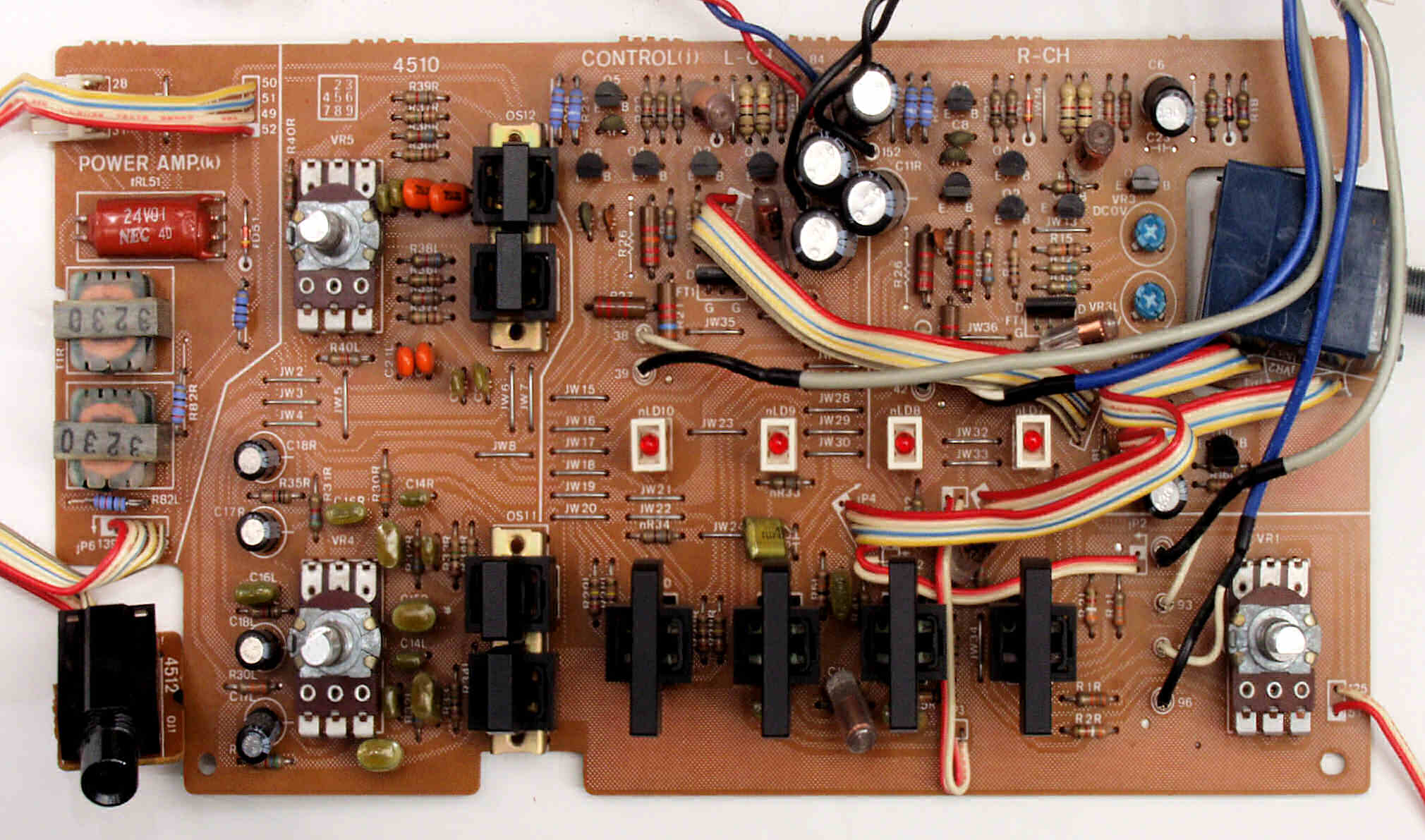

Ｃ８１．　修理前　コントロール基板

Ｃ８２．　修理後　コントロール基板　電解コンデンサー１４個交換（ＢＰ多用の為減少）

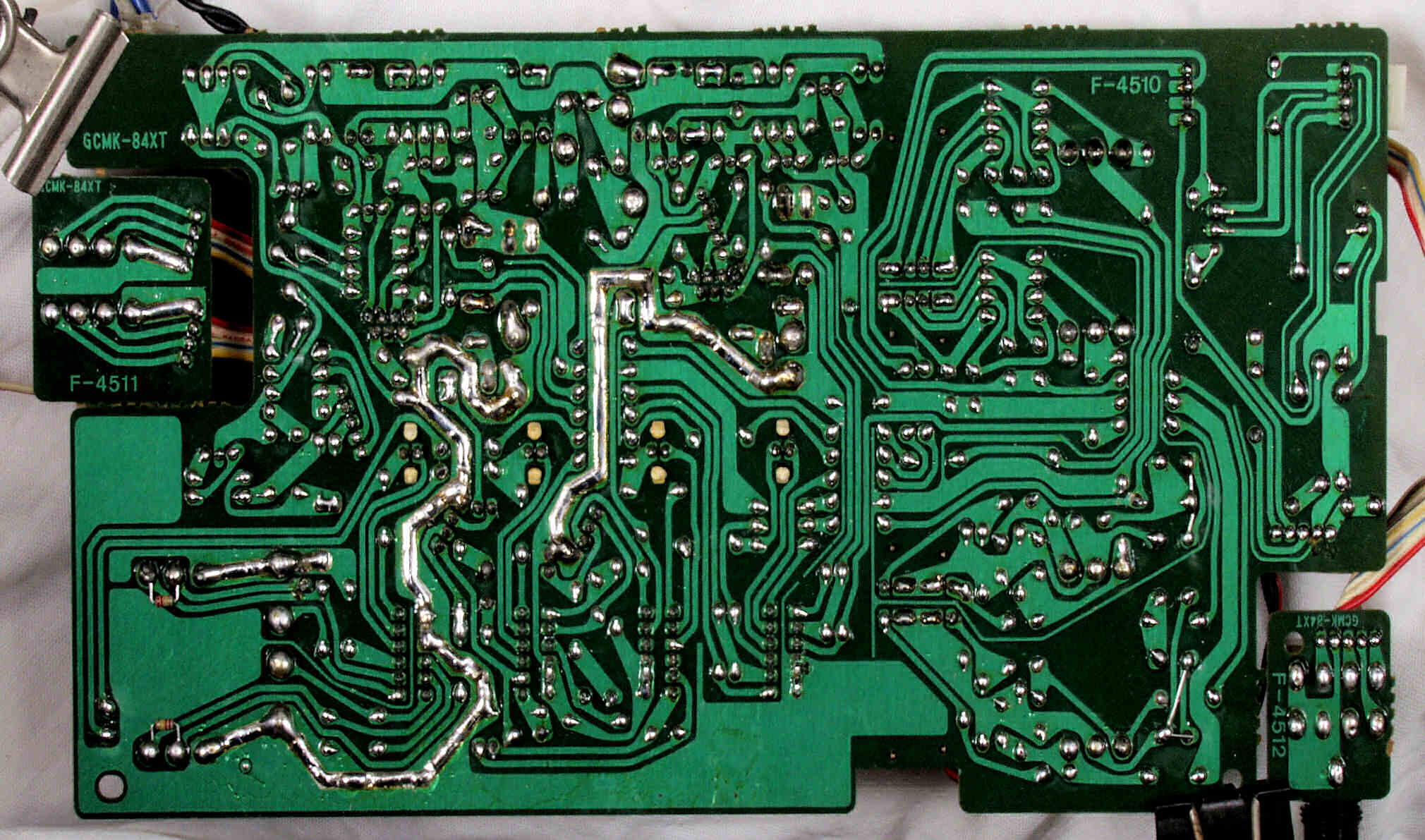

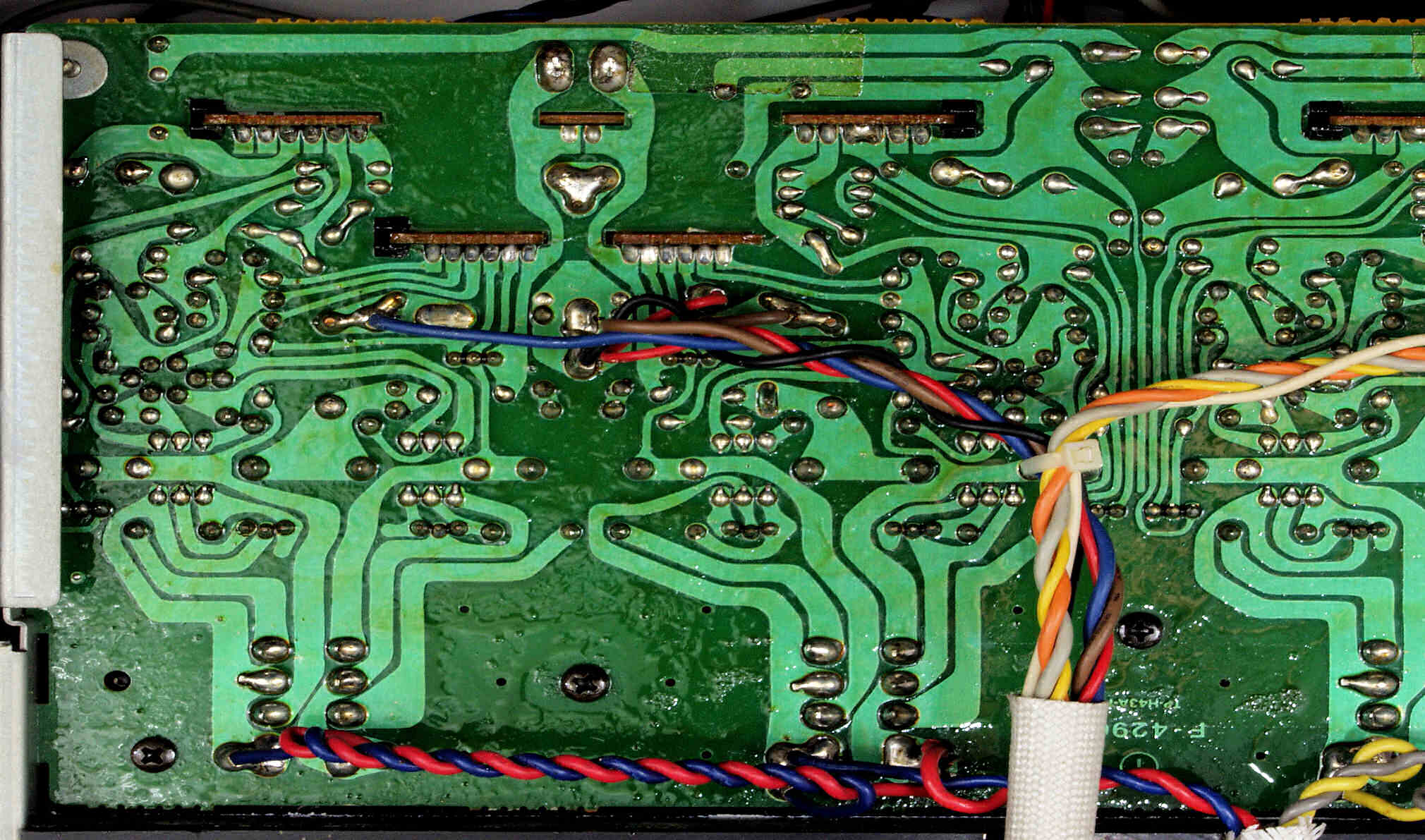

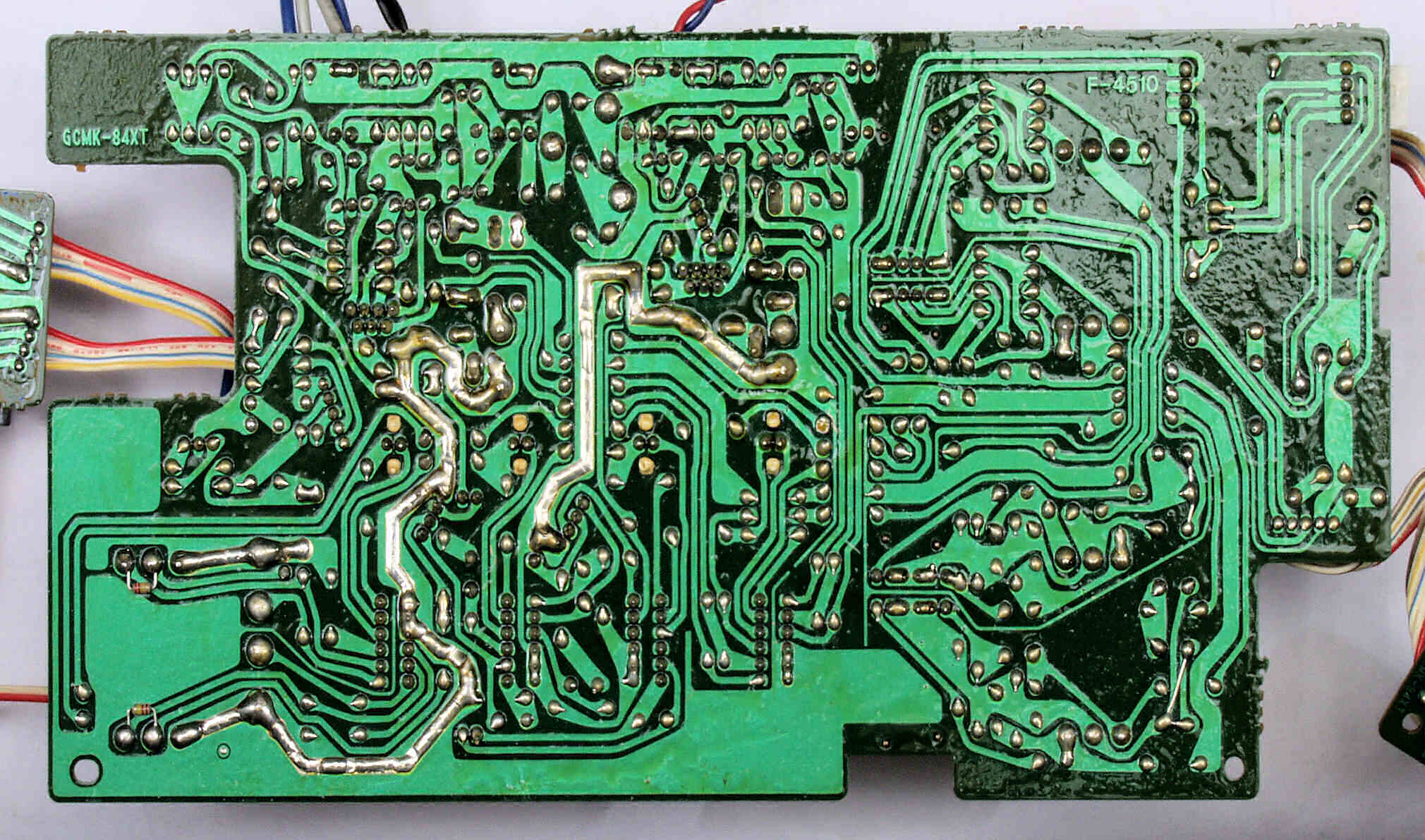

Ｃ８３．　修理前　コントロール基板裏

Ｃ８４．　修理（半田補正）後　コントロール基板裏

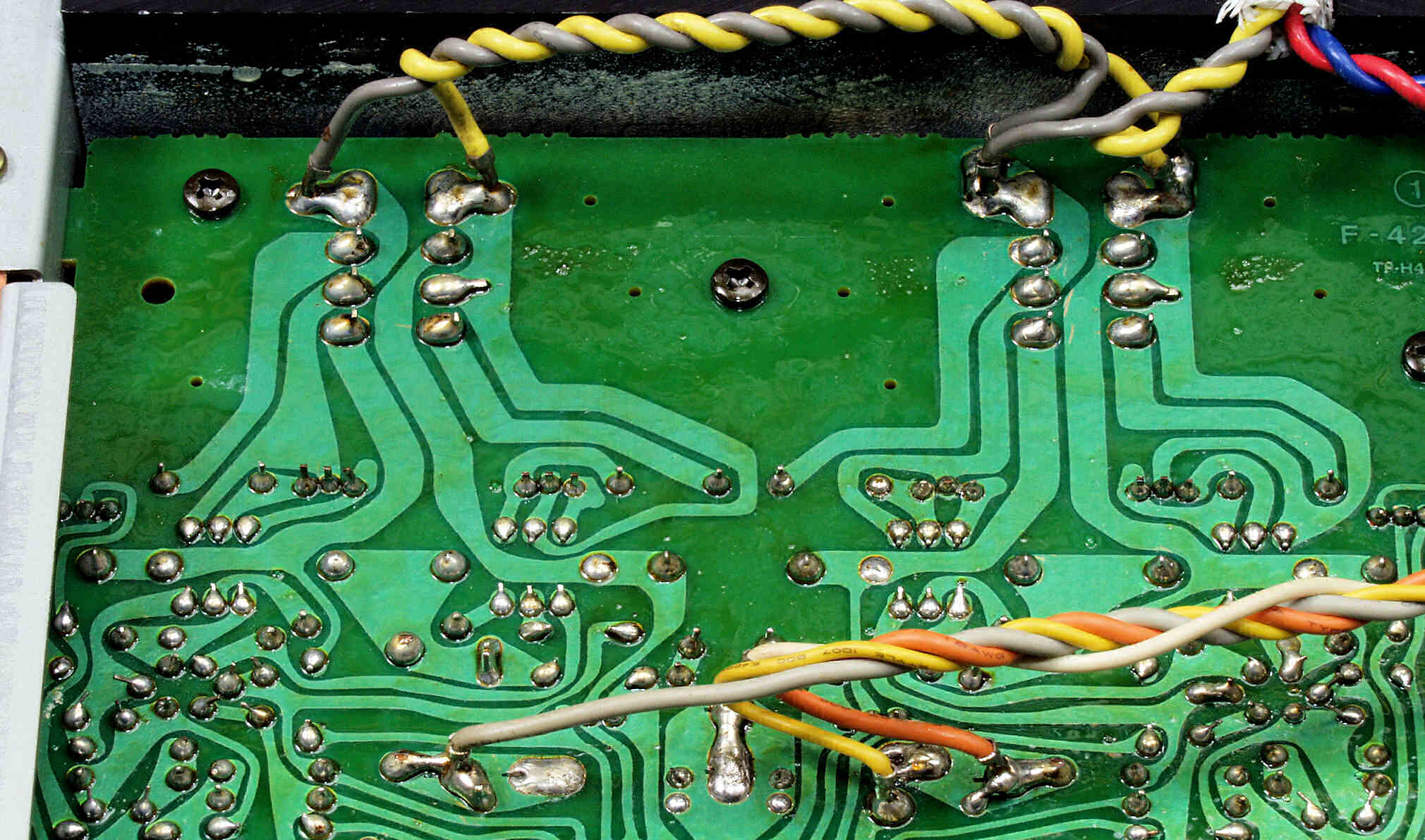

Ｃ８５．　修理中　コントロール基板裏、リード（ジャンパー）線の曲げ方向が良くない

Ｃ８５１．　修理後　コントロール基板裏、リード（ジャンパー）線の曲げ方向を修正

Ｃ８５２．　修理中　コントロール基板裏、リード（ジャンパー）線の曲げ方向が良くない

Ｃ８５３．　修理後　コントロール基板裏、リード（ジャンパー）線の曲げ方向を修正

Ｃ８６．　完成コントロール基板裏。　洗浄後防湿材を塗る。

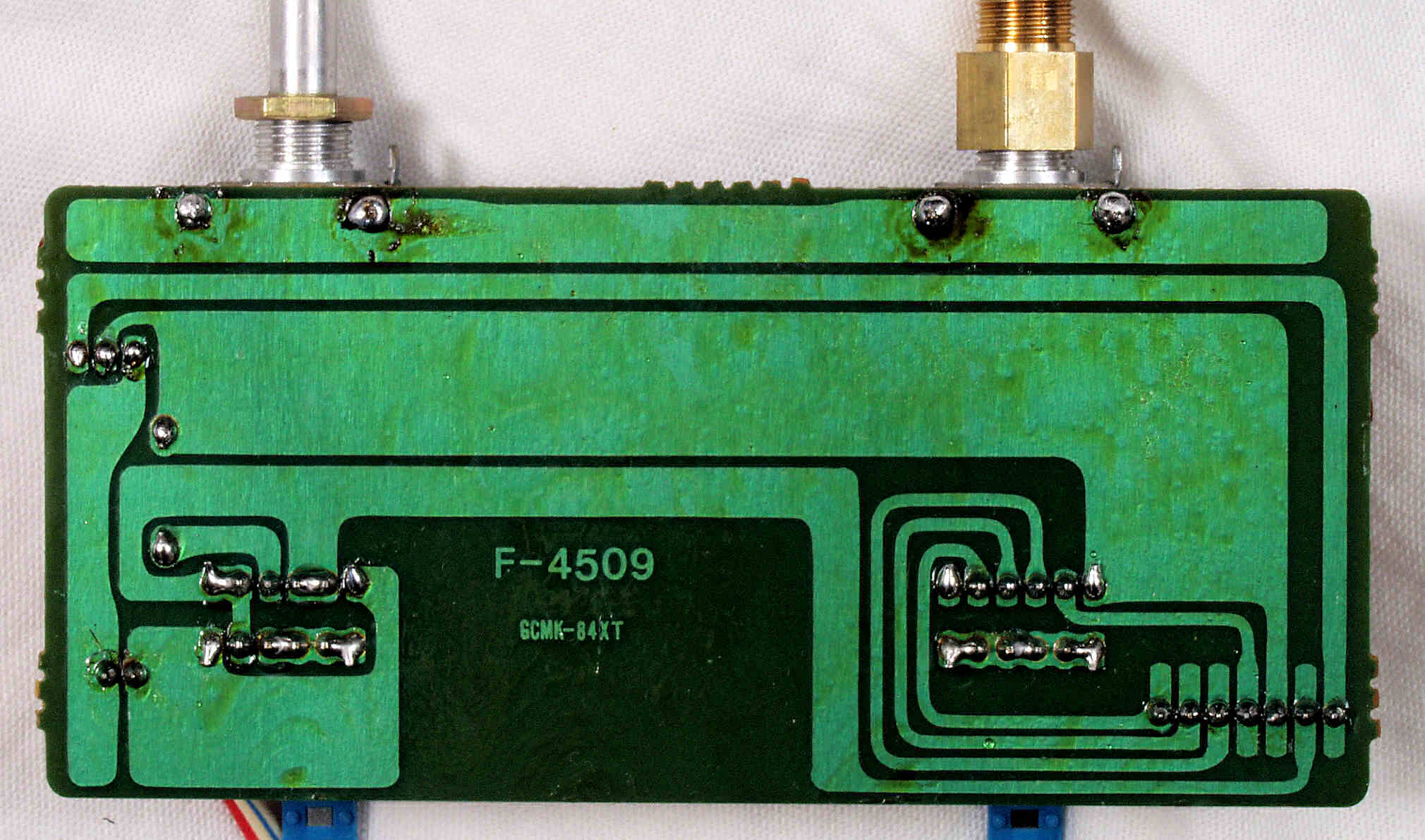

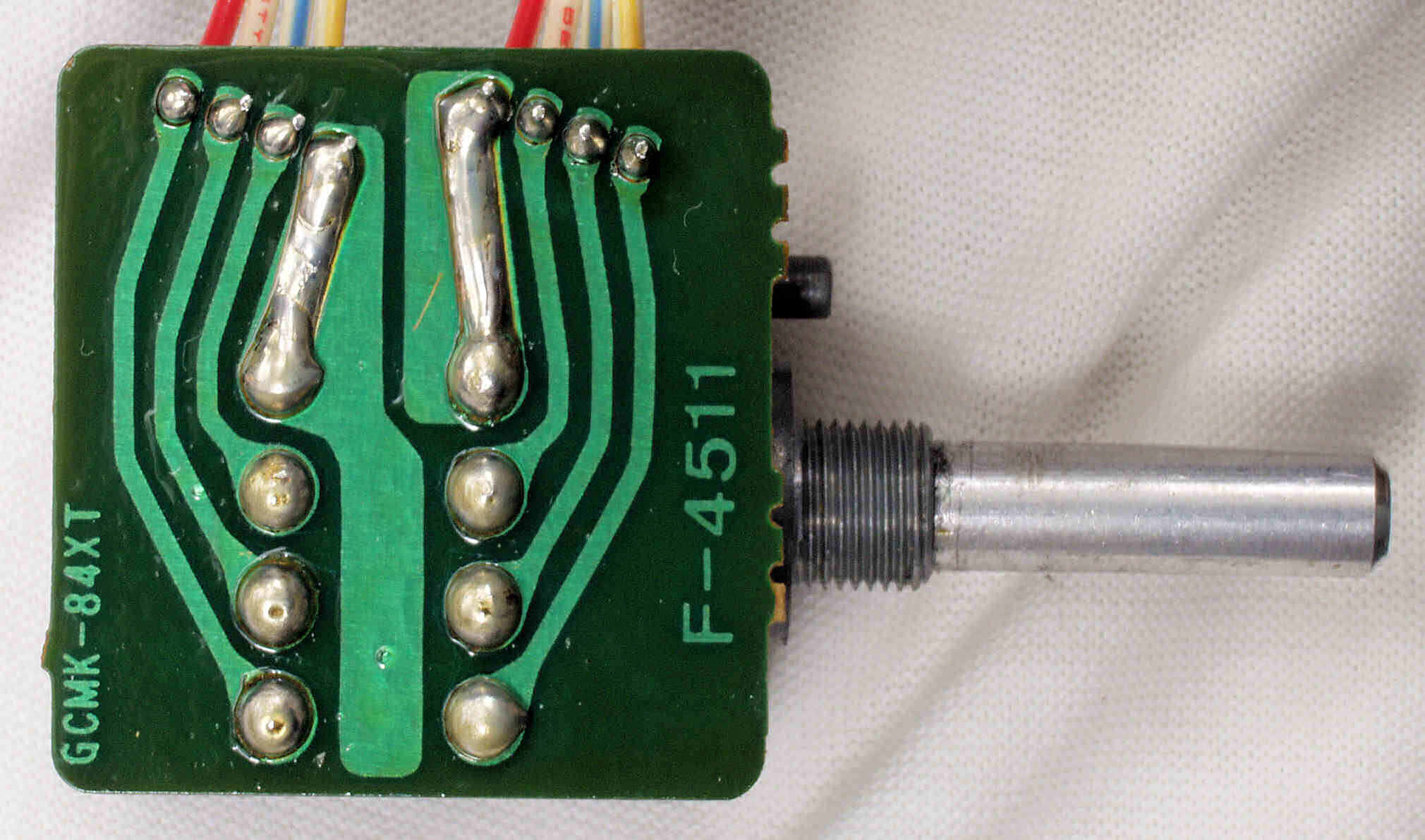

Ｃ８７．　完成メインＶＲ基板　洗浄後

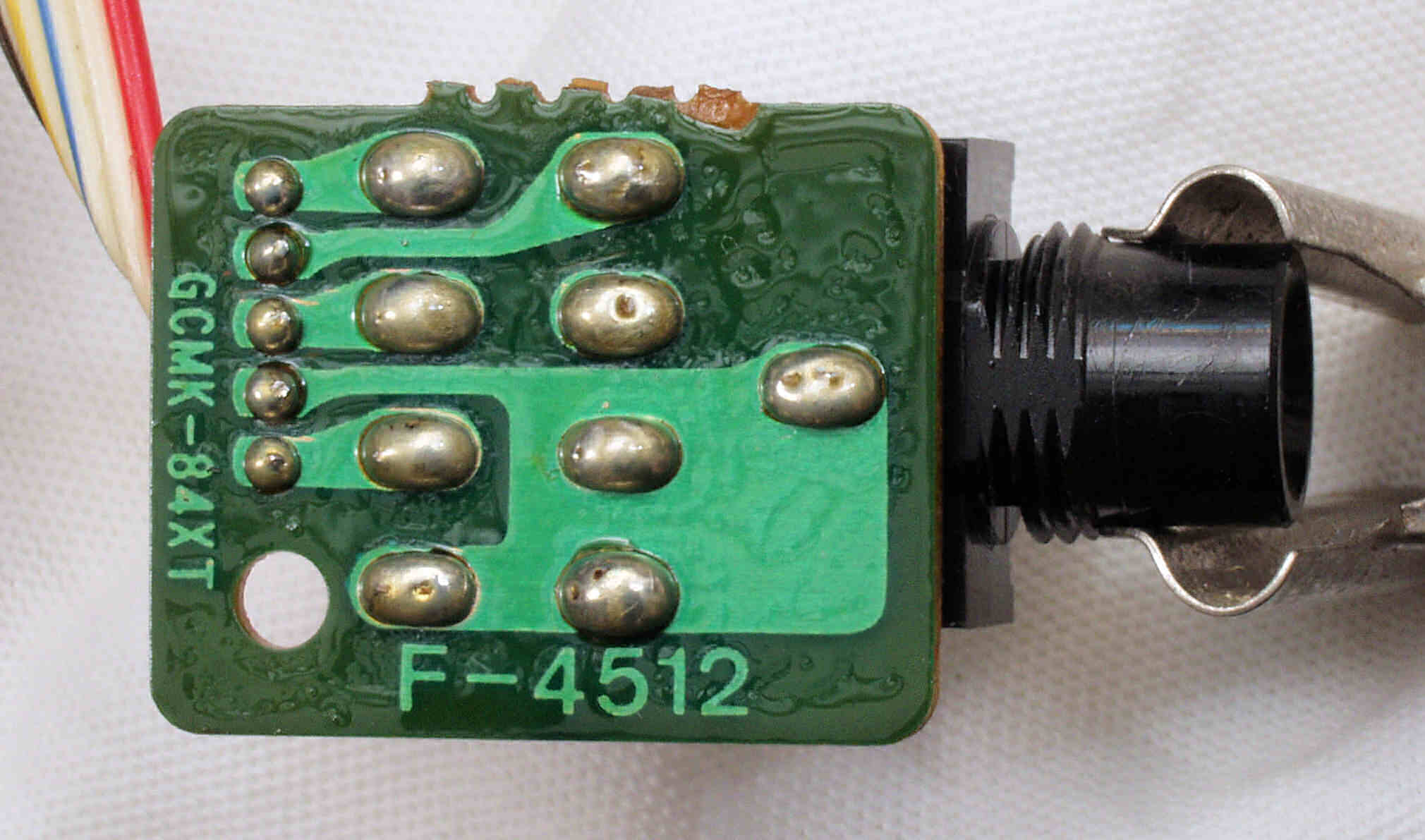

Ｃ８８．　完成ホーンジャック基板裏。　洗浄後防湿材を塗る。

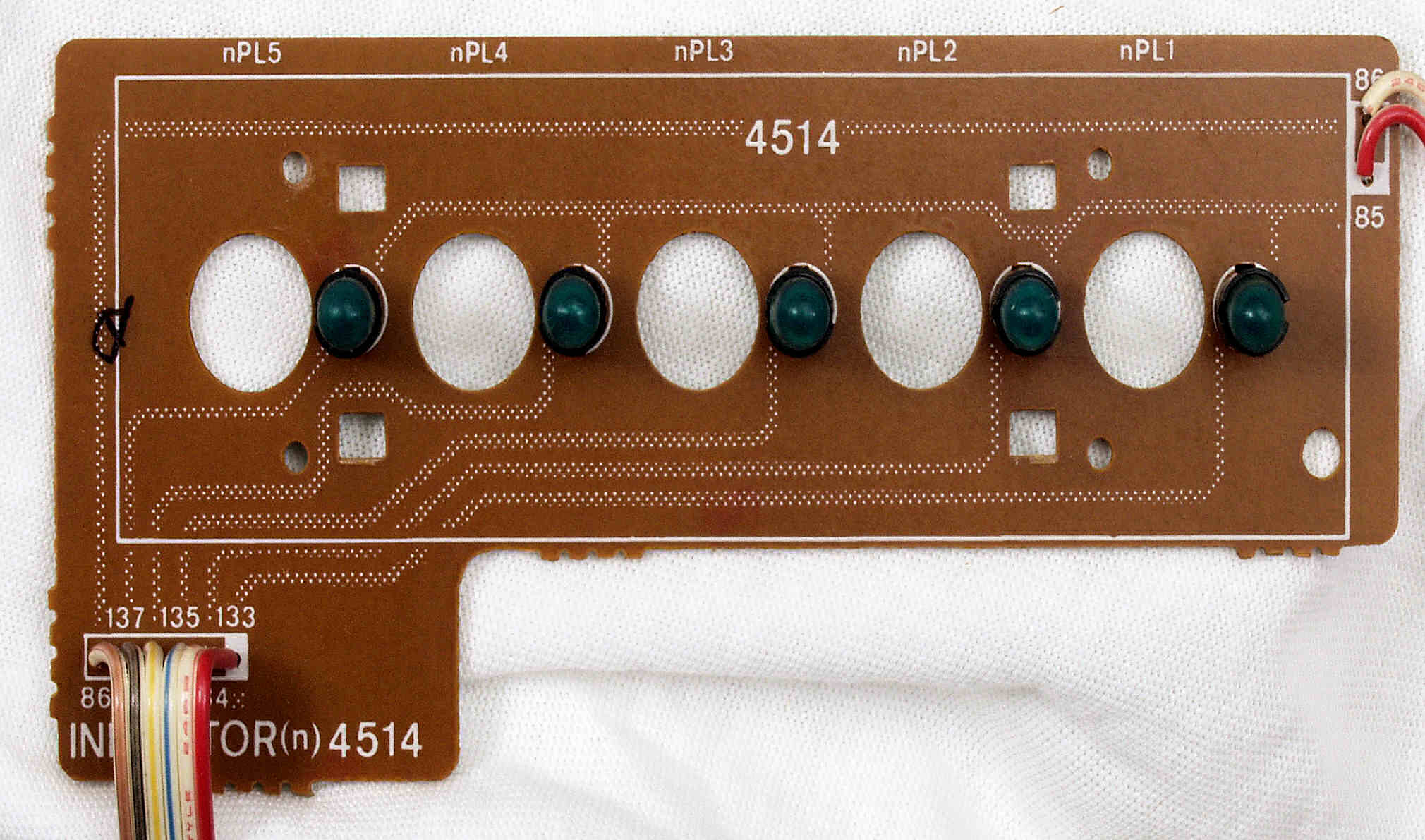

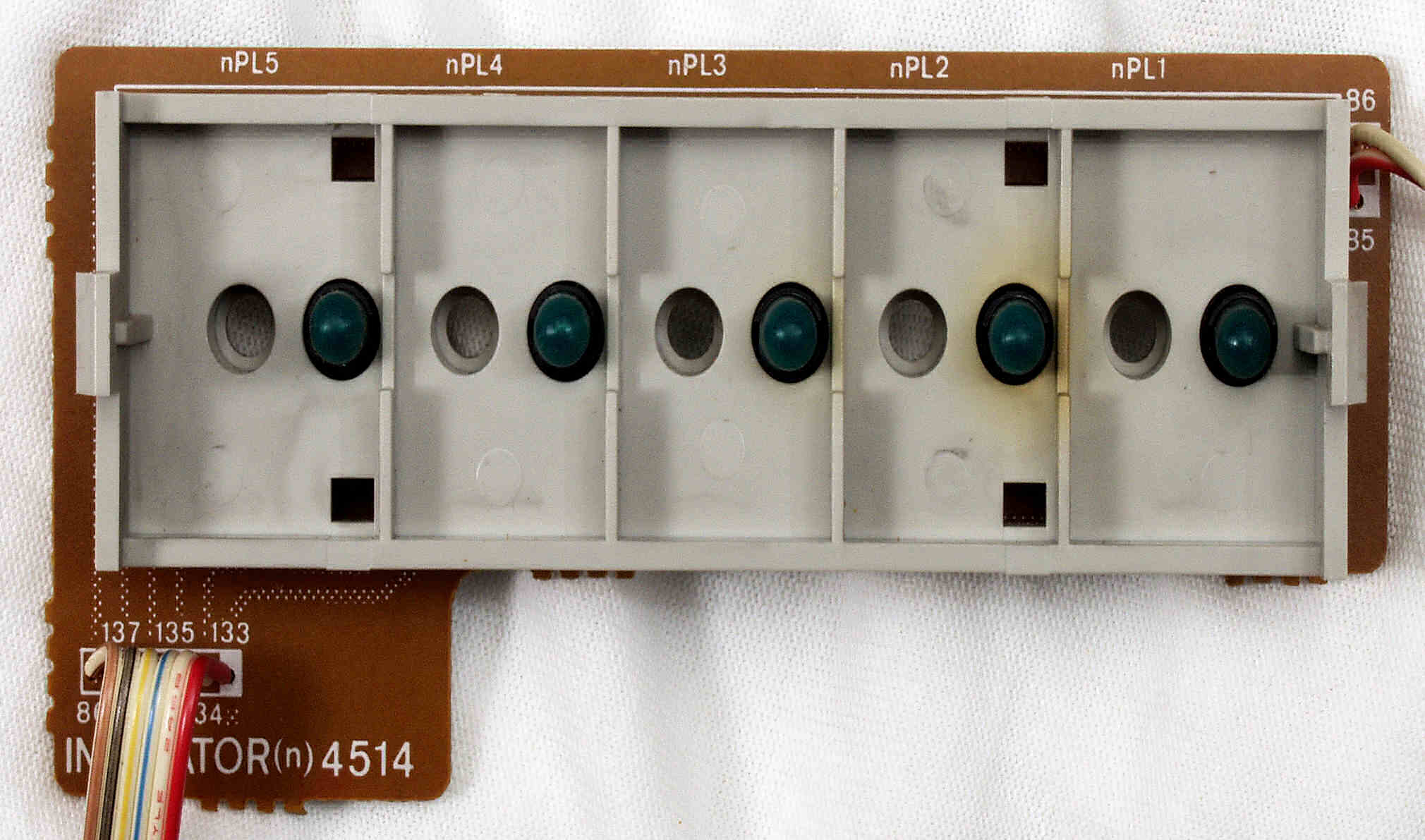

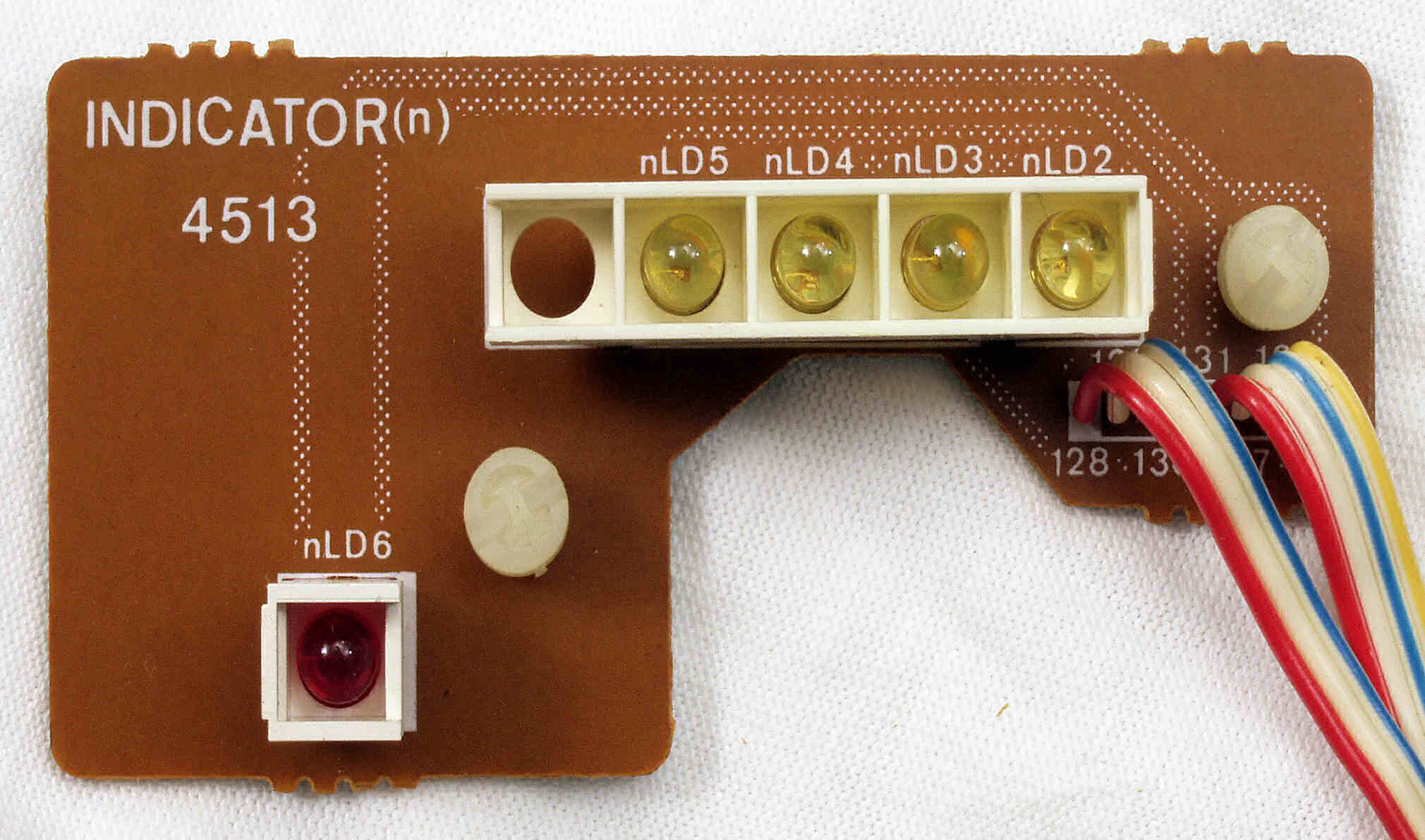

Ｃ９１．　修理中　入力表示基板。　ＬＥＤ全盛ですが、柔らかい光は電球のみ！

Ｃ９２．　修理後　入力表示基板。　ランプ交換

Ｃ９３．　修理前　入力表示基板裏

Ｃ９４．　修理（半田補正）後　入力表示基板裏。

Ｃ９５．　完成入力表示基板裏。　洗浄後防湿材を塗る。

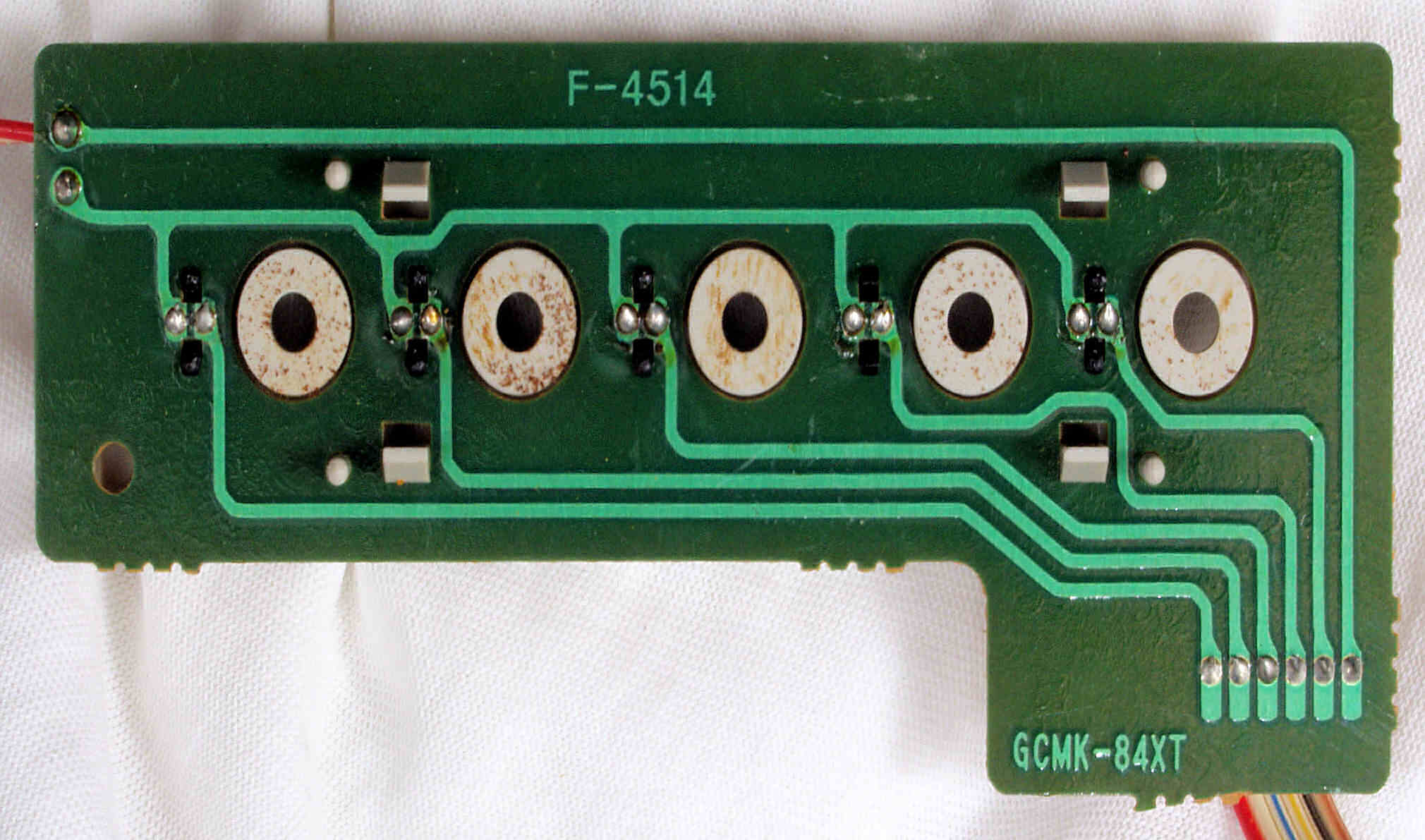

ＣＡ１．　修理中　LED表示基板。

ＣＡ２．　修理前　入力表示基板裏

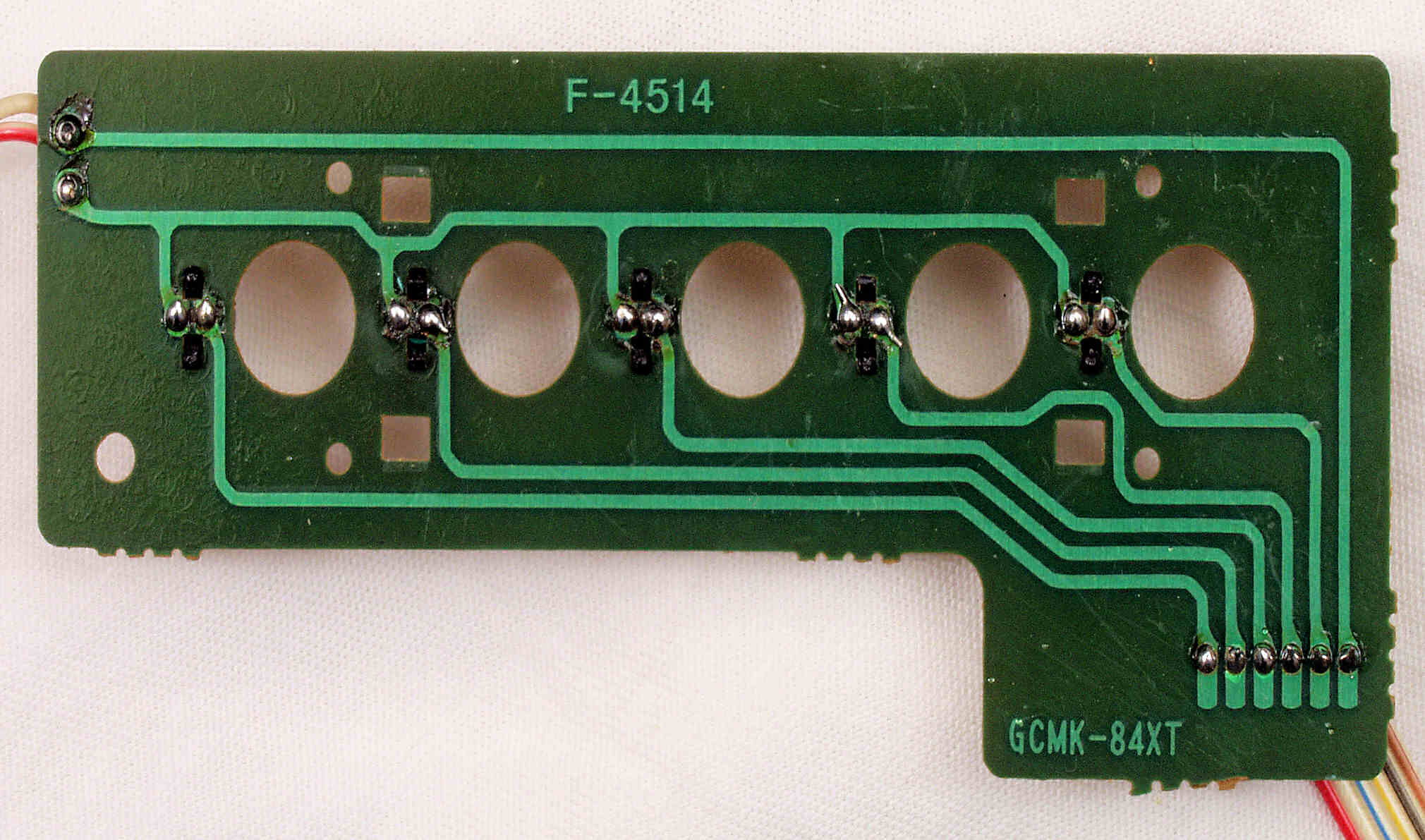

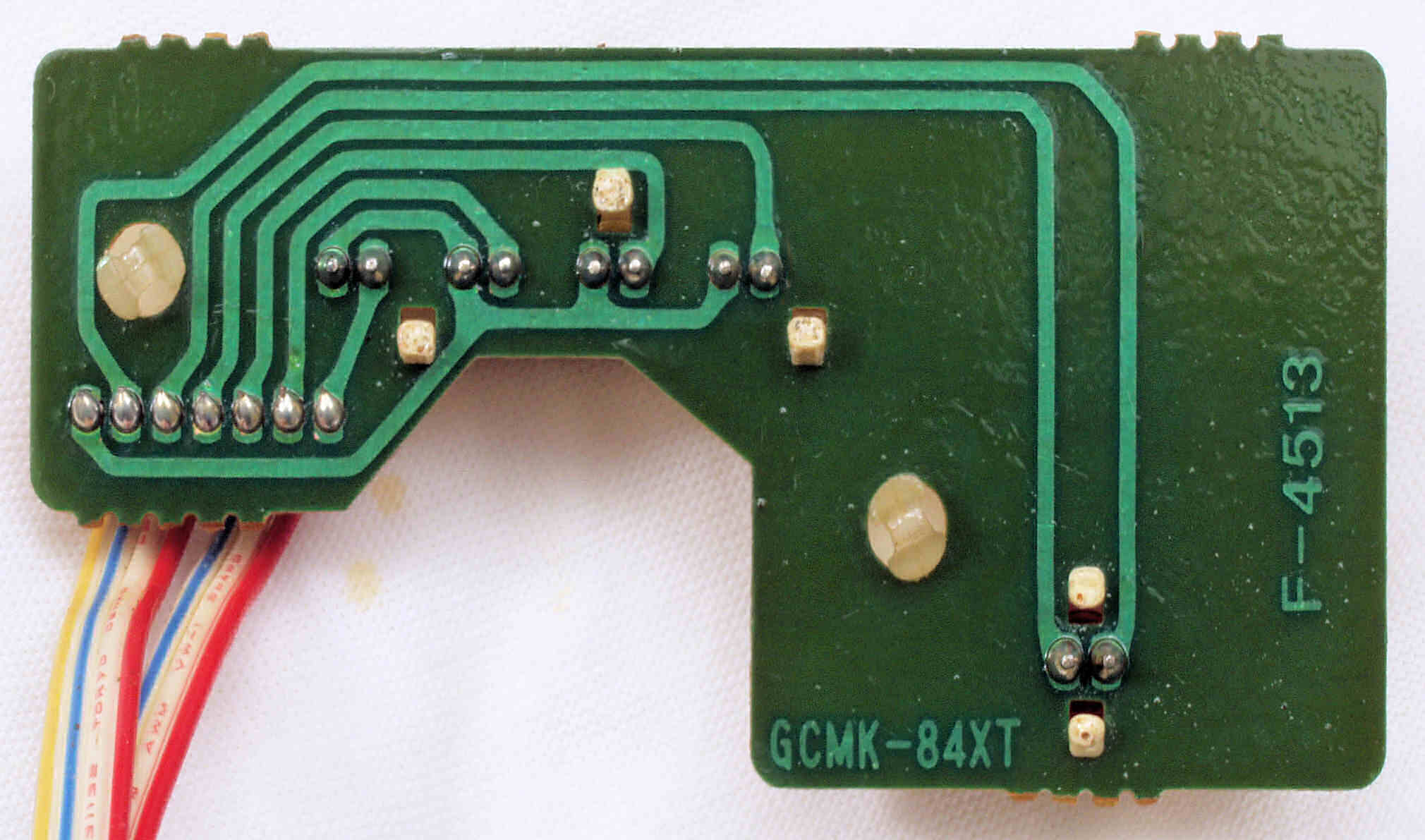

ＣＡ３．　修理（半田補正）後　入力表示基板裏。　ランプ交換。

ＣＡ４．　完成入力表示基板裏。　洗浄後防湿材を塗る。

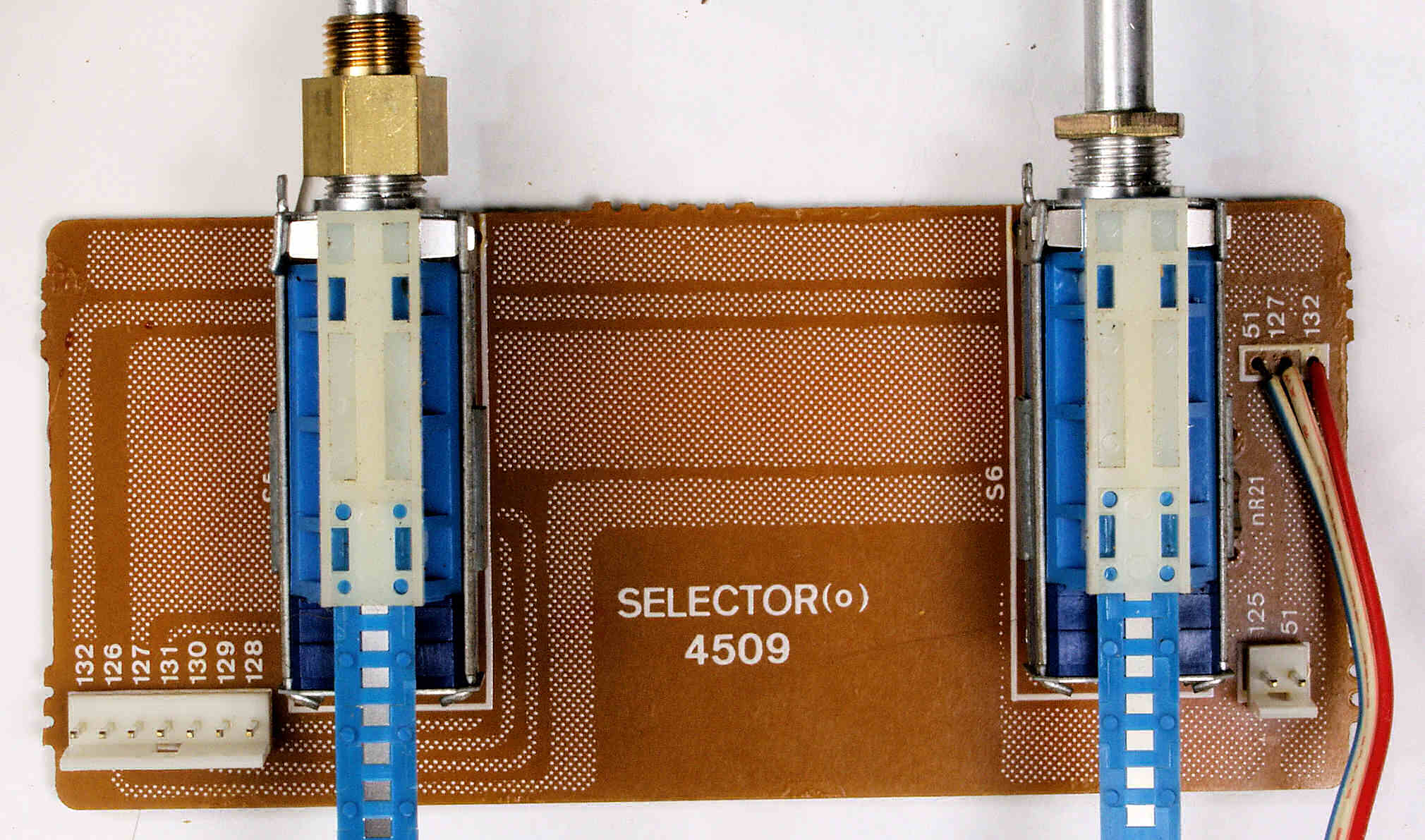

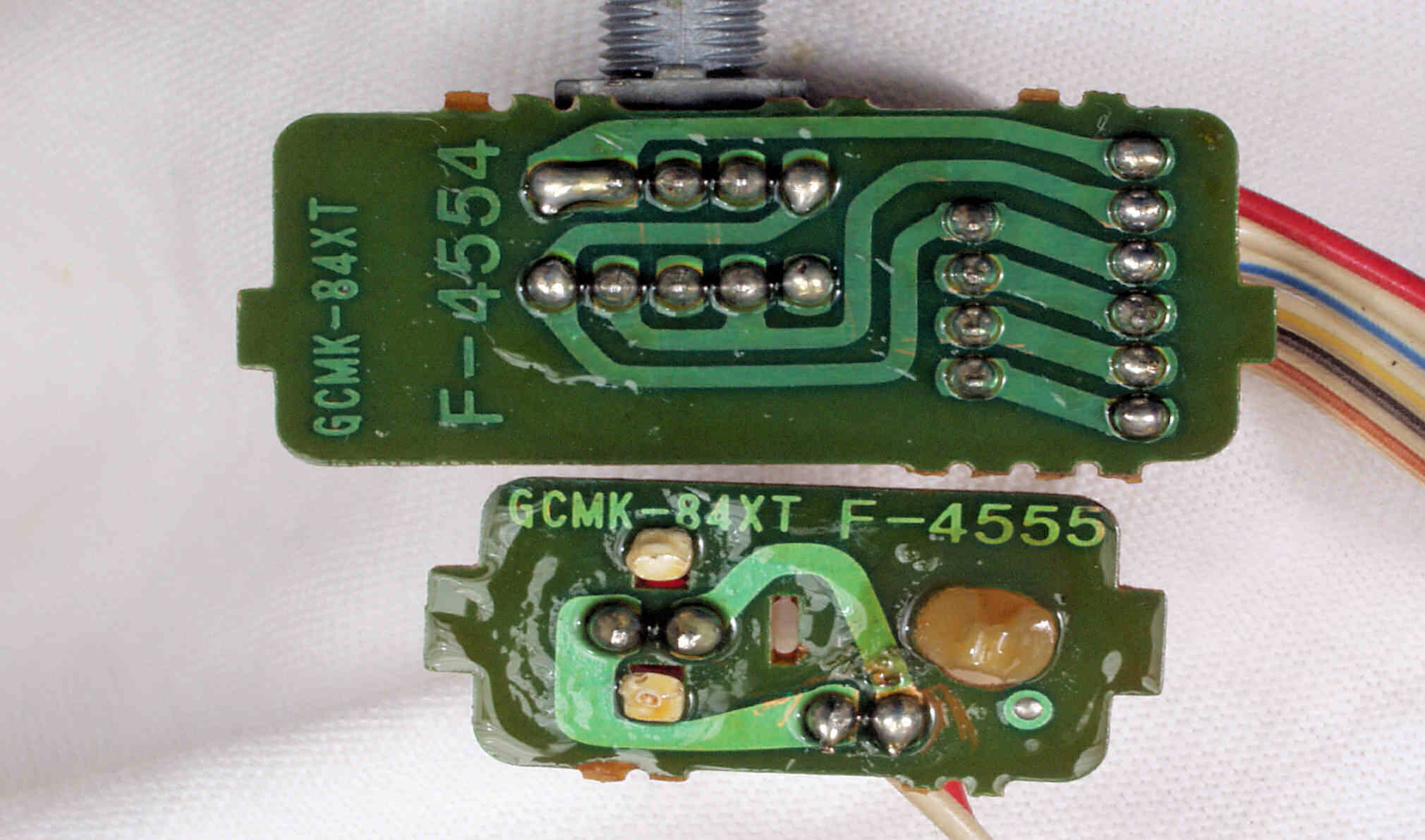

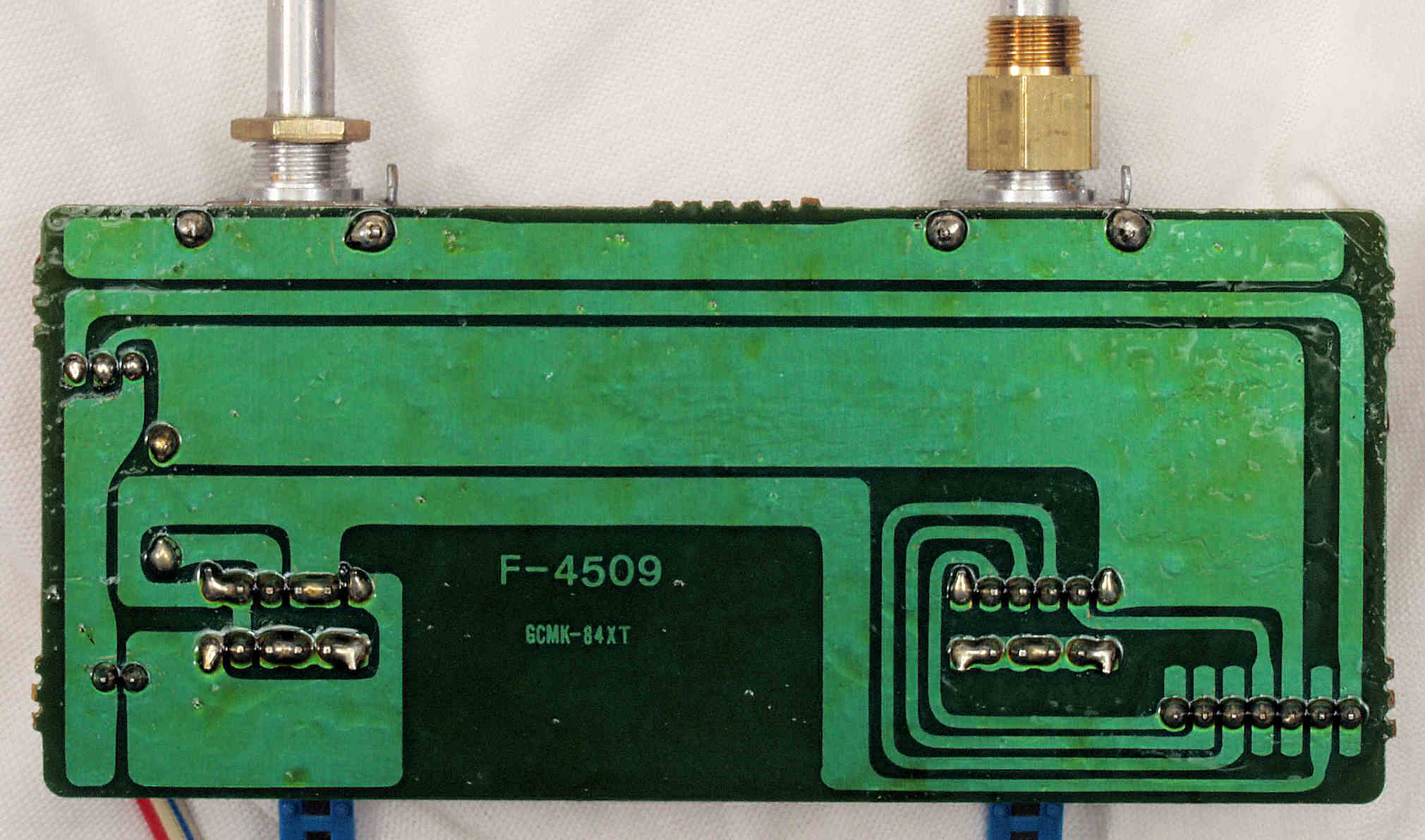

ＣＢ１．　修理中　モード切替ＳＷ基板

ＣＢ２．　修理前　モード切替ＳＷ基板裏

ＣＢ３．　修理（半田補正）後　モード切替ＳＷ基板裏　　全半田やり直し

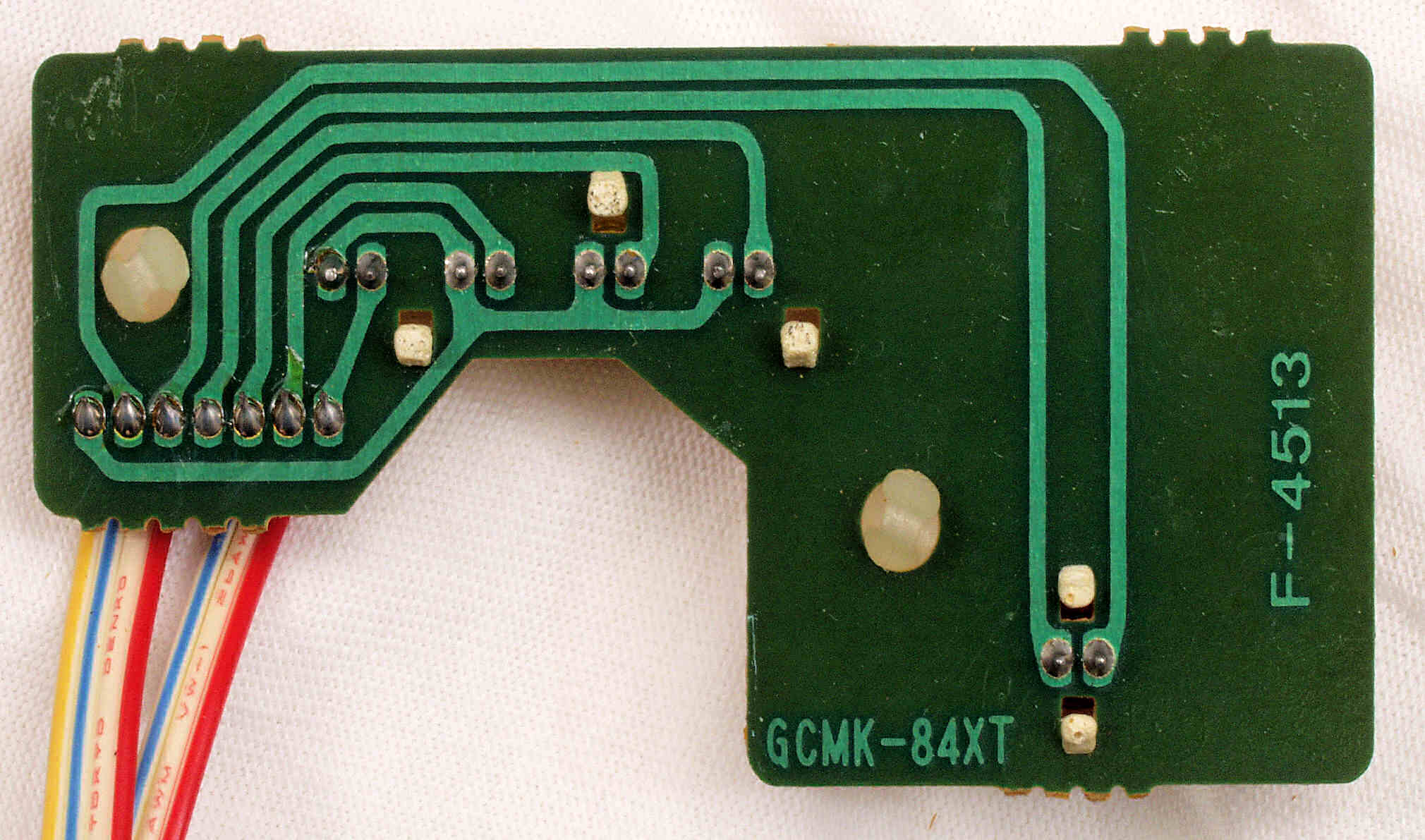

ＣＢ４．　完成モード切替ＳＷ基板裏。　洗浄後防湿材を塗る。

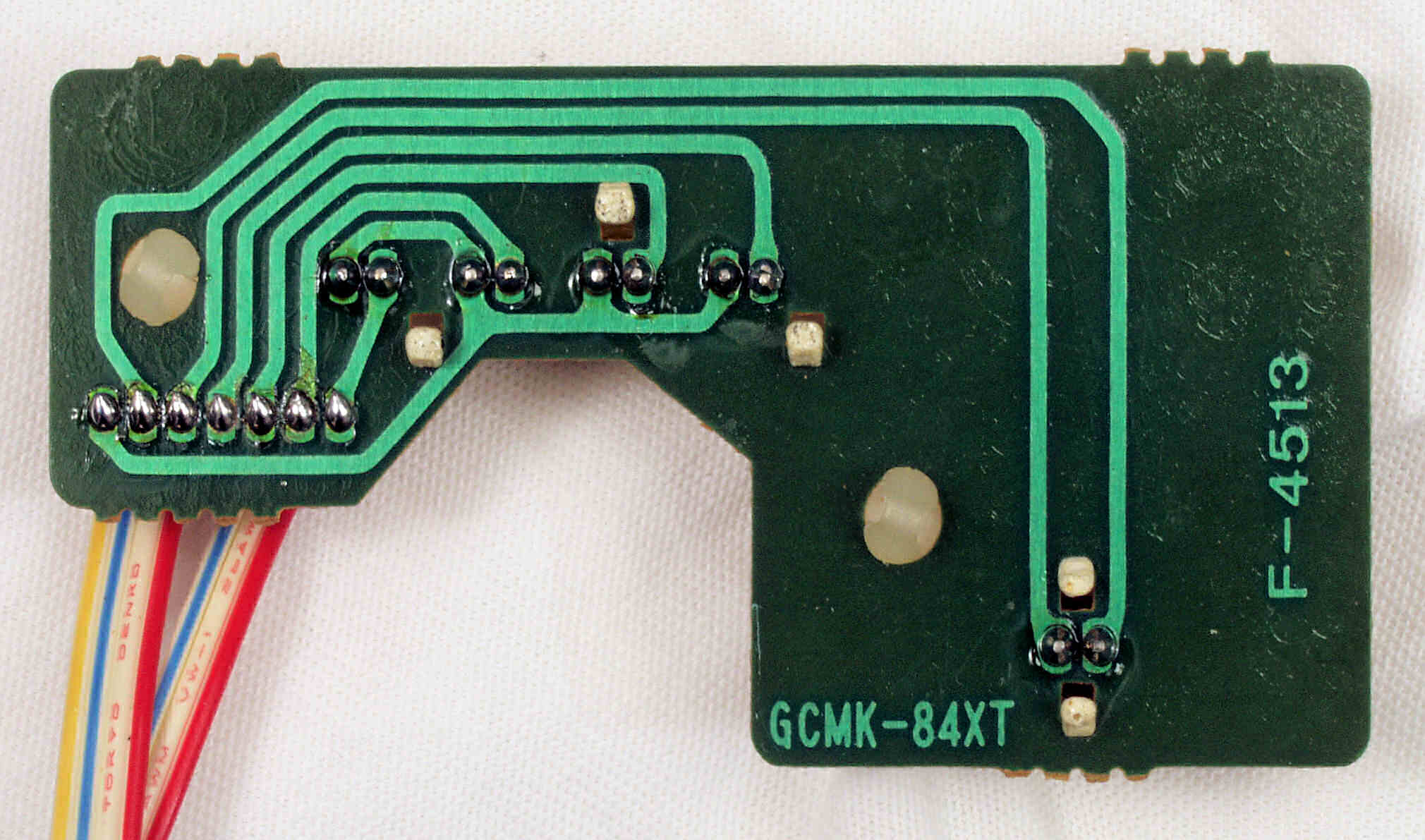

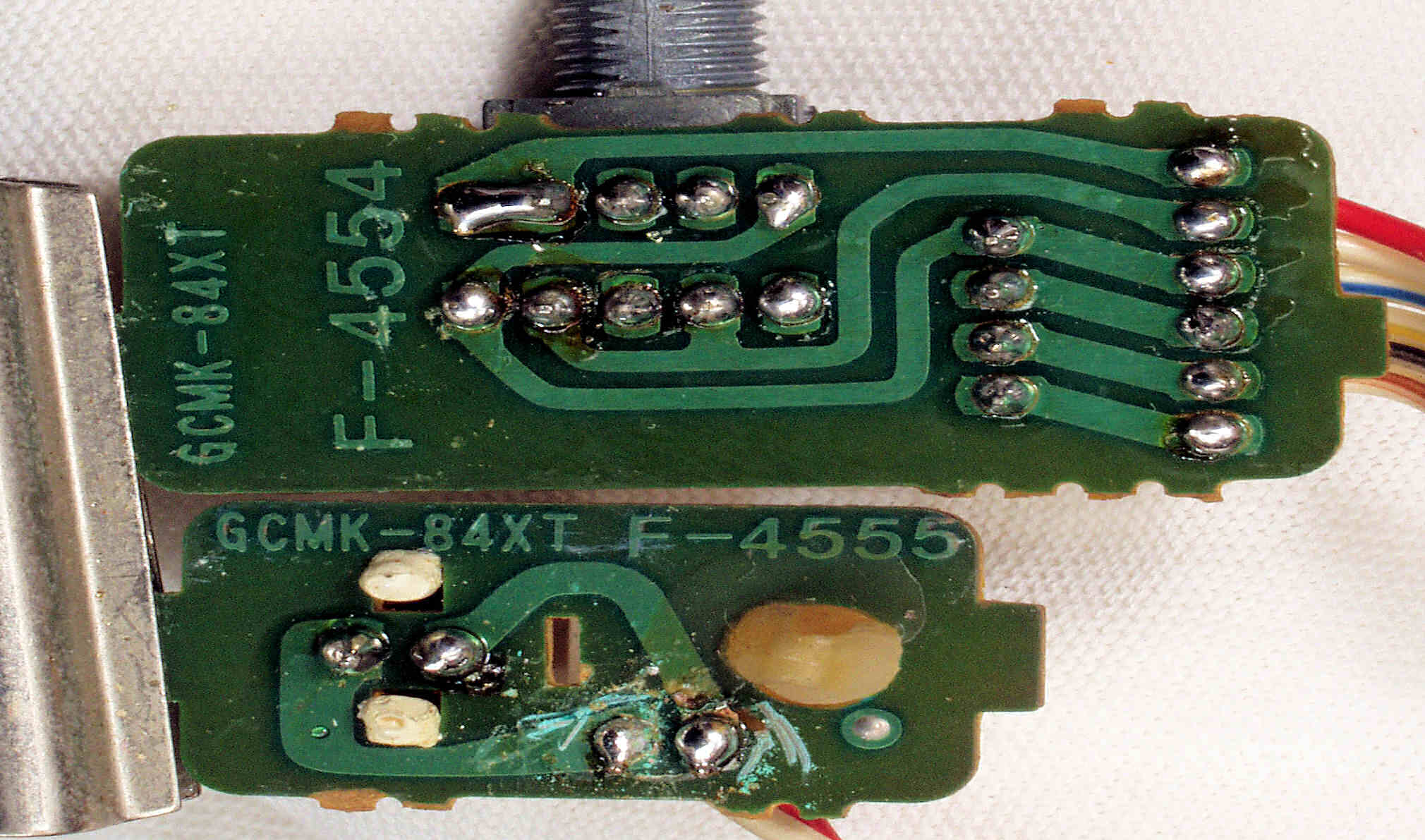

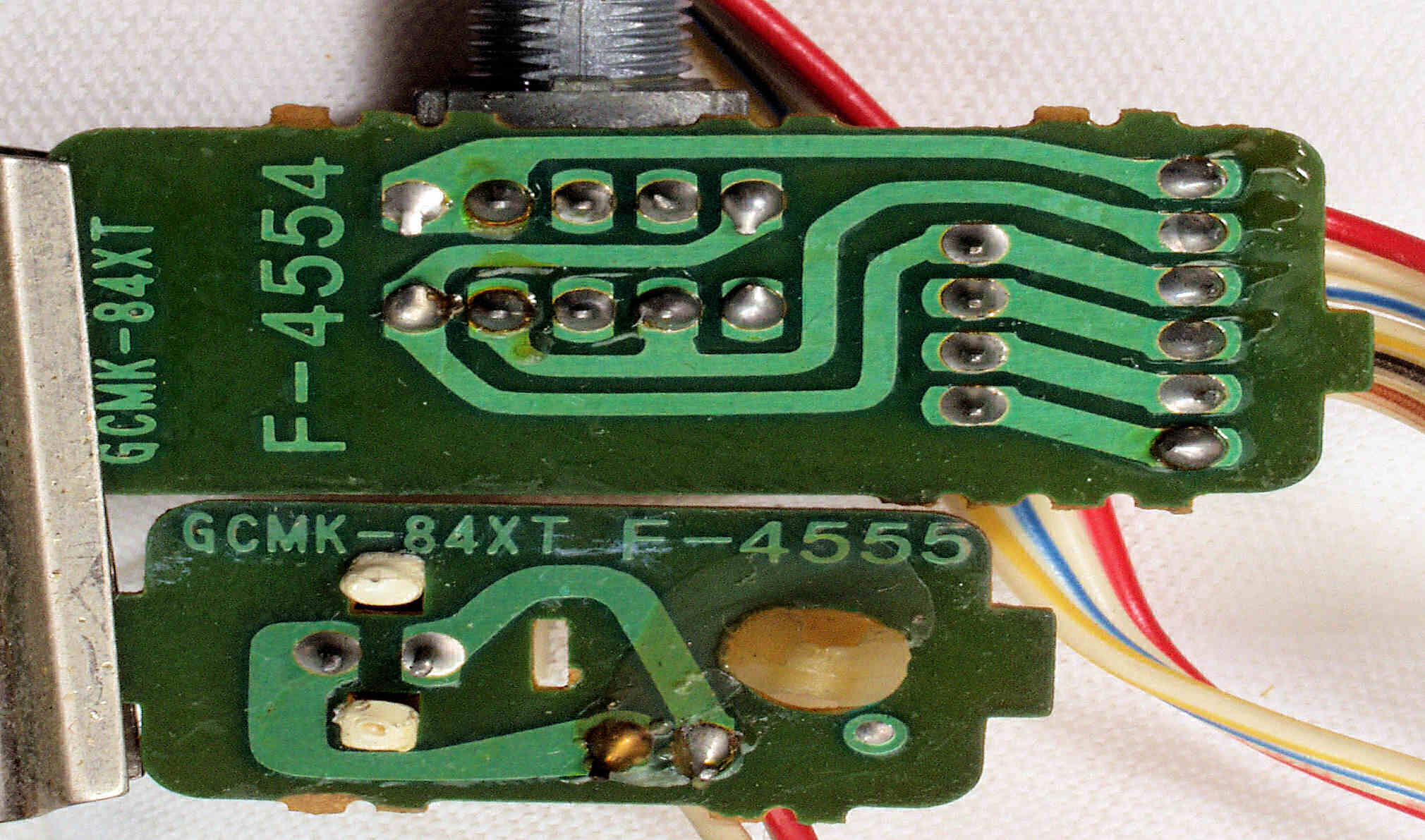

ＣＣ１．　修理中　ＳＰ切替ＳＷ・電源表示ＬＥＤ基板

ＣＣ２．　修理前　ＳＰ切替ＳＷ・電源表示ＬＥＤ基板裏

ＣＣ３．　修理（半田補正）後　ＳＰ切替ＳＷ・電源表示ＬＥＤ基板裏　全半田やり直し

ＣＣ４．　完成ＳＰ切替ＳＷ・電源表示ＬＥＤ基板裏。　洗浄後防湿材を塗る。

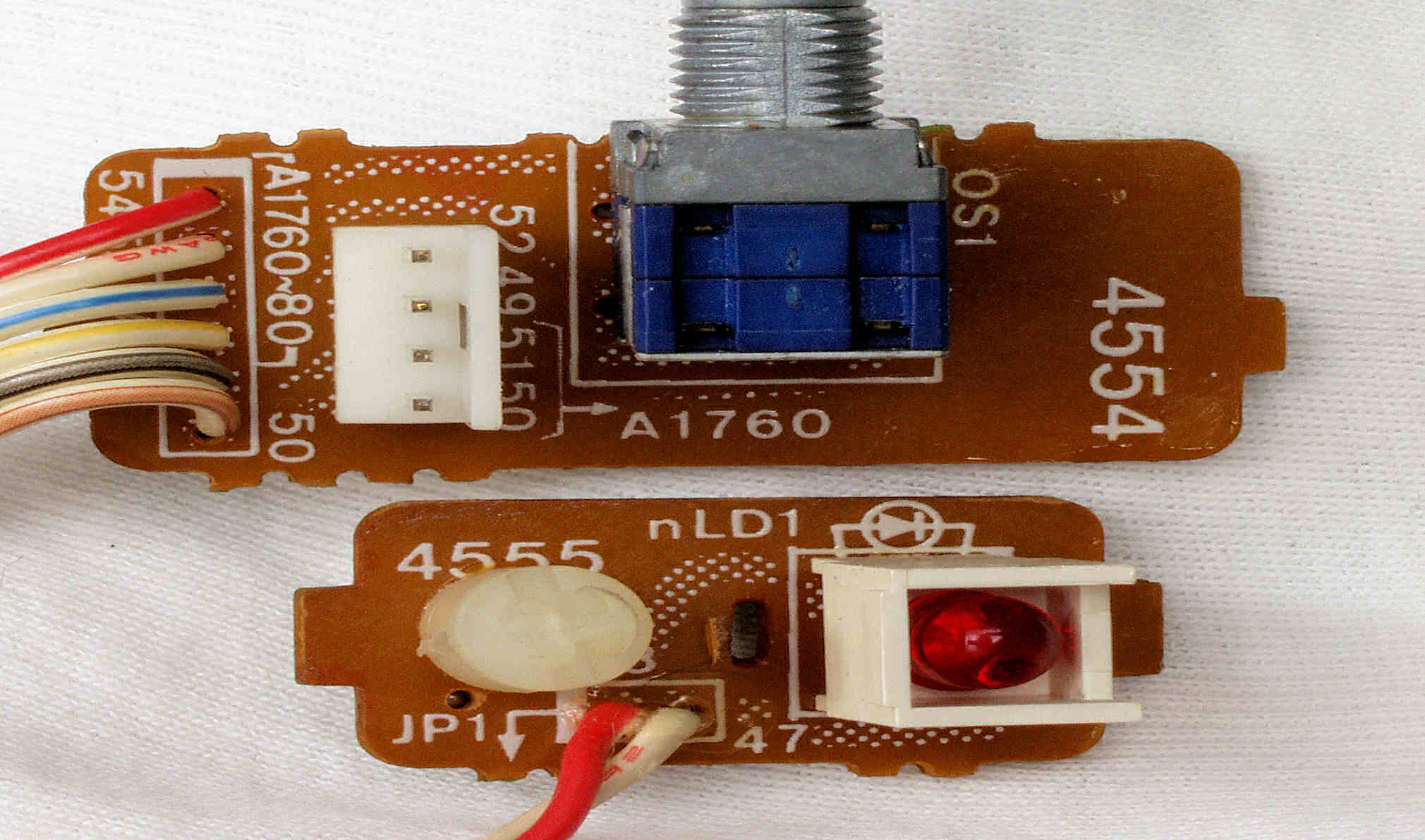

ＣＤ１．　修理前　ＳＷ基板　下の真ん中の円筒はＭＣトランス

ＣＤ２．　修理後　ＳＷ基板。

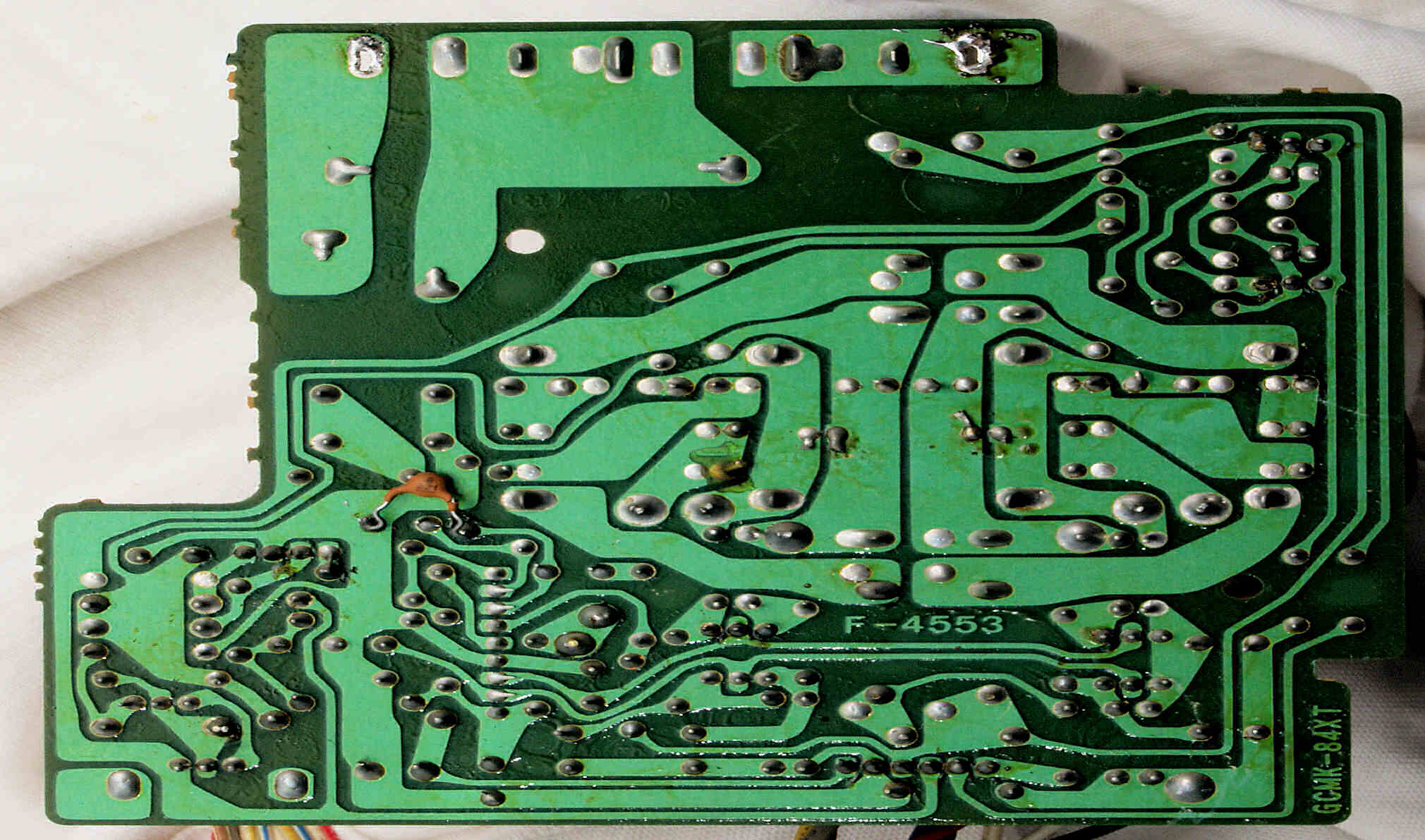

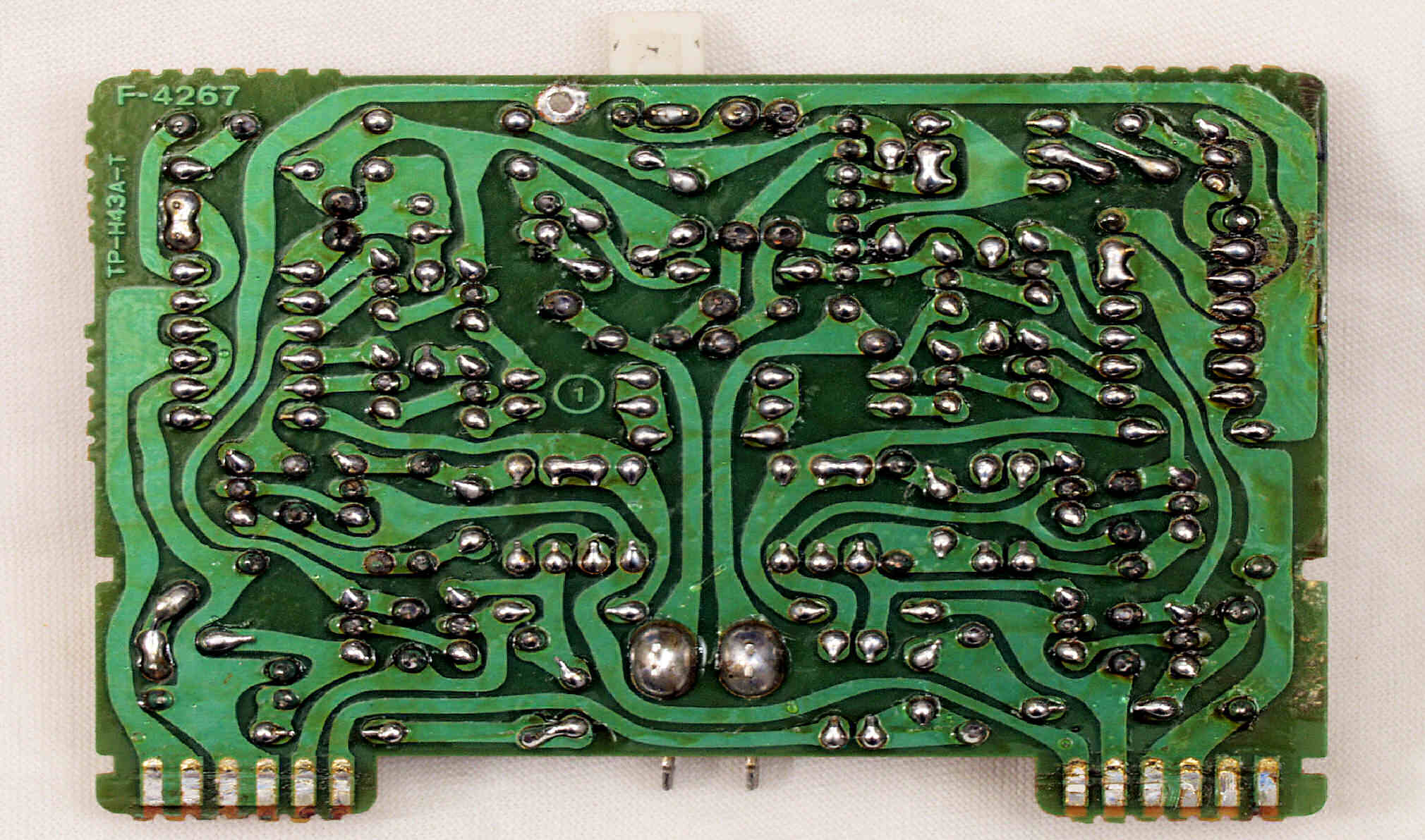

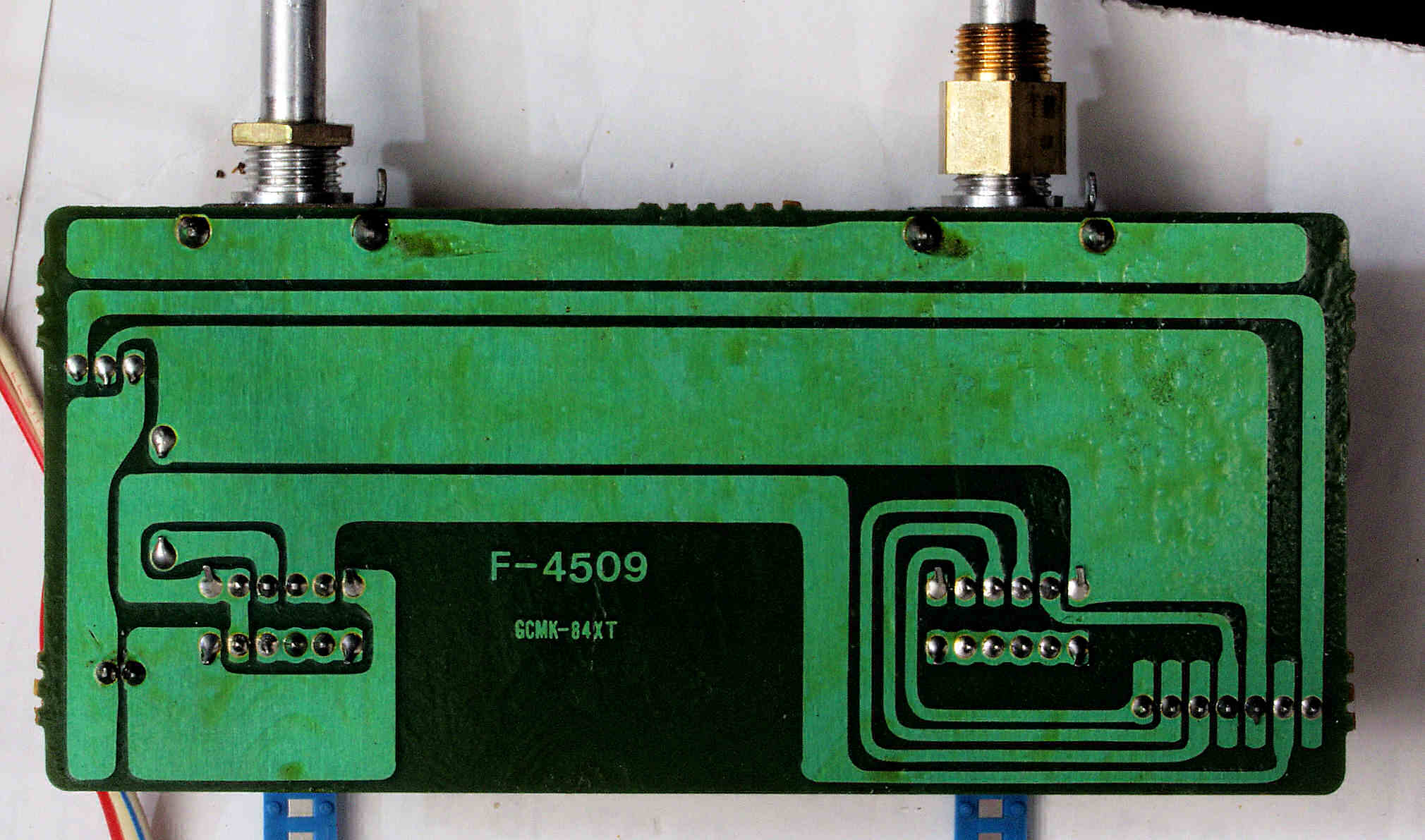

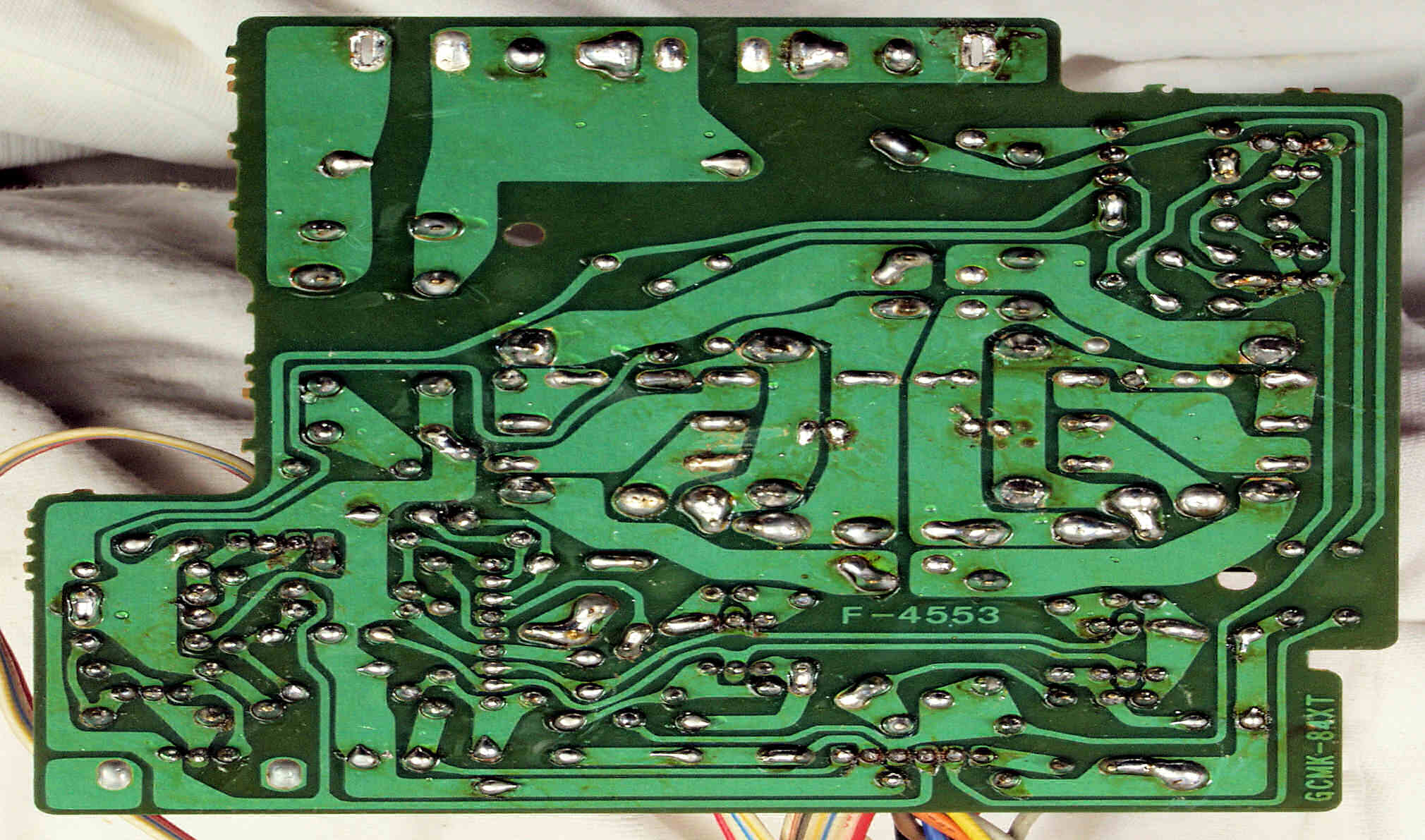

ＣＤ３．　修理前　ＳＷ基板裏

ＣＤ４．　完成ＳＷ基板裏。　洗浄後防湿材を塗る。

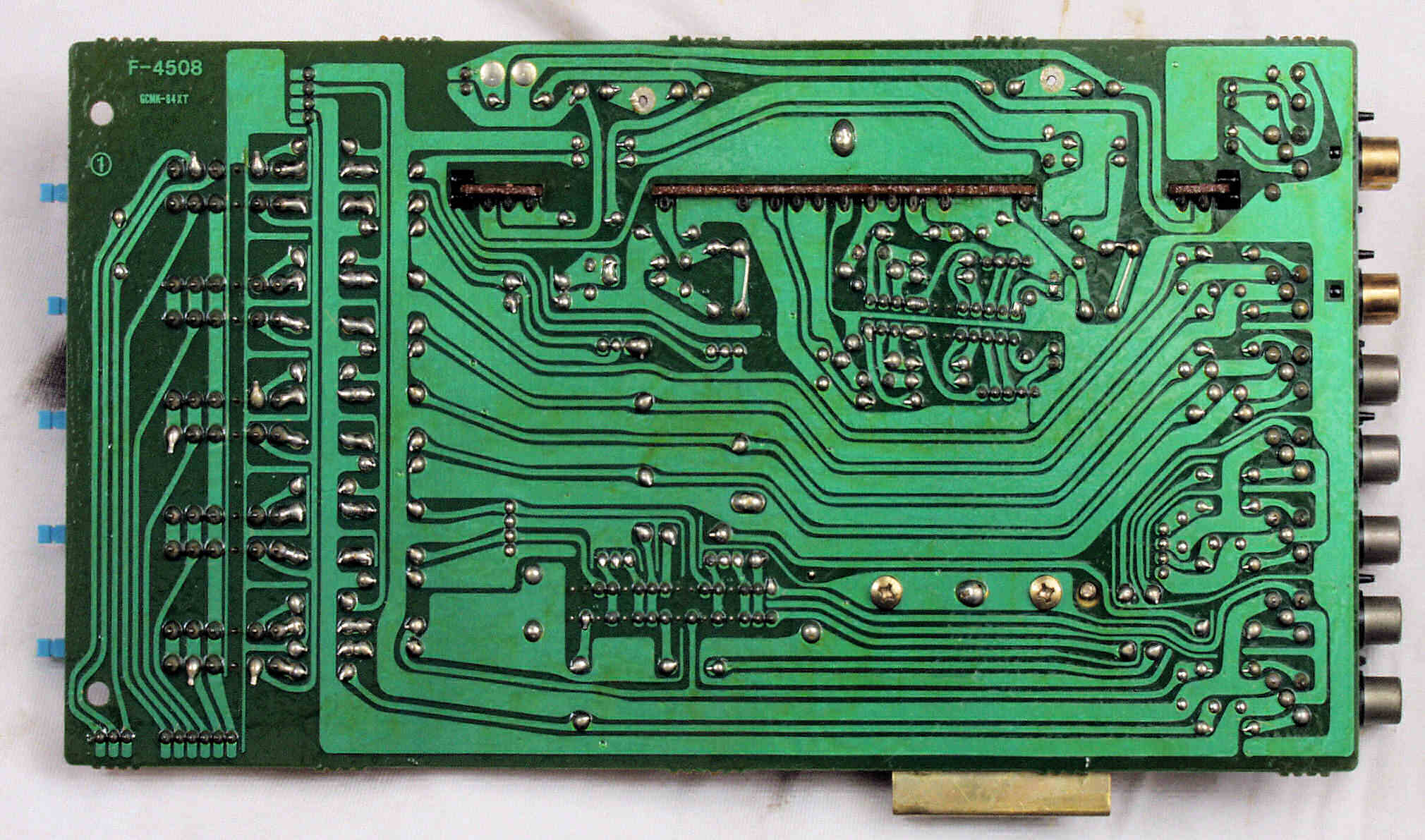

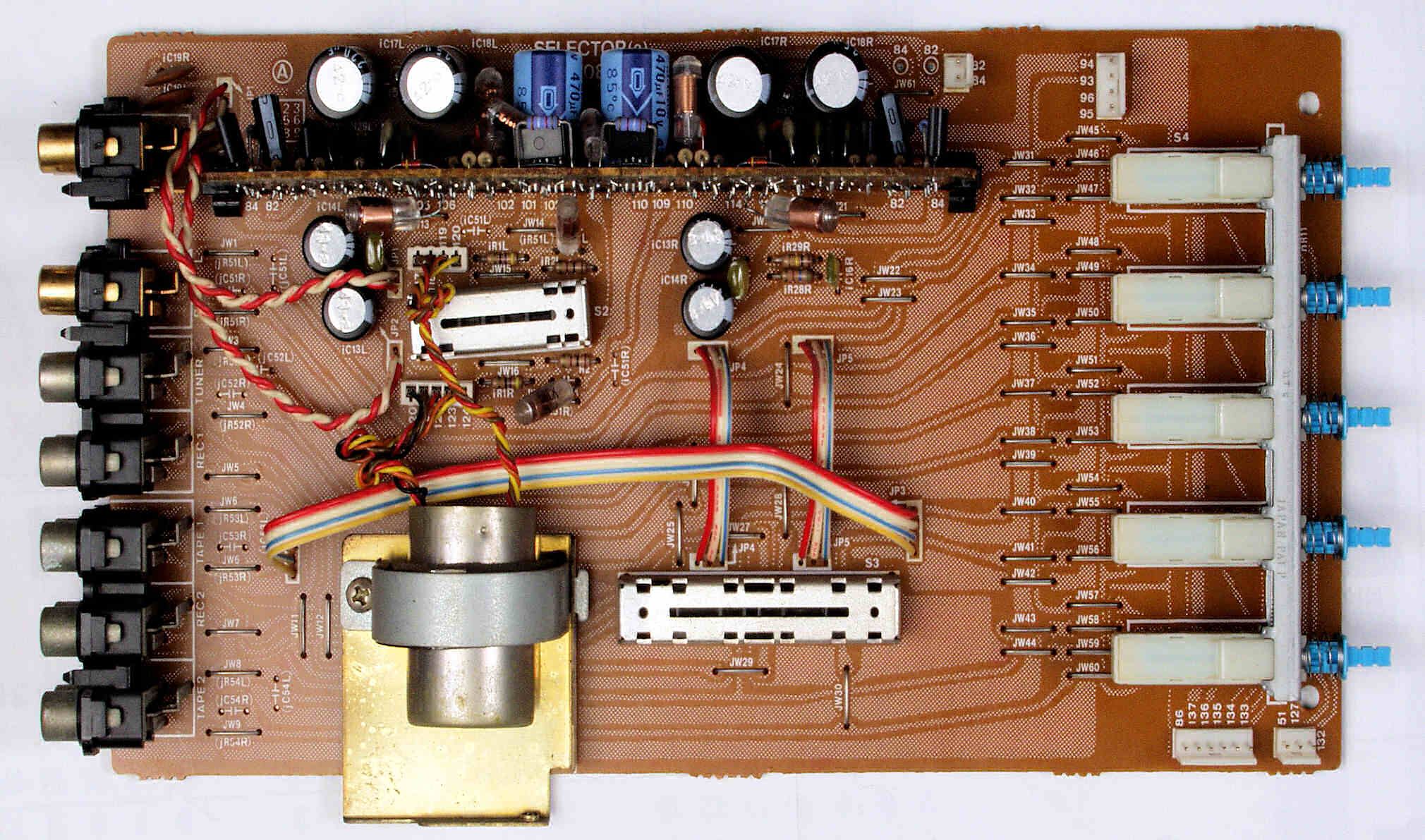

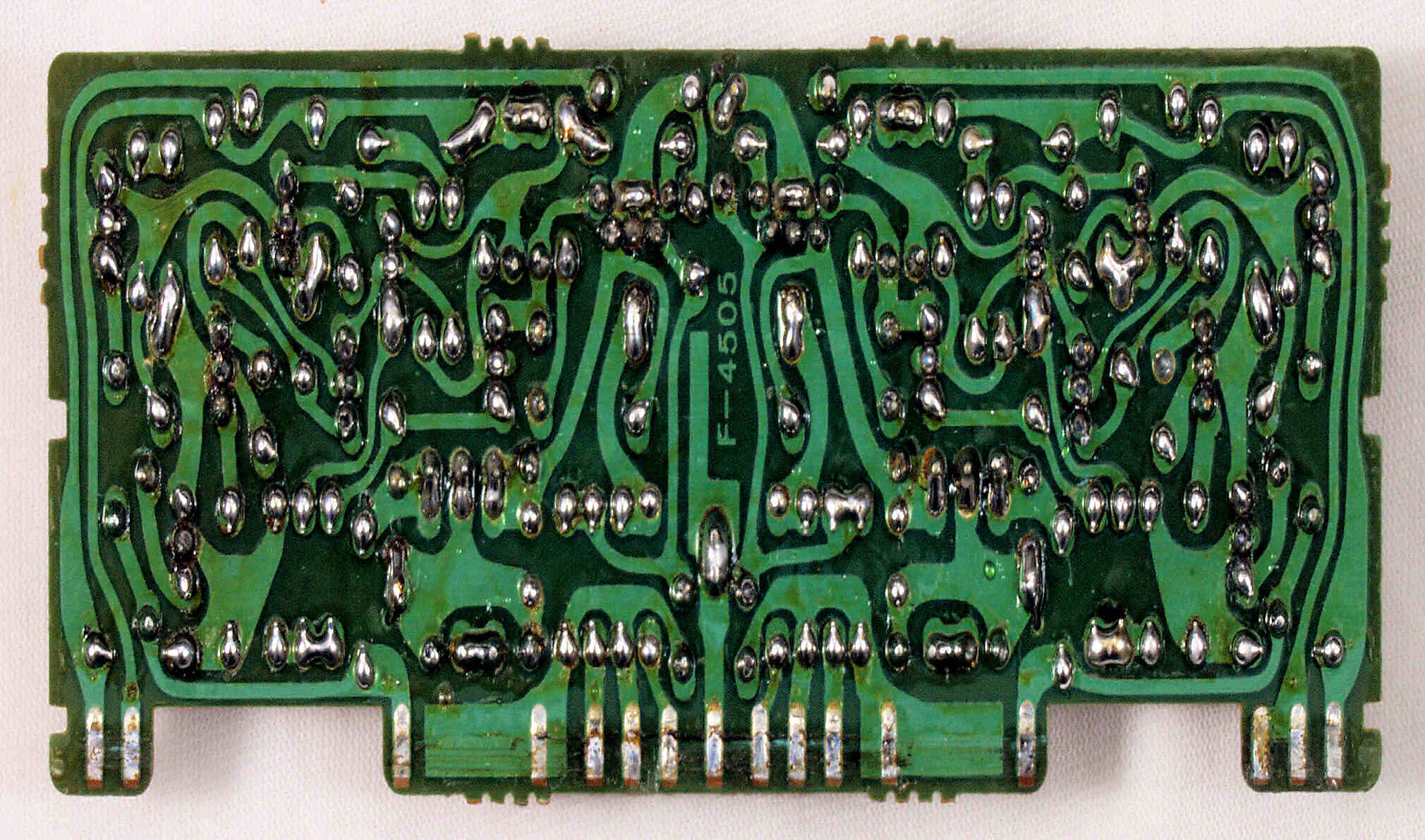

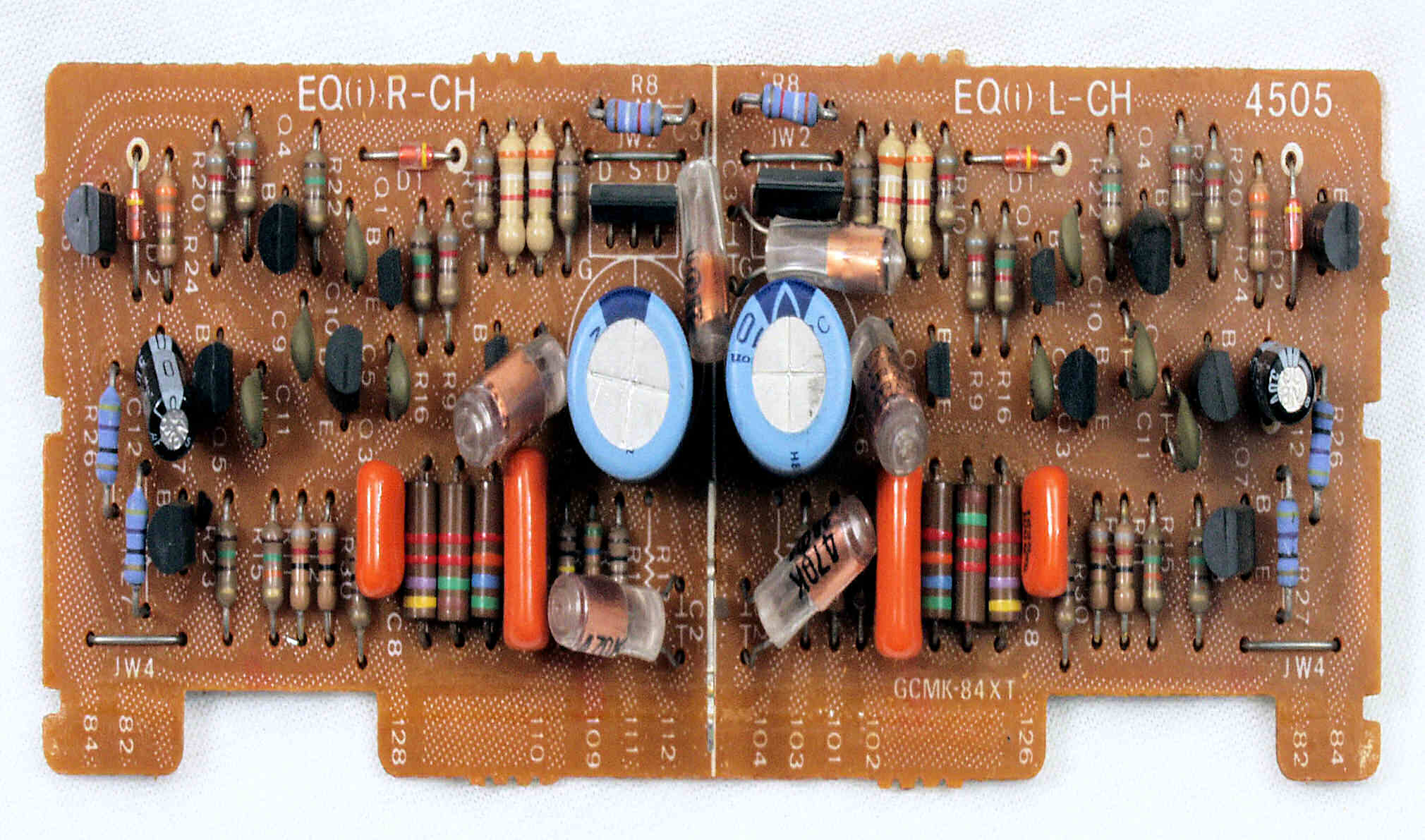

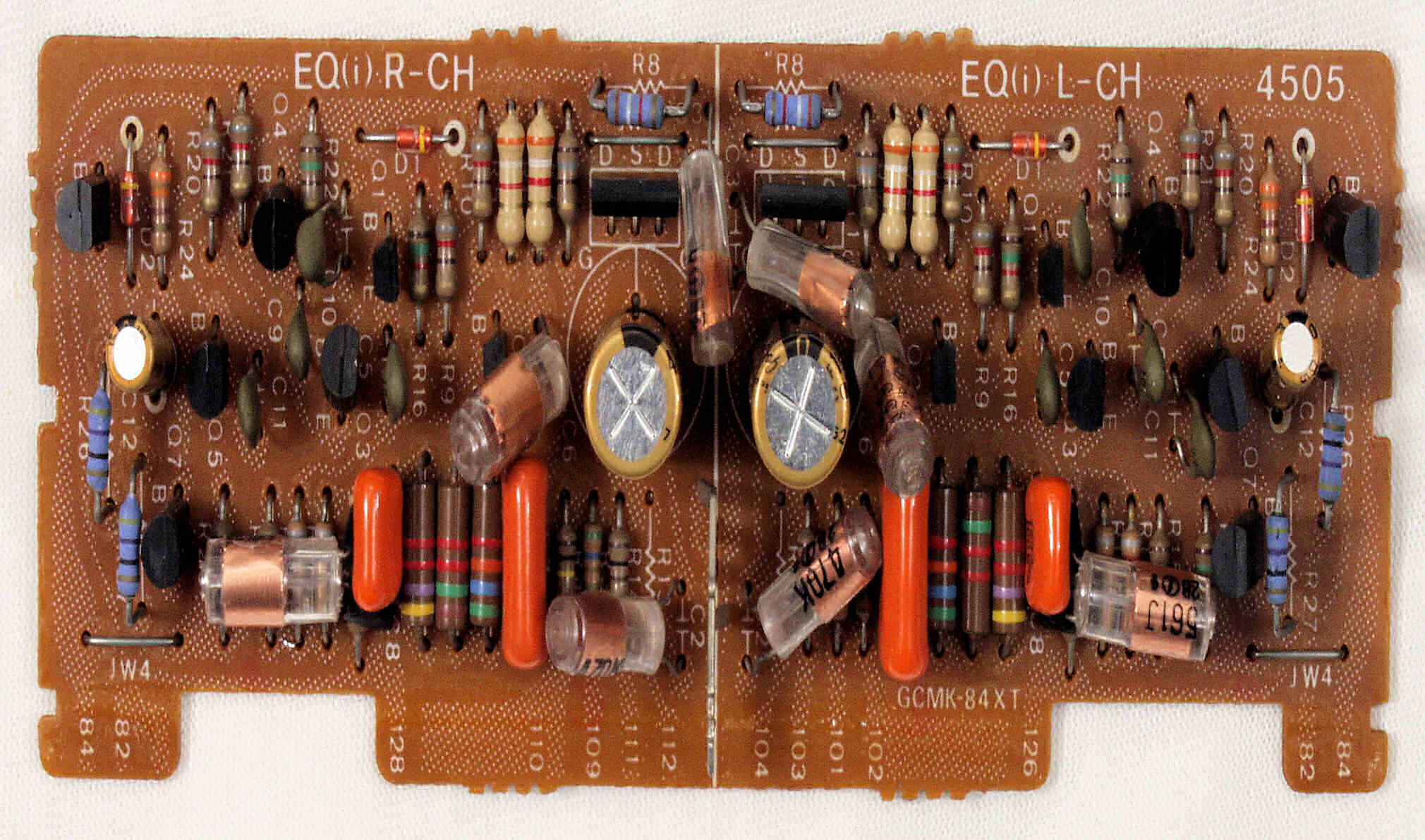

ＣＥ１．　修理前　ＥＱ基板

ＣＥ２．　修理後　ＥＱ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー２０個（ＢＰに交換したので２個減）交換

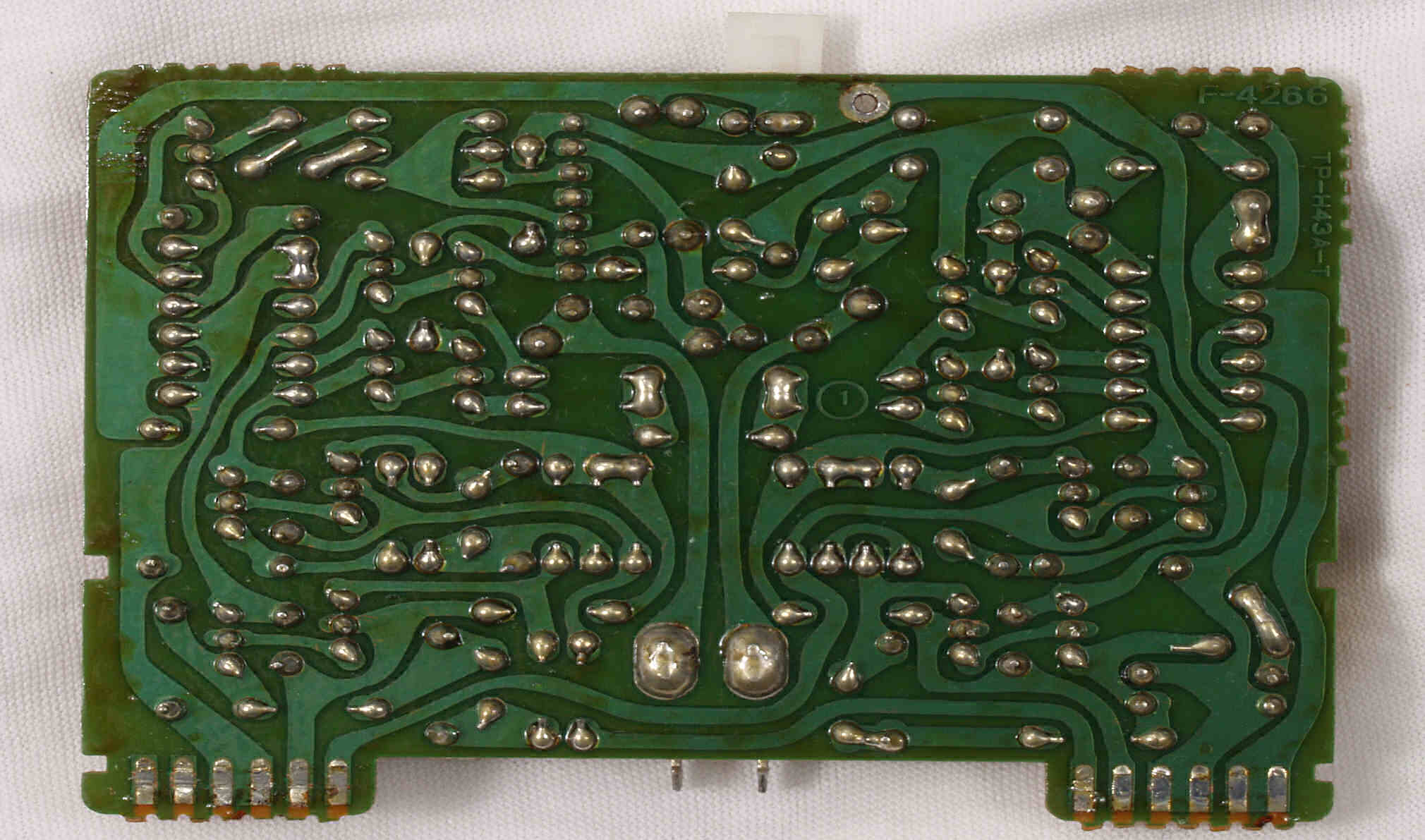

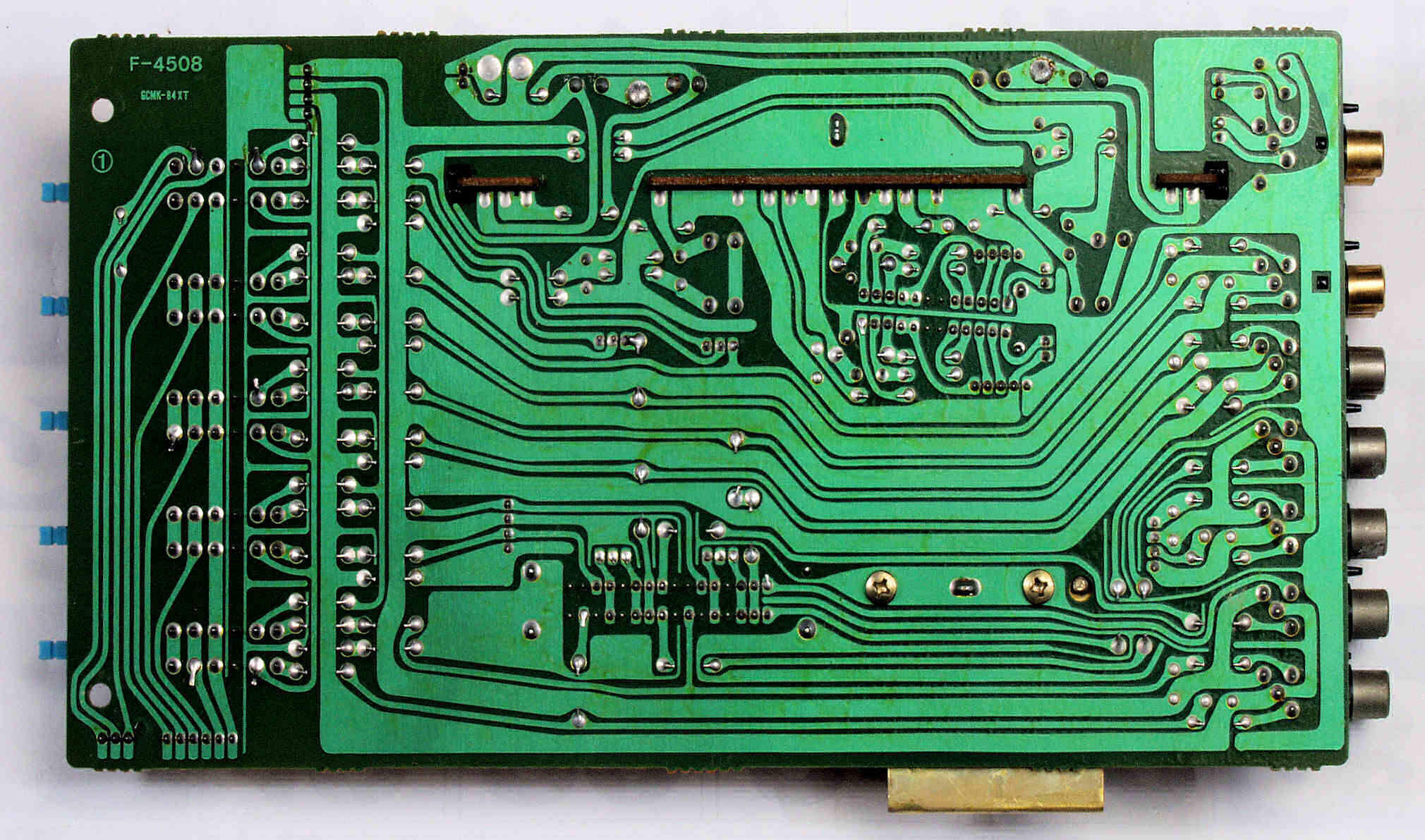

ＣＥ３．　修理前　ＥＱ基板裏

ＣＥ４．　修理（半田補正）後　ＥＱ基板裏　　全半田やり直し

ＣＥ５．　完成ＥＱ基板裏。　洗浄後防湿材を塗る。

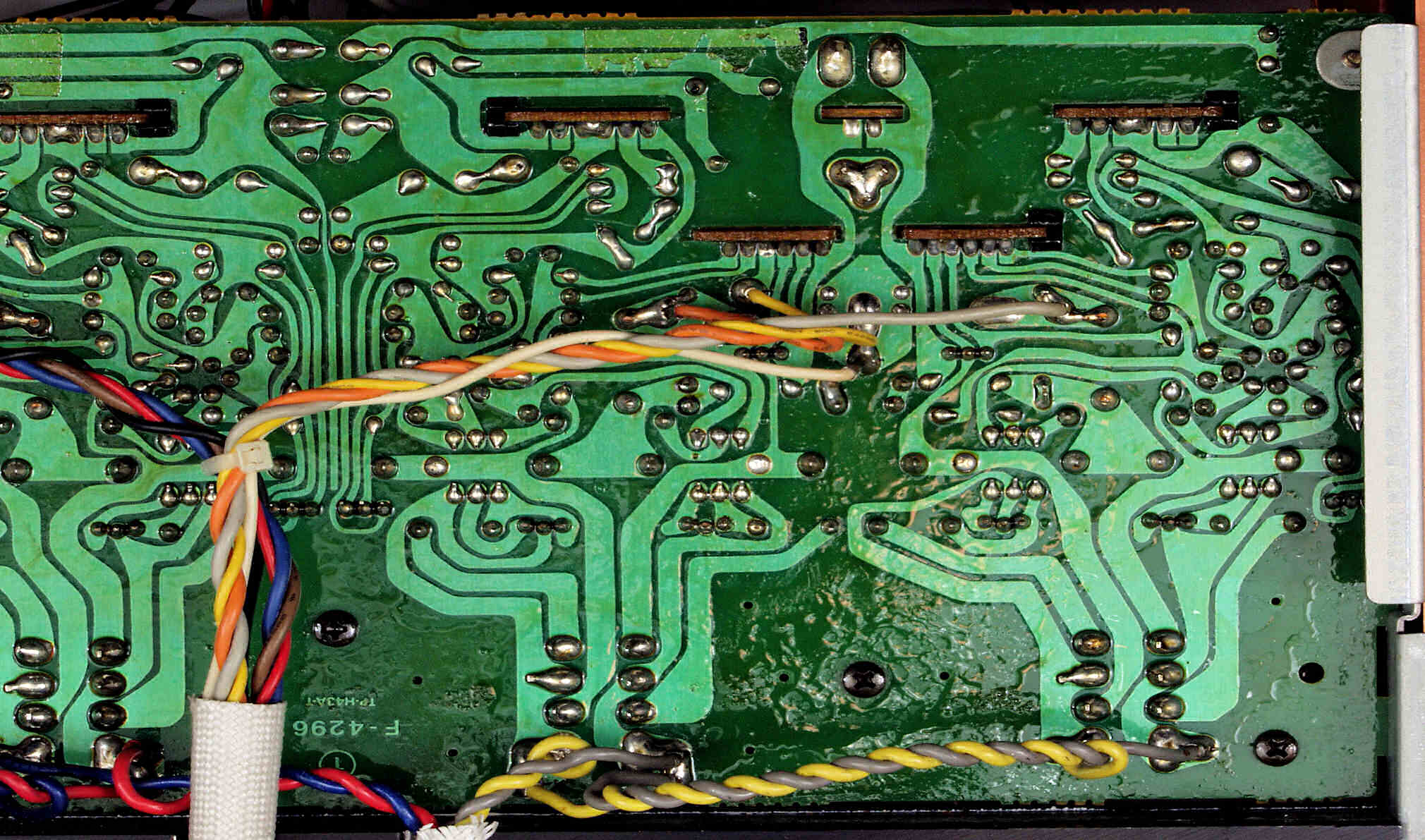

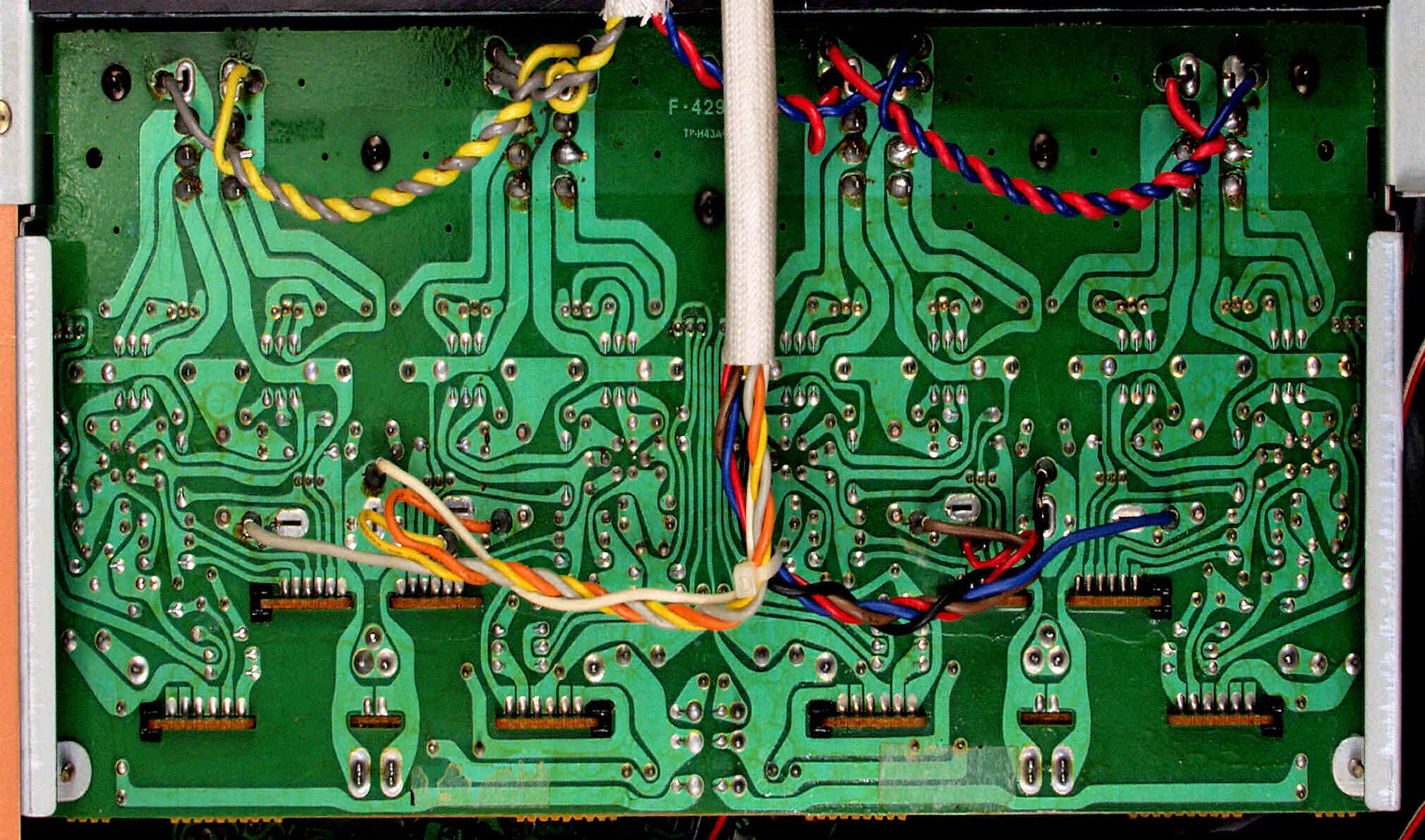

ＣＦ３１．　修理中　ＳＷ基板裏、リード線の曲がり方向が良く有りません！

ＣＦ３２．　修理中　ＳＷ基板裏、リード線の曲がり方向が良く有りません！

ＣＦ３３．　修理中　ＳＷ基板裏、リード線の曲がり方向が良く有りません！

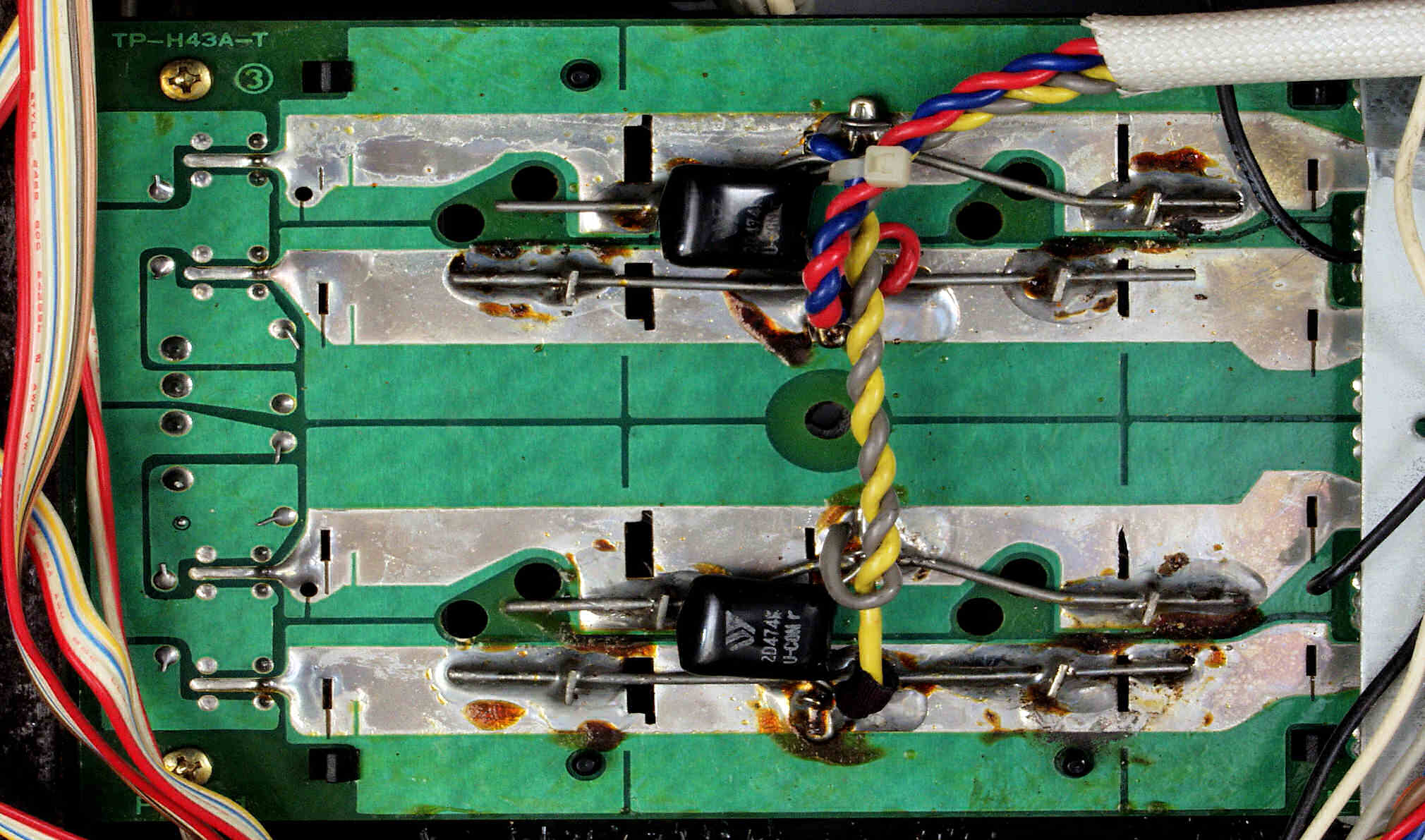

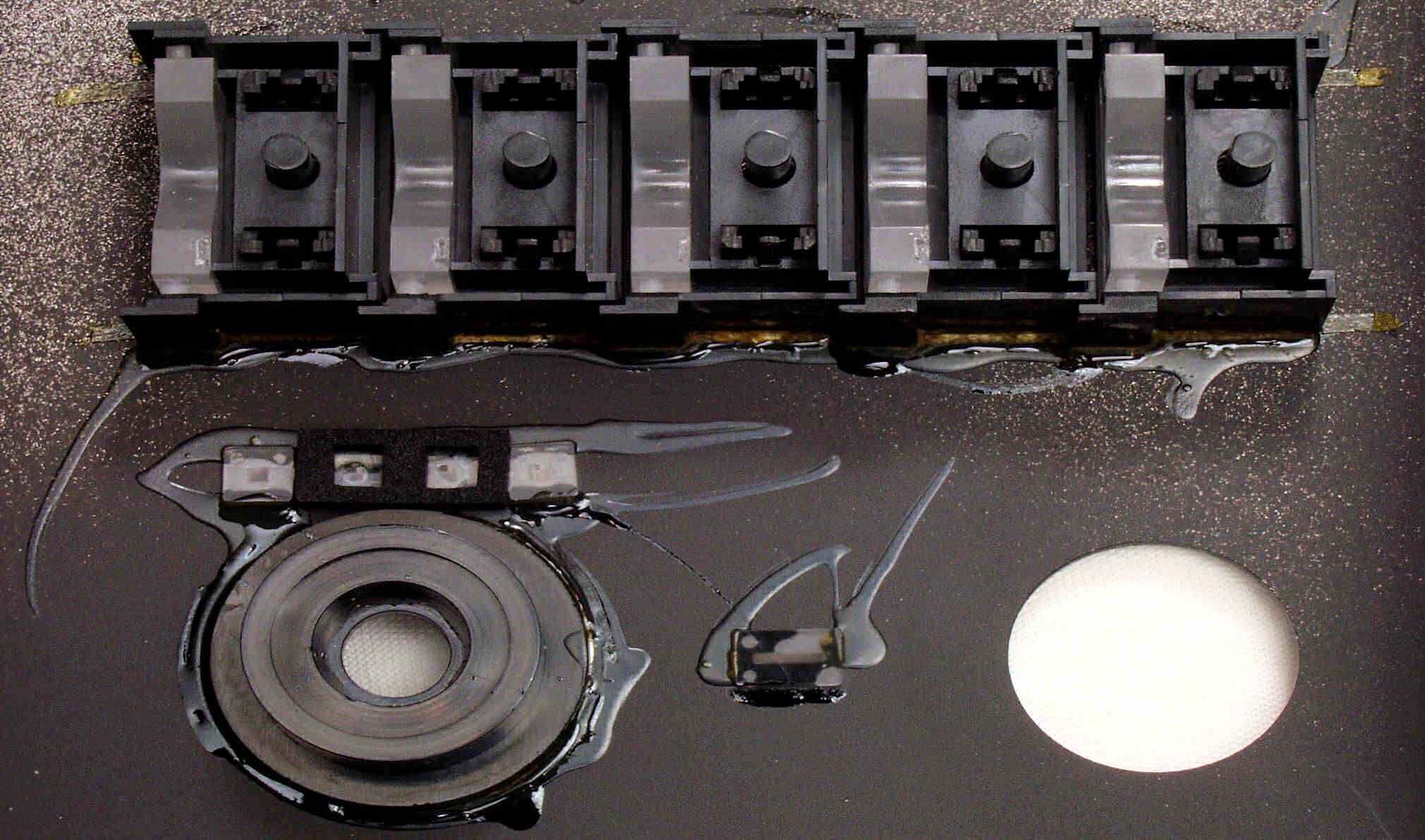

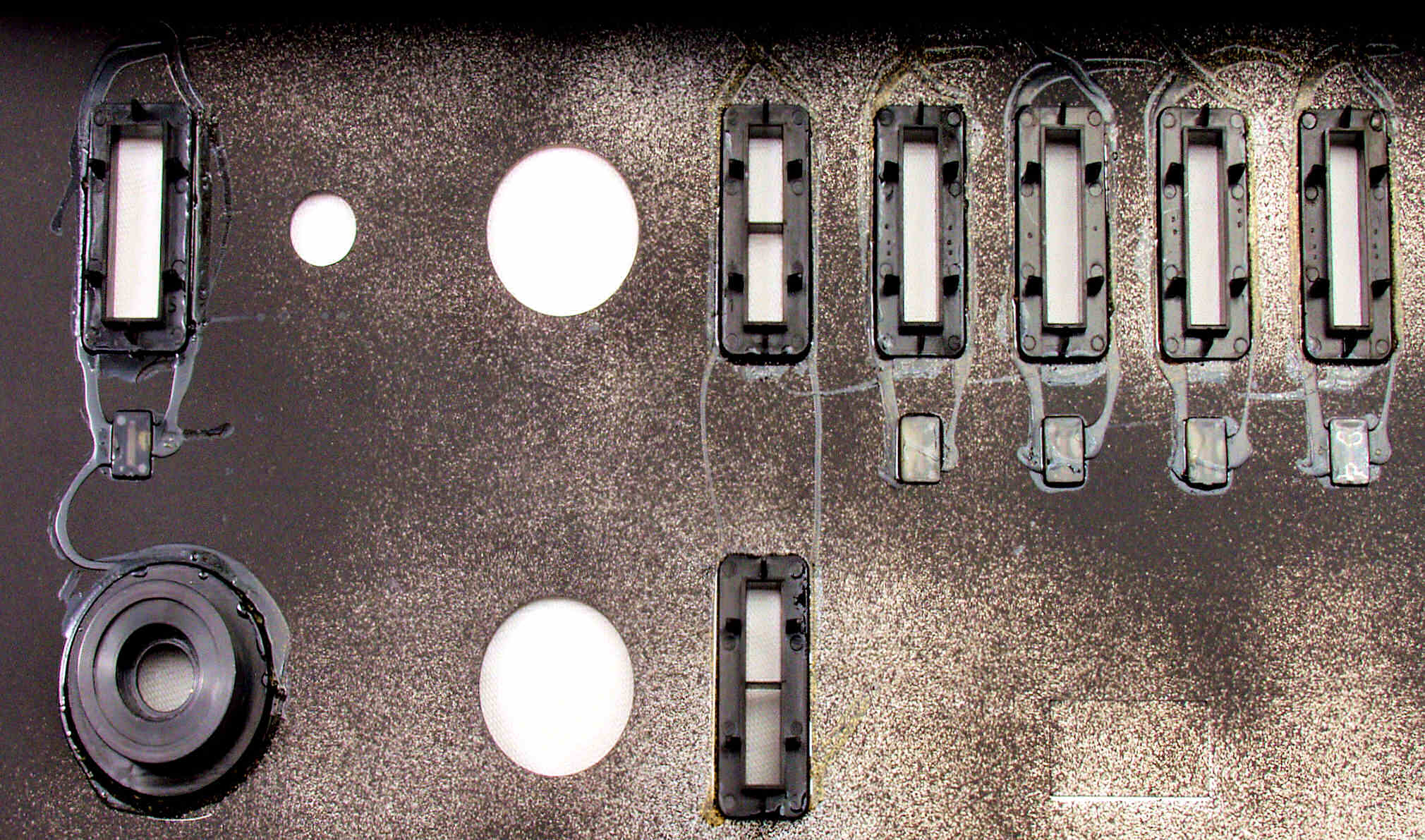

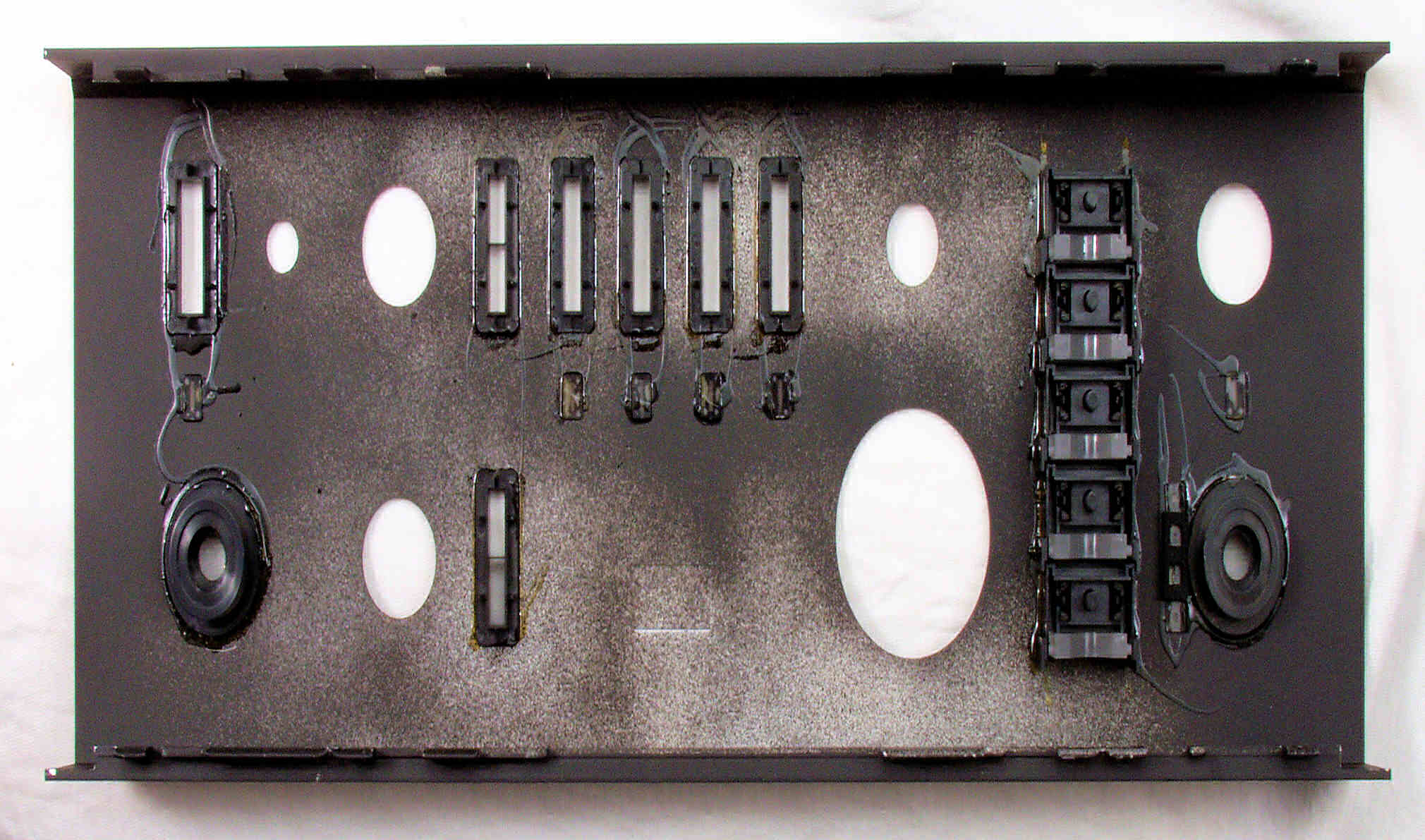

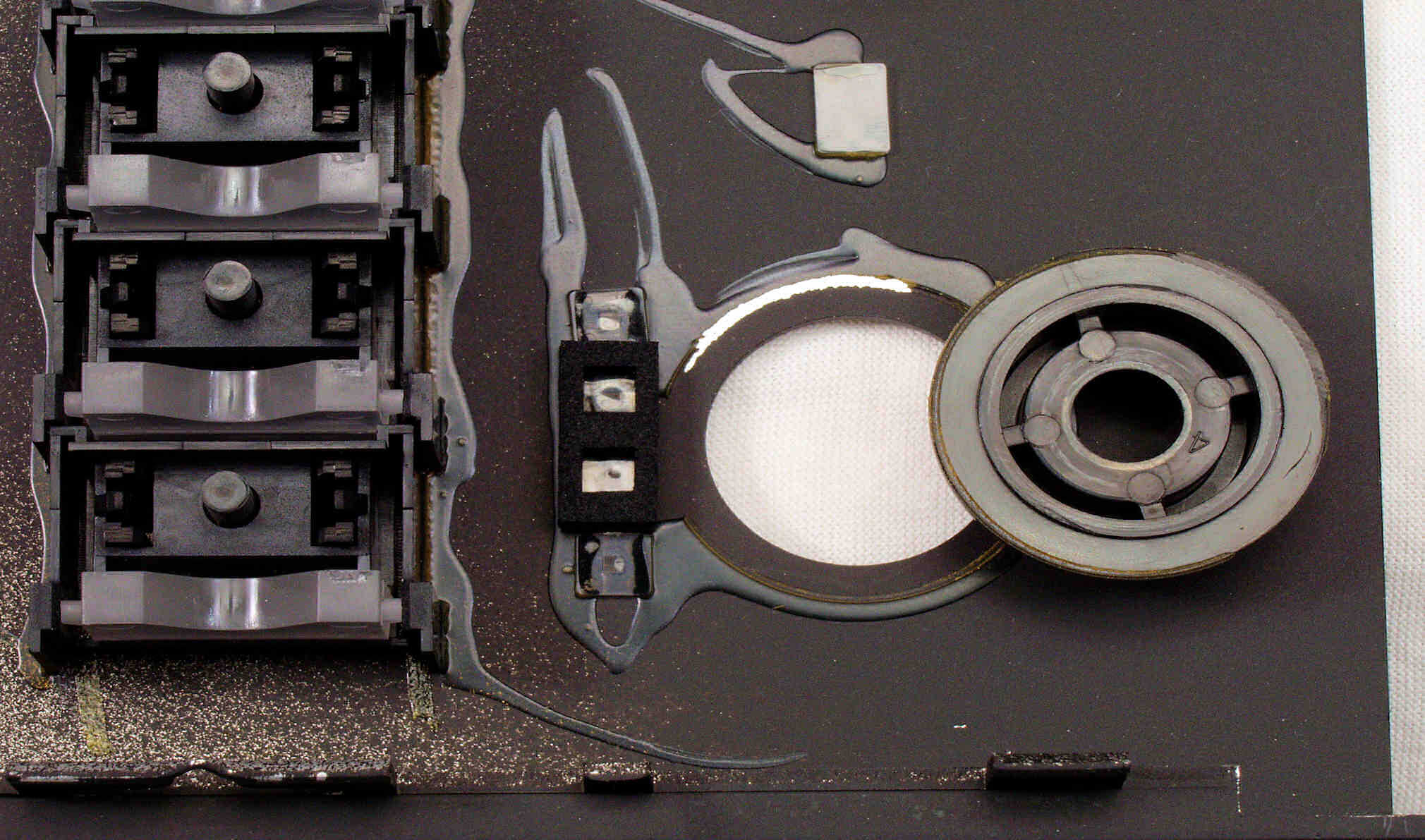

ＣＧ１．　修理前、パネル裏、スペンサーが取れている

ＣＧ２．　修理後、パネル裏

ＣＧ３．　修理中、　念のため、他の所も接着する

ＣＧ４．　パネルの修理完成

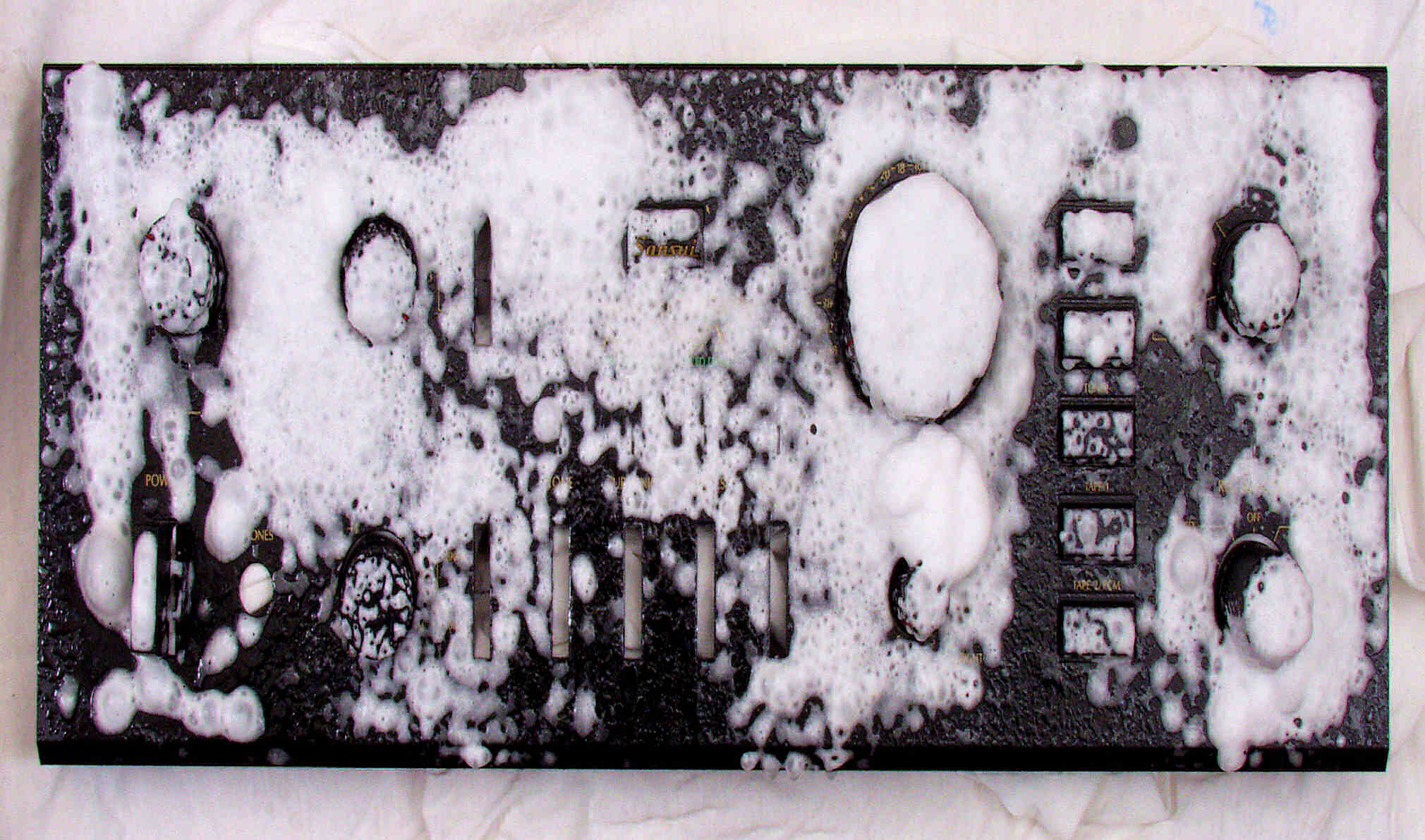

ＣＨ．　パネル清掃

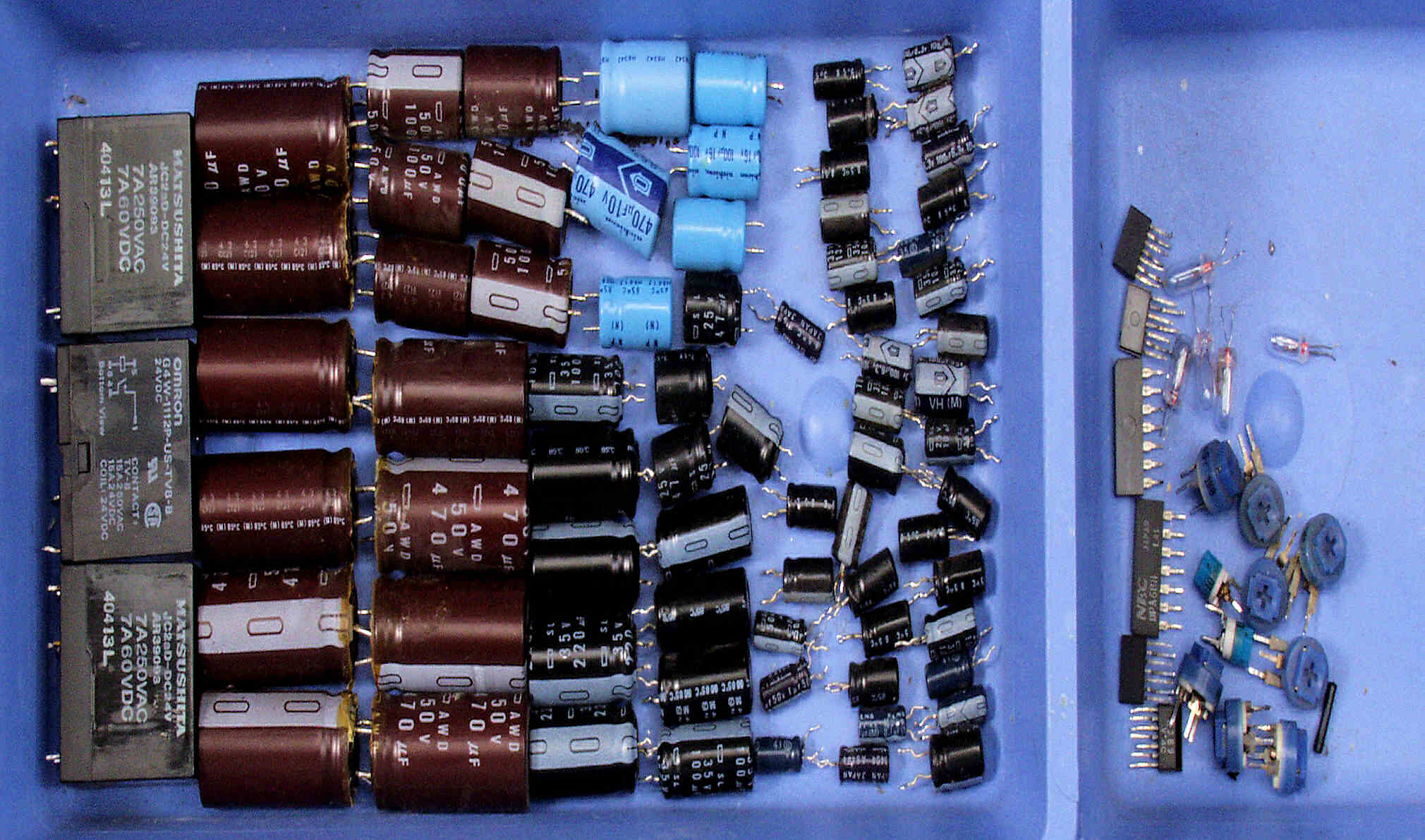

ＣＩ．　交換部品

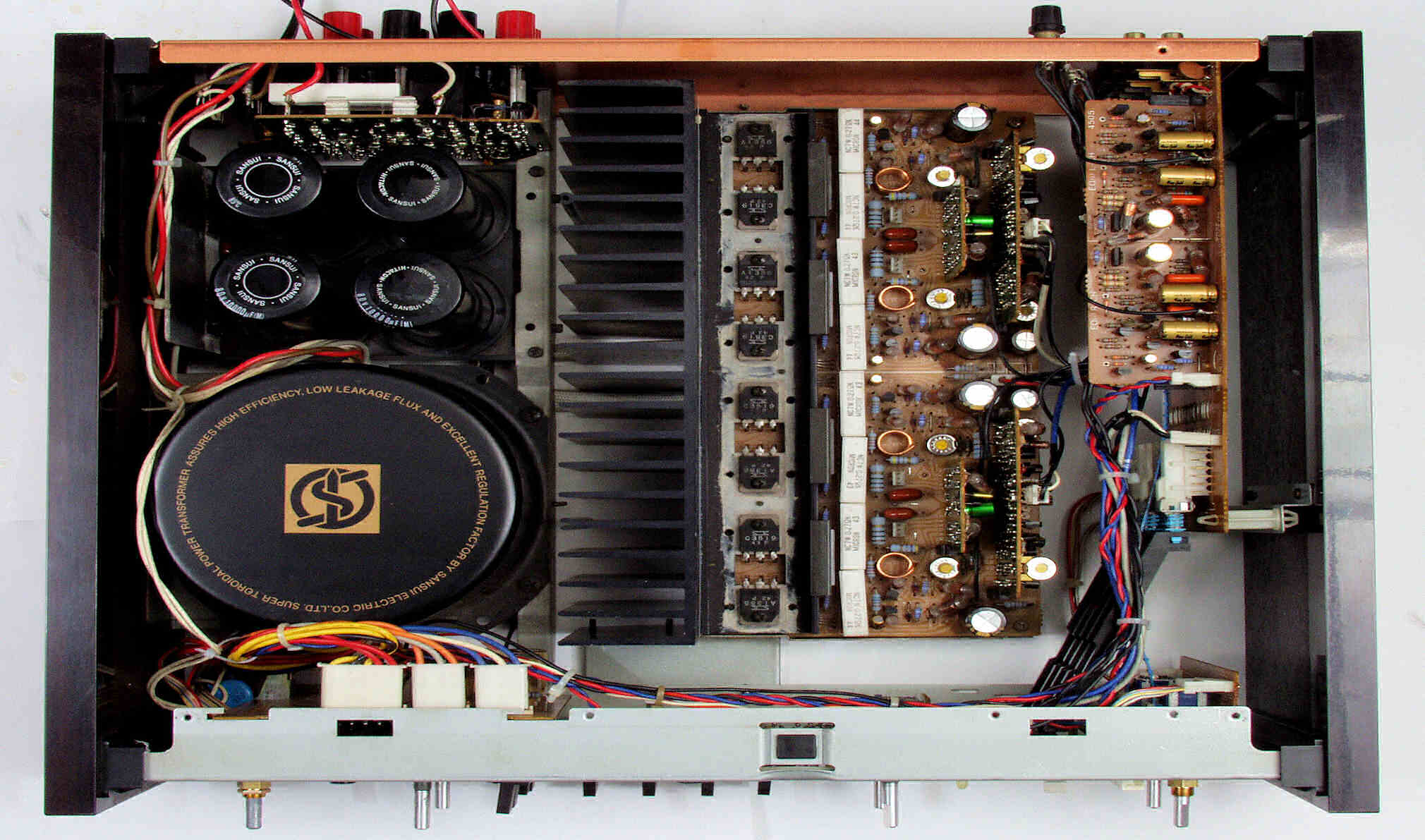

ＣＪ１．　修理前　上から見る

ＣＪ２．　修理後　上から見る

ＣＪ３．　修理前　下から見る

ＣＪ４．　修理後　下から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

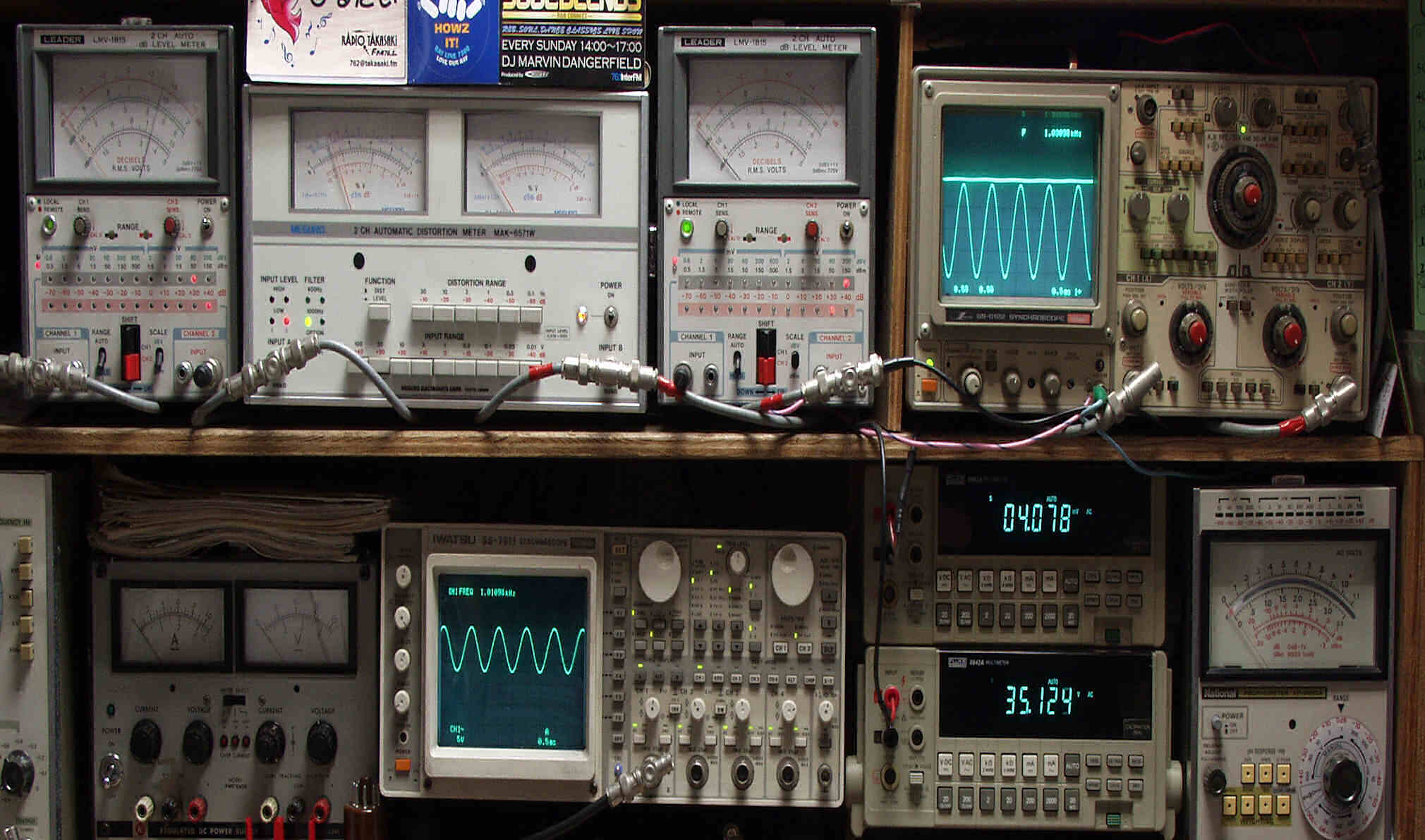

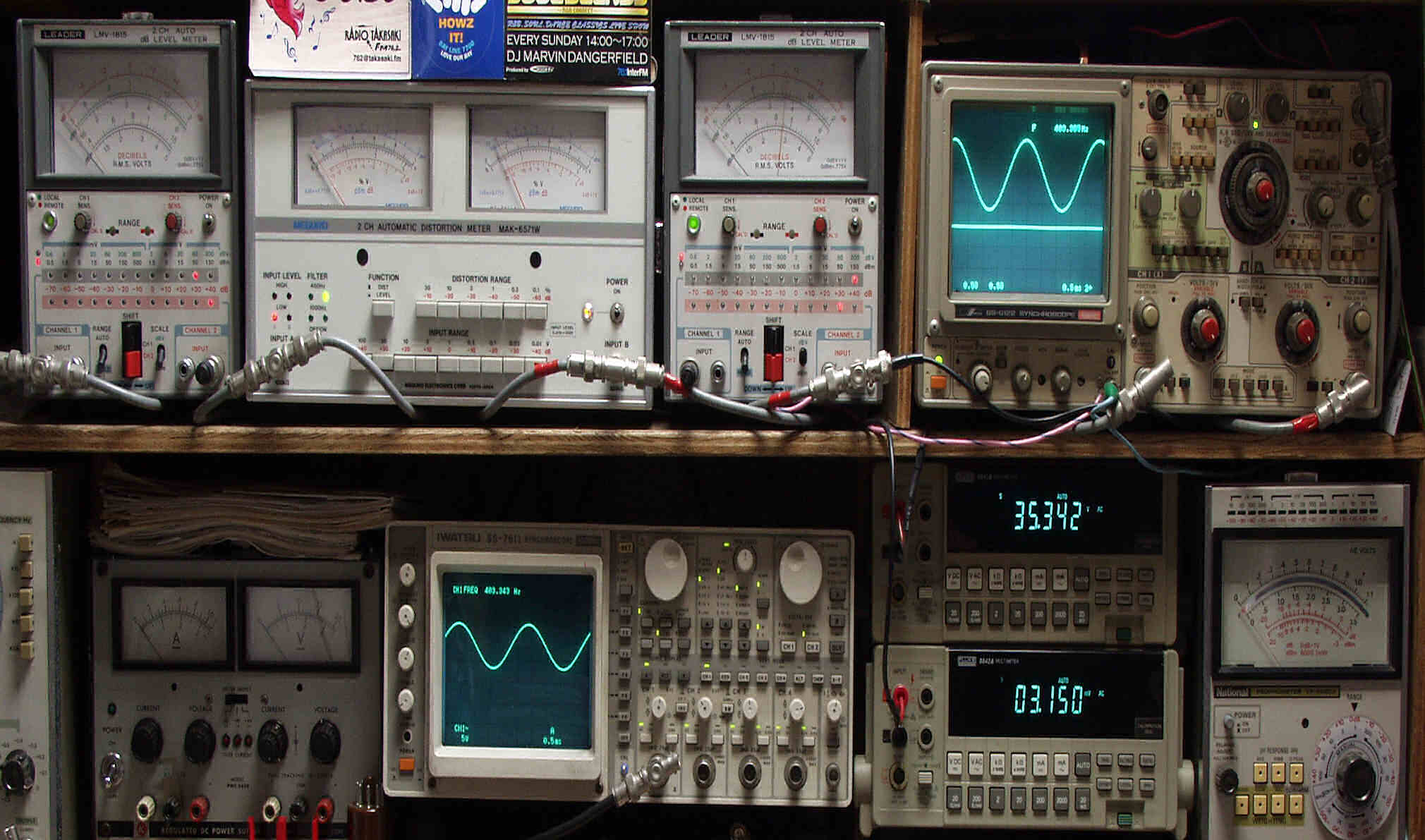

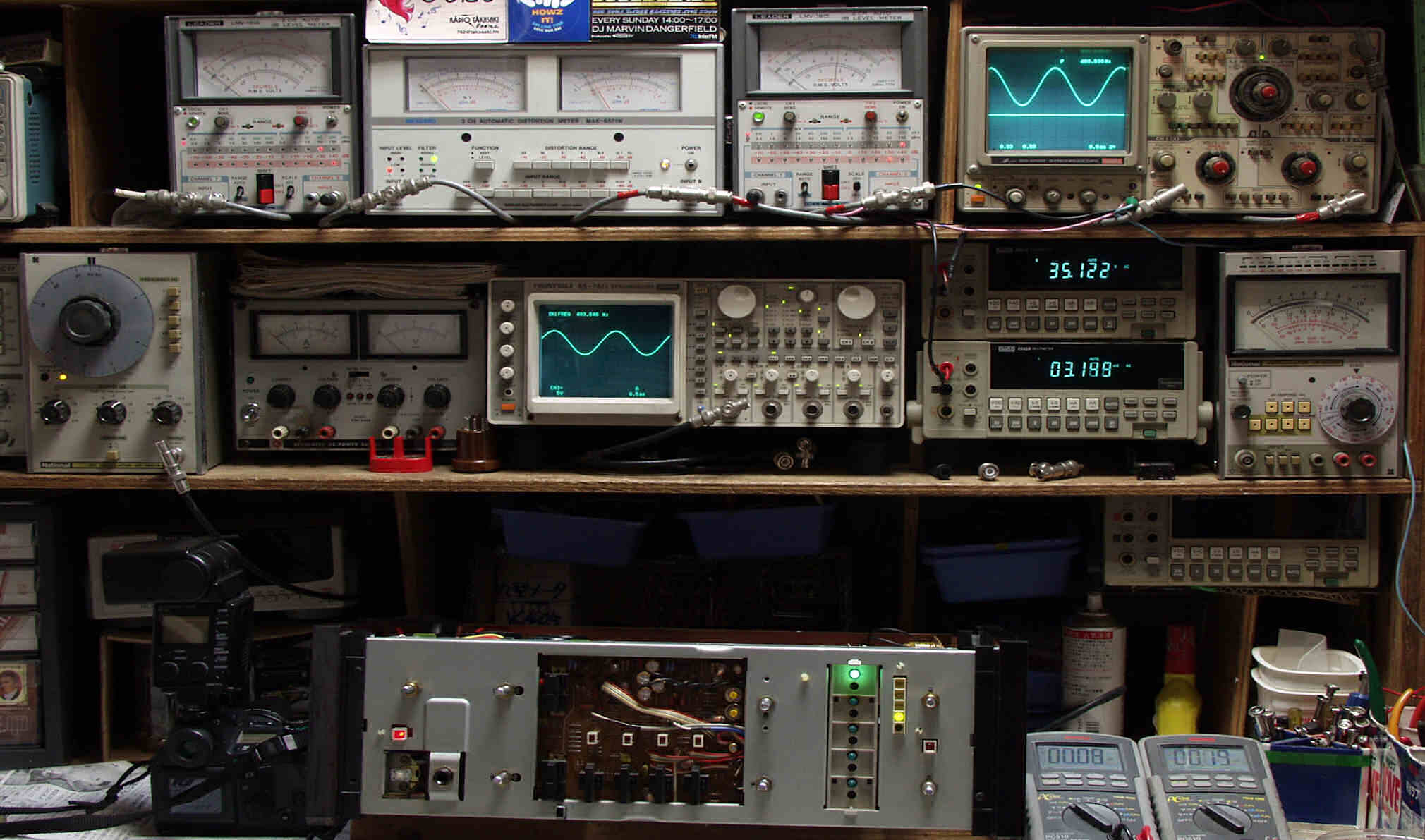

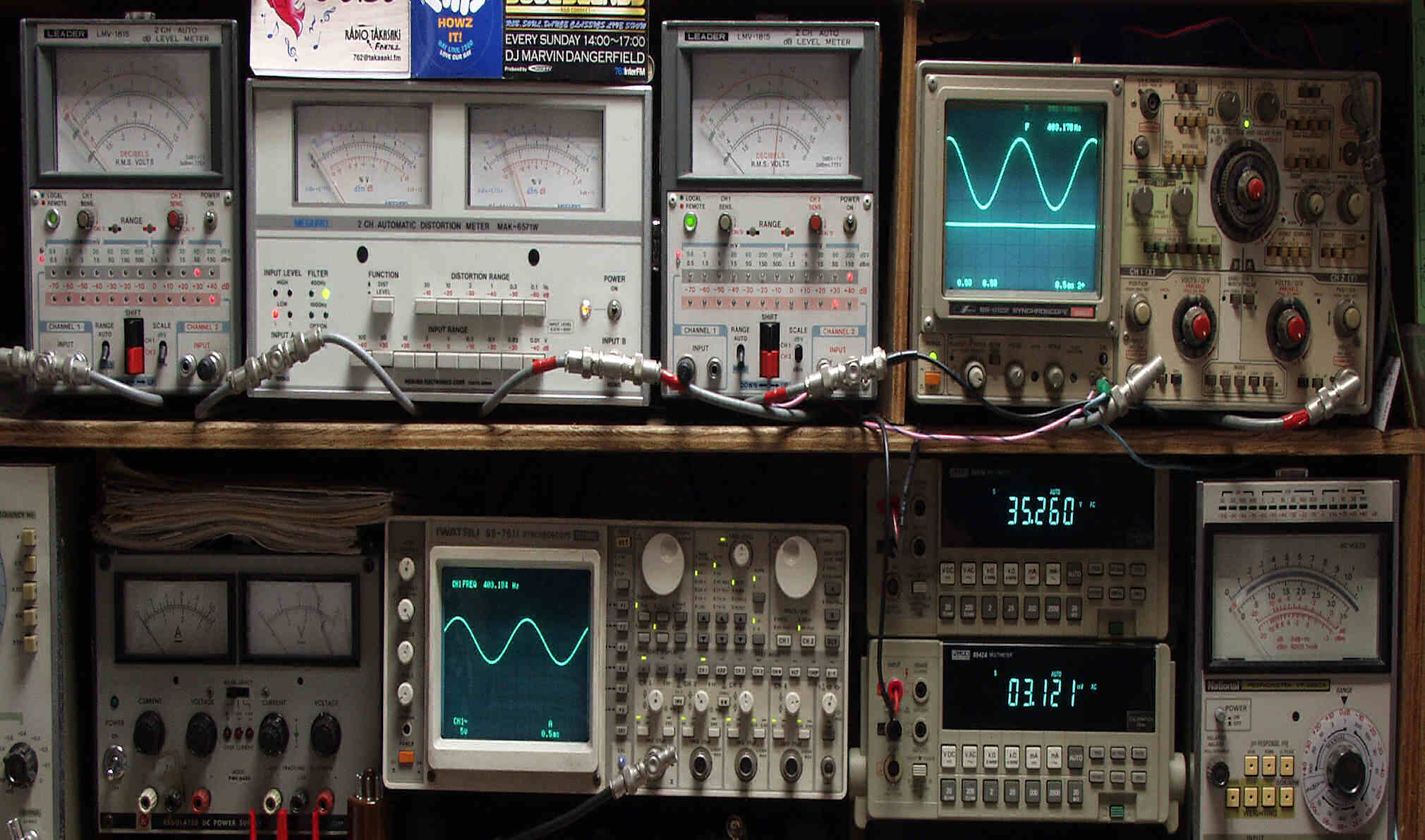

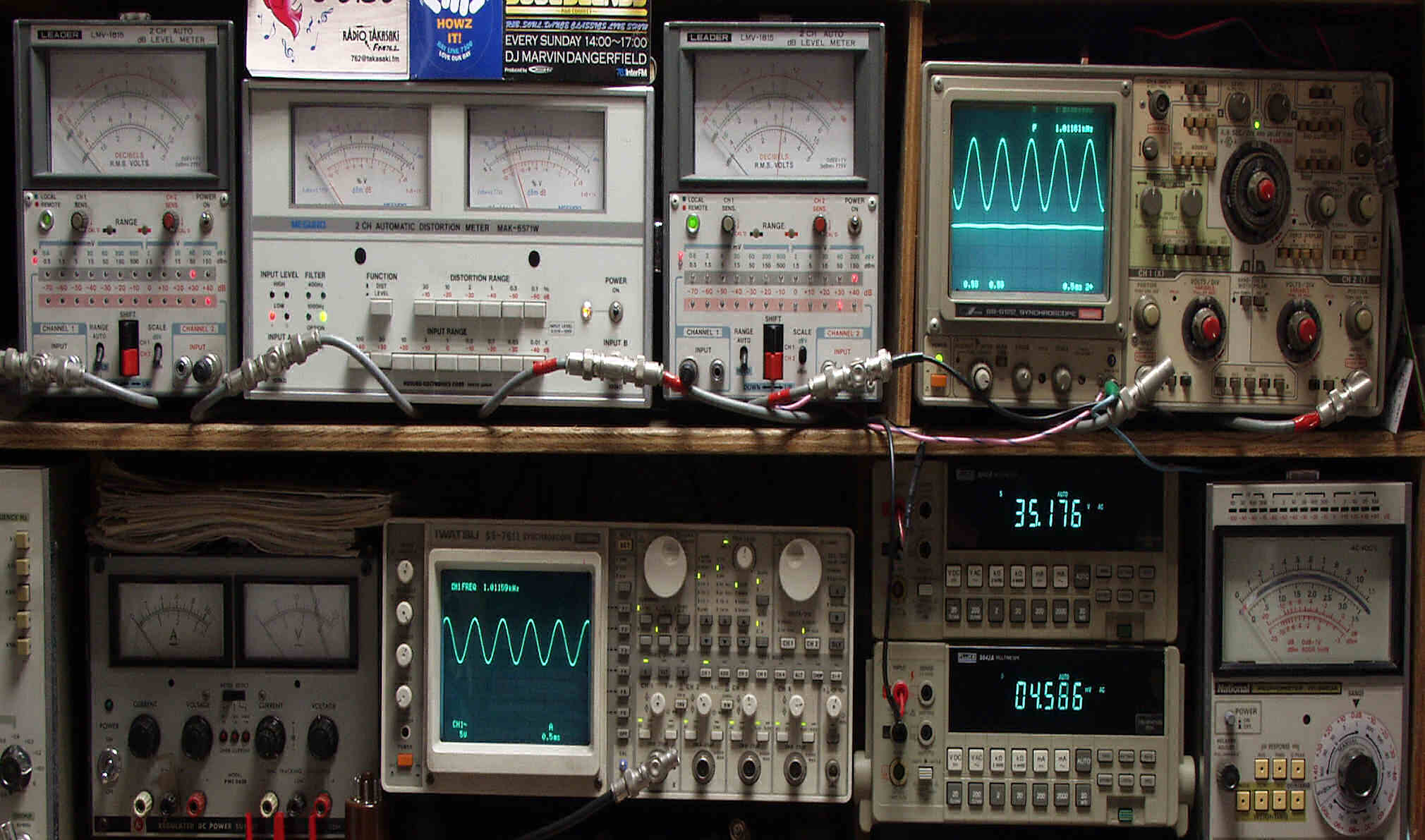

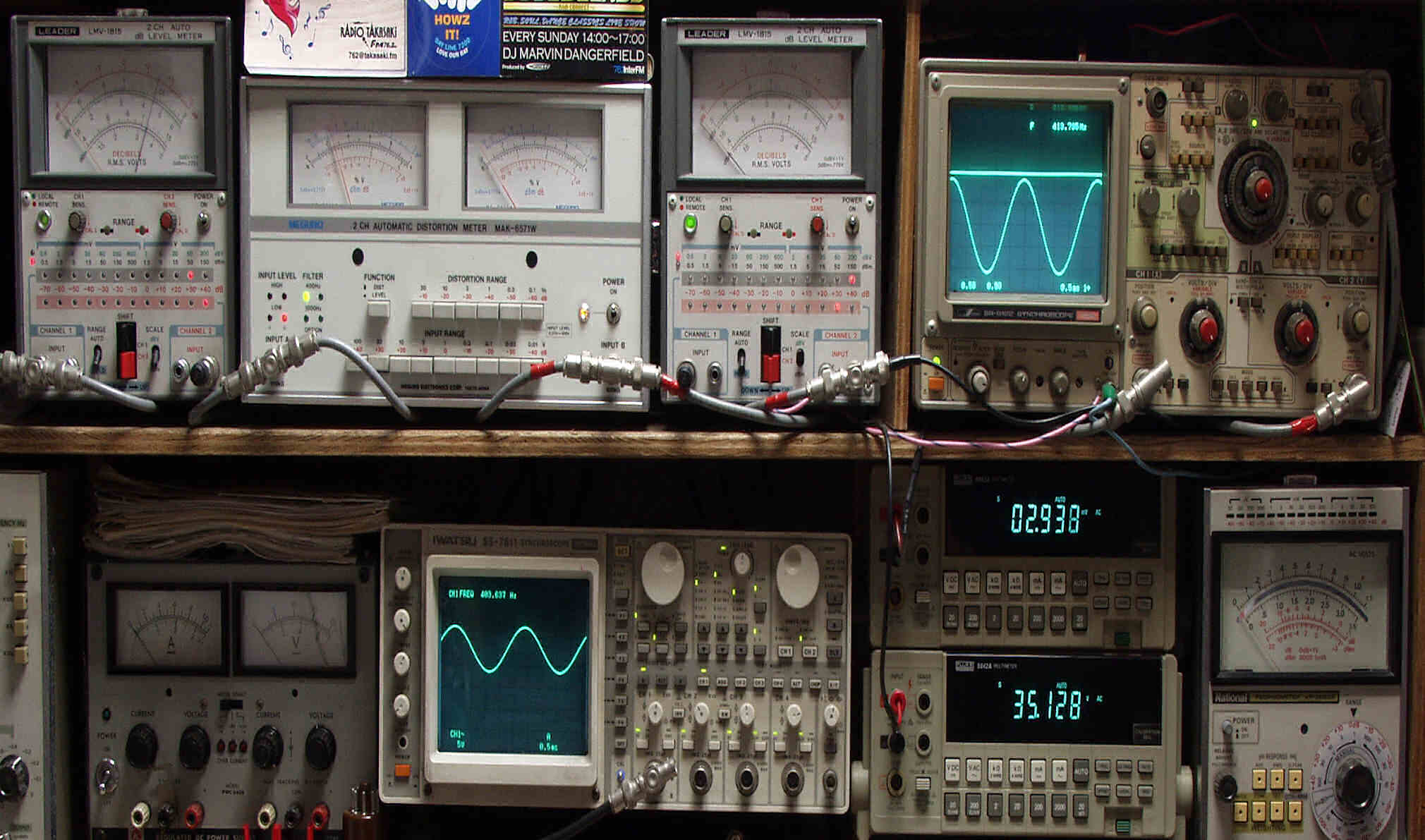

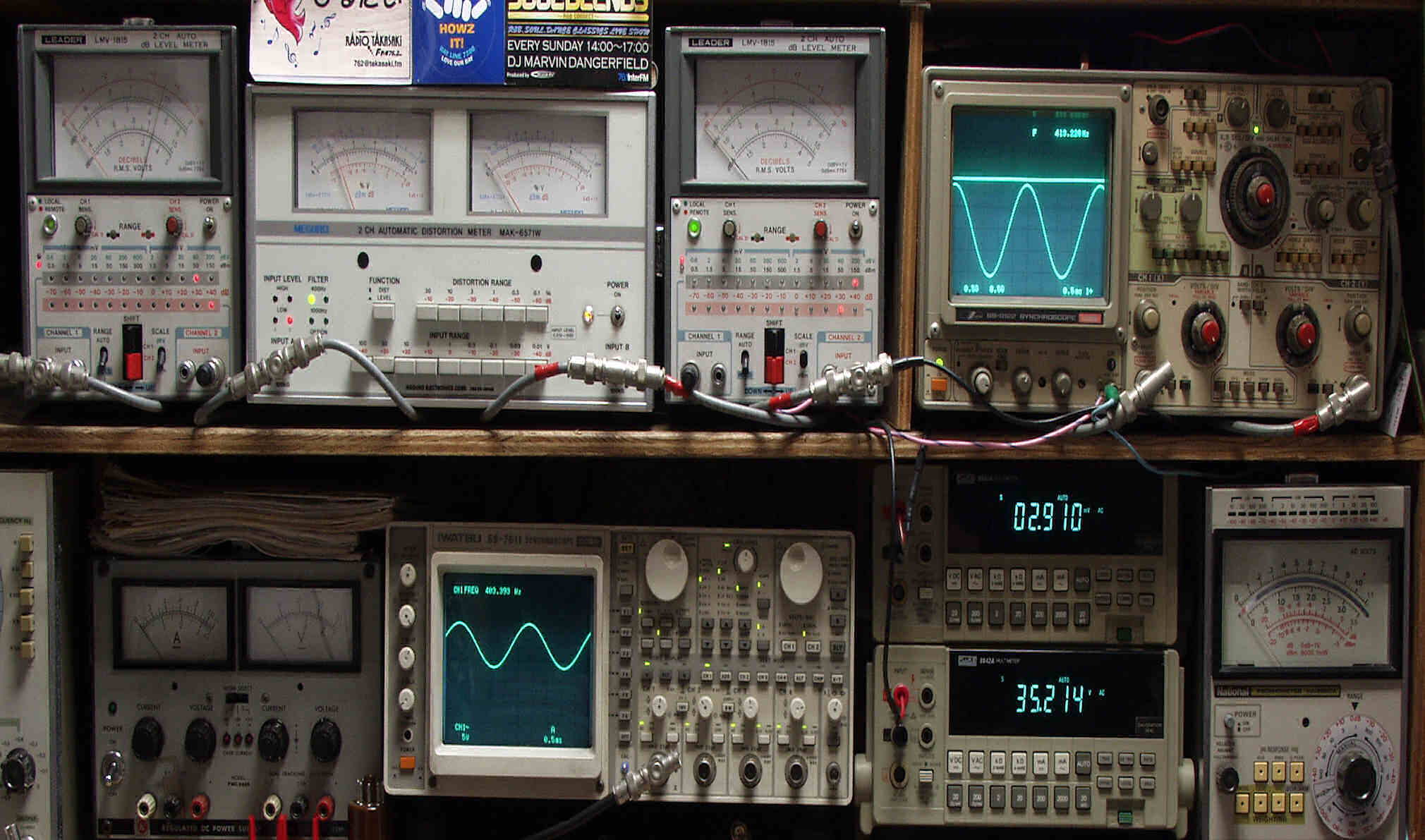

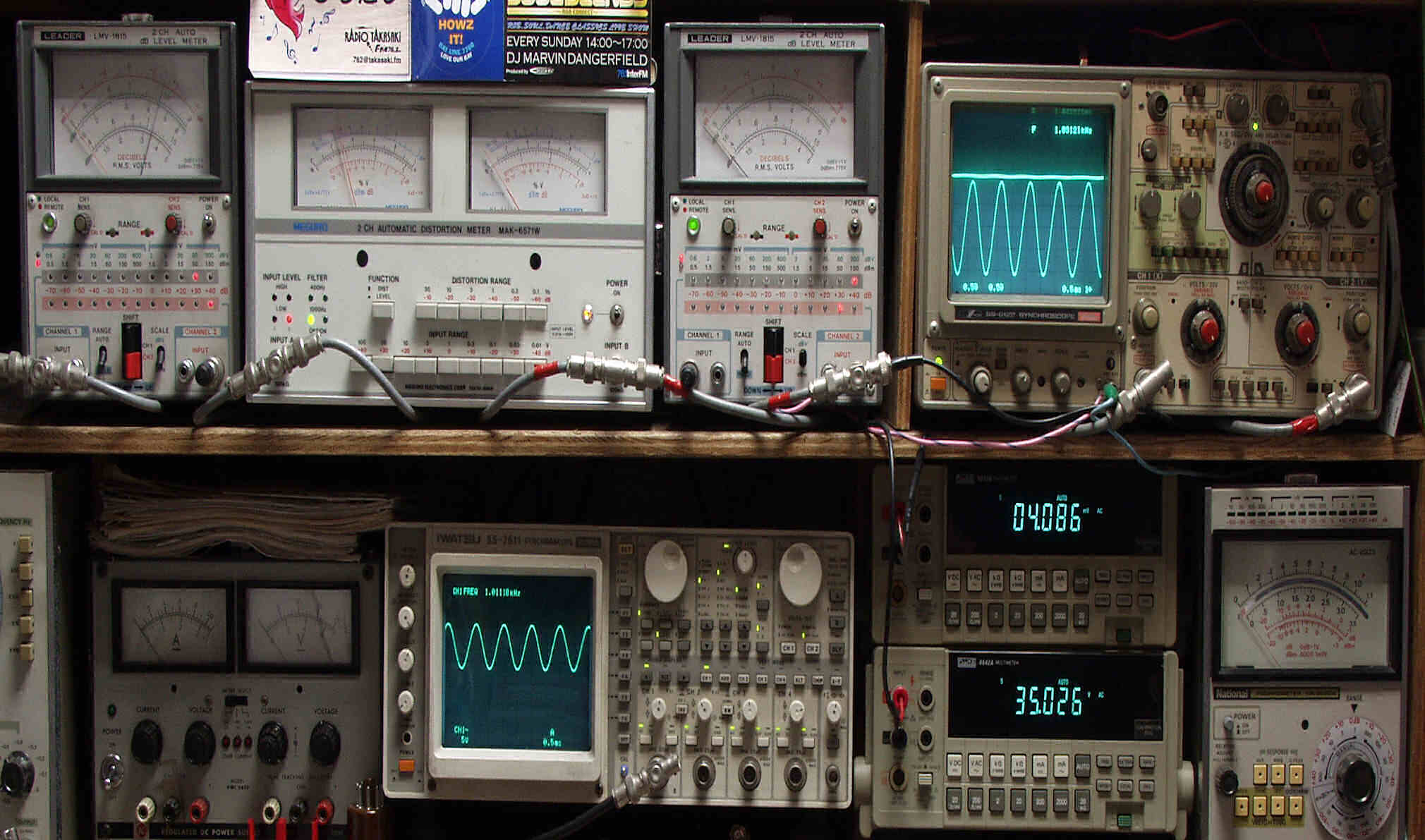

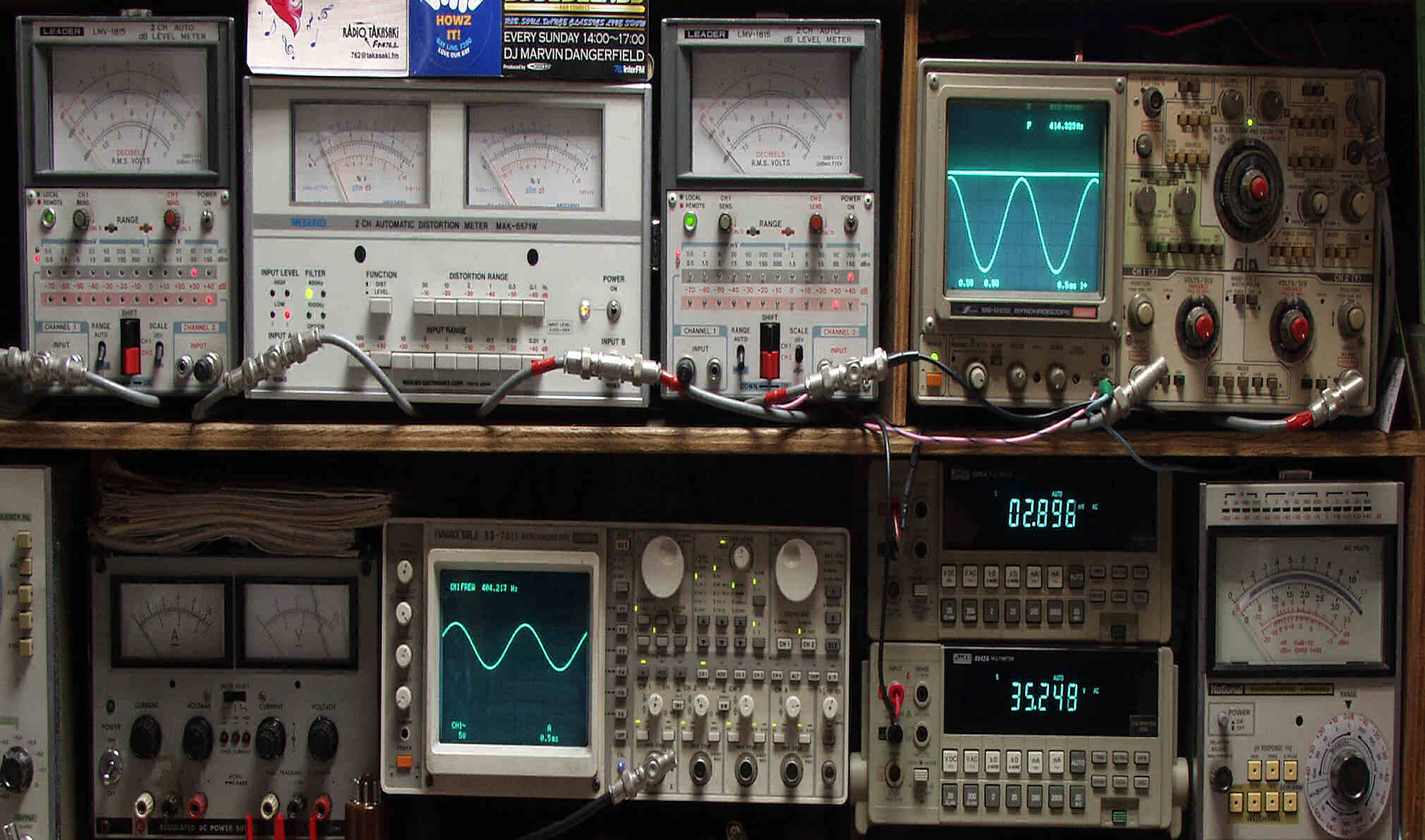

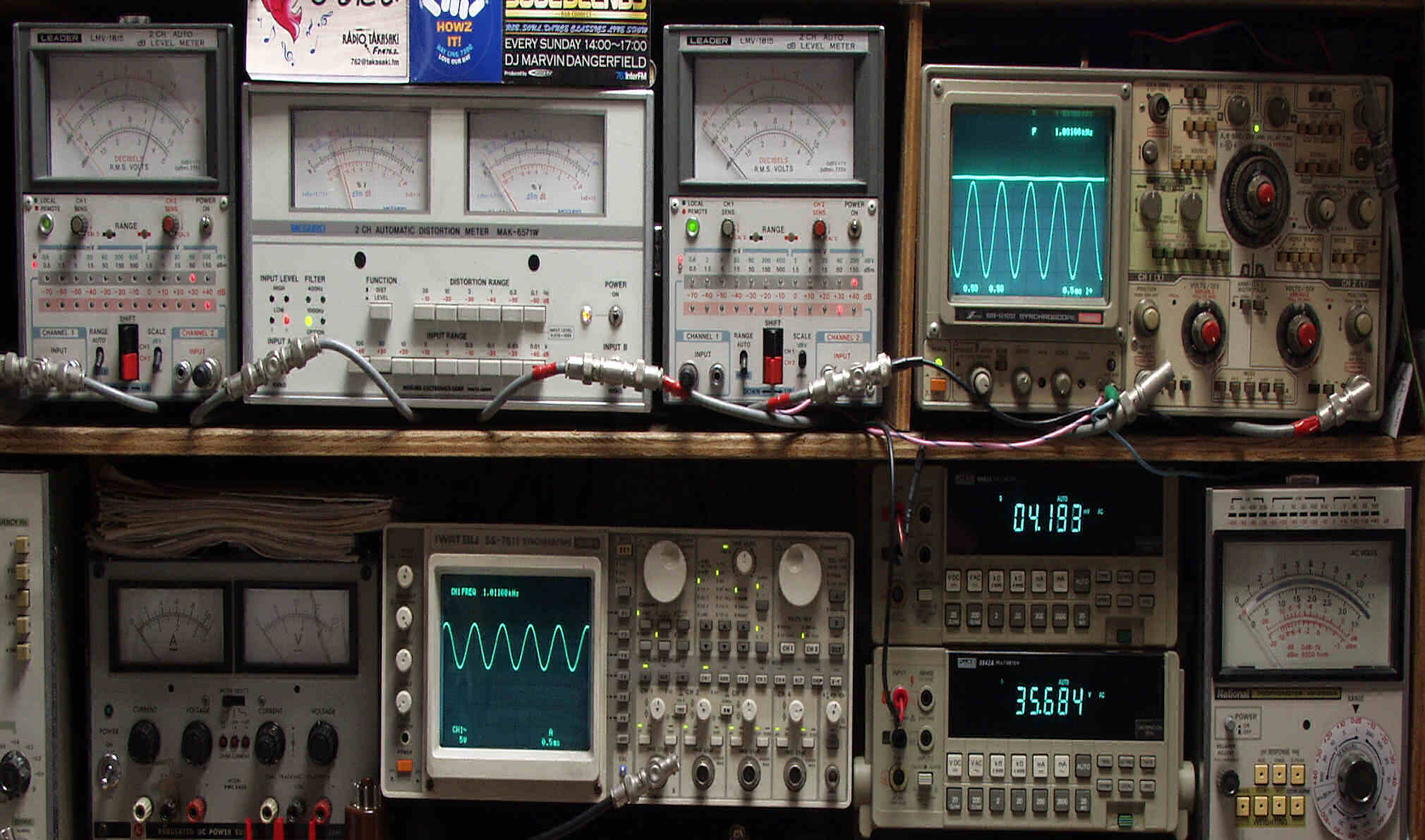

Ｅ１．　調整後の出力／歪み率測定
　　　　＜見方＞
　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００５％）
　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ２１．　Ｒ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　１０００ＨＺ　ＡＵＸ入力

Ｅ２２．　Ｌ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＡＵＸ入力

Ｅ２３．　Ｒ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０３％　４００ＨＺ　ＡＵＸ入力

Ｅ２４．　Ｌ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ入力

Ｅ３１．　Ｒ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　１０００ＨＺ　ＭＭ入力

Ｅ３２．　Ｌ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＭＭ入力

Ｅ３３．　Ｒ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＭ入力

Ｅ３４．　Ｌ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＭ入力

Ｅ４１．　Ｒ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０３％　１０００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｅ４２．　Ｌ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０３％　１０００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｅ４３．　Ｒ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　４００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｅ４４．　Ｌ側ＳＰ出力３５Ｖ＝１５３Ｗ　歪み率＝０．０３％　４００ＨＺ　Ｌｏｗ＿ＭＣ入力

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ７０７Ｘ　の仕様（マニアル・カタログより）　

型式	ＡＵ－Ｄ７０７Ｘ
実効出力（両ch駆動）	150W＋150W（6Ω、10Hz～20kHz） 130W＋130W（8Ω、10Hz～20kHz） 200W＋200W（4Ω、1kHz） 170W＋170W（6Ω、1kHz） 150W＋150W（8Ω、1kHz）
全高調波歪率	0.003％（8Ω、10Hz～20kHz、実効出力時） 0.005％（6Ω、10Hz～20kHz、1/2実効出力時）
混変調歪率（60Hz：7kHz＝4：1）	0.003％（8Ω、実効出力時）
出力帯域幅（IHF、両ch動作、THD0.03％）	5Hz～80kHz
ダンピングファクター（新IHF、20Hz～20kHz）	100（6Ω）
周波数特性（1W）	DC～300kHz +0 -3dB
エンベロープ歪	測定限界以下
TIM歪（Sawtooth法）	測定限界以下
スルーレイト	±200V/μsec（6Ω）
ライズタイム	0.5μsec
入力感度/入力インピーダンス（1kHz）	Phono MM：2.5mV/47kΩ Phono High MC：2.5mV/100Ω Phono MC Low：100μV/5.3Ω（MCトランス採用） Phono MC High：300μV/40Ω（MCトランス採用） CD、Tuner、Tape1、2：150mV/47kΩ
Phono最大許容入力（1kHz、THD 0.01％）	MM =300mV High MC =300mV MC High =25mV（トランス方式）
出力レベル/インピーダンス	Tape rec：150mV/600Ω
RIAA偏差（MM、Rec out）	20Hz～300kHz ±0.2dB
SN比（Aネットワーク、ショートサーキット）	Phono MM =90dB Phono MC =80dB以上（70μV） CD、Tuner、Tape =110dB
トーンコントロール	Bass：±10dB（20Hz） Treble：±10dB（20kHz）
トーンセレクター	Bass：100Hz、200Hz Treble：4kHz、8kHz
サブソニックフィルター	16Hz（-3dB、6dB/oct）
ラウドネス（Volume-30dB）	+8dB（50Hz）、+6dB（10kHz）
オーディオミューティング	-20dB
定格消費電力（電気用品取締法）	320W
外形寸法	幅466×高さ161×奥行431mm
重量	17.5kg
