Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　１２台目修理記録

平成１７年１月１４日到着　　１月２６日完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 大学生の時にアルバイトをしてオーディオ機器をそろえました。友人たちは、アルバイトで稼いだお金で車を購入しましたが、私は車よりオーディオ機器を選択しました。 　 このときに購入し、現在も持っているものの一つにSANSUIのアンプAU-D907Xがあり ます。社会人となり、結婚してから音楽から少し距離がありましたが、また聞きたく なりました。 907Xを捨てて、新しい機器を購入することも考えたのですが、捨てるには心許なく、 修理したいと考えています。 　 故障箇所は、左Chの音が小さい症状です。 入力切り替えスイッチのカバーがとれていますが、これはなくとも使えるので修理対 象にはならないと思います。 Ｂ．　原因 釣った魚にもえさ を与えましょう。 各部経年劣化多数。 Ｃ．　修理状況 ＳＰ接続リレー交換。 電源投入リレー交換。 メインＡＭＰのバランス・バイアス半固定ＶＲ交換。 メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 ＥＱ−ＡＭＰのＦＥＴ（電界効果トランジスター）交換。 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 電解コンデンサー交換。 Ｄ．　使用部品 バランス・バイアス半固定ＶＲ　１３ｍｍΦ高級品　　　　　　１２個。 メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）　　　　　　　２個。 ＥＱ−ＡＭＰのＦＥＴ（電界効果トランジスター）　　　　　　　　　　２個。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電源投入リレー。 電解コンデンサー（ミューズ使用）　　　　　　　　　　　　　　　８２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　３個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　調整費　　１００，０００円　　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　上から見る　すごい埃！！

Ａ１２．　点検中　掃除後上から見る

Ａ１３．　点検中　メインAMP基板のＲＬプロテクト基板の電解コンデンサーが異なる

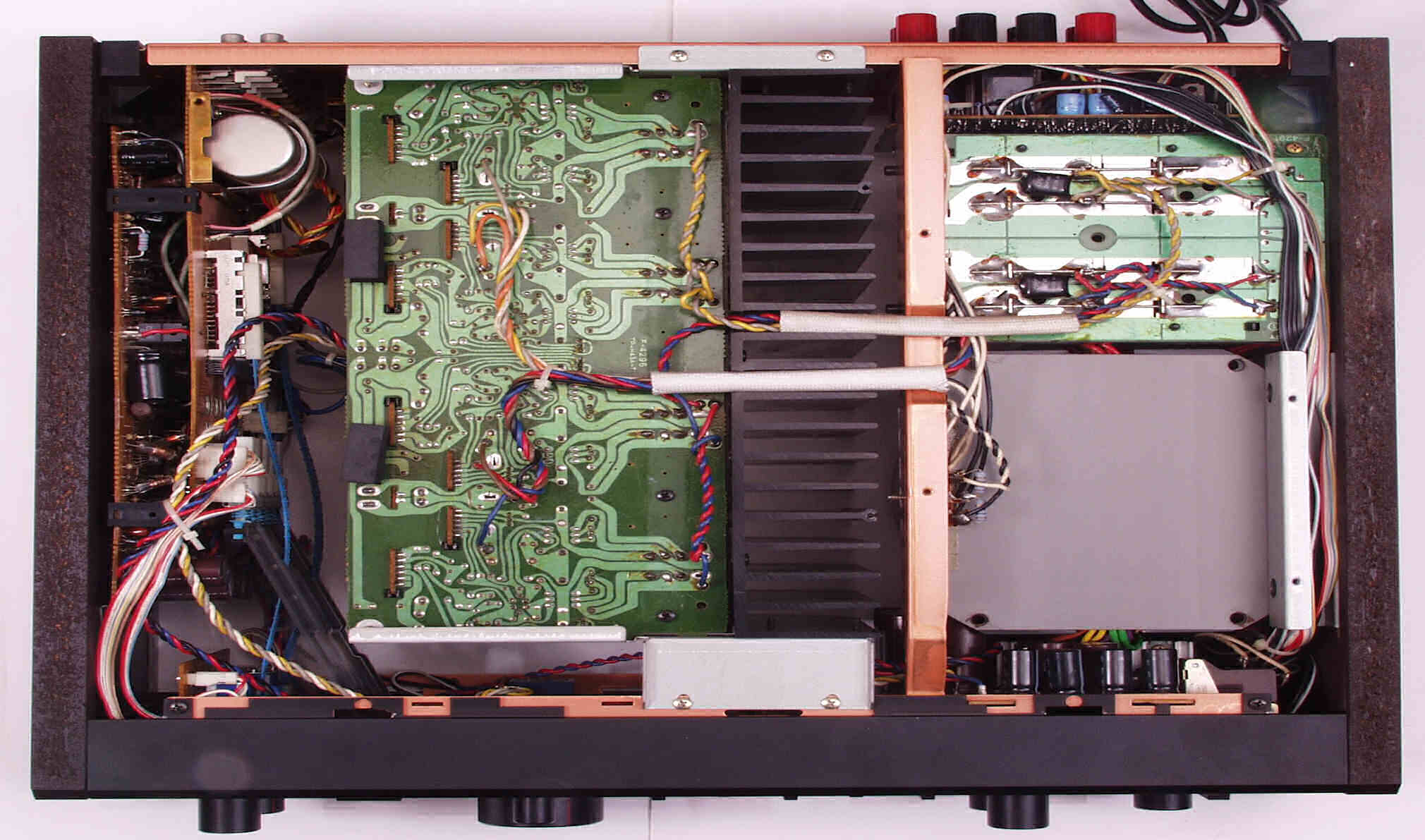

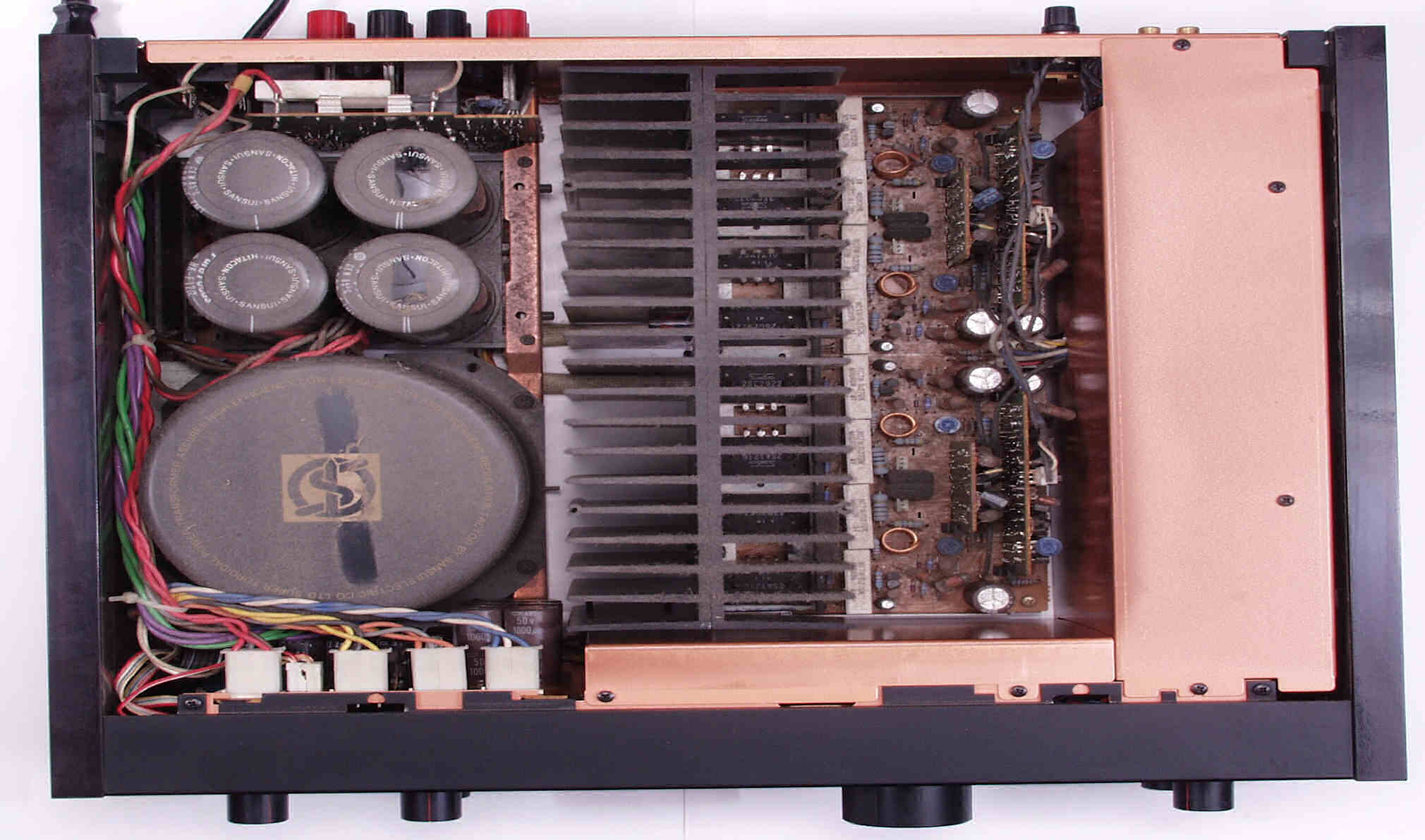

Ａ２１．　点検中　下から見る

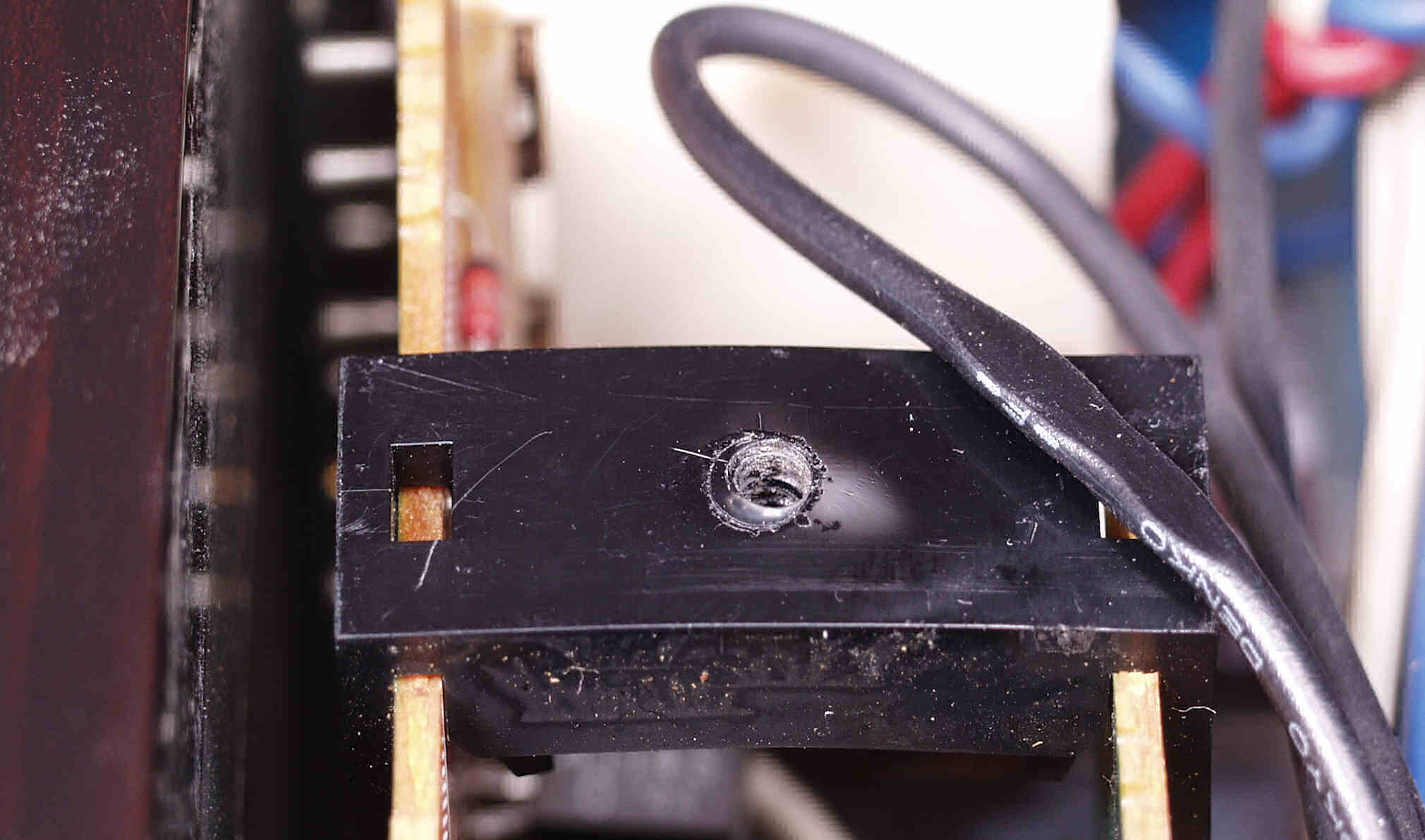

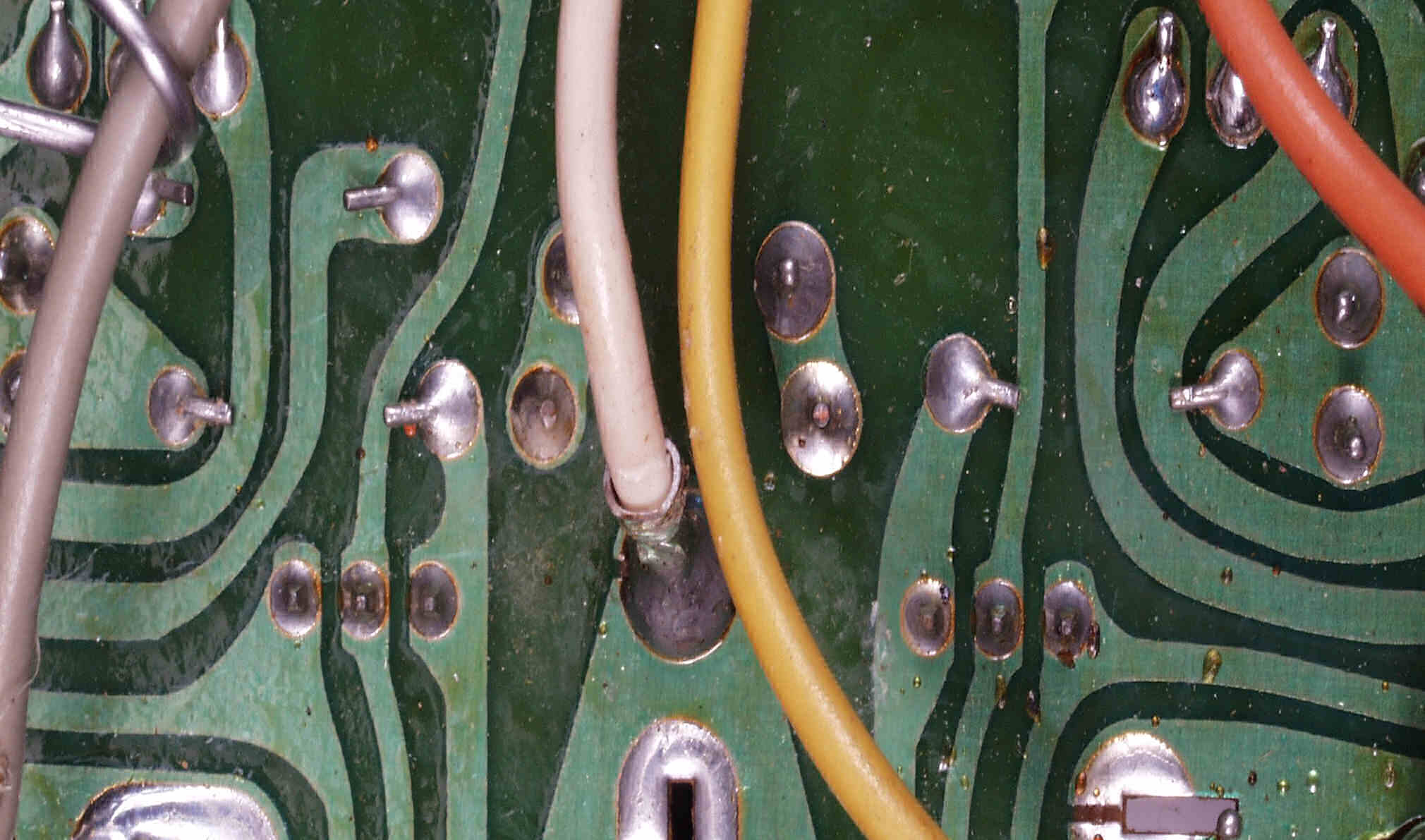

Ａ２２．　点検中　組み付け時の点検が悪く、線を噛んでいた！

Ａ３．　点検中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

Ａ４．　点検中　交換するのは、原則オーディオ用電解コンデンサー

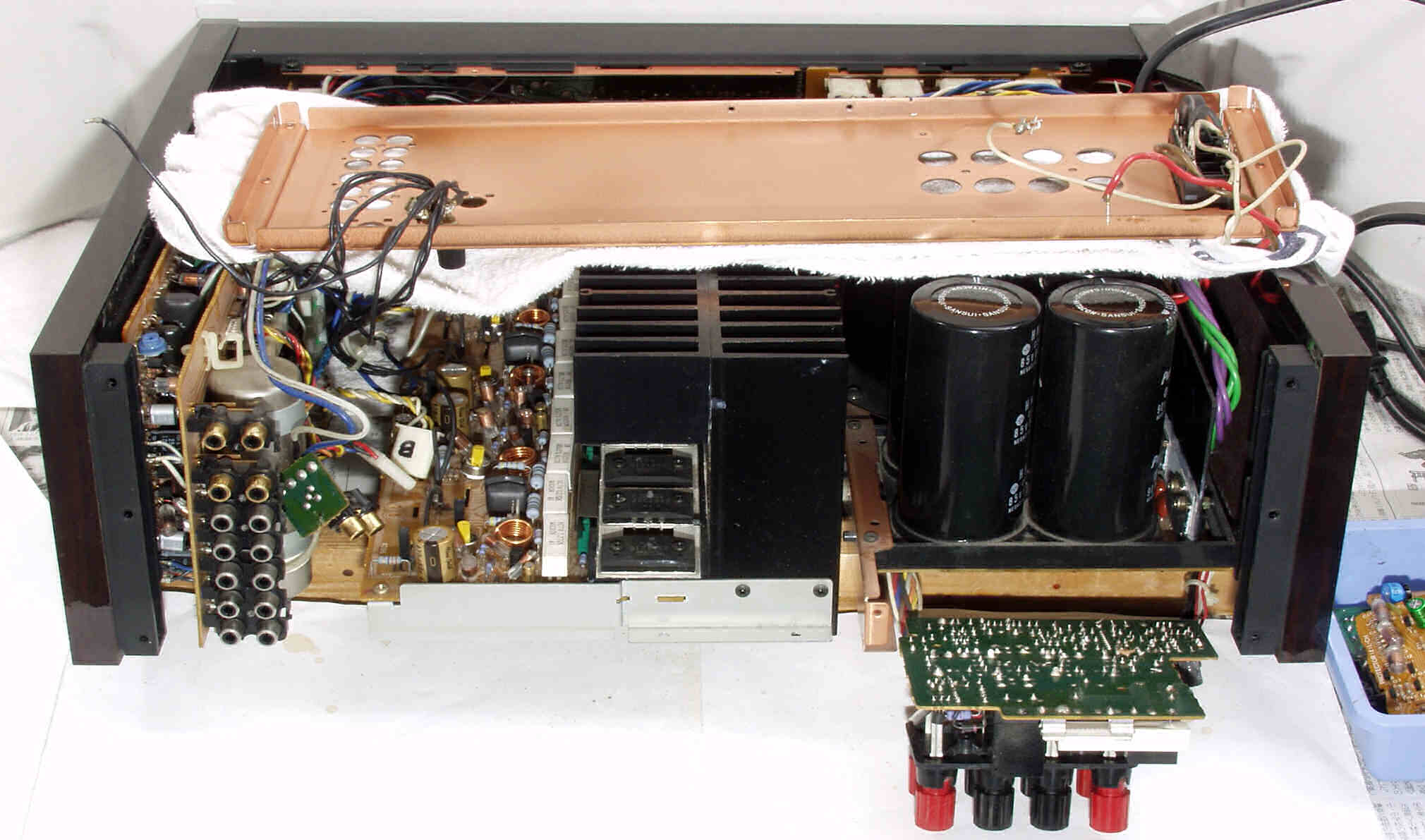

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．後パネルを外し、修理中

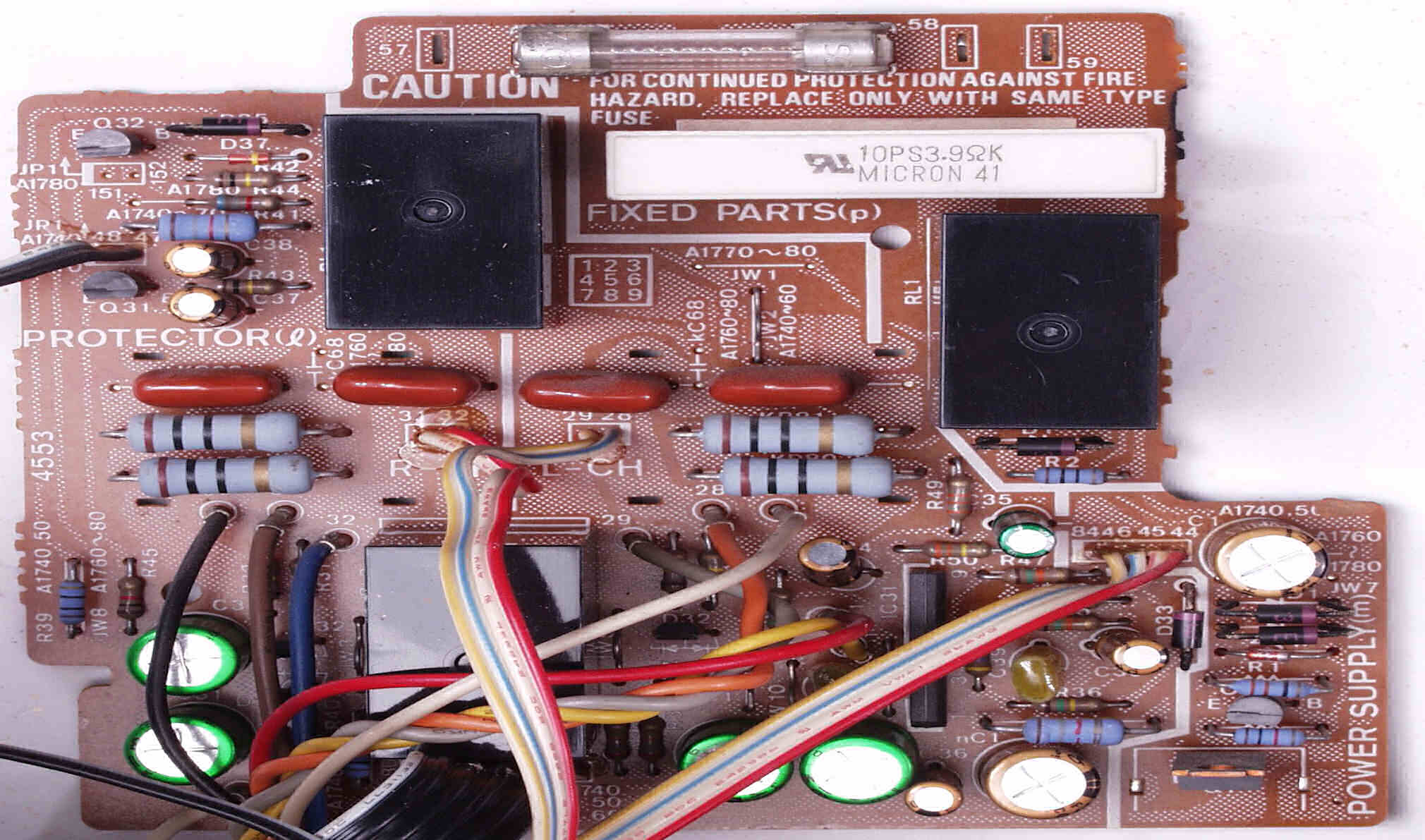

Ｃ１１．　修理前　ＳＰ接続リレー基板

Ｃ１２．　修理後　ＳＰ接続リレー基板　SP接続リレー３個、電解コンデンサー個１２、フイルムコンデンサー２個交換

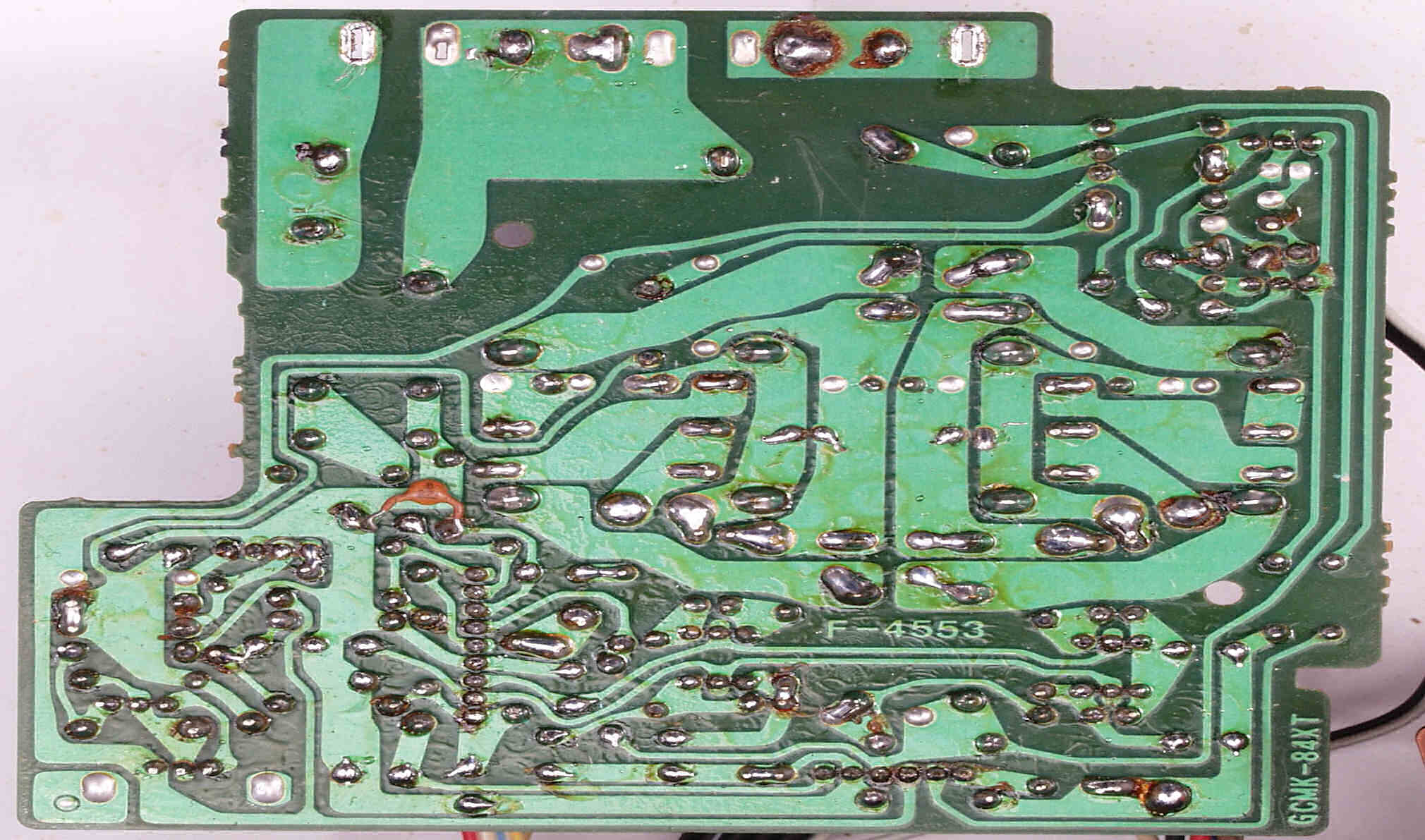

Ｃ１３．　修理前　ＳＰ接続リレー基板裏

Ｃ１４．　修理（半田補正）後　ＳＰ接続リレー基板裏

Ｃ１５．　完成ＳＰ接続リレー基板裏、　洗浄後、コート液を塗布。

Ｃ２１．　修理前　ＲＬ初段ドライブＡＭＰ基板

Ｃ２２．　修理後　ＲＬ初段ドライブＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー１２個交換

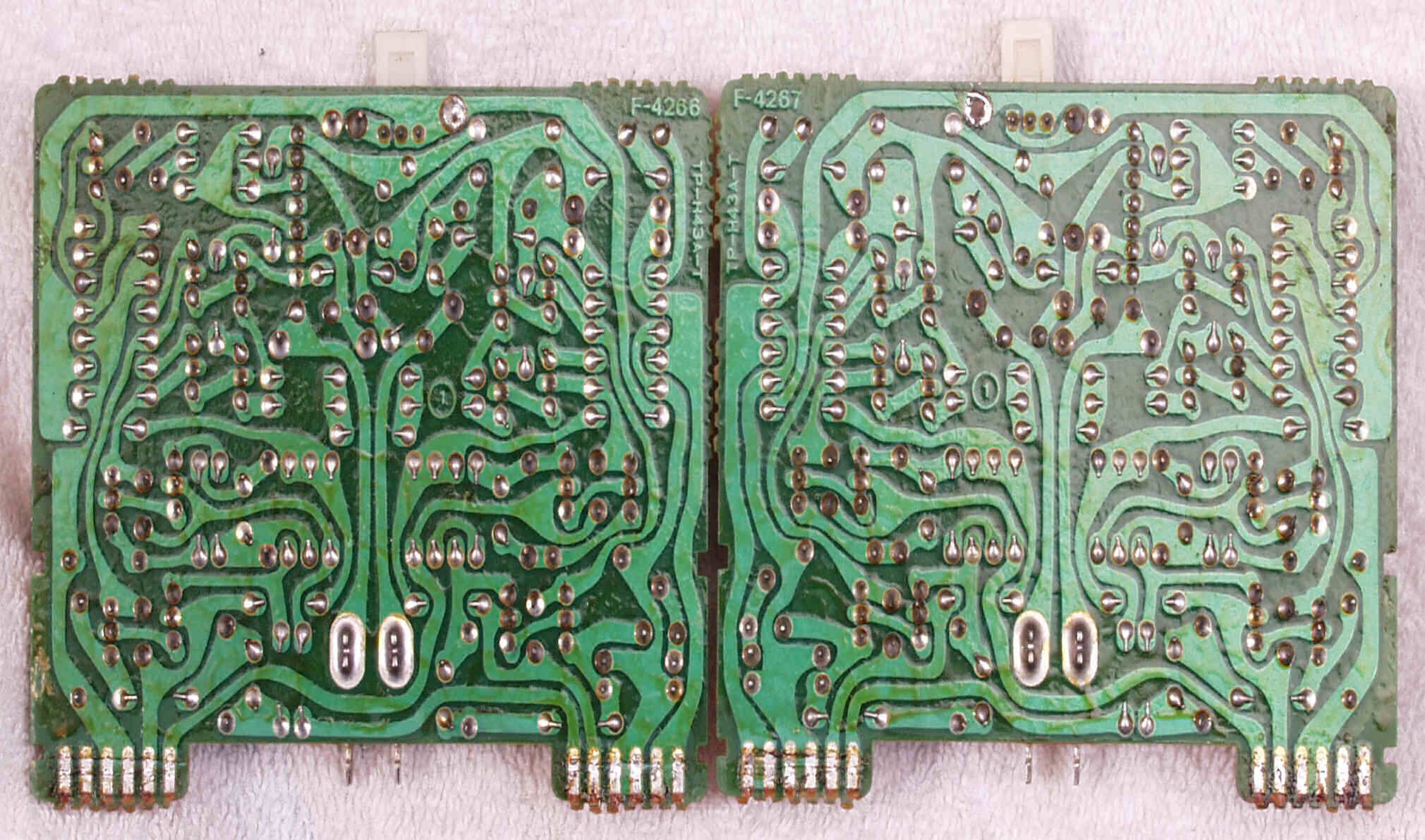

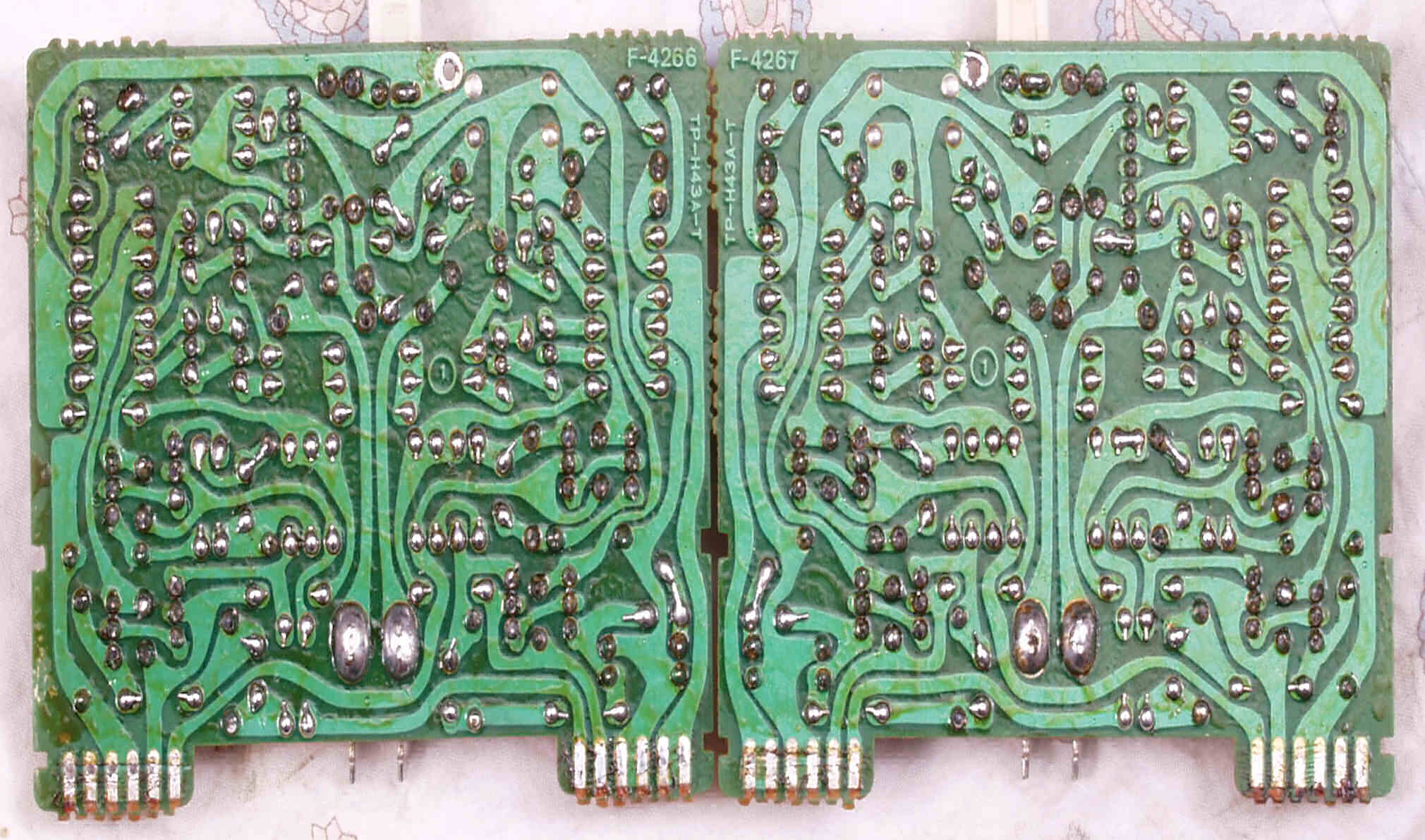

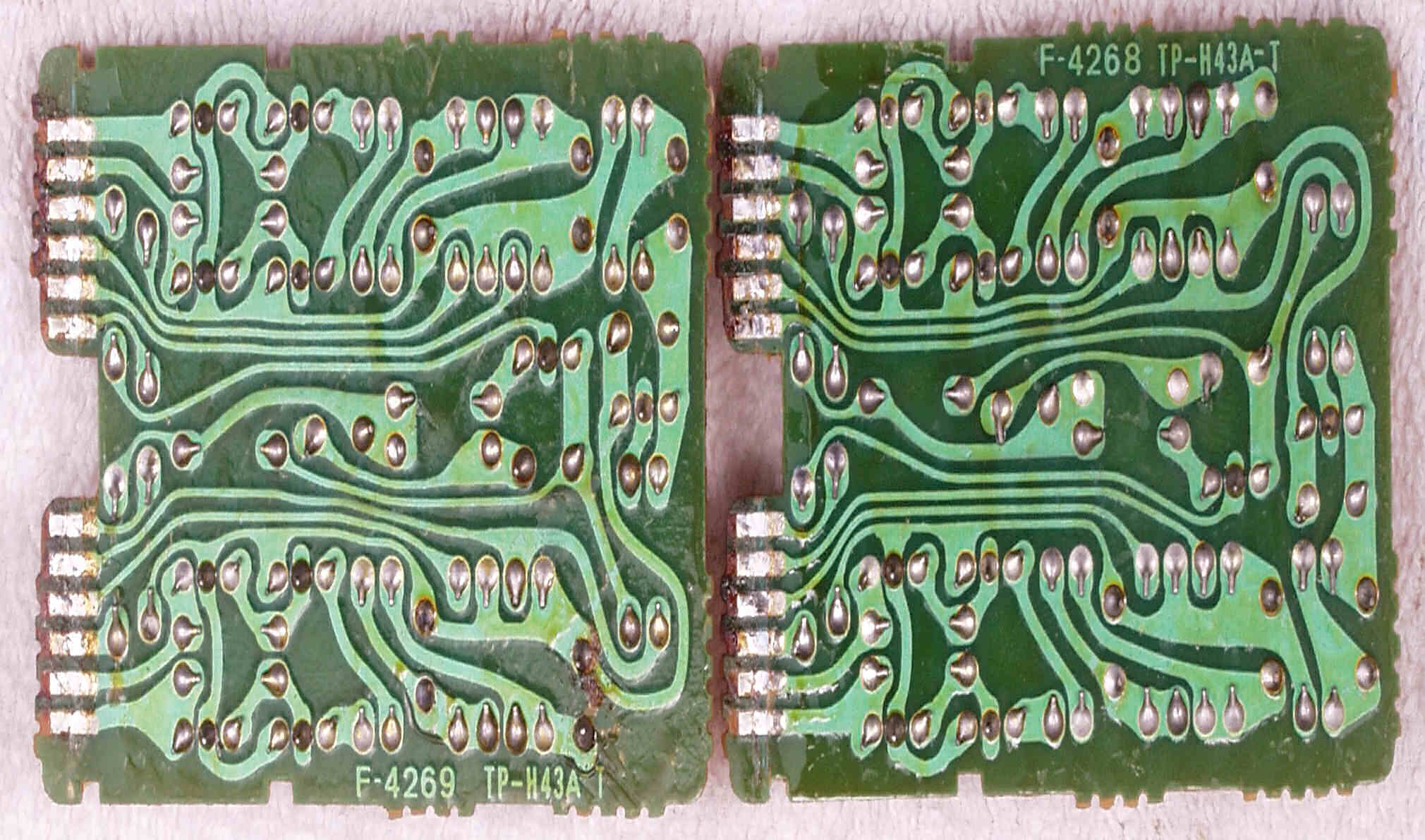

Ｃ２３．　修理前　ＲＬ初段ドライブＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　ＲＬ初段ドライブＡＭＰ基板裏

Ｃ２５．　完成ＲＬ初段ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

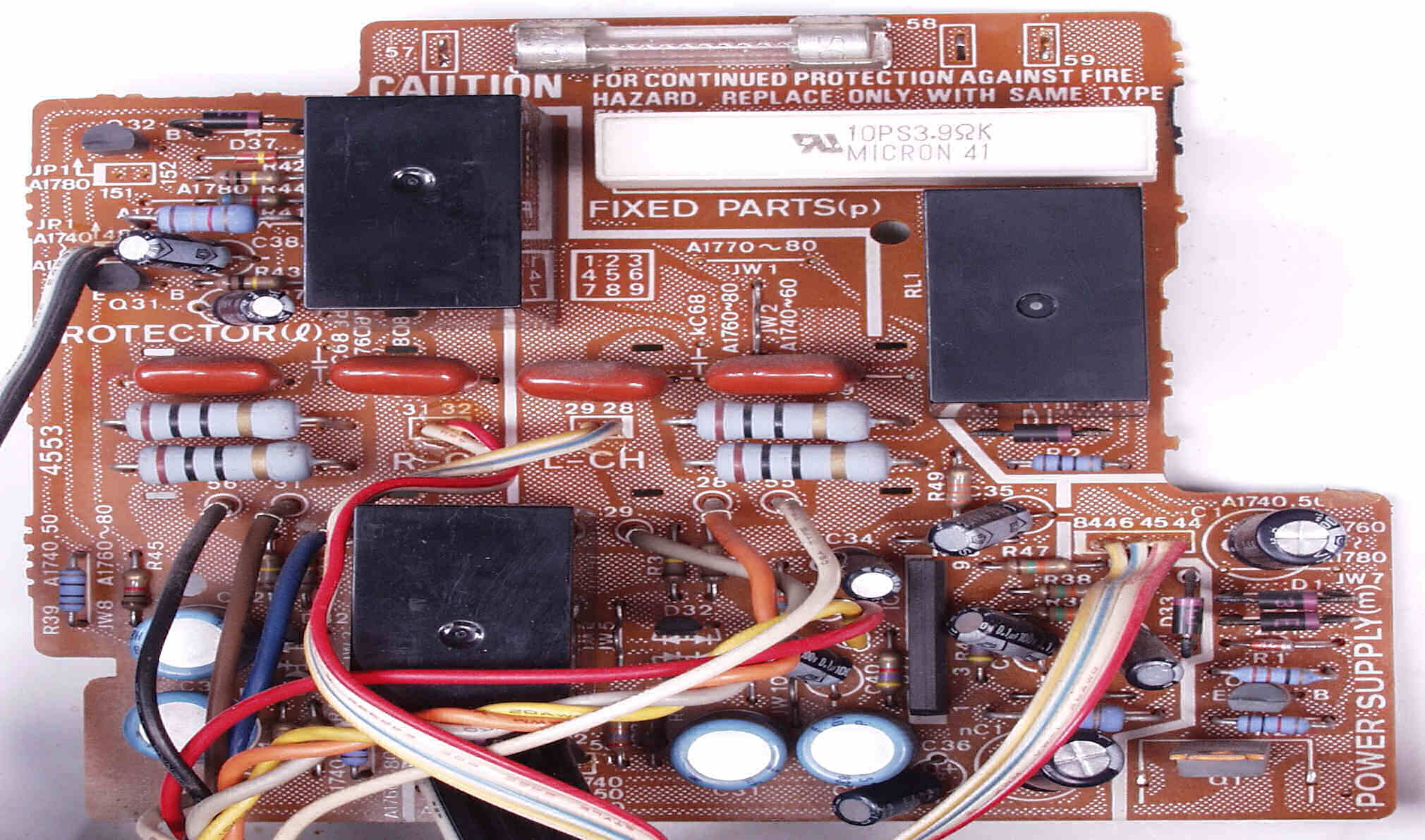

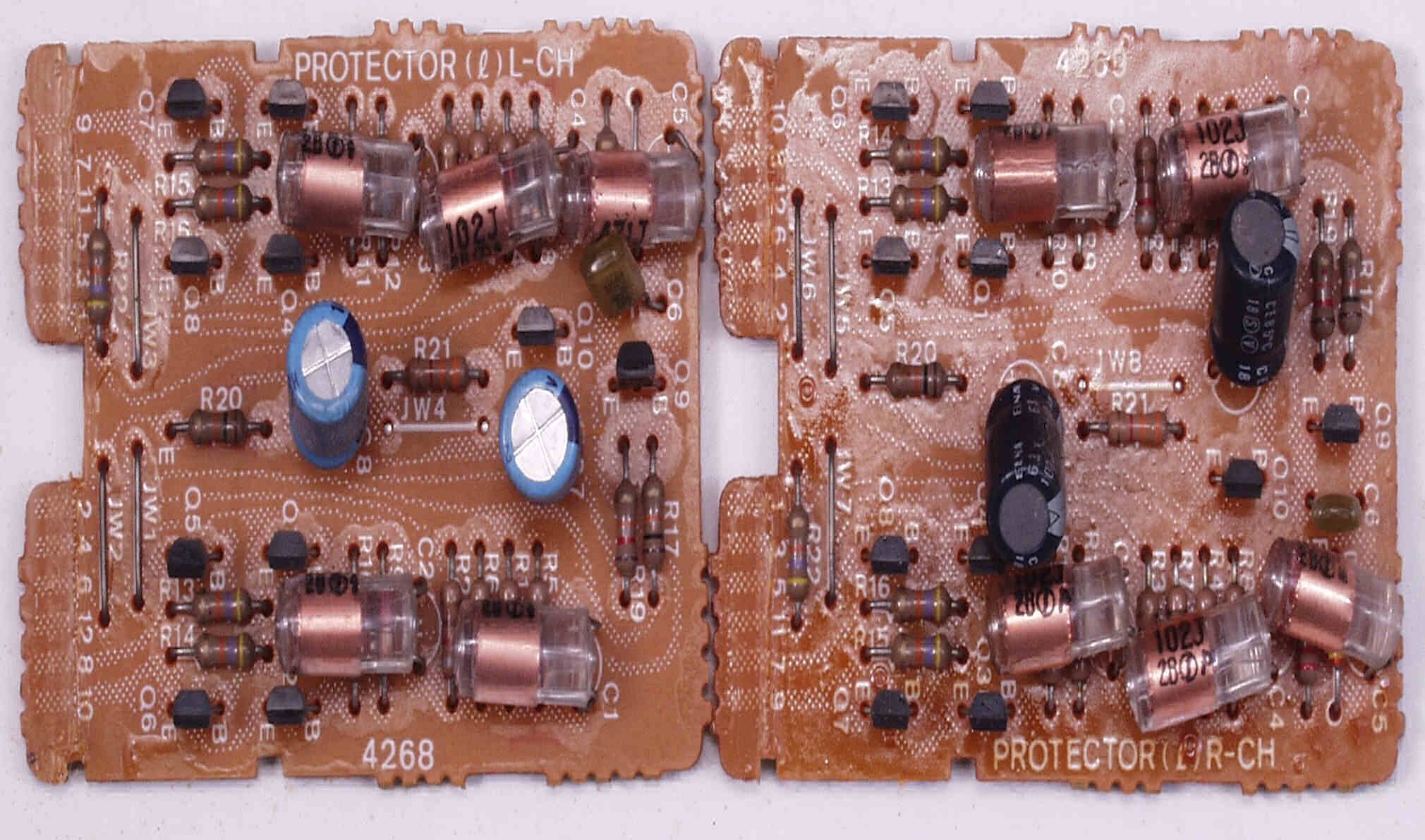

Ｃ３１．　修理前　ＲＬプロテクト基板、ＲＬプロテクト基板の電解コンデンサーのメーカーが異なる

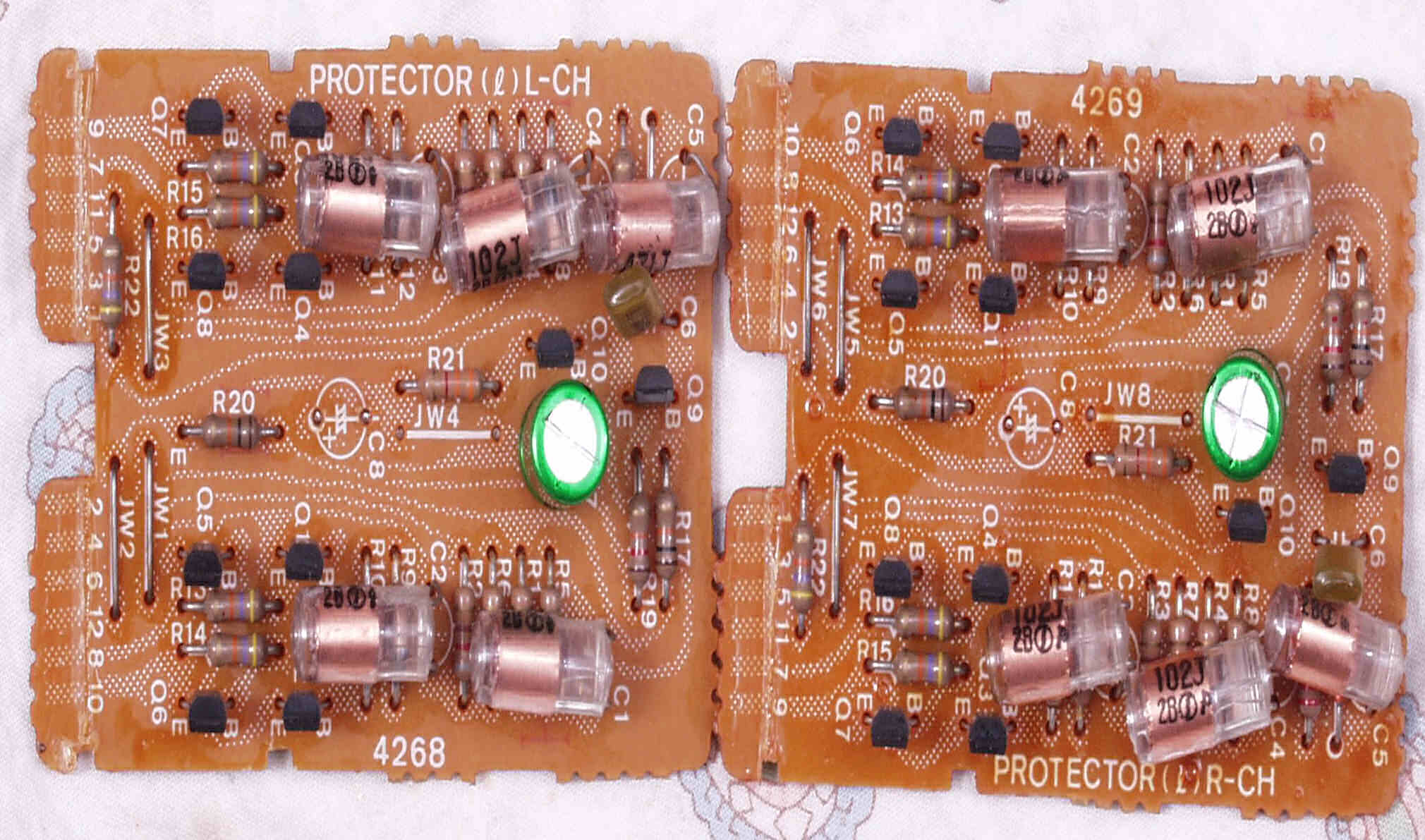

Ｃ３２．　修理後　ＲＬプロテクト基板電解コンデンサー４個交換、高性能のＢＰを使用したので２個→１個

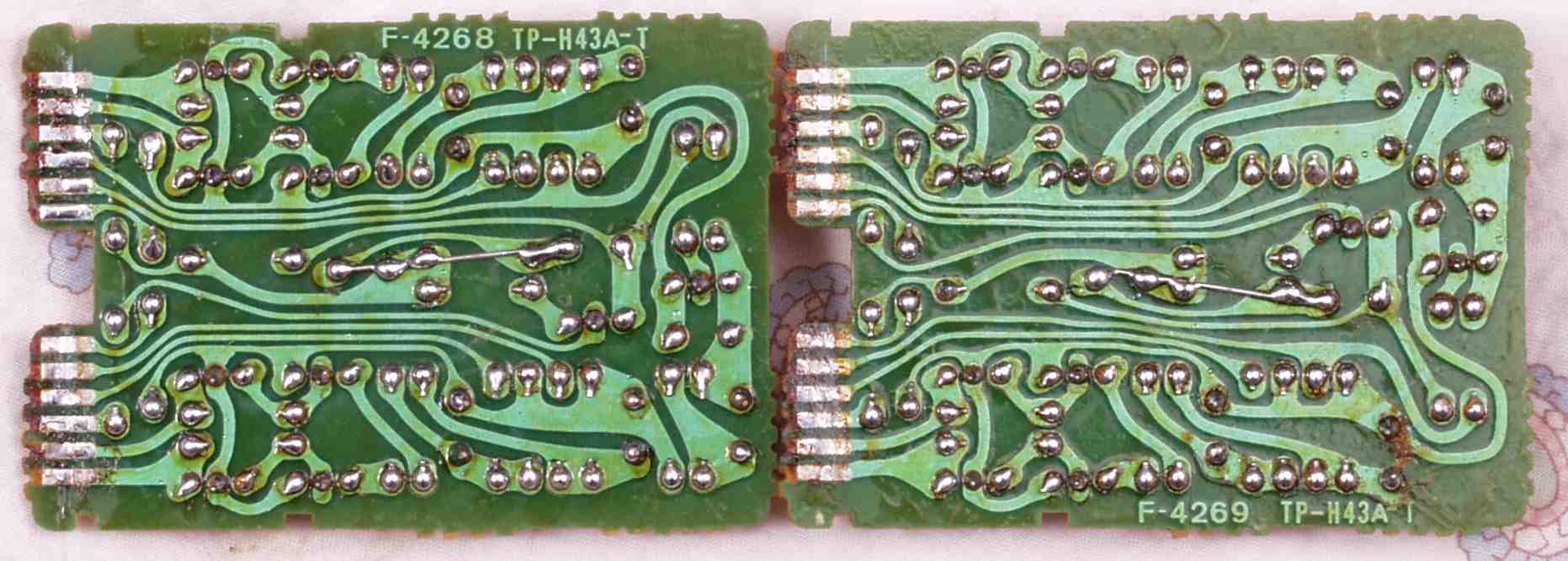

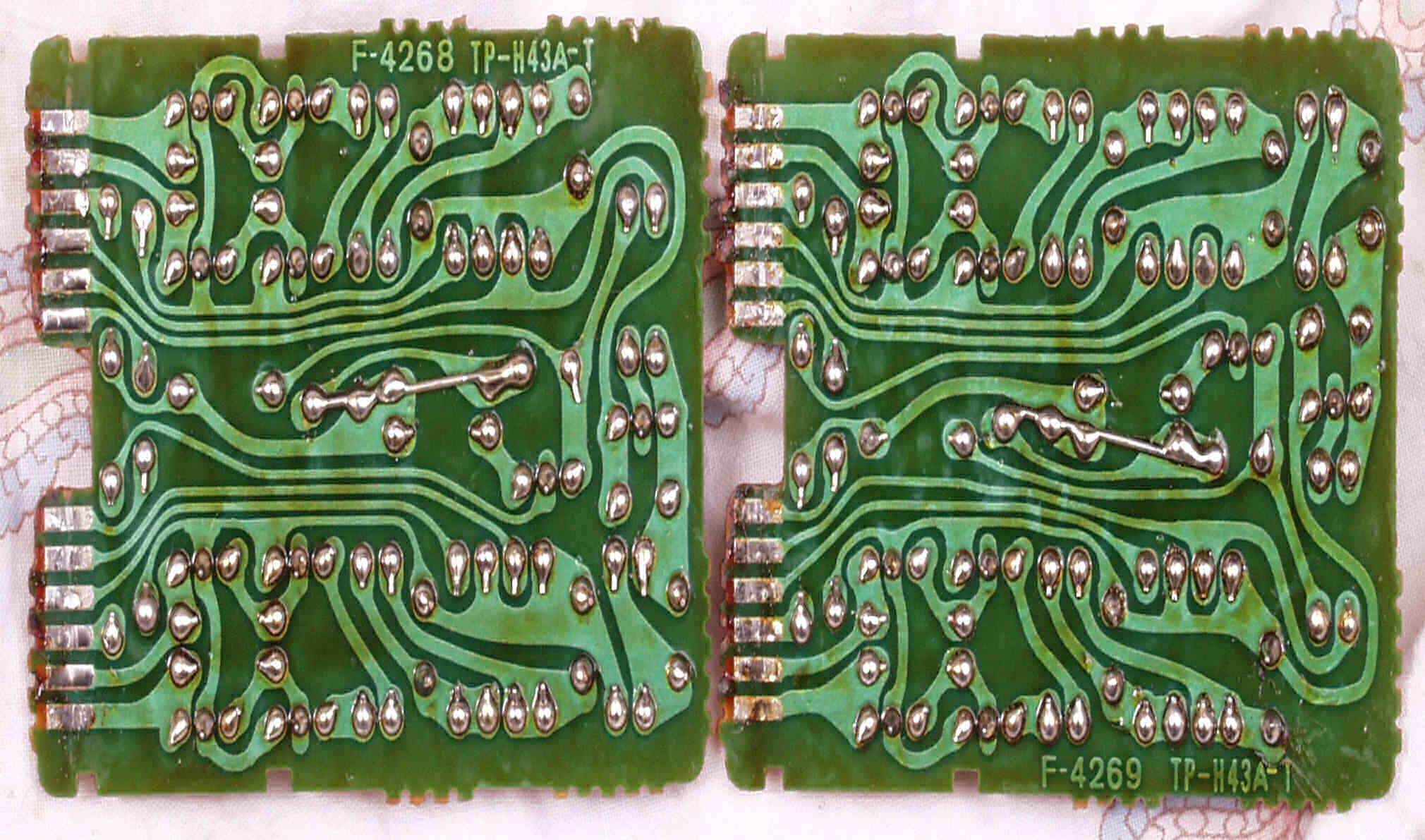

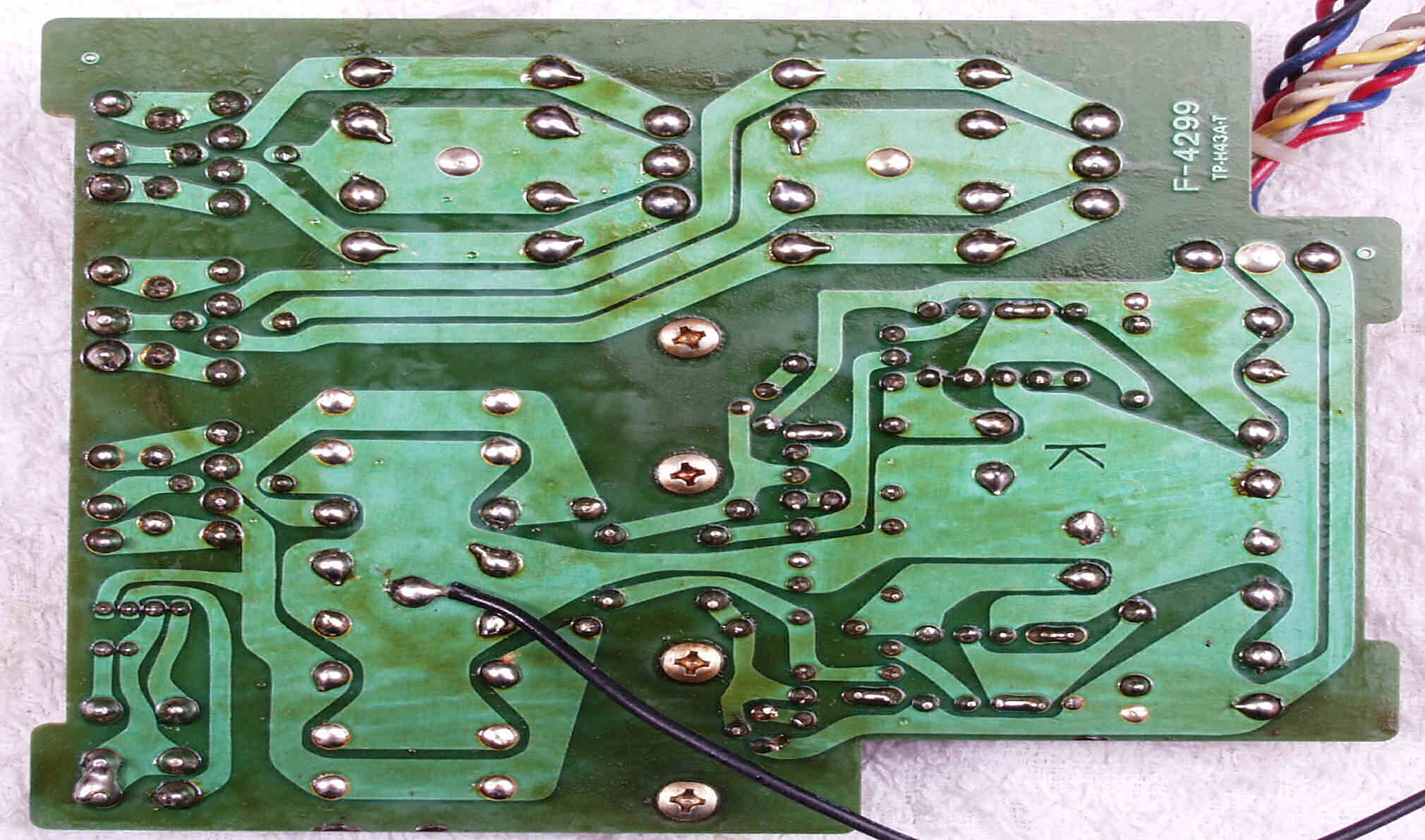

Ｃ３３．　修理前　ＲＬプロテクト基板裏

Ｃ３４．　修理（半田補正）後　ＲＬプロテクト基板裏

Ｃ３５．　完成ＲＬプロテクト基板裏、　洗浄後、コート液を塗布。

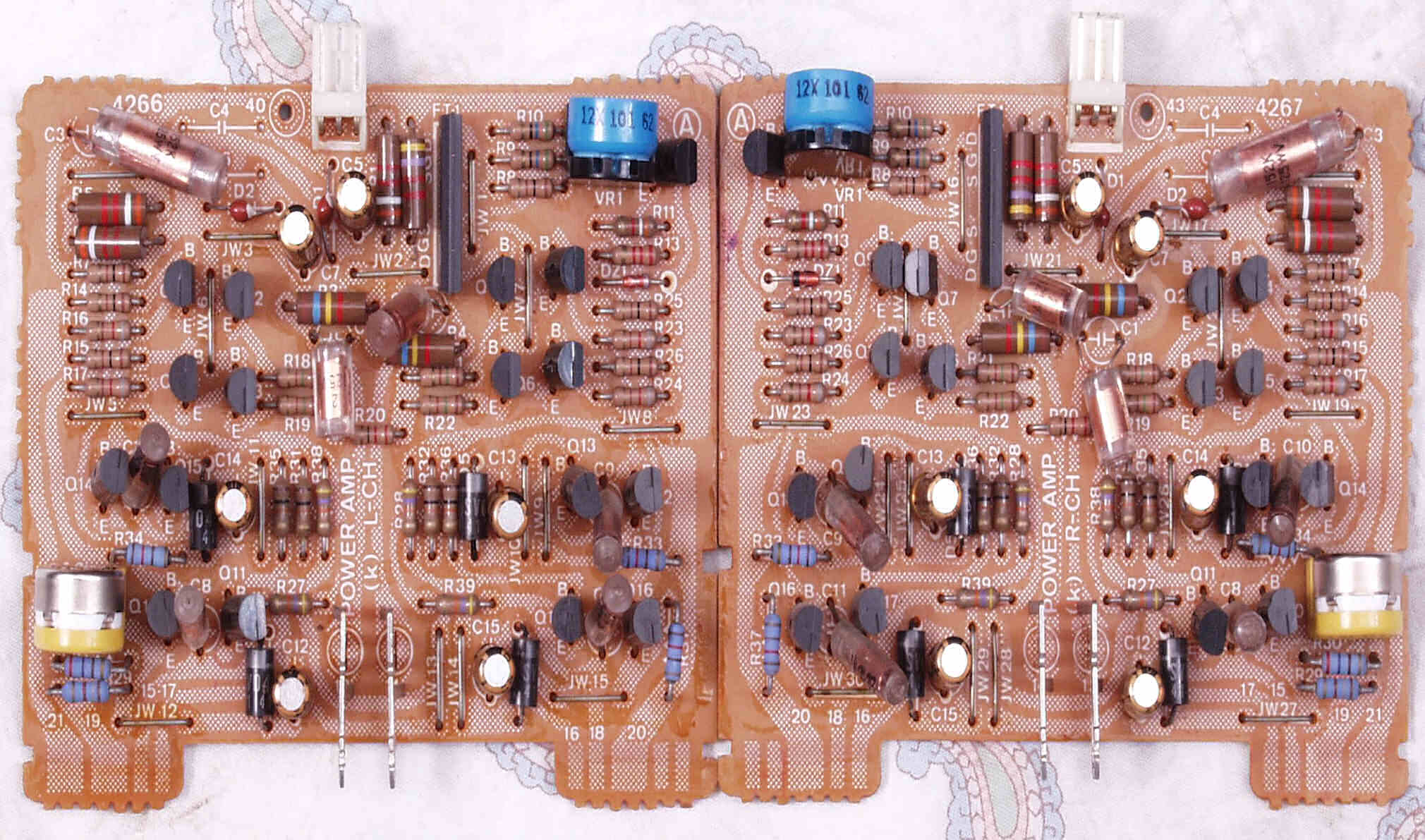

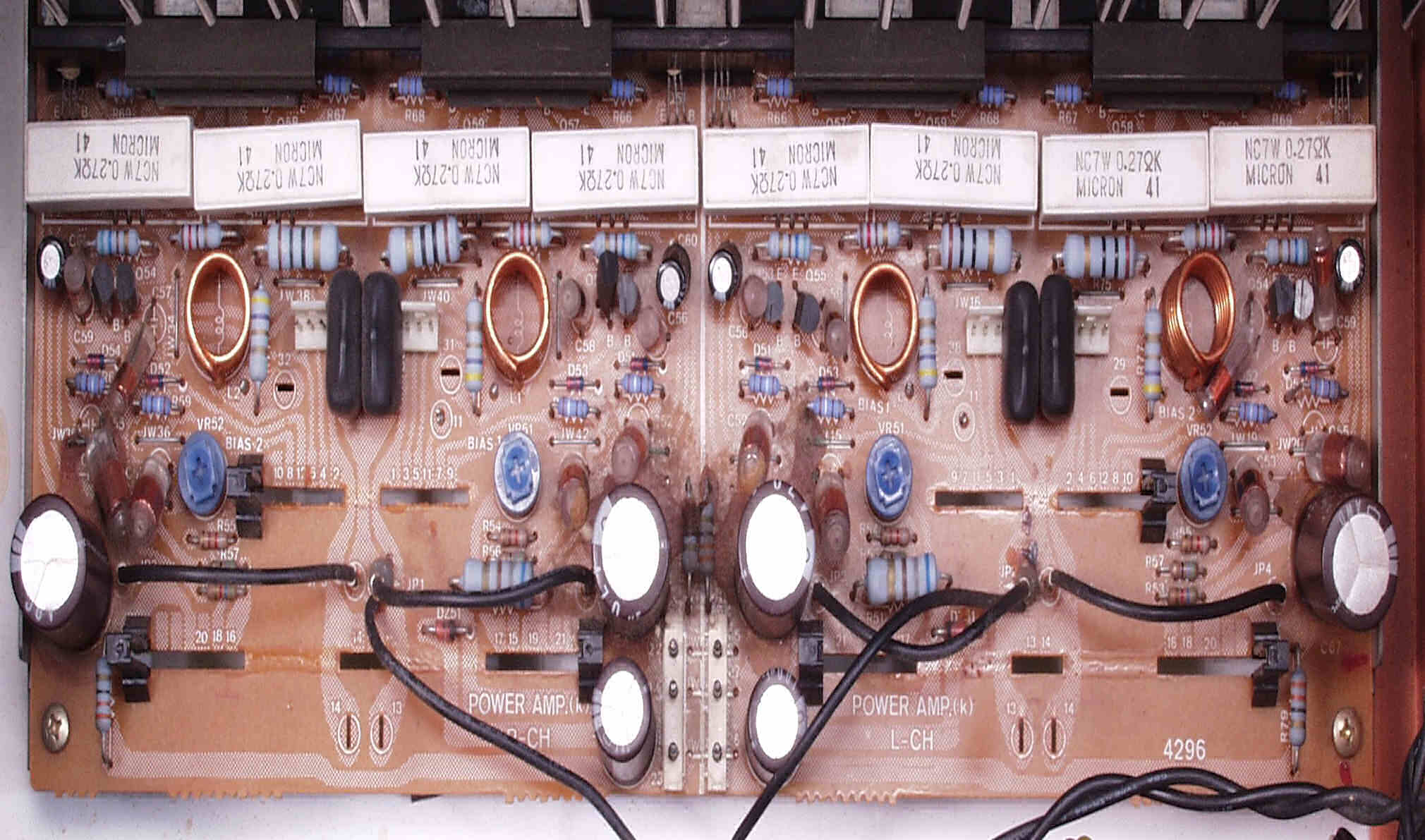

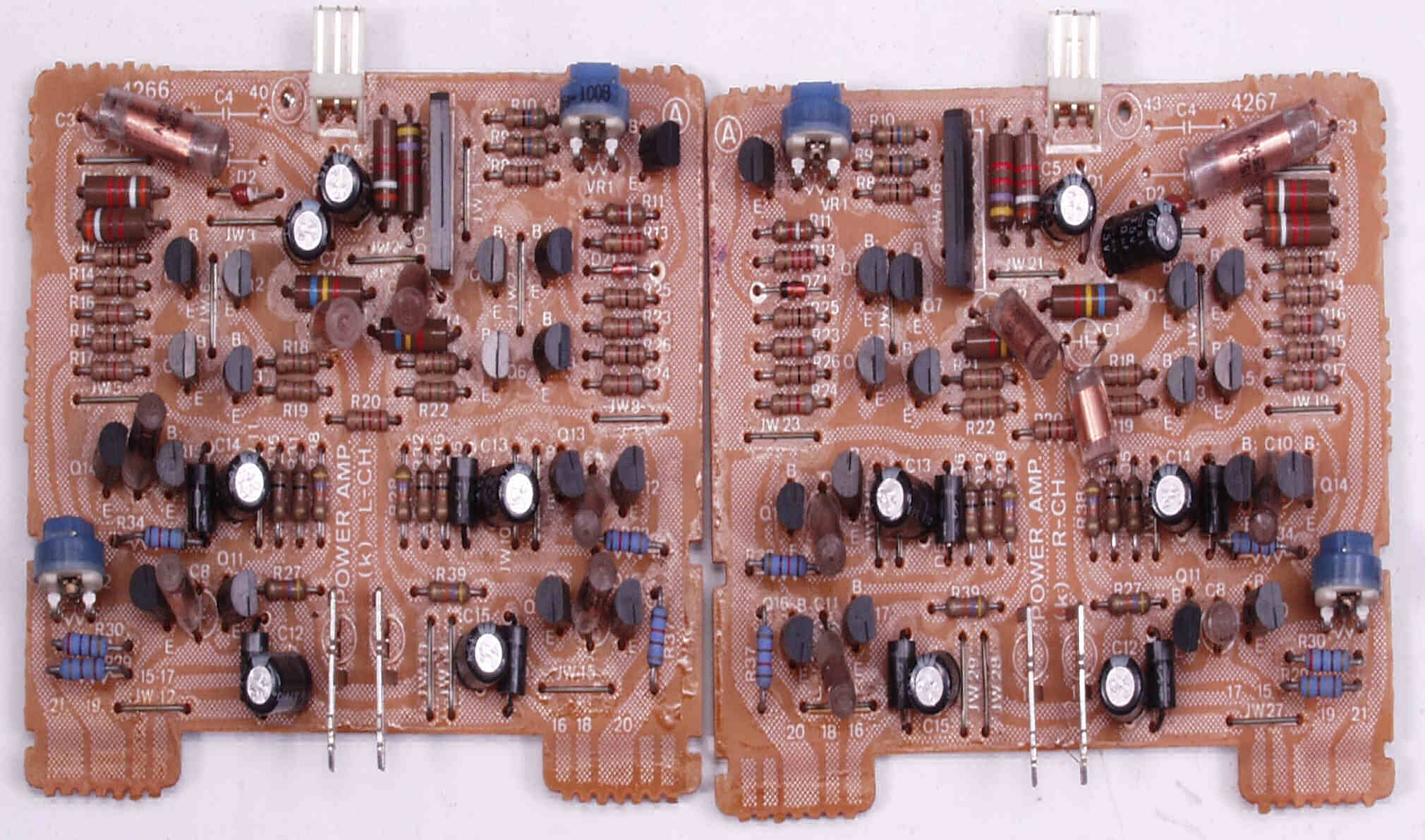

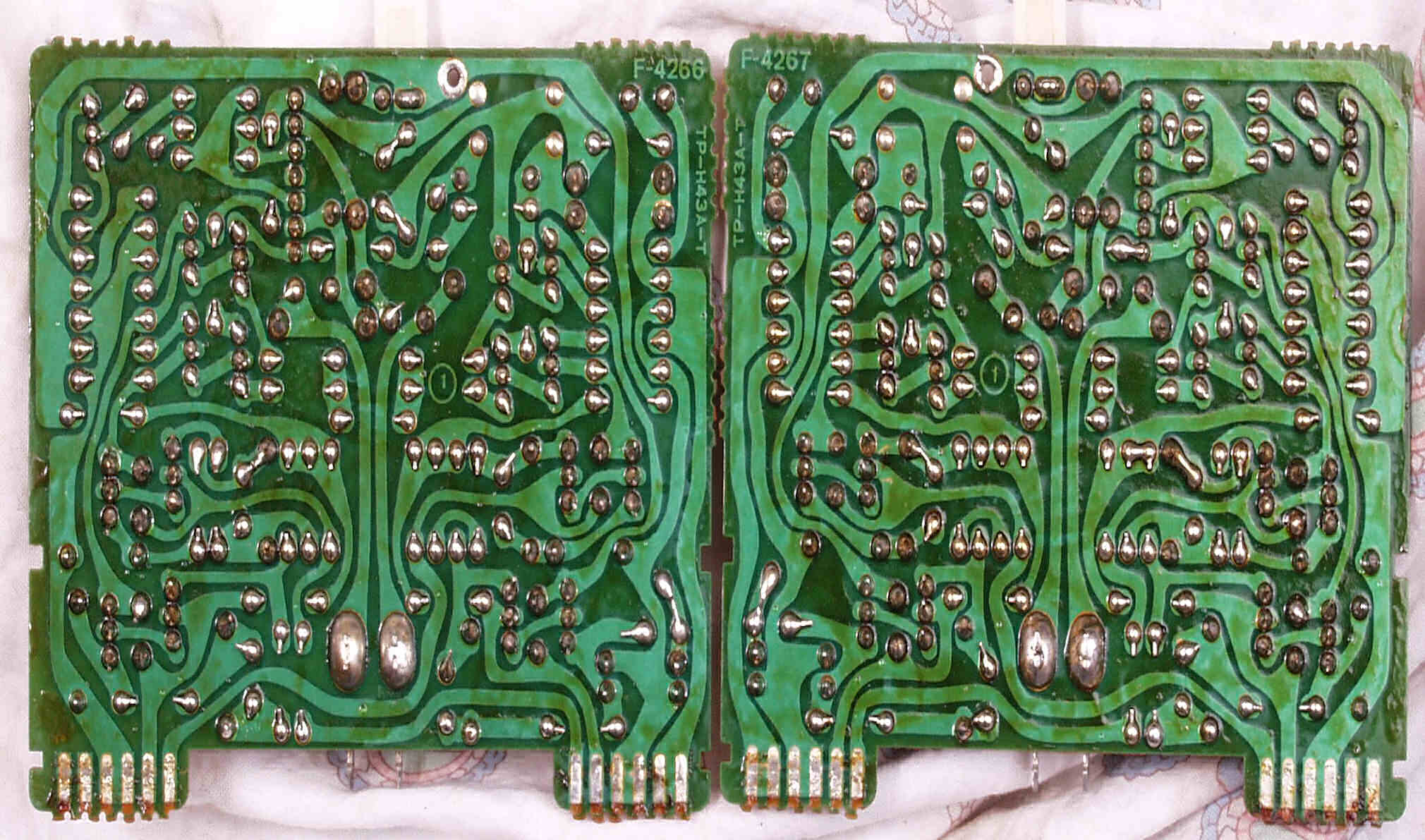

Ｃ４１．　修理前　メイン・ドライブＡＭＰ基板

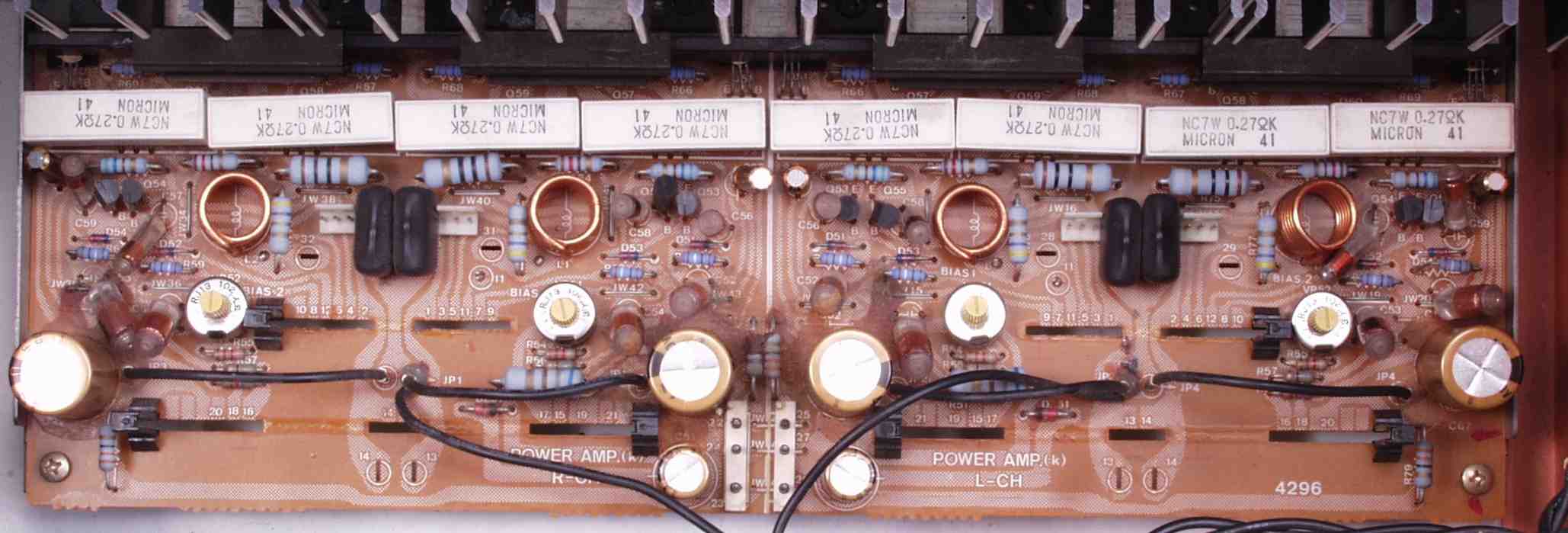

Ｃ４２．　修理後　メイン・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１０個交換

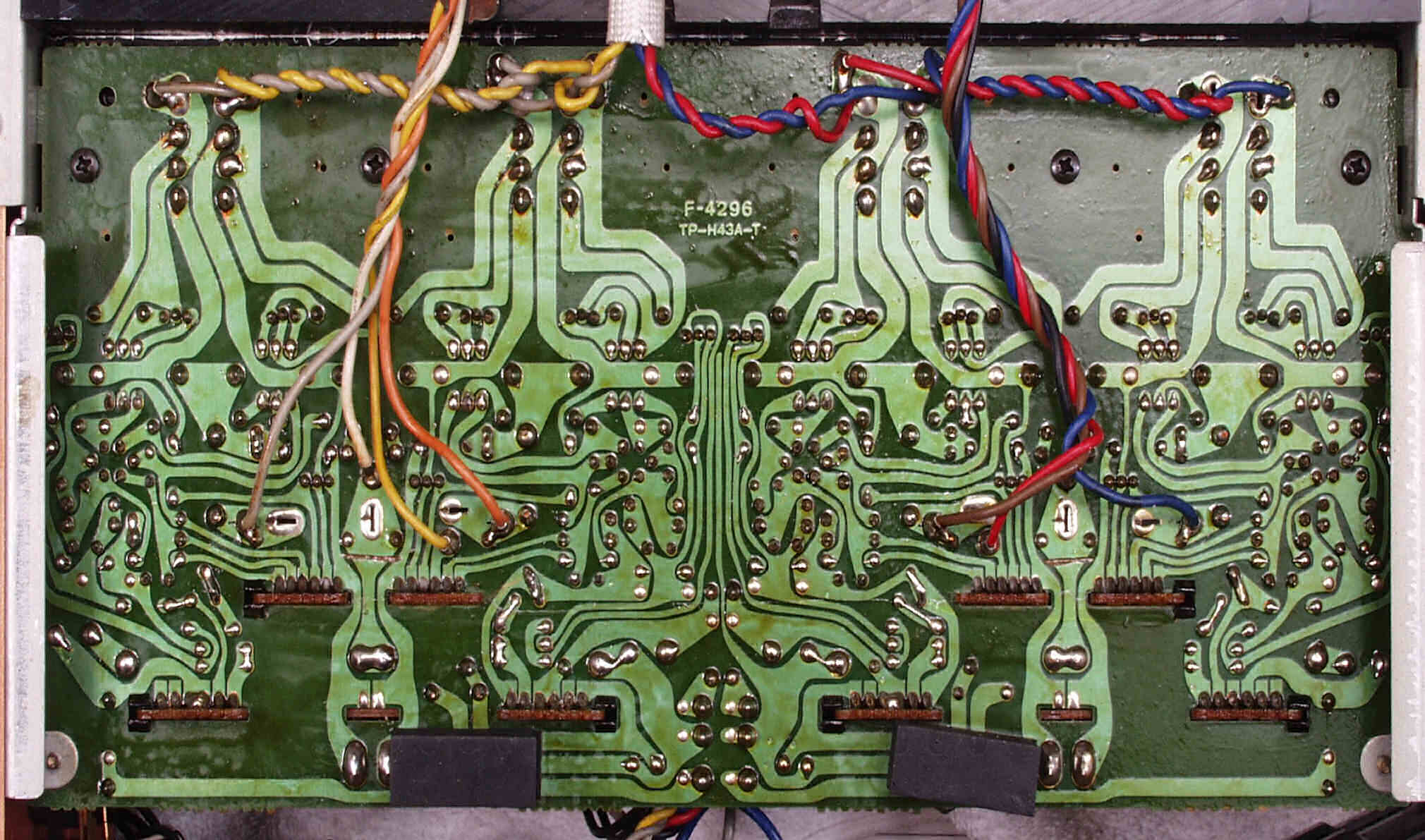

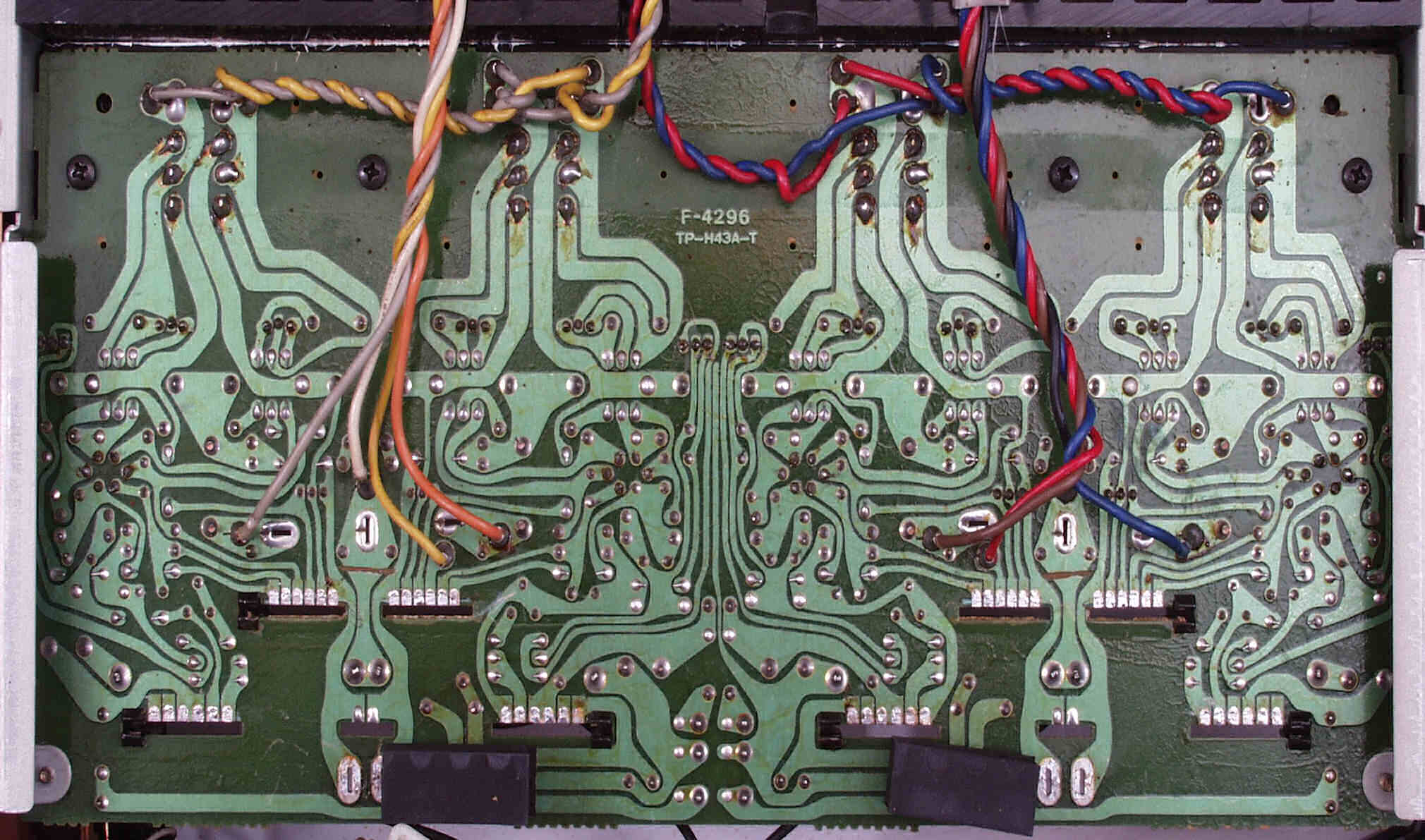

Ｃ４３．　修理前　メイン・ドライブＡＭＰ基板裏

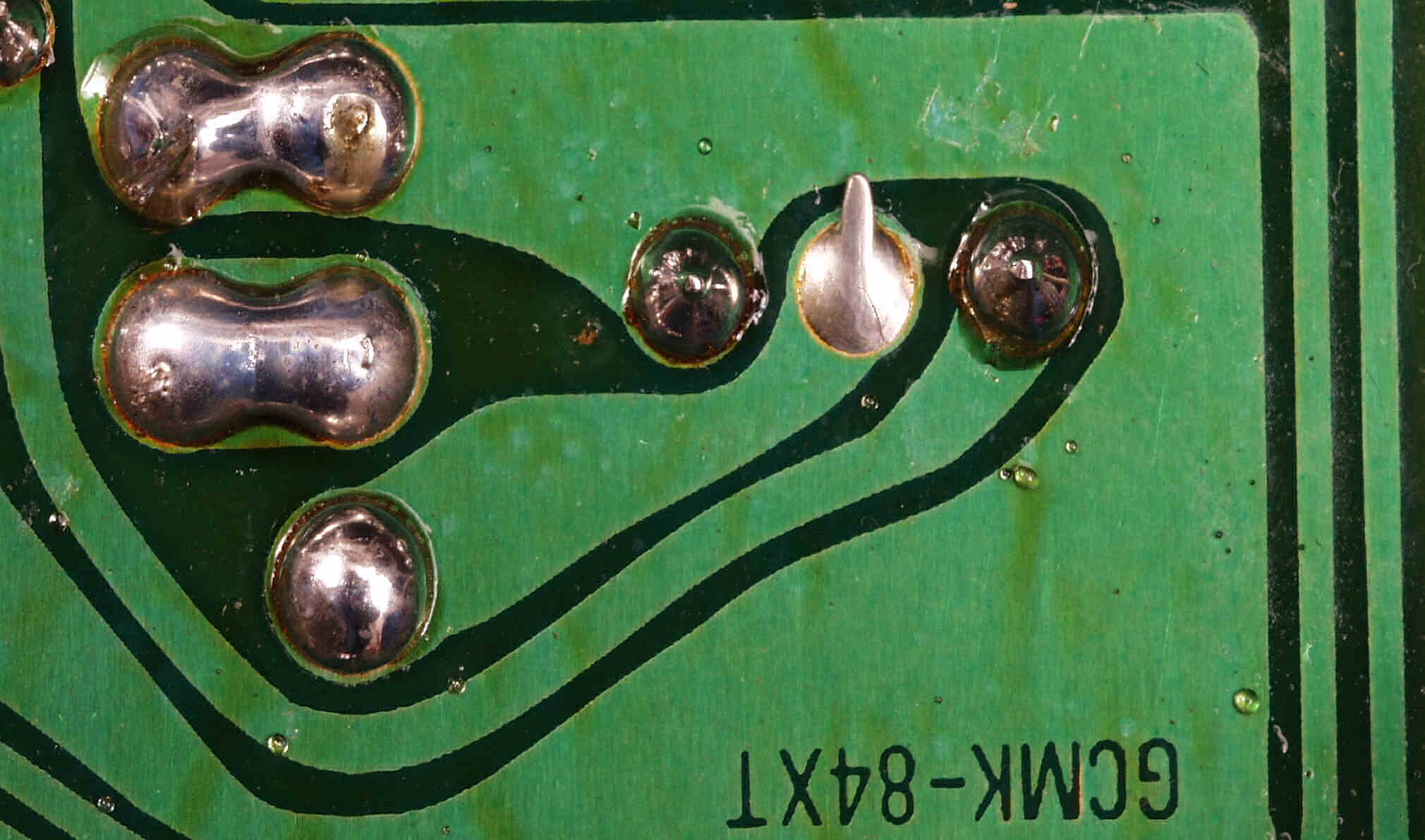

Ｃ４３１．　修理中　メイン・ドライブＡＭＰ基板裏　ジャンパー線の曲げる方向を考えて欲しい

Ｃ４３２．　修理後　メイン・ドライブＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏

Ｃ４５．　完成メイン・ドライブＡＭＰ基板裏、　洗浄後、コート液を塗布。

Ｃ５１．　修理前　定電圧基板

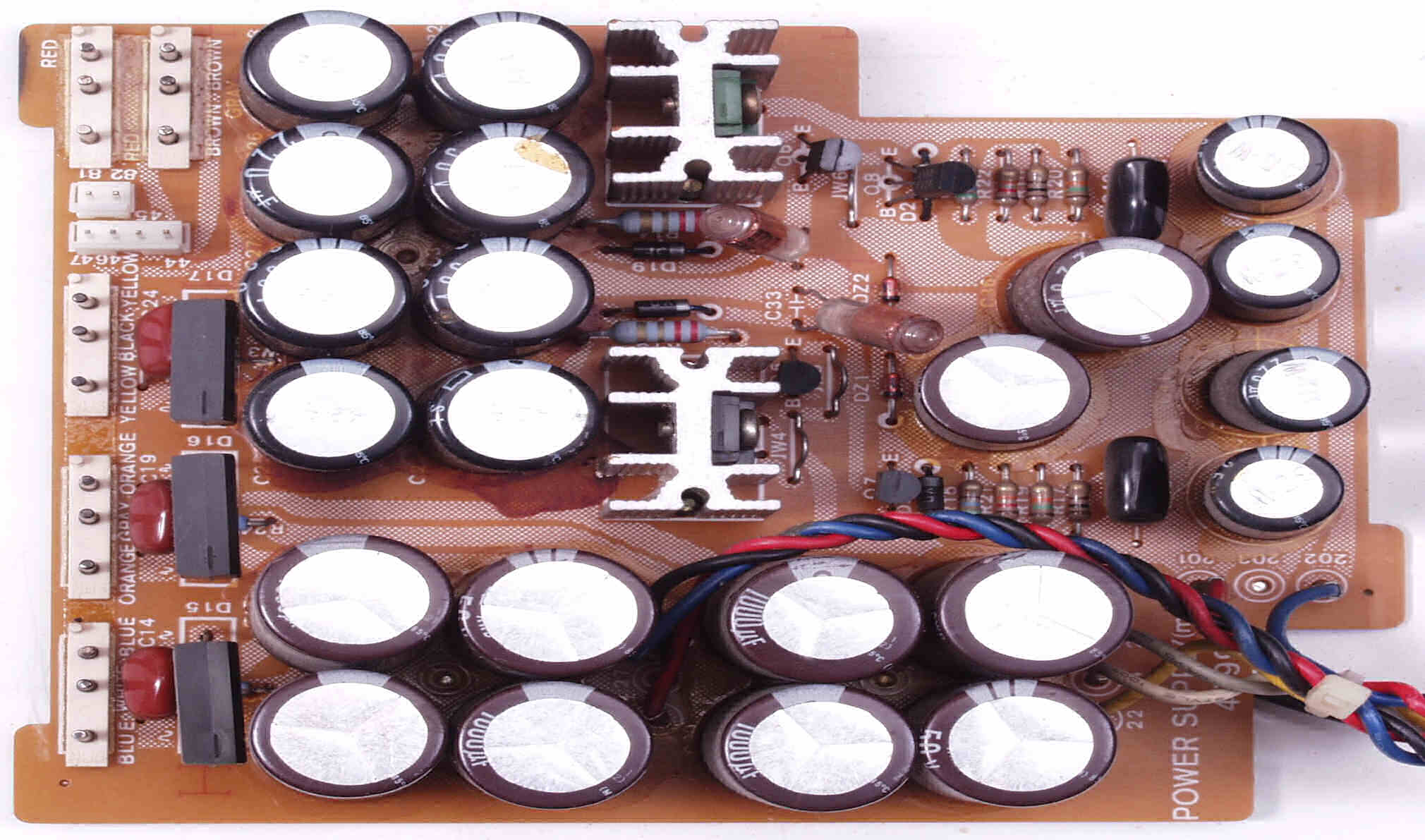

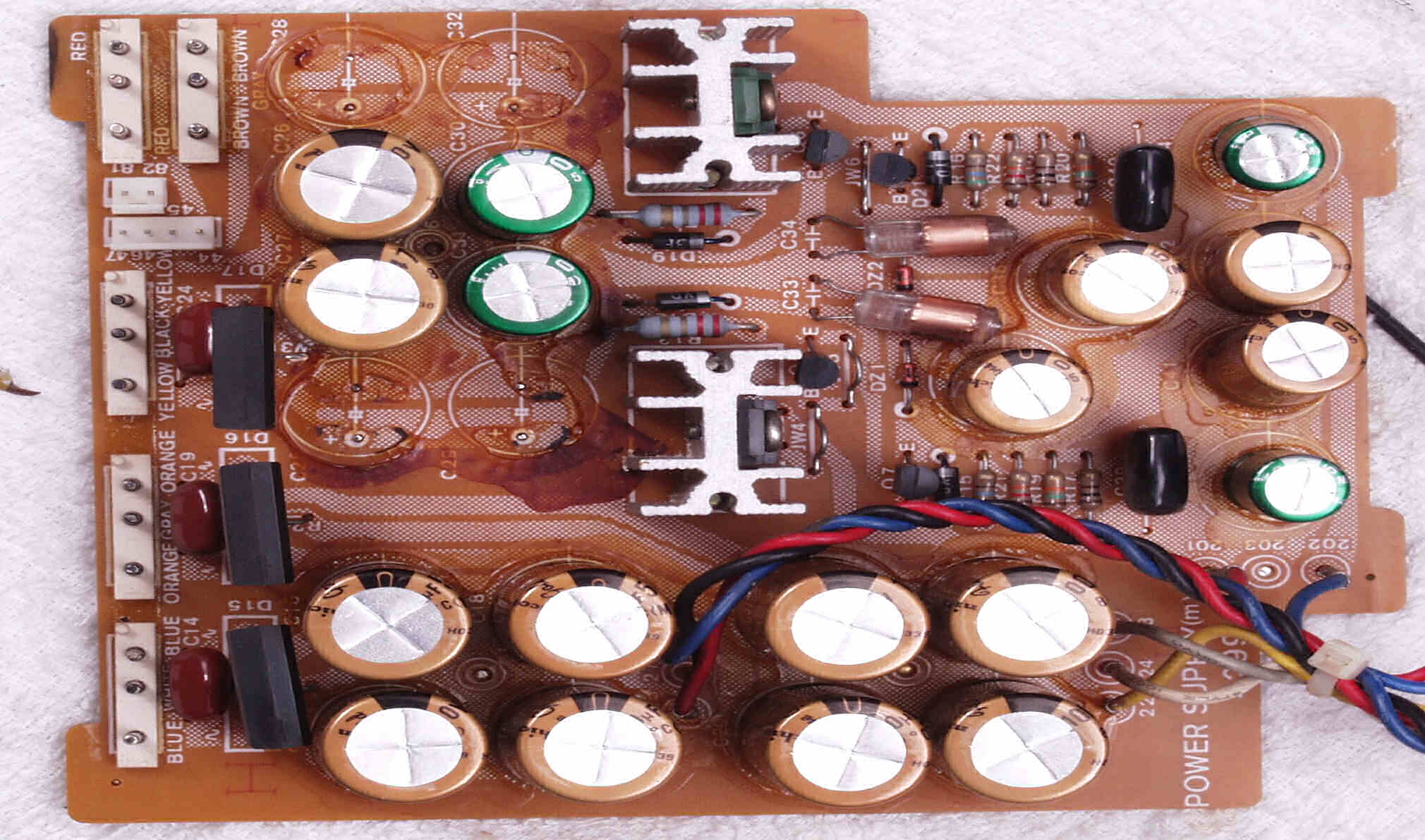

Ｃ５２．　修理後　定電圧基板　電解コンデンサー２２個増量交換

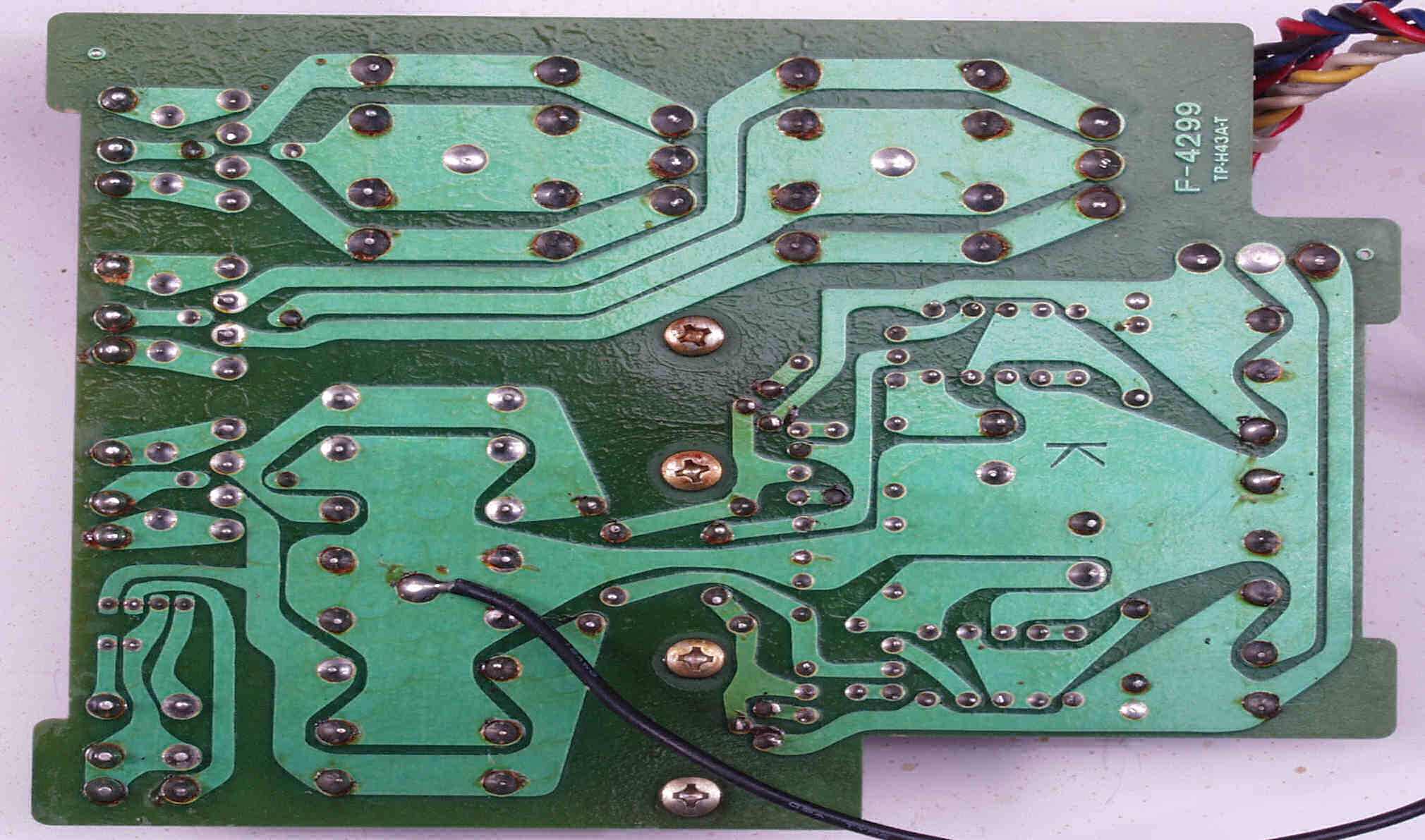

Ｃ５３．　修理前　定電圧基板裏

Ｃ５４．　修理（半田補正）後　定電圧基板裏

Ｃ５５．　完成定電圧基板裏、　洗浄後、コート液を塗布。

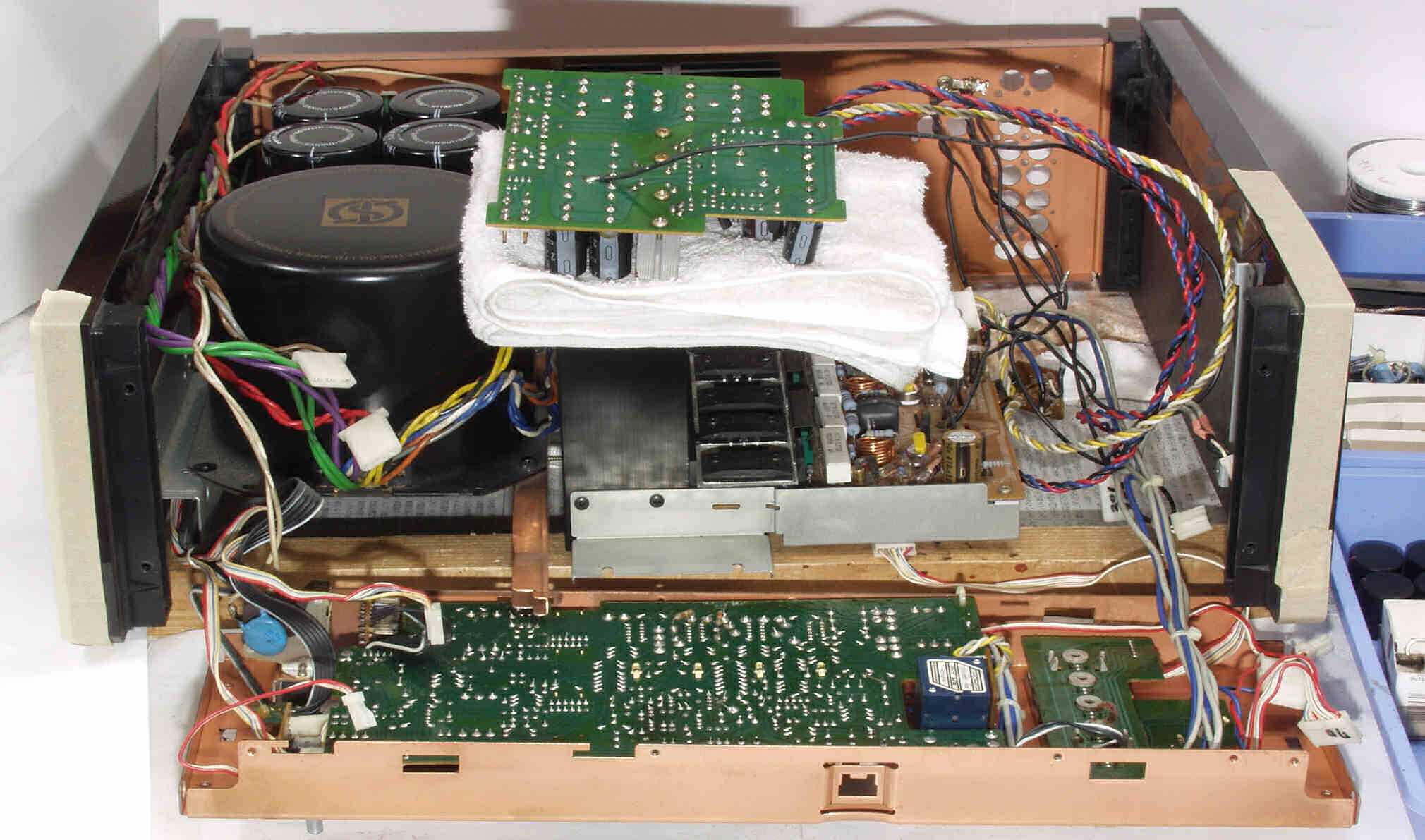

Ｃ６．　前パネルを外し修理中

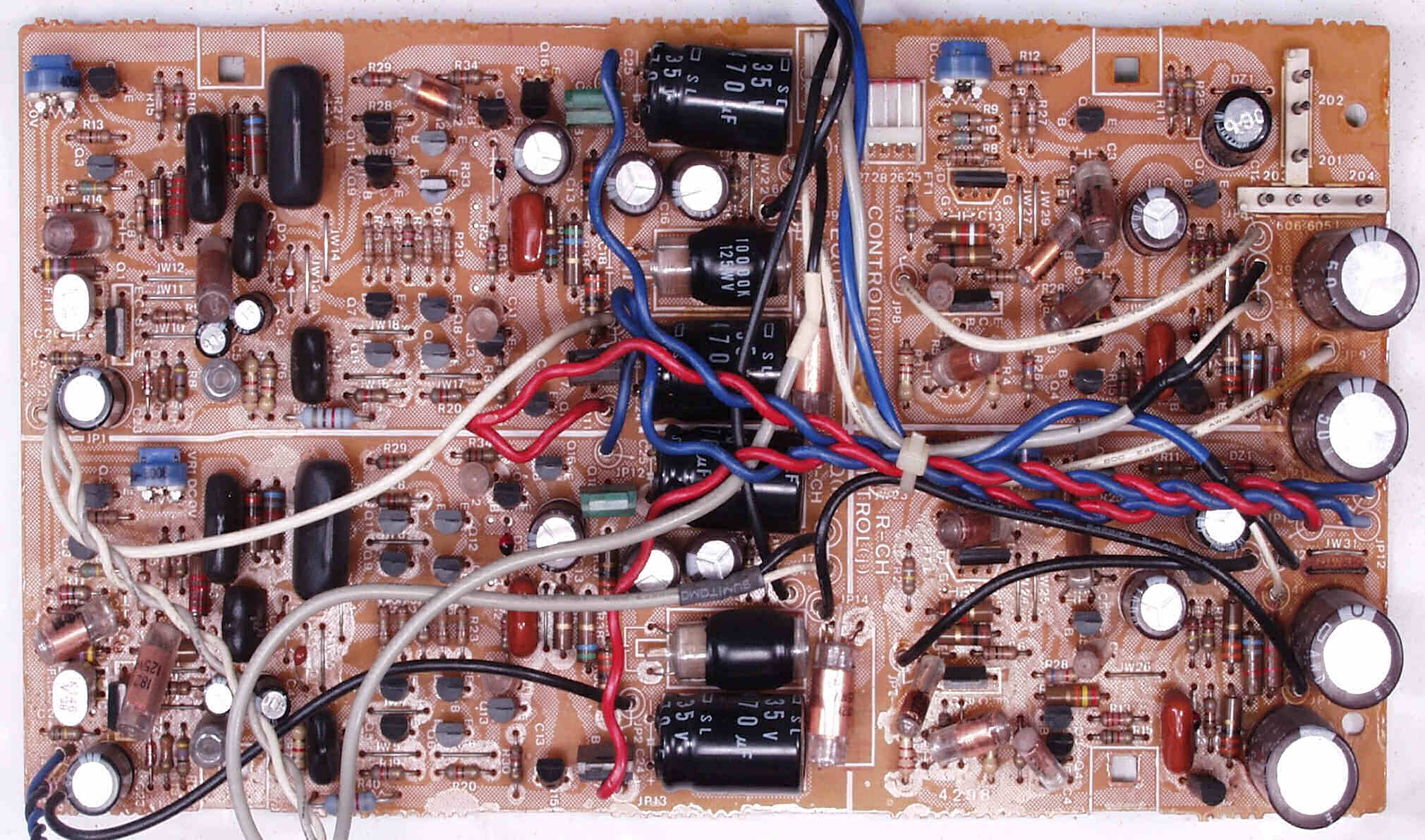

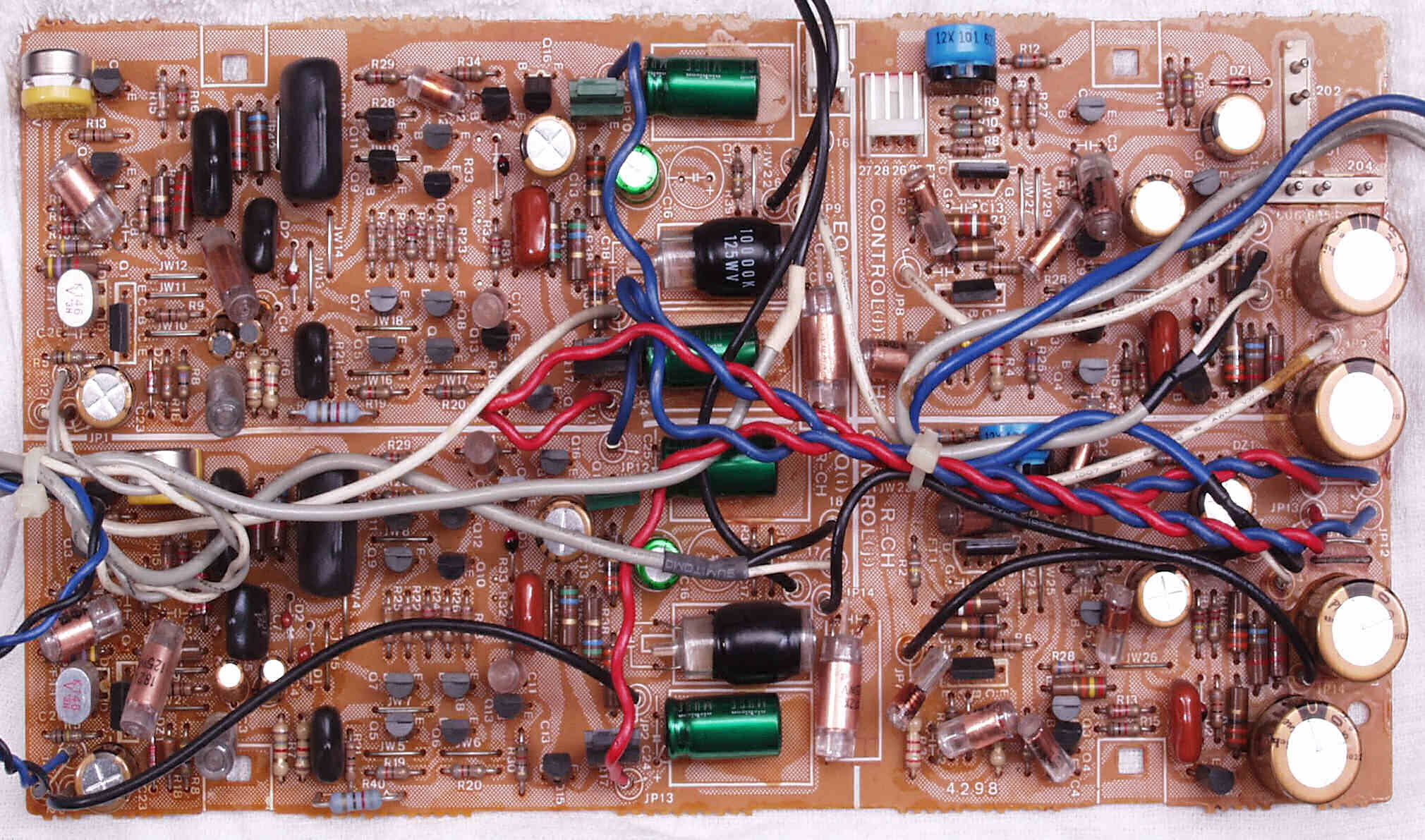

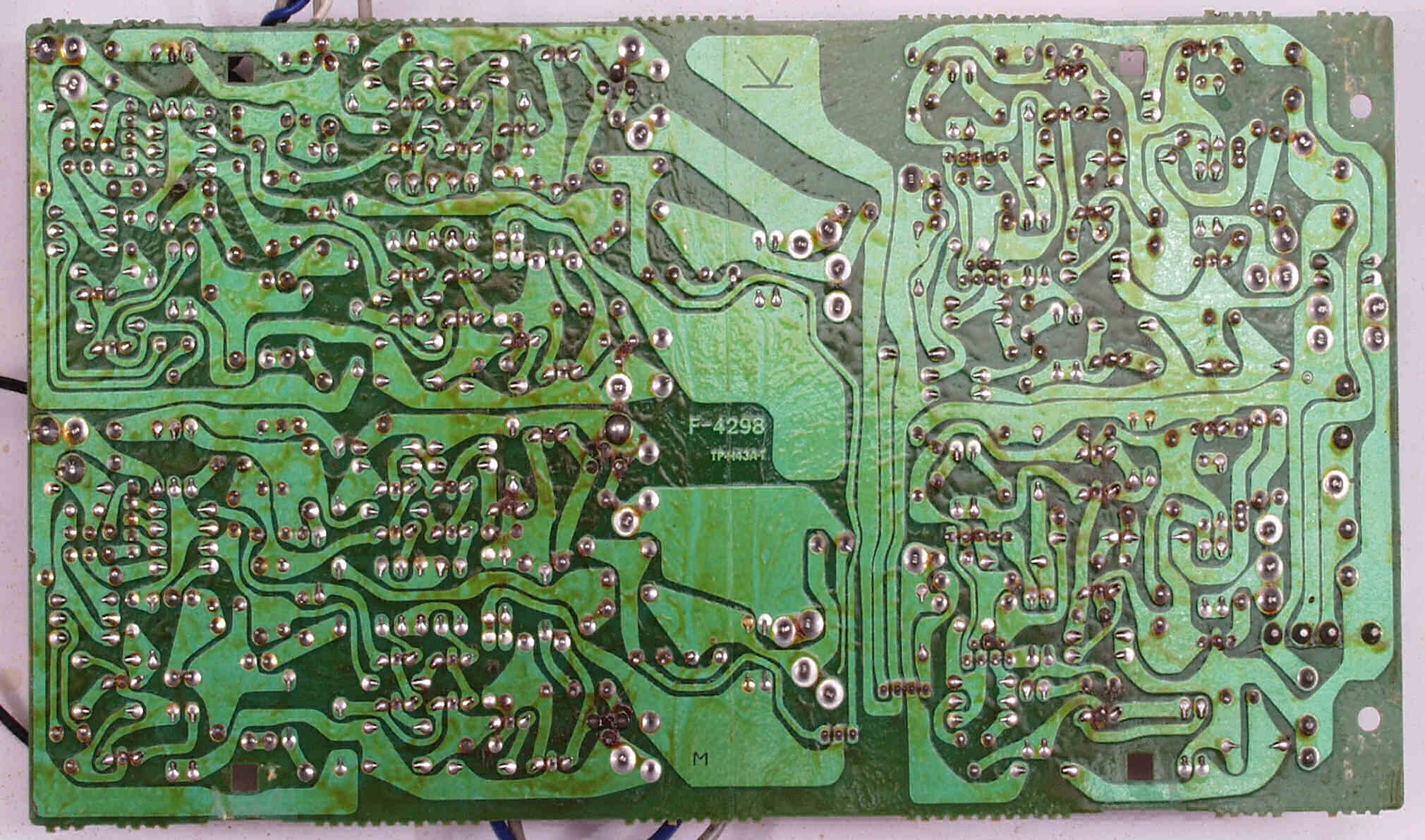

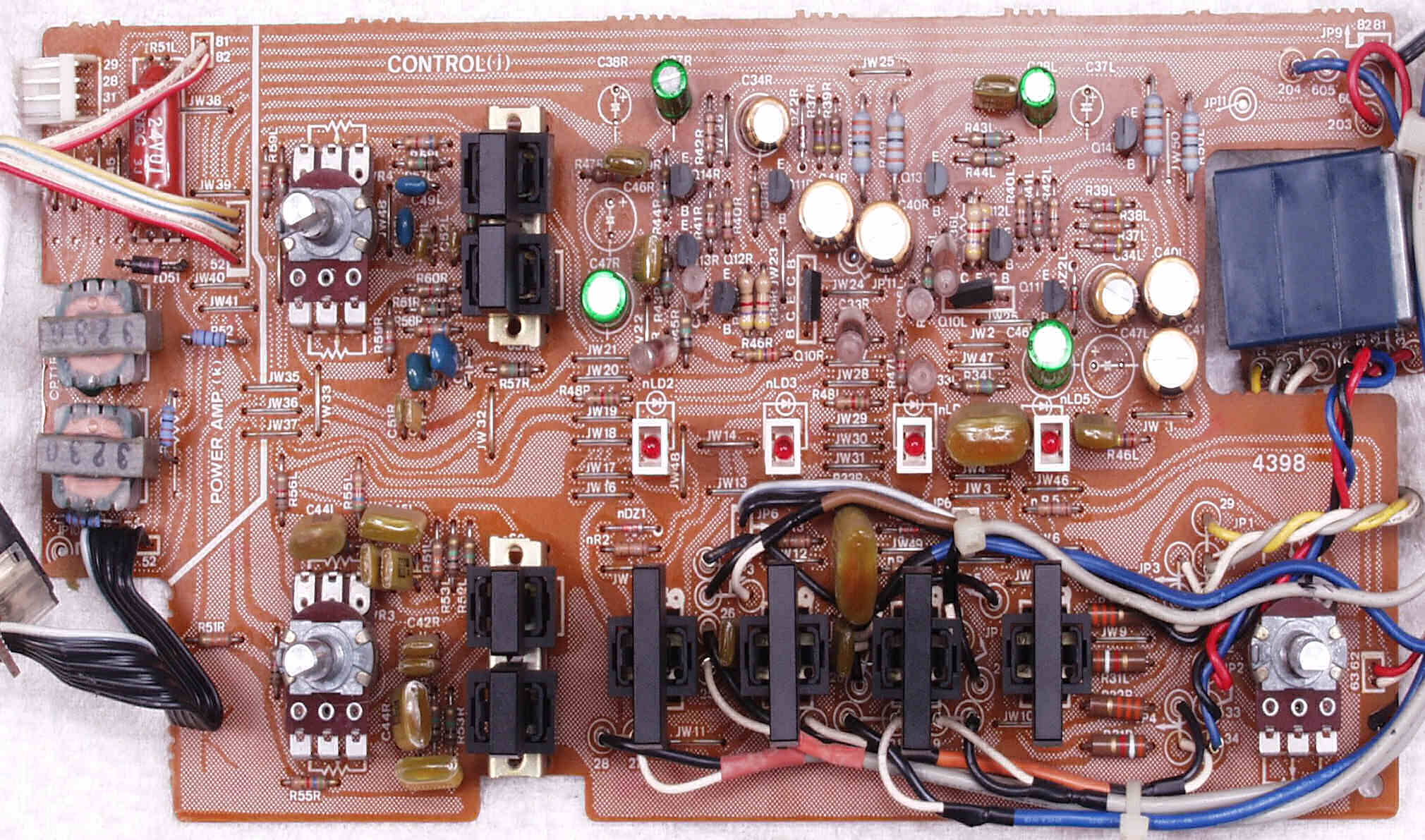

Ｃ６１．　修理前　コントロール基板

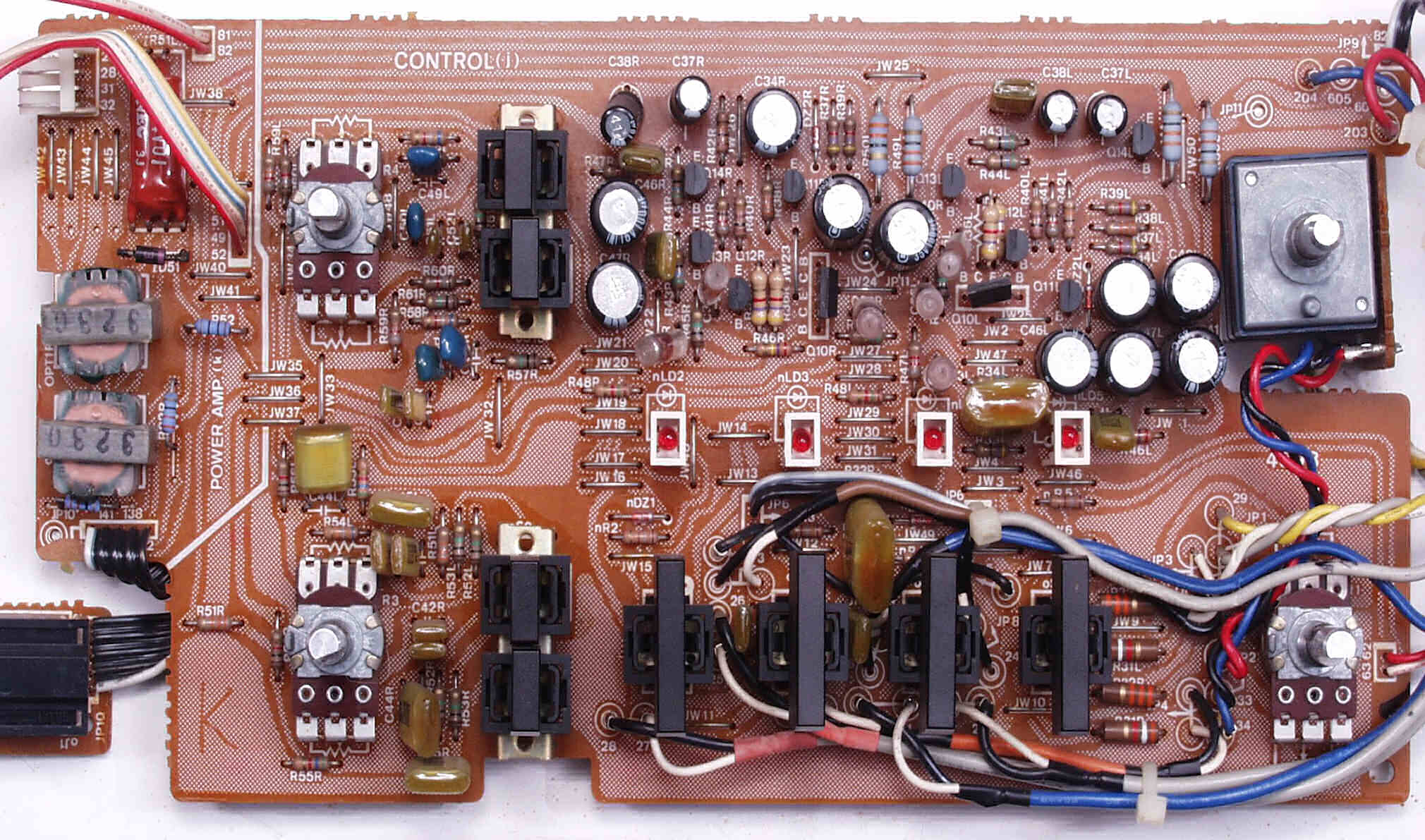

Ｃ６２．　修理後　コントロール基板　電解コンデンサー１４個交換　抵抗２個追加

Ｃ６３．　修理前　コントロール基板裏

Ｃ６３１．　修理中　コントロール基板裏　　ジャンパー線の曲げる方向を考えて欲しい

Ｃ６３２．　修理中　コントロール基板裏　曲げる方向を考えて欲しい

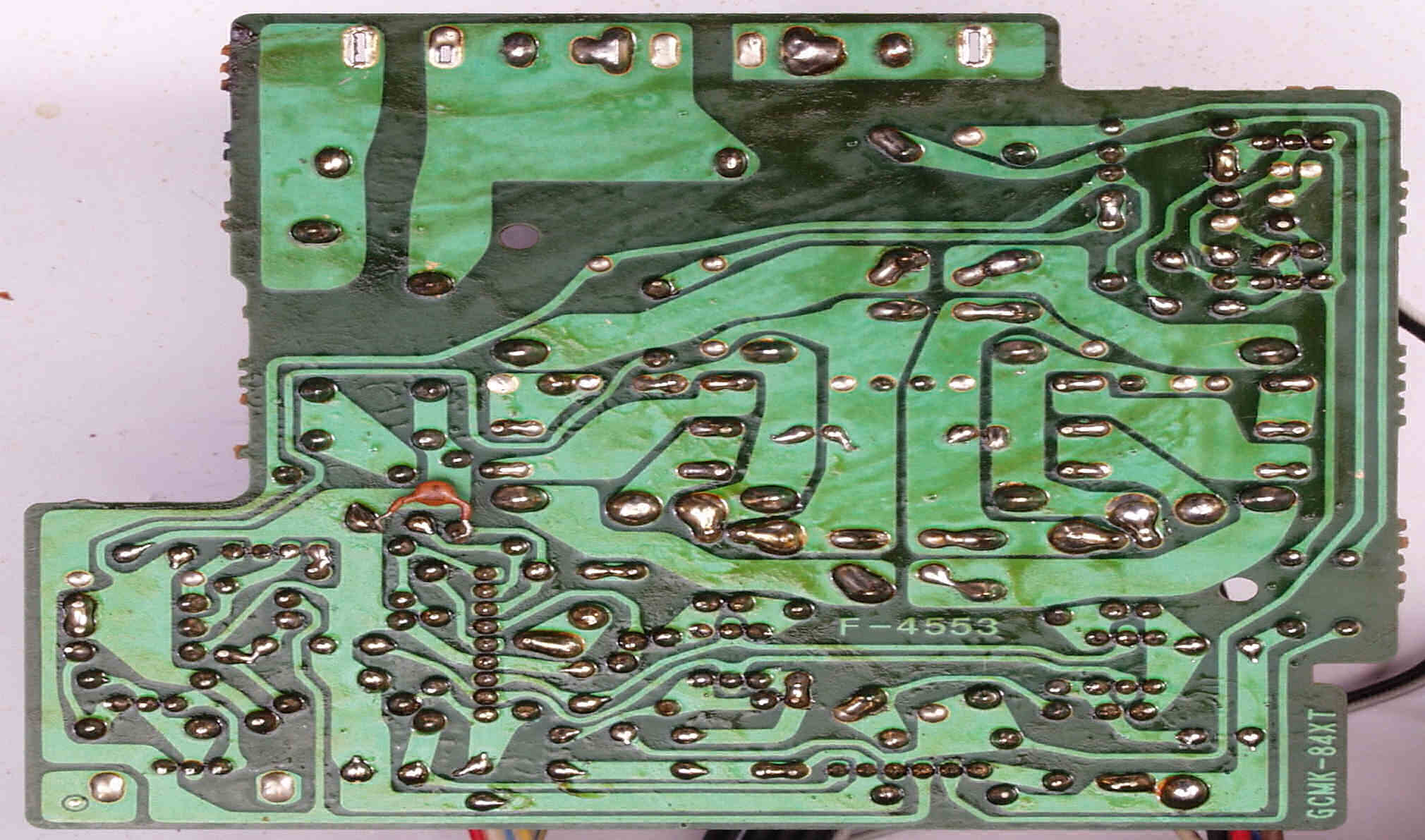

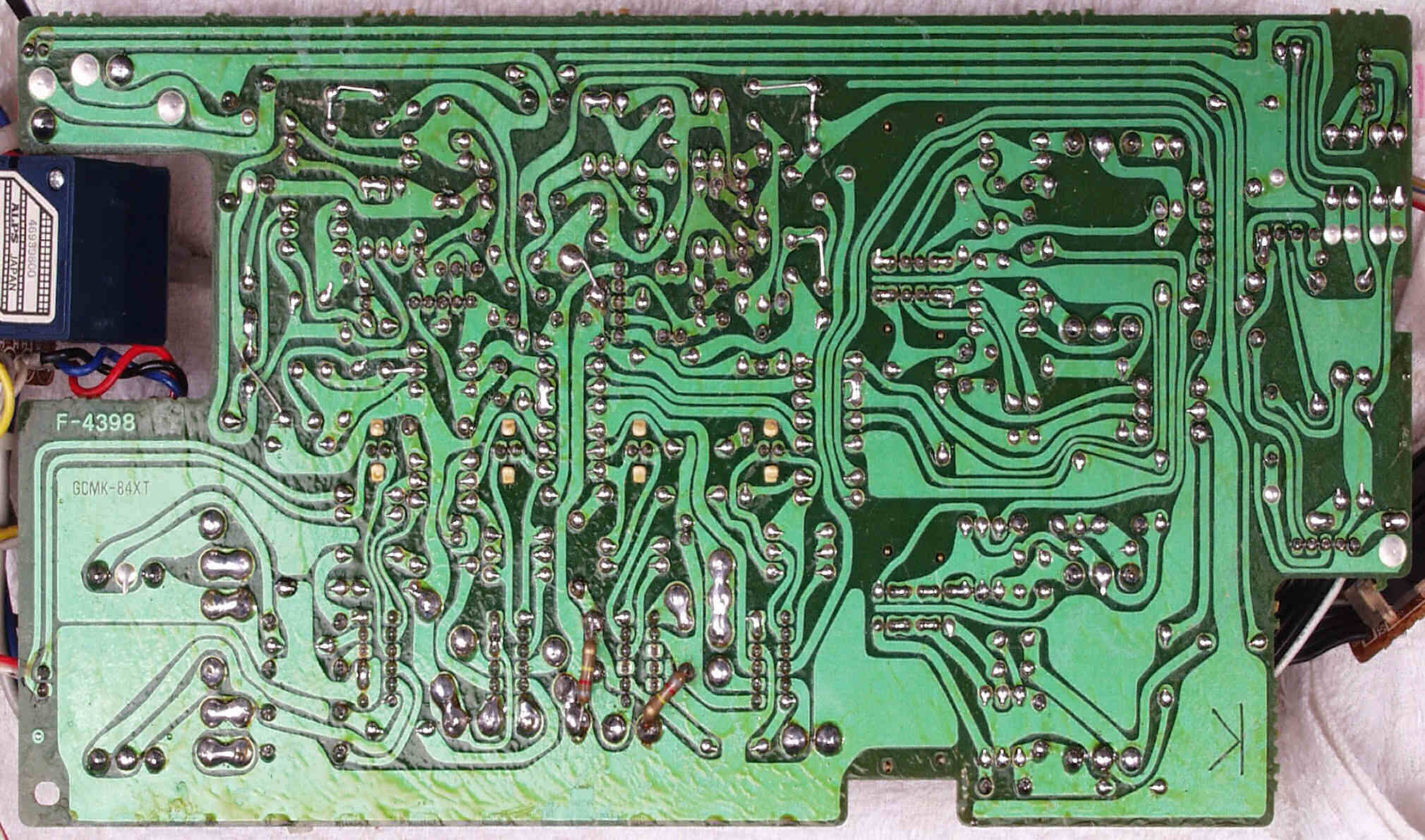

Ｃ６４．　修理（半田補正）後　コントロール基板裏

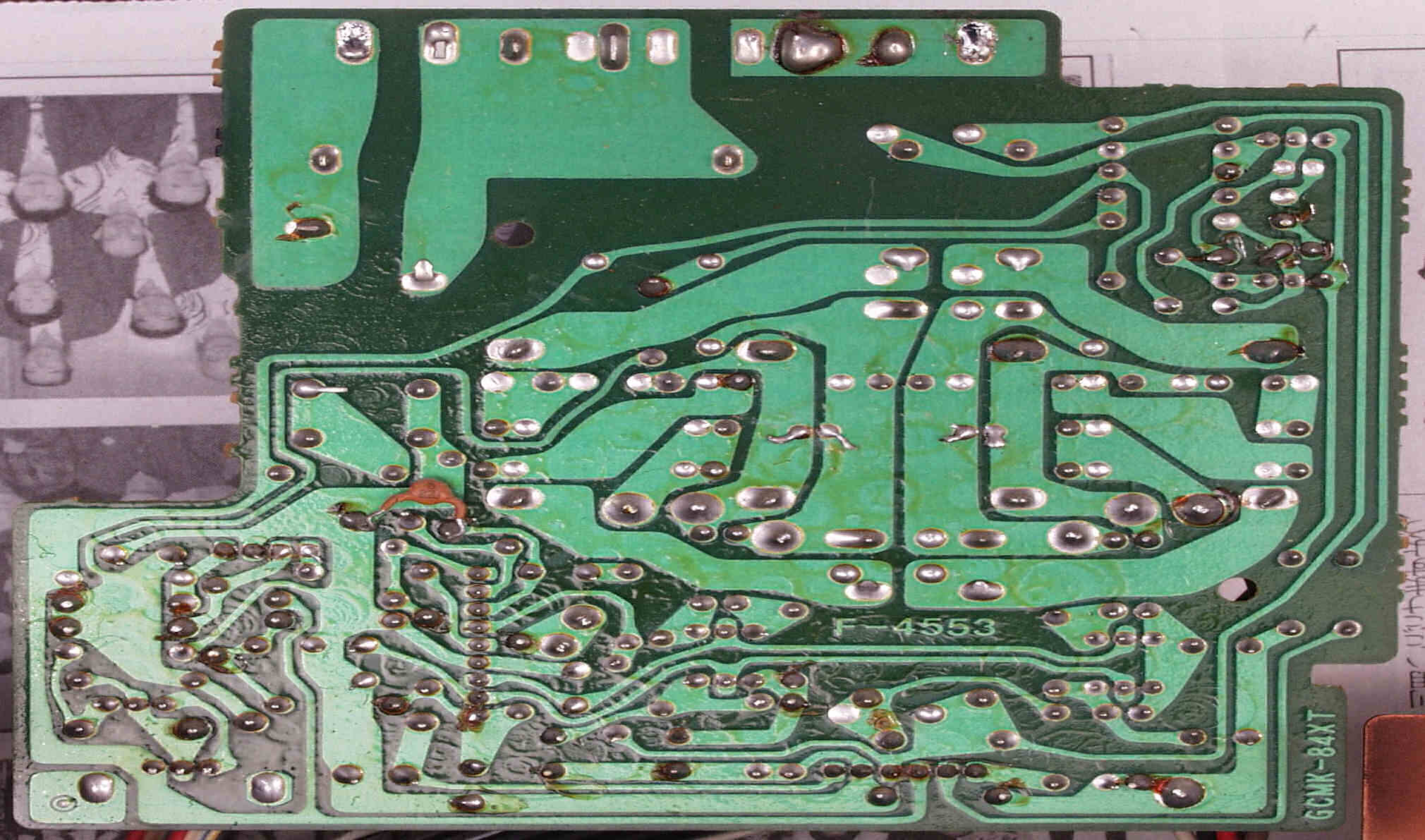

Ｃ６５．　完成コントロール基板裏、　洗浄後、コート液を塗布。

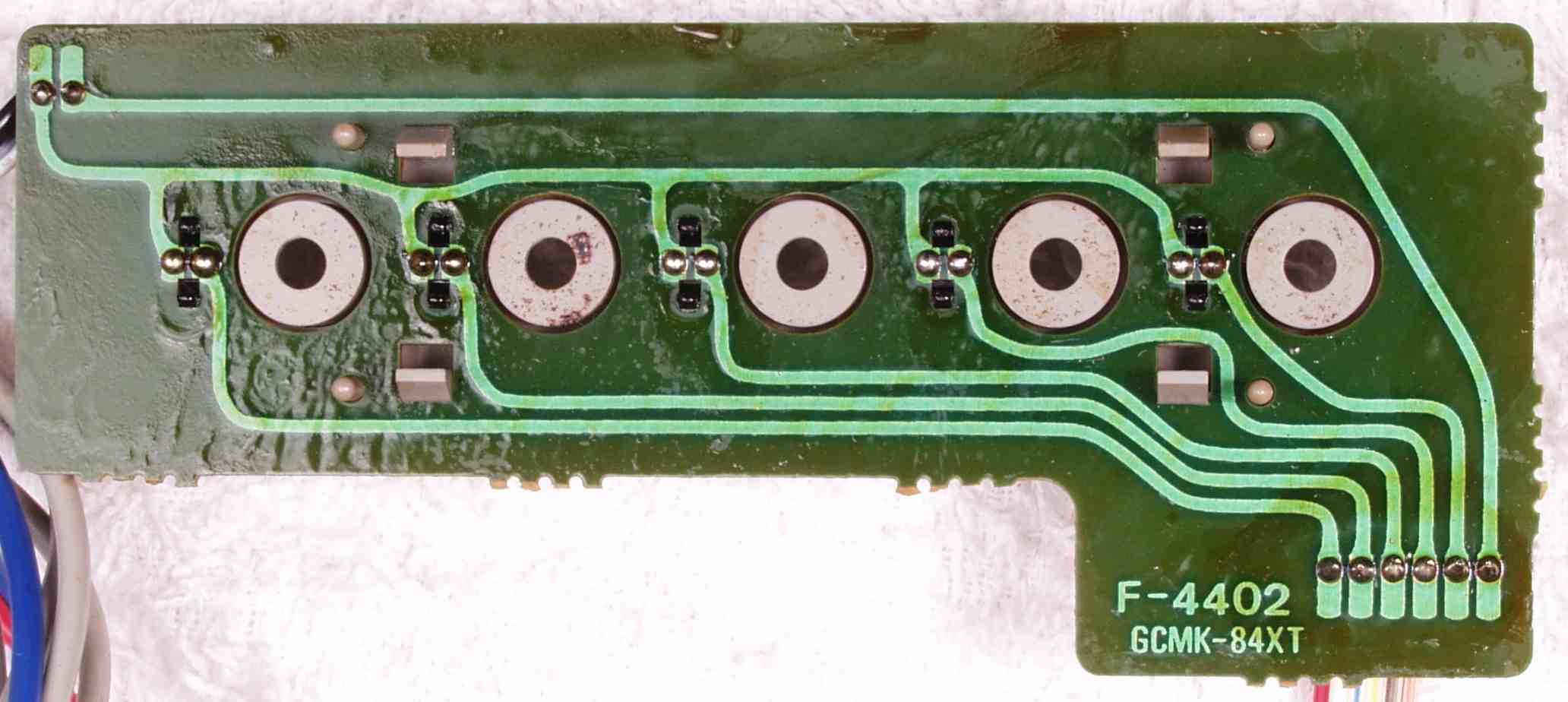

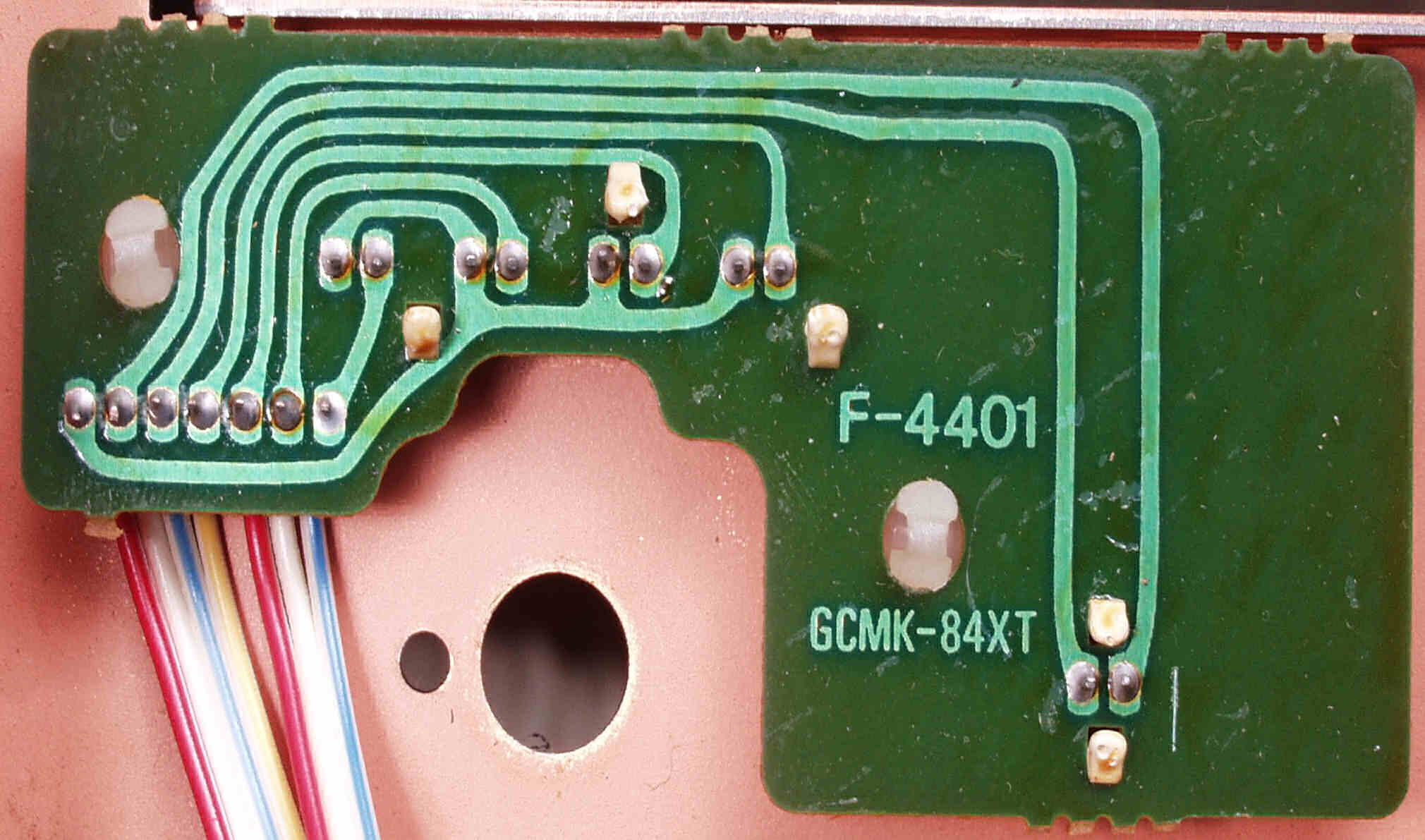

Ｃ７１．　修理前　ランプ基板裏

Ｃ７２．　修理（半田補正）後　ランプ基板裏

Ｃ７３．　完成ランプ基板裏、　洗浄後、コート液を塗布。

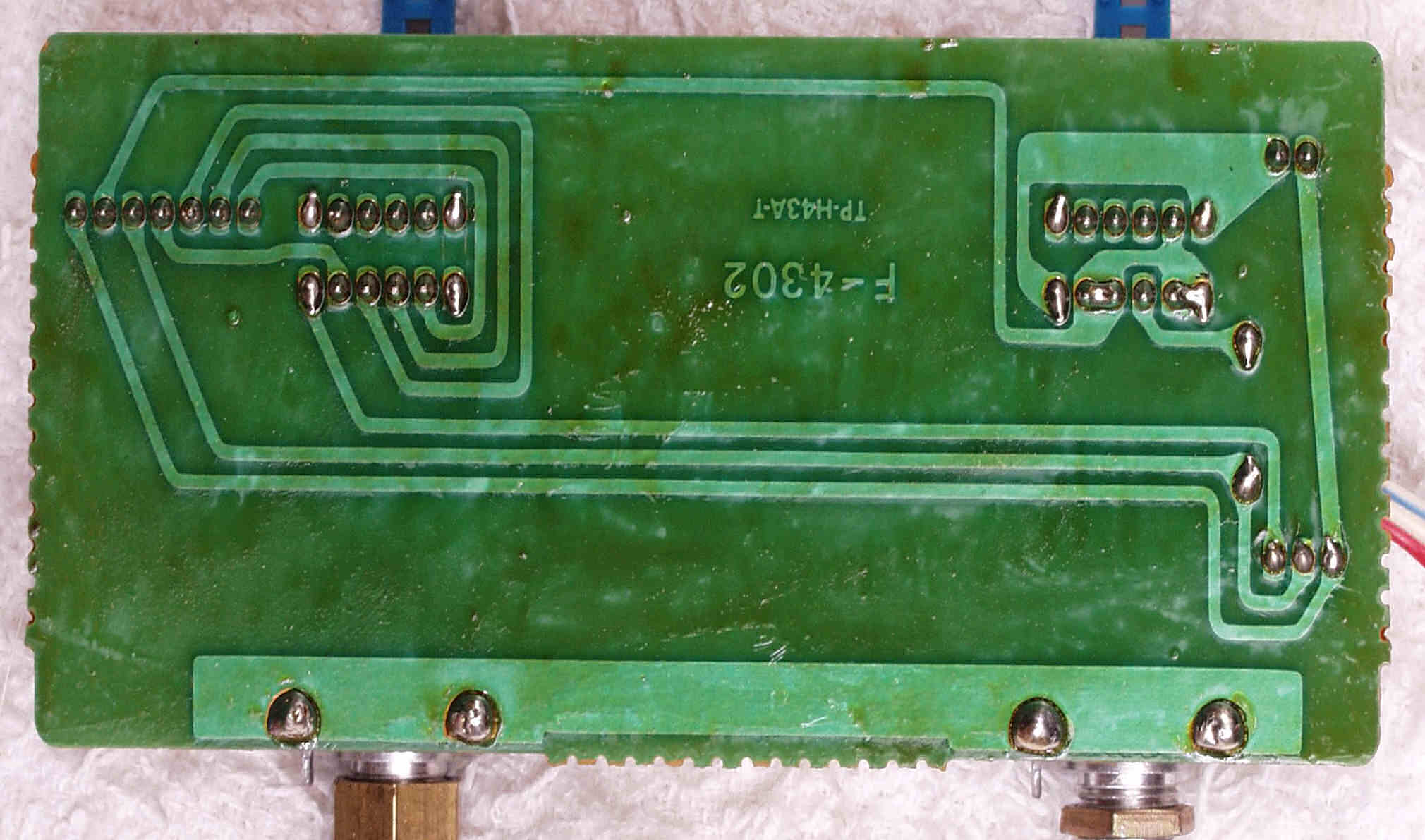

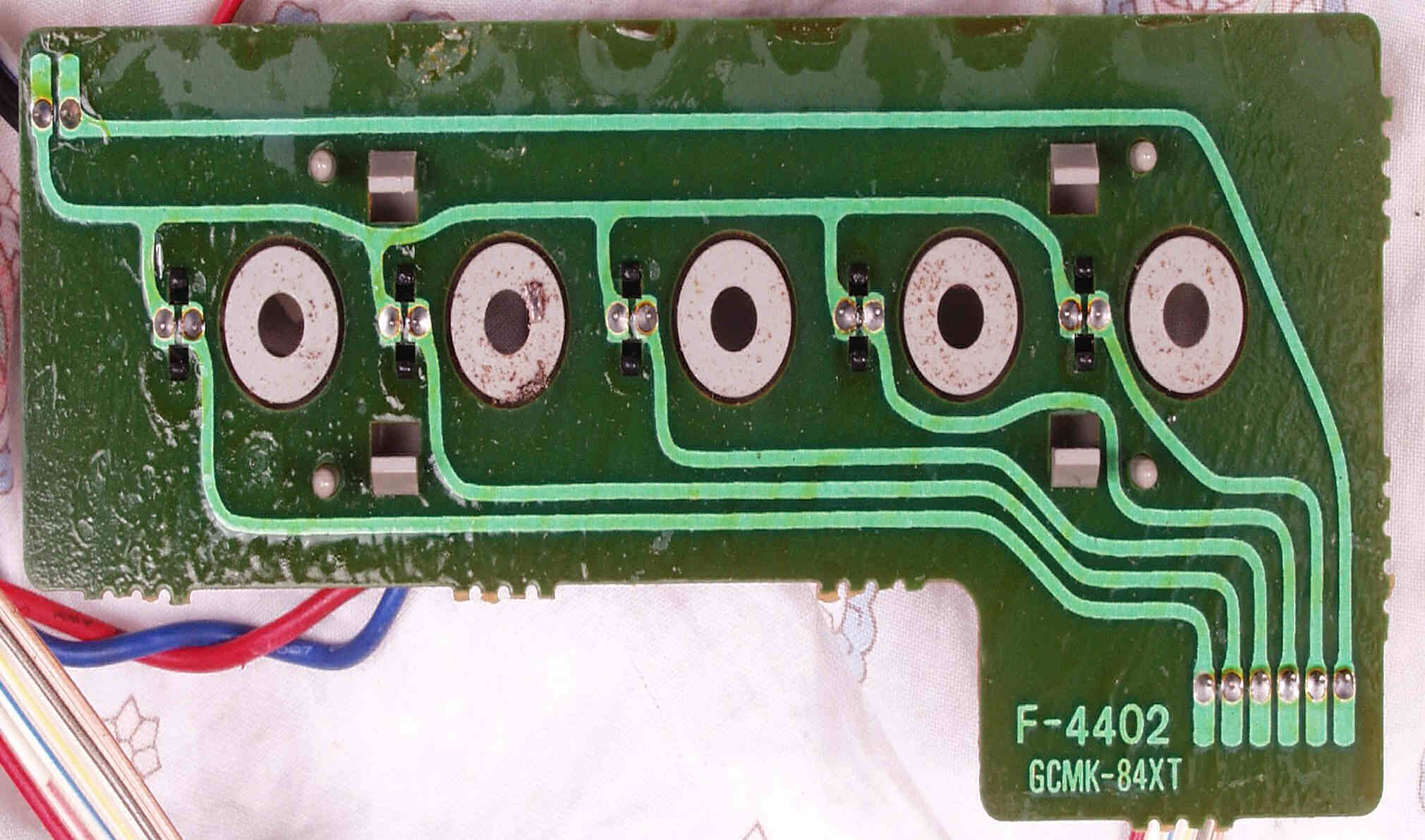

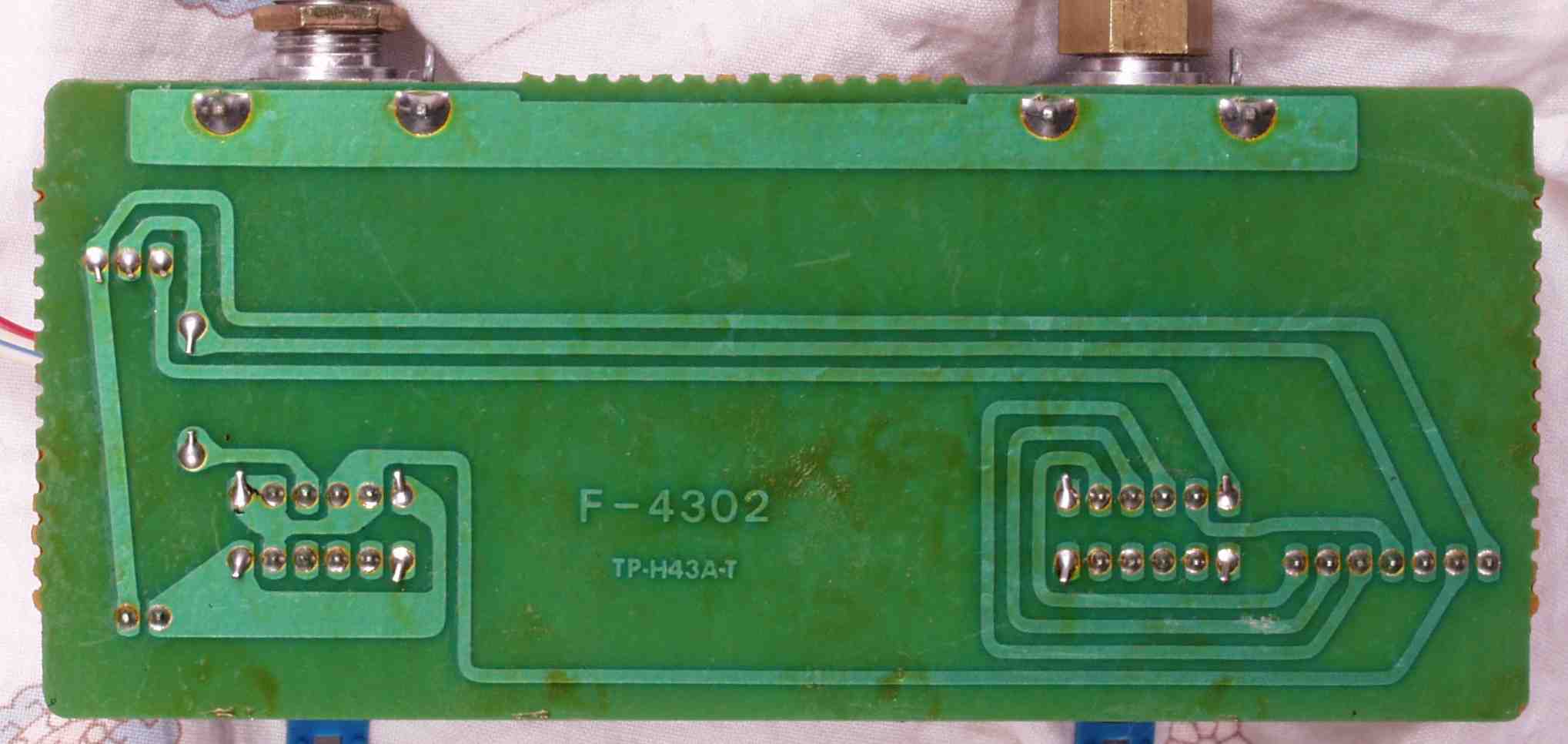

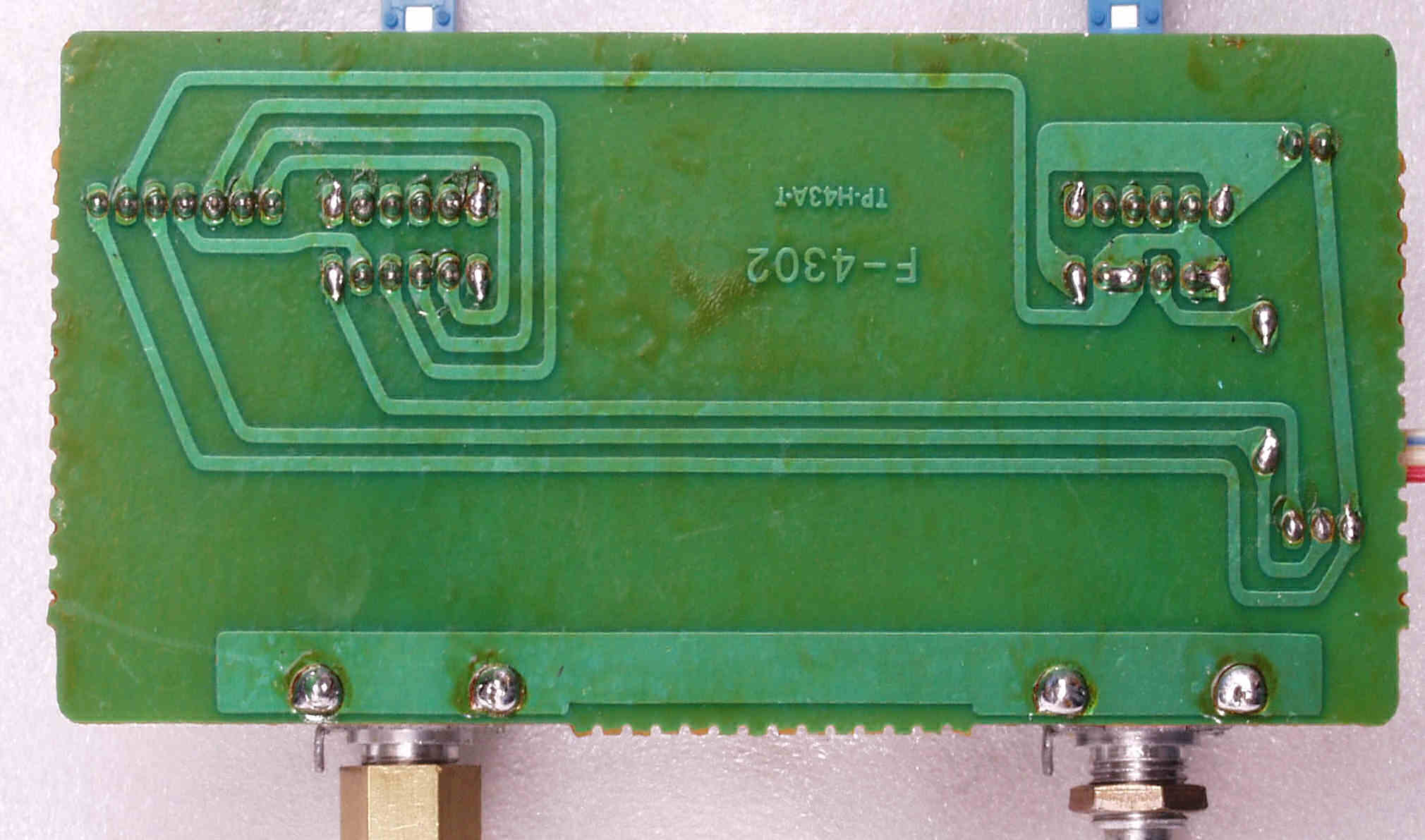

Ｃ８１．　修理前　ＬＥＤ表示基板裏

Ｃ８２．　修理（半田補正）後　ＬＥＤ表示基板裏

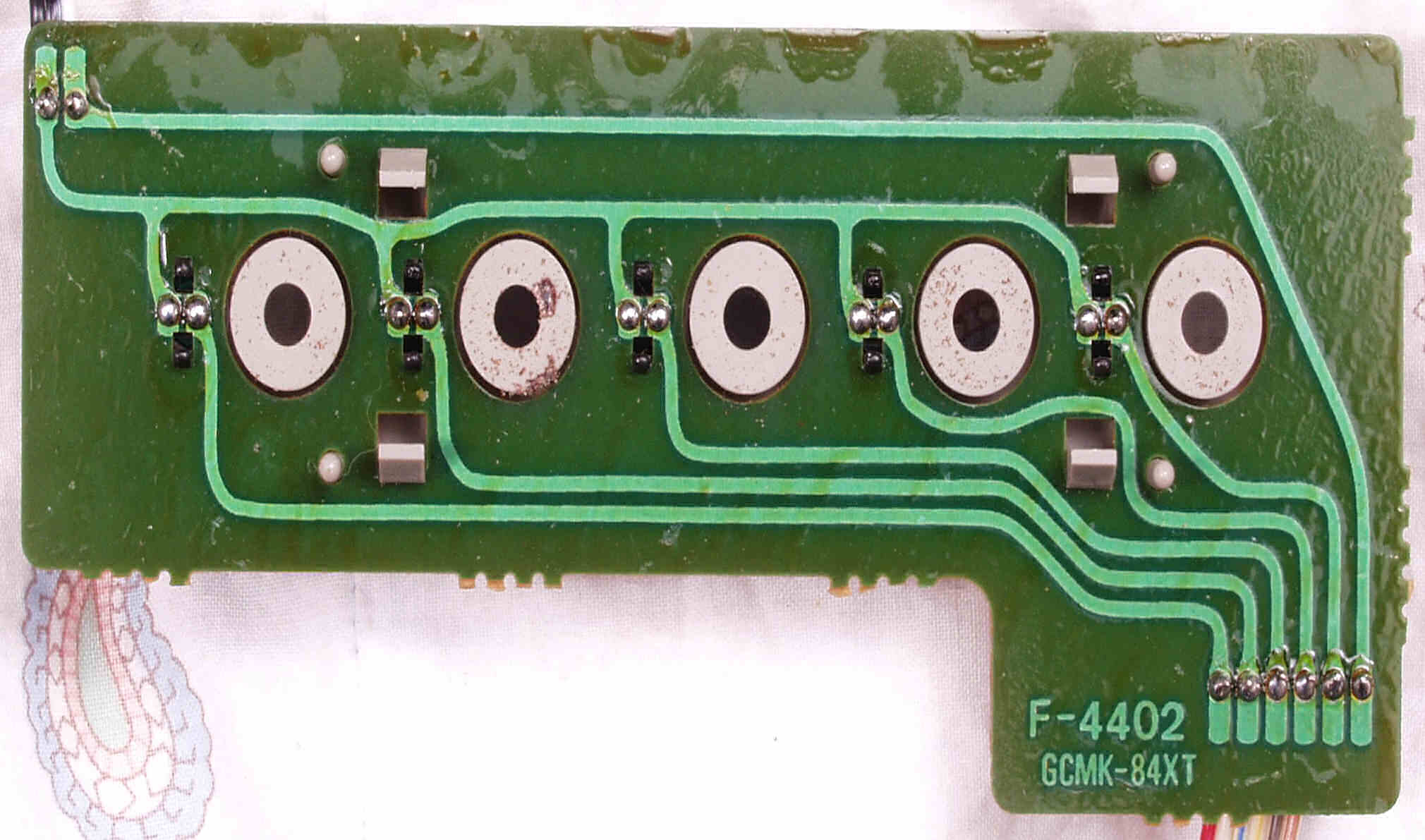

Ｃ８３．　完成ＬＥＤ表示基板裏、　洗浄後、コート液を塗布。

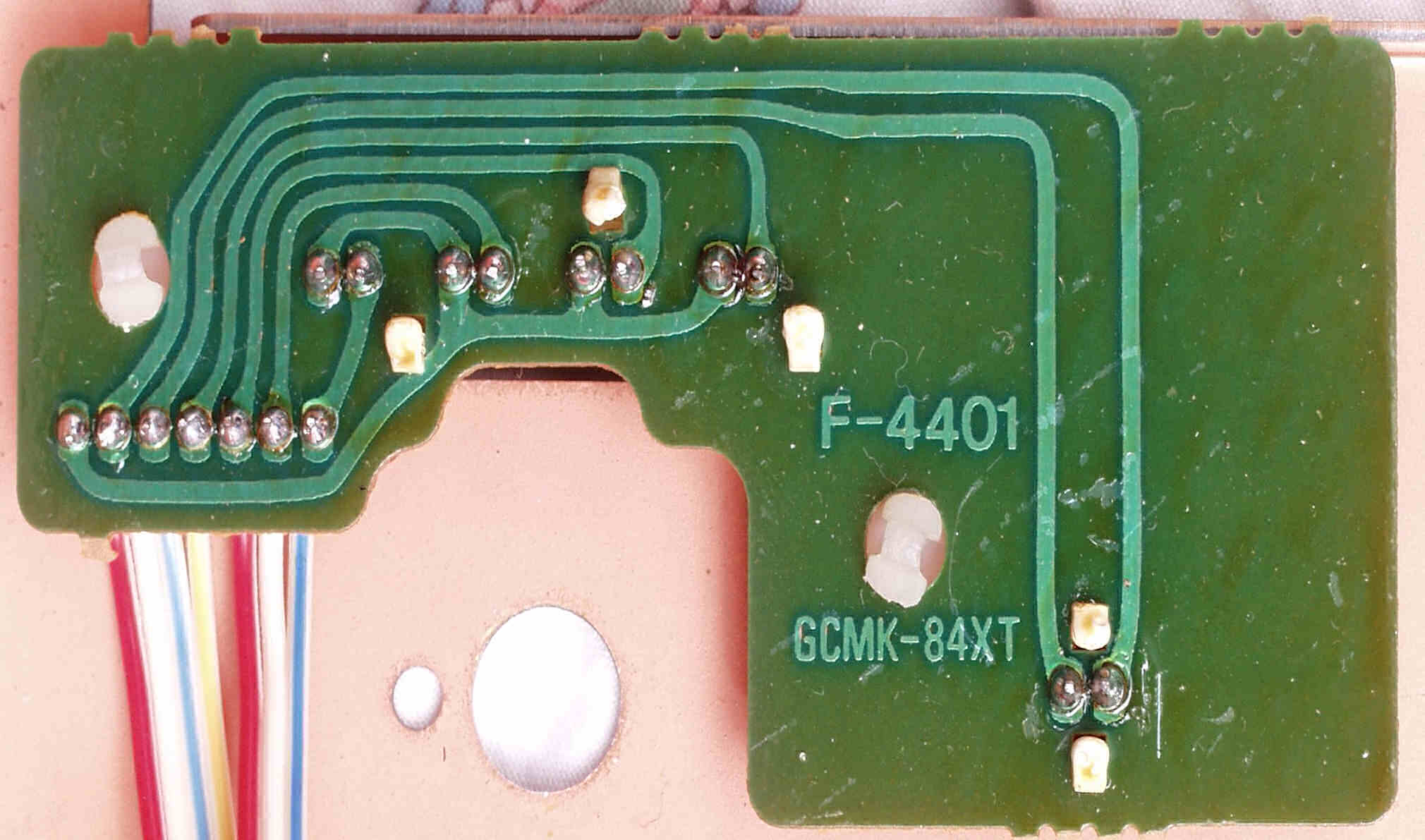

Ｃ９１．　修理前　モード切替基裏

Ｃ９２．　修理（半田補正）後　モード切替基板裏

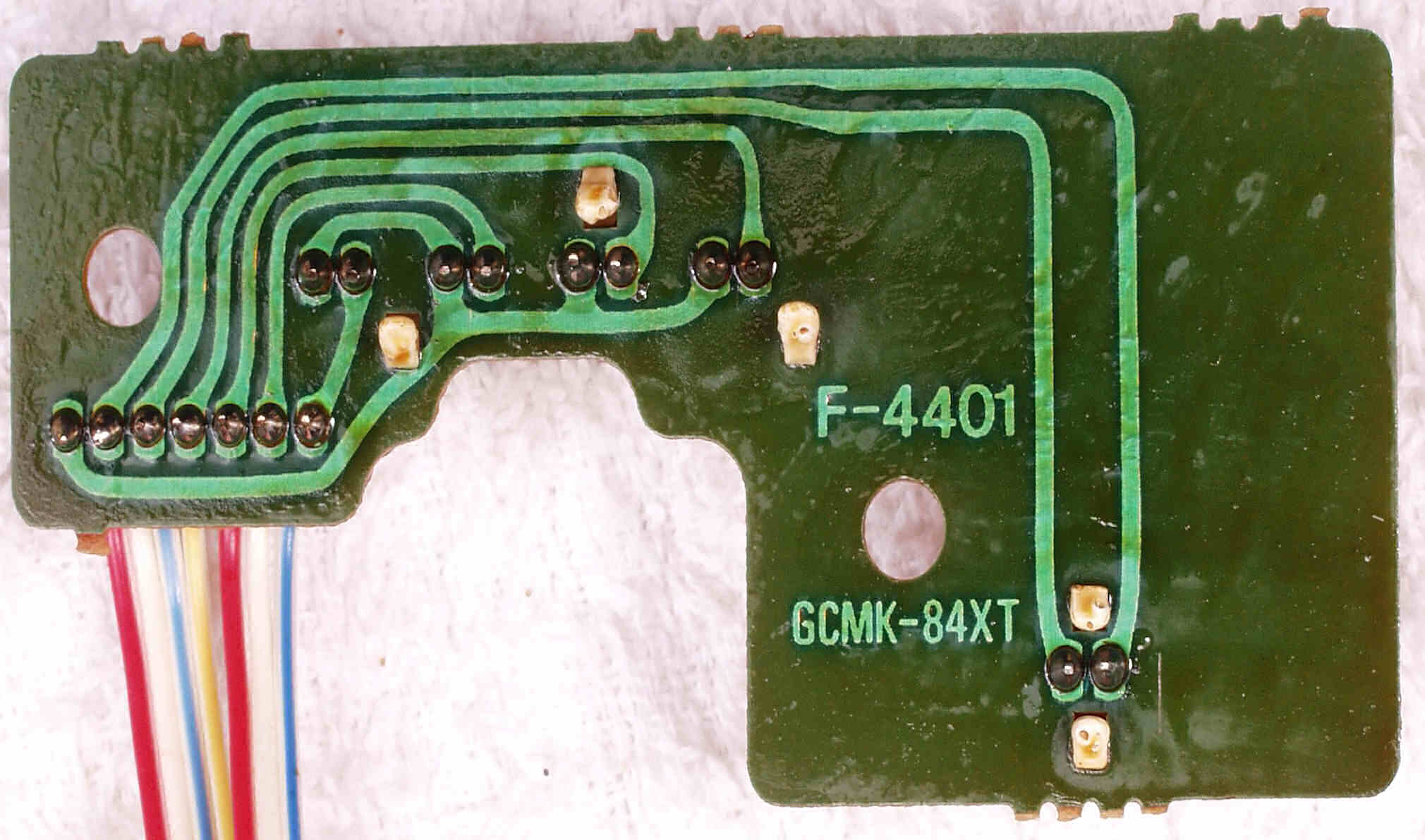

Ｃ９３．　完成モード切替基板裏、　洗浄後、コート液を塗布。

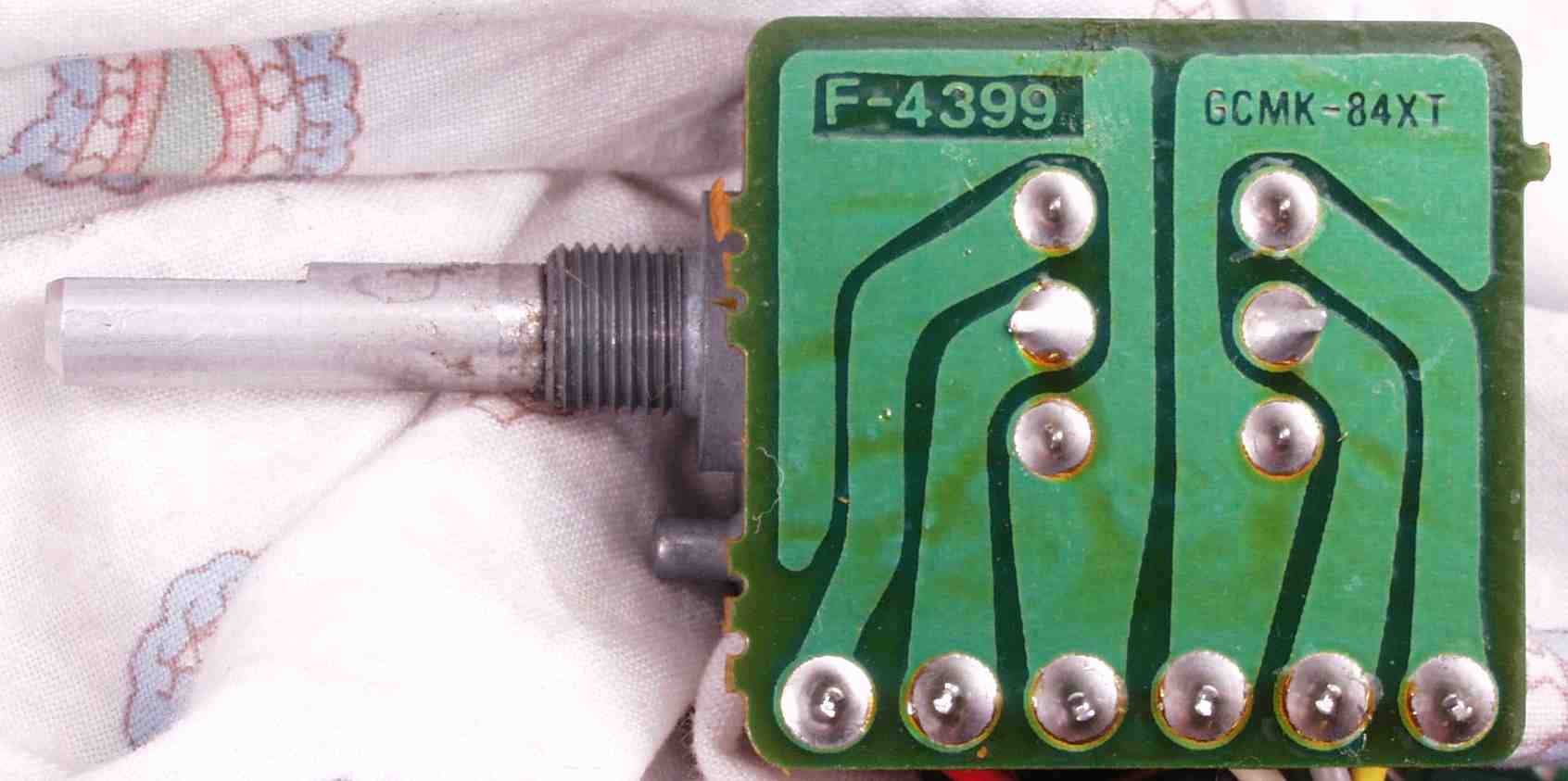

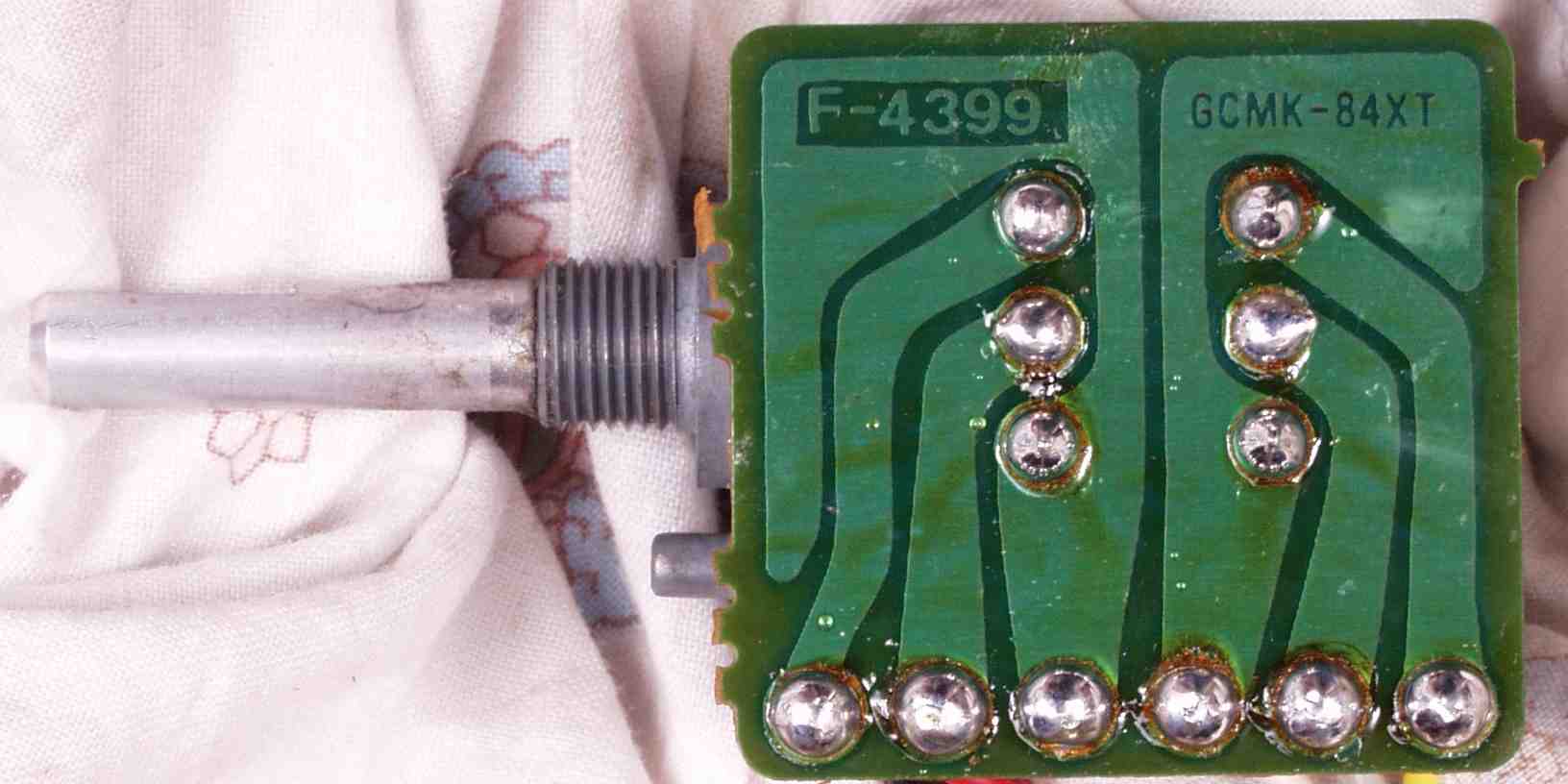

ＣＡ１．　修理前　メインＶＲ基板裏

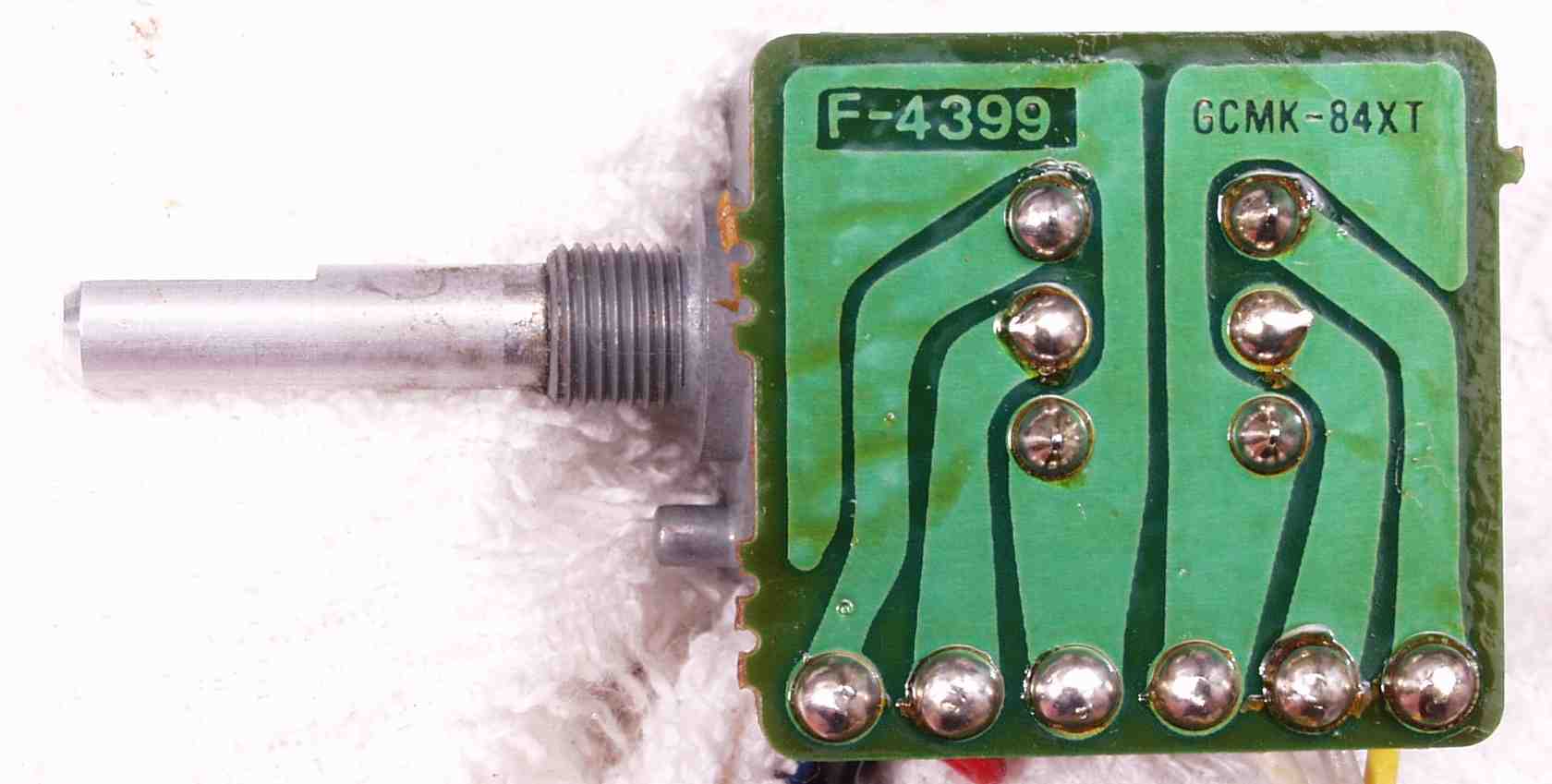

ＣＡ２．　修理（半田補正）後　メインＶＲ基板裏

ＣＡ３．　完成メインＶＲ基板裏、　洗浄後、コート液を塗布。

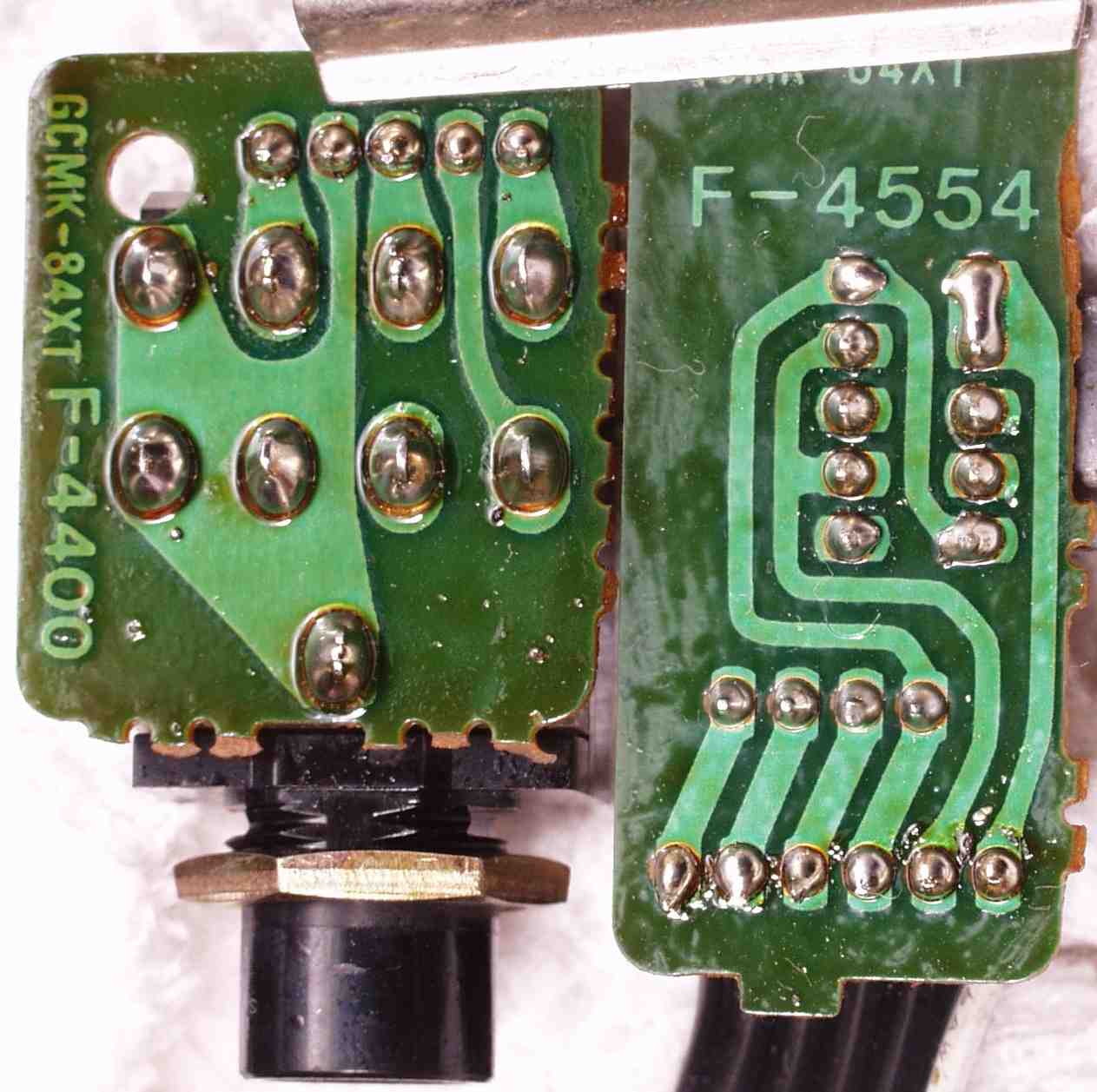

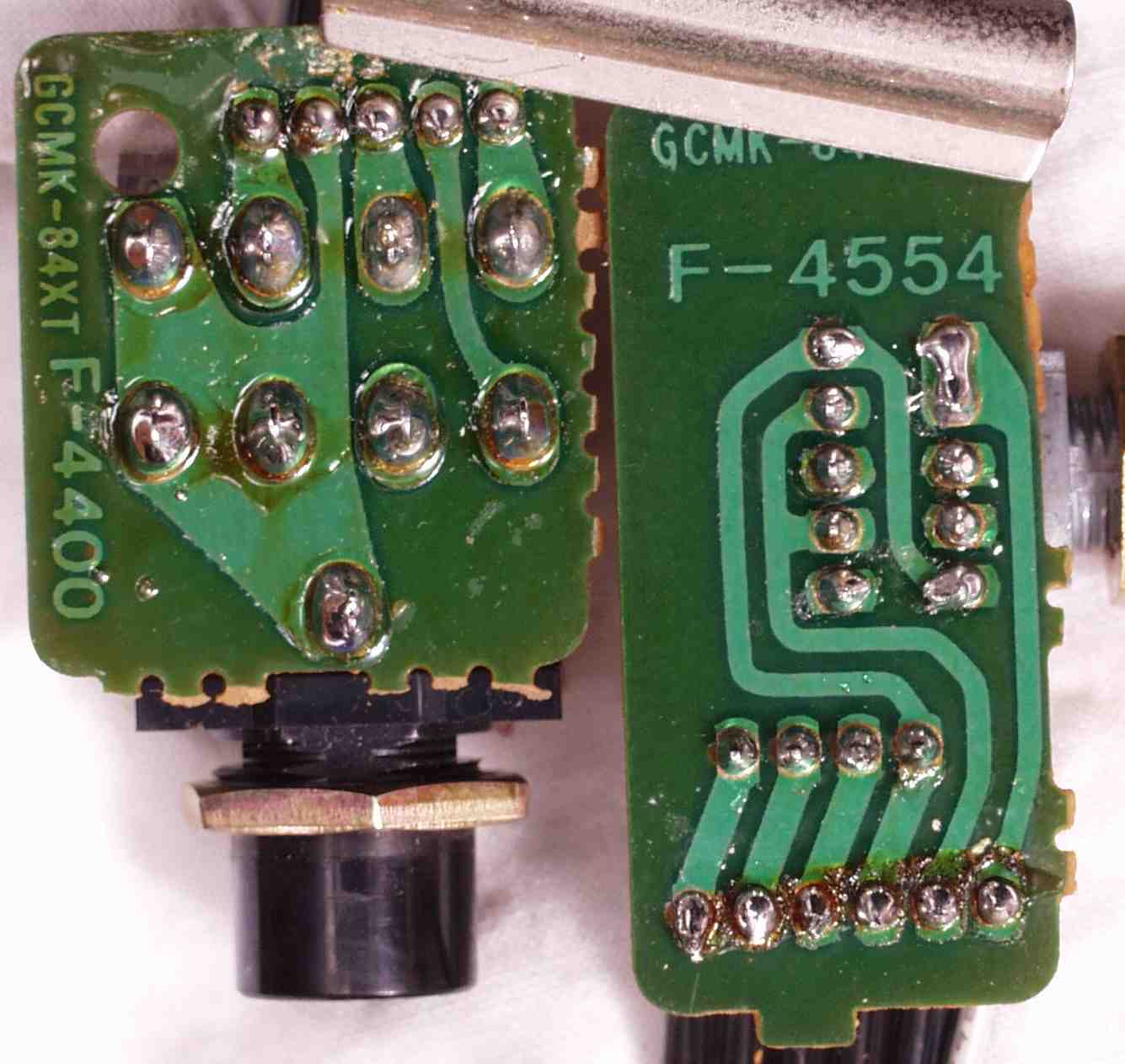

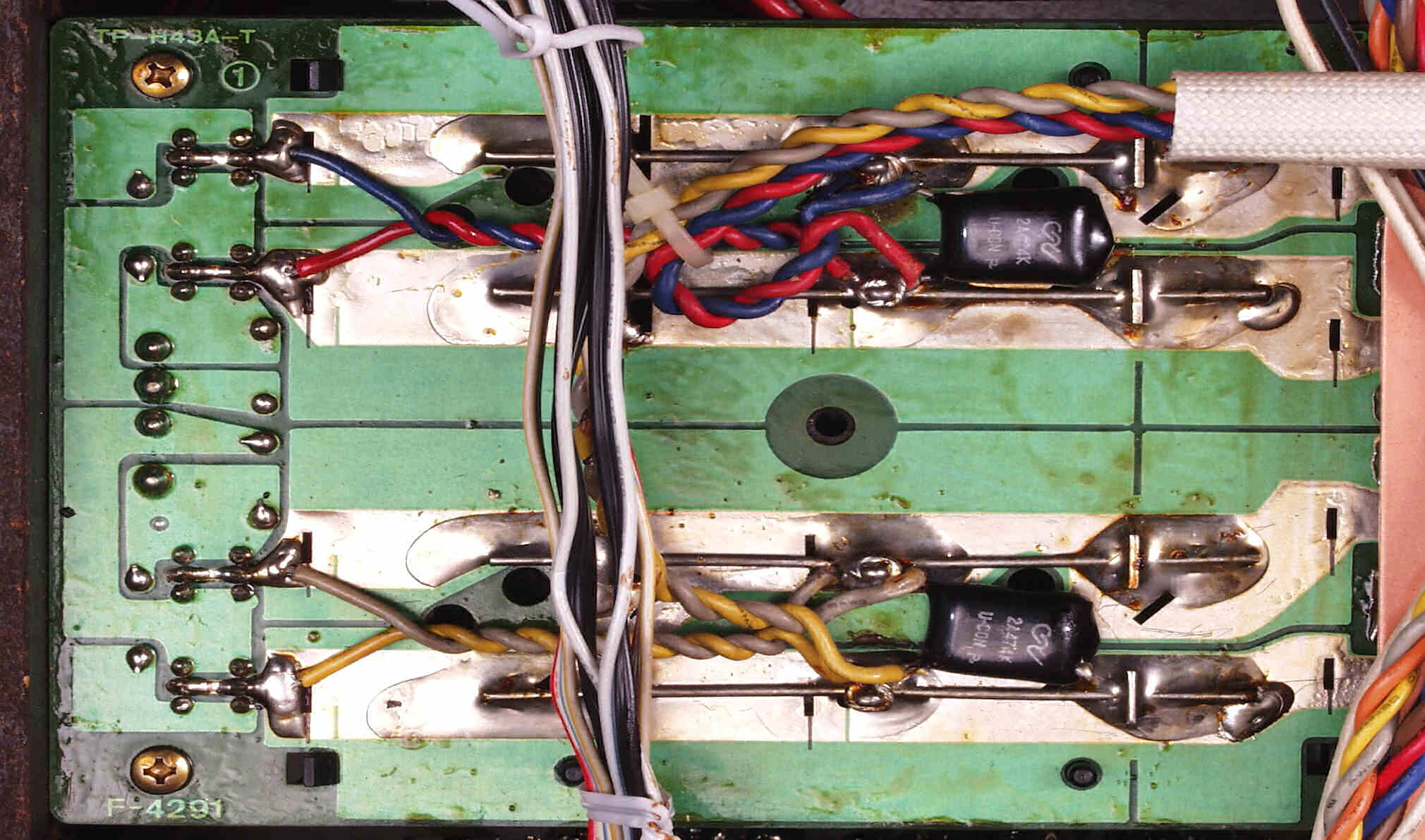

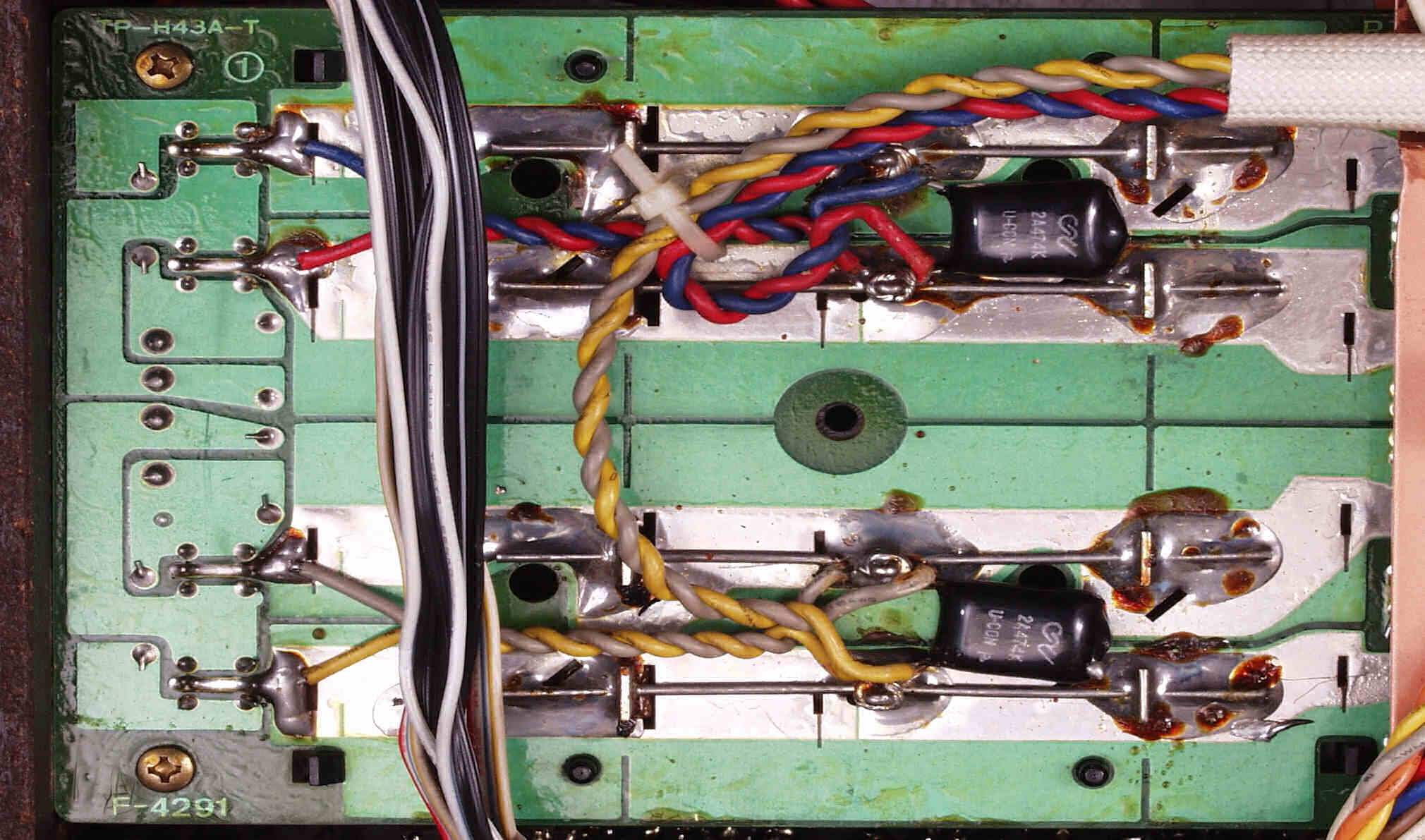

ＣＢ１．　修理前　ＳＰ切り替え基板裏・ヘッドホーン基板裏

ＣＢ２．　修理（半田補正）後　ＳＰ切り替え基板裏・ヘッドホーン基板裏

ＣＣ１．　完成ＳＰ切り替え基板裏・ヘッドホーン基板裏、　洗浄後、コート液を塗布。

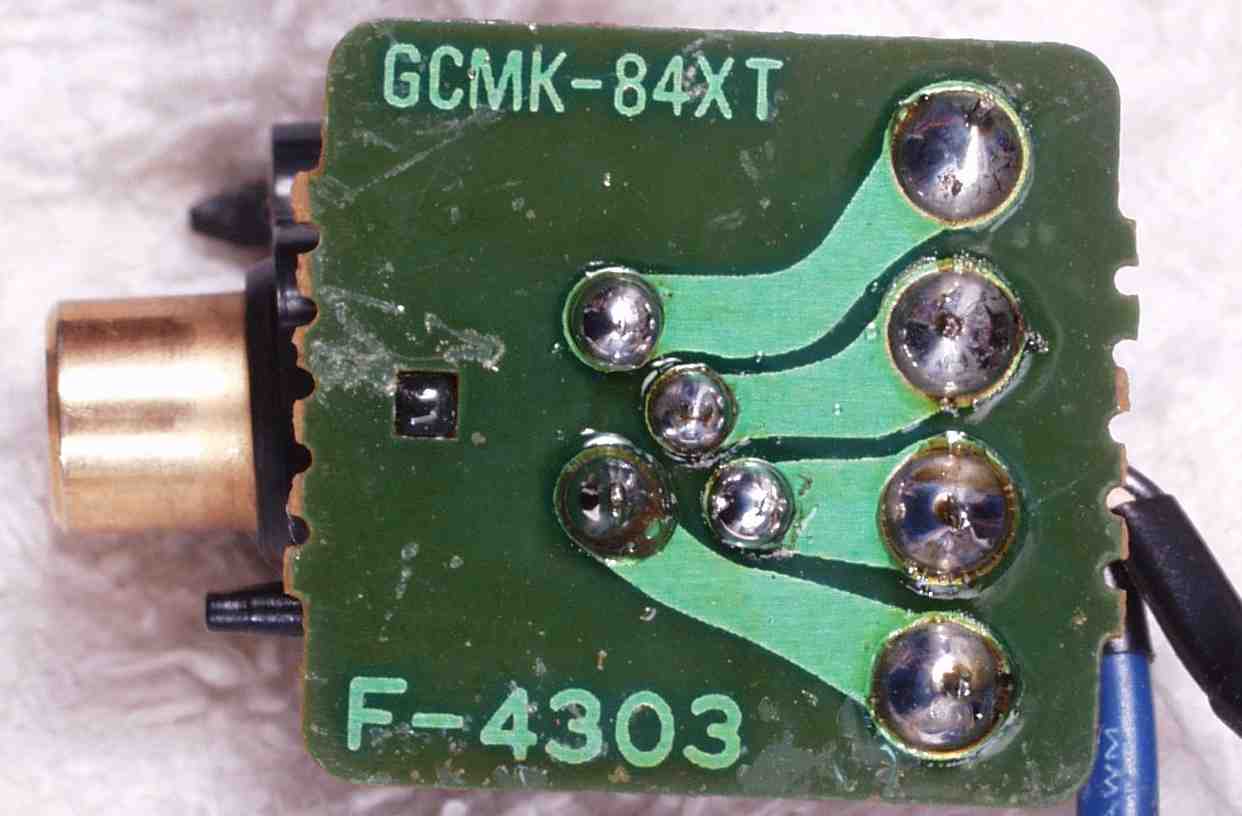

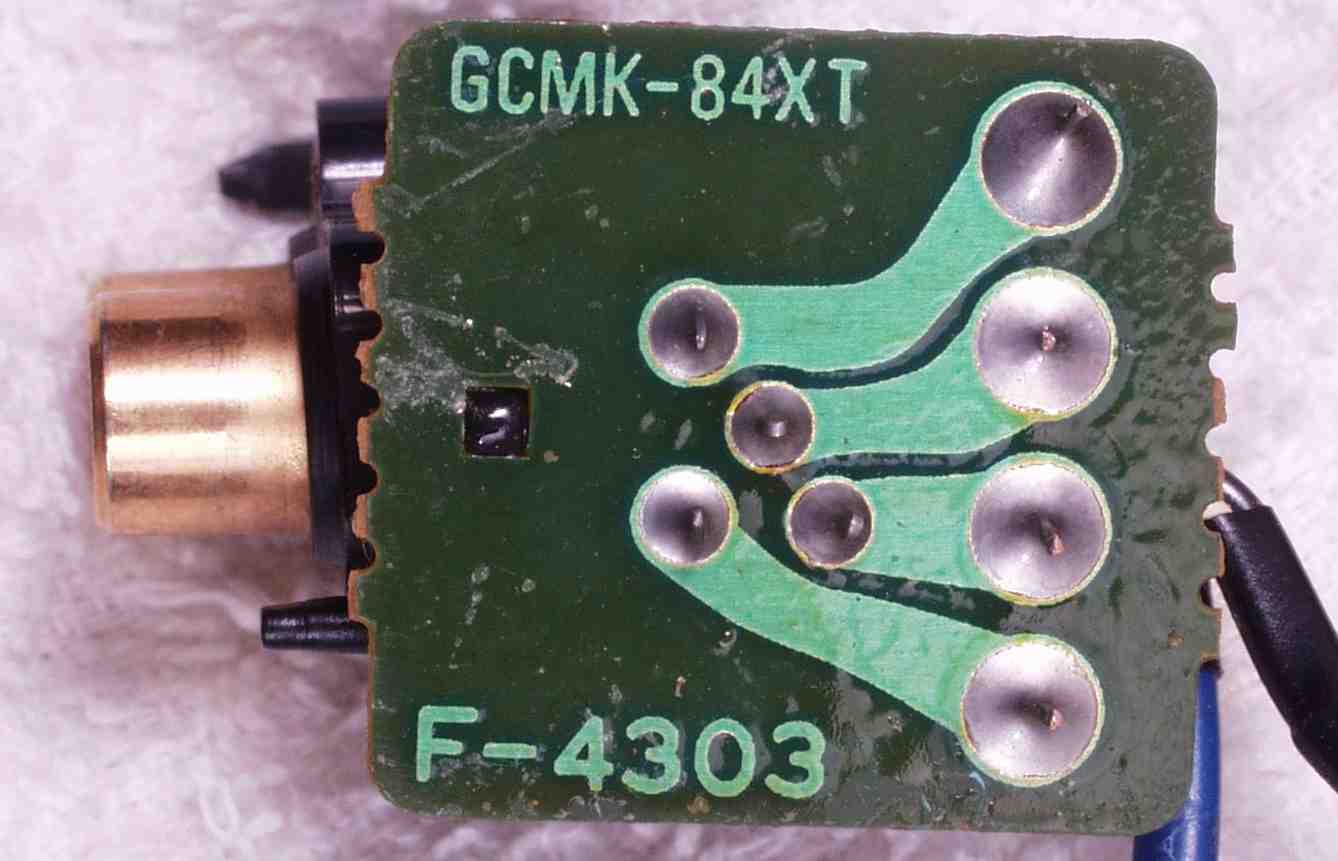

ＣＣ２．　修理前　ＣＤ＿Ｄｉｒｅｃｔ＿ＲＣＡ端子基板裏

ＣＣ３．　修理（半田補正）後　ＣＤ＿Ｄｉｒｅｃｔ＿ＲＣＡ端子基板裏

ＣＣ４．　完成ＣＤ＿Ｄｉｒｅｃｔ＿ＲＣＡ端子基板裏、　洗浄後、コート液を塗布。

写真紛失

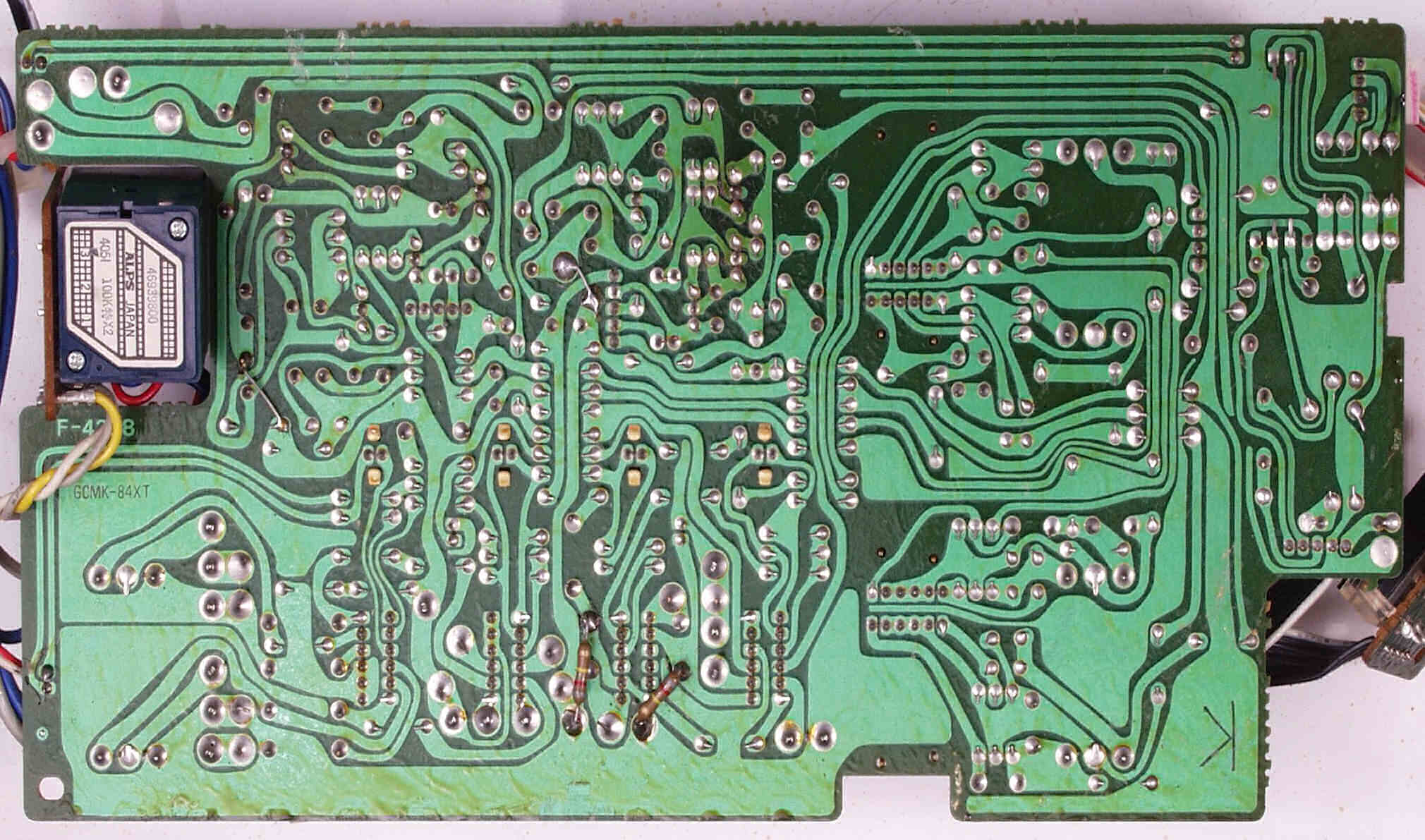

ＣＤ１．　修理前　ＥＱ基板

ＣＤ２．　修理後　ＥＱ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサー２０個交換

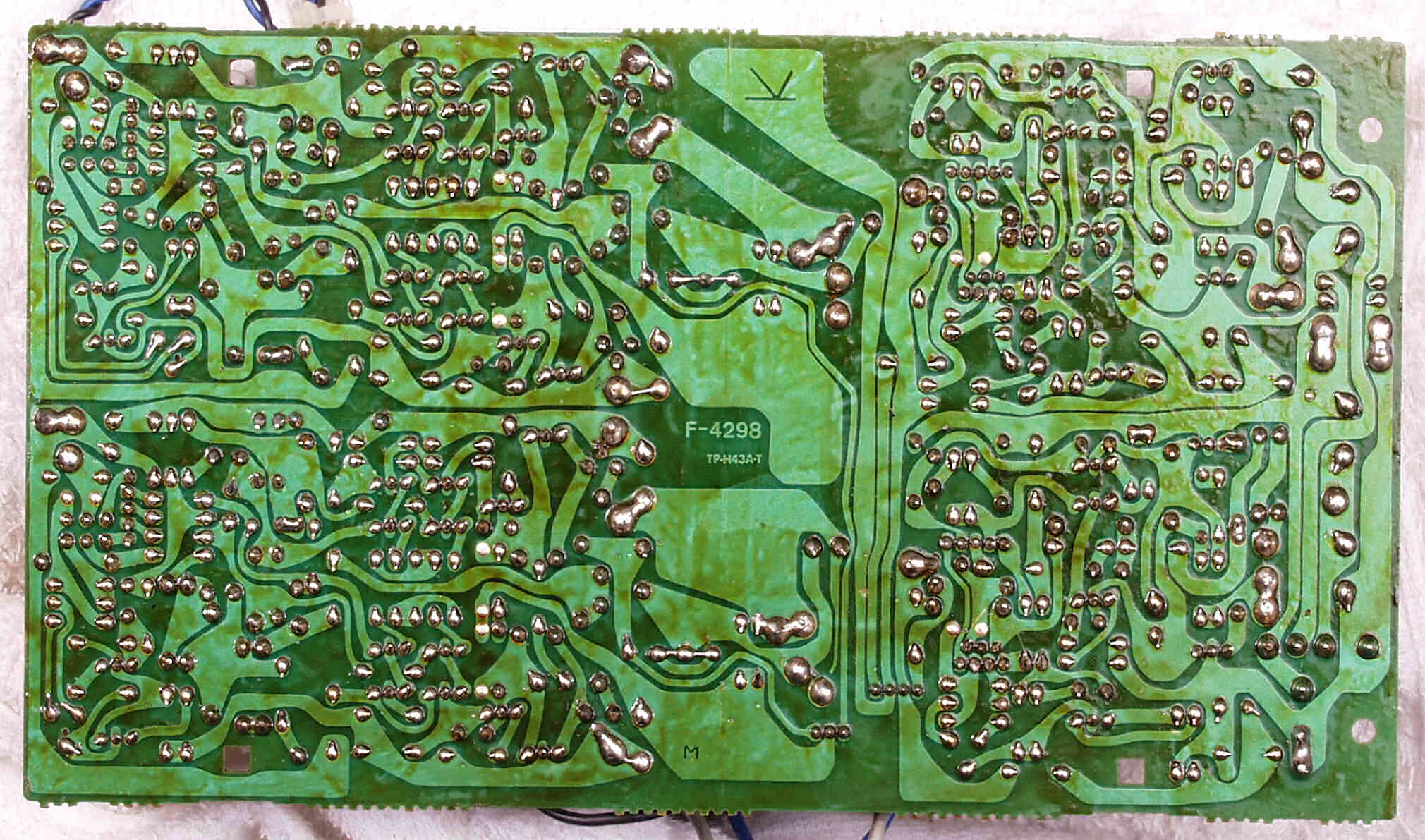

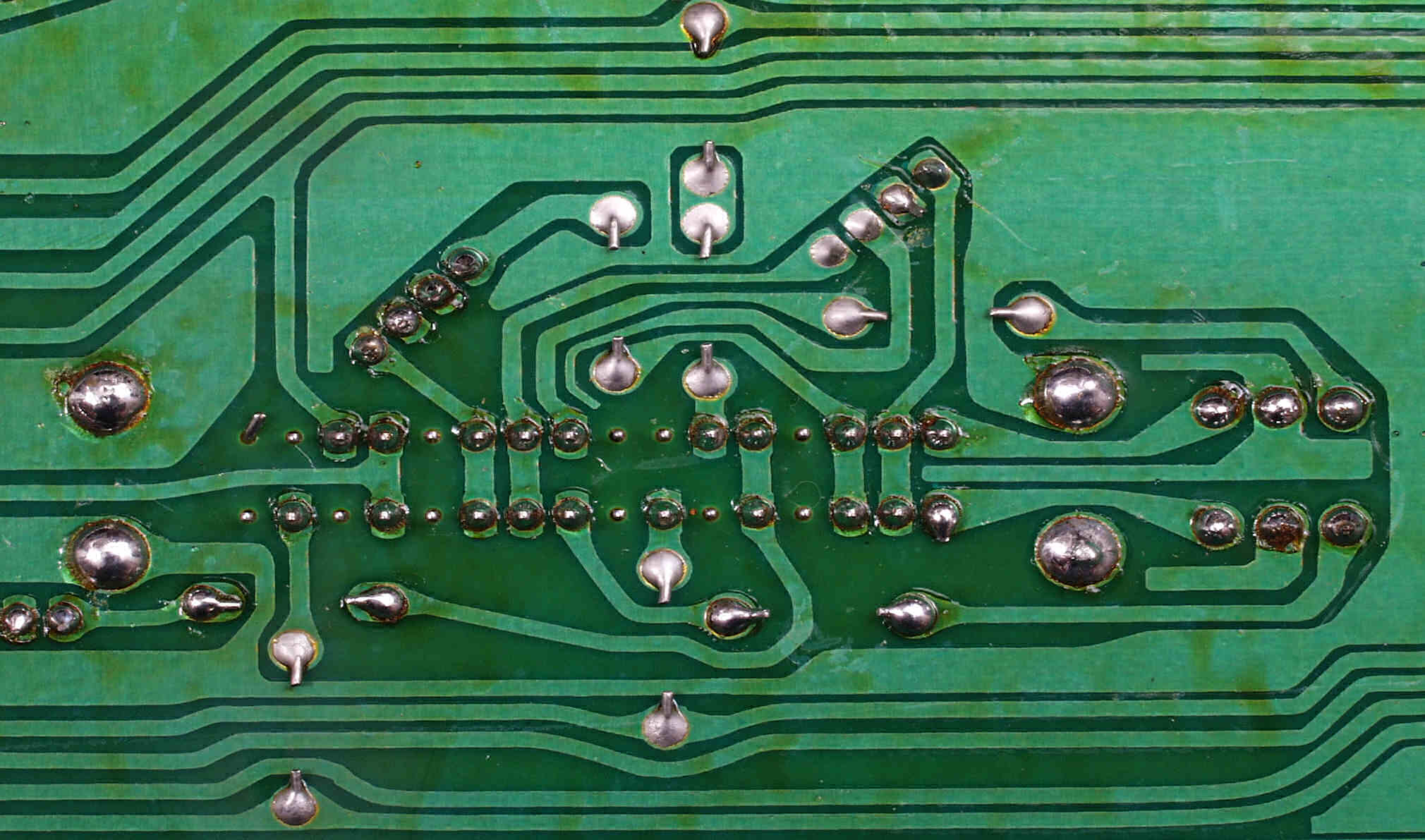

ＣＤ３．　修理前　ＥＱ基板裏

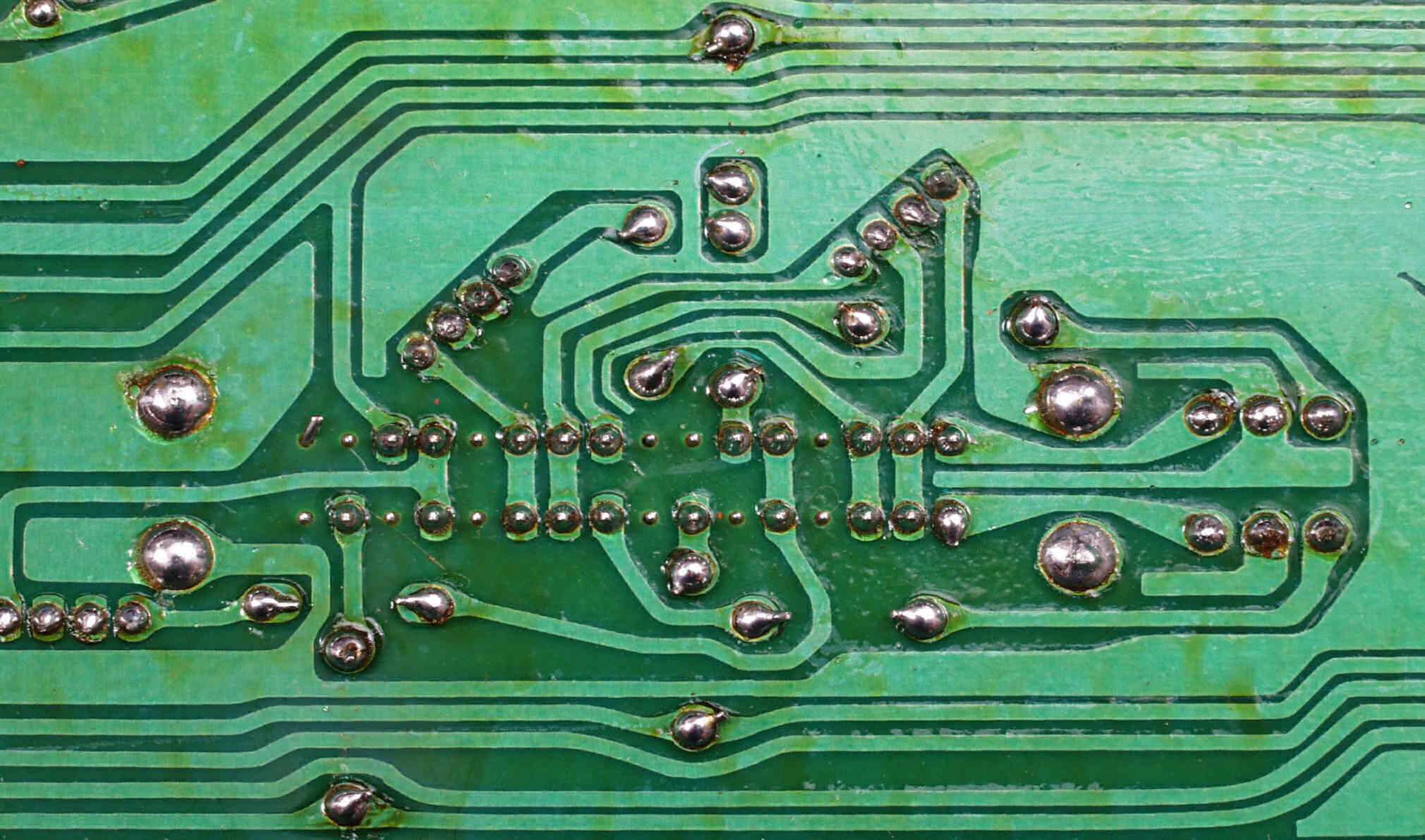

ＣＤ４．　修理（半田補正）後　ＥＱ基板裏

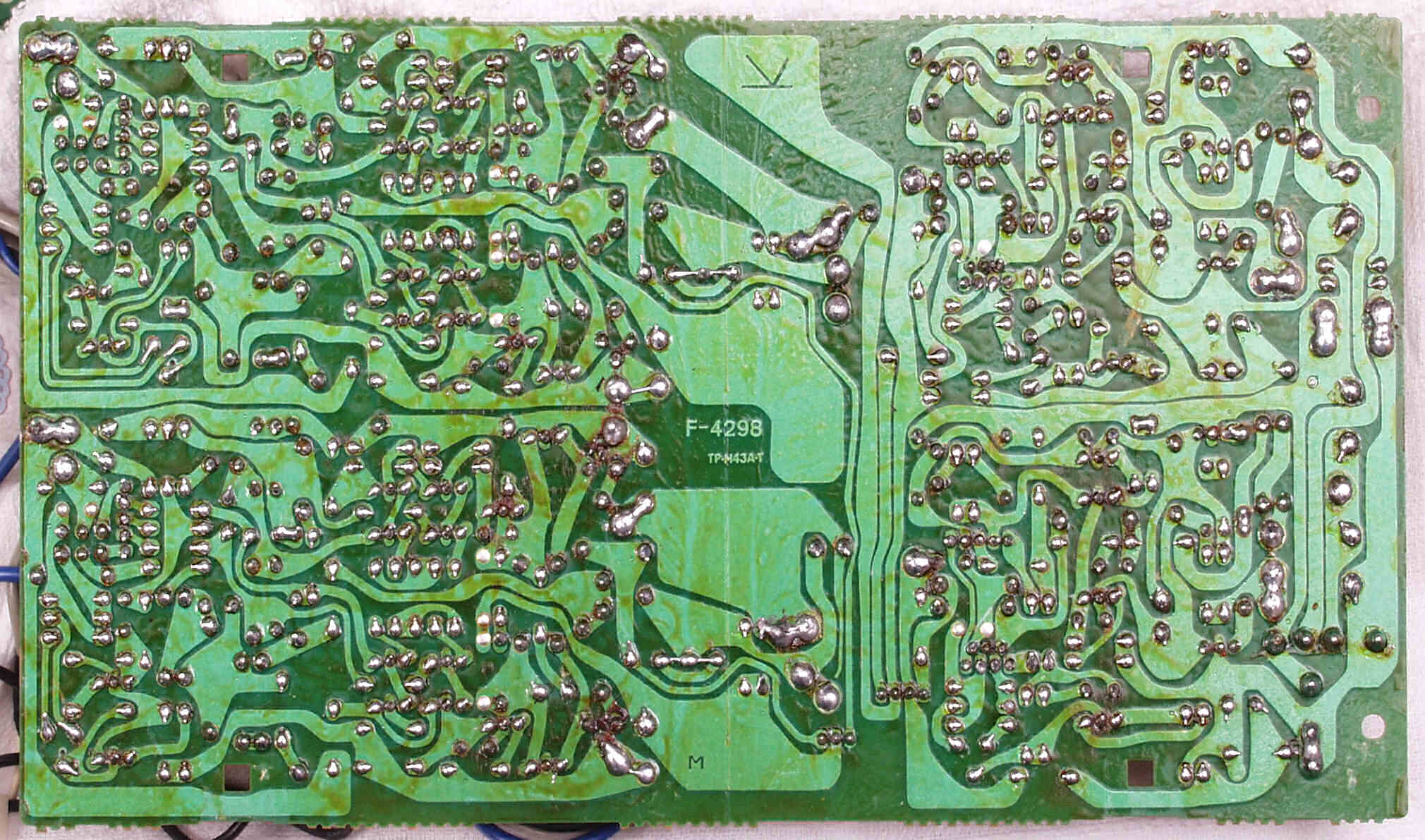

ＣＤ５．　完成ＥＱ基板裏、　洗浄後、コート液を塗布。

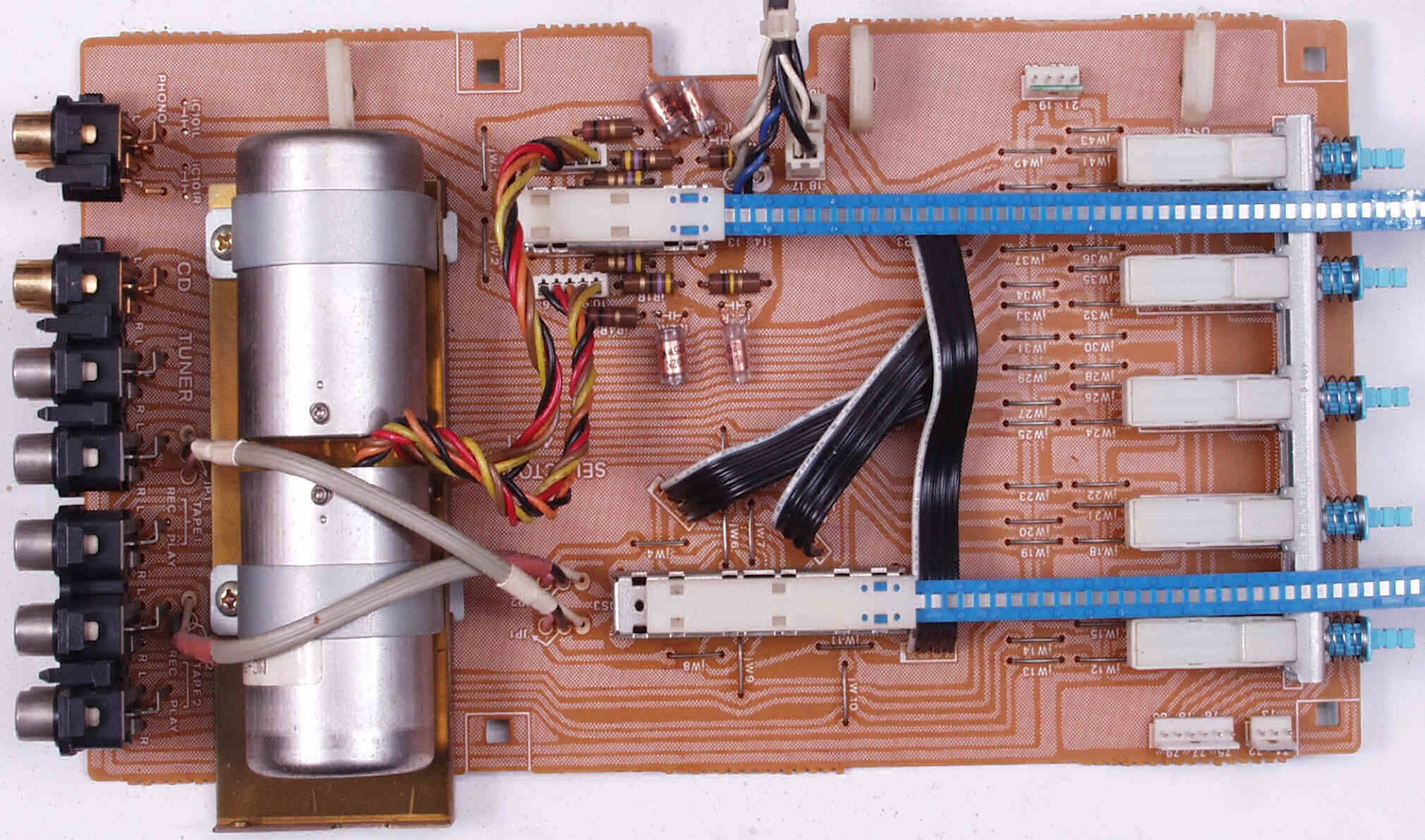

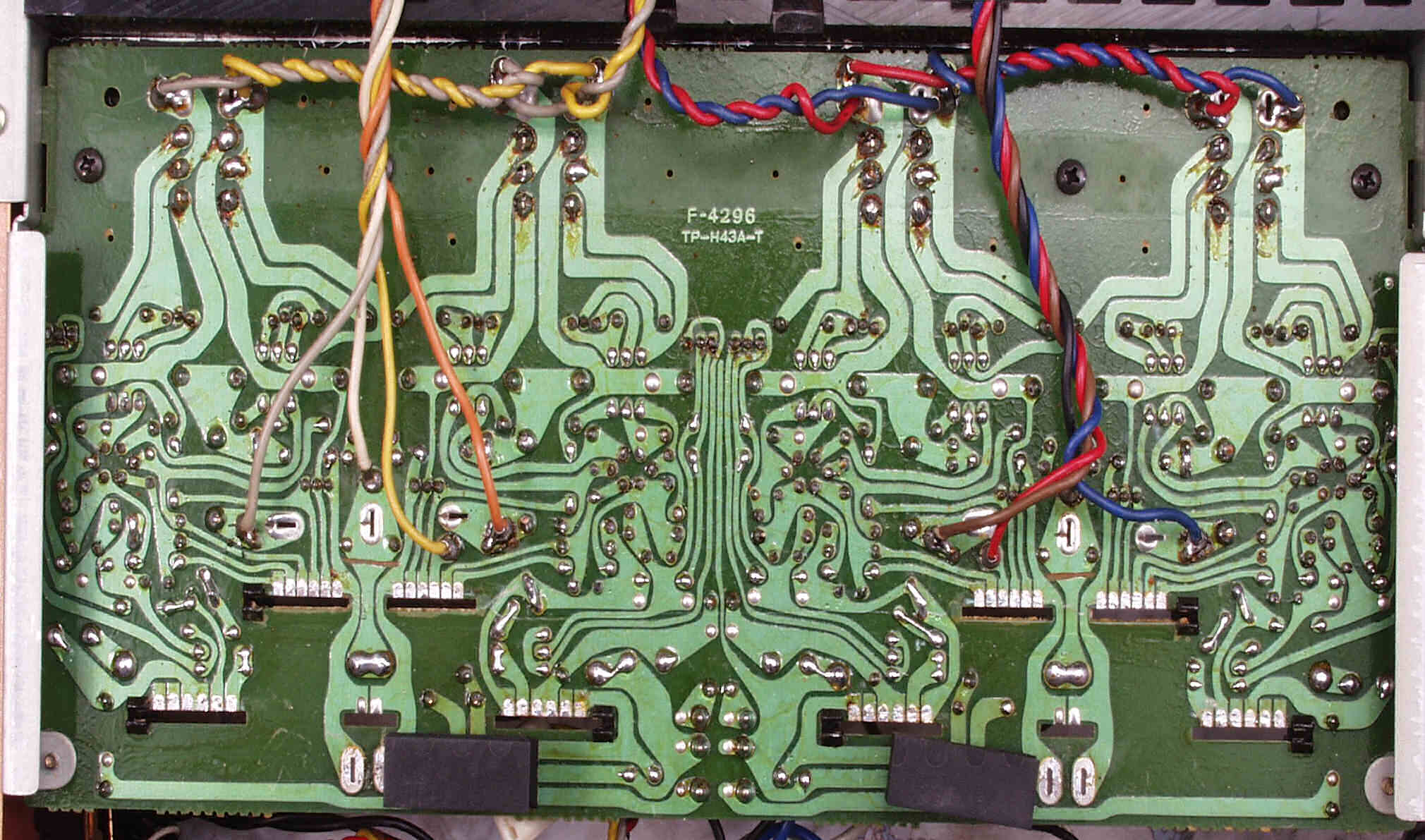

ＣＥ１．　修理前　ＳＷ基板

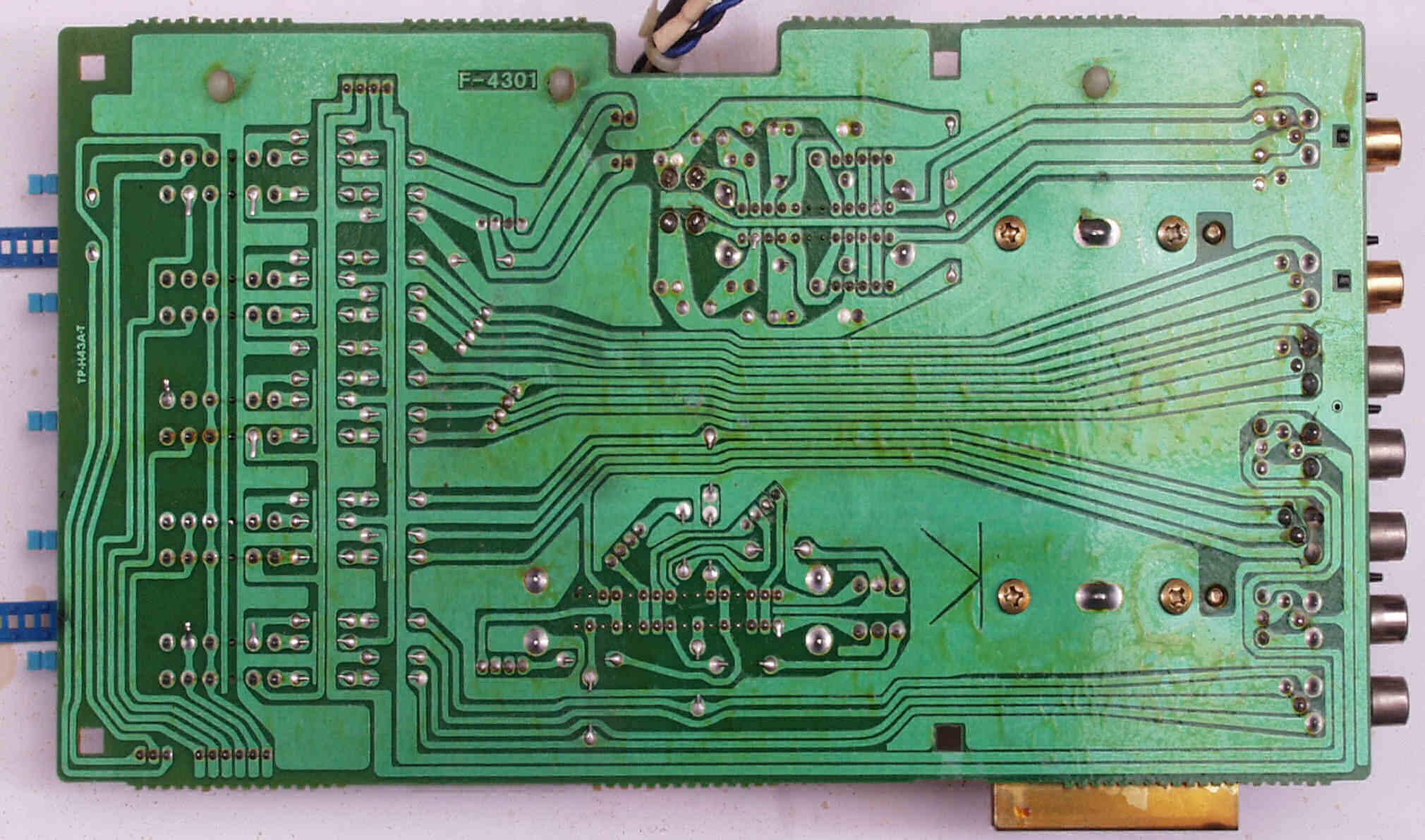

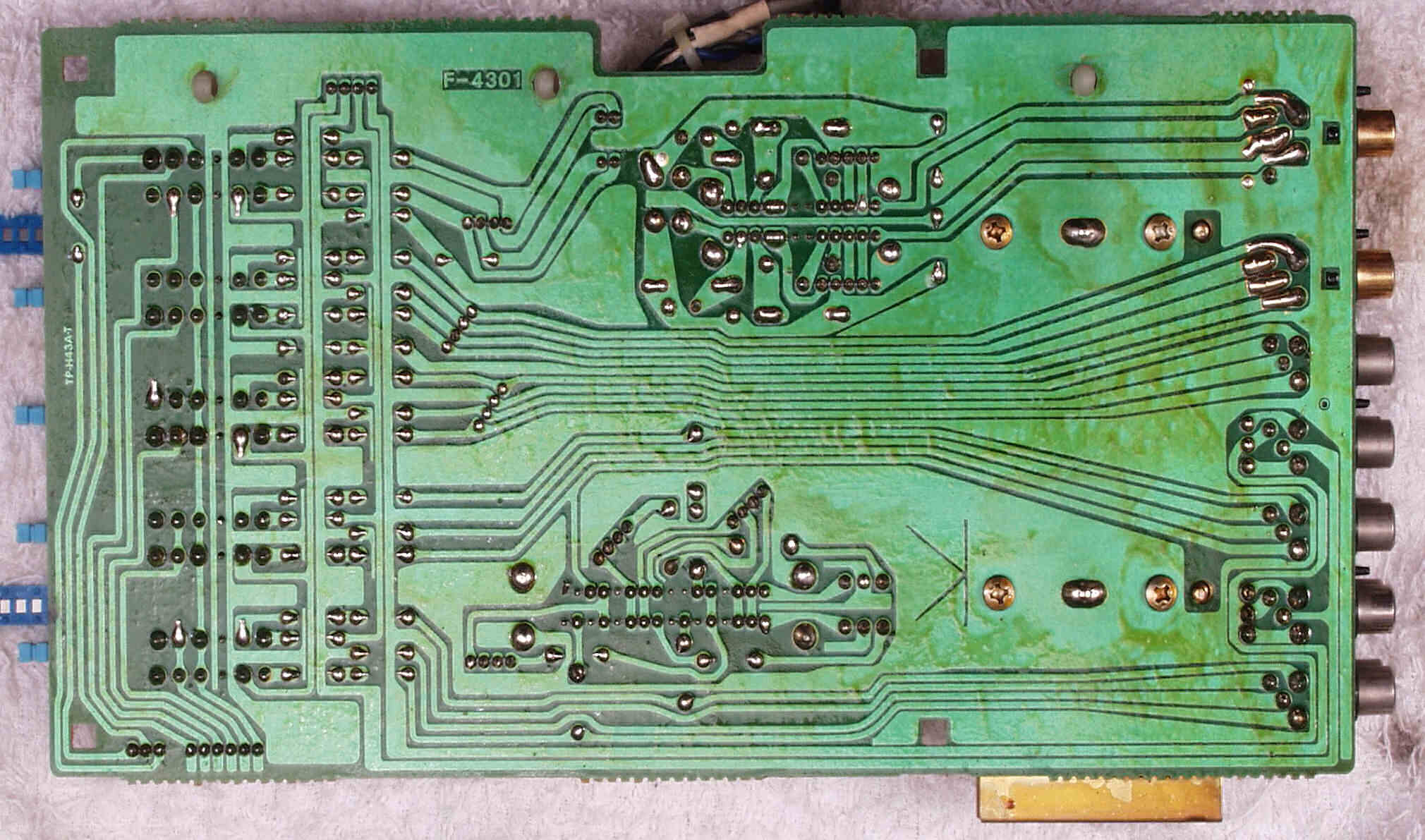

ＣＥ２．　修理前　ＳＷ基板裏

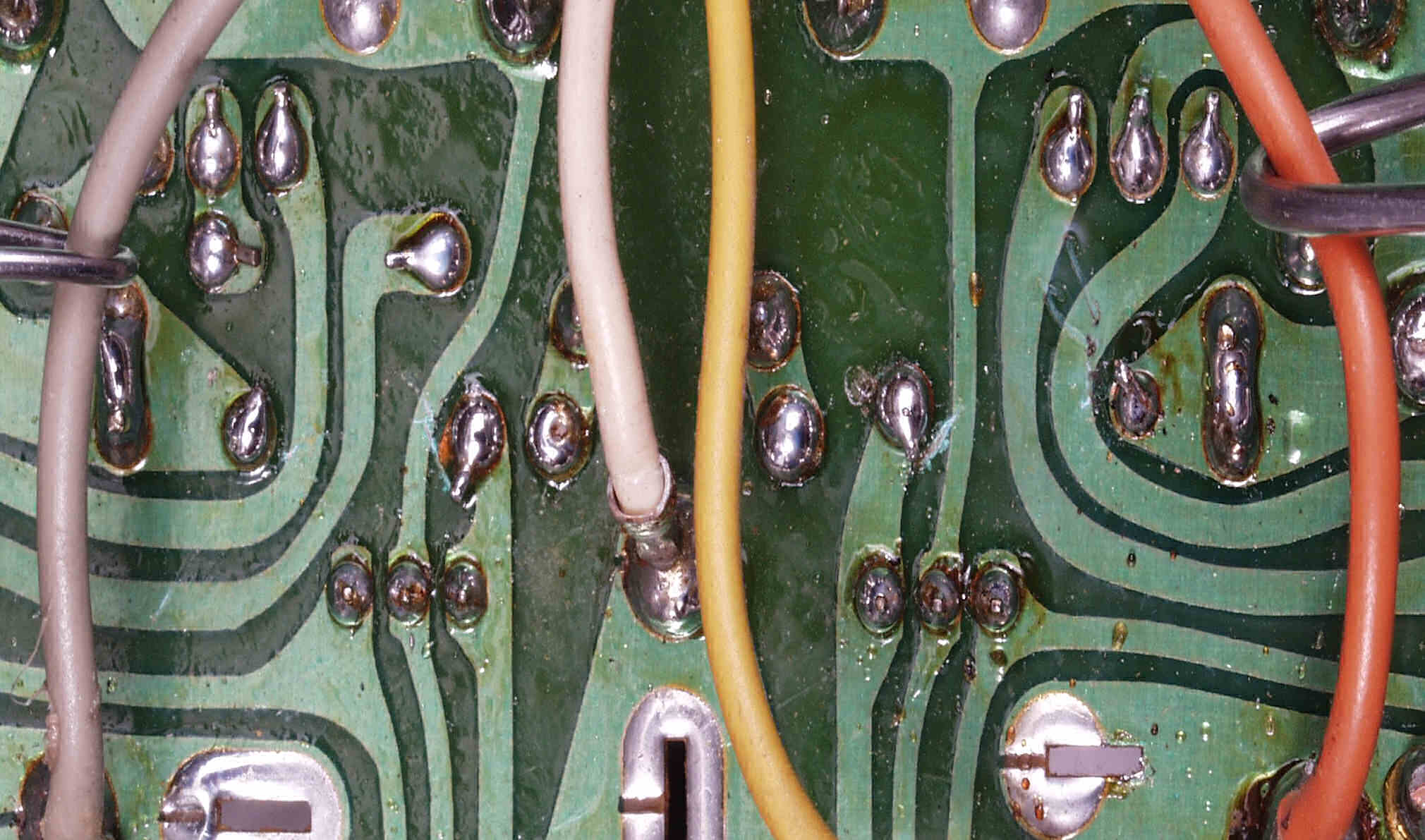

ＣＥ２１．　修理中　ＳＷ基板裏ＲＣＡ端子　太く重いＲＣＡケーブルを使うので半田不良対策

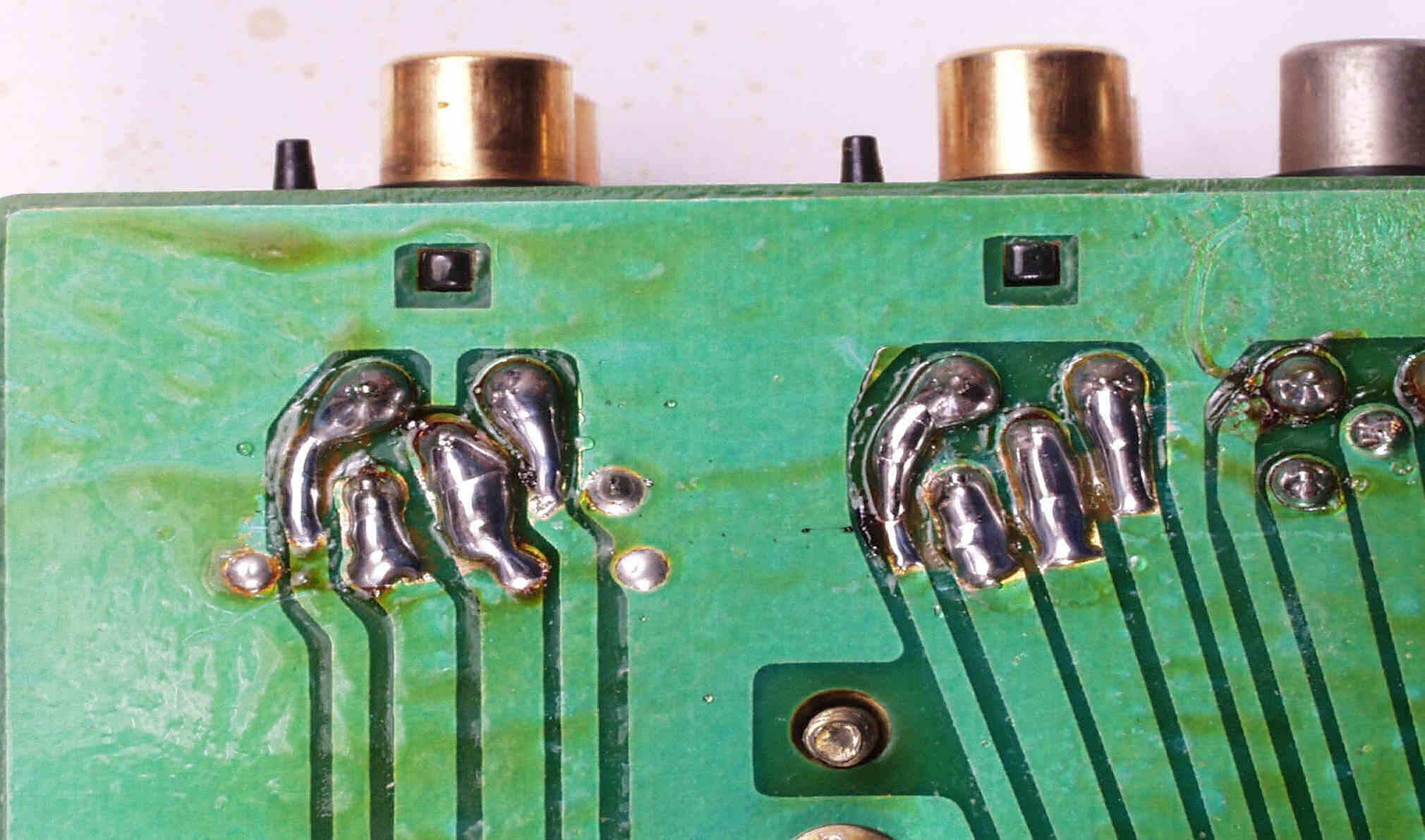

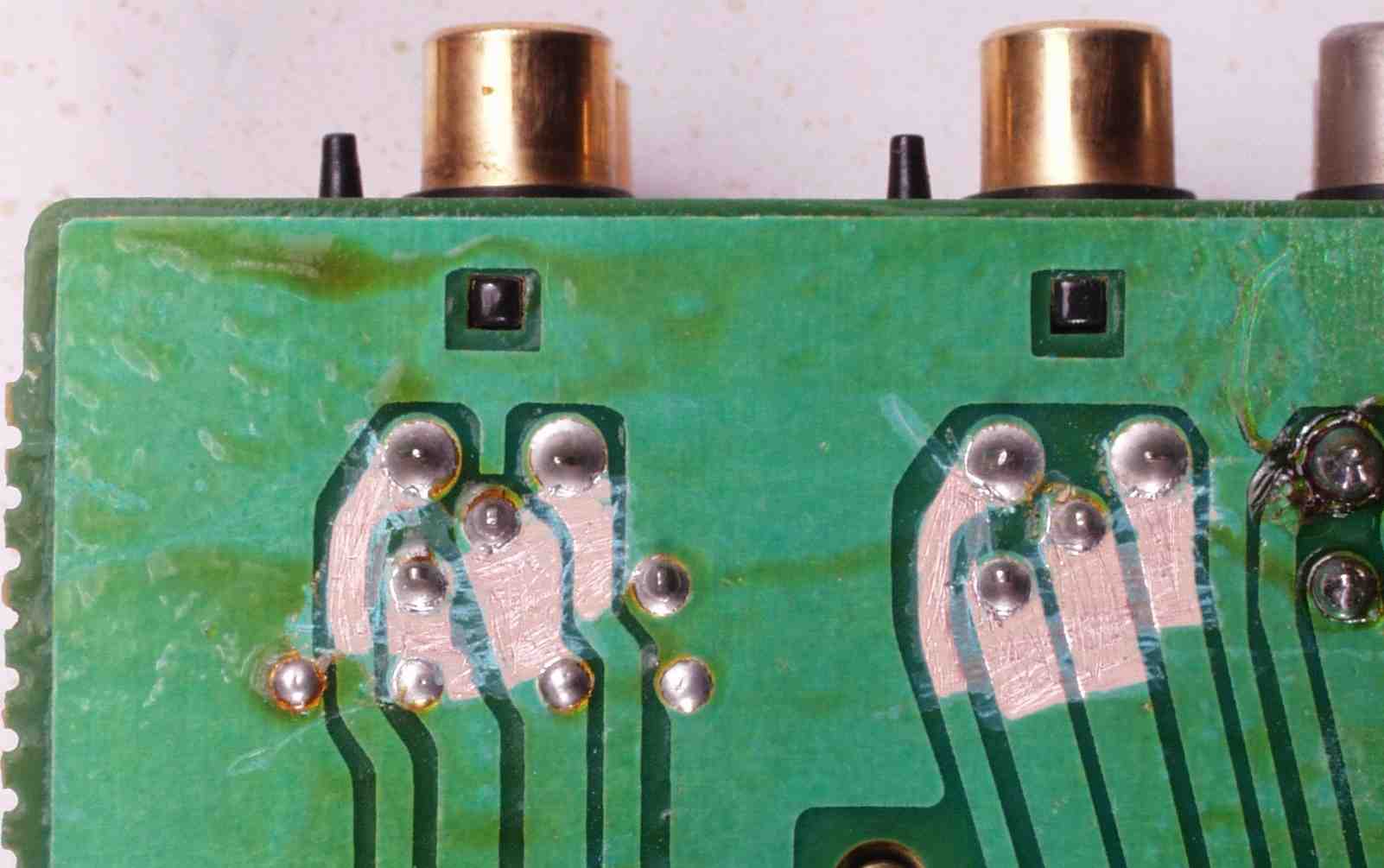

ＣＥ２２．　修理後　ＳＷ基板裏ＲＣＡ端子　半田を十分盛る

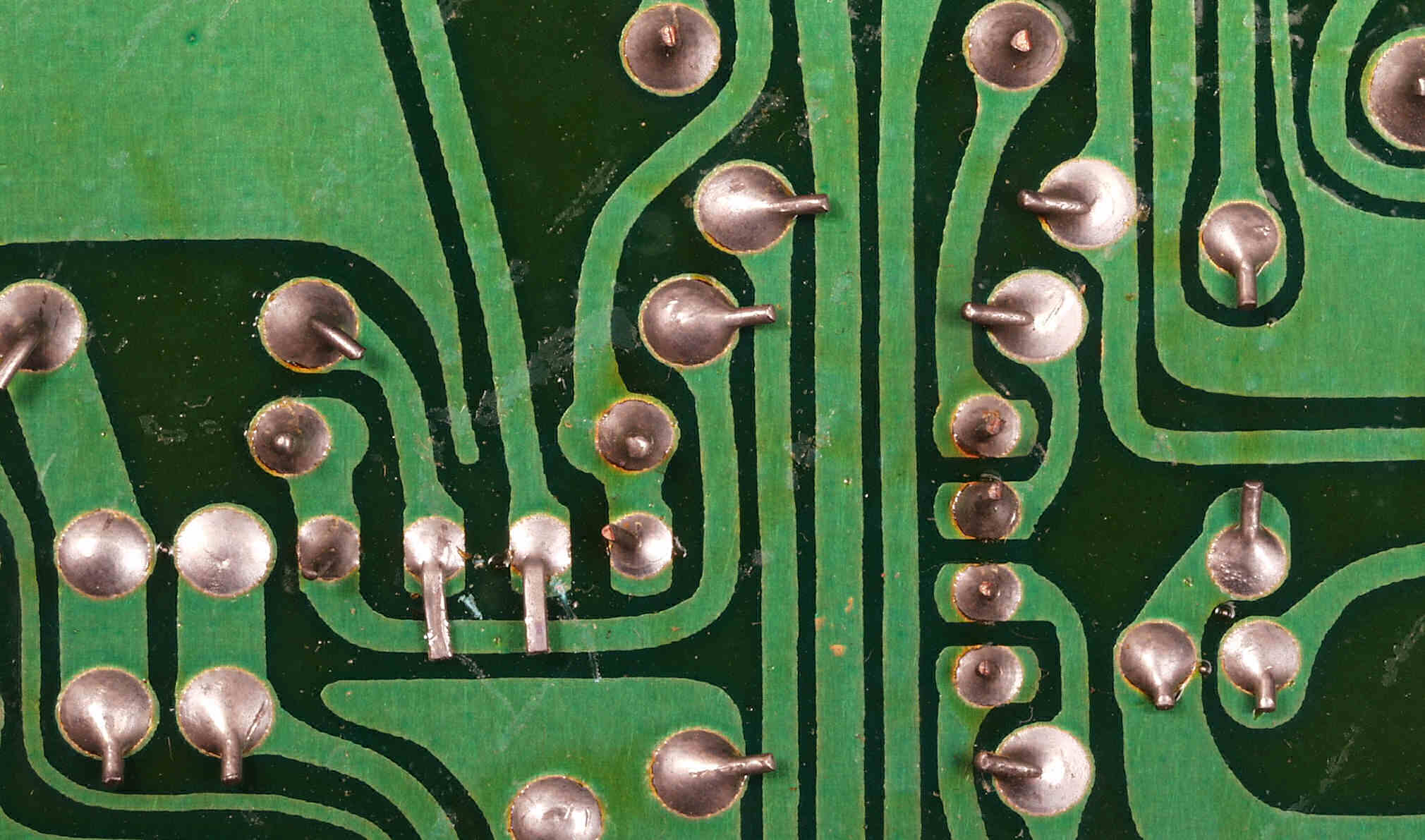

ＣＥ２３．　修理中　ＳＷ基板裏　ジャンパー線の曲げる方向を考えて欲しい

ＣＥ２４．　修理後　ＳＷ基板裏

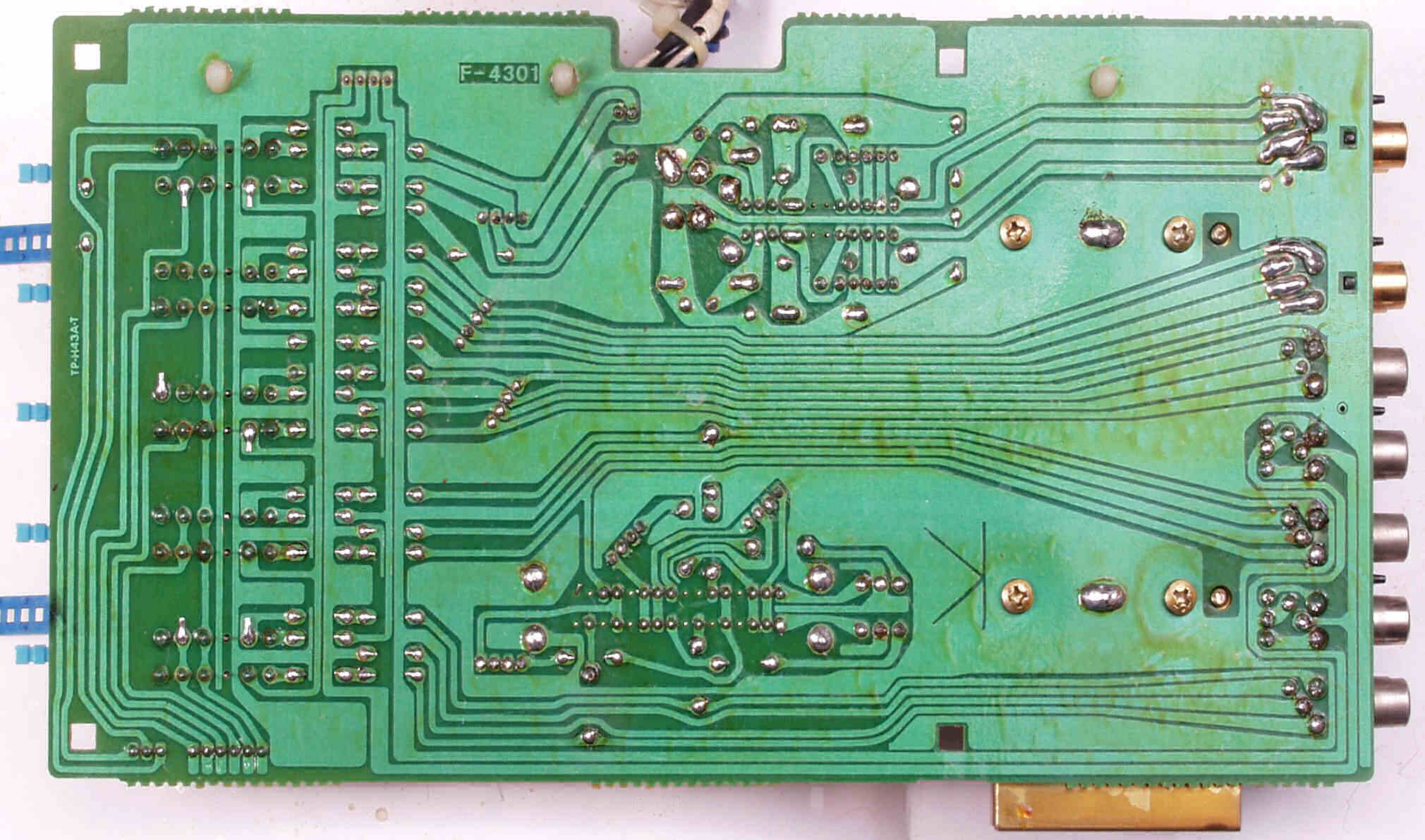

ＣＥ３．　修理（半田補正）後　ＳＷ基板裏

ＣＥ４．　完成ＳＷ基板裏、　洗浄後、コート液を塗布。

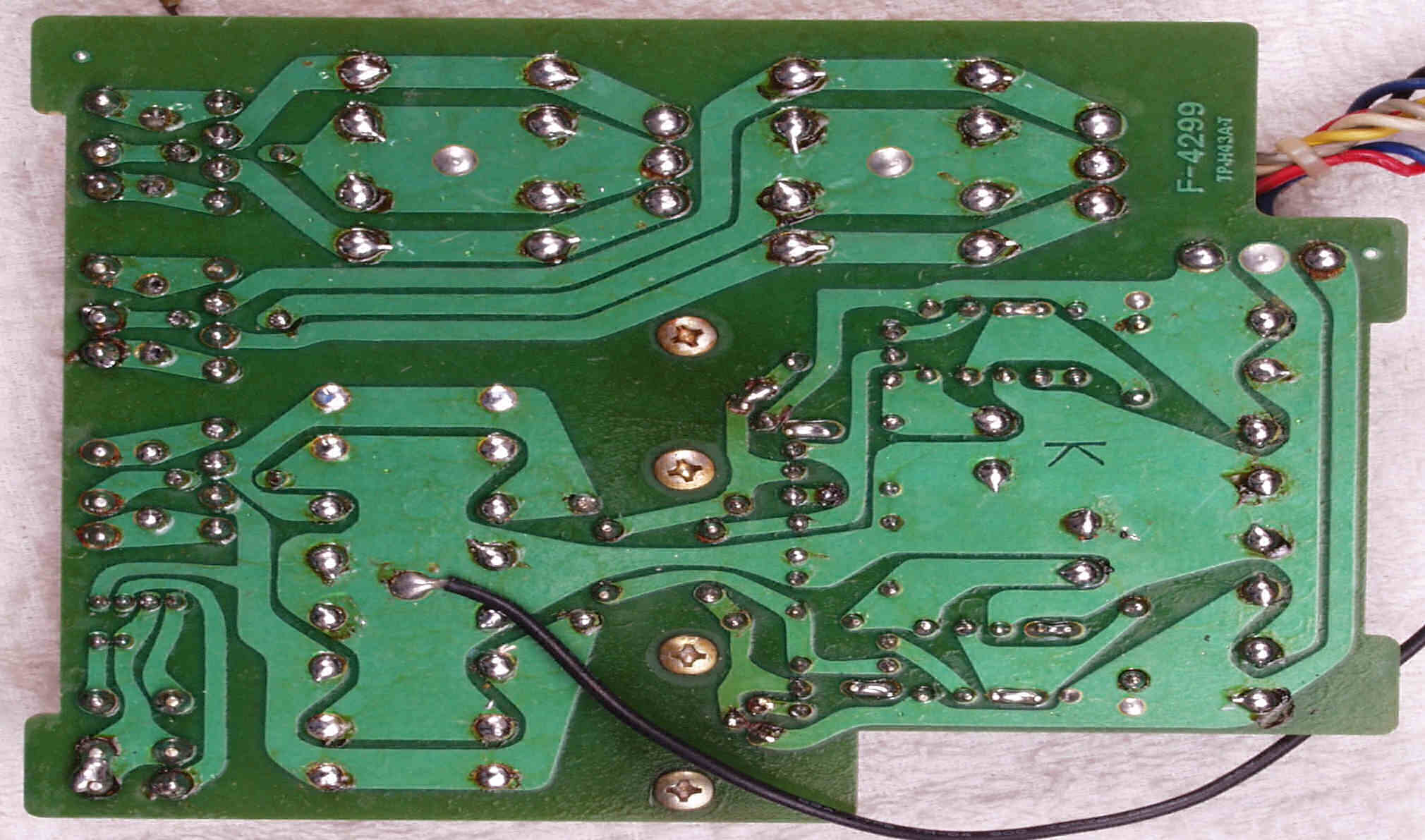

ＣＦ１．　修理前　電源基板裏

ＣＦ２．　修理（半田補正）後　電源基板裏

ＣＦ３．　完成電源基板裏、　洗浄後、コート液を塗布。

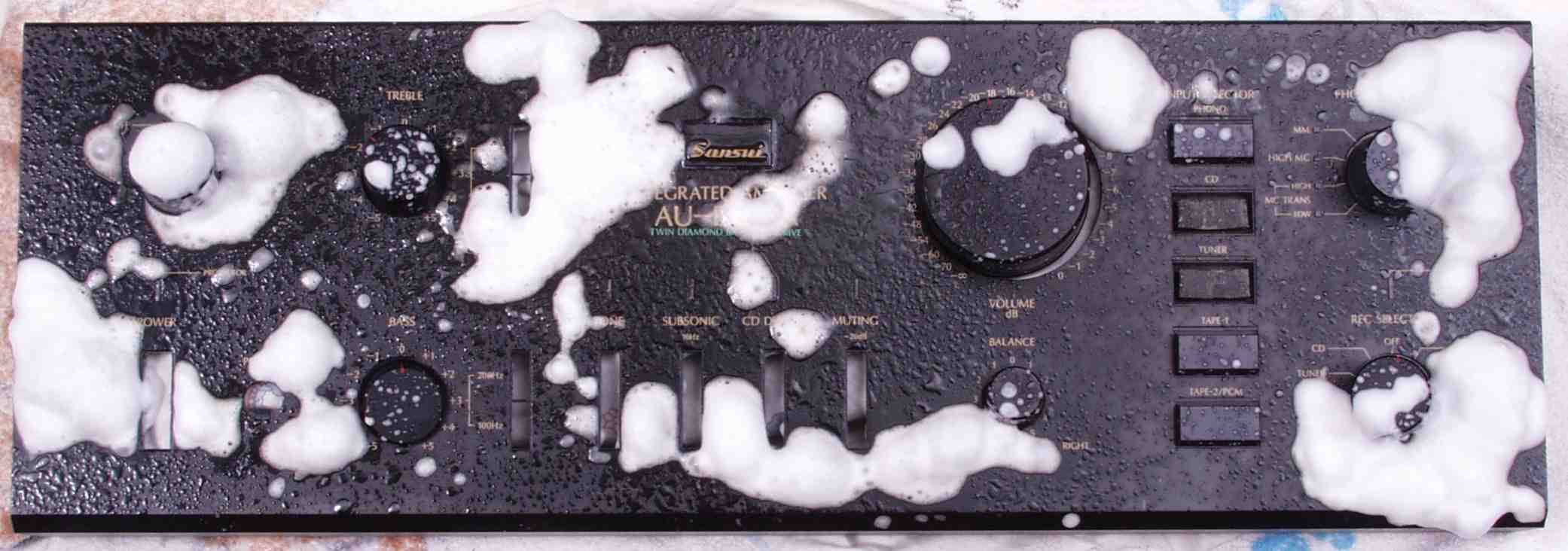

ＣＧ．　パネル清掃

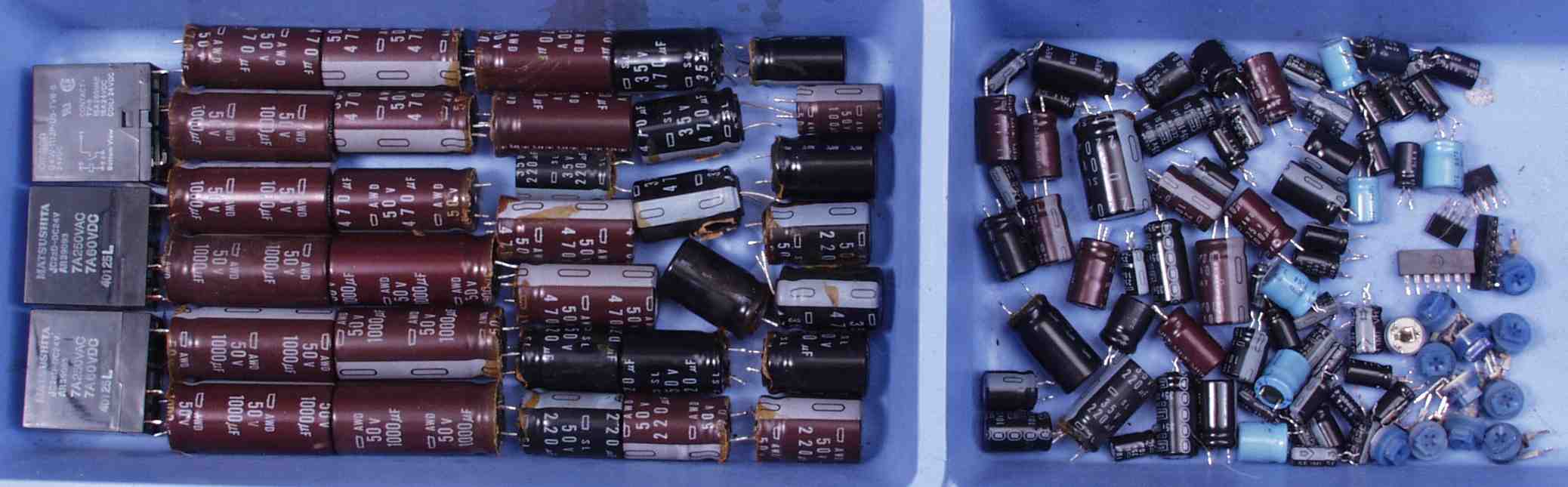

ＣＨ．　交換部品

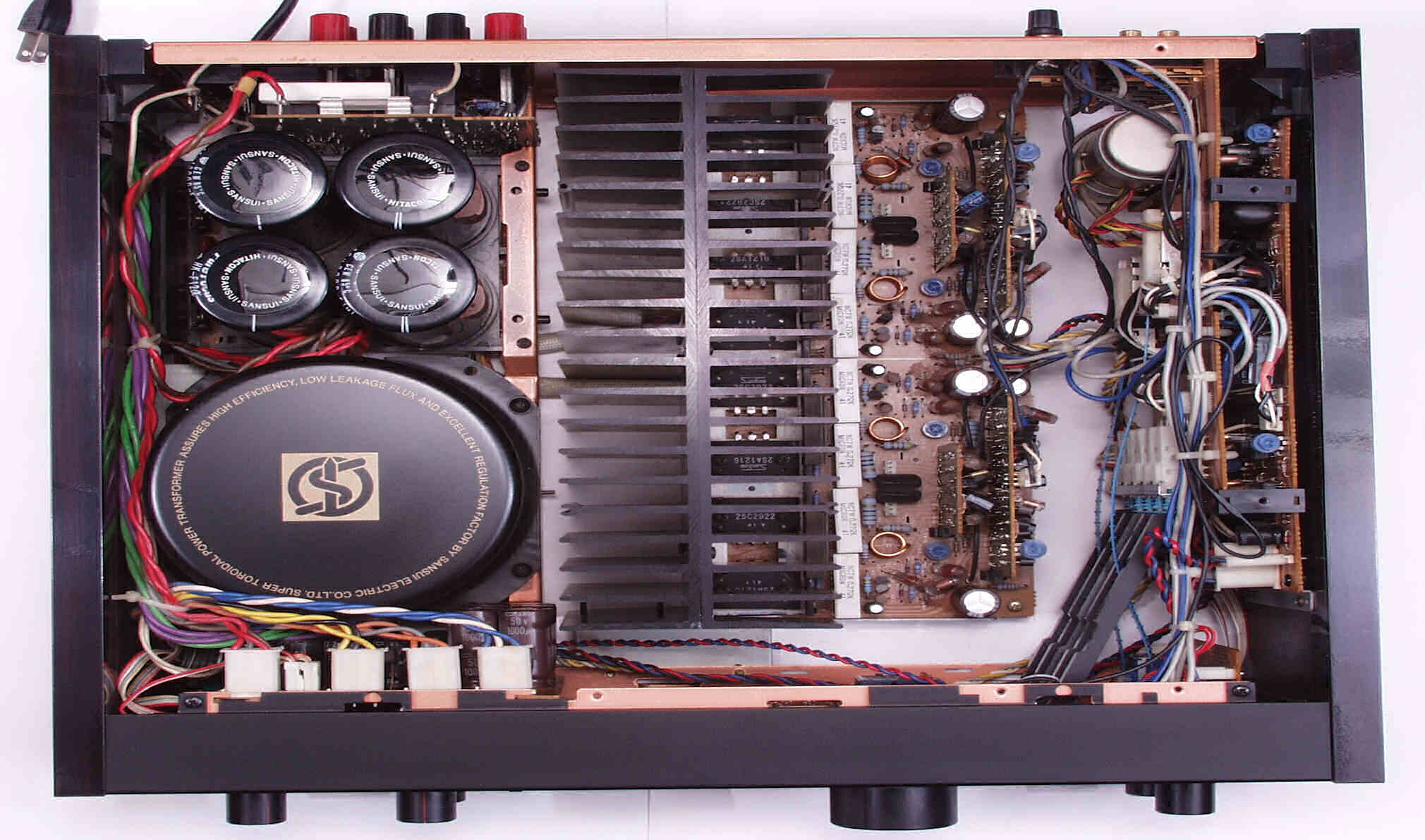

ＣＩ１．　修理前　上から

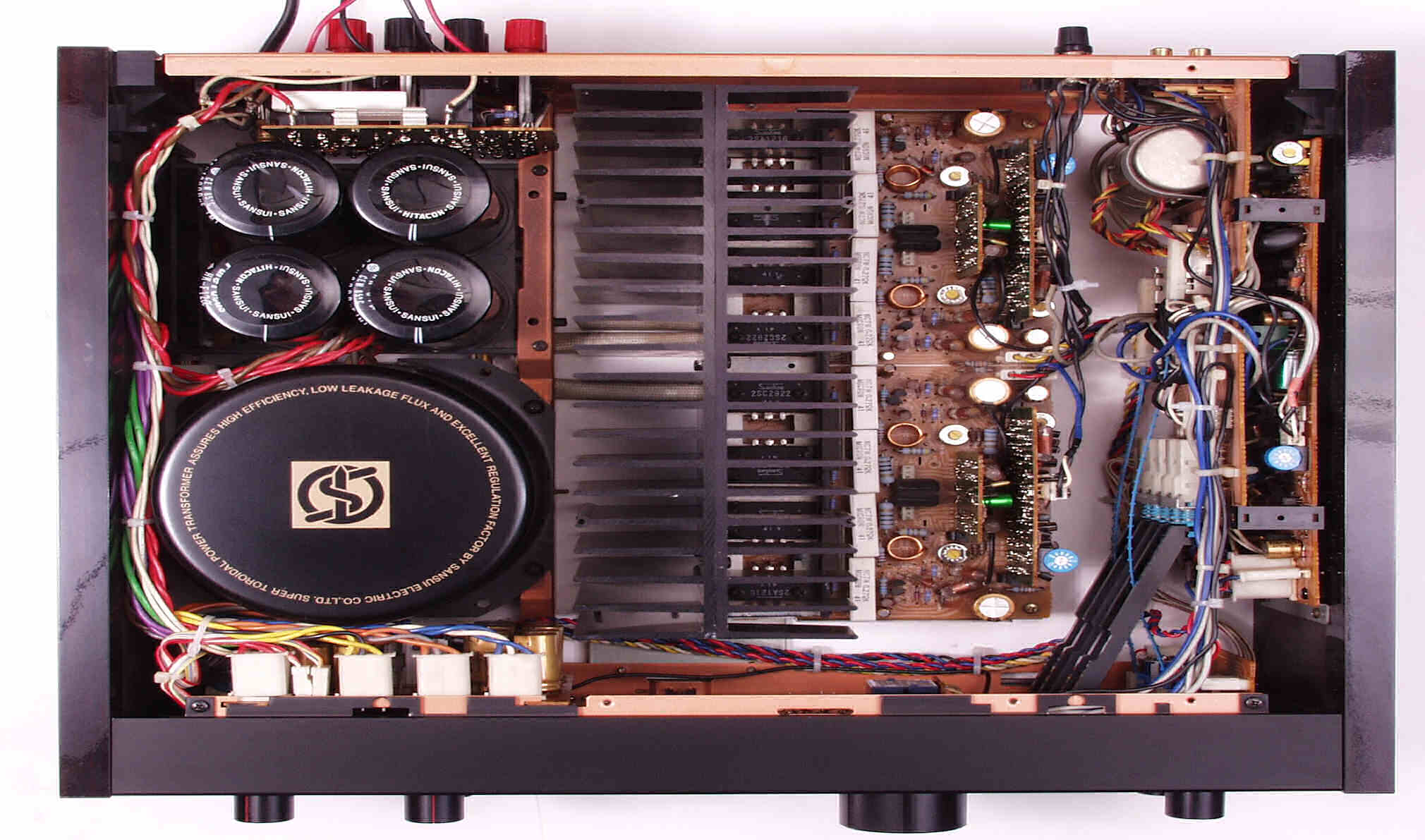

ＣＩ２．　修理後　上から

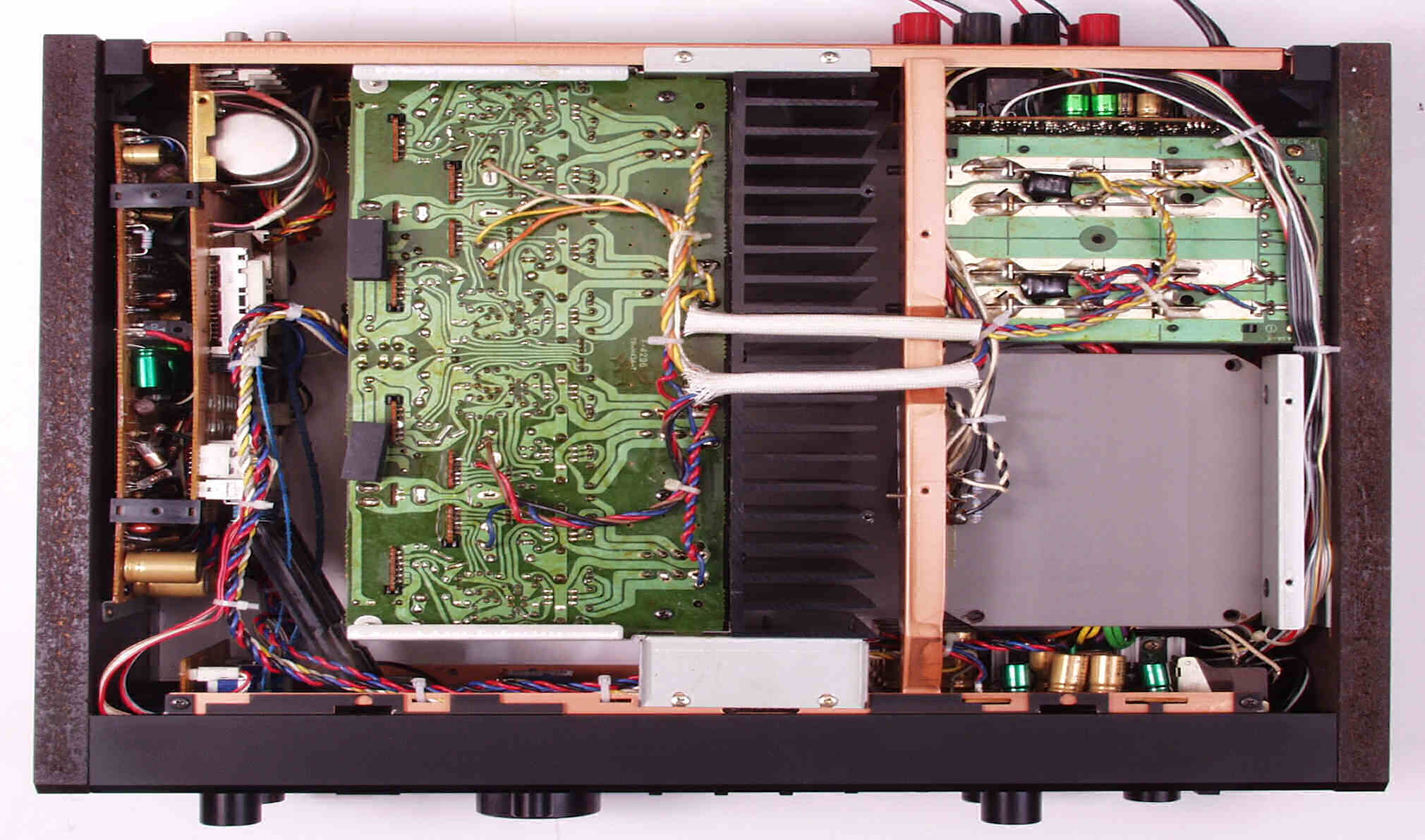

ＣＩ３．　修理前　下から

ＣＩ４．　修理後　下から

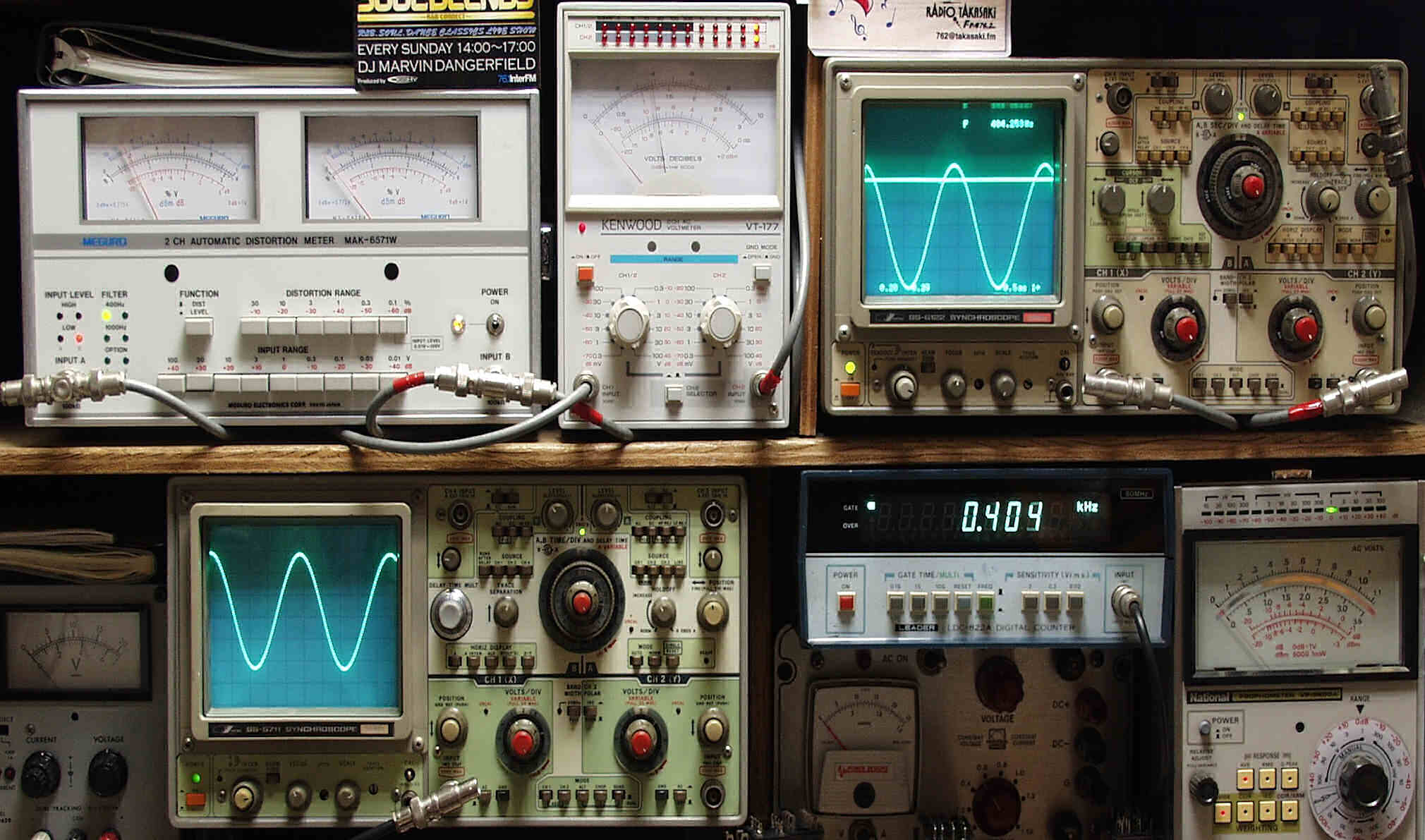

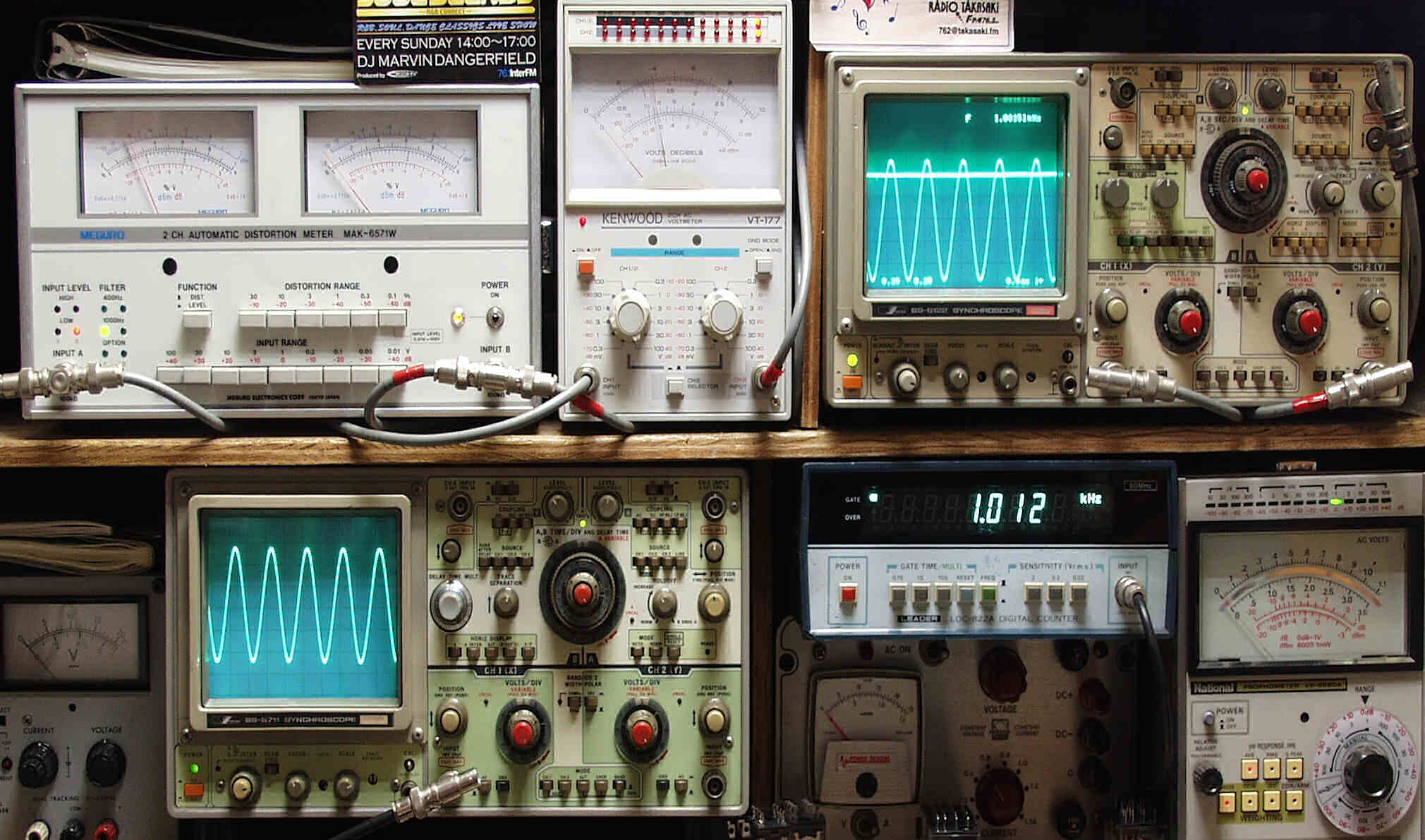

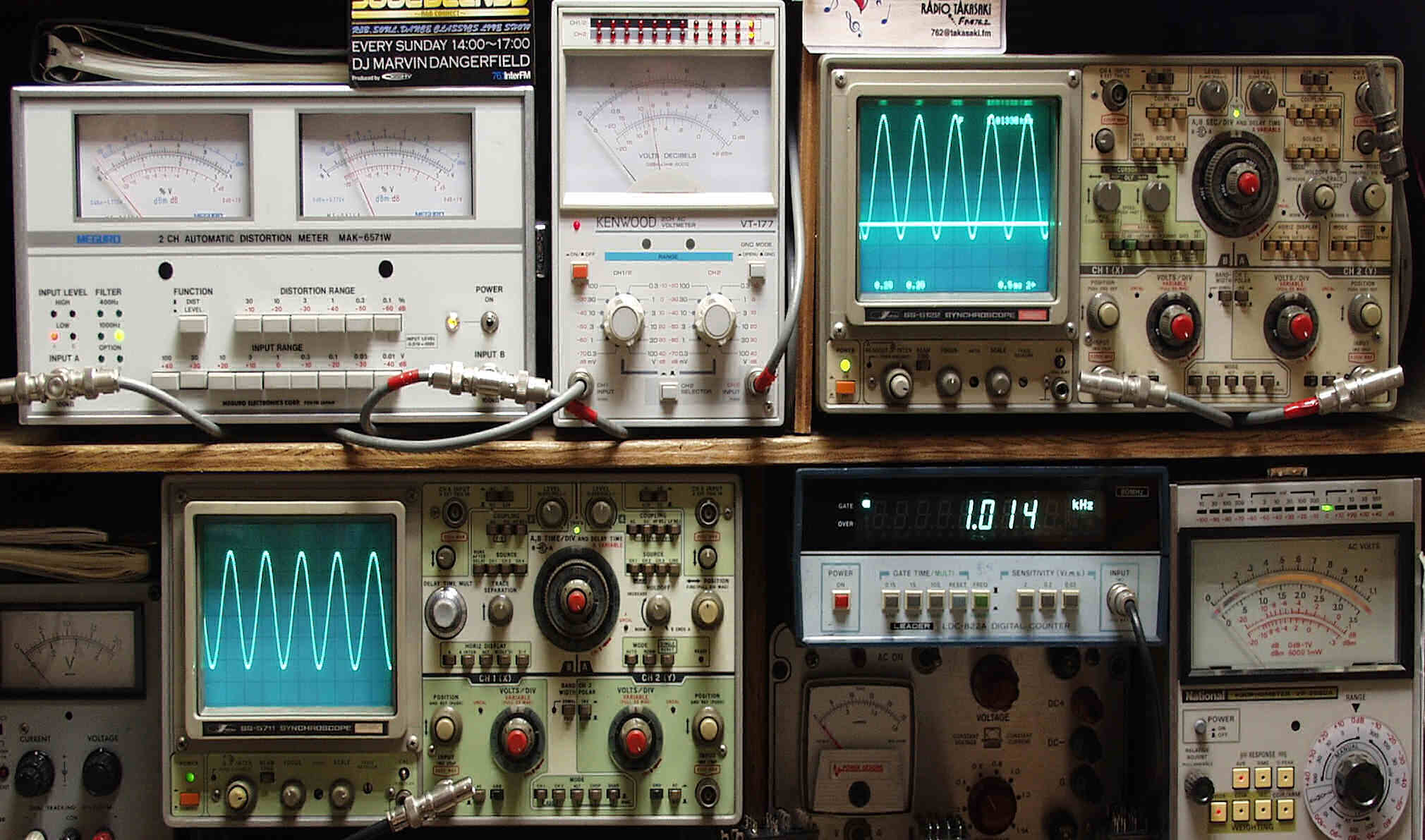

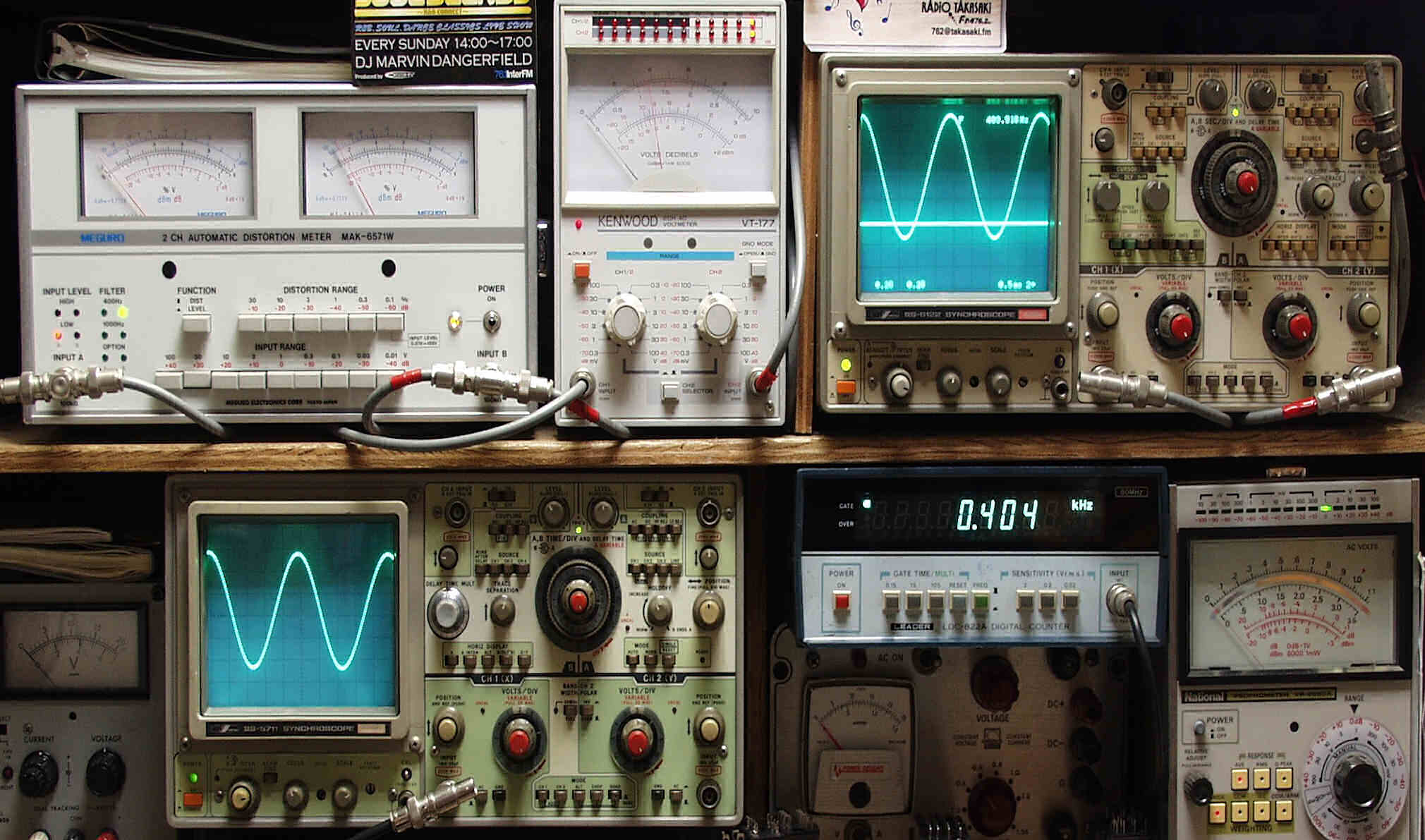

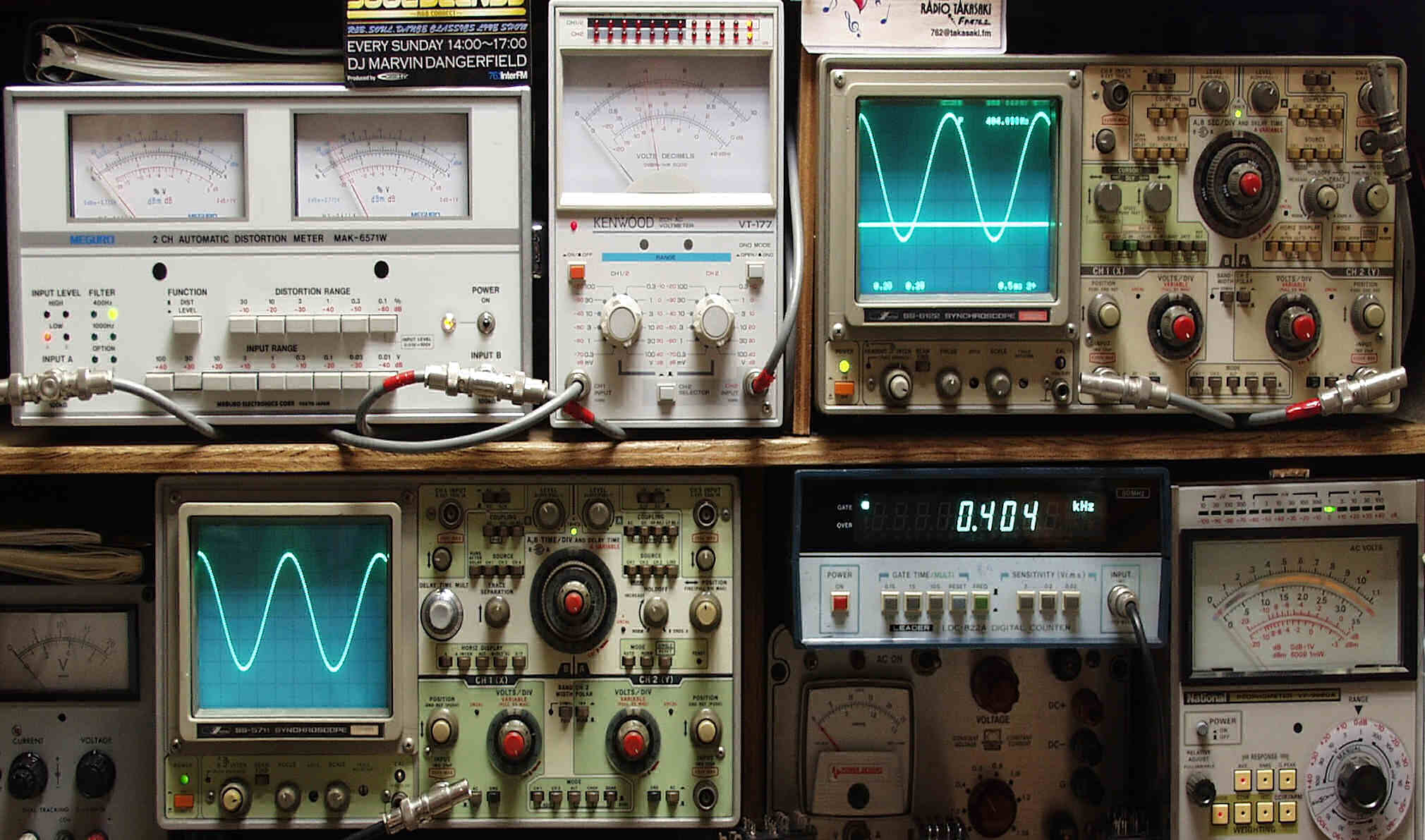

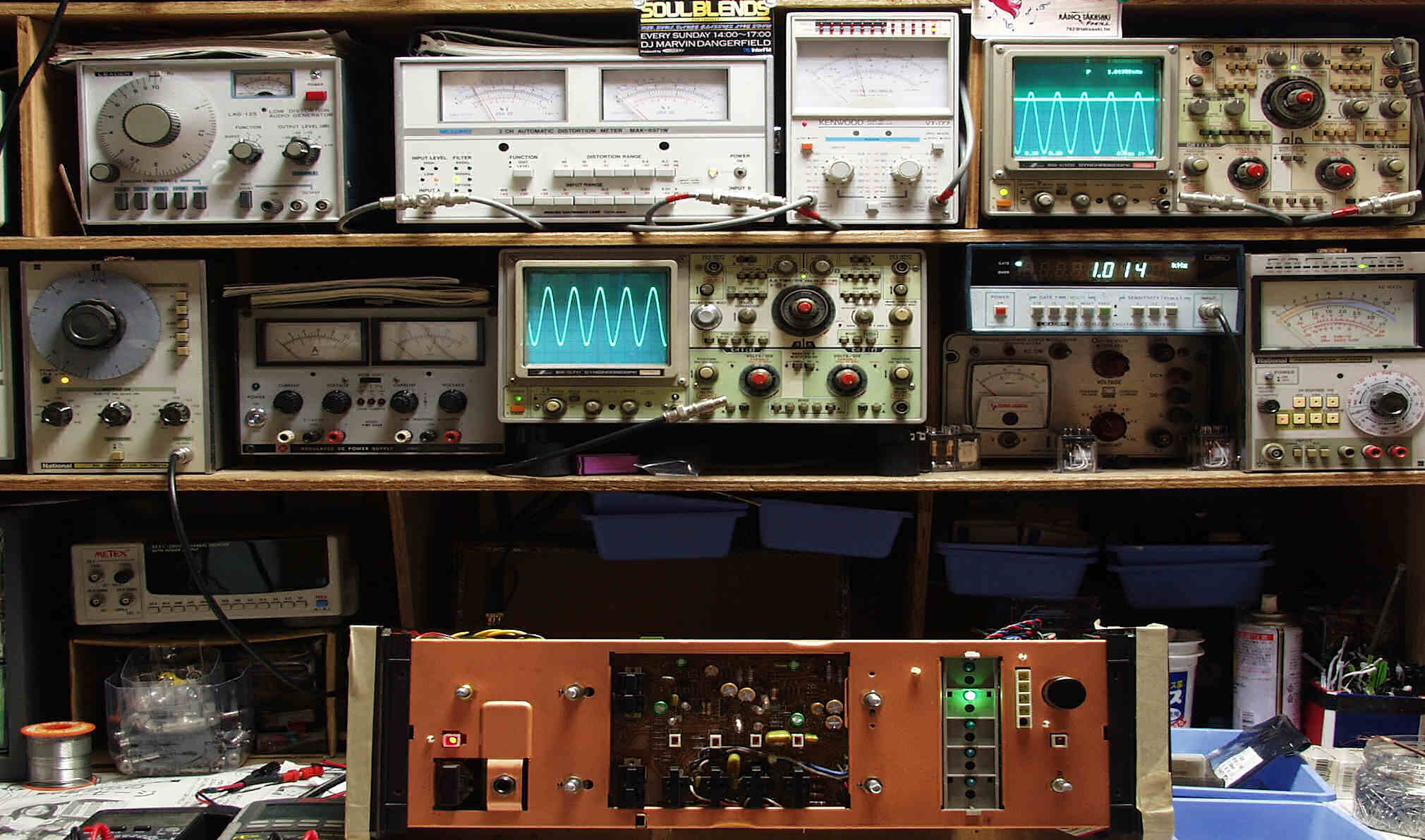

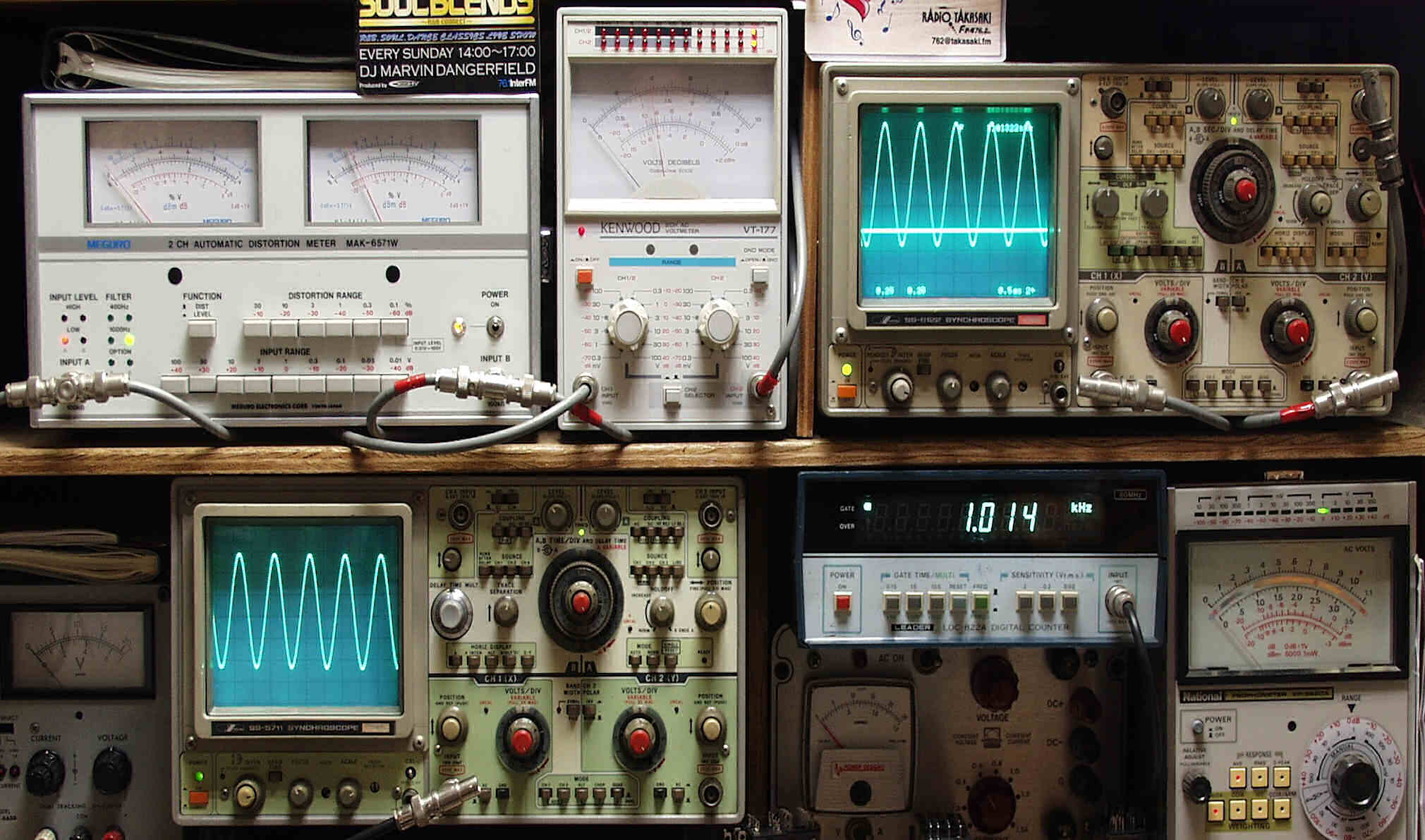

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力／歪み率確認・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ１１．　Ｒ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　１０００ＨＺ　ＡＵＸ入力

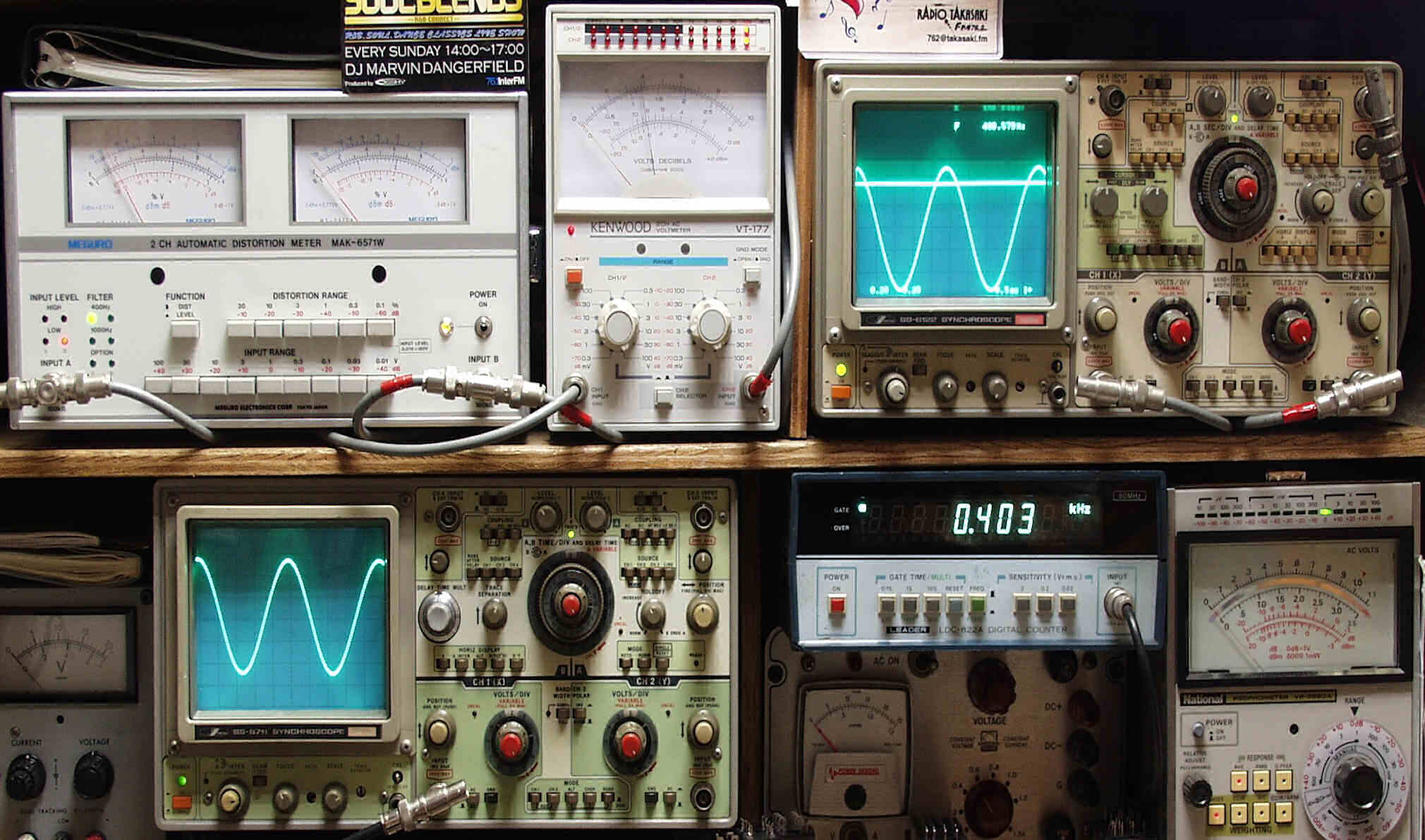

Ｅ１２．　Ｒ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ入力

Ｅ１３．　Ｌ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＡＵＸ入力

Ｅ１４．　Ｌ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ入力

Ｅ２１．　Ｒ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　１０００ＨＺ　ＭＭ入力

Ｅ２２．　Ｒ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＭ入力

Ｅ２３．　Ｌ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＭＭ入力

Ｅ２４．　Ｌ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＭ入力

Ｅ３１．　Ｒ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　１０００ＨＺ　ＭＣ入力

Ｅ３２．　Ｒ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＣ入力

Ｅ３３．　Ｌ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０３％　１０００ＨＺ　ＭＣ入力

Ｅ３４．　Ｌ出力３８Ｖ＝１８０Ｗ　歪み率＝０．０２％　４００ＨＺ　ＭＣ入力

Ｅ４．　完成、引き続き３０分の連続定格実働、２４時間エージングに入る。

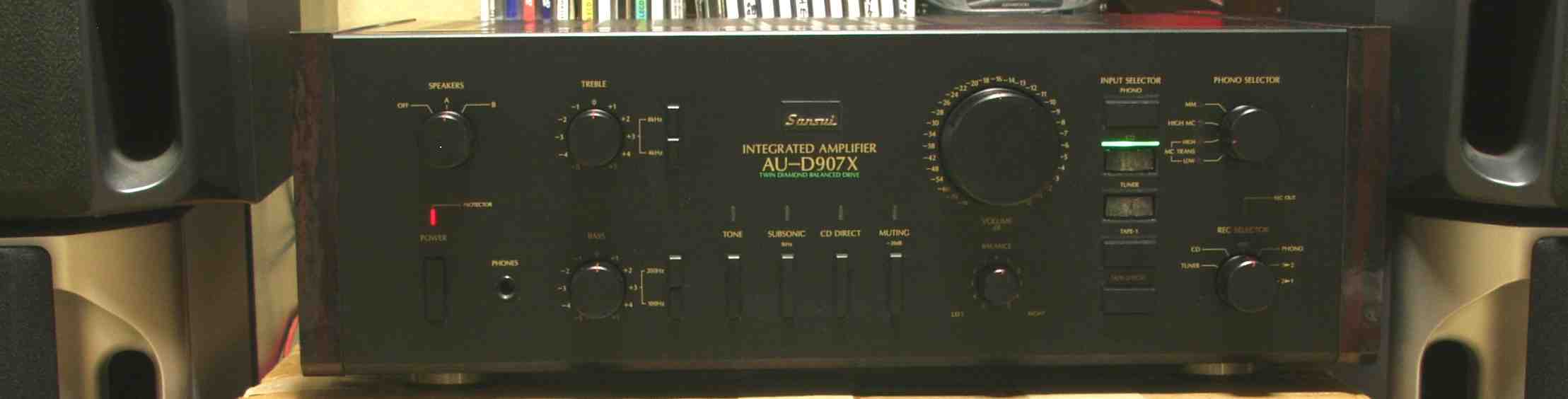

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ　の仕様（マニアル・カタログより）

型式 インテグレーテッドDCアンプ　AU-D907X パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式 実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz) 160W+160W(8Ω、10Hz〜20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz) 全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時) 0.005%(6Ω、10Hz〜20kHz、1/2実効出力時) 混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時) 出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB エンベロープ歪 測定限界以下 TIM歪(Sawtooth法) 測定限界以下 スルーレイト ±300V/μsec(6Ω) ライズタイム 0.5μsec イコライザーアンプ部(Hi-Precisionイコライザー) 入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ Phono最大許容入力(1kHz、THD 0.01%) MM=300mV High MC=300mV MC High=35mV(トランス方式) 出力レベル/インピーダンス Tape rec=150mV/600Ω RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB SN比(Aネットワーク、ショートサーキット) Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB トーンコントロール Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz) トーンセレクター Bass=100Hz、200Hz Treble=4kHz、8kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅466x高さ161x奥行431mm 重量 20.5kg 価格 189,000(1984年発売)

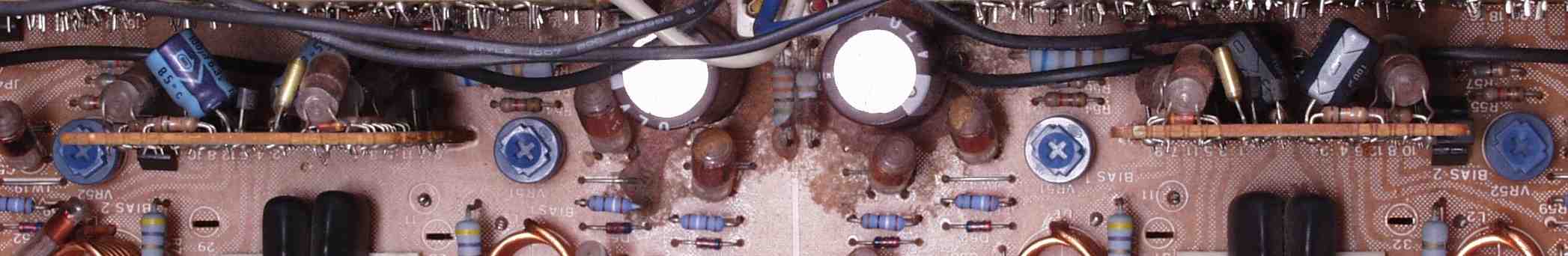

d907x-b2j
