ＡＵ−Ｄ９０７Ｘ　Ｄｅｃａｄｅ．　８台目修理記録その２

Ａ９．　「ＡＵ−Ｄ９０７Ｘ　ＤＥＣＡＤＥ」　修理前の状況 Ａ７．　「ＡＵ−Ｄ７０７Ｘ　ＤＥＣＡＤＥ」　修理前の状況 Ｂ．　「ＡＵ−Ｄ９０７Ｘ　ＤＥＣＡＤＥ」と「ＡＵ−Ｄ７０７Ｘ　ＤＥＣＡＤＥ」部品比較 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ（ＸＤＥＣＡＤＥ）　の仕様（マニアル・カタログより）

Ａ９．　「ＡＵ−Ｄ９０７Ｘ　ＤＥＣＡＤＥ」　修理前の状況 Ａ９１１．　９０７外観、前から見る。

Ａ９１２．　９０７外観、右から見る。

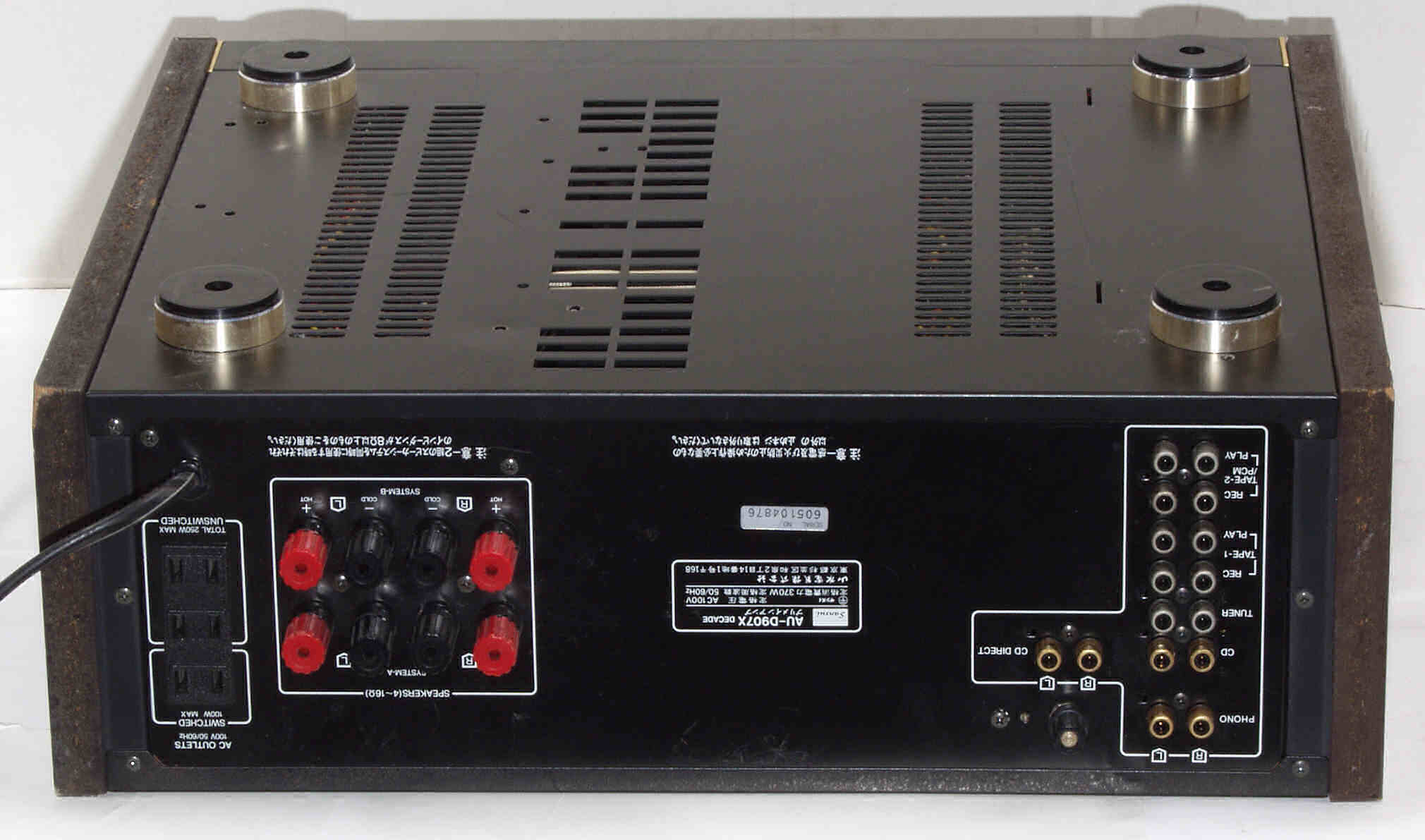

Ａ９１３．　９０７外観、後から見る。

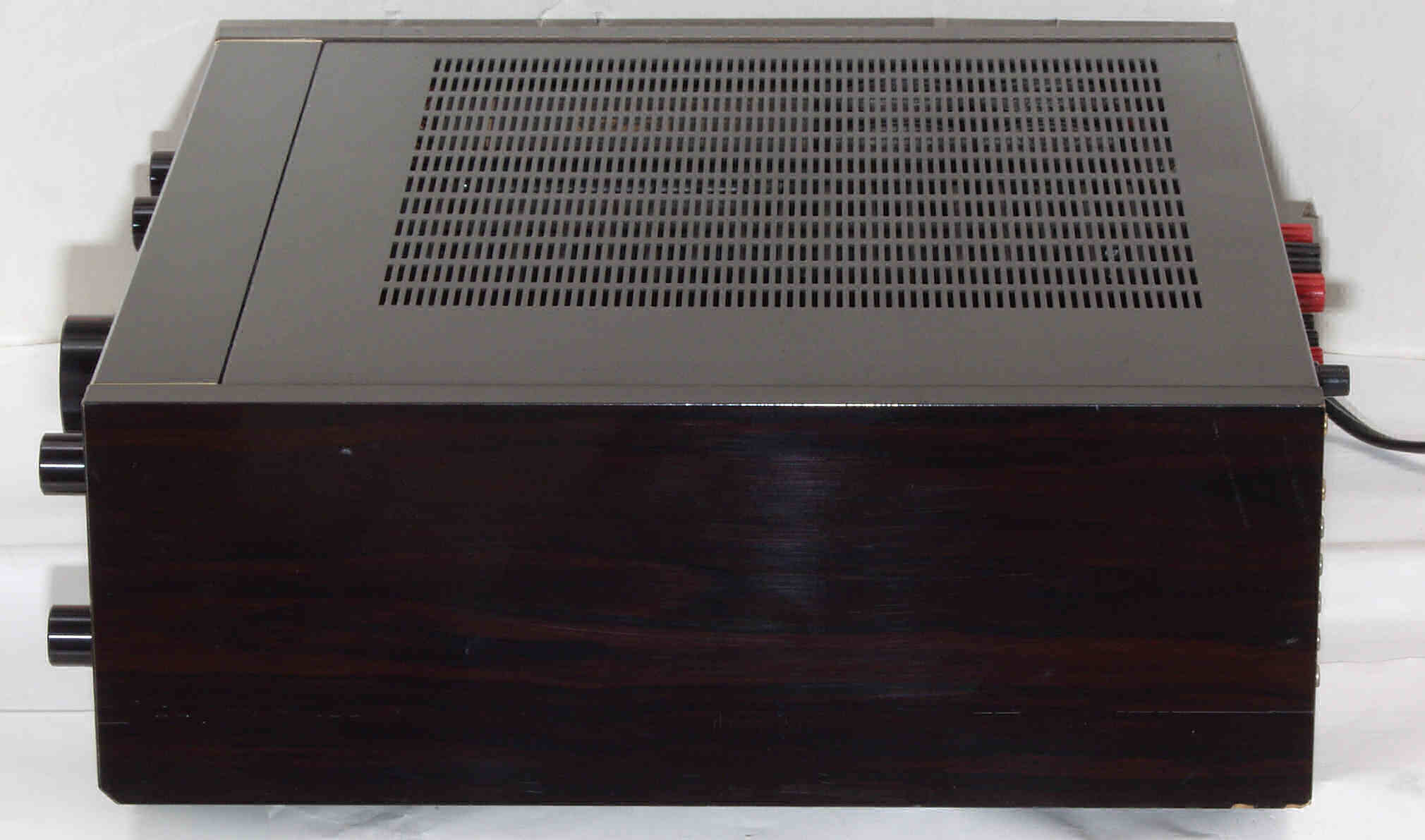

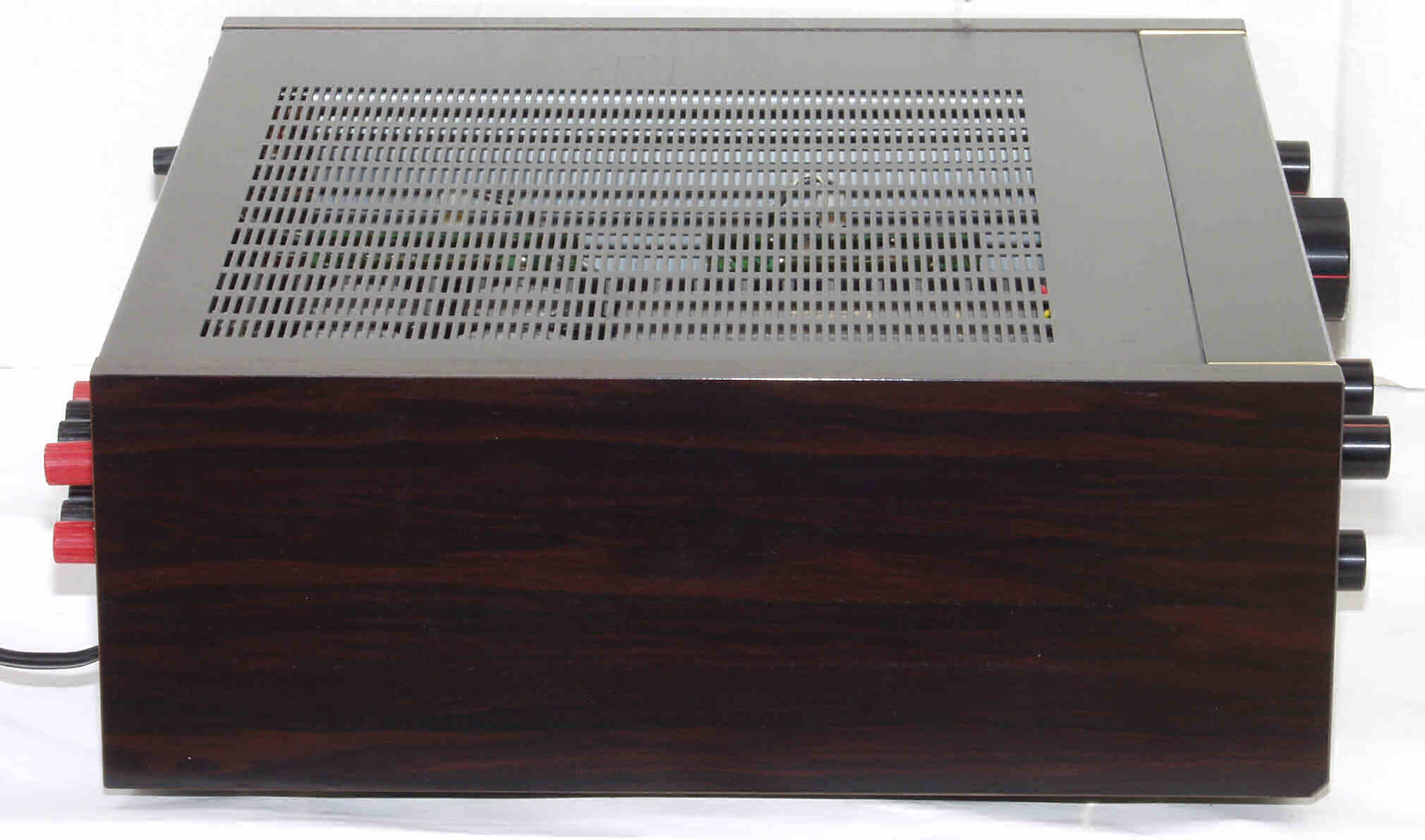

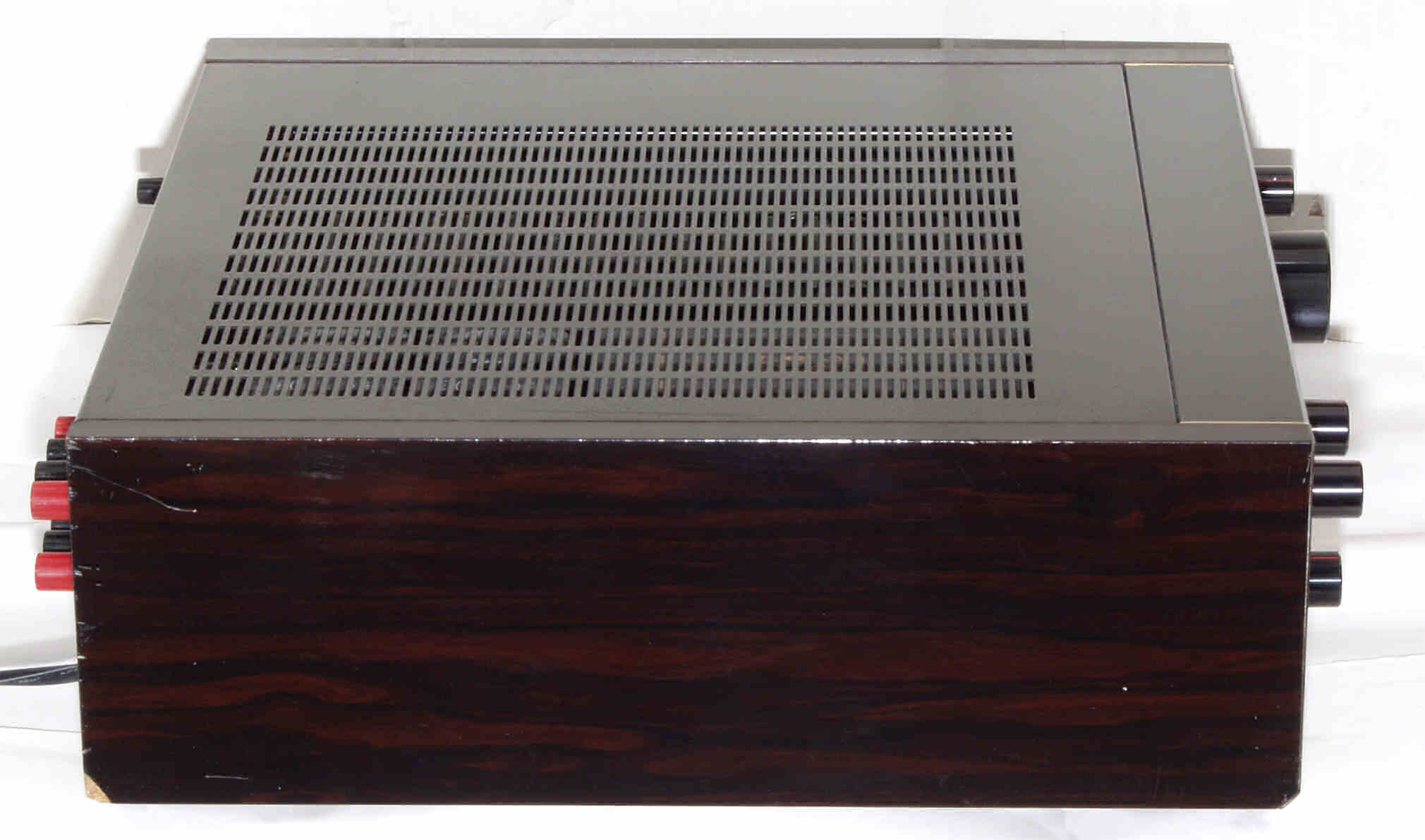

Ａ９１４．　９０７外観、左から見る。

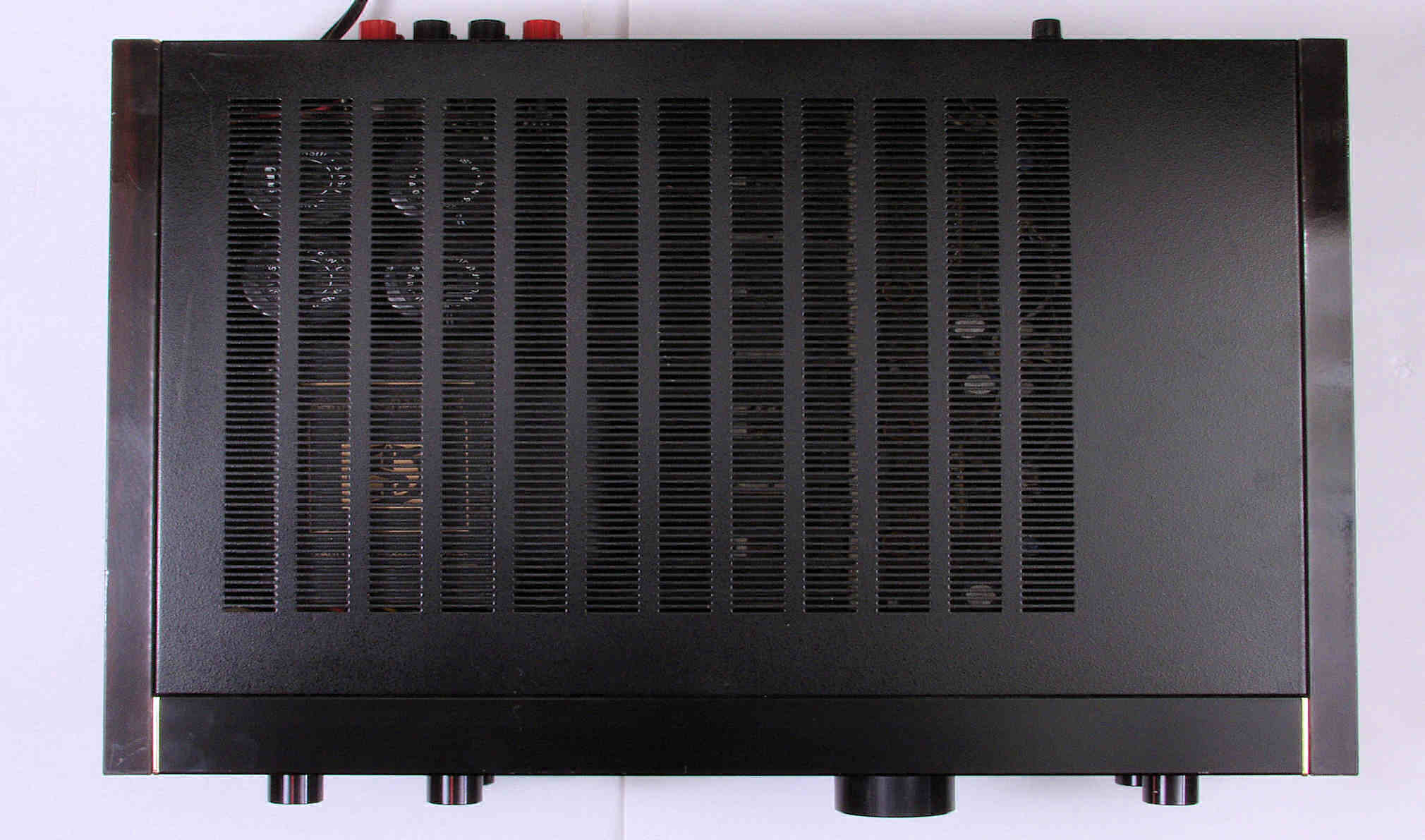

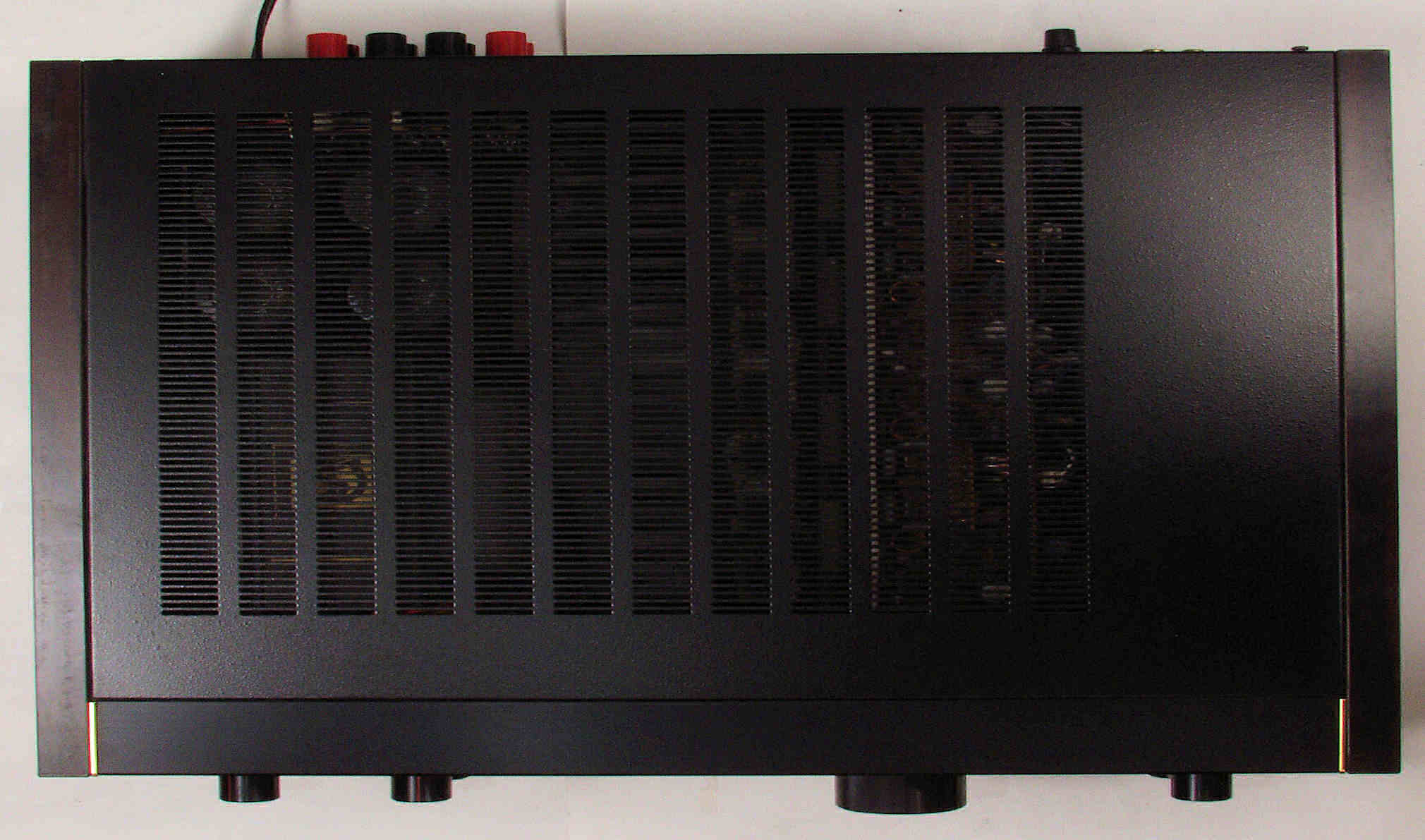

Ａ９１５．　９０７外観、上から見る

Ａ９１６．　９０７外観、下から見る

Ａ９１７．　９０７外観、下前から見る。

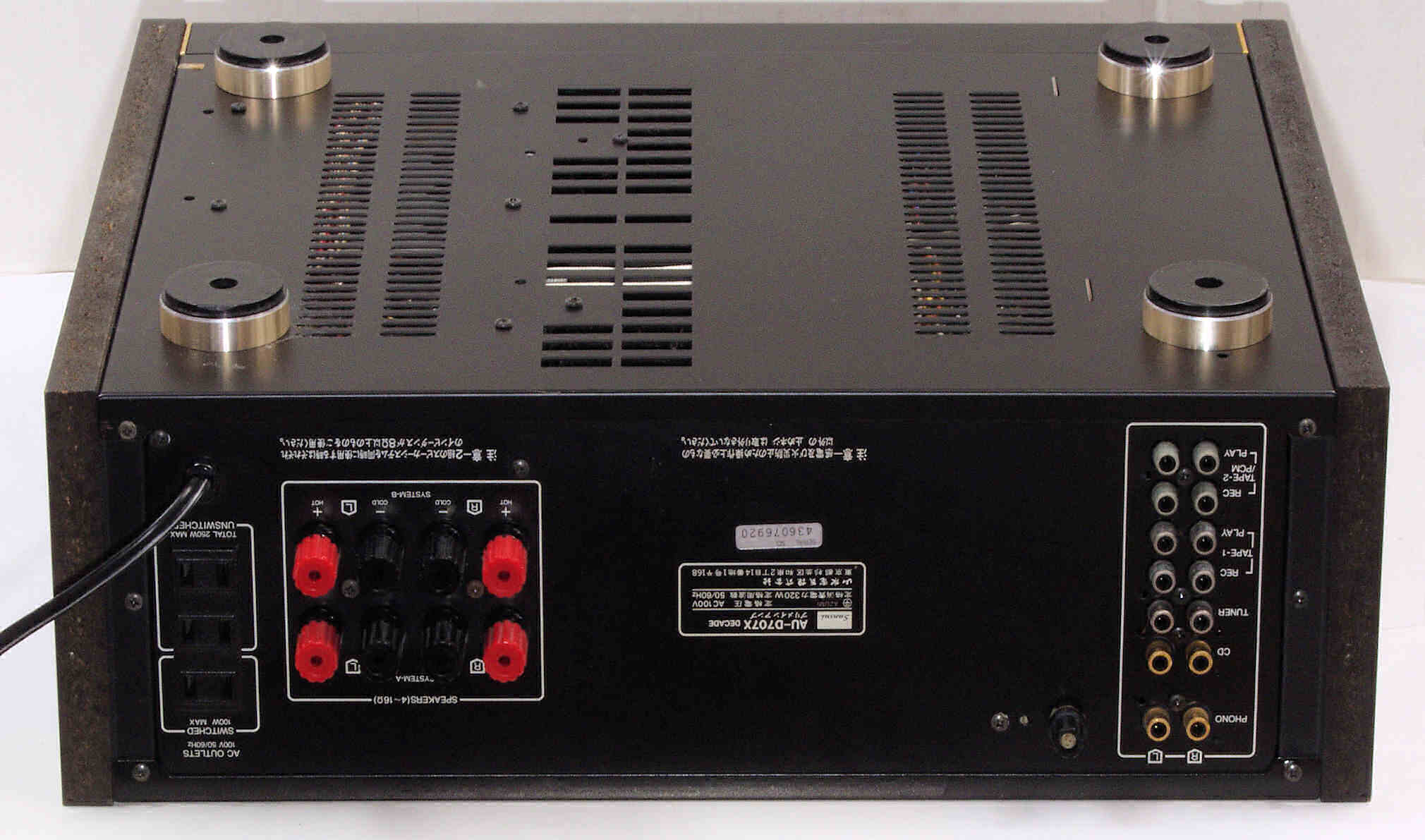

Ａ９１８．　９０７外観、下後から見る。

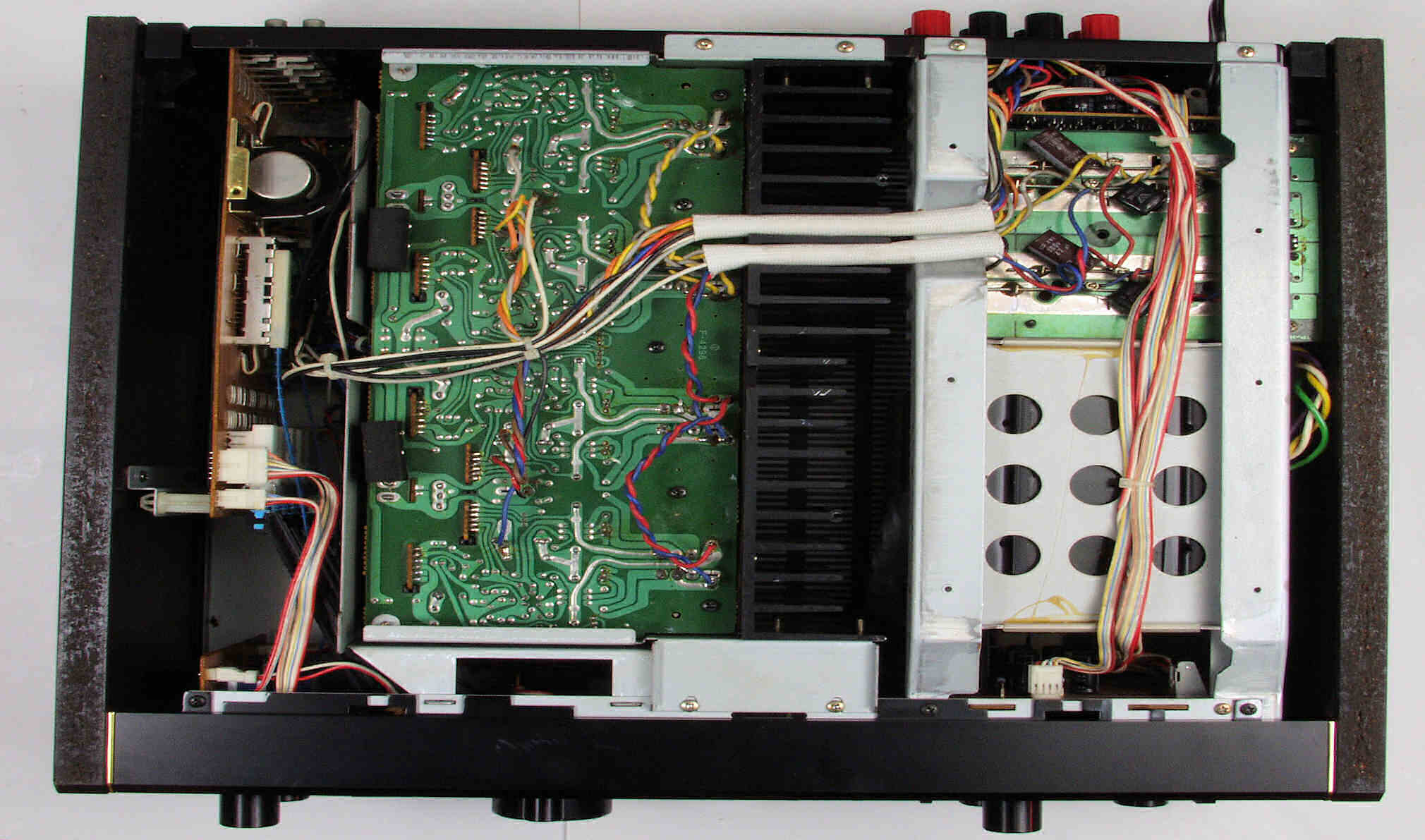

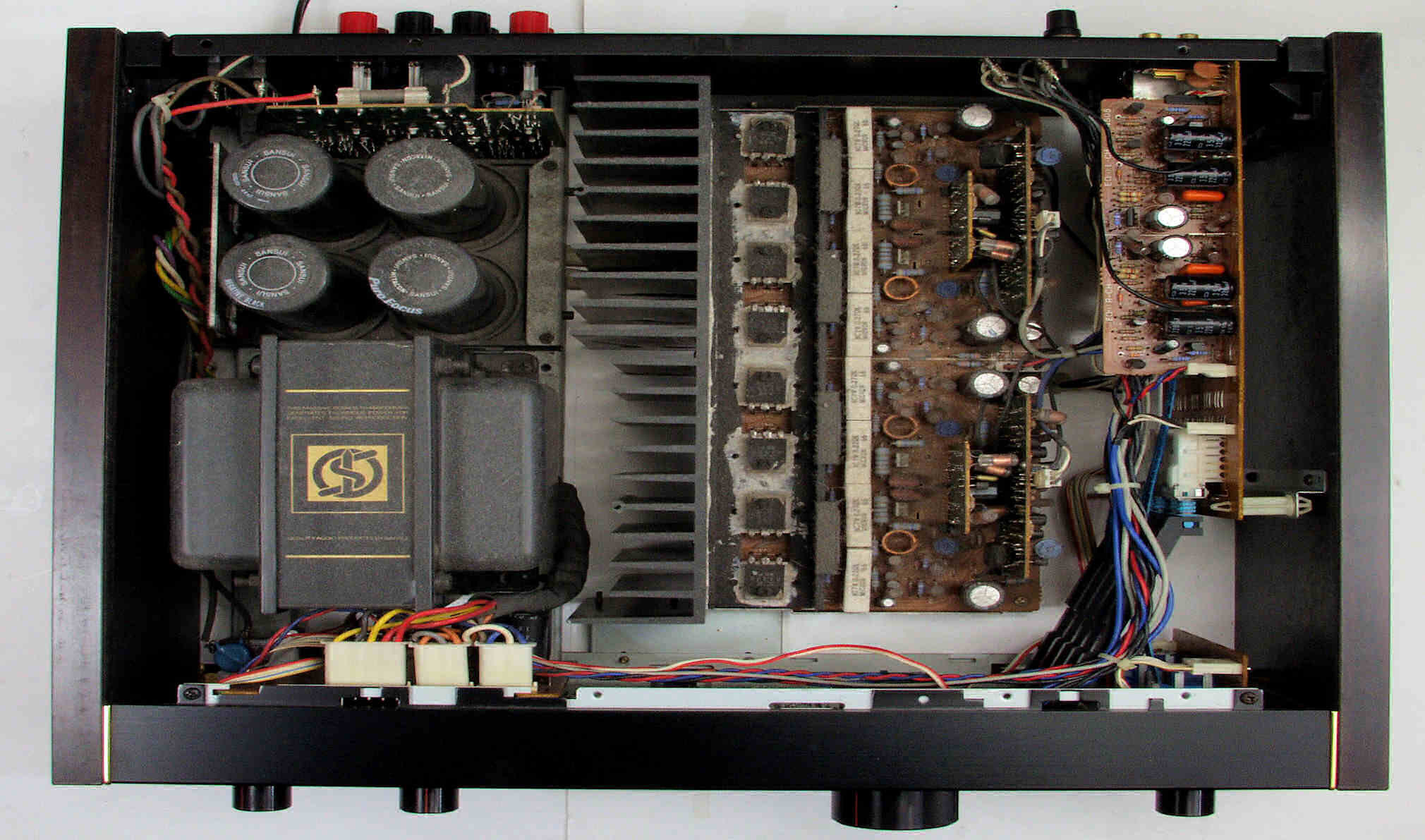

Ａ９２１．　９０７点検中　清掃後、上から見る

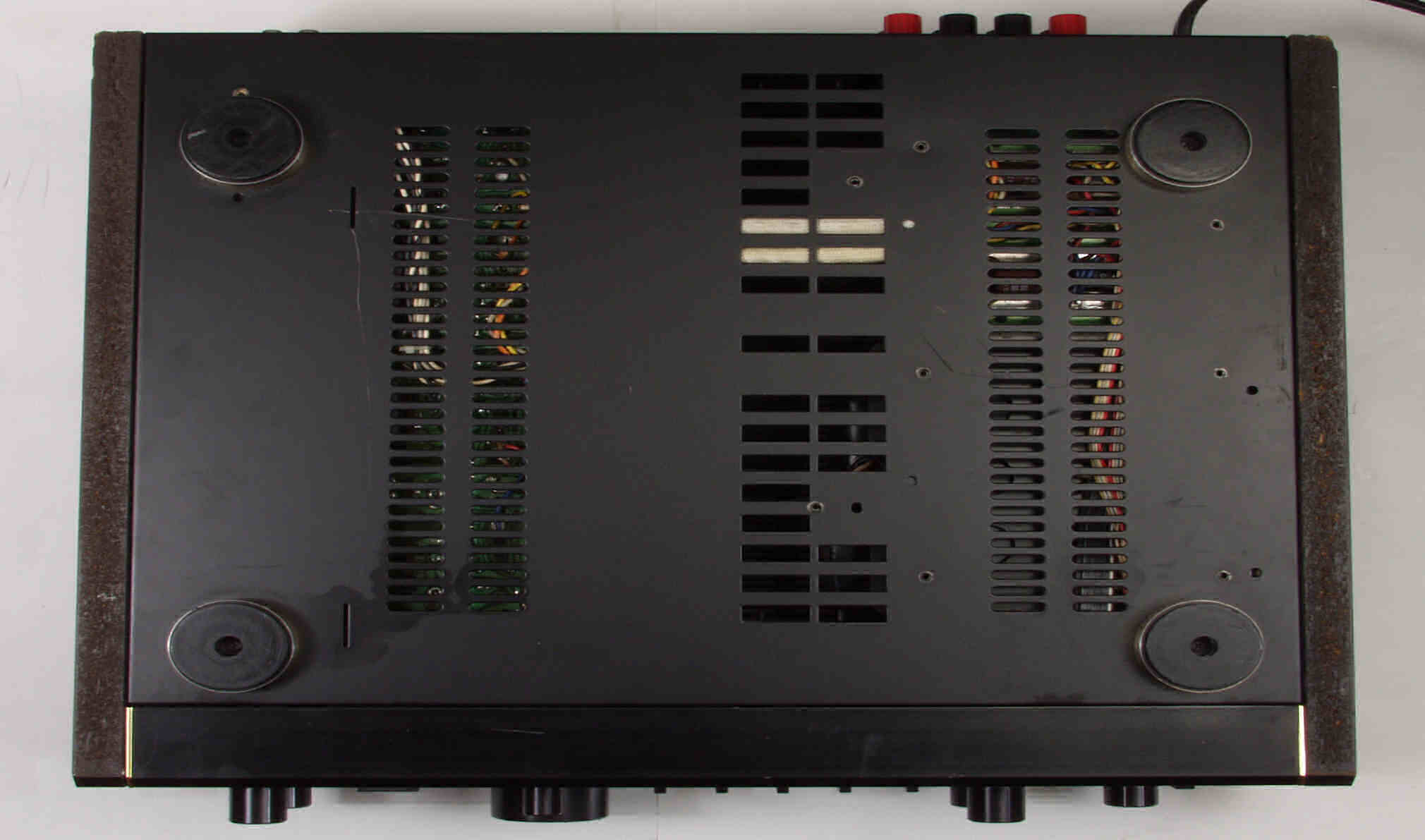

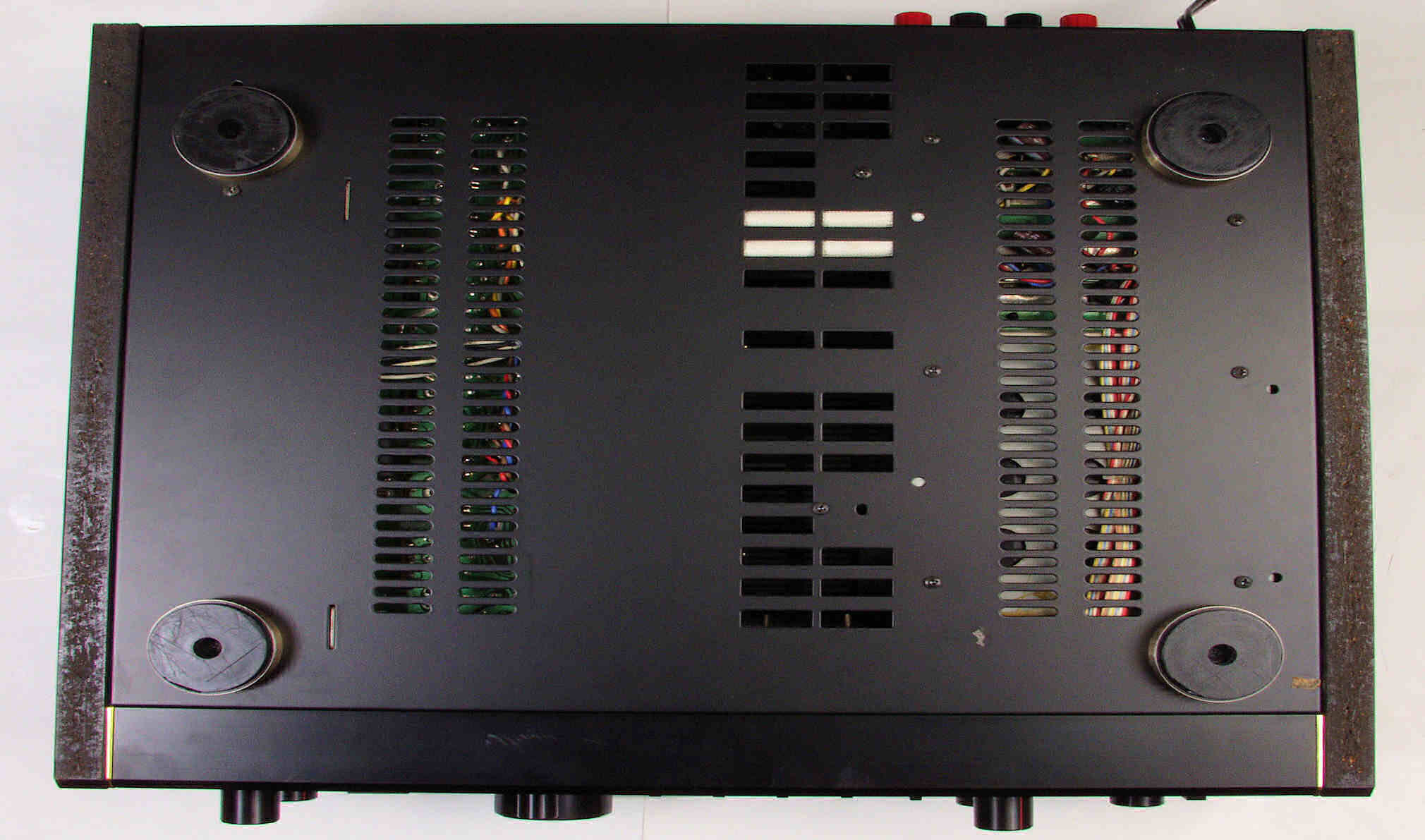

Ａ９２２．　９０７点検中　清掃後、下から見る

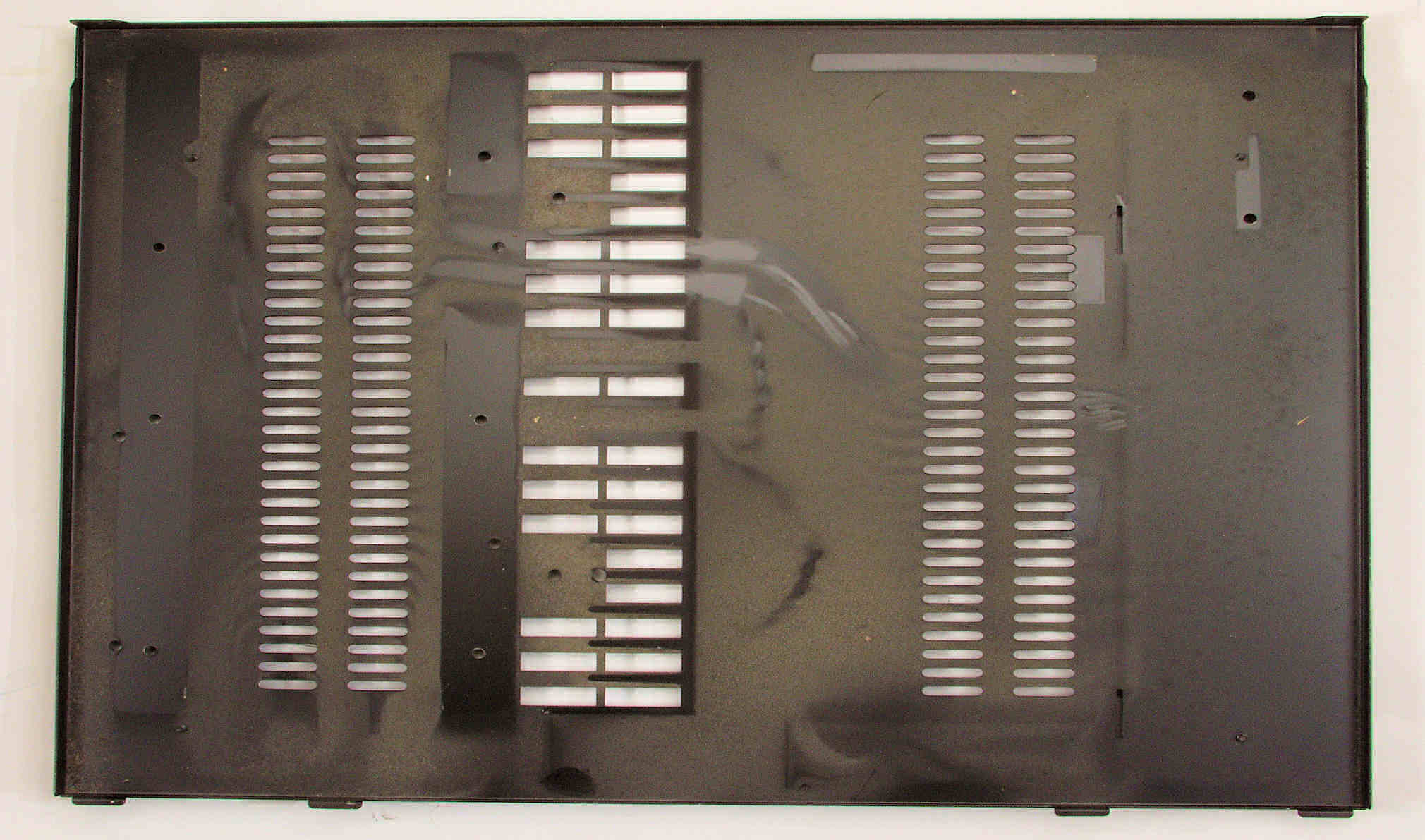

Ａ９３１．　９０７点検中、下蓋の上の洗浄材の跡、多量に使用したため、メインVRはカラカラ周り

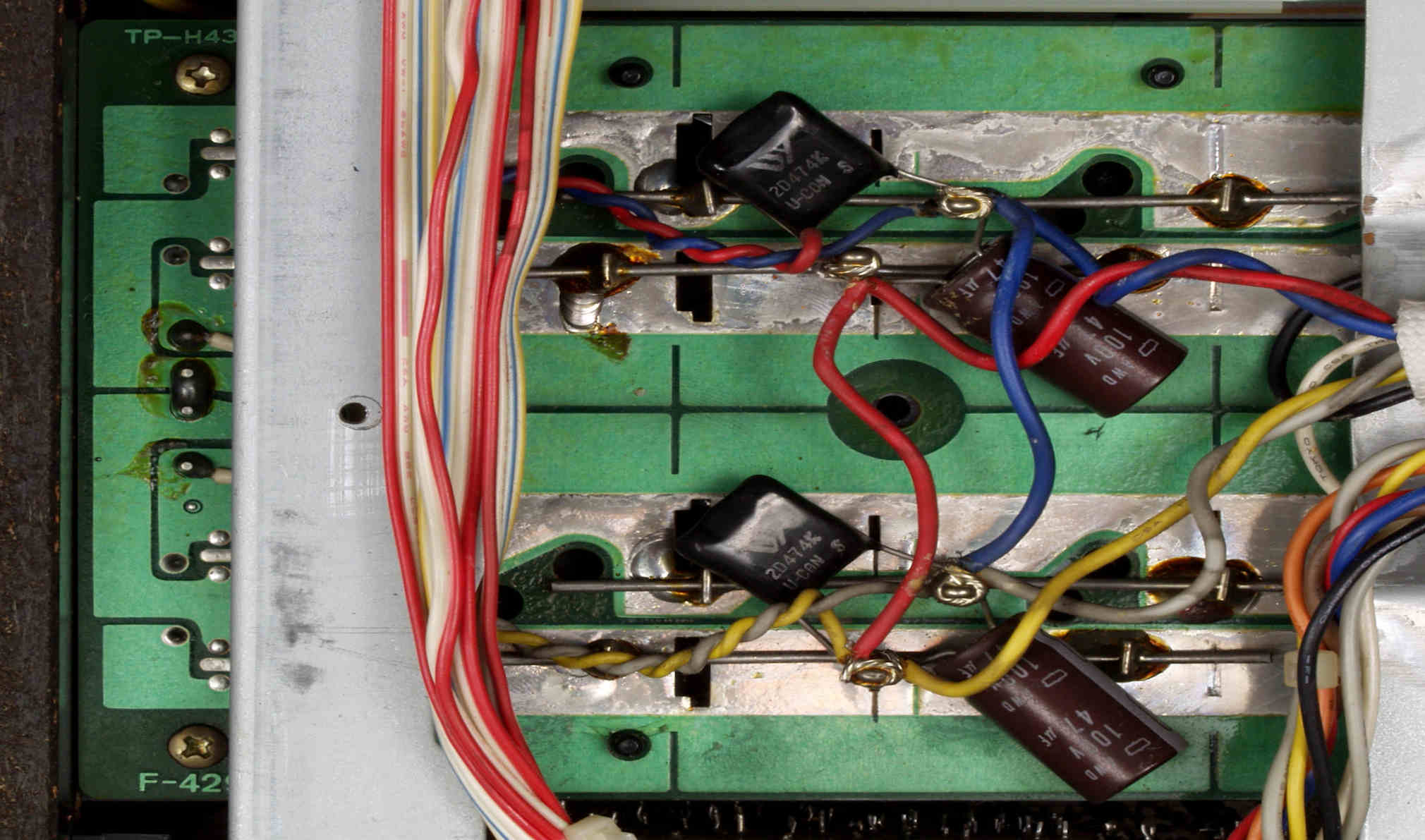

Ａ９３２．　９０７点検中、洗浄材がベッタリ付いたＳＰ接続リレー

Ａ９３３．　９０７点検中、もう少し、半田の糊が欲しい、アース端子接続線。

Ａ７．　「ＡＵ−Ｄ７０７Ｘ　ＤＥＣＡＤＥ」　修理前の状況 Ａ７１１．　７０７外観、前から見る。

Ａ７１２．　７０７外観、右から見る。

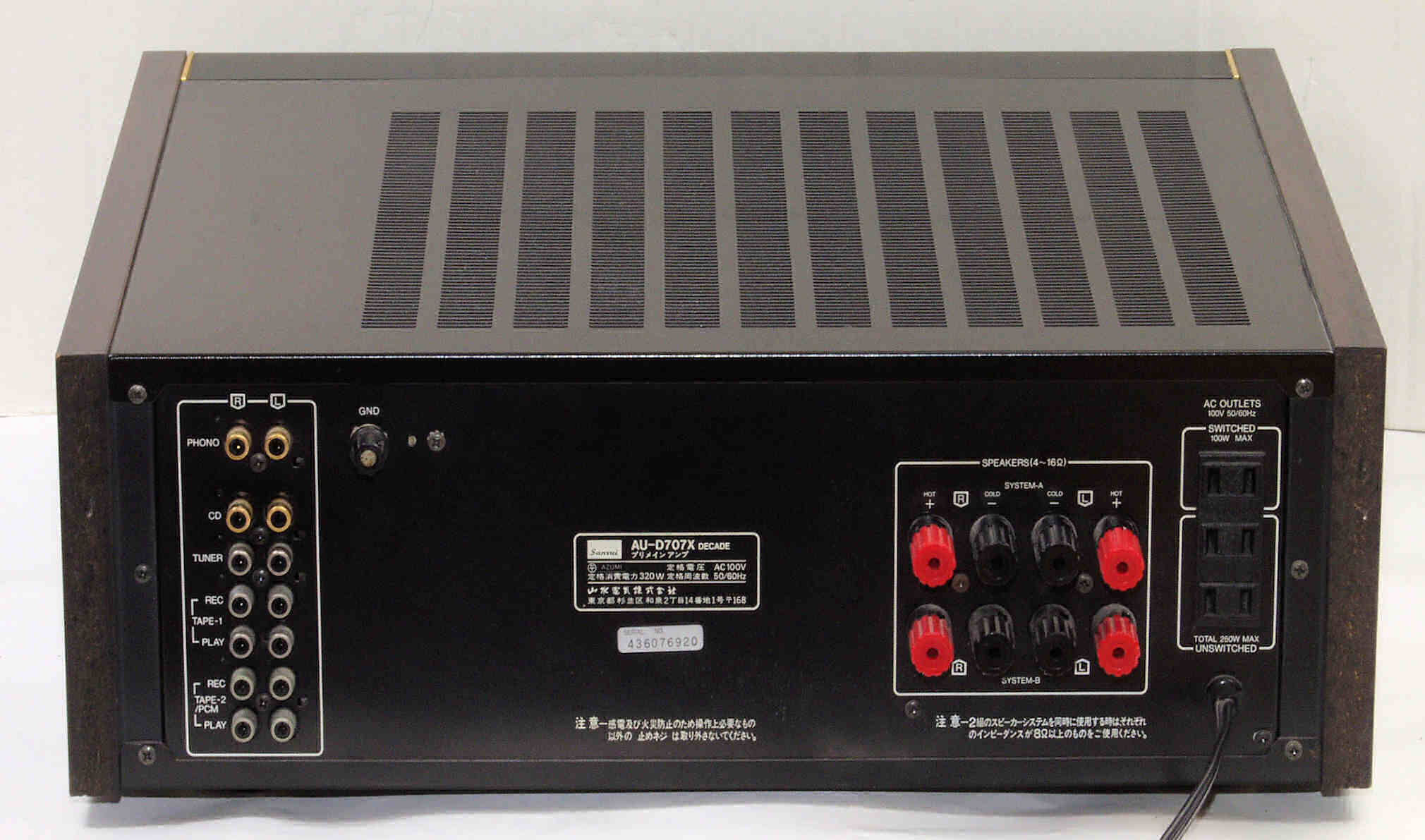

Ａ７１３．　７０７外観、後から見る。

Ａ７１４．　７０７外観、左から見る。

Ａ７１５．　７０７外観、上から見る

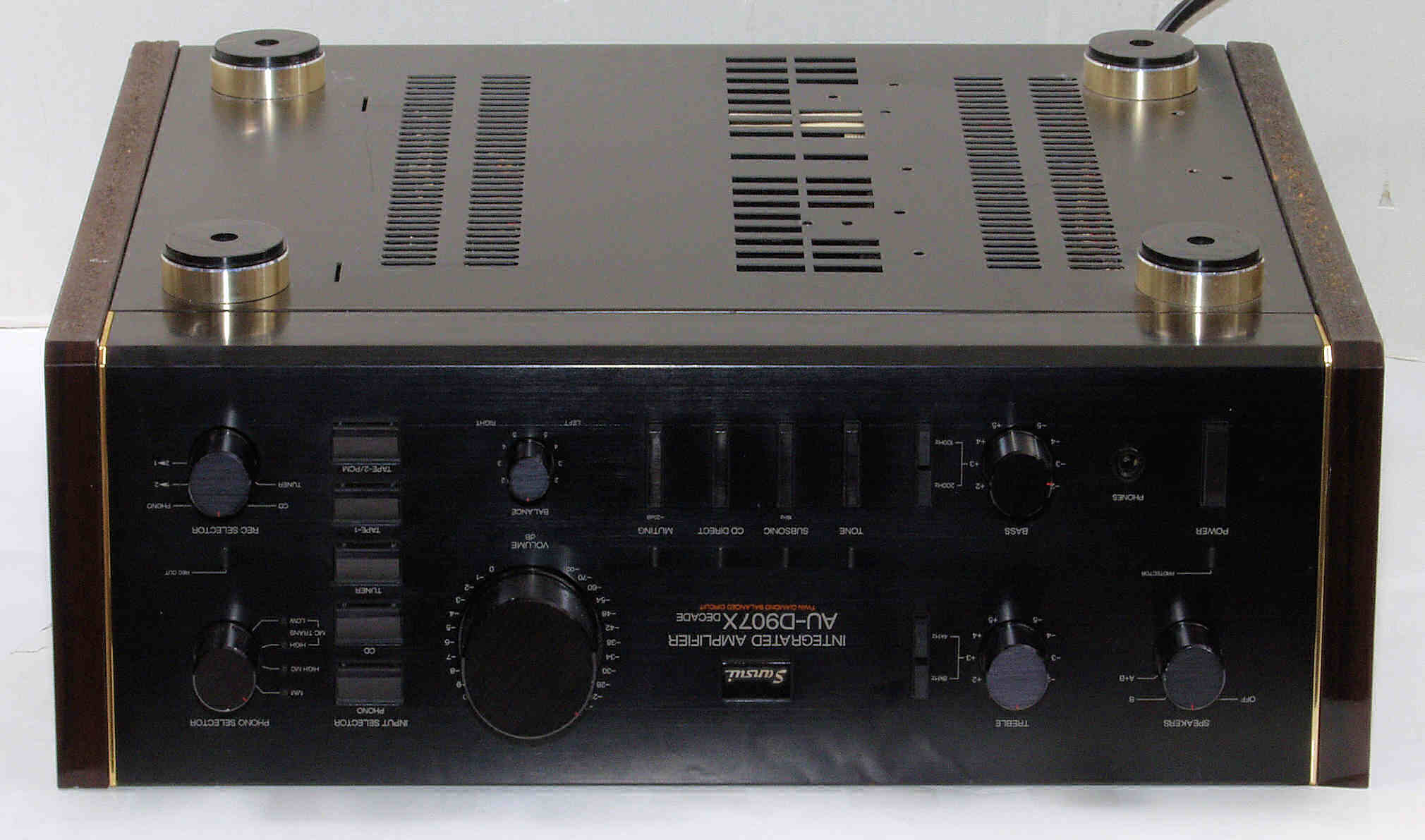

Ａ７１６．　７０７外観、下から見る

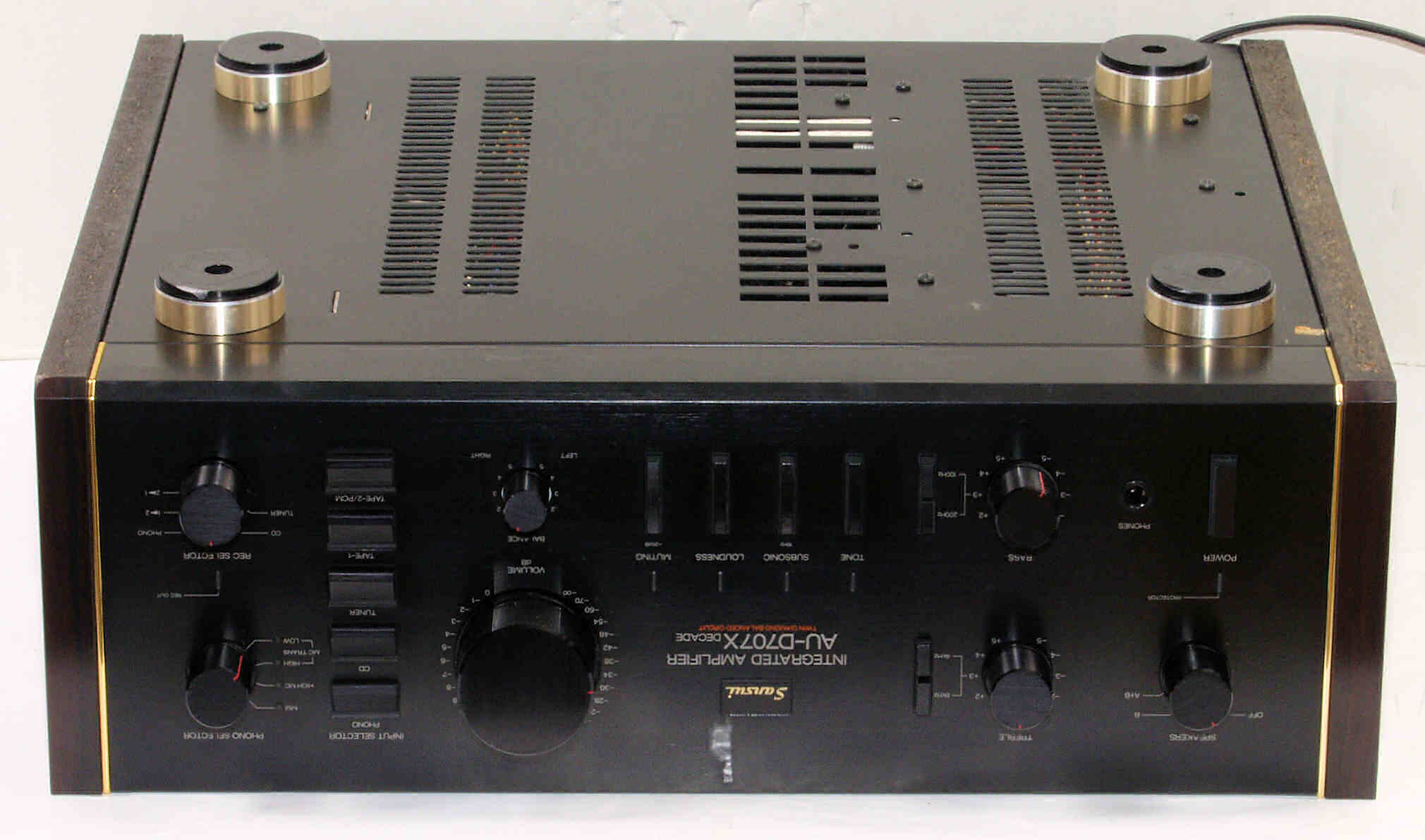

Ａ７１７．　７０７外観、下前から見る。

Ａ７１８．　７０７外観、下後から見る。

Ａ７２１．　７０７点検中　上蓋を取り、上から見る

Ａ７２２．　７０７点検中　清掃後、上から見る

Ａ７３１．　７０７点検中　清掃後、下から見る

Ａ７３２．　７０７点検中、下蓋の上の埃！

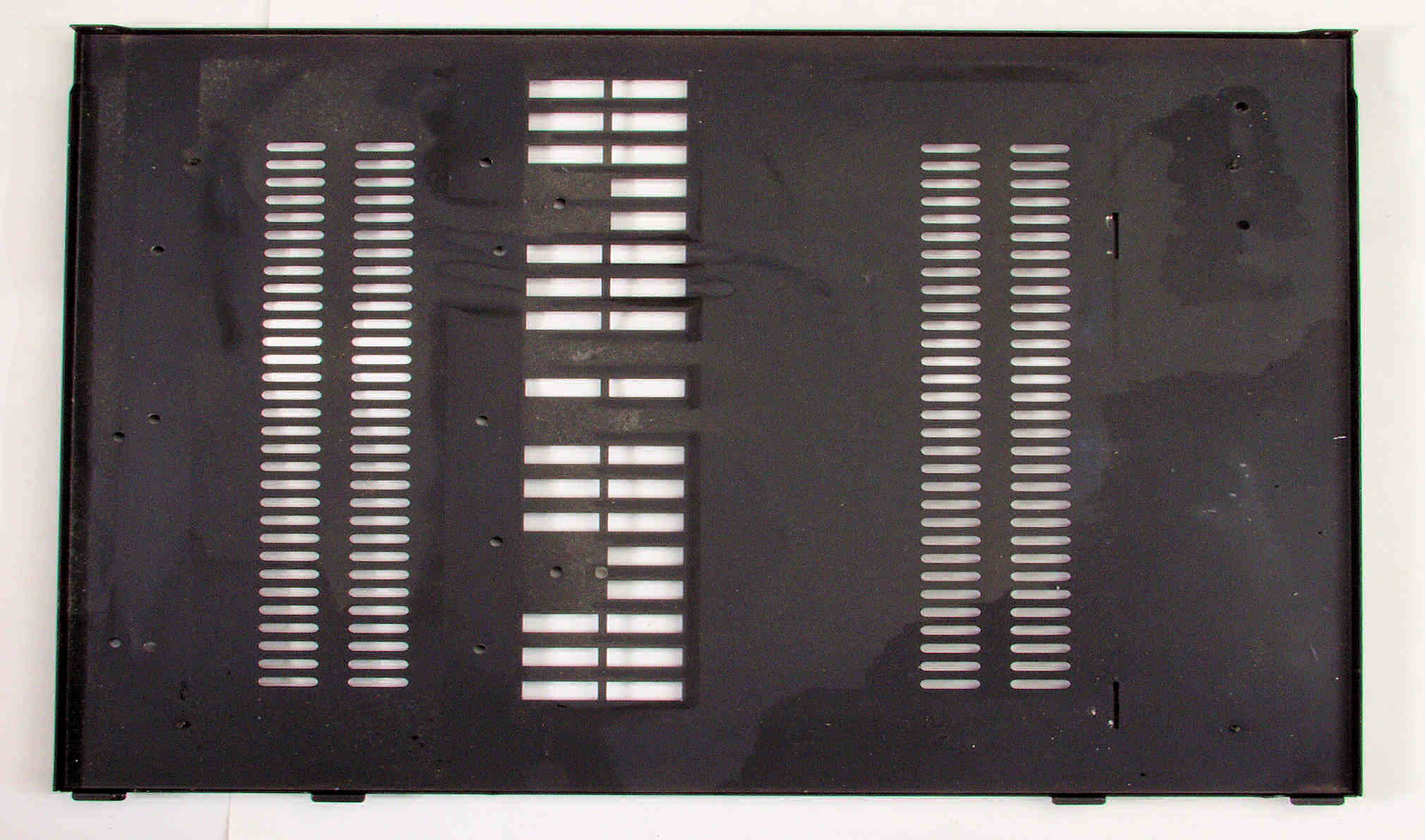

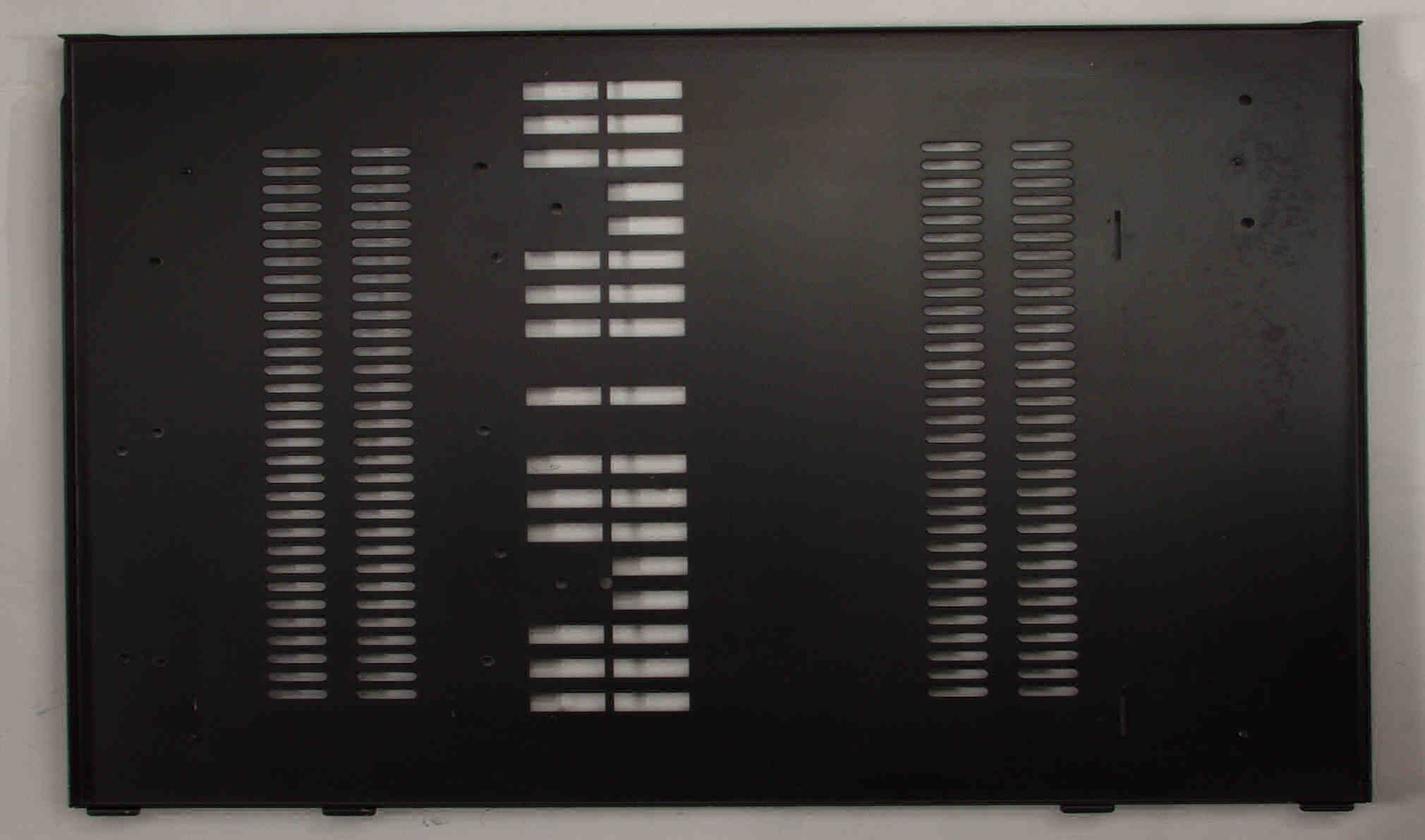

Ａ７３３．　７０７点検中、清掃後下蓋

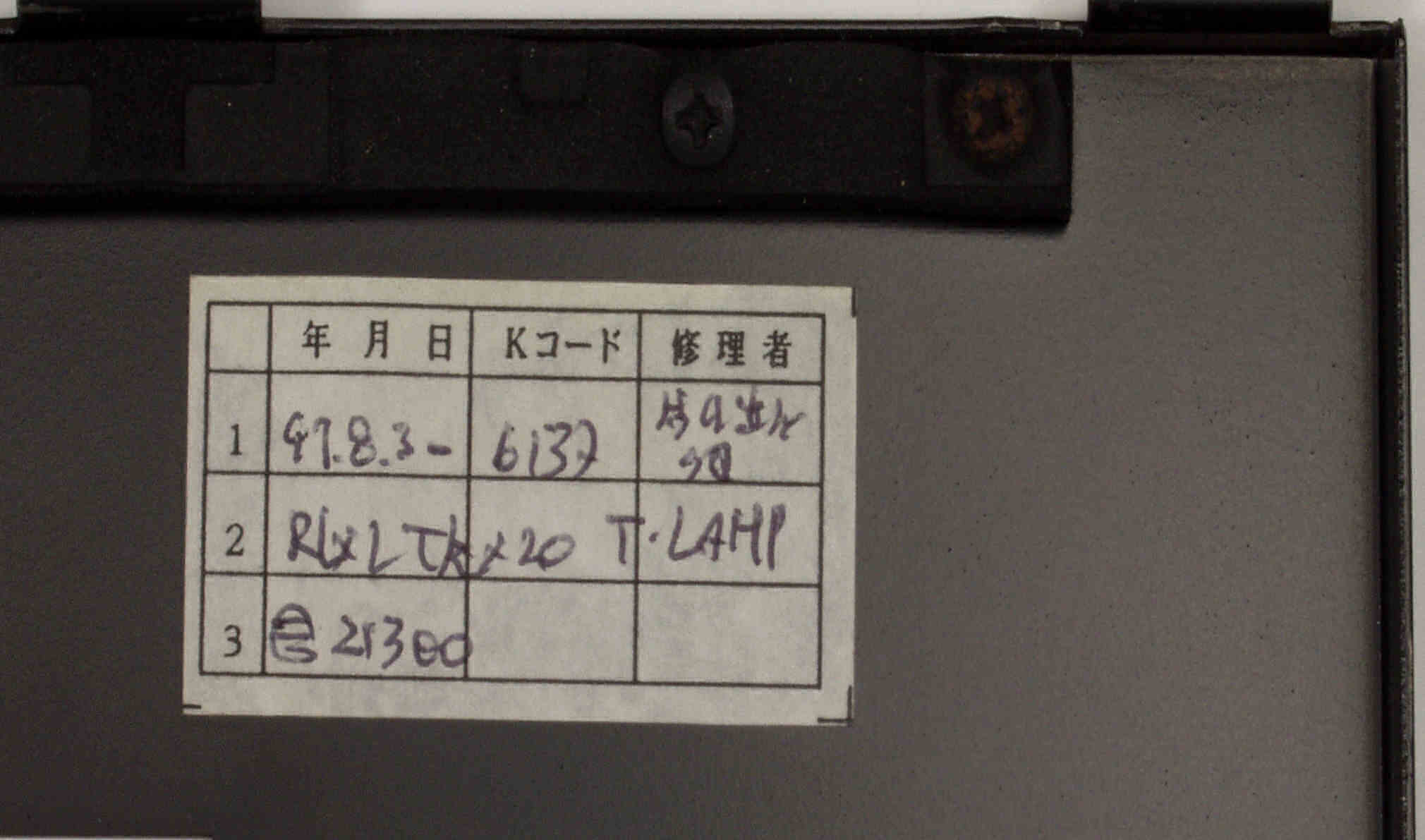

Ａ７３４．　７０７点検中、修理履歴

Ｂ．　「ＡＵ−Ｄ９０７Ｘ　ＤＥＣＡＤＥ」と「ＡＵ−Ｄ７０７Ｘ　ＤＥＣＡＤＥ」基板・部品比較 Ｂ１１．　測板比較　上＝７０７、下＝９０７。９０７はキズあり。

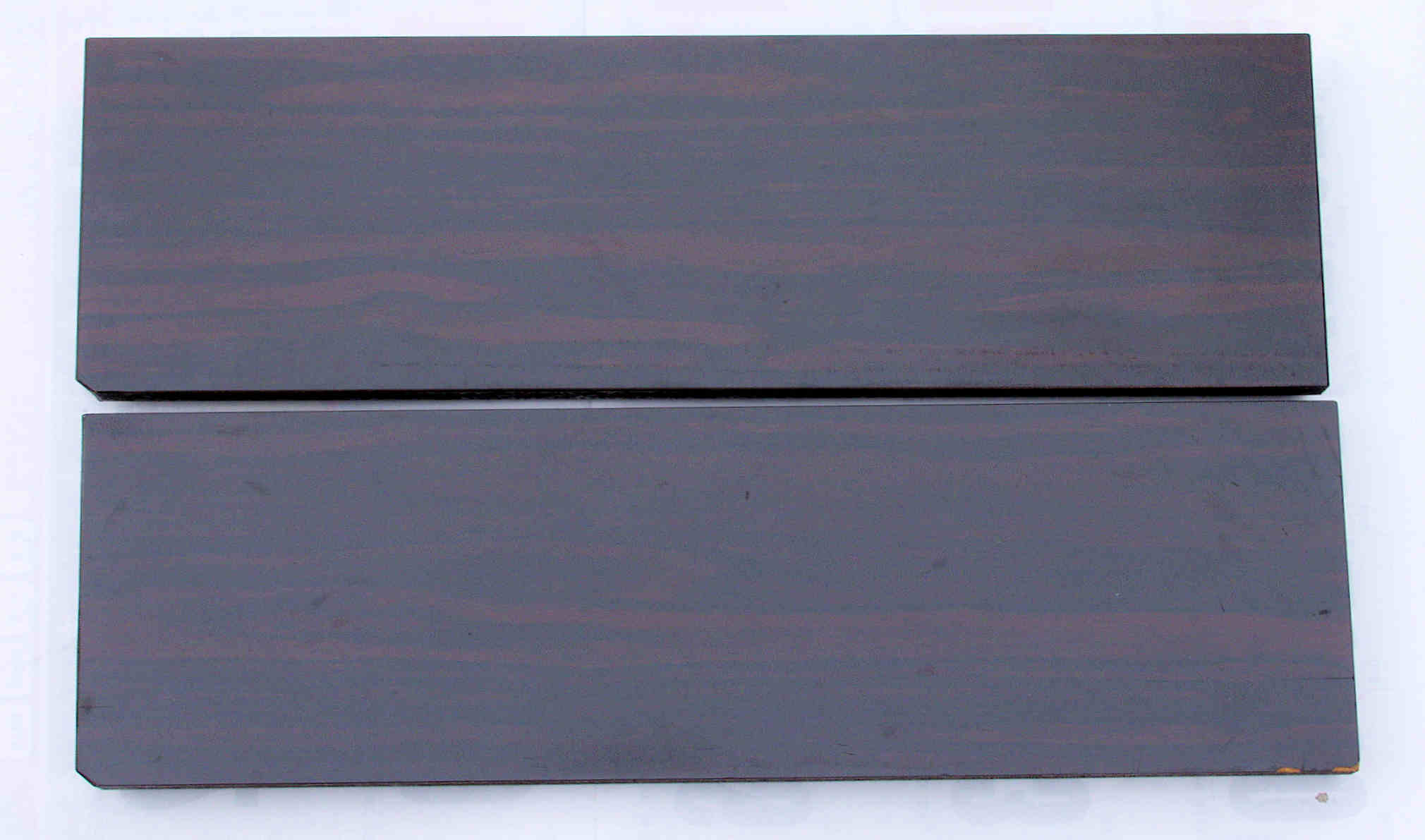

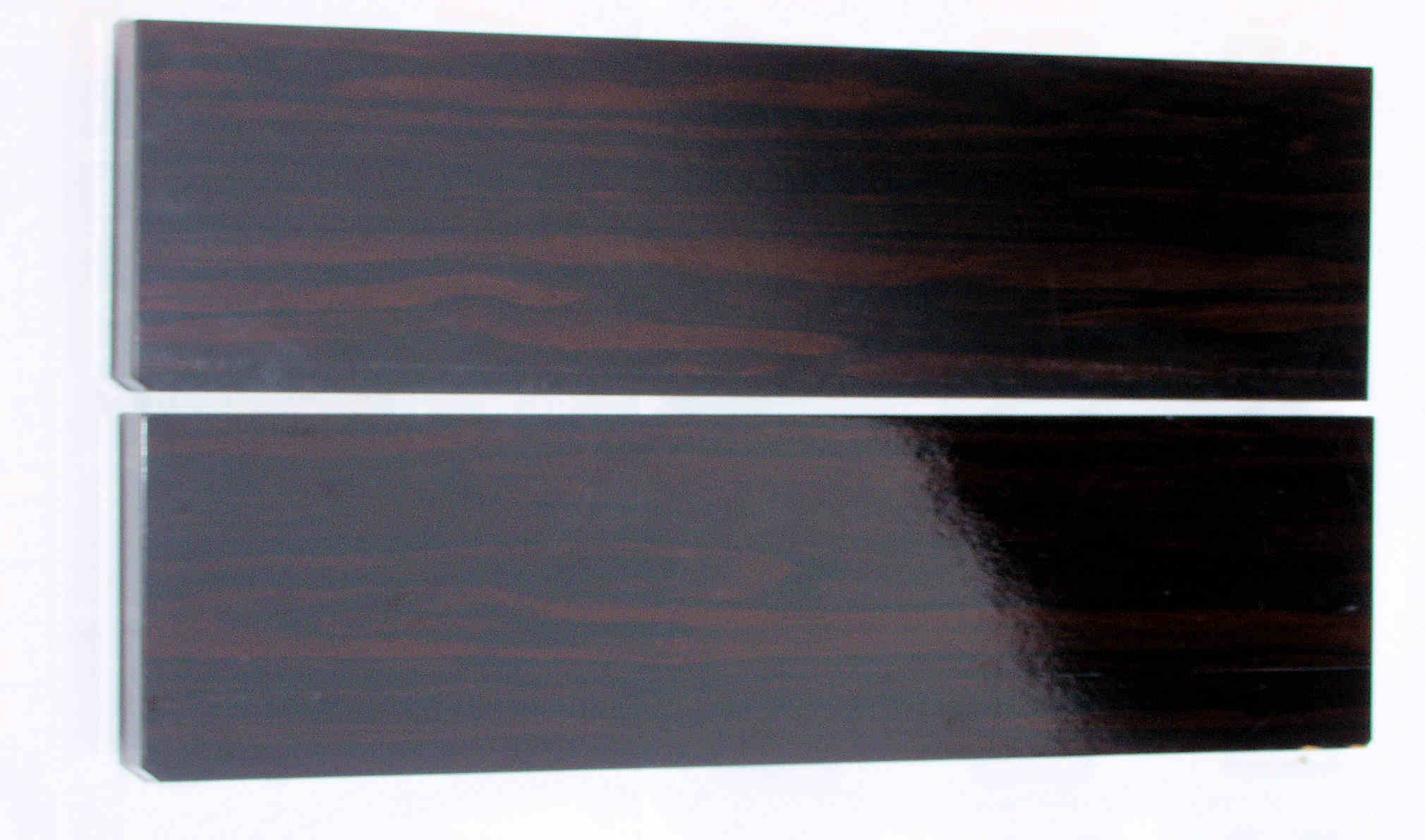

Ｂ１２．　測板比較　上＝７０７、下＝９０７。９０７はデコラ仕上げで、光沢あり。

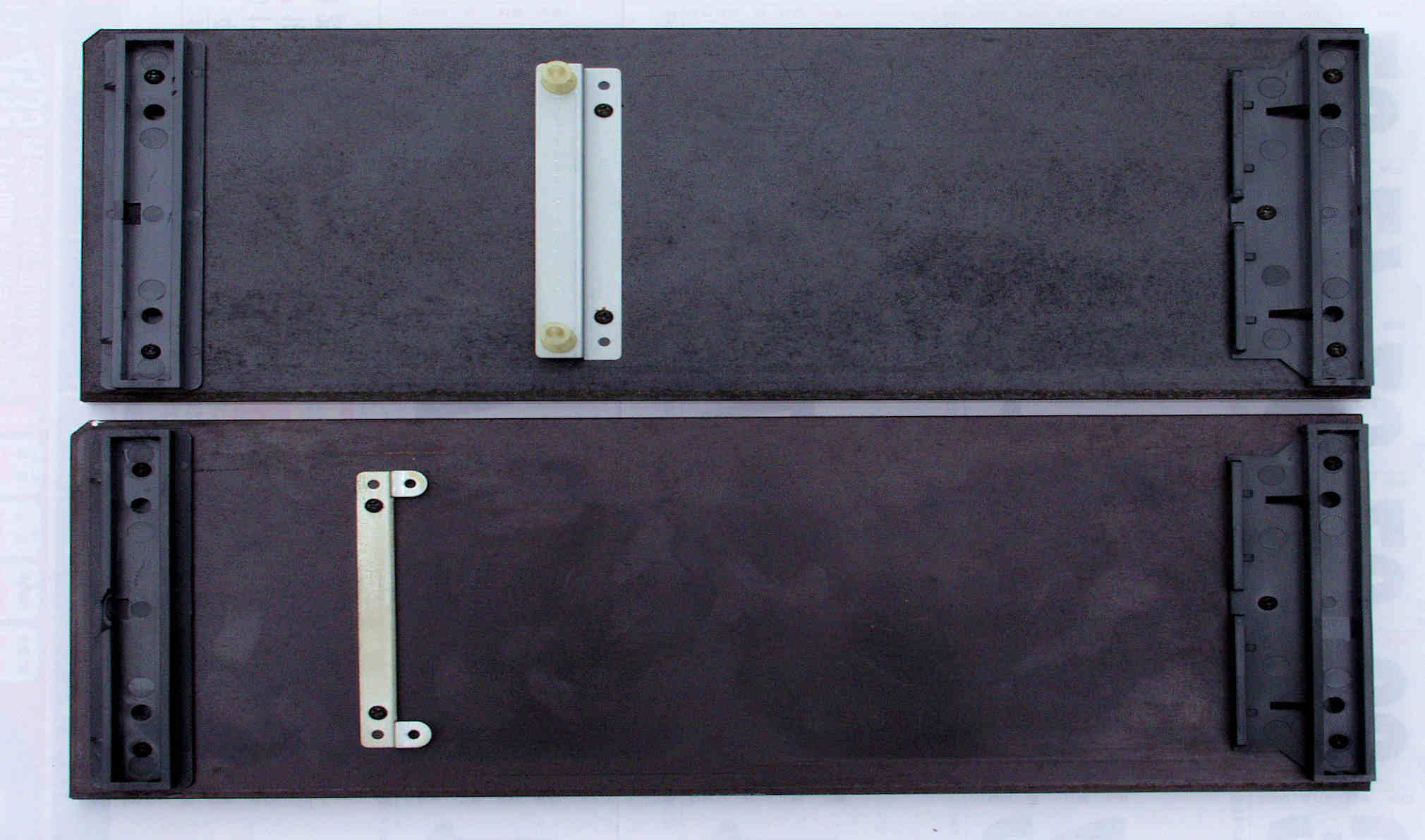

Ｂ１３．　測板比較　上＝７０７、下＝９０７。基板固定金具・位置が異なる。

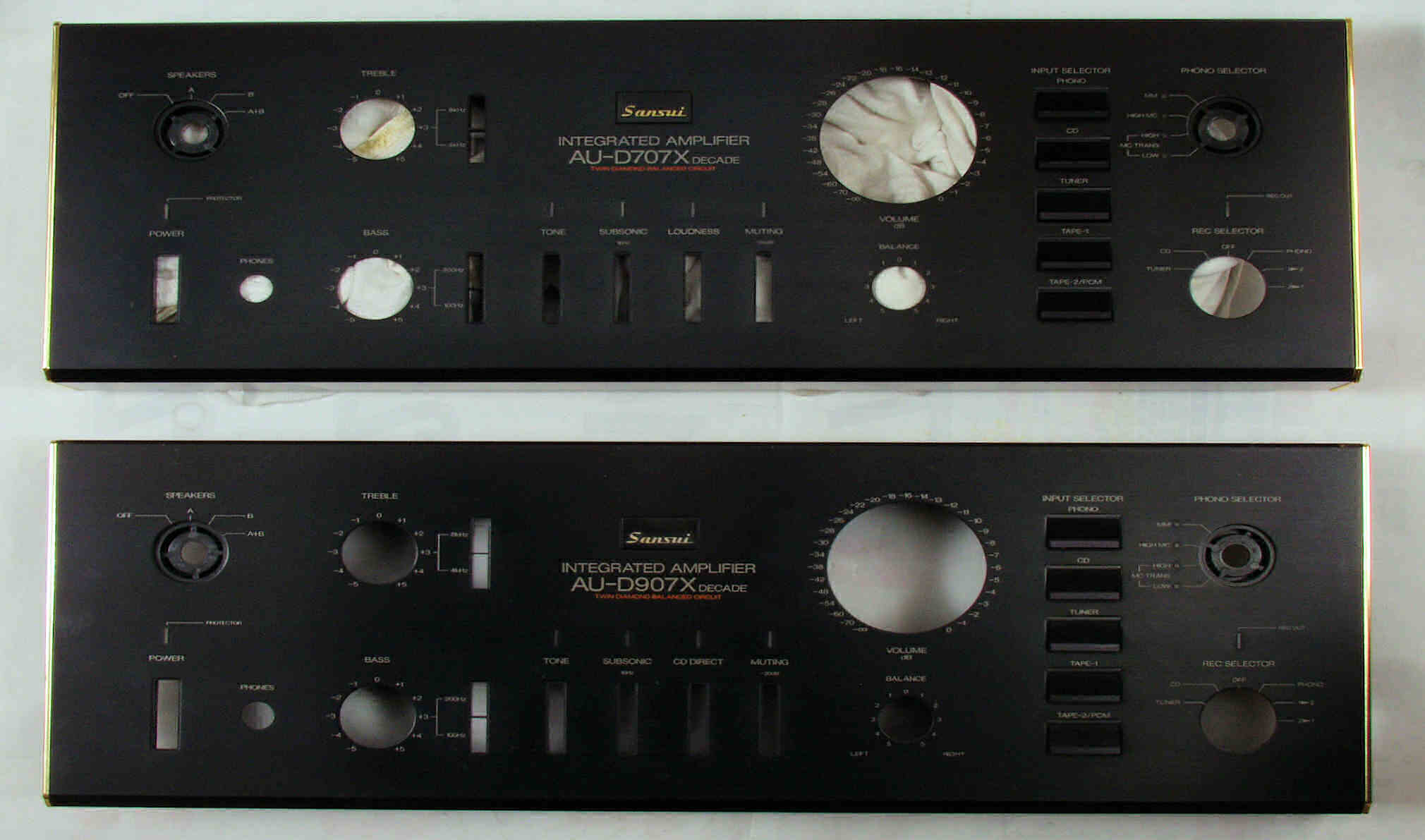

Ｂ１４．　前面パベル比較　上＝７０７、下＝９０７。

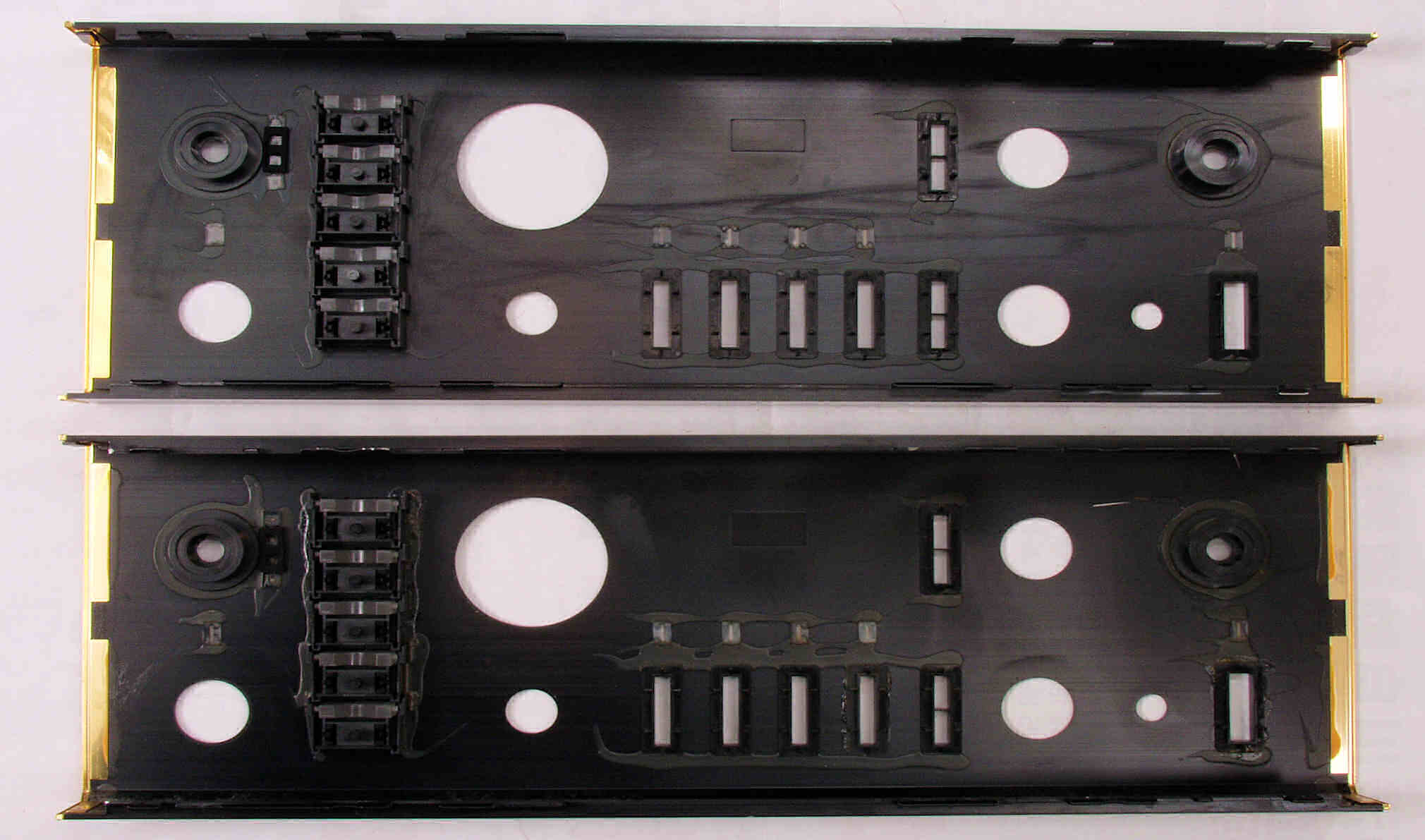

Ｂ１５．　前面パベル裏比較　上＝７０７、下＝９０７。７０７の接着材は劣化している、９０７は補修してある。 　　　　　　　　　　　　　　　　　　接着材は溶媒にトルエンを使用しているので、トルエンでないと、溶解しない。トルエンは塗装を犯す。

Ｂ２１．　７０７ＥＱ回路基板。　ＭＣトランス、ＳＷも１枚の基板に集約。

Ｂ２２．　９０７ＥＱ回路基板。

Ｂ２２１．　９０７ＥＱ回路基板２、ＭＣトランス、ＳＷは別の基板、ＭＣトランスのシールドも厳重。

Ｂ２３．　７０７ＥＱ回路基板裏。

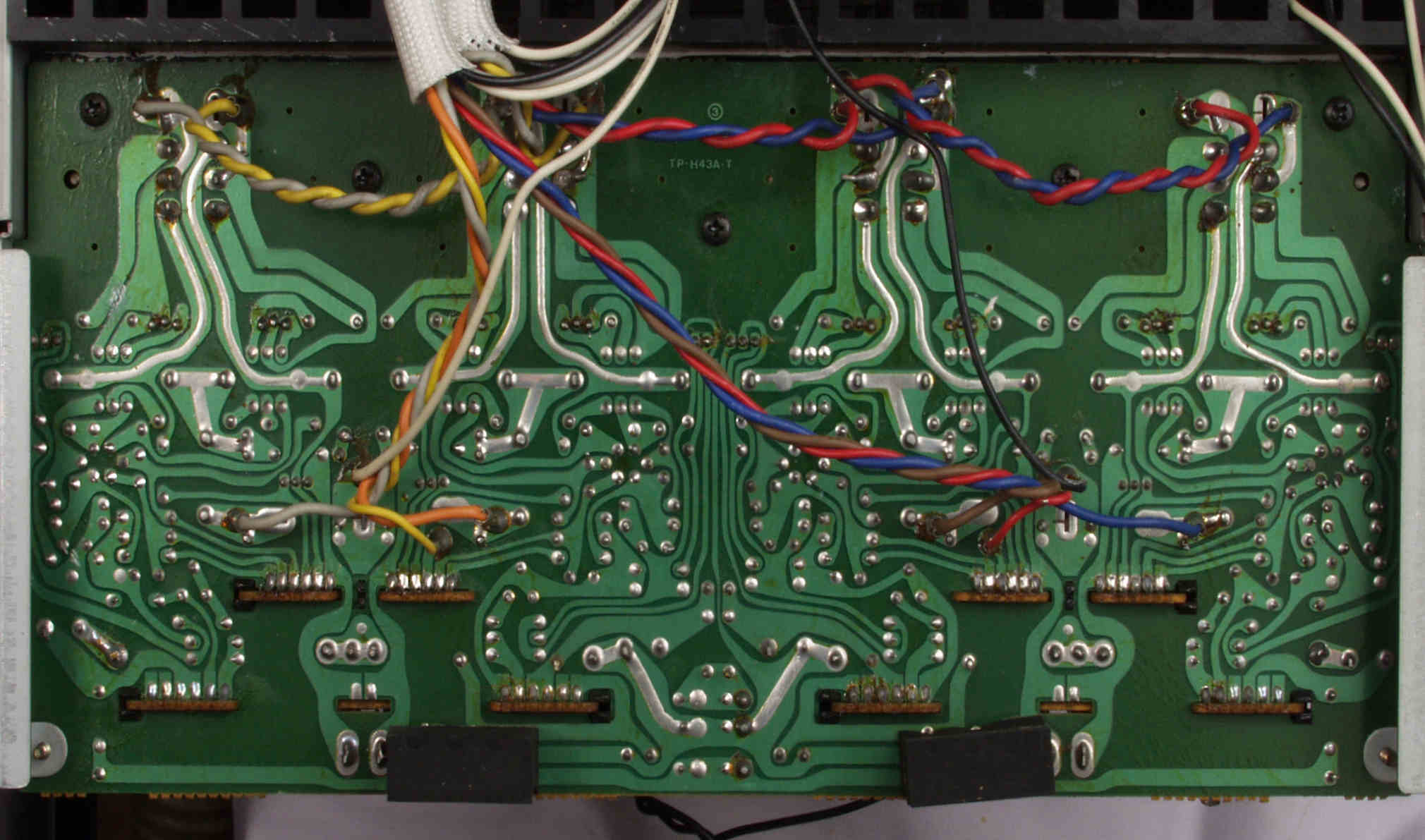

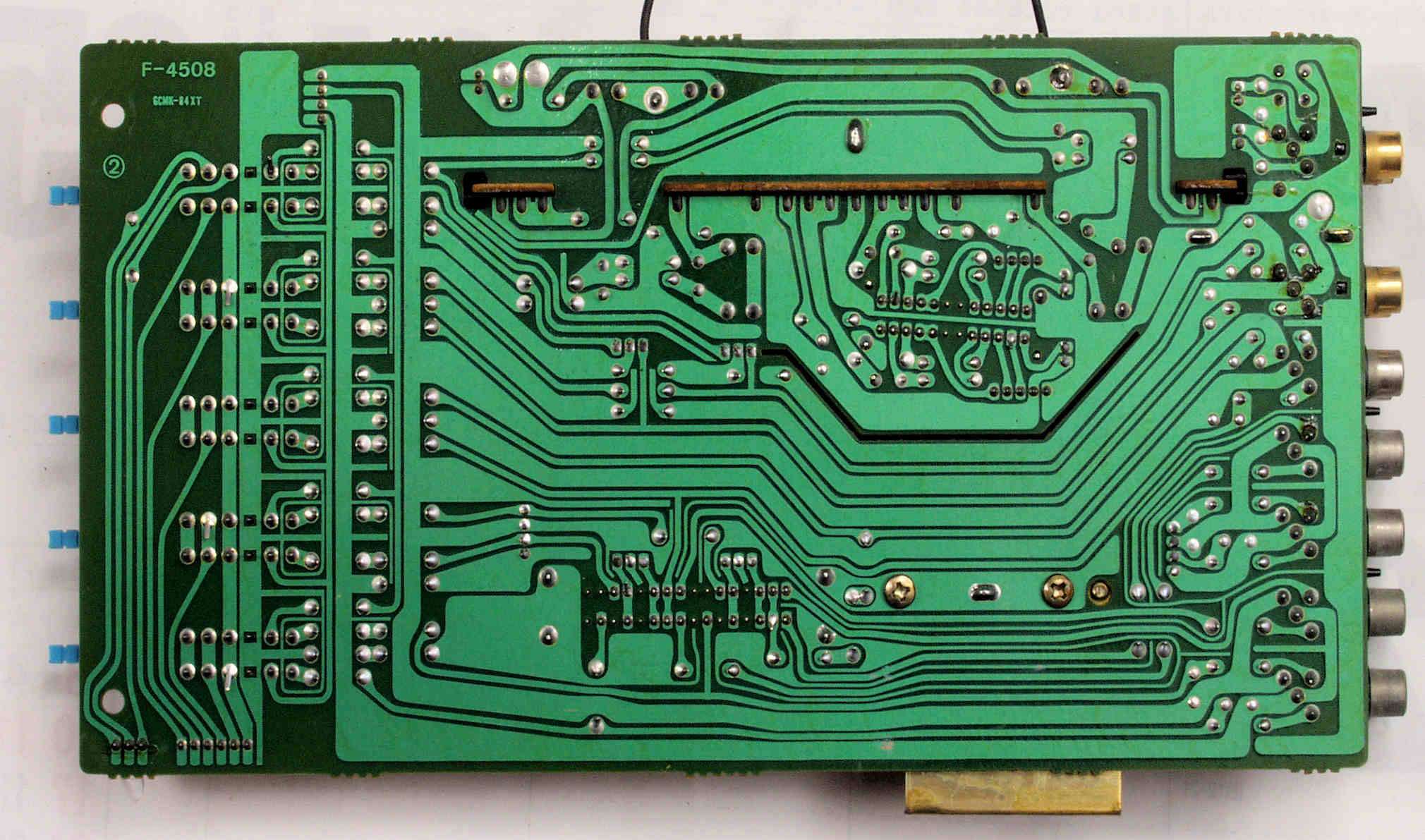

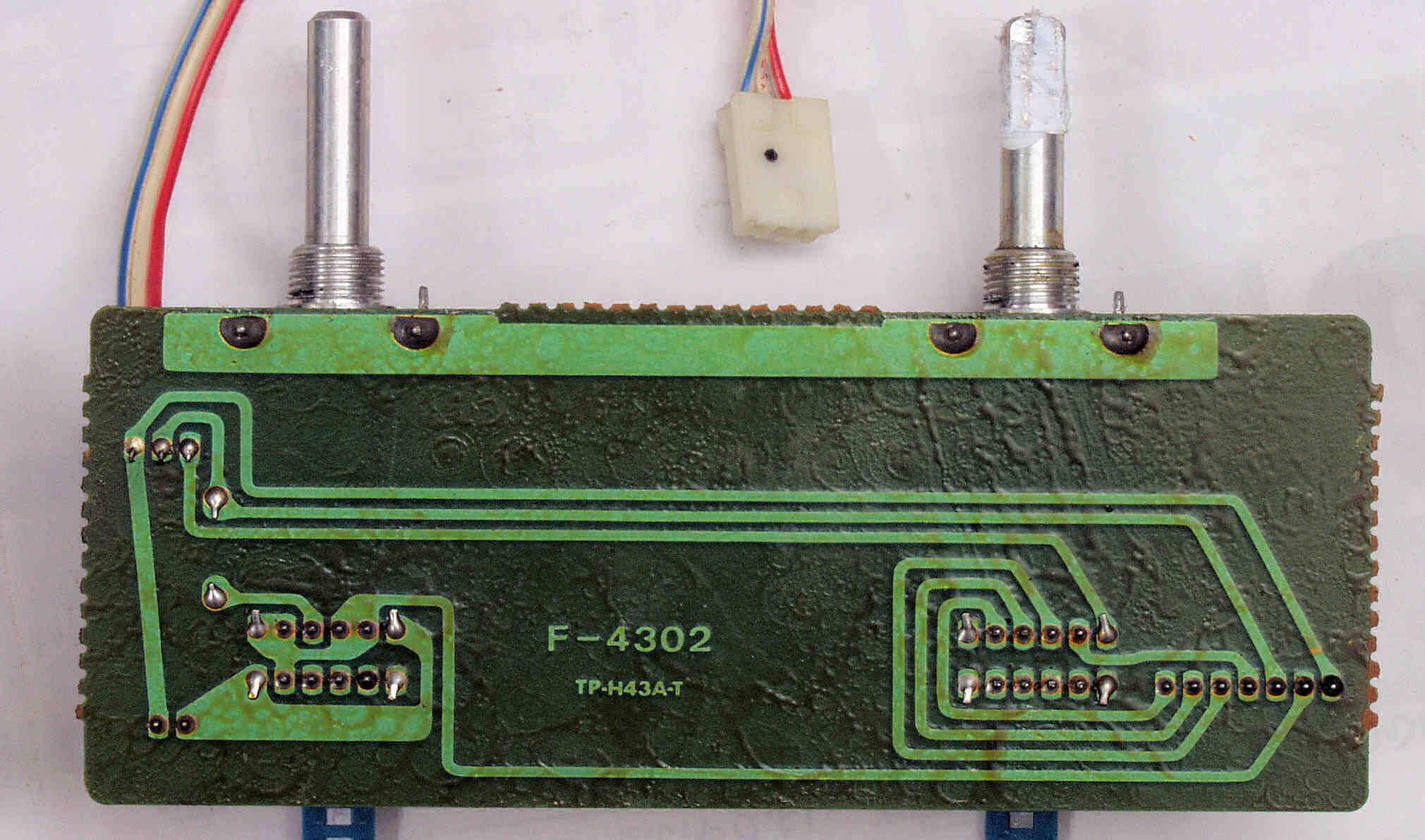

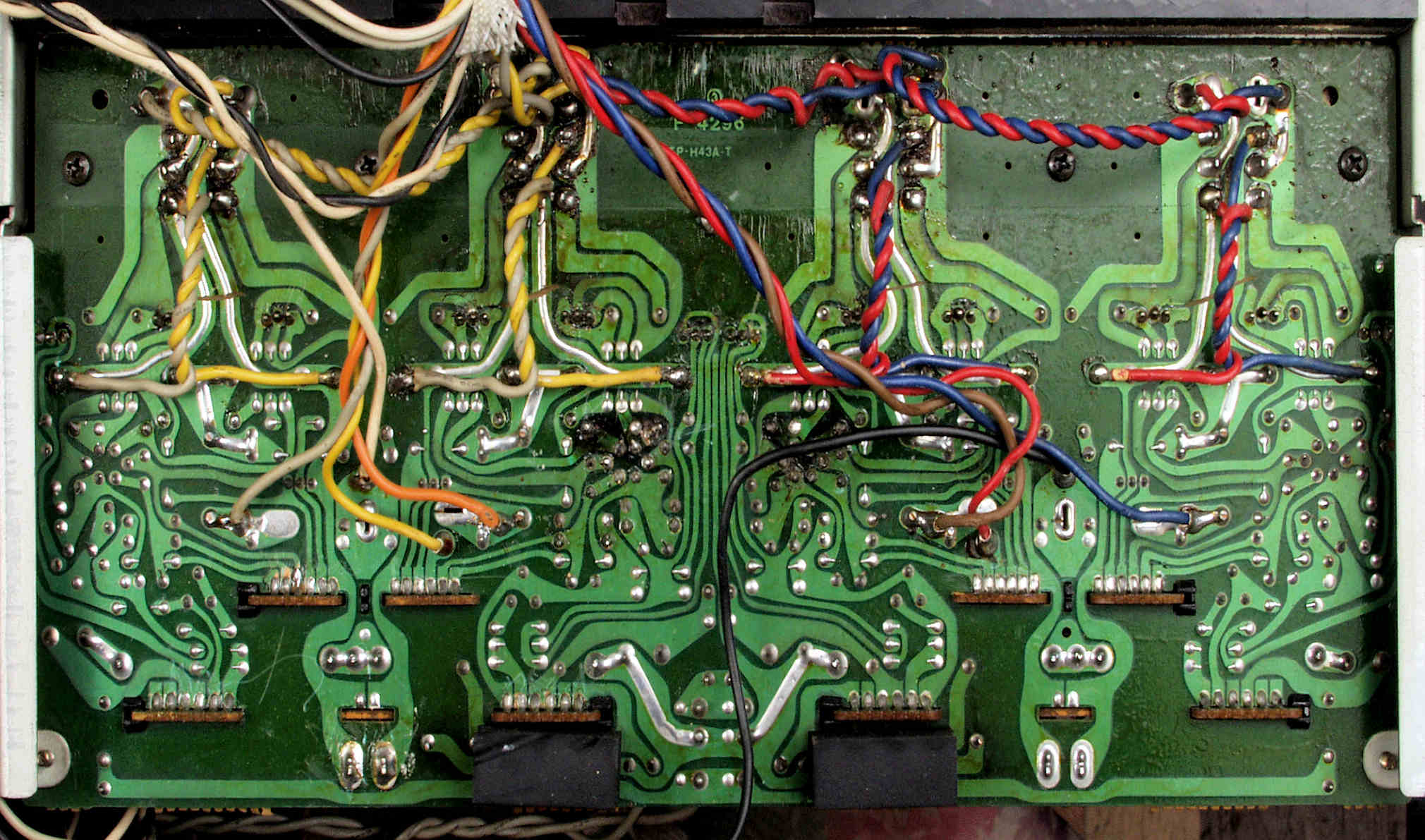

Ｂ２４．　９０７ＥＱ回路基板裏。

Ｂ２４１．　９０７ＥＱ回路基板２裏。

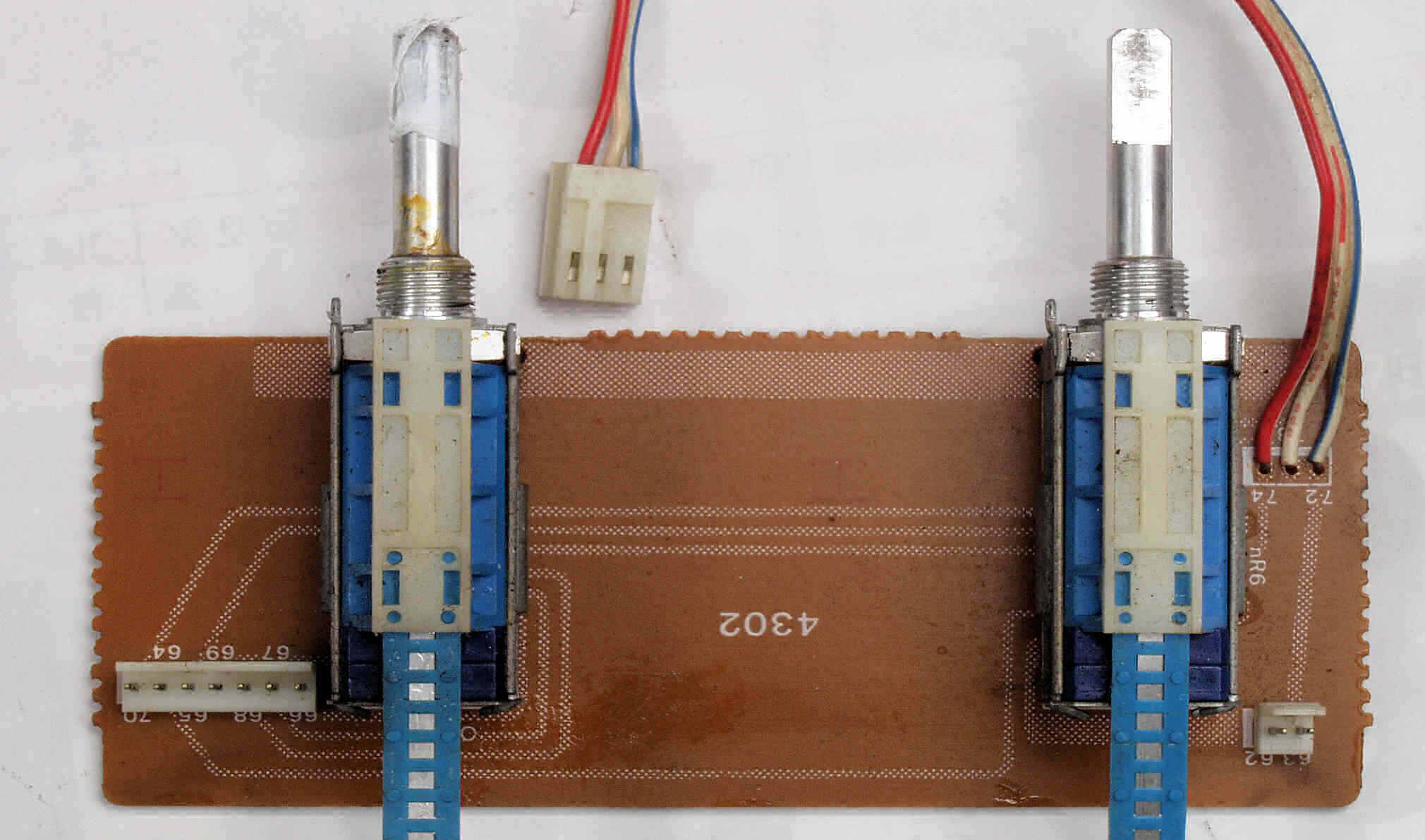

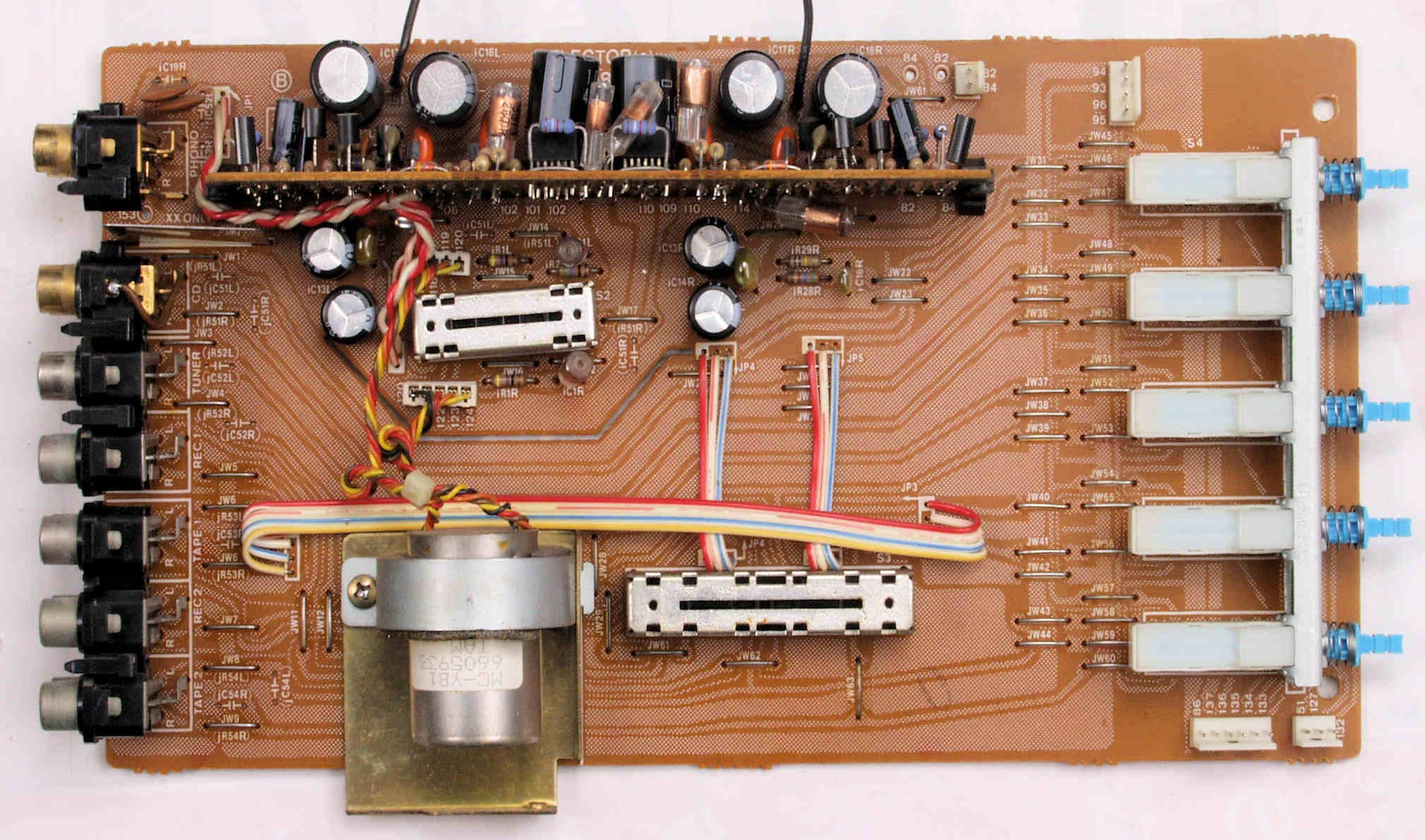

Ｂ２５．　７０７ＭｏｄｅＳＷ基板。

Ｂ２５１．　７０７ＭｏｄｅＳＷ基板裏。

Ｂ２６．　９０７ＭｏｄｅＳＷ基板。

Ｂ２６１．　９０７ＭｏｄｅＳＷ基板裏。

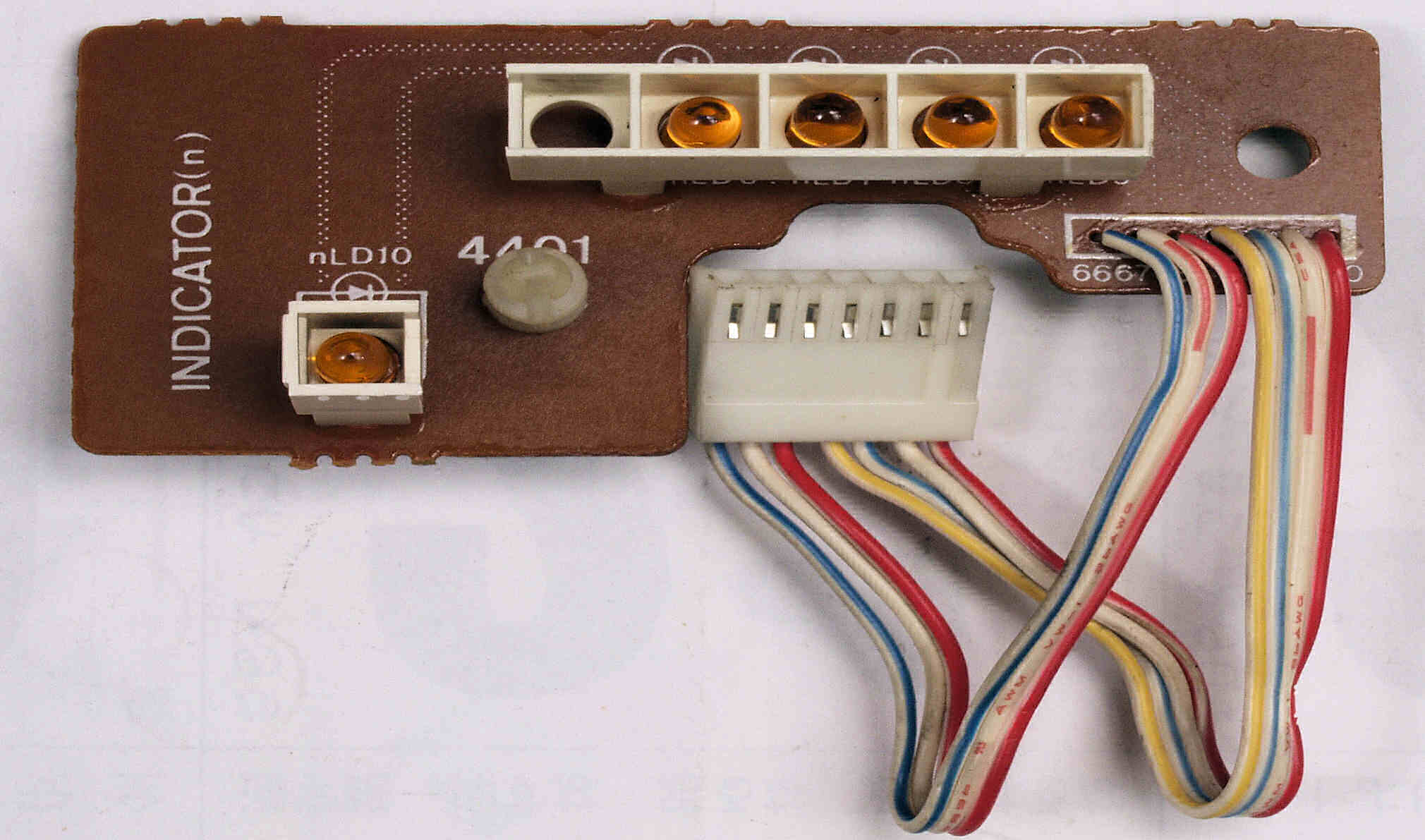

Ｂ２７．　７０７ＬＥＤ表示基板。

Ｂ２７１．　７０７ＬＥＤ表示基板裏。

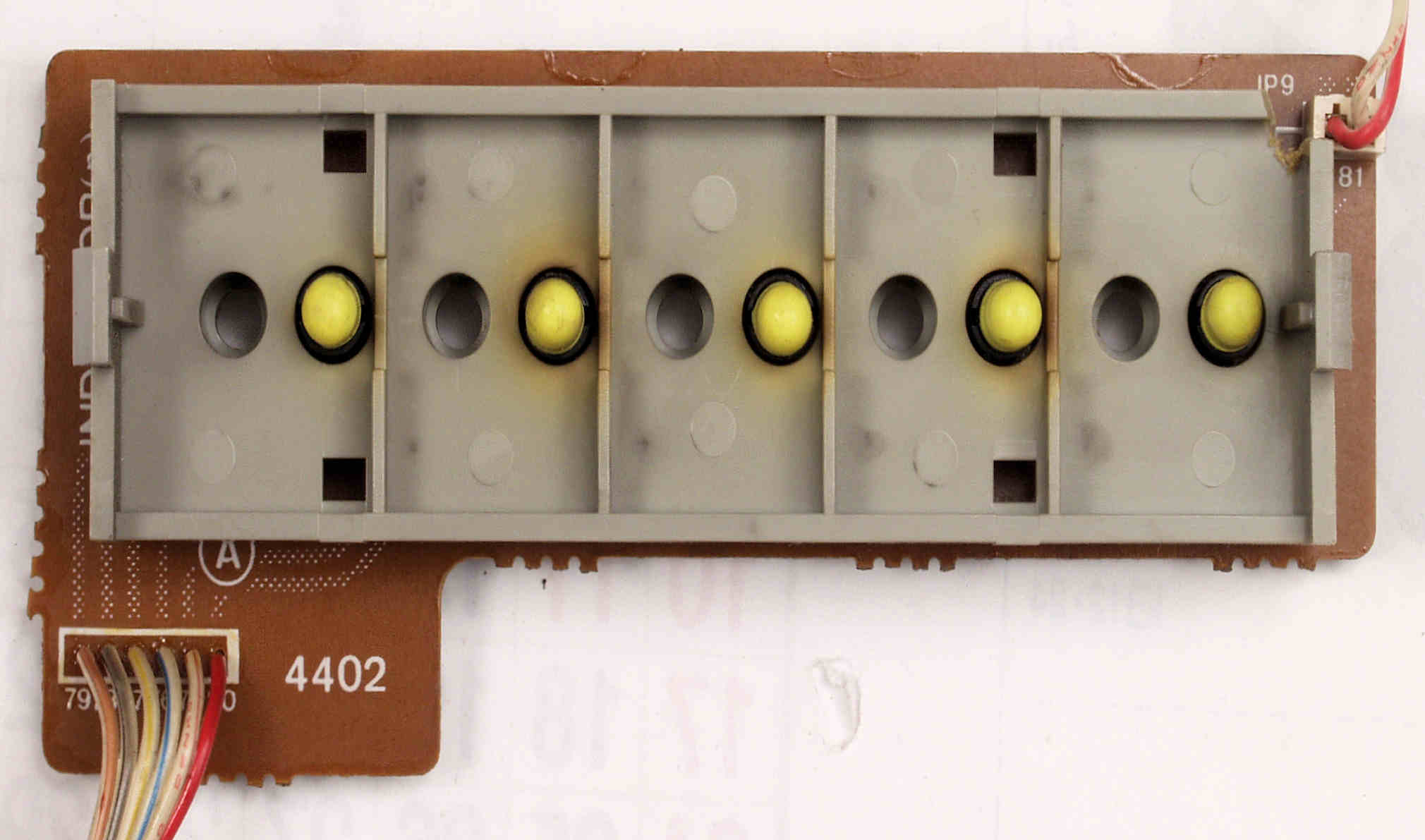

Ｂ２８．　９０７ＬＥＤ表示基板。

Ｂ２８１．　９０７ＬＥＤ表示基板裏。

Ｂ３１．　７０７コントロール回路基板。

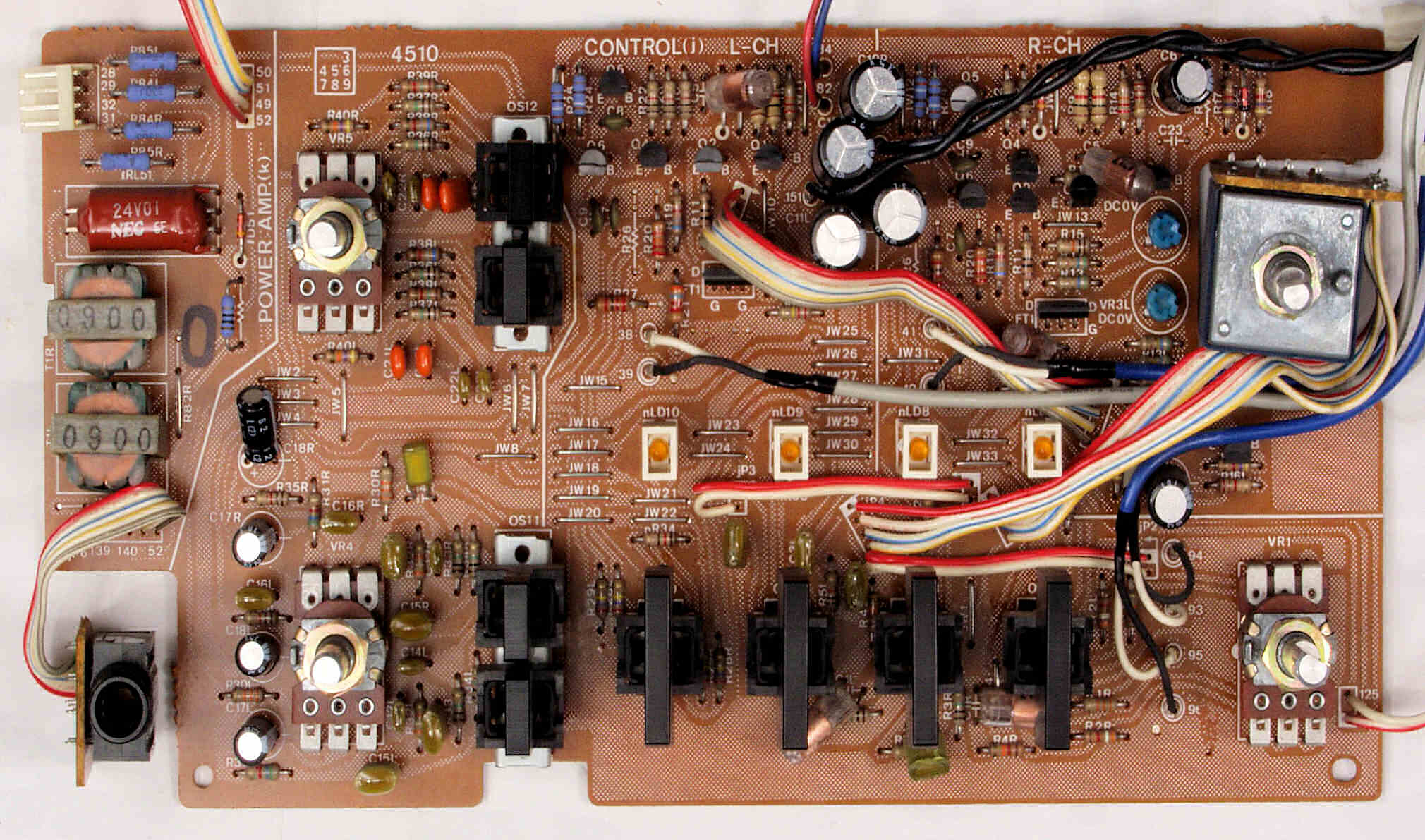

Ｂ３２．　９０７コントロール回路基板。

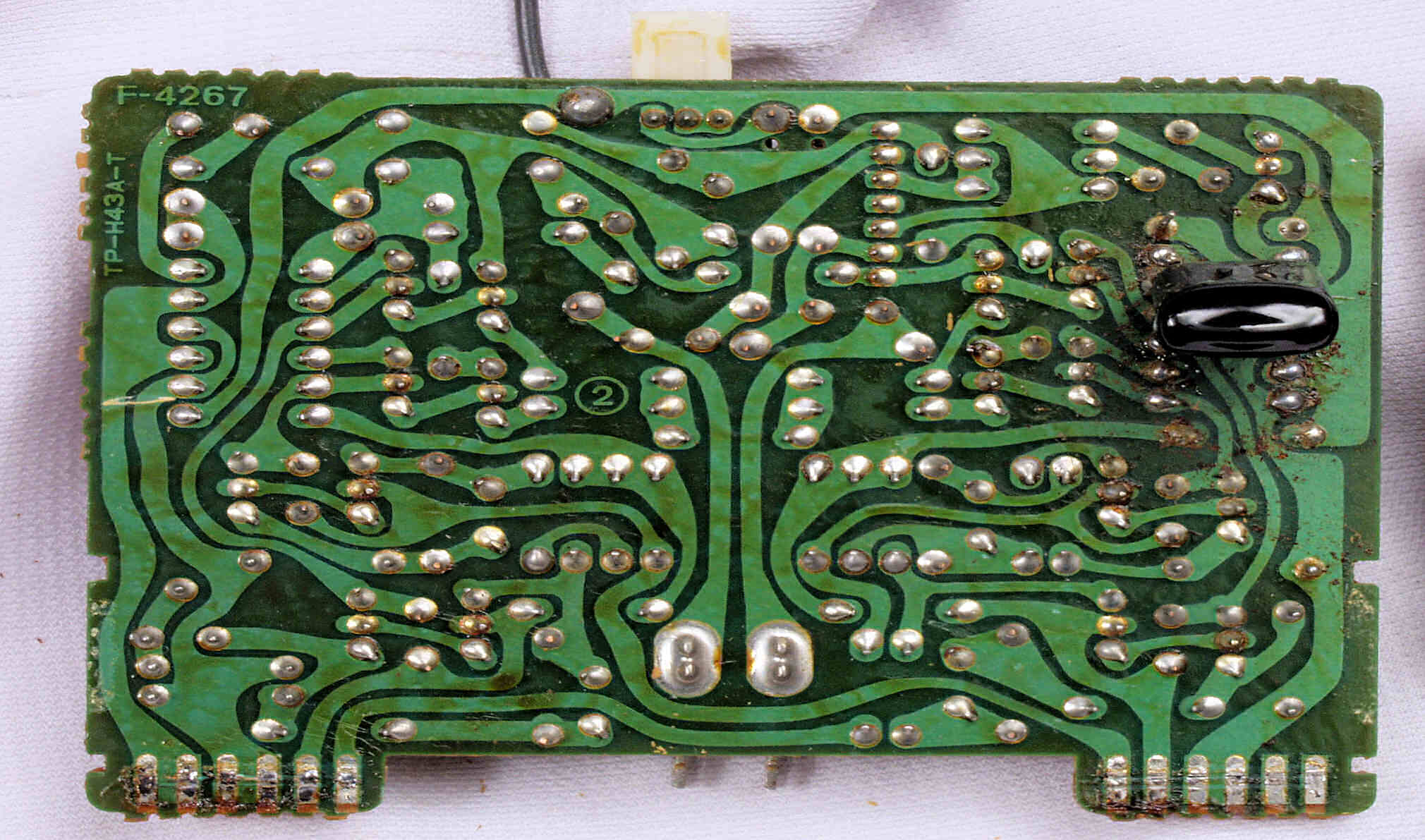

Ｂ３３．　７０７コントロール回路基板裏。

Ｂ３４．　９０７コントロール回路基板裏。

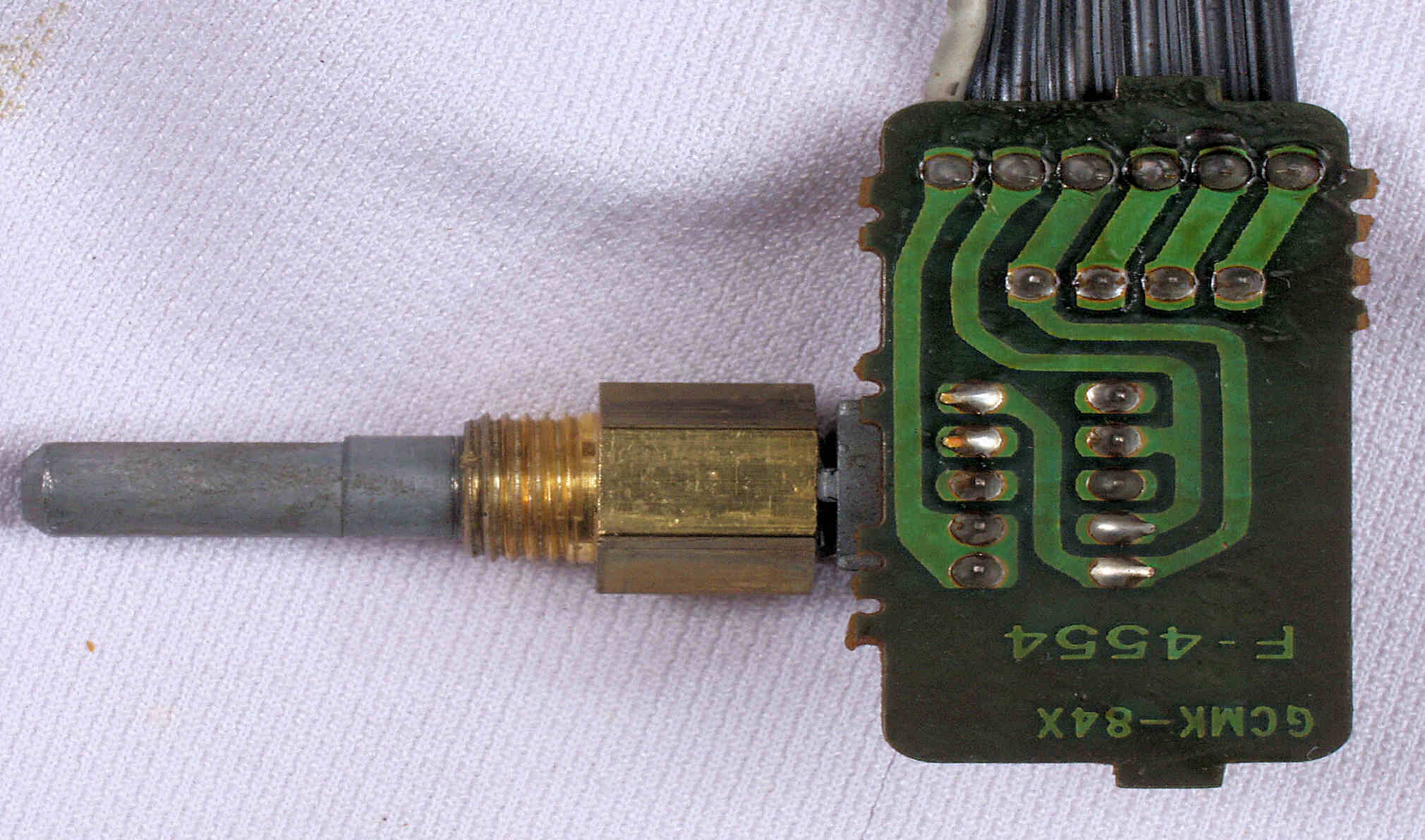

Ｂ４１．　７０７コントロール回路基板、メインＶＲ。センタータップ付き。

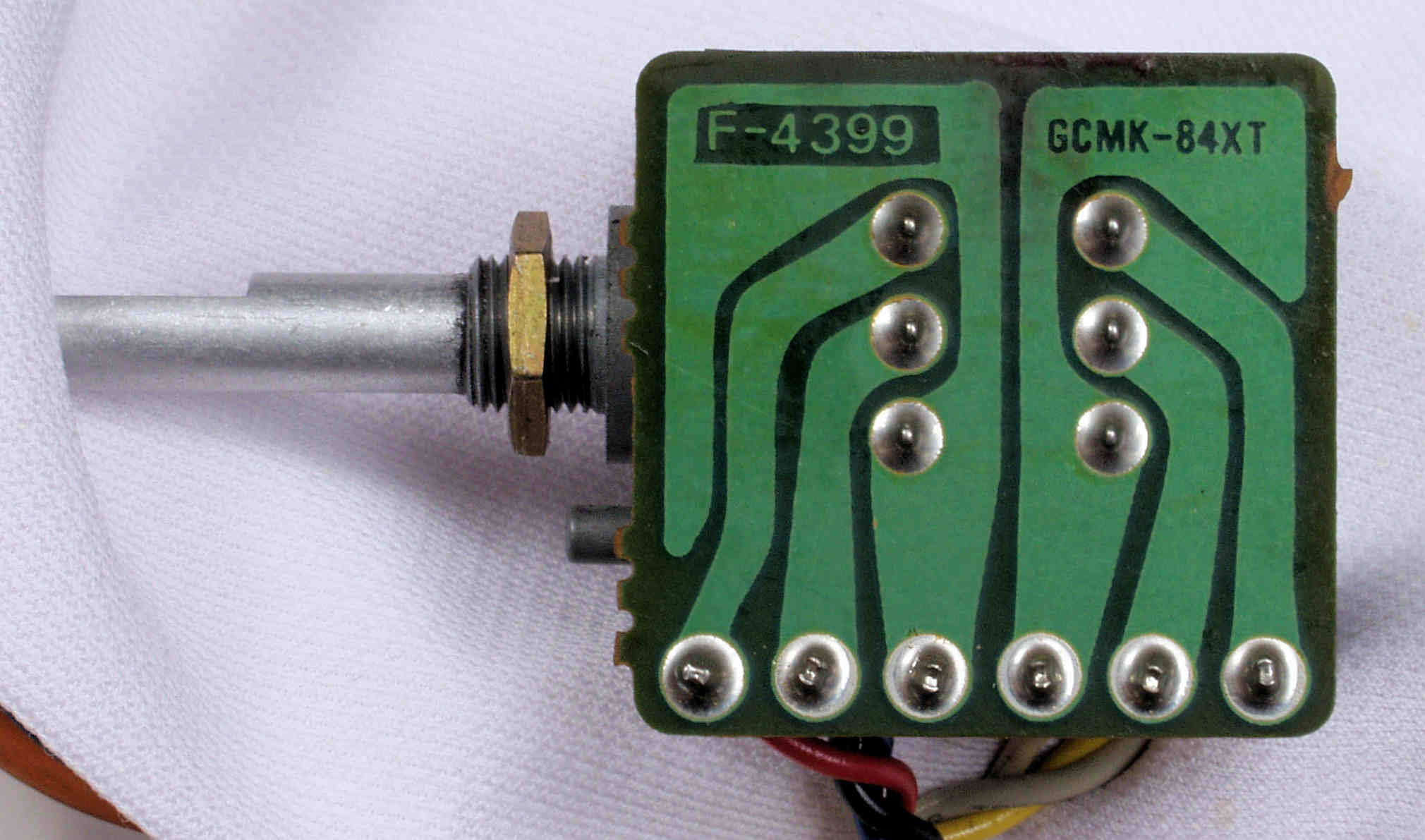

Ｂ４２．　９０７コントロール回路基板、メインＶＲ。

Ｂ４３．　７０７入力表示基板。

Ｂ４４．　９０７入力表示基板。

Ｂ４５．　７０７ヘッドホーン・ジャック基板。

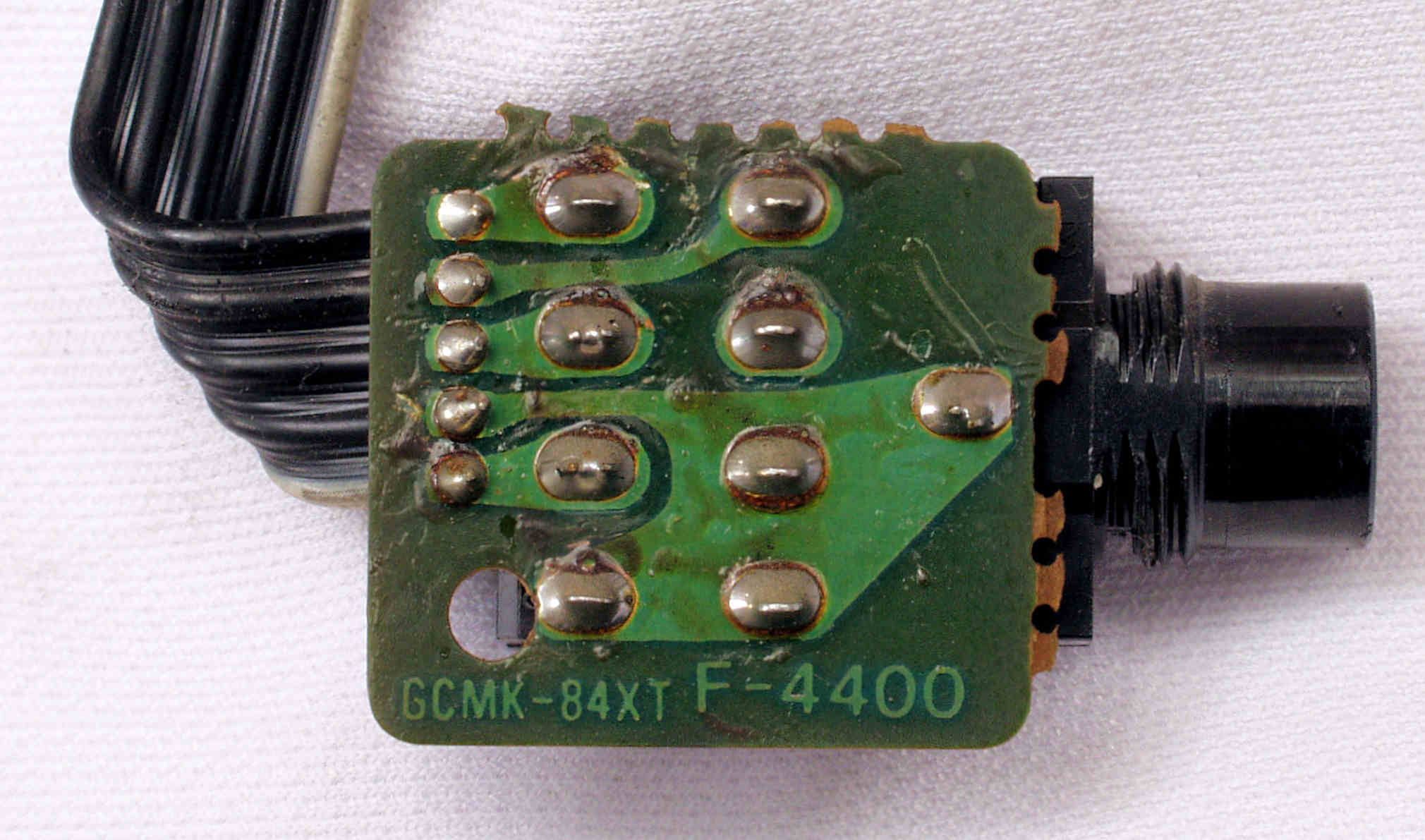

Ｂ４６．　９０７ヘッドホーン・ジャック基板。

Ｂ４７．　ＣＤダイレクトジャック基板＝９０７のみ

Ｂ５１．　７０７プリＡＭＰ電源回路基板。　海外向けの電源電圧対応回路が装備。輸出をにらんだ意欲作品。

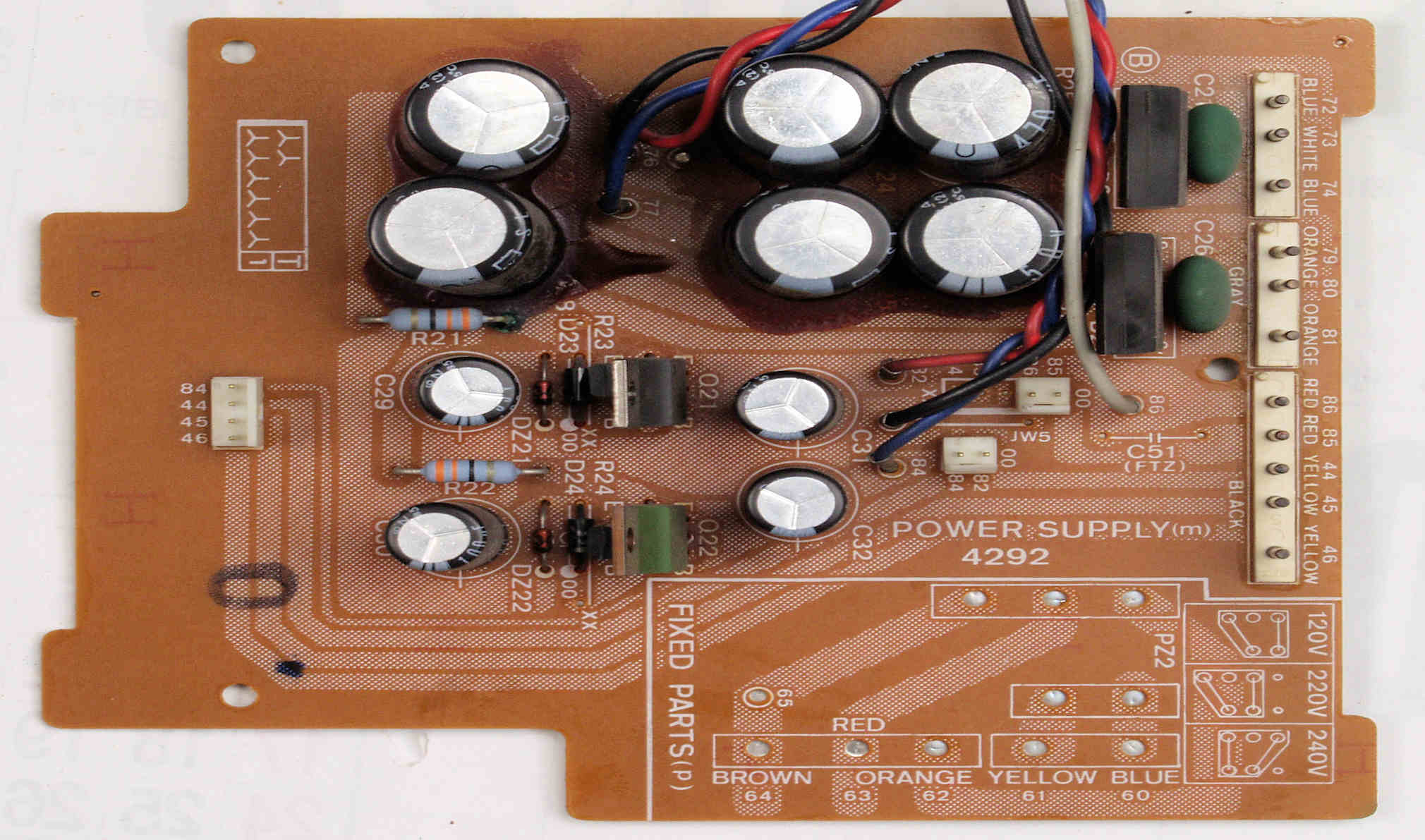

Ｂ５２．　７０７プリＡＭＰ電源回路基板。手前電解コンデンサーの頭が膨らみかけている。

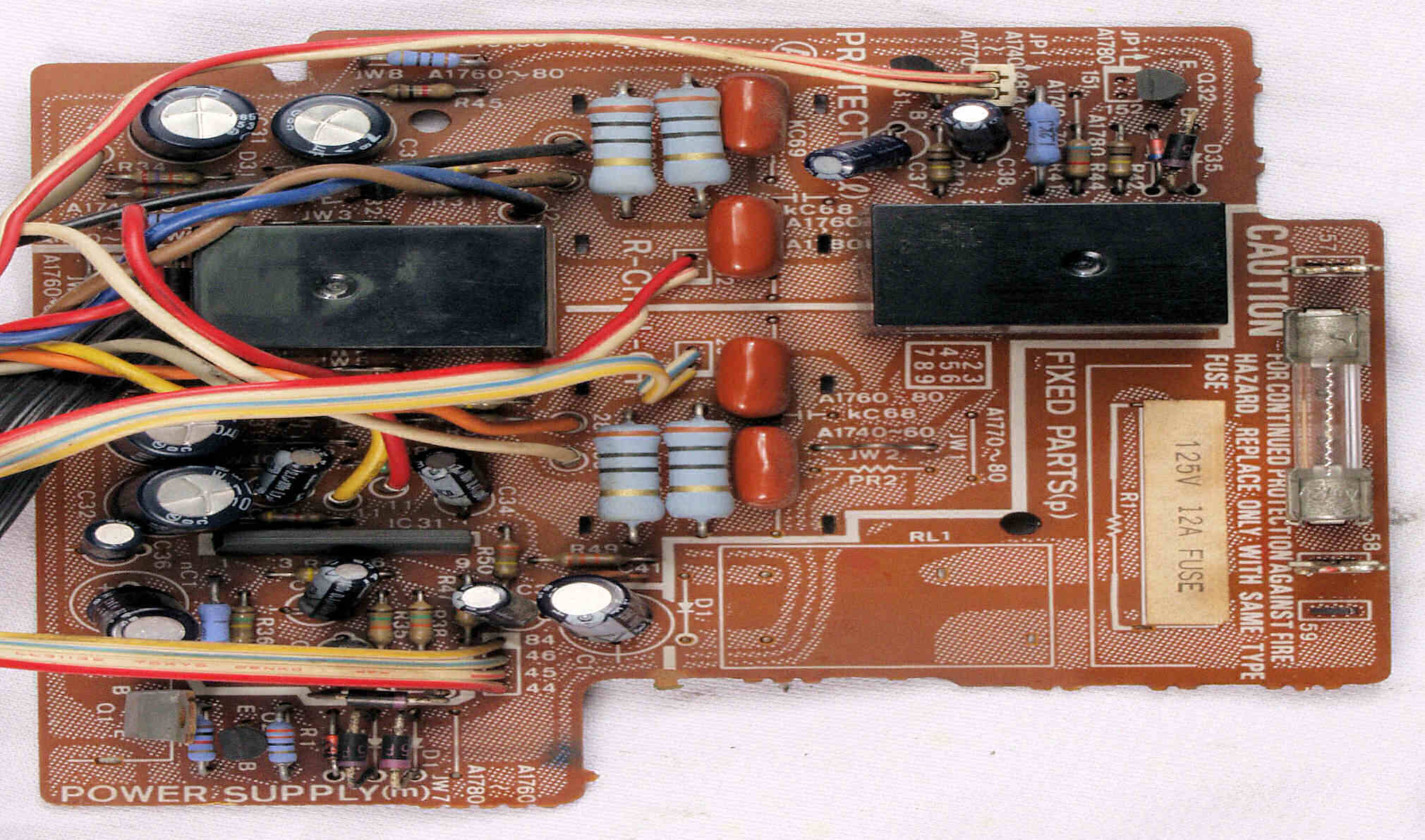

Ｂ５３．　９０７プリＡＭＰ電源回路基板。

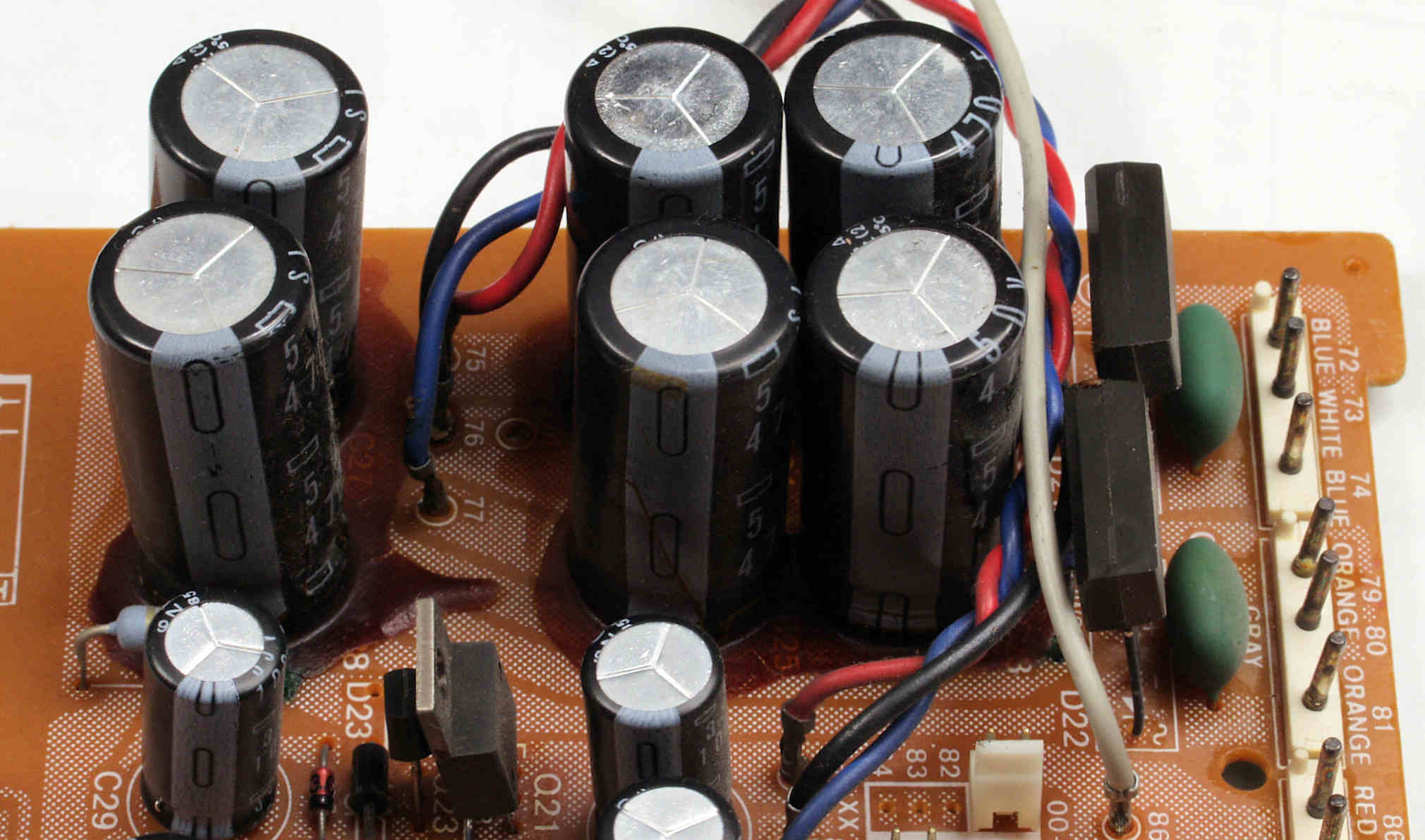

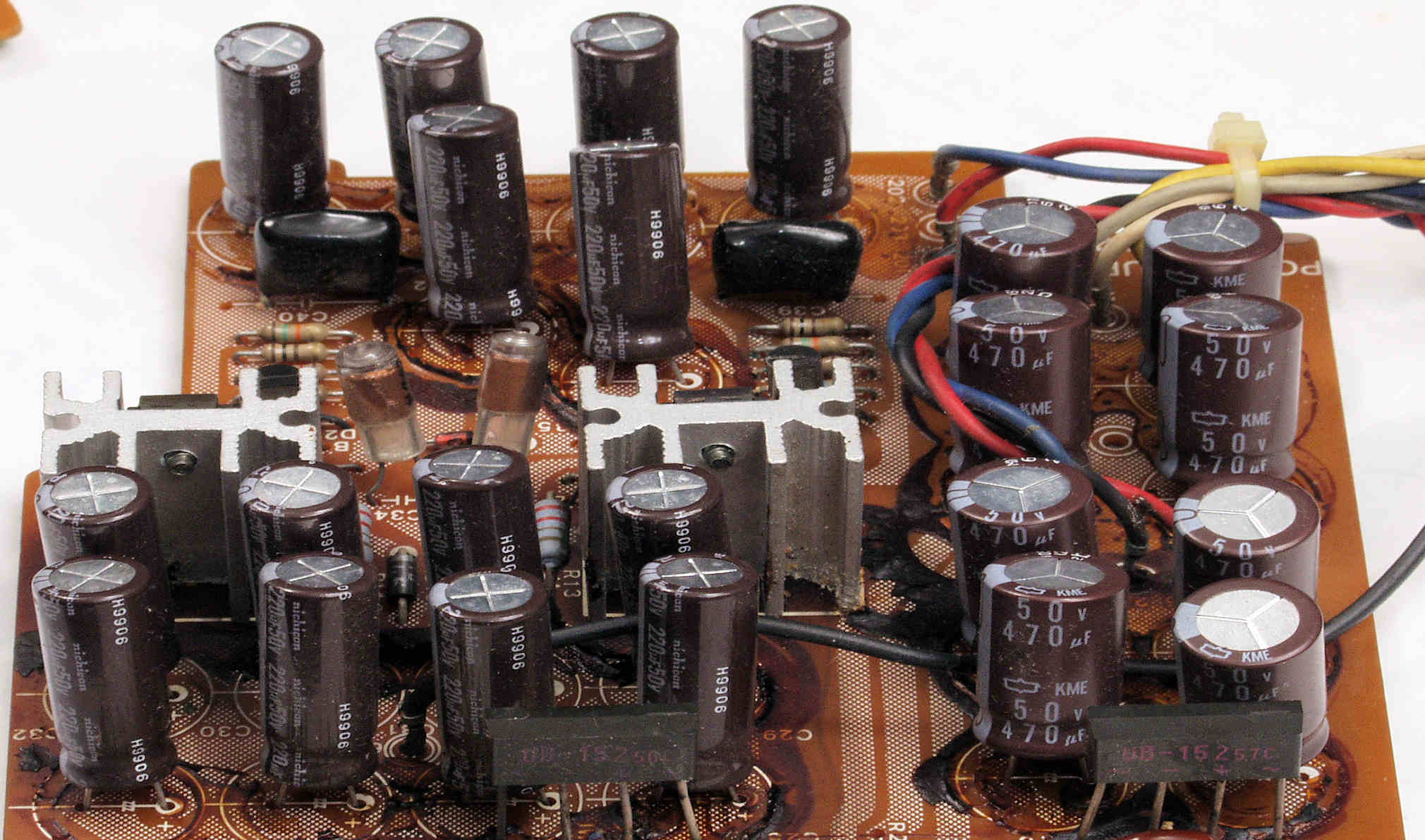

Ｂ５４．　９０７プリＡＭＰ電源回路基板。交換した電解コンデンサーの足ピッチが狭い為、チュウブラ状態。

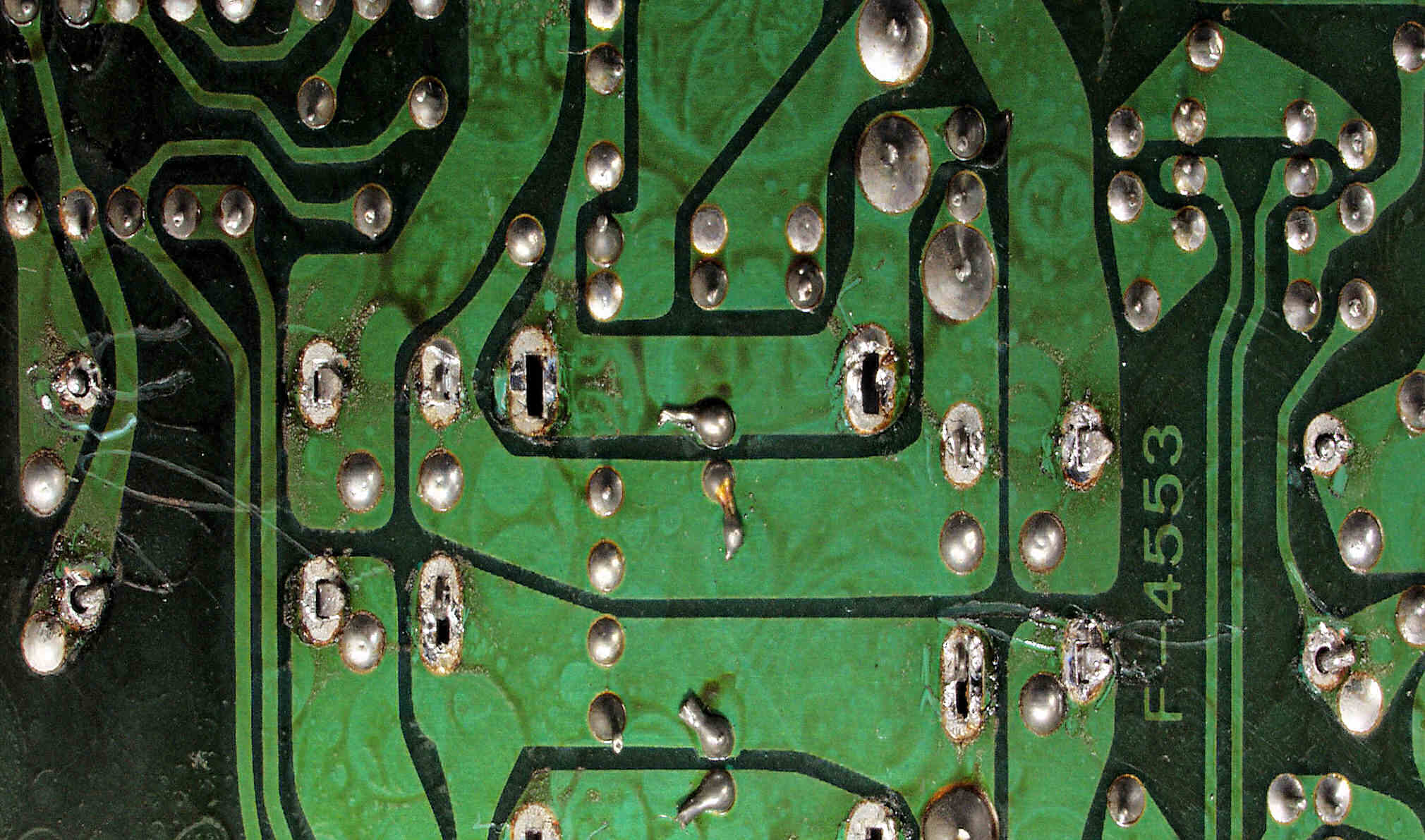

Ｂ５５．　７０７プリＡＭＰ電源回路基板裏。

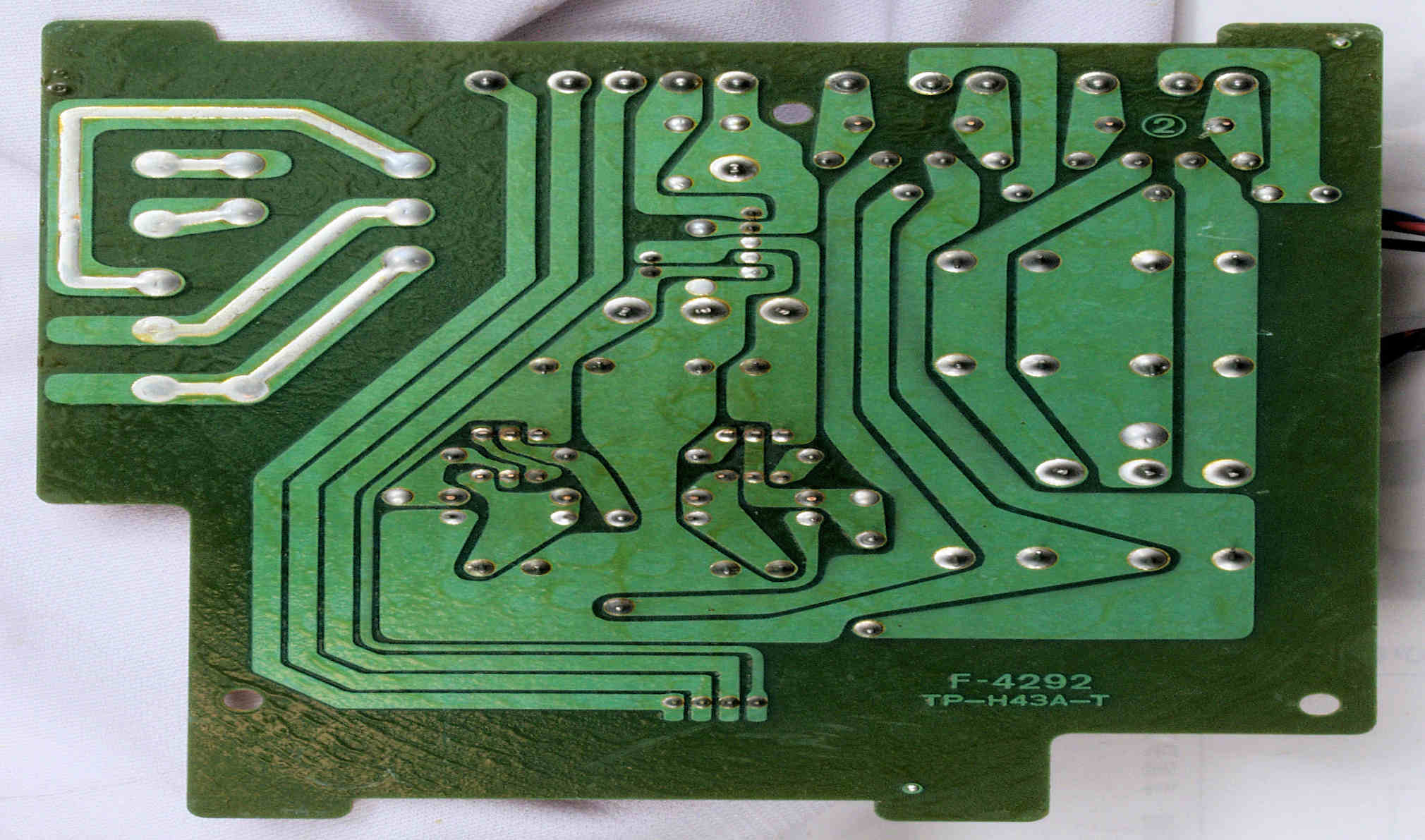

Ｂ５６．　９０７プリＡＭＰ電源回路基板裏。

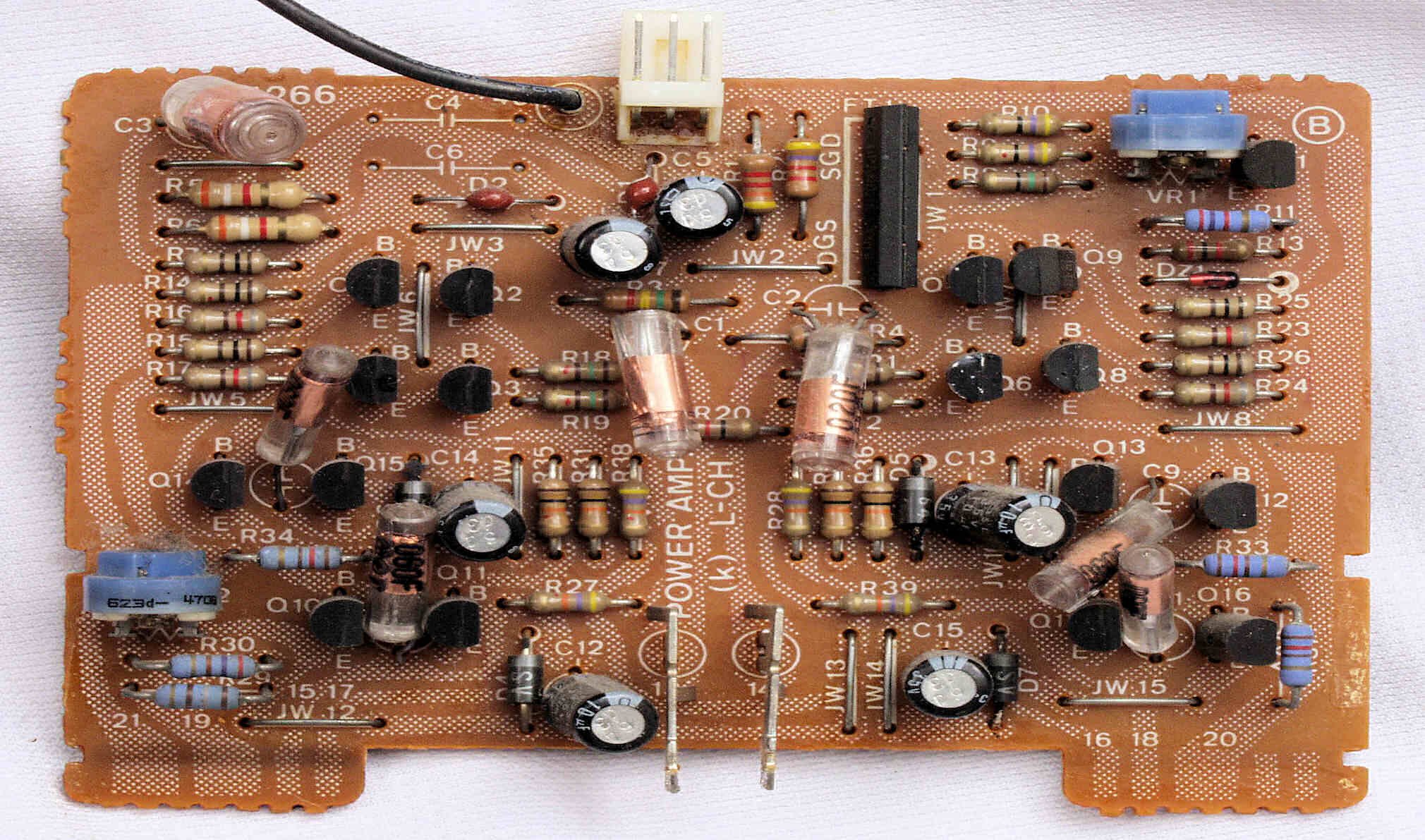

Ｂ６１．　７０７メイン・ドライブＡＭＰ回路基板。

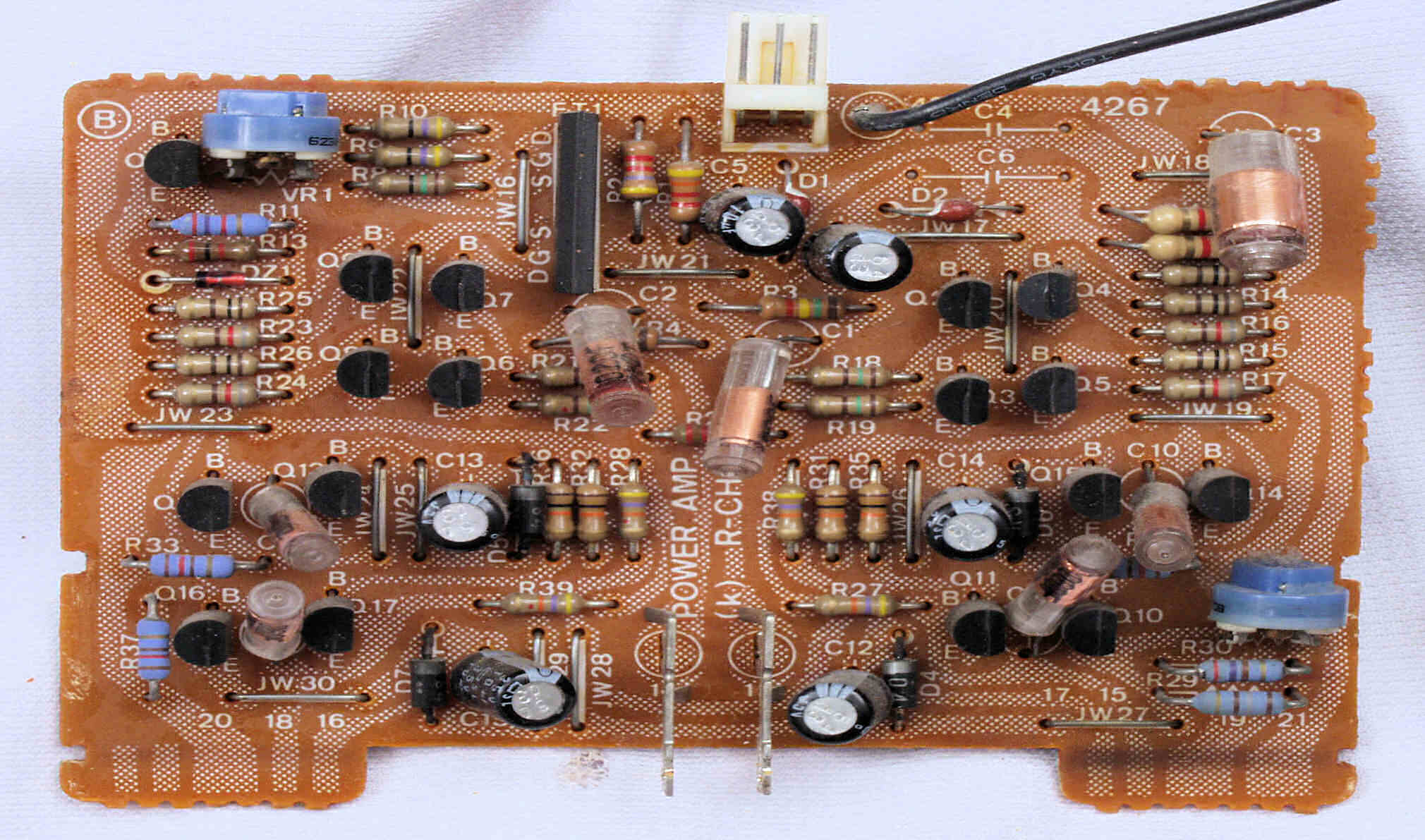

Ｂ６２．　９０７メイン・ドライブＡＭＰ回路基板。

Ｂ６３．　７０７メイン・ドライブＡＭＰ回路基板裏。

Ｂ６４．　９０７メイン・ドライブＡＭＰ回路基板裏。

Ｂ７１．　７０７メイン・ドライブＡＭＰ回路前段基板Ｒ側。

Ｂ７１２．　９０７メイン・ドライブＡＭＰ回路前段基板Ｒ側。

Ｂ７２．　７０７メイン・ドライブＡＭＰ回路前段基板裏Ｒ側。

Ｂ７２２．　９０７メイン・ドライブＡＭＰ回路前段基板裏Ｒ側。

Ｂ７３．　７０７メイン・ドライブＡＭＰ回路前段基板Ｌ側。

Ｂ７３２．　９０７メイン・ドライブＡＭＰ回路前段基板Ｌ側。

Ｂ７４．　７０７メイン・ドライブＡＭＰ回路前段基板裏Ｌ側。

Ｂ７４２．　９０７メイン・ドライブＡＭＰ回路前段基板裏Ｌ側。

Ｂ７５．　７０７メイン・プロテクト基板。

Ｂ７５１．　７０７メイン・プロテクト基裏板。

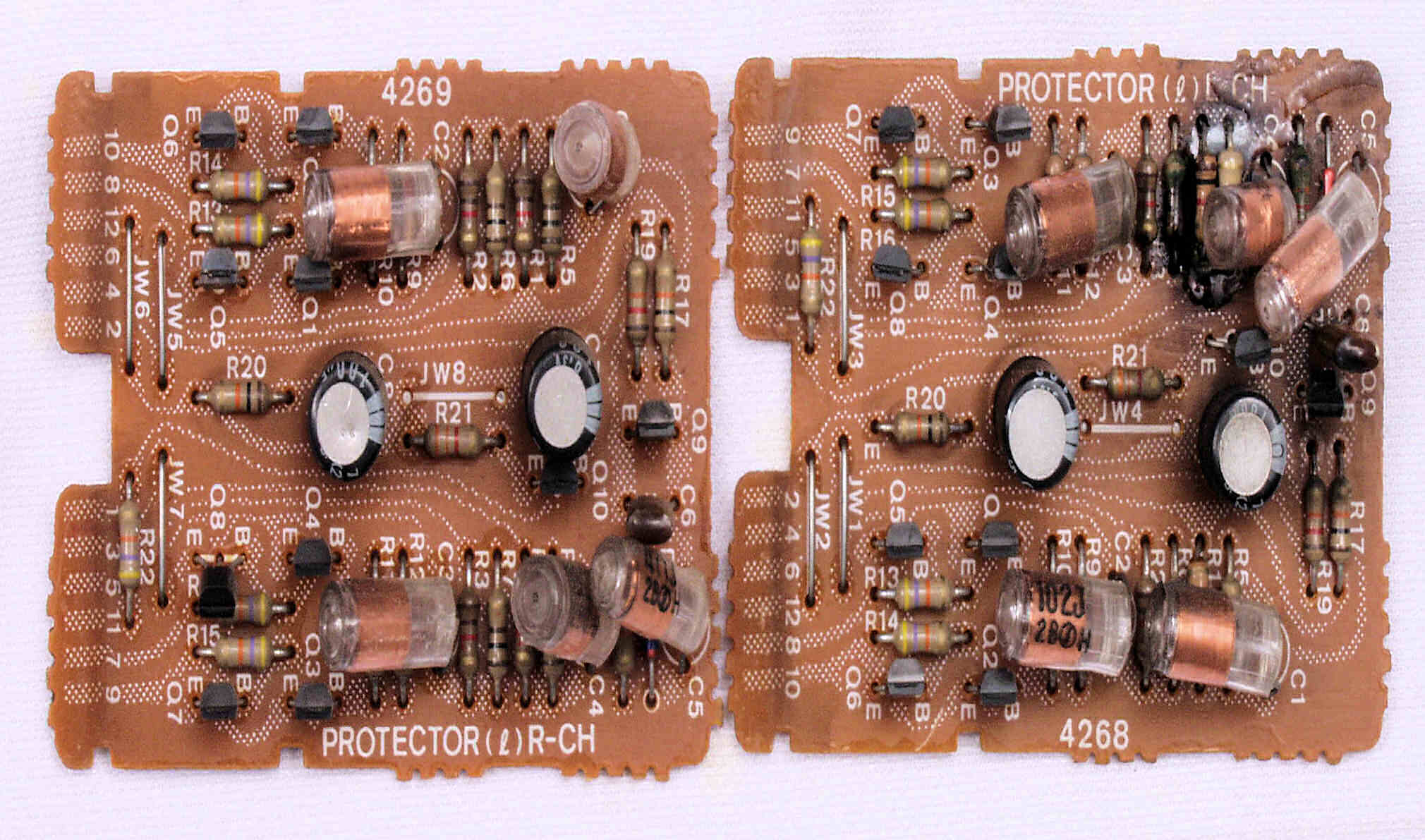

Ｂ７６．　９０７メイン・プロテクト基板Ｒ側。

Ｂ７６１．　９０７メイン・プロテクト基裏板。

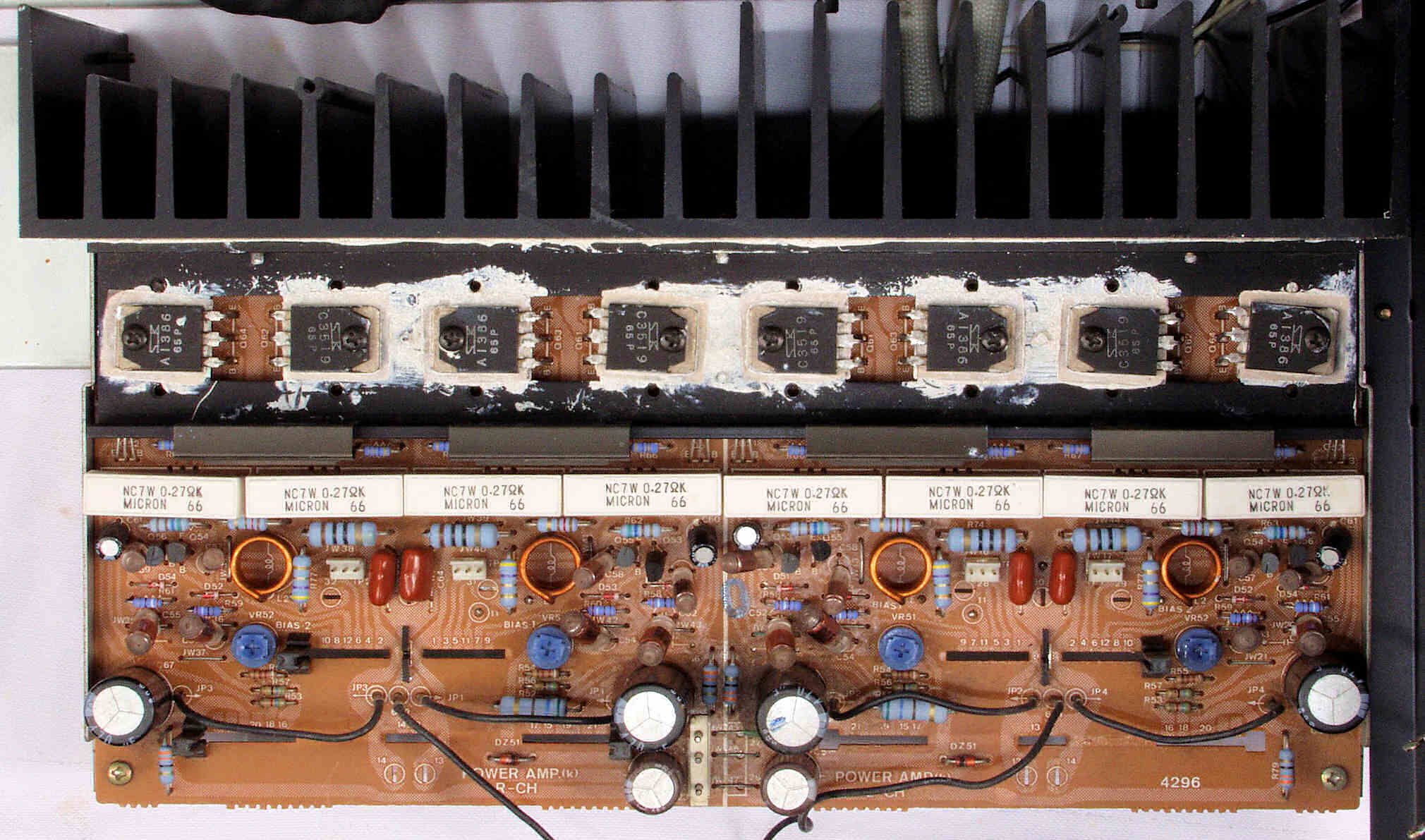

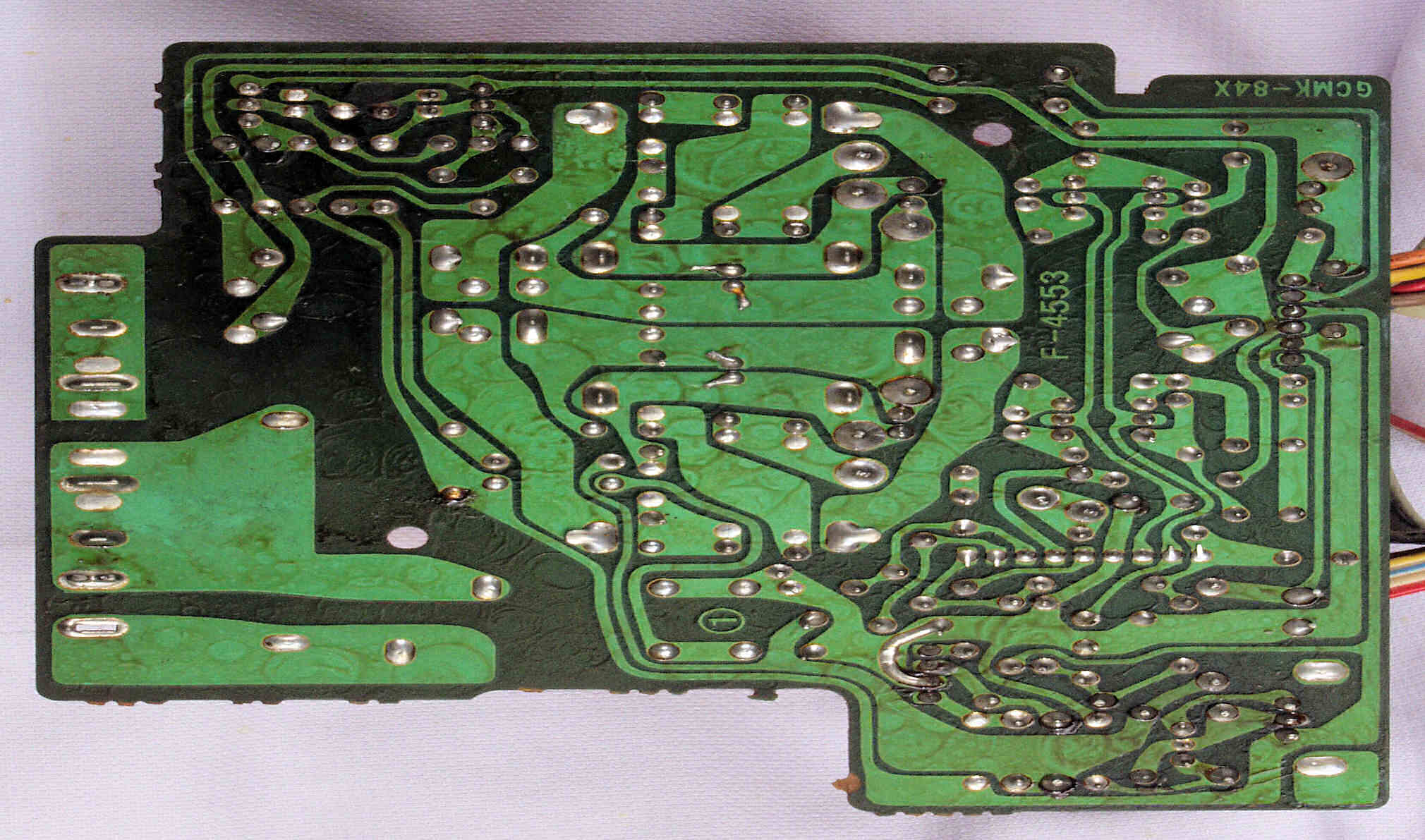

Ｂ８１．　７０７メインＡＭＰ電源回路基板裏。

Ｂ８２．　９０７メインＡＭＰ電源回路基板裏。電解コンデンサーが交換されている。

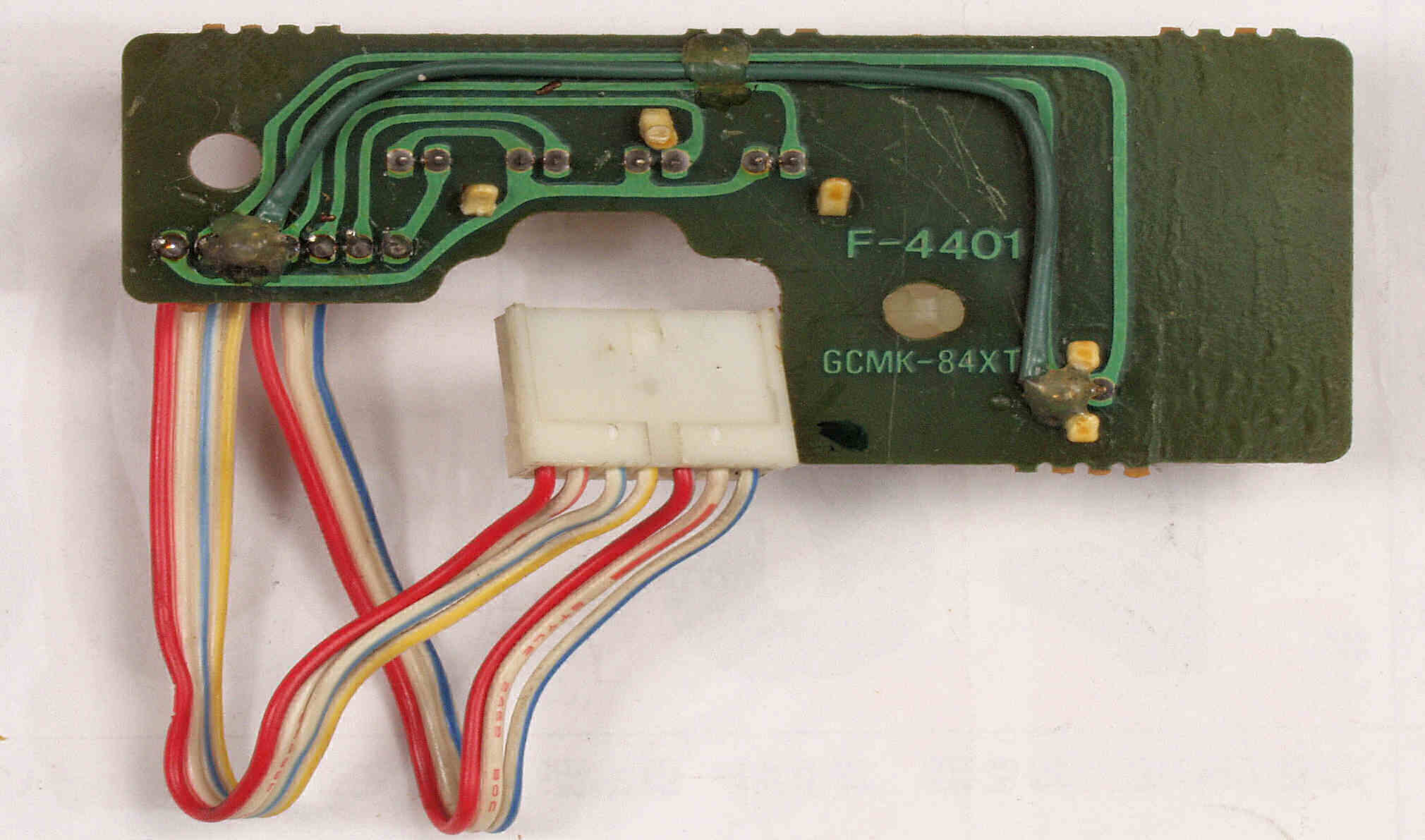

Ｂ９１．　７０７ＳＰ接続リレー基板基板。

Ｂ９２．　９０７ＳＰ接続リレー基板基板。

Ｂ９３．　７０７ＳＰ接続リレー基板基板裏。

Ｂ９４．　９０７ＳＰ接続リレー基板基板裏。

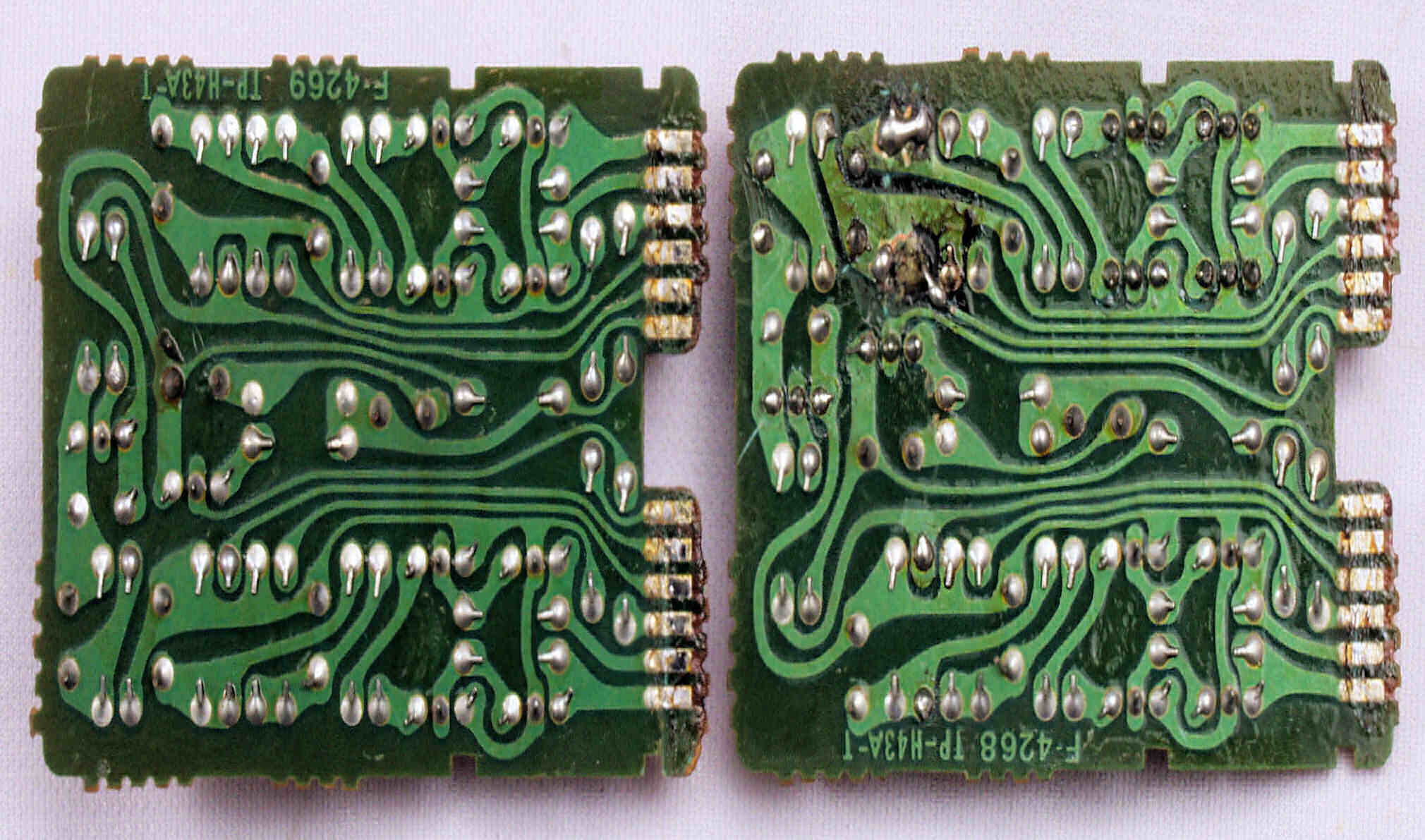

Ｂ９４２．　９０７ＳＰ接続リレー基板基板裏、接続リレーの端子は曲げてある。

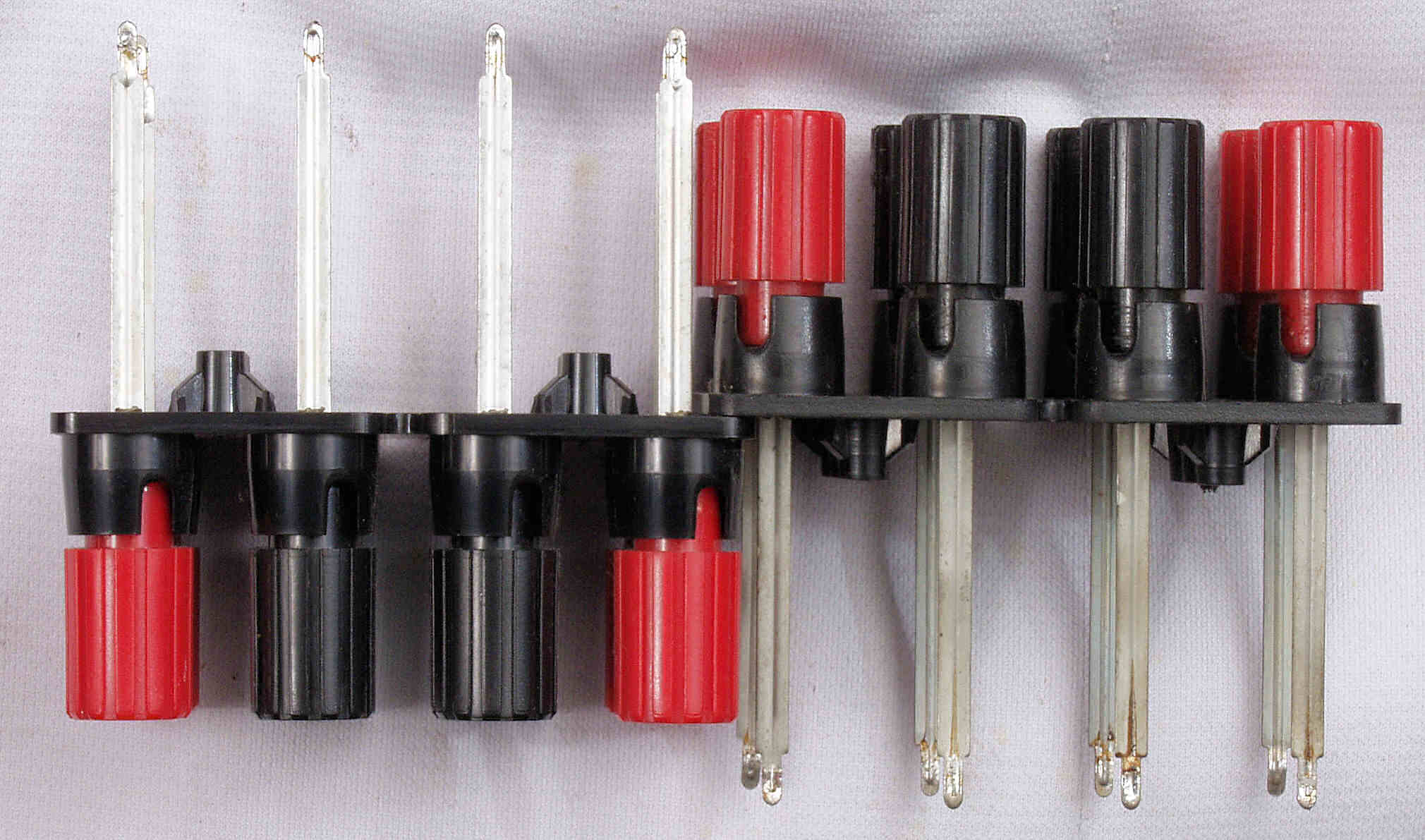

Ｂ９５．　ＳＰ接続端子比較、　左＝７０７用、　右＝９０７用。

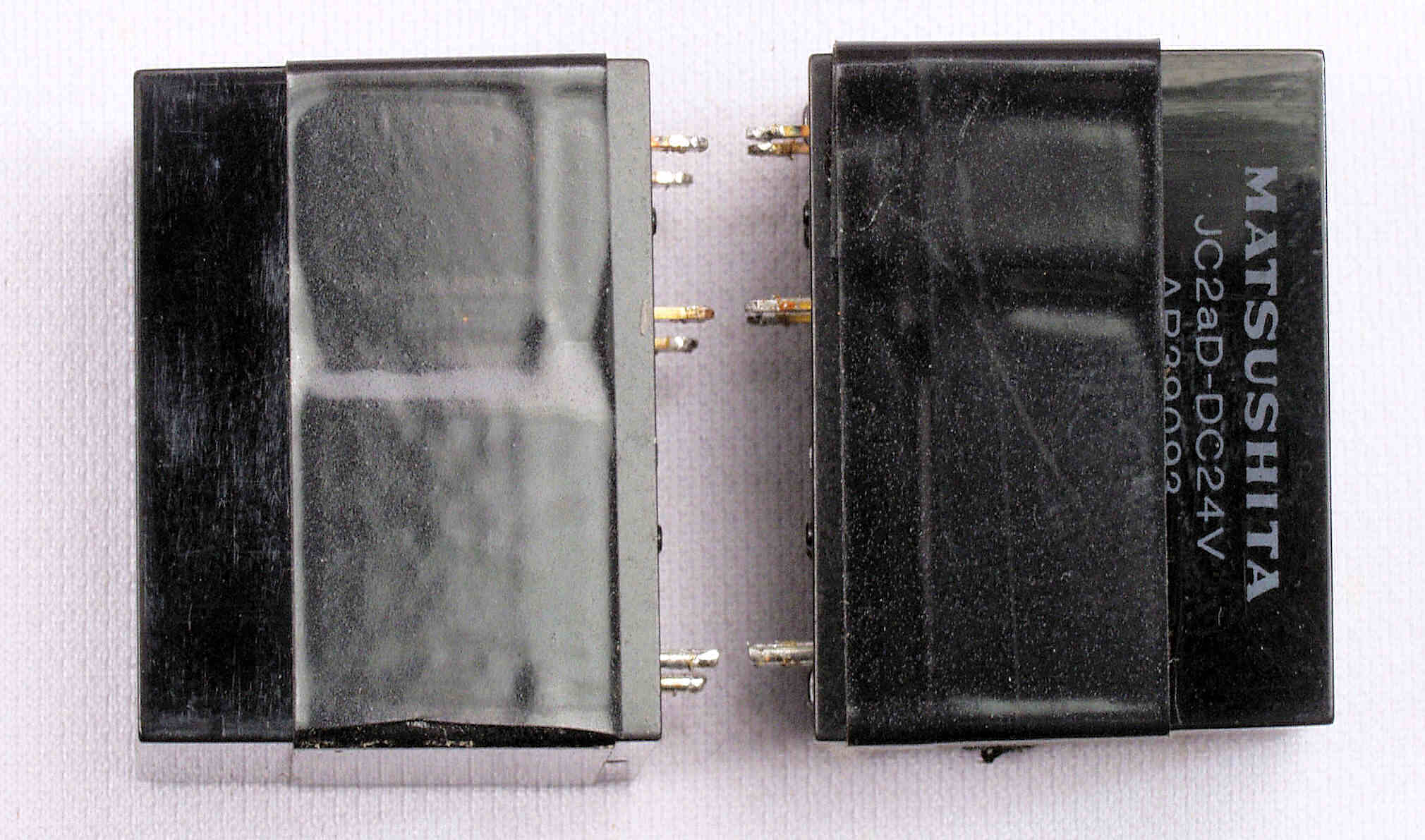

Ｂ９６．　７０７ＳＰ接続リレー、　端子の腐食を防ぐ為、ビニールテープで密閉してある。

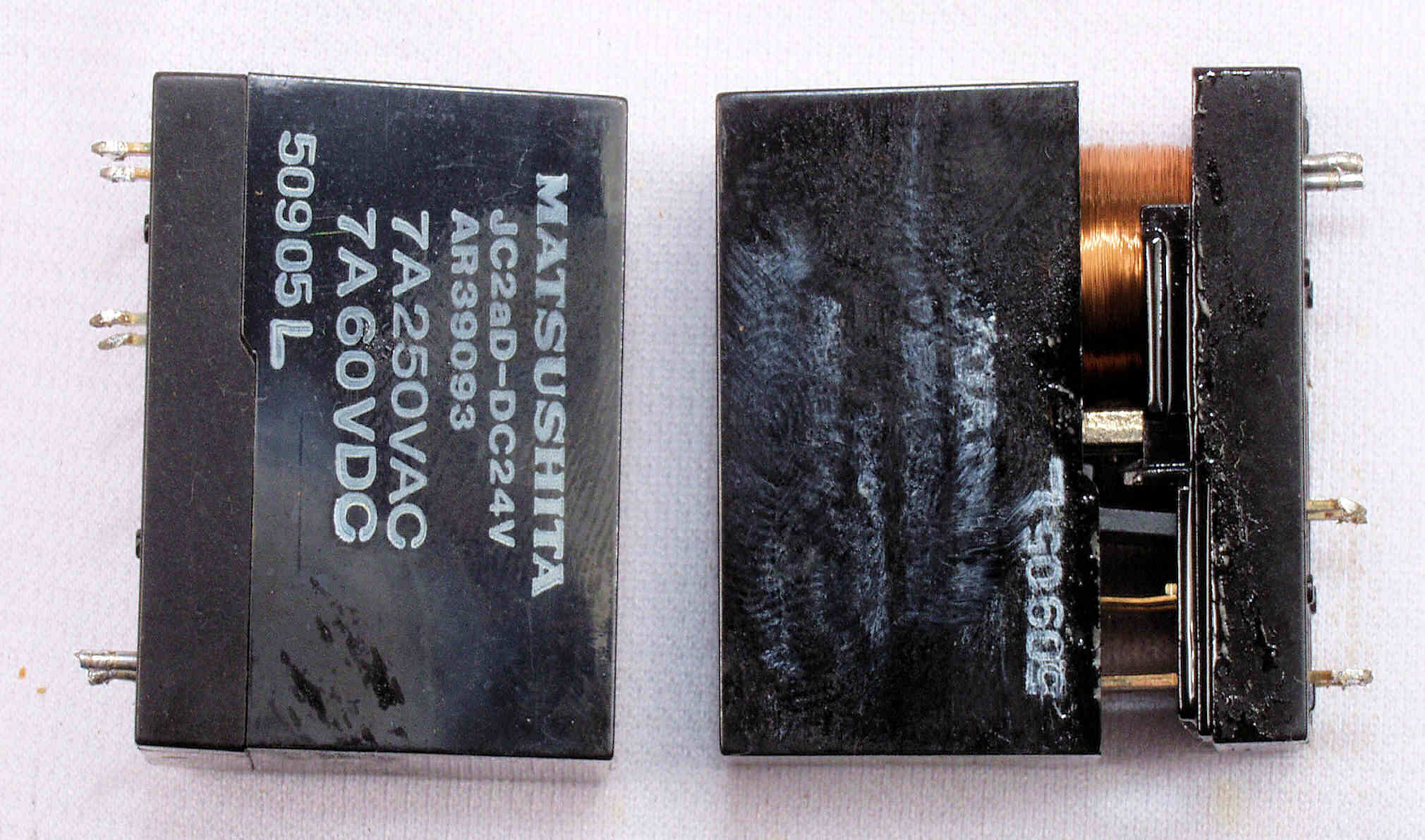

Ｂ９７．　７０７ＳＰ接続リレー、　強力な接点復活剤の多量使用で、品番の文字が消えている。

Ｂ９８．　７０７ＳＰ接続切り替えＳＷ。

Ｂ９９．　９０７ＳＰ接続切り替えＳＷ。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ（ＸＤＥＣＡＤＥ）　の仕様（マニアル・カタログより）

型式 インテグレーテッドDCアンプ　AU-D907X パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式 実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz) 160W+160W(8Ω、10Hz〜20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz) 全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時) 0.005%(6Ω、10Hz〜20kHz、1/2実効出力時) 混変調歪率(60Hz=7kHz＝4=1) 0.003%(8Ω、実効出力時) 出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω) 周波数特性(1W) DC〜300kHz +0 -3dB エンベロープ歪 測定限界以下 TIM歪(Sawtooth法) 測定限界以下 スルーレイト ±300V/μsec(6Ω) ライズタイム 0.5μsec イコライザーアンプ部(Hi-Precisionイコライザー) 入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ Phono最大許容入力(1kHz、THD 0.01%) MM=300mV High MC=300mV MC High=35mV(トランス方式) 出力レベル/インピーダンス Tape rec=150mV/600Ω RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB SN比(Aネットワーク、ショートサーキット) Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB トーンコントロール Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz) トーンセレクター Bass=100Hz、200Hz Treble=4kHz、8kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB 総合 定格消費電力(電気用品取締法) 370W 外形寸法 幅466x高さ161x奥行431mm 重量 20.5kg 価格 189,000(1984年発売)
