Ｓａｎｓｕｉ　ＡＵ−９５００．　１１台目　修理記録

平成１６年６月２９日持込　　　７月１１日完了

Ａ．　修理前の状況 お父さんの形見の品。 お父さんが亡くなって以来、約27年間1度も音を出したことが無い。 Ｔ．　修理前の対策 Ｂ．　原因 各部劣化。 初段ＦＥＴ（電界効果トランジスター）／ＴＲ（トランジスター）劣化。 Ｃ．　修理状況 調整用半固定ＶＲ交換。 終段初段ＴＲ（トランジスター）交換。 ＥＱ−AMP−ＴＲ（トランジスター）交換。 コントロ−ルAMP初段ＦＥＴ（電界効果トランジスター）／ＴＲ（トランジスター）交換。 配線手直し、補強。 各部、半田補正。 コンデンサー交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個。 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　 　　　４個。 ＥＱ−AMP−TR　　　　　　　　　　　　　　　　　　　　 　　　　　４個 。 コントロールAMP−ＴＲ（トランジスター）　　　　　　　 　　　１４個。 コントロールAMP−ＦＥＴ（電界効果トランジスター）　　　　　２個。 オ−デオ用ミューズ電解コンデンサー　　　　　　　　　　　４９個。 メタライズドフイルムコンデンサー　　　　　　　　　　　　　　８個。 電源増量電解コンデンサー　　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　７０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　ガンバル息子へ励みの意味で特別価格。 Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

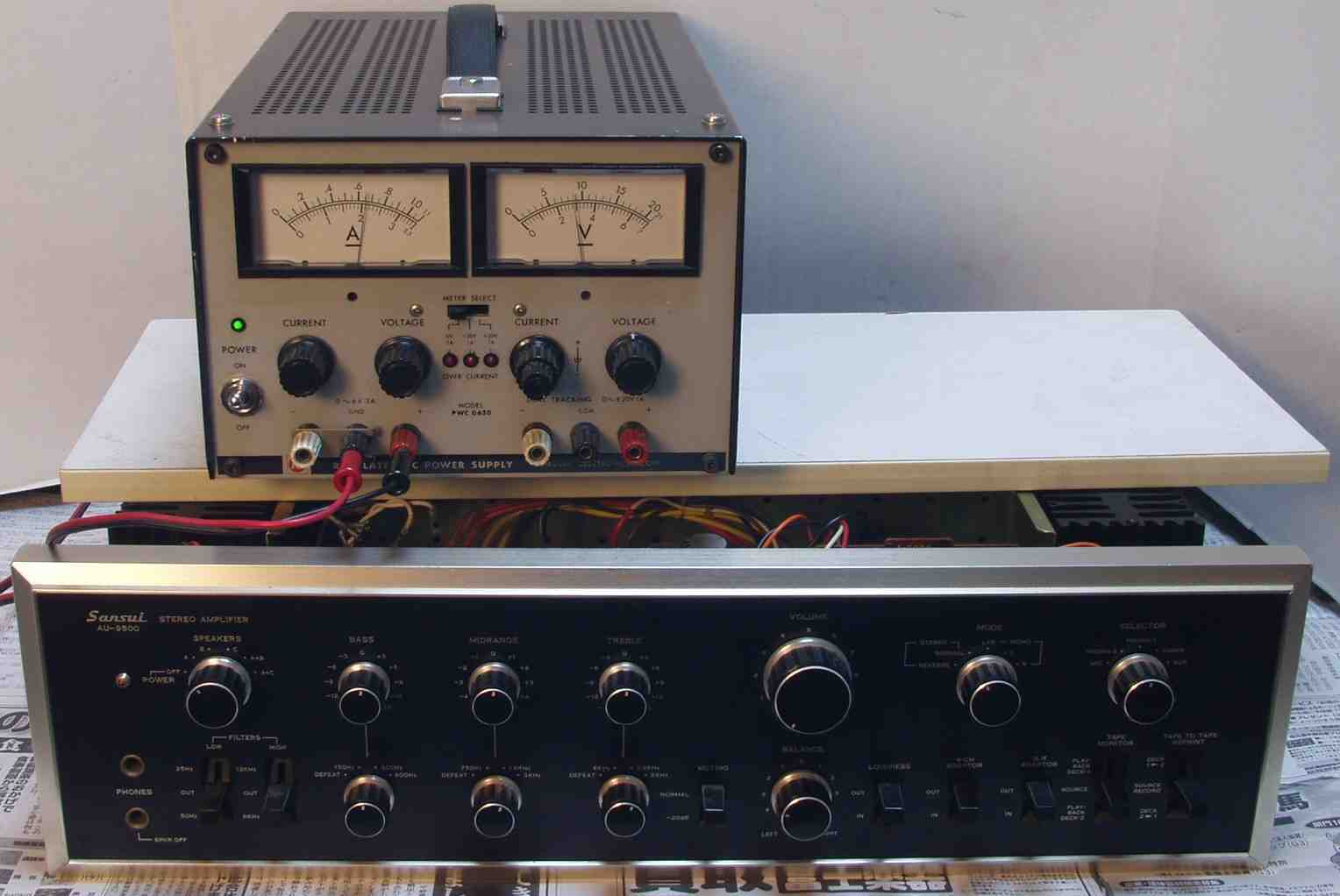

Ｔ．　修理前の対策　この様に休眠時間が長い機器は、いきなり通電しないこと。 　　　　　　　　　　　　　下記の様にＤＣ電圧で十分（１０時間くらい）にトランス内の水分を除去する

Ａ．　交換に使用するオーディオ用ミューズ電解コンデンサー

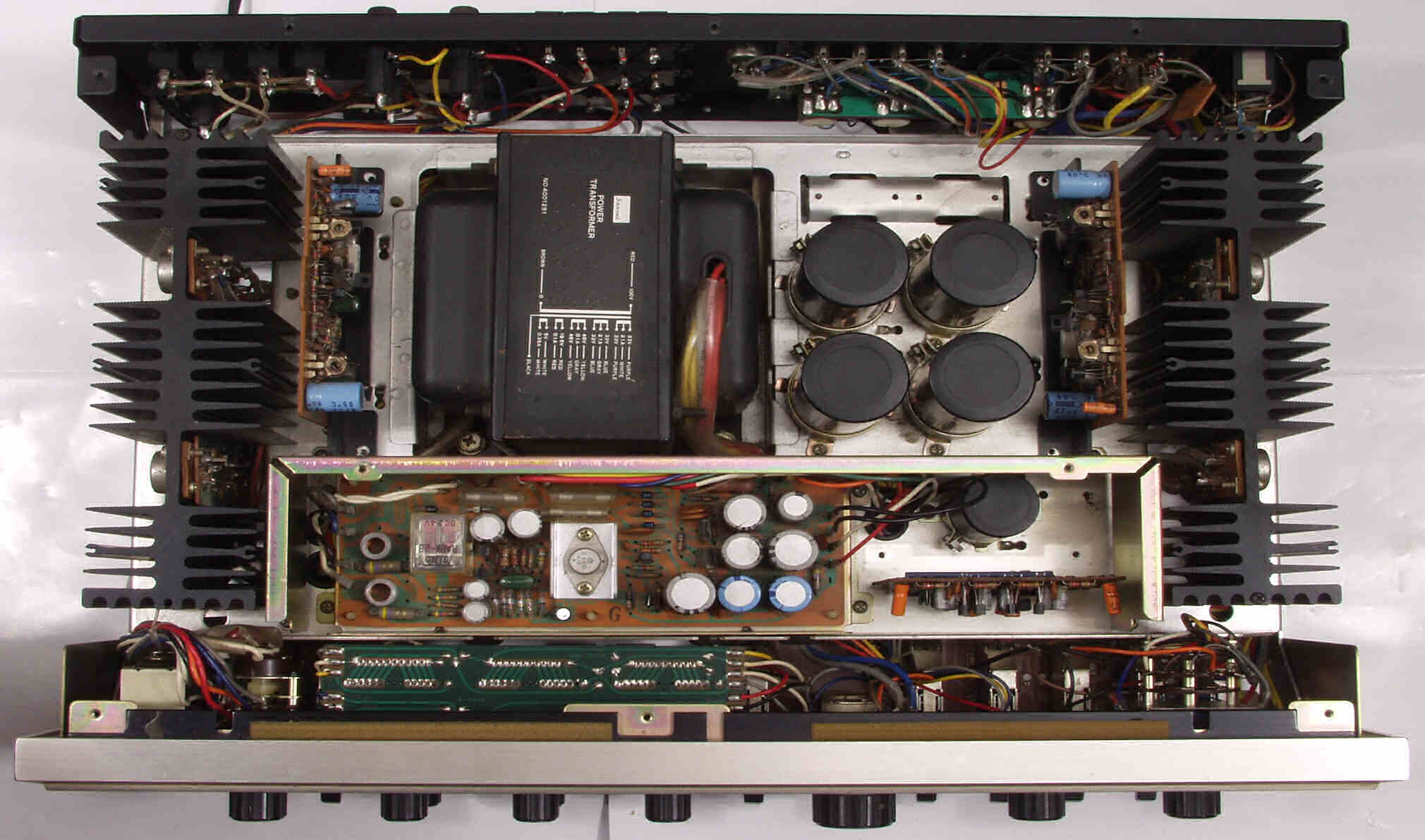

Ａ１Ａ．　点検中　清掃後、上から見る

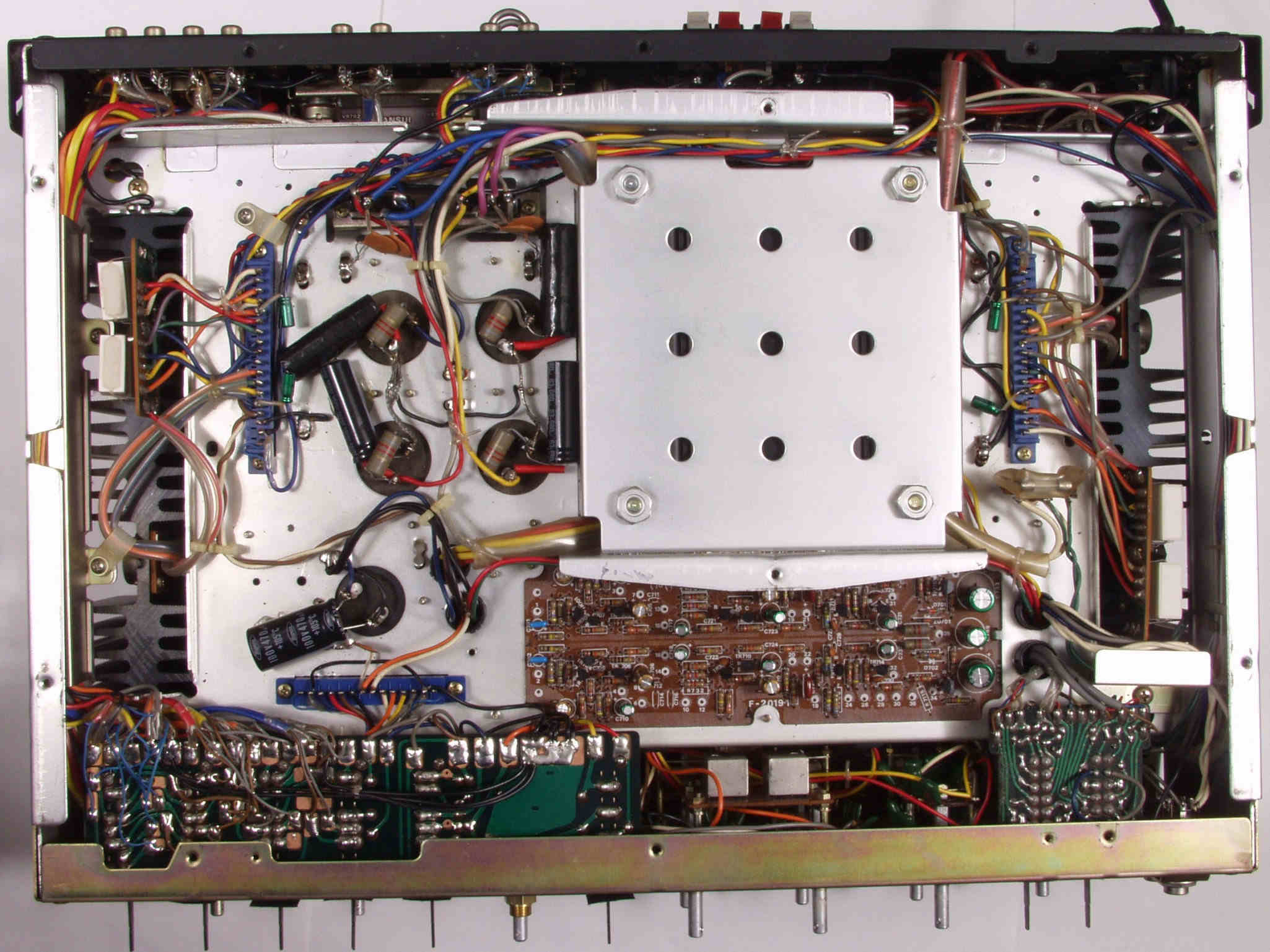

Ａ１Ｂ．　点検中　下から見る

Ｂ１．　修理前点検測定 Ｂ１１．　出力／歪み率測定・調整　　出力＝２４Ｖ＝７２Ｗ　歪み率２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

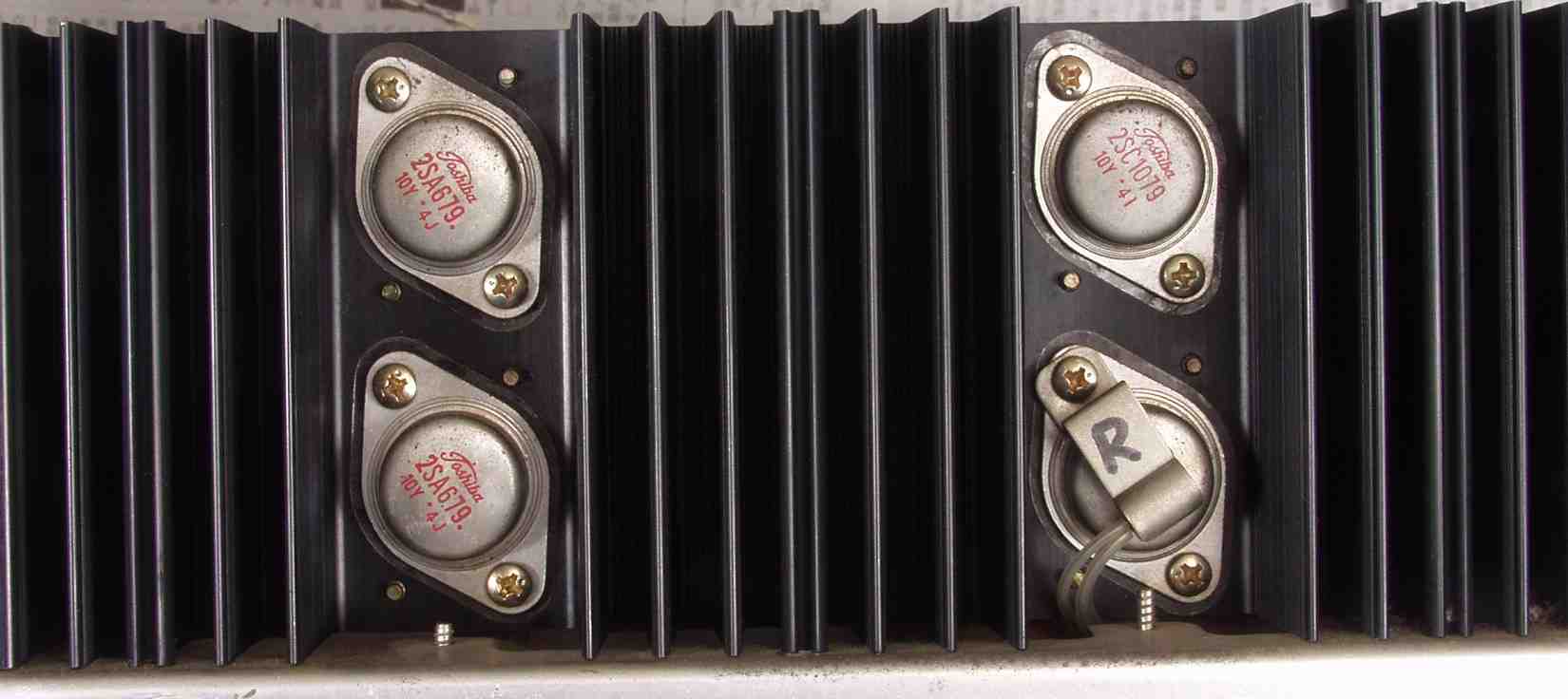

Ｃ．　修理状況 Ｃ１A．　修理前　Ｒ側　終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

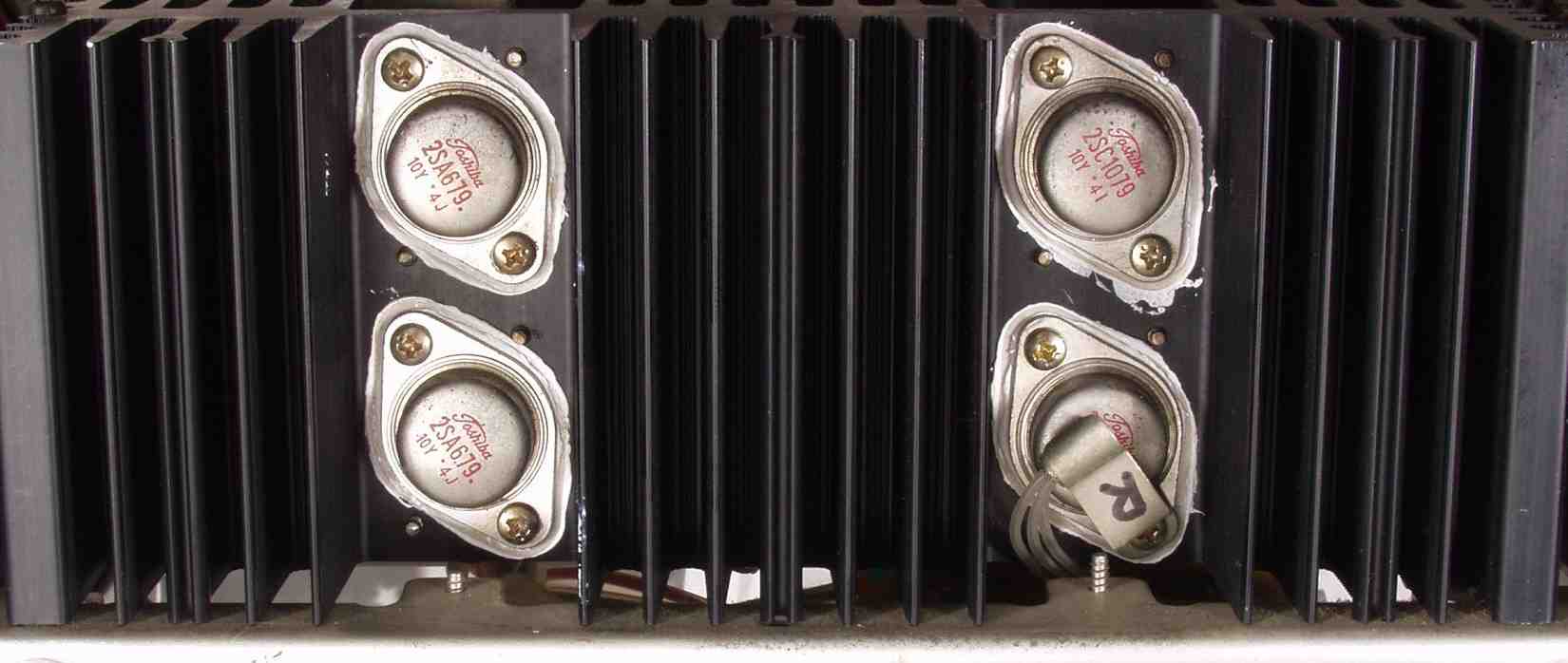

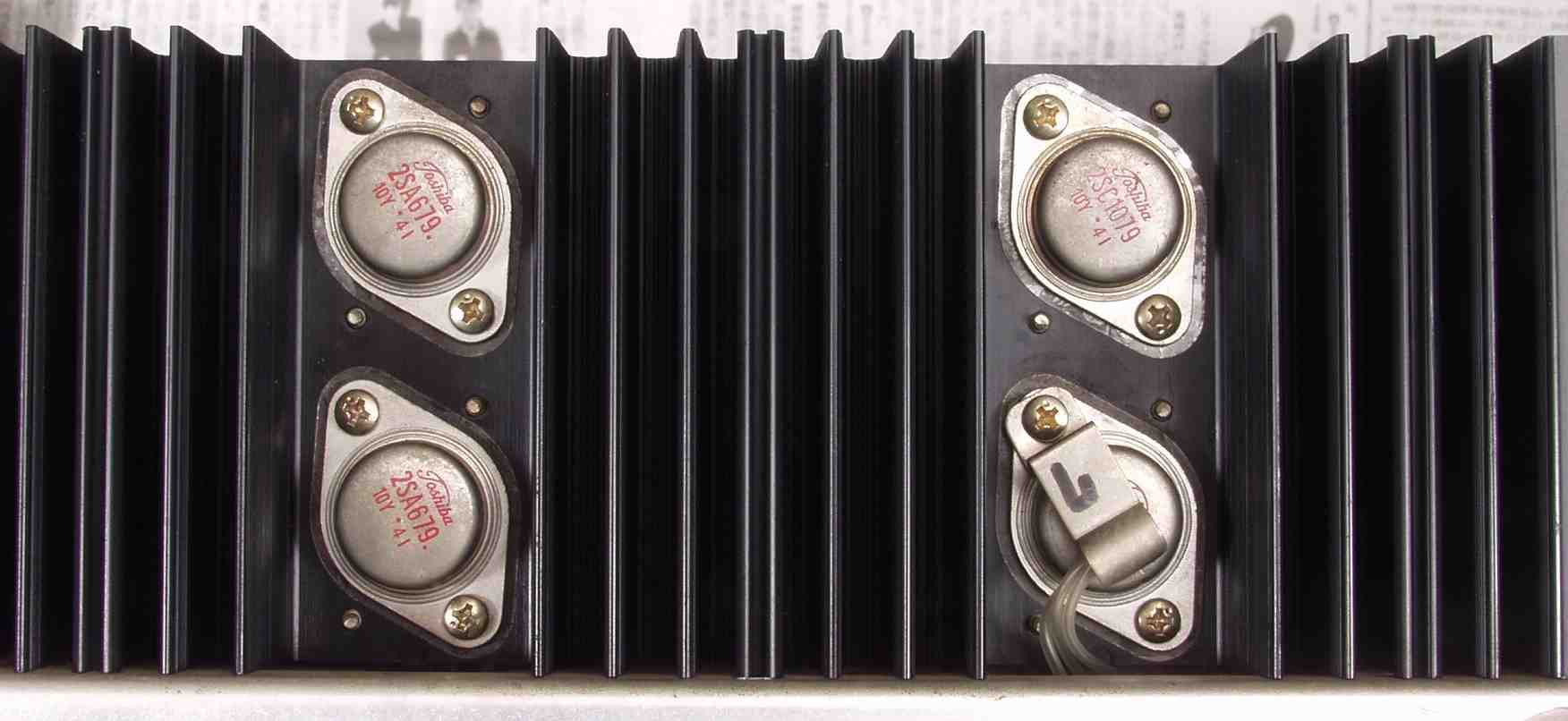

Ｃ１B．　修理後　Ｒ側　終段トランジスター

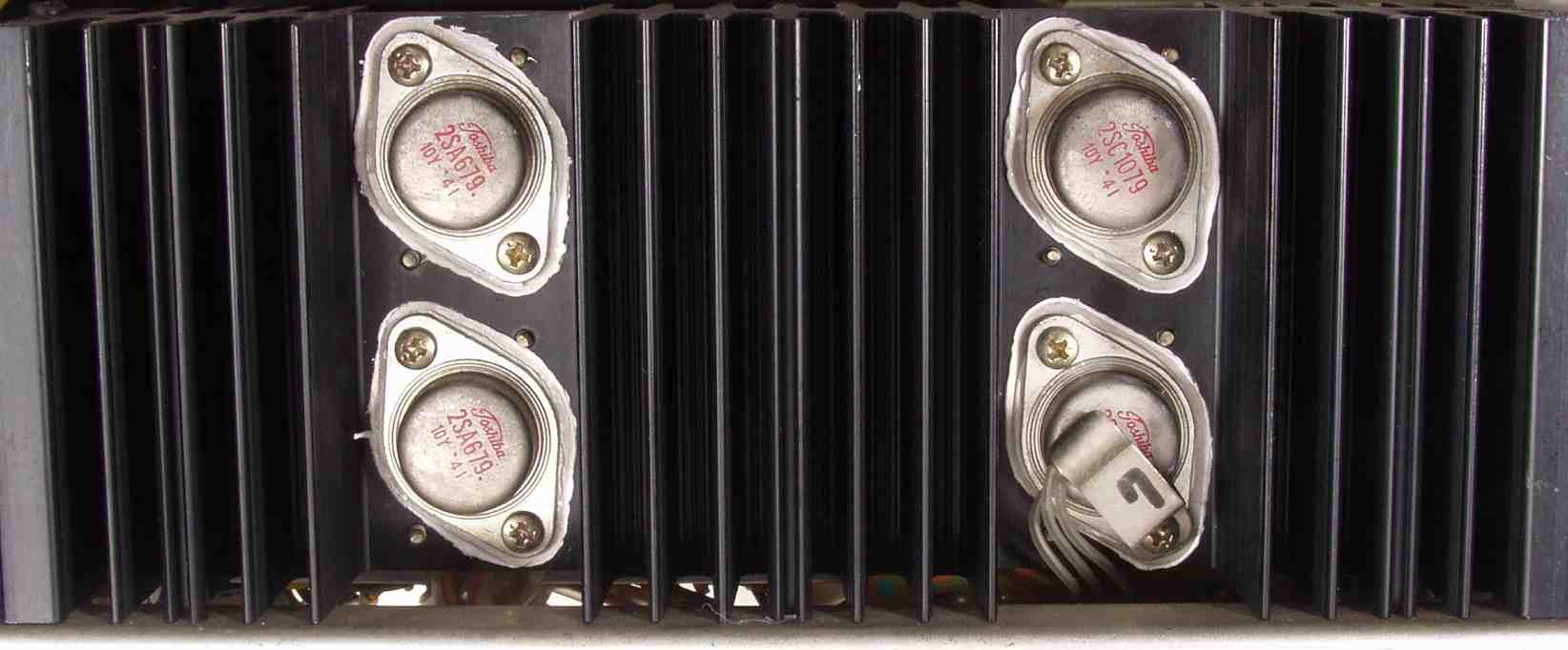

Ｃ１C．　修理前　Ｌ側　終段終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

Ｃ１D．　修理後　Ｌ側　終段終段トランジスター

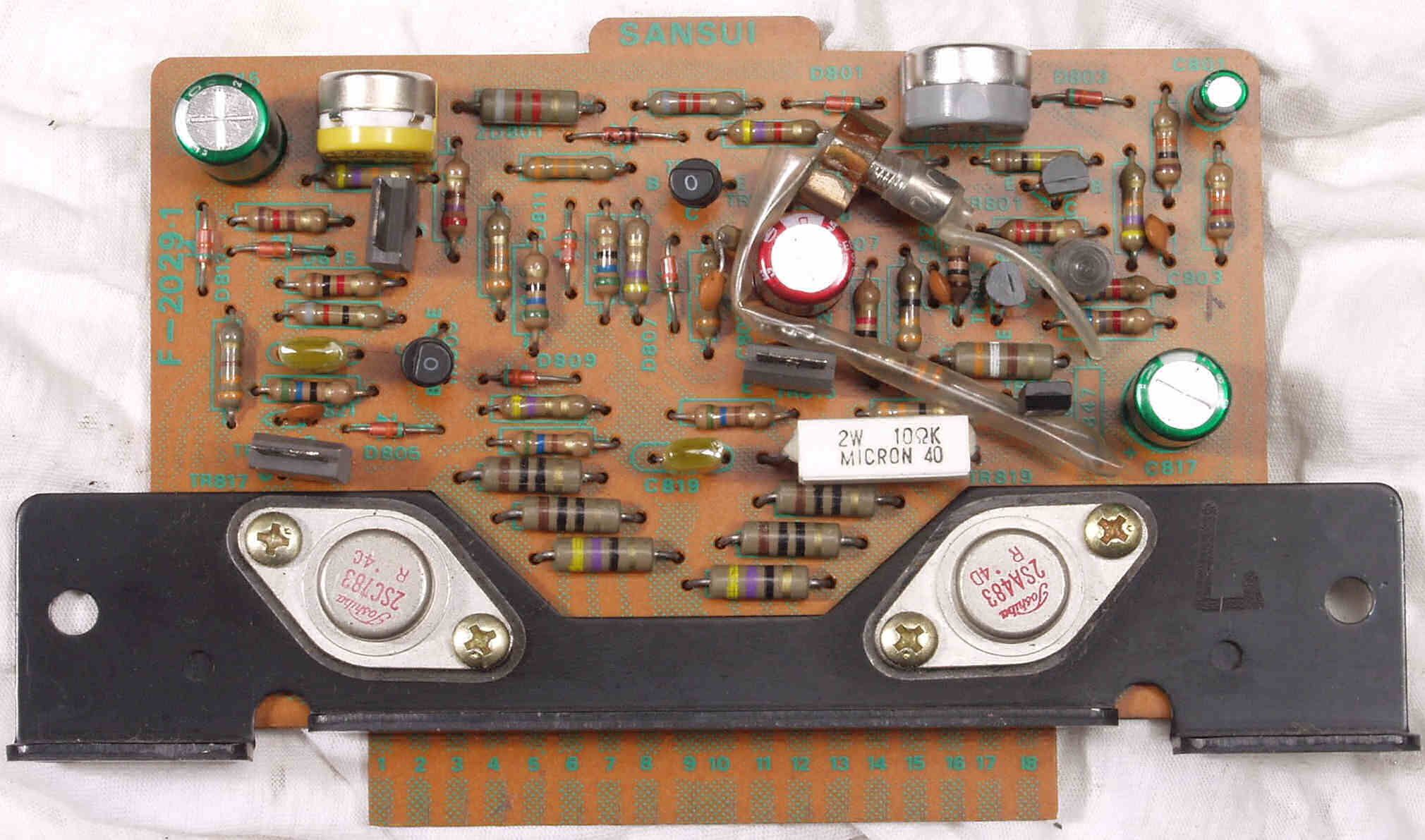

Ｃ２A．　修理前　Ｒ側終段基板

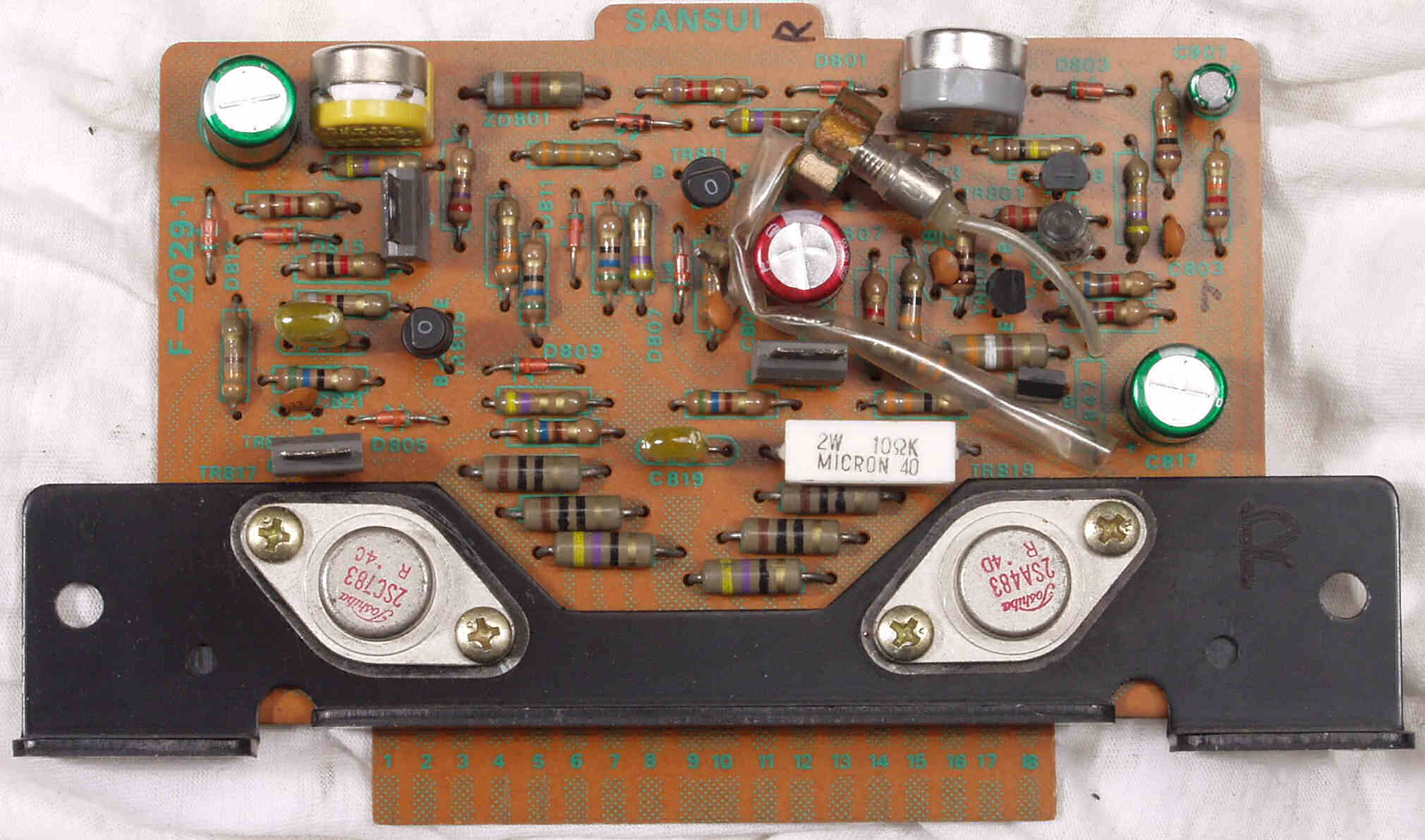

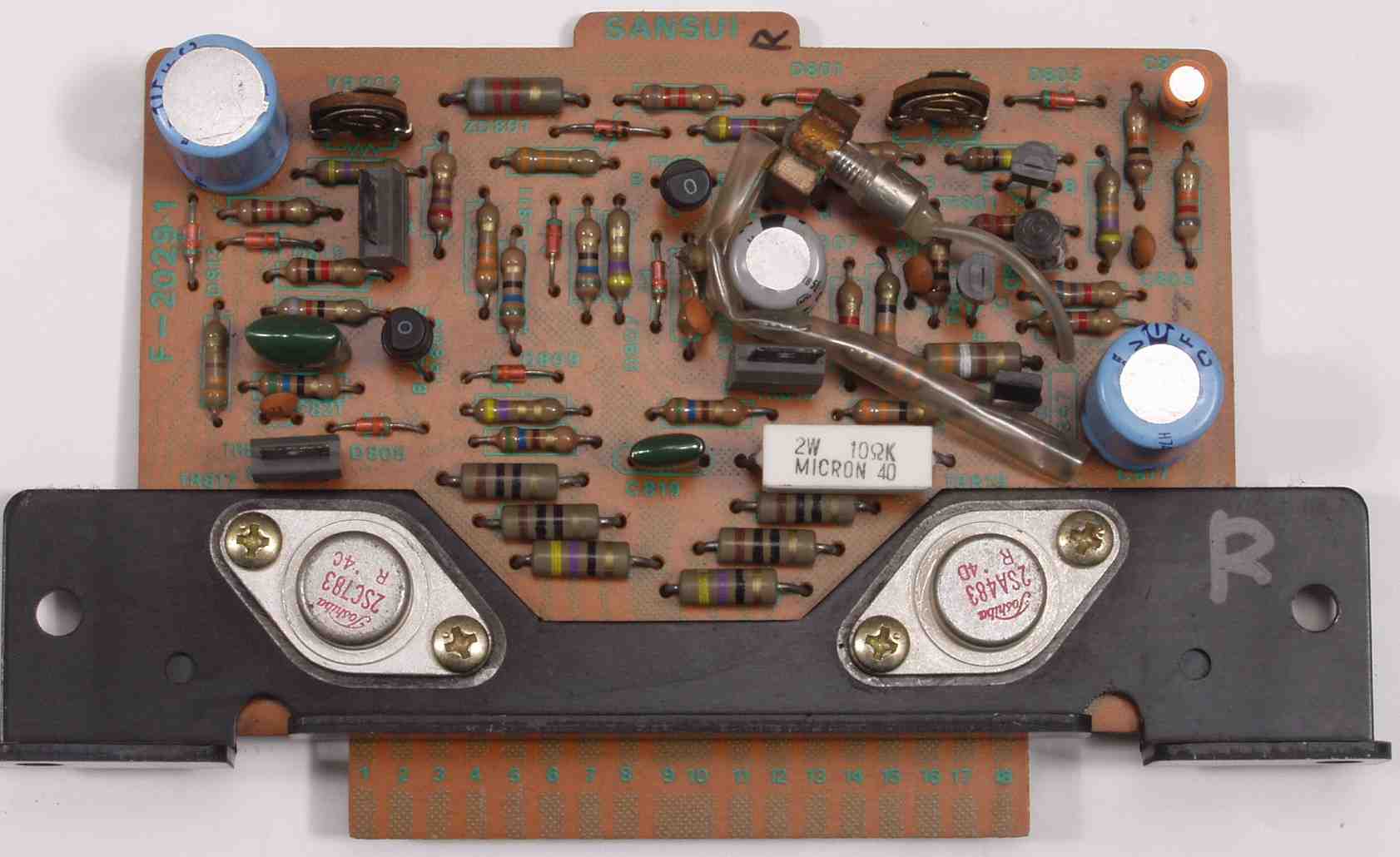

C２B．　修理後　Ｒ側終段基板　ＴＲ（トランジスター）２個　半固定ＶＲ２個　電解コンデンサー４個　フイルムコンデンサー２個交換

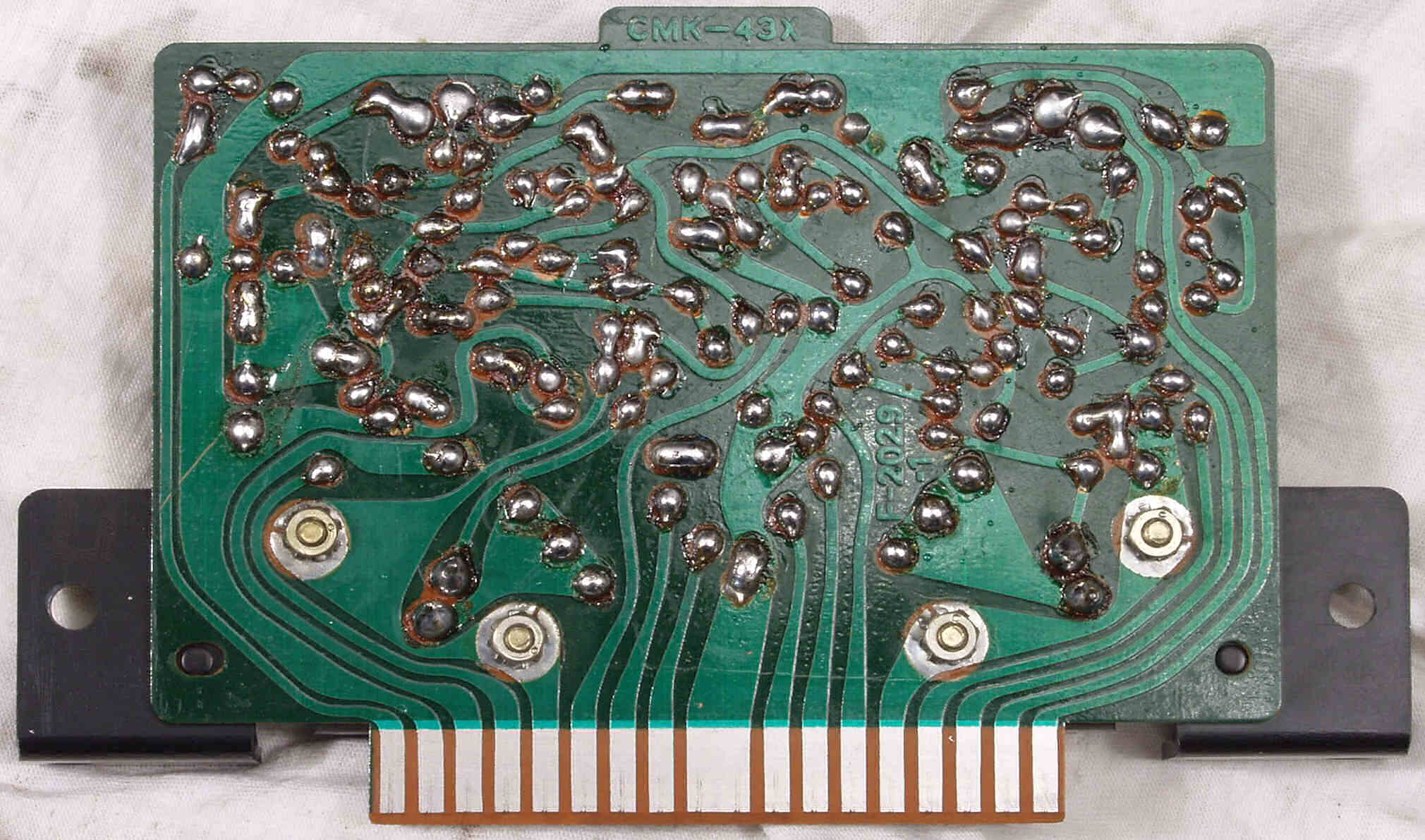

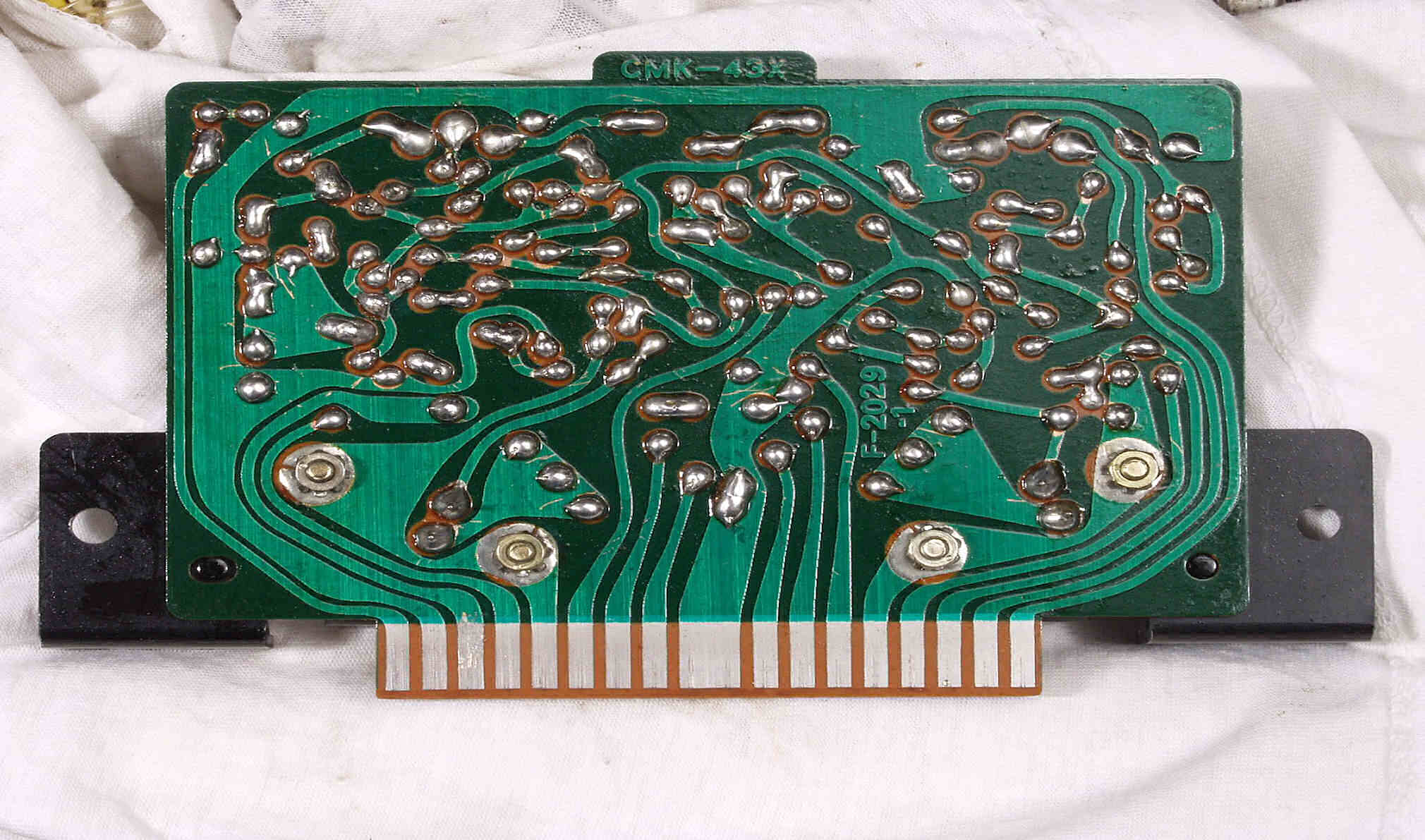

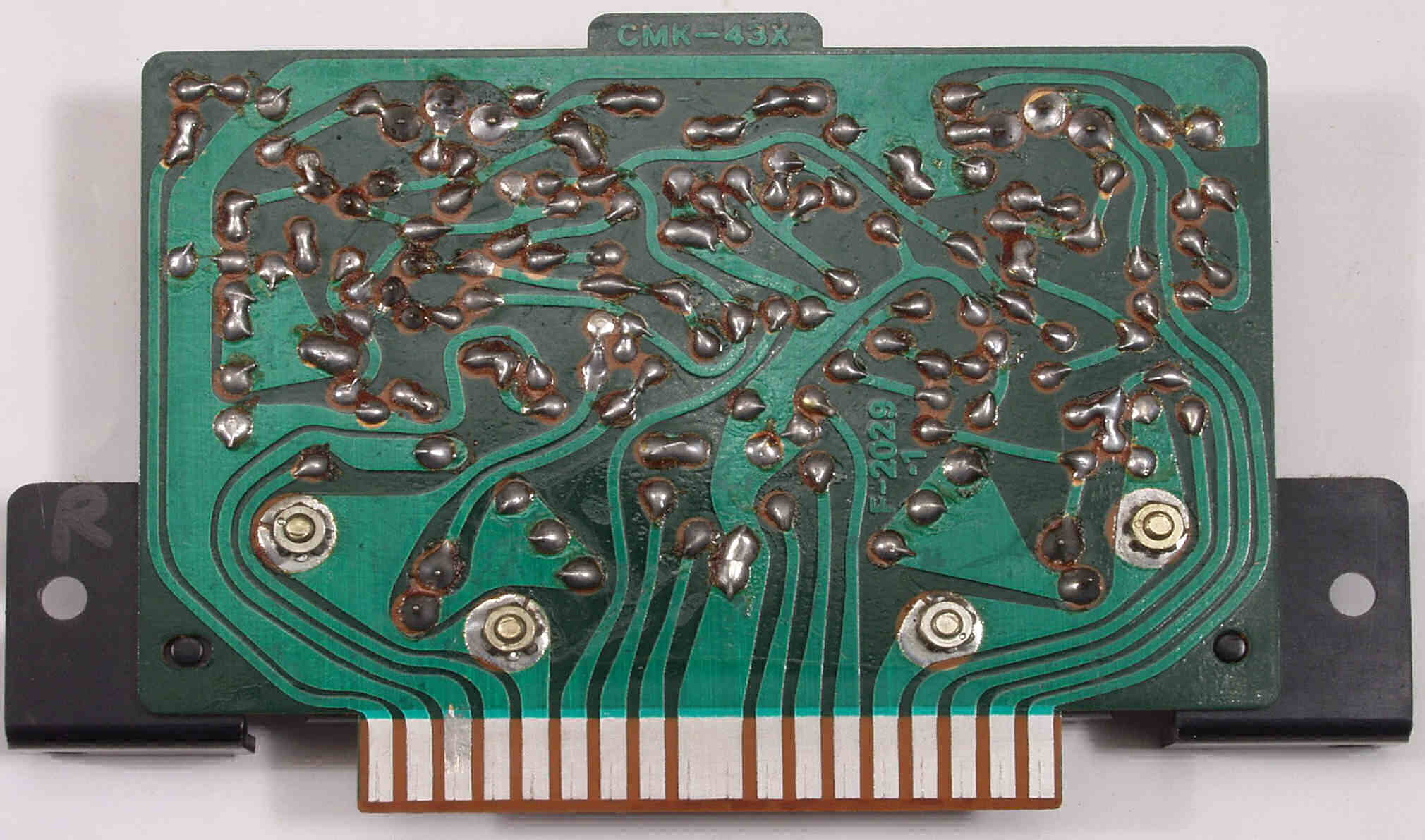

C２C．　修理前　Ｒ側終段基板裏

Ｃ２D．　修理後（半田補正）　Ｒ側終段基板裏　全ての半田をやり直す

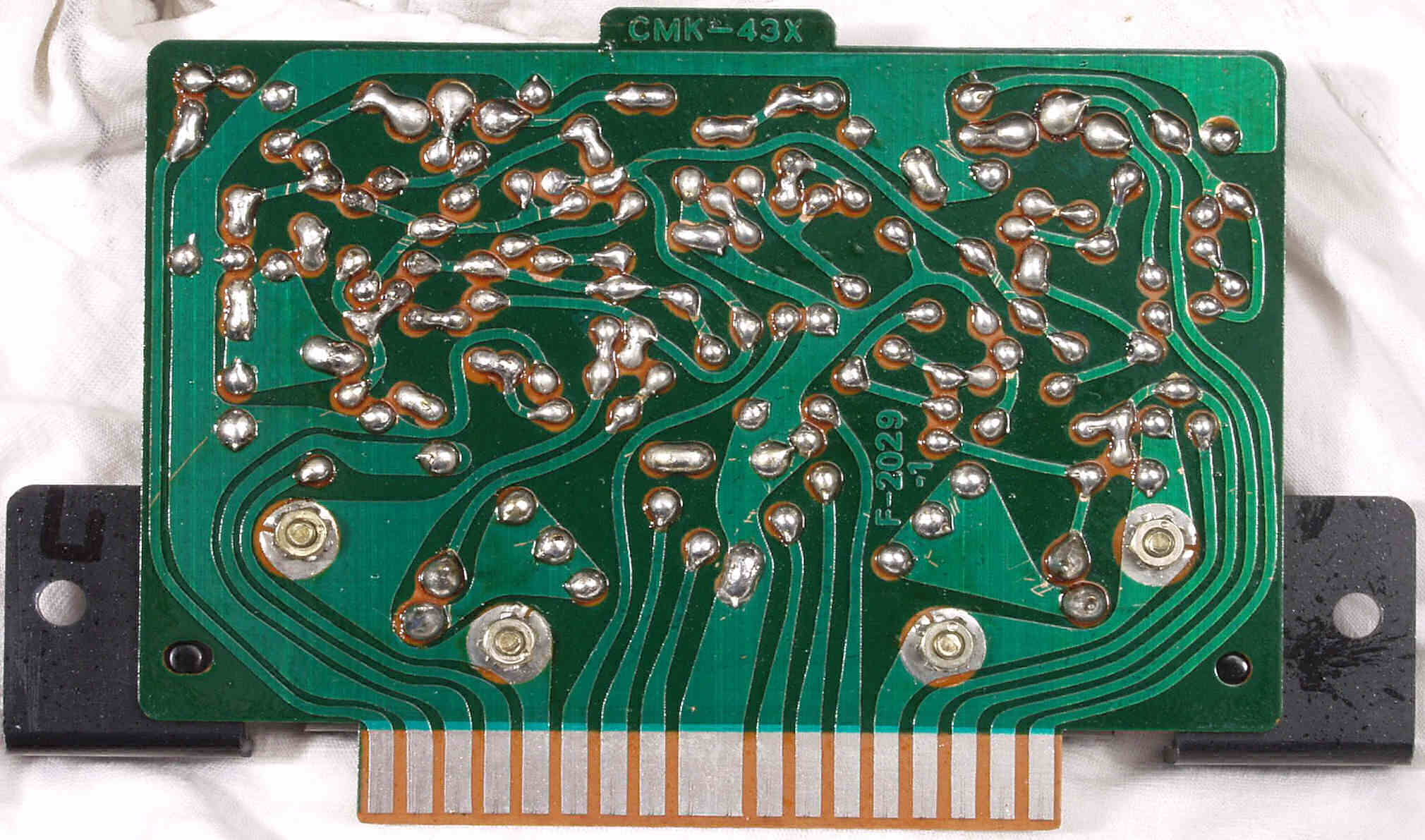

Ｃ２Ｅ．　完成　Ｒ側終段基板裏　不要なフラックスを取り洗浄後

Ｃ３A．　修理前　Ｌ側終段基板

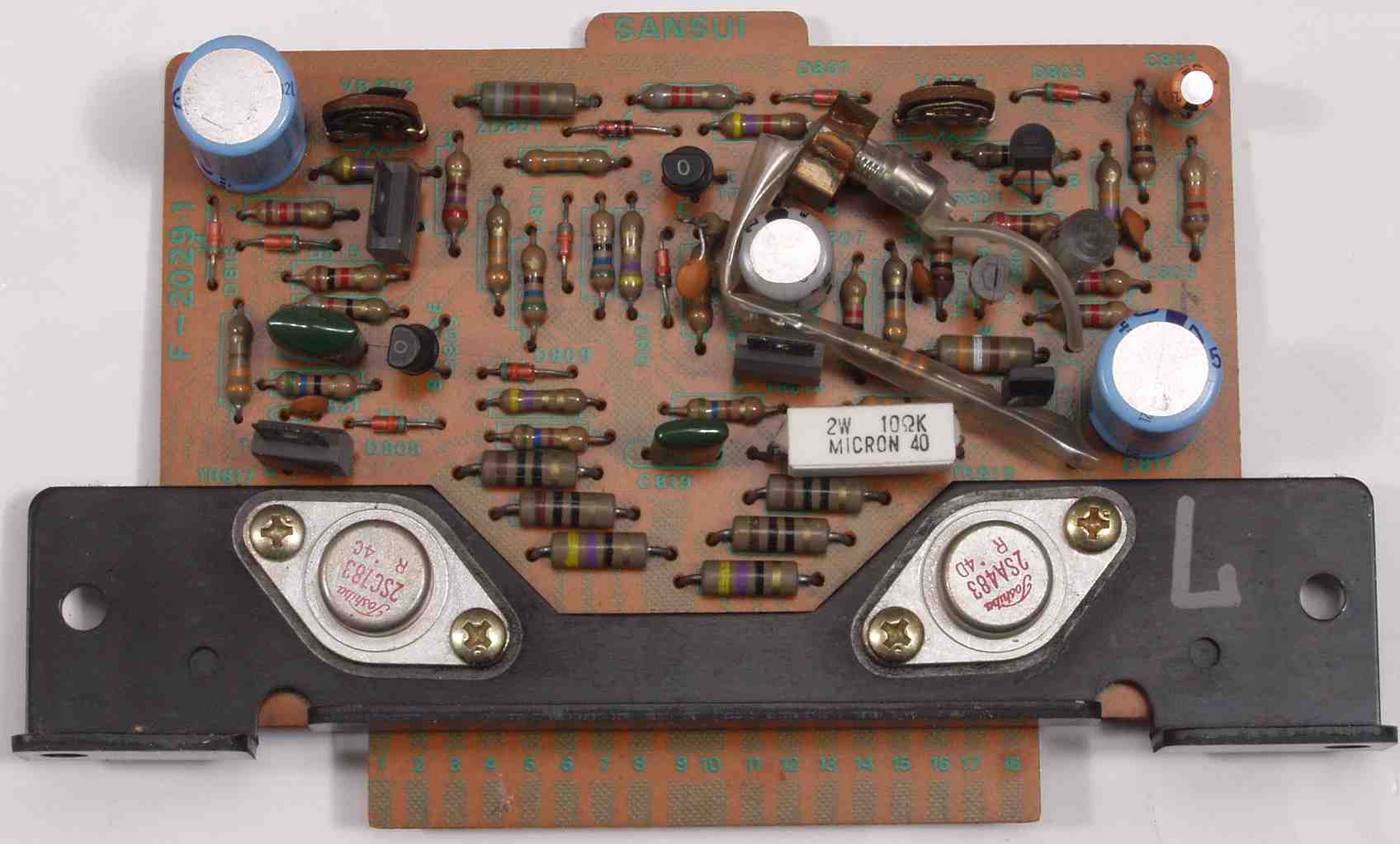

Ｃ３Ｂ．　修理後　Ｌ側終段基板　ＴＲ（トランジスター）２個　半固定ＶＲ２個　電解コンデンサ−４個　フイルムコンデンサ−２個交換

Ｃ３Ｃ．　修理前　Ｌ側終段基板裏

Ｃ３D．　修理後（半田補正）　Ｌ段基板裏　全ての半田をやり直す

Ｃ３Ｅ．　完成　Ｌ側終段基板裏　不要なフラックスを取り洗浄後

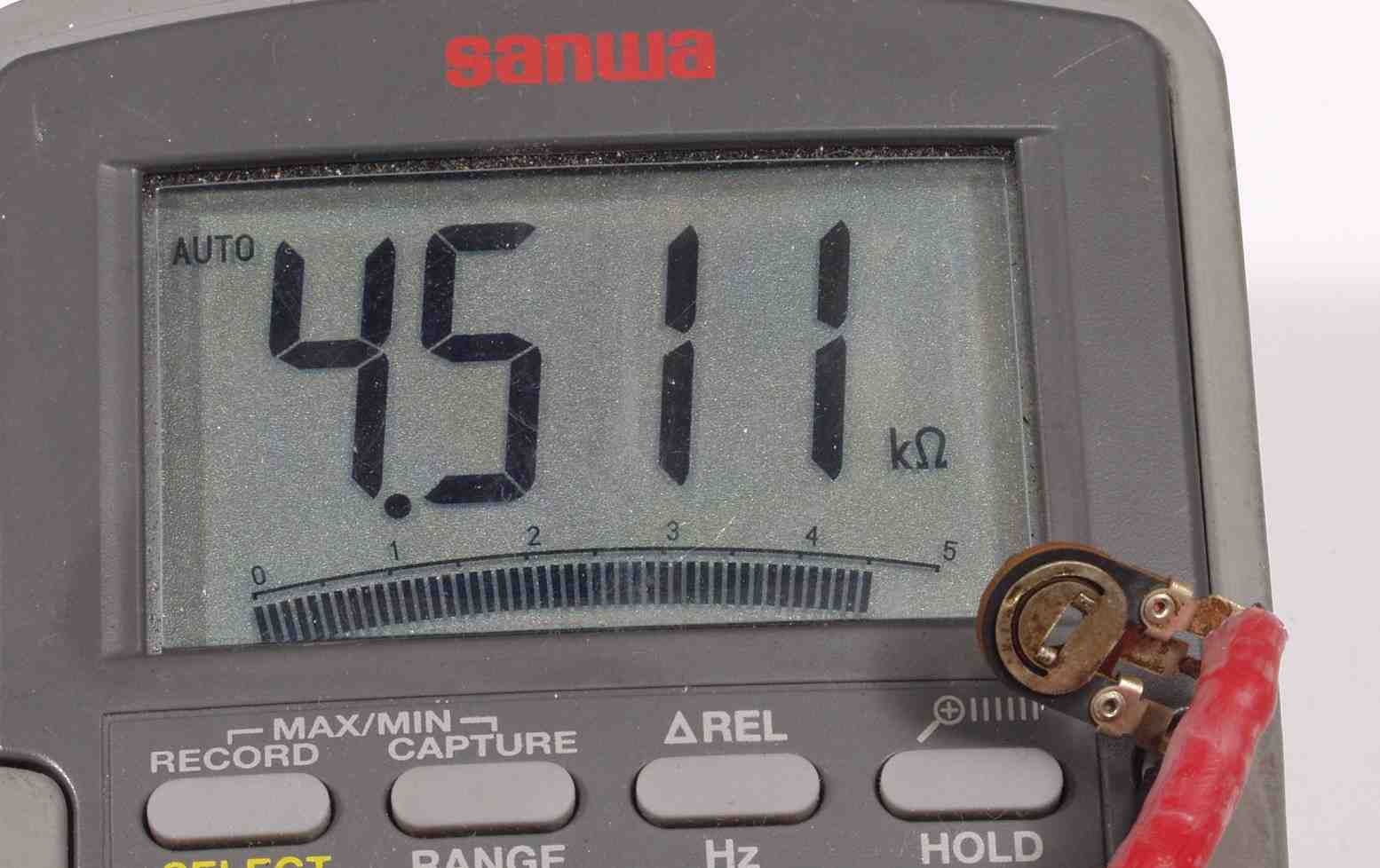

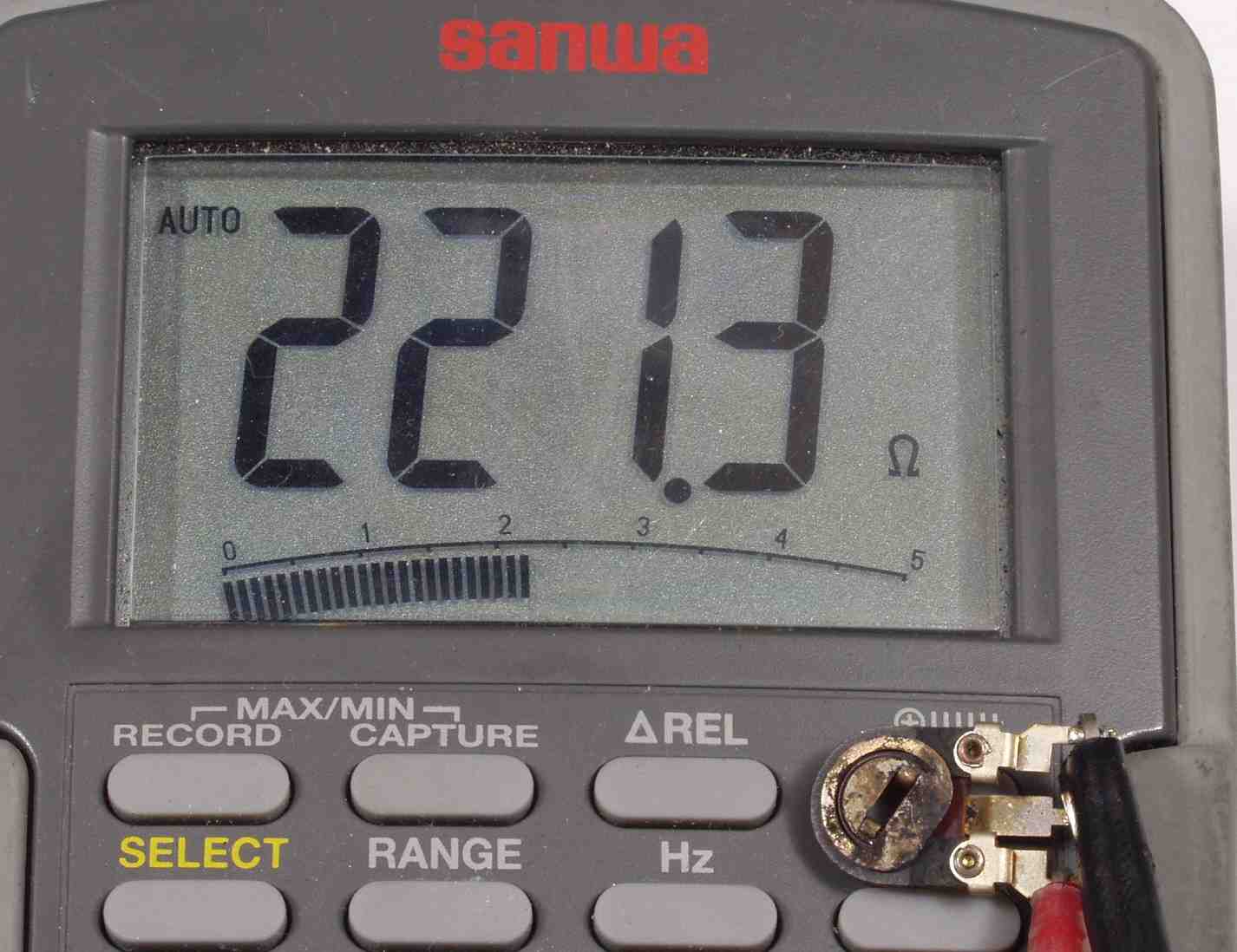

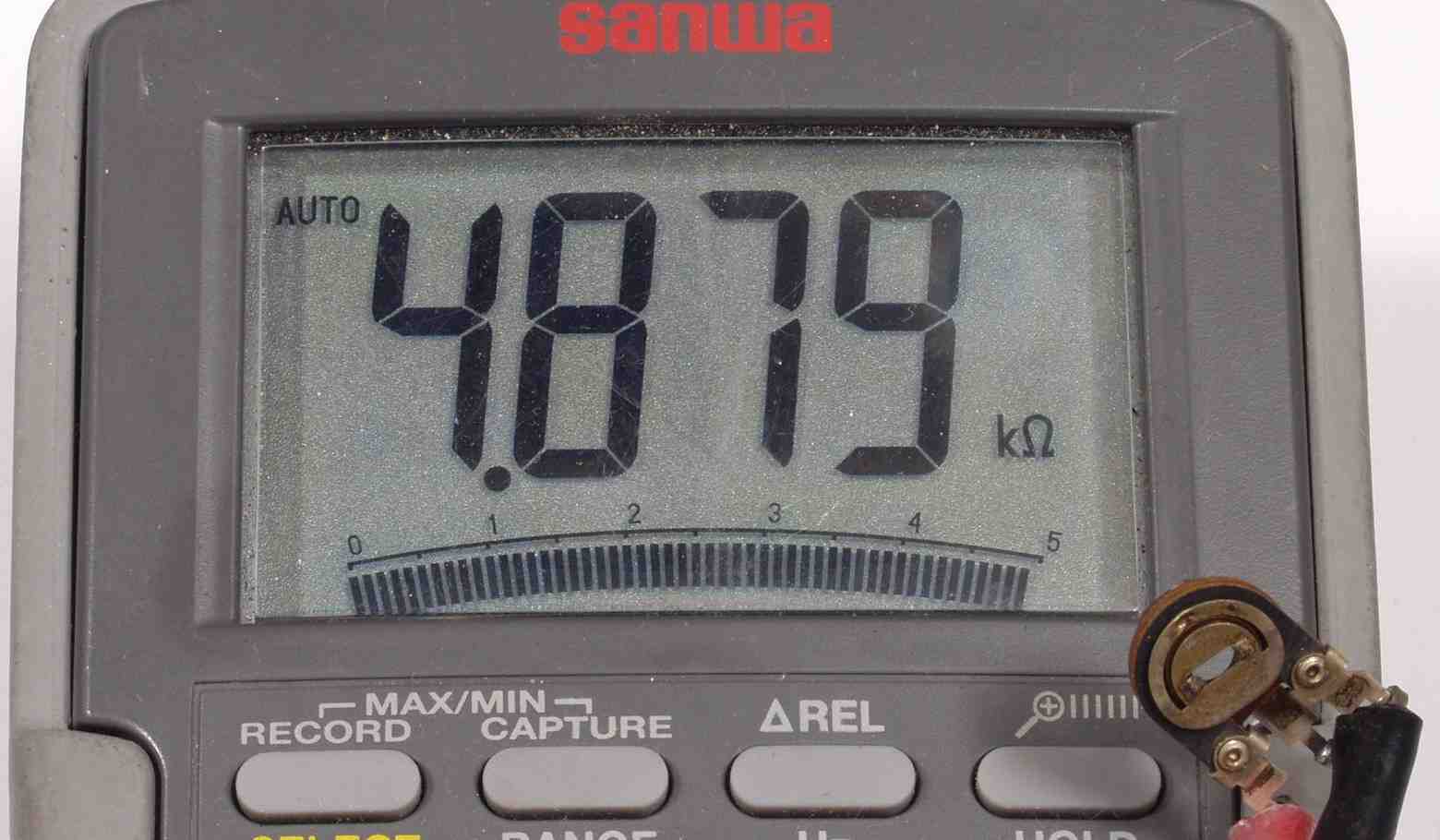

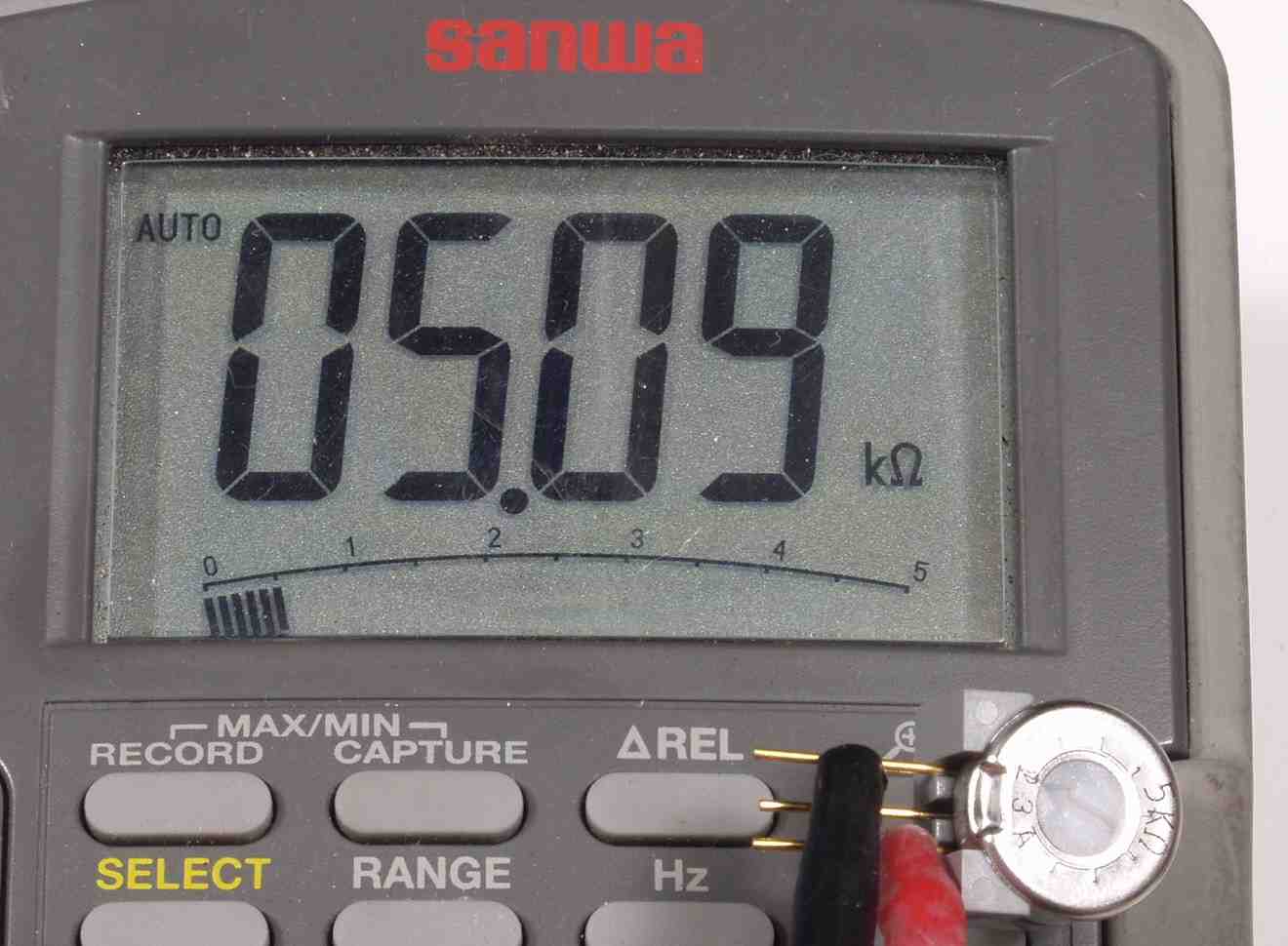

Ｃ３Ｆ．　使用していた半固定ＶＲ（５ＫΩ）の測定　　　　1番下が新しい物

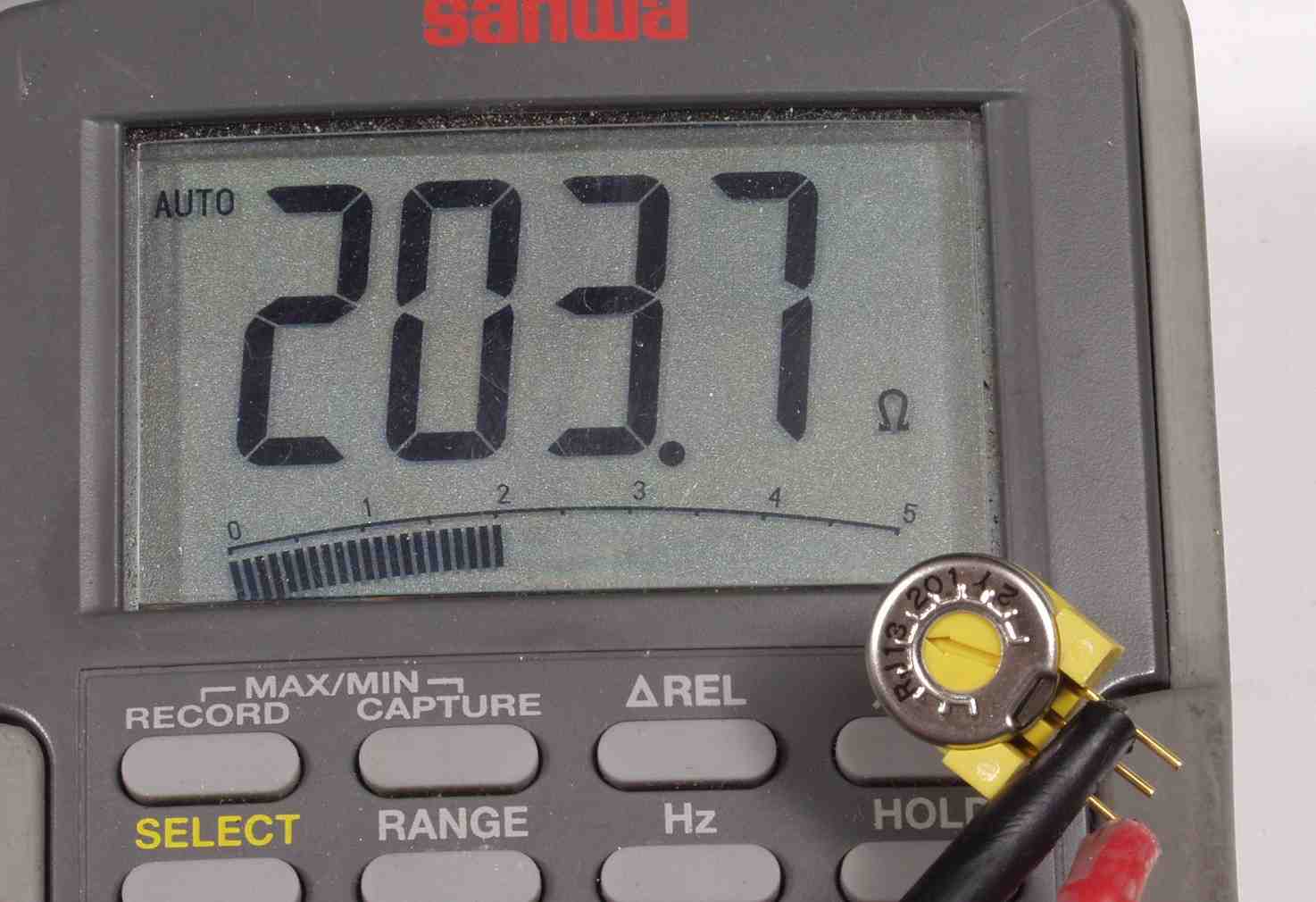

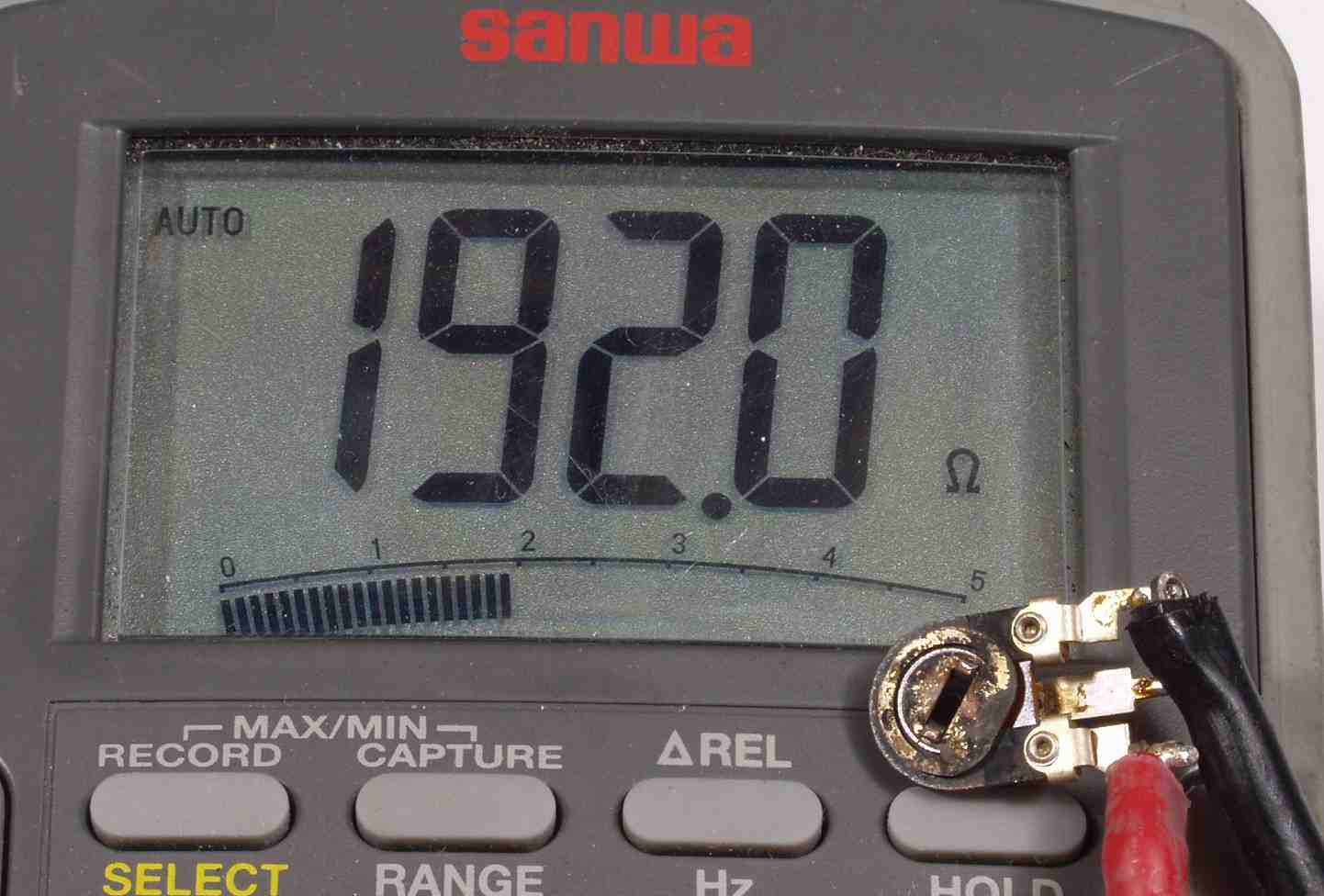

Ｃ３Ｇ．　使用していた半固定ＶＲ（２００Ω）の測定　　　　1番下が新しい物

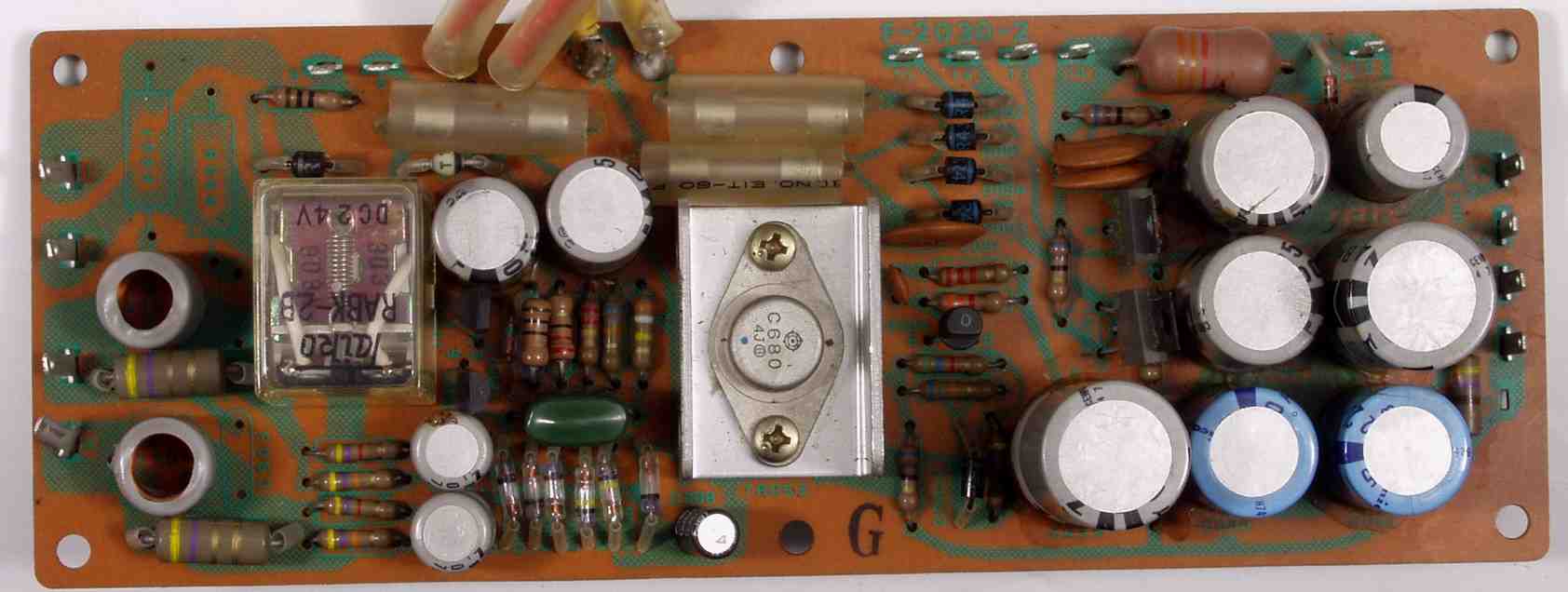

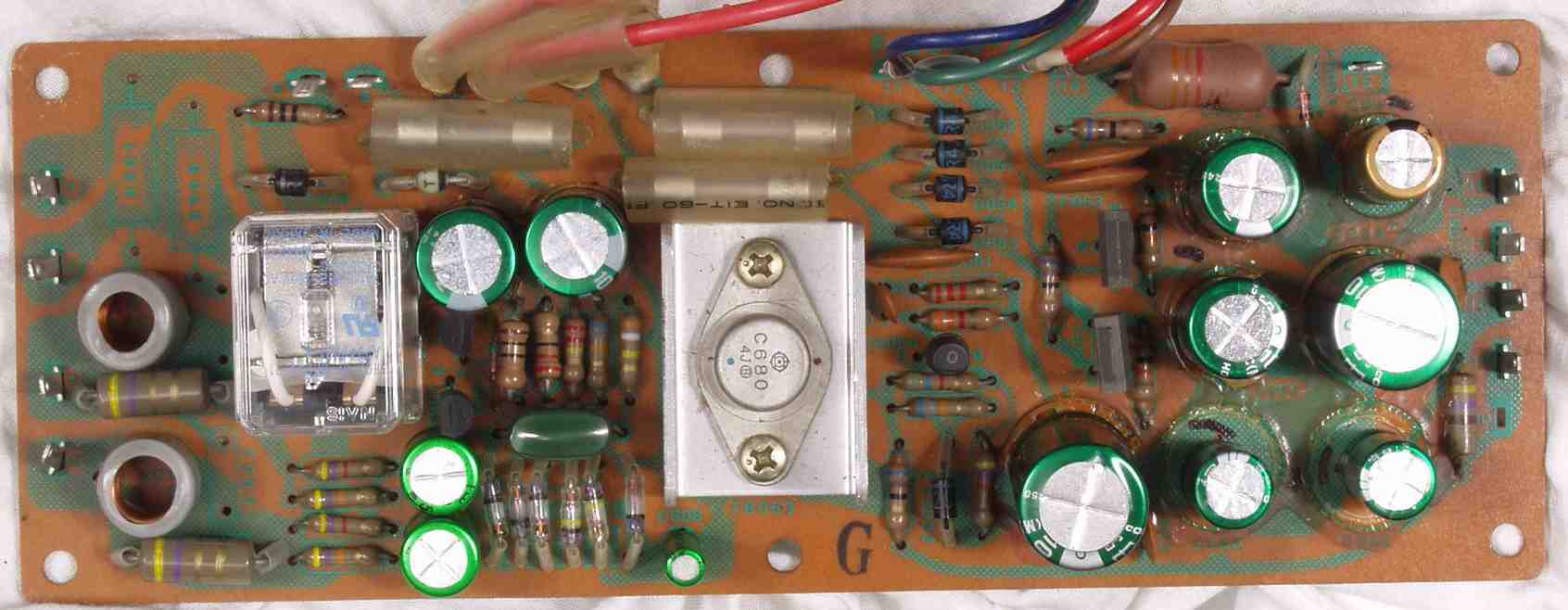

Ｃ４A．　修理前　整流・プロテクト基板

Ｃ４B．　修理後　整流・プロテクト基板　　SP接続リレー、電解コンデンサ−１２個交換

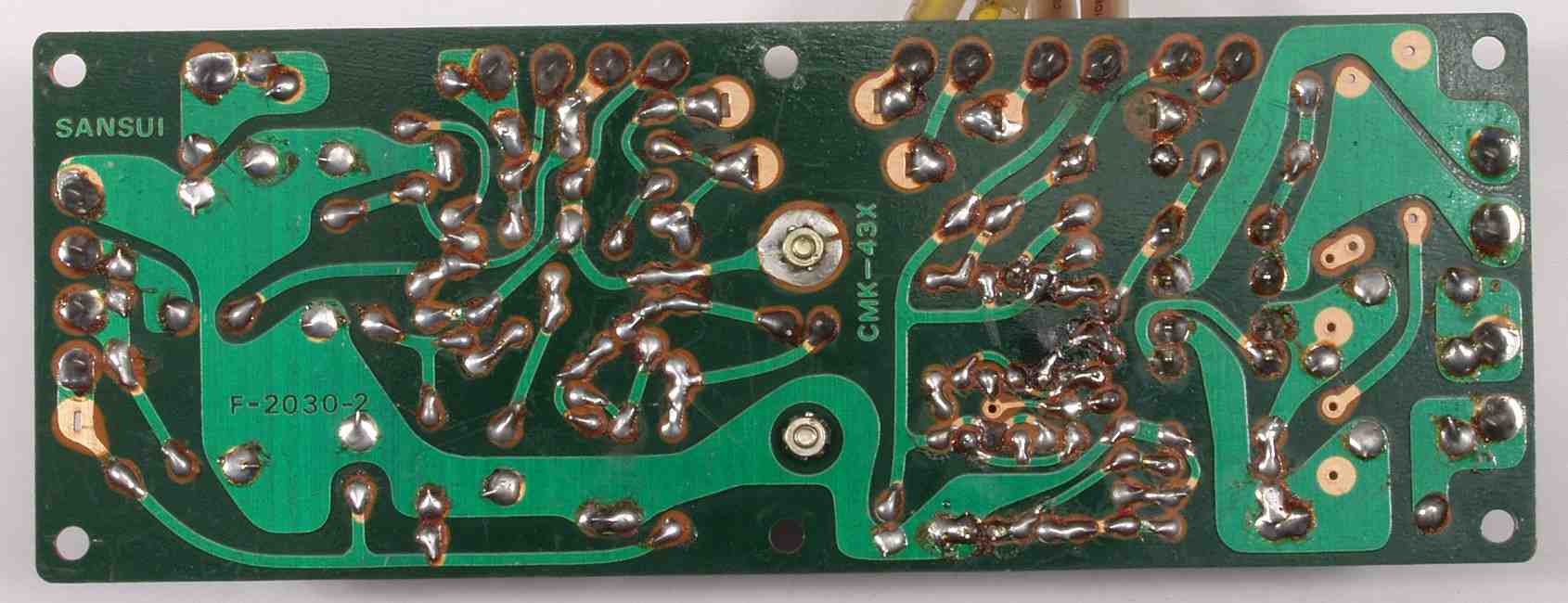

Ｃ４C．　修理前　整流・プロテクト基板裏

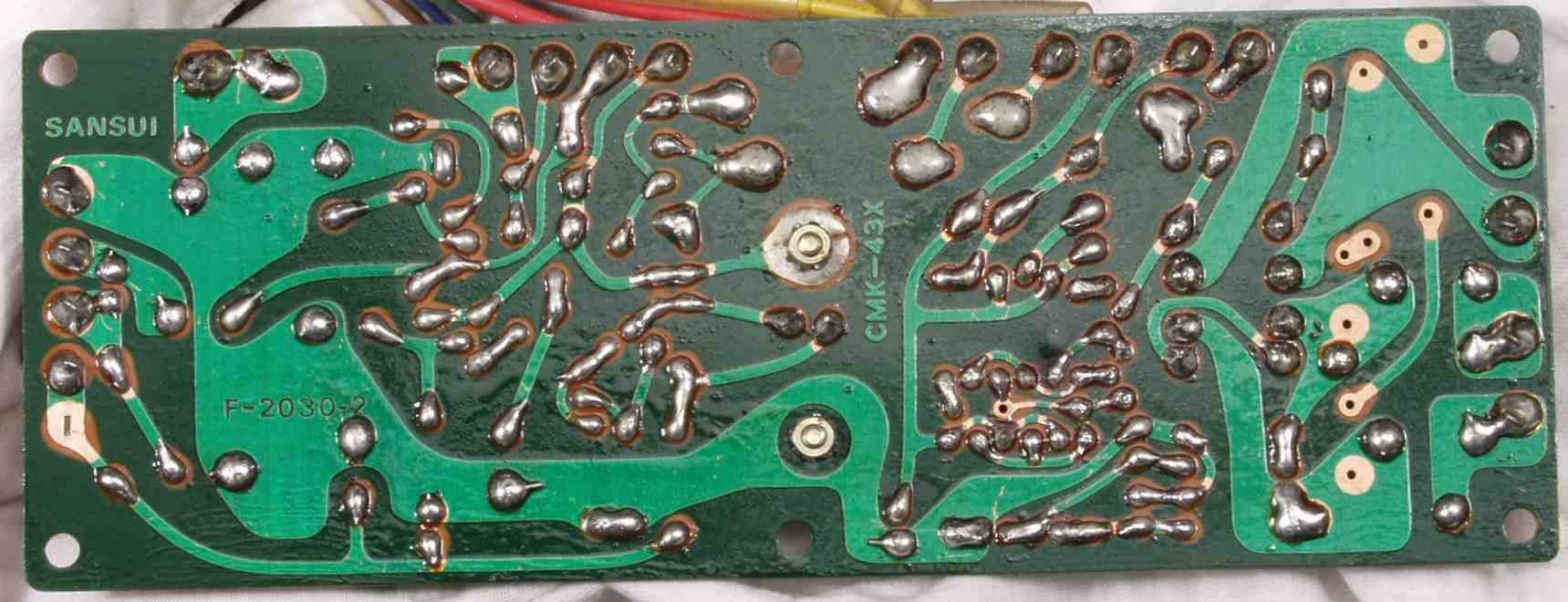

Ｃ４D．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す

Ｃ４Ｅ．完成　整流・プロテクト基板裏　不要なフラックスを取り洗浄後

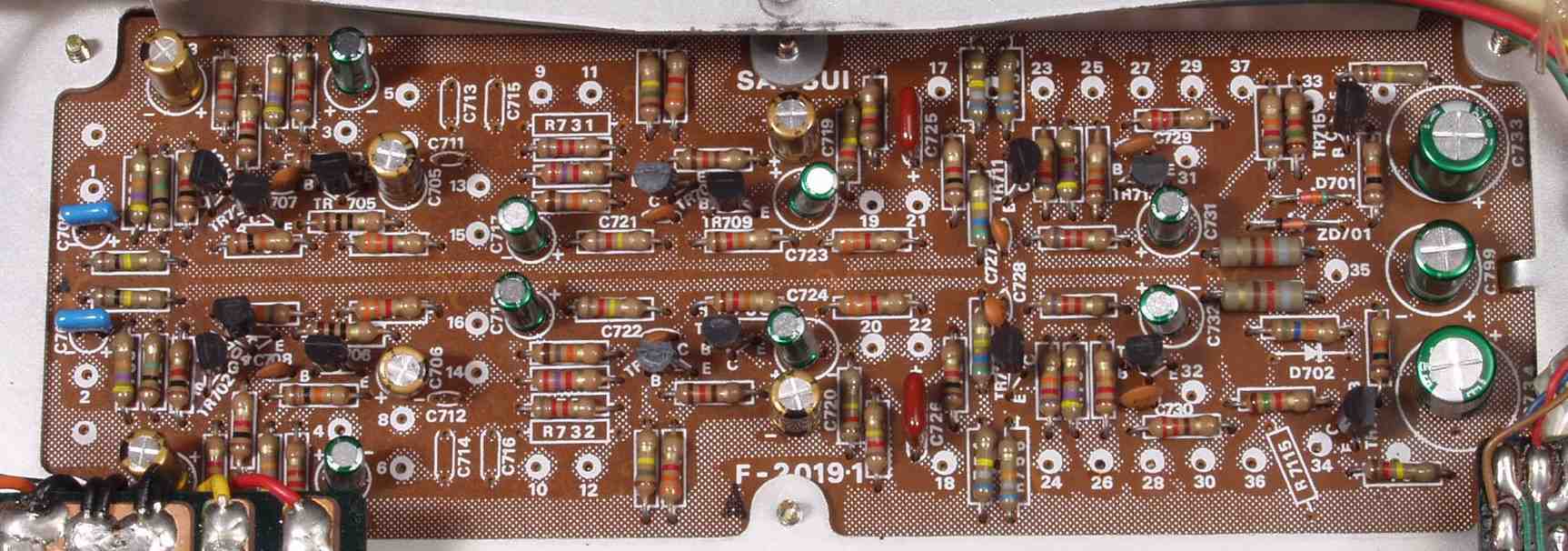

Ｃ５A．　修理前　コントロール基板

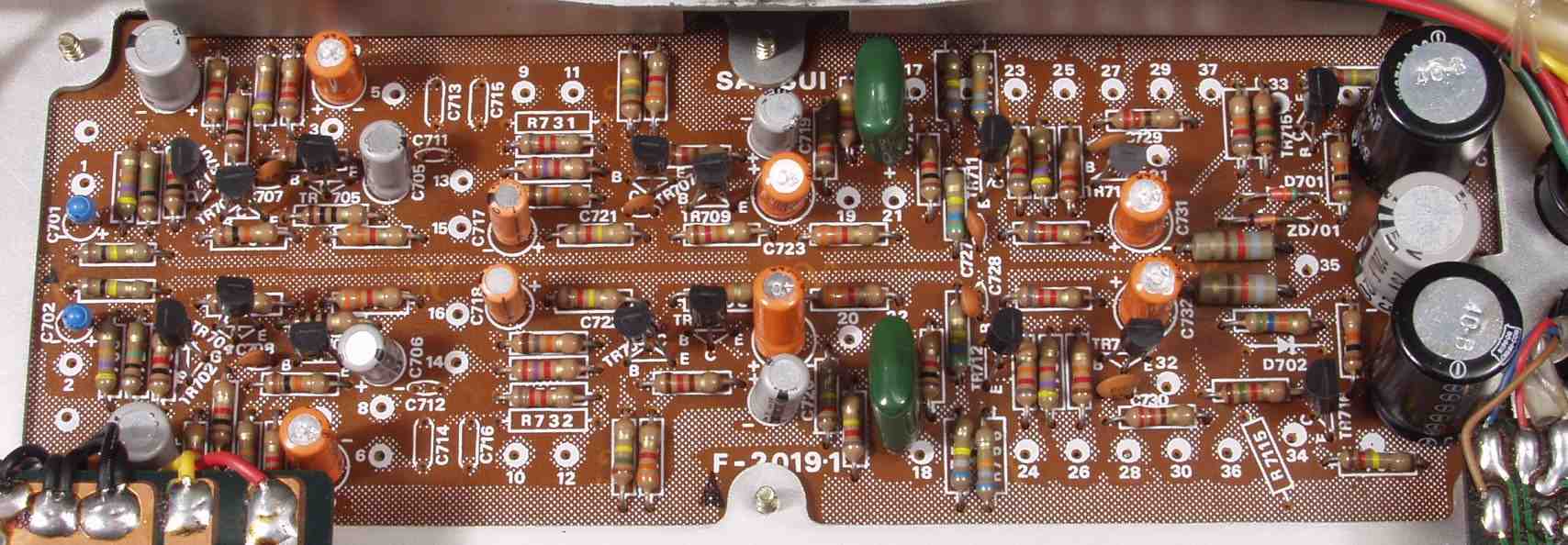

Ｃ５Ｂ．　修理後　コントロール基板　　ＴＲ（トランジスター）１４個、ＦＥＴ（電界効果トランジスター）２個、電解コンデンサ−１７個、フイルムコンデンサ−２個交換 　　　　　　　　　　　タンタル２個交換

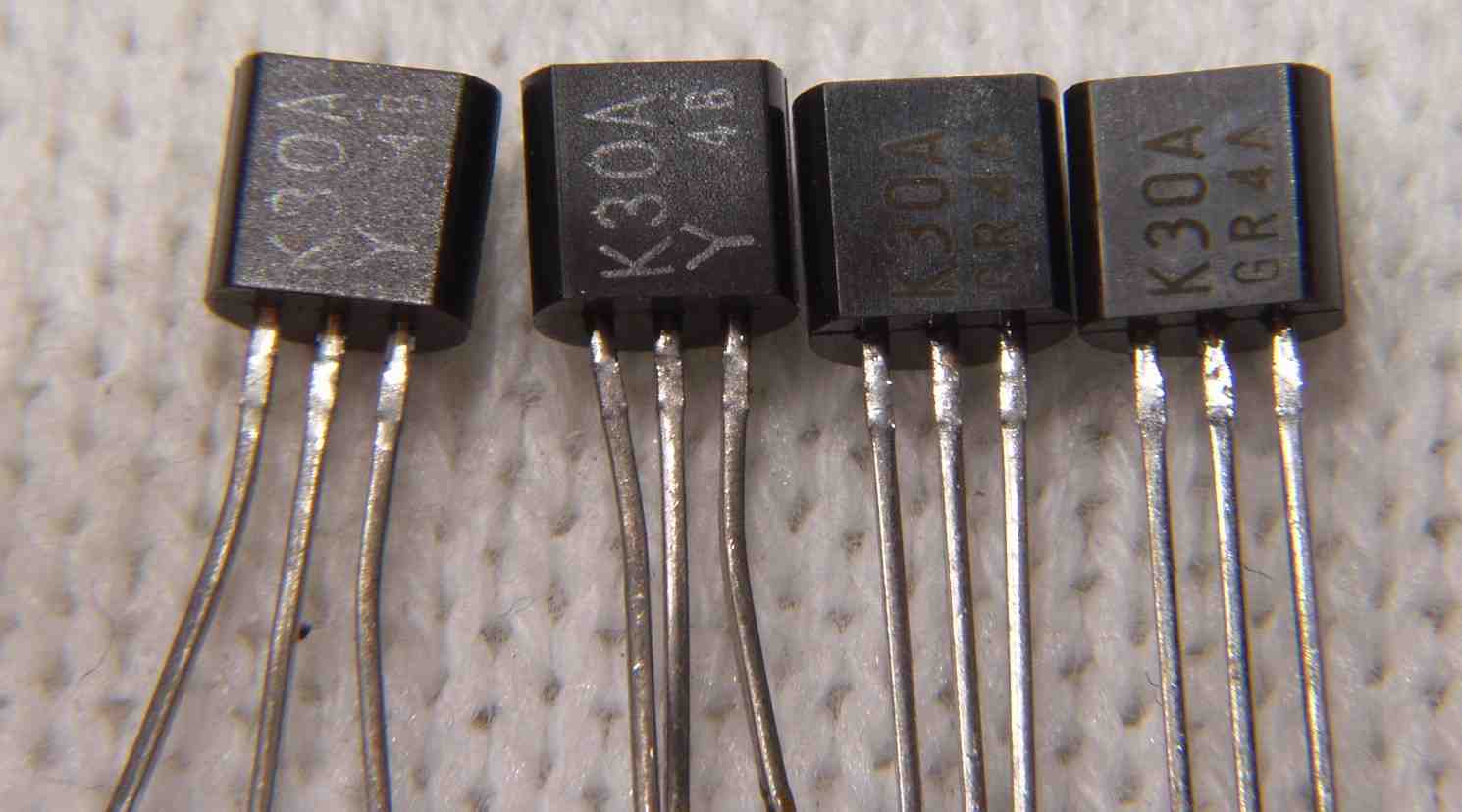

Ｃ５Ｂ１．　コントロール基板初段ＦＥＴ（電界効果トランジスター）の比較、交換したのはローノイズのＧR

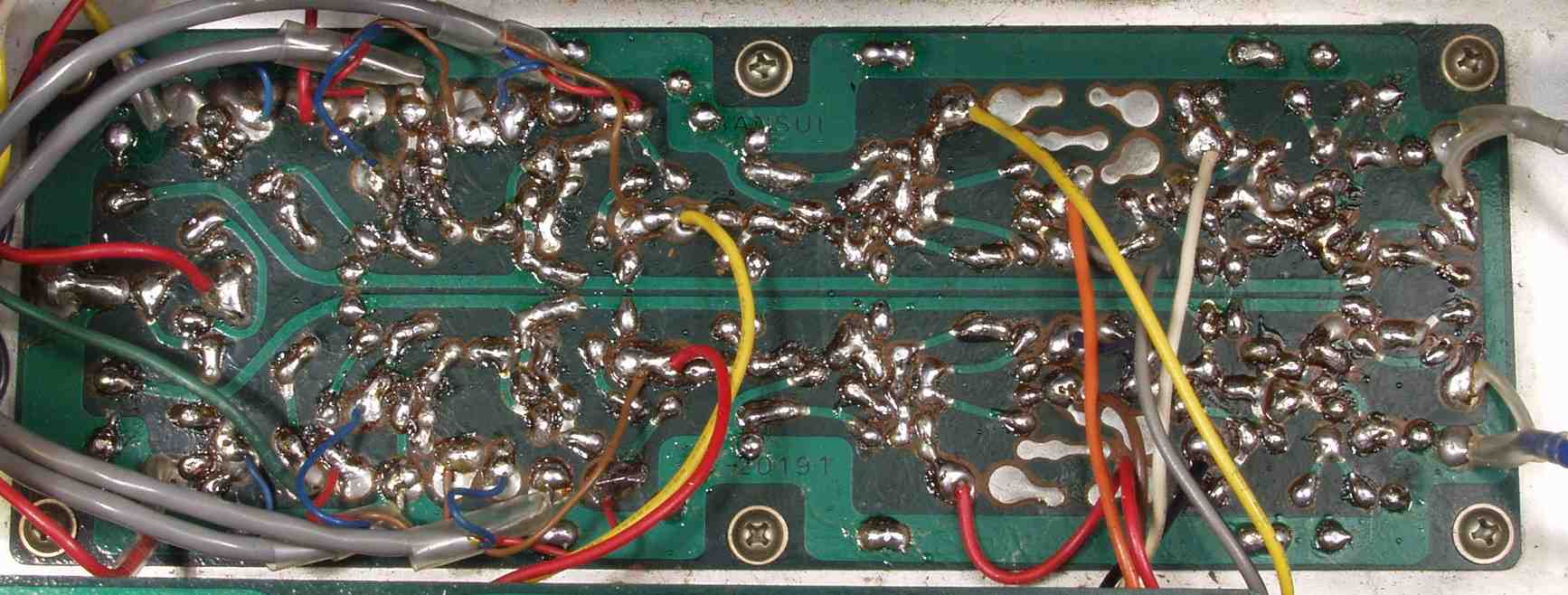

Ｃ５Ｃ．　修理前　コントロール基板裏

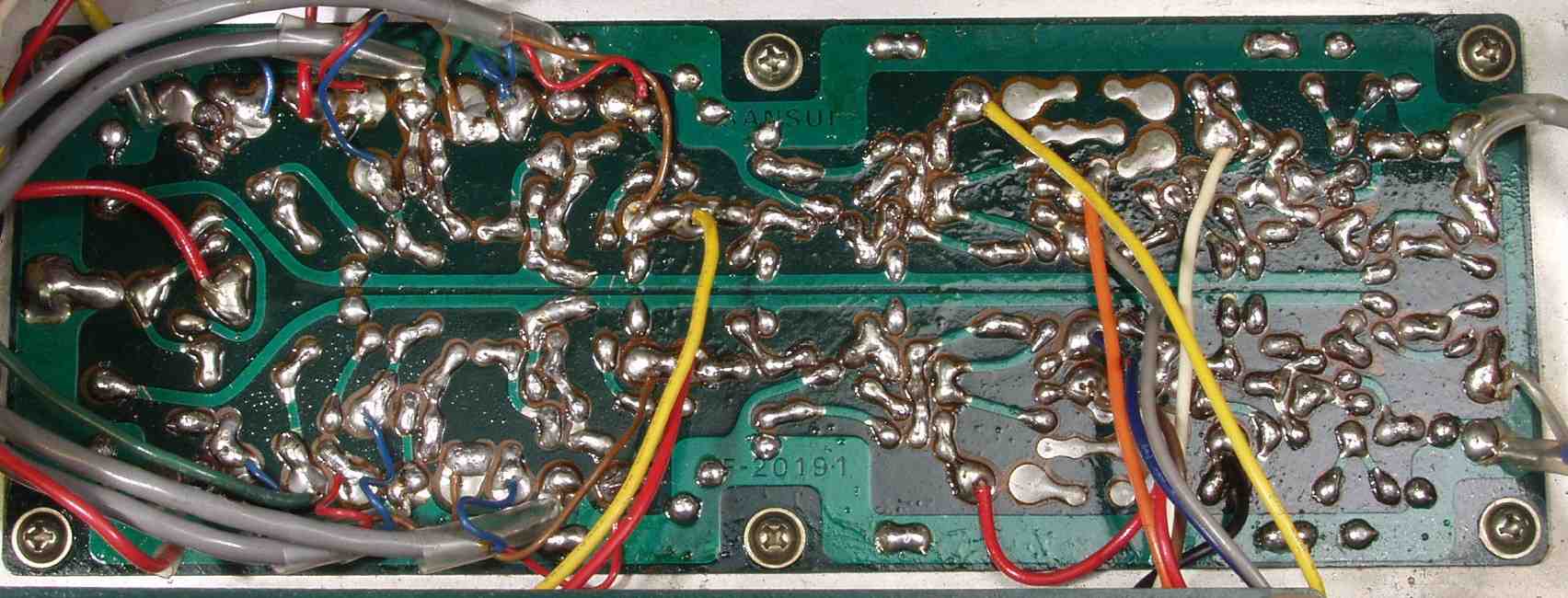

Ｃ５Ｄ．　修理後（半田補正）　コントロール基板裏　全ての半田をやり直す

Ｃ５E．　完成　コントロール基板裏完成　不要なフラックスを取り洗浄後

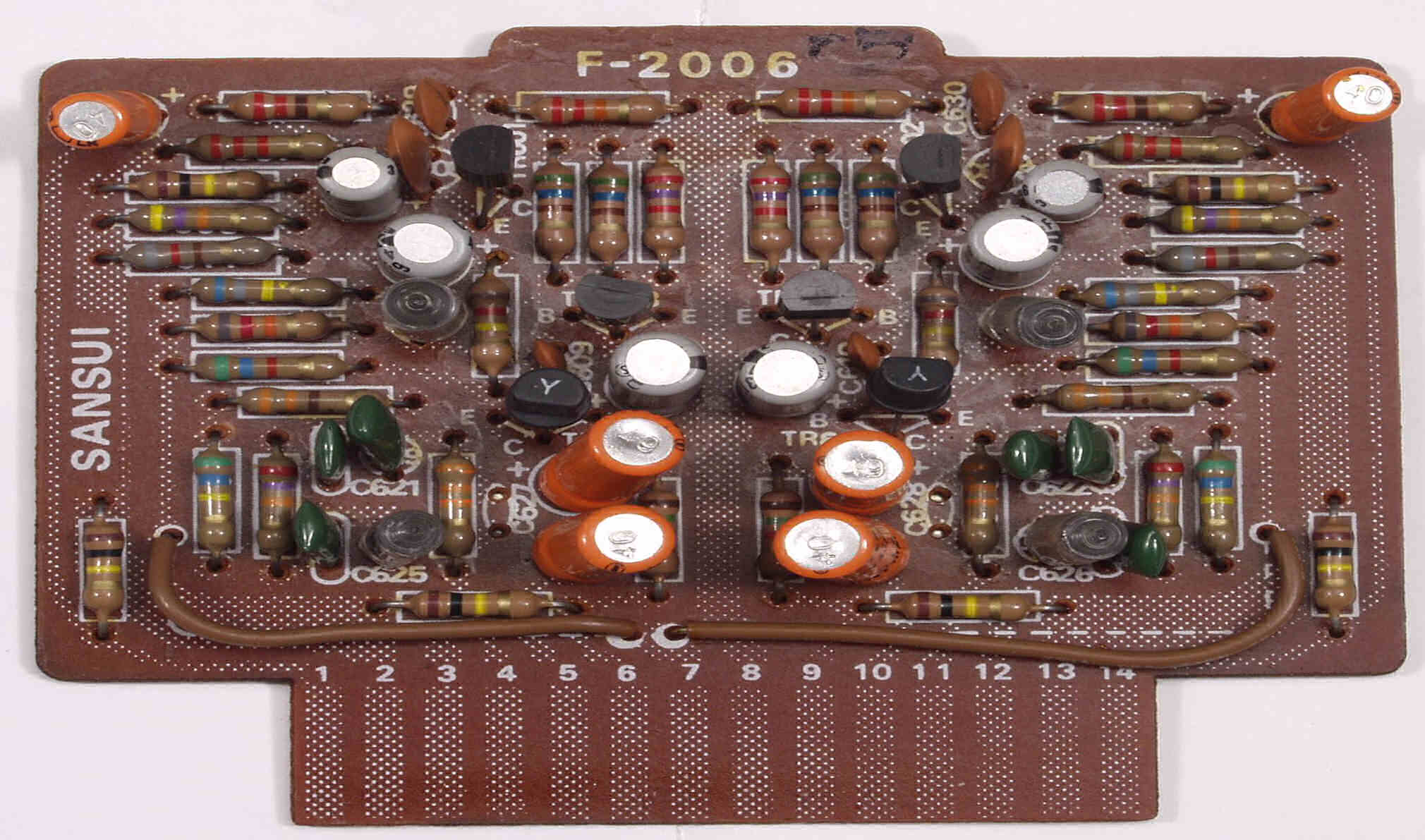

Ｃ６A．　修理前　EQ−ＡＭＰ基板

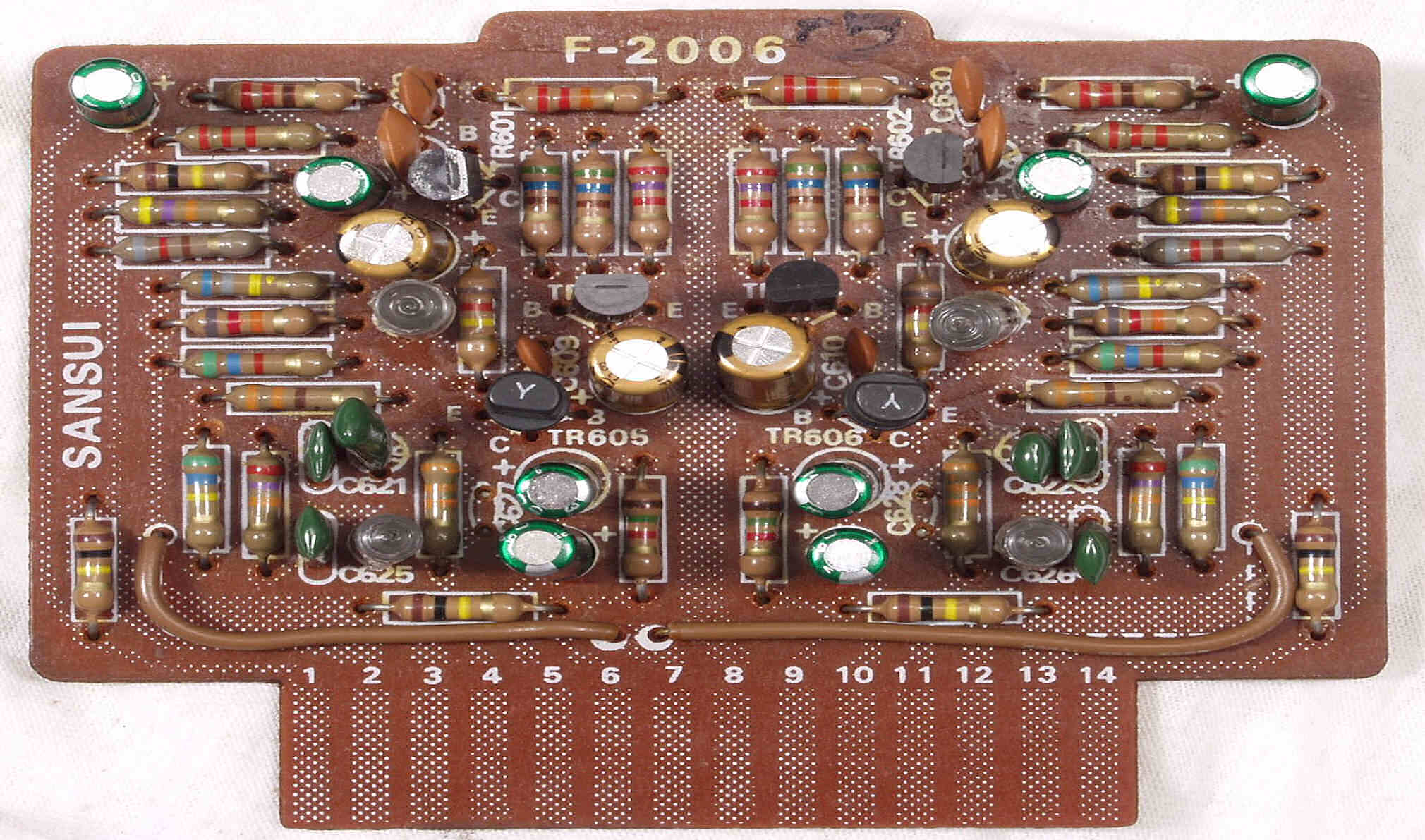

Ｃ６B．　修理後　EQ−ＡＭＰ基板　　ＴＲ（トランジスター）４個、電解コンデンサ−１２個交換

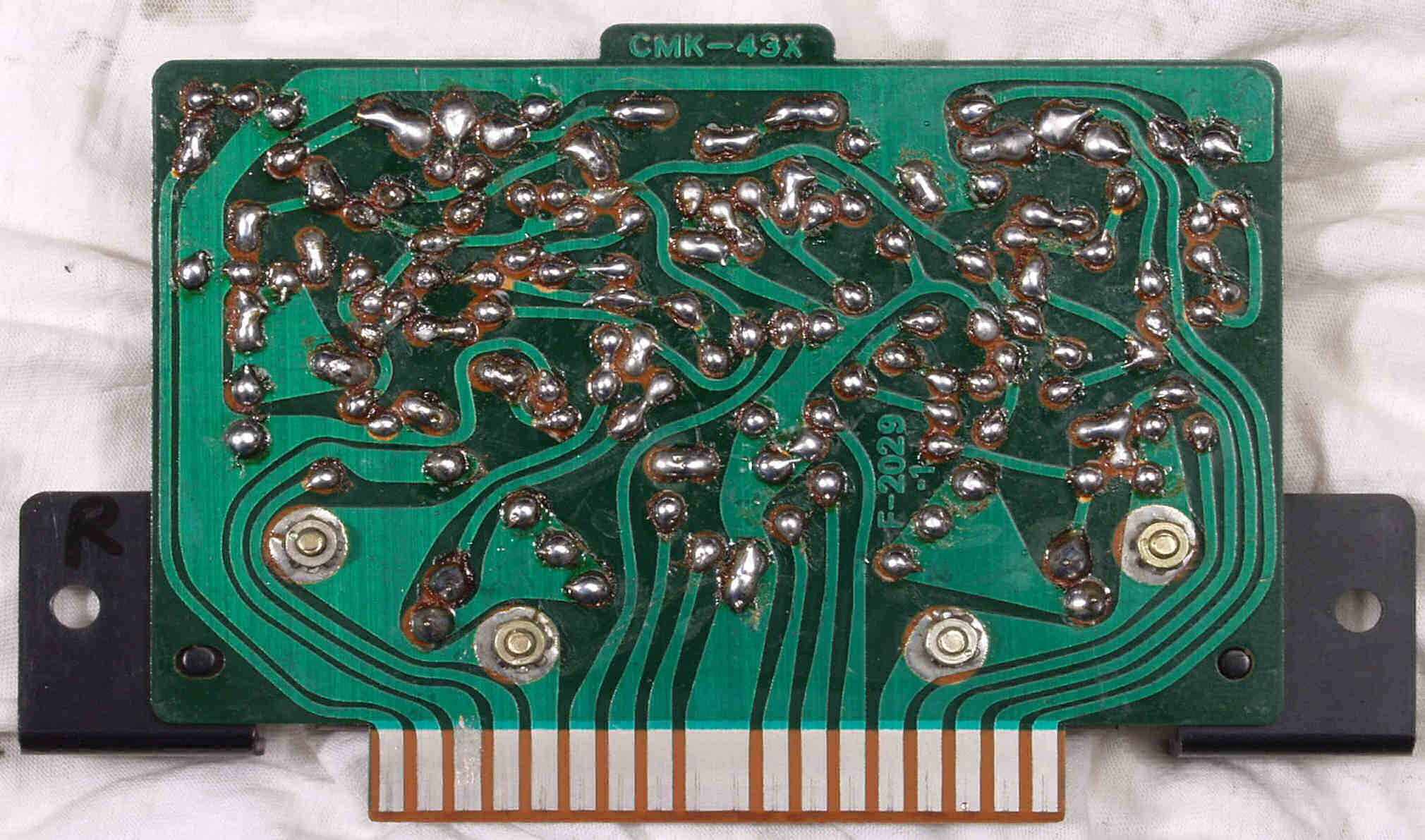

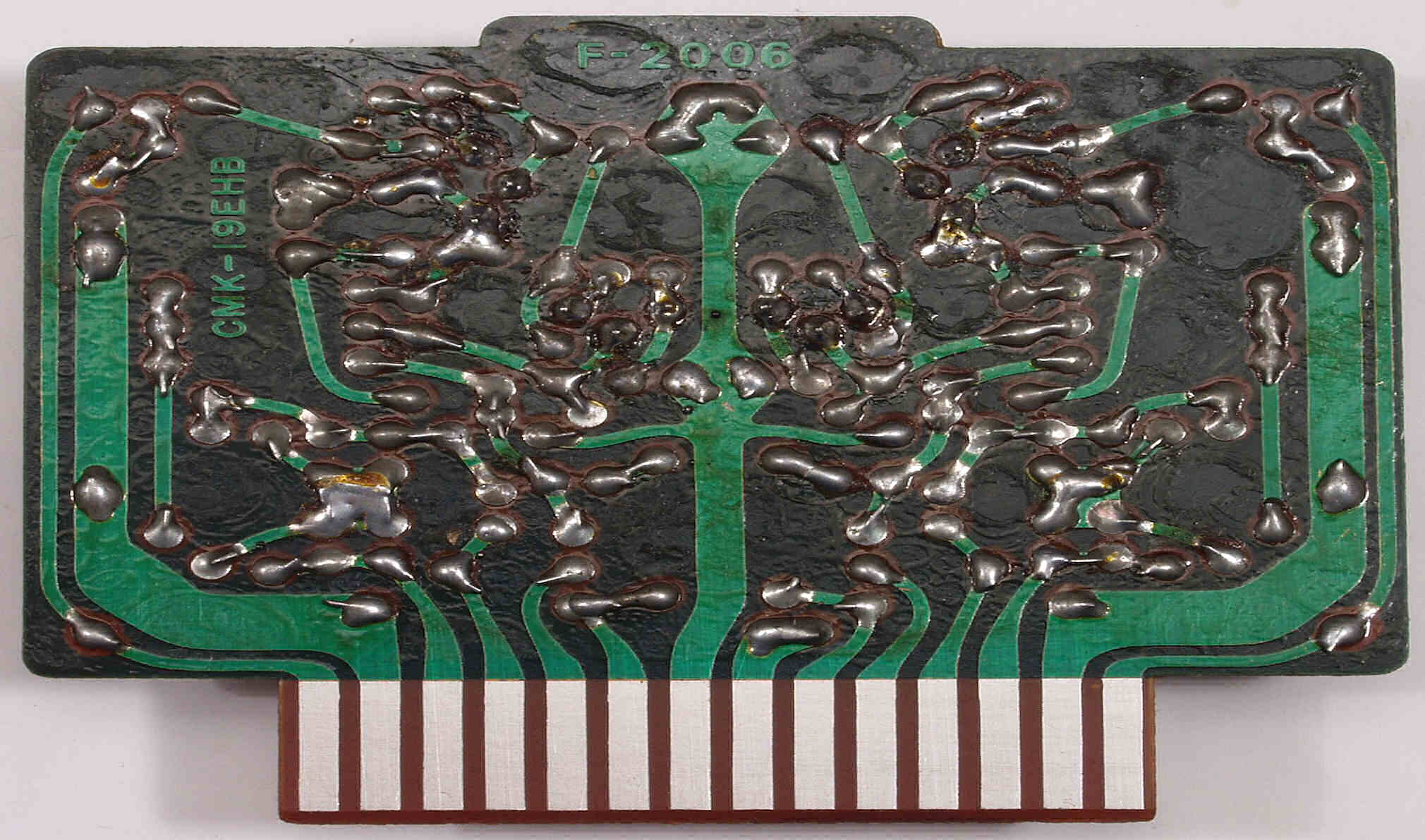

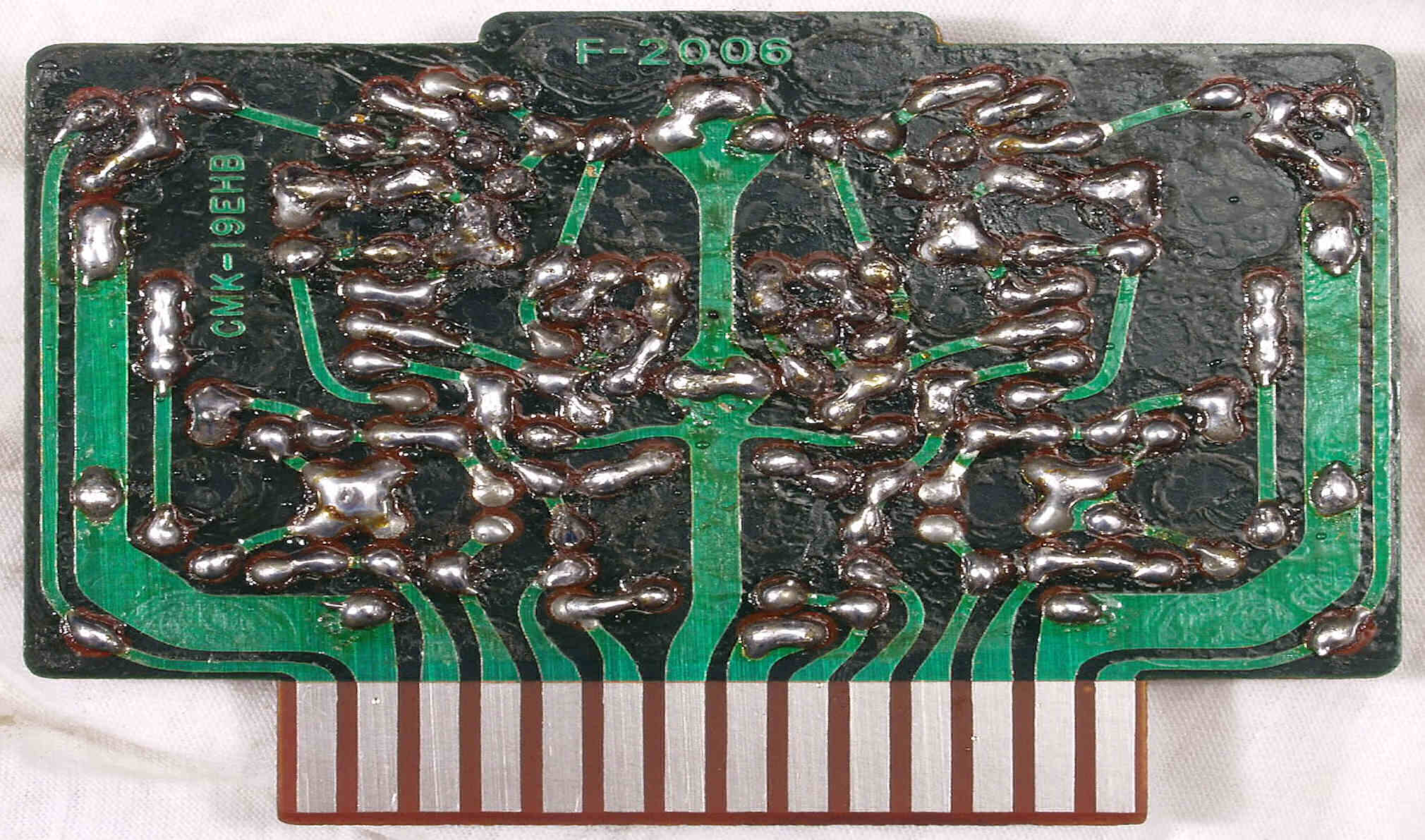

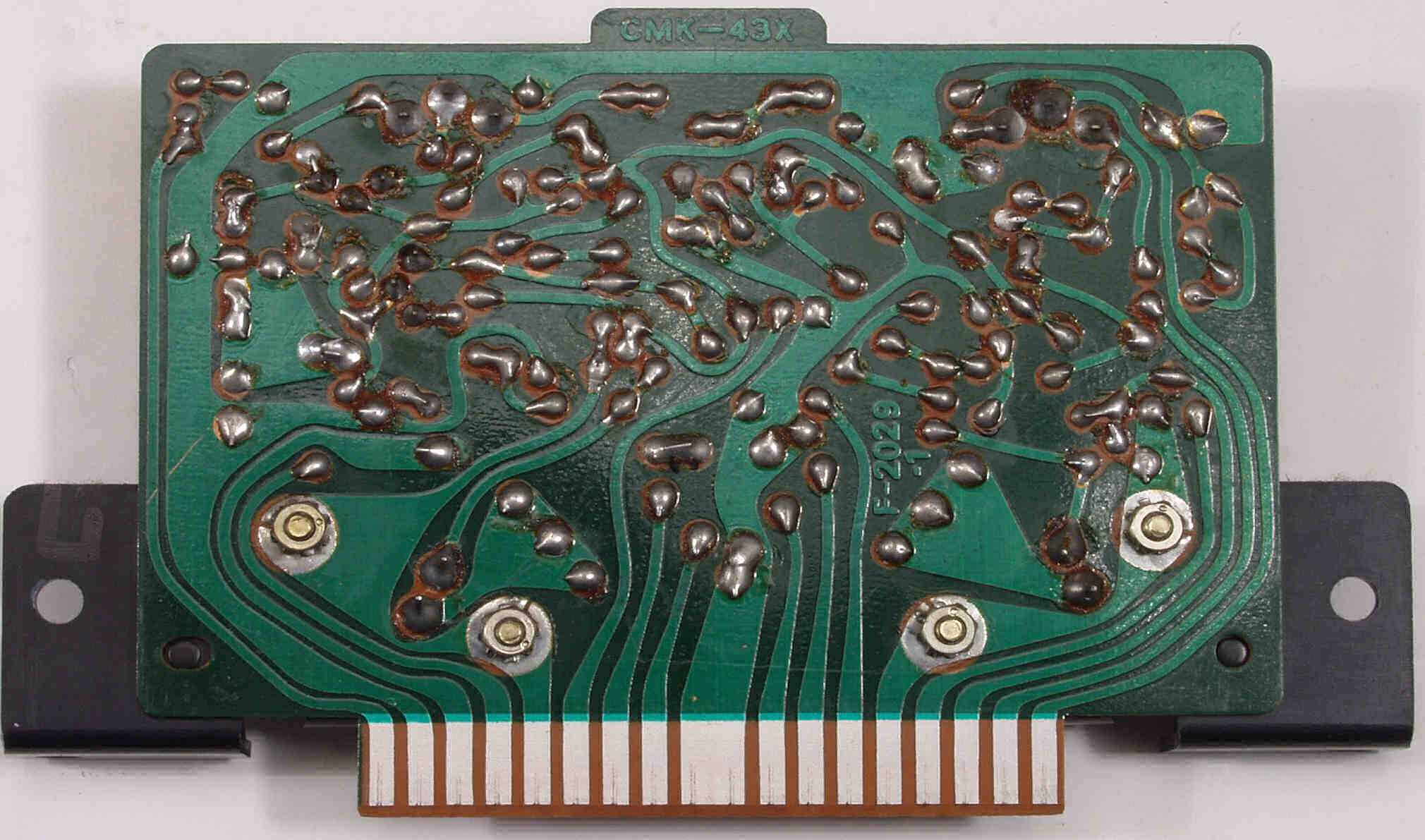

Ｃ６C．　修理前　EQ−ＡＭＰ基板裏

Ｃ６D．　修理後（半田補正）　ＥＱ−ＡＭＰ基板裏　全ての半田をやり直す

Ｃ６Ｅ．　完成　ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り洗浄後

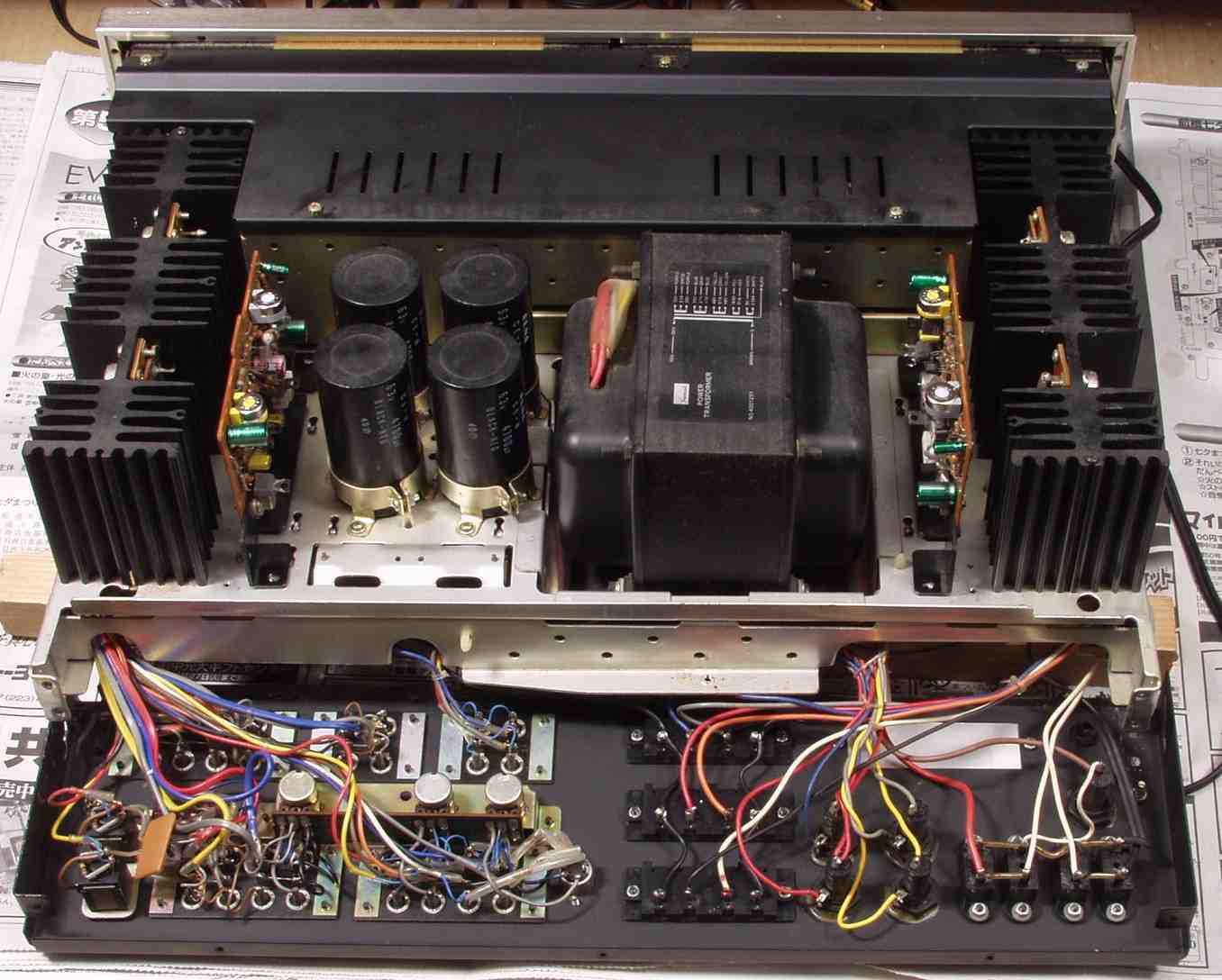

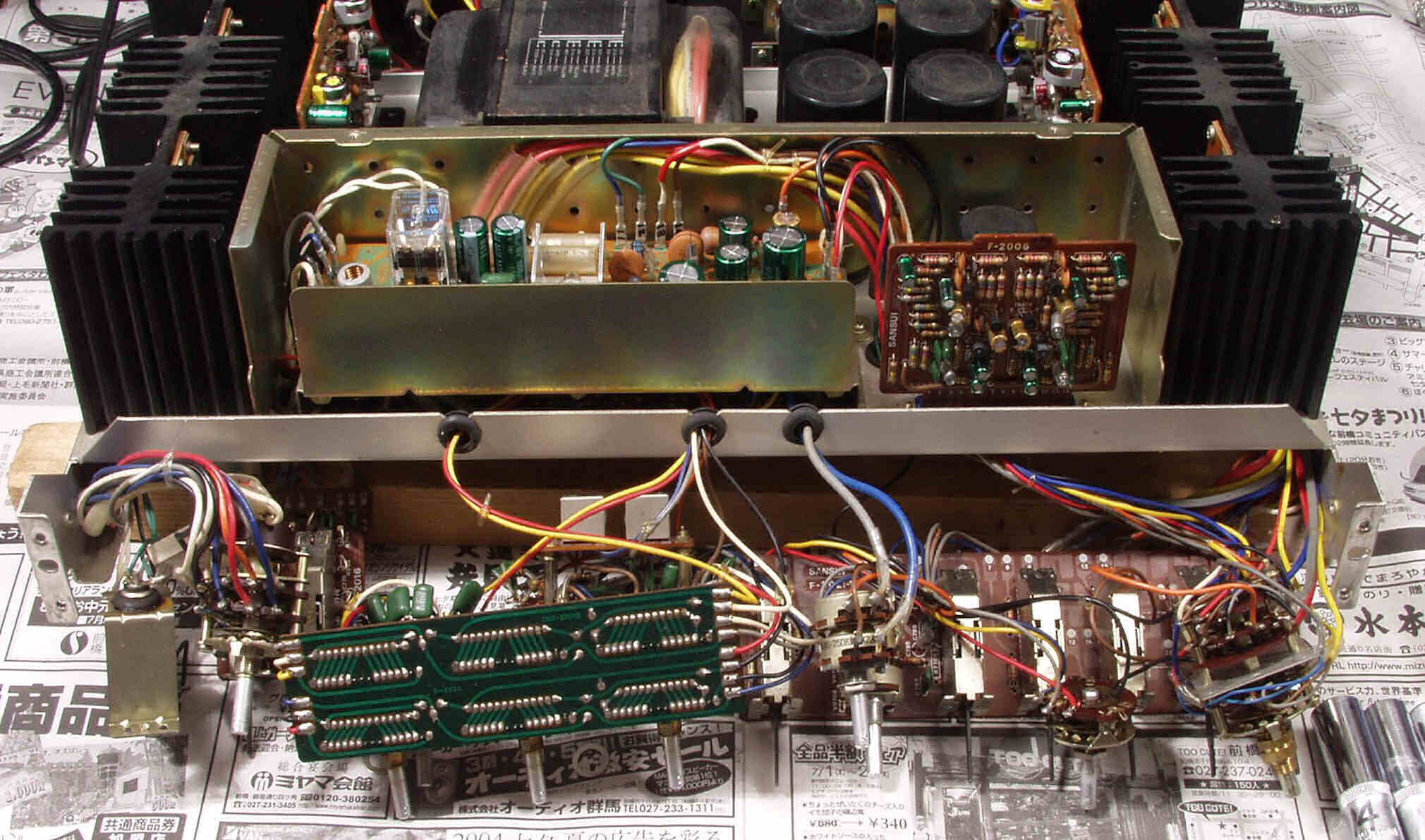

Ｃ７．　修理中　前面パネルを外す方が、作業がしやすい

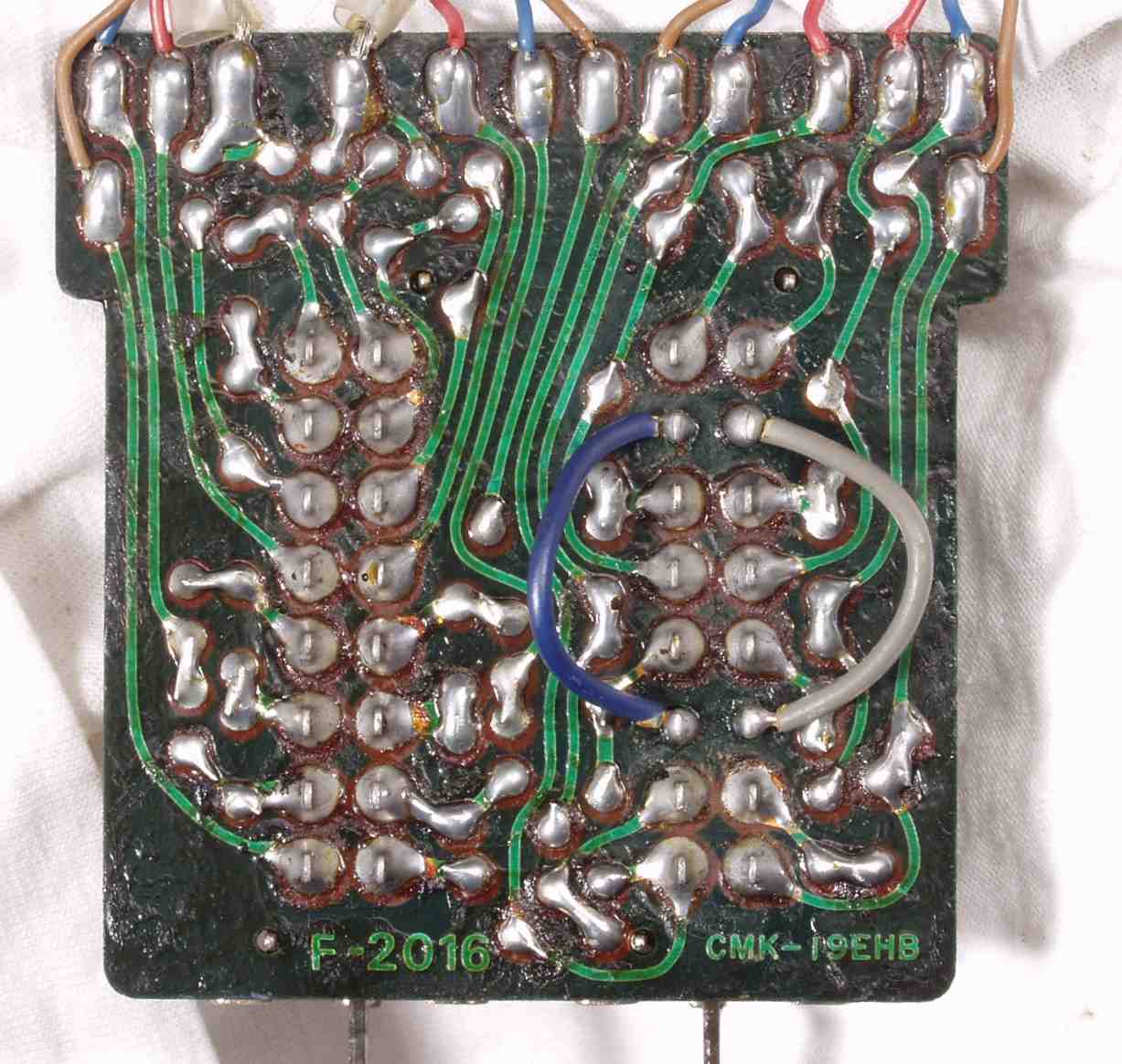

Ｃ７Ａ．　修理前　ＴＯＮＥ−ＶＲ基板裏

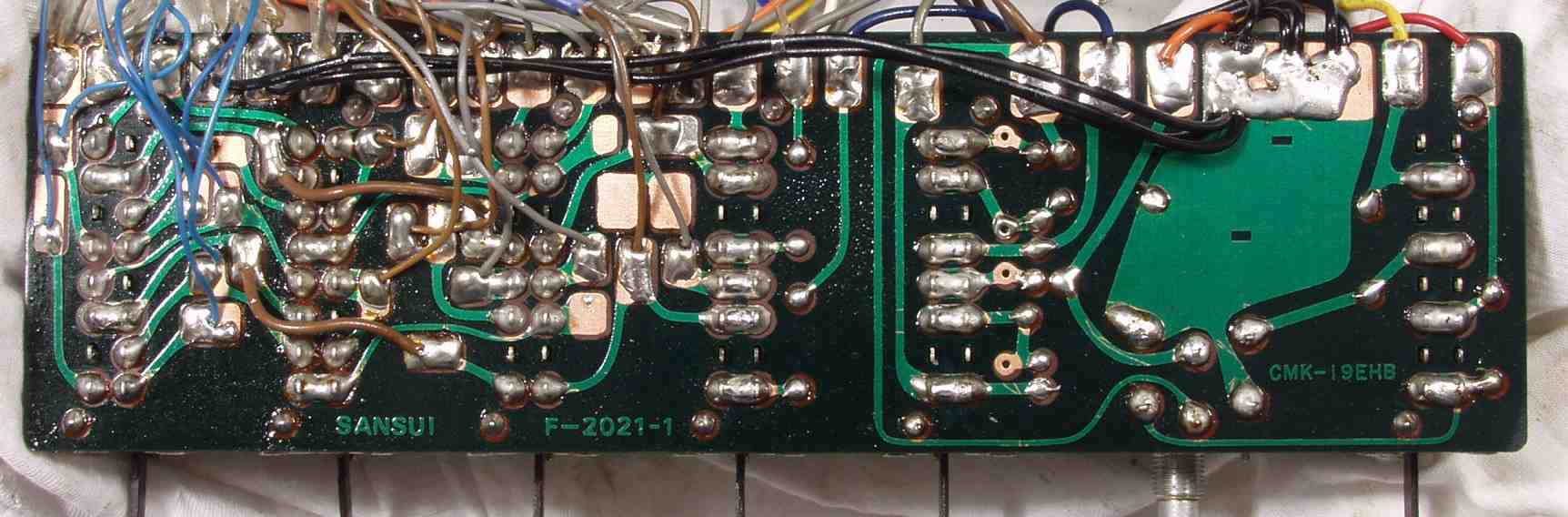

Ｃ７Ｂ．　修理（半田補正）　ＴＯＮＥ−ＶＲ基板裏　全ての半田をやり直す＋不要なフラックスを取り洗浄後

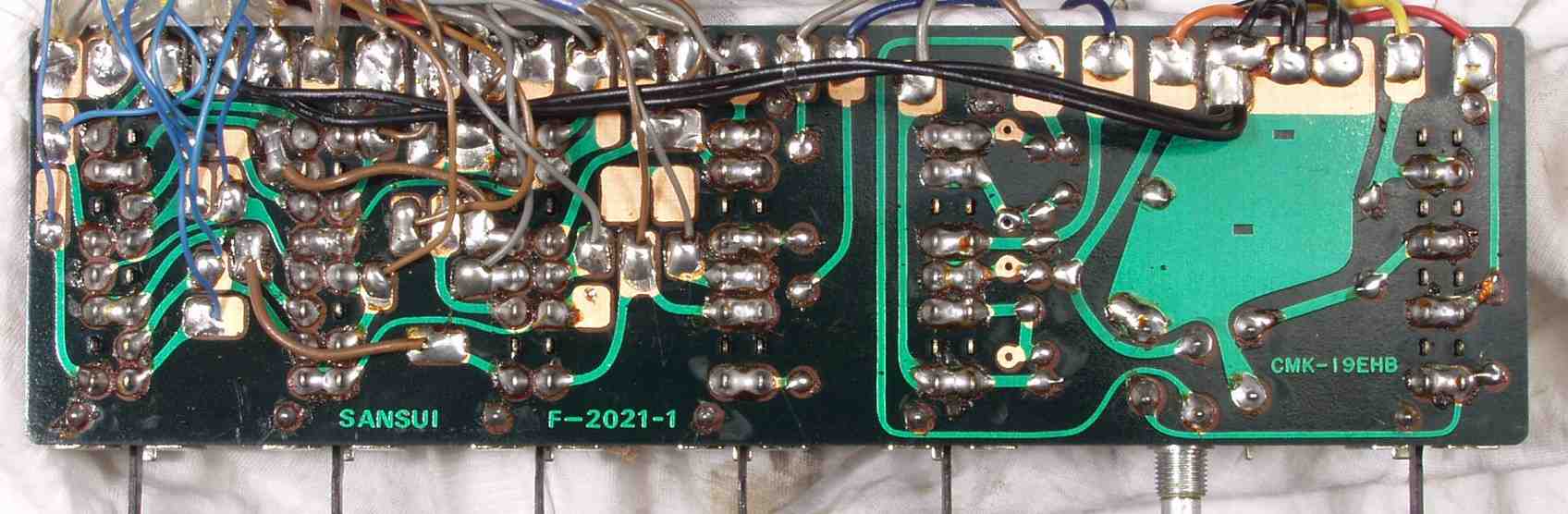

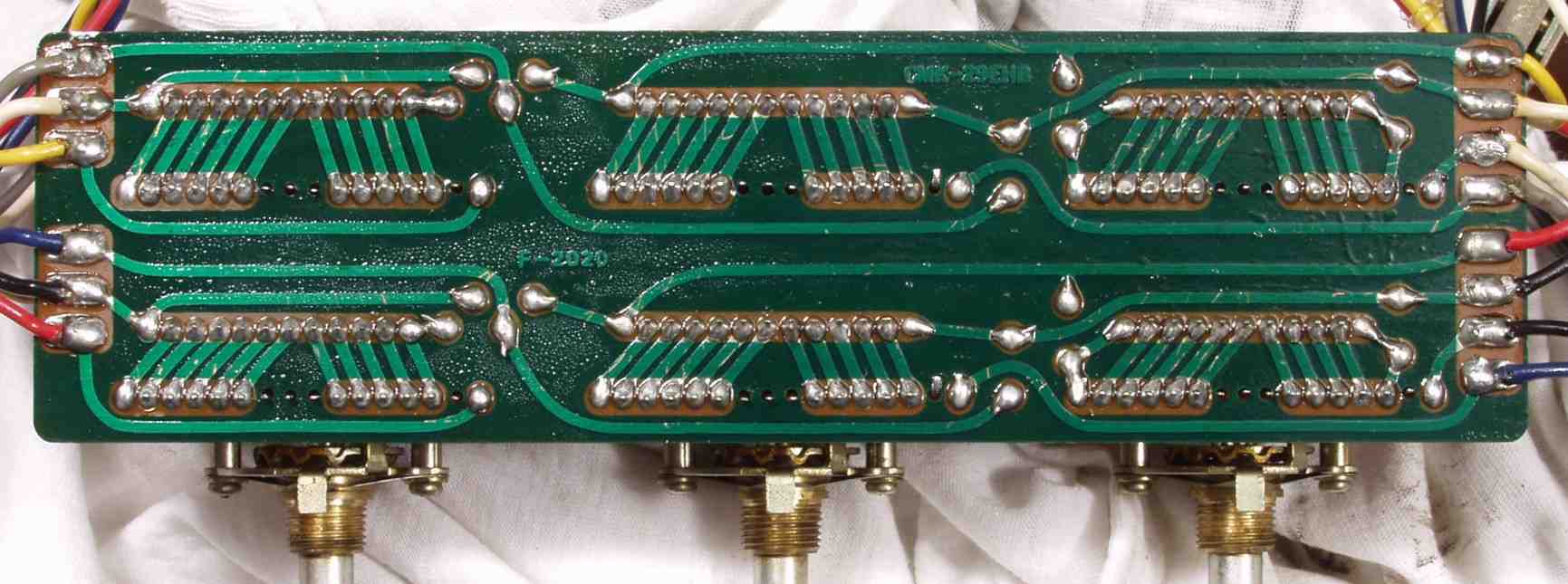

Ｃ７C．　修理前　　ＳＷ基板裏

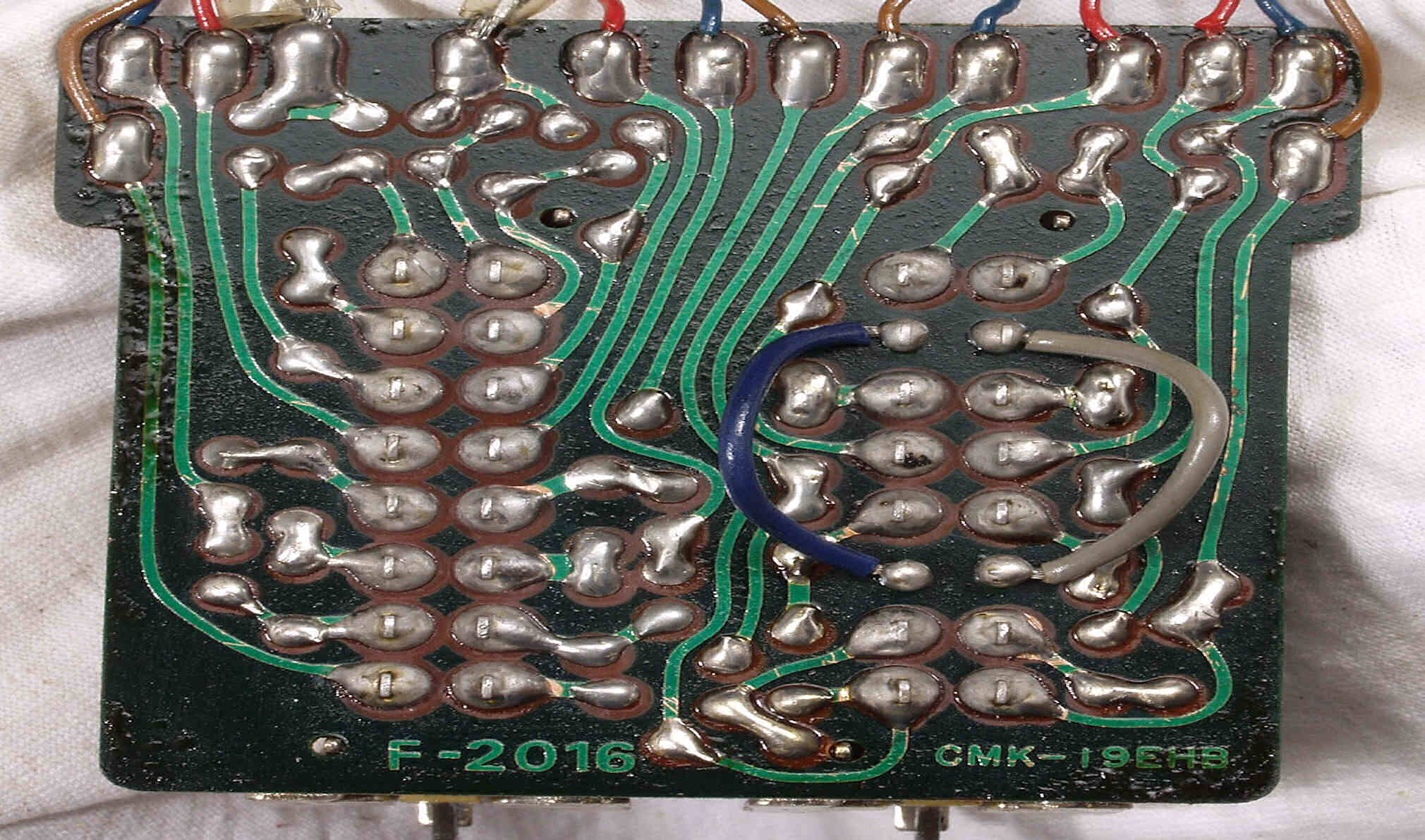

Ｃ７Ｄ．　修理（半田補正）後　ＳＷ基板裏　全ての半田をやり直す＋不要なフラックスを取り洗浄後

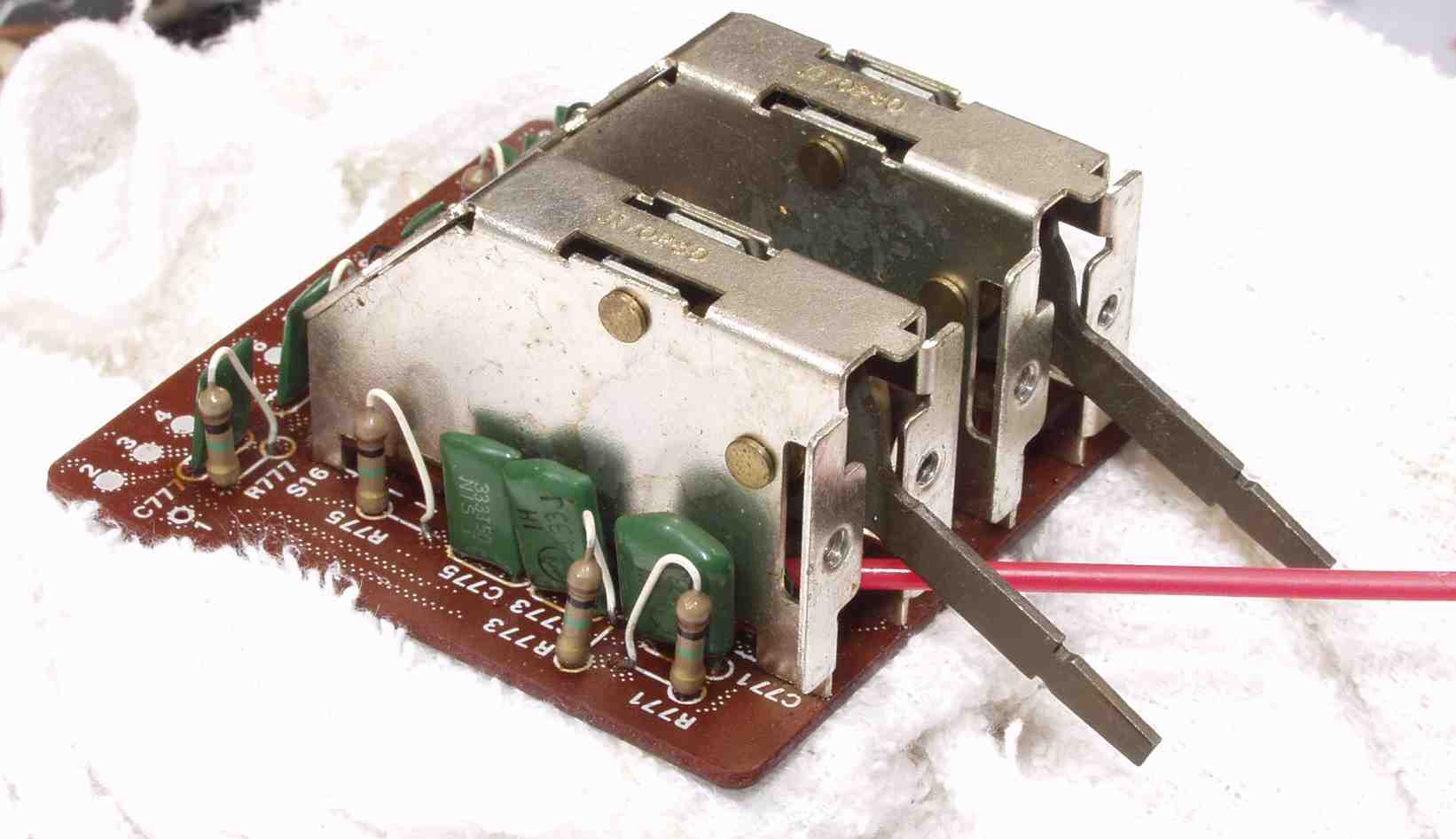

Ｃ７Ｅ．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板裏

Ｃ７Ｆ．　修理（半田補正）　ＦＩＬＴＥＲＳ−ＳＷ基板裏　全ての半田をやり直す＋不要なフラックスを取り洗浄後

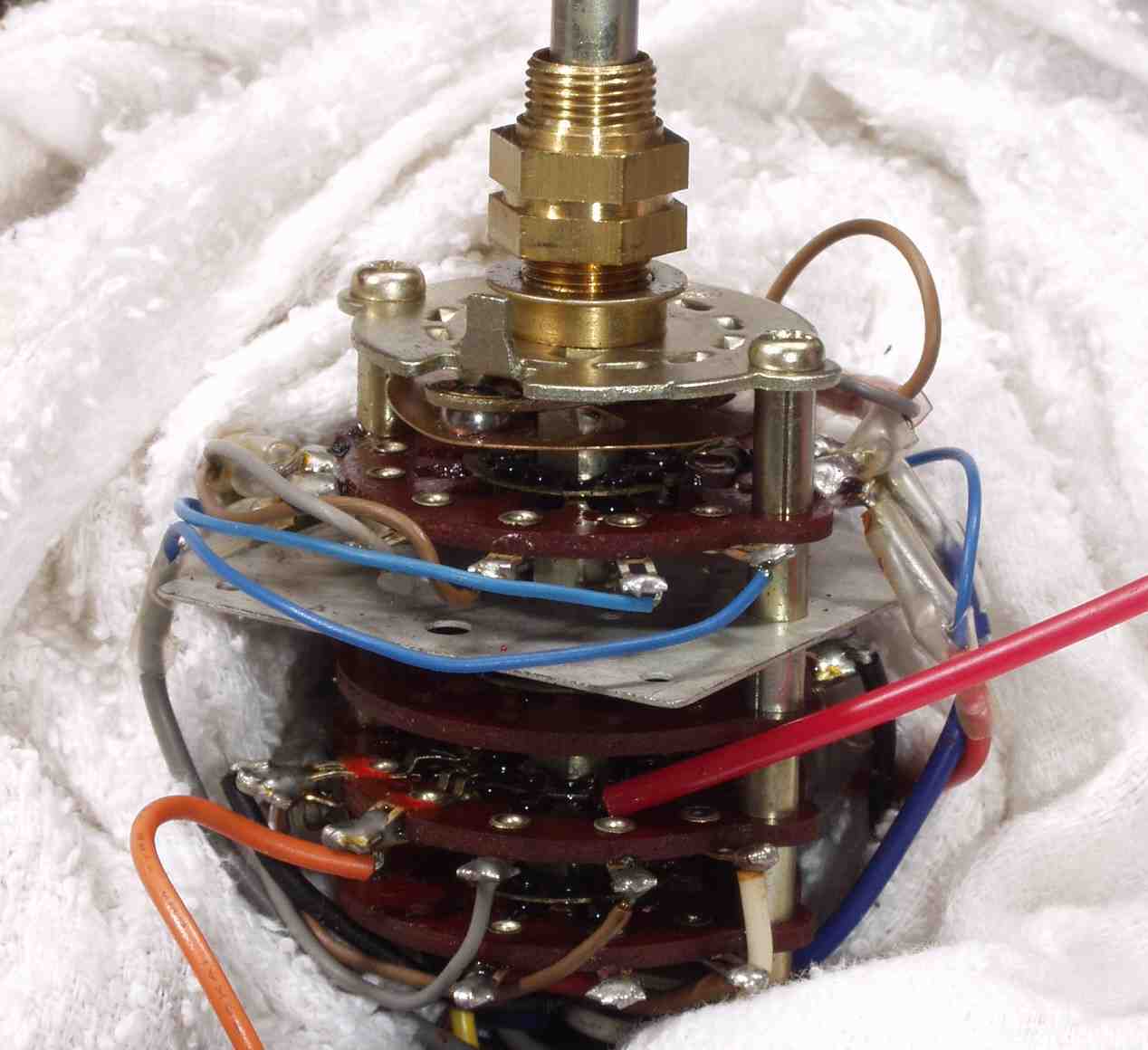

Ｃ７Ｇ．　修理中　ＳＥＬＥＣＴＯＲ−ＳＷの接点洗浄、グリスを溶け出さないよう立てる、周りは「ボロ布」で覆う

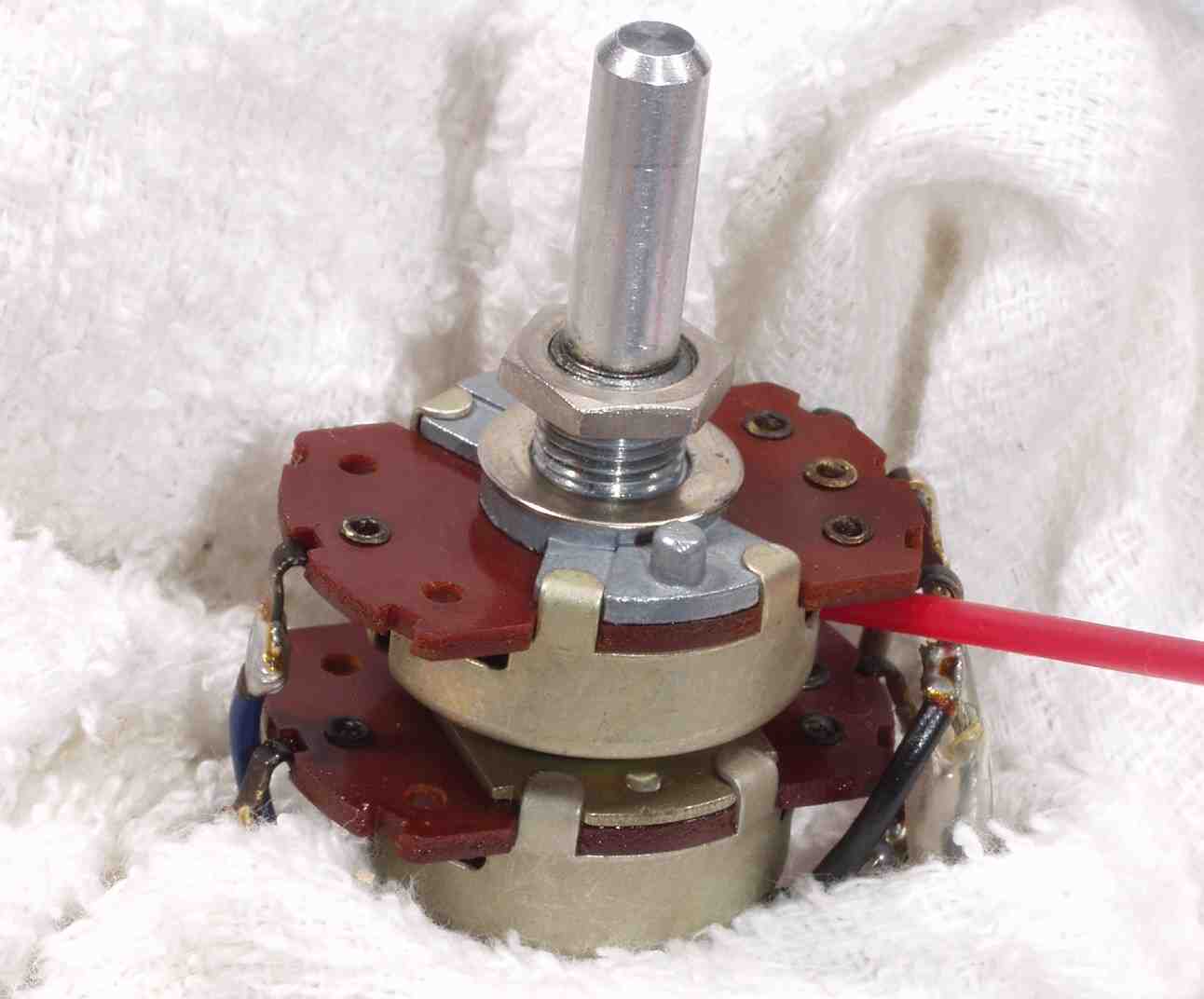

Ｃ７Ｈ．　修理中　メインＶＲの接点洗浄、グリスを溶け出さないよう立てる、周りは「ボロ布」で覆う

Ｃ７Ｉ．　修理中　ＦＩＬＴＥＲＳ−ＳＷの接点洗浄、グリスを溶け出さないよう立てる、周りは「ボロ布」で覆う

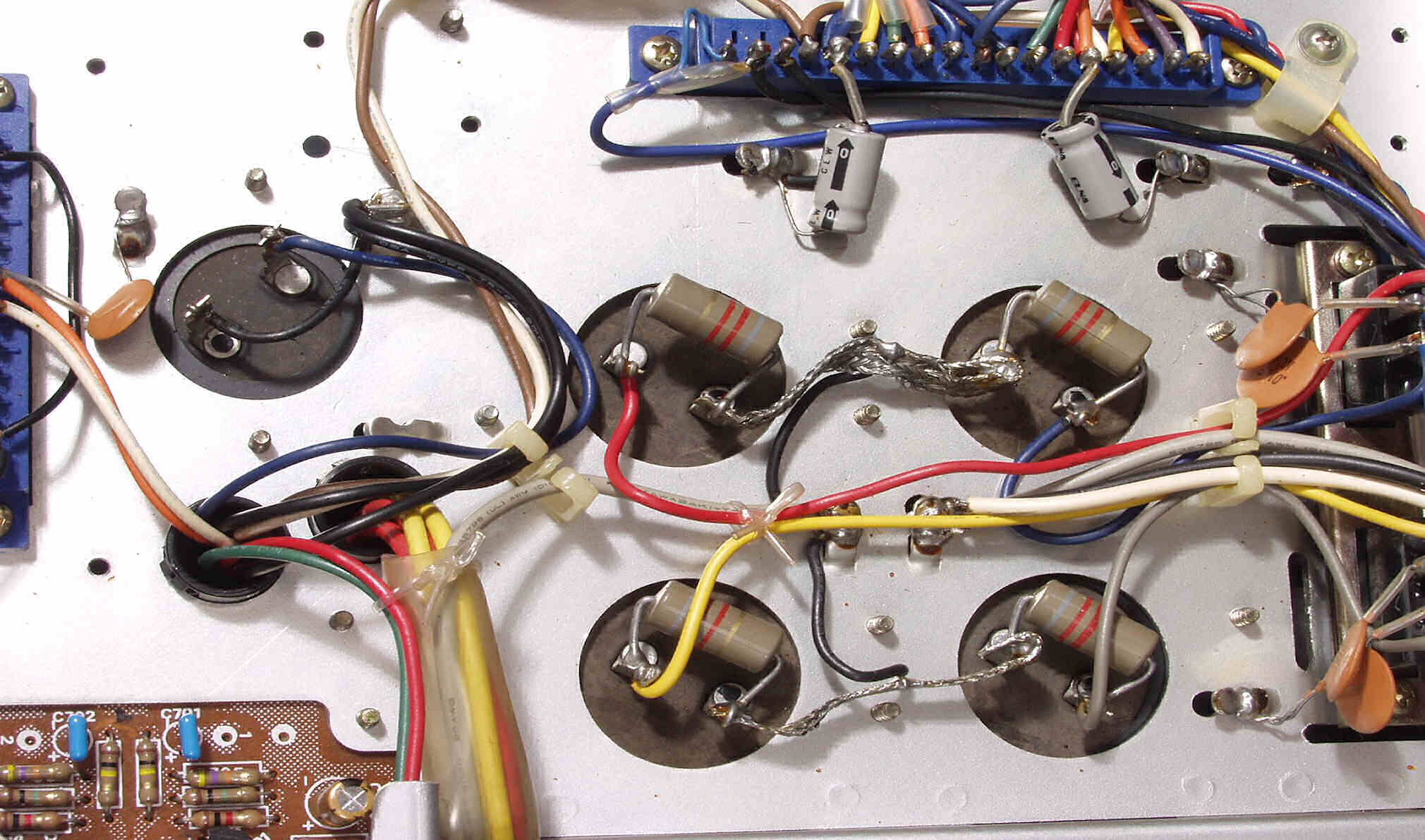

Ｃ８Ａ．　修理前　電解コンデンサー周り

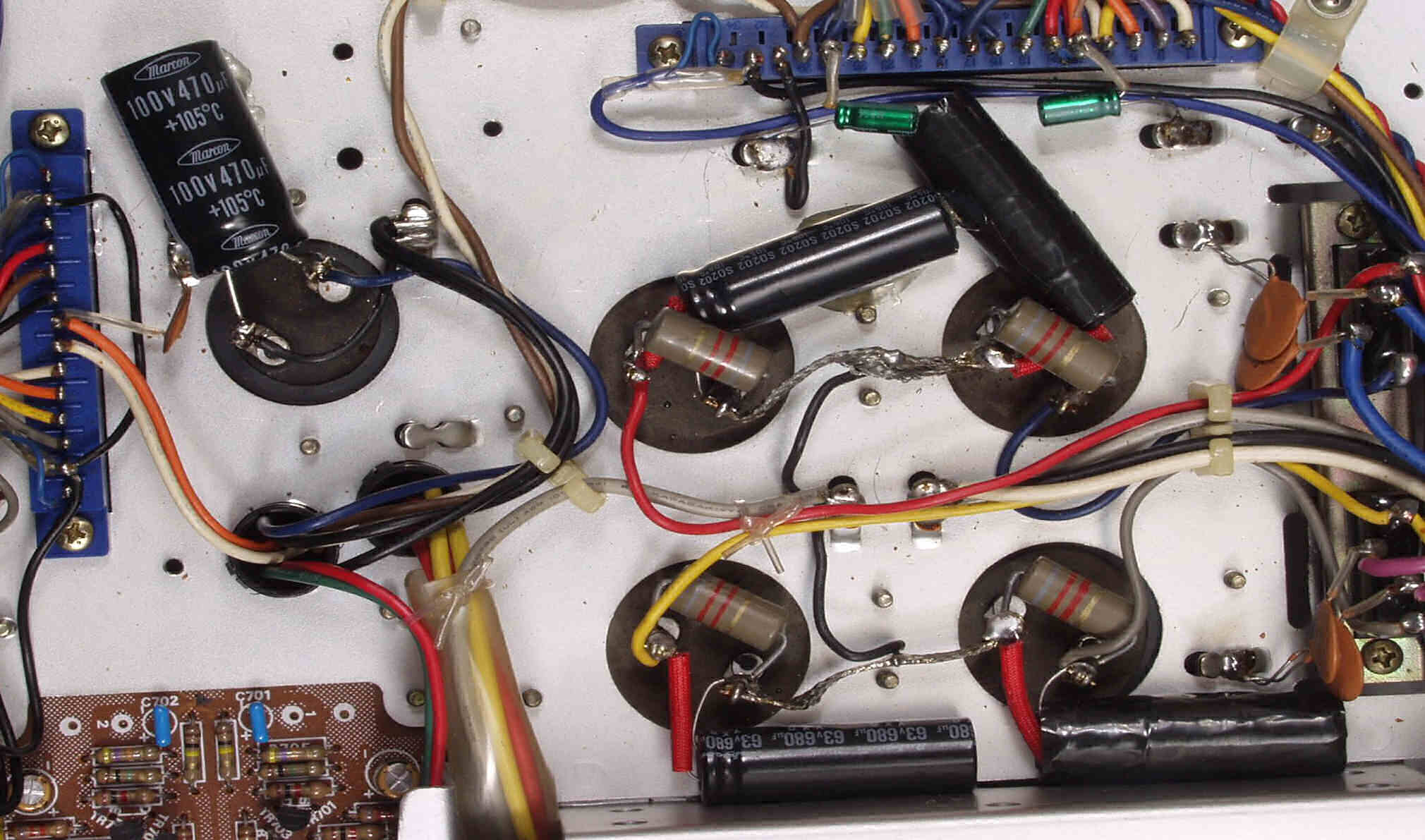

Ｃ８Ｂ．　修理後　電解コンデンサー周り　電解コンデンサ−７個、経年変化を考慮して増強する

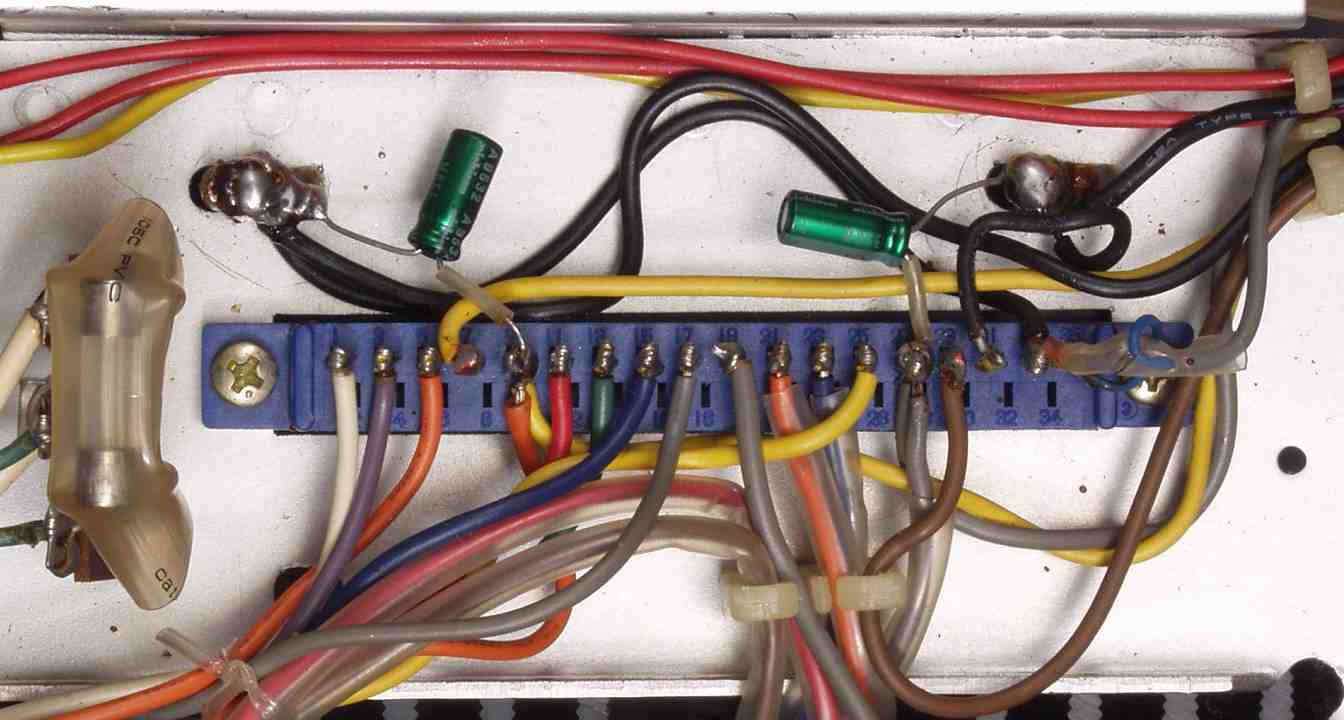

Ｃ８Ｃ．　修理前　左メイン基板コネクター周り

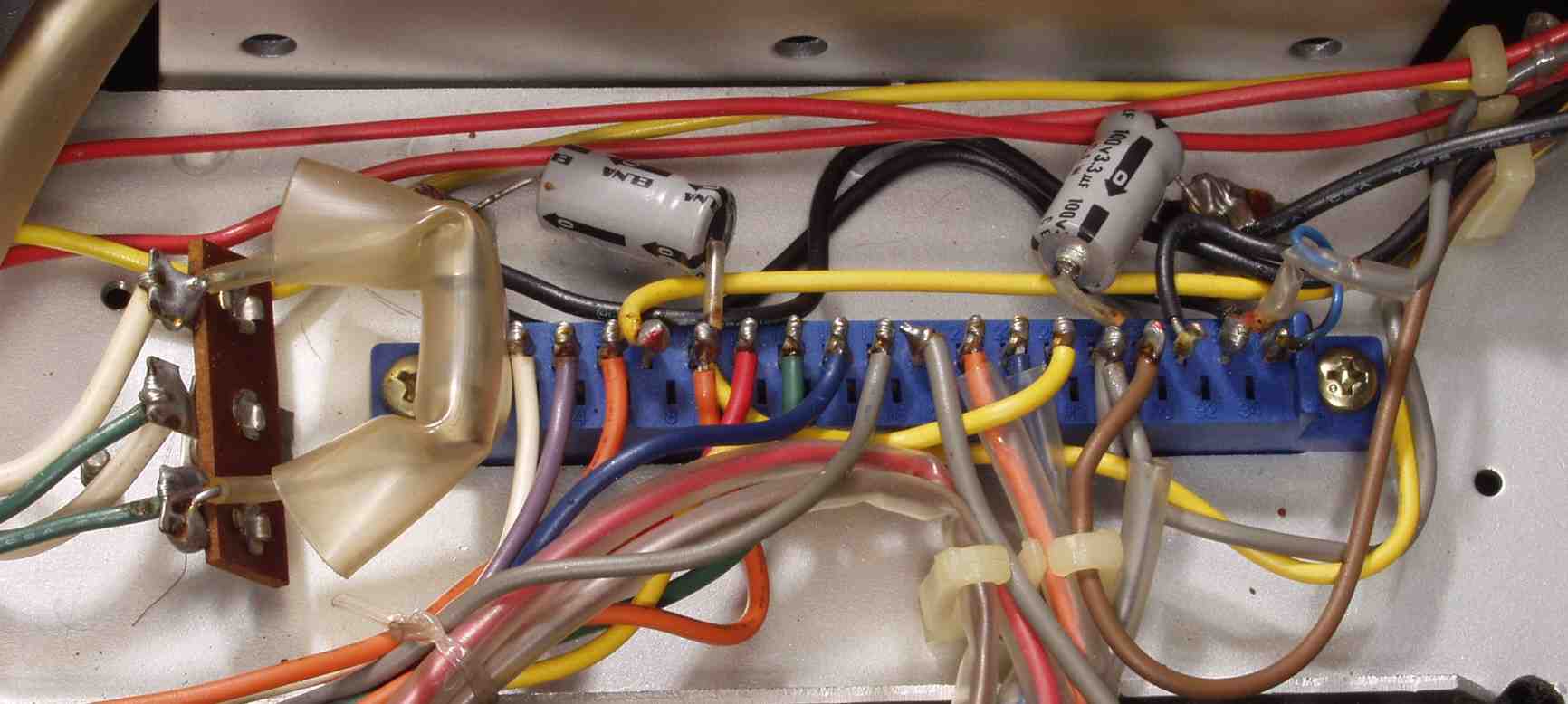

Ｃ８Ｄ．　修理後　左メイン基板コネクター周り　電解コンデンサ−２個交換

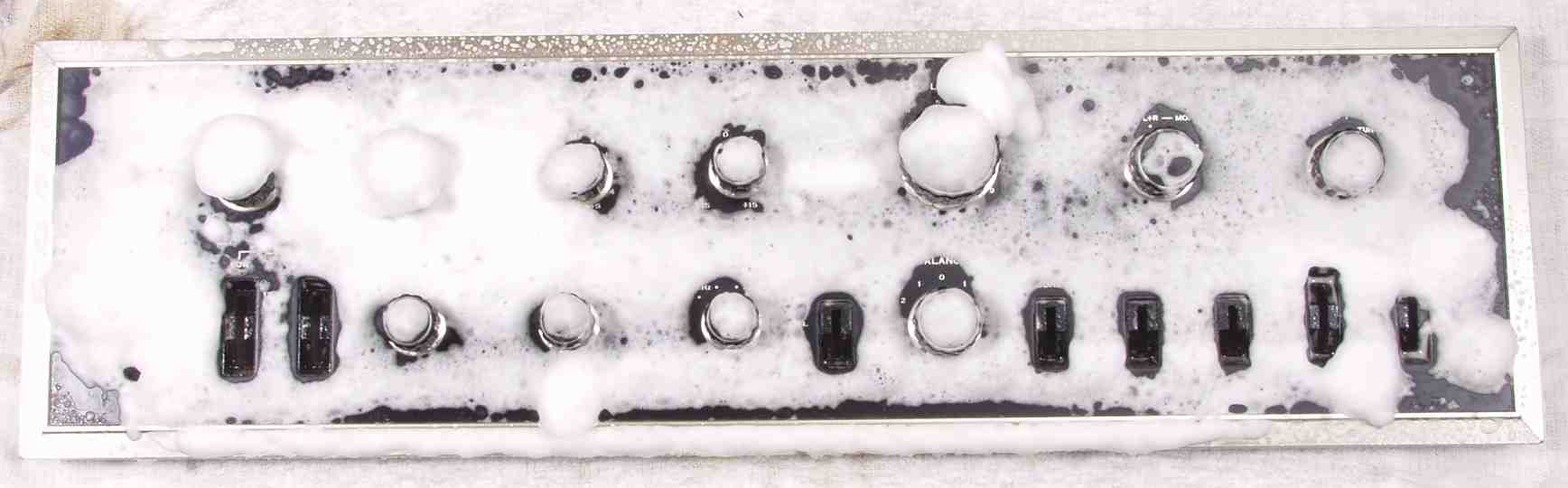

Ｃ９．　パネル清掃

Ｃ９Ｂ．　後パネルを外し、ハンダ補正中

ＣＡＡ．　修理前　上から見る

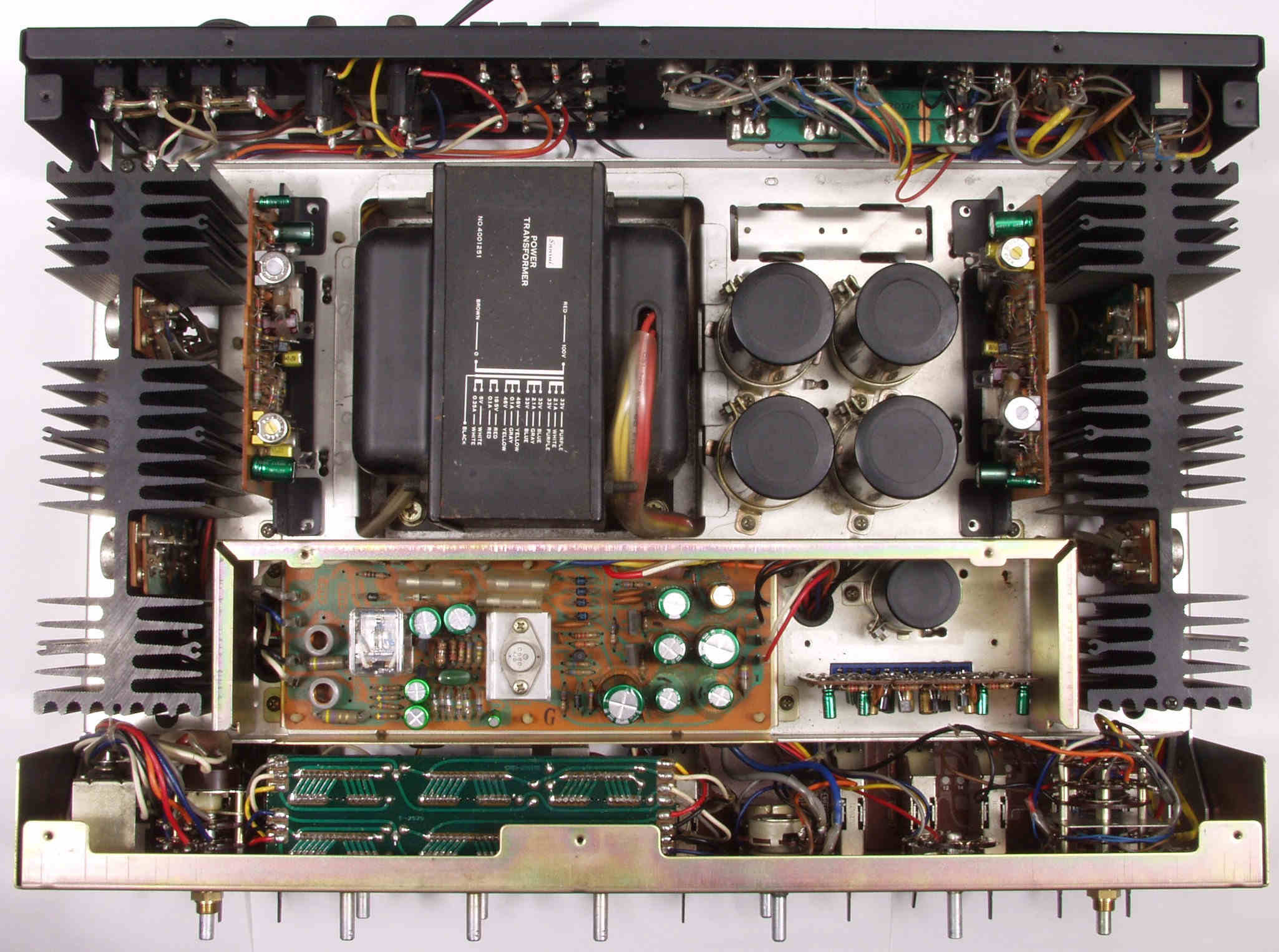

ＣＡＢ．　修理後　上から見る

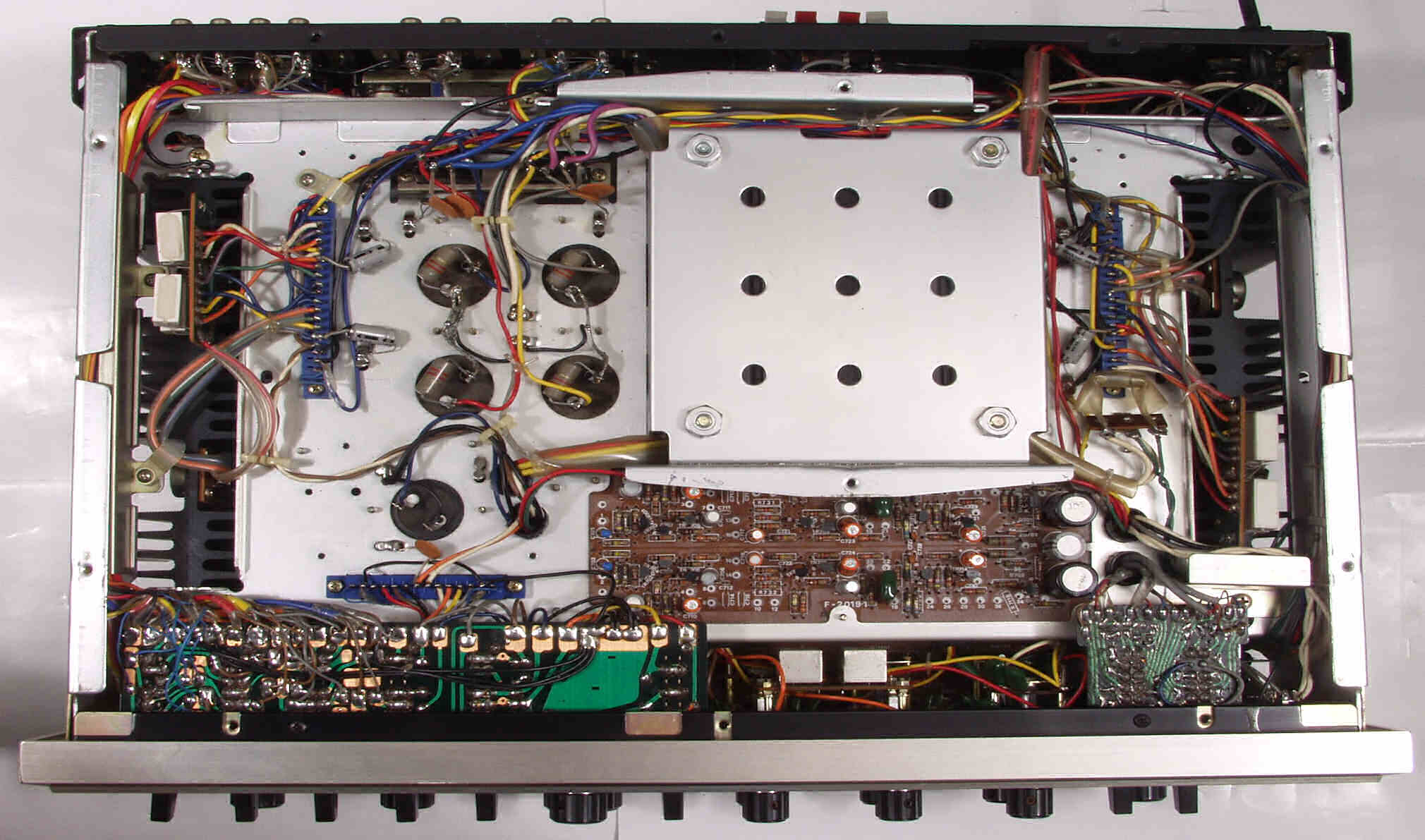

ＣＡＣ．　修理前　下から見る

ＣＡＤ．　修理後　下から見る

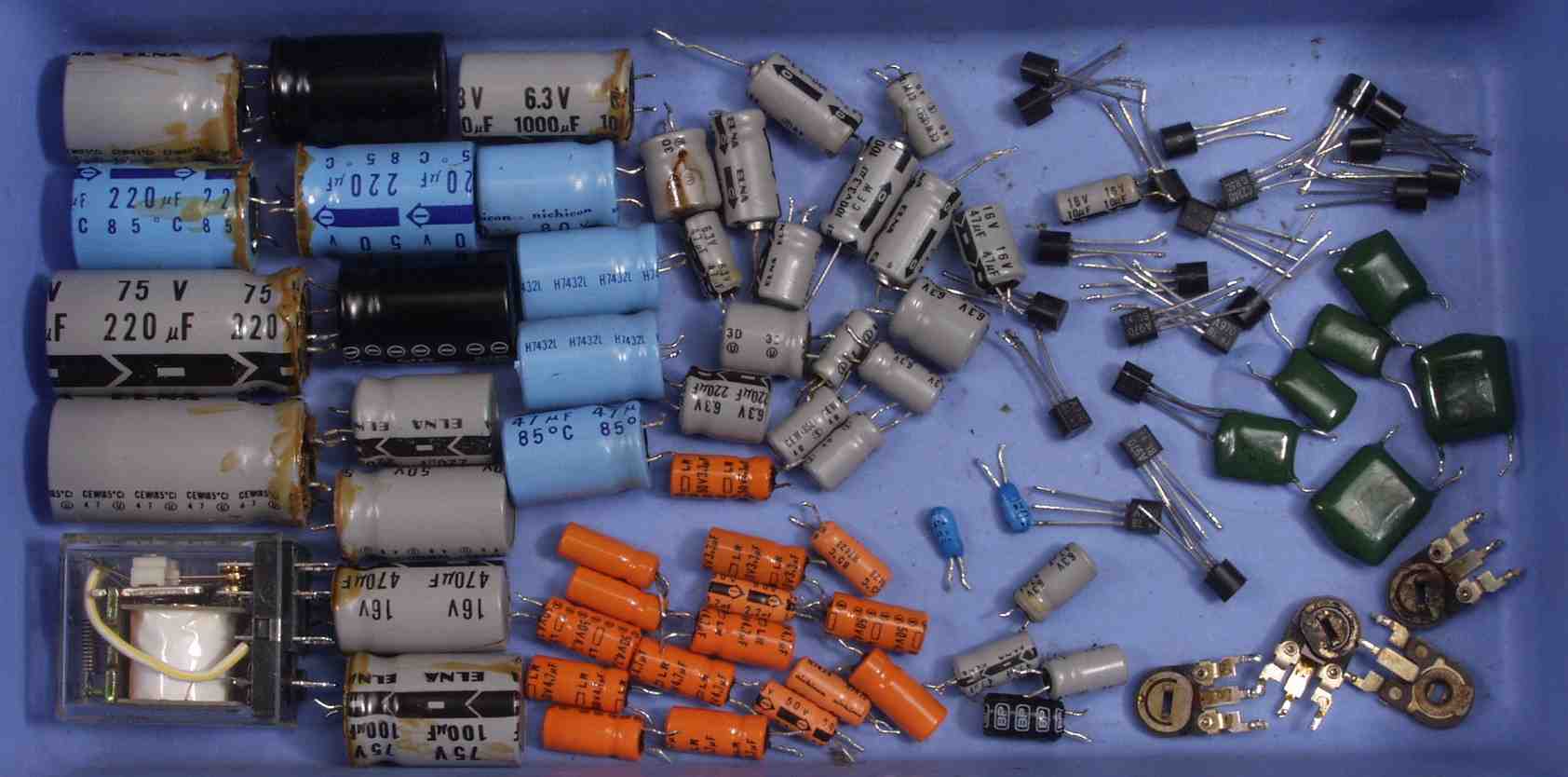

ＣＢ．　交換部品

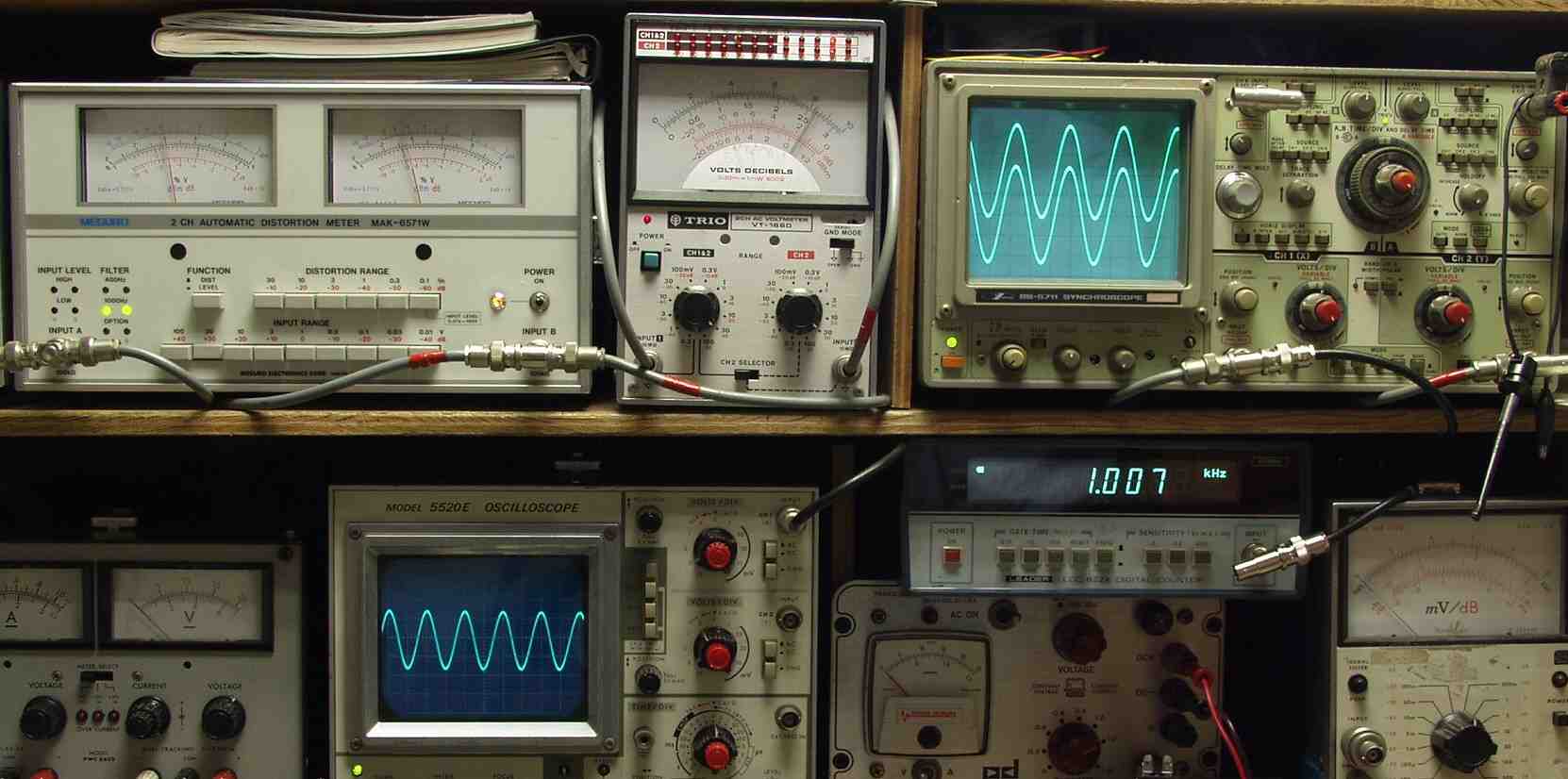

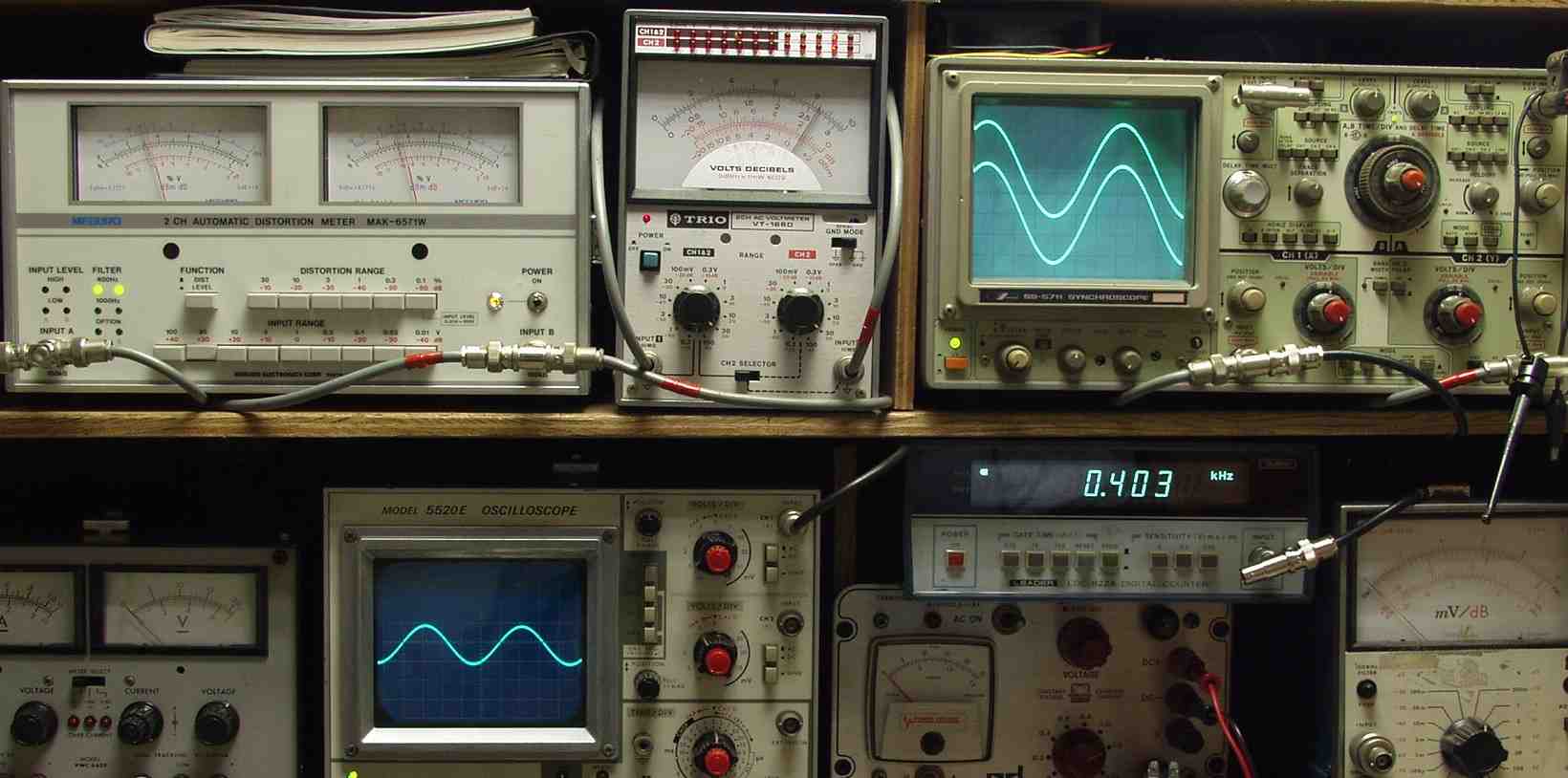

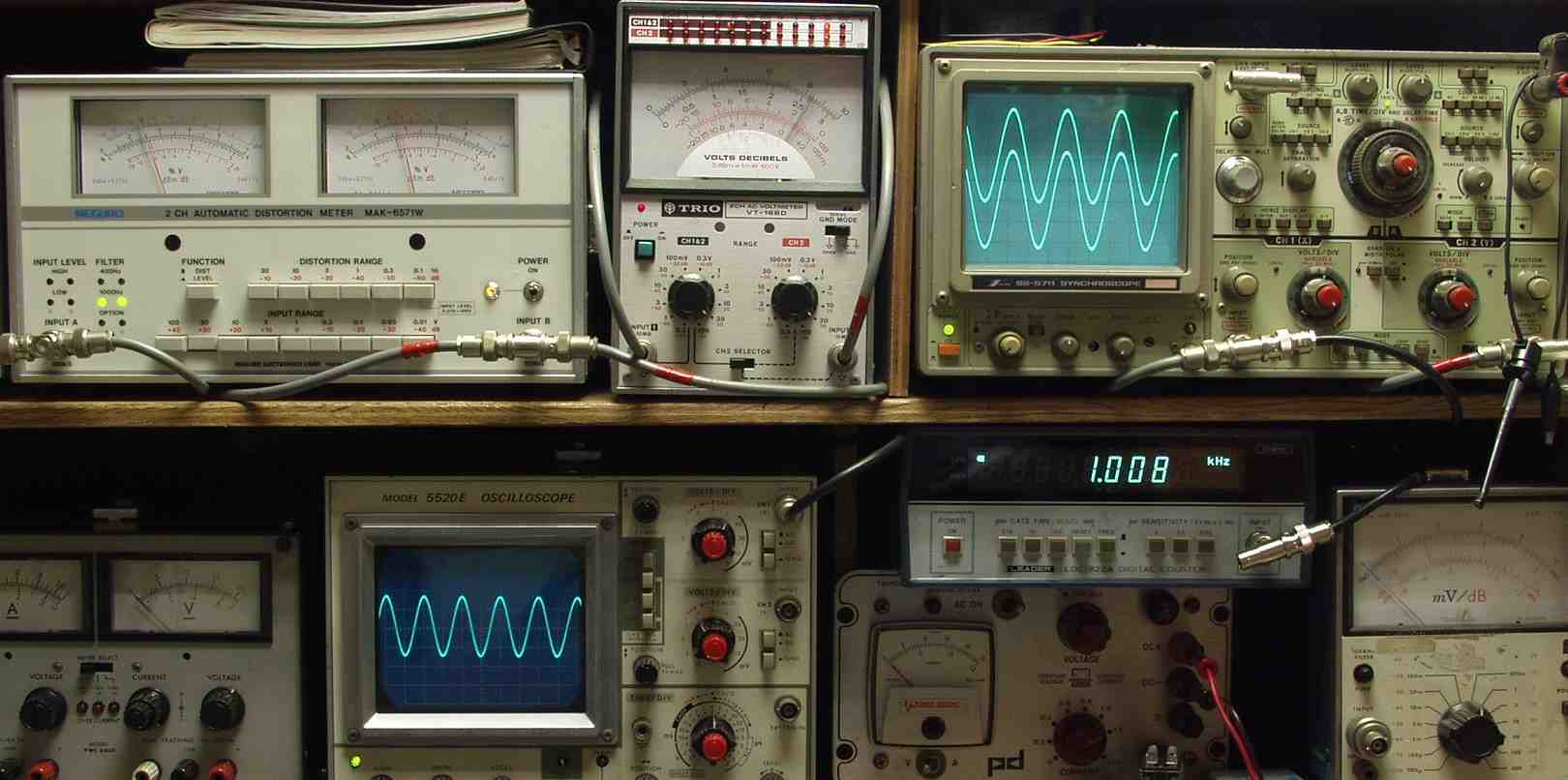

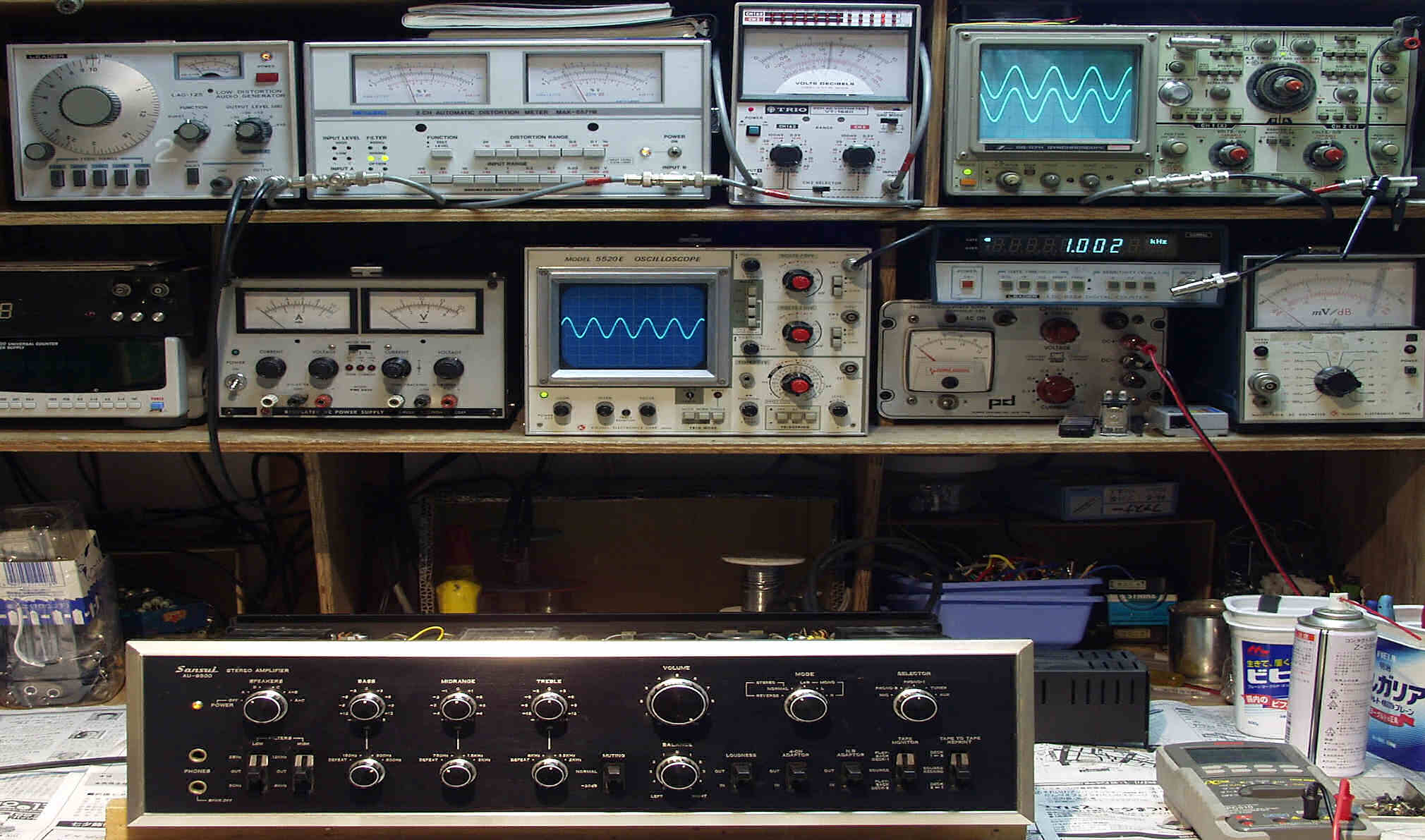

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

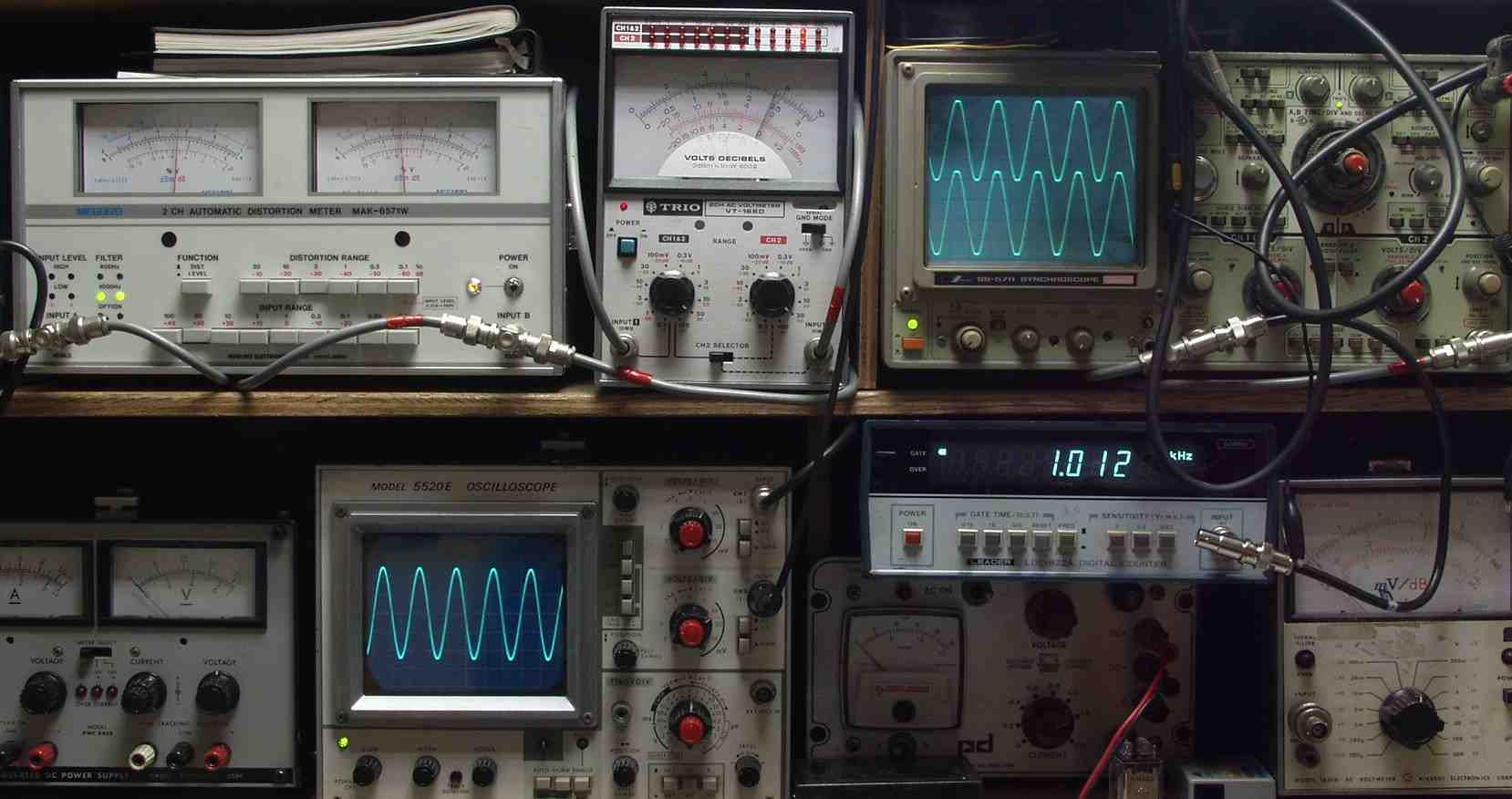

Ｅ２A．　出力・歪み率測定・調整　　出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０４％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

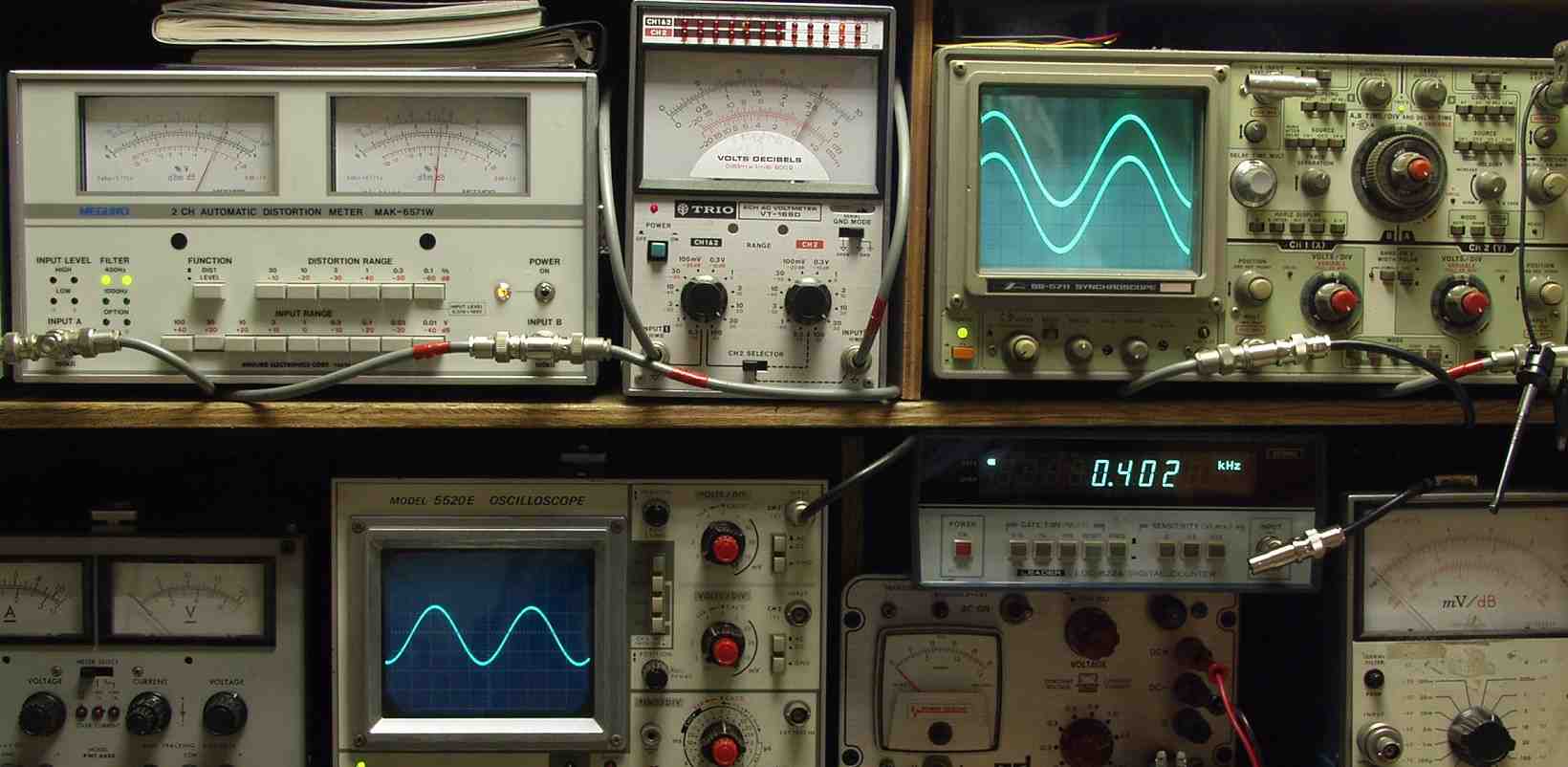

Ｅ２B．　出力・歪み率測定・調整　　出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０４％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

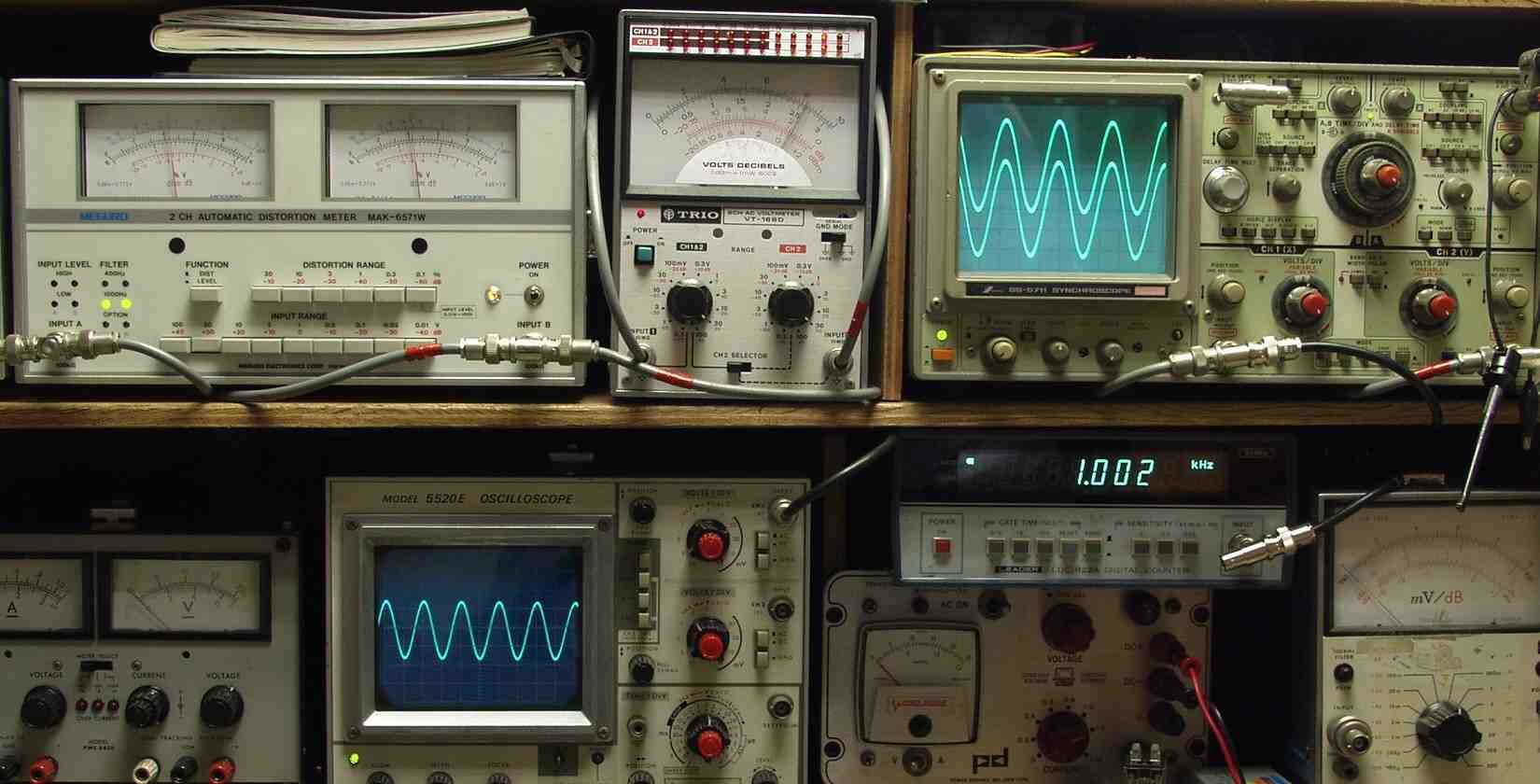

Ｅ３A．　出力・歪み率測定・調整　　出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０４％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ３B．　出力・歪み率測定・調整　　出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０４％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ４A．　出力・歪み率測定・調整　　出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＩＣ端子入力

Ｅ４B．　出力・歪み率測定・調整　　出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０８％　ａｔ＝４００ＨＺ　ＭＩＣ端子入力

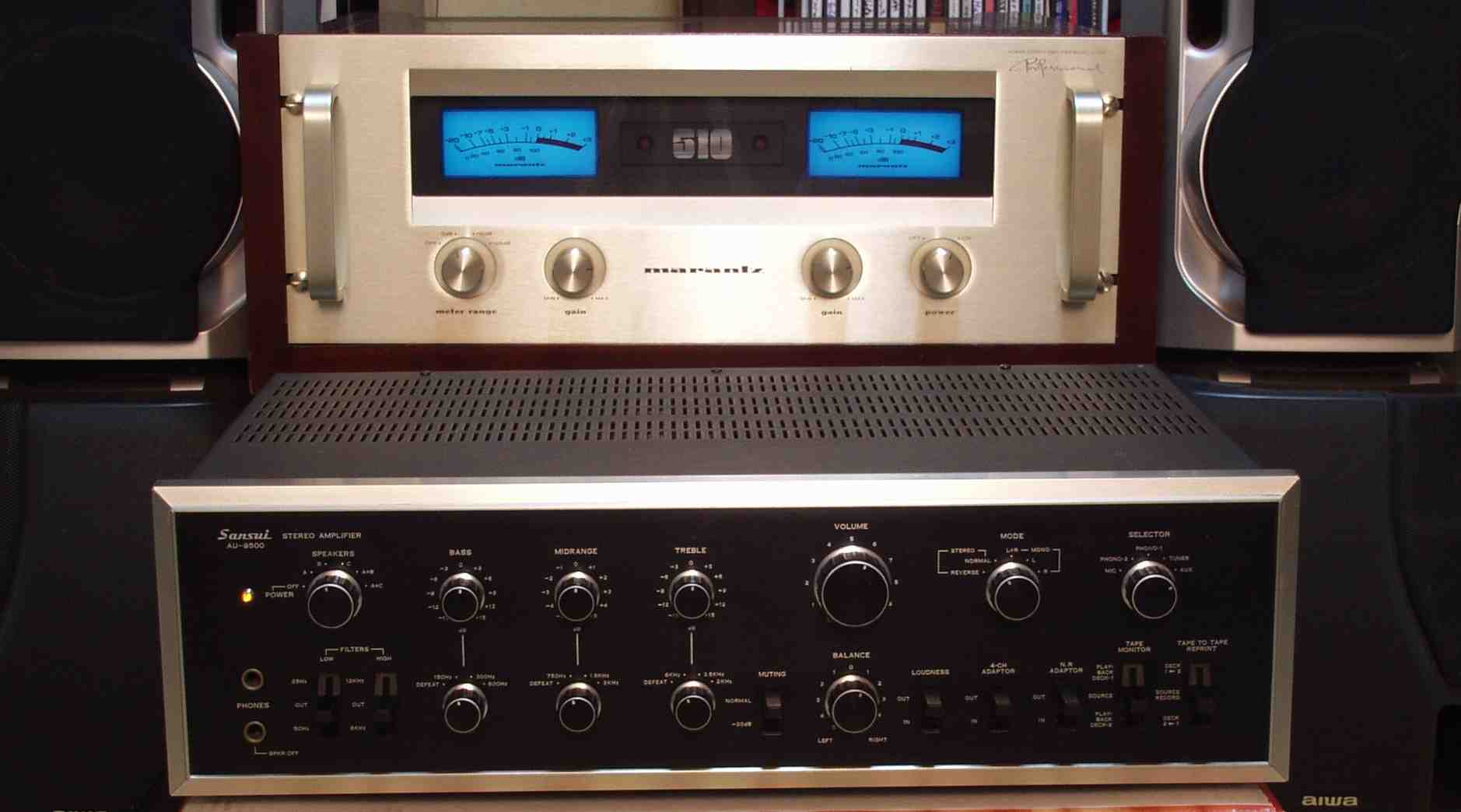

Ｅ５．　２４時間エージング　　 対照的なＡＭＰが仲良く並んでいる！

Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　ＡＵ-９５００　 定格出力 ミュージックパワー（IHF）=260W（4Ω、1kHz）. 実効出力（片ch動作）=85W/85W（8Ω、1kHz）. 実効出力（両ch動作）=80W＋80W（8Ω、1kHz）. 連続実効出力（両ch動作、定格歪率8Ω、20Hz〜20kHz）=75W＋75W 全高調波歪率（定格出力） 0.1％以下 混変調歪率 0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE） パワーバンドウィズ（IHF） 5Hz〜40kHz 周波数特性 3Hz〜80kHz、+0 -1dB（メインアンプ、1W出力時） ダンピングファクター 50（8Ω） 入力感度/入力インピーダンス（1kHz） Phono1=2.5mV/50kΩ. Phono2=2.5mV/30kΩ、50kΩ、100kΩ. (最大許容入力 300mV、全高調波歪率 0.5％以下). MIC=2.5mV/50kΩ. Tuner、AUX（レベル調整可能）=100mV/50kΩ. Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ. Tape Monitor2（DIN）=100mV/50kΩ. 4ch、N.R.Adaptor=100mV/50kΩ. 出力電圧/出力インピーダンス Tape Rec1、2（PIN）=100mV/1.5kΩ. Tape Rec2（DIN）=30mV/70kΩ. 4ch、N.R.Adaptor=100mV/1.5kΩ. プリアンプ（定格出力）=0.8V/1.5kΩ. [最大出力、全高調波歪率 0.5％以下]：4.5V. クロストーク（定格出力 1kHz） Phono1、2=50dB以上 ハム及びノイズ（IHF） Phono1、2=75dB以上. Tuner、AUX=85dB以上. メインアンプ=100dB以上. トーンコントロール Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ. Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ. Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ. ラウドネス（ボリューム -30dB） 50Hz：+10dB. 10kHz：+8dB. ロー・フィルター 25Hz、50Hz：-3dB（12dB/oct）. ハイ・フィルター 12kHz、6kHz：-3dB（12dB/oct）. 使用半導体 トランジスタ：58 FET：2 ダイオード：37 定格消費電力 205W（最大550VA） 外形寸法 幅500×高さ140×奥行347mm 重量 23.3kg 価格 １２３，０００円（1972年10月発売当時）. １３５，０００円（1975年頃）.
