Ｓａｎｓｕｉ　Ｂ－２３０２Ｖ．　２台目修理記録

平成２３年５月３１日到着　　　　６月２２日完成

Ａ．　修理前の状況

今現在特に問題なく動作しております（レベルメーターの片方が時々動作しなくなることを除いてですが）。
しかし、もう20年近く前の製品ですので、故障が心配です。
オーバホール修理依頼。

Ｔ．　修理前点検測定

経年変化で、少し歪多い

B．　原因

オーバホール修理

Ｃ．　修理状況

初段ＦＥＴ（電界効果トランジスター）交換。
ＲＬバイアス・バランスＶＲ交換。
電解コンデンサー交換（オーディオコンデンサー使用）。
配線手直し、補強。
電源コードを取り、３Pインレット取り付け。

Ｄ．　使用部品

初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　４個。
バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　８個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　８０個。
フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　８個。
３Pインレット　　　　　　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　１２０，０００円

Ｓ．　Ｓａｎｓｕｉ　Ｂ－２３０２Ｖ　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

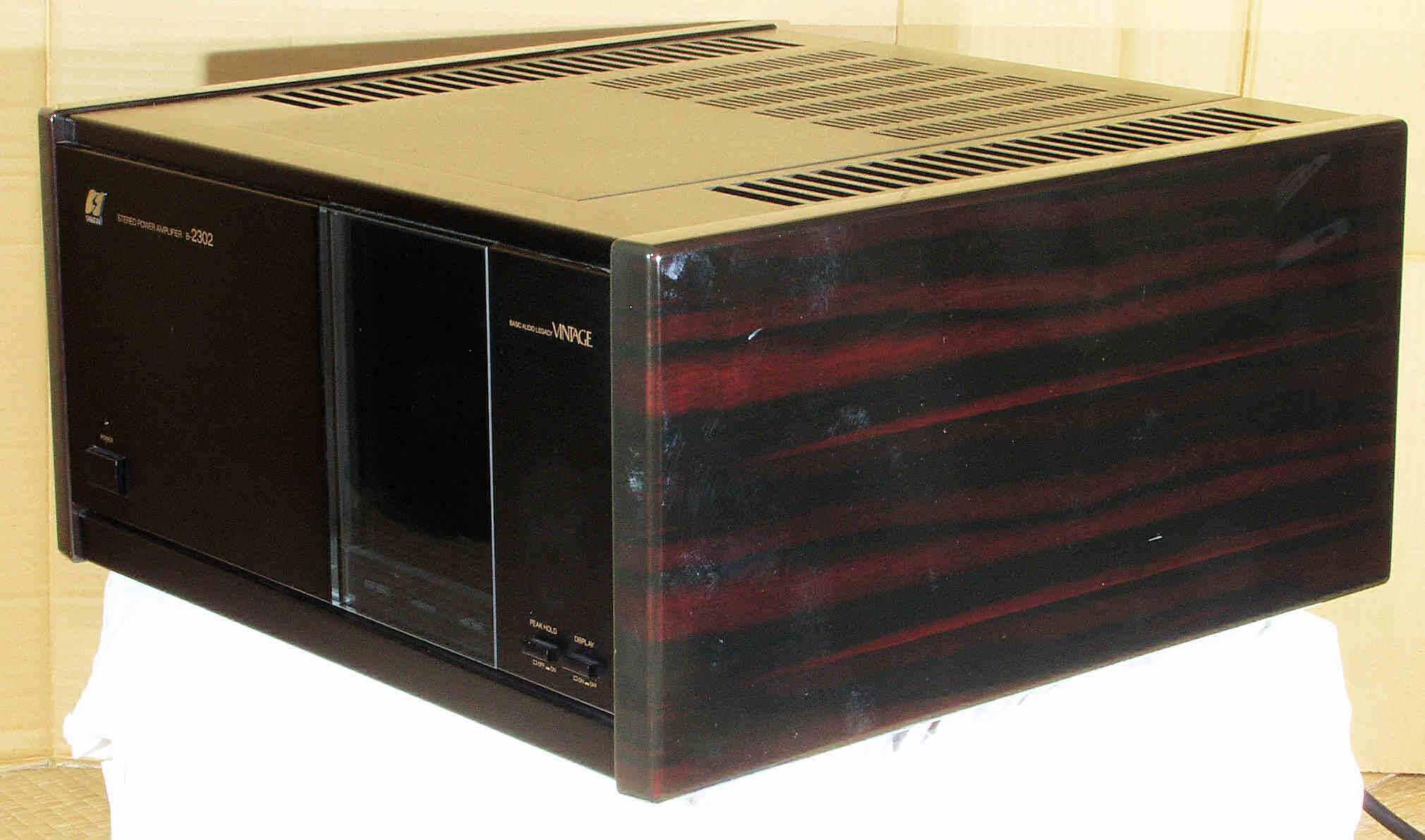

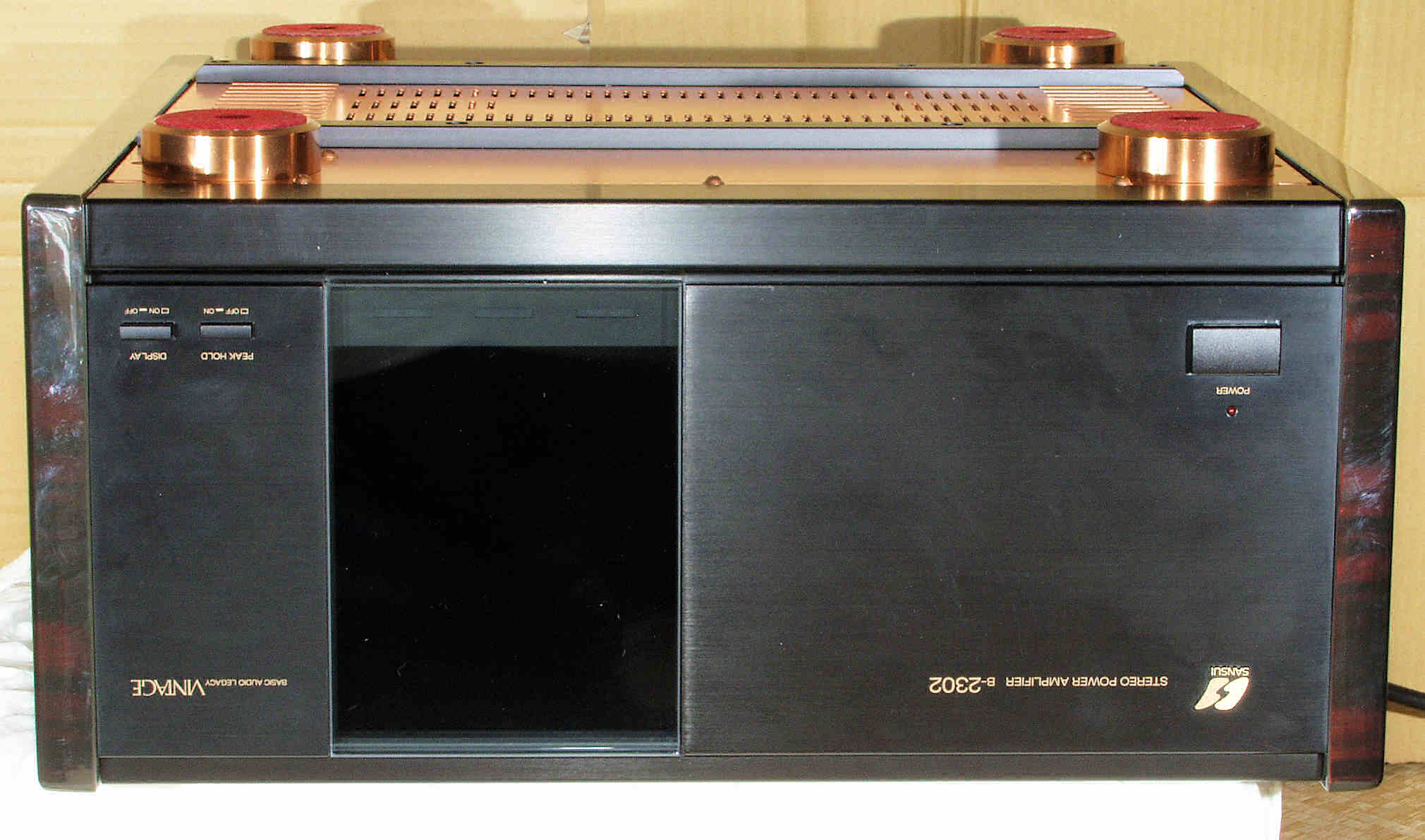

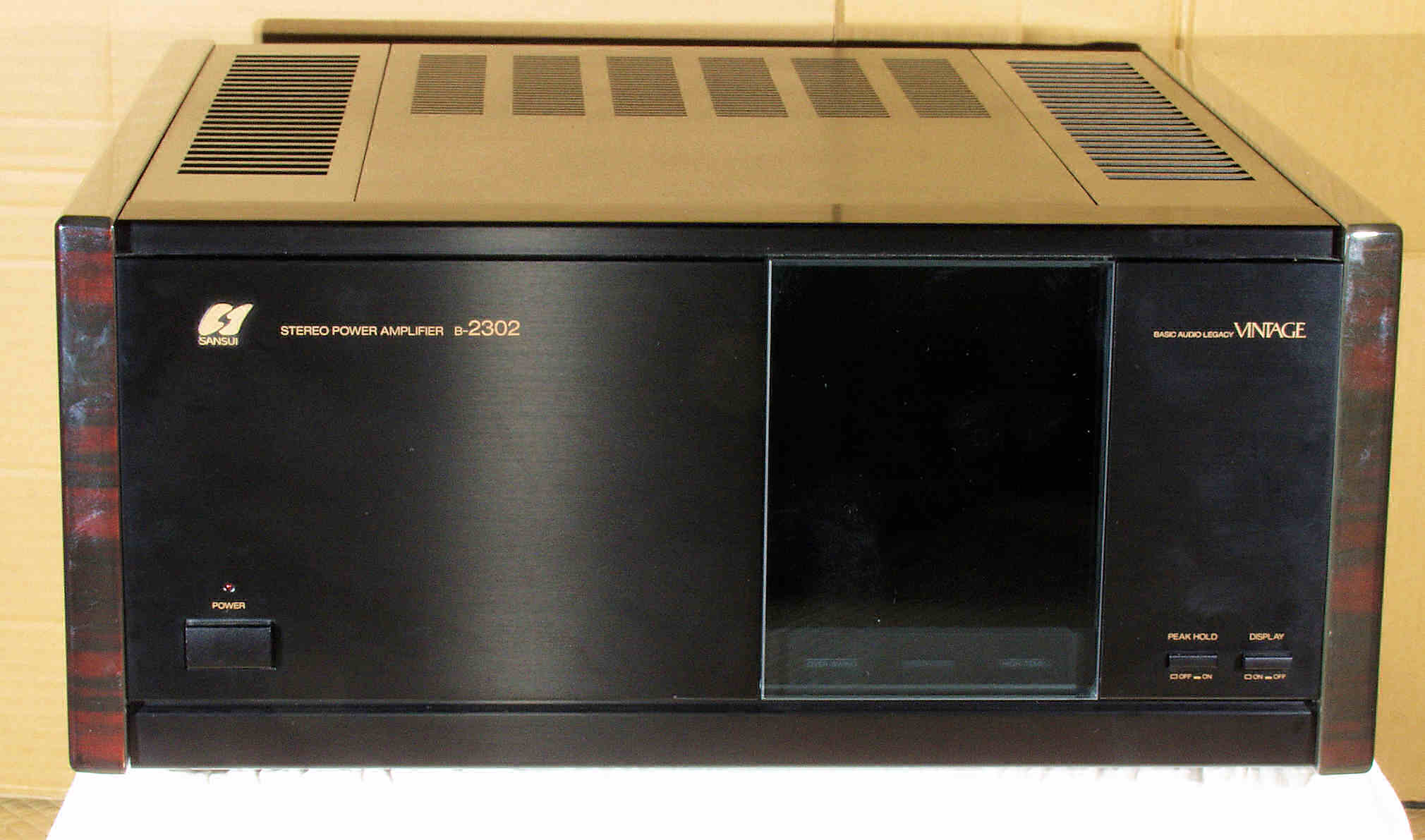

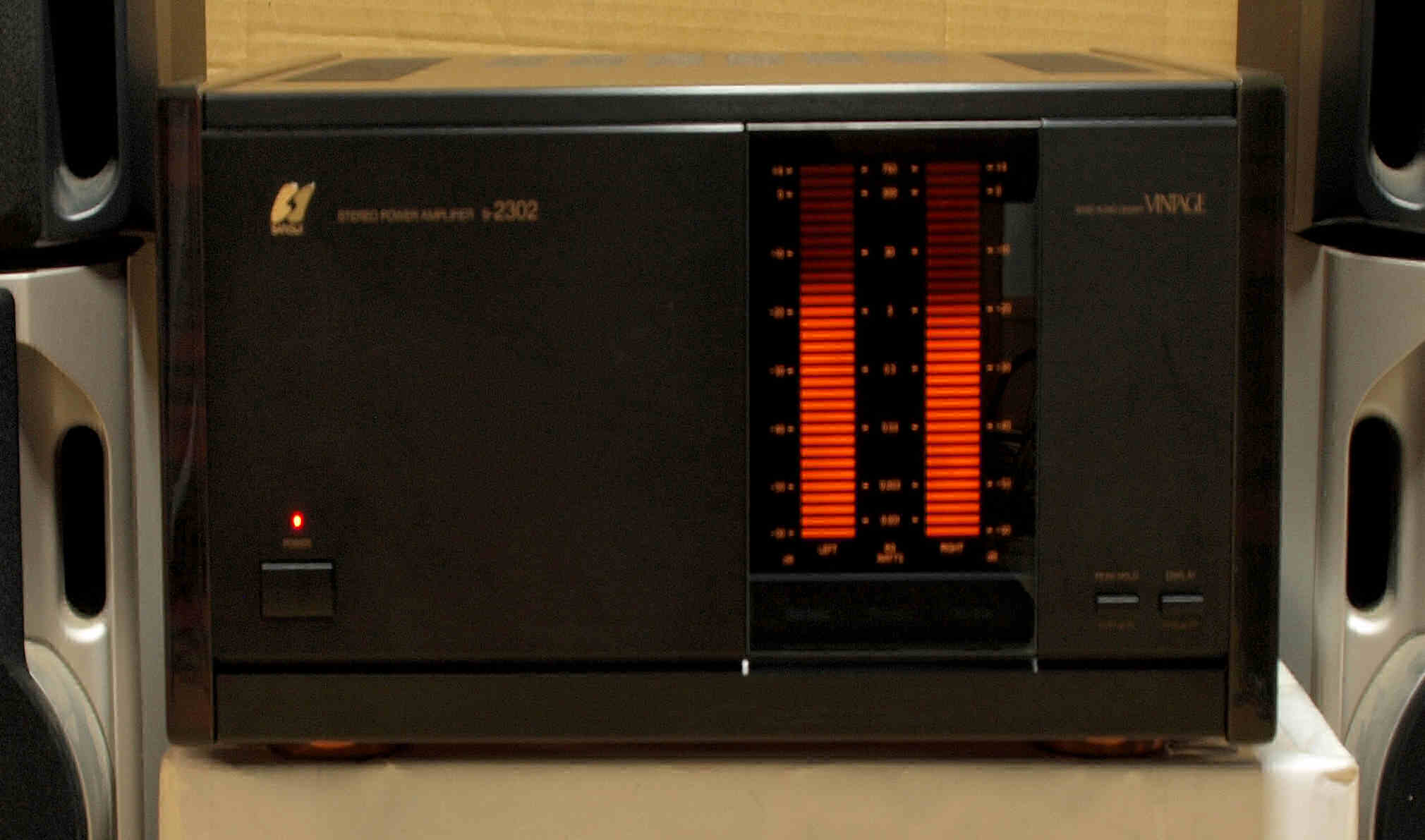

Ａ１１．　点検中　前から見る。　
　　　　　重いので、何時も撮影するデスクに設置できず、玄関上がり間で撮影しました。ストロボが少なく綺麗に撮影出来ません！
　　　　　特に、サイドパネルはデコラ（表に貼られた透明の樹脂）の底の部分に光が反射して写ります。

Ａ１２．　点検中　前右から見る

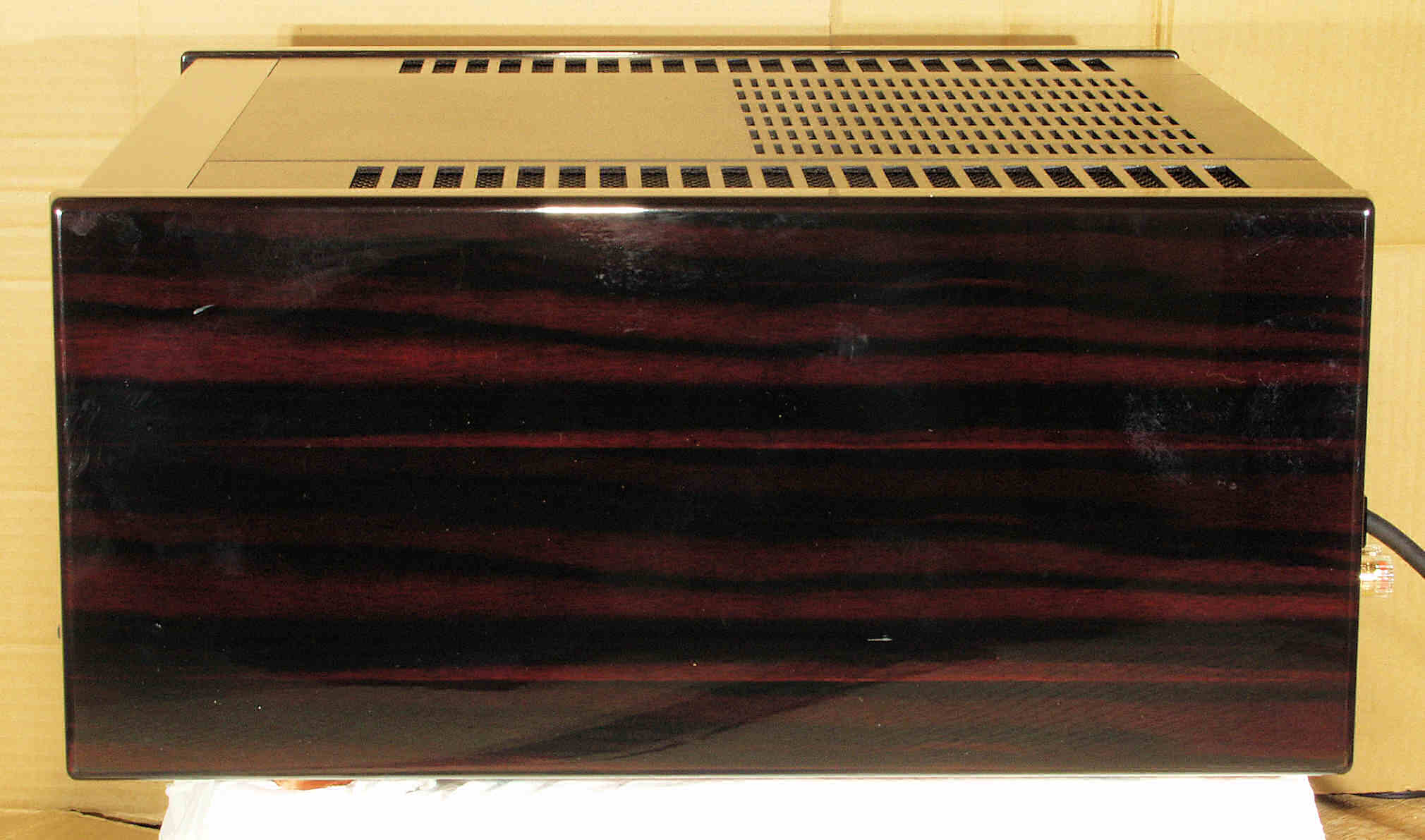

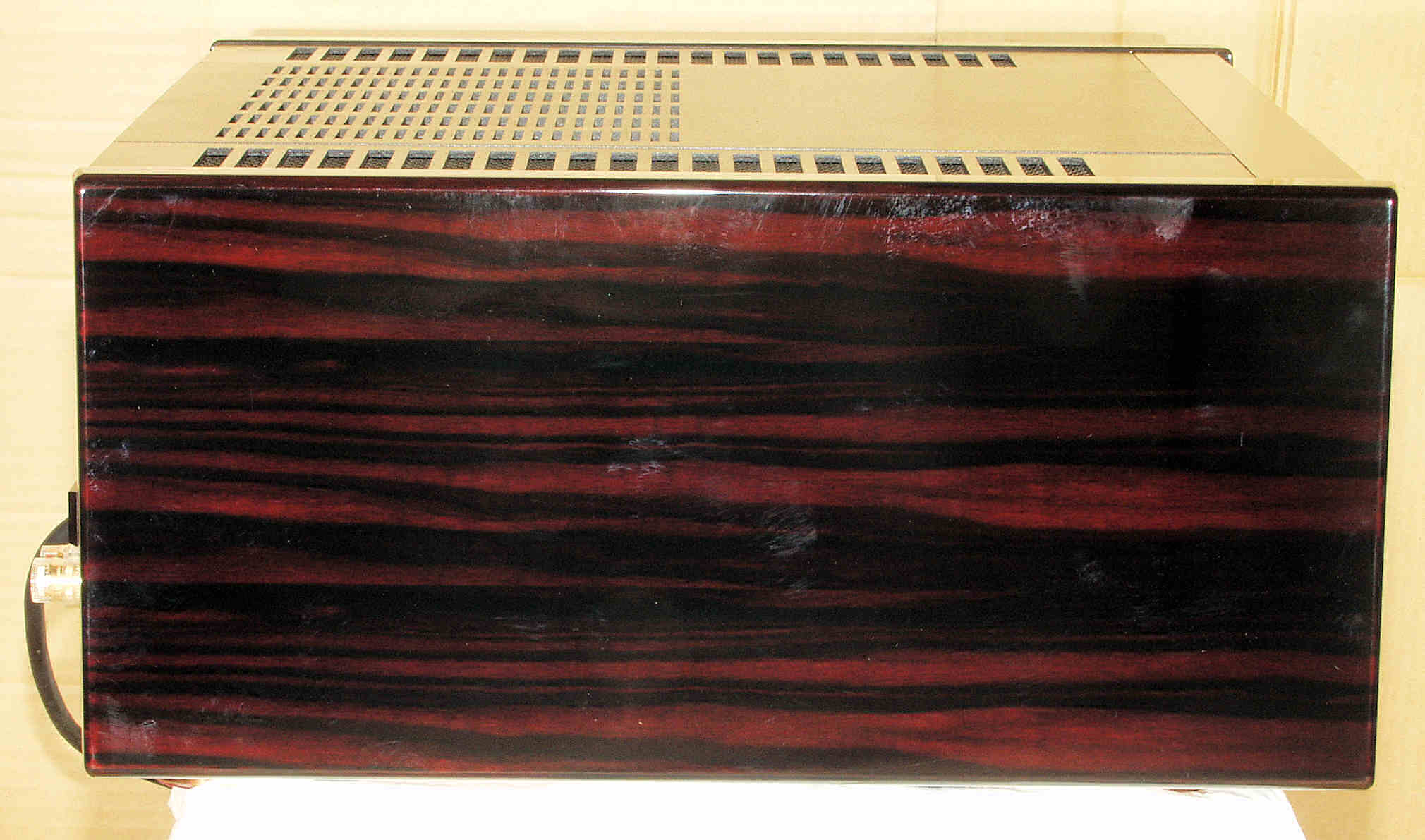

Ａ１３．　点検中　右から見る

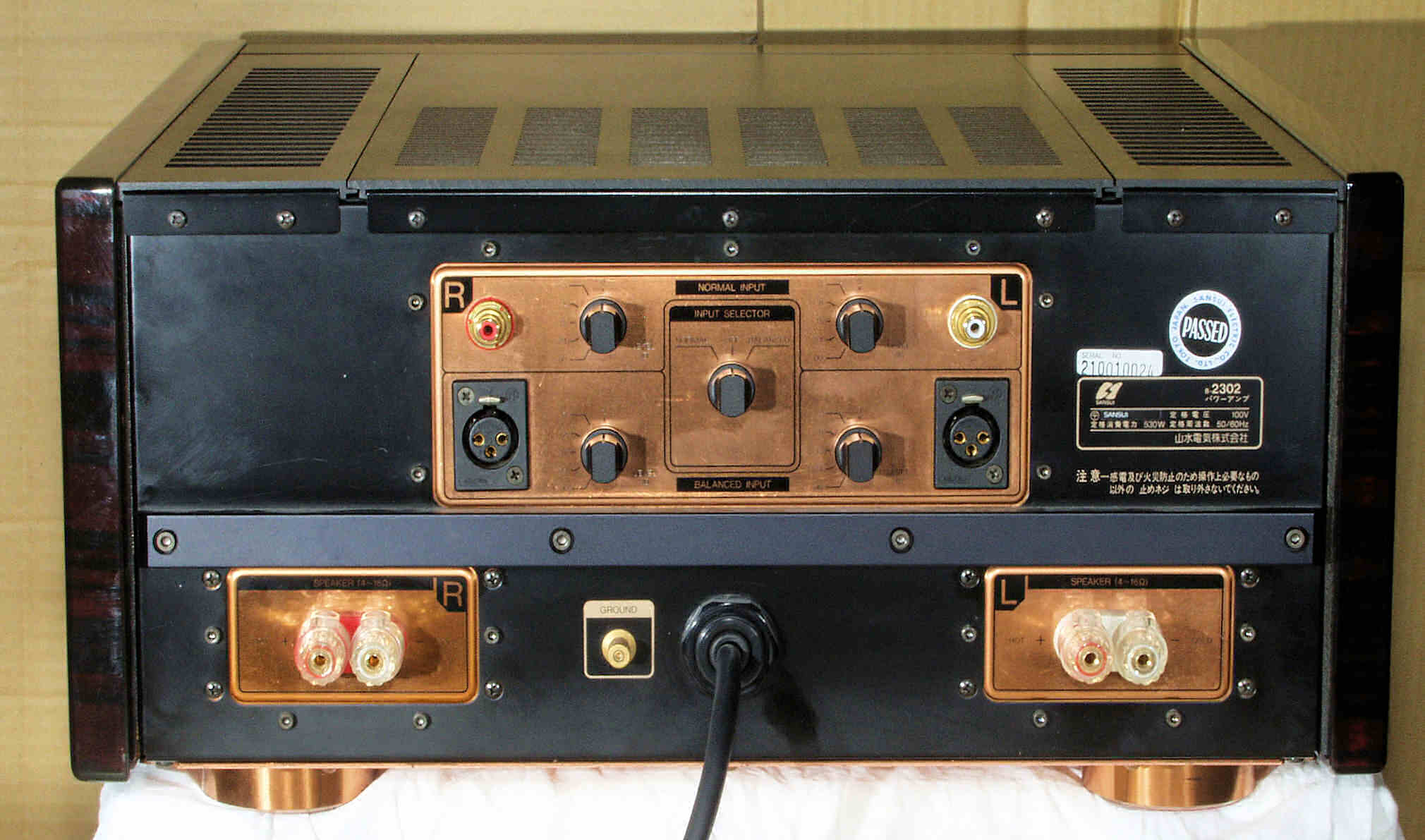

Ａ１４．　点検中　後から見る

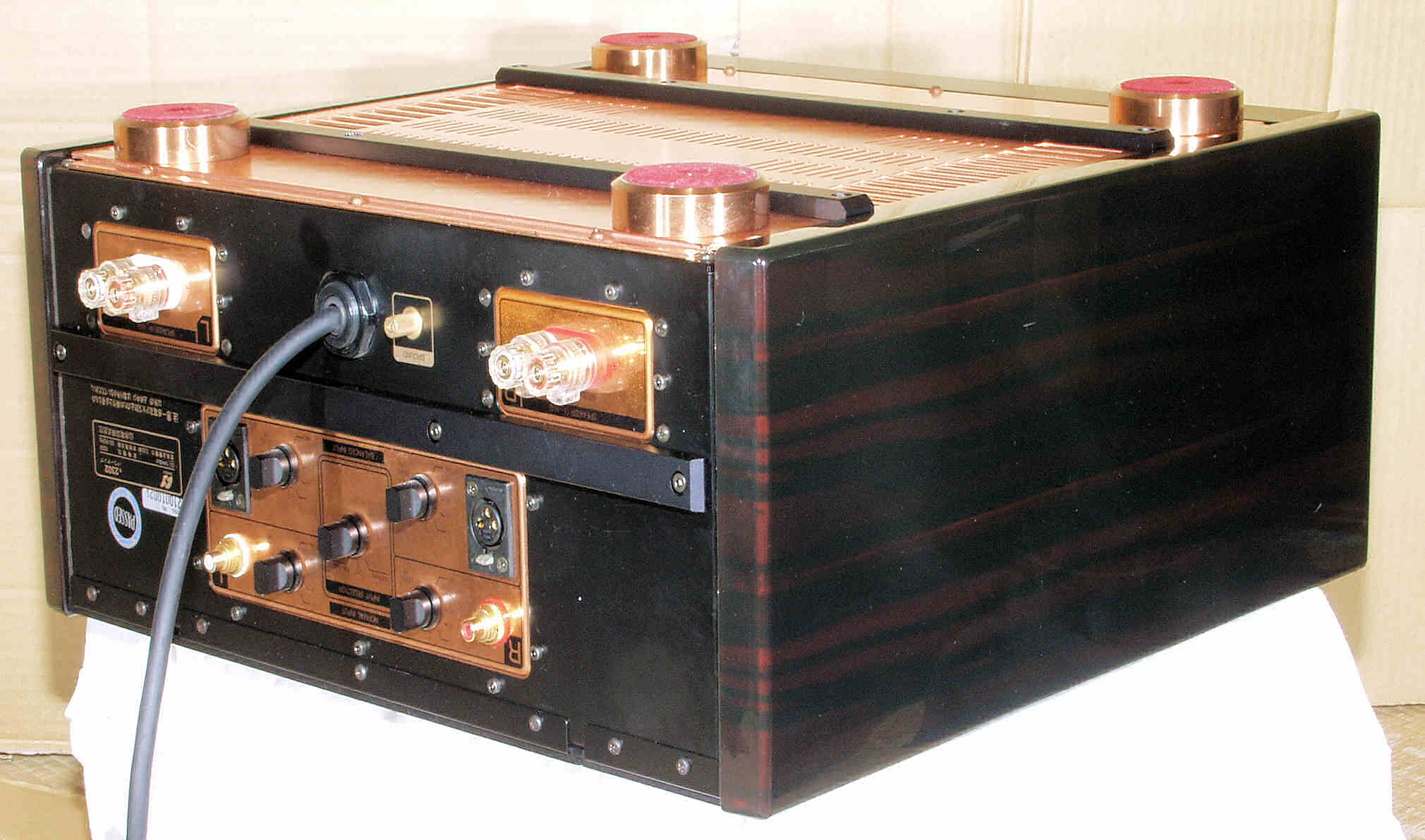

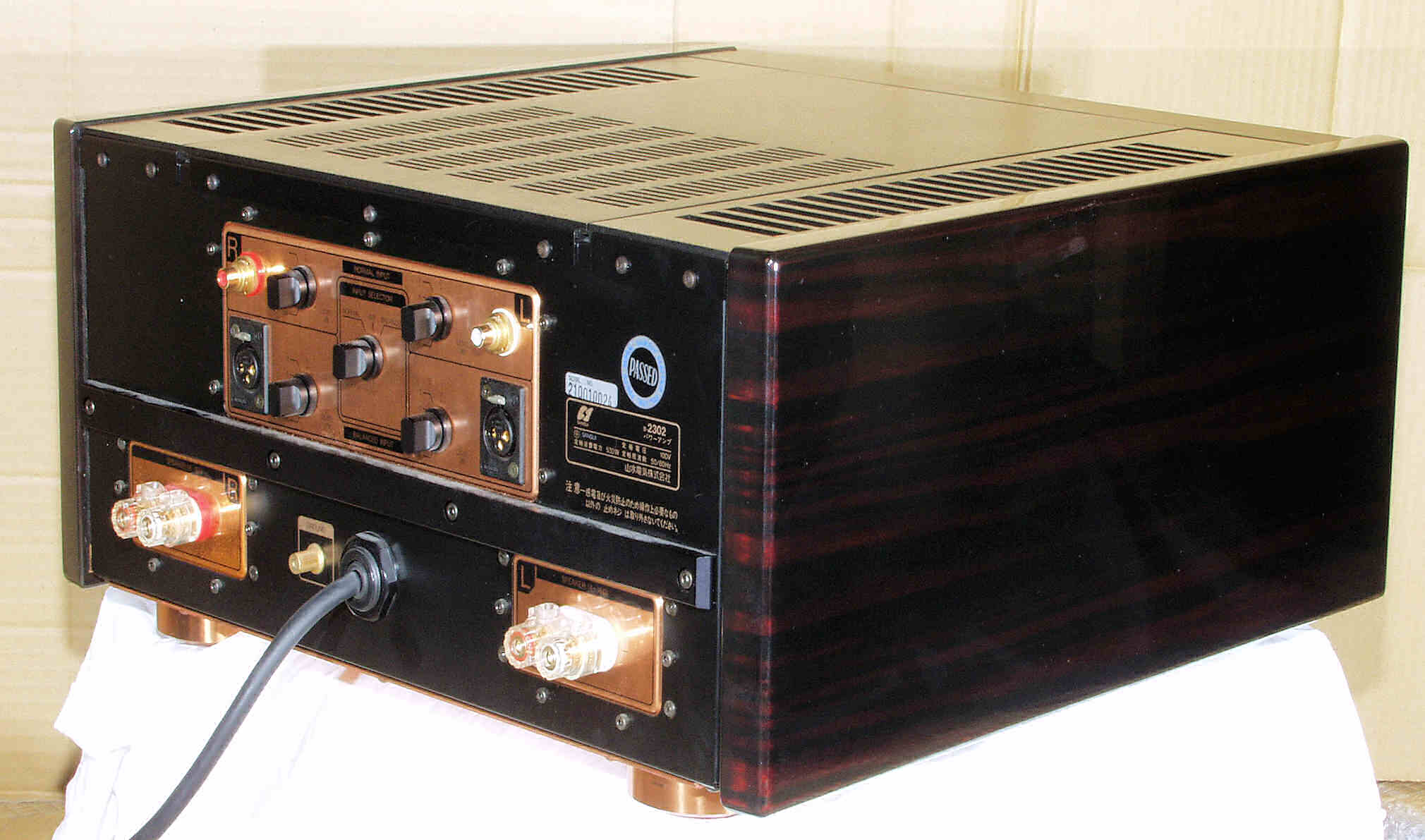

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

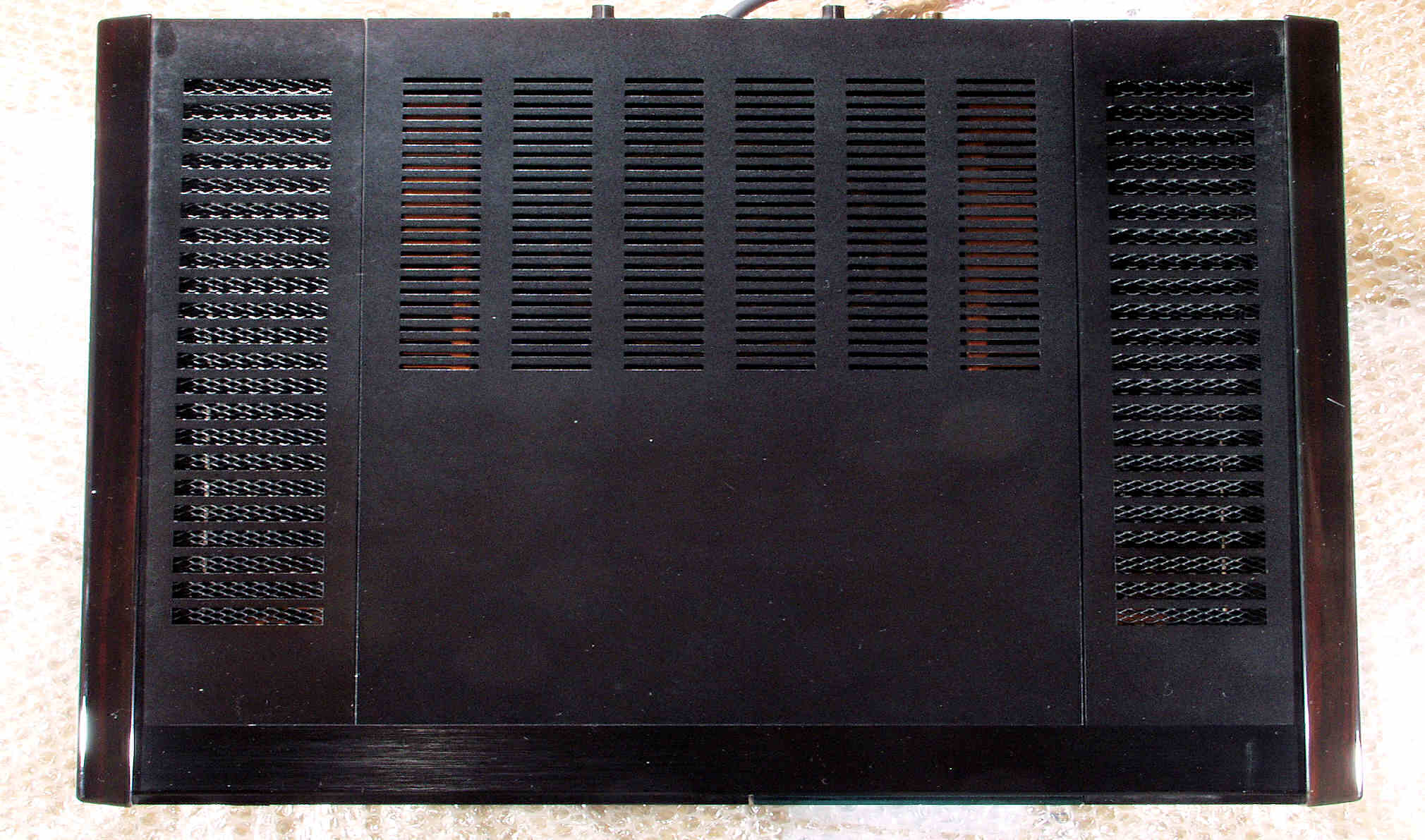

Ａ１７．　点検中　上から見る

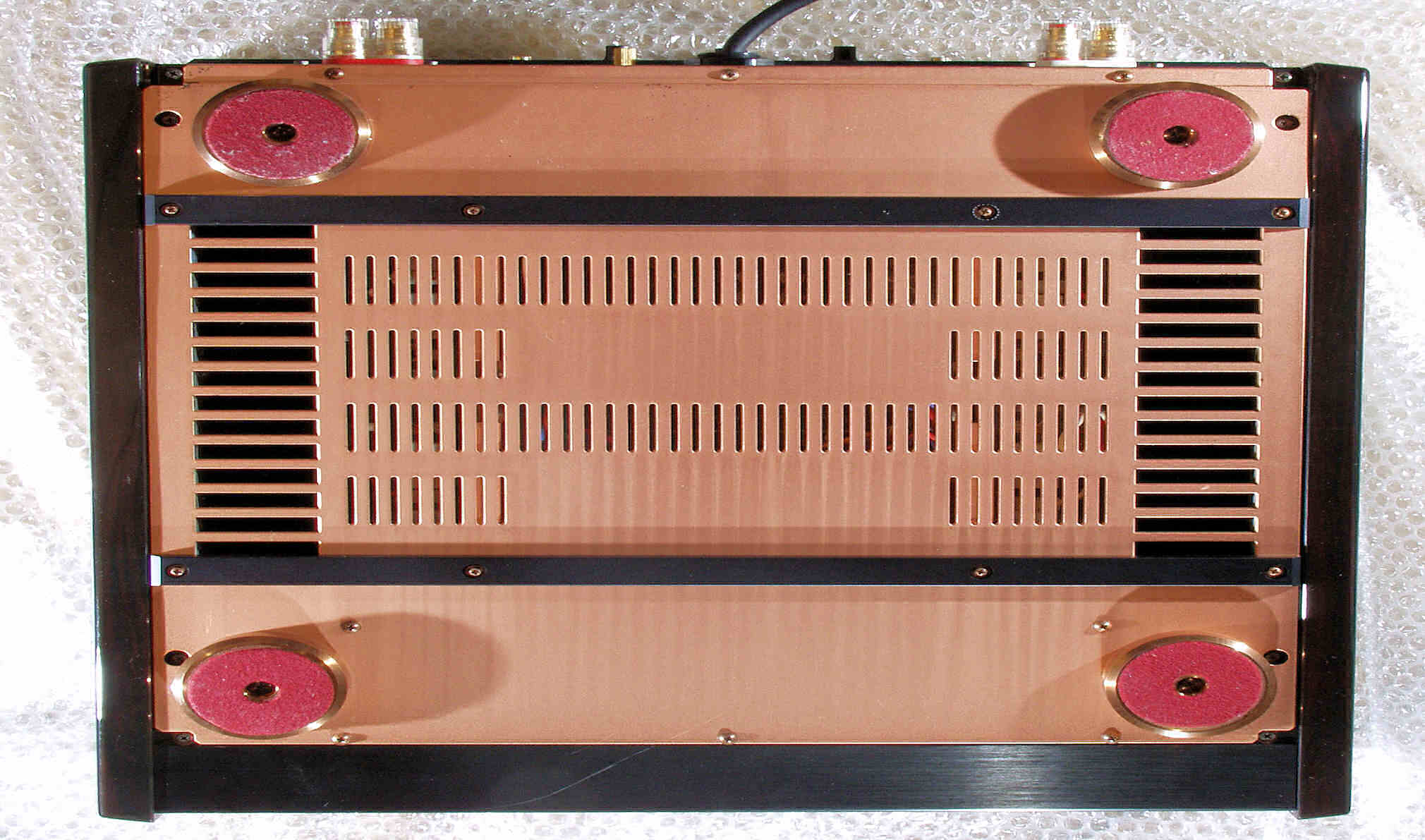

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下から見る、重い足が４個付いている。

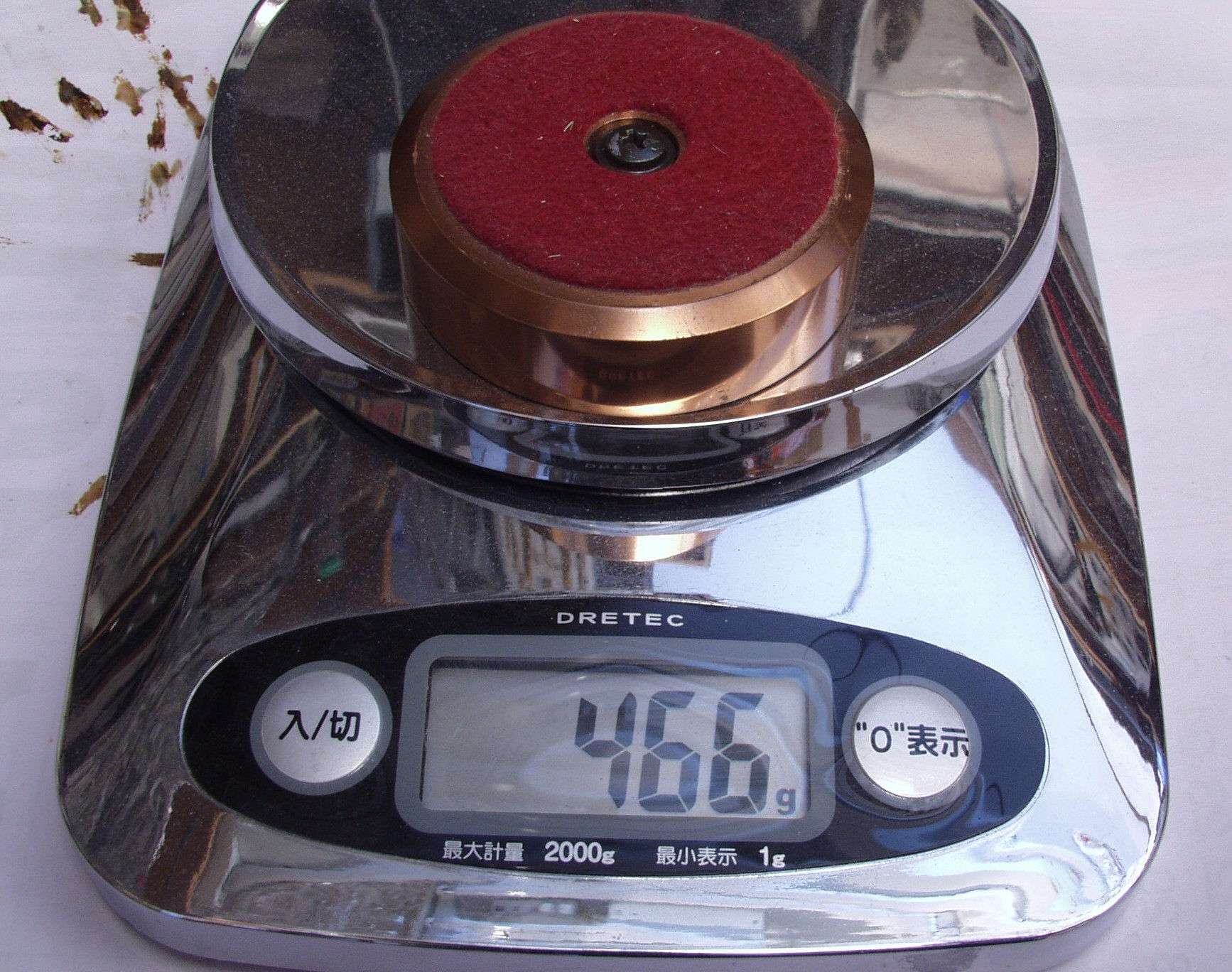

Ａ２３．　点検中　足は１個４６６ｇもある。

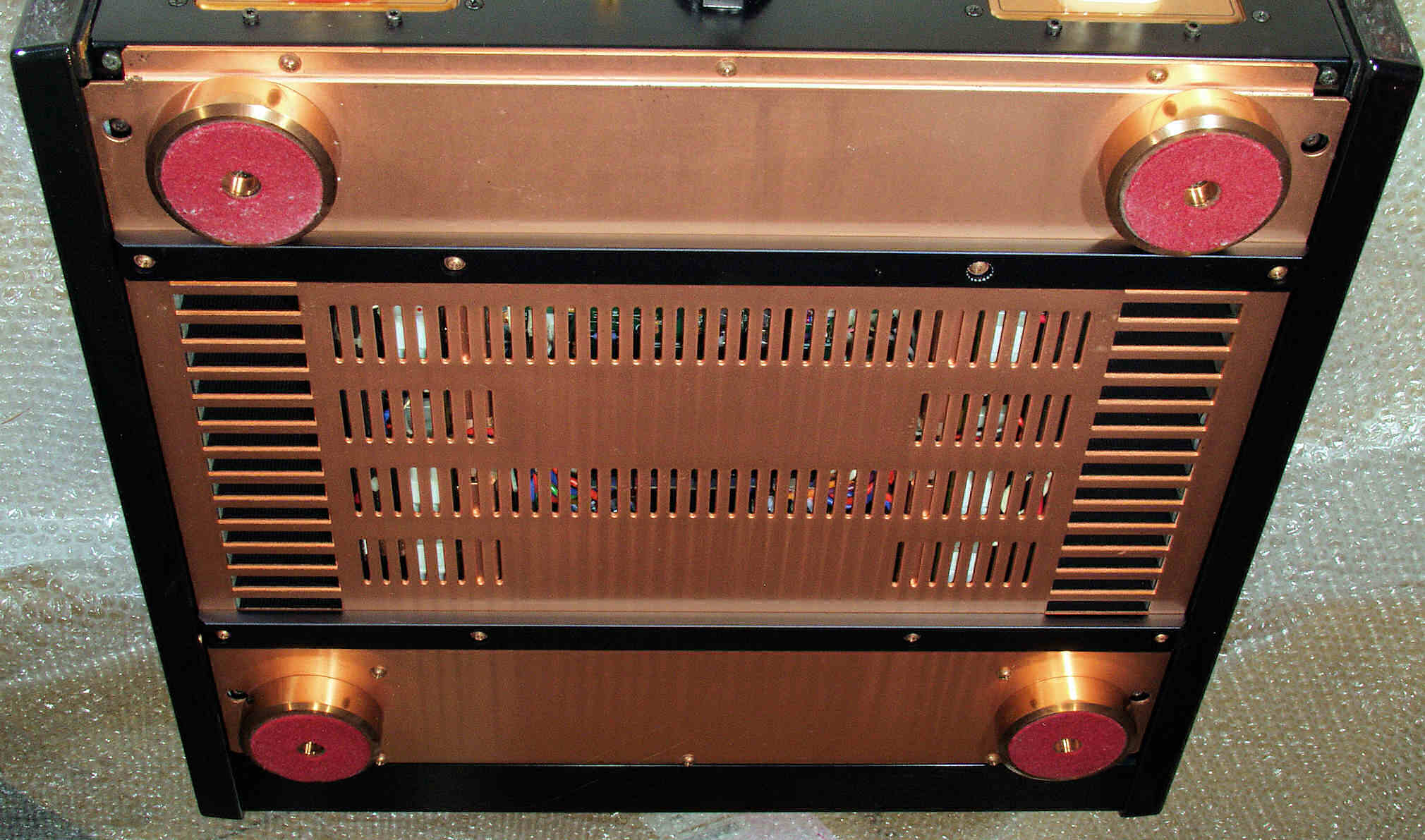

Ａ２４．　点検中　下前から見る

Ａ２５．　点検中　下前左から見る

Ａ２６．　点検中　下後から見る

Ａ２７．　点検中　下後右から見る

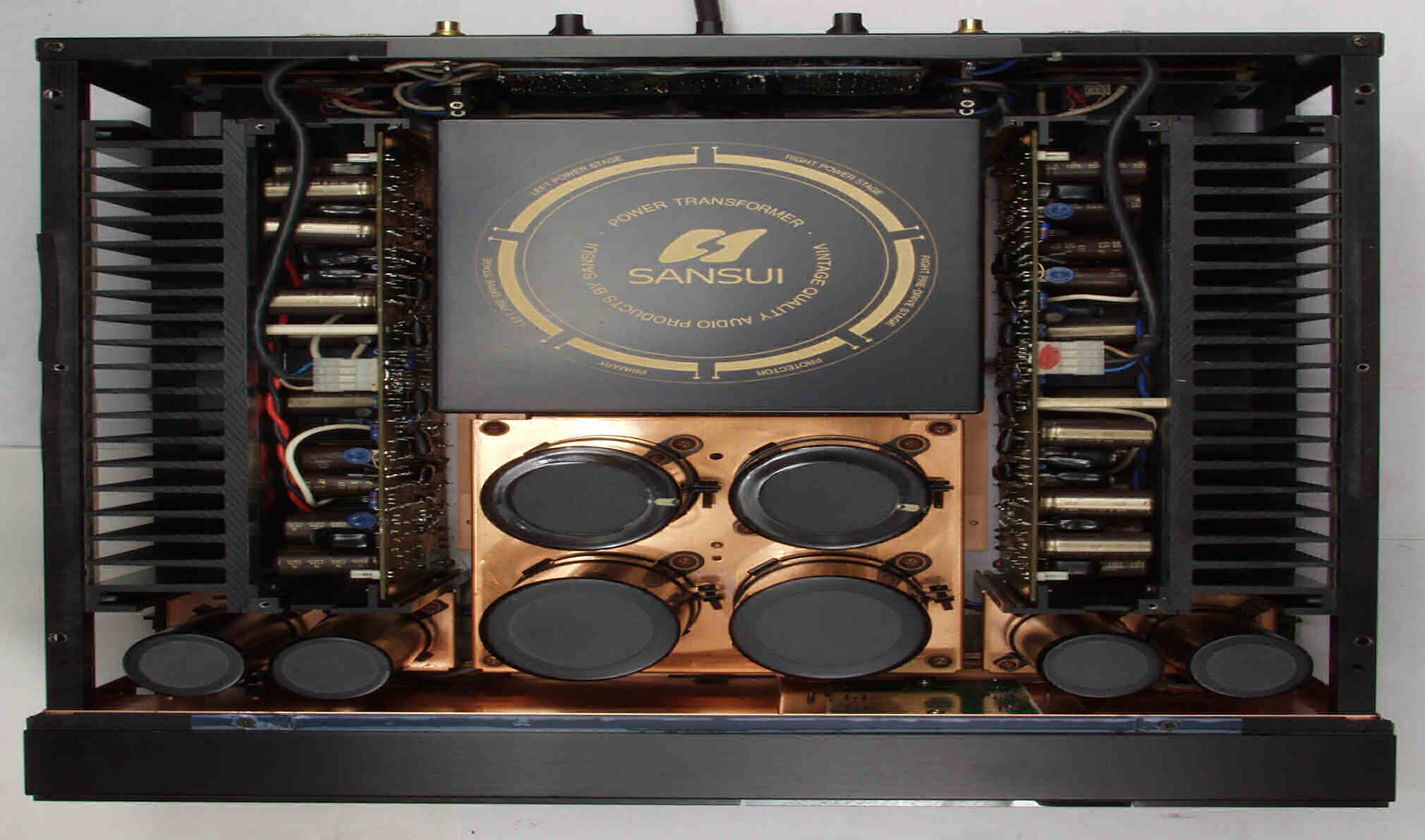

Ａ３１．　点検中　上下蓋、測板を外し、上から見る。　これで３０Ｋｇになる。

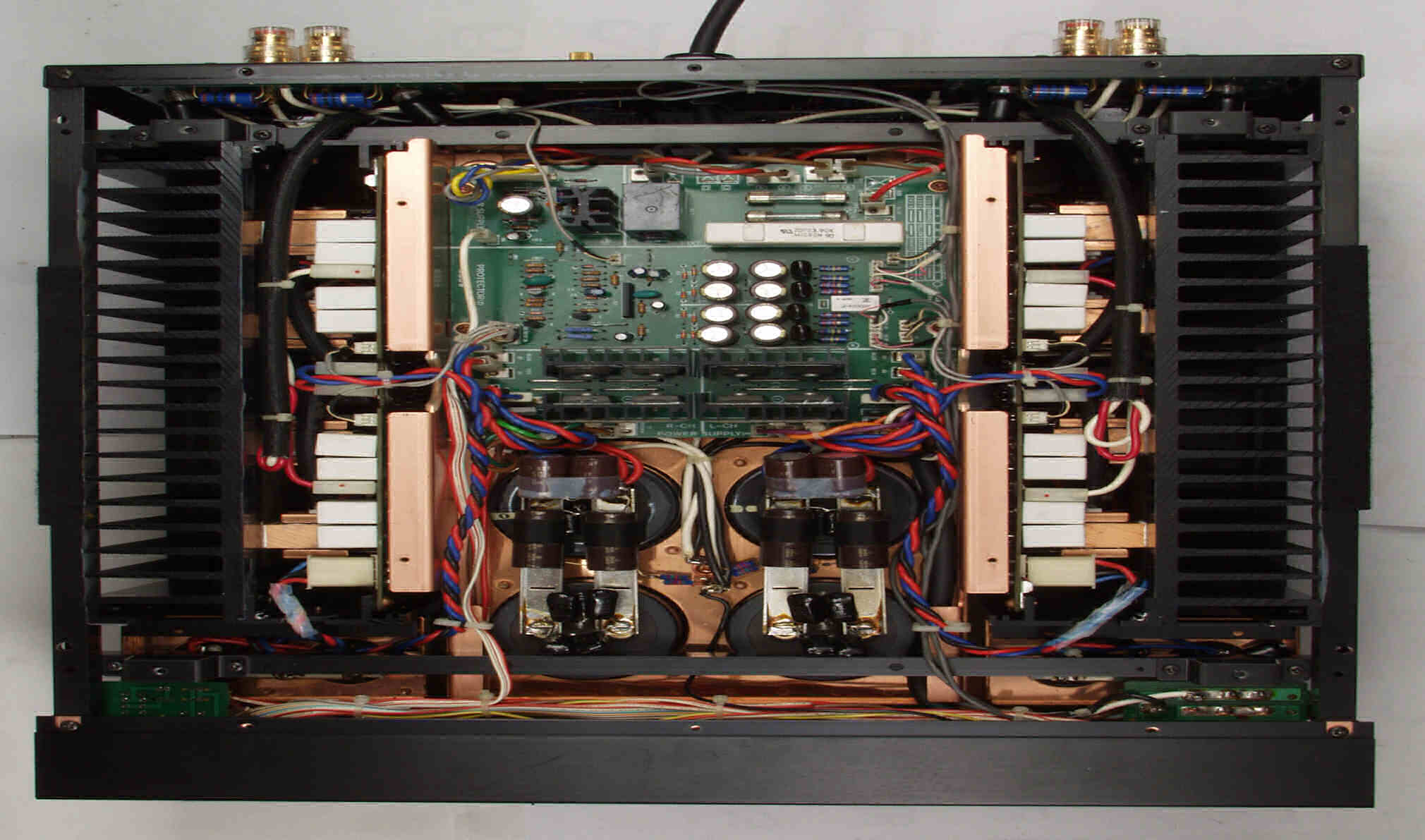

Ａ３２．　点検中　上下蓋、測板を外し、下から見る

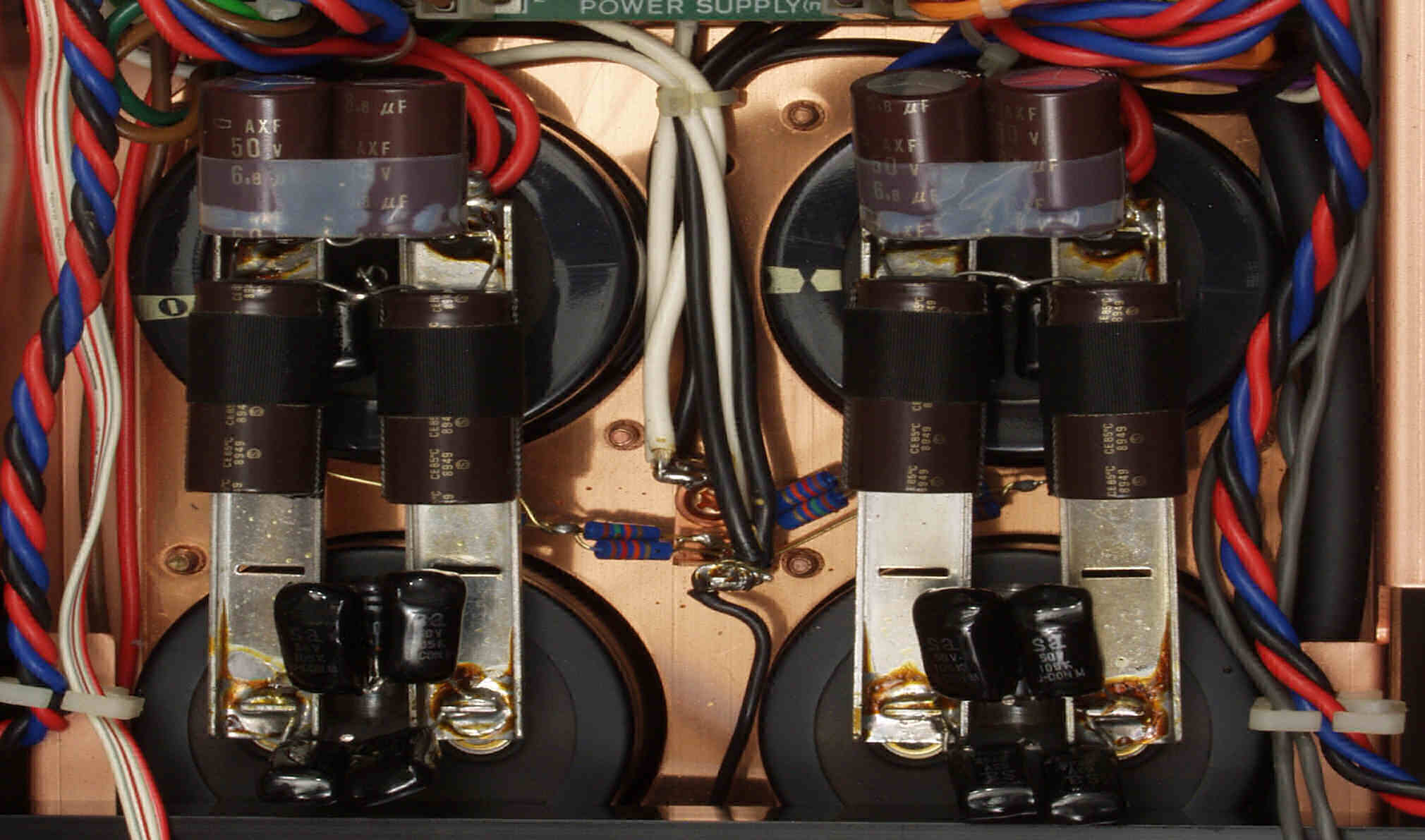

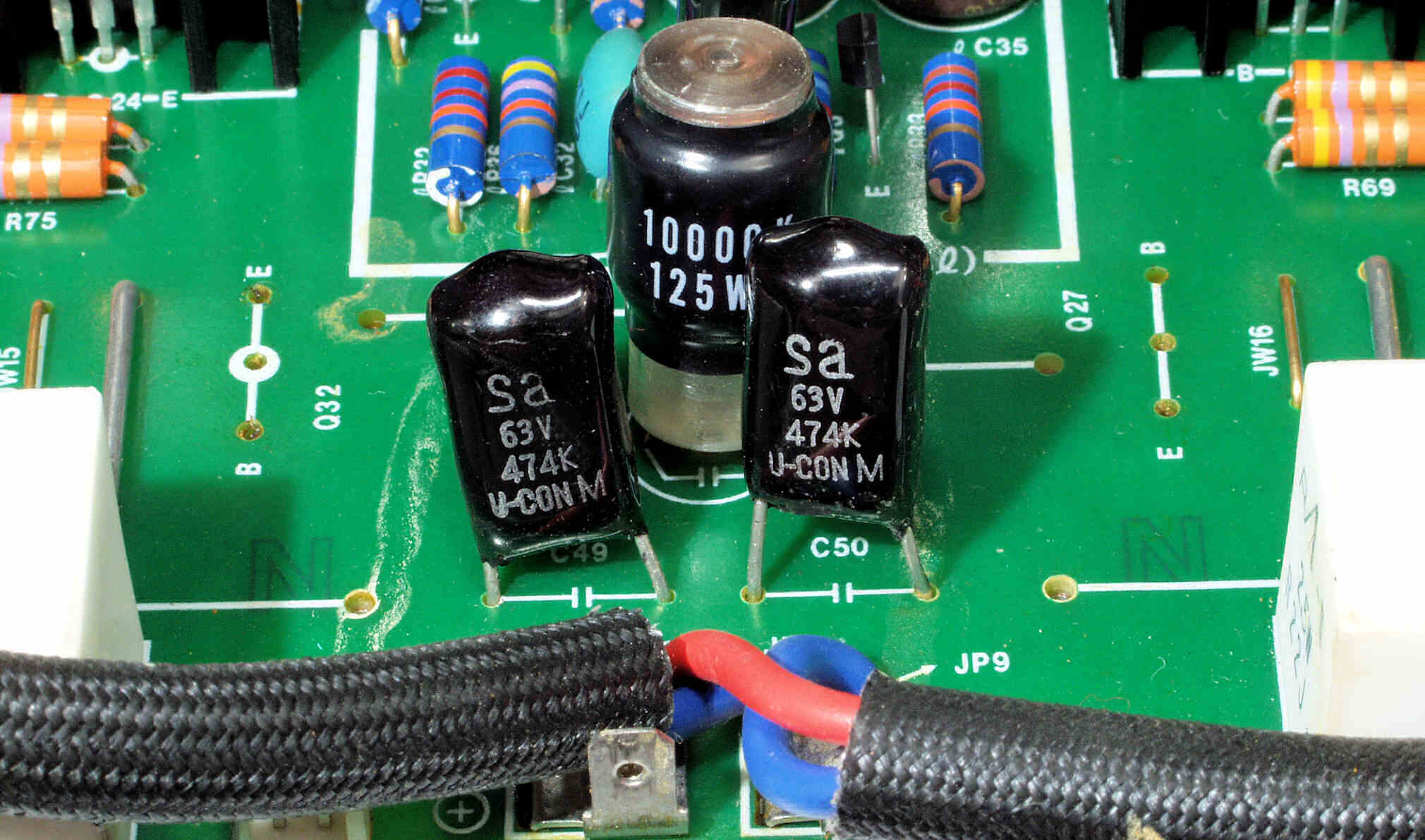

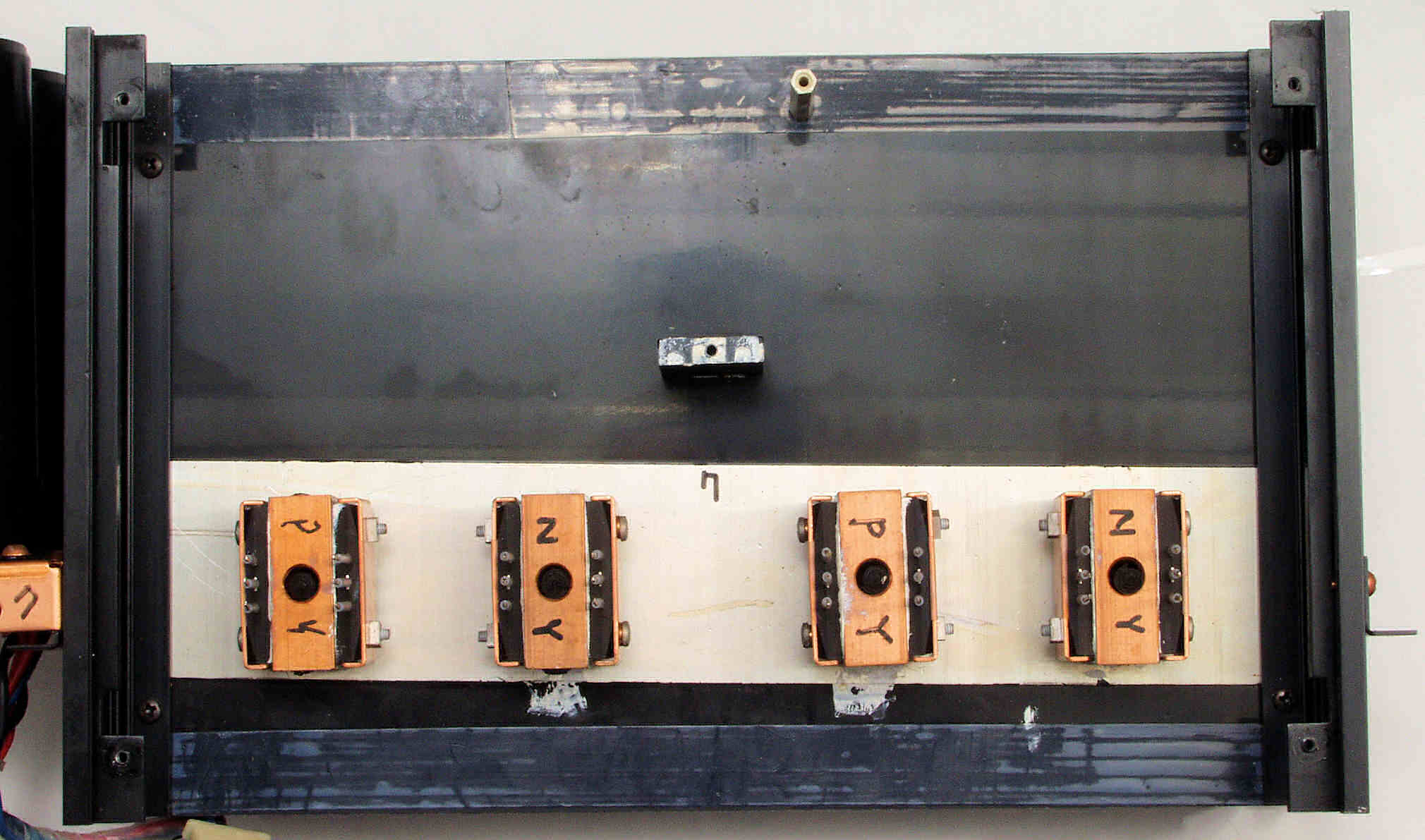

Ａ３３．　点検中　電源電解コンデンサーに付けたパスコンのパレード。

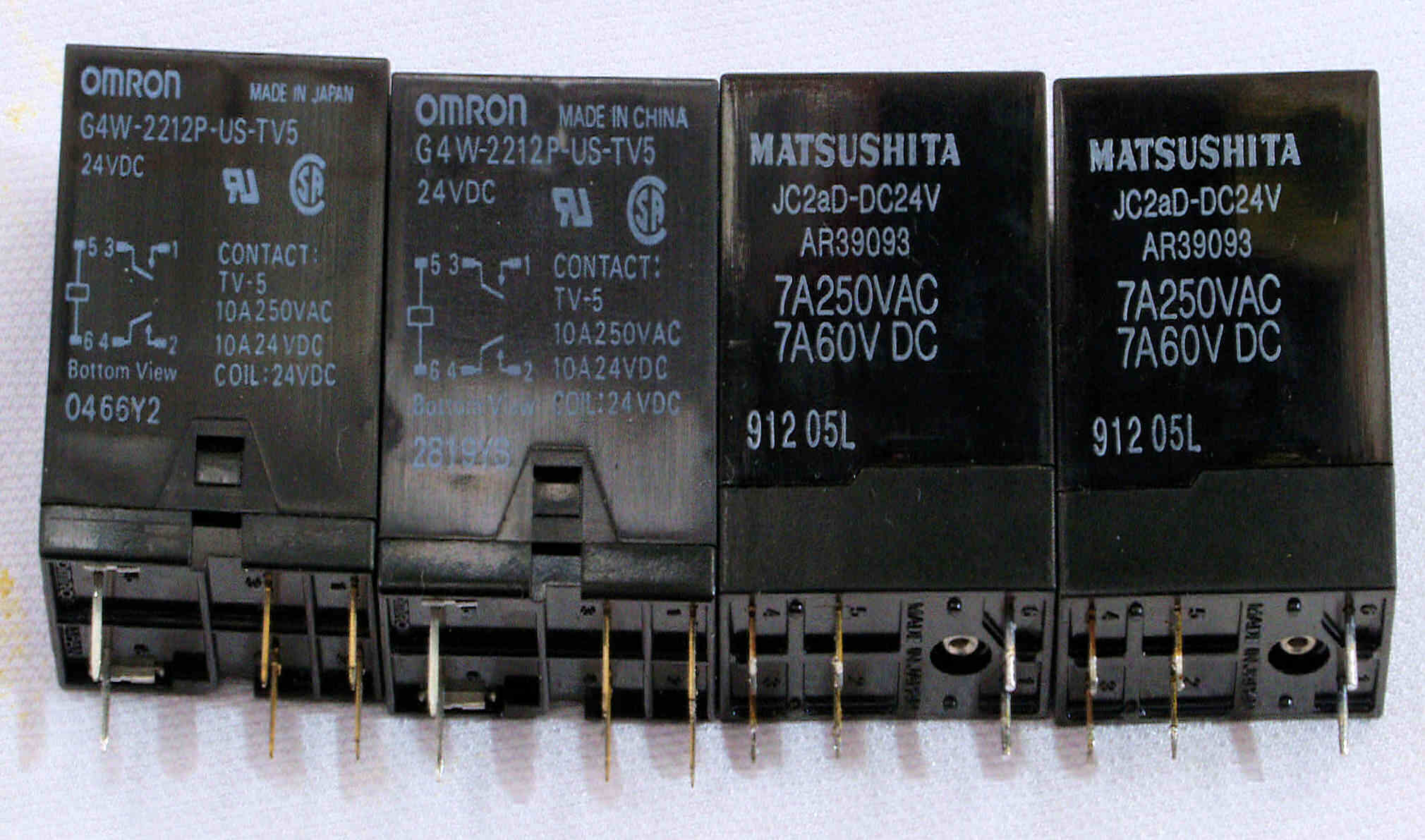

Ａ４１．　点検中　SP接続リレー比較　右＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格。
　　　　　　　　　　　　　　　　　　　　　　　左＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格。

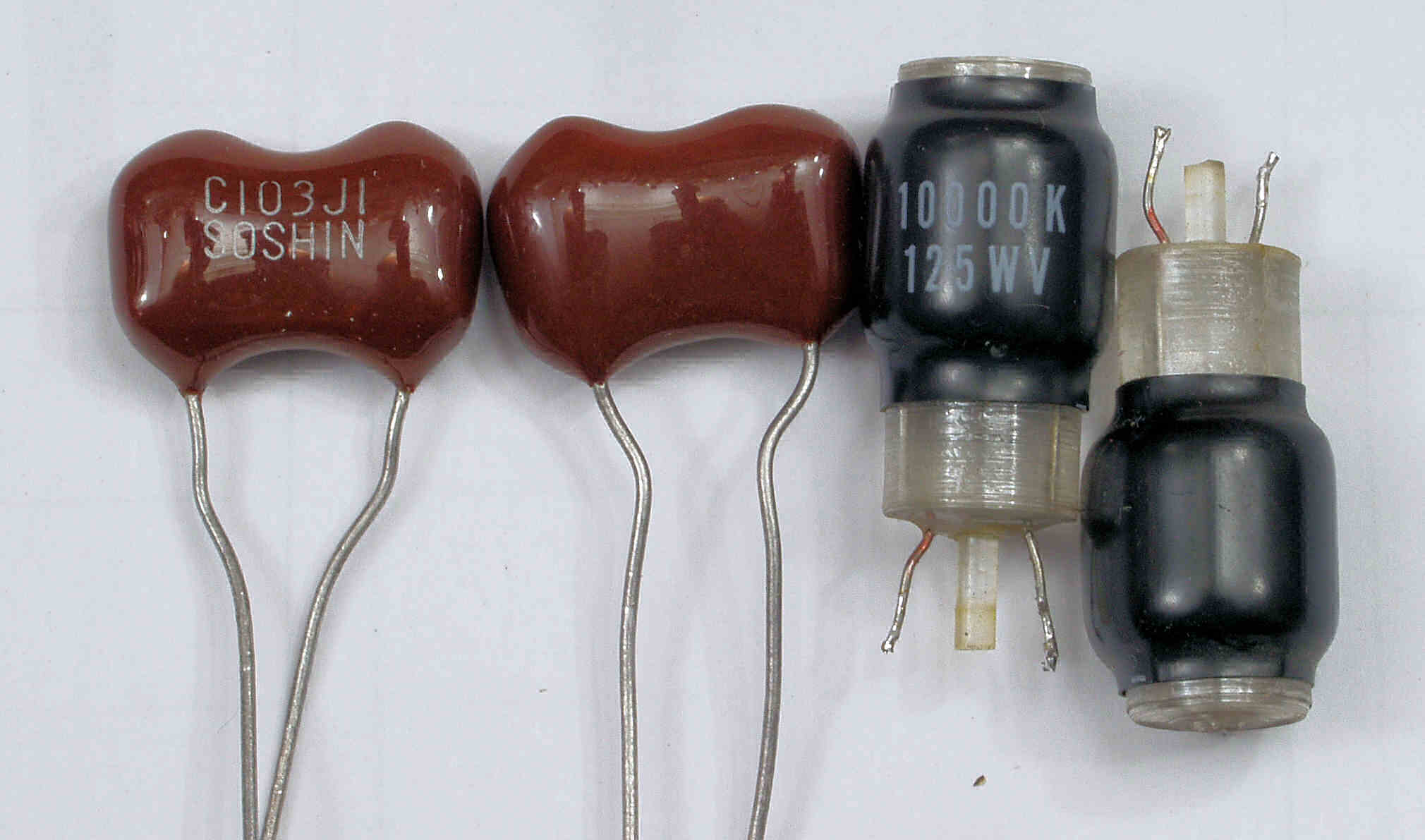

Ａ５１．　点検中　フイルムコンデンサー比較　右＝付いている、短絡事故が起きた銅箔スチコン。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　左＝８０Ｖの所のみ交換する、ＳＯＳＨＩＮ（双信電機(株)）のデｨップマイカコンデンサー。

Ａ５２．　点検中　交換する銅箔スチコン。

Ａ５３．　点検中　交換する銅箔スチコン。

Ｔ．　修理前点検測定

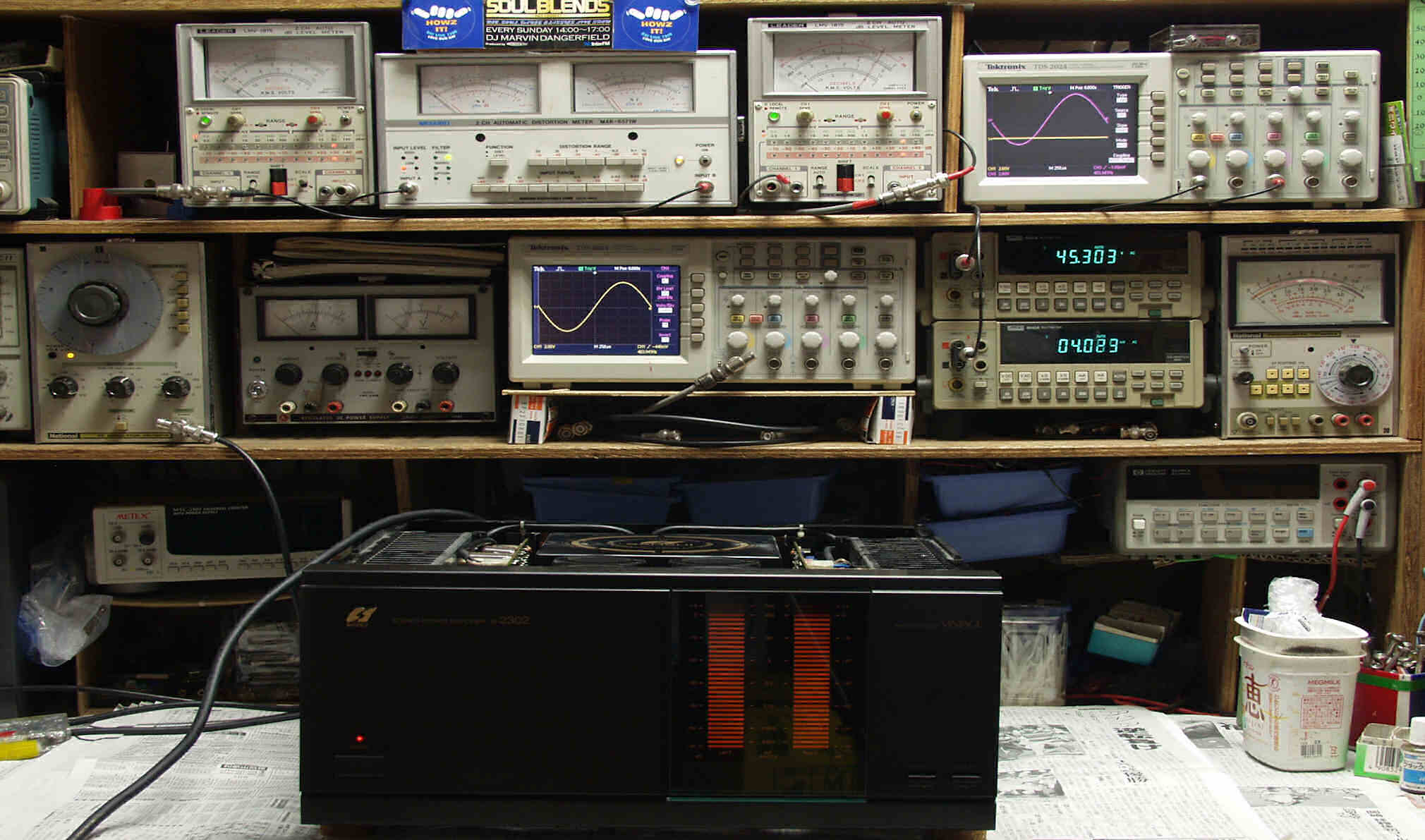

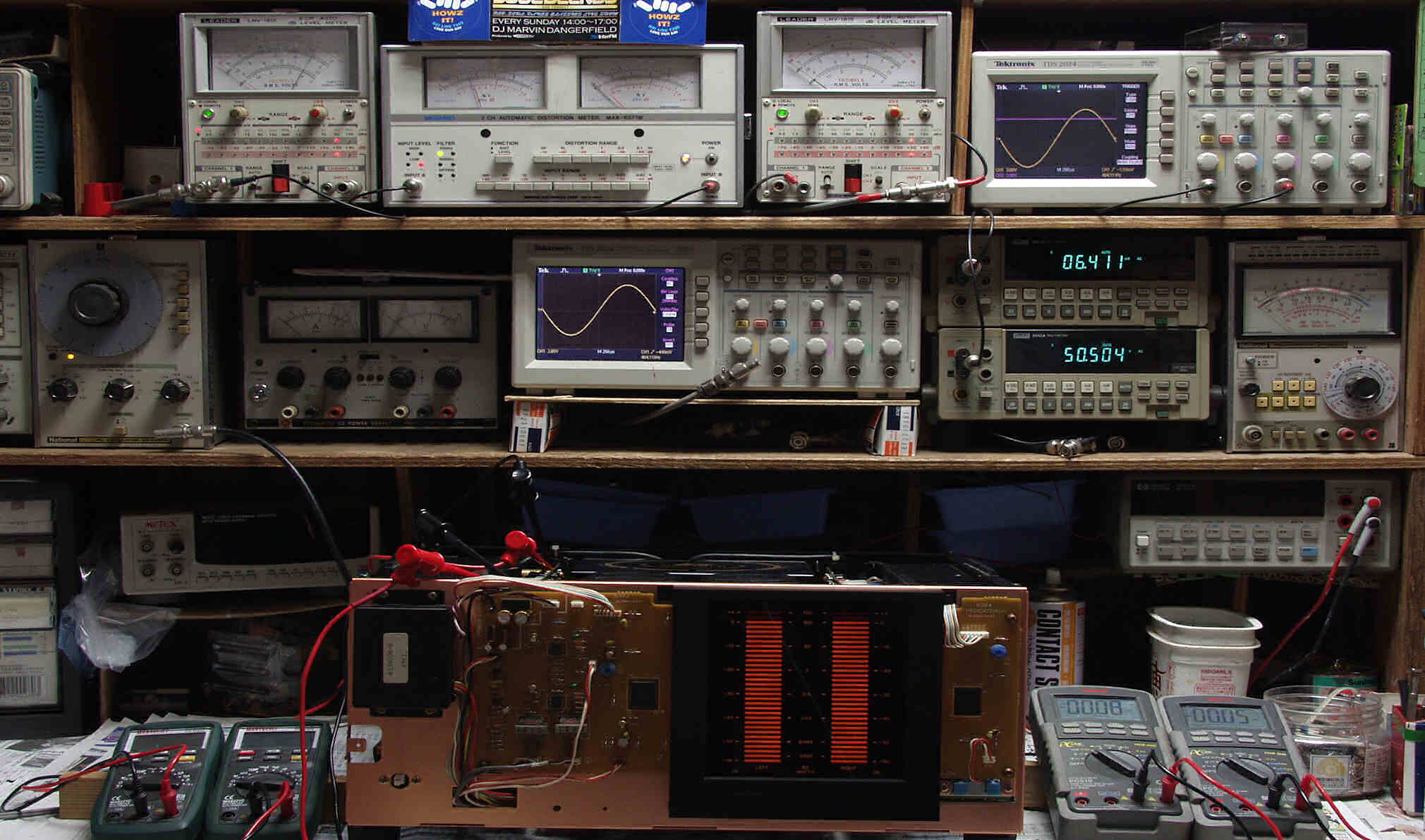

Ｔ０．　出力・歪み率測定。
　　　　「見方」。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

Ｔ１．　Ｒ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力　０．２２％歪み（０．３％レンジ）　１０００ＨＺ

Ｔ２．　Ｌ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力　０．２５％歪み（０．３％レンジ）　１０００ＨＺ

Ｔ３．　Ｒ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力　０．３％歪み（０．３％レンジ）　　４００ＨＺ

Ｔ４．　Ｌ側ＳＰ出力電圧４８Ｖ＝２８８Ｗ出力　０．１７％歪み（０．３％レンジ）　　４００ＨＺ

Ｔ５．　その時のＶＵメータ

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

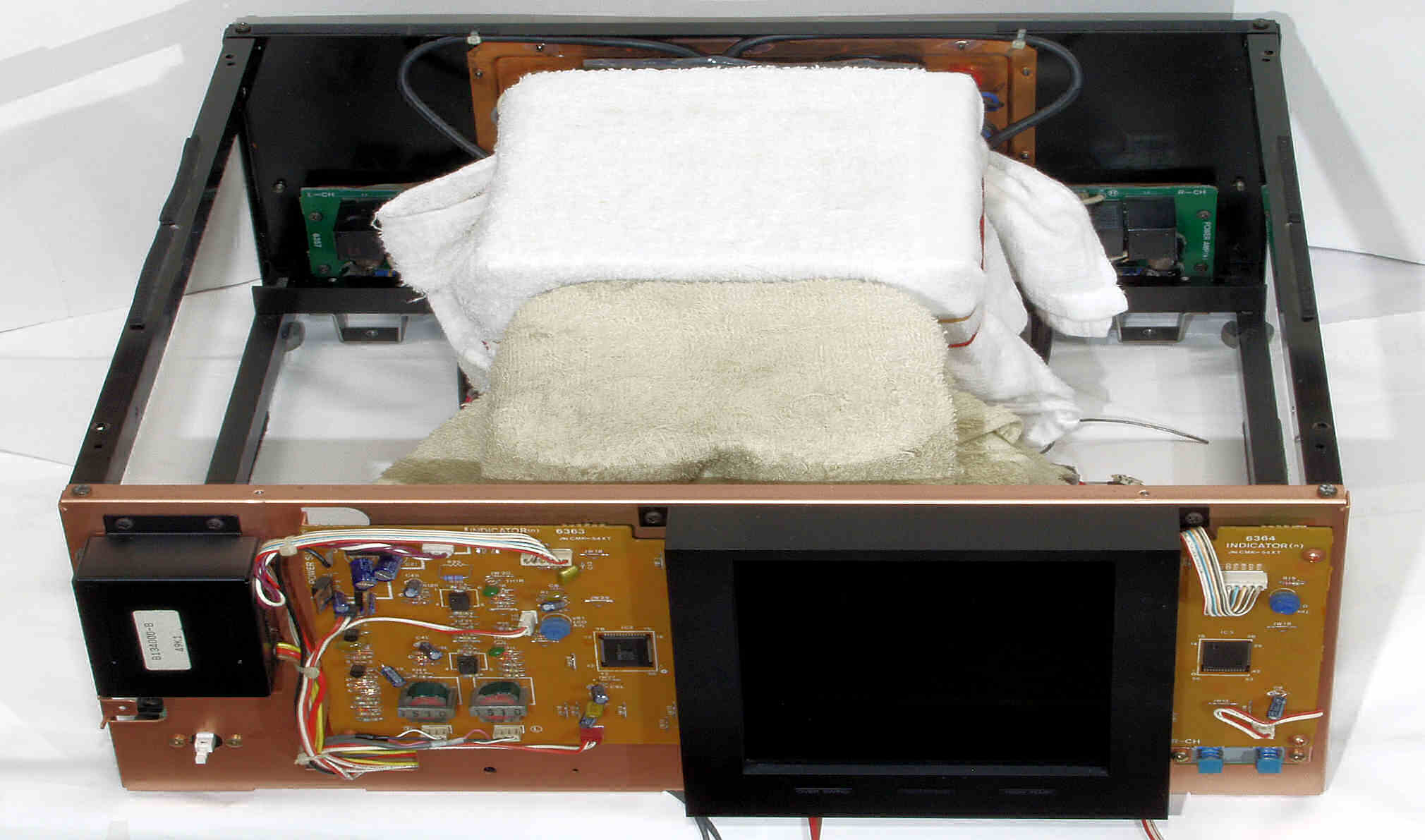

Ｃ１０．　修理中　反転するので、ＲＬ放熱器を取り外し、電源トランス・電解コンデンサーの保護の為、ウエスを巻き付けた所。

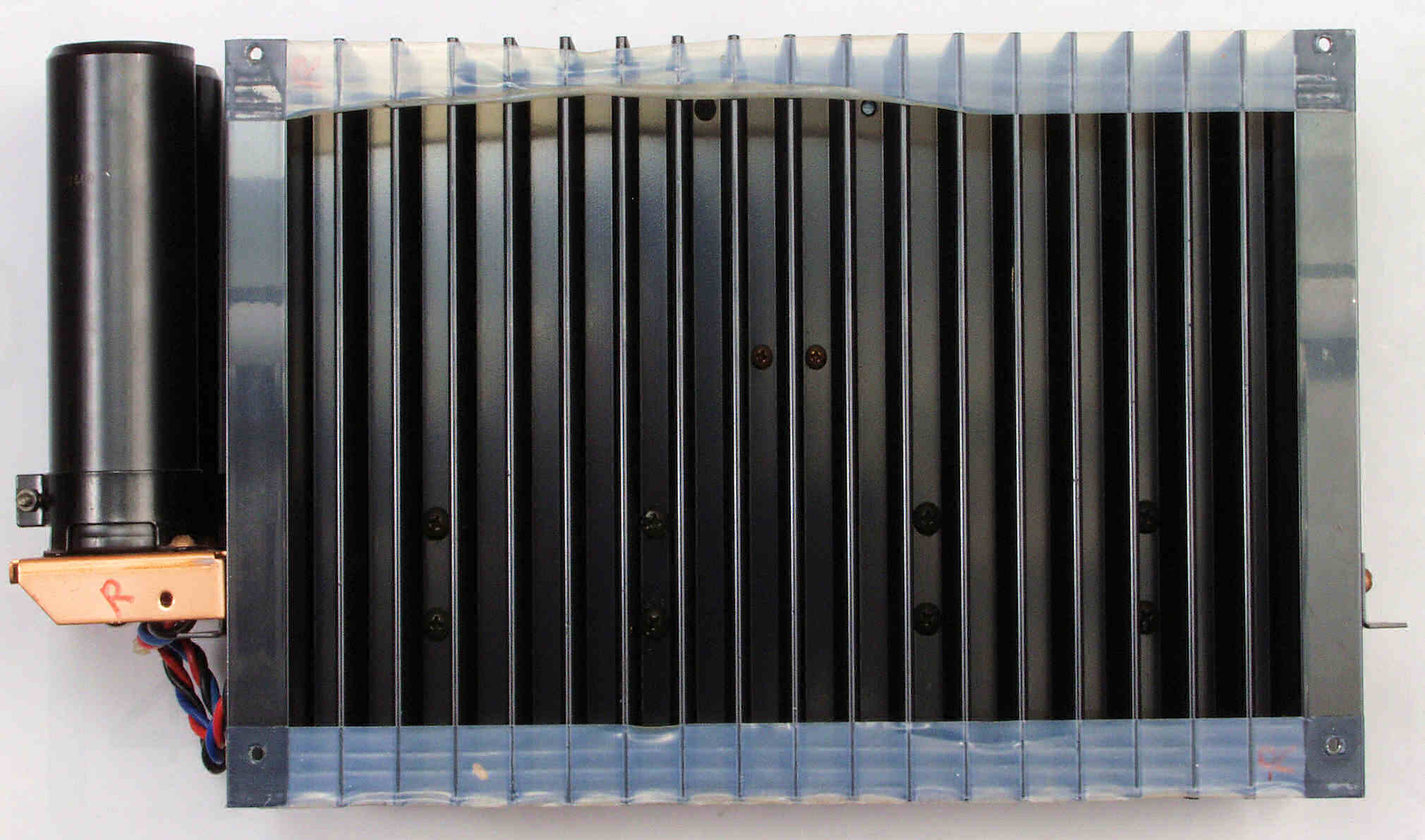

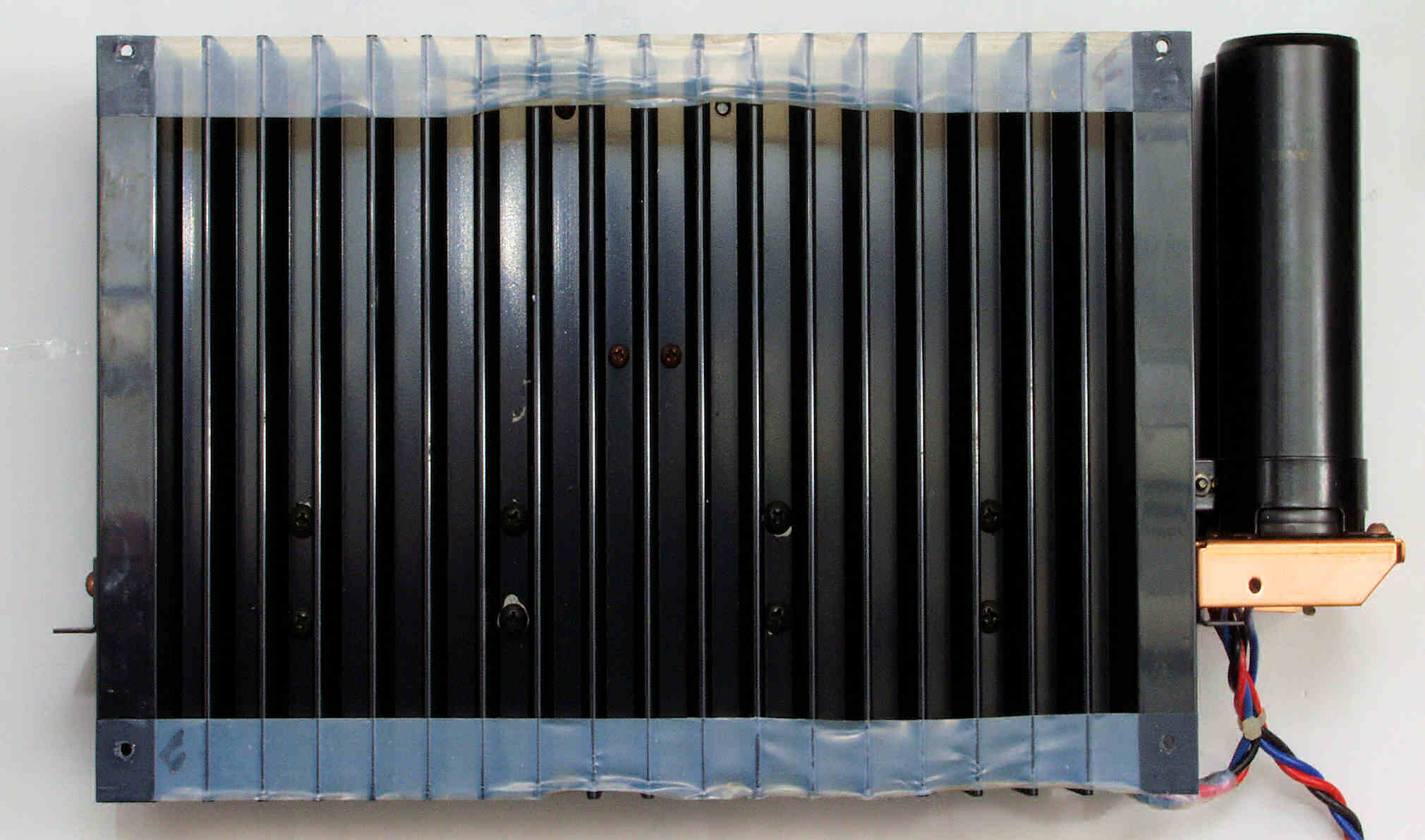

Ｃ１１．　修理前　Ｒ側放熱器

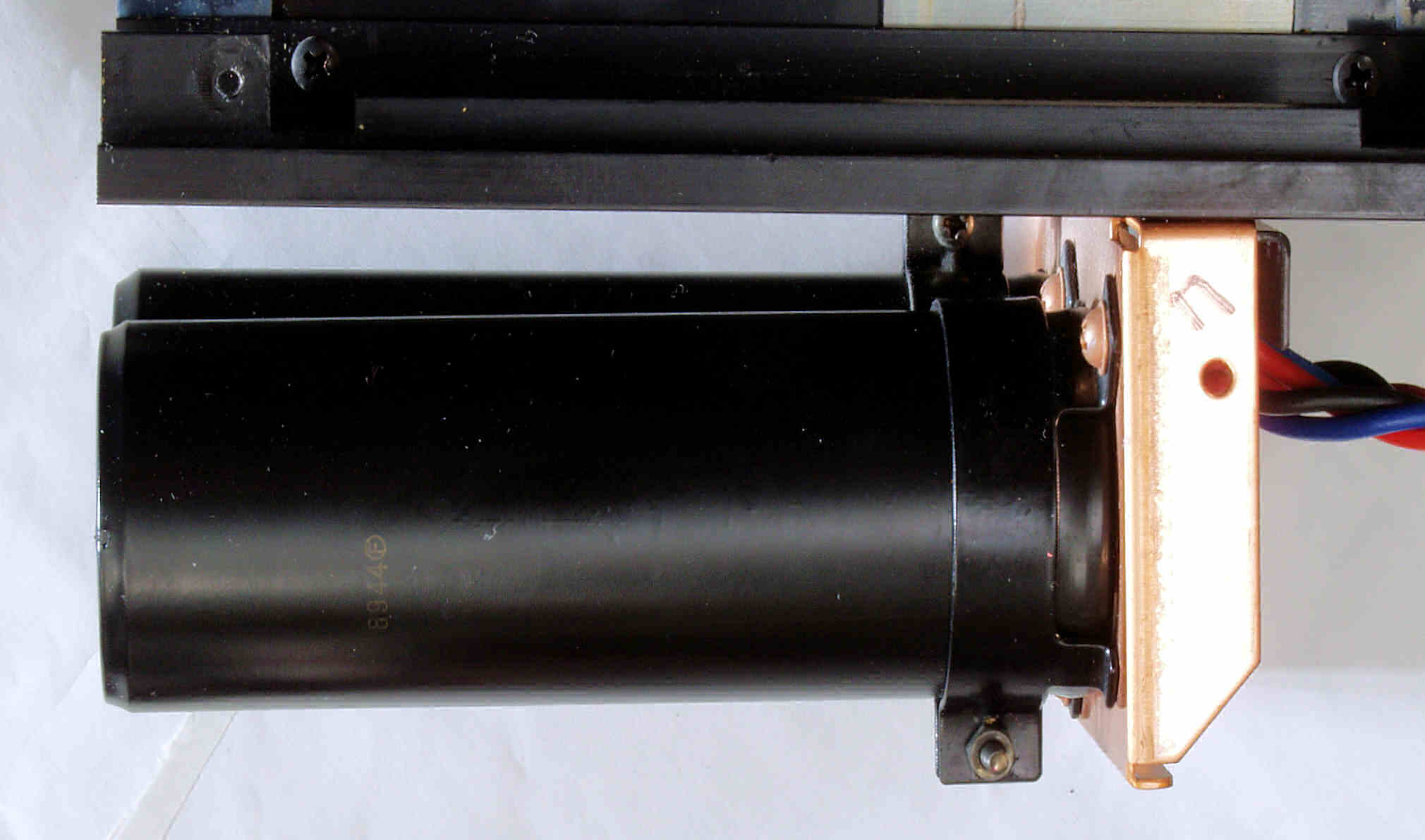

Ｃ１２．　修理中　Ｒ側放熱器、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

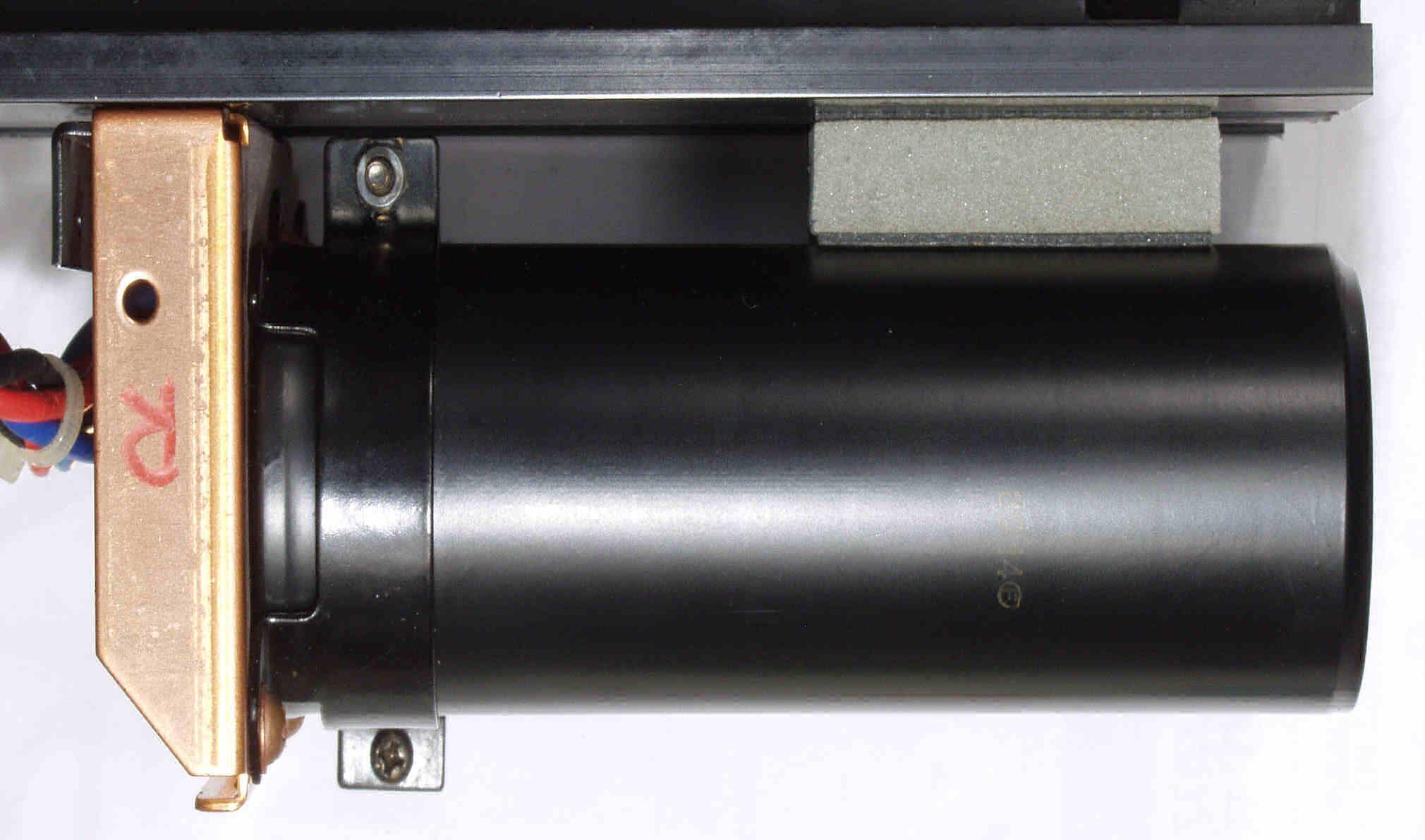

Ｃ１３．　修理後　Ｒ側放熱器、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

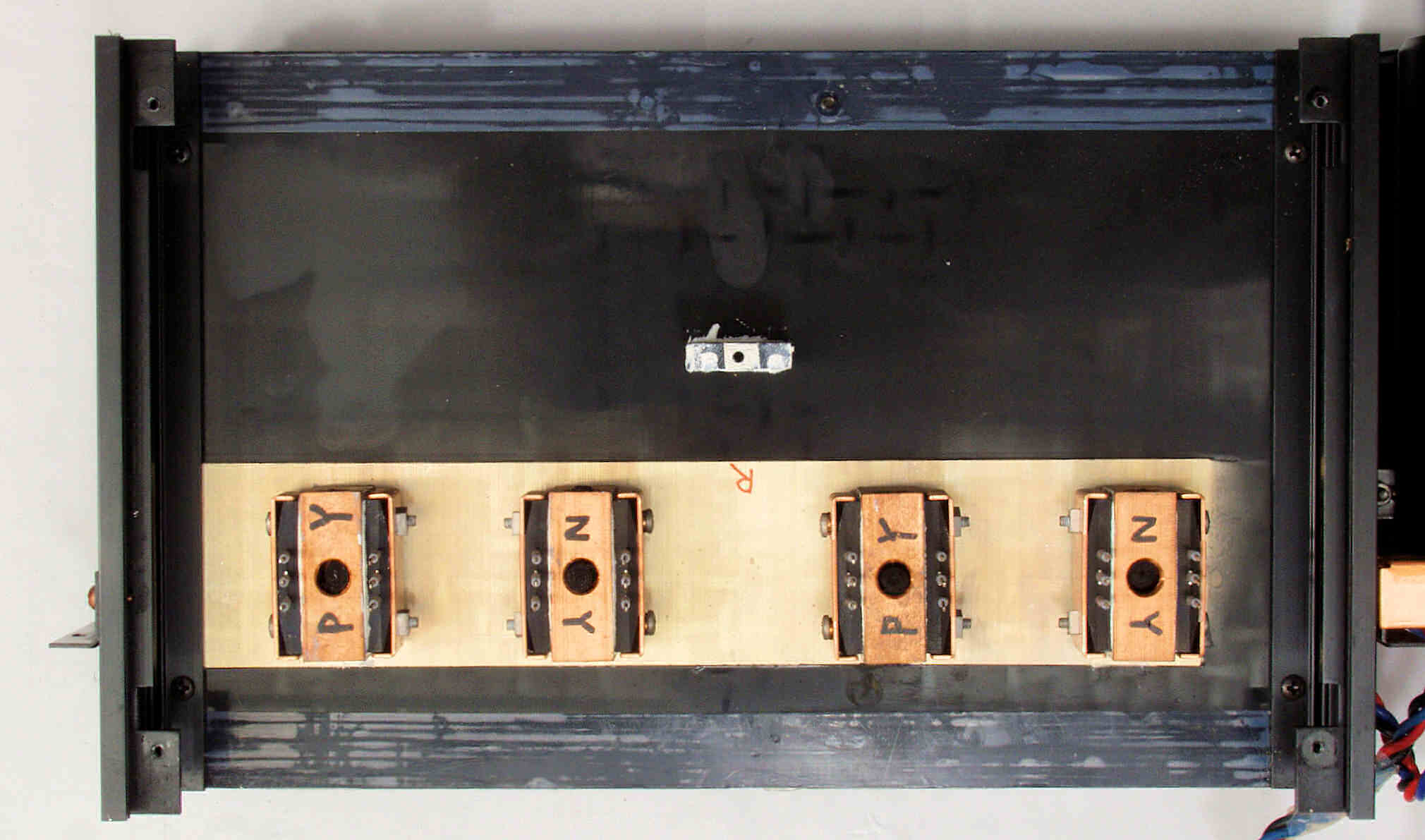

Ｃ１４．　修理前　Ｒ側放熱器裏

Ｃ２１．　修理前　Ｒ側ＡＭＰ基板

Ｃ２２．　修理中　Ｒ側ＡＭＰ基板、部品取り外し中。

Ｃ２３．　修理後　Ｒ側ＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）２個、バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー２５個交換。

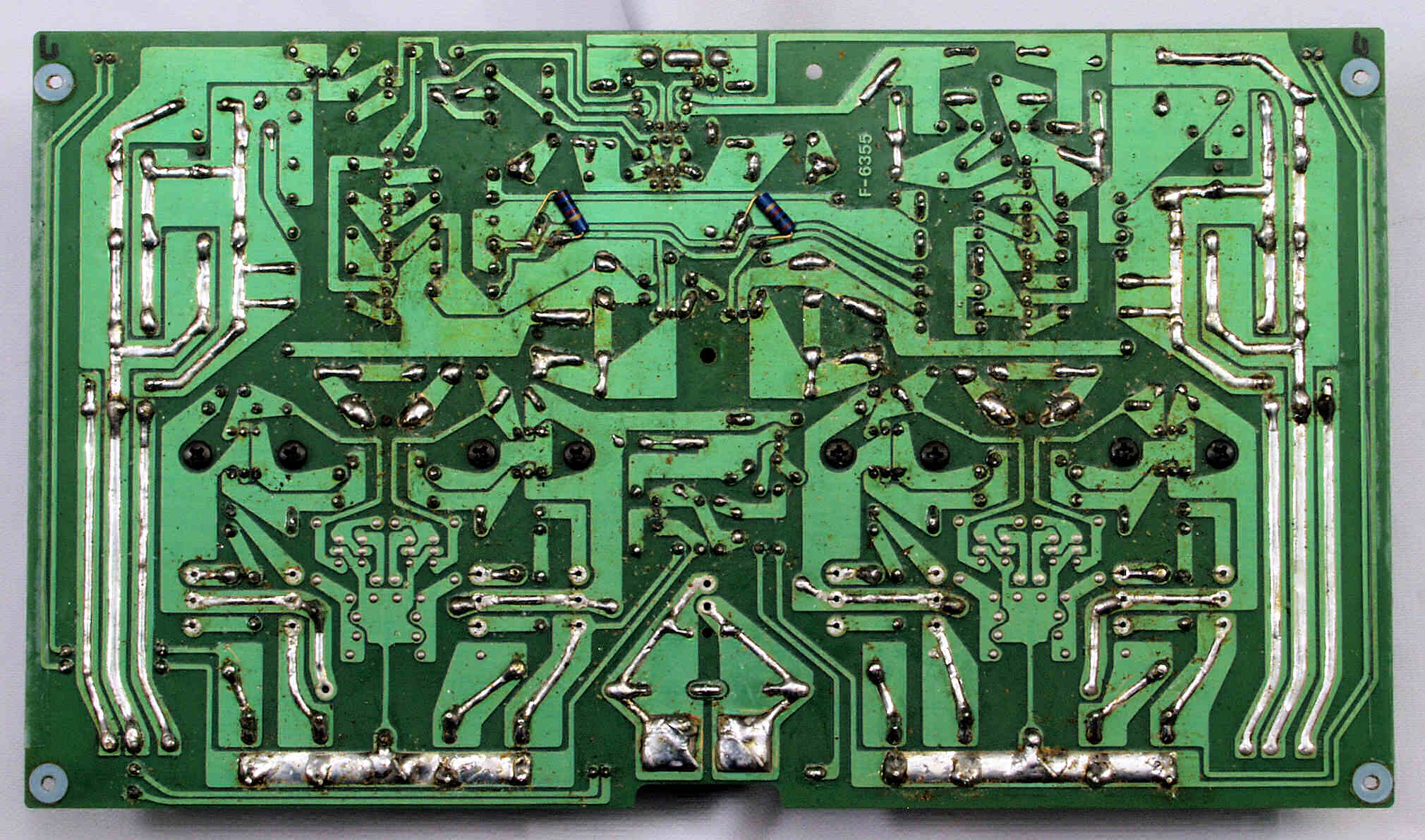

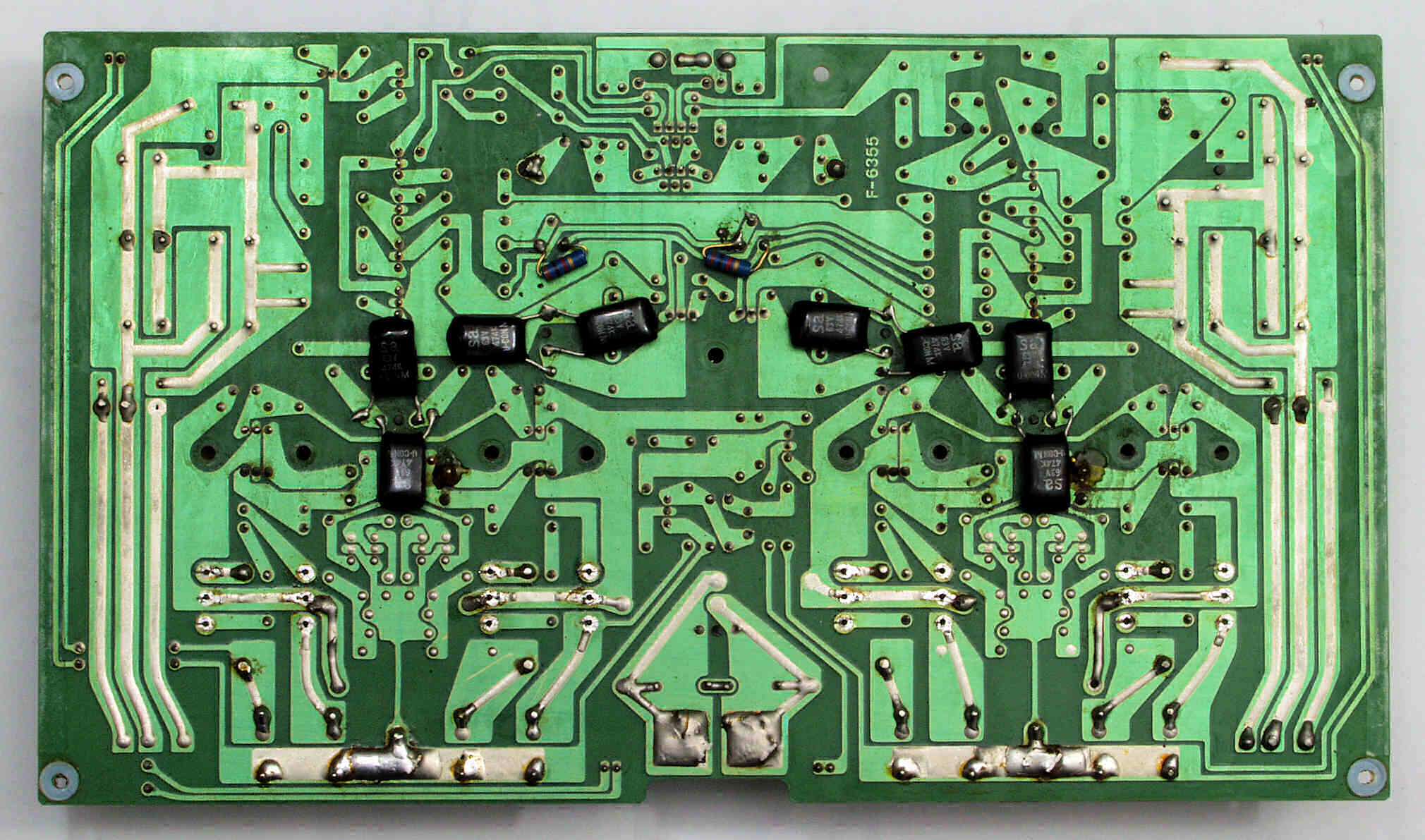

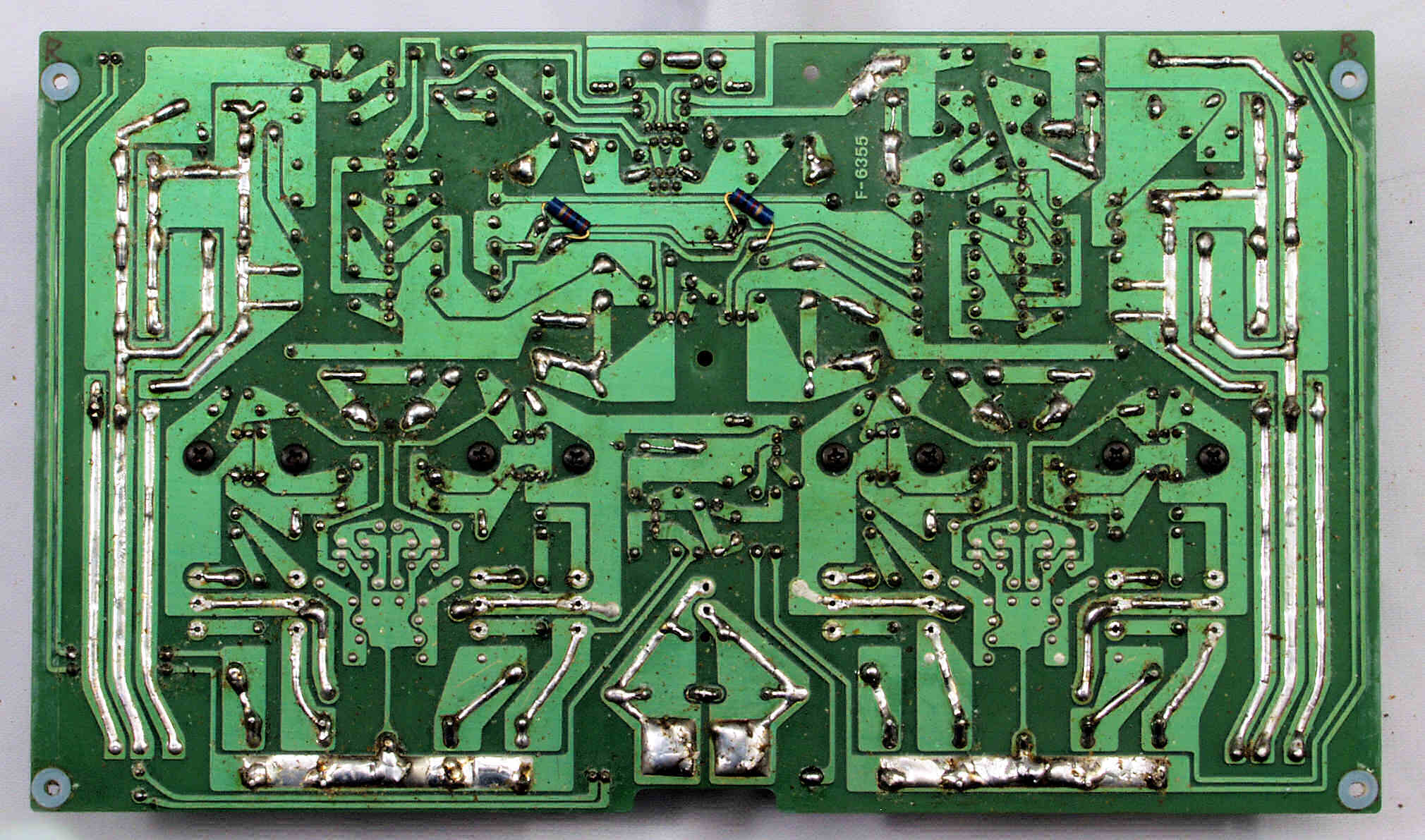

Ｃ２４．　修理前　Ｒ側ＡＭＰ基板裏

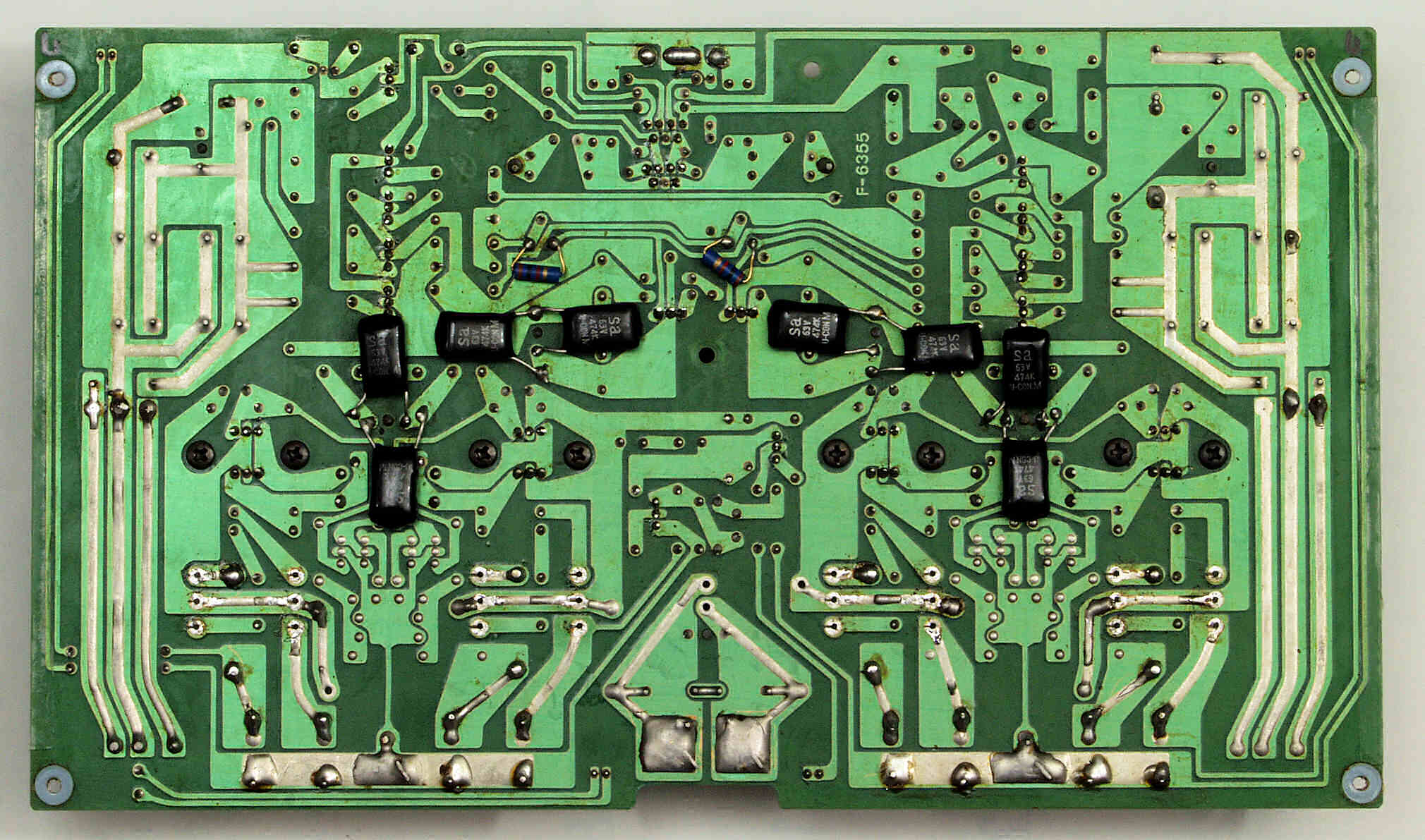

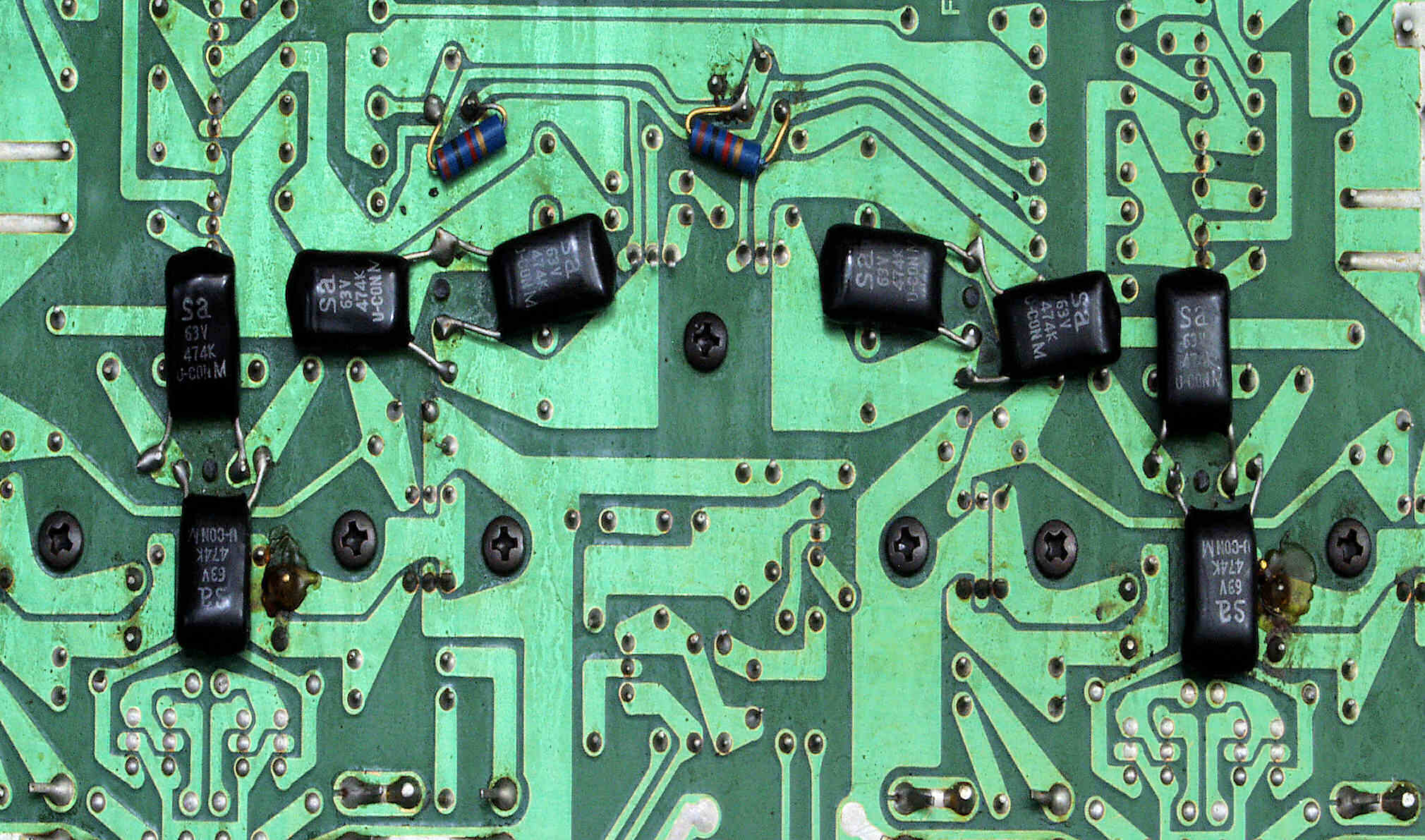

Ｃ２５２．　修理前　Ｒ側ＡＭＰ基板裏、後付された部品、出来るだけ表に移動する。

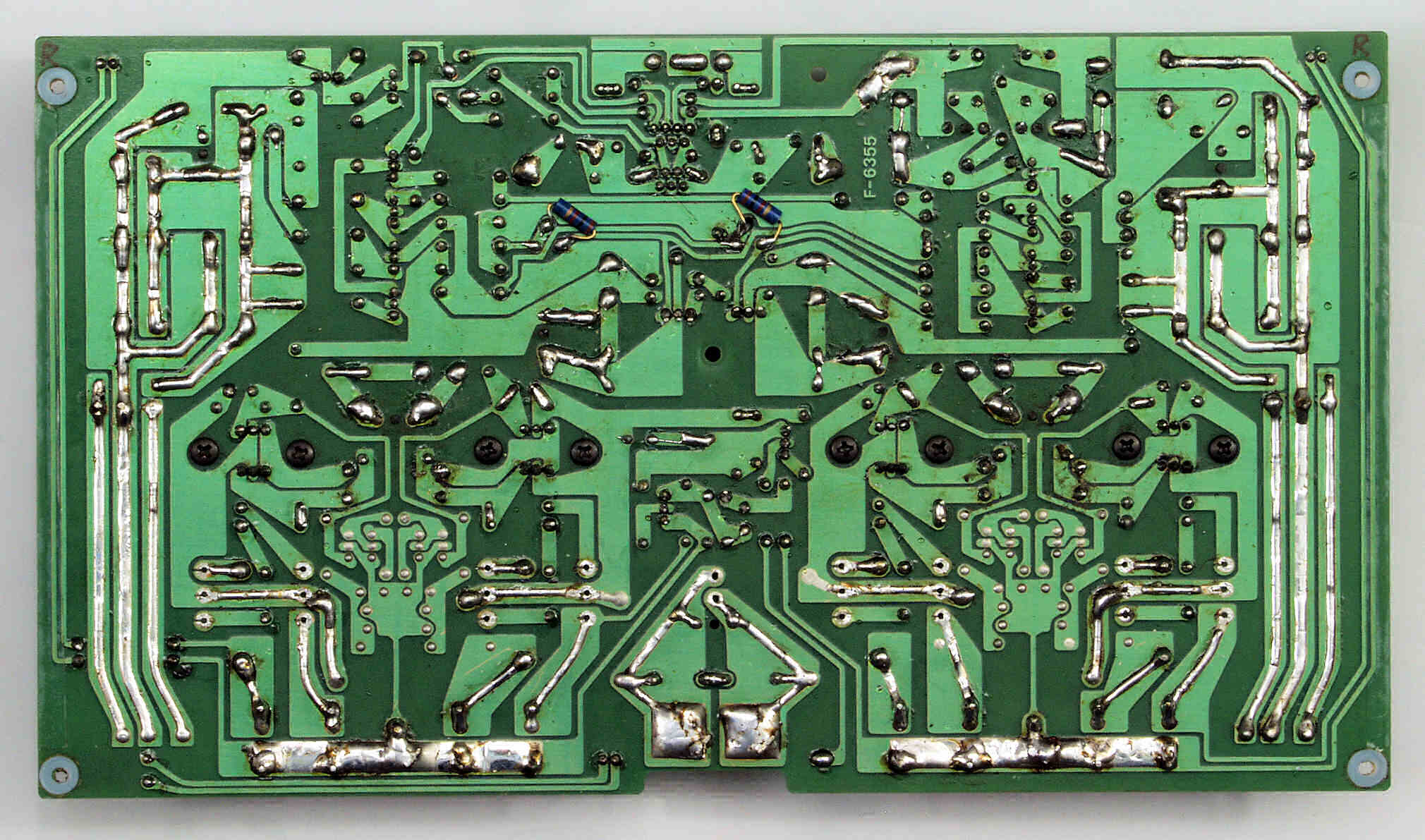

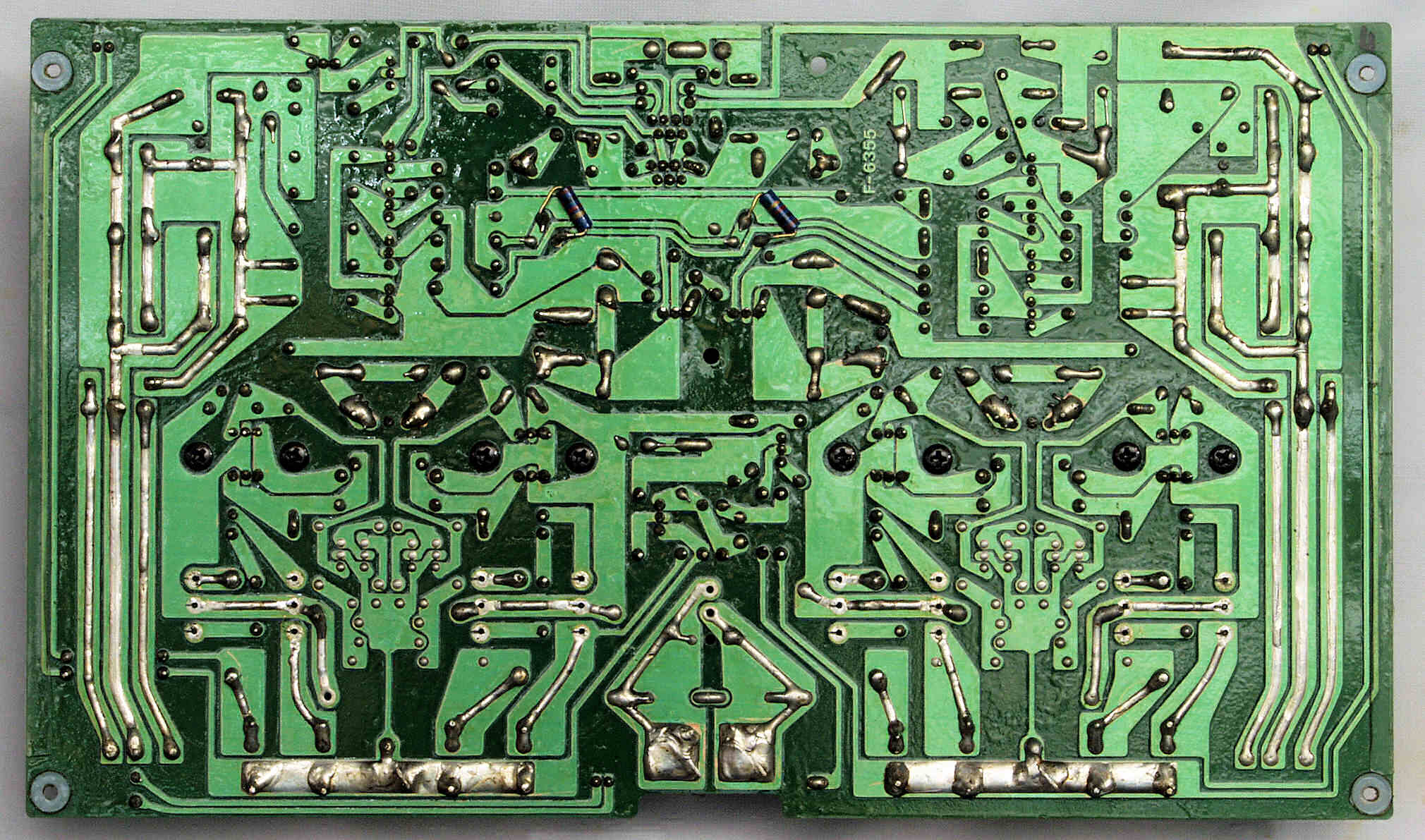

Ｃ２６．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２７．　修理中　R側ＡＭＰ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ２８．　完成Ｒ側ＡＭＰ基板裏　　洗浄後防湿材を塗る

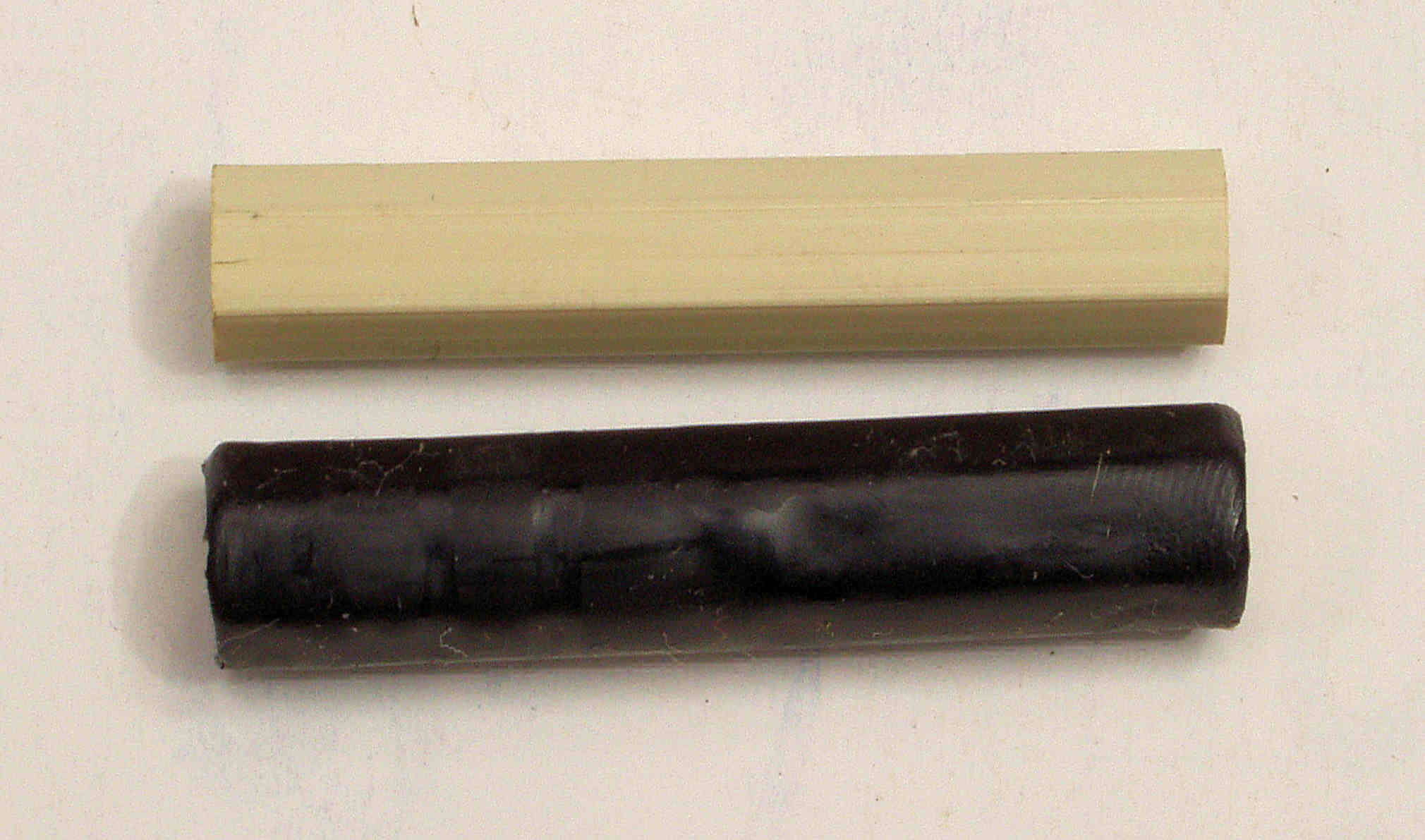

Ｃ２９．　修理後　基板固定スペンサー修理、経年変化で脆くなっているので、熱収縮チューブで２重に補強する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　上＝修理前、　上＝修理後

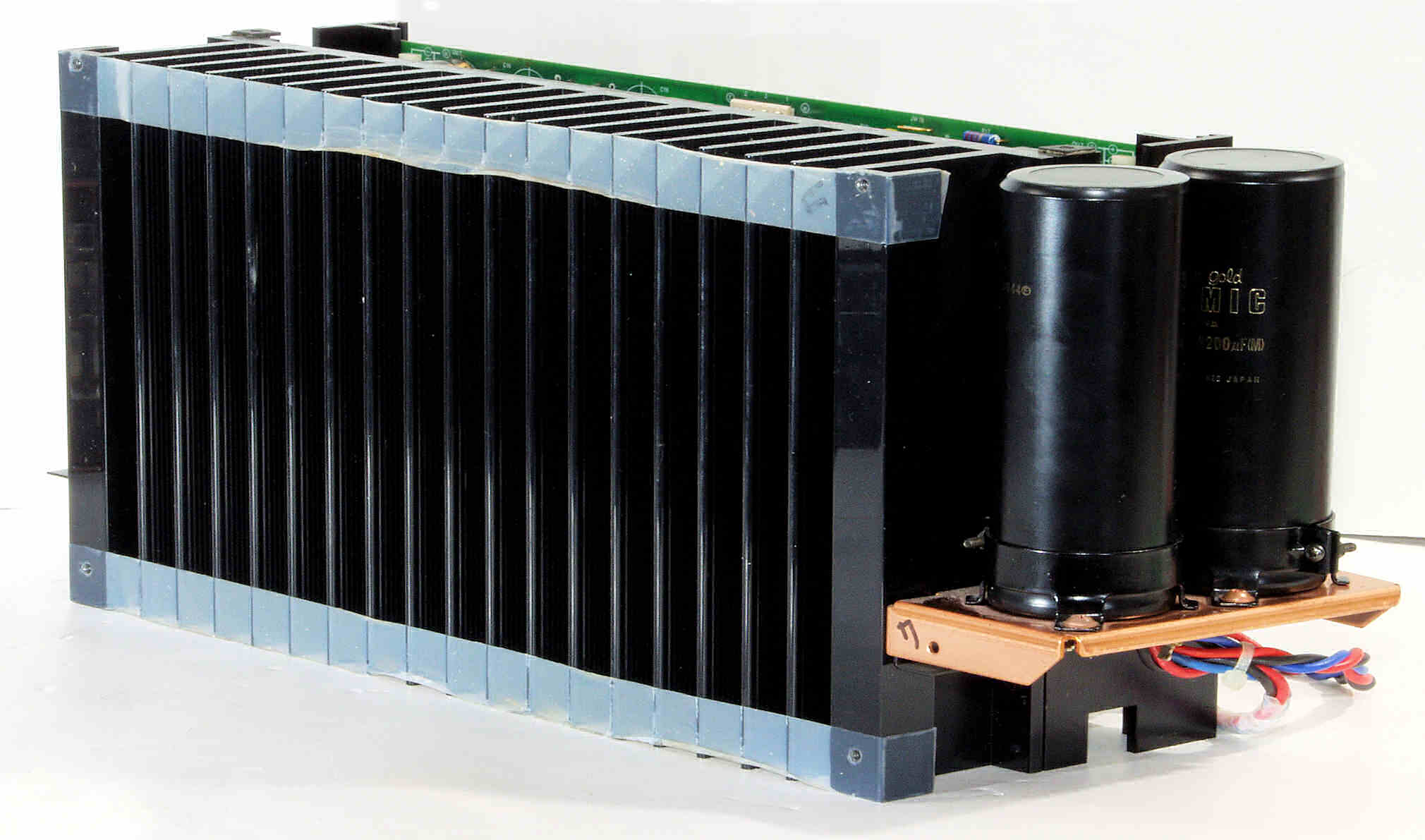

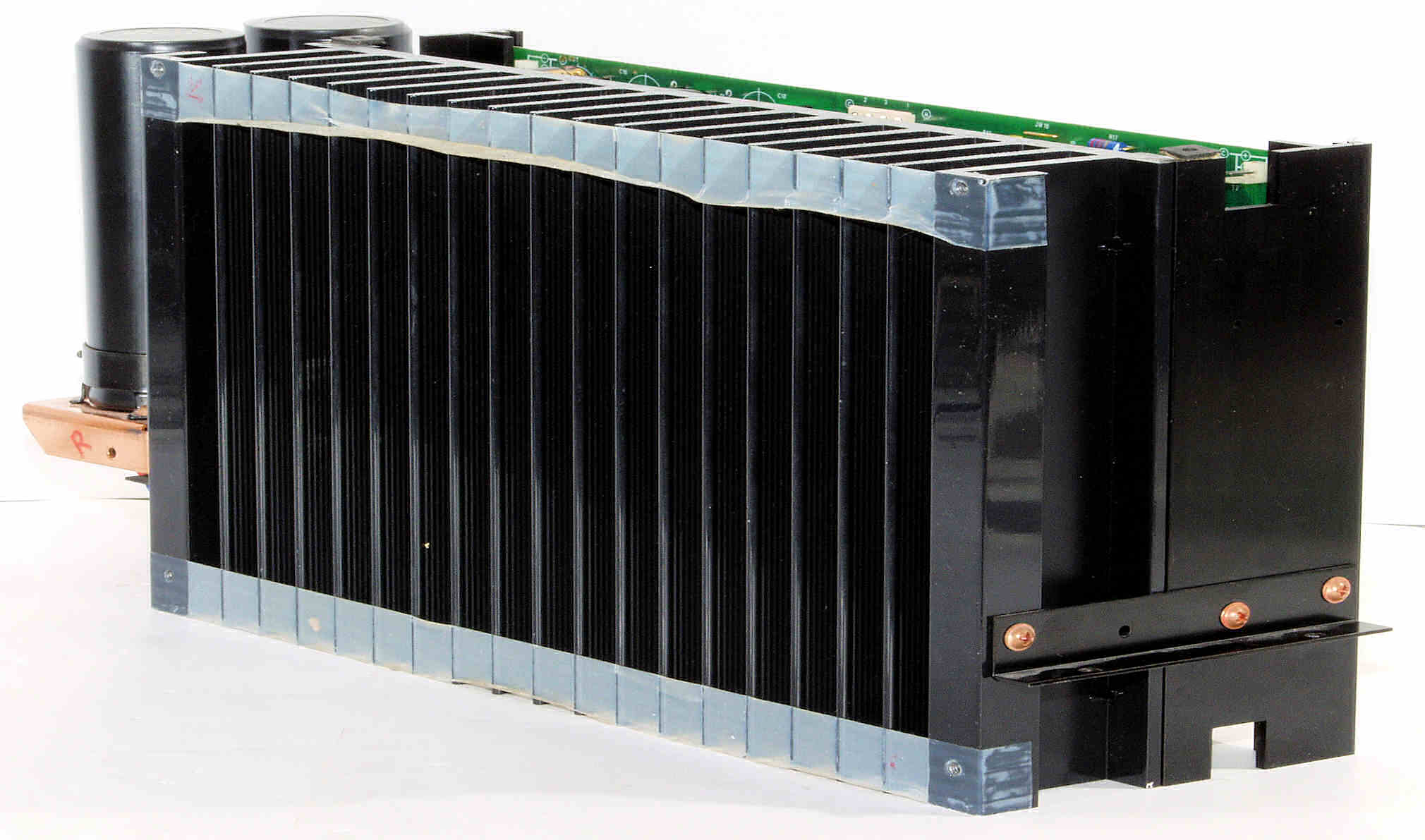

Ｃ３１．　修理後　Ｒ側ＡＭＰブロック

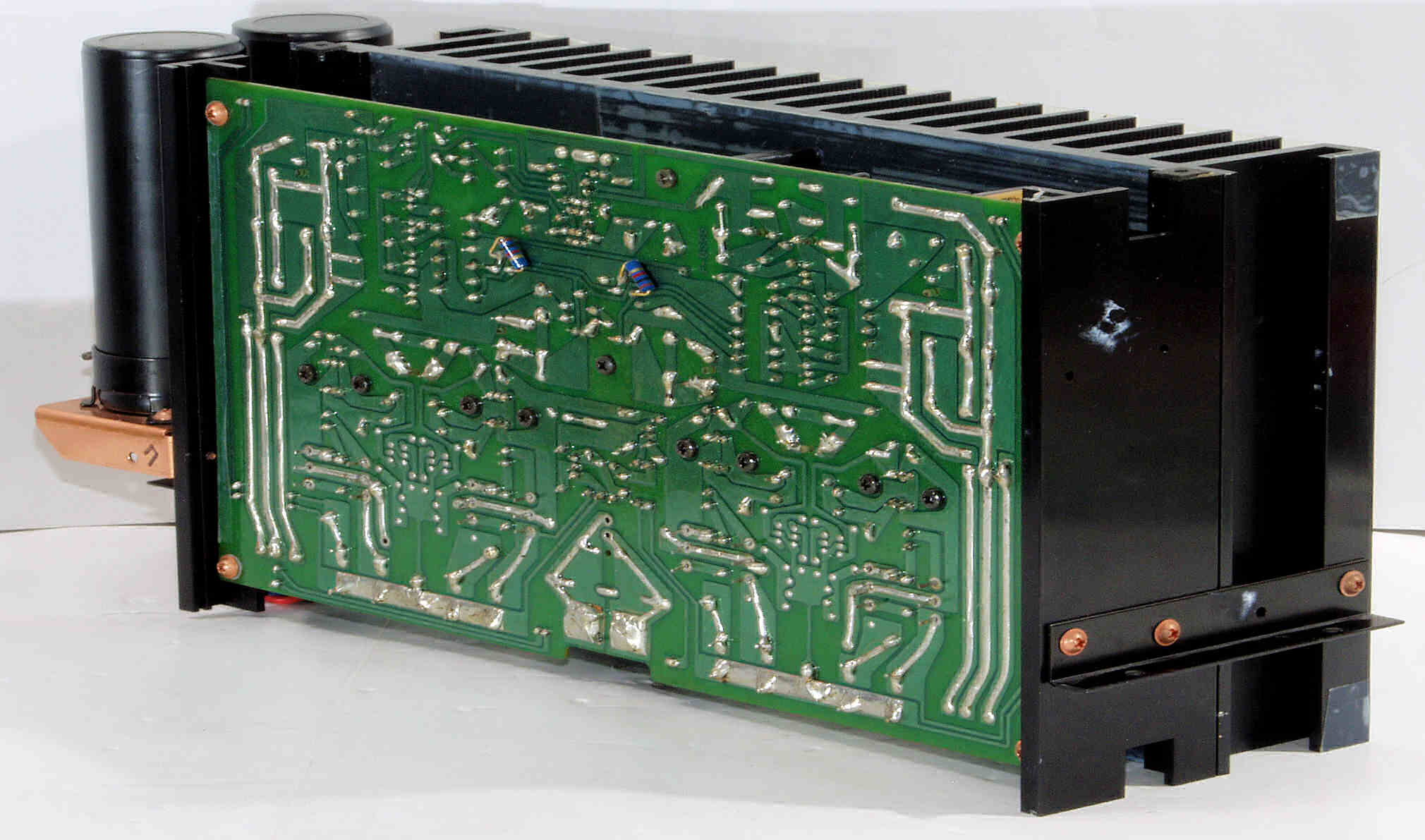

Ｃ３２．　修理後　Ｒ側ＡＭＰブロック裏

Ｃ４１．　修理前　L側放熱器

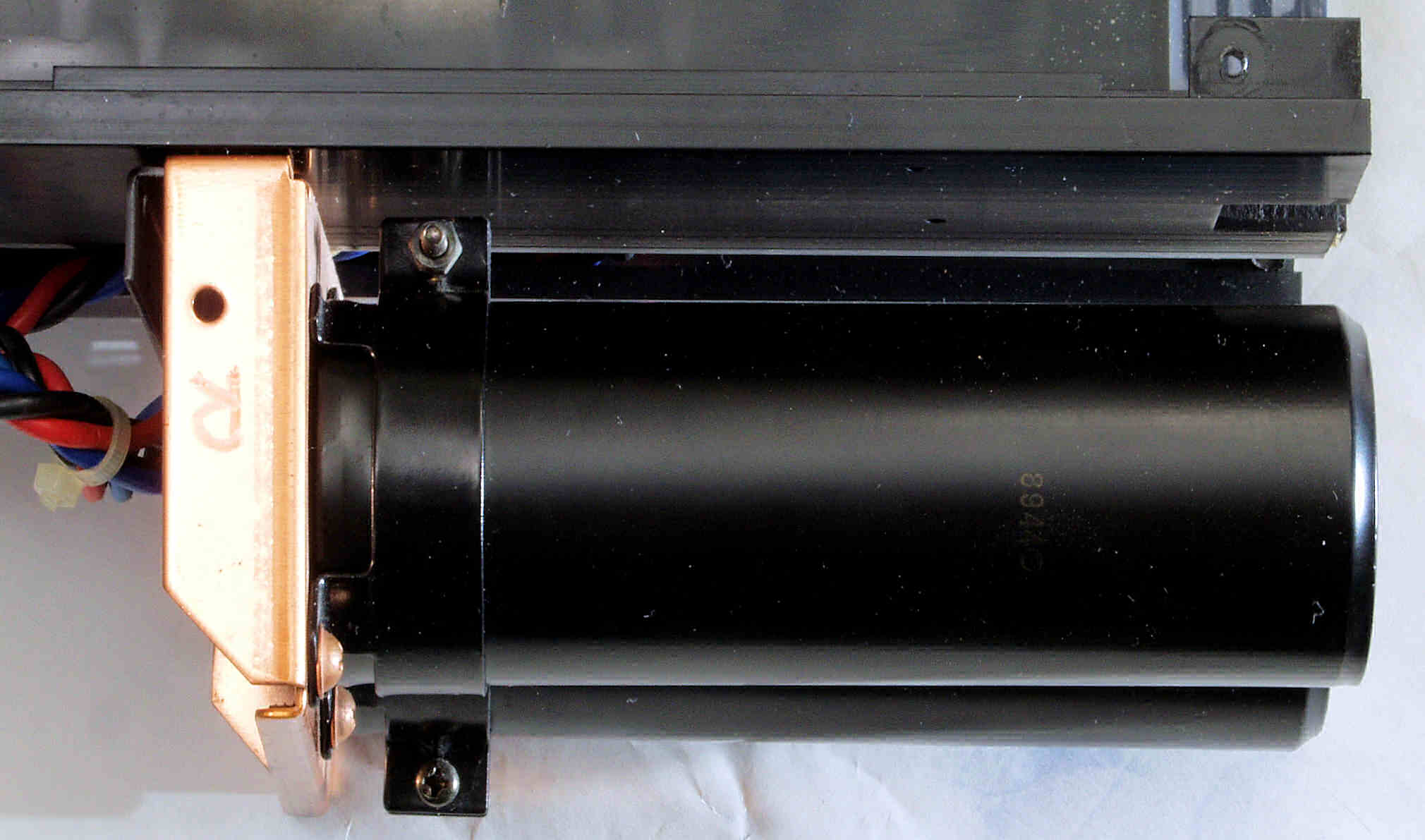

Ｃ４２．　修理中　Ｌ側放熱器、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

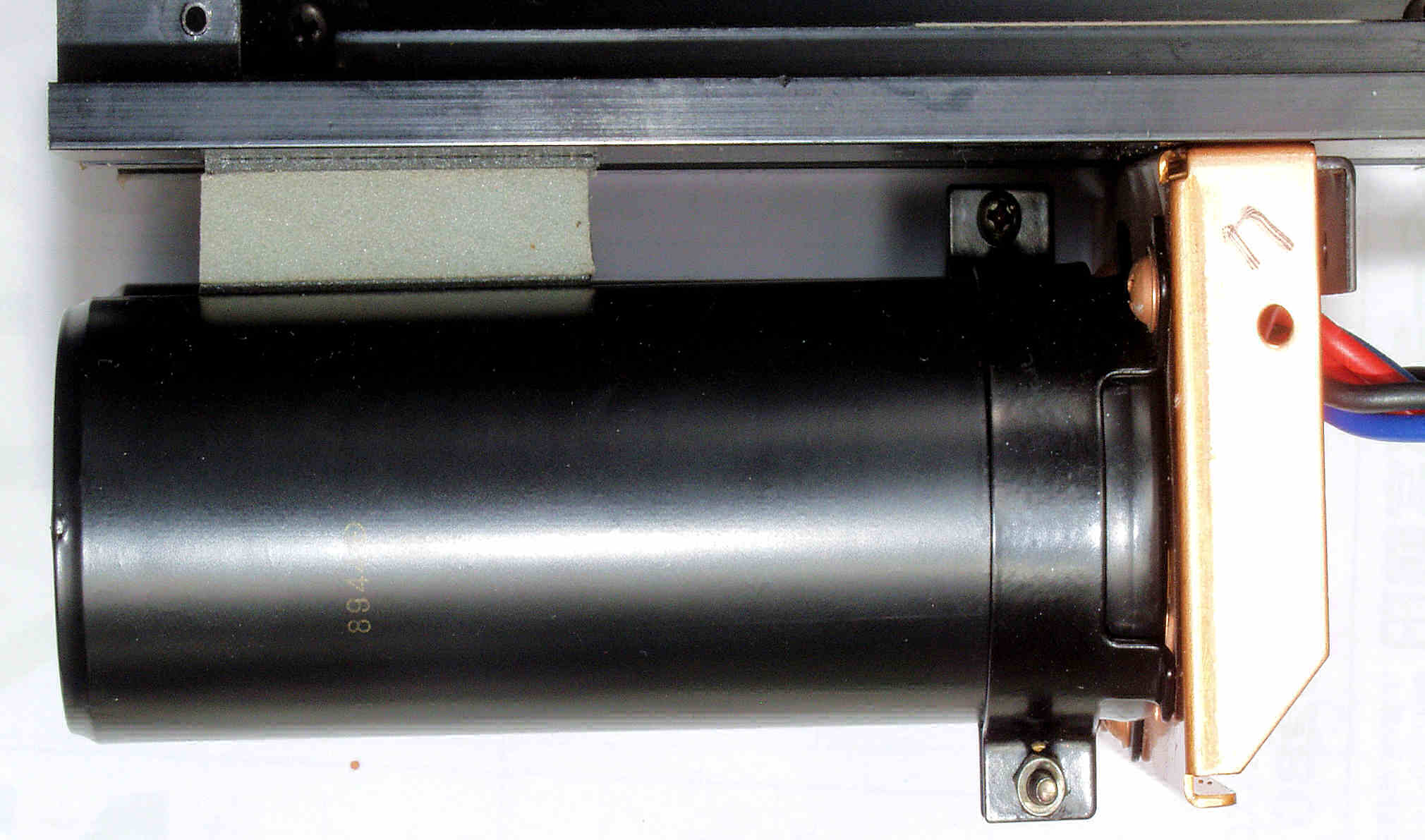

Ｃ４３．　修理後　Ｌ側放熱器、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ４４．　修理前　Ｌ側放熱器裏

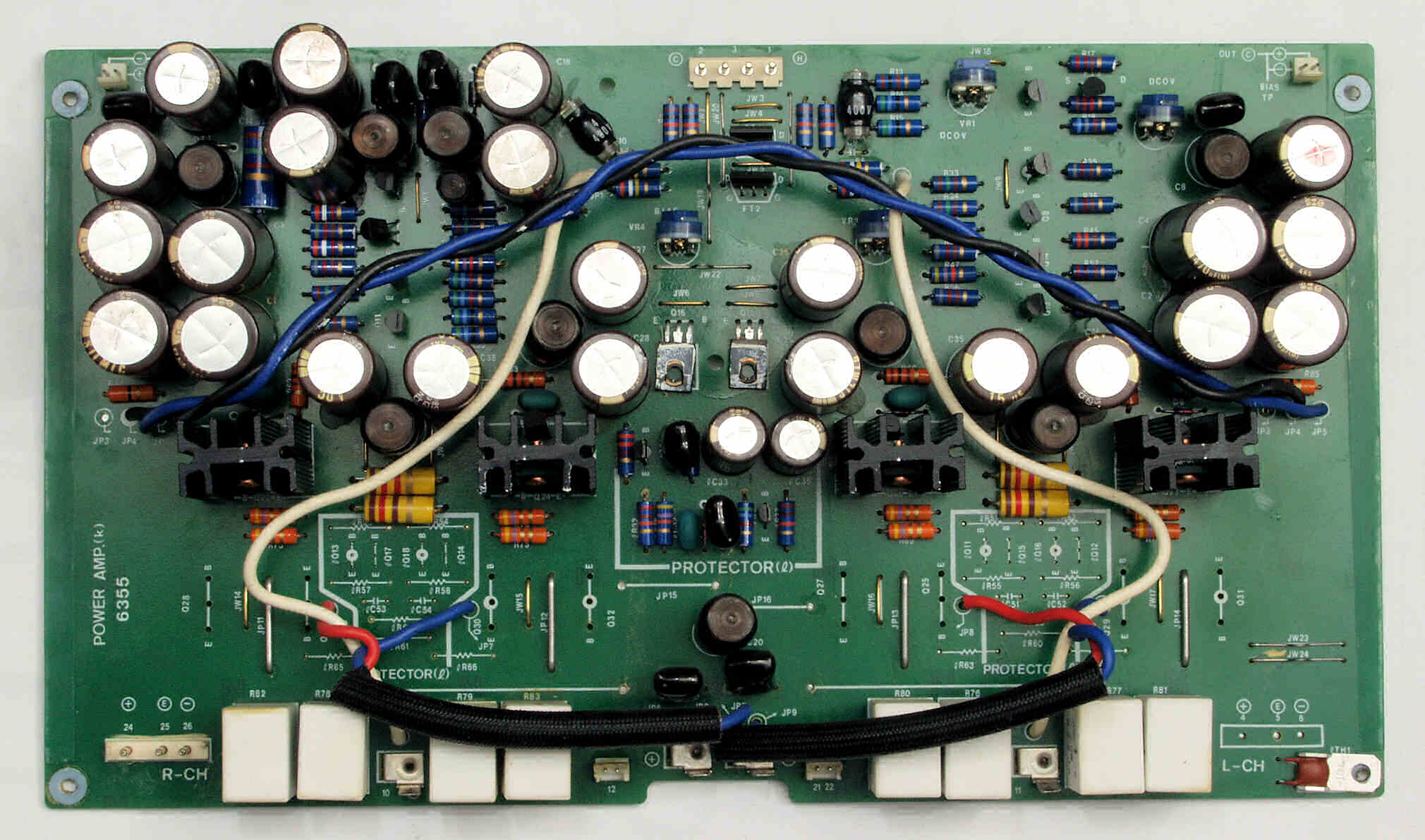

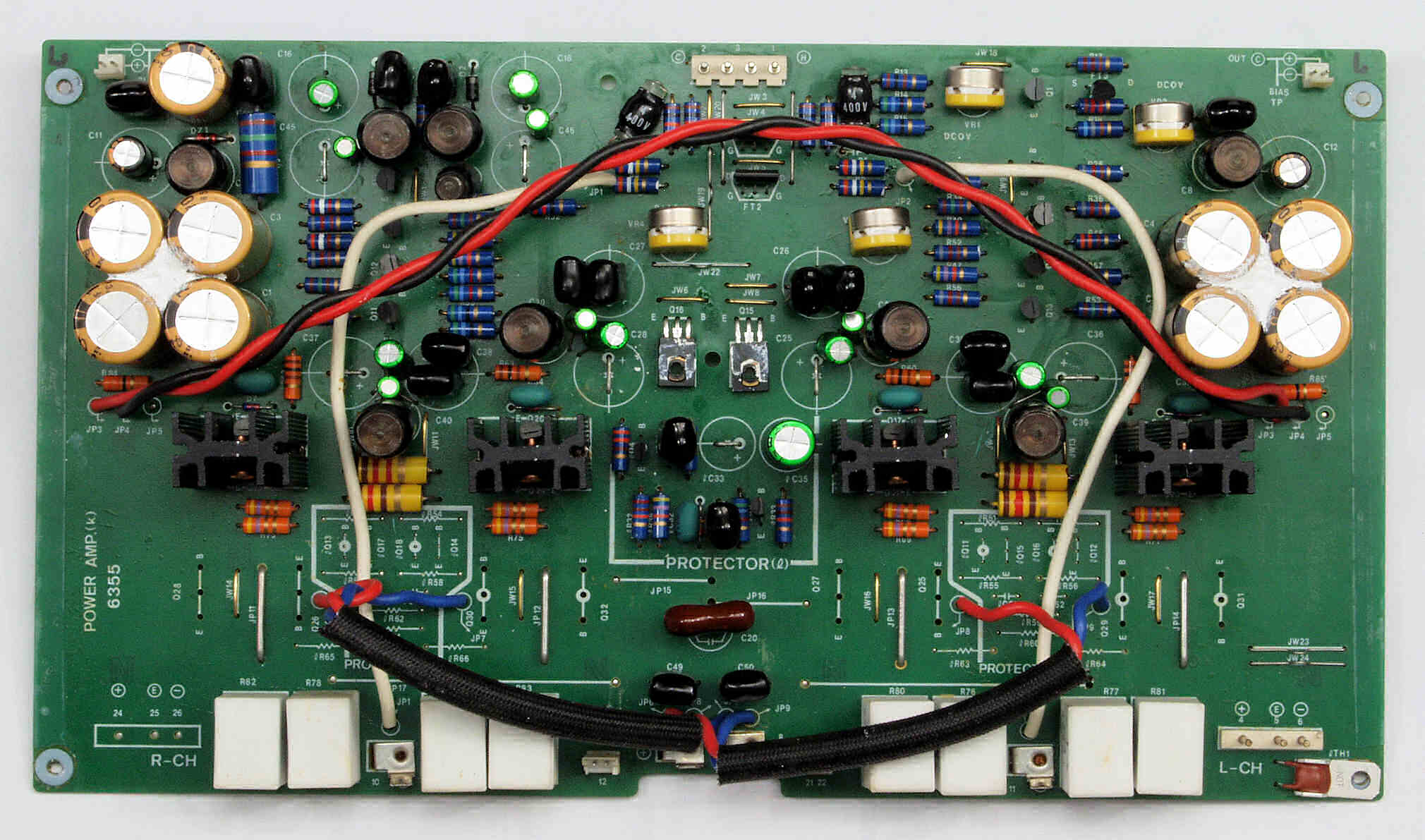

Ｃ５１．　修理前　Ｌ側ＡＭＰ基板

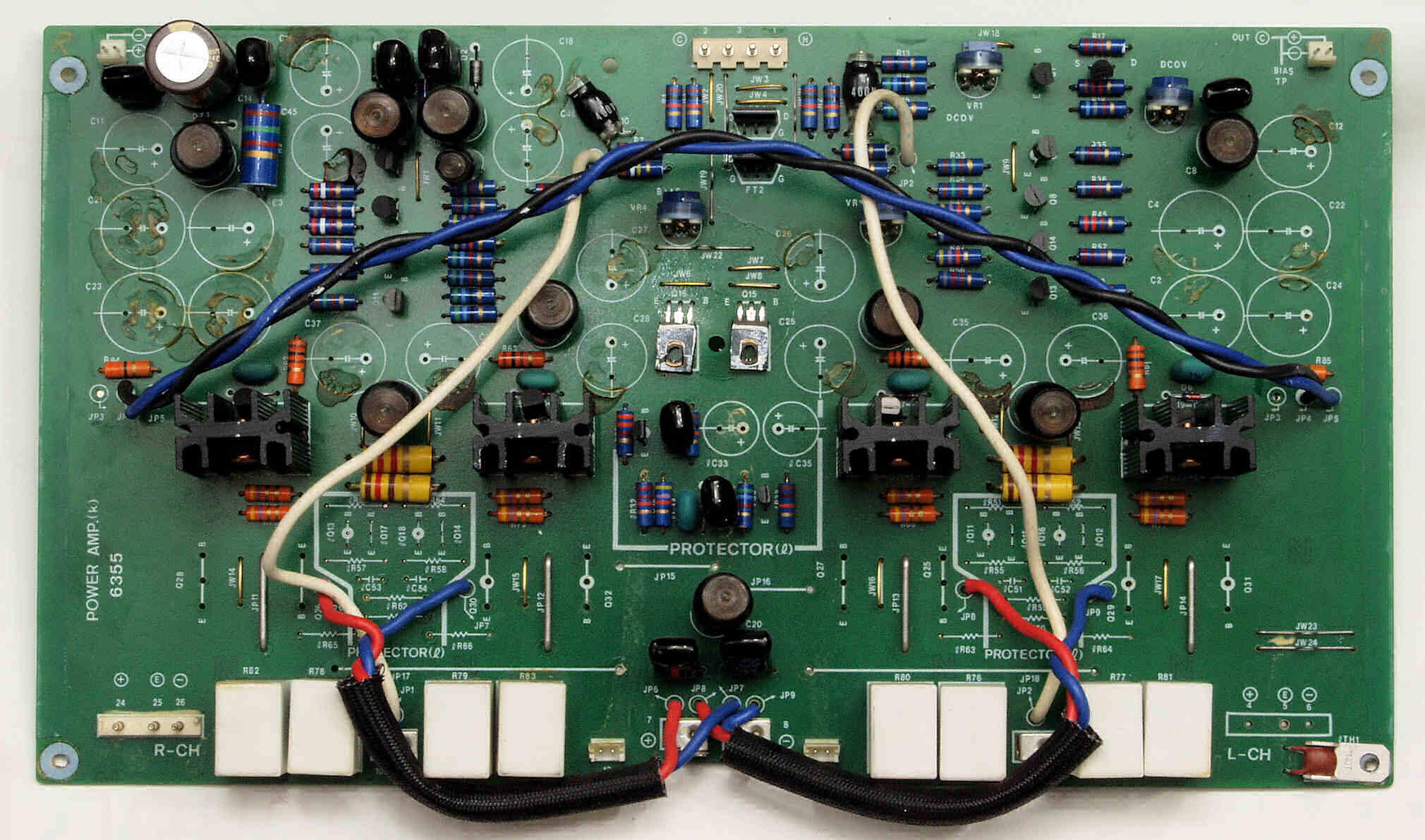

Ｃ５２．　修理中　Ｌ側ＡＭＰ基板、部品取り外し中。

Ｃ５３．　修理後　Ｌ側ＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー２５個交換。

Ｃ５４．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ５４２．　修理前　Ｌ側ＡＭＰ基板裏、後付された部品、出来るだけ表に移動する。

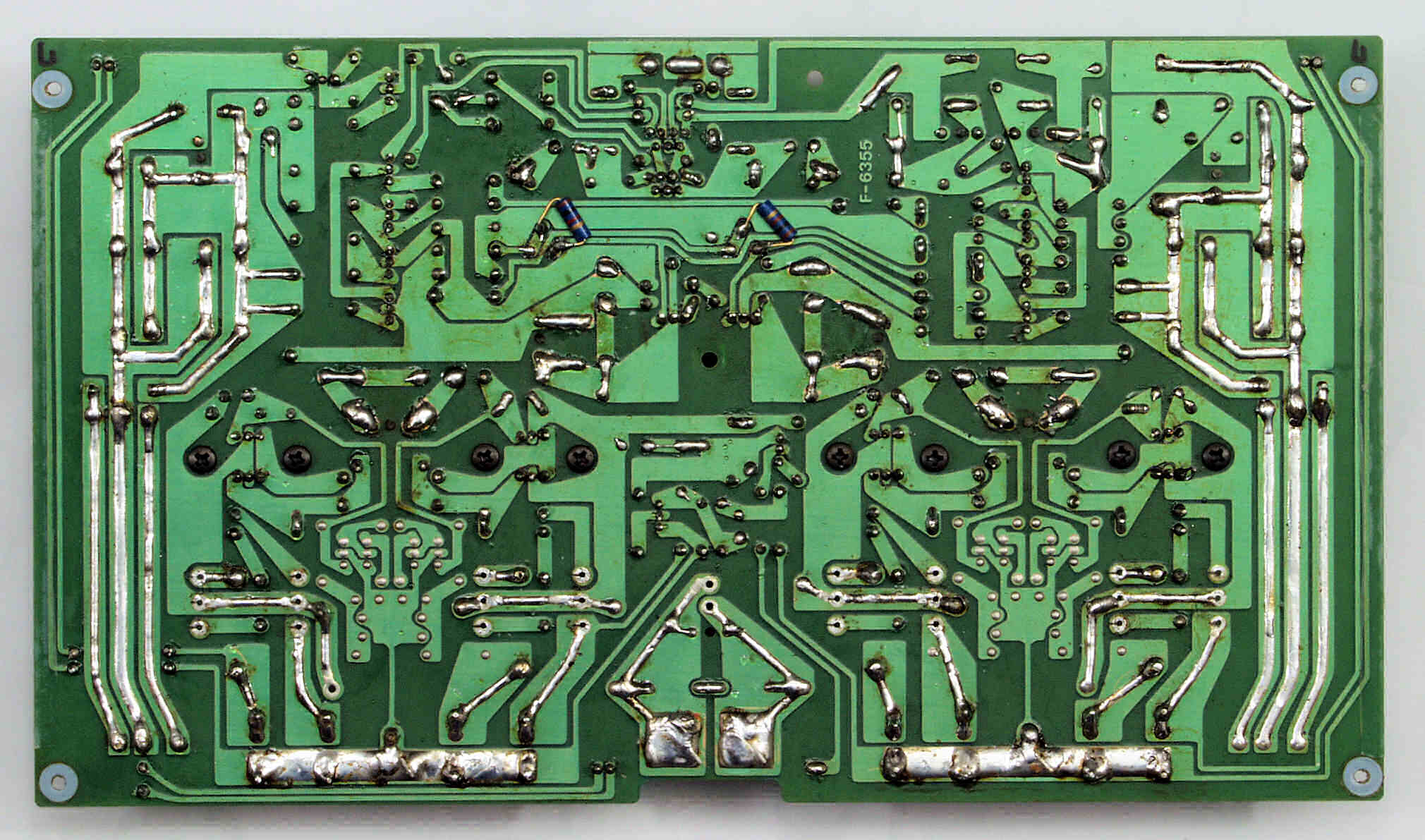

Ｃ５５．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ５６．　修理中　Ｌ側ＡＭＰ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ５７．　完成Ｌ側ＡＭＰ基板裏　　洗浄後防湿材を塗る

Ｃ６１．　修理後　Ｒ側ＡＭＰブロック

Ｃ６２．　修理後　Ｒ側ＡＭＰブロック裏

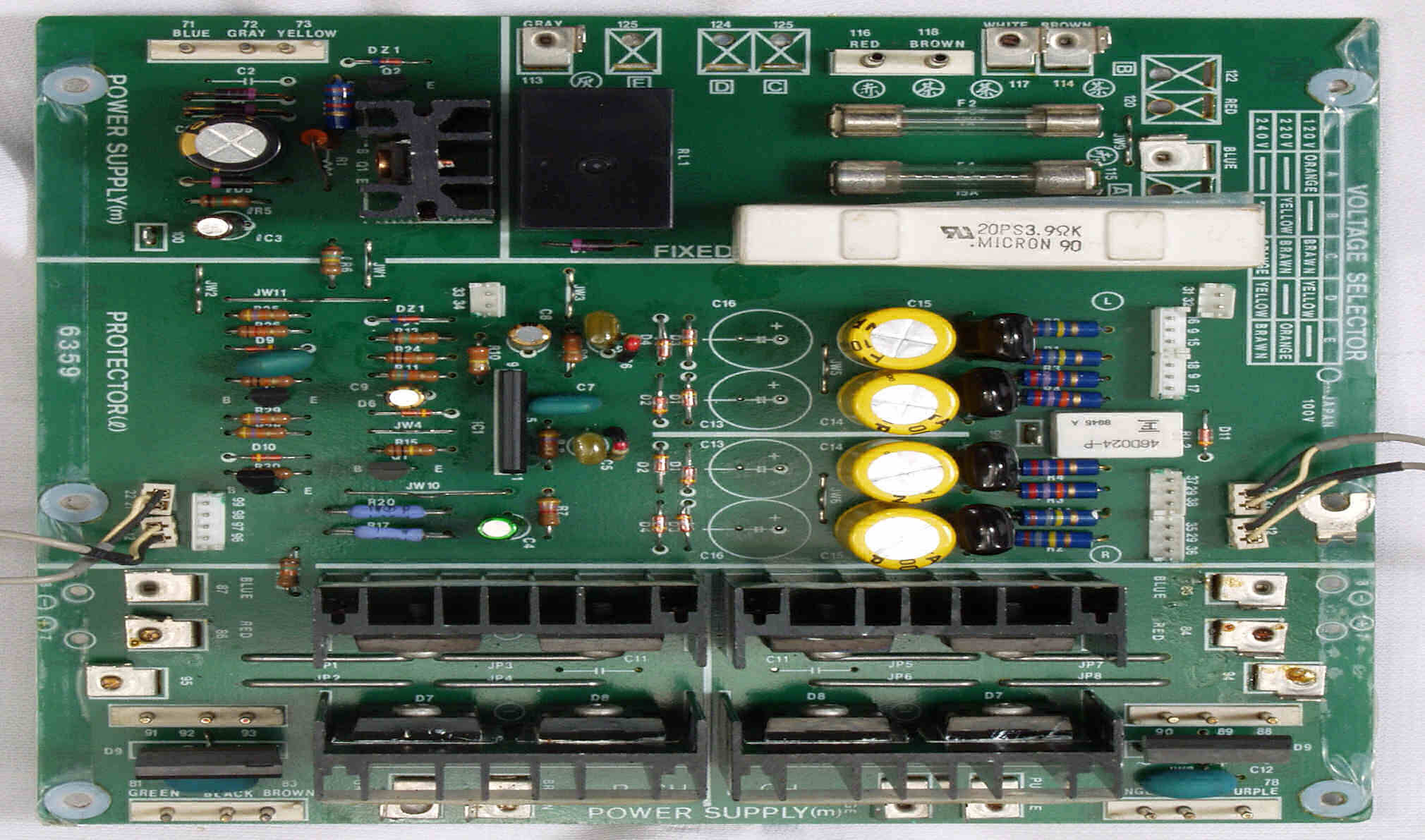

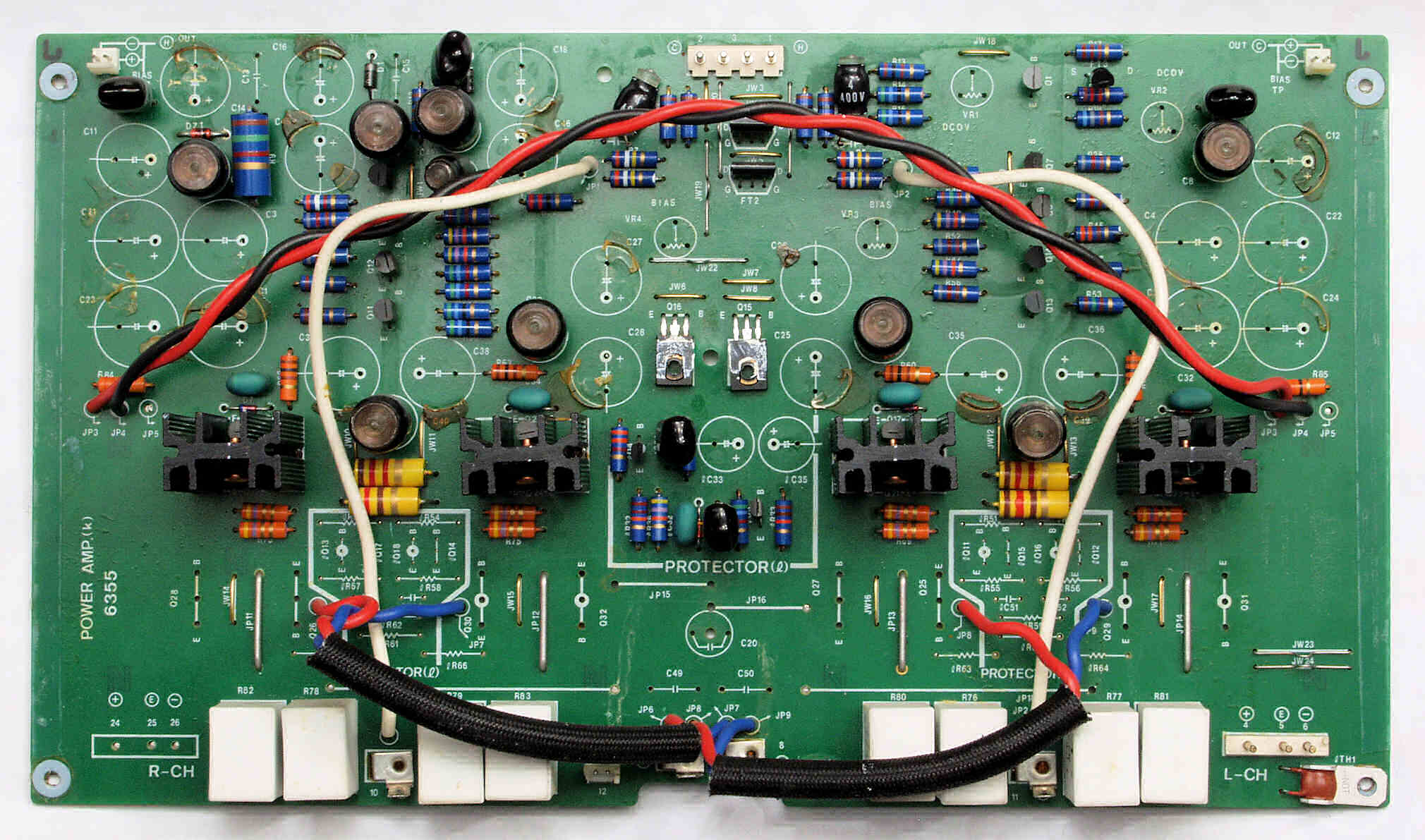

Ｃ７１．　修理前　電源・プロテクト基板

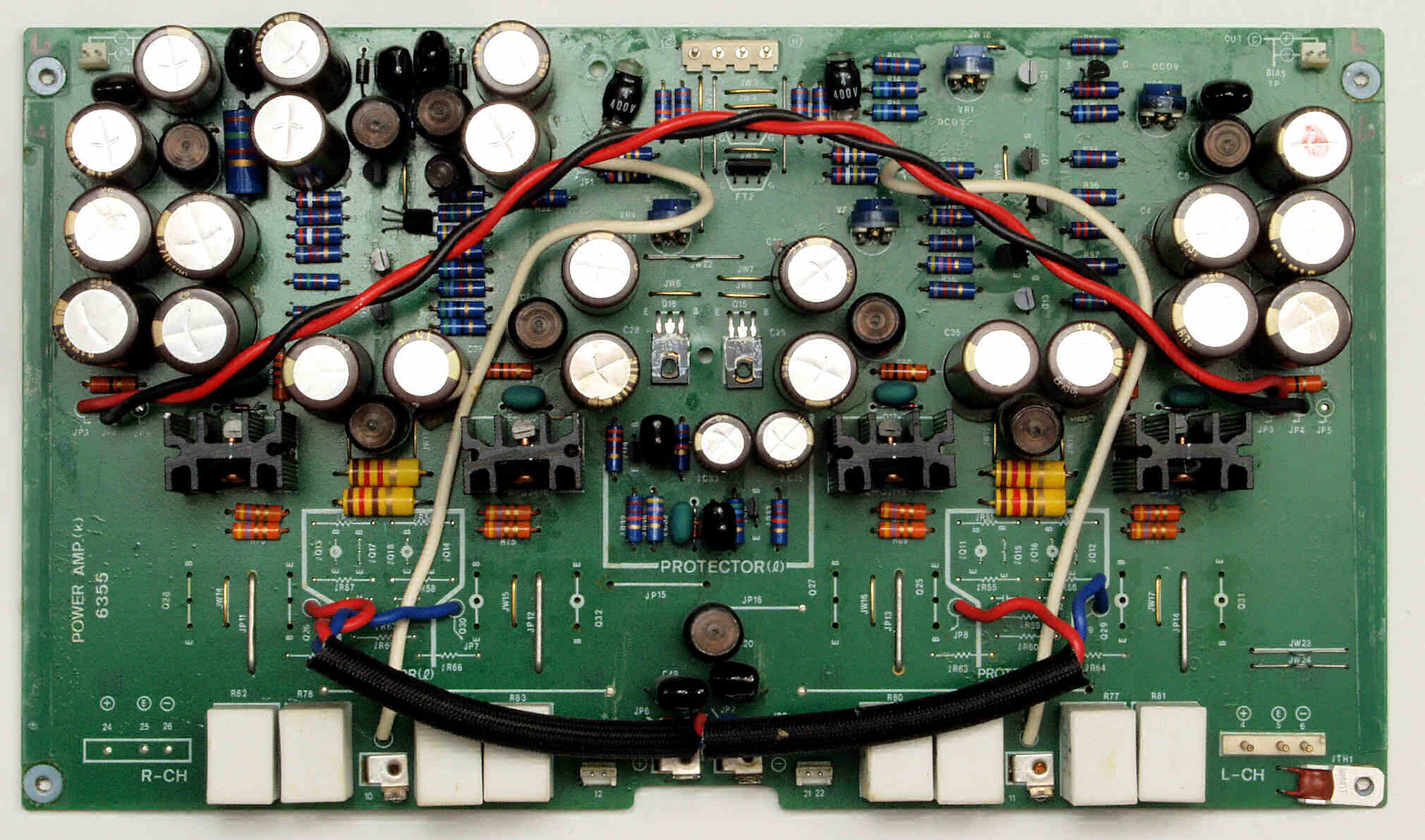

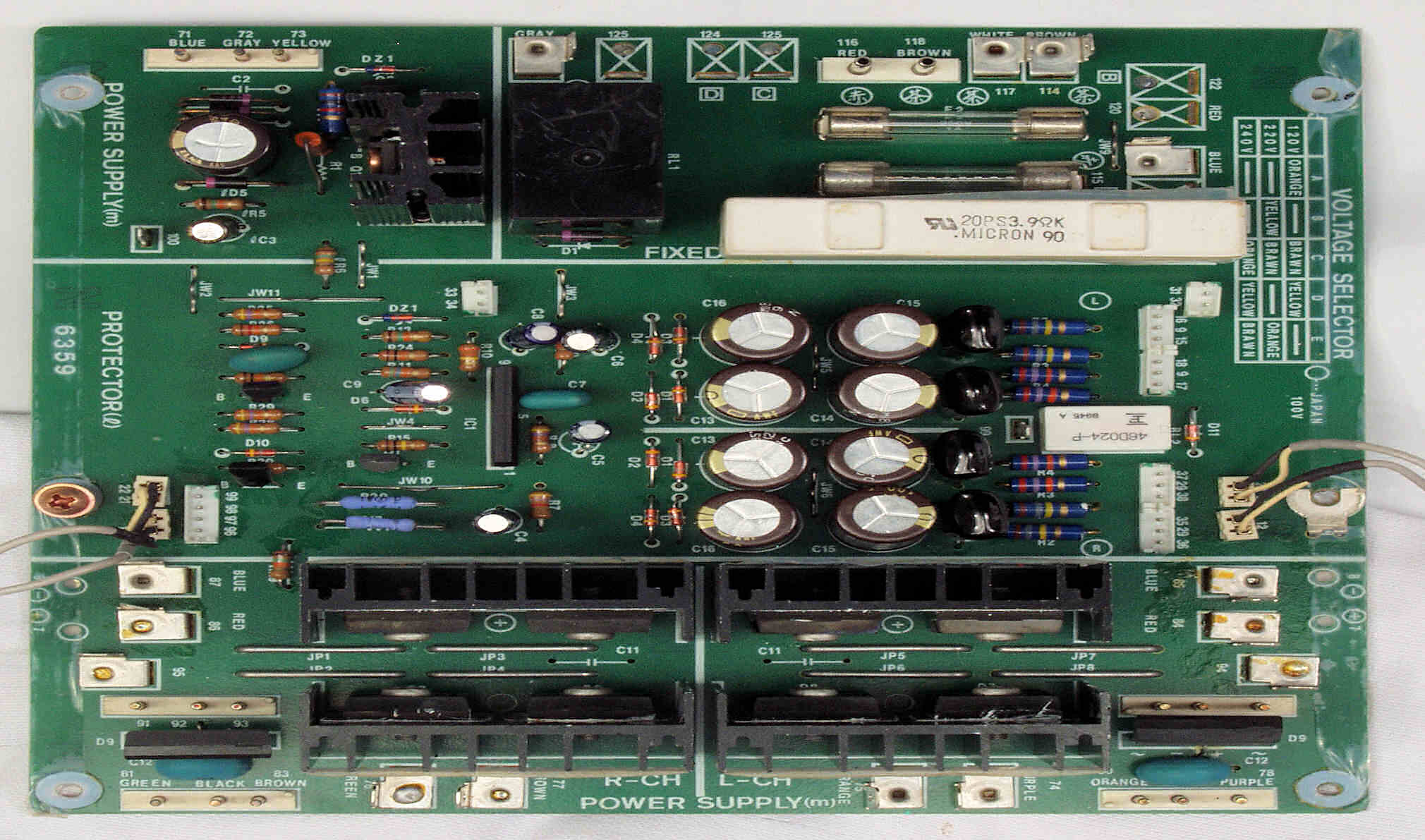

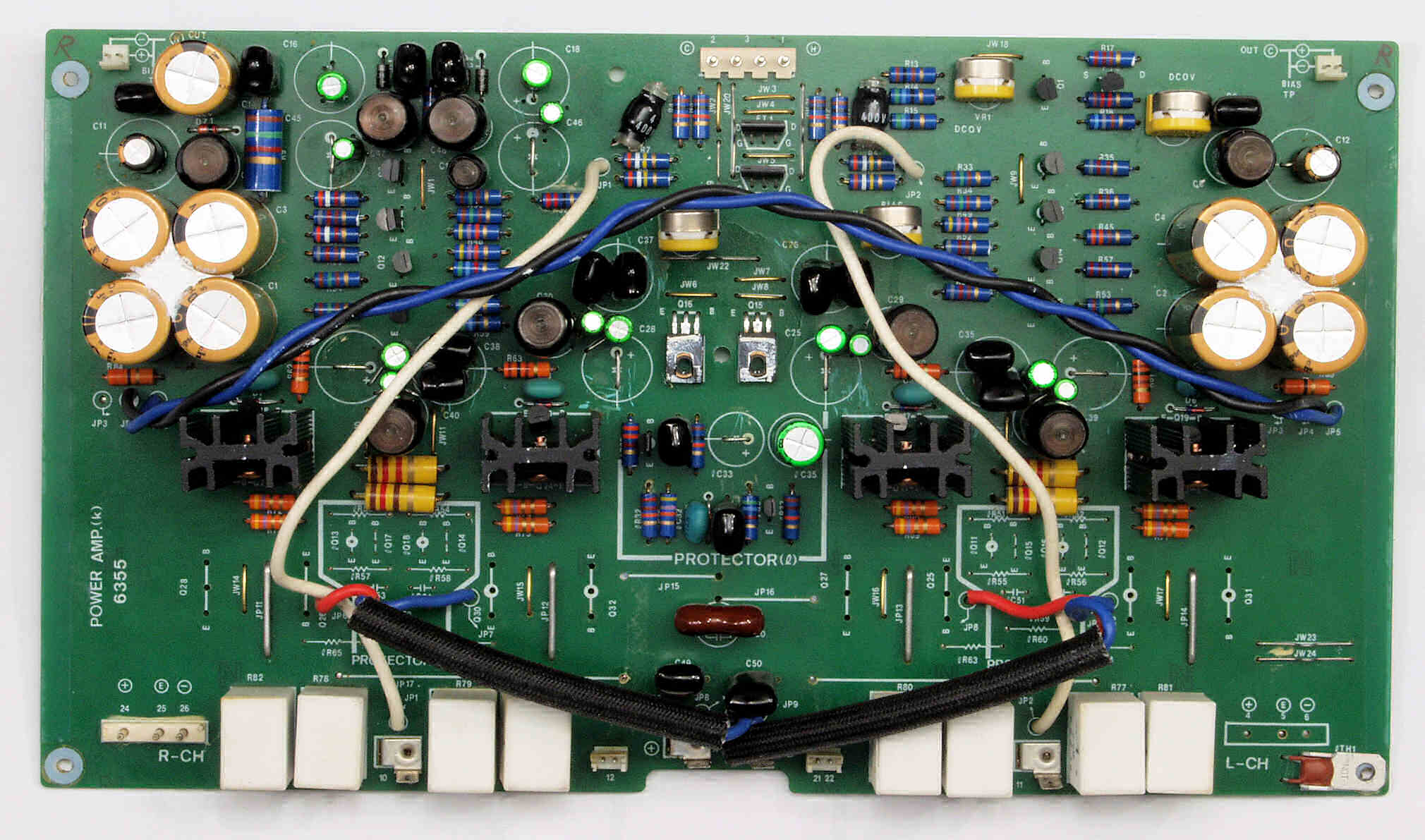

Ｃ７２．　修理後　電源・プロテクト基板　電解コンデンサー１５個、電源投入リレー１個交換

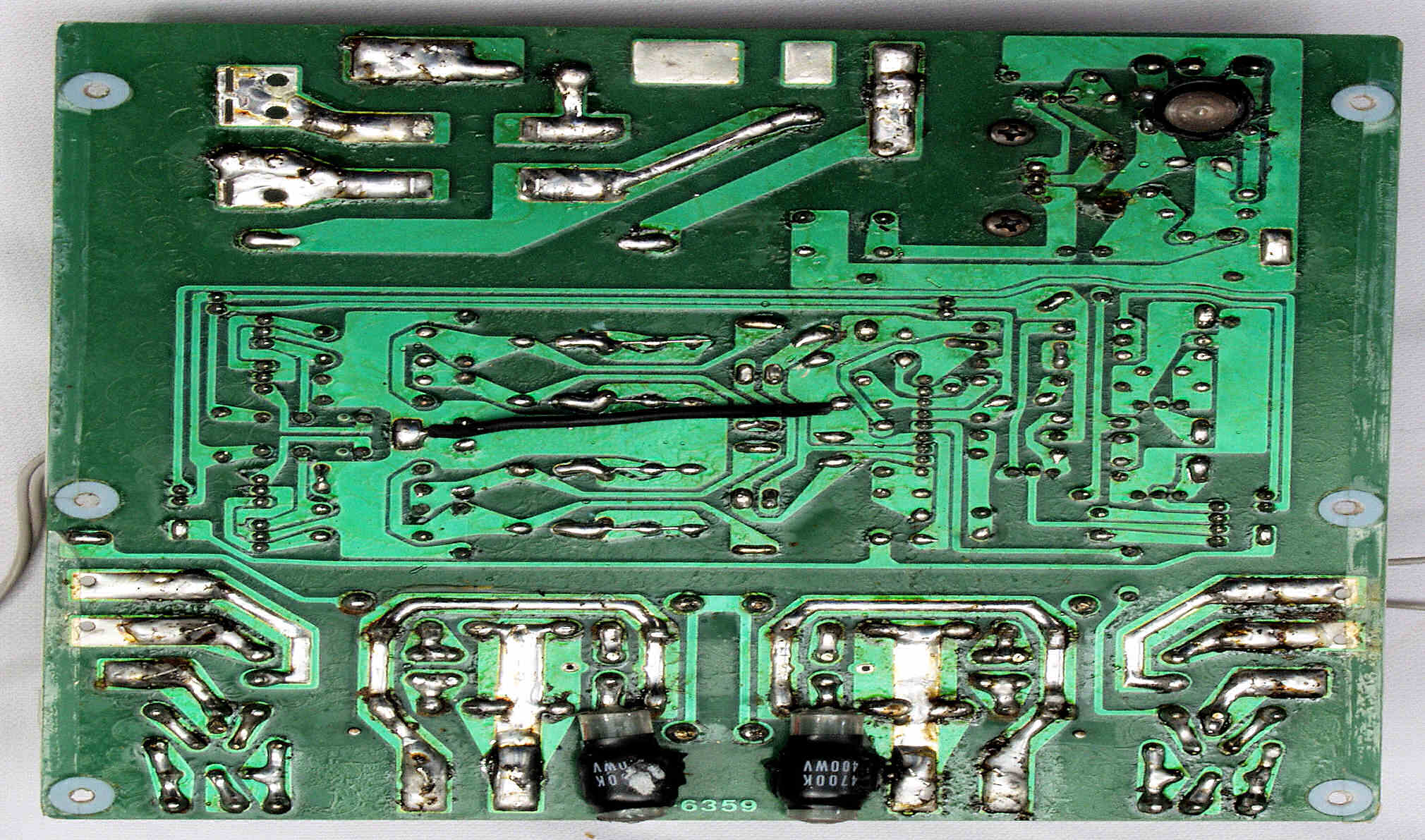

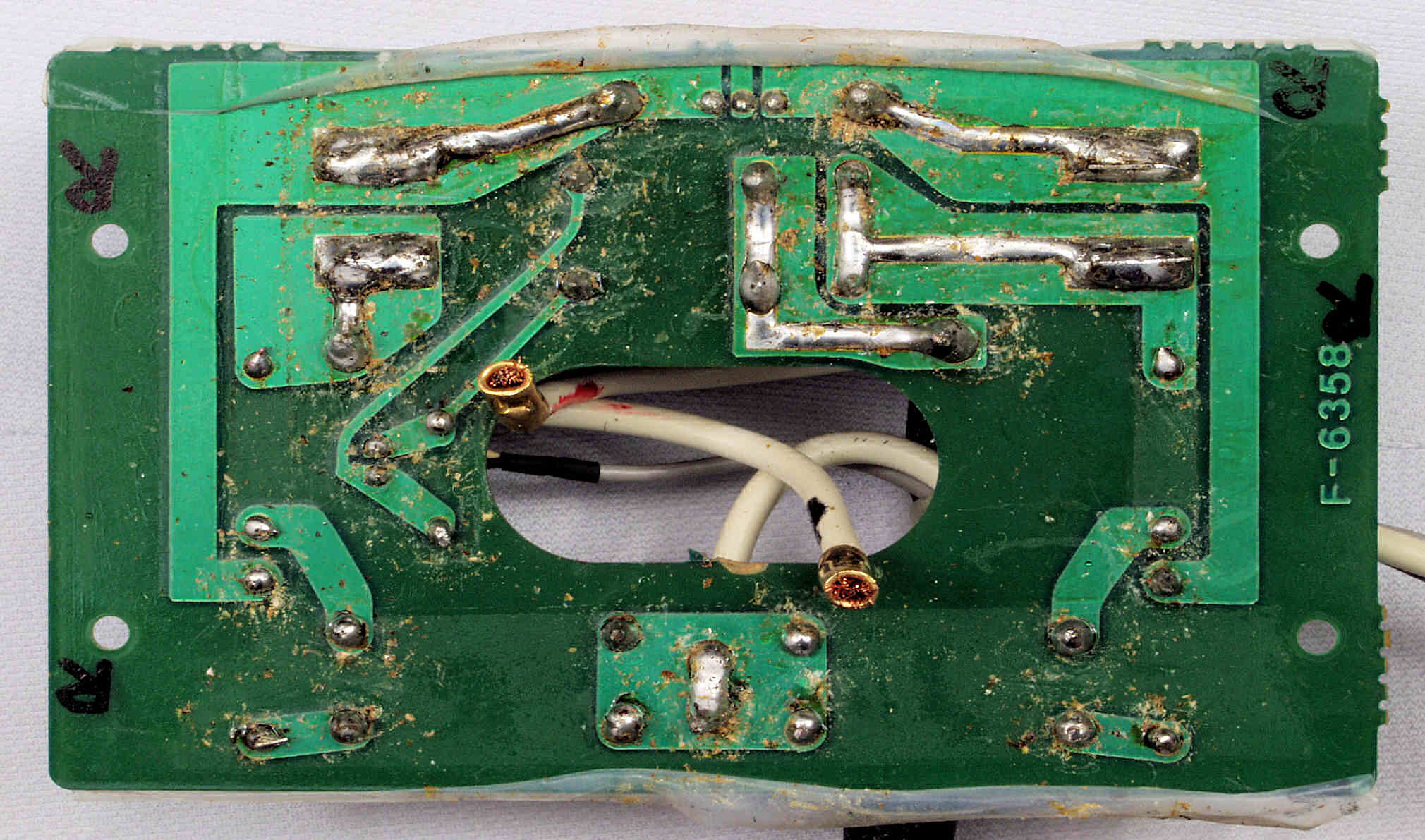

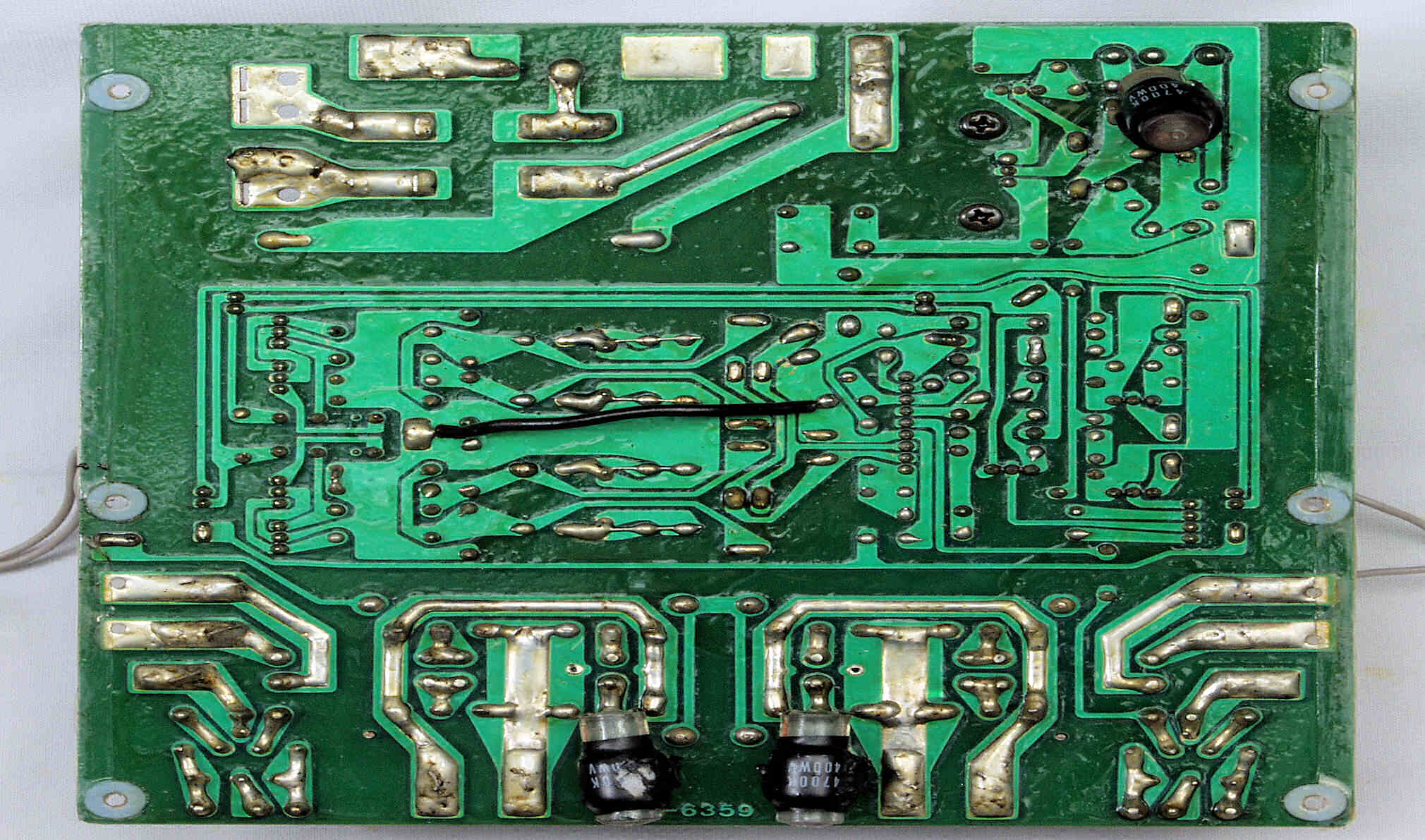

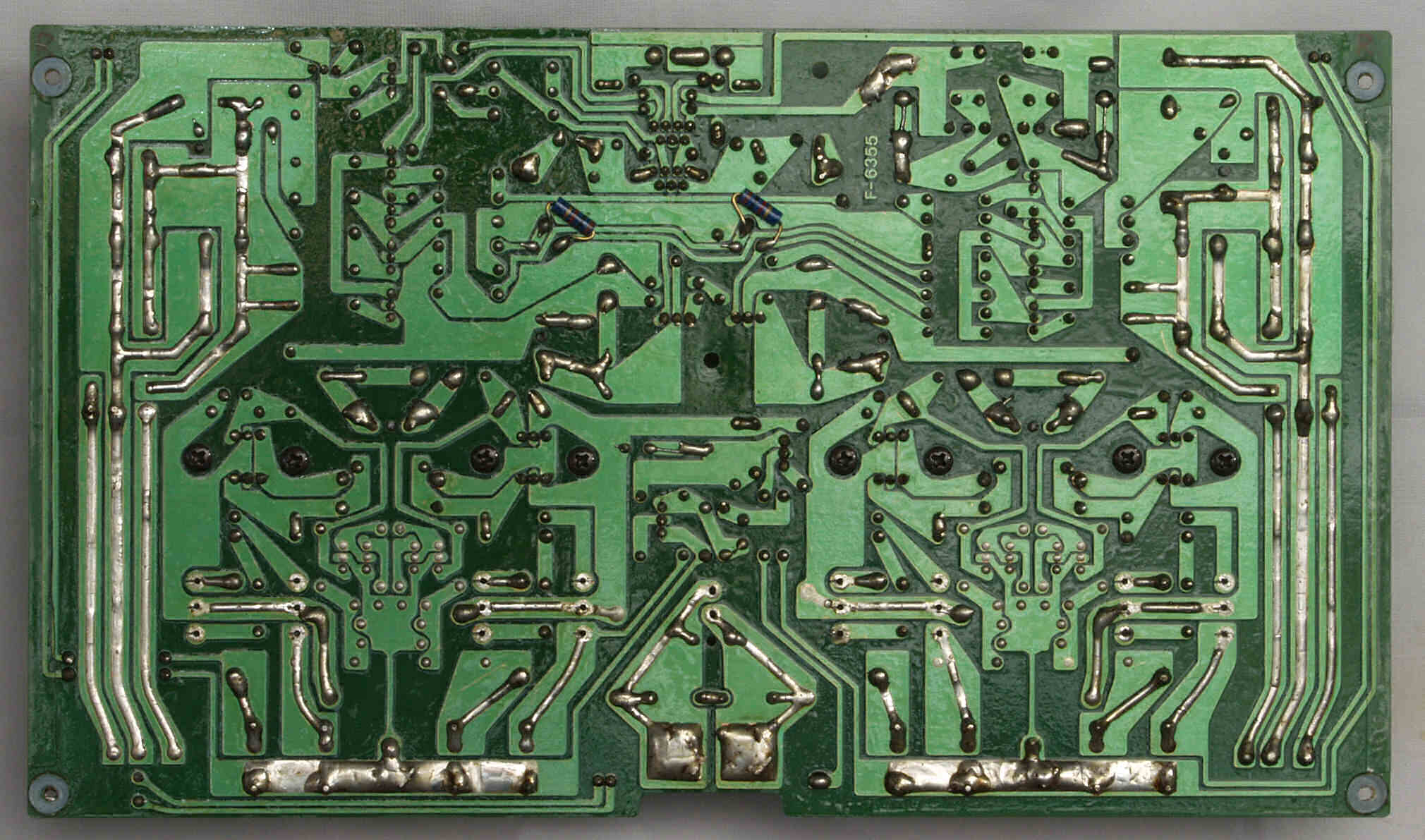

Ｃ７３．　修理前　電源・プロテクト基板裏

Ｃ７４．　修理（半田補正）後　電源・プロテクト基板裏。　半田を全部やり直す。

Ｃ７５．　修理中　電源・プロテクト基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ７６．　完成電源・プロテクト基板裏　洗浄後防湿材を塗る

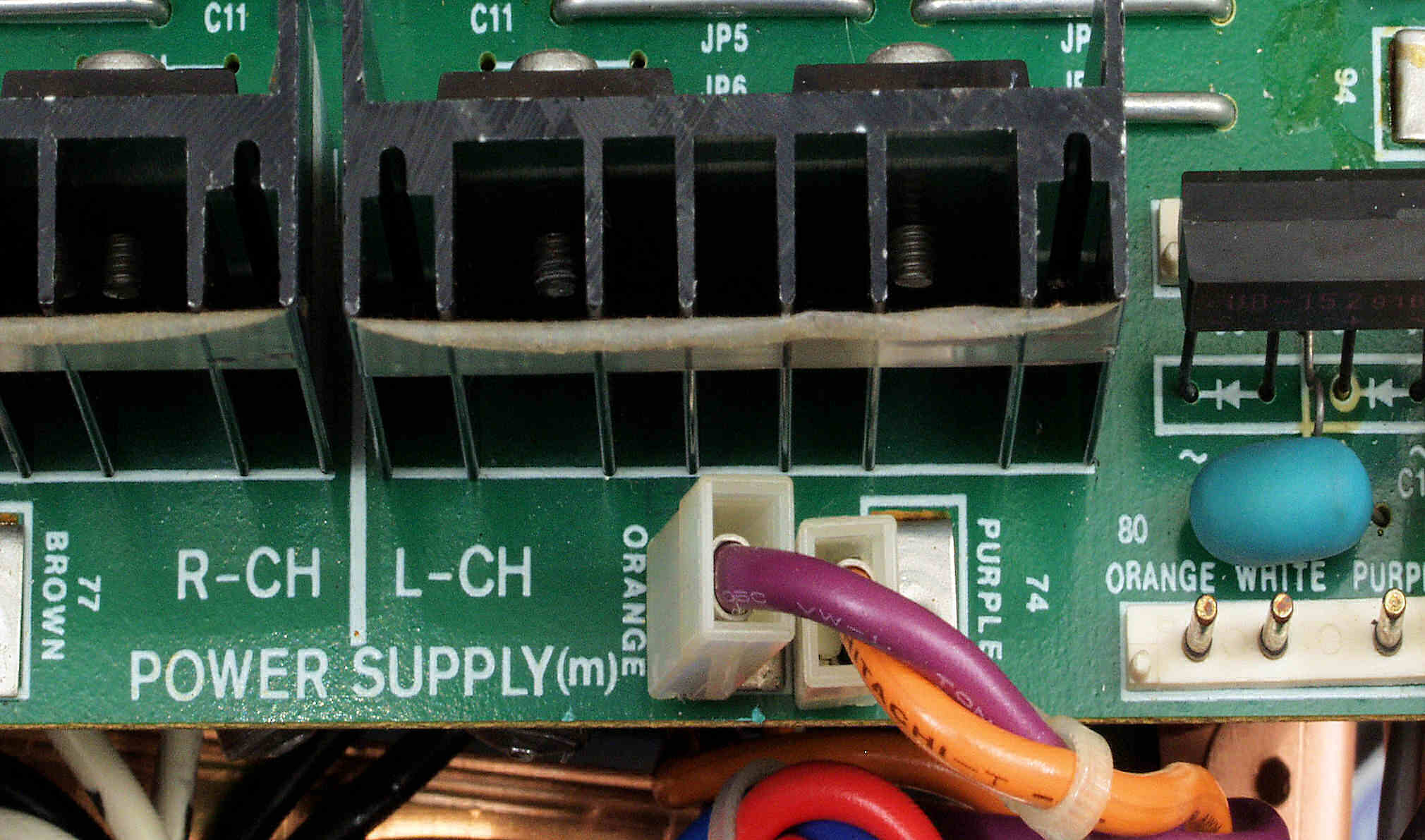

Ｃ７７．　修理中　電源・プロテクト基板の配線、トランスからの配線。単に誤りか？　それともハム等の為か？

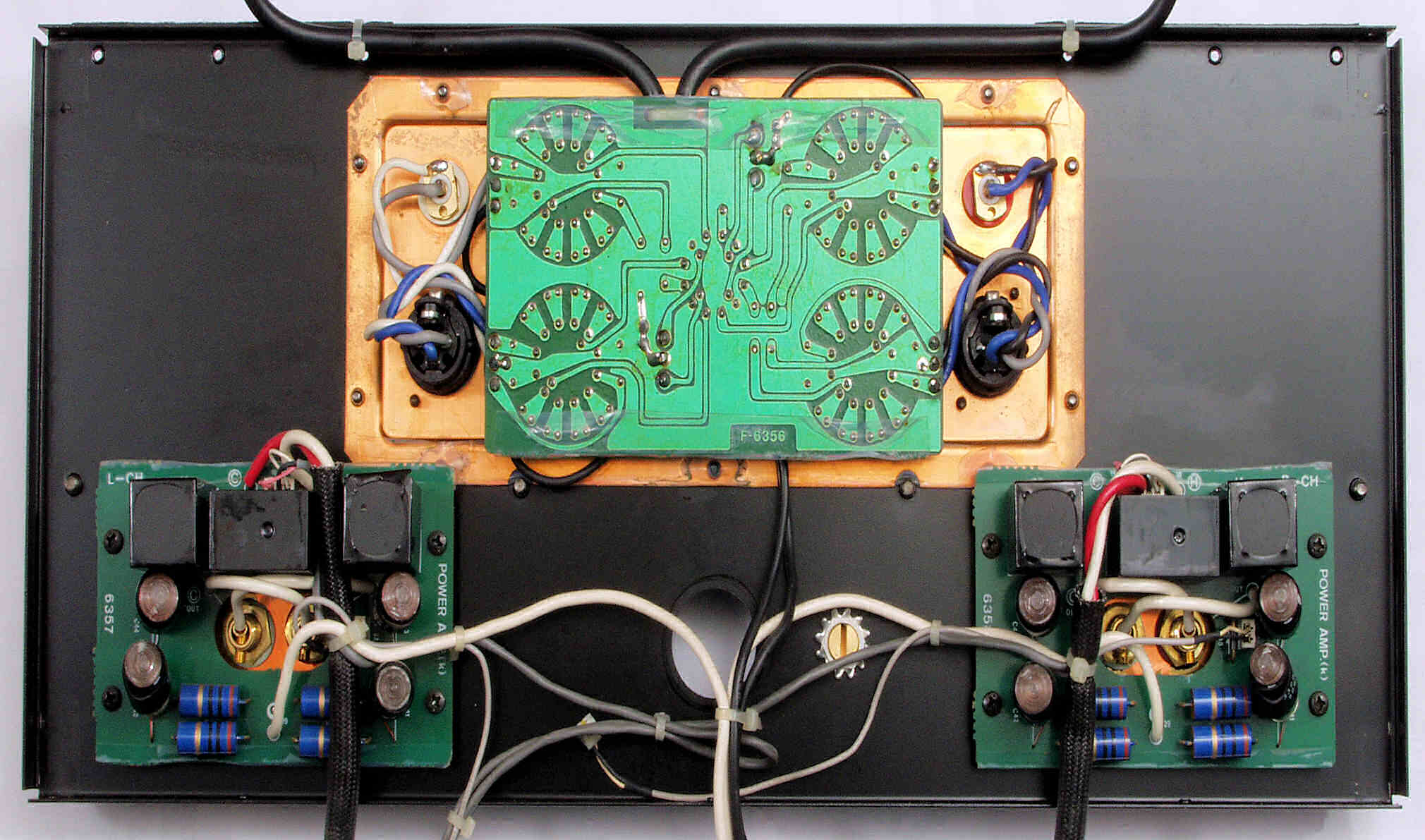

Ｃ８１．　修理中　後ろパネル裏を取り出す

Ｃ８２．　修理中　入力切り替えＳＷ&入力VRに、多量の接点復活材の噴射で、くすんだ銅パネル（シャーシ）。
　　　　　　　　　　　　テフロンテープの中では腐食が始まっている。　強い接点復活材の使用は注意する。

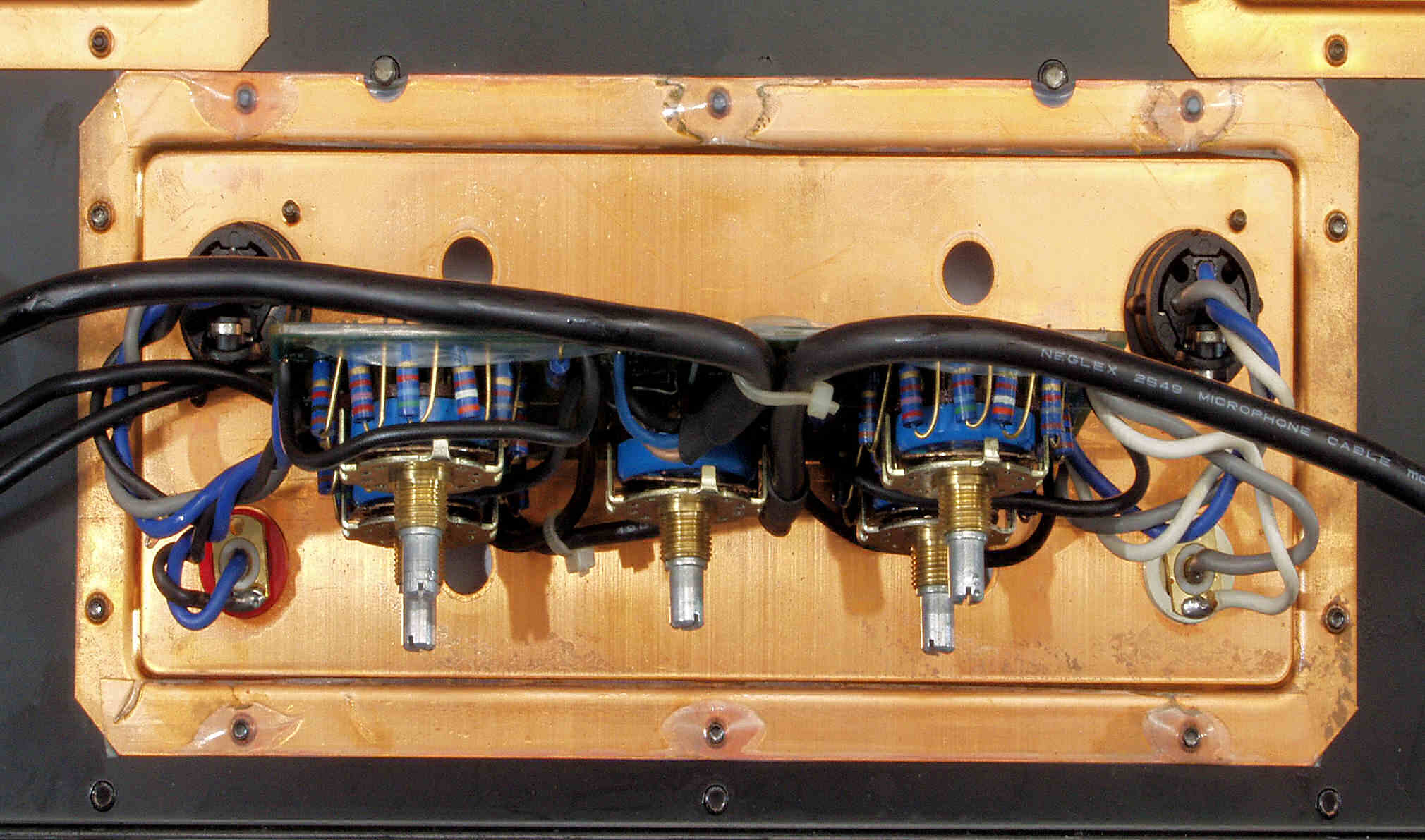

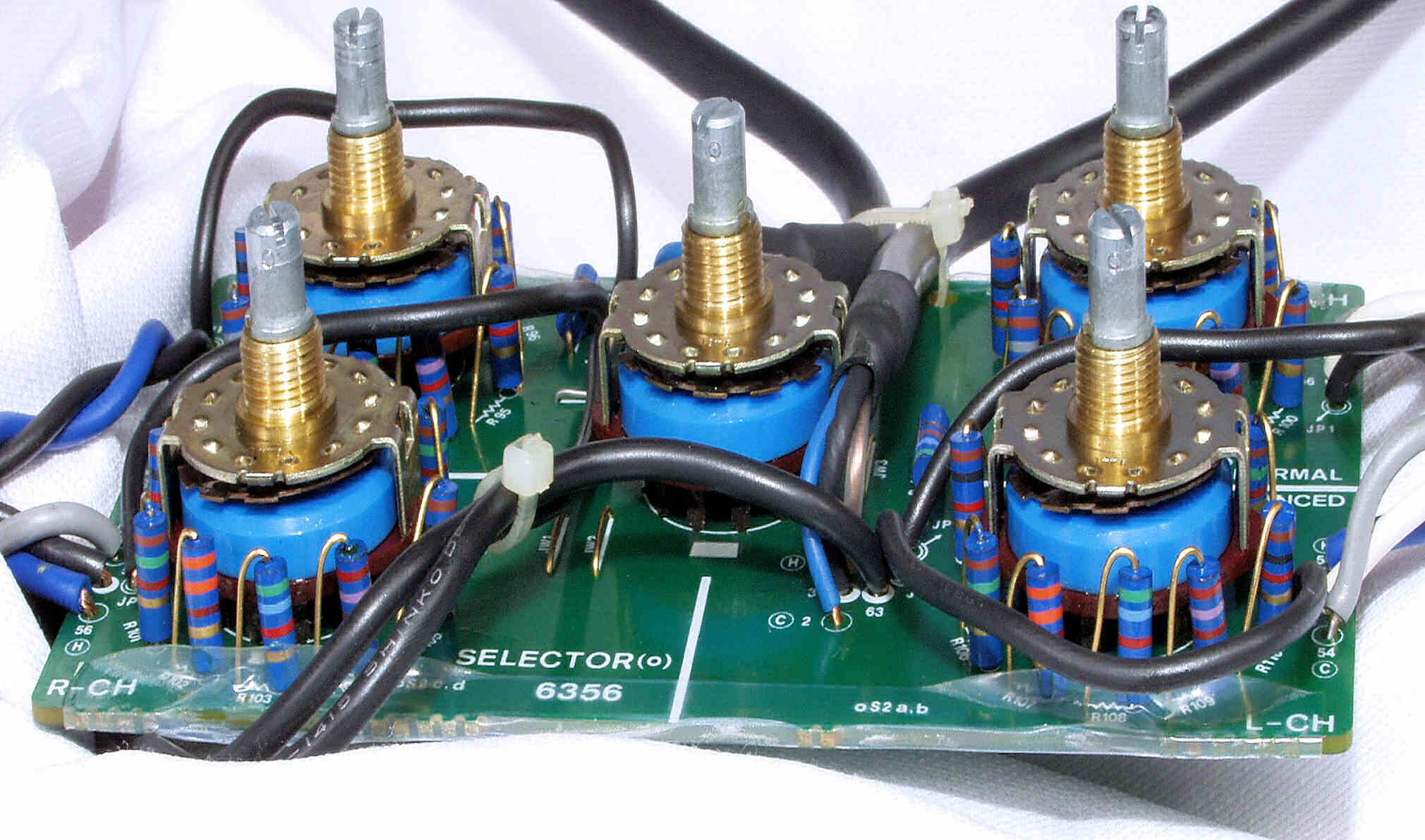

Ｃ８３．　修理中　多量の接点復活材の噴射された、入力切り替えＳＷ&入力VR。
　　　　　　　　　　　　これだけ多量に吹き付けると、軸周りの機構部の「グリス」を溶かしだし、時間が経つと、接点の上に皮膜が出来、さらに接触不良が起きる。

Ｃ８４．　修理中　多量の接点復活材の噴射された、入力切り替えＳＷ&入力VR反対側。

Ｃ８５．　修理中　入力切り替えＳＷ&入力VRブロックを取り外した、後ろパネル裏の接点復活材

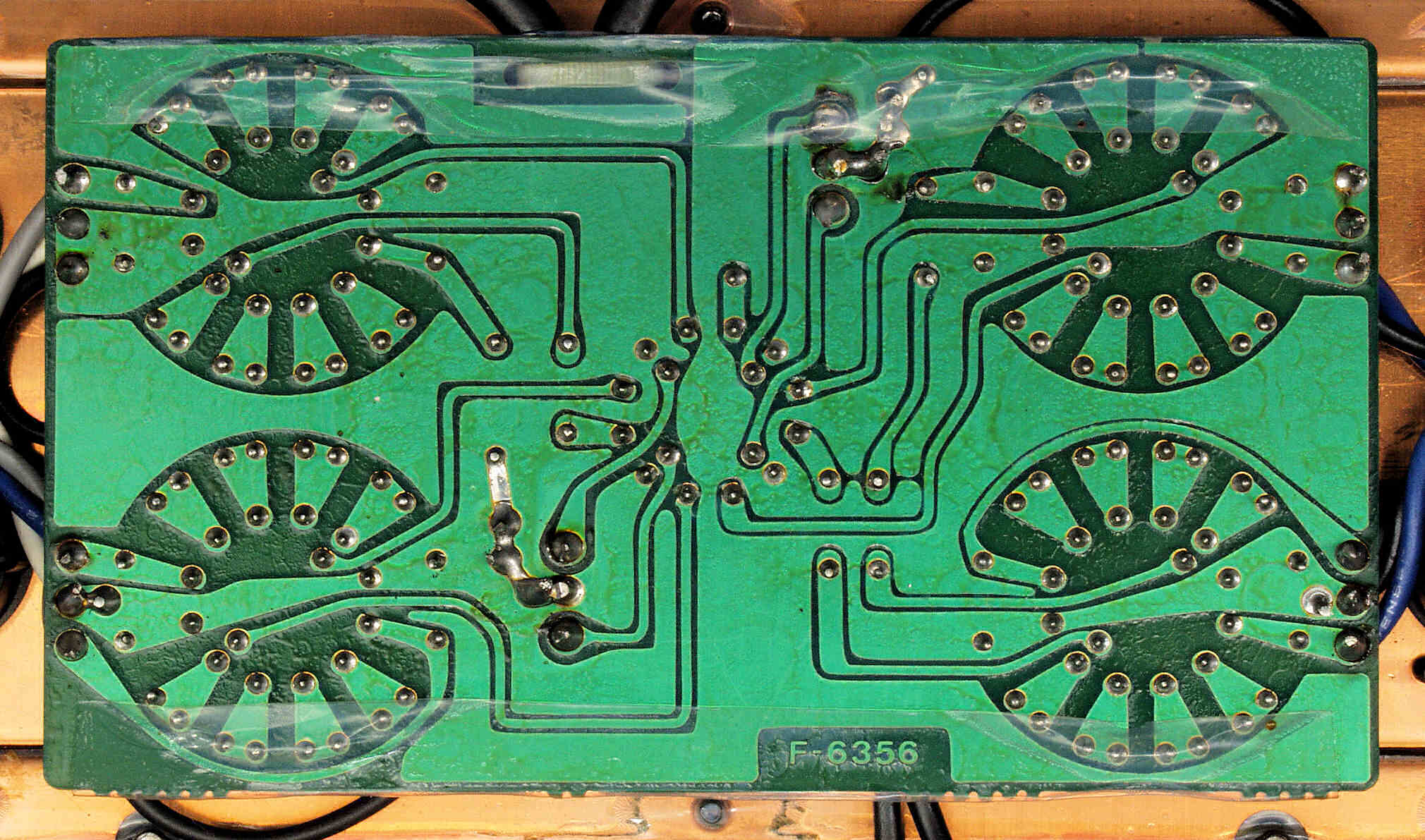

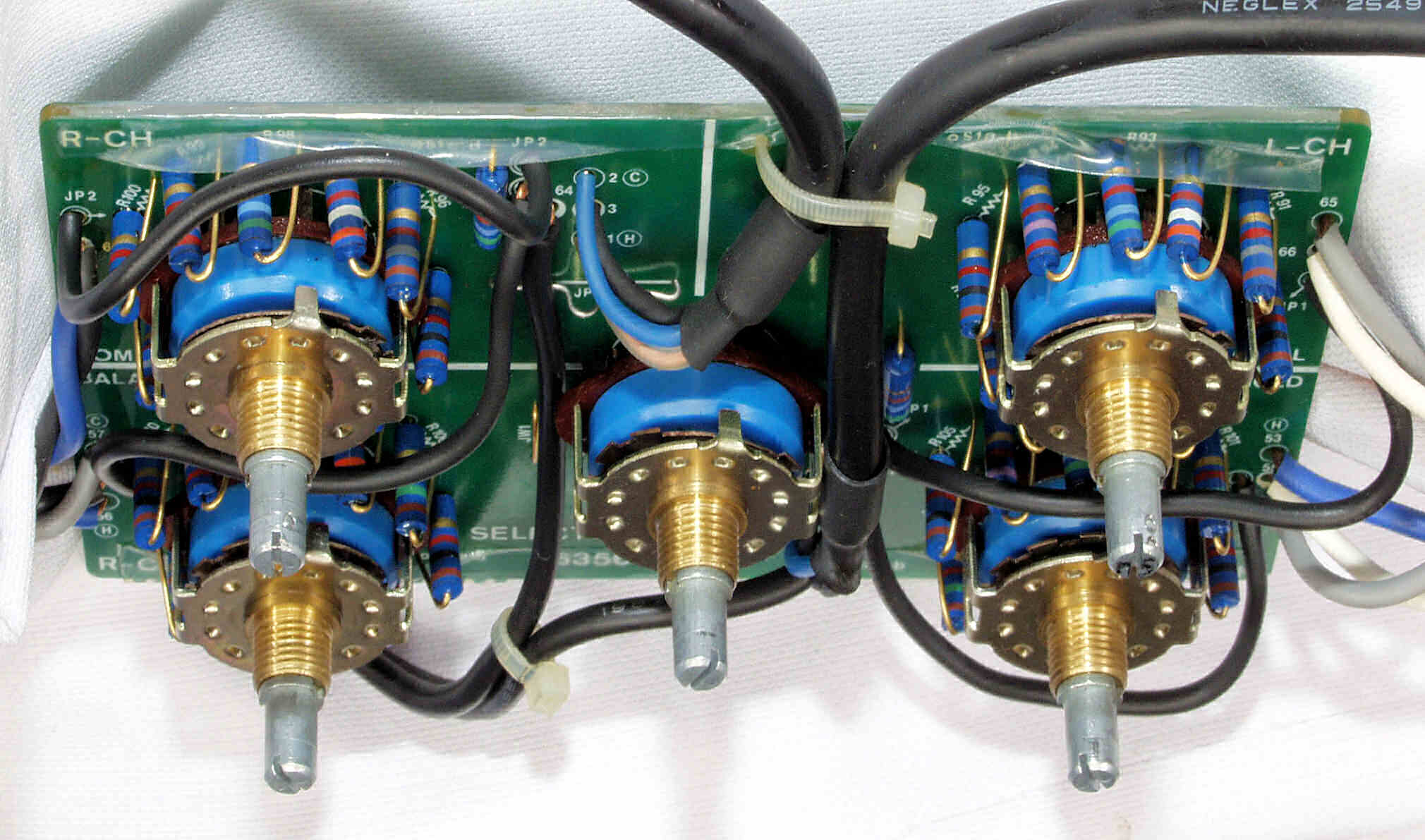

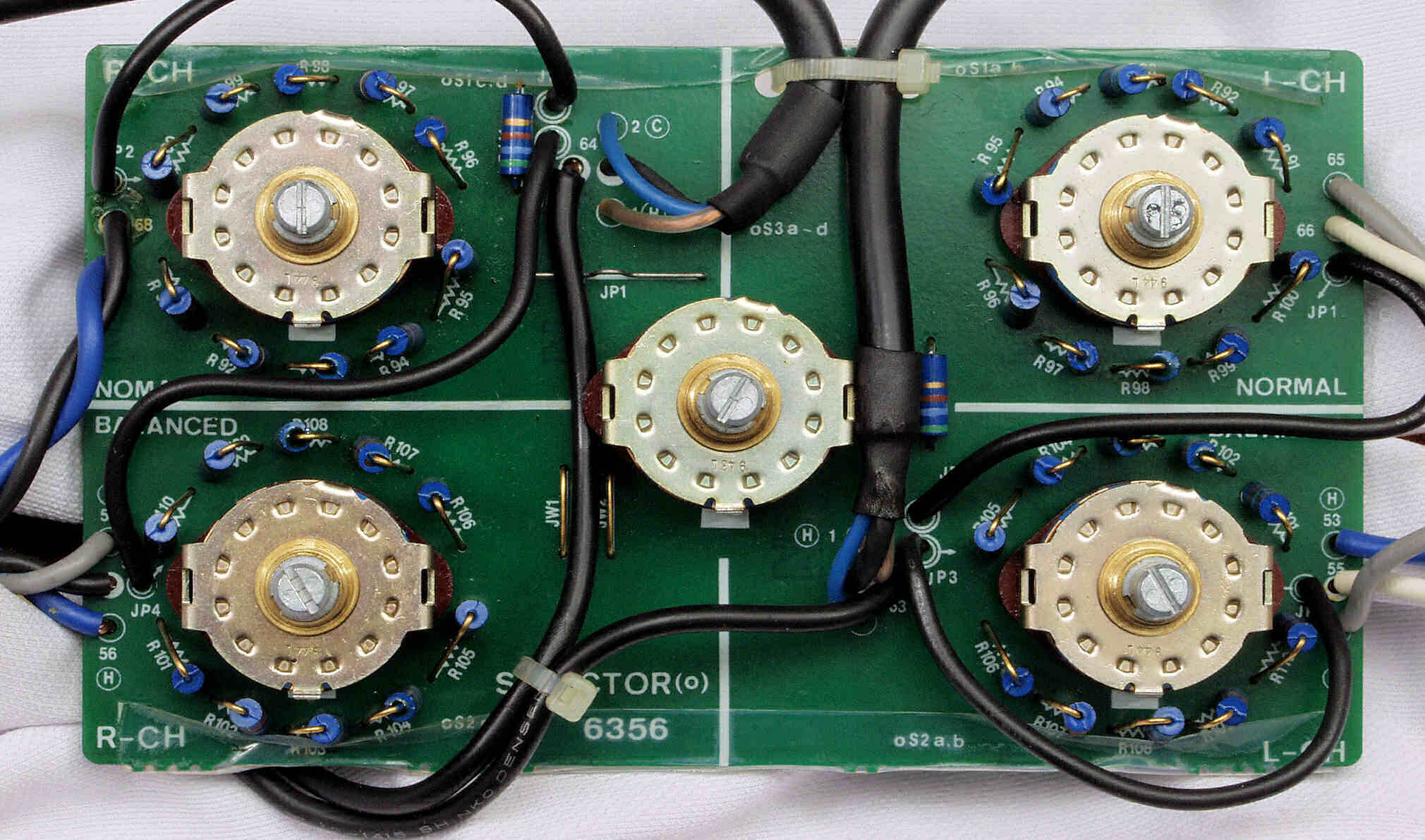

Ｃ９１．　修理前　入力ＶＲ基板

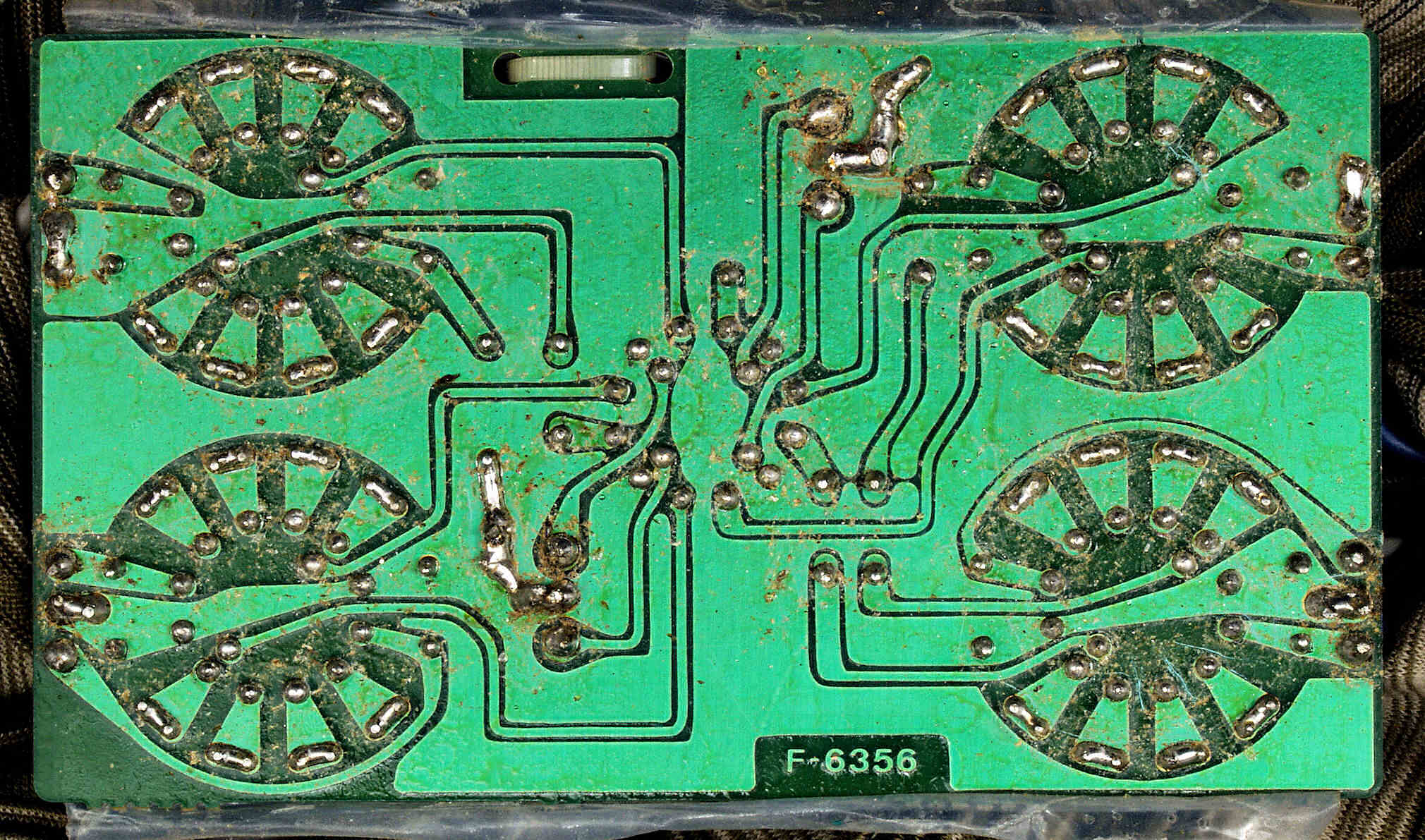

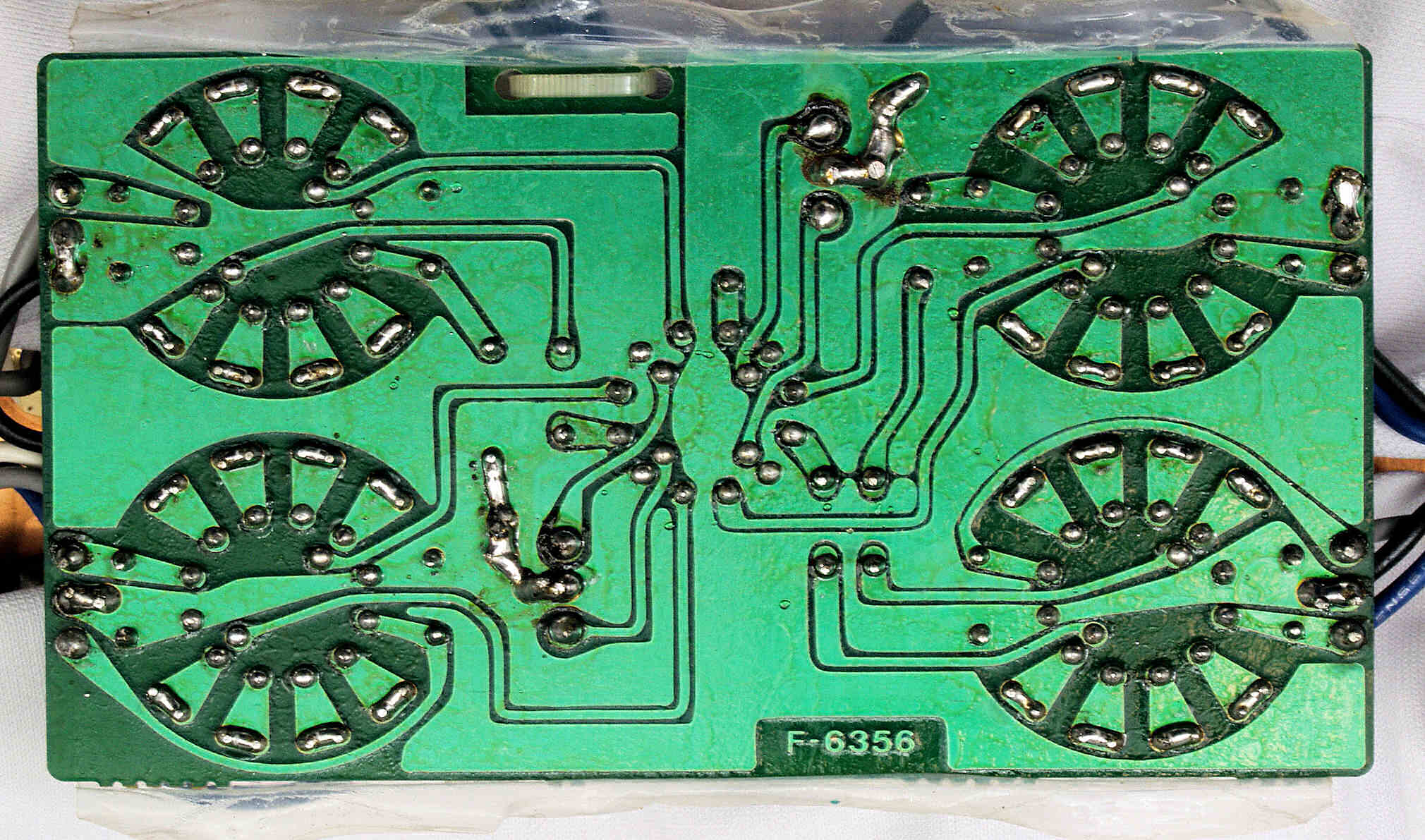

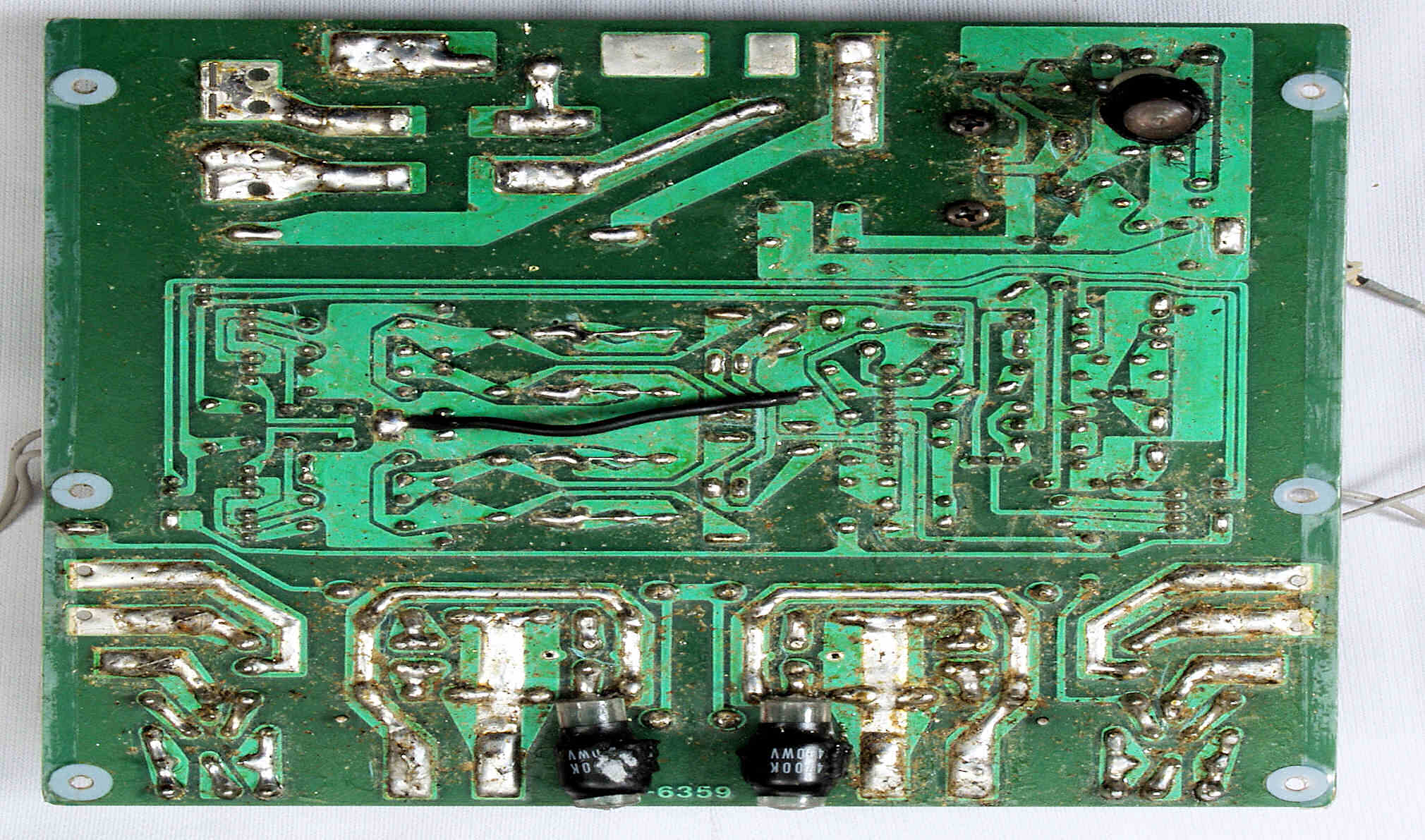

Ｃ９２．　修理前　入力ＶＲ基板裏

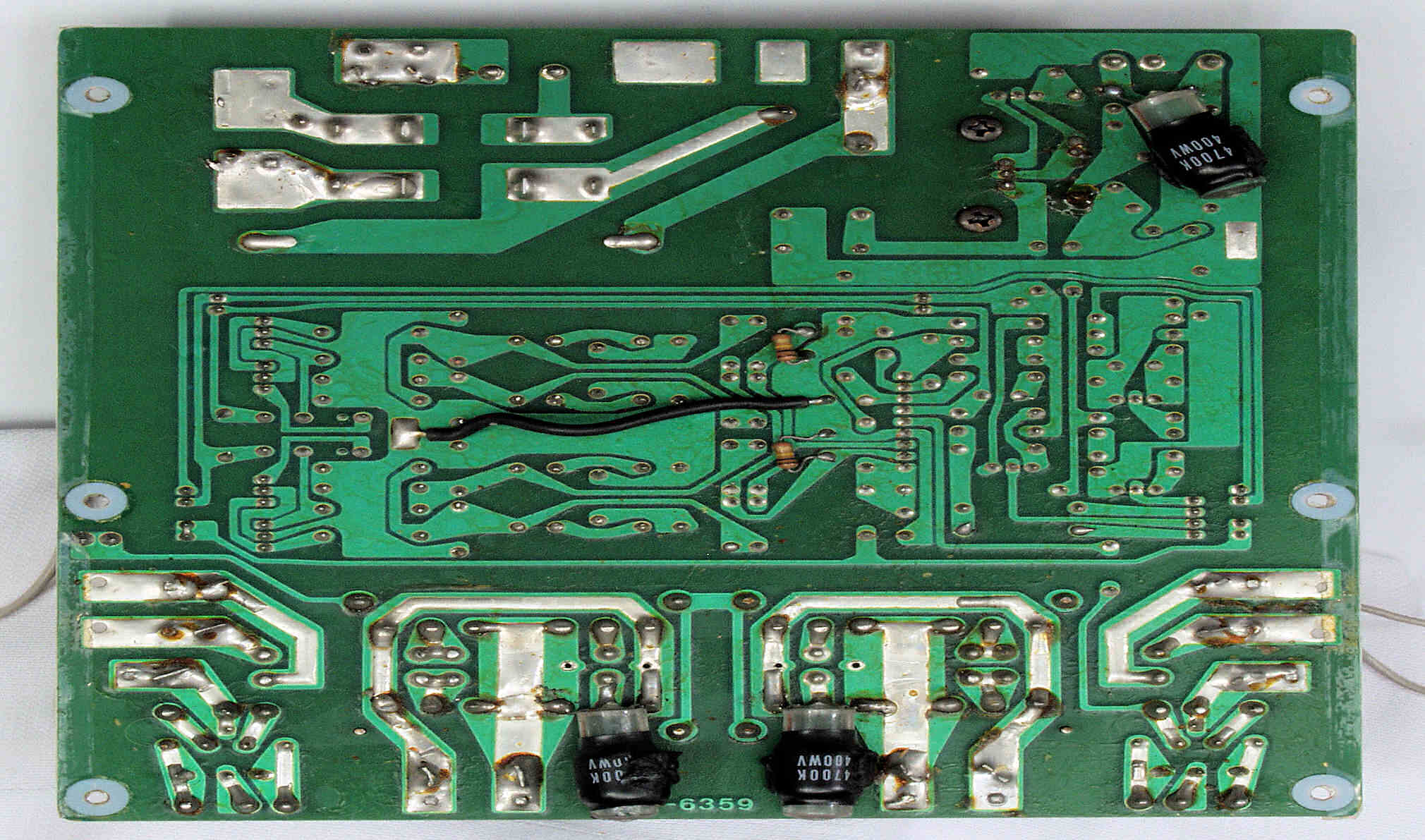

Ｃ９３．　修理（半田補正）後　入力ＶＲ基板裏。　半田を全部やり直す。

Ｃ９４．　修理中　入力ＶＲ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ９５．　完成入力ＶＲ基板裏　洗浄後防湿材を塗る

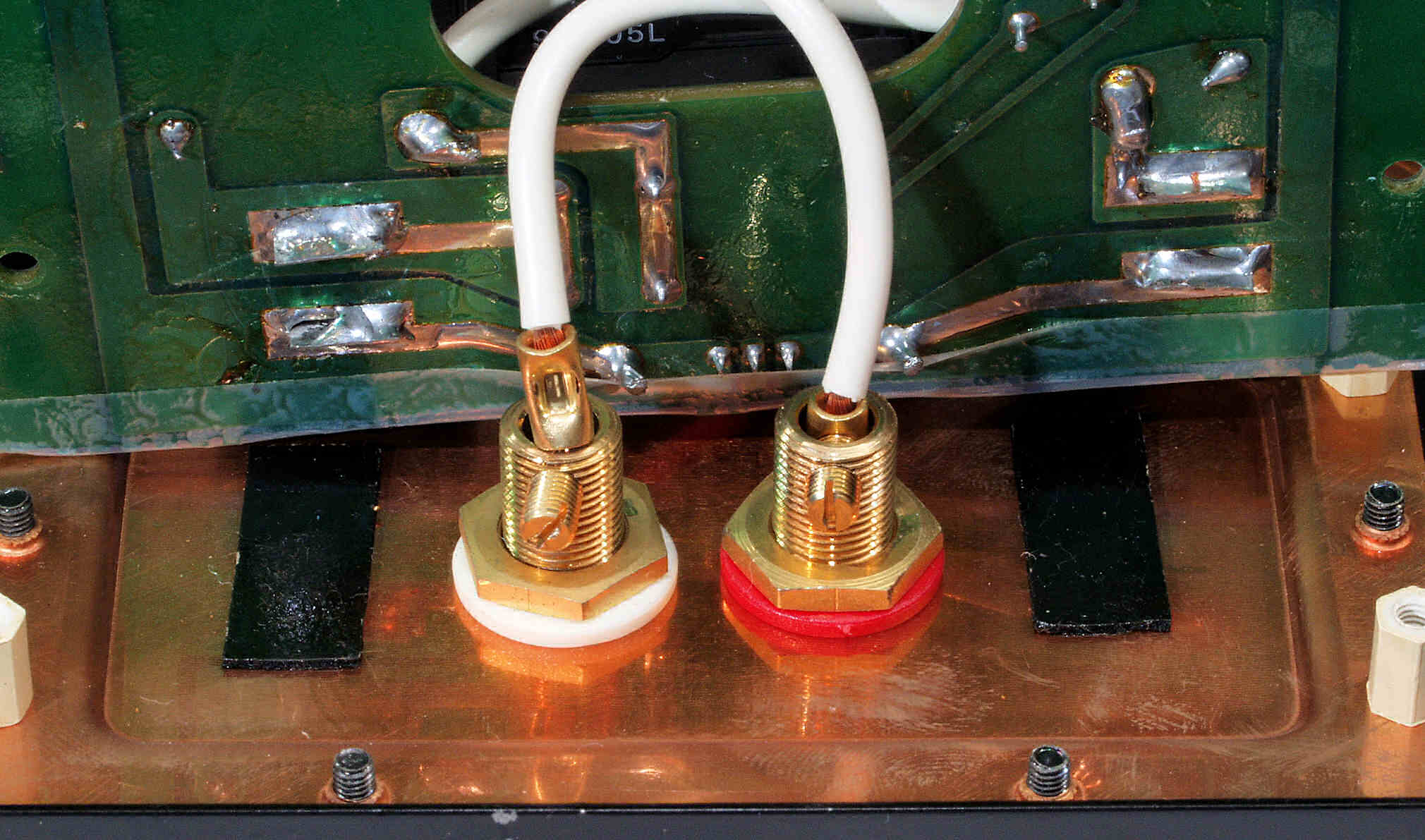

ＣＡ１．　修理中　ＷＢＴＳＰ接続端子への配線は、端子を使用。

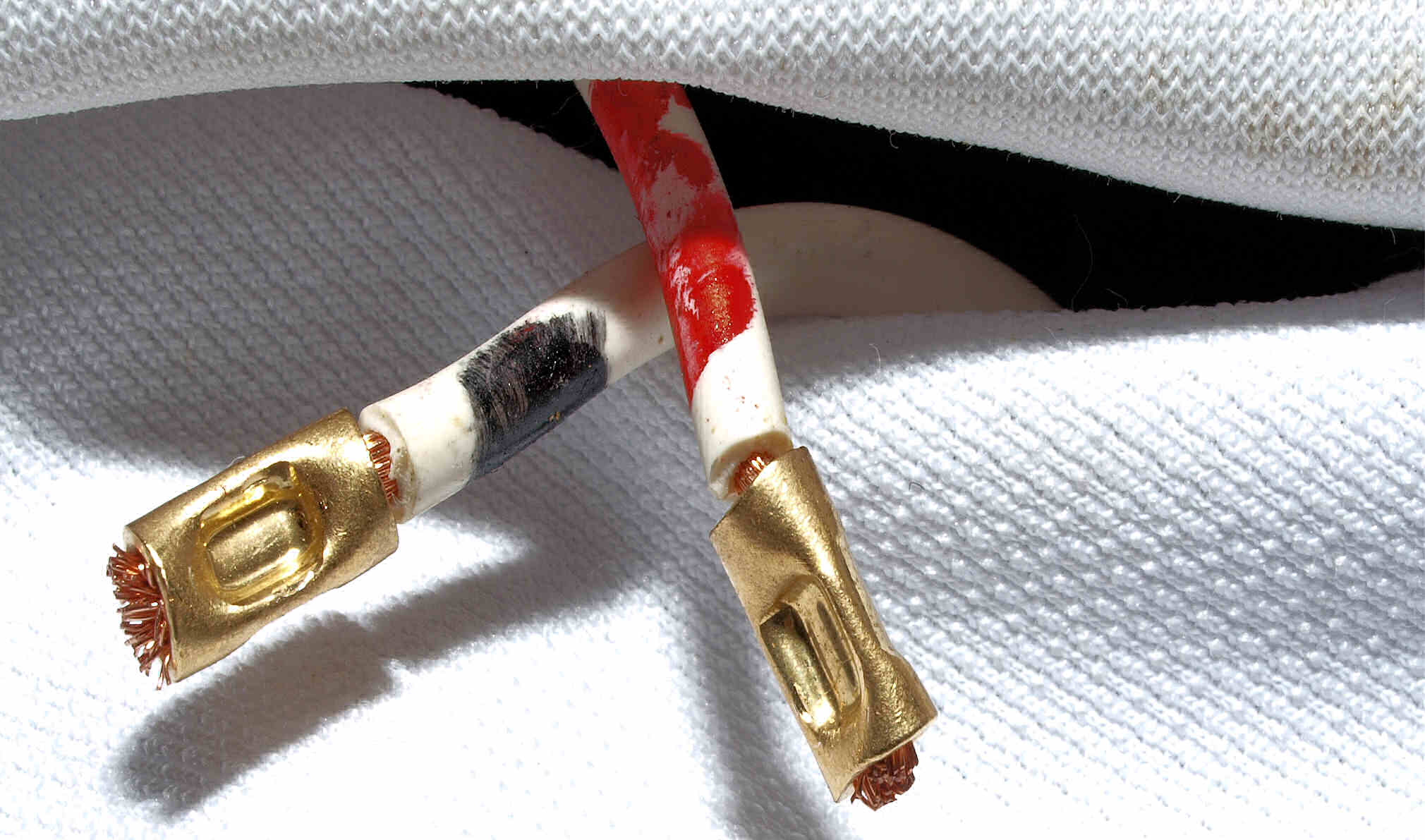

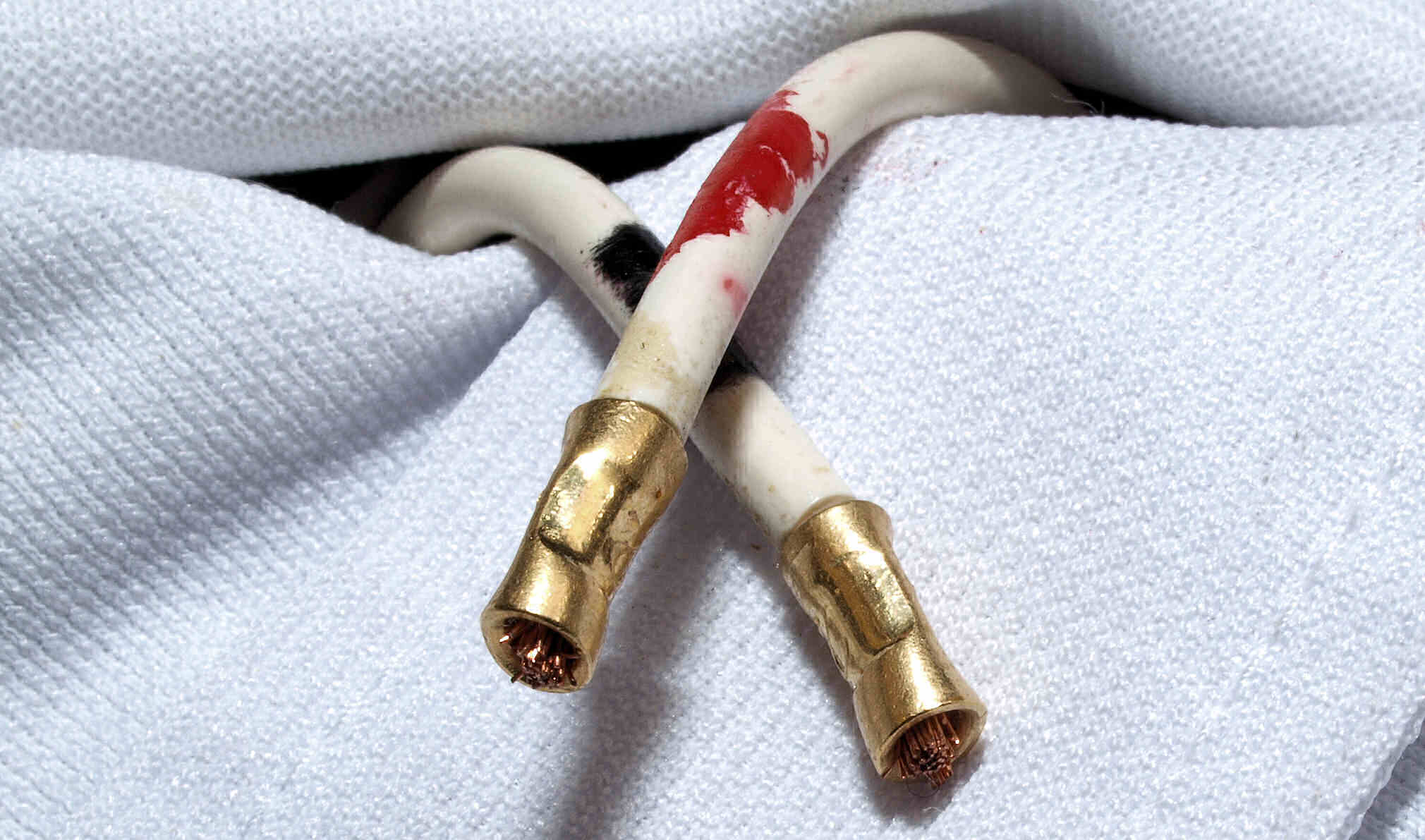

ＣＡ２．　修理中　Ｒ側ＳＰ接続端子への圧着端子。

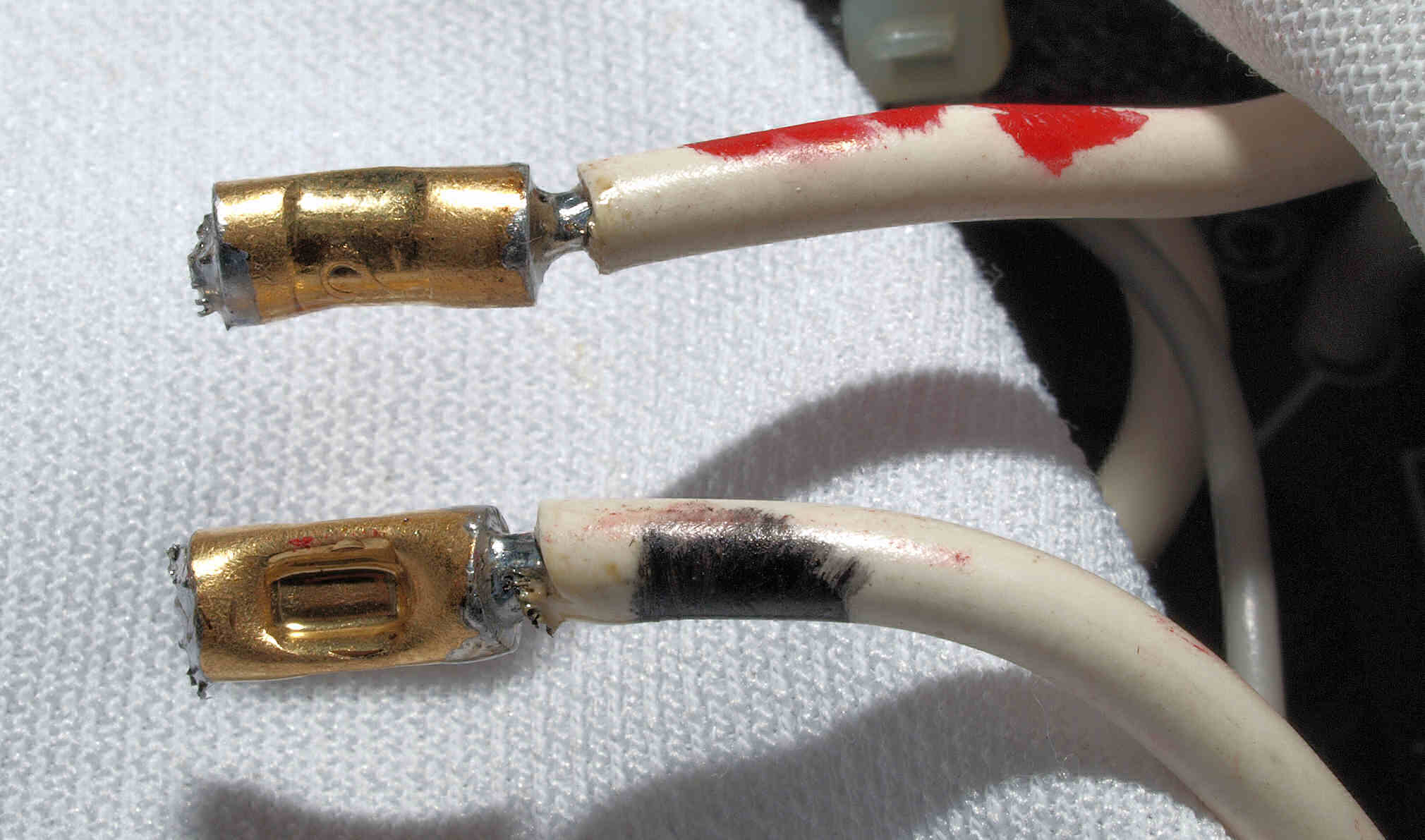

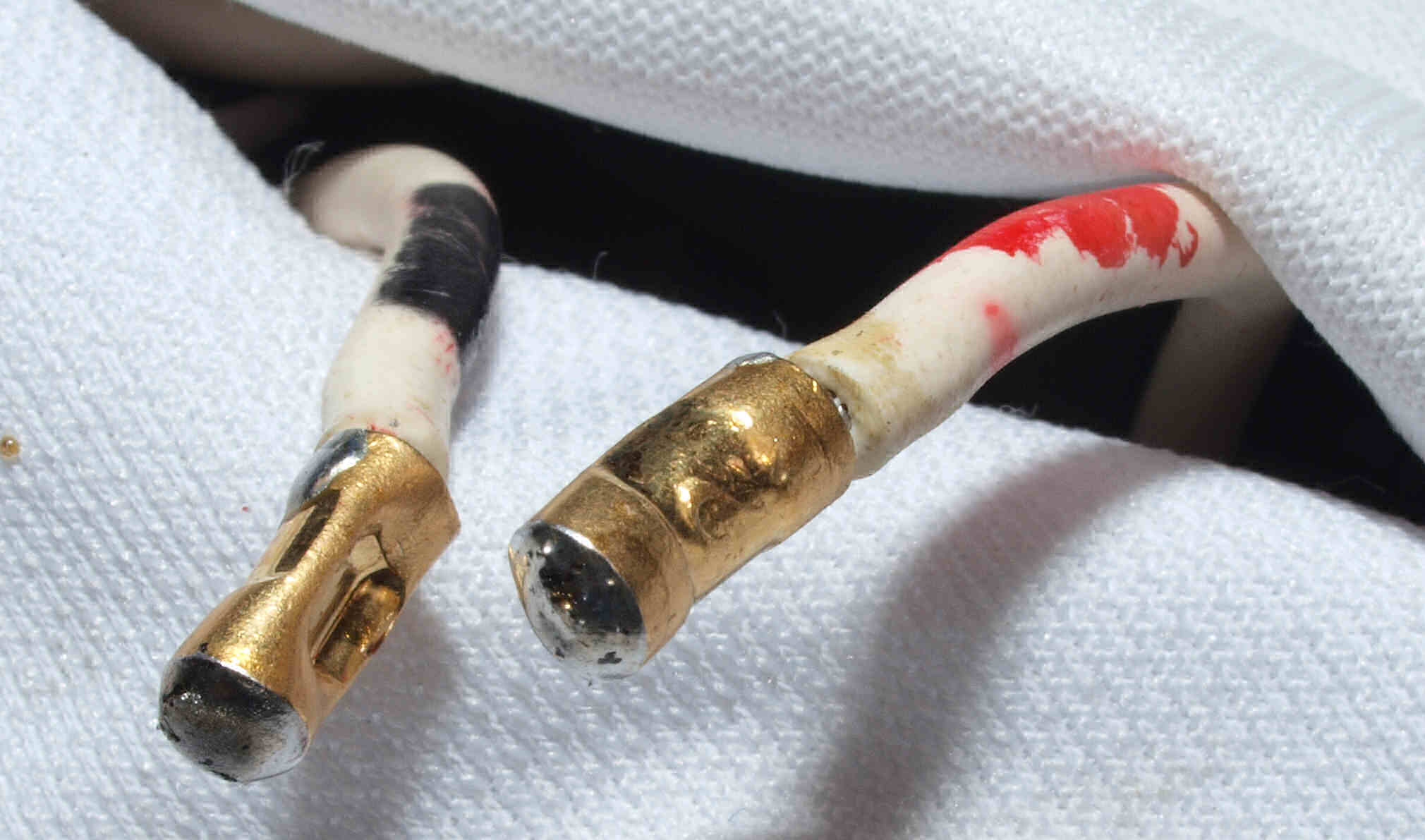

ＣＡ３．　修理後　Ｒ側ＳＰ接続端子への圧着端子、半田を流し込む。

ＣＡ４．　修理中　Ｌ側ＳＰ接続端子への圧着端子。

ＣＡ５．　修理後　Ｌ側ＳＰ接続端子への圧着端子、半田を流し込む。

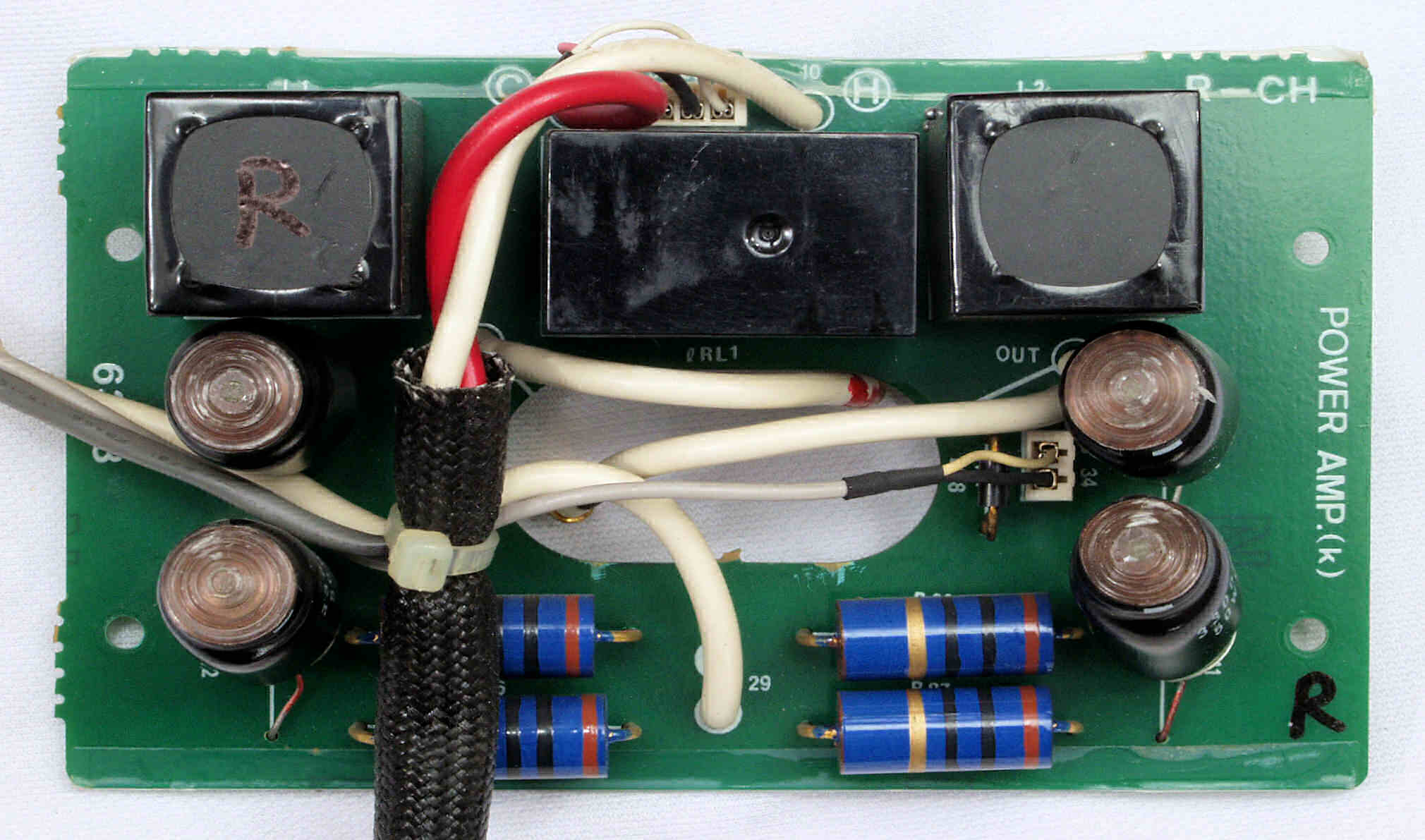

ＣＢ１．　修理前　Ｒ－ＳＰ接続リレー基板

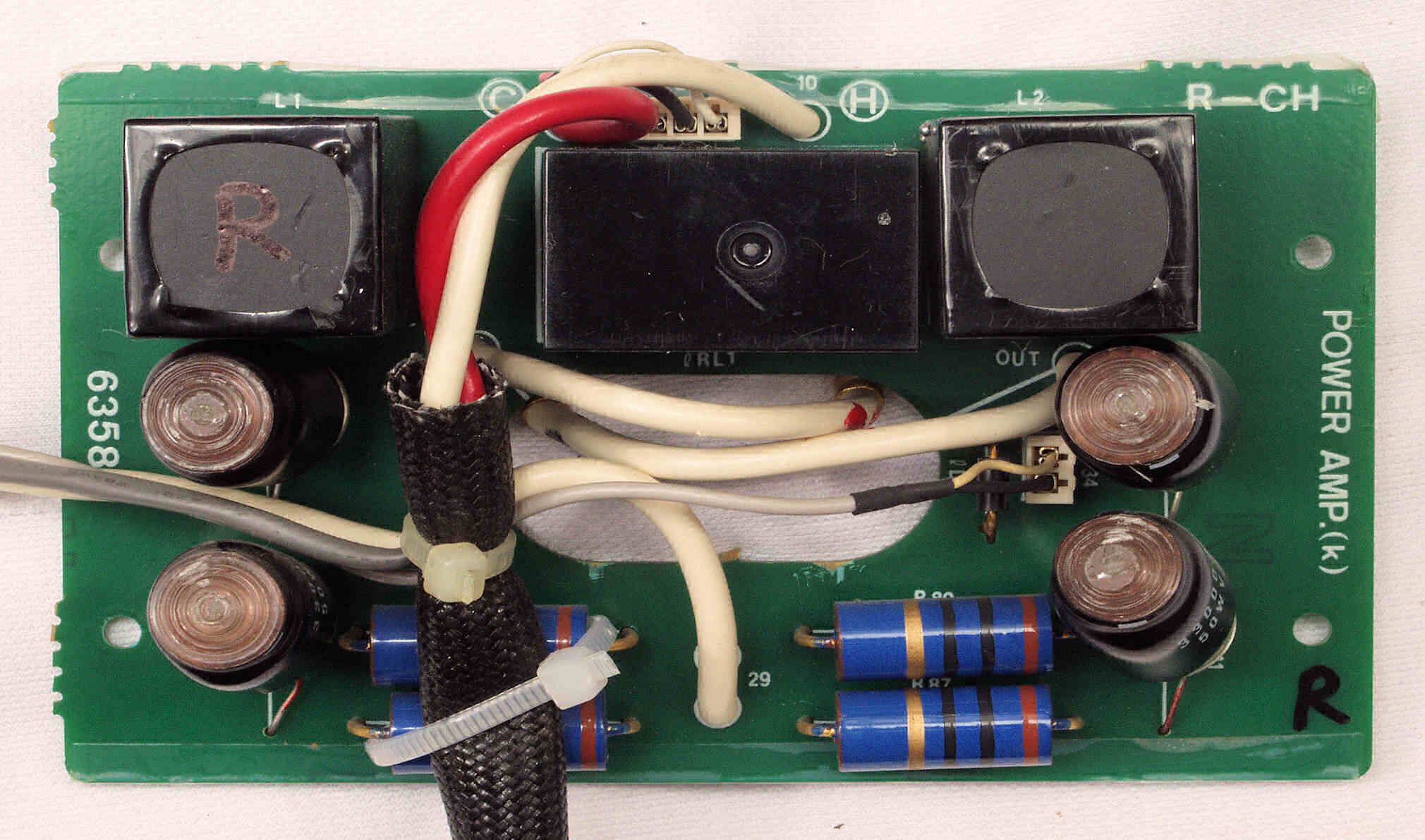

ＣＢ２．　修理後　Ｒ－ＳＰ接続リレー基板、リレ１個交換。

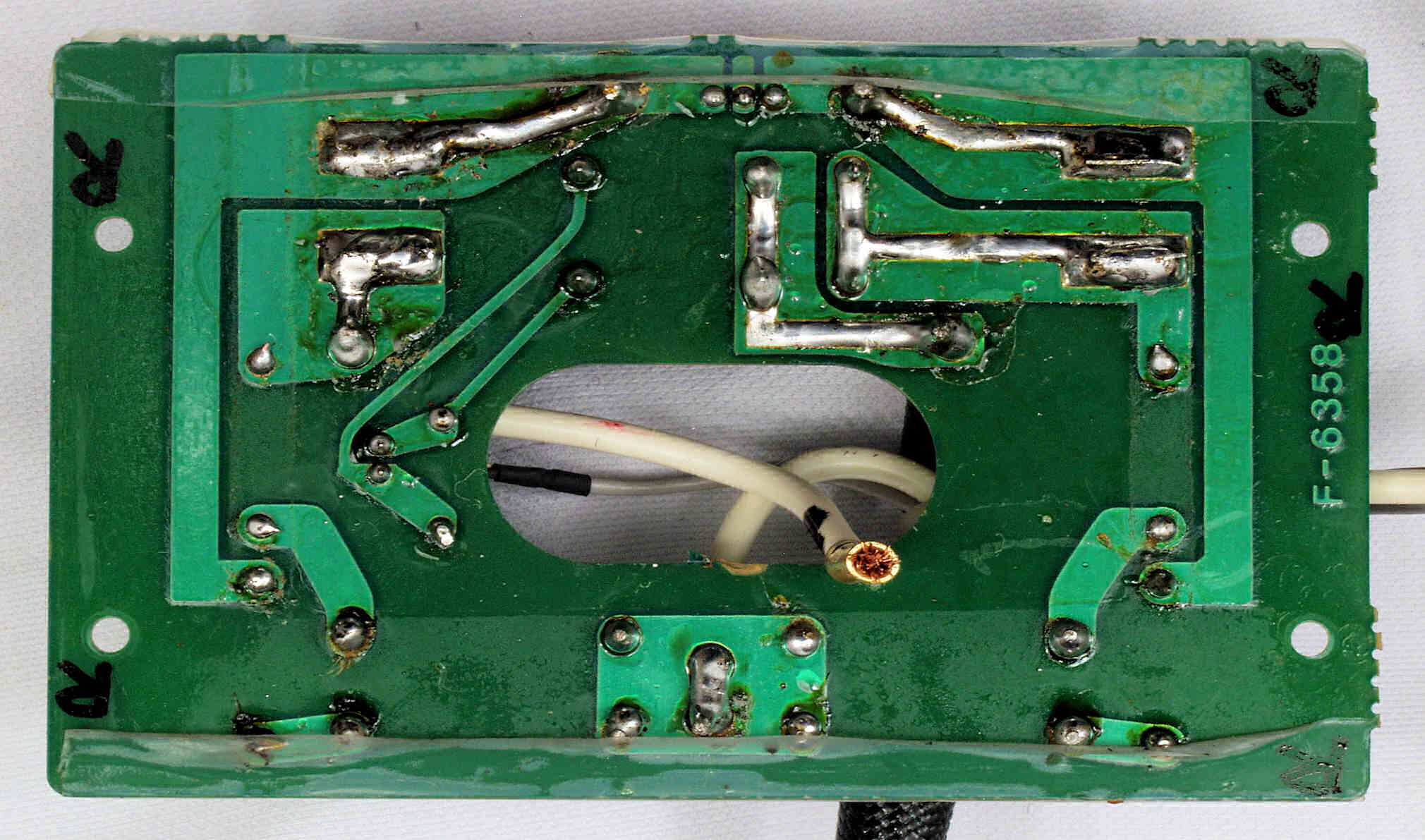

ＣＢ３．　修理前　Ｒ－ＳＰ接続リレー基板裏

ＣＢ４．　修理（半田補正）後　Ｒ－ＳＰ接続リレー基板裏。　半田を全部やり直す。

ＣＢ５．　修理中　Ｒ－ＳＰ接続リレー基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

ＣＢ６．　完成Ｒ－ＳＰ接続リレー基板裏　洗浄後防湿材を塗る

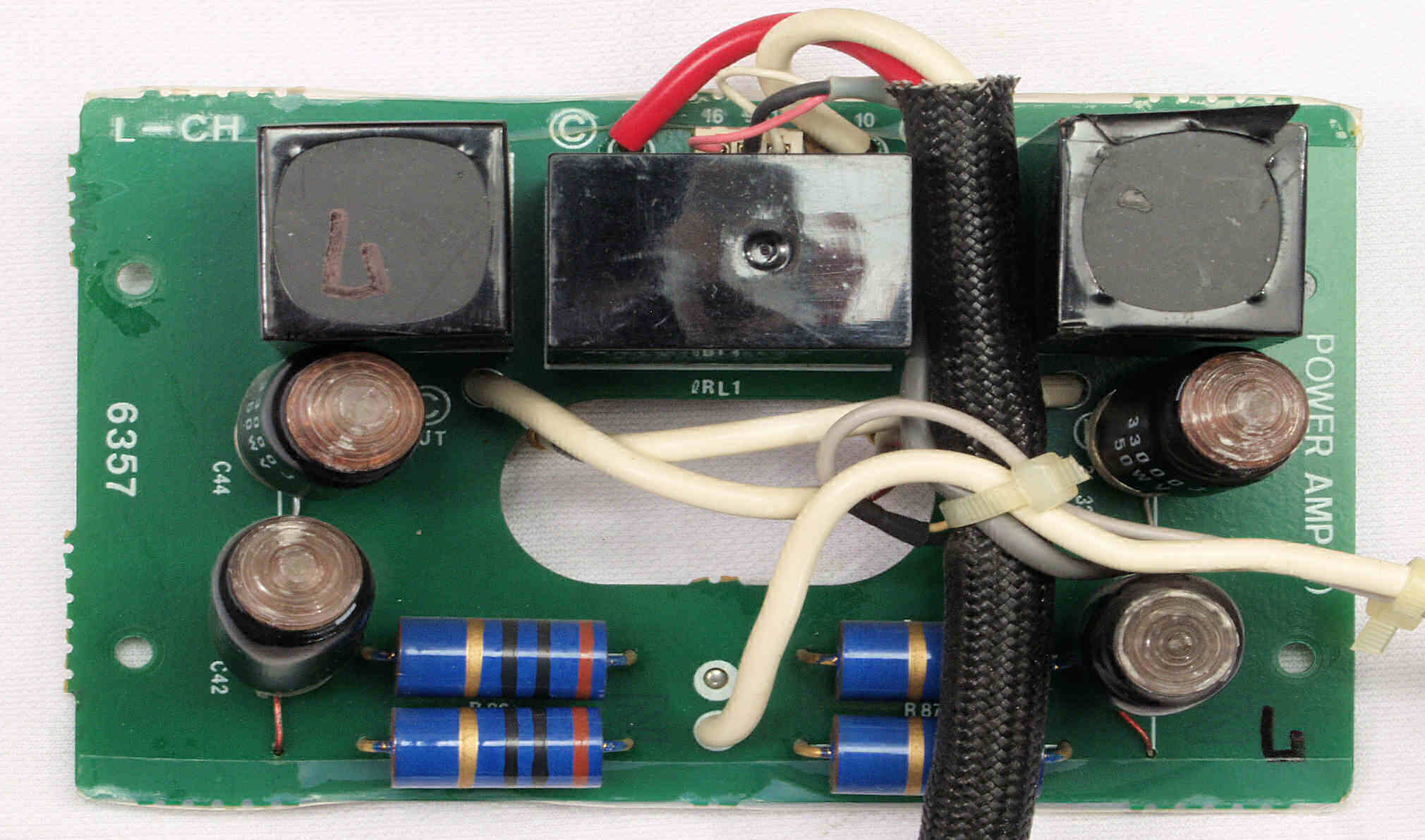

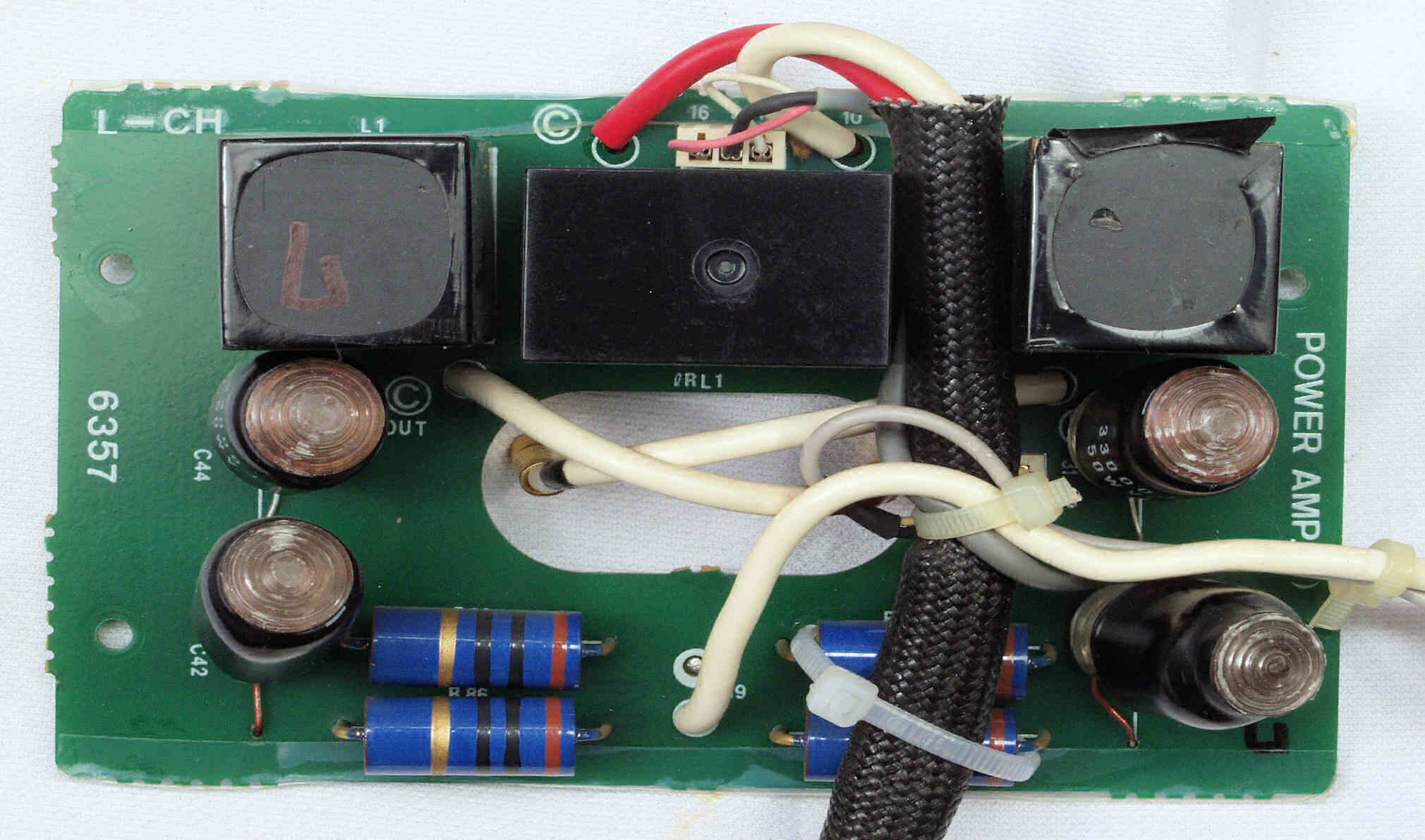

ＣＣ１．　修理前　Ｌ－ＳＰ接続リレー基板

ＣＣ２．　修理後　Ｌ－ＳＰ接続リレー基板、リレ１個交換。

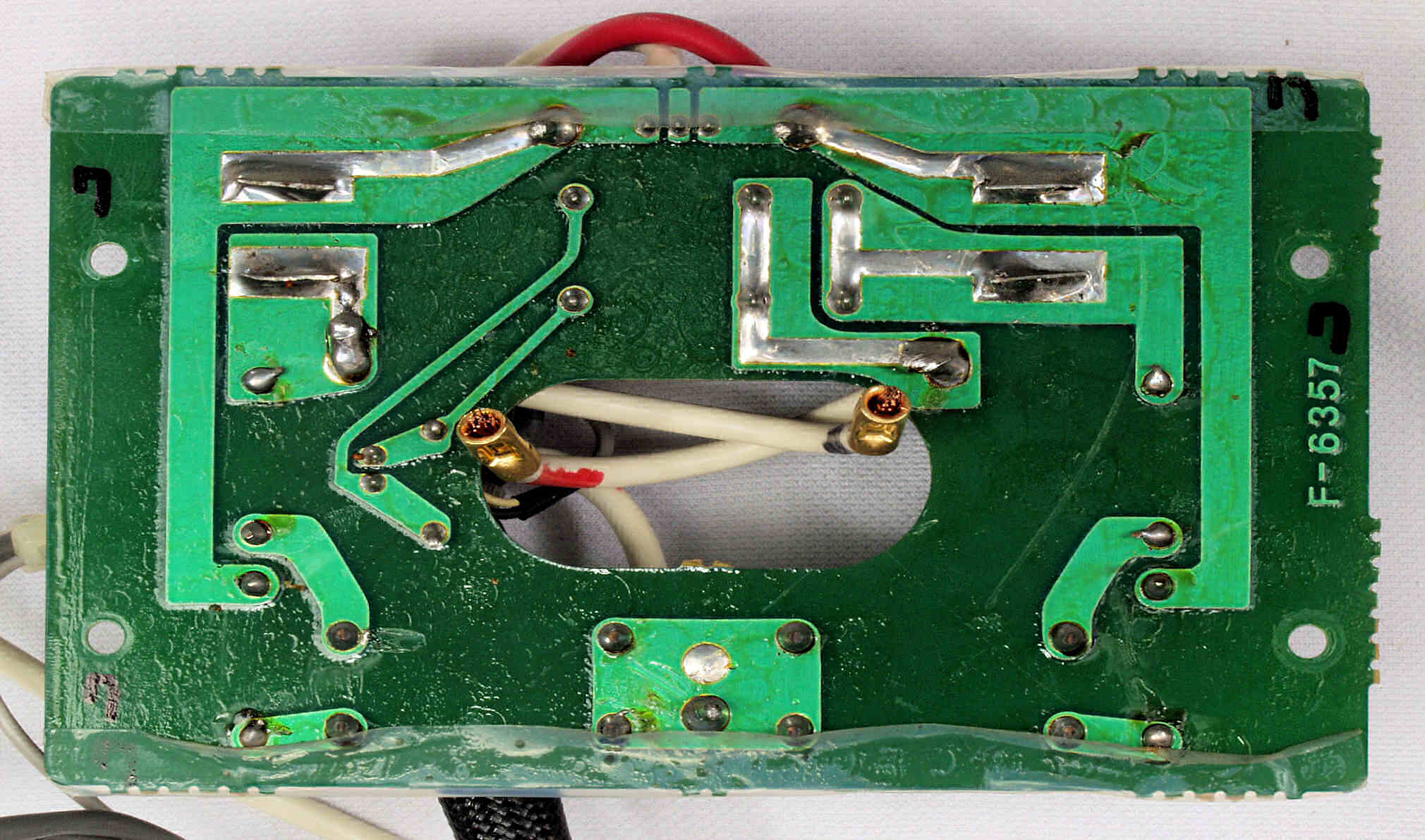

ＣＣ３．　修理前　Ｌ－ＳＰ接続リレー基板裏

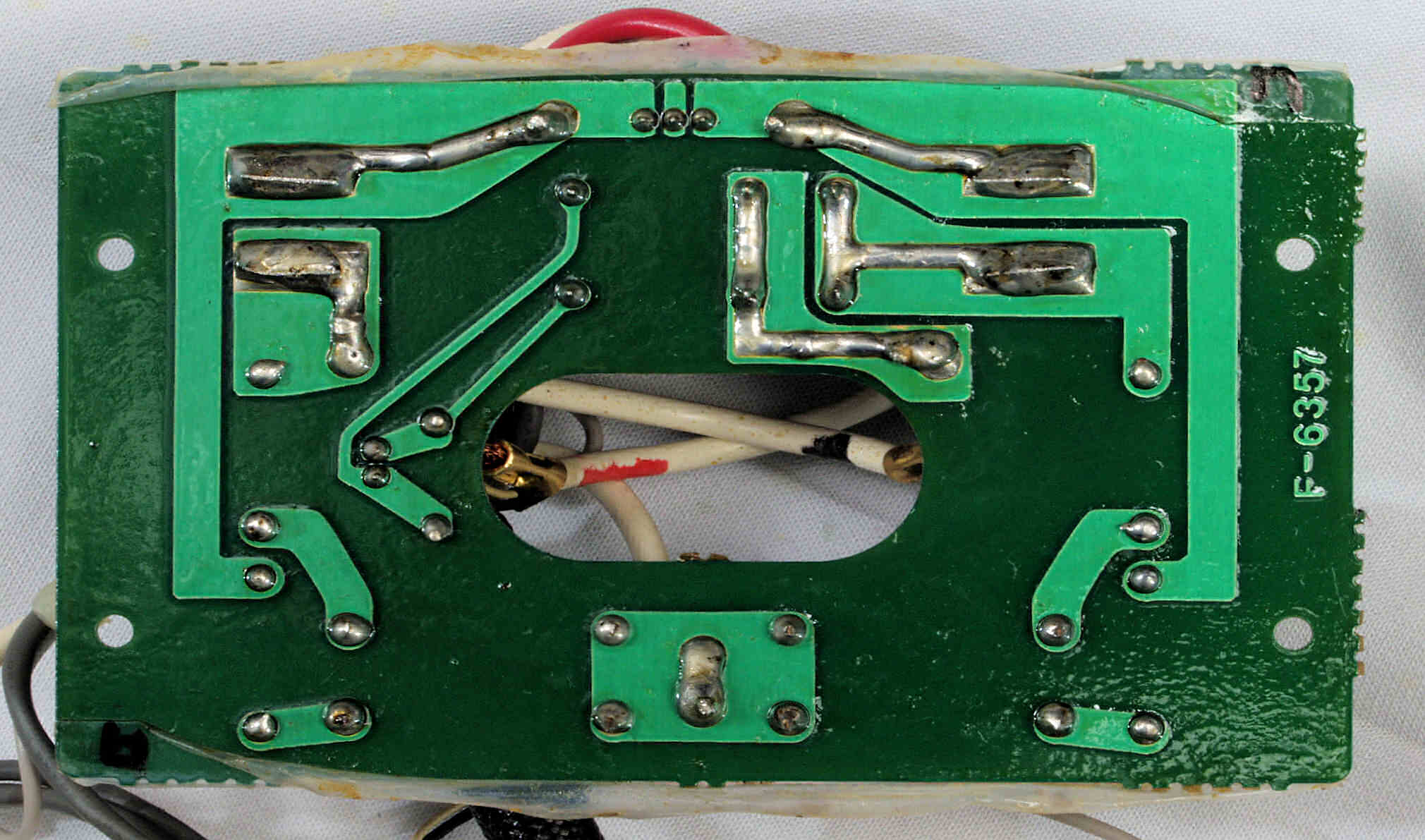

ＣＣ４．　修理（半田補正）後　Ｌ－ＳＰ接続リレー基板裏。　半田を全部やり直す。

ＣＣ５．　修理中　Ｌ－ＳＰ接続リレー基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

ＣＣ６．　完成Ｌ－ＳＰ接続リレー基板裏　洗浄後防湿材を塗る

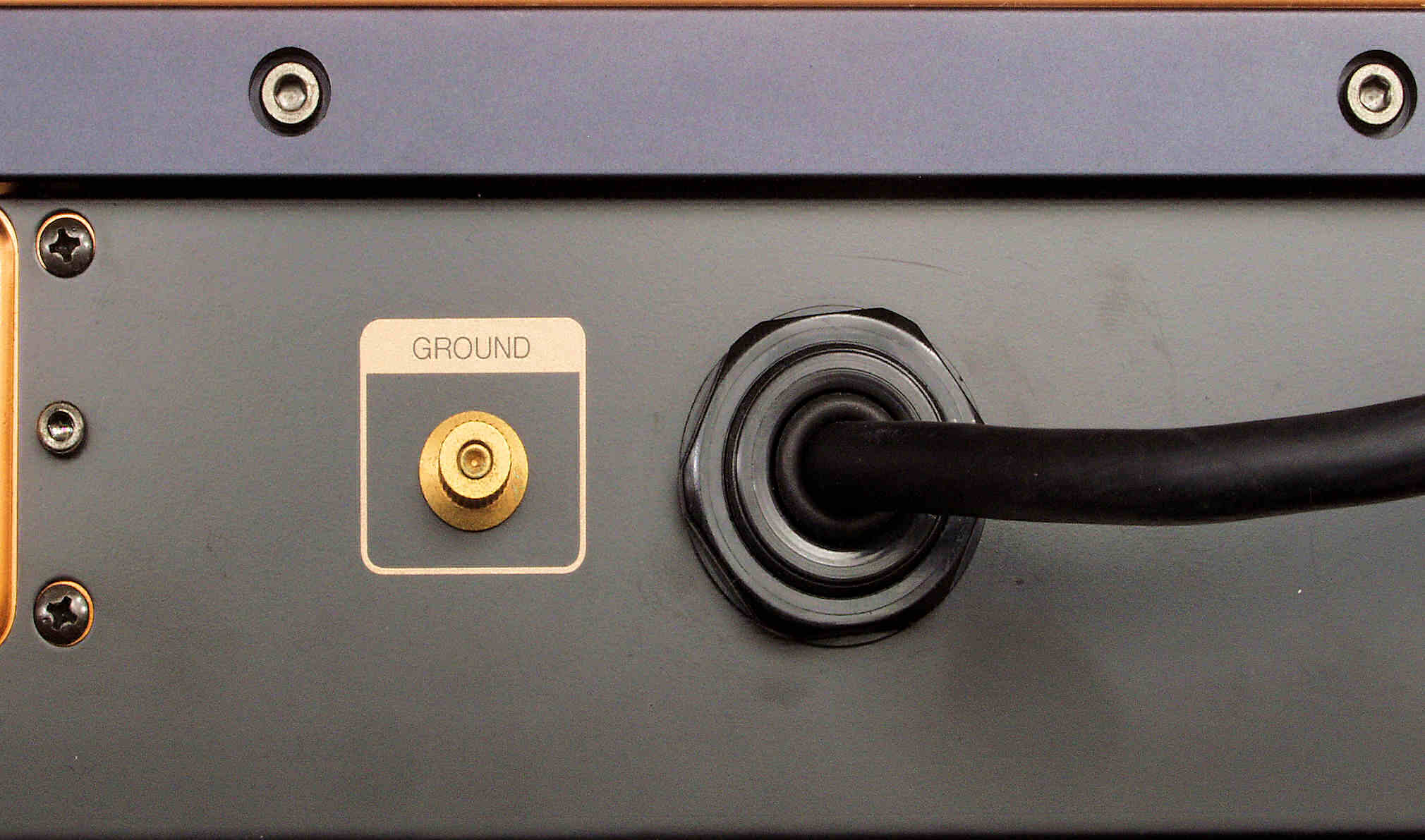

ＣＤ１．　修理前　電源ケーブル取り付け部

ＣＤ２．　修理中　電源ケーブル取り付けブッシュの穴が大きいので、３Ｐインレットの上下少し空きが出る

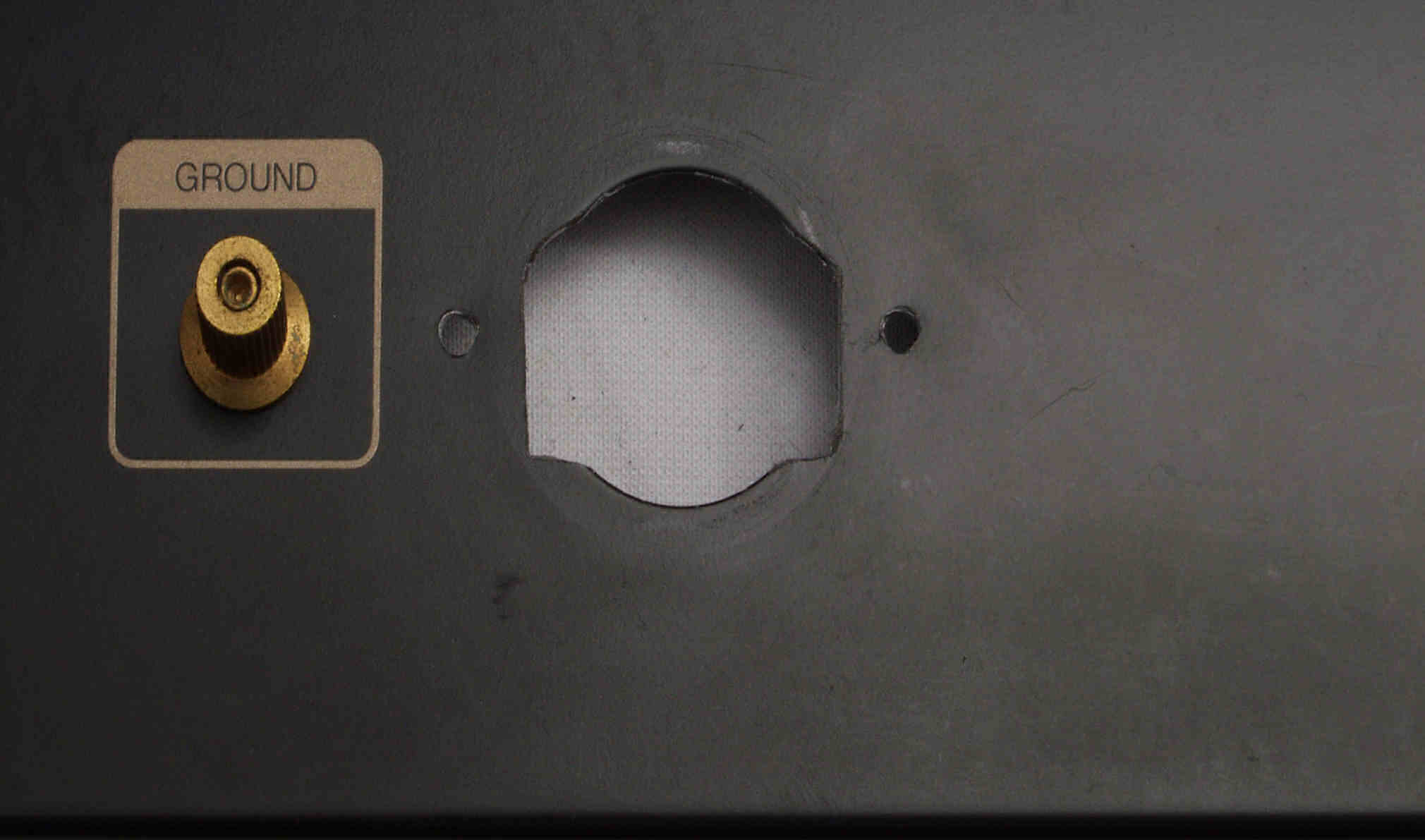

ＣＤ３．　修理中　３Ｐインレット取り付け穴加工

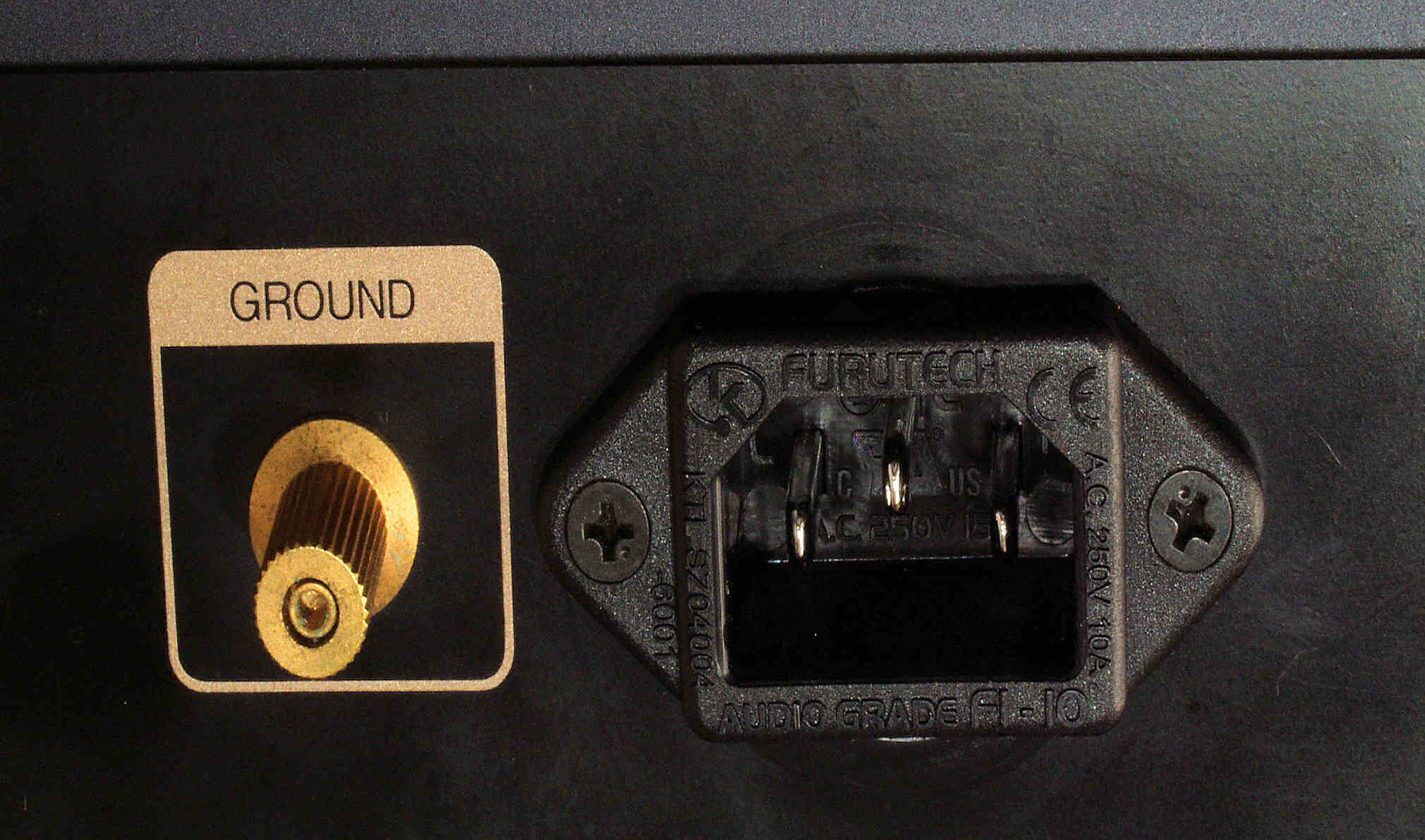

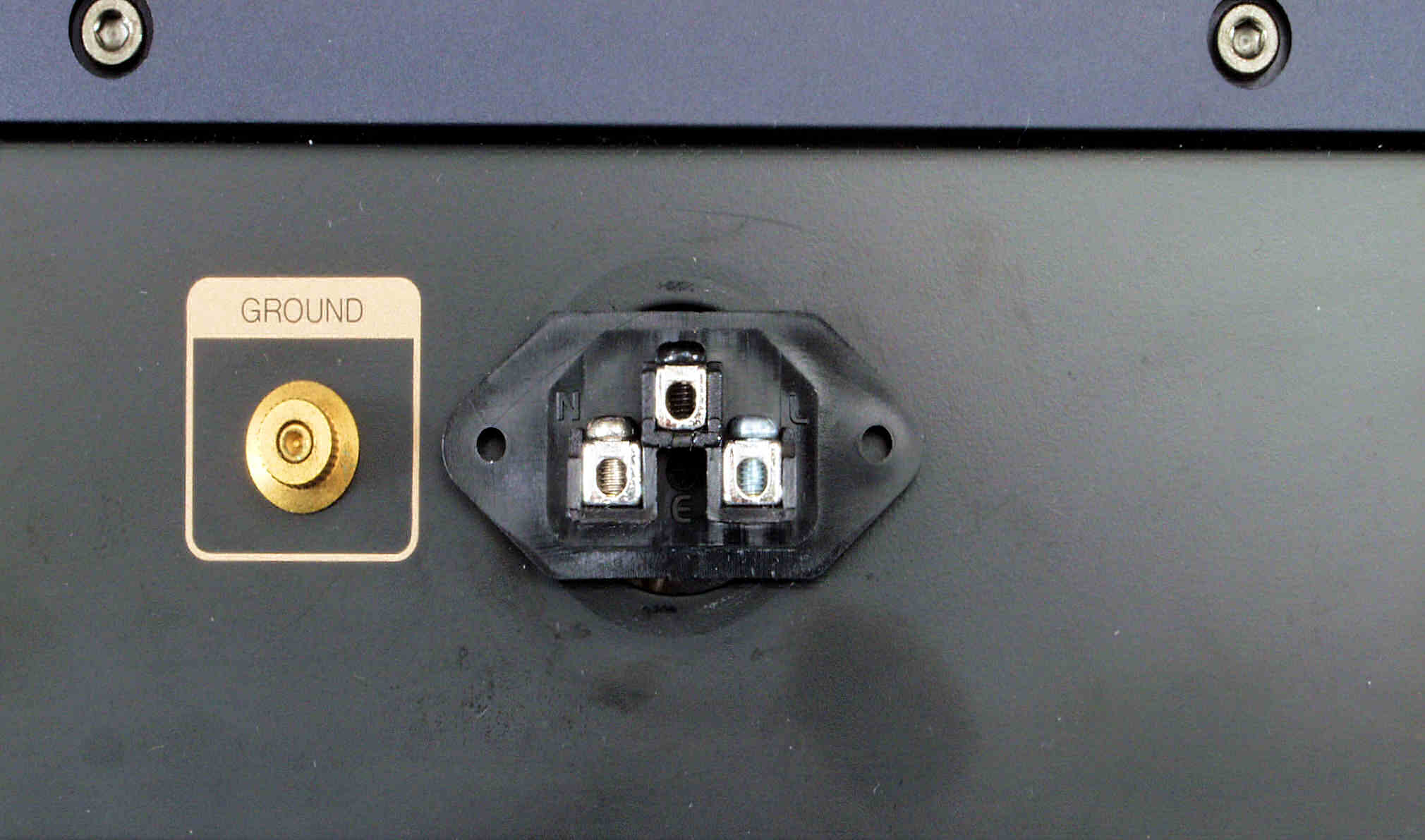

ＣＤ４．　修理後　３Ｐインレット取り付　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

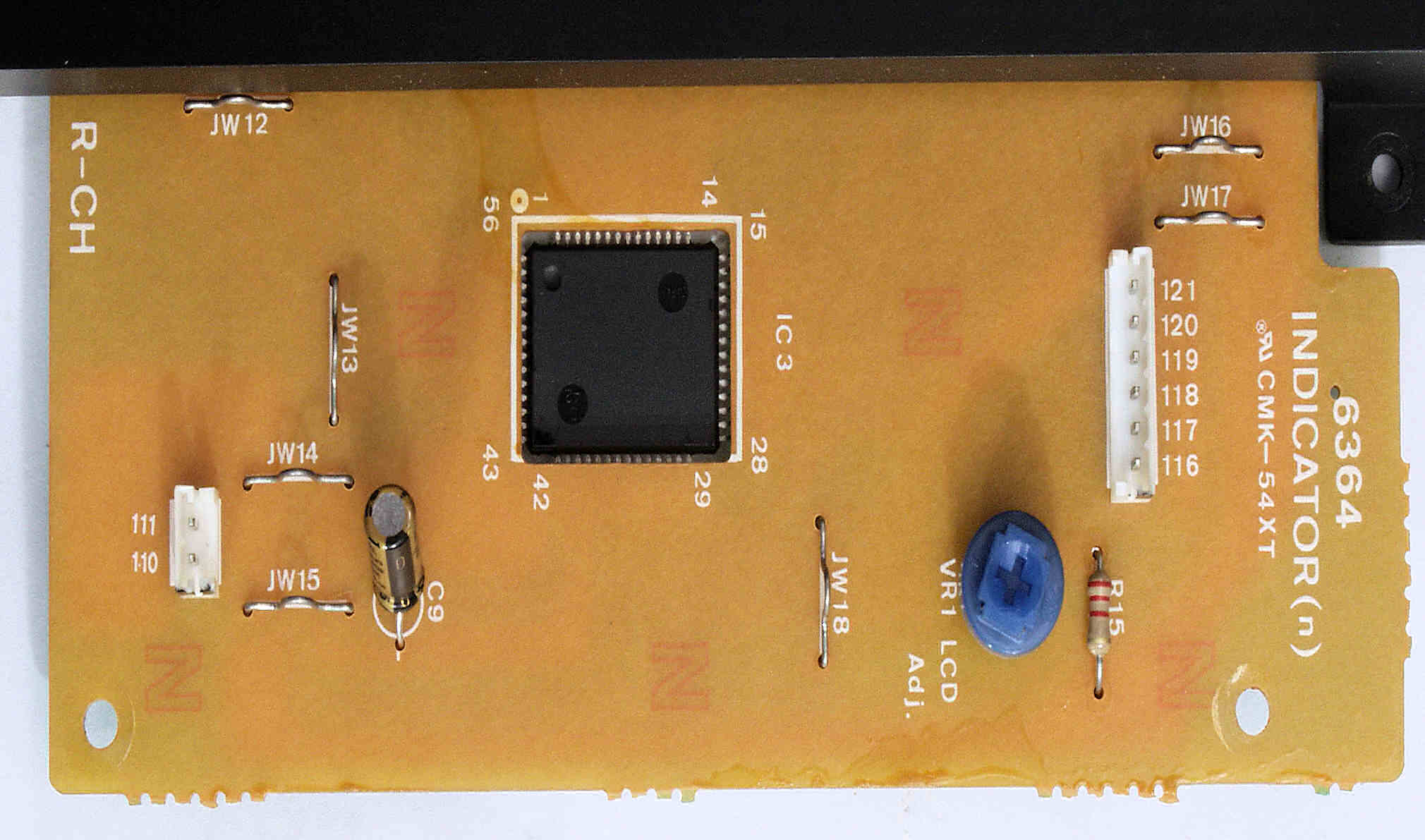

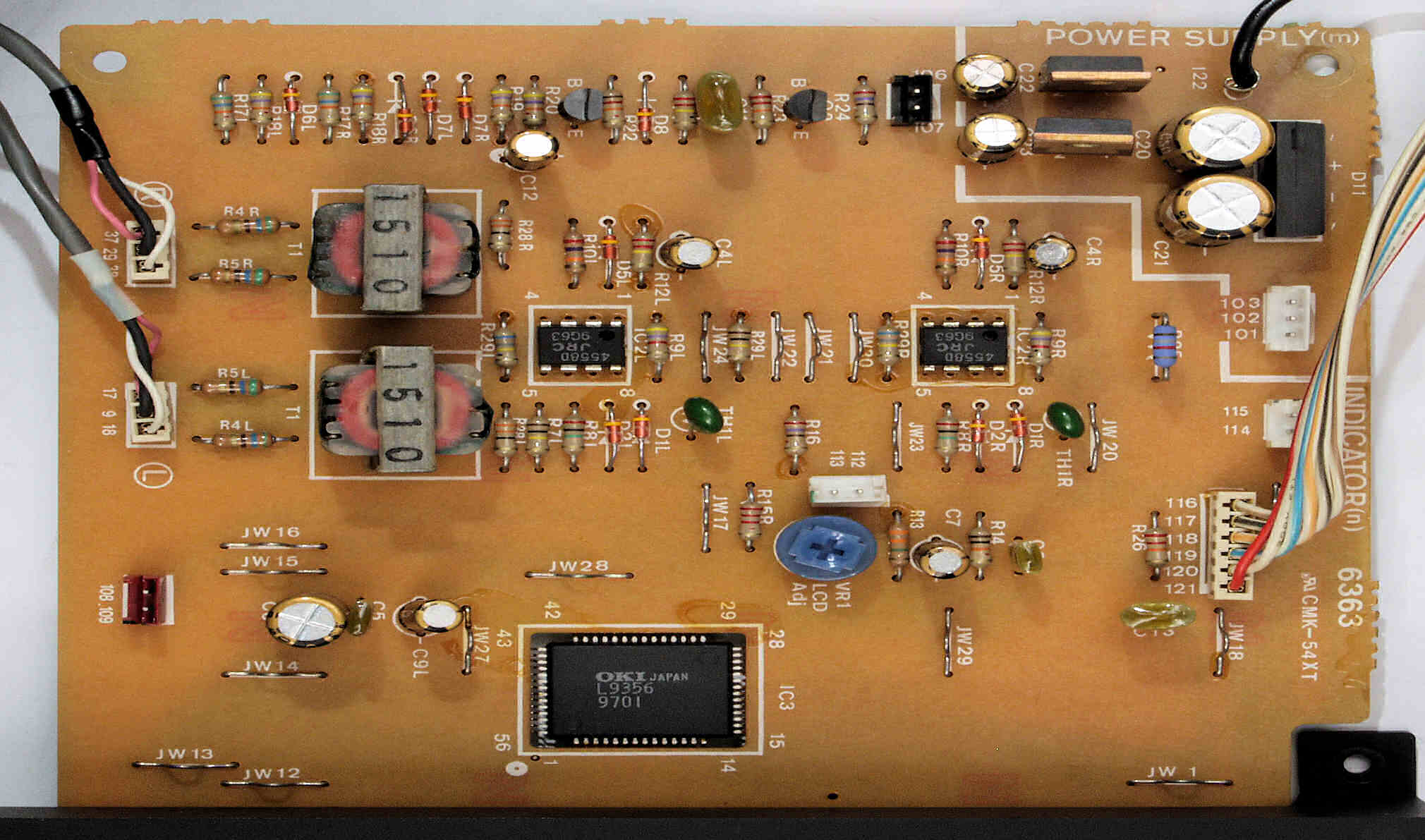

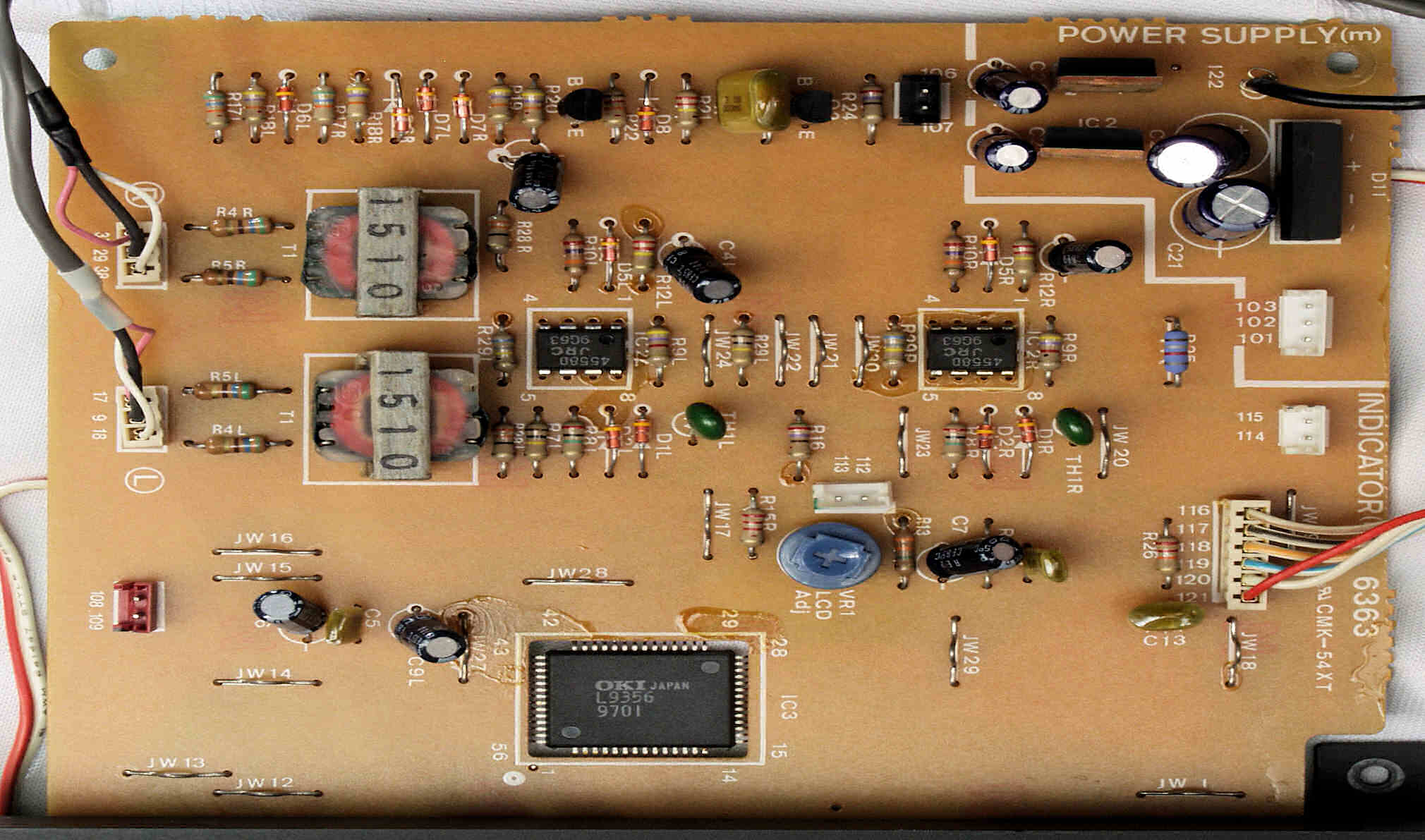

ＣＥ１．　修理前　ＶＵメータ基板１

ＣＥ２．　修理後　ＶＵメータ基板１　電解コンデンサー１０個交換

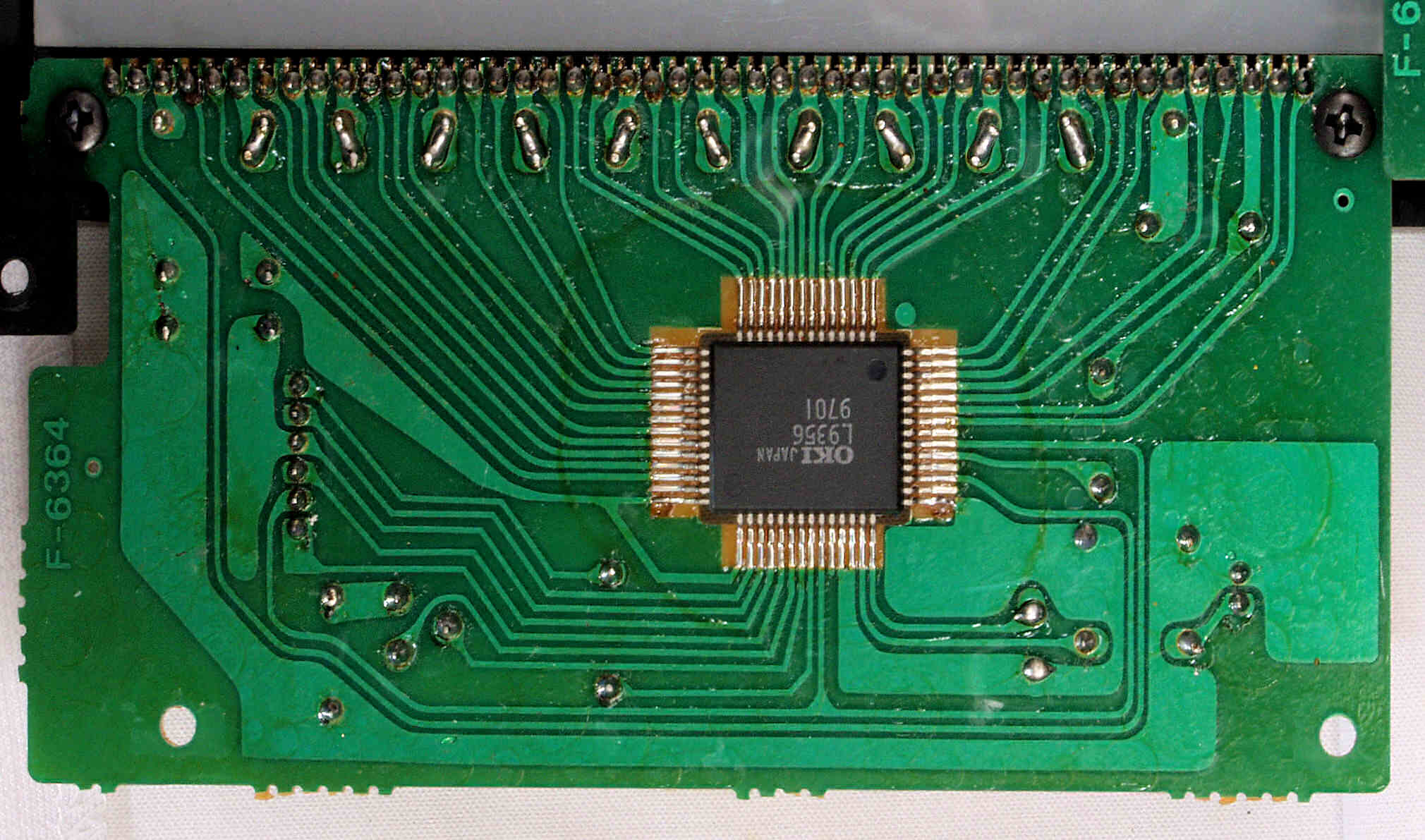

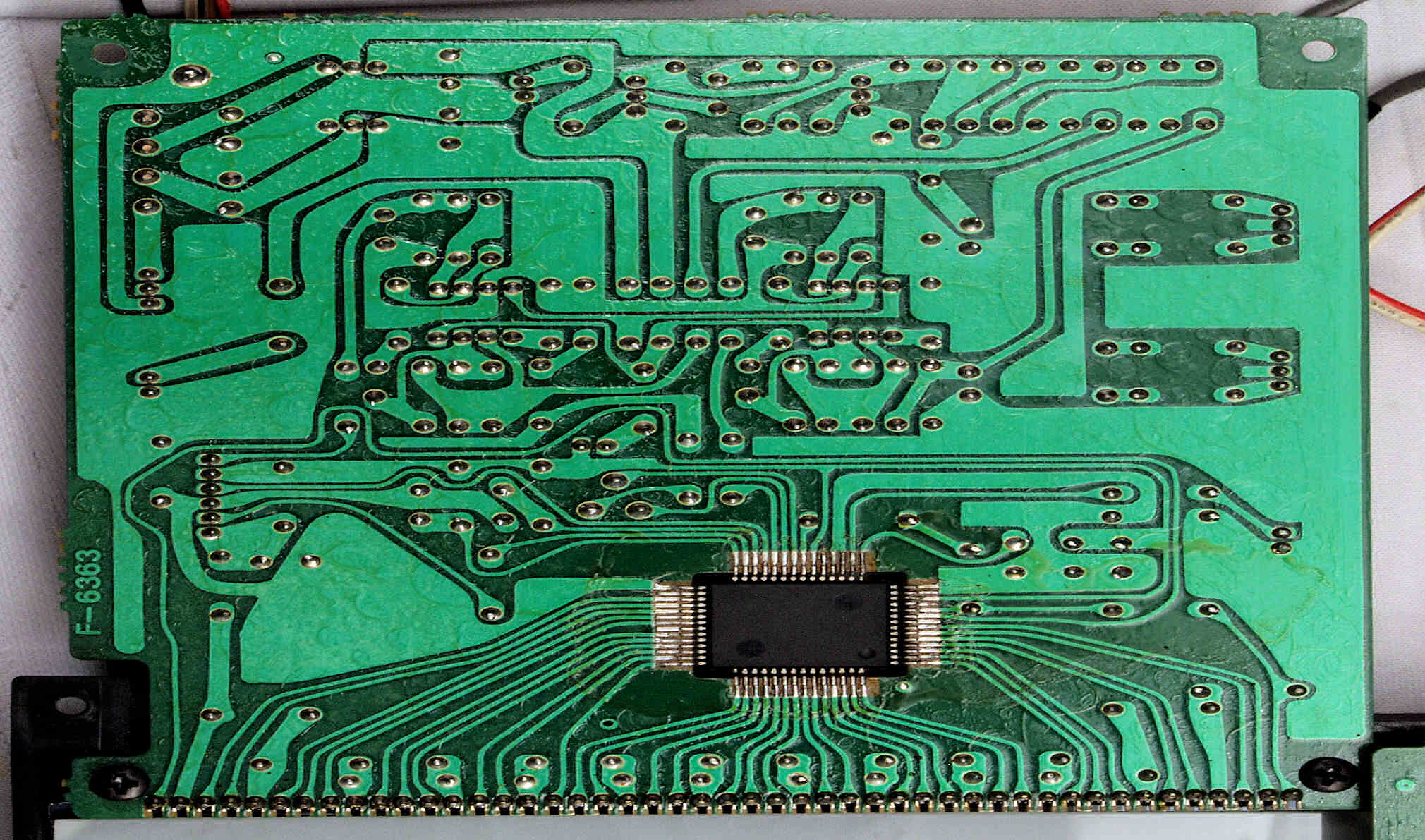

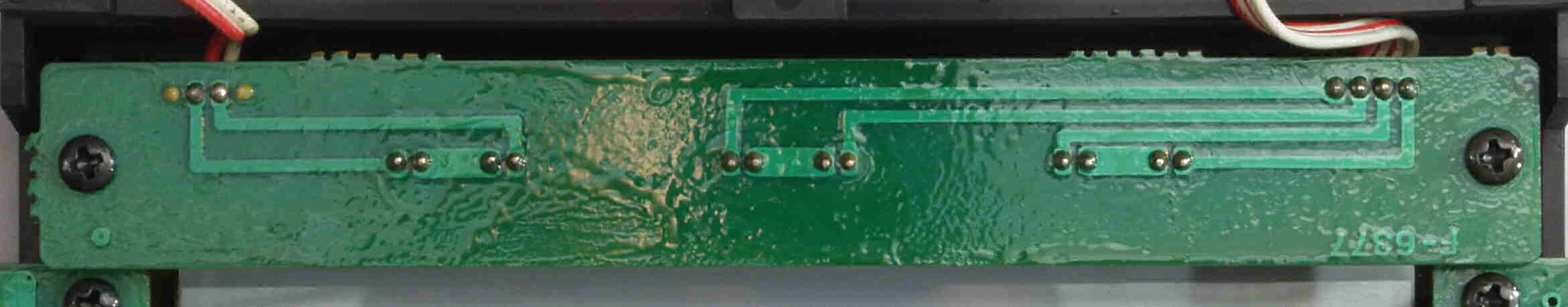

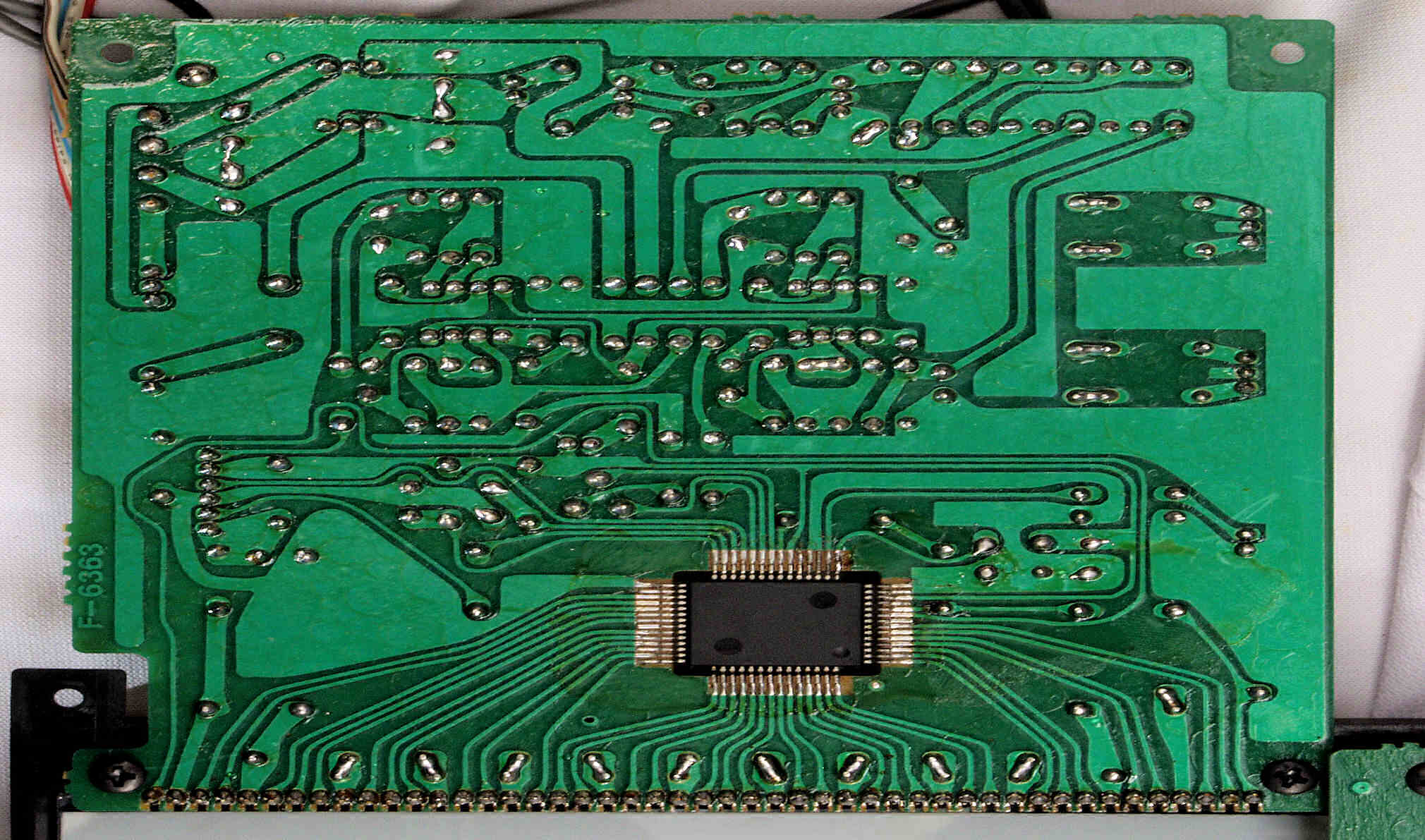

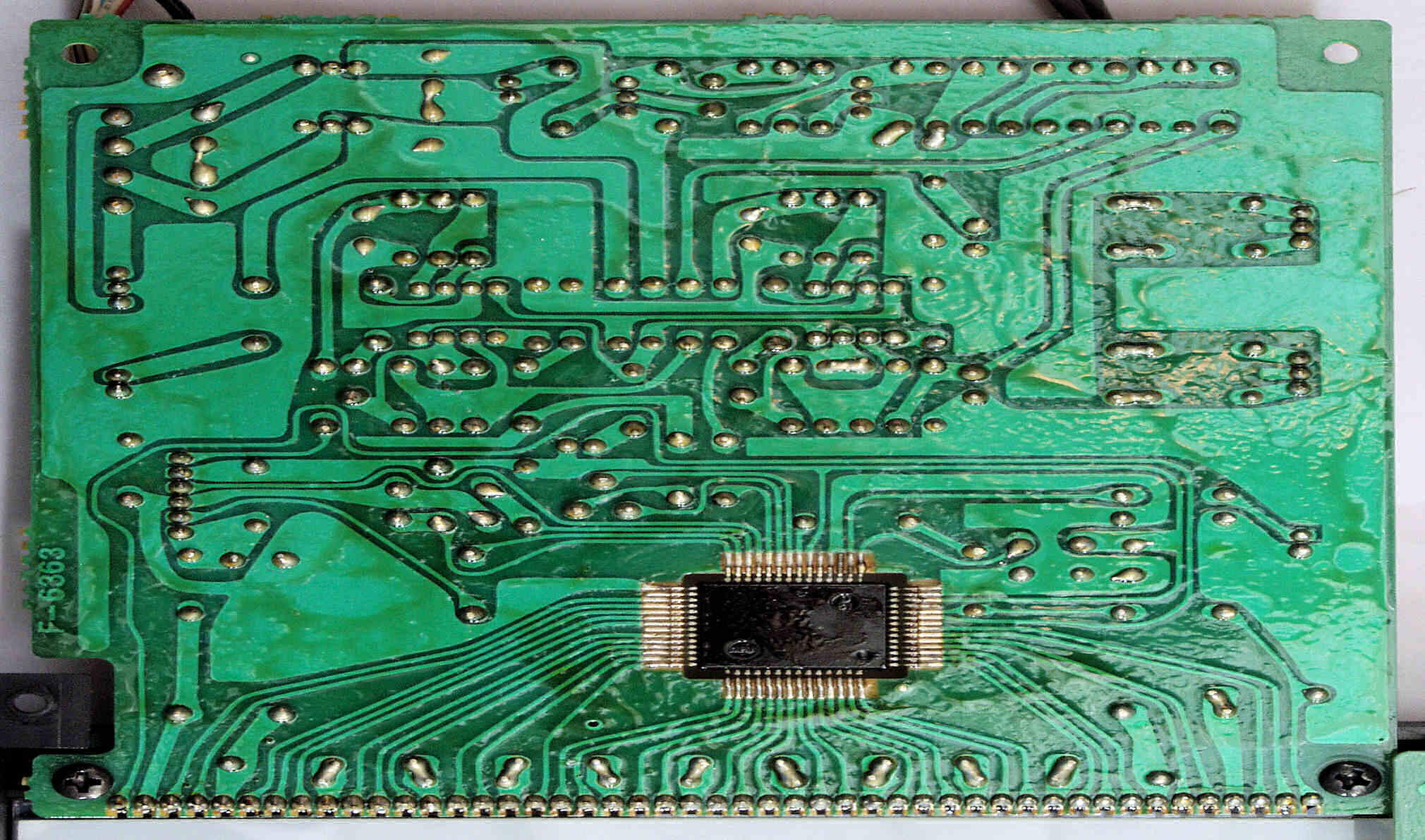

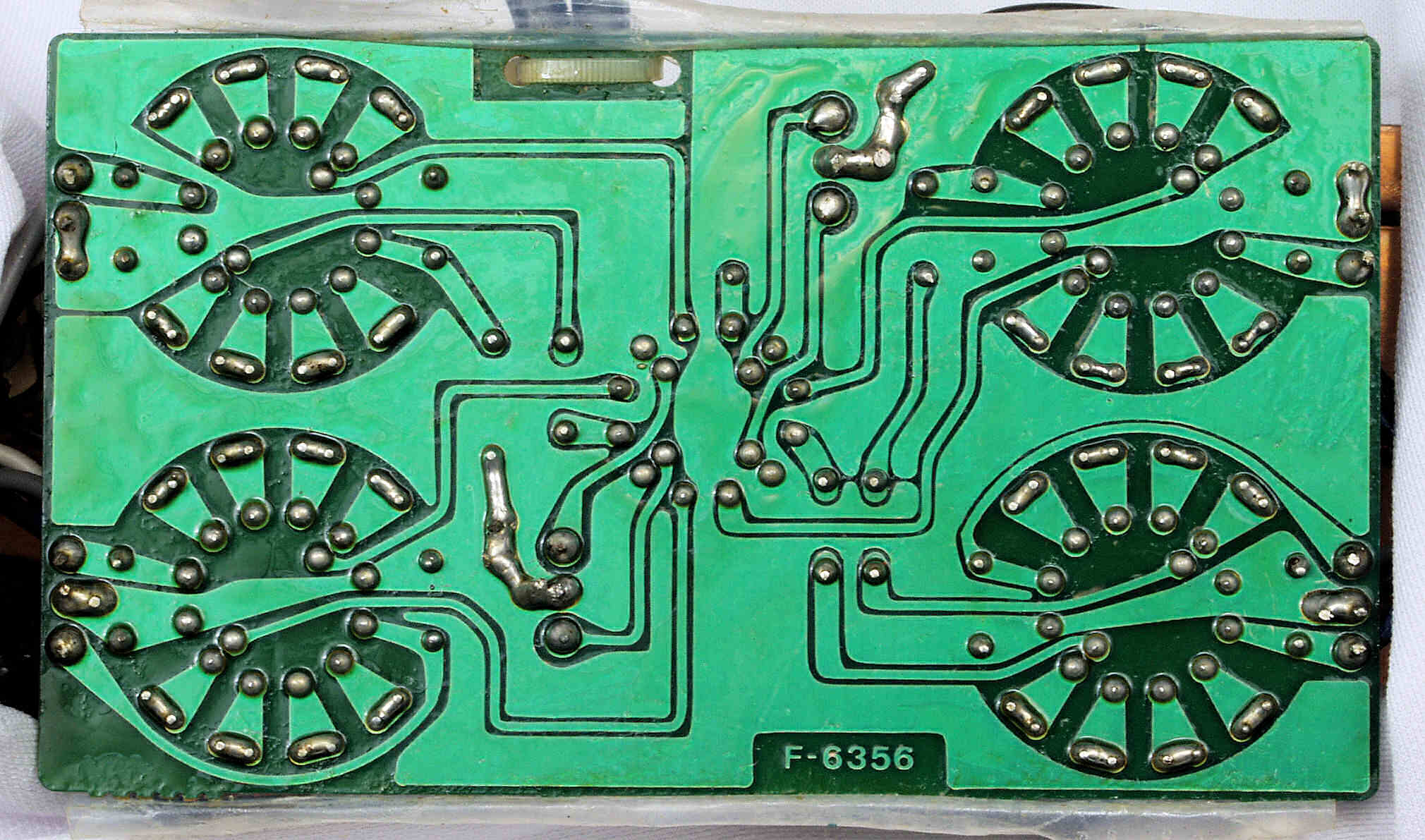

ＣＥ３．　修理前　ＶＵメータ基板１裏

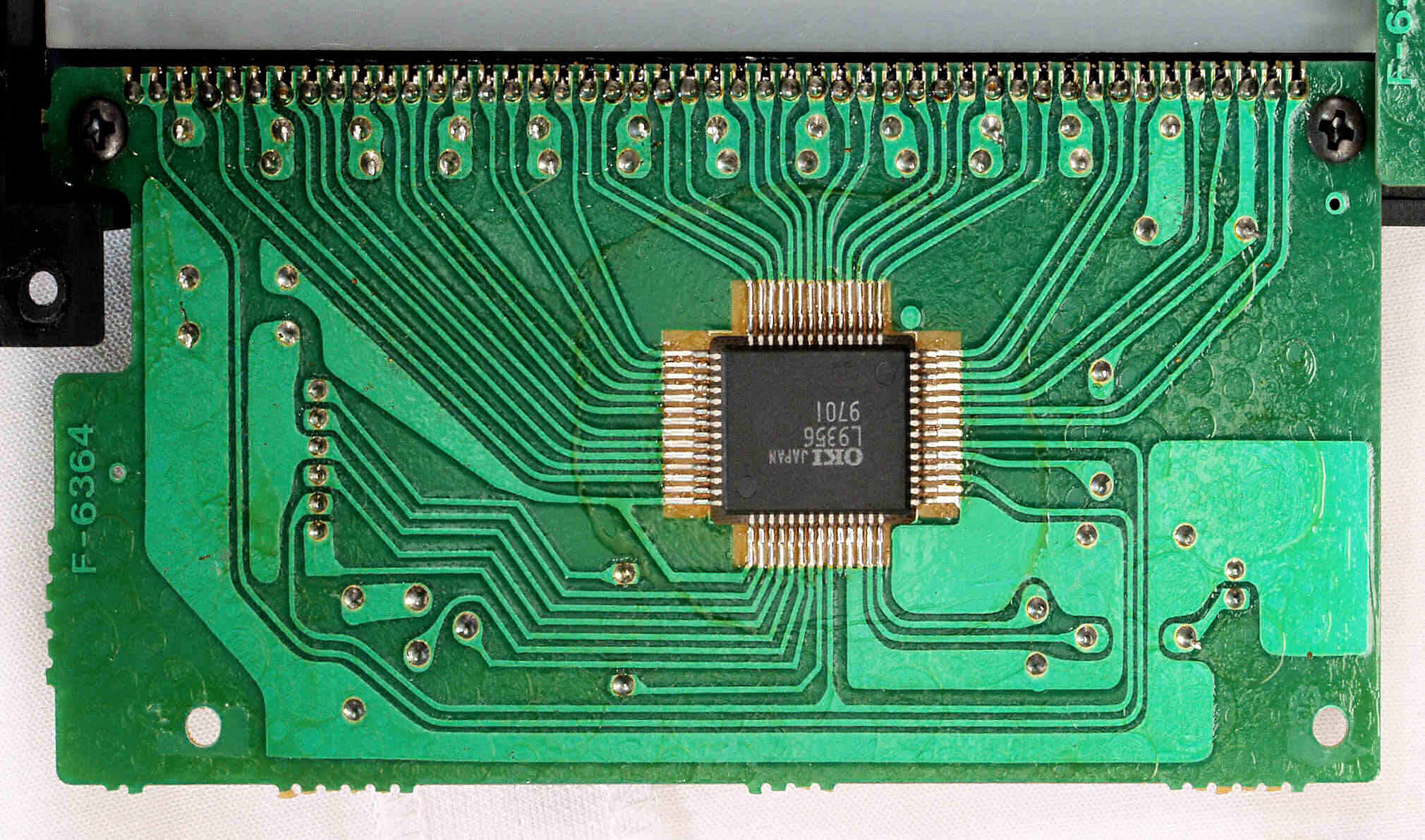

ＣＥ４．　修理（半田補正）後　ＶＵメータ基板１裏。　半田を全部やり直す。

ＣＥ５．　完成ＶＵメータ基板１裏　洗浄後防湿材を塗る

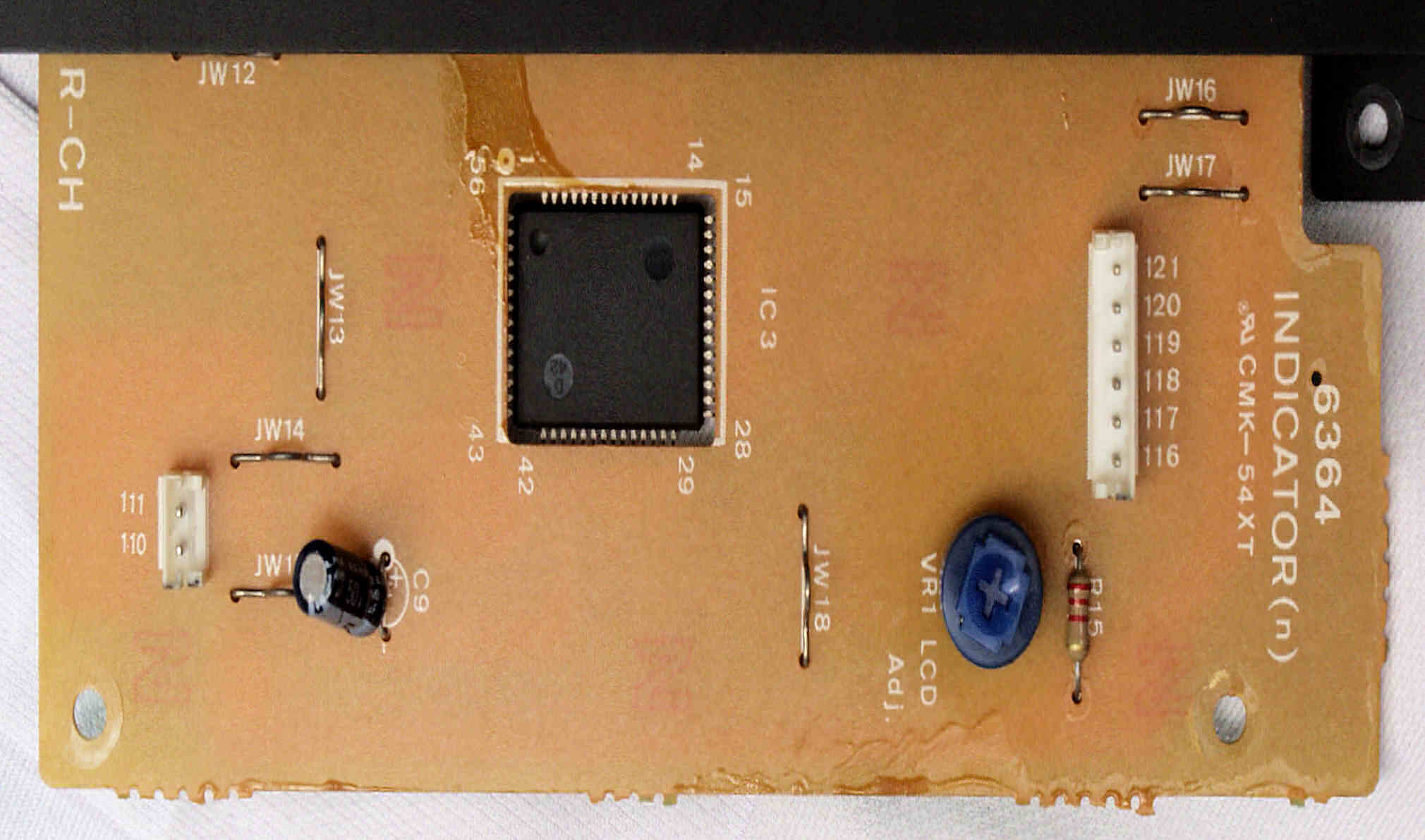

ＣＥ６．　修理前　ＶＵメータ基板２

ＣＥ７．　修理後　ＶＵメータ基板２　電解コンデンサー１個交換

ＣＥ８．　修理前　ＶＵメータ基板２裏

ＣＥ９．　修理（半田補正）後　ＶＵメータ基板２裏。　半田を全部やり直す。

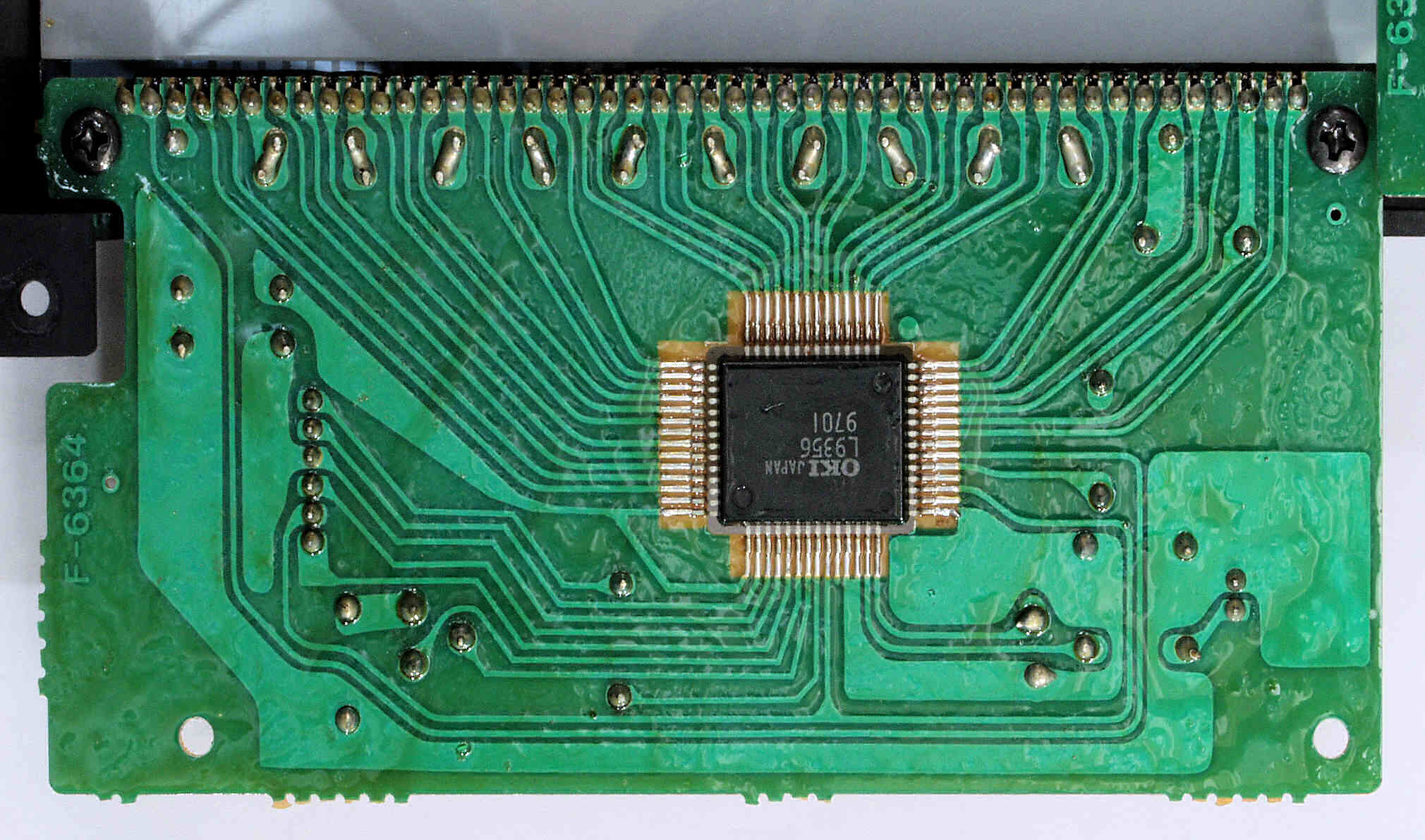

ＣＥＡ．　完成ＶＵメータ基板２裏　洗浄後防湿材を塗る

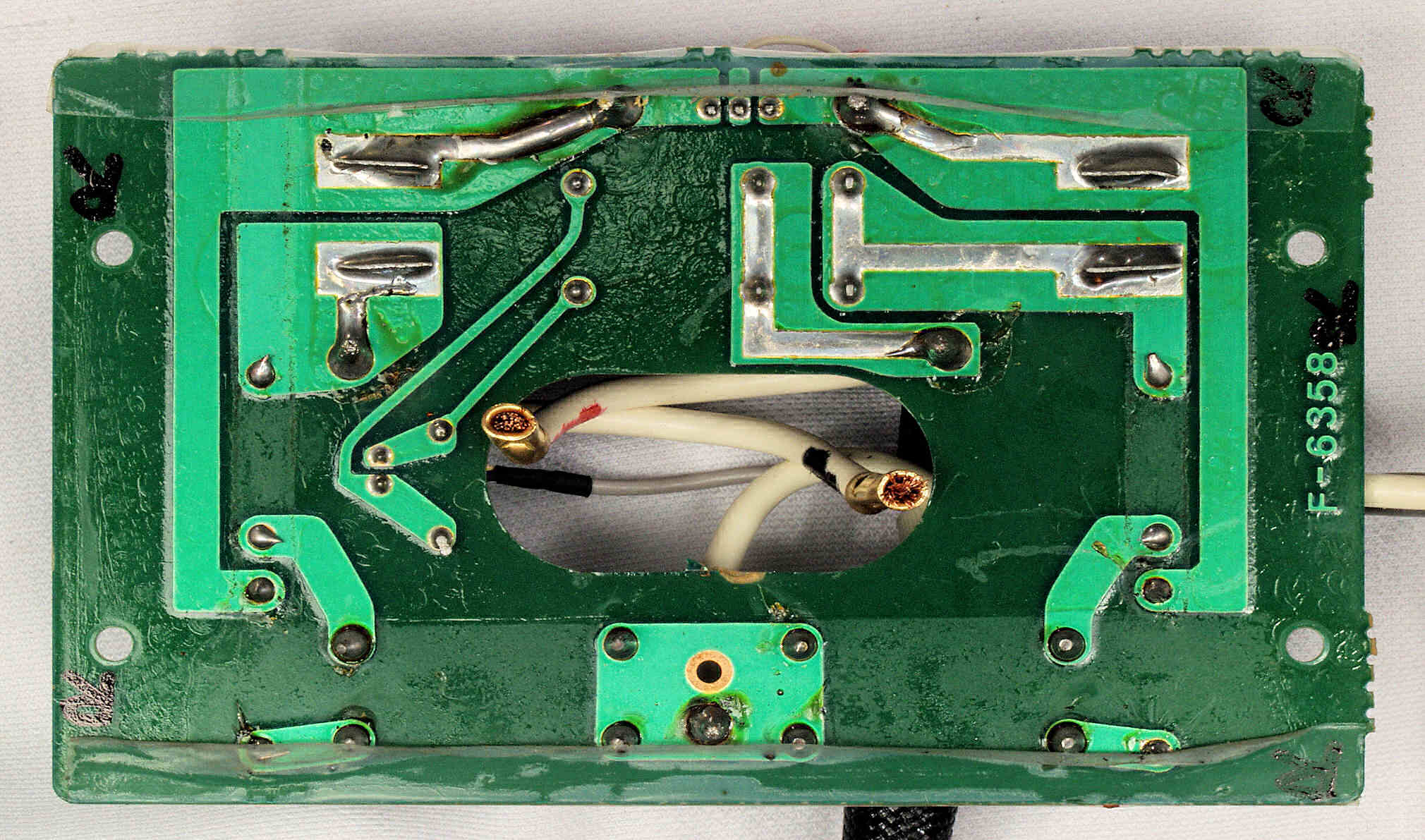

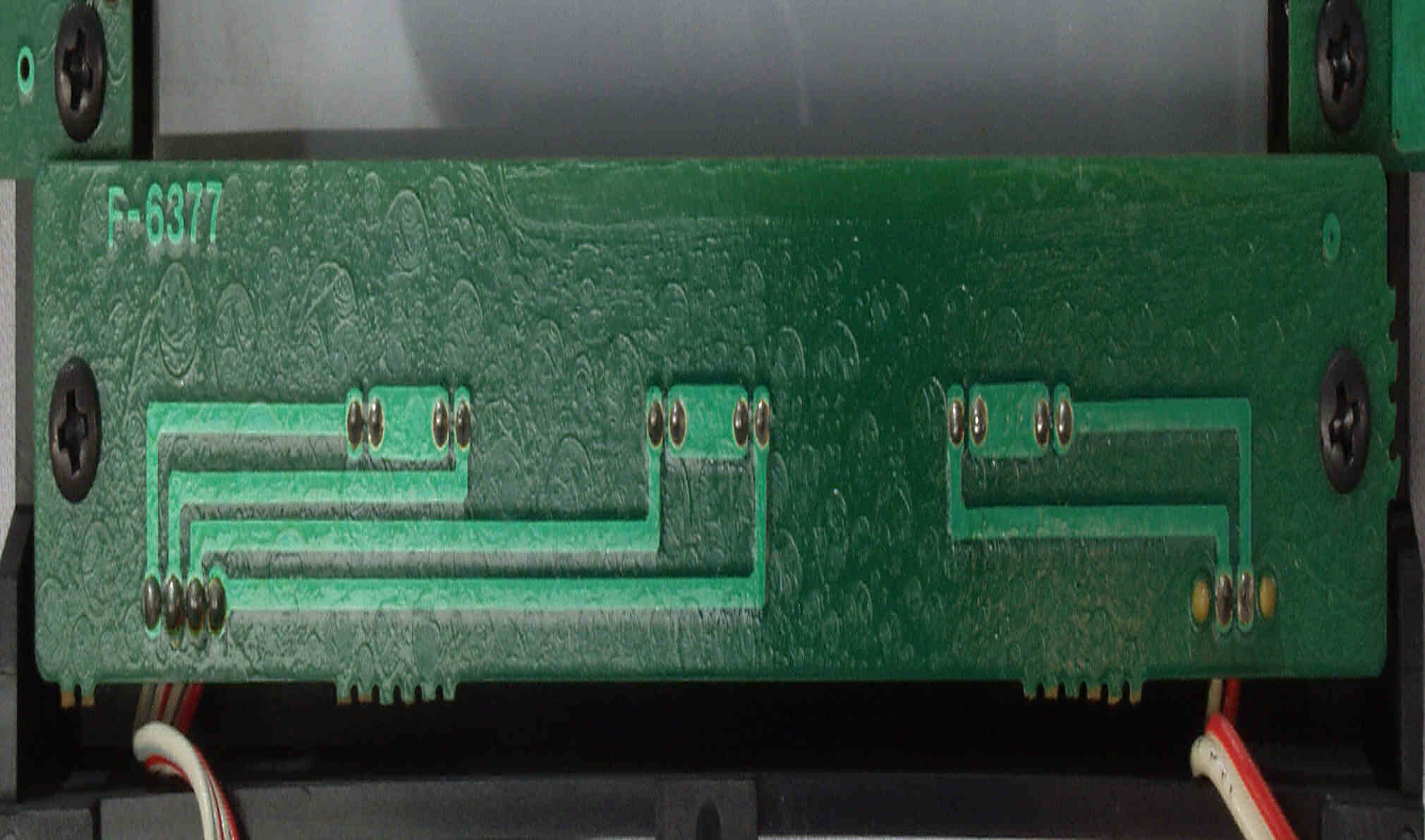

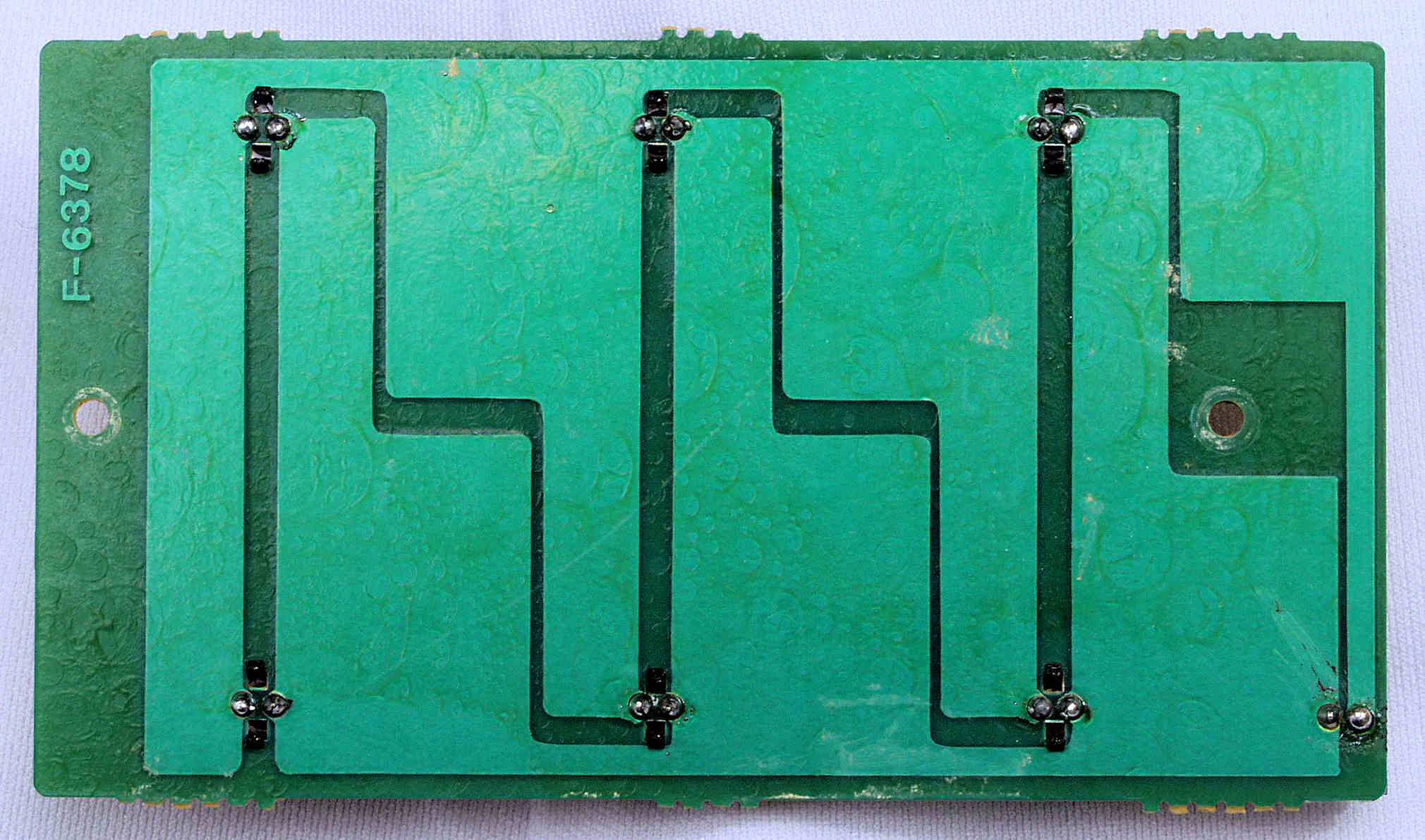

ＣＥＢ．　修理前　ＶＵ_ＬＥＤ基板裏

ＣＥＣ．　完成ＶＵ_ＬＥＤ基板裏　。　半田を全部やり直し、洗浄後防湿材を塗る

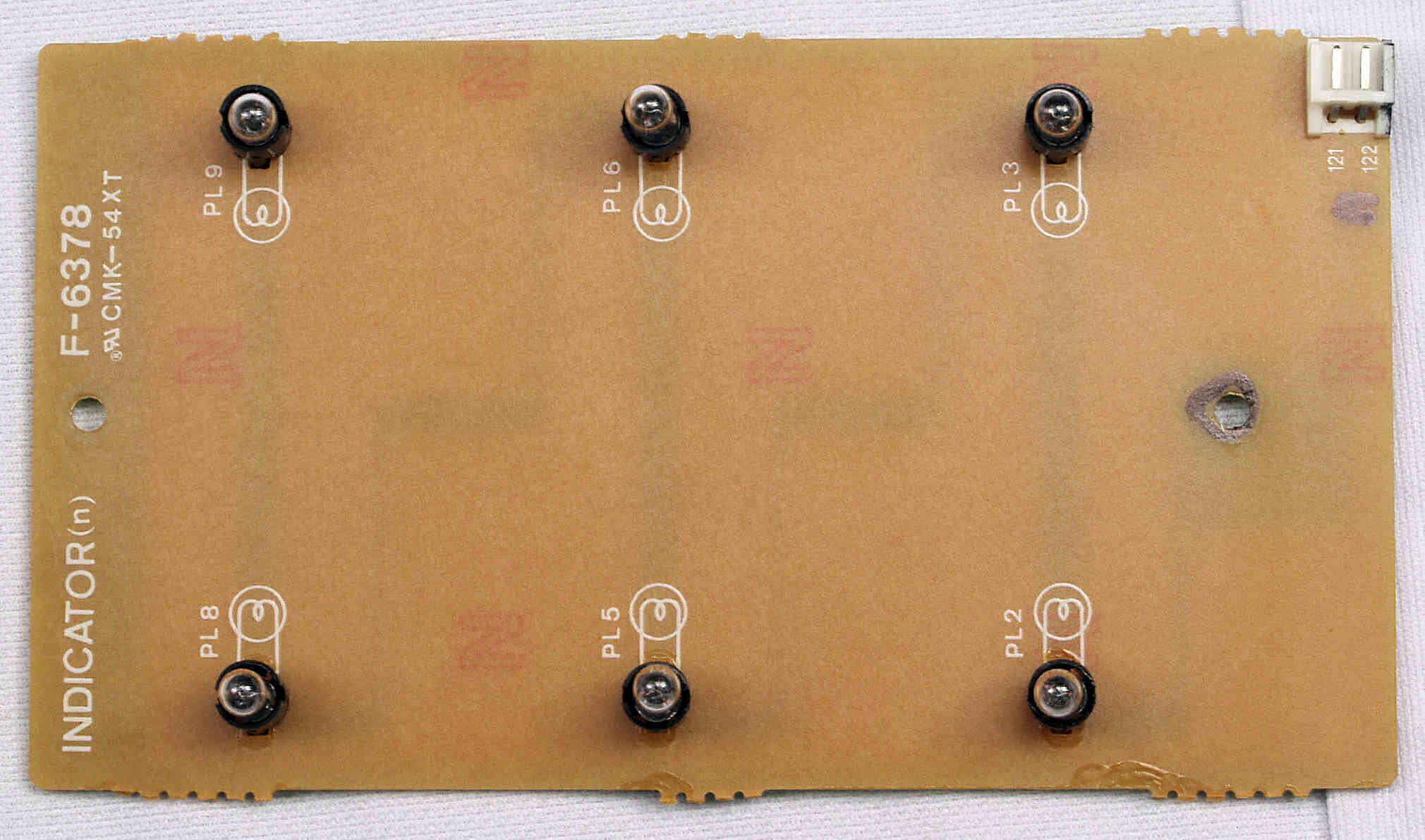

ＣＥＤ．　修理中　ＶＵメータランプ基板

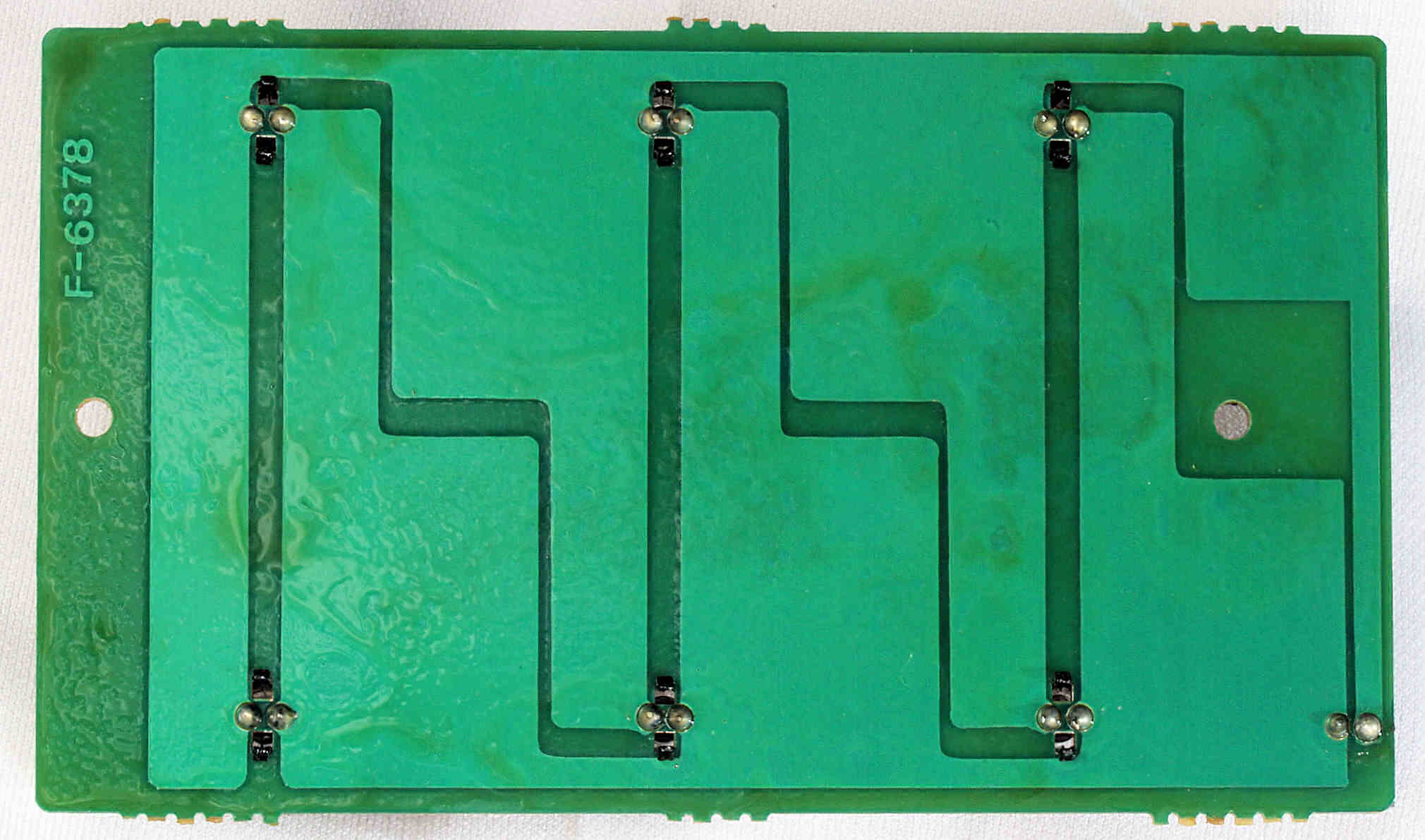

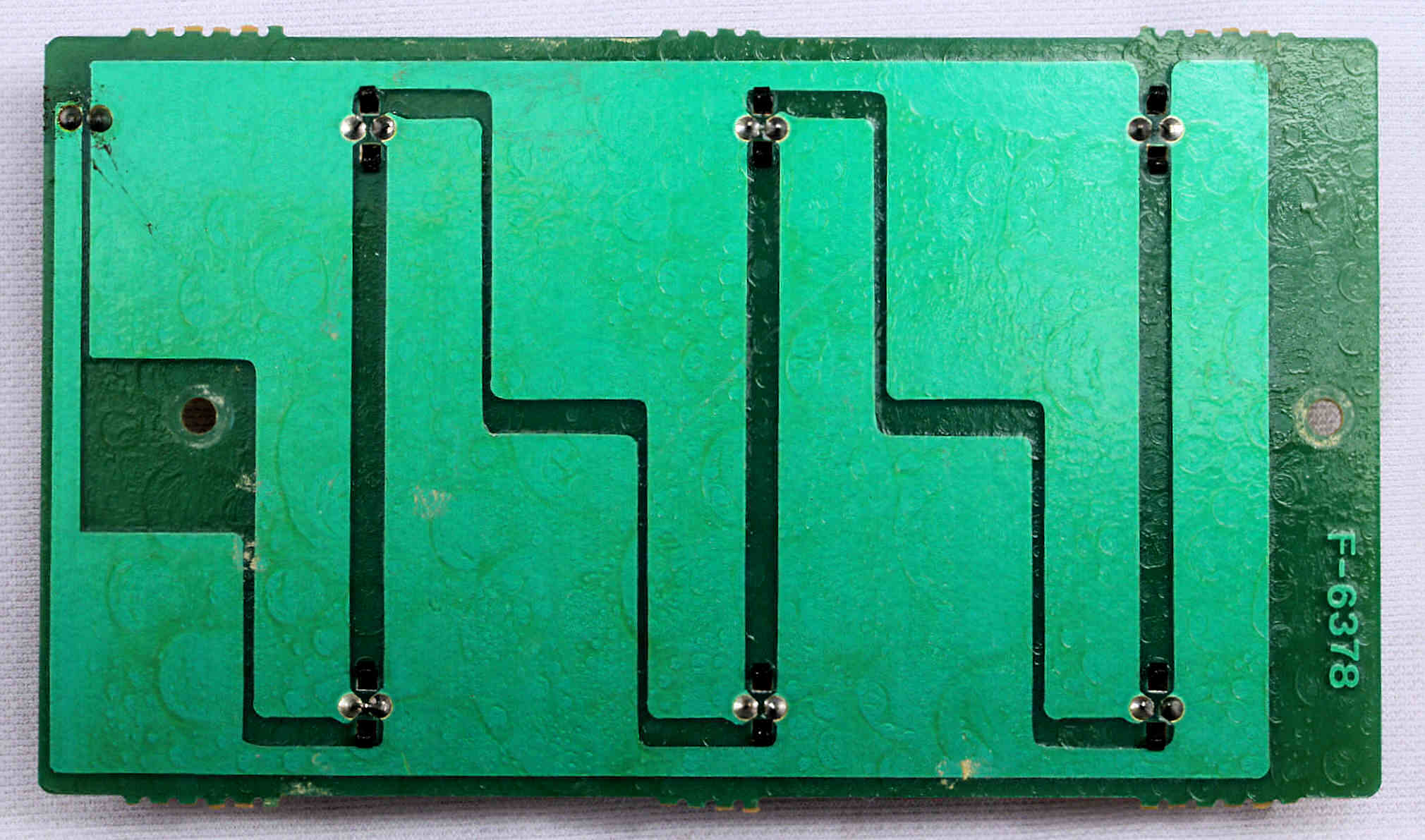

ＣＥＥ．　修理前　ＶＵメータランプ基板裏

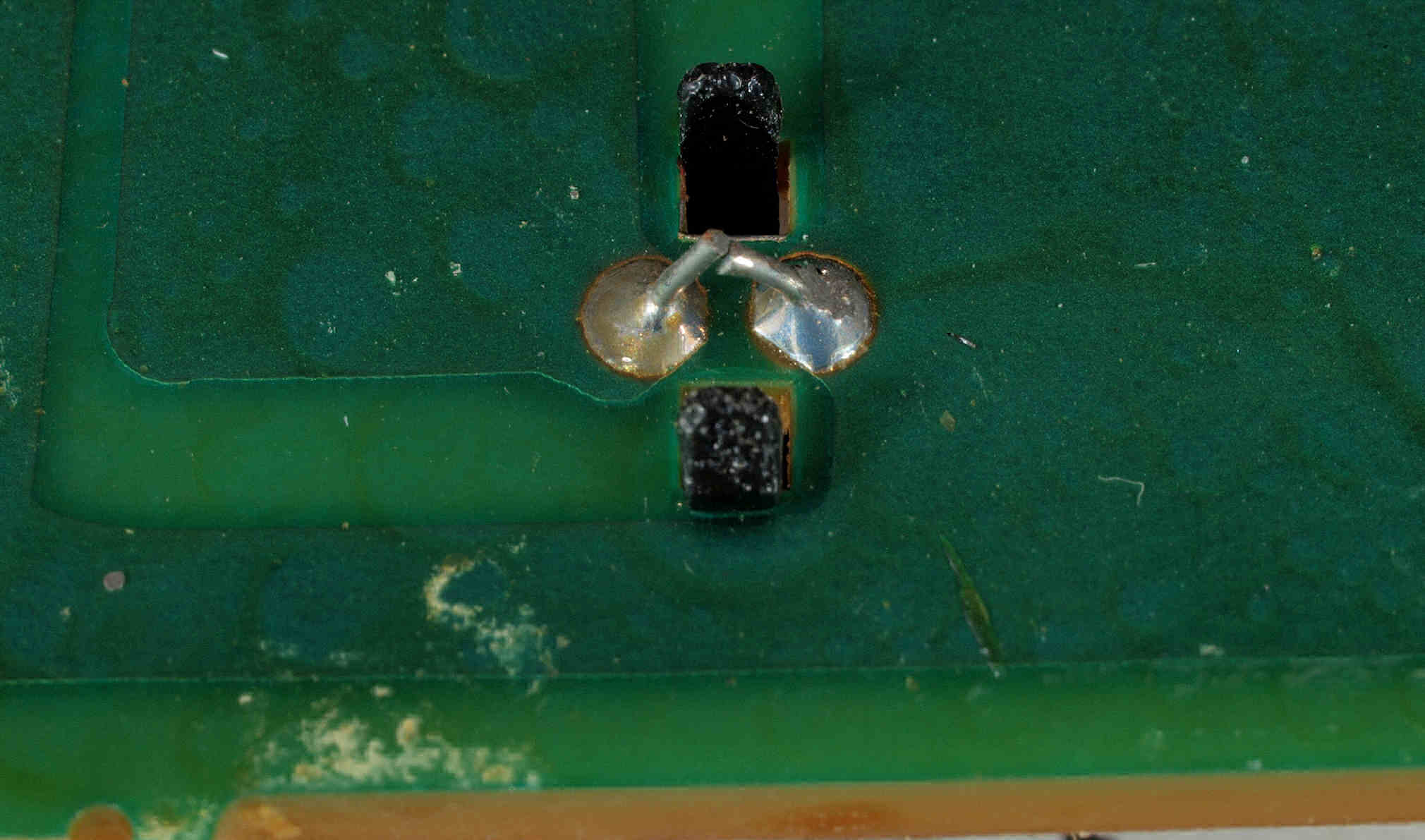

ＣＥＦ．　修理中　ＶＵメータランプ基板裏、ランプの端子がショート寸前！　半田の状態から取り付け時から？

ＣＥＧ．　修理（半田補正）後　ＶＵメータランプ基板裏。　半田を全部やり直す。

ＣＥＨ．　完成ＶＵメータランプ基板裏　洗浄後防湿材を塗る

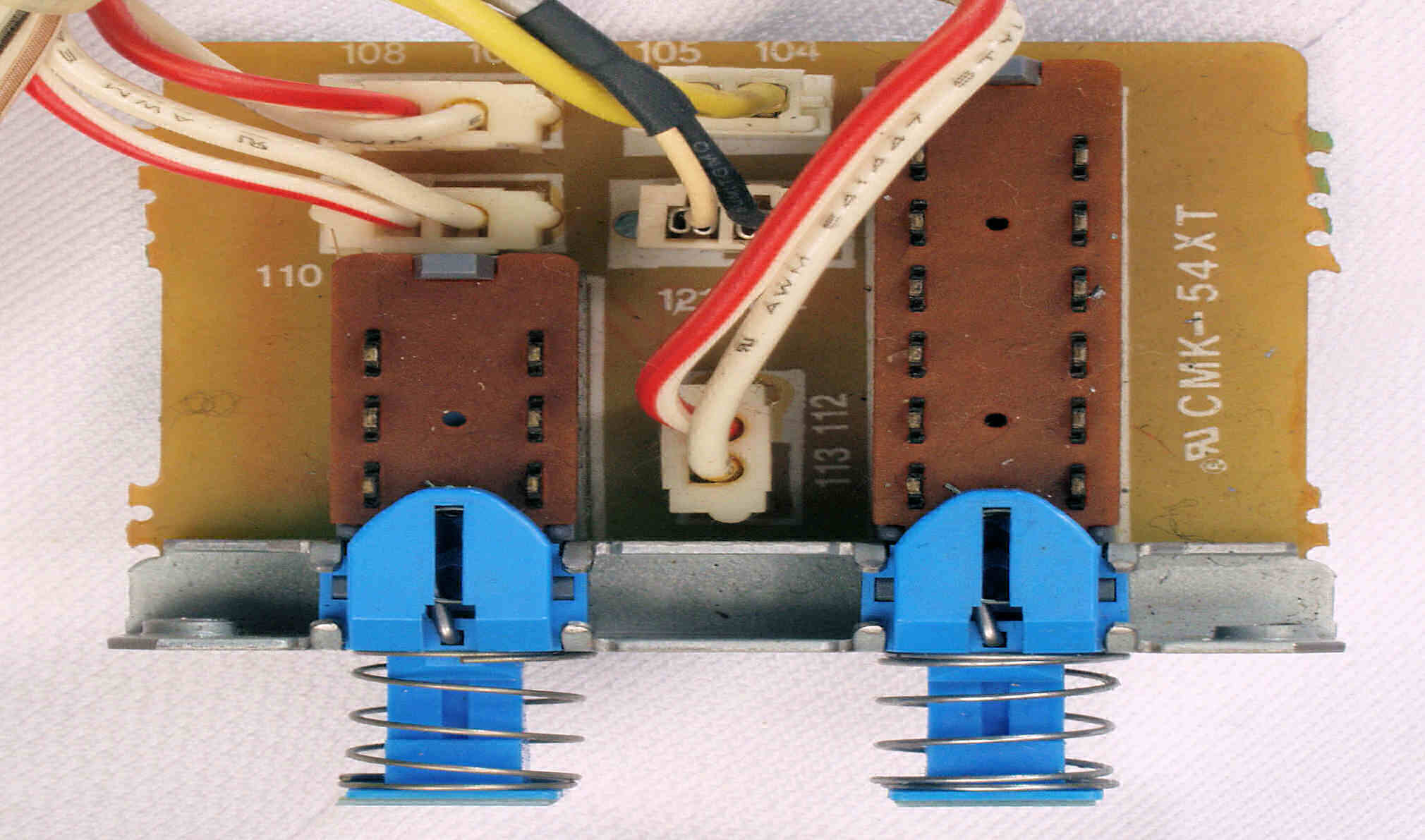

ＣＦ１．　修理中　ＬＥＤ表示切替ＳＷ基板

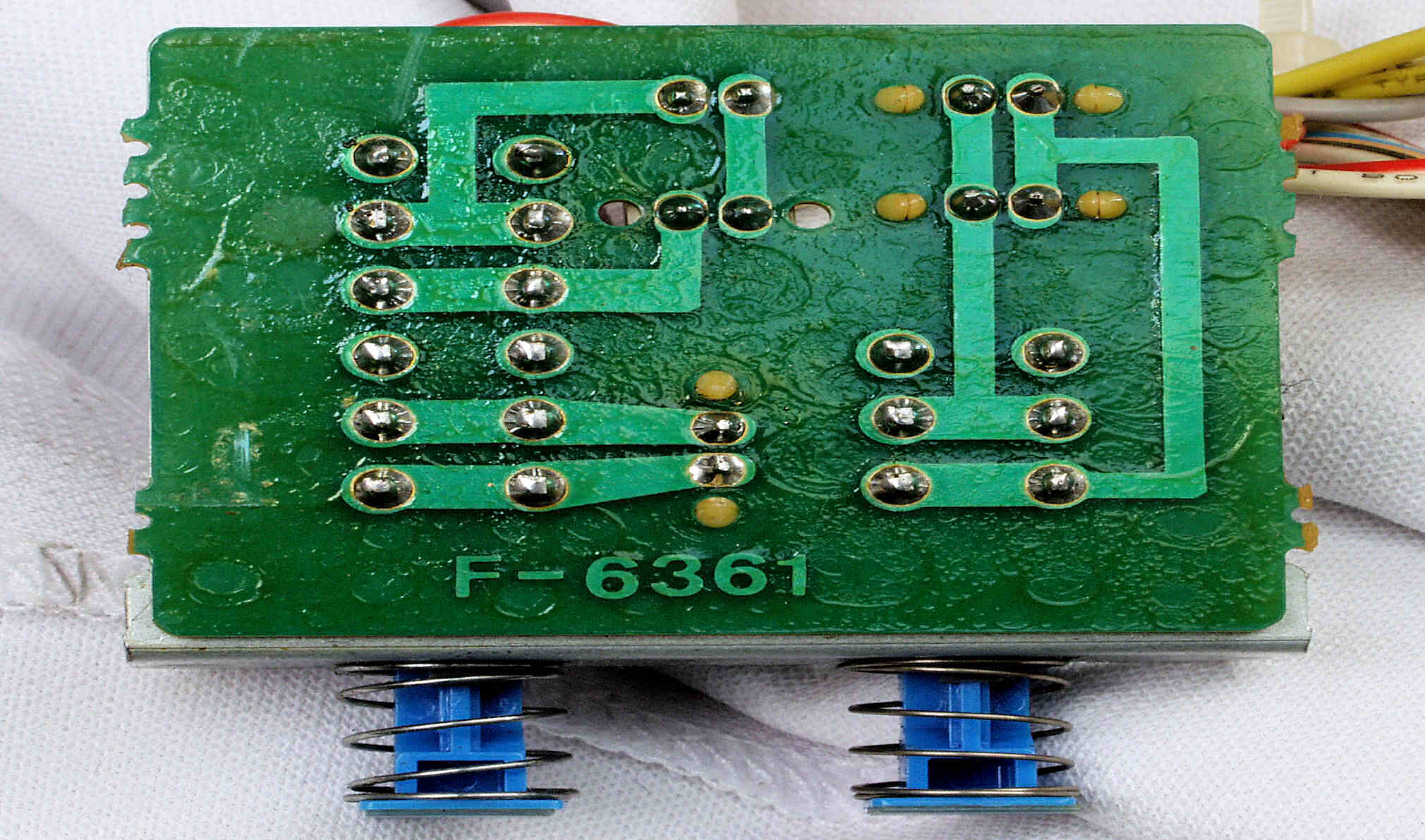

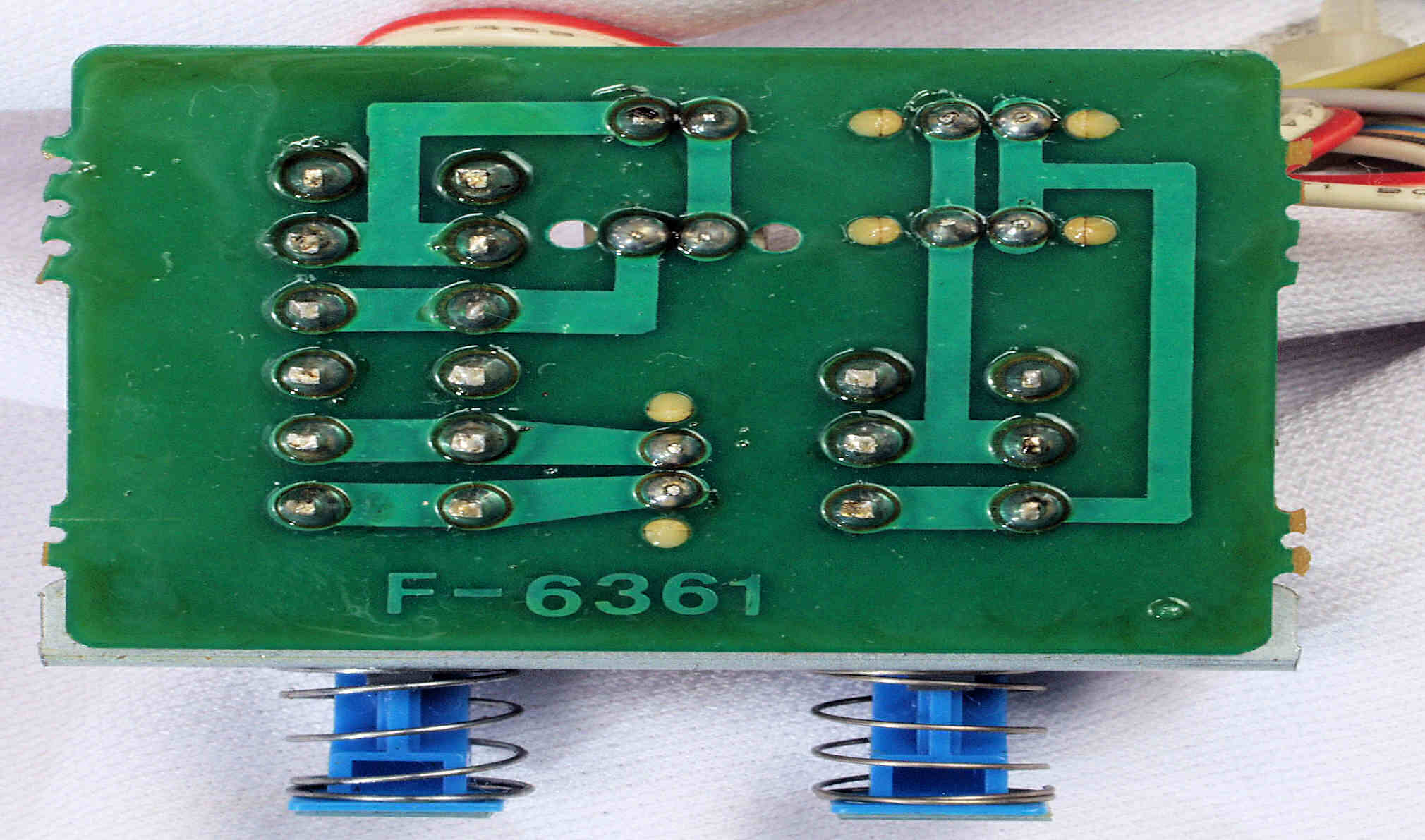

ＣＦ２．　修理（半田補正）後　ＬＥＤ表示切替ＳＷ基板裏

ＣＦ３．　修理（半田補正）後　ＬＥＤ表示切替ＳＷ基板裏。　半田を全部やり直す。

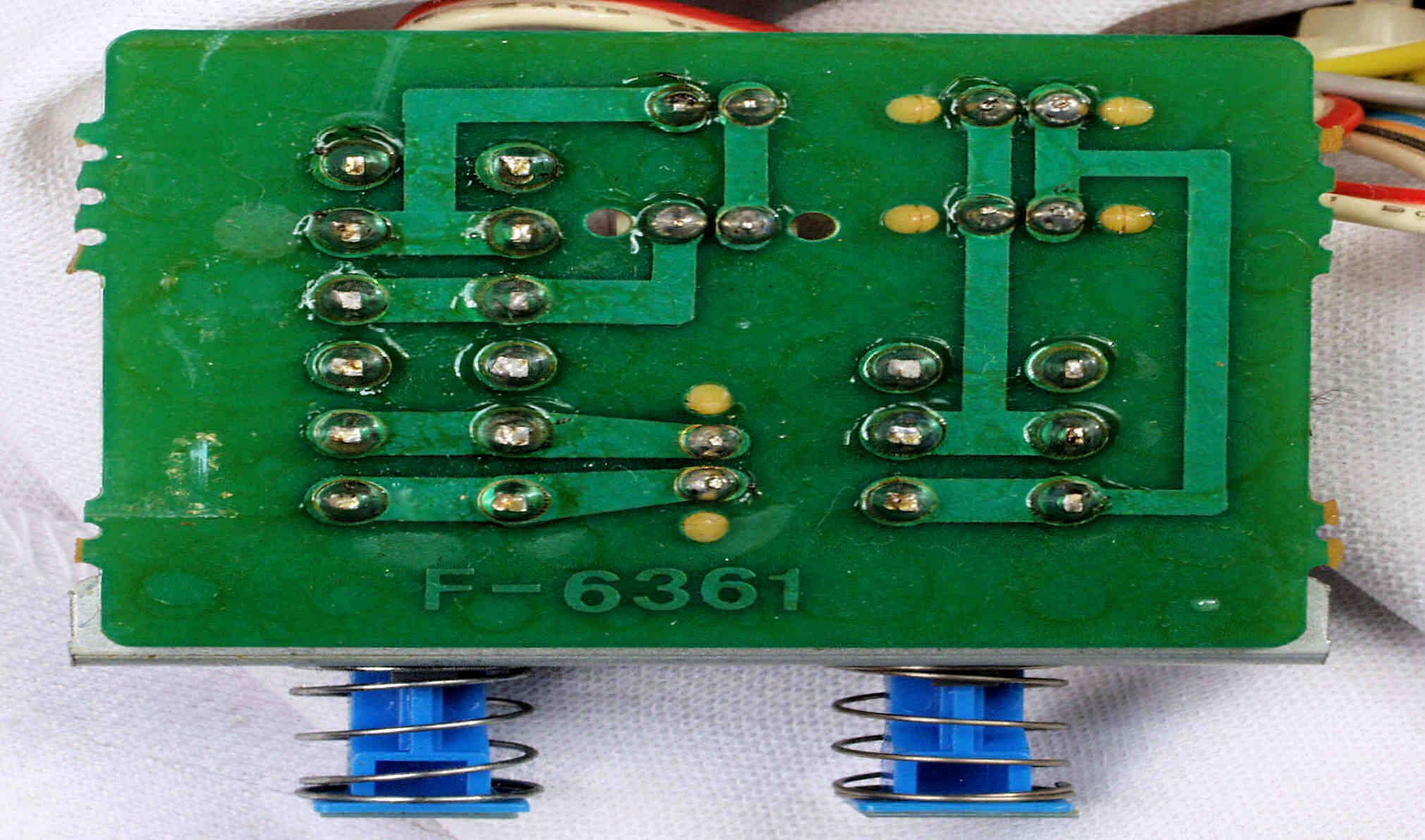

ＣＦ４．　完成ＬＥＤ表示切替ＳＷ基板裏　洗浄後防湿材を塗る

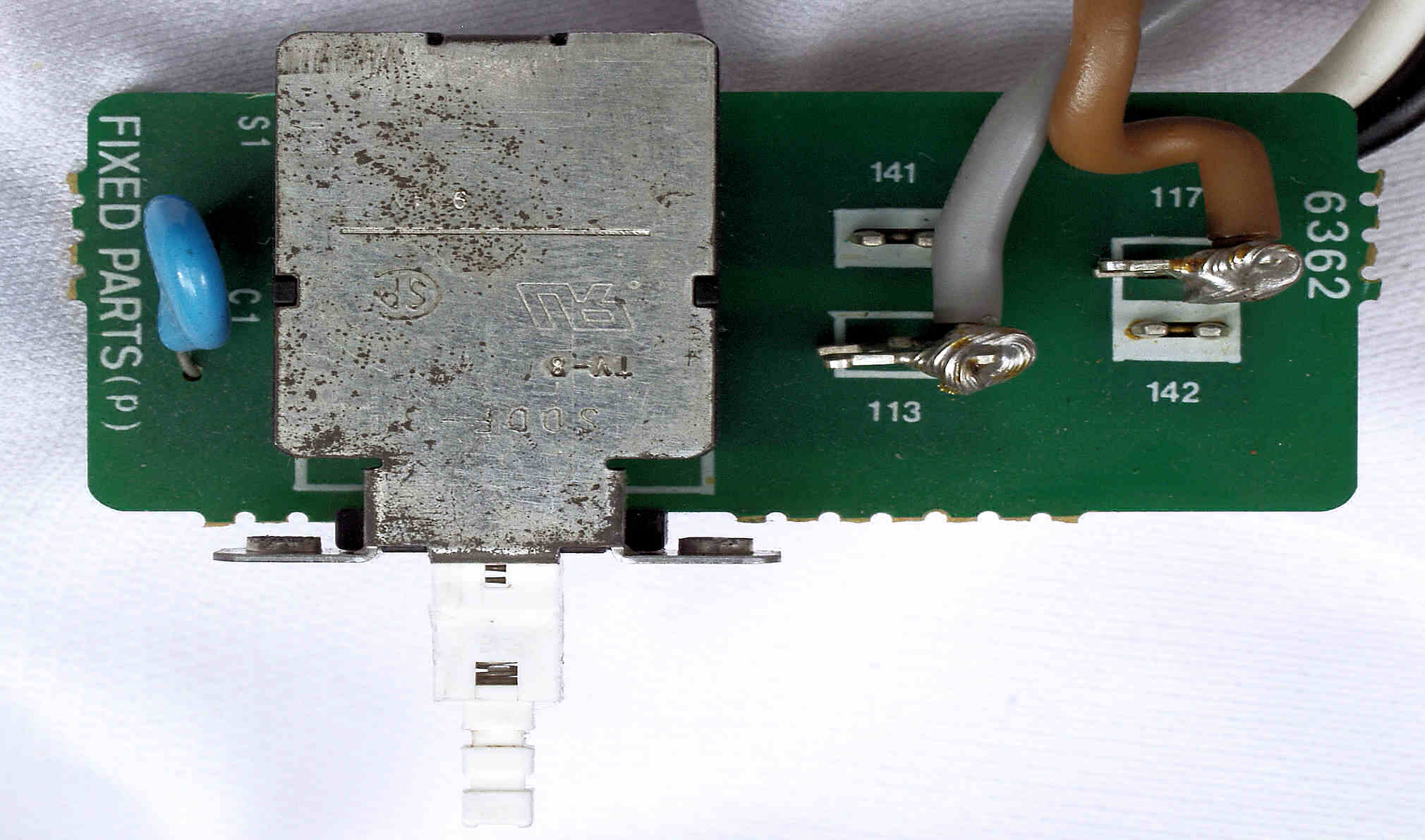

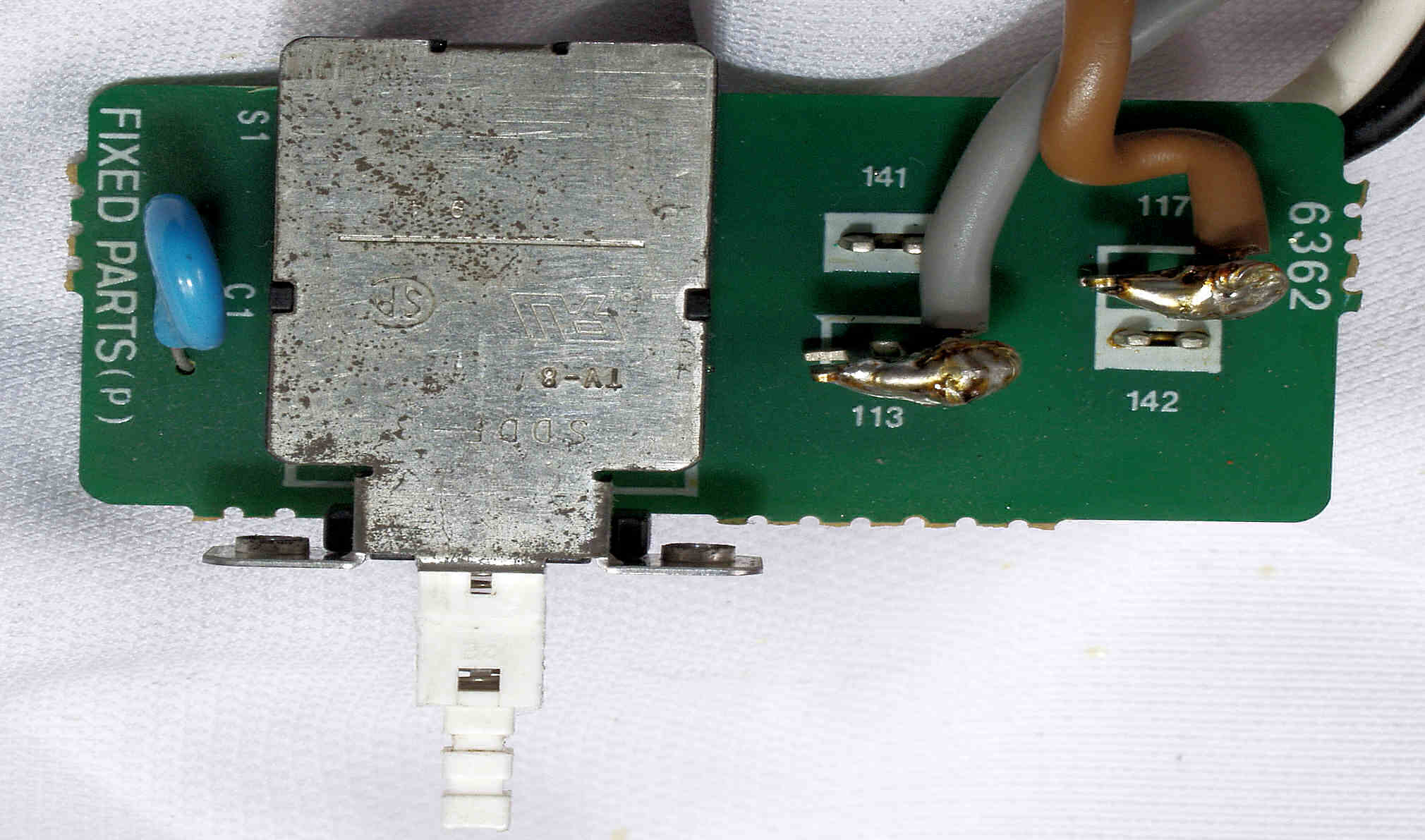

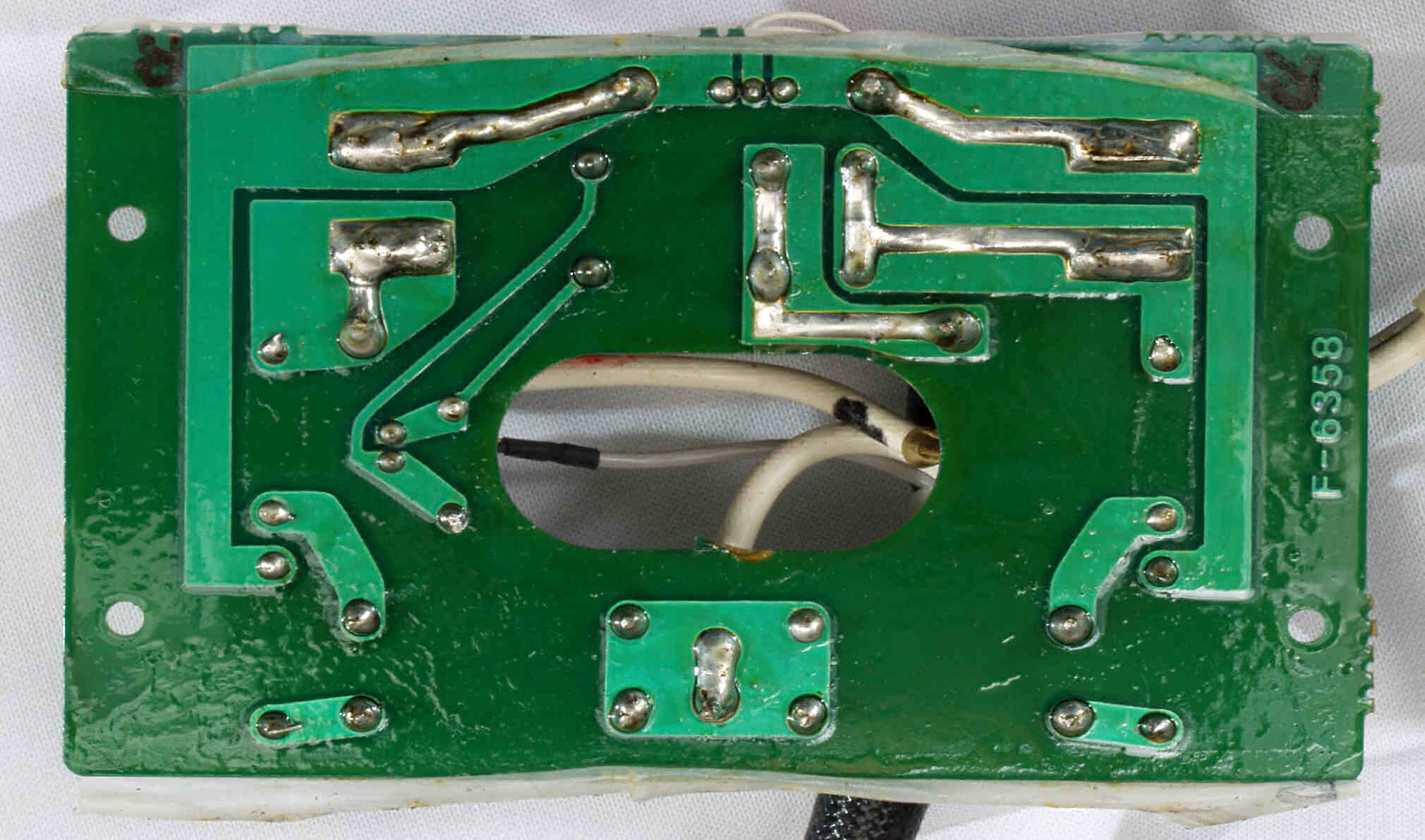

ＣＧ１．　修理前　電源ＳＷ基板

ＣＧ２．　修理（半田補正）後　電源ＳＷ基板。　半田を全部やり直す。

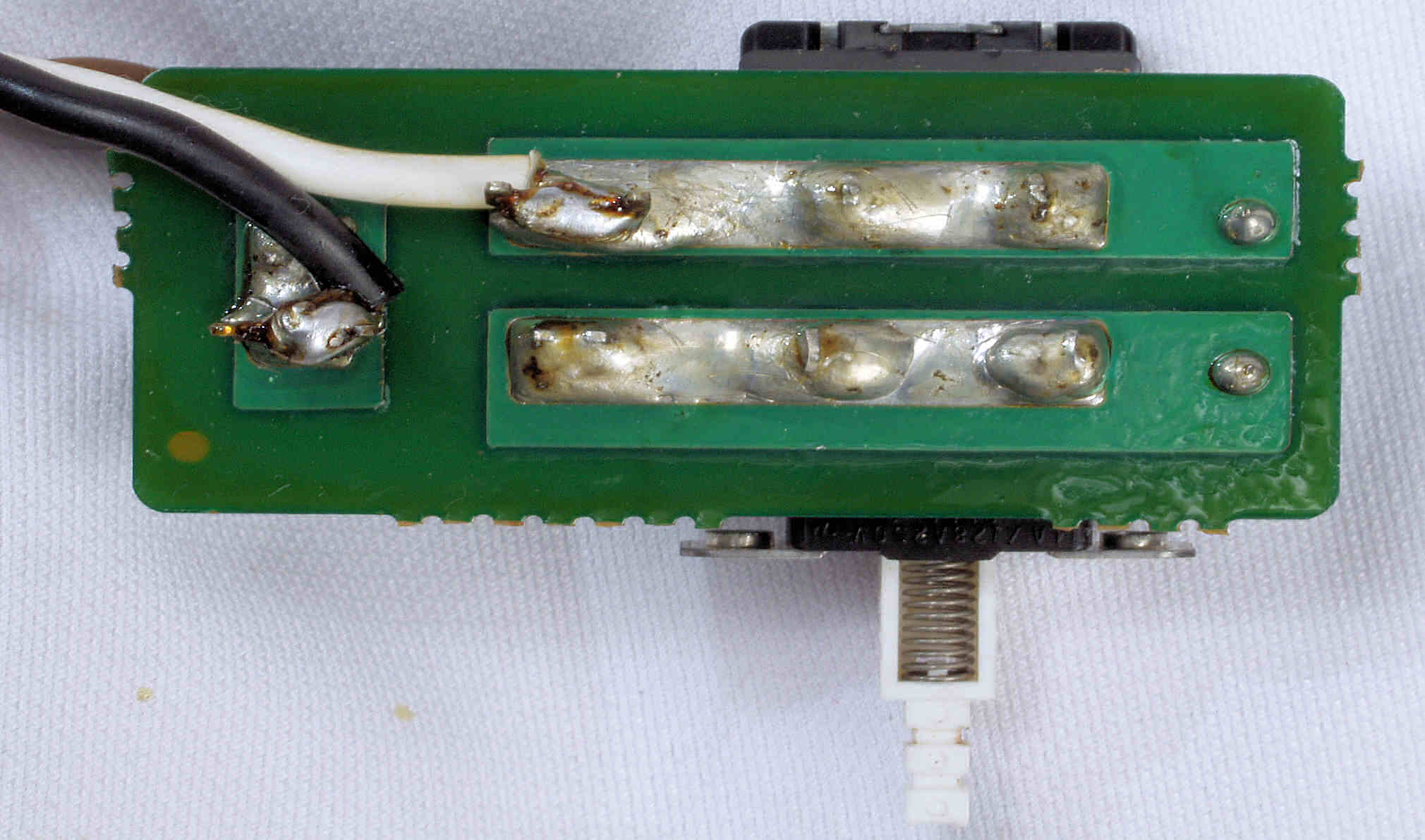

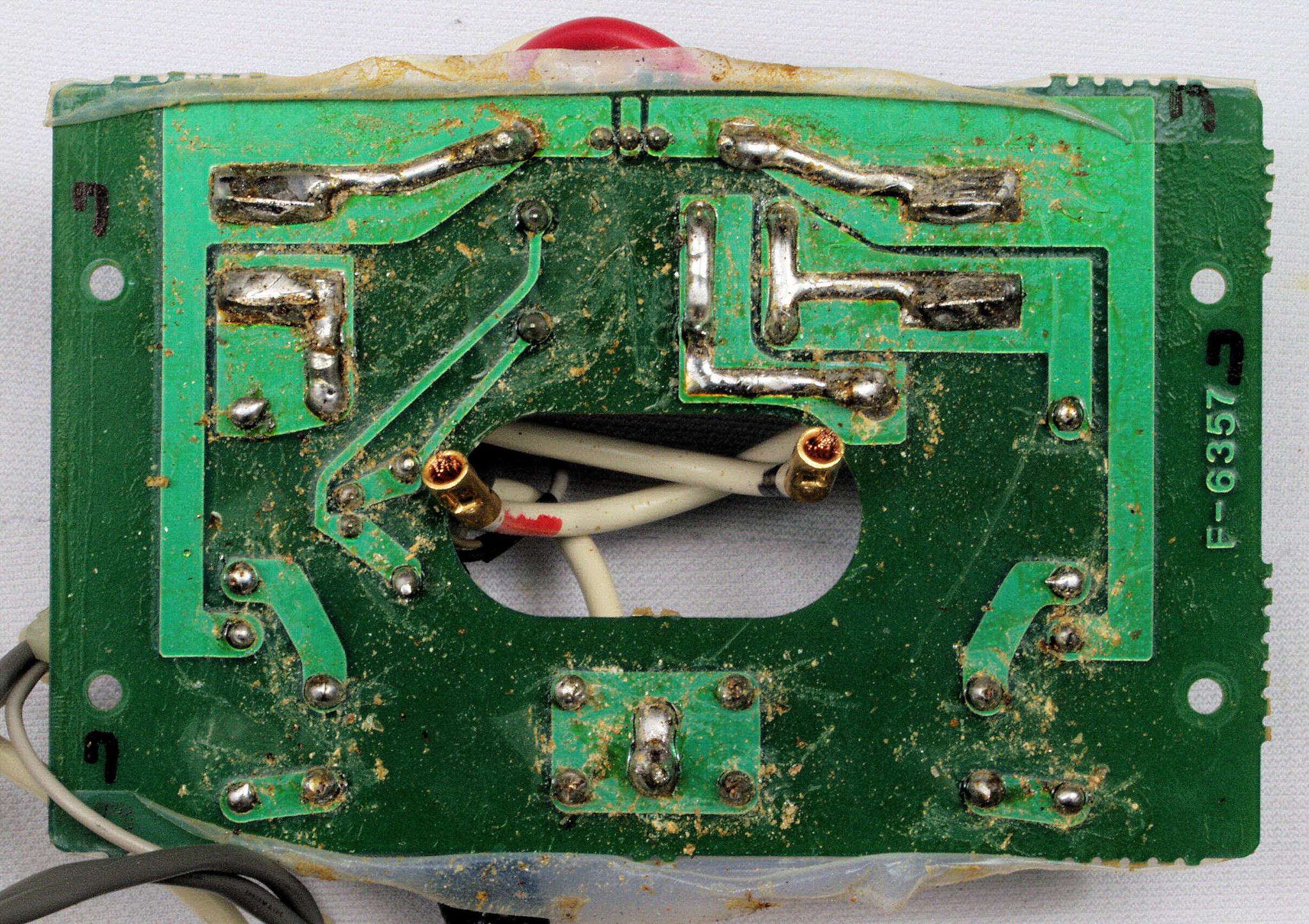

ＣＧ３．　修理前　電源ＳＷ基板裏

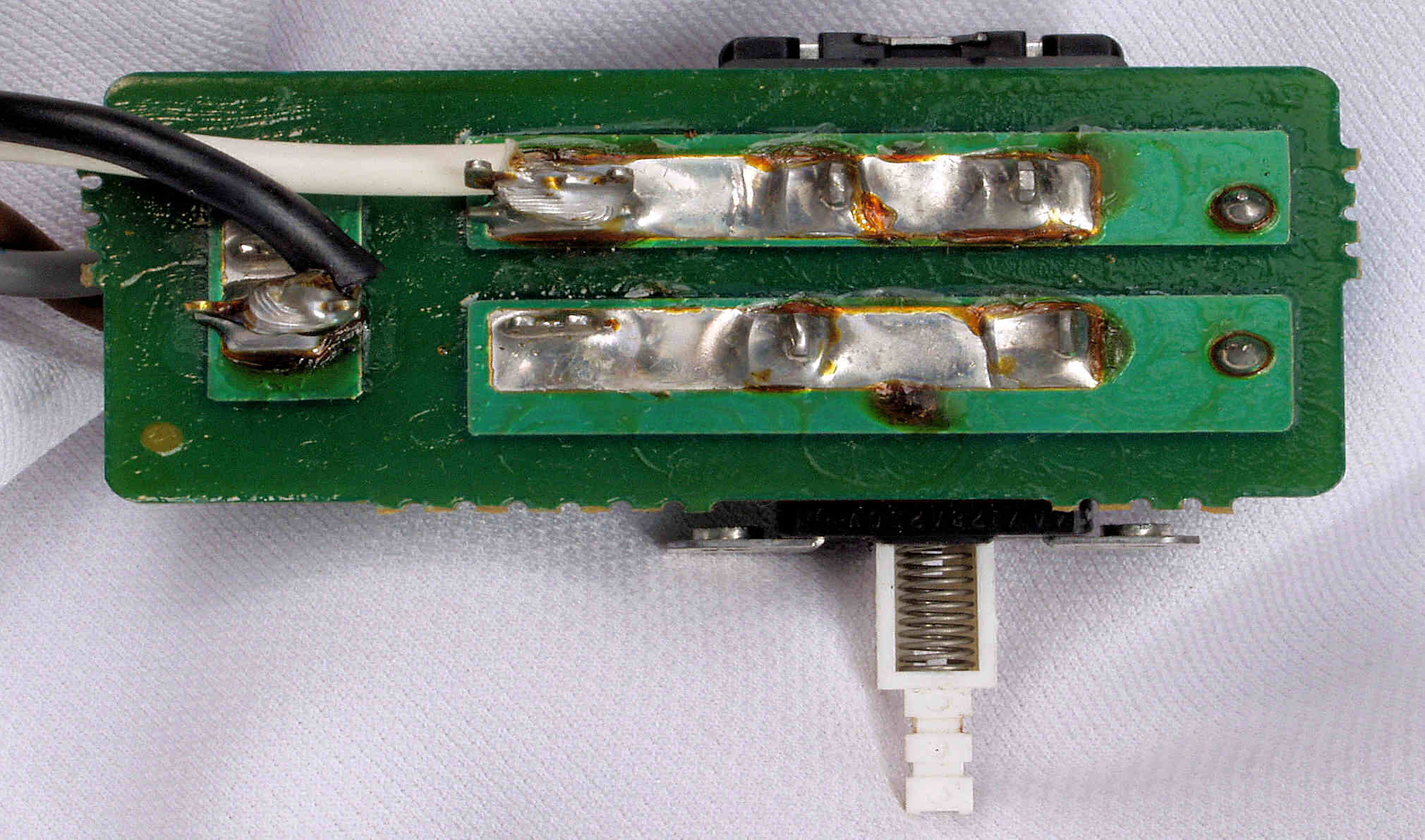

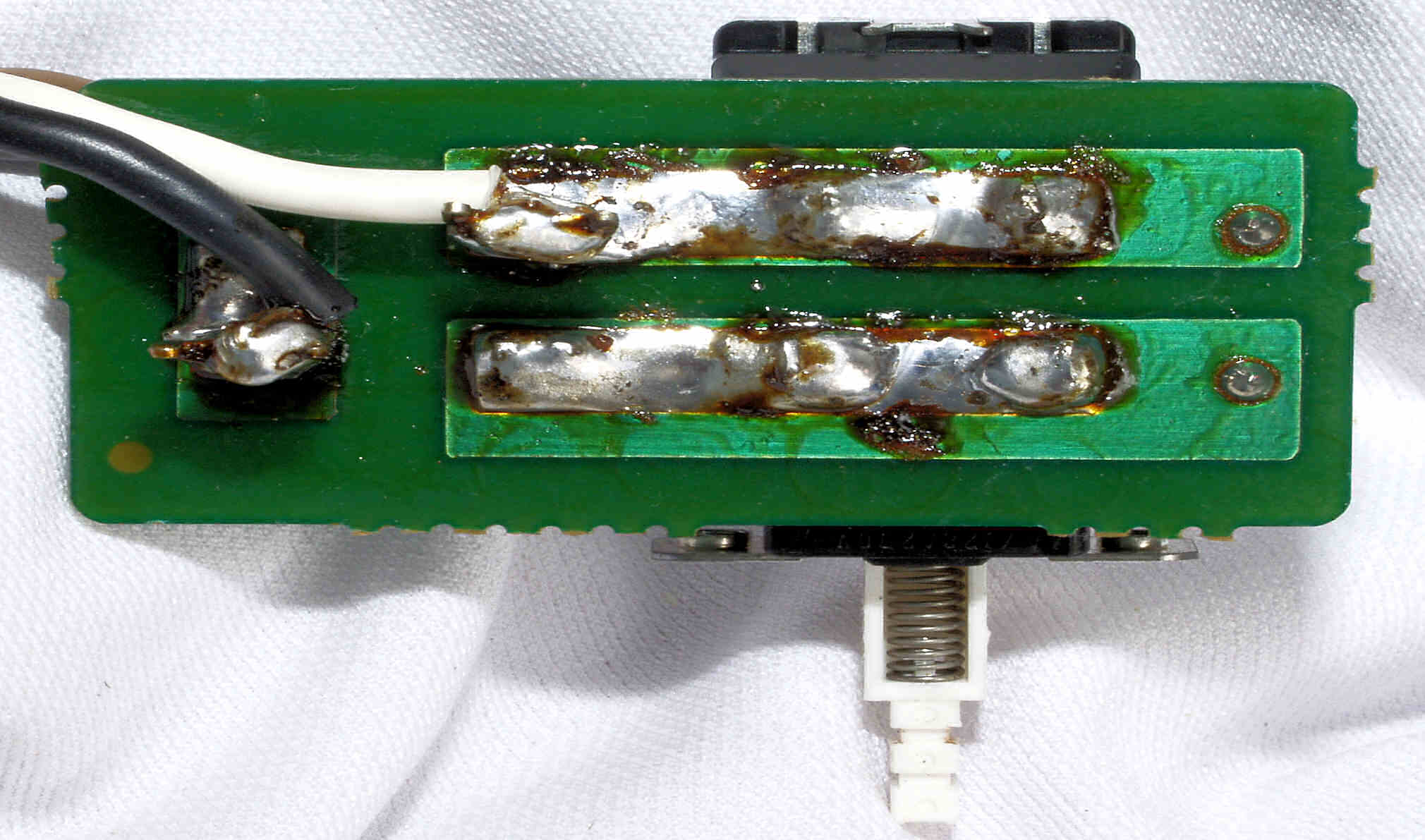

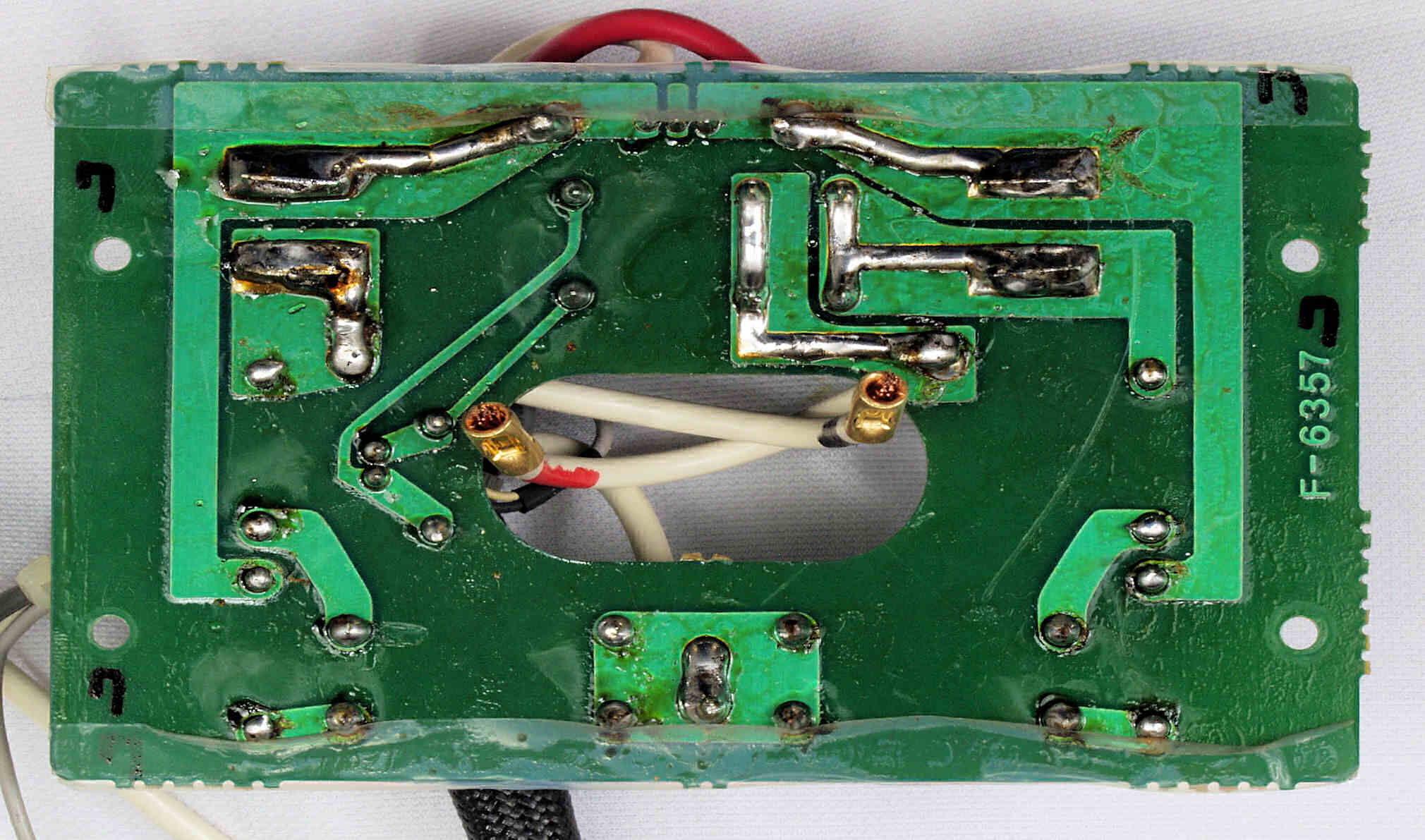

ＣＧ４．　修理（半田補正）後　電源ＳＷ基板裏。　半田を全部やり直す。

ＣＧ５．　完成電源ＳＷ基板裏　洗浄後防湿材を塗る

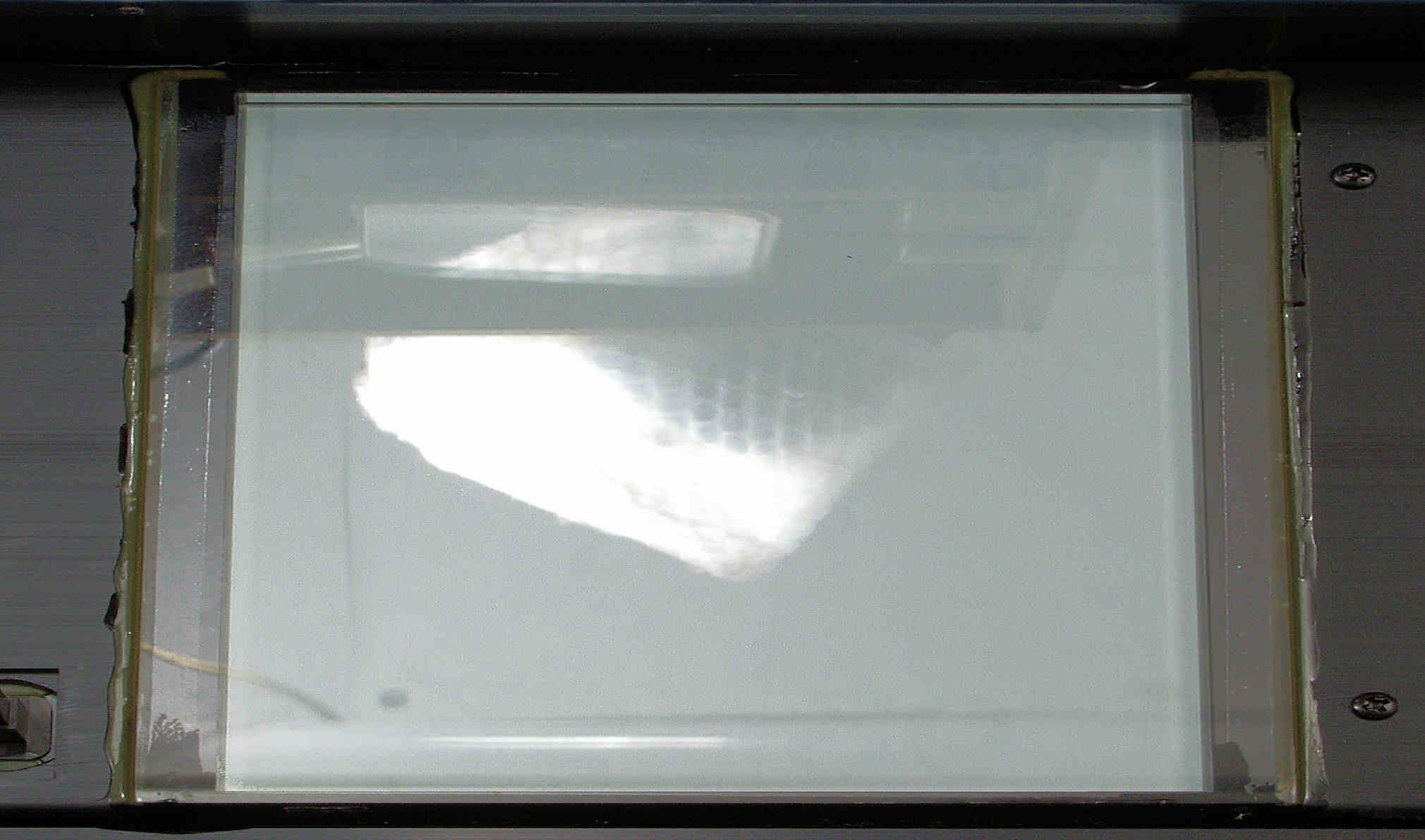

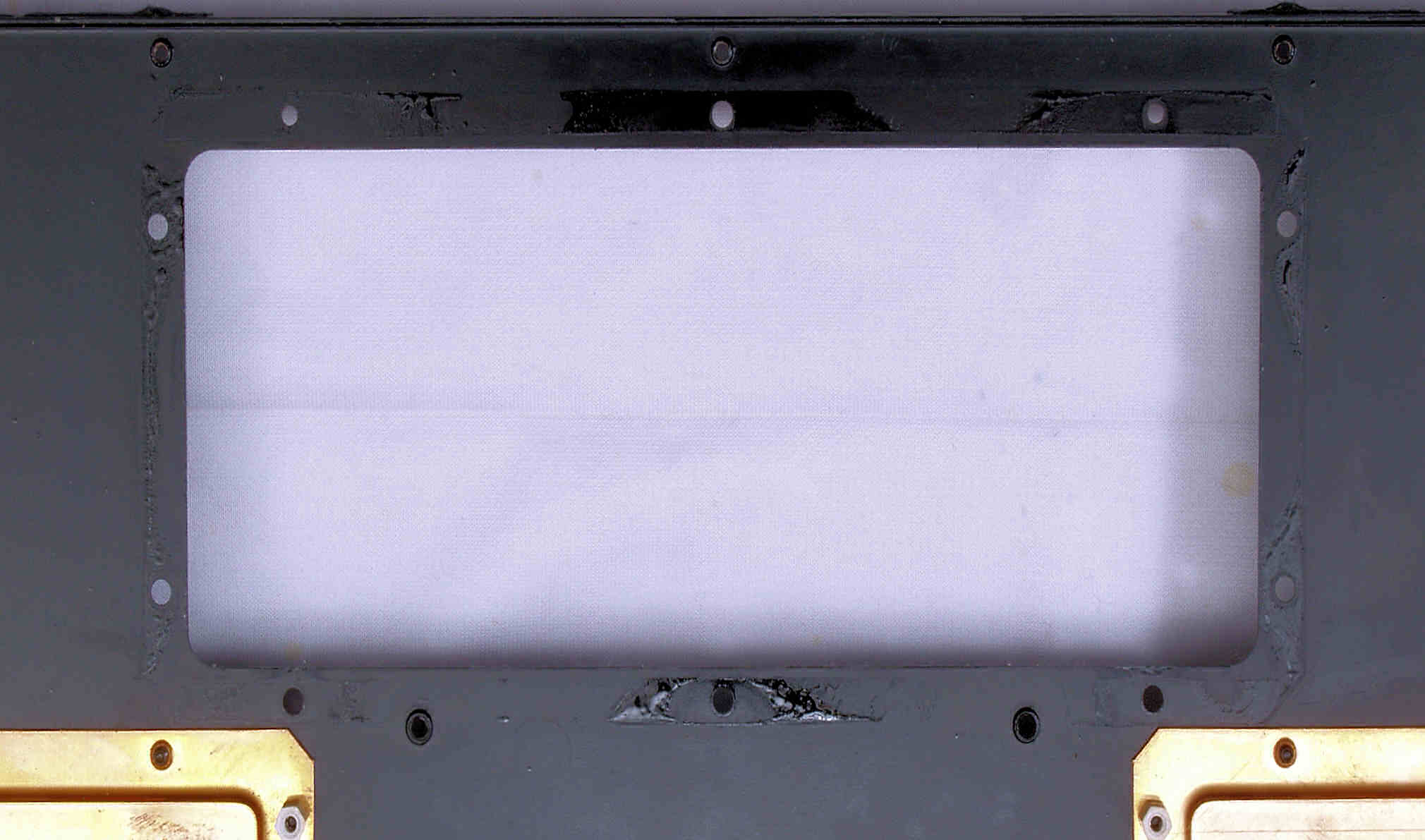

ＣＨ１．　修理中　パネル裏のガラス接着材を補強する。

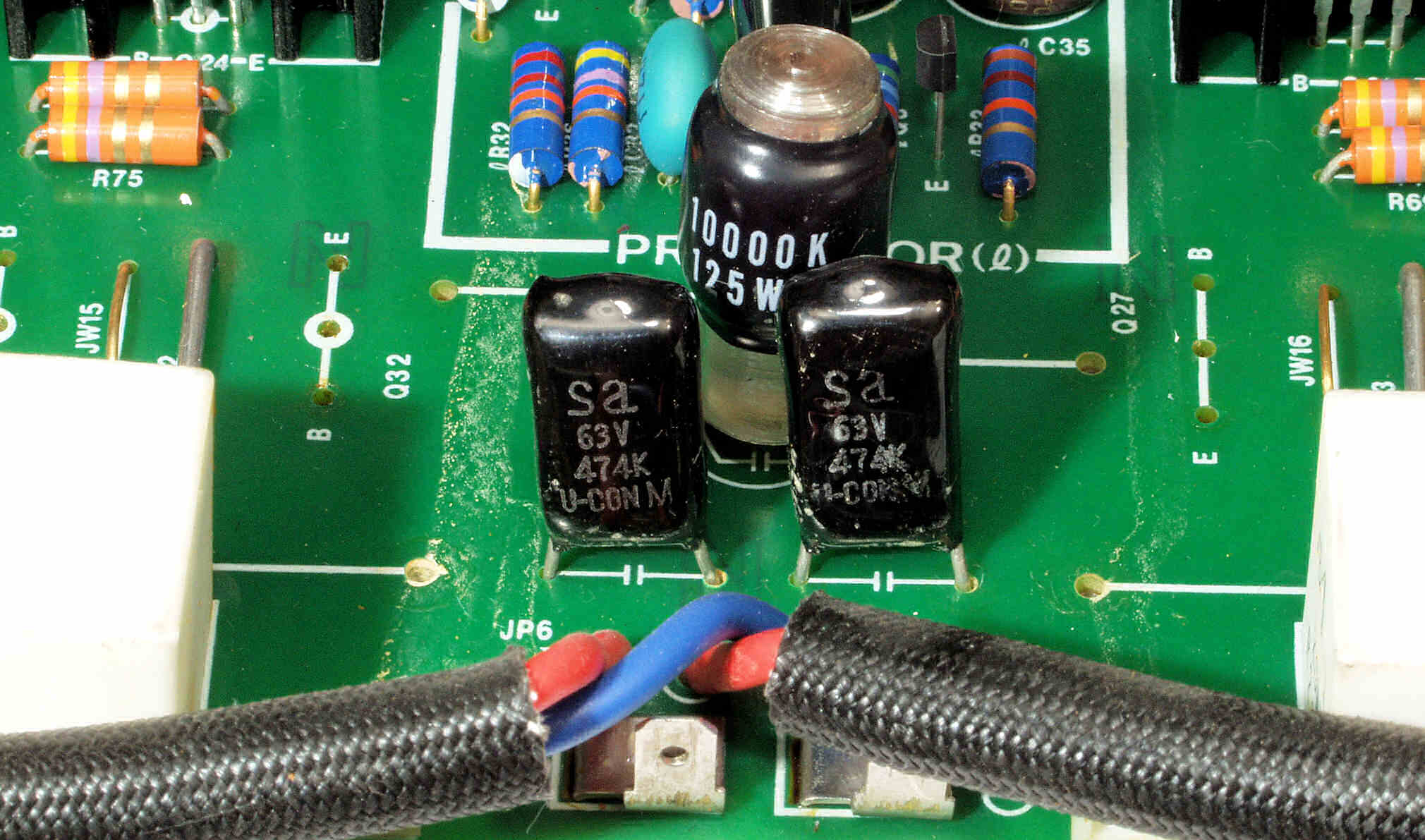

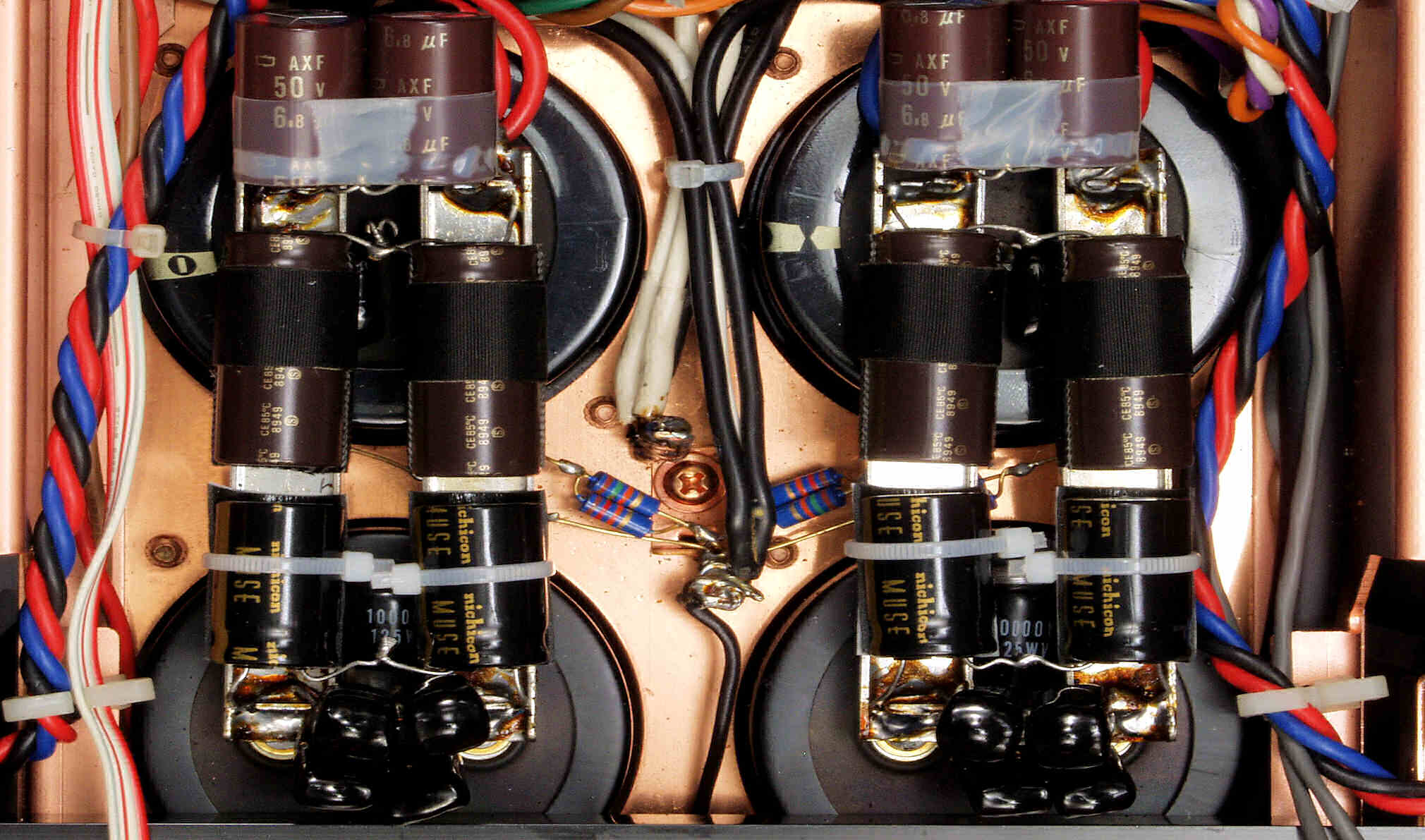

ＣＨ２．　修理前　電源電解コンデンサーに付けたパスコン。

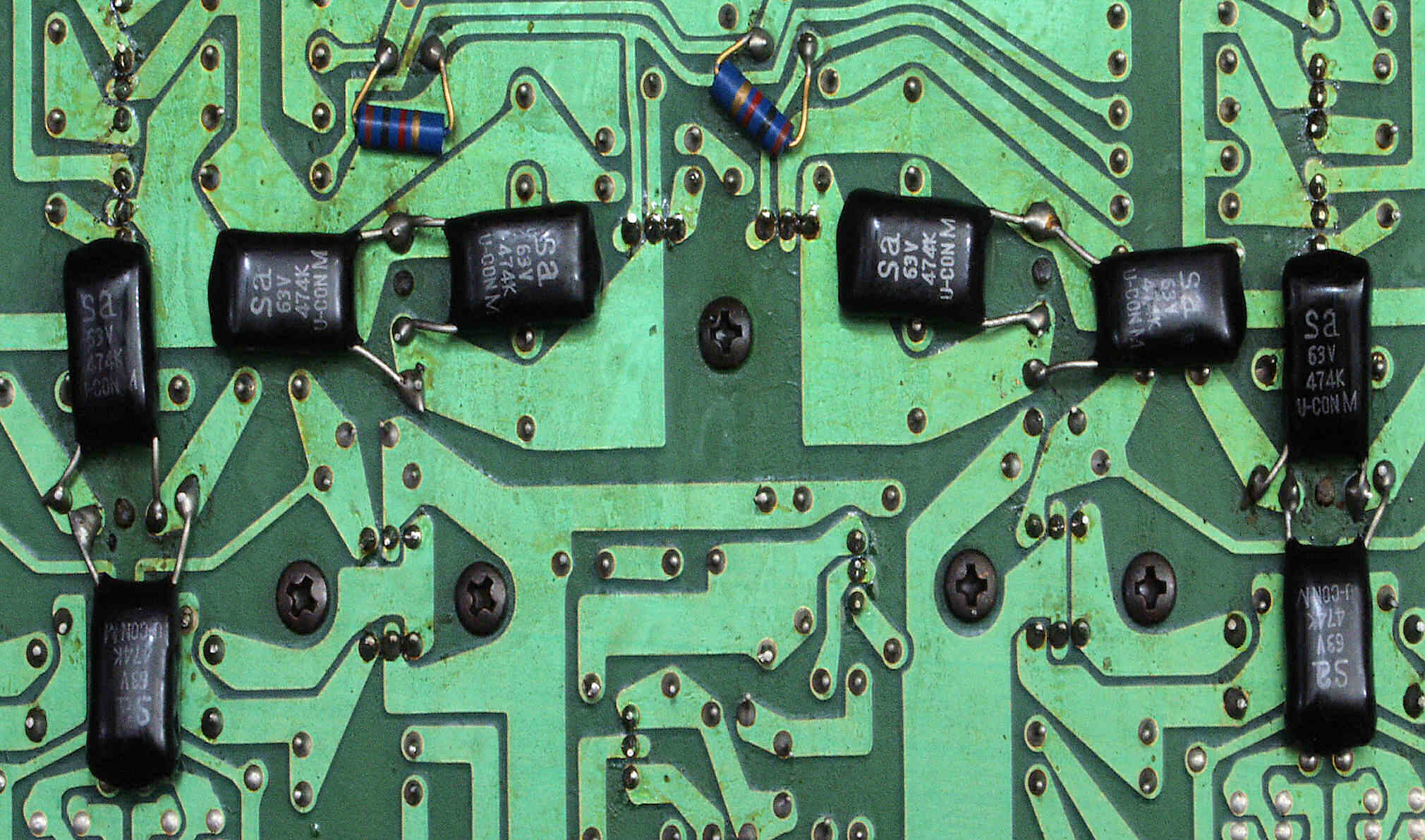

ＣＨ３．　修理後　電源電解コンデンサーに付けたパスコン、さらに追加する。

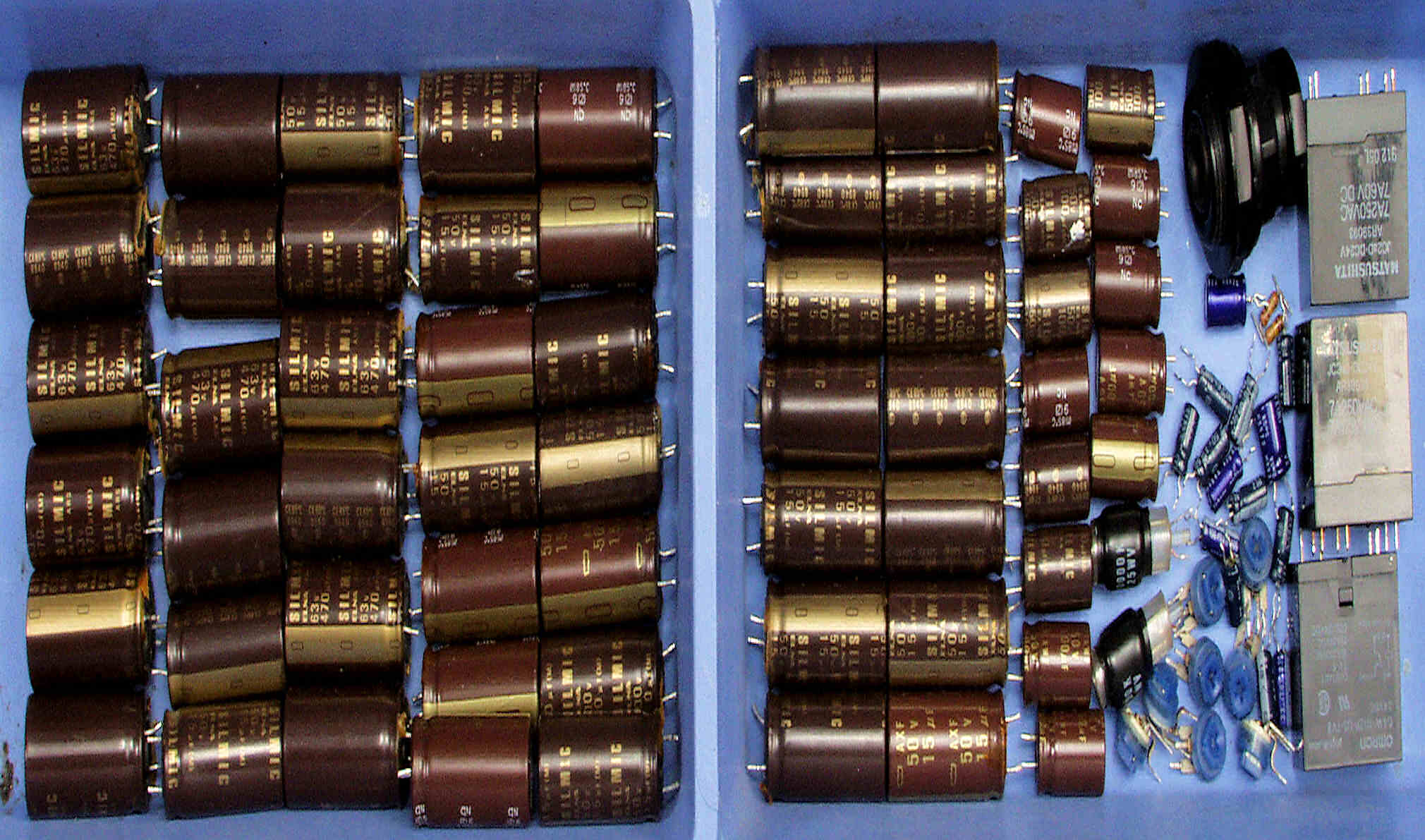

ＣＩ１．　交換した部品

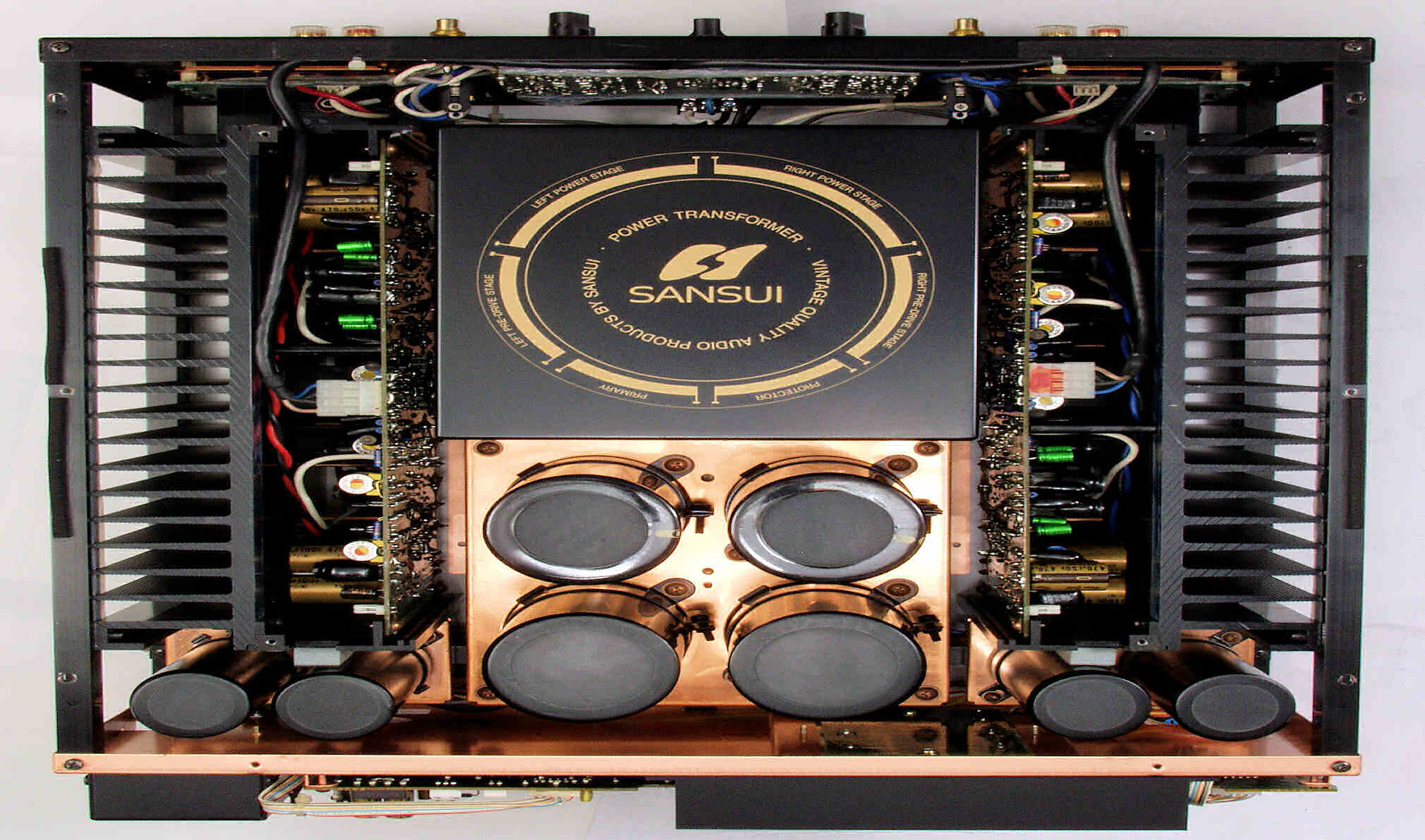

ＣＪ１．　修理前　上から見る

ＣＪ２．　修理後　上から見る

ＣＪ３．　修理前　下から見る

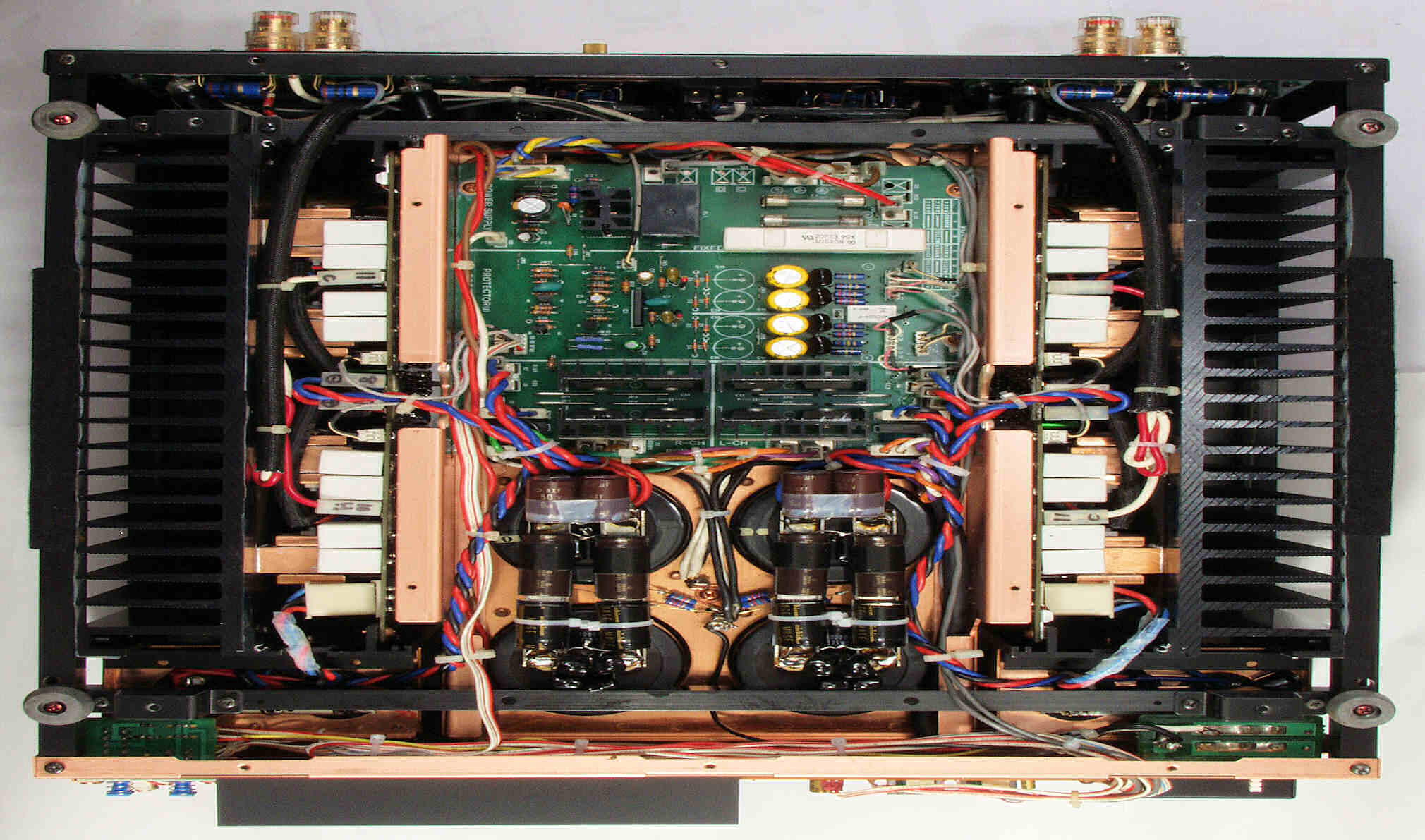

ＣＪ４．　修理後　下から見る

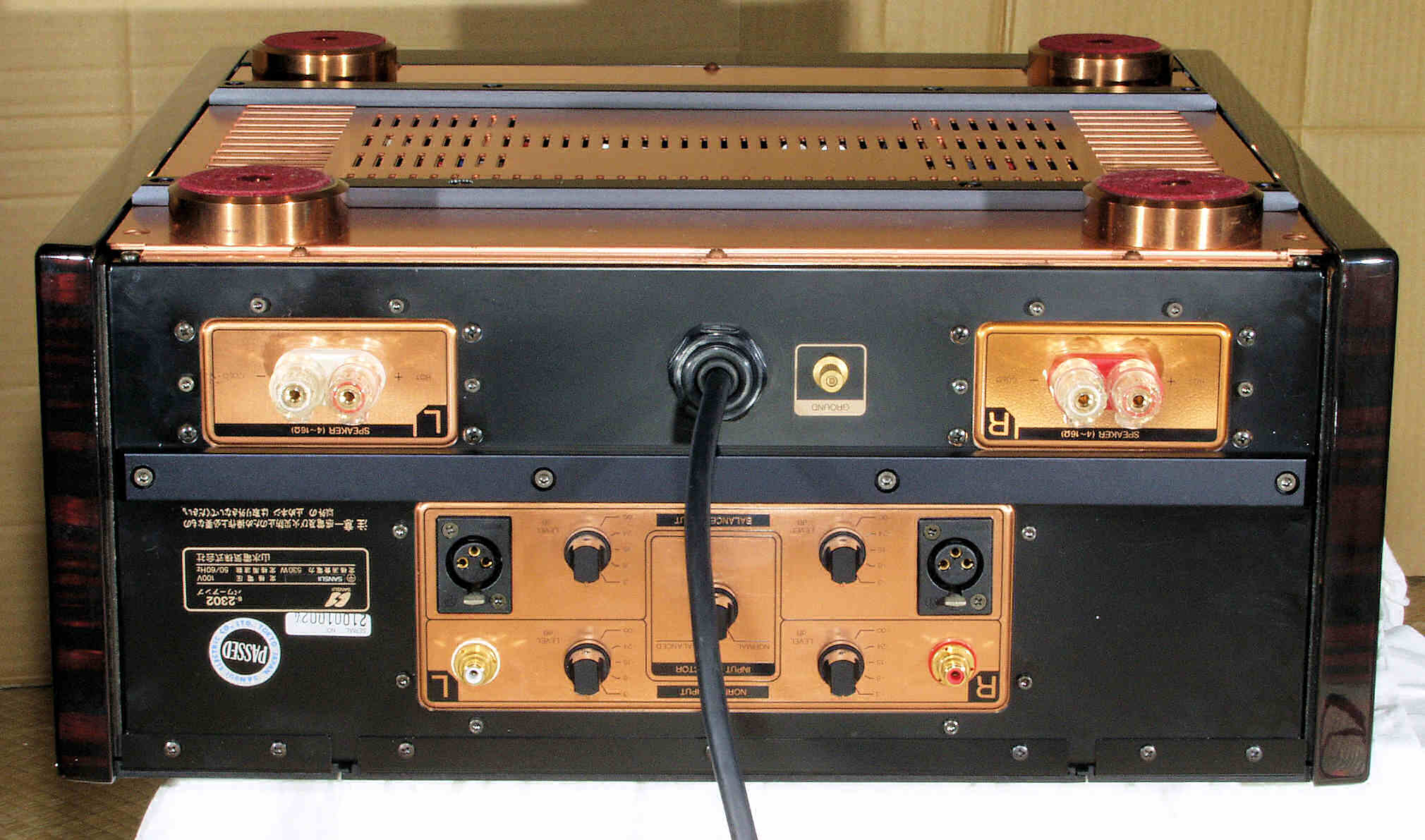

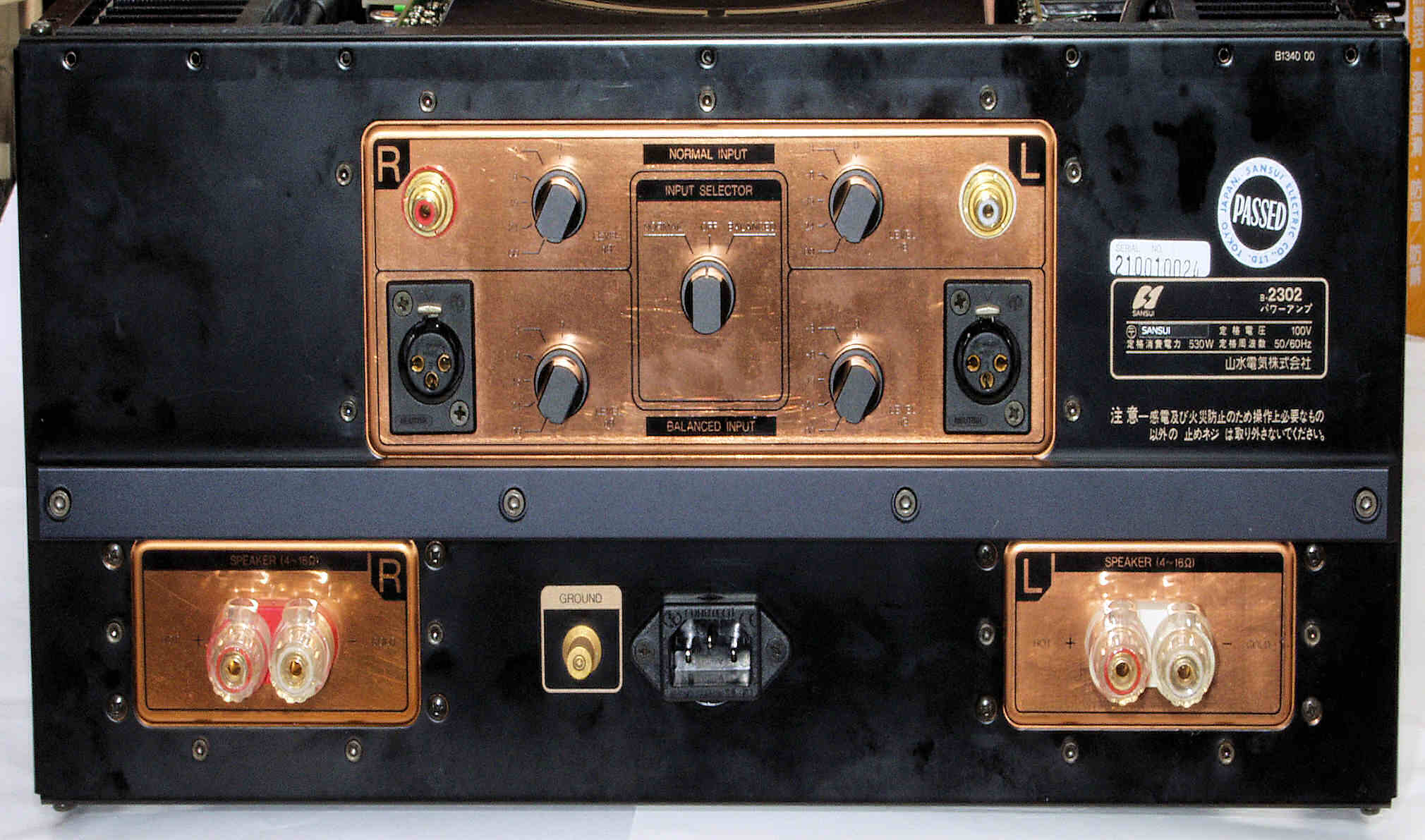

ＣＪ５．　修理前　後から見る

ＣＪ６．　修理後　後から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

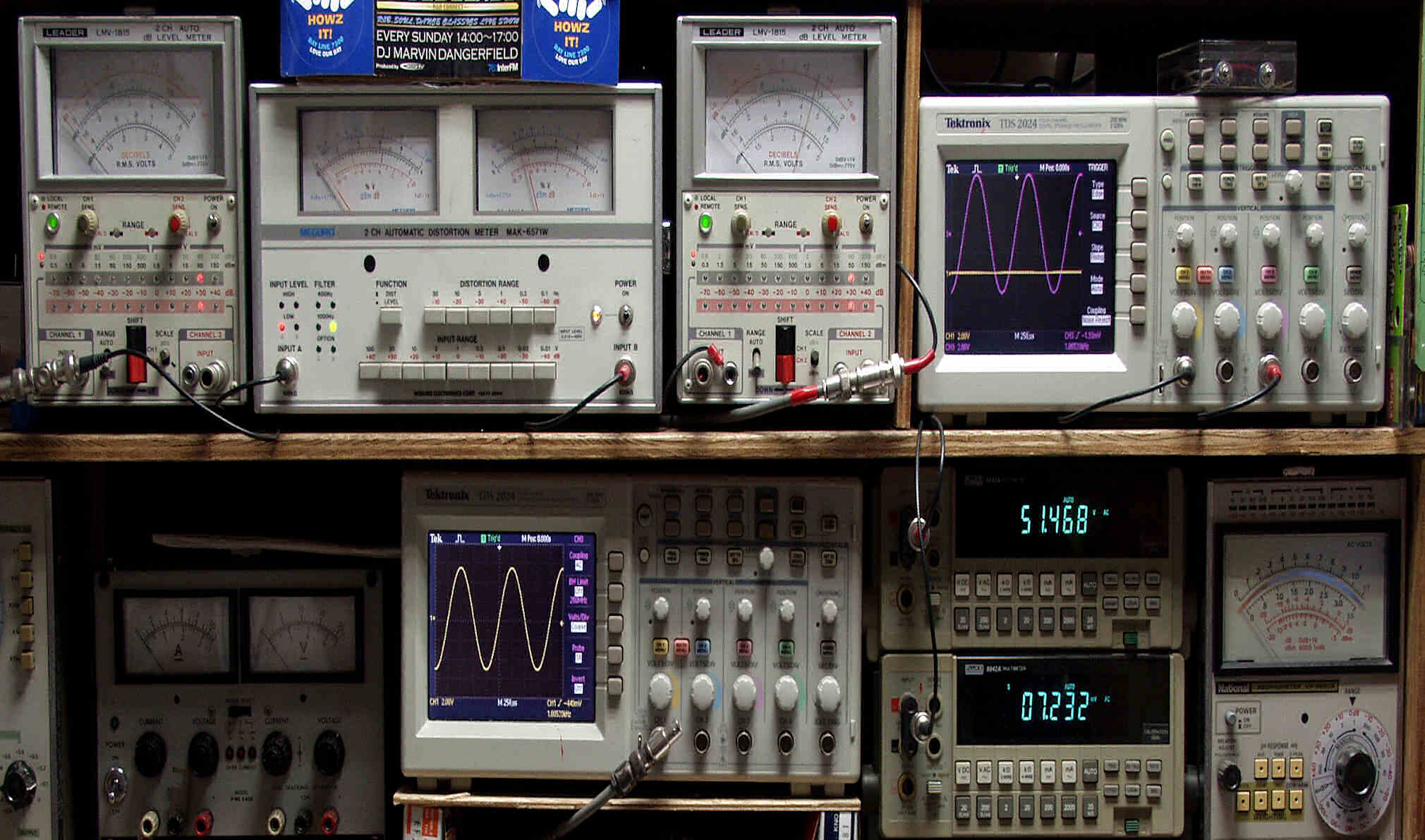

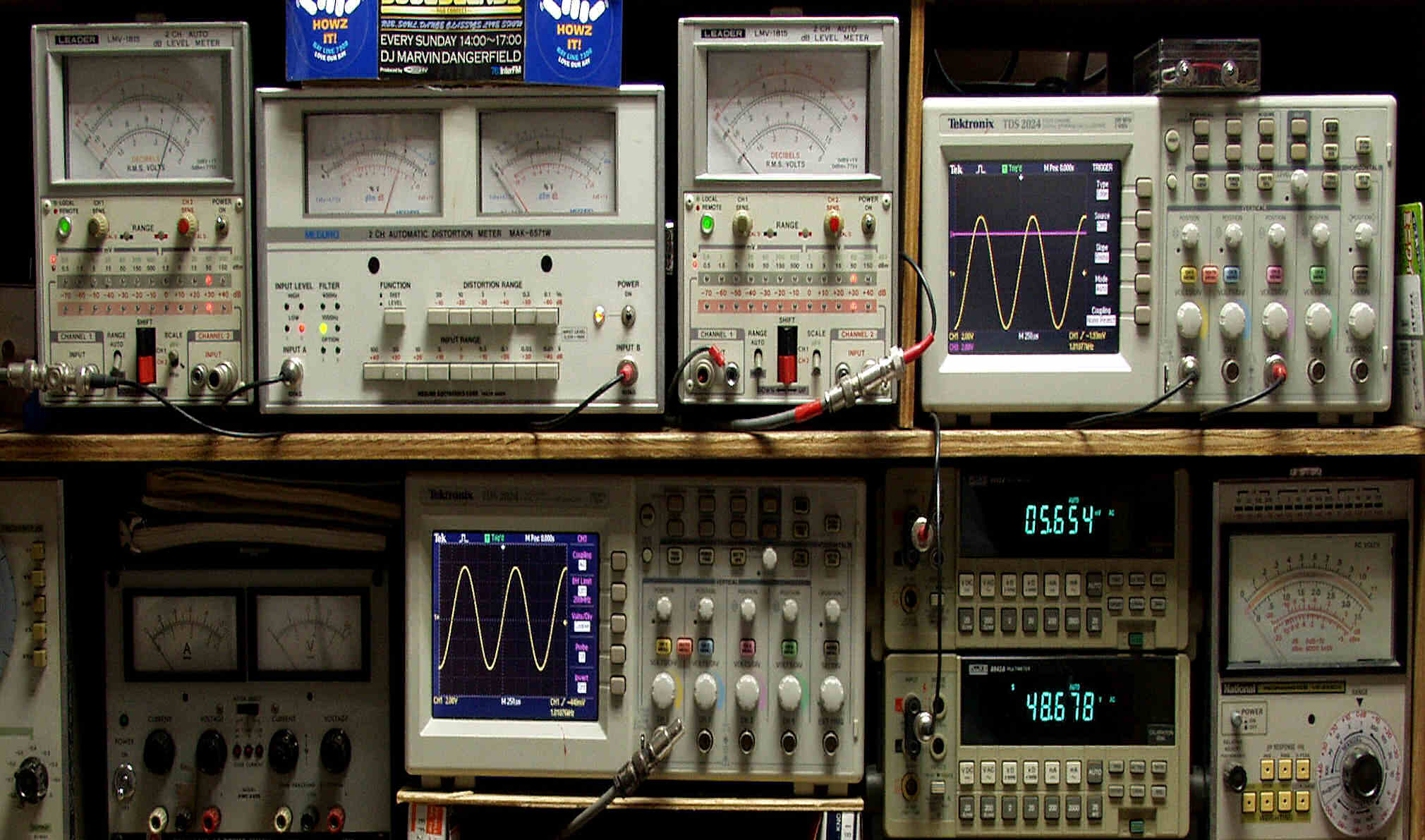

Ｅ０．　出力・歪み率測定。
　　　　「見方」。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

Ｅ１．　Ｒ側ＳＰ出力電圧５１Ｖ＝３２５Ｗ出力　０．０３％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ２．　Ｌ側ＳＰ出力電圧５１Ｖ＝３２５Ｗ出力　０．０３％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ３．　Ｒ側ＳＰ出力電圧５１Ｖ＝３２５Ｗ出力　０．０３％歪み（０．１％レンジ）　　４００ＨＺ

Ｅ４．　Ｌ側ＳＰ出力電圧５１Ｖ＝３２５Ｗ出力　０．０３％歪み（０．１％レンジ）　　４００ＨＺ

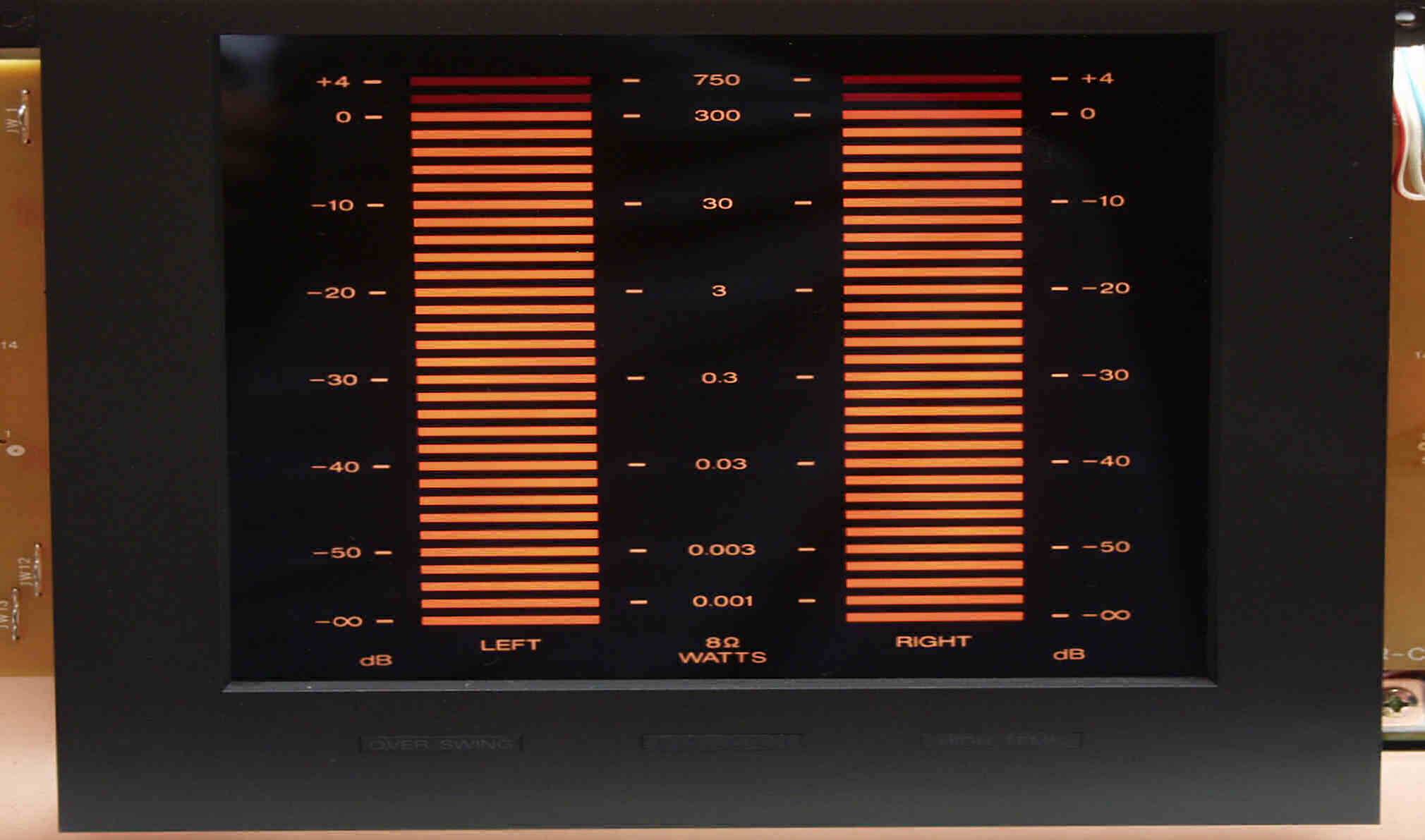

Ｅ５．　その時のＶＵメータ

Ｅ６．　完成　　２４時間エージング。

Ｓ．　Ｓａｎｓｕｉ　Ｂ－２３０２Ｖ　の仕様（マニアルより）　

定格出力	３８０Ｗ＋３８０Ｗ（６Ω負荷時，１０Ｈｚ～２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％）３００Ｗ＋３００Ｗ（８Ω負荷時，１０Ｈｚ～２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％）
ダイナミックパワー	８００Ｗ（２Ω）　７００Ｗ（４Ω）　６００Ｗ（６Ω）
全高調波歪率	０．００３％以下（定格出力時，１０Ｈｚ～２０ｋＨｚ，８Ω負荷）
混変調歪率	０．００３％以下（定格出力時，８Ω負荷）
周波数特性	ＤＣ～３００ｋＨｚ（＋０，－２dB）
ダンピングファクター	２５０（１ｋＨｚ，８Ω負荷）
Ｓ／Ｎ比	１２０dB以上（Ａネットワーク，ショートサーキット）
スルーレイト	３００Ｖ／μｓ
ライズタイム	０．５μｓ
入力感度／インピーダンス	１．４Ｖ／５ｋΩ（Ｎｏｒｍａｌ，１ｋＨｚ）　１．４Ｖ／１０ｋΩ（Ｂａｌａｎｃｅｄ，１ｋＨｚ）
負荷インピーダンス	４～１６Ω
定格消費電力	５３０Ｗ（電気用品取締法による）
寸法	４７４Ｗ×２１５Ｈ×５０３Ｄmm
重量	４６ｋｇ
価格	￥740,000(1990年発売)
