Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ．　４台目修理記録

２０２１/６/１２持込　　　　完成

Ａ．　修理前の状況 オーバホール修理依頼。 Ｔ．　修理前点検測定 各部経年劣化で、少し歪多い。 B．　原因 各部経年劣化。 Ｃ．　修理状況 初段ＦＥＴ（電界効果トランジスター）交換。 ＲＬバイアス・バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 配線手直し、補強。 電源関係の「ブチルゴム巻・銅箔スチロールコンデンサー」の交換。 電源コードを３Pインレットに取付。 ＶＵメーターバックライトをＬＥＤ化。 ＳＰ接続端子交換。 基板固定スペンサー交換 Ｋ．　裏パネル加工・塗装 Ｄ．　使用部品 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　４個。 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　８個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　８０個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　８個。 ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。 ＷＢＴ−０７０２ＰＬ 　　　　　　　　　　　　　　　　　　　　　２組４個。 スペンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２本。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　０，０００円 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。　重いので、ユーザ様が自宅で左右パネル＋上下蓋（パネル）を外して持ち込み。

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後から見る。　入力端子郡、入力ＡＴＴ。

Ａ１５．　点検中　後から見る。　Ｒ側ＳＰ接続端子。

Ａ１５２．　点検中　後から見る。　Ｒ側ＳＰ接続端子。プラスチックの所に大きなヒビがある。

Ａ１５３．　点検中　後から見る、Ｒ側ＳＰ接続端子。ＷＢＴ−０７０２ＰＬ に交換可能。

Ａ１５４．　点検中　後から見る、Ｒ側ＳＰ接続端子。ＷＢＴ−０７０２ＰＬ に交換の場合、既存の穴があり、間隔が少し狭いです。

Ａ１６．　点検中　後から見る。　Ｌ側ＳＰ接続端子。

Ａ１６２．　点検中　後から見る。　Ｌ側ＳＰ接続端子。プラスチックの所に大きなヒビがある。

Ａ１６３．　点検中　後から見る、Ｌ側ＳＰ接続端子。ＷＢＴ−０７０２ＰＬ に交換可能。

Ａ１６４．　点検中　後から見る、Ｌ側ＳＰ接続端子。ＷＢＴ−０７０２ＰＬ に交換の場合、既存の穴があり、間隔が少し狭いです。

Ａ１７．　点検中　後から見る。　電源コード取り付け部。

Ａ１８．　点検中　後から見る、電源コード取り付け部。 ３Pインレットに交換可能。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ａ１９．　点検中　後左から見る

Ａ１Ａ．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ３１．　点検中　上下蓋、測板を外し、上から見る。　これで３０Ｋｇになる。

Ａ３２．　点検中　電源ブロック電解コンデンサーに付けたパスコン。　５０Ｖ＋５０Ｖで直列接続？ これらの小型電解コンデンサーの製造時容量誤差は、±２０％なので、最大で４０％です。 今２０％の差異とすると。 使用電圧を９４Ｖとすると、２０％多い方の電圧は９４×１２０／（１００＋１２０）＝５１．２Ｖと成る。 容量の少ない方に５１．２Ｖがかかり、過電圧の為、発熱するので、液蒸発を起こし、更に容量減少する。 すると、更に引加電圧が上がる。以上を繰り返す。 但し、メーカー間で特注品は除く。　真ん中１５μ／５０Ｖ、右６．８μ／５０Ｖはかなりガタイが大きい？ ペーパーコンデンサーやセラミックコンデンサーは過電圧に強い。

Ａ３３．　点検中　電源トランスの詰め物、焼けも無く、綺麗です。　トランスからの磁気漏れを少なくするため開口部は僅か。

Ａ４１．　点検中　SP接続リレー比較　右＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格。 　　　　　　　　　　　　　　　　　　　　　　　左＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格。

Ａ５１．　点検中　フイルムコンデンサー比較　右＝付いている、短絡事故が起きた銅箔スチコン。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　左＝８０Ｖの所のみ交換する、ＳＯＳＨＩＮ（双信電機(株)）のデｨップマイカコンデンサー。

Ｔ．　修理前点検測定 。　画像をクリックすると、大きく（横幅2050ドット）表示されます Ｔ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

カメラ故障で紛失？

Ｔ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４７Ｖ＝２７６Ｗ出力、　１．６４歪み。 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　１．３３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　１．０９％歪み。 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　１．２０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧５０Ｖ＝３１２Ｗ出力、　０．５８％歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧５０Ｖ＝３１２Ｗ出力、　０．６４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ４．　その時のＶＵ−ＬＣＤ表示

カメラ故障で紛失？

Ｔ５．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　シャーシを反転するので、ＲＬ終段ＡＭＰブロックを取り外し、保護の為、プチプチを巻き付けた所。

Ｃ２．　修理中　シャーシを反転した所。

Ｃ１１．　修理前　Ｒ側放熱器

Ｃ１１２．　修理中　Ｒ側放熱器、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

Ｃ１１３．　修理後　Ｒ側放熱器、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ１１４．　修理後　Ｒ側放熱器、反対側。　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ１２．　修理前　Ｒ側放熱器裏。熱伝導を良くする為、終段ＴＲ（トランジスター）の取り付け部分は未塗装。

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板

Ｃ１３２．　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１３３．　修理後　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ１３４．　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材２、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１３５．　修理後　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ１３６．　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材３、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１３７．　修理後　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ１３８．　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材４、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ１３９．　修理後　Ｒ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ１４．　修理後　Ｒ側ＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）２個、バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー２５個交換。

Ｃ１５．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ１６．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ１７．　完成Ｒ側ＡＭＰ基板裏　　洗浄後防湿材を塗る

Ｃ１８．　修理後　基板固定スペンサー修理、経年変化で脆くり割れている。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　上＝交換する真鍮製、　下＝付いていたプラスチック製。

Ｃ１９．　修理前　Ｒ側ＡＭＰブロック

Ｃ１Ａ．　修理後　Ｒ側ＡＭＰブロック

Ｃ１Ｂ．　修理前　R側ＡＭＰブロック、　反対側。

Ｃ１Ｃ．　修理後　R側ＡＭＰブロック、　反対側。

Ｃ２１．　修理前　L側放熱器

Ｃ２１２．　修理中　Ｌ側放熱器、横取り付けの電解ブロックコンデンサー、底だけの固定なので曲がっている。

Ｃ２１３．　修理後　Ｌ側放熱器、　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ２１４．　修理後　Ｌ側放熱器、反対側。　横取り付けの電解ブロックコンデンサー、頭の所を固定する。

Ｃ２２．　修理前　Ｌ側放熱器裏。熱伝導を良くする為、終段ＴＲ（トランジスター）の取り付け部分は未塗装。

Ｃ２３．　修理前　Ｌ側ＡＭＰ基板

Ｃ２３２．　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２３３．　修理後　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ２３４．　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材２、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２３５．　修理後　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ２３６．　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材３、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２３７．　修理後　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ２３８．　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材４、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ２３９．　修理後　Ｌ側ＡＭＰ基板。電解コンデンサー固定用の接着材を取り除き、防湿材を塗る。

Ｃ２４．　修理後　Ｌ側ＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー２５個交換。

Ｃ２５．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２６．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２７．　完成Ｌ側ＡＭＰ基板裏　　洗浄後防湿材を塗る

Ｃ２８．　修理後　基板固定スペンサー修理、経年変化で脆くり割れている。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　上＝交換する真鍮製、　下＝付いていたプラスチック製。

Ｃ２９．　修理前　Ｌ側ＡＭＰブロック

Ｃ２Ａ．　修理後　Ｌ側ＡＭＰブロック

Ｃ２Ｂ．　修理前　L側ＡＭＰブロック、　反対側。

Ｃ２Ｃ．　修理後　L側ＡＭＰブロック、　反対側。

Ｃ３１．　修理前　ＡＭＰブロック引きだし電源線保護。電解コンデンサーのフイルムコンデンサー。 　　　　　　　　　　　短絡事故を起こす、「ブチルゴム巻・銅箔スチロールコンデンサー」はセラミックコンデンサーに交換する。 　　　　　　　　　　　　　　　　　　　　　　　　　詳しくは、こちら参照

Ｃ３２．　修理後　ＡＭＰブロック引きだし電源線保護。電解コンデンサーのフイルムコンデンサー１個交換。

Ｃ４１．　修理前　電源・プロテクト基板

Ｃ４２．　修理後　電源・プロテクト基板　電解コンデンサー１５個、電源投入リレー１個、制御リレー１個交換。 　　　　　　　　　　　短絡事故を起こす、「ブチルゴム巻・銅箔スチロールコンデンサー」はセラミックコンデンサーに交換する。 　　　　　　　　　　　　　　　　　　　　　　　　　詳しくは、こちら参照

Ｃ４３．　修理前　電源・プロテクト基板裏

Ｃ４４．　修理（半田補正）後　電源・プロテクト基板裏。　半田を全部やり直す。

Ｃ４５．　完成電源・プロテクト基板裏　洗浄後防湿材を塗る

Ｃ５１．　修理中　後ろパネル裏。

Ｃ５２．　修理中　入力端子、入力切替ＳＷ、入力VRパネル。

Ｃ５３．　修理中　入力端子、入力切替ＳＷ、入力VRパネル裏。

Ｃ５４．　修理前　入力ＶＲ基板。

Ｃ５５．　修理前　入力ＶＲ基板裏

Ｃ５６．　修理（半田補正）後　入力ＶＲ基板裏。　半田を全部やり直す。

Ｃ５７．　完成入力ＶＲ基板裏　洗浄後防湿材を塗る

Ｃ５８．　修理前　Ｒ側入力端子への配線

Ｃ５９．　修理後　Ｒ側入力端子への配線。　しっかりとアースをる。

Ｃ５Ａ．　修理前　Ｌ側入力端子への配線

Ｃ５Ｂ．　修理後　Ｌ側入力端子への配線。　しっかりとアースをる。

Ｃ６１．　修理中　Ｒ側ＳＰ接続端子。

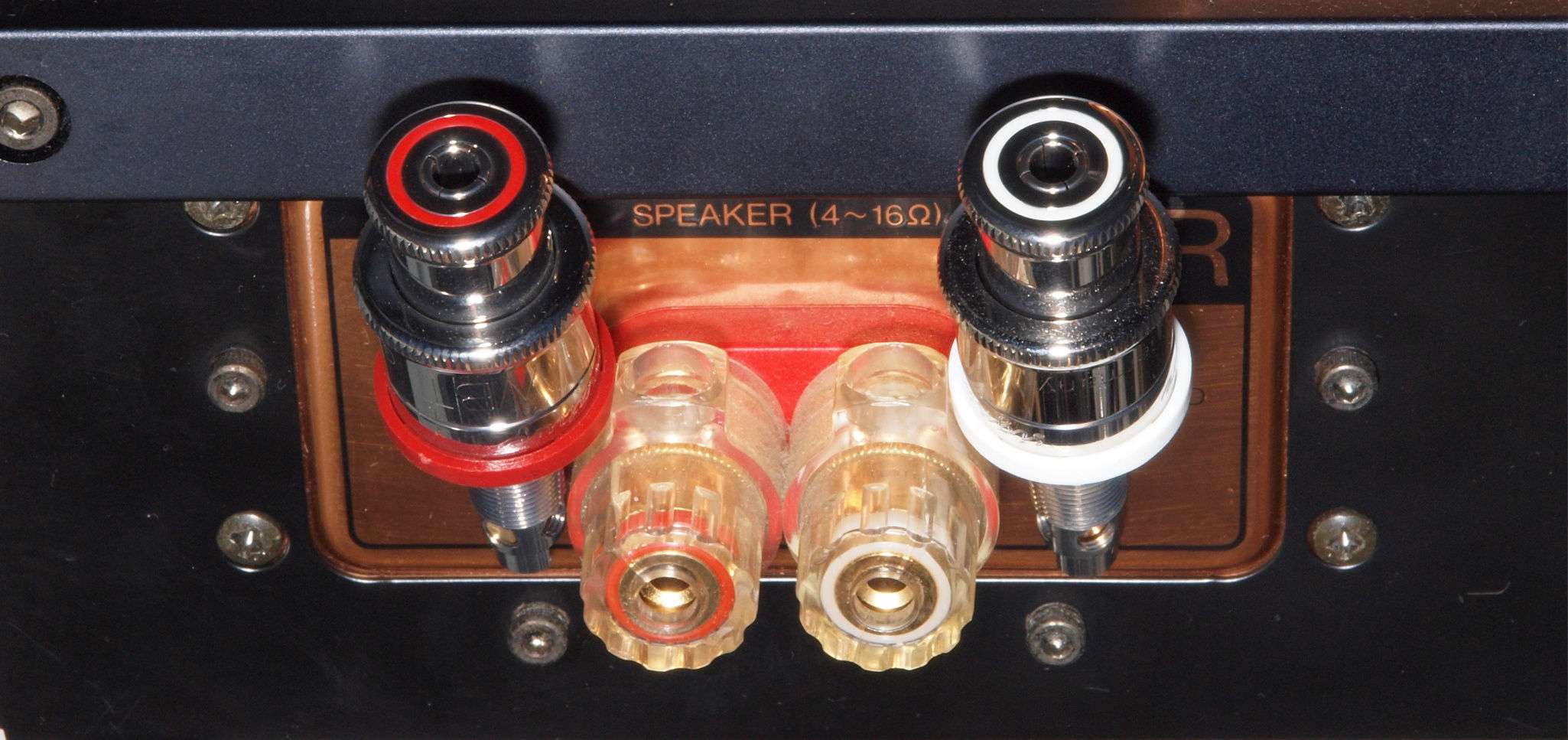

Ｃ６２．　修理（交換）後　Ｒ側ＳＰ接続端子。

Ｃ６３．　修理中　Ｌ側ＳＰ接続端子。

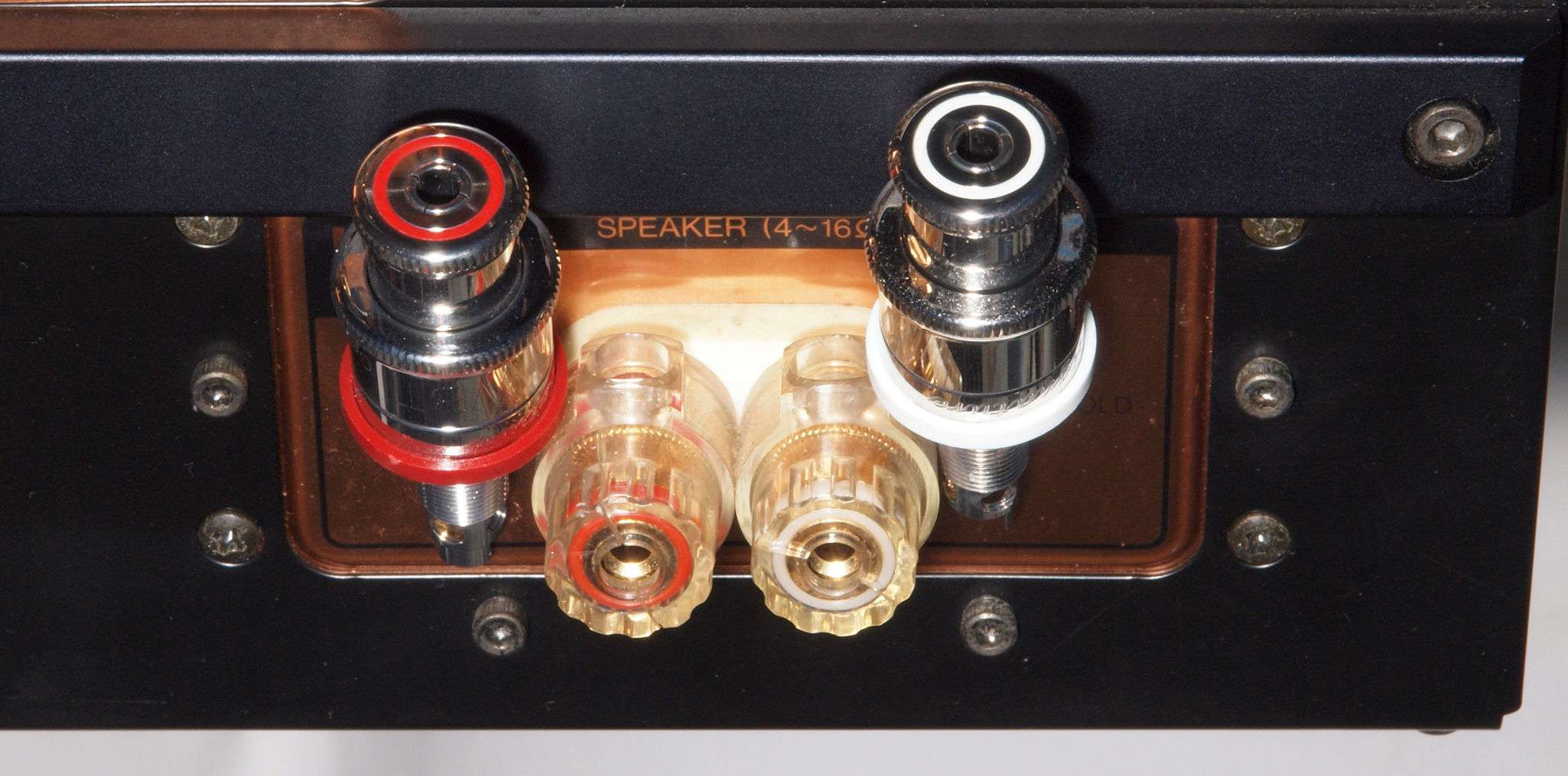

Ｃ６４．　修理（交換）後　Ｌ側ＳＰ接続端子。

Ｃ６５．　修理中　ＳＰ接続端子取付けパネル。　厚さ１ｍｍの銅板なので、強度不足。

Ｃ６６．　修理中　ＳＰ接続端子取付けパネル裏。　厚さ１ｍｍの銅板なので、強度不足。

Ｃ６７．　修理中　Ｒ側ＳＰ接続端子取付けパネル裏。　ＳＰ接続端子取付板を１．６ｍｍ厚の両面ガラスエポキシプリント基板を接着する。

Ｃ６８．　修理後　Ｒ側ＳＰ接続端子取付けパネル裏。　ＳＰ接続端子取付板を１．６ｍｍ厚の両面ガラスエポキシプリント基板で補強。

Ｃ６９．　修理中　Ｌ側ＳＰ接続端子取付けパネル裏。　ＳＰ接続端子取付板を１．６ｍｍ厚の両面ガラスエポキシプリント基板を接着する。

Ｃ６Ａ．　修理後　Ｌ側ＳＰ接続端子取付けパネル裏。　ＳＰ接続端子取付板を１．６ｍｍ厚の両面ガラスエポキシプリント基板で補強。

Ｃ７１．　修理前　Ｒ側ＳＰ接続リレー基板

Ｃ７２．　修理後　Ｒ側ＳＰ接続リレー基板、リレ１個交換。

Ｃ７３．　修理前　Ｒ側ＳＰ接続リレー基板裏

Ｃ７４．　修理（半田補正）後　Ｒ側ＳＰ接続リレー基板裏。　半田を全部やり直す。

Ｃ７５．　完成Ｒ側ＳＰ接続リレー基板裏　洗浄後防湿材を塗る

Ｃ８１．　修理前　Ｌ側ＳＰ接続リレー基板

Ｃ８２．　修理後　Ｌ側ＳＰ接続リレー基板、リレ１個交換。

Ｃ８３．　修理前　Ｌ側ＳＰ接続リレー基板裏

Ｃ８３２．　修理前　Ｌ側ＳＰ接続リレー基板裏。押されて割れた基板。

Ｃ８４．　修理（半田補正）後　Ｌ側ＳＰ接続リレー基板裏。　半田を全部やり直す。

Ｃ８５．　完成Ｌ側ＳＰ接続リレー基板裏　洗浄後防湿材を塗る

Ｃ８６．　完成　ＳＰ接続リレー基板をＳＰ接続端子取付けパネル組み付け。

Ｃ９１．　修理前　電源ケーブル取り付け部

Ｃ９２．　修理中　電源ケーブル取り付けブッシュの穴が大きいので、３Ｐインレットの上下少し空きが出る

Ｃ９３．　修理中　３Ｐインレット取り付け穴加工

Ｃ９４．　修理後　３Ｐインレット取り付　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ９５．　修理（交換）後　３Ｐインレット裏配線。　しっかりとアースを取る。

ＣＡ１．　修理前　ＶＵメータ。　ストロボを使用して撮影するのでＬＣＤ保護の為ＬＣＤの上に紙を置。

ＣＡ２．　完成ＶＵメータ。　ストロボを使用して撮影するのでＬＣＤ保護の為ＬＣＤの上に紙を置。

ＣＡ３．　修理前　ＶＵメータ裏

ＣＡ４．　完成ＶＵメータ裏。　洗浄後防湿材を塗る。ストロボを使用して撮影するのでＬＣＤ保護の為ＬＣＤの上に紙を置。

ＣＢ１．　修理前　ＶＵメータ基板１

ＣＢ２．　修理後　ＶＵメータ基板１　電解コンデンサー１０個交換

ＣＢ３．　修理前　ＶＵメータ基板１裏

ＣＢ４．　修理（半田補正）後　ＶＵメータ基板１裏。　半田を全部やり直す。

ＣＢ５．　完成ＶＵメータ基板１裏　洗浄後防湿材を塗る

ＣＥ６．　修理前　ＶＵメータ基板２

ＣＥ７．　修理後　ＶＵメータ基板２　電解コンデンサー１個交換

ＣＥ８．　修理前　ＶＵメータ基板２裏

ＣＥ９．　修理（半田補正）後　ＶＵメータ基板２裏。　半田を全部やり直す。

ＣＥＡ．　完成ＶＵメータ基板２裏　洗浄後防湿材を塗る

ＣＥＢ．　修理前　ＶＵ_ＬＥＤ基板

ＣＥＣ．　修理前　ＶＵ_ＬＥＤ基板裏

ＣＥＤ．　修理（半田補正）後　ＶＵ_ＬＥＤ基板裏。　半田を全部やり直す。

ＣＥＥ．　完成ＶＵ_ＬＥＤ基板裏　洗浄後防湿材を塗る

ＣＦ１．　修理中　ＶＵメータランプ基板

ＣＦ２．　修理後　ＶＵメータバックランプ。　ユーザーの要望でＬＥＤ（４個×８組＝３２ｹ）に交換。

ＣＦ３．　修理前　ＶＵメータランプ基板裏

ＣＦ４．　修理（半田補正）後　ＶＵメータランプ基板裏。整流回路取り付ける、LEDは残光があり平滑コンデンサーは不要。

ＣＦ５．　完成ＶＵメータランプ基板裏。　洗浄後防湿材を塗る。

ＣＧ１．　修理前　ＬＣＤ表示切替ＳＷ基板

ＣＧ２．　修理前　ＬＣＤ表示切替ＳＷ基板裏

ＣＧ３．　修理（半田補正）後　ＬＣＤ表示切替ＳＷ基板裏

ＣＧ４．　完成ＬＣＤ表示切替ＳＷ基板裏　洗浄後防湿材を塗る

ＣＨ１．　修理前　電源ＳＷ基板

ＣＨ２．　修理（半田補正）後　電源ＳＷ基板。　半田を全部やり直す。

ＣＨ３．　修理前　電源ＳＷ基板裏

ＣＨ３２．　修理前　電源ＳＷ基板裏。ねじれが弱くヒゲが出て入る。

ＣＨ４．　修理（半田補正）後　電源ＳＷ基板裏

ＣＨ５．　完成電源ＳＷ基板裏　洗浄後防湿材を塗る

ＣＩ１．　修理前　電源電解コンデンサーに付けたパスコン。

ＣＩ２．　修理前　電源電解コンデンサーに付けた、ブチルゴム巻・銅箔スチロールコンデンサー。

ＣＩ３．　修理後　電源電解コンデンサーに付けたパスコン、さらに追加する。

ＣＪ１．　修理後　　アースポイント端子回りの配線。

ＣＪ２．　修理後　　アースポイント端子回りの配線。

ＣＫ１．　交換した部品

ＣＬ１．　修理前　上から見る

ＣＬ２．　修理後　上から見る

ＣＬ３．　修理前　下から見る

ＣＬ４．　修理後　下から見る

ＣＬ６．　修理後　後から見る

Ｋ．　裏パネル加工・塗装 Ｋ１．　修理前　後パネル。

Ｋ２．　修理（塗装）後　後パネル。

写真紛失。

Ｋ３．　修理中　後パネル。乾燥中。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００２３歪み。 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００２２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００２３％歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００２２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００５４％歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００５３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００８６％歪み。 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．００７６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．０１２３％歪み。 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．０１３３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４９Ｖ＝３００Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０２７歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０３０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　その時のＶＵ−ＬＣＤ表示

Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

ＥＡ．　引き続き２４時間エージング。　右はQUAD�U．　７台目　QUAD�U．　８台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体を見る。

Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ　の仕様（マニアルより）

定格出力 ３８０Ｗ＋３８０Ｗ（６Ω負荷時，１０Ｈｚ〜２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％） ３００Ｗ＋３００Ｗ（８Ω負荷時，１０Ｈｚ〜２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％） ダイナミックパワー ８００Ｗ（２Ω） 　７００Ｗ（４Ω） 　６００Ｗ（６Ω） 全高調波歪率 ０．００３％以下（定格出力時，１０Ｈｚ〜２０ｋＨｚ，８Ω負荷） 混変調歪率 ０．００３％以下（定格出力時，８Ω負荷） 周波数特性 ＤＣ〜３００ｋＨｚ（＋０，−２dB） ダンピングファクター ２５０（１ｋＨｚ，８Ω負荷） Ｓ／Ｎ比 １２０dB以上（Ａネットワーク，ショートサーキット） スルーレイト ３００Ｖ／μｓ ライズタイム ０．５μｓ 入力感度／インピーダンス １．４Ｖ／５ｋΩ（Ｎｏｒｍａｌ，１ｋＨｚ）　１．４Ｖ／１０ｋΩ（Ｂａｌａｎｃｅｄ，１ｋＨｚ） 負荷インピーダンス ４〜１６Ω 定格消費電力 ５３０Ｗ（電気用品取締法による） 寸法 ４７４Ｗ×２１５Ｈ×５０３Ｄmm 重量 ４６ｋｇ 価格 ￥740,000(1990年発売)
