Ｓａｎｓｕｉ　ＡＵ−Ｘ１１．　２台目　修理記録

平成１４年１０月２９日到着　　　１２月１１日完了

Ａ．　修理前の状況。 長期間使用していましたアンプが先日故障いたしまして、メーカー修理を依頼いたしましたが「部品がない」との理由で断られ。 今回の対象機は私が安月給のころ、どうしても入手したく苦労をして手に入れた（新品）物です。 　故障内容： 　　１．ボリュームのガリ。 　　２．動作中右スピーカより「ガリガリ」と大きな雑音発生、以後未使用。 　　３．スピーカ端子のプラスチック部ヒビ割れ。 これを機会にグレードアップ（チューン）により、より高音質、長寿命が可能であれば是非お願いします。 B．　原因 各部劣化。 初段ＦＥＴ（電界効果トランジスター）の放熱器。 Ｃ．　修理状況。 調整用半固定ＶＲ交換。 終段初段ＦＥＴ交換。 ＥＱ−AMP初段ＦＥＴ交換。 コントロールAMP初段ＦＥＴ交換。 カップリング・コンデンサー交換（ＢＰ使用）。 配線手直し、補強。 各部、半田補正。 SP接続端子交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　１６個。 終段初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　 　　　２個。 ＥＱ−AMP初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　 　　　２個。 コントロールAMP初段ＦＥＴ　　　　　　　　　　　　　　　　　　 　４個。 電解コンデンサー（オーディオコンデンサー使用）　　　　　１２６個。 SP接続端子交換　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 抵抗 Ｅ．　調整・測定。 Ｆ．　修理費　　　　　　　１２０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　チュンＵＰの為に、Ａ１の大型コンデンサーを除く電解コンデンサー交換。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

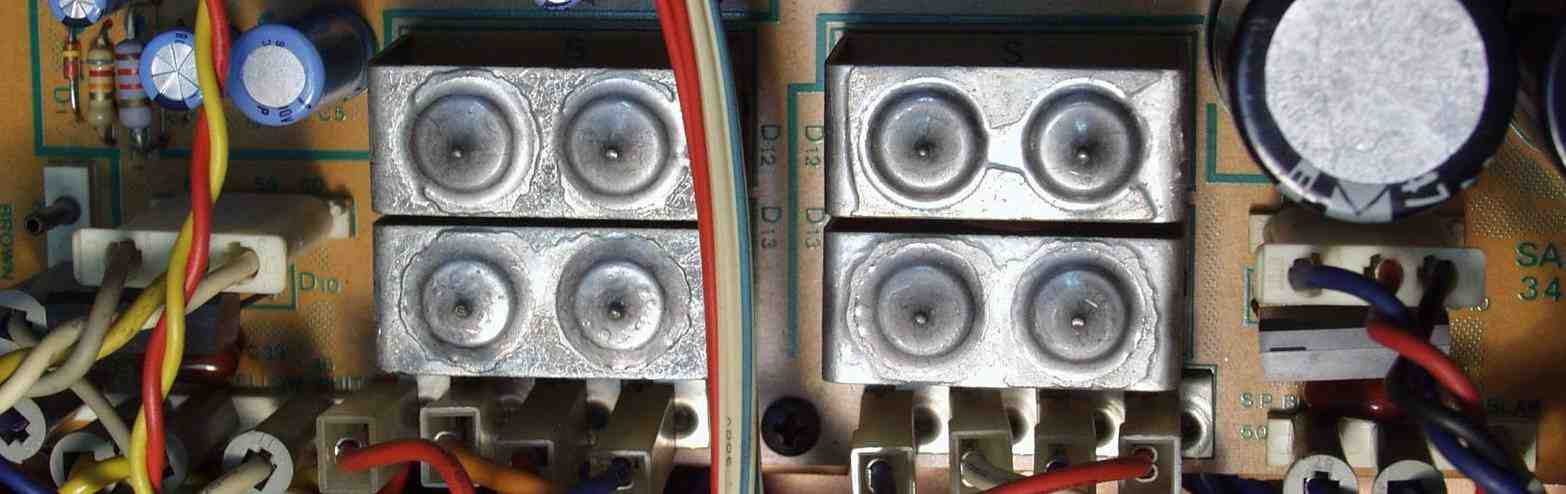

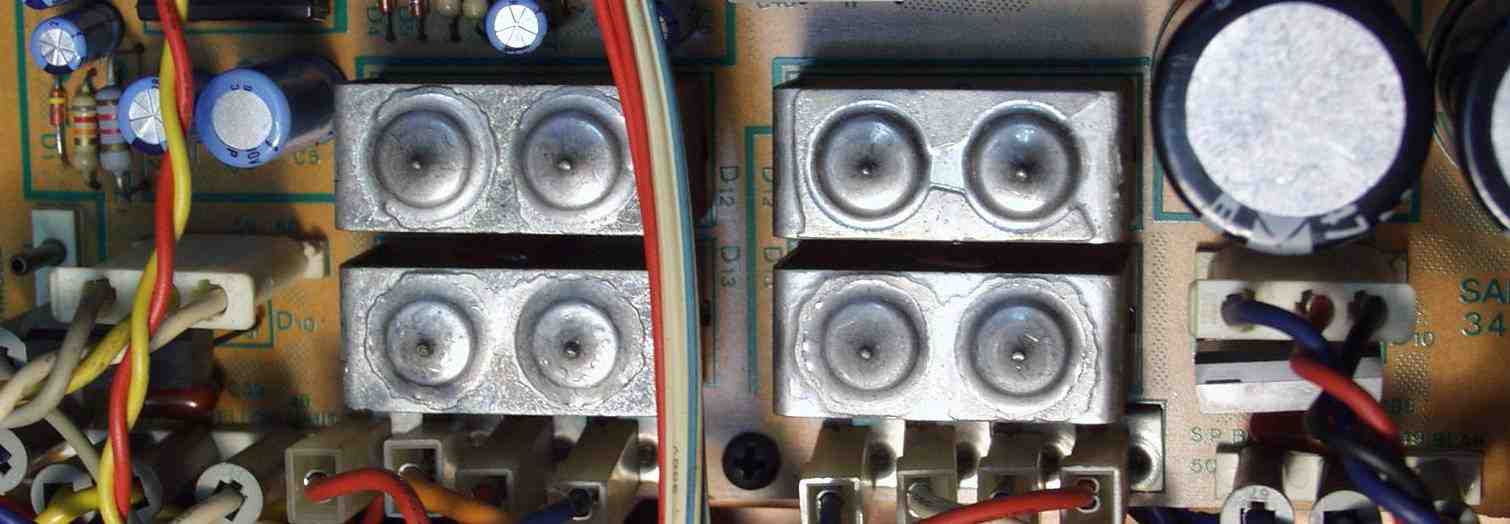

Ａ．　修理前の状況 Ａ１．　修理前　整流・プロテクト基板　の整流器のハンダが緩んでいる　間隔広い時

Ａ２．　整流・プロテクト基板　の整流器のハンダが緩んでいる　間隔狭い時

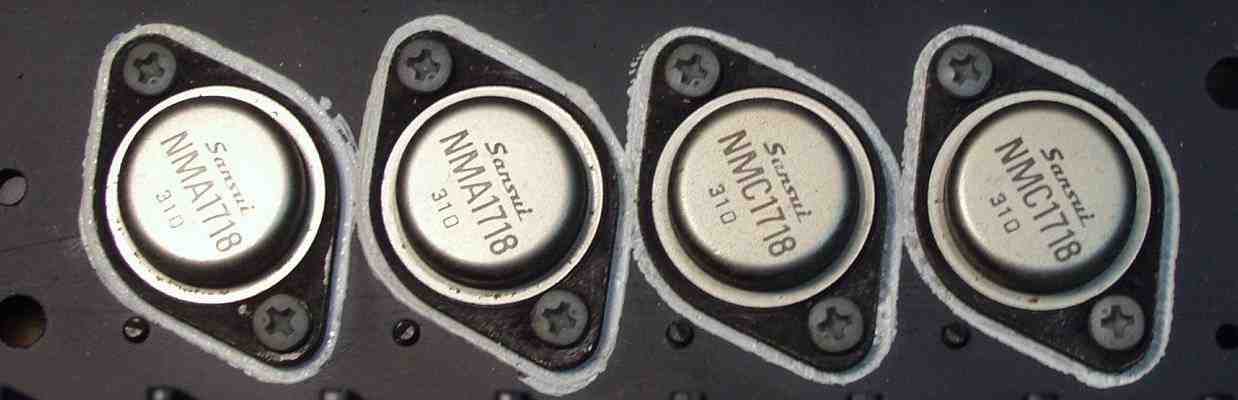

Ａ３．　修理前　終段トランジスタ−　露結で真っ黒

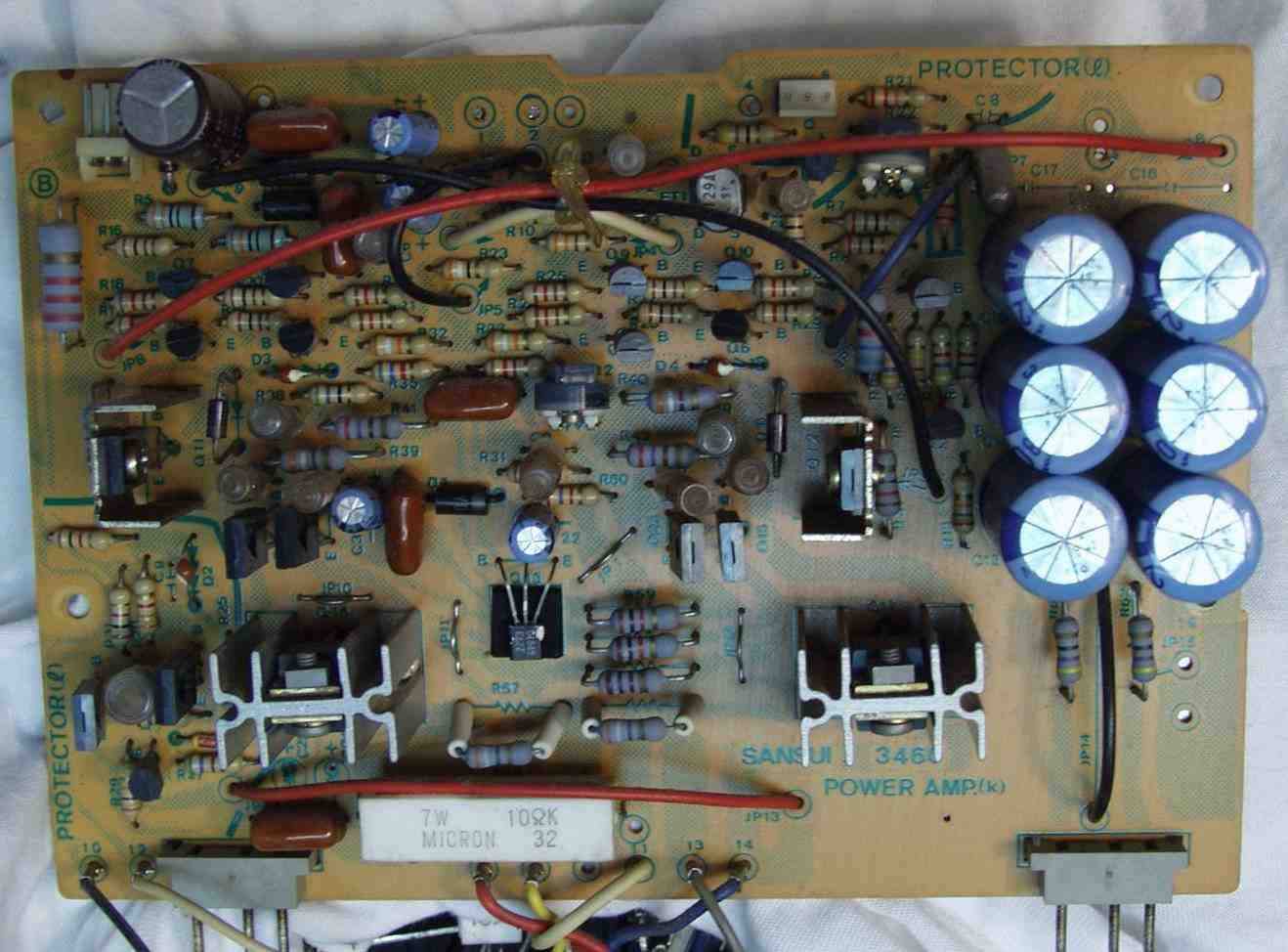

Ｃ．　修理状況 Ｃ１．　修理前　Ｒ側　終段基板

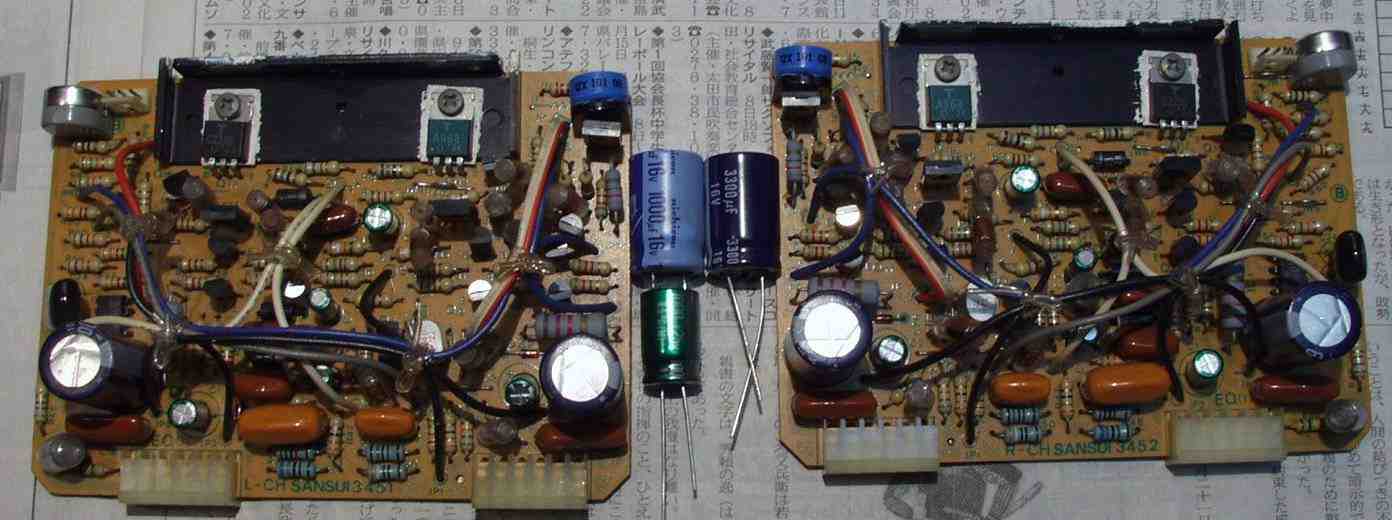

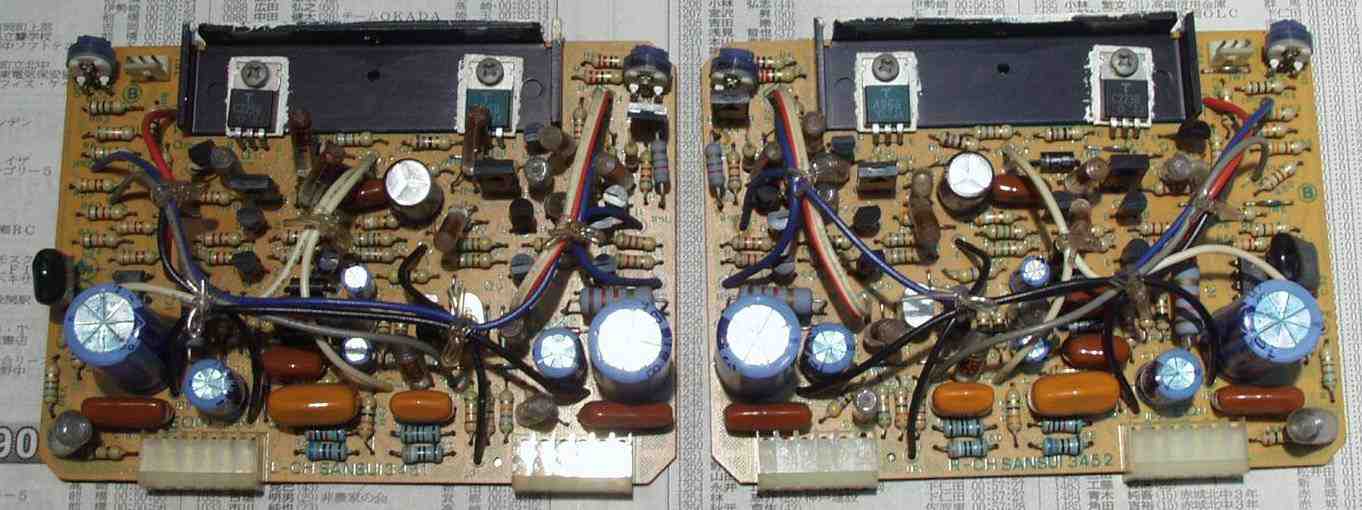

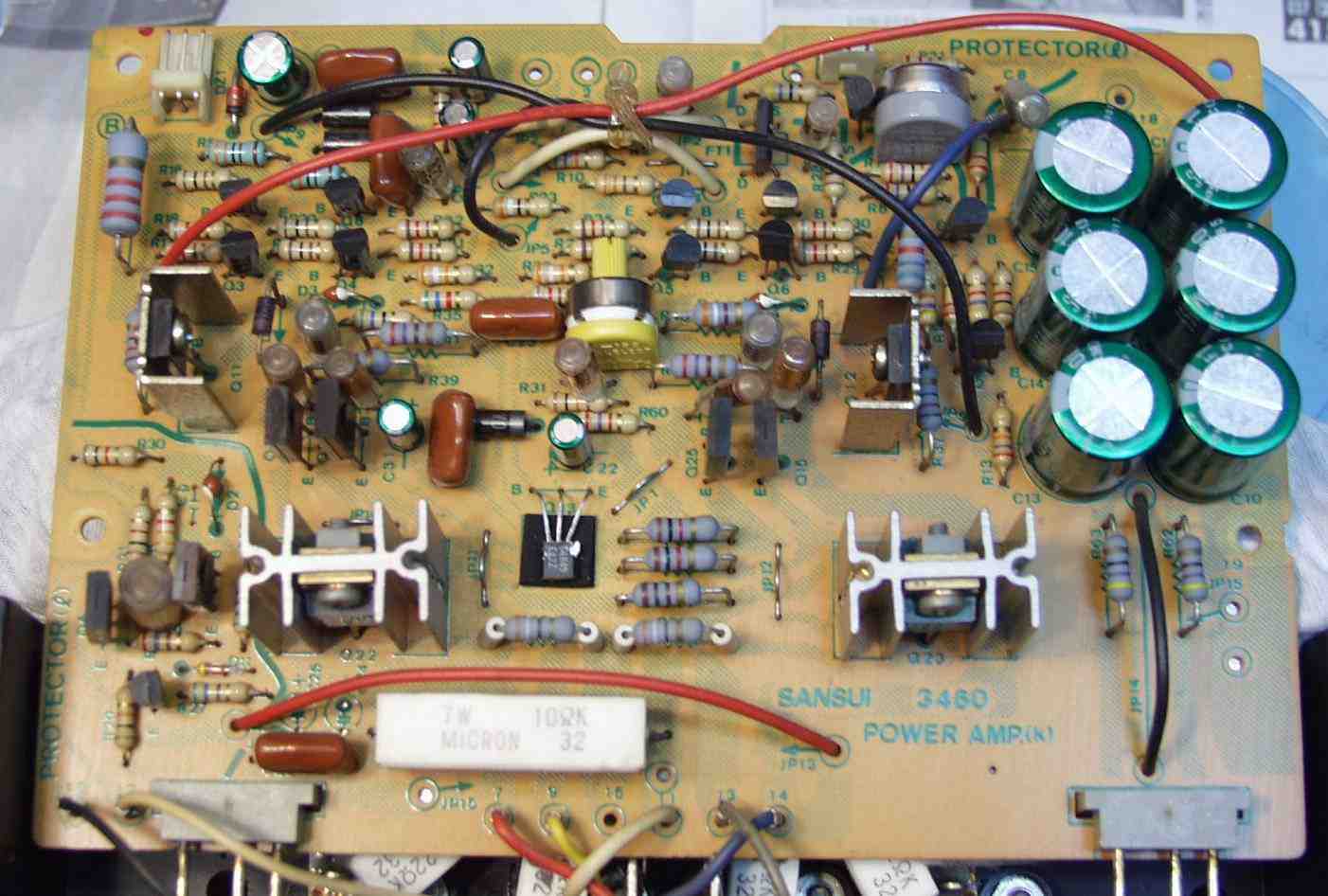

Ｃ２．　修理後　Ｒ側　終段基板　初段ＦＥＴ（電界効果トランジスター）、半固定ＶＲ＝２個　電解コンデンサー＝１１個交換

Ｃ３．　修理後　Ｌ側　終段基板　初段ＦＥＴ（電解トランジスタ−）、半固定ＶＲ＝２個　電解コンデンサー＝１１個交換

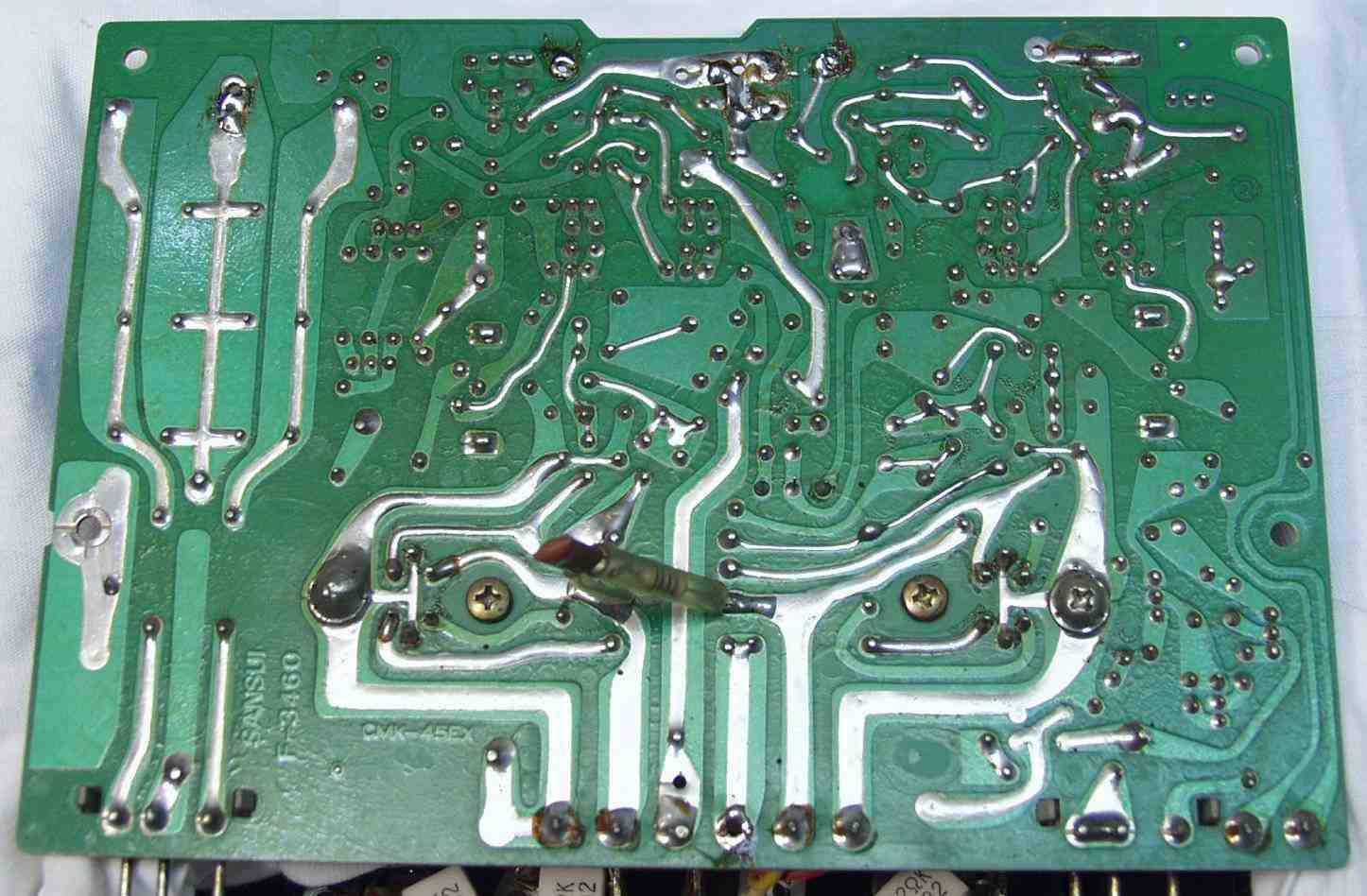

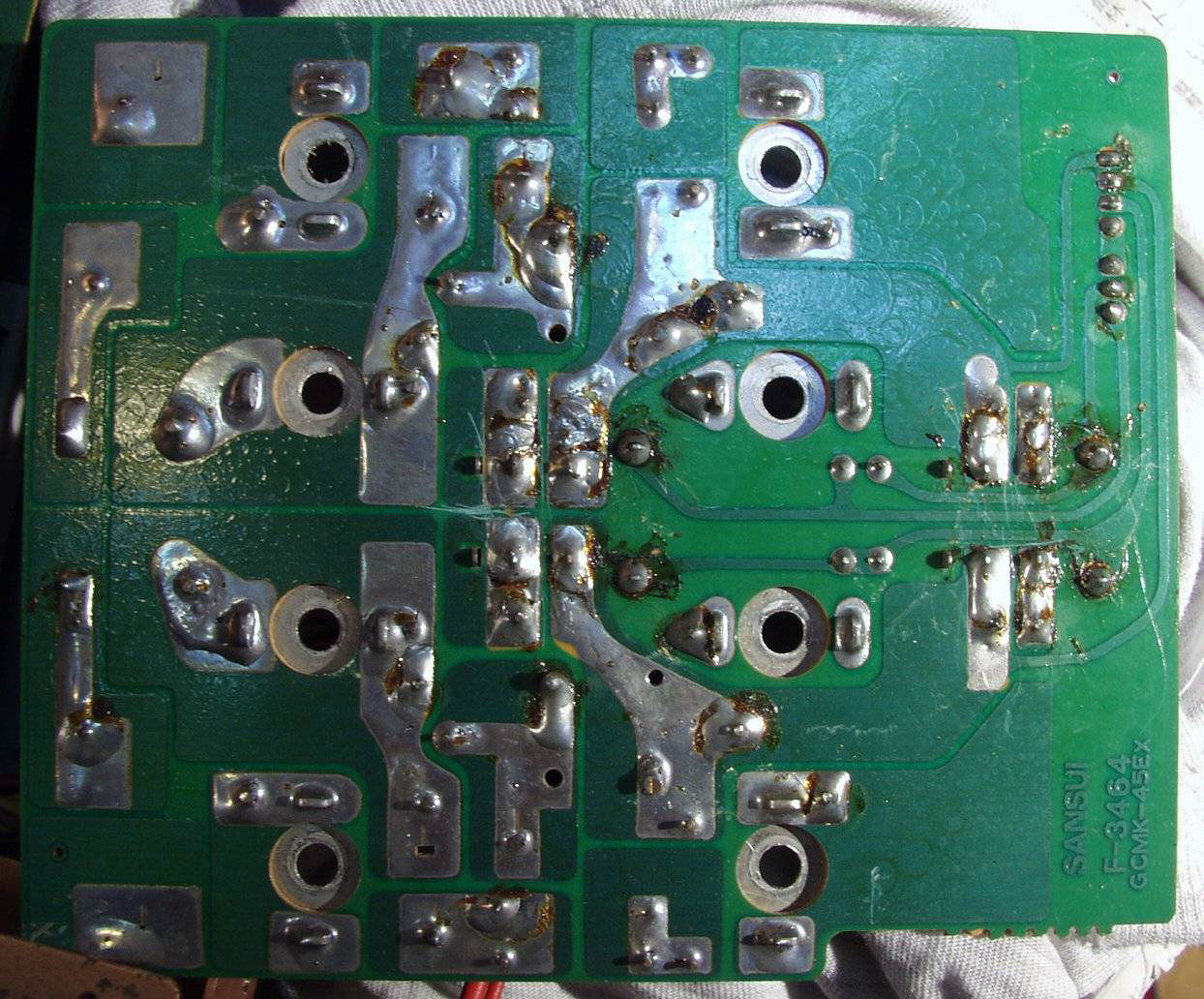

Ｃ４．　修理前　Ｒ側　終段基板　裏

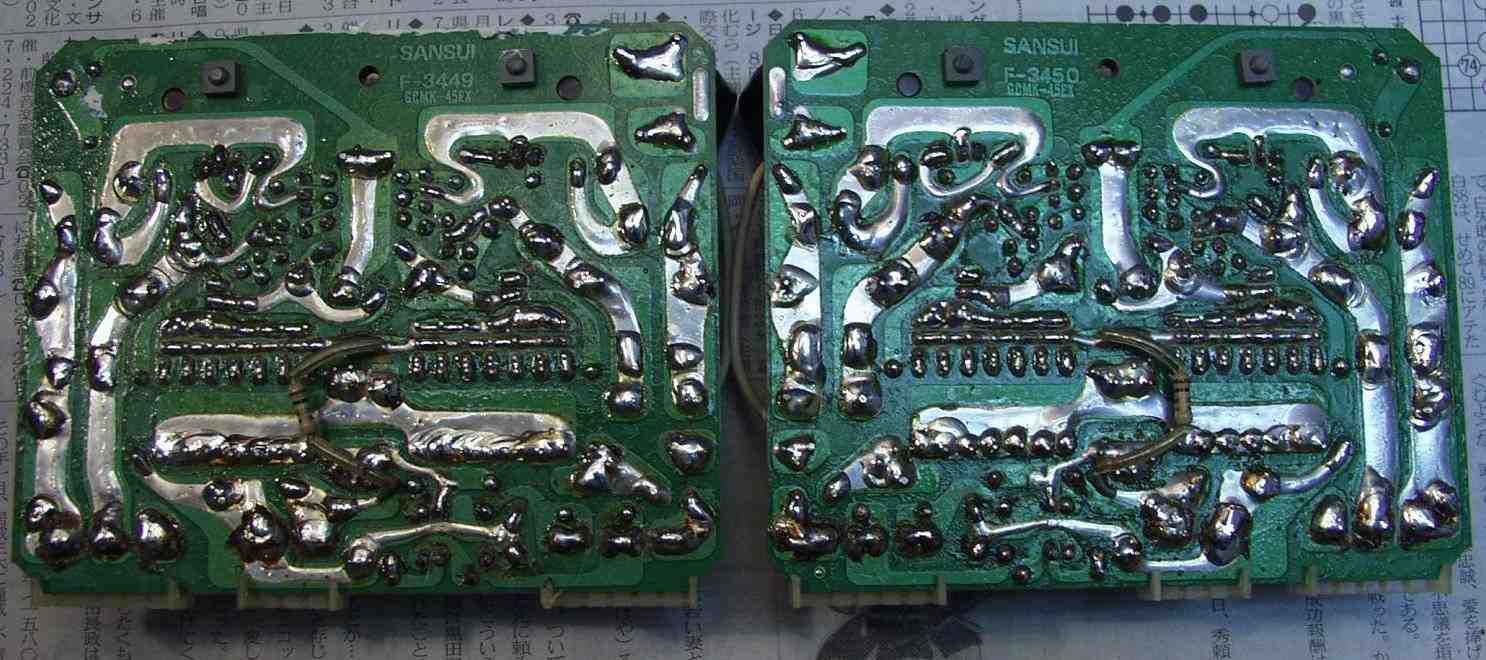

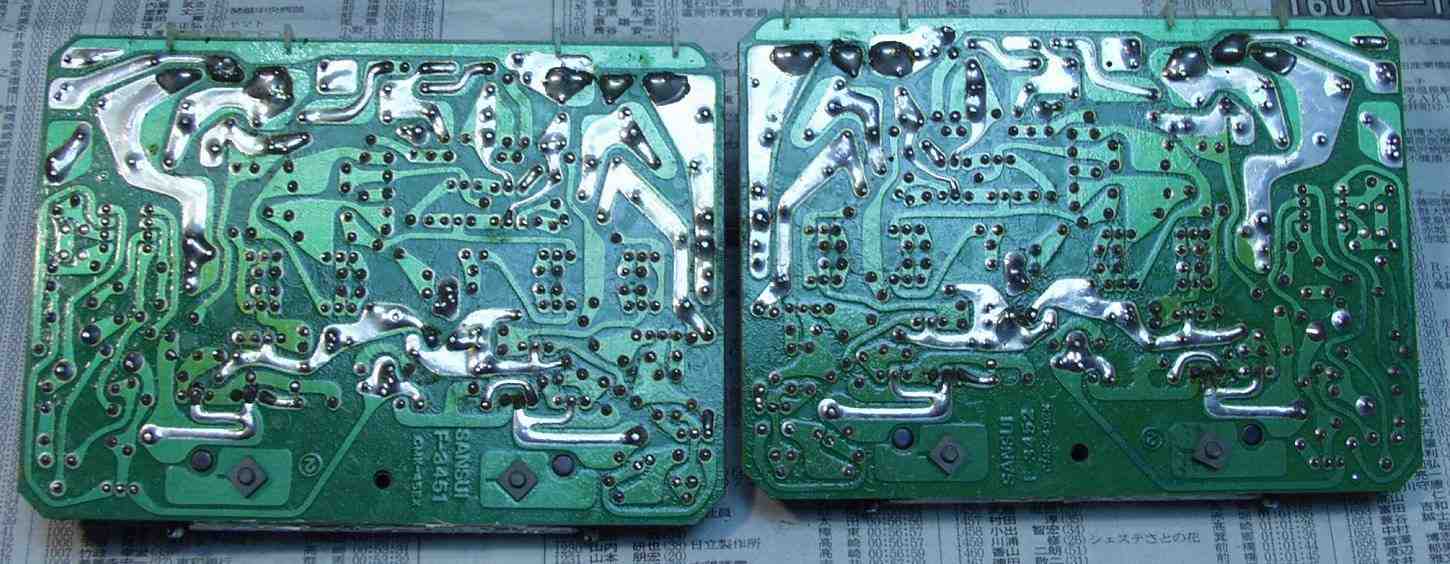

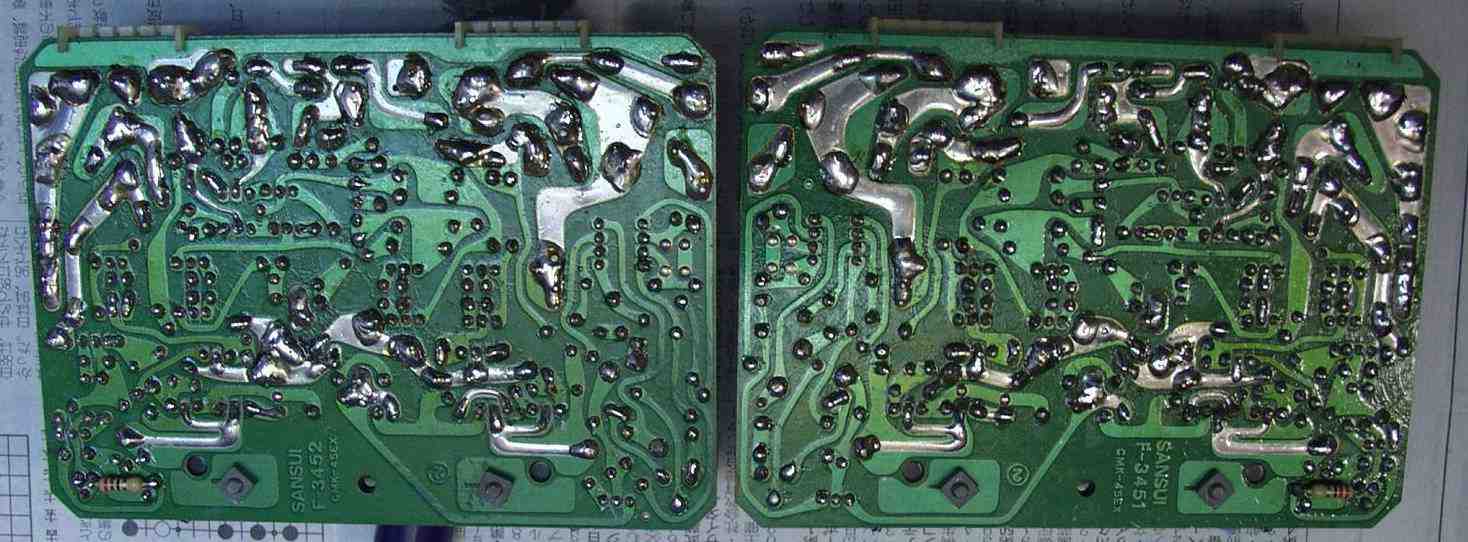

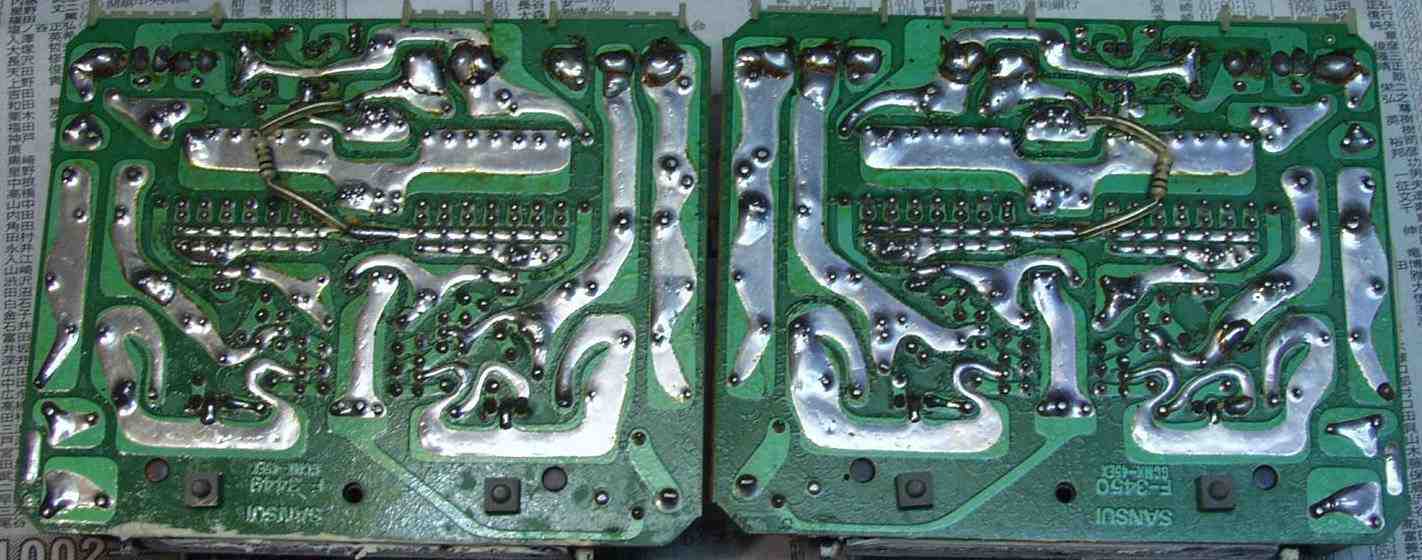

Ｃ５．　修理後（半田補正）　Ｒ側　終段基板　裏　　全ての半田をやり修す

Ｃ６．　修理後（半田補正）　Ｌ側　終段基板　裏

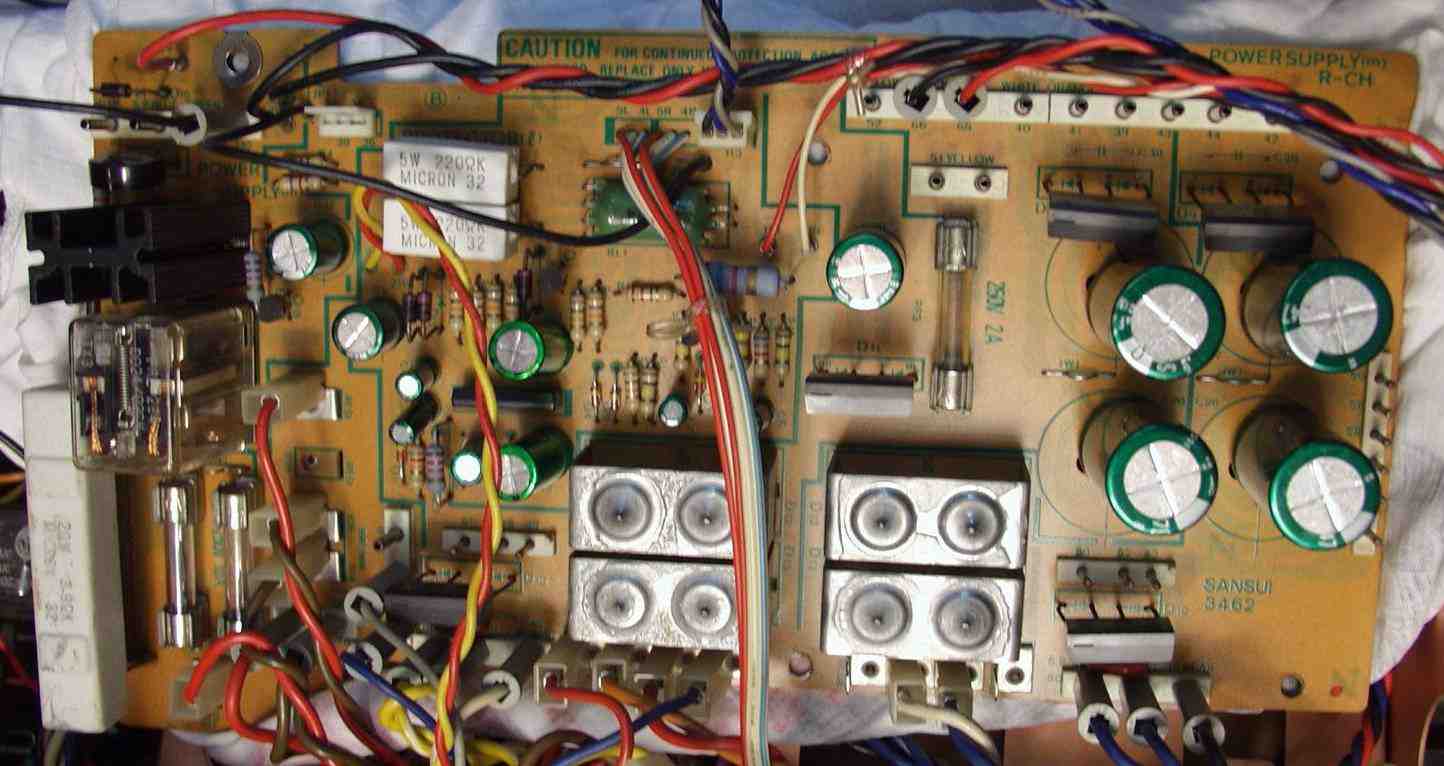

Ｃ７．　修理前　整流・プロテクト基板

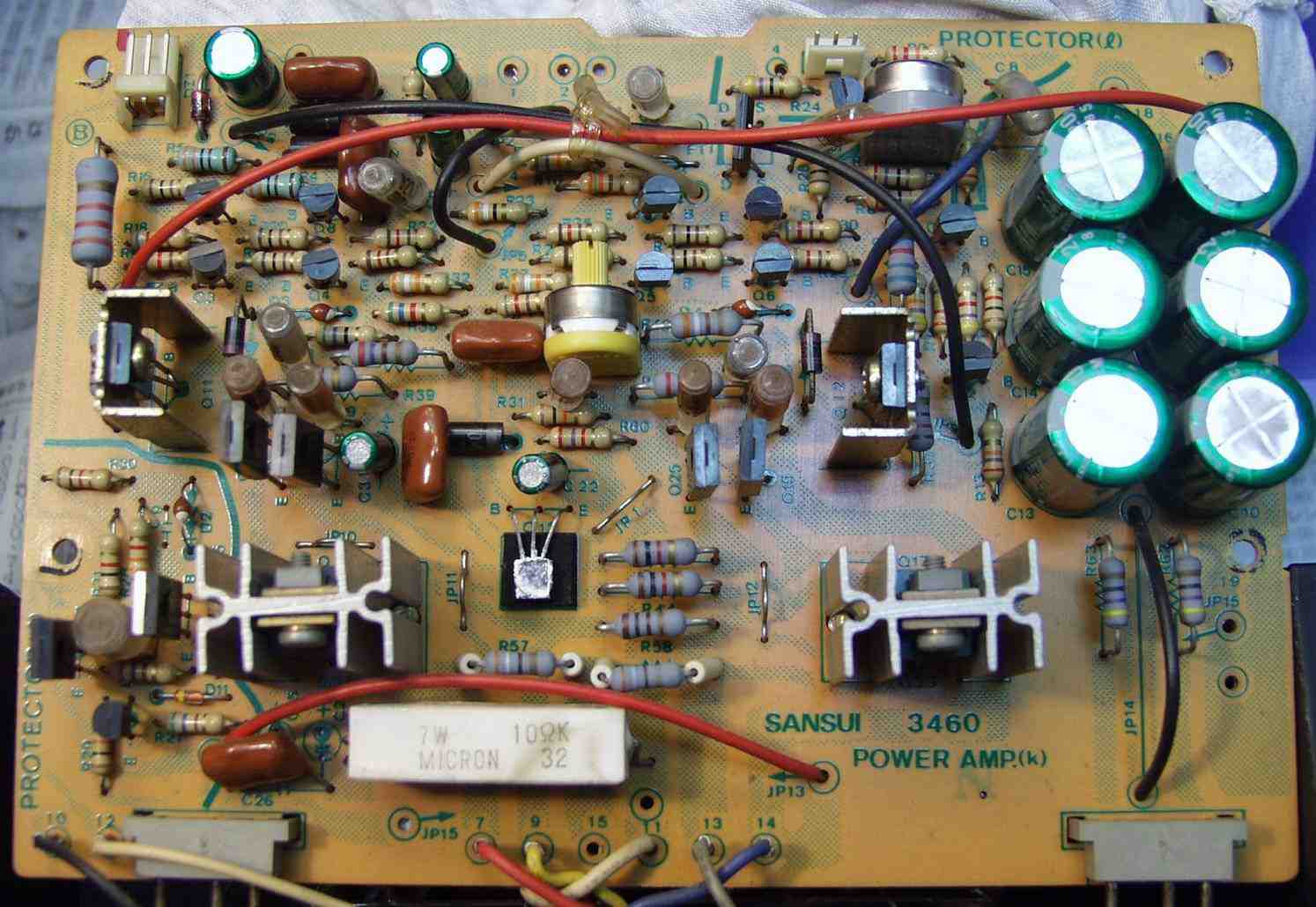

Ｃ８．　修理後　整流・プロテクト基板　電解コンデンサー＝１２個交換

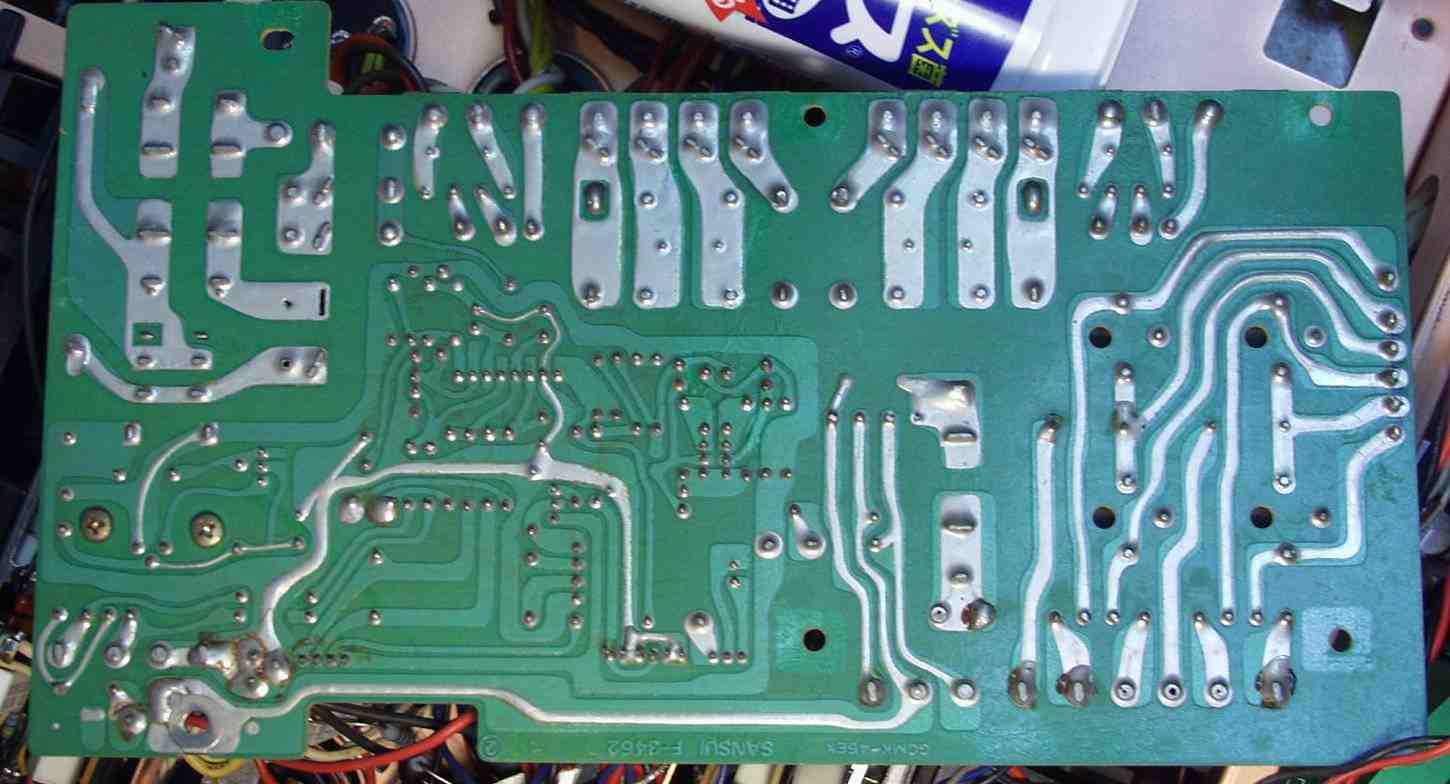

Ｃ９．　修理前　整流・プロテクト基板　裏　整流器の足が半田不良

↓↓　　　　　　　↓↓　↓↓　　　　↓↓

Ｃ１０．　修理後（半田補正）　整流・プロテクト基板　裏　　全ての半田をやり修す

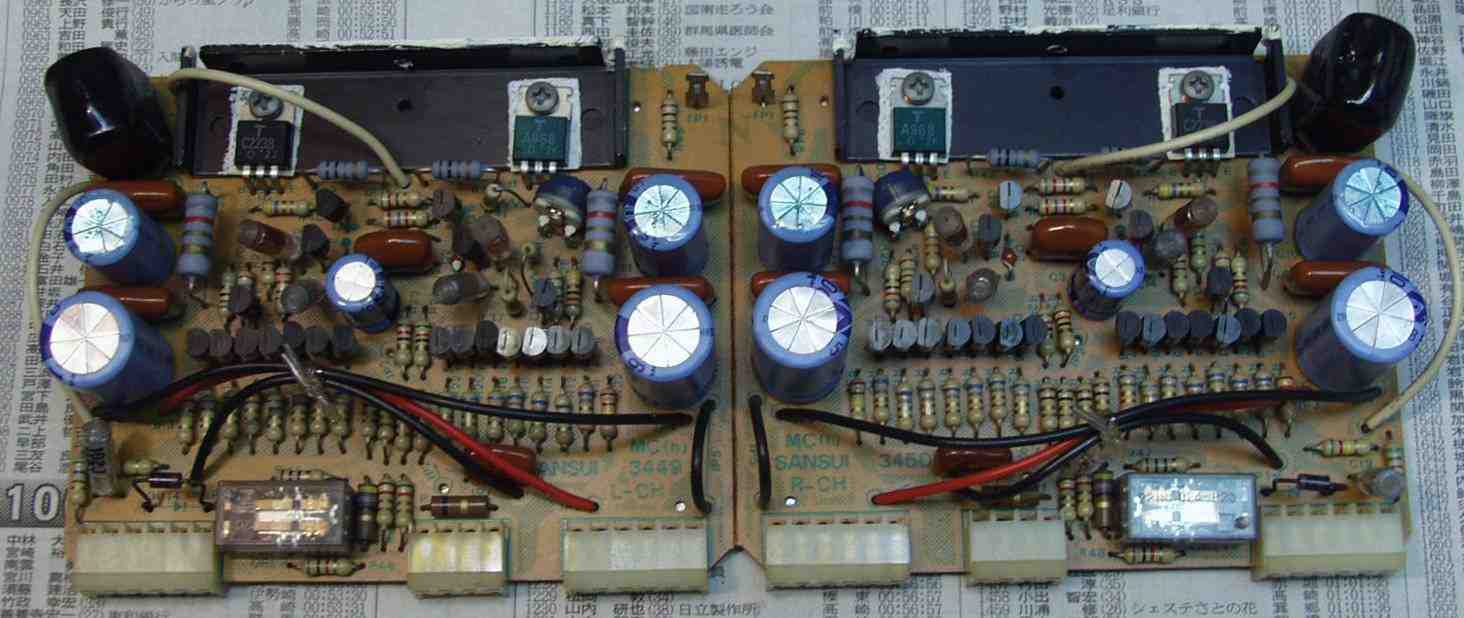

Ｃ１１．　修理前　ＬＲ　ＥＱ−ＡＭＰ基板

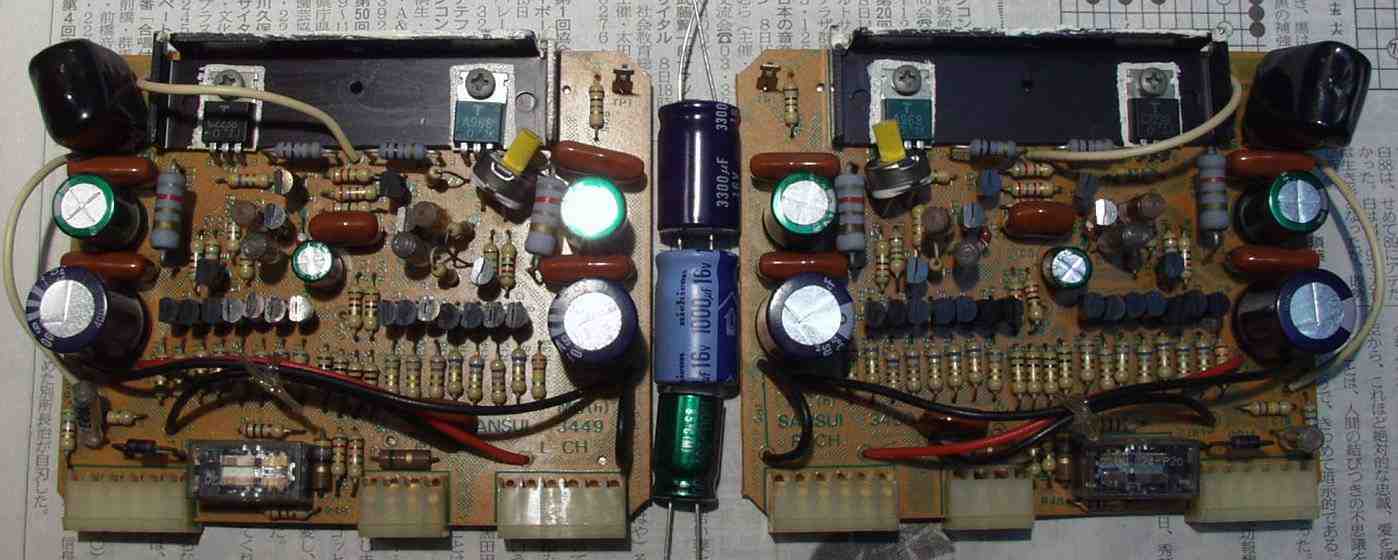

Ｃ１２．　修理後　ＬR　ＥＱ−ＡＭＰ基板　半固定ＶＲ＝２個　電解コンデンサー＝７個交換 　　　　　元は１０００μでしたが、高域が不安定なので、３３００μに変更 　　　　　真ん中の電解コンデンサー　空色＝付いていた１０００μ　緑＝同容量のミュ−ズ　青＝取り付けた３倍容量３３００μ

Ｃ１３．　修理前　ＬR　ＥＱ−ＡＭＰ基板　裏

Ｃ１４．　修理後（半田補正）　RL　ＥＱ−ＡＭＰ基板（半田補正）　終段基板　裏　　全ての半田をやり修す

Ｃ１５．　修理前　ＭＣ−ＡＭＰ基板

Ｃ１６．　修理後　ＭＣ−ＡＭＰ基板　半固定ＶＲ＝1個　電解コンデンサー＝5個交換 　　　　　元は１０００μ＋１０００μでしたが、高域が不安定なので、１０００μ＋３３００μに変更 　　　　　真ん中の電解コンデンサー　空色＝付いていた１０００μ　緑＝同容量のミュ−ズ　青＝取り付けた３倍容量３３００μ

Ｃ１７．　修理前　ＭＣ−ＡＭＰ基板　裏

Ｃ１８．　修理後（半田補正）　ＭＣ−ＡＭＰ基板　裏　　全ての半田をやり修す

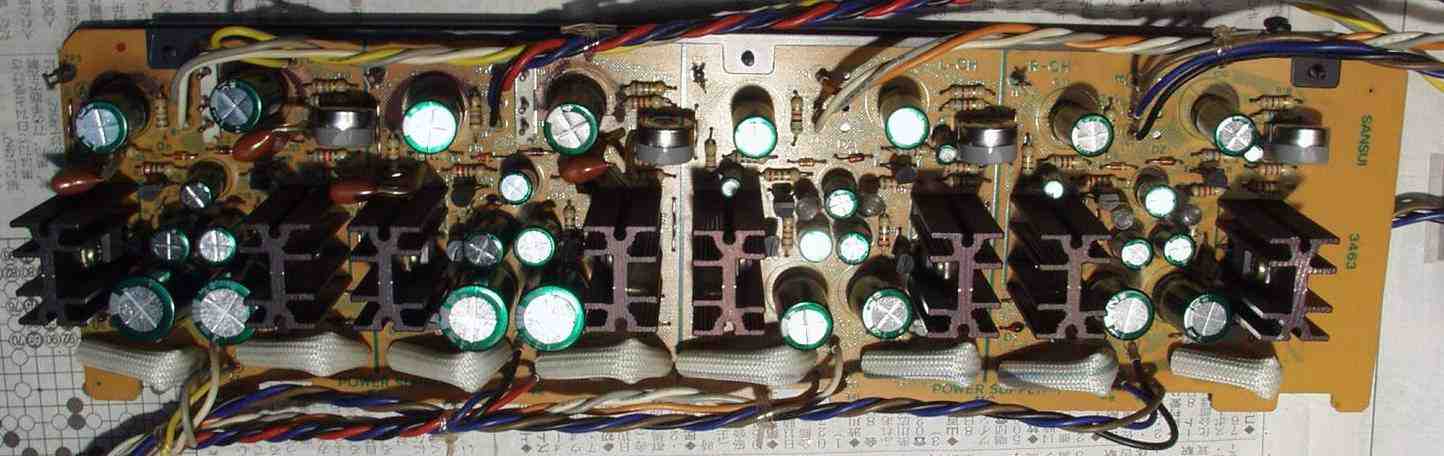

Ｃ１９．　修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基板

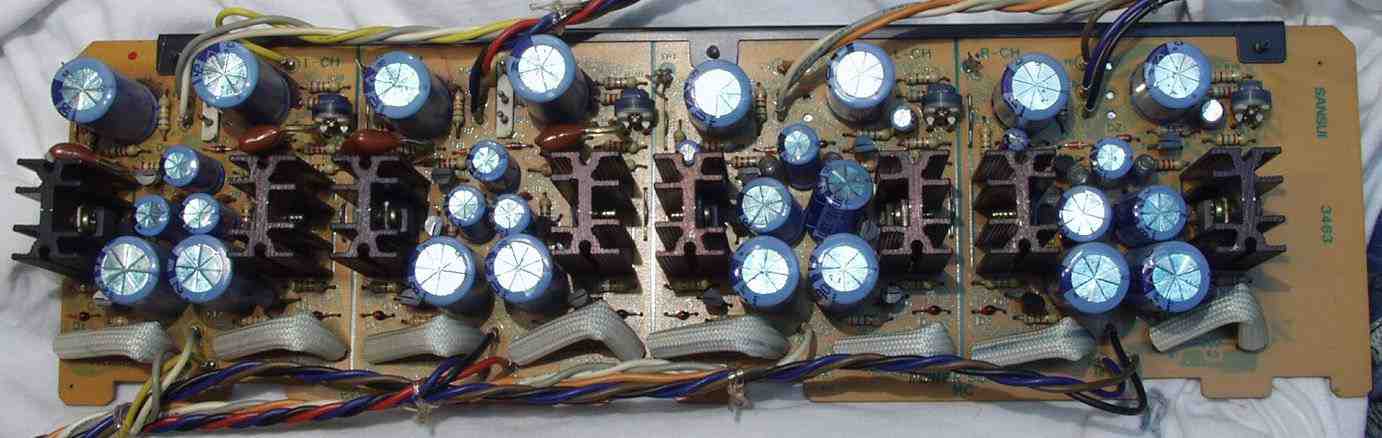

Ｃ２０．　修理後　ＥＱ＆ＭＣ−ＡＭＰ　電源基板　半固定ＶＲ＝４個　電解コンデンサー＝２８個交換

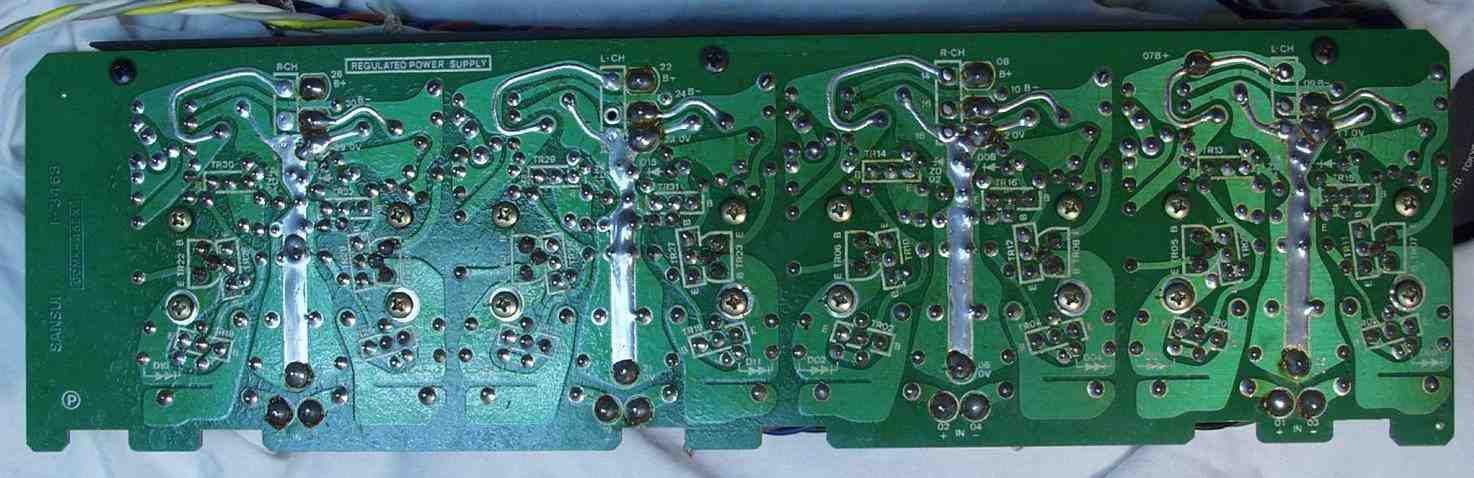

Ｃ２１．　修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基板　裏

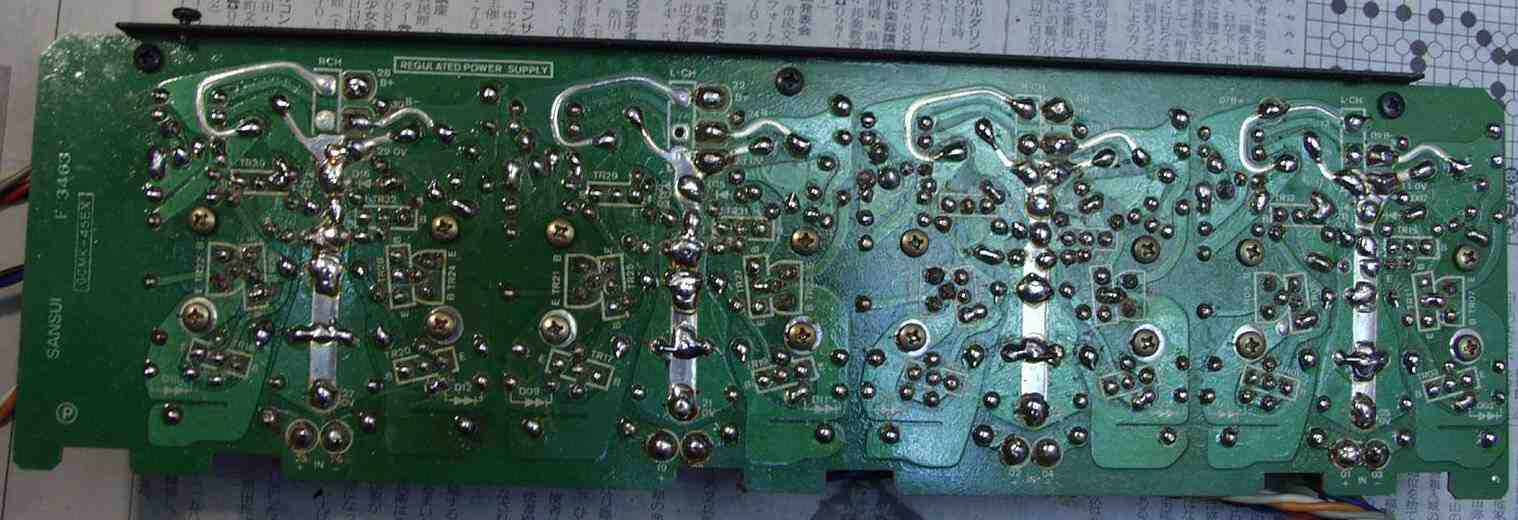

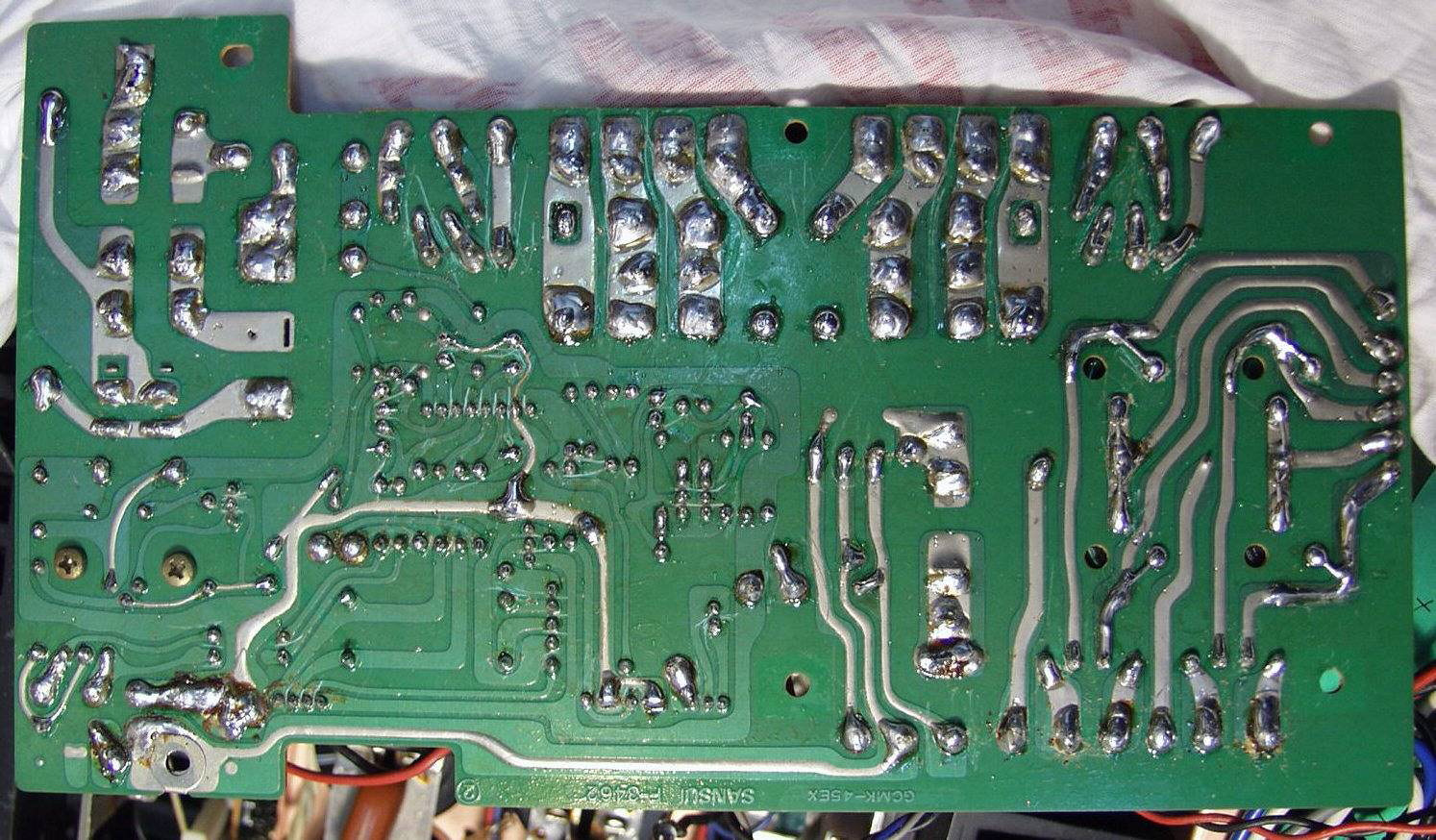

Ｃ２２．　修理後（半田補正）　ＥＱ＆ＭＣ−ＡＭＰ　電源基板　裏　　全ての半田をやり修す

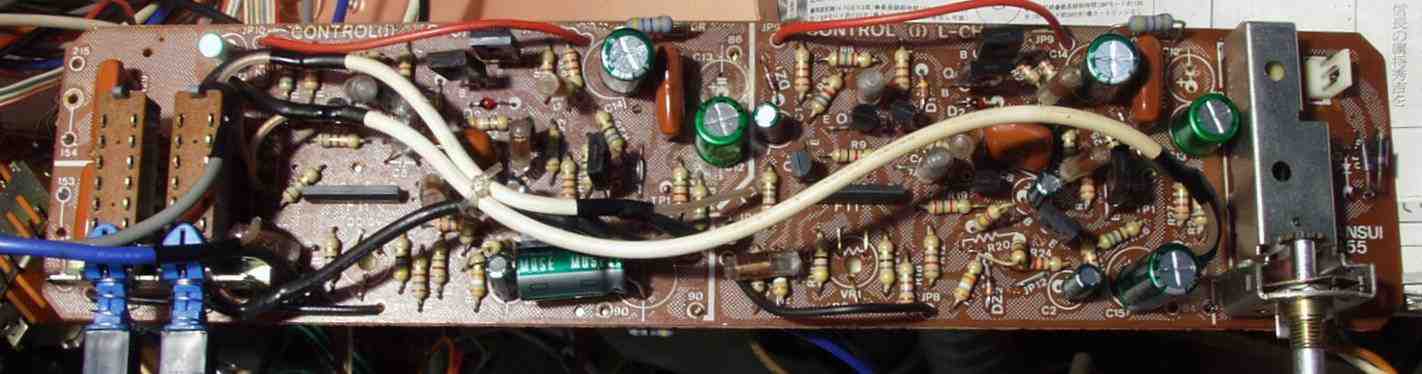

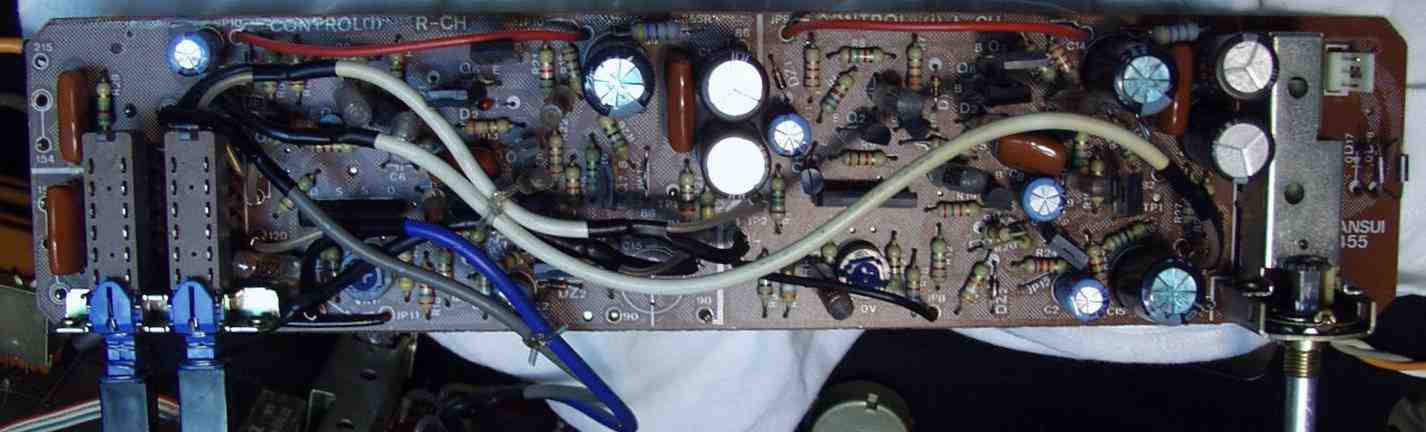

Ｃ２３．　修理前　コントロール基板

Ｃ２４．　修理前　コントロール基板　　コンデンサーの液漏れ 　　　　　　音が直に通るカップリングコンデンサーなので、音質に影響したはず

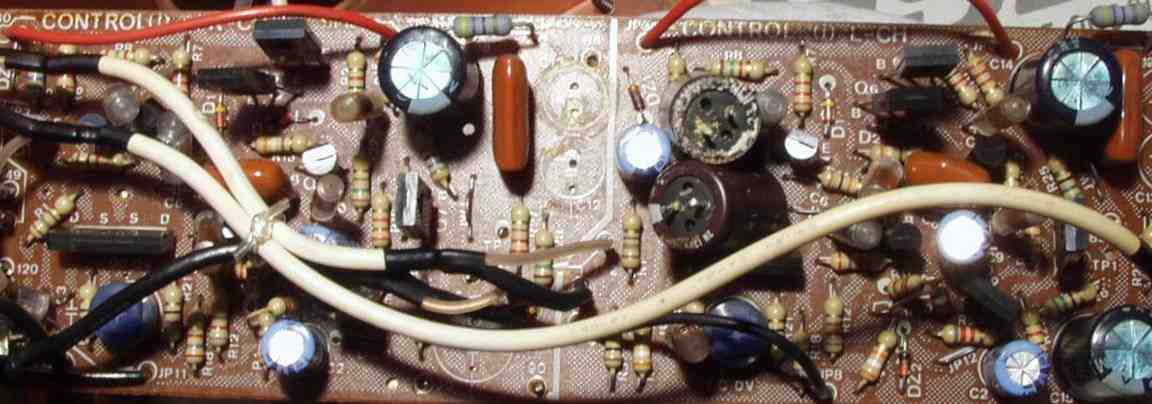

Ｃ２５．　修理後　コントロール基板　電解コンデンサー＝１１個交換　ＢＰを２個使用

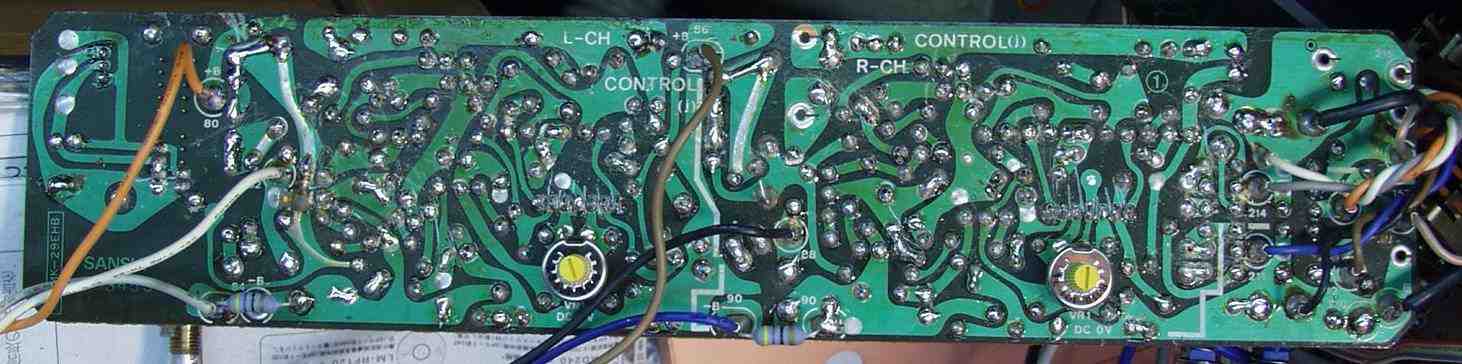

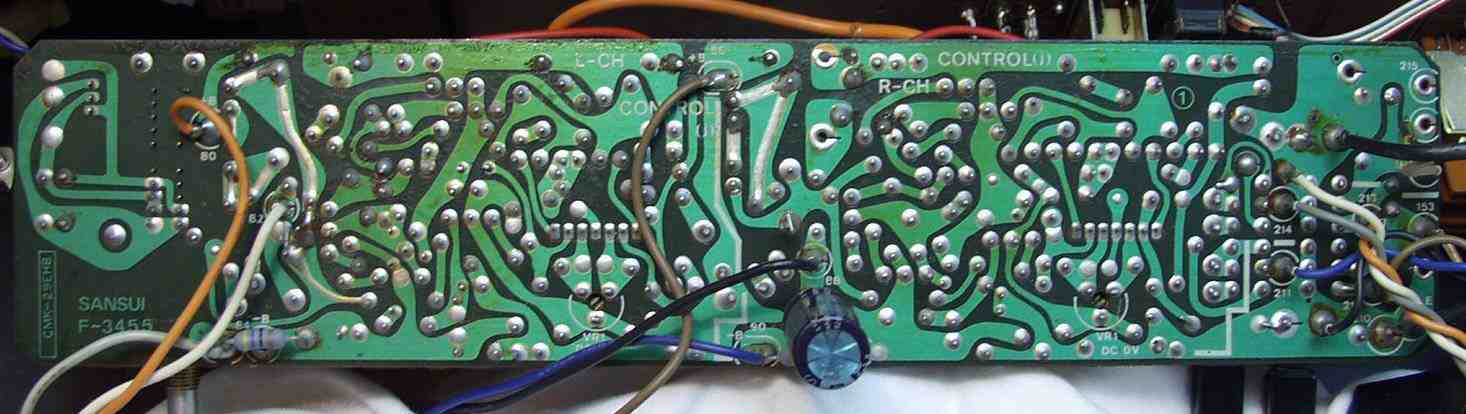

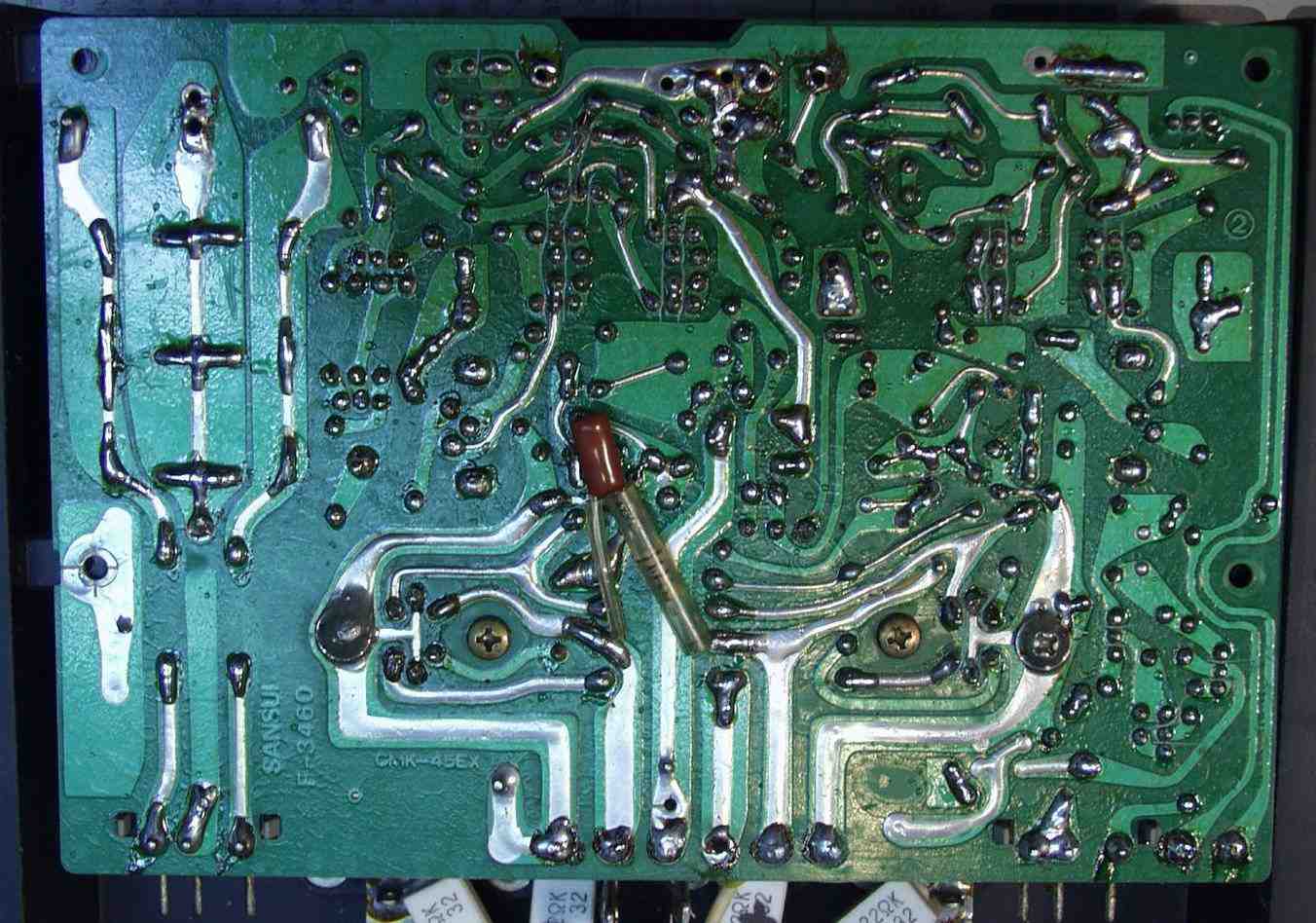

Ｃ２６．　修理前　コントロール基板　裏

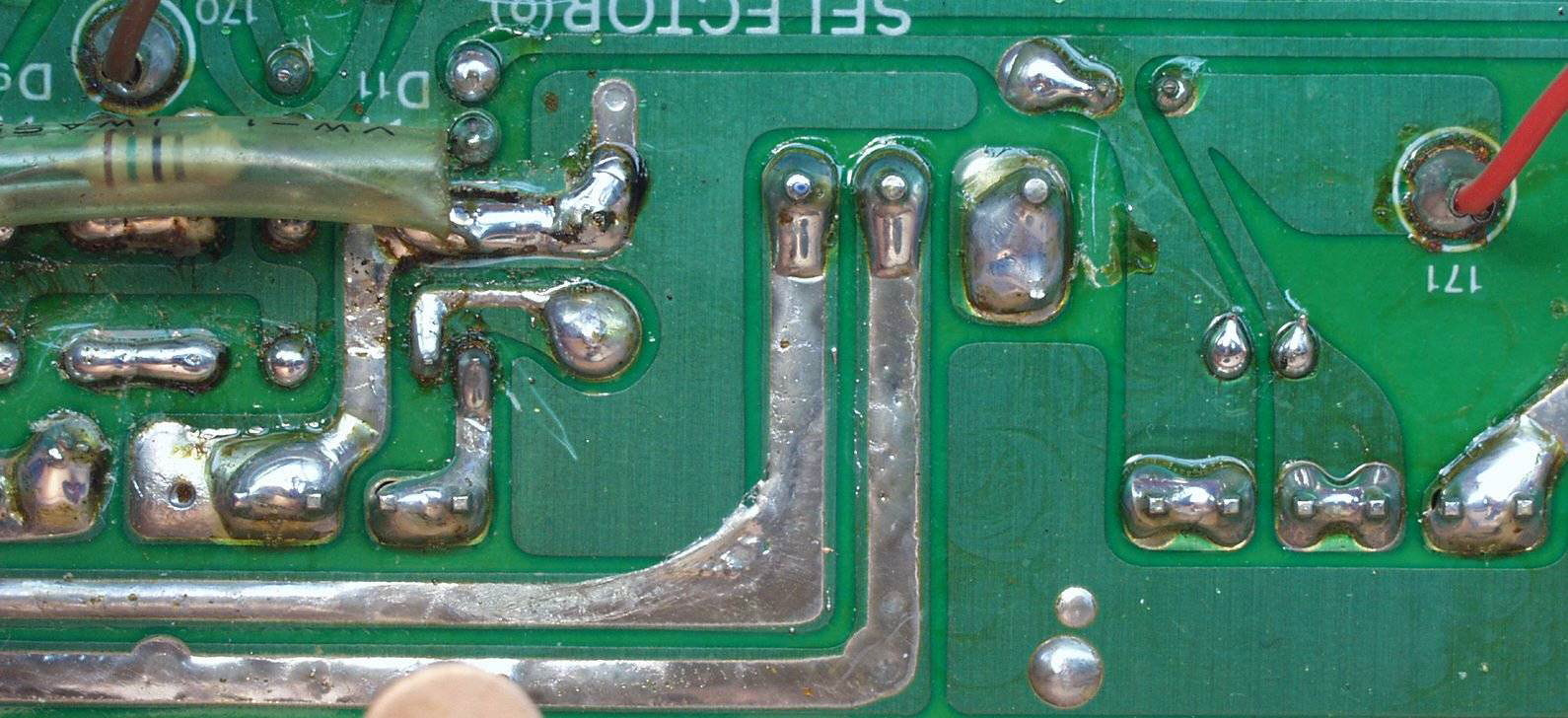

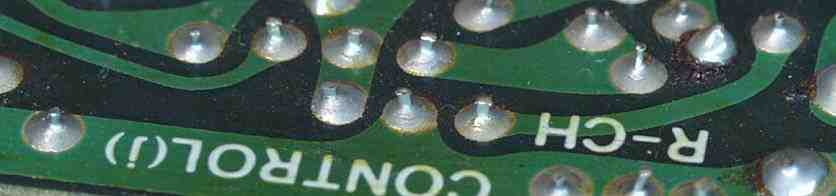

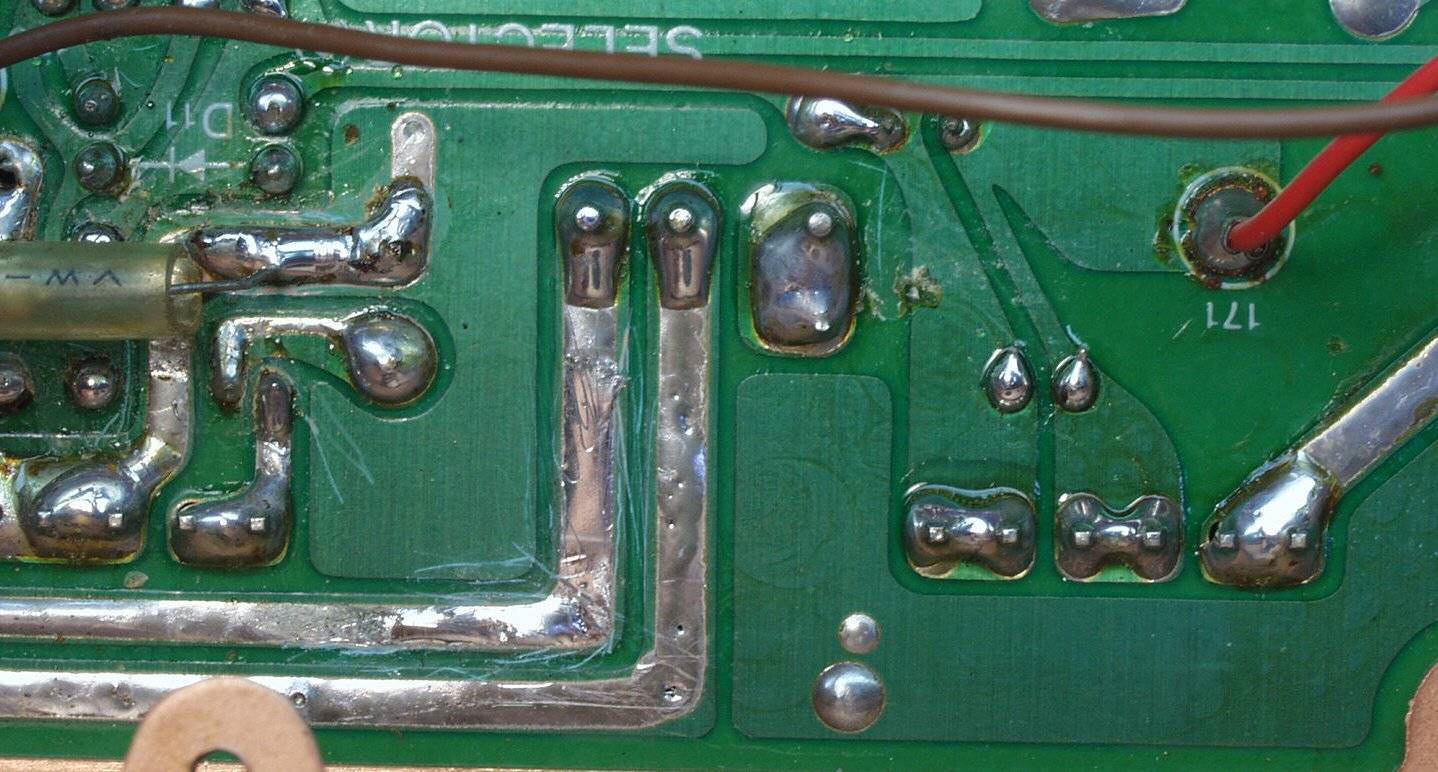

Ｃ２７．　修理前　コントロール基板　半田不良箇所　その１

Ｃ２８．　修理前　コントロール基板　半田不良箇所　その２

Ｃ２９．　修理前　コントロール基板　半田不良箇所　その３

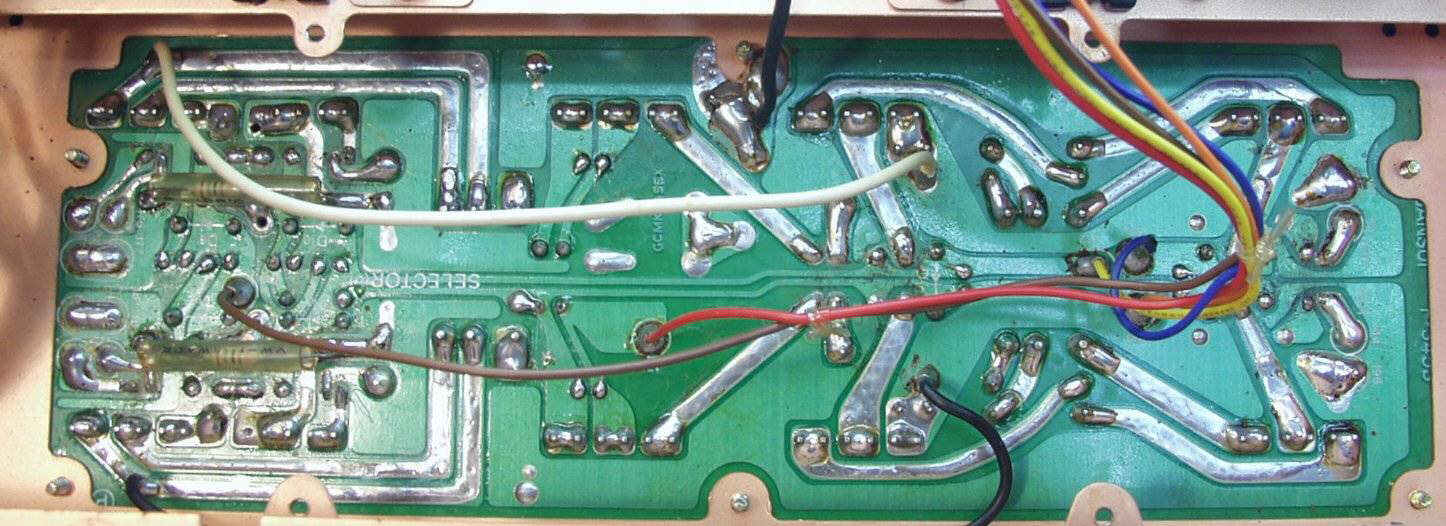

Ｃ３０．　修理後（半田補正）　コントロール基板　裏　　全ての半田をやり修す

Ｃ３１．　修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基板

Ｃ３２．　修理後　ＥＱ＆ＭＣ−ＡＭＰ　取付基板　電解コンデンサー＝８個交換

Ｃ３３．　修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基板　裏

写真紛失

Ｃ３４．　修理後　ＥＱ＆ＭＣ−ＡＭＰ　取付基板　裏　　全ての半田をやり修す

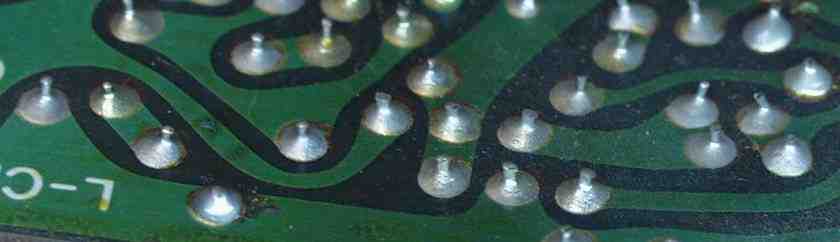

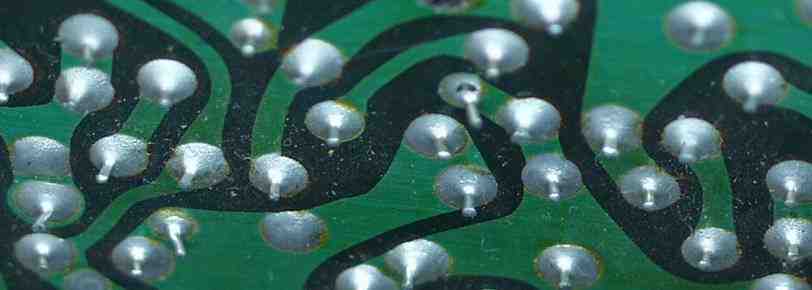

Ｃ３５．　修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基板　裏　製造時の半田不良？　拡大

Ｃ３６．　修理後　ＥＱ＆ＭＣ−ＡＭＰ　取付基板　裏　半田不良修理

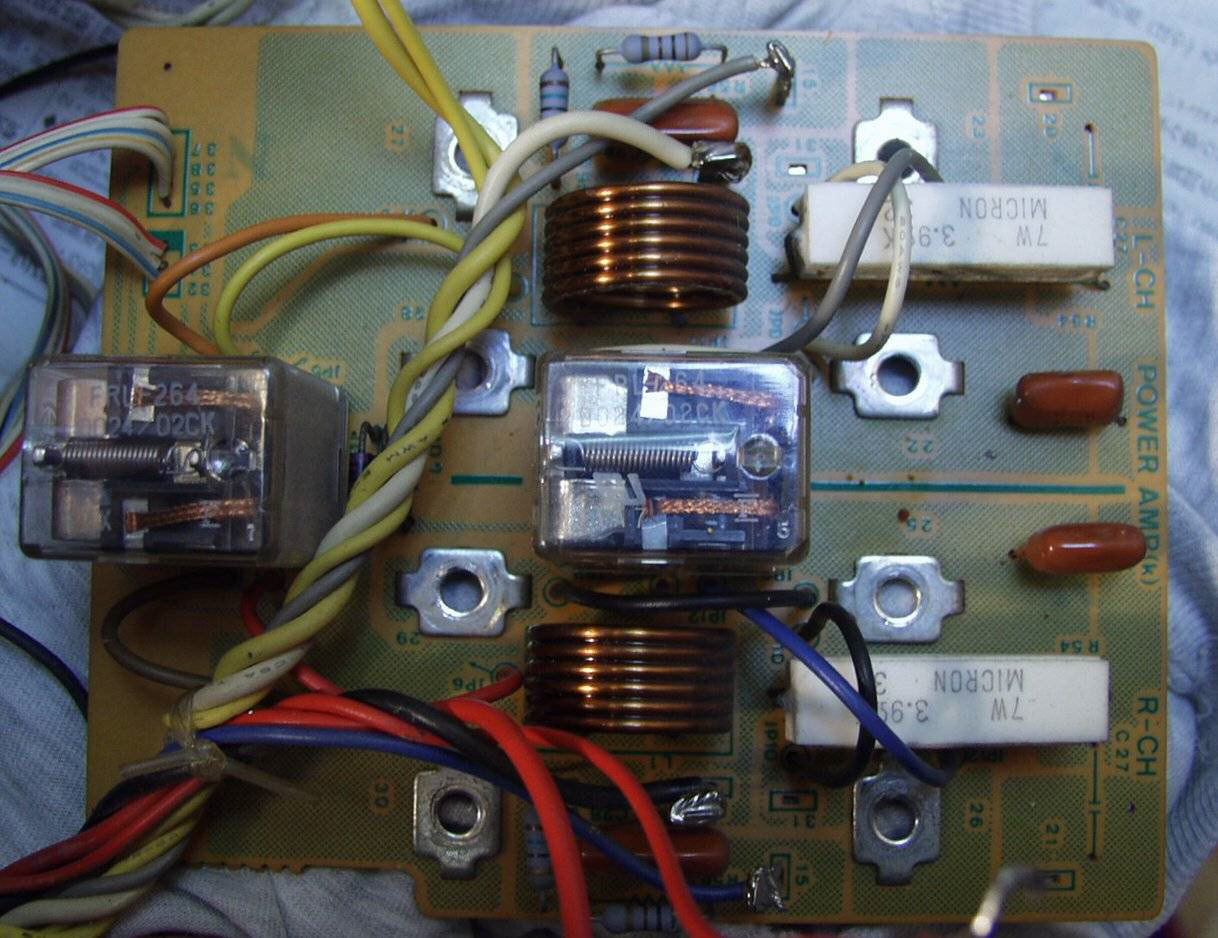

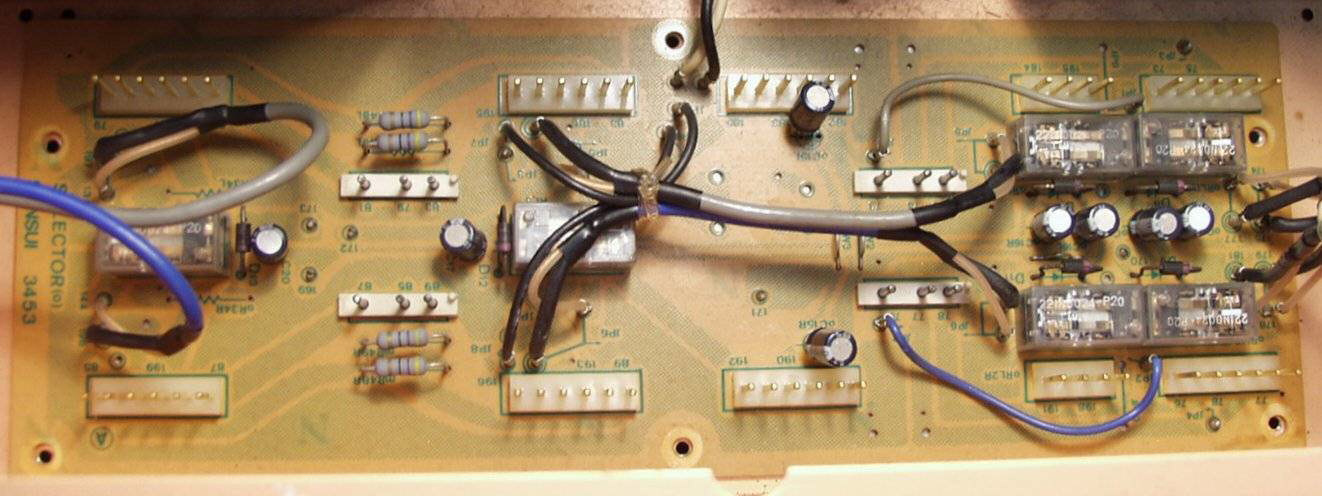

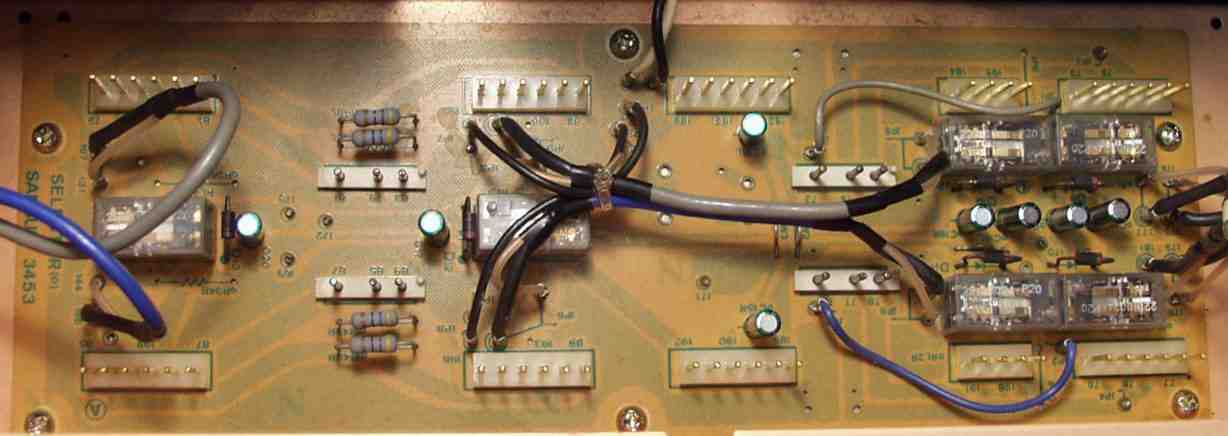

Ｃ３７．　修理前　ＳＰ端子基板

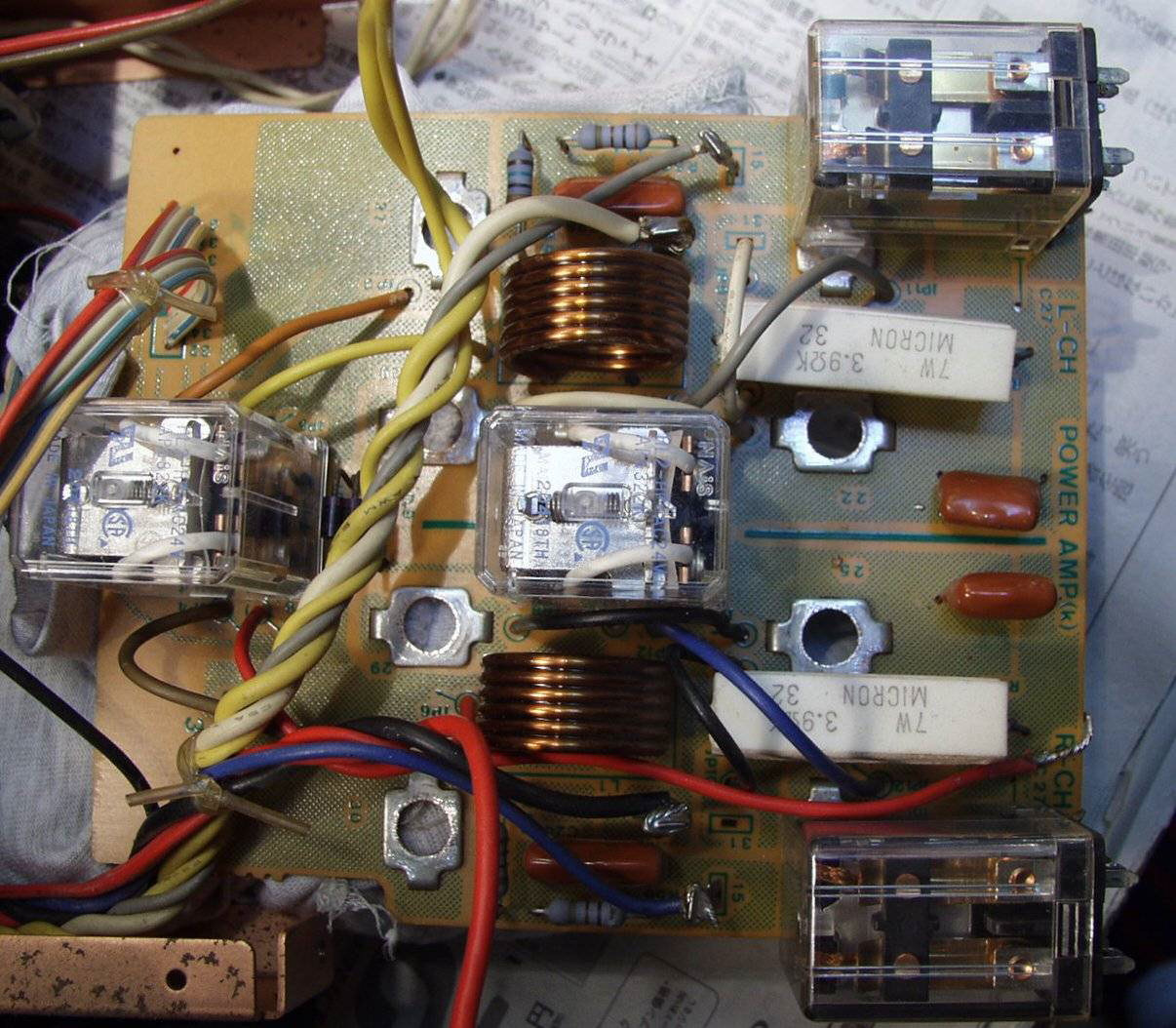

Ｃ３８．　修理後　ＳＰ端子基板　ＳＰ接続リレ−２個交換

Ｃ３９．　修理前　ＳＰ端子基板　裏

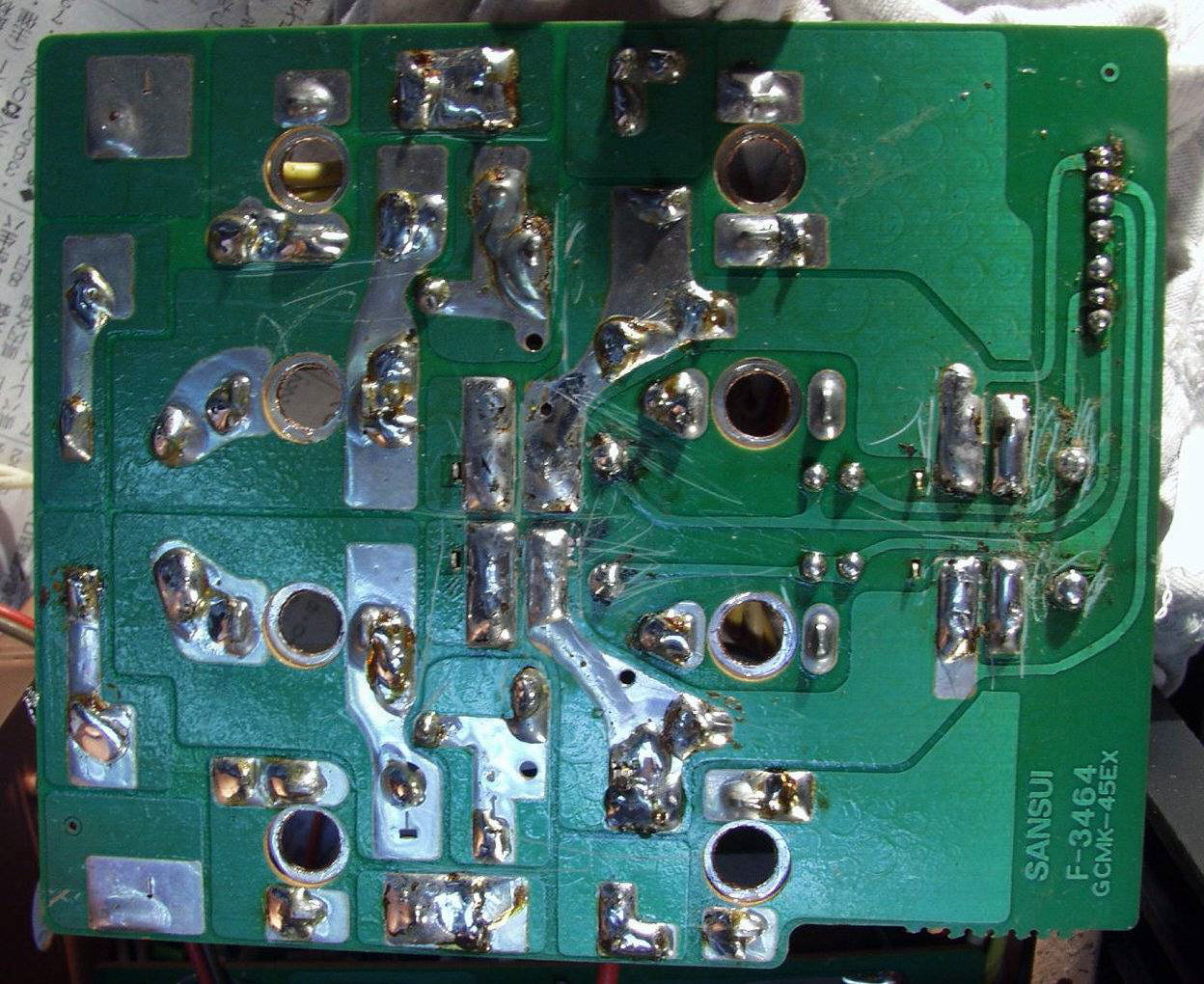

Ｃ４０．　修理後　ＳＰ端子基板　裏　　全ての半田をやり修す

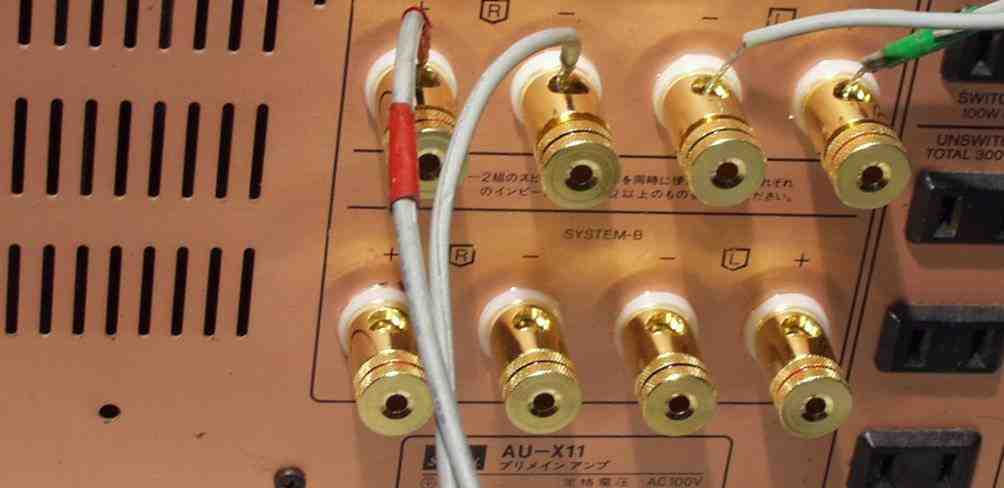

Ｃ４１．　修理後　交換したＳＰ端子

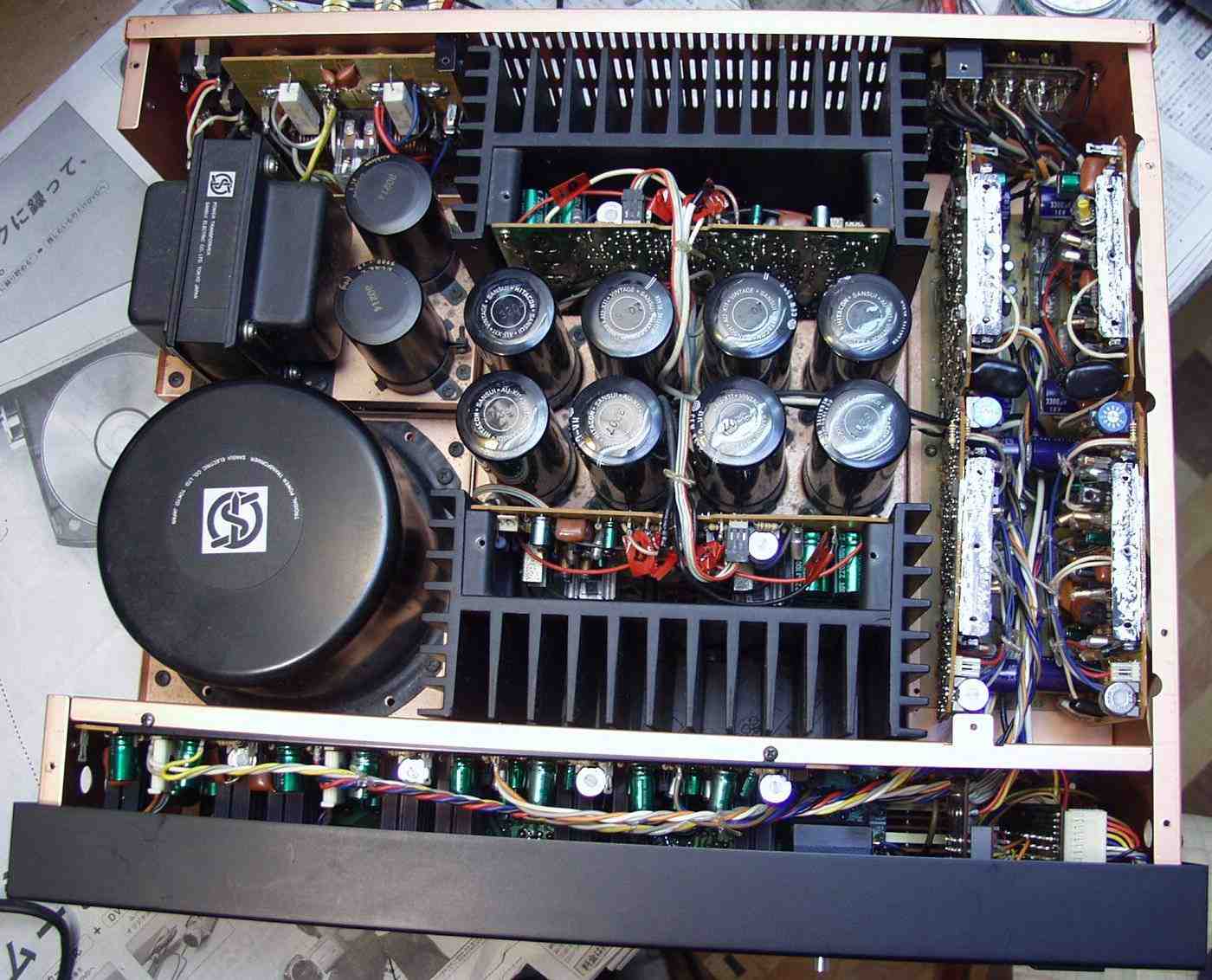

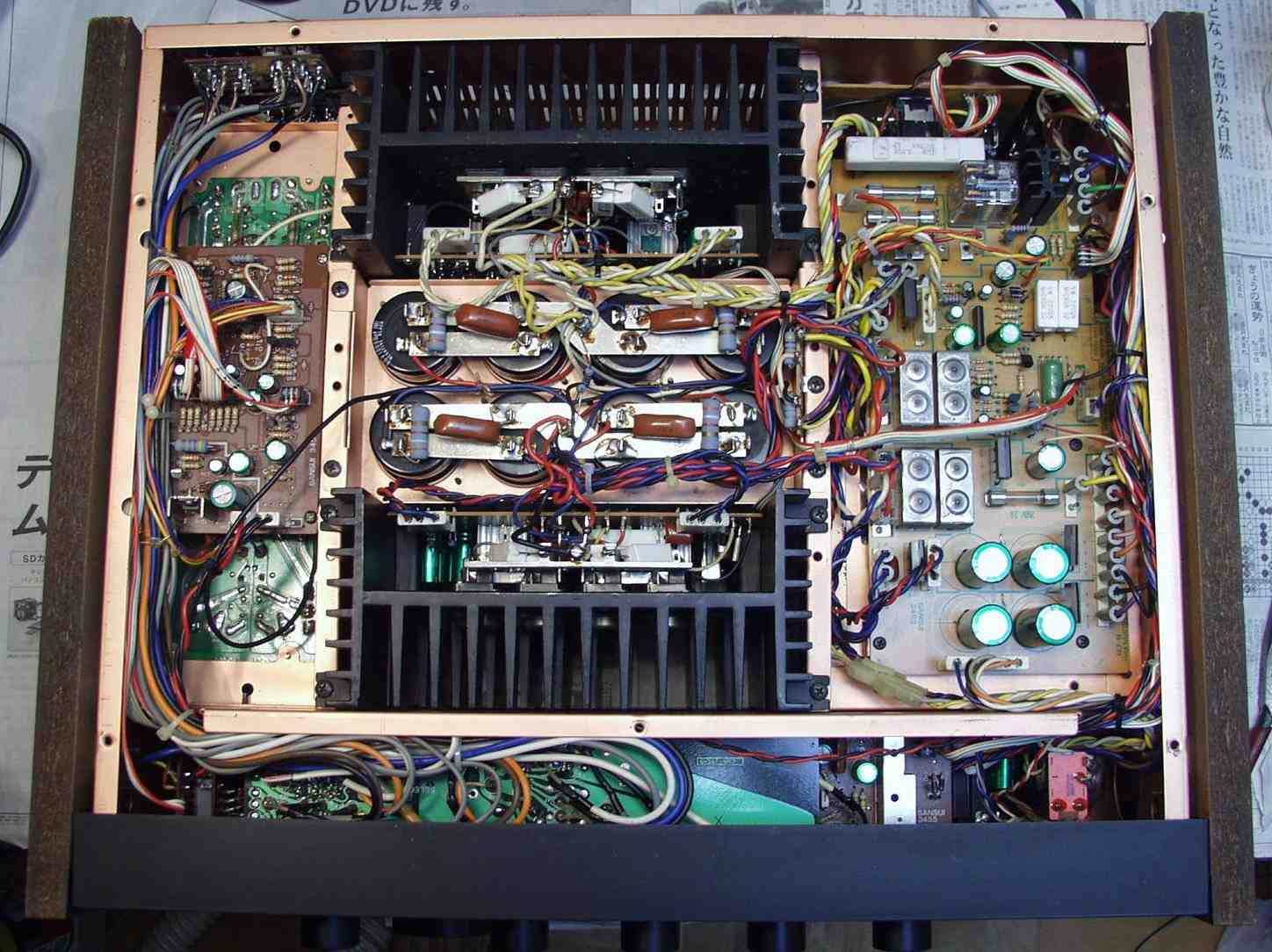

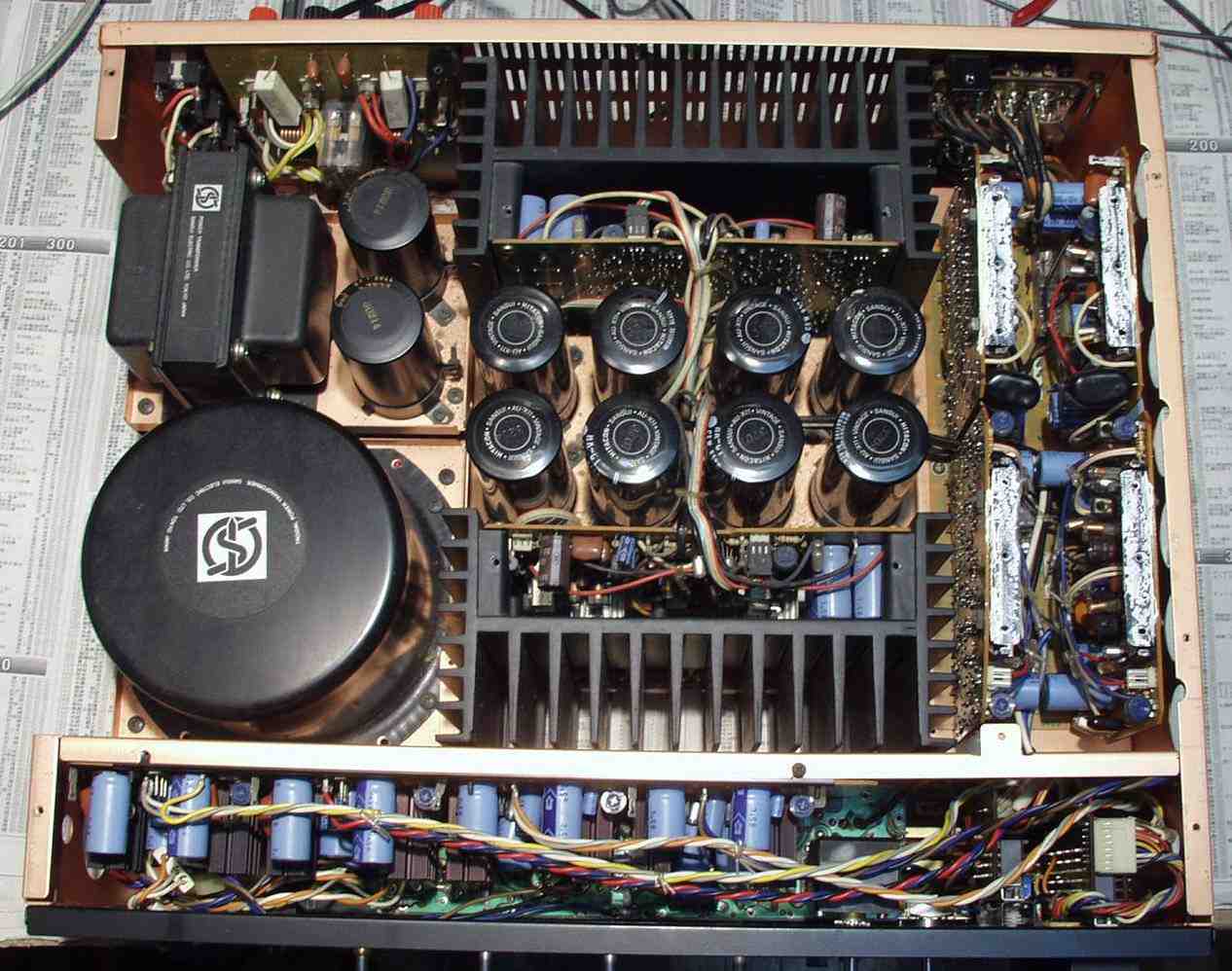

Ｃ４２．　修理前　上から

Ｃ４３．　修理後　上から

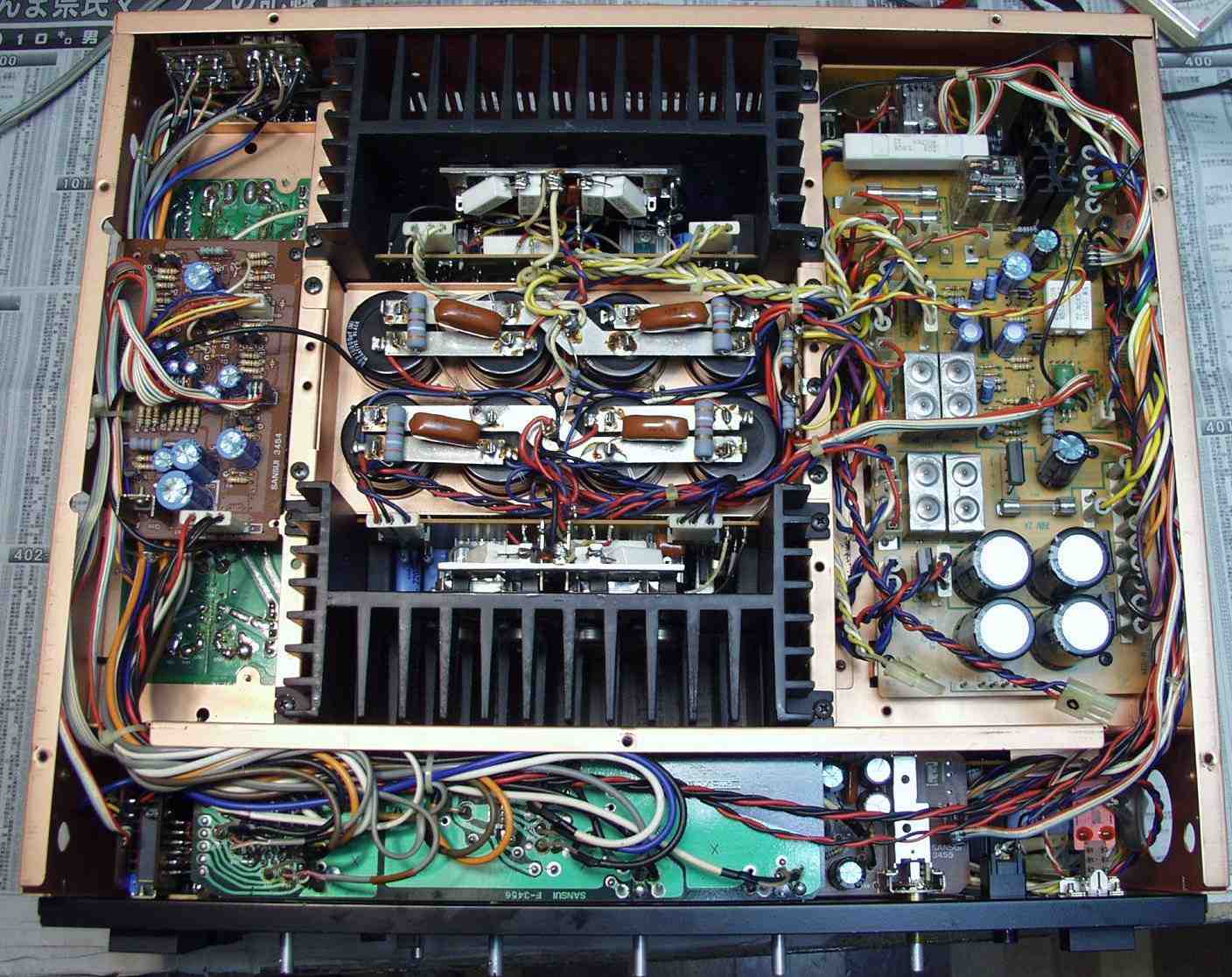

Ｃ４４．　修理前　下から

Ｃ４５．　修理後　下から

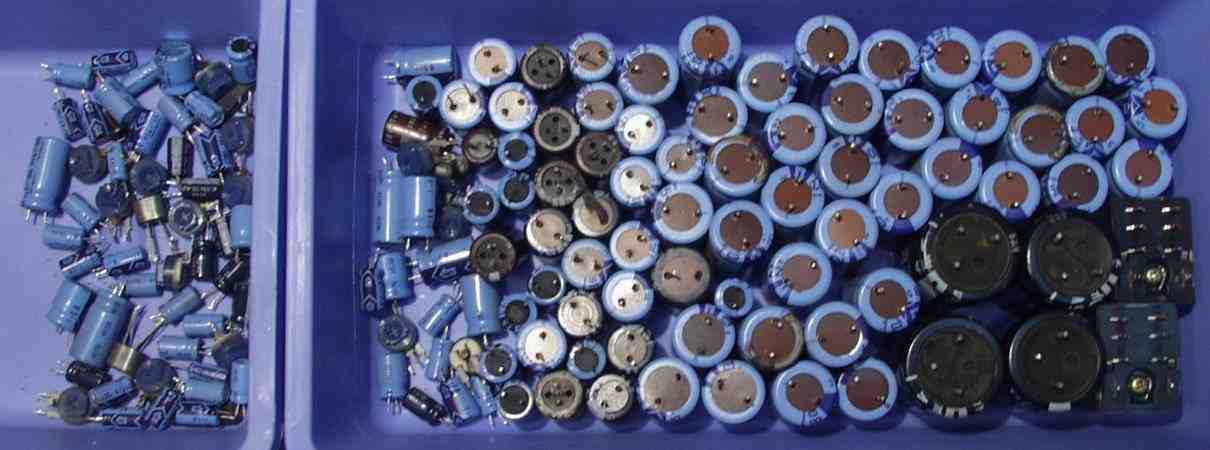

Ｃ４６．　修理後　交換部品　電解コンデンサー１２６個　ＳＰ端子除く

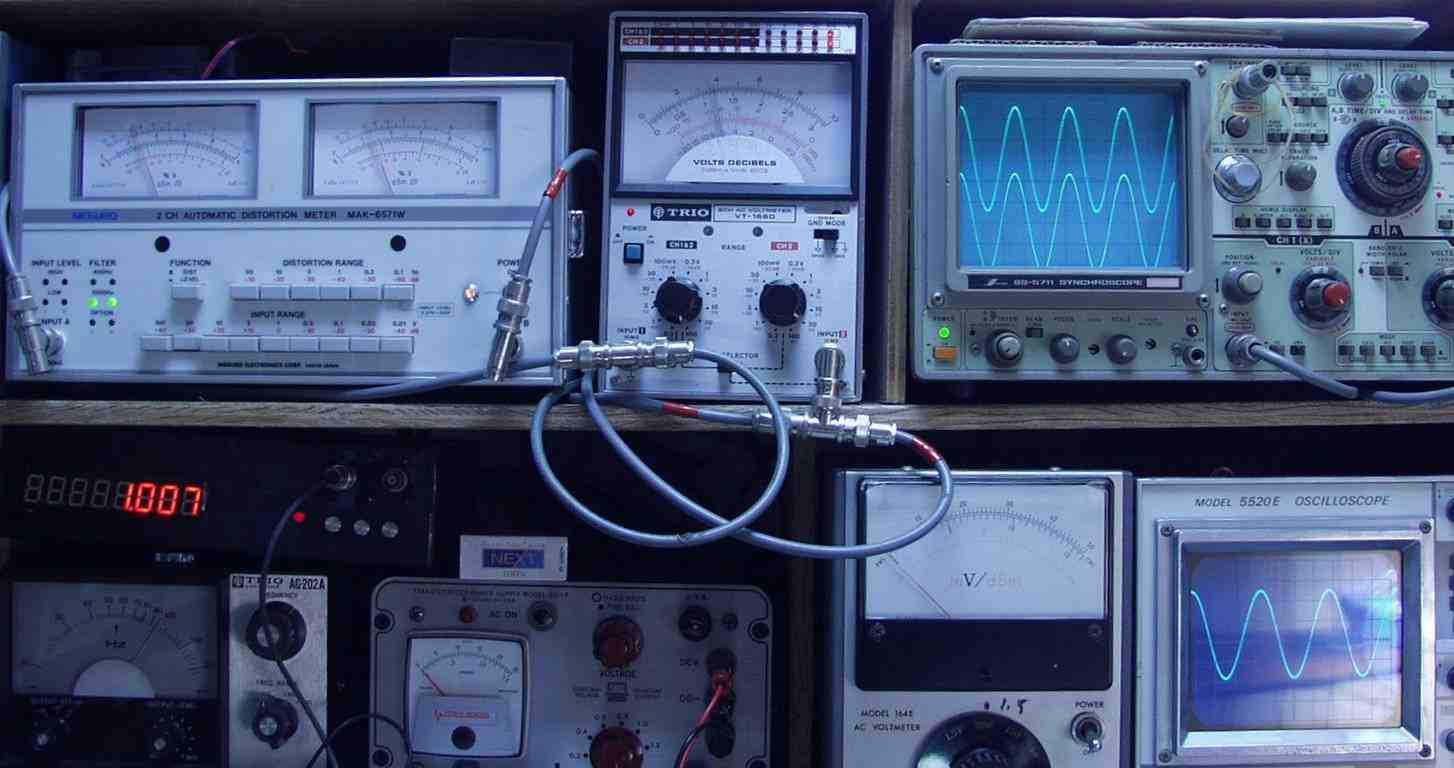

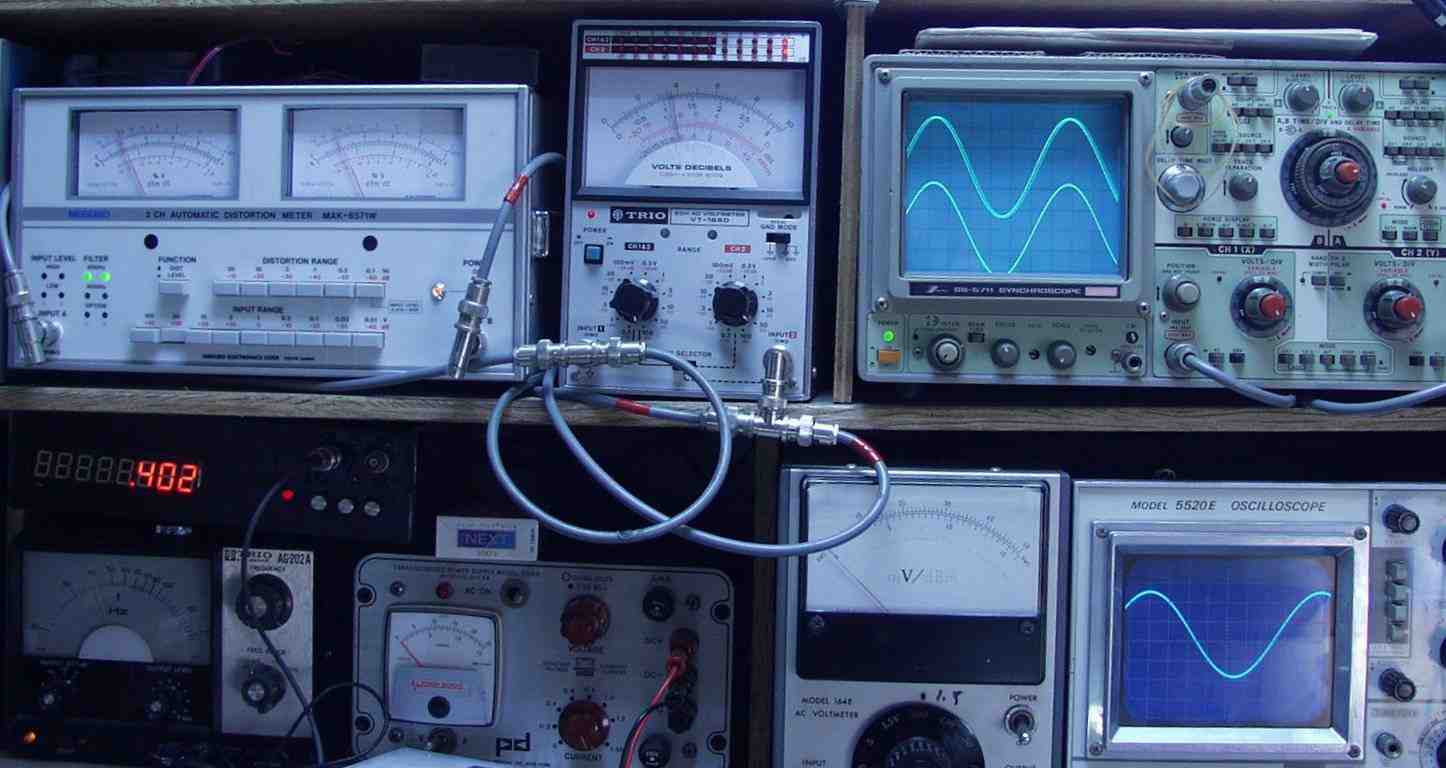

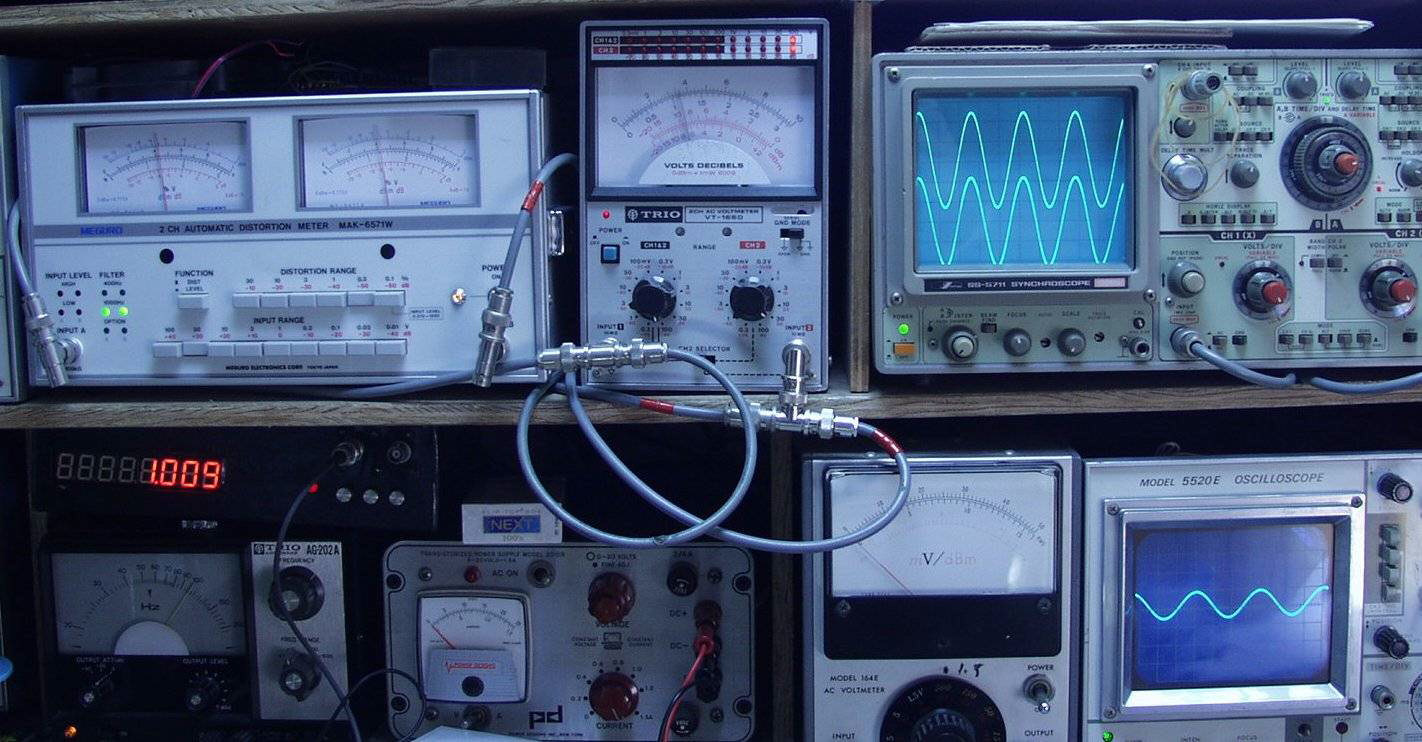

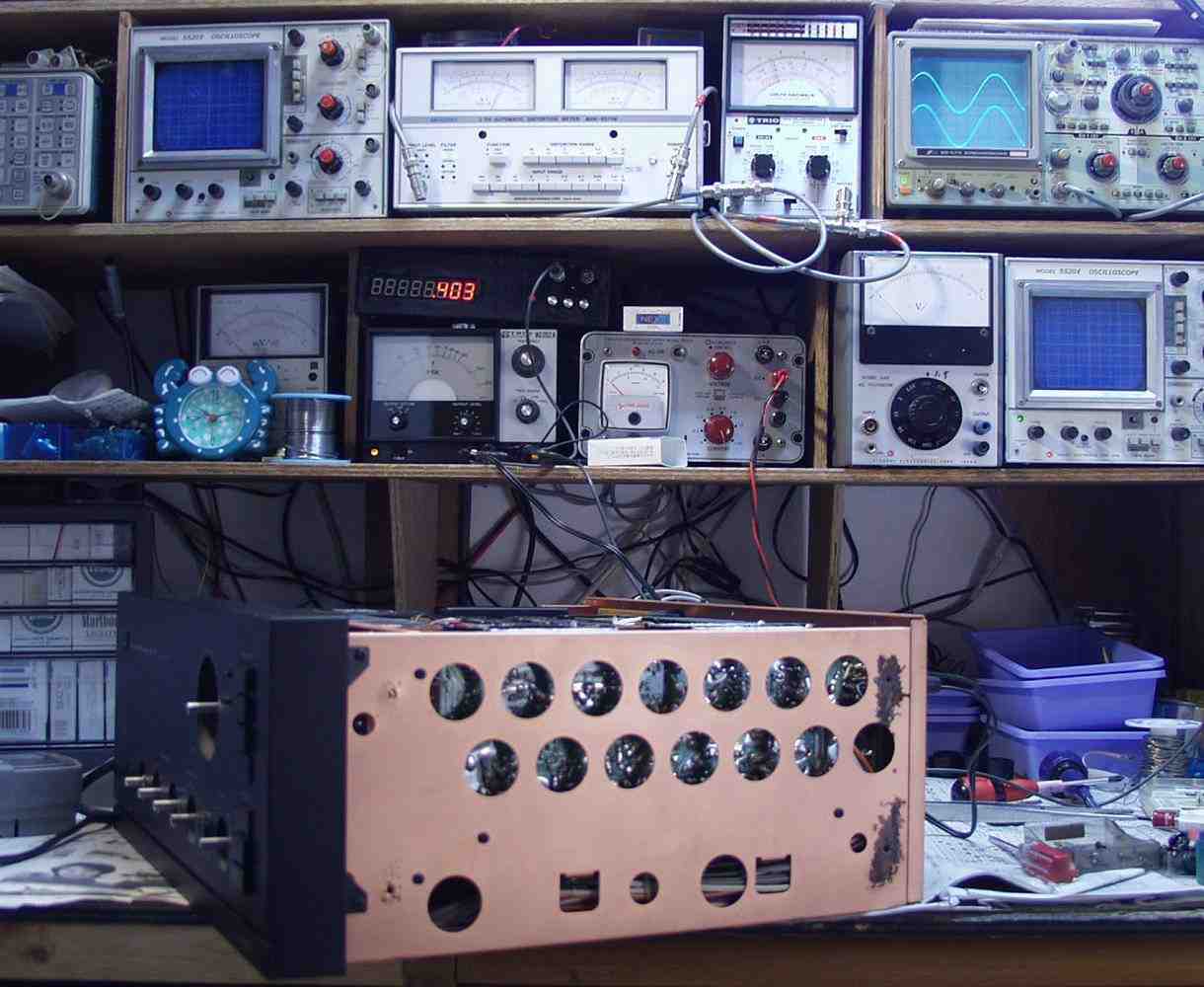

Ｅ．　測定・調整 Ｅ１． 出力／歪み率測定・調整

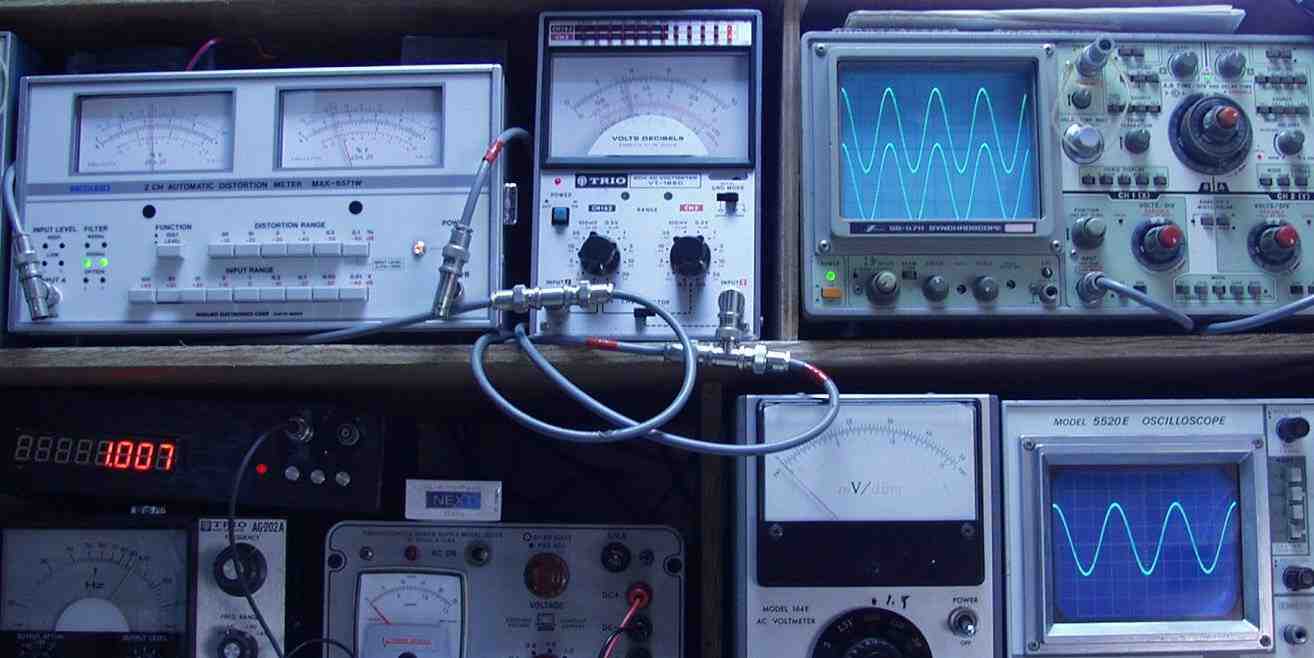

Ｅ２． 出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．１３％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

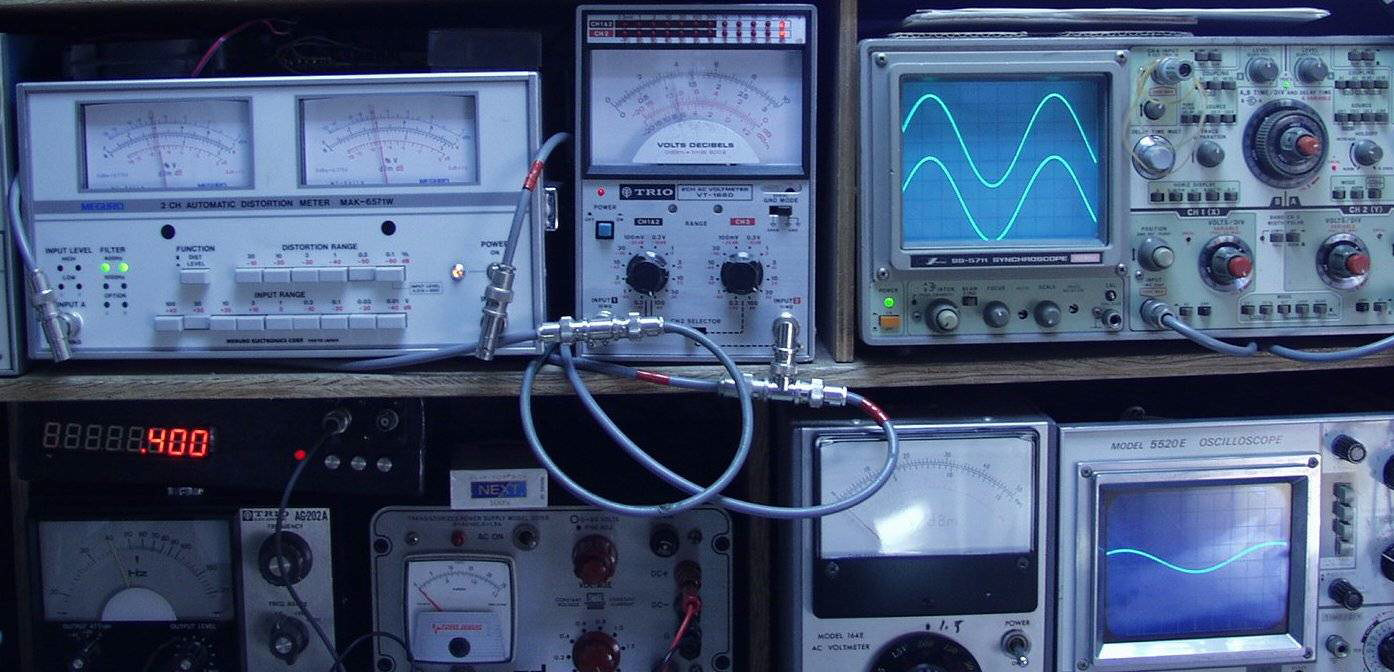

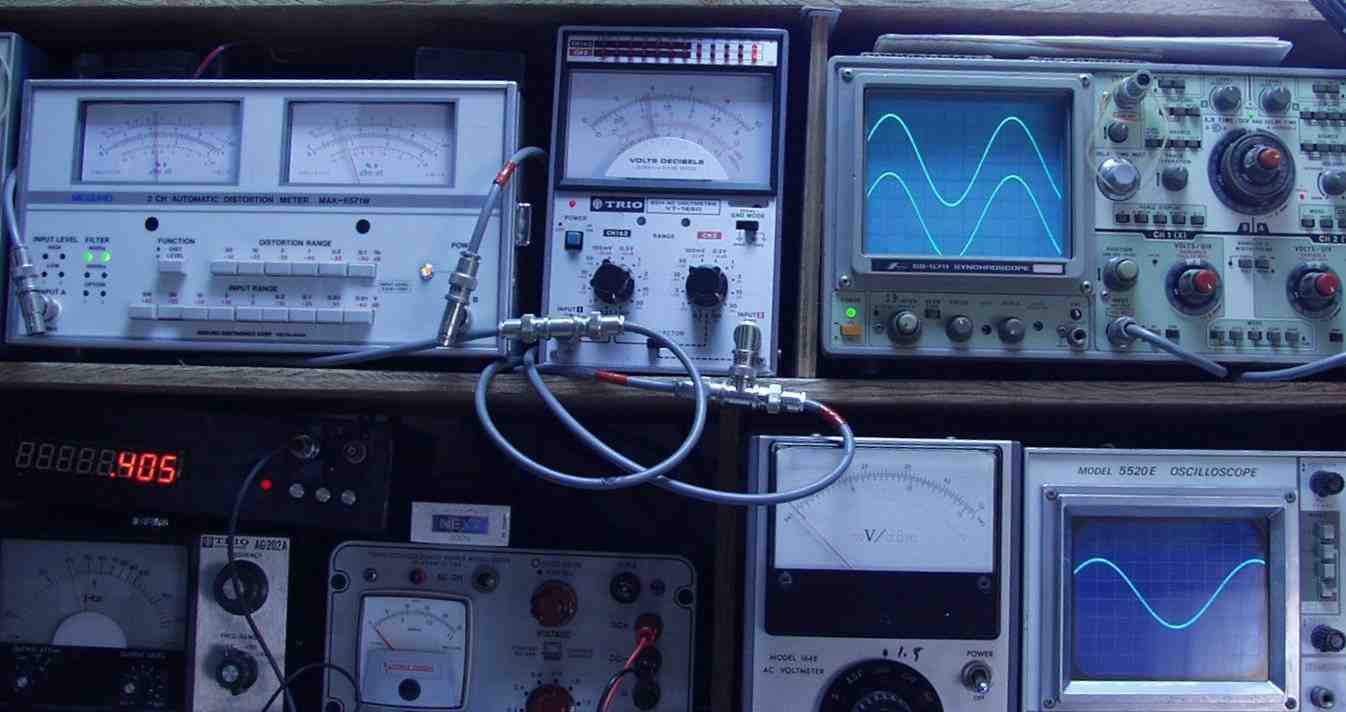

Ｅ３． 出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．１３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ４． 出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ５． 出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ６． 出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ７． 出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＭＣ端子入力

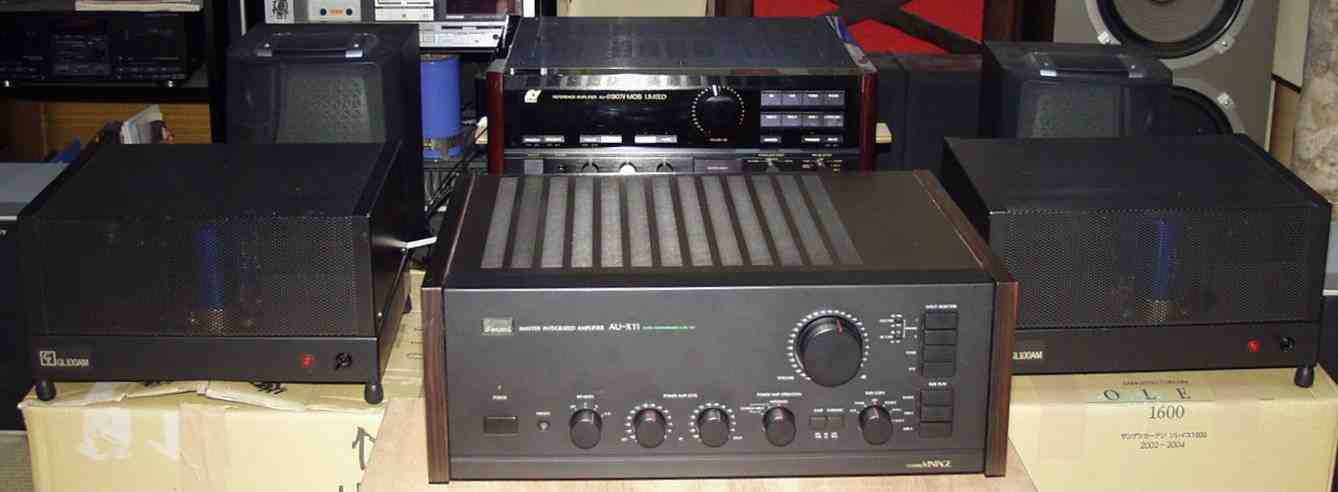

Ｅ８．　２４時間エージング。 　　　　　　後ろは　ＡＵ−α９０７ｉ　ＭＯＳ　左右は グラント・ラムレイ　ＧＬ１００ＡＭ

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

形式　 スーパーインテグレーテッドアンプ ＡＵ-Ｘ１１ メイン部　回路方式 ＳＵＰＥＲ　ＦＥＥＤＦＯＲＷＡＲＤ＆ＤＤ／ＤＣ 実効出力 （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　１６０Ｗ＋１６０Ｗ（８Ω） （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　２２０Ｗ＋２２０Ｗ（４Ω） （１ｋＨｚ，ＴＨＤ０．００３％）、　１６０Ｗ＋１６０Ｗ（８Ω） （１ｋＨｚ，ＴＨＤ０．００５％）、　２２０Ｗ＋２２０Ｗ（４Ω） 全高調波歪率 （５Ｈｚ〜２０ｋＨｚ） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 混変調歪率 （６０Ｈｚ：７ｋＨｚ＝４：１） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 出力帯域幅 （ＩＨＦ，ＴＨＤ０．０２％） ５Ｈｚ〜１００ｋＨｚ（８Ω） ダンピングファクター １００（ＩＨＦ，１０Ｈｚ〜２０ｋＨｚ，８Ω） 周波数特性（１Ｗ） ＤＣ〜３００ｋＨｚ（＋０dB−３dB） 入力感度／入力インピーダンス １Ｖ／２５ｋΩ（１ｋΩ） 残留雑音 ＰＯＷＥＲ　ＡＭＰ　０．２ｍＶ（８Ω） ＰＲＥ　ＡＭＰ＋ＰＯＷＥＲ　ＡＭＰ　０．４ｍＶ（８Ω） ライズタイム／フォールタイム ０．５μｓｅｃ スルーレイト ±２３０Ｖ／μｓｅｃ（８Ω） インサイドスルーレイト ±２６０Ｖ／μｓｅｃ（８Ω） エンベロープ歪 測定限界以下 ＴＩＭ歪 想定限界以下 入出力位相 同相 ヘッドホン端子出力 １５０ｍＷ（８Ω） 負荷インピーダンス ４〜８Ω 使用スピーカー ４〜１６Ω（Ａ，Ｂ） 、８〜１６Ω（Ａ＋Ｂ） プリ部　回路方式 ＭＣ　ＡＭＰ　コンプリンメンタリーＦＥＴ（電界効果トランジスター）入力，ＩＣＬ ＭＭ　ＡＭＰ　ＤＤ/ＤＣ　ＳＥＲＶＯ　ＥＱＵＡＬＩＺＥＲ　 入力感度/入力インピーダンス （１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＭ）　２．５ｍＶ（４７ｋΩ） ＰＨＯＮＯ-1,2（ＭＣ）　Ｈｉｇｈ　８５μＶ（３０Ω） 　　　　　　　　　　　　　Ｌｏｗ　２７０μＶ（１００Ω） ＡＵＸ，ＴＵＮＥＲ　　　　２００ｍＶ（３３ｋΩ） ＴＡＰＥ　ＰＬＡＹ-1,2（ＰＩＮ）　　２００ｍＶ（３３ｋΩ） 最大許容入力 （１ｋＨｚ，ＴＨＤ０．０１％） ＰＨＯＮＯ-1,2（ＭＭ）　３３０ｍＶ、ＰＨＯＮＯ-1,2（ＭＣ）　４０ｍＶ 出力電圧（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　２００ｍＶ（４７ｋΩ時） ＰＲＥ　ＯＵＴ-1,2　　　　　　１Ｖ（４７ｋΩ時） ＭＡＸ　ＰＲＥ　ＯＵＴ（ＴＨＤ０．０５％）　１０Ｖ（４７ｋΩ時） 出力インピーダンス（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　６００Ω以下 ＰＲＥ　ＡＭＰ　ＯＵＴ-1,2　　６００Ω以下 全高調波歪率 　　　　　　（２０Ｈｚ〜２０ｋＨｚ，２０Ｖ出力時） 　ＰＨＯＮＯ-1,2（ＭＭ）ＲＥＣ　ＯＵＴ　０．００５％以下 　ＰＨＯＮＯ-1,2（ＭＣ）ＲＥＣ　ＯＵＴ　０．００５％以下 混変調歪率 （７０Ｈｚ：７ｋＨｚ＝４：１） ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＴ-1,2（１Ｖ時）　０．００５％以下 周波数特性 ＰＨＯＮＯ-1,2 ＝（ＭＣ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．２dB ＰＨＯＮＯ-1,2 ＝（ＭＭ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．３dB ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2 ＝　（ＤＣ〜３００ｋＨｚ）＋０dB，−３dB ＳＮ比 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　７７dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　９１dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　１１０dB以上 入力換算雑音 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　−１５６dBＶ ＰＨＯＮＯ-1,2（ＭＭ）　−１４３dBＶ ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　−１２５dBＶ チャンネルセパレーション （ＩＨＦ，１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＣ）　５０dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　７０dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 入力間セパレーション （１ｋＨｚ，ショートサーキット） ＴＵＮＥＲ−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1,2−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＵＮＥＲ−ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1−ＴＡＰＥ　ＰＬＡＹ-2　１００dB以上 サブソニックフィルター １６Ｈｚ（−３dB，６dB/oct） 入出力位相 ＰＨＯＮＯ　ＭＭ→ＳＰ　ＯＵＴ　同相 ＰＨＯＮＯ　ＭＣ→ＳＰ　ＯＵＴ　同相 定格消費電力 （電気用品取締法） ４００Ｗ 寸法 ５１５Ｗ×１９７Ｈ×４５０Ｄmm 重量 ２８ｋｇ 価格 ￥２７５，０００／１９７９年〜１９８２年頃。
