Ｓａｎｓｕｉ　ＡＵ−Ｘ１１１１．　３台目　修理記録　
　平成１８年５月１９日到着　　　７月６日完了
注意　このＡＭＰはＳＰ出力の線（アース側）も増幅しています。
　　　　アースに接続してはいけません。ＲＬ−ＳＰのアース線も接続（共通）してもいけません
　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝詳しくはここ参照
　　　　終段ＦＥＴ（電界効果トランジスター）を、現在の高性能に交換してありますので、出力が１．２倍出ますので注意して使用する事
A．　修理前の状況
  • １．Tape1, 2, 3 共に左チャンネルに入力不可能。
    ２．CDとPHONOの電気がつかない。
    ３．バランスが若干Ｌが弱い左スピーカの音量が右スピーカ音量の約半分ほどしかでない。
    ４．他、オーバーホール

Ｔ．　修理前点検測定

B．　原因
  • 経年劣化

Ｃ．　修理状況
Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　１０個。
    ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　 　８個。
    電解コンデンサー（オーディオコンデンサー使用）　　　　　　９１個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　２個。
    表示ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０個。
    大型コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    終段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　１６個。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　　　　　　　　　１６０，０００円　　　　オーバーホール修理。
　　　　　　　　　　　　　　　　　　　　　チューンＵＰの為に、Ａ１Ａの大型コンデンサーを除く電解コンデンサー交換。
　　　　　　　　　　　　　　　　　　　　　大型コンデンサー２個支給交換別途。

Ｓ．Ｓａｎｓｕｉ　ＡＵ−Ｘ１１１１MOS VINTAGE　の仕様（マニアルより）

　
Ａ．　修理前の状況
Ａ１Ａ．　点検中　上蓋を取る

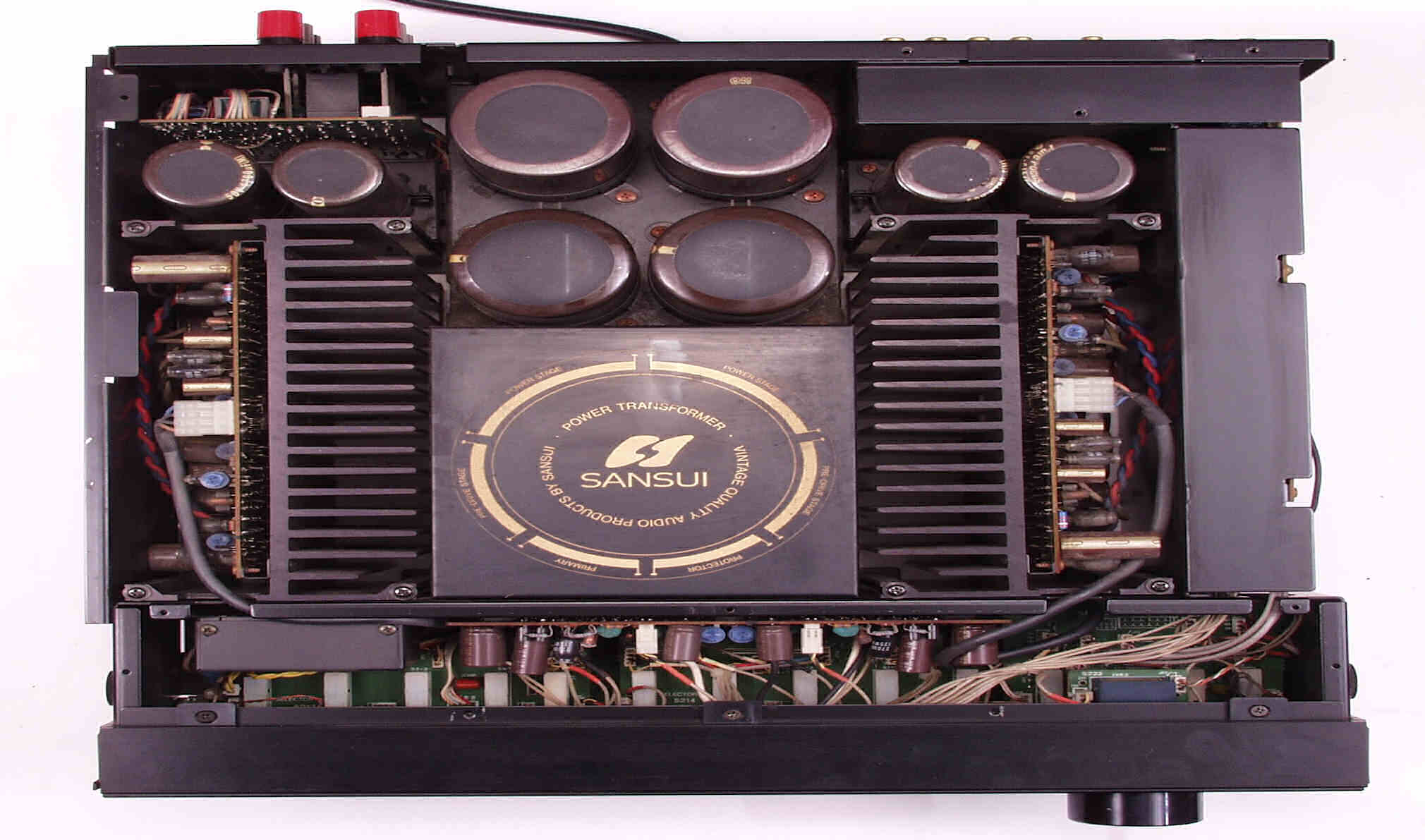

Ａ１Ｂ．　点検中　清掃後上から見る
Ａ１Ｃ．　点検中　放熱器に近い、手前の２本の電解コンデンサーの頭が、膨れて来ている

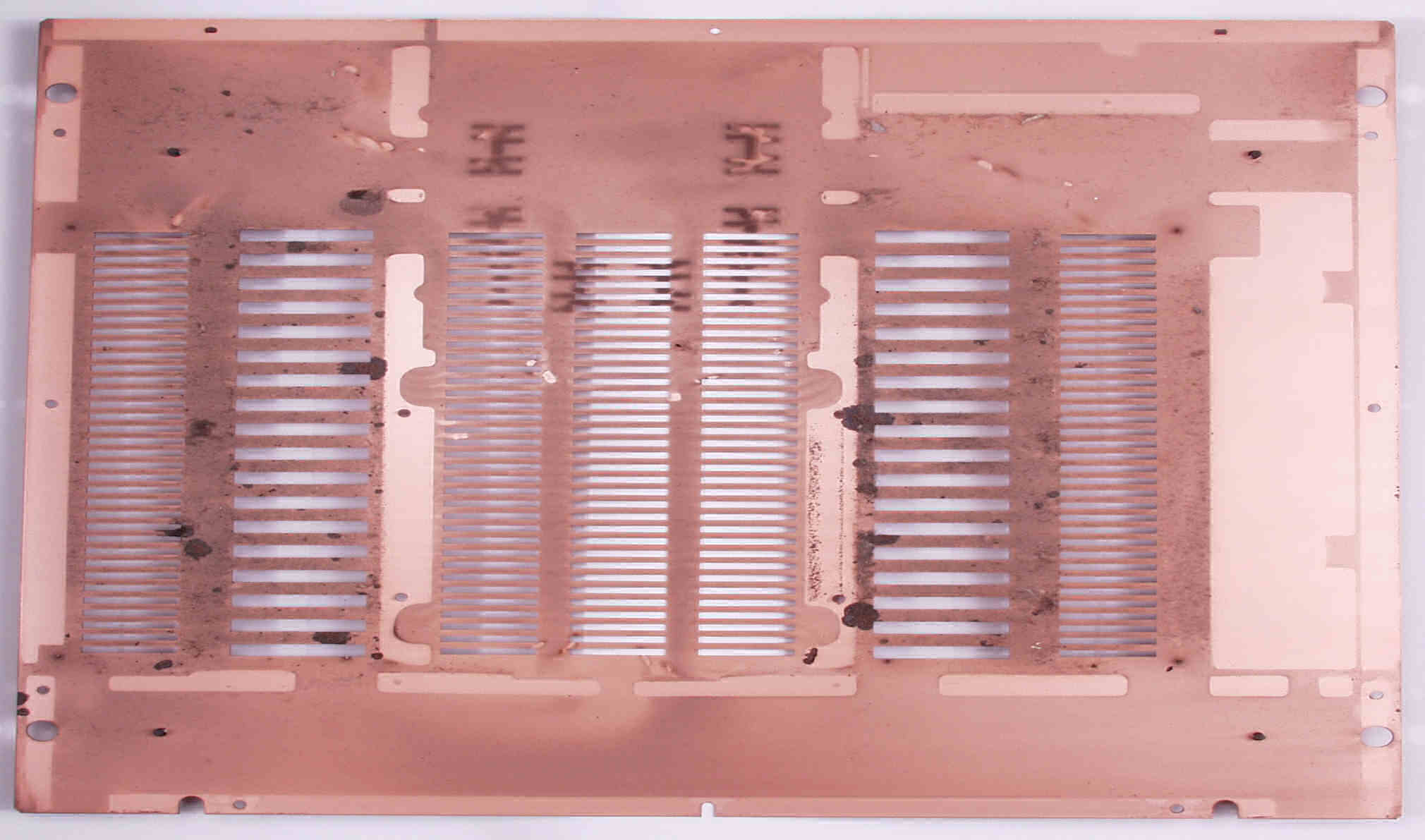

Ａ２Ａ．　点検中　下蓋の埃や錆びに注意する

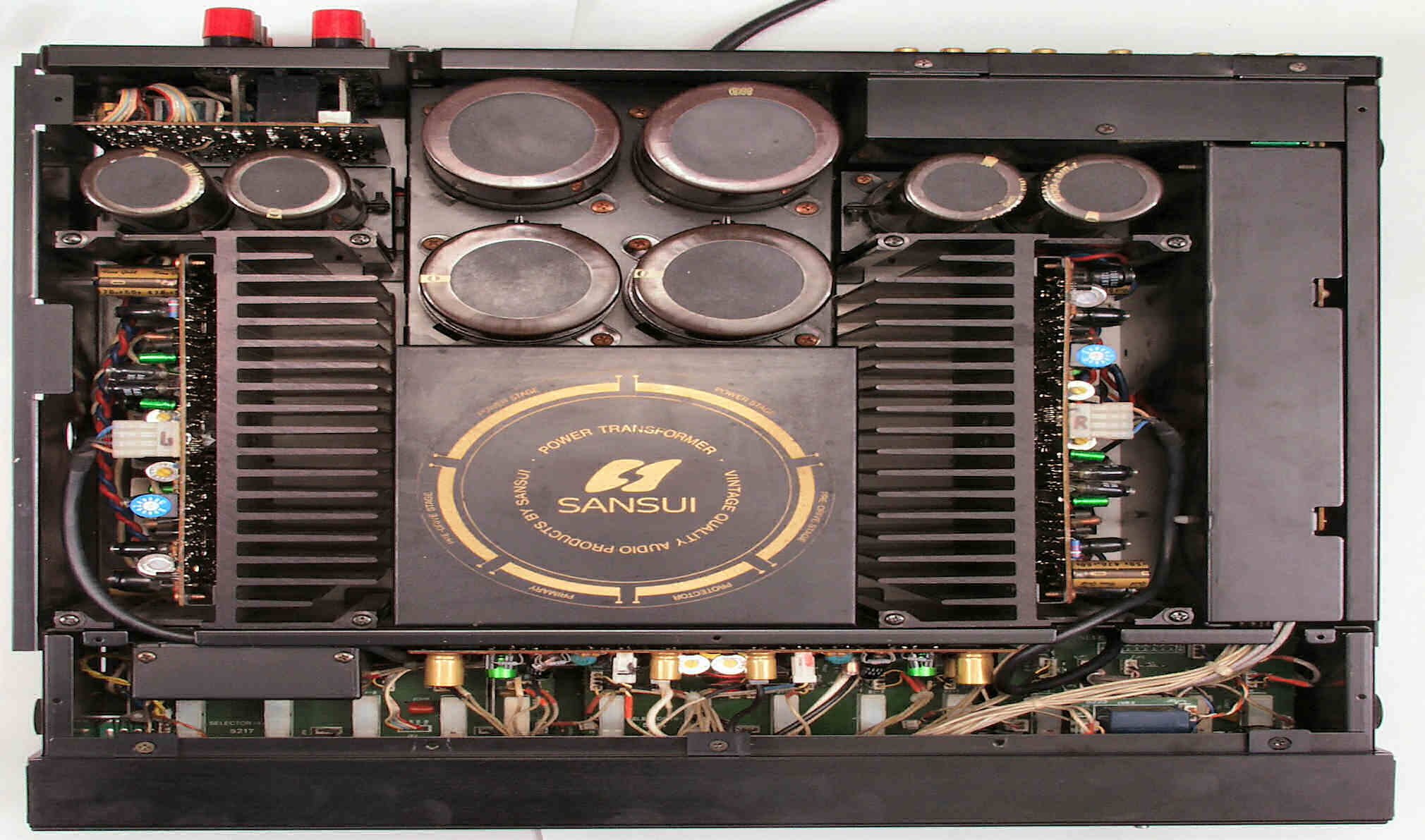

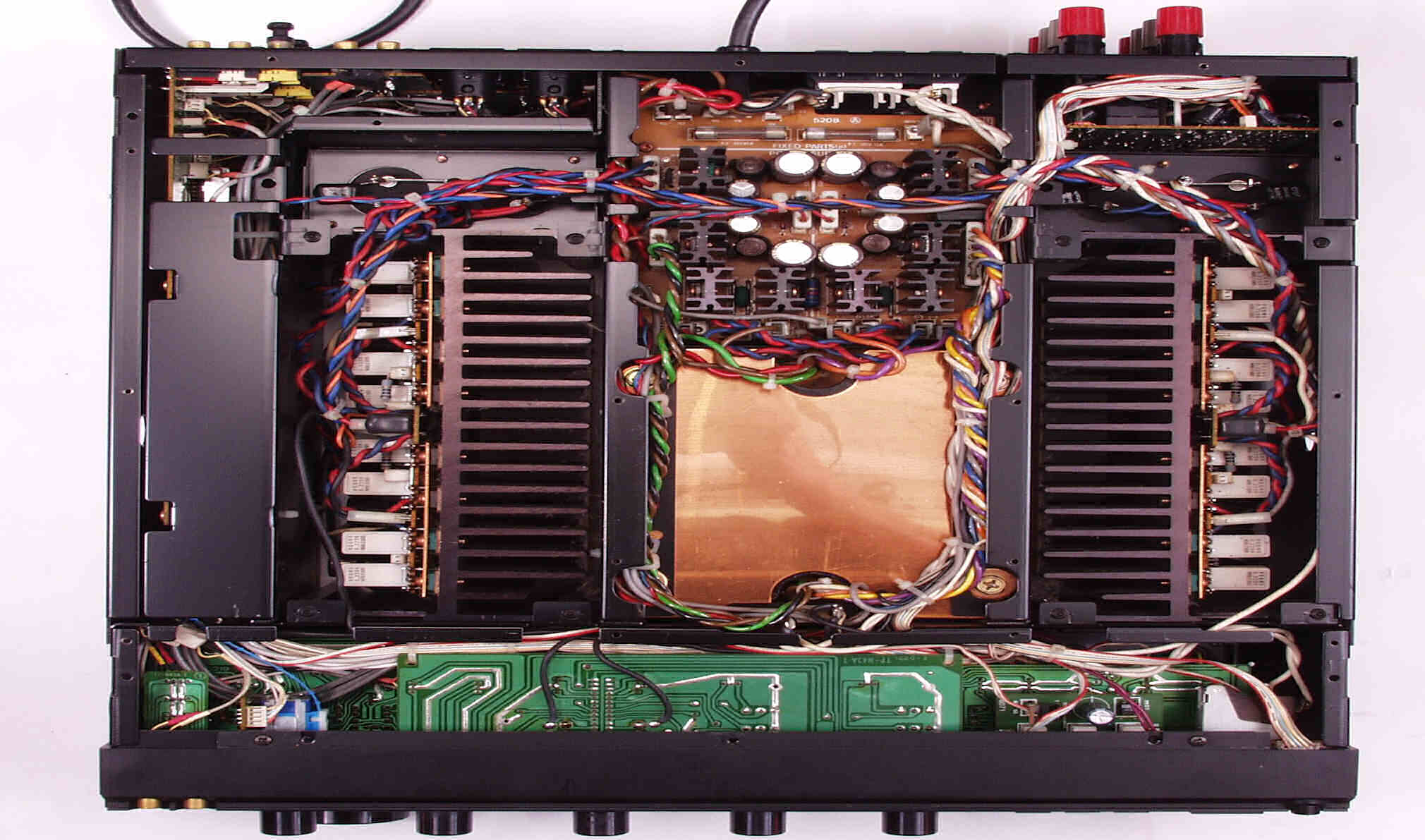

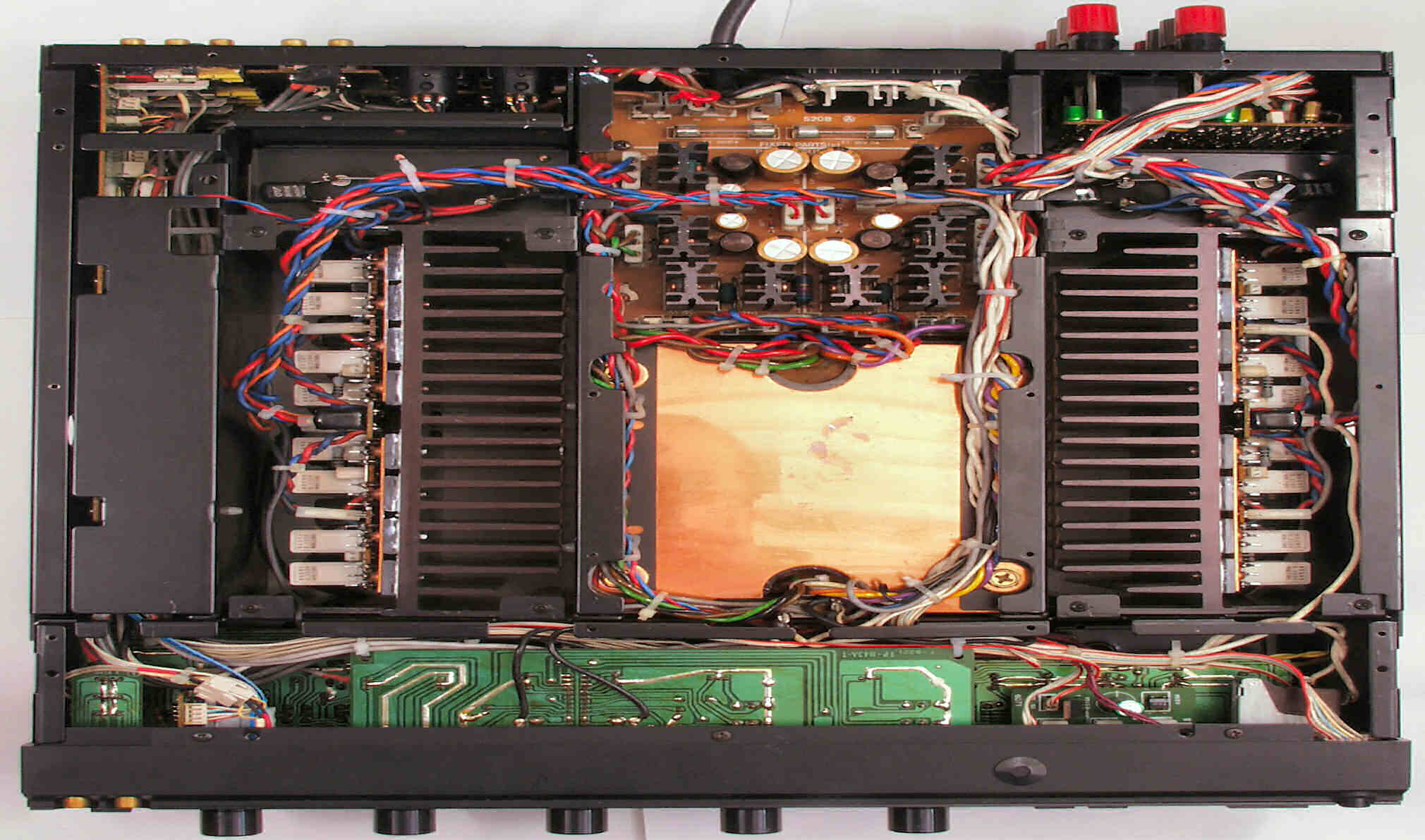

Ａ２Ｂ．　点検中　下から見る

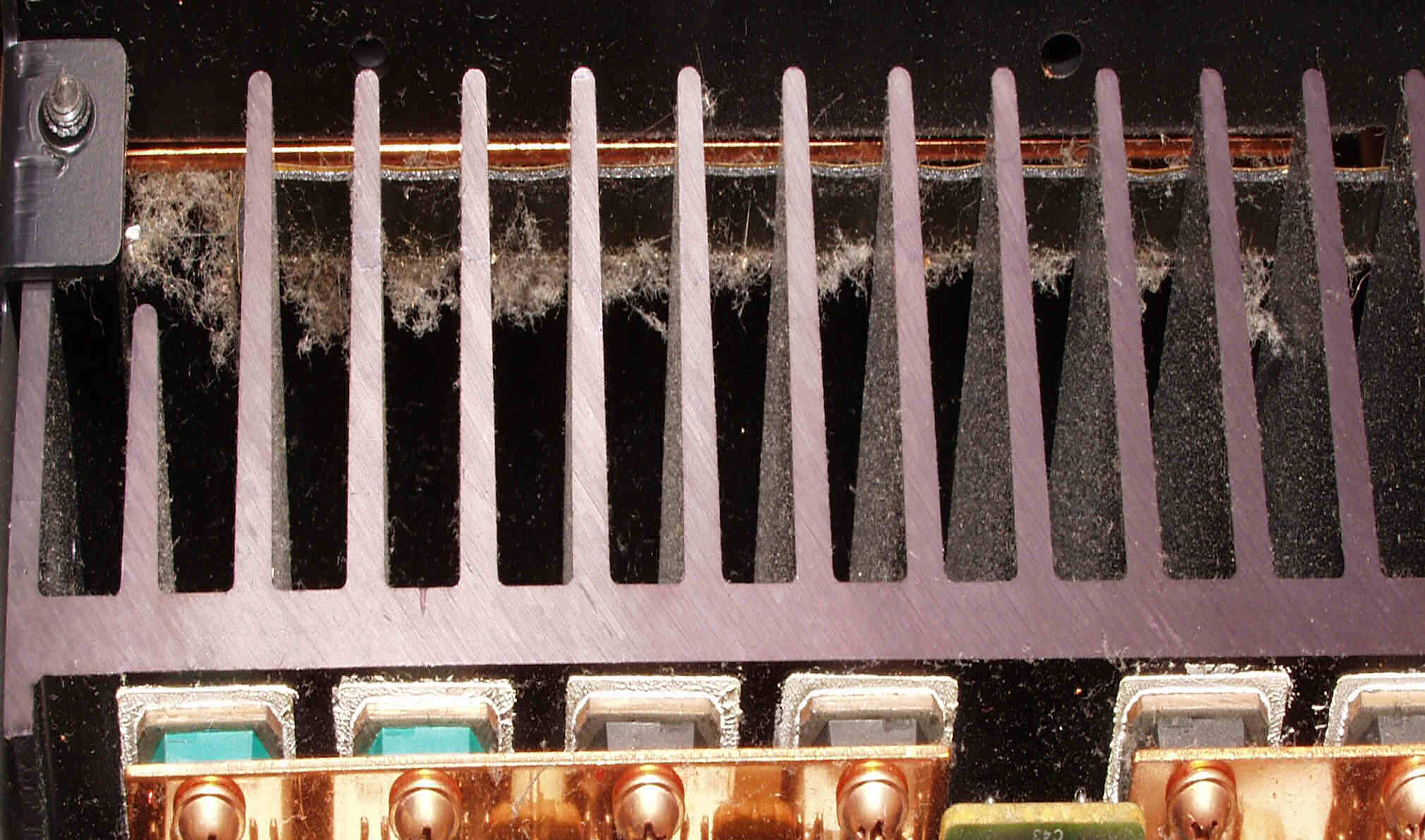

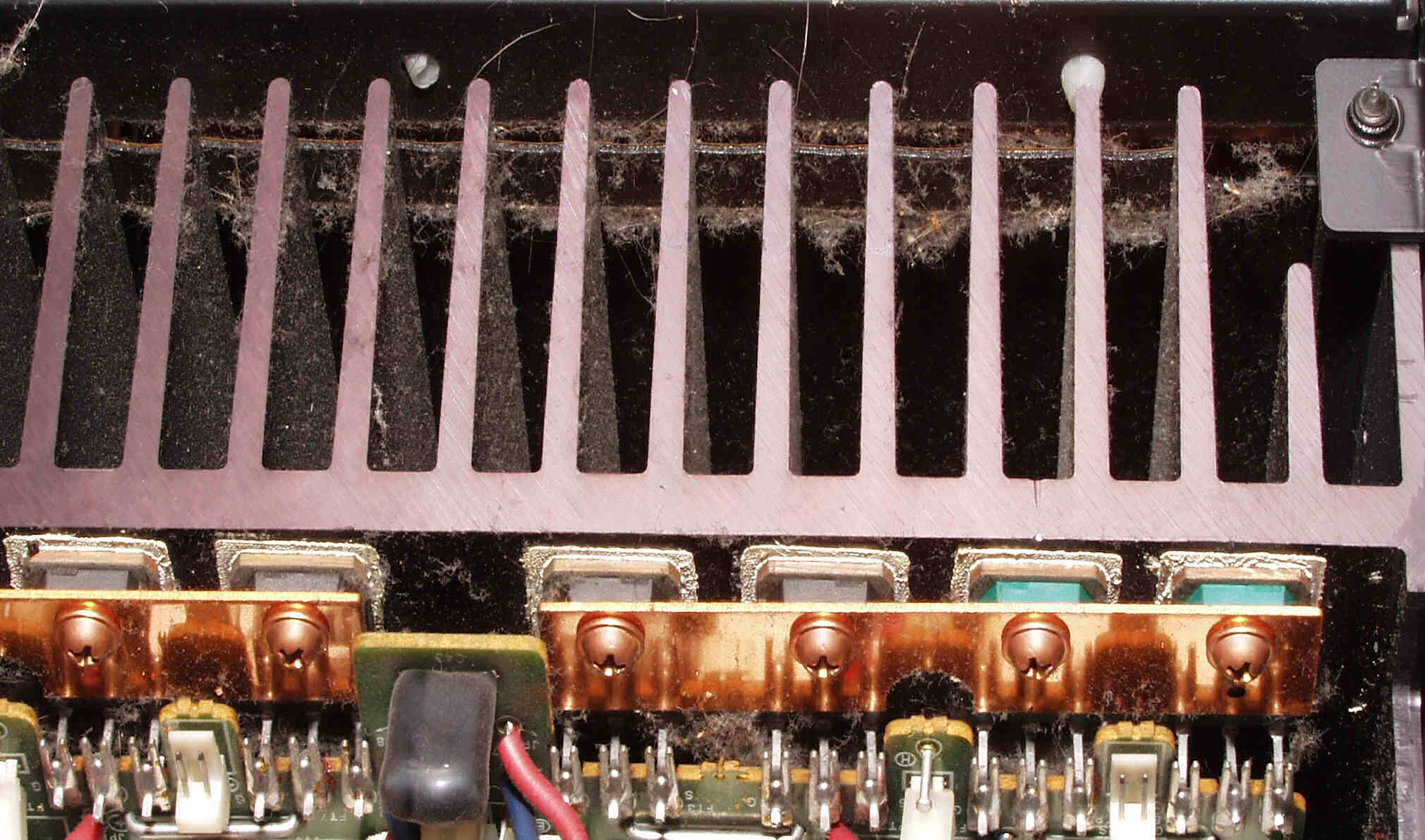

Ａ２Ｃ．　点検中　Ｒ側放熱器の埃
Ａ２Ｄ．　点検中　Ｌ側放熱器の埃
Ａ２Ｅ．　点検中　清掃後下から見る
Ａ３．　点検中　側板、大分汚れあり
Ａ４．　点検中　SP端子は締めて梱包すること

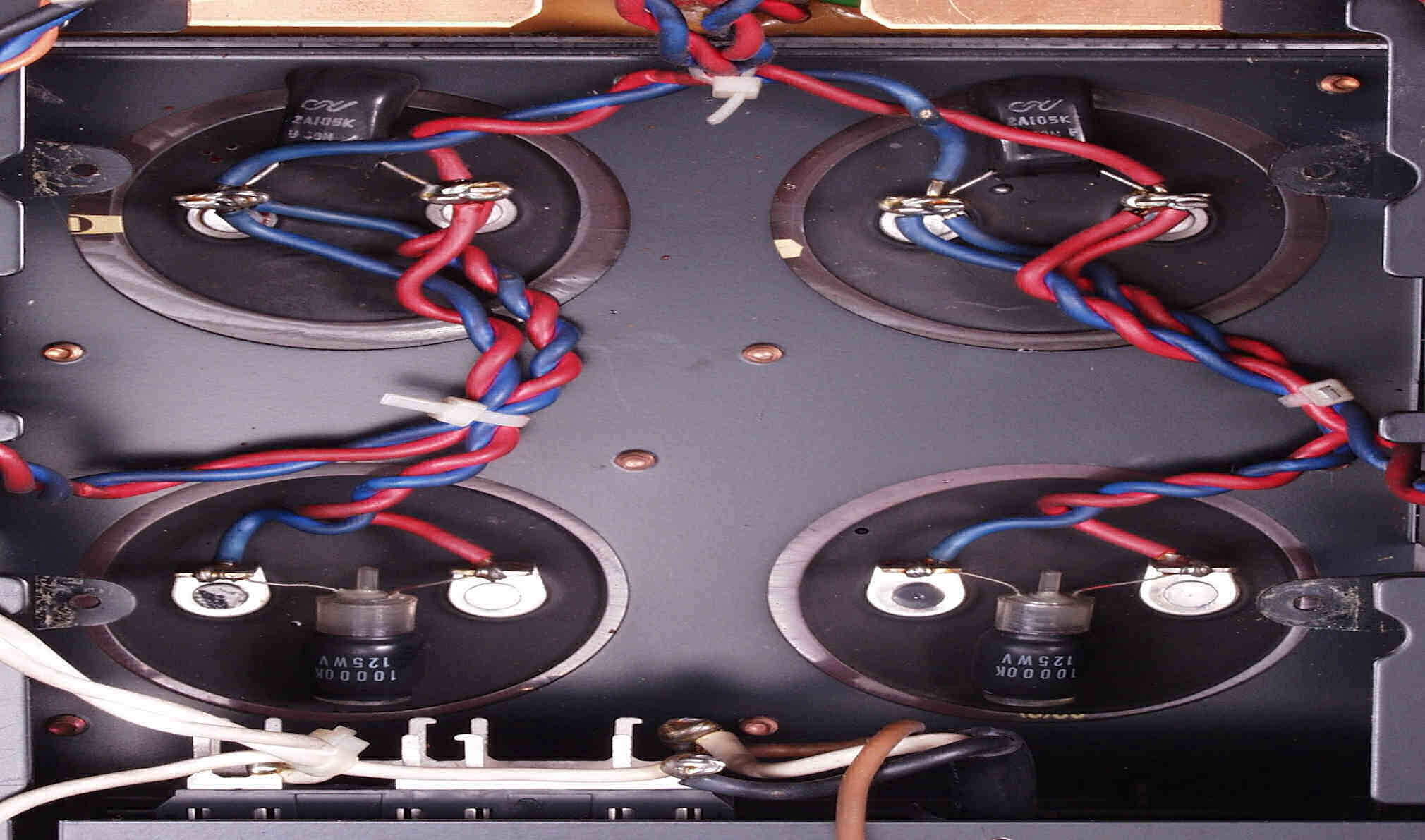

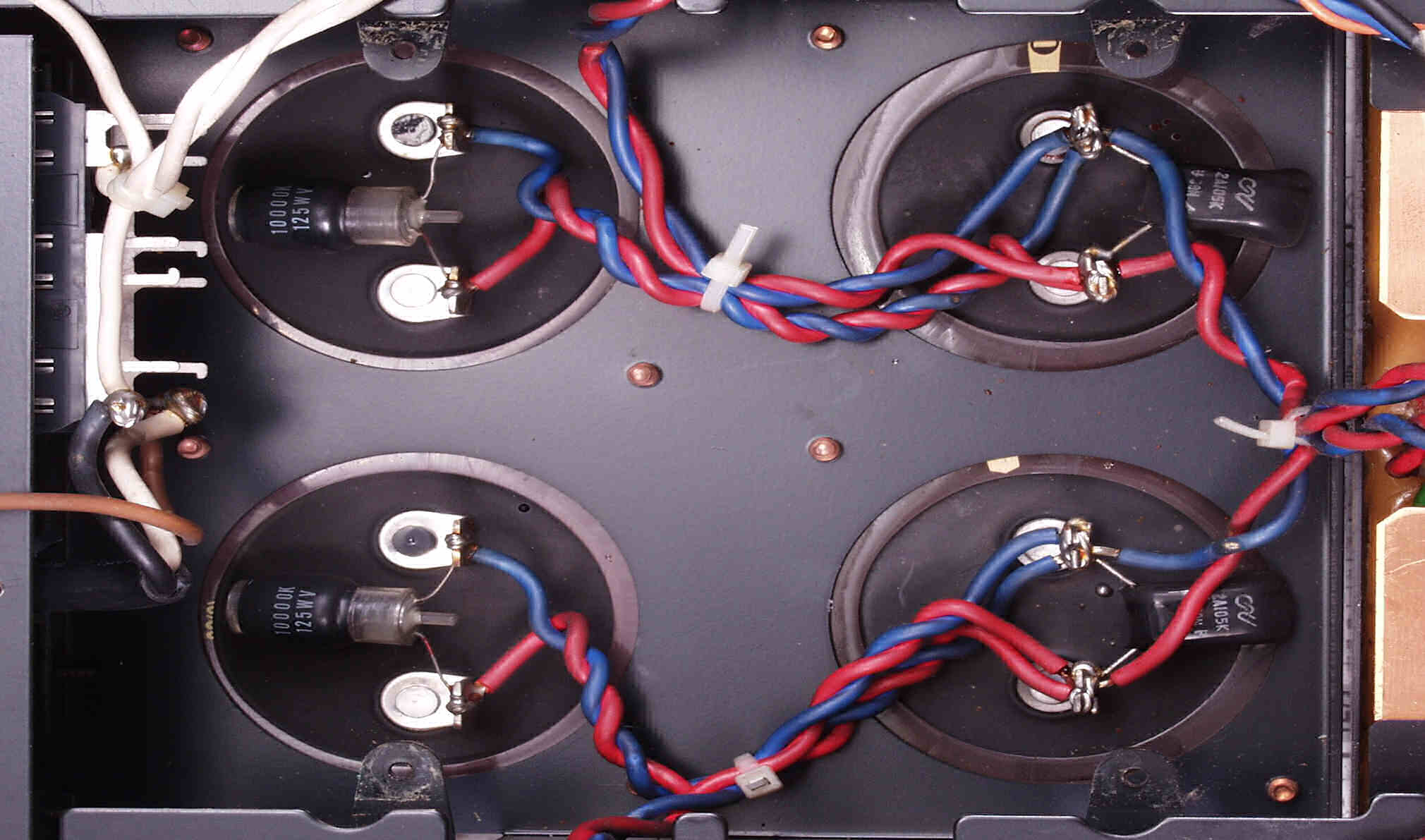

Ａ５．　点検中　メイン電解コンデンサー端子側　液漏れもなく健在

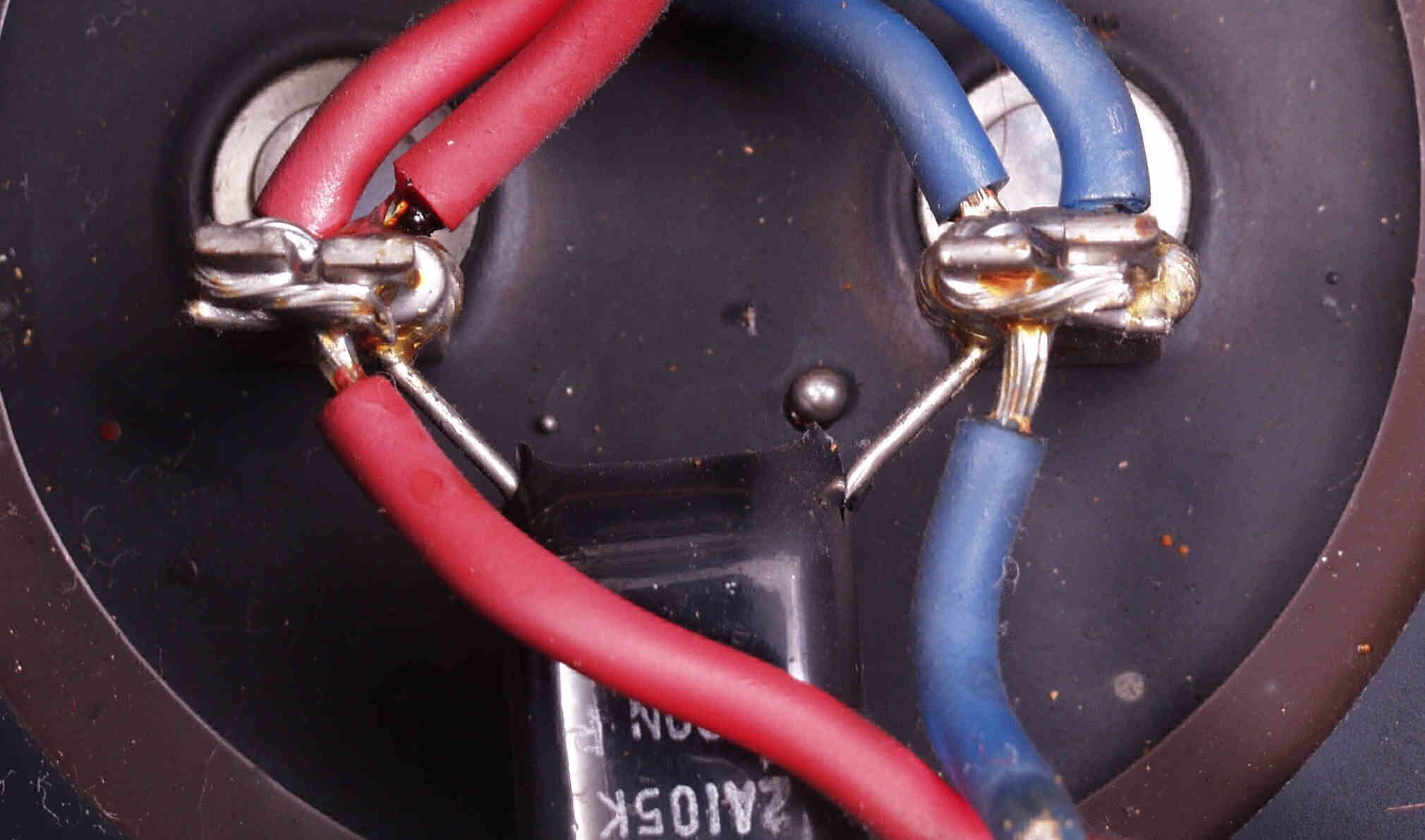

Ａ６．　点検中　メイン電解コンデンサー端子付近の半田屑
T．　修理前・測定
　　　　＜見方＞はＥ．　測定・調整を見てください
Ｔ１Ａ．　Ｒ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝０．５％　ＡＵＸ入力　１０００ＨＺ
Ｔ１Ｂ．　Ｌ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝０．５％　ＡＵＸ入力　１０００ＨＺ
　　　　　　　　　　　　　　　　　　　Ｌアナログの出力メータが写っていません、右したのデジタル表示見てください
Ｔ１Ｃ．　Ｒ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝０．５％　ＡＵＸ入力　４００ＨＺ
Ｔ１Ｄ．　Ｌ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝０．５％　ＡＵＸ入力　４００ＨＺ
　　　　　　　　　　　　　　　　　　　Ｌアナログの出力メータが写っていません、右したのデジタル表示見てください
Ｔ２Ａ．　Ｒ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝０．８％　ＭＭ入力　１０００ＨＺ
Ｔ２Ｂ．　Ｌ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝０．８％　ＭＭ入力　１０００ＨＺ
　　　　　　　　　　　　　　　　　　　Ｌアナログの出力メータが写っていません、右したのデジタル表示見てください
Ｔ２Ｃ．　Ｒ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝０．８％　ＭＭ入力　４００ＨＺ
Ｔ２Ｄ．　Ｌ−ＳＰ出力＝２６Ｖ＝８４Ｗ　歪率＝１％　ＭＭ入力　４００ＨＺ
　　　　　　　　　　　　　　　　　　　Ｌアナログの出力メータが写っていません、右したのデジタル表示見てください
Ｃ．　修理状況

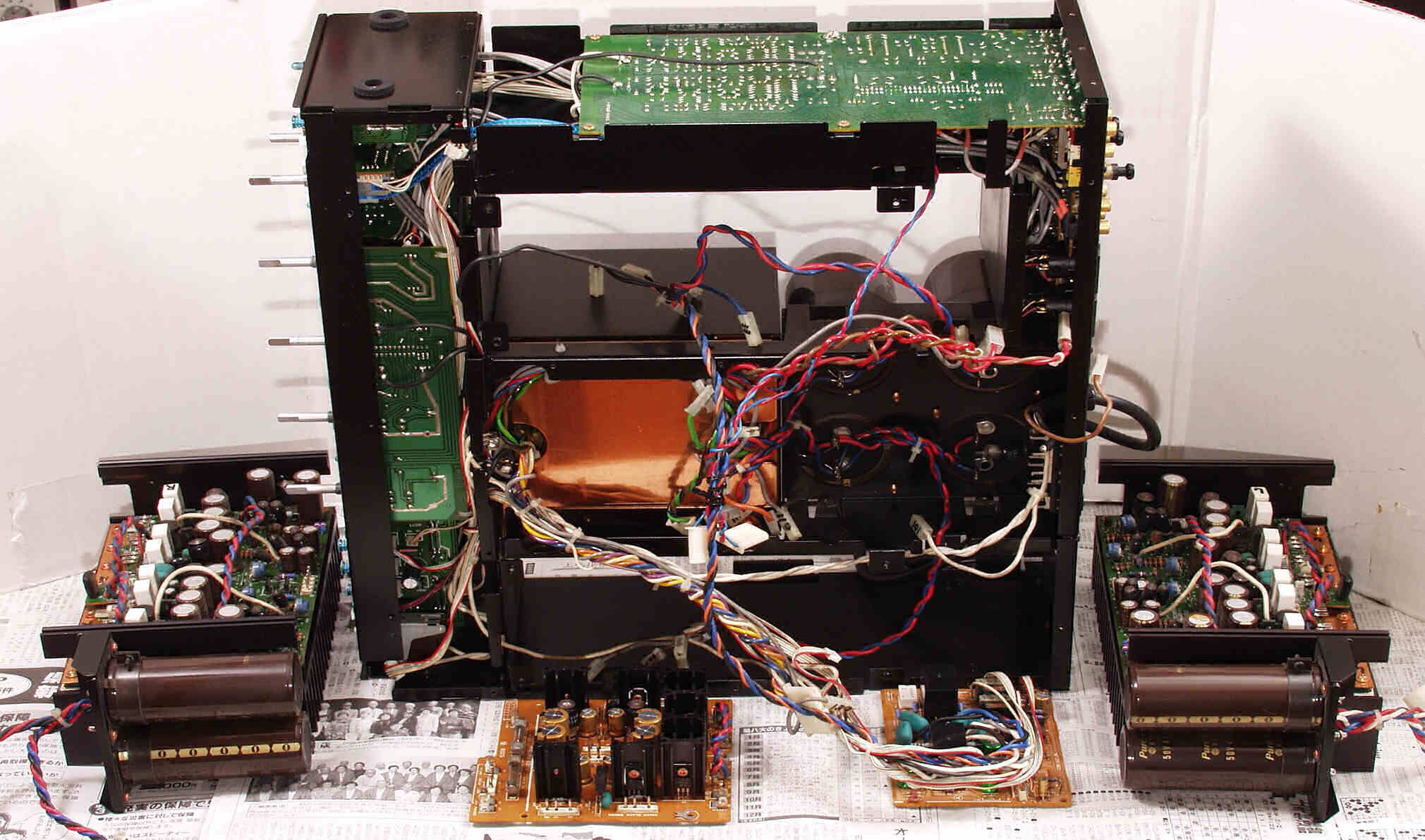

Ｃ１．　ＲＬ終段ブロック、ＳＰ接続リレー＆プロテクト基盤、電源基盤を修理中
Ｃ１１．　修理中　度重なる修理で紛失か？　軸のスペンサーが２個しか無い！
Ｃ１２．　修理後　軸のスペンサーの替わりを取り付ける

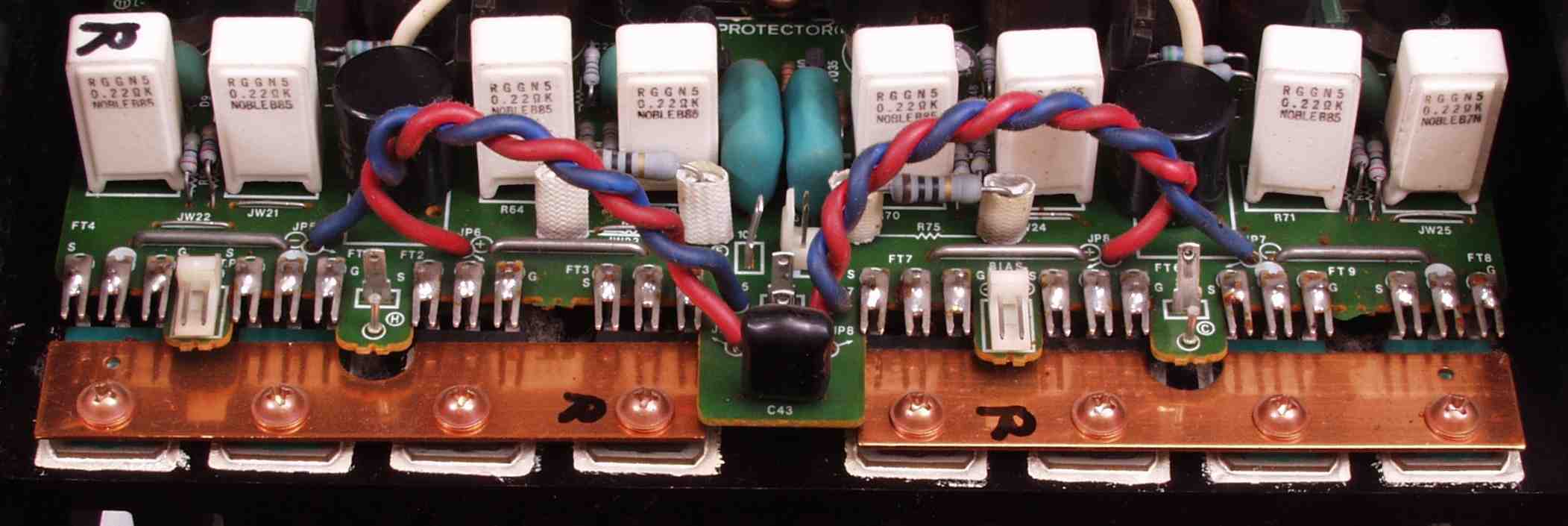

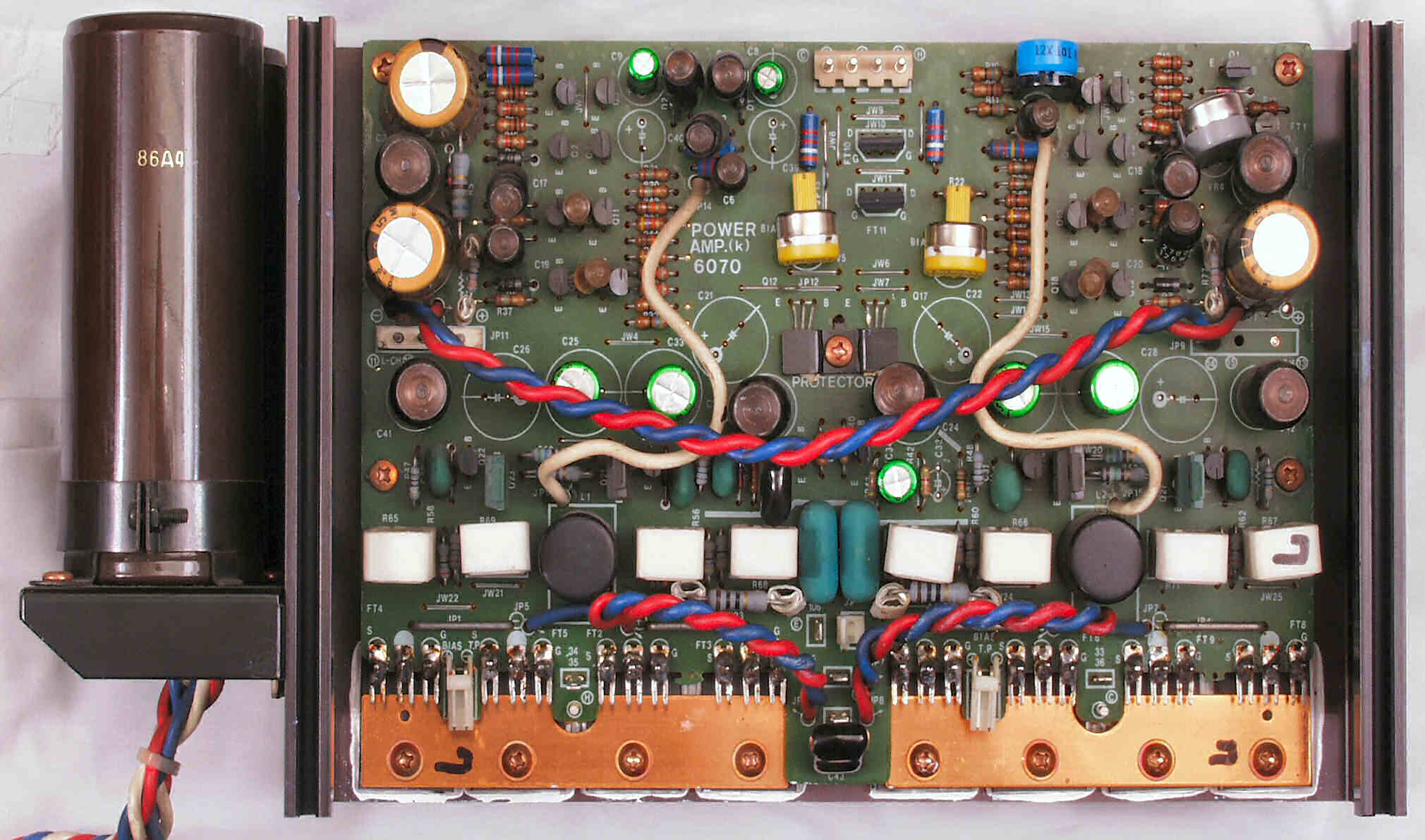

Ｃ１Ａ．　修理前　Ｒ側終ブロック

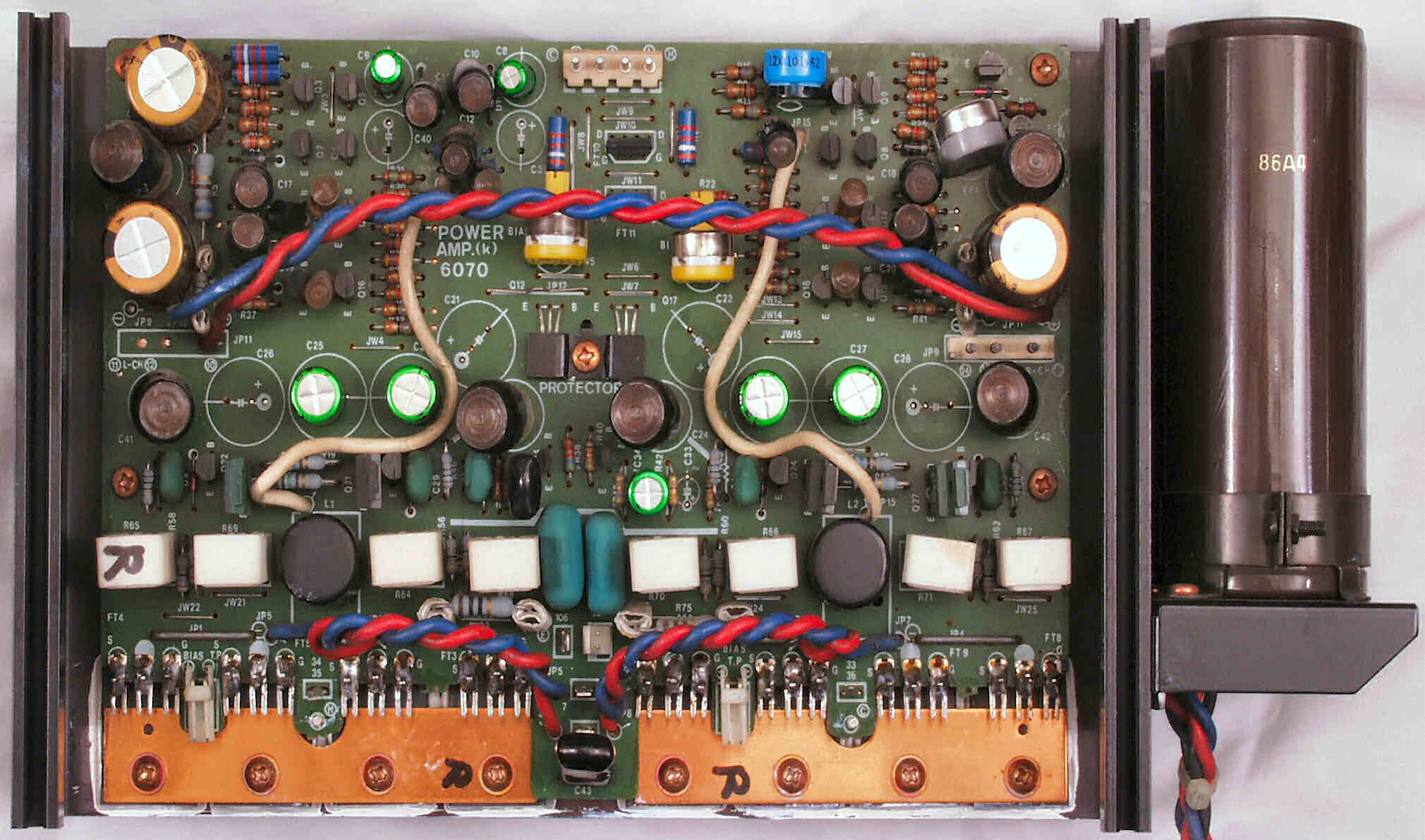

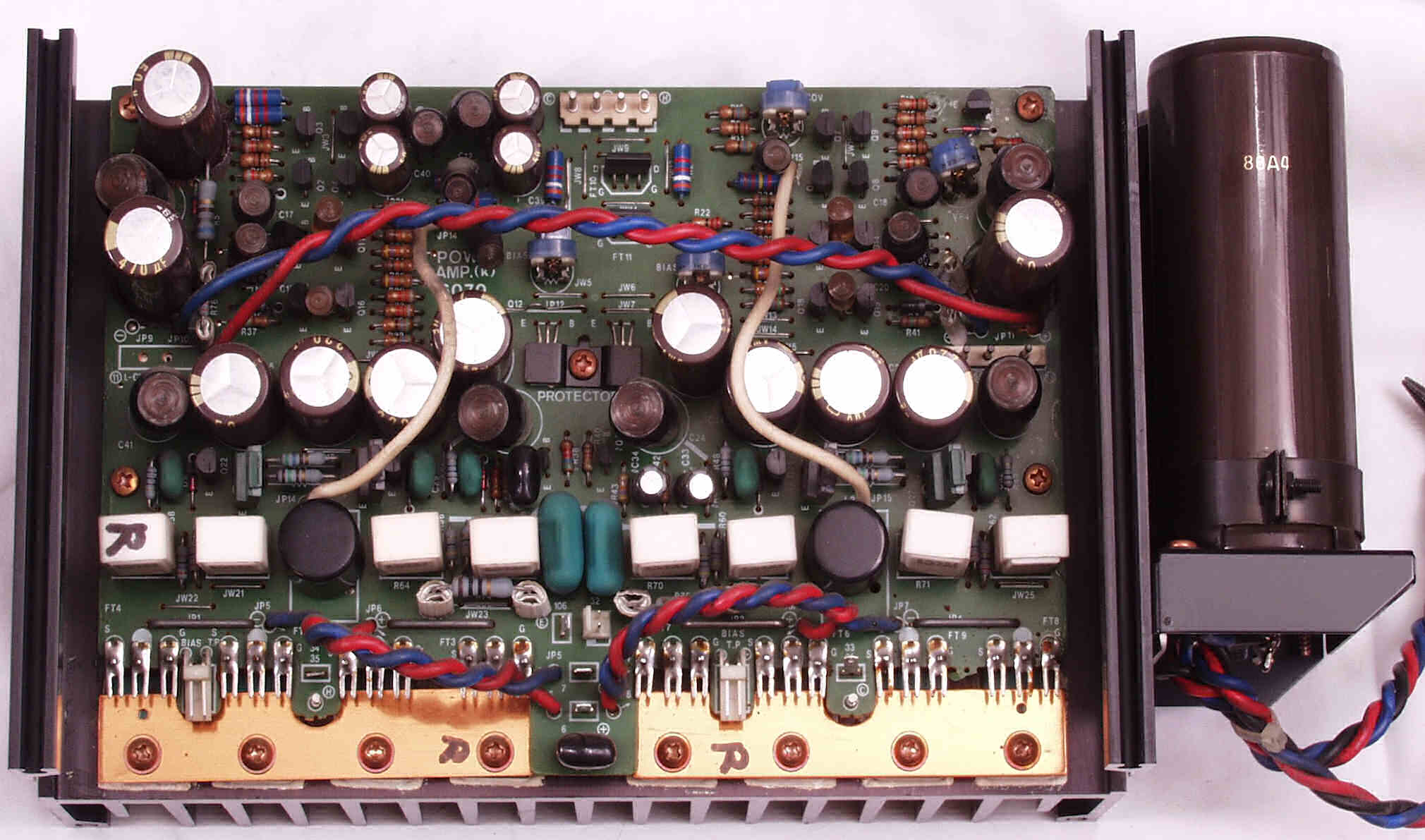

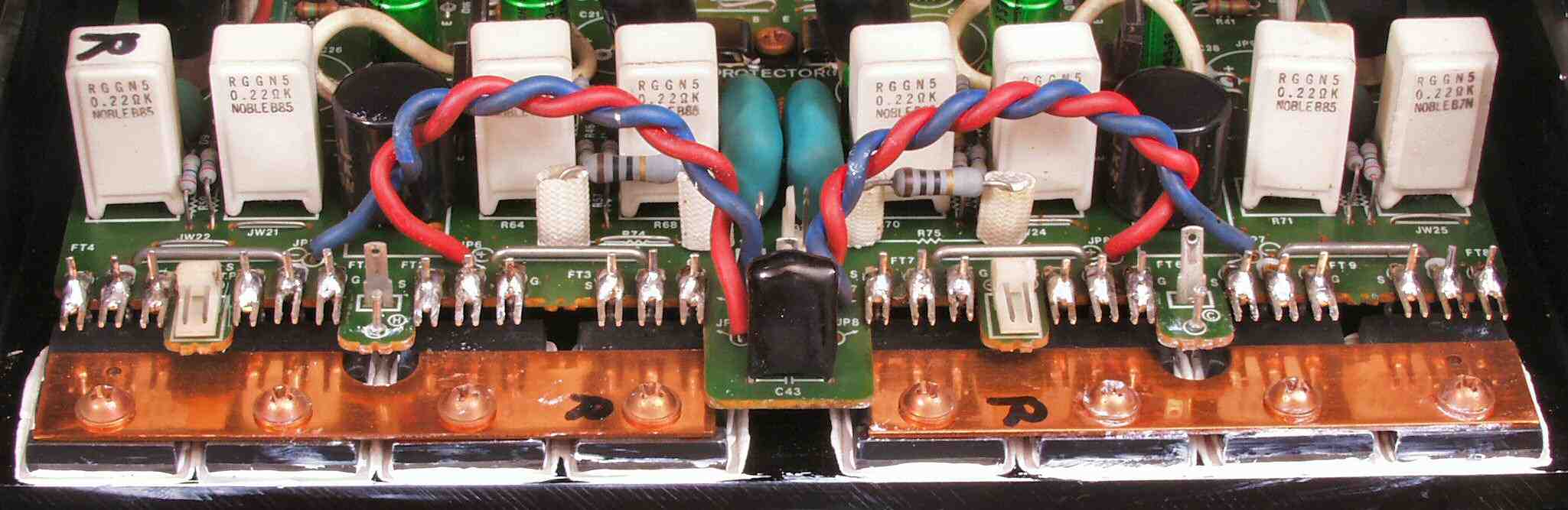

Ｃ１Ｂ．　修理後　Ｒ側終ブロック

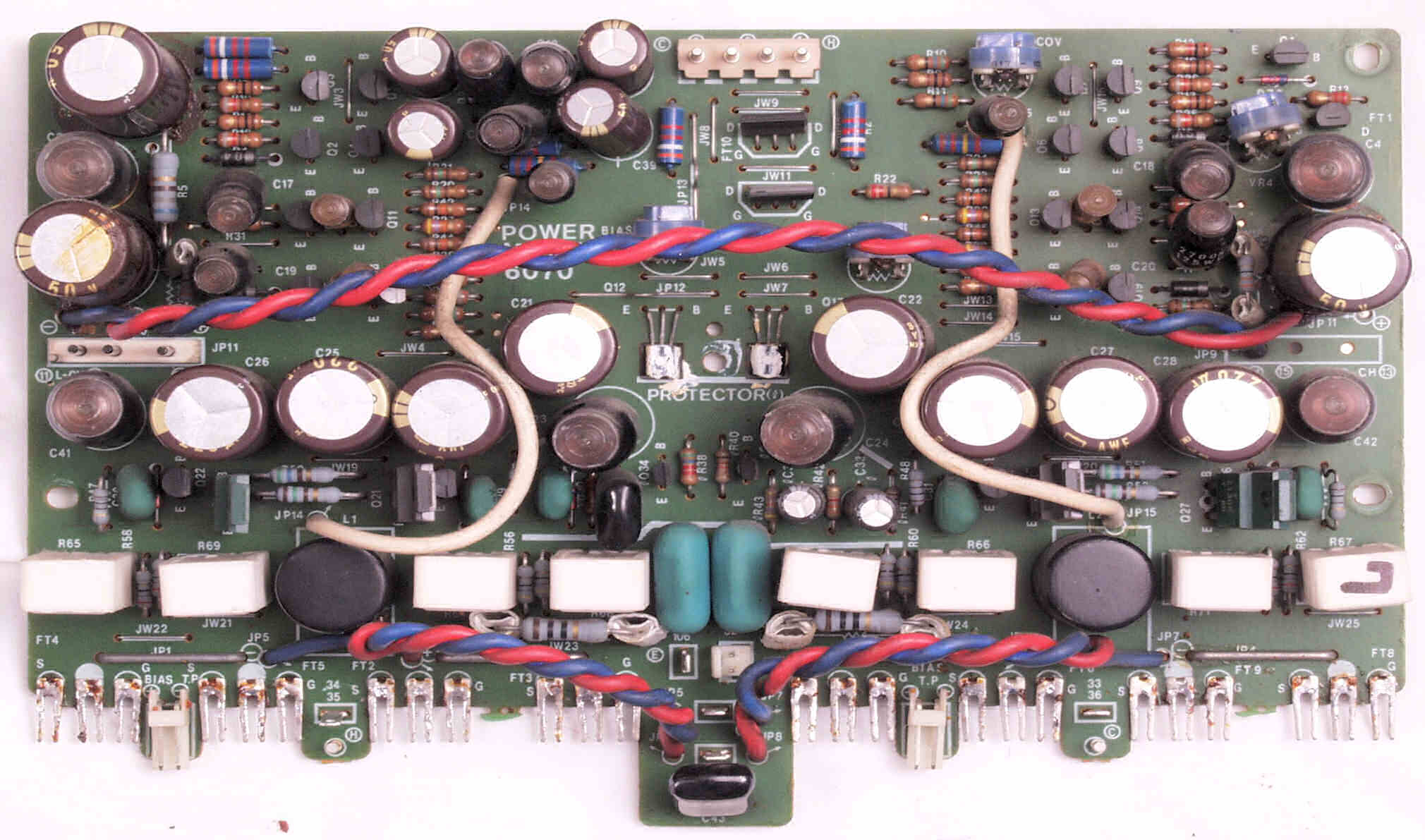

Ｃ１Ｃ．　修理前　Ｒ側終段基板
Ｃ１Ｄ．　修理後　Ｒ側終段基板　初段ＦＥＴ（電解トランジスタ−）２個、半固定ＶＲ４個、電解コンデンサー１７個交換
　　　　　　　　　　　　　　　　　　　　　　カップリング電解コンデンサーはバイポーラー電解コンデンサーに交換したので個数減少

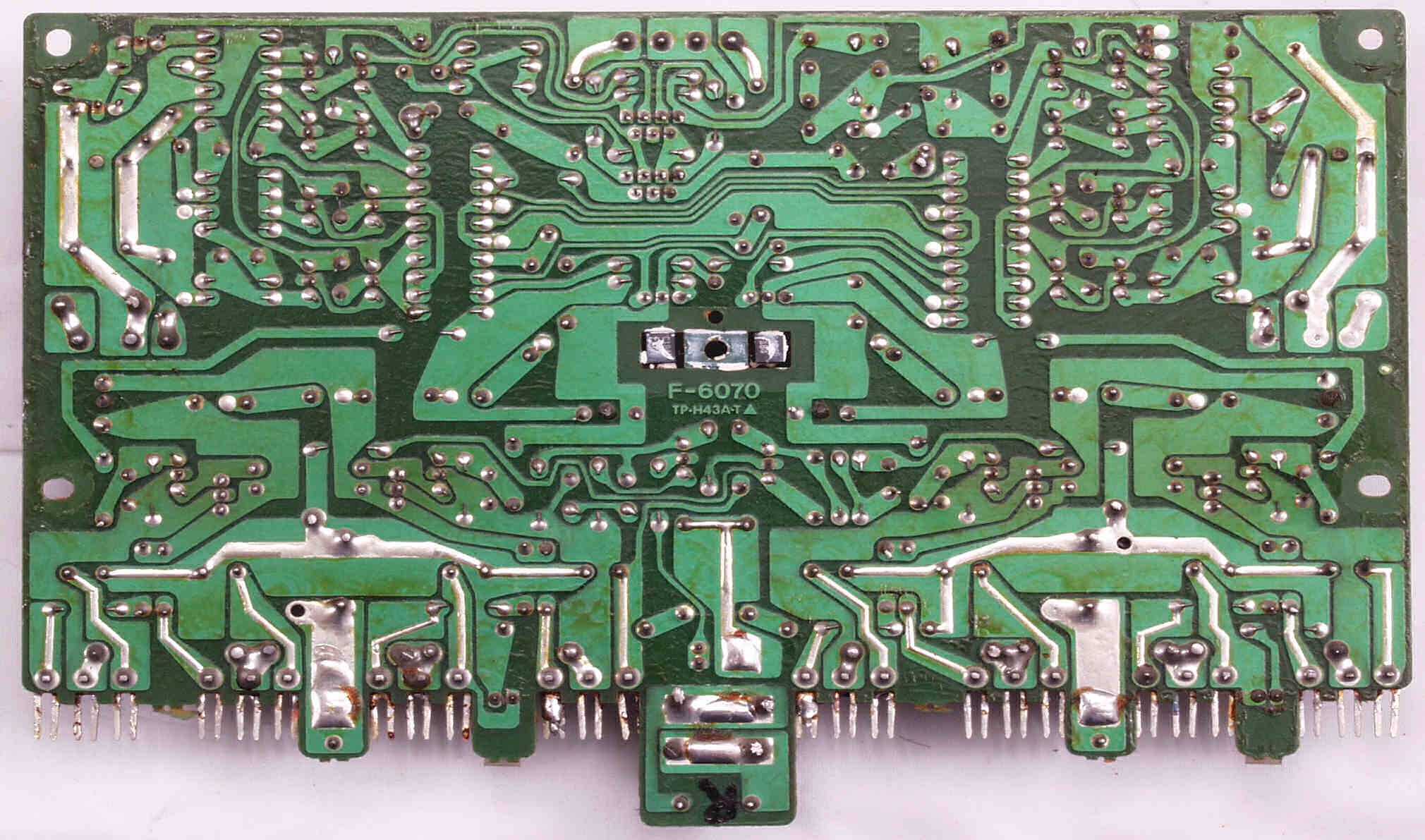

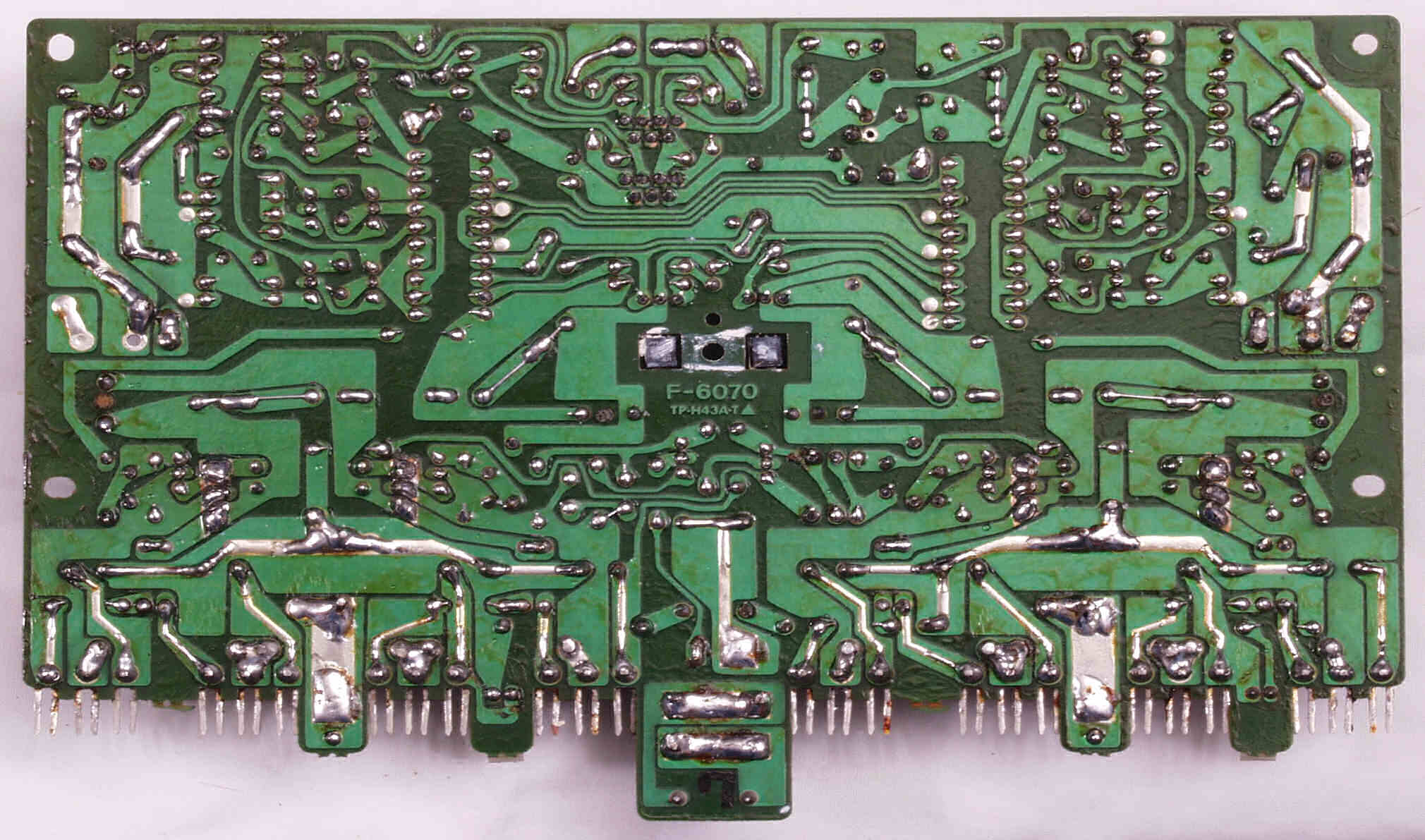

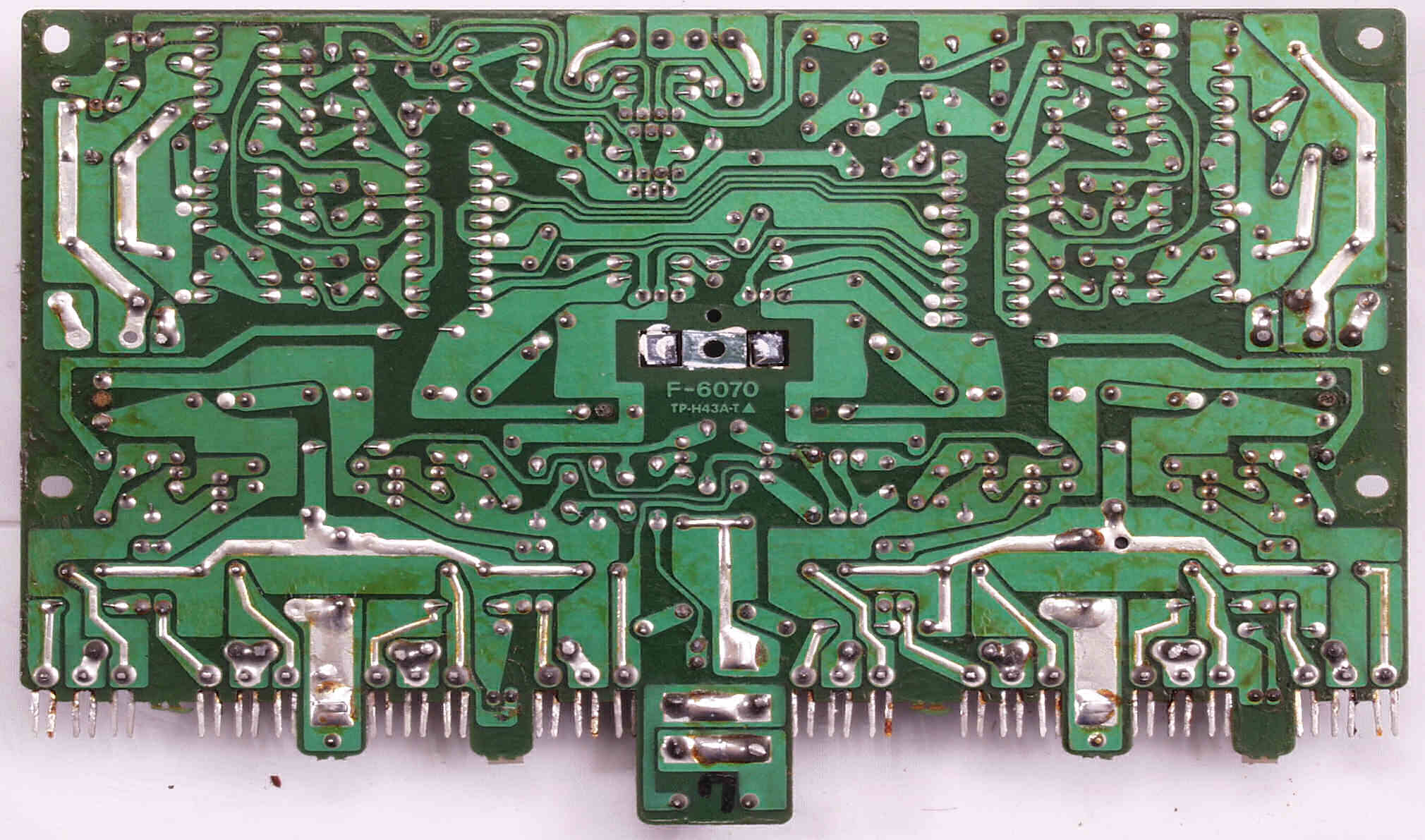

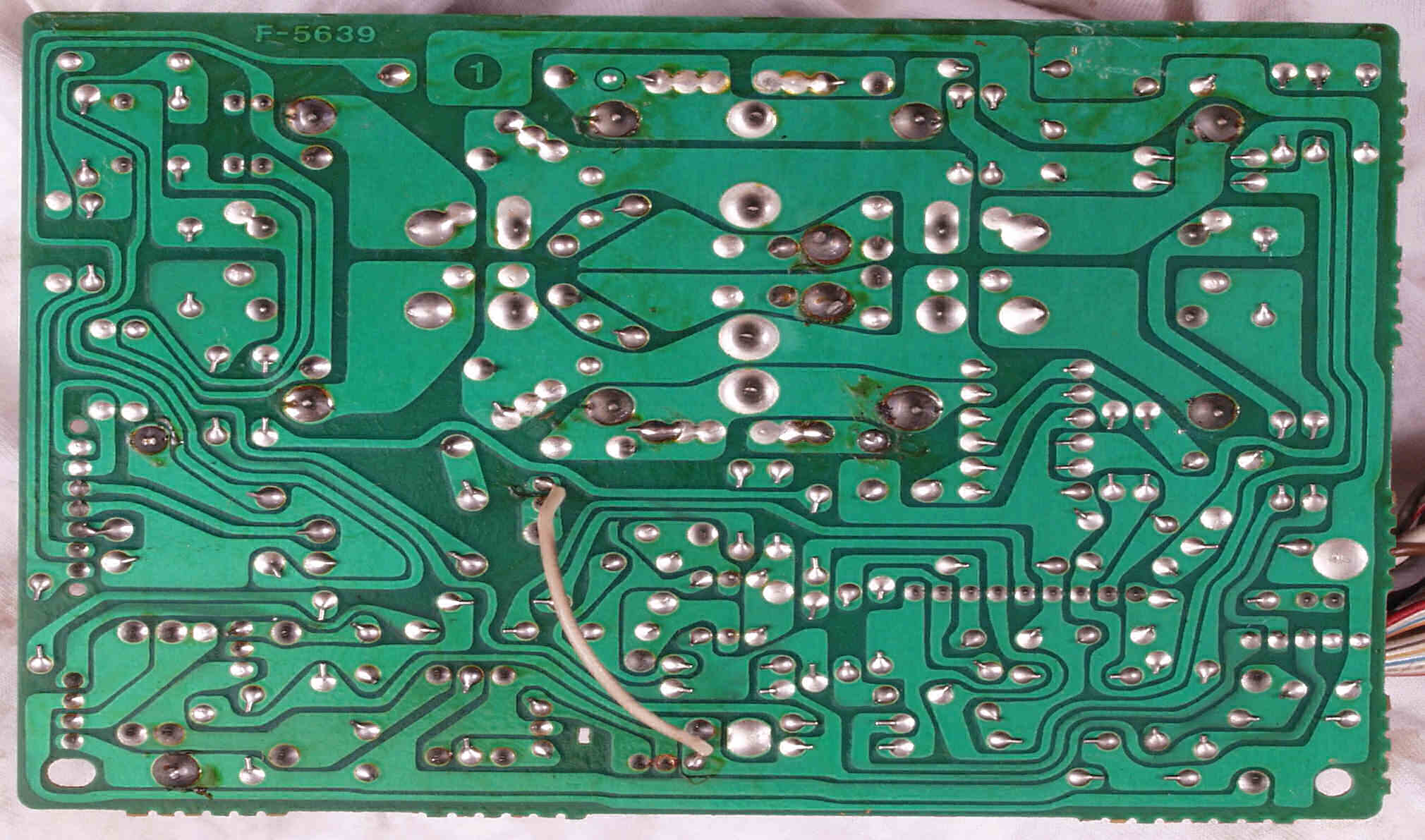

Ｃ１Ｅ．　修理前　Ｒ側終段基板裏

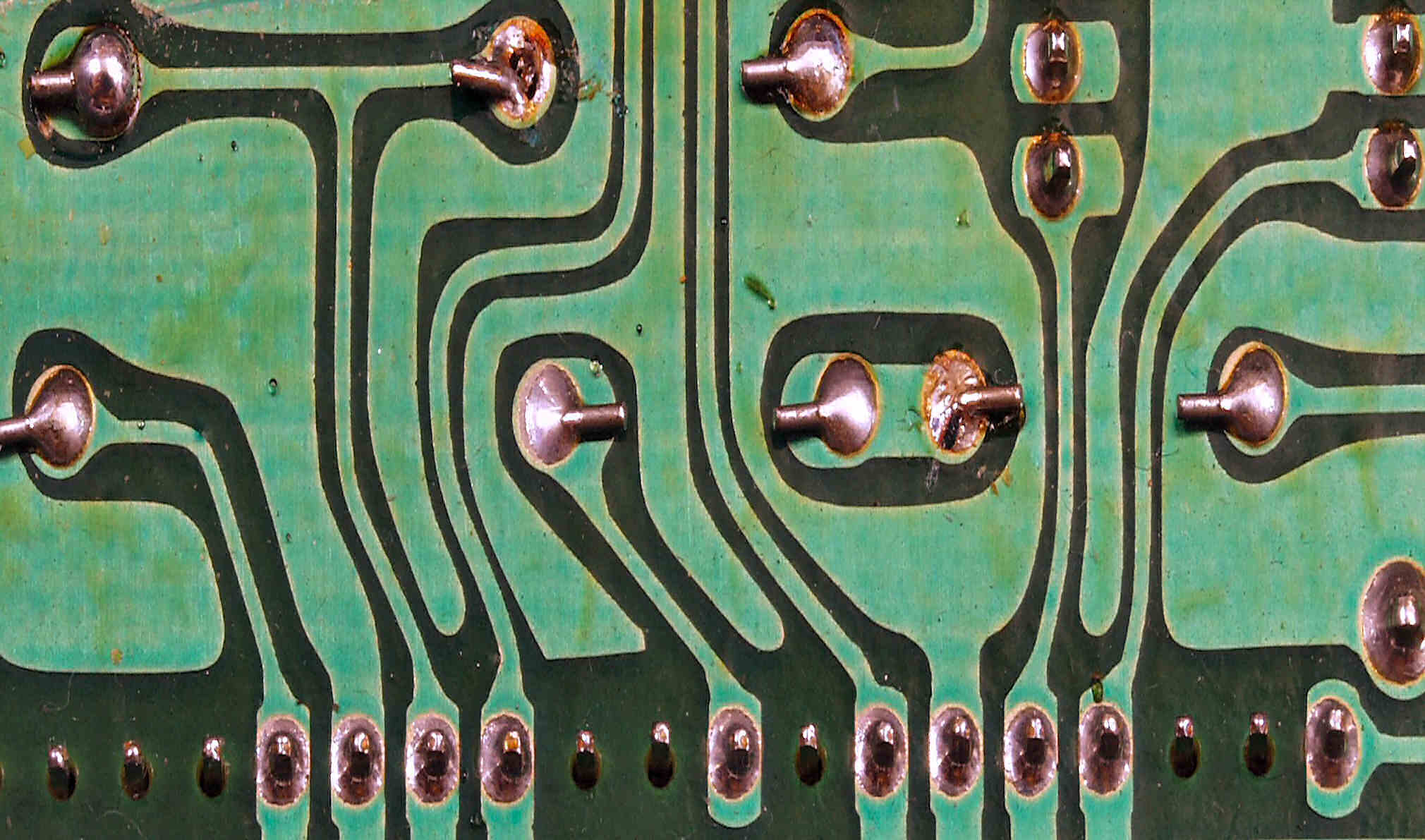

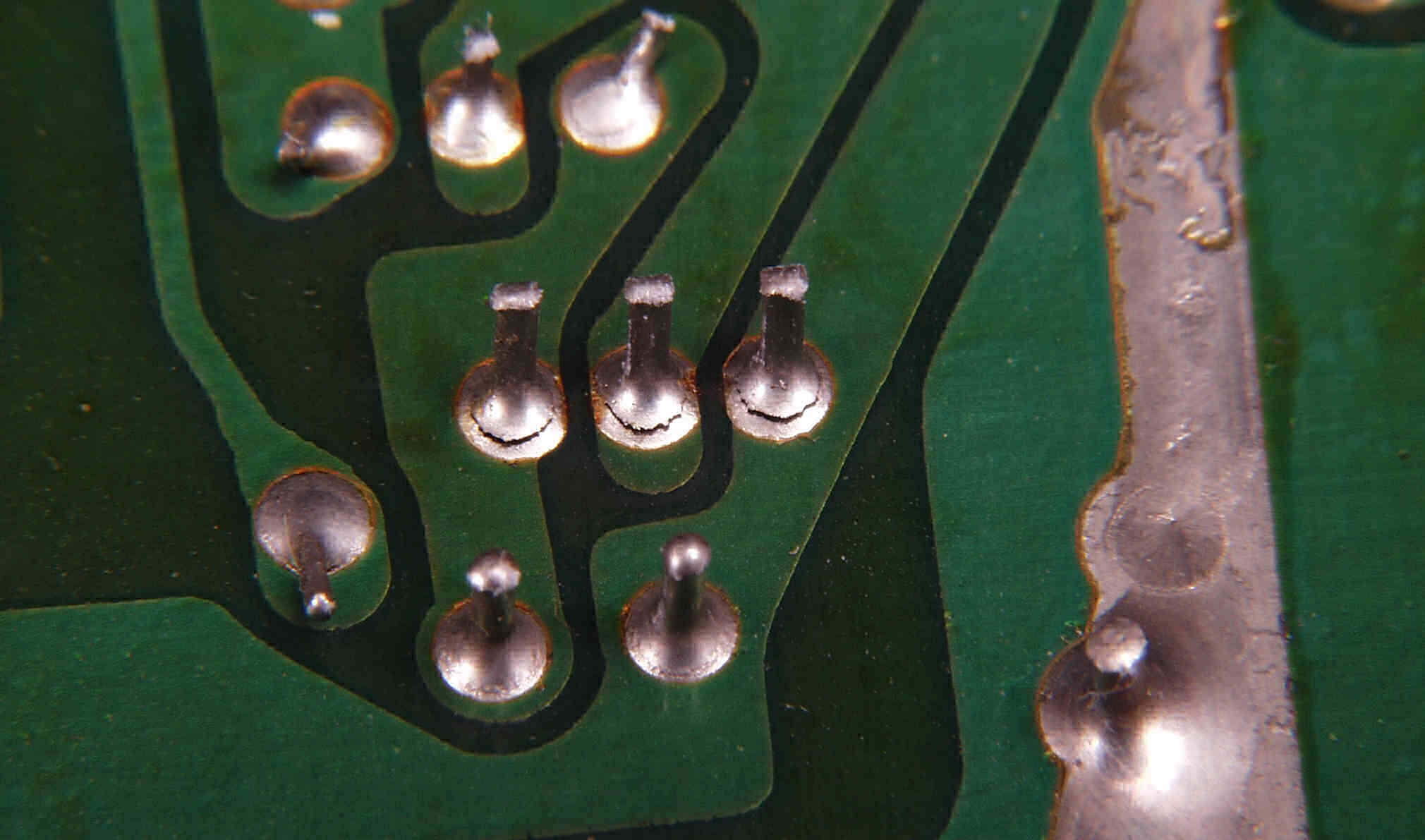

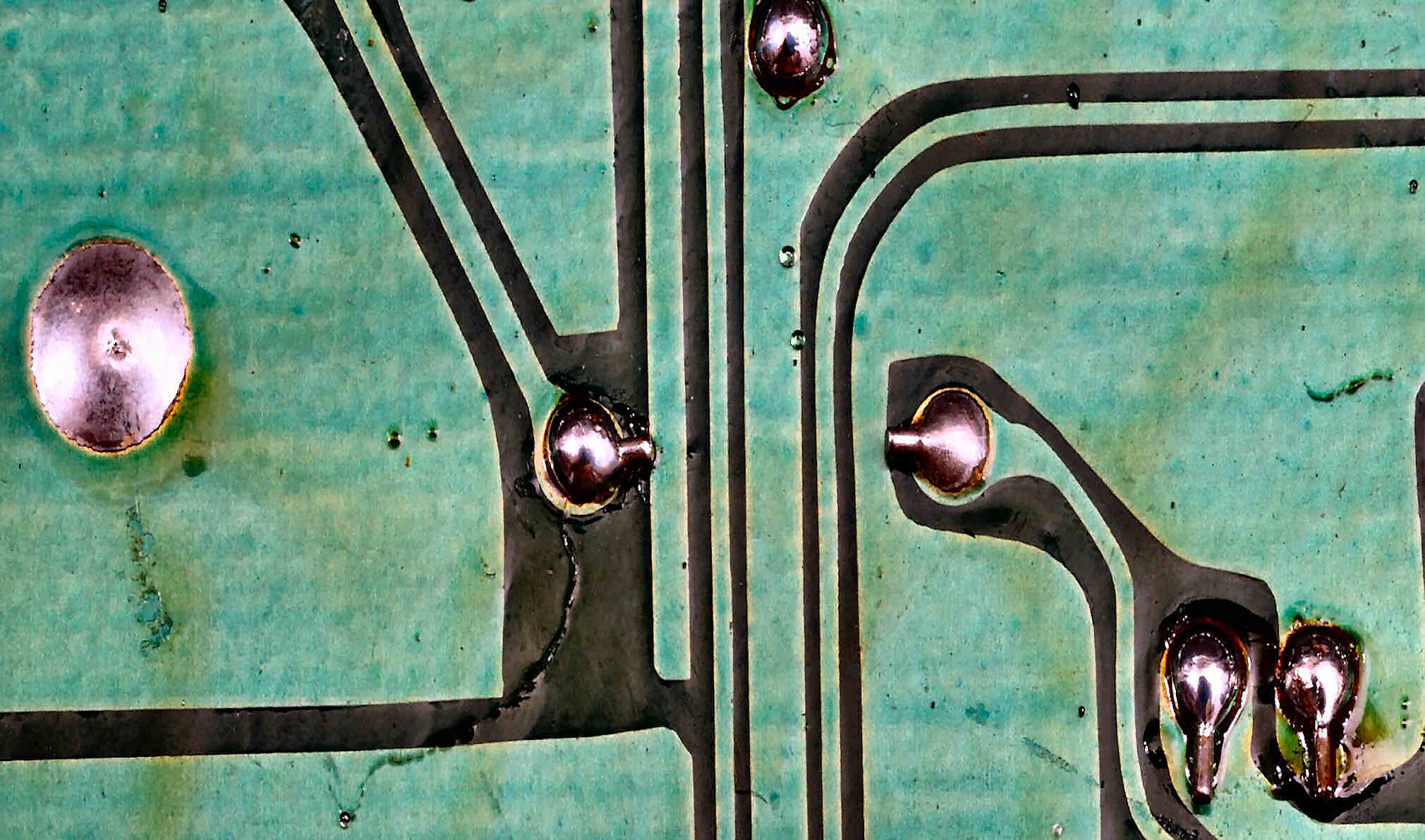

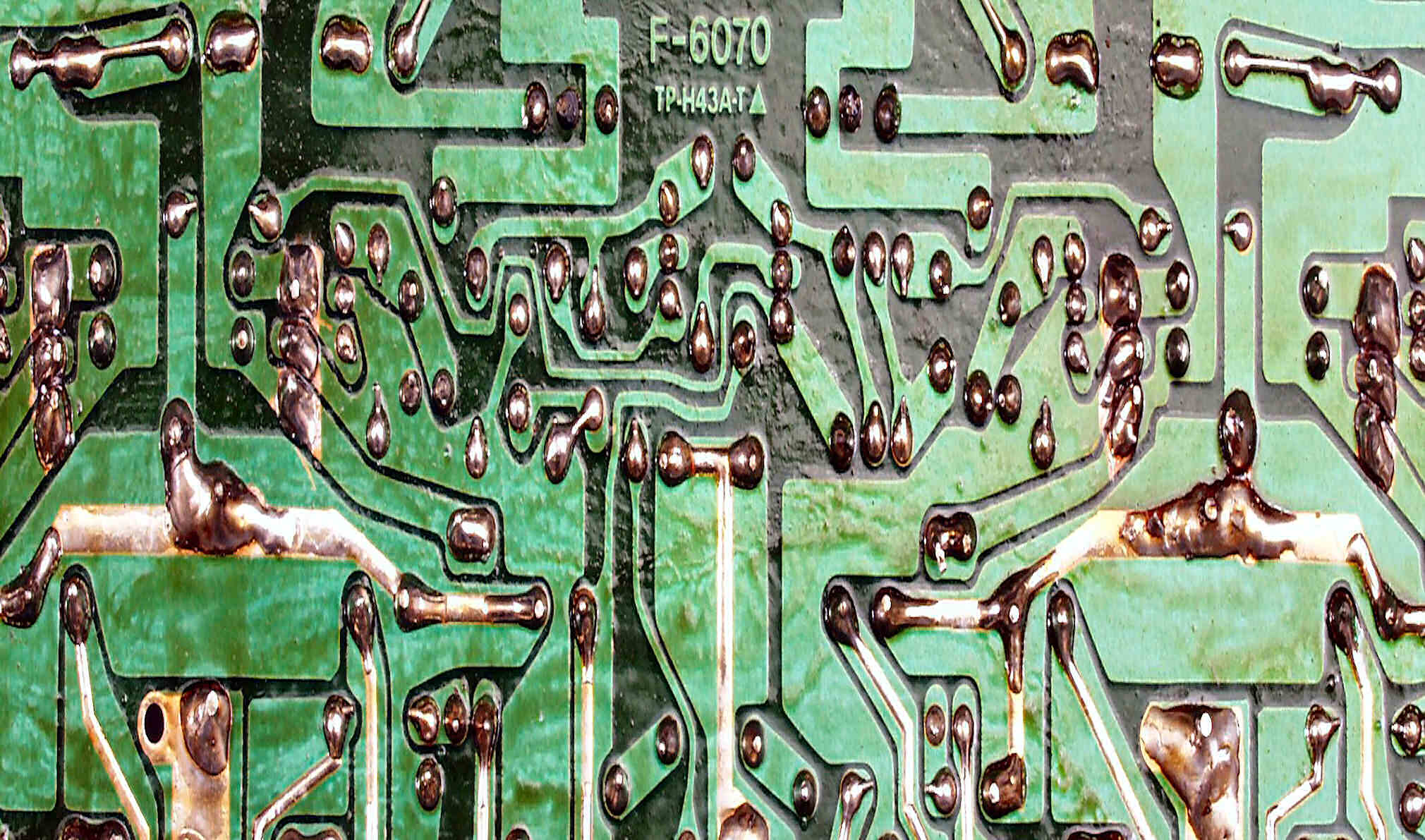

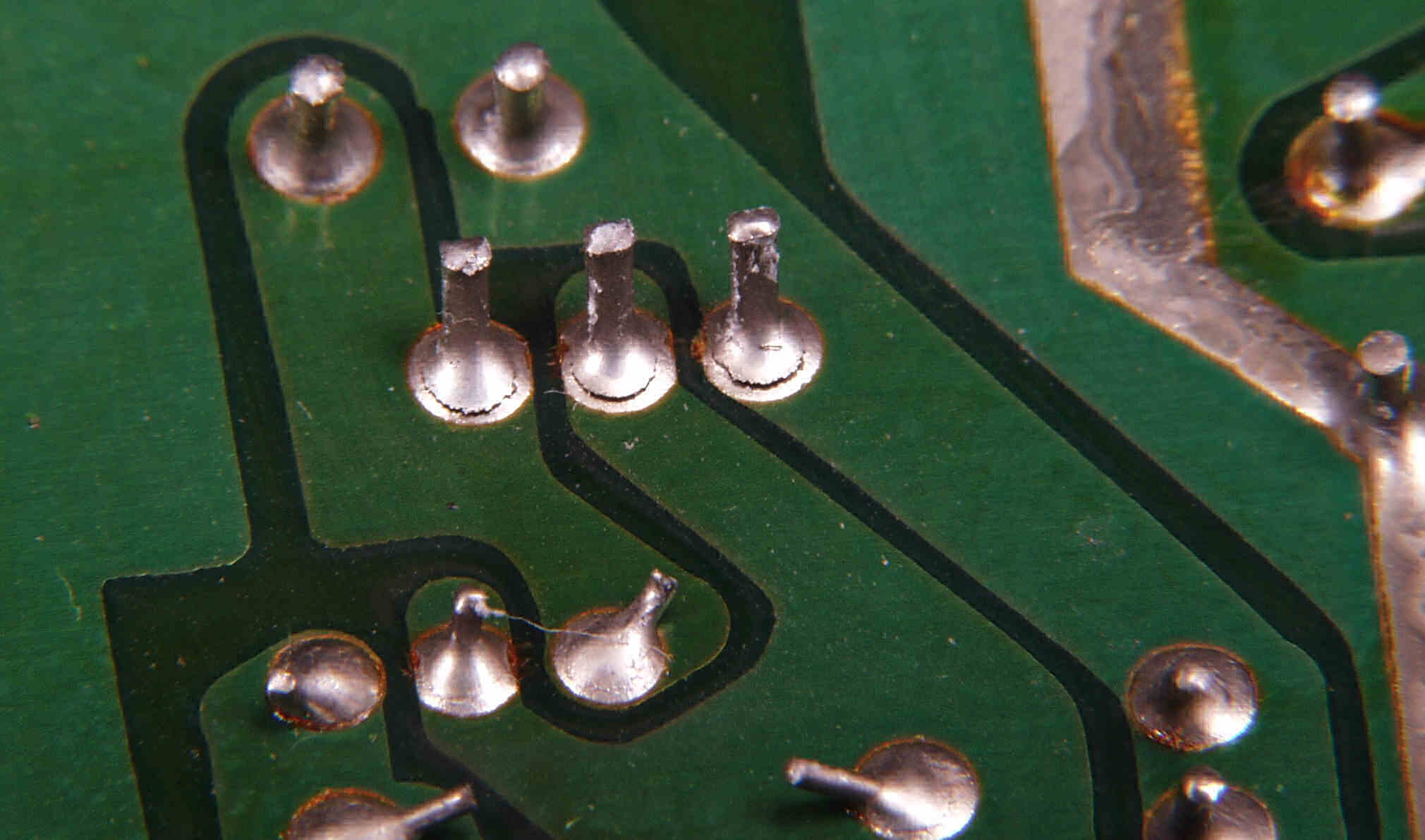

Ｃ１Ｅ１．　修理中　Ｒ側終段基板裏　半田不良ヶ所

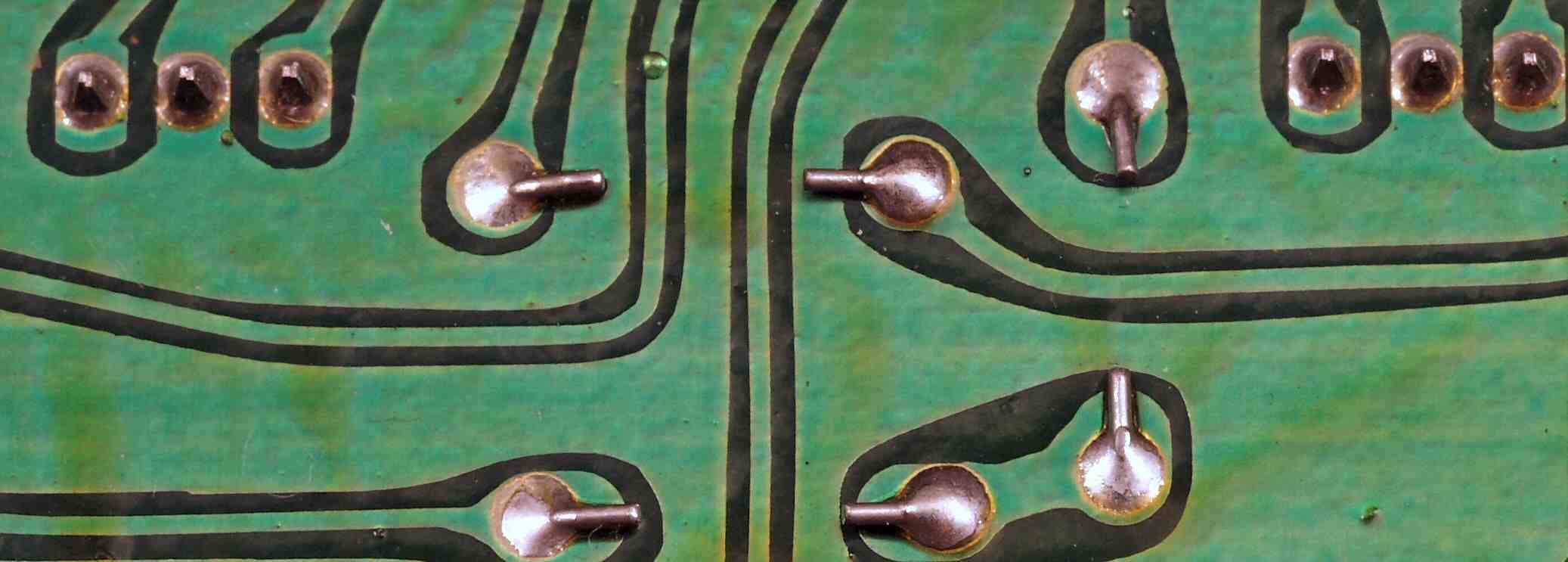

Ｃ１Ｅ２．　修理後　R側終段基盤裏　半田面積を広げる
　　　　　　　　　　　　　上記の半田不良の原因は中型ＴＲ（トランジスター）なのに足の半田面積が少なすぎる為、下の様に広げる

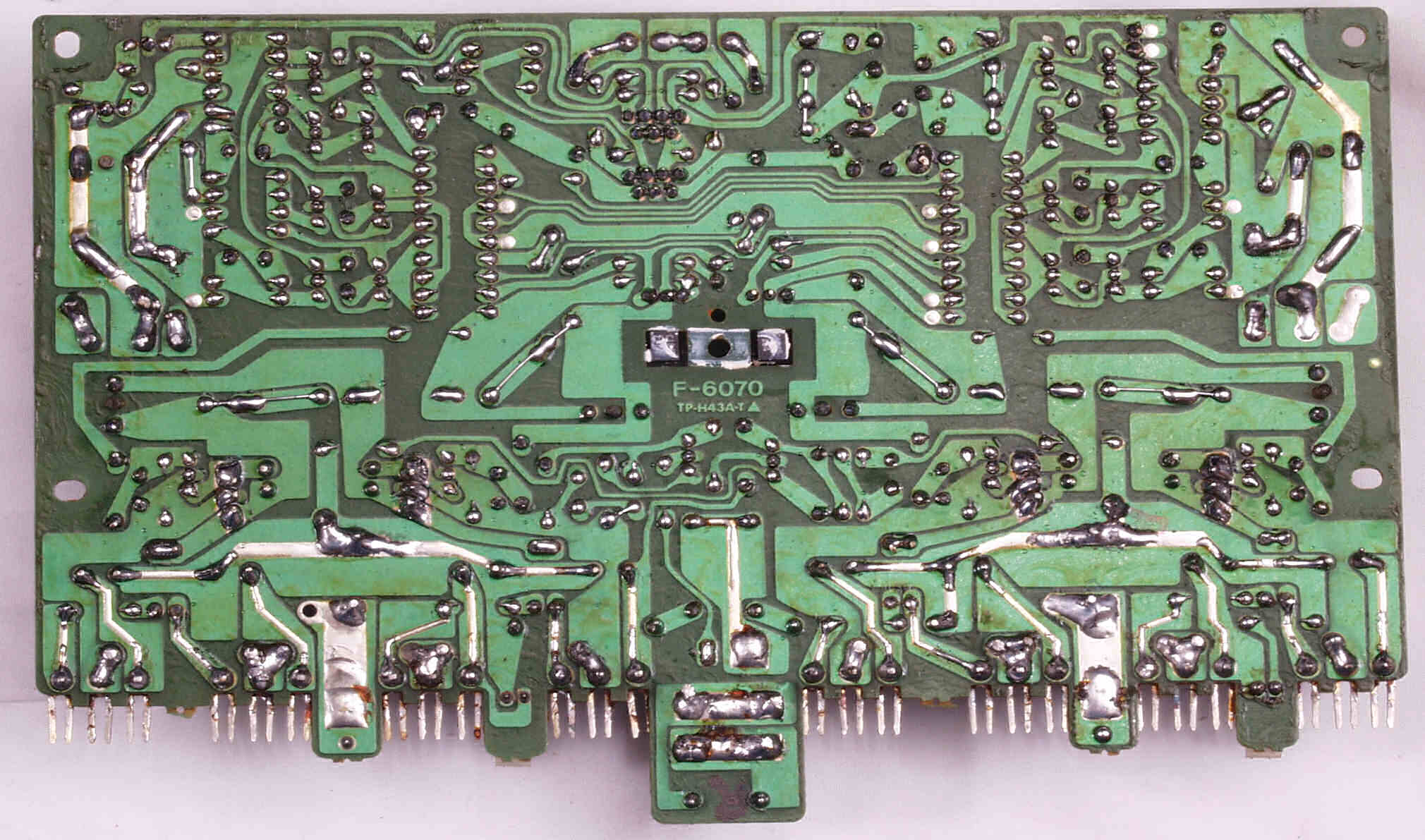

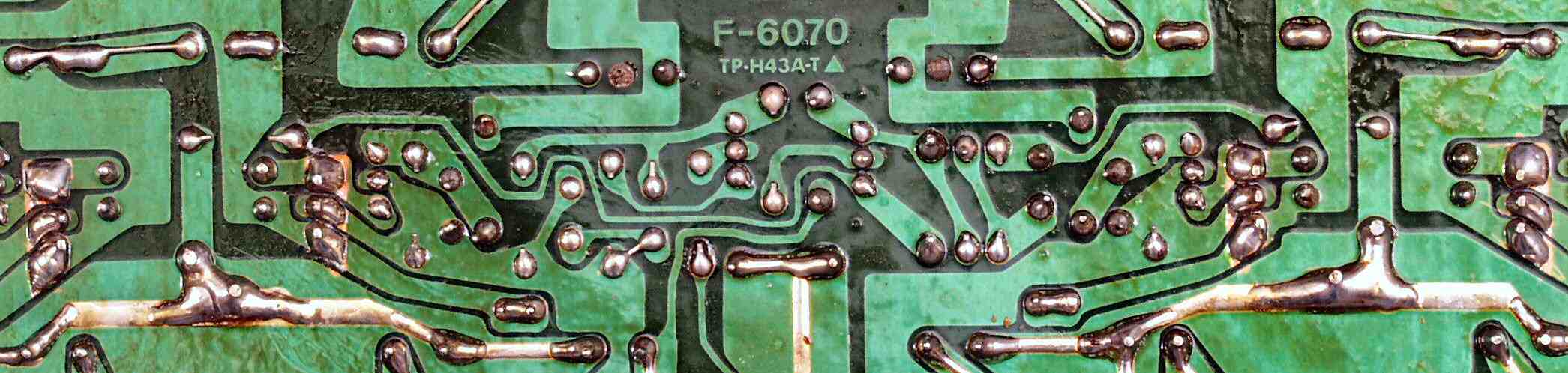

Ｃ１Ｆ．　修理後（半田補正）　Ｒ側終段基板裏　　全ての半田をやり修す　

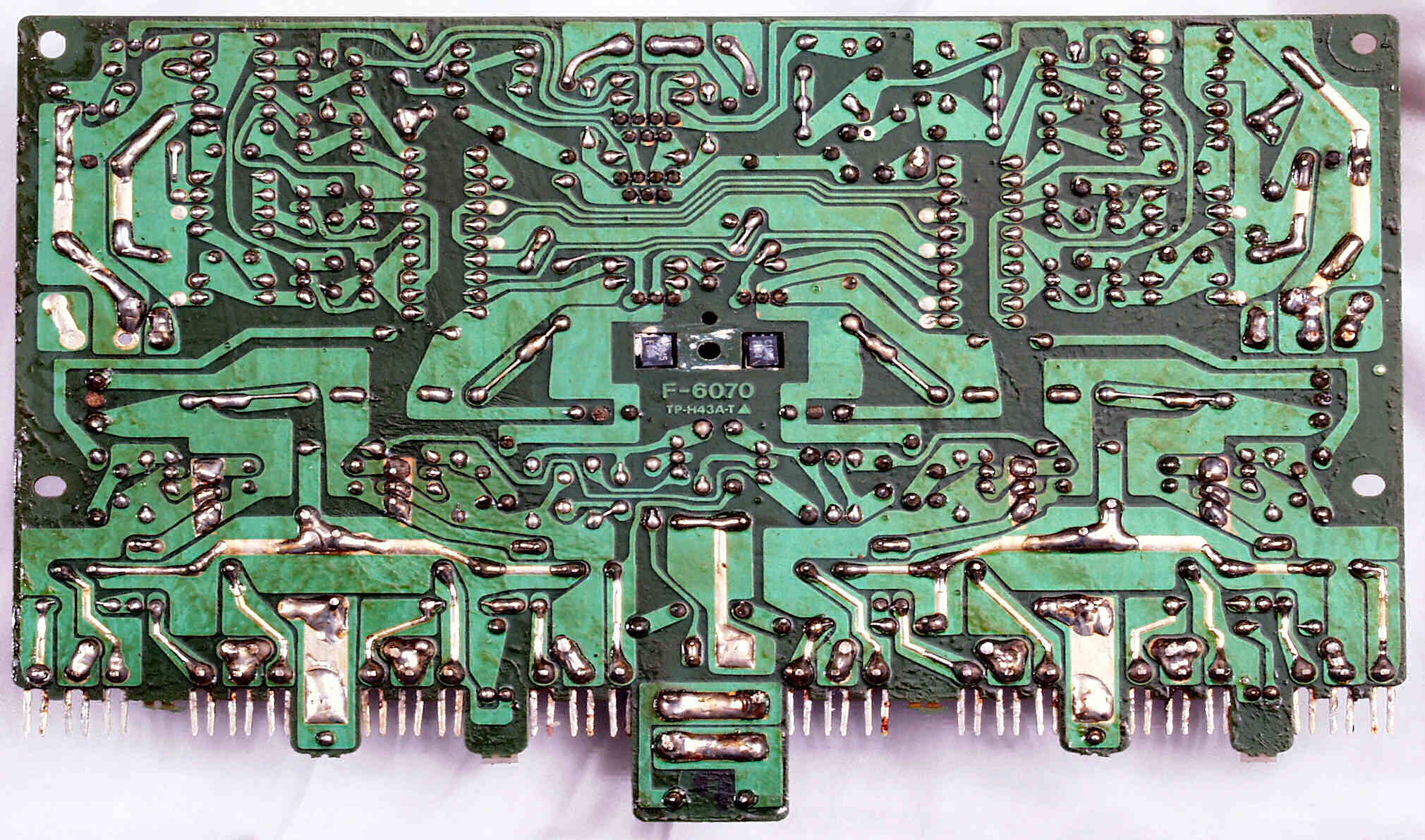

Ｃ１Ｇ．　完成Ｒ側終段基板裏　洗浄後

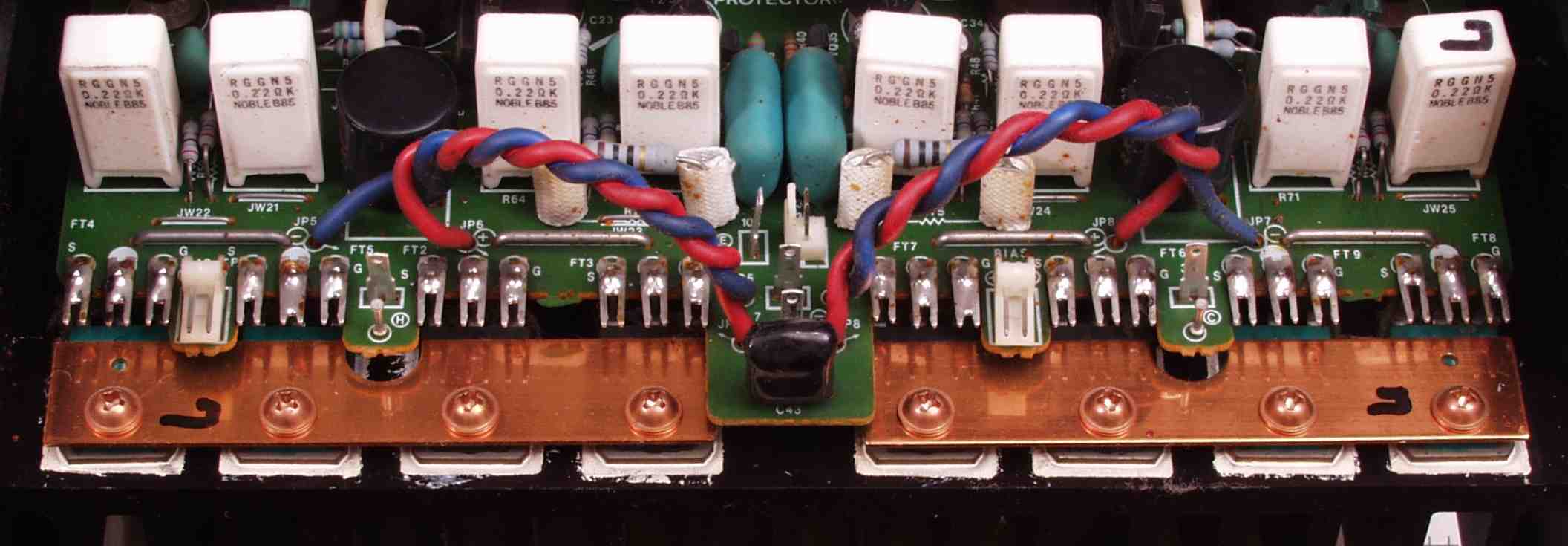

Ｃ１Ｈ．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）
Ｃ１Ｉ．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）、８個交換
Ｃ２Ａ．　修理前　Ｌ側終ブロック

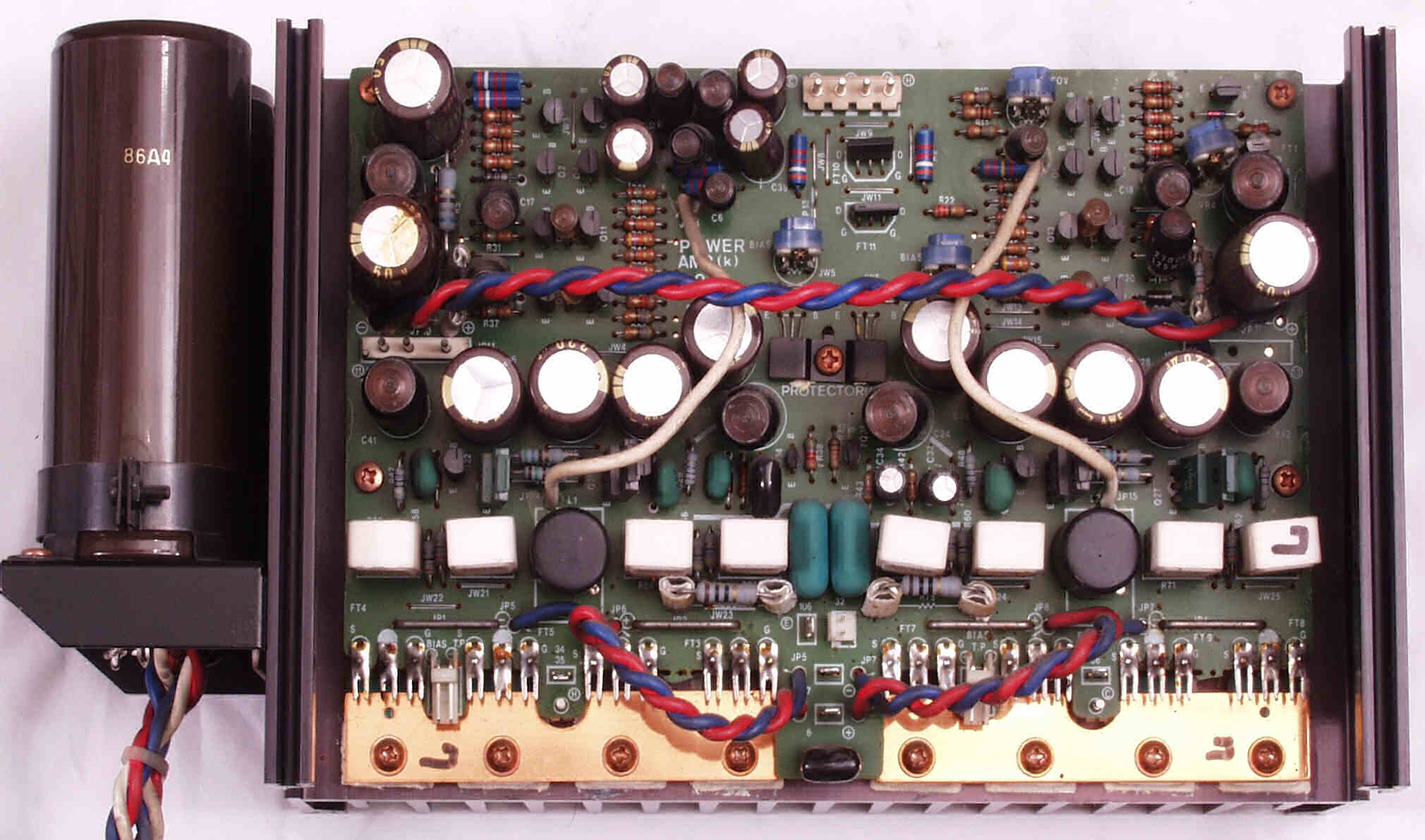

Ｃ２Ｂ．　修理後　Ｌ側終ブロック
Ｃ２Ｃ．　修理前　Ｌ側終段基板
Ｃ２Ｄ．　修理後　Ｌ側終段基板　　初段ＦＥＴ（電解トランジスタ−）２個、半固定ＶＲ４個、電解コンデンサー１７個交換
　　　　　　　　　　　　　　　　　　　　　　カップリング電解コンデンサーはバイポーラー電解コンデンサーに交換したので個数減少
Ｃ２Ｅ．　修理前　Ｌ側終段基板裏
Ｃ２Ｅ１．　修理中　Ｌ側終段基板裏　半田不良ヶ所１
Ｃ２Ｅ２．　修理中　Ｌ側終段基板裏　半田不良ヶ所２
Ｃ２Ｅ３．　修理中　Ｌ側終段基板裏　半田不良ヶ所３
Ｃ２Ｅ４．　修理中　Ｌ側終段基板裏　半田不良ヶ所４
Ｃ２Ｅ５．　修理後　Ｌ側終段基盤裏　半田面積を広げる
　　　　　　　　　　　　　上記の半田不良の原因は中型ＴＲ（トランジスター）なのに足の半田面積が少なすぎる為、下の様に広げる
Ｃ２Ｆ．　修理後（半田補正）　Ｌ側終段基板裏　　全ての半田をやり修す　
Ｃ２Ｇ．　完成Ｌ側終段基板裏　洗浄後

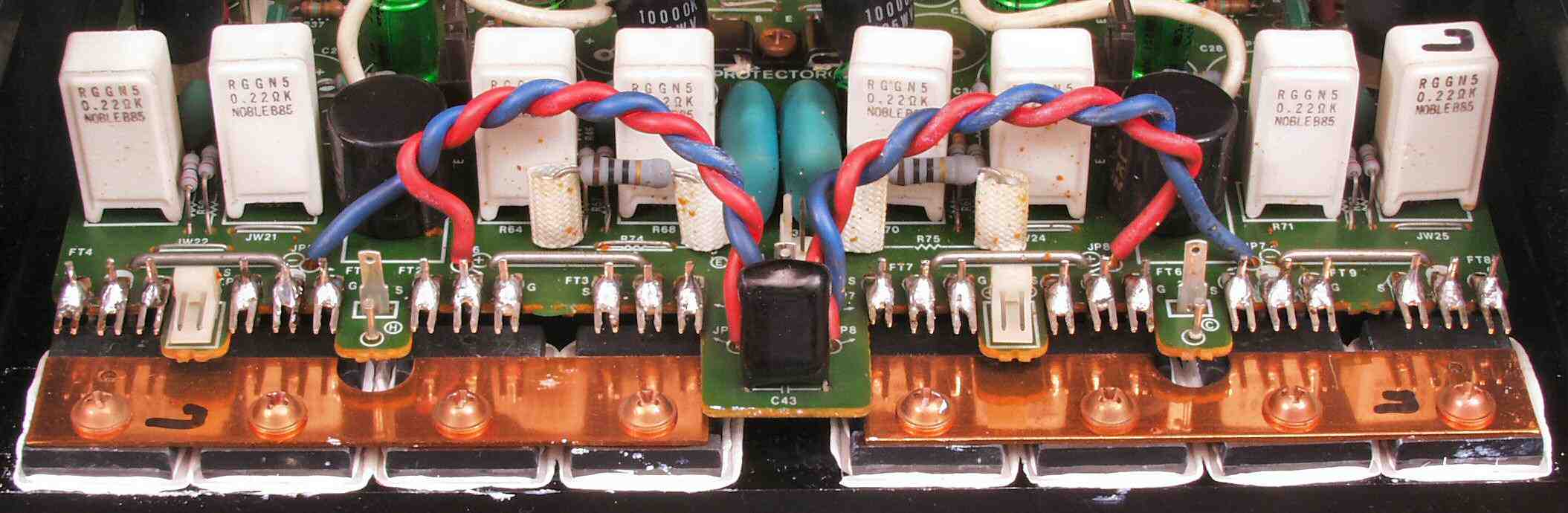

Ｃ２Ｈ．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）
Ｃ２Ｉ．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）、８個交換

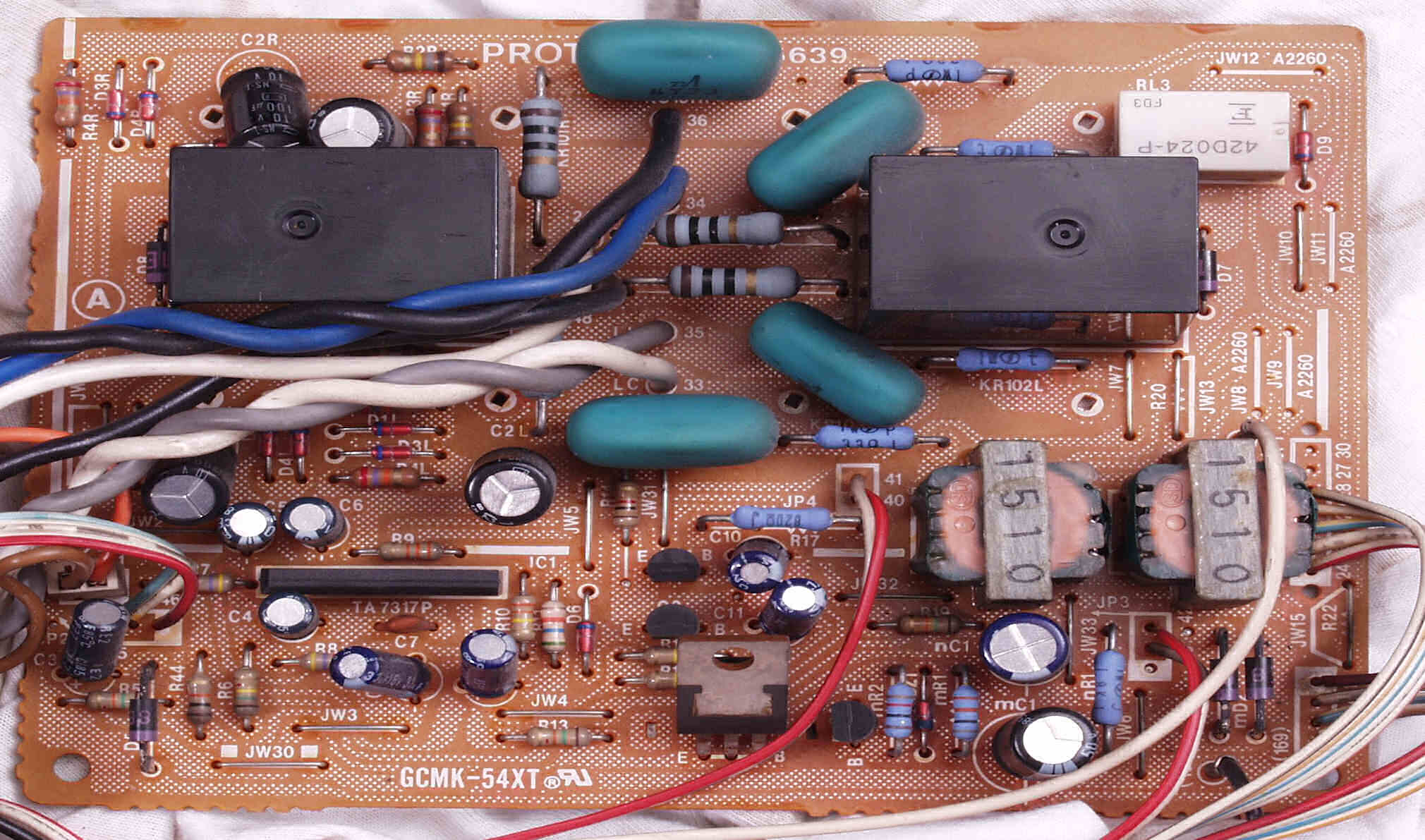

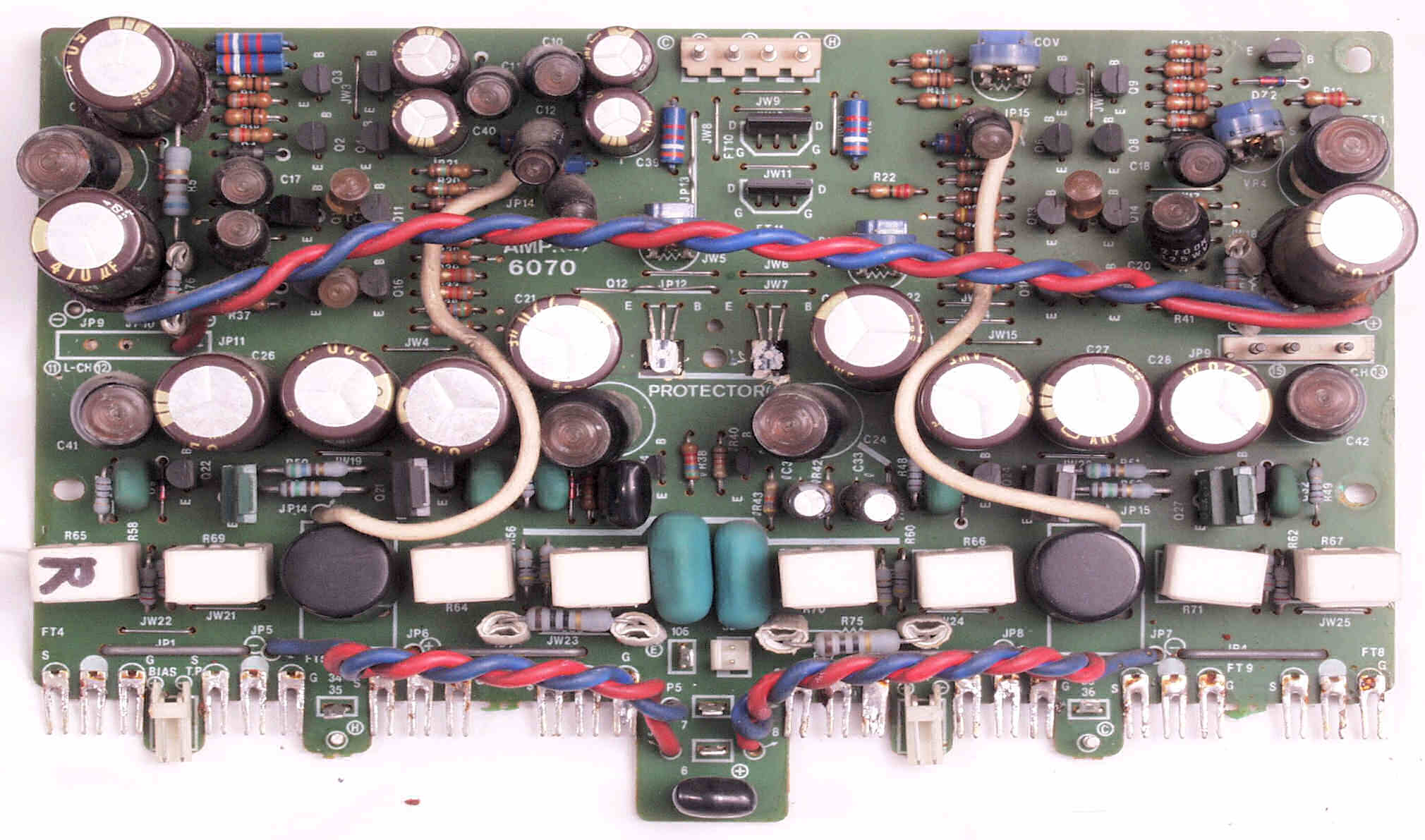

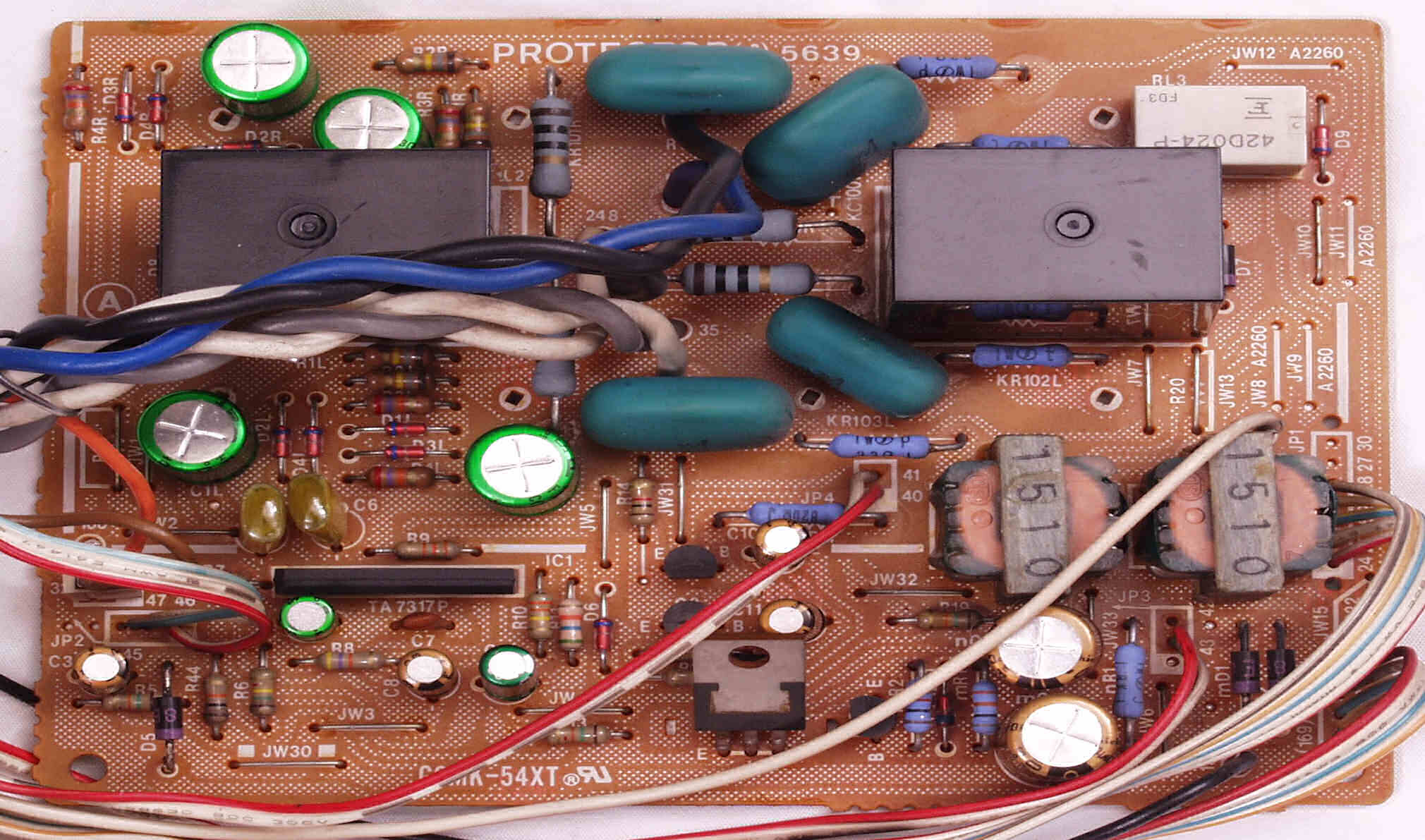

Ｃ３Ａ．　修理前　ＳＰ接続リレー＆プロテクト基板

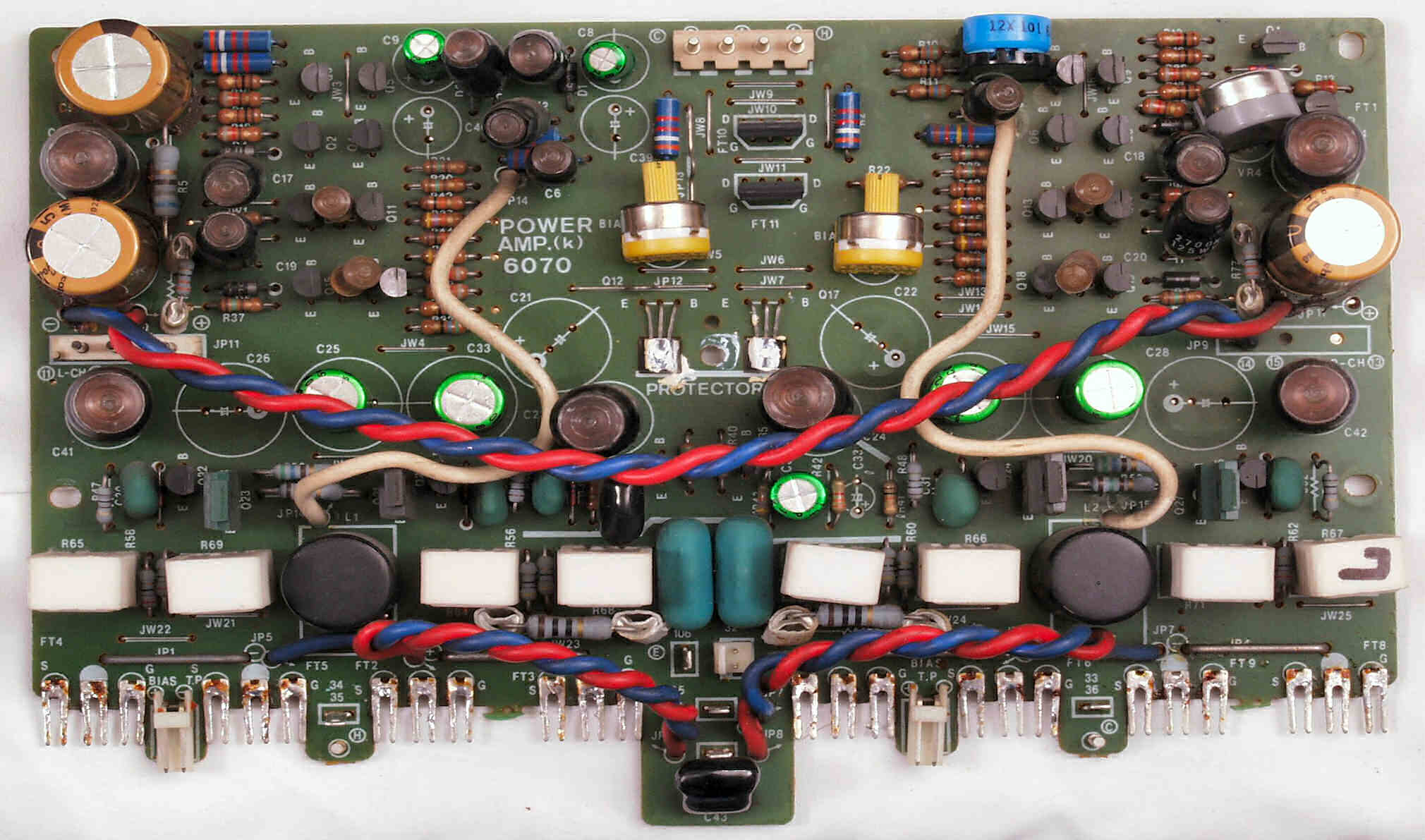

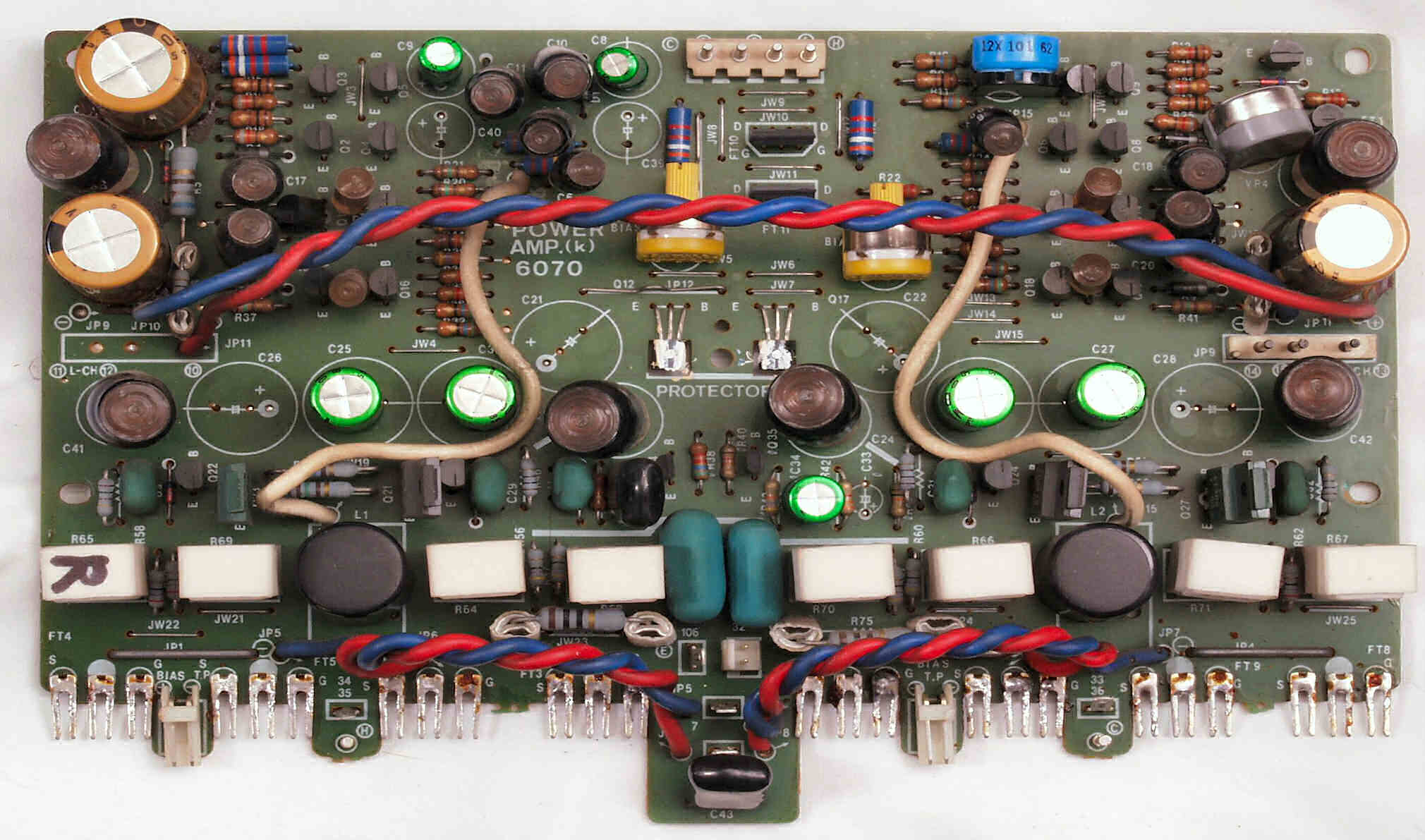

Ｃ３Ｂ．　修理後　ＳＰ接続リレー＆プロテクト基板　ＳＰ接続リレー２個、電解コンデンサー１４個交換

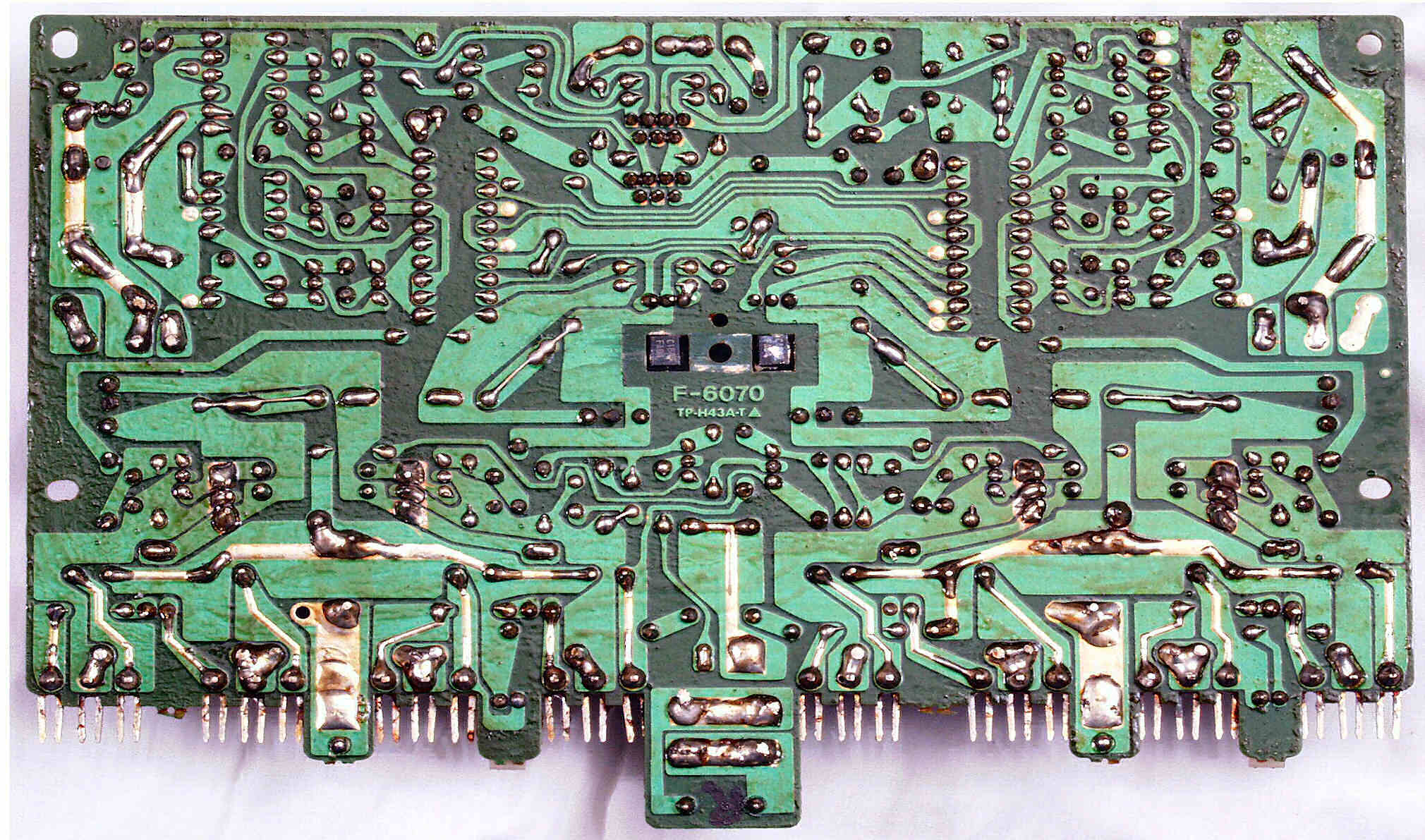

Ｃ３Ｃ．　修理前　ＳＰ接続リレー＆プロテクト基板裏
Ｃ３Ｄ．　修理後（半田補正）　ＳＰ接続リレー＆プロテクト基板裏　　全ての半田をやり修す　
Ｃ３Ｅ．　完成ＳＰ接続リレー＆プロテクト基板裏　洗浄後

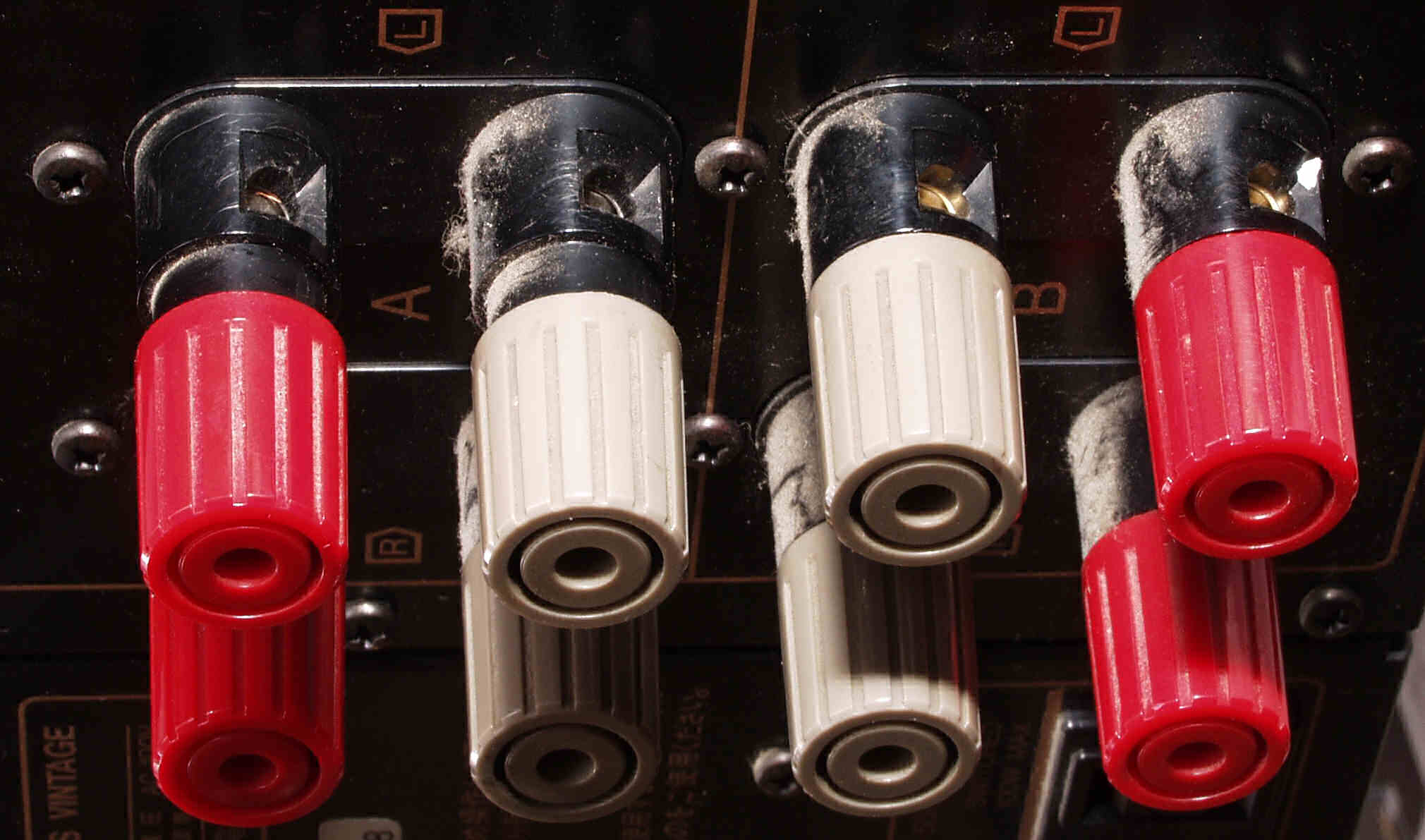

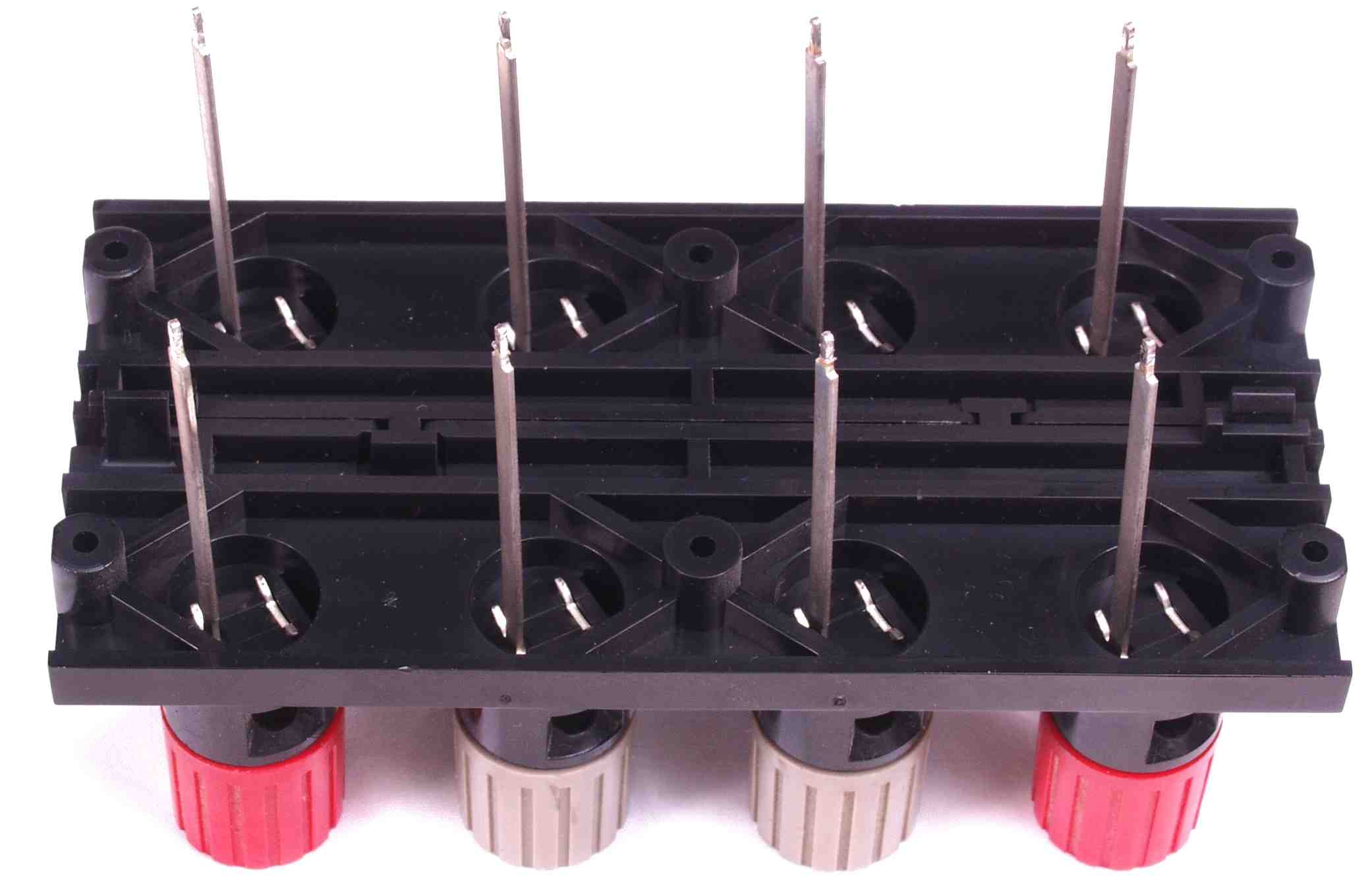

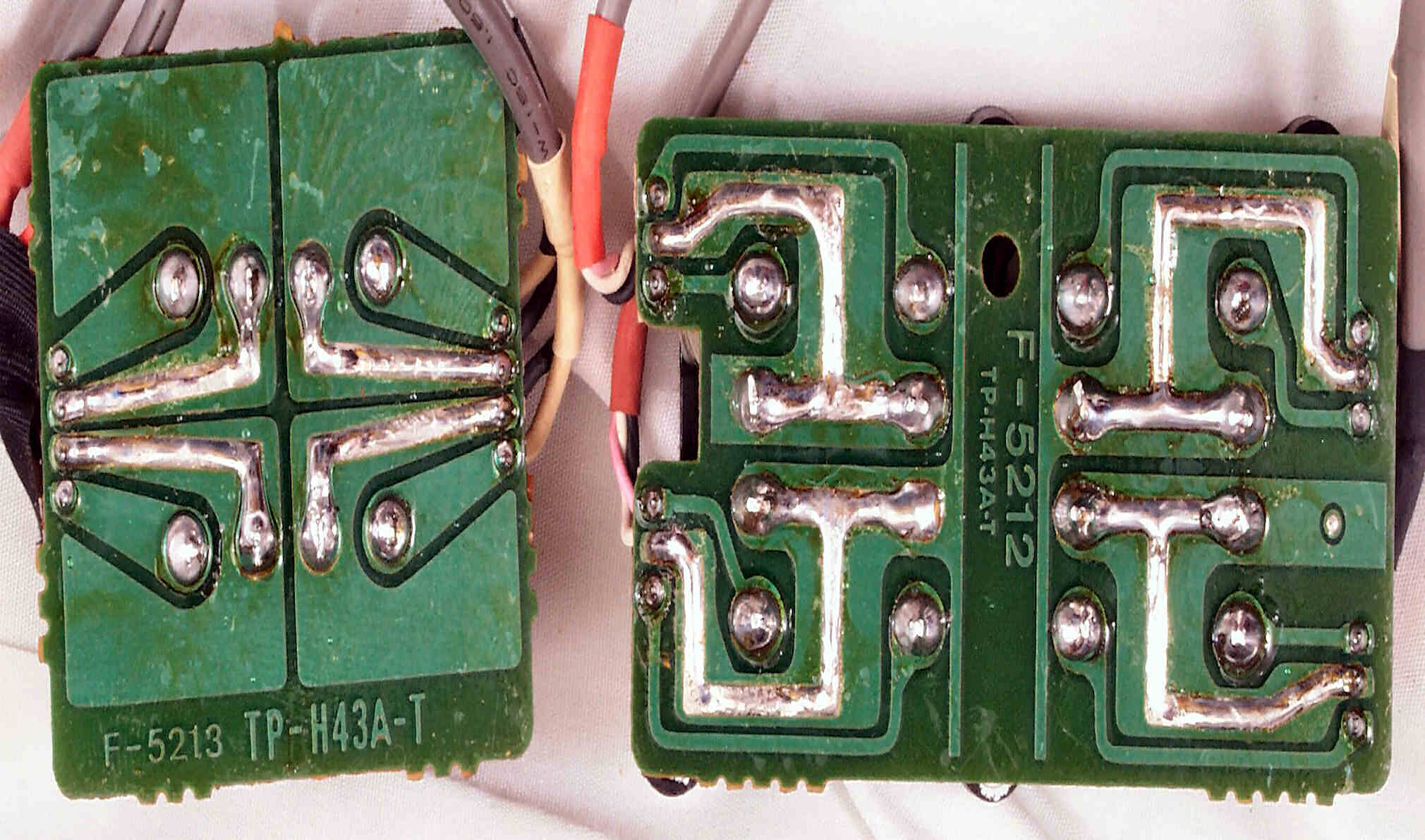

Ｃ３Ｆ．　修理前　ＳＰ接続端子ＳＰ接続端子　肉薄なので割れやすい
　　　　　　　　　　　ＬＶ−１０９修理記録　Ｃ８Ａ．　修理前　ＳＰ接続端子基盤　参考

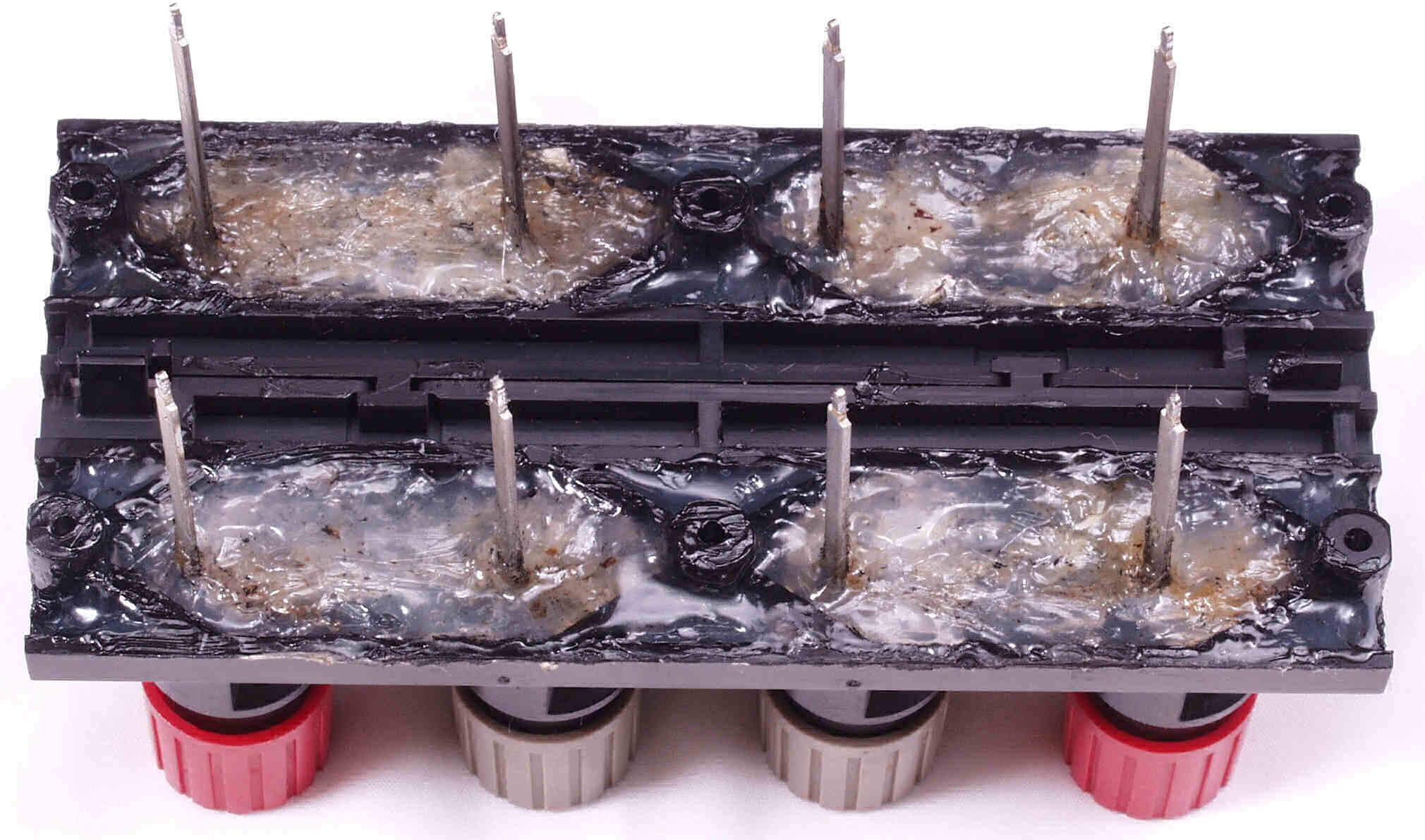

Ｃ３Ｇ．　修理後　ＳＰ接続端子　太い線を付けられるので、補強しておく

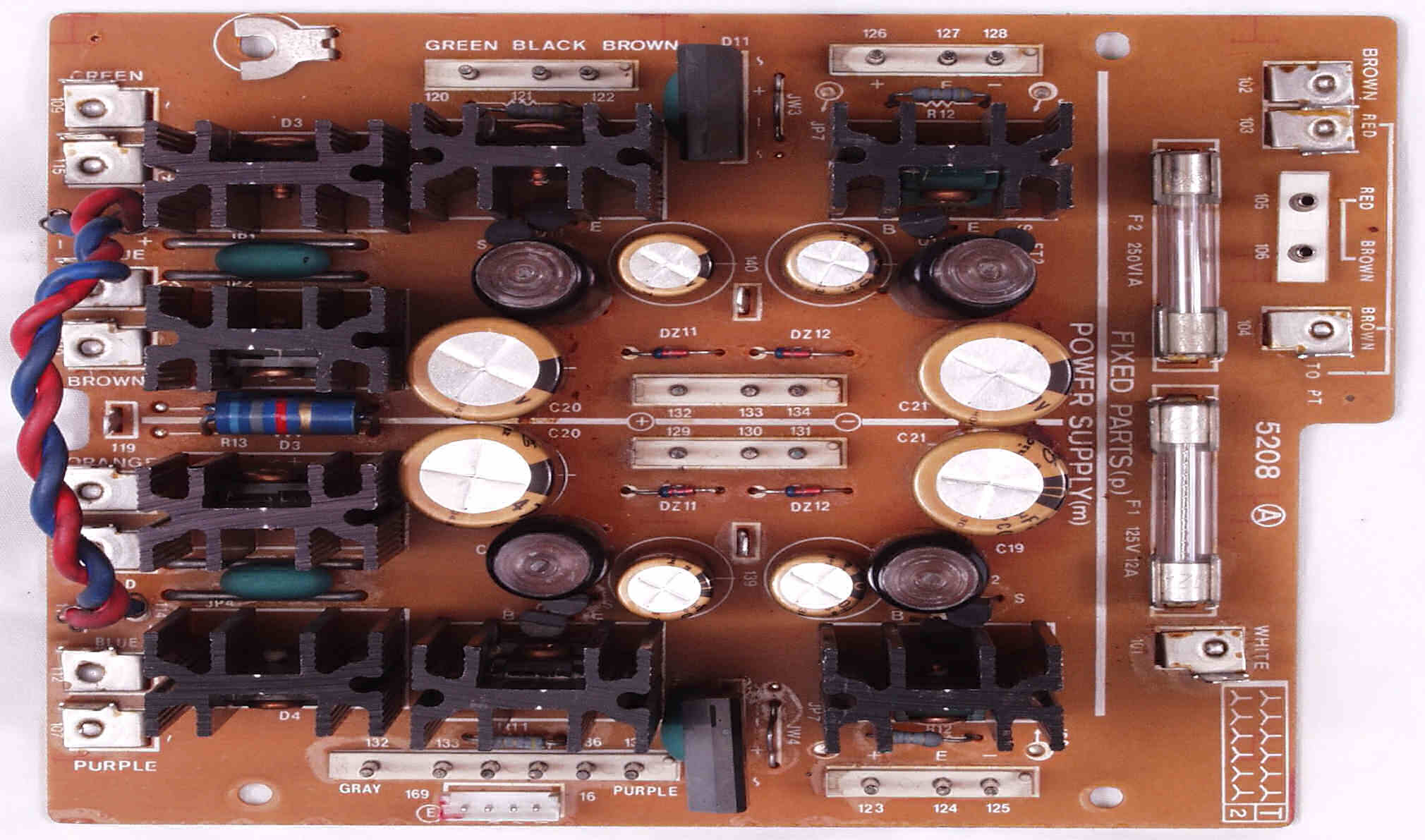

Ｃ４Ａ．　修理前　電源基板

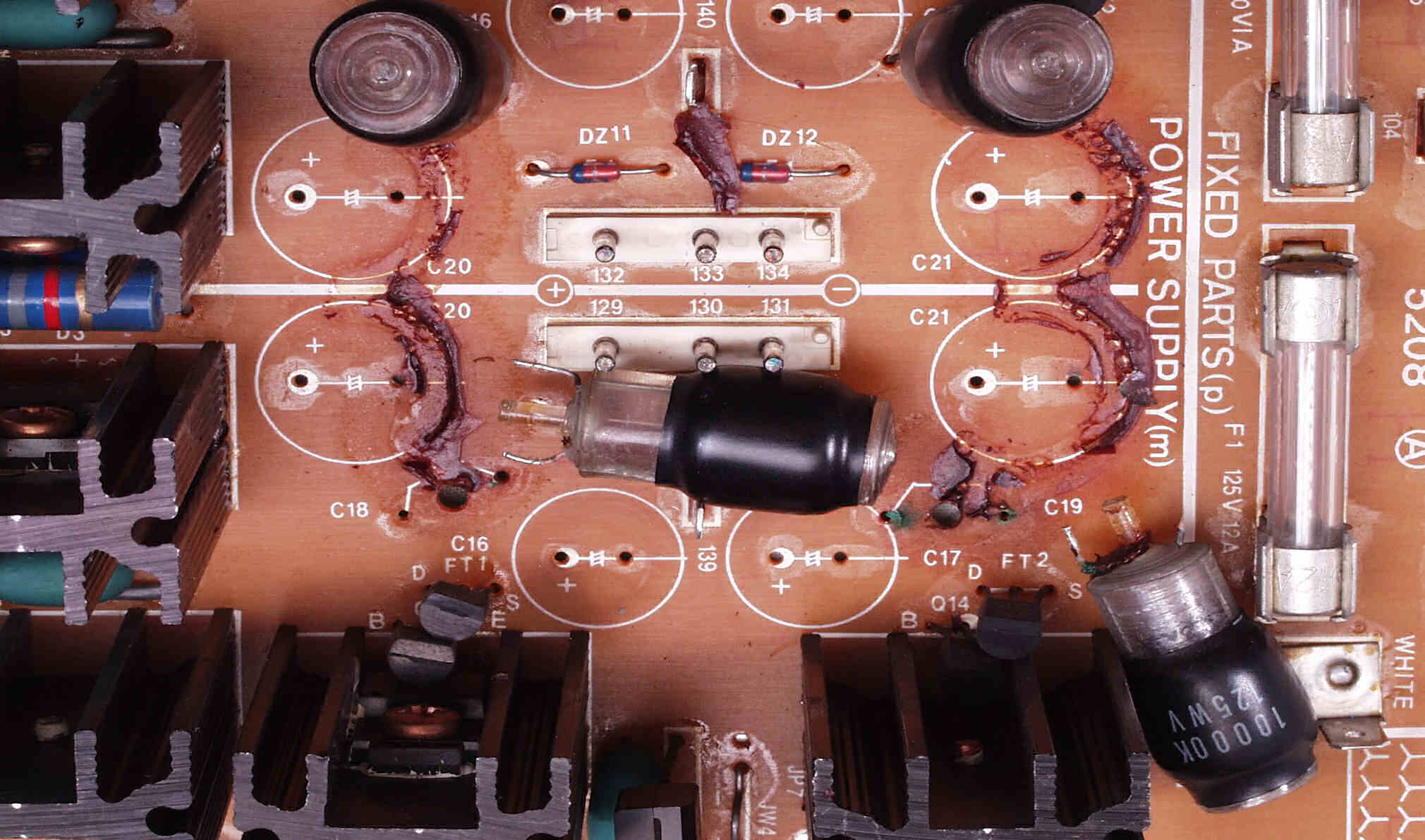

Ｃ４Ａ１．　修理中　電源基板　電解コンデンサー固定の接着剤で腐食したコンデンサー
　　　　　　　　　　　　　　　　　　　　　多分原因は、接着剤の溶媒のトルエンと思われる？
Ｃ４Ａ２．　修理中　電源基板　電解コンデンサーも腐食

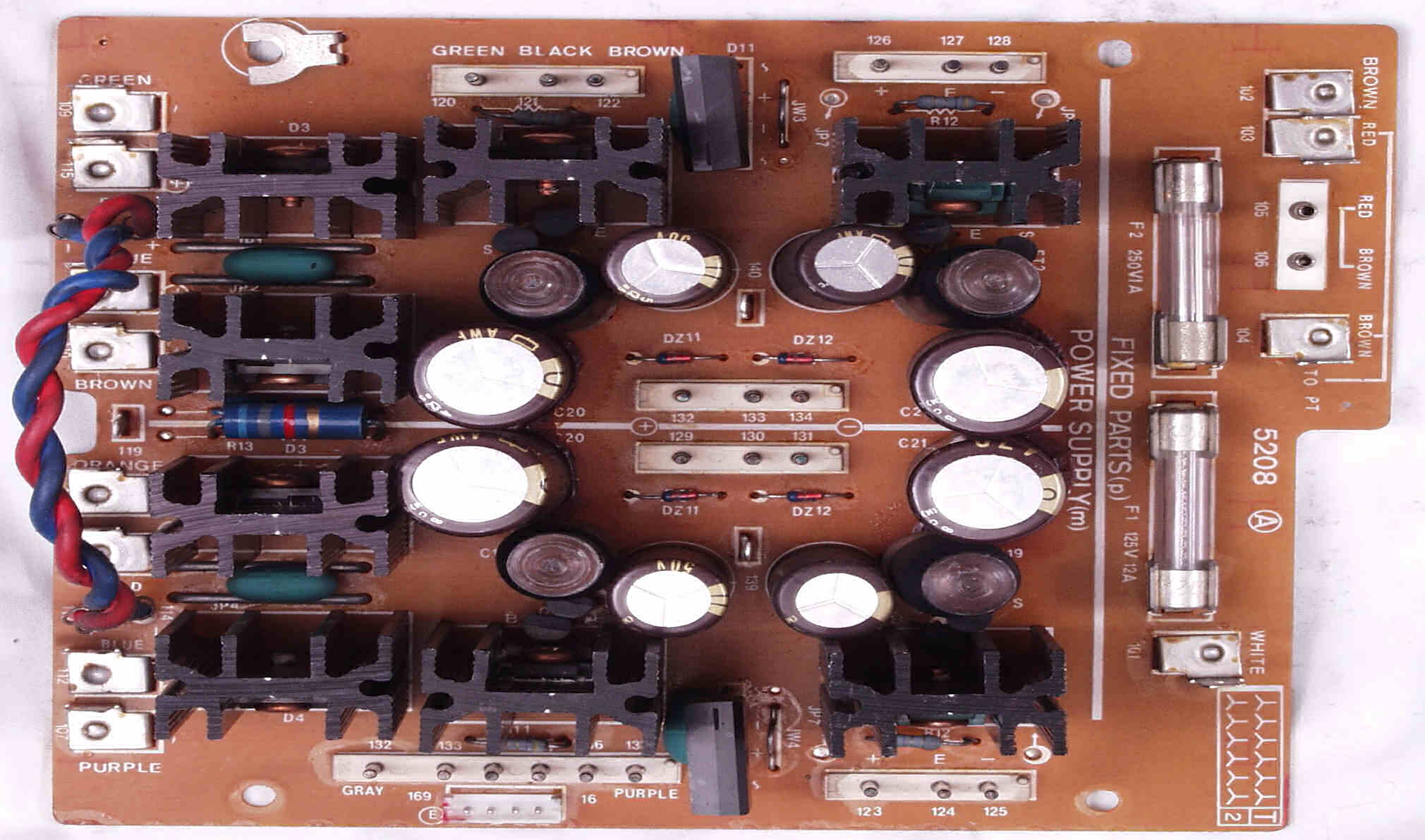

Ｃ４Ｂ．　修理後　電源基板　電解コンデンサー８個交換

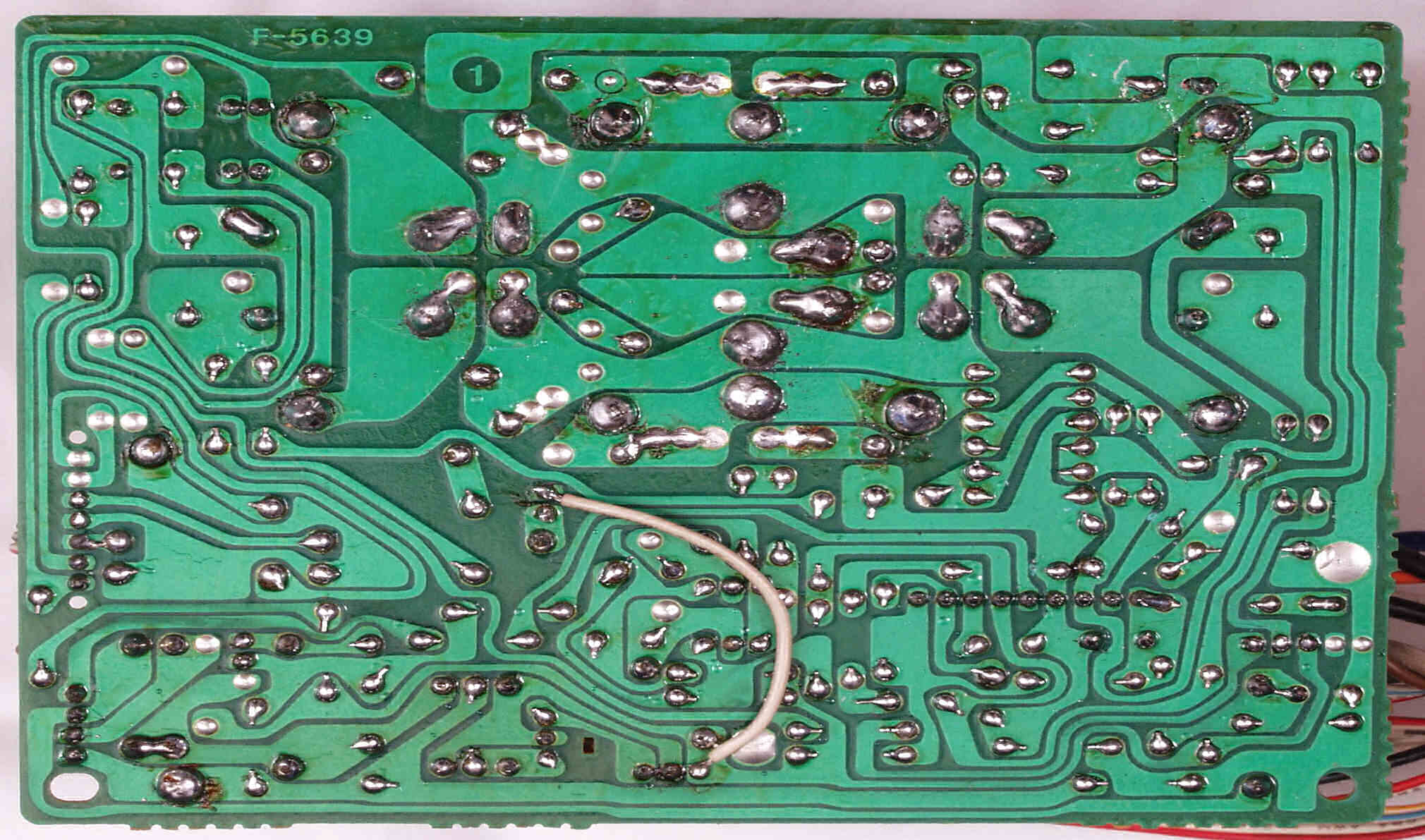

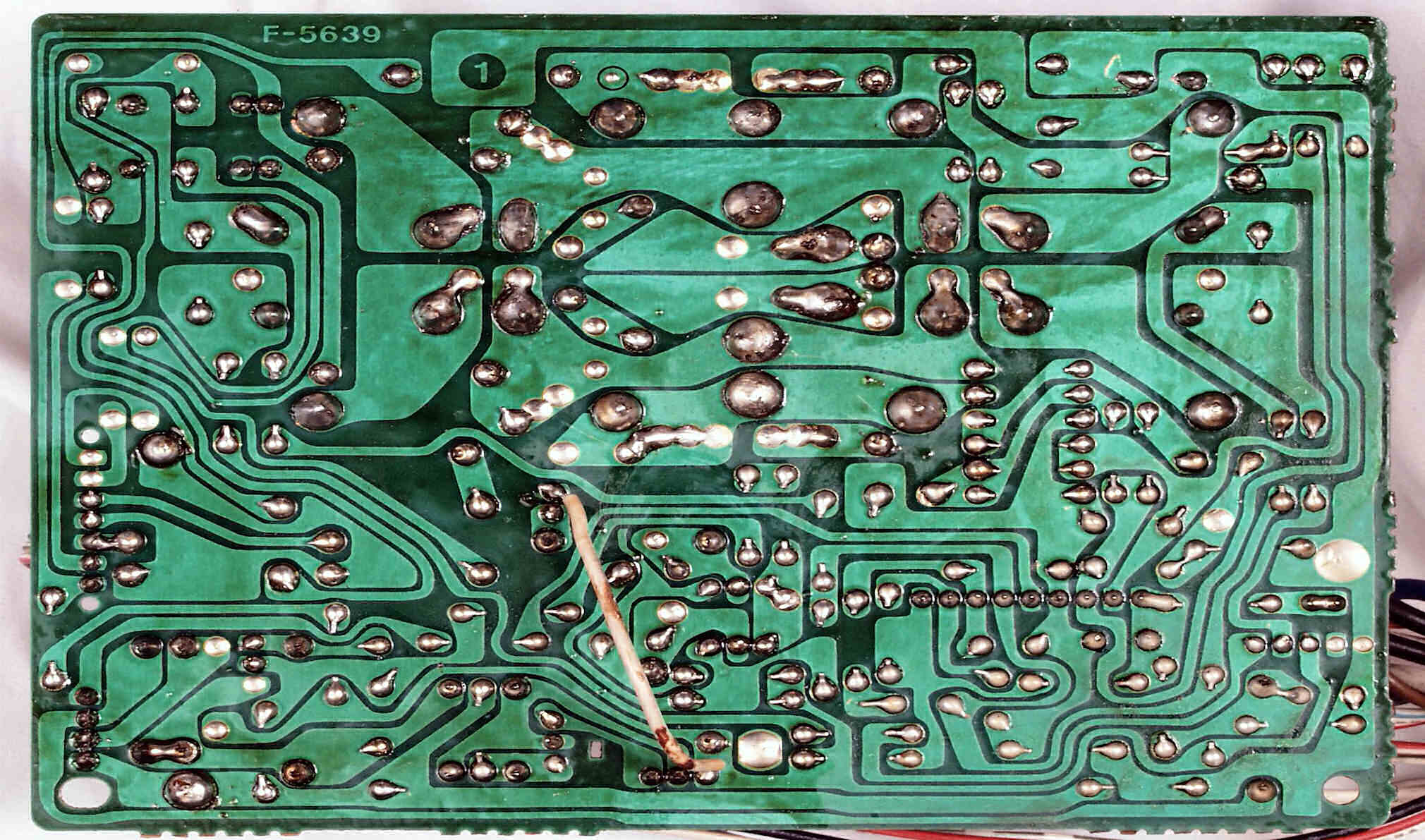

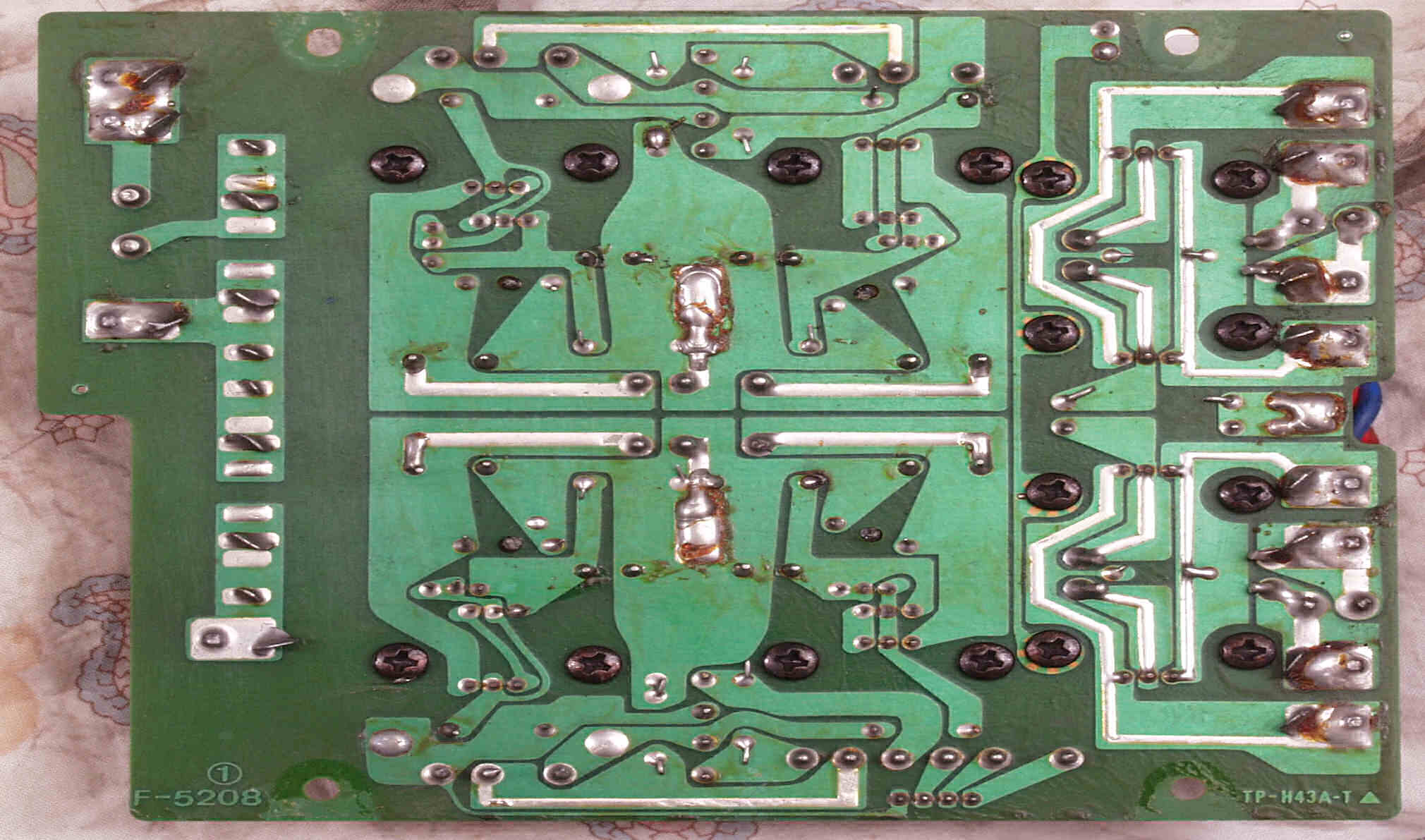

Ｃ４Ｃ．　修理前　電源基板裏

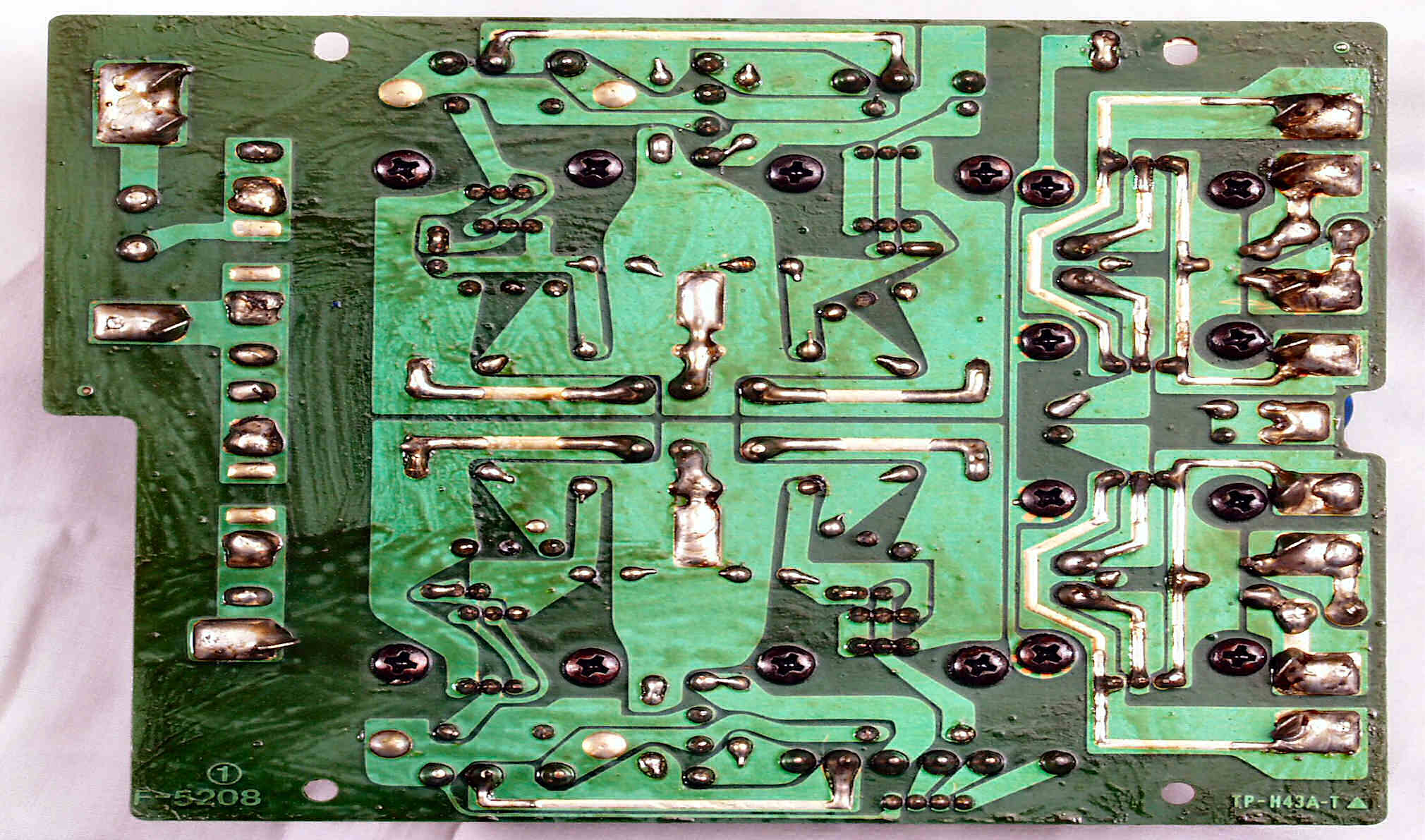

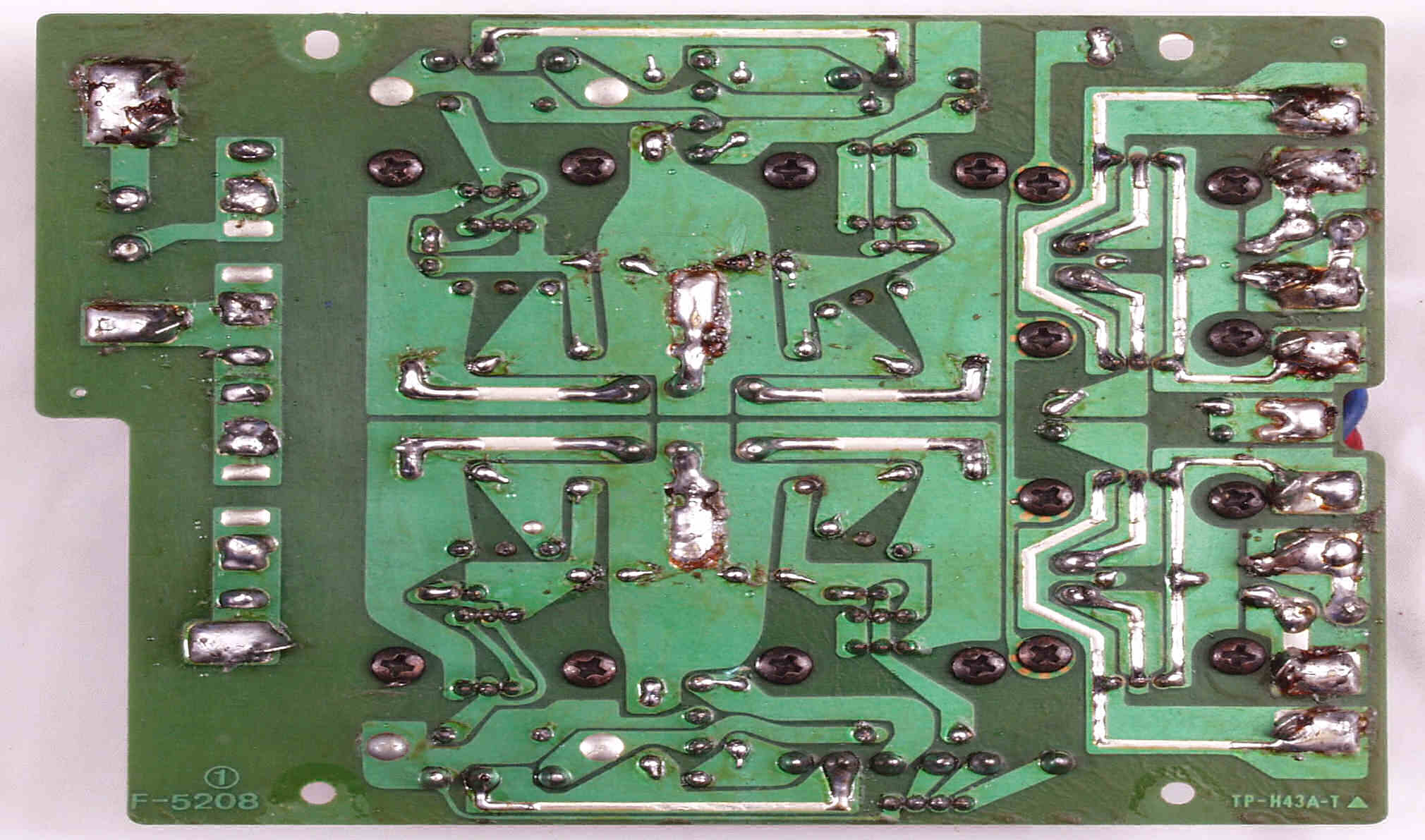

Ｃ４D．　修理後（半田補正）　電源基板裏　全ての半田をやり修す
Ｃ４Ｆ．　完成電源基板裏　洗浄後

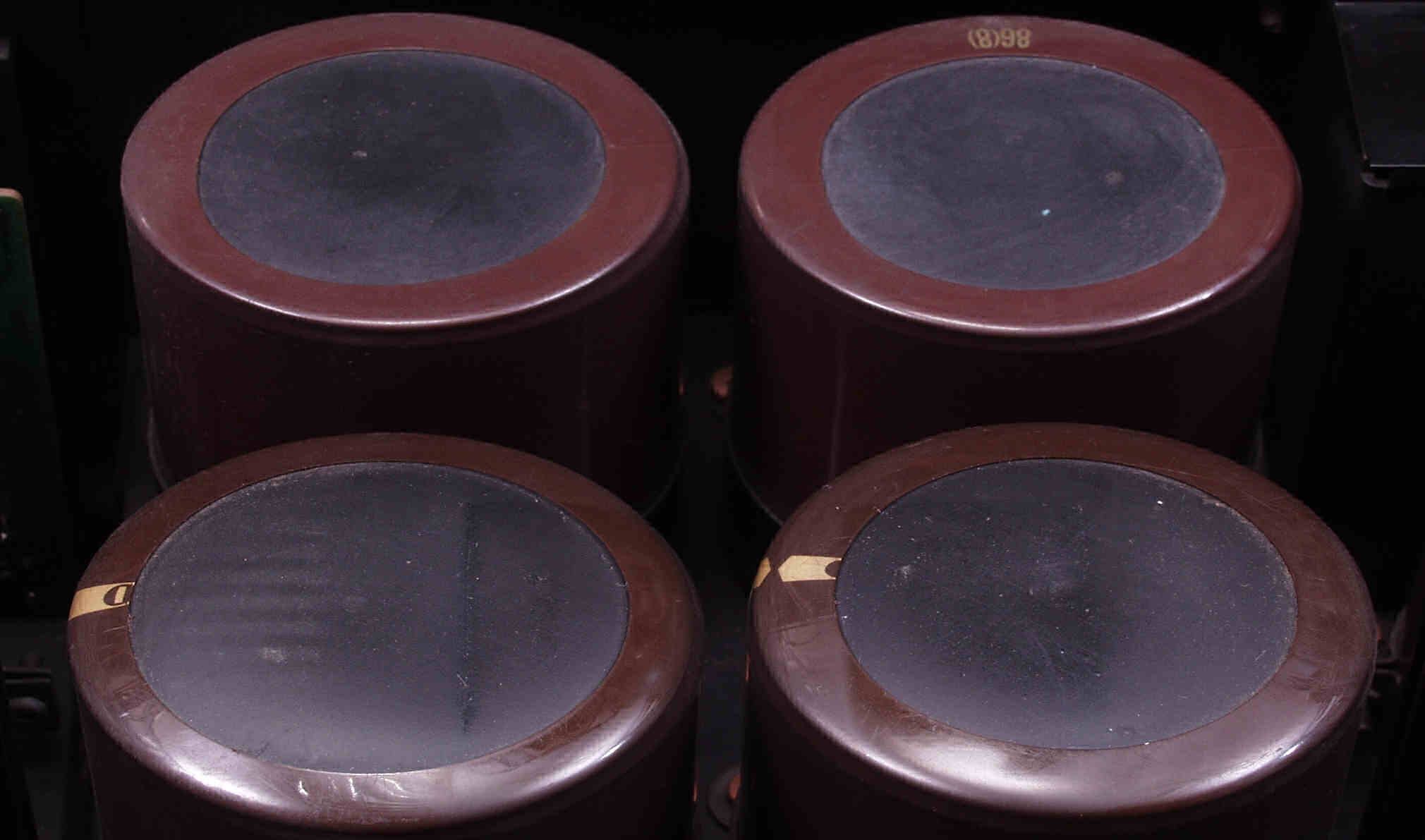

Ｃ５Ａ．　修理前　大型電解コンデンサー

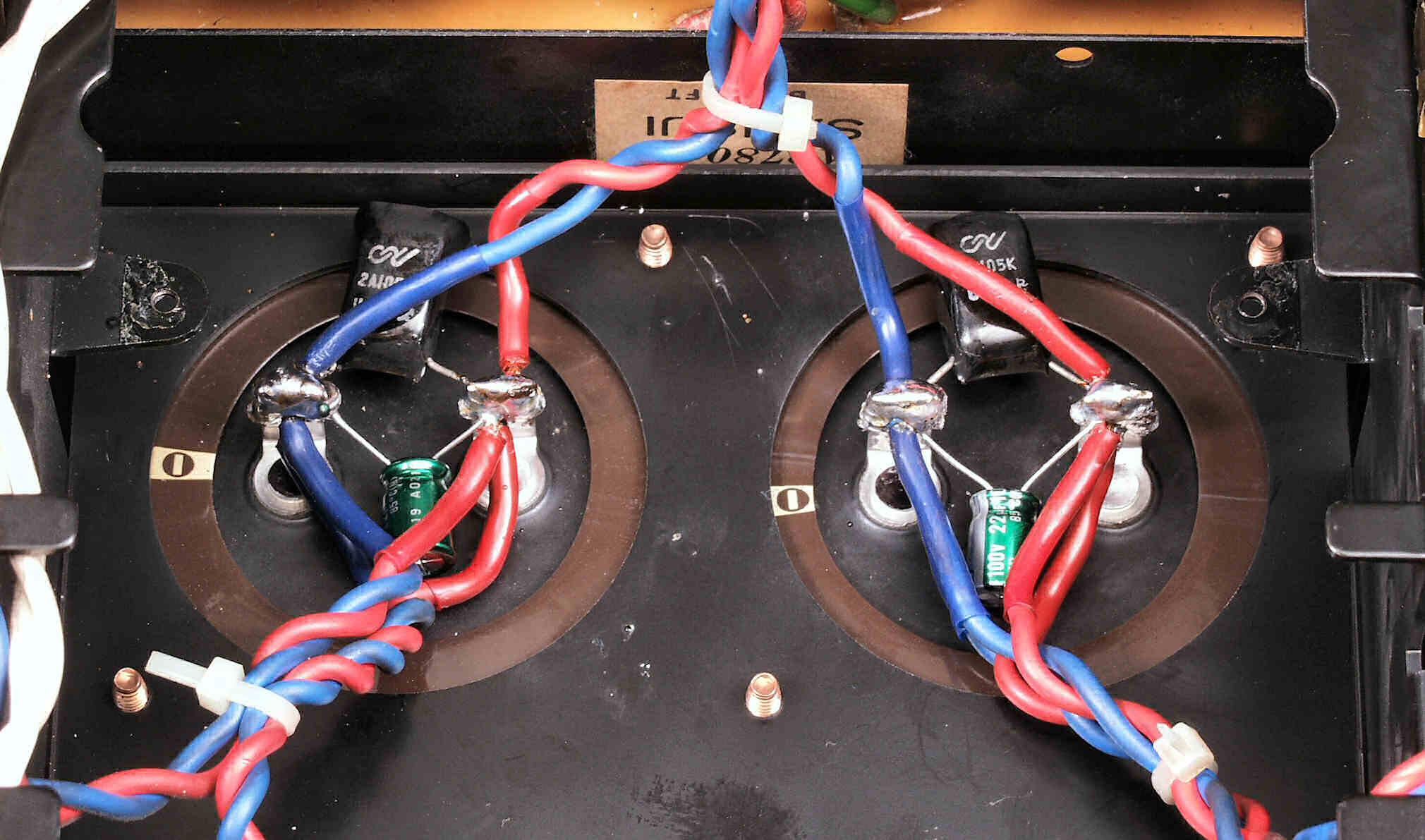

Ｃ５Ｂ．　修理（交換）後　大型電解コンデンサー、電解コンデンサー２個追加

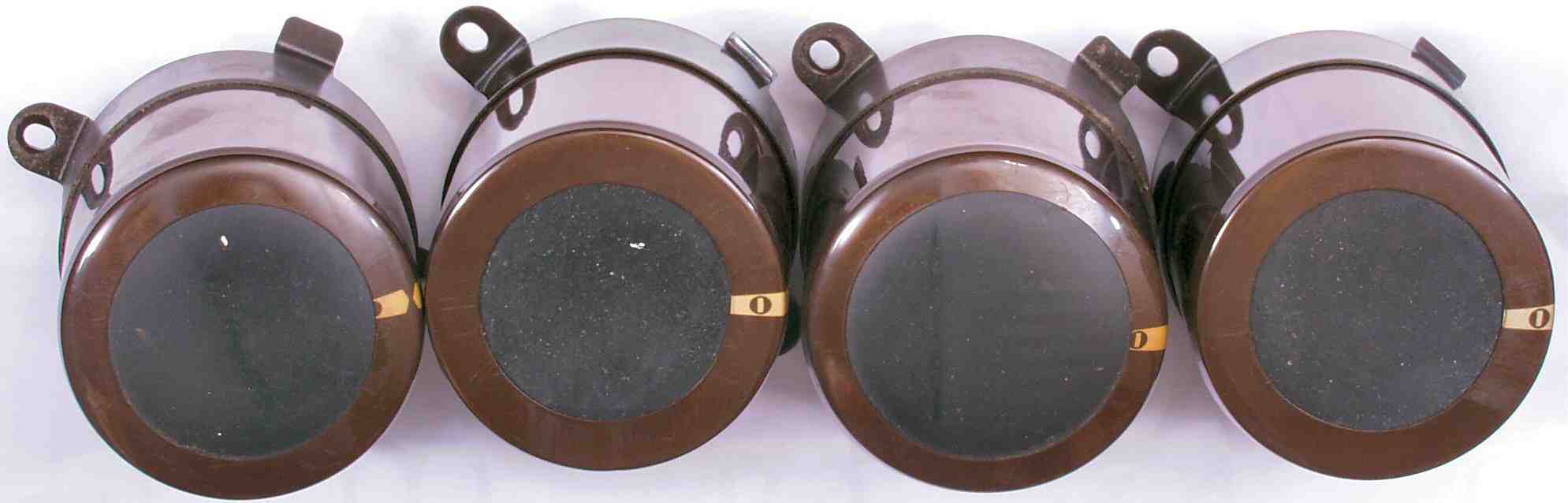

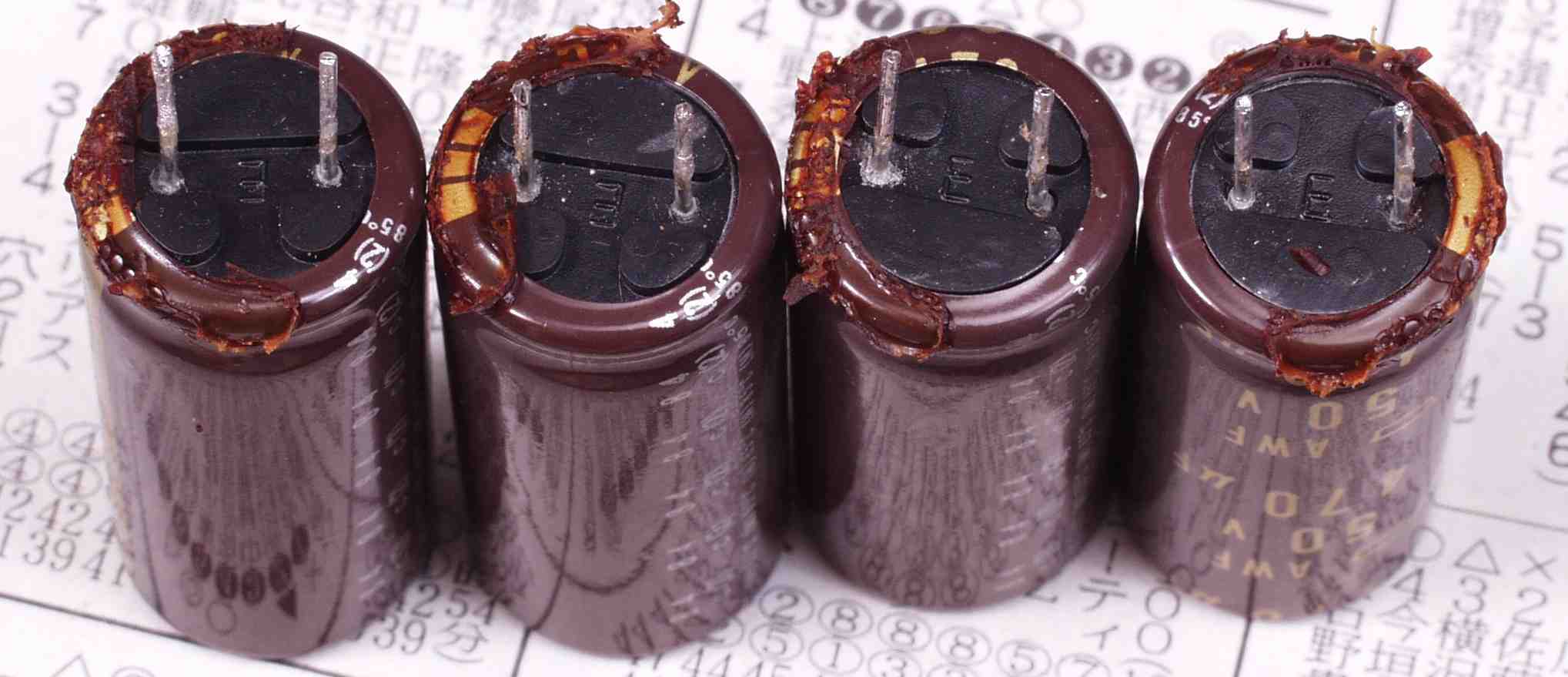

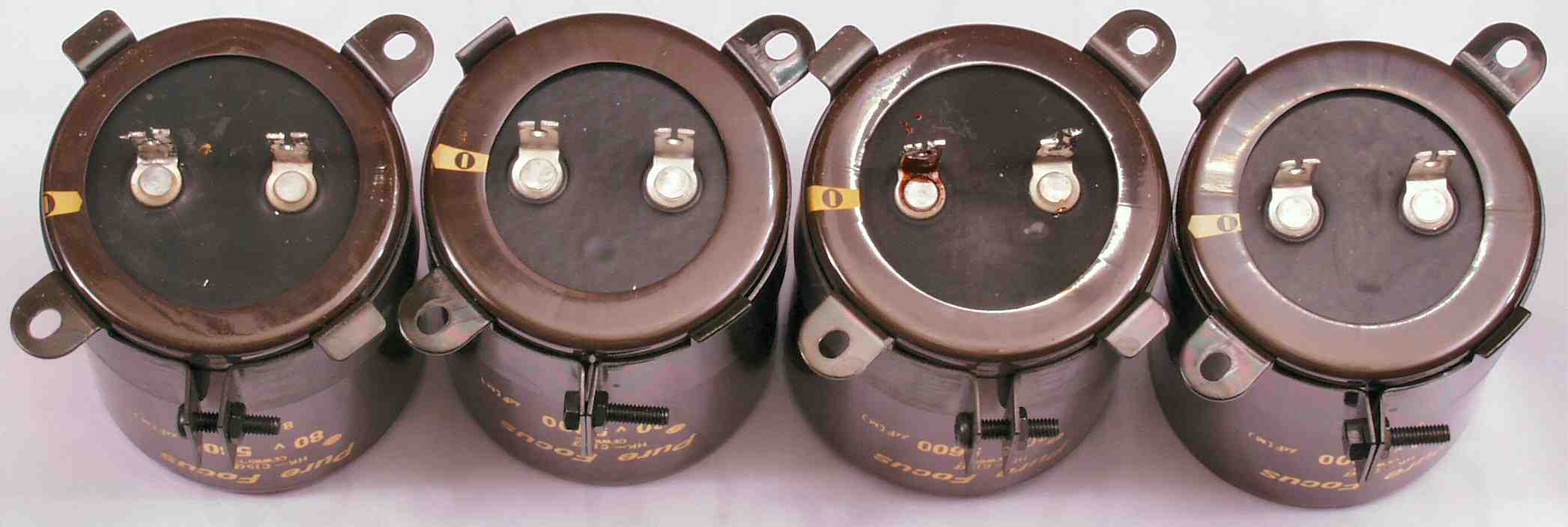

Ｃ５Ｃ．電解コンデンサーの比較、左から、使われていた物、新品、使われていた物、新品
Ｃ５Ｄ．電解コンデンサーの比較、左から、使われていた物、新品、使われていた物、新品

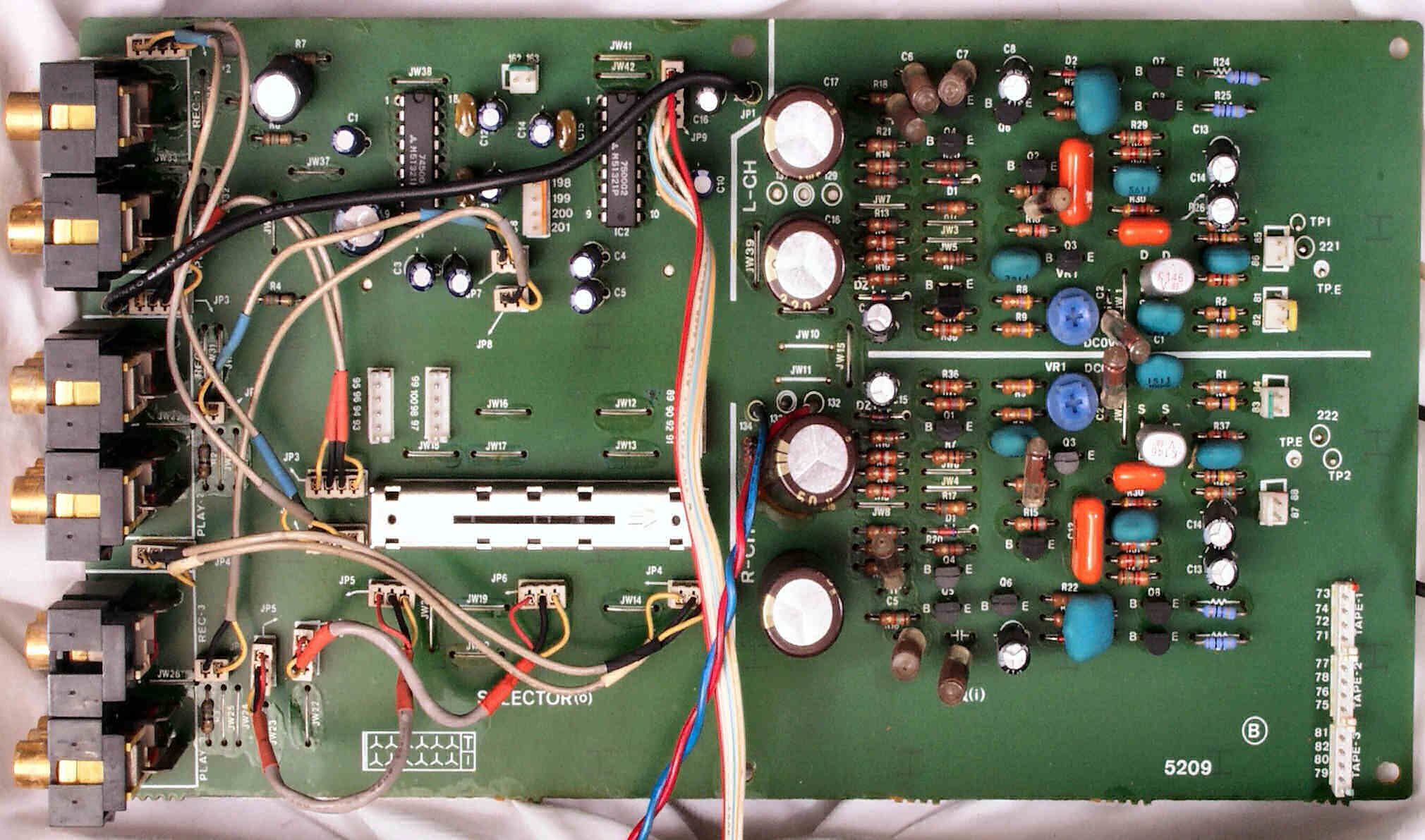

Ｃ６Ａ．　修理前　ＥＱ・Video ＳＷ基板

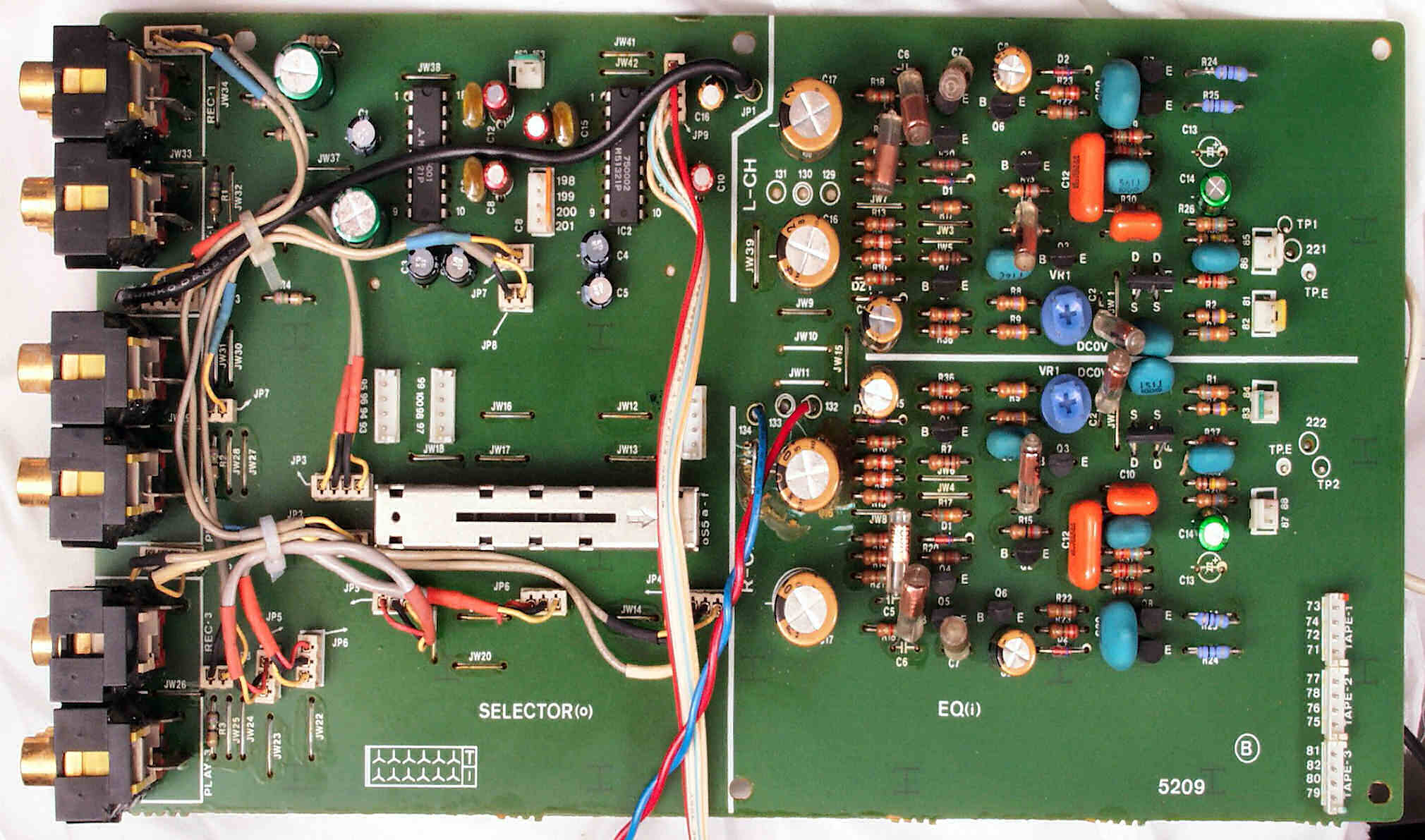

Ｃ６Ｂ．　修理後　ＥＱ・Video ＳＷ基板　音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個
　　　　　　　　　　　　電解コンデンサー２４個、ＦＥＴ（電界トランジスタ−）２個交換

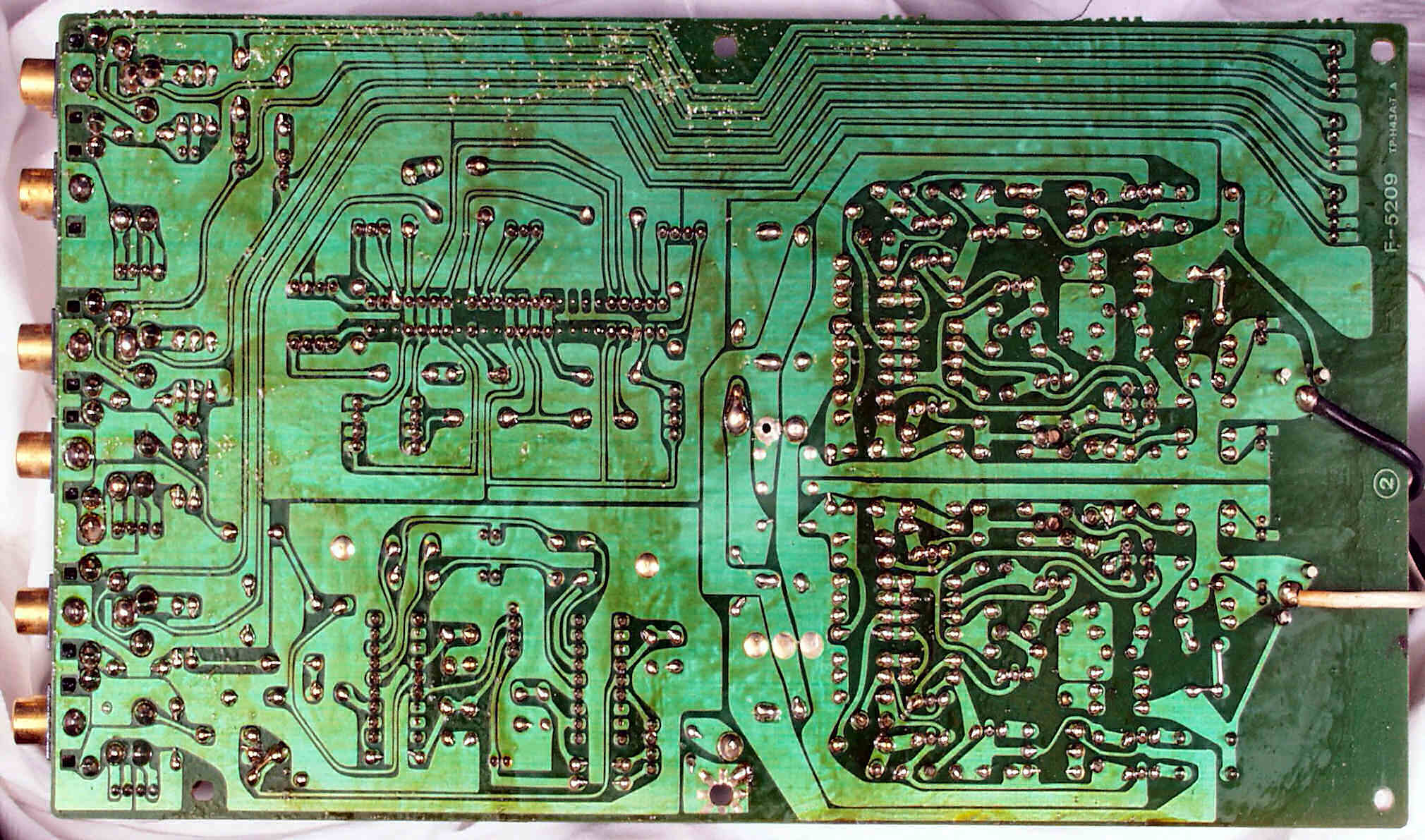

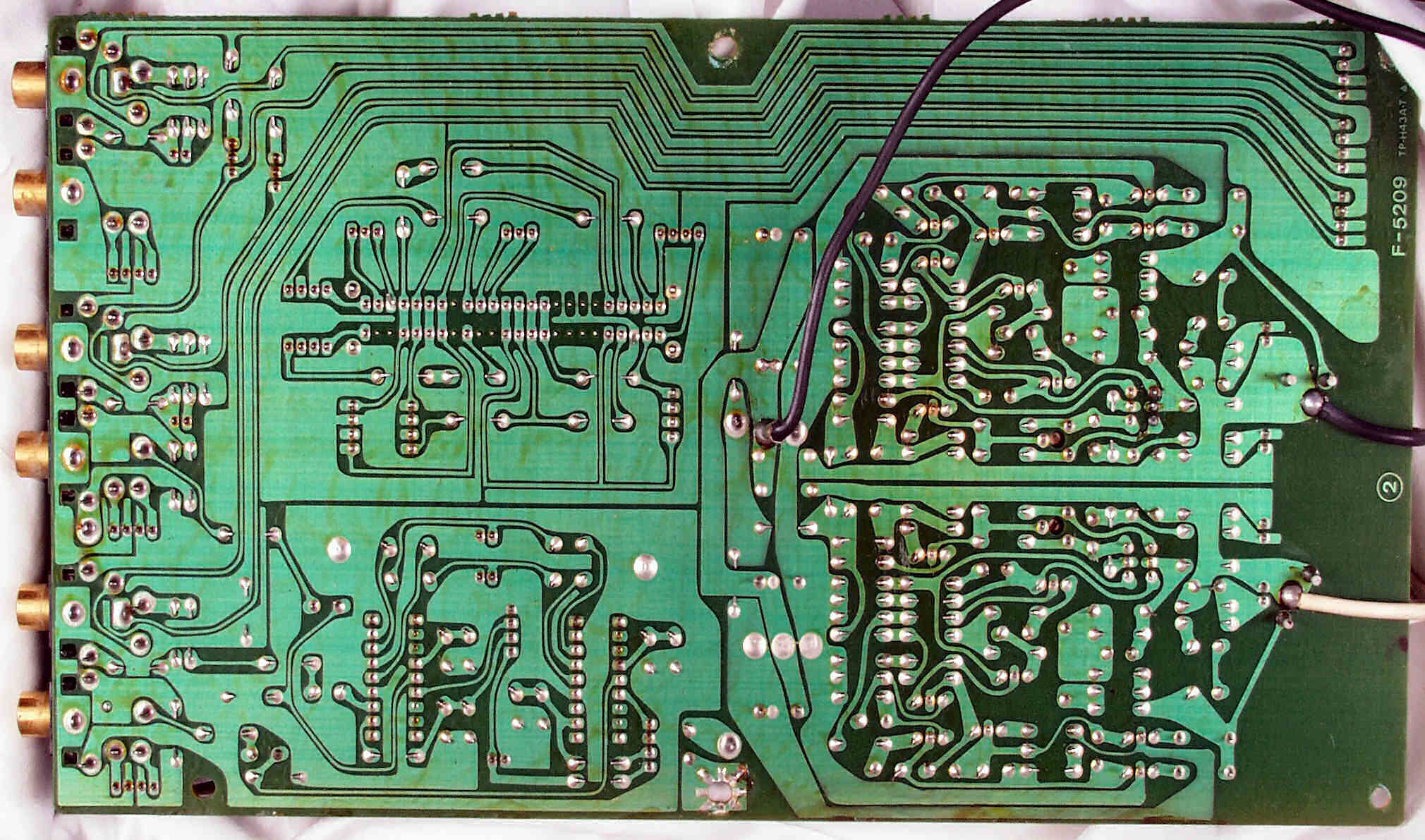

Ｃ６Ｃ．　修理前　ＥＱ・Video ＳＷ基板裏

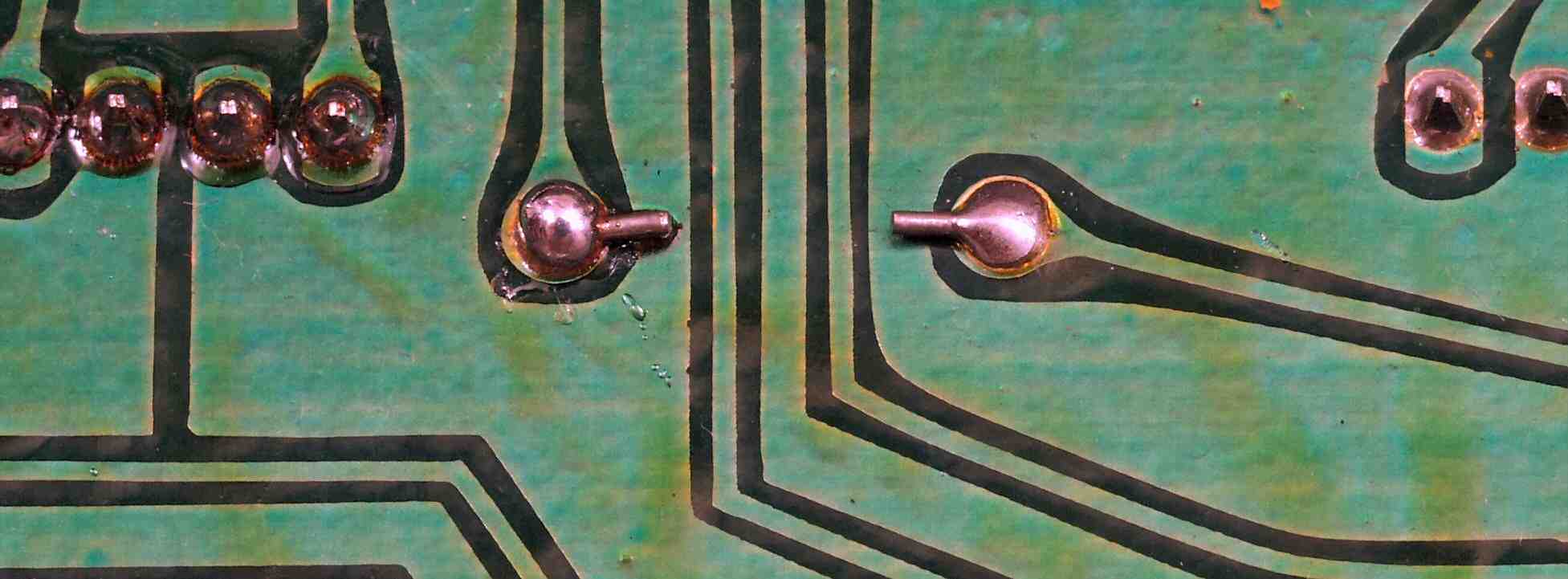

Ｃ６Ｃ１．　修理中　ＥＱ・Video ＳＷ基板裏　ジャンパー線の曲げ方向が悪い
Ｃ６Ｃ２．　修理中　ＥＱ・Video ＳＷ基板裏　ジャンパー線の曲げ方向が悪い２
Ｃ６Ｃ３．　修理中　ＥＱ・Video ＳＷ基板裏　ジャンパー線の曲げ方向が悪い３
Ｃ６Ｃ４．　修理中　ＥＱ・Video ＳＷ基板裏　ジャンパー線の曲げ方向が悪い４
Ｃ６Ｃ５．　修理中　ＥＱ・Video ＳＷ基板裏　半田不良
Ｃ６Ｃ６．　修理中　ＥＱ・Video ＳＷ基板裏　半田不良２
Ｃ６Ｃ７．　修理中　ＥＱ・Video ＳＷ基板裏　半田不良３

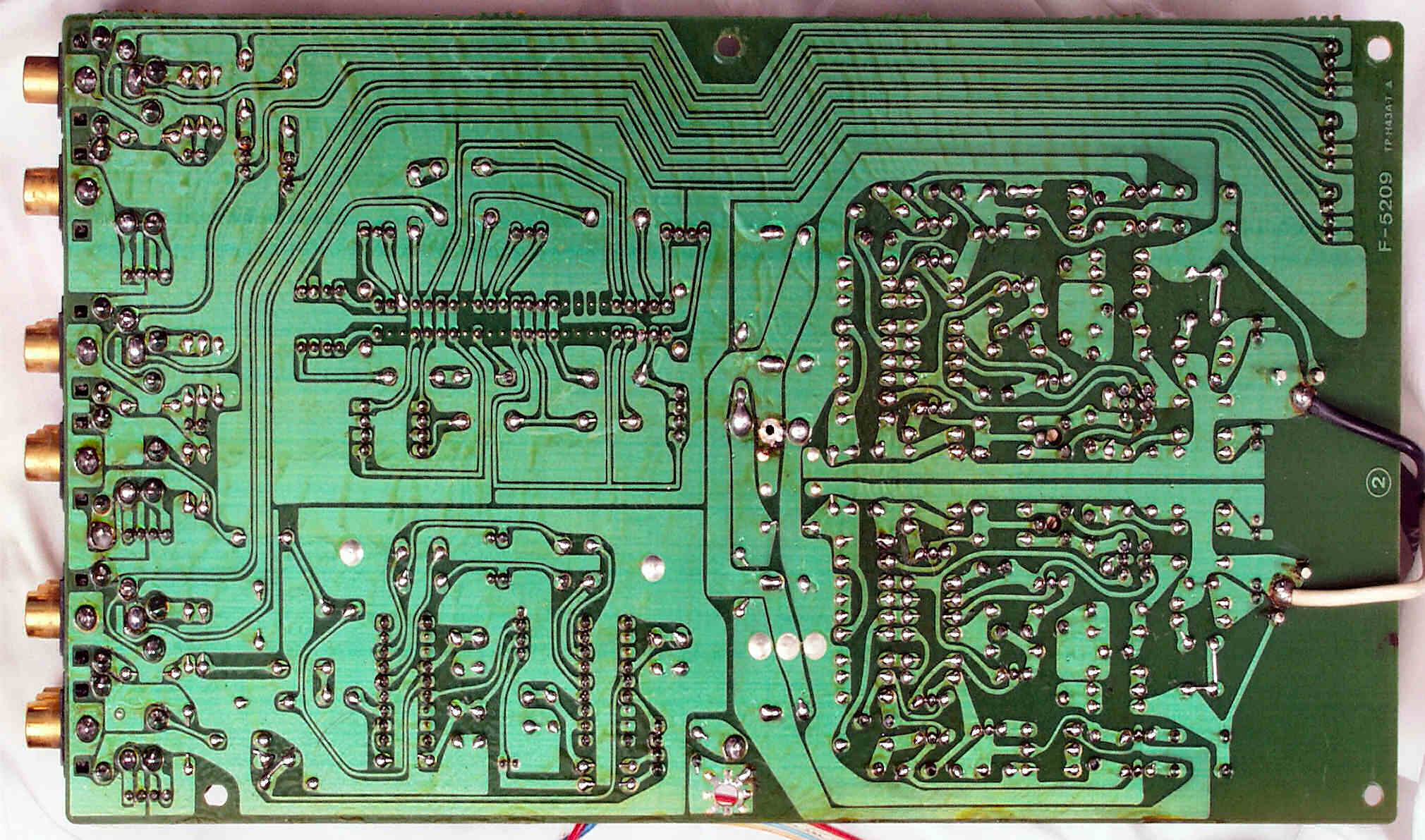

Ｃ６Ｄ．　修理後（半田補正）後　ＥＱ・Video ＳＷ基板裏　　全ての半田をやり修す
Ｃ６Ｅ．　完成ＥＱ・Video ＳＷ基板裏　洗浄後
Ｃ６Ｆ．　修理前　ＥＱ基板・Video ＳＷのＲＣＡ端子
Ｃ６Ｇ．　修理後　ＥＱ基板・Video ＳＷのＲＣＡ端子、ホット・ボンドで補強する
Ｃ７．　修理中　各種ＲＣＡ端子は不挿入時、短絡ＳＷ付きの為、補強出来ず

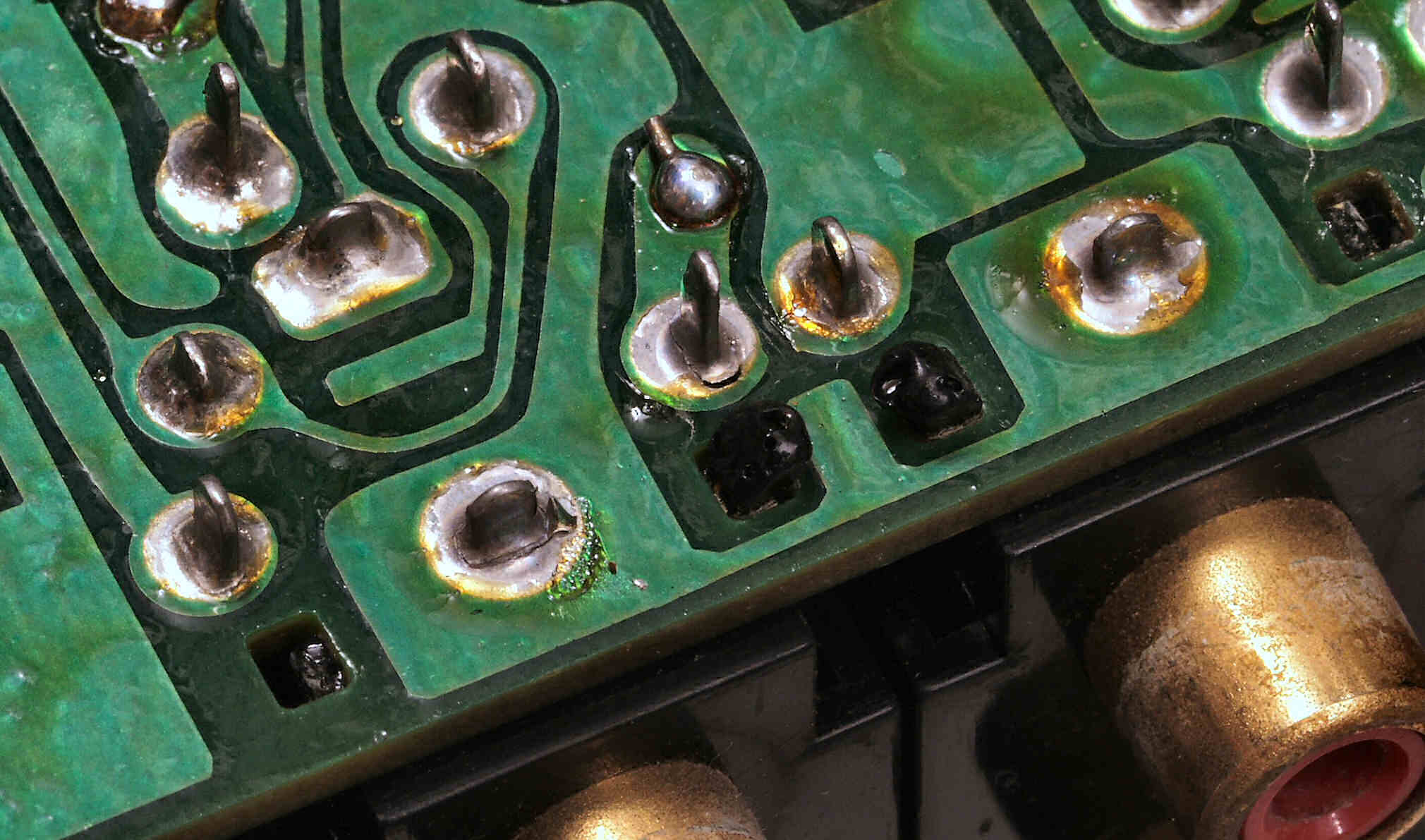

Ｃ７Ａ．　修理前　Ｐｈｏｎｏ・ＣＤ・Ｔｕｎｅｒ・Ｌｉｎｅ入力ＲＣＡ端子基板裏
Ｃ７Ｂ．　修理（ハンダ補正）後　Ｐｈｏｎｏ・ＣＤ・Ｔｕｎｅｒ・Ｌｉｎｅ入力ＲＣＡ端子基板裏　全ての半田をやり修す
Ｃ７Ｃ．　完成Ｐｈｏｎｏ・ＣＤ・Ｔｕｎｅｒ・Ｌｉｎｅ入力ＲＣＡ端子基板裏　洗浄後
Ｃ７Ｄ．　修理前　ＰｏｗｅｒＡＭＰ−Ｄｉｒｅｃｔ入力ＲＣＡ端子基板裏 ・Ｐｒｏｃｅｓｓｏｒ入出力ＲＣＡ端子基板裏

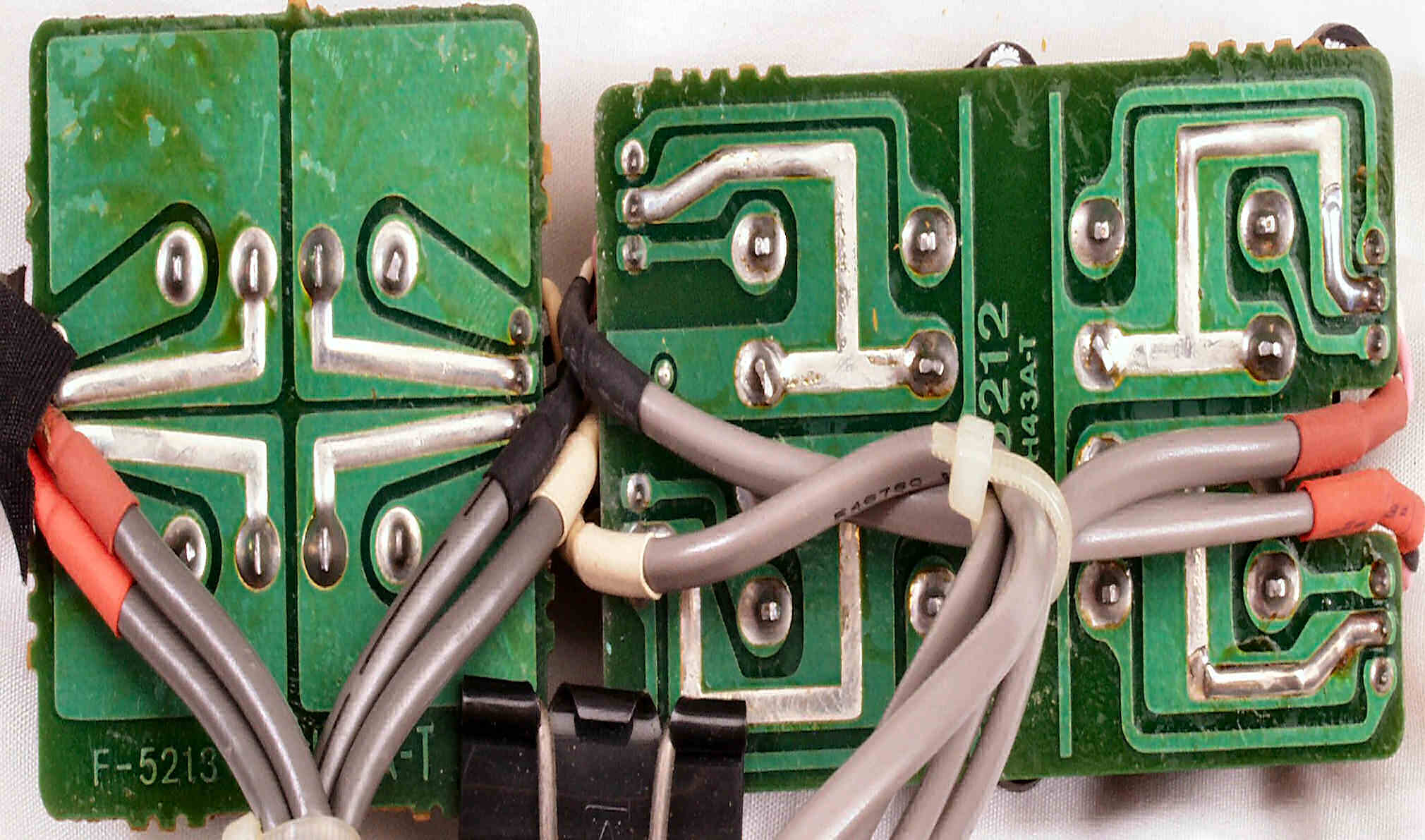

Ｃ７Ｅ．　修理（ハンダ補正）後　ＰｏｗｅｒＡＭＰ−Ｄｉｒｅｃｔ入力ＲＣＡ端子基板裏 ・Ｐｒｏｃｅｓｓｏｒ入出力ＲＣＡ端子基板裏　全ての半田をやり修す
Ｃ７Ｆ．　完成ＰｏｗｅｒＡＭＰ−Ｄｉｒｅｃｔ入力ＲＣＡ端子基板裏 ・Ｐｒｏｃｅｓｓｏｒ入出力ＲＣＡ端子基板裏　洗浄後

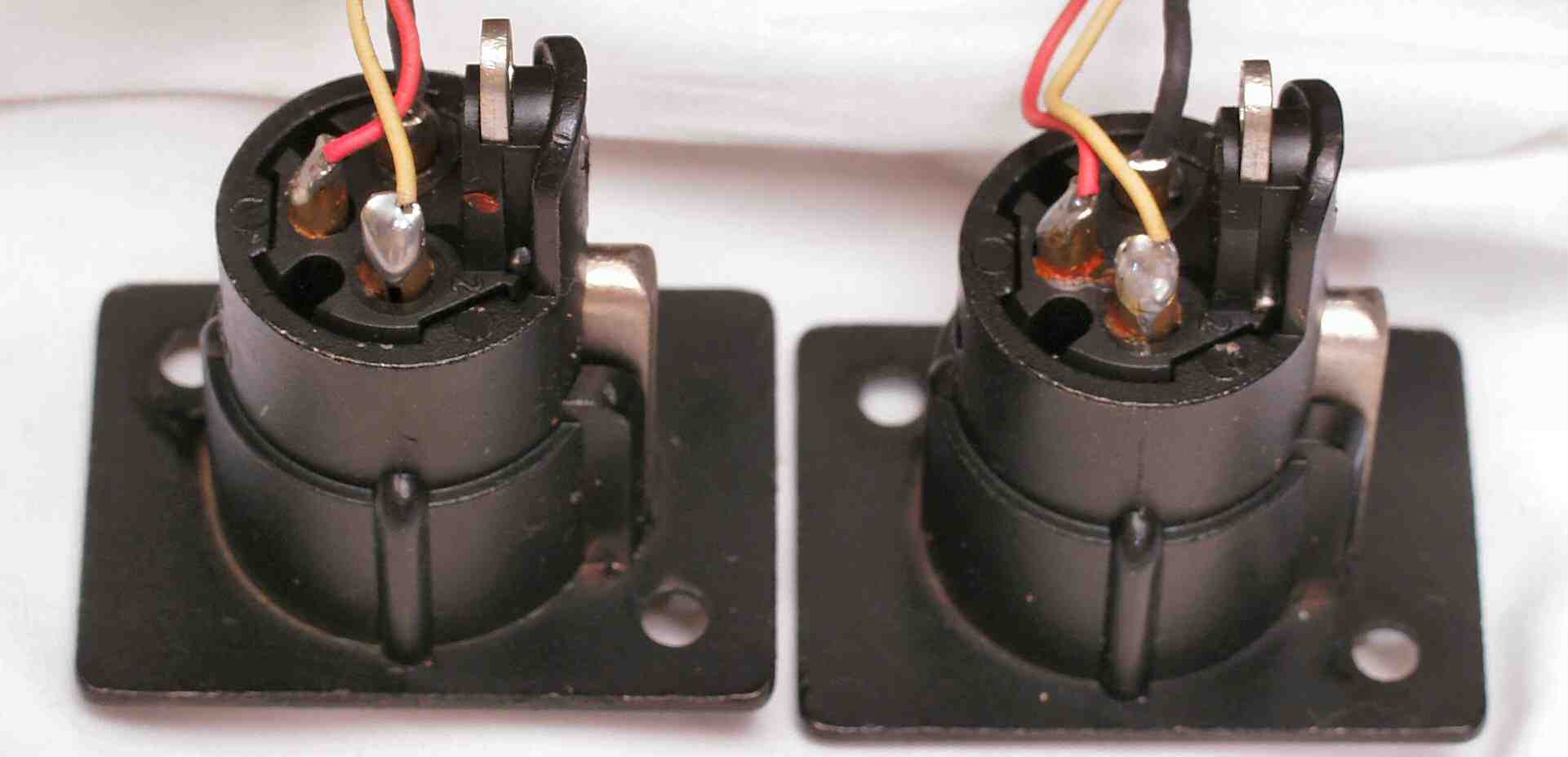

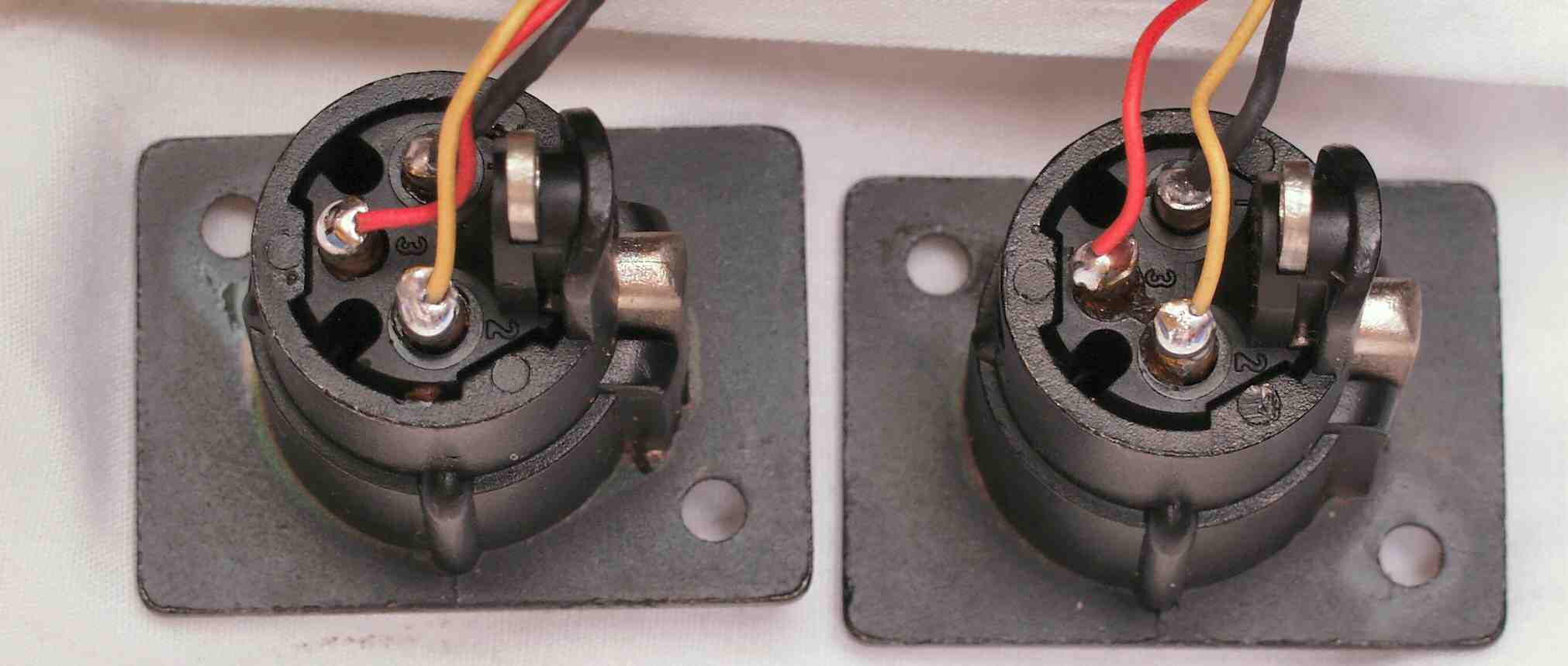

Ｃ７Ｇ．　修理前　ＰｏｗｅｒＡＭＰ−Ｄｉｒｅｃｔ入力ＸＬＲ（キャノン）端子
Ｃ７Ｈ．　修理（半田補正）後　ＰｏｗｅｒＡＭＰ−Ｄｉｒｅｃｔ入力ＸＬＲ（キャノン）端子

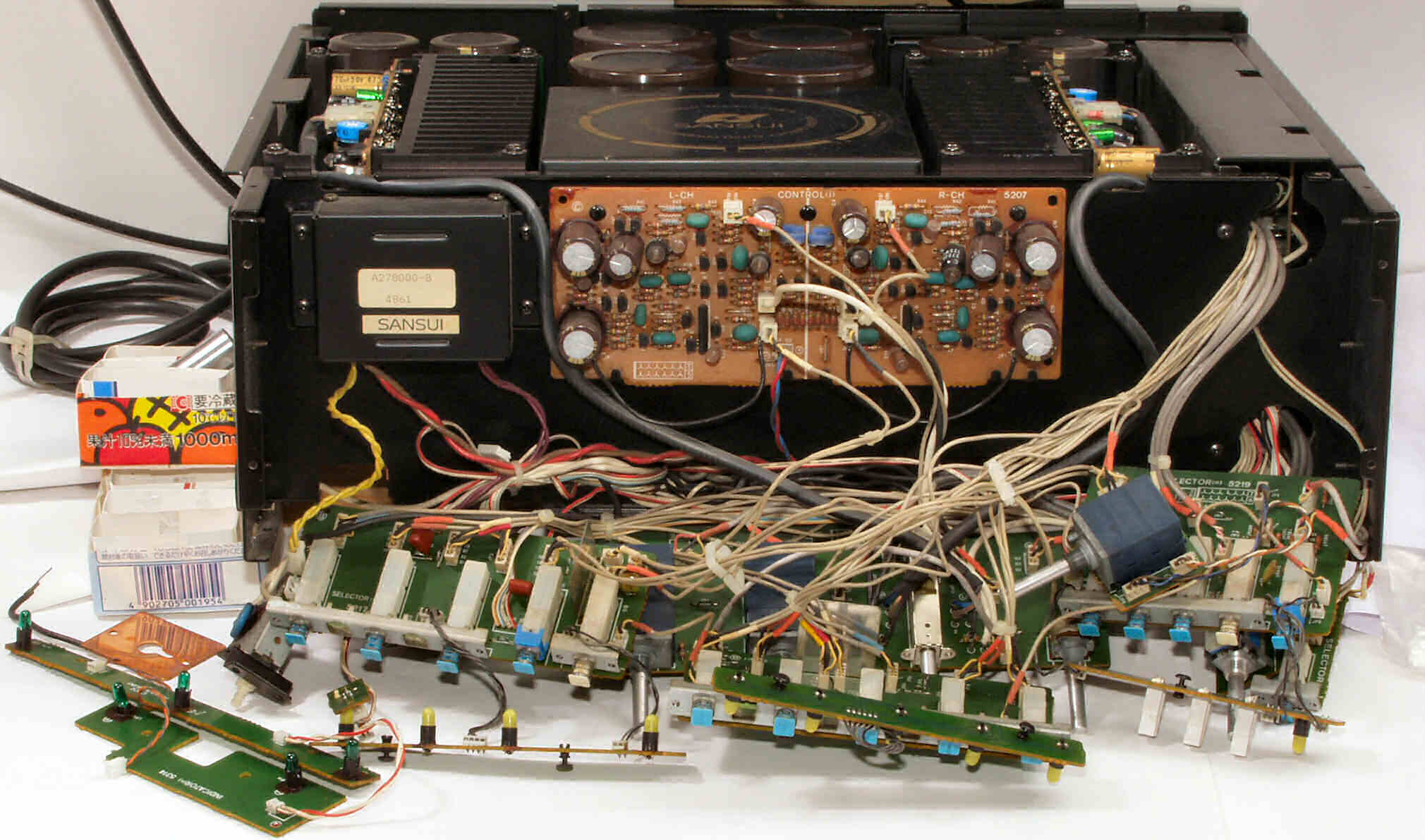

Ｃ８．　修理中　前パネルを取り修理中

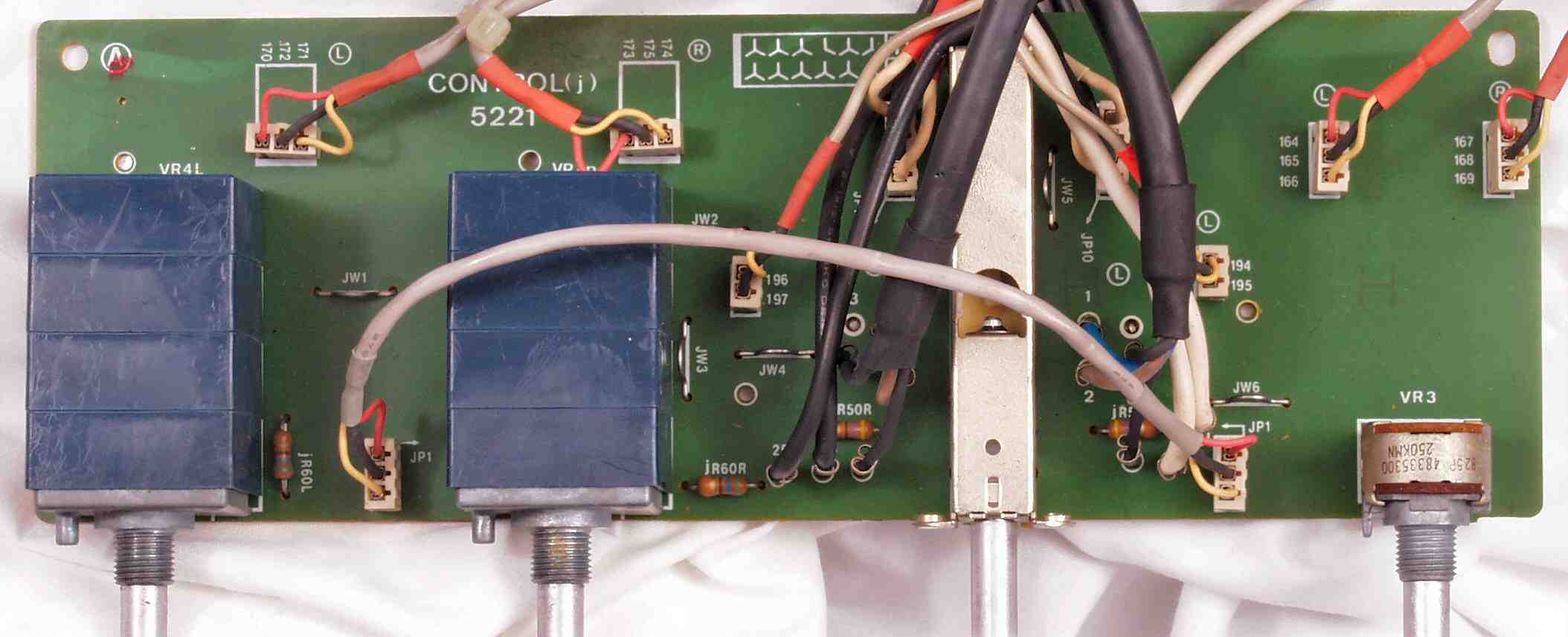

Ｃ８Ａ．　修理前　Ｃｏｎｔｒｏｌ基板

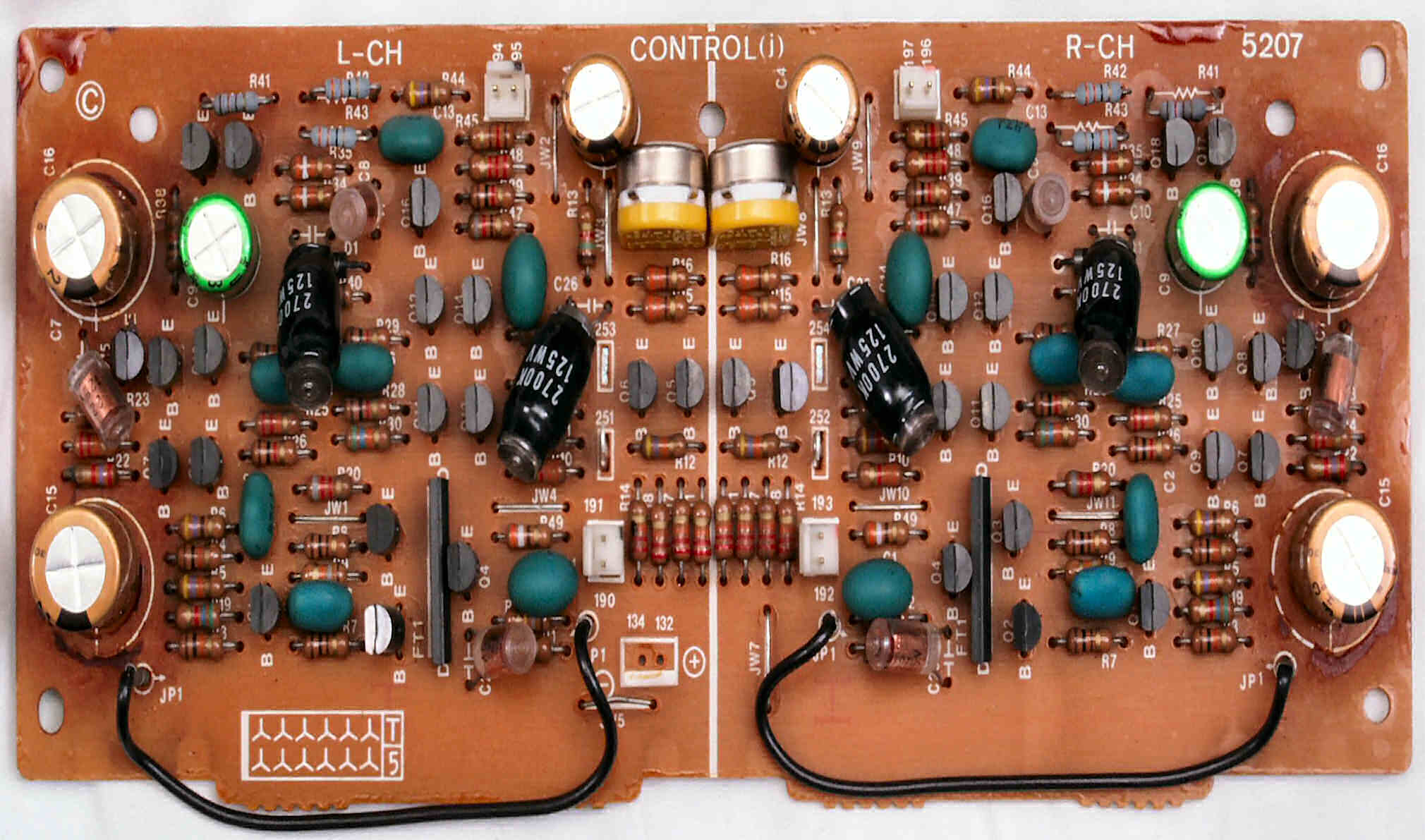

Ｃ８Ｂ．　修理後　Ｃｏｎｔｒｏｌ基板　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー８個交換

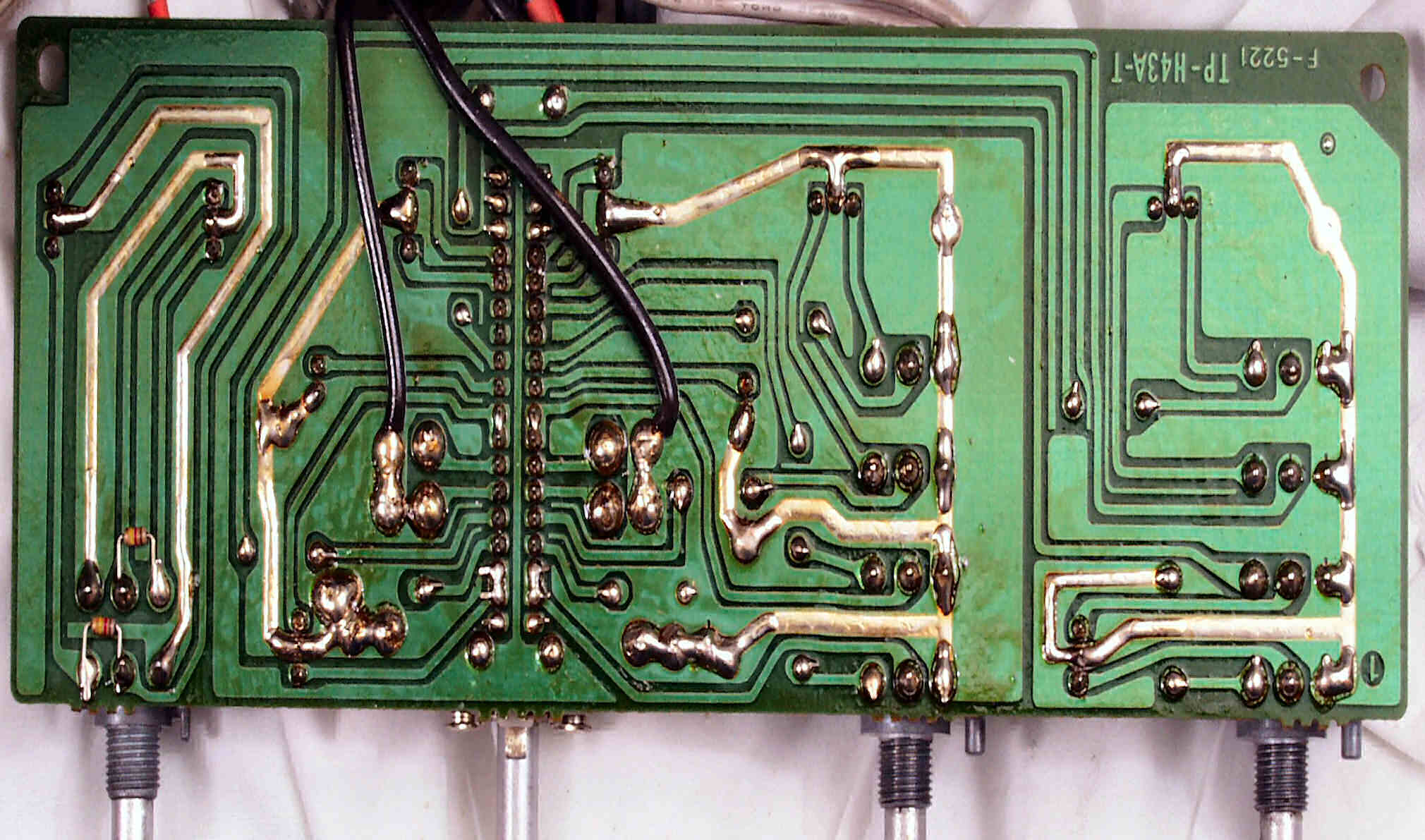

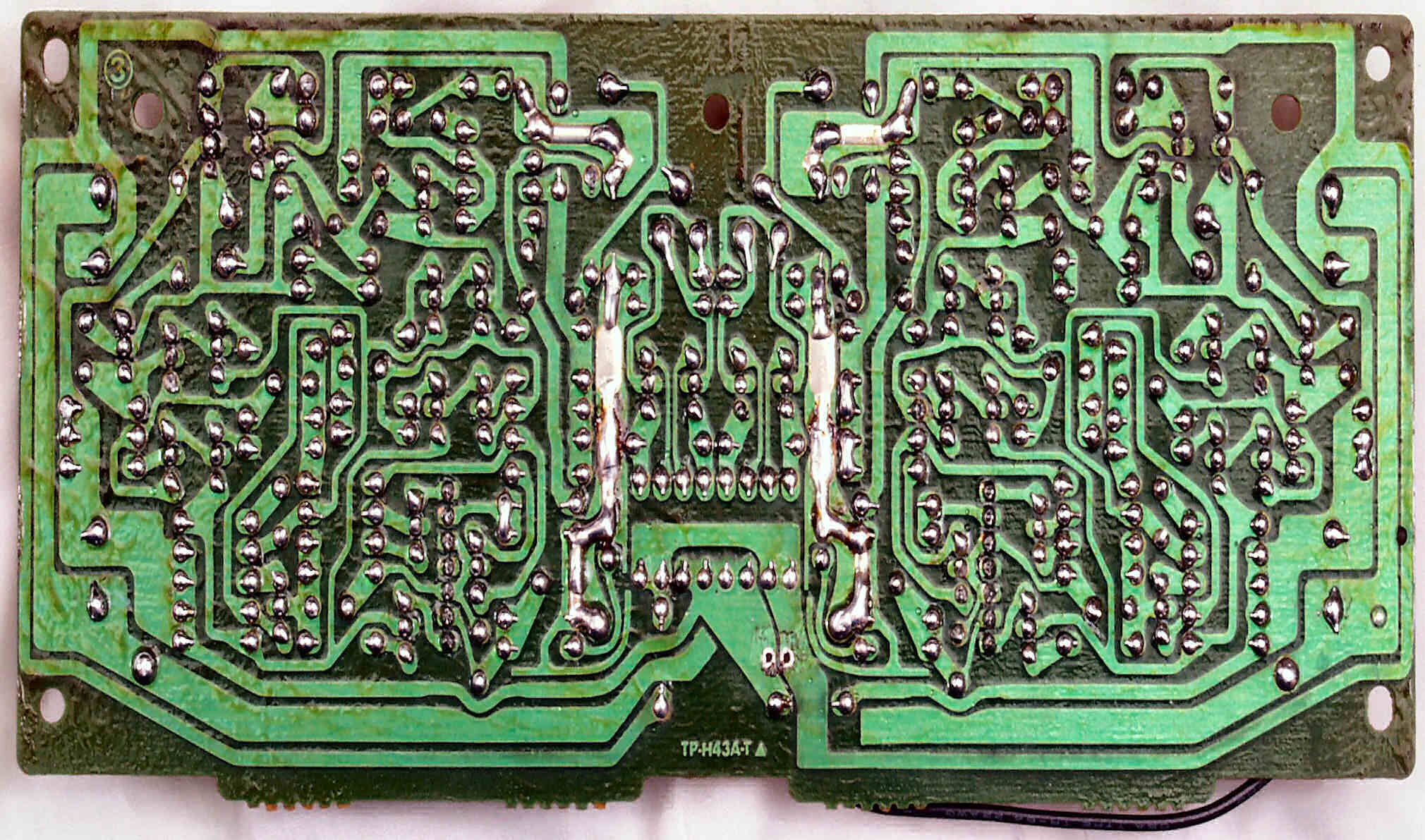

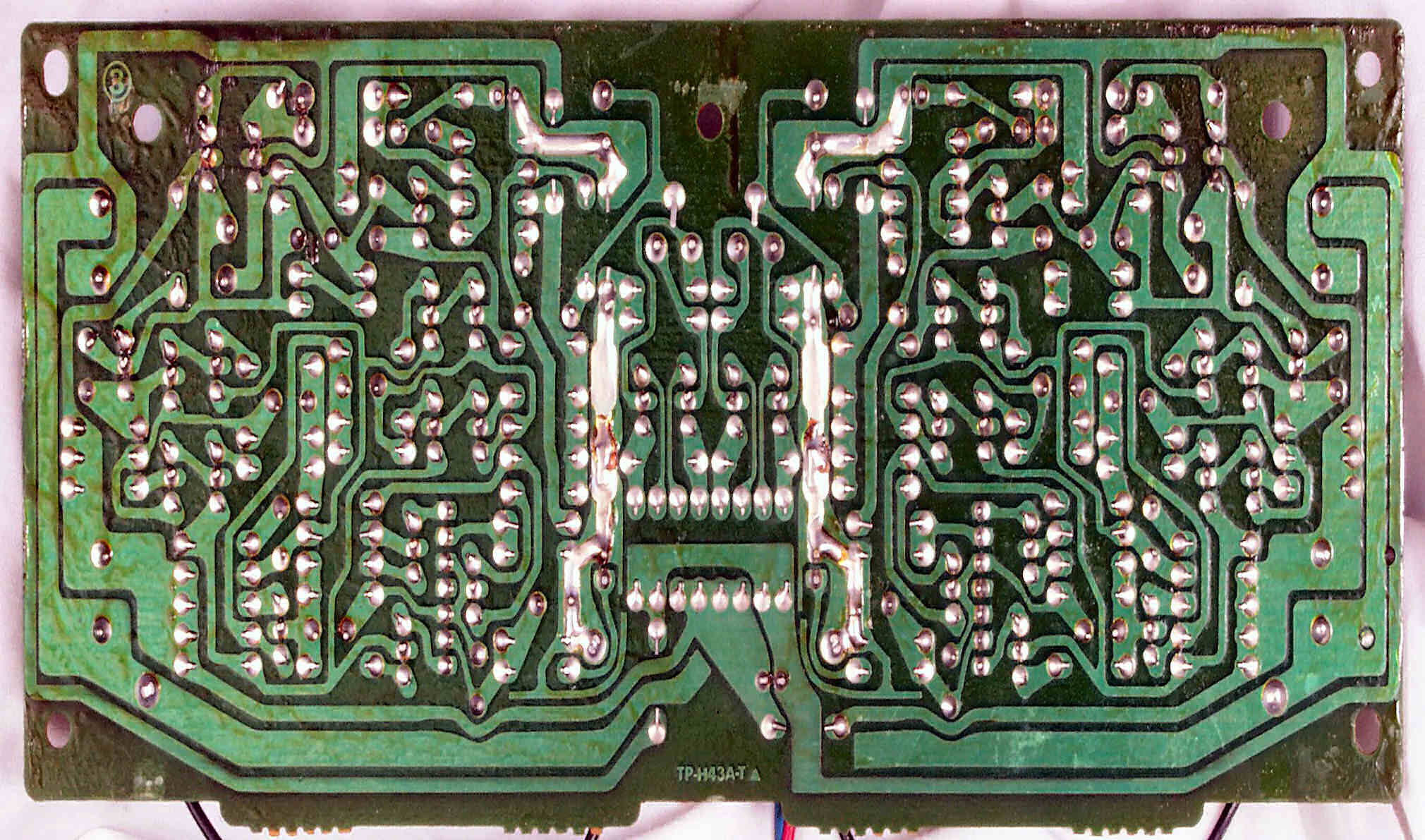

Ｃ８Ｃ．　修理前　Ｃｏｎｔｒｏｌ基板裏

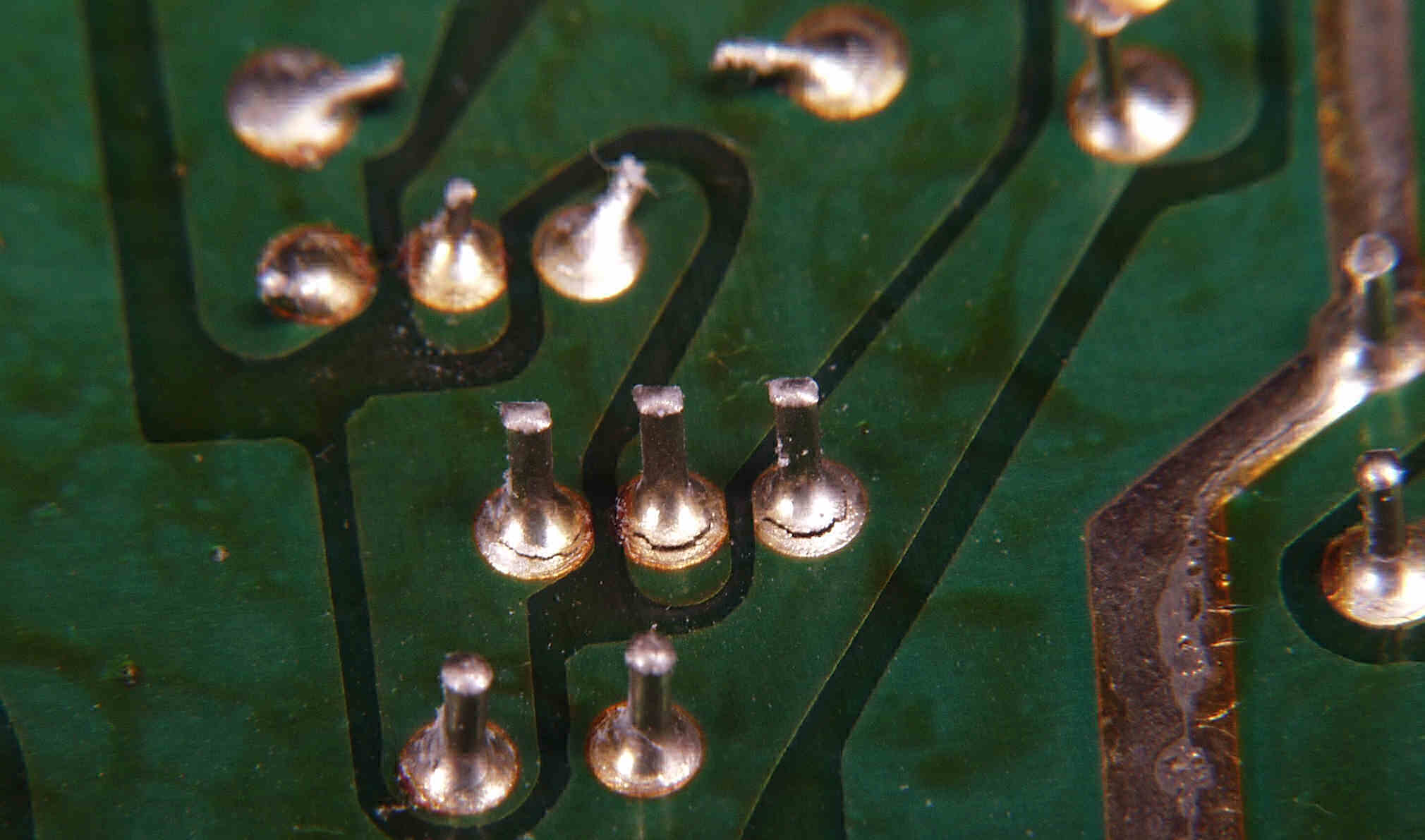

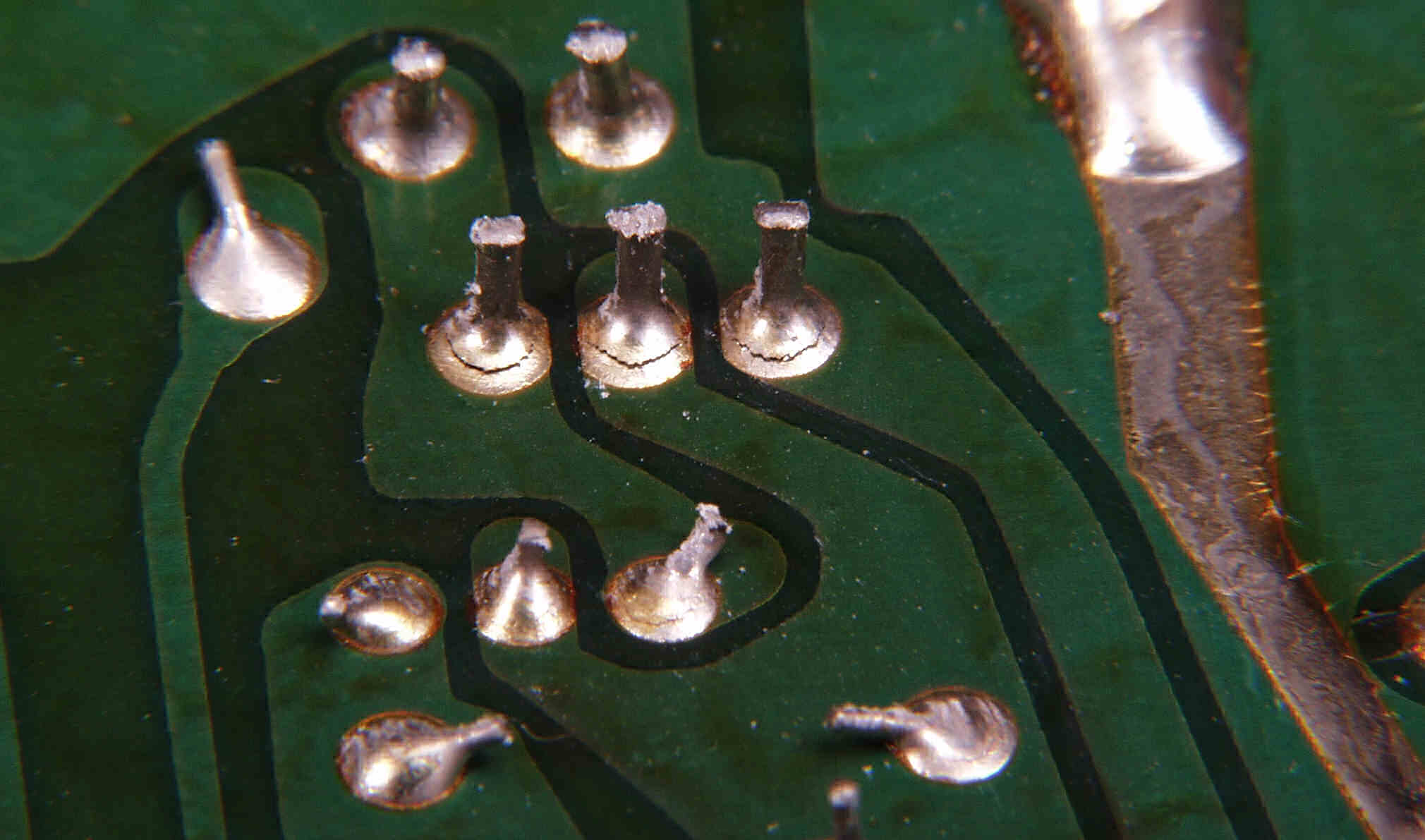

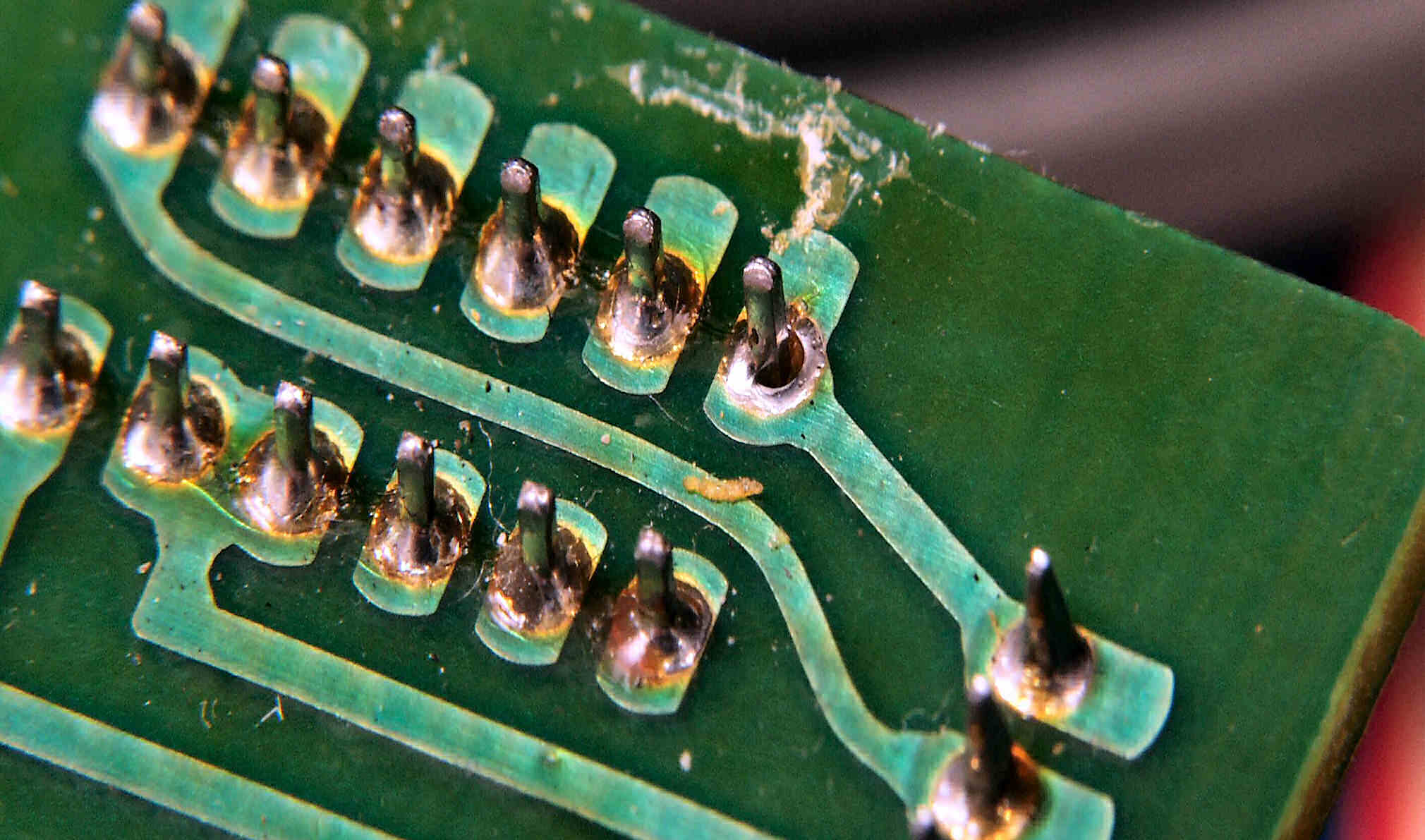

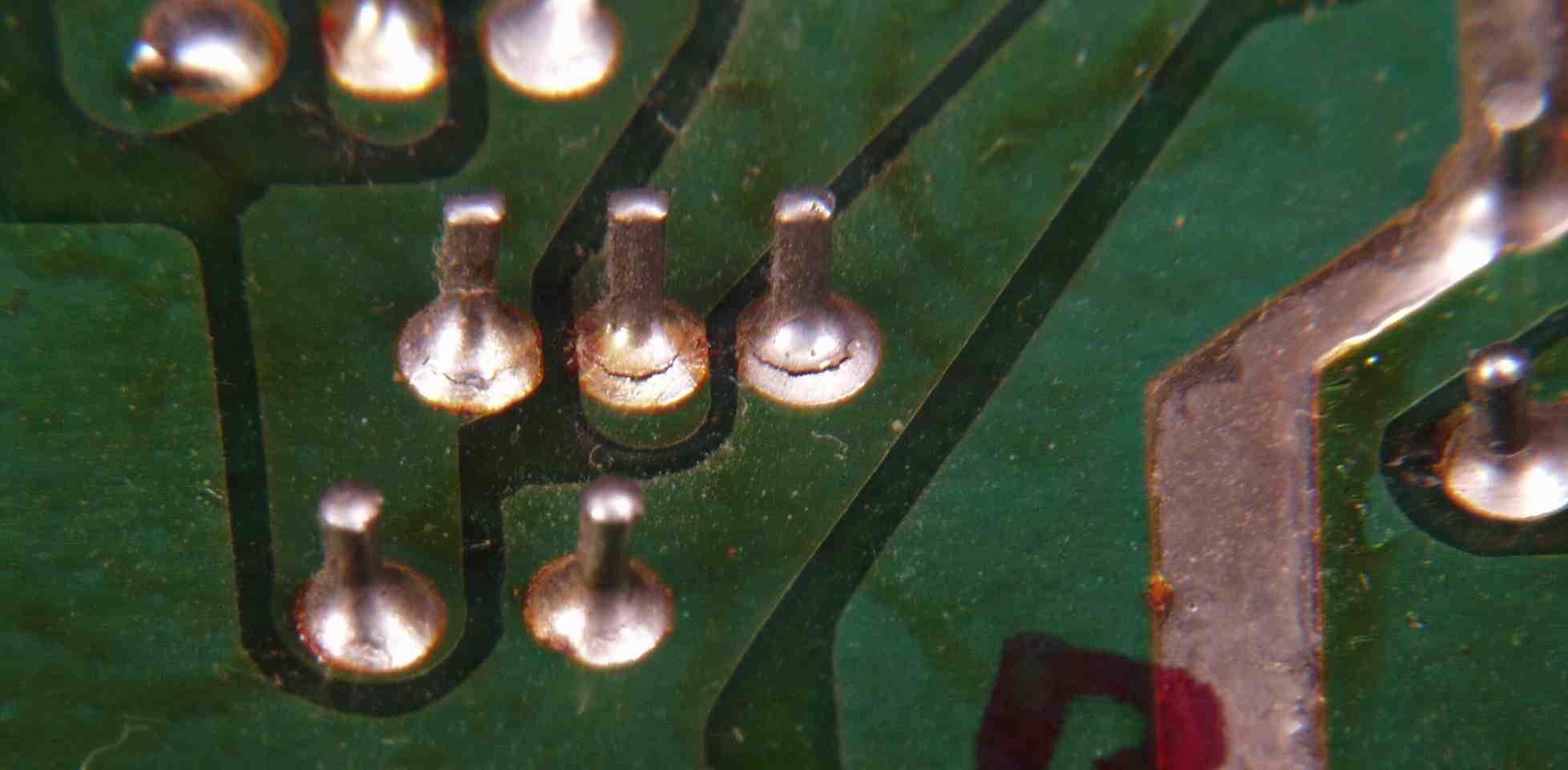

Ｃ８Ｃ１．　修理中　Ｃｏｎｔｒｏｌ基板裏、半田不良予備軍、光っている所は半田補正後

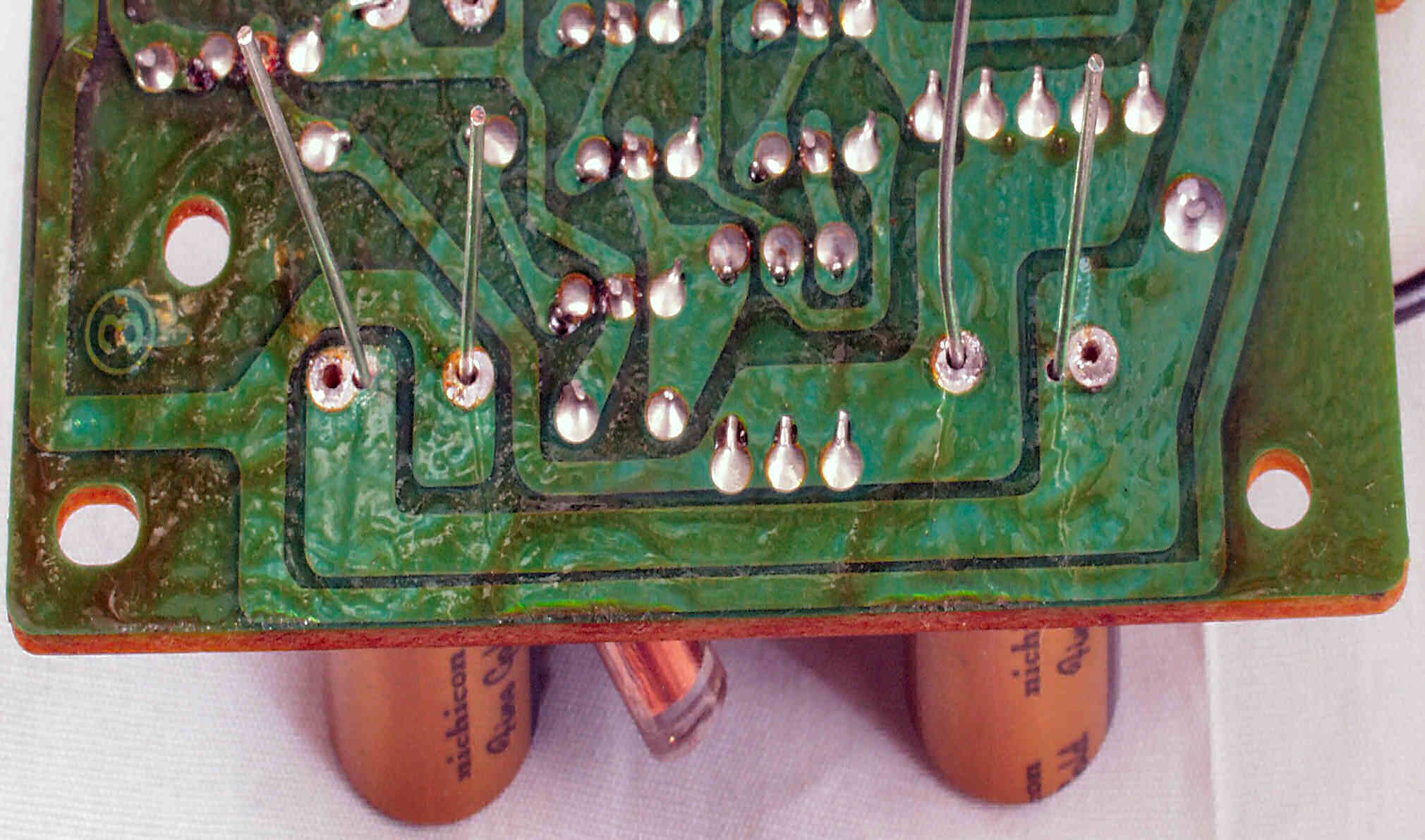

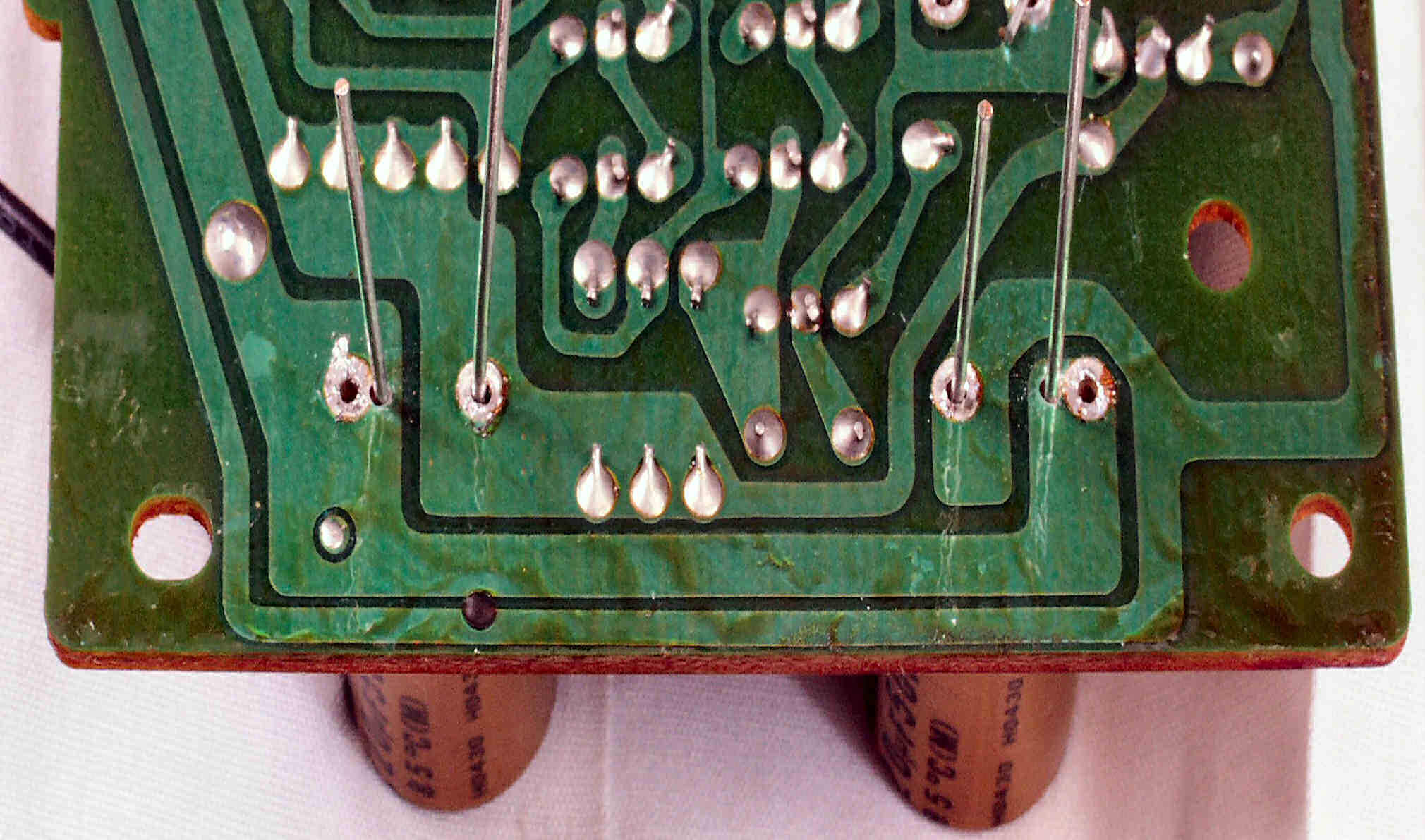

Ｃ８Ｃ２．　修理中　Ｃｏｎｔｒｏｌ基板裏、　電解コンデンサーの足幅が異なるので、穴開けする
Ｃ８Ｃ３．　修理中　Ｃｏｎｔｒｏｌ基板裏、　電解コンデンサーの足幅が異なるので、穴開けする２

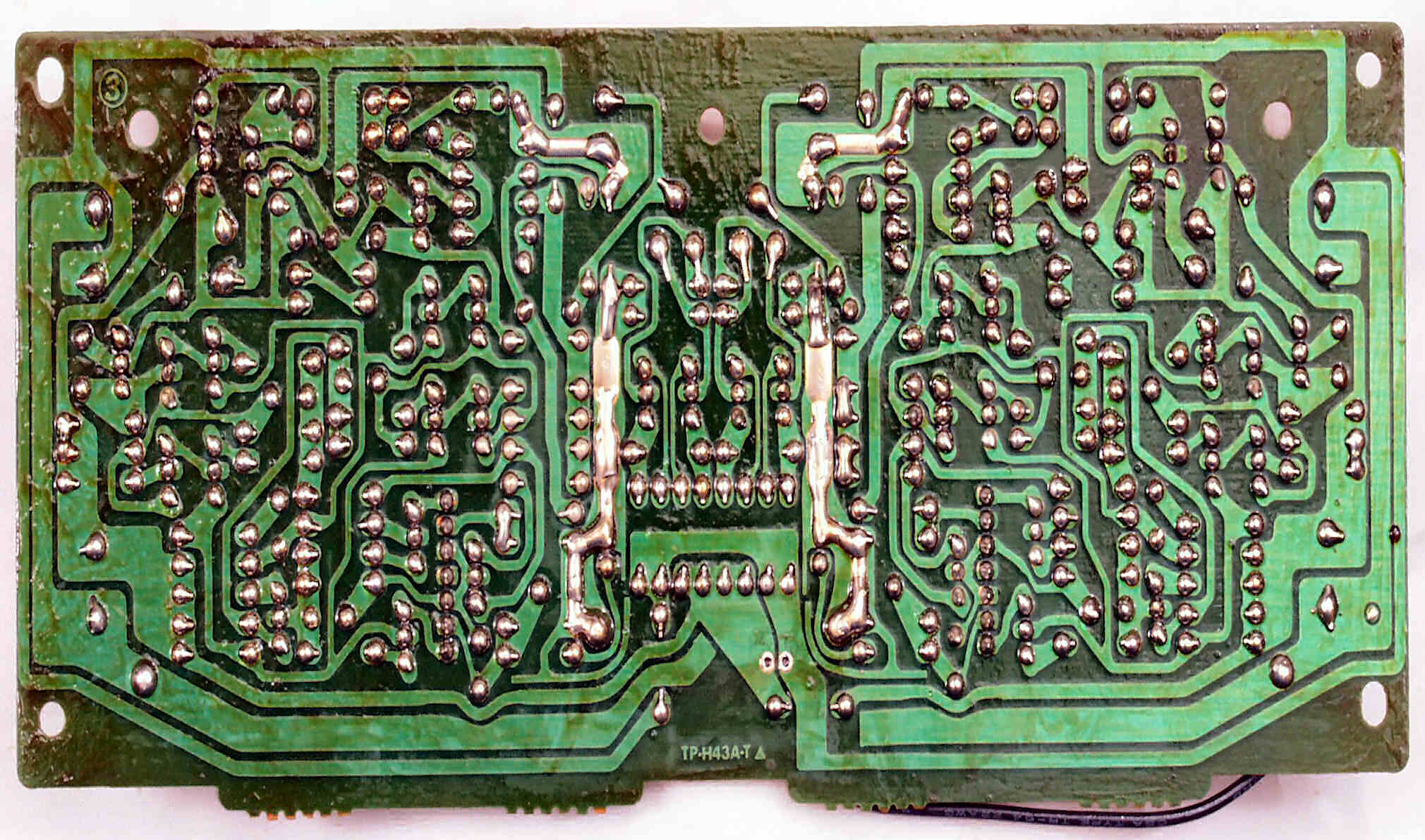

Ｃ８Ｄ．　修理（半田補正）後　Ｃｏｎｔｒｏｌ基板裏　全ての半田をやり修す
Ｃ８Ｅ．　完成Ｃｏｎｔｒｏｌ基板裏　洗浄後
Ｃ９Ａ．　修理前　ＭａｓｔｅｒＶＲ基板、Ｐｒｏｃｅｓｓｏｒ・ＭｕｔｔｉｎｇＳＷ基板　（ＶＲ＝Ｖｏｌｕｍｅ、ＳＷ＝Switch）

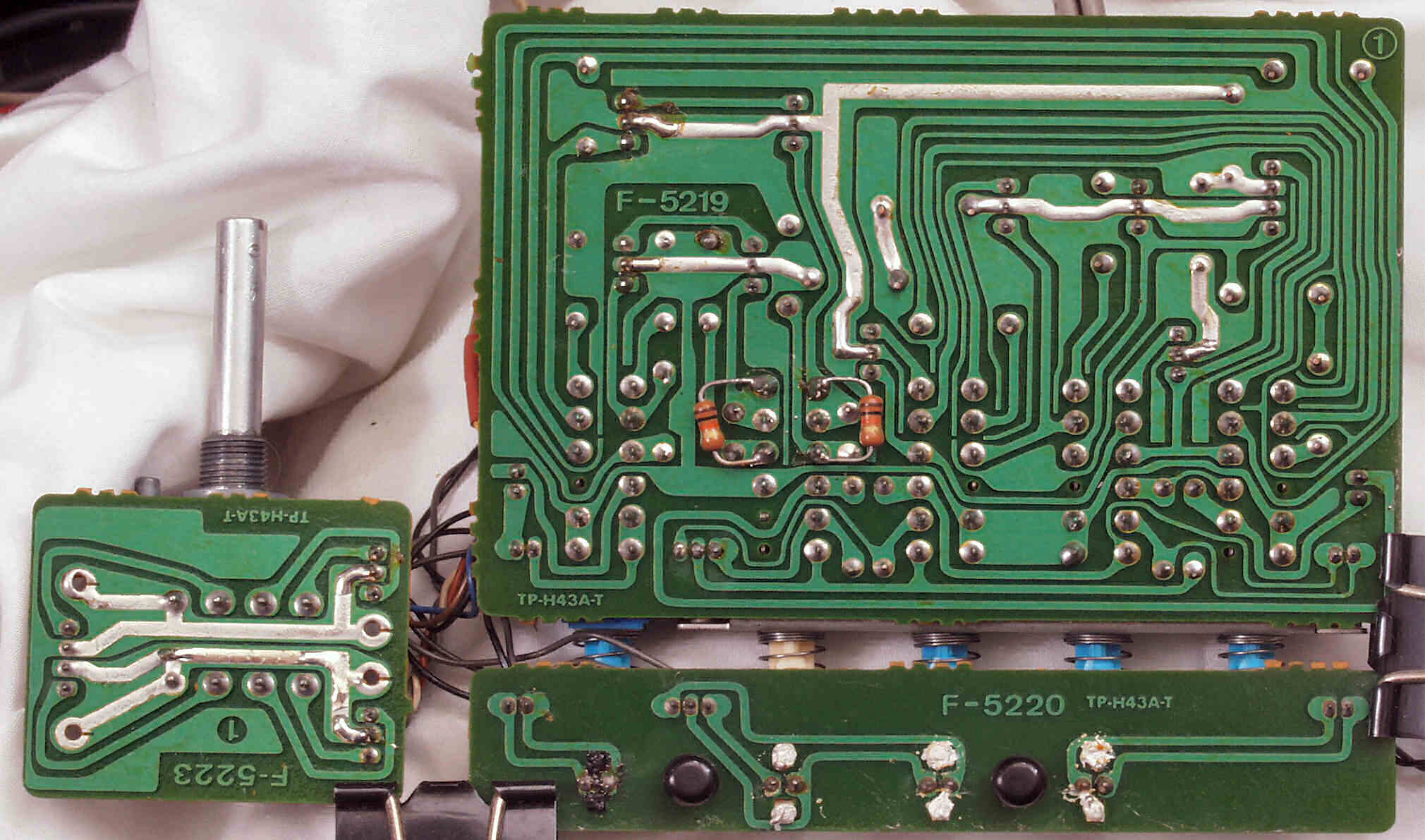

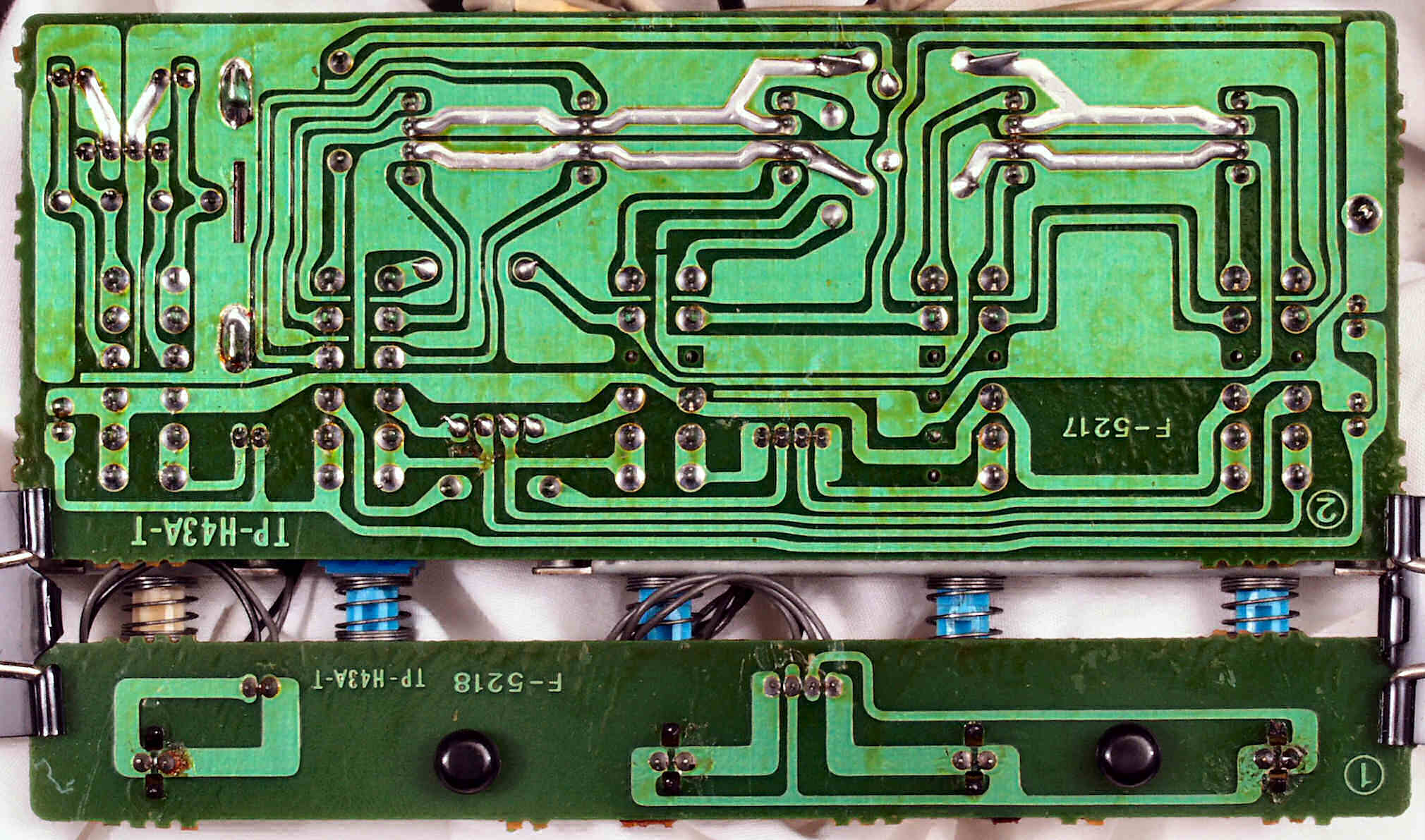

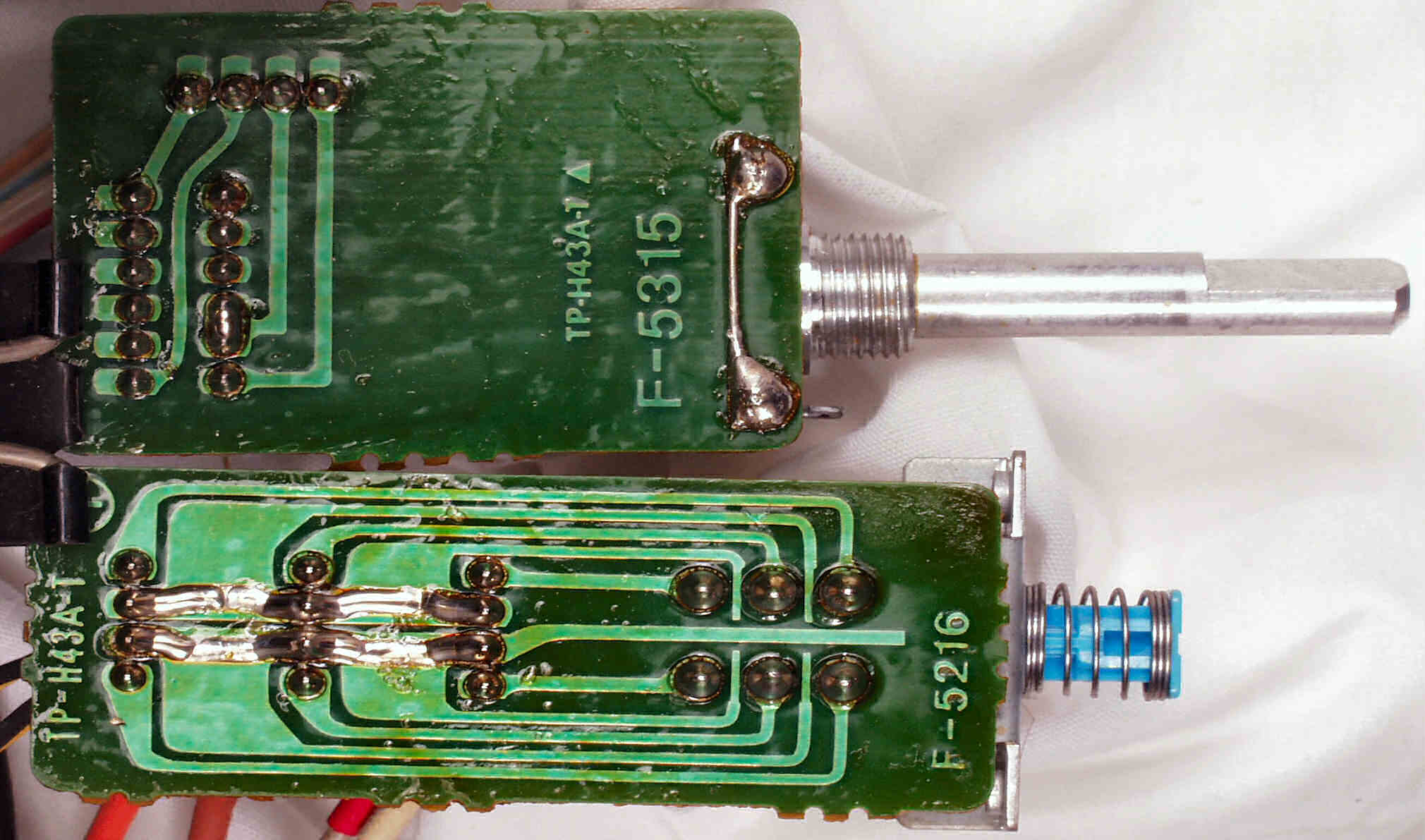

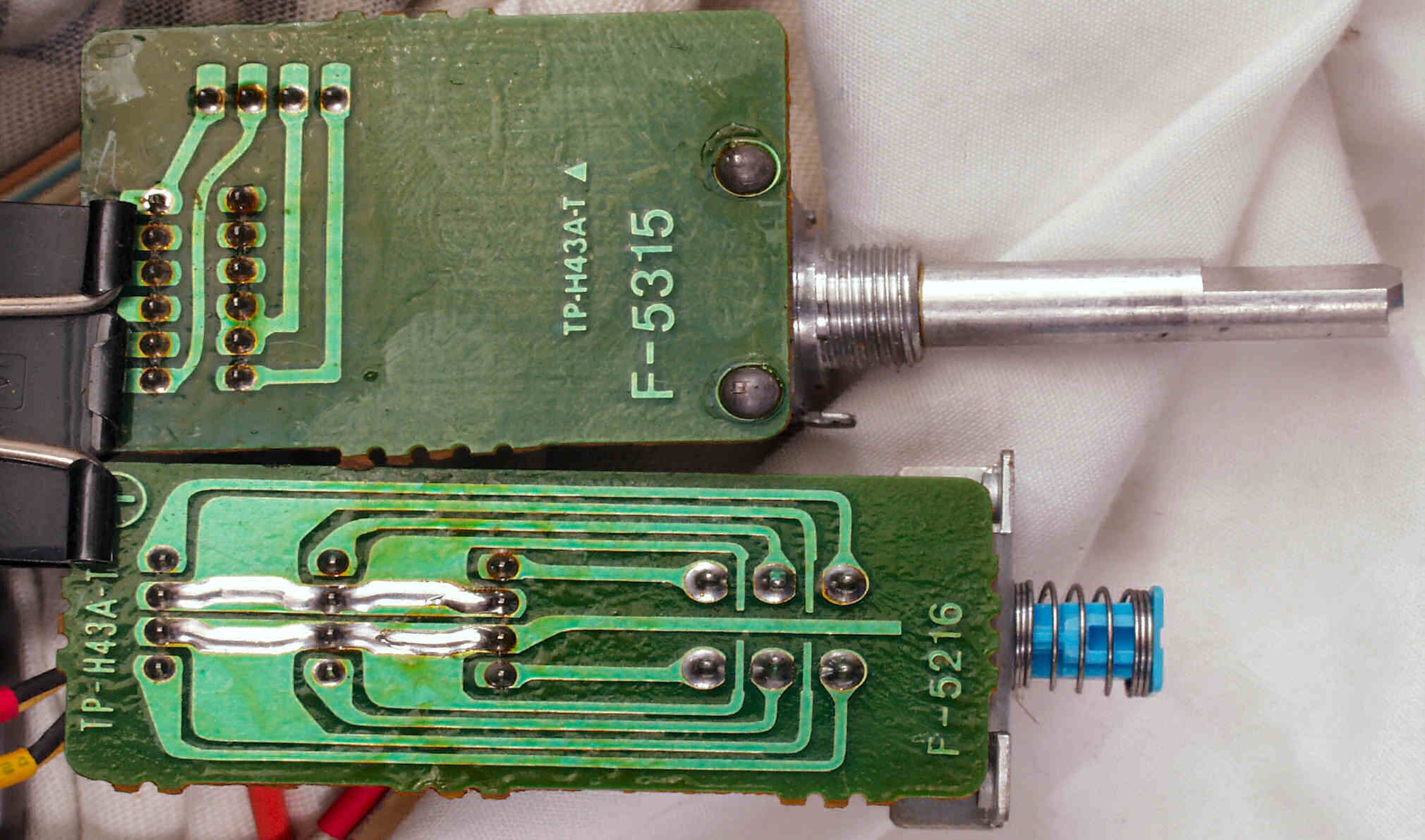

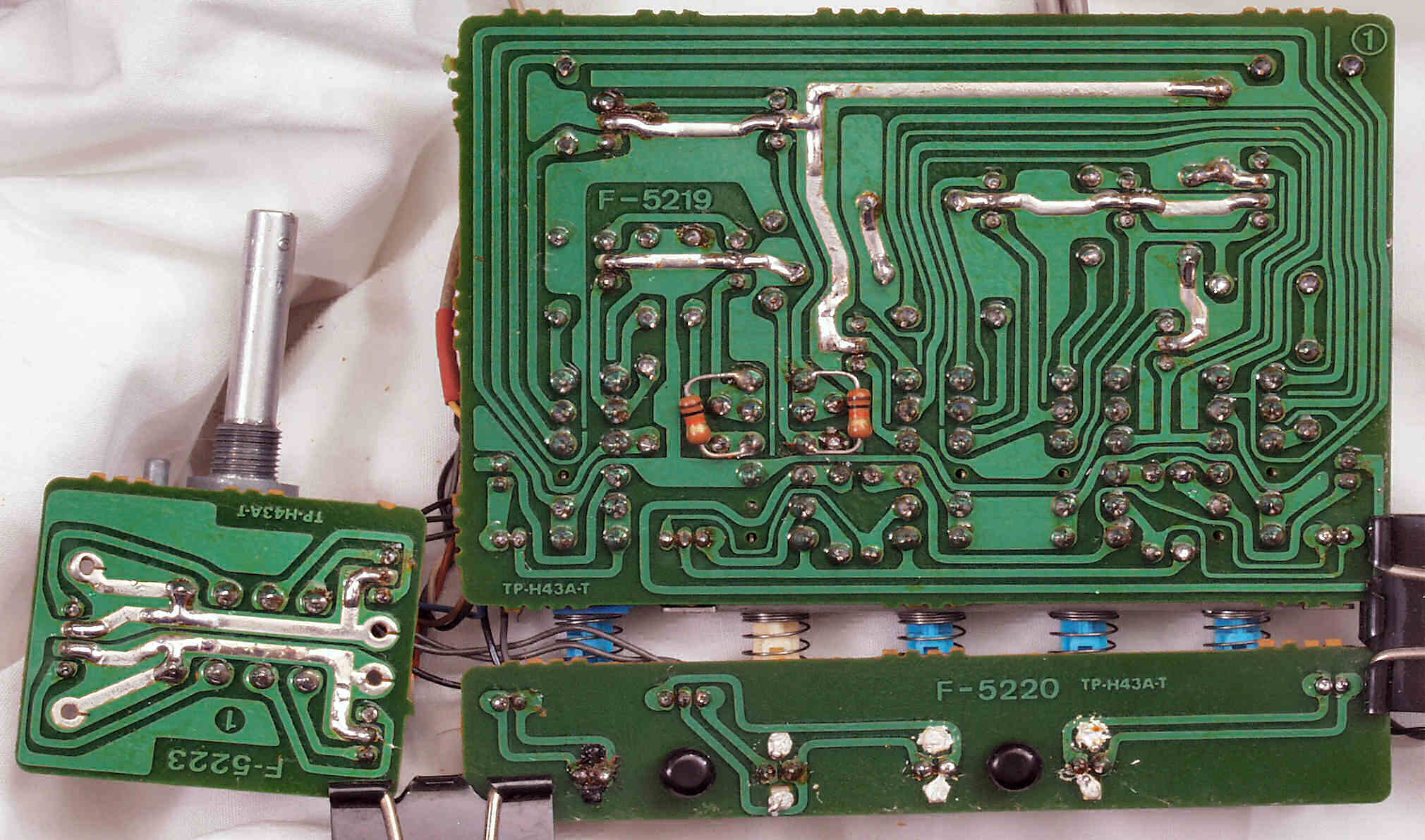

Ｃ９Ｂ．　修理前　ＭａｓｔｅｒＶＲ基板、Ｐｒｏｃｅｓｓｏｒ・ＭｕｔｔｉｎｇＳＷ基板裏

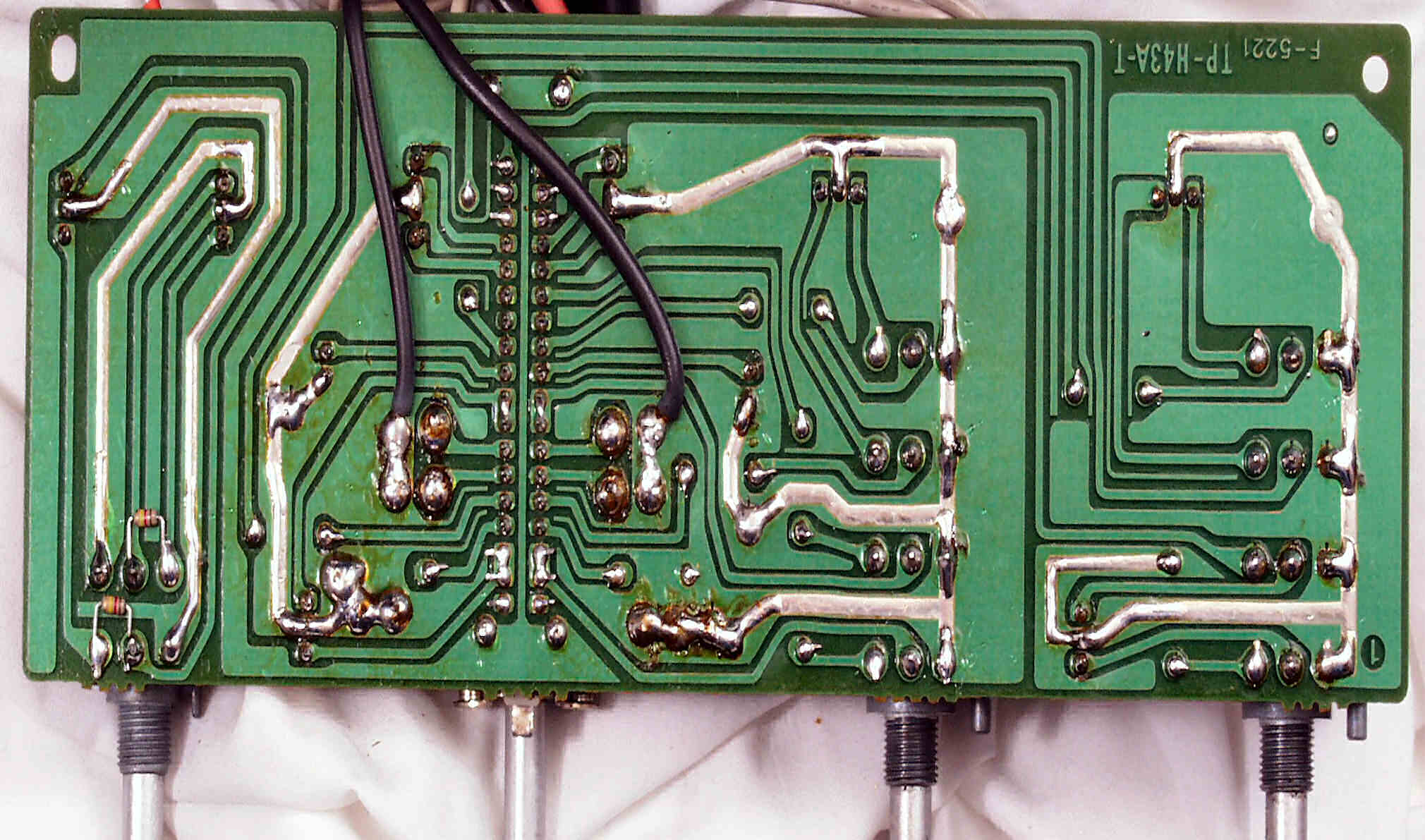

Ｃ９Ｃ．　修理後（半田補正）　ＭａｓｔｅｒＶＲ基板、Ｐｒｏｃｅｓｓｏｒ・ＭｕｔｔｉｎｇＳＷ基板裏　全ての半田をやり修す

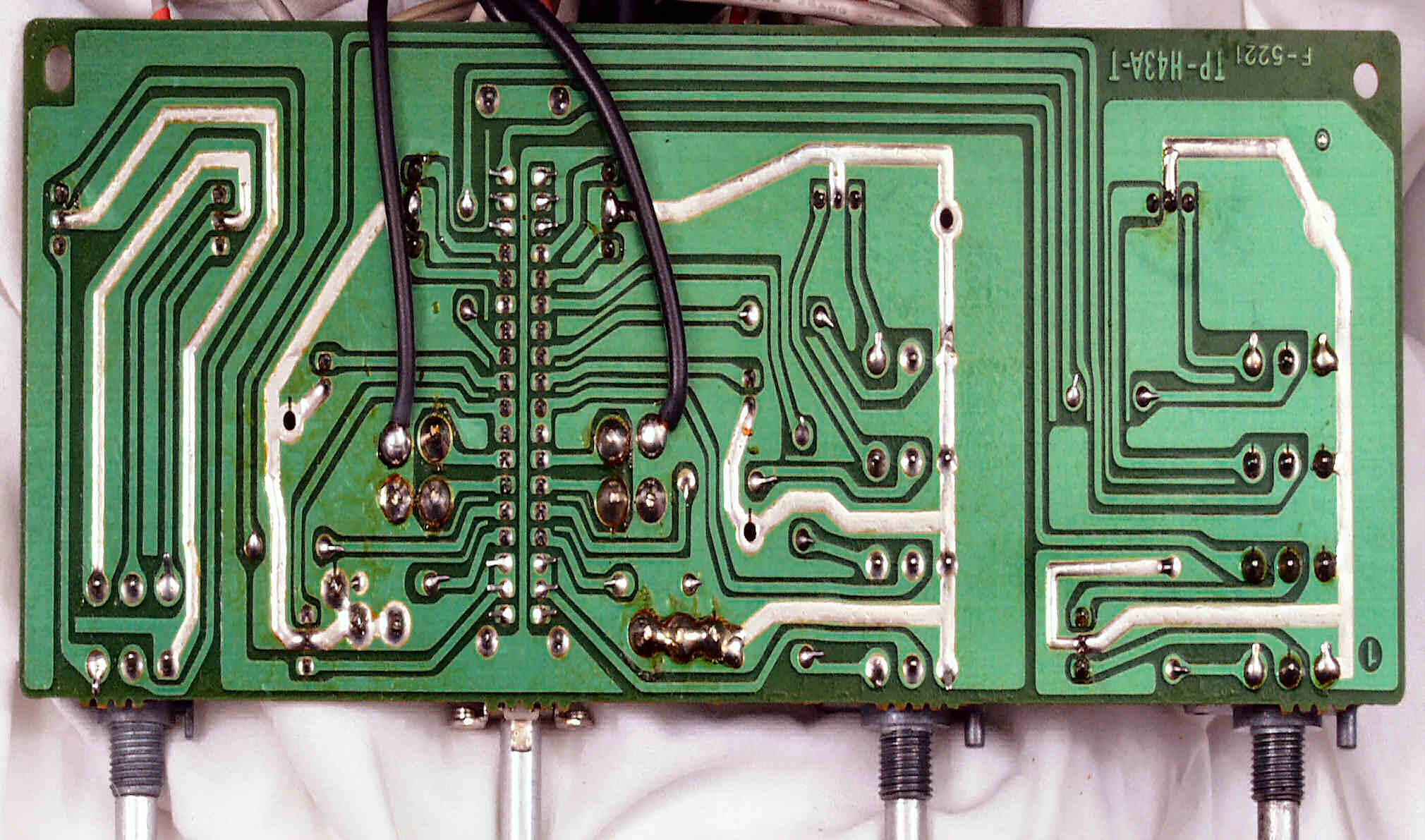

Ｃ９Ｄ．　完成ＭａｓｔｅｒＶＲ基板、Ｐｒｏｃｅｓｓｏｒ・ＭｕｔｔｉｎｇＳＷ基板裏　洗浄後

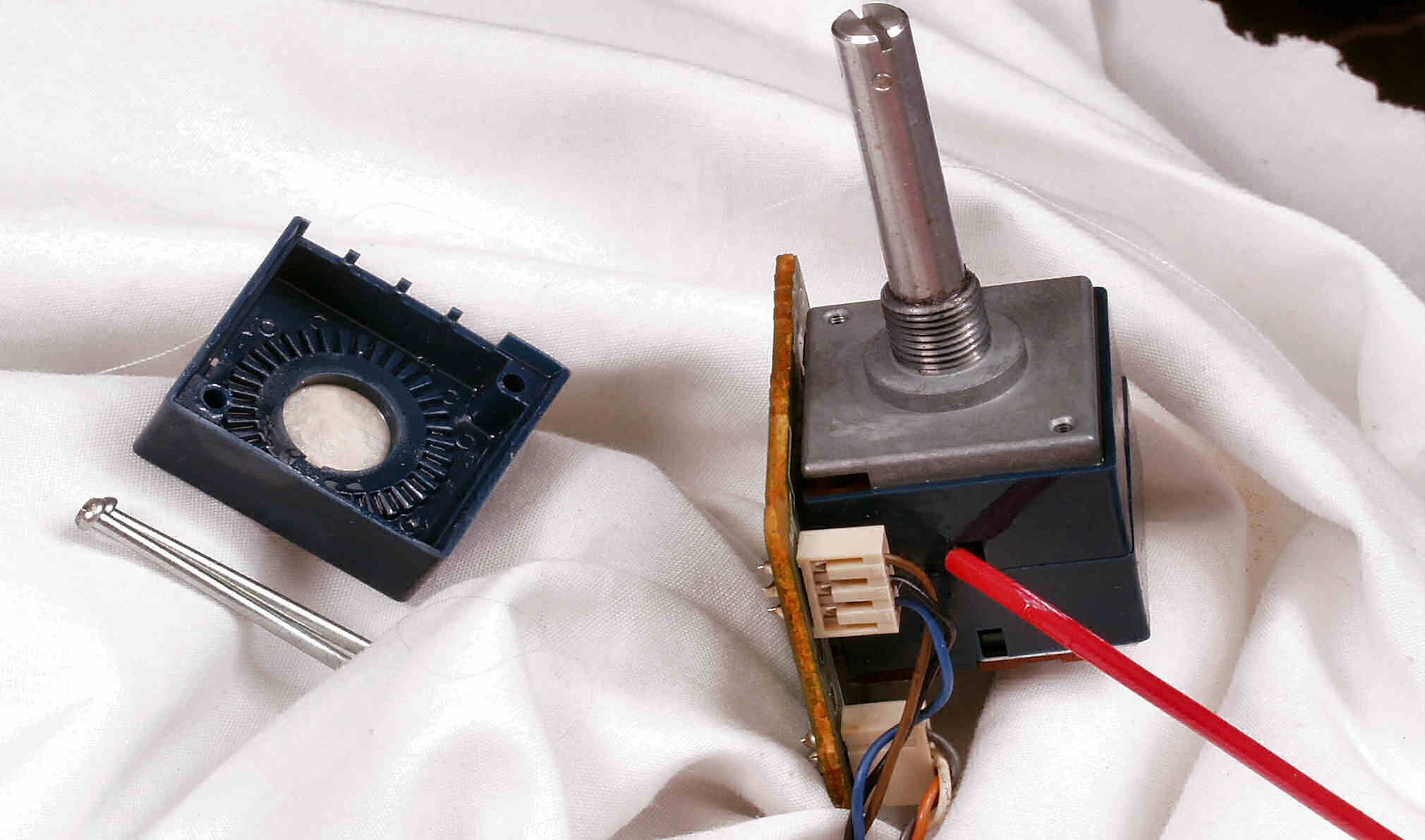

Ｃ９Ｅ．　修理中　ＭａｓｔｅｒＶＲ洗浄

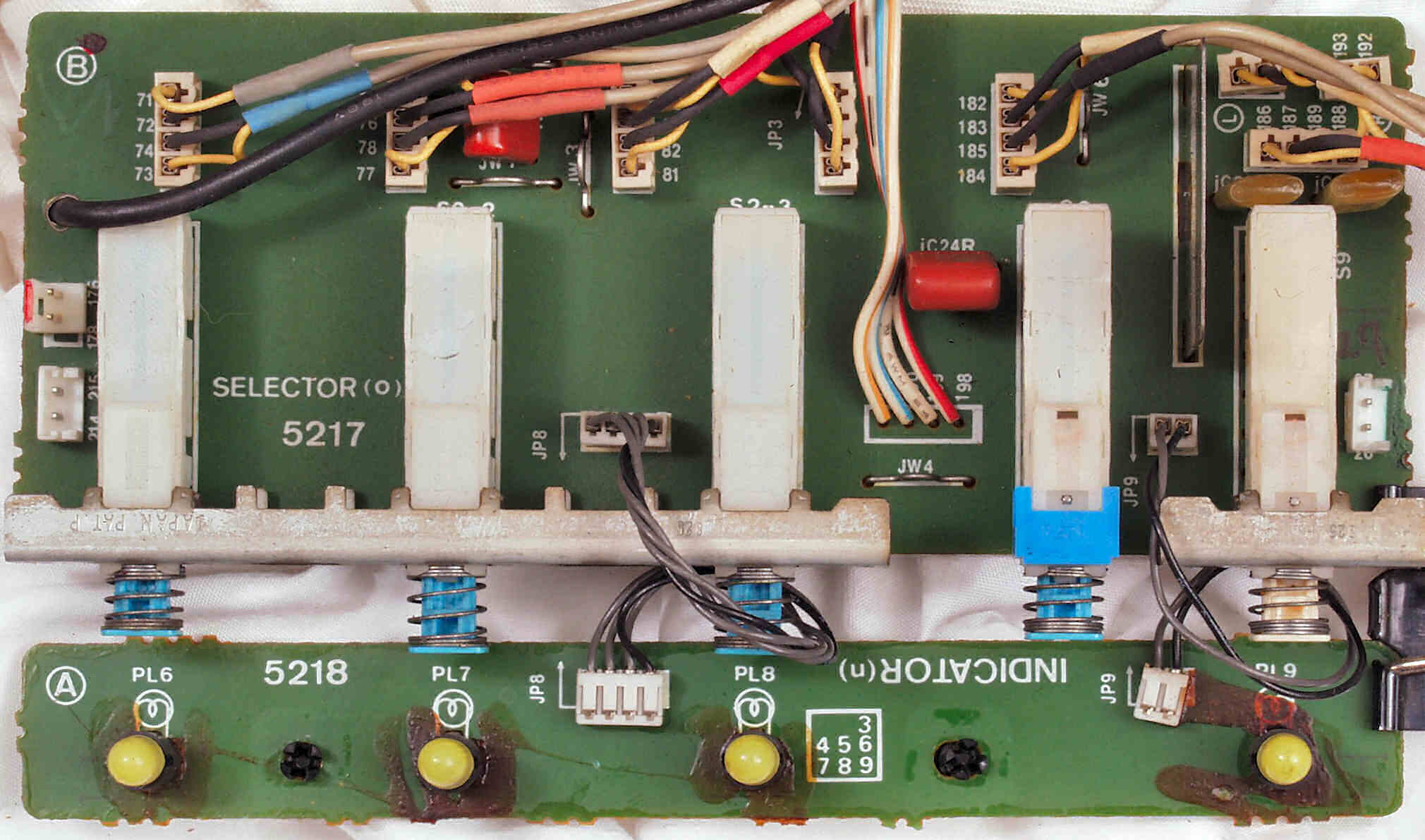

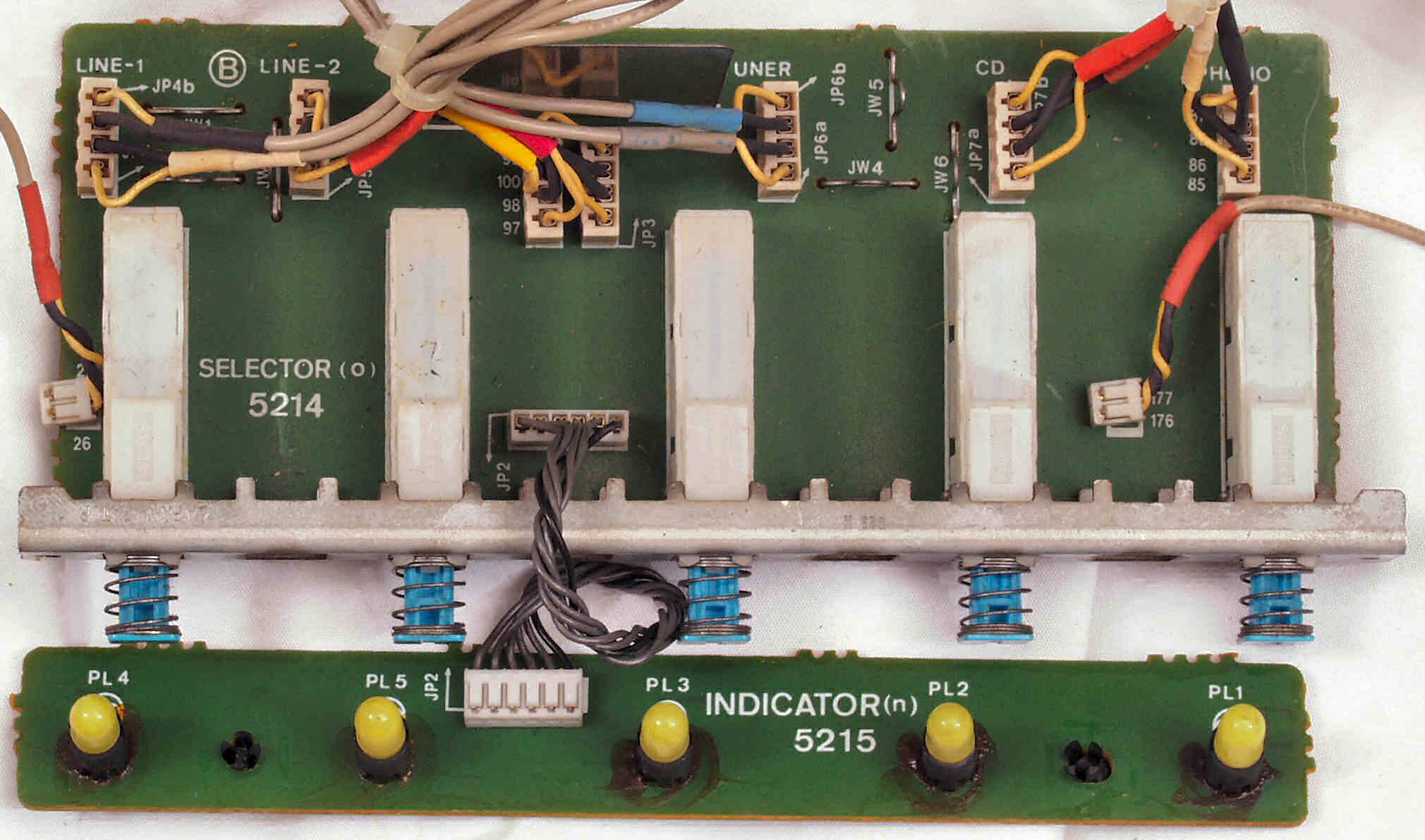

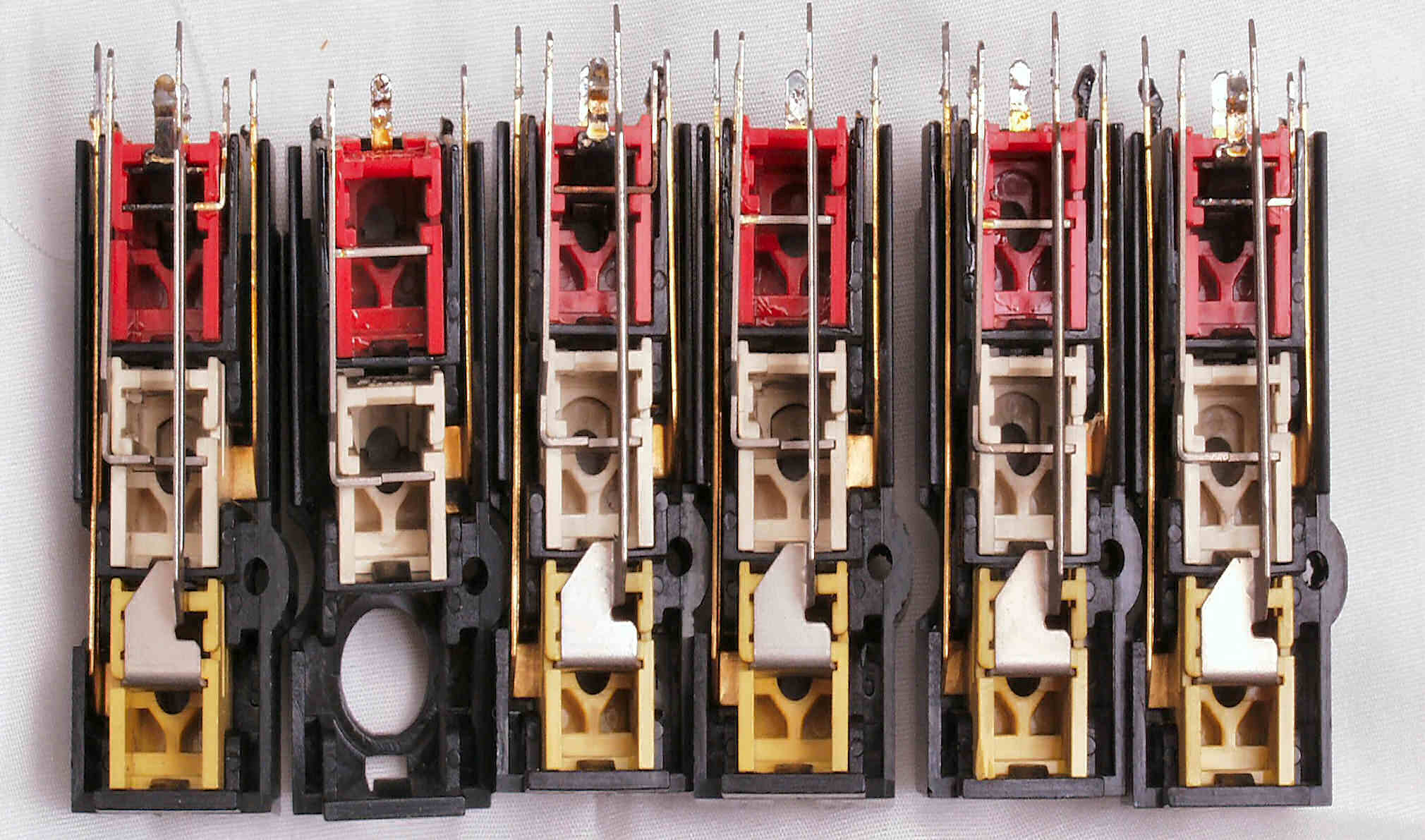

ＣＡＡ．　修理前　入力切替ＳＷ基板

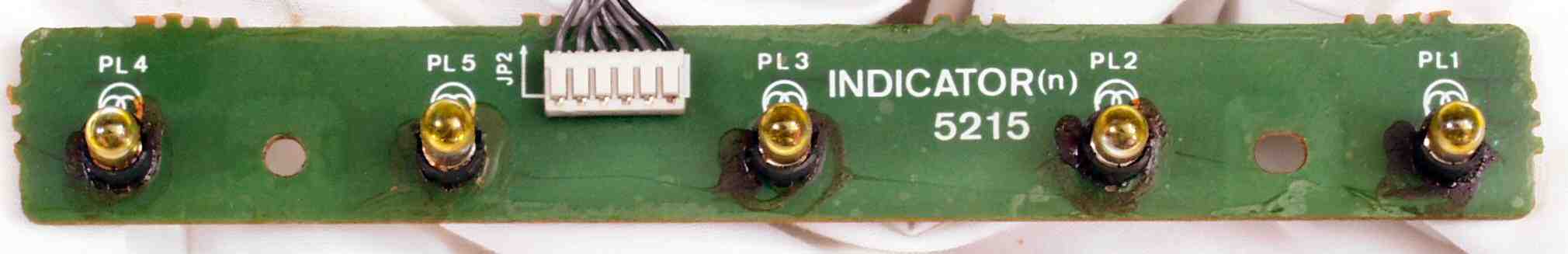

ＣＡＢ．　修理後　入力切替ＳＷ基板　ランプ５個交換

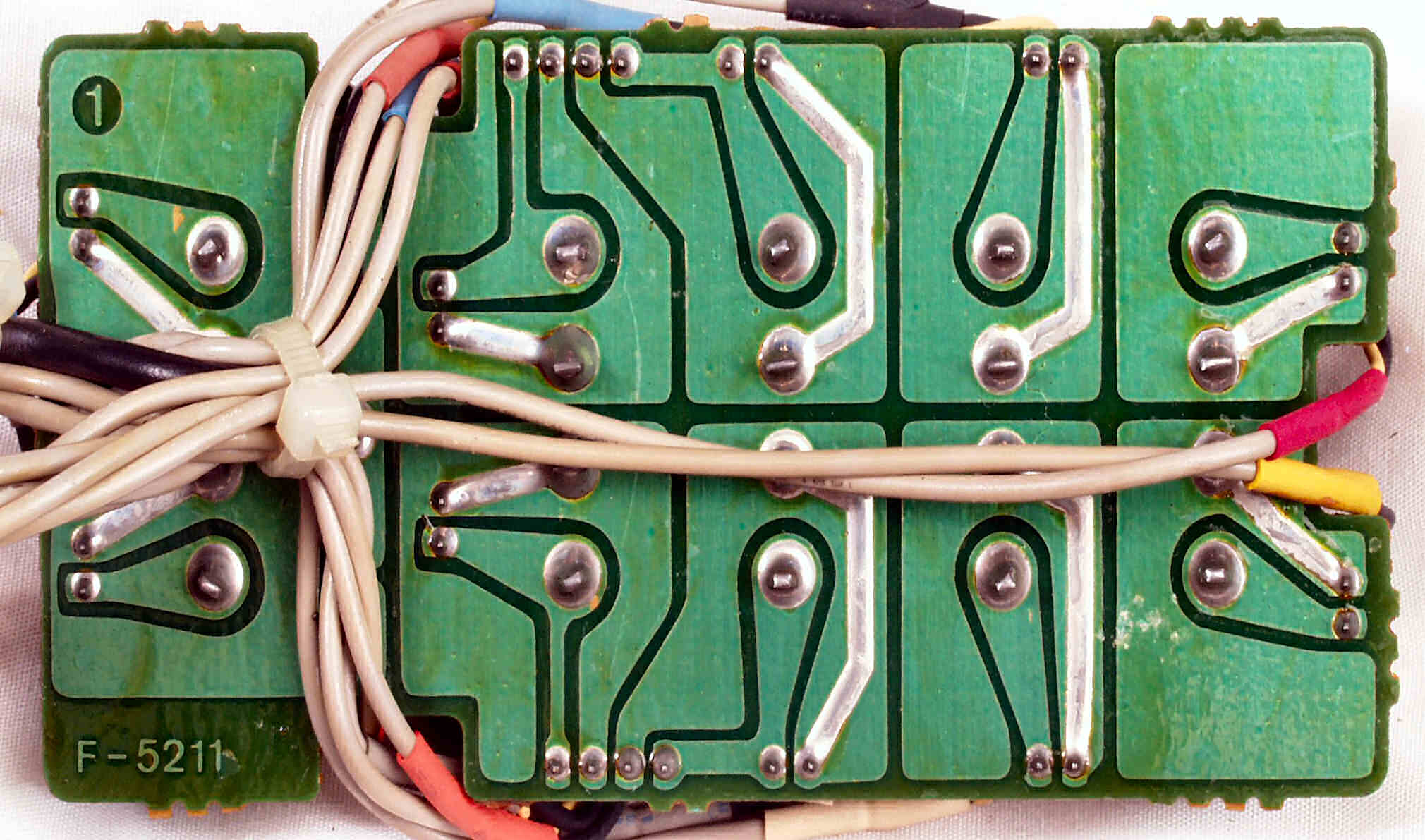

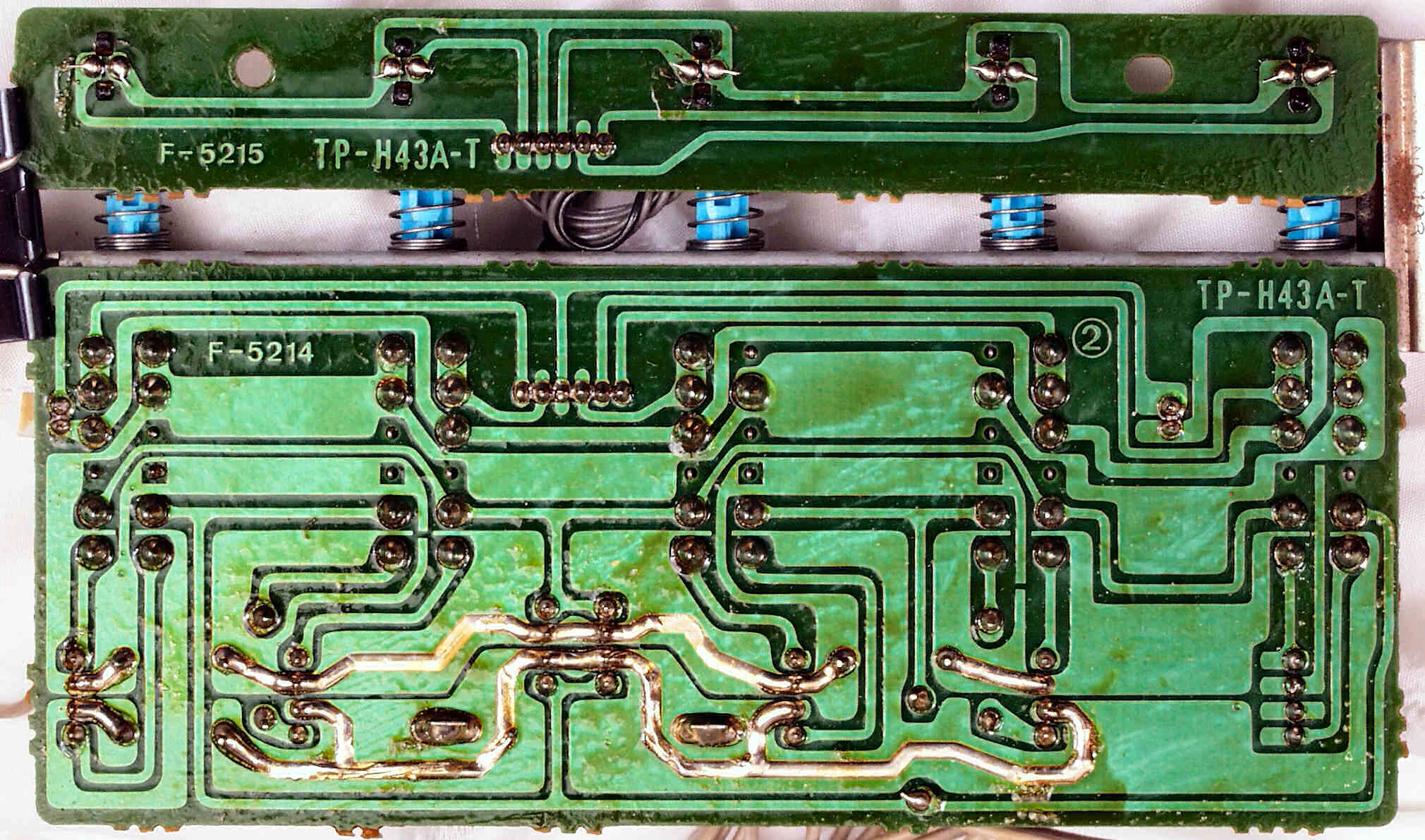

ＣＡＣ．　修理前　入力切替ＳＷ基板裏

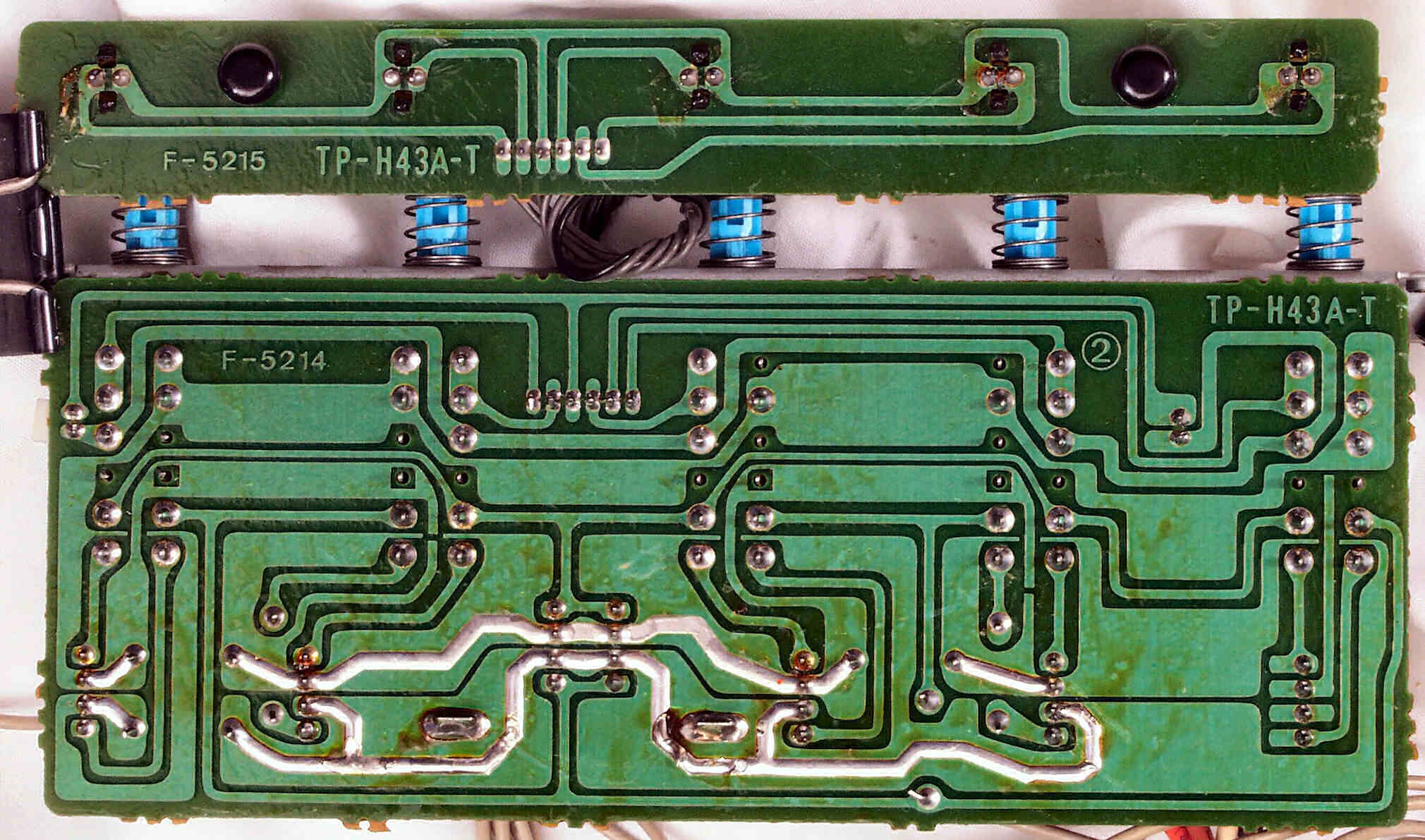

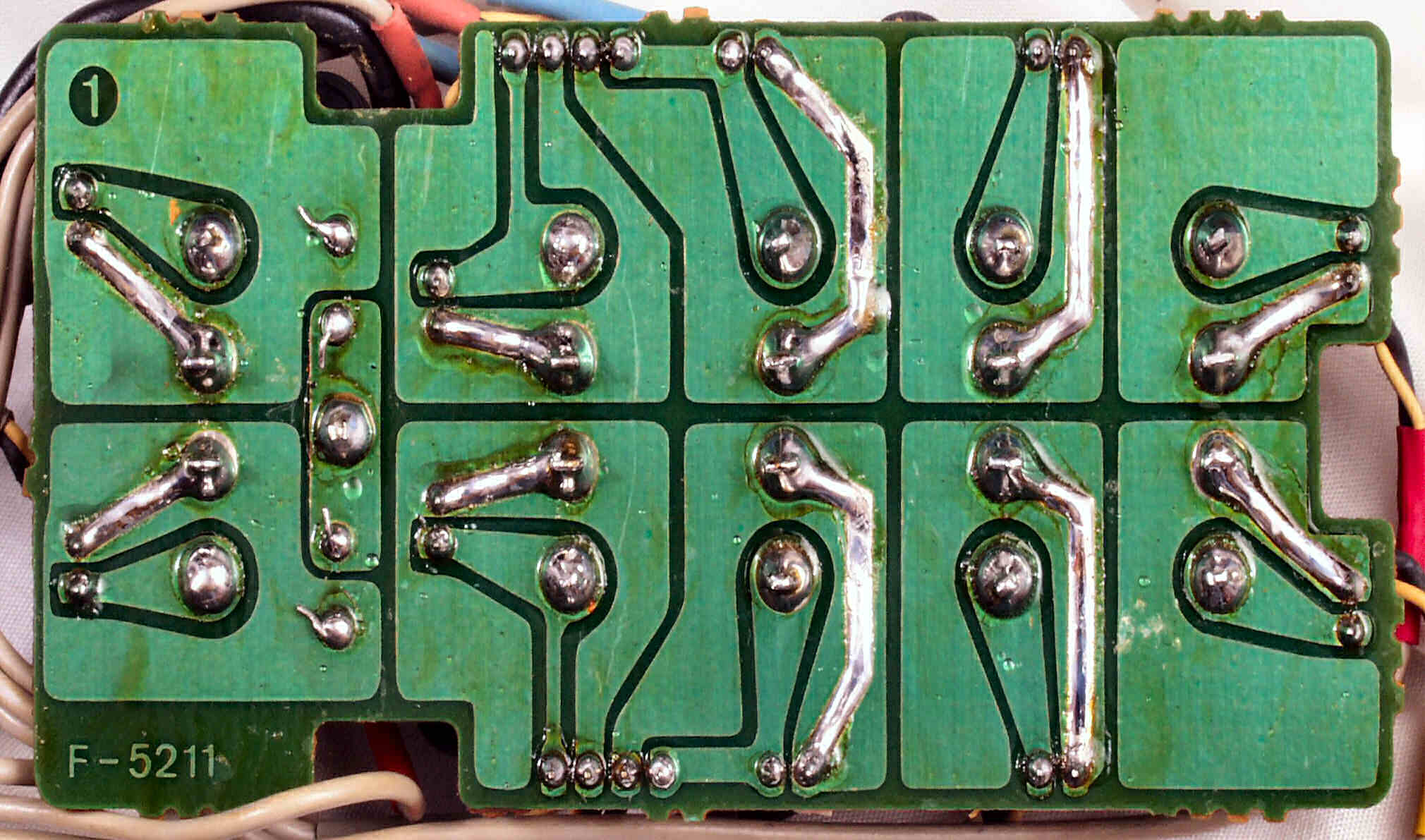

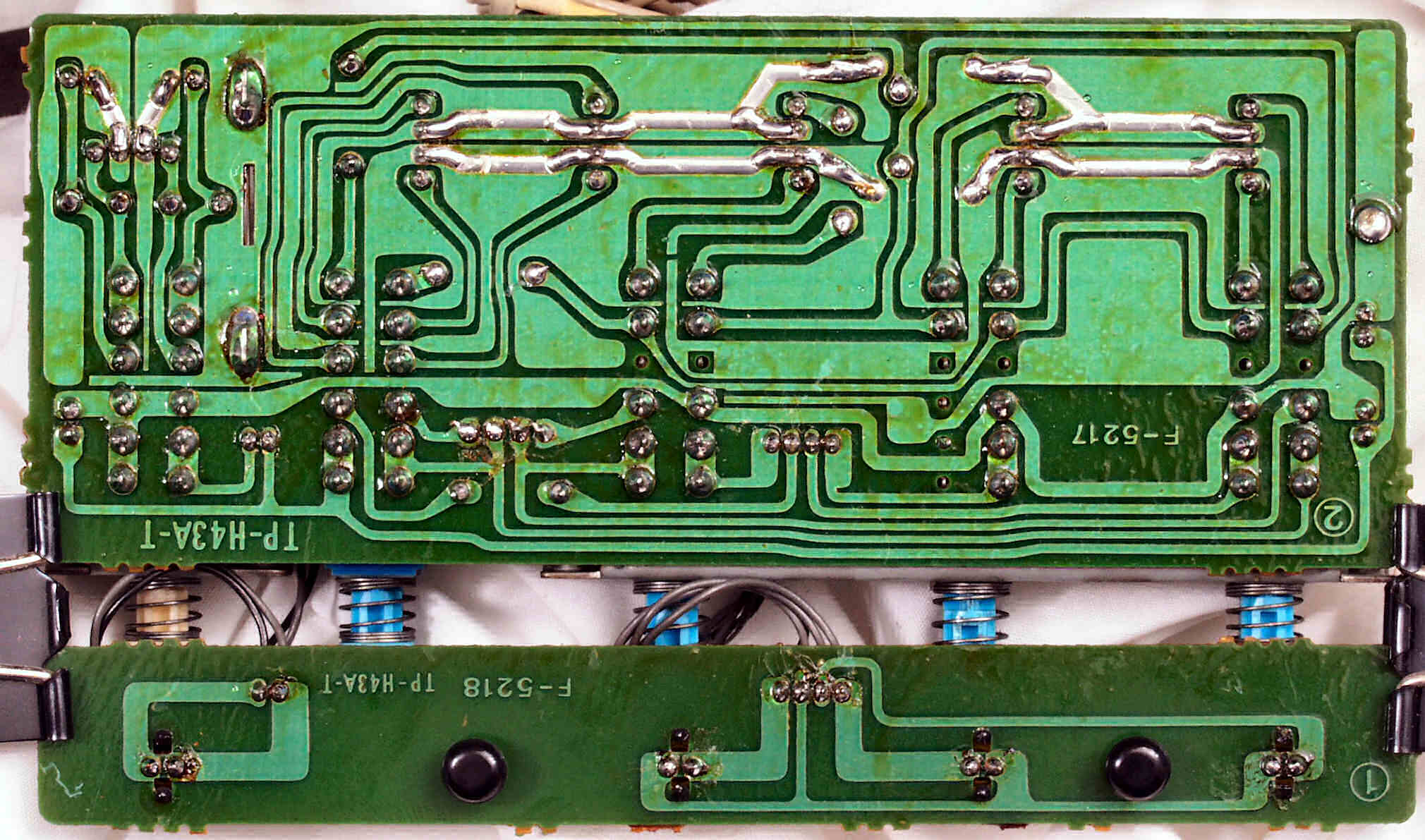

ＣＡＤ．　修理後（半田補正）　　入力切替ＳＷ基板裏　全ての半田をやり修す

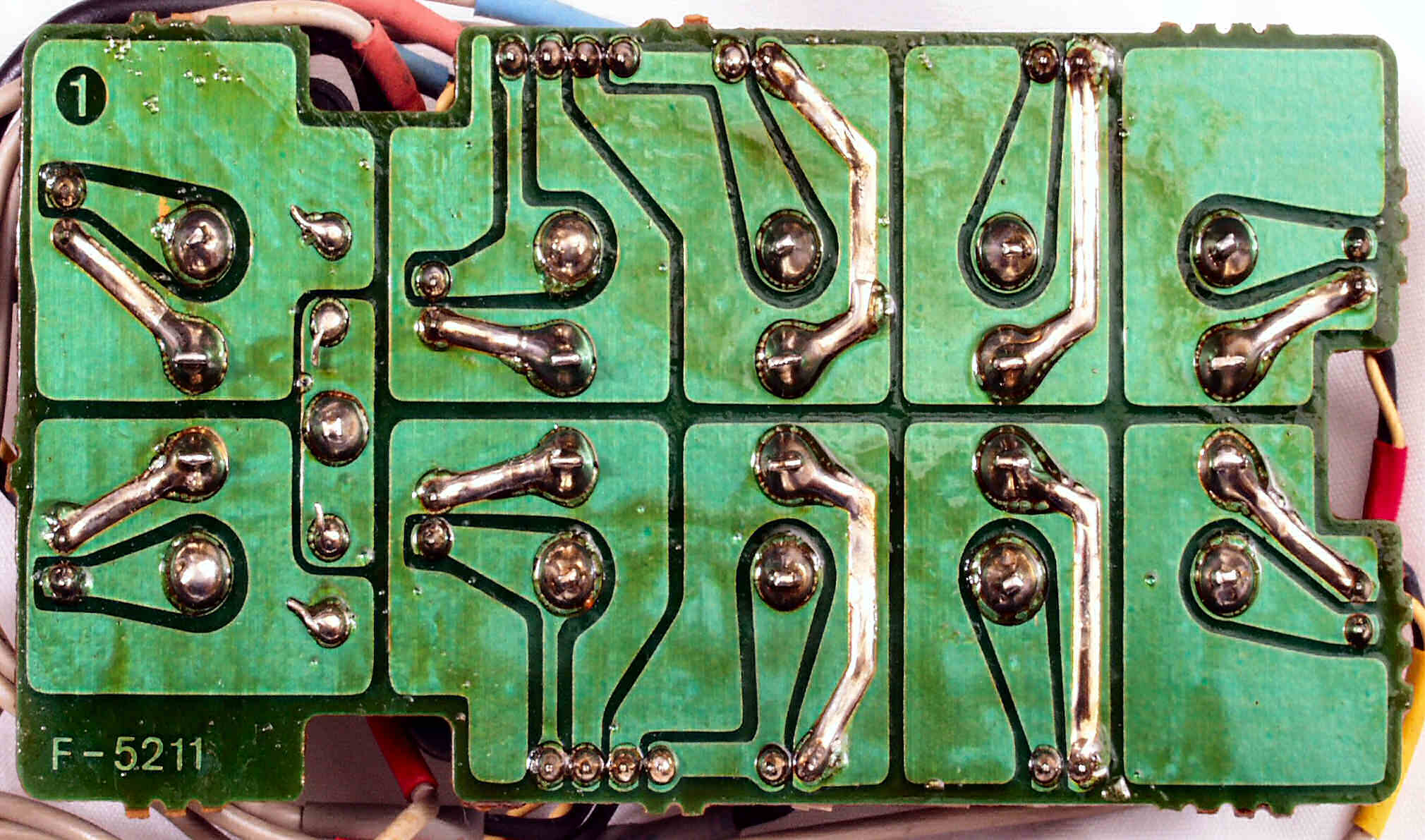

ＣＡＥ．　完成　入力切替ＳＷ基板裏　洗浄後

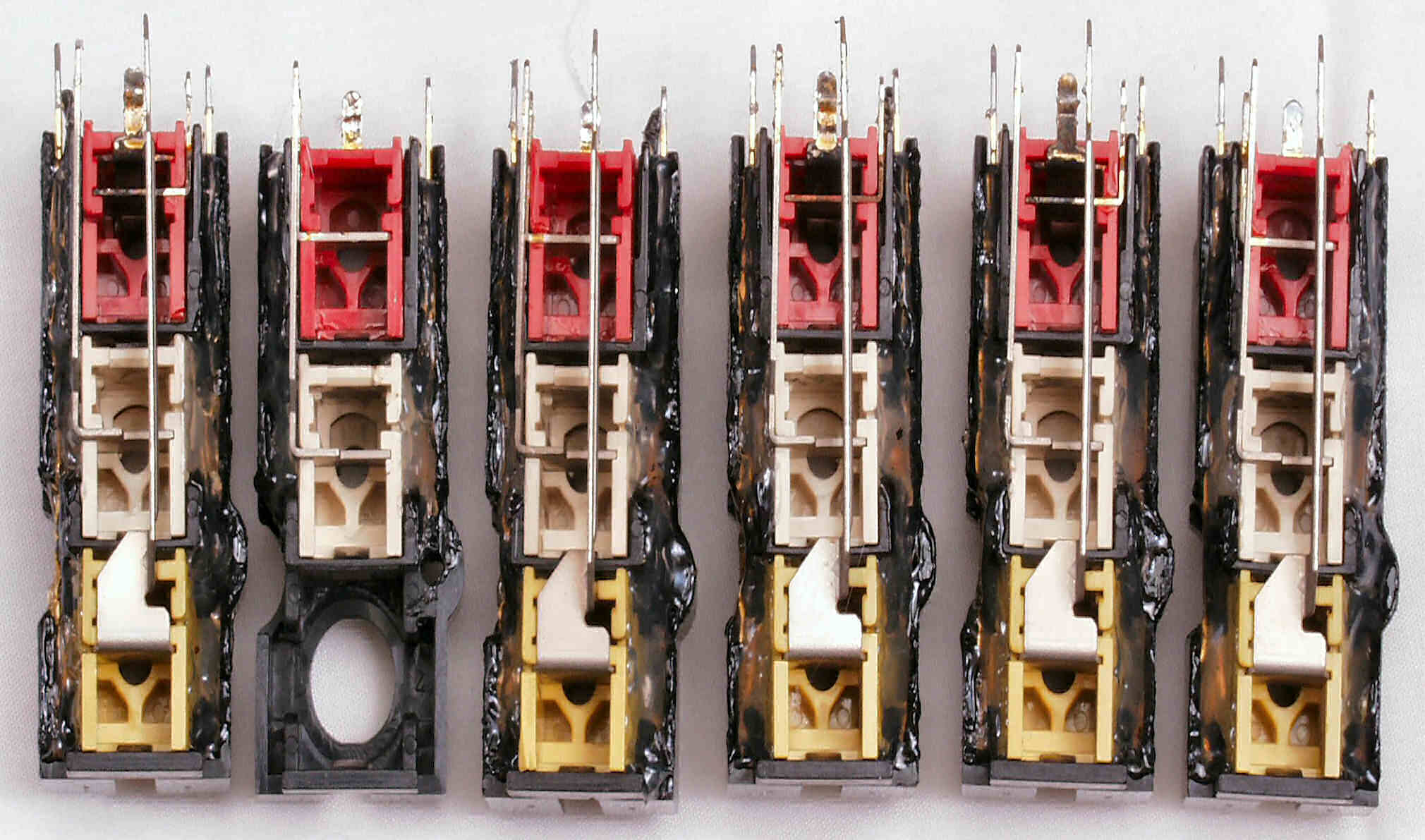

ＣＢＡ．　修理前　ＴＡＰＥ入力切替ＳＷ基板（ＴＡＰＥ１・２・３、ＤＡＴ／Ｖｉｄｅｏ、Ｓｕｂｓｏｎｉｃ）
ＣＢＢ．　修理前　ＴＡＰＥ入力切替ＳＷ基板裏

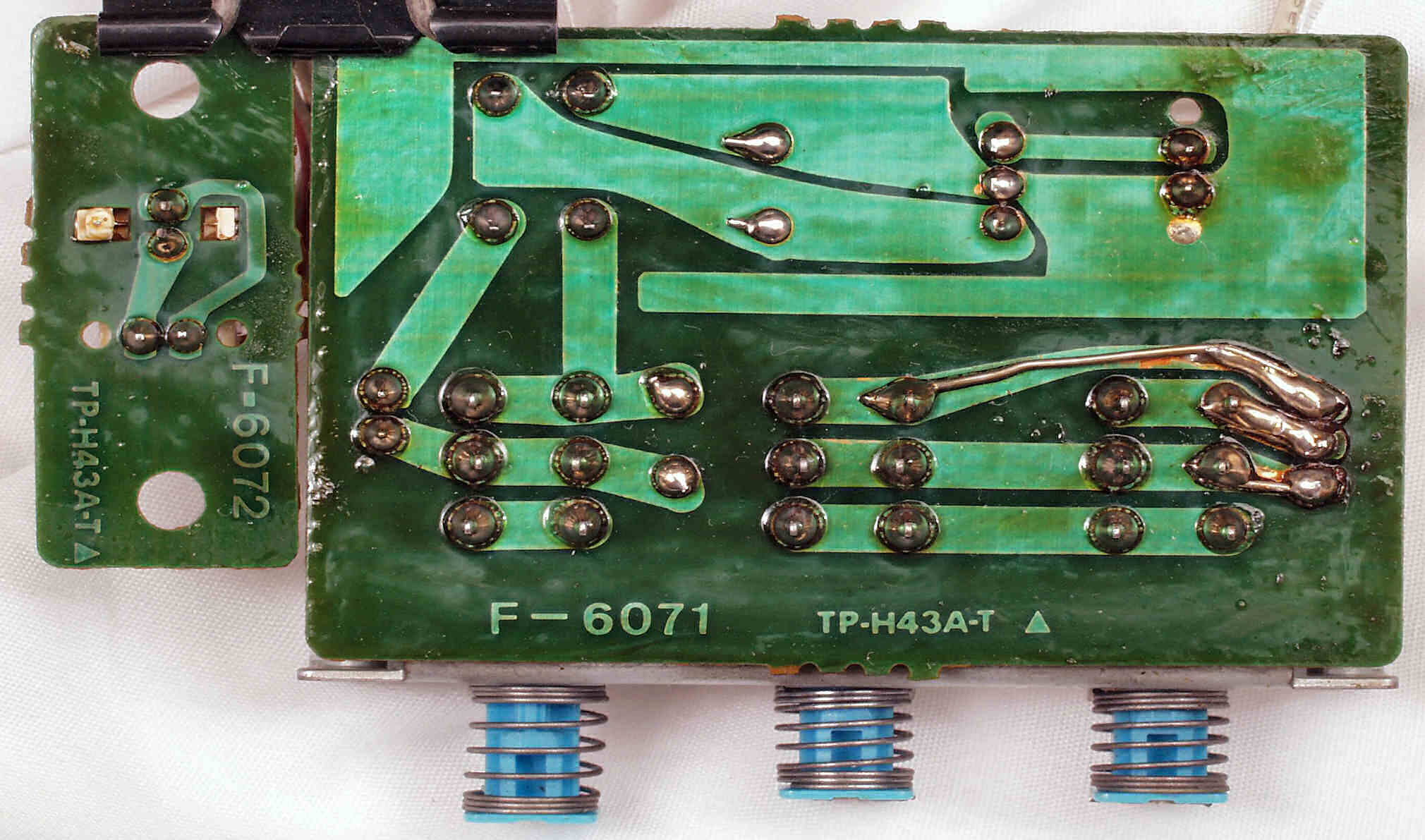

ＣＢＣ．　修理後（半田補正）　ＴＡＰＥ入力切替ＳＷ基板裏
ＣＢＤ．　完成　ＴＡＰＥ入力切替ＳＷ基板裏　洗浄後
ＣＣＡ．　修理前　ＰｏｗｅｒＡＭＰＤｉｒｅｃｔＳＷ基板
ＣＣＢ．　修理前　ＰｏｗｅｒＡＭＰＤｉｒｅｃｔＳＷ基板裏
ＣＣＣ．　修理（半田補正）後　ＰｏｗｅｒＡＭＰＤｉｒｅｃｔＳＷ修理裏　抵抗２個追加
ＣＣＤ．　完成ＰｏｗｅｒＡＭＰＤｉｒｅｃｔＳＷ基板裏　洗浄後

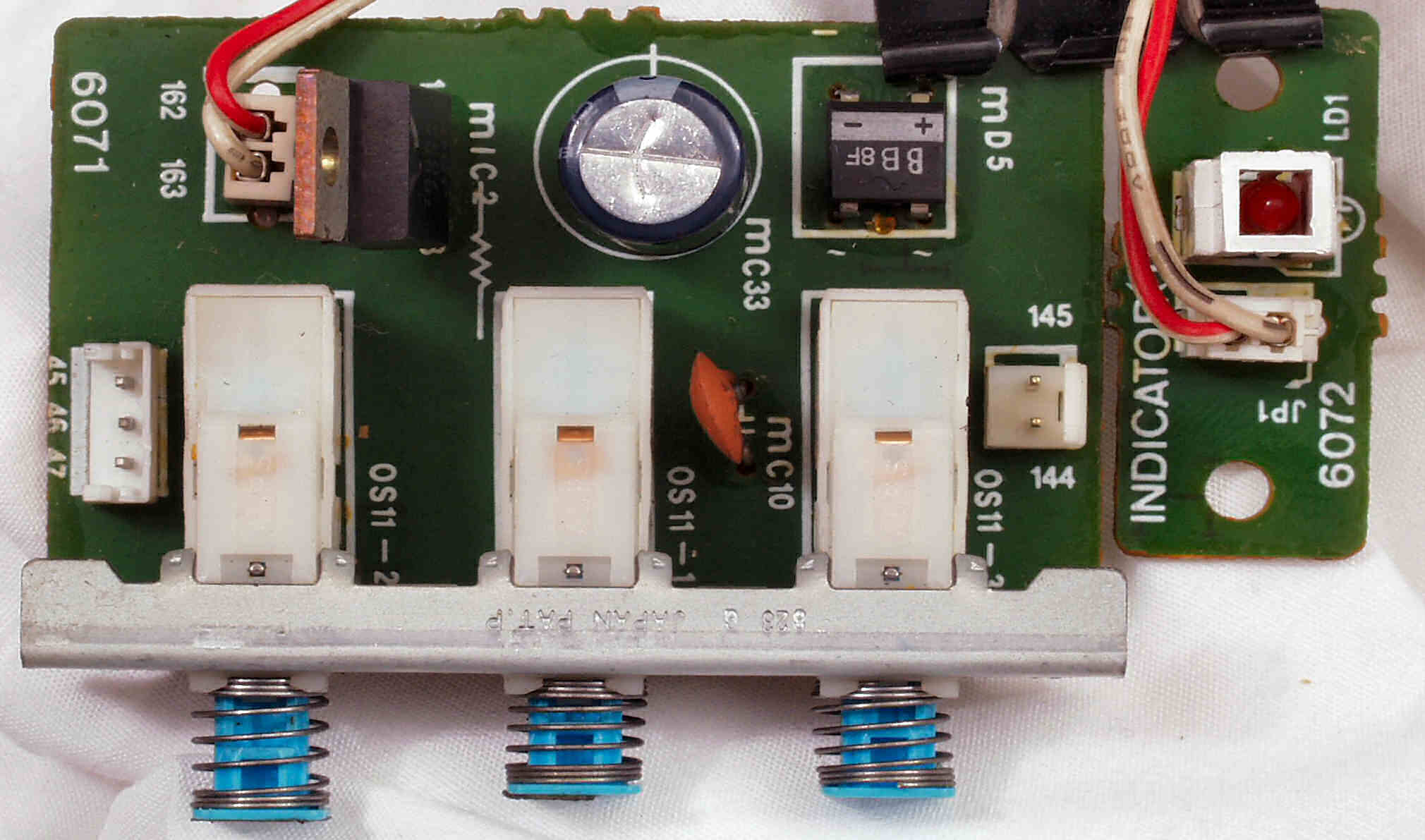

ＣＤＡ．　修理前　ＳｐｅａｋｅｒｓＳＷ基板、ＰｏｗｅｒＯＮＬＥＤ基板
ＣＤＢ．　修理後　ＳｐｅａｋｅｒｓＳＷ基板、ＰｏｗｅｒＯＮＬＥＤ基板　電解コンデンサー１個交換

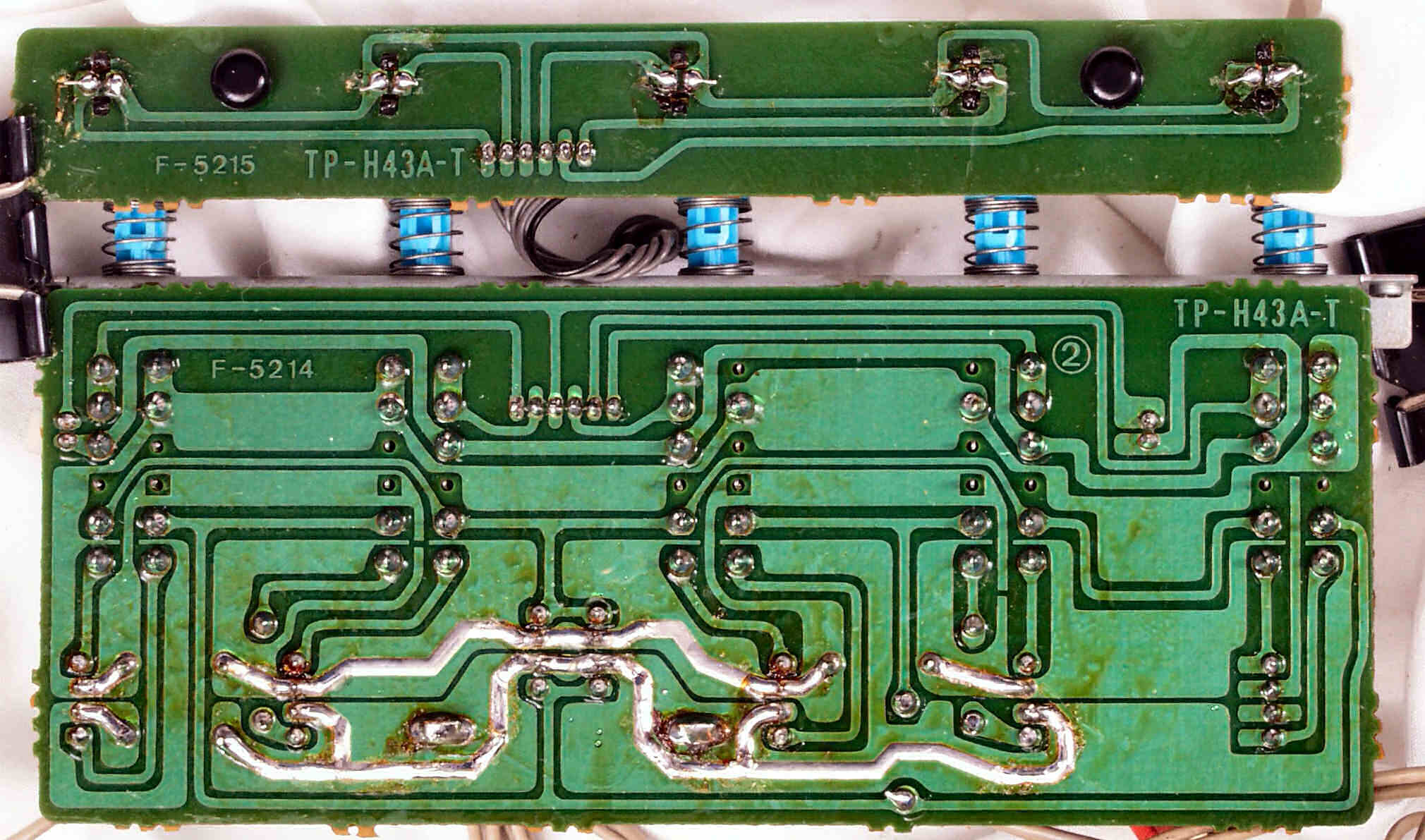

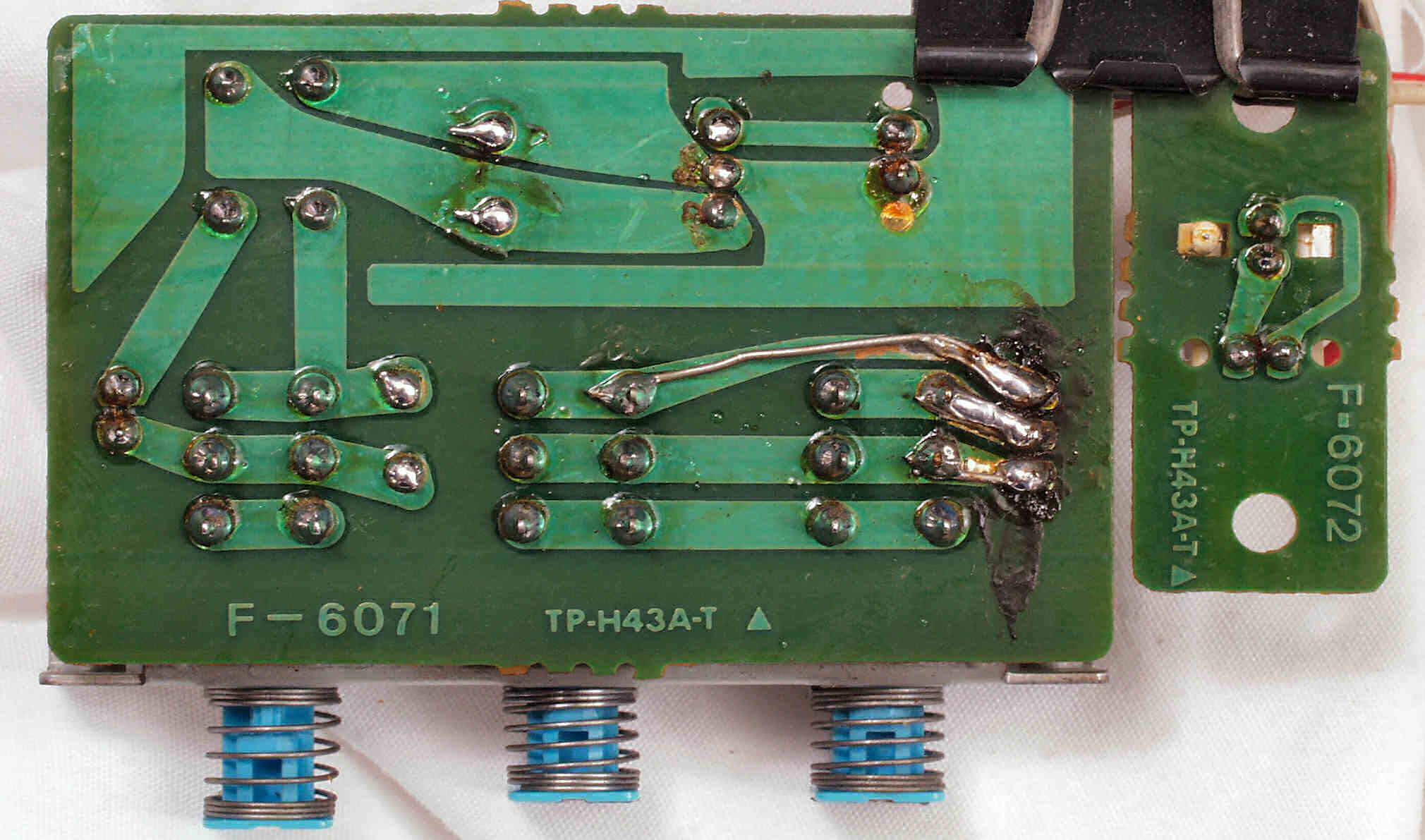

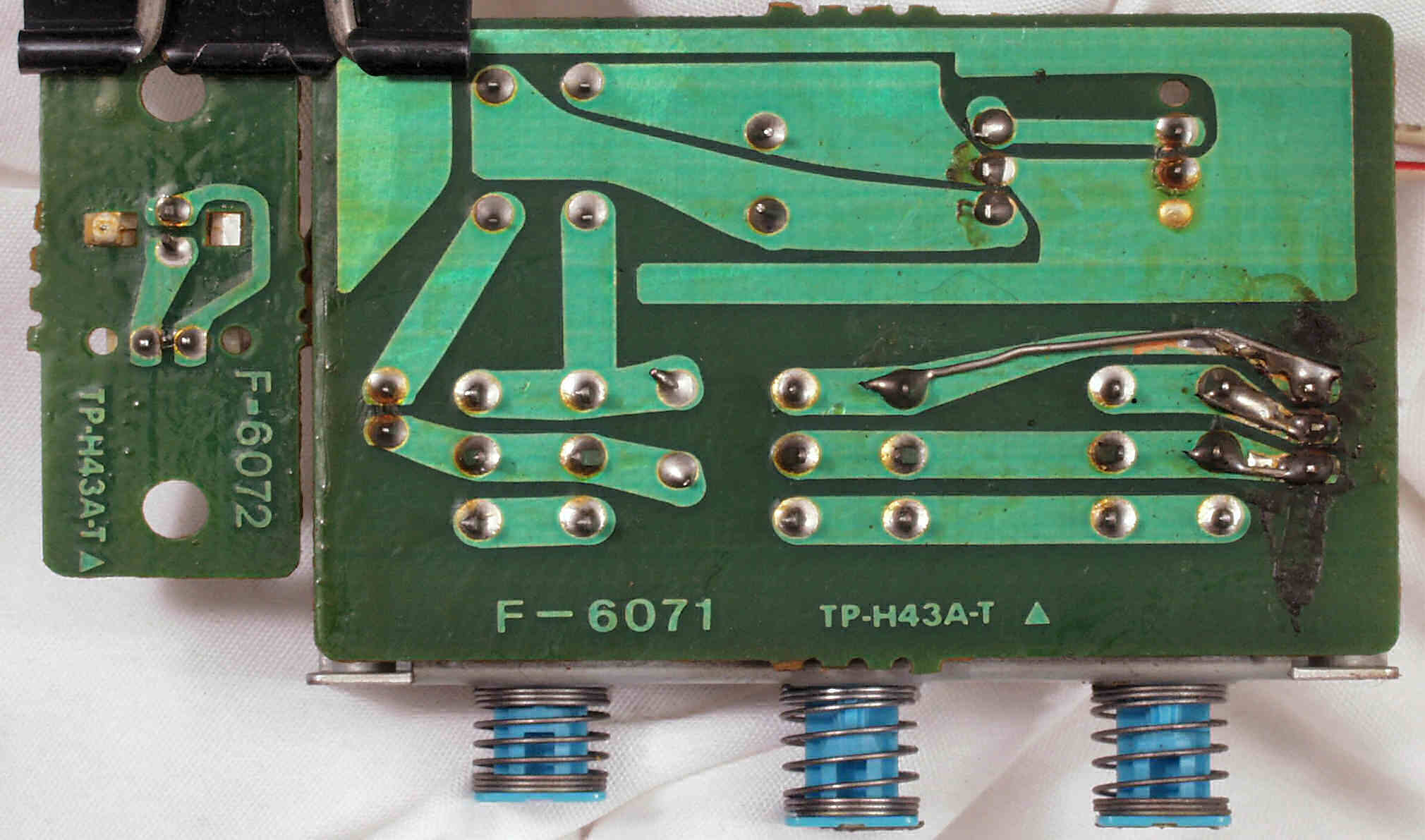

ＣＤＣ．　修理前　ＳｐｅａｋｅｒｓＳＷ基板裏、ＰｏｗｅｒＯＮＬＥＤ基板裏

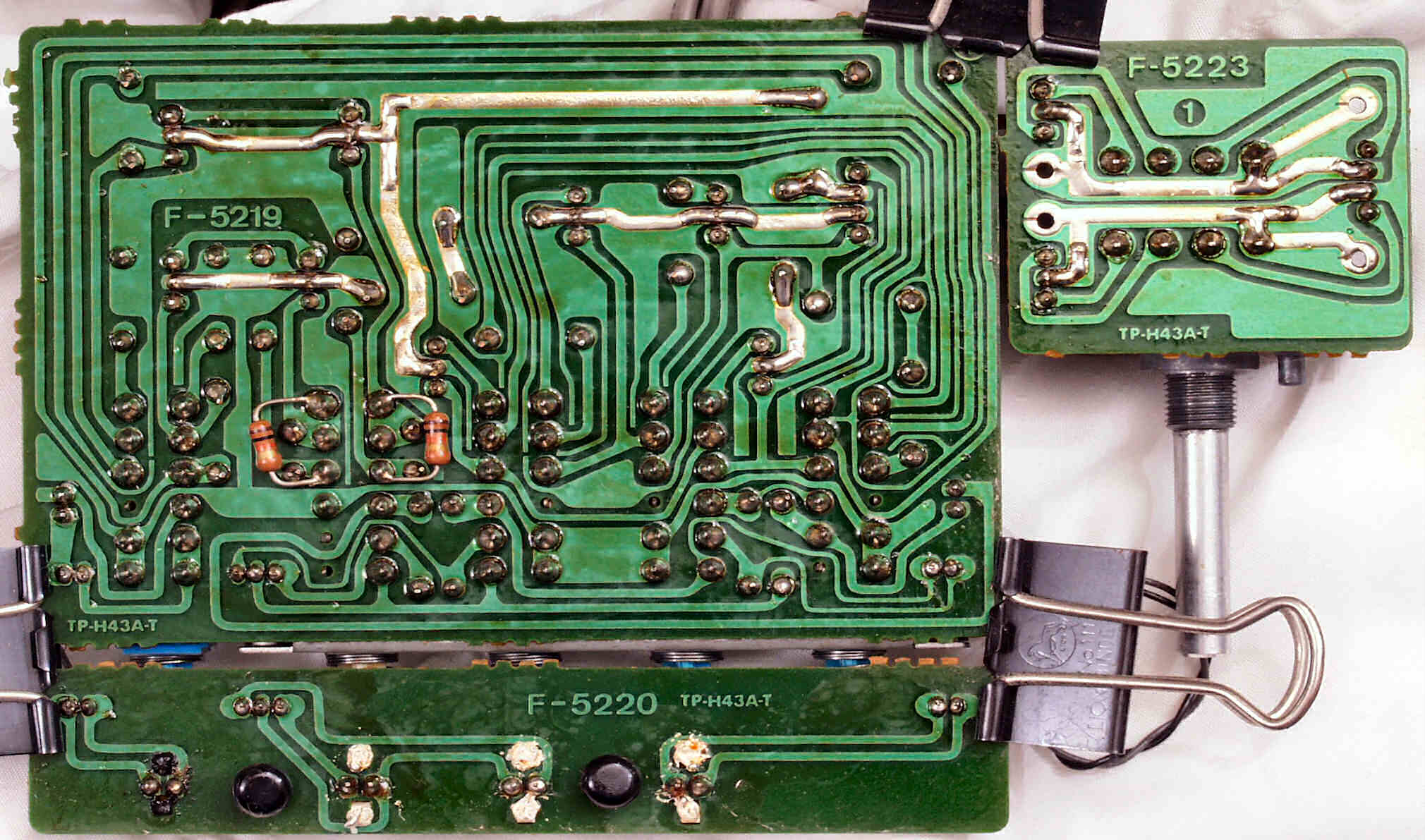

ＣＤＤ．　修理後（半田補正）　ＳｐｅａｋｅｒｓＳＷ基板裏、ＰｏｗｅｒＯＮＬＥＤ基板裏ＳＷ基板裏

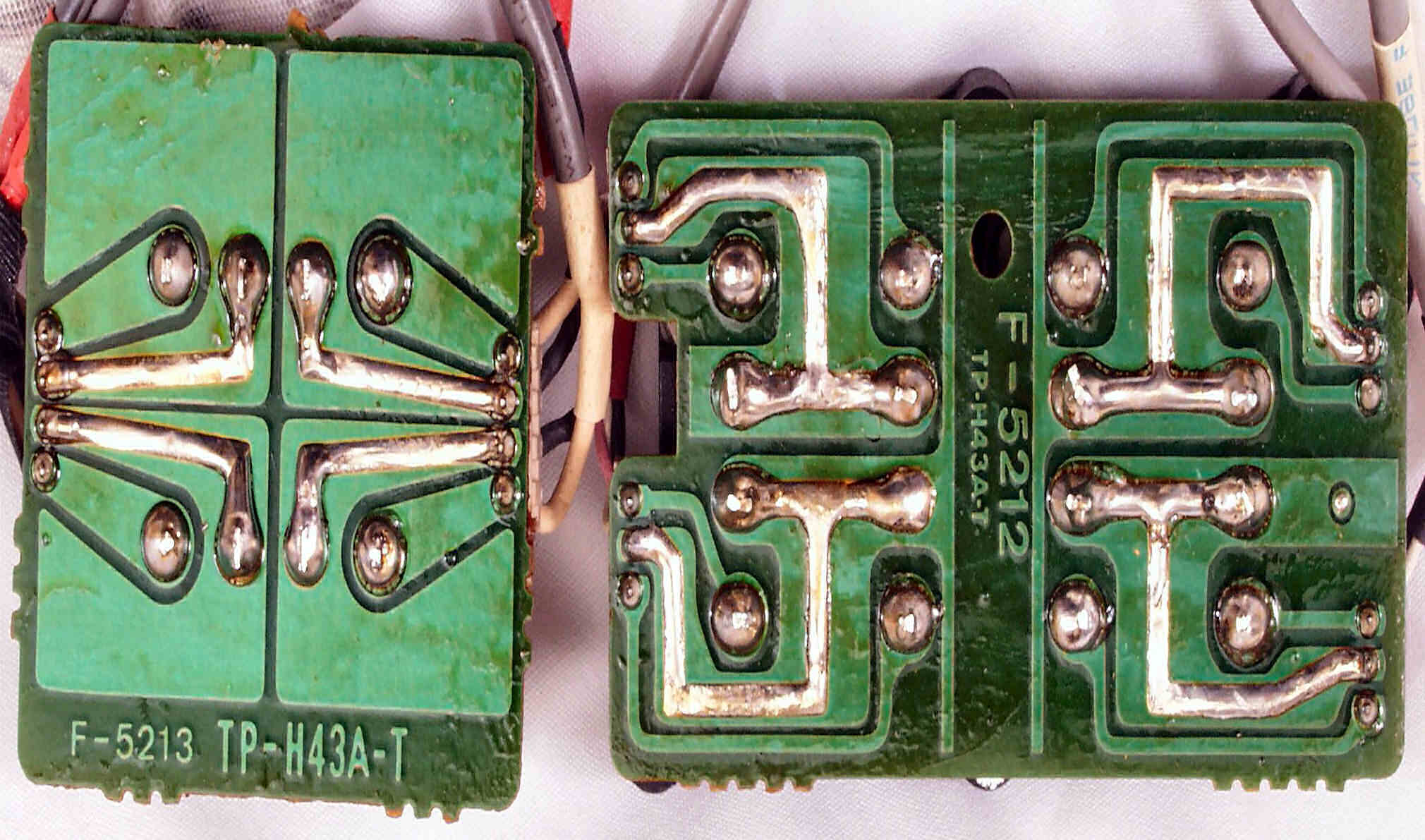

ＣＤＥ．　完成ＳｐｅａｋｅｒｓＳＷ基板裏、ＰｏｗｅｒＯＮＬＥＤ基板裏　洗浄後

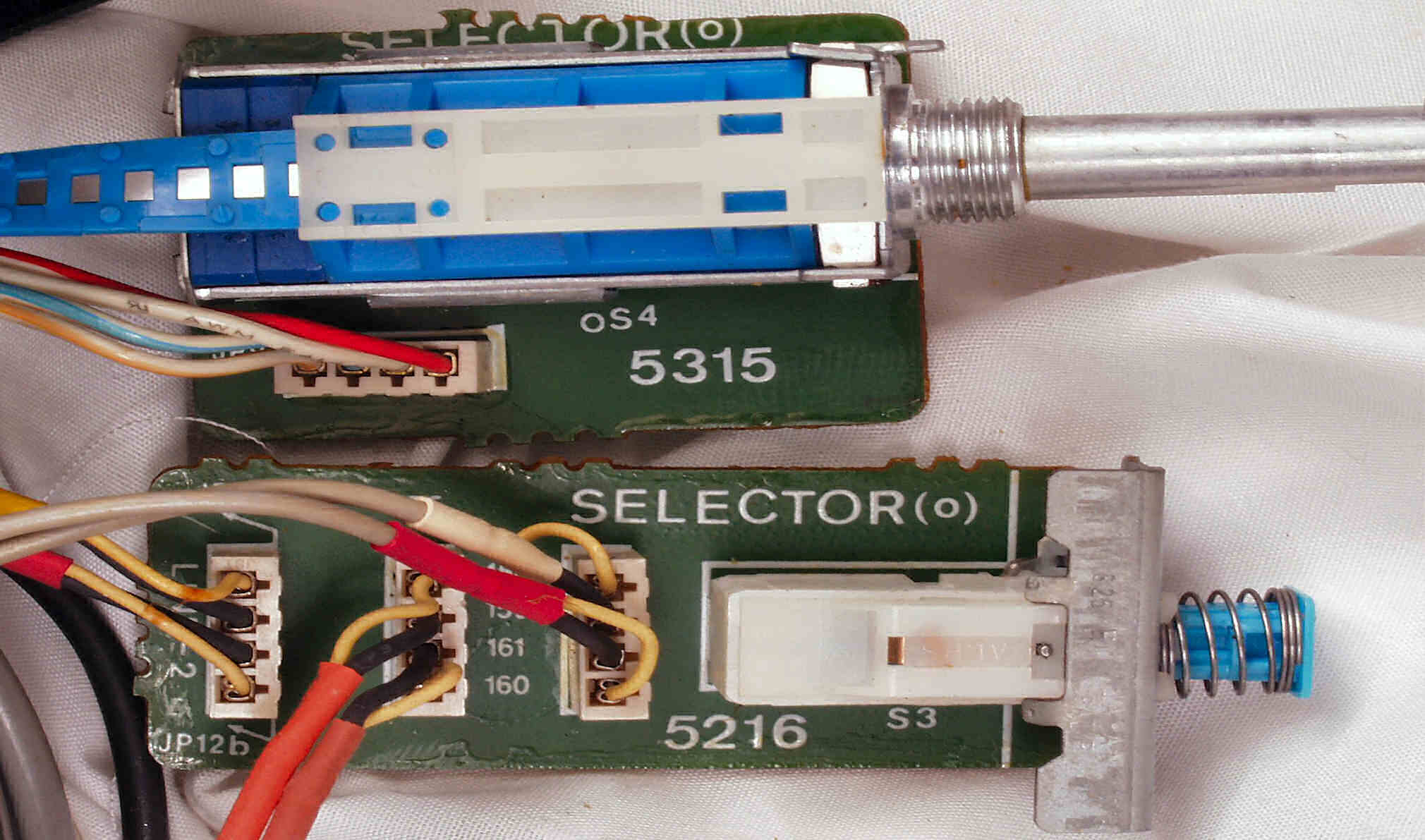

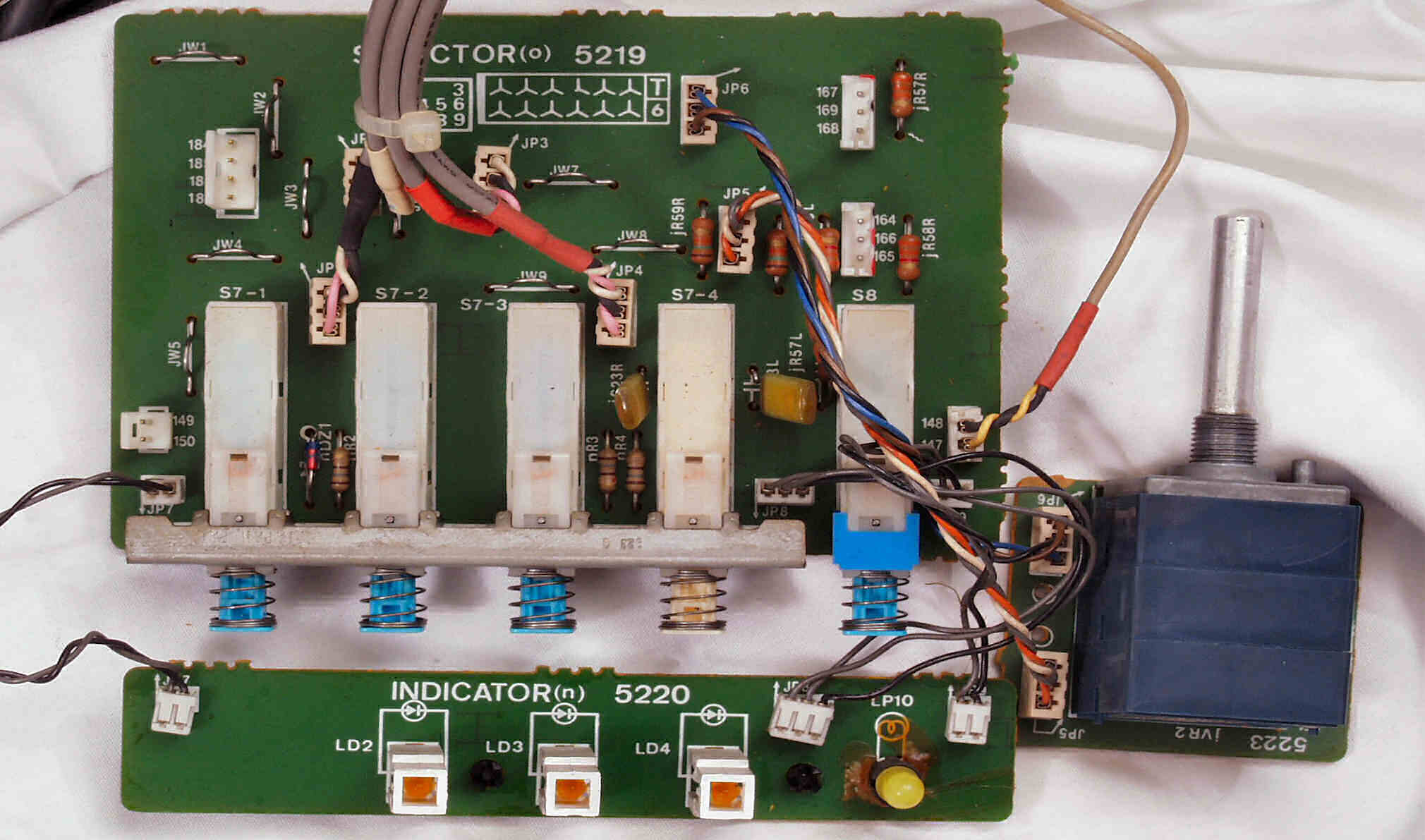

ＣＥＡ．　修理前　ＲｅｃＳｅｌｅｃｔｏｒＳＷ基板、Ｌｉｎｅ２ＳＷ基板

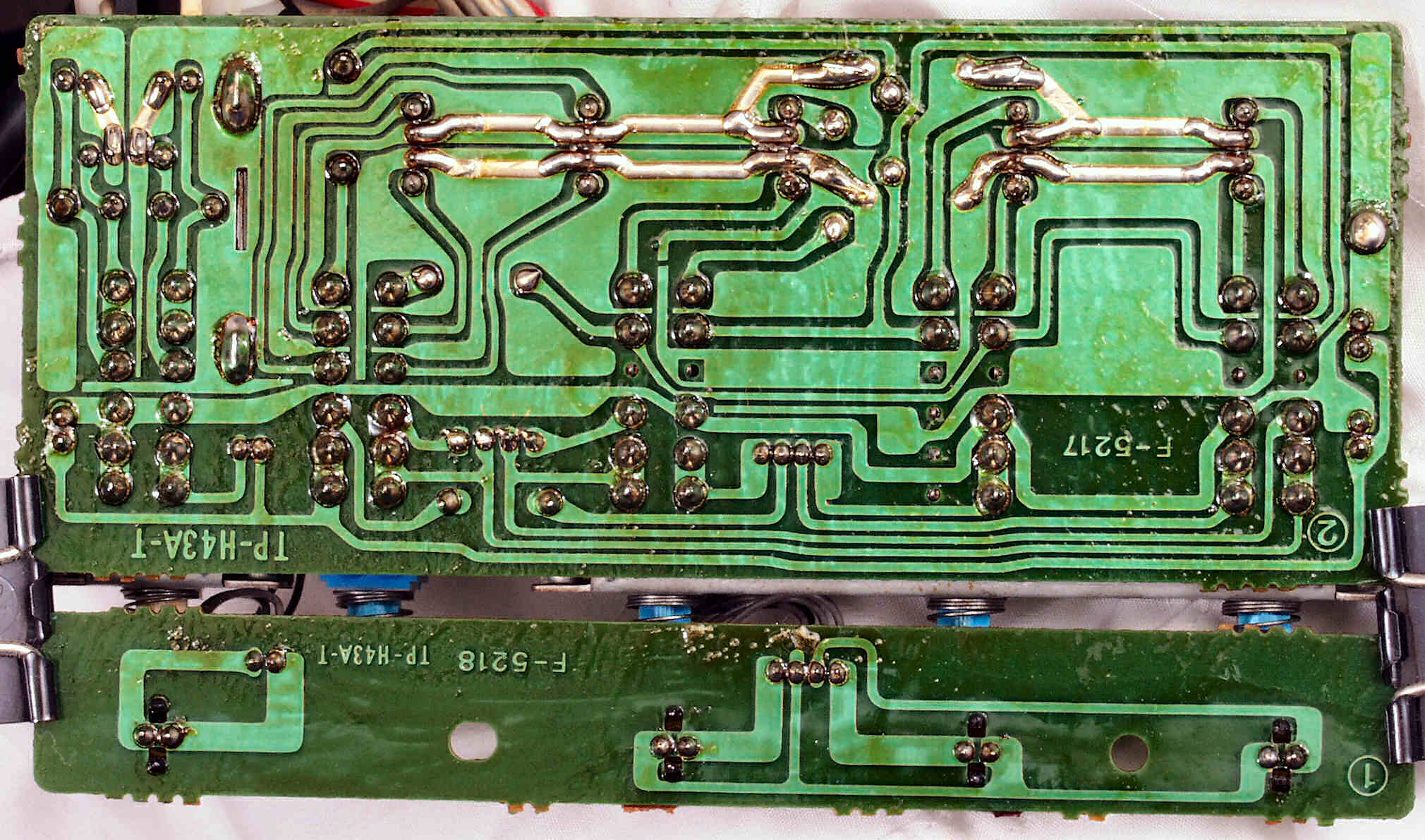

ＣＥＢ．　修理前　ＲｅｃＳｅｌｅｃｔｏｒＳＷ基板裏、Ｌｉｎｅ２ＳＷ基板裏

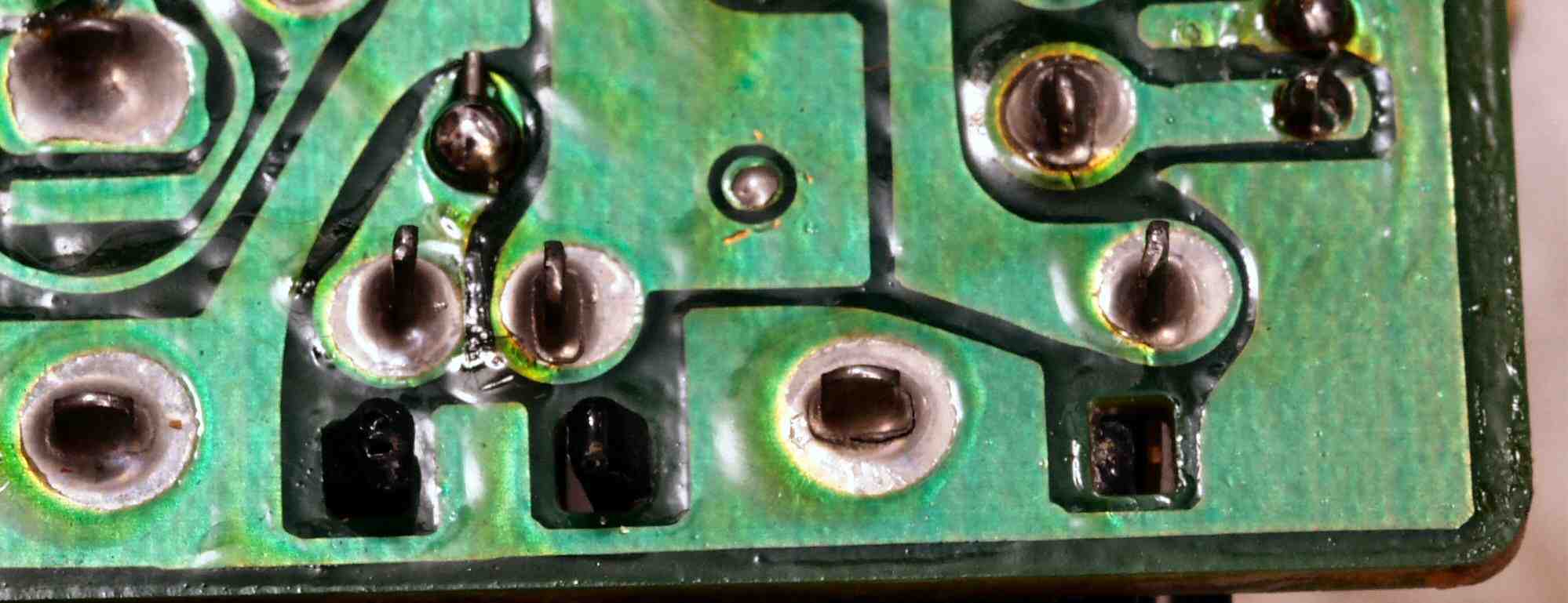

ＣＥＢ−１．　修理中　ＲｅｃＳｅｌｅｃｔｏｒＳＷ基板裏半田不良ヶ所

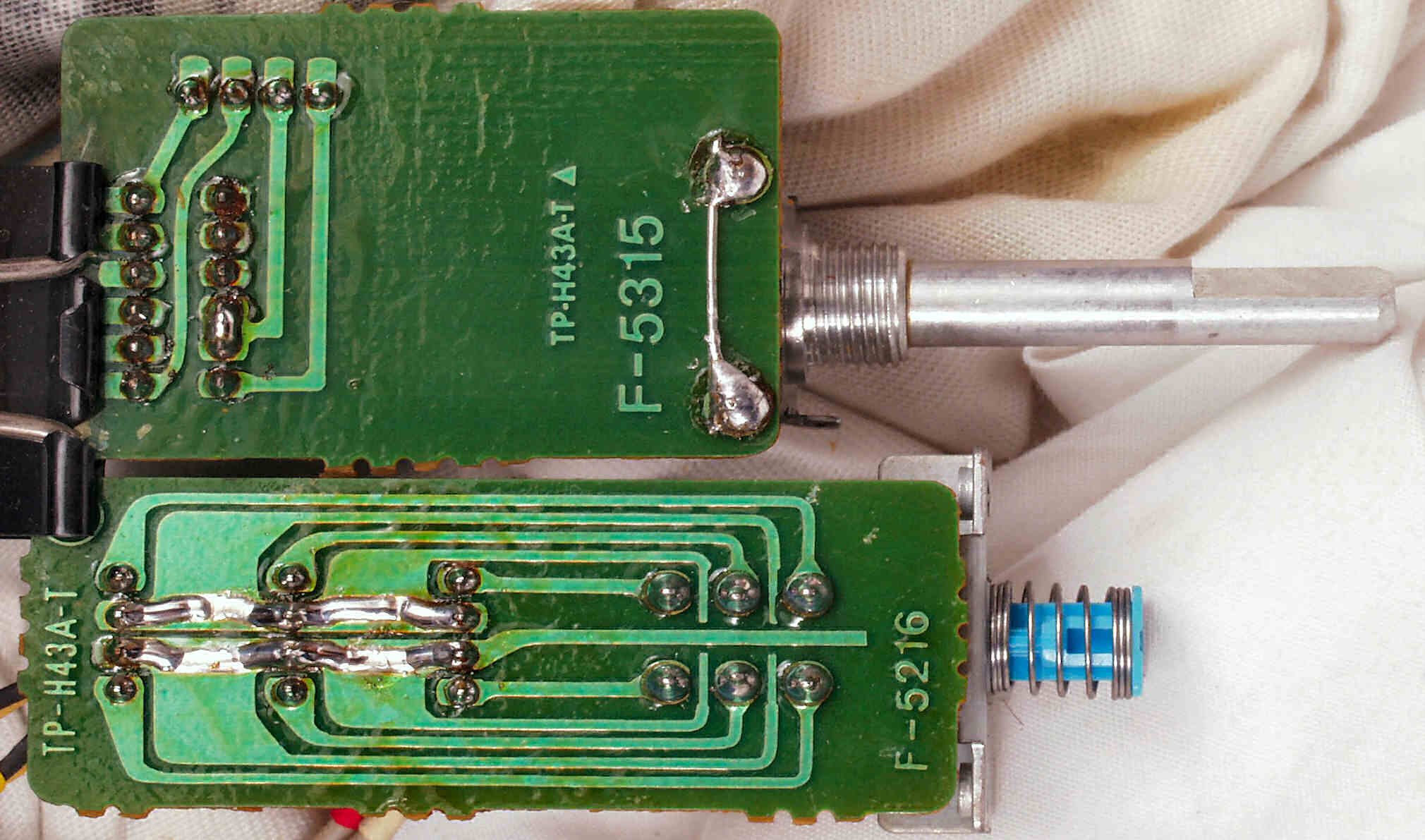

ＣＥＣ．　修理後（半田補正）　ＲｅｃＳｅｌｅｃｔｏｒＳＷ基板裏、Ｌｉｎｅ２ＳＷ基板裏
ＣＥＤ．　完成ＲｅｃＳｅｌｅｃｔｏｒＳＷ基板裏、Ｌｉｎｅ２ＳＷ基板裏　洗浄後

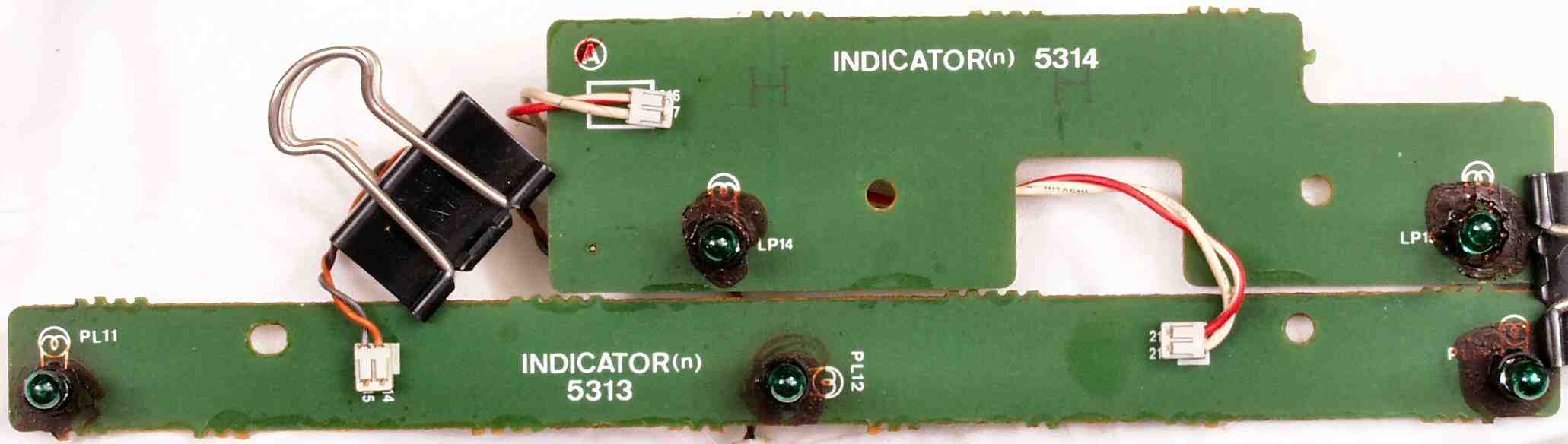

ＣＦＡ．　修理前　パネルイルミネーション基板
　　　　　　　　　　　写真紛失
ＣＦＢ．　修理後　パネルイルミネーション基板　ランプ５個交換

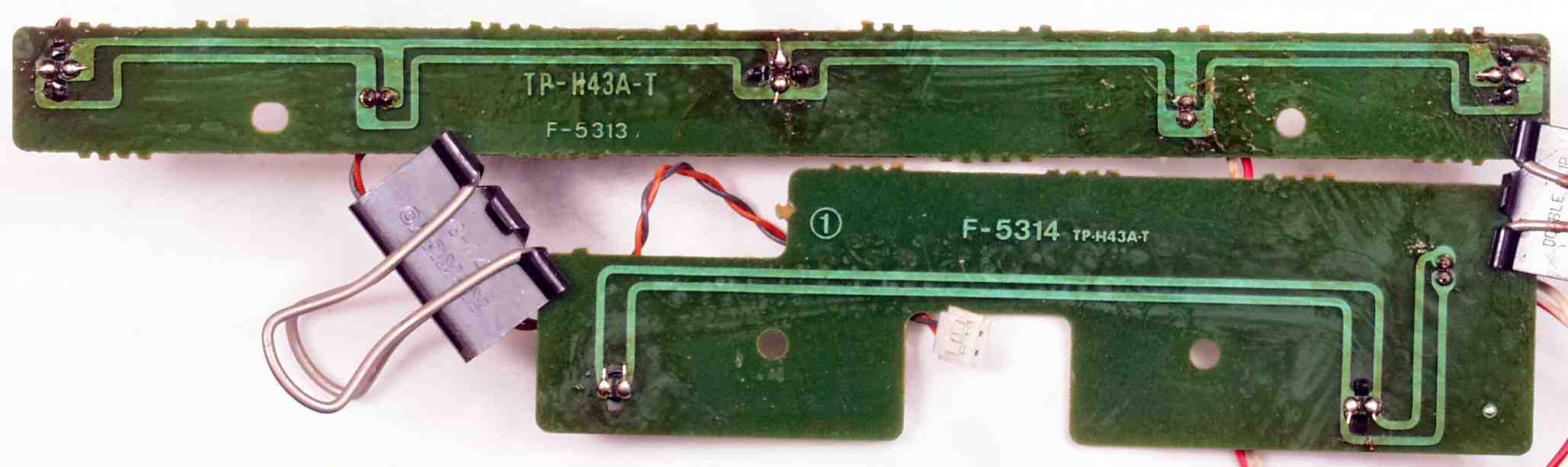

ＣＦＣ．　修理前　パネルイルミネーション基板裏
　　　　　　　　　　　写真紛失

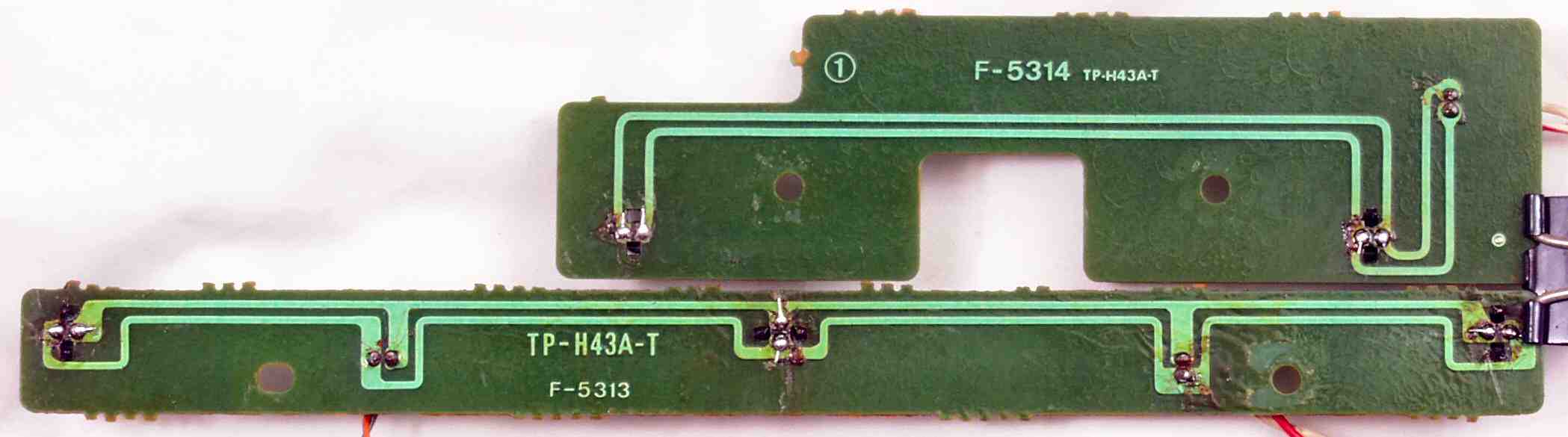

ＣＦＤ．　修理後（半田補正）　　パネルイルミネーション基板裏
ＣＦＥ．　完成　パネルイルミネーション基板裏　洗浄後

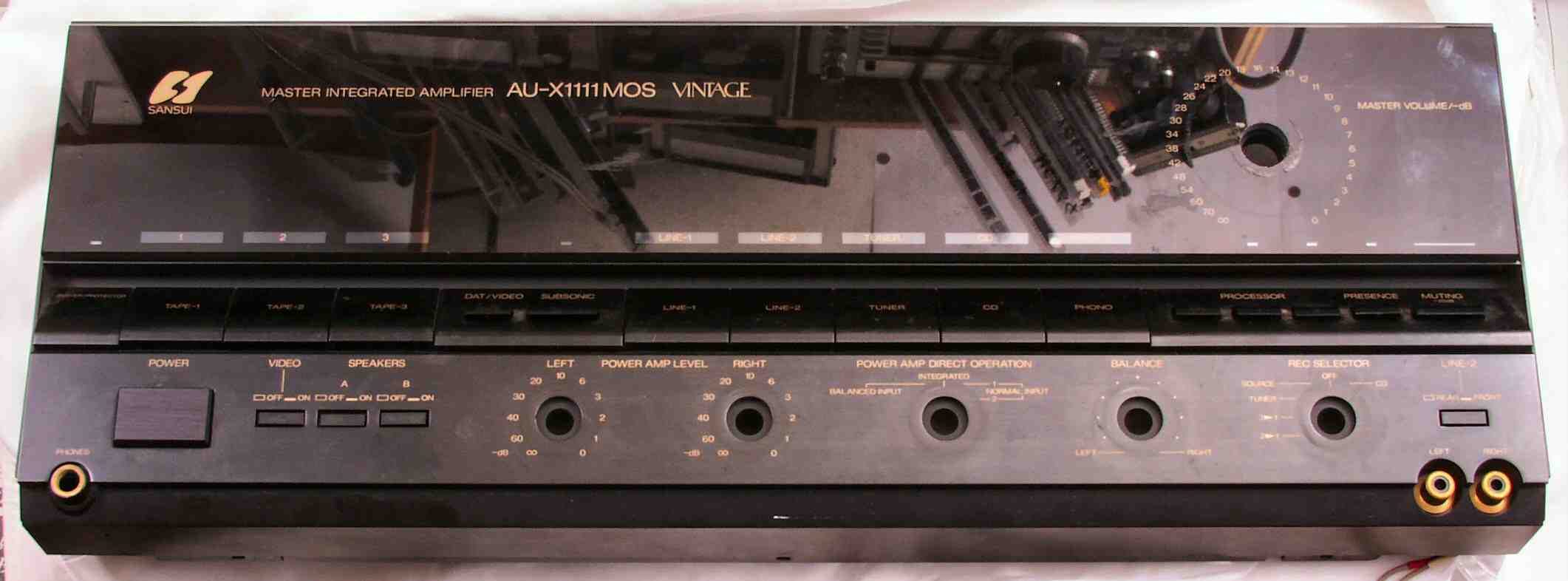

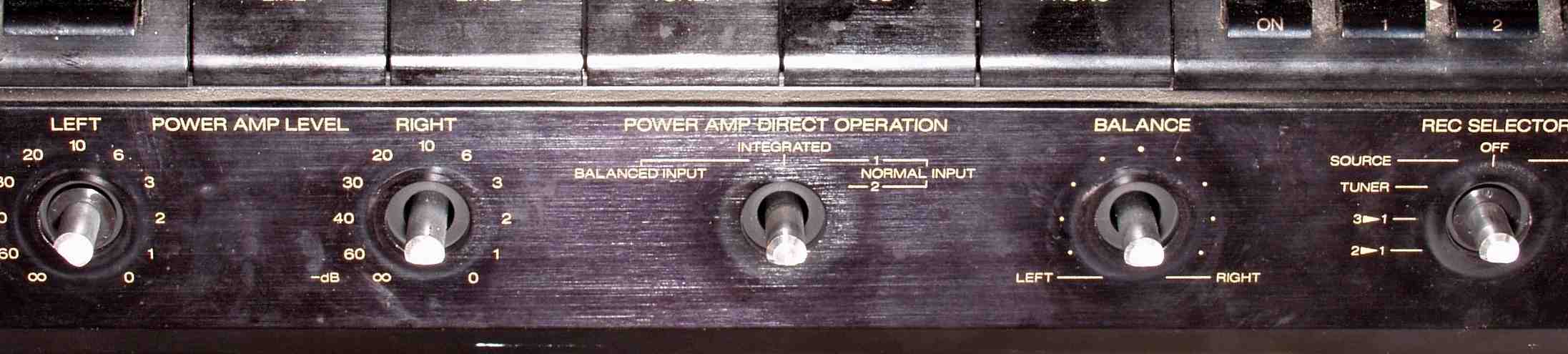

ＣＧＡ．　パネル清掃　合わせパネルなのでウエスに洗剤を付けて拭く

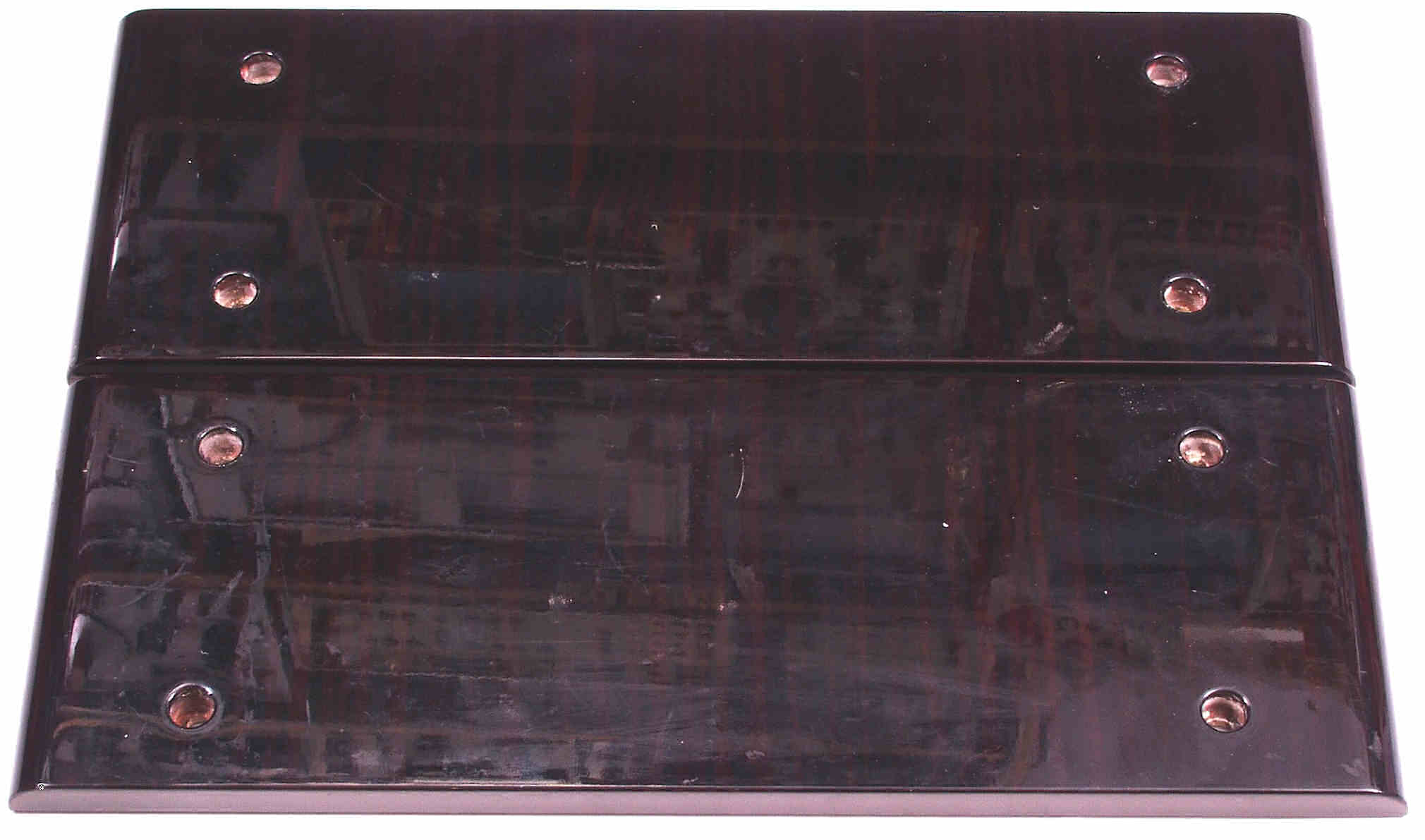

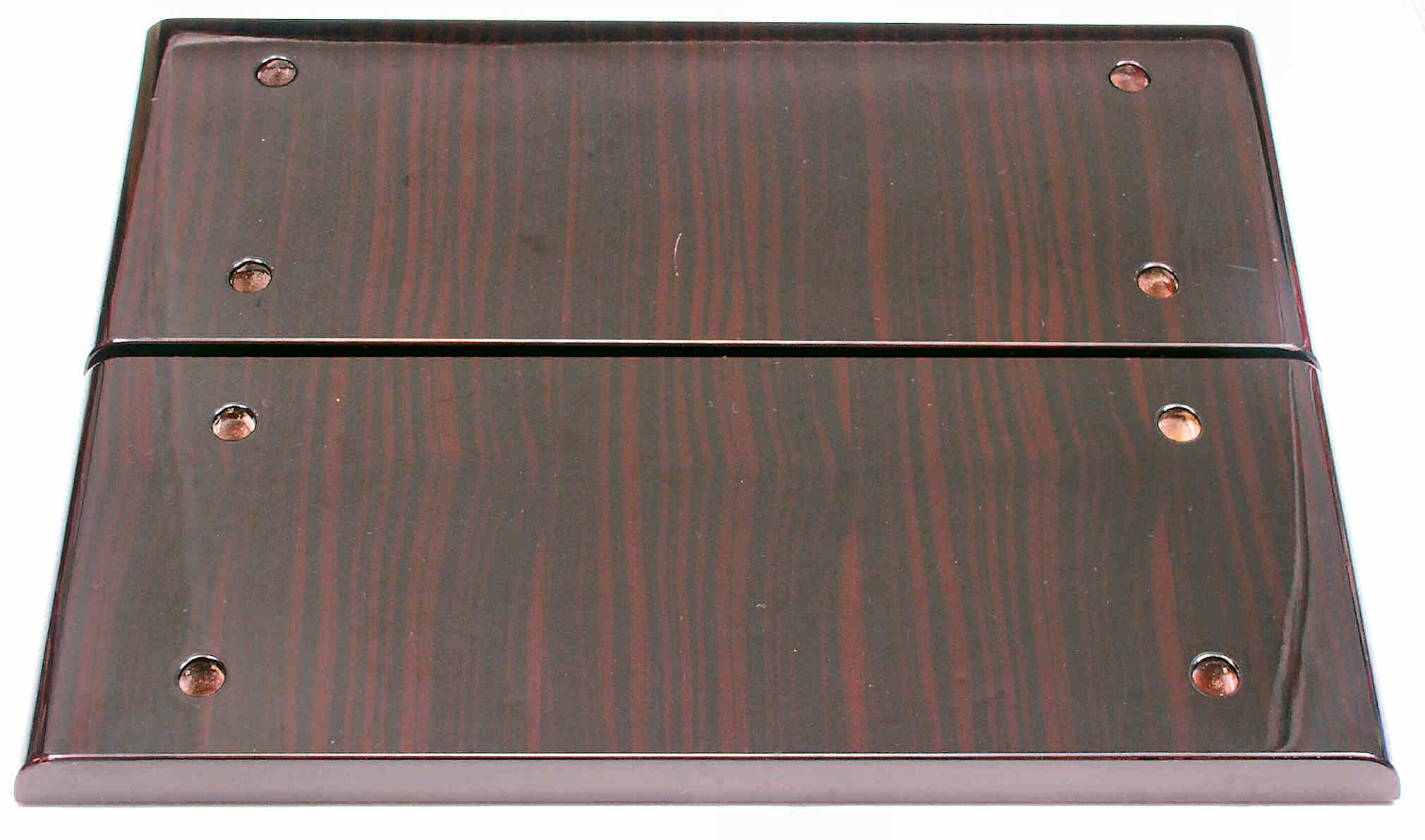

ＣＧＢ．　清掃前側板、大分汚れあり
ＣＧＣ．　清掃後側板

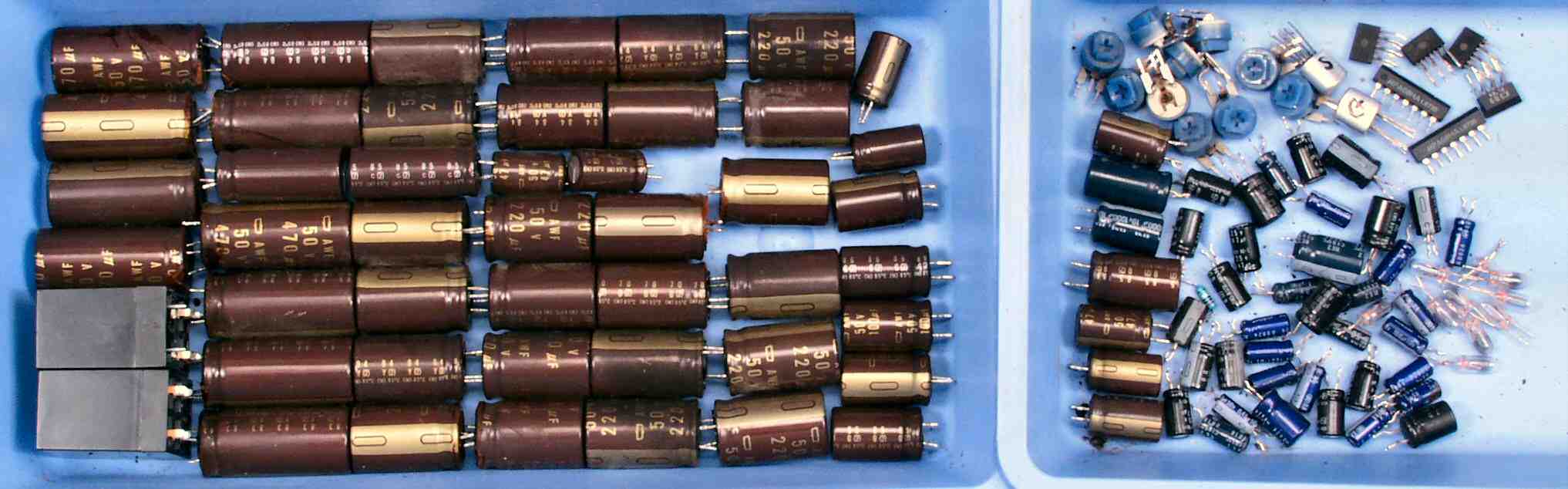

ＣＨ．　交換部品
ＣＩＡ．　修理前　上から

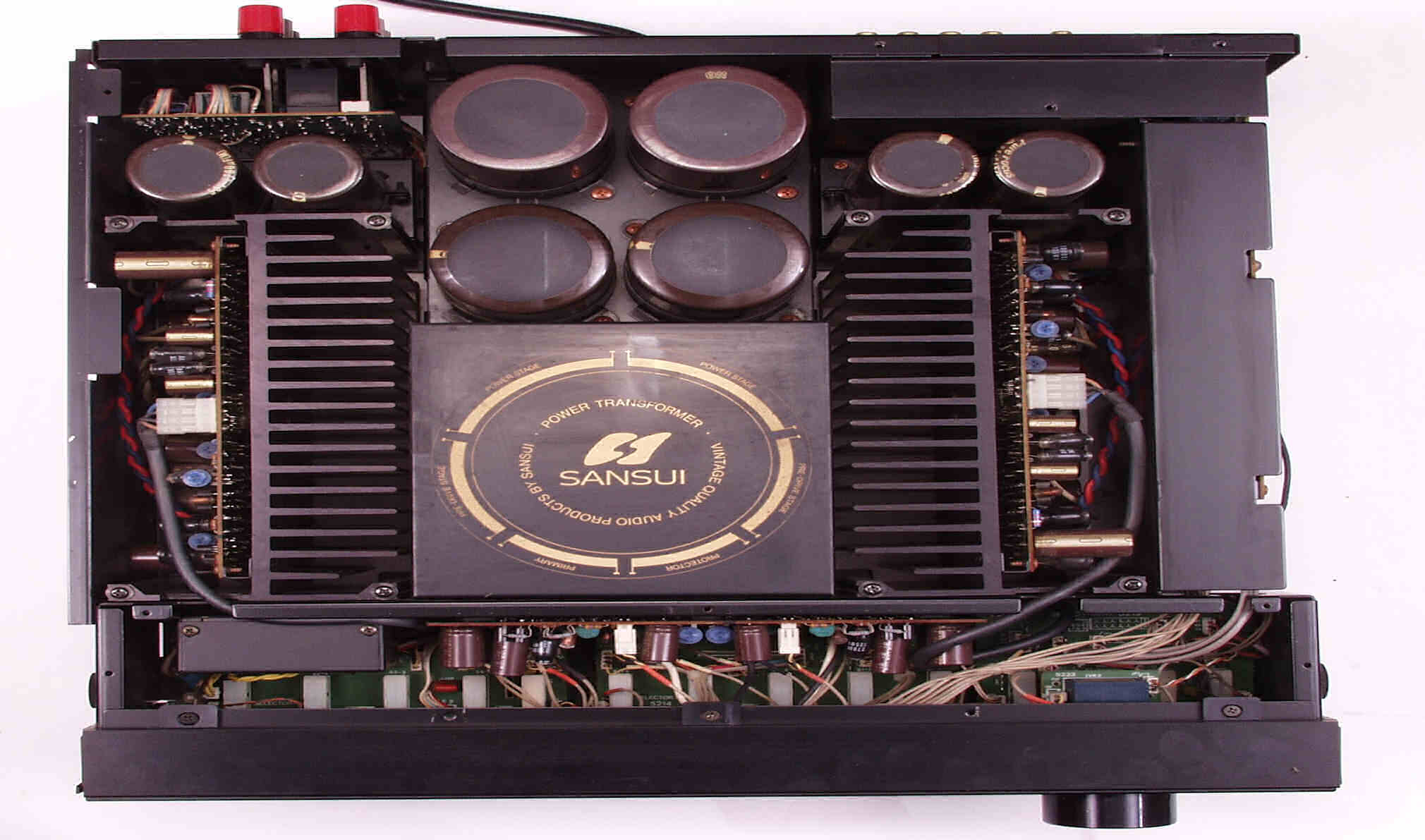

ＣＩＢ．　修理後　上から
ＣＩＣ．　修理前　下から
ＣＩＤ．　修理後　下から

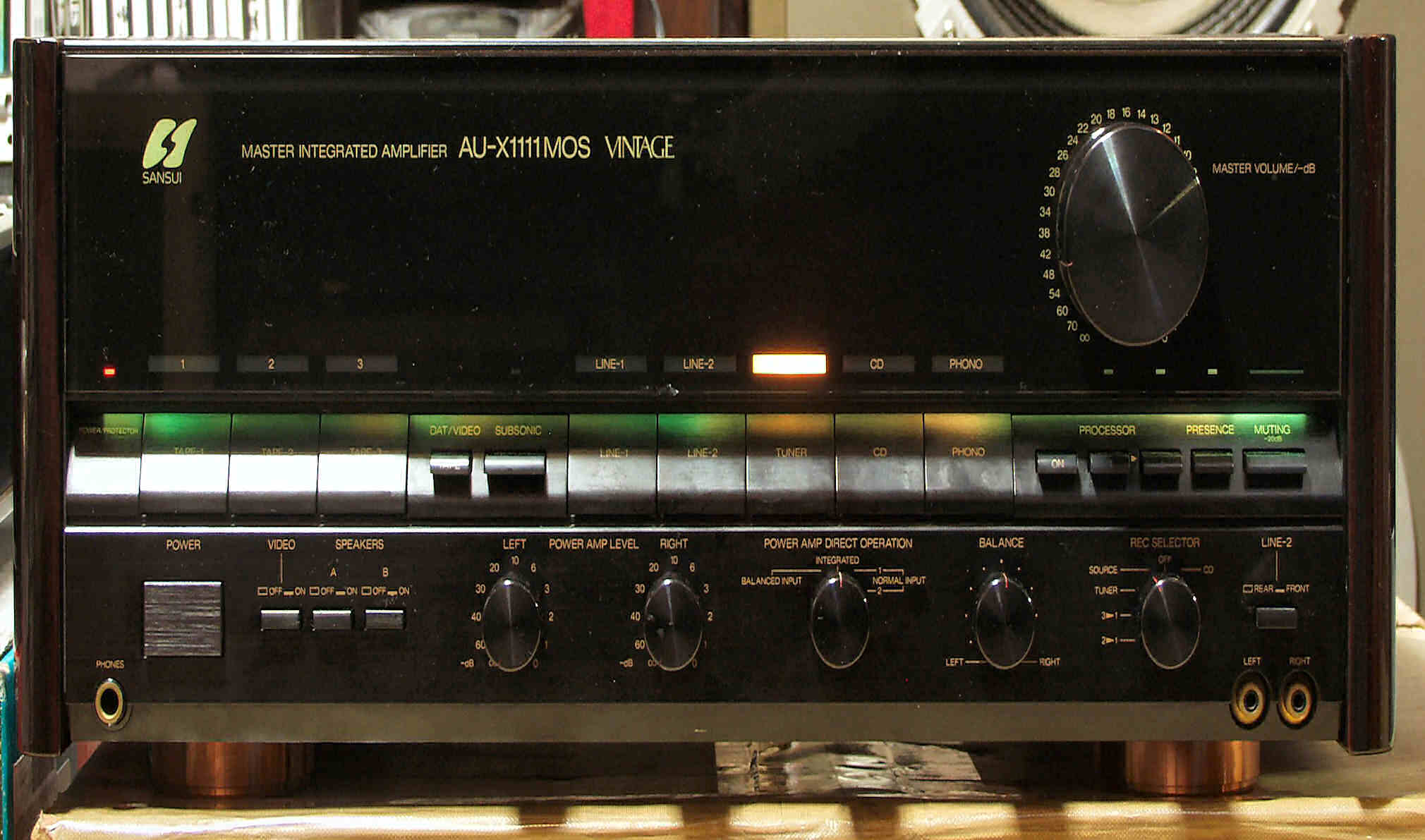

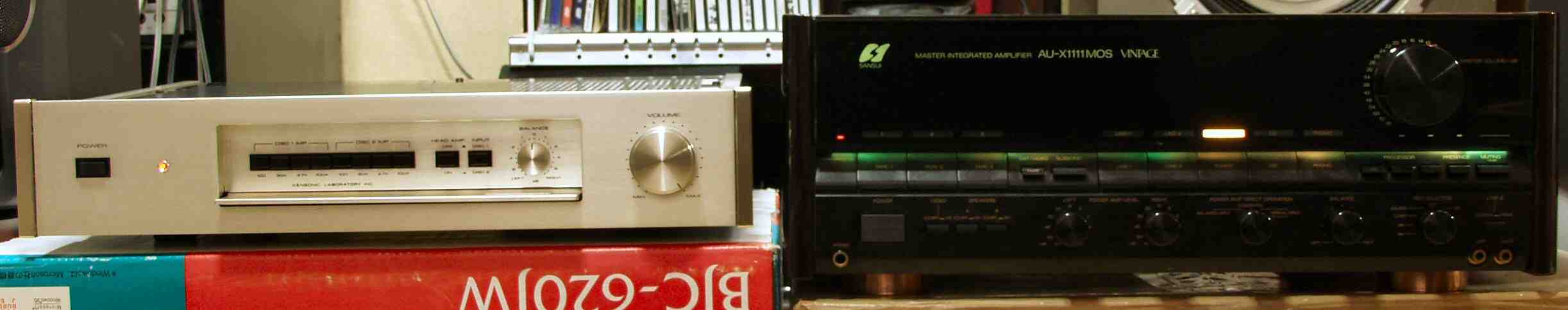

ＣＩＥ．　完成

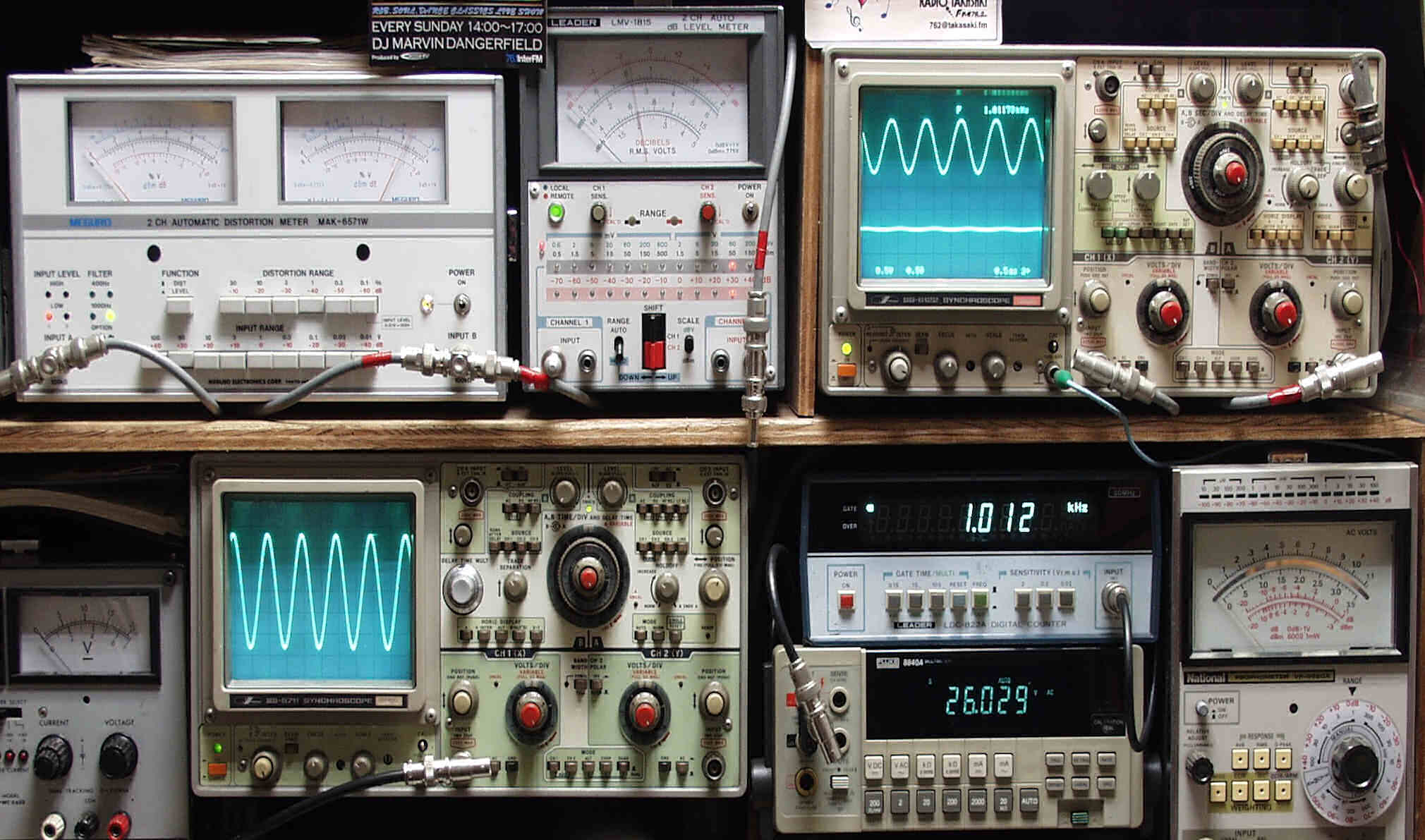

Ｅ．　測定・調整

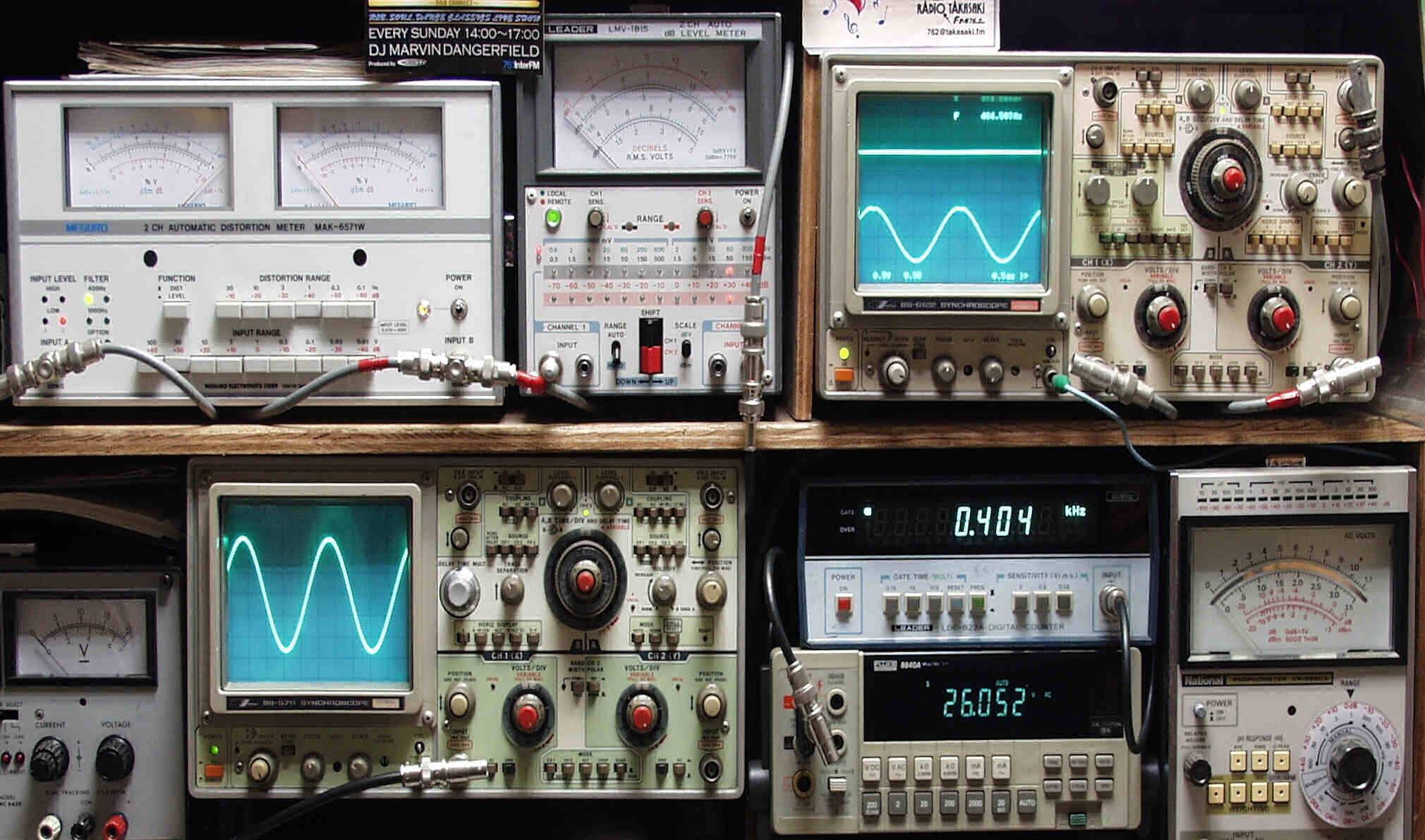

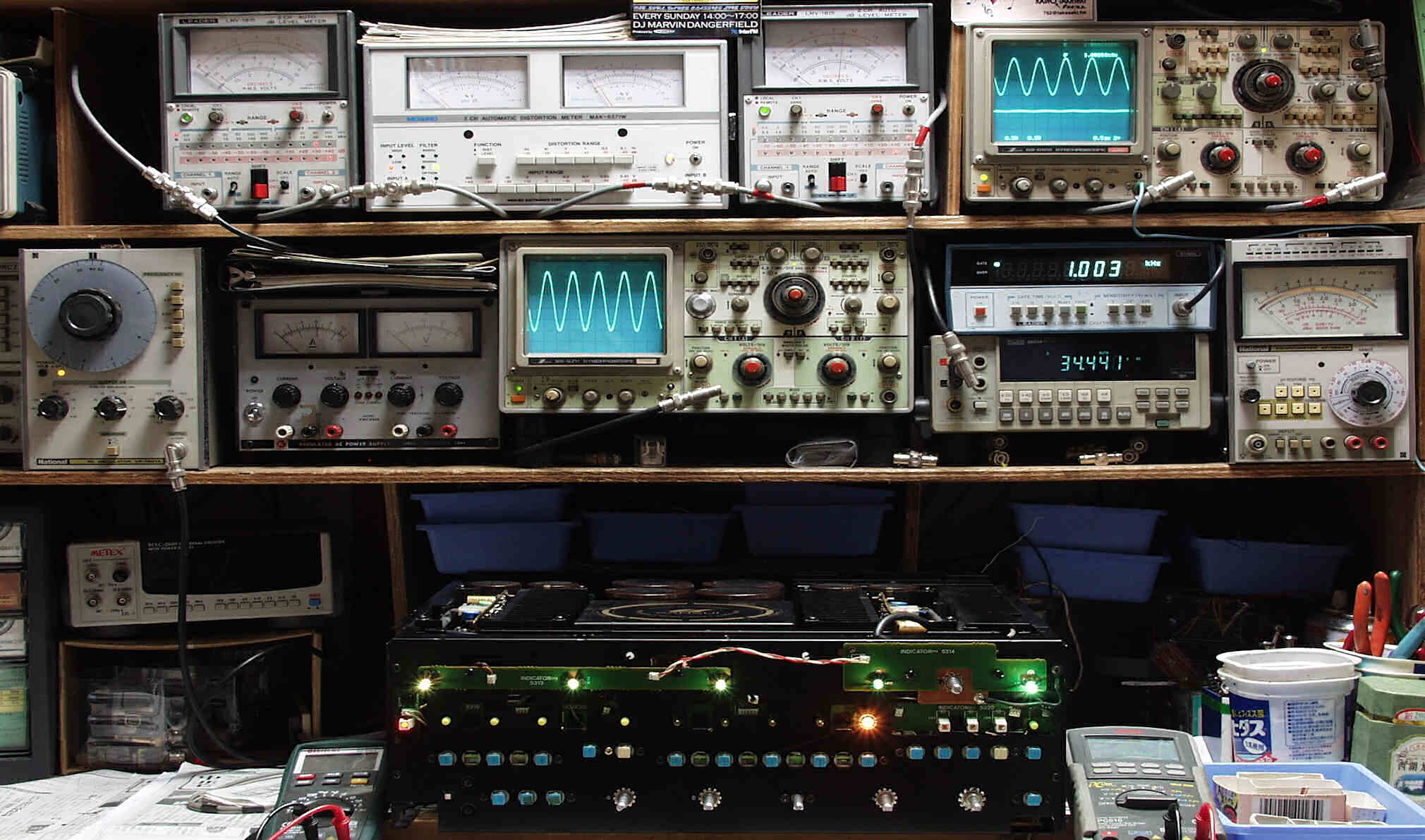

Ｅ１．出力・歪み率測定・調整

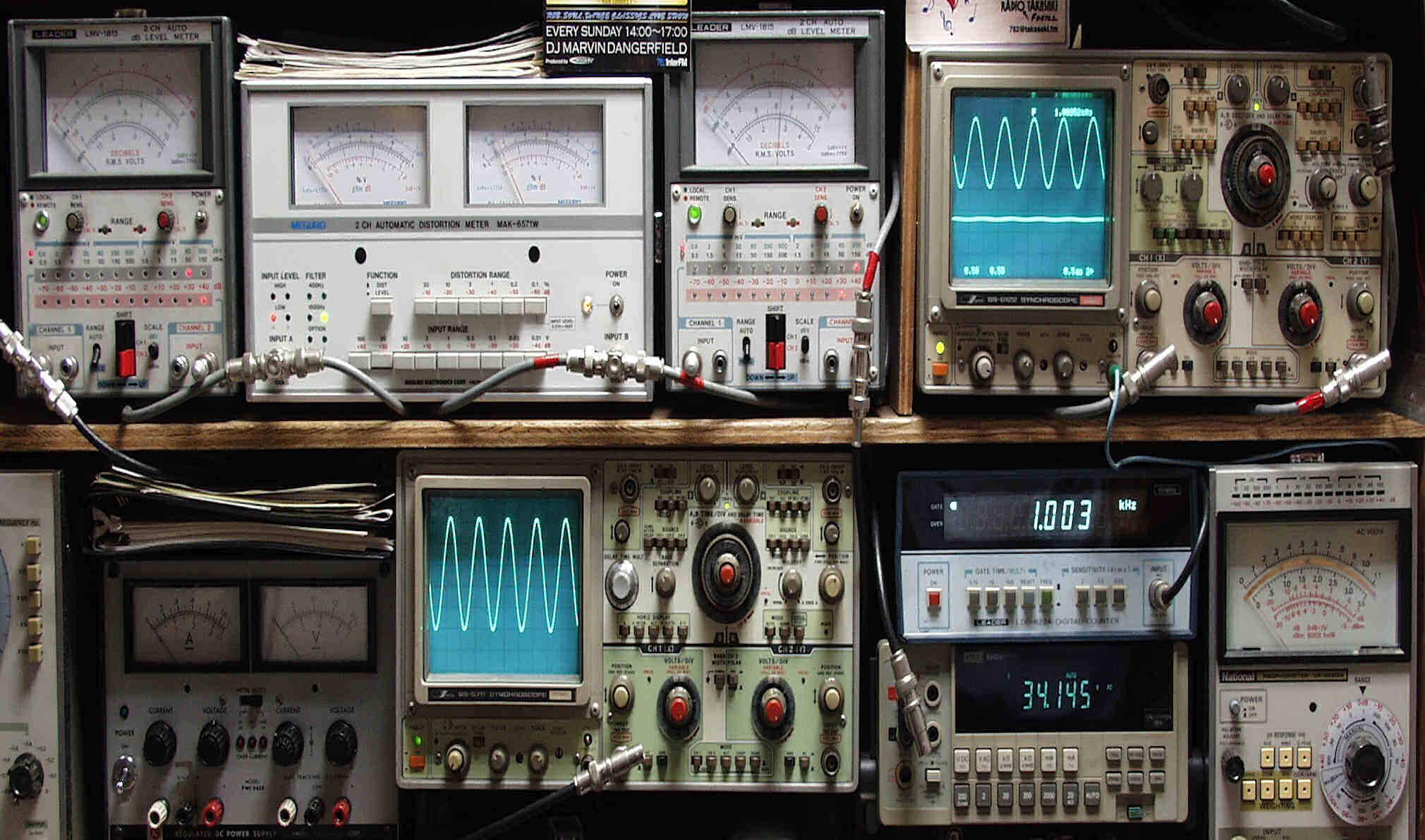

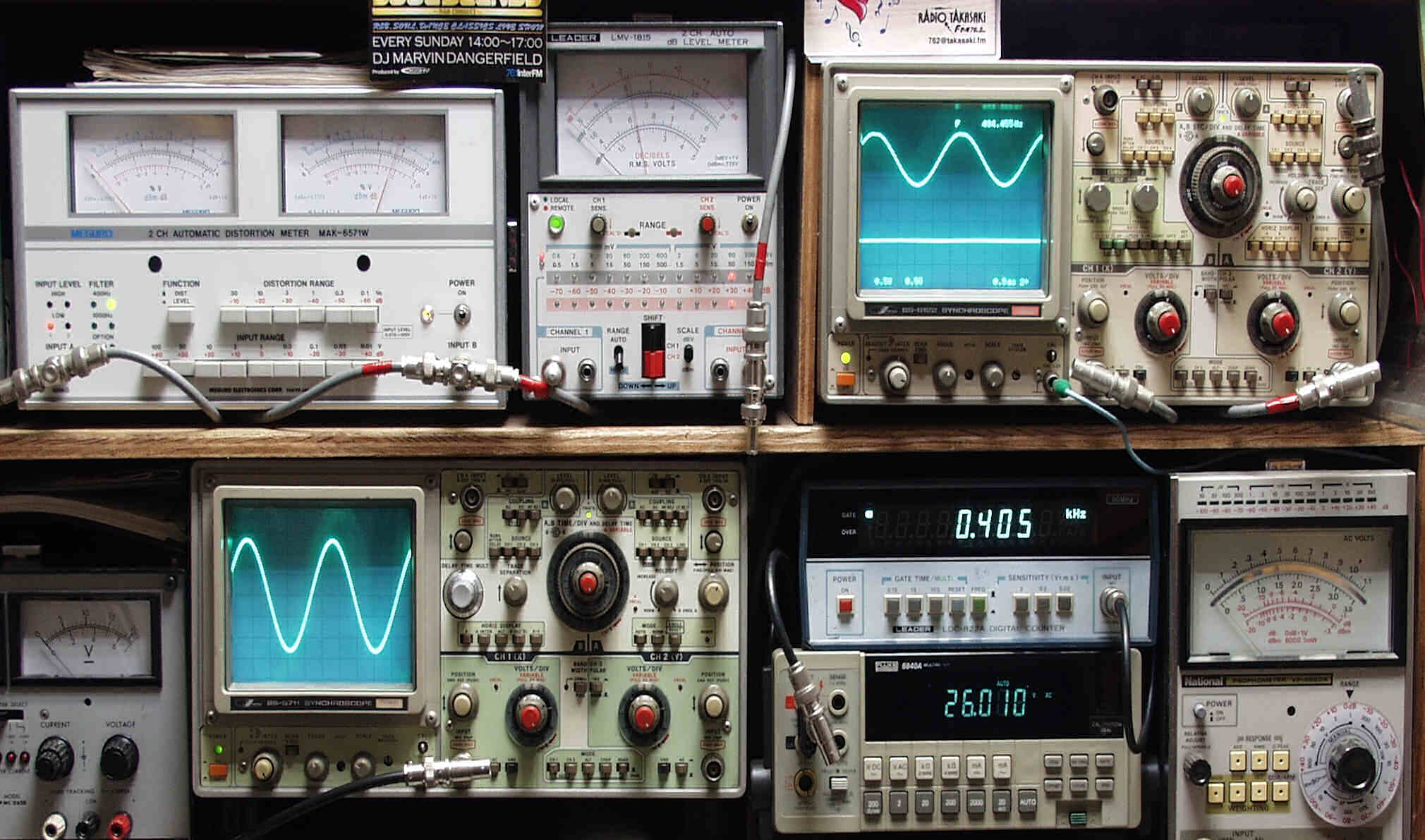

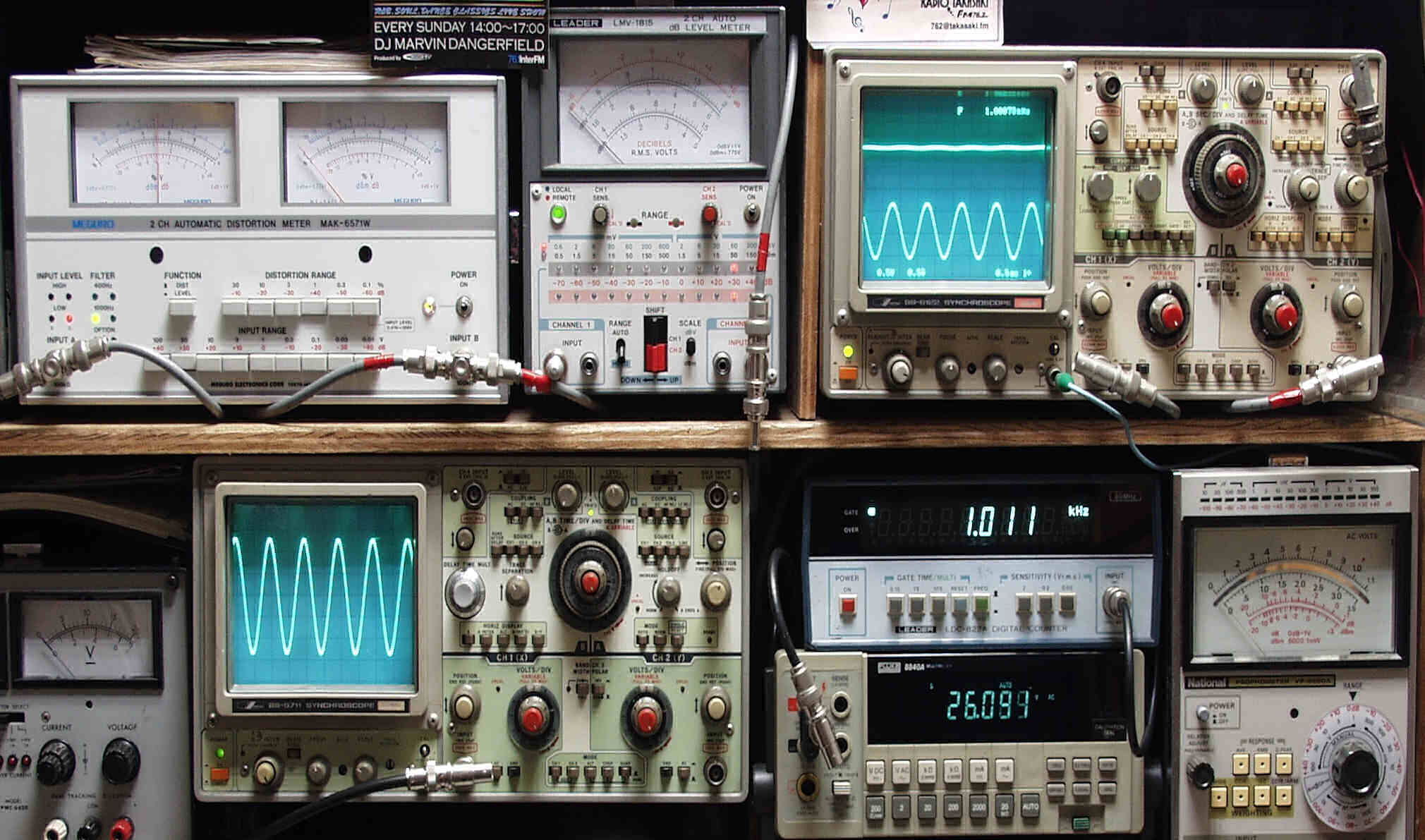

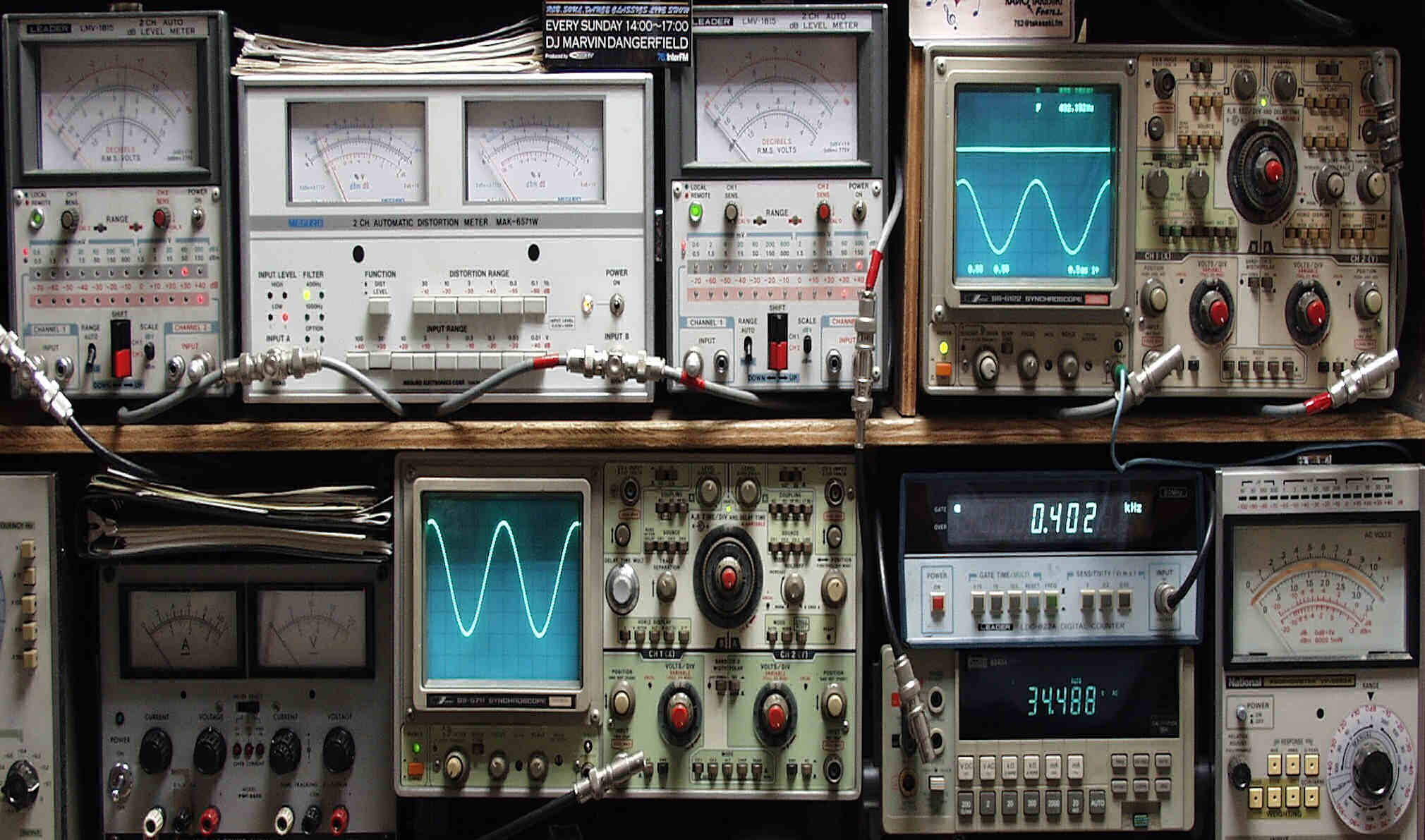

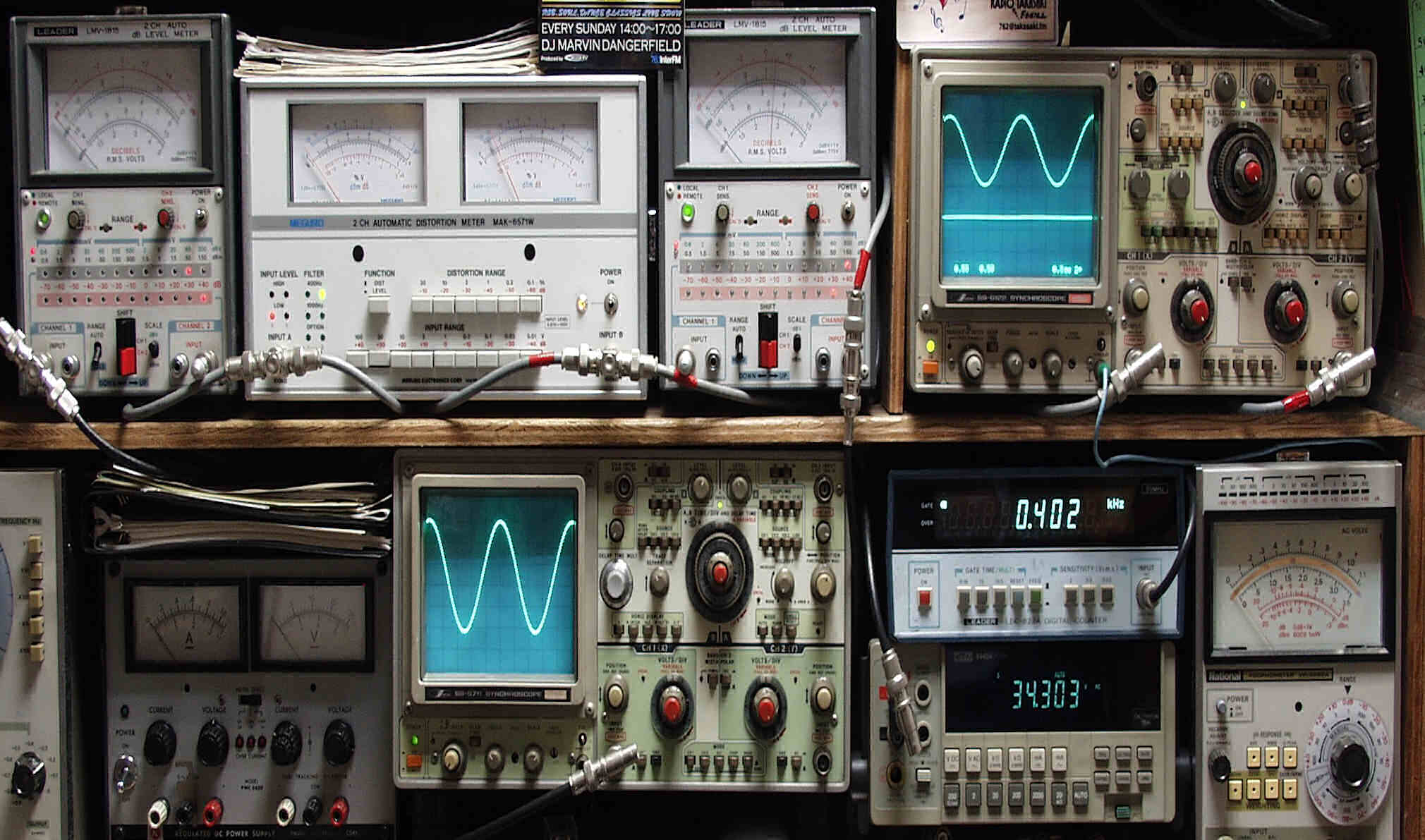

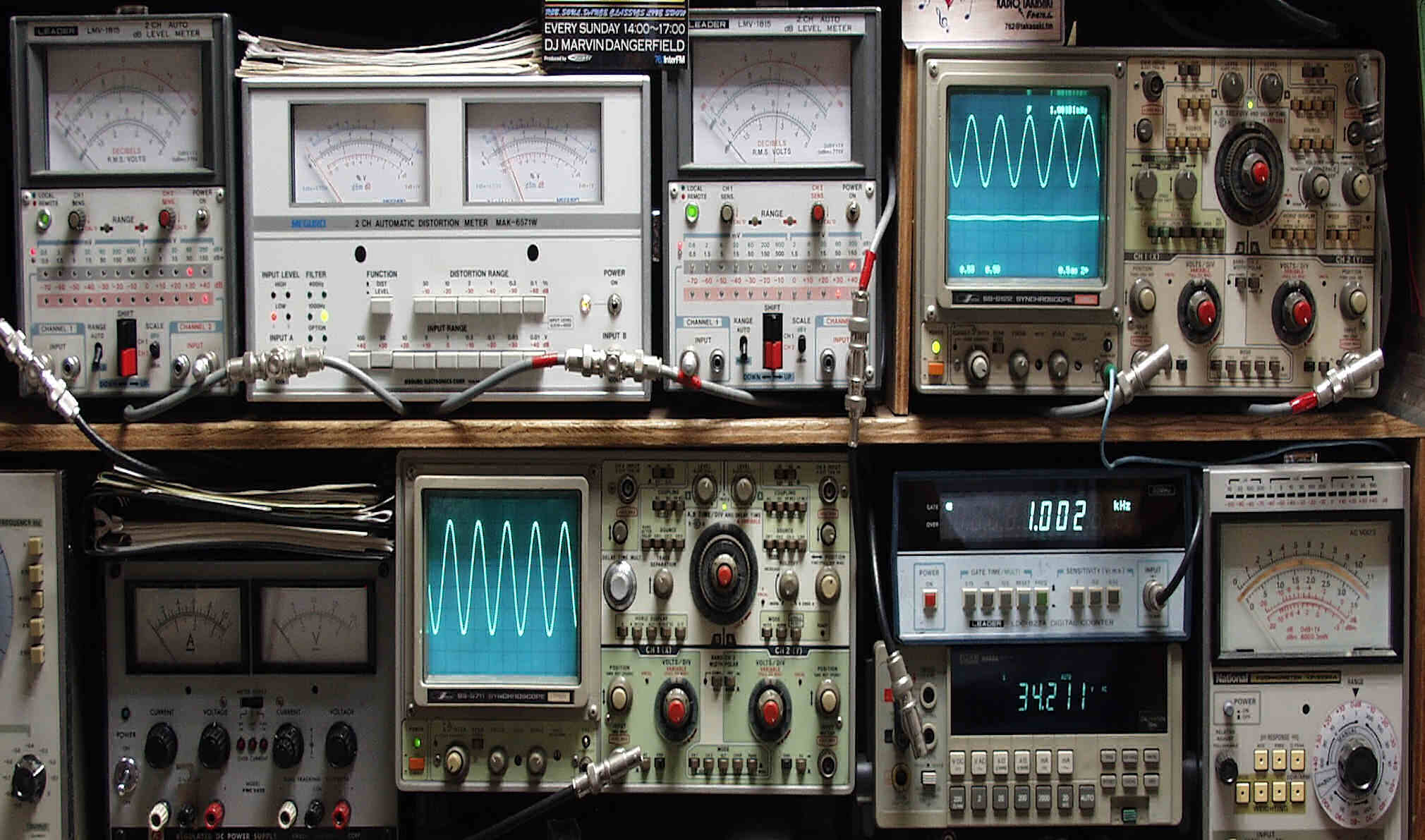

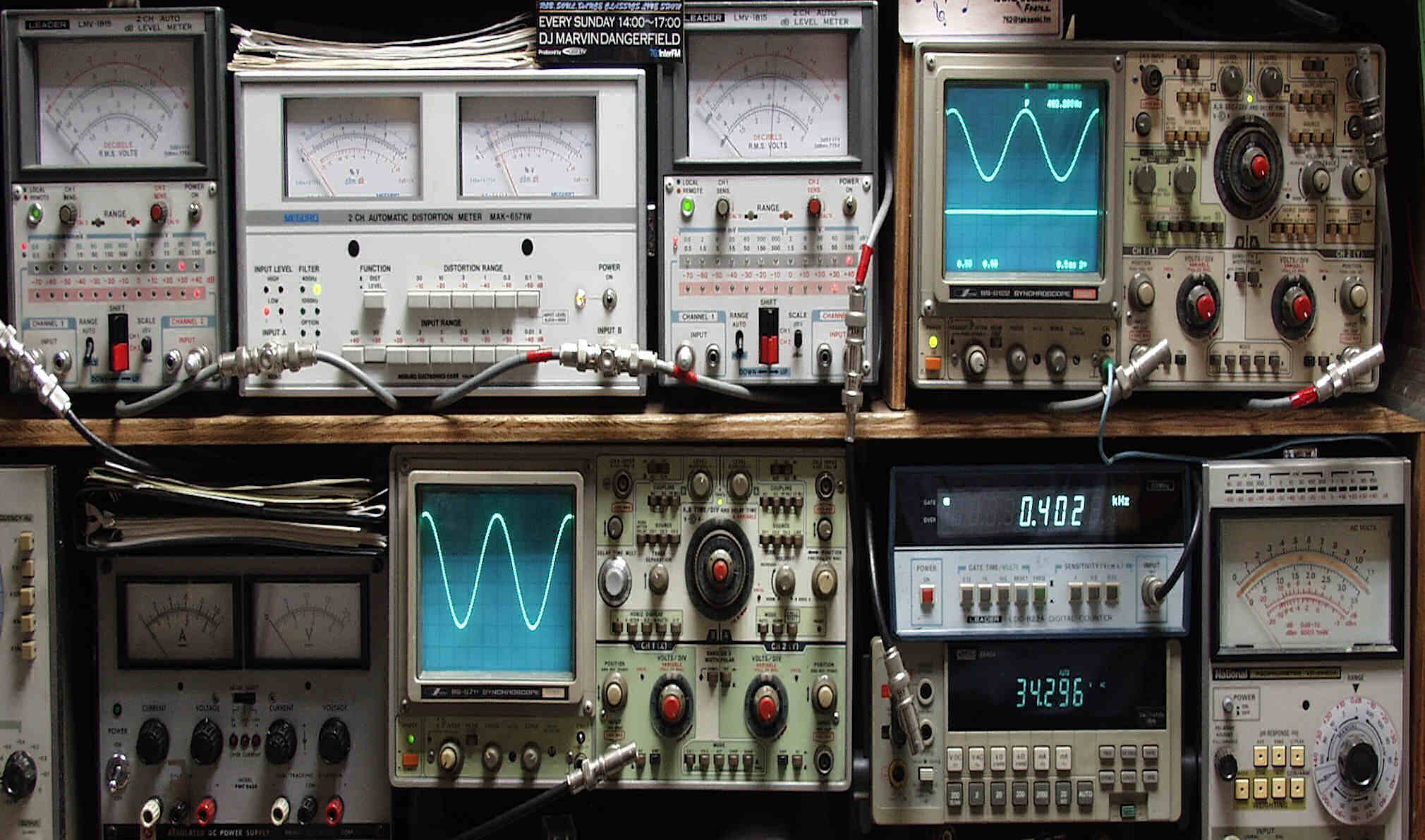

　　　　＜見方＞
　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定
　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計
　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用
　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用
　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力
　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定
Ｅ２Ａ．　出力・歪み率測定・調整　　Ｒ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力
Ｅ２Ｂ．　出力・歪み率測定・調整　　Ｌ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力
Ｅ２Ｃ．　出力・歪み率測定・調整　　Ｒ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力
Ｅ２Ｄ．　出力・歪み率測定・調整　　Ｌ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力
Ｅ３Ａ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力
Ｅ３Ｂ．　出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力
Ｅ３Ｃ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ端子入力
Ｅ３Ｄ．　出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３４Ｖ＝１４４Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ端子入力
Ｅ４．　２４時間エージング。
Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１１１MOS VINTAGE　の仕様（マニアルより）
型式 マスターインテグレーテッドアンプ　ＡＵ−Ｘ１１１１MOS VINTAGE
パワーアンプ部
実効出力（10Hz〜20kHz、両ch動作） 150W＋150W（6Ω負荷）
110W＋110W（8Ω負荷）
ダイナミックパワー 320W＋320W（2Ω負荷）
240W＋240W（4Ω負荷）
190W＋190W（6Ω負荷）
全高調波歪率（10Hz〜20kHz、実効出力時） 0.008％（8Ω負荷）
混変調歪率（60Hz：7kHz＝4：1、SMPTE） 0.008％（8Ω負荷）
ダンピングファクター 200（8Ω負荷）
周波数特性（1W出力時） DC〜300kHz（+0dB、-3dB）
入力感度/入力インピーダンス（1kHz） 1V（5kΩ）
SN比（Aネットワーク） 115dB以上
エンベロープ歪 測定限界値以下
TIM歪（SAWTOOTH） 測定限界値以下
スルーレイト ±150V/μsec（8Ω）
ライズタイム 0.5μsec
ヘッドホン出力 400mW（33Ω）
負荷インピーダンス 4〜16Ω
プリアンプ部
入力感度/入力インピーダンス（1kHz） Phono MM：2.0mV/47kΩ
Tuner、CD、Tape Play 1、2、3、Line1、2：150mV/47kΩ
最大許容入力 Phono MM：200mV（1kHz）
出力電圧（1kHz） Tape Rec（PIN）：150mV/47kΩ
出力インピーダンス（1kHz） Tape Rec（PIN）：600Ω以上
SN比（Aネットワーク） Phono MM：88dB以上
Tuner、CD、Tape Play1、2、3、Line1、2：110dB以上
サブソニック・フィルター 16Hz（-3dB、6dB/oct）
プレゼンス（Volume -40dB） +2dB（200Hz）
オーディオ・ミューティング -20dB
その他
定格消費電力（電気用品取締法） 350W
外形寸法 幅470×高さ178×奥行486mm
重量 35.1kg
価格 40万円　１９８８年頃
