Ａｃｃｕｐｈａｓｅ　Ｃ－２００Ｘ．　２台目修理記録

平成１４年５月２２到着　平成１４年６月１８日完成

Ａ．　修理前の状況
　　接点の不良か、片側チャンネルの音声が途切れることがある。
　　特にSW投入直後に多発し、温まるに従い収束に向かうが完全には安定しない。
　　右側CHの低音が出にくいように思われる。
　　これらの現象はPHONO,AUXとも共通です。
　　シーリングポケットが緩いように思われ、開くときパタンと落ちる感じがある。

Ｂ．　原因
　　リレー不良
　　ハンダ不良

Ｃ．　修理状況
　　入出力切り替えリレー交換
　　配線手直し、補強
　　各種基板ハンダ補正多数　
　　シーリングポケット修理

Ｄ．　使用部品
　　リレー　　　　　　　　　　　　　５個
　　

Ｅ．　修理費　　３０，０００円　　　通常修理

Ｓ．　Ｃ－２００Ｘ　の仕様（カタログ・マニアルより）

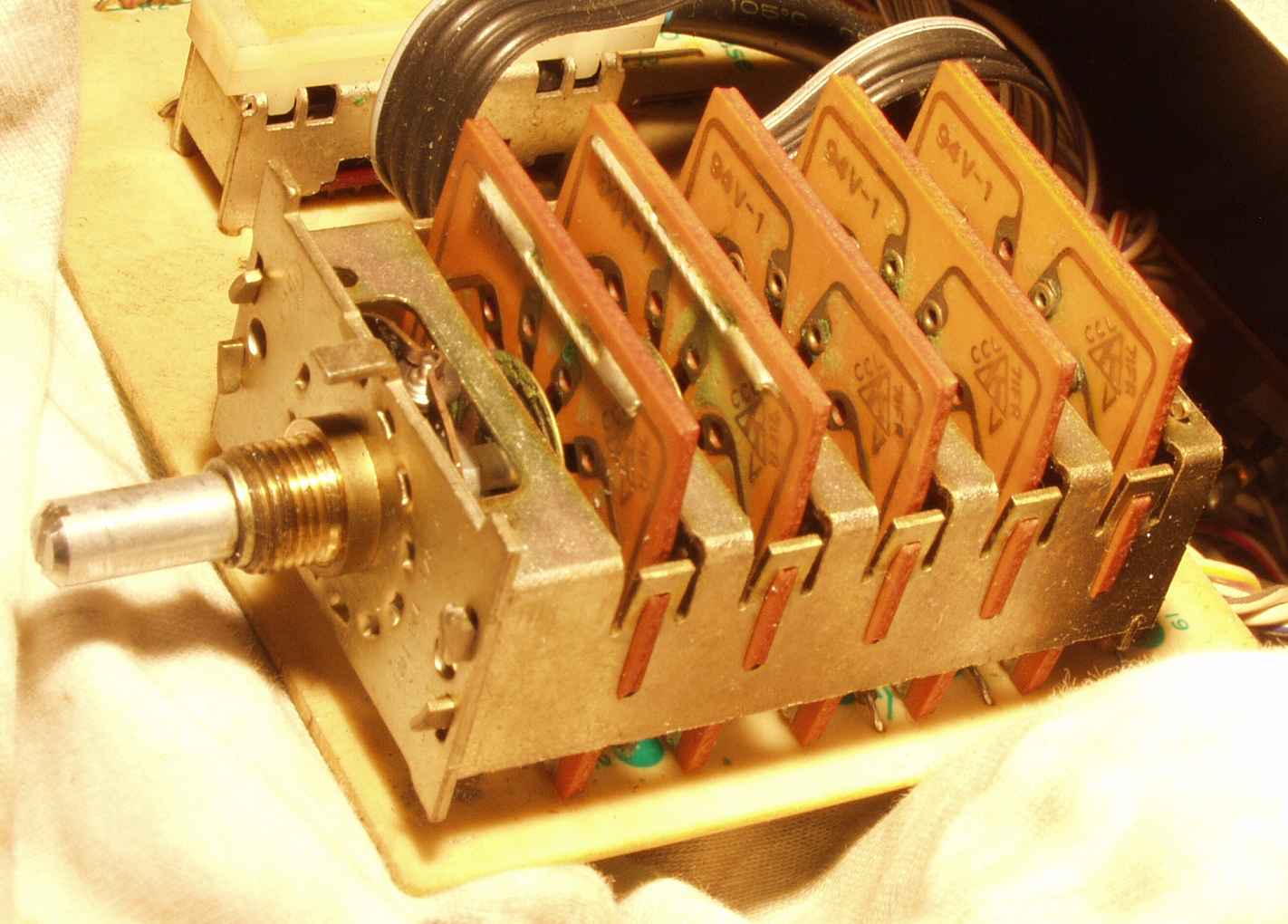

１．　入出力切り替えＳＷ、古い接点復活材の使用で緑青が出ている、
　　接点復活材を付けたブラシでこすり取る
　　出来れば全部バラシて分解清掃が理想＝オーバーホール修理

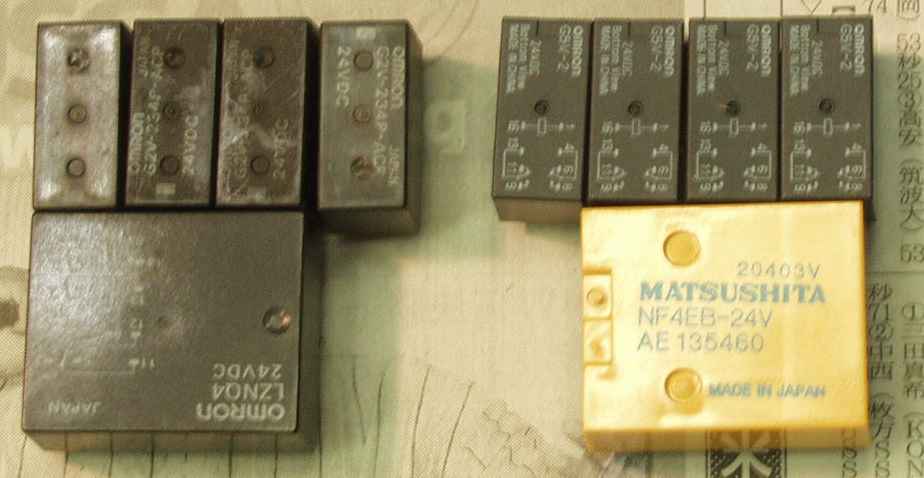

２．　左＝取り外した古い物　　　　　　　　　　　　　右＝交換する新しい物、密閉構造の物

３．　ＥＱ－ＡＭＰの修理　　半固定ＶＲ交換

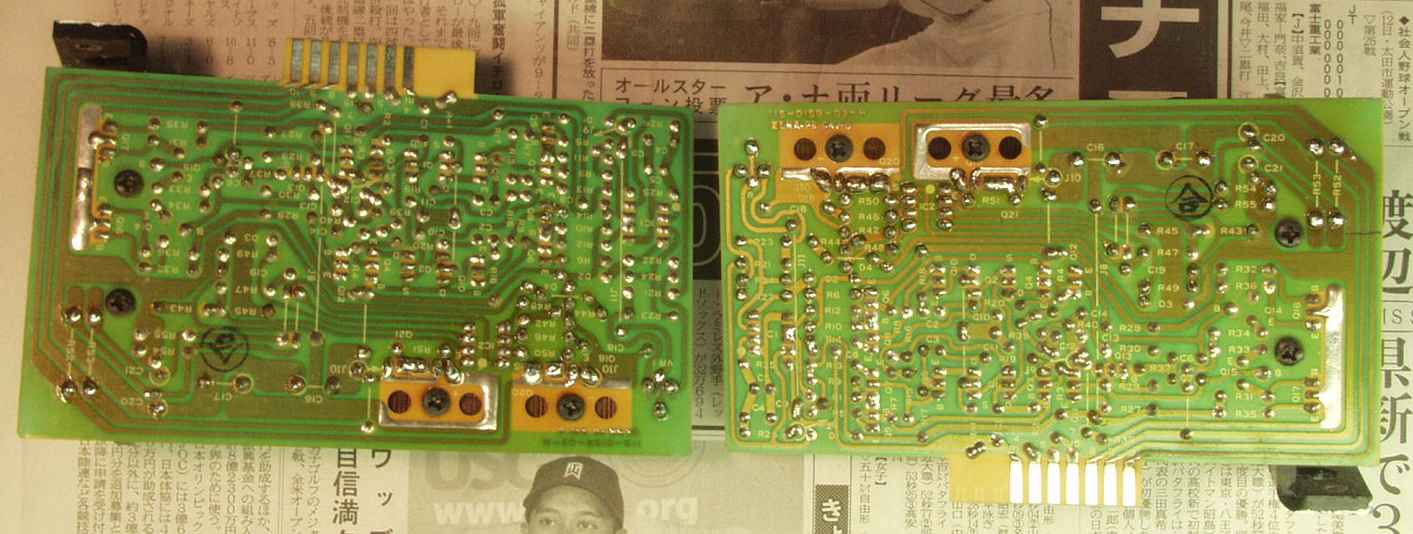

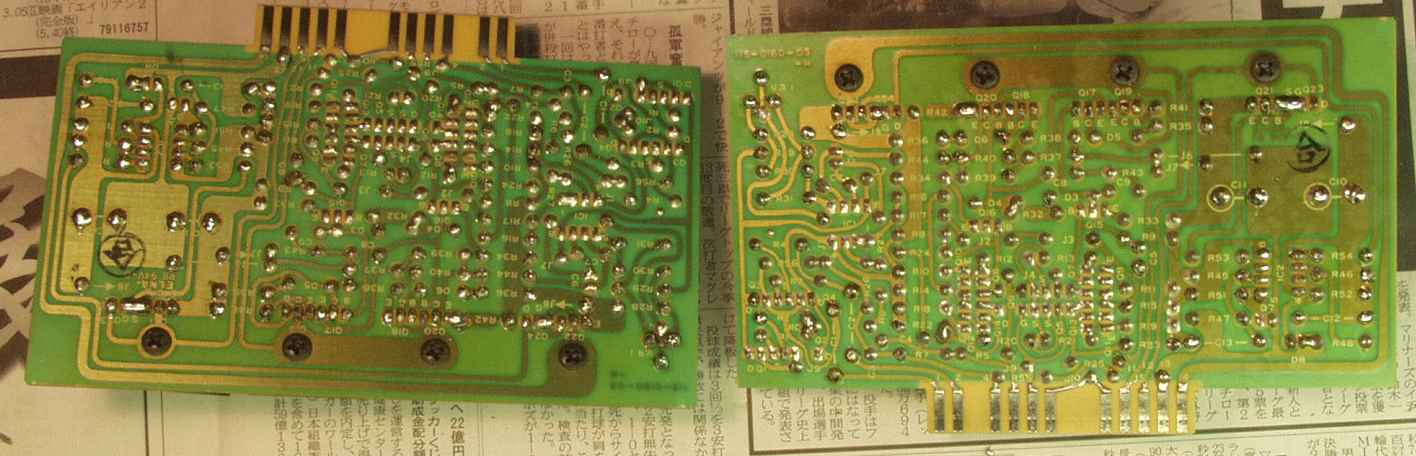

４．　ＥＱ－ＡＭＰの修理　半田補正作業

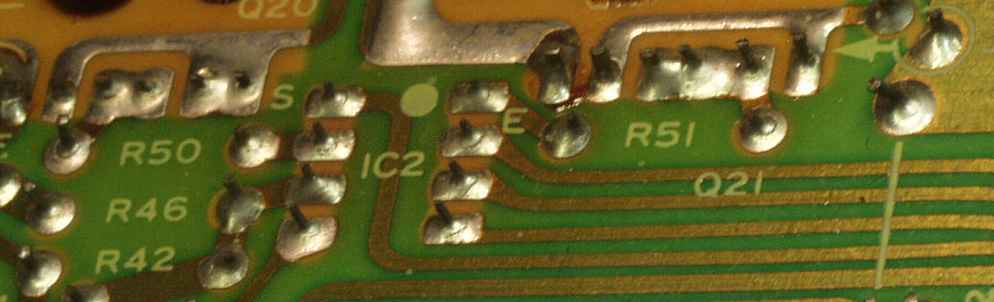

５．　幾らアキフェーズといえども年には勝てない、ご覧の様にハンダ不良が多数発生している。
　　銅／鉄／鉛の温度膨張係数が異なるので、長年の温度変化にさらされて、ひび割れてくる

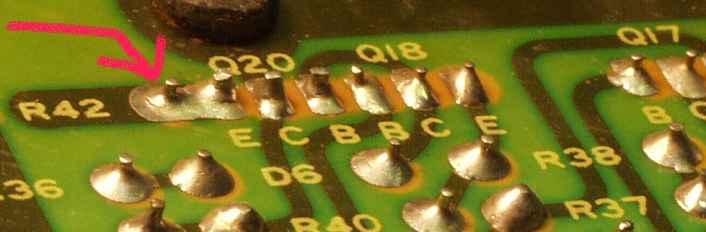

６．　ハンダ不良場所

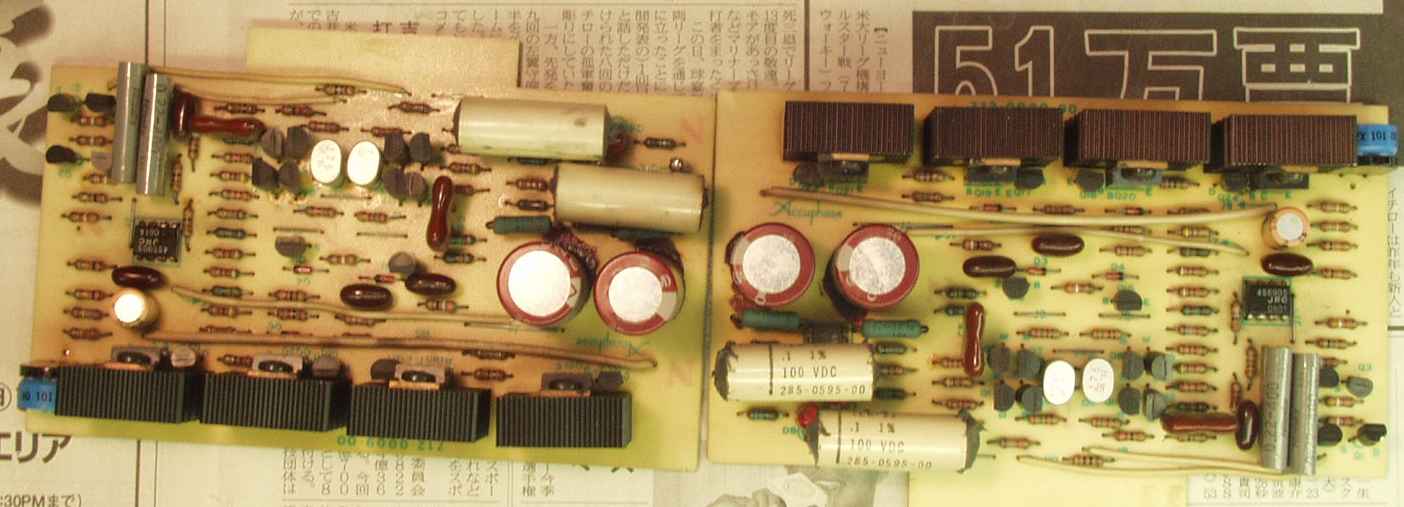

７．　出力基板修理　半固定ＶＲ交換

８．　出力基板修理　半田補正作業

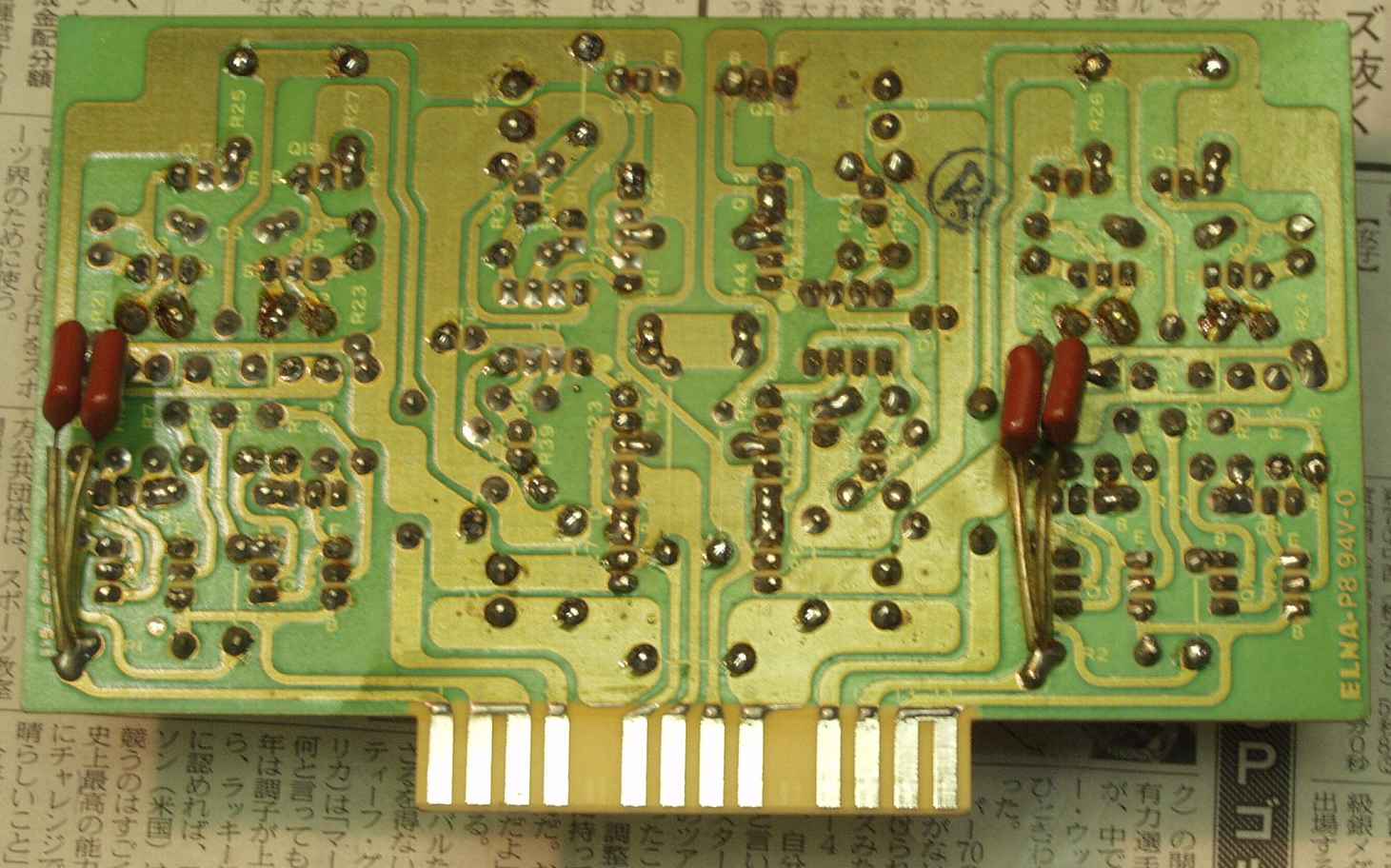

９．　ＭＣ－ＡＭＰ基板修理
　　半田補正作業

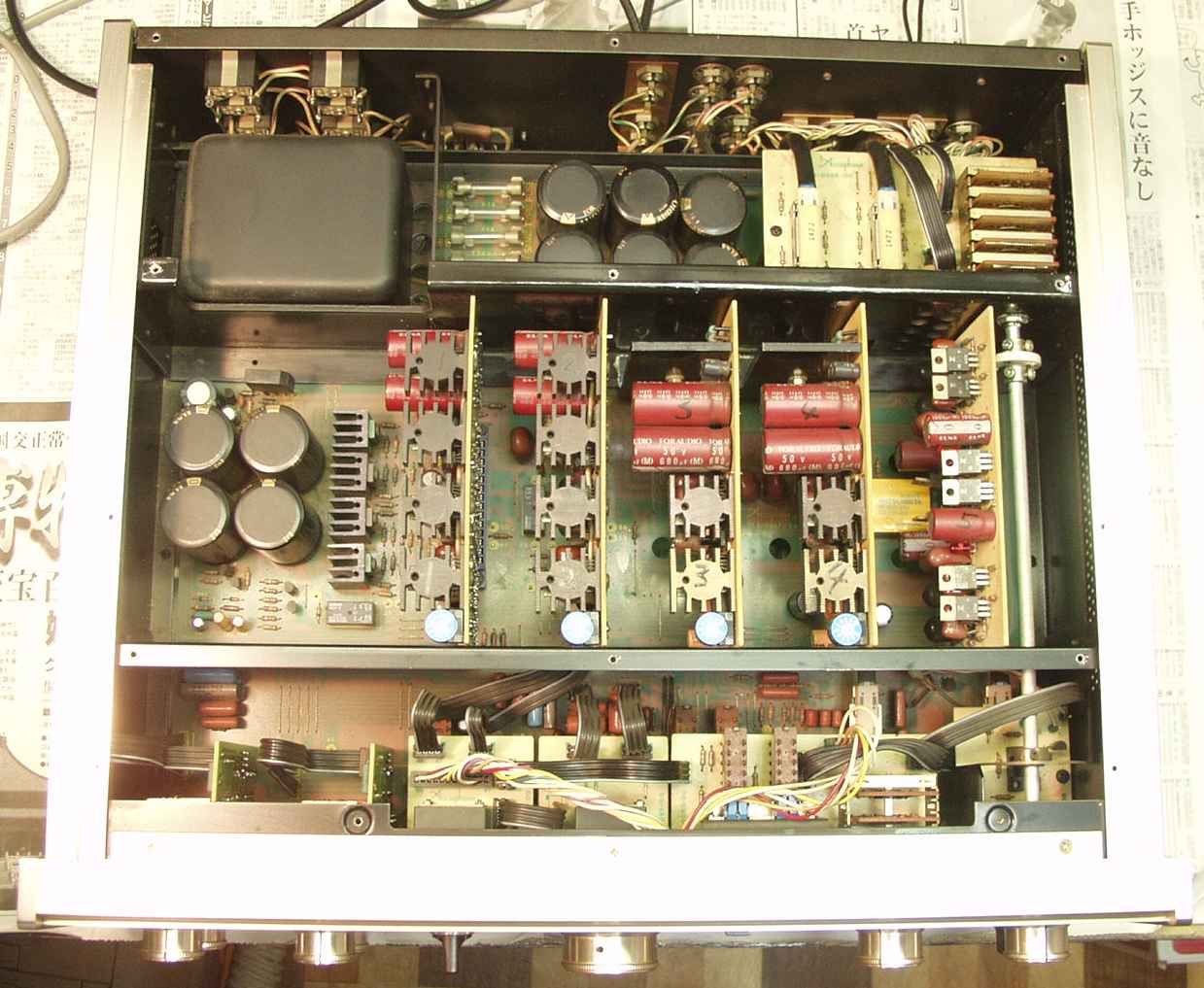

１０．　完成　上から見る
　　真ん中基板は左より、ＬＲ出力ＡＭＰ、ＬＲ－ＥＱ－ＡＭＰ、ＭＣ－ＡＭＰの順

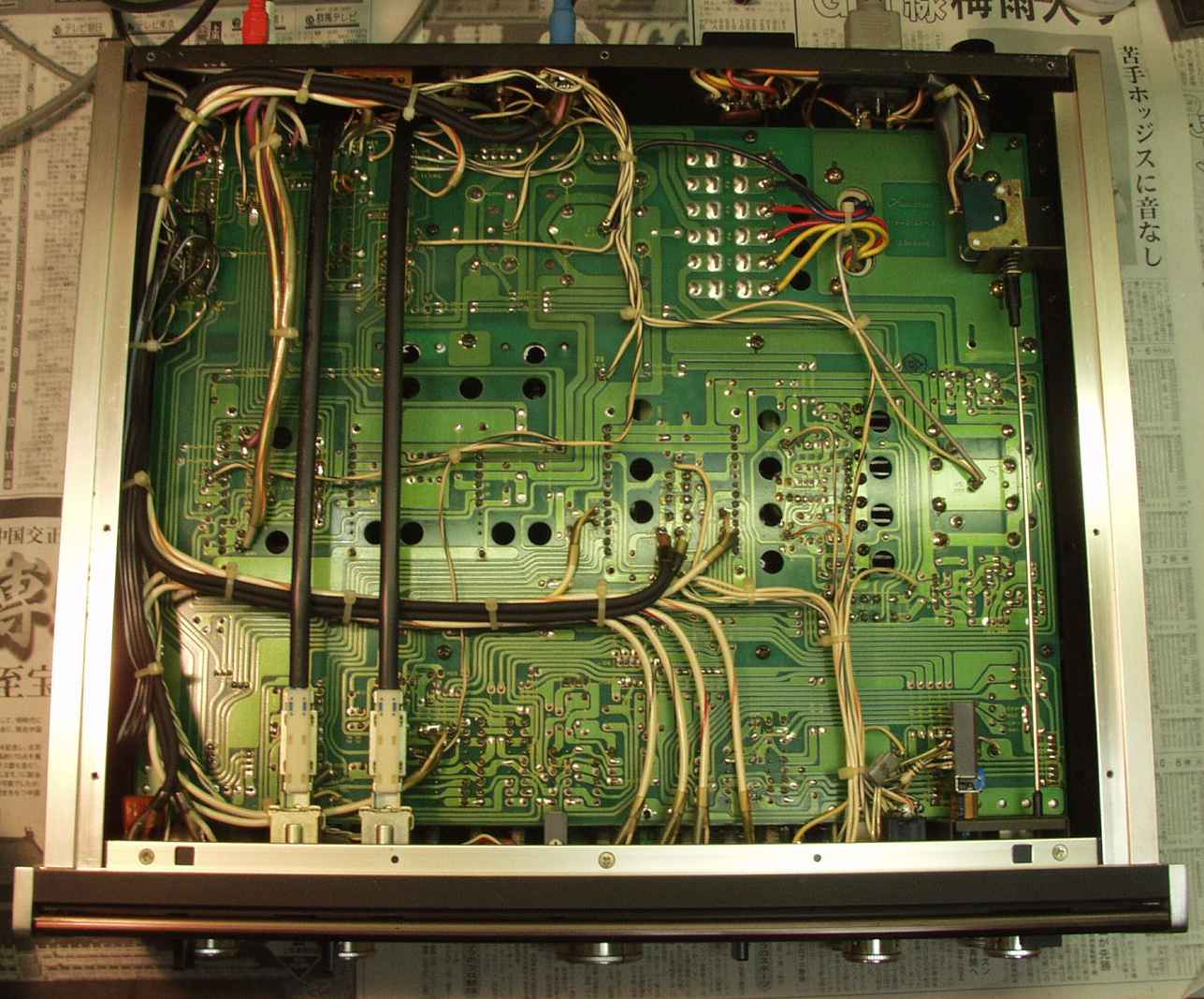

１１．　完成　下から見る
　　差込基板のソケットは皆ハンダ補正をする

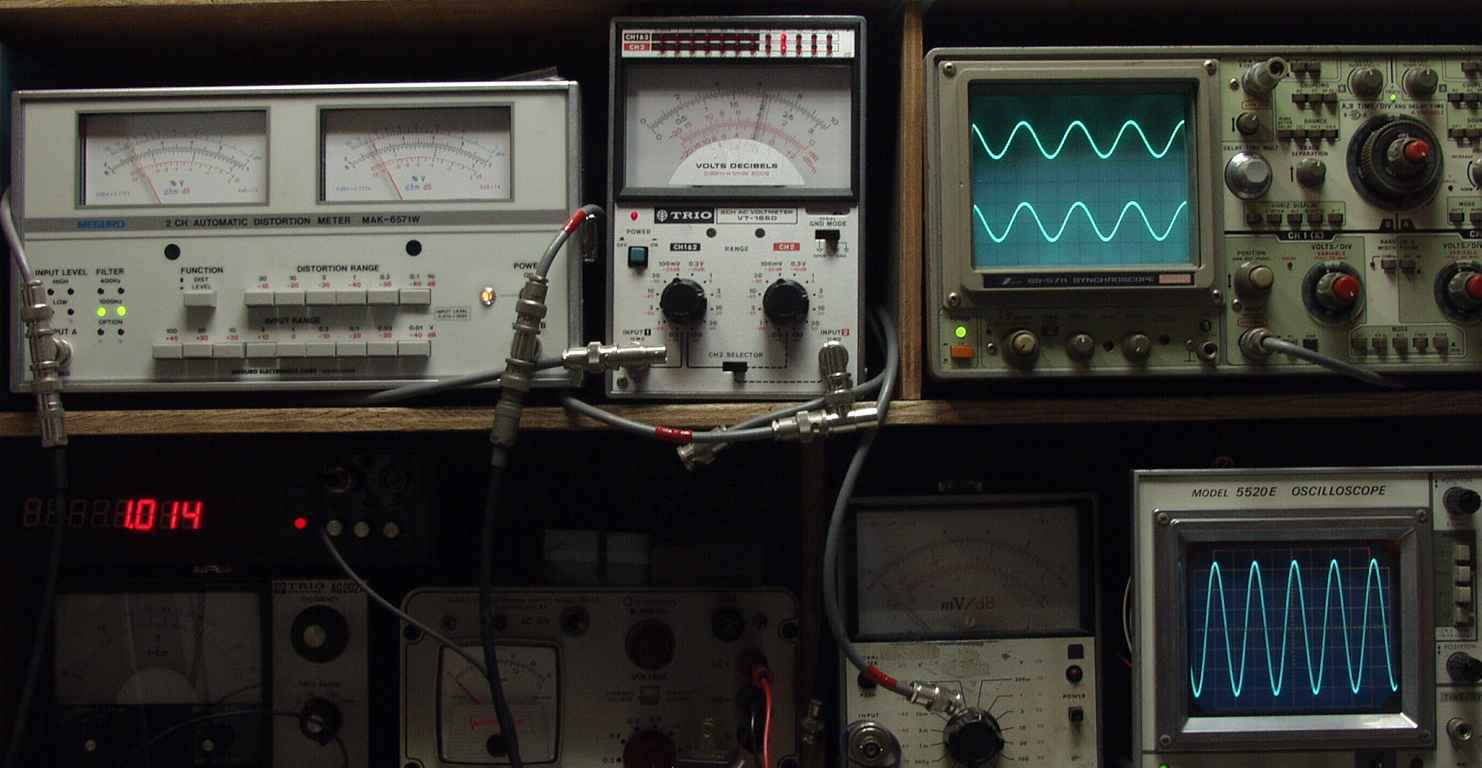

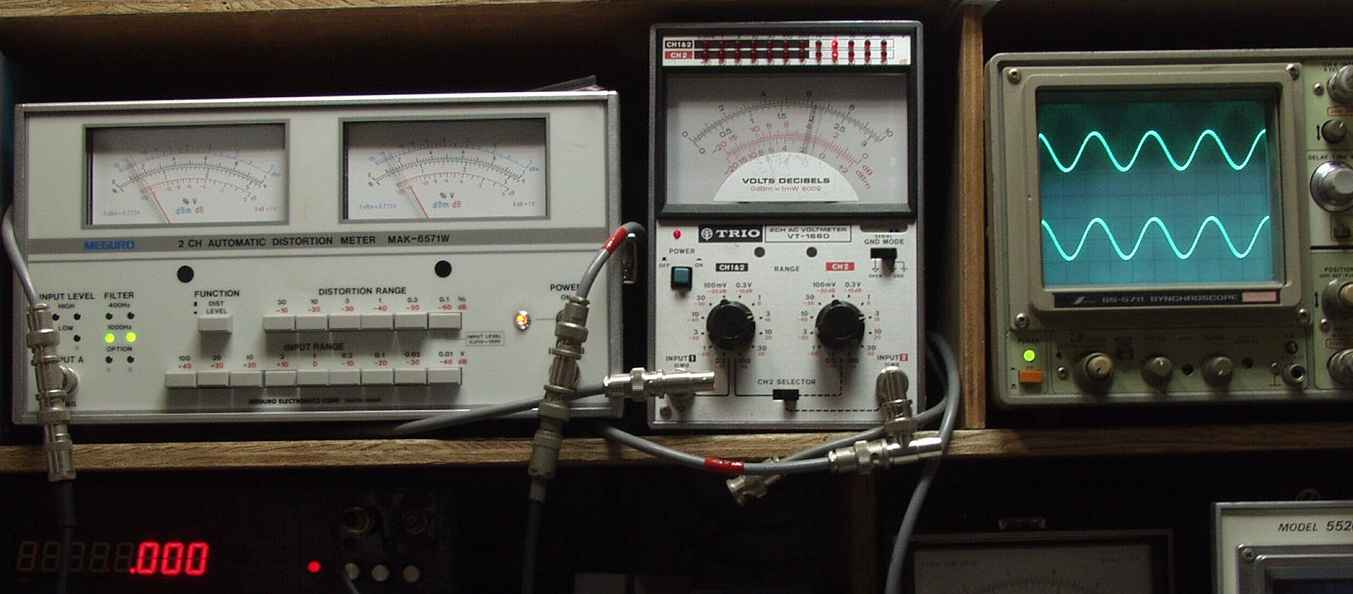

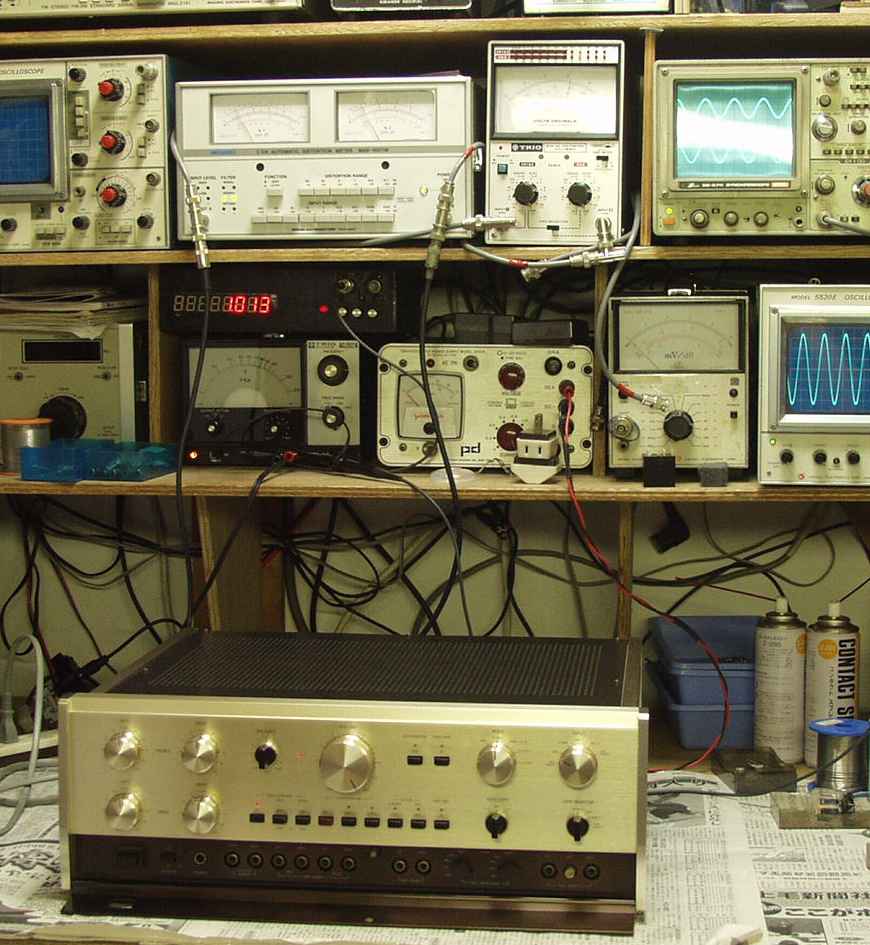

１２．　出力／歪み率測定

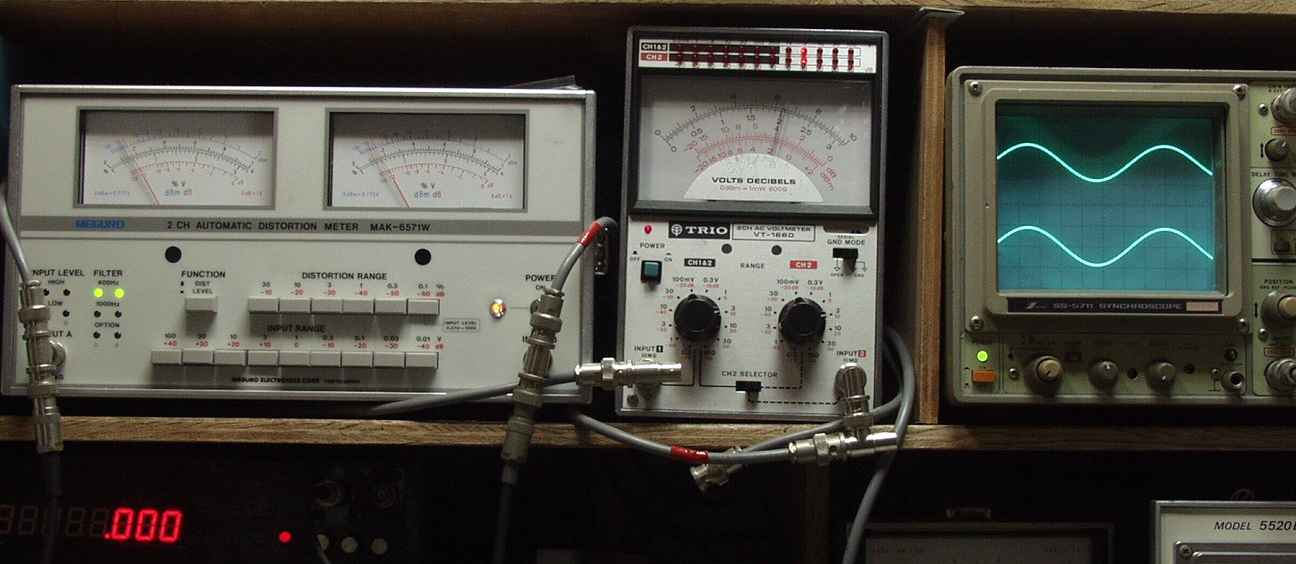

１３．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　　１０００ＨＺ　ＭＣ入力
　　　この測定機器では計測出来ず

１４．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　　４００ＨＺ　　ＭＣ入力
　　　この測定機器では計測出来ず

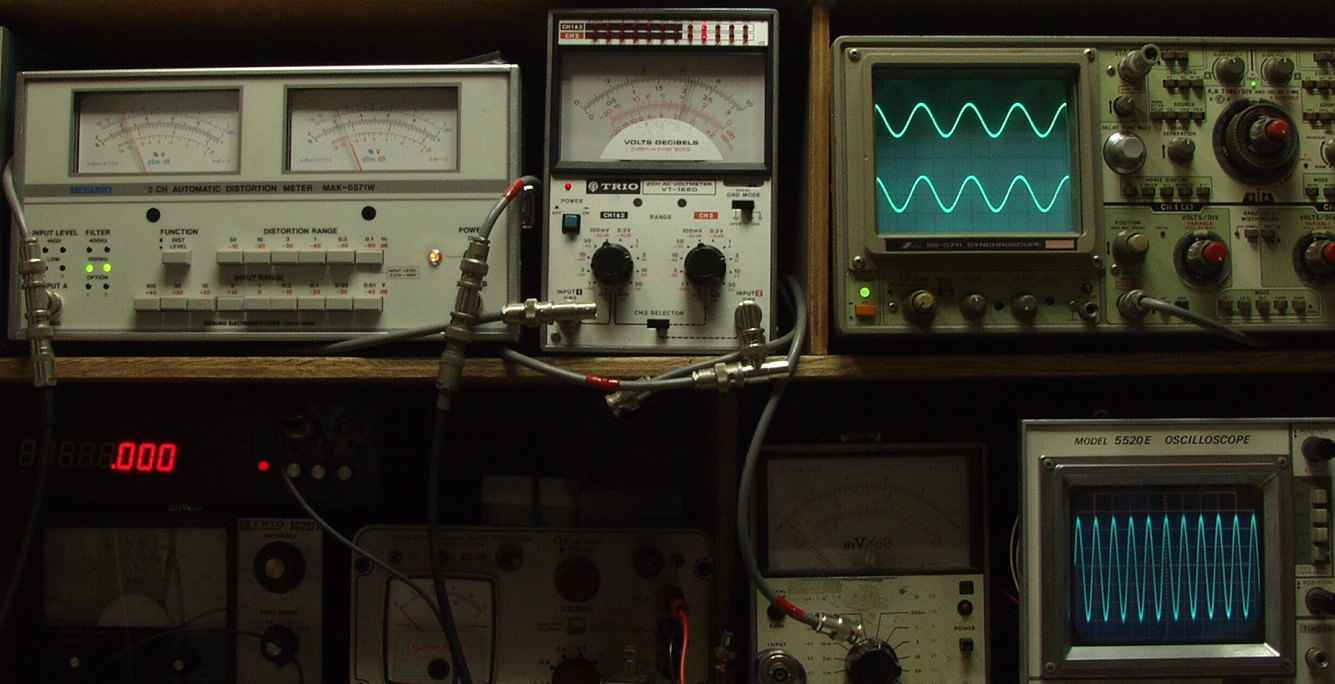

１５．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　　１０００ＨＺ　ＭＭ入力
　　　右下オシロ入力波形＝２ｍＶ

１６．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　　４００ＨＺ　ＭＭ入力
　　　右下オシロ入力波形＝２ｍＶ

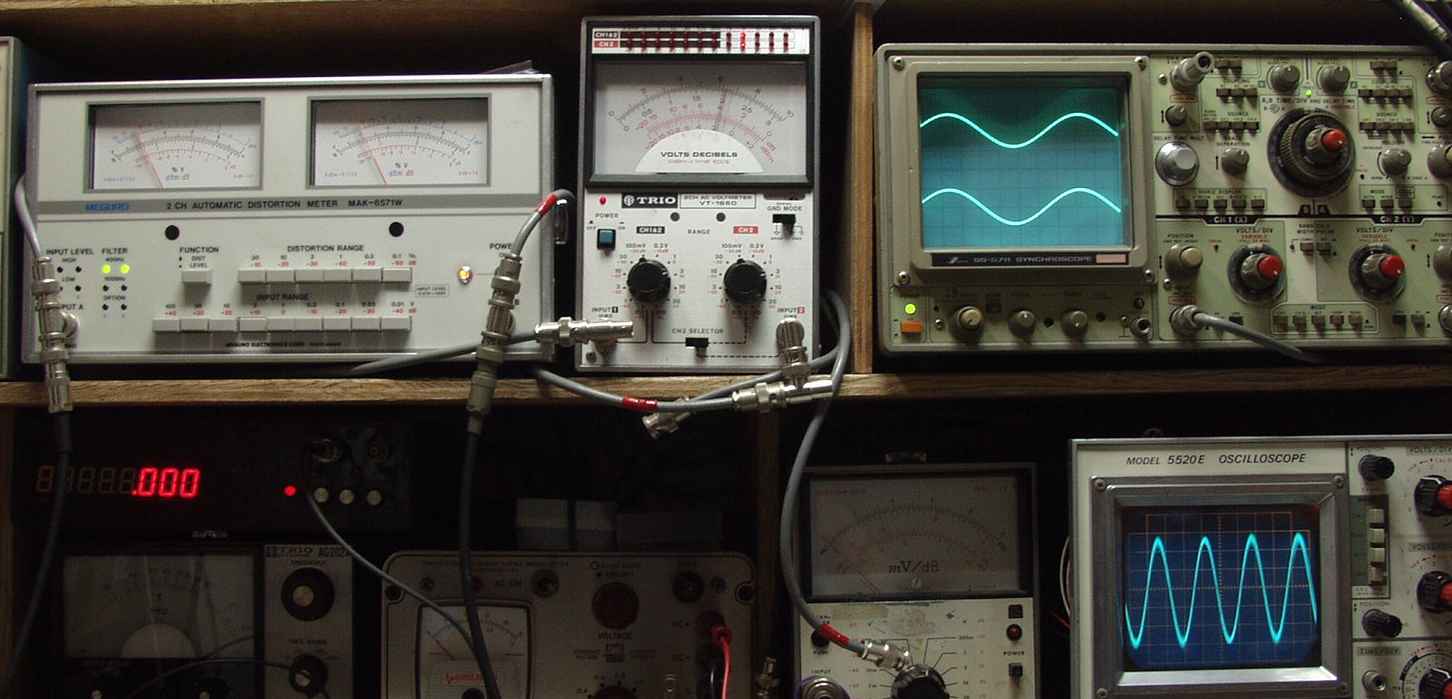

１７．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　　１０００ＨＺ　ＡＵＸ入力
　　　右下オシロ入力波形＝１００ｍＶ

１８．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　　４００ＨＺ　ＡＵＸ入力
　　　右下オシロ入力波形＝１００ｍＶ

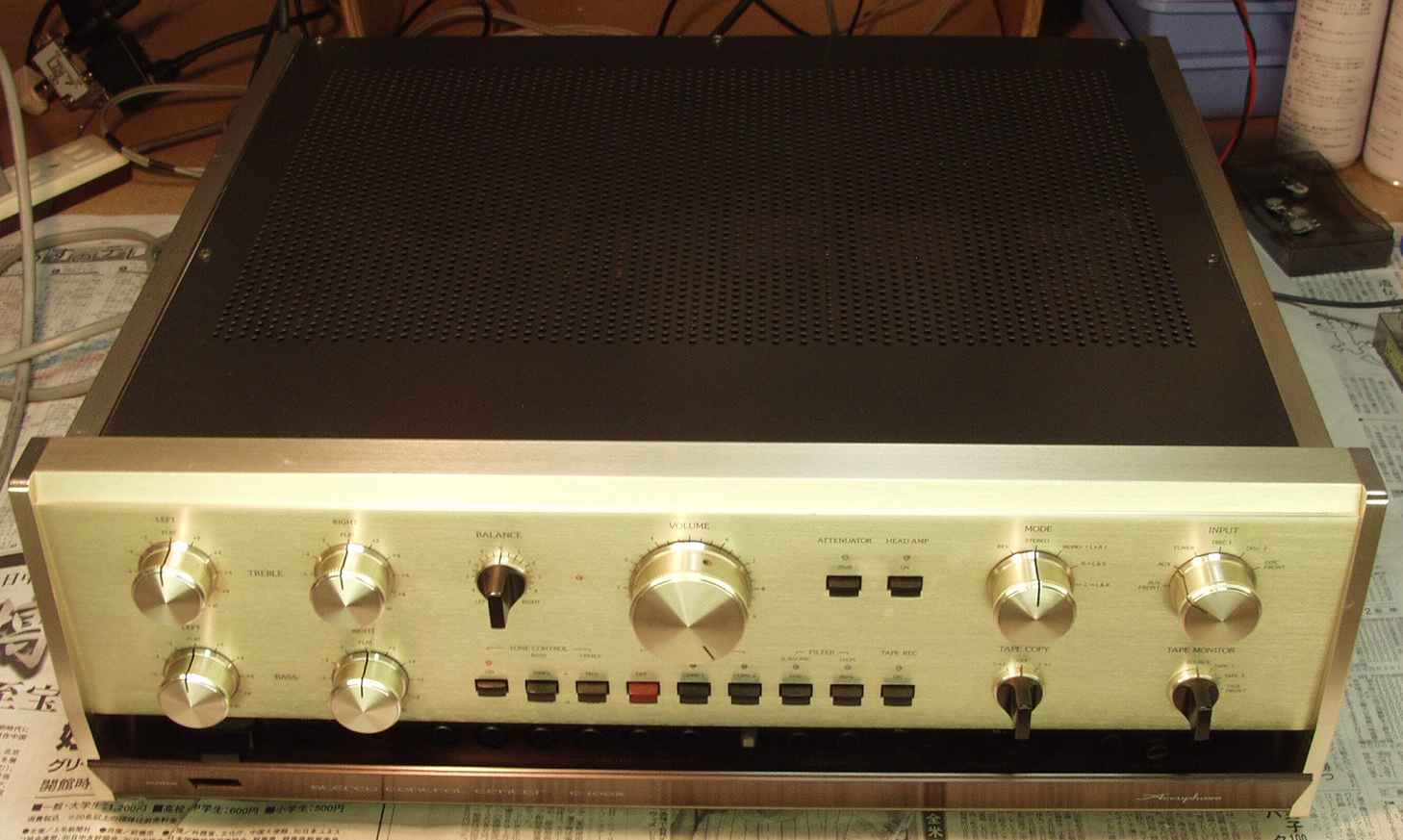

１９．　前蓋（シーリングポケット）も修理完了

Ｓ．　Ｃ－２００Ｘ　の仕様（マニアル・カタログより）

型式	ステレオコントロールセンター　　Ｃ－２００Ｘ
周波数特性(新IHF)	highlevel=20Hz～20kHz +0 -0.2dB、　disc=20Hz～20kHz ±0.2dB
全高調波歪率(新IHF)	0.005%以下(20Hz～20kHz)
入力感度/インピーダンス (定格出力/新IHF0.5V出力)	disc1、discFront MM=2.0mV/0.5mV/100、47k、82k、150kΩ(head amp off) disc2 MM=2.0mV/0.5mV/47kΩ(head amp off) disc MC=0.1mV/0.025mV/100Ω(head amp on) tuner、aux、tape play=126mV/31.5mV/47kΩ
定格出力/インピーダンス	output=2.0V/2Ω、　tape rec=126mV/200Ω(disc入力時)
ヘッドホン端子	出力インピーダンス=0.3Ω、　出力=0.25W(8Ω、1kHz、歪率0.01%)
S/N	disc(head amp off)=85dB(定格入力、入力ショート、A補正)、82dB(新IHF) disc(head amp on)=72dB(定格入力、入力ショート、A補正)、74dB(新IHF) tuner、aux、tape play=110dB(定格入力、入力ショート、A補正)88dB(新IHF)
入力換算雑音	disc(head amp off)=-139dBV、　disc(head amp on)=-152dBV tuner、aux、tape play=-128dBV
最大出力レベル	10V(歪率0.005%以下、20Hz～20kHz)
disc最大入力	head amp off=400mVrms、　head amp on=20mVrms　(1kHz、歪率0.005%以下)
最小負荷インピーダンス	output=1kΩ、　tape rec=10kΩ
ゲイン	tuner、aux、tape play→tape rec=0dB、output=24dB disc(head amp off)→tape rec=36dB、output=60dB(head amp on時=+26dB)
トーンコントロール 11接点ロータリースイッチによるステップ式	ターンオーバー周波数、低音=200Hz、500Hz、高音=2kHz、7kHz 低音、500Hz=±10dB(100Hz)、2dBステップ、200Hz=±10dB(35Hz)、2dBステップ高音、2kHz=±10dB(10kHz)、2dBステップ、7kHz=±10dB(35kHz)、2dBステップ
ラウドネスコンペンセーター	comp1=+3dB(100Hz)、　comp2=+10dB(100Hz)、+5dB(20kHz)=(Volume -30dB)
フィルター	サブソニックフィルター=17Hz、-12dB/oct、　ハイフィルター=8kHz -12dB/oct
アッテネーター	-20dB
使用半導体	トランジスタ=102個、　FET=29個、　IC=11個、　ダイオード=50個
電源	AC100V/117V/220V/240V、50Hz/60Hz
消費電力	80W
外形寸法(脚含む)	通常時=幅445x高さ160x奥行373mm ウッドケース装着時=幅466x高さ190x奥行385mm
重量	13.4kg
価格	￥270,000(1980年6月発売)、　￥280,000(1983年1月改定)
別売	ウッドーケース A-8(￥16,000)
