Accuphase　Ｃ−２００Ｓ．　２台目修理記録

２０２０／１／６到着　　　　３／５完成

Ａ．　修理前の状況 過去に、岡山県の修理屋で修理しました。 右側出力が出ない、ガリがある。ボリュームを半分以上回すと、音が出る。 オーバーホールをお願いしたい。 下記の様に、アキュフェーズ株式会社の修理費が、５〜１１万円（外税）です。 よって、当方の修理費は、これを下まわる事はありません。 又、修理者が修理に失敗した物は、メーカーは修理拒否が通常。 アキュフェーズ(株)の修理方針。 又保証は、修理製品を正常な使用状態において、万一1年以内に修理した箇所が原因で、再び故障した場合は無償で修理いたします。 」 Ｔ．　修理前点検測定 B．　原因 不適切修理修正。 各部経年劣化。 オーバホール修理依頼。 Ｃ．　修理状況 電源ブロック電解コンデンサー交換。 半固定ＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 配線手直し、補強。 交換した、不適切ＴＲ（トランジスター）交換。 劣化ＦＥＴ（電界効果トランジスター）交換。 基板ハンダ補正、はく離銅箔修理。 １部表示ランプ（ムギ球）交換。 出力＆ＴＡＰＥ　ＲＣＡ端子をテフロン絶縁に交換。 入力ＲＣＡ端子をテフロン絶縁に交換。 電源ソケットを３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。 出力リレー交換。 シールド止めビス取付。 Ｄ．　使用部品 電源ブロック電解コンデンサー　　　　　　　　　　　　　　　　４本。 バイアス半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　１個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　４６個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　３５個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６個。 ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　　　　　１２組２４個。 出力リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　２８個。 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　１０個。 ムギ球　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 セラミックコンデンサー　　　　　　　　　　　　　　　　　　　　２個。 シールド止め長ビス 　　　　　　　　　　　　　　　　　　　　　４本。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　１５０，０００円　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｃ−２００Ｓ　の仕様（カタログ・マニアルより）

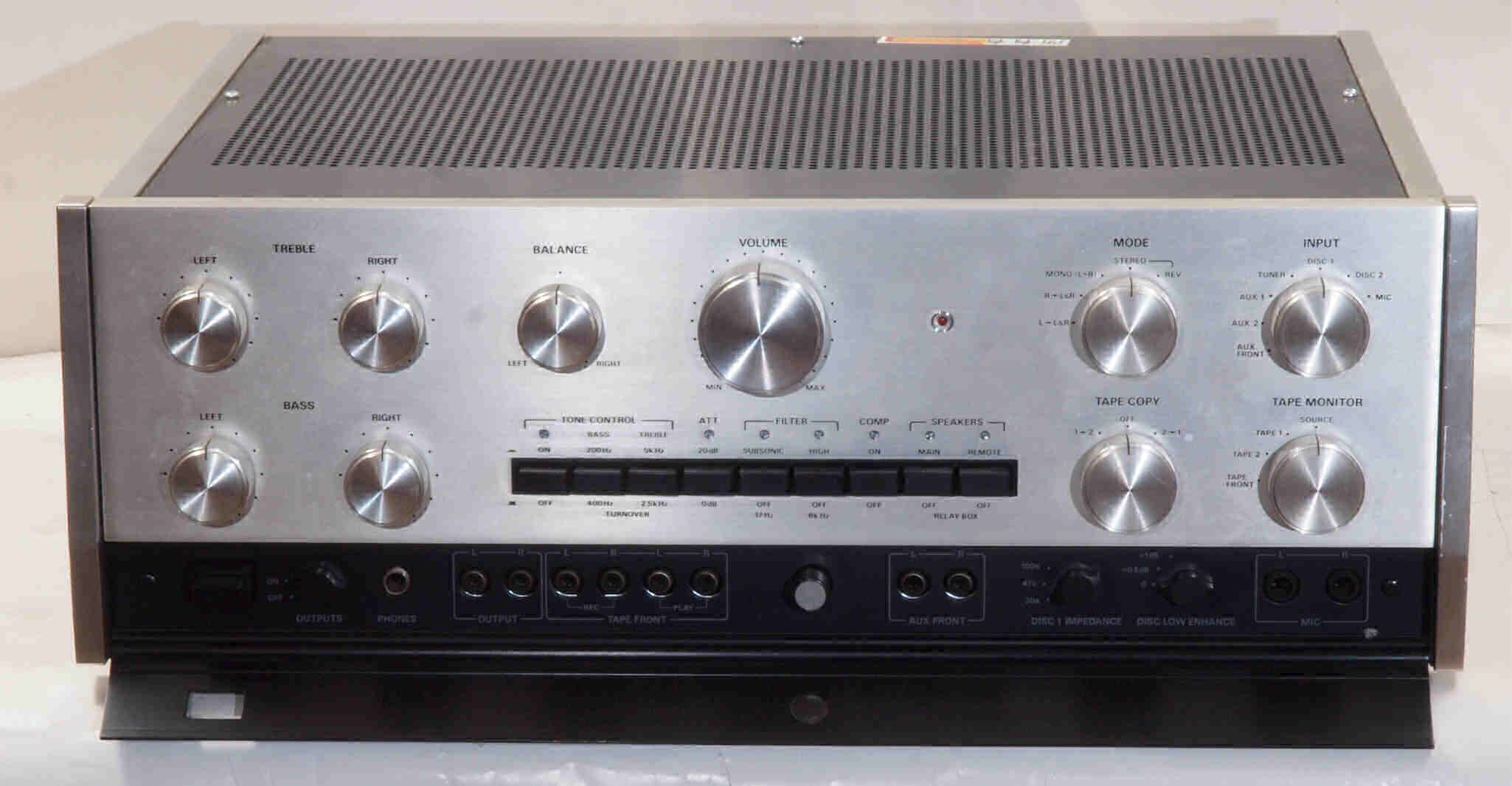

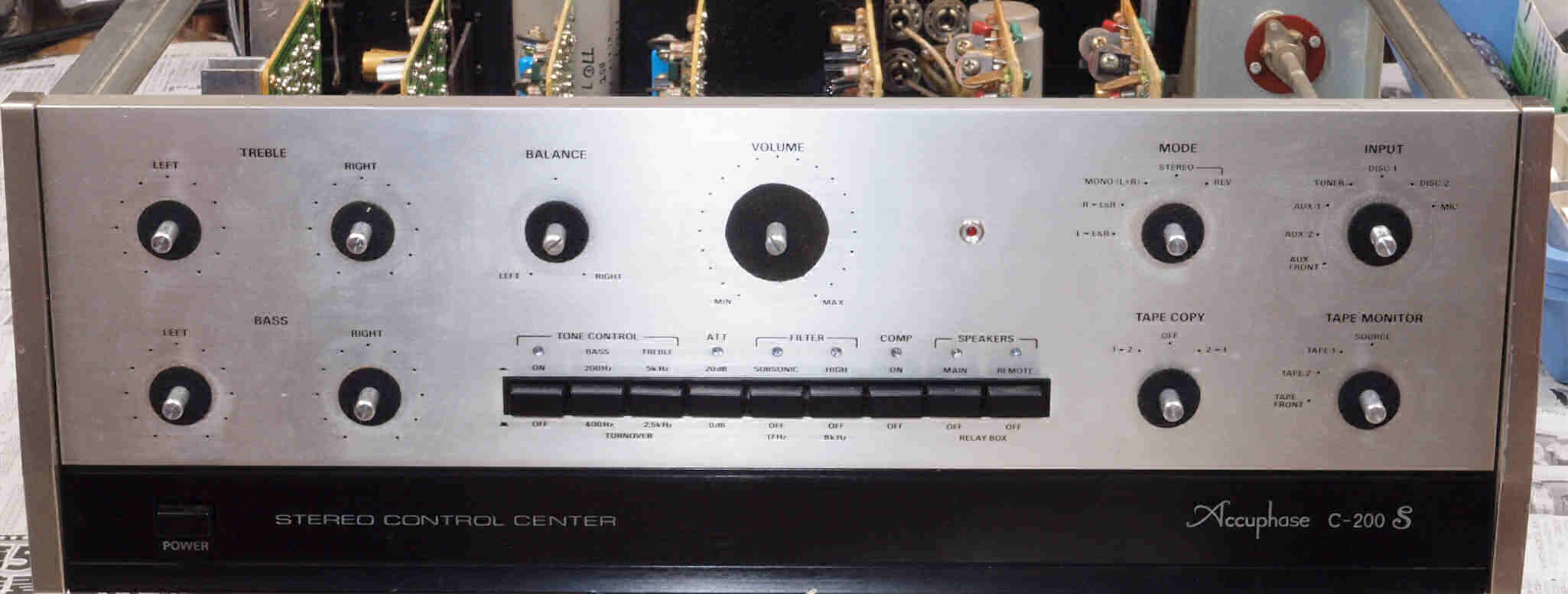

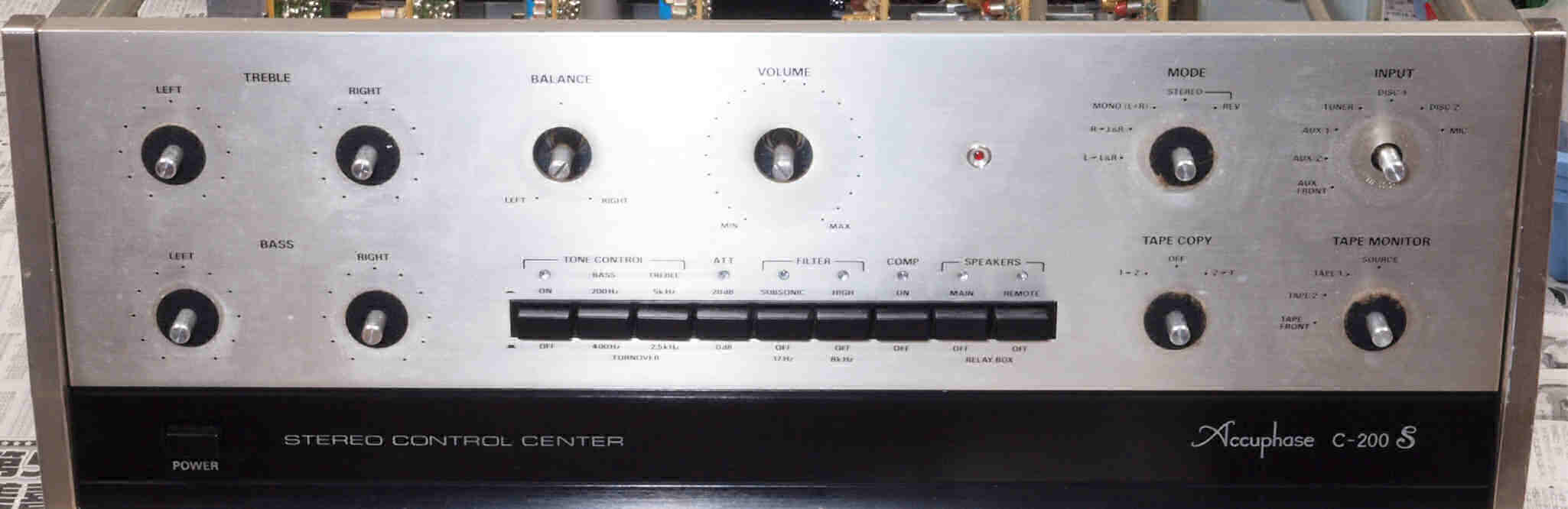

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前から見る、操作パネル開ける。

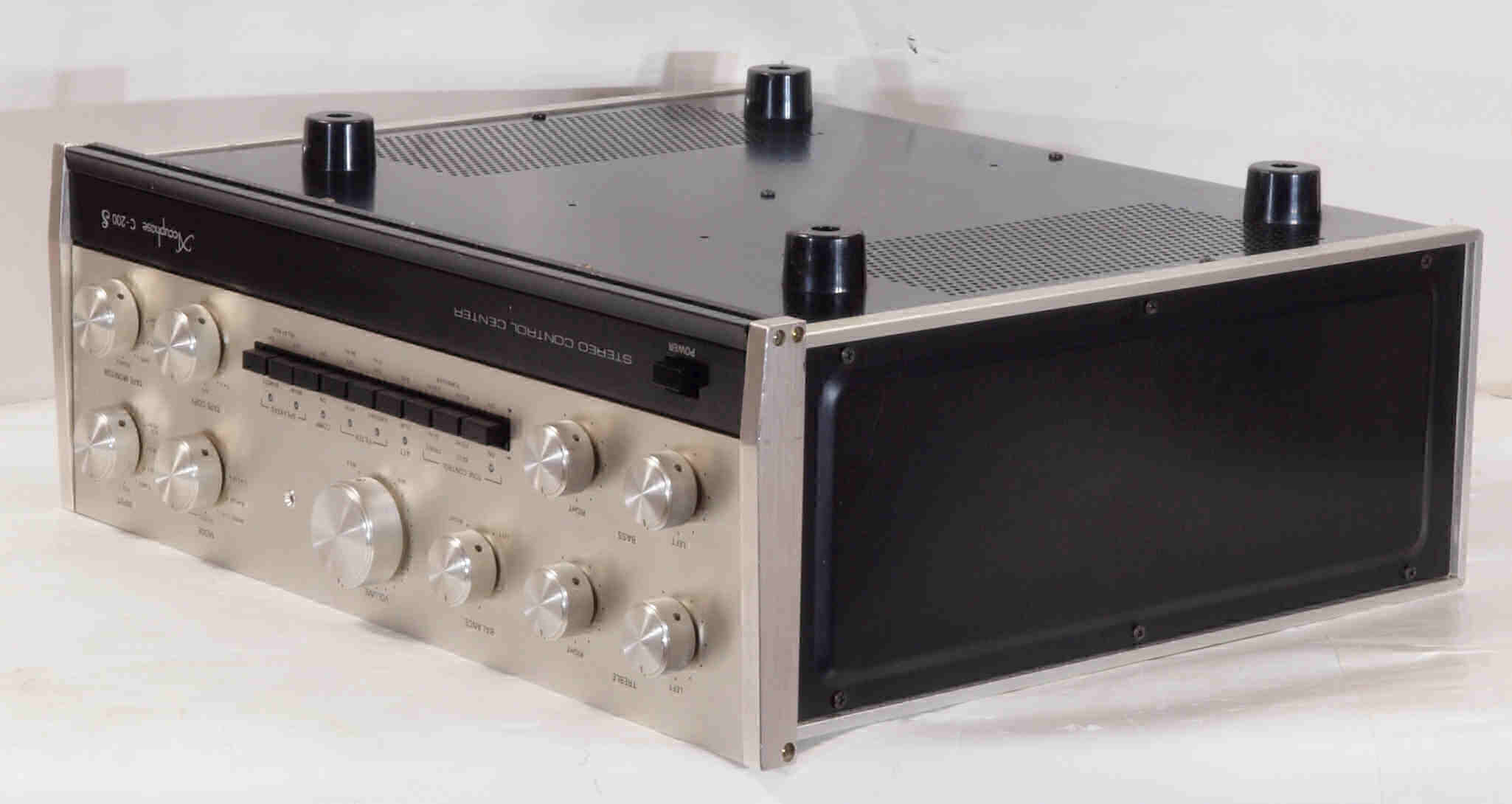

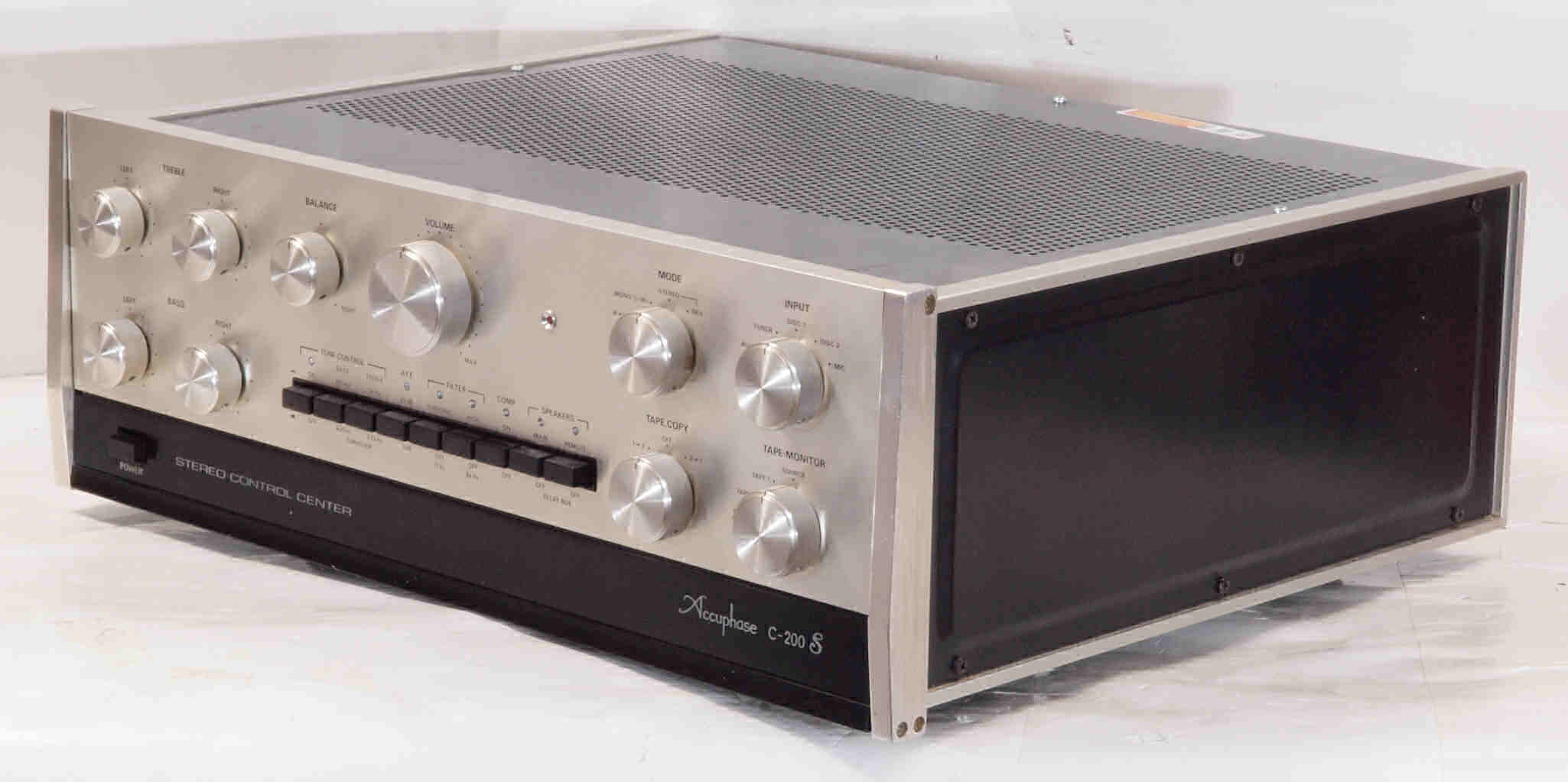

Ａ１３．　点検中　前右から見る

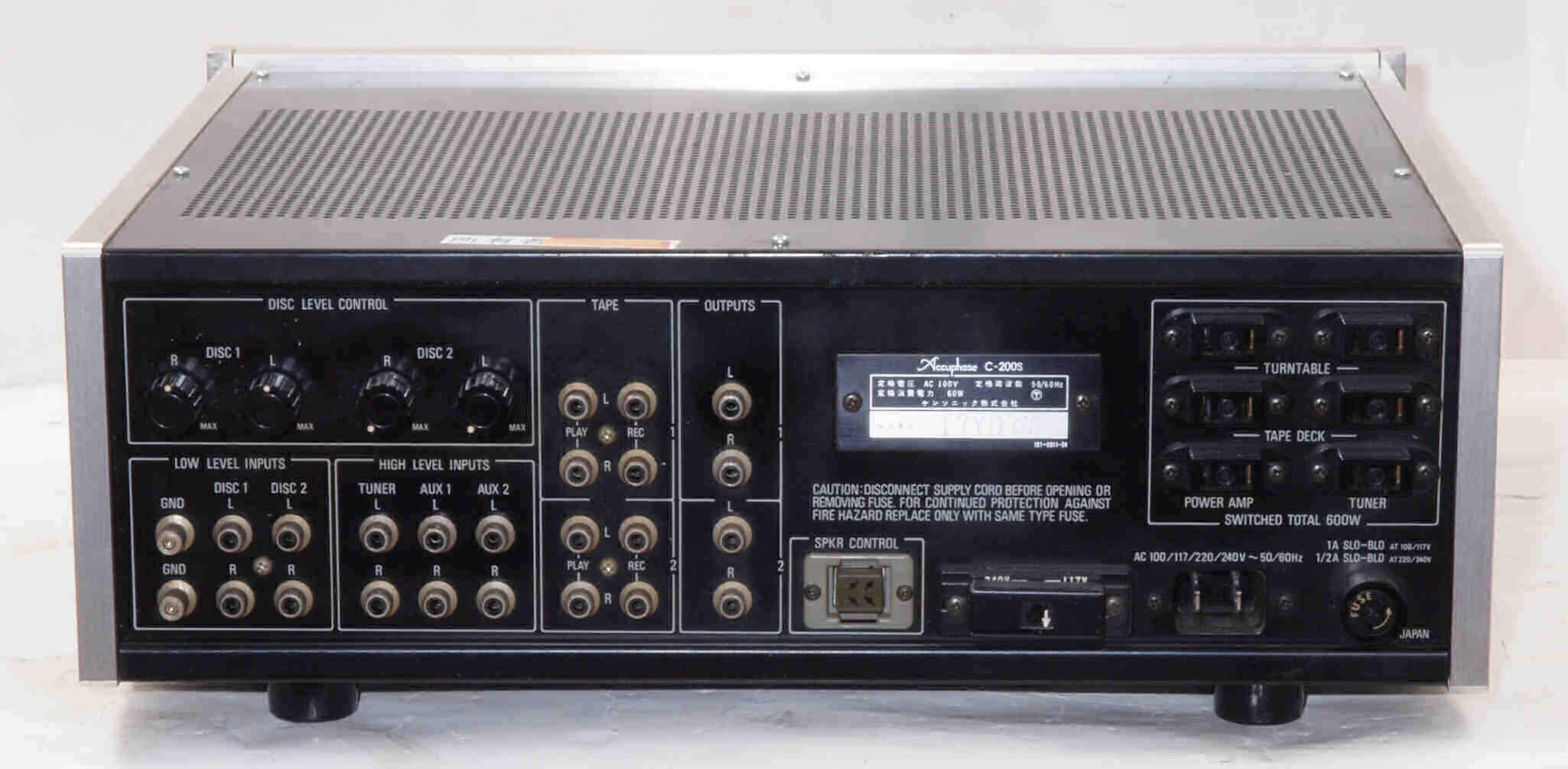

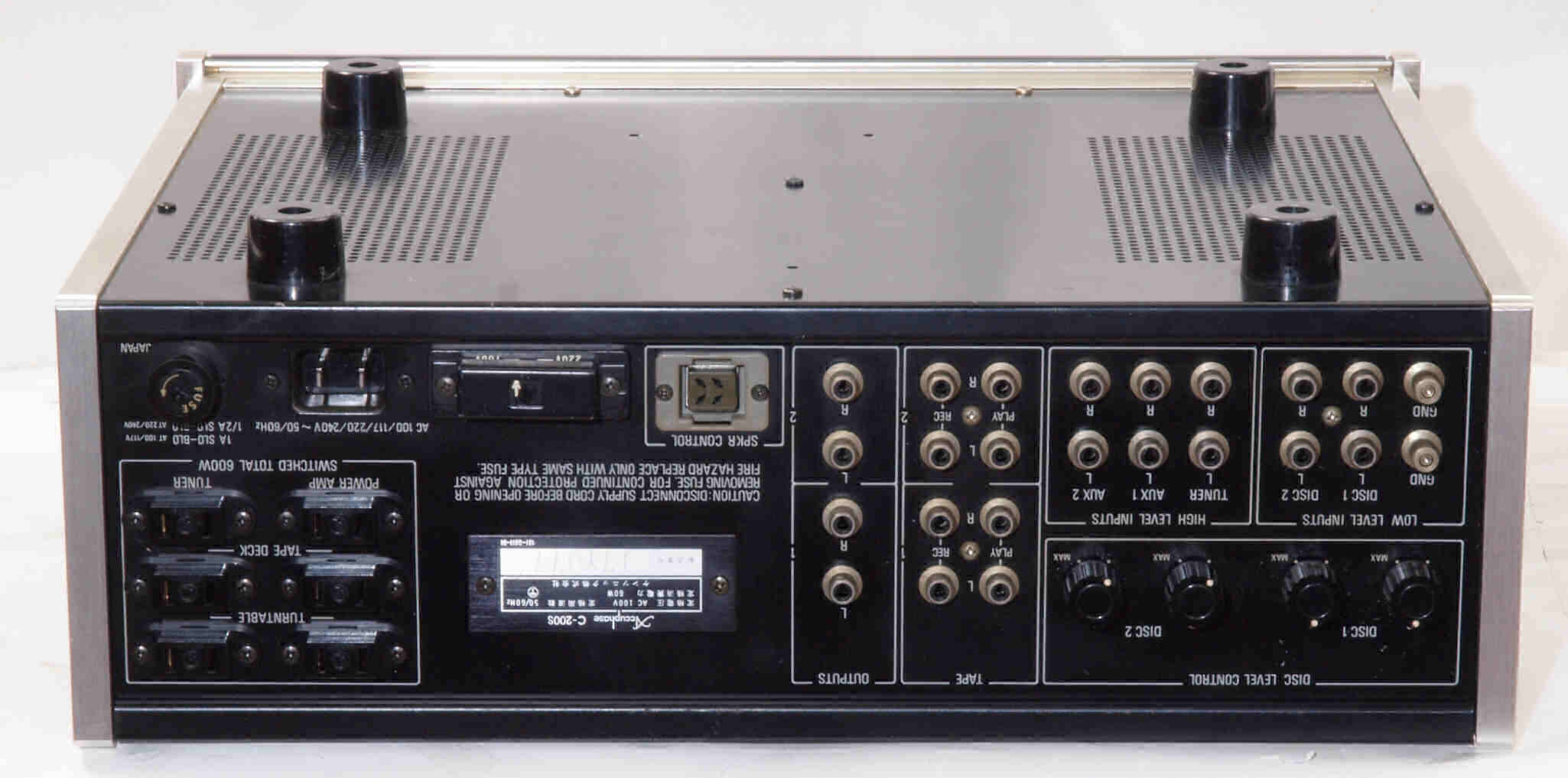

Ａ１４．　点検中　後から見る

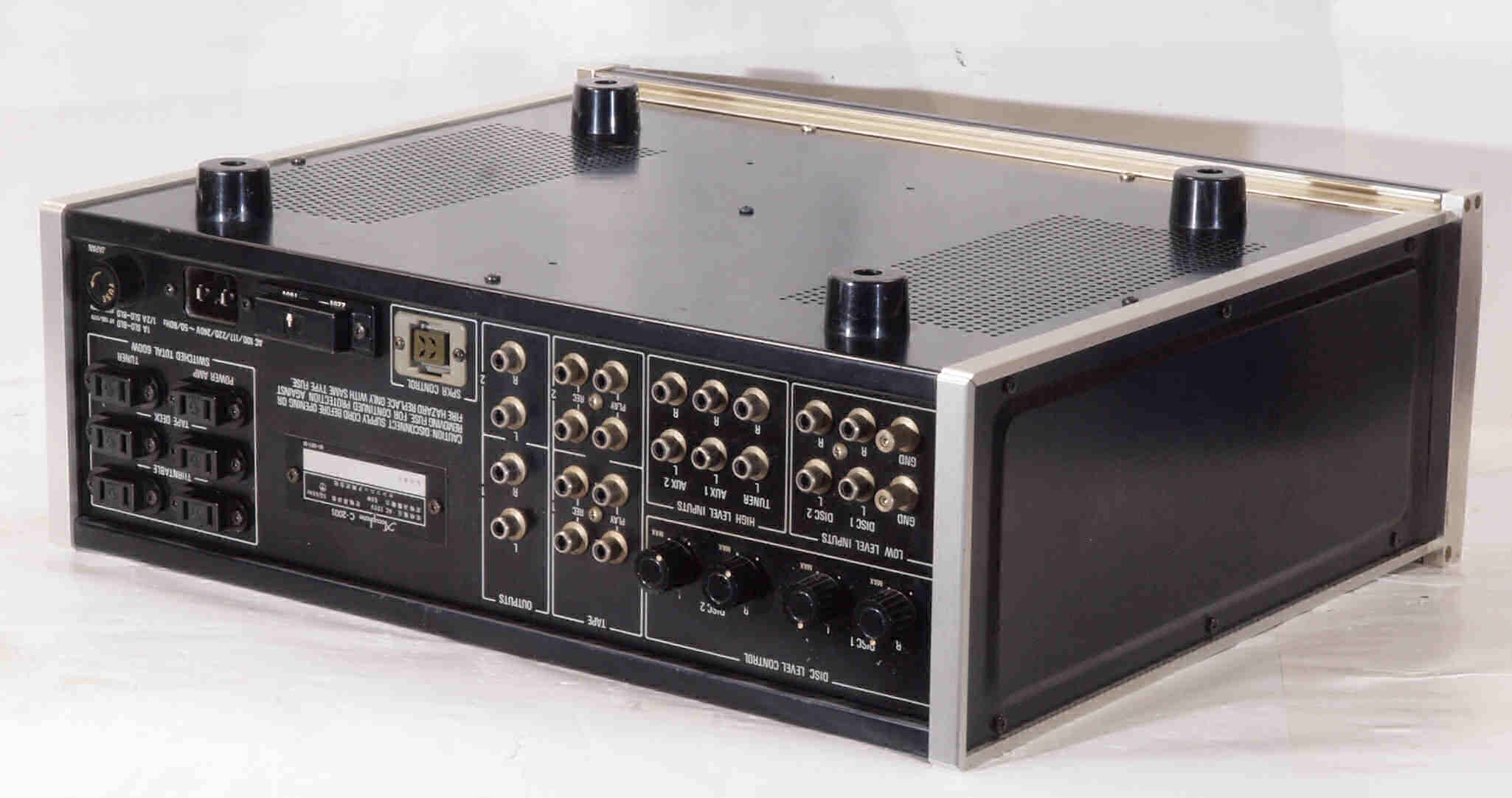

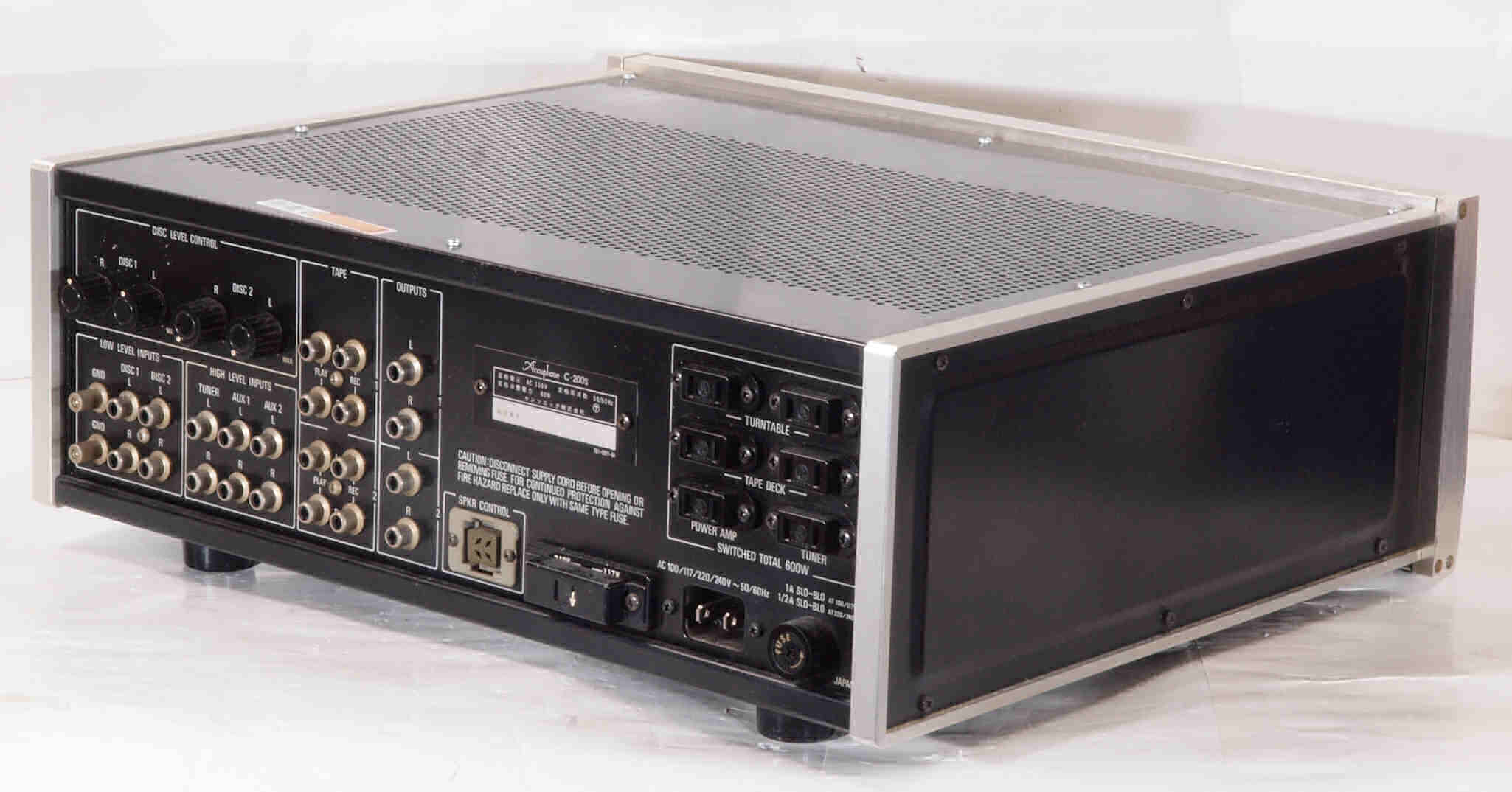

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　上から見る

Ａ１７．　点検中　上蓋を外し、上から見る。　シールド止めビスが２本無、接触不良を引起して雑音発生元。

Ａ１８．　点検中　上蓋・シールドを外し。上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

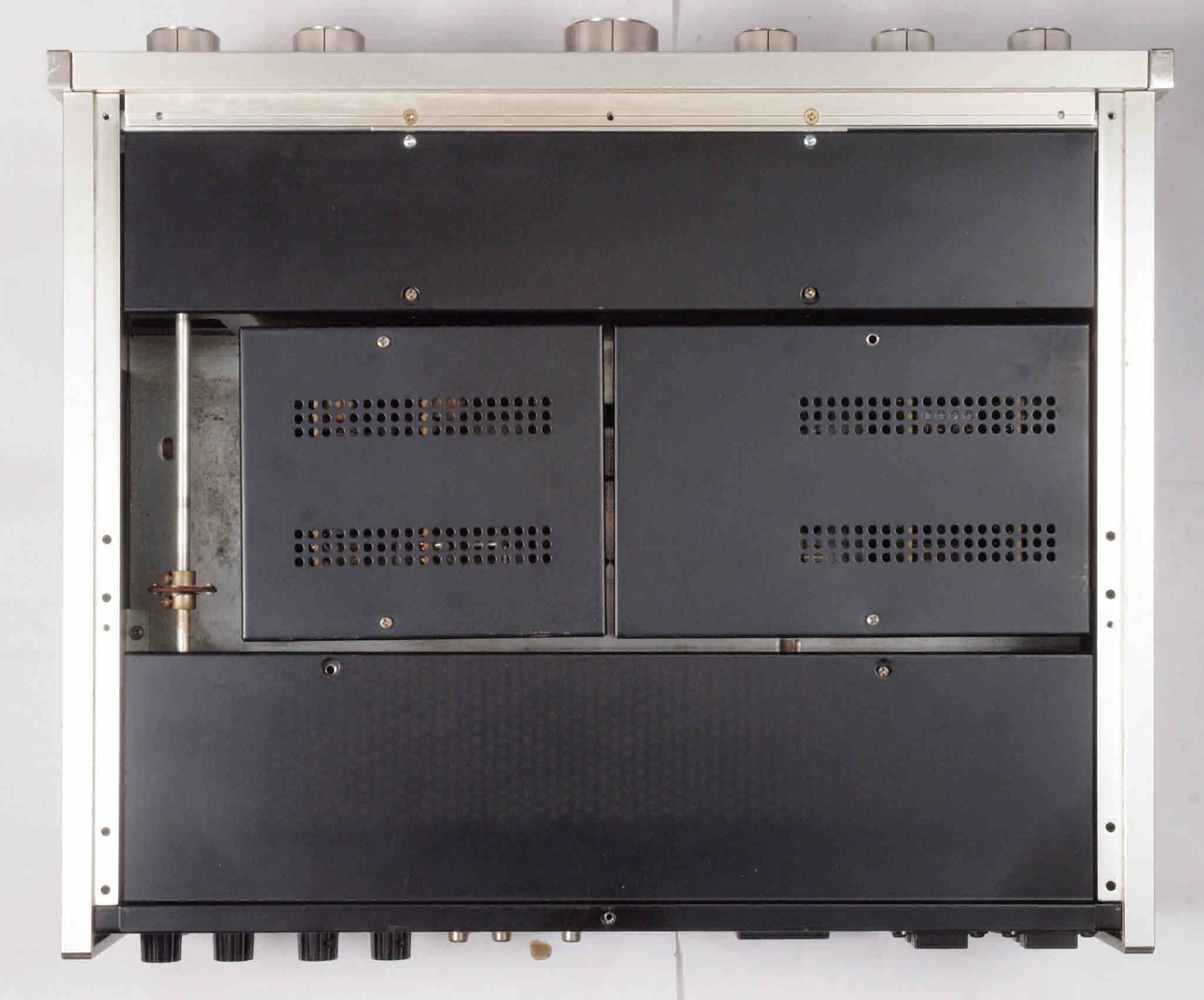

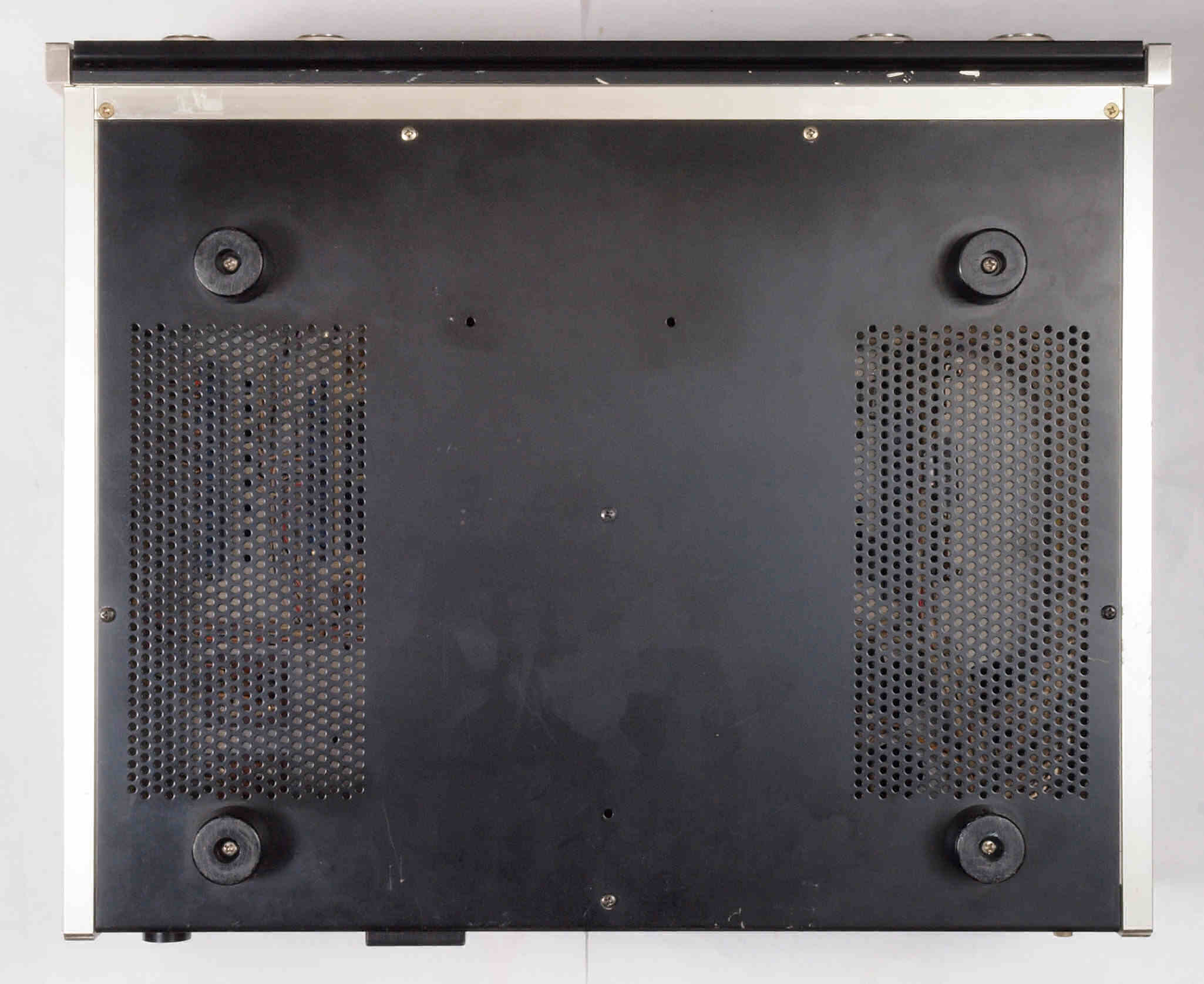

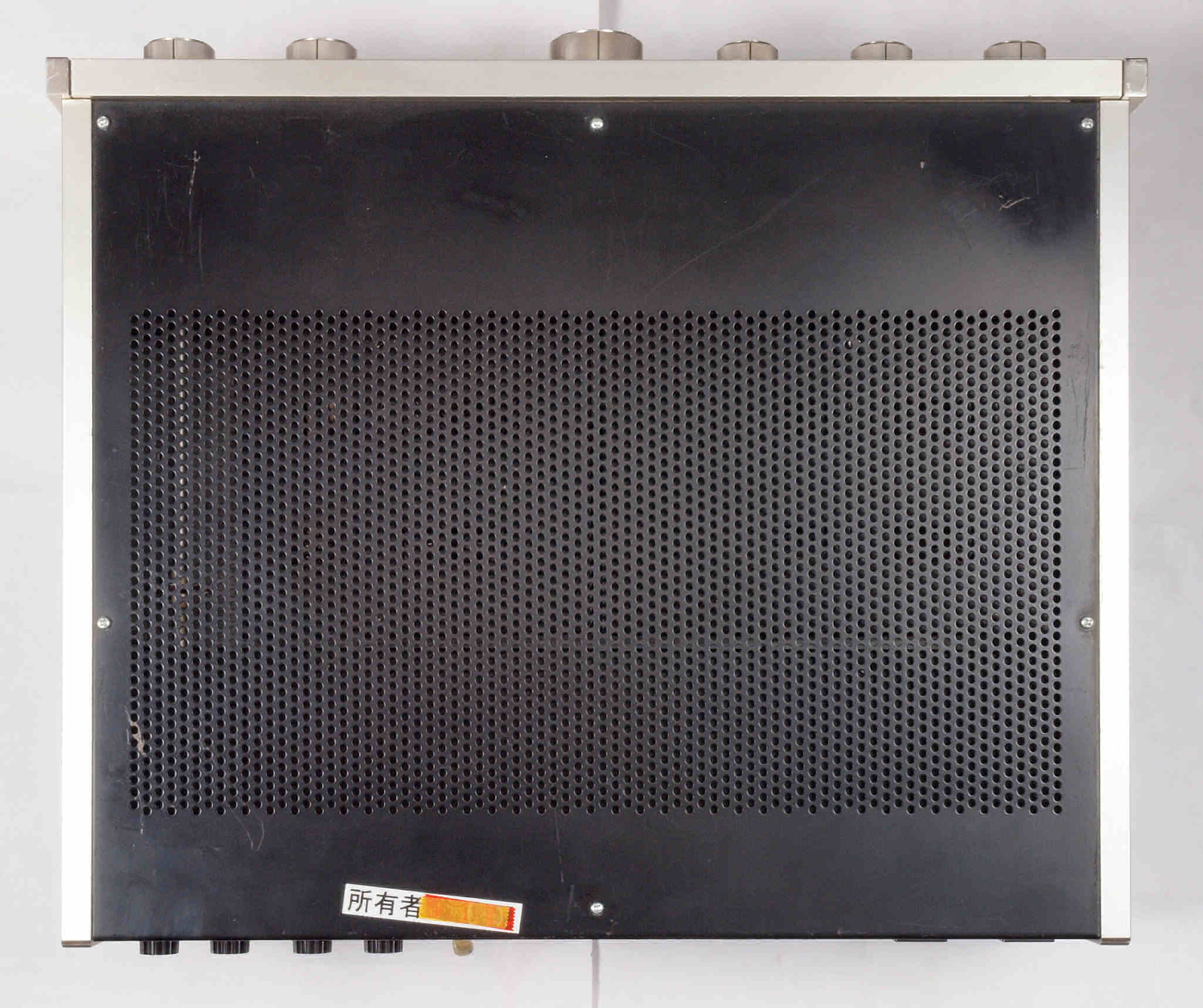

Ａ２５．　点検中　下から見る

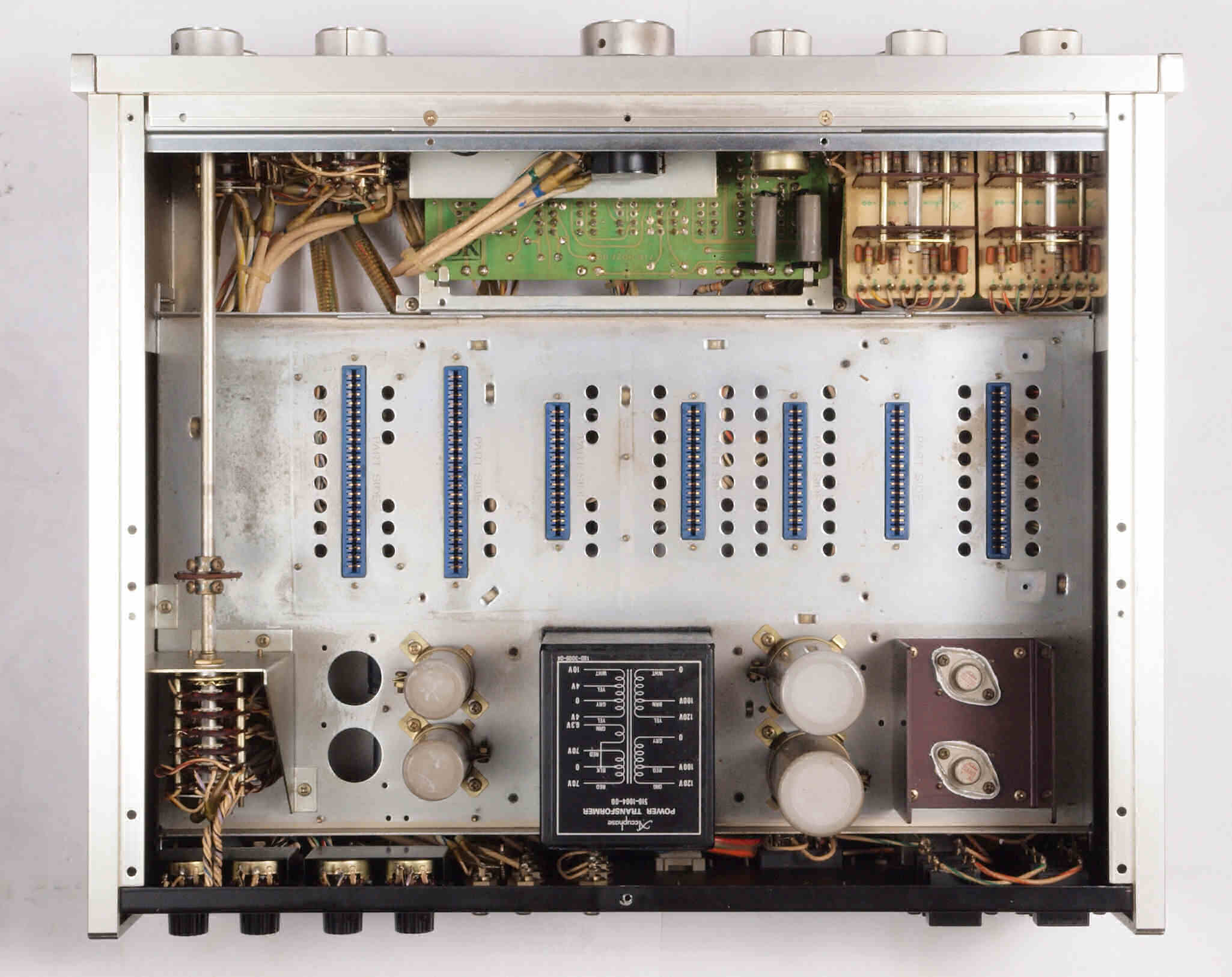

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ３１．　点検中　電源インレット。

Ａ３２．　点検中　電源インレット。　３Pインレットに交換。 　　　　　　　　　　　　　　　　　　　　　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ使用。

Ａ４１．　点検中　出力＆ＴＡＰＥ　ＲＣＡ端子郡

Ａ４２．　点検中　出力＆ＴＡＰＥ　ＲＣＡ。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込みです。

Ａ５１．　点検中　入力ＲＣＡ端子郡

Ａ５２．　点検中　入力RCA端子郡。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込みです。

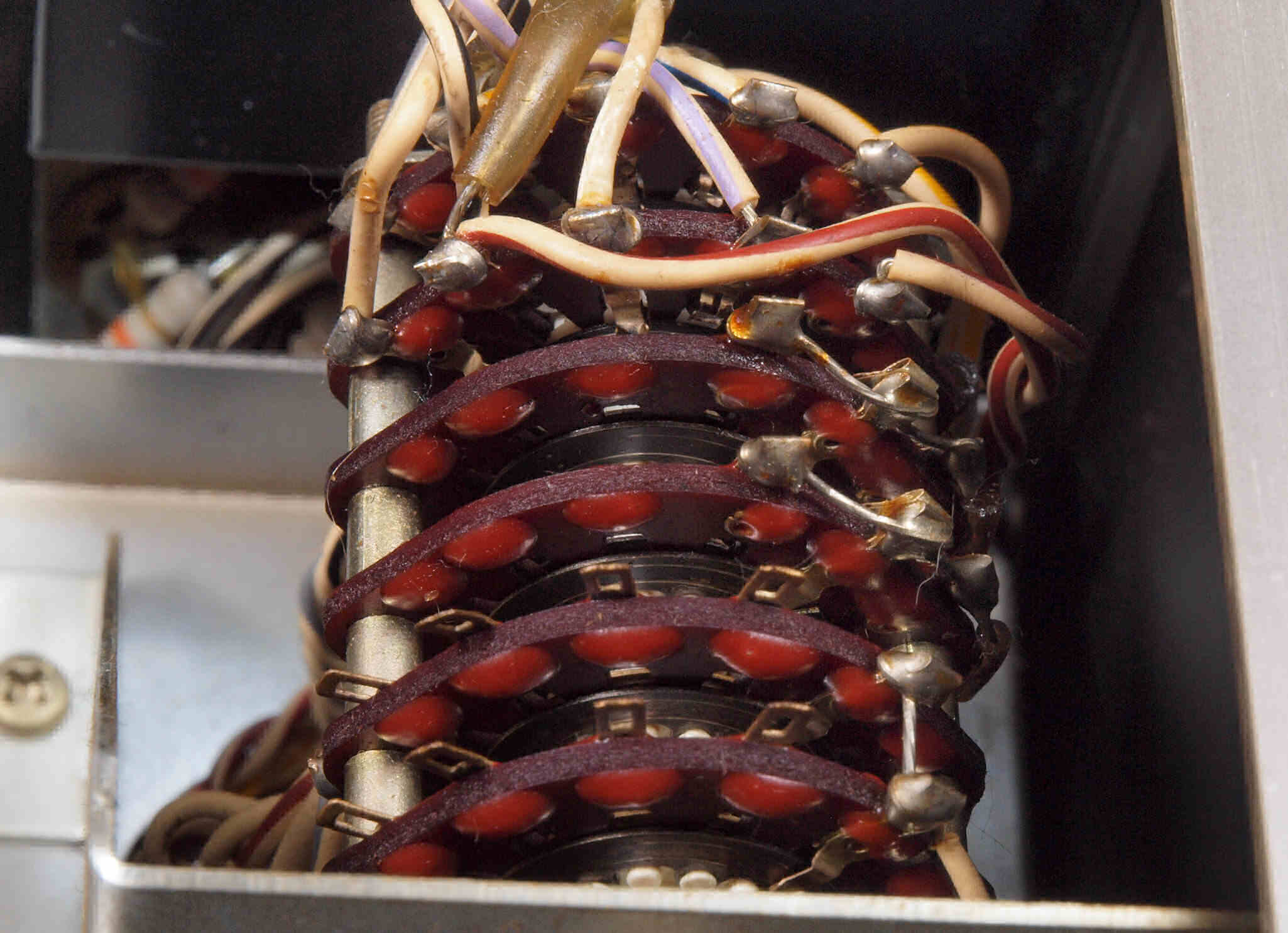

Ａ６１．　点検中　入力切換ＳＷ。　多量の接点復活材の使用でベトベト！

Ａ７１．　点検中　ヘッドホーンＡＭＰ基板。　交換された電解コンデンサ−４個の使用電圧が１０倍！ 　　　　　　　　　　　　　　　　　　　　　　　　　両サイド＝着いていた４７０μ／６３ＷＶ、中＝交換する４７０μ／１６Ｗ

Ａ８１．　点検中　定電圧電源基板。左右で製造電解コンデンサ−のメーカーが異なる。

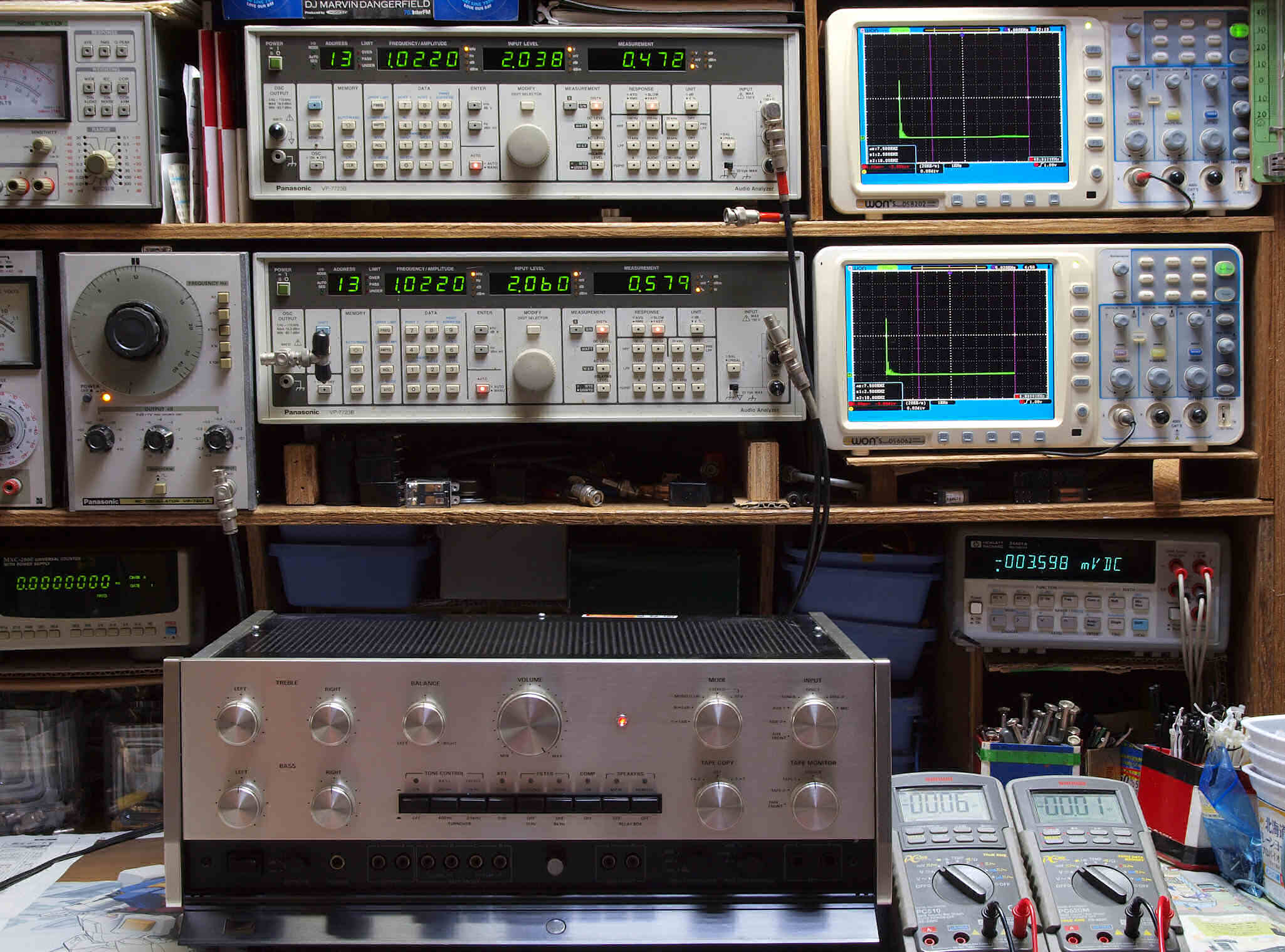

Ｔ．　修理前点検測定 Ｔ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

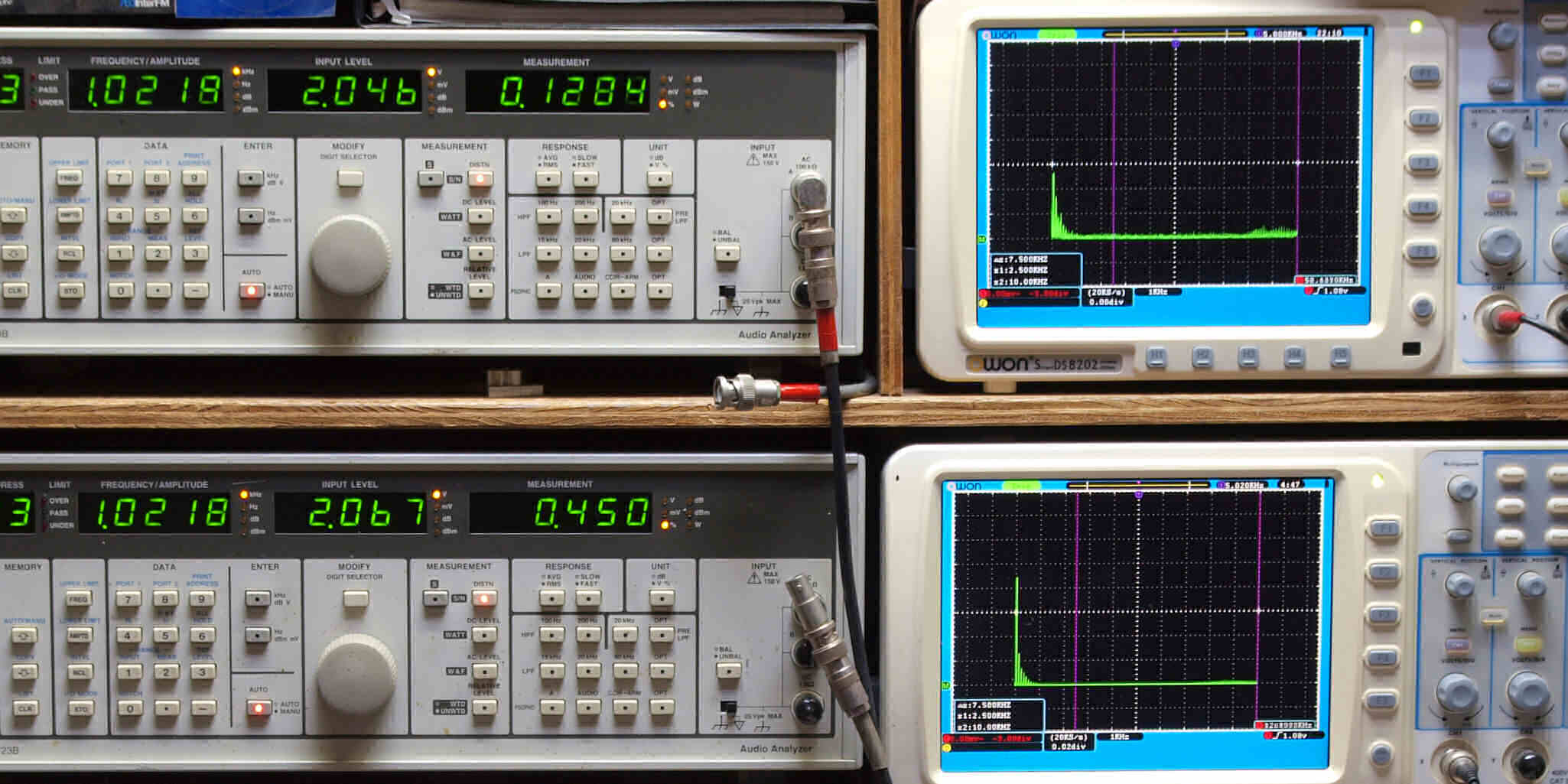

Ｔ１．　ＡＵＸ１，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．１２８４％歪み。 　　　　　　　　　　　　　 　　 　 Ｌ側出力電圧２Ｖ出力、　０．４５０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

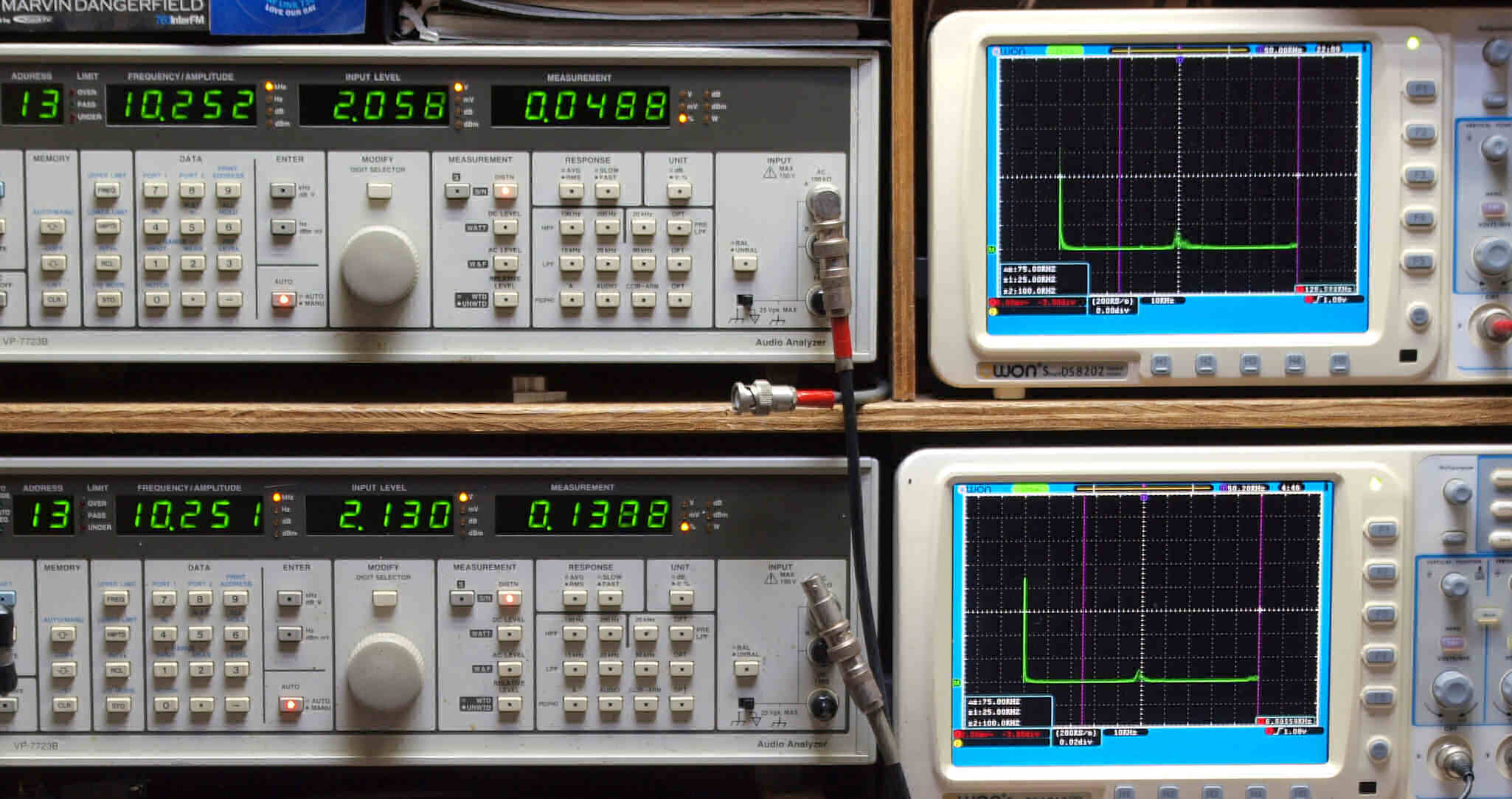

Ｔ２．　ＡＵＸ１，１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．０４８８％歪み。 　　　　　　　　　　　　　 　　　 　 Ｌ側出力電圧２Ｖ出力、　０．１３８８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３．　ＭＭ，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．１２８４％歪み。 　　　　　ＤＩＳＫ１　　 　　　 Ｌ側出力電圧２Ｖ出力、　０．４５０％歪み。 　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

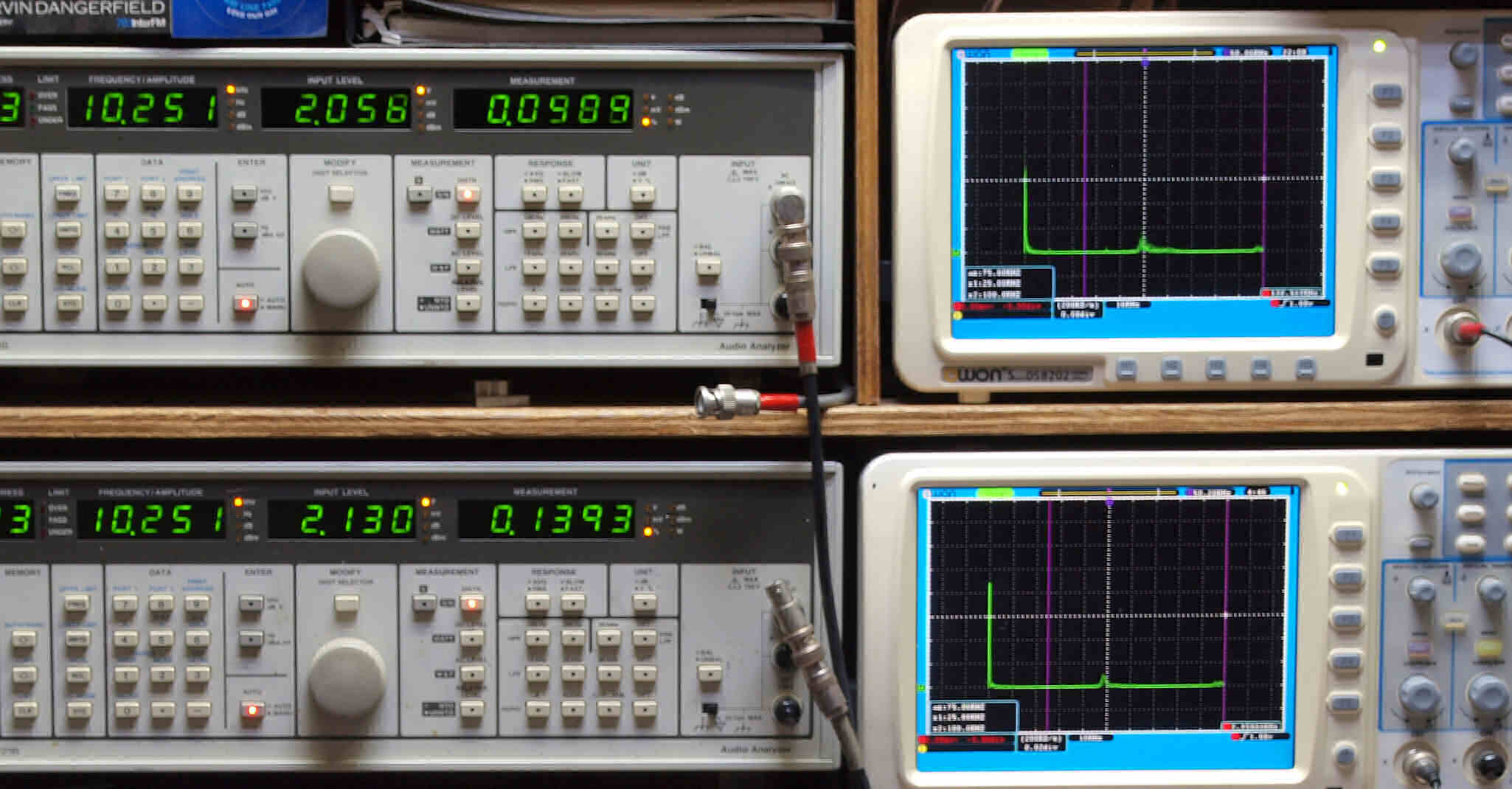

Ｔ４．　ＭＭ，１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．０９８９％歪み。 　　　　　ＤＩＳＫ１　　　　　　　 Ｌ側出力電圧２Ｖ出力、　０．１３９３％歪み。 　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

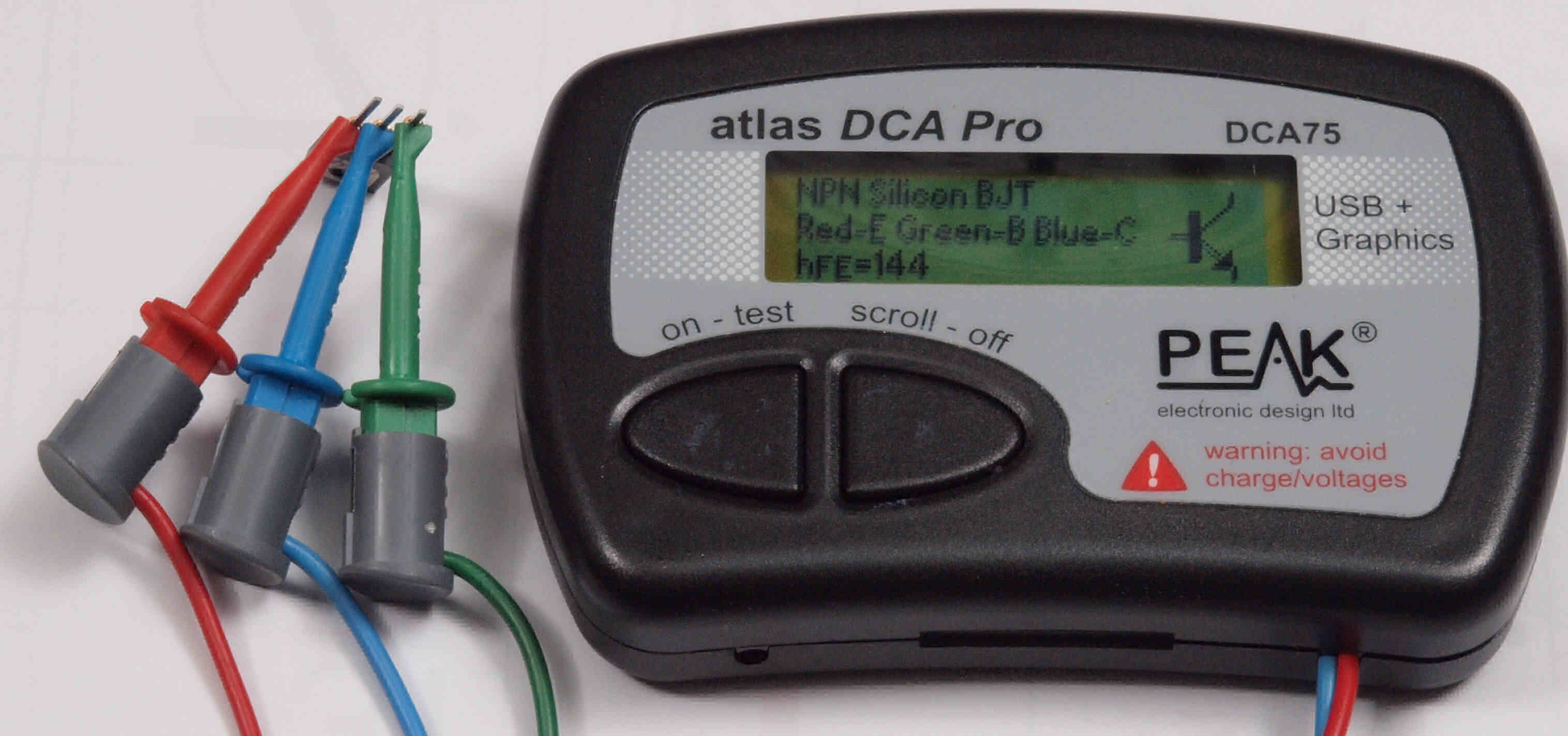

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０１．　修理中　交換するＴＲ（トランジスター）はのｈＦＥ測定中。 　　　　　　　　　　半導体アナライザ　ＤＣＡ７５　Peak Electronic Design Limited．で測定。

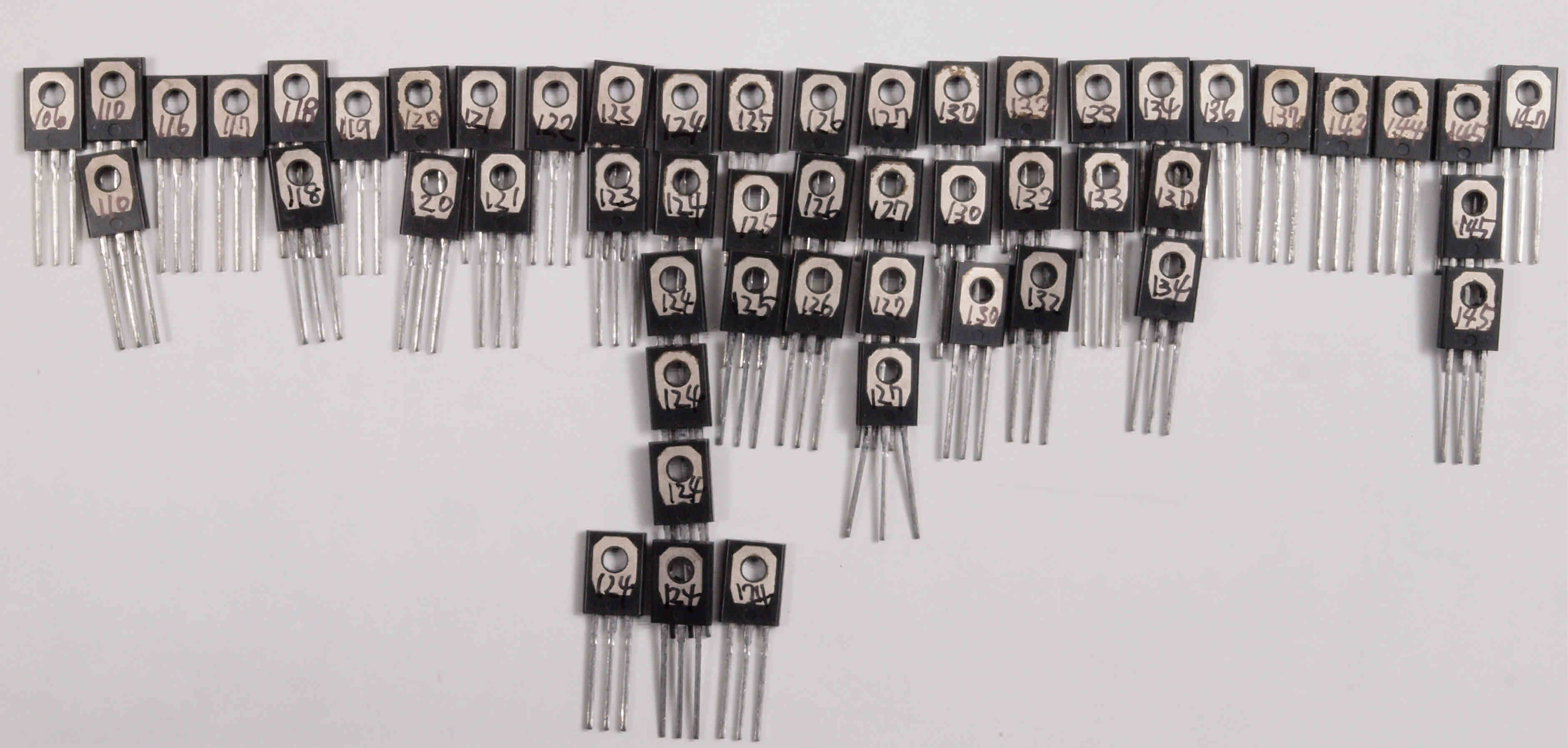

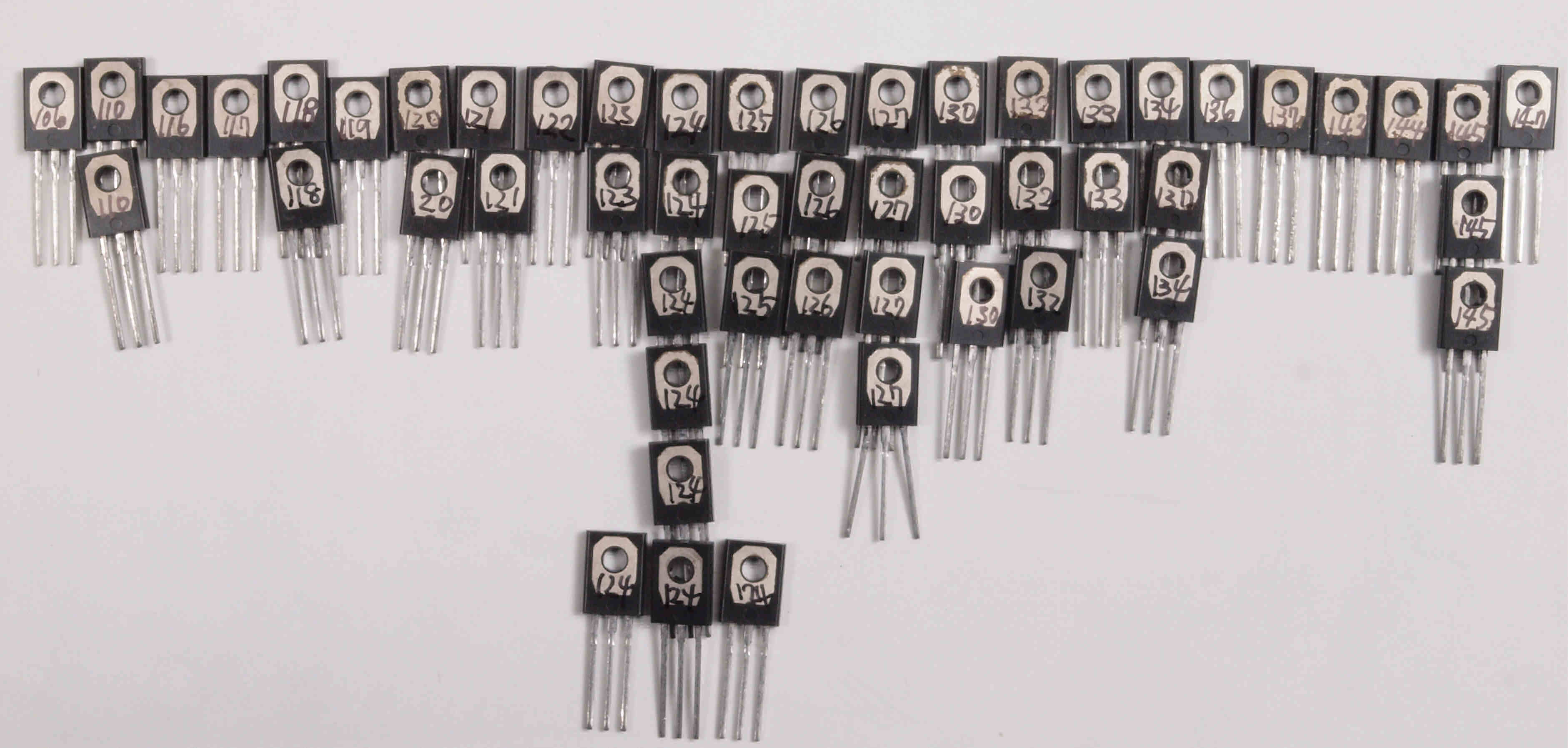

Ｃ０２．　修理中　交換するＴＲ（トランジスター）はのｈＦＥ測定結果。　同値を選別して使用する。

Ｃ０３．　修理中　交換するＴＲ（トランジスター）はのｈＦＥ測定結果。　同値を選別して使用する。

Ｃ１．　修理中　上下蓋、シールド、左右パネル、基板類を外したシャーシを上から見る。

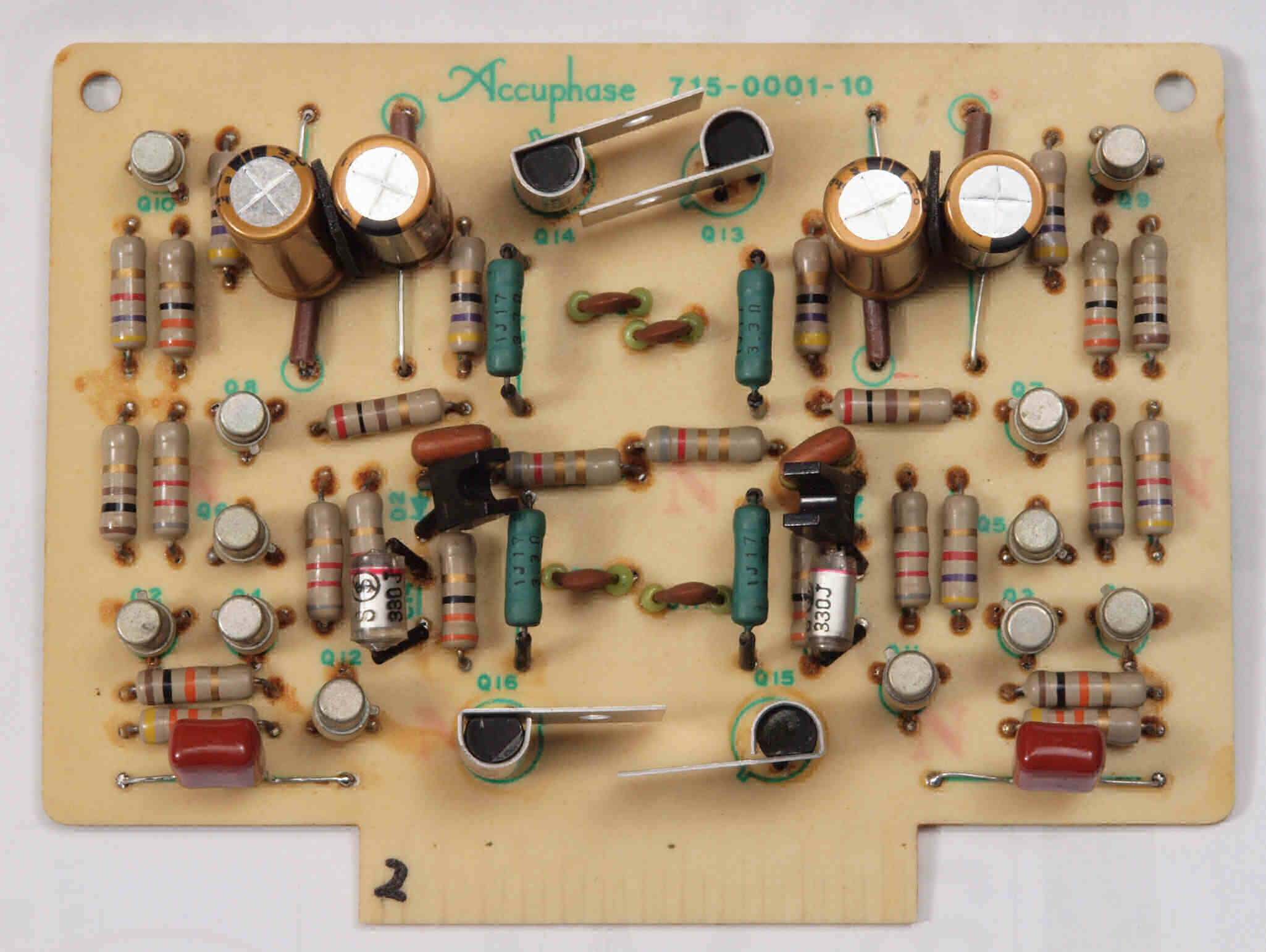

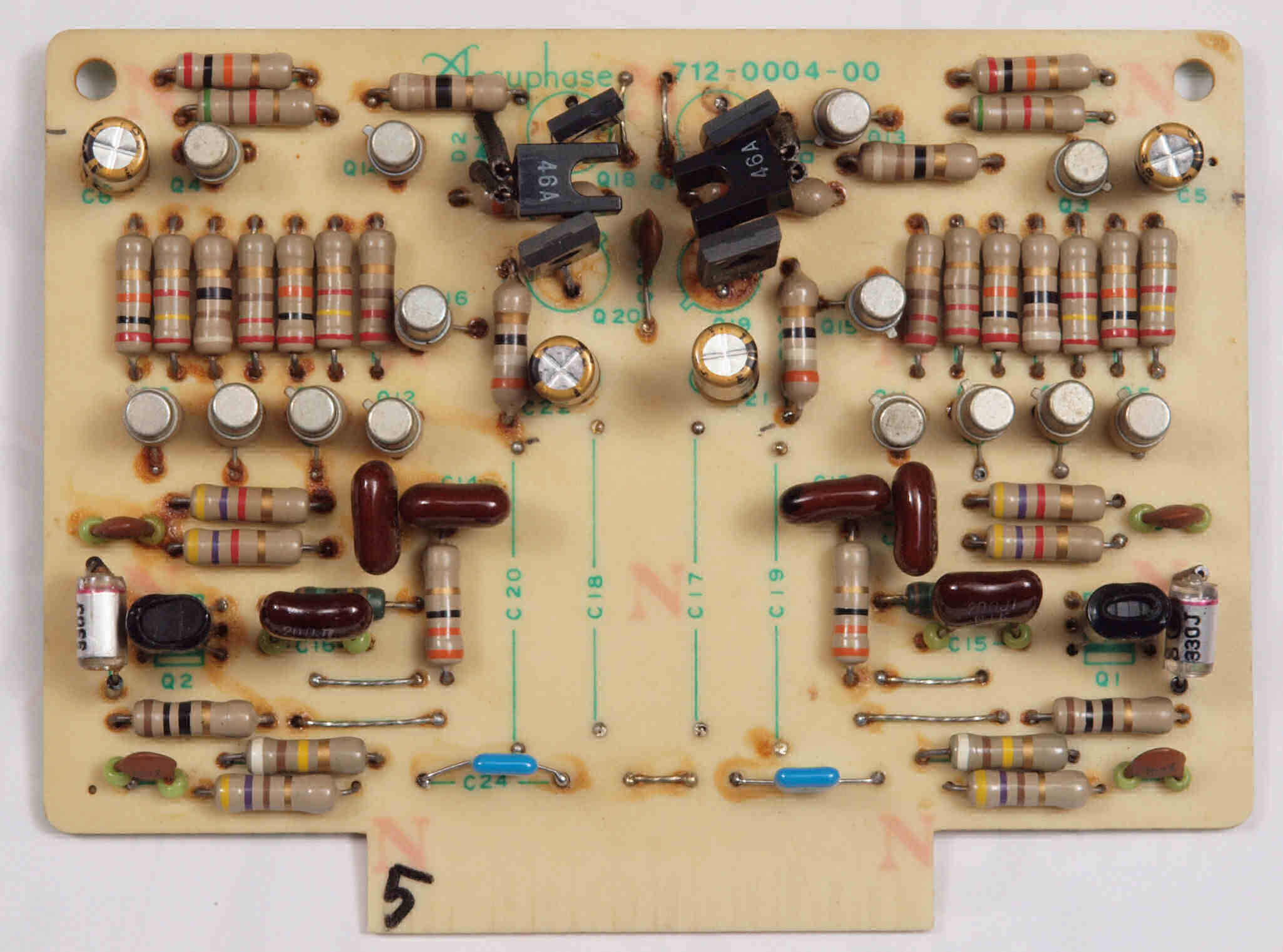

Ｃ１１．　修理前　Ｒ側ＥＱ＿ＡＭＰ（イコライザー・アンプ）基板。 ２個の２ＳＡ９２３のコンプリメンタリーＴＲ（トランジスター）がモールド型２ＳＣ３２０９に交換してある。 本来は、２ＳＣ８０５Ａ。 SONY製２ＳＣ８０５Ａ/２ＳＡ９２３の規格、　Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。 日電製２SC３２０９の規格/Ａタイプ無、　Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。

Ｃ１２．　修理後　Ｒ側ＥＱ＿ＡＭＰ基板。 　　　　　　　ＴＲ（トランジスター）４個、電解コンデンサー２個、フイルムコンデンサー３個、ＦＥＴ（電界効果トランジスター）２個交換。

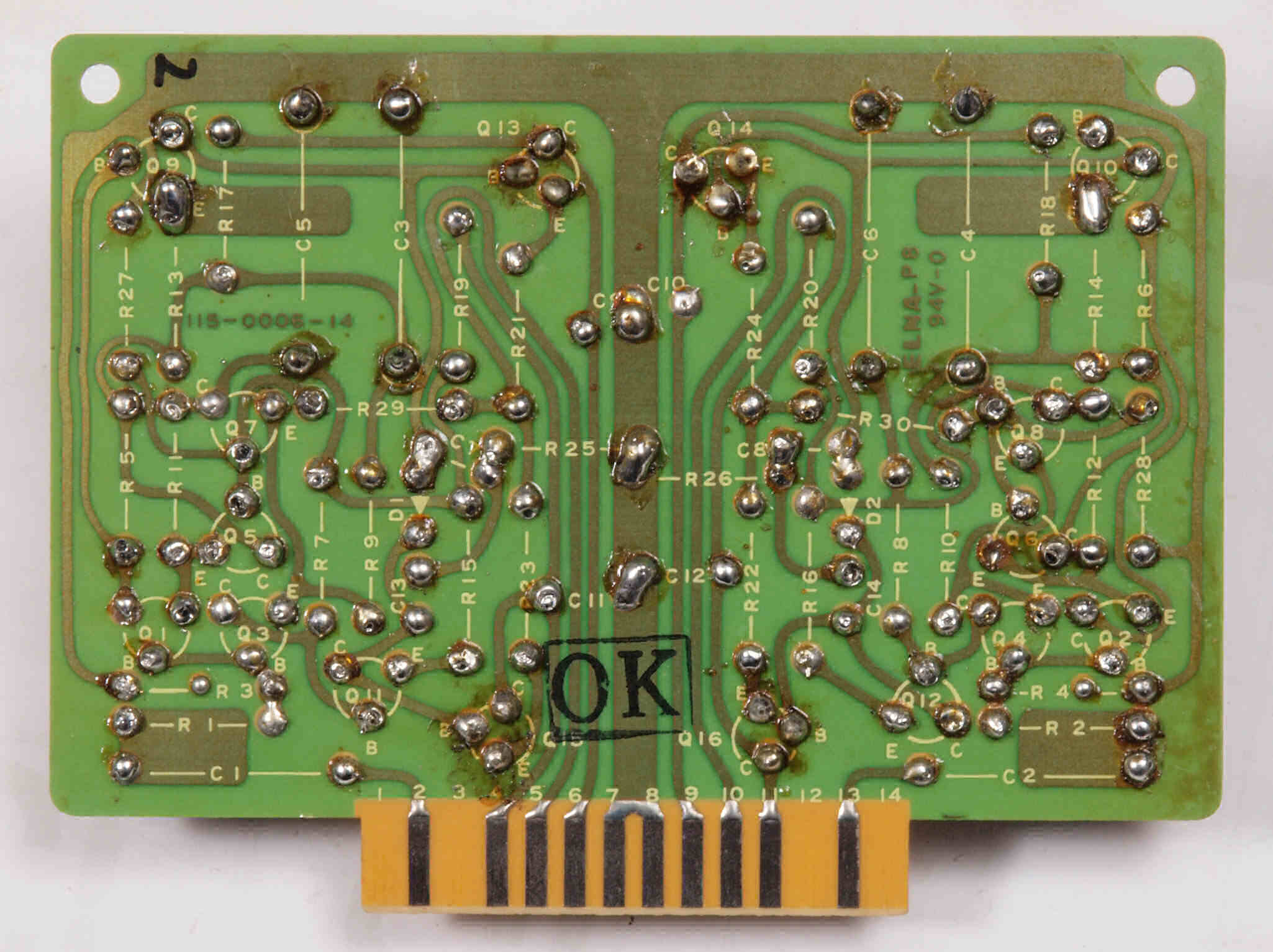

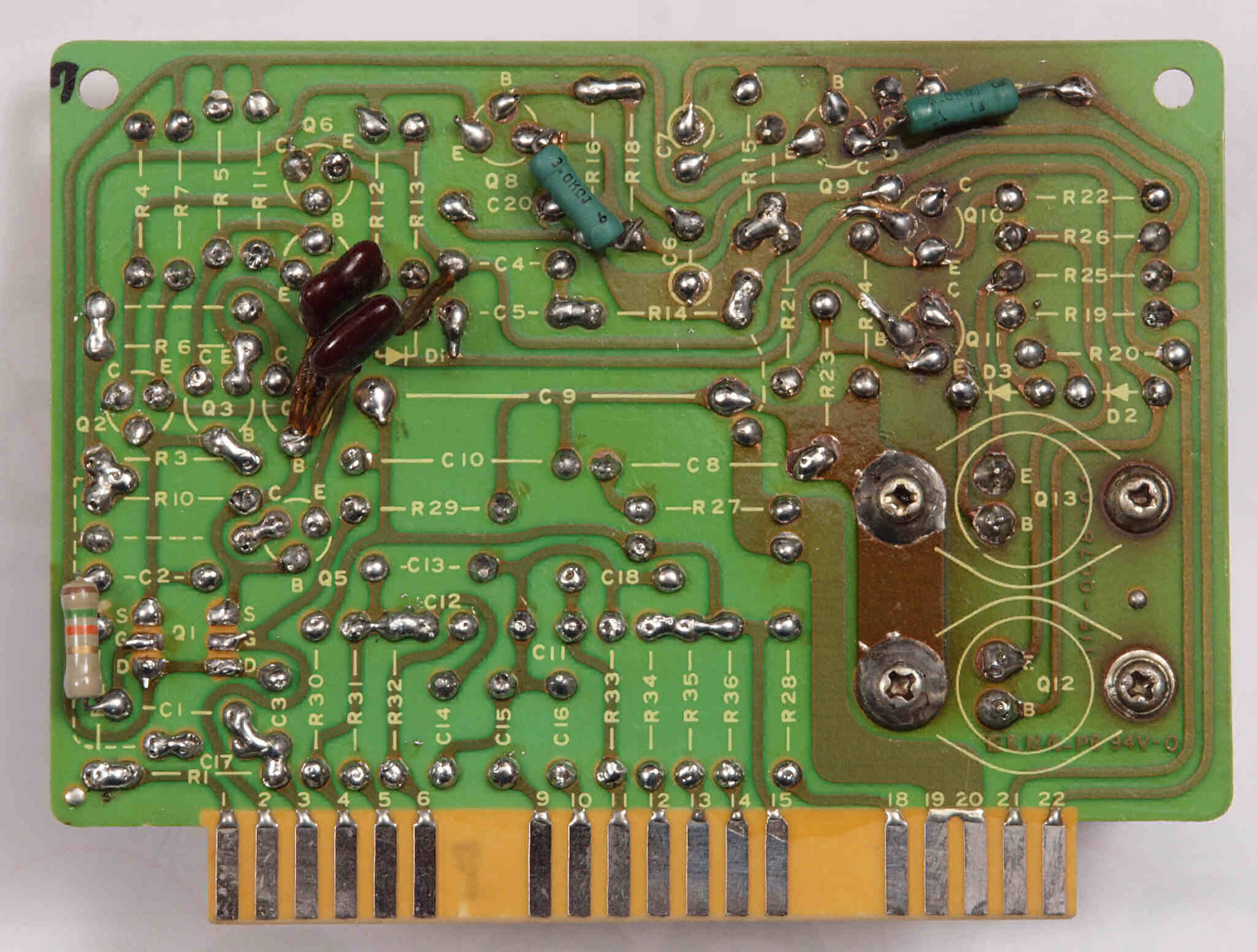

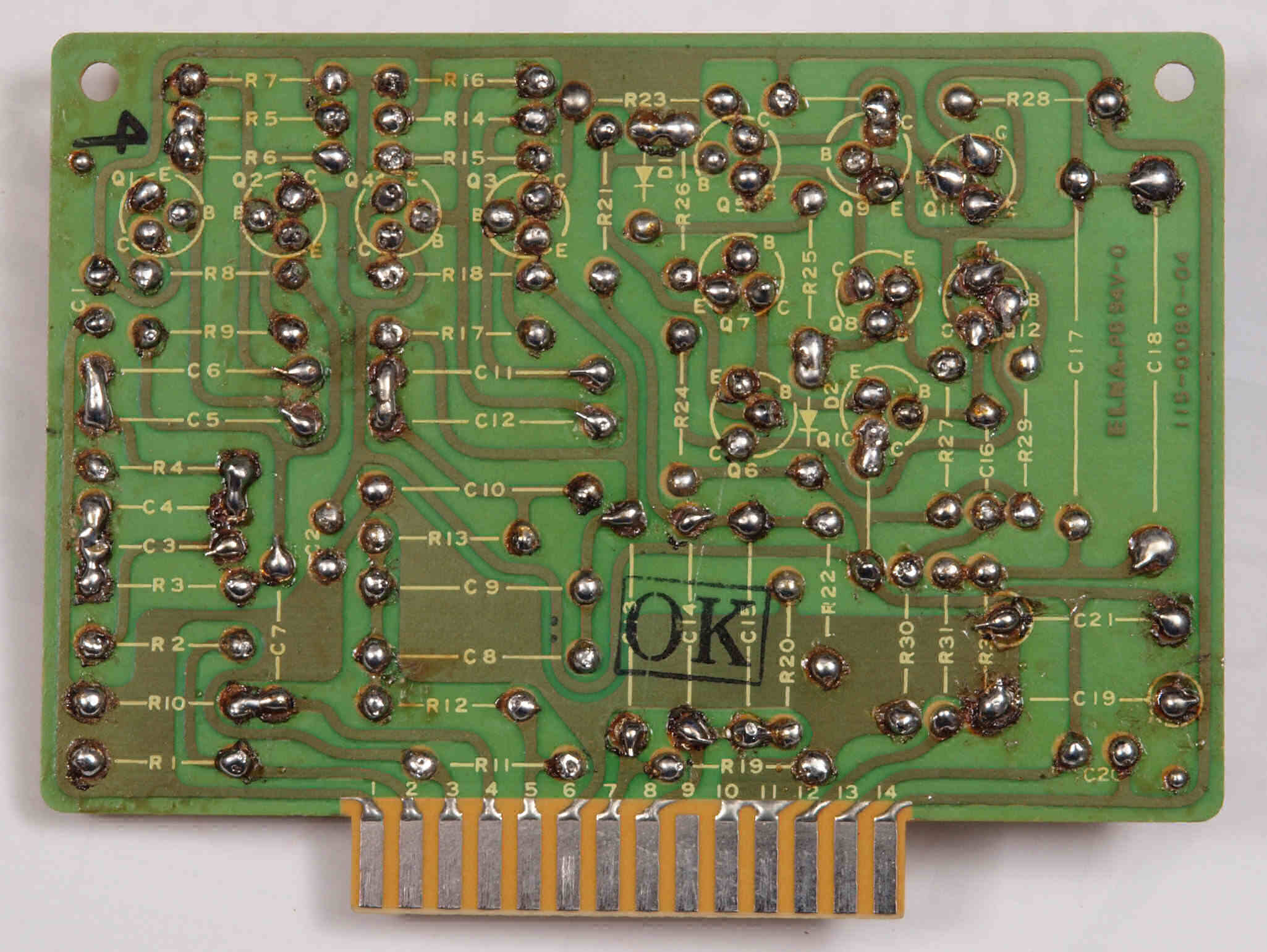

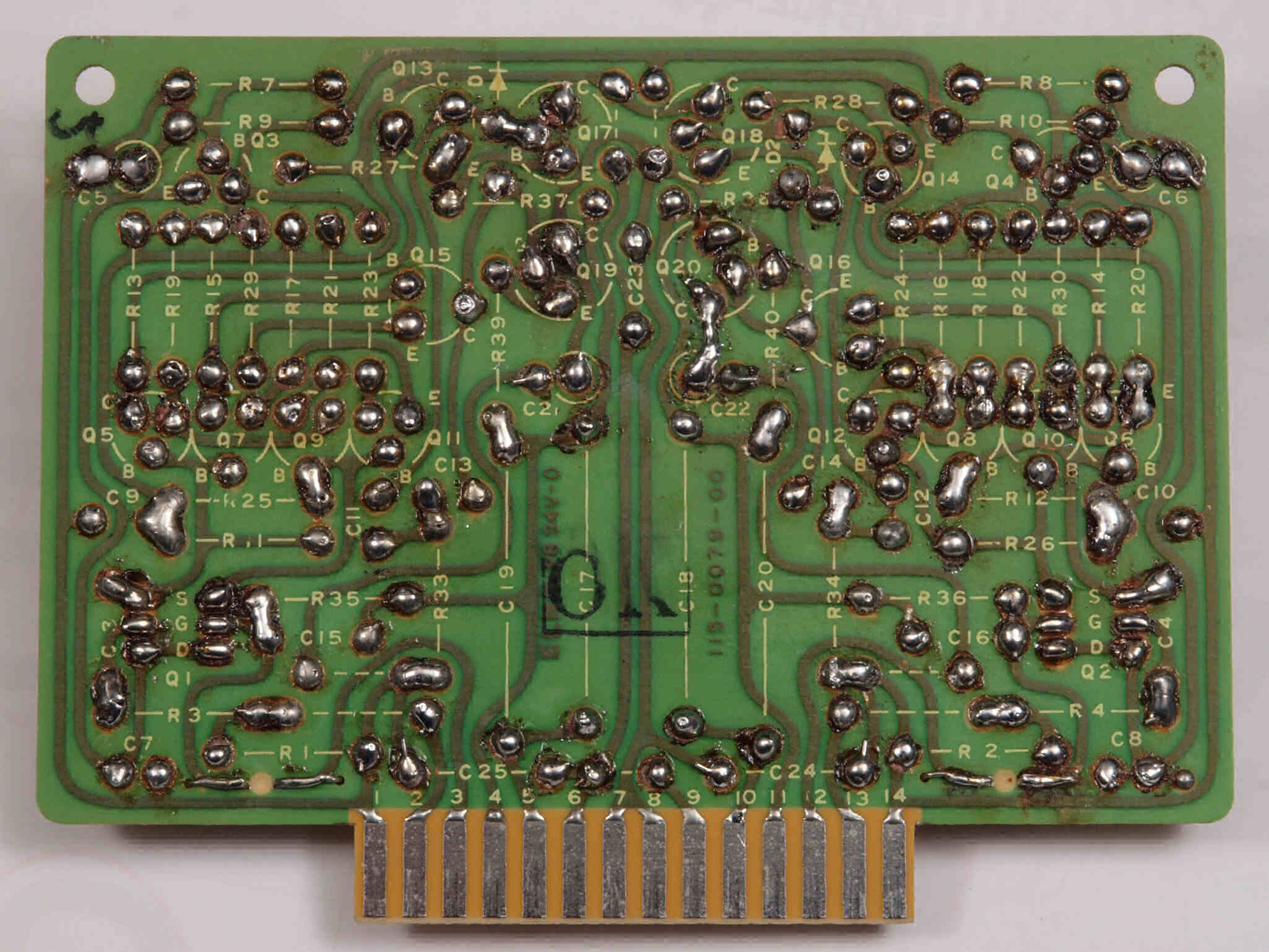

Ｃ１３．　修理前　Ｒ側ＥＱ＿ＡＭＰ（イコライザー・アンプ）基板裏

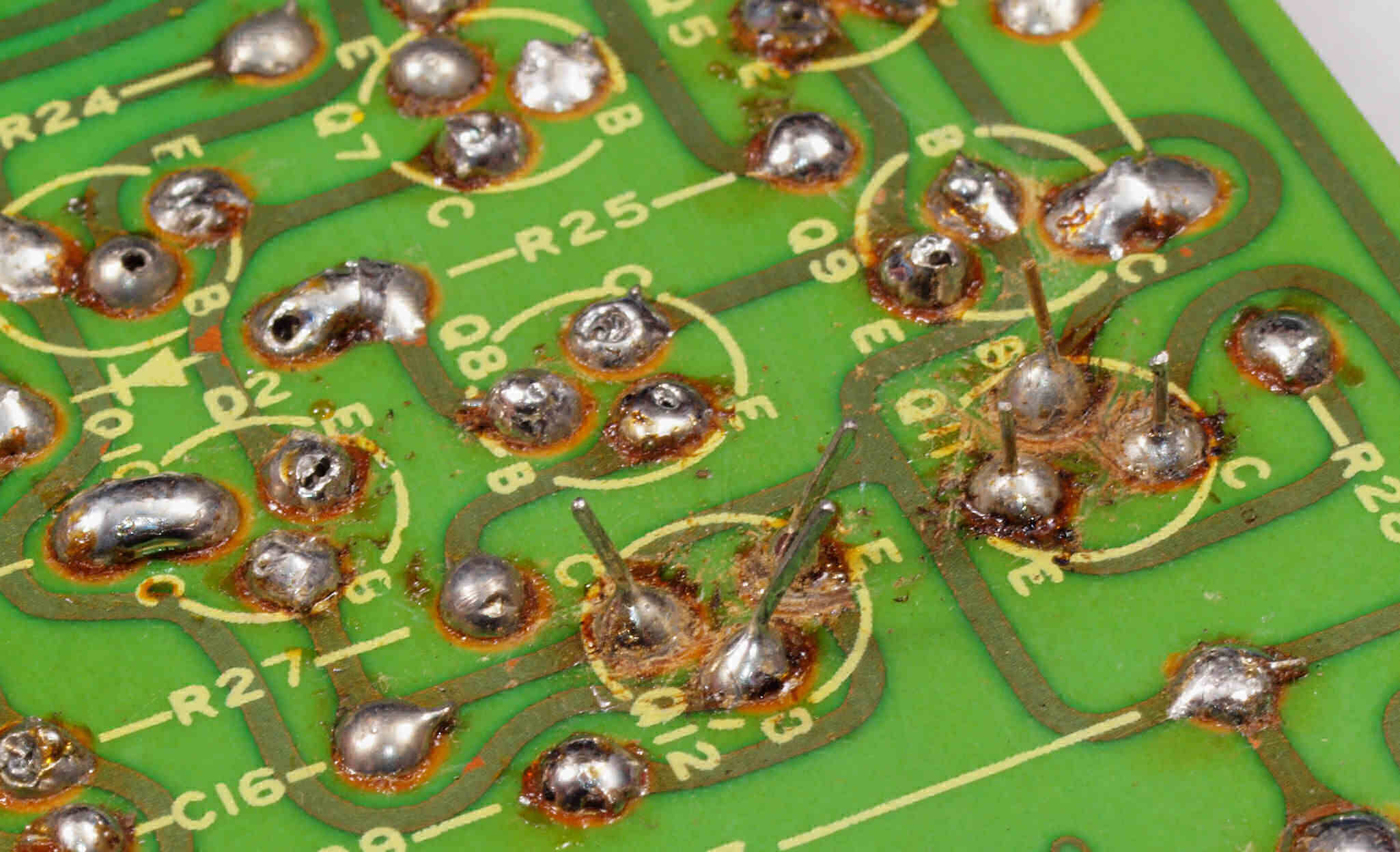

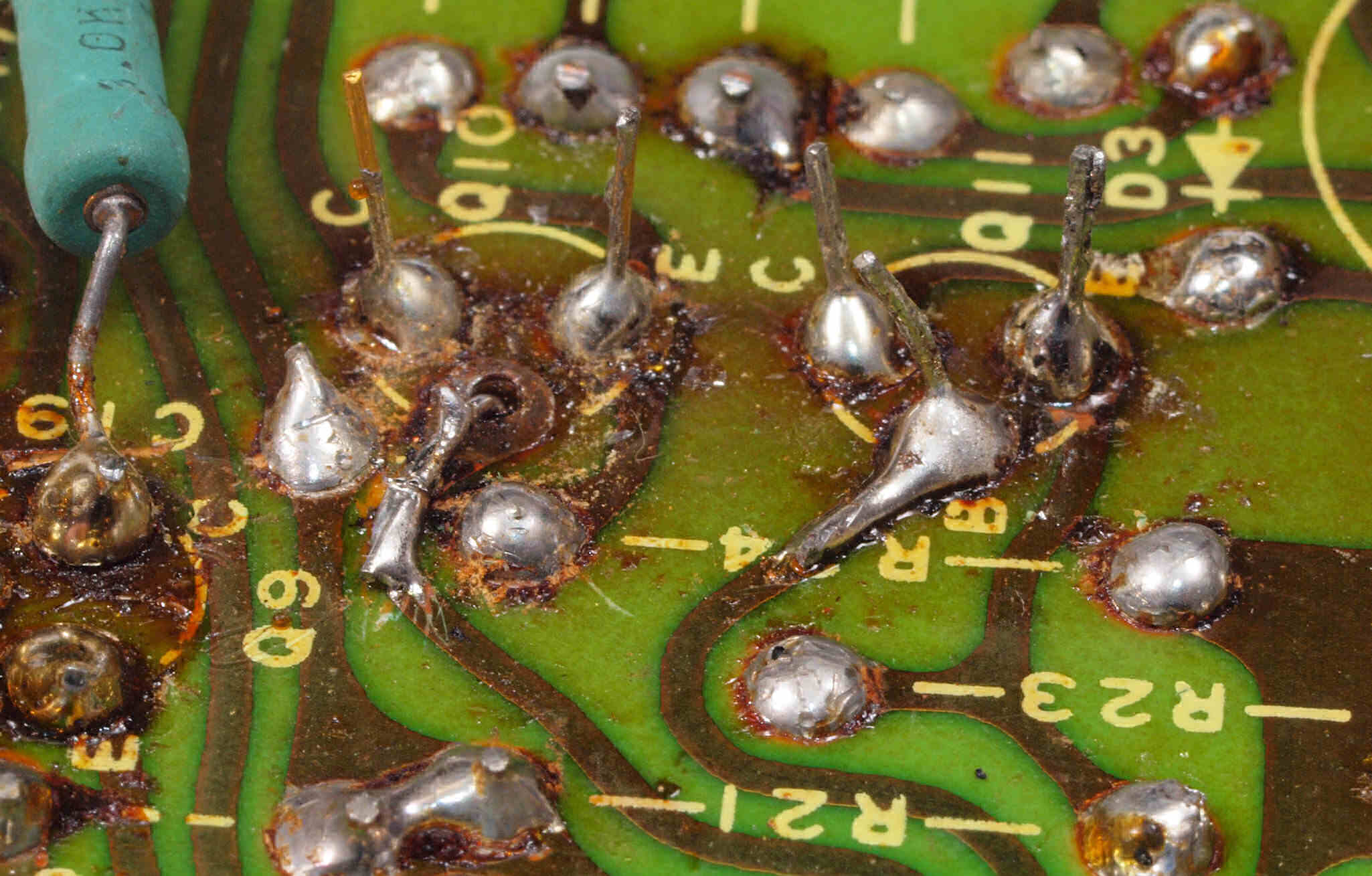

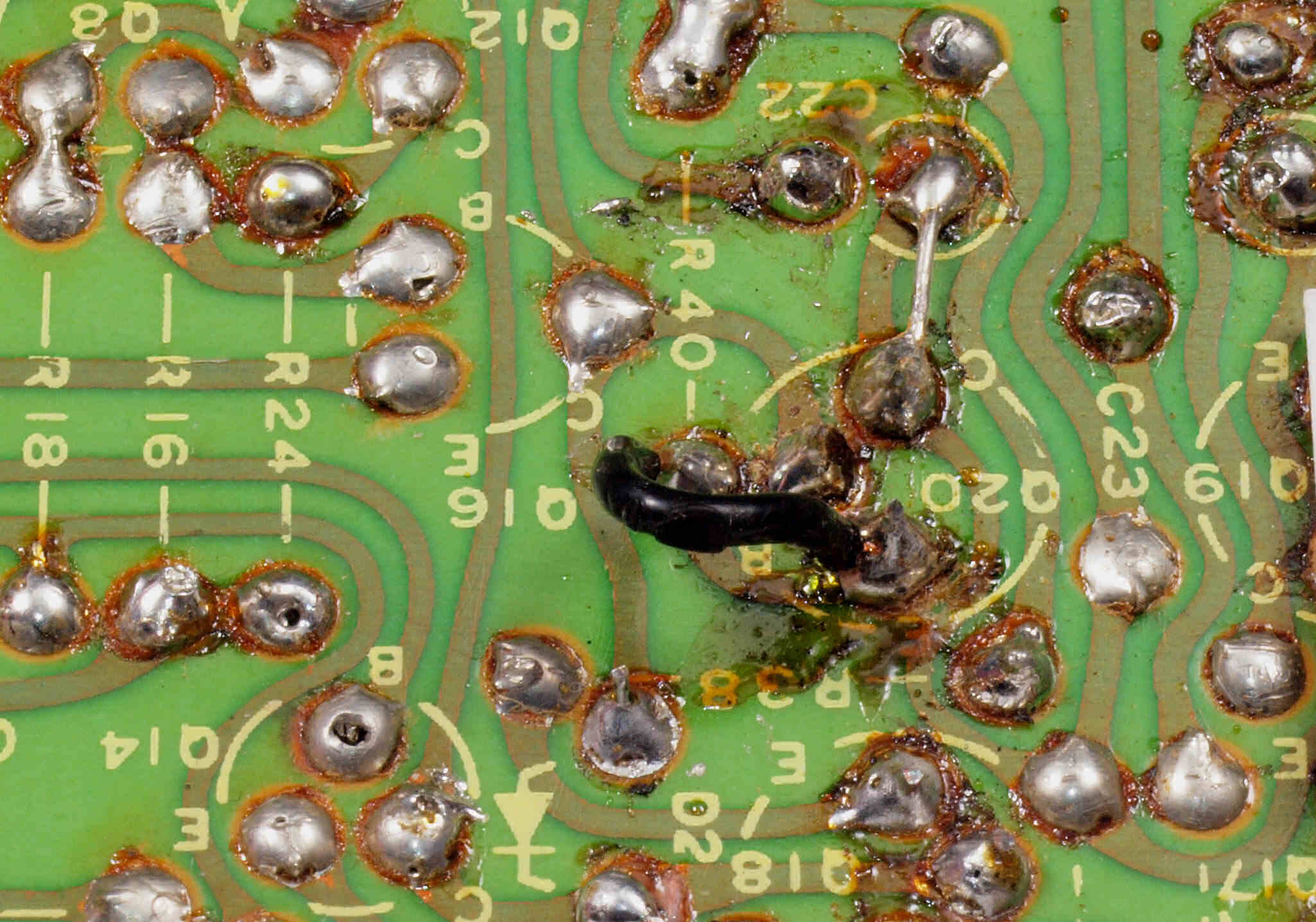

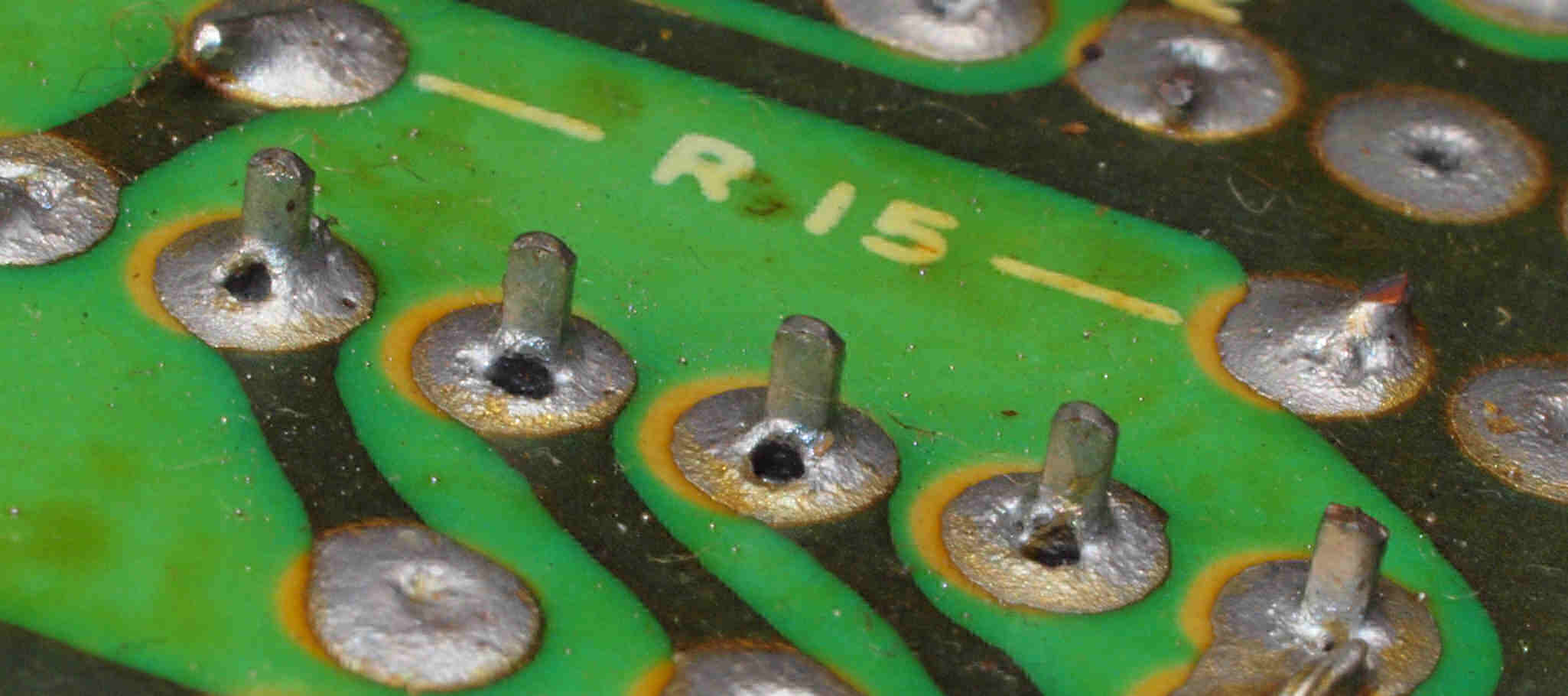

Ｃ１３２．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板裏。　交換したＴＲ（トランジスター）の足が切っていない。

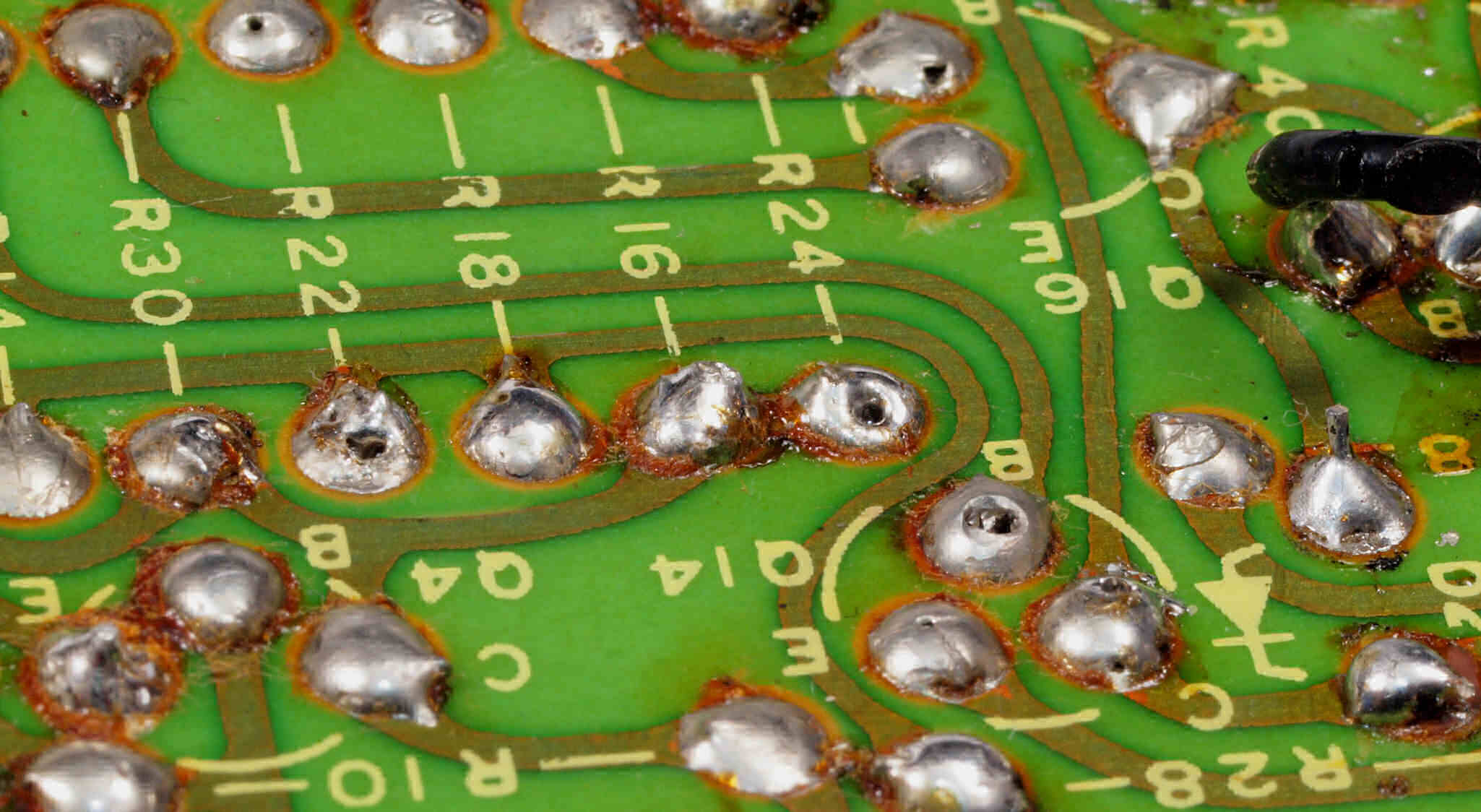

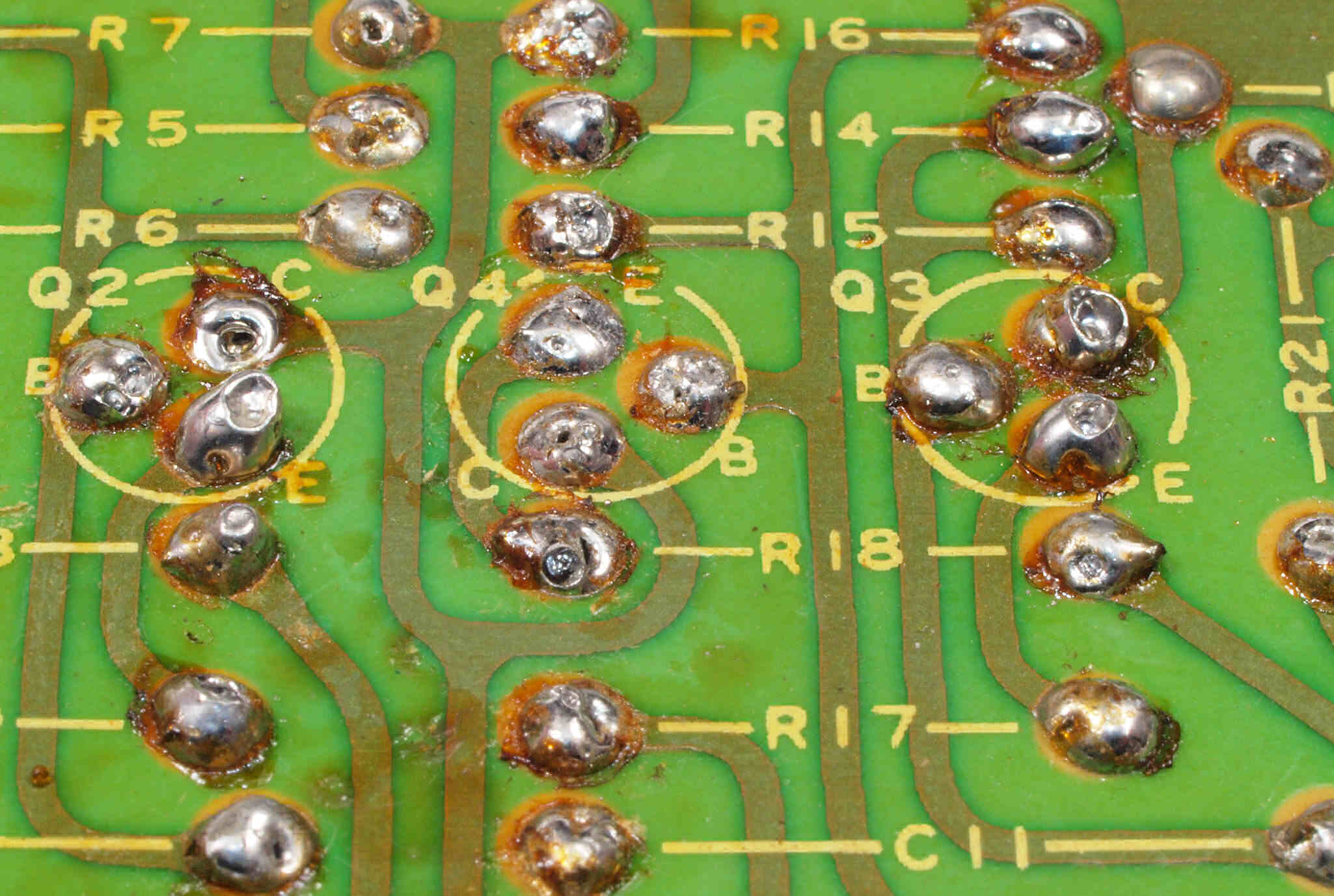

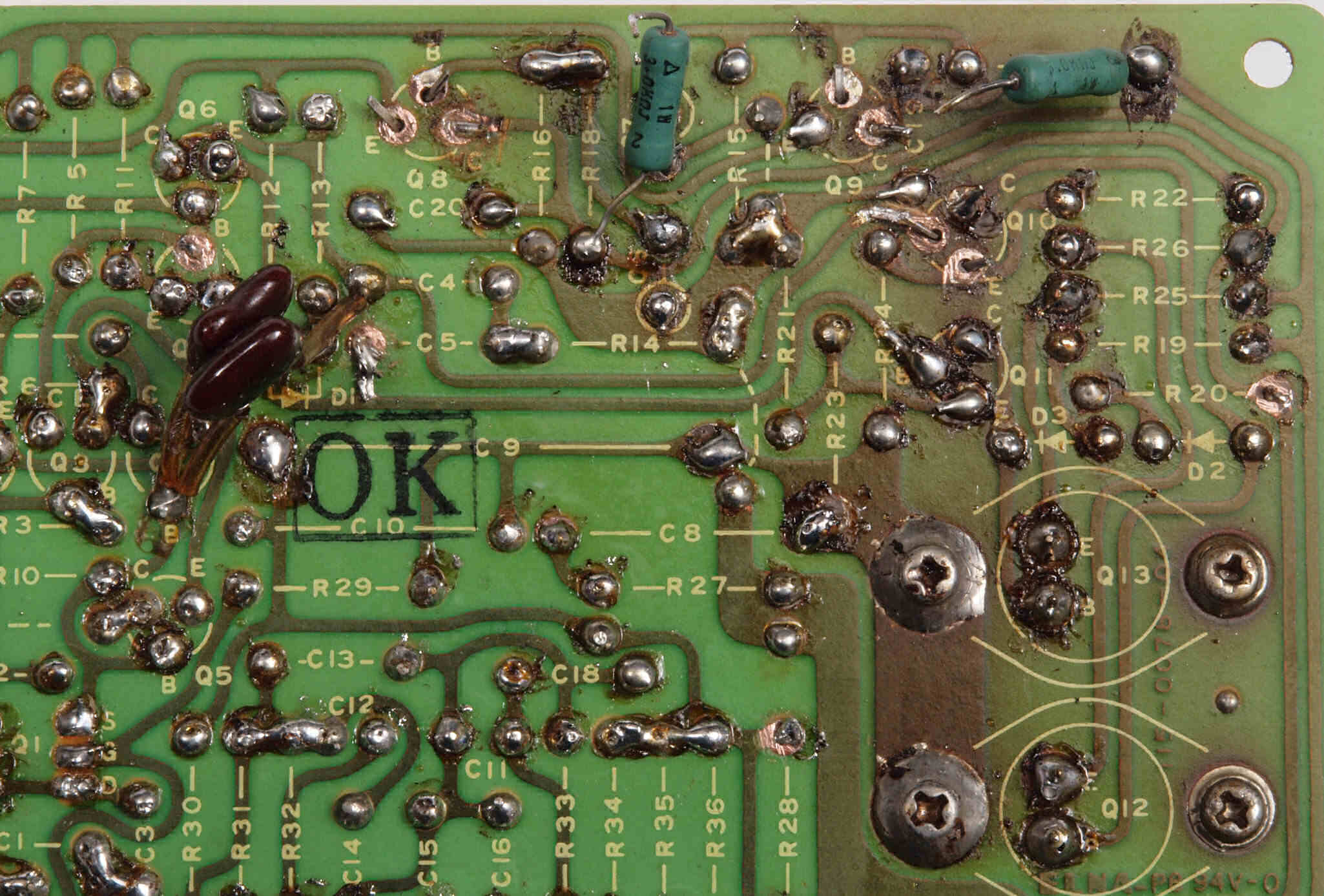

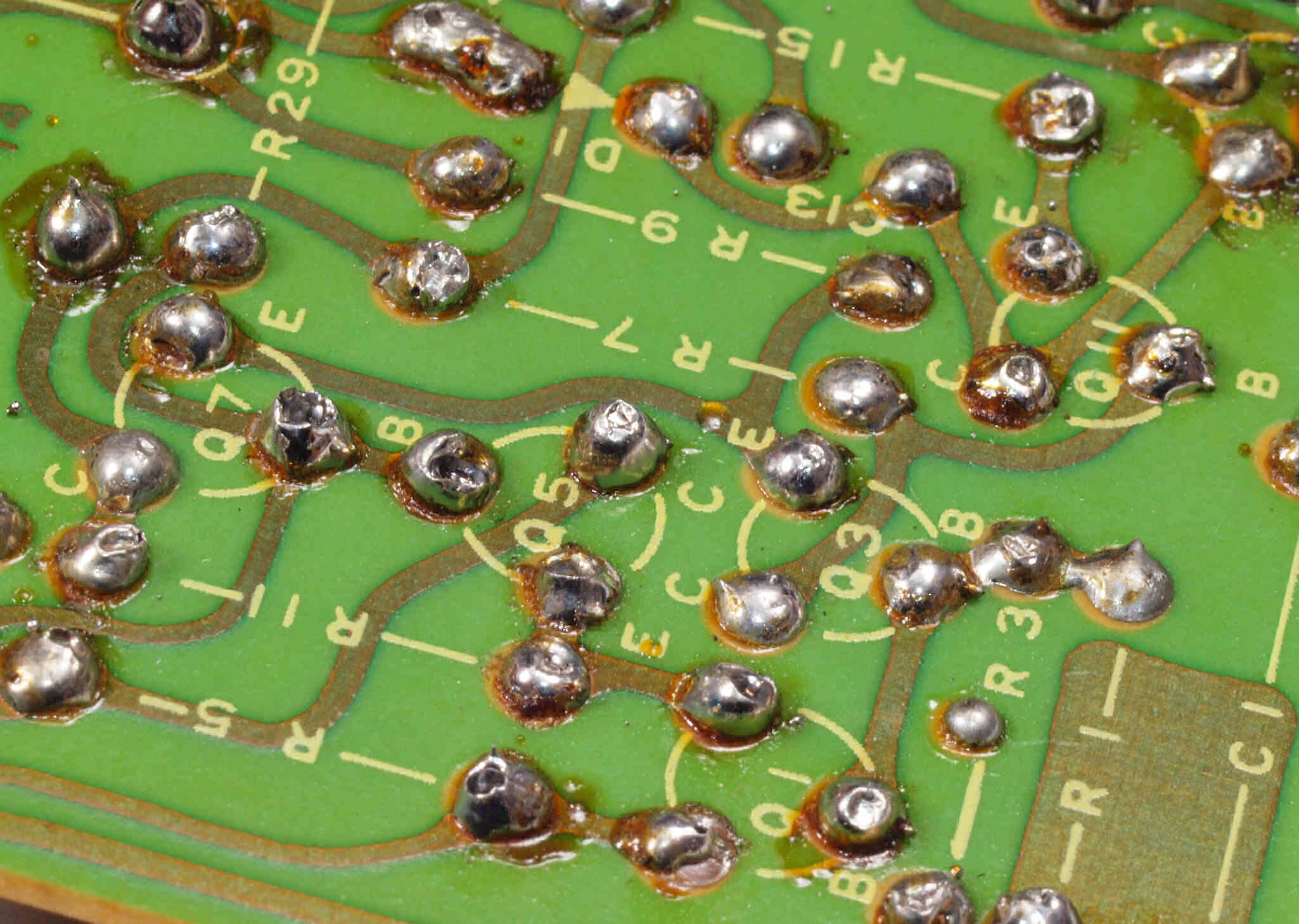

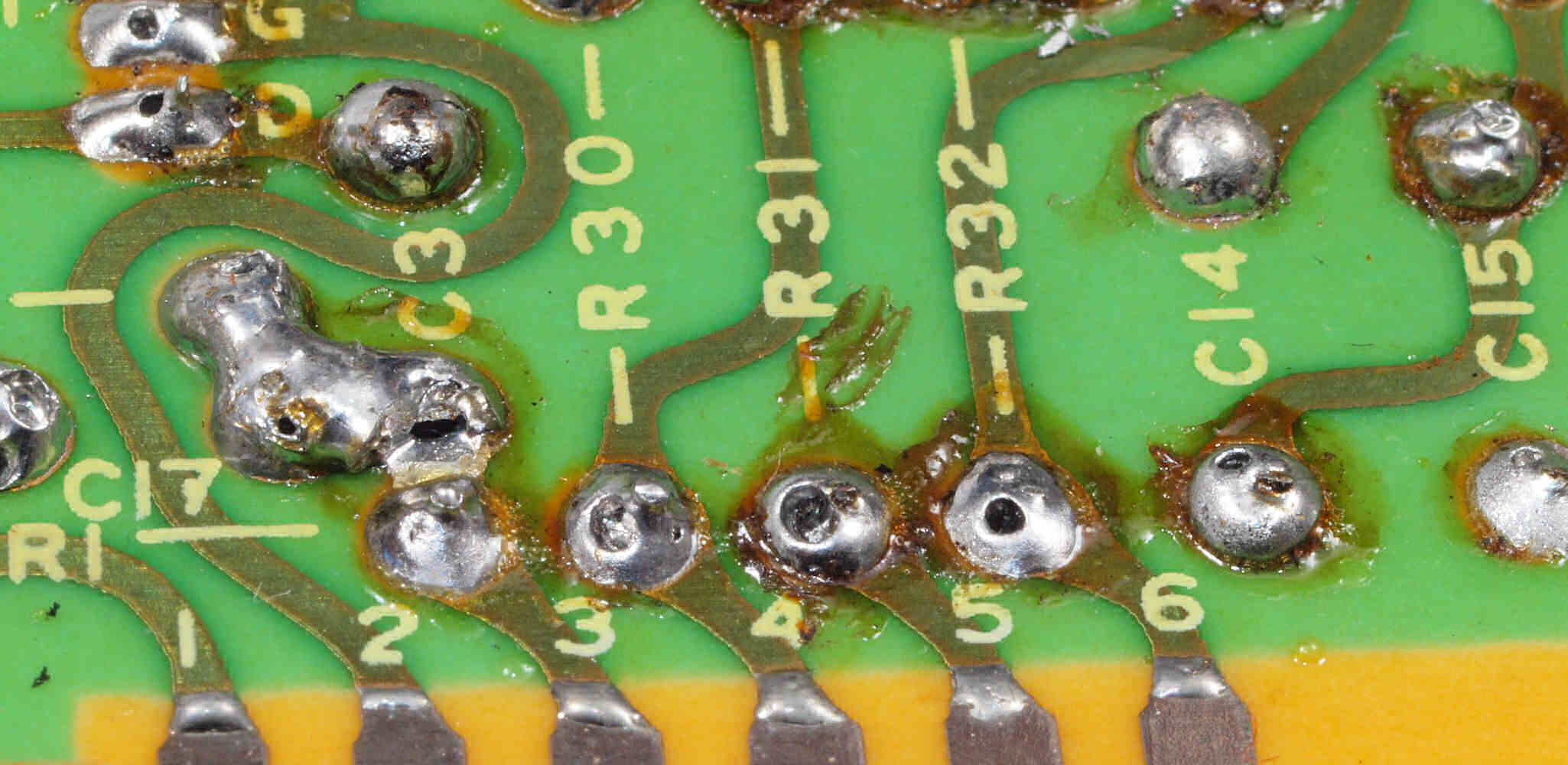

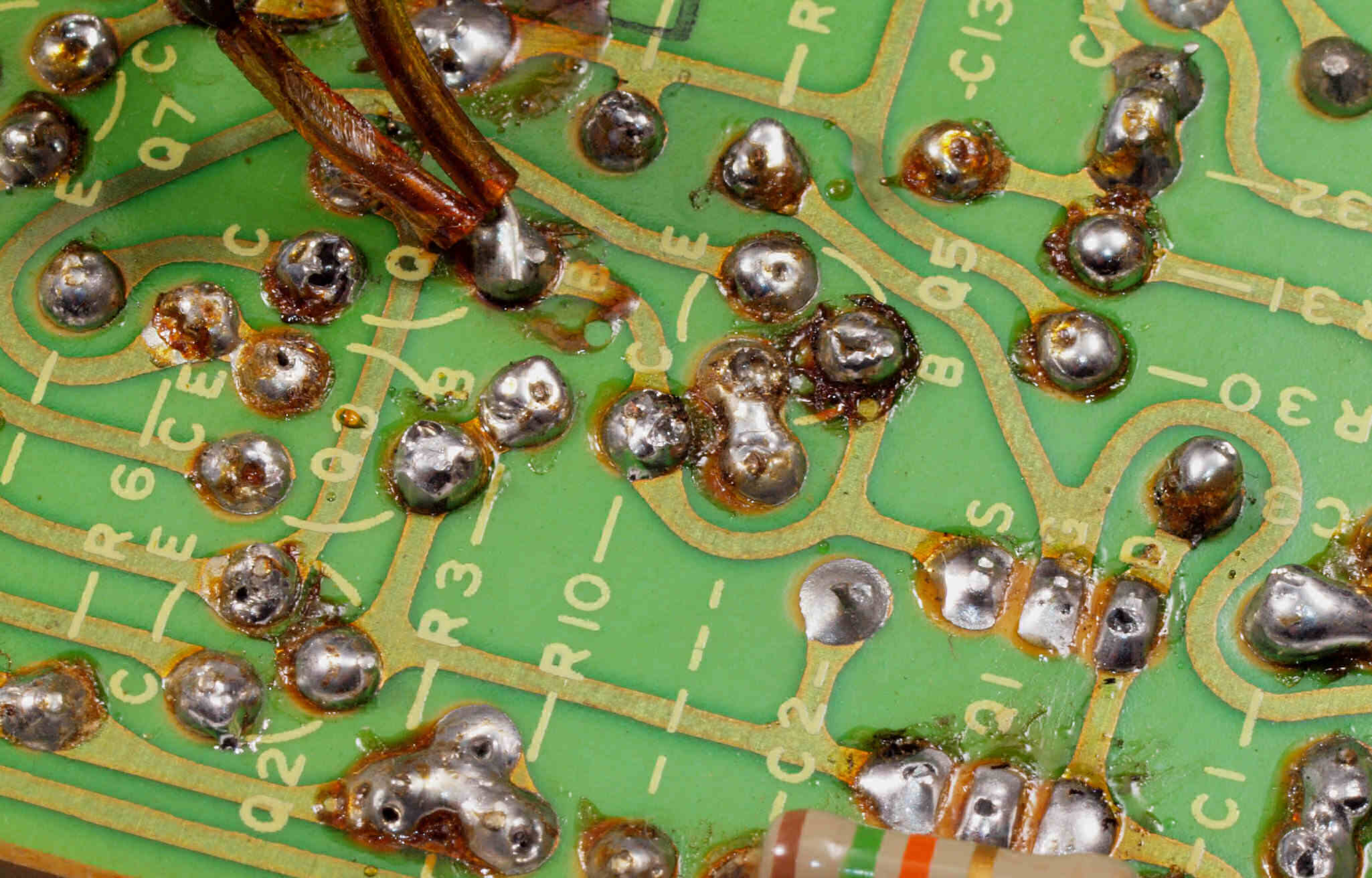

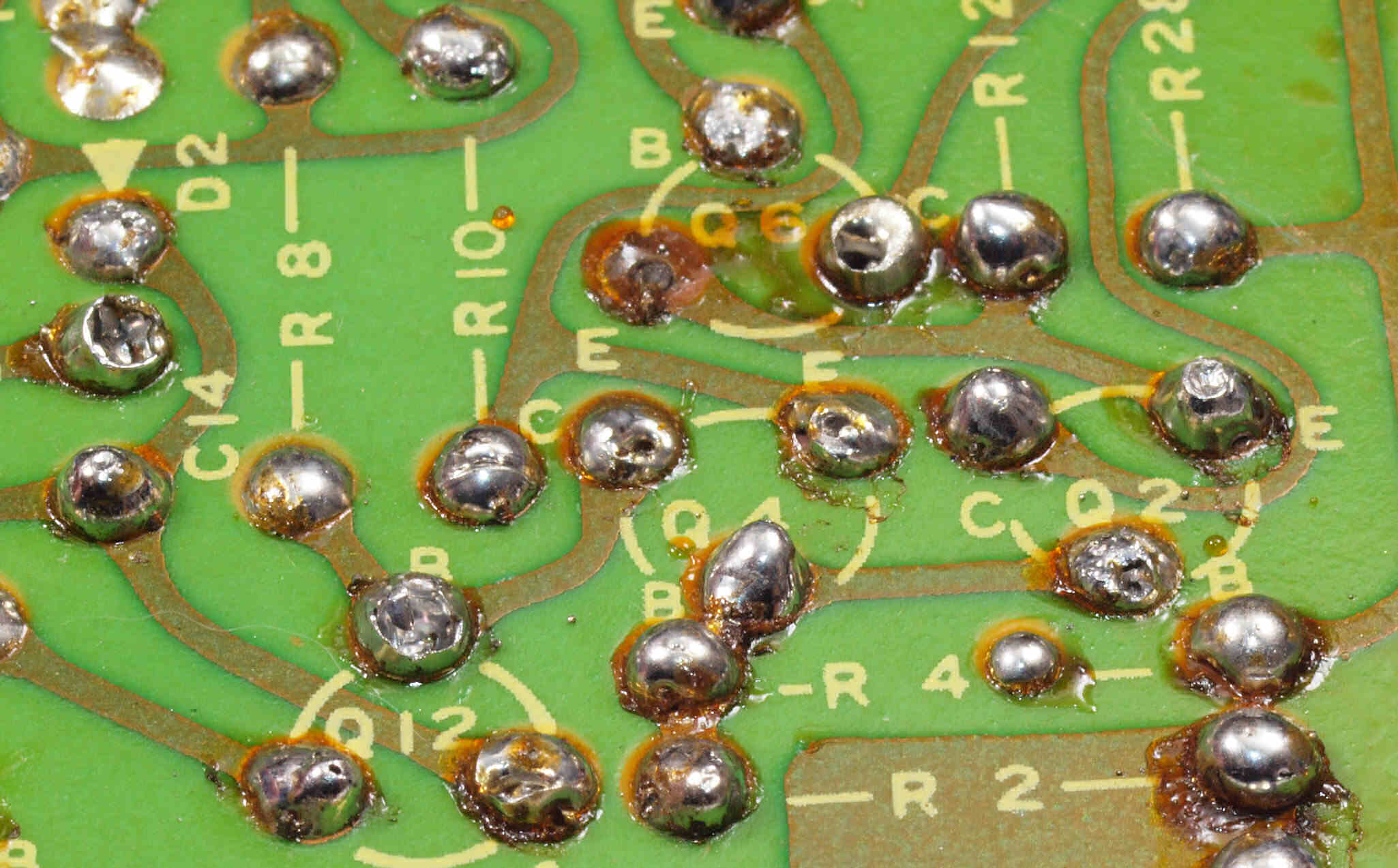

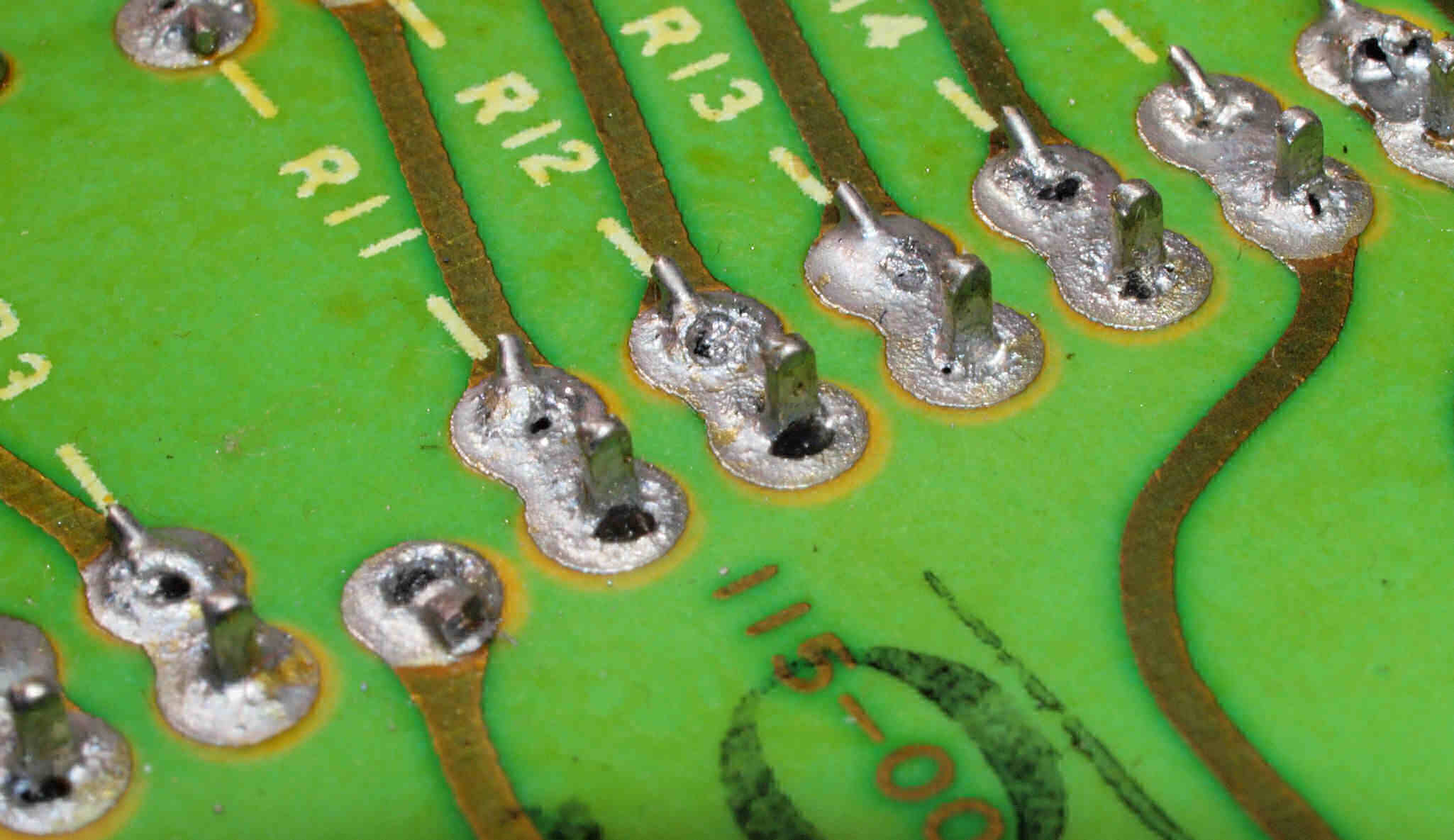

Ｃ１３３．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田不良予備郡。

Ｃ１３４．　修理（半田補正）中　Ｒ側ＥＱ＿ＡＭＰ基板裏。　銅箔研磨。

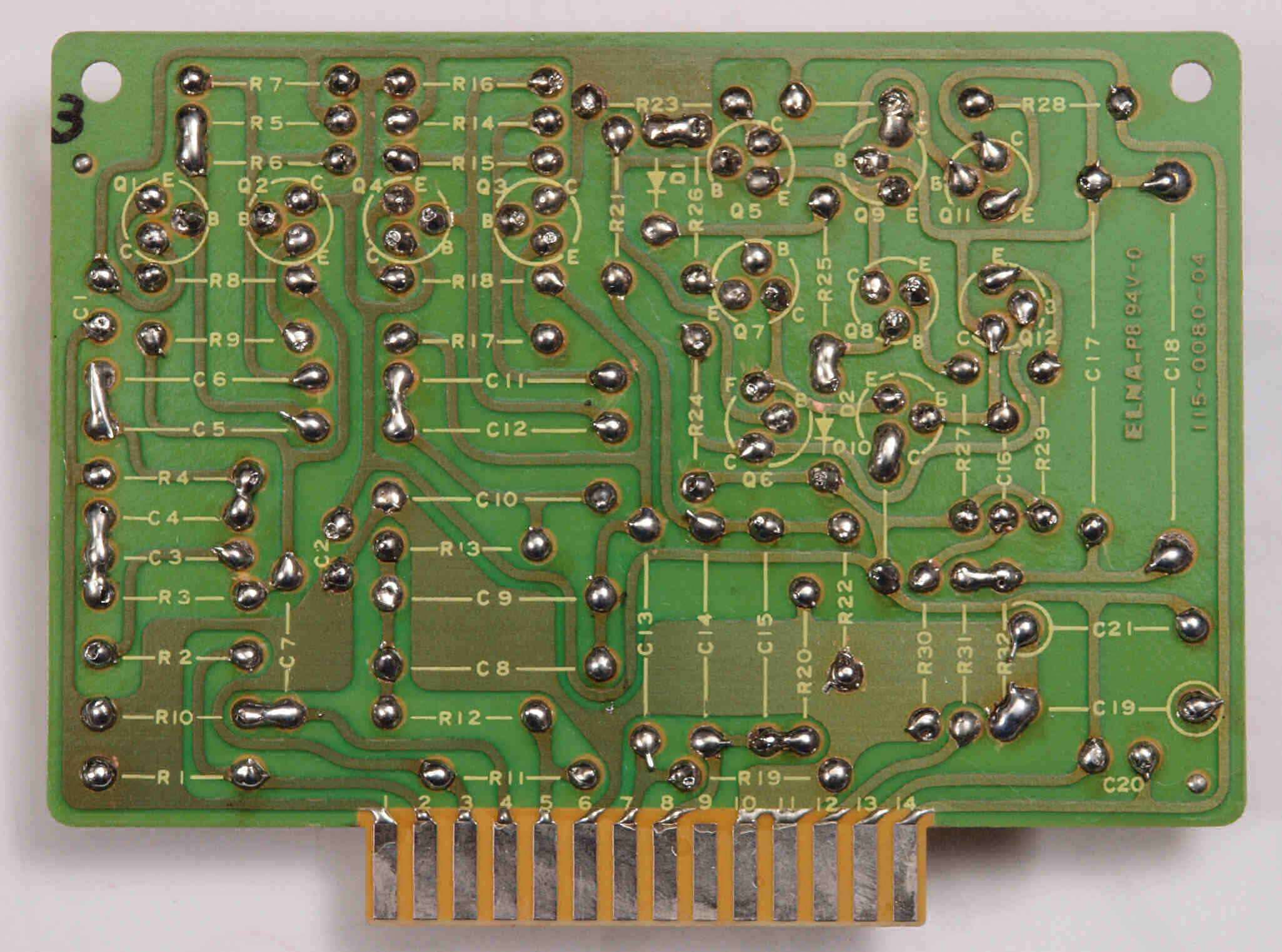

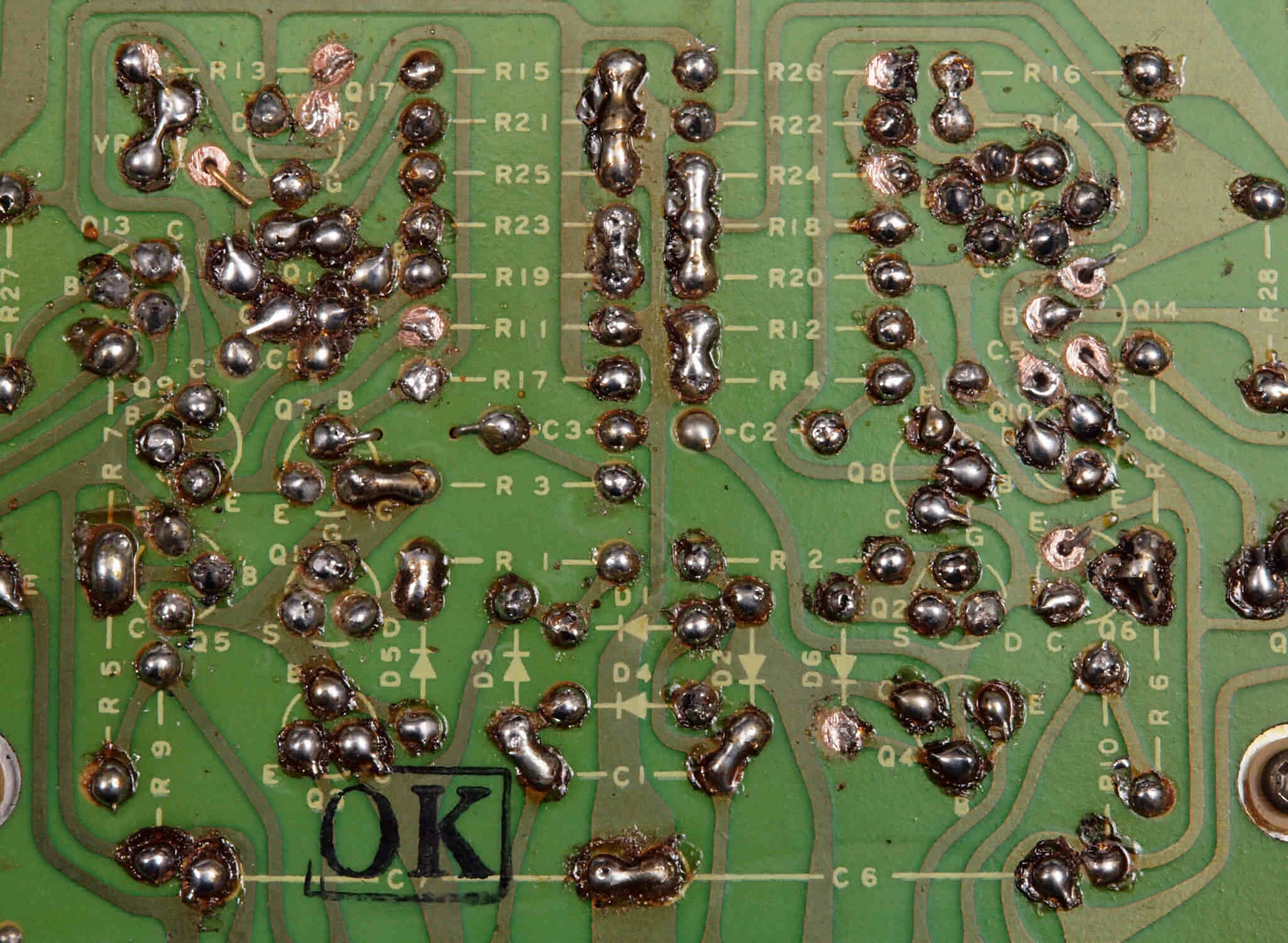

Ｃ１４．　修理（半田補正）後　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ１５．　完成Ｒ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ２１．　修理前　Ｌ側ＥＱ＿ＡＭＰ（イコライザー・アンプ）基板。 ２個の２ＳＡ９２３のコンプリメンタリーＴＲ（トランジスター）がモールド型２ＳＣ３２０９に交換してある。 本来は、２ＳＣ８０５Ａ。 ＳＯＮＹ製２ＳＣ８０５Ａ/２ＳＡ９２３の規格、　Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。 日電製２SC３２０９の規格/Ａタイプ無、　Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。

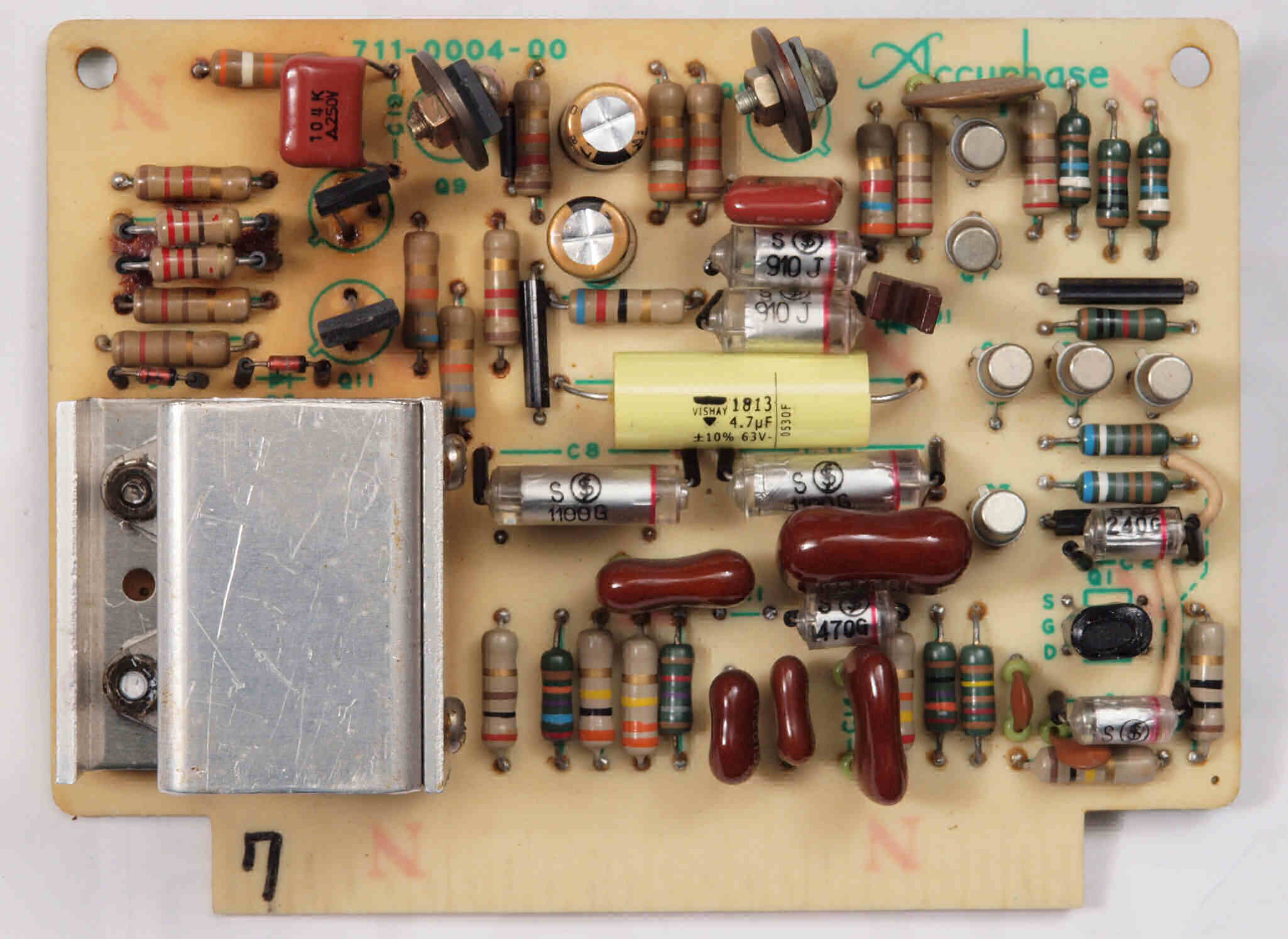

Ｃ２２．　修理後　Ｌ側ＥＱ＿ＡＭＰ基板。 　　　　　　　ＴＲ（トランジスター）４個、電解コンデンサー２個、フイルムコンデンサー３個、ＦＥＴ（電界効果トランジスター）２個交換。

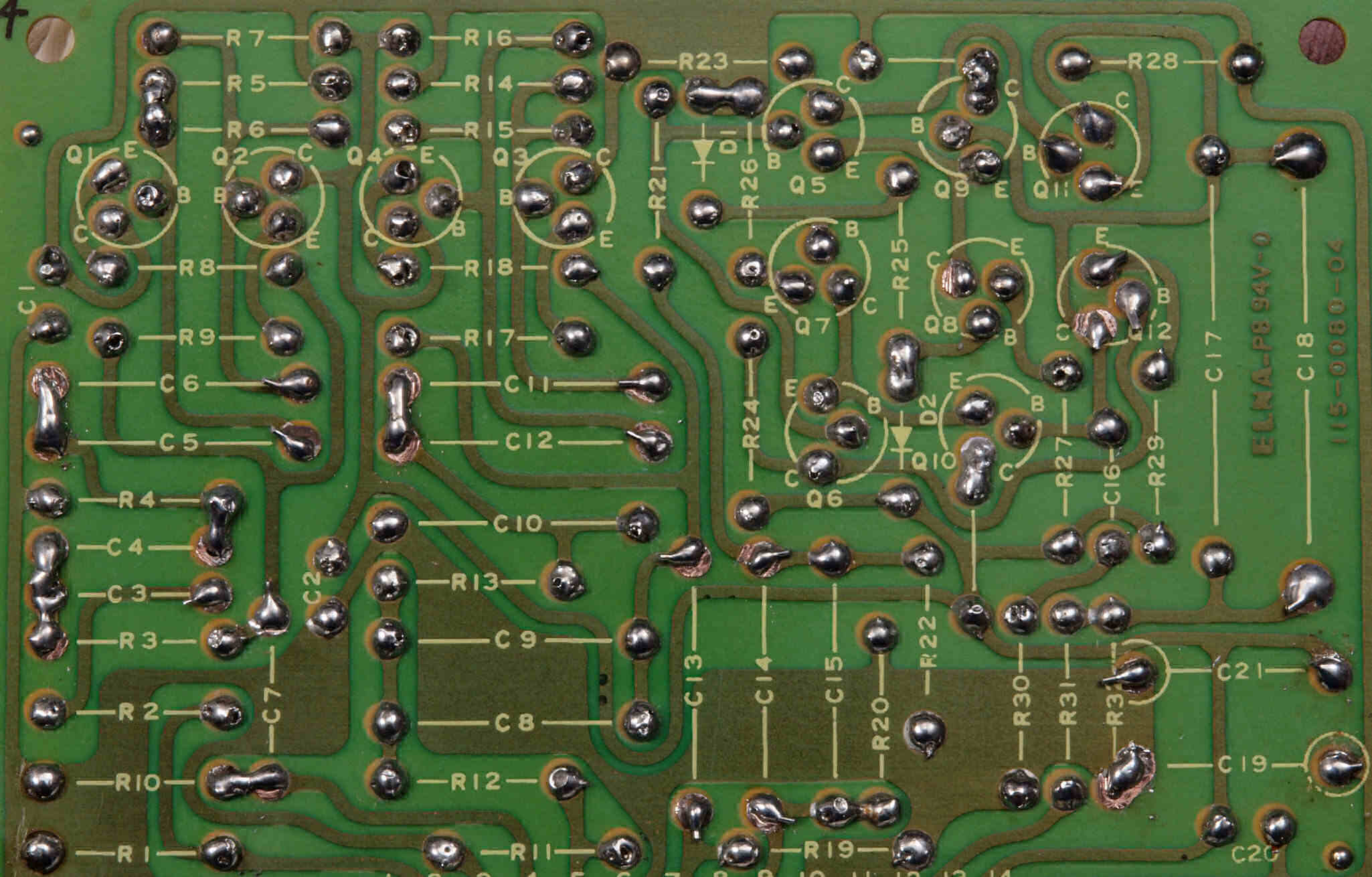

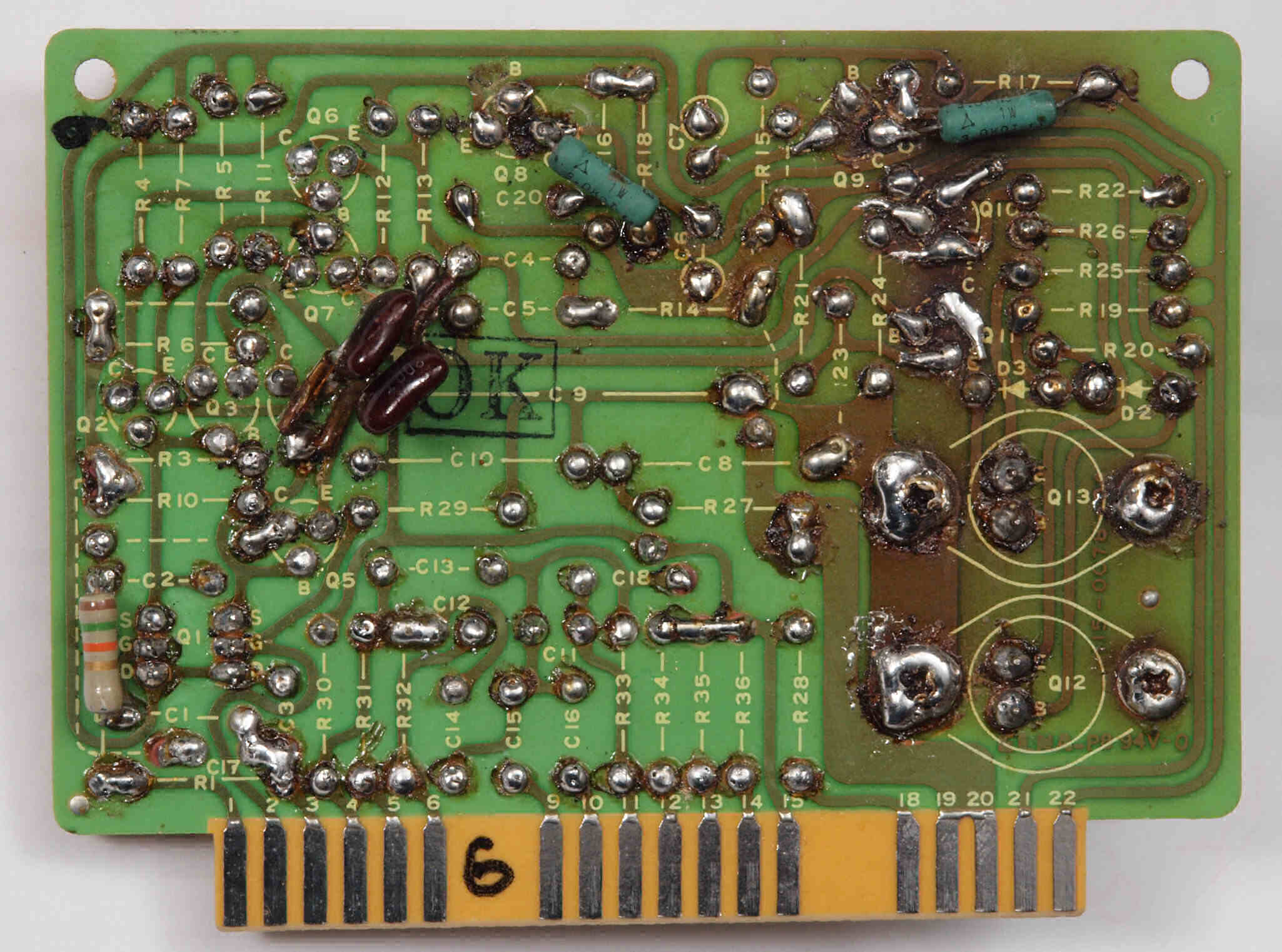

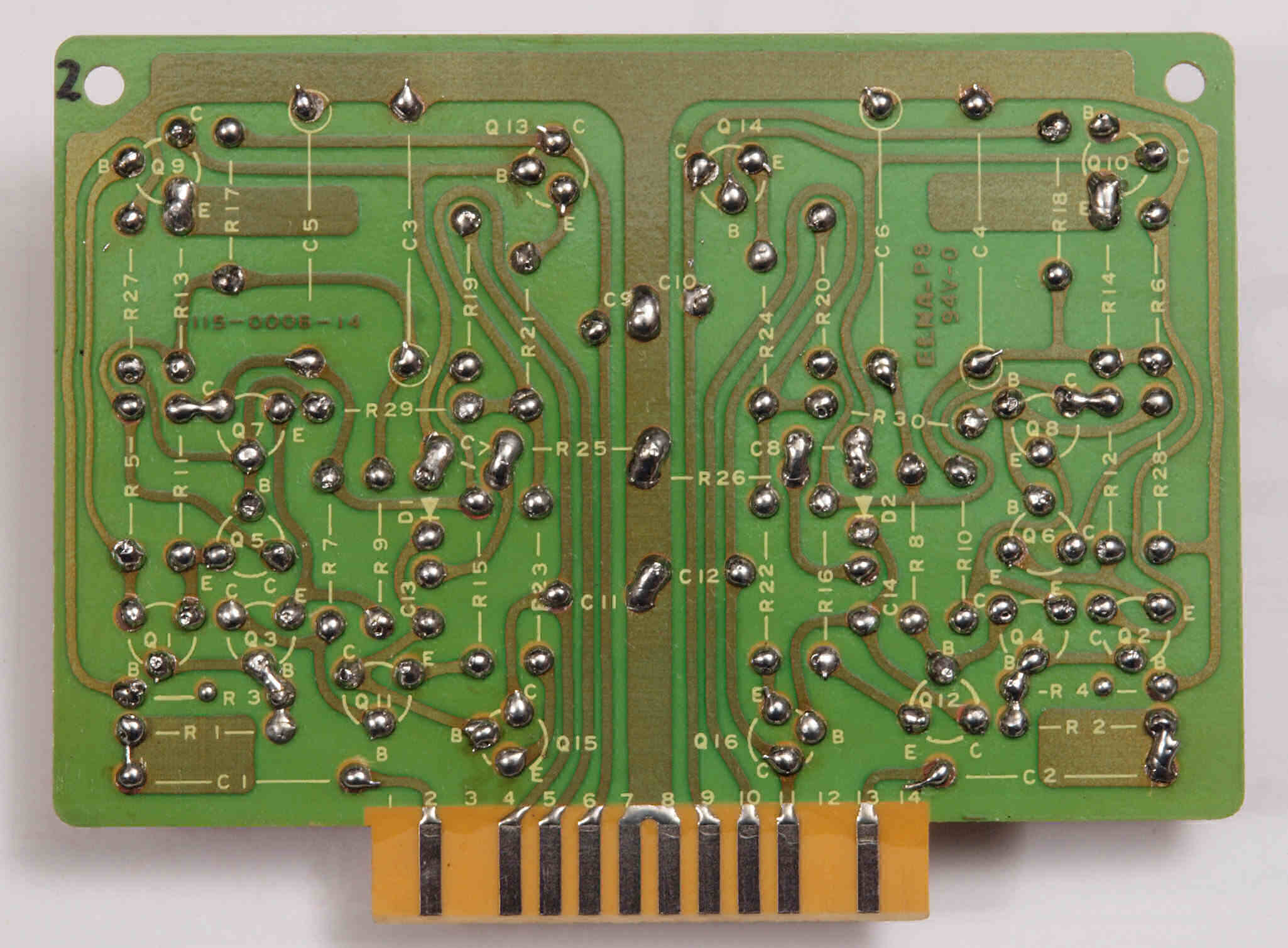

Ｃ２３．　修理前　Ｌ側ＥＱ＿ＡＭＰ（イコライザー・アンプ）基板裏

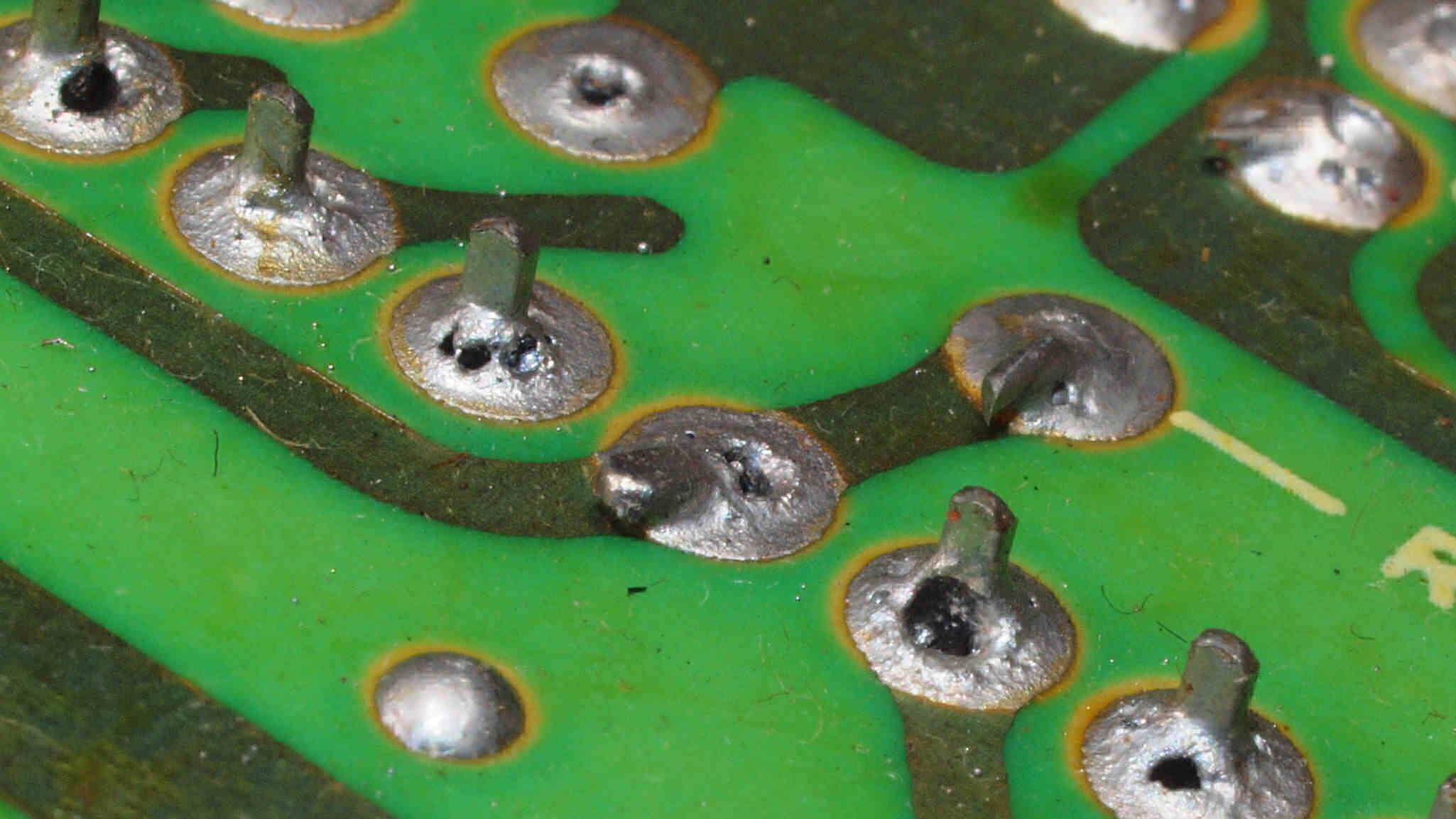

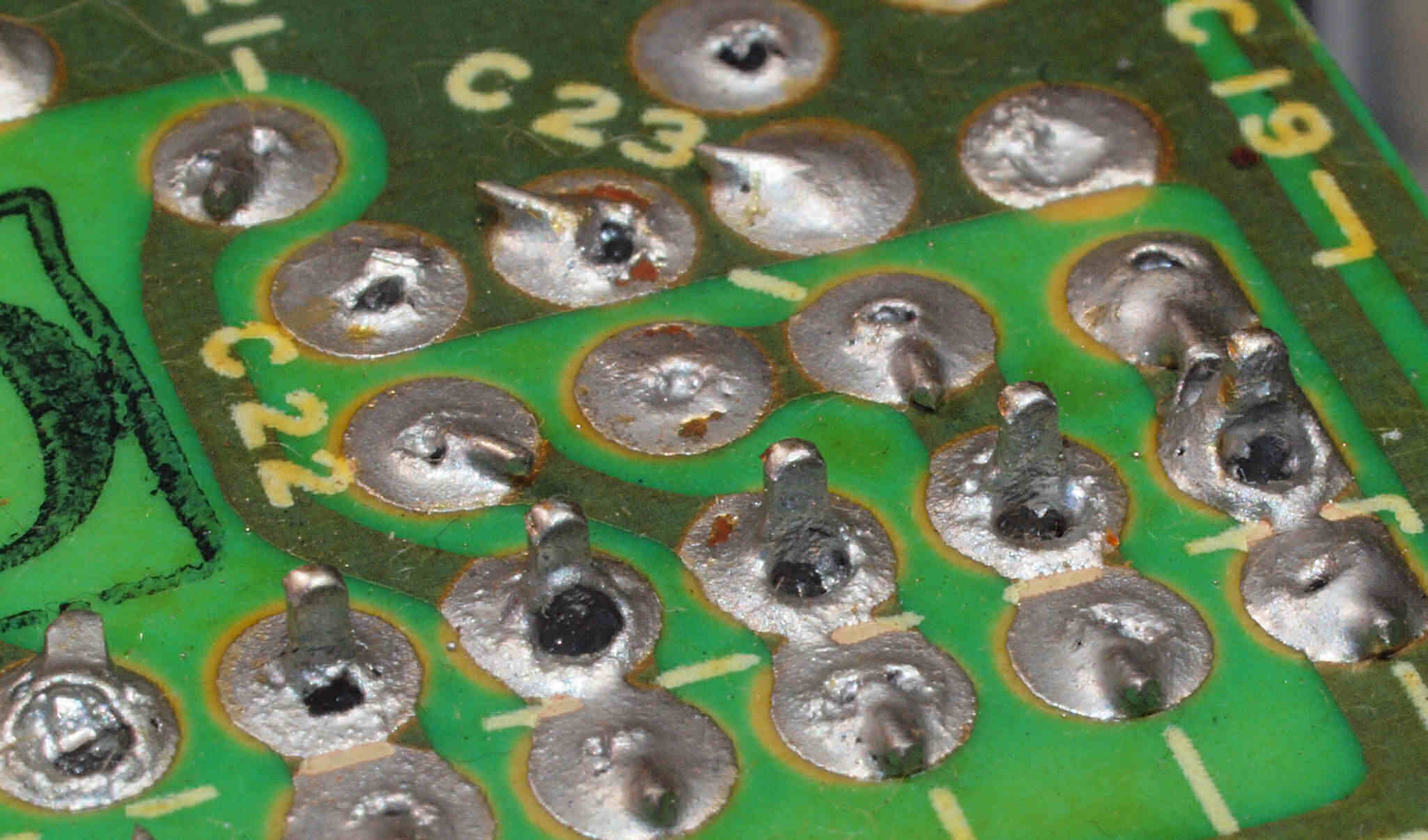

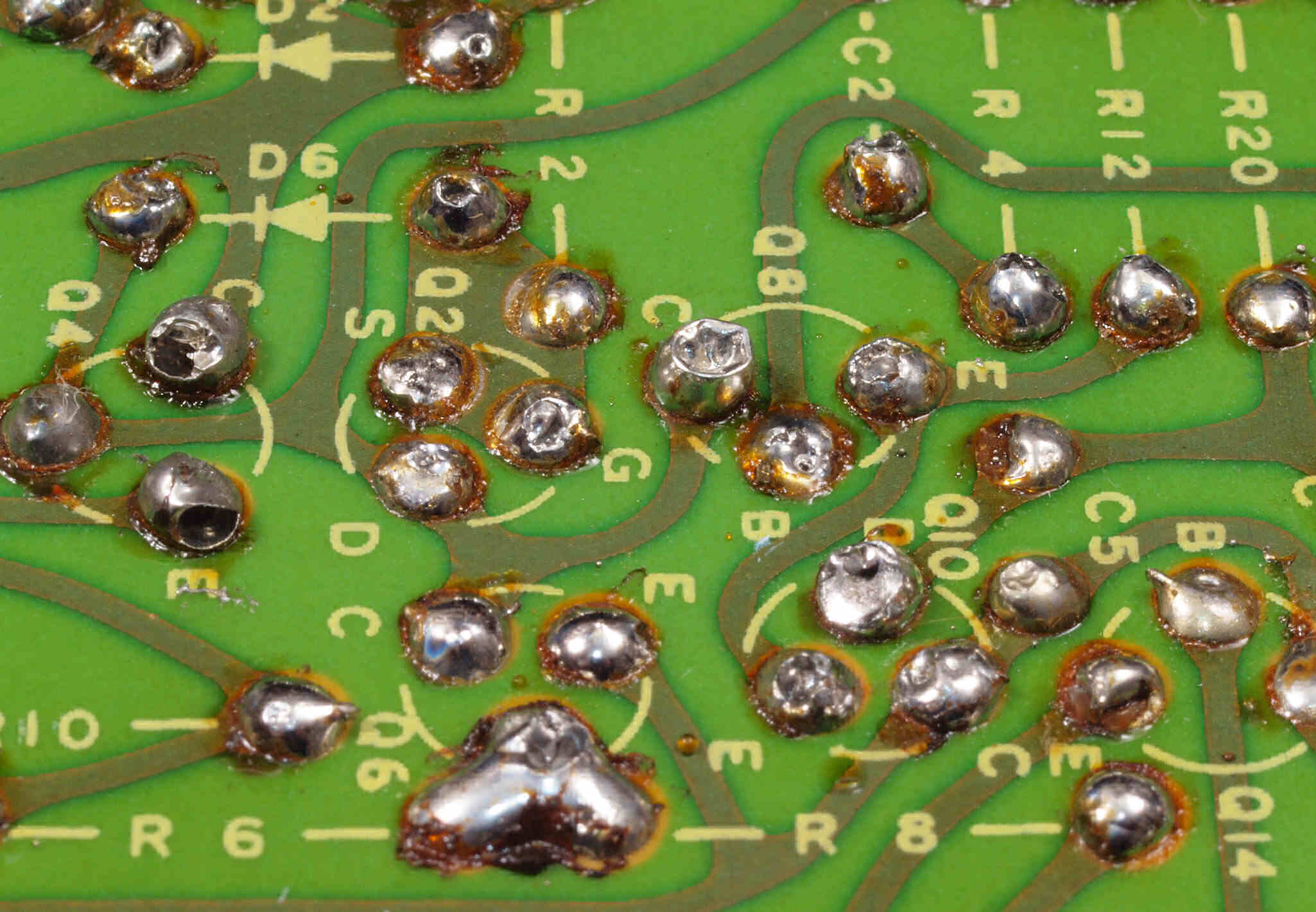

Ｃ２３２．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板裏。　半田不良予備郡。

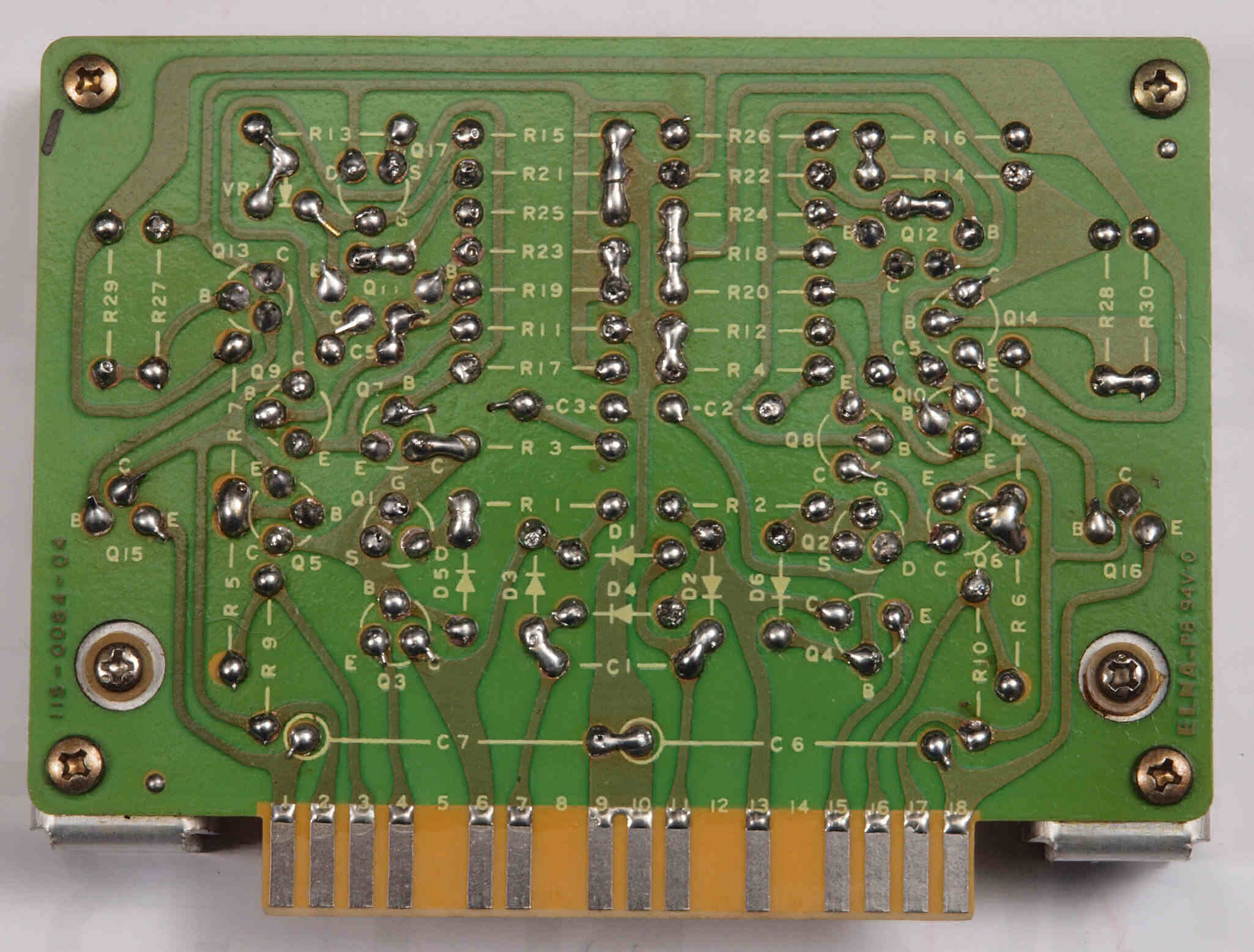

Ｃ２４．　修理（半田補正）後　Ｌ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２５．　完成Ｌ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

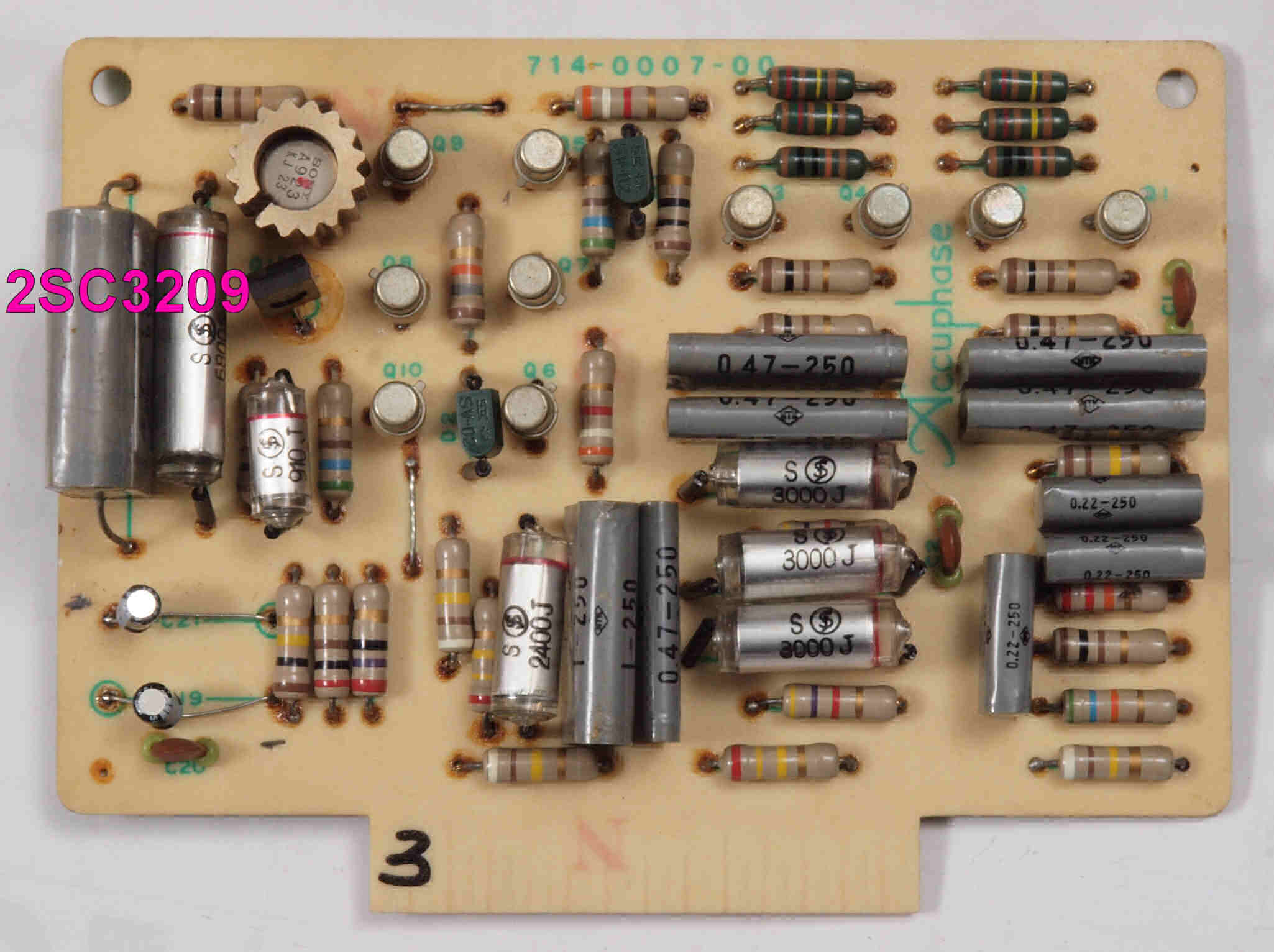

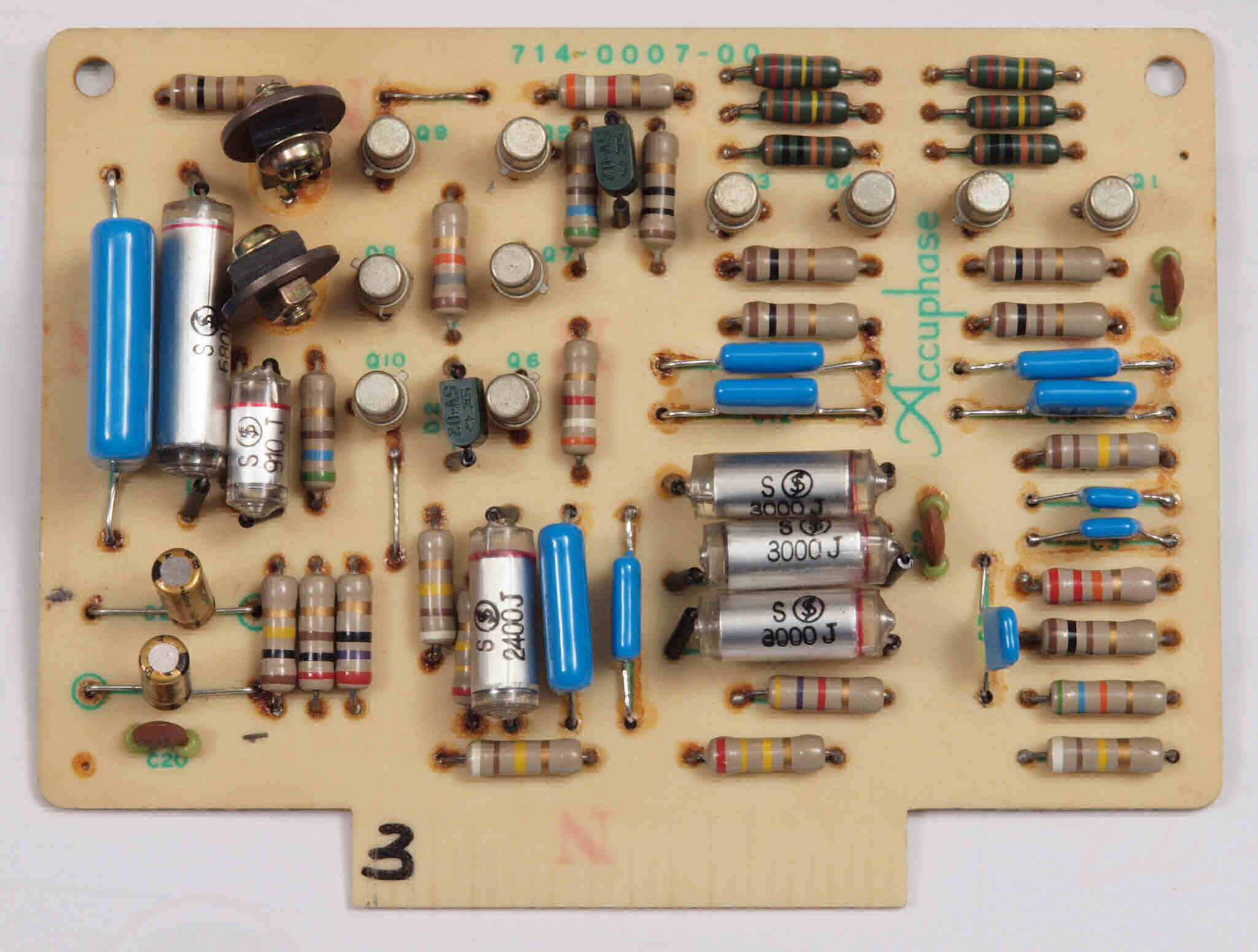

Ｃ３１．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板。 ２個の２ＳＡ９２３がモールド型２SＡ９３９Ｖに交換してある。 ２個の２ＳＣ８０５Ａがモールド型２SＣ３２０９に交換してある。。 ＳＯＮＹ製２ＳＣ８０５Ａ/２ＳＡ９２３の規格、　Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。 日電製２SC３２０９の規格/Ａタイプ無、　Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。 富士通製２SＡ９３９Ｖ規格/２ＳＣ２０７１、　Vcbo=250v、Vebo=5v、Ic=50mA、Pc=1W、hfe=150、用途=HF A。

Ｃ３２．　修理後　Ｈｉレベル＆トーンコントロールＡＭＰ基板。 　　　　　電解コンデンサー４個、フイルムコンデンサー２個、ＴＲ（トランジスター）４個、ＦＥＴ（電界効果トランジスター）４個交換。

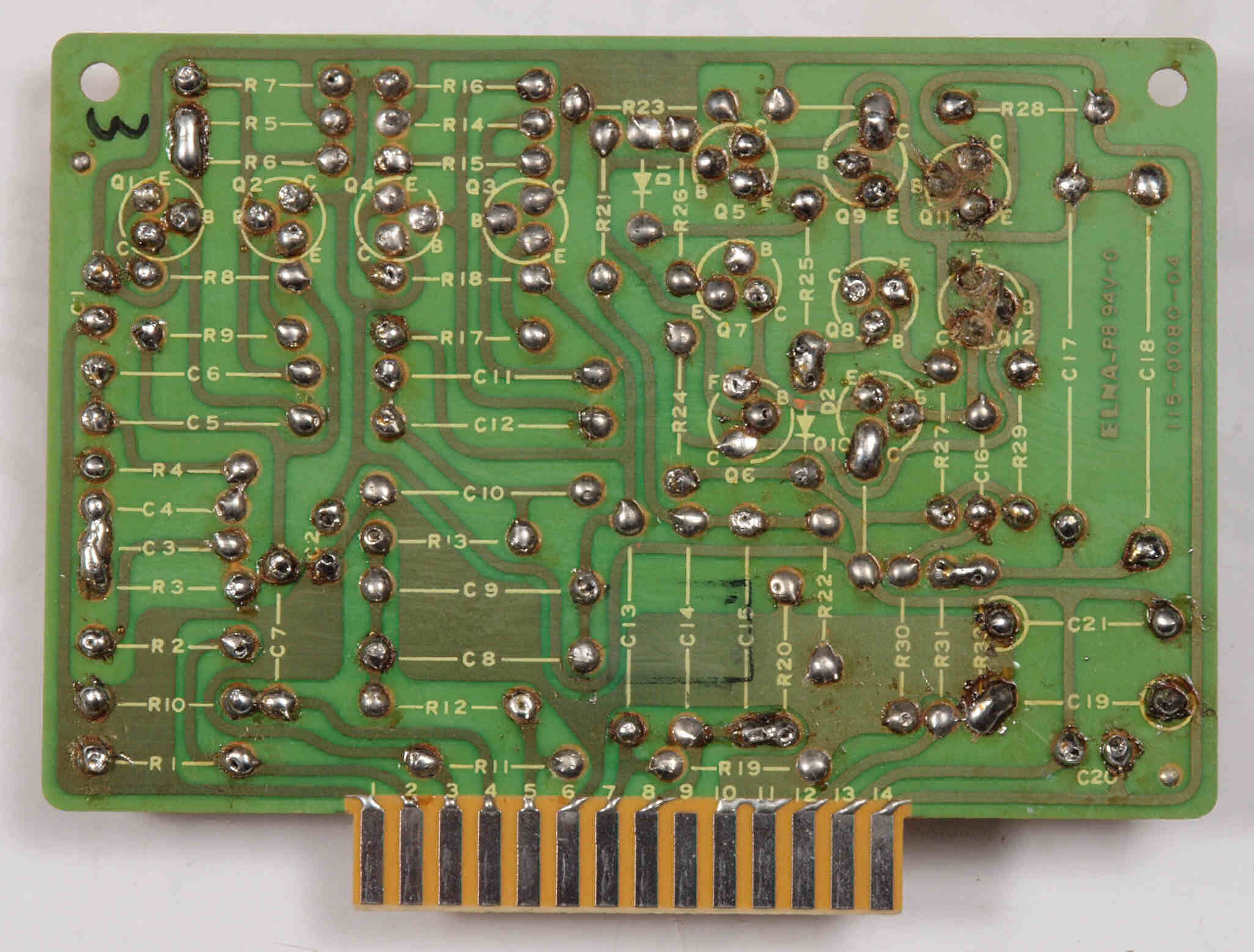

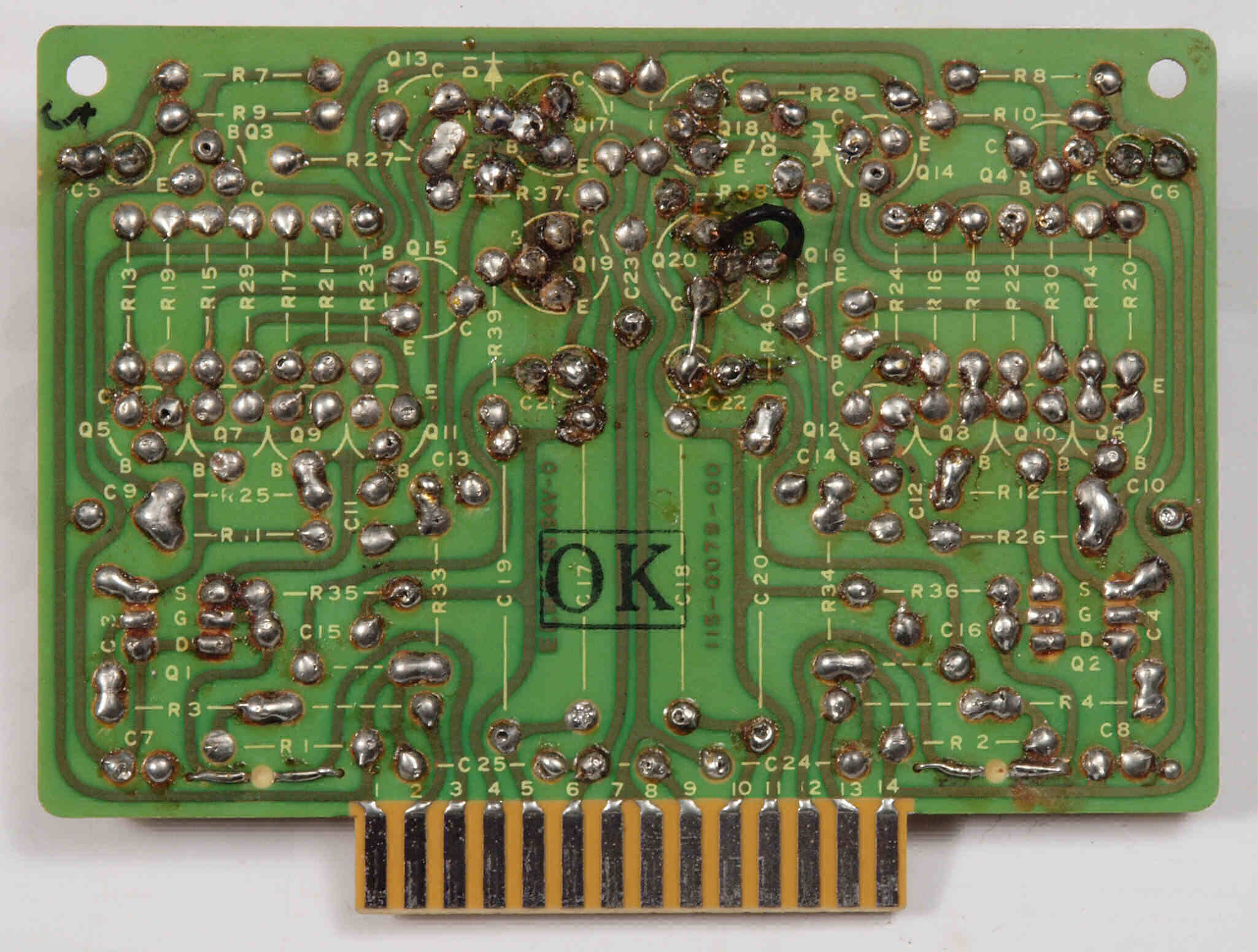

Ｃ３３．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。

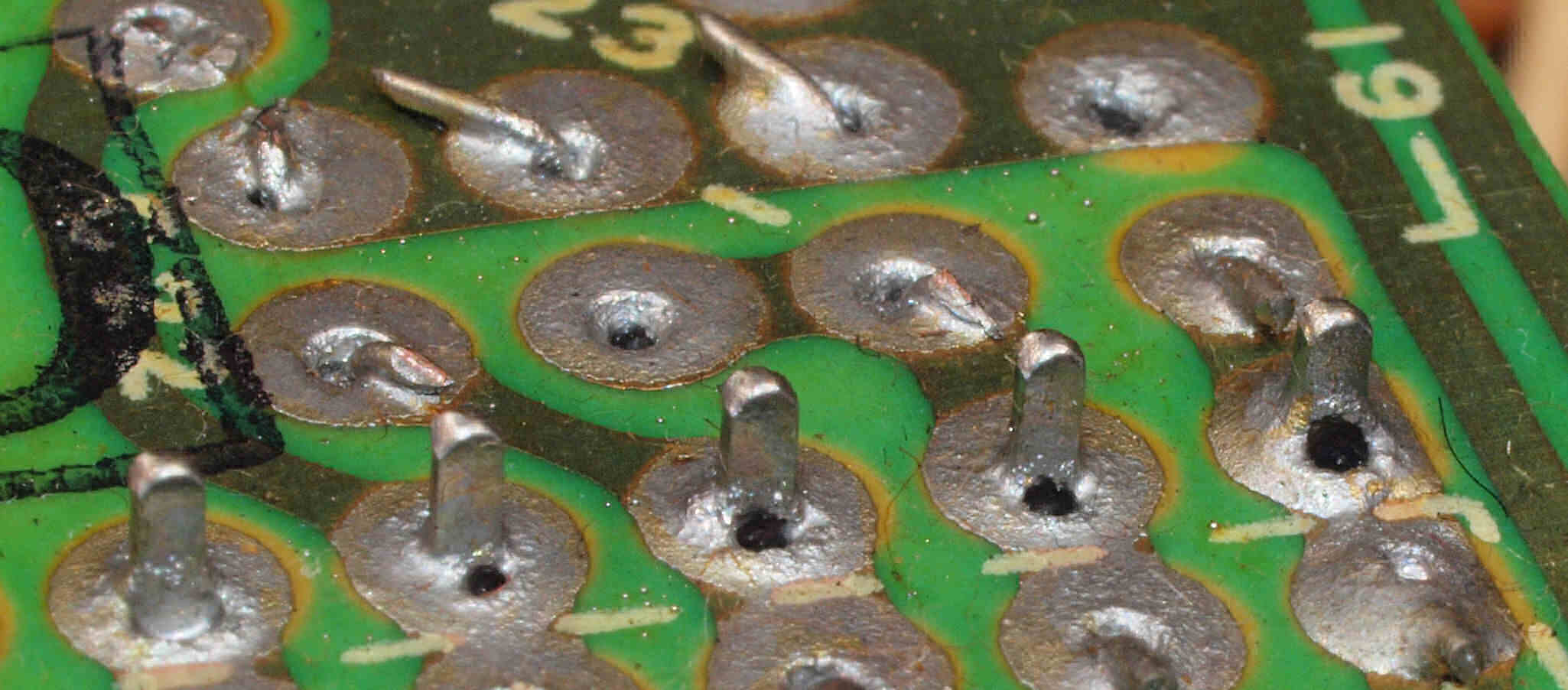

Ｃ３３２．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　半田不良予備郡。

Ｃ３３３．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　半田不良予備郡２。

Ｃ３４．　修理（半田補正）後　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　半田を全部やり直す。

Ｃ３５．　完成Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　洗浄後防湿材を塗る。

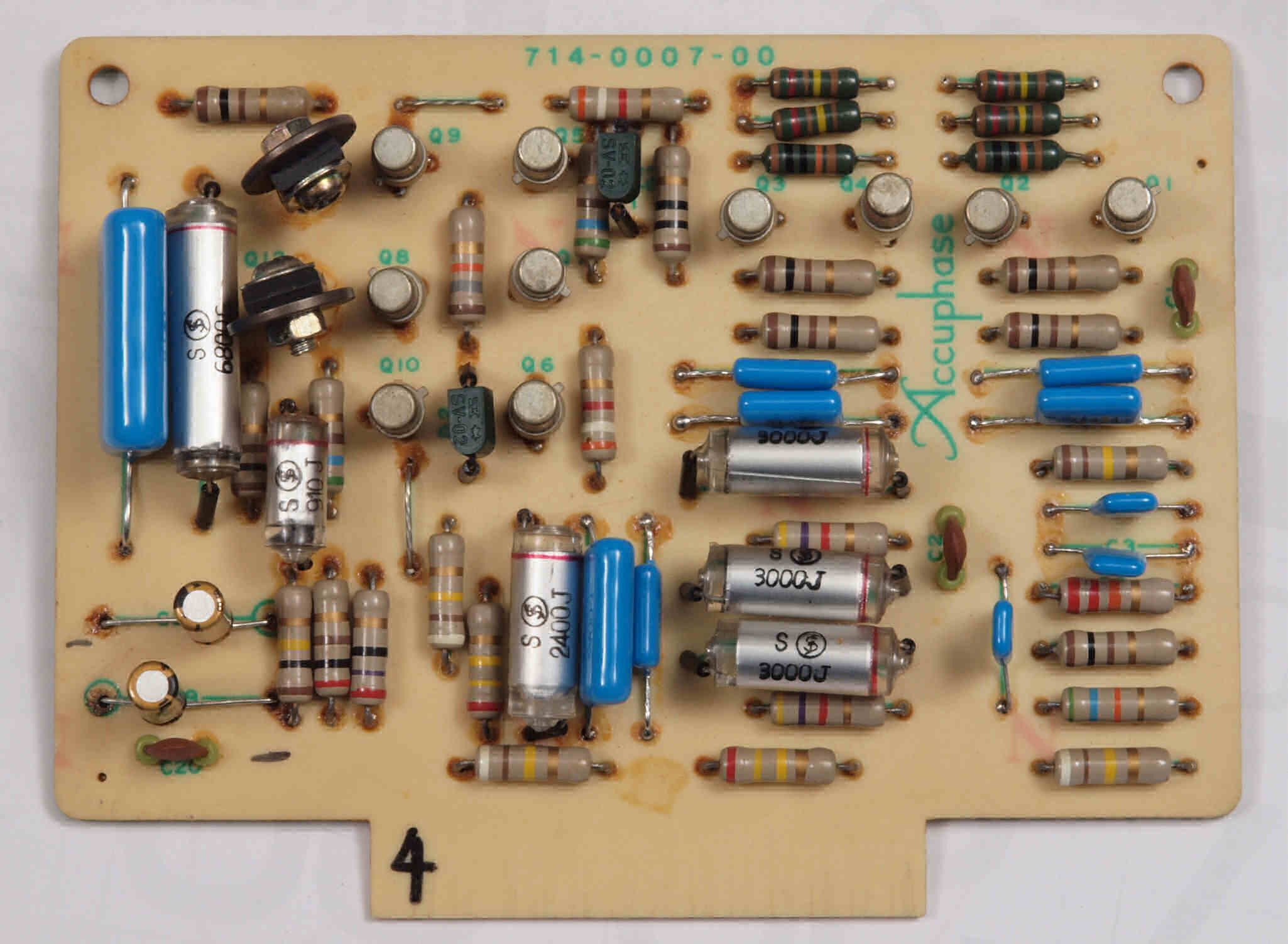

Ｃ４１．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ（フイルター及び出力アンプ）基板。。 ２個の２ＳＡ９２３のコンプリメンタリーＴＲ（トランジスター）がモールド型２SC３２０９に交換してある。 本来は、２ＳＣ８０５Ａ。 ＳＯＮＹ製２ＳＣ８０５Ａ/２ＳＡ９２３の規格、　Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。 日電製２SC３２０９の規格/Ａタイプ無、　Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。

Ｃ４２．　修理後　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板。 　　　　　　　　　　　ＴＲ（トランジスター）２個、電解コンデンサー２個、フイルムコンデンサー１０個交換。

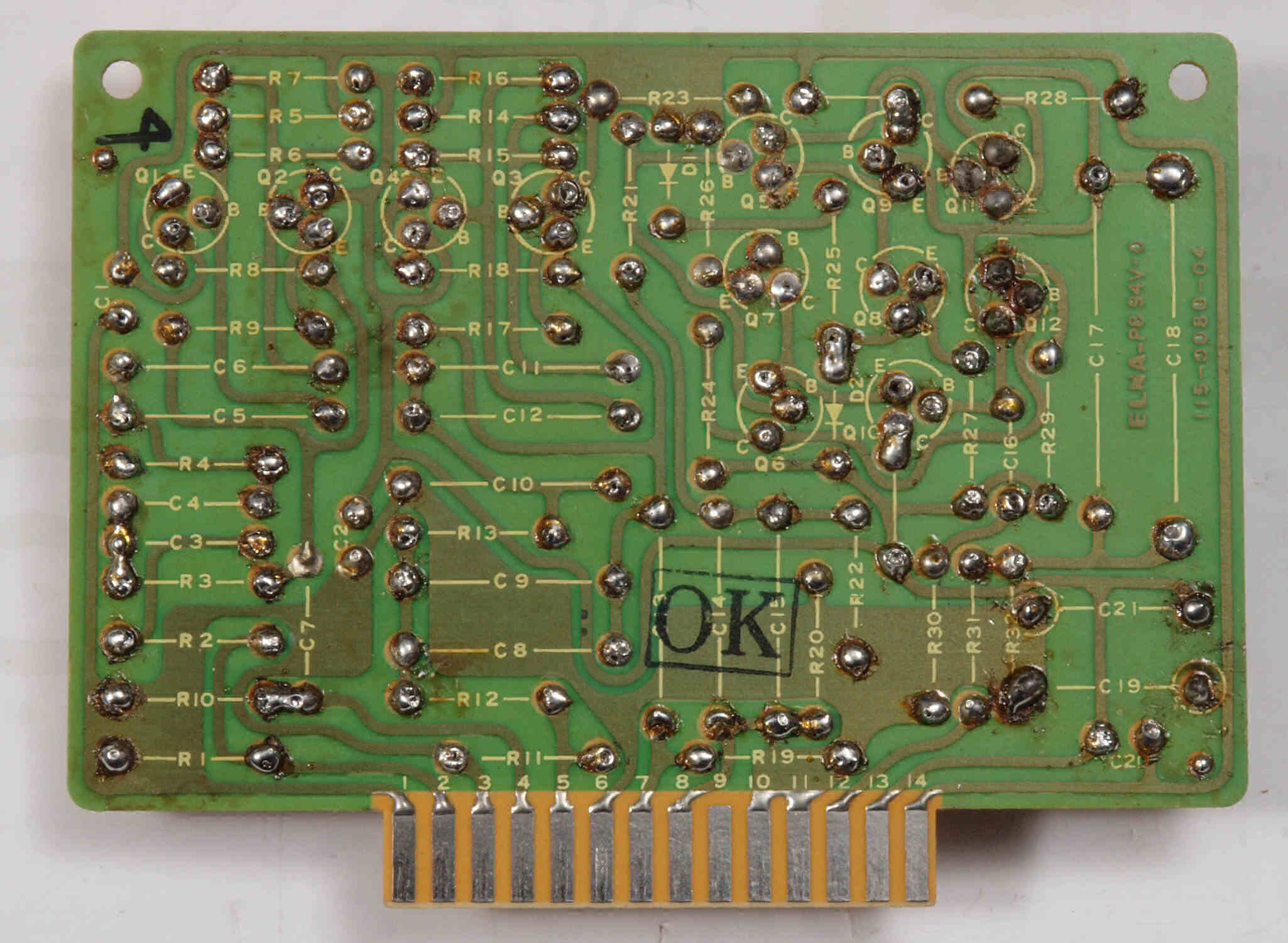

Ｃ４３．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ（フイルター及び出力アンプ）基板裏

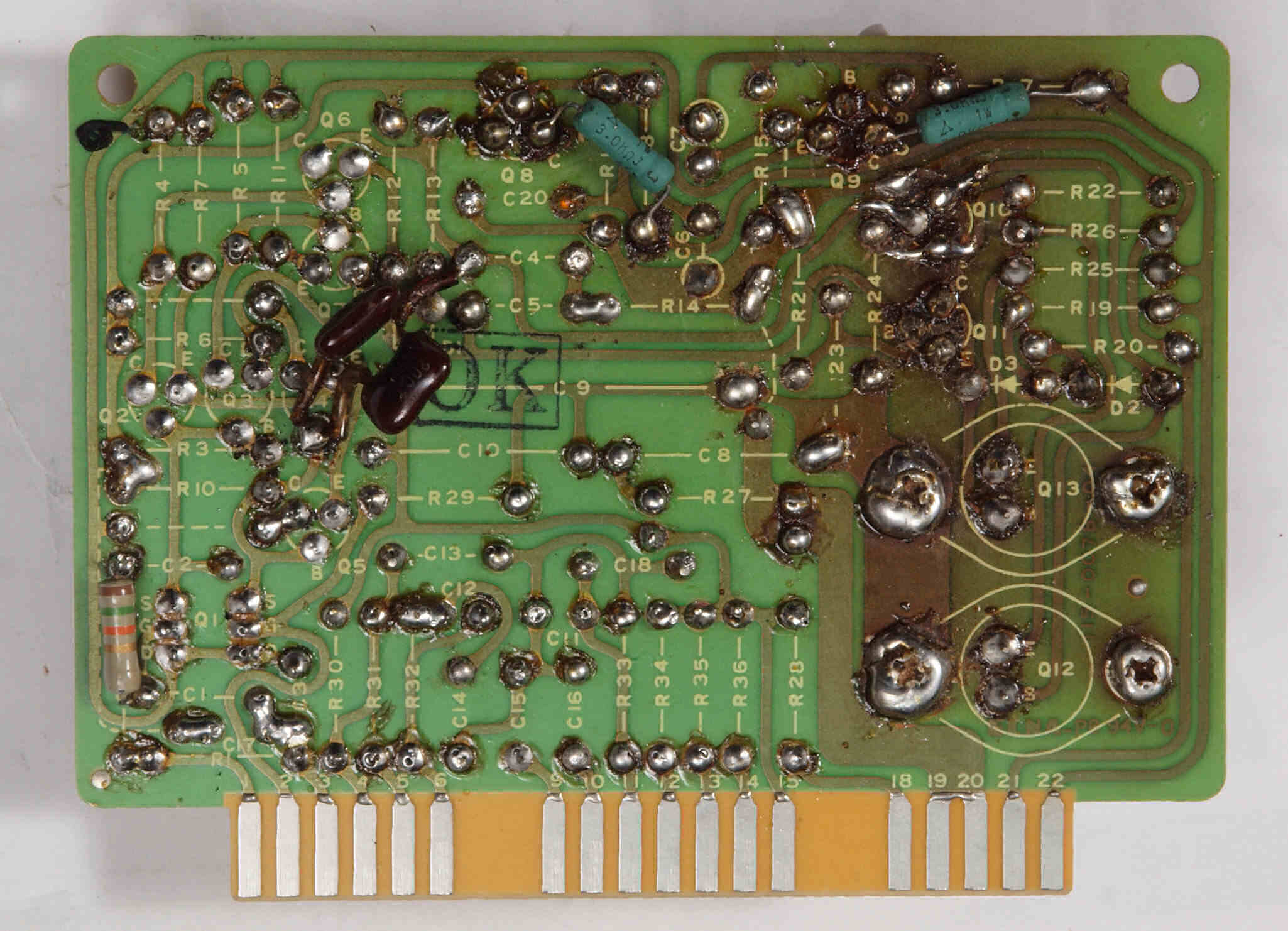

Ｃ４３２．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡。

Ｃ４３３．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡２。

Ｃ４３４．　修理（半田補正）中　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　銅箔研磨。

Ｃ４４．　修理（半田補正）後　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田を全部やり直す。

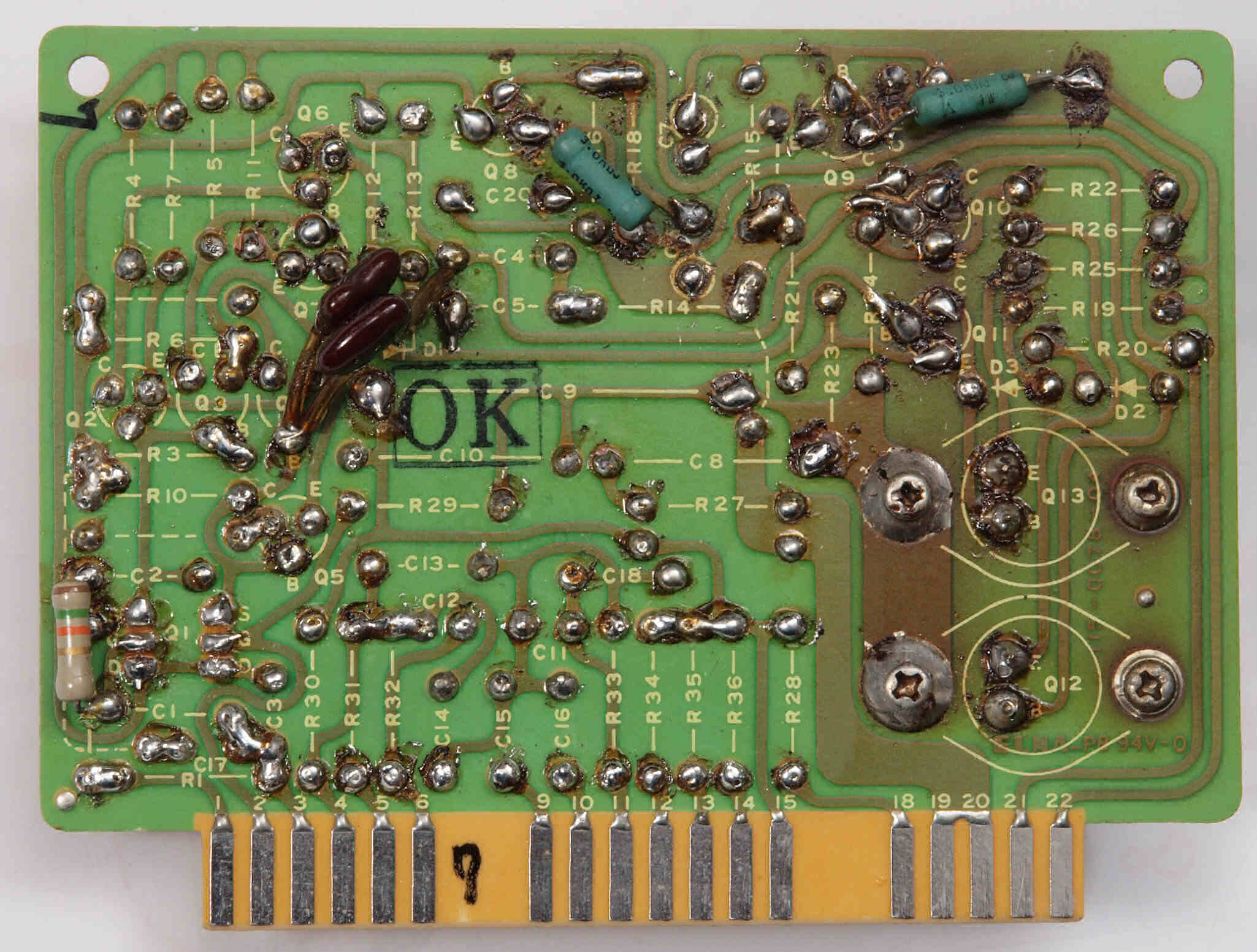

Ｃ４５．　完成Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ５１．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ（フイルター及び出力アンプ）基板。。 ２個の２ＳＡ９２３のコンプリメンタリーＴＲ（トランジスター）がモールド型２SC３２０９に交換してある。 本来は、２ＳＣ８０５Ａ。 ＳＯＮＹ製２ＳＣ８０５Ａ/２ＳＡ９２３の規格、　Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。 日電製２SC３２０９の規格/Ａタイプ無、　Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。

Ｃ５２．　修理後　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板。 　　　　　　　　　　　ＴＲ（トランジスター）２個、電解コンデンサー２個、フイルムコンデンサー１０個交換。

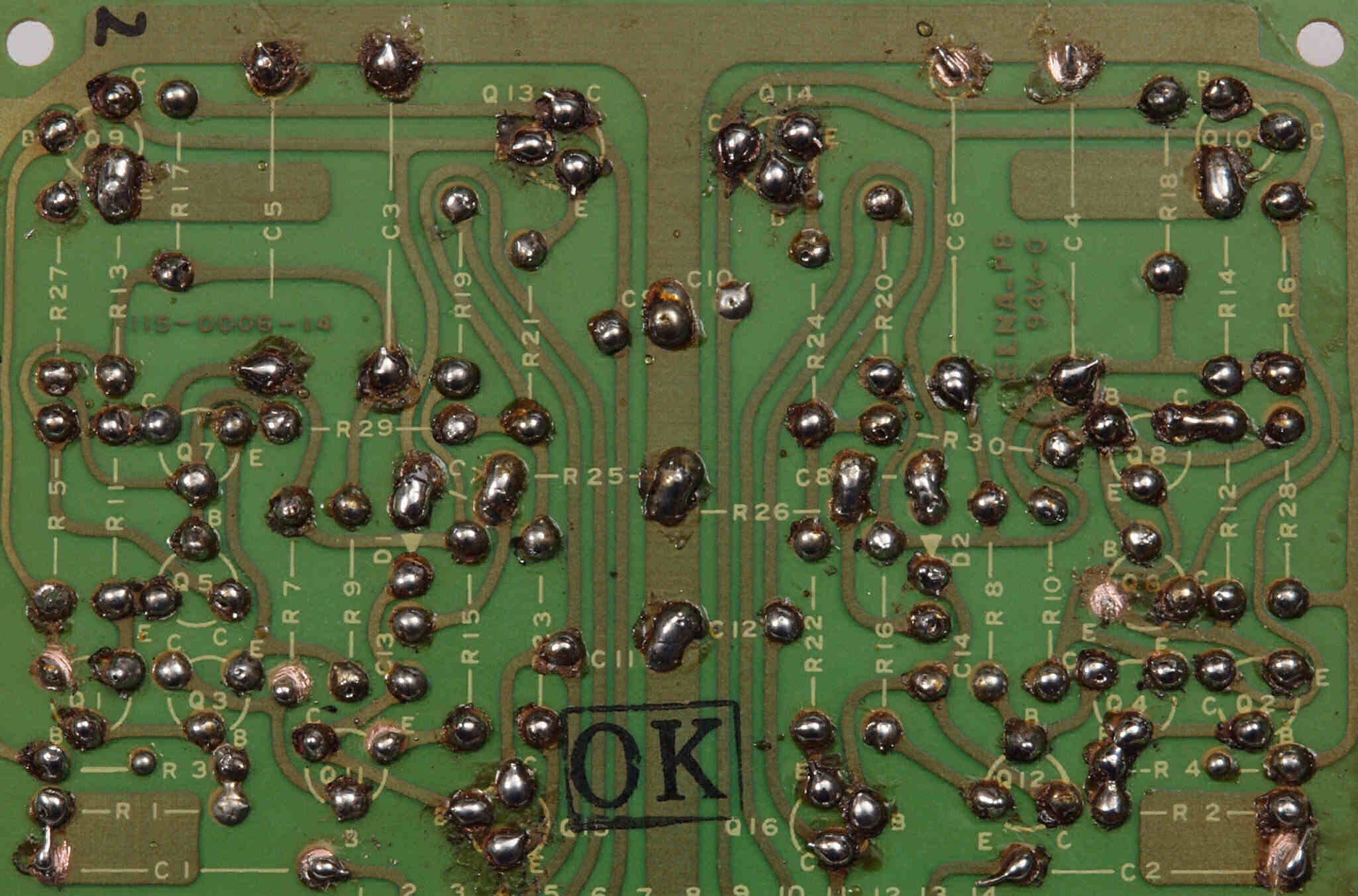

Ｃ５３．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ（フイルター及び出力アンプ）基板裏

Ｃ５３２．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡。

Ｃ５４．　修理（半田補正）後　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ５５．　完成Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。

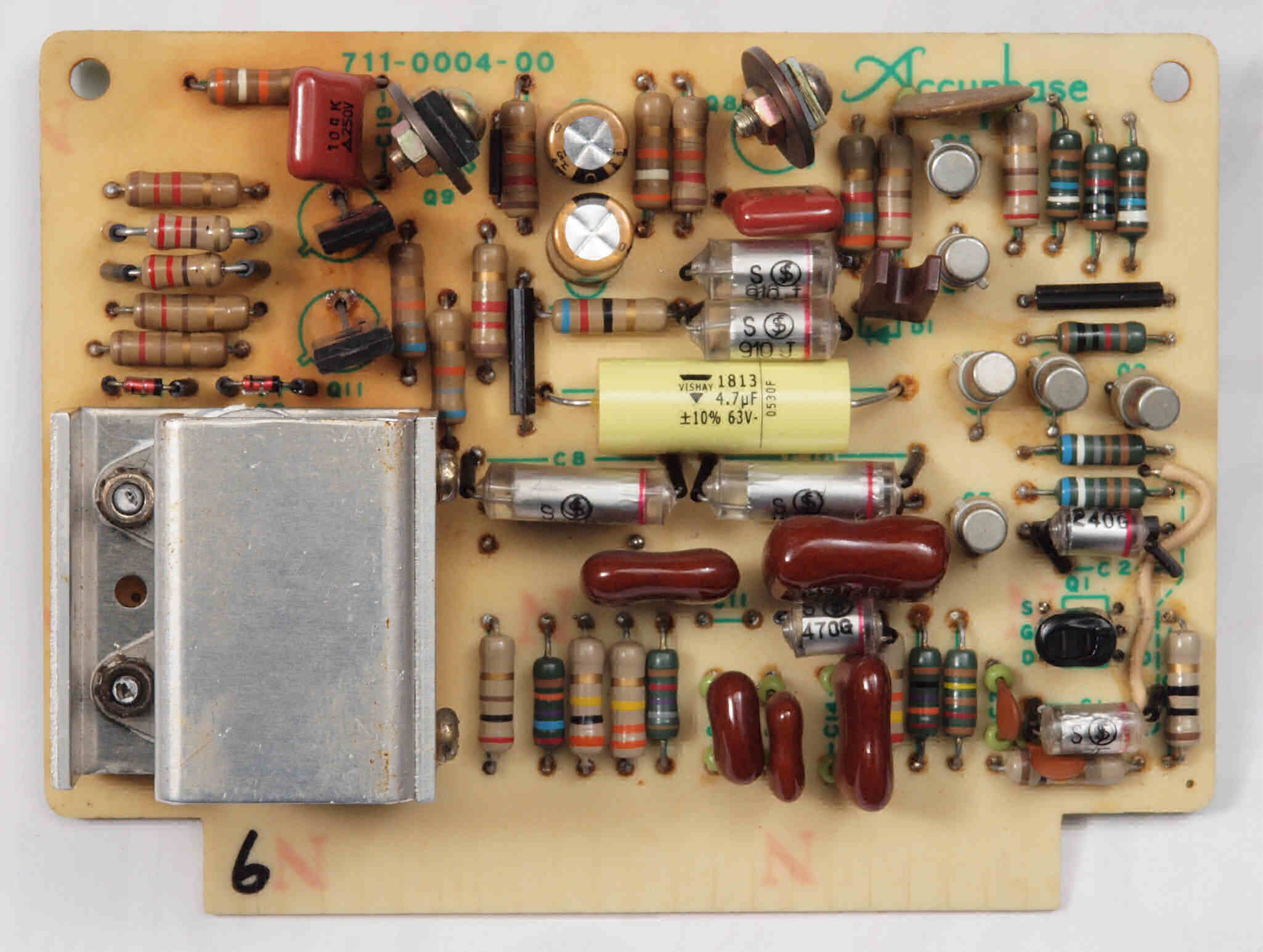

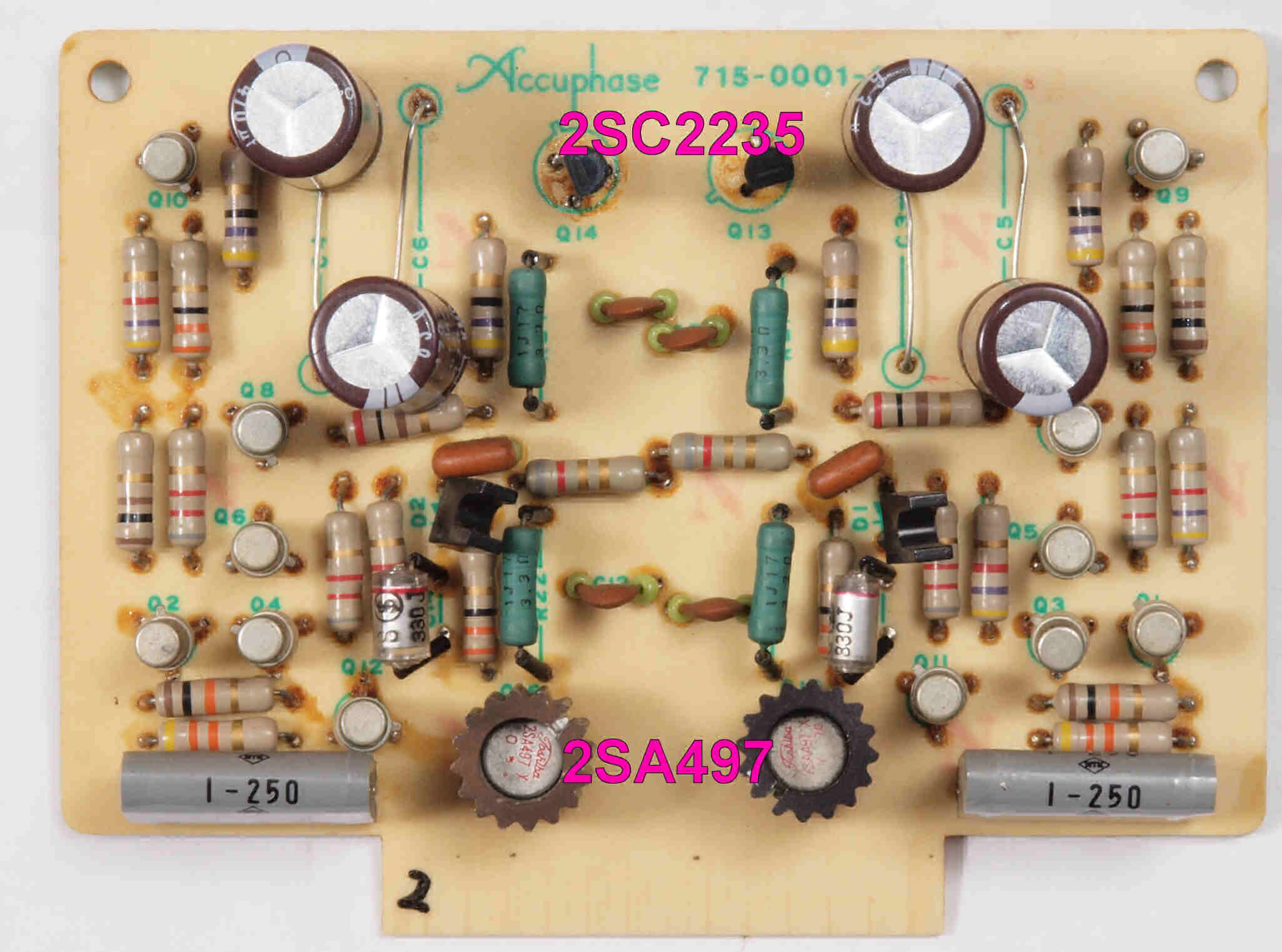

Ｃ６１．　修理前　ヘッドホーンＡＭＰ基板。 ２個の２ＳＡ４７９のコンプリメンタリーＴＲ（トランジスター）がモールド型２ＳＣ２２３５に交換してある。 本来は、２ＳＣ４９７。 東芝製２ＳＣ４９７/２ＳＡ４９７の規格、　Vcbo=80v、Vebo=5v、Ic=800mA、Pc=600mW、hfe=40-240、用途=PA。 東芝製２SC２２３５の規格/２ＳＡ９６５、　Vcbo=120v、Vebo=5v、Ic=800mA、Pc=900mW、hfe=80-240、用途=PA。

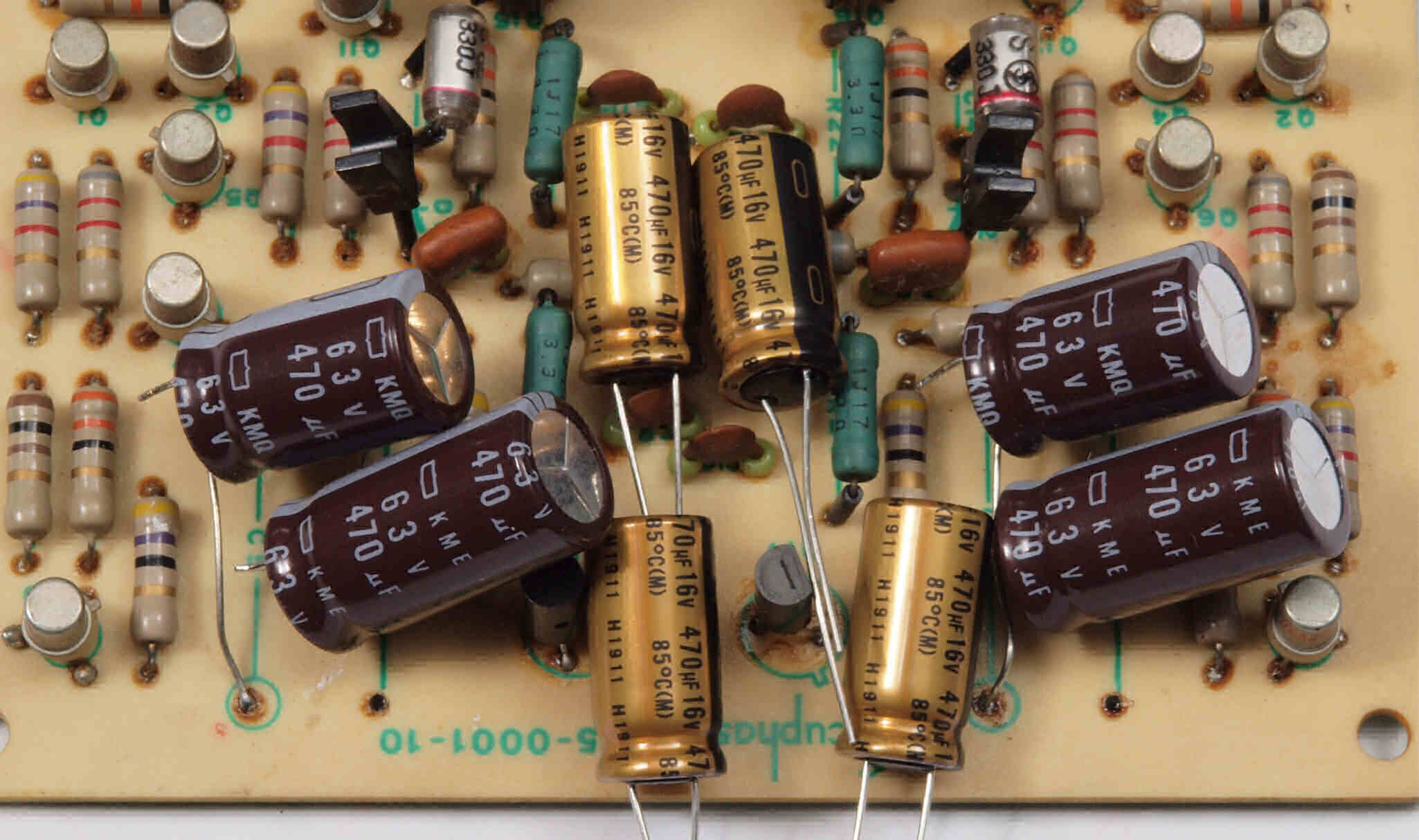

Ｃ６１２．　修理中　ヘッドホーンＡＭＰ基板。　交換された電解コンデンサ−４個の使用電圧が１０倍！ 　　　　　　　　　　　　　　　　　　　　　　　　　両サイド＝着いていた４７０μ／６３ＷＶ、中＝交換する４７０μ／１６ＷＶ

Ｃ６２．　修理後　ヘッドホーンＡＭＰ基板。　電解コンデンサー４個、フイルムコンデンサー２個交換。

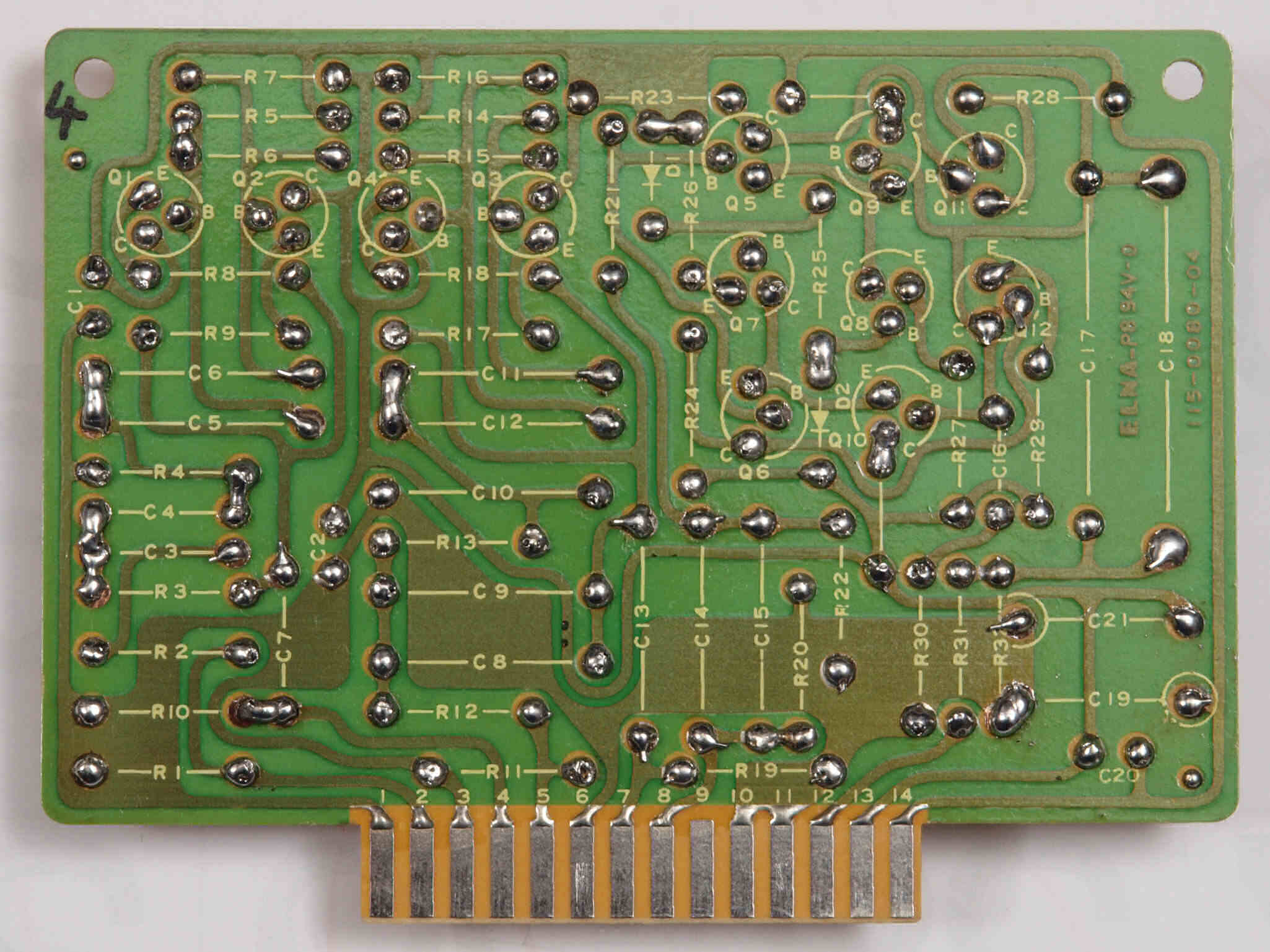

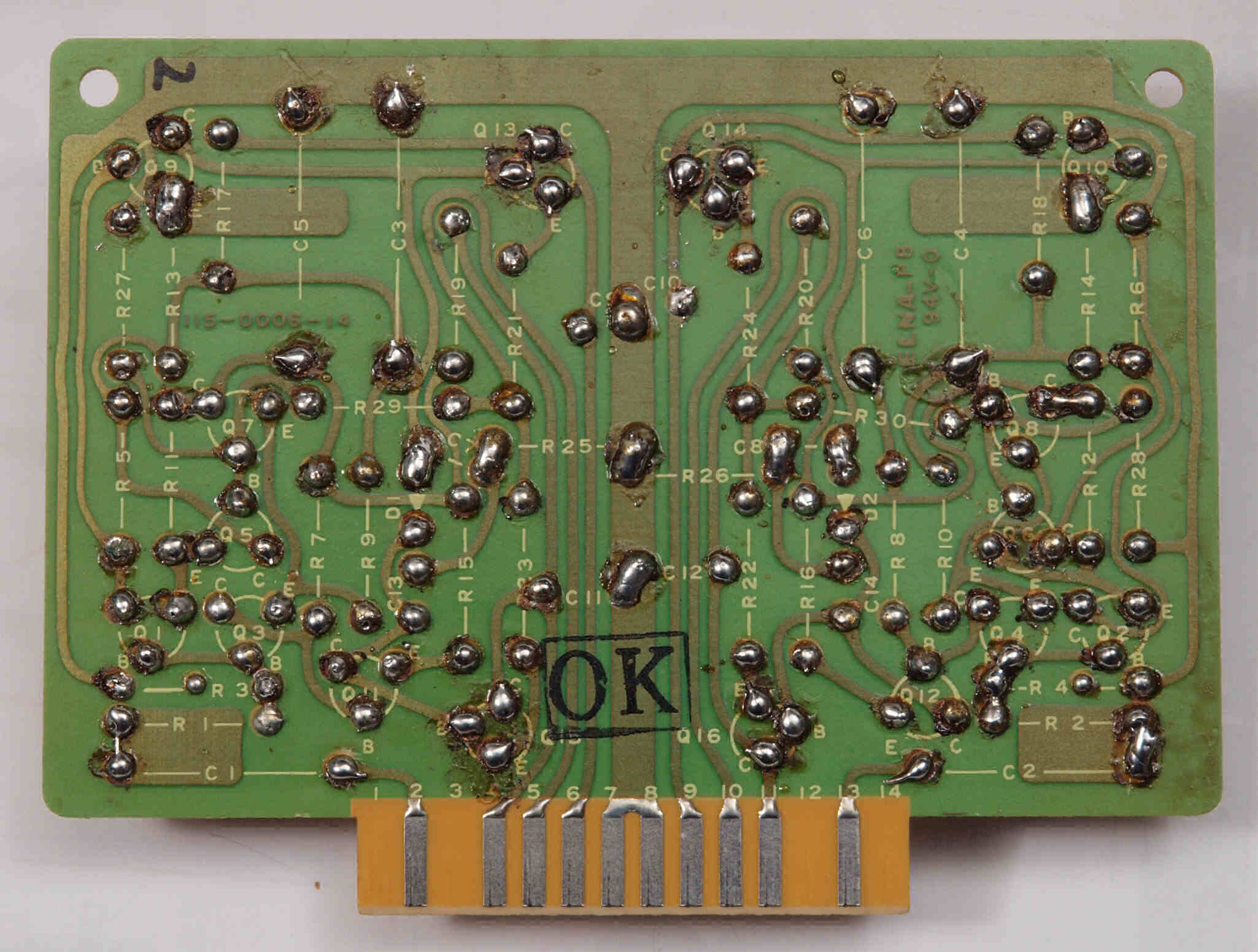

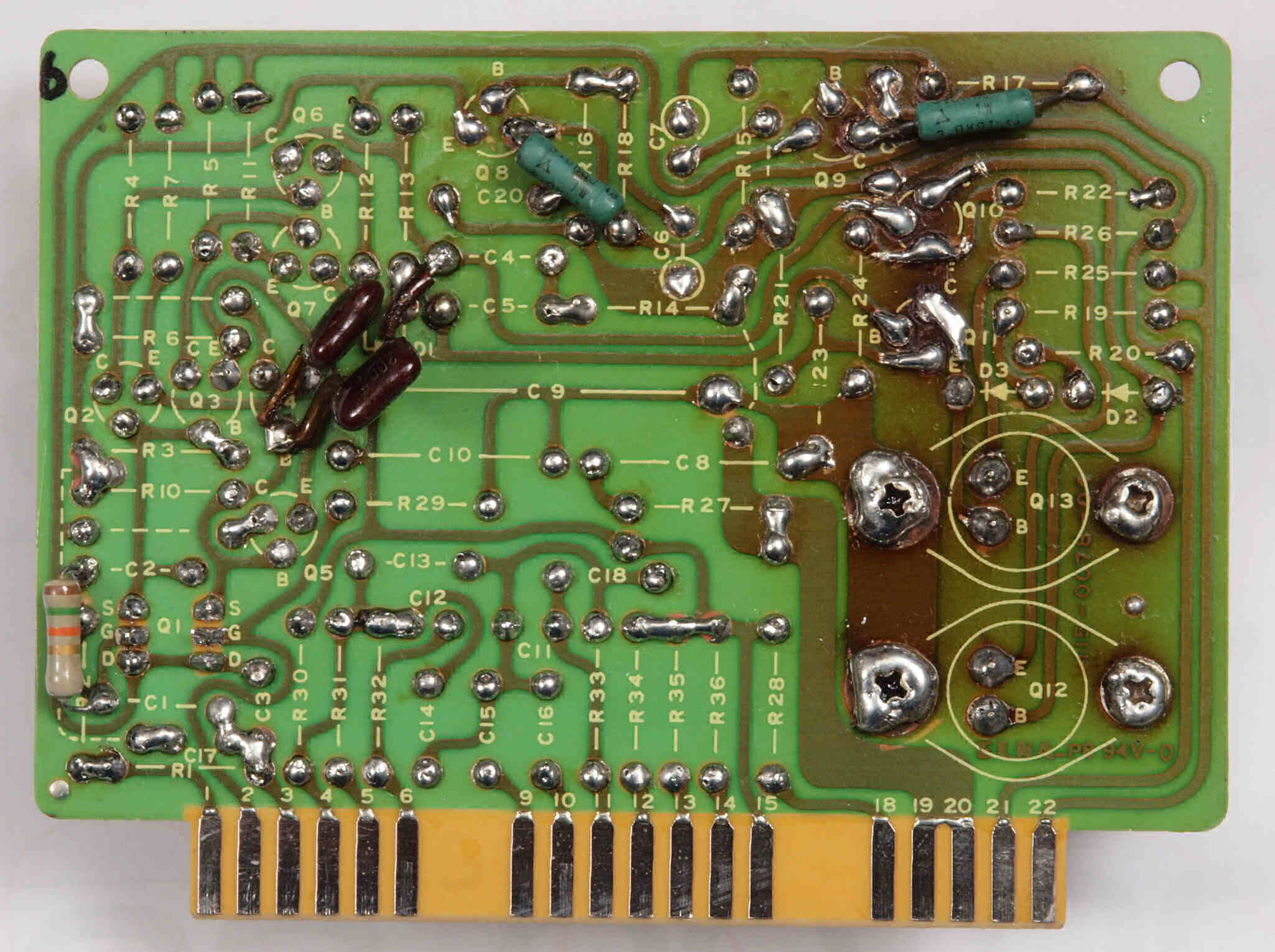

Ｃ６３．　修理前　ヘッドホーンＡＭＰ基板裏。

Ｃ６３２．　修理前　ヘッドホーンＡＭＰ基板裏。　半田不良予備郡。

Ｃ６３３．　修理前　ヘッドホーンＡＭＰ基板裏。　半田不良予備郡２。

Ｃ６３４．　修理（半田補正）中　ヘッドホーンＡＭＰ基板裏。　銅箔研磨。

Ｃ６４．　修理（半田補正）後　ヘッドホーンＡＭＰ基板裏。　半田を全部やり直す。

Ｃ６５．　完成ヘッドホーンＡＭＰ基板裏、　洗浄後防湿材を塗る。

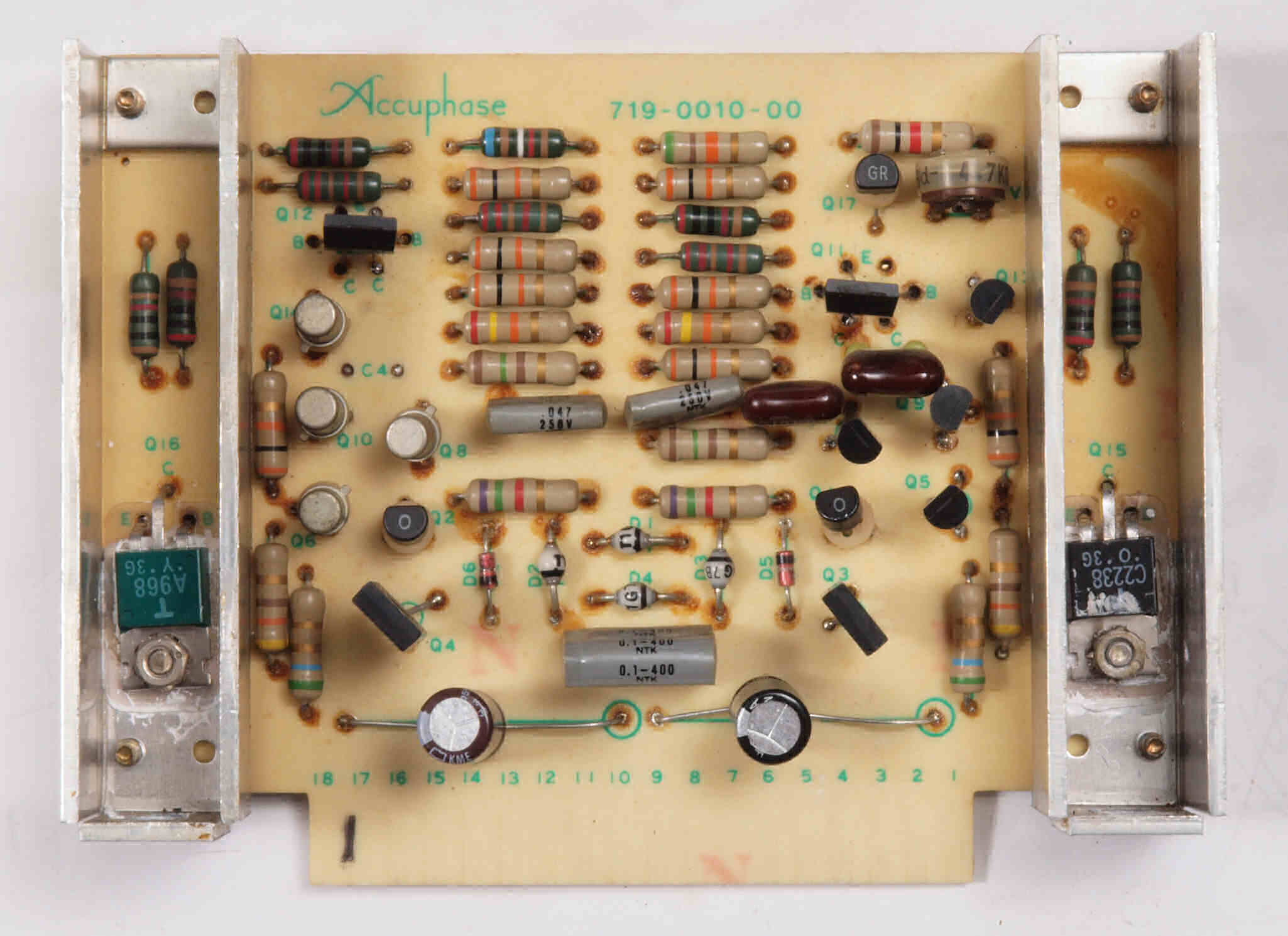

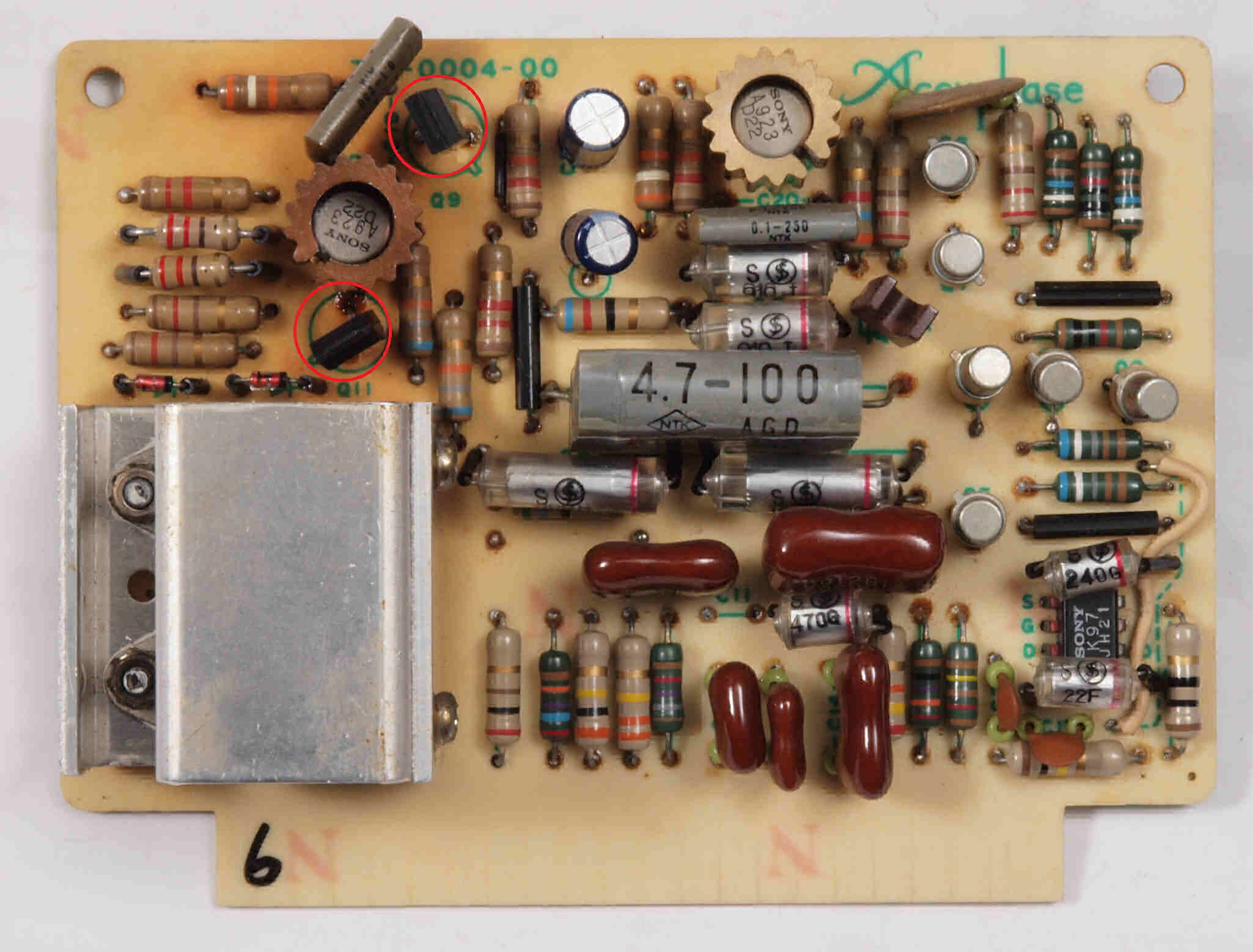

Ｃ７１．　修理前　定電圧電源基板。

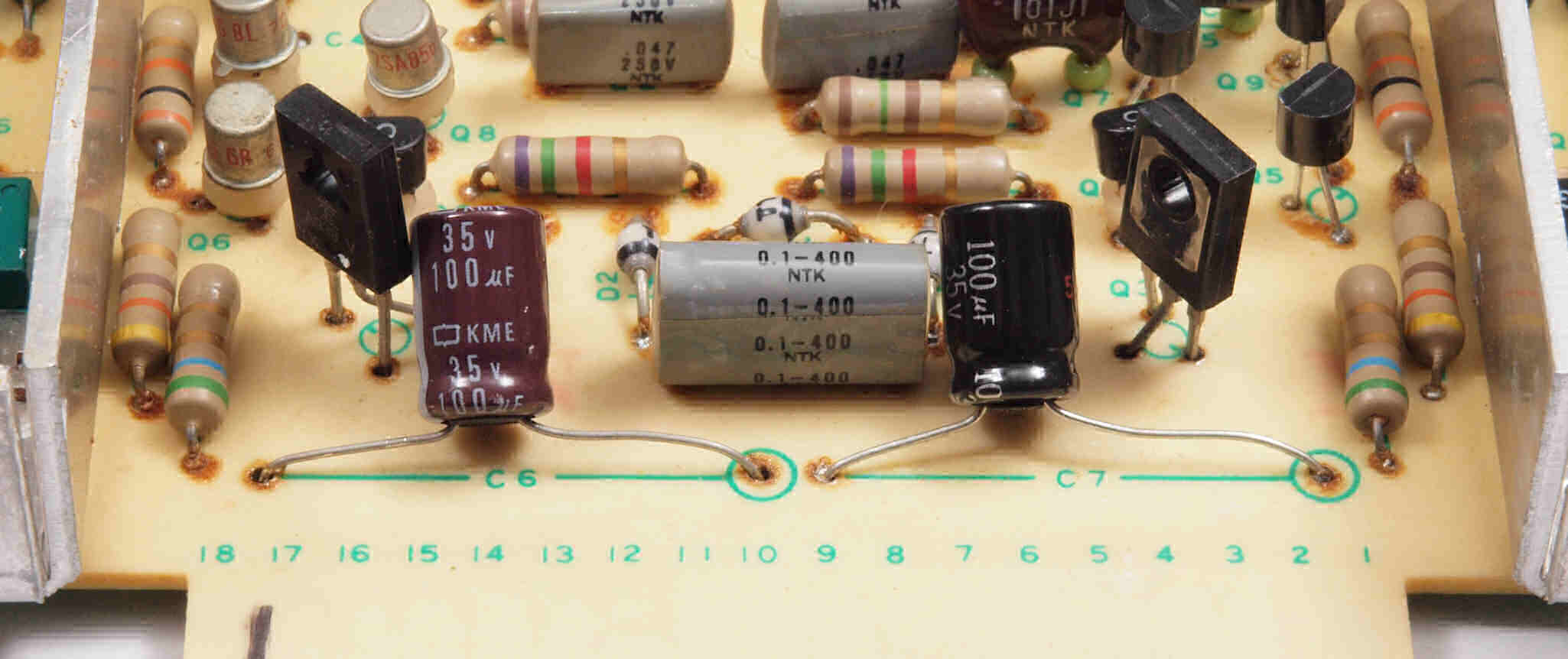

Ｃ７１２．　修理中　定電圧電源基板。左右で製造電解コンデンサ−のメーカーが異なる。

Ｃ７２．　修理後　定電圧電源基板。半固定ＶＲ１個、電解コンデンサー２個、フイルムコンデンサー１個、ＴＲ（トランジスター）１２個交換。

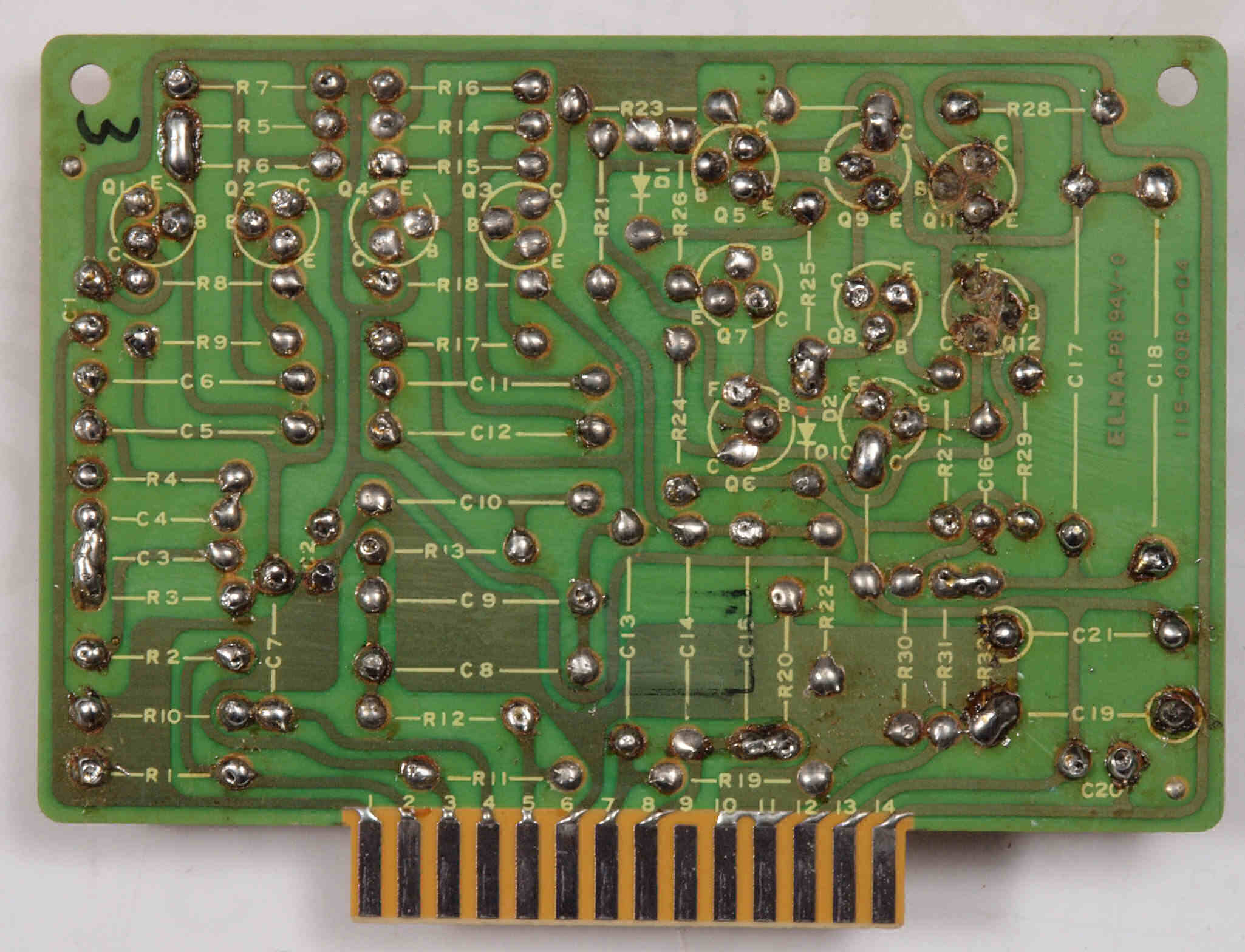

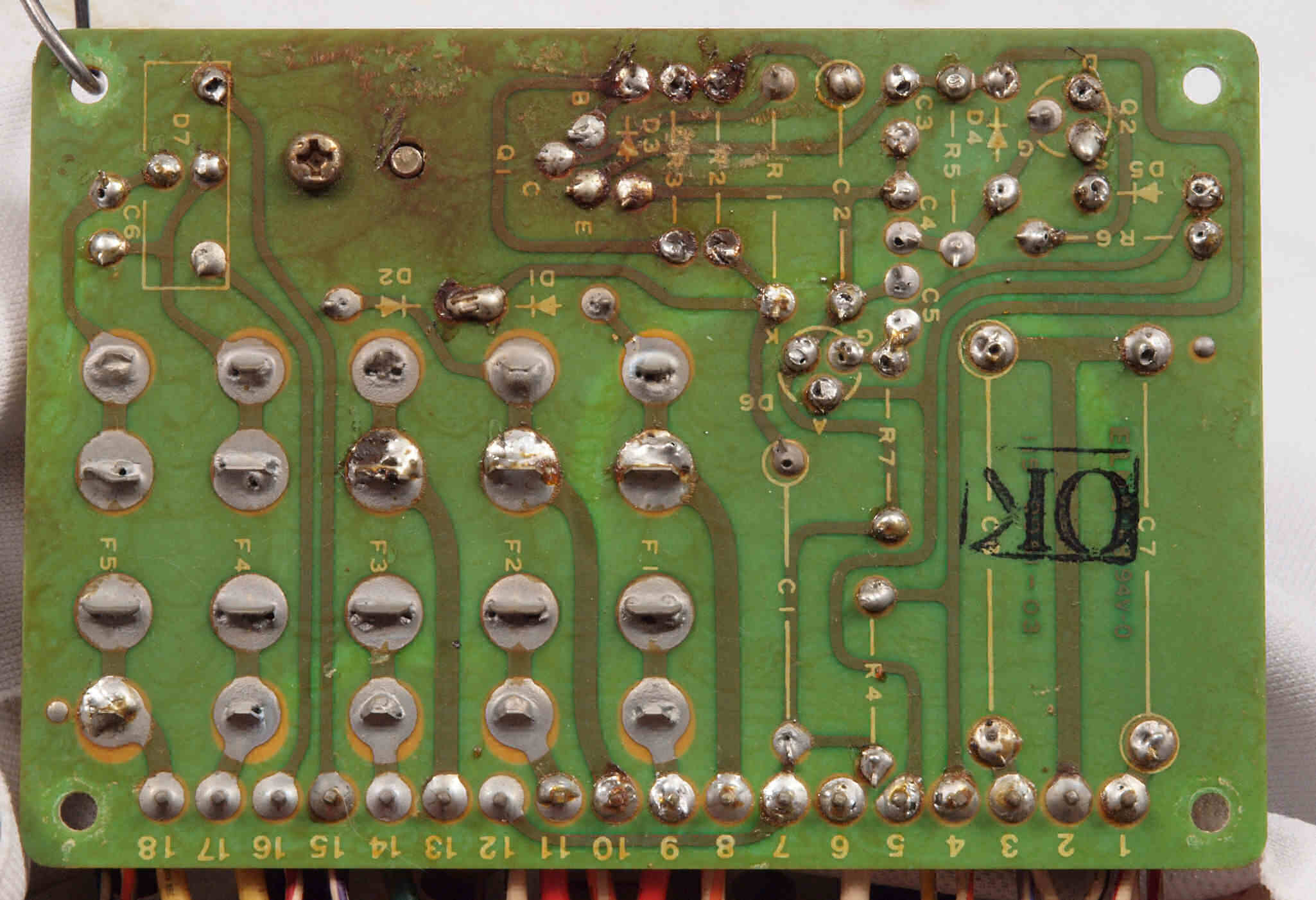

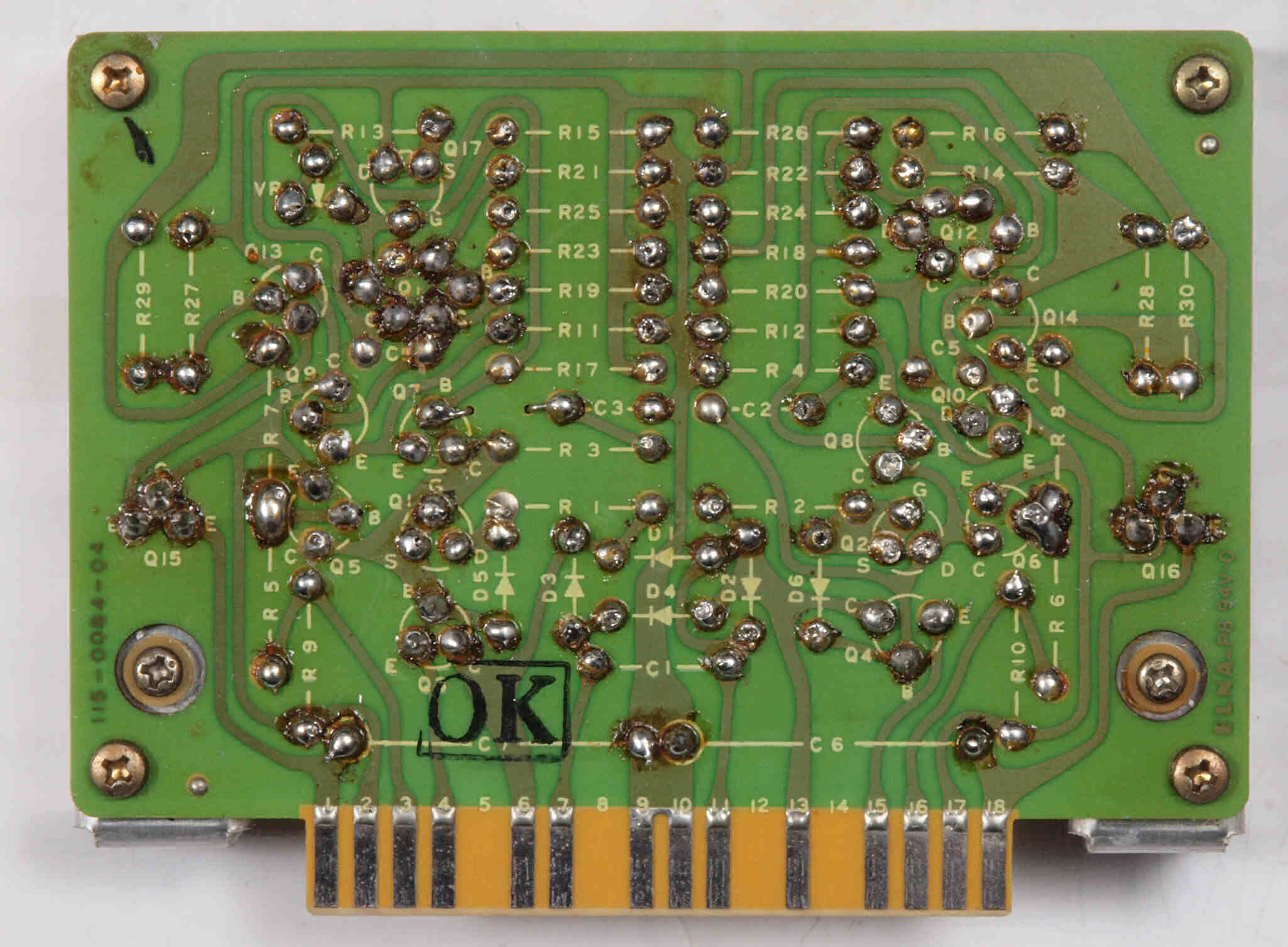

Ｃ７３．　修理前　定電圧電源基板裏。

Ｃ７３２．　修理前　定電圧電源基板裏。　半田不良予備郡。

Ｃ７３３．　修理（半田補正）中　定電圧電源基板裏裏。　銅箔研磨。

Ｃ７４．　修理（半田補正）後　定電圧電源基板裏。　半田を全部やり直す。

Ｃ７５．　完成定電圧電源基板裏、　洗浄後防湿材を塗る。

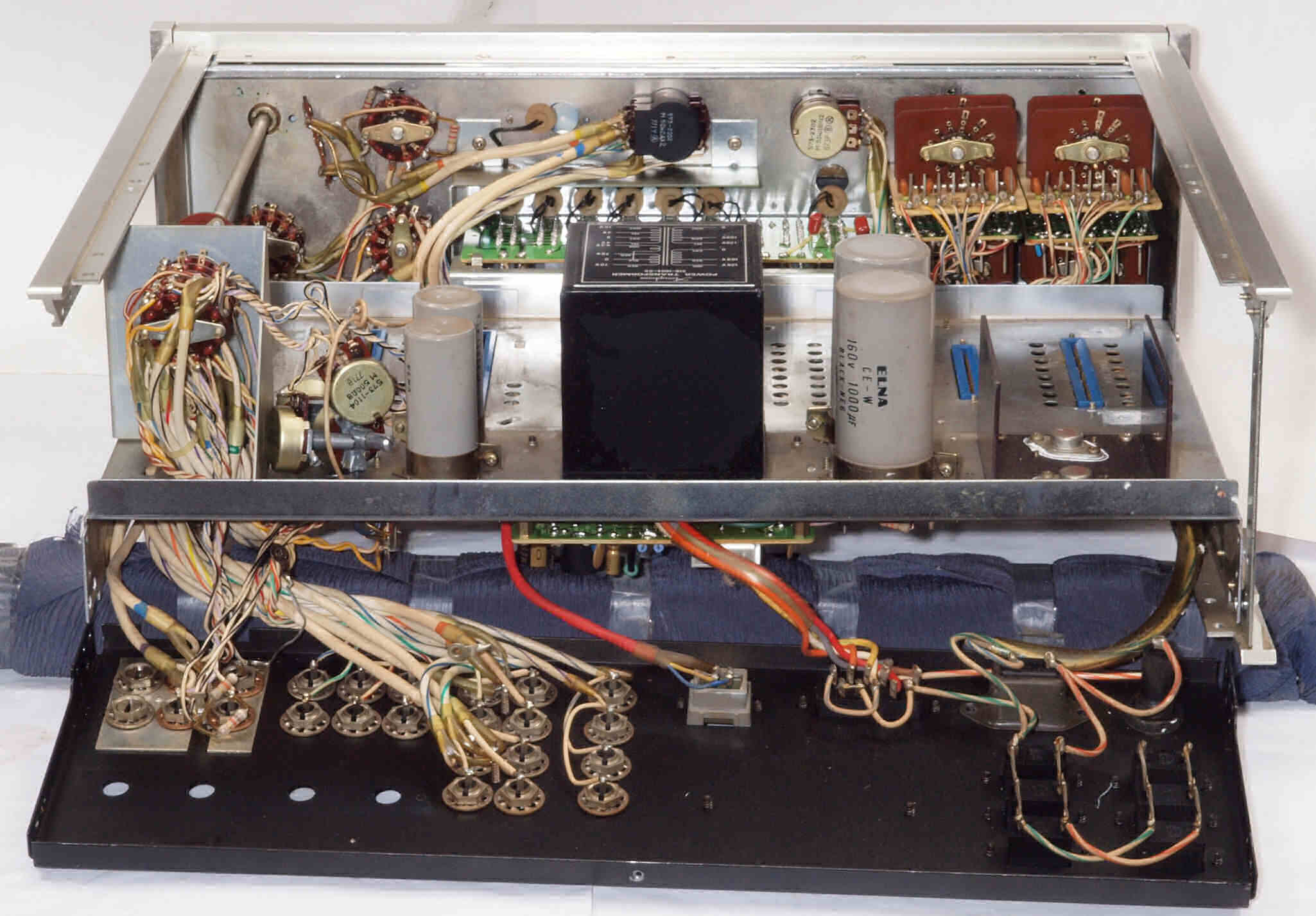

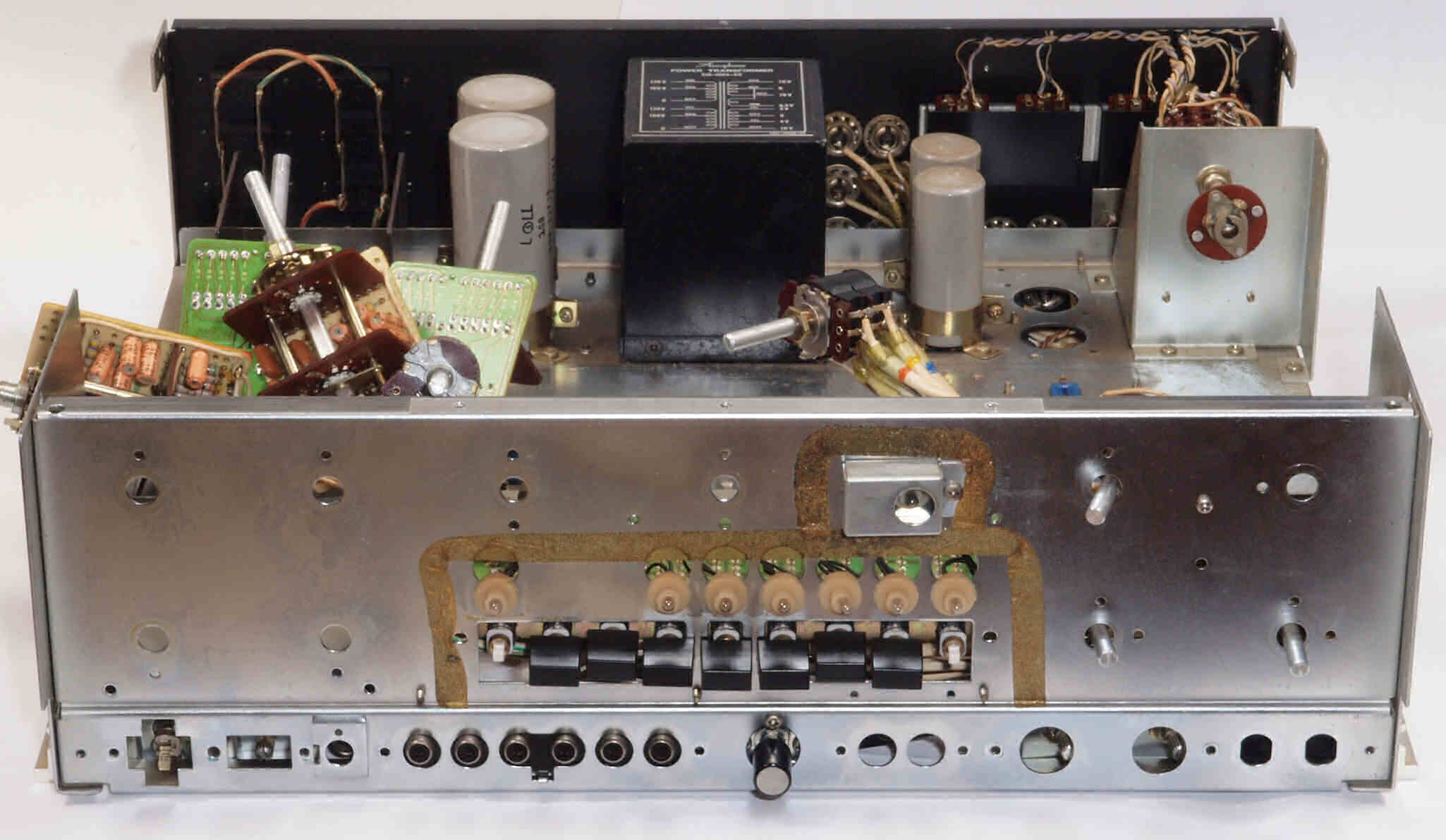

Ｃ８０．　修理中　前パネルを外し、前シャーシを引き出し、修理中。

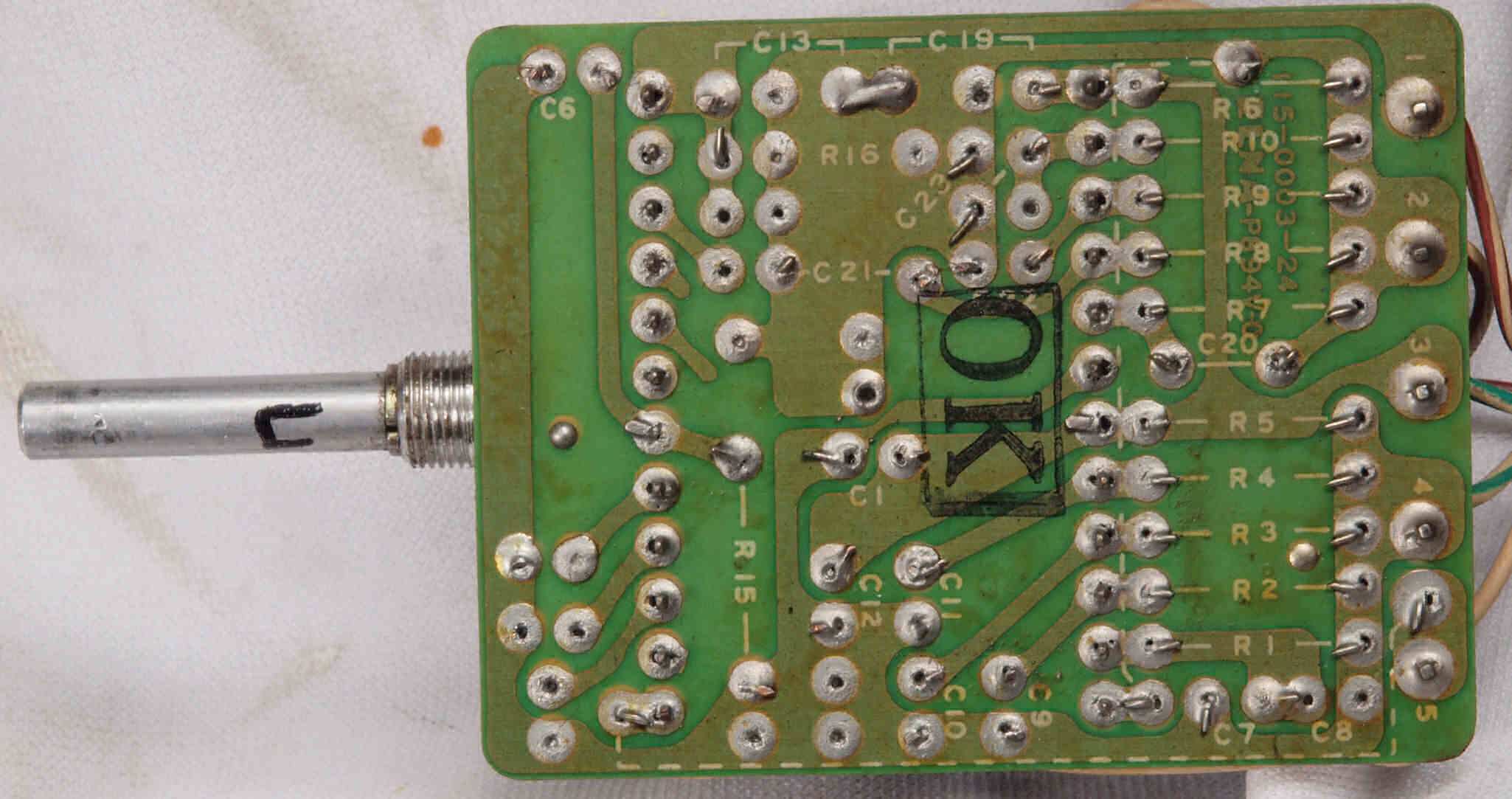

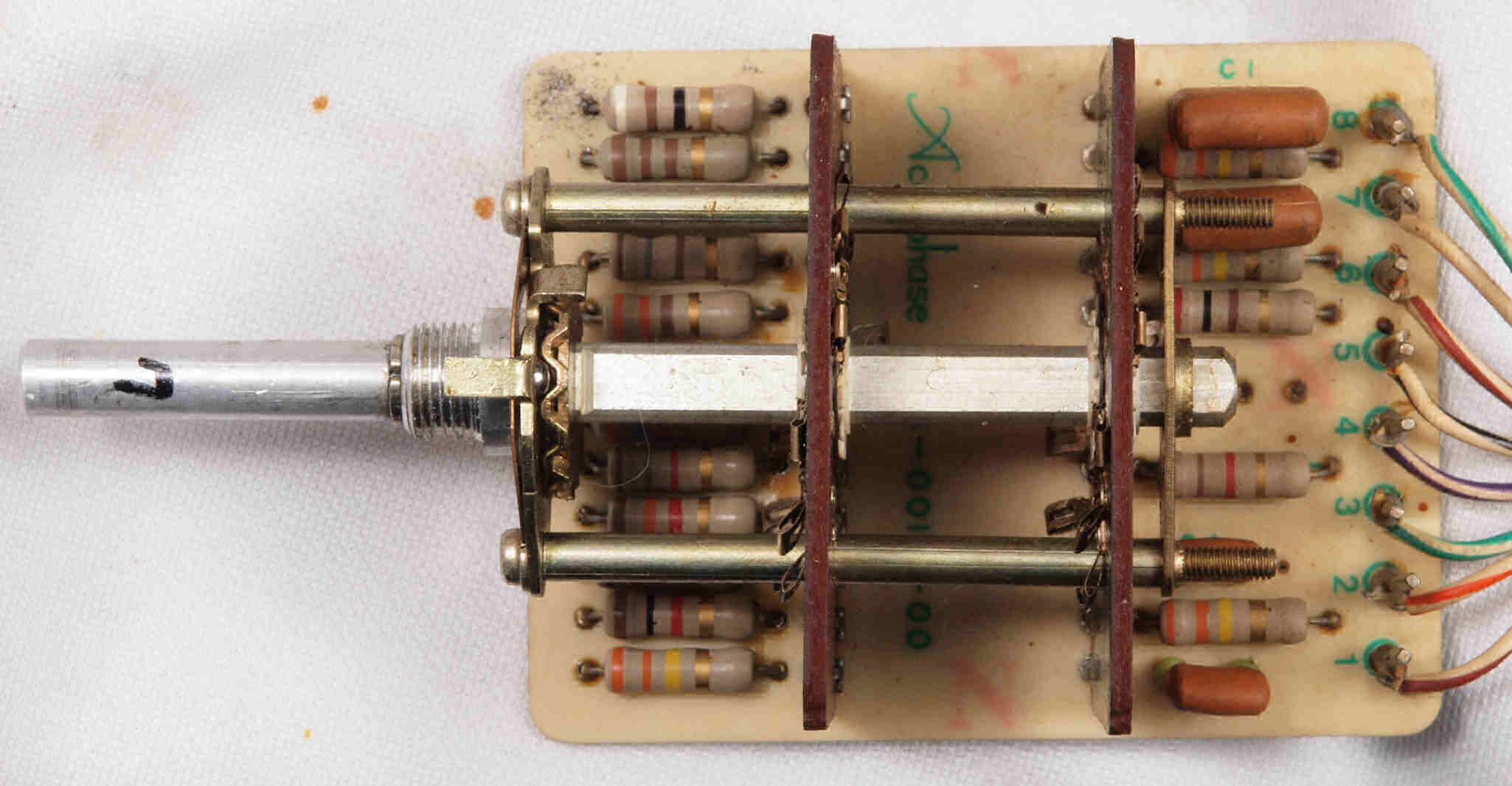

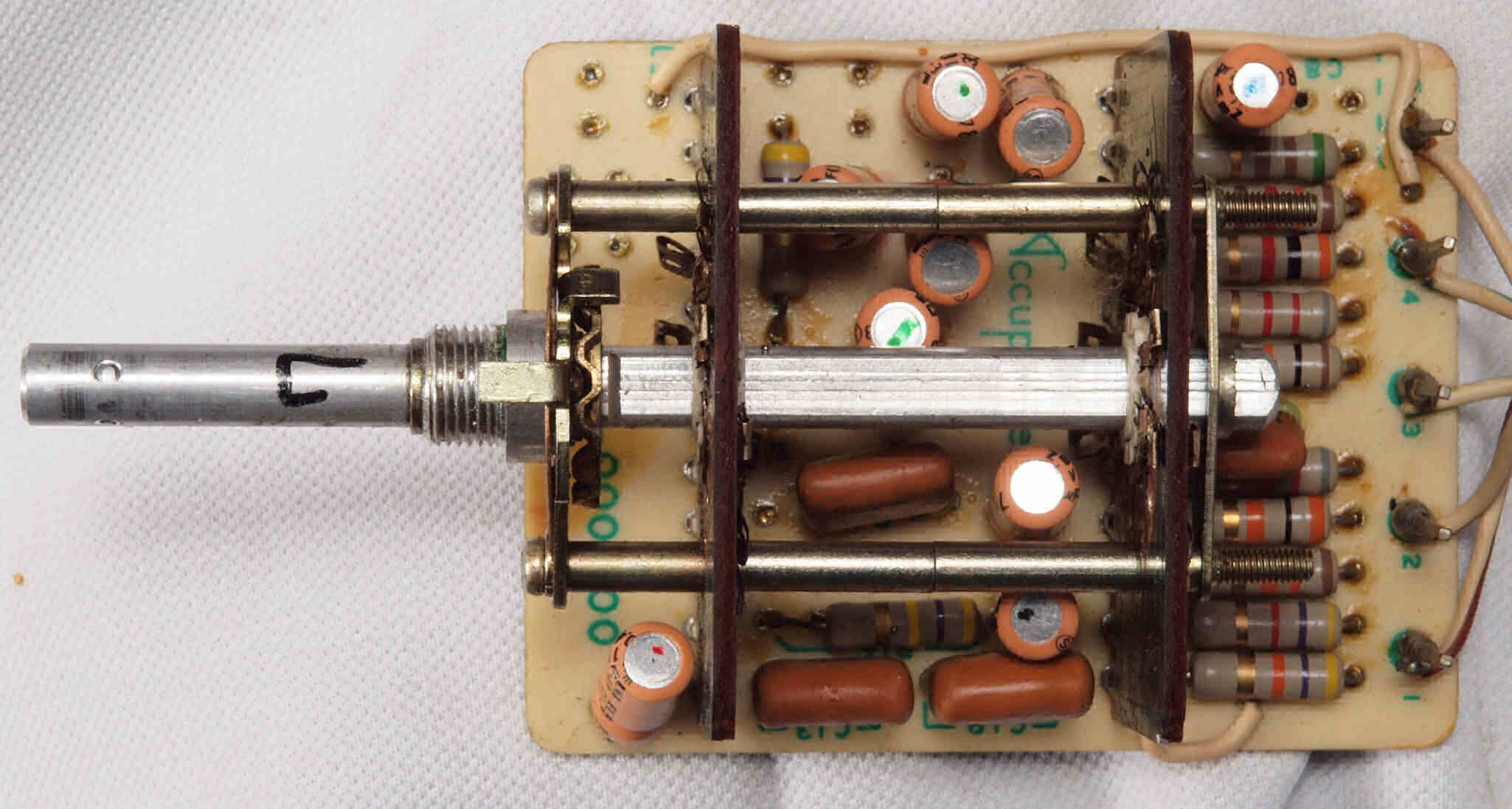

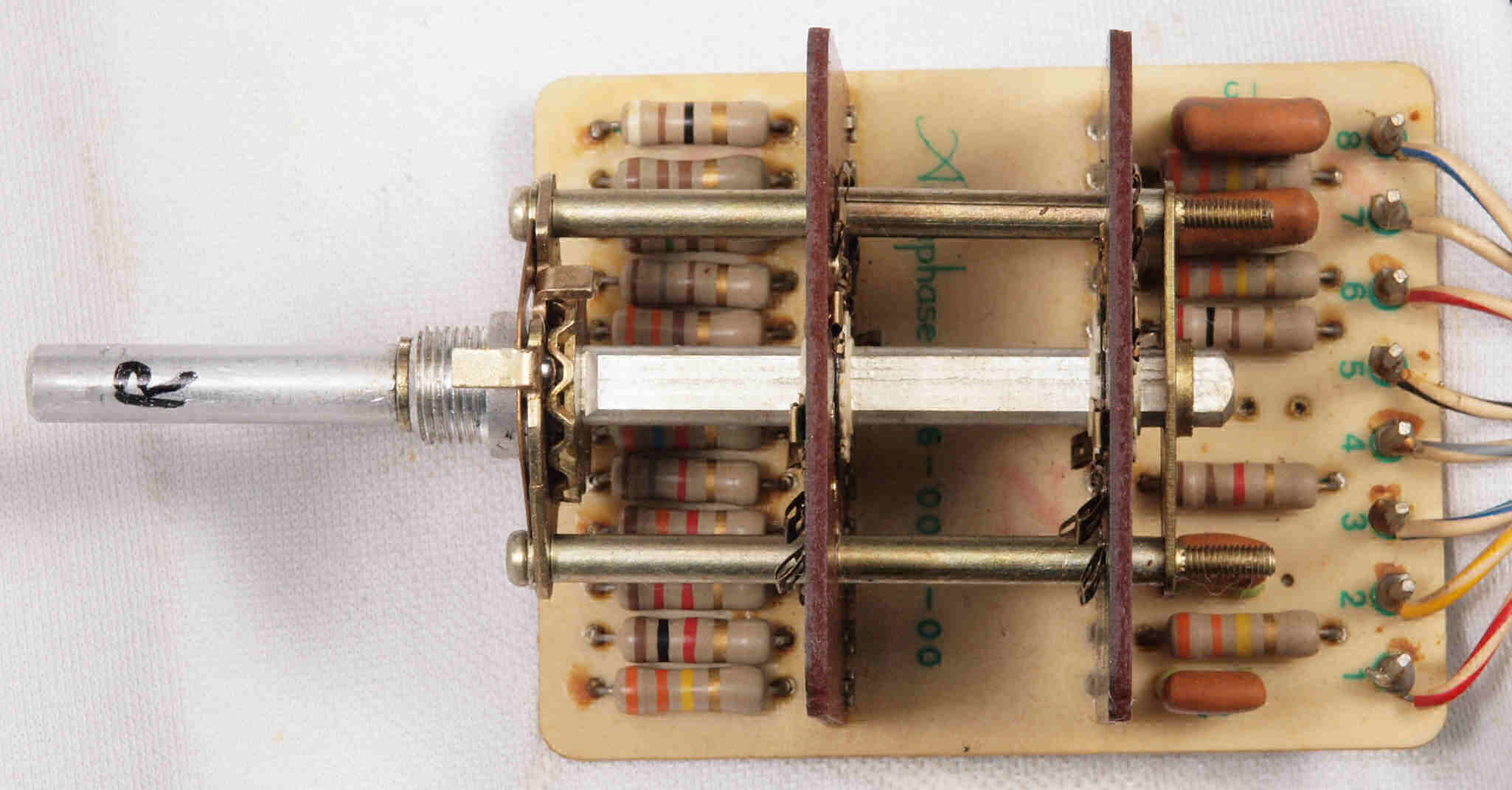

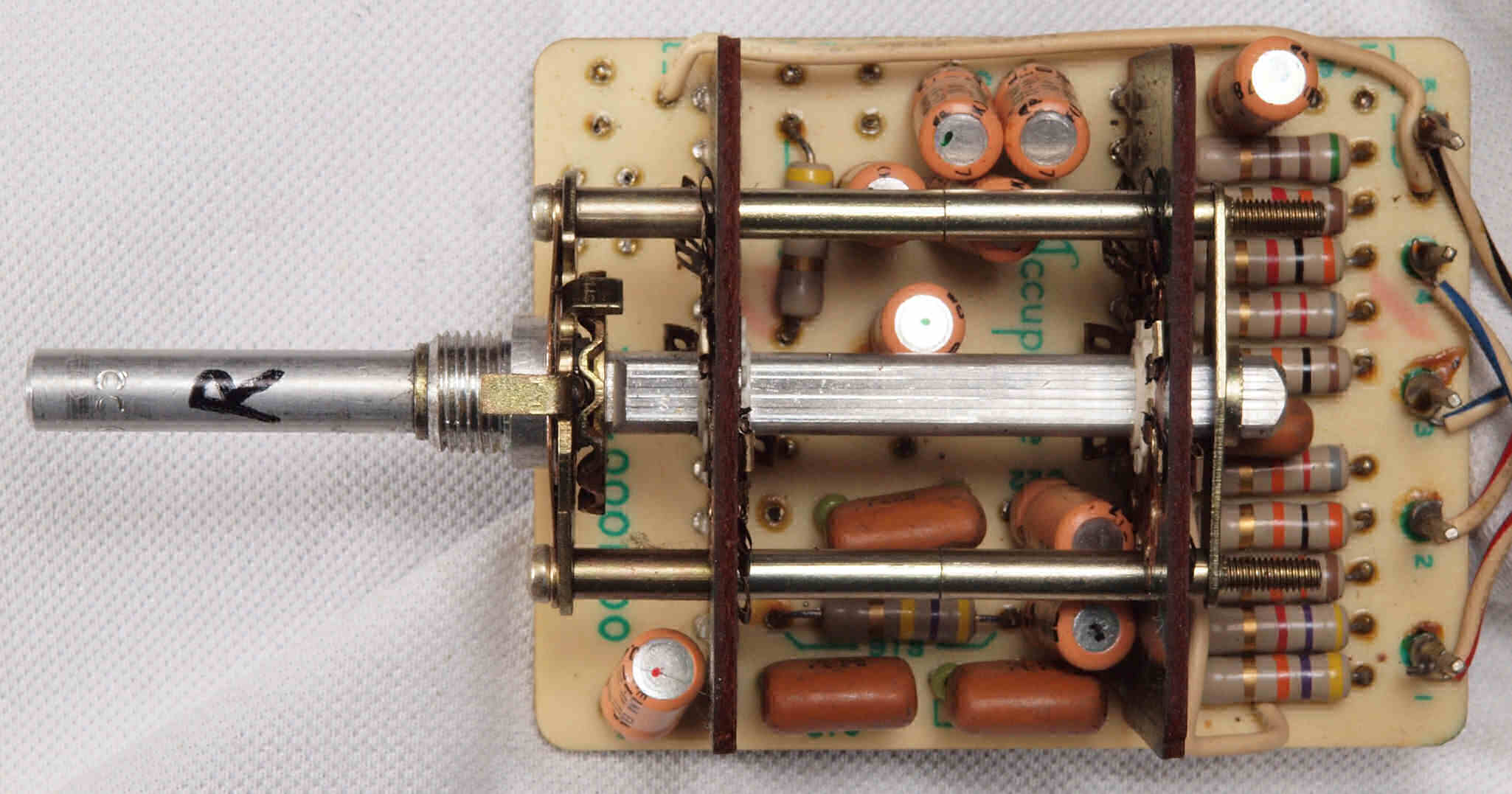

Ｃ８１．　修理前　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板。

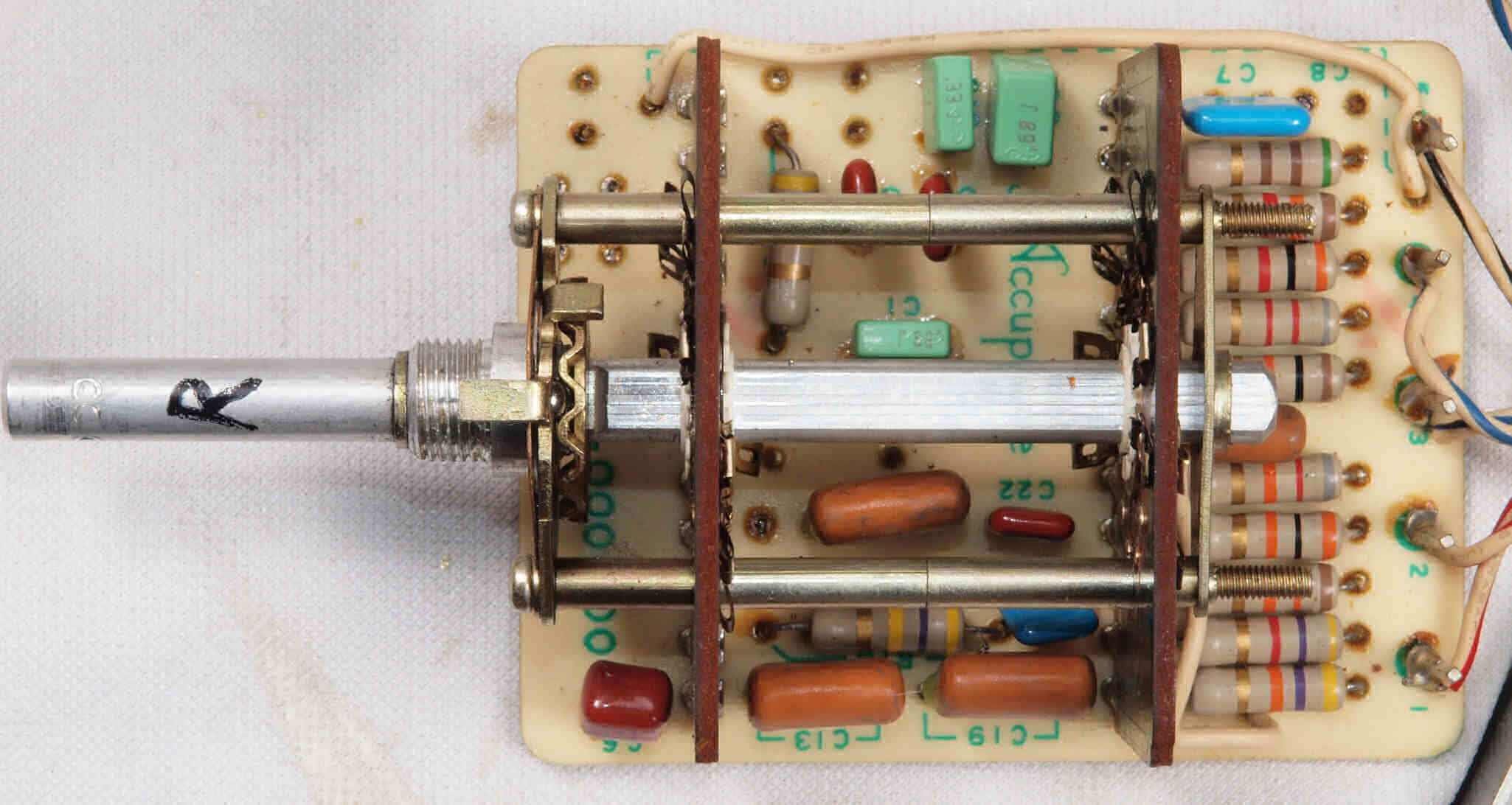

Ｃ８２．　修理後　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板、　電解コンデンサー９個交換。

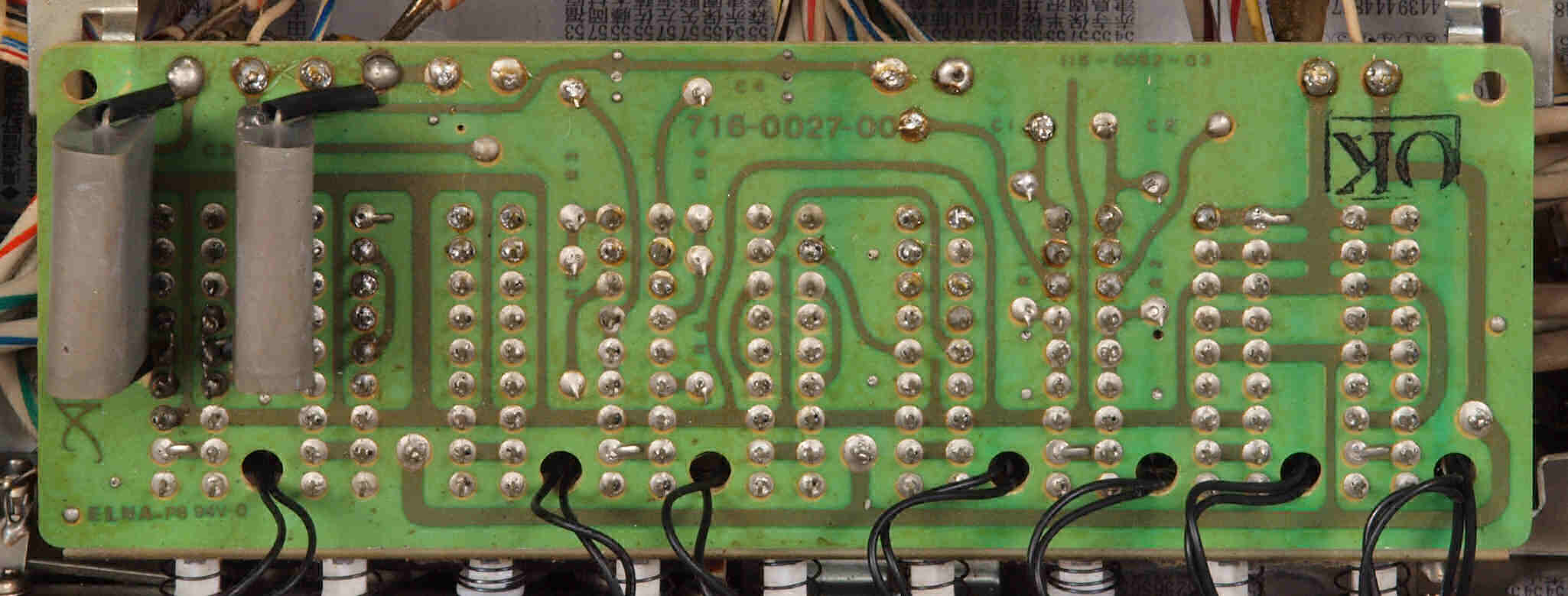

Ｃ８３．　修理前　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。

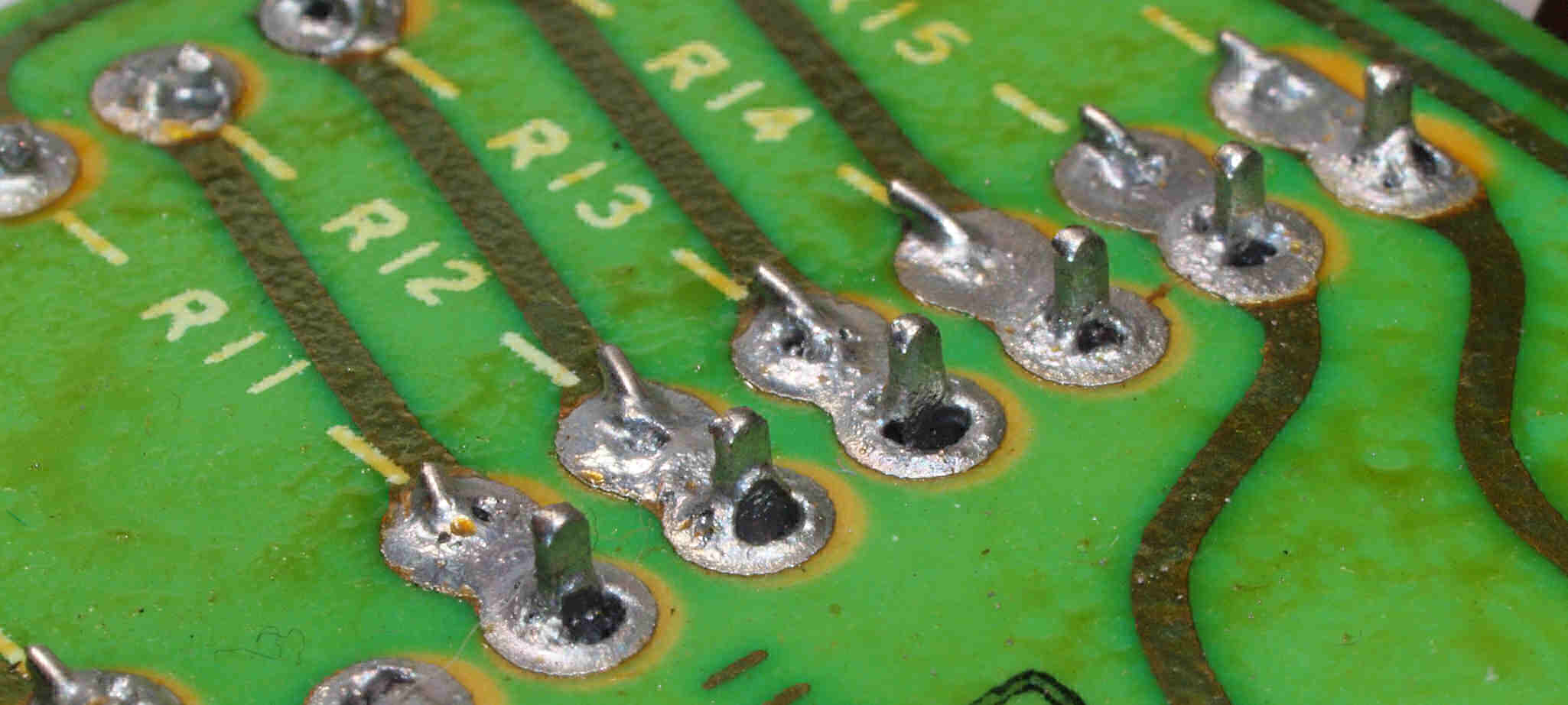

Ｃ８３２．　修理中　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡。

Ｃ８３３．　修理中　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡２。

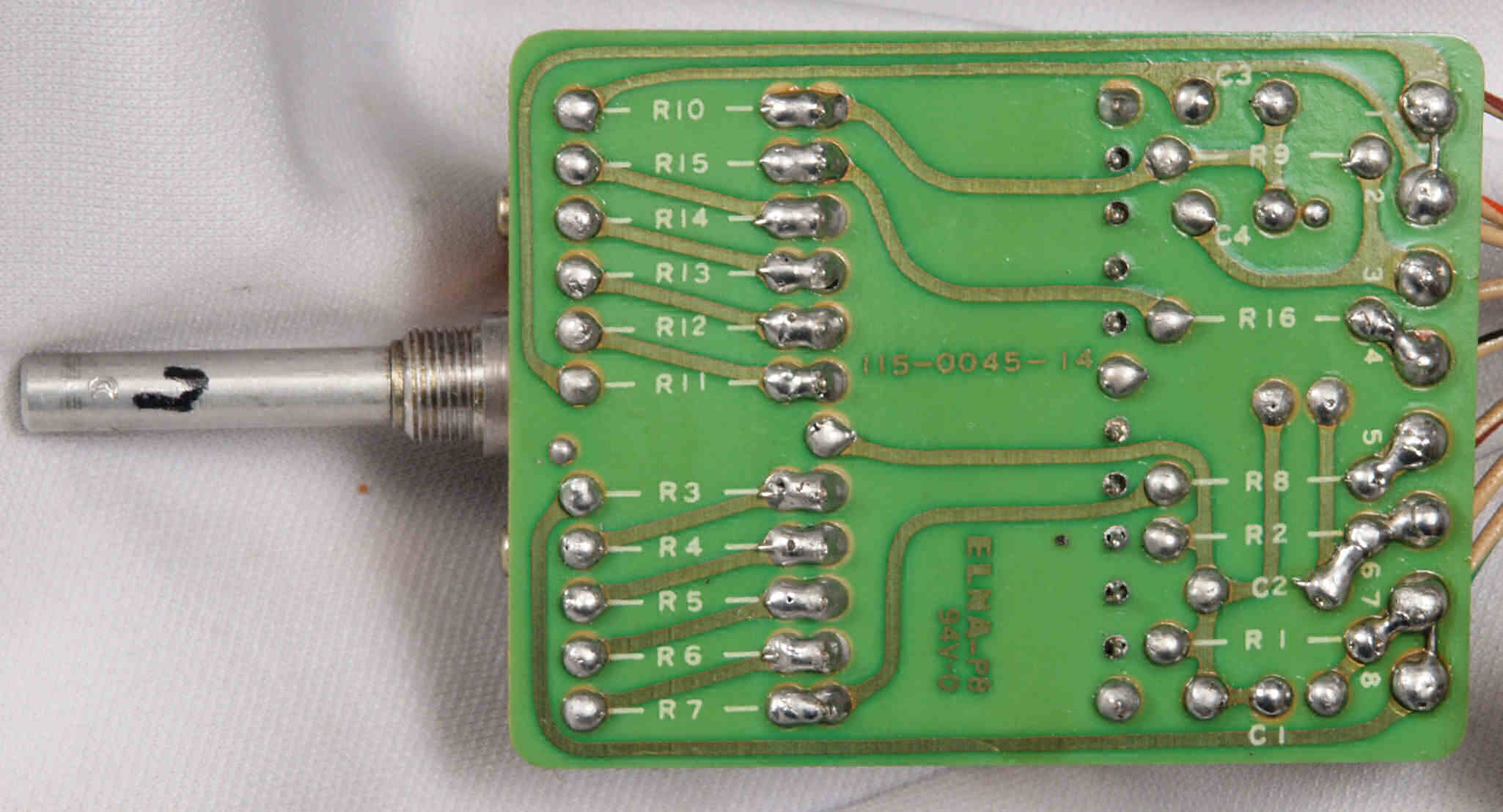

Ｃ８４．　修理（半田補正）後　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。

Ｃ８５．　完成Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。

Ｃ８６．　修理前　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板。

Ｃ８７．　修理後　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板、　電解コンデンサー９個交換。

Ｃ８８．　修理前　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。

Ｃ８８２．　修理中　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡。

Ｃ８８３．　修理中　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡２。

Ｃ８９．　修理（半田補正）後　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。

Ｃ８Ａ．　完成Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。

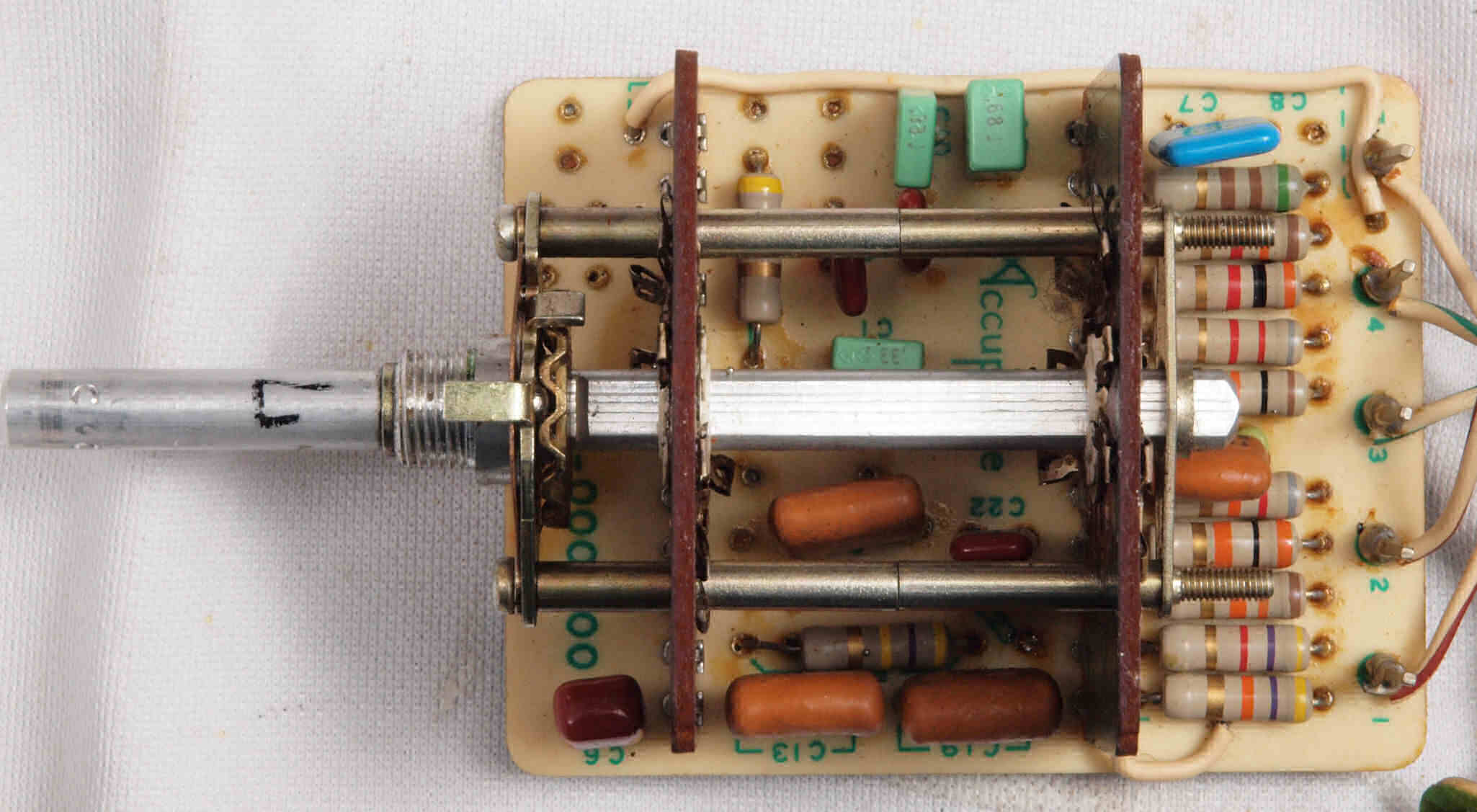

Ｃ９１．　修理前　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板。

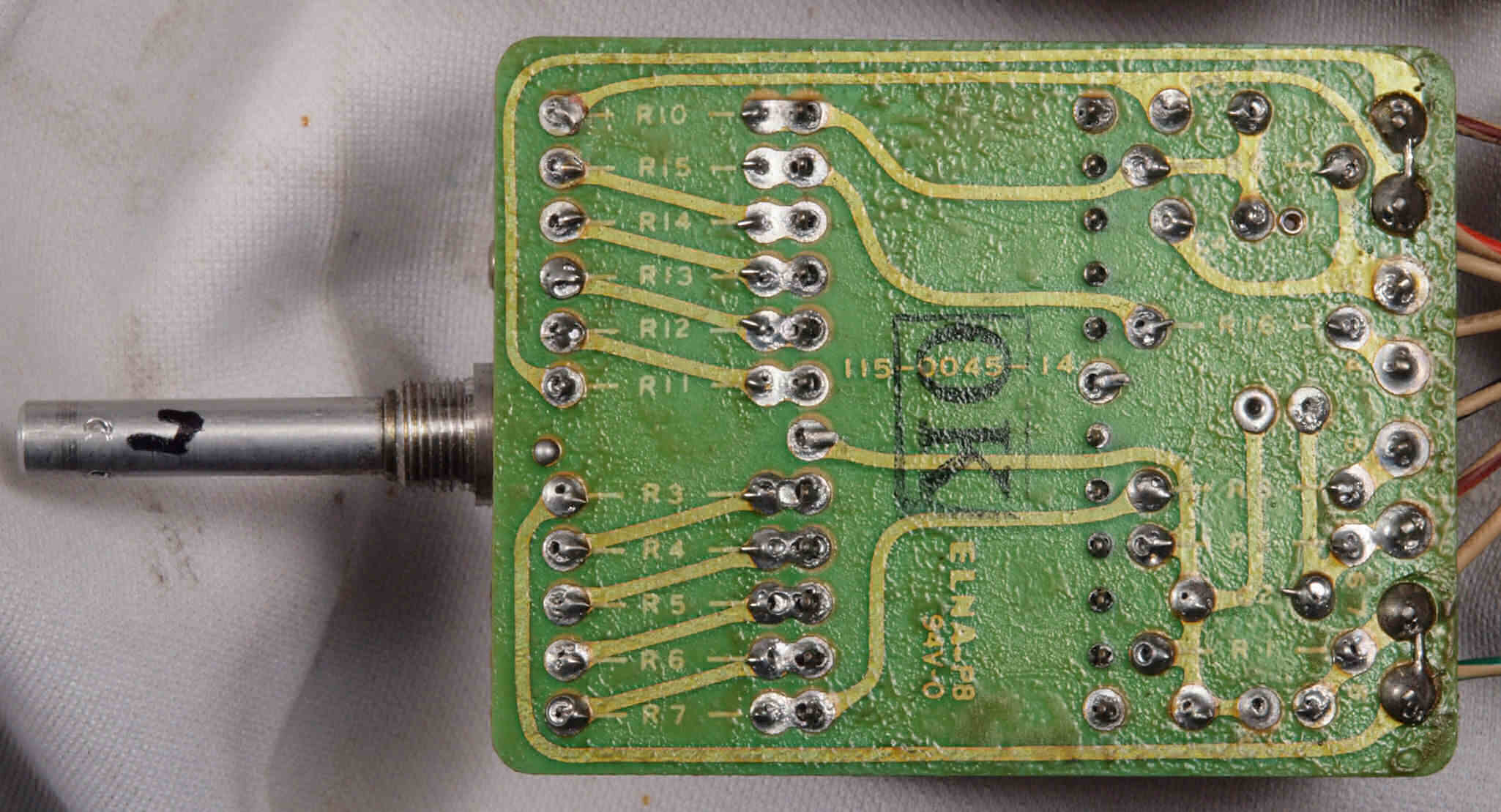

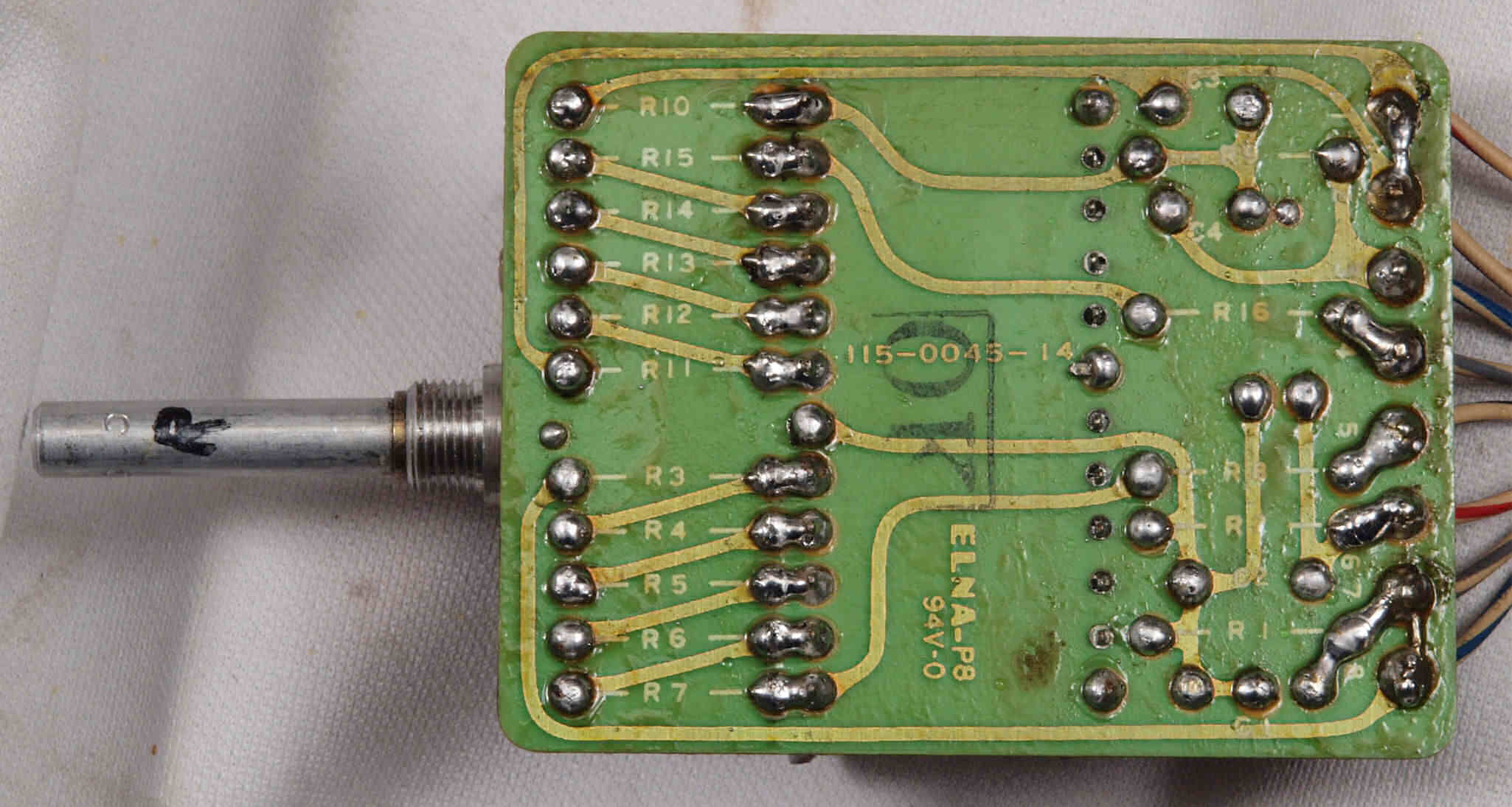

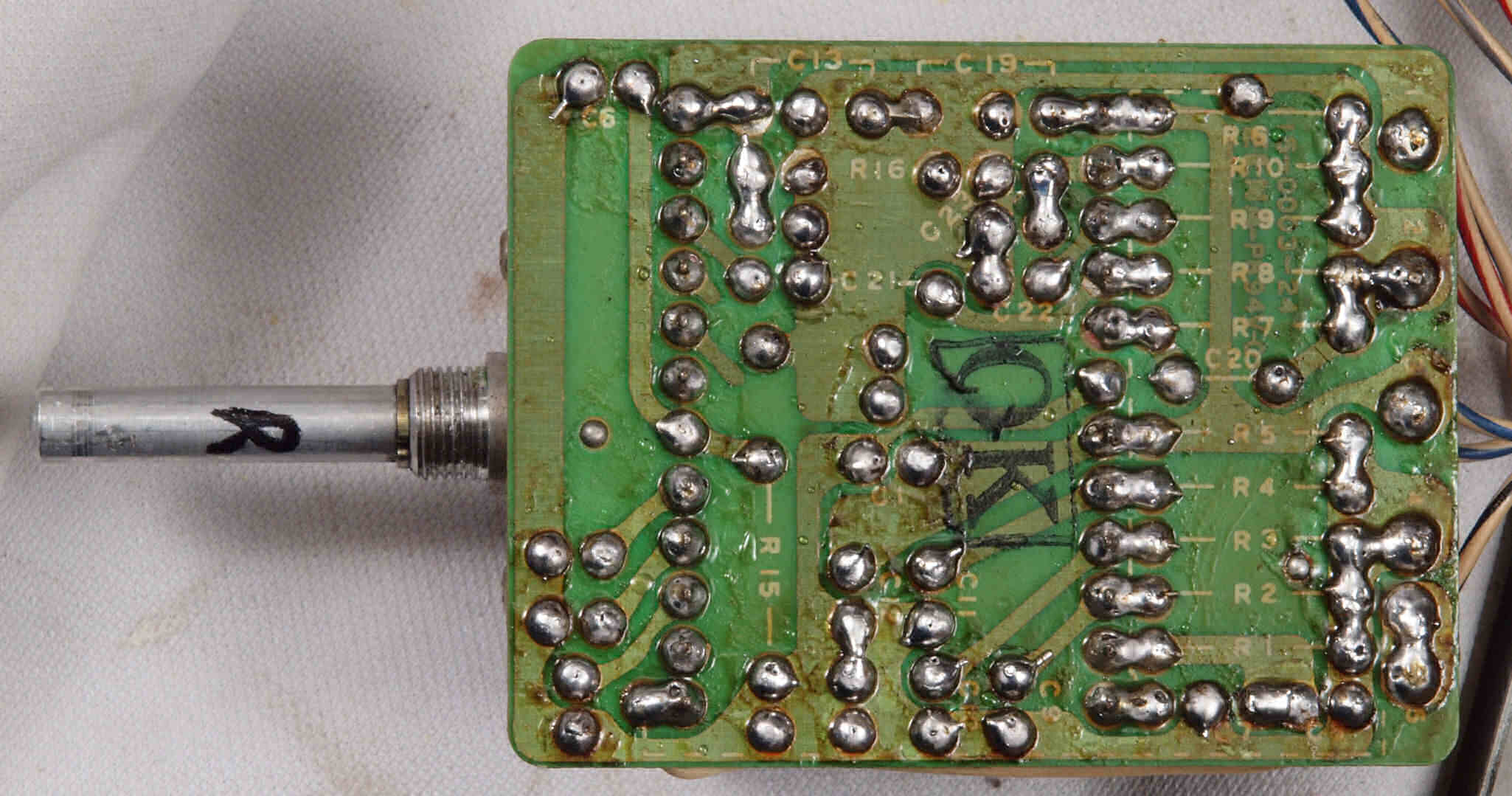

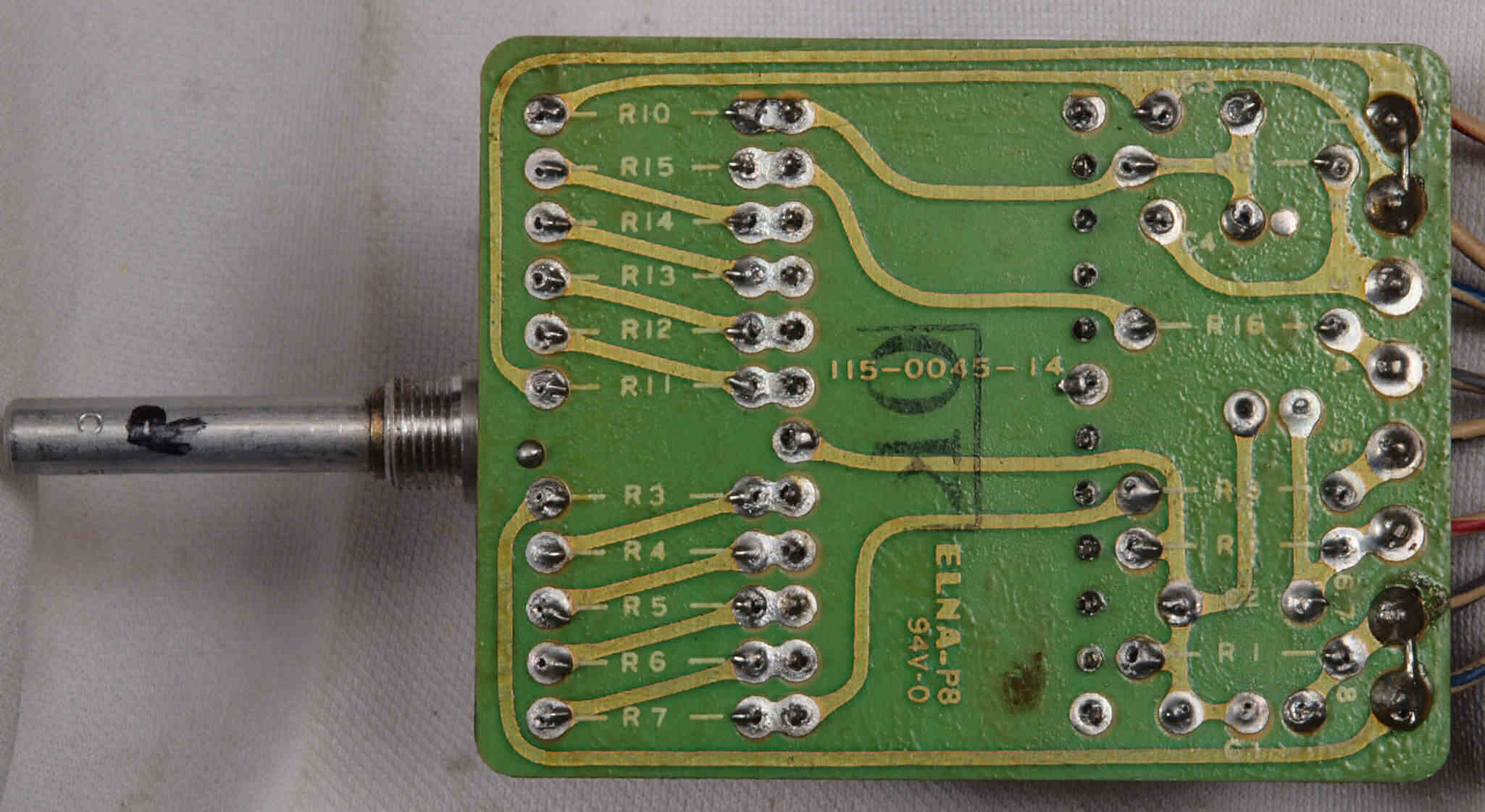

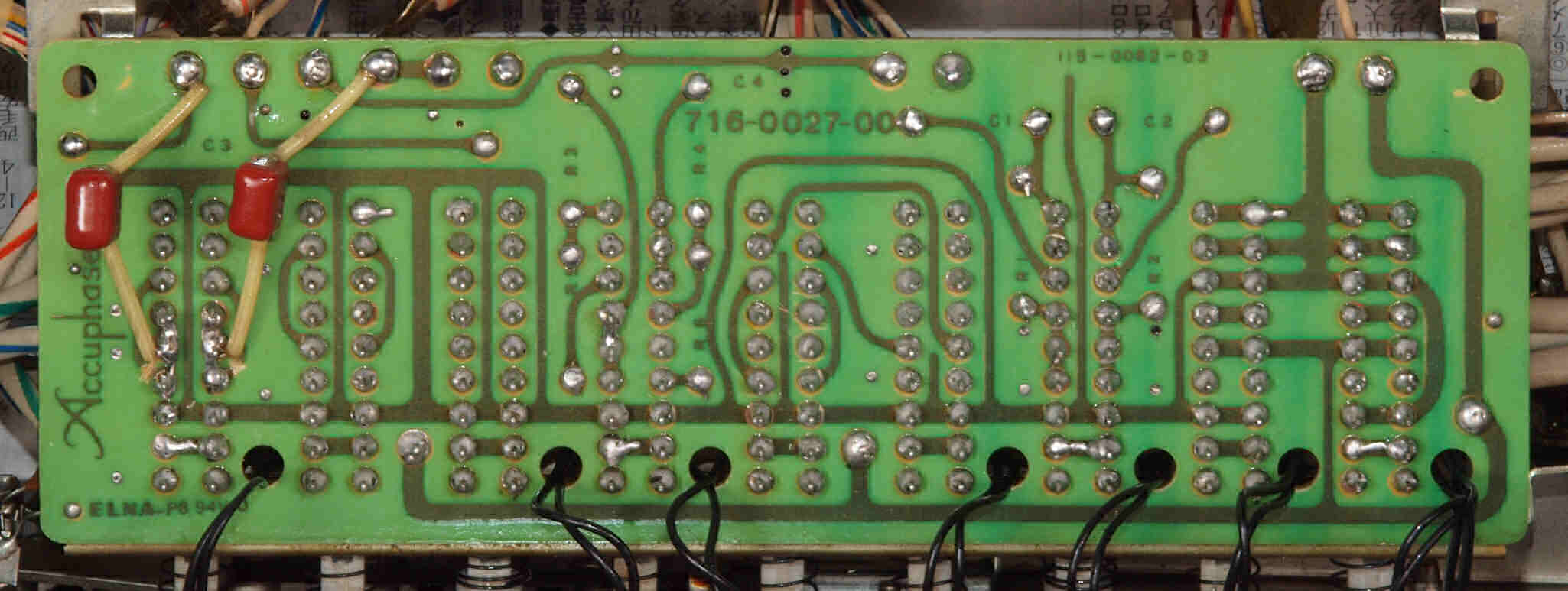

Ｃ９２．　修理前　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。

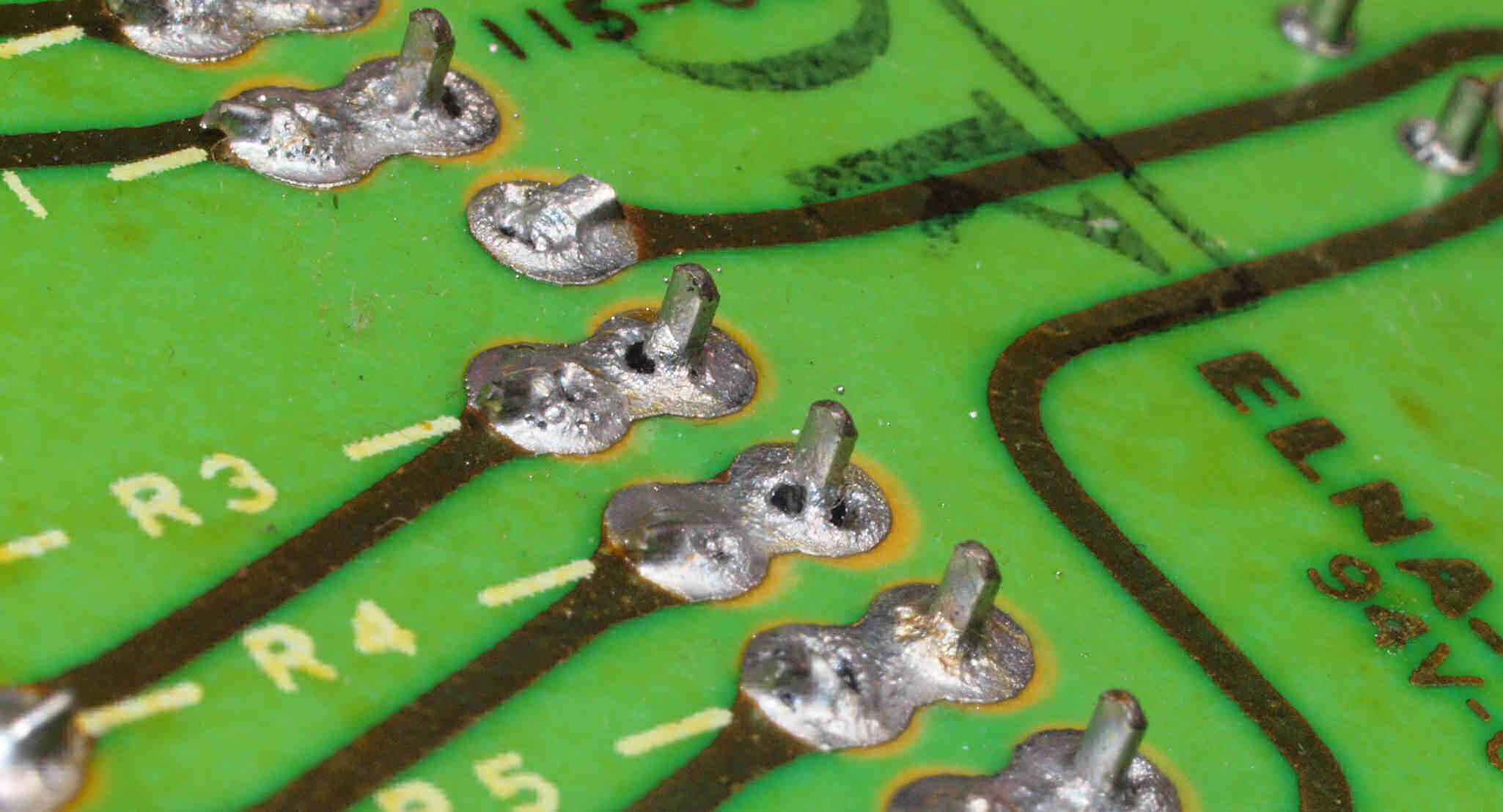

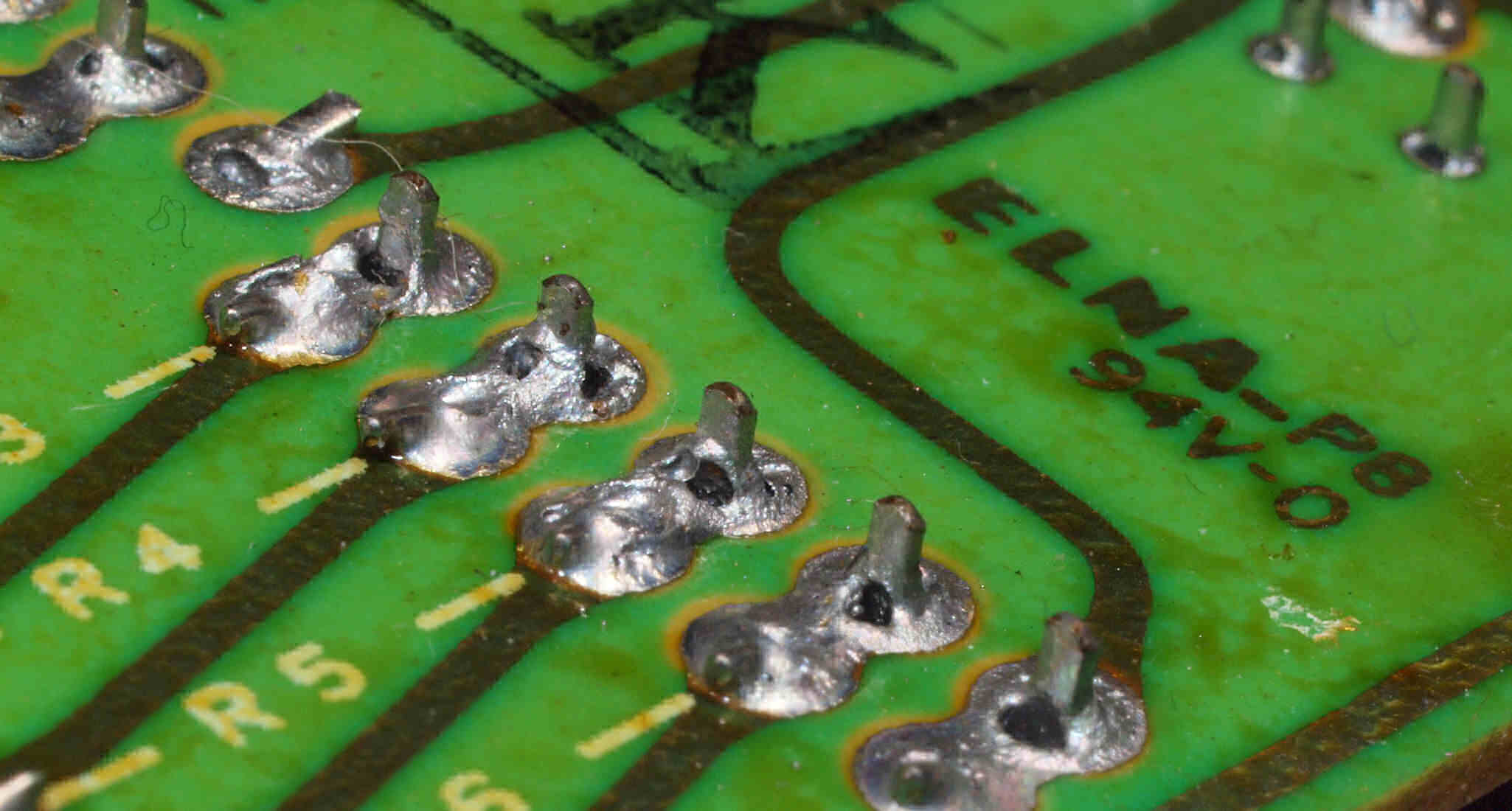

Ｃ９２２．　修理中　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡１

Ｃ９２３．　修理中　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡２

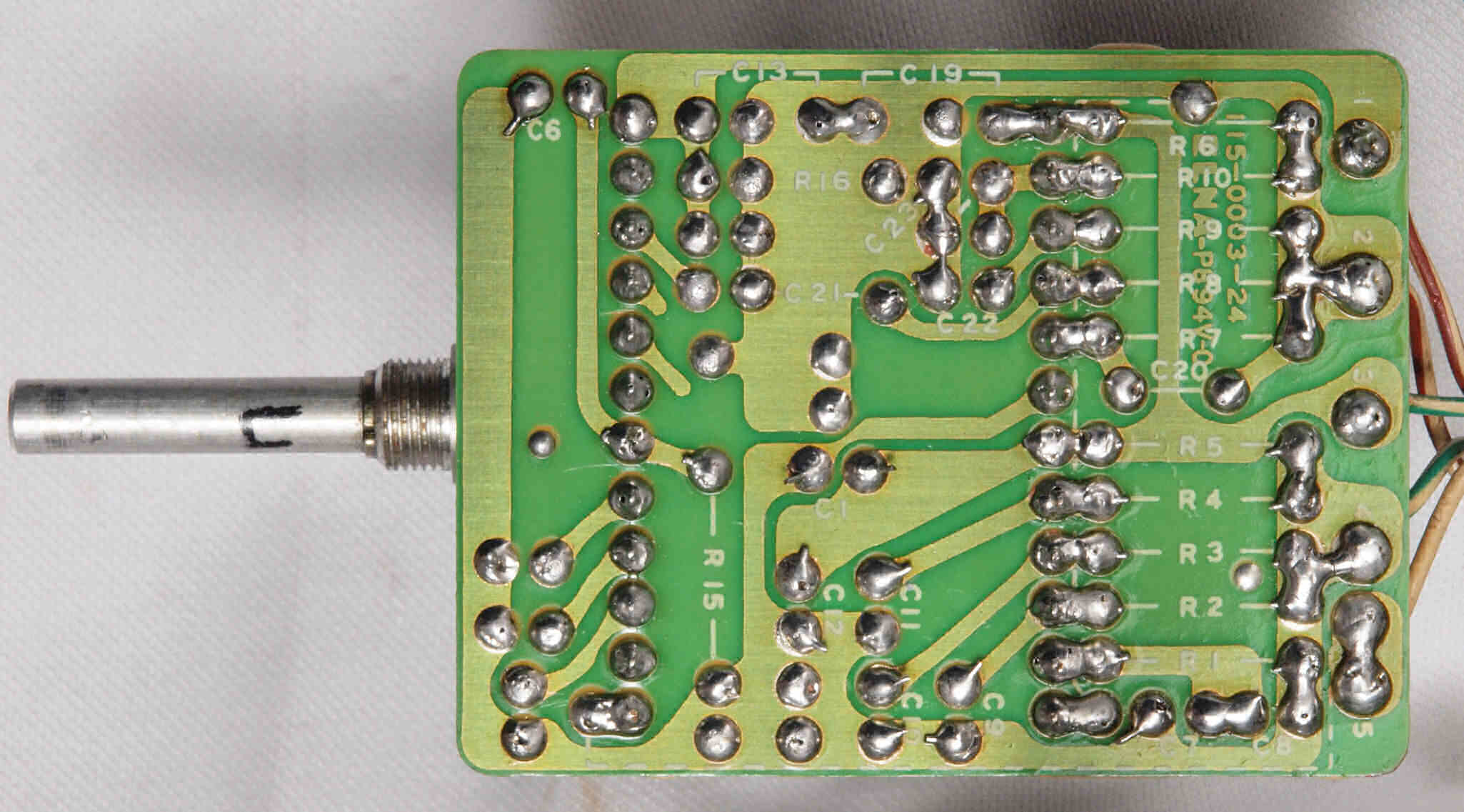

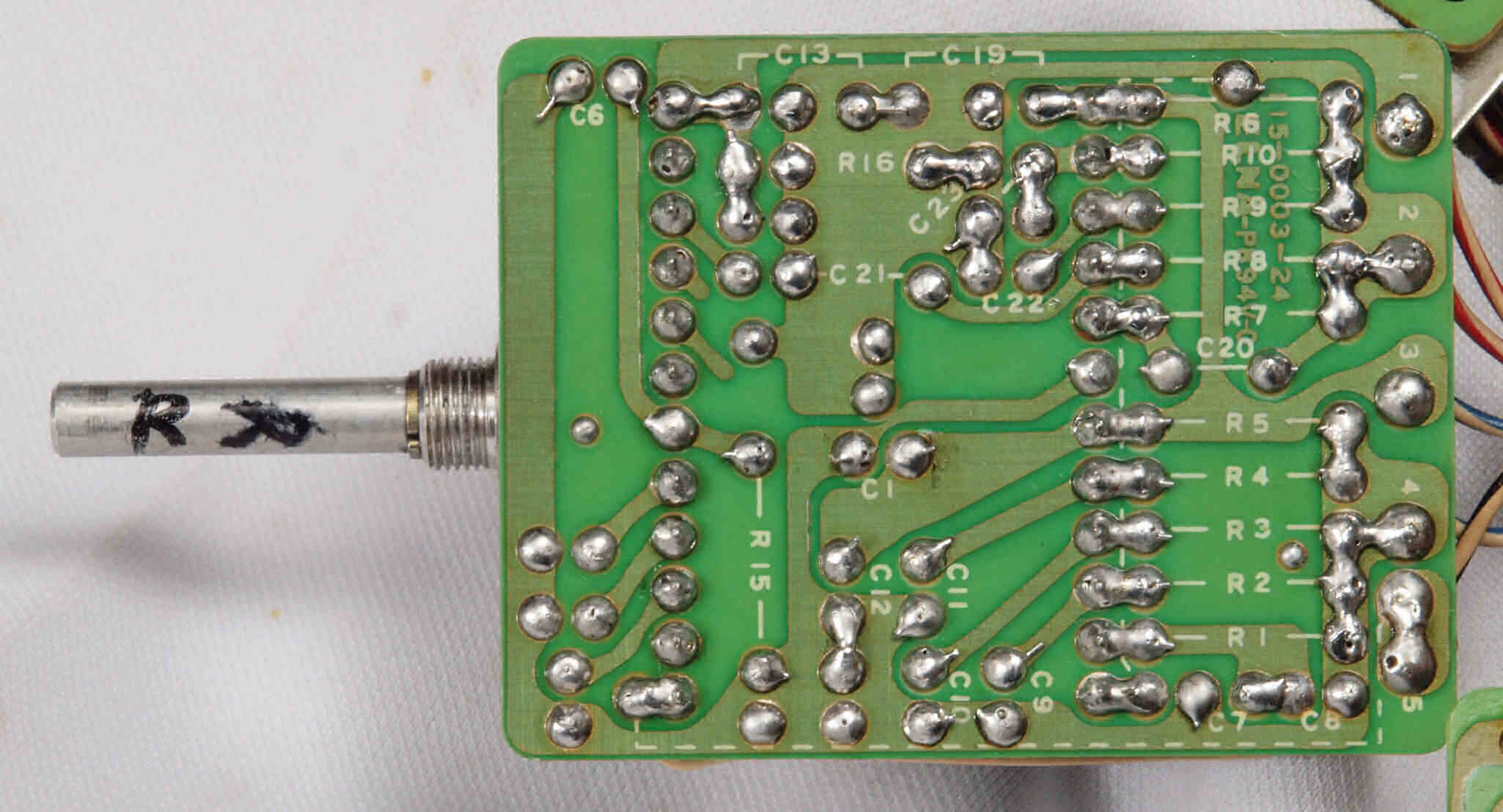

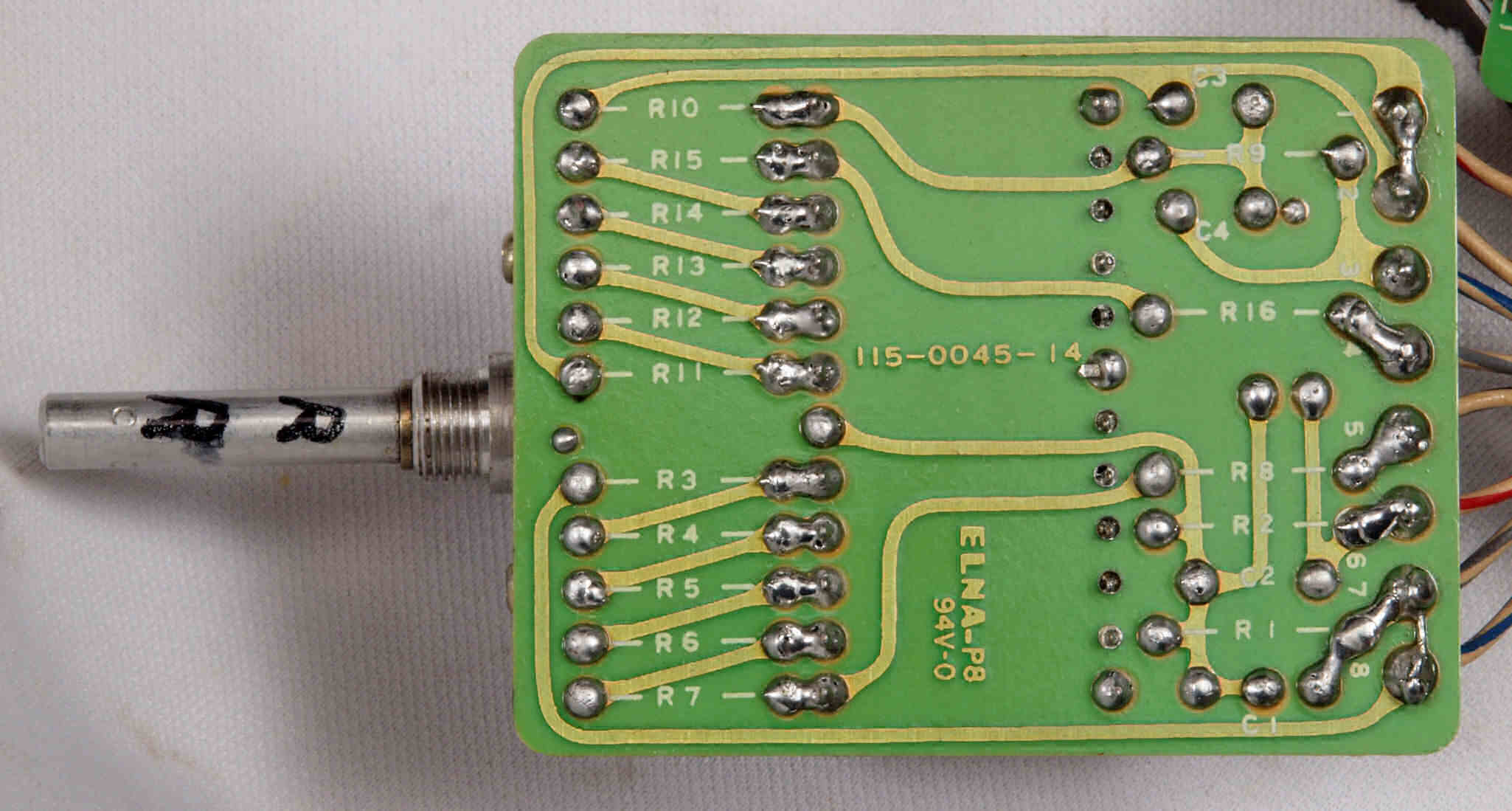

Ｃ９３．　修理（半田補正）後　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。

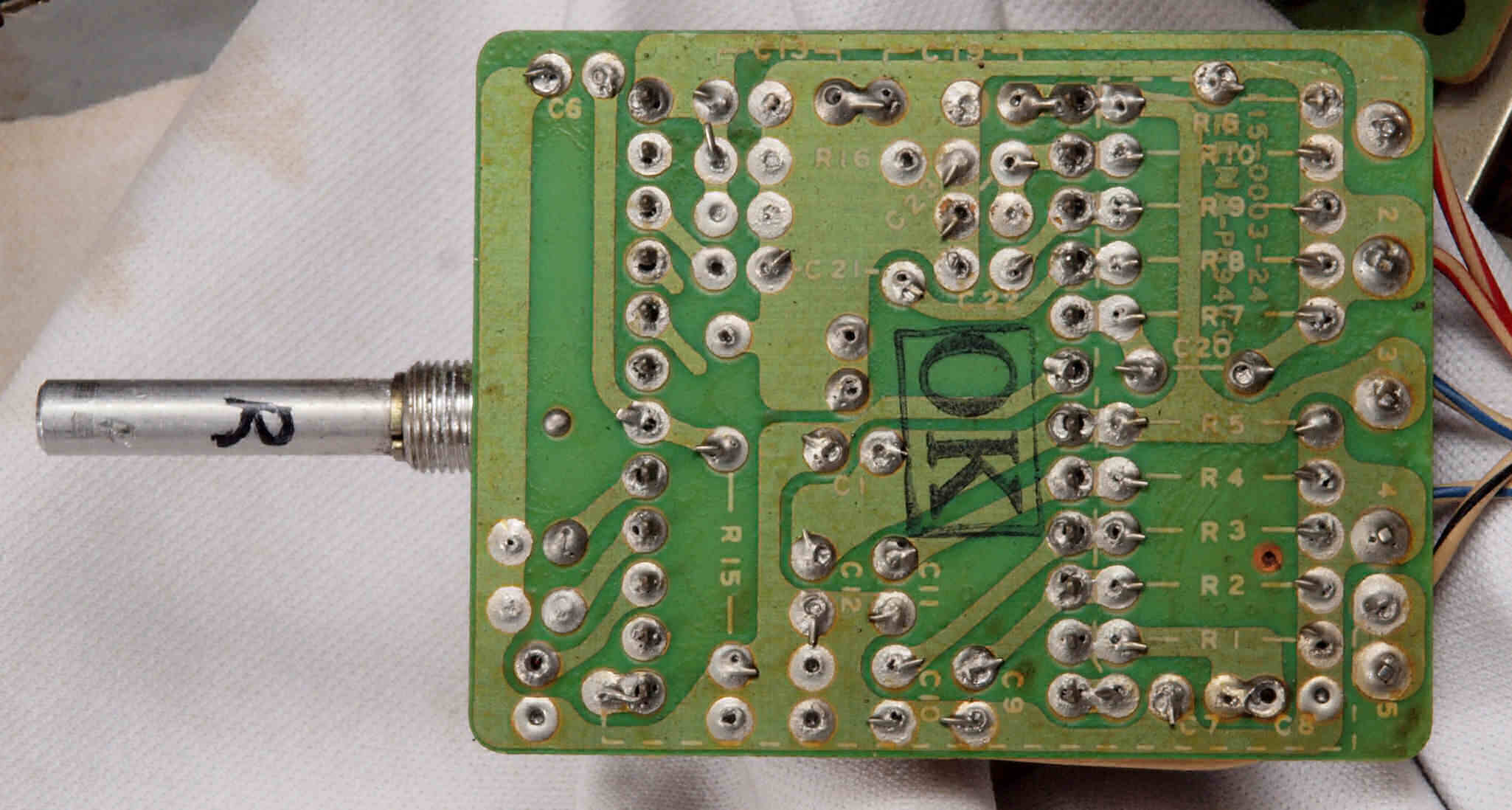

Ｃ９４．　完成Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。

Ｃ９５．　修理前　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板。

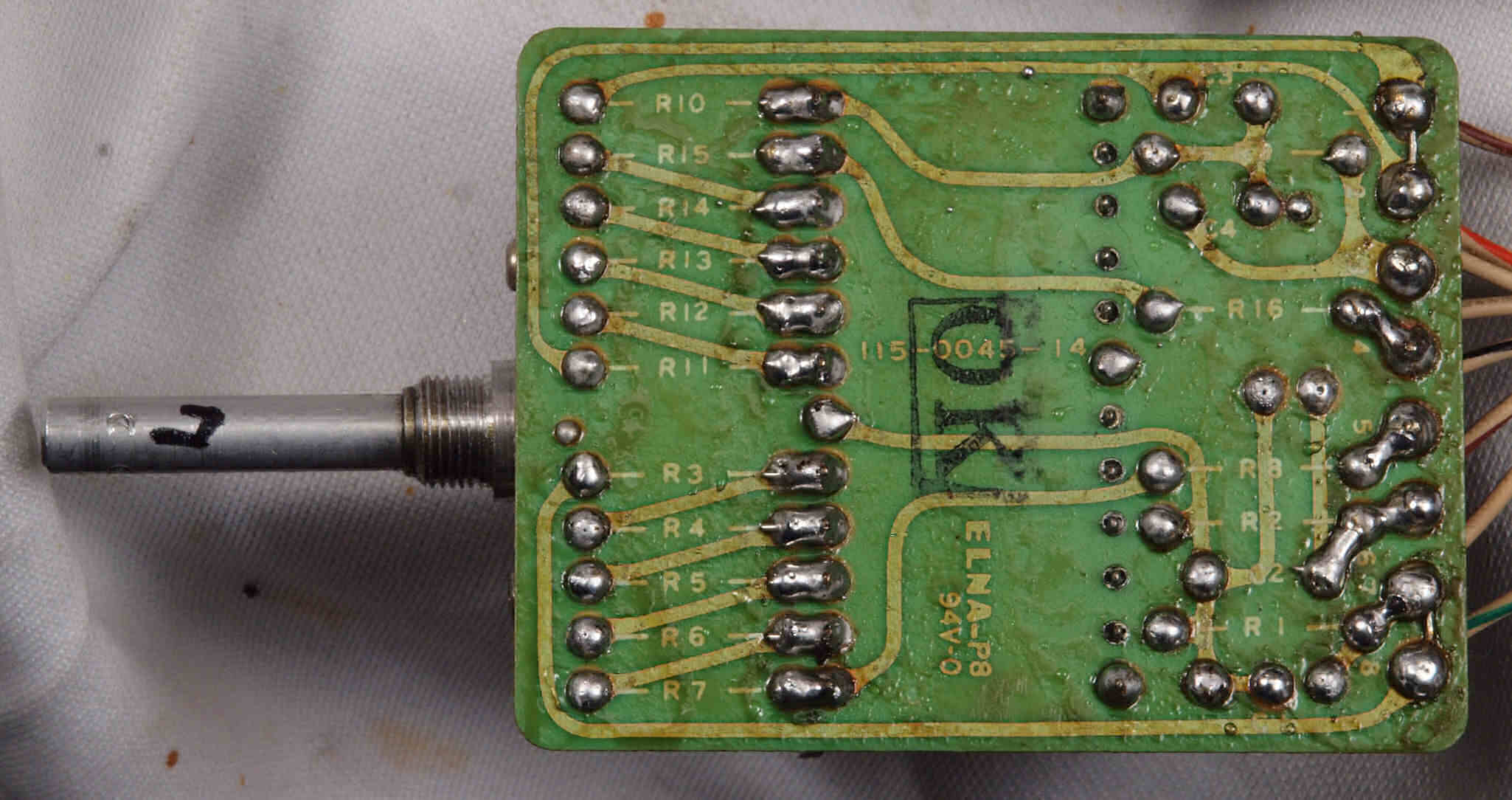

Ｃ９６．　修理前　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。

Ｃ９６２．　修理中　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡１

Ｃ９６３．　修理中　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。半田不良予備郡２

Ｃ９７．　修理（半田補正）後　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。

Ｃ９８．　完成Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。

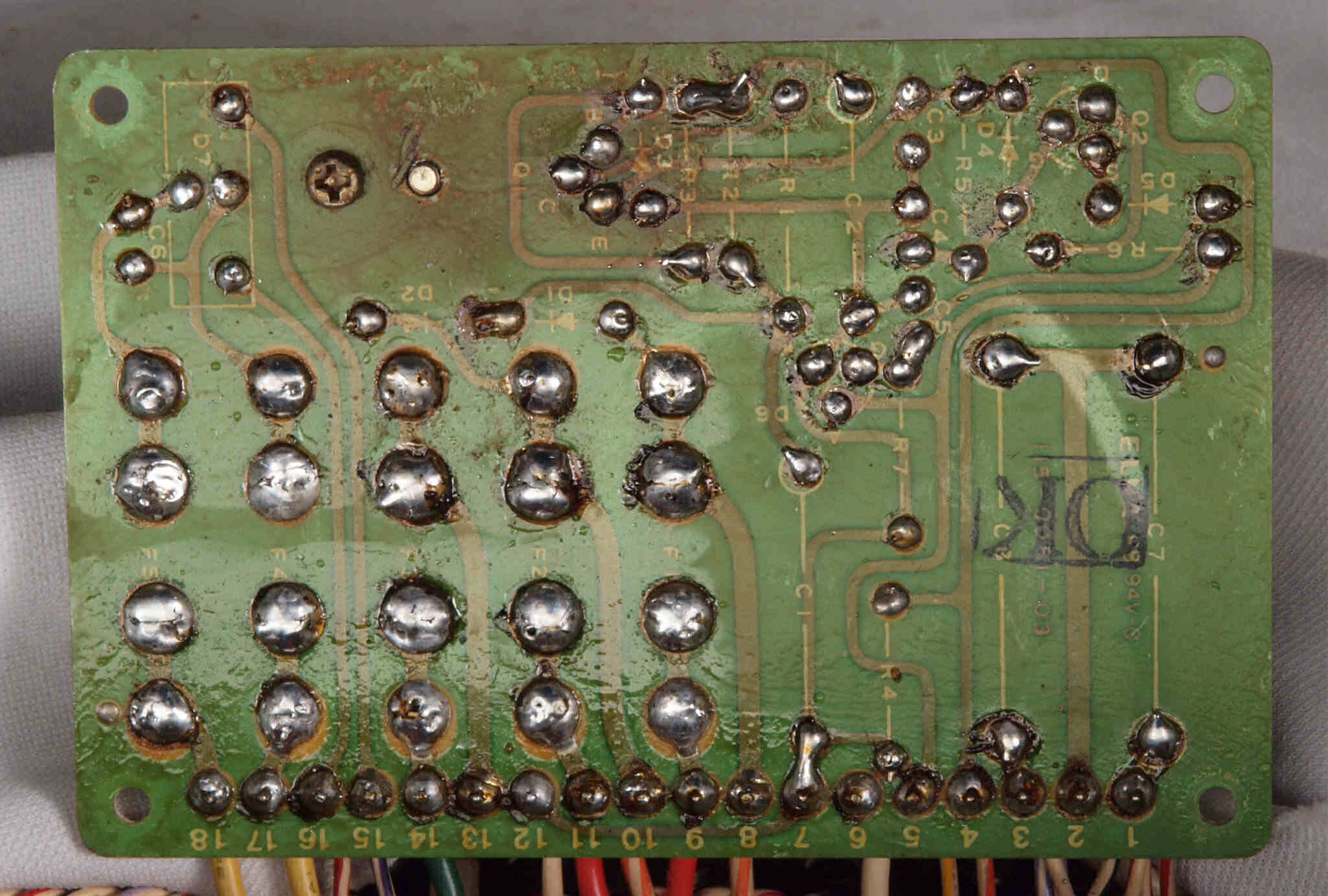

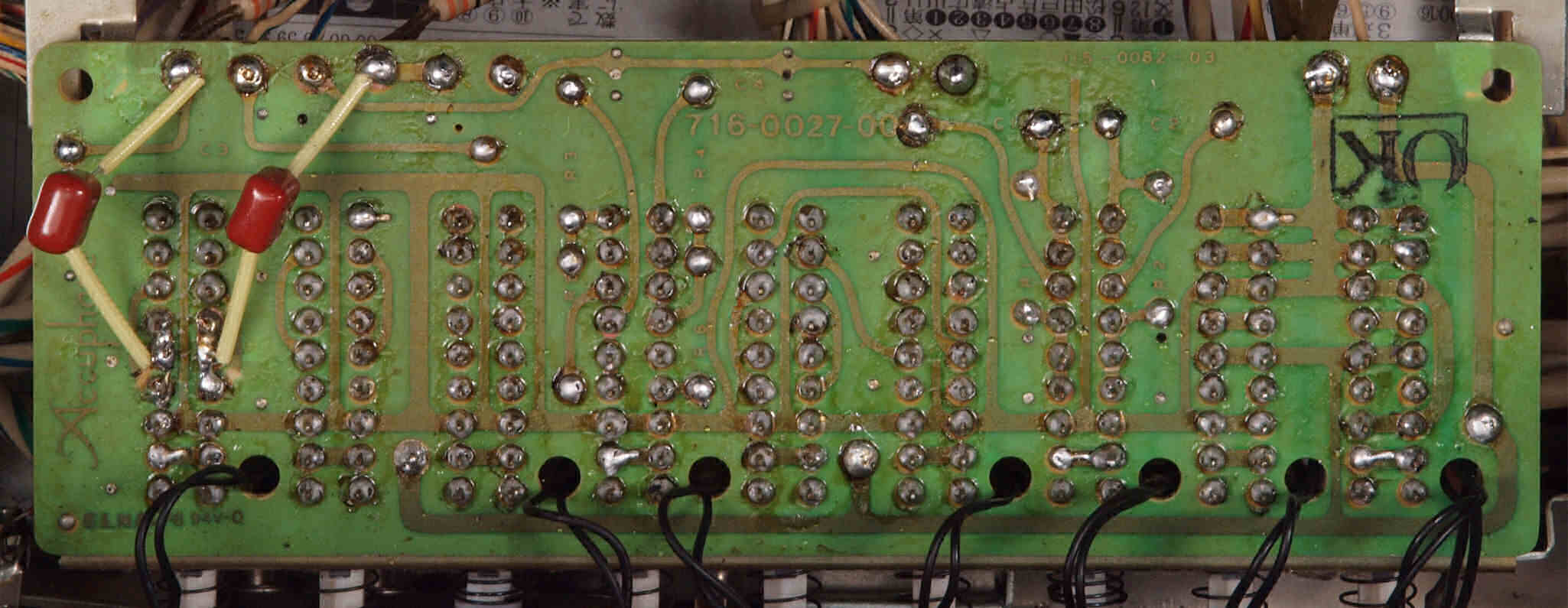

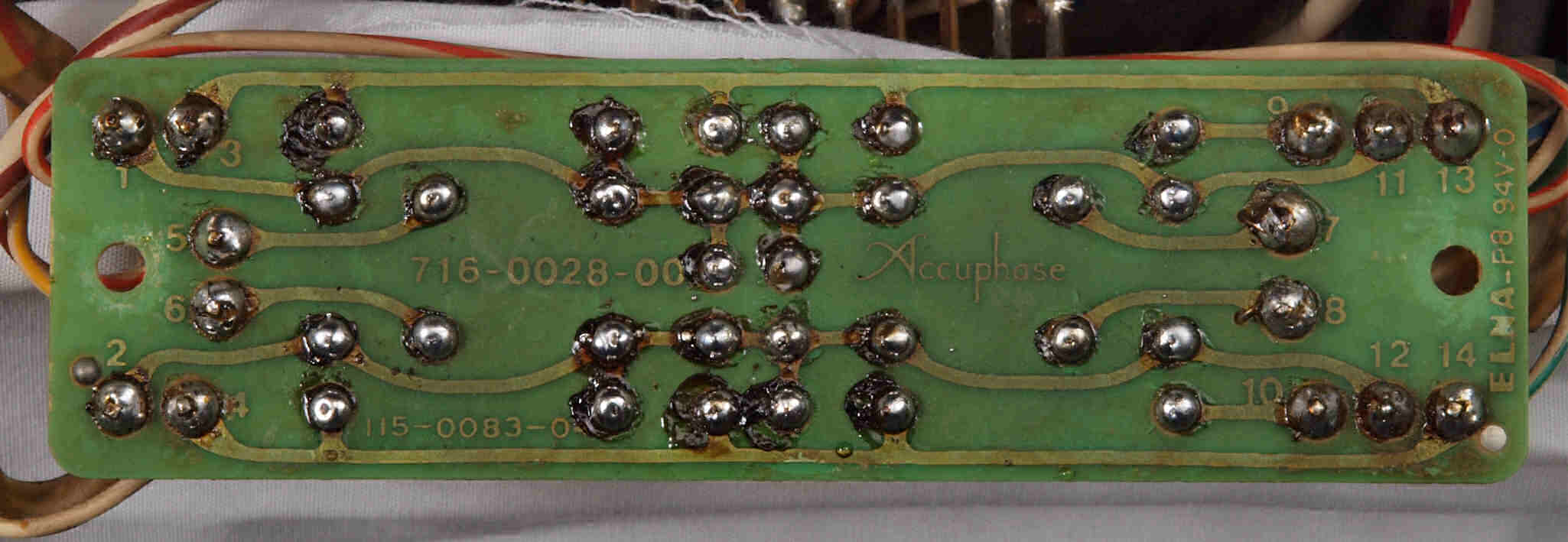

ＣＡ１．　修理前　各種押ボタンＳＷ基板裏。

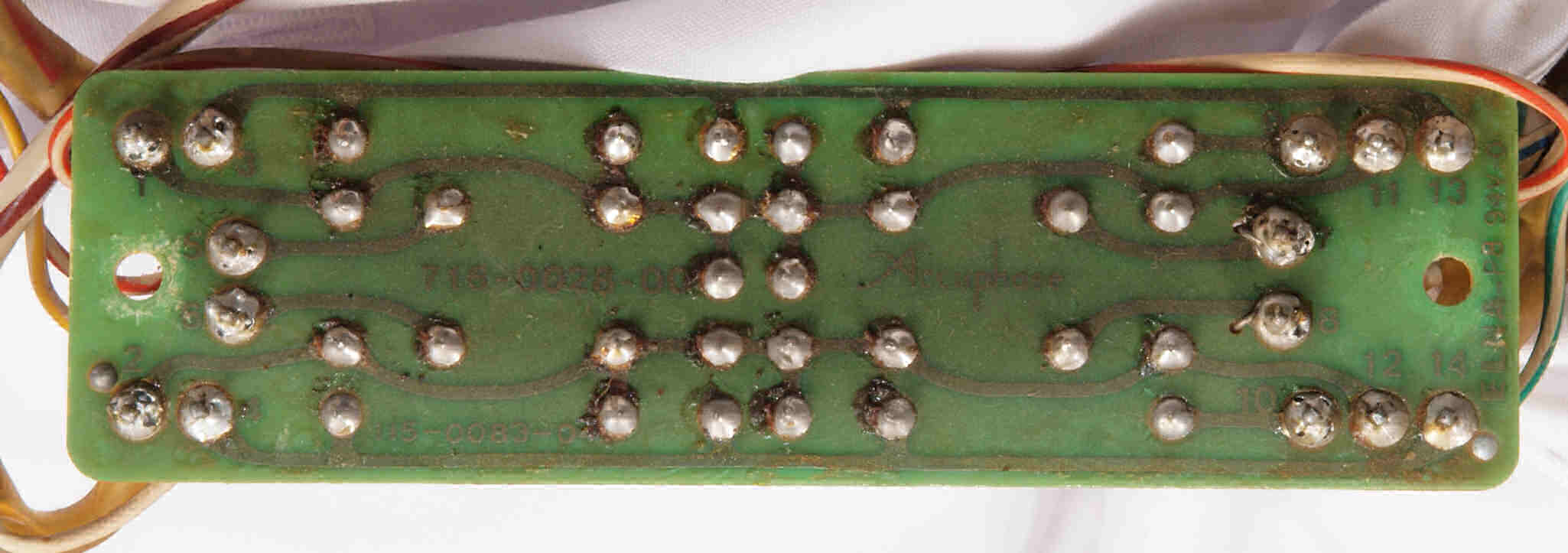

ＣＡ２．　修理（半田補正）後　各種押ボタンＳＷ基板裏。　半田を全部やり直す。

ＣＡ３．　完成各種押ボタンＳＷ基板裏。　洗浄後防湿材を塗る。

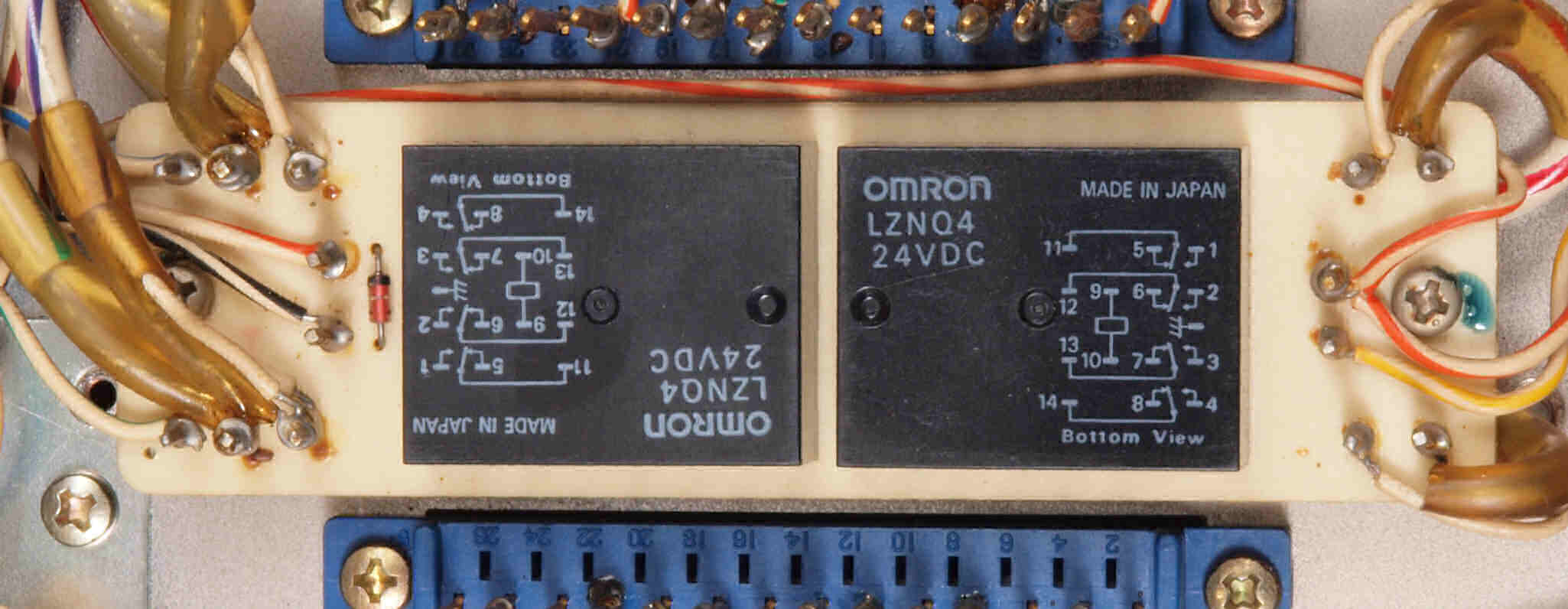

ＣＢ１．　修理前　出力リレー基板。

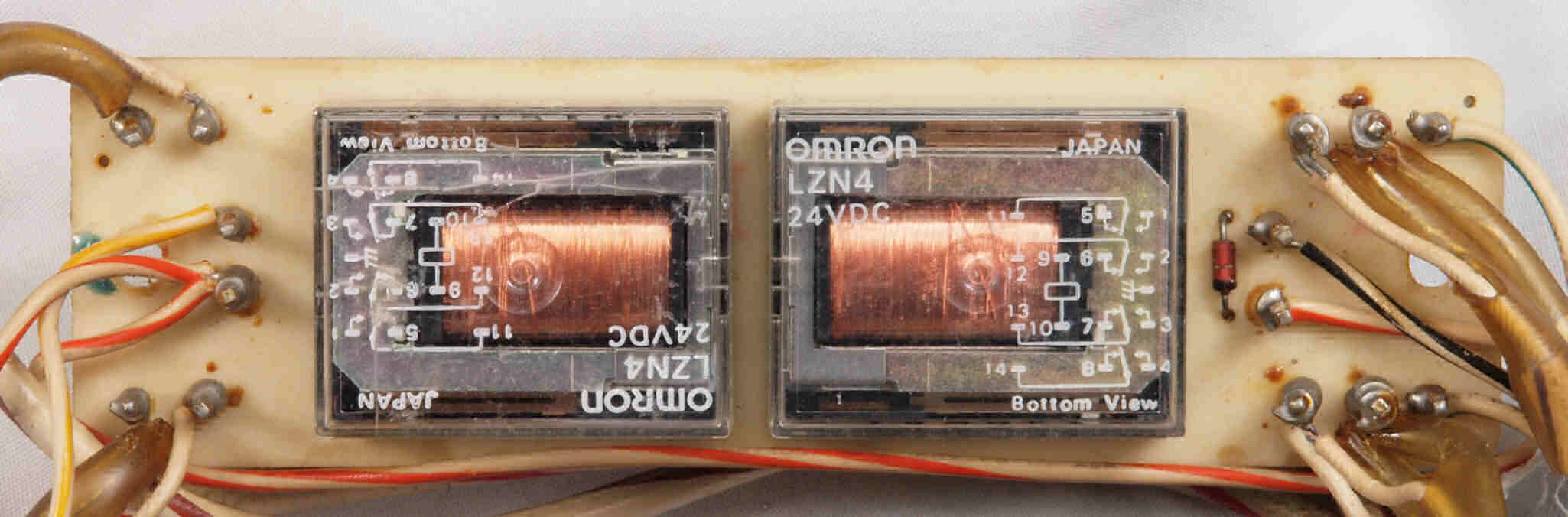

ＣＢ２．　修理（交換）後　出力リレー基板。やっと見つけました！

ＣＢ３．　修理前　出力リレー基板裏。　リレー２個交換。

ＣＢ４．　修理（半田補正）後　出力リレー基板裏。

ＣＢ５．　完成出力リレー基板裏。　洗浄後防湿材を塗る。

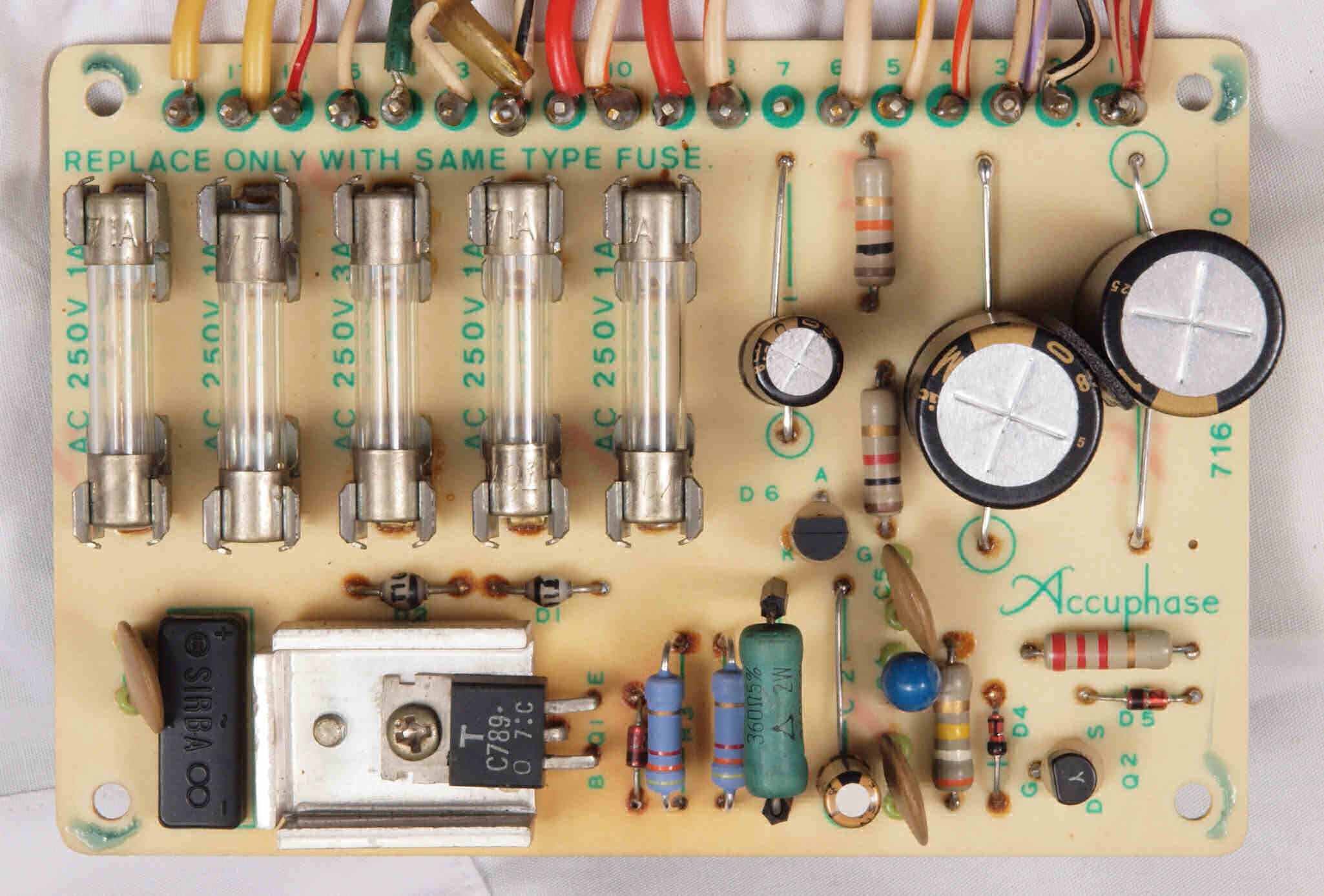

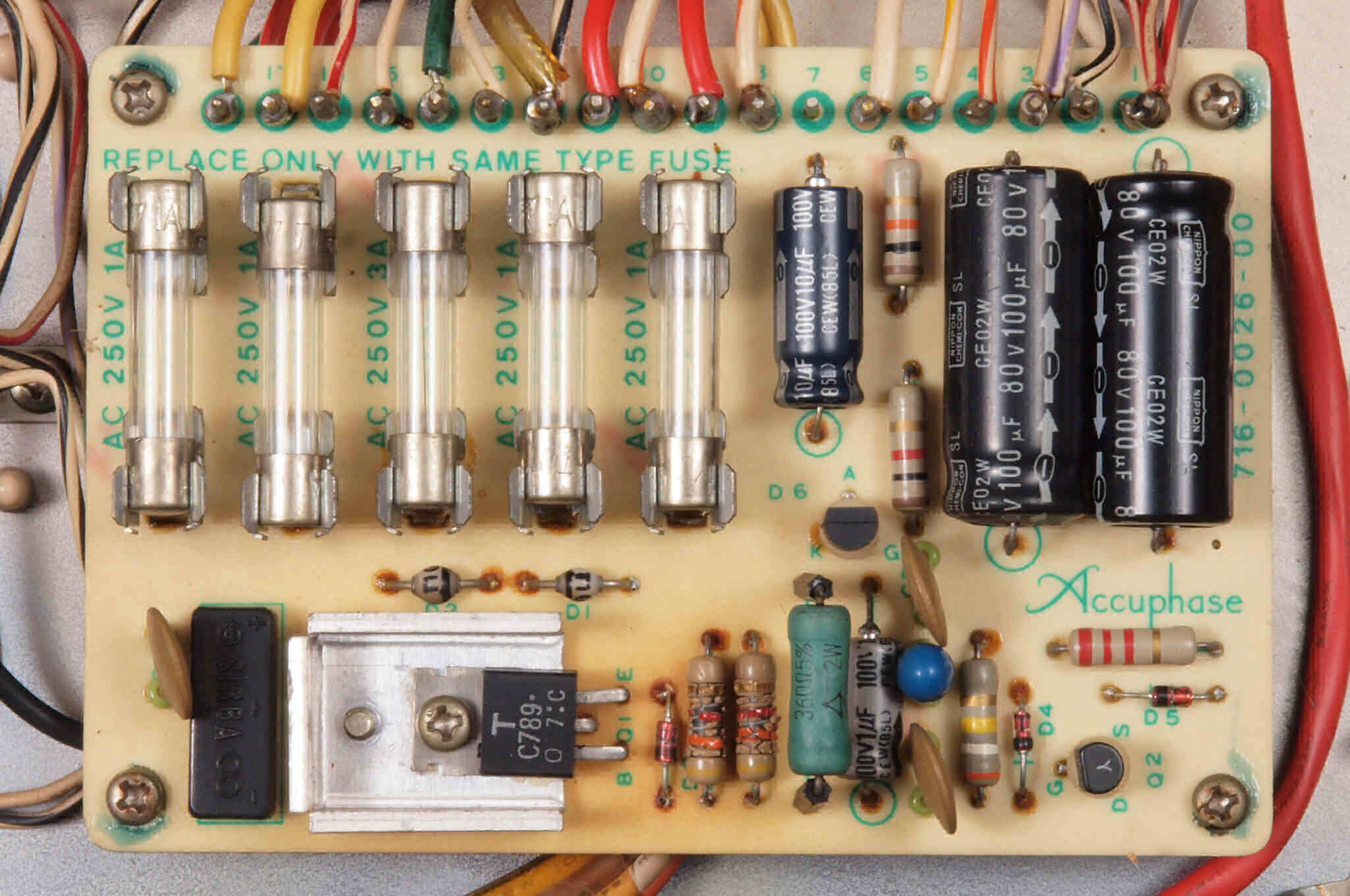

ＣＣ１．　修理前　フューズ＆整流基板。

ＣＣ２．　修理後　フューズ＆整流基板。電解コンデンサー４個、抵抗２個交換。

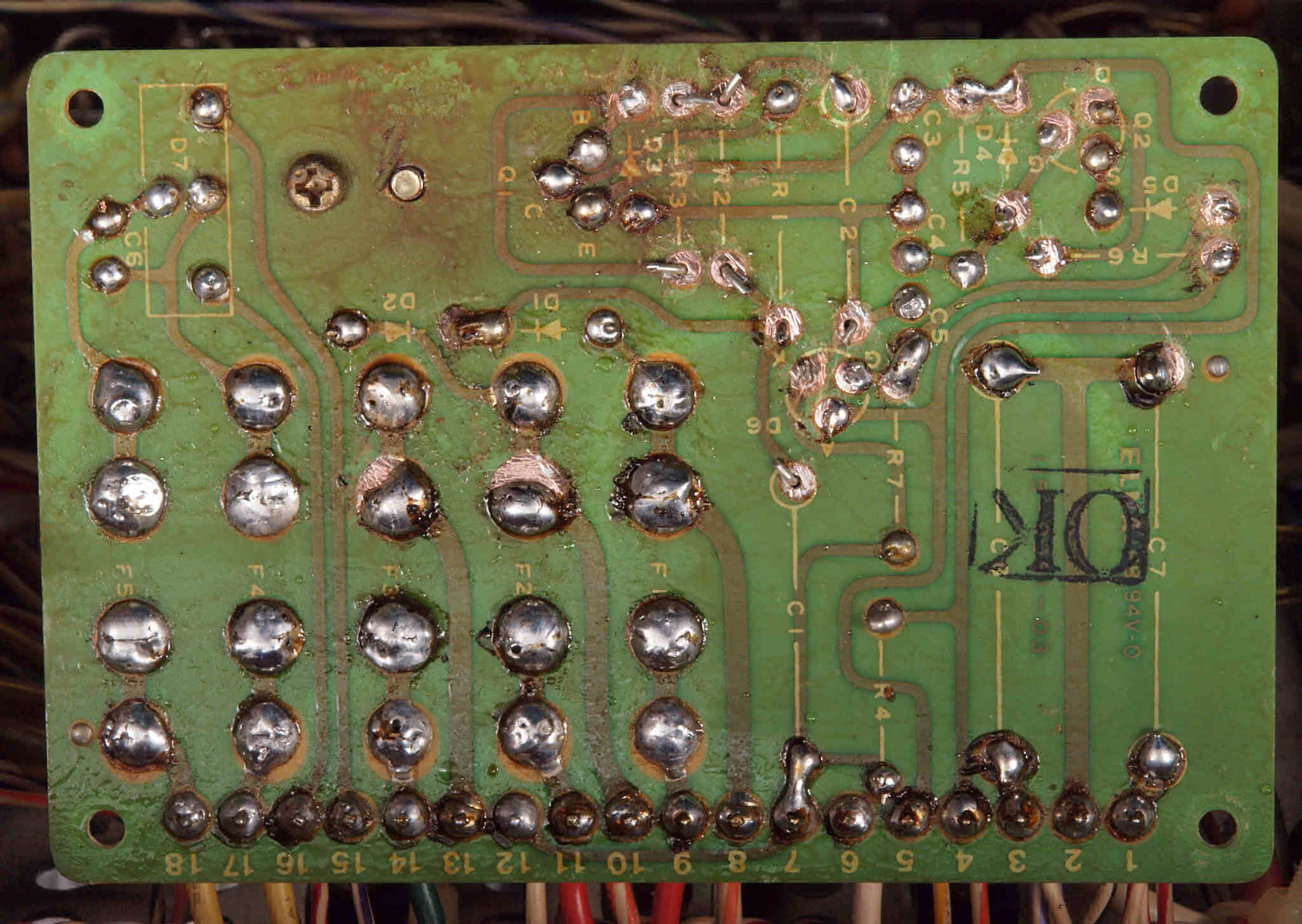

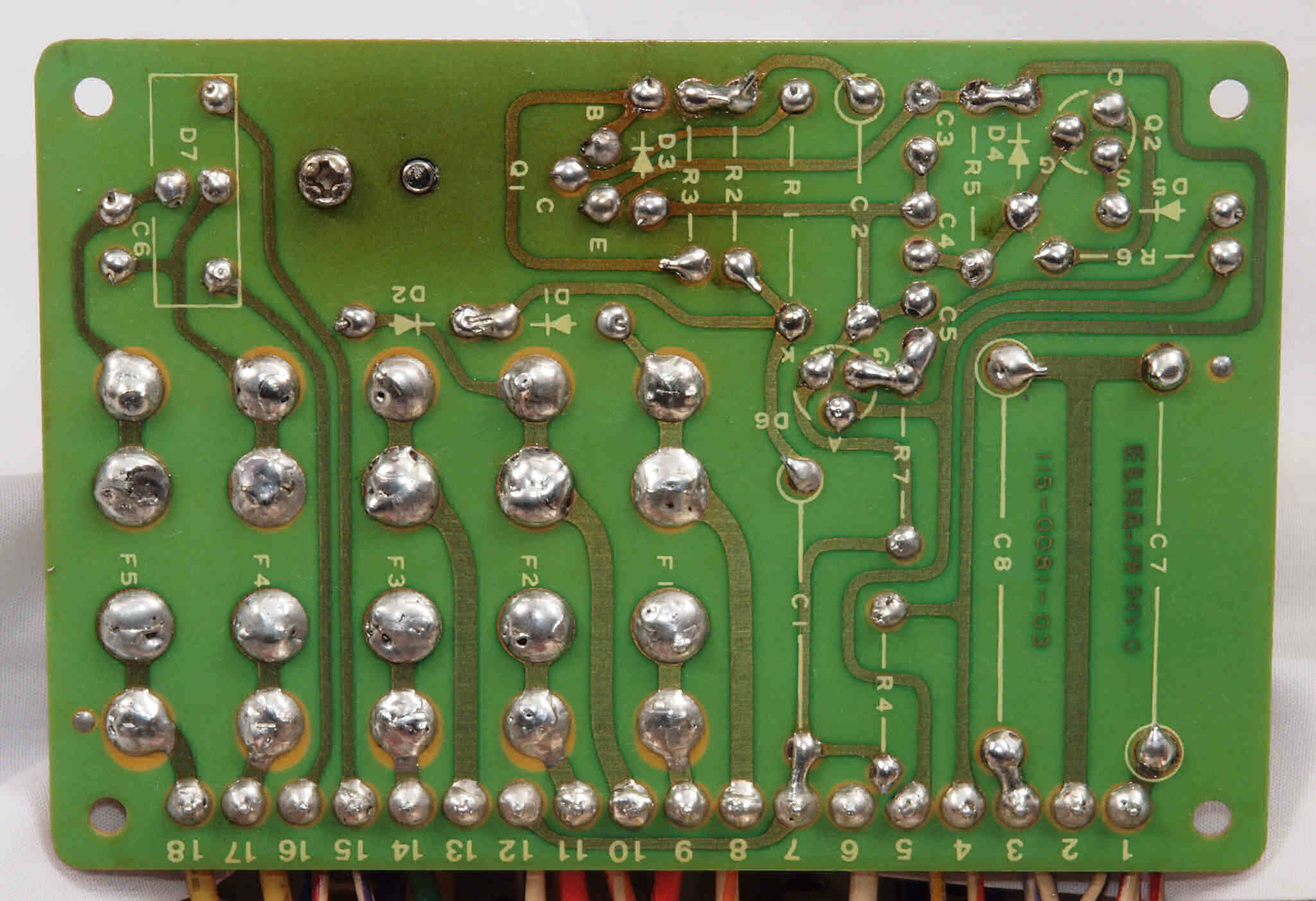

ＣＣ３．　修理前　フューズ＆整流基板裏。

ＣＣ４．　修理（半田補正）後　フューズ＆整流基板裏。　半田を全部やり直す。

ＣＣ４１．　修理（半田補正）中　フューズ＆整流基板裏。　銅箔研磨。

ＣＣ５．　完成フューズ＆整流基板裏。　洗浄後防湿材を塗る。

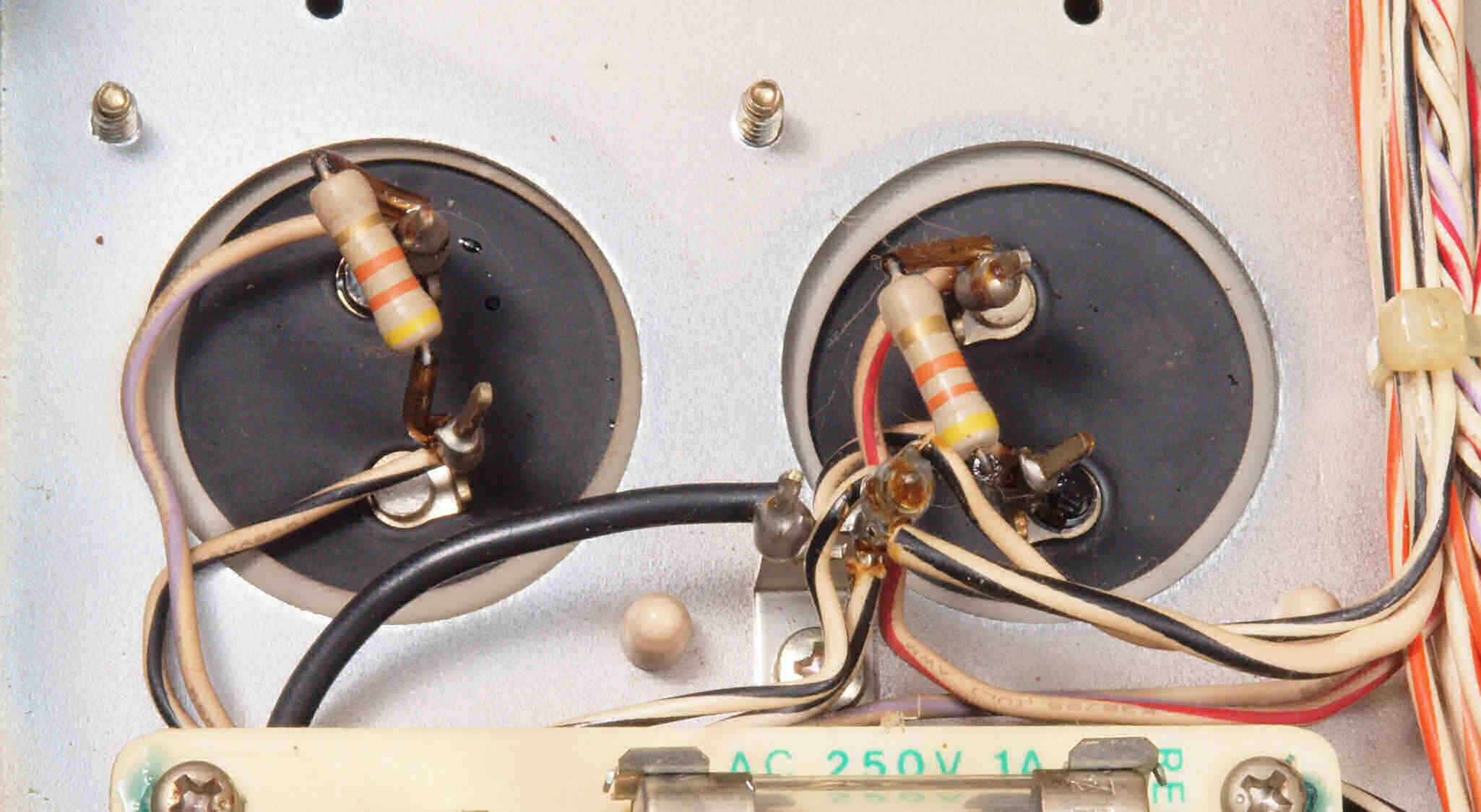

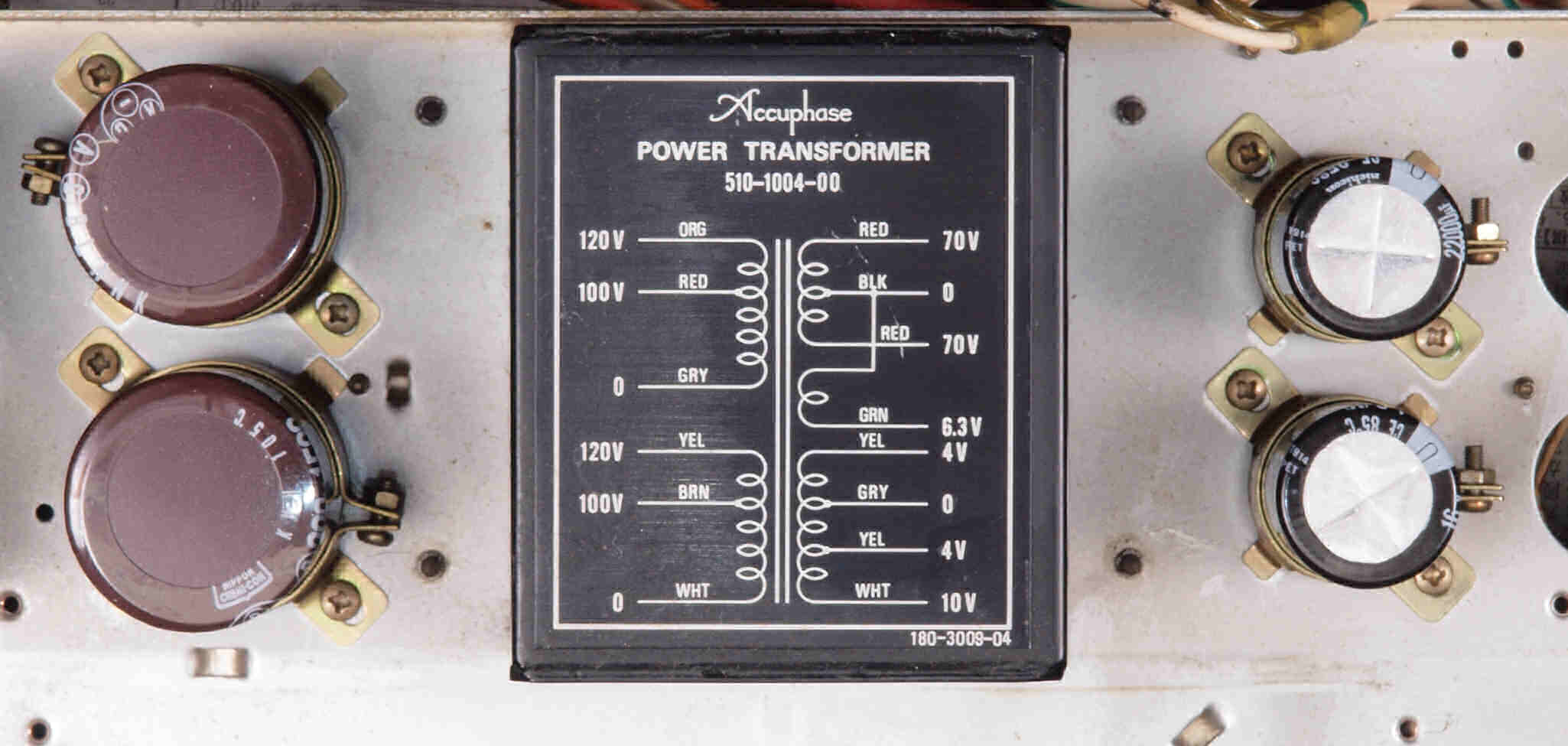

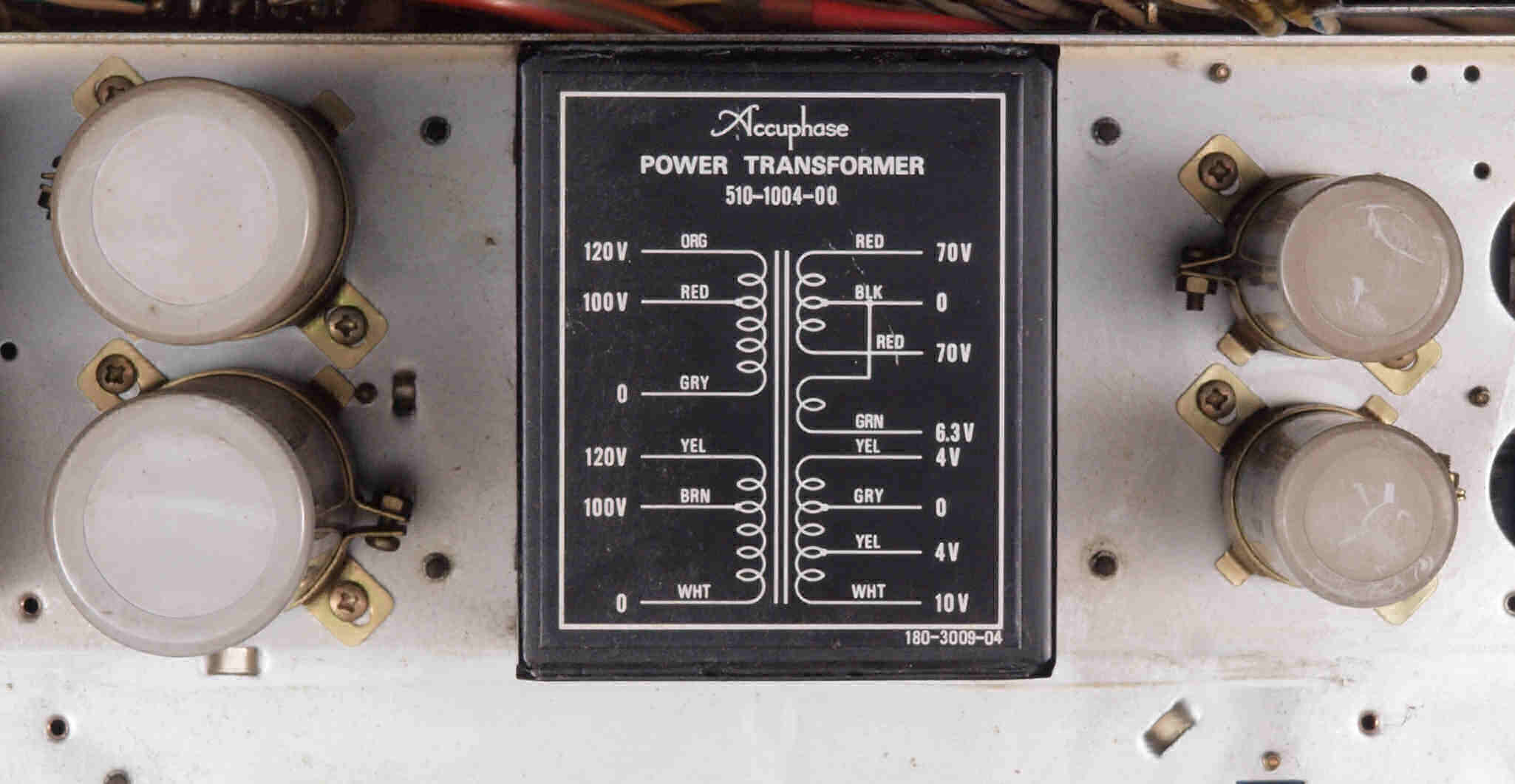

ＣＤ１．　修理前　電源ブロック電解コンデンサー。

ＣＤ２．　修理（交換）後　電源ブロック電解コンデンサー。 ブロック電解コンデンサー４個交換。

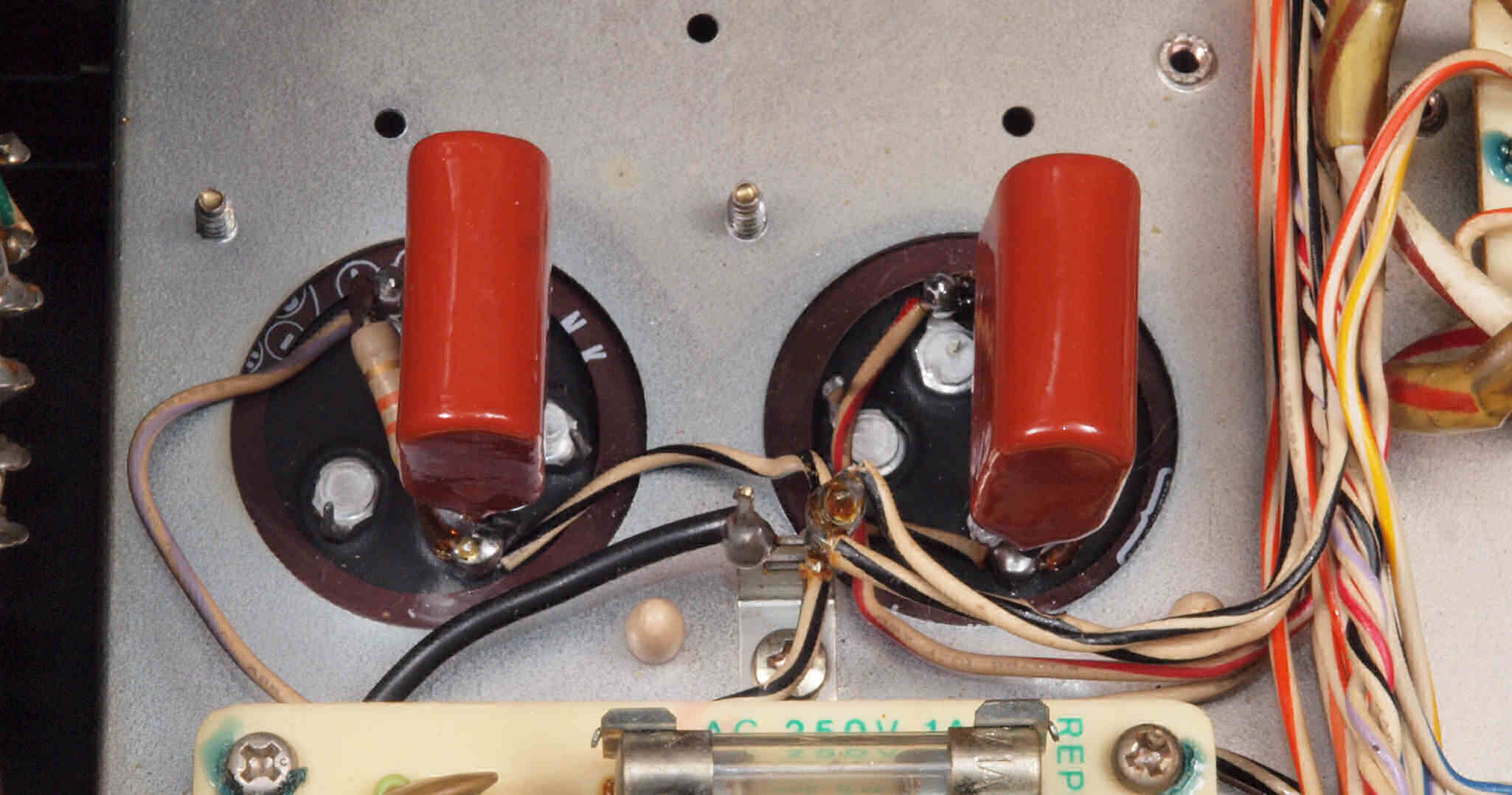

ＣＤ３．　修理前　電源ブロック電解コンデンサー裏側。

ＣＤ４．　修理（交換）後　電源ブロック電解コンデンサー裏側。フイルムコンデンサー２個追加。

ＣＤ５．　修理前　電源ブロック電解コンデンサー２裏側。

ＣＤ６．　修理（交換）後　電源ブロック電解コンデンサー裏側。電解コンデンサ−２個交換、セラミックコンデンサー２個追加。

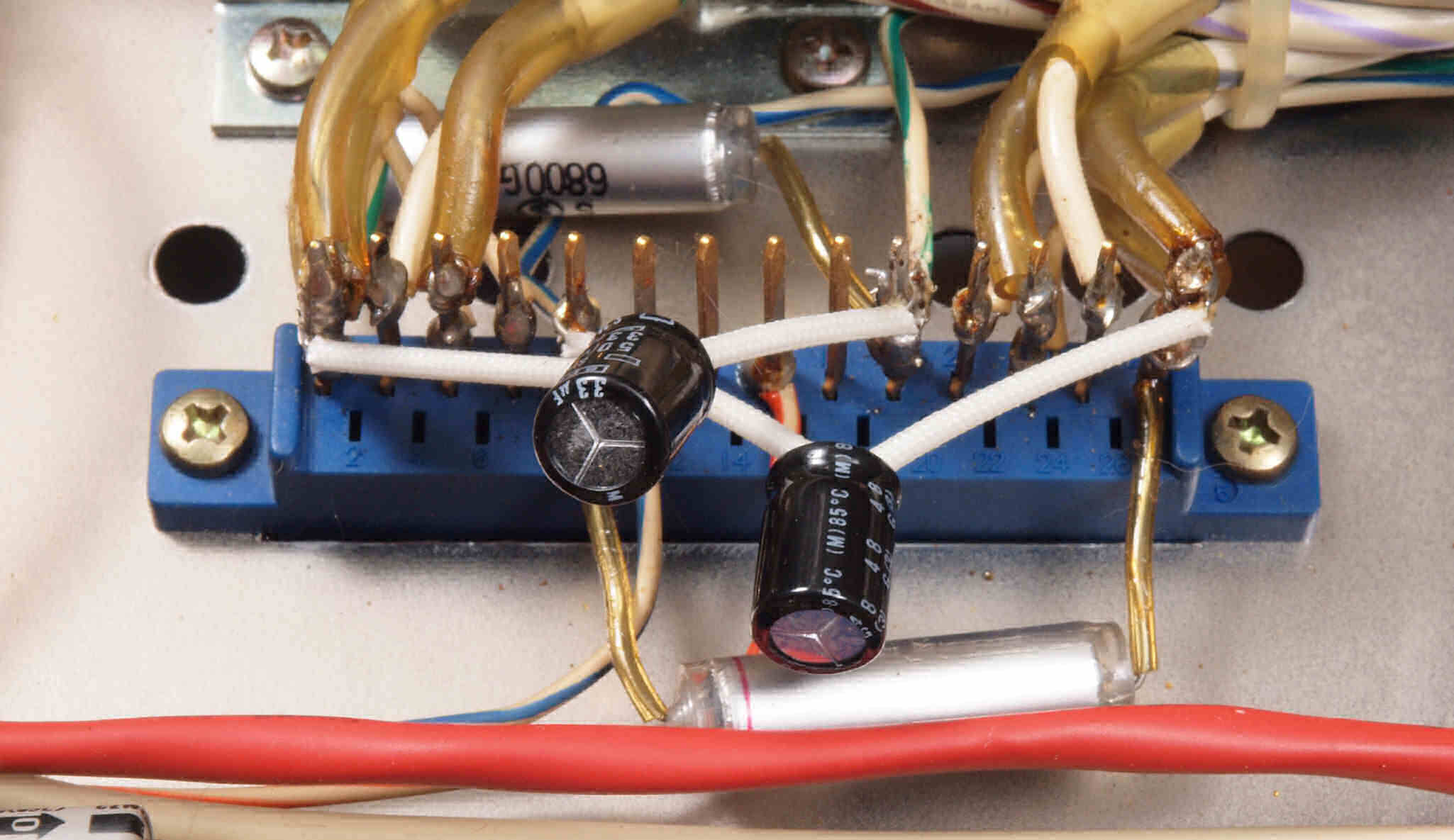

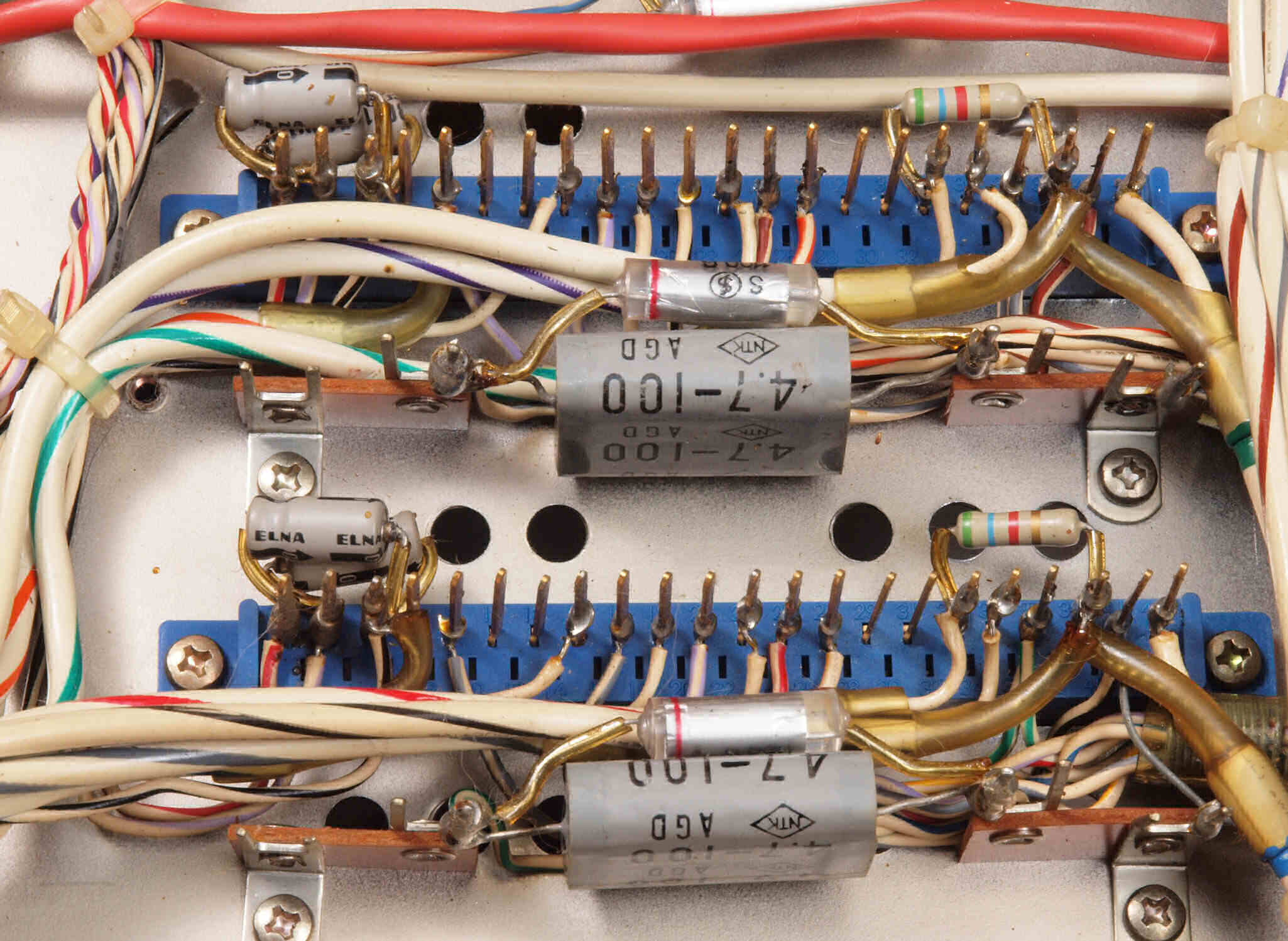

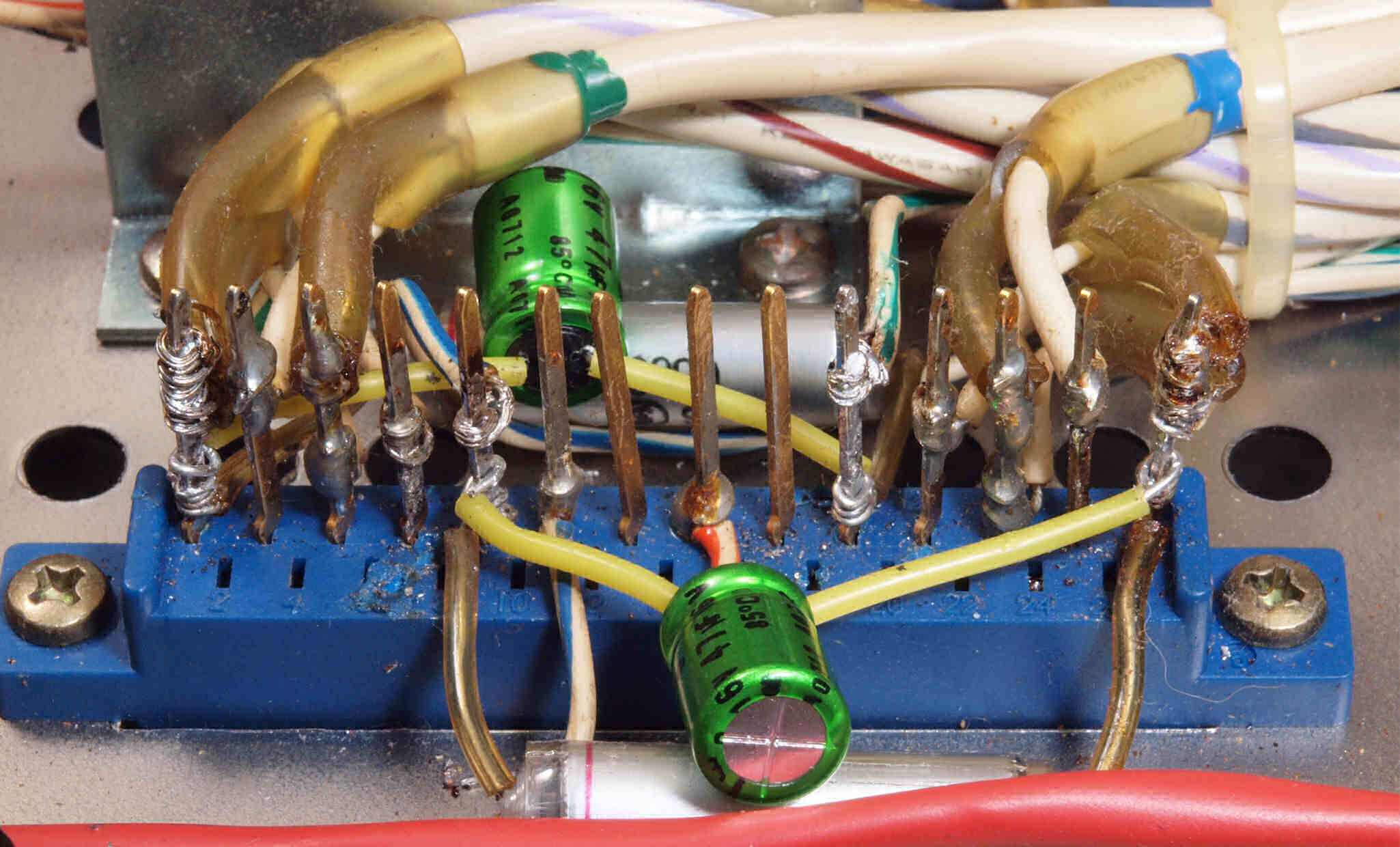

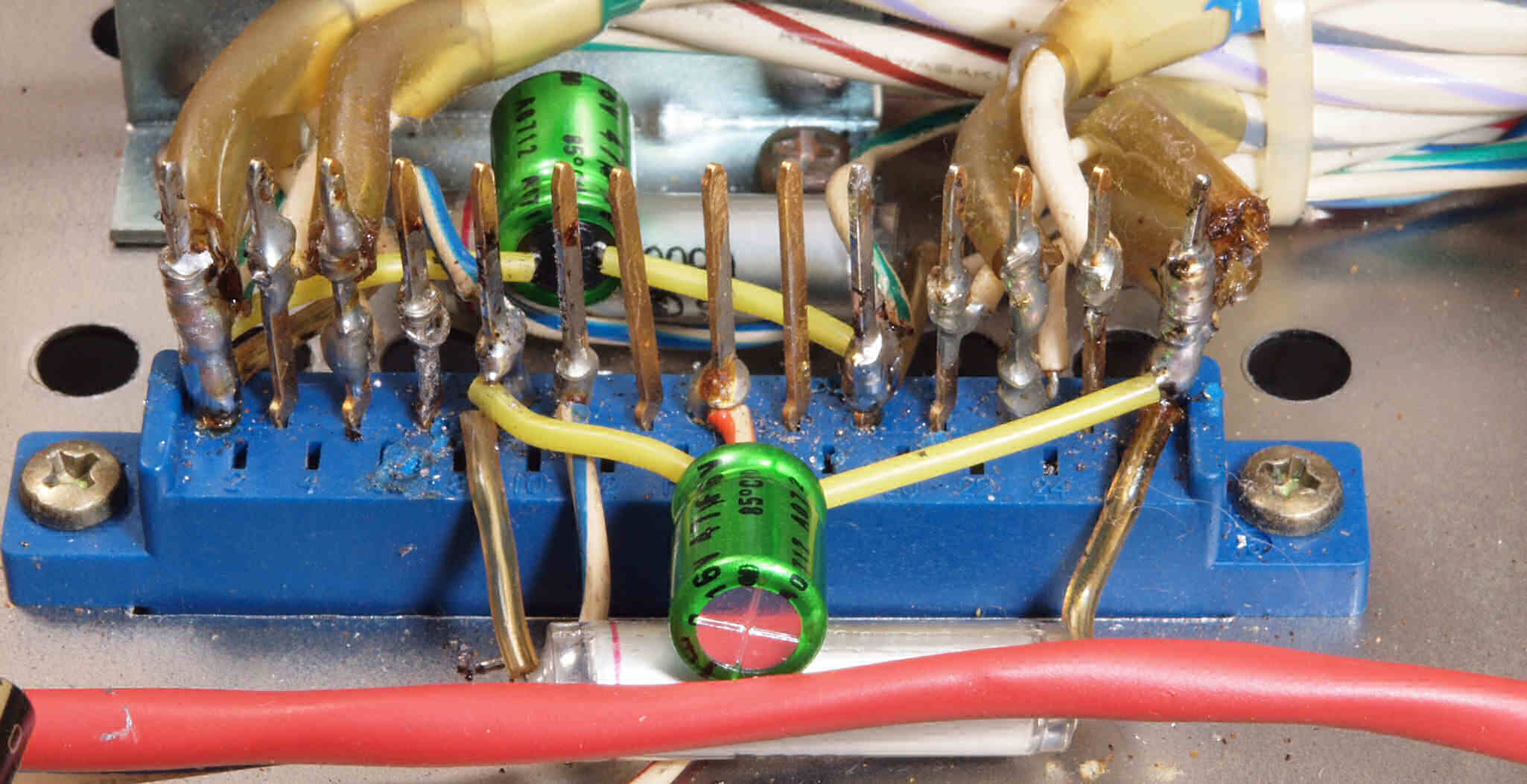

ＣＥ１．　修理前　基板コネクターの電解コンデンサー。

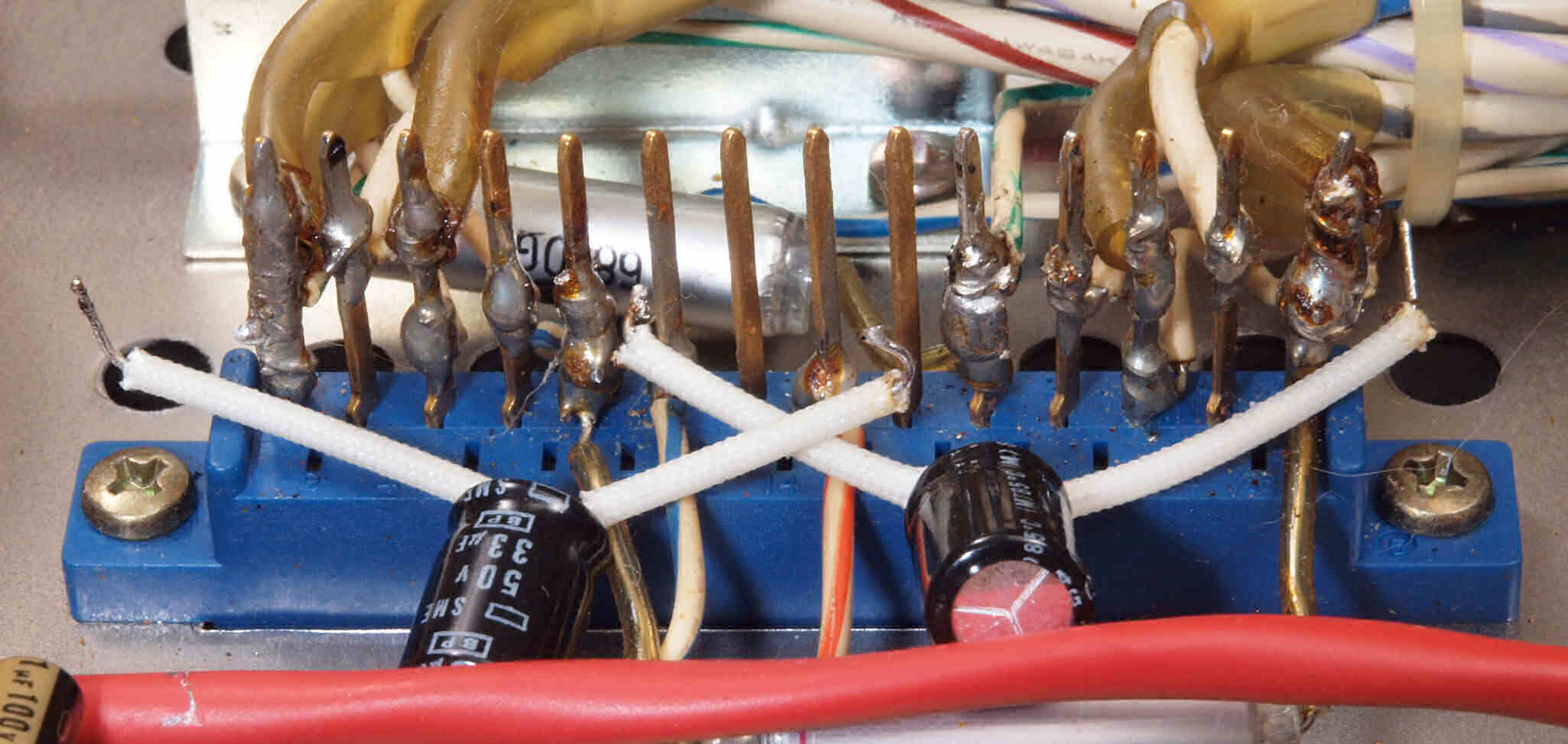

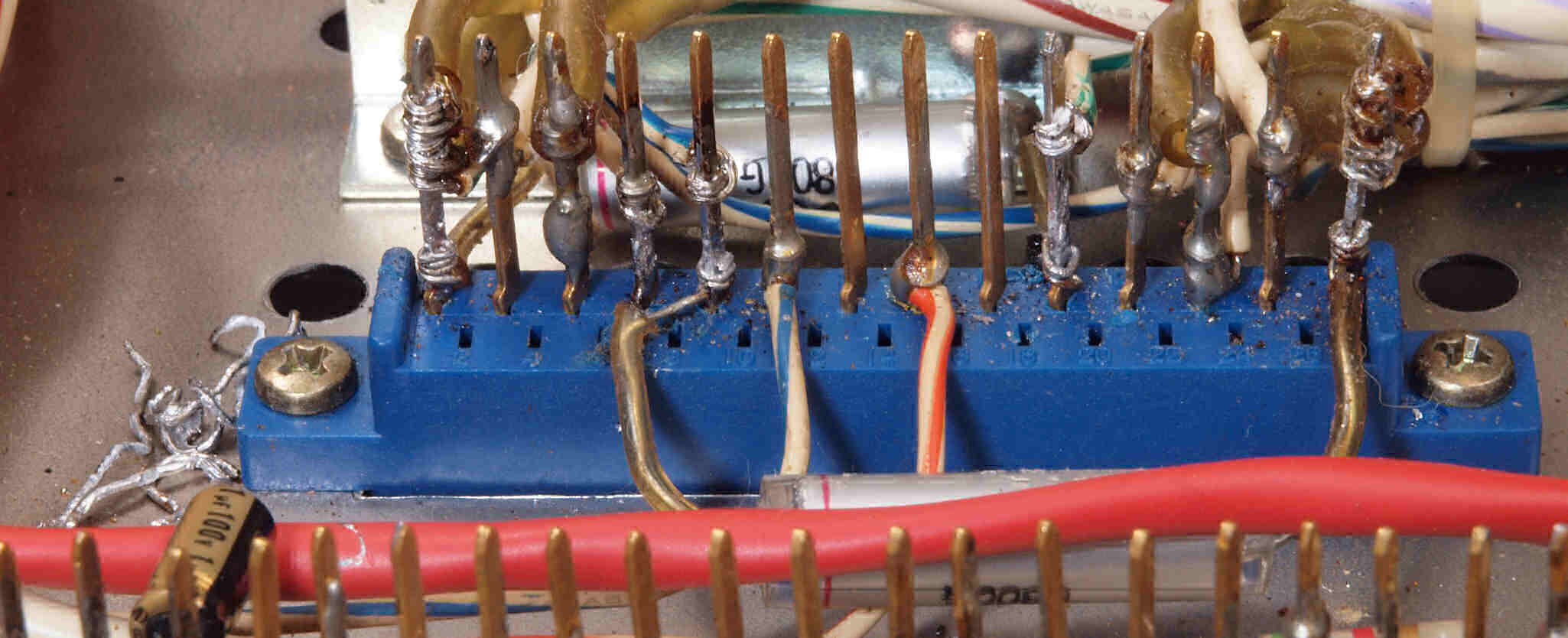

ＣＥ２．　修理中　基板コネクターの電解コンデンサー。　端子を半田の中に入れただけの接続。

ＣＥ３．　修理中　基板コネクターの電解コンデンサー。　付いていた電解コンデンサ−の端子を取り外していない、左端の物。

ＣＥ４．　修理中　基板コネクターの電解コンデンサー。　電解コンデンサ−の端子は絡げる。

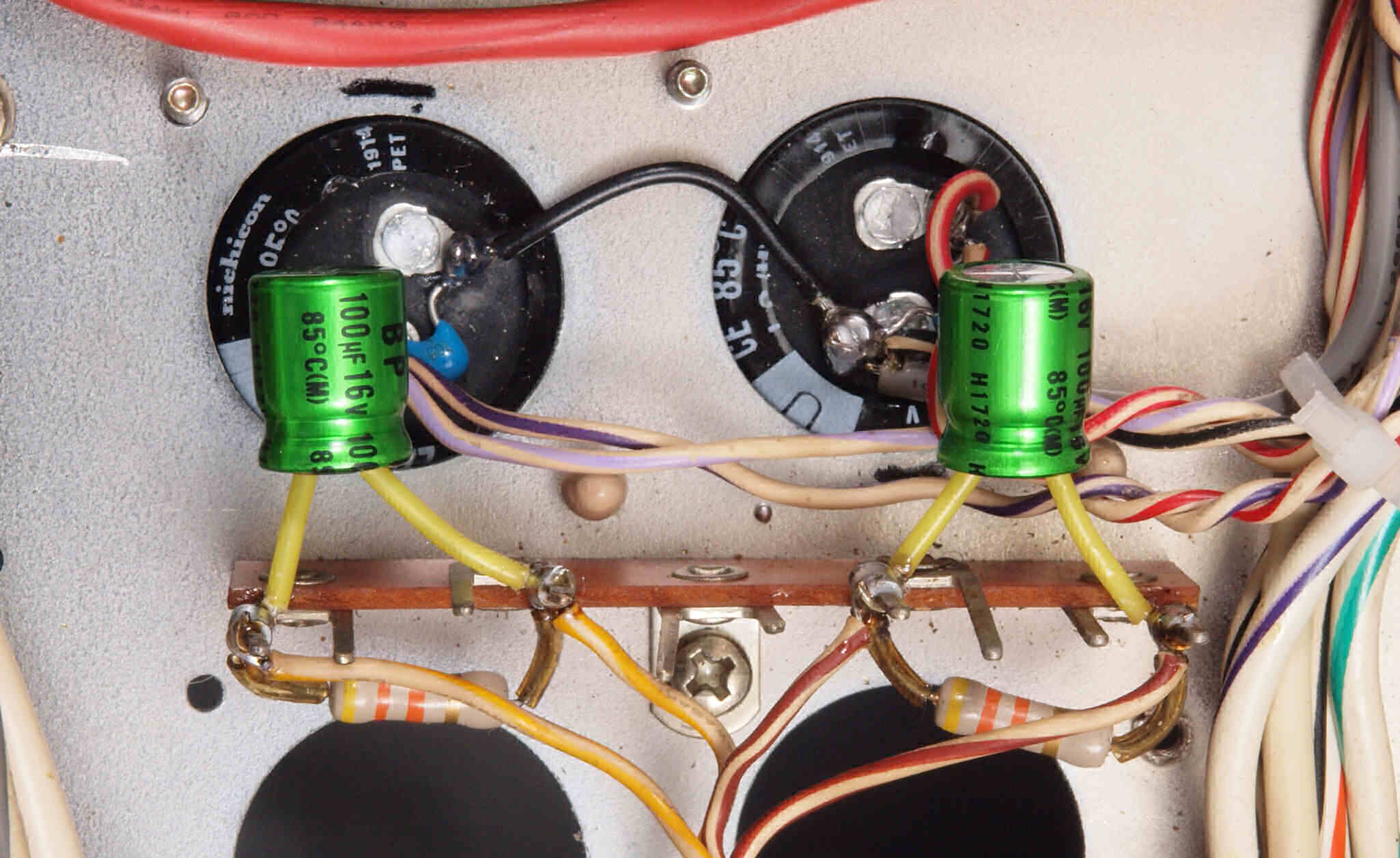

ＣＥ５．　修理後　基板コネクターの電解コンデンサー。　半田を付けて完成。

ＣＥ３．　修理前　基板コネクターの電解コンデンサー２。

ＣＥ４．　修理後　基板コネクターの電解コンデンサー２。電解コンデンサ−４個、フイルムコンデンサー２個交換。

ＣＦ０．　修理中　後パネル倒し、修理中。

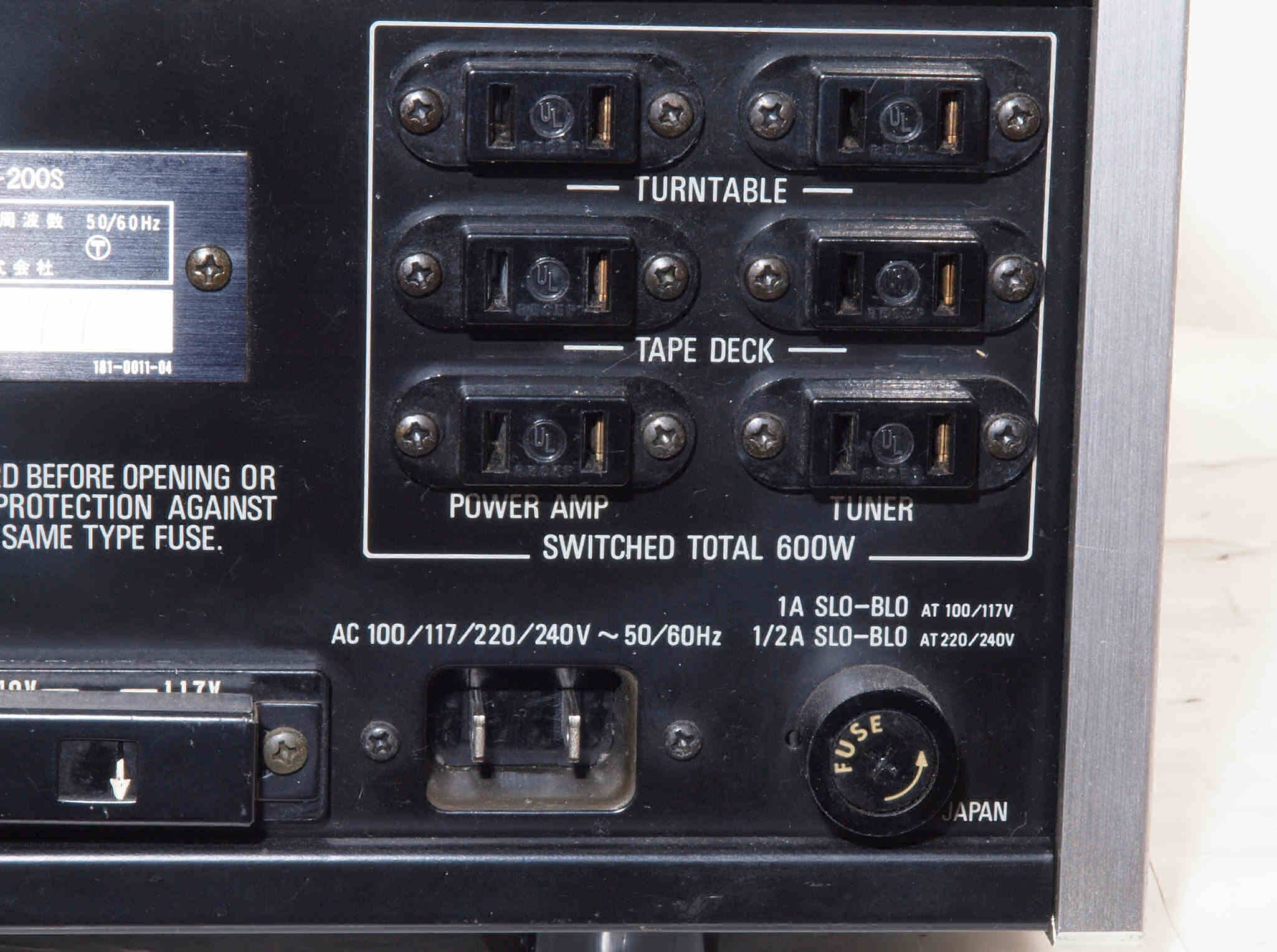

ＣＦ１．　修理前　　電源インレット。

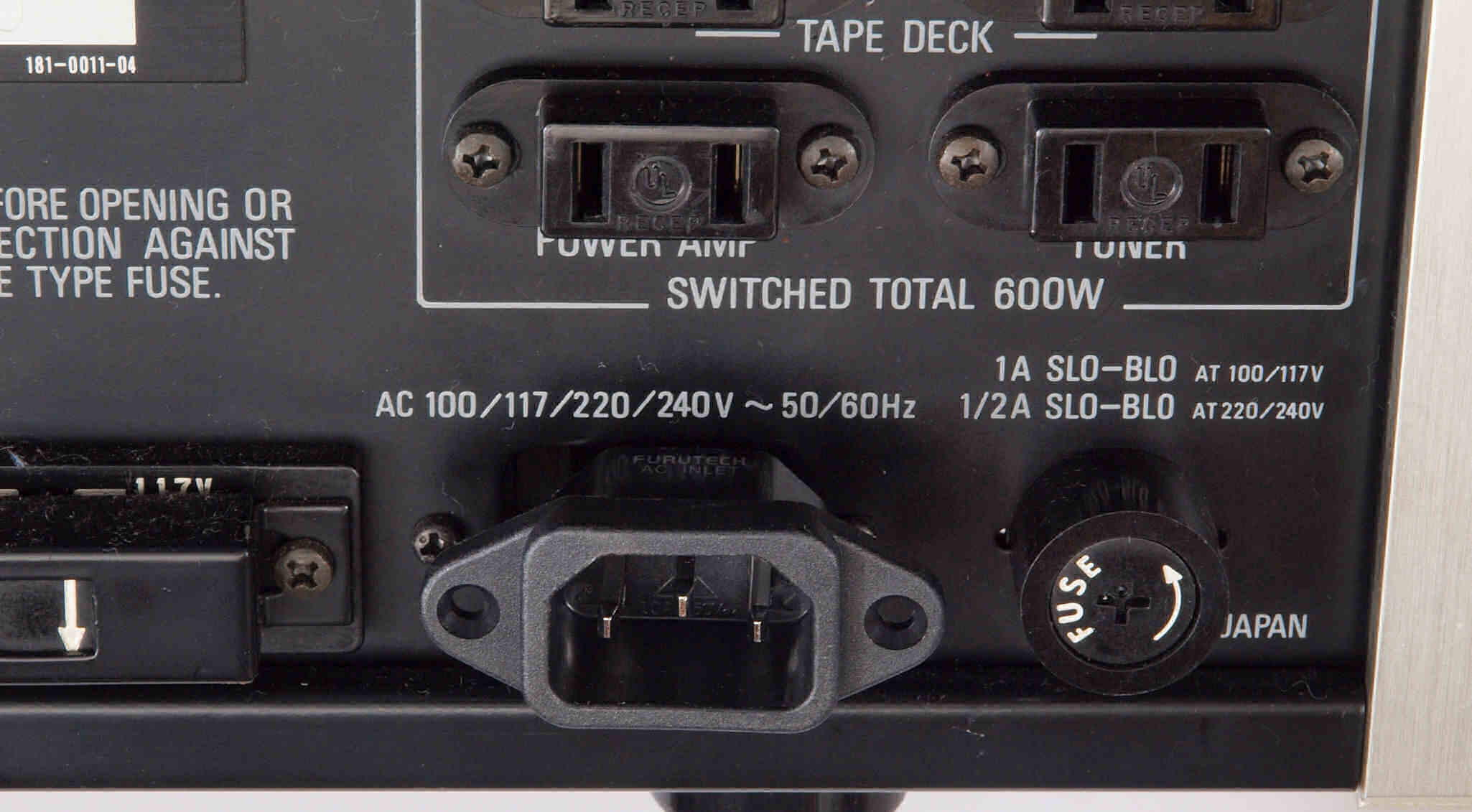

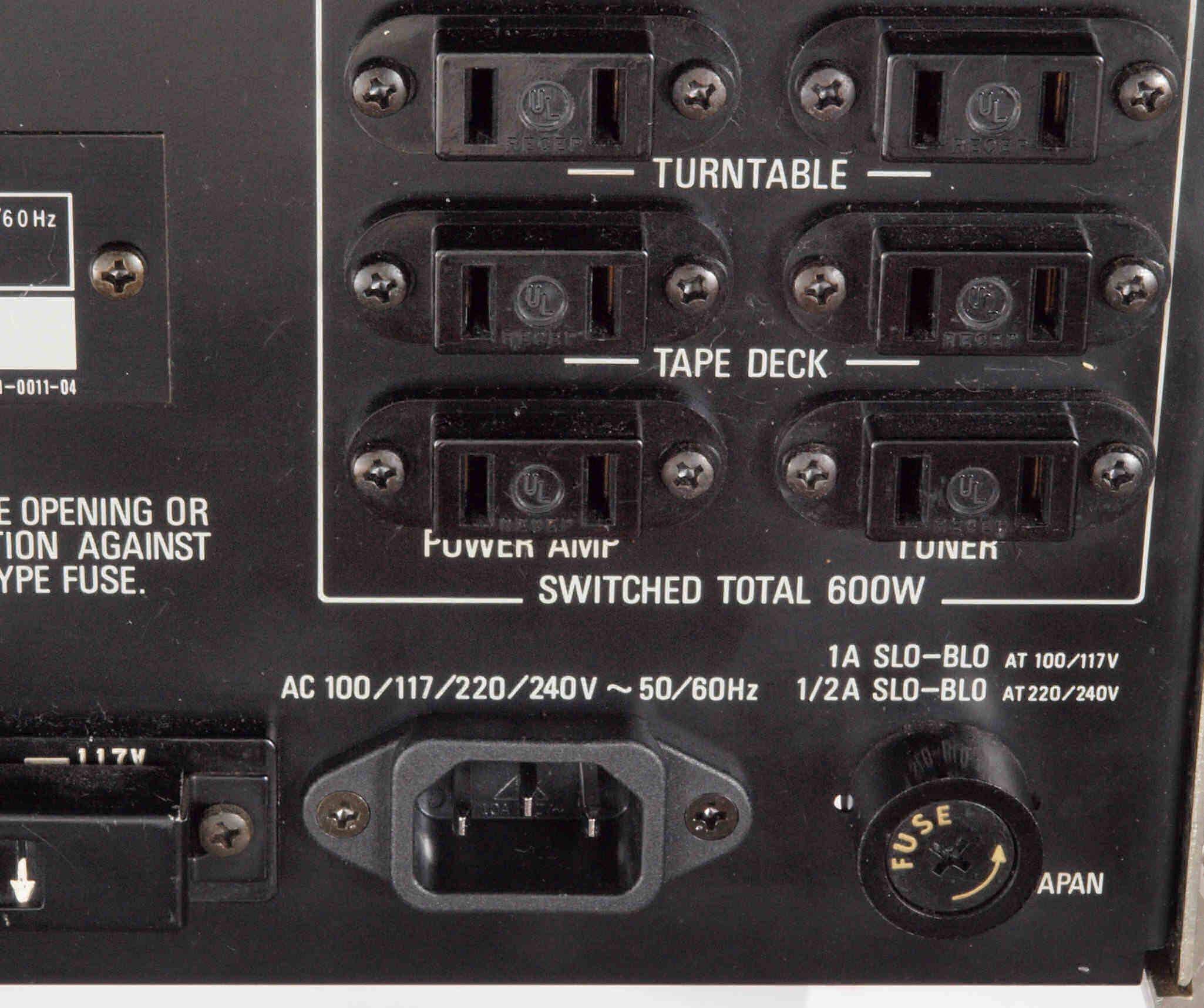

ＣＦ２．　修理後　３Ｐインレットに交換。　　FURUTECH　FI-10(R) ロジウムメッキ使用。

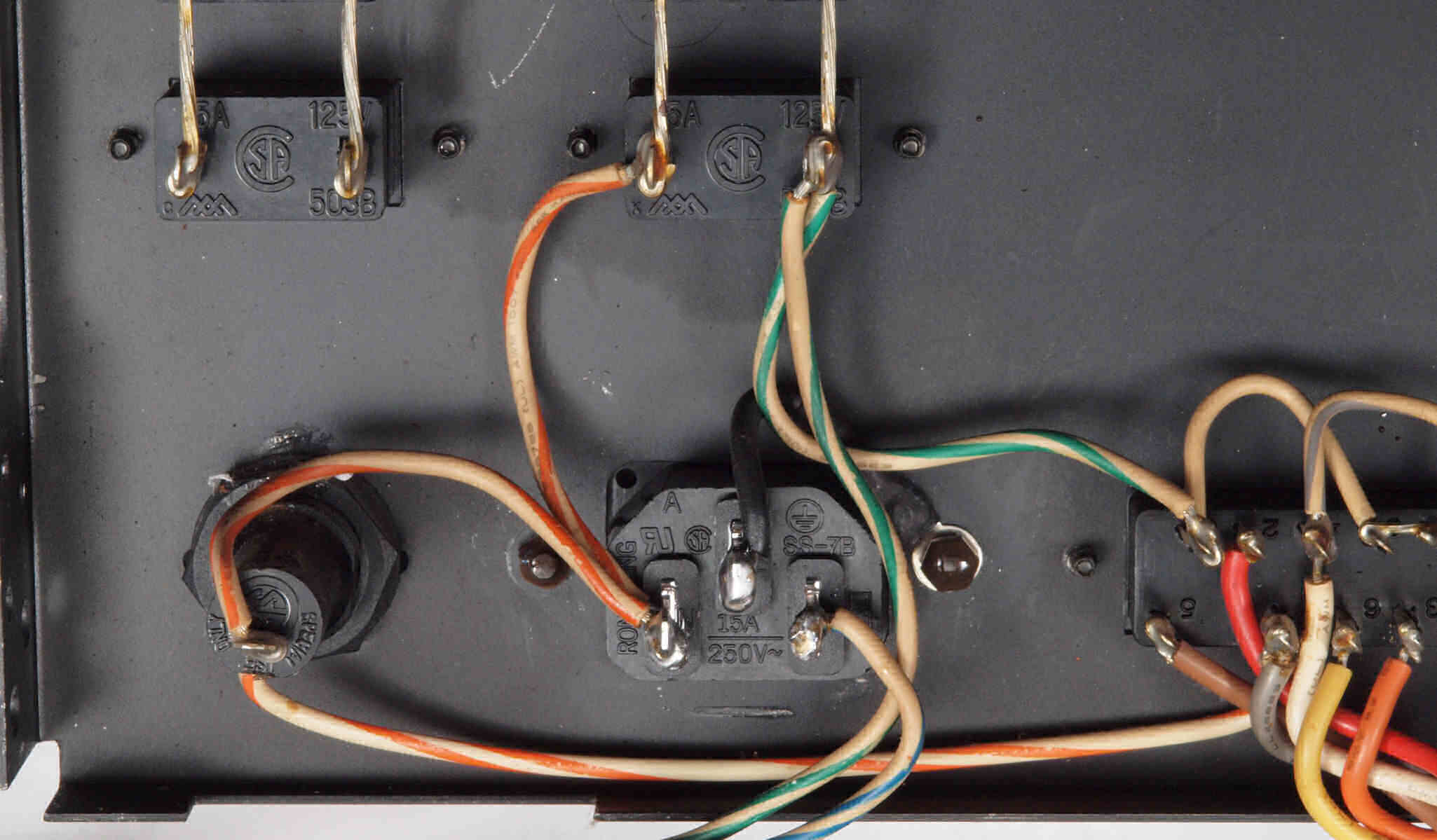

ＣＦ３．　修理後　３Ｐインレット裏の配線。　しっかりとアースを取る。

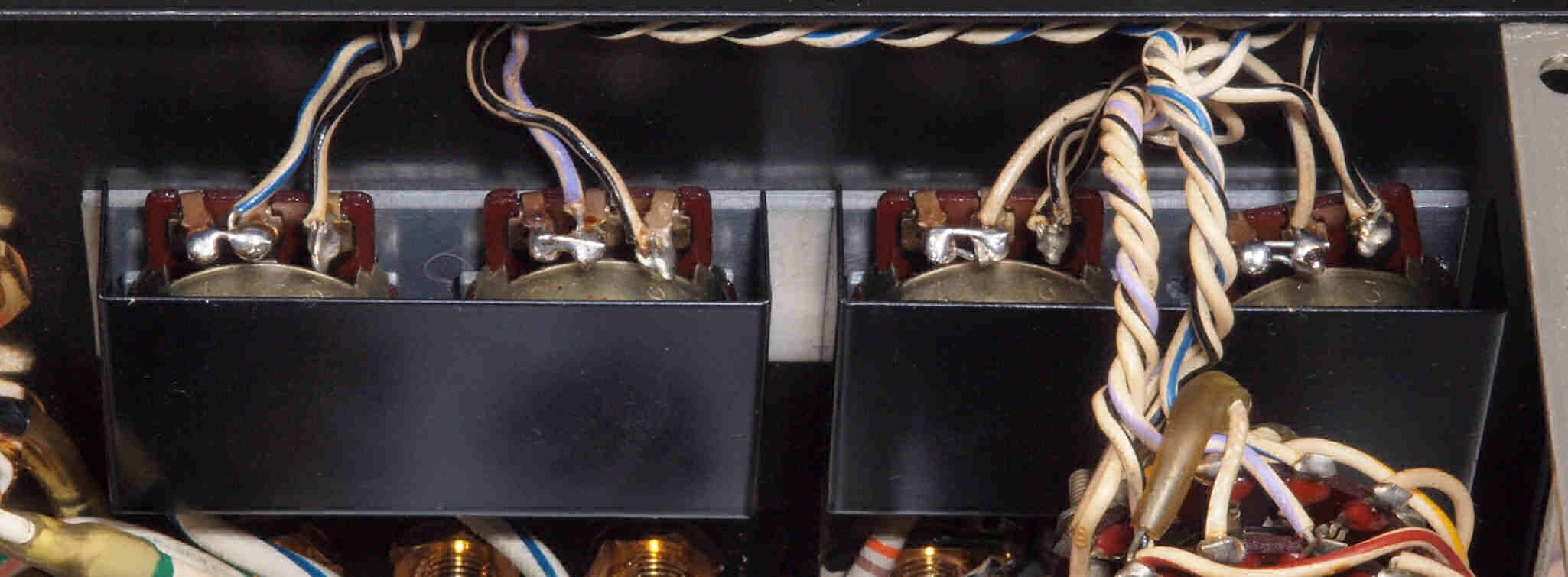

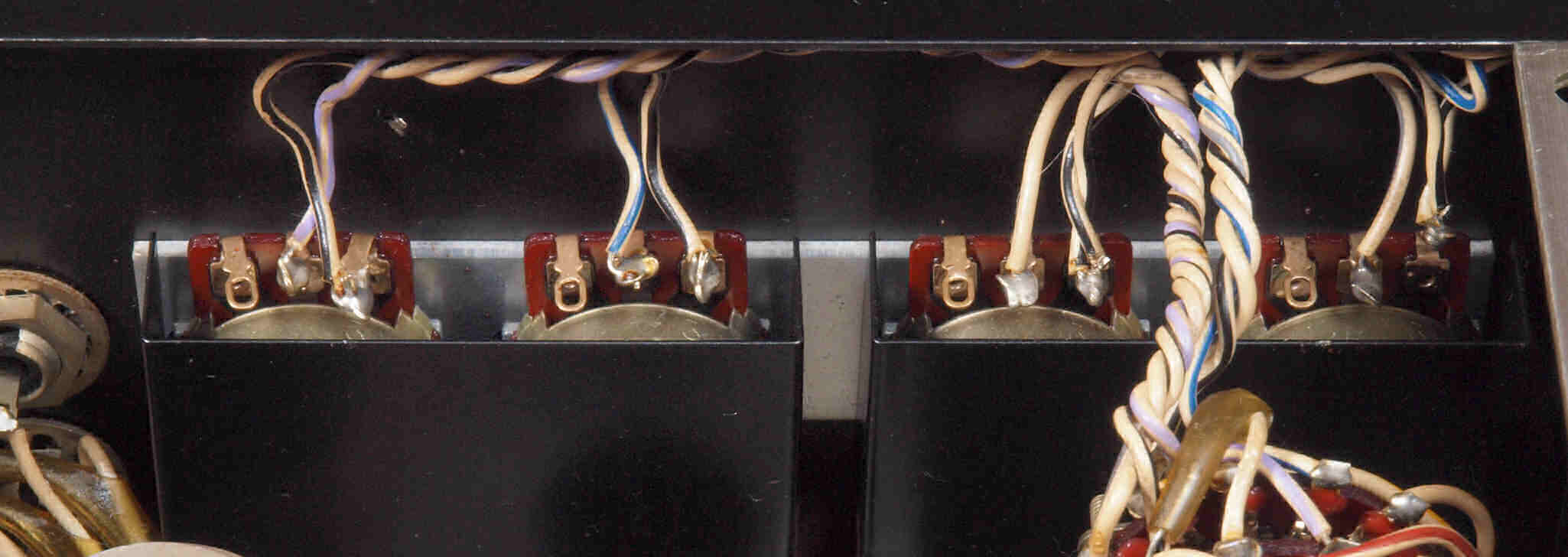

ＣＧ１．　修理前　ＭＭ入力調整ＶＲ配線。

ＣＧ２．　修理後　ＭＭ入力調整ＶＲ配線。　ガリ防止（軽減）をする。

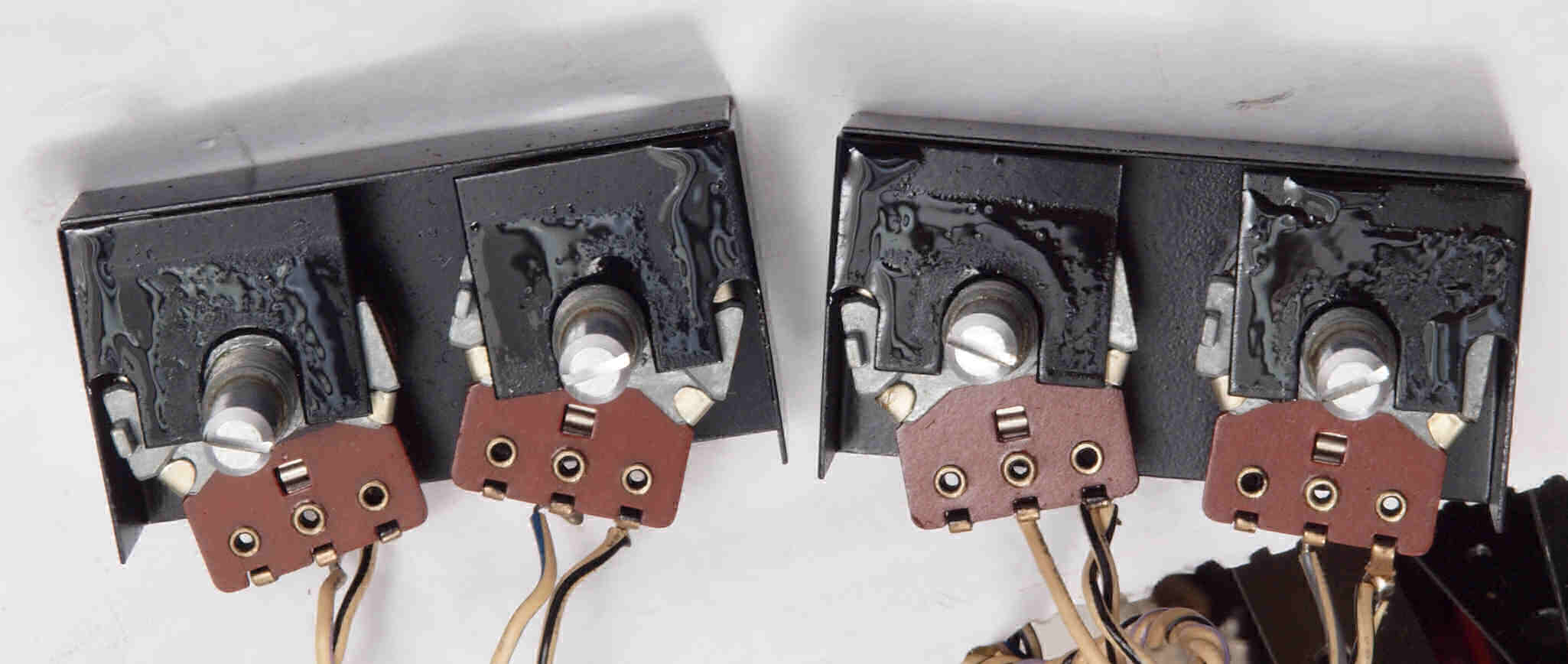

ＣＧ３．　修理中　ＭＭ入力調整ＶＲを取り外す。　多量接点復活材！

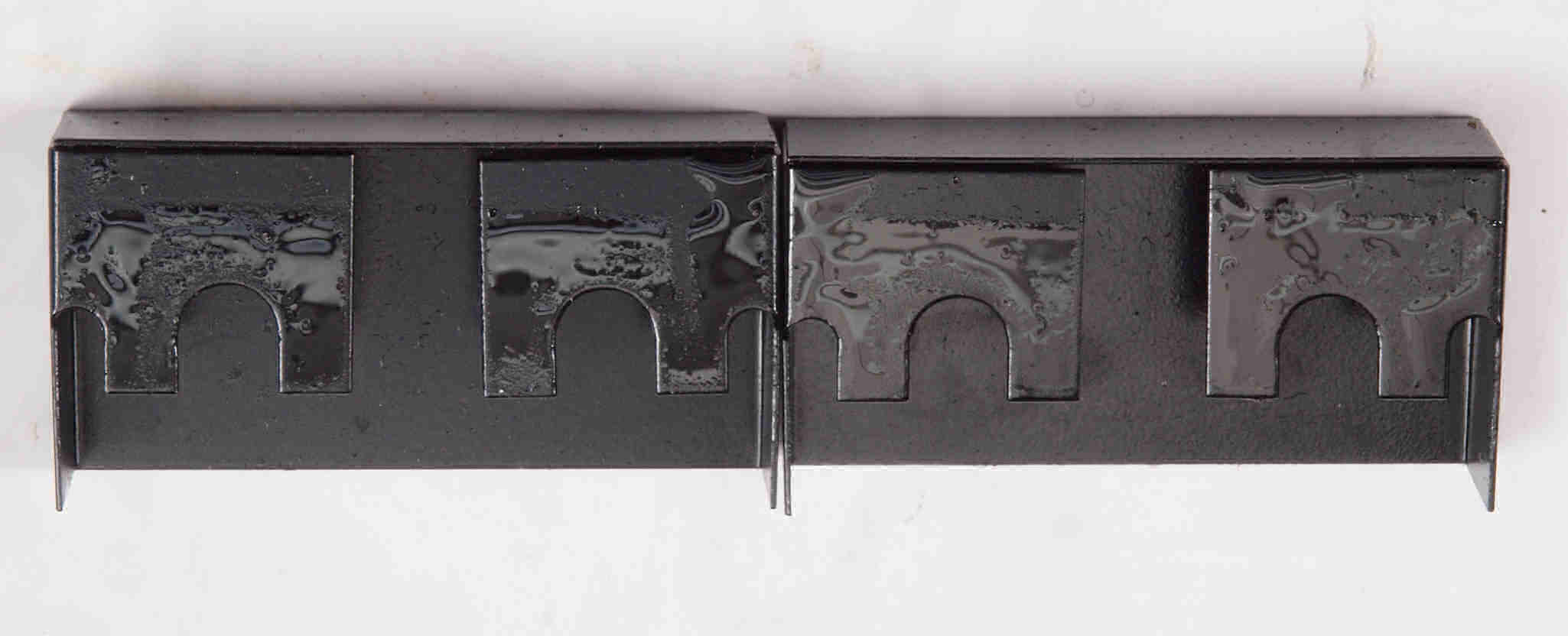

ＣＧ４．　修理中　ＭＭ入力調整ＶＲシルド板の多量接点復活材！

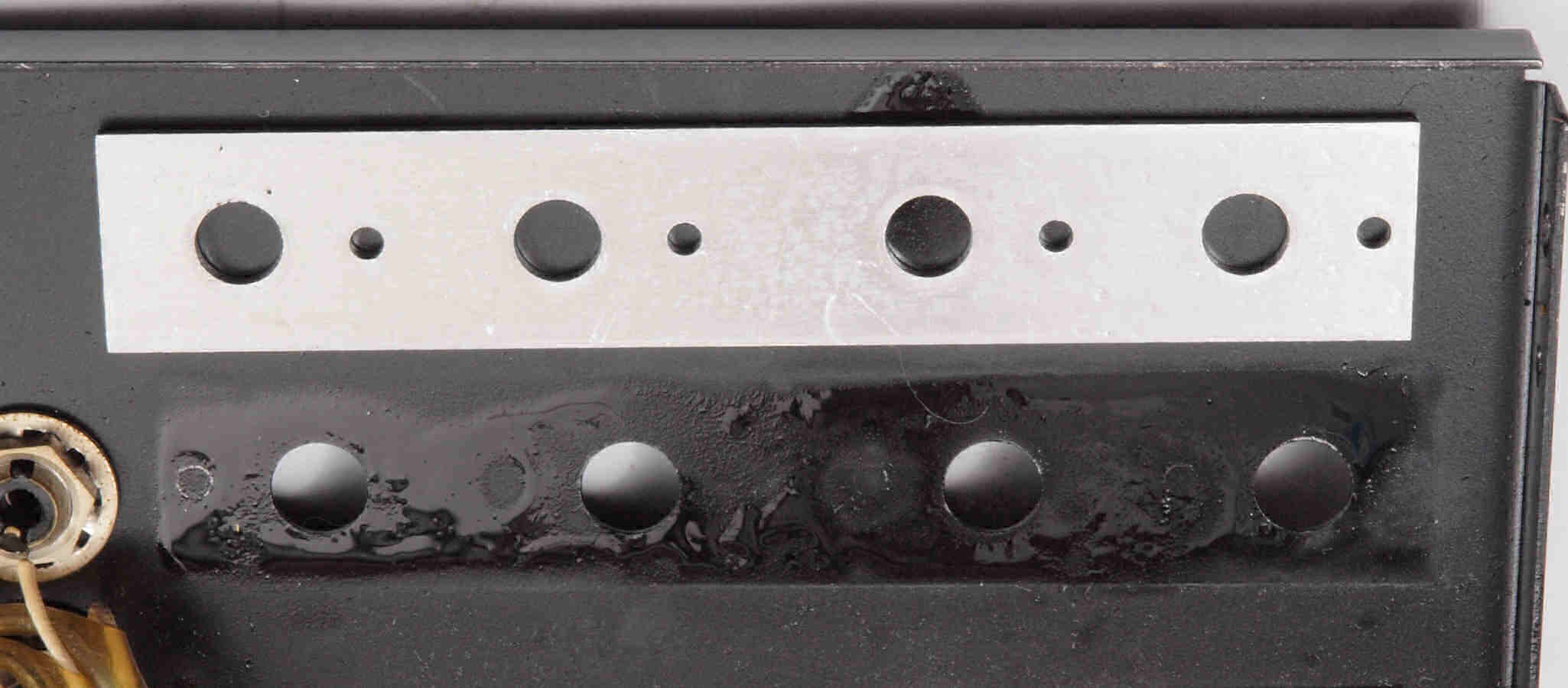

ＣＧ５．　修理中　ＭＭ入力調整ＶＲ取り付けアルミ板とシャシー上の多量接点復活材！

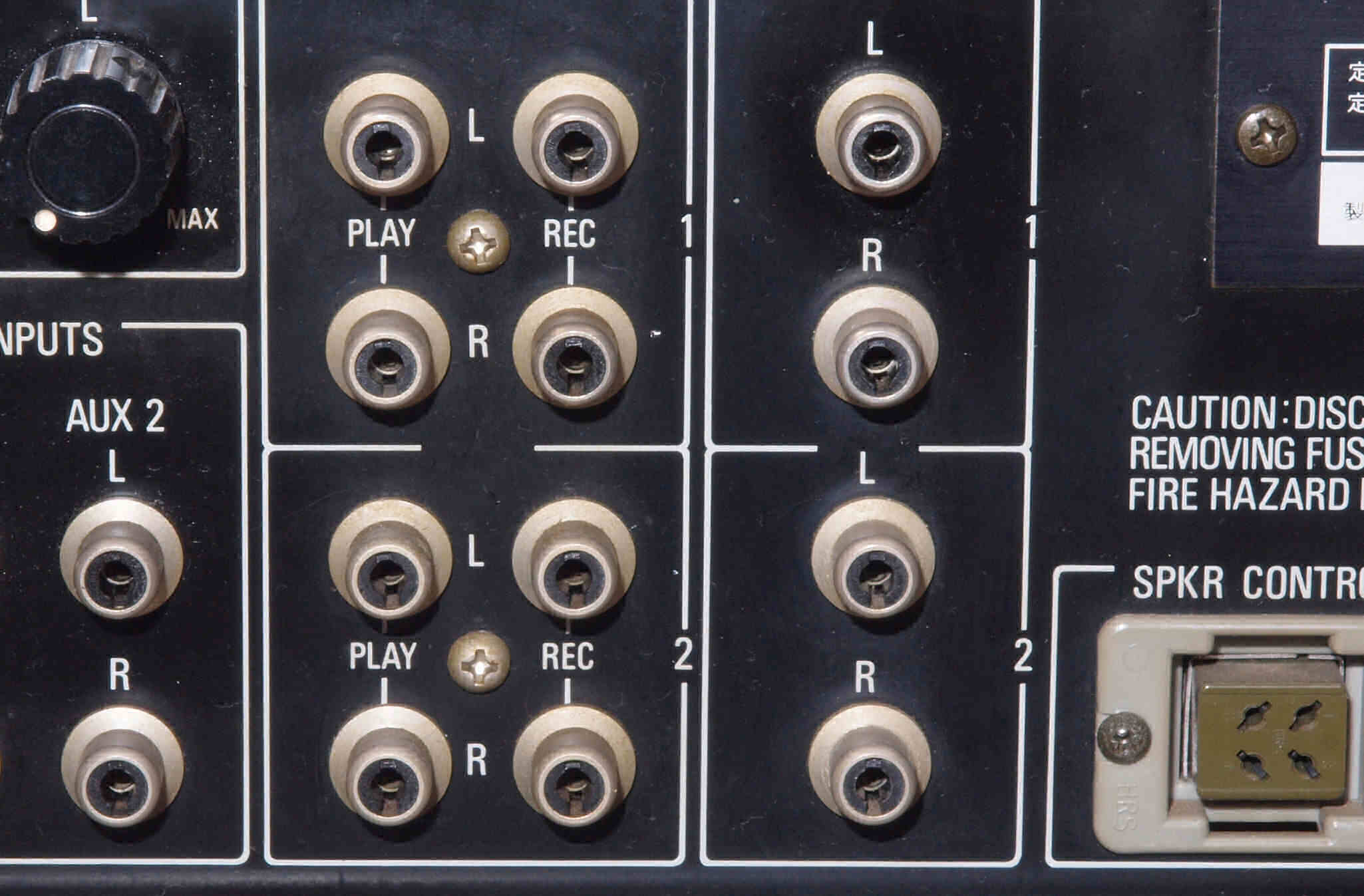

ＣＨ１．　修理前　出力＆ＴＡＰＥ　ＲＣＡ端子郡。

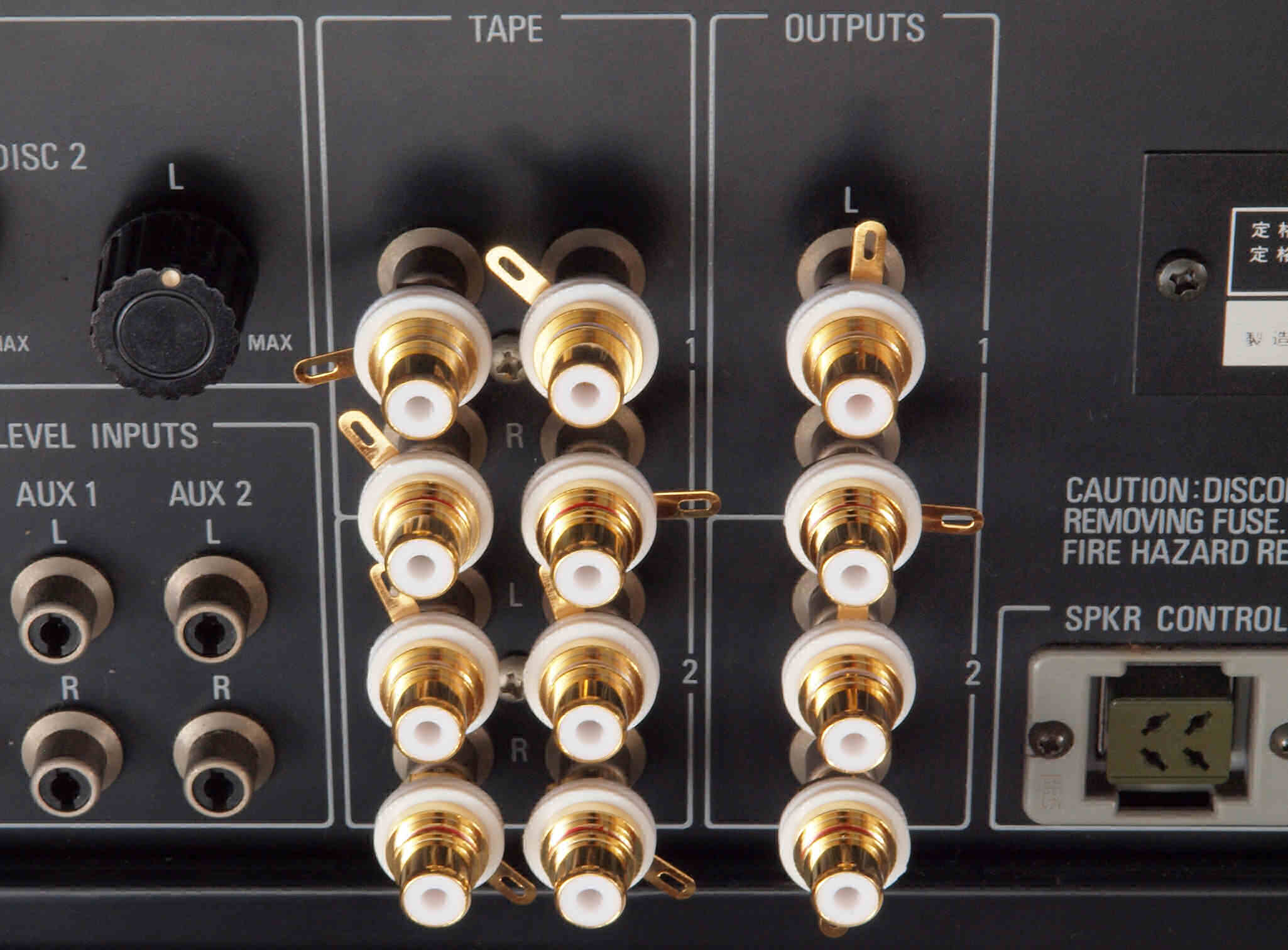

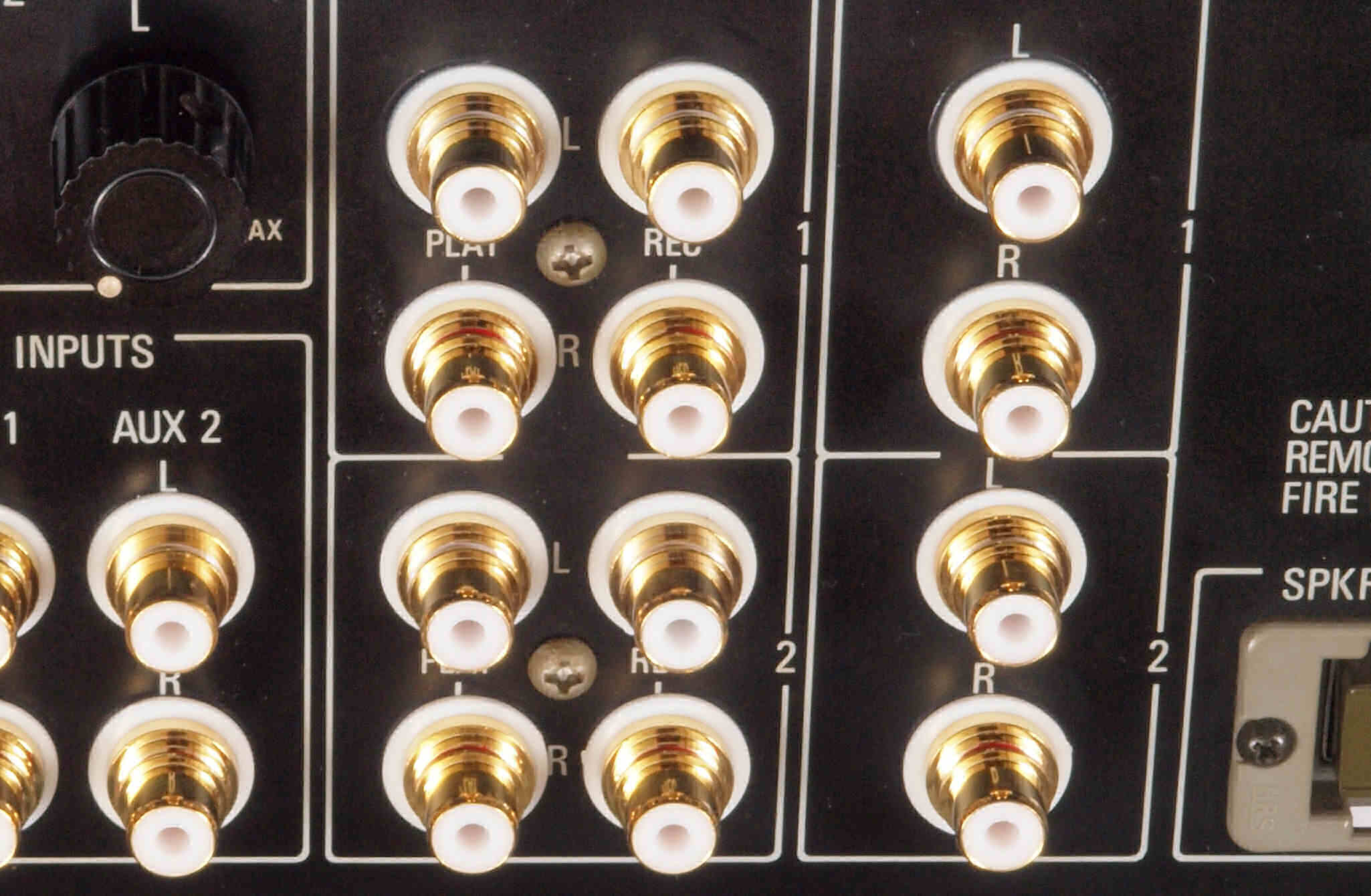

ＣＨ２．　修理（交換）後　出力＆ＴＡＰＥ　ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。

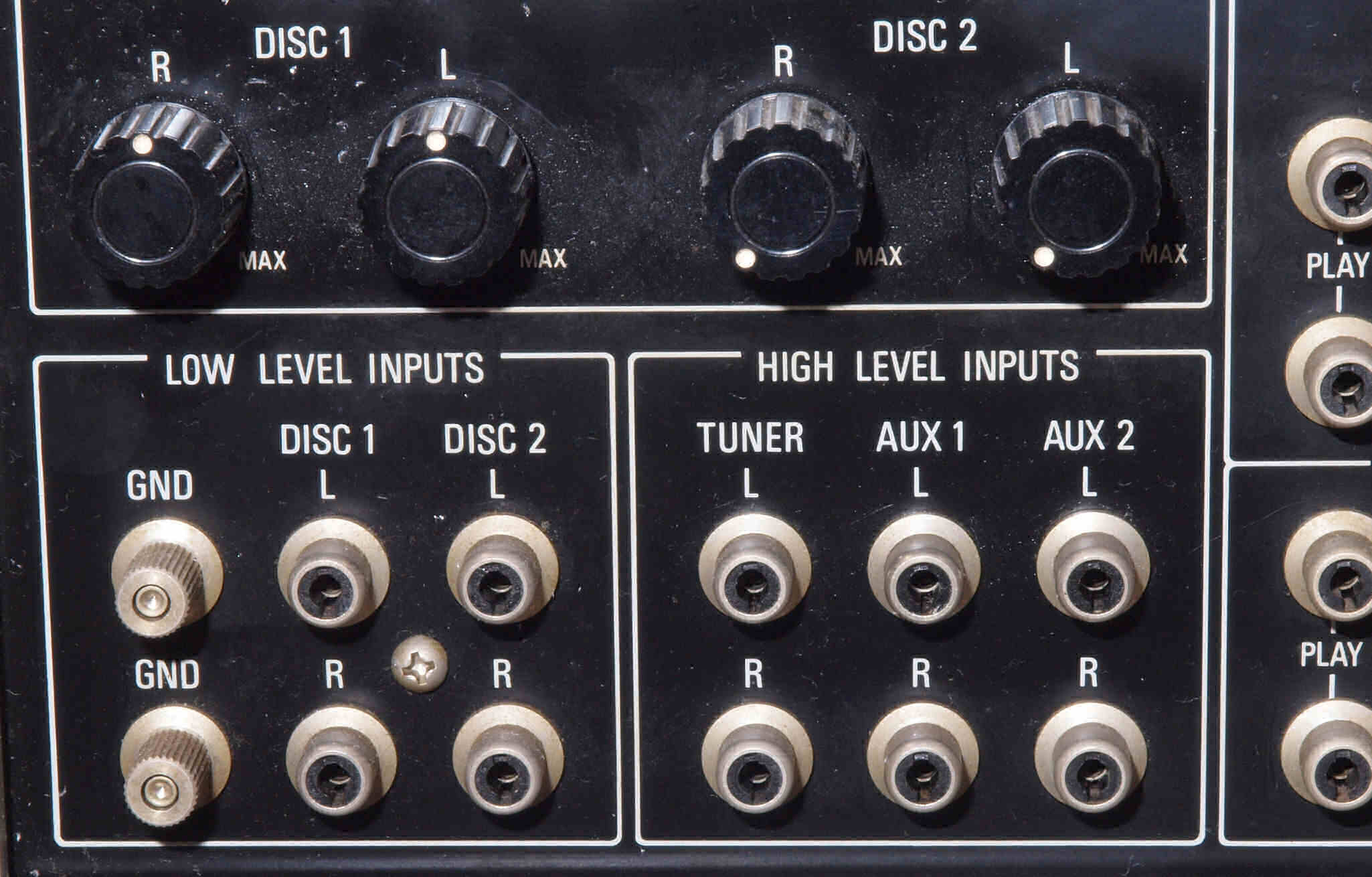

ＣＨ３．　修理前　　入力ＲＣＡ端子郡。

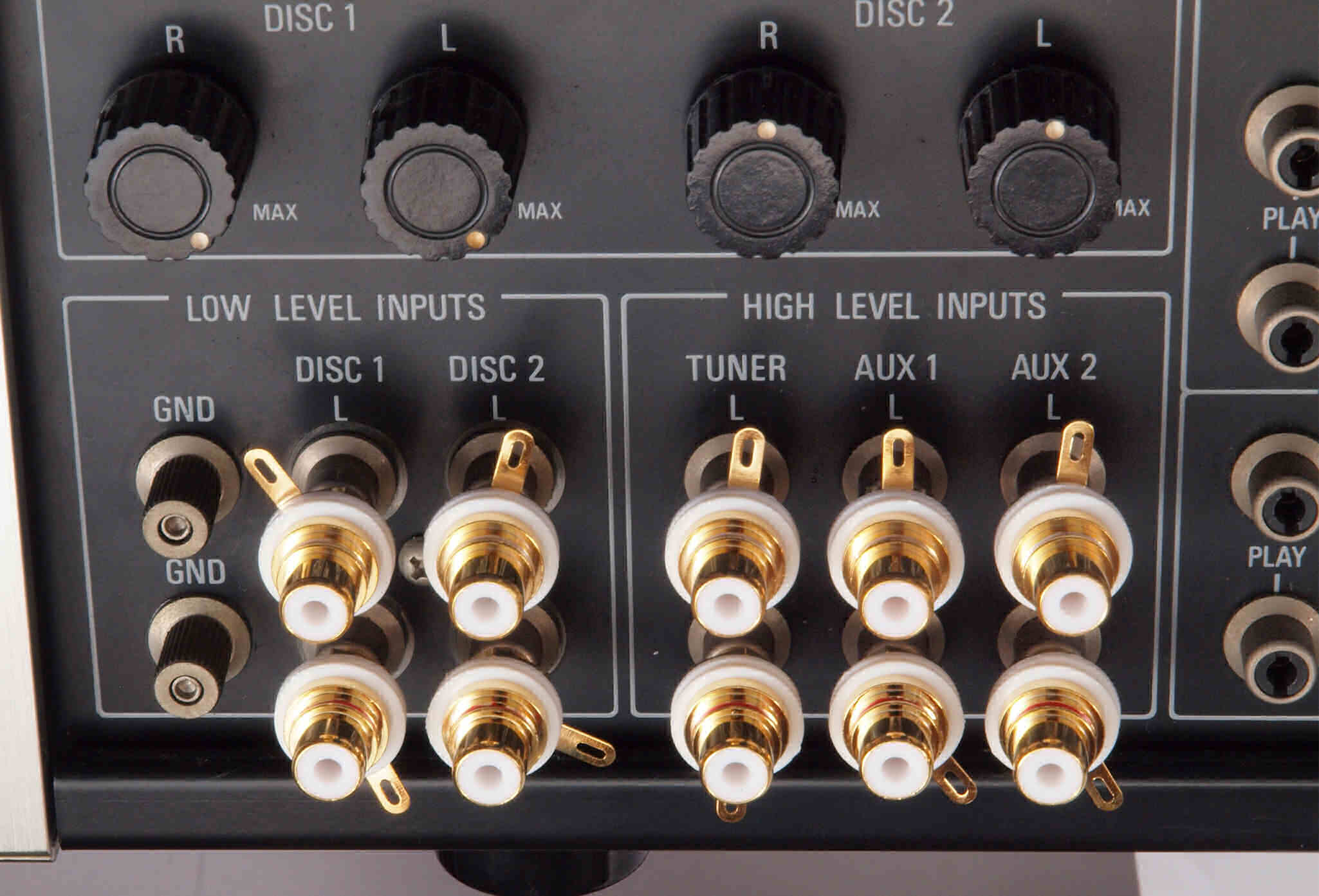

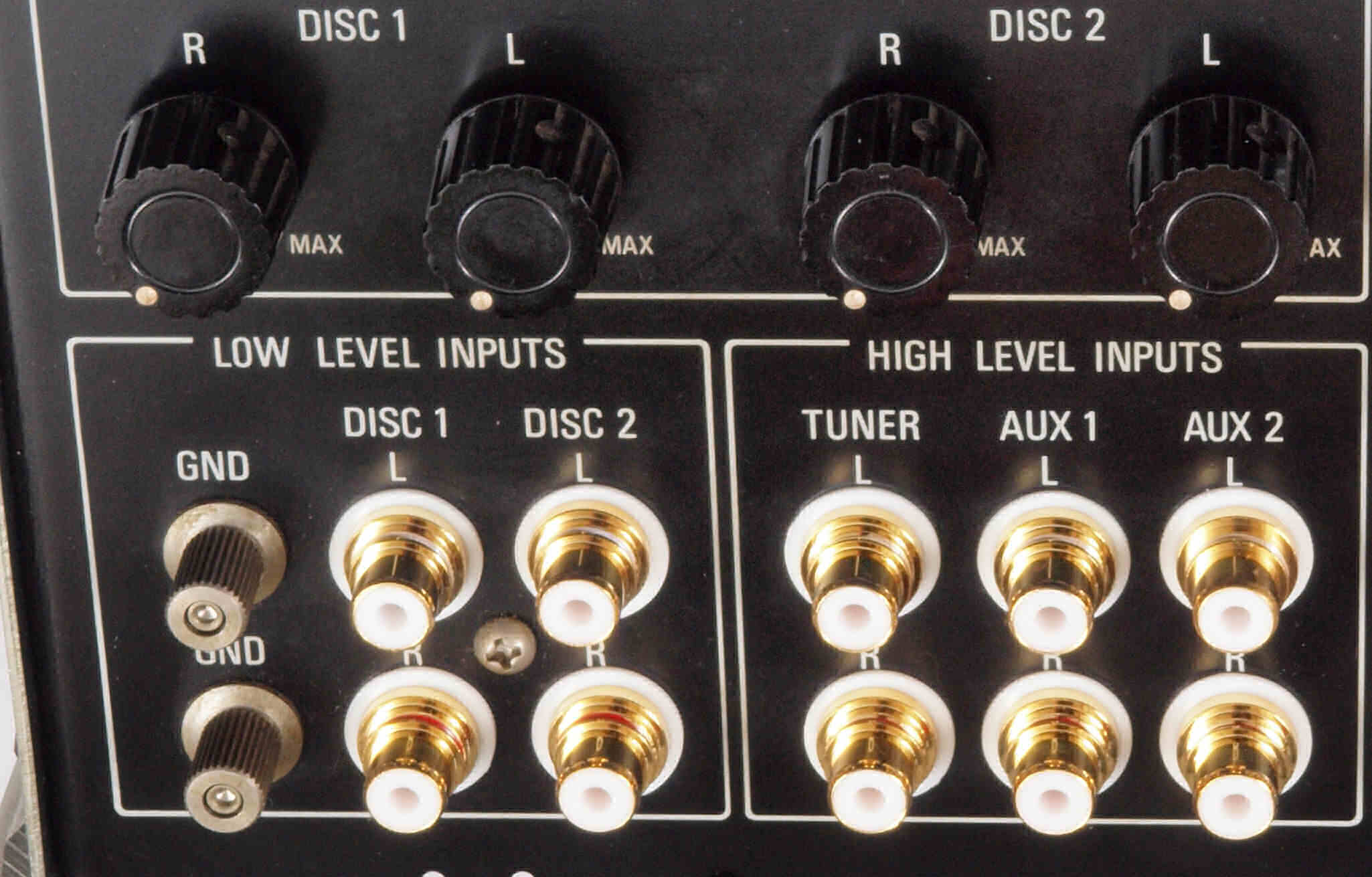

ＣＨ４．　修理（交換）後　入力ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。

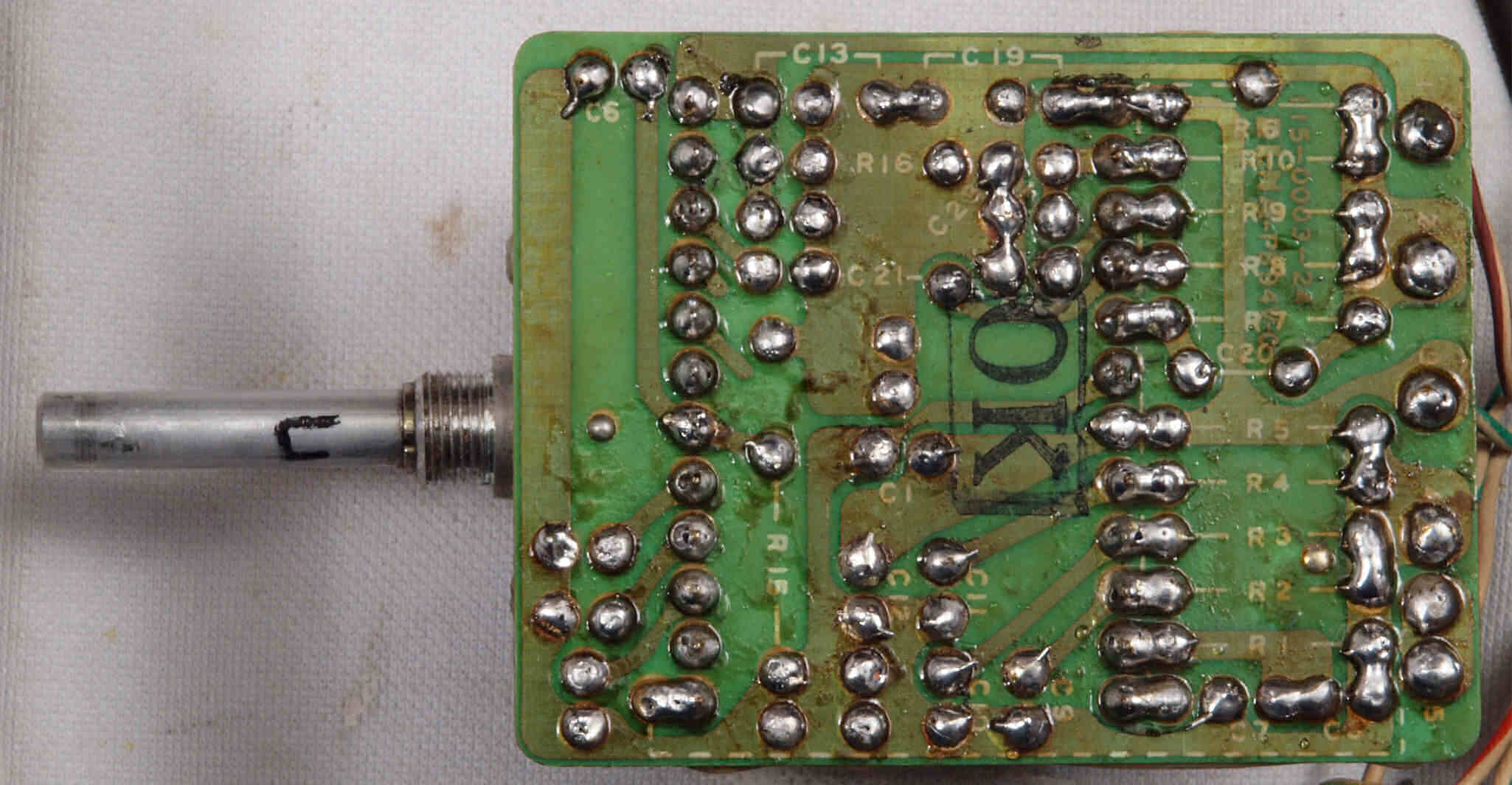

ＣＩ１．　修理中　軸のフエルト、　バランスＶＲ、メインＶＲと入力ＳＷが無い！

ＣＩ２．　修理後　軸のフエルト、　手持ちを付ける。

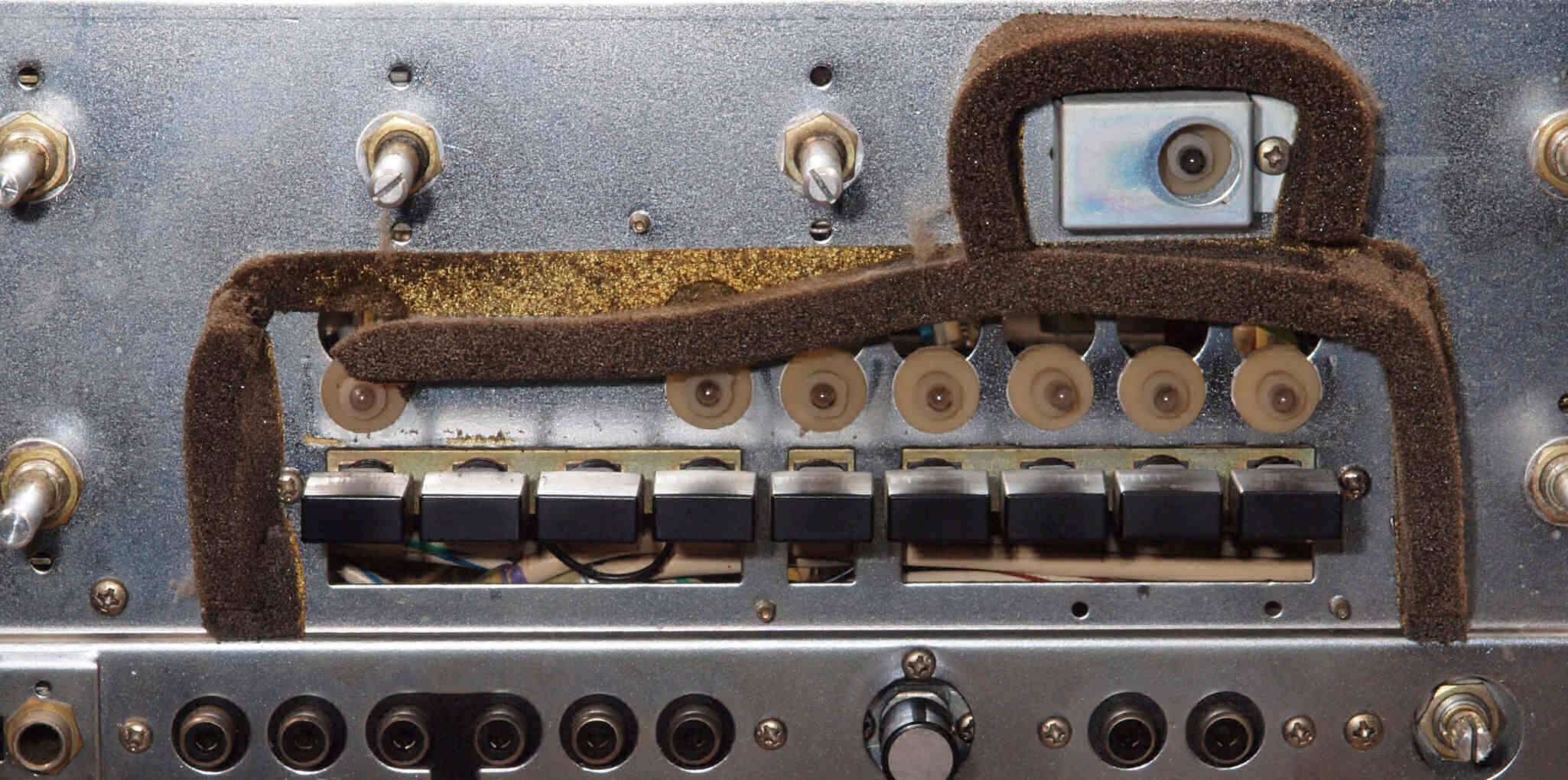

ＣＪ１．　修理中　遮光用スポンジ、　経年劣化でボロボロ。

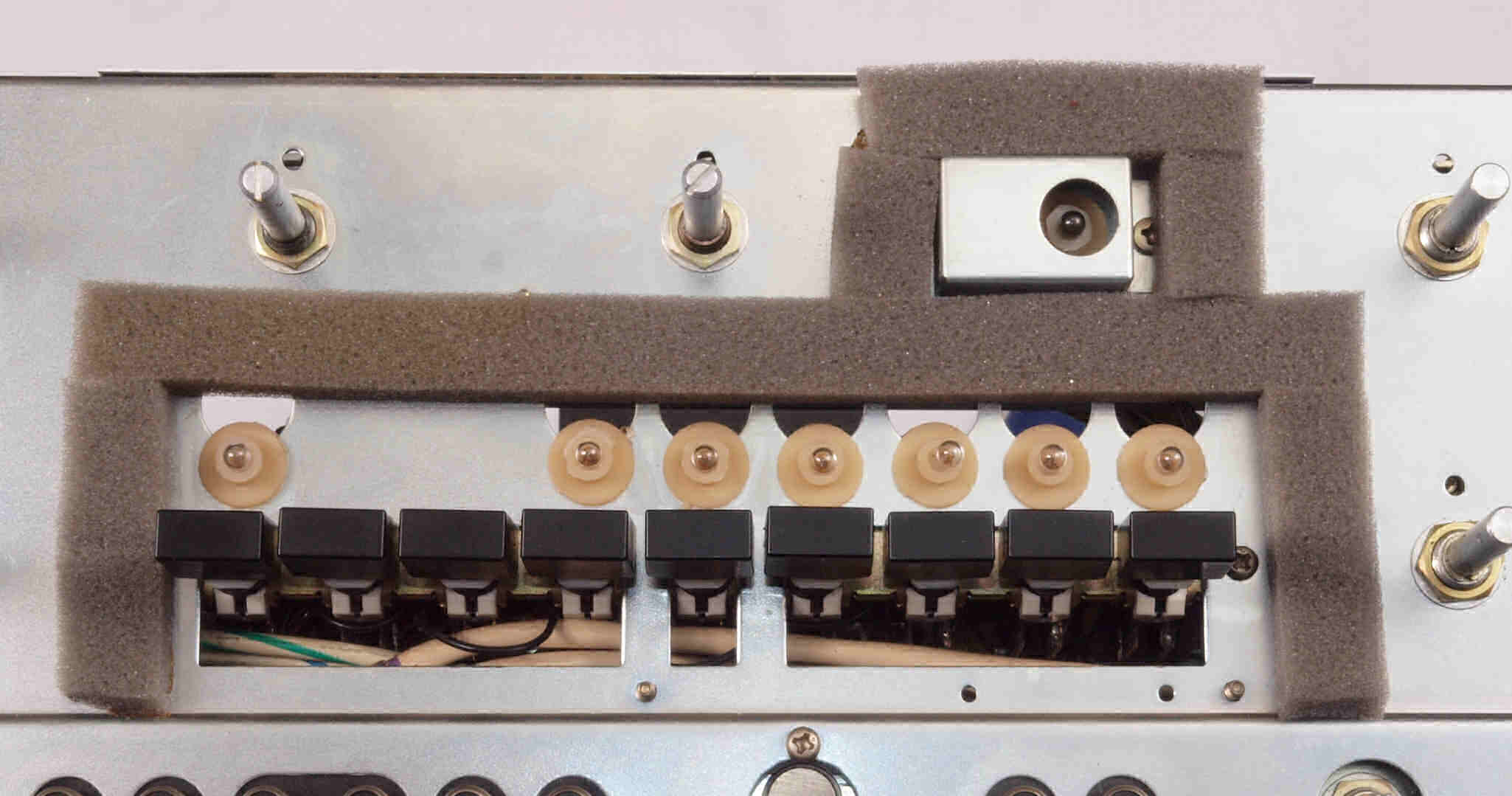

ＣＪ２．　修理後　遮光用スポンジ、　交換する。

ＣＪ３．　修理中　メインＶＲの多量接点復活材跡！　軸のグリスが流れ出し、軸が軽く回転する。 　　　　　　　　　　　ランド用接点があり、市場に互換製品が無、又軸が長い。

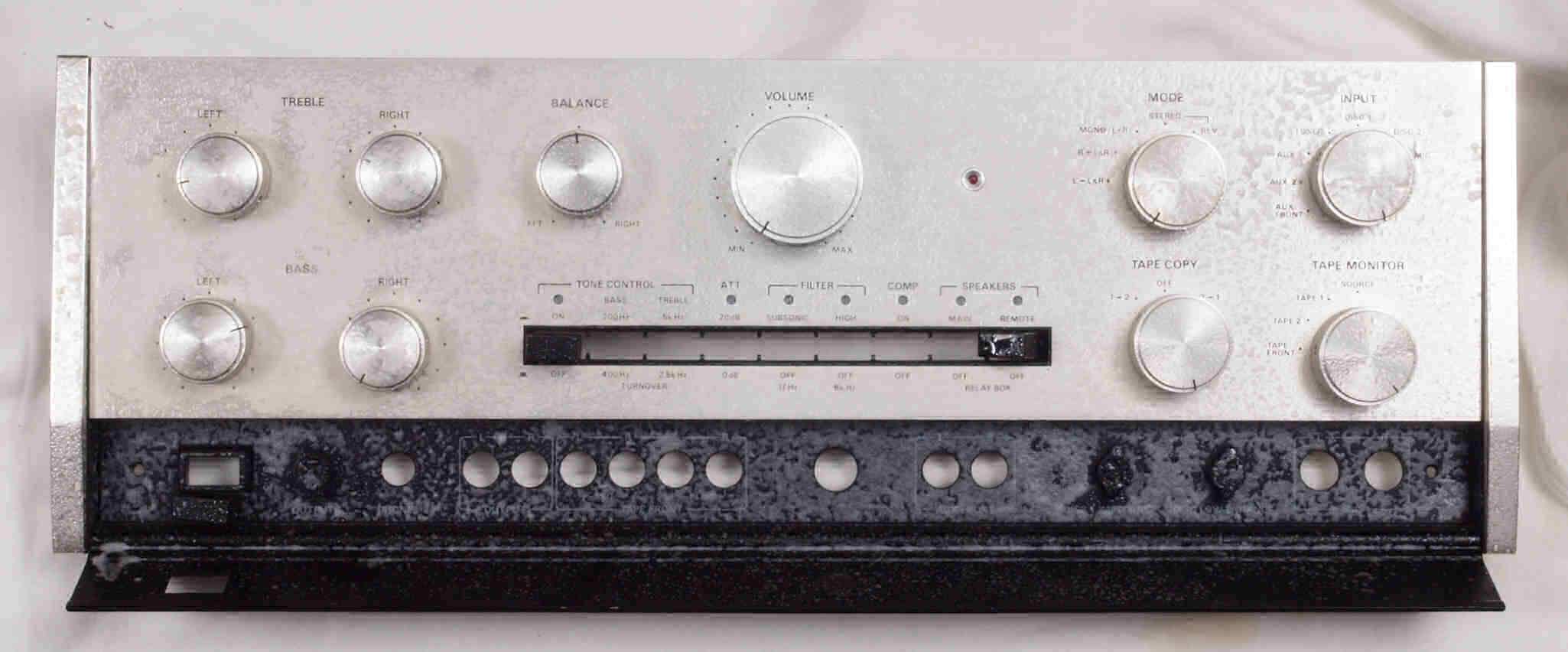

ＣＫ１．　パネル清掃。

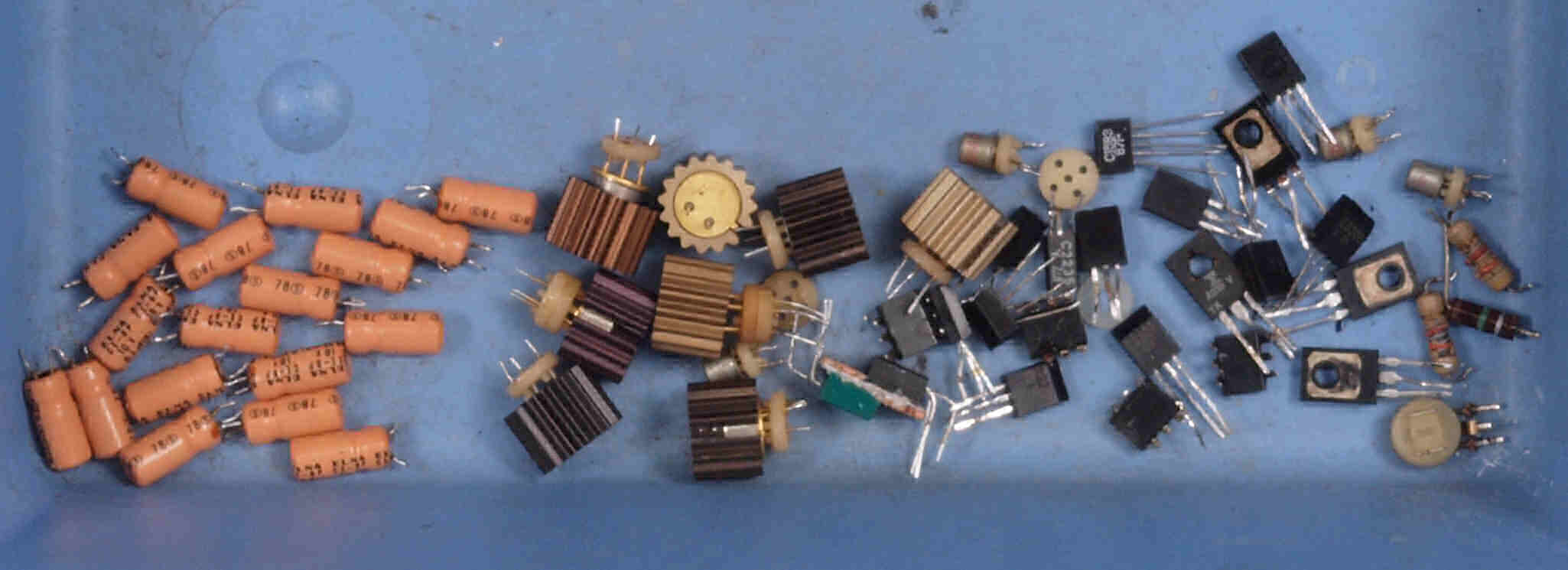

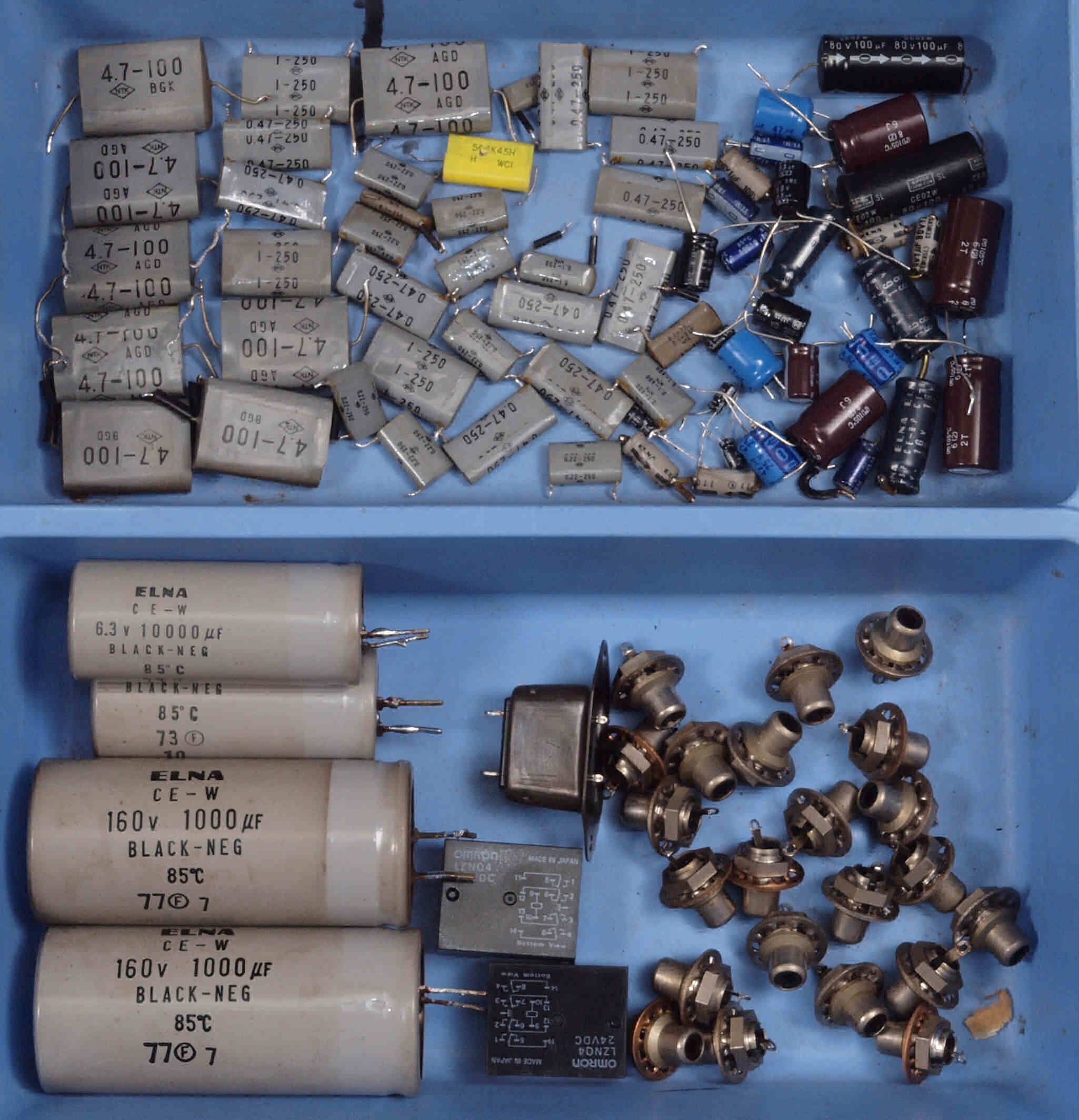

ＣＬ１．　交換した部品。　破損交換部品は除く。

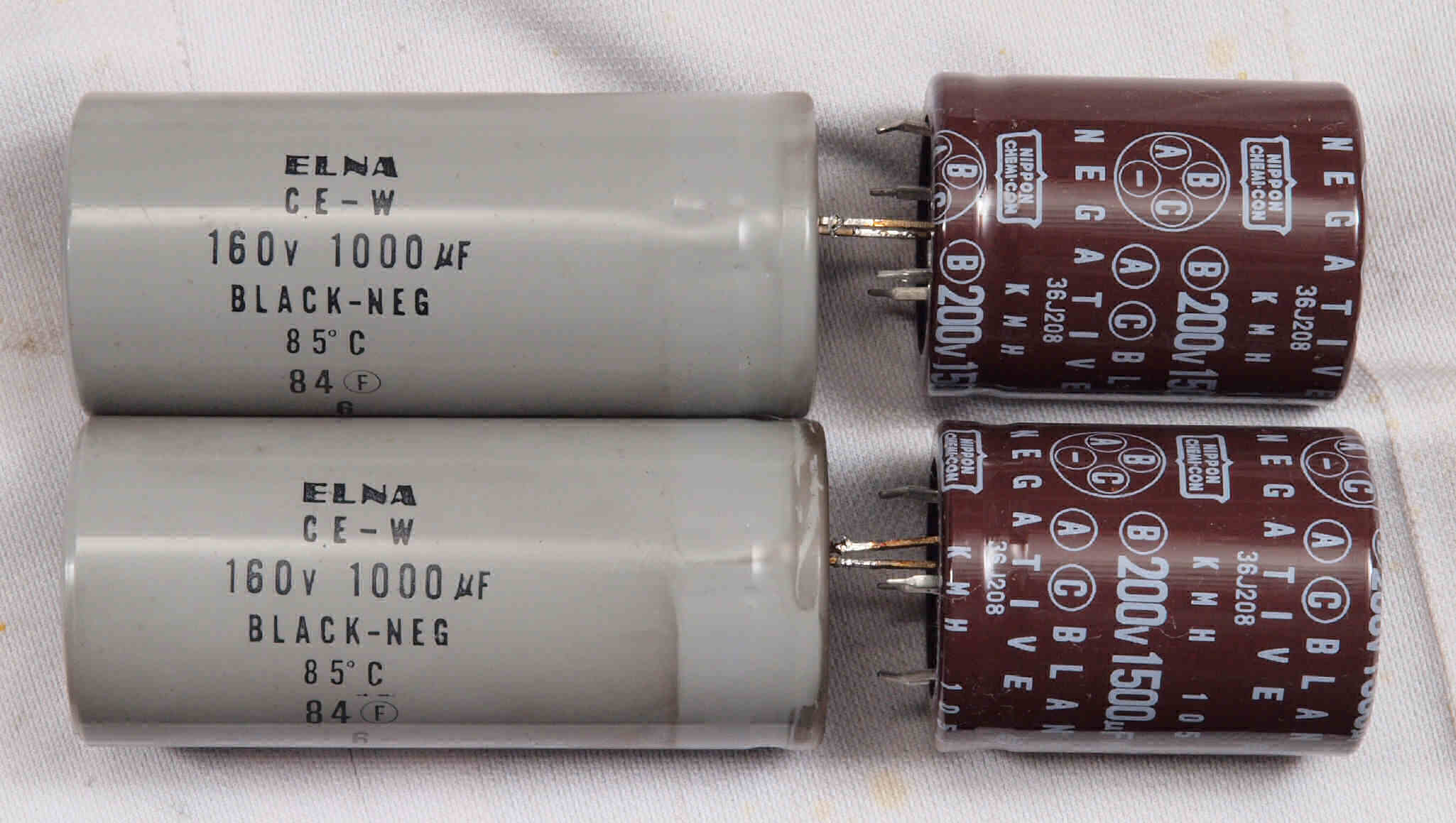

ＣＬ２．　交換した部品。　左＝付いていた　１０００μ／１６０ＷＶ、　右＝交換する　１５００μ／２００ＷＶ。

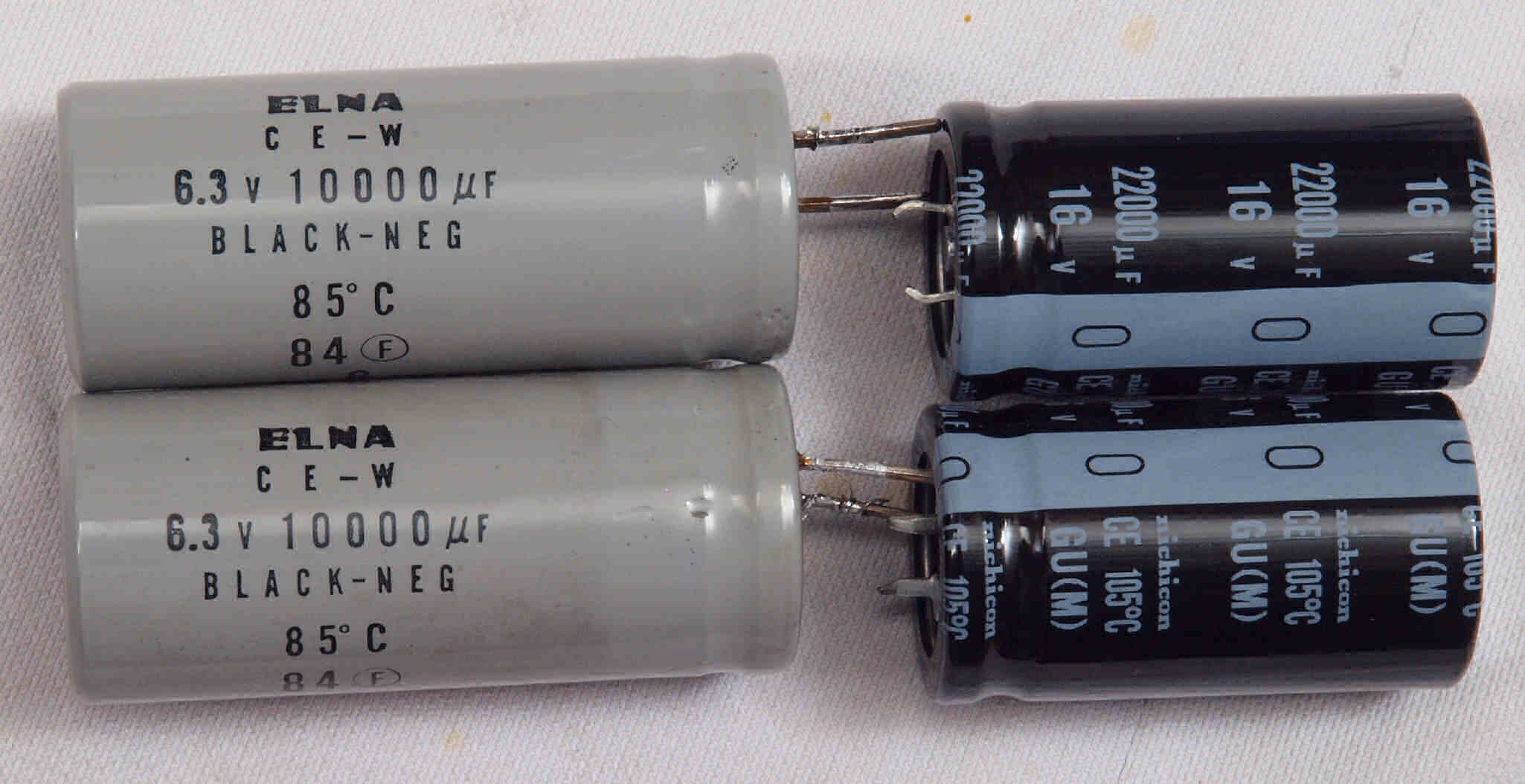

ＣＬ３．　交換した部品。　左＝付いていた　１００００μ／６．３ＷＶ、　右＝交換する　２２０００μ／１６ＷＶ。

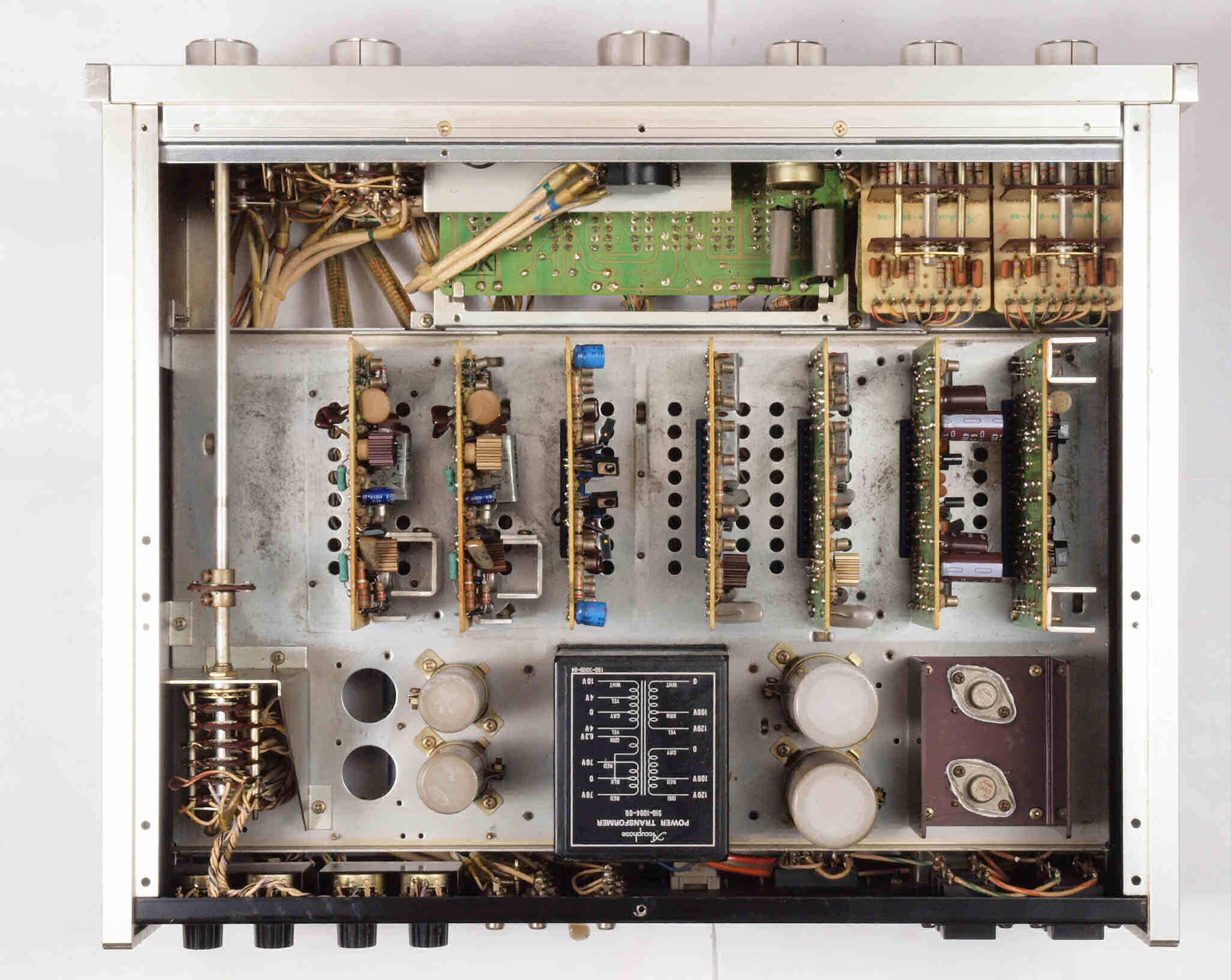

ＣＭ１．　修理前　上から見る

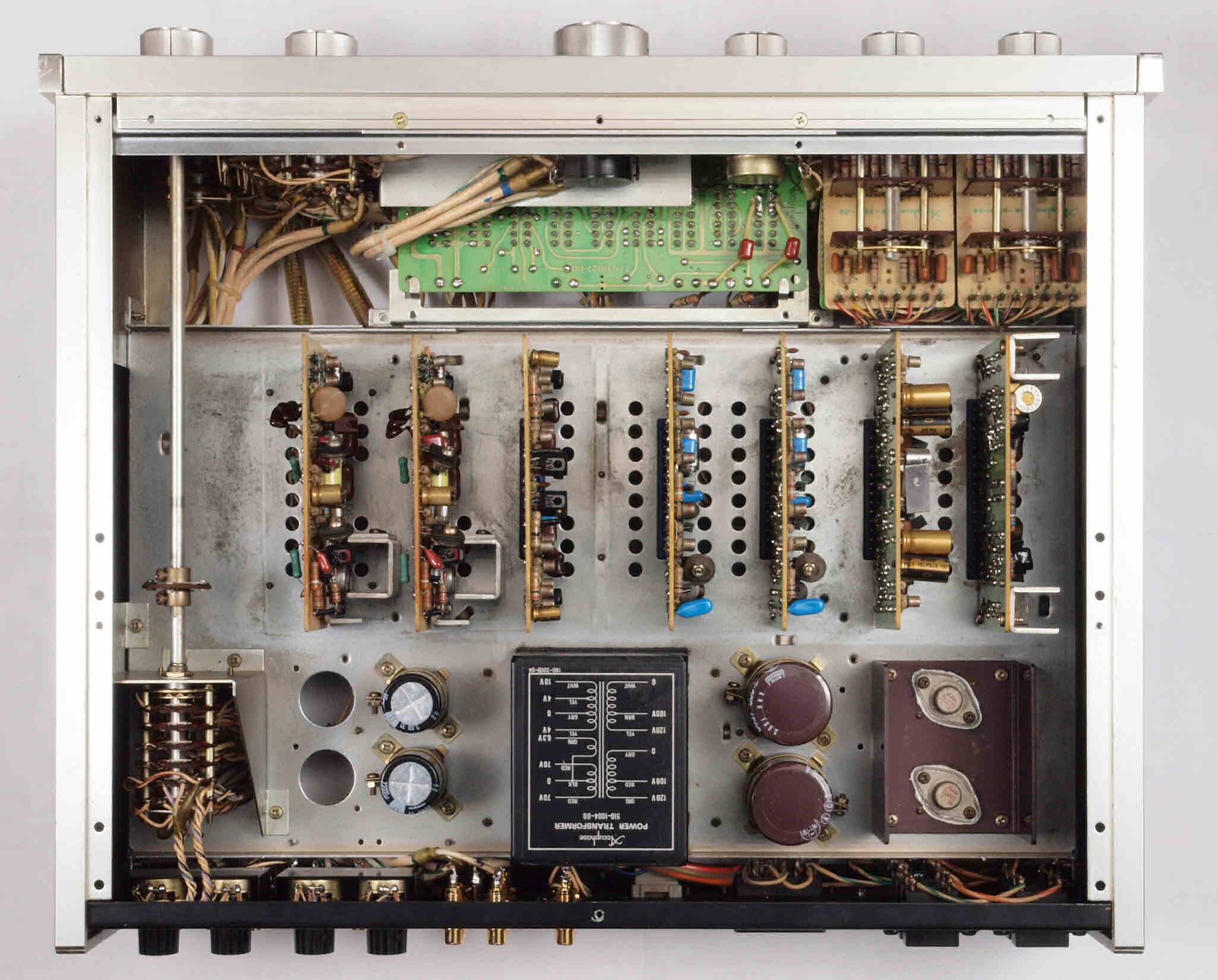

ＣＭ２．　修理後　上から見る

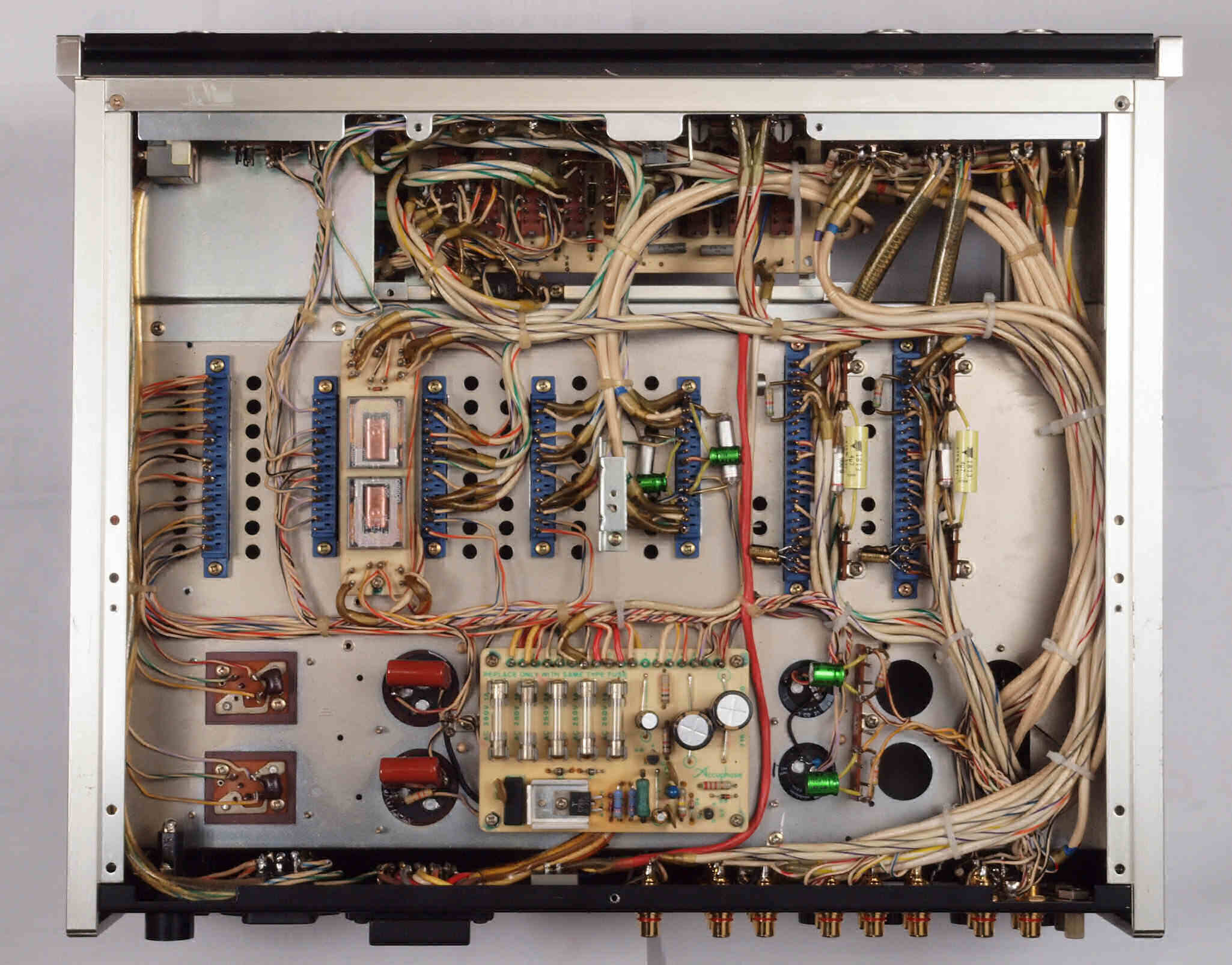

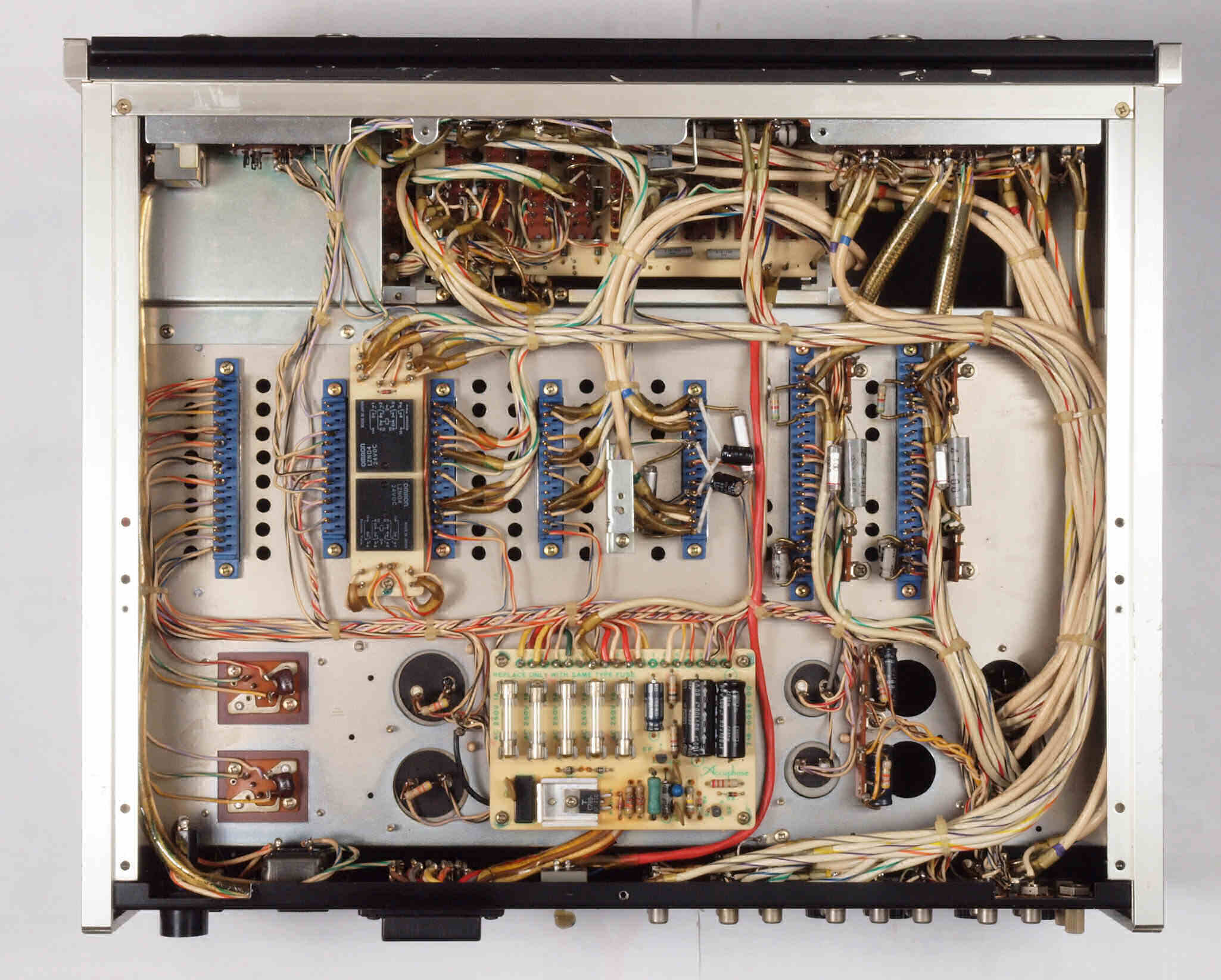

ＣＭ３．　修理前　下から見る

ＣＭ４．　修理後　下から見る

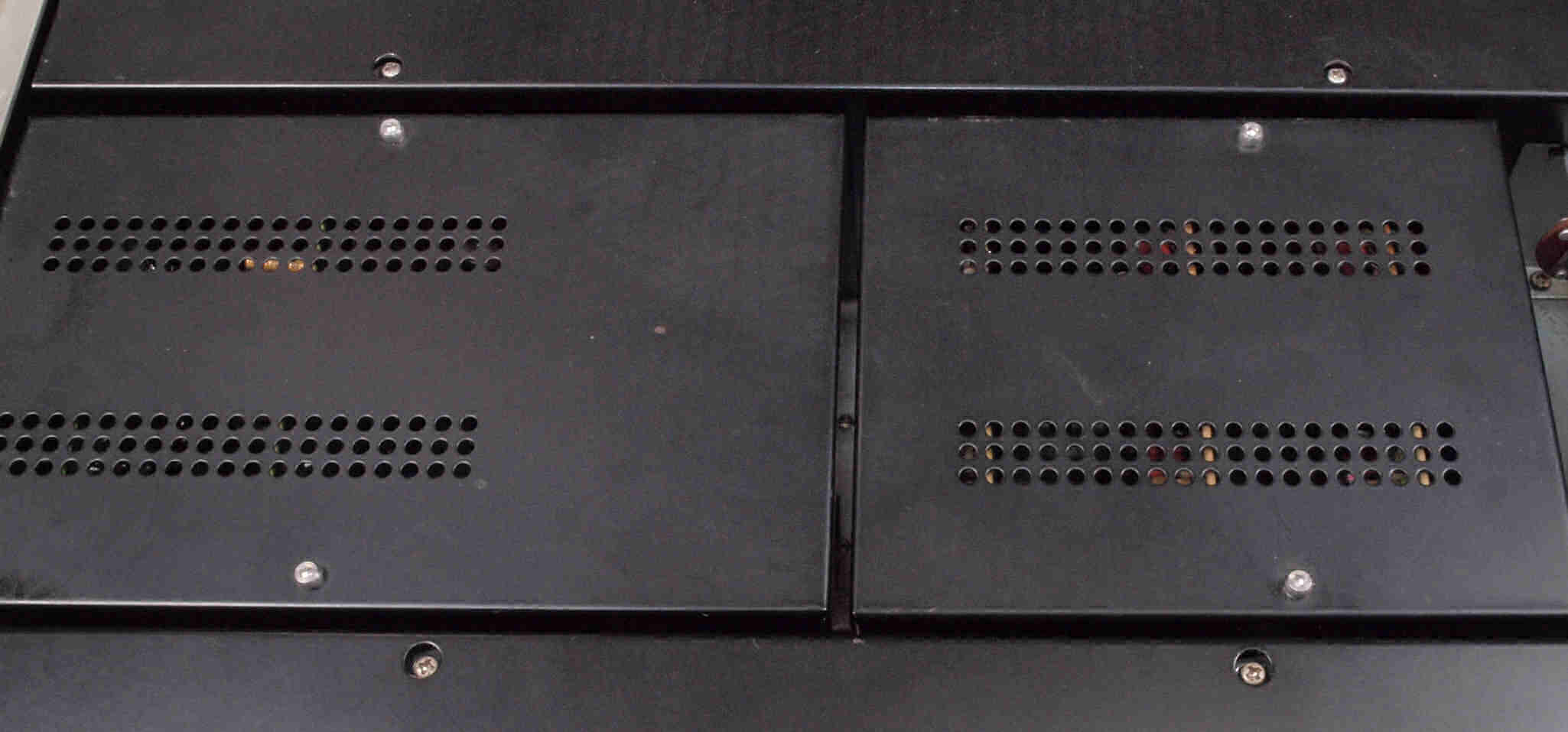

ＣＭ５．　修理後　シールド止め長ビス４本取り付け。

ＣＭ６．　完成。　綺麗なお尻で帰ります。

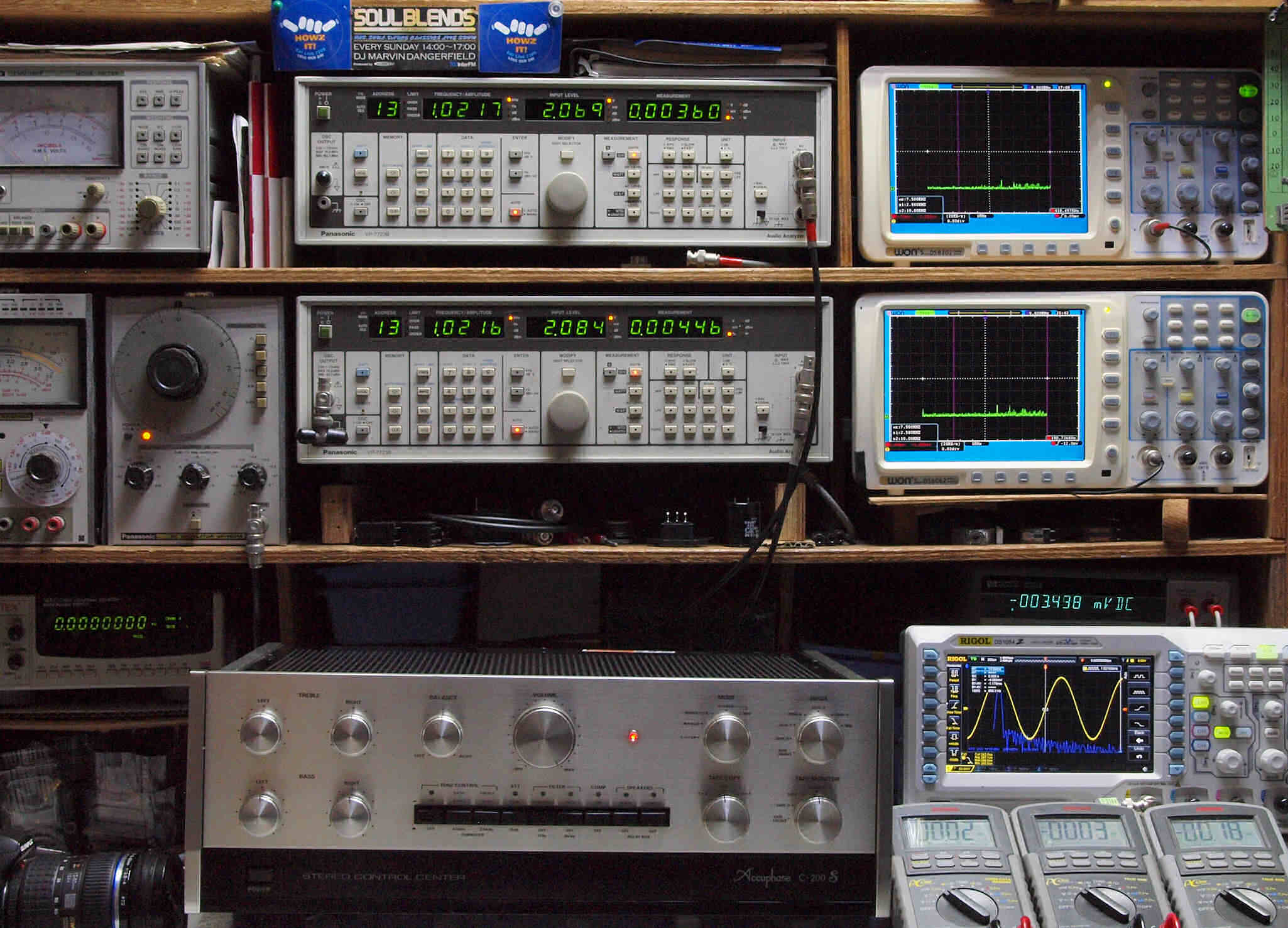

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

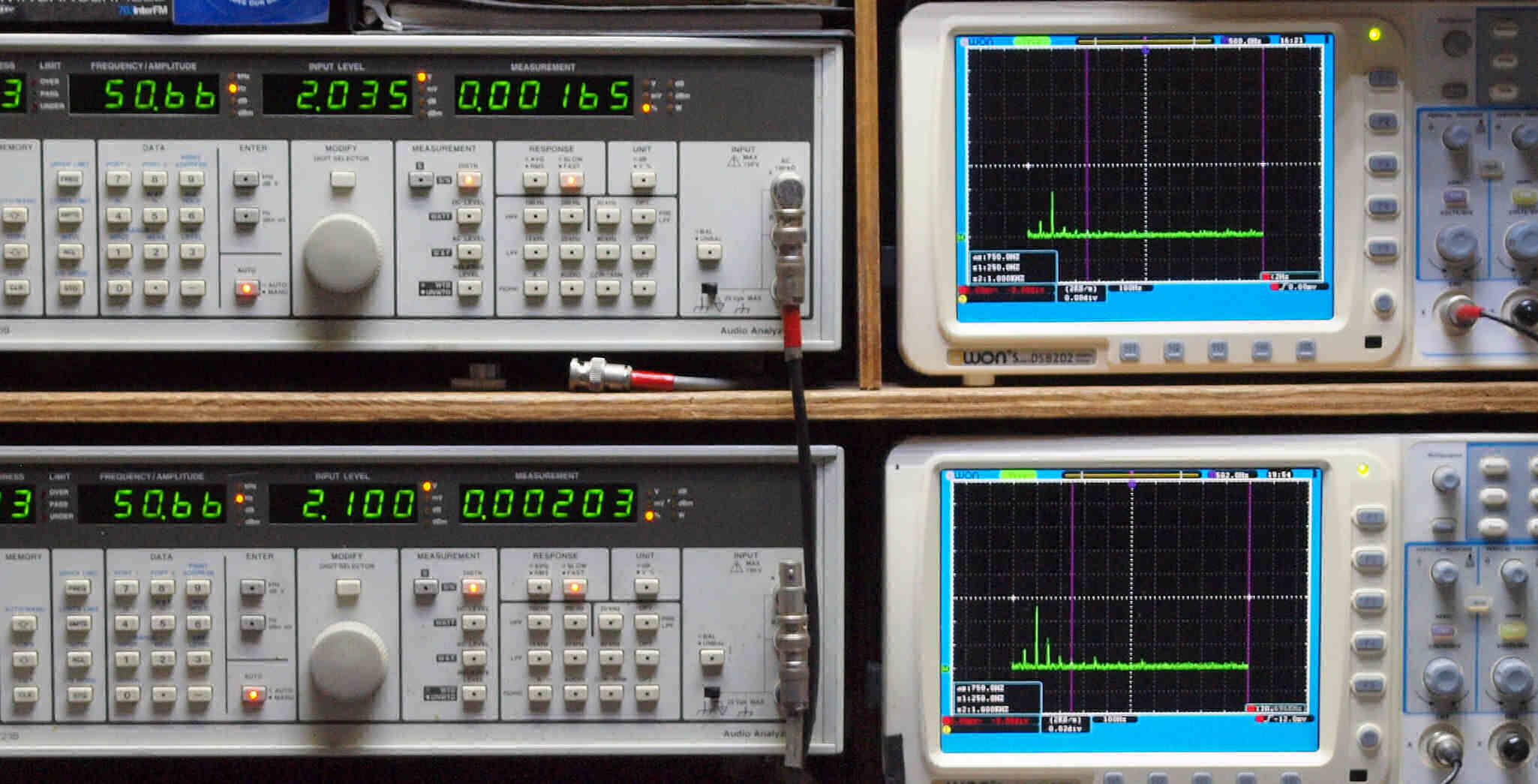

Ｅ１１．　Ｔｕｎｅｒ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１６５％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００２０３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　Ｔｕｎｅｒ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１８２％歪み。 　　　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００２００％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

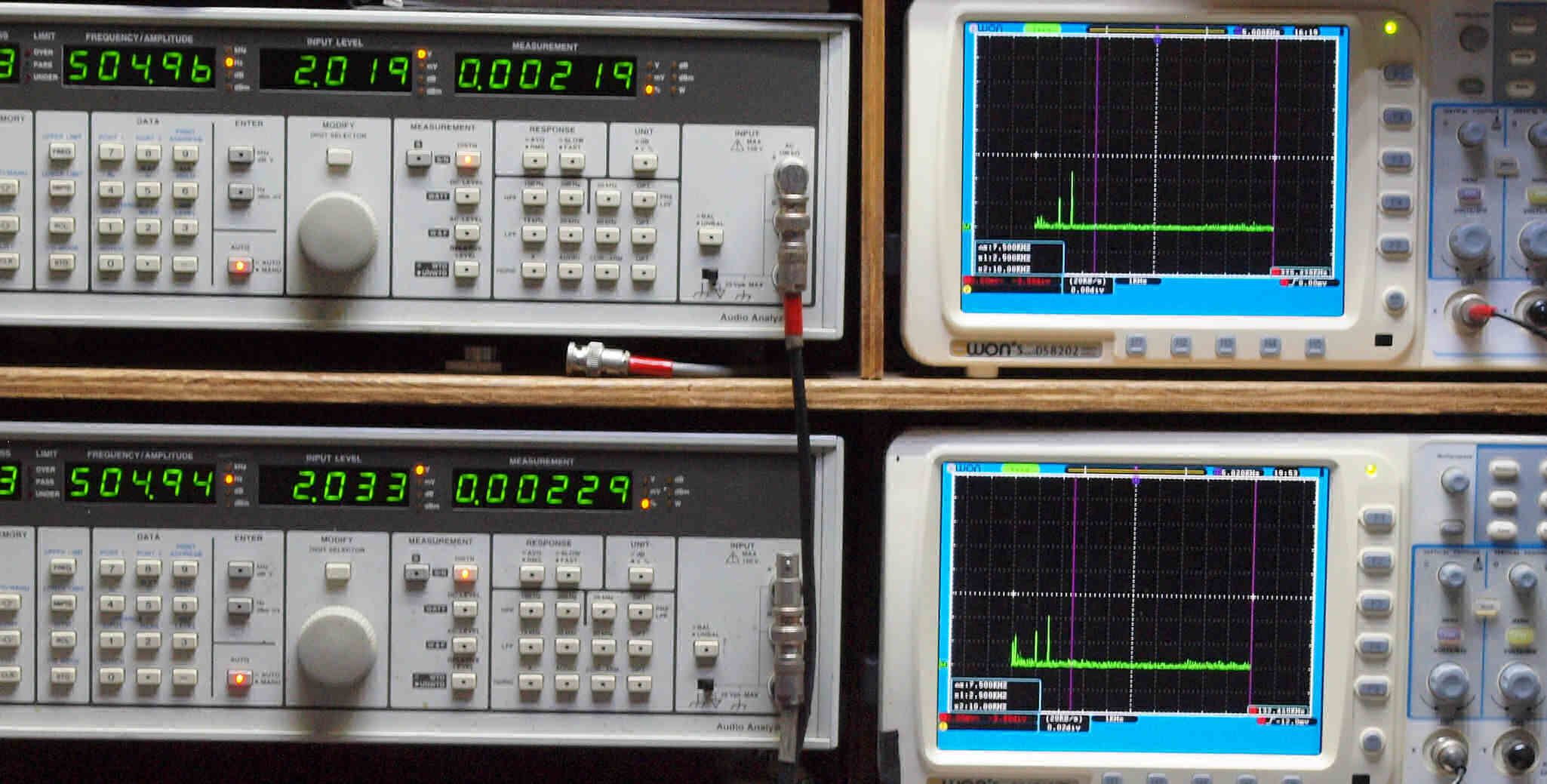

Ｅ１３．　Ｔｕｎｅｒ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００２１９％歪み。 　　　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００２２９％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　Ｔｕｎｅｒ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１８２％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００２０９％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

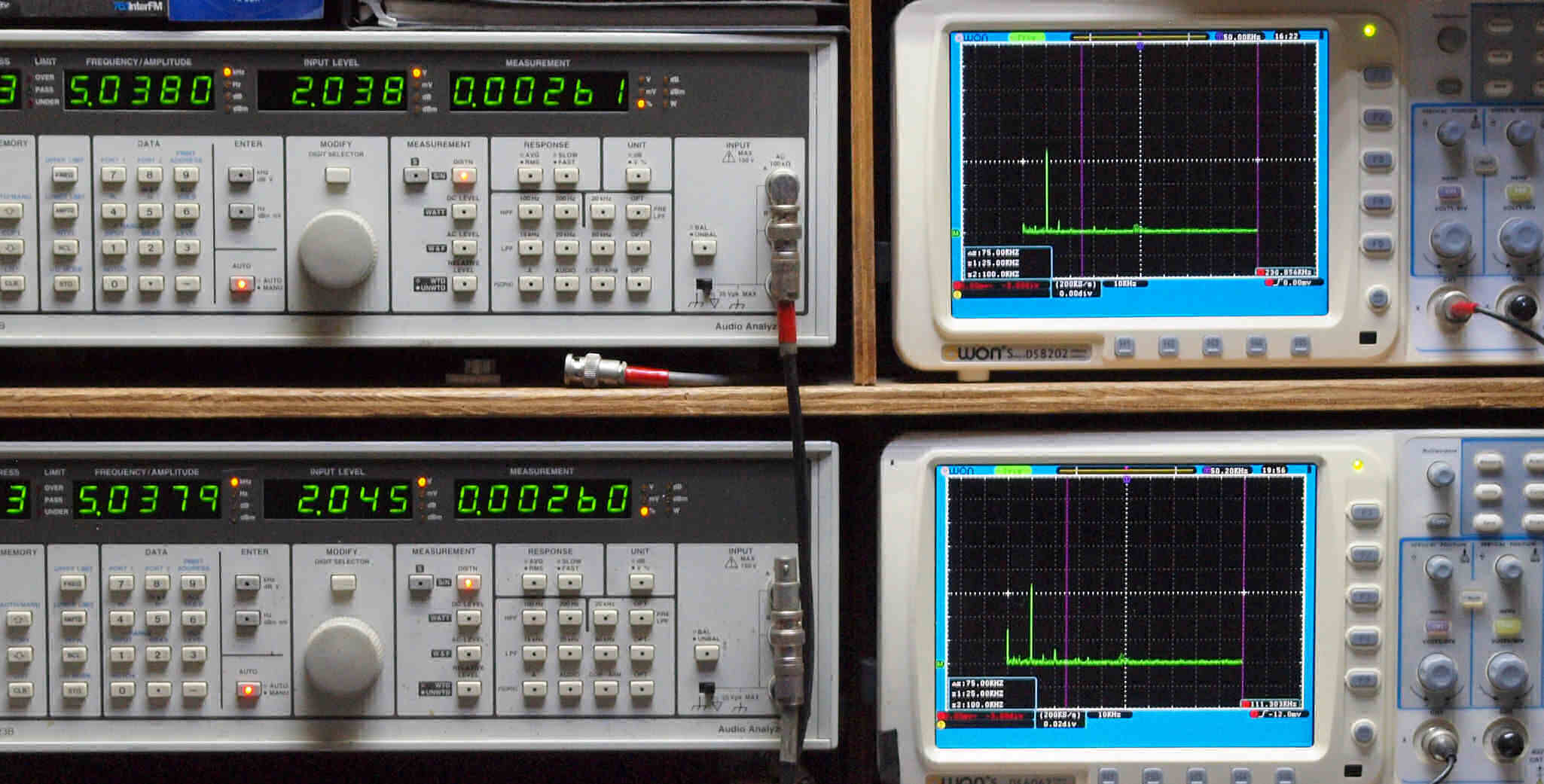

Ｅ１５．　Ｔｕｎｅｒ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００２６１％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００２６０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

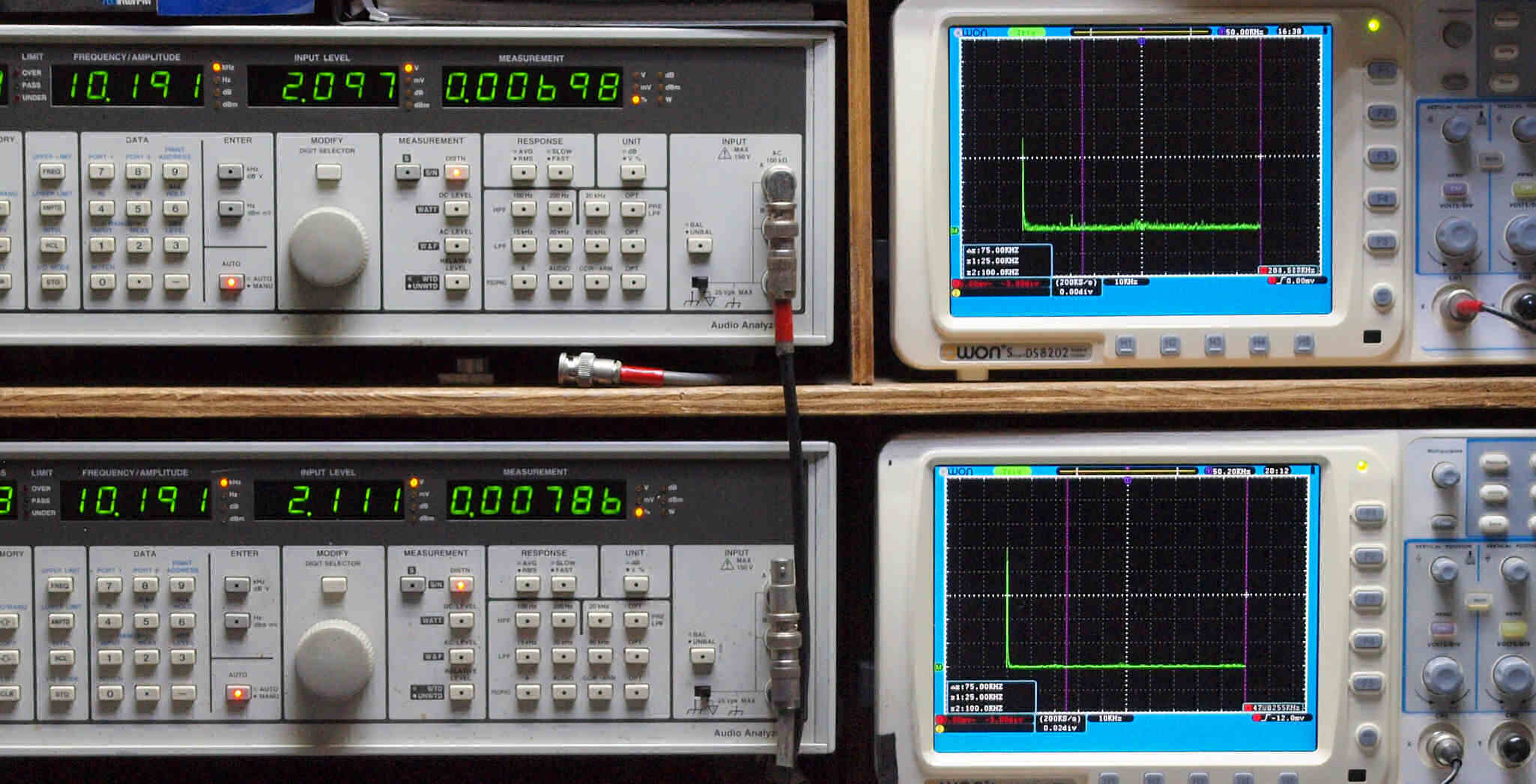

Ｅ１６．　Ｔｕｎｅｒ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６９８％歪み。 　　　　　　　　　　　 　　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００７８６％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

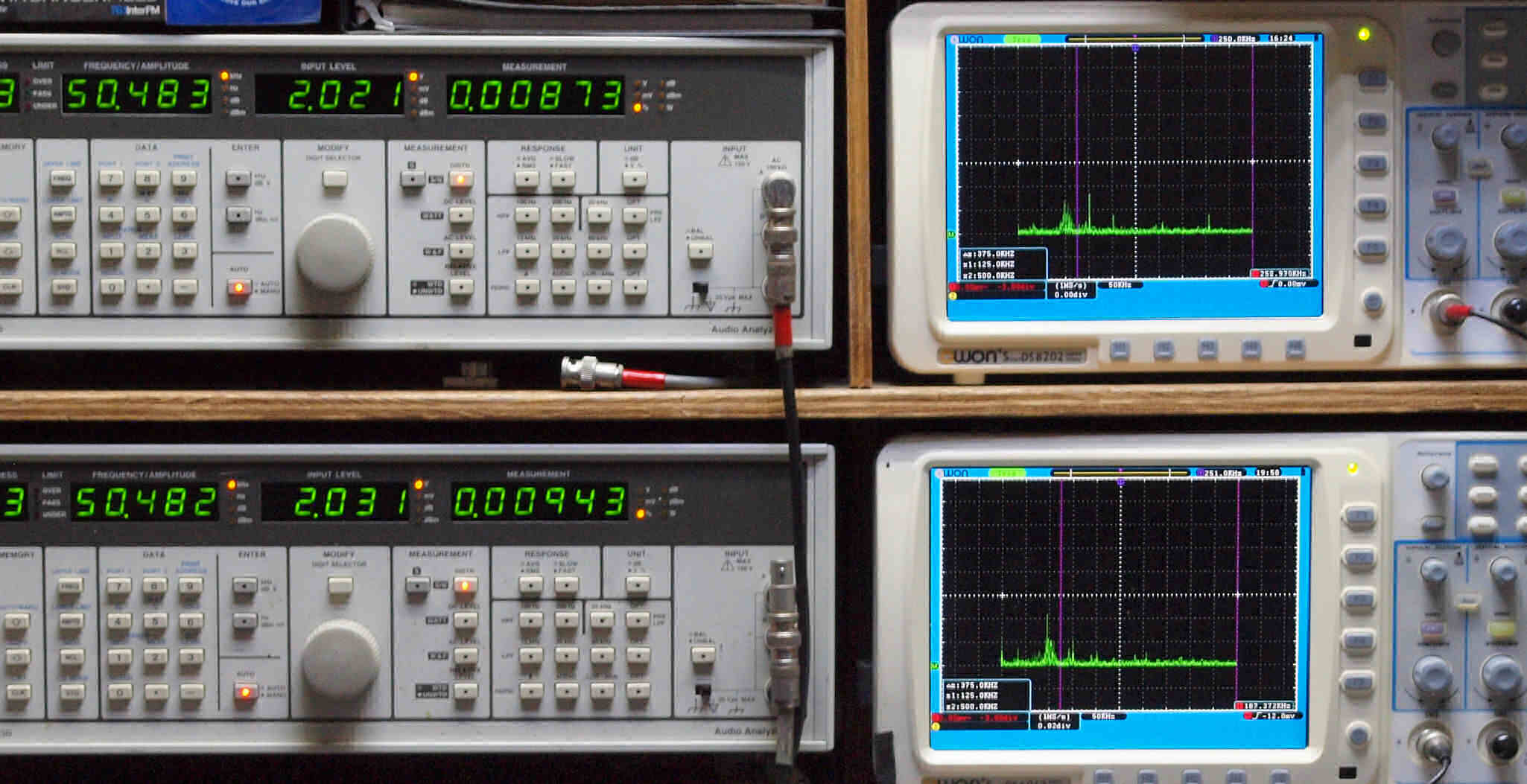

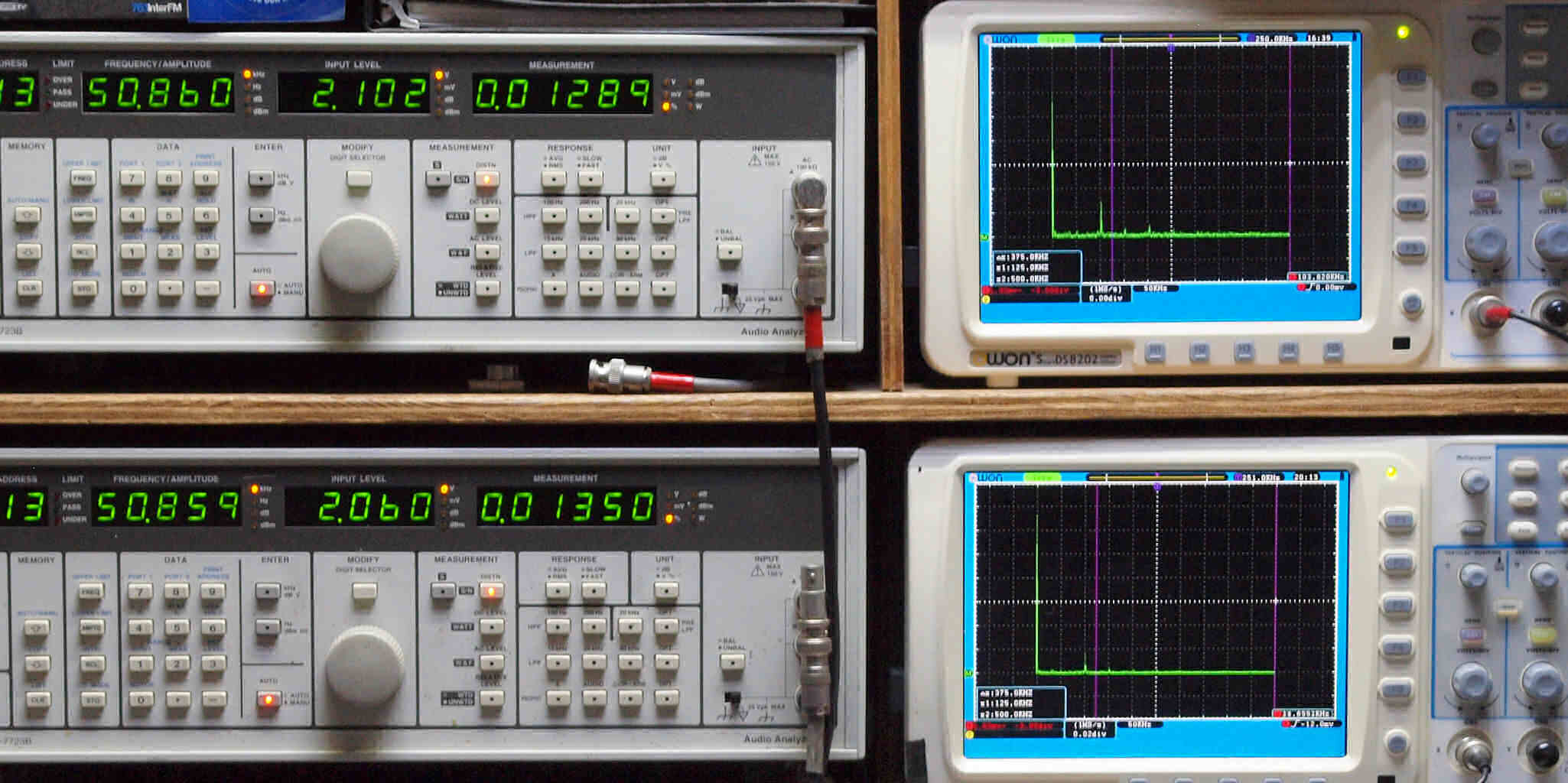

Ｅ１７．　Ｔｕｎｅｒ、５０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００８７３％歪み。 　　　　　　　　　　　　 　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００９４３％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

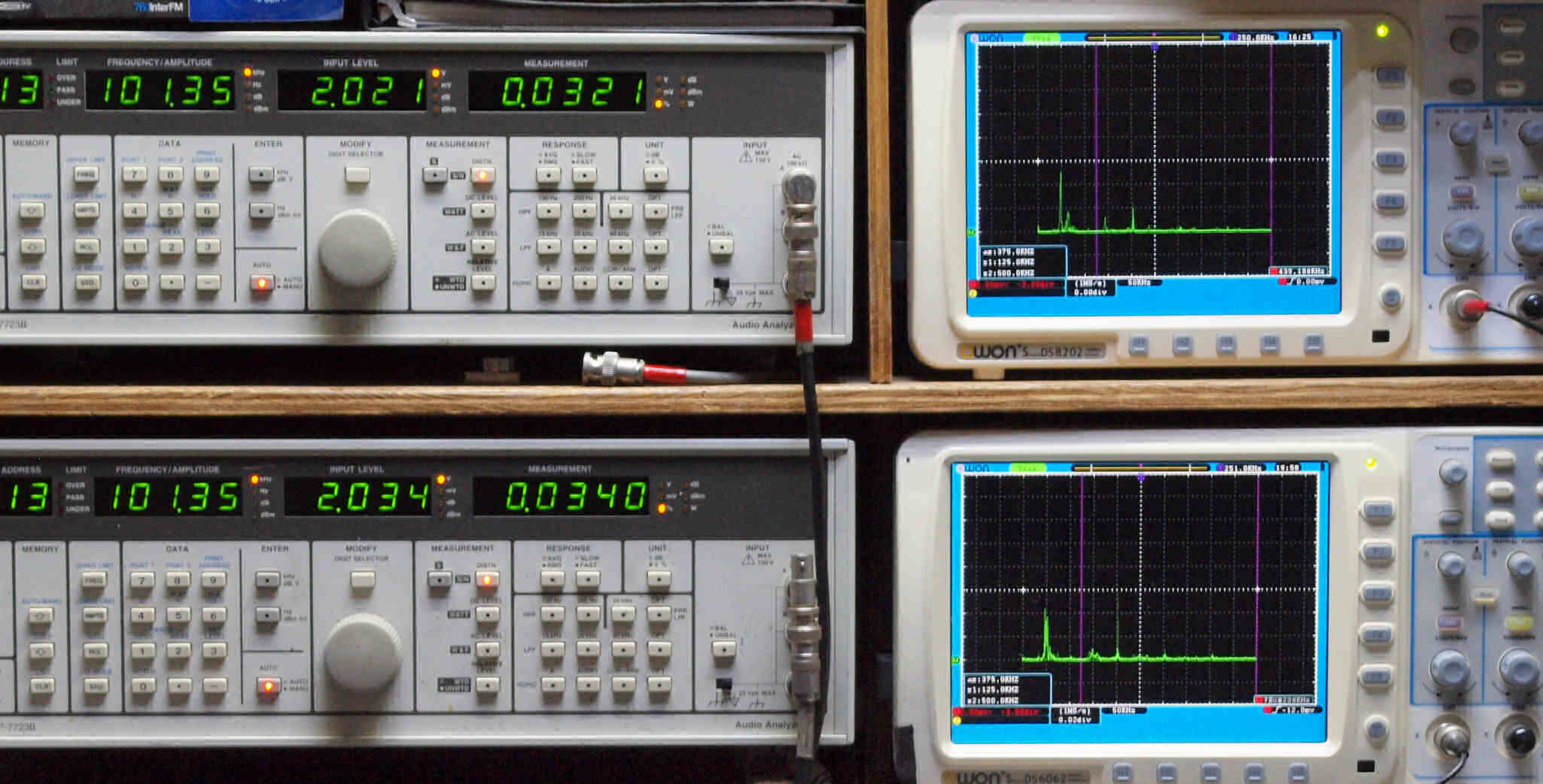

Ｅ１８．　Ｔｕｎｅｒ、１００ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０３２１％歪み。 　　　　　　　　　　　　 　　　　　　　　 Ｌ側出力電圧２Ｖ、　０．０３４０％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

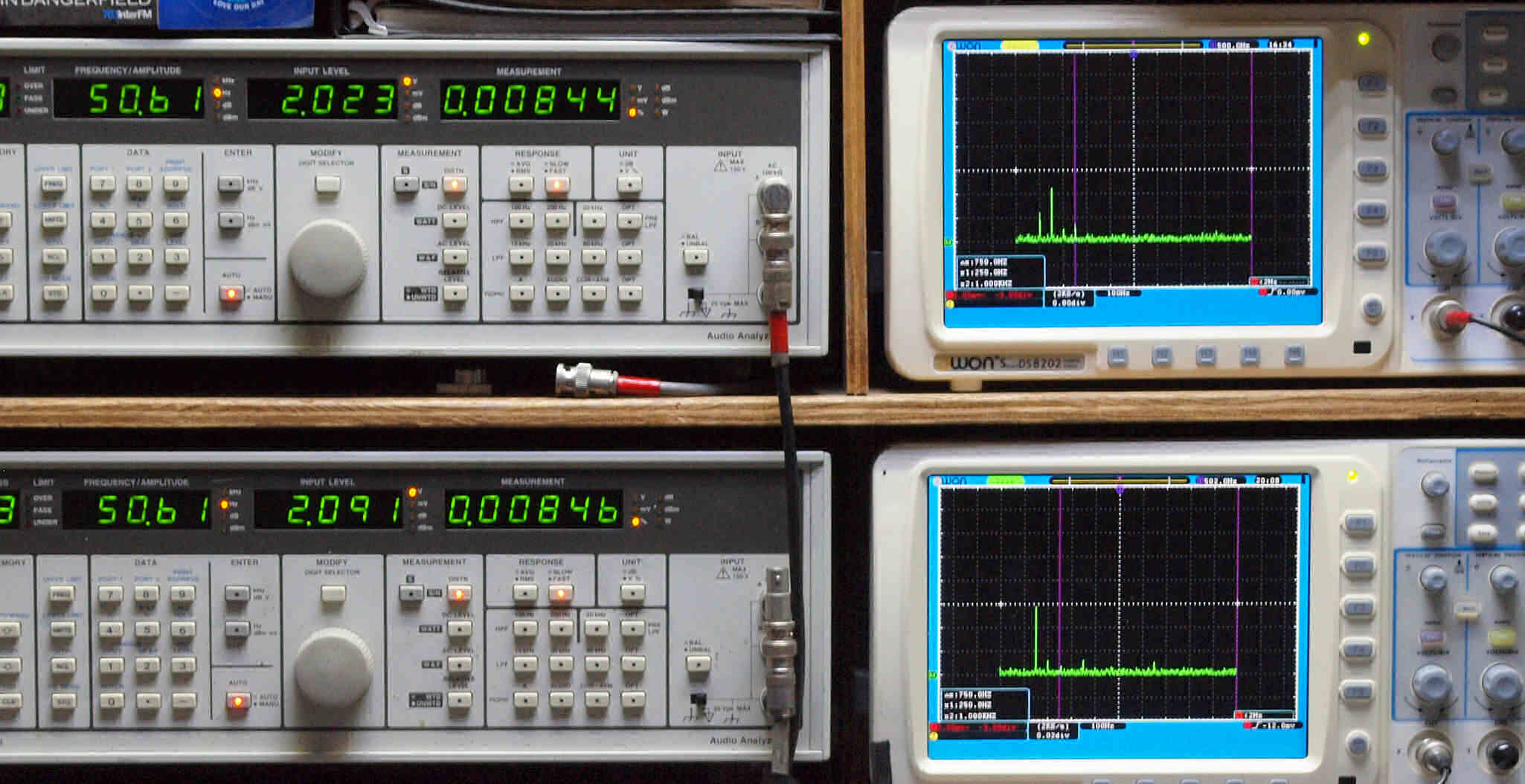

Ｅ２１．　ＭＭ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００８４４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００８４６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

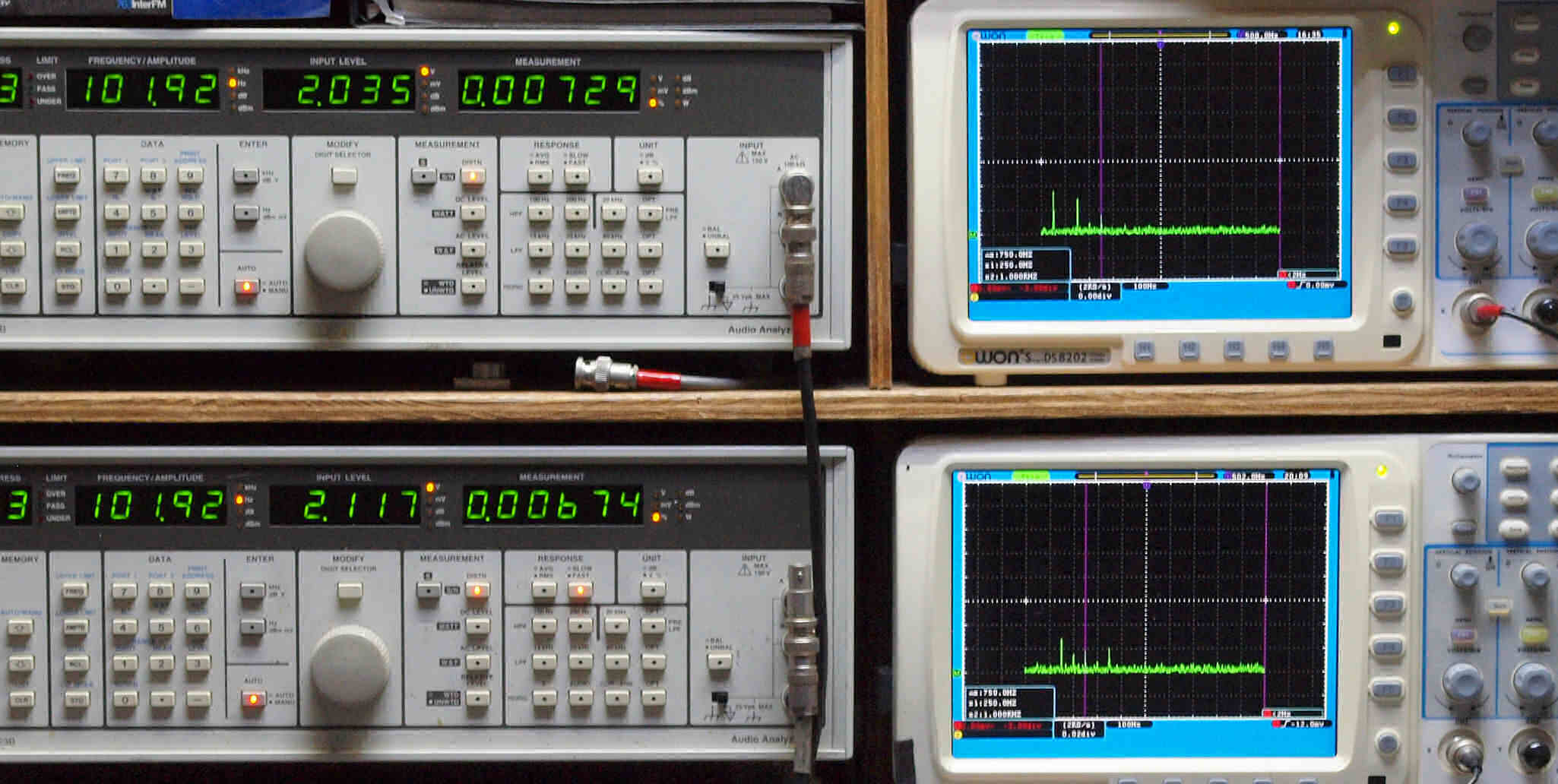

Ｅ２２．　ＭＭ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００７２９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００６７４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

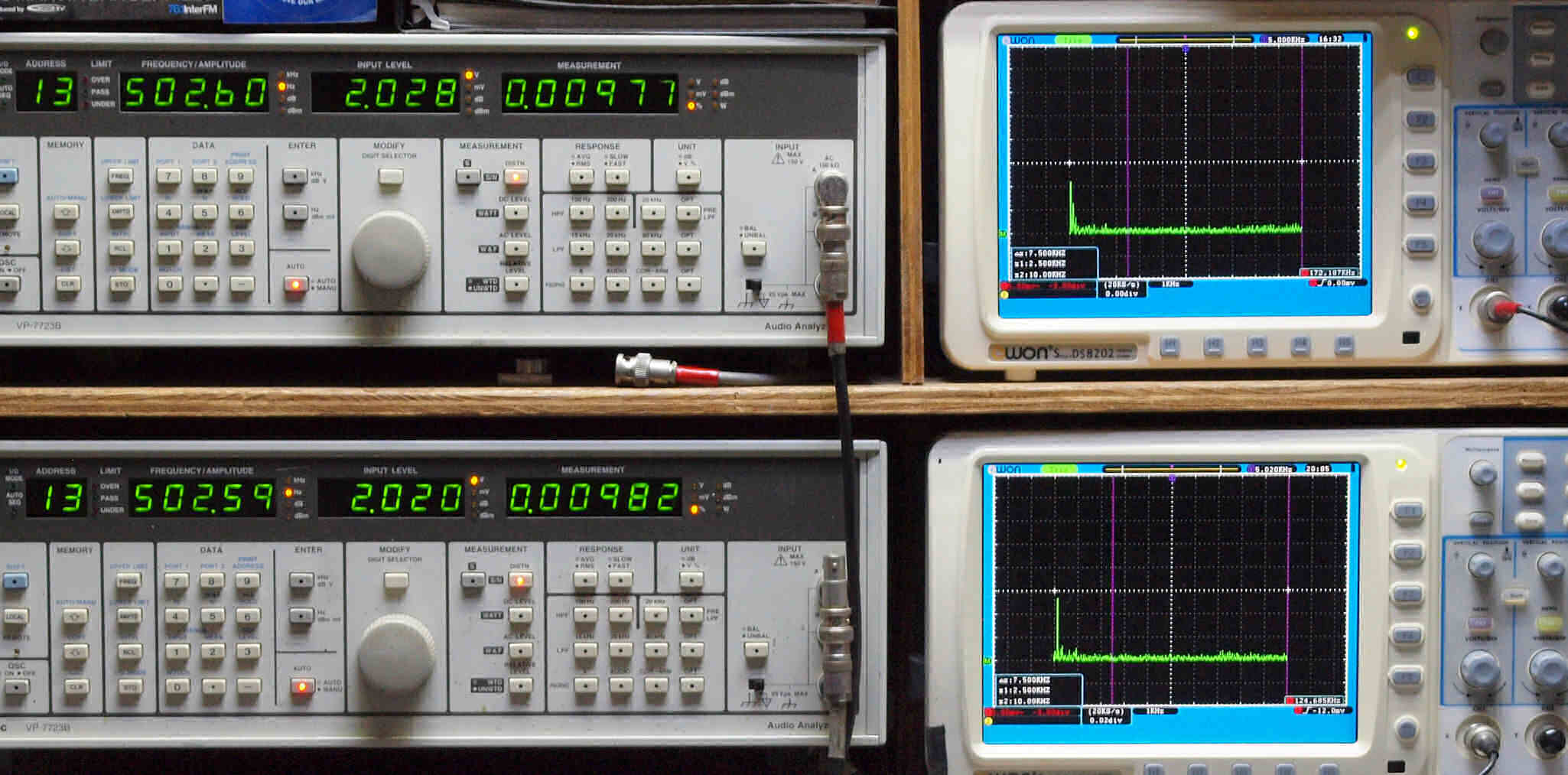

Ｅ２３．　ＭＭ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００９７７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００９８２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

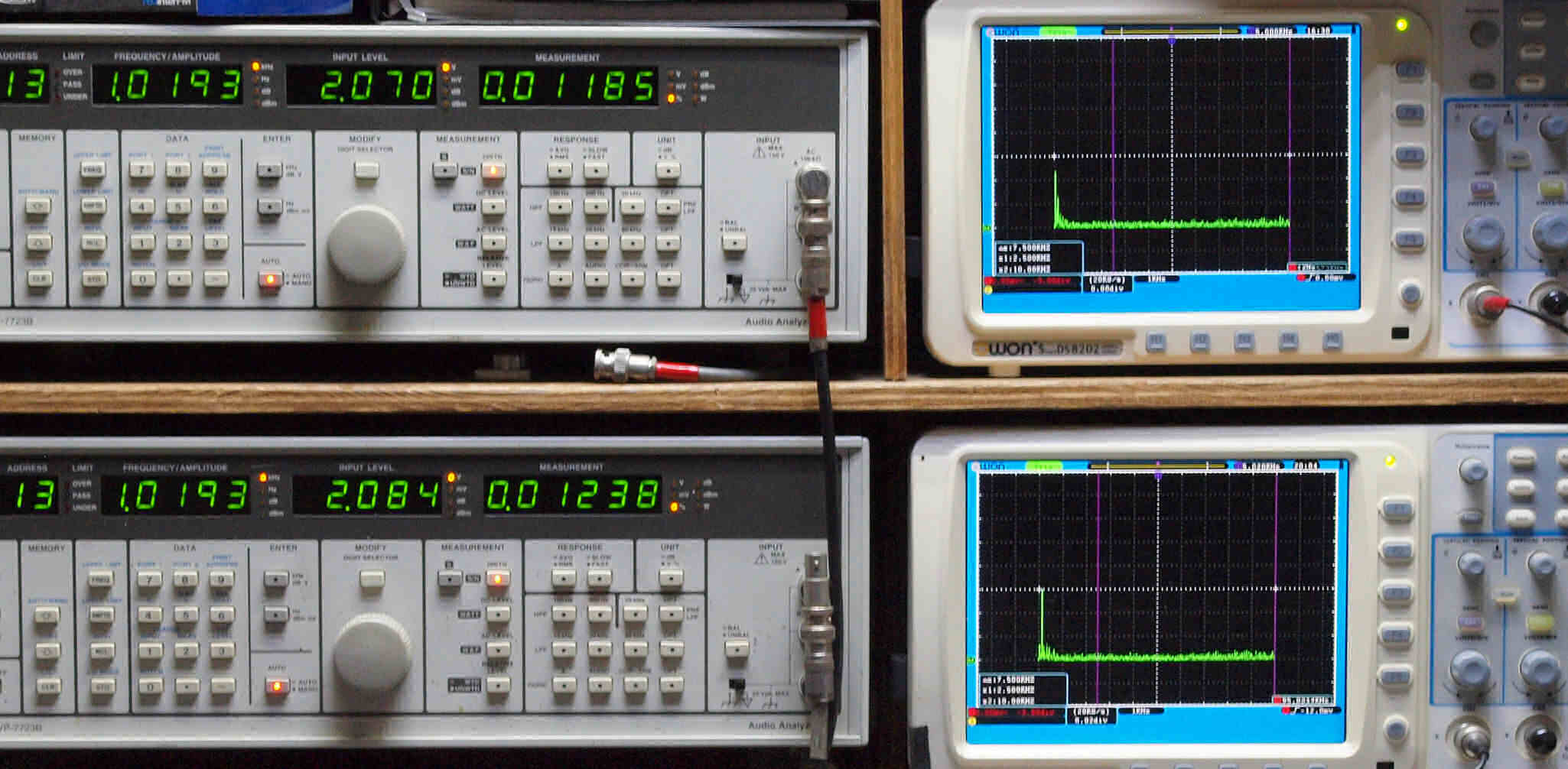

Ｅ２４．　ＭＭ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１１８５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１２３８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

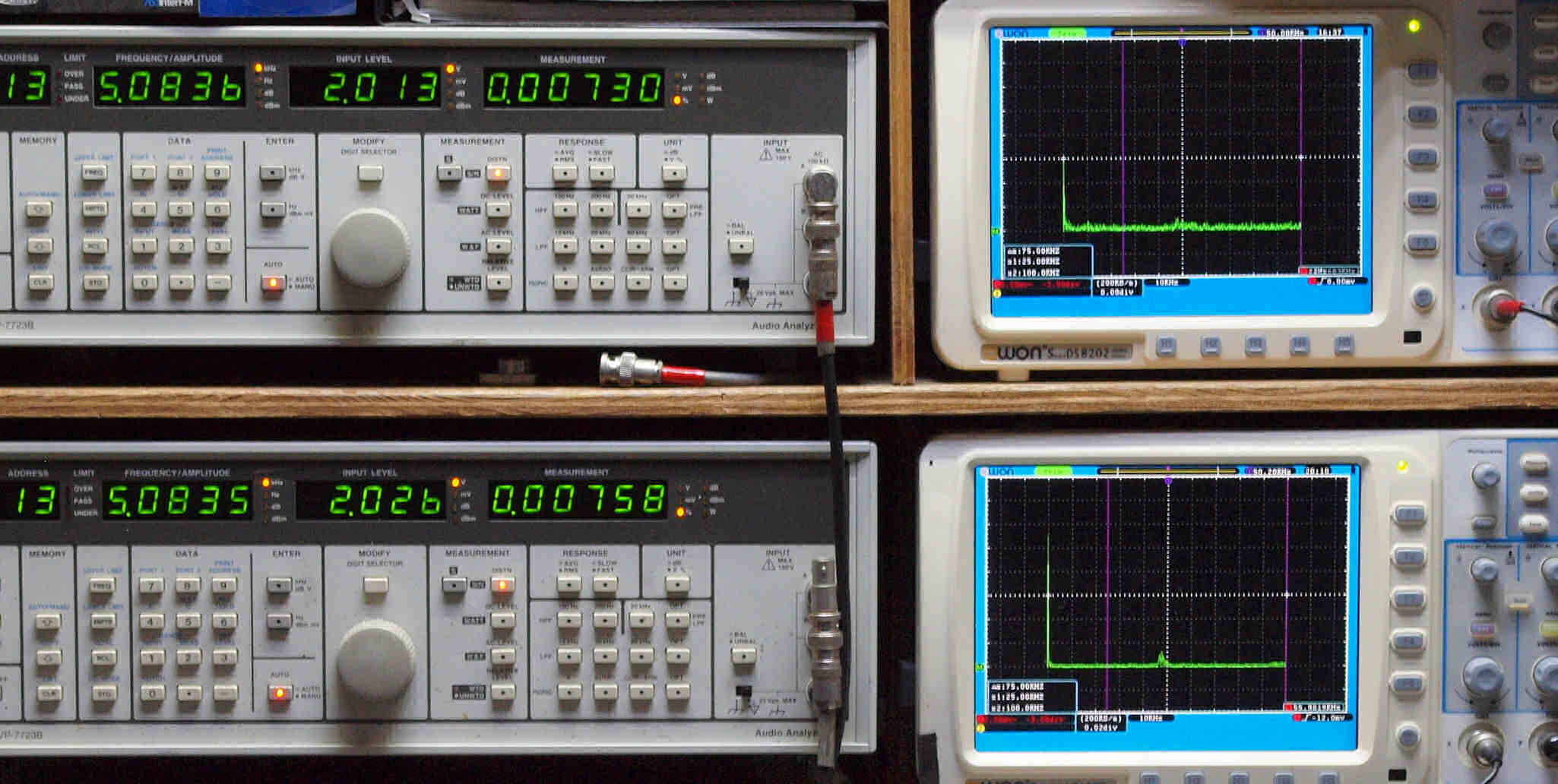

Ｅ２５．　ＭＭ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００７３０％歪み。 　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．００７５８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

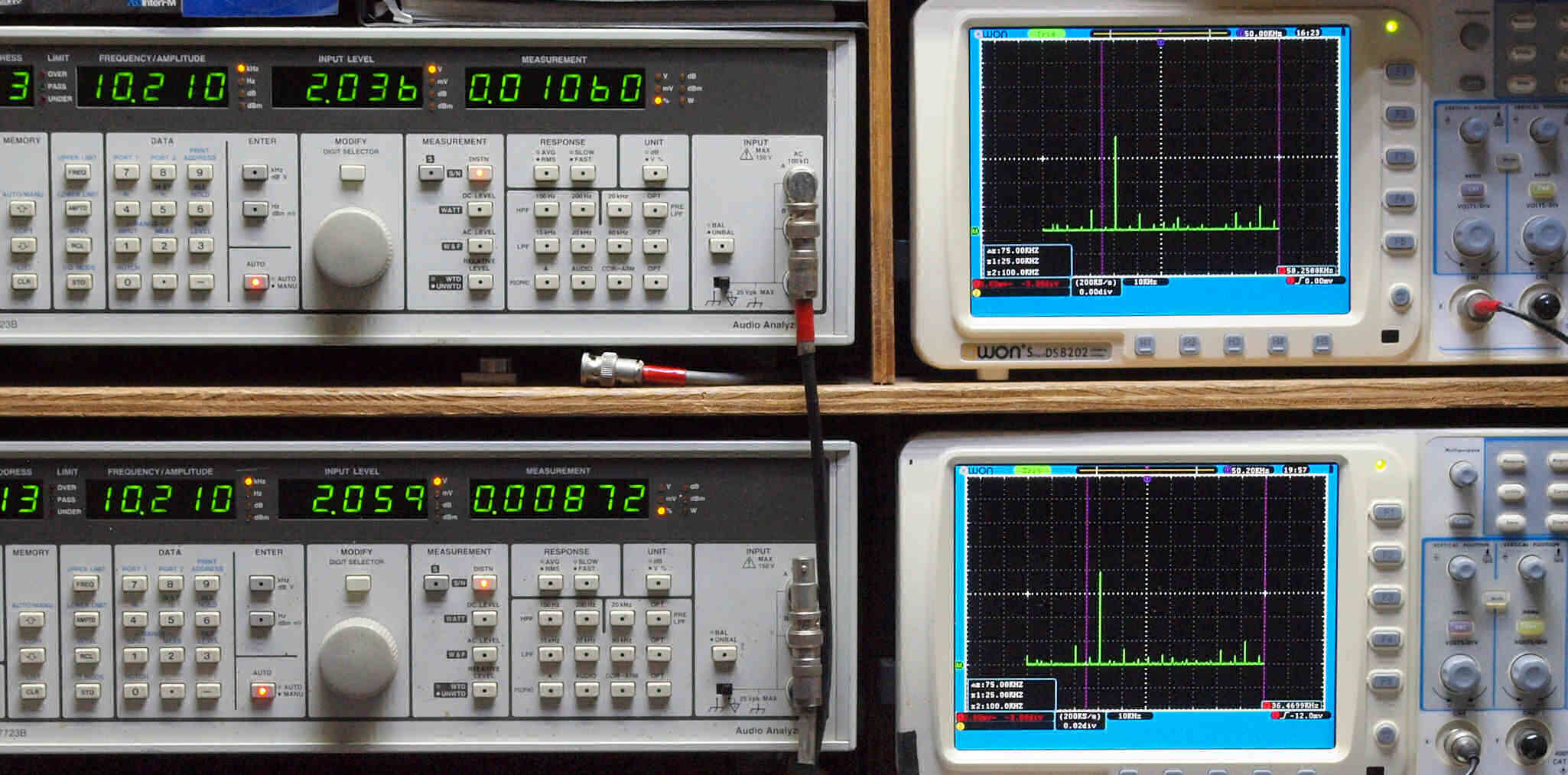

Ｅ２６．　ＭＭ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１０６０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００９７２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ、５０ｋＨｚ入力＝Ｒ側出力電圧１．６Ｖ、　０．０３１９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１．６Ｖ、　０．０３８４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

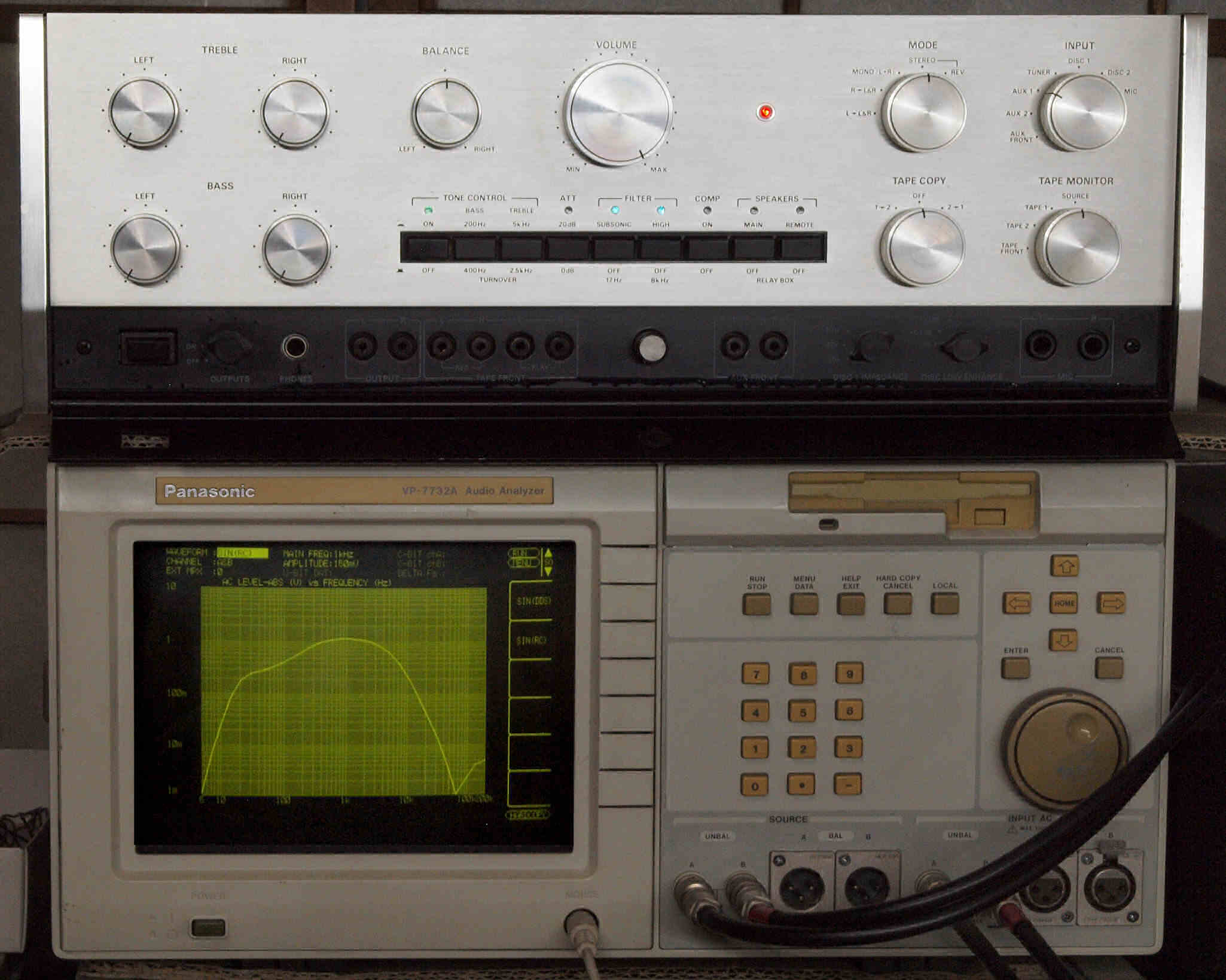

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ１．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

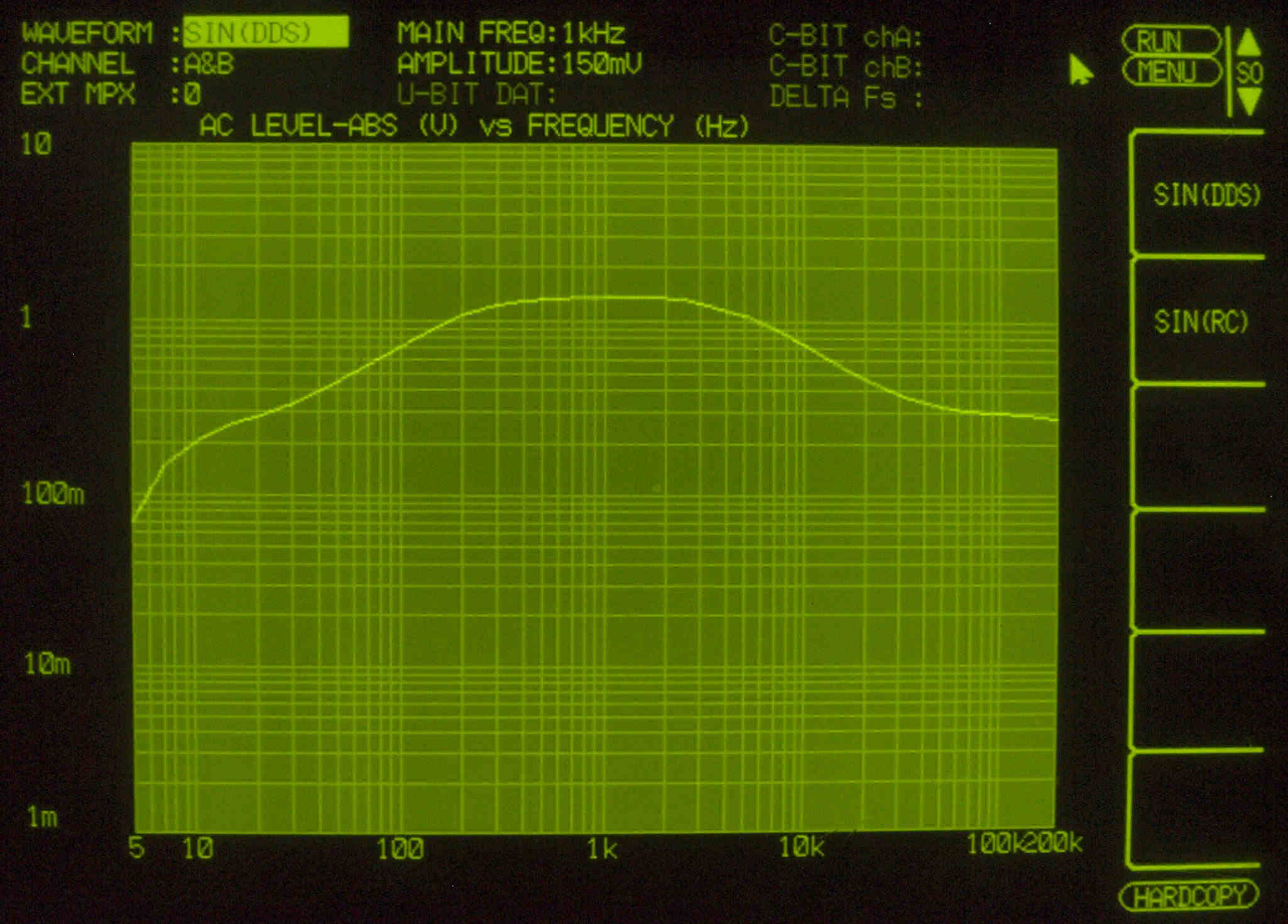

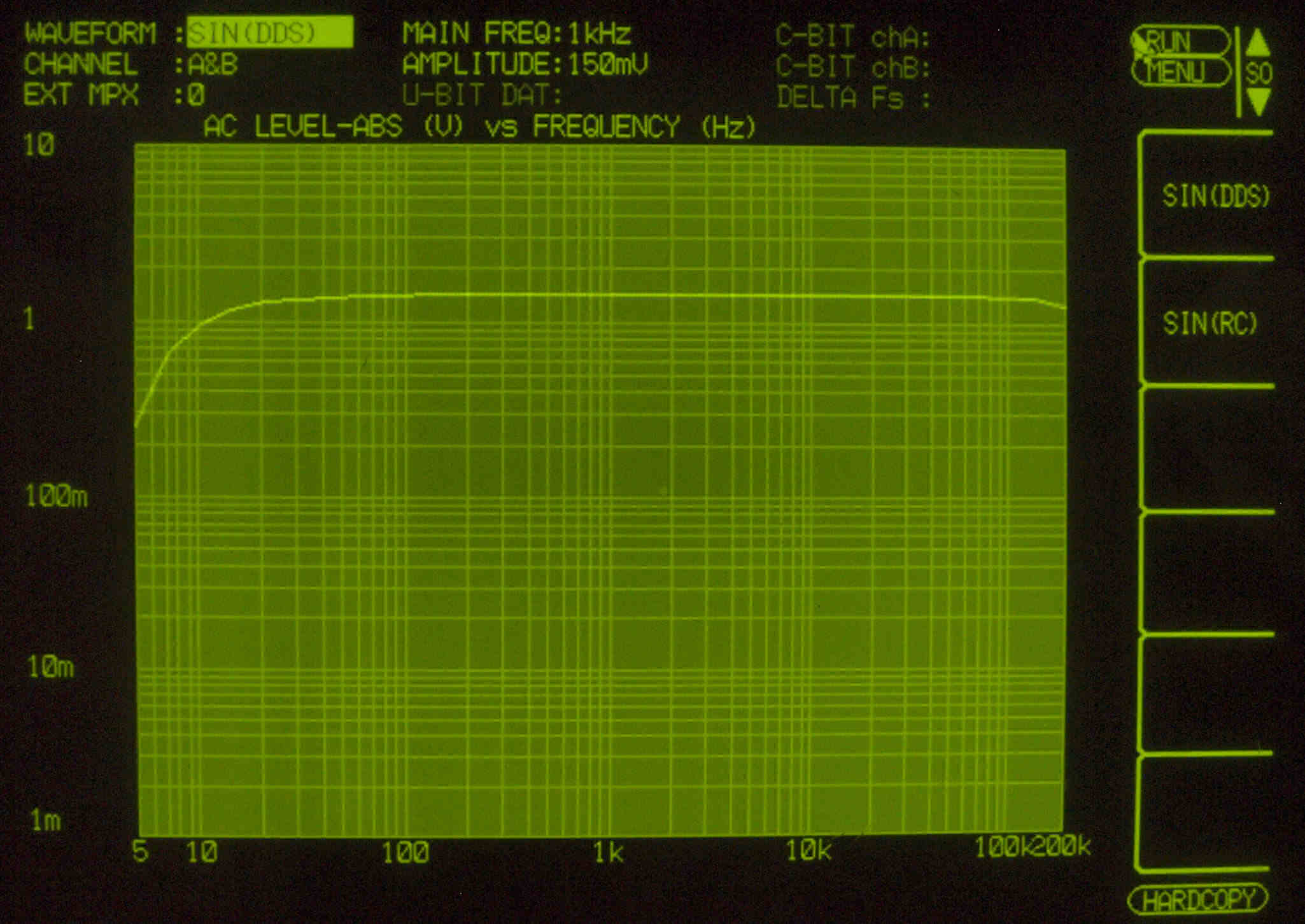

Ｆ２１．　入出力特性測定（Ｔｕｎｅｒ入力）。 　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａＦ、平均で１．６Ｖ出力。 　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

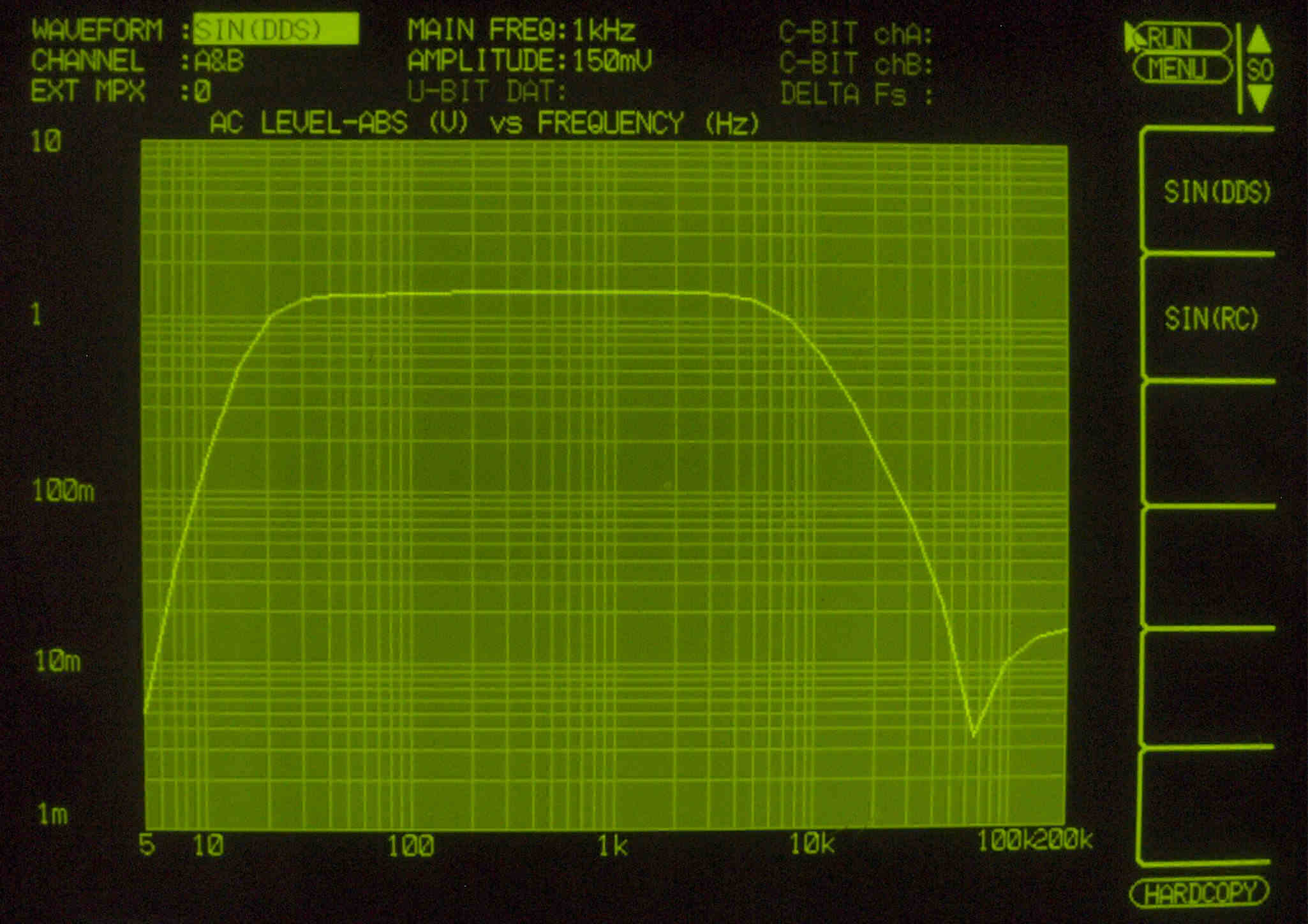

Ｆ２２．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＳｕｂＳｏｎｉｃ（１７Ｈｚ）＋ＨｉｇｈｔＦｉｌｔｅｒ（８ｋＨｚ）　ＯＮ。 　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。 　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

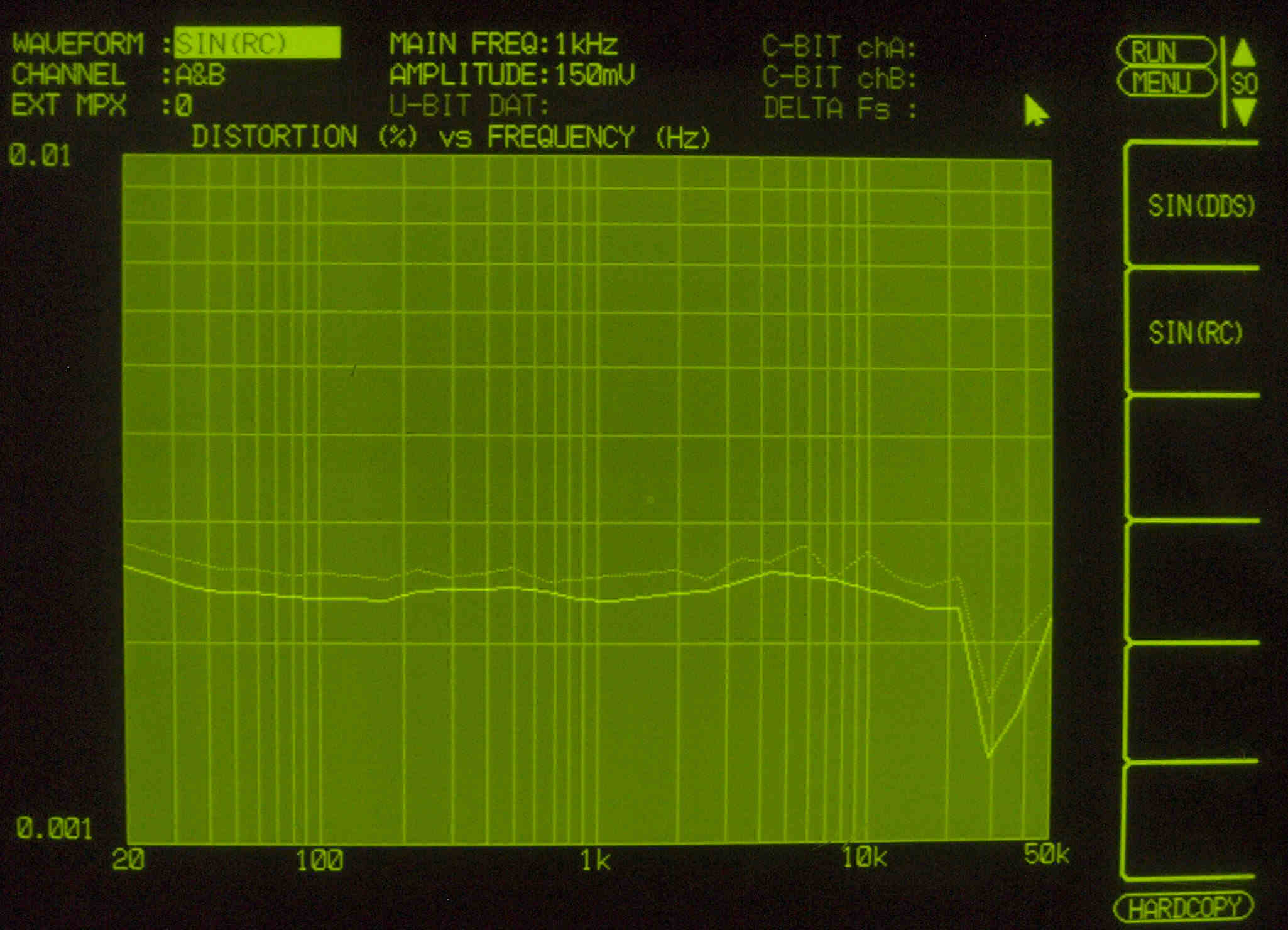

Ｆ２３．　歪み率特性測定（Ｔｕｎｅｒ入力） 　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。 　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

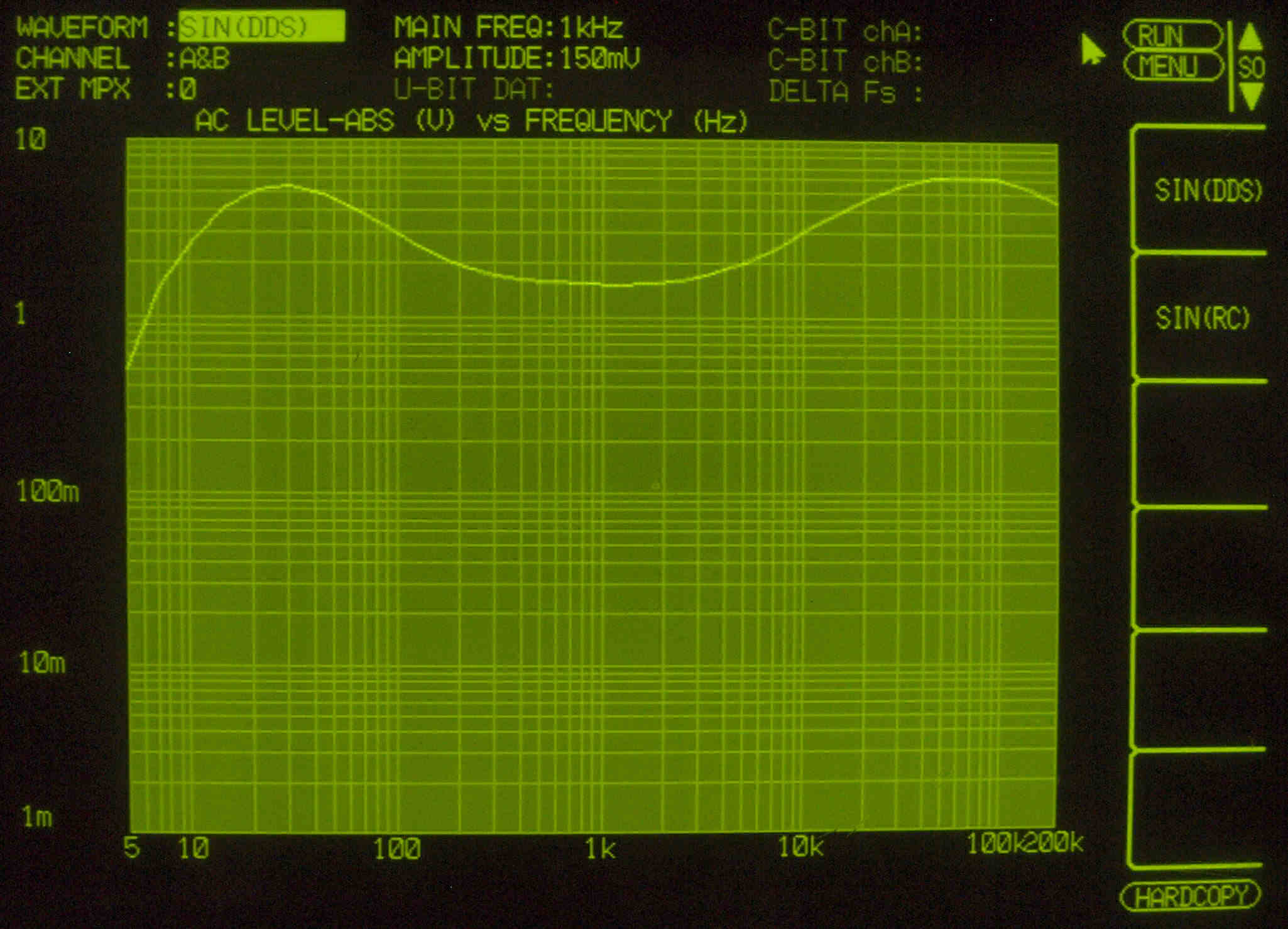

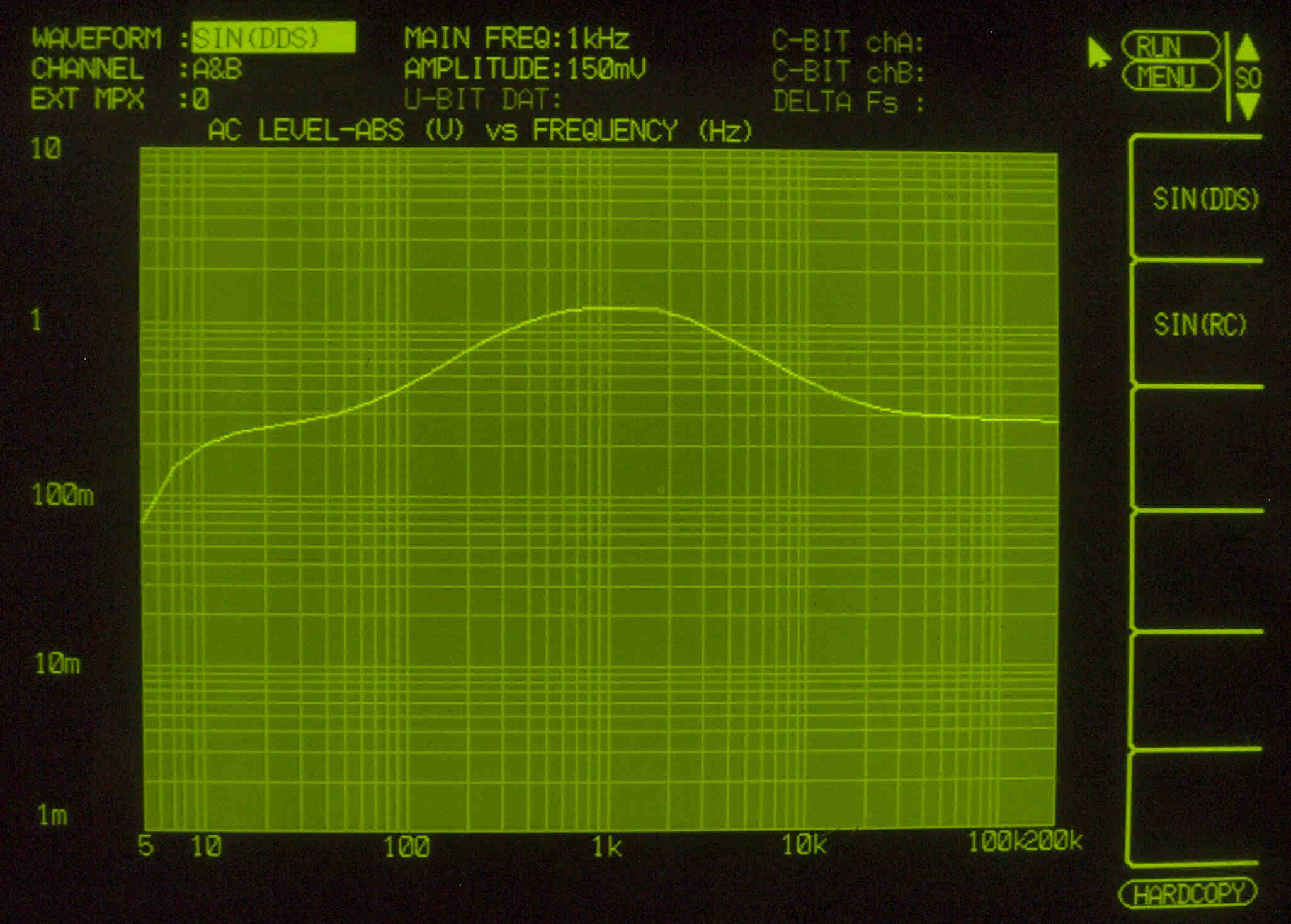

Ｆ２４．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（２００Ｈｚ）　＆　ＴＲＥＢＬＥ（５ｋＨｚ）　最大。 　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。 　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ２５．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（２００Ｈｚ）　＆　ＴＲＥＢＬＥ（５ｋＨｚ）　最小。 　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。 　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ２６．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（４００Ｈｚ）　＆　ＴＲＥＢＬＥ（２．５ｋＨｚ）　最大。 　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。 　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

Ｆ２７．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（４００Ｈｚ）　＆　ＴＲＥＢＬＥ（２．５ｋＨｚ）　最小。 　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。 　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

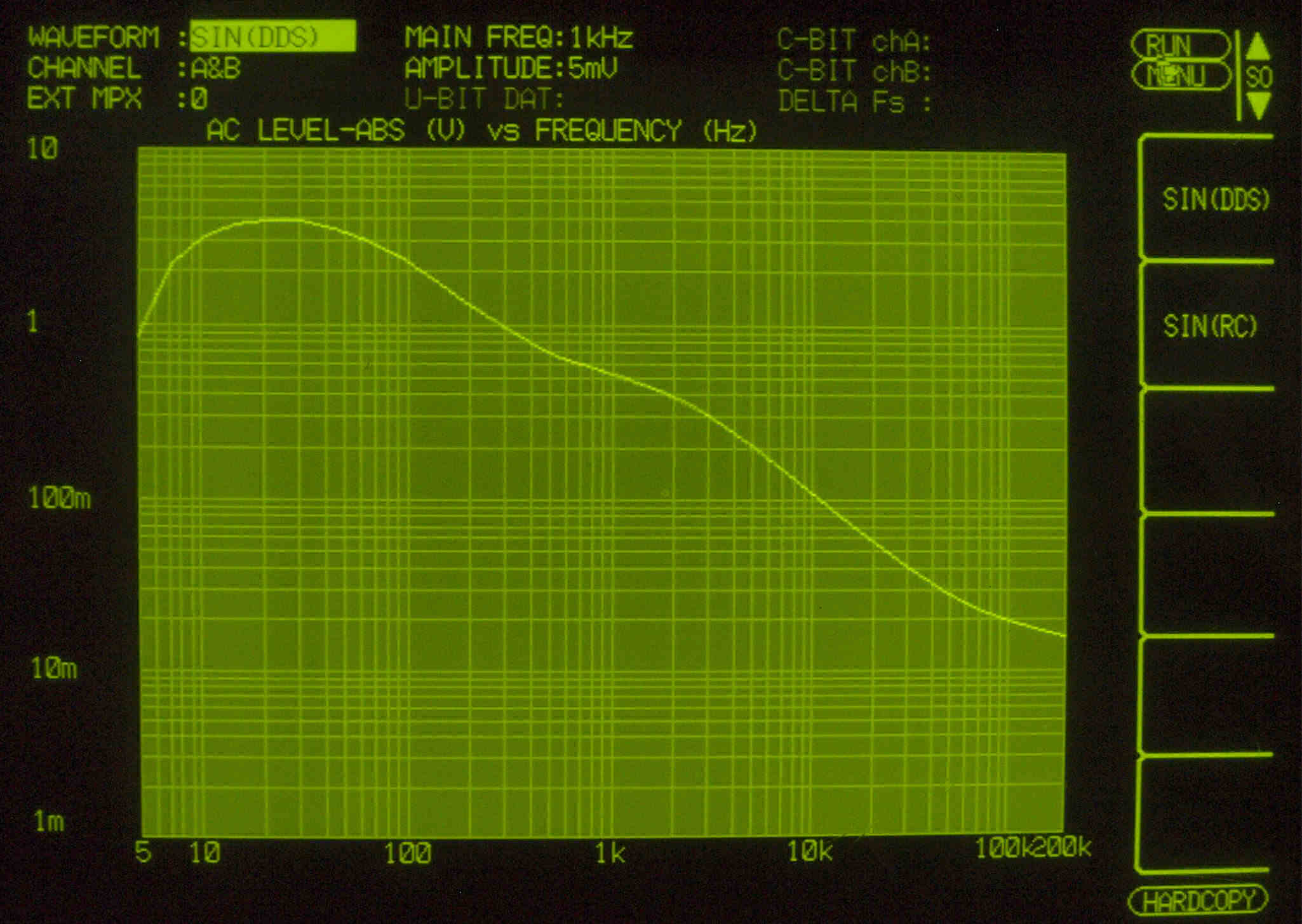

Ｆ３１．　入出力特性測定（MM入力）。 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ、　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

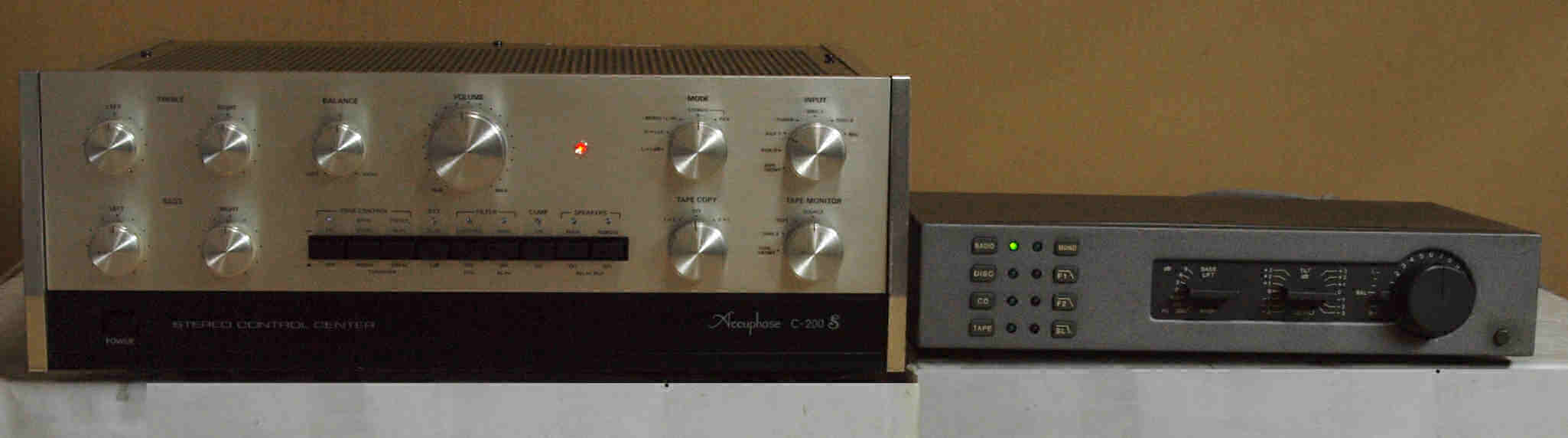

Ｅ３．　完成　　２４時間エージング、　右は ＱＵＡＤ−３４　ＰｒｅＡＭＰ．　２台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｃ−２００Ｓ　の仕様（カタログ・マニアルより）

型式 ステレオプリアンプ　Ｃ−２００Ｓ 周波数特性 ハイ･レベル入力=20Hz〜20000Hz、+0 -0.2dB DISC入力=20Hz〜20000Hz、±0.2dB 高調波歪率 0.01％（20Hz〜20kHz、定格出力にて） 入力感度/入力インピーダンス DISC1=2〜6mV/30kΩ、47kΩ、100kΩ DISC2=2〜6mV/47kΩ MIC=2mV/47kΩ Tuner、AUX1、2、Front、Tape Play1、2、Front=200mV/47kΩ 定格出力/出力インピーダンス Main Output=2.0V/200Ω（Volume最大、定格入力時） Tape Rec Output1、2、Front=200mV/200Ω 最大出力レベル 10V以上（歪率 0.01％、20Hz〜20kHz） ディスク最大入力 400mV〜1.2Vrms（1kHz、歪0.01％） 400mV=DISCレベル・コントロール最大（イコライザゲイン40dB） 1.2V=DISCレベル・コントロール最小（イコライザゲイン30dB） 最小負荷インピーダンス Output=5.0kΩ Tape Rec=10.0kΩ ゲイン Tuner、AUX、Tape Play入力より 　Tape Rec Output=0dB 　Output=20dB 　Headphone=16dB DISC1、2、MIC入力より 　Tape Rec Output=40dB 　Output=60dB 　Headphone=56dB DISC1、2はレベル調節付、-10dBまで調整可能 S/N/入力換算雑音 　　定格入力、IHF-A、入力ショート ハイレベル入力=106dB/-120dBV DISC、MIC=81dB/-135dBV 音量調整連動誤差 1dB以内 トーンコントロール 低域=変化点 400Hz=±10dB（100Hz）、200Hz=±10dB（50Hz） 高域=変化点 2.5kHz=±10dB（10kHz）、5kHz=±10dB（20kHz） 各2dBステップ DISCローエンハンスメント 　　（量感補償回路） RIAA基準特性に対し、0dB、+0.5dB、+1dB（100Hz） アッテネーター -20dB コンペンセーター 　　（音量調整-30dB） 50Hz、250Hz=+9dB フィルター サブソニックフィルター=17Hz、18dB/oct ハイ・フィルター=8kHz、12dB/oct ヘッドホン 出力インピーダンス=0.3Ω 出力（8Ω負荷）=0.8W（1kHz、歪率0.03％） 使用半導体 トランジスタ=99個、　FET=8個、　ダイオード=28個 電源 AC100V/117V/220V/240V、50Hz/60Hz 消費電力 60W 外形寸法（脚含む） 幅445×高さ160×奥行355mm 重量 14kg 別売品 リレーボックス R-1＝\12,000、　ウッドケース A-2＝\15,000 価格 20万円　1977年9月発売
