ＰＲＡ−６０００　修理記録

同時修理 　ＰＯＡ−８０００．　３台目、ＰＯＡ−８０００．　４台目 　　　　　　　　　　２０２０／９／８到着　　２０２１／２／１９完成

Ａ．　修理前の状況 今から10年近く前ですが、地元電気屋さんに足を運んだ際 に、メーカーで部品調達が困難（コンデンサーの不良と記憶し ております。）で修理不可のPRA-6000、POA-8000が置いてあり、 当時の自分の思いを伝えるとディスプレイ用にと譲ってもらい、 電源を入れることなく時が過ぎたところであります。 昨年末から今年の２月中旬にかけオーディオルームと機器の 大掃除をした際に、PRA-6000、POA-8000外見の掃除をした際に たまたま電源を入れたところ、電源が入り、恐る恐るCD、安価 なSP接続したところ、音も鳴ることを初めて知った次第であり ます。 コンデンサー類に経年劣化はあると思いますが、プリは、ボ リュームにガリがあったものの問題ないようですが、パワーは、 残念ながら、片方が時間経過し発熱するとエラー１〜７でプロ テクターが働き、復旧を繰り返すようです。（エラーが出るパ ワーから、たまに、レコードのようなパチッとノイズが出るこ とがあります。 プリかとも考えましたが、パワーのVUメーター に反応がないので、パワーではないかと。） 一度聞いてしまうともっと長く聞いてみたくなり、何とかな らないかと考えておりましたところ、この度、ネットで貴社の HPで修理実績があることを拝見し、連絡させていただいたとこ ろでございます。 ヤフオクでの中古動作品の購入も検討しておりましが、ビン テージ物で出品極僅かで動作保証もありませんので、貴社での 修理が可能であれば一番確実かと思っておりますが、部品調達 が可能か否か、修理費がどれくらいなのかにもよりますし、本 来、3台一緒にOH・修理が理想ですが、大学生2人分の学費、家 のローンも抱えており、自分で自由になるお金がないので、と りあえず修理が必要なPOA-8000の1台分からでも復旧できれば と考えております。 見てみないとわからないと思いますが、3台分それぞれの修理 費のおよその目安を教えていただき、嫁と相談・検討したいと考 えております。 Ｔ．　修理前点検測定 Ｂ．　原因・現状 経年変化による劣化で歪みが多い。 修理履歴あり。 Ｃ．　修理状況 全電解コンデンサー交換。 リレー交換。 １部フイルムコンデンサー交換・追加。 入出力ＲＣＡ端子交換（内ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１を３組使用）。 ３Pインレット取り付け。 ＯＰ−ＡＭＰ交換。 ＩＣ交換 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　　　　１３９個（ニチコン・ミューズ使用） リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　８個。 OP-AMP　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 IC　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　３個。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　　１個。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　３組。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　９組１８個。 豆球　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１６個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　１５０　，０００円　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−６０００　の仕様（マニアル・カタログより）

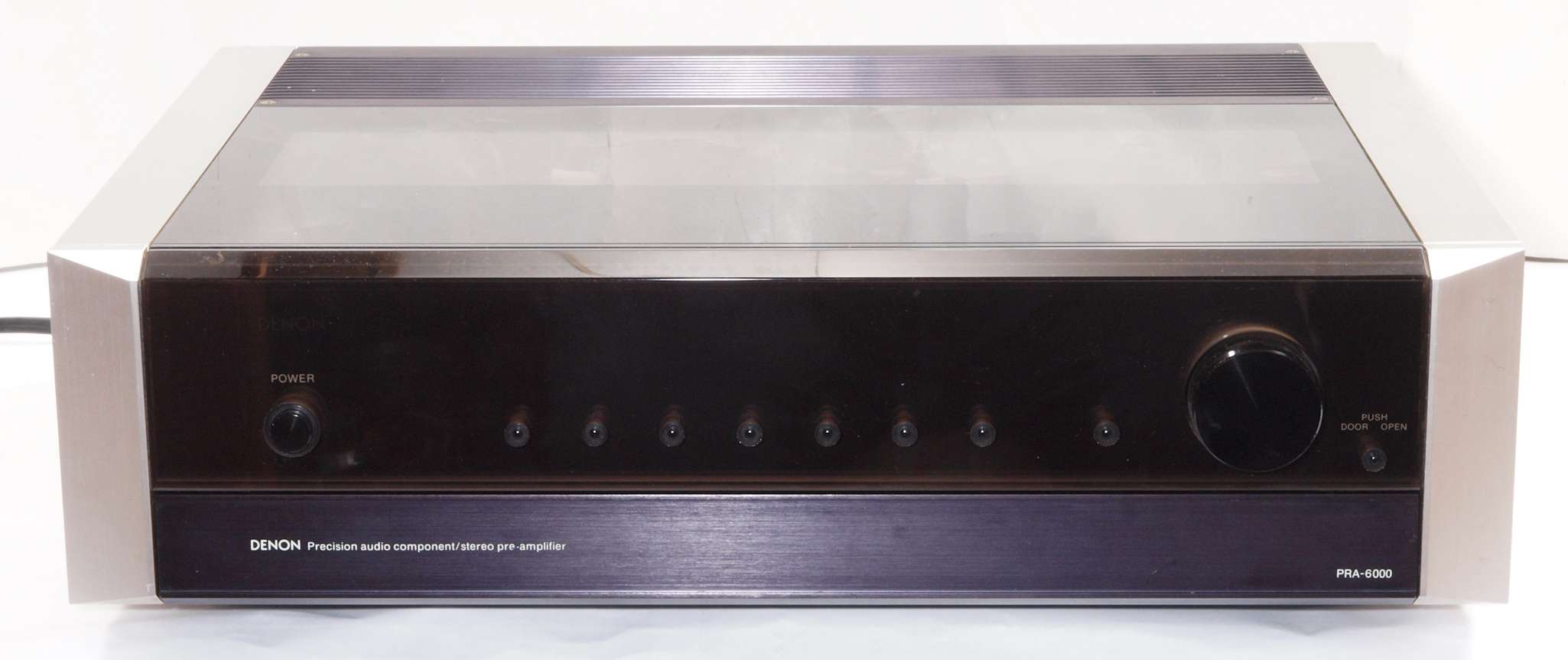

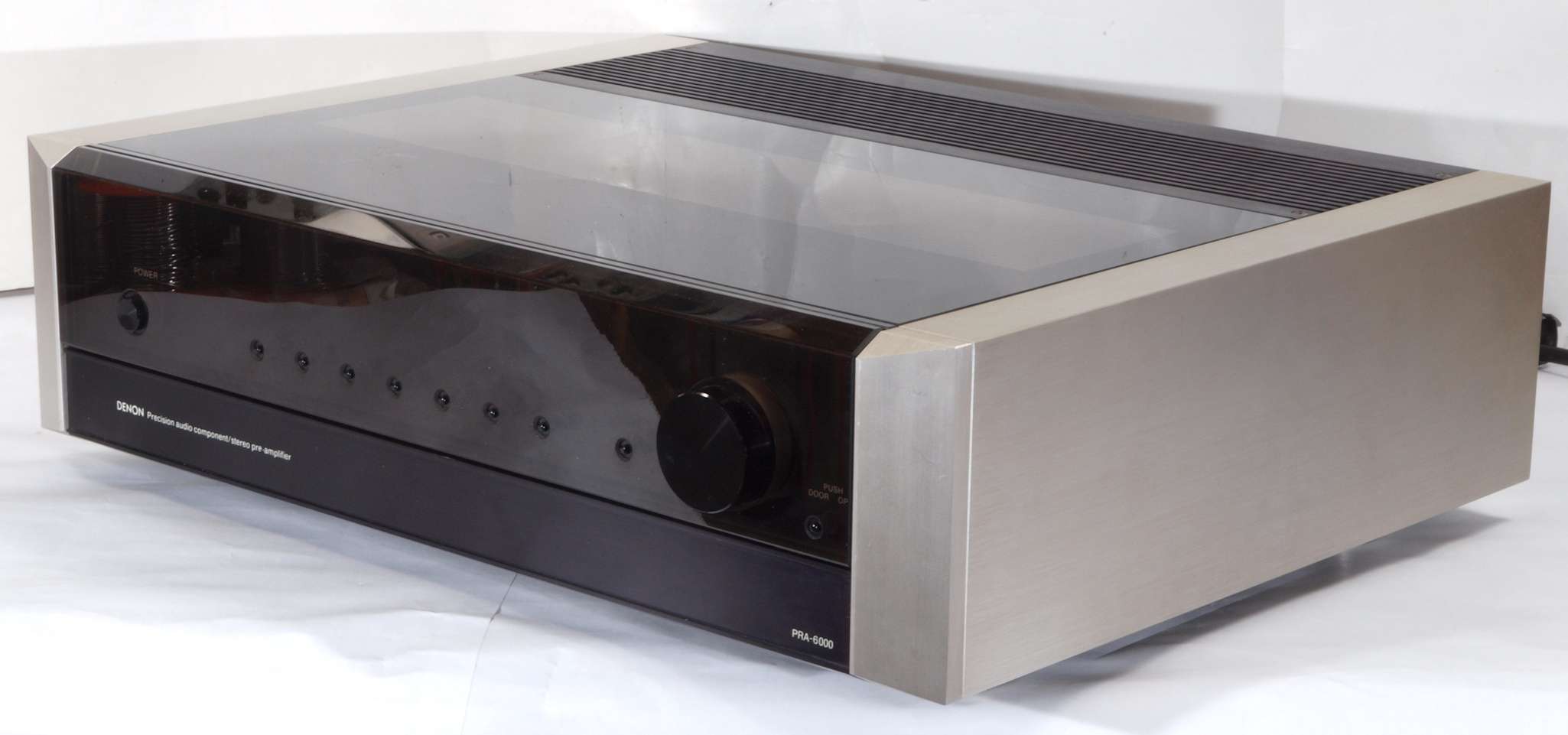

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　下部操作パネル蓋を開け、前から見る。

Ａ１３．　点検中　前右から見る

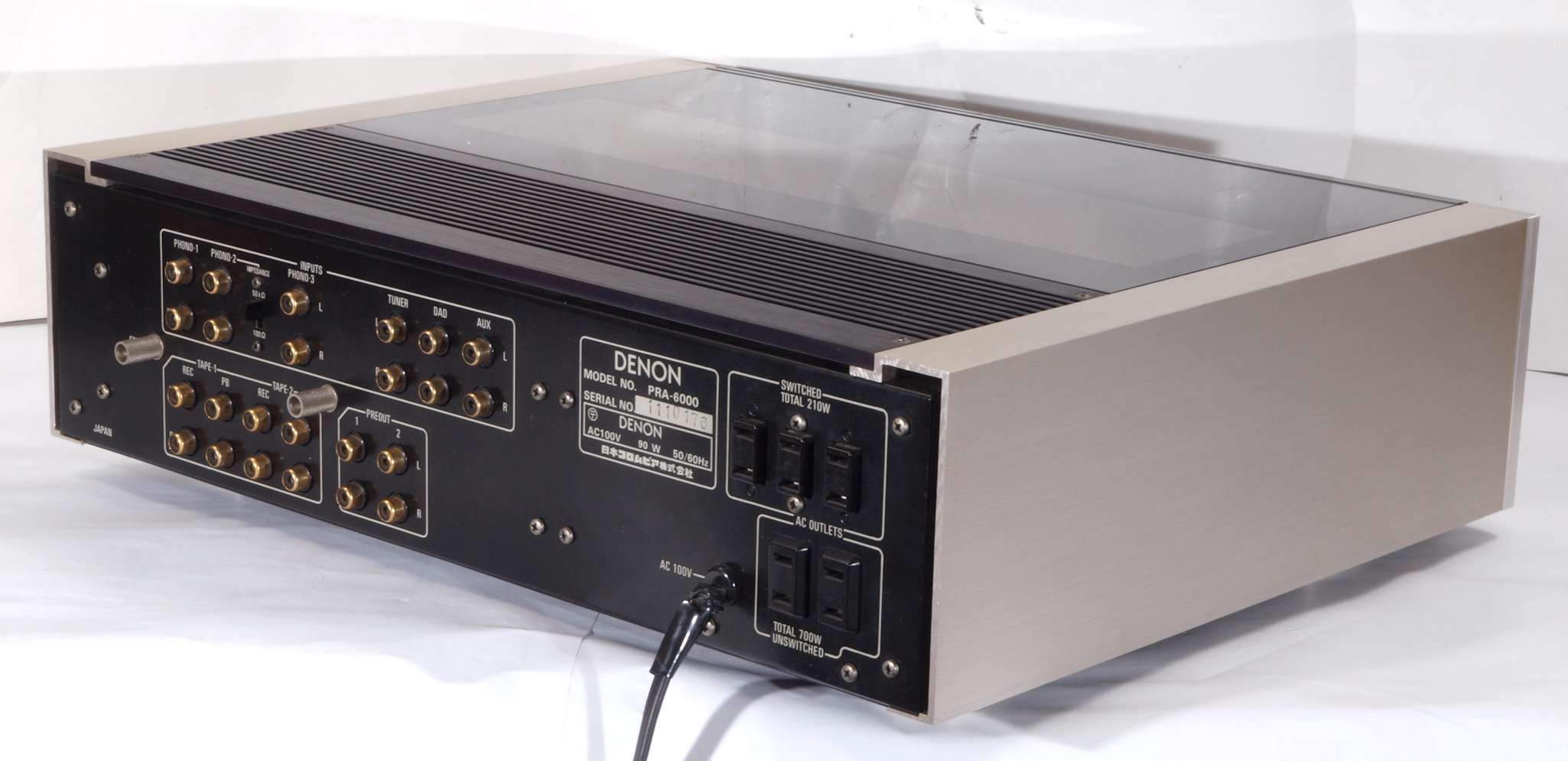

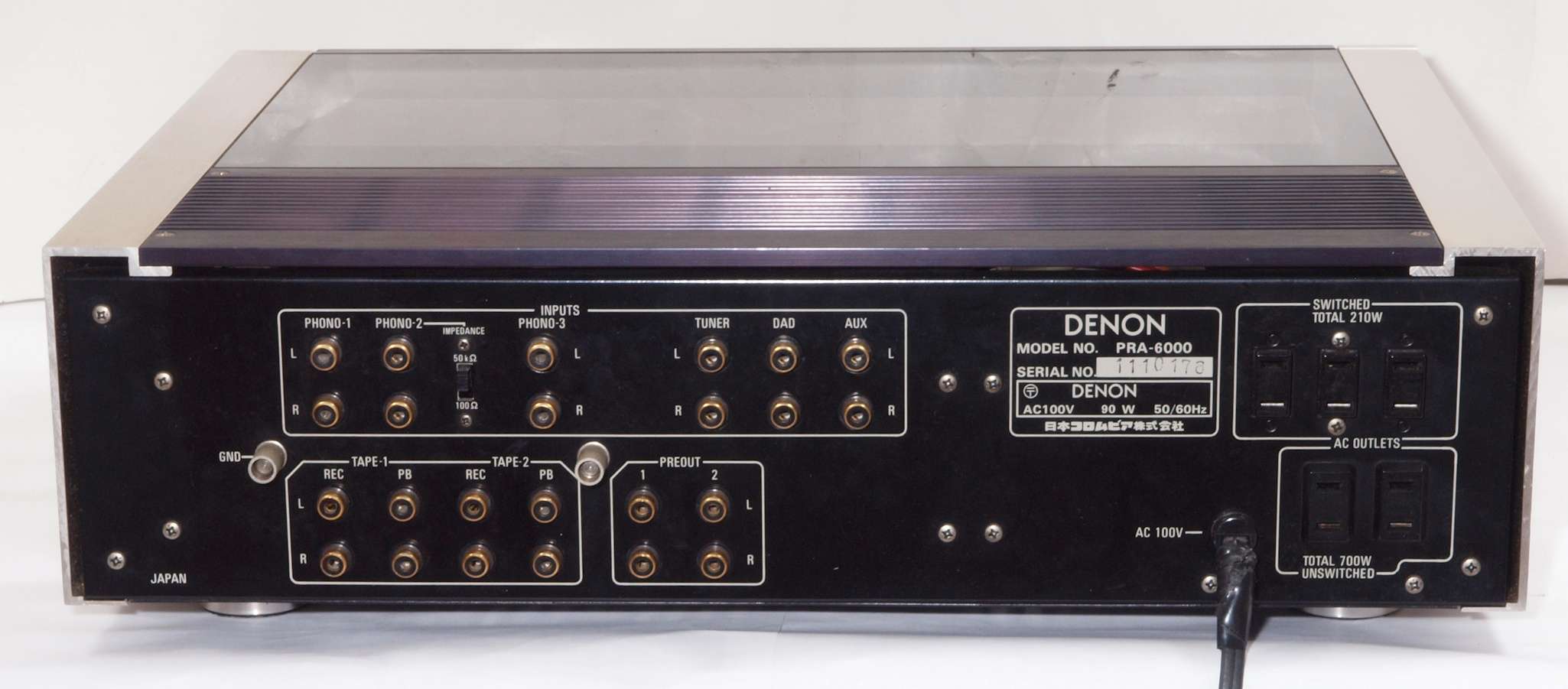

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　上から見る。下側（前）の部分に映り込みがあり。

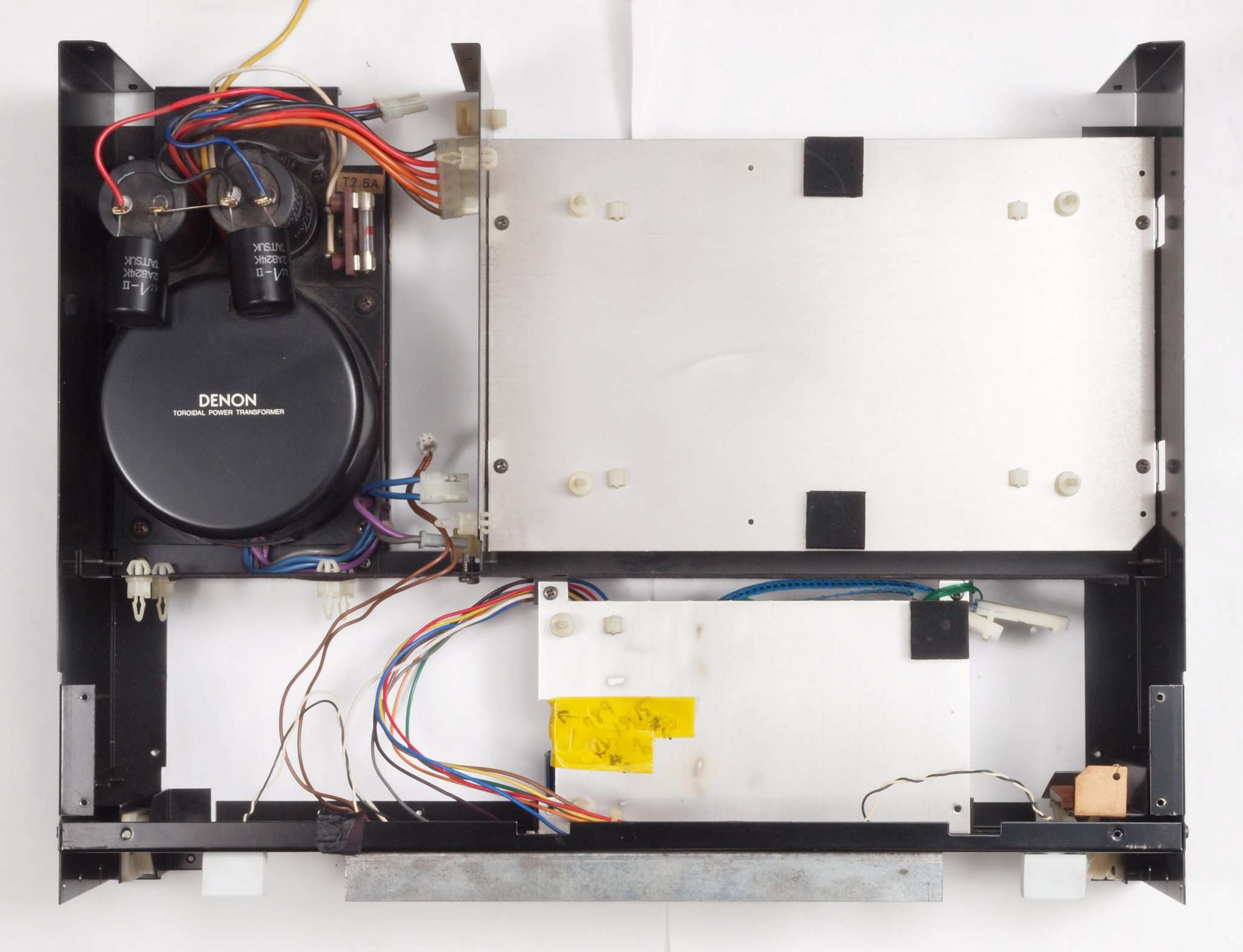

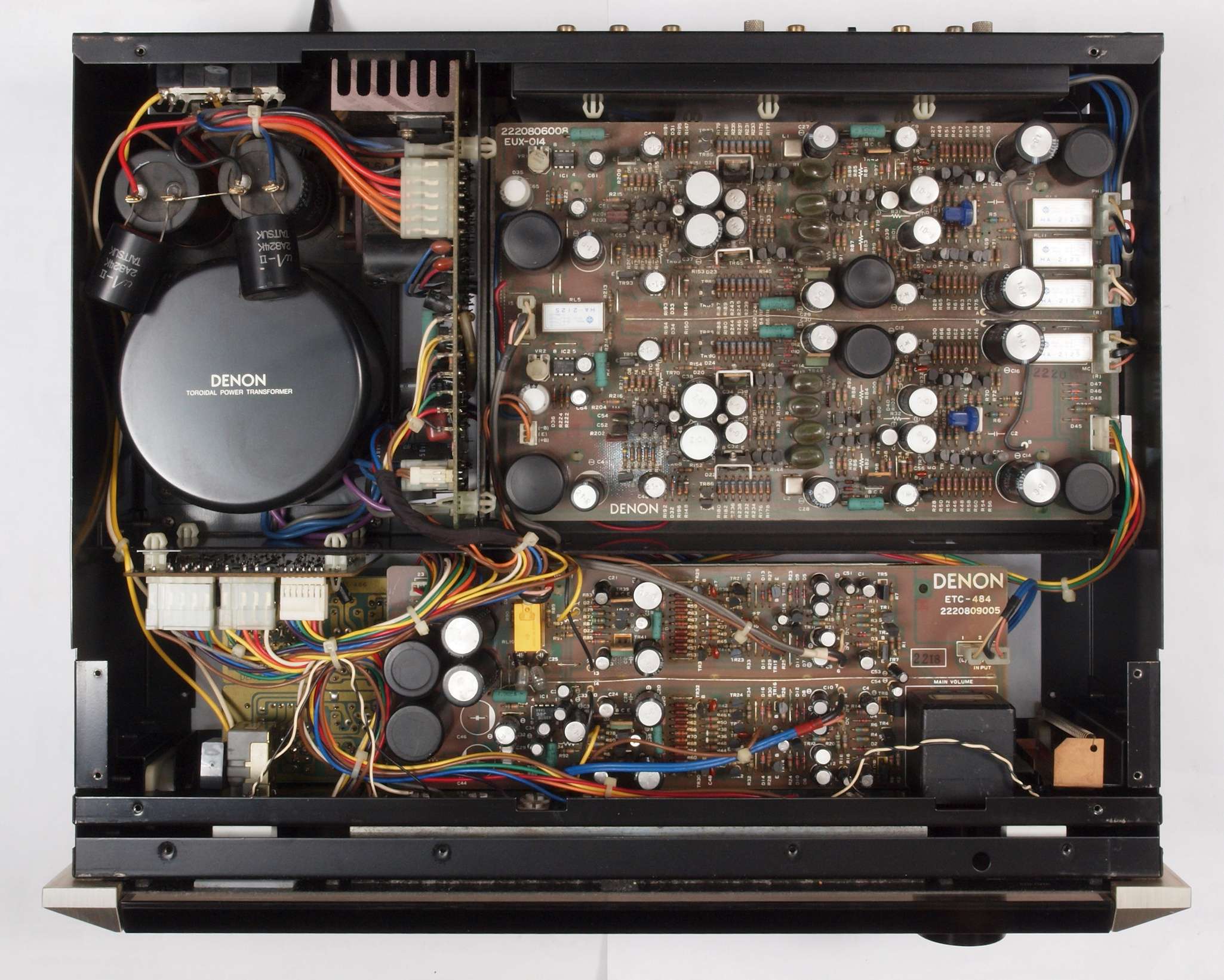

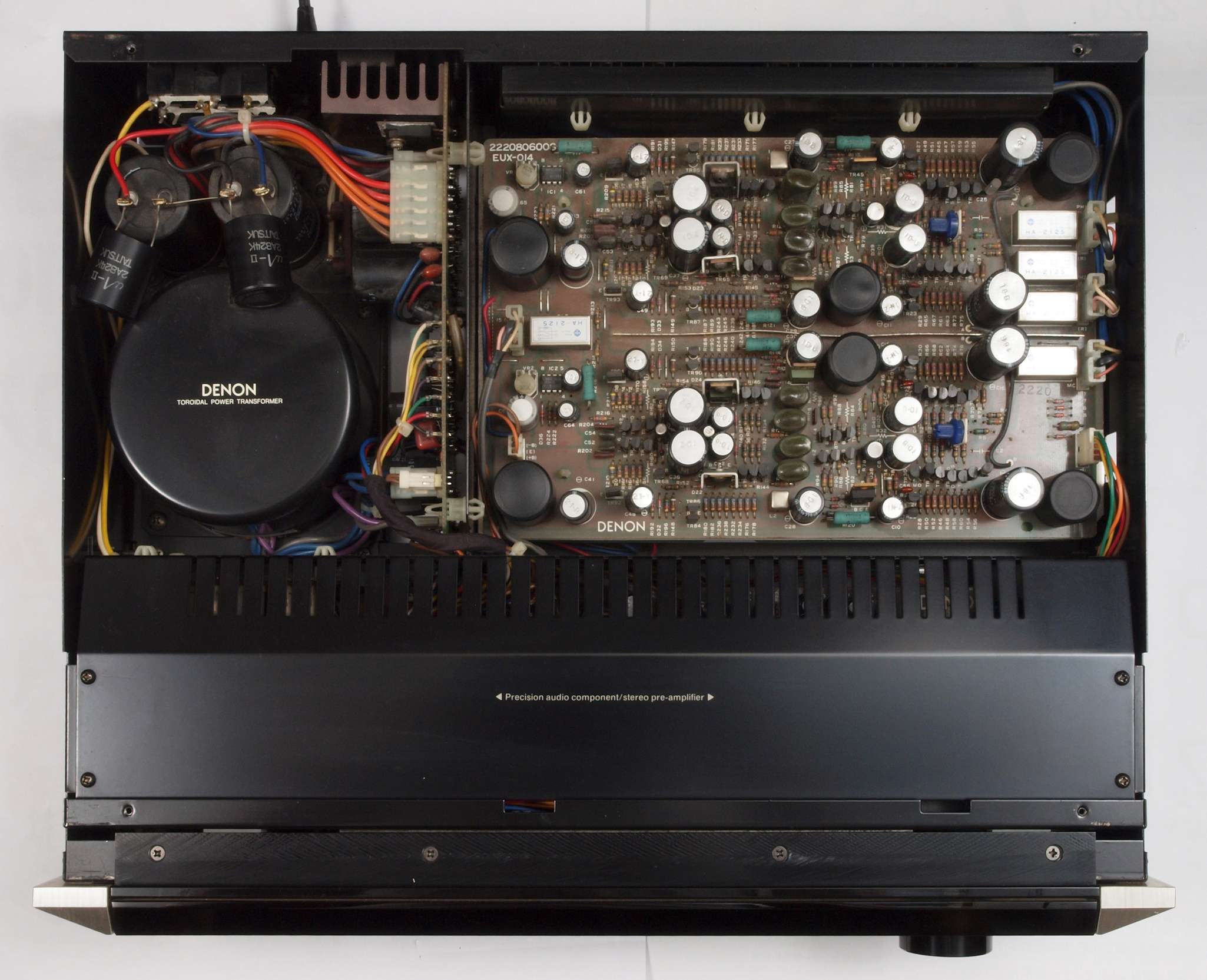

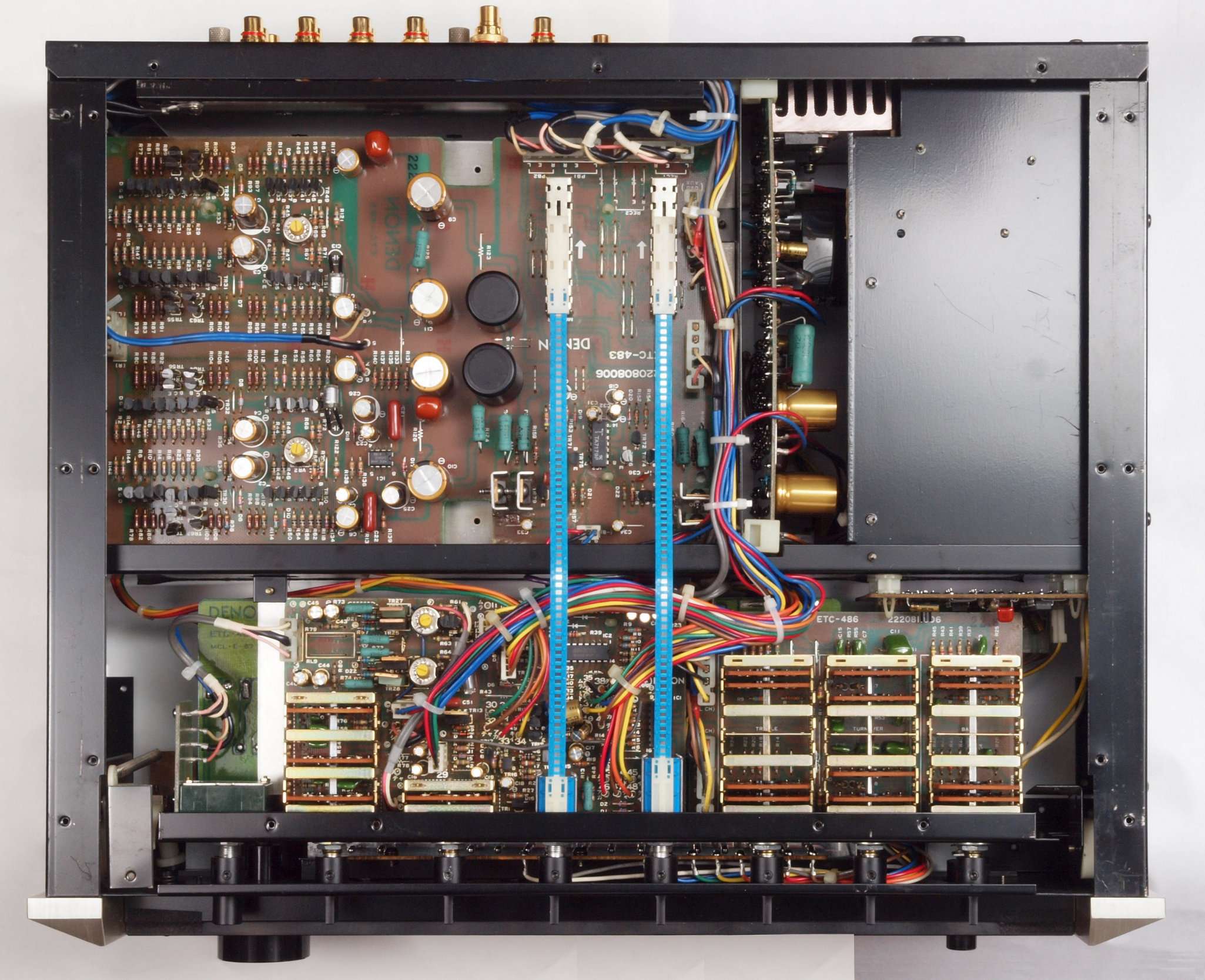

Ａ１７．　点検中　左右パネル・上下蓋（パネル）を取り、上から見る。

Ａ１７．　点検中　左右パネル・上下蓋（パネル）・シールドを取り、上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下左から見る

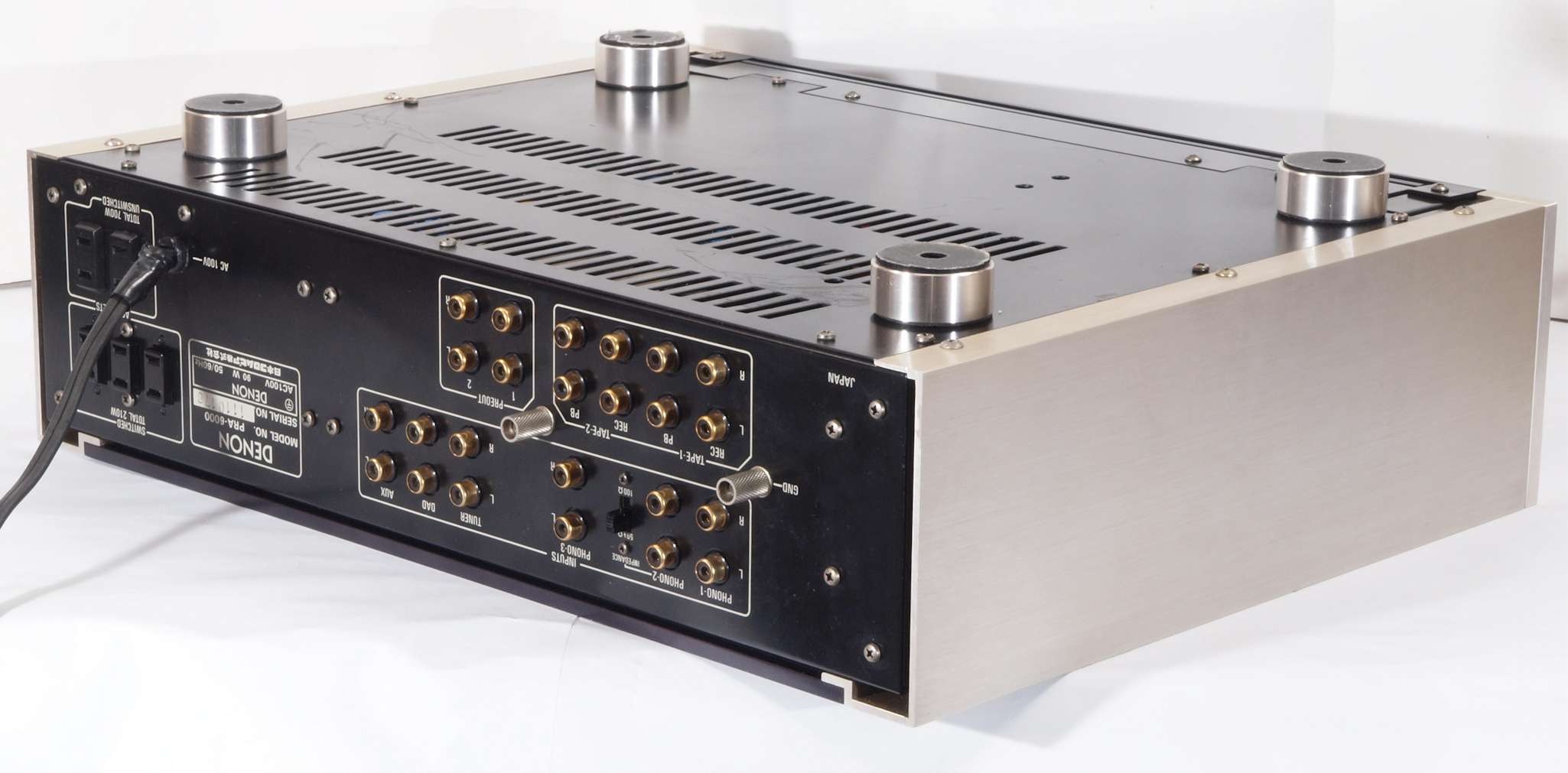

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下右から見る

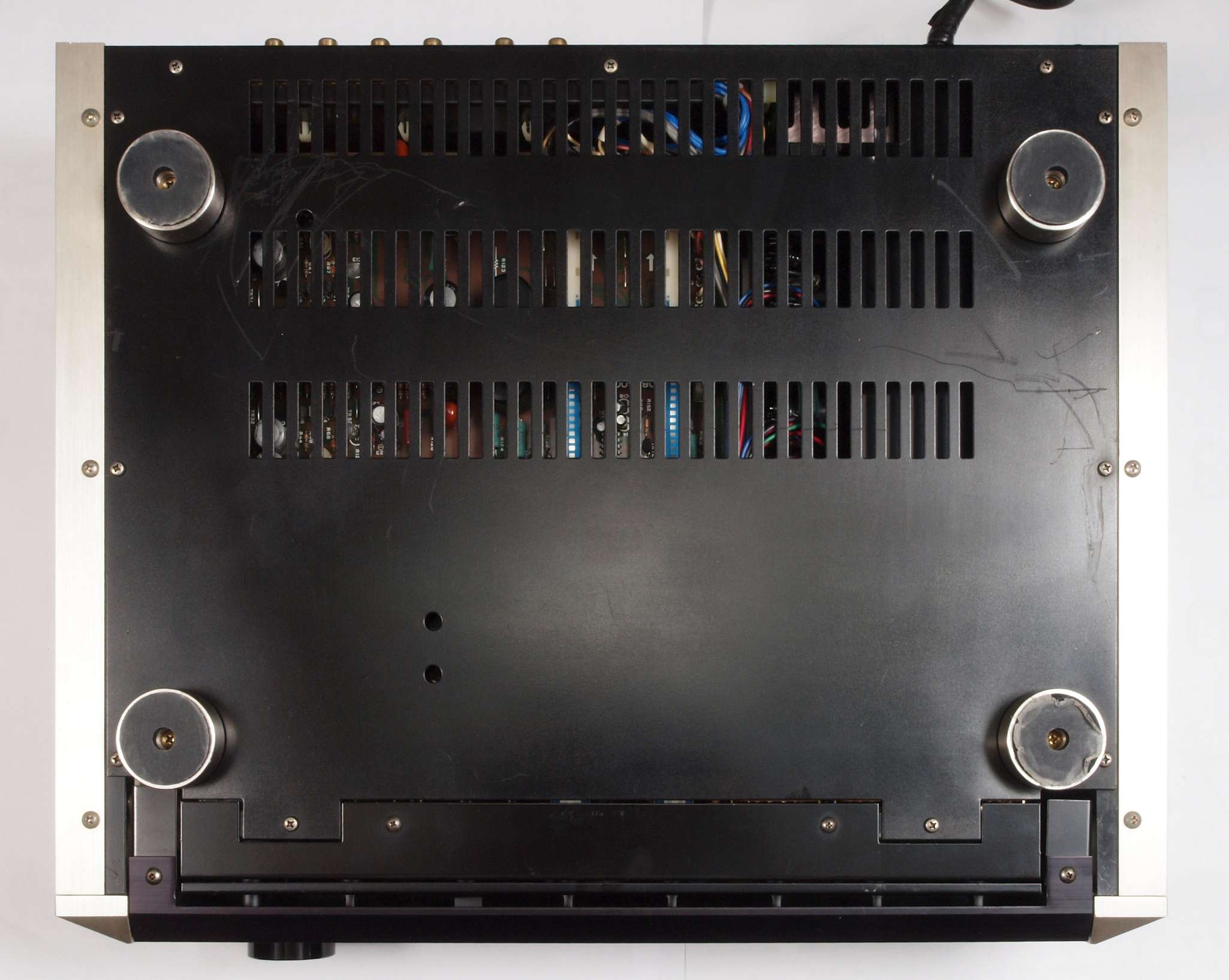

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　左右パネル・上下蓋（パネル）・シールドを取り、下から見る。

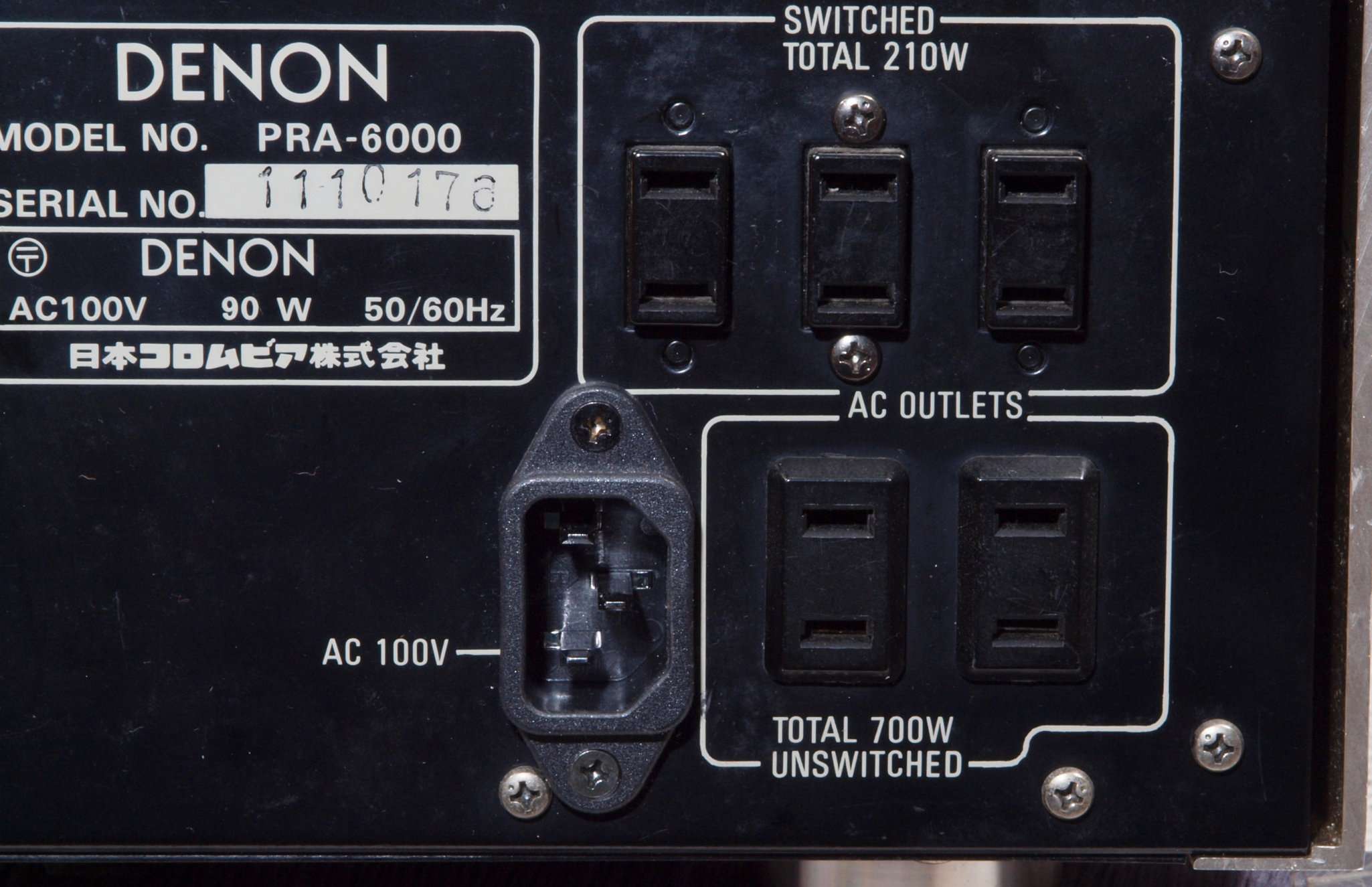

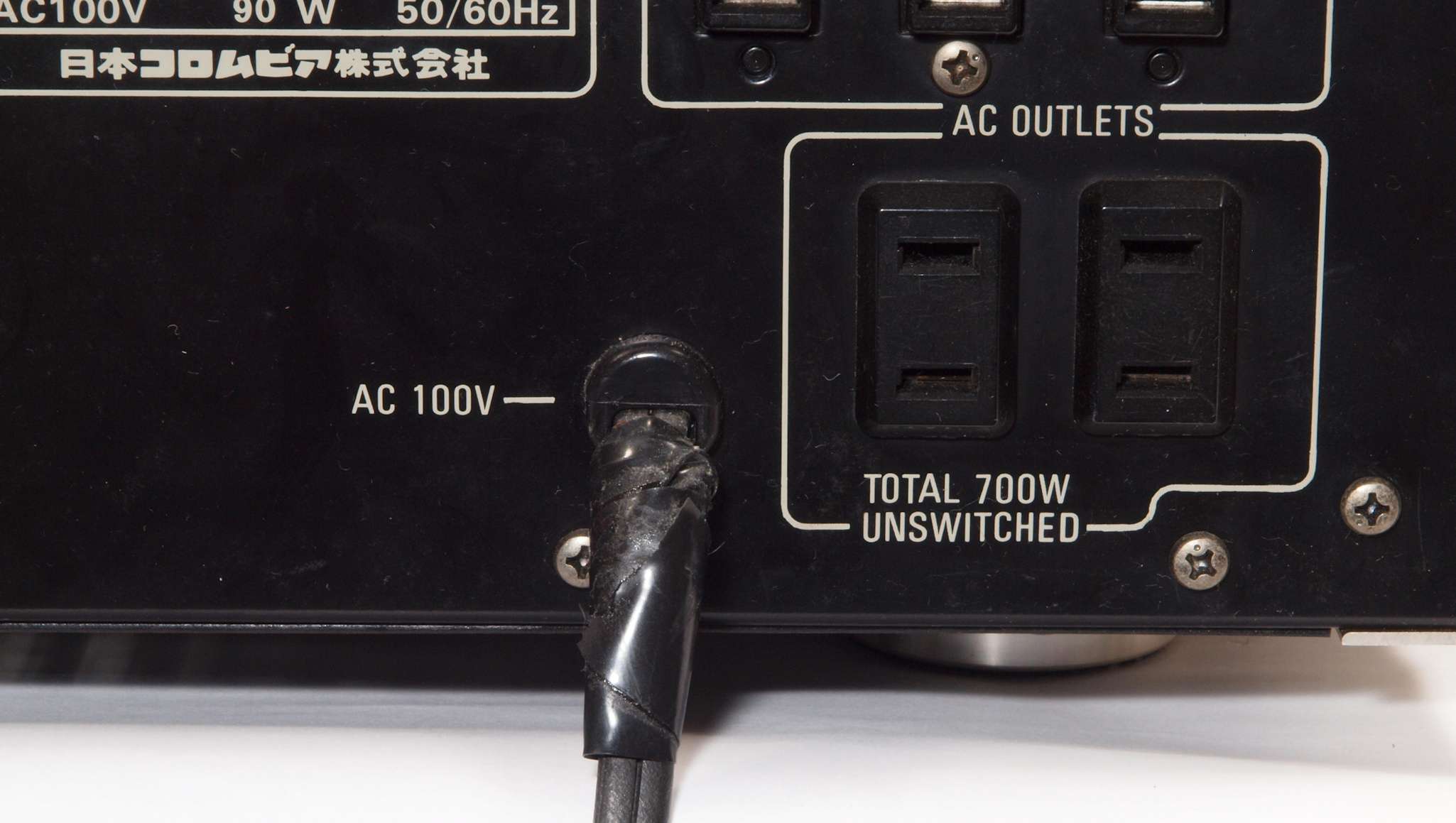

Ａ３１．　点検中　電源ケーブル挿入部。

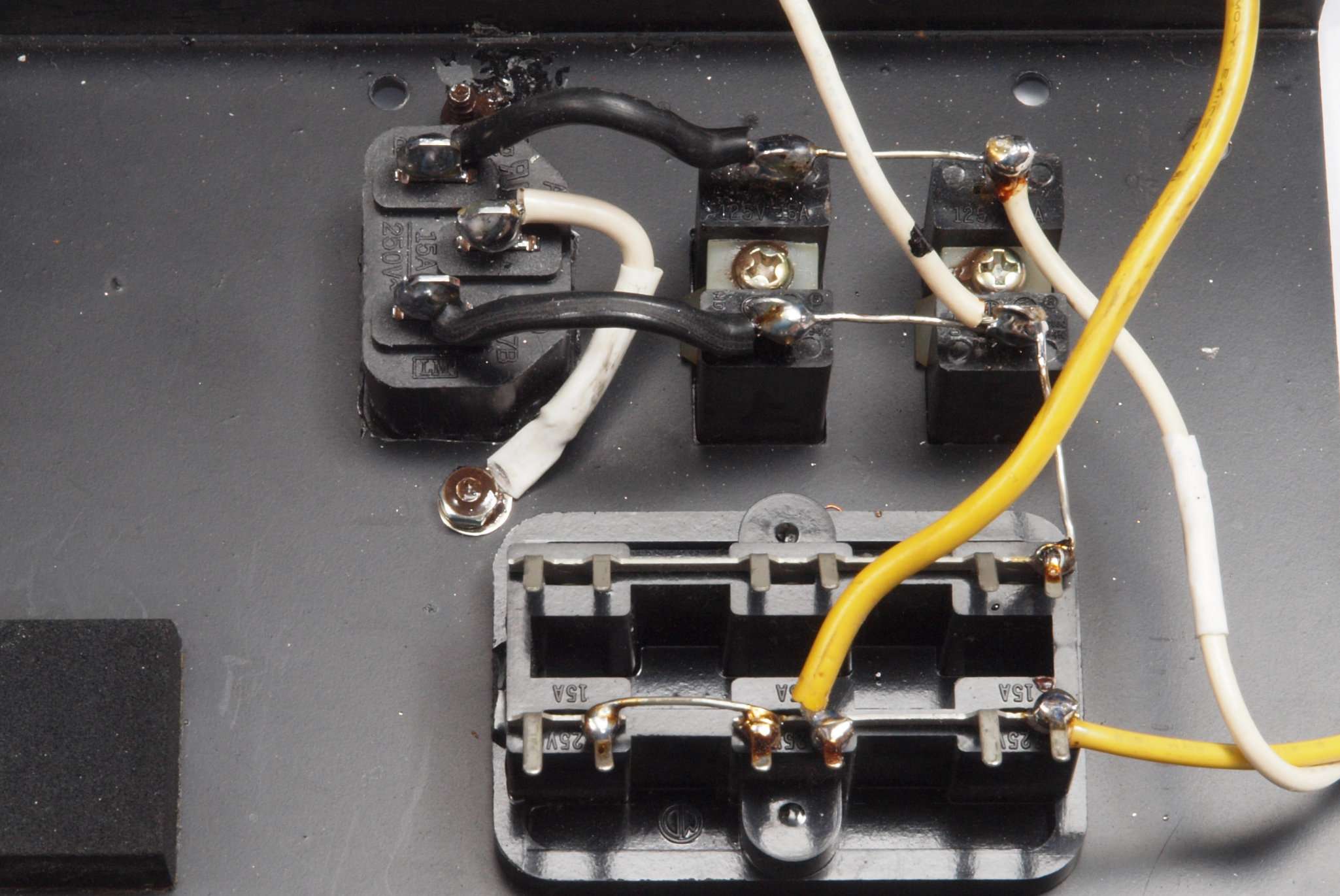

Ａ３２．　点検中　電源ケーブル挿入部。　ケーブル挿入部裏にシャシがあるので、少しズレるが、３Ｐインレに交換。FURUTECH　FI-10(R) ロジウムメッキ使用。

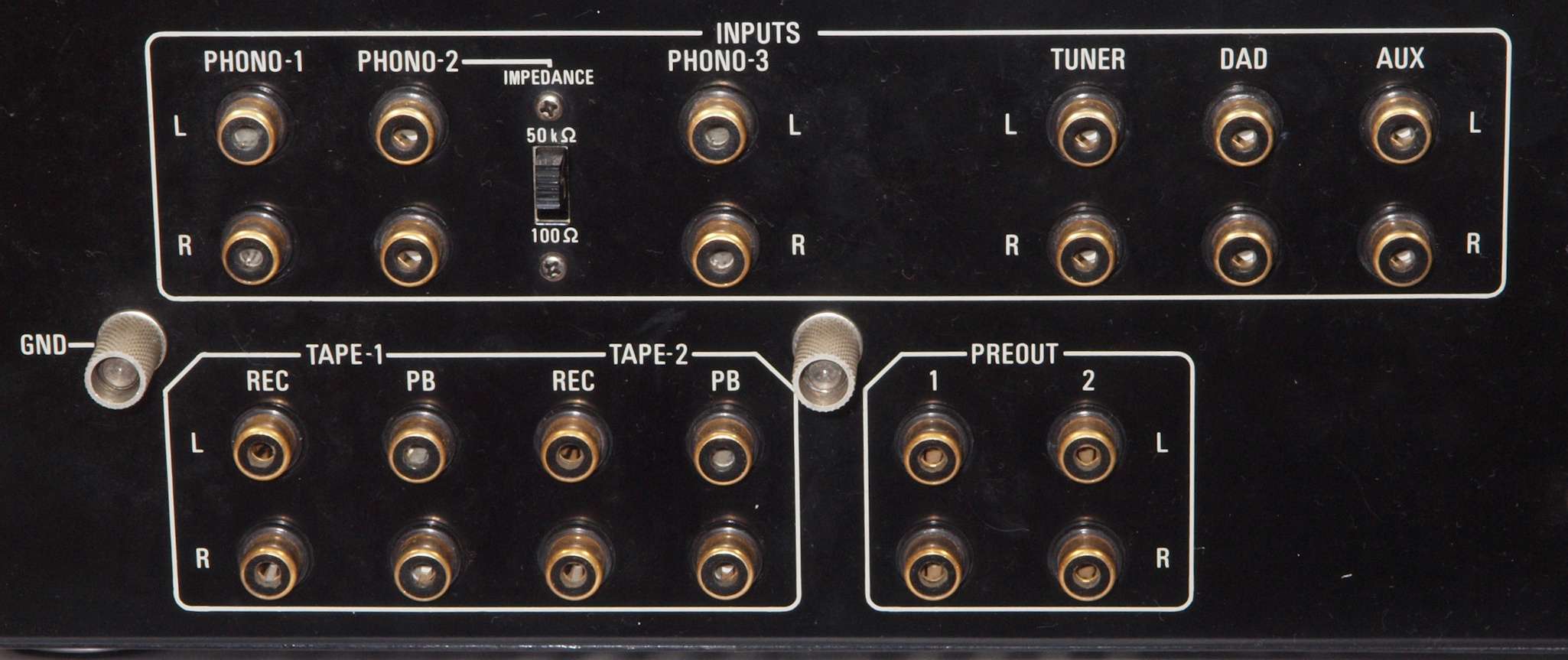

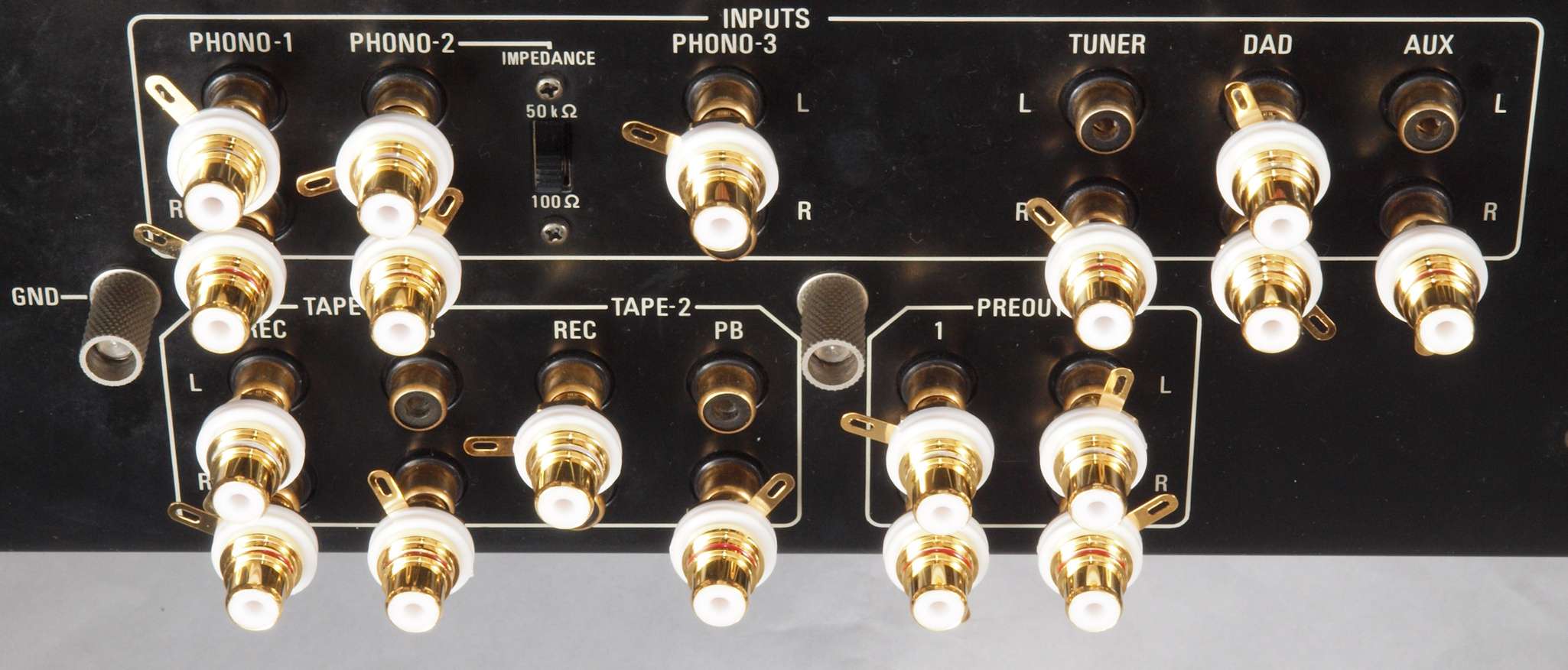

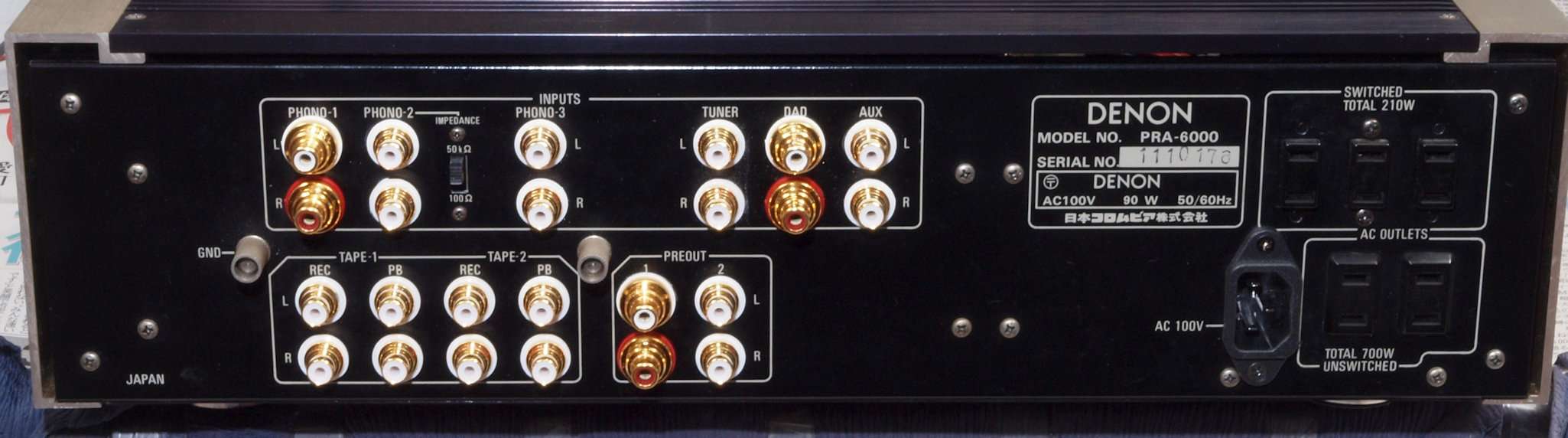

Ａ４１．　点検中　入出力ＲＣＡ端子。

Ａ４２．　点検中　出力ＲＣＡ端子。ＰＨＯＮＯ−１、　ＤＡＤ、　ＰＲＥ−ＯＵＴ１をＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１交換。

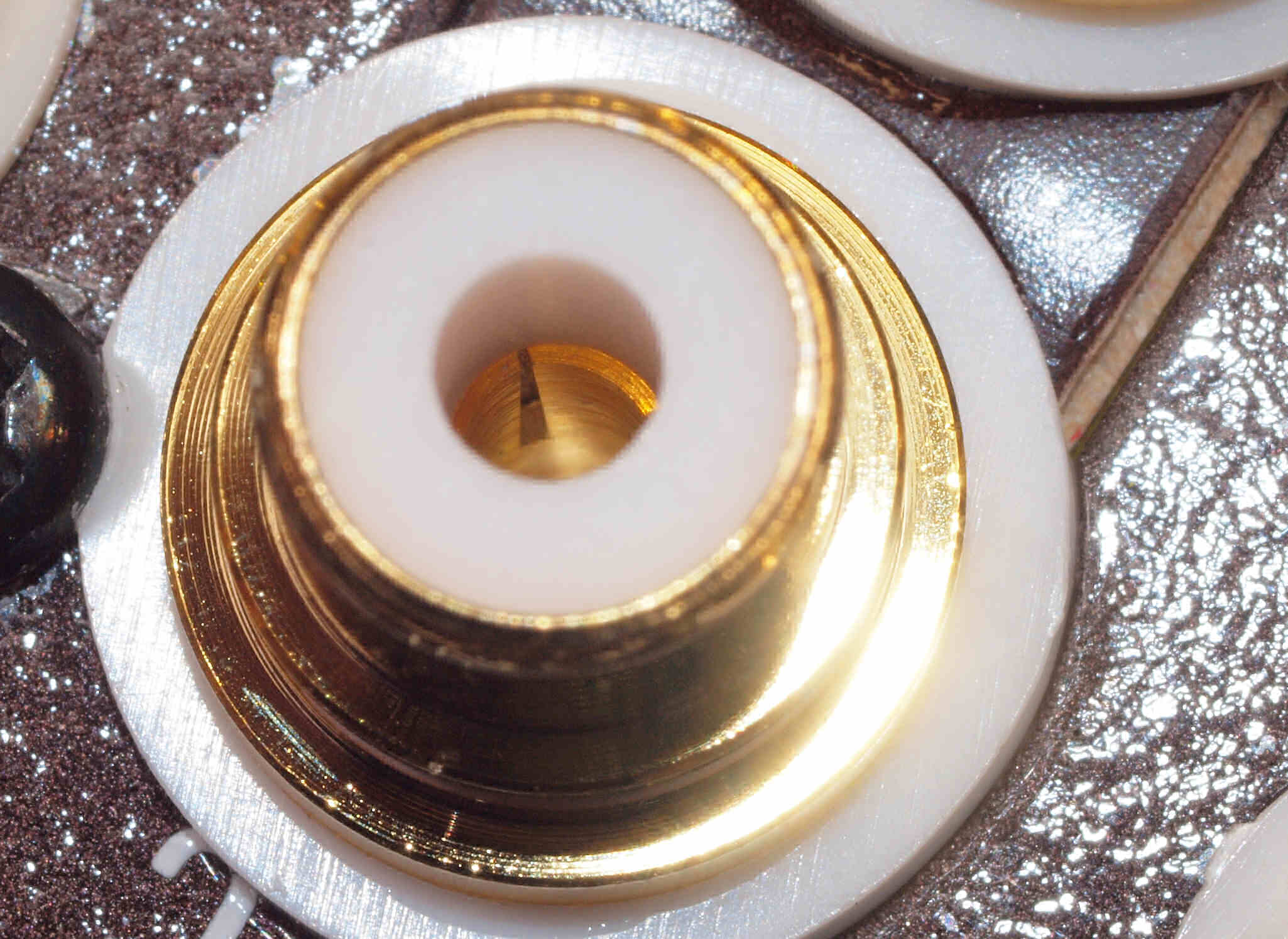

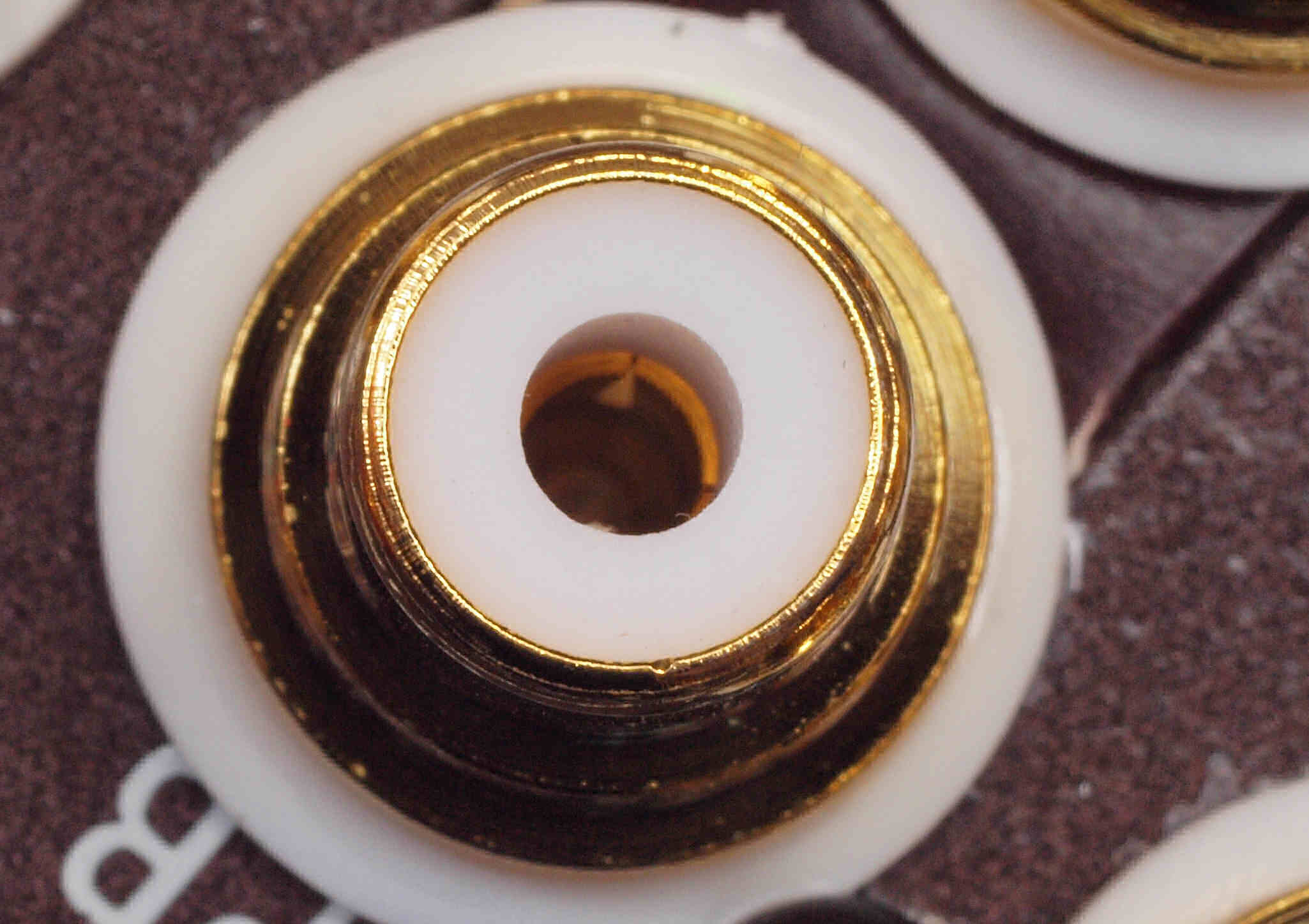

Ａ４３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ４４．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ４５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

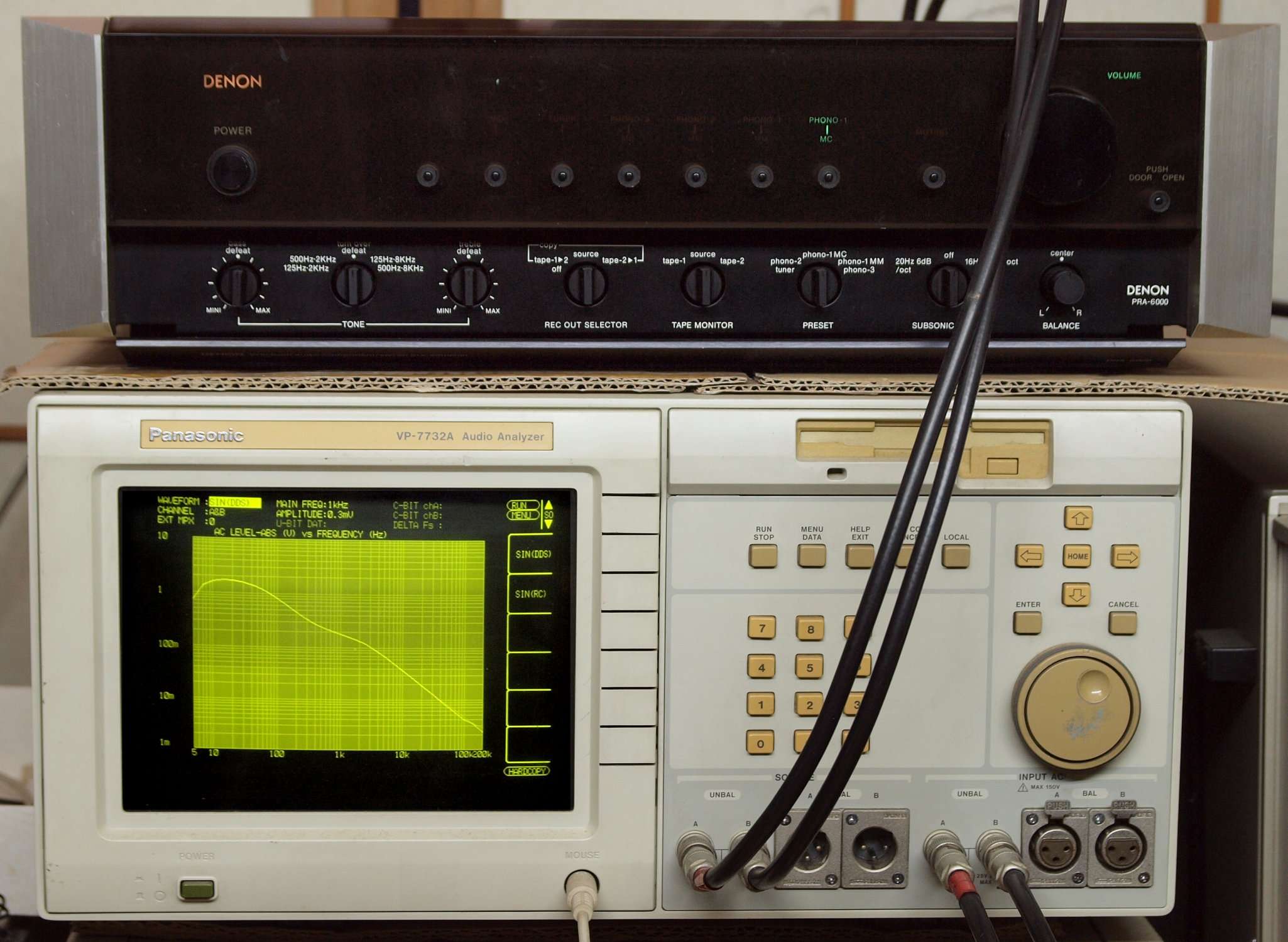

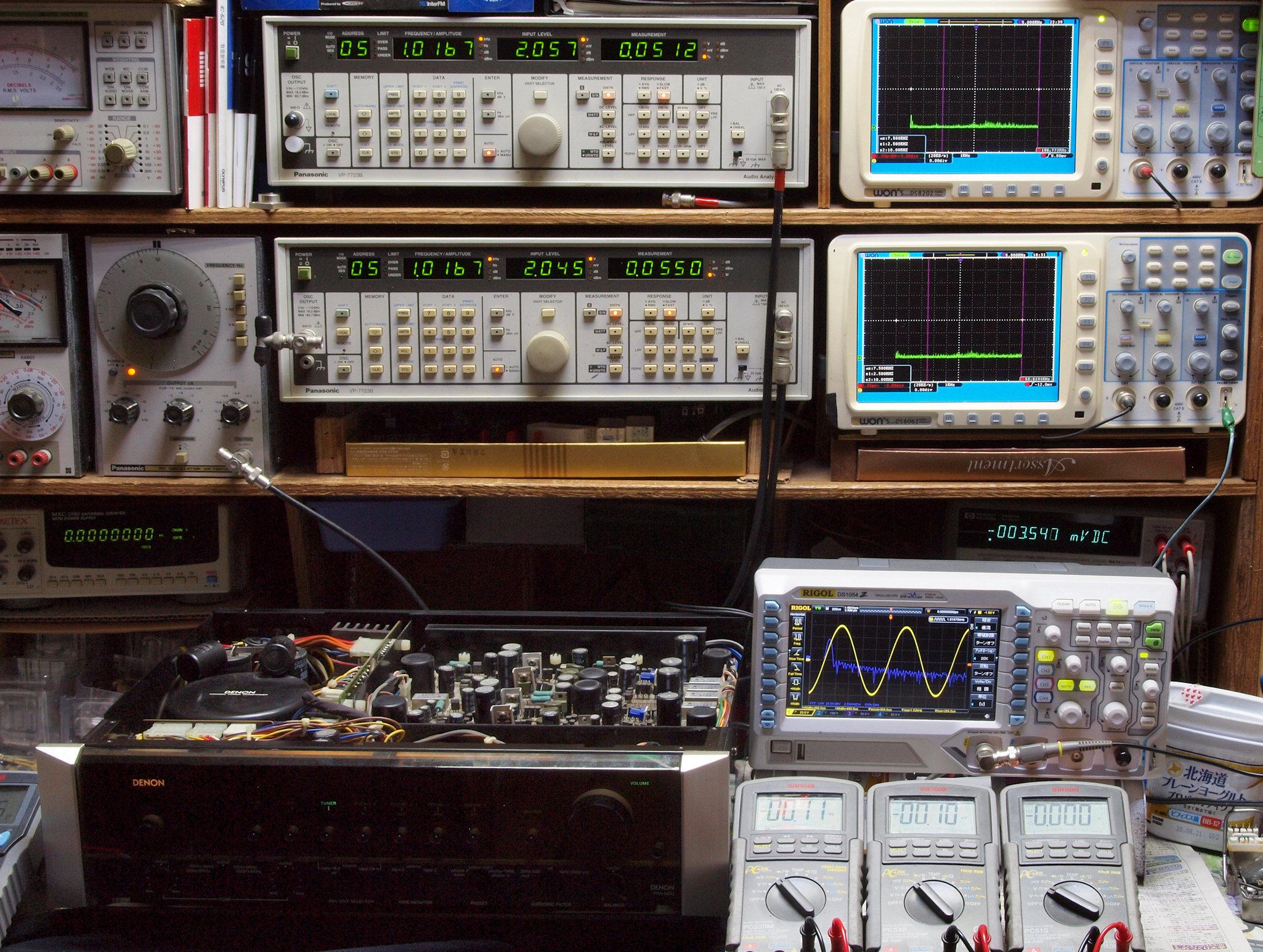

Ｔ．　修理前点検測定 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５６９％歪み。 　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０７８５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

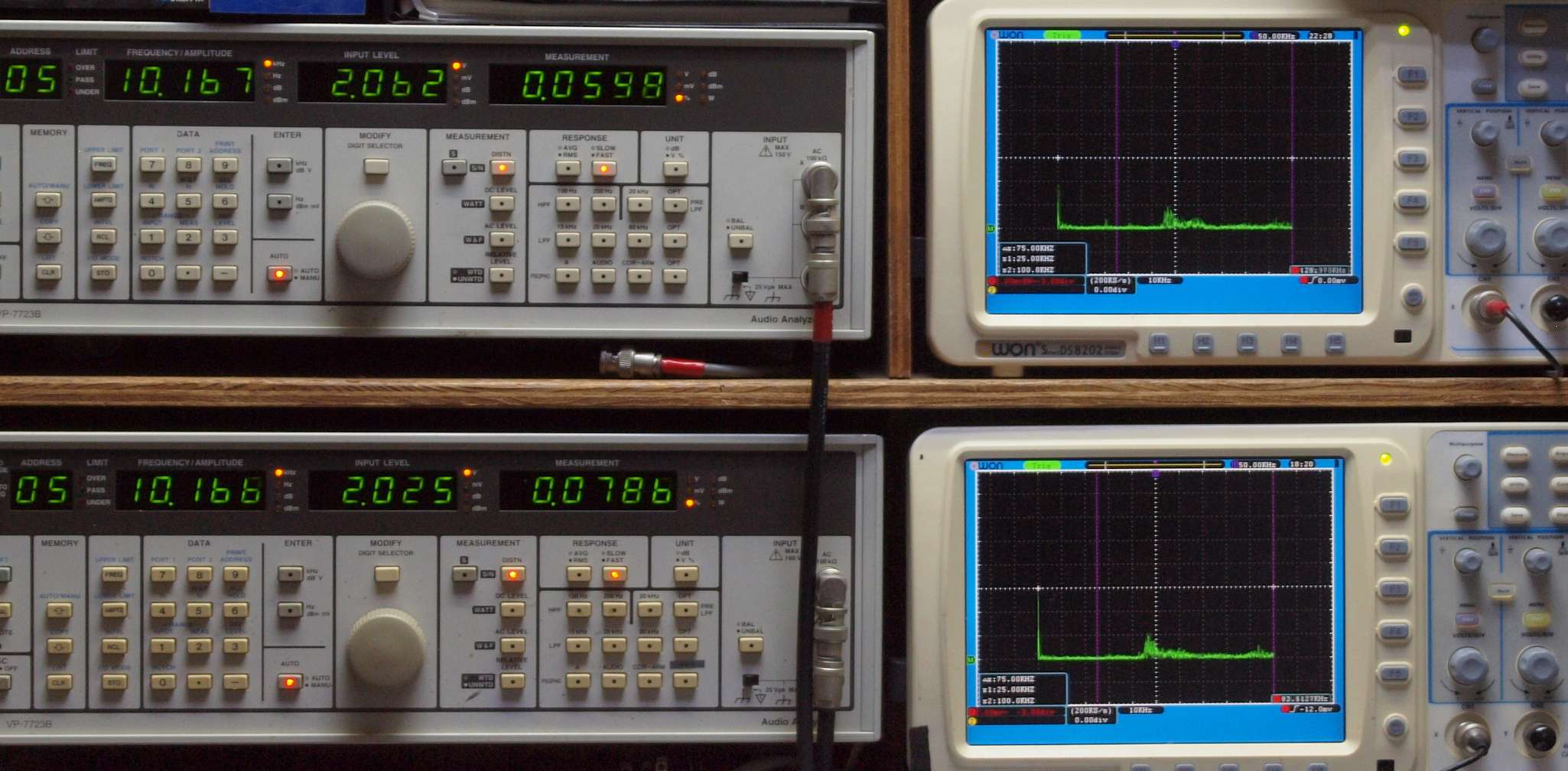

T２．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５９８％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０７８６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

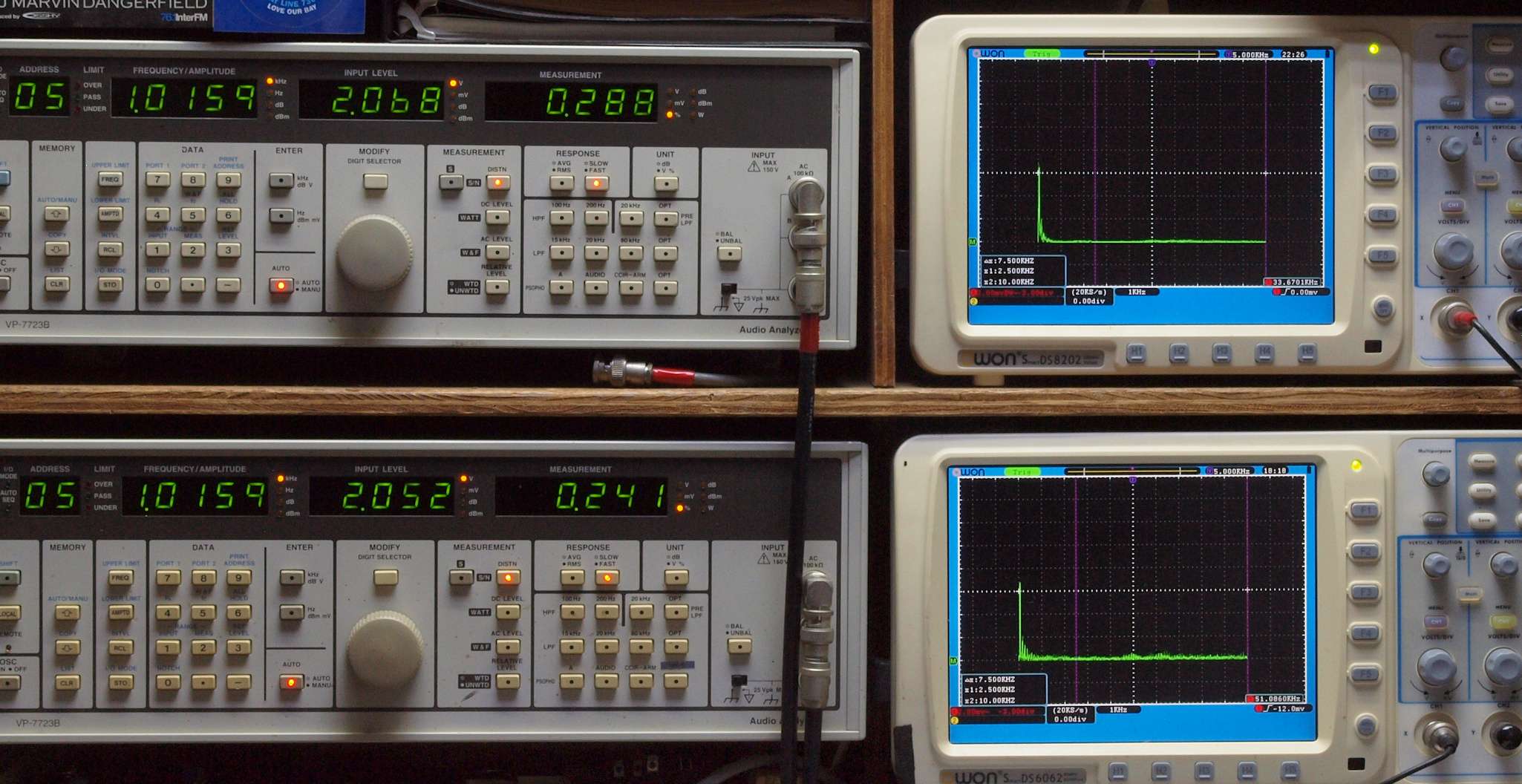

T３．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２８８％歪み。 　　　　ＰＨＯＮＯ_２入力、Ｌ側出力電圧＝２Ｖ、　０．２４１％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

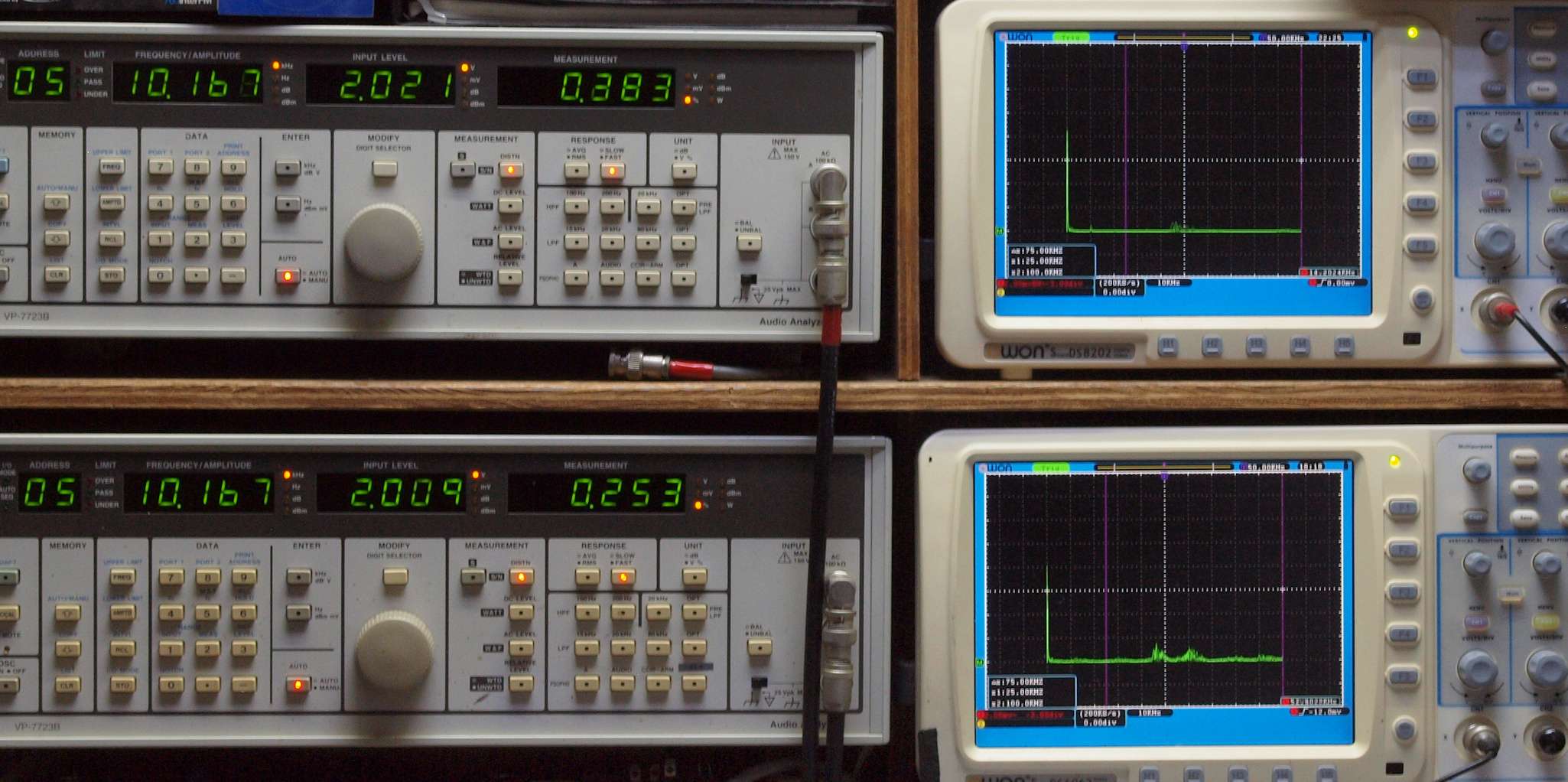

T４．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３８８％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．２５３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

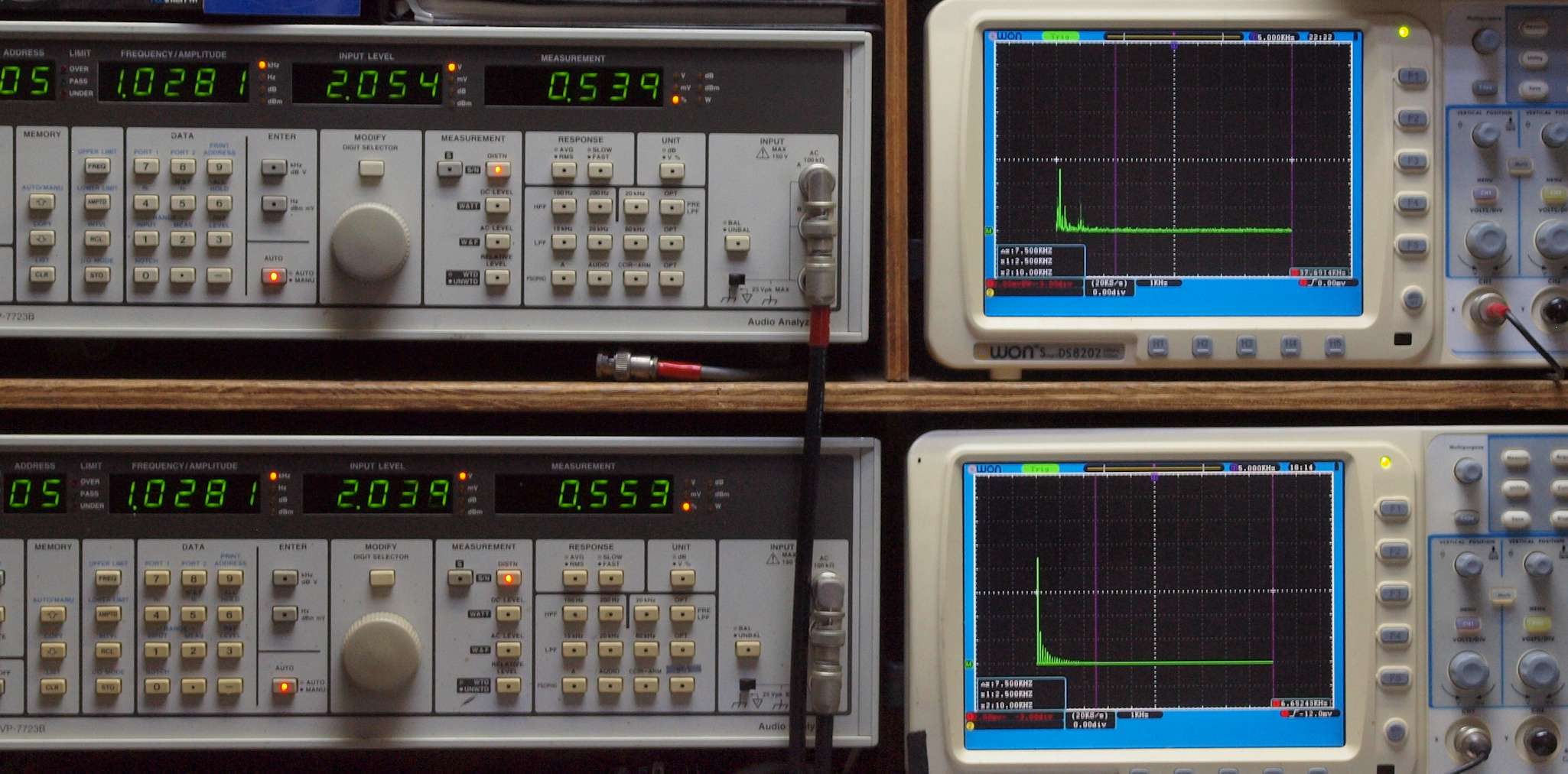

T５．　ＭＣ_１ｋＨｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．５３９％歪み。 　　　　ＰＨＯＮＯ_１入力、 Ｌ側出力電圧＝２Ｖ、　０．５５３％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

T６．　ＭＣ_１０ｋＨｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．５４０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．５８４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を全て取り除いたシャーシを上から見る

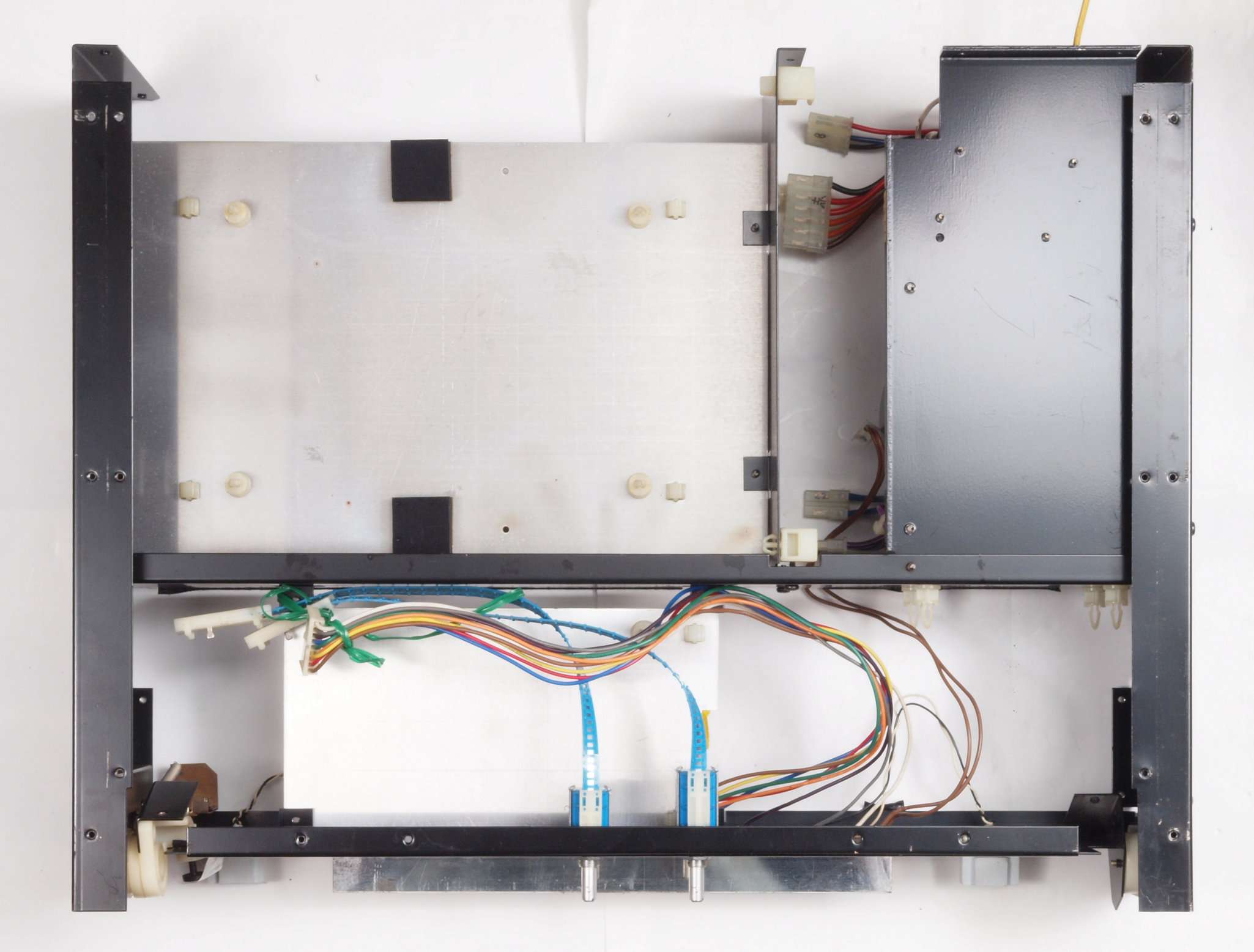

Ｃ２．　修理中　基板を全て取り除いたシャーシを下から見る

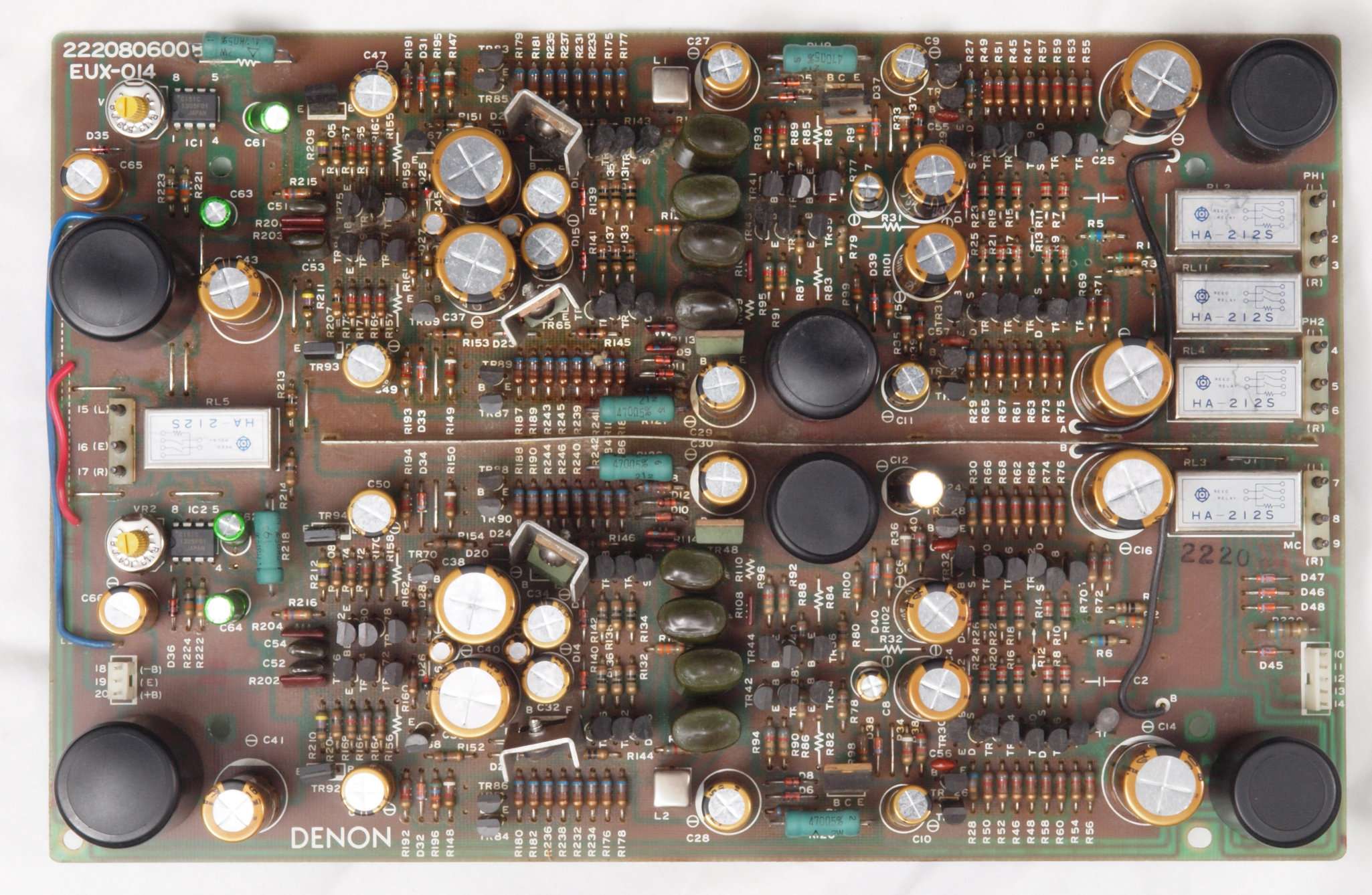

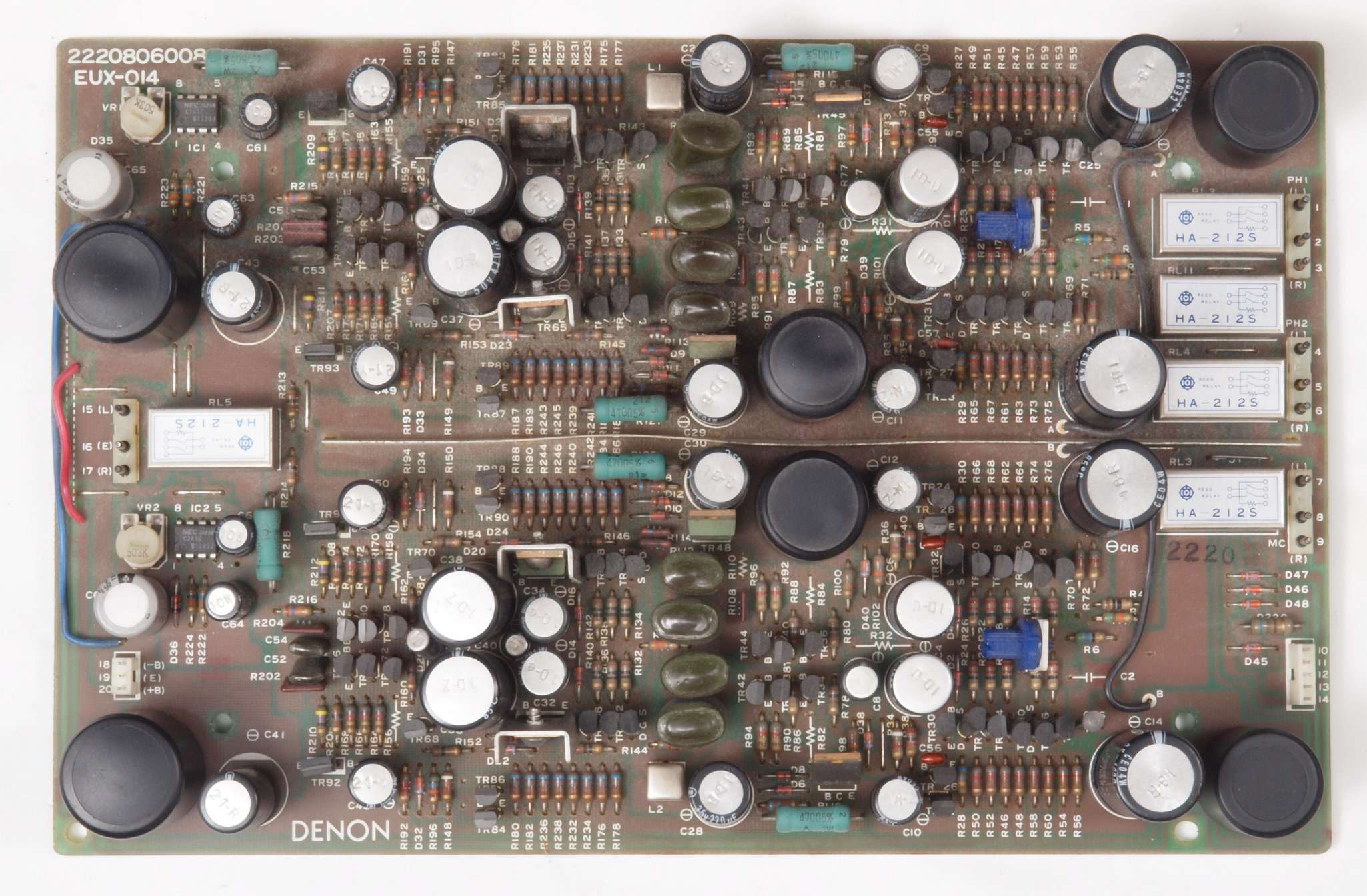

Ｃ１１．　修理前　ＭＣ−ＡＭＰ基板。

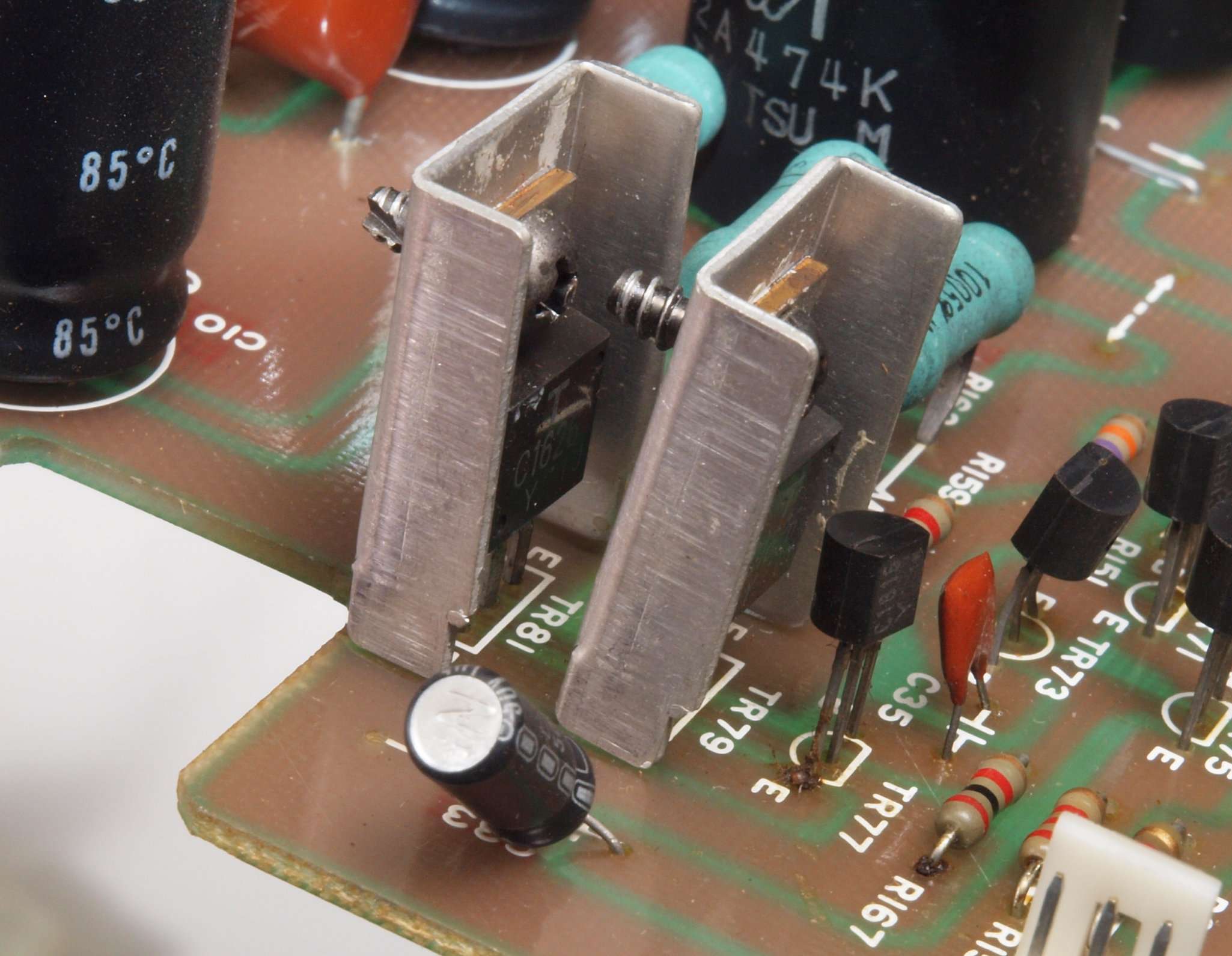

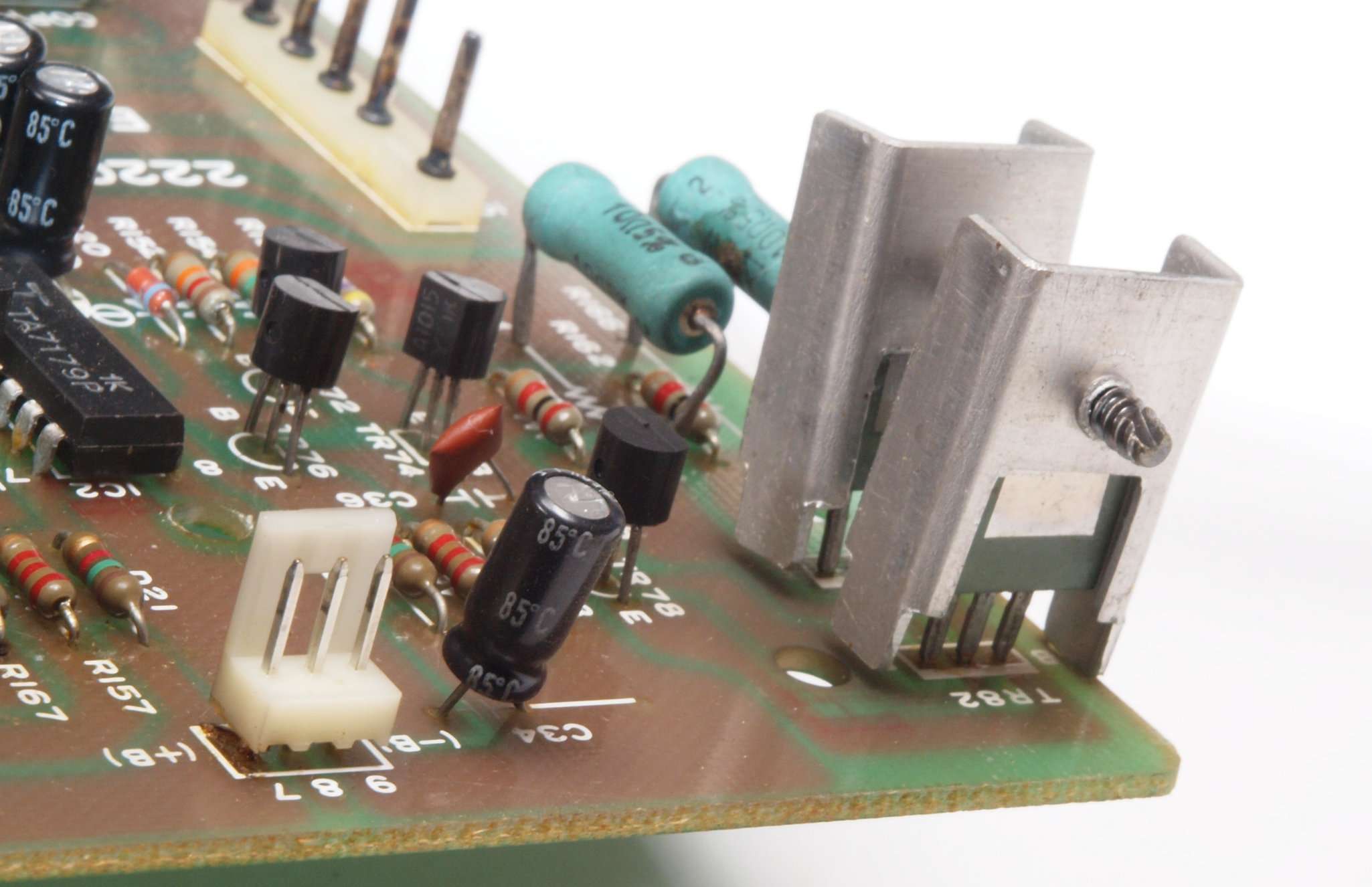

Ｃ１１２．　修理中　ＭＣ−ＡＭＰ基板。放熱器が固定されていない。

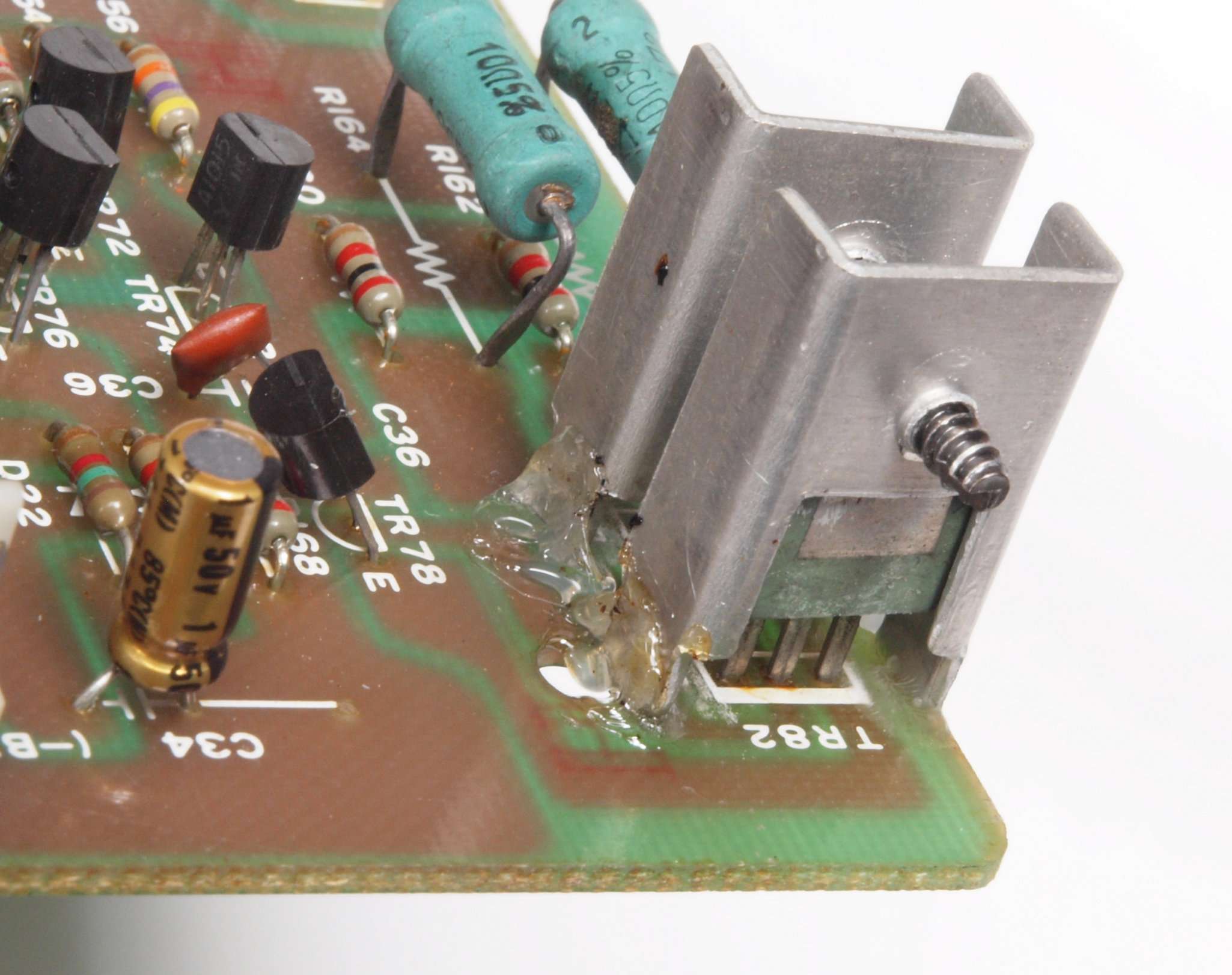

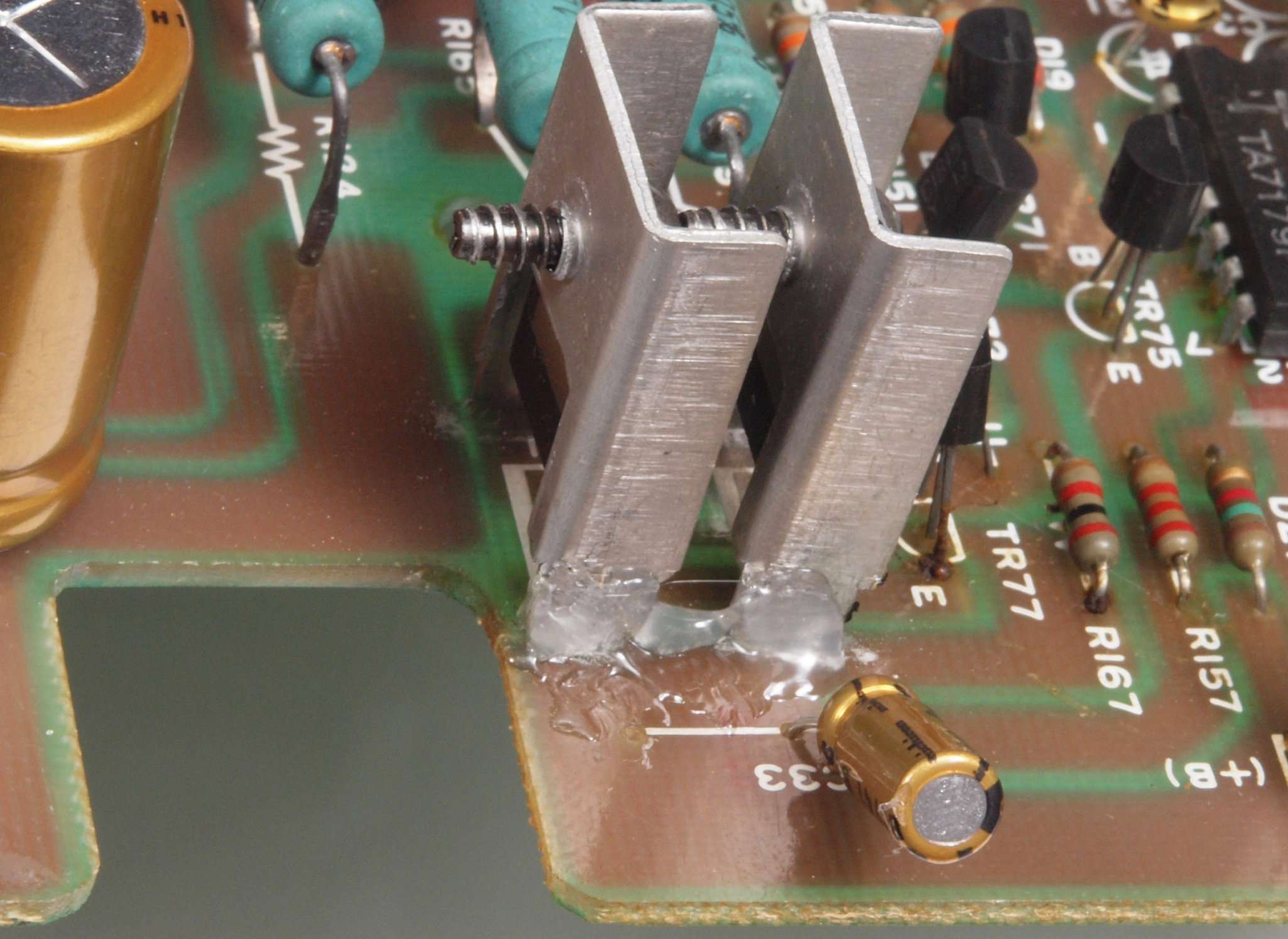

Ｃ１１３．　修理後　ＭＣ−ＡＭＰ基板。放熱器を固定（接着）する、接着剤＆ホットボンドで固定。

Ｃ１１４．　修理中　ＭＣ−ＡＭＰ基板。放熱器が固定されていない−２。

Ｃ１１５．　修理後　ＭＣ−ＡＭＰ基板。放熱器を固定（接着）する−２、接着剤＆ホットボンドで固定。

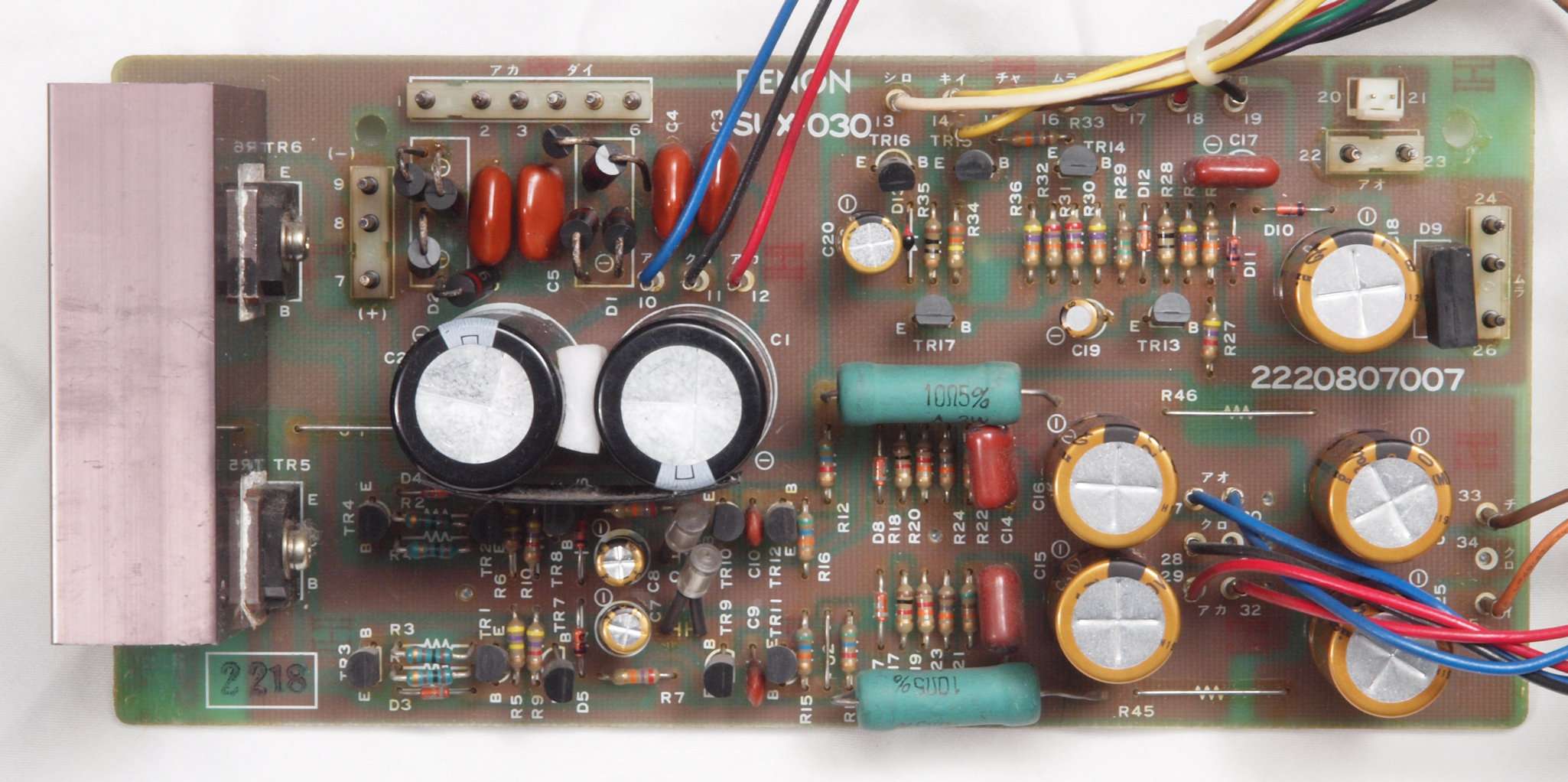

Ｃ１２．　修理後　ＭＣ-ＡＭＰ基板。　電解コンデンサ−２２個、半固定ＶＲ２個、ＯＰ−ＡＭＰ１個交換。

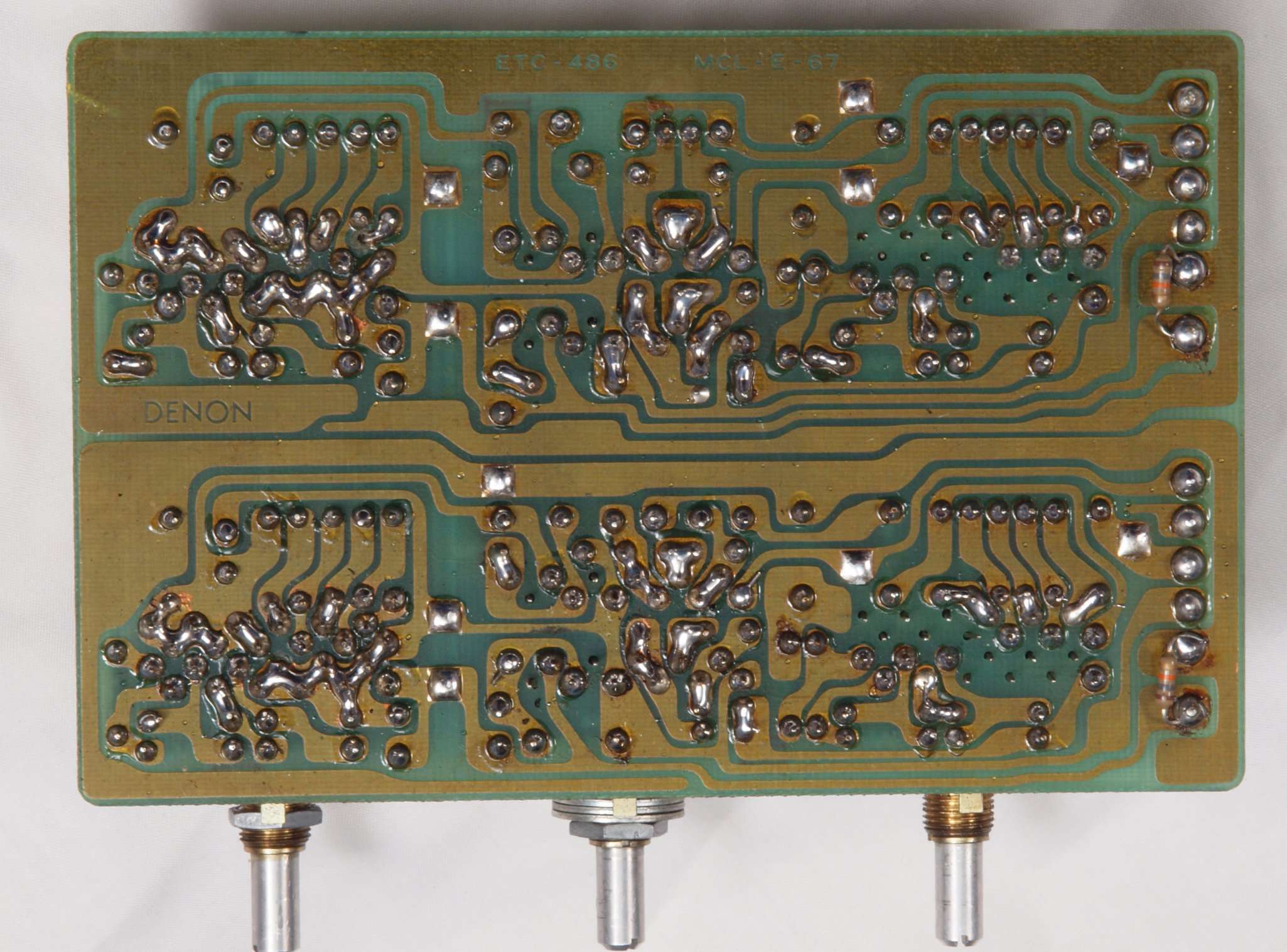

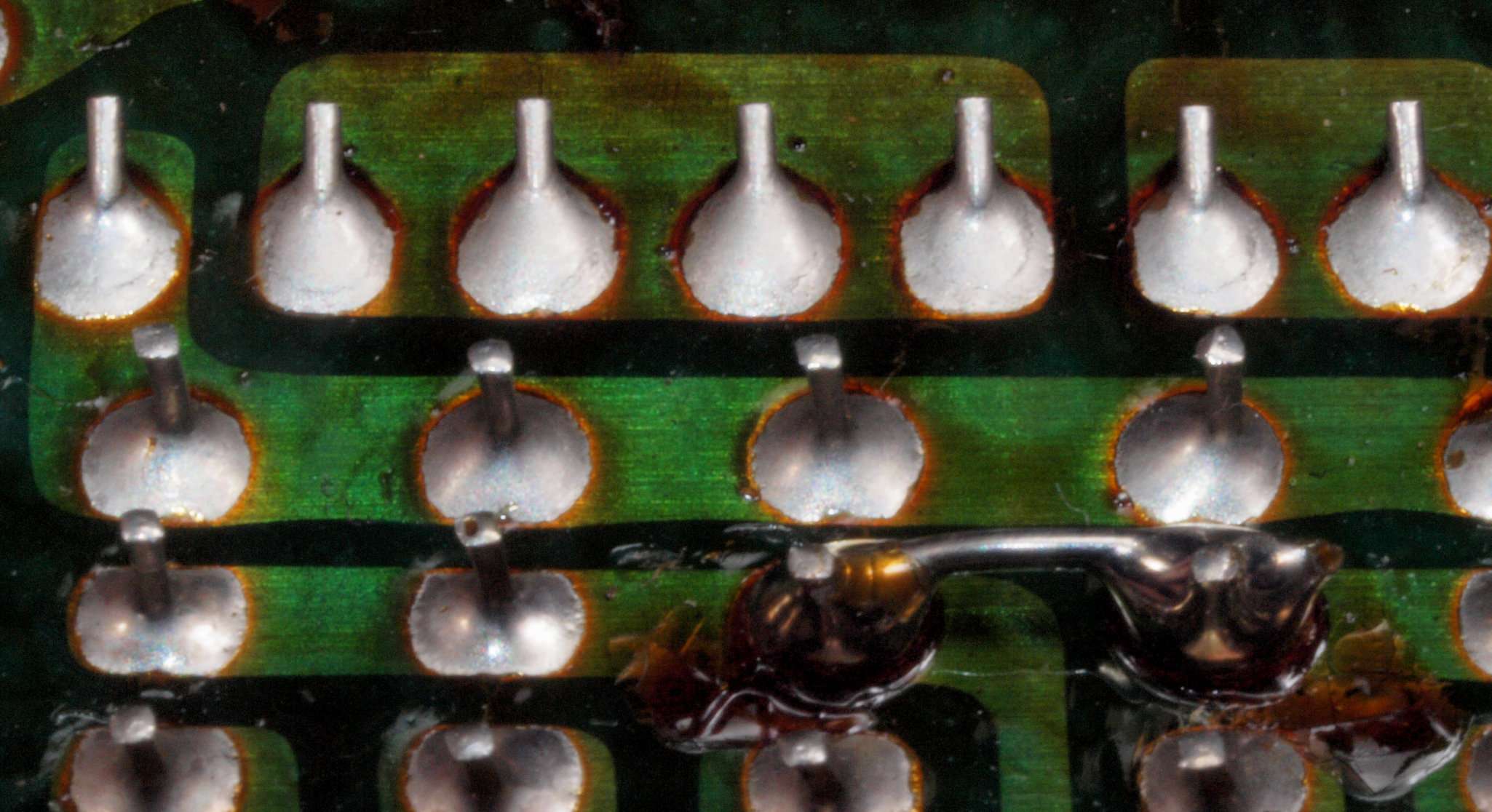

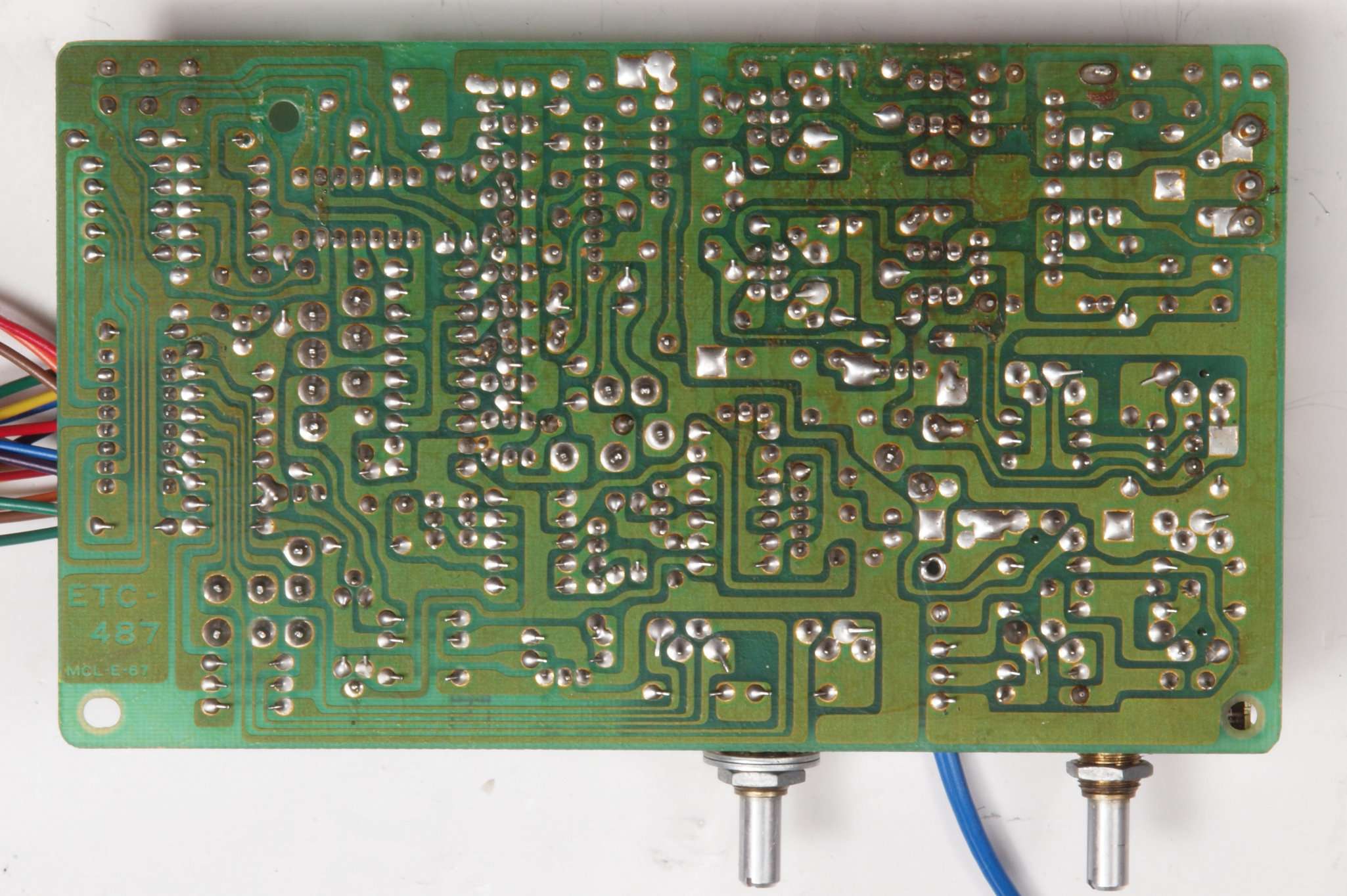

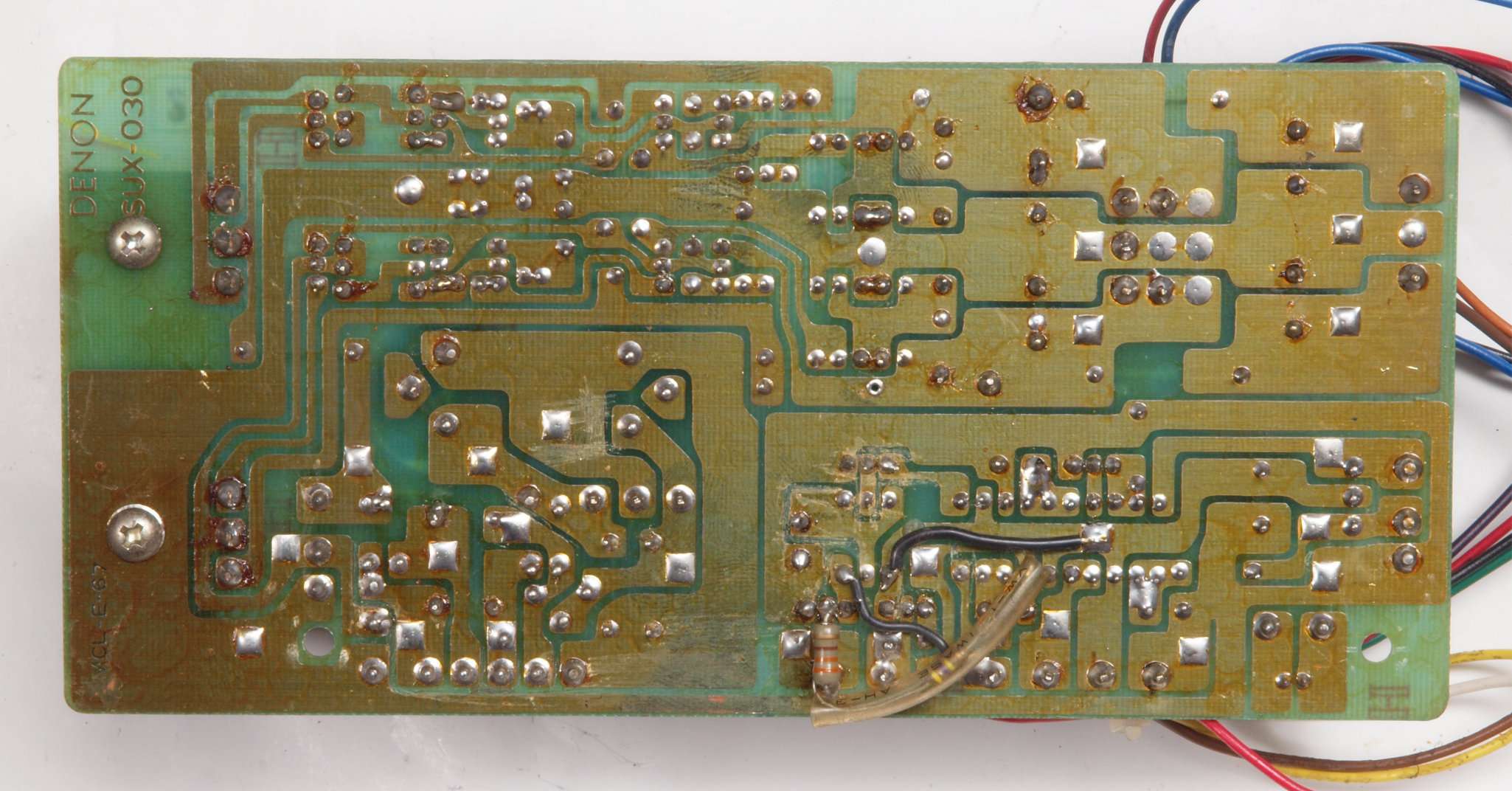

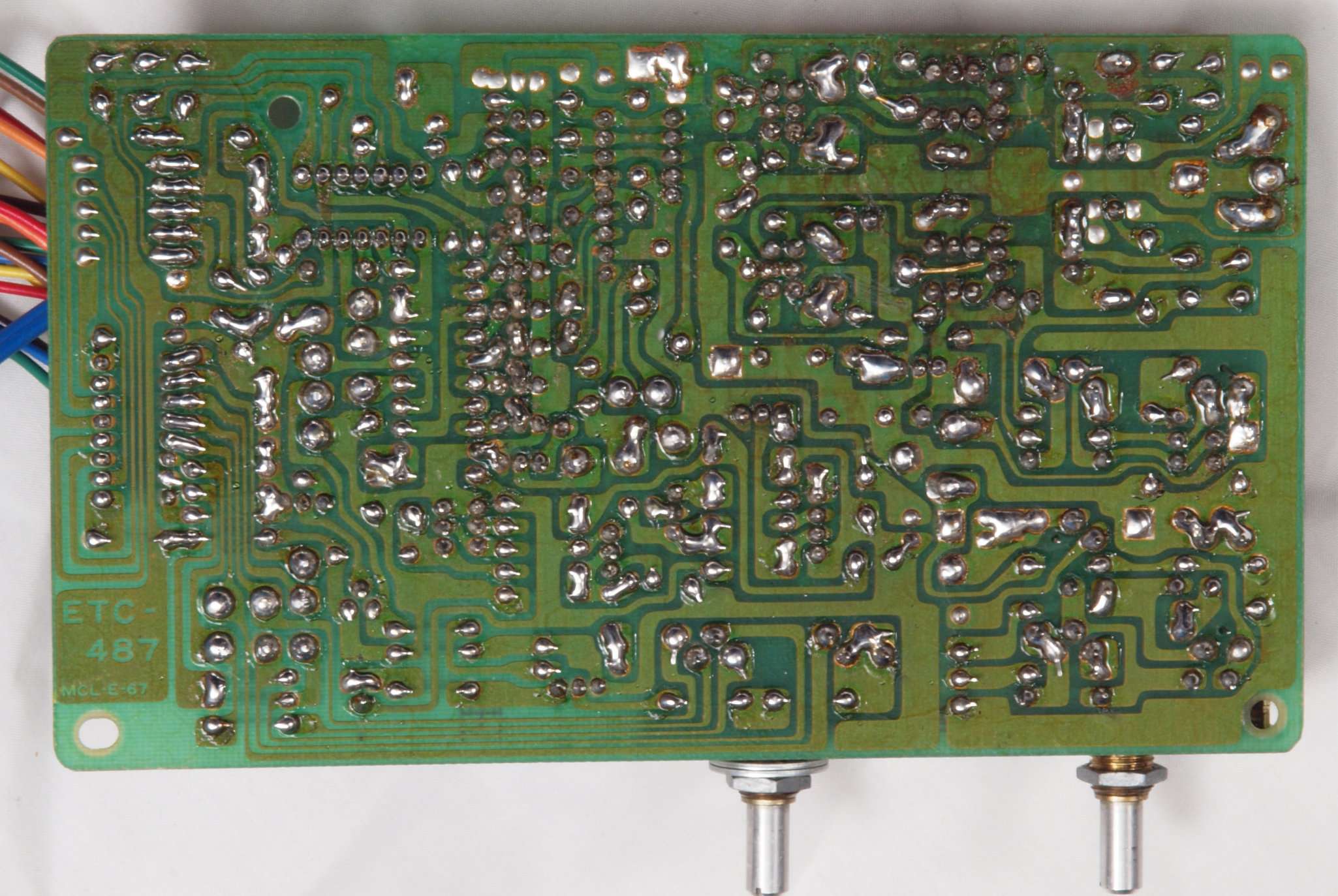

Ｃ１３．　修理前　ＭＣ-ＡＭＰ基板裏

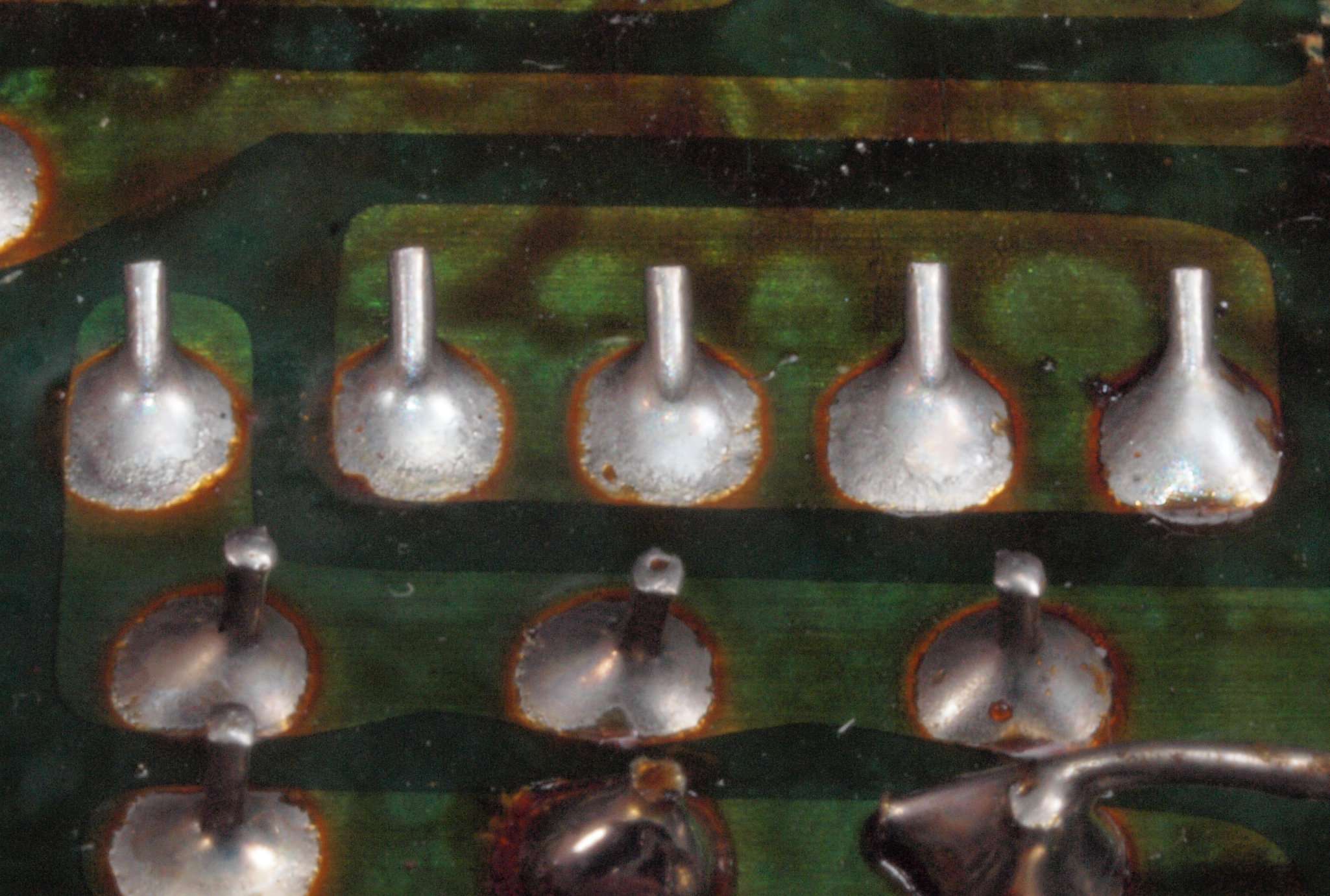

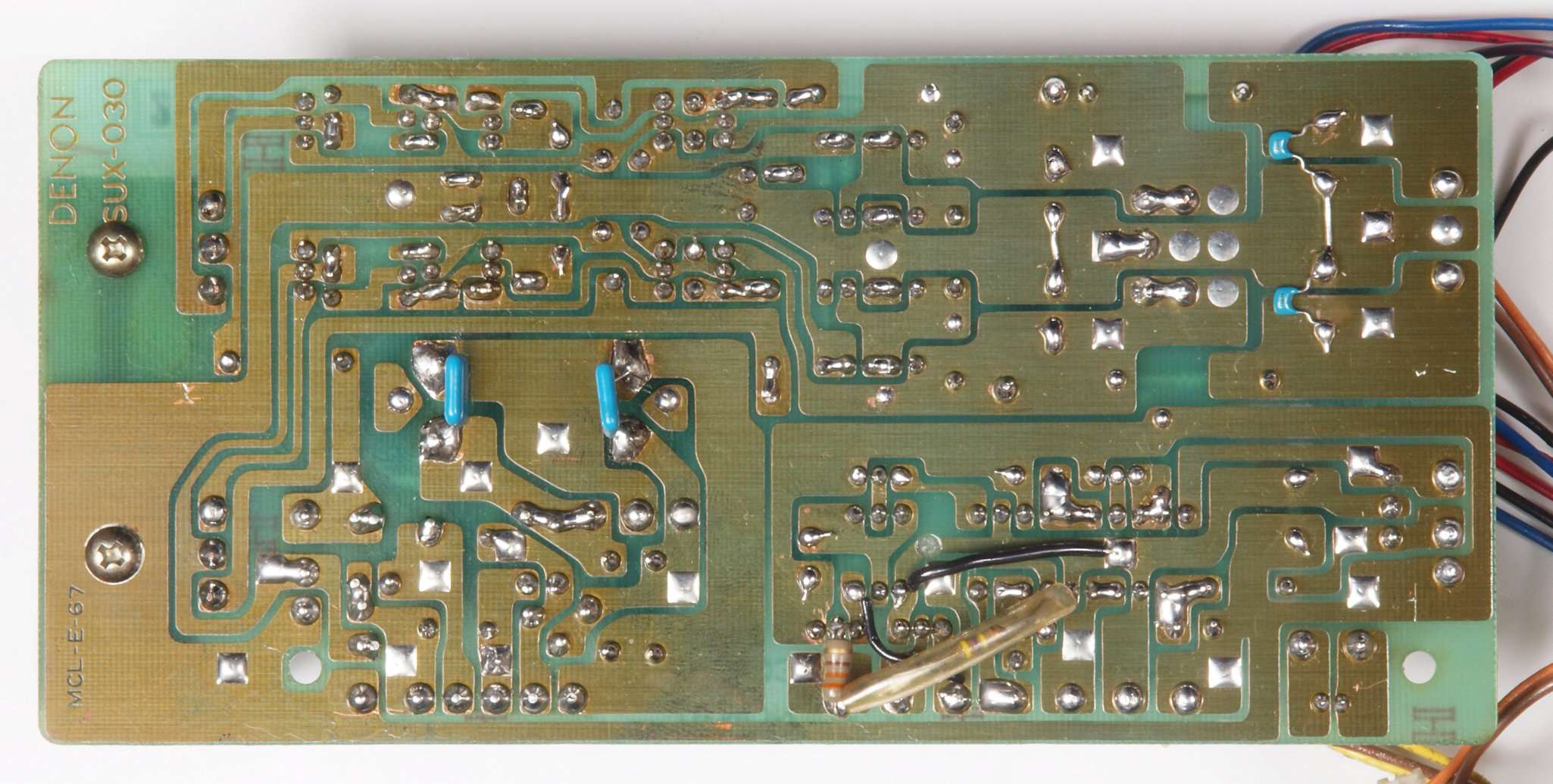

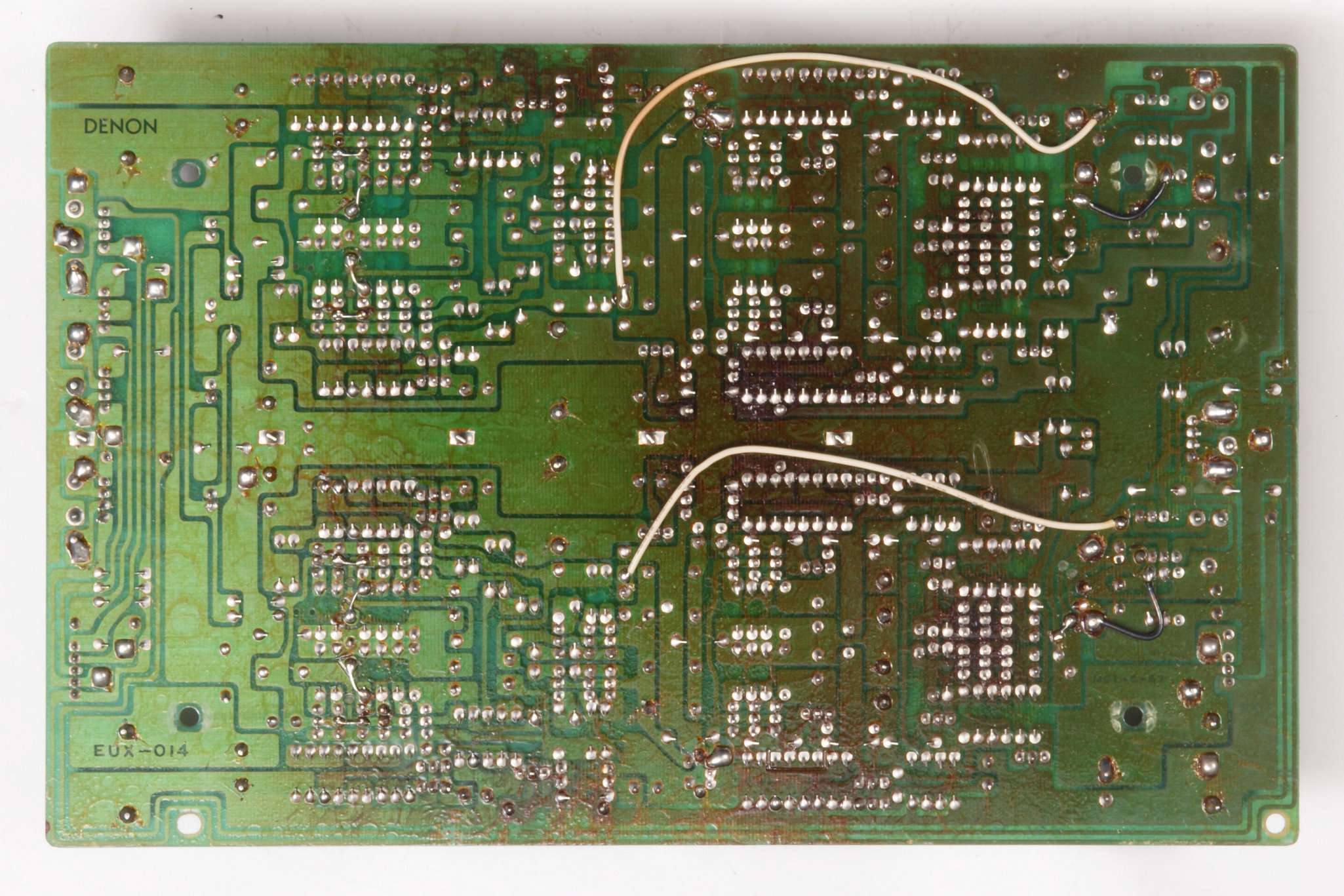

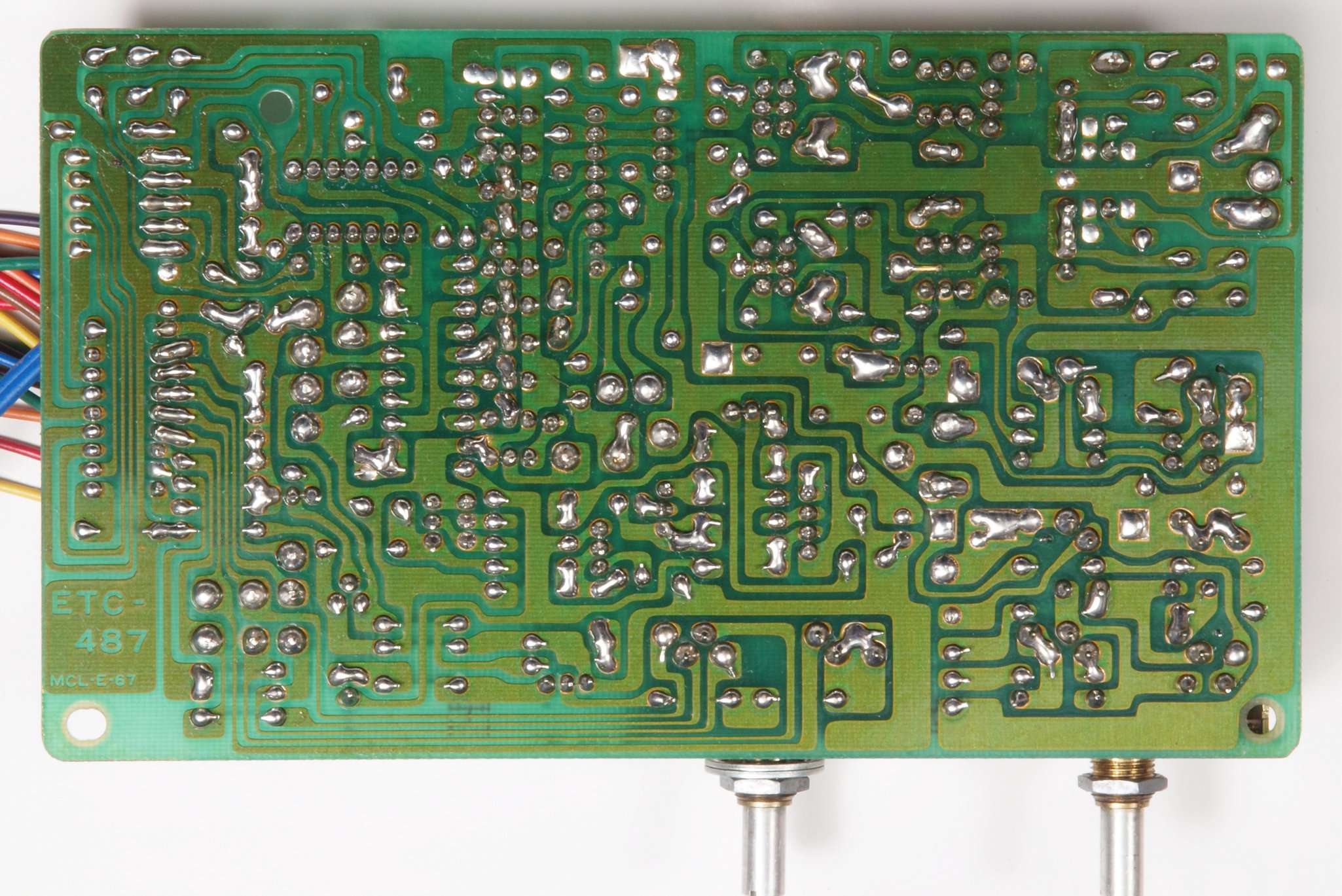

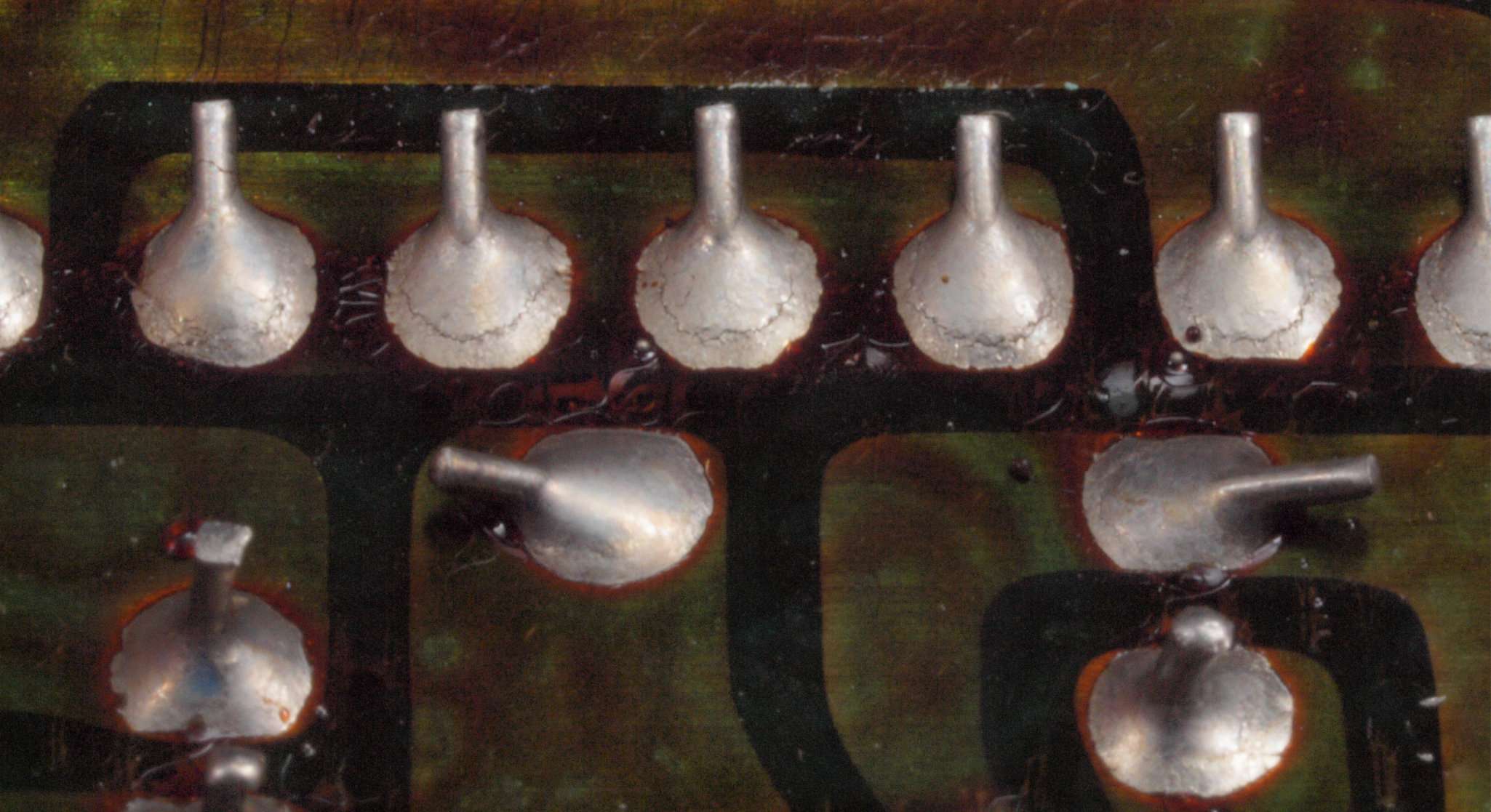

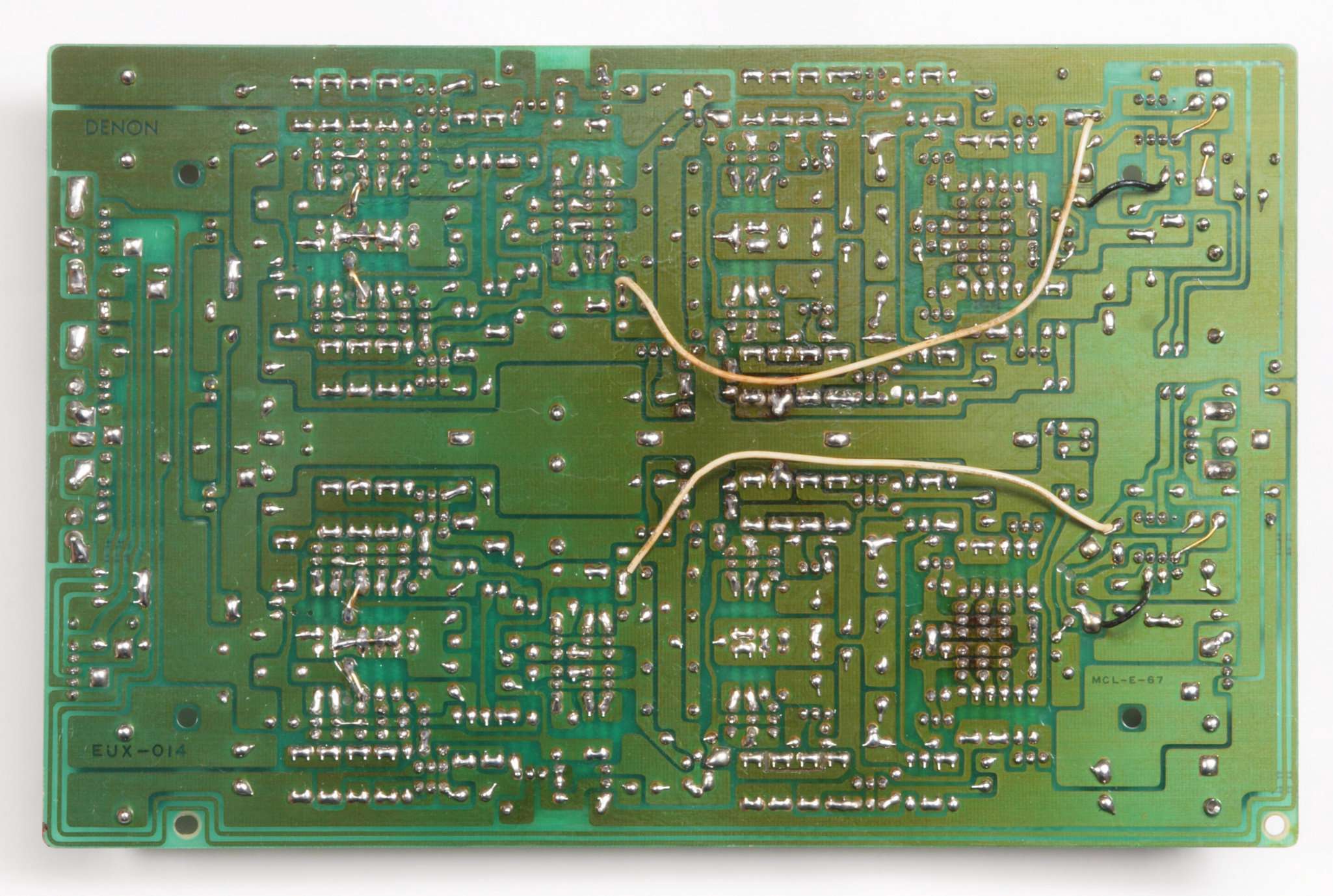

Ｃ１４．　修理（半田補正）後　ＭＣ-ＡＭＰ基板裏。 　全ての半田をやり修す

Ｃ１５．　完成ＭＣ-ＡＭＰ基板裏。　洗浄後、さらに防湿材を塗る。

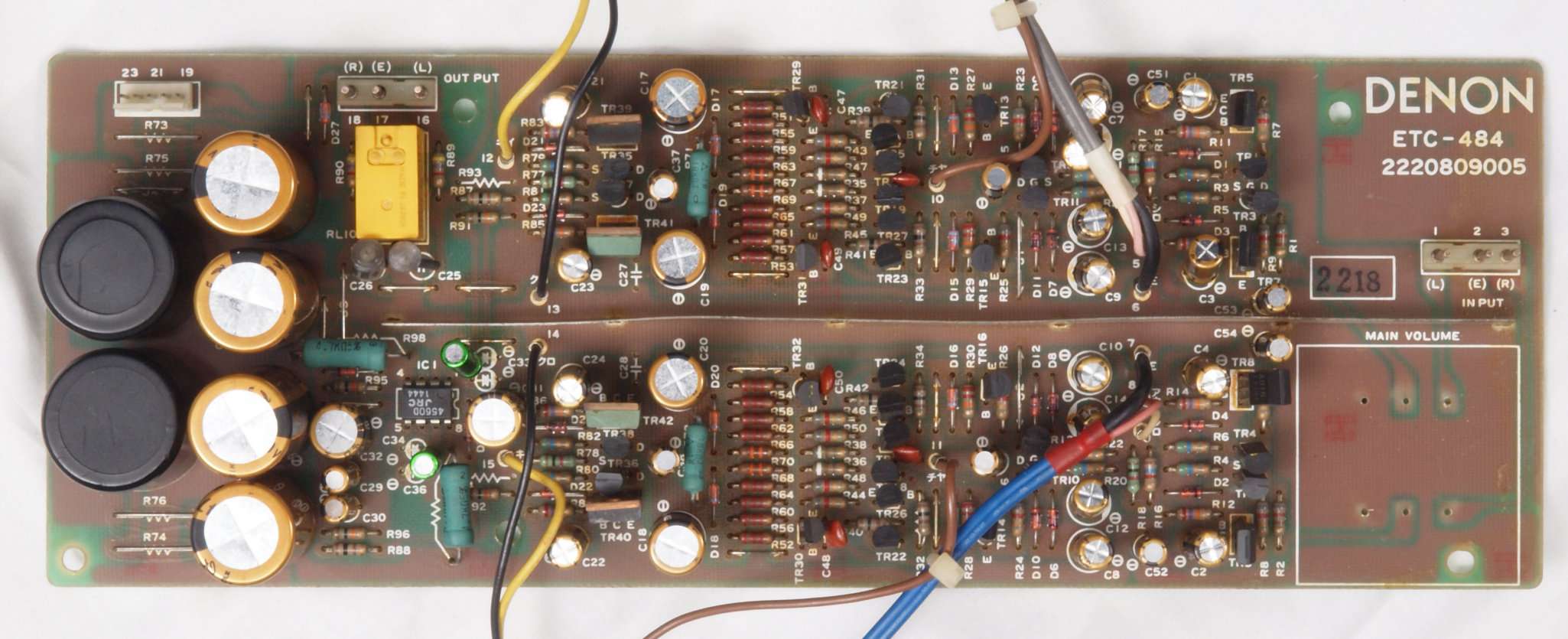

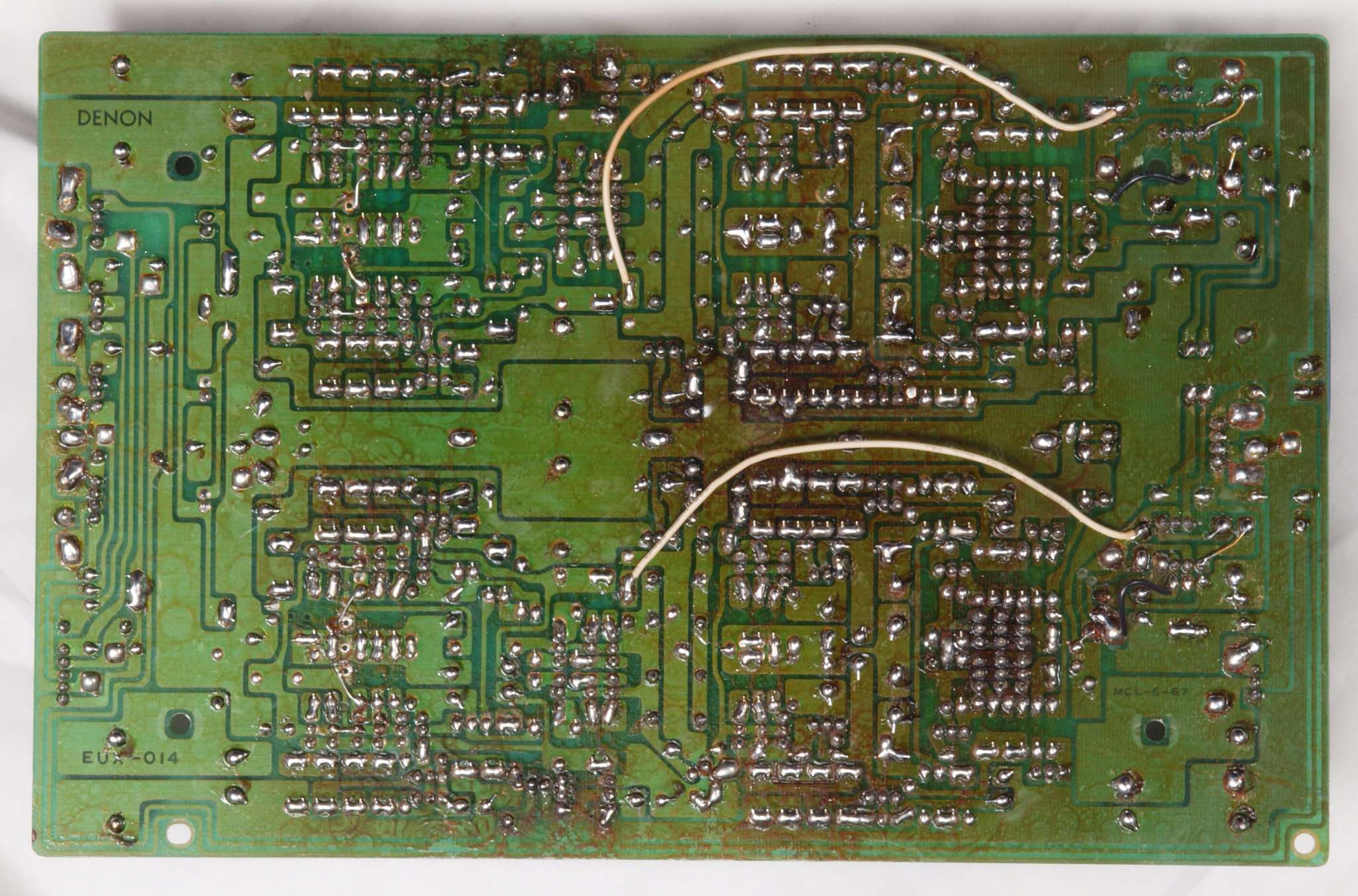

Ｃ２１．　修理前　ＥＱ−ＡＭＰ基板

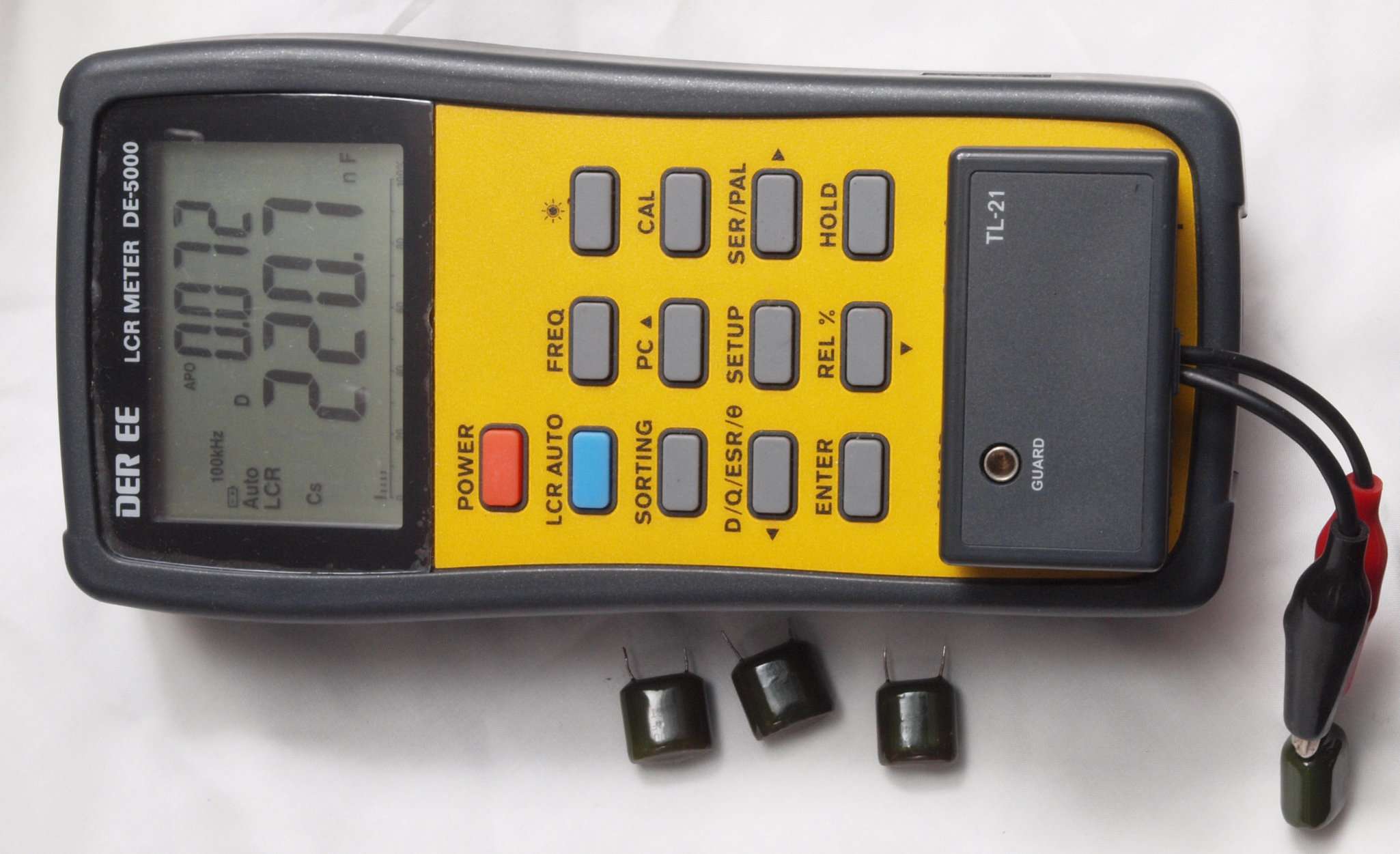

Ｃ２１２．　修理中　肝心のフイルムコンデンサー測定、何と外観とは別に異常無し！

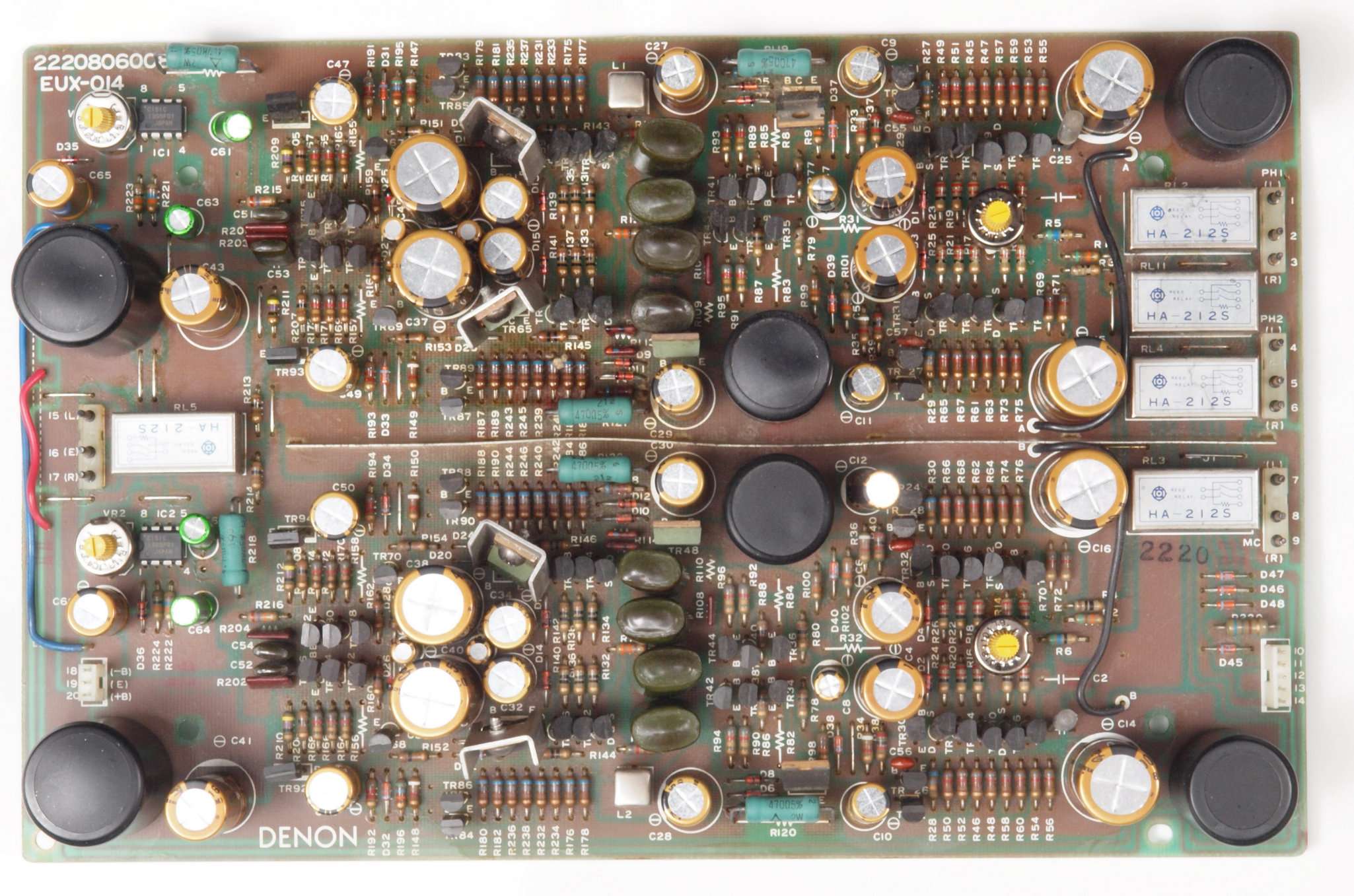

Ｃ２２．　修理後　ＥＱ−ＡＭＰ基板。　 　　　　　　　　　　　　　　　　　半固定ＶＲ４個、電解コンデンサ−４２個、ＯＰ−ＡＭＰ２個交換。

Ｃ２３．　修理後　ＥＱ−ＡＭＰ基板。　 　　　　　　　　　　　　　　　　　半固定ＶＲ４個、電解コンデンサ−４２個、ＯＰ−ＡＭＰ２個交換。

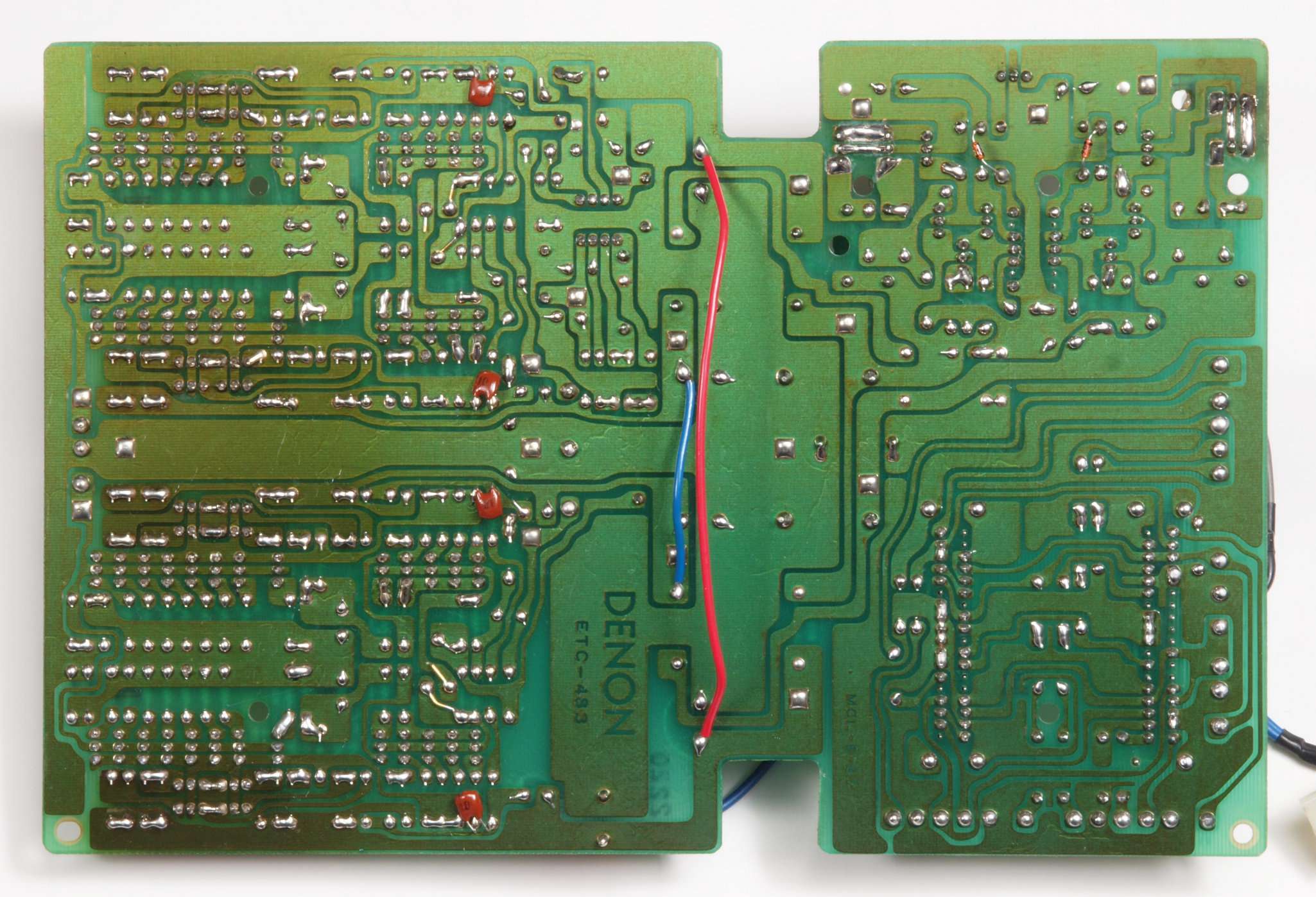

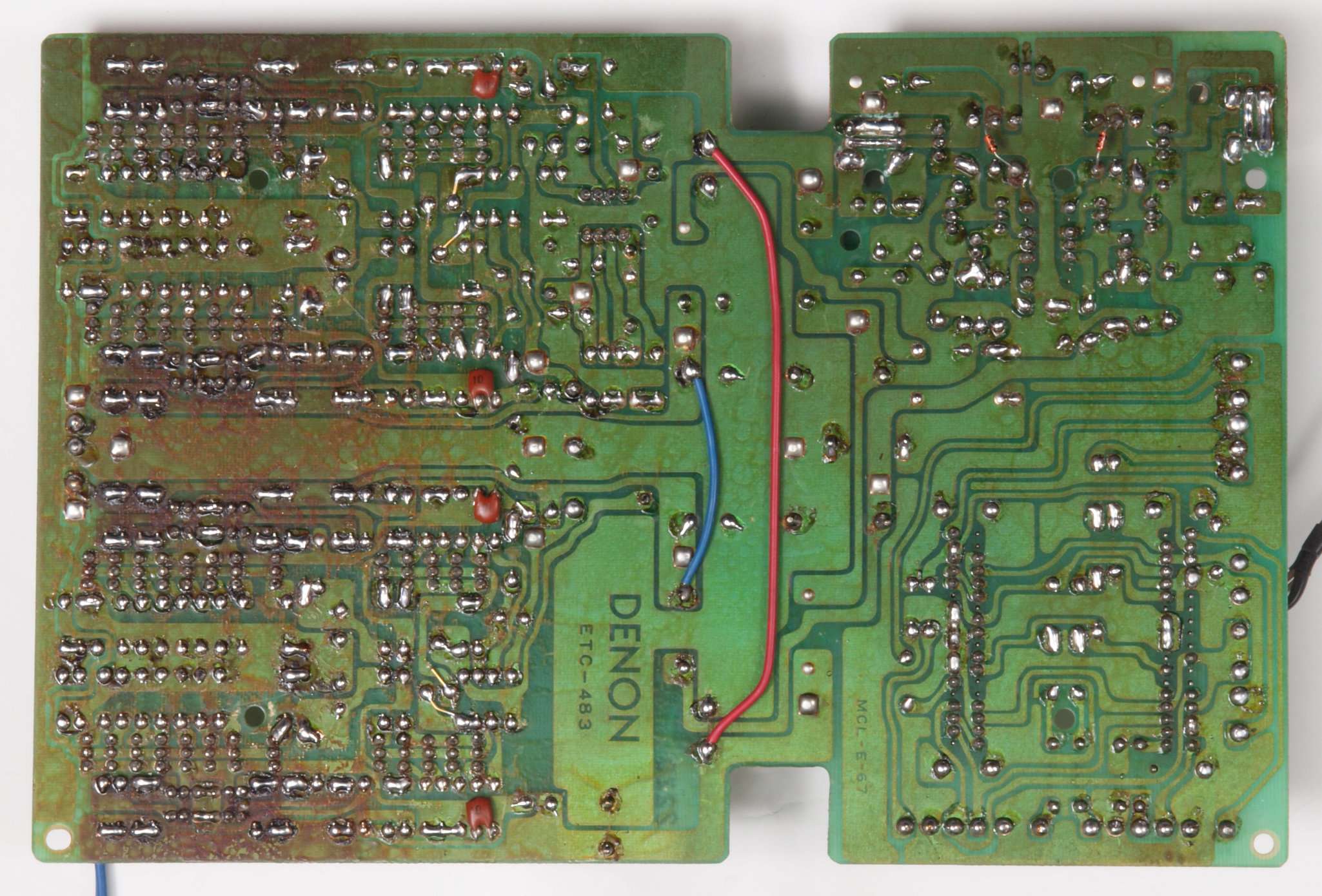

Ｃ２４．　修理前　ＥＱ−ＡＭＰ基板裏

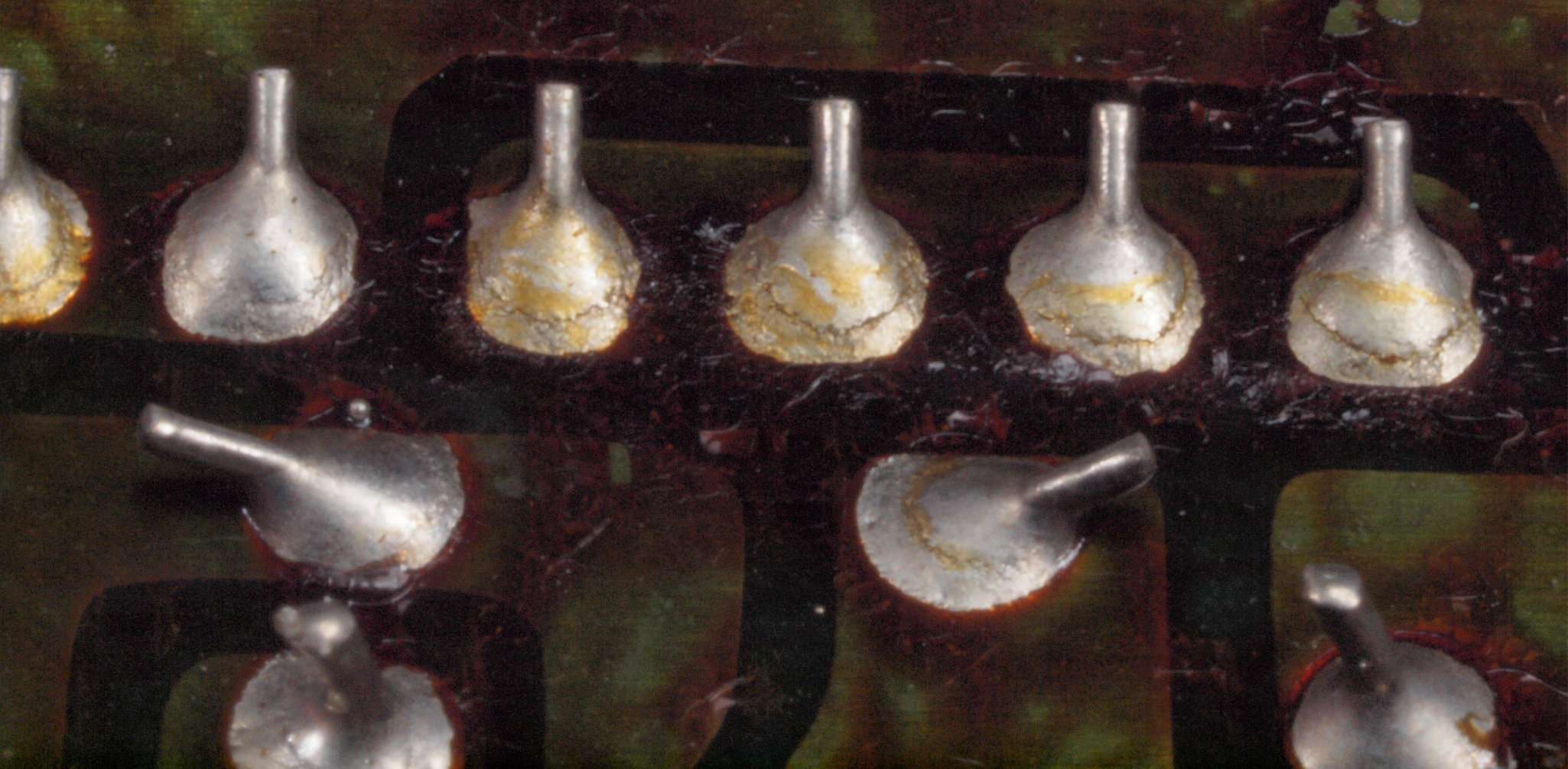

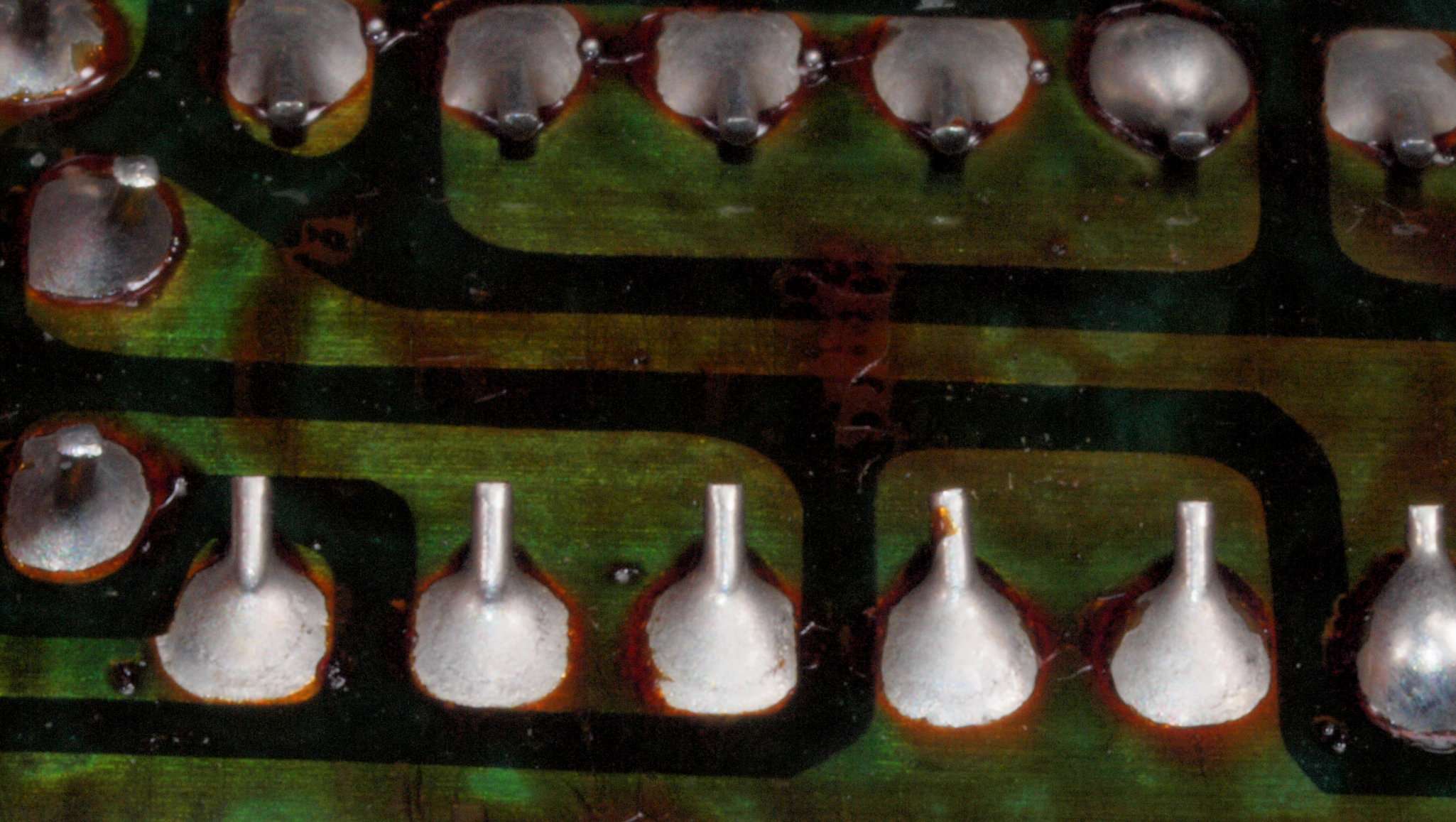

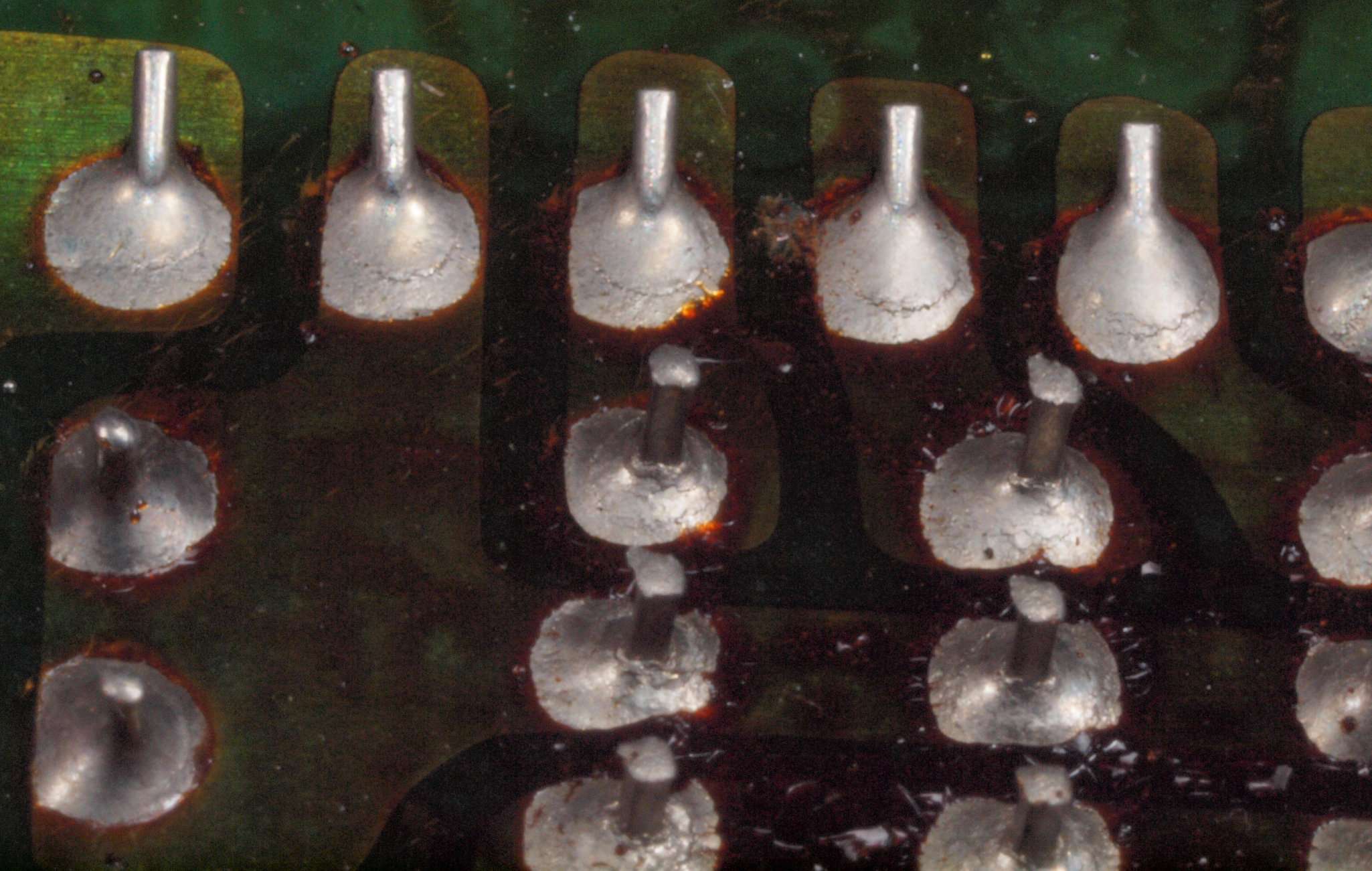

Ｃ２４２．　修理中　ＥＱ−ＡＭＰ基板裏、半田不良予備郡。

Ｃ２４３．　修理中　ＥＱ−ＡＭＰ基板裏、半田不良予備郡２。

Ｃ２４４．　修理中　ＥＱ−ＡＭＰ基板裏、半田不良予備郡３。

Ｃ２４５．　修理中　ＥＱ−ＡＭＰ基板裏、半田不良予備郡４。

Ｃ２４６．　修理中　ＥＱ−ＡＭＰ基板裏、半田不良予備郡５。

Ｃ２４７．　修理中　ＥＱ−ＡＭＰ基板裏、半田不良予備郡６。

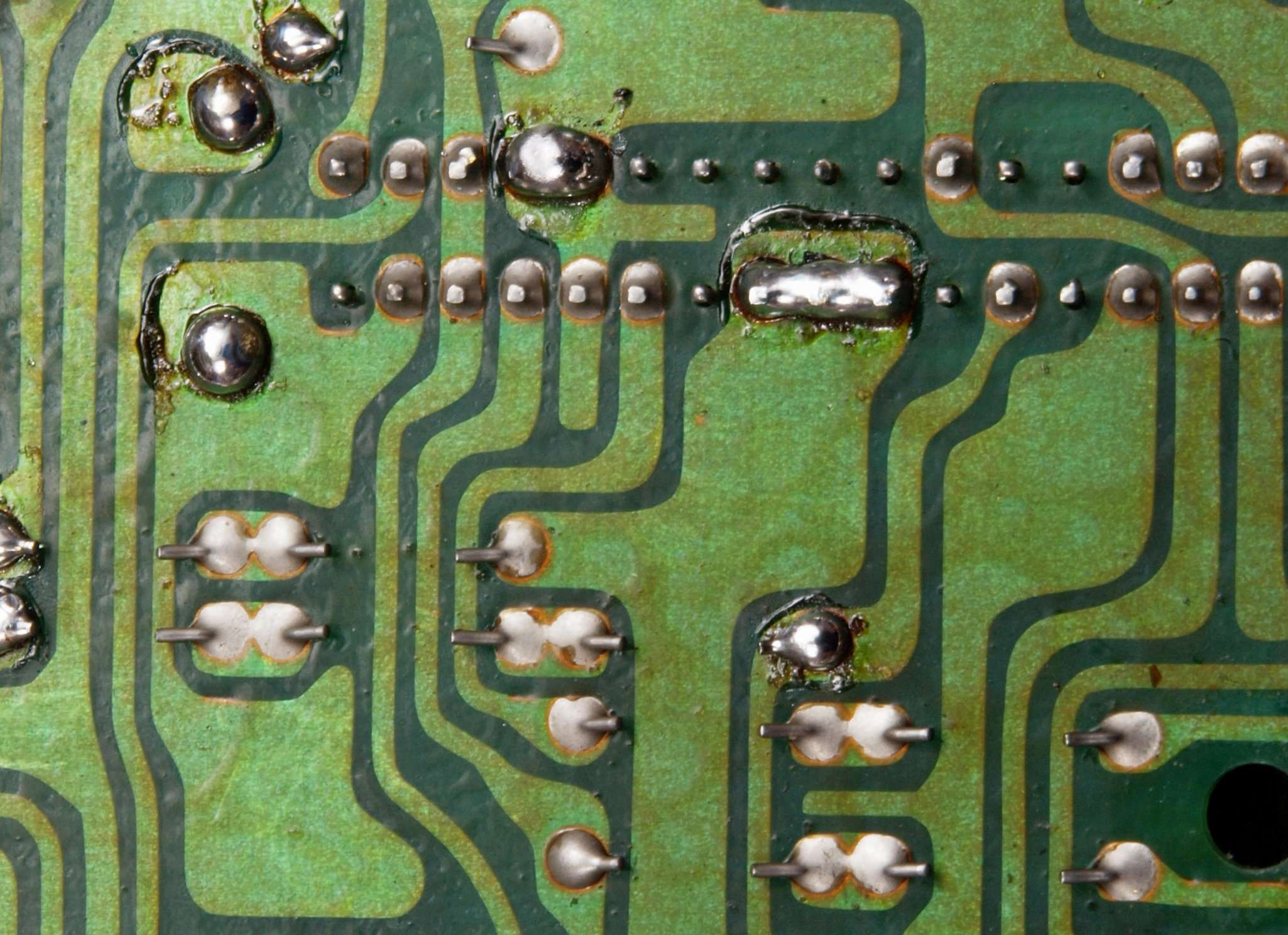

Ｃ２５．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。 　全ての半田をやり修す

Ｃ２６．　完成ＥＱ-ＡＭＰ基板裏。　洗浄後、さらに防湿材を塗る。

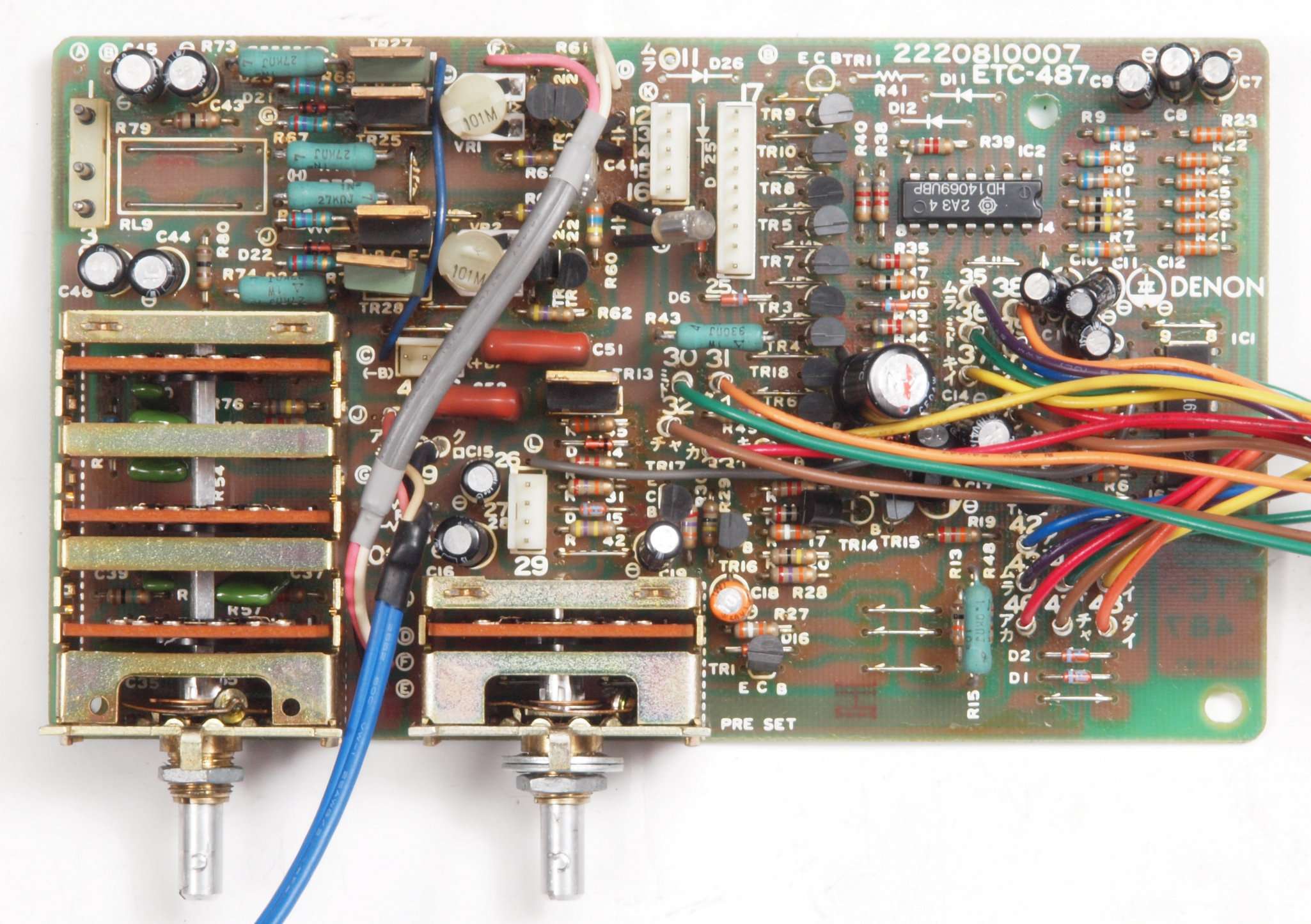

Ｃ３１．　修理前　トーン・コントロール基板

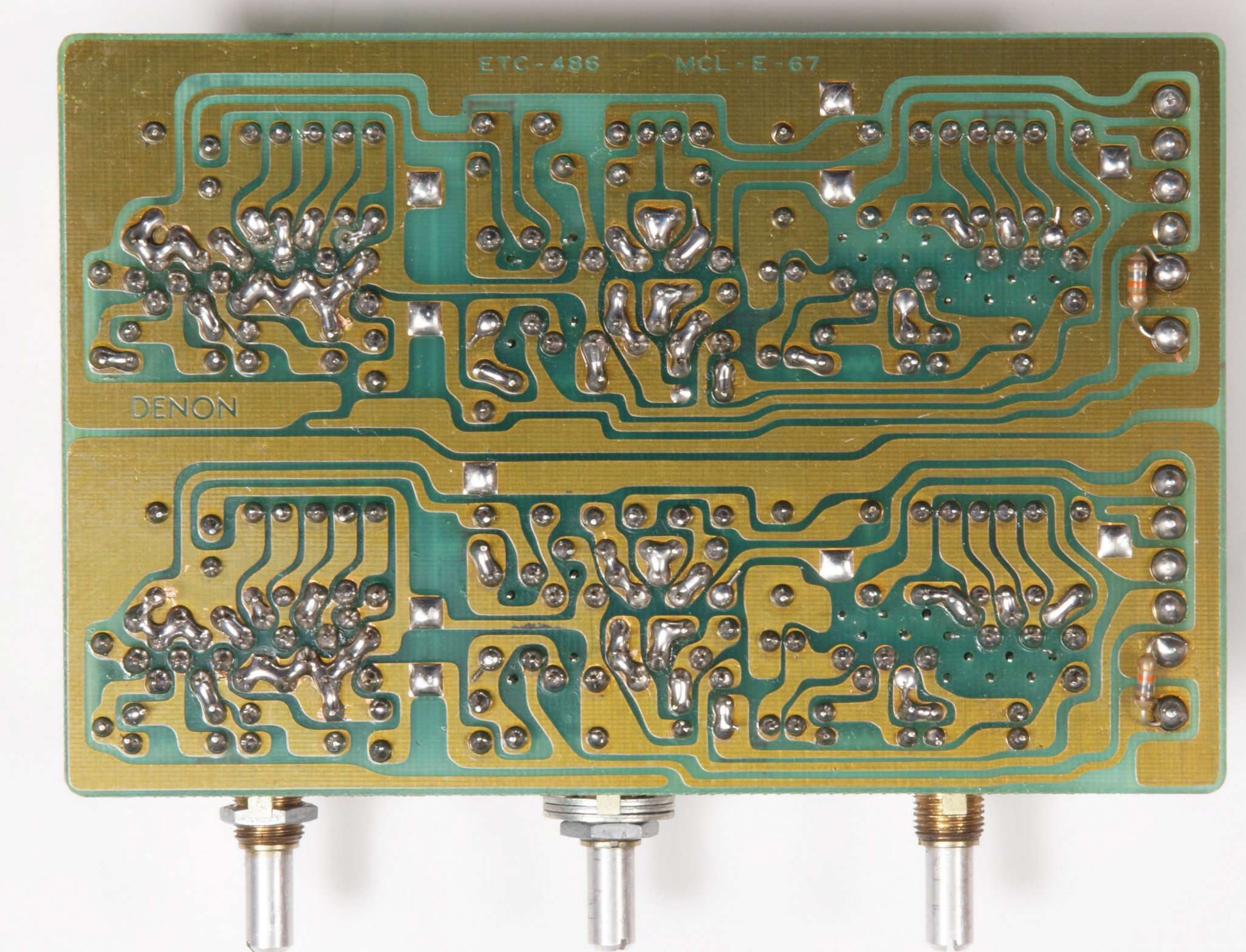

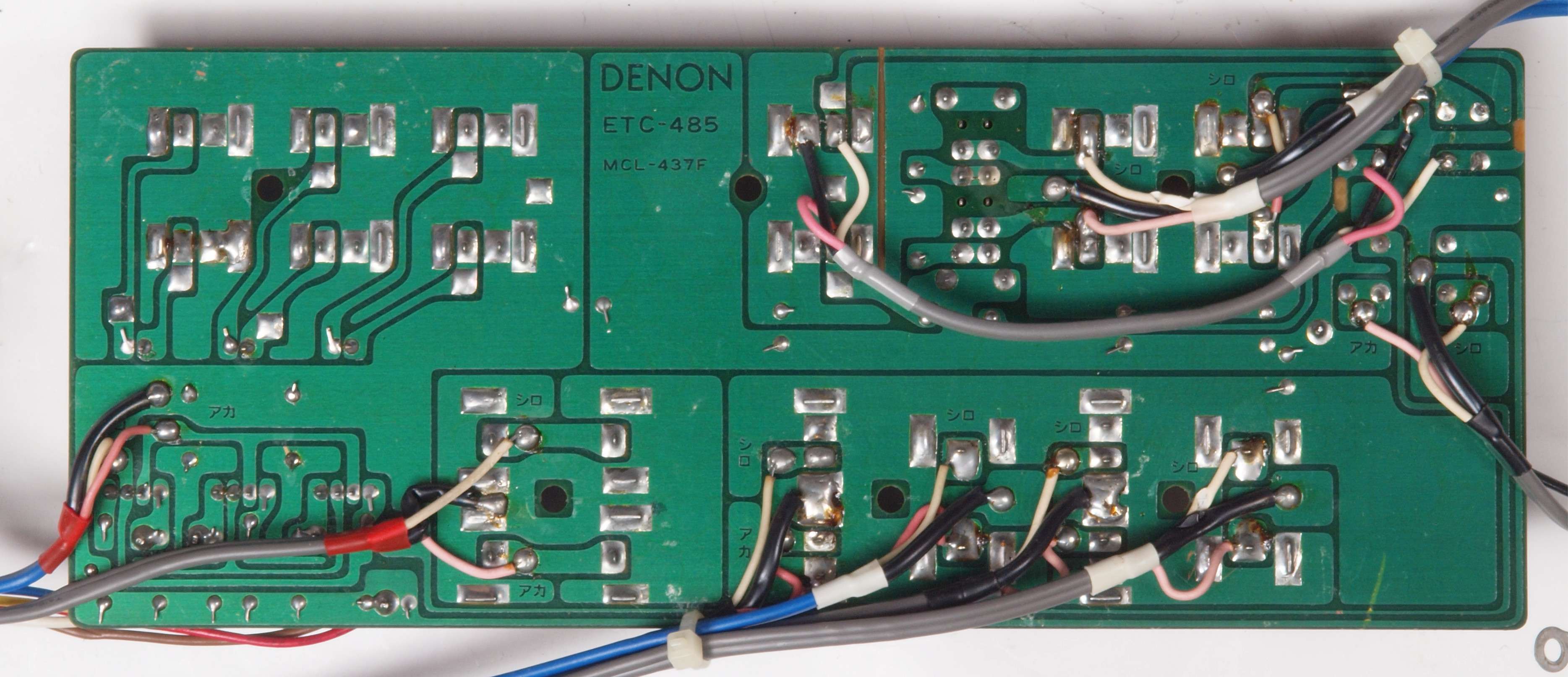

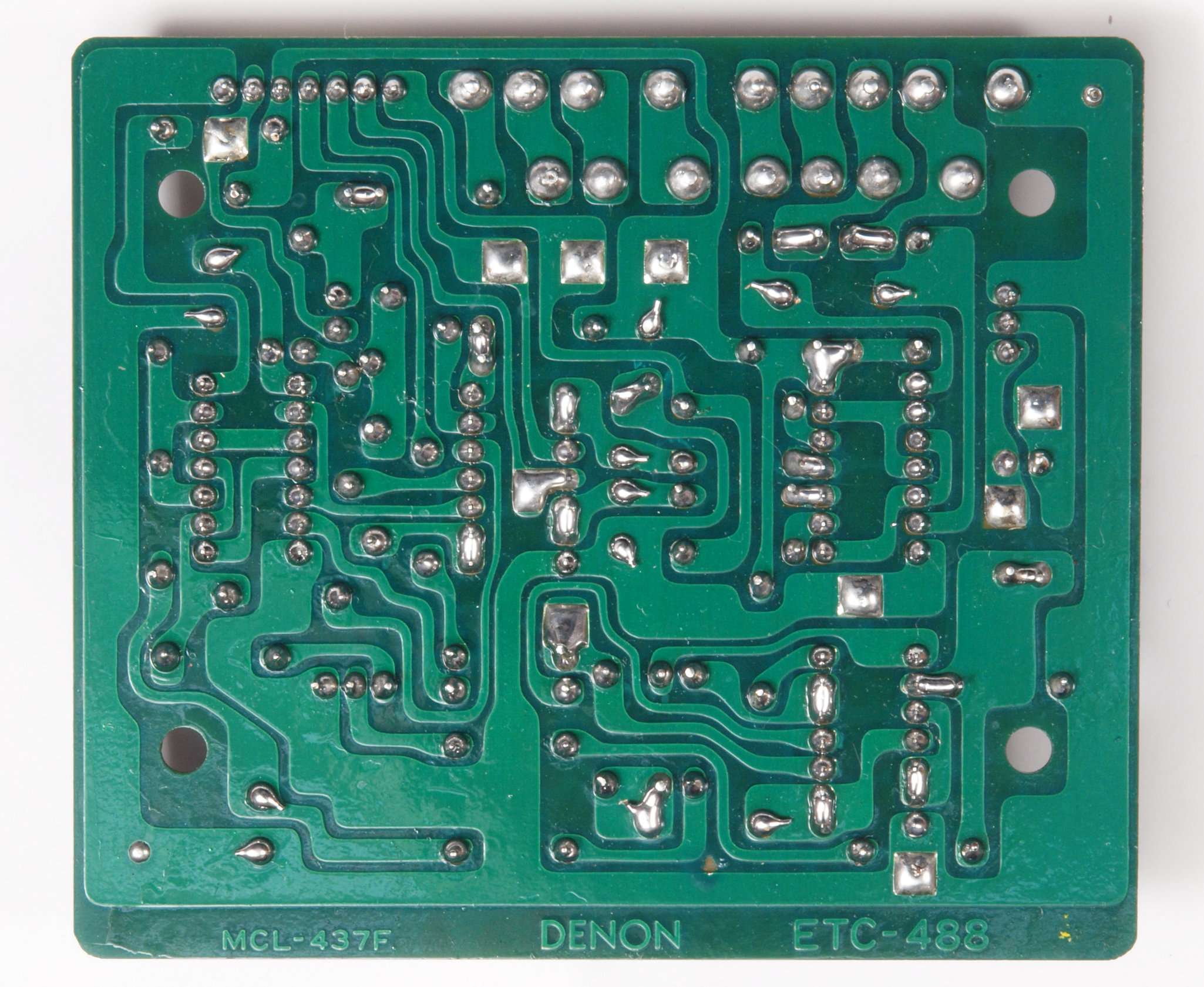

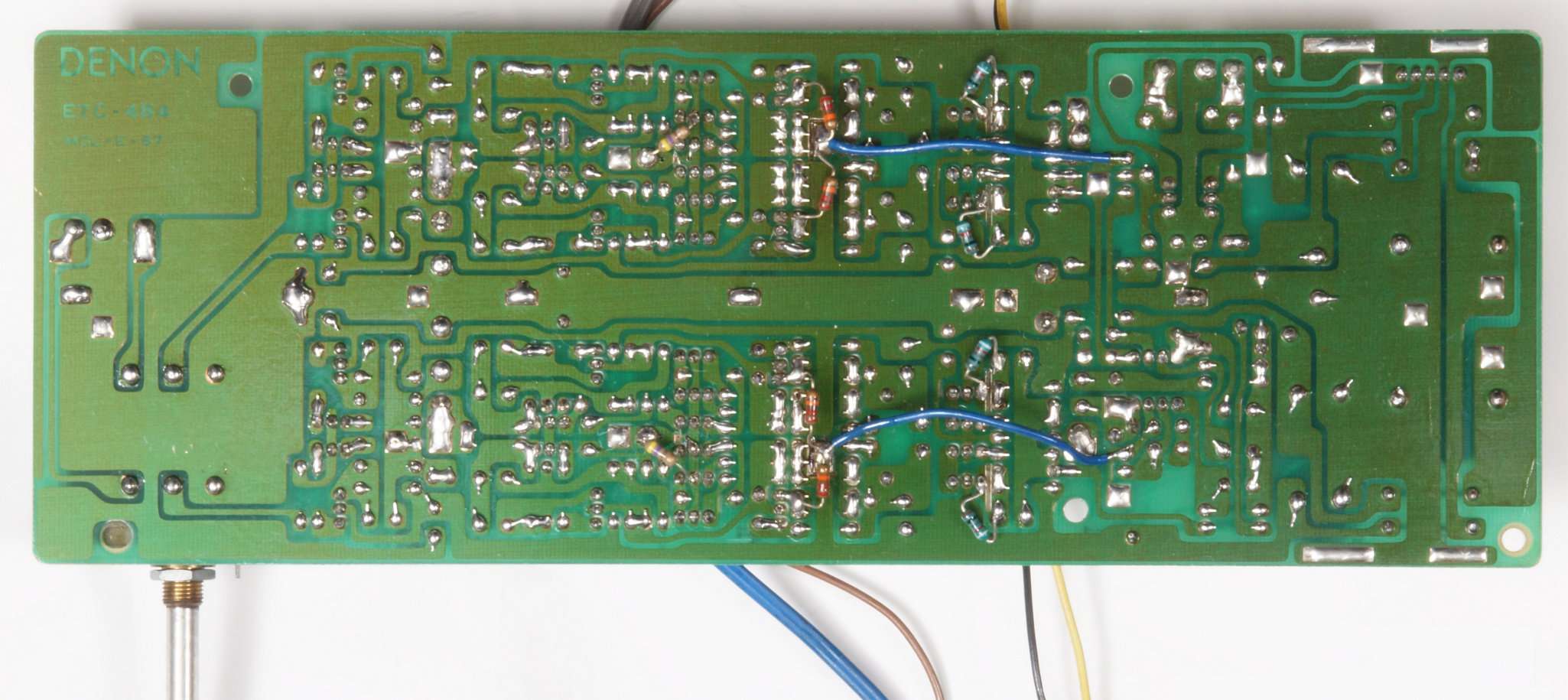

Ｃ３３．　修理前　トーン・コントロール基板裏

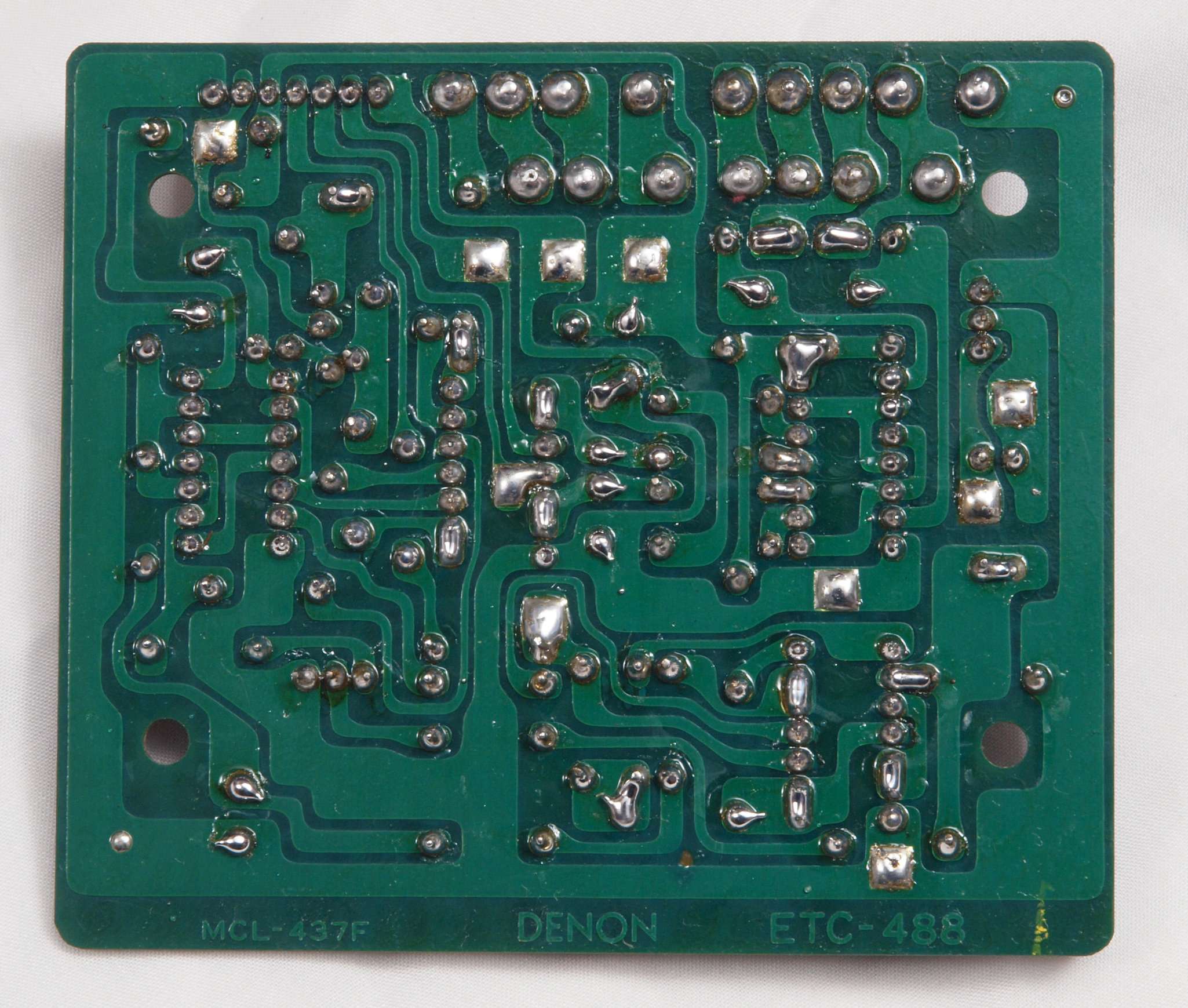

Ｃ３４．　修理（半田補正）後　トーン・コントロール基板裏。 　全ての半田をやり修す

Ｃ３５．　完成トーン・コントロール基板裏。　洗浄後、さらに防湿材を塗る。

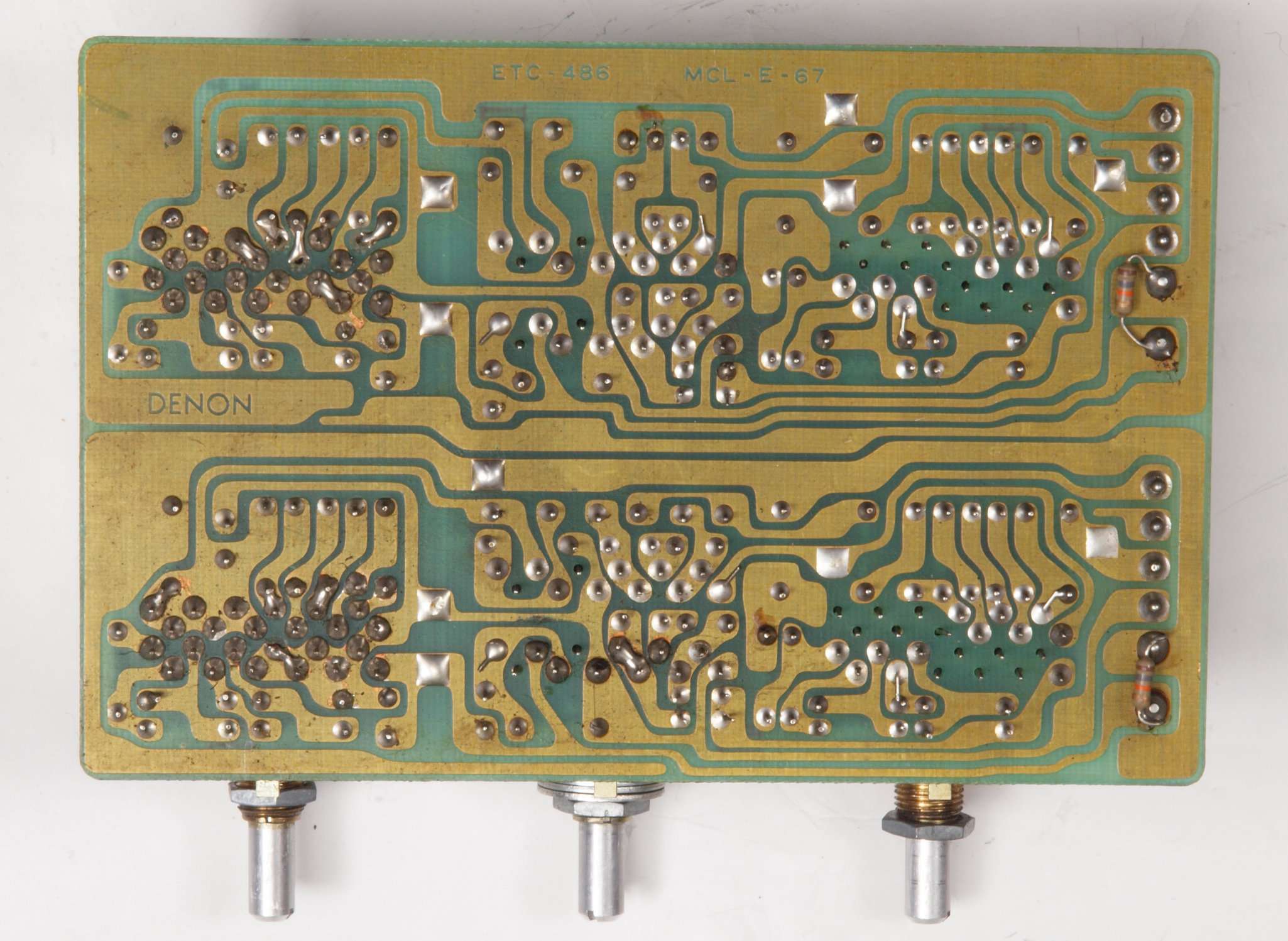

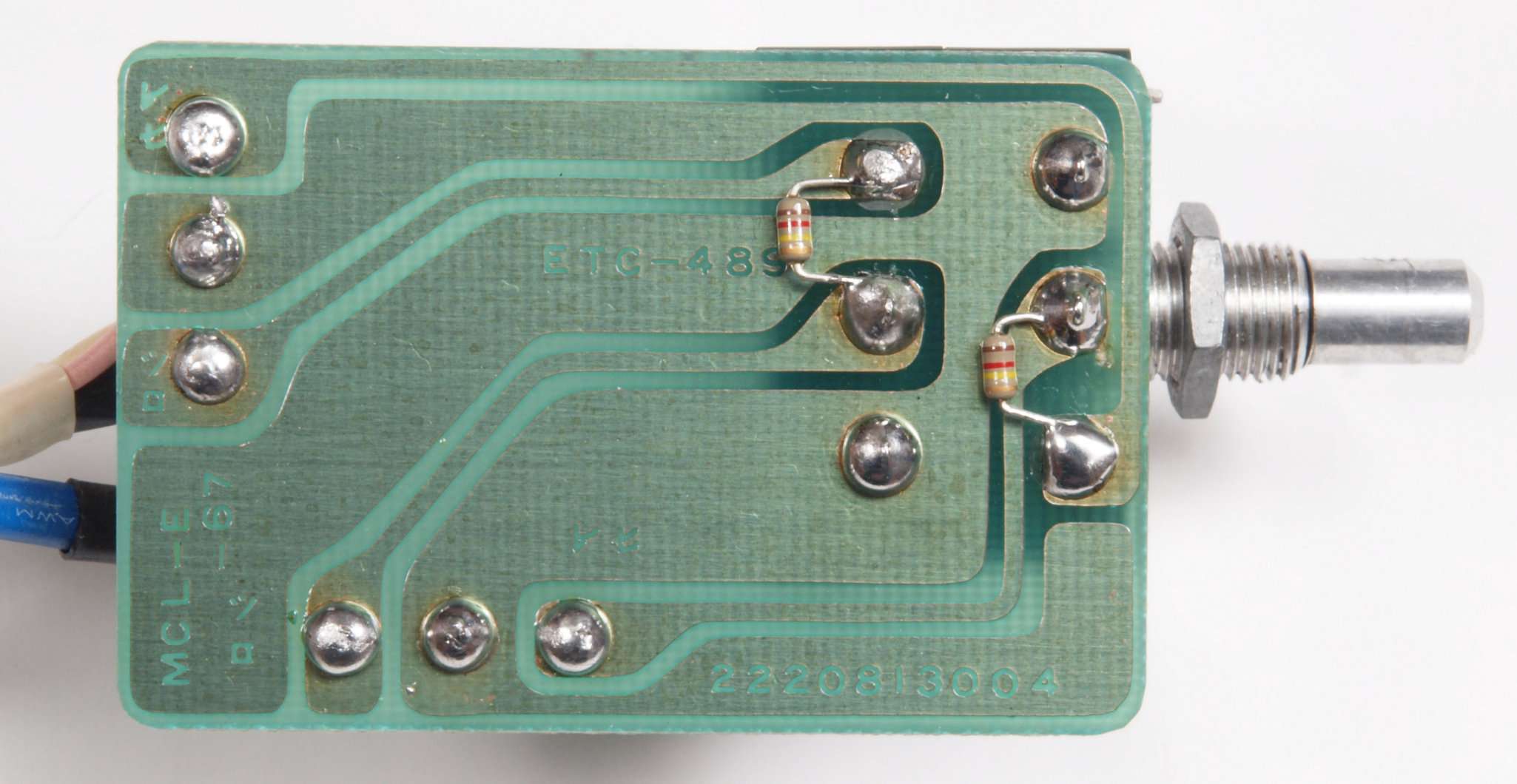

Ｃ４１．　修理前　バランスＶＲ基板。

Ｃ４２．　修理中　バランスＶＲ基板。分解・点検・清掃、カシメ構造なのでこれまで。

Ｃ４３．　修理前　バランスＶＲ基板裏

Ｃ４４．　修理（半田補正）後　バランスＶＲ基板裏、抵抗２個追加。

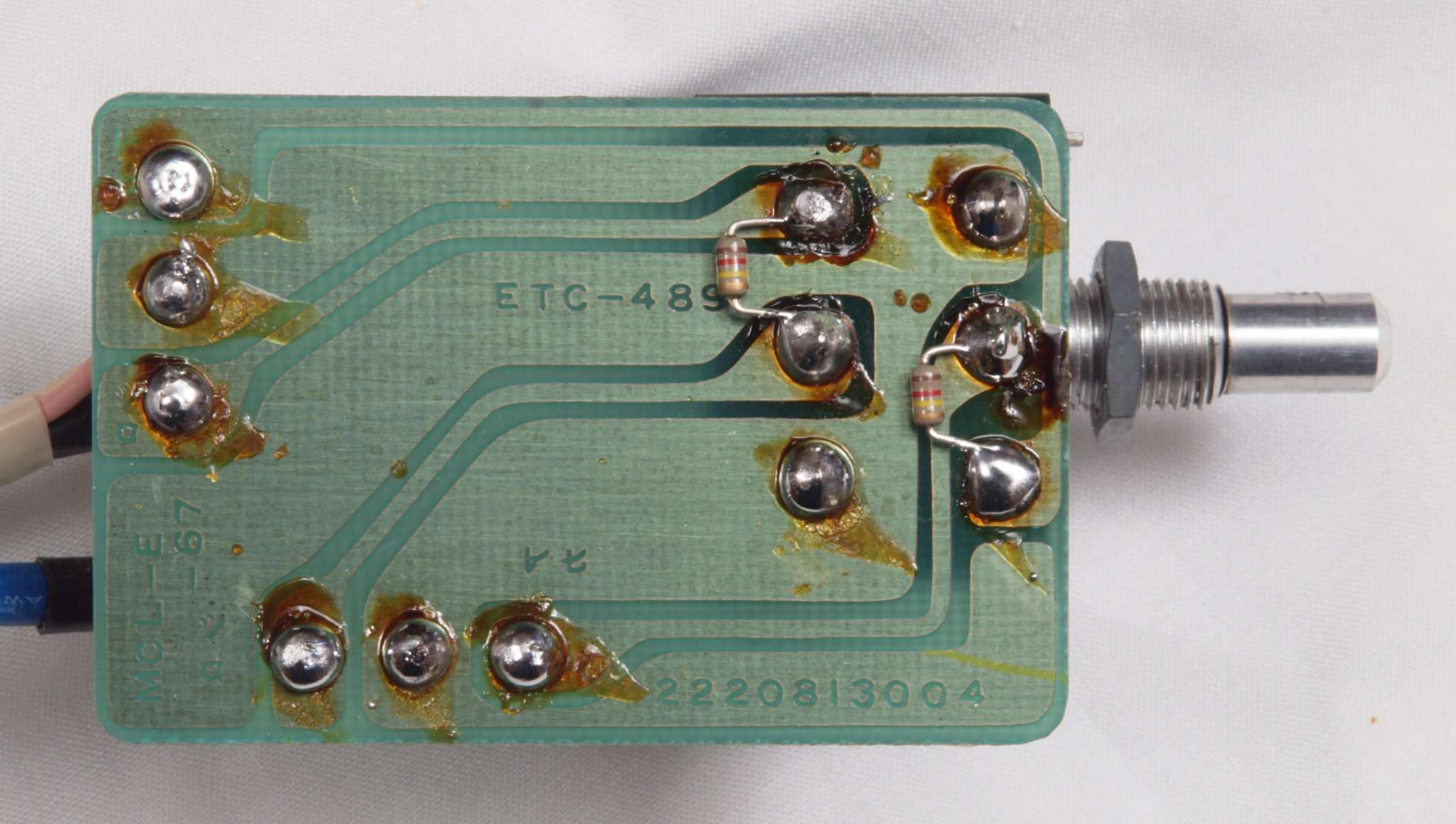

Ｃ４５．　完成バランスＶＲ基板裏。　洗浄後、さらに防湿材を塗る。

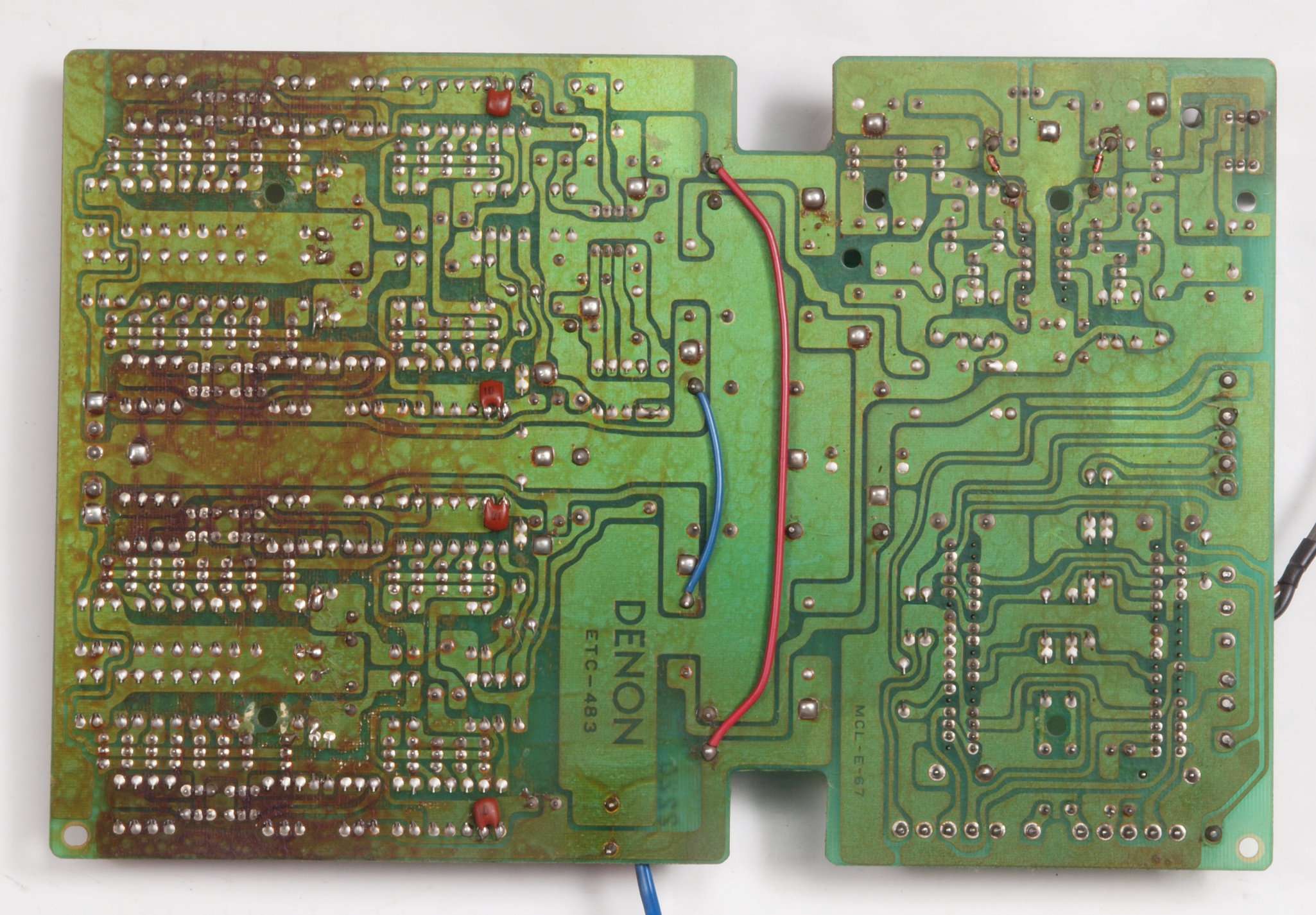

Ｃ５１．　修理前　フラットＡＭＰ基板

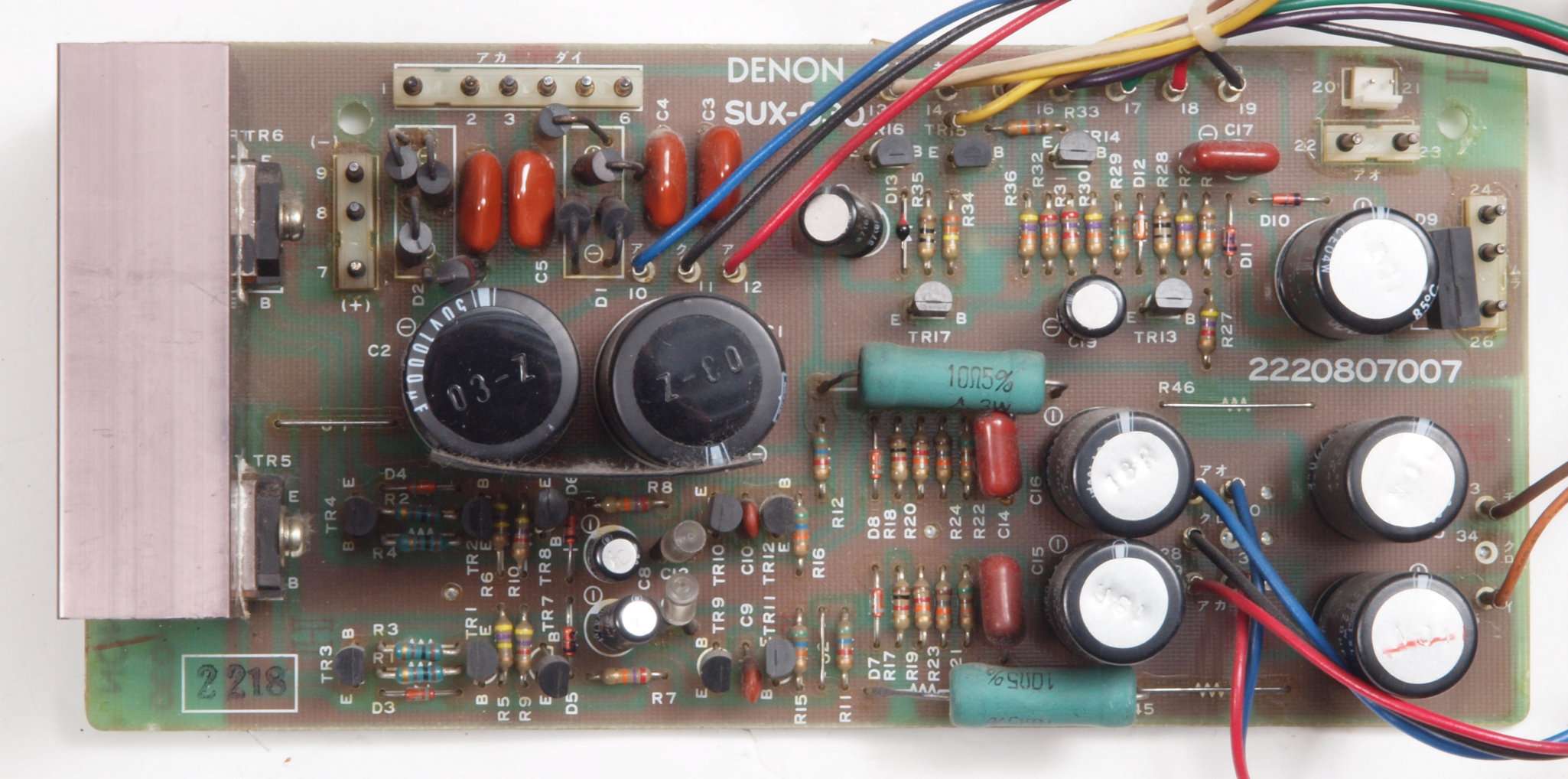

Ｃ５２．　修理後　フラットＡＭＰ基板。　電解コンデンサ−３７個、リレー１個、ＯＰ−ＡＭＰ１個交換

Ｃ５３．　修理前　フラットＡＭＰ基板裏

Ｃ５４．　修理（半田補正）後　フラットＡＭＰ基板裏

Ｃ５５．　完成フラットファーＡＭＰ基板裏。　洗浄後、さらに防湿材を塗る。

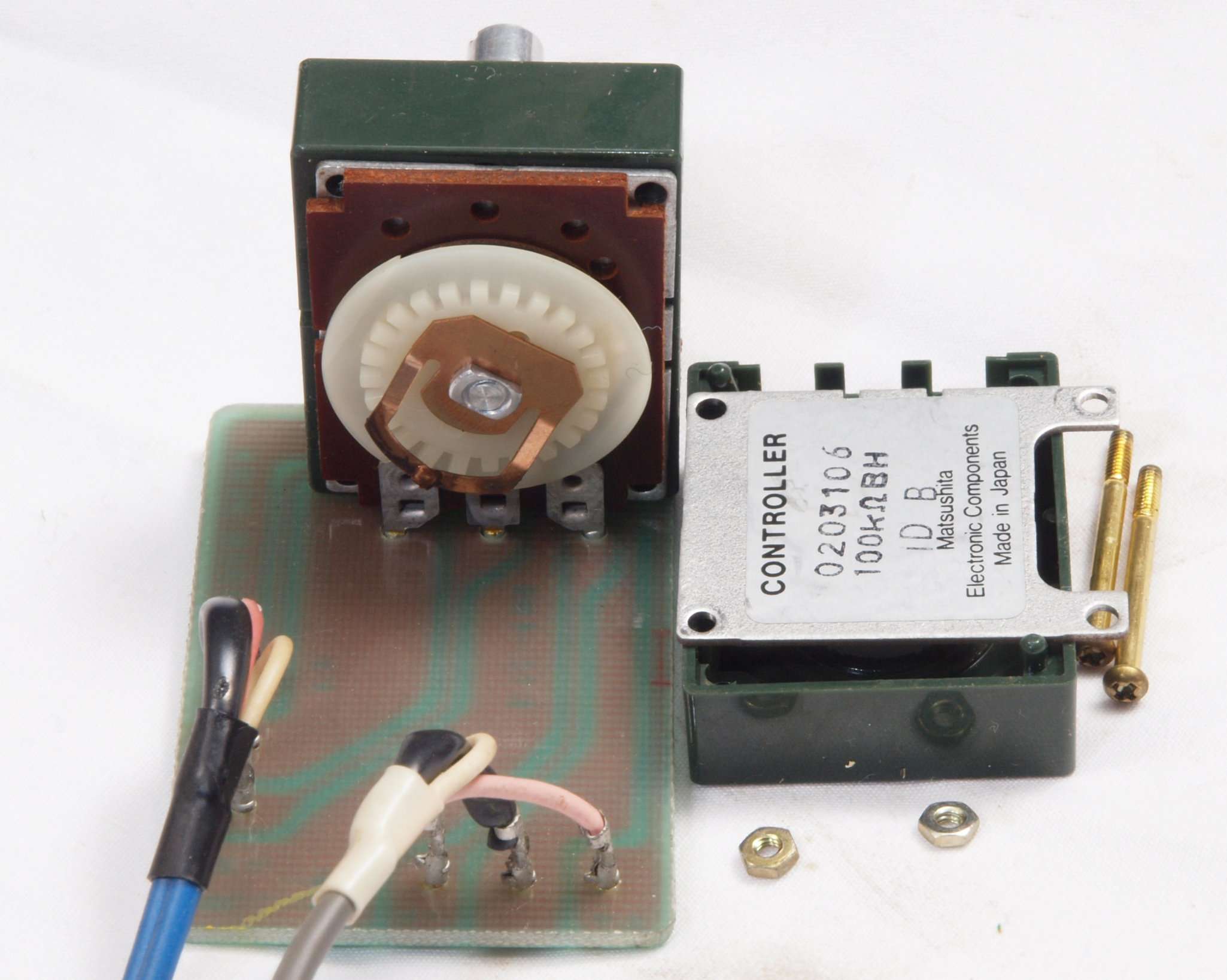

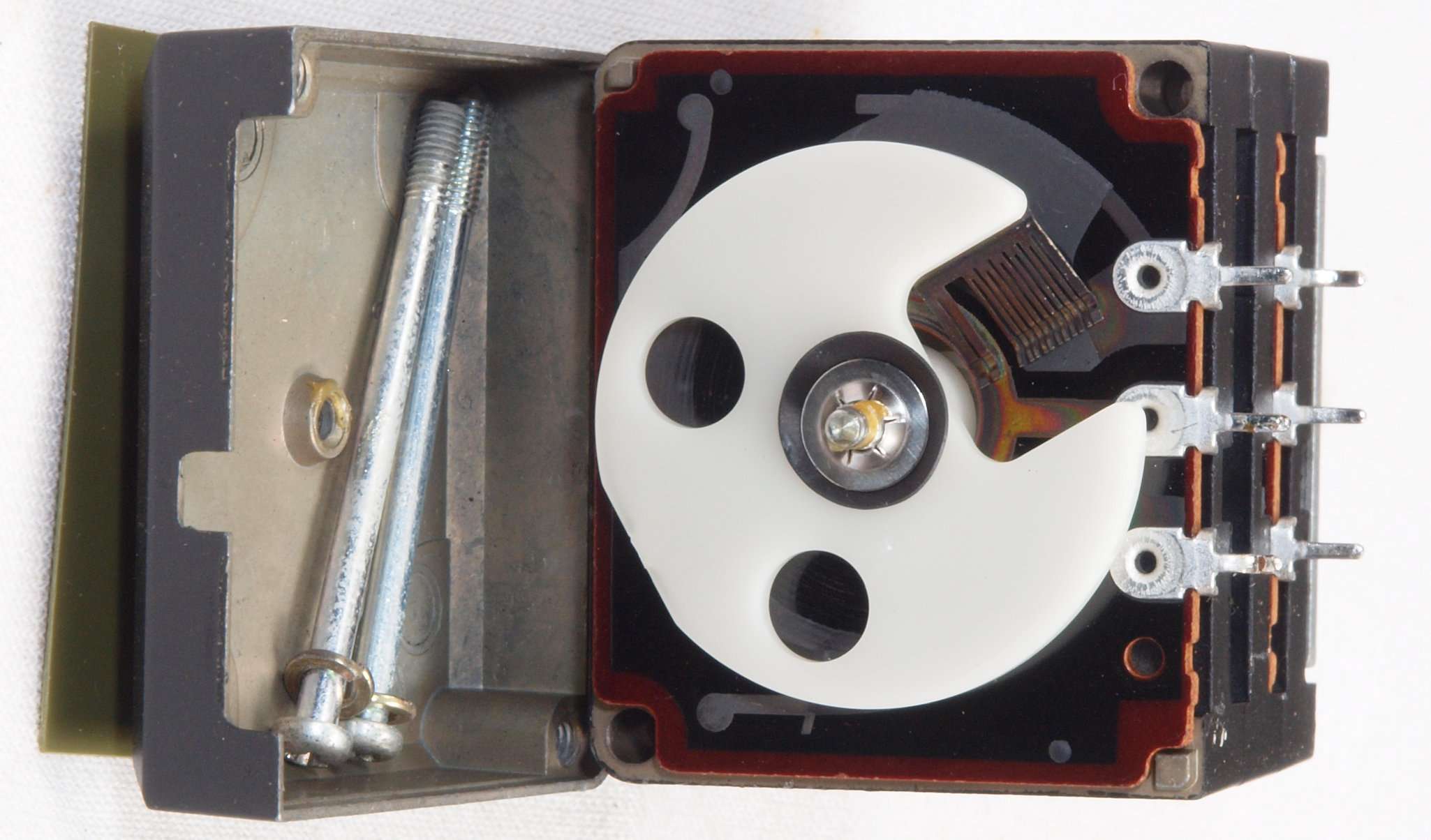

Ｃ５６．　修理中　メインＶＲ。　分解・点検・清掃、カシメ構造なのでこれまで。

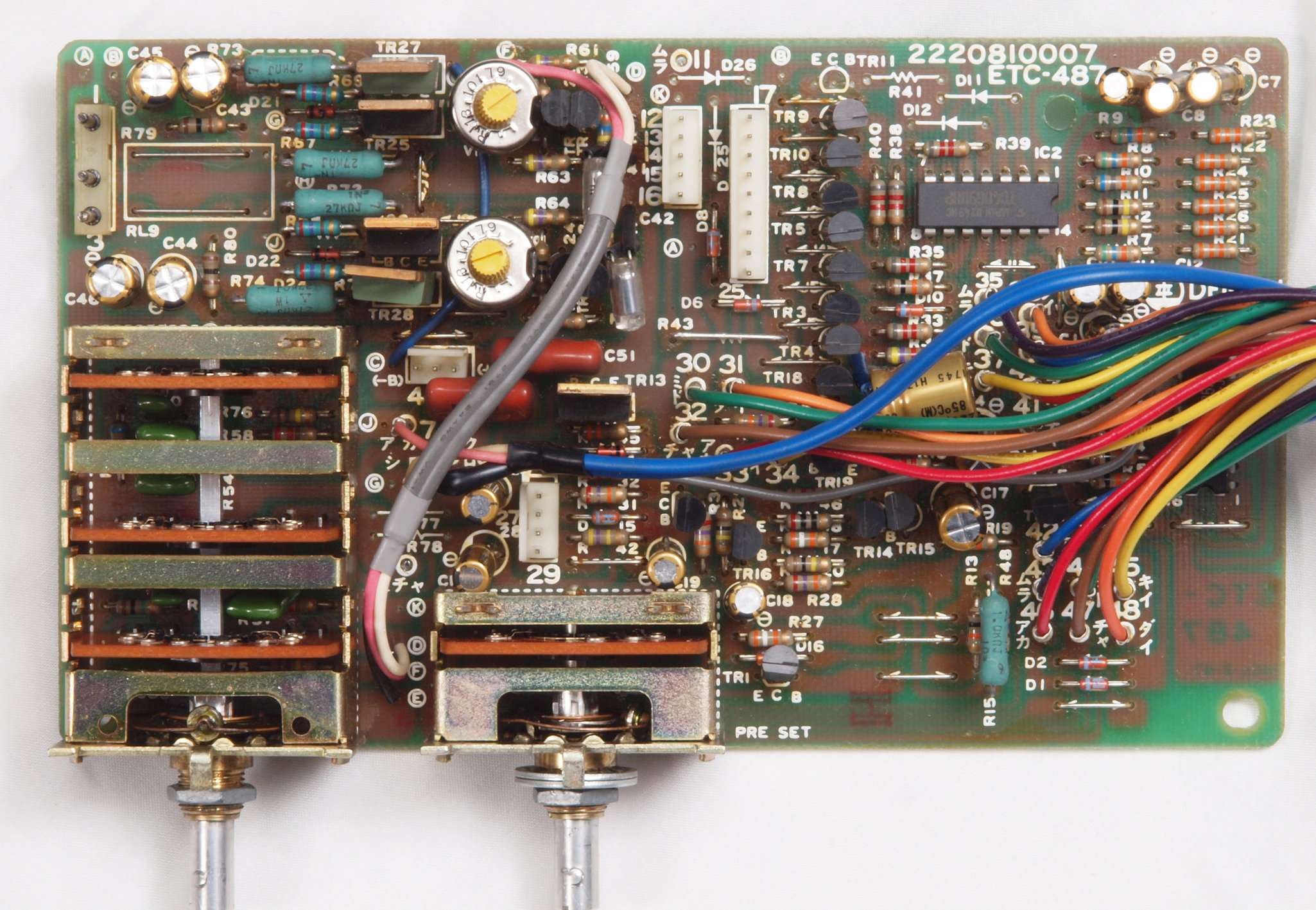

Ｃ６１．　修理前　コントロール基板

Ｃ６２．　修理後　コントロール基板。　　半固定ＶＲ２個、電解コンデンサー１６個、ＩＣ１個交換

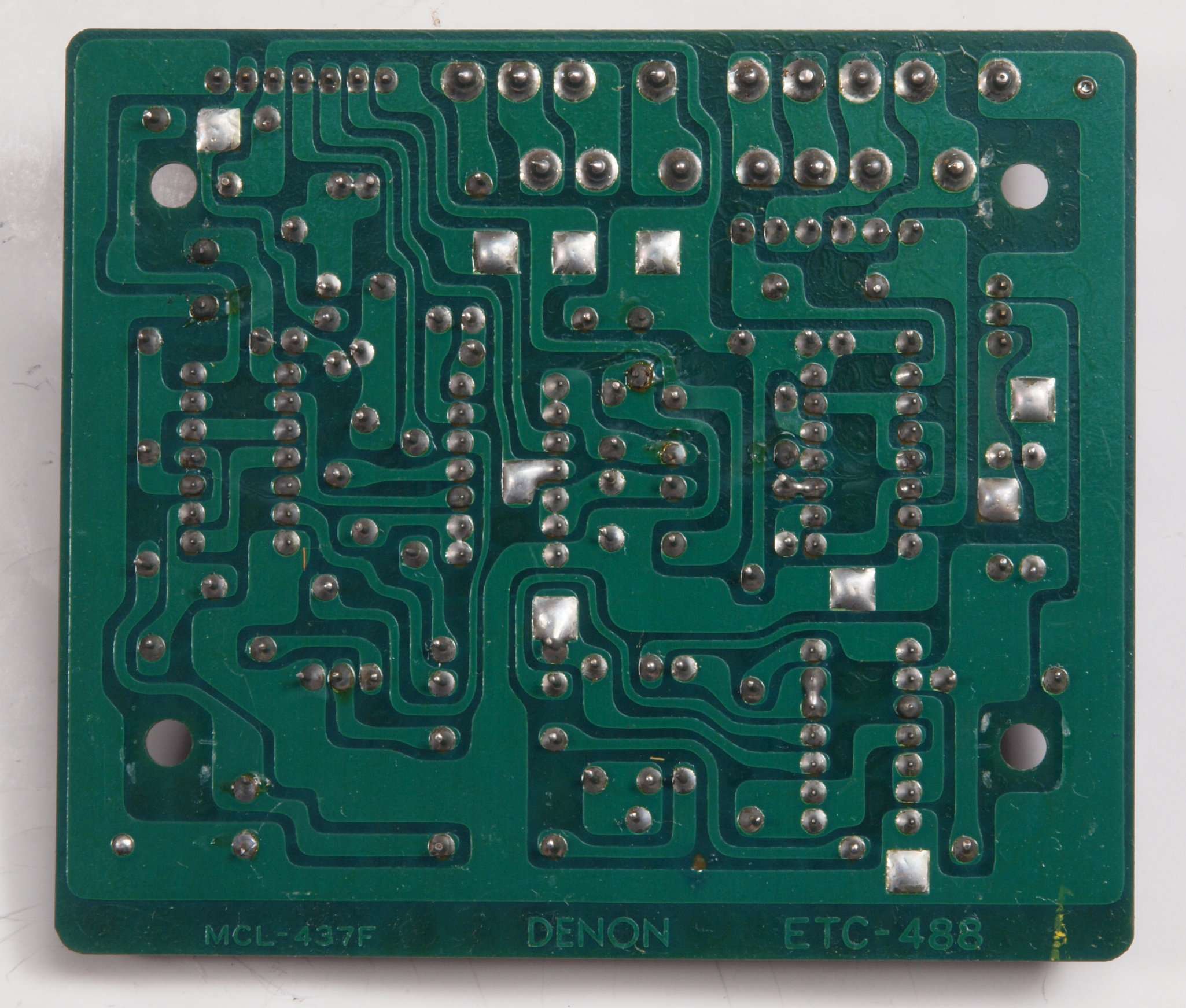

Ｃ６３．　修理前　コントロール基板裏

Ｃ６３２．　修理中　コントロール基板裏、部品の足の曲げ不良。

Ｃ６４．　修理（半田補正）後　トーン・コントロール基板裏。 　全ての半田をやり修す

Ｃ６５．　完成トーン・コントロール基板裏。　洗浄後、さらに防湿材を塗る。

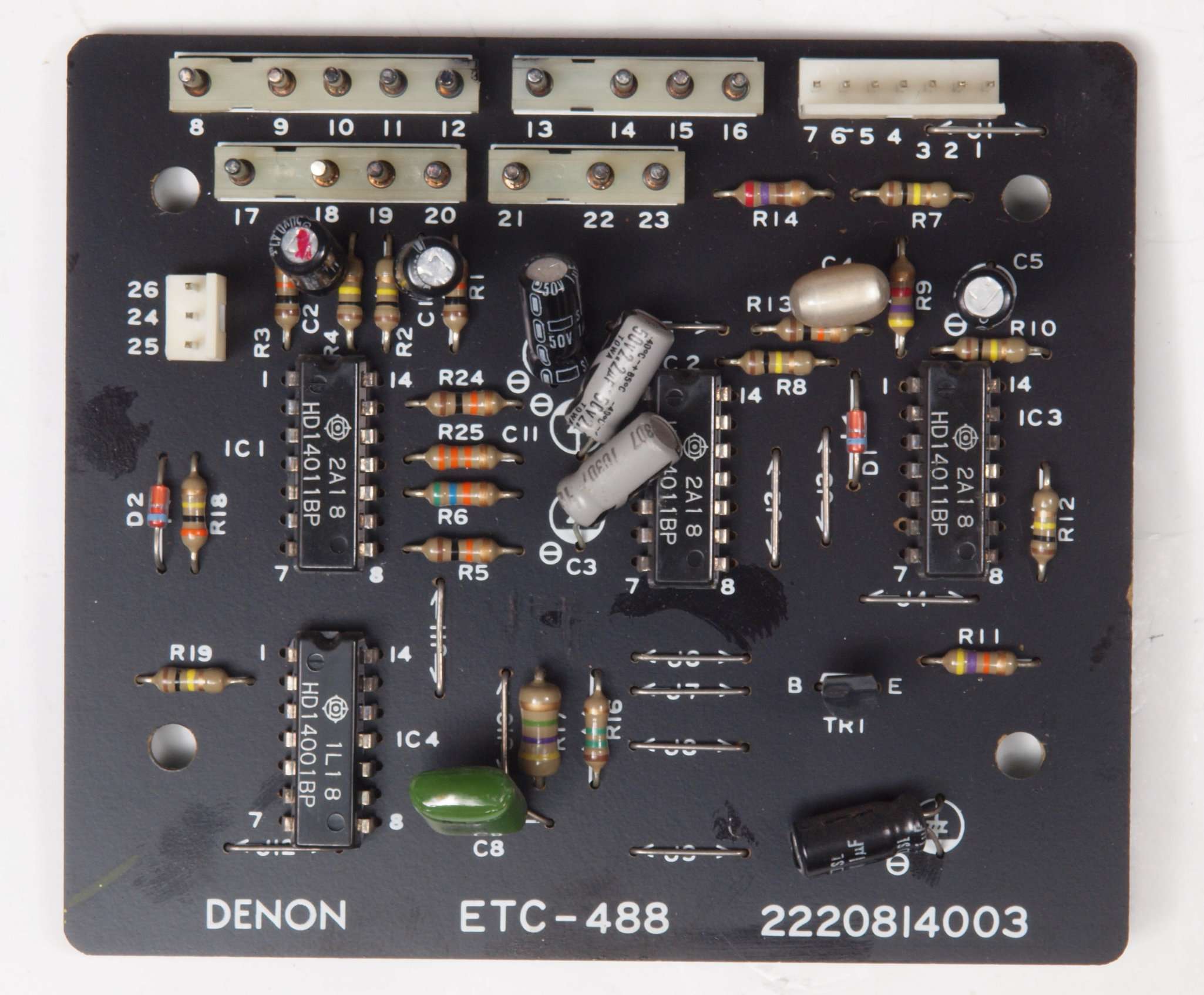

Ｃ7１．　修理前　コントロール基板Ｂ

Ｃ7２．　修理後　コントロール基板Ｂ。　　ＩＣ４個、電解コンデンサー７、フイルムコンデンサー１個交換。

Ｃ7３．　修理前　コントロール基板Ｂ裏

Ｃ7４．　修理（半田補正）後　コントロール基板Ｂ裏。 　全ての半田をやり修す

Ｃ7５．　完成コントロール基板Ｂ裏。　洗浄後、さらに防湿材を塗る。

Ｃ８１．　修理前　電源基板

Ｃ８２．　修理後　電源基板。　電解コンデンサー１１個交換。

Ｃ８３．　修理前　電源基板裏

Ｃ８４．　修理（半田補正）後　電源基板裏。 　全ての半田をやり修す

Ｃ８５．　完成電源基板裏。　洗浄後、さらに防湿材を塗る、フイルムコンデンサー２個、セラミックコンデンサー２個追加。

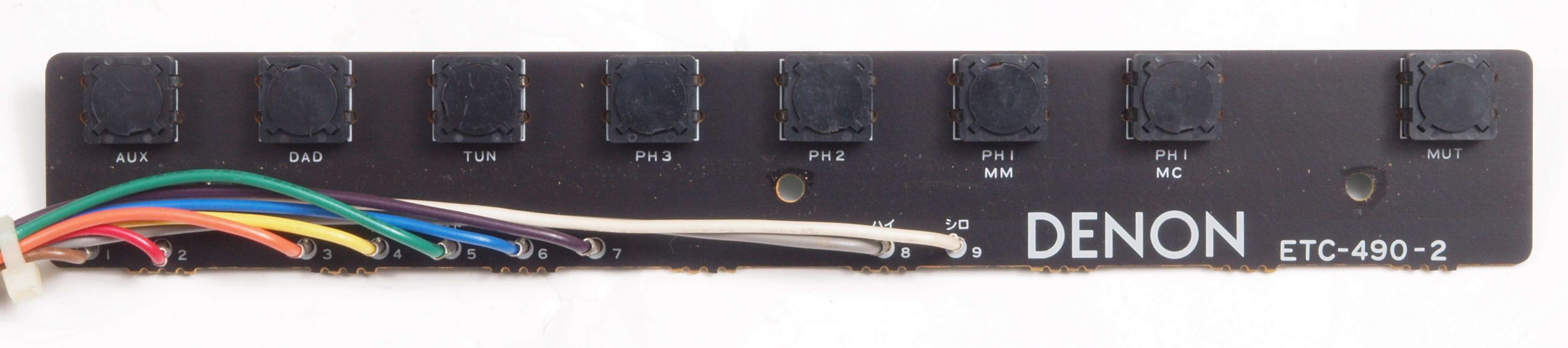

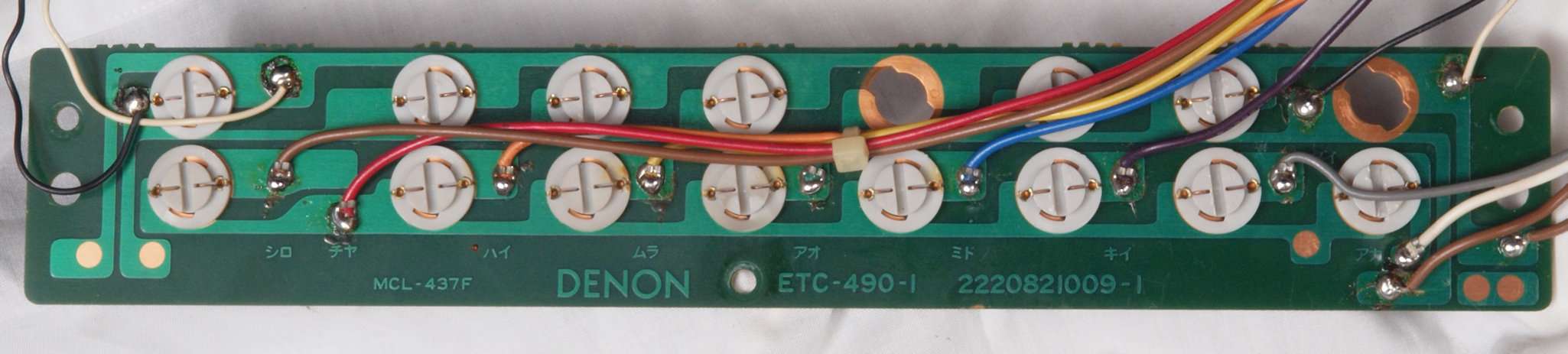

Ｃ９１．　修理前　ＳＷ基板

Ｃ９３．　修理前　ＳＷ基板裏

Ｃ９４．　修理（半田補正）後　ＳＷ基板裏

Ｃ９５．　完成ＳＷ基板裏。　洗浄後、さらに防湿材を塗る。

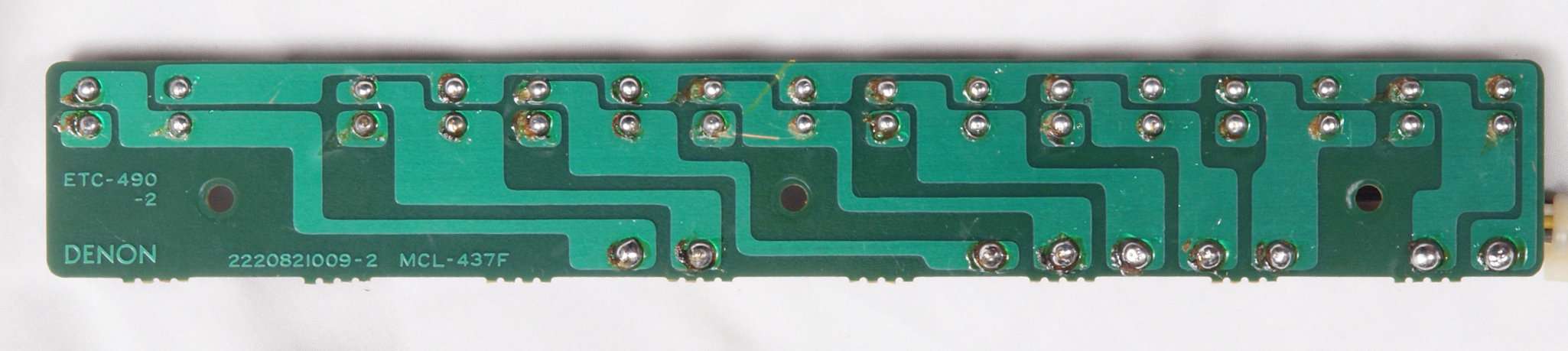

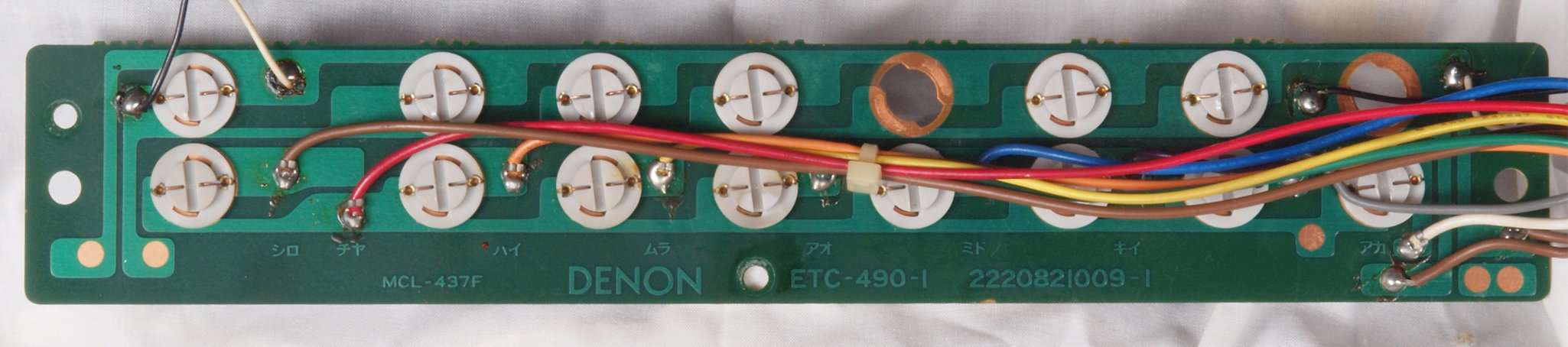

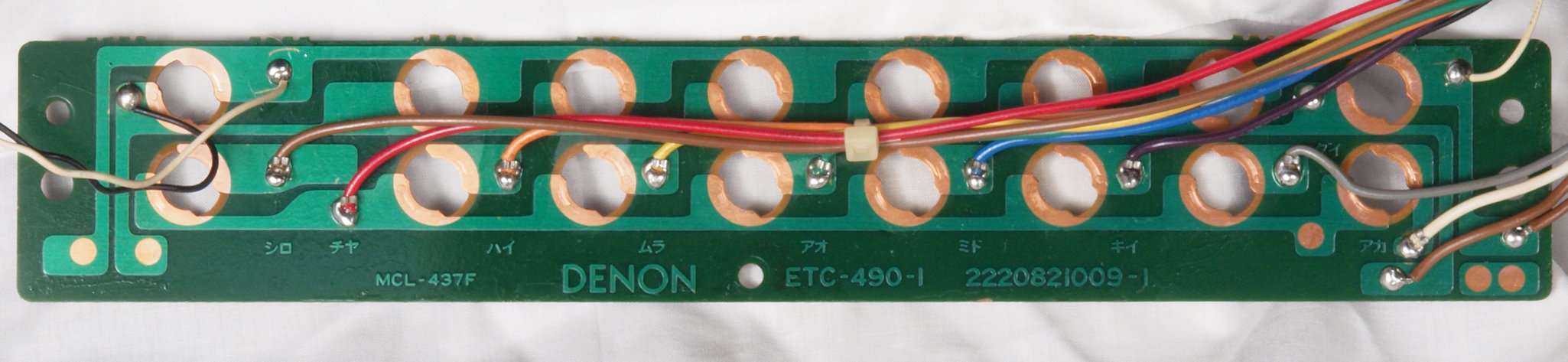

Ｃ９６．　修理前　ランプ基板

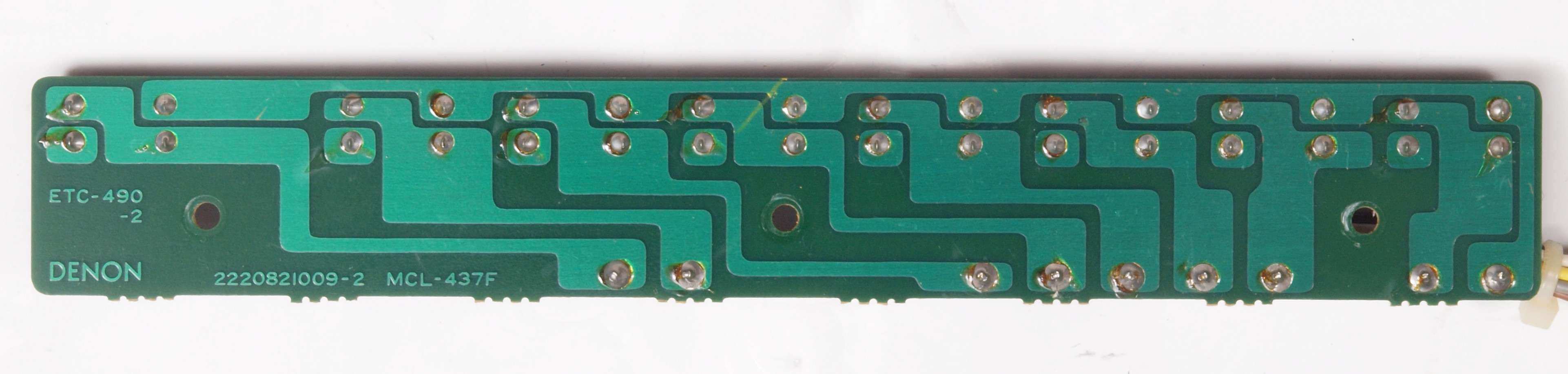

Ｃ９７．　修理前　ランプ基板裏

Ｃ９８．　修理（半田補正）後　ランプ基板裏

Ｃ９９．　完成ランプ基板裏。　洗浄後、さらに防湿材を塗る、ランプ電極には塗らない。

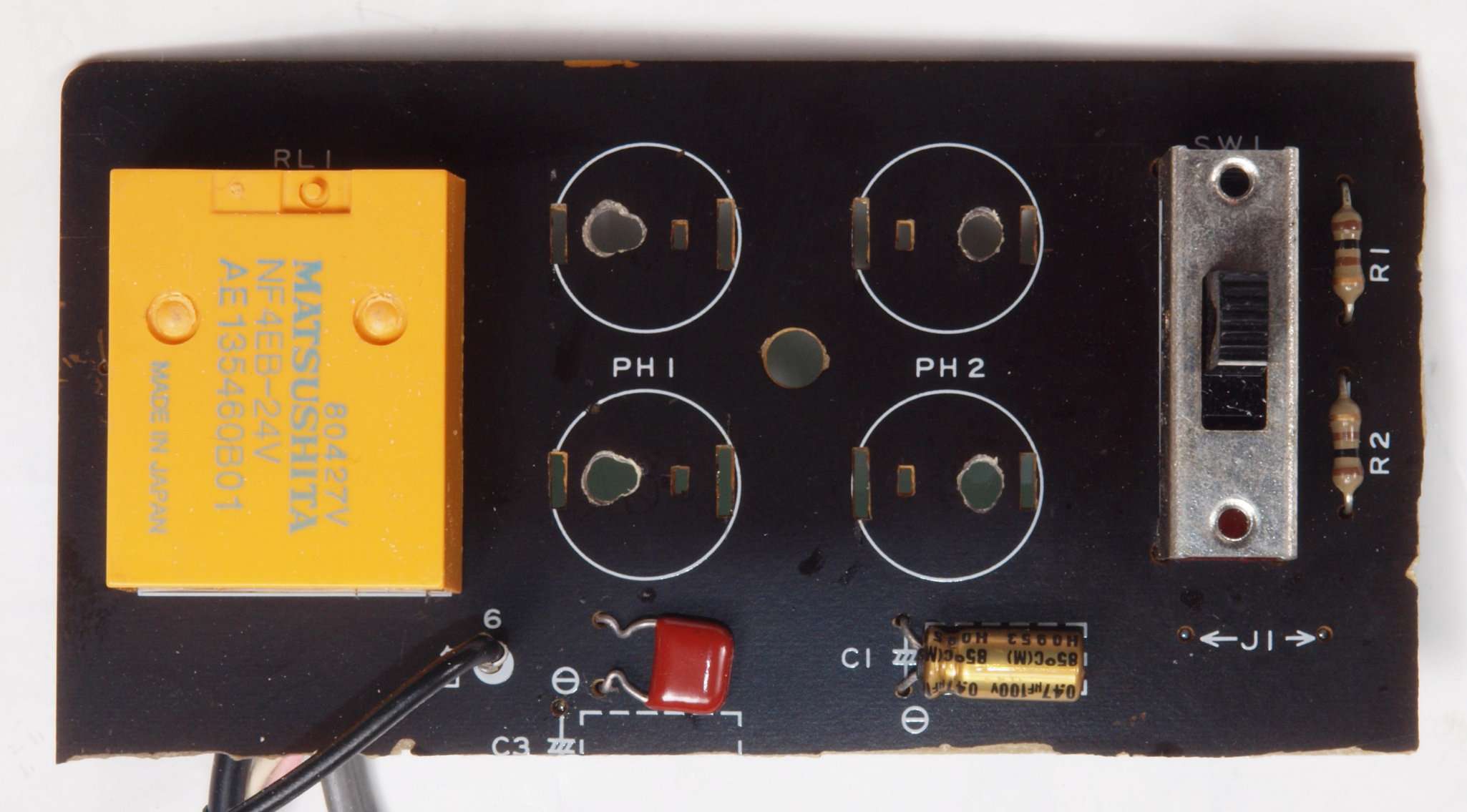

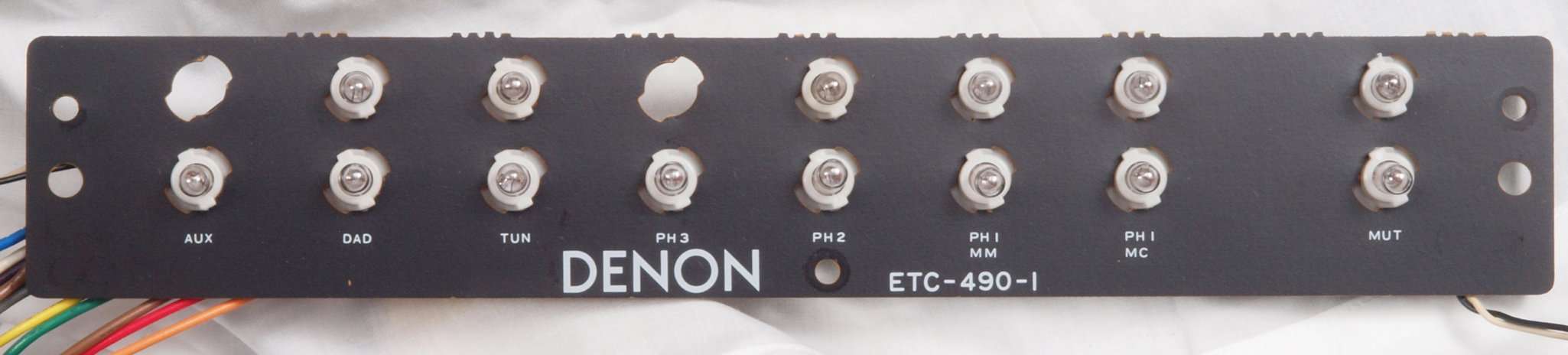

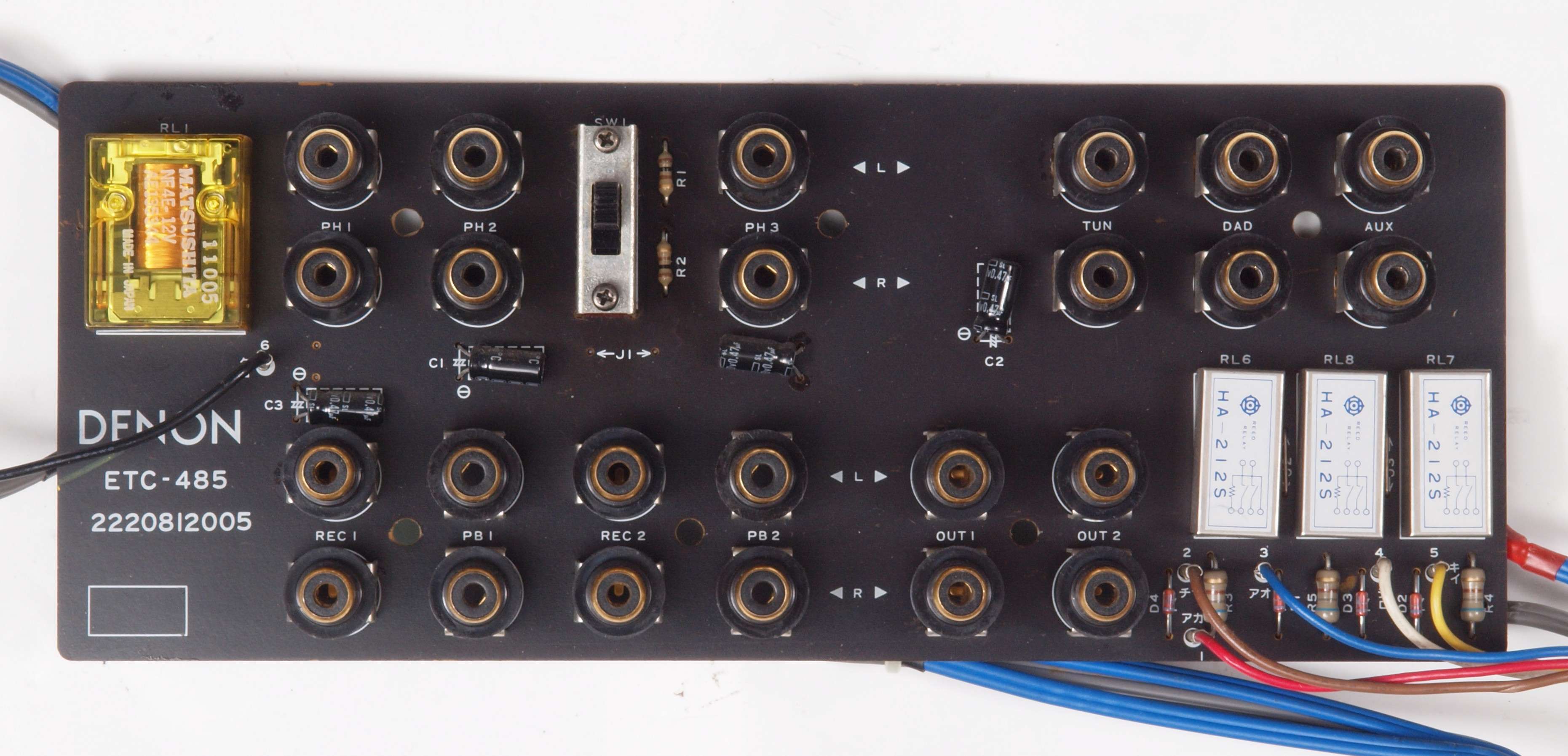

ＣＡ１．　修理前　入出力端子基板

ＣＡ２１．　修理後　入出力端子基板。 　　　　　　　　　　　入力切り替えリレーを１２Ｖから後発の２４Ｖ密閉型に交換する。 　　　　　　　　　　　電解コンデンサ−１個交換、フイルムコンデンサー１個追加。

ＣＡ２２．　修理後　入出力端子基板。 　　　　　　　　　　　入力切り替えリレーを１２Ｖから後発の２４Ｖ密閉型に交換する。

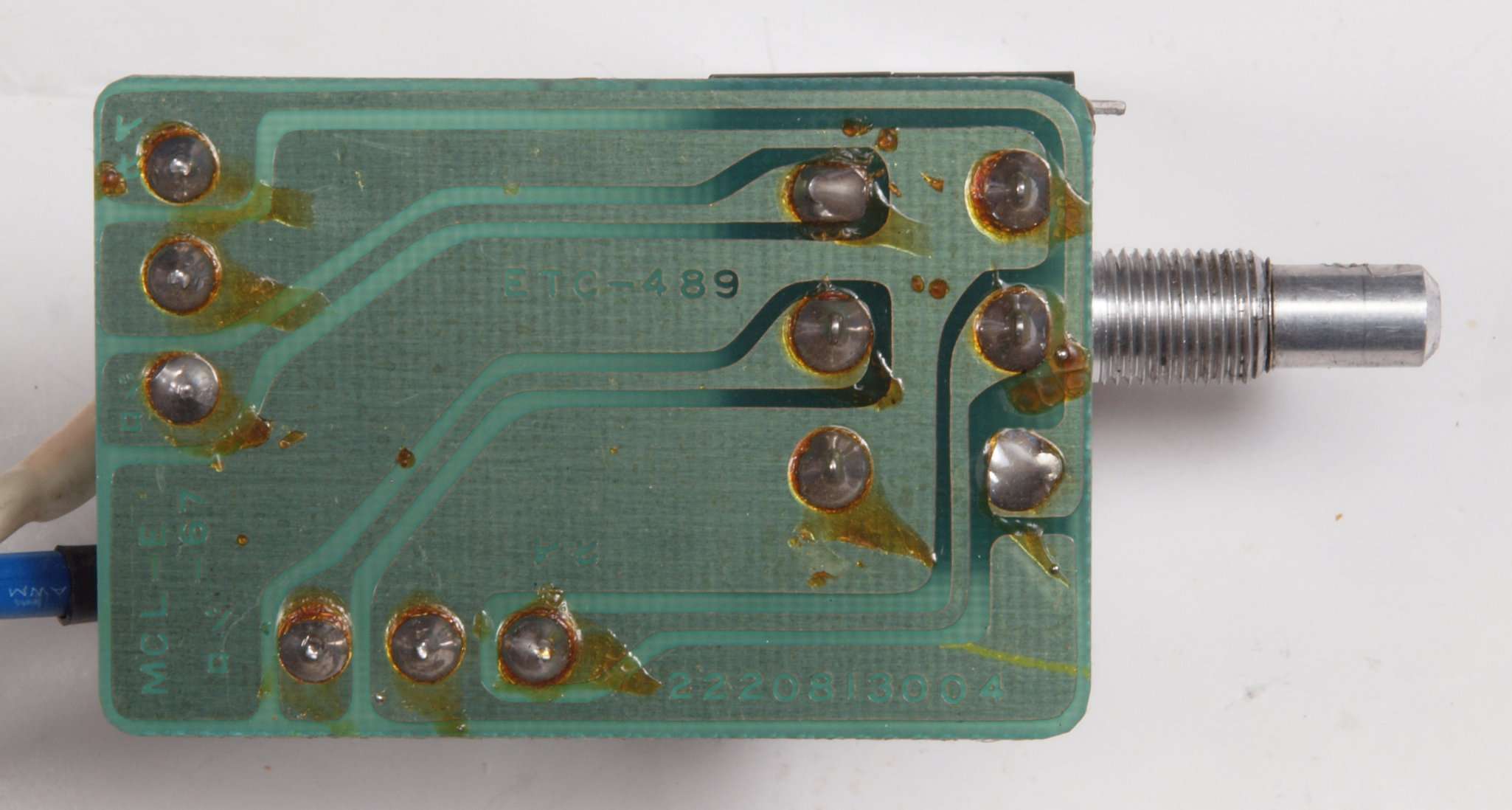

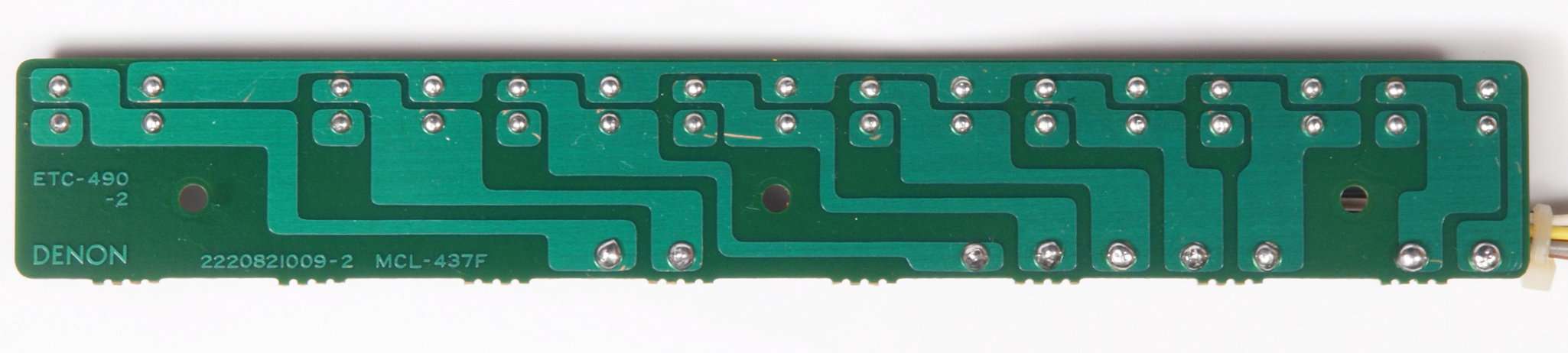

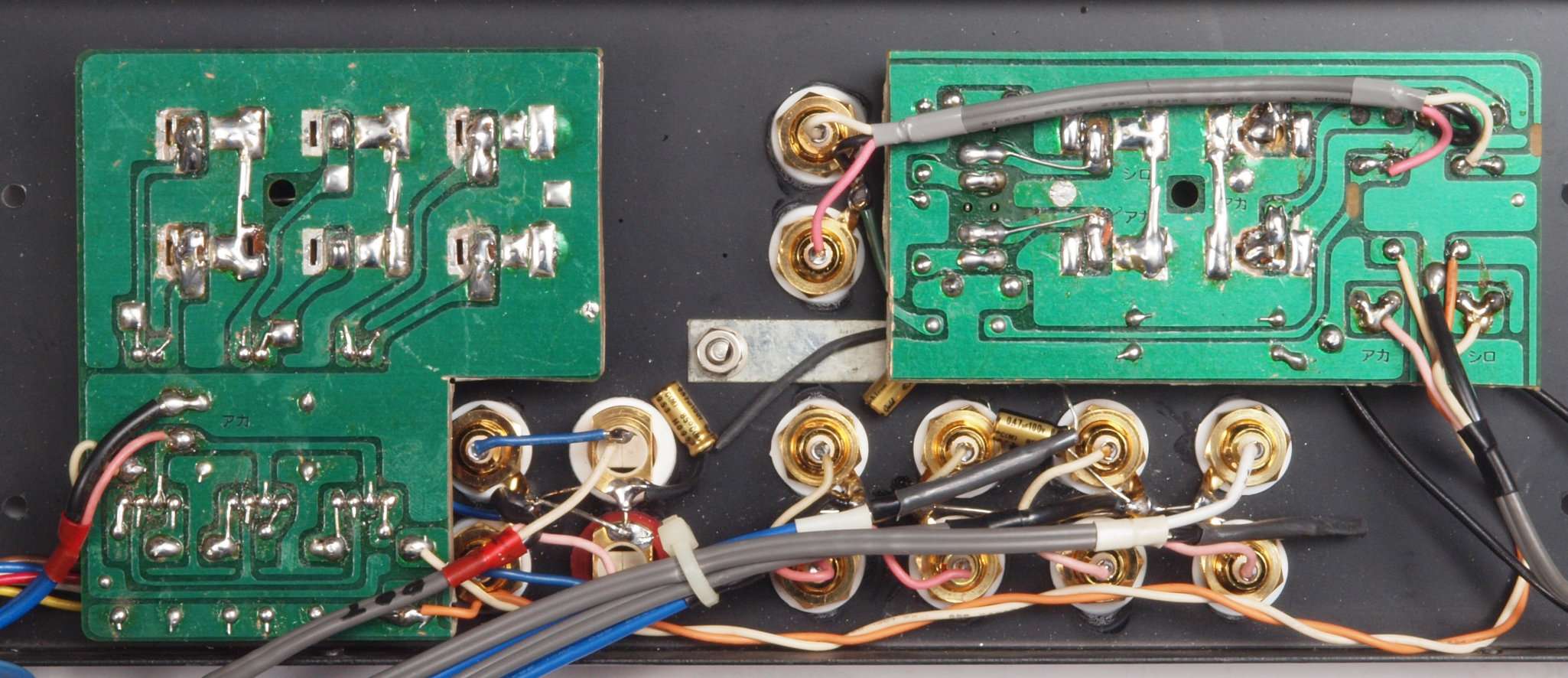

ＣＡ３．　修理前　入出力端子基板裏

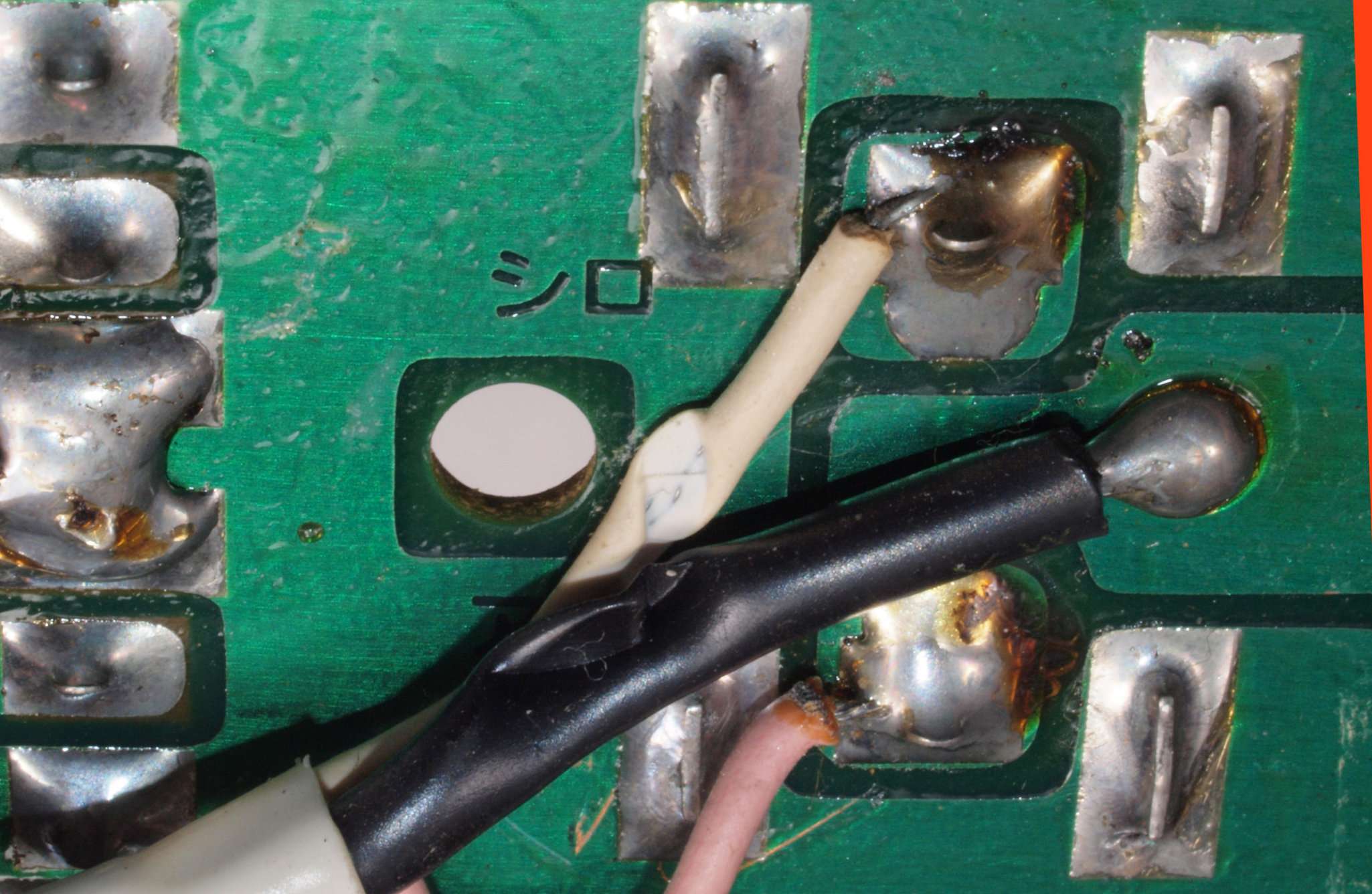

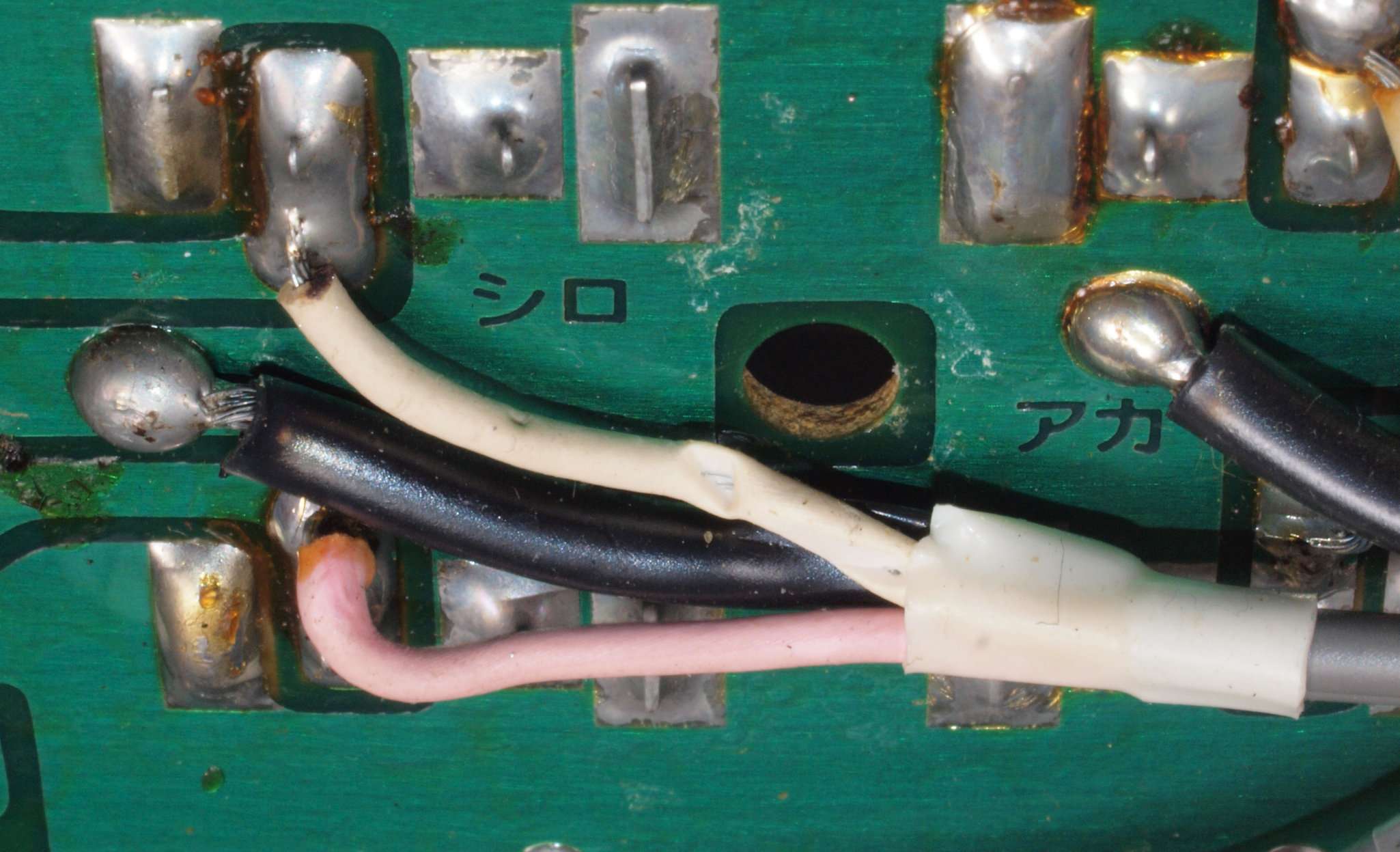

ＣＡ３２．　修理中　入出力端子基板裏。　配線をシールド板止めビスが噛んでいた。

ＣＡ３３．　修理中　入出力端子基板裏。　配線をシールド板止めビスが噛んでいた−２。

ＣＡ４．　修理（半田補正）後　入出力端子基板裏。 　全ての半田をやり修す

ＣＡ５．　完成入出力端子基板裏。　洗浄後、さらに防湿材を塗る。

ＣＢ１．　修理前　電源ケーブル挿入部

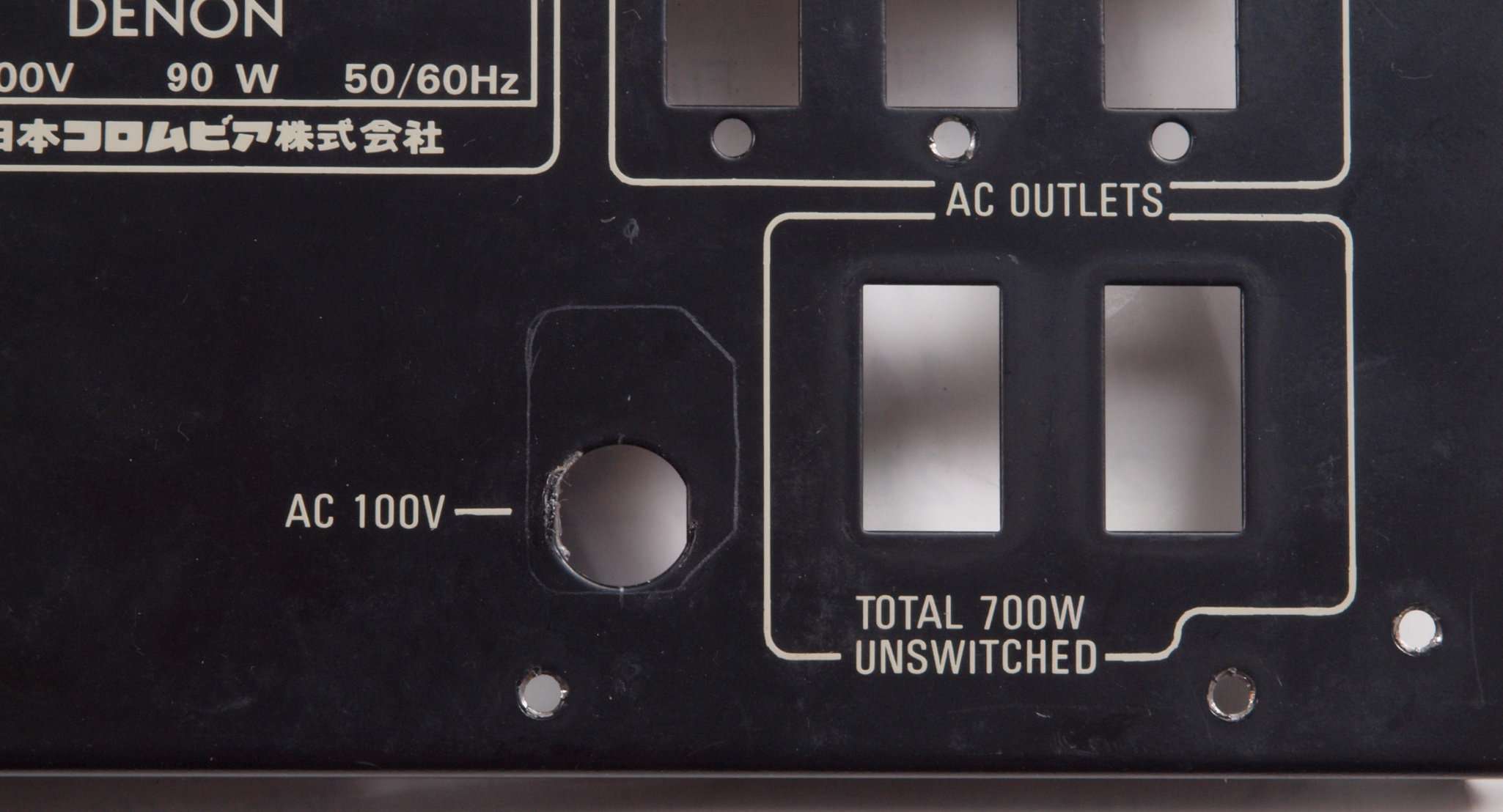

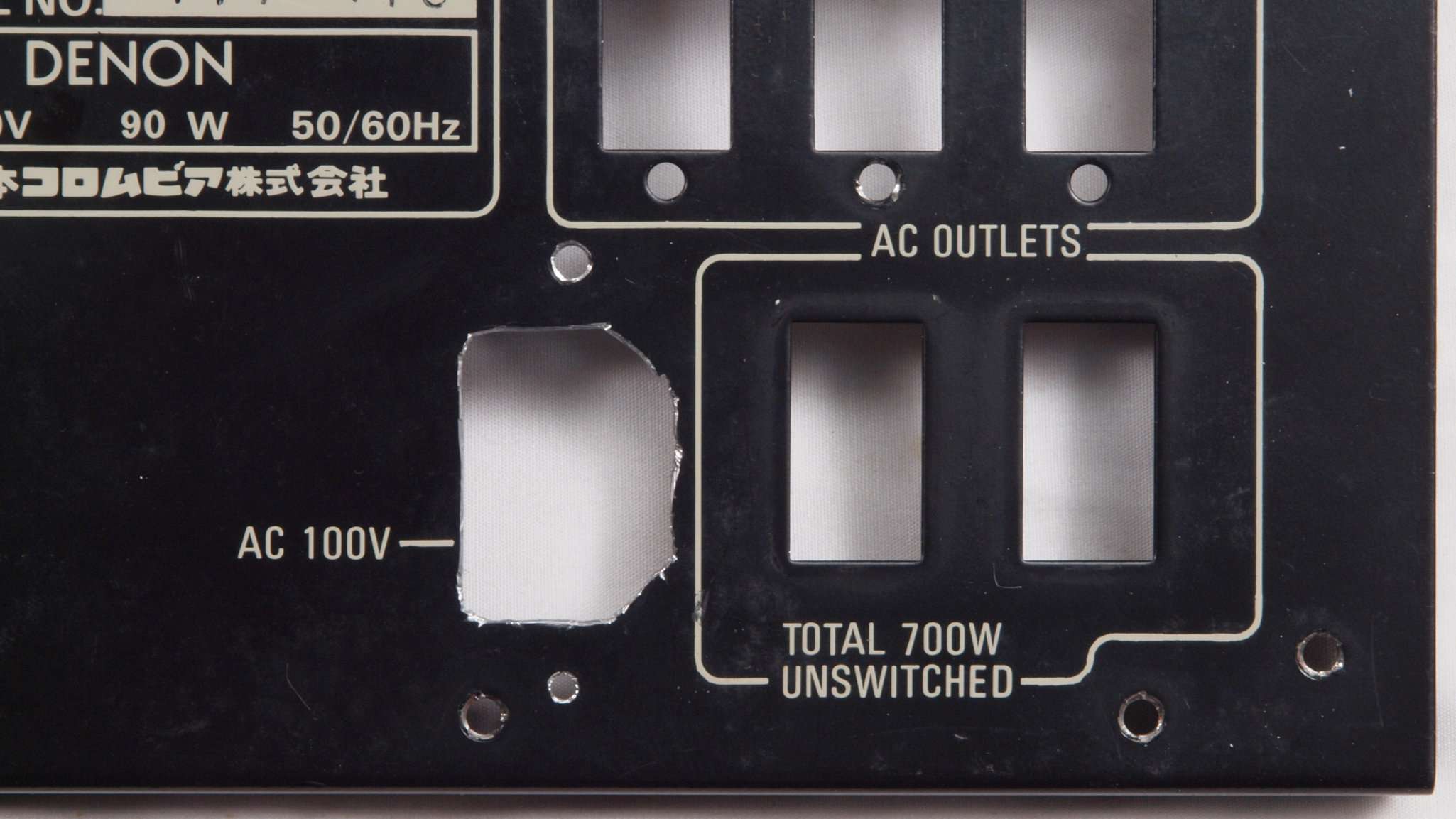

ＣＢ２．　修理中　電源ケーブルを取り３Ｐインレット取り付け穴。　取り合いの関係で、縦に変更する。

ＣＢ３．　修理（加工）中　電源ケーブル挿入部。　３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

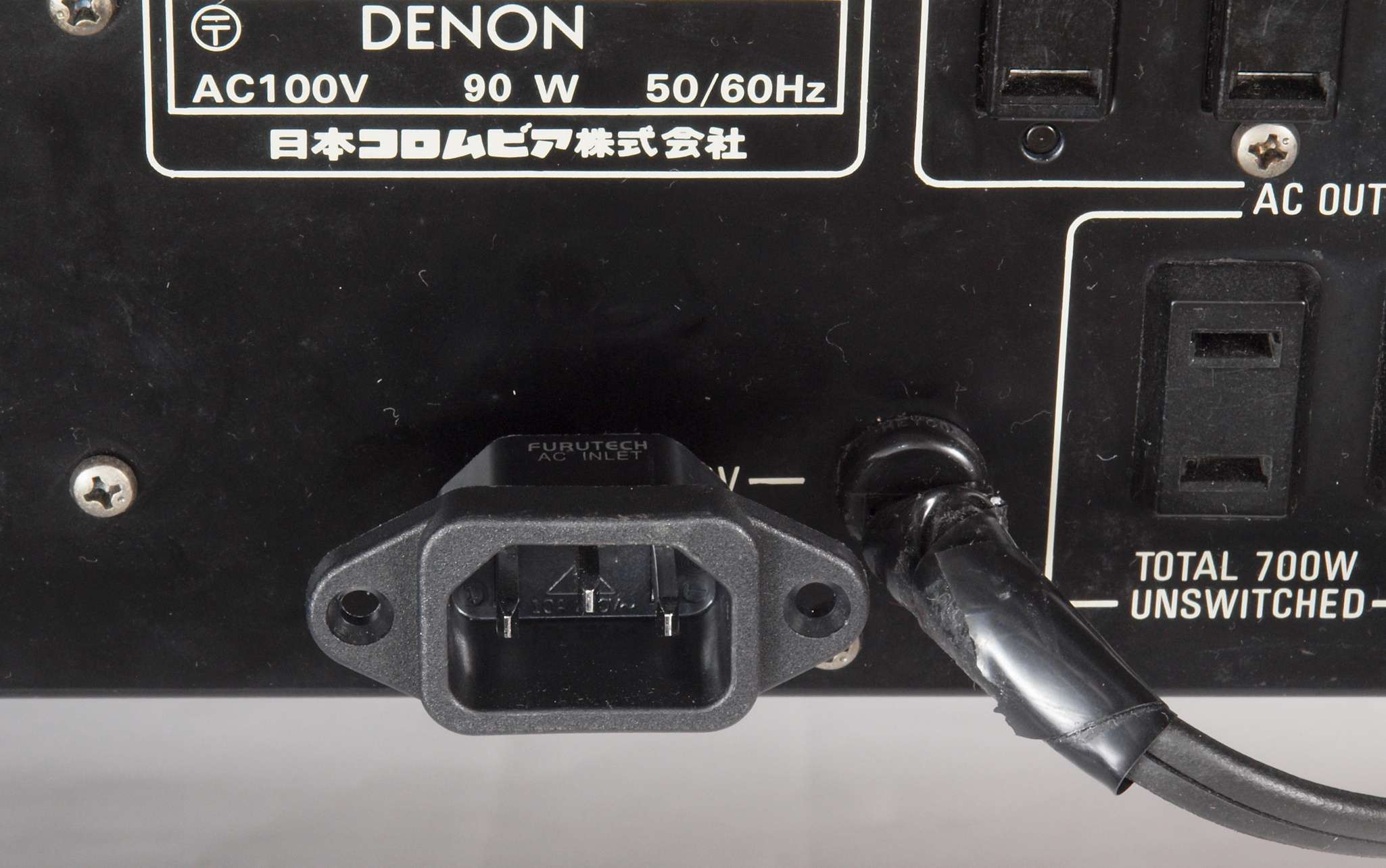

ＣＢ４．　修理（交換）後　３Ｐインレット取り付ける。　FURUTECH　FI-10(R) ロジウムメッキ

ＣＢ５．　修理後　３Ｐインレット取り付け裏配線。　しっかりとアースを取る。

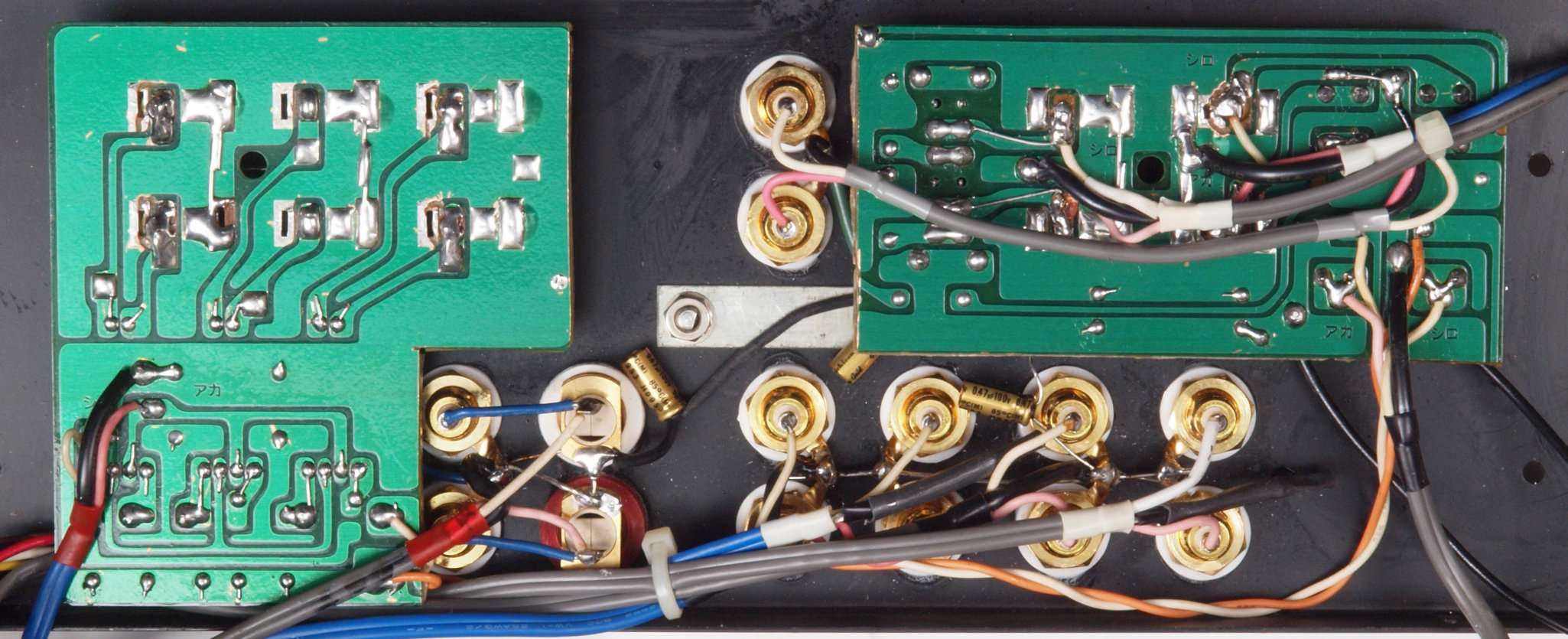

ＣＣ１．　修理前　入出力ＲＣＡ端子郡。

ＣＣ２．　修理（交換）後　入出力ＲＣＡ端子郡。　ＰＨＯＮＯ−１、ＤＡＤ、ＰＲＯＵＴ−１に　ＷＢＴ−０２０１使用。

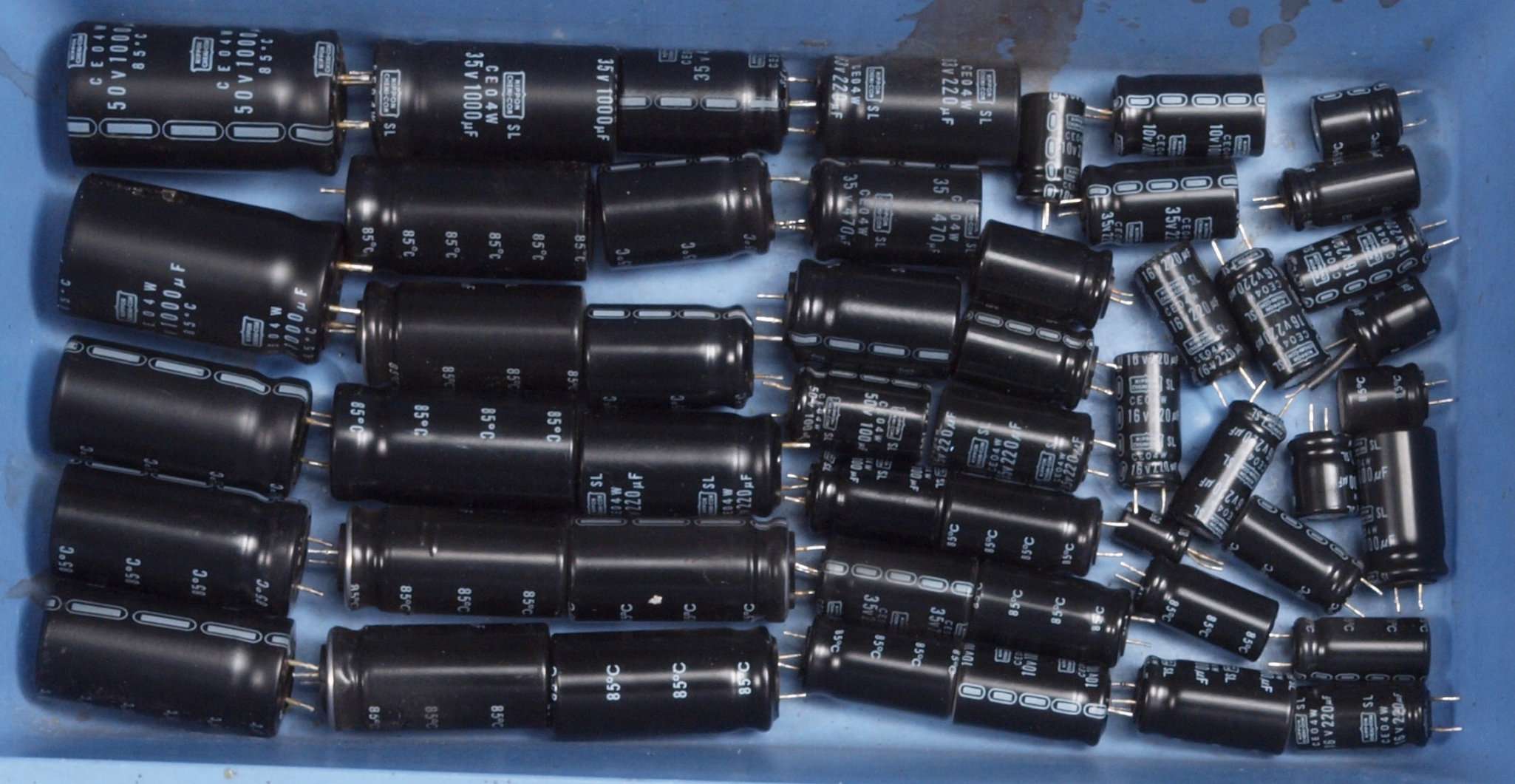

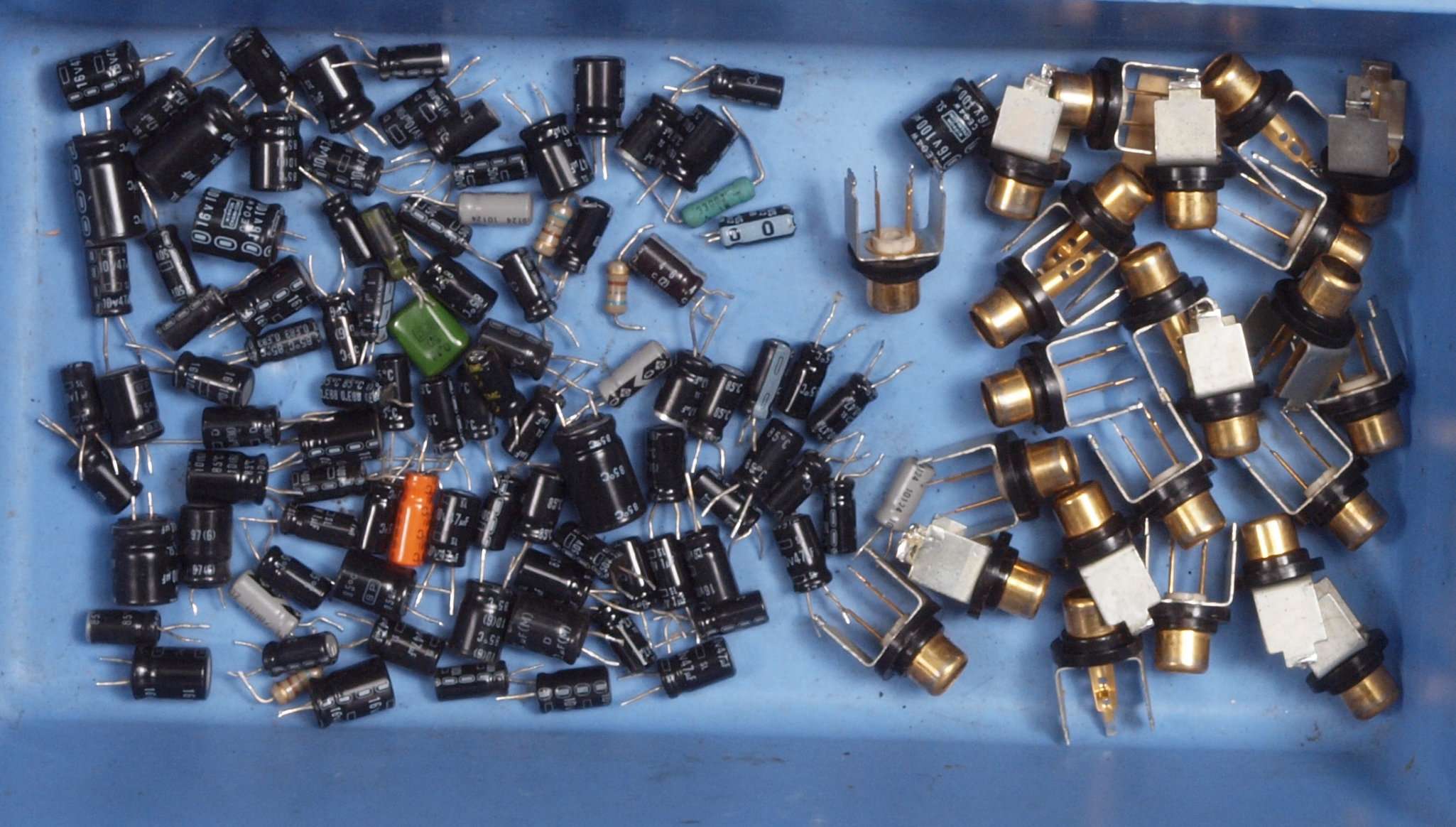

ＣＨ１．　交換部品

ＣＨ２．　交換部品２

ＣＨ３．　交換部品３

ＣＩ１．　修理前　上から見る。

ＣＩ２．　修理後　上から見る。

ＣＩ３．　修理前　下から見る。

ＣＩ４．　修理後　下から見る。

ＣＩ５．　完成、綺麗なお尻で帰ります。

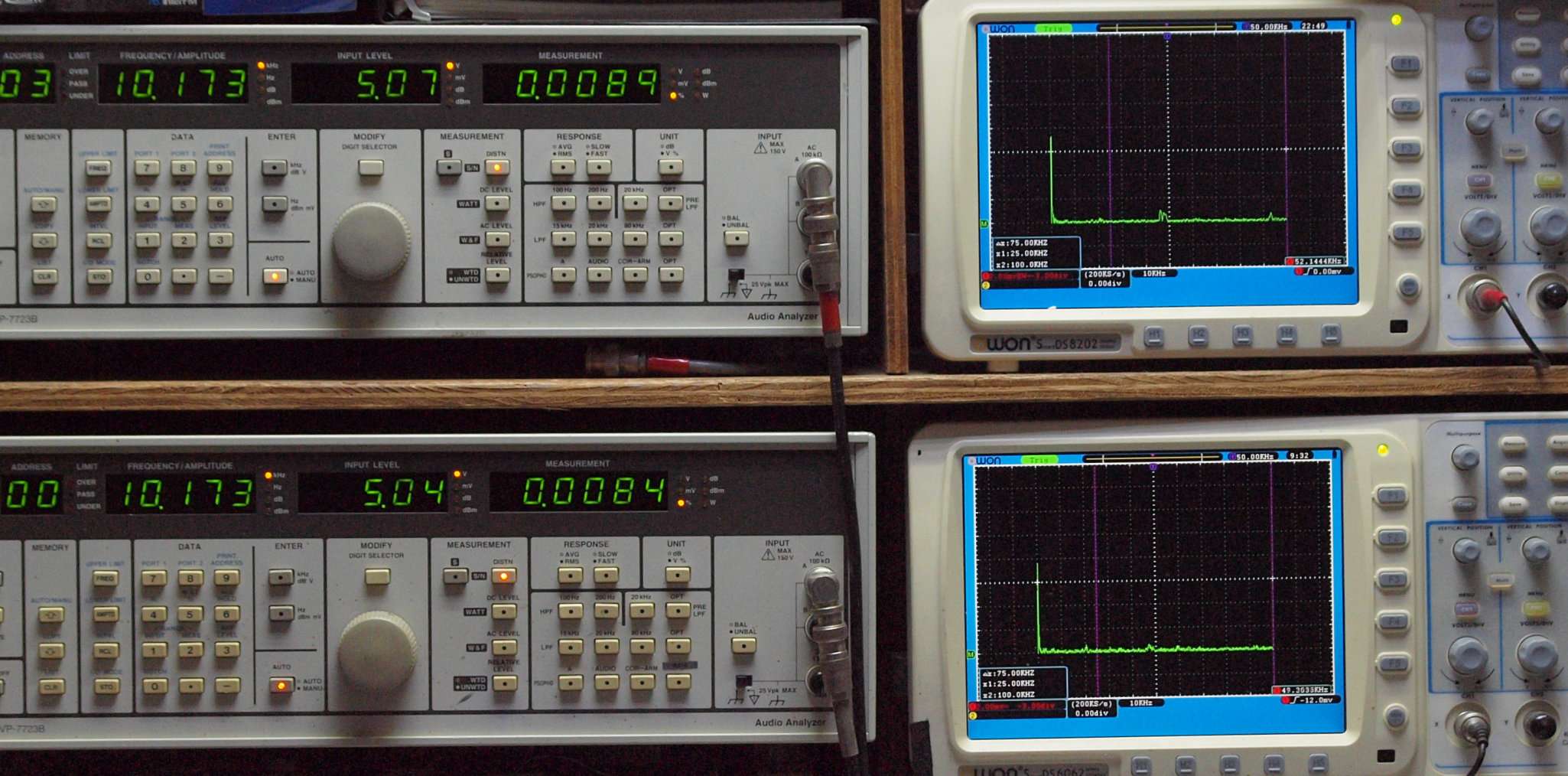

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

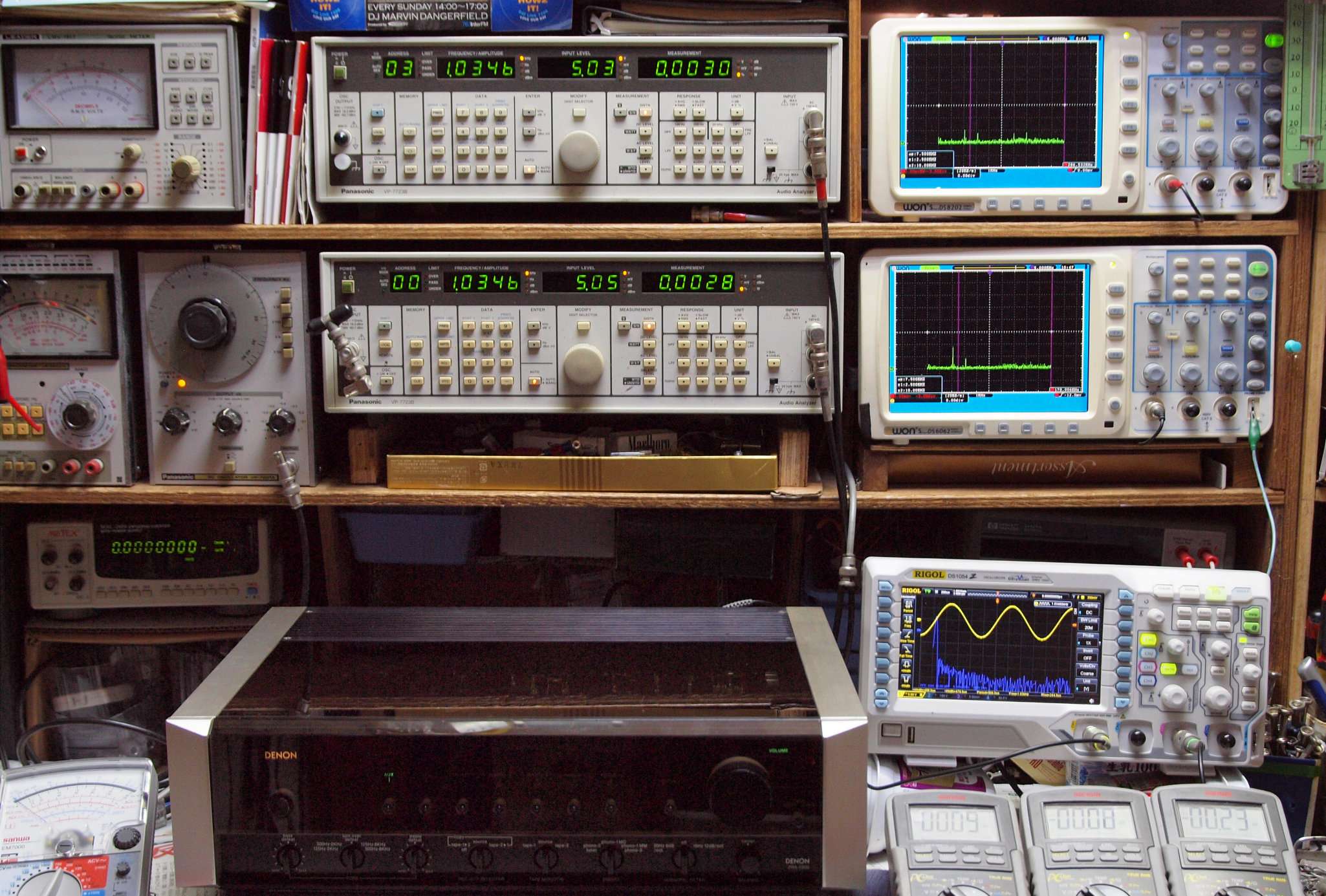

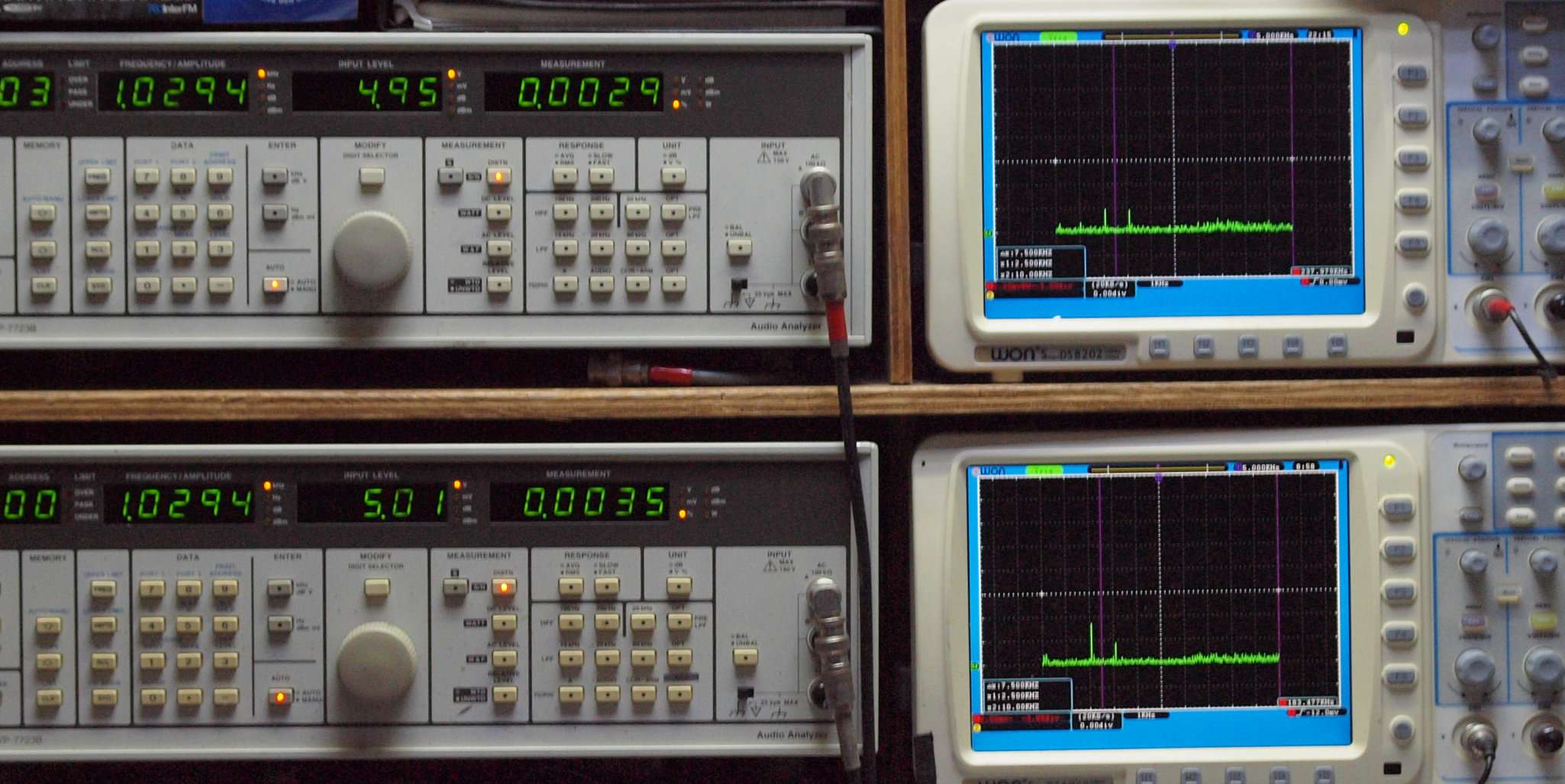

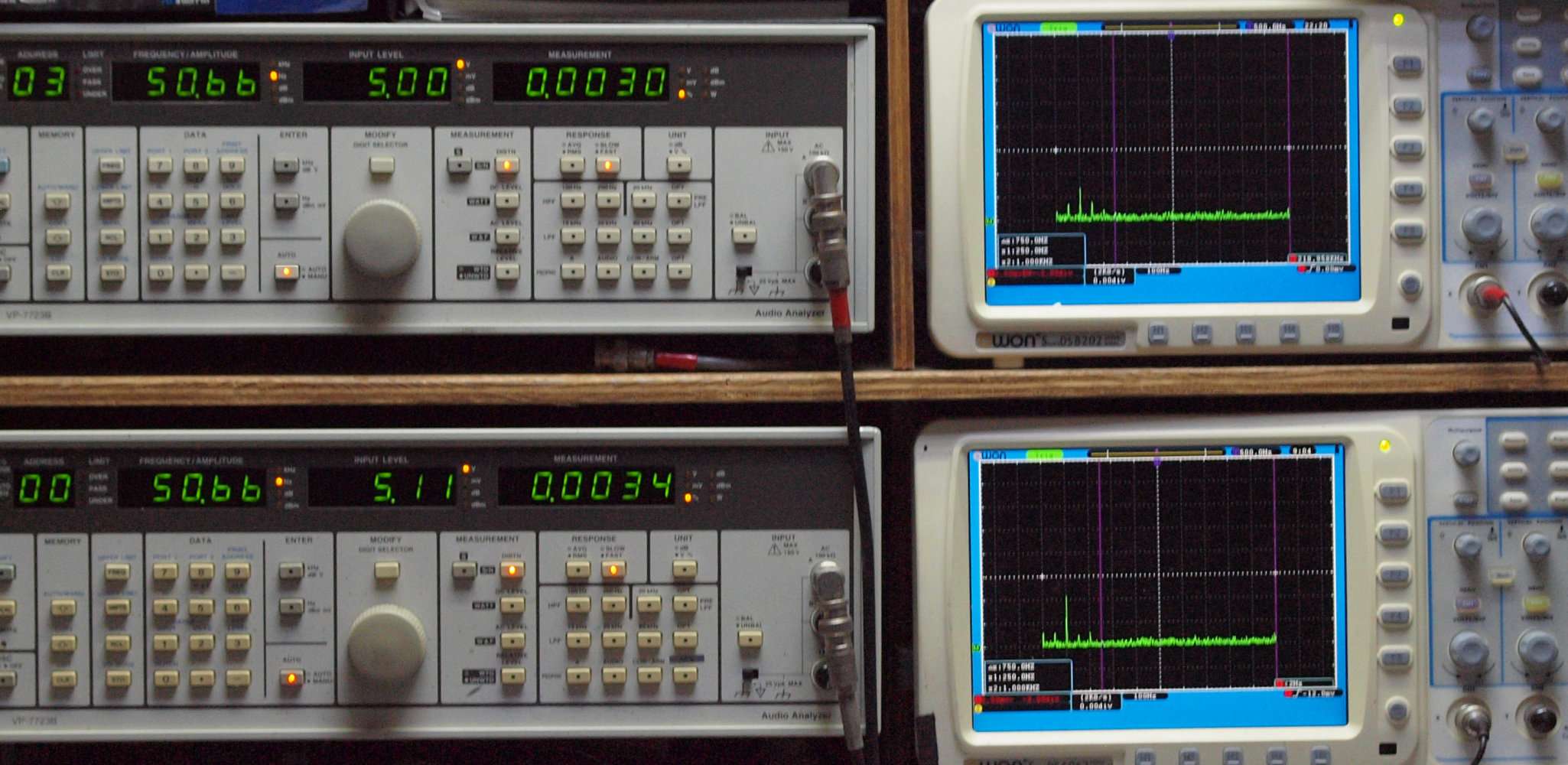

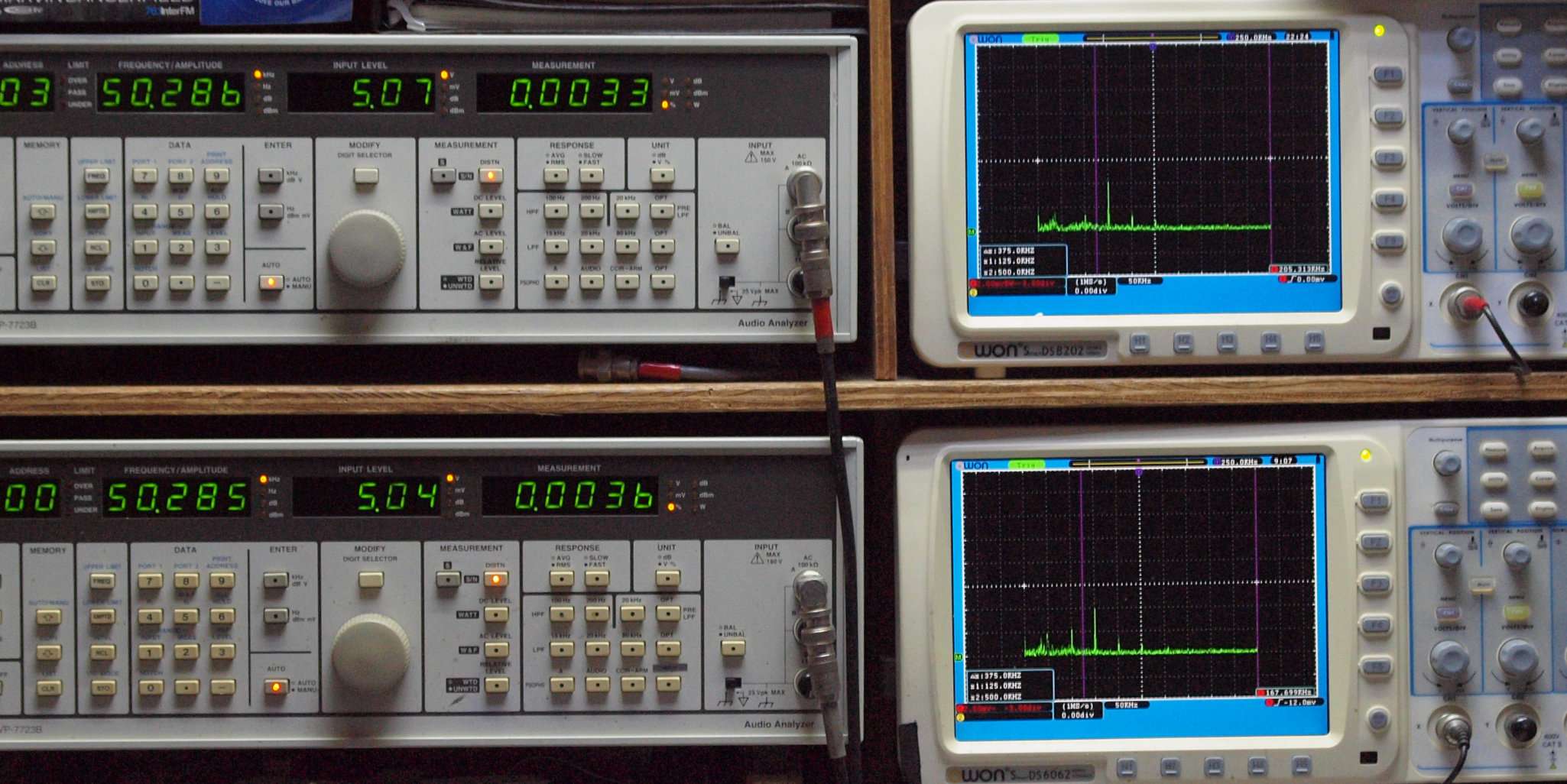

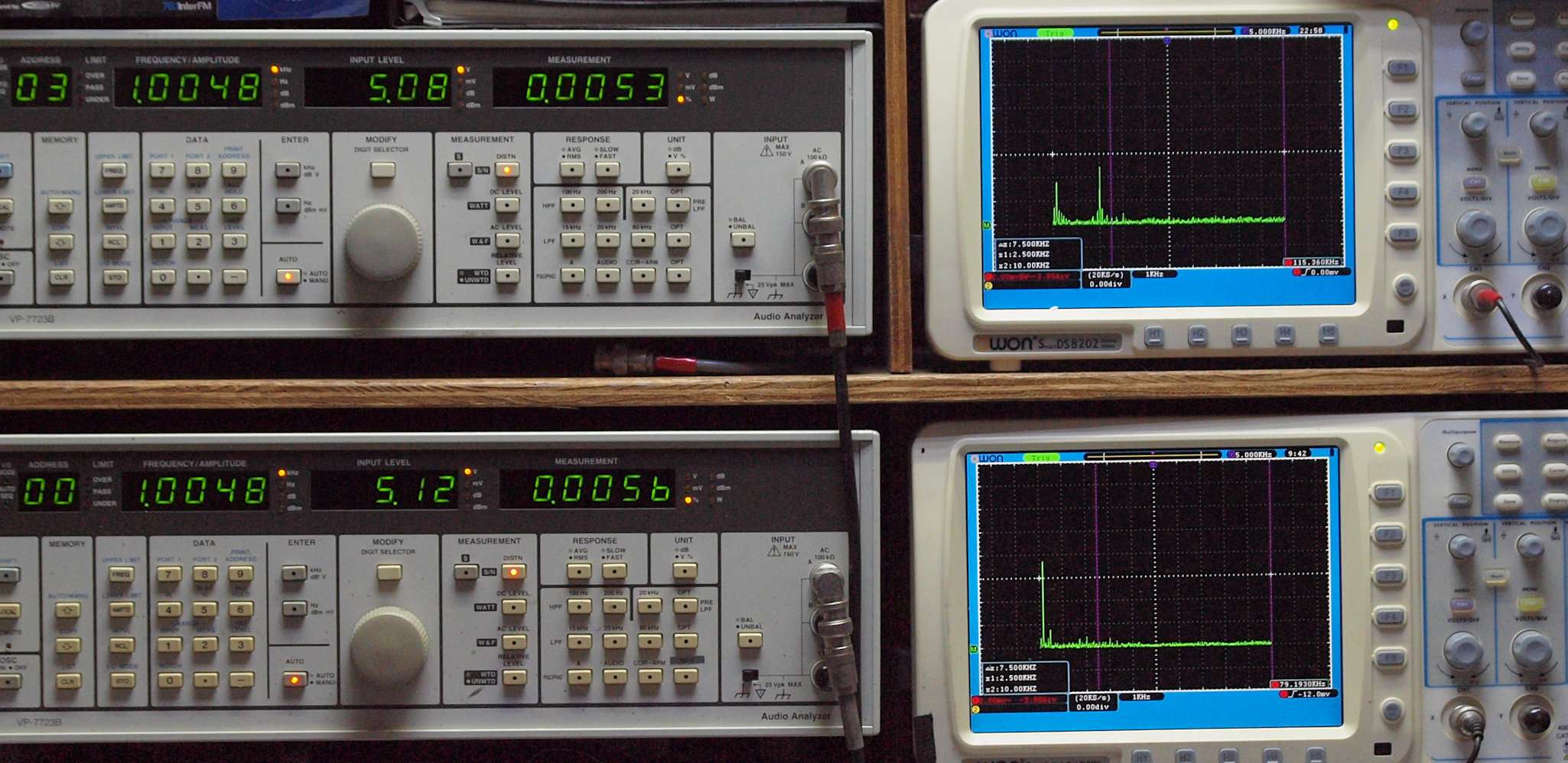

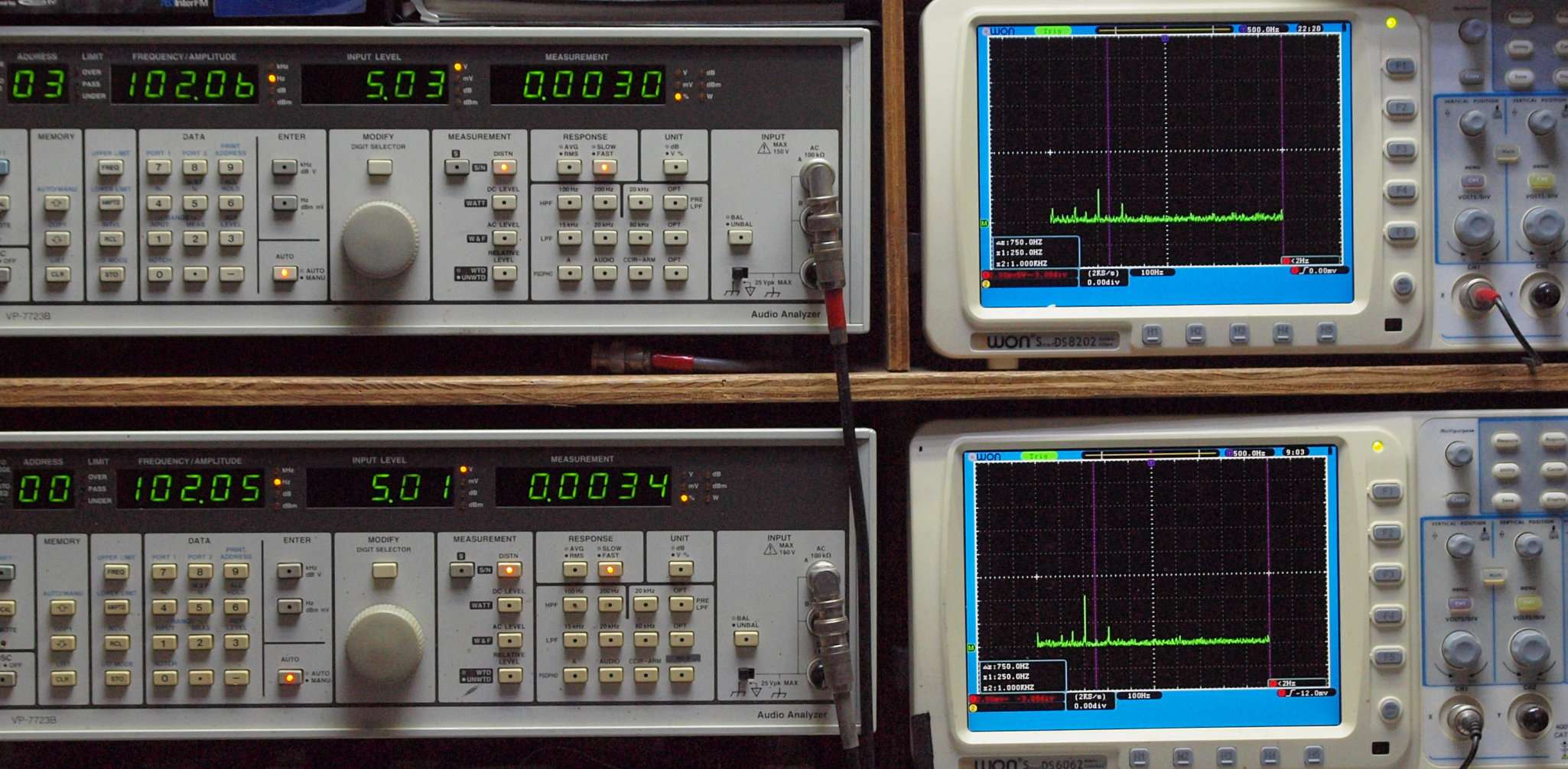

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００３０％歪み。 　　　　　　　　　　　　　　 　　　Ｌ側出力電圧＝５Ｖ、　０．００３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００３０％歪み。 　　　　　　　　　　　 　　　　　　　 Ｌ側出力電圧＝５Ｖ、　０．００３４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００２９％歪み。 　　　　　　　　　　　　　　 　　　 　Ｌ側出力電圧＝５Ｖ、　０．００３４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

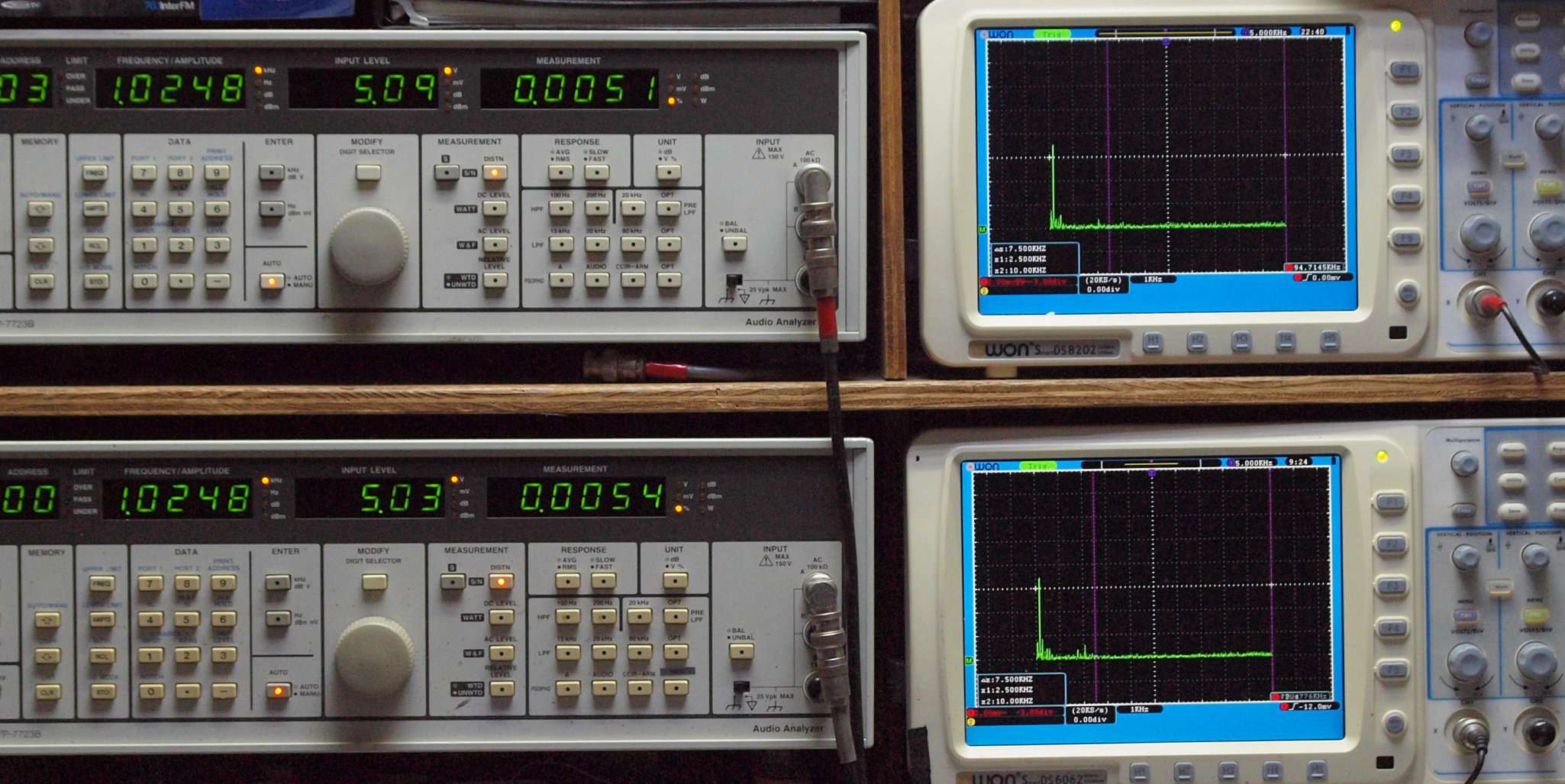

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００２９％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝５Ｖ、　０．００３５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

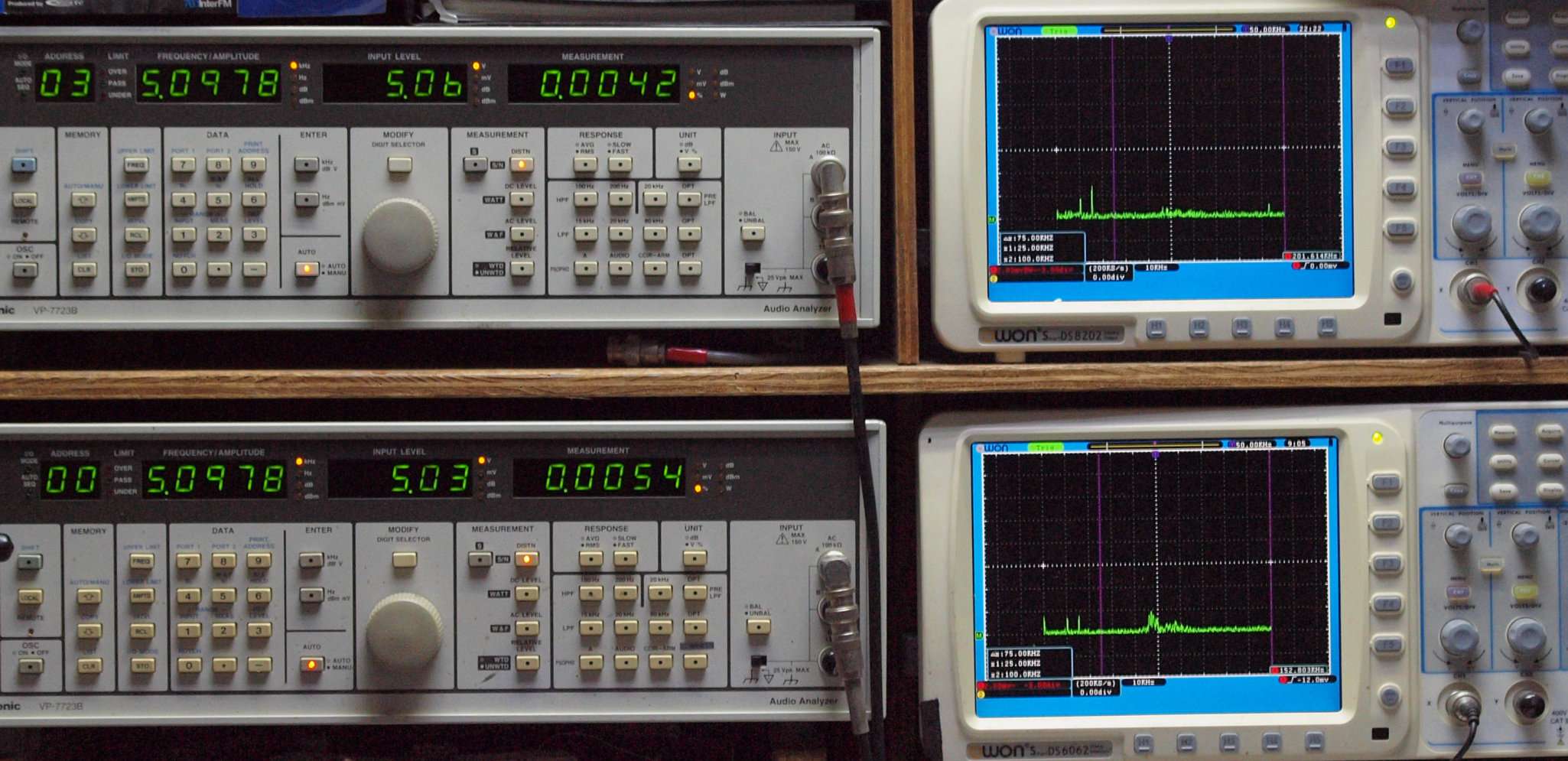

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００４２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝５Ｖ、　０．００５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００４２％歪み。 　　　　　　　　　　　　　　 　　　 Ｌ側出力電圧＝５Ｖ、　０．００５３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００３３％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝５Ｖ、　０．００３６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

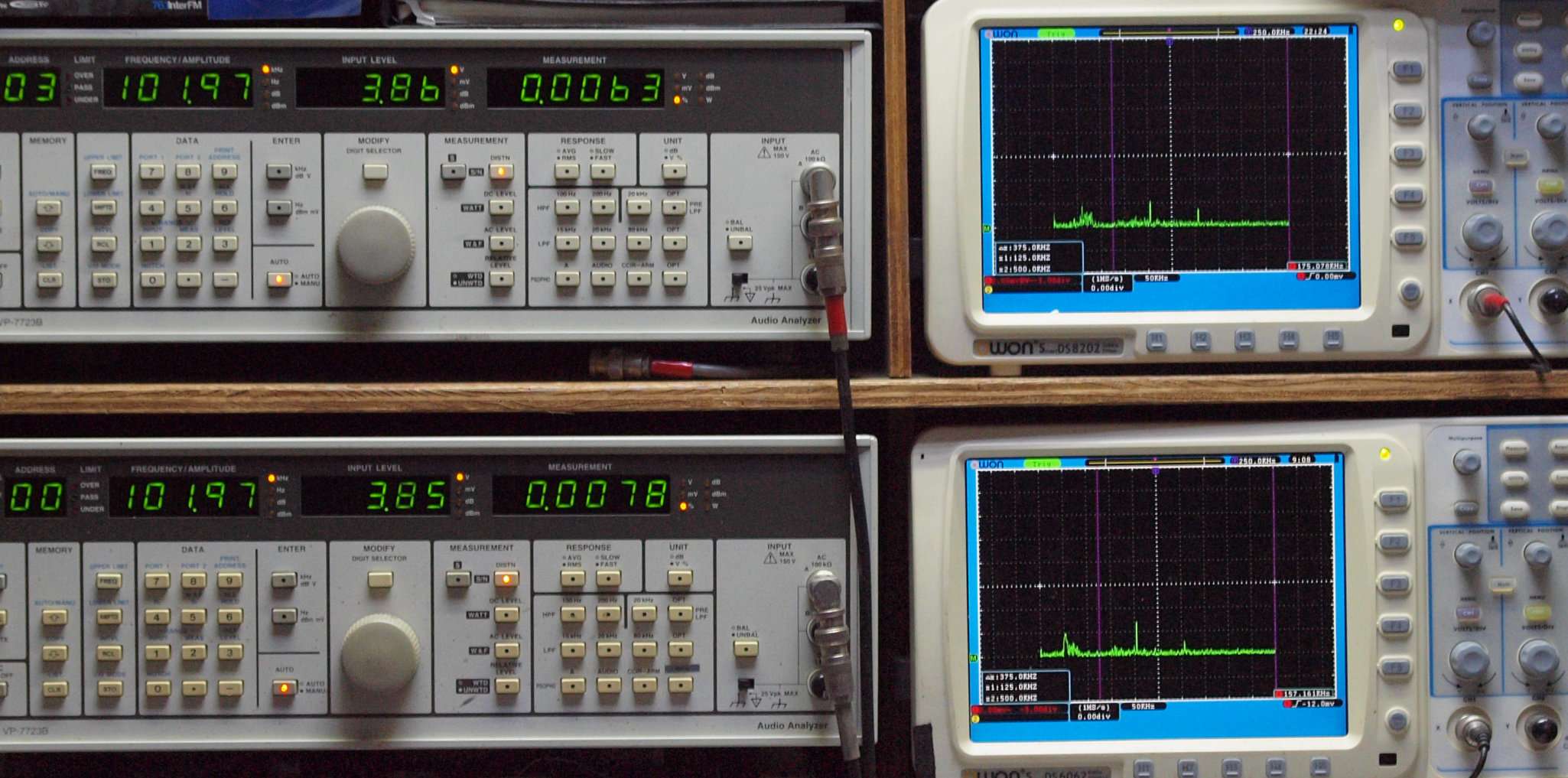

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝３．８６Ｖ、　０．００６３％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝３．８５Ｖ、　０．００７８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

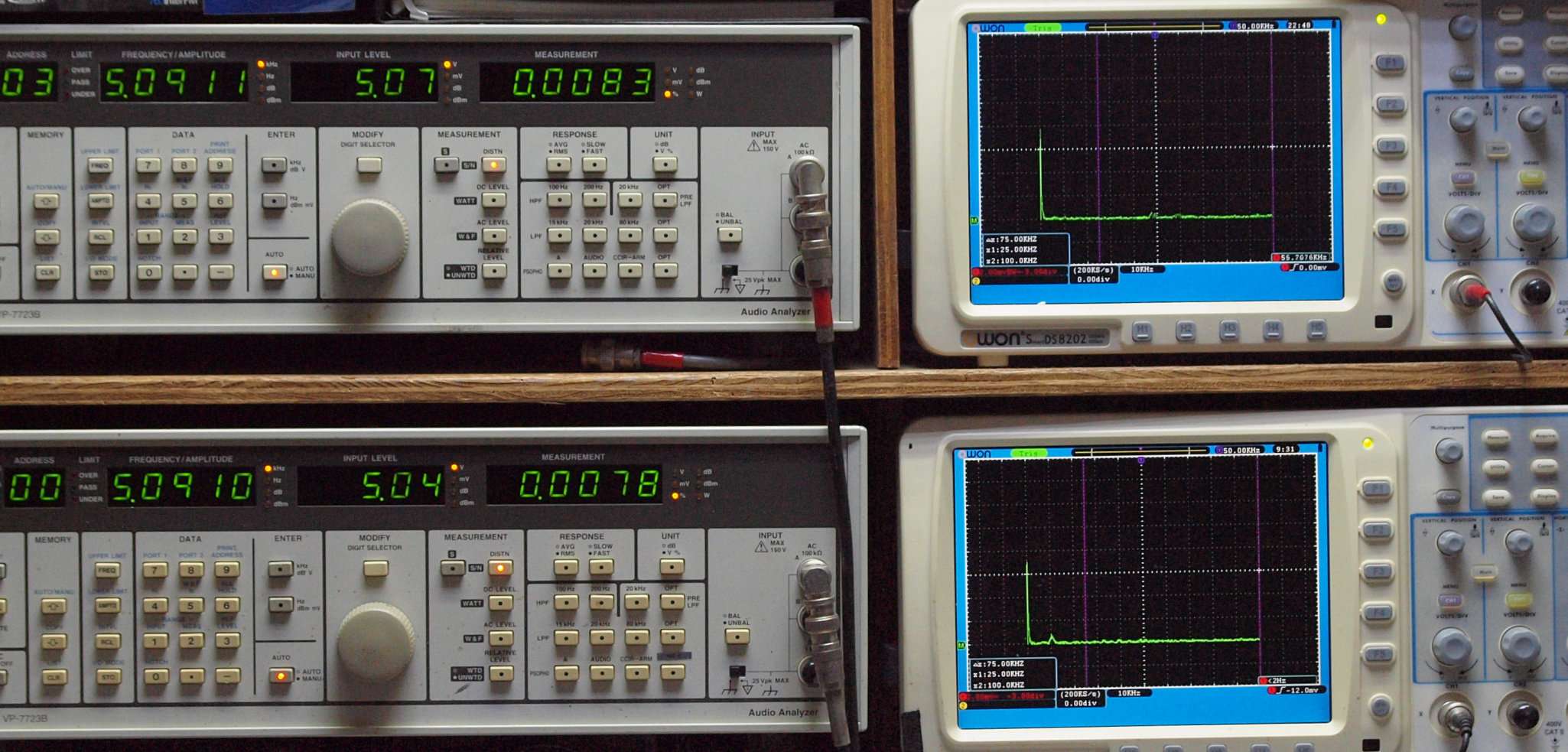

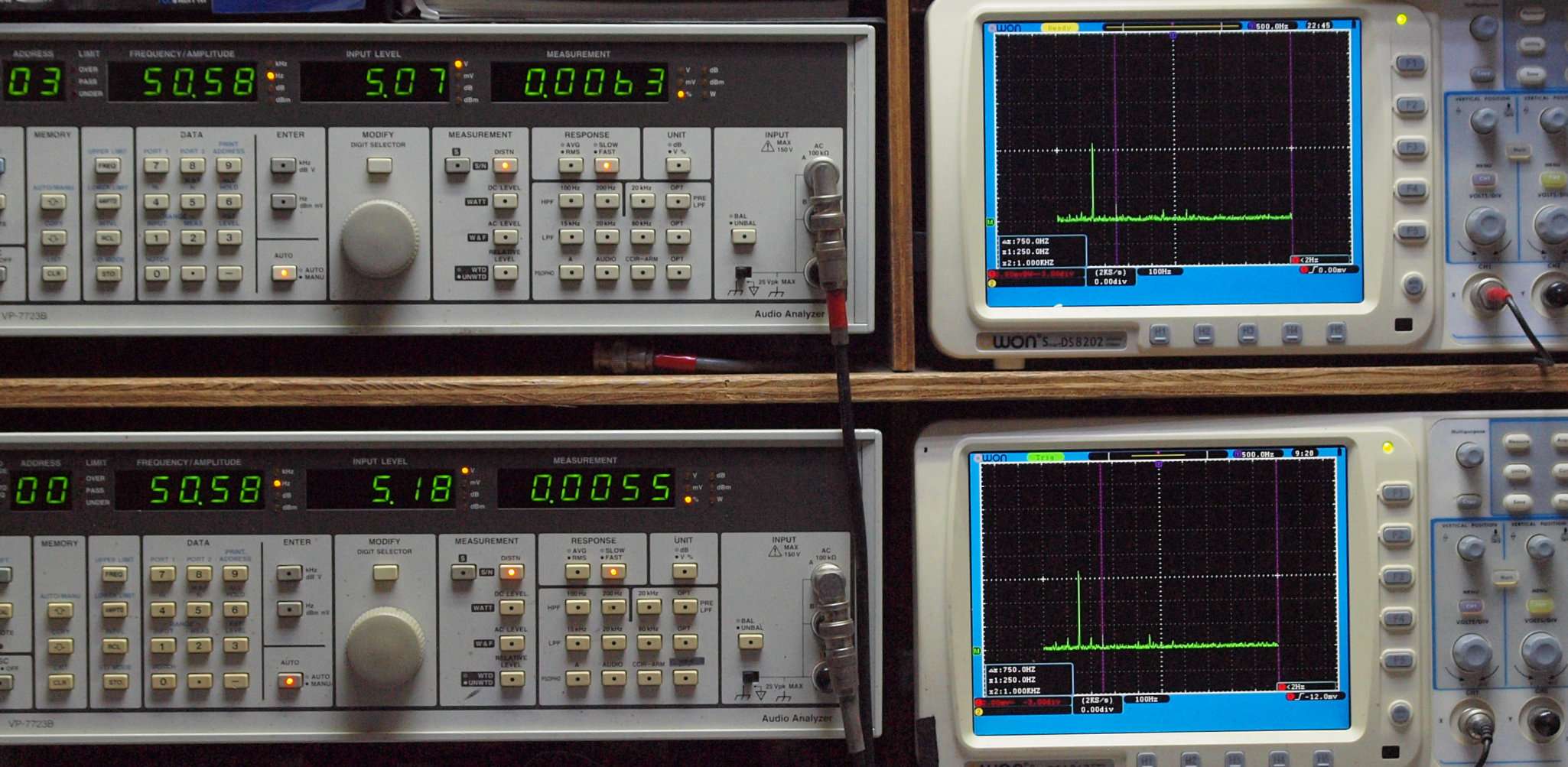

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝５Ｖ、　０．００６３％歪み。 　　　　　ＰＨＯＮＯ_２入力、　Ｌ側出力電圧＝５Ｖ、　０．００５５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

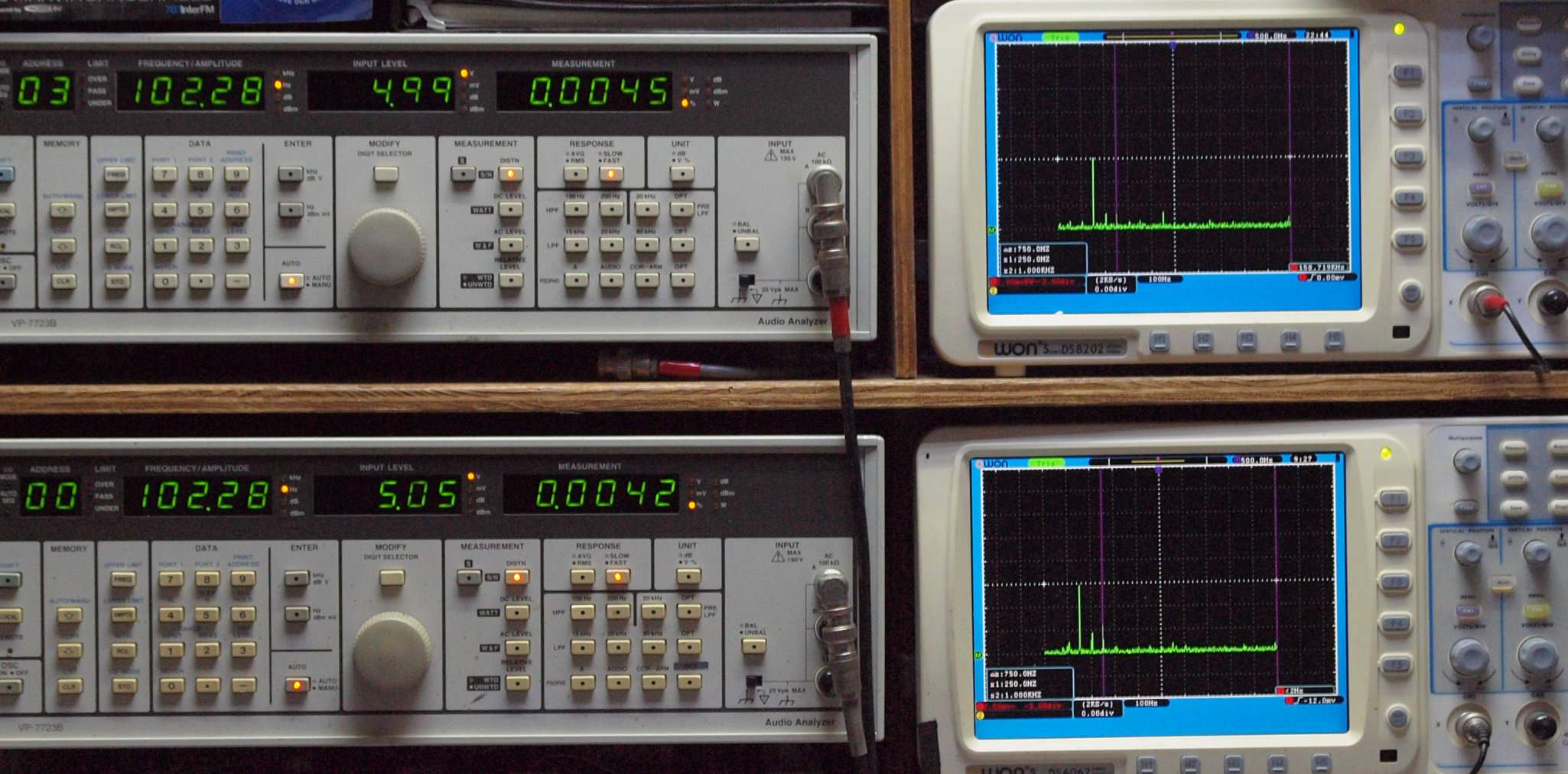

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００４５％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側出力電圧＝５Ｖ、　０．００４２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

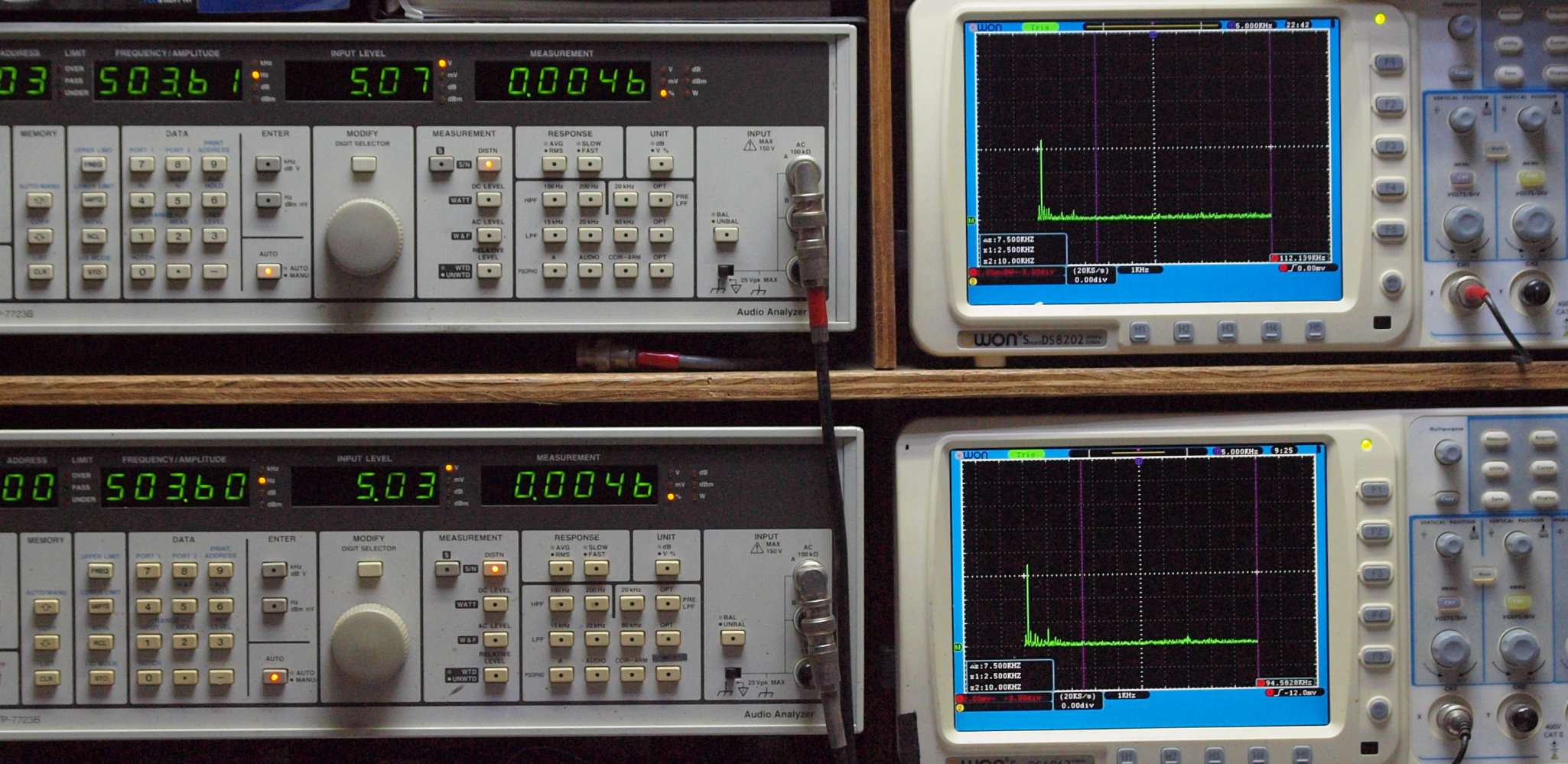

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００４６％歪み。 　　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝５Ｖ、　０．００４６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００５１％歪み。 　　　　　　　 　　　　 　　　　　Ｌ側出力電圧＝５Ｖ、　０．００５４％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００８３％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝５Ｖ、　０．００７８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００８９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝５Ｖ、　０．００８４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

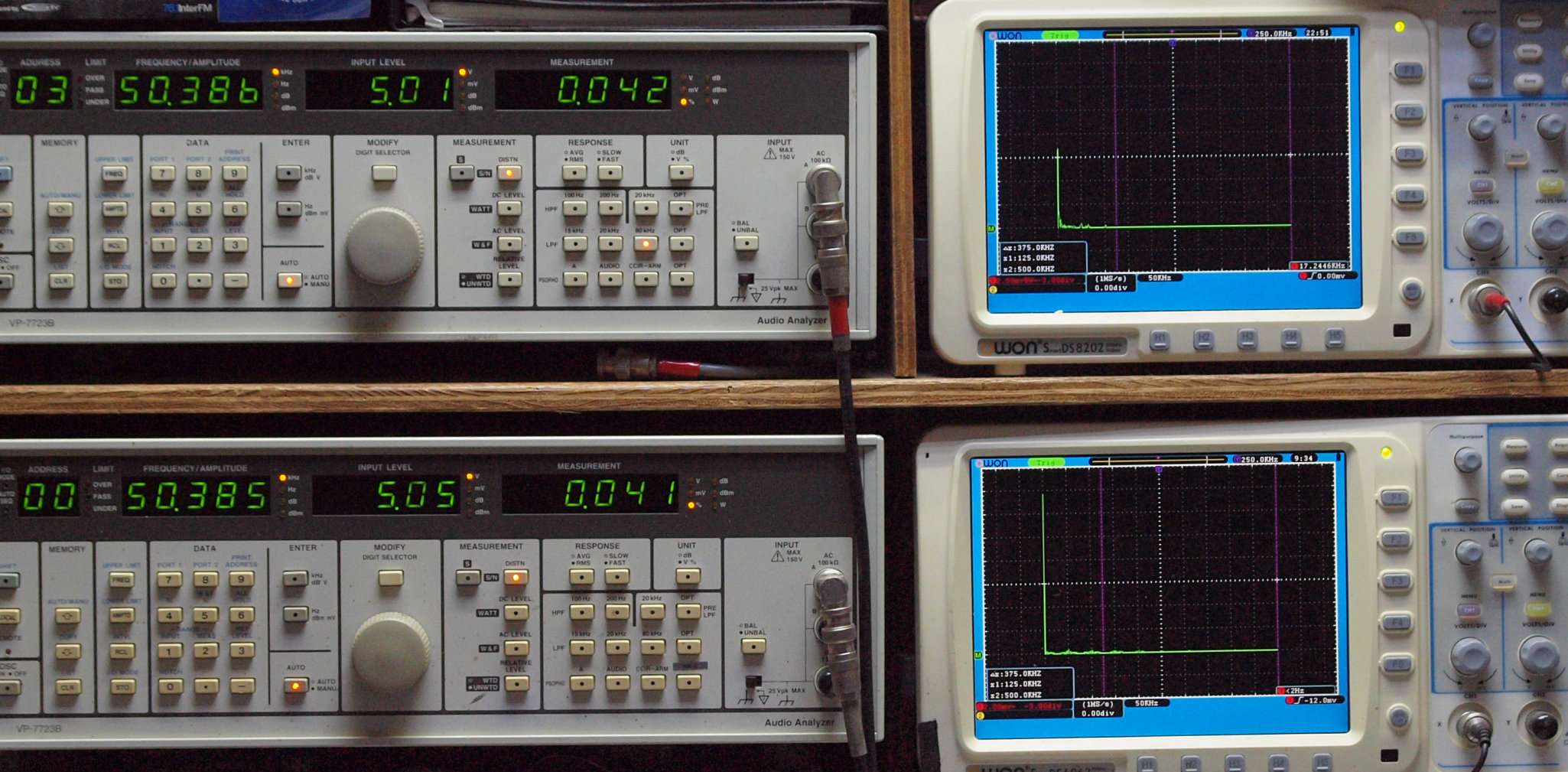

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．０４２％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝５Ｖ、　０．０４１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

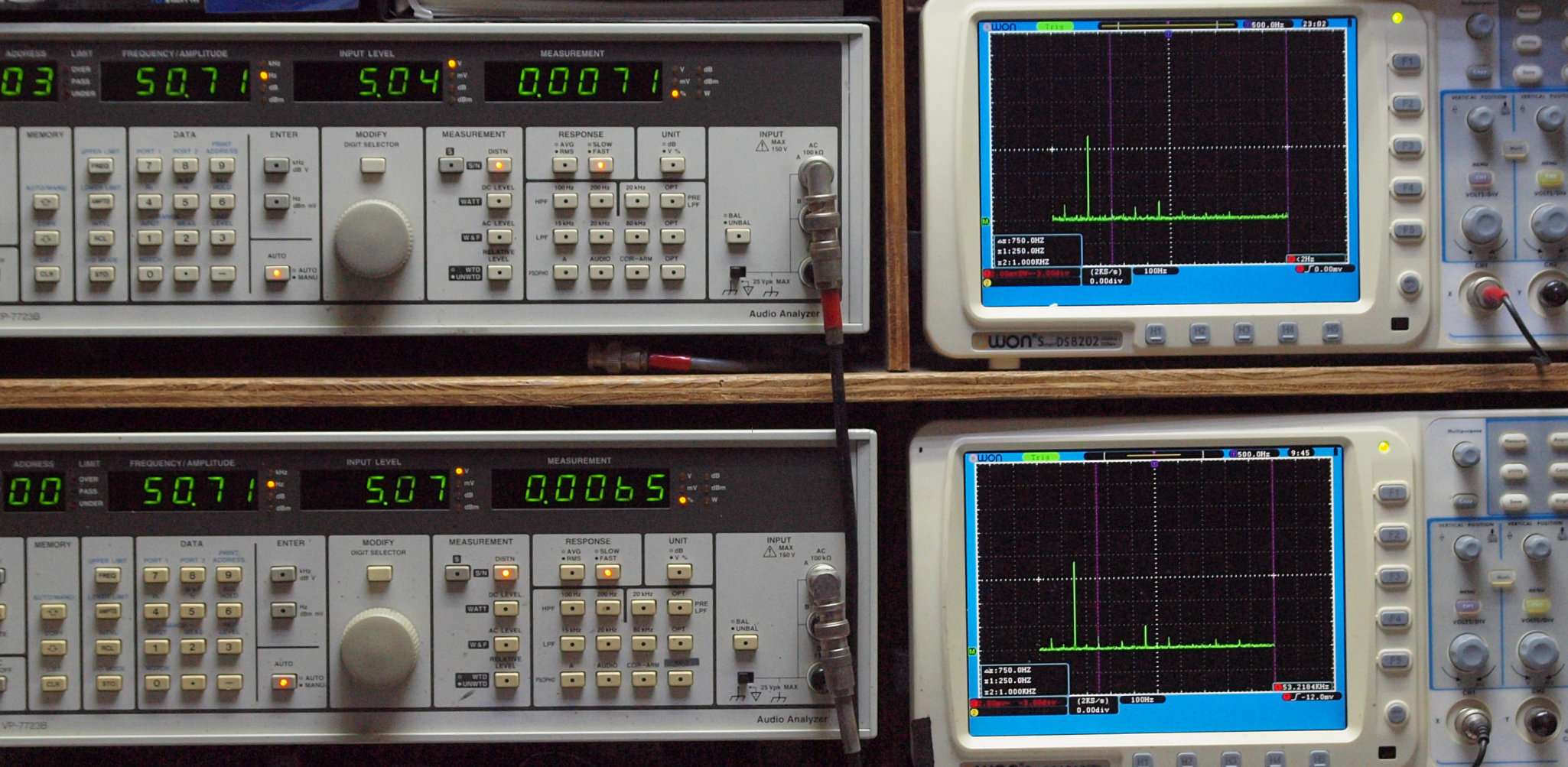

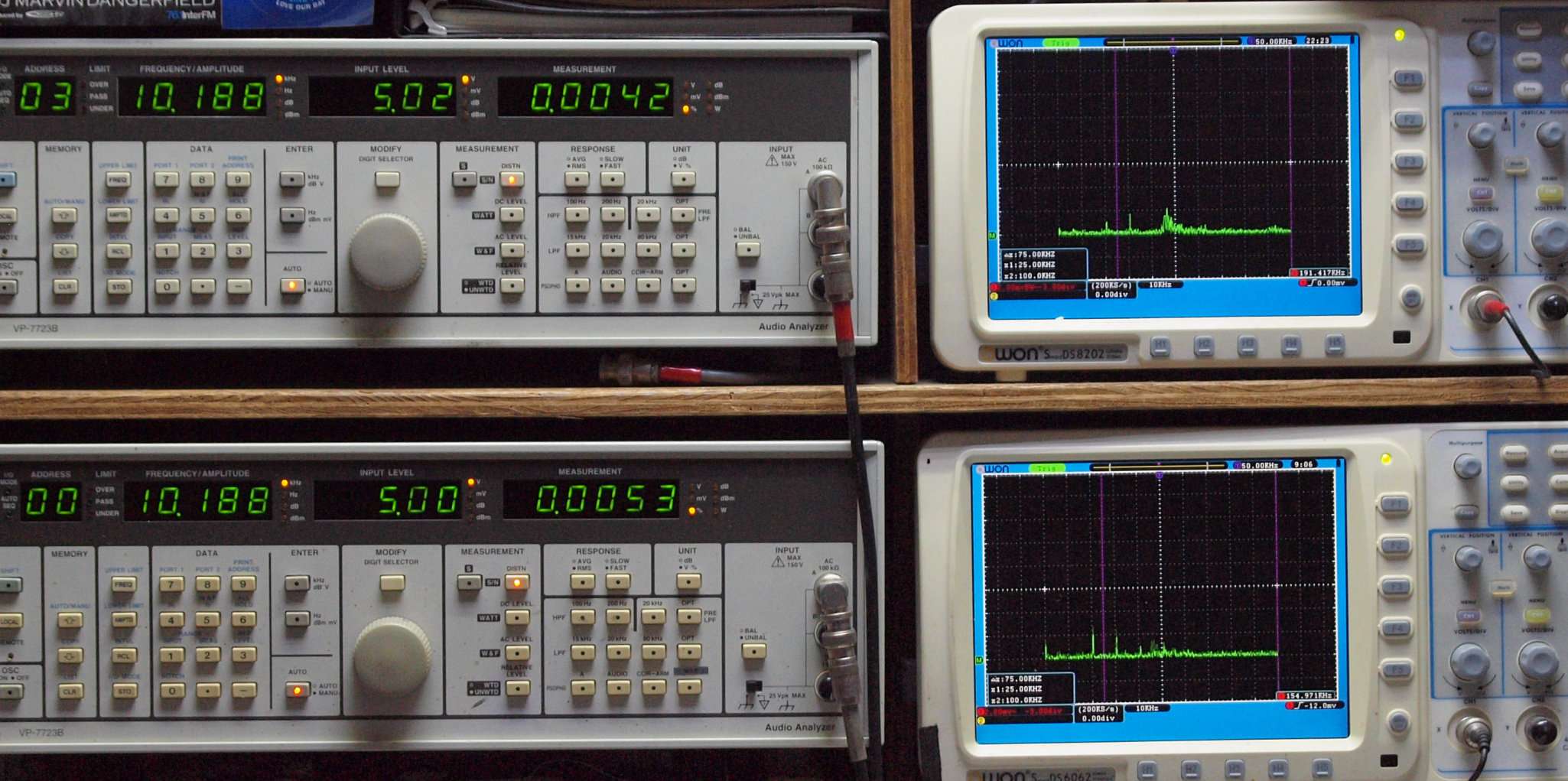

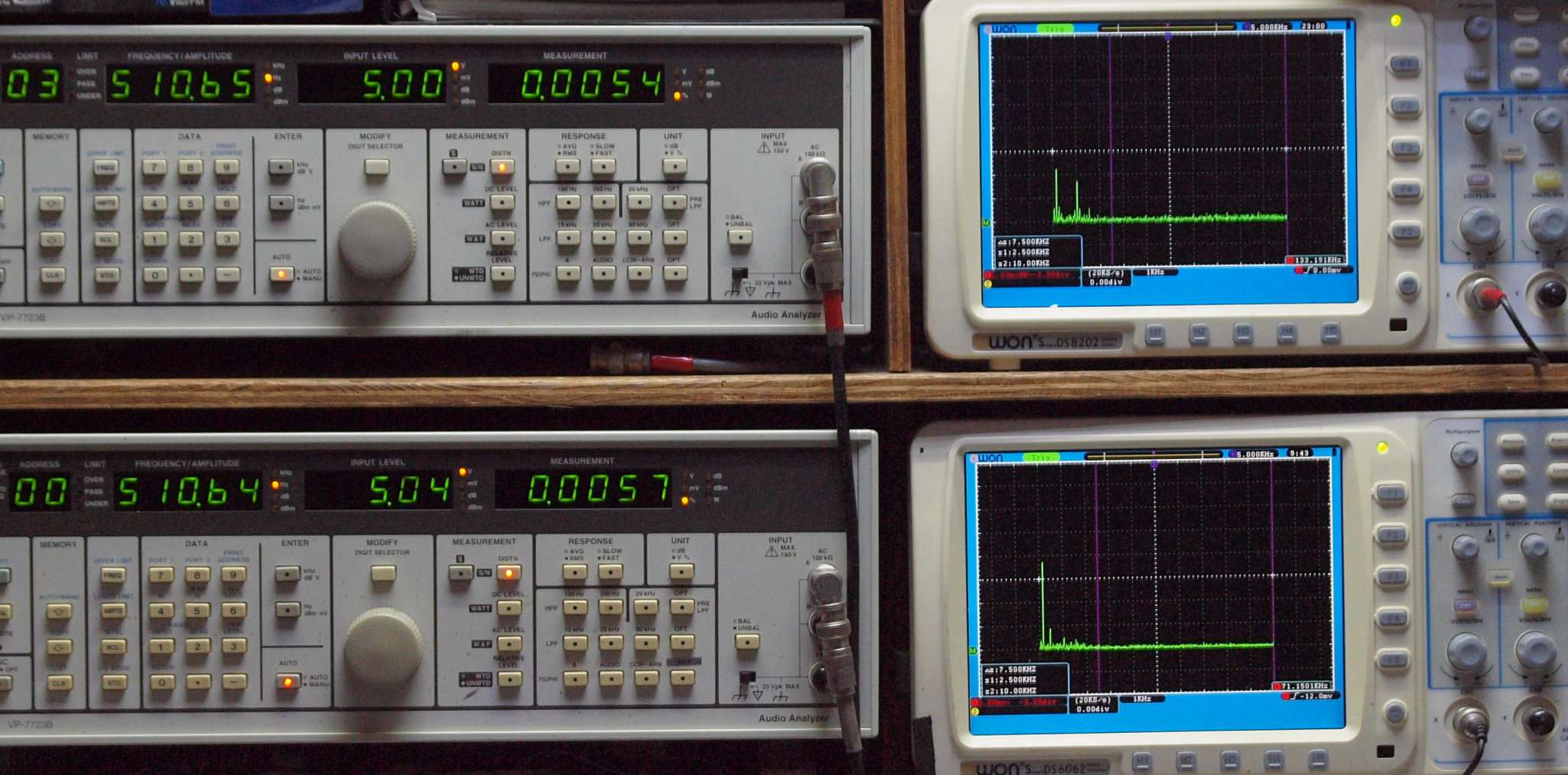

Ｅ３１．　ＭＣ_５０Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００７１％歪み。 　　　　　ＰＨＯＮＯ_１入力、Ｌ側出力電圧＝５Ｖ、　０．００６５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

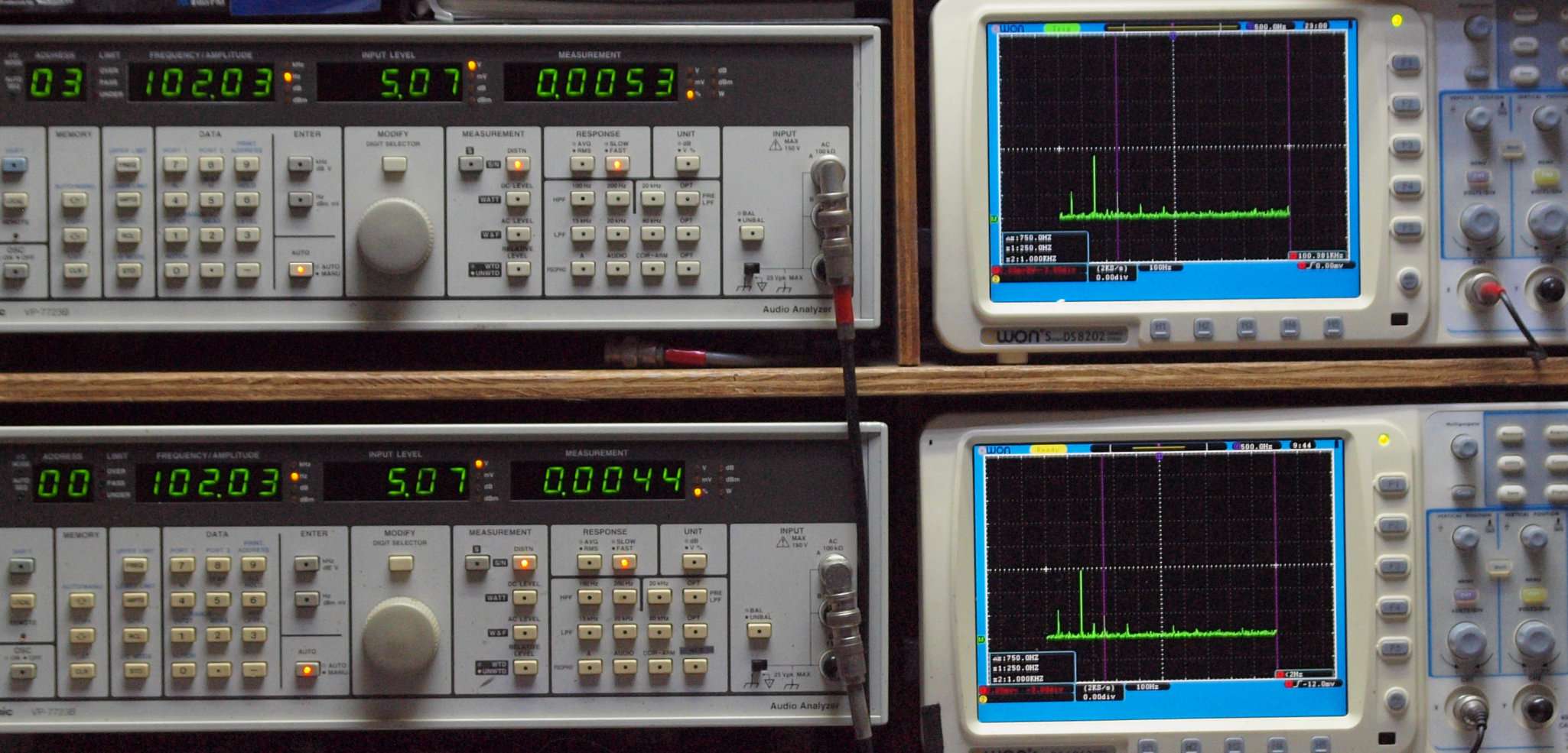

Ｅ３２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００５３％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側出力電圧＝５Ｖ、　０．００４４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００５４％歪み。 　　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝５Ｖ、　０．００５７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００５３％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝５Ｖ、　０．００５６％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

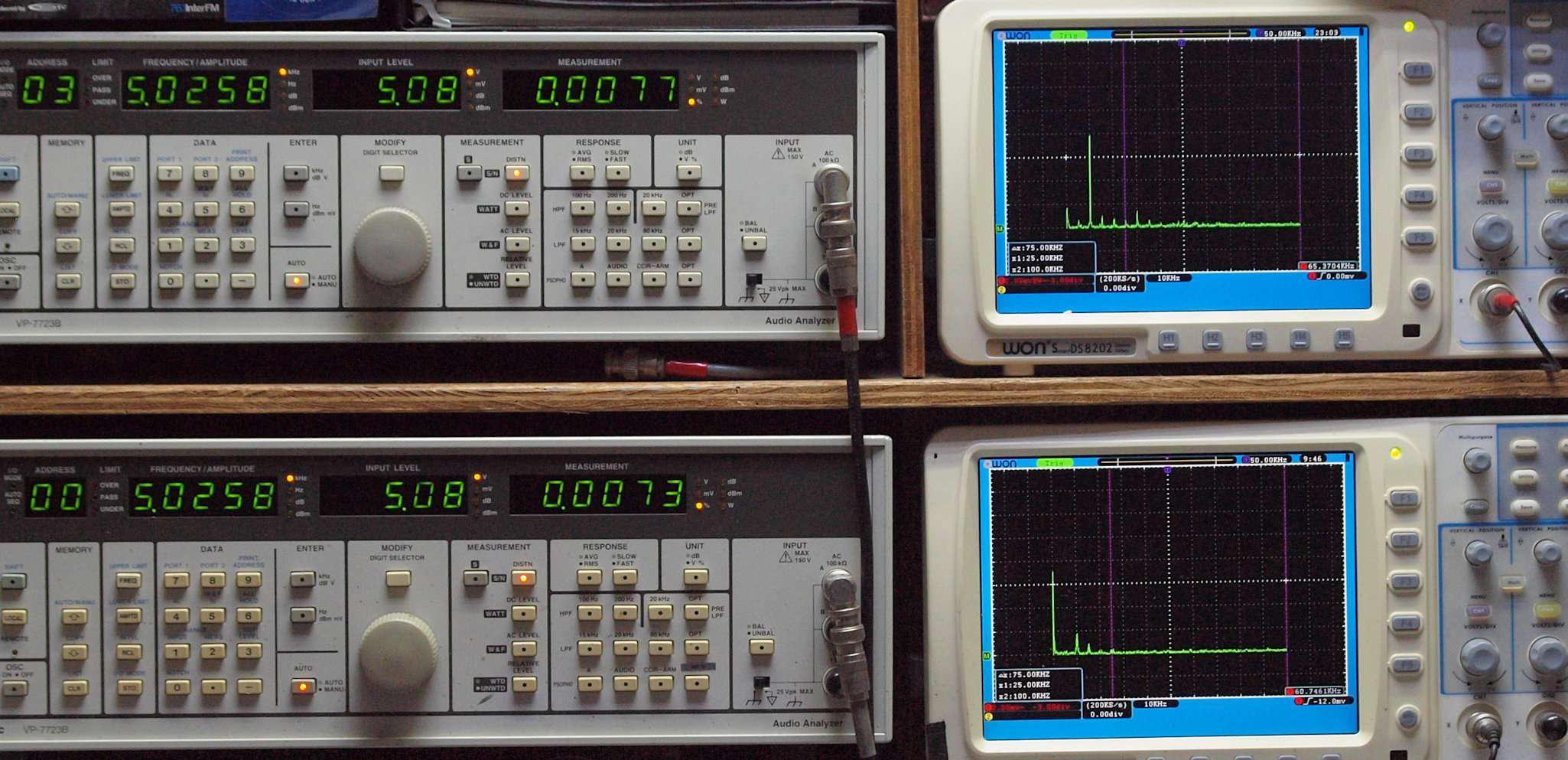

Ｅ３５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００７７％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝５Ｖ、　０．００７３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

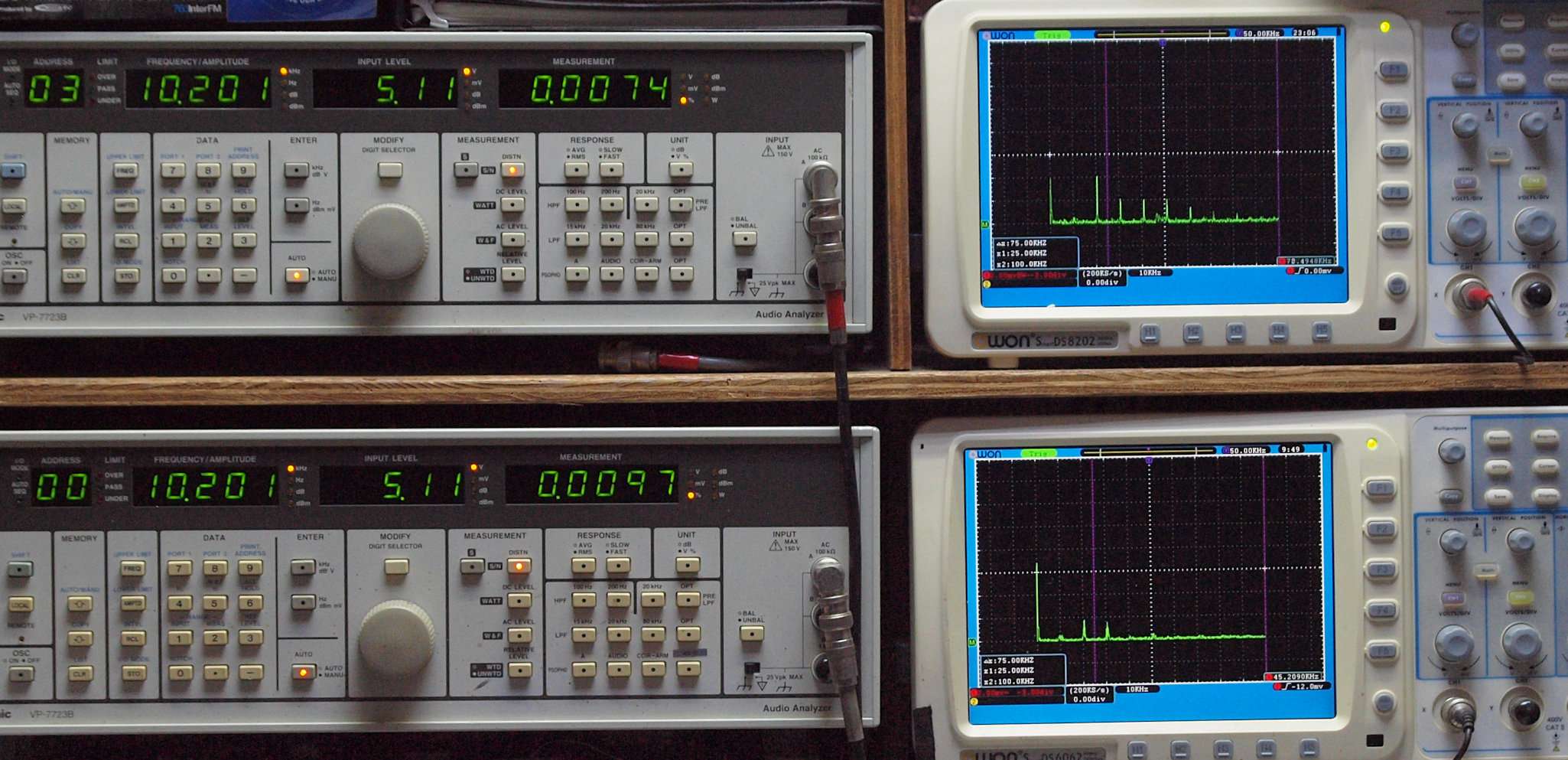

Ｅ３６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．００７４％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝５Ｖ、　０．００９７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

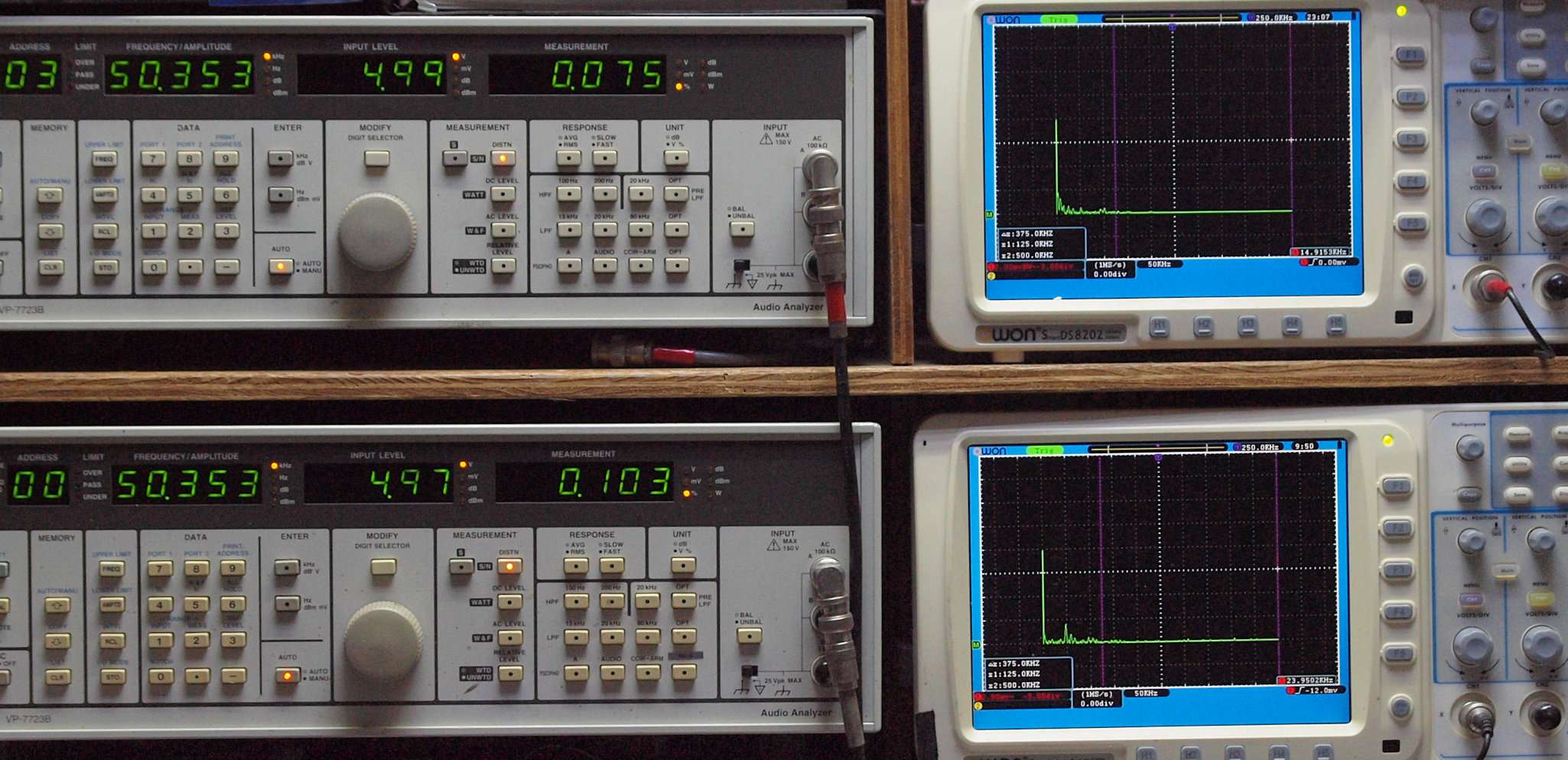

Ｅ３７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝５Ｖ、　０．０７５％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側出力電圧＝５Ｖ、　０．１０３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

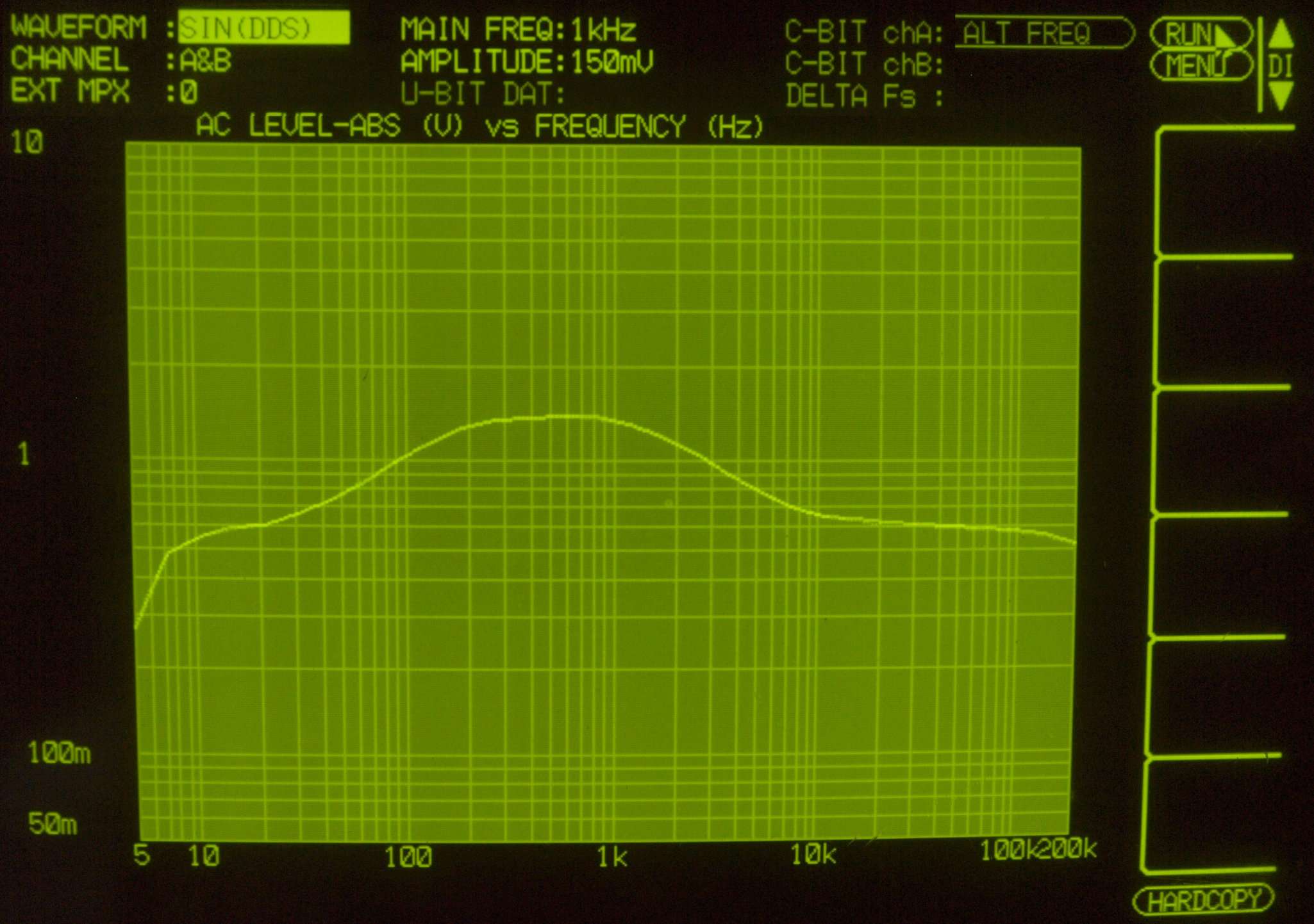

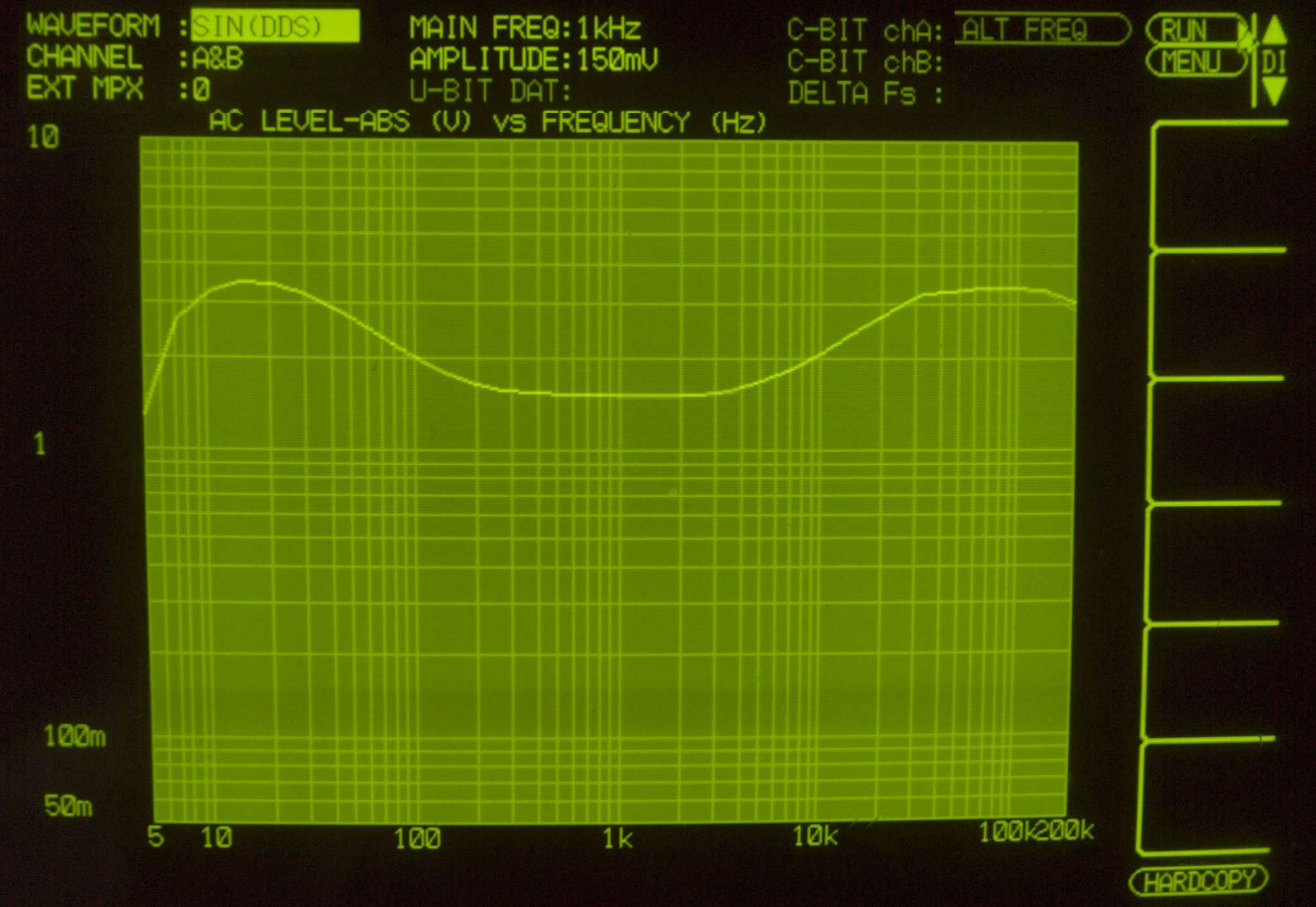

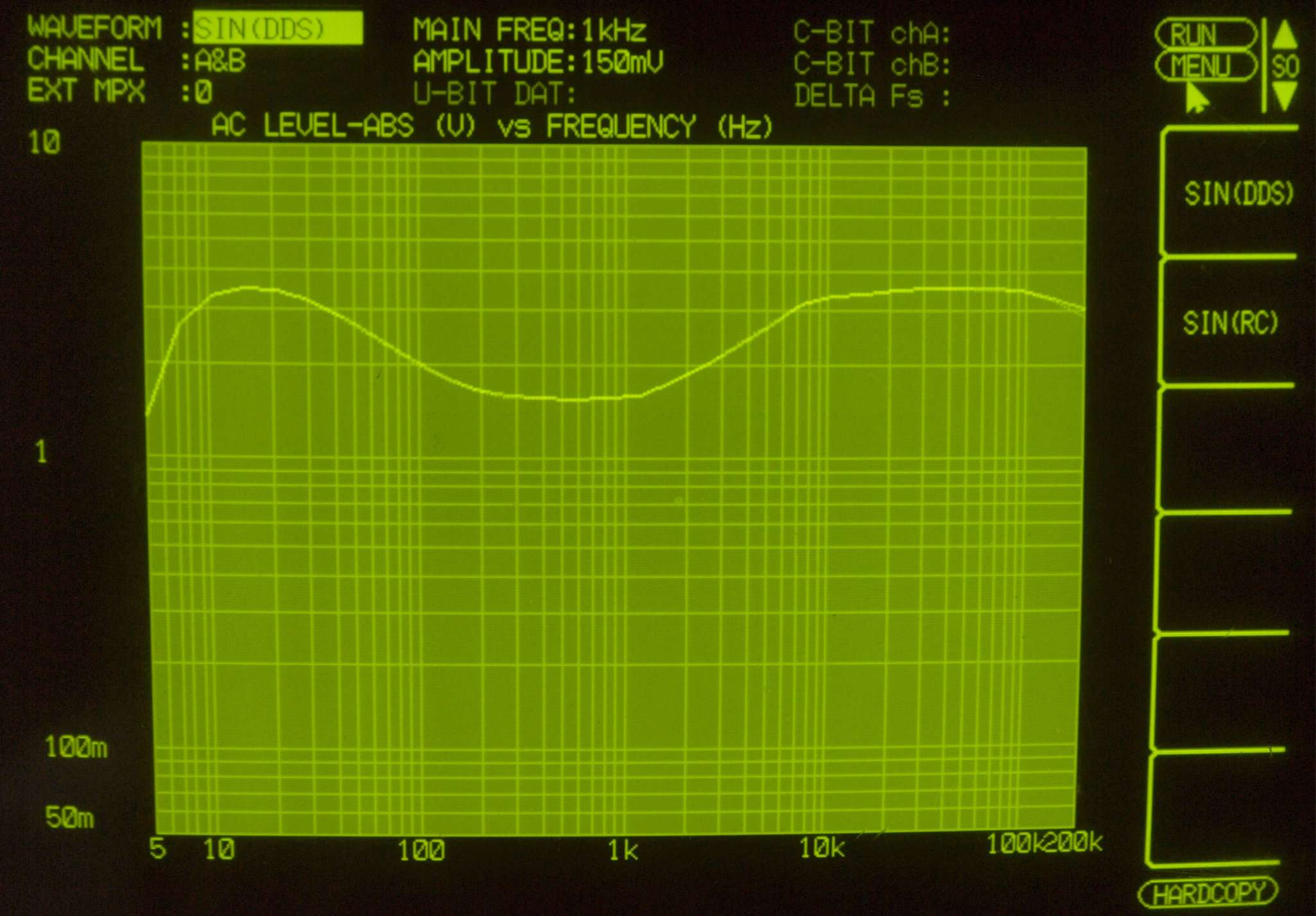

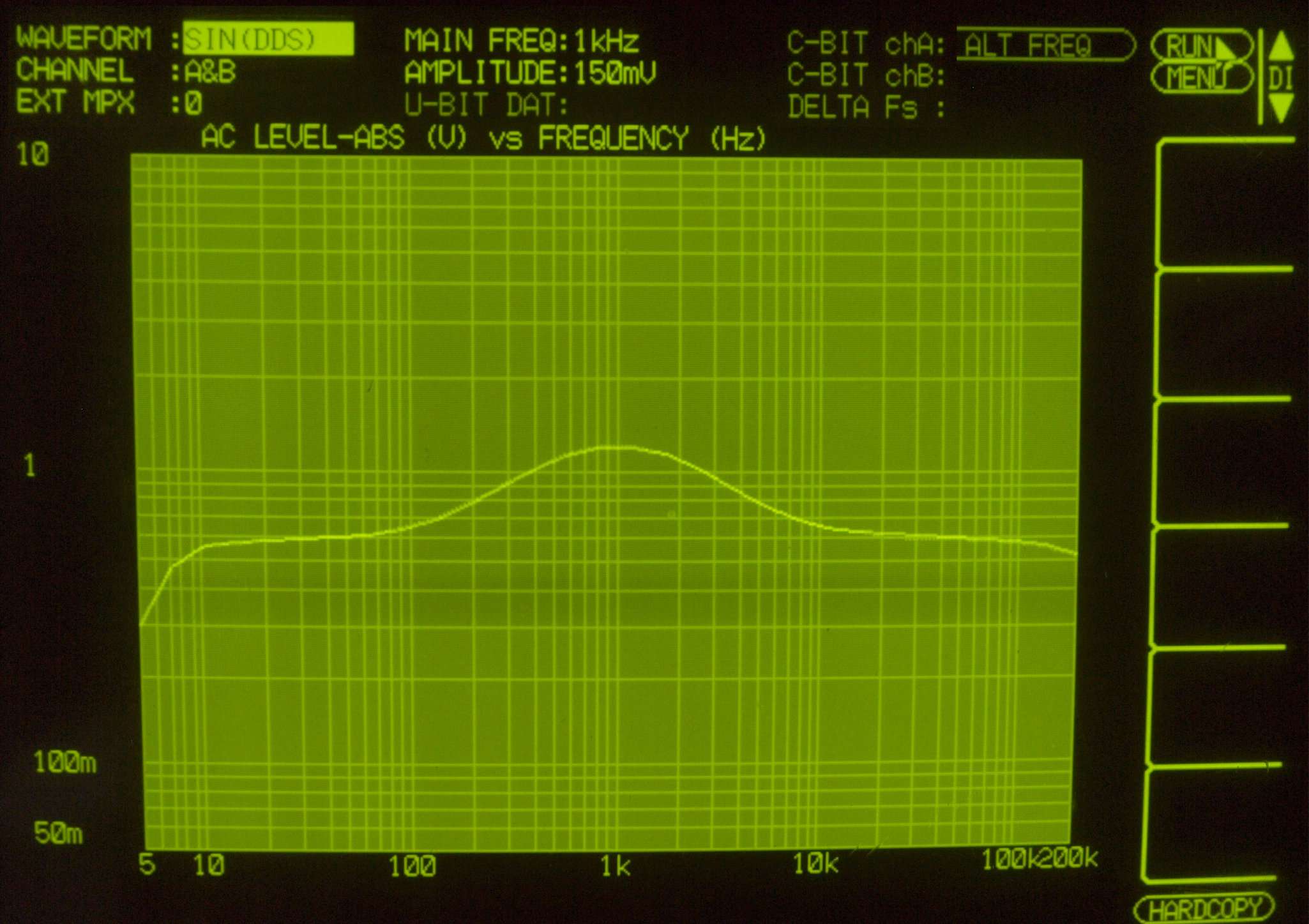

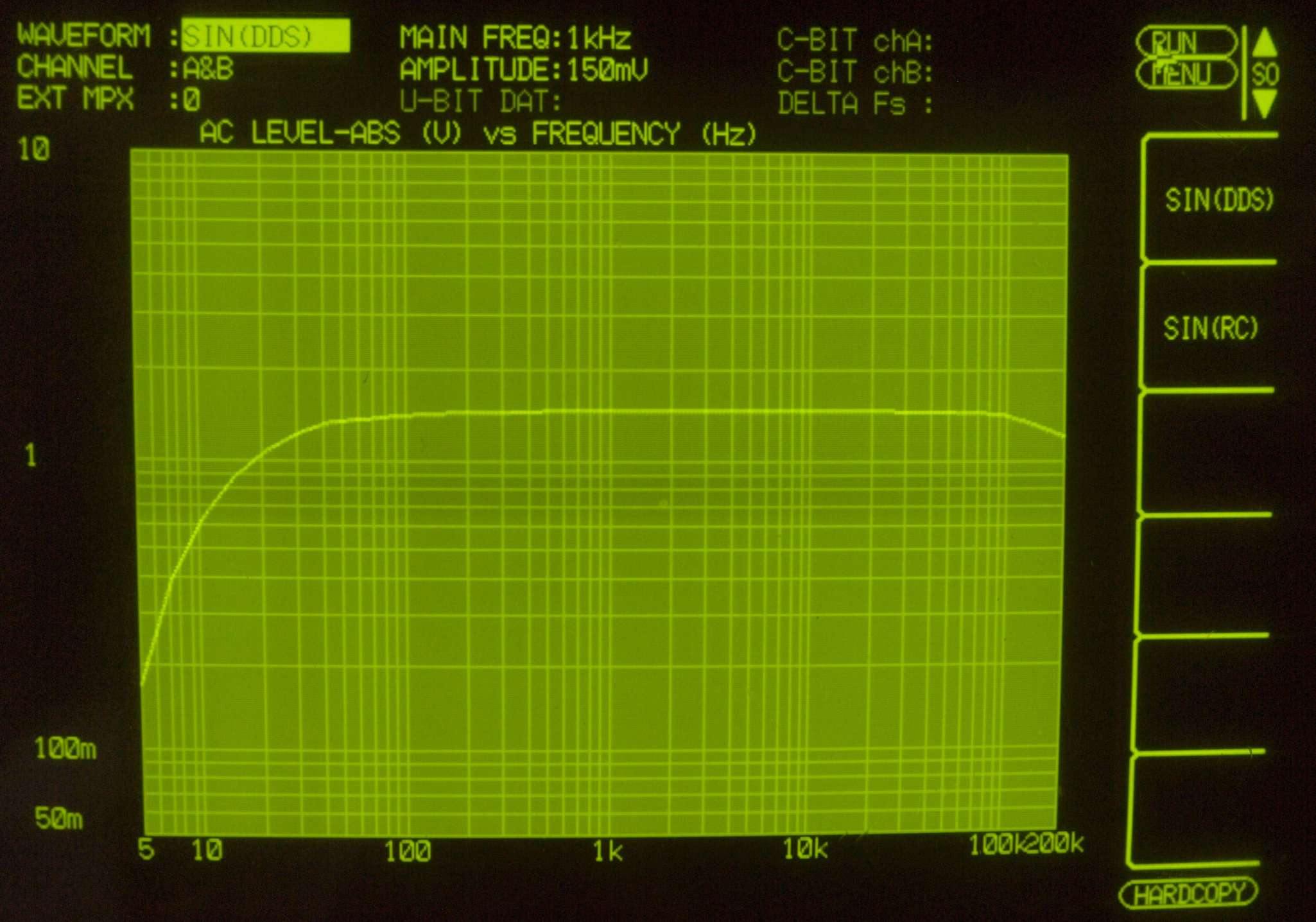

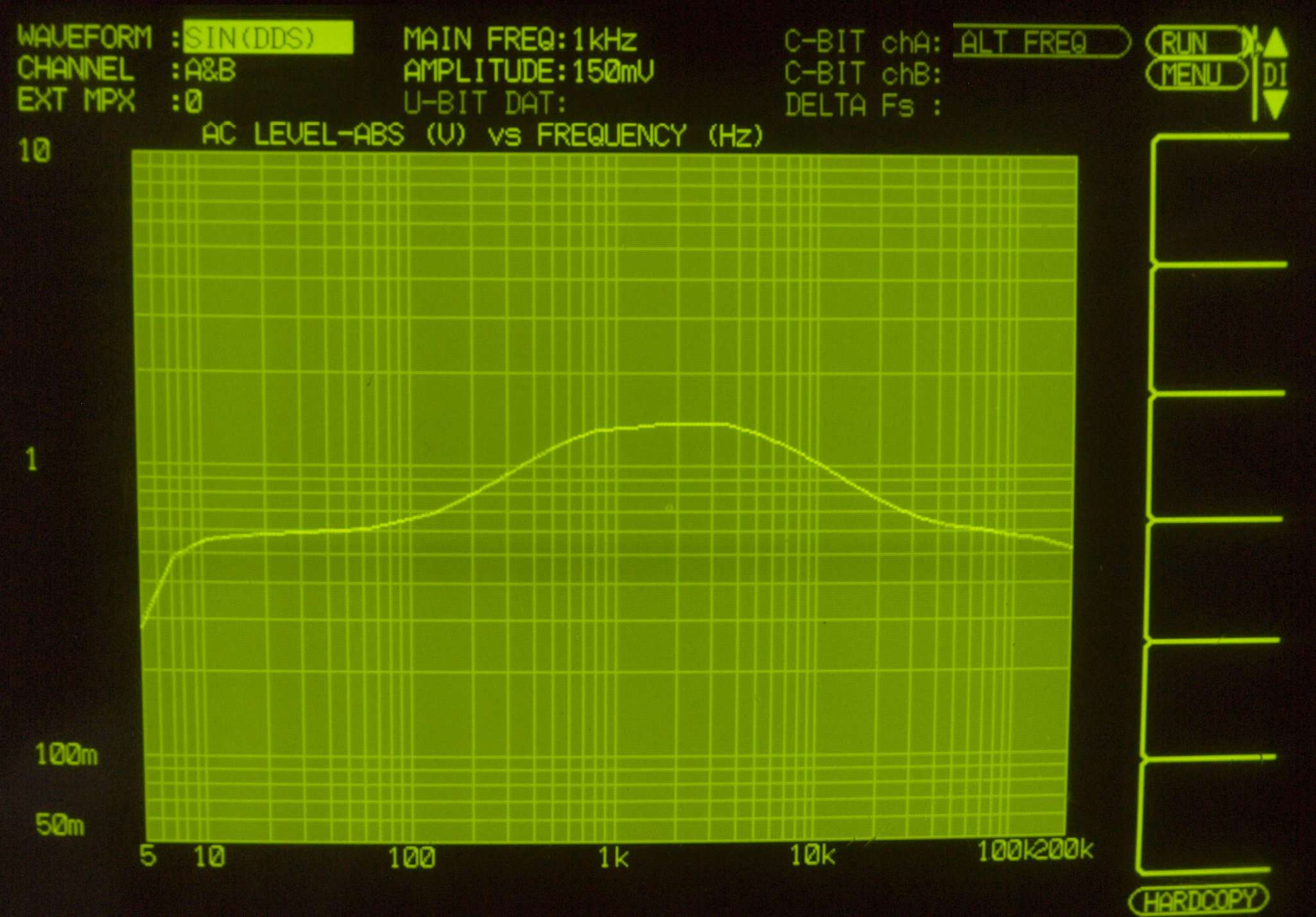

Ｆ１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

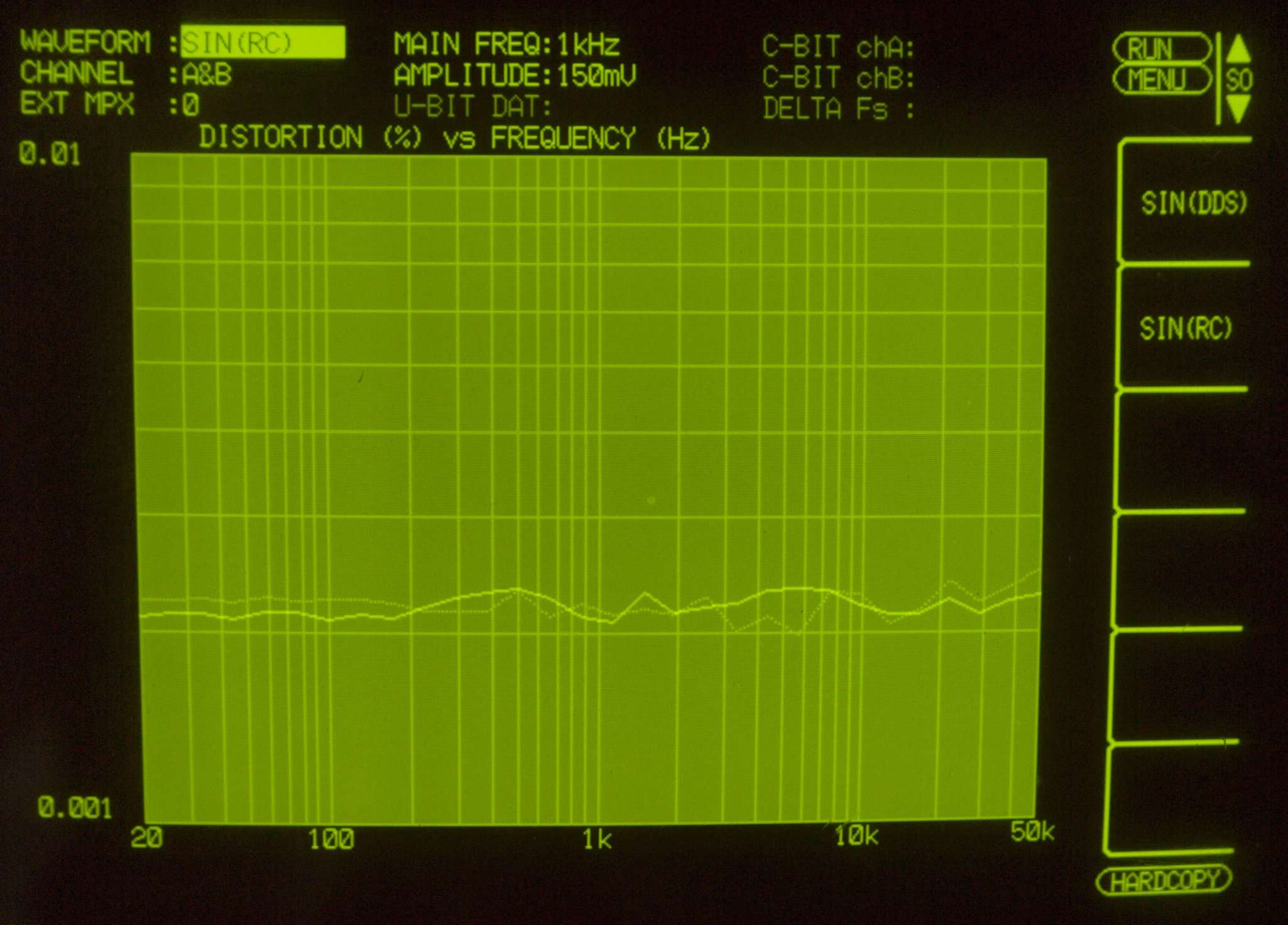

Ｆ２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３１．　入出力特性測定（AUX入力）　ＢＡＳＳ＝１２５Ｈｚ　＆　ＴＲＥＢＬＥ＝２ｋＨｚ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３２．　入出力特性測定（AUX入力）　ＢＡＳＳ＝１２５Ｈｚ　＆　ＴＲＥＢＬＥ＝２ｋＨｚ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３３．　入出力特性測定（AUX入力）　ＢＡＳＳ＝５００Ｈｚ　＆　ＴＲＥＢＬＥ＝２ｋＨｚ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３４．　入出力特性測定（AUX入力）　ＢＡＳＳ＝５００Ｈｚ　＆　ＴＲＥＢＬＥ＝２ｋＨｚ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３５．　入出力特性測定（AUX入力）　ＢＡＳＳ＝１２５Ｈｚ　＆　ＴＲＥＢＬＥ＝８ｋＨｚ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３６．　入出力特性測定（AUX入力）　ＢＡＳＳ＝１２５Ｈｚ　＆　ＴＲＥＢＬＥ＝８ｋＨｚ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３７．　入出力特性測定（AUX入力）　ＢＡＳＳ＝５００Ｈｚ　＆　ＴＲＥＢＬＥ＝８ｋＨｚ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３８．　入出力特性測定（AUX入力）　ＢＡＳＳ＝５００Ｈｚ　＆　ＴＲＥＢＬＥ＝８ｋＨｚ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４１．　入出力特性測定（AUX入力）　ＳｕｂＳｏｎｉｃＦｉｌｔｅｒ＝１６Ｈｚ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４２．　入出力特性測定（AUX入力）　ＳｕｂＳｏｎｉｃＦｉｌｔｅｒ＝２０Ｈｚ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５．　入出力特性測定（MM入力）。 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

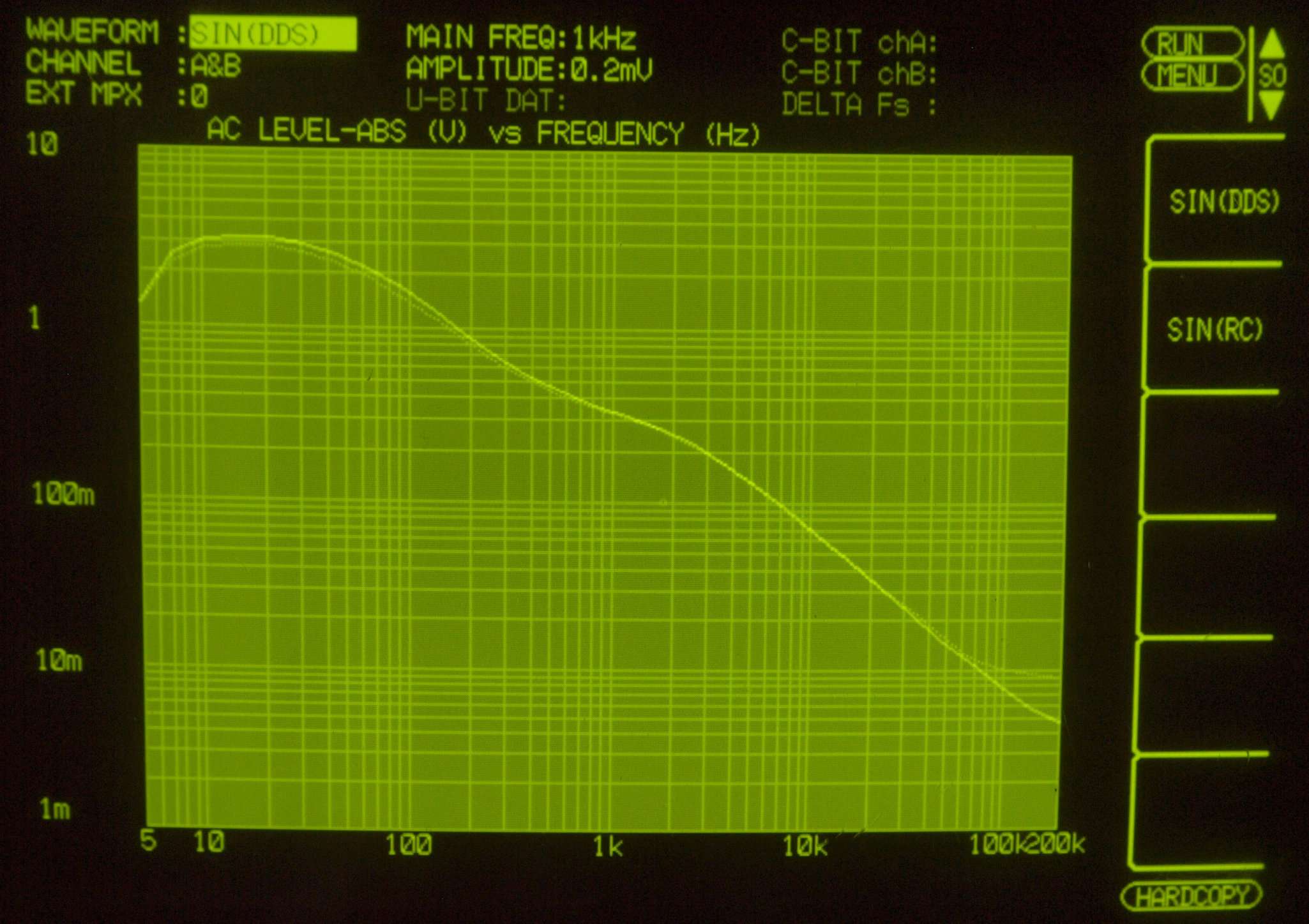

Ｆ６．　入出力特性測定（ＭＣ入力）。 　　　　　　ＭＣ入力端子へ０．２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

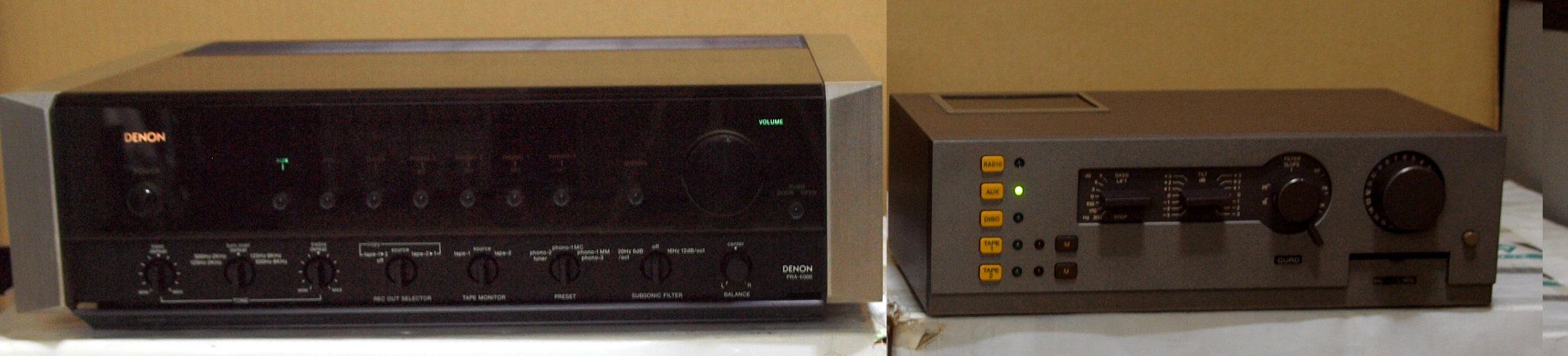

Ｆ７．　引き続き２４時間エージング、　右はＱＵＡＤ−４４　ＰｒｅＡＭＰ．　１３台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−６０００　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ　ＰＲＡ−６０００ MCヘッドアンプ部(Phono1、3 MC in〜Rec out) 入力感度/インピーダンス 0.125mV/100Ω 最大許容入力(1kHz) 19mV 全高調波歪率 0.002%以下(20Hz〜20kHz) 周波数特性(RIAA偏差) 10Hz〜100kHz ±0.2dB SN比 76dB(入力換算ノイズレベル-154dBV) イコライザーアンプ部(Phono1、2 MM in〜Rec out) 入力感度/インピーダンス 2.5mV/50kΩ、Phono2は100Ωに切替可能 最大許容入力(1kHz) 380mV 最大出力 23V 定格出力 150mV 全高調波歪率 0.002%以下(20Hz〜20kHz、2V出力時) RIAA偏差 10Hz〜100kHz ±0.2dB SN比(IHF-Aウェイト) ±380V/μsec セパレーション 20Hz〜1kHz=80dB以上 20kHz=70dB以上 ゲイン 35.6dB(1kHz) ハイレベルアンプ部(Aux in〜Pre out) 入力感度/インピーダンス Tuner、Aux、DAD、Tape1、2=150mV/50kΩ 定格出力 1.5V 全高調波歪率 0.002%以下(20Hz〜20kHz、5V出力時) 周波数特性 2Hz〜300kHz +0 -3dB 10Hz〜100kHz +0 -0.3dB SN比(IHF-Aウェイト) 100dB トーンコントロール ターンオーバー周波数=125Hz/2kHz、125Hz/8kHz、500Hz/2kHz、500Hz/8kHz 増減ポイント=±0.5dB、±1.0dB、±2.0dB、±4.0dB、±8.0dB、(周波数20Hz、20kHzにて) ミューティング -∞(Muting表示が点滅) サブソニック・フィルター 16Hz、12dB/oct、20Hz、6dB/oct その他 主な使用部品 トランジスタ=171個、　FET=80個、　IC=11個、　ダイオード=123個、　整流スタック=1個 リードリレー=8個、　リレー=2個 電源電圧 AC100V、50Hz/60Hz ACアウトレット 電源スイッチ連動=3系統、Total 210W 電源スイッチ非連動=2系統、Total 700W 消費電力 90W 外形寸法 幅455x高さ134x奥行392mm(つまみ類、脚の高さを含む) 重量 14.3kg 付属 低容量接続コード 価格 ￥450,000(1982年3月発売) 特許出願 純粋無帰還技術　101件。 純粋無帰還回路（リアル・バランスド・サーキット）の特長。 ひずみ、S／Nが優れ、表現が素直です。新開発の純粋無帰還回路によって、Hi-gmの極低雑音FETの性能を性能限界まで引き出すことに成功。繊細かつダイナミックな音質を素直に表現します。 構成がシンプル・ストレートです。 基本的な回路はカスコード接続されたFETの1段増幅回路です。FETの出力電流は入力電圧に対して2乗伝達特性となりますので、発生する歪みは原理的には2次高調波しかでません。この回路をPCH FETとNCH FET　をコンプリメンタリープッシュプル化する事により歪みはFET相互の逆特性を利用して回路内でキャンセルします。本回路は高S／N化を達成する目的で特別な歪み除去回路を附加せずに回路内で歪み除去特性を得ると云う大変シンプルでストレートな方法を採用しています。 応答がリアルタイム・ハイスピードです。 一段増幅の純粋無帰還回路でTIMひずみ等の過渡的な（動的）ひずみを発生することがなく、位相補償回路もなく、立上りも速く、ハイ・スピードでリアルタイムな再生が可能です。
