Acoustic Research ＡＭＰ修理記録

平成１３年１２月

注意 このAMPは電源SW＿OFF時にもドリフトを防ぐ為、ドライブAMPに通電しています。 節電の為にいきなり通電しないで下さい。 使用する５分前には、電源コンセントを差し込んで置いて下さい。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

Ａ．　修理前の状況 症状ですが、　温まるとボソボソとノイズがボリュームレベルに関係無くでます、両チャンネルともです。 B．　原因 AMPのＴＲ（トランジスター）劣化。 Ｃ．　修理状況 メインAMPのＴＲ（トランジスター）交換。 配線手直し、補強。 Ｄ．　使用部品 ＴＲ（トランジスター）　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１９，５００円　　　通常修理。 Ｓ．　ＡＲ（Acoustic Research） ＡＭＰ　の仕様（マニアルより）

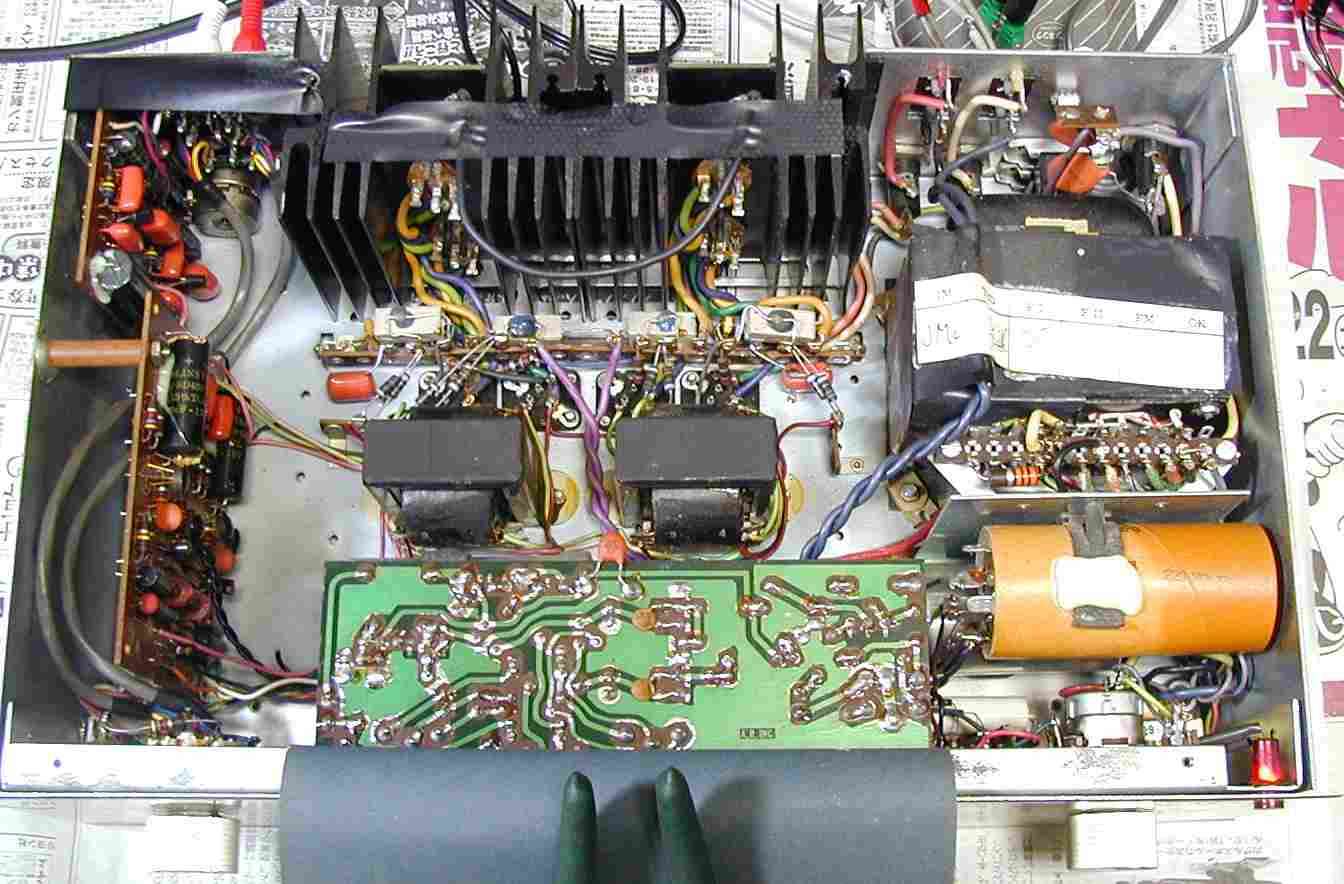

１．　上蓋を取り清掃後、終段ＴＲ（トランジスター）のドライブにトランス使用＝真ん中の２個。

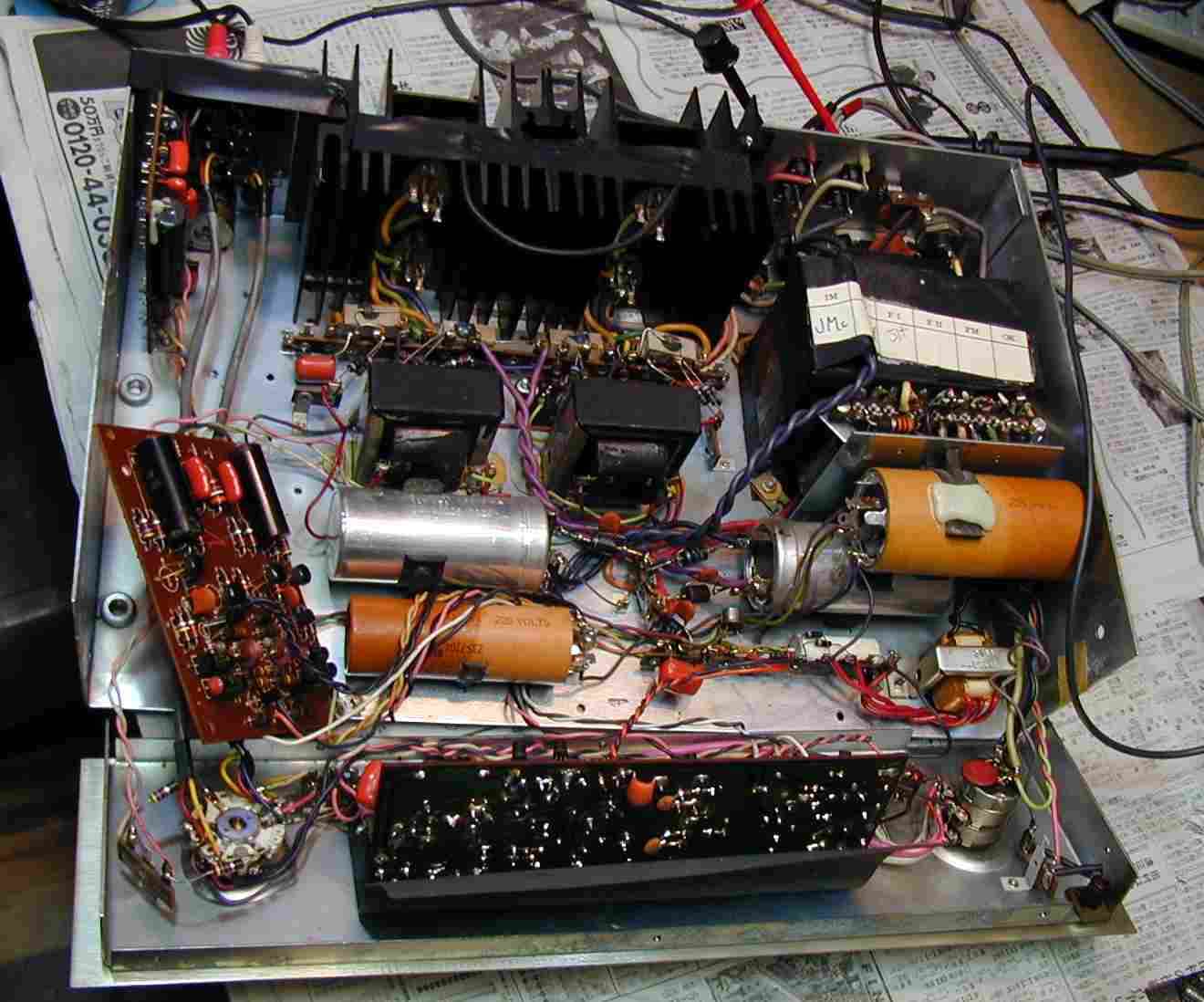

２．　修理中

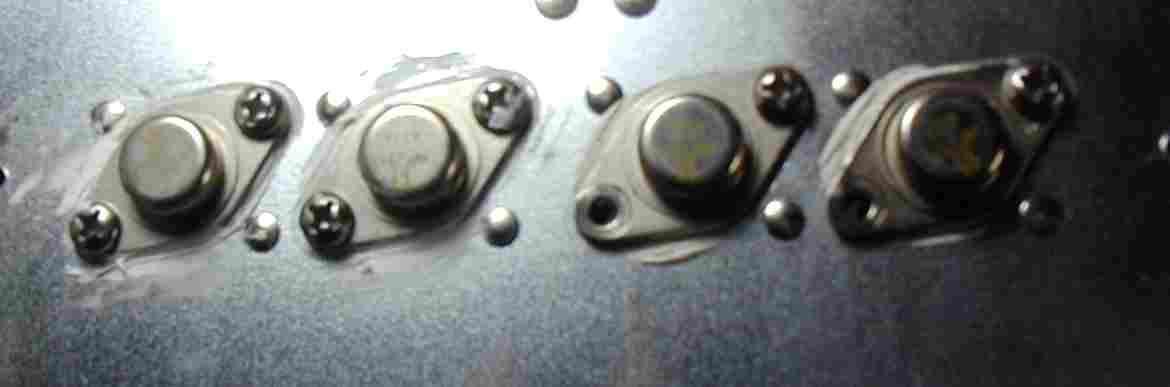

３．　ドライバーＴＲ（トランジスター）のシリコングリス塗布。

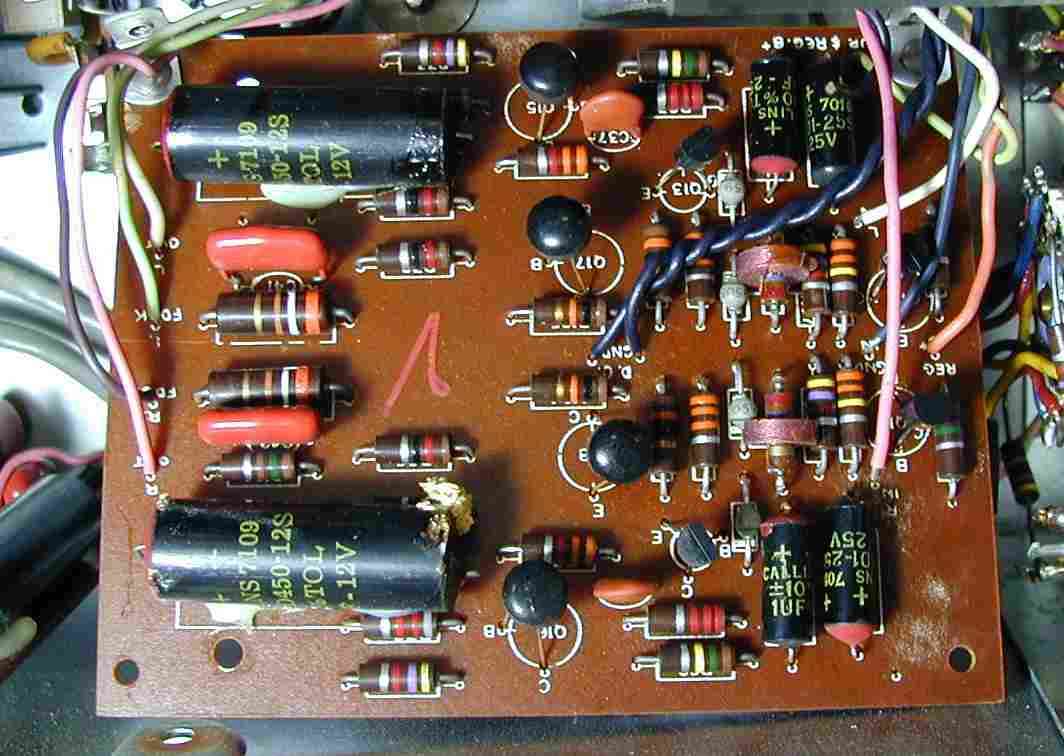

４．　ドライブＡＭＰの修理、初段／前段ＴＲ（トランジスター）交換。同等品を探すの大変。

５．　ドライブＡＭＰの修理基板面

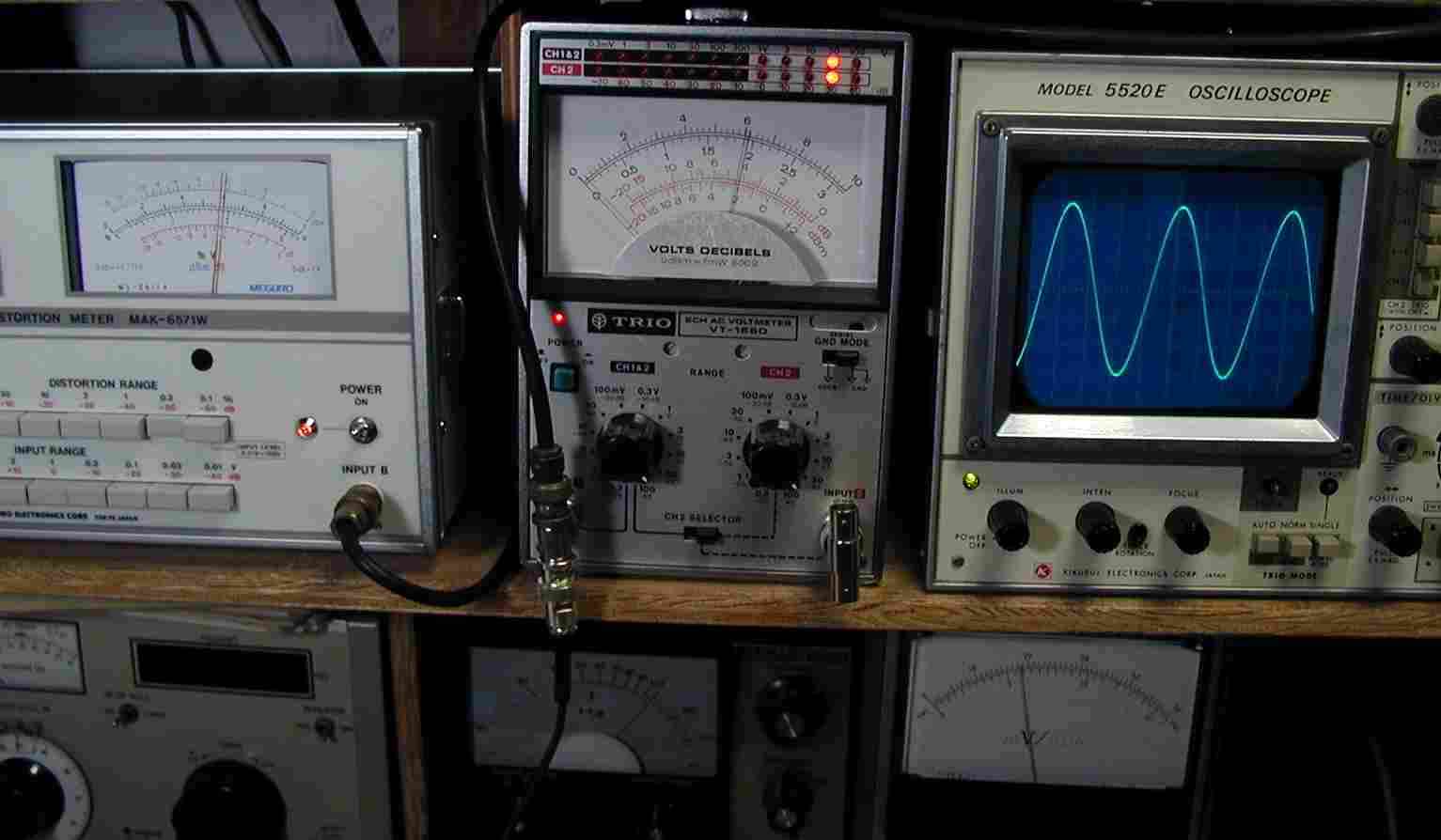

６．　出力／歪み測定。２０Ｖ＝５０Ｗ、０．２％歪み

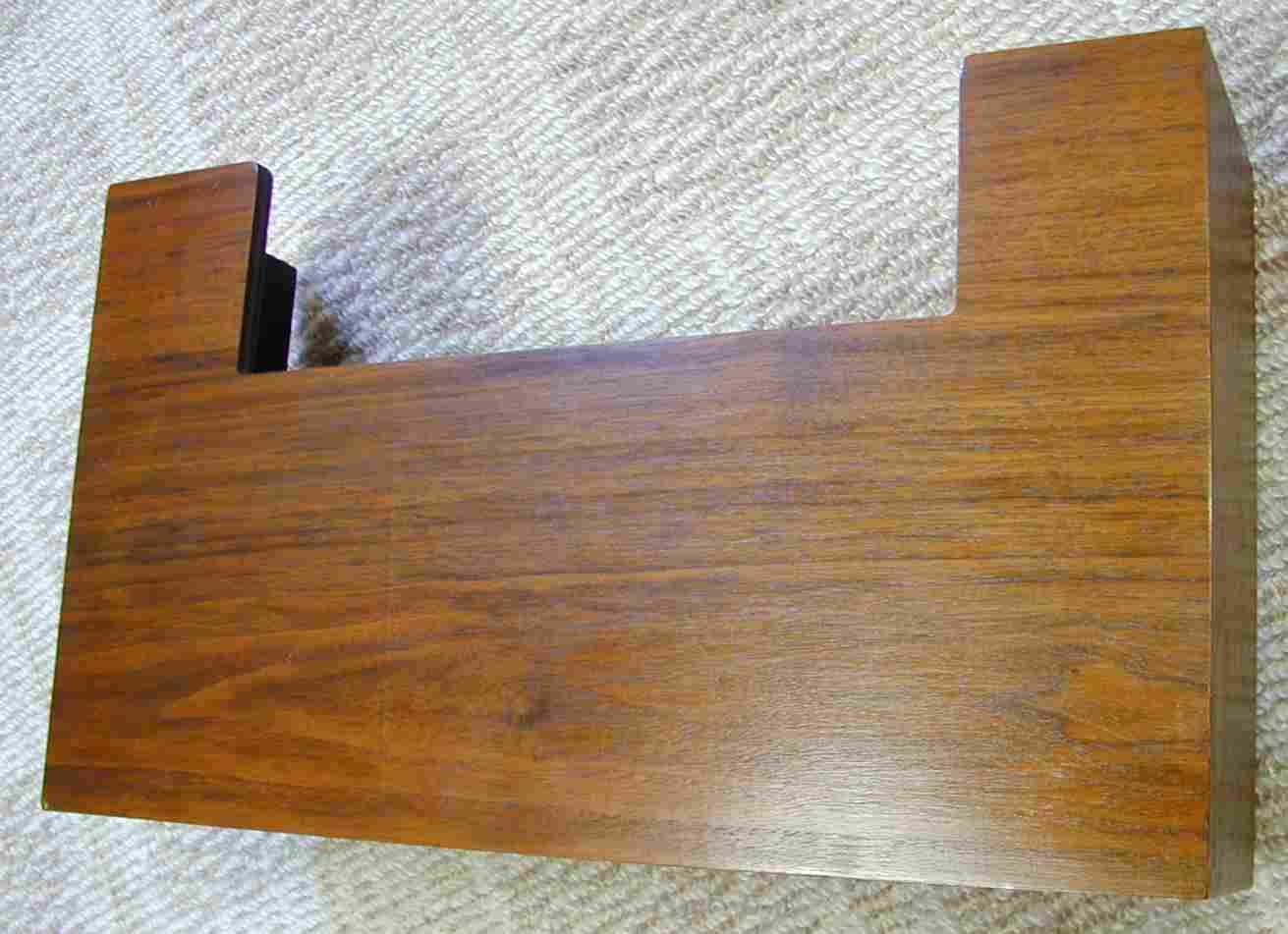

７．　ウレタン樹脂塗料（体育館の床に塗る）を軽く、光沢が出ない様に塗る。

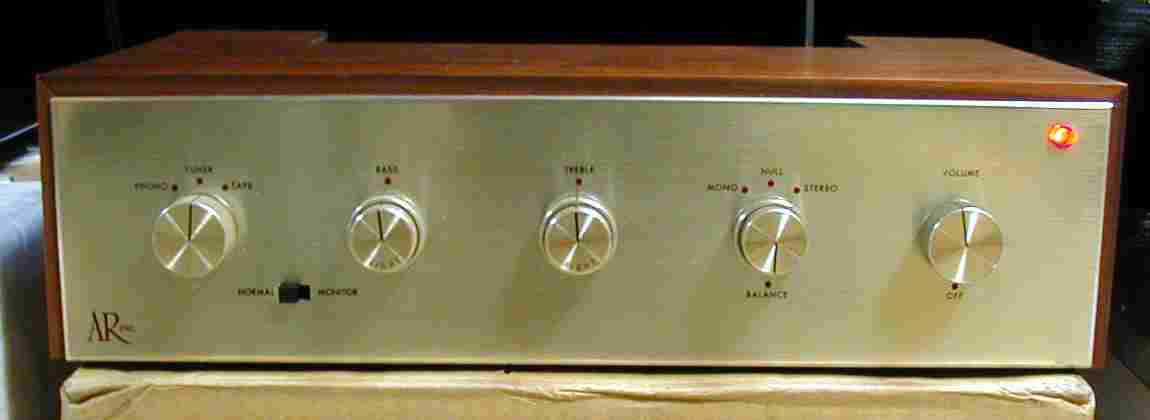

８．　前から見る。

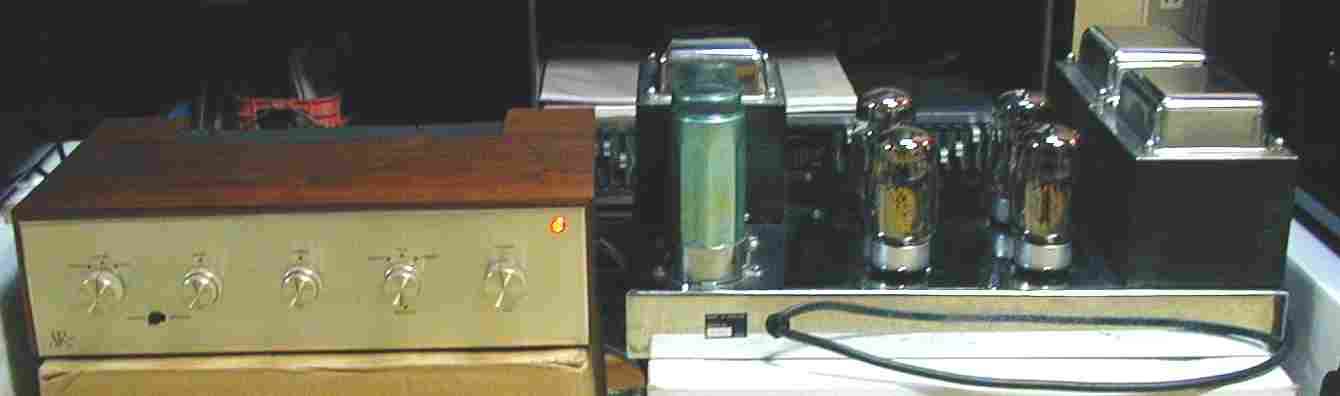

９．　　２４時間エージング。 全ＴＲ（トランジスター）ＡＭＰなのに真空管に近いＦＥＴの音がする。

Ｓ．　ＡＲ（Acoustic Research） ＡＭＰ　の仕様（マニアルより）

型式 プリメインアンプ 出力（r.m.s、チャンネル当り） 4Ω=60W、　8Ω=50W、　16Ω=30W 周波数特性 20Hz〜20kHz ±1dB（定格最大出力時） 高調波歪率 0.5％以下（20Hz〜20kHz） IM歪率（定格出力時） 0.25％以下（60：7kHz＝4：1、Phono入力） SN比 Phono=57dB Tuner、Tape=75dB ダンピングファクター 4Ω=8〜20、　8Ω=16〜40、　16Ω=32〜80 入力感度 Phono=2〜5mV感度調整可能 Tuner、Tape=200mV トーンコントロール 同軸型で高低、左右別に調整可能 モード stereo、mono、null 消費電力 無音時＝125W 最大出力時＝500W 外形寸法 幅384×高さ110×奥行254mm 重量 8.64kg 価格 \147,000（1966年発売時） \135,000（1973年頃） 別売 ウッドケース（\4,000）

ar-40w-９
