ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８００Ａ　修理記録

２０２０／５／２９到着　　　　１２／１１完成

Ａ．　修理前の状況 電源が入らなくなってしまいました。 B．　原因 初段ＴＲ（トランジスター）不良。 １部コネクターが緩くなっています。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用）。 １部ＶＵ−ＬＥＤ交換。 配線手直し、補強。 初段ＴＲ（トランジスター）交換。 プロテクト回路修理。 ＳＰ接続リレー交換。 １部コネクターカシメ。 電源コード交換。 ＸＬＲ（キャノン）コネクタ交換。 Ｄ．　使用部品 バイアス半固定ＶＲ　　　　　　　　　　　　　　　　　　４個。 ＸＬＲコネクター　　　　　　　　　　　　　　　　　　　　　２個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　１０個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　６個。 ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 電源コード２芯3.5スケア　　　　　　　　　　　　　　　２ｍ（本体からプラグまで約１．２ｍ）。 ３Ｐプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）　　　　　　１個。 　　　　　　　　　　　　　　　　　　　　 ３Ｅ．　調整・測定 Ｆ．　修理費　　１４３，０００円　　　オーバーホール修理費 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８００Ａ　の仕様（マニアル・カタログより）

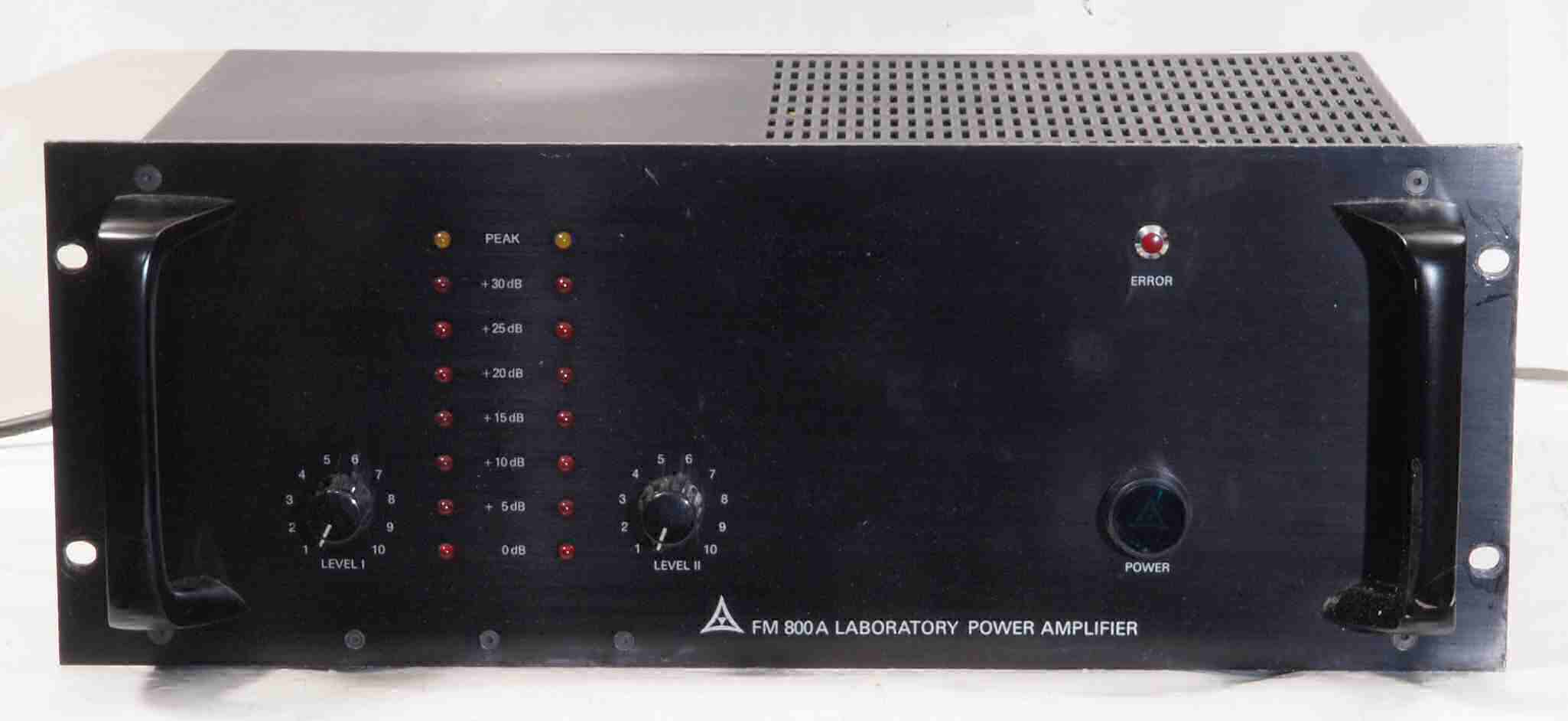

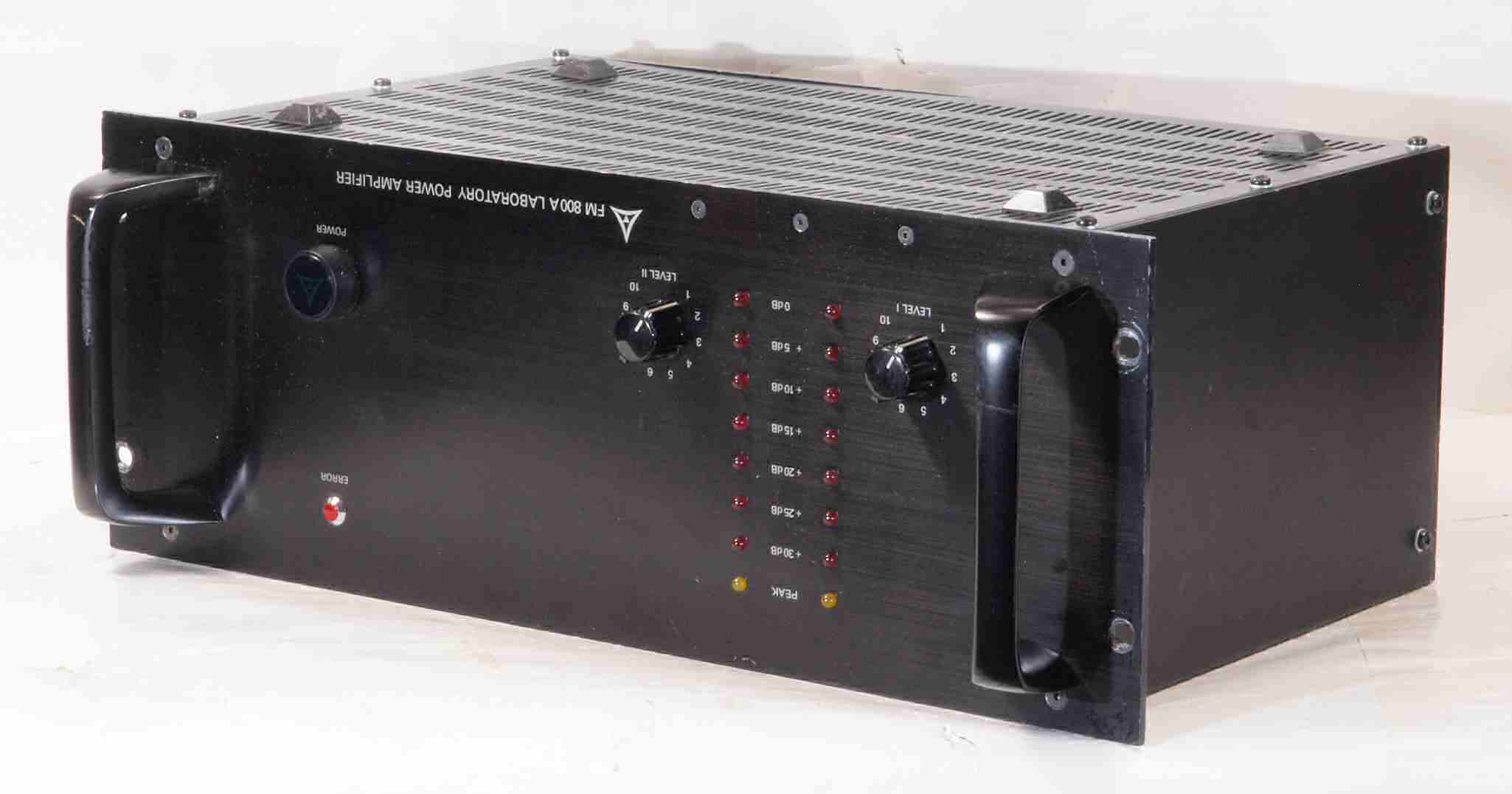

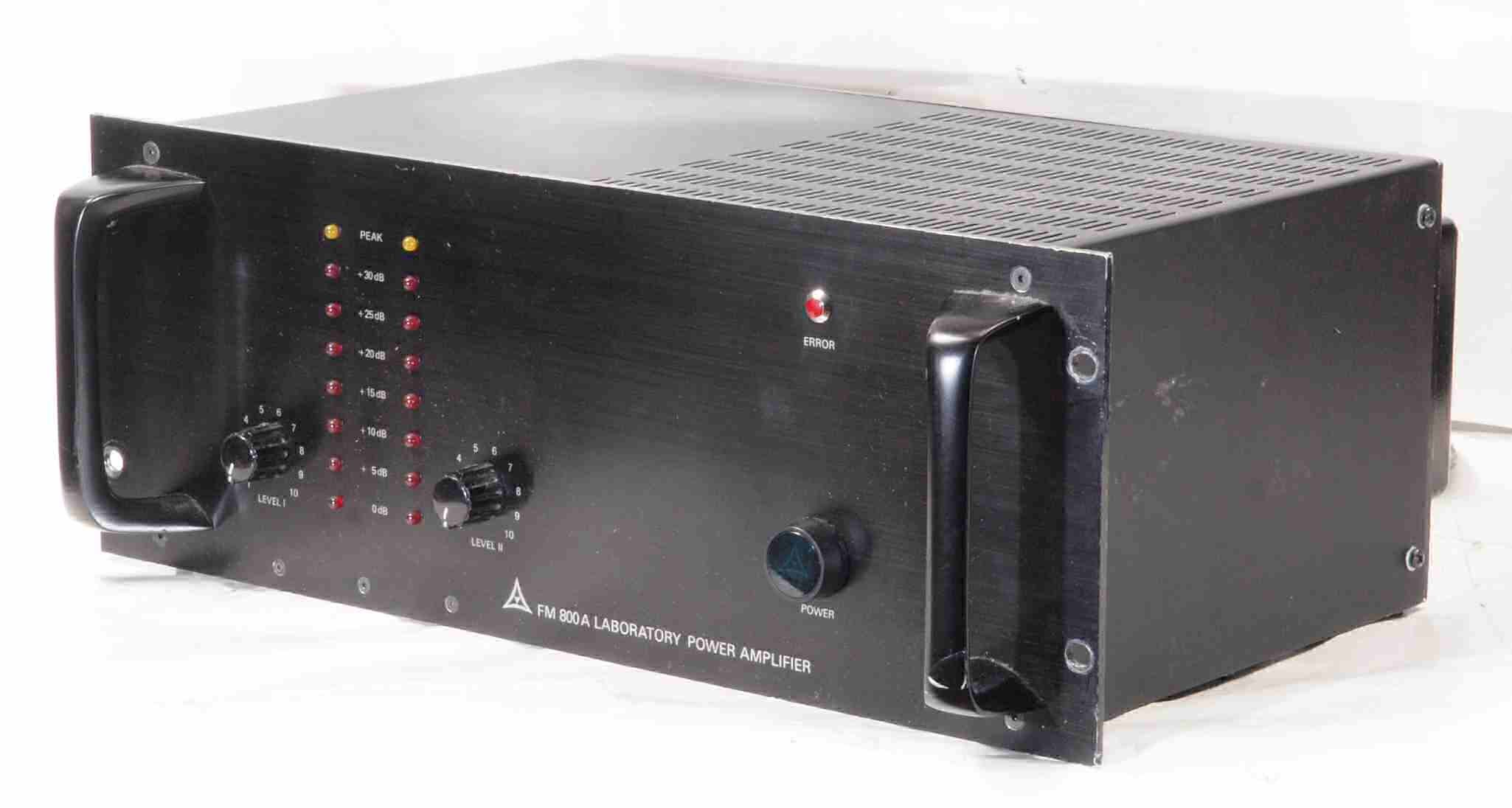

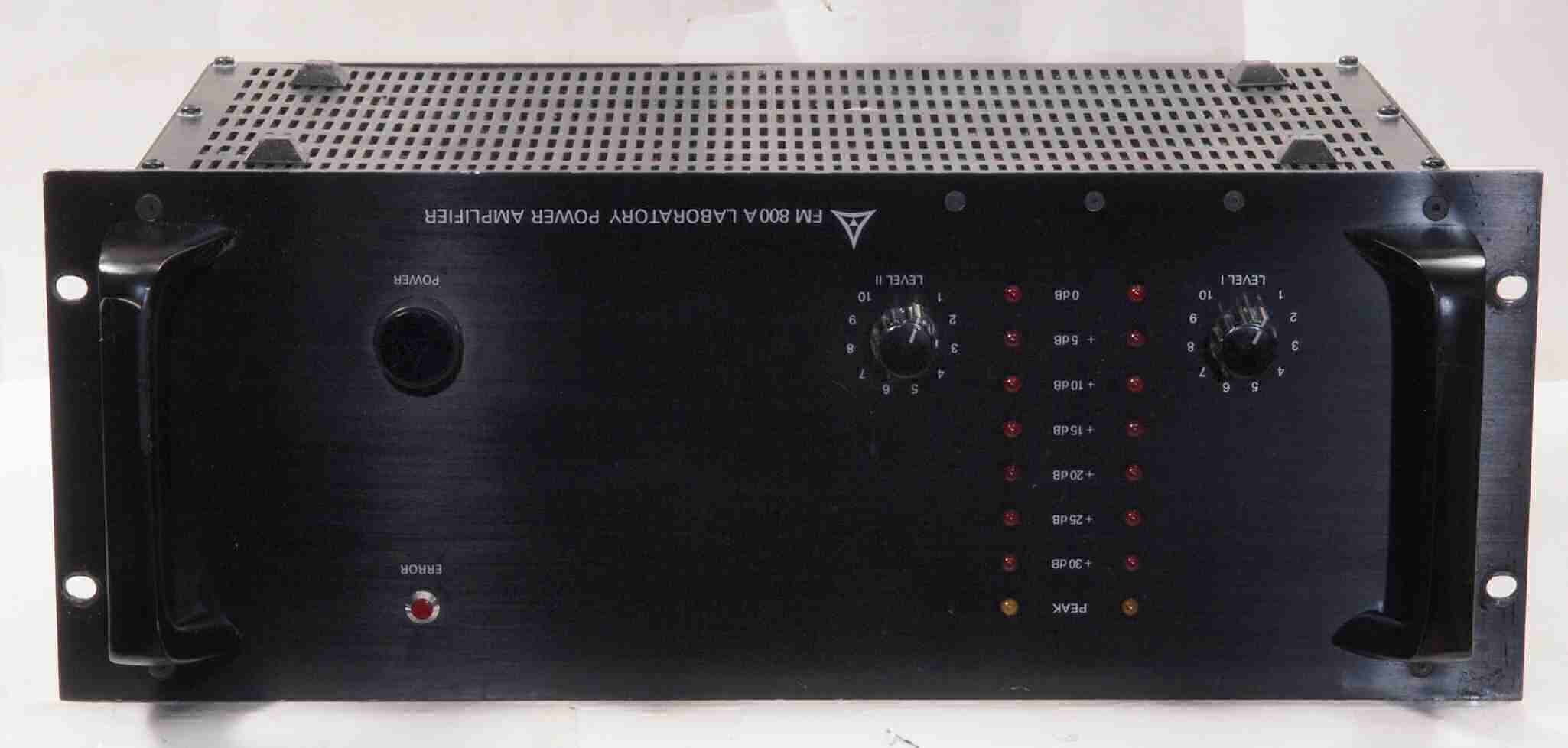

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右上から見る

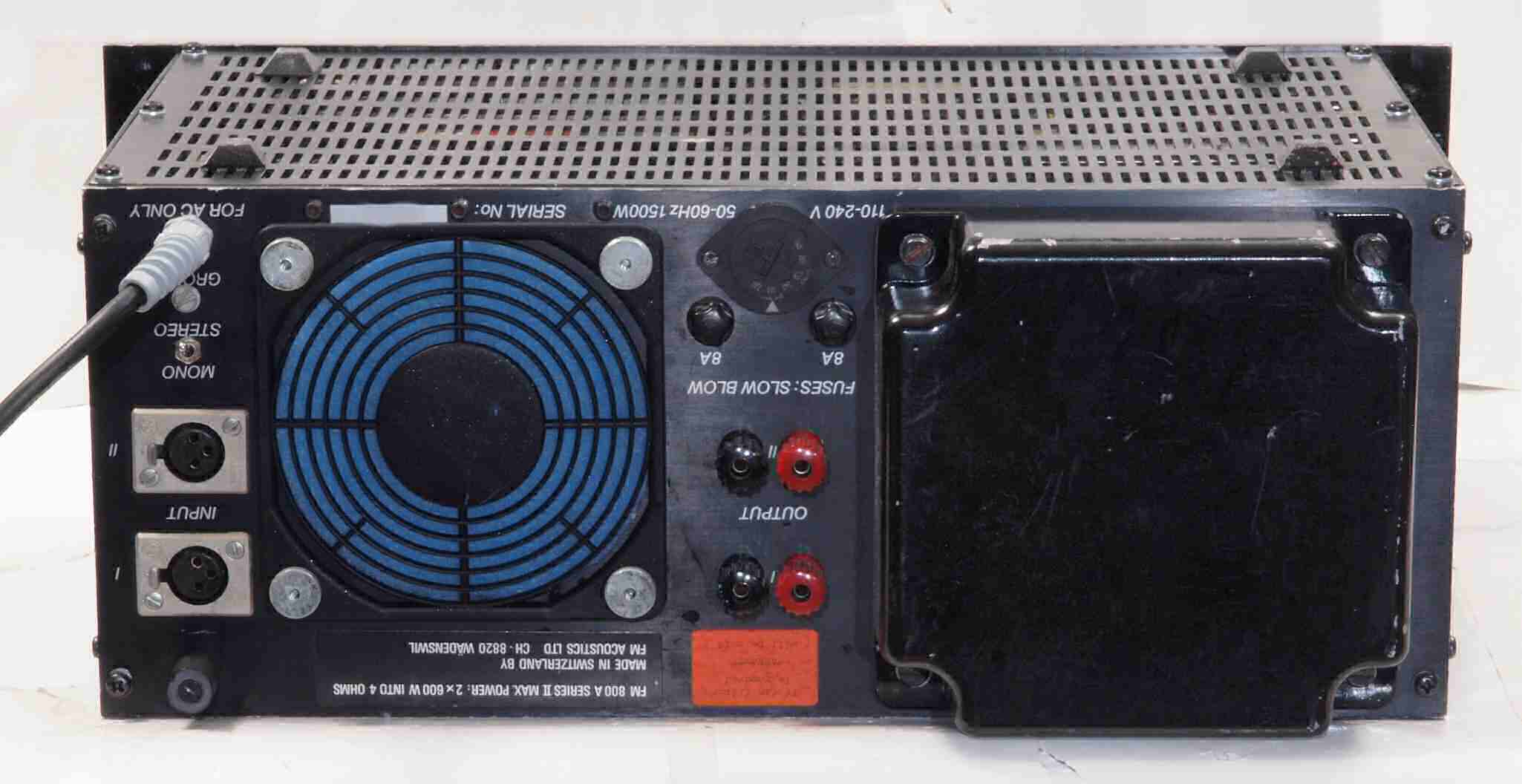

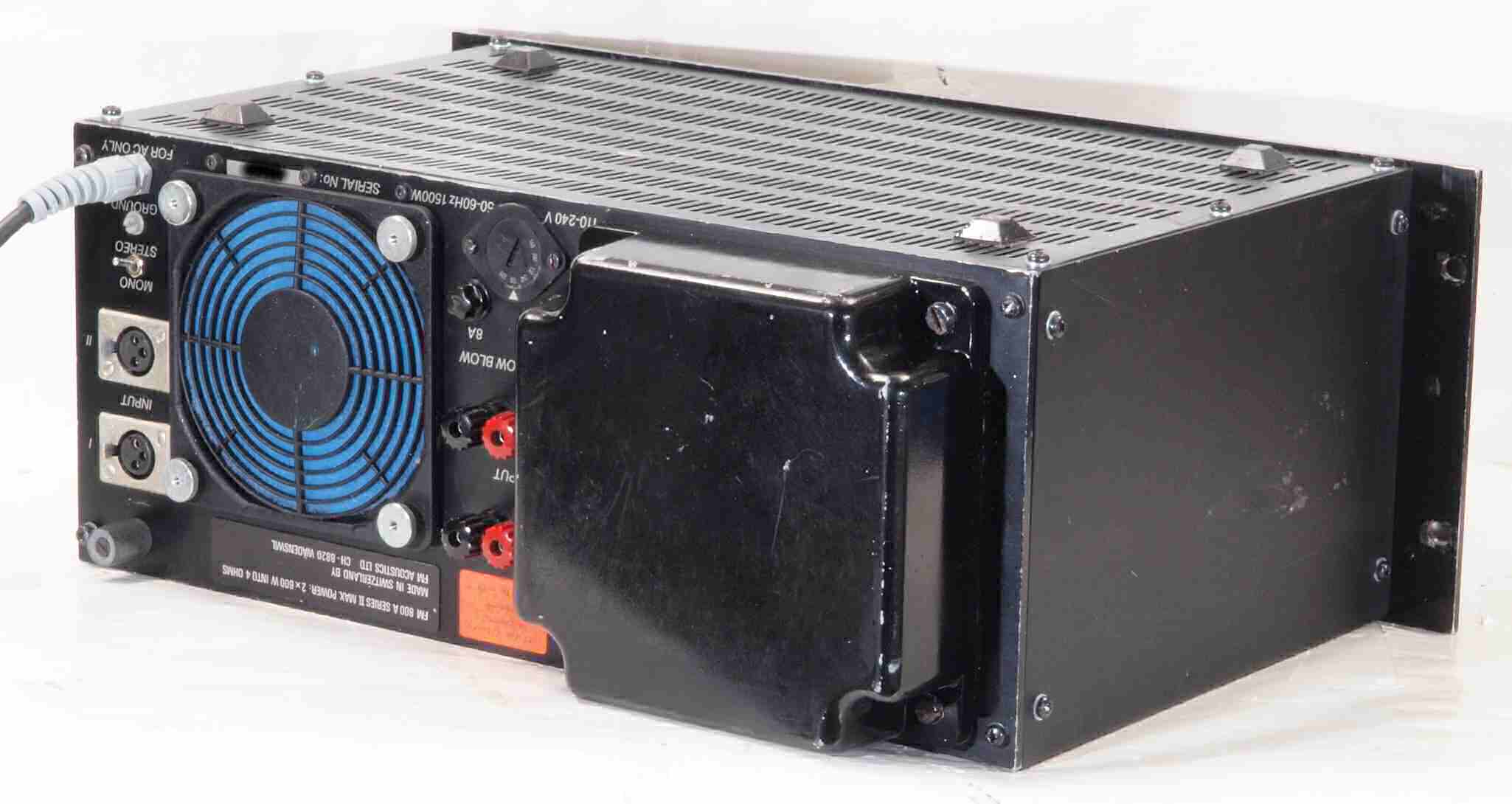

Ａ１３．　点検中　後から見る

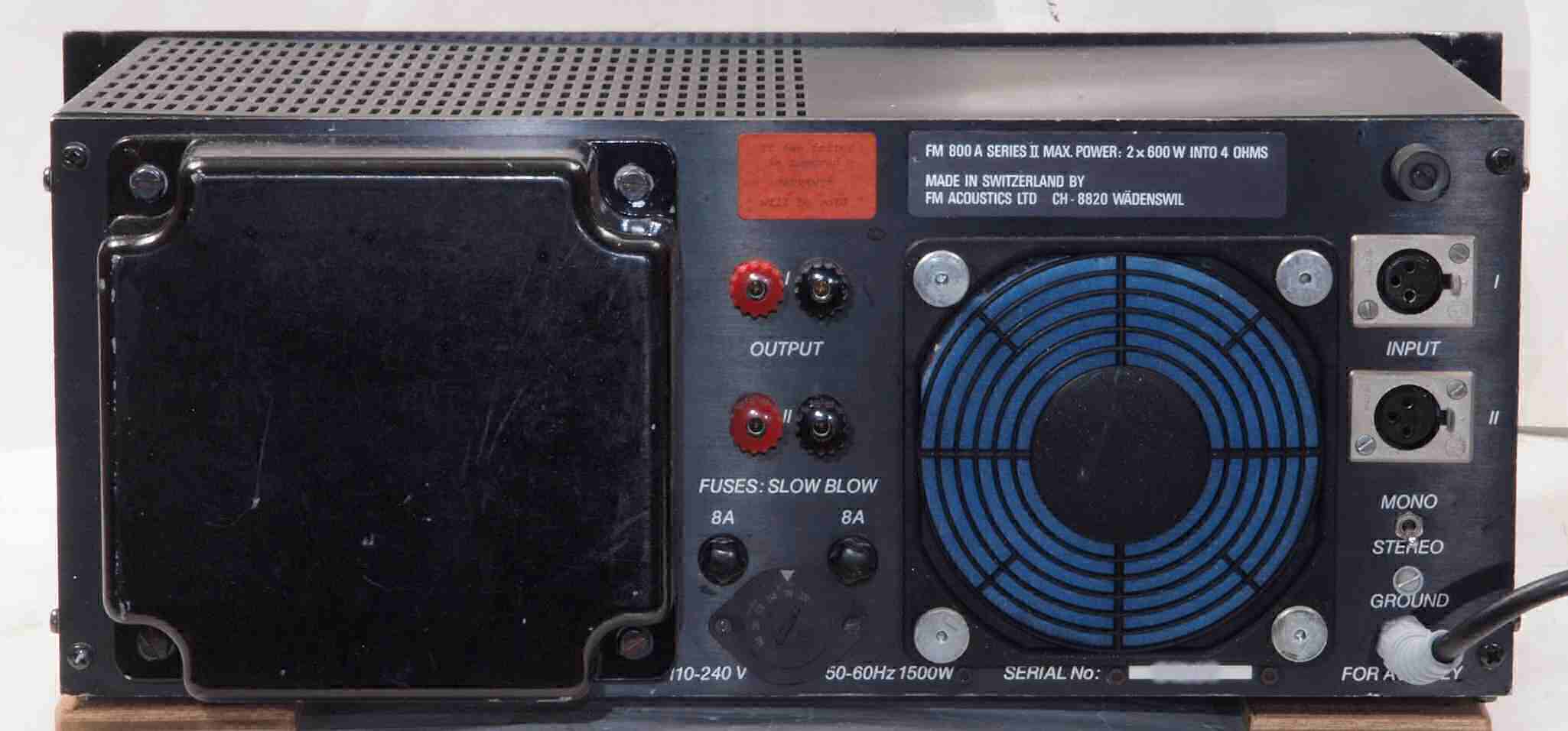

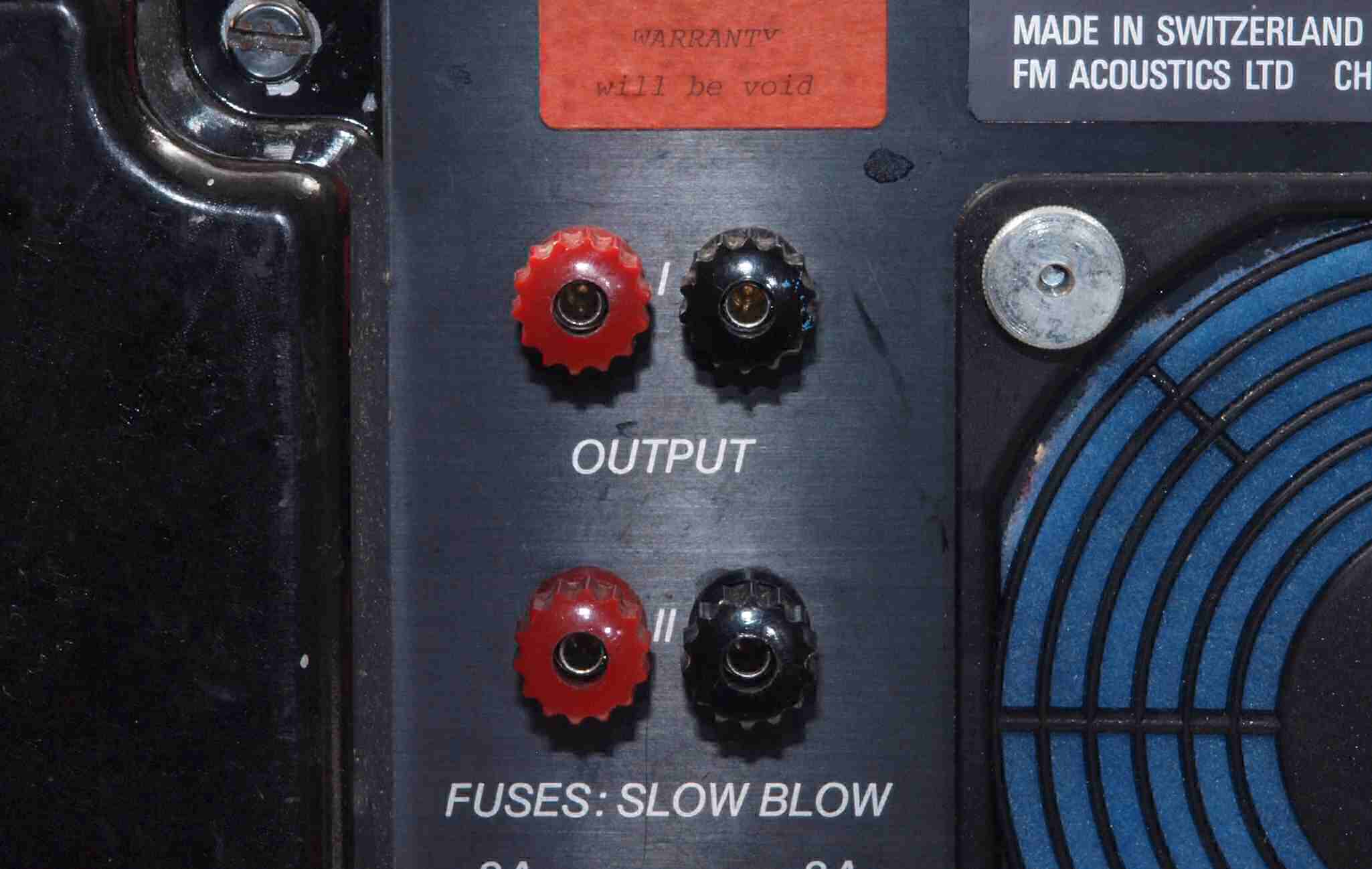

Ａ１４２．　点検中　後から見る、ＳＰ接続端子。

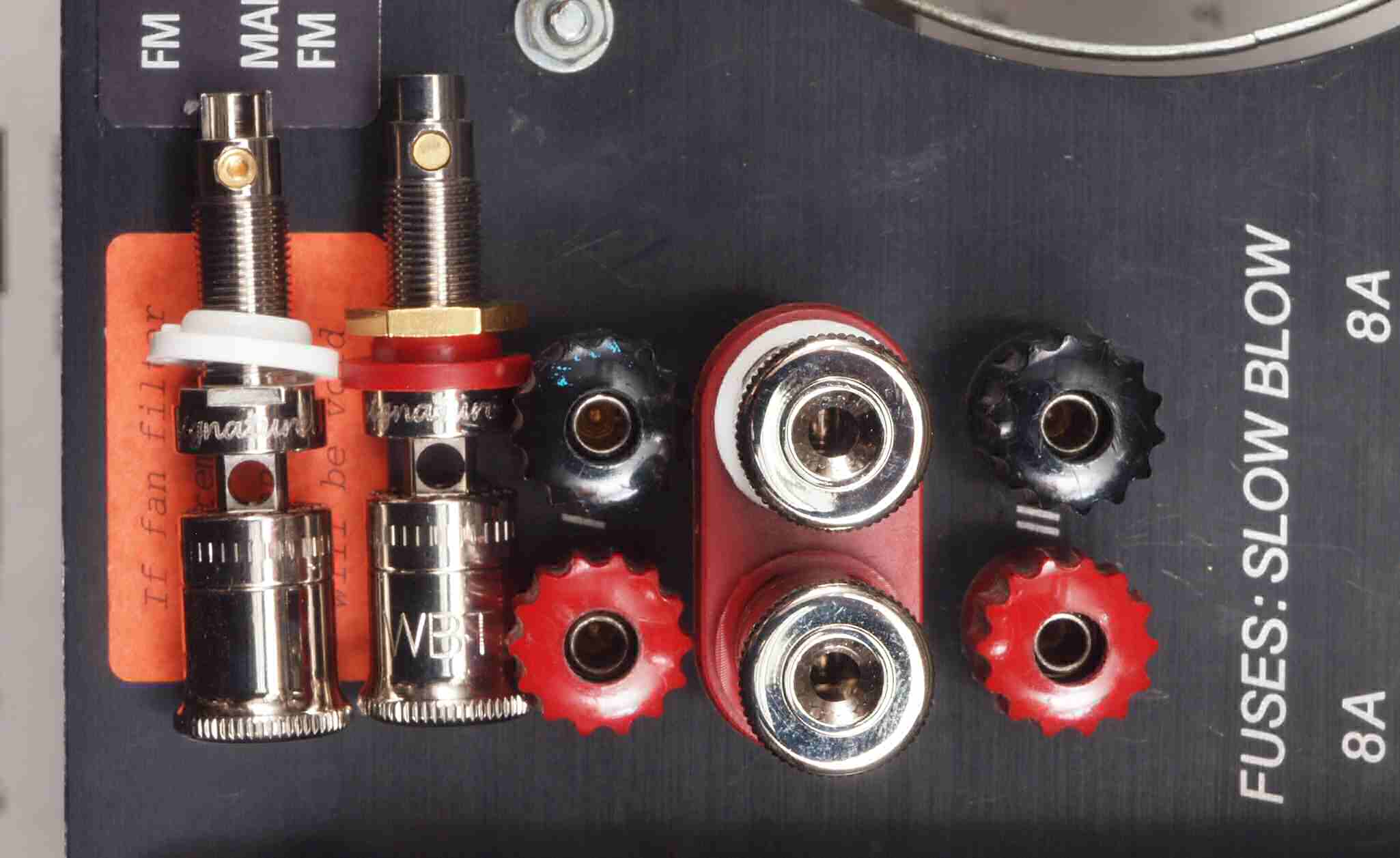

Ａ１４３．　点検中　後から見る、ＳＰ接続端子。　ＷＢＴ　ＷＢＴ−０７３０ＰＬが使用可能、定価で工賃込み。

Ａ１４４．　点検中　後から見る、ＳＰ接続端子裏配線。

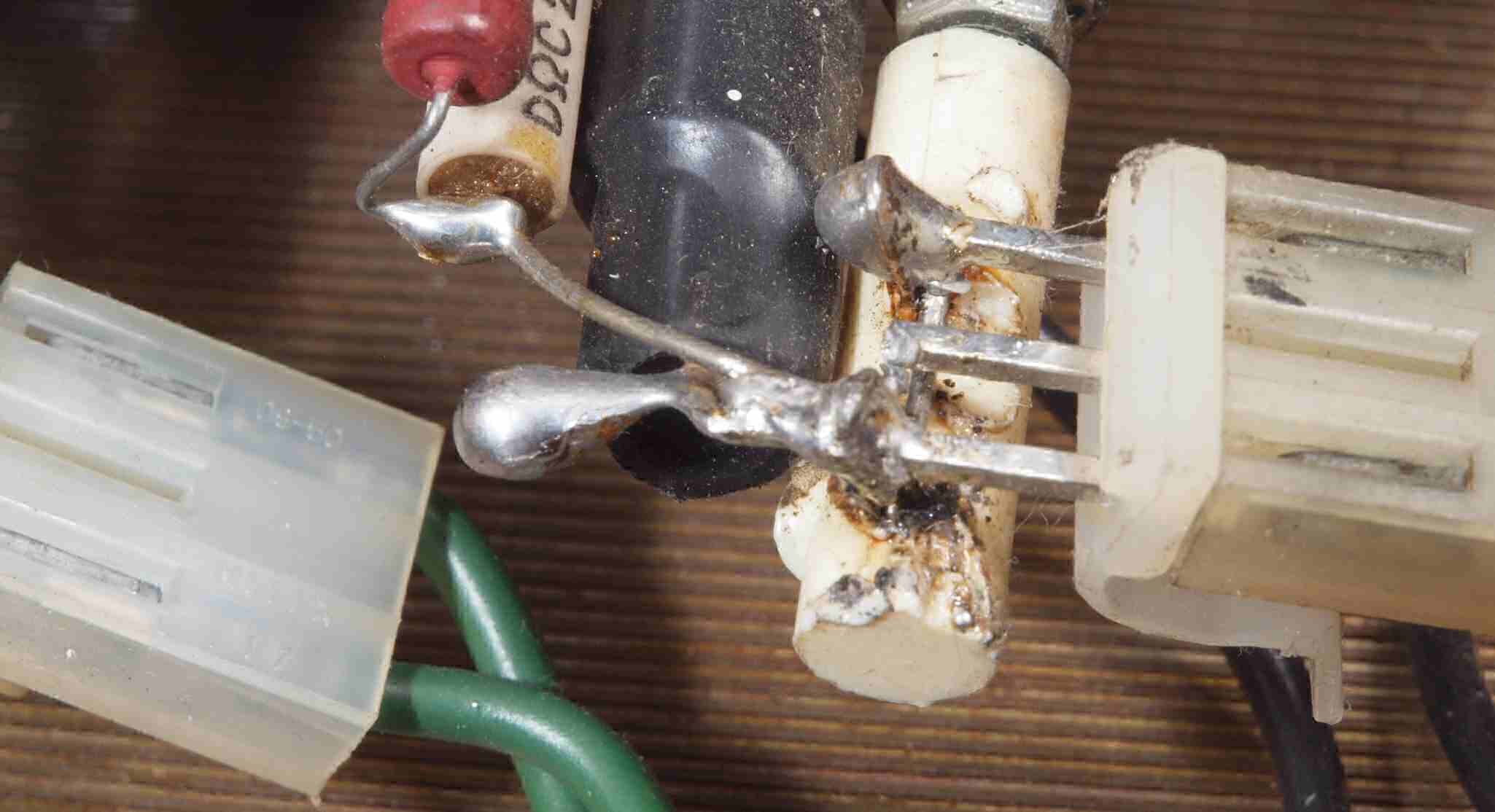

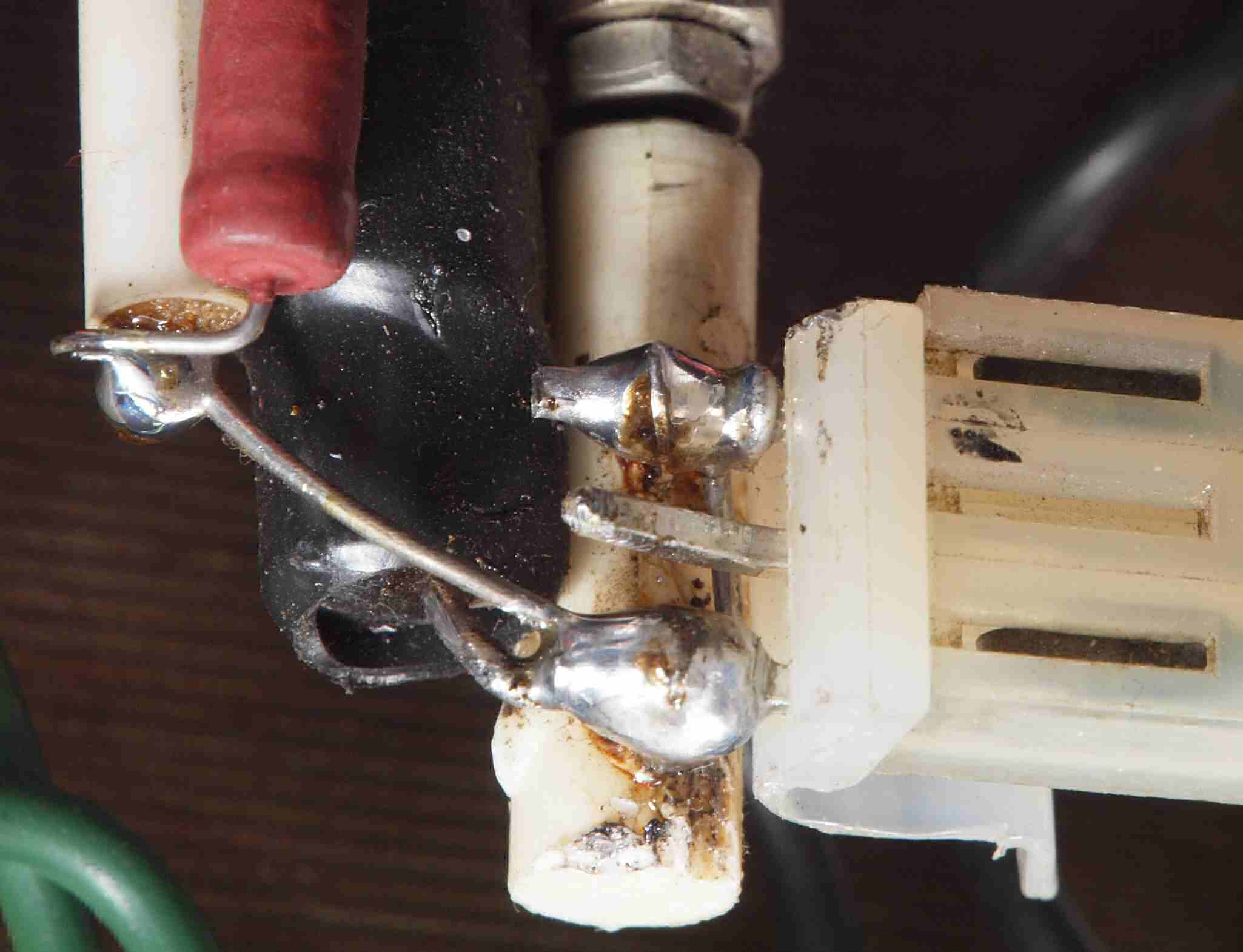

Ａ１４５．　点検中　後から見る、ＳＰ接続端子裏配線。大きな半田タレ球が今にも落ちそう。

Ａ１５．　点検中　ＸＬＲ入力端子見る。 アメリカ式 　　１番ピン・・・アース(シールド) 　　２番ピン・・・コールド(−) 　　３番ピン・・・ホット(＋) ヨーロッパ式 　　１番ピン・・・アース(シールド) 　　２番ピン・・・ホット(＋) 　　３番ピン・・・コールド(−) ２番ホット。

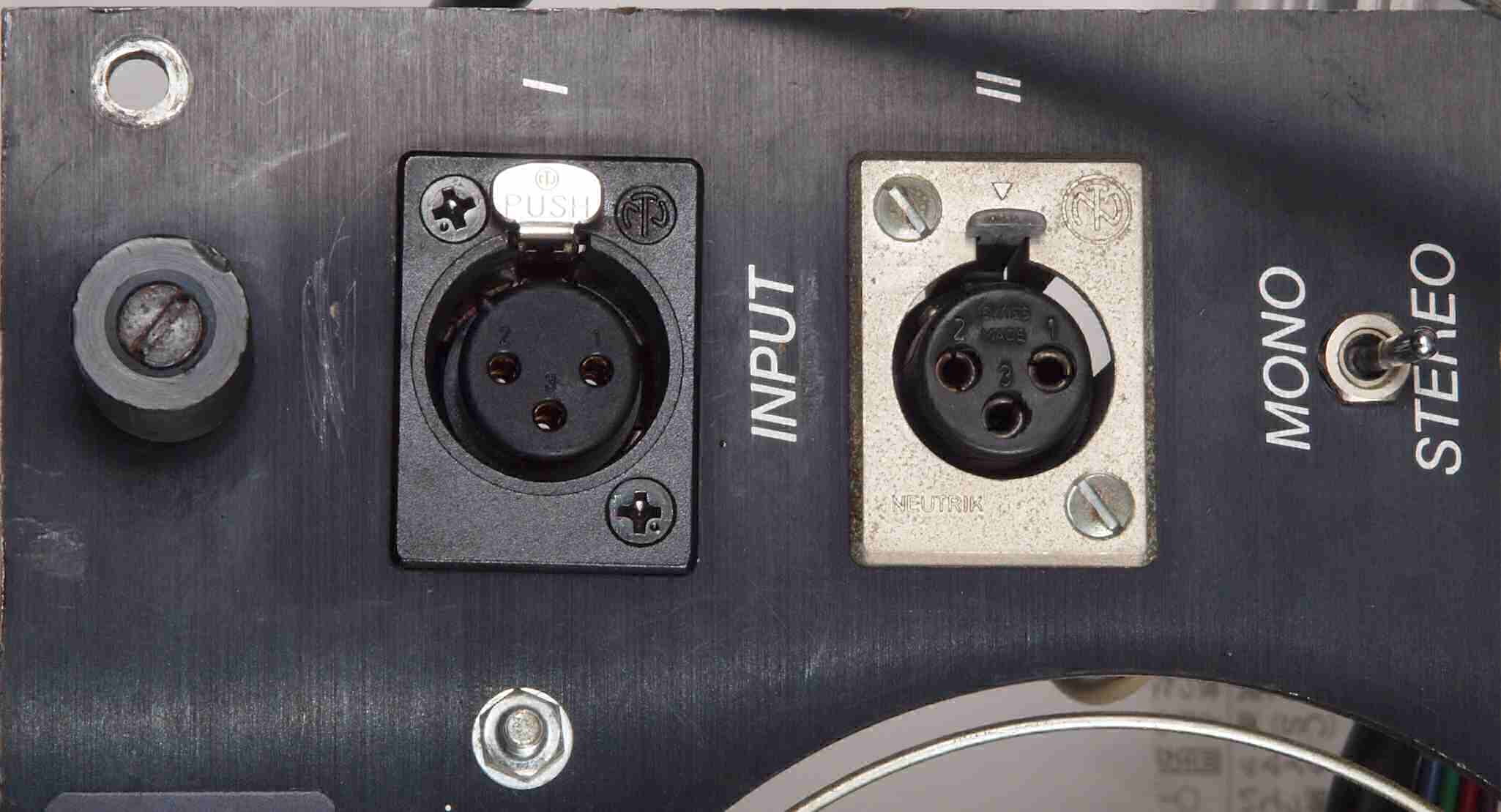

Ａ１５２．　点検中　ＸＬＲ入力端子見る。　後発の金メッキ製に交換可能。

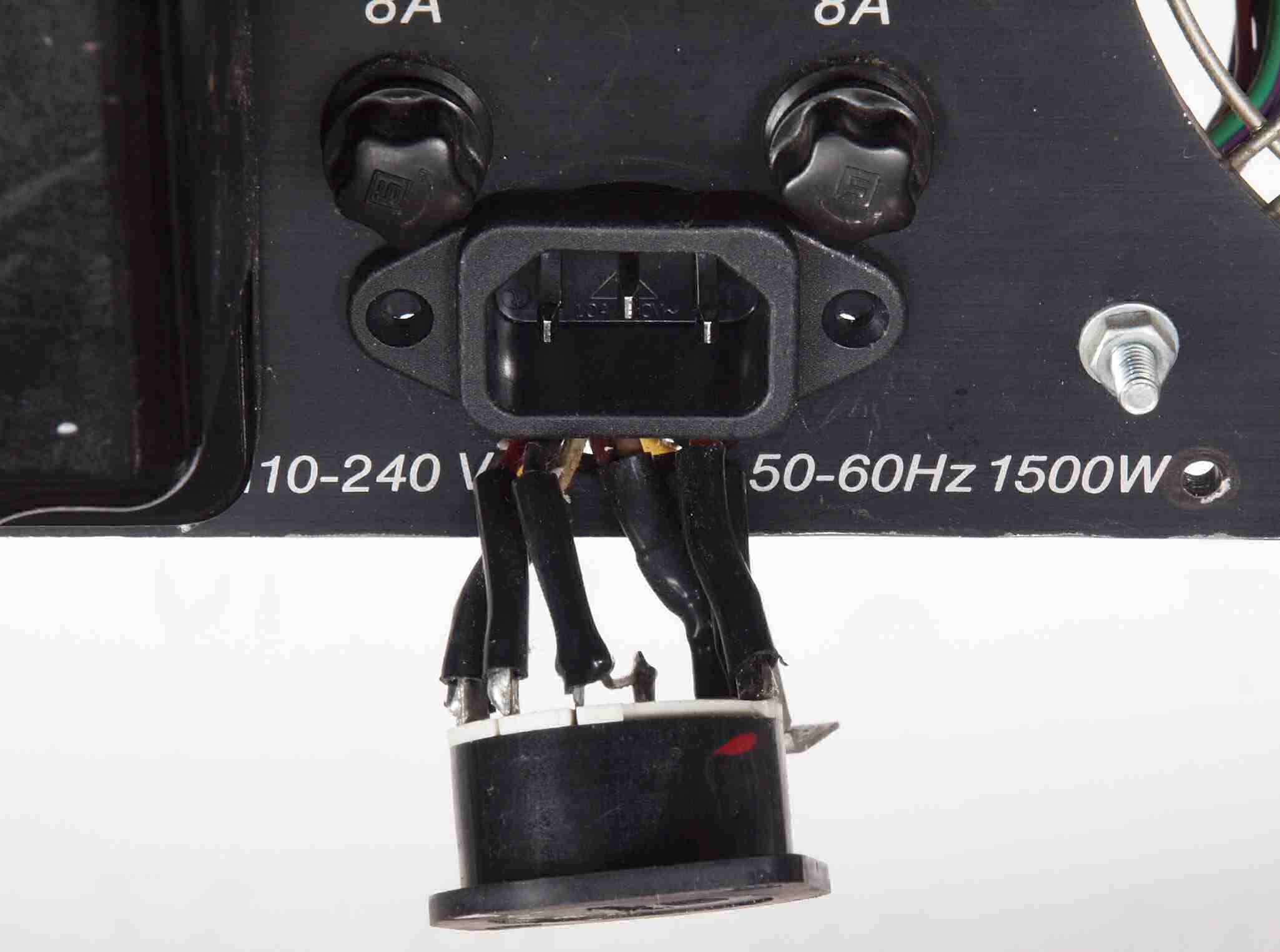

Ａ１６．　点検中　電源コード取り付け部。

Ａ１６２．　点検中　電源コード取り、３Pインレットに交換可能。 　　　　　　　　　　　　電圧切り替えSWを内部に引き込み取り付け、穴が大きいので穴埋め対策必要。

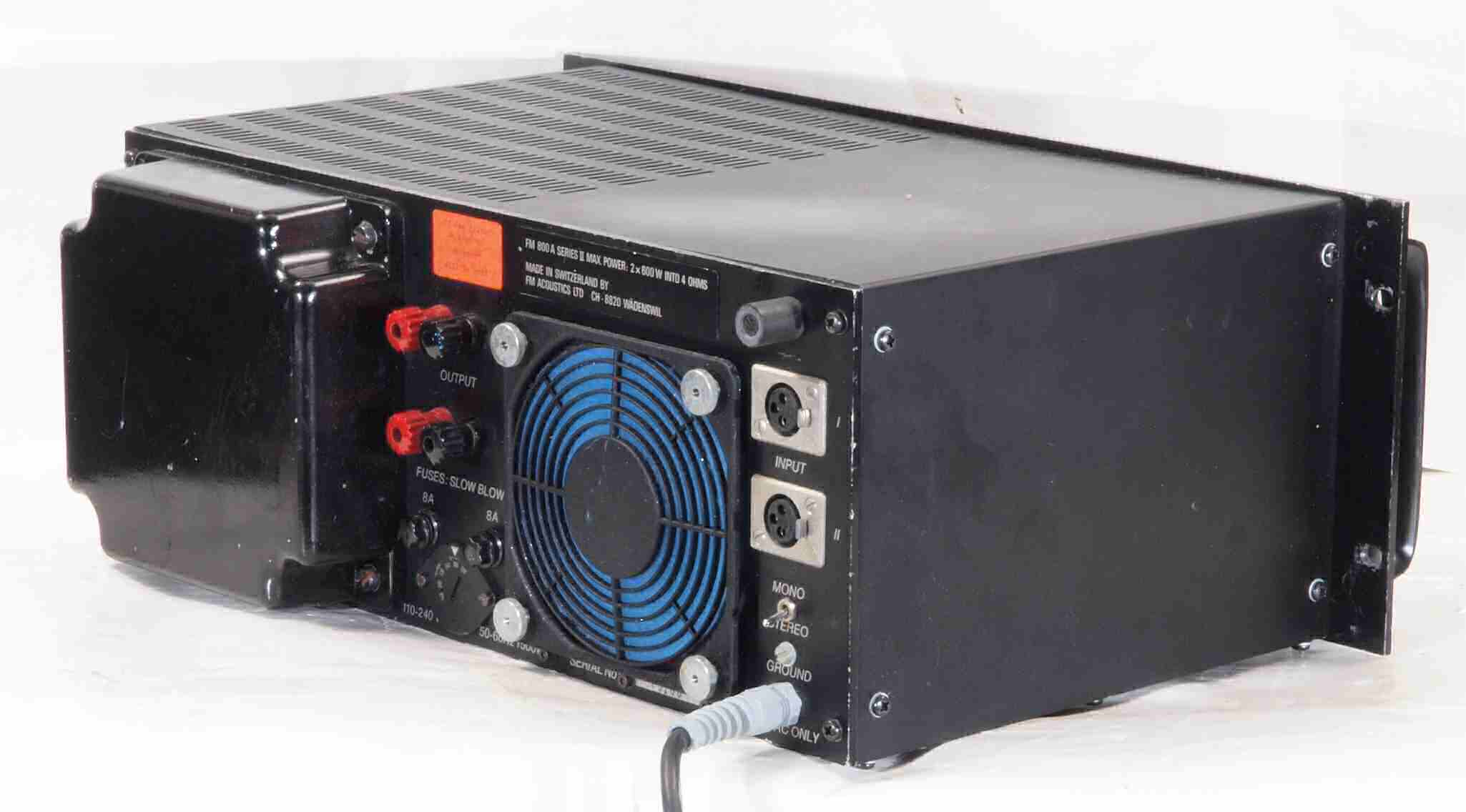

Ａ１７．　点検中　後左上から見る

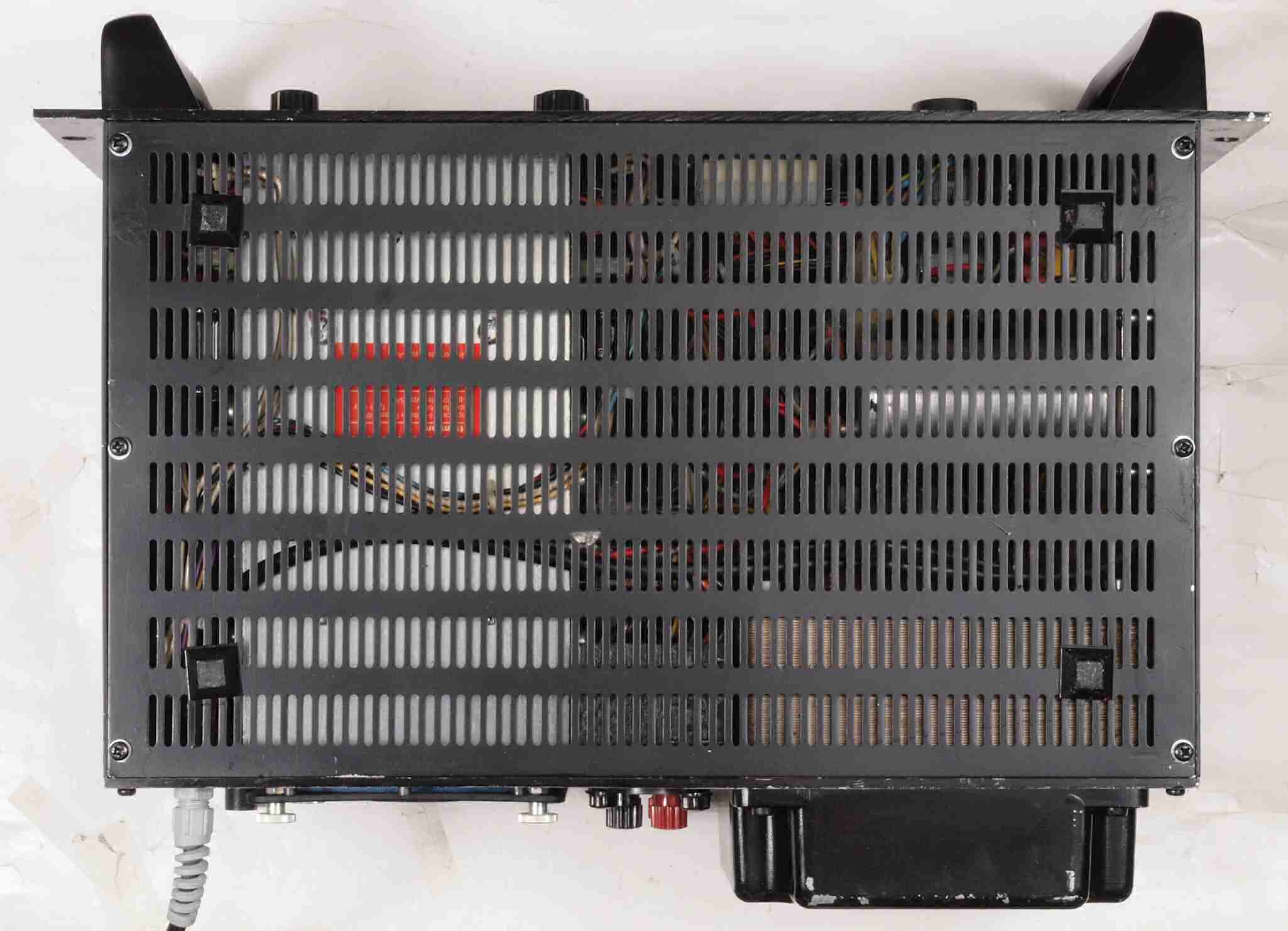

Ａ１８．　点検中　上から見る

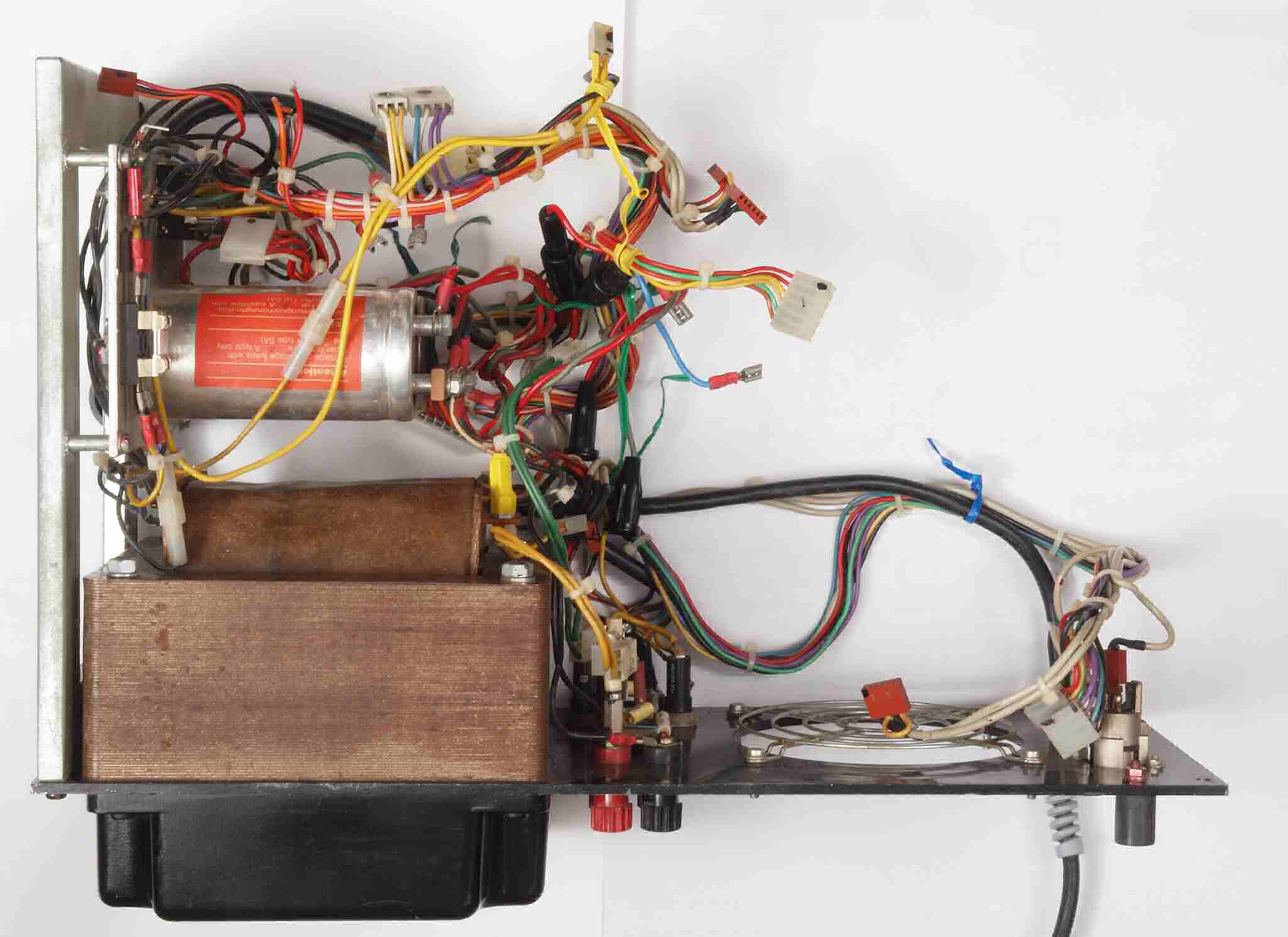

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る。

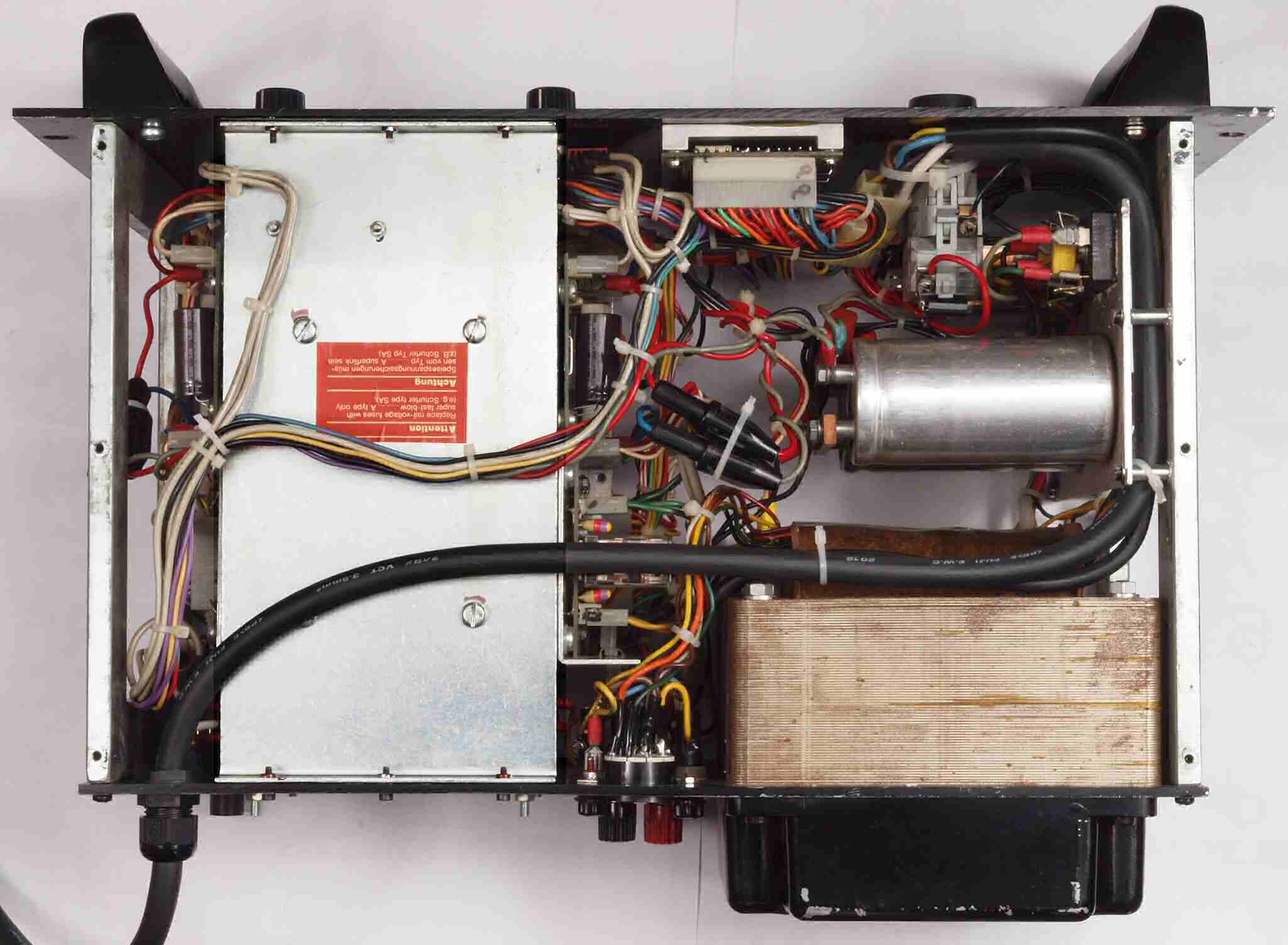

Ａ２６．　点検中　上下蓋を取り、下から見る。

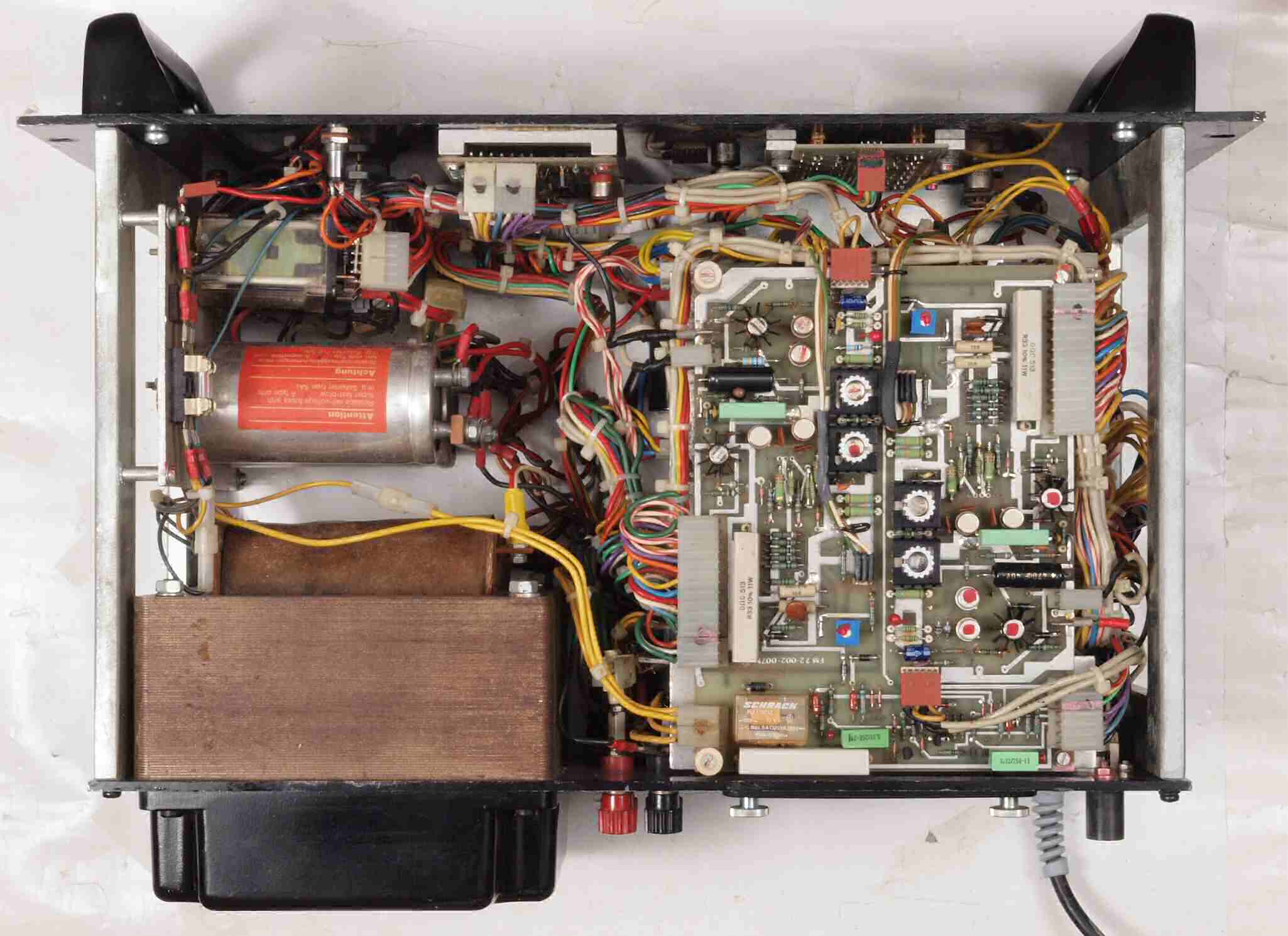

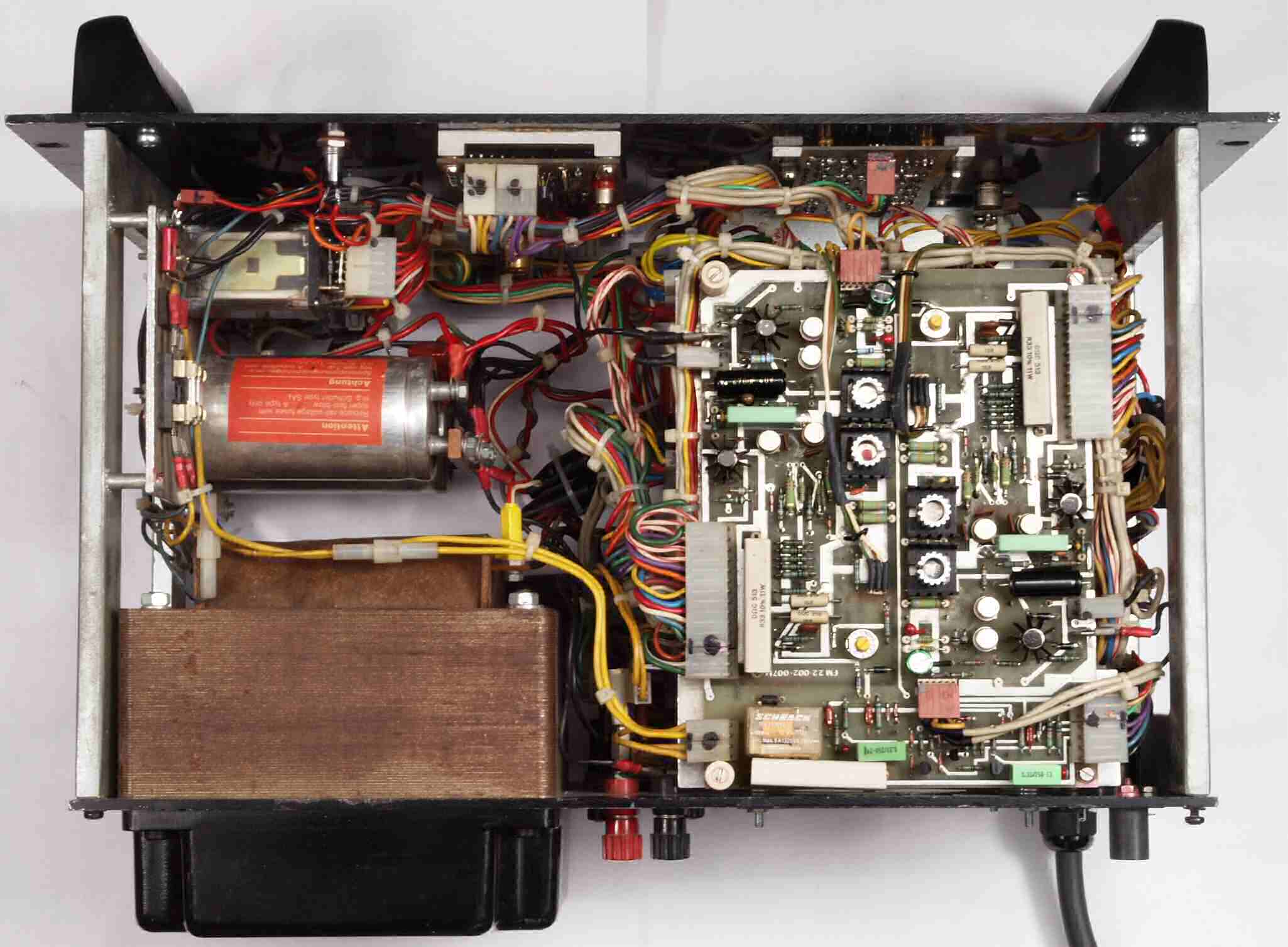

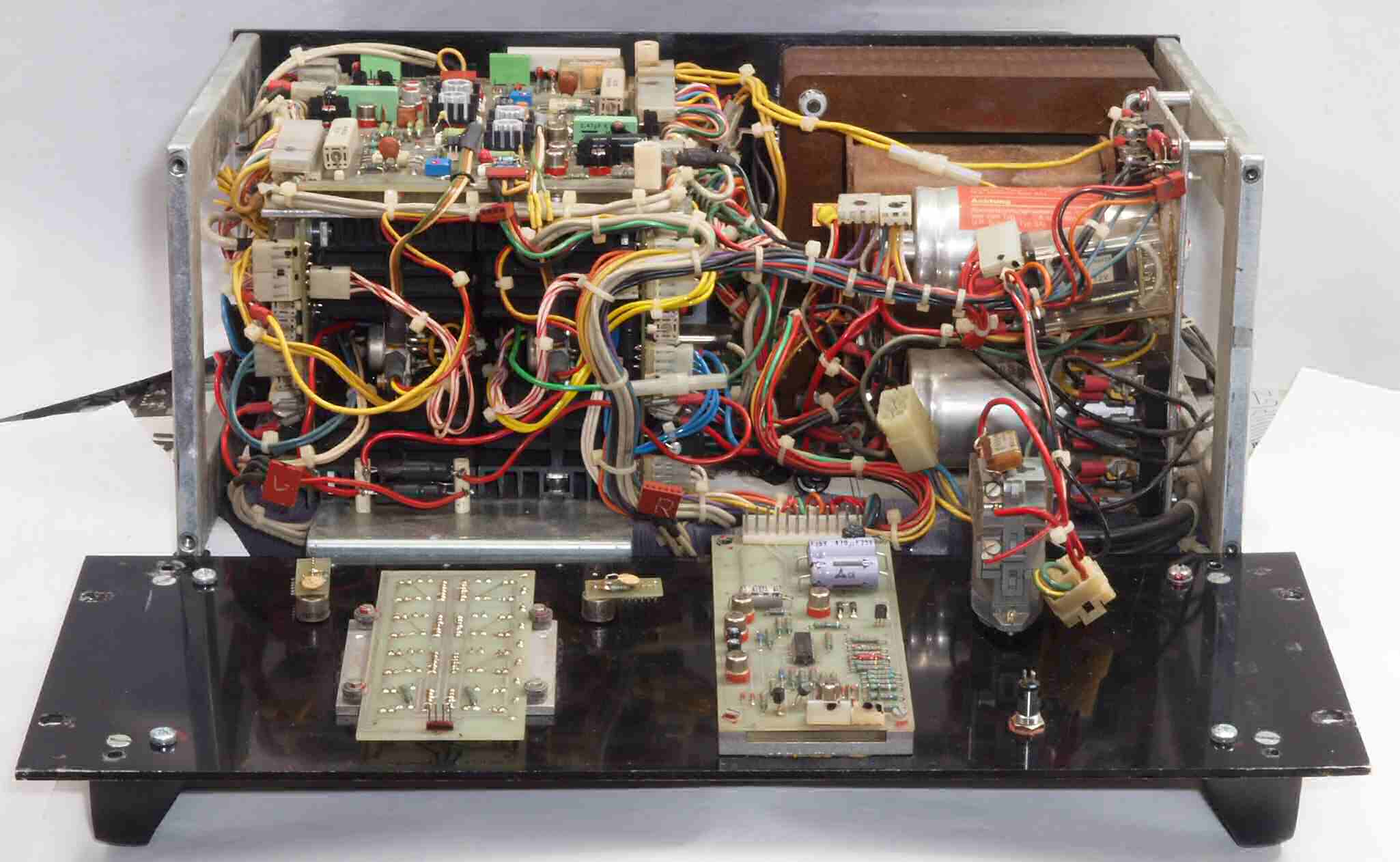

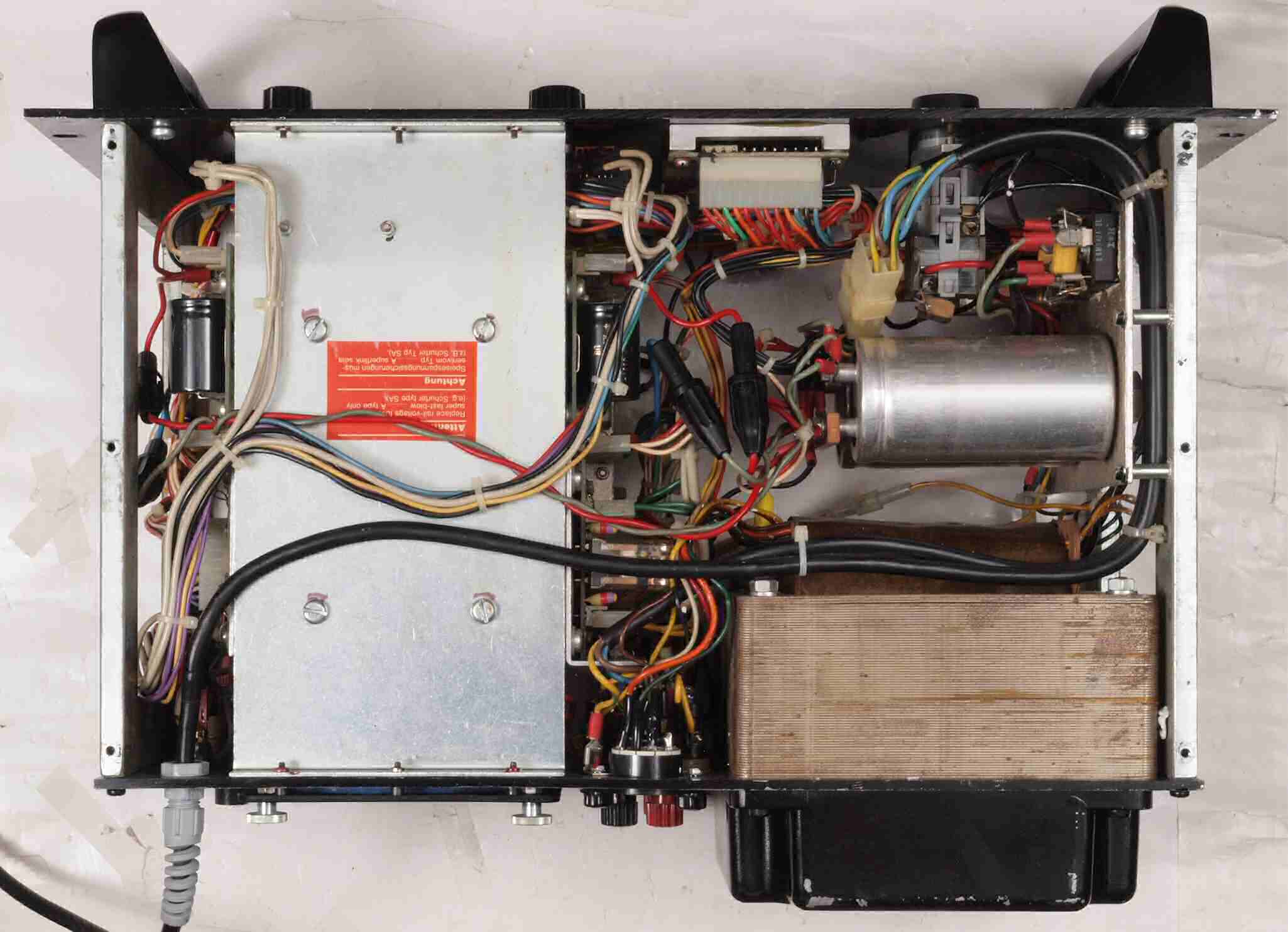

Ａ３１．　点検中　上下蓋を取り、上から見る。

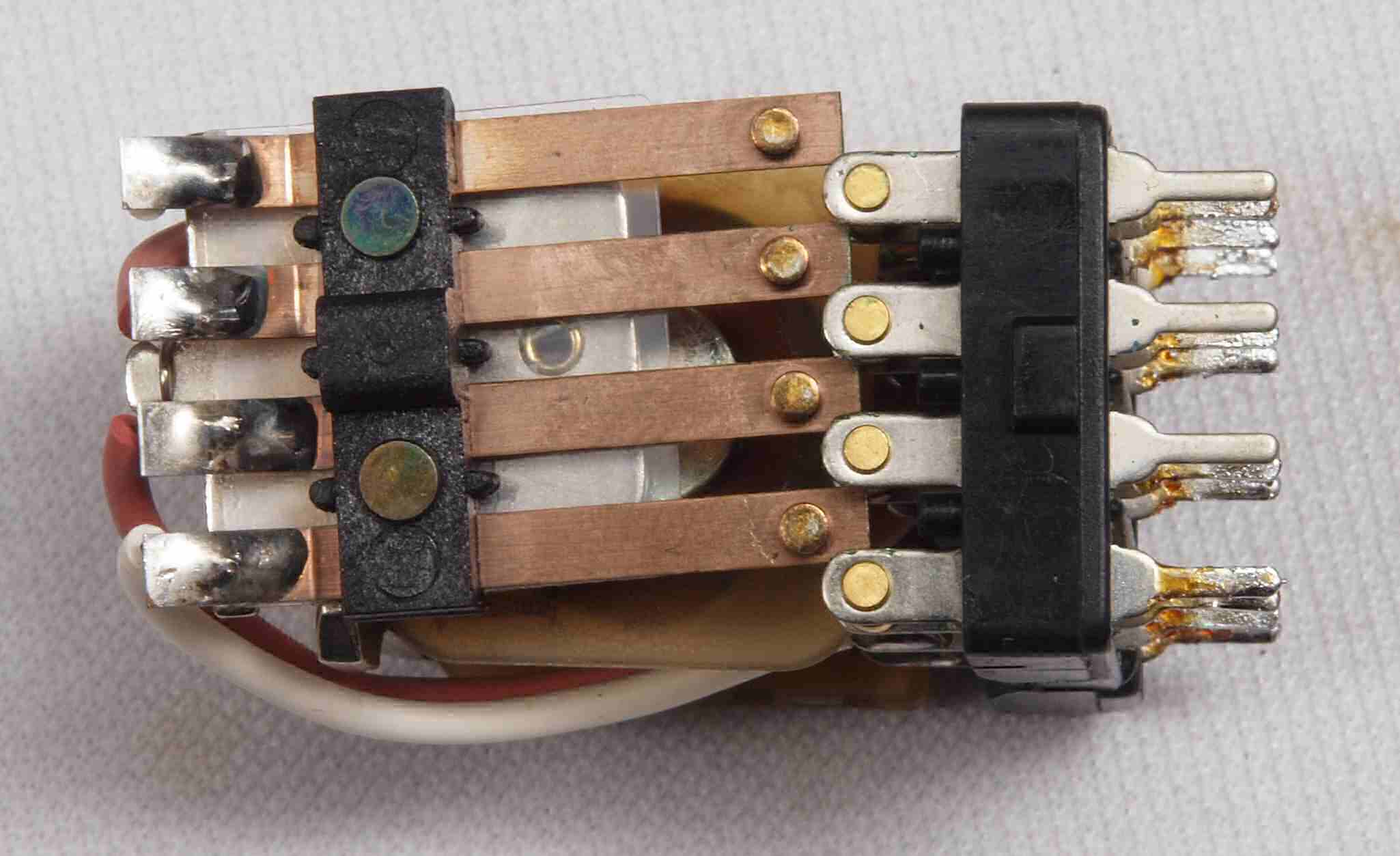

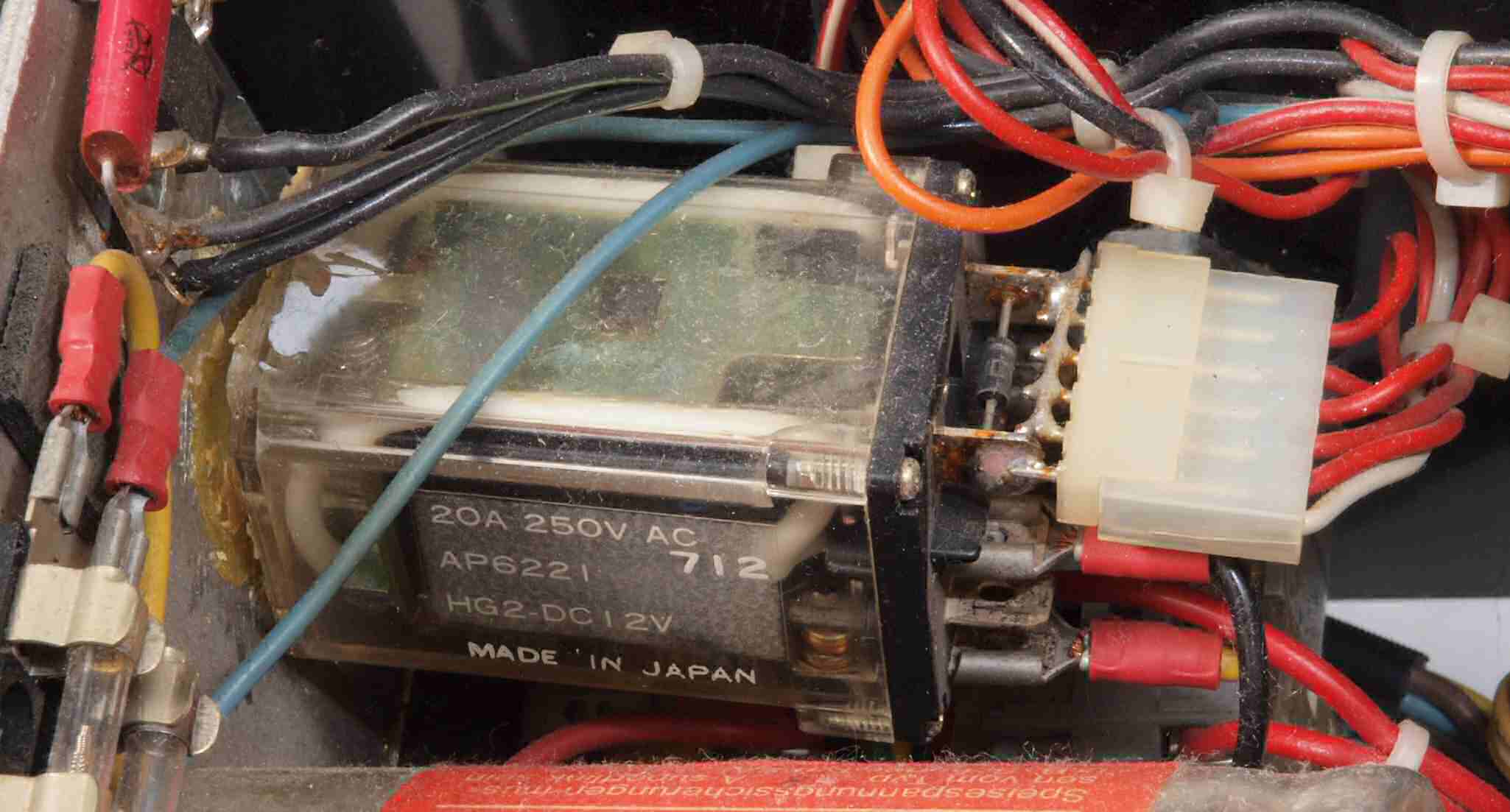

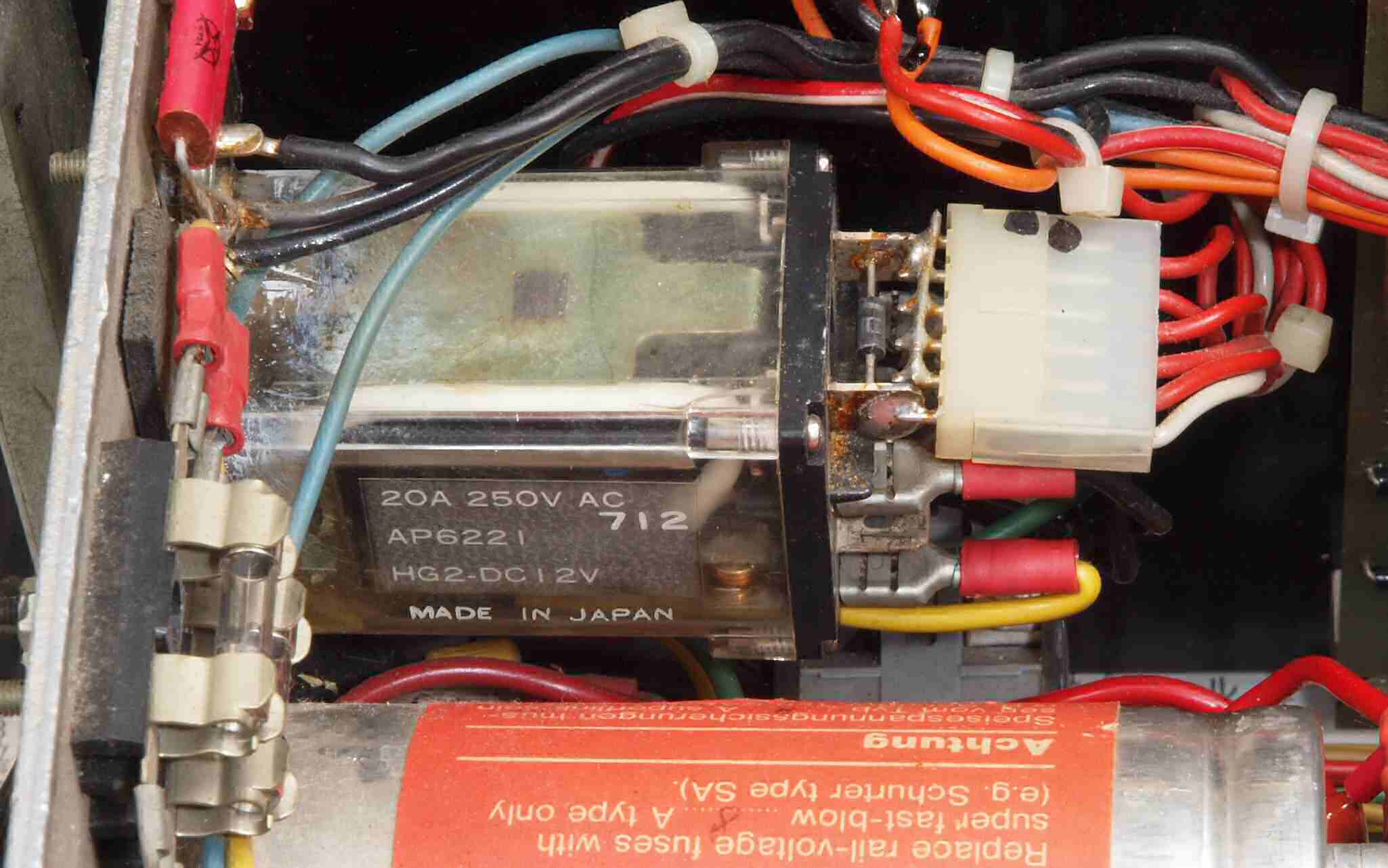

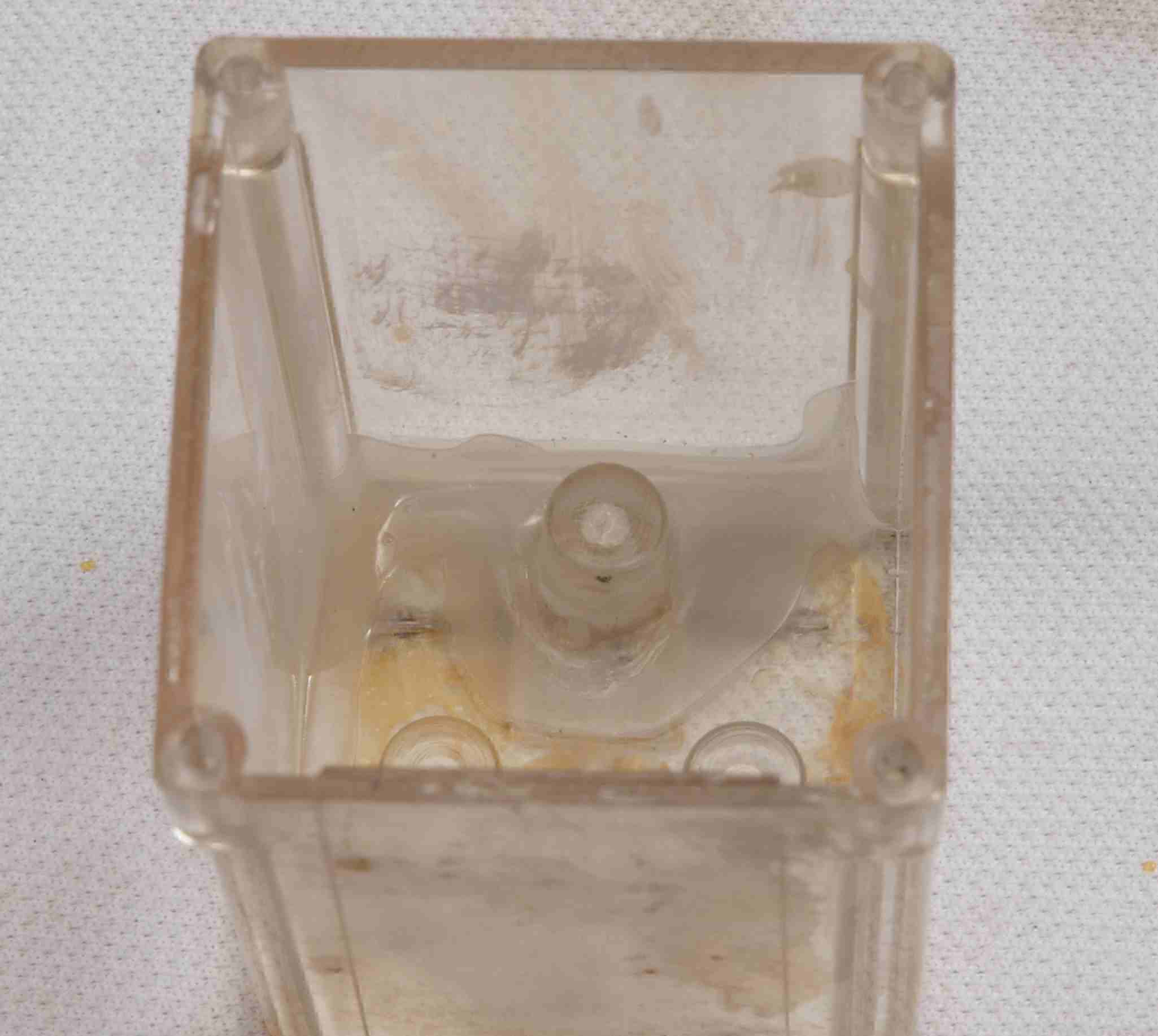

Ａ３２．　点検中　プロテクトリレーの接着剤が取れている。

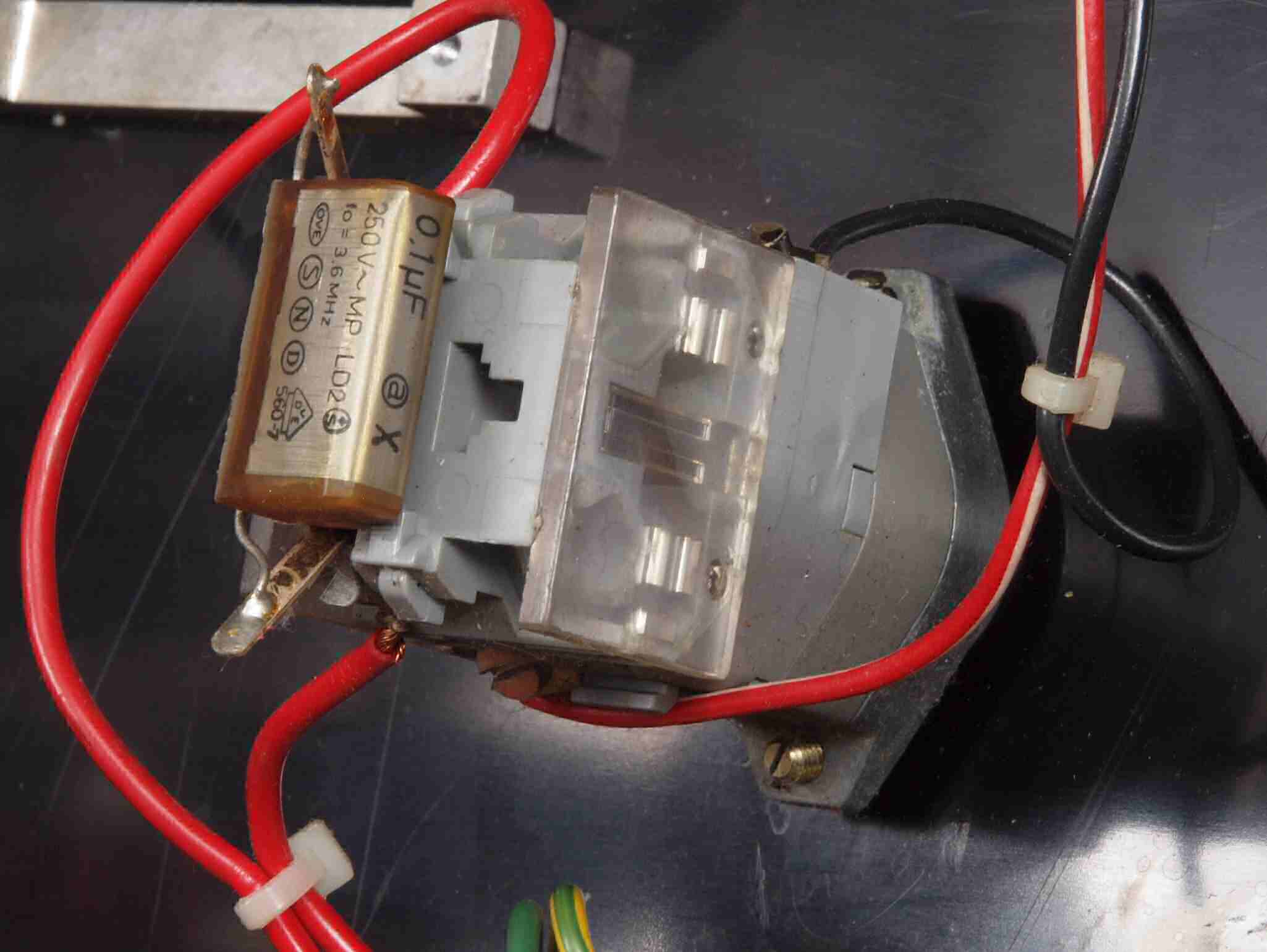

Ａ３３．　点検中　電源ＳＷの雑音防止コンデンサーが少し膨れている。

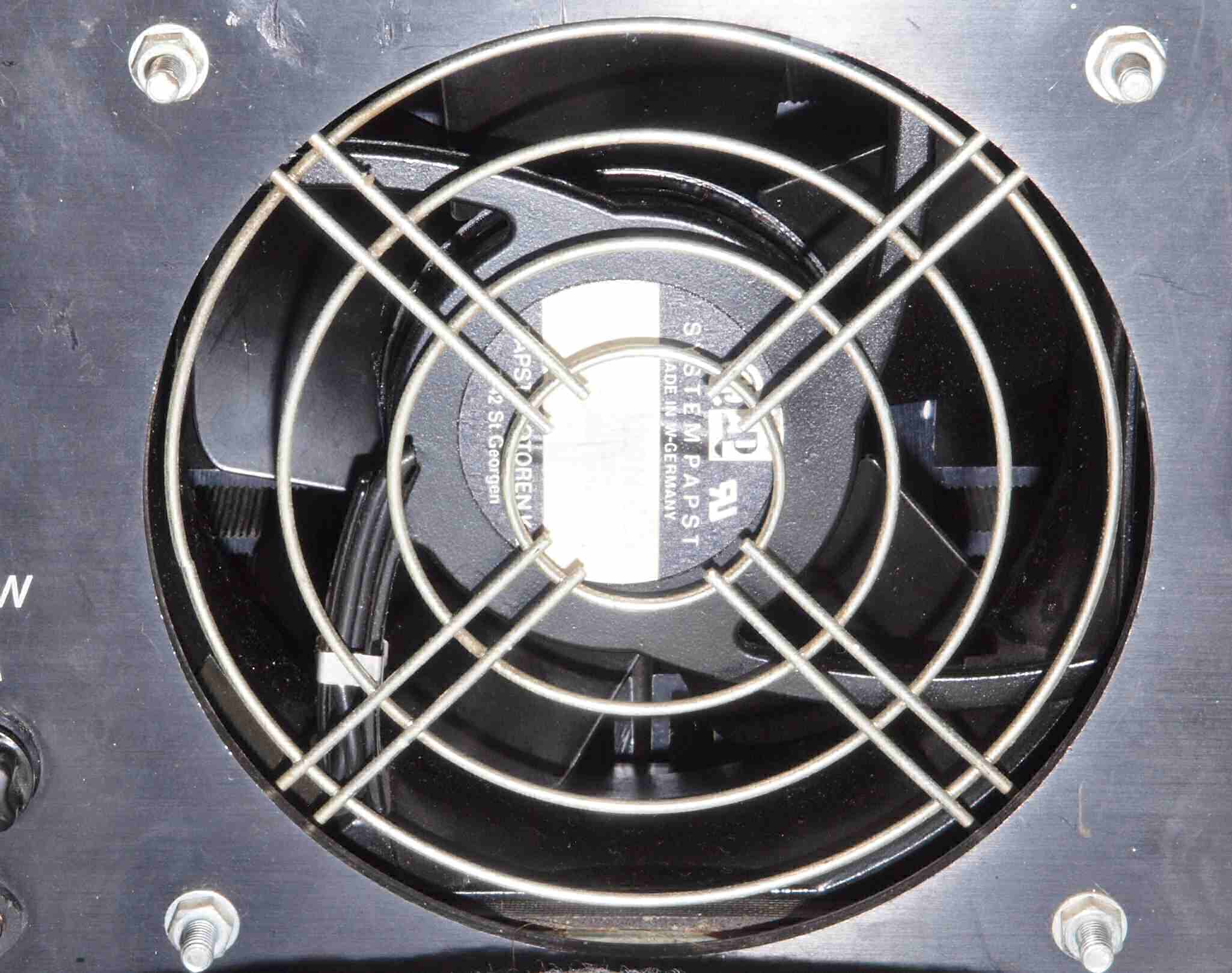

Ａ４１．　点検中　冷却フアン点検。

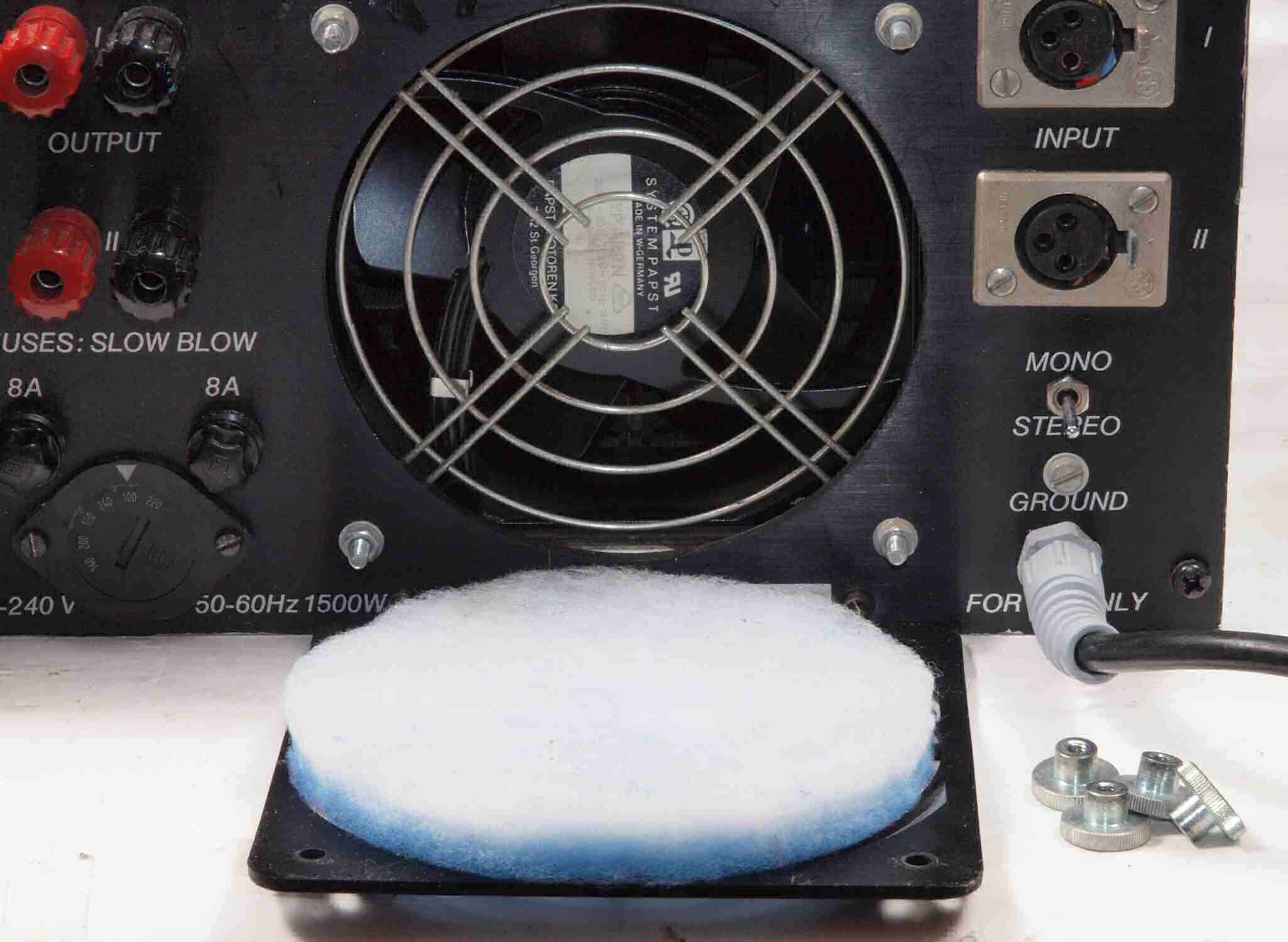

Ａ４２．　点検中　冷却フアン点検。フアンヒダに埃無。

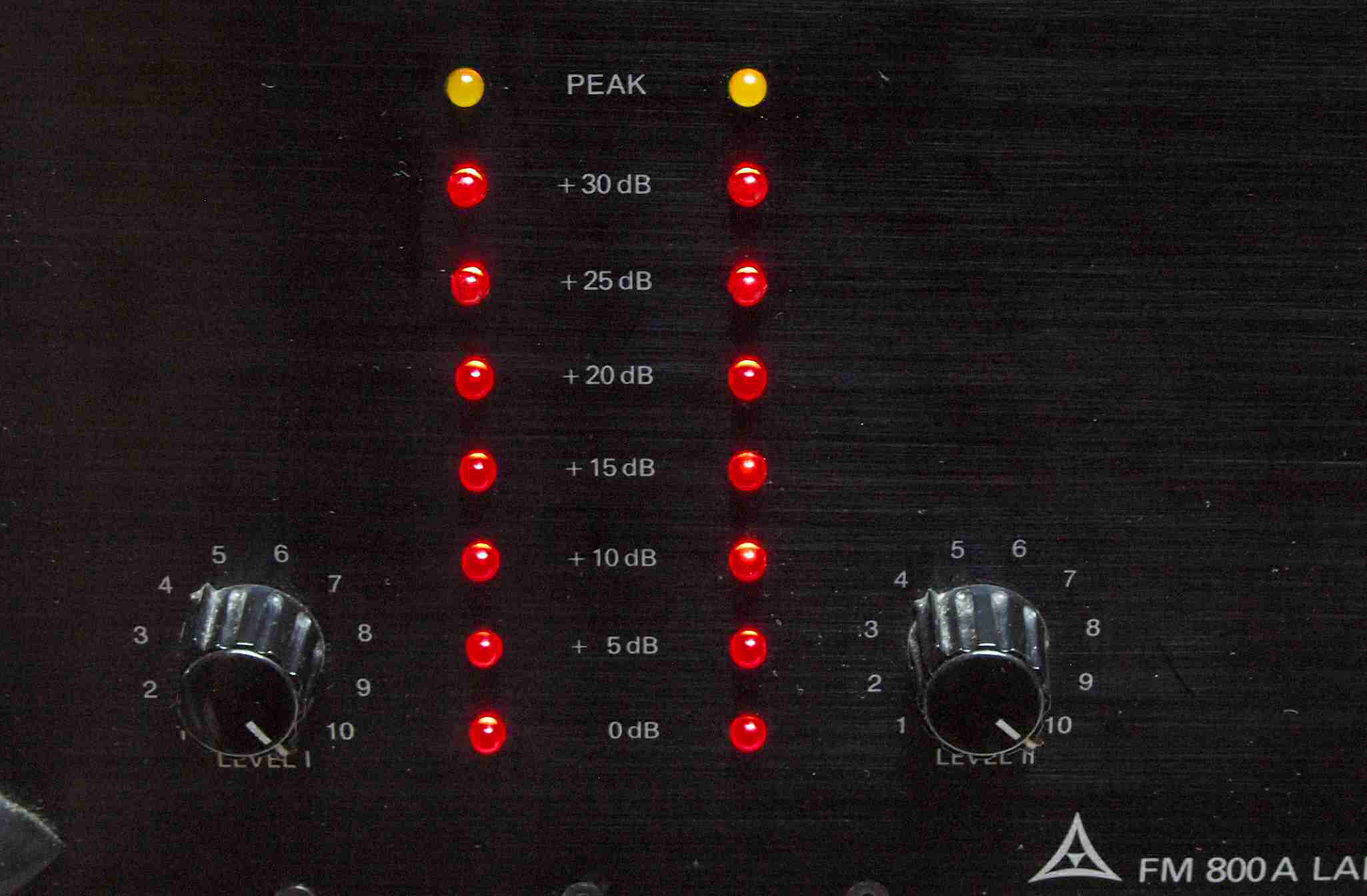

Ａ５１．　点検中　ＶＵ−ＬＥＤ。　２個ほど輝度が違う。

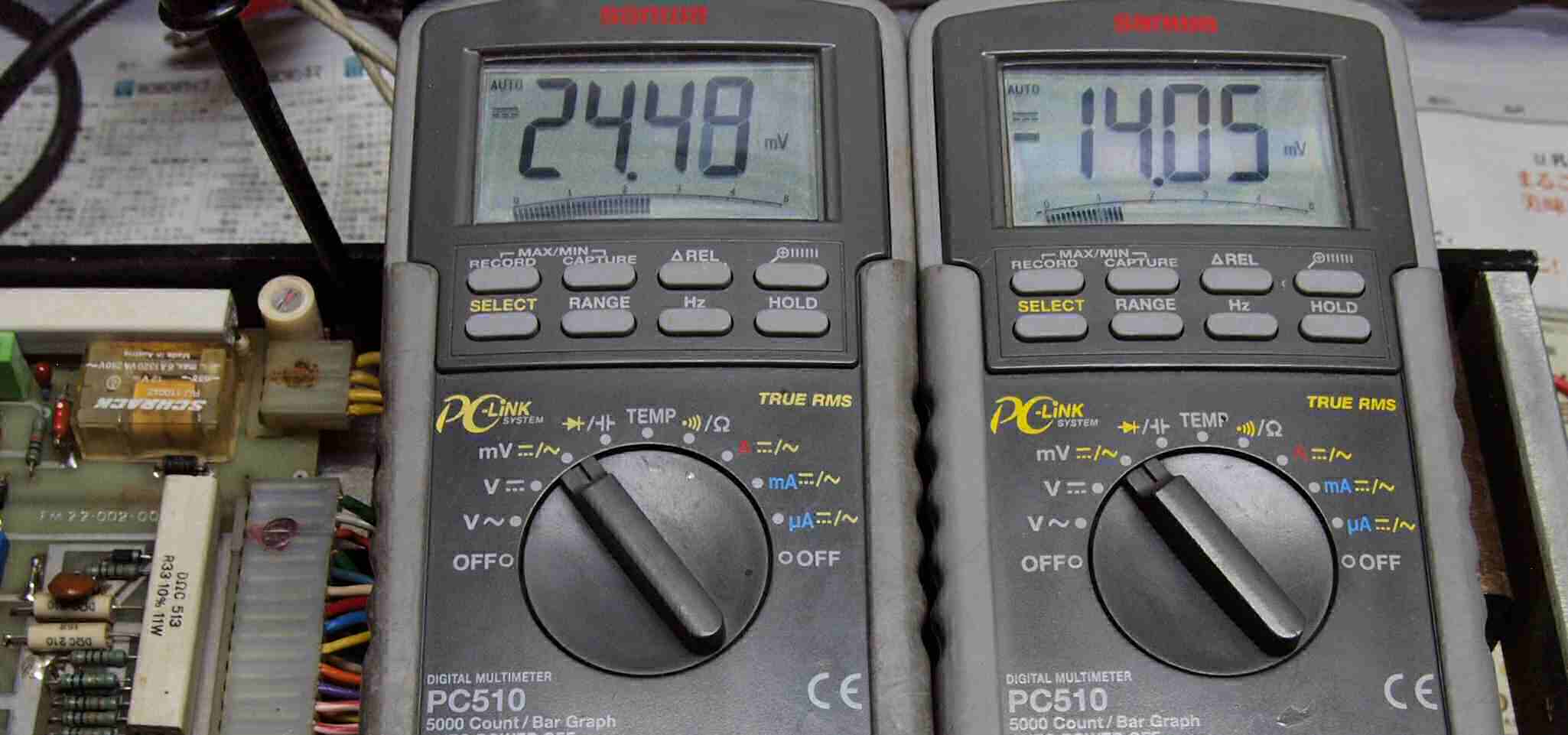

Ａ６１．　点検中　ＤＣ漏れ測定。３０分通電後　左側＝２４．４８ｍＶ、左側＝−１４．０５ｍＶ。 ＳＰ接続端子電圧　出力（８Ω） 　　８Ｖ　　　　　　　　　８Ｗ 　　１Ｖ　　　　　　　　　０．１２５Ｗ 　　０．８Ｖ　　　　　　　０．０８Ｗ 　　１００ｍＶ　　　　　１．２５ｍＷ＝０．００１２５Ｗ 　　５０ｍＶ　　　　　　０．３１３ｍＷ

Ａ７１．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）。

Ａ７２．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ７３．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ａ７４．　点検中　交換する�K色電源コード。　電気的性能や耐候性能は上記灰色と同じです。

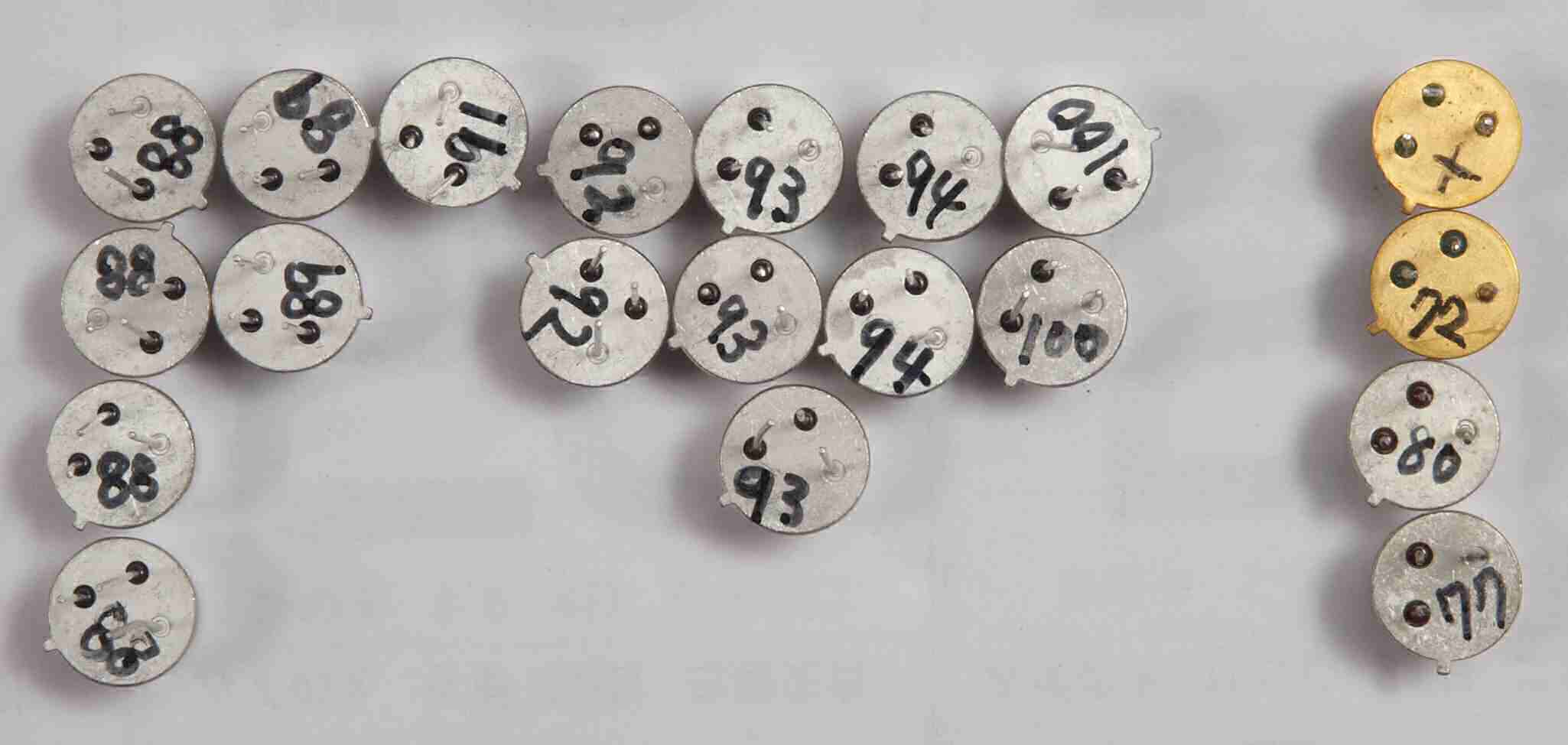

Ａ８１．　点検中　交換するＴＲ（トランジスター）のｈｆｅ測定。　右側４個は付いていた物。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　前パネル、アンプブロックを取り外して修理する。

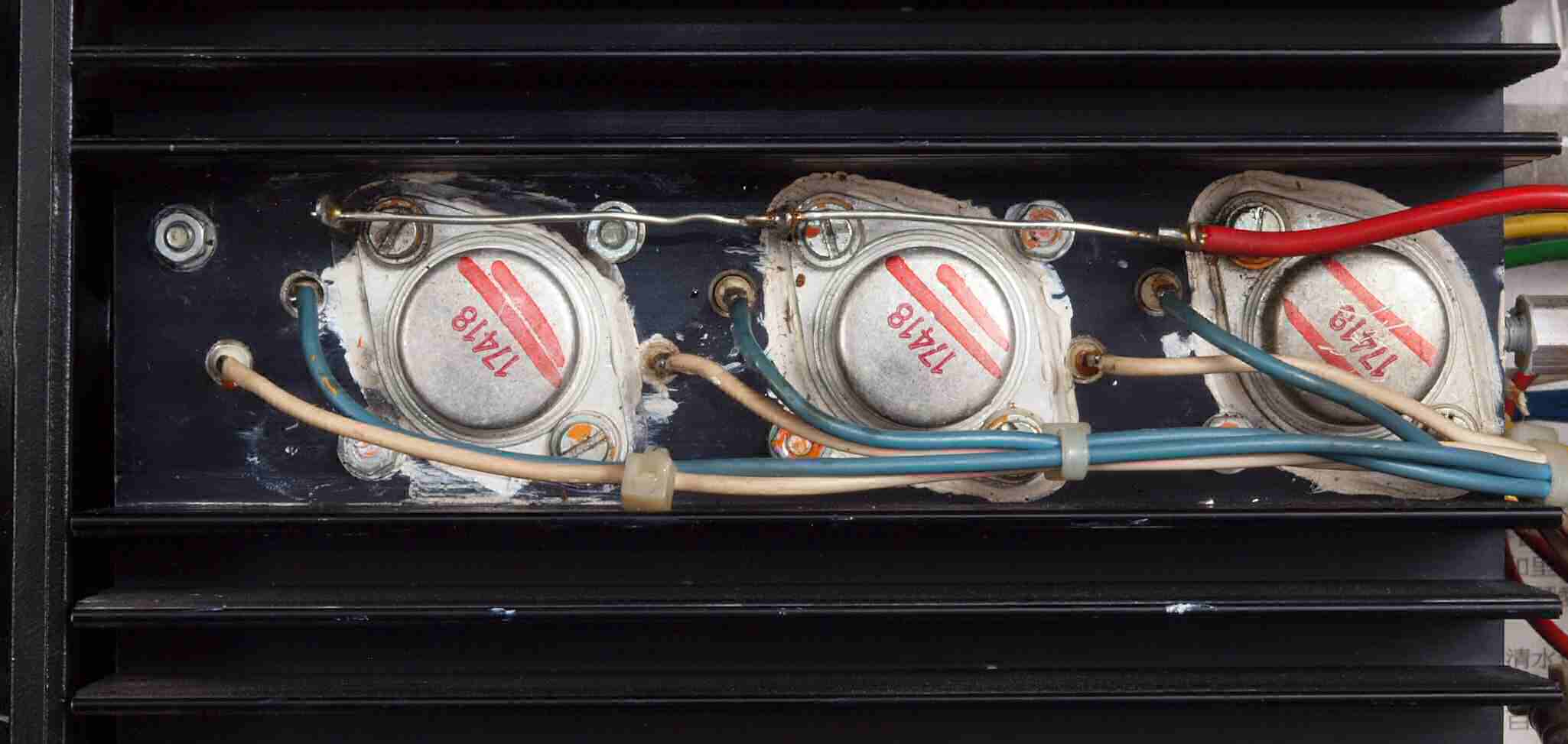

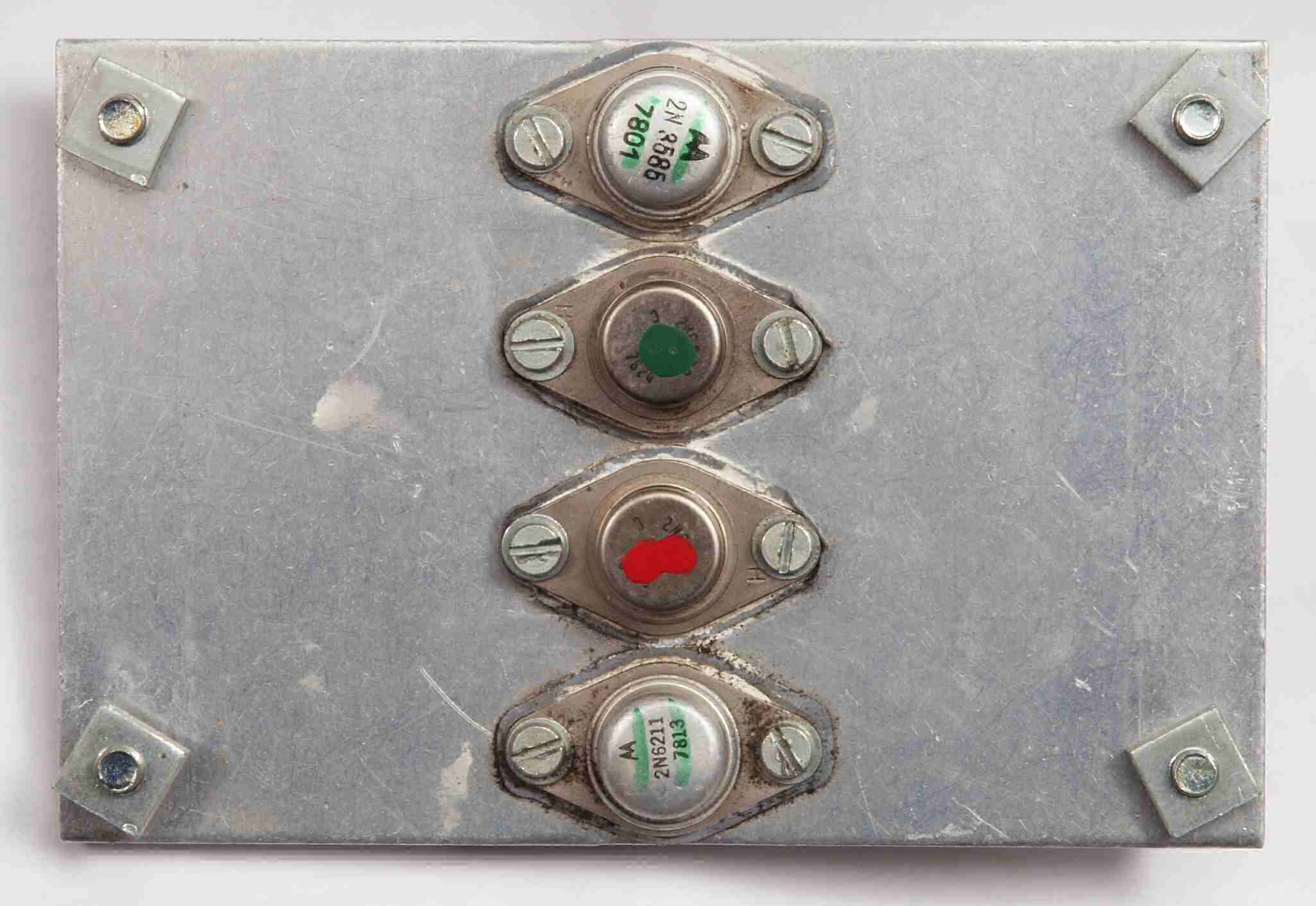

Ｃ１１．　修理中　右側終段ＴＲ（トランジスター）

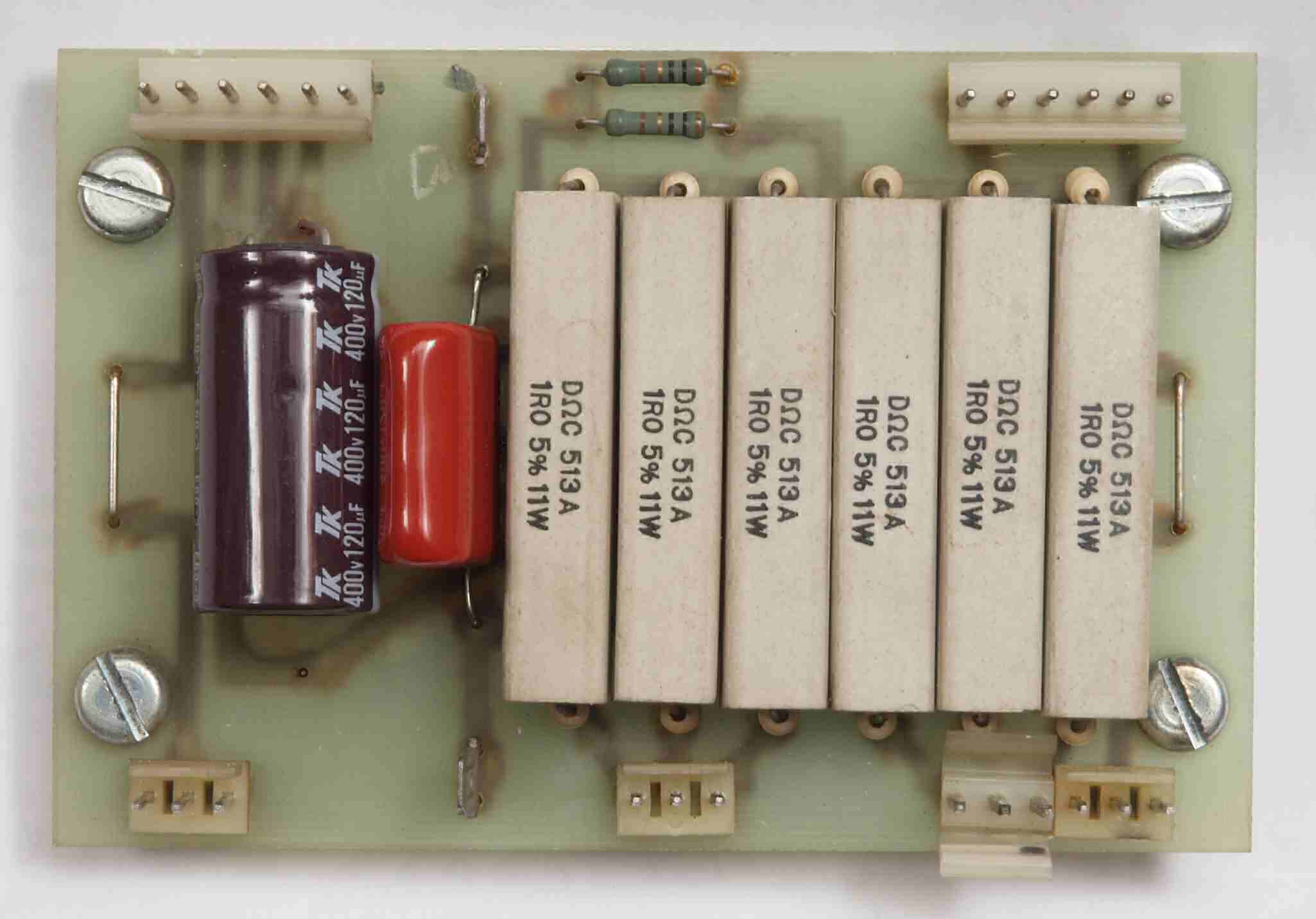

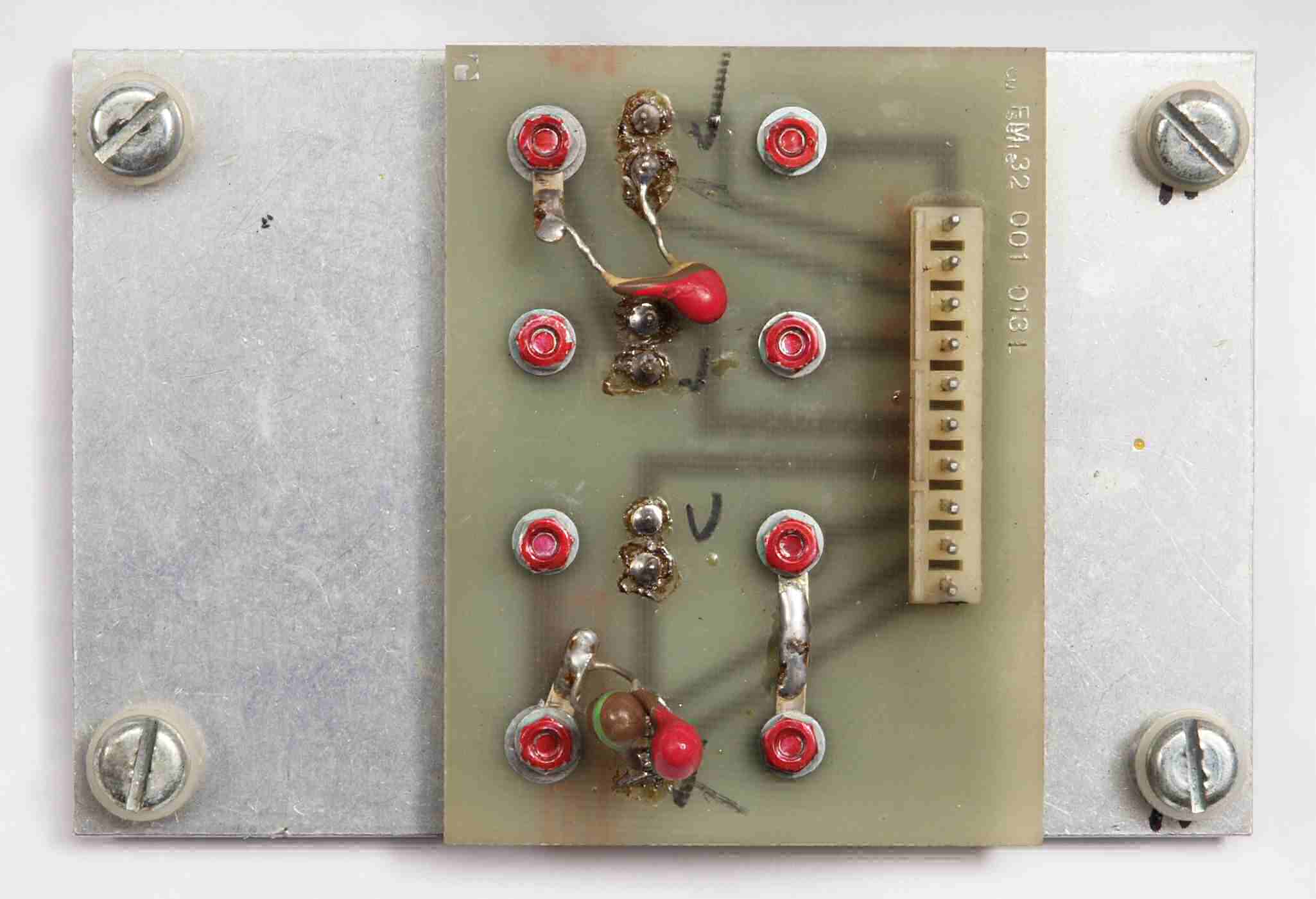

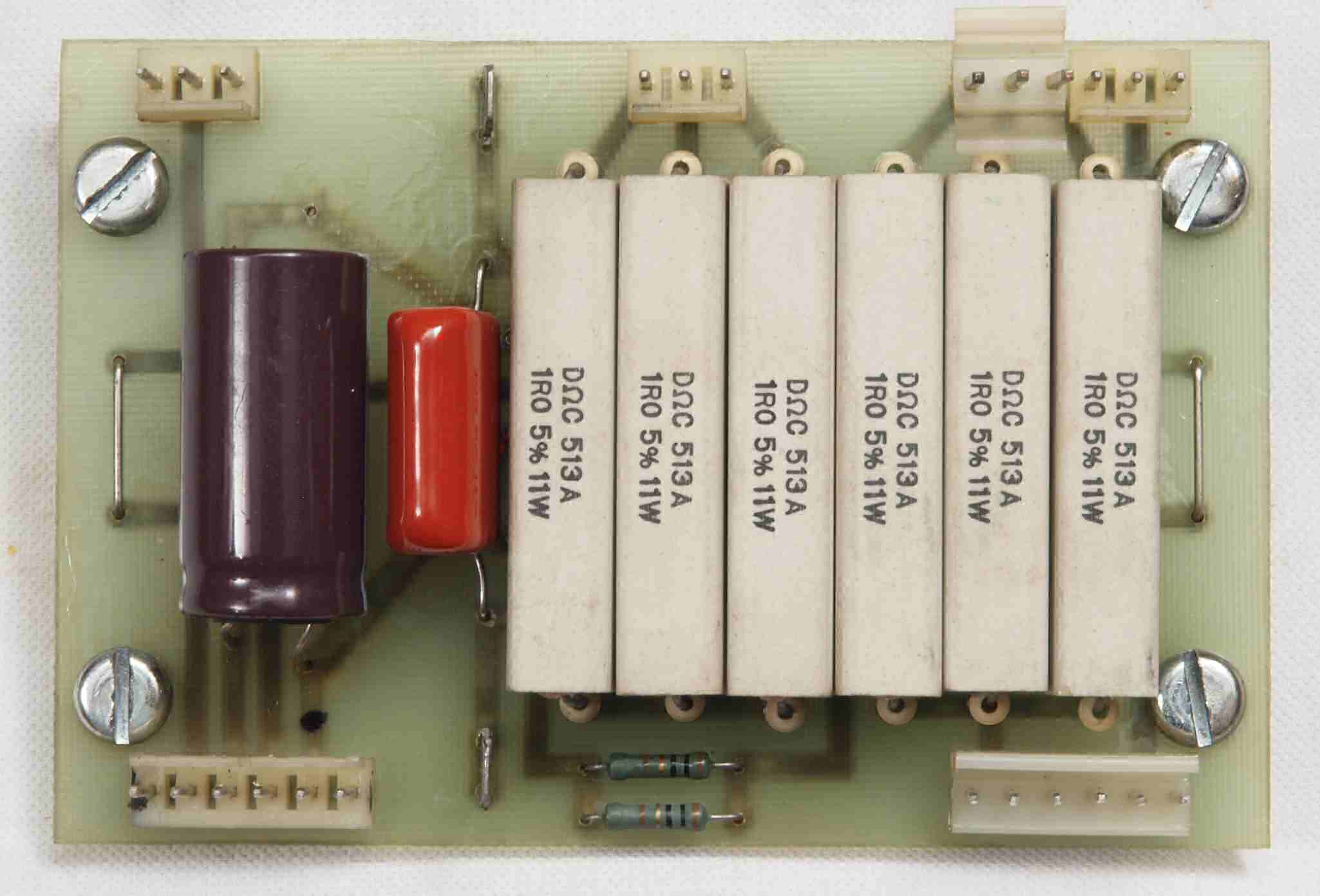

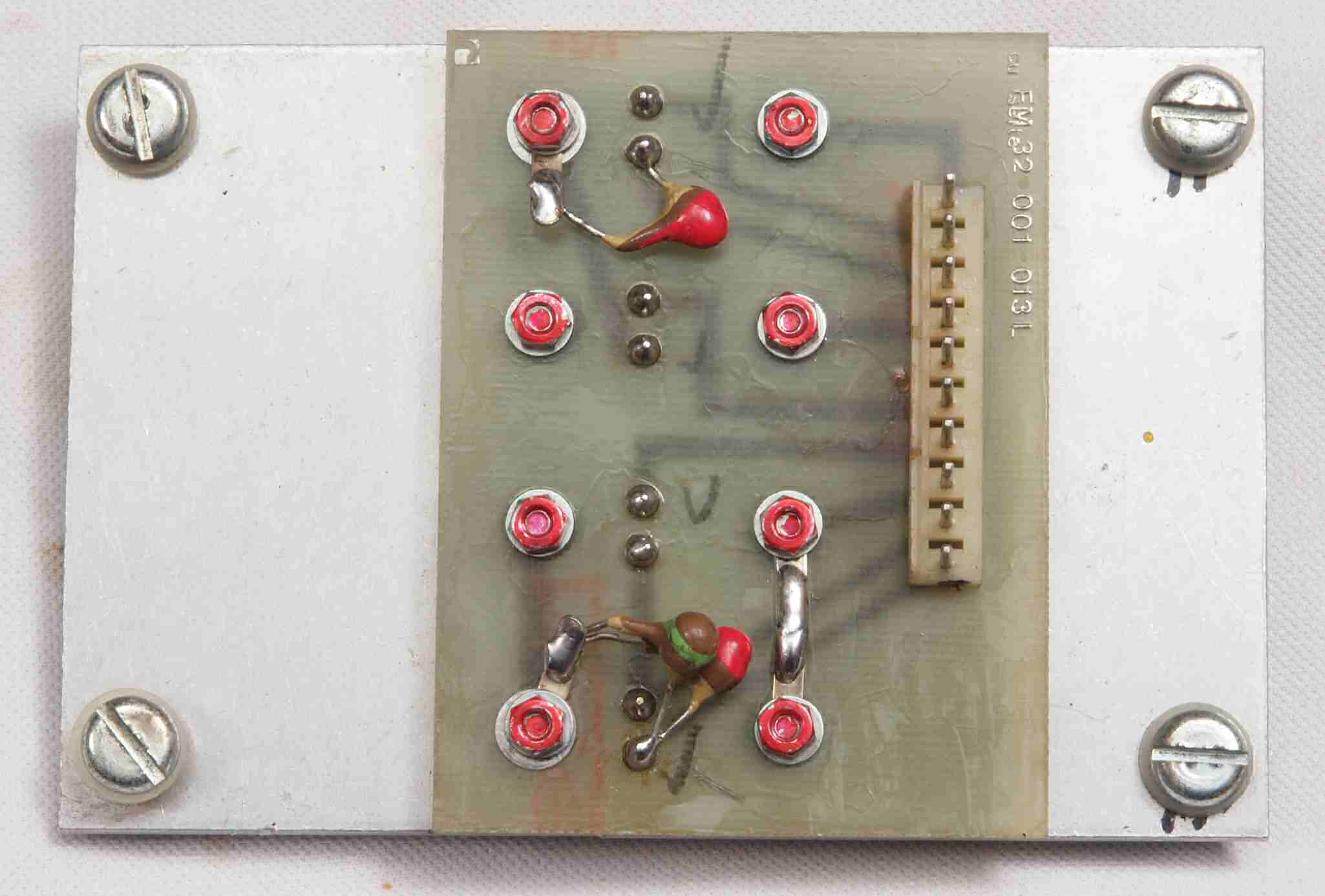

Ｃ１２．　修理前　右側出終段ＴＲ（トランジスター）バランス抵抗基板

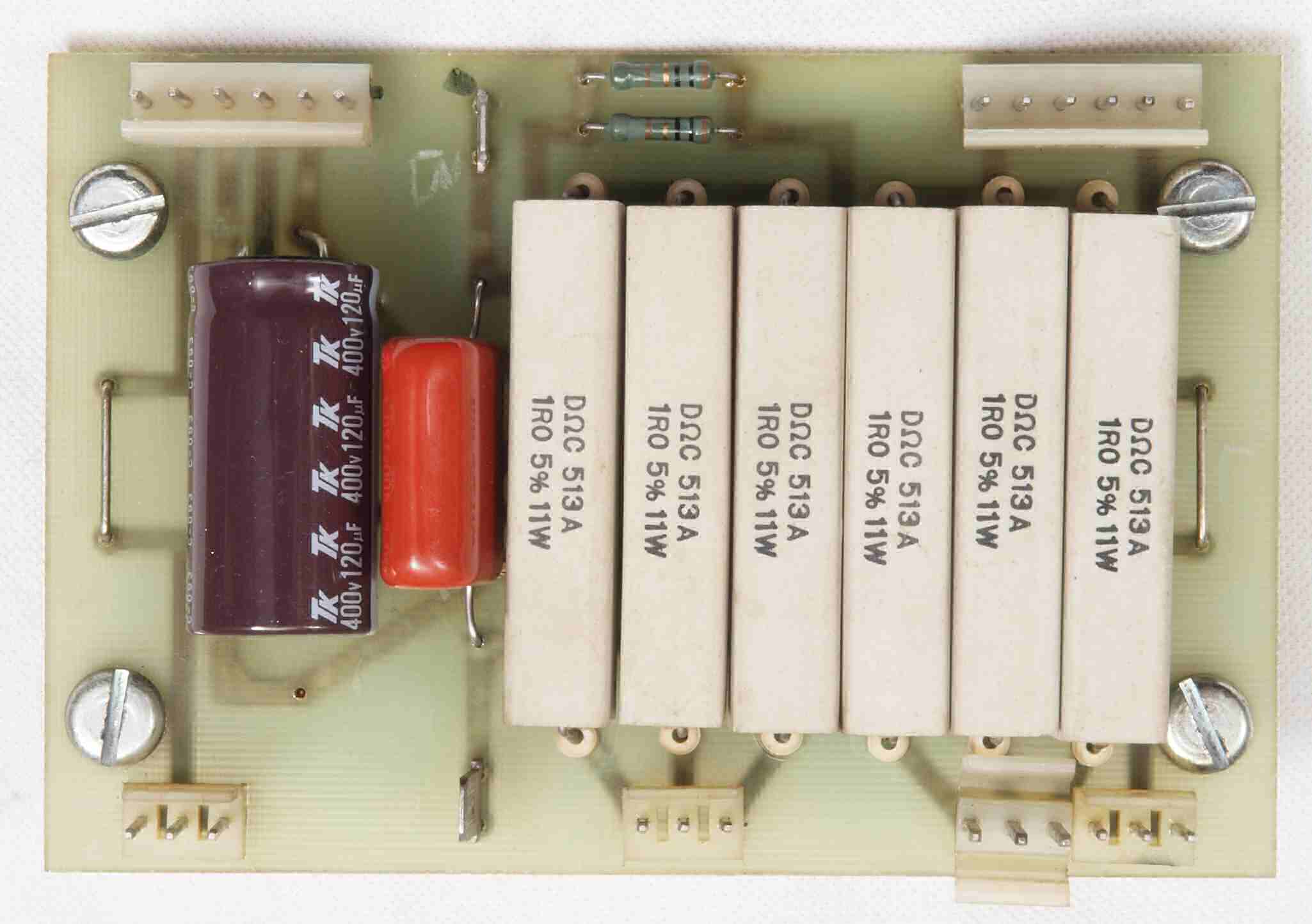

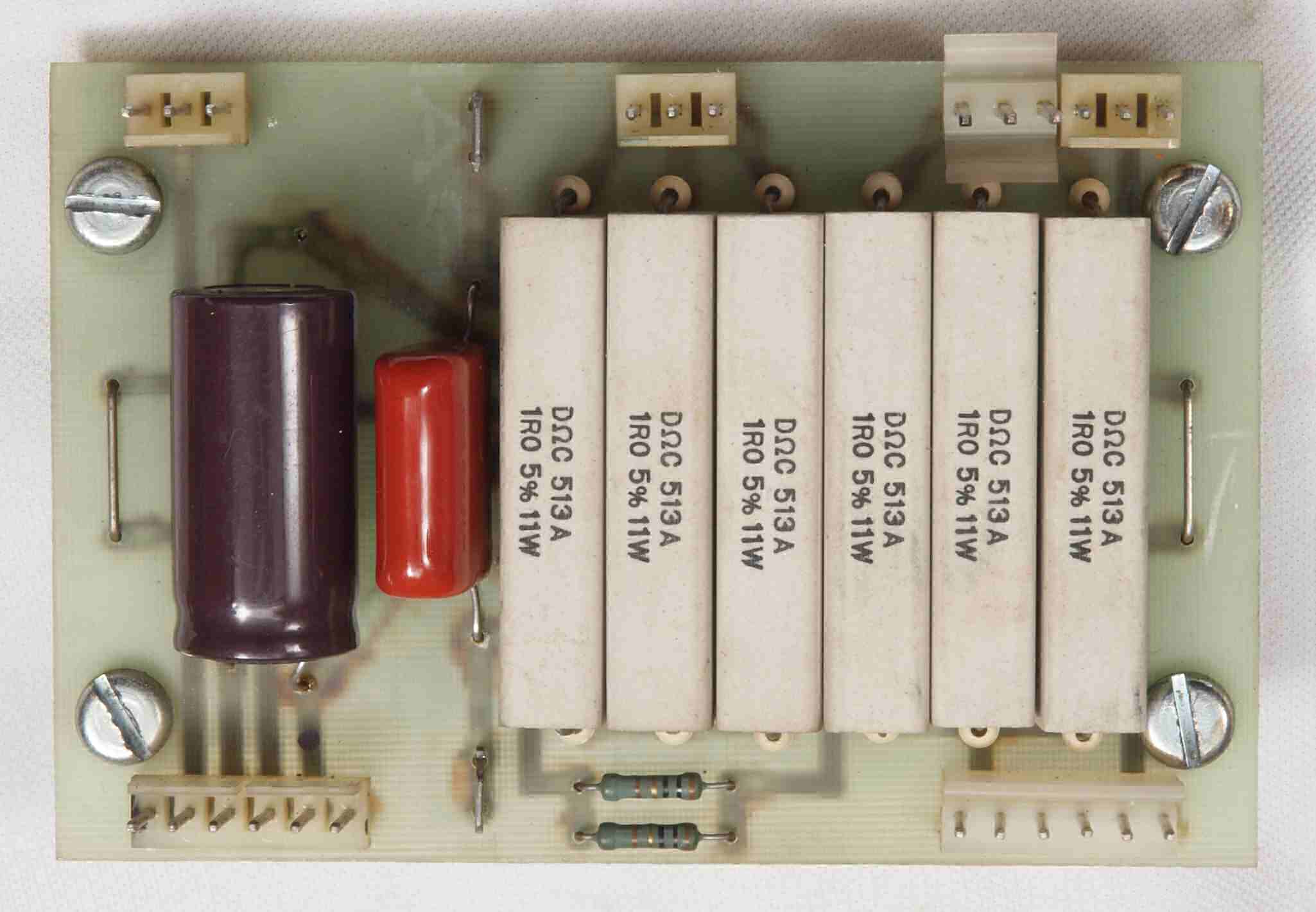

Ｃ１３．　修理後　右側出終段ＴＲ（トランジスター）バランス抵抗基板。　電解コンデンサー２個交換。

Ｃ１４．　完成右側出終段ＴＲ（トランジスター）バランス抵抗基板。　洗浄後防湿材を塗る。

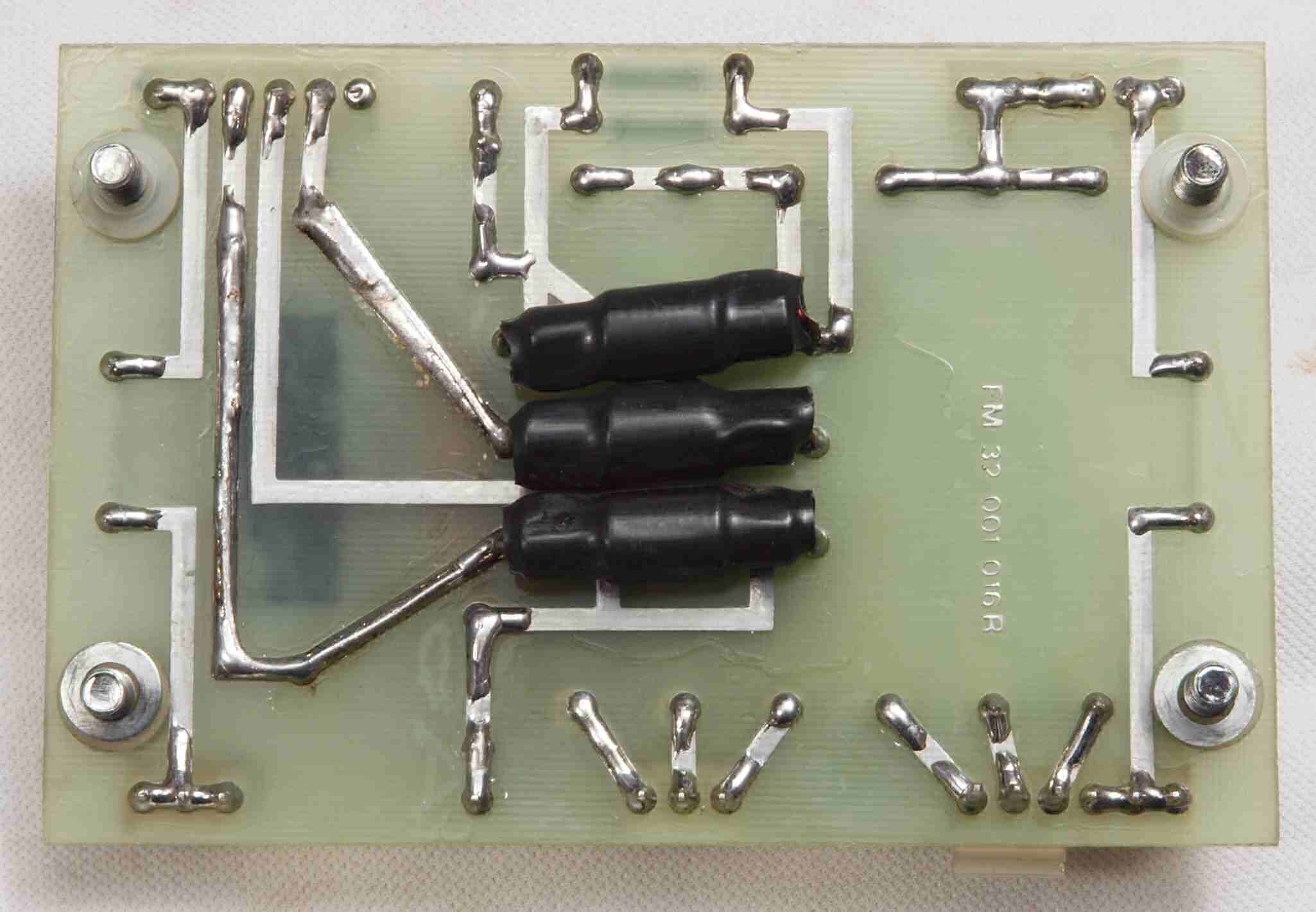

Ｃ１５．　修理前　右側出終段ＴＲ（トランジスター）バランス抵抗基板裏。

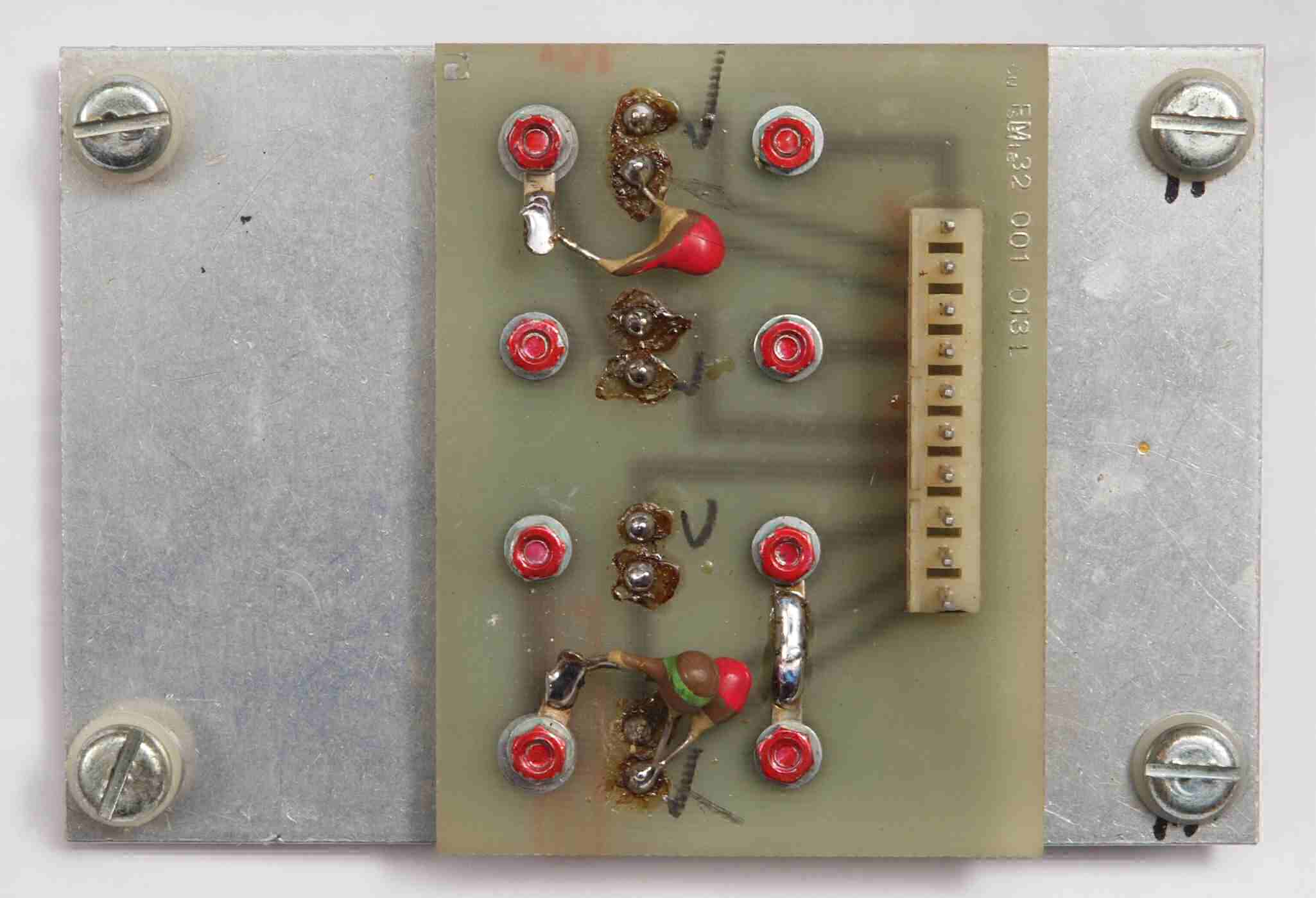

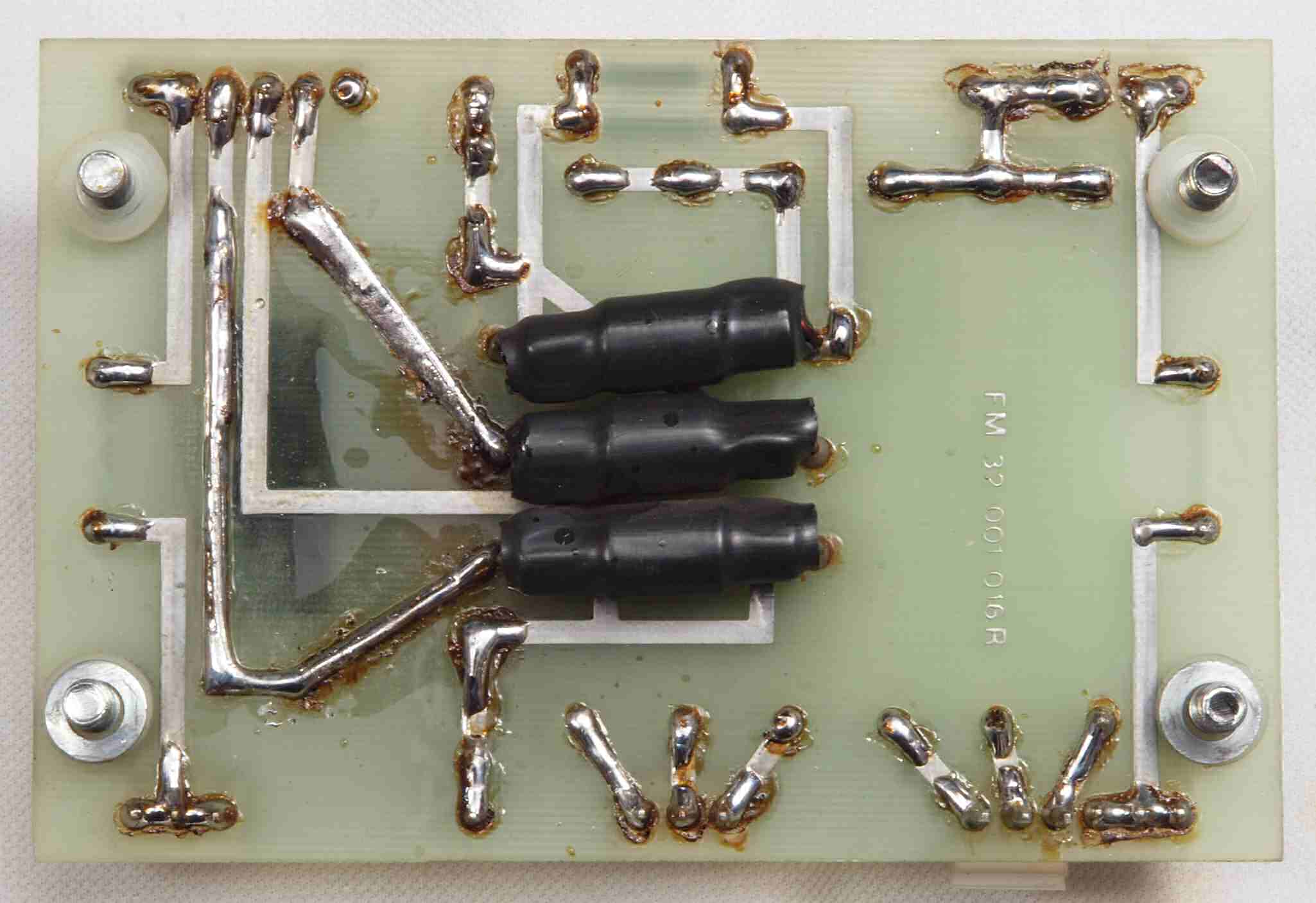

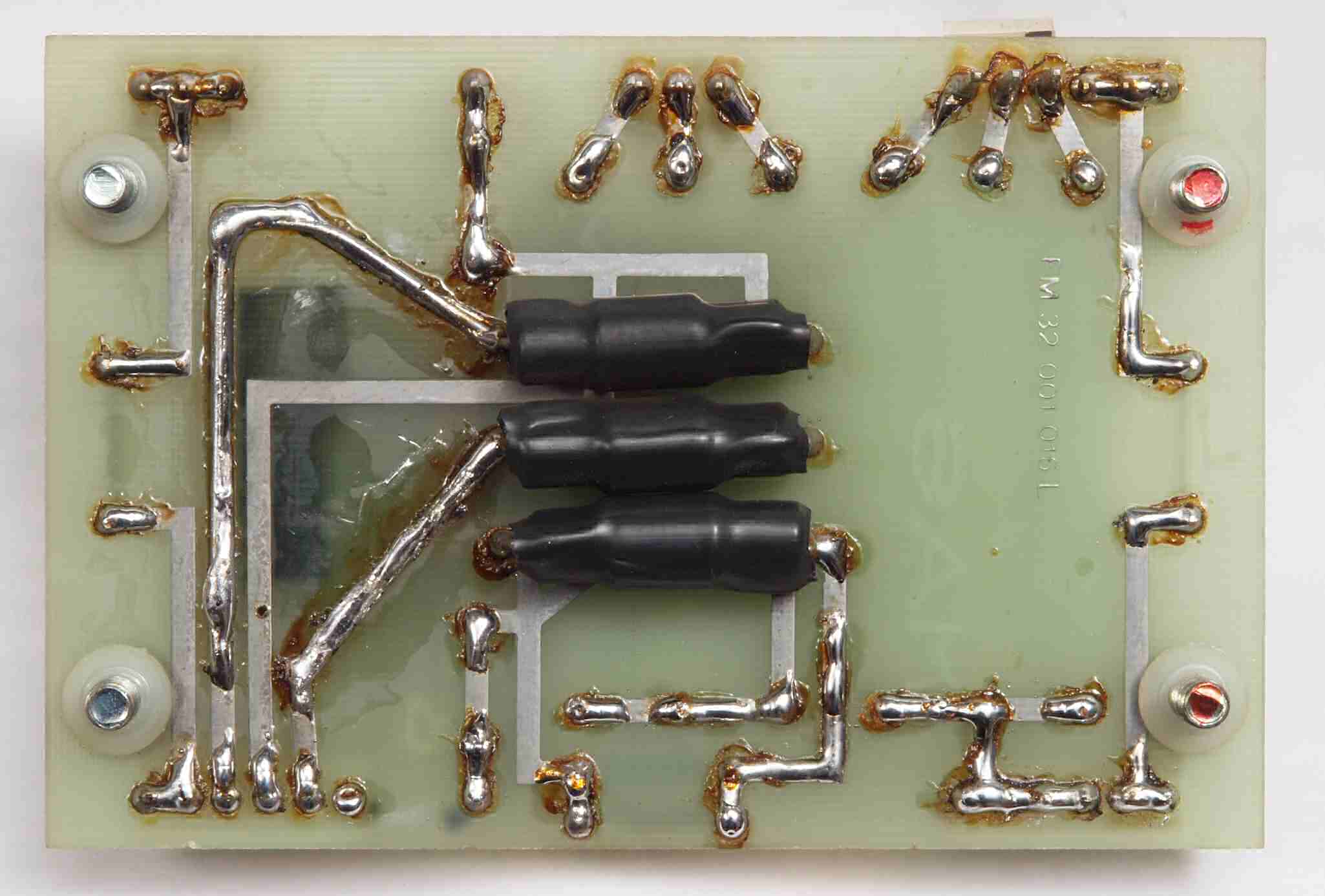

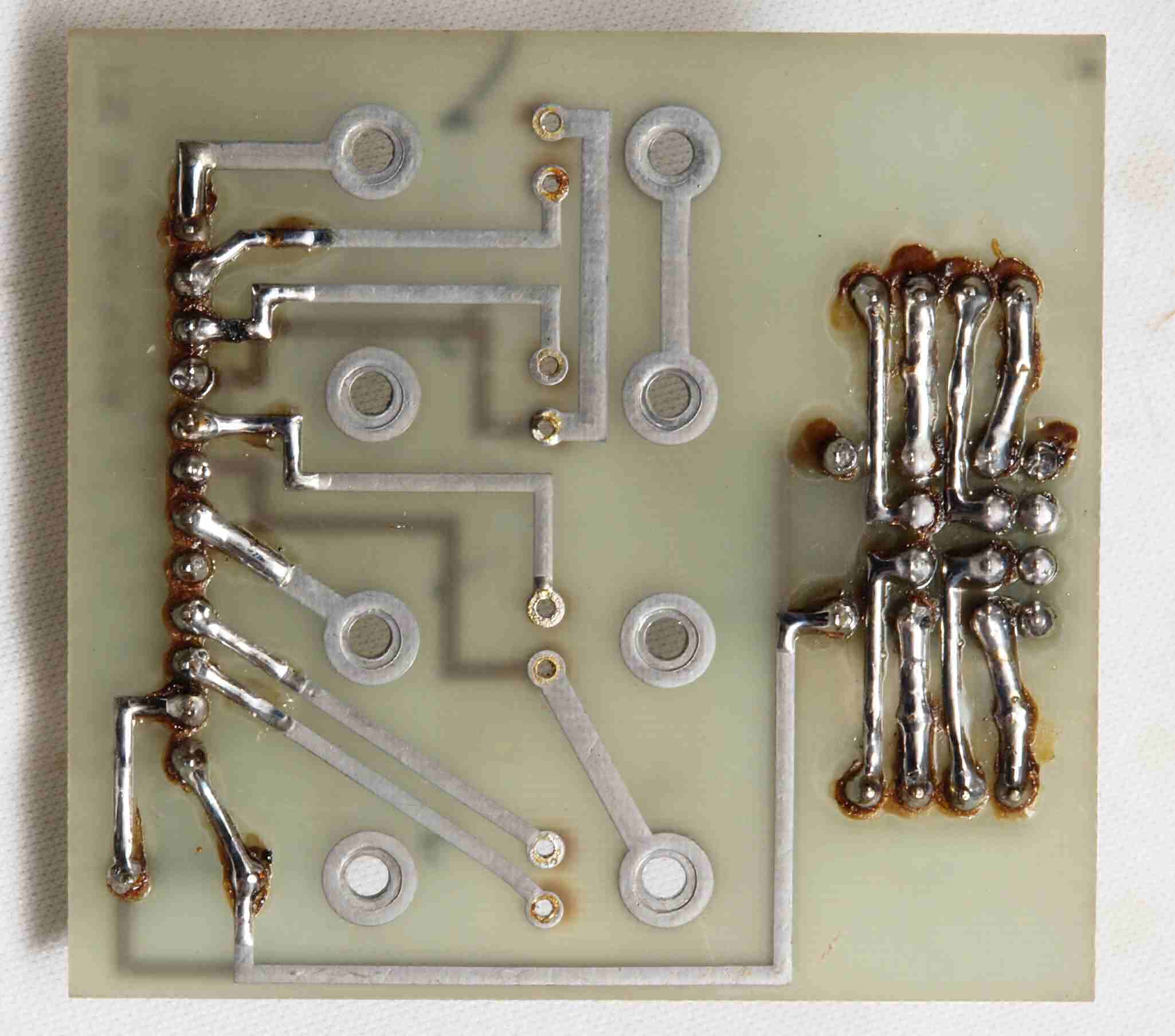

Ｃ１６．　修理（半田補正）後　右側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　半田を全部やり直す。

Ｃ１７．　完成右側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　洗浄後防湿材を塗る

Ｃ２１．　修理前　右側ドライブＴＲ（トランジスター）基板。

Ｃ２２．　修理前　右側ドライブＴＲ（トランジスター）基板裏。

Ｃ２３．　修理（半田補正）後　右側ドライブＴＲ（トランジスター）基板裏。　半田を全部やり直す。

Ｃ２４．　完成右側ドライブＴＲ（トランジスター）基板裏。　洗浄後防湿材を塗る

Ｃ３１．　修理中　左側終段ＴＲ（トランジスター）

Ｃ３２．　修理前　左側出終段ＴＲ（トランジスター）バランス抵抗基板

Ｃ３３．　修理後　左側出終段ＴＲ（トランジスター）バランス抵抗基板。　電解コンデンサー２個交換。

Ｃ３４．　完成左側出終段ＴＲ（トランジスター）バランス抵抗基板。　洗浄後防湿材を塗る。

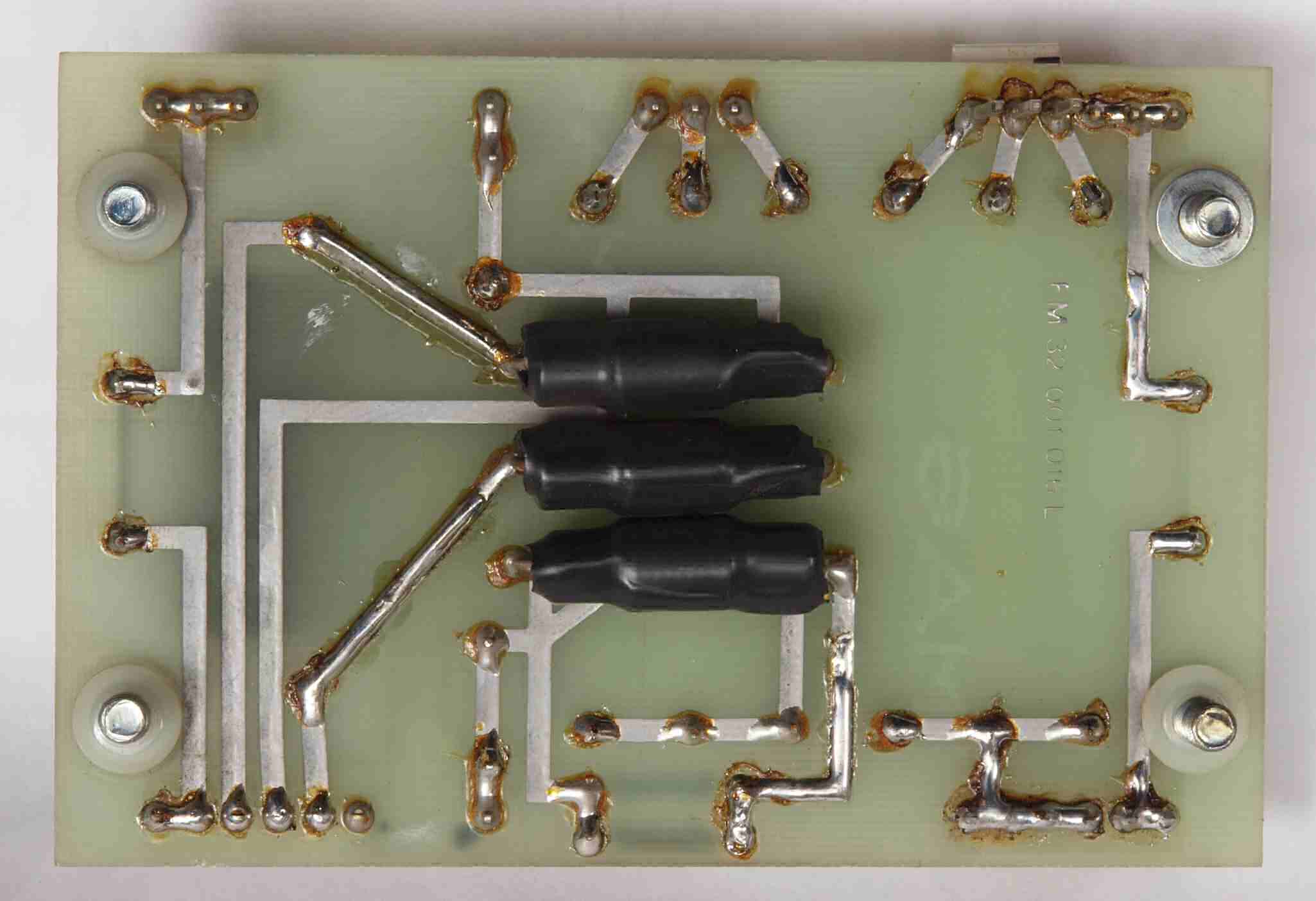

Ｃ３５．　修理前　左側出終段ＴＲ（トランジスター）バランス抵抗基板裏。

Ｃ３６．　修理（半田補正）後　左側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　半田を全部やり直す。

Ｃ３７．　完成左側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　洗浄後防湿材を塗る

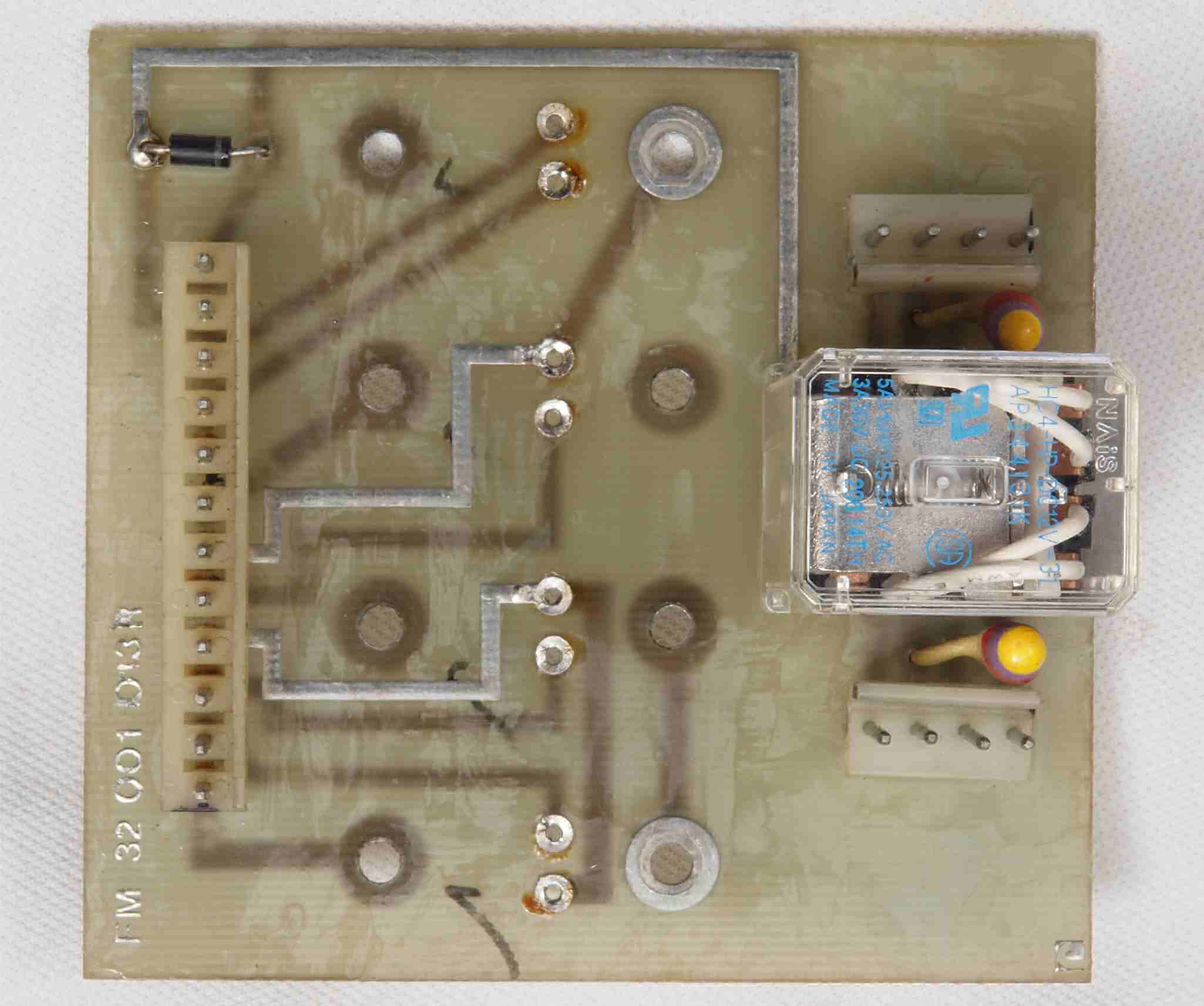

Ｃ４１．　修理前　左側ドライブＴＲ（トランジスター）基板＆出力リレー基板。

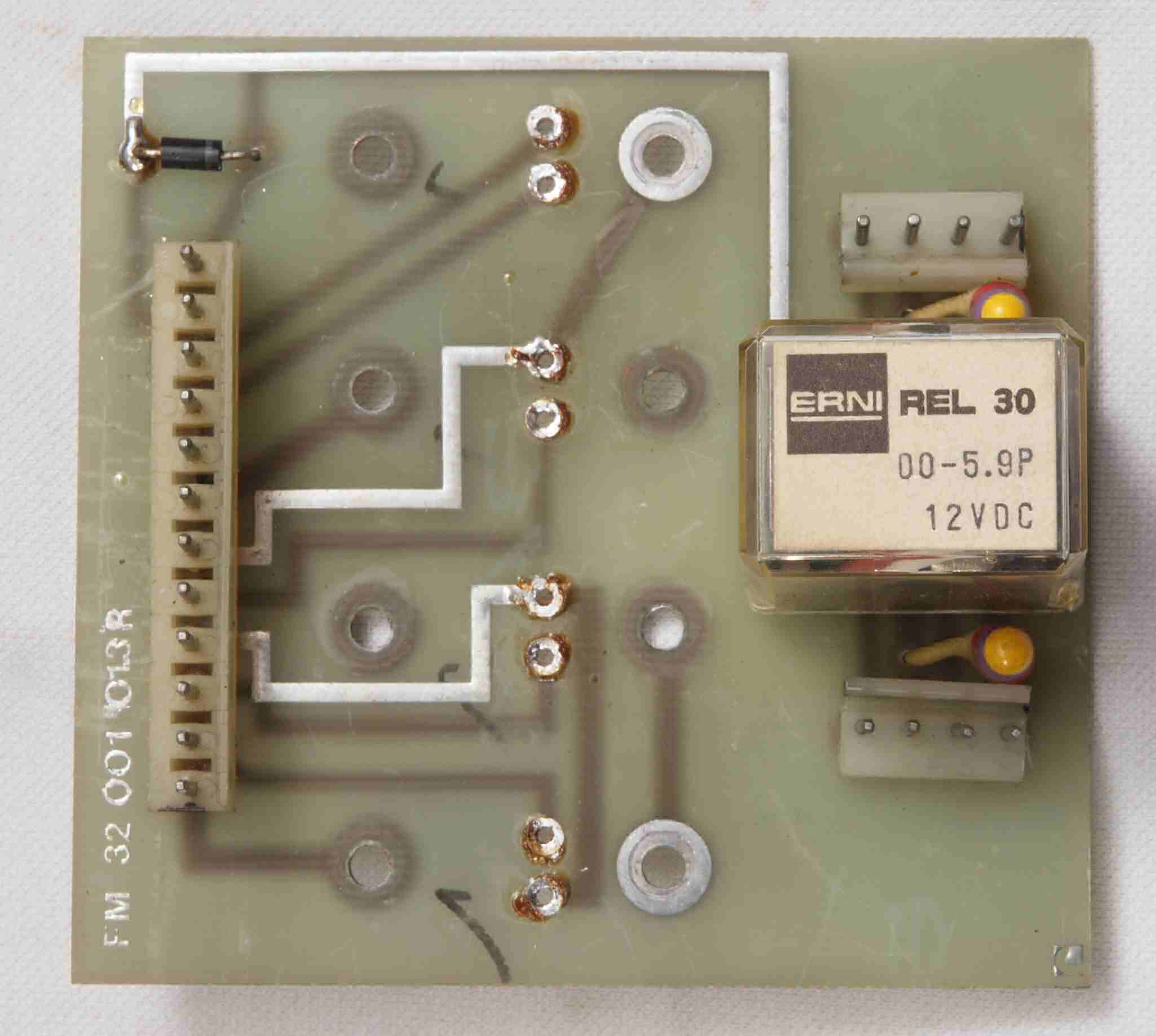

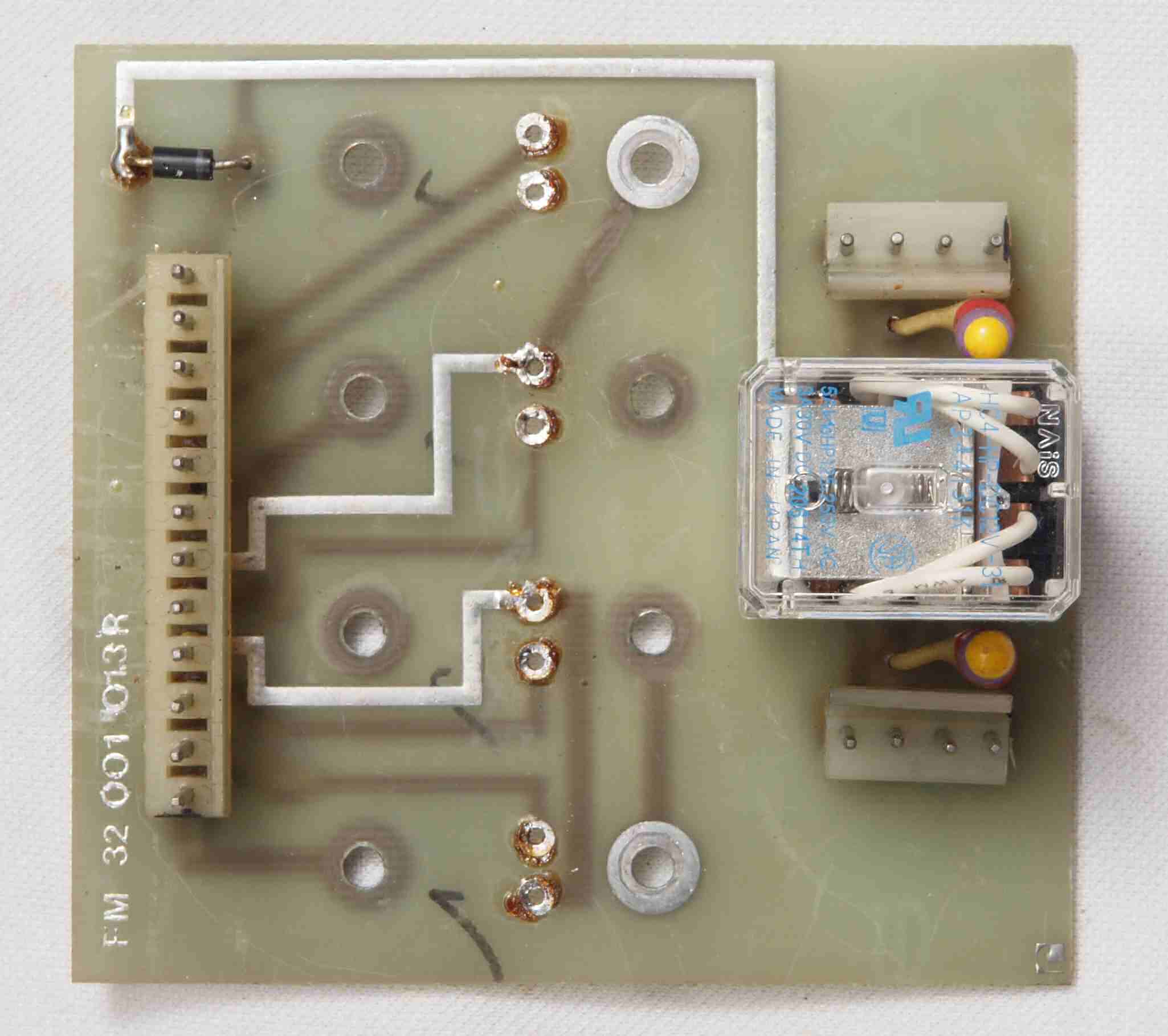

Ｃ４２．　修理後　左側ドライブＴＲ（トランジスター）基板＆出力リレー基板。　リレー交換。

Ｃ４３．　完成左側ドライブＴＲ（トランジスター）基板＆出力リレー基板。　洗浄後防湿材を塗る。

Ｃ４４．　修理前　左側ドライブＴＲ（トランジスター）基板裏。

Ｃ４５．　修理（半田補正）後　左側ドライブＴＲ（トランジスター）基板裏。　半田を全部やり直す。

Ｃ４６．　完成左側ドライブＴＲ（トランジスター）基板裏。　洗浄後防湿材を塗る。

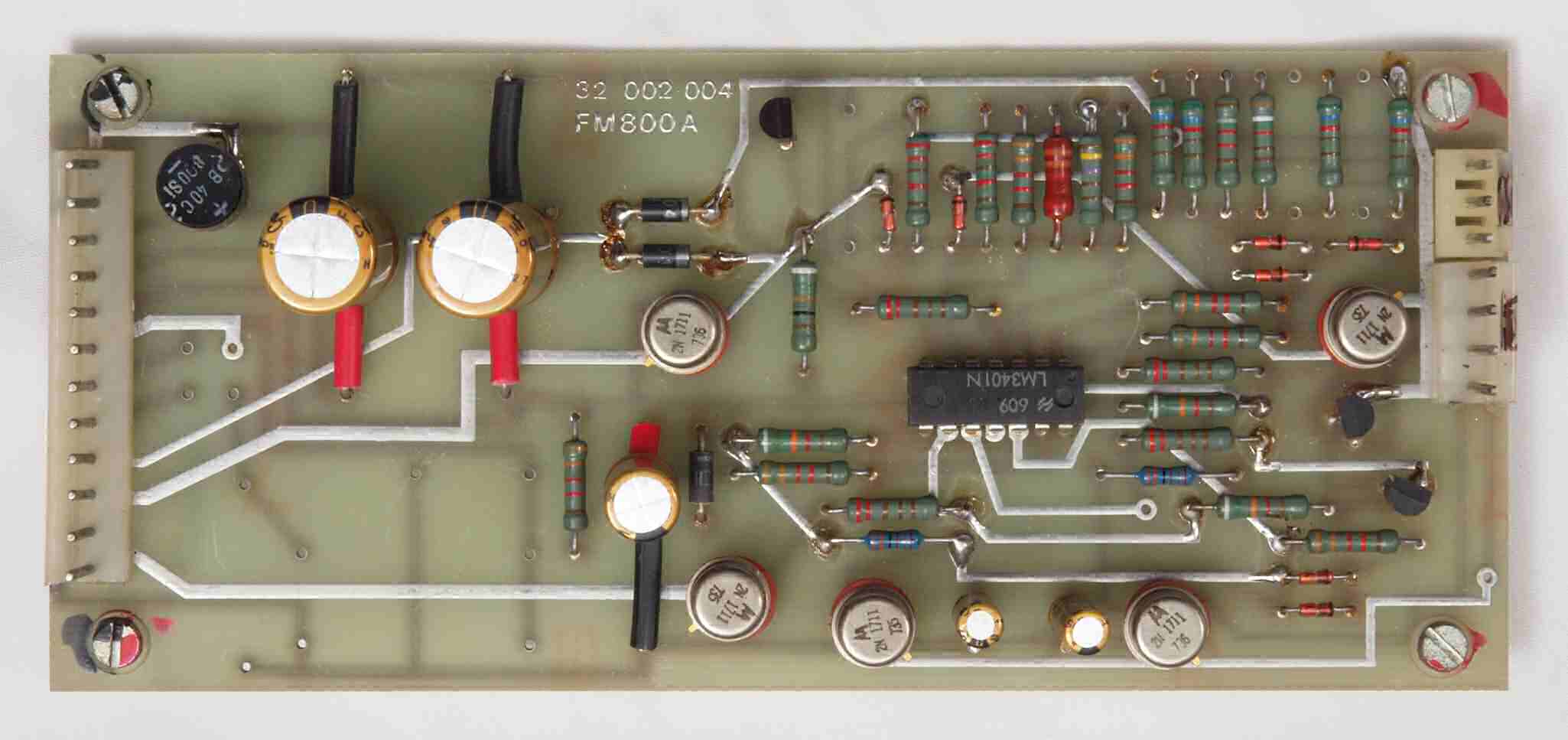

Ｃ５１．　修理前　メイン基板

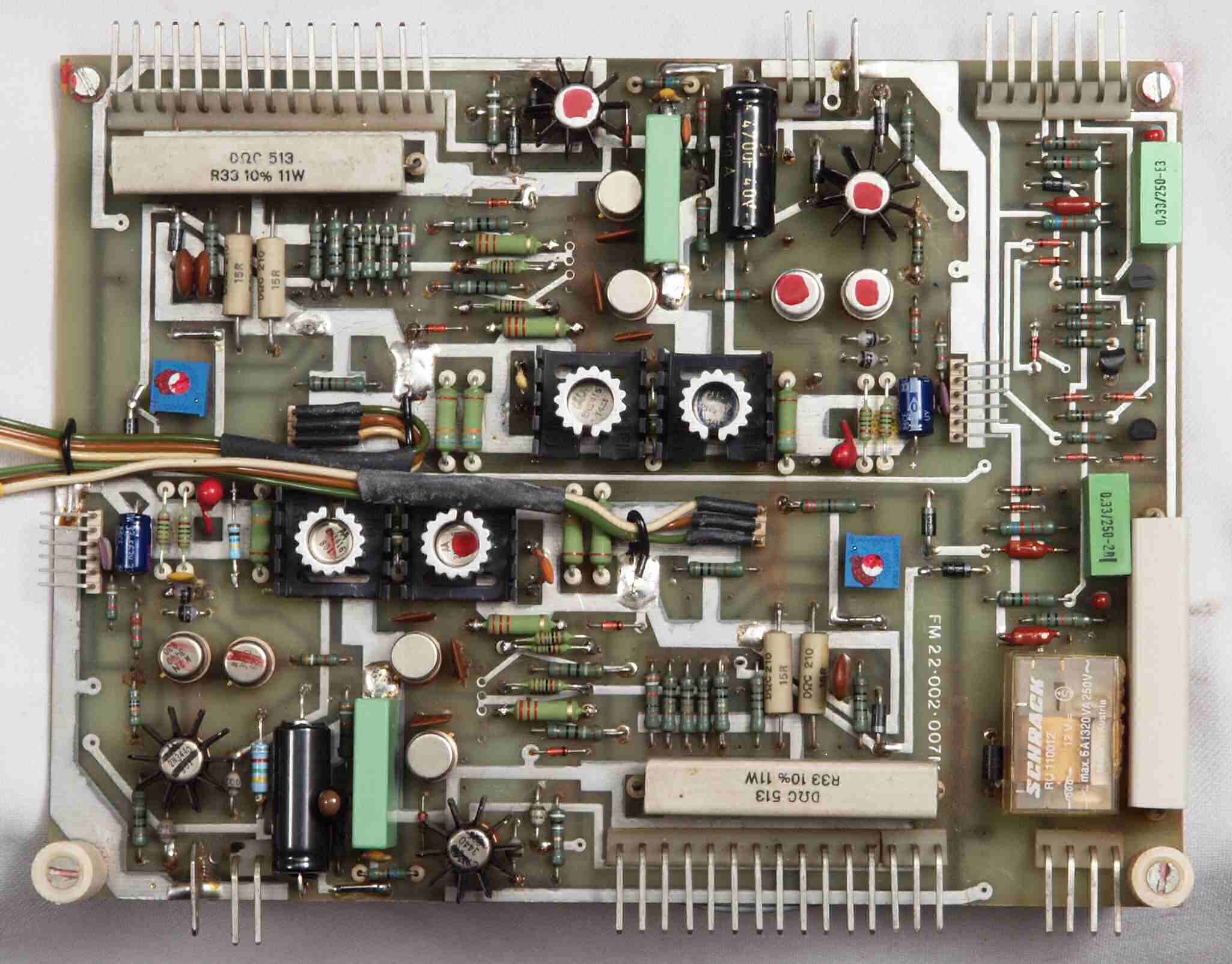

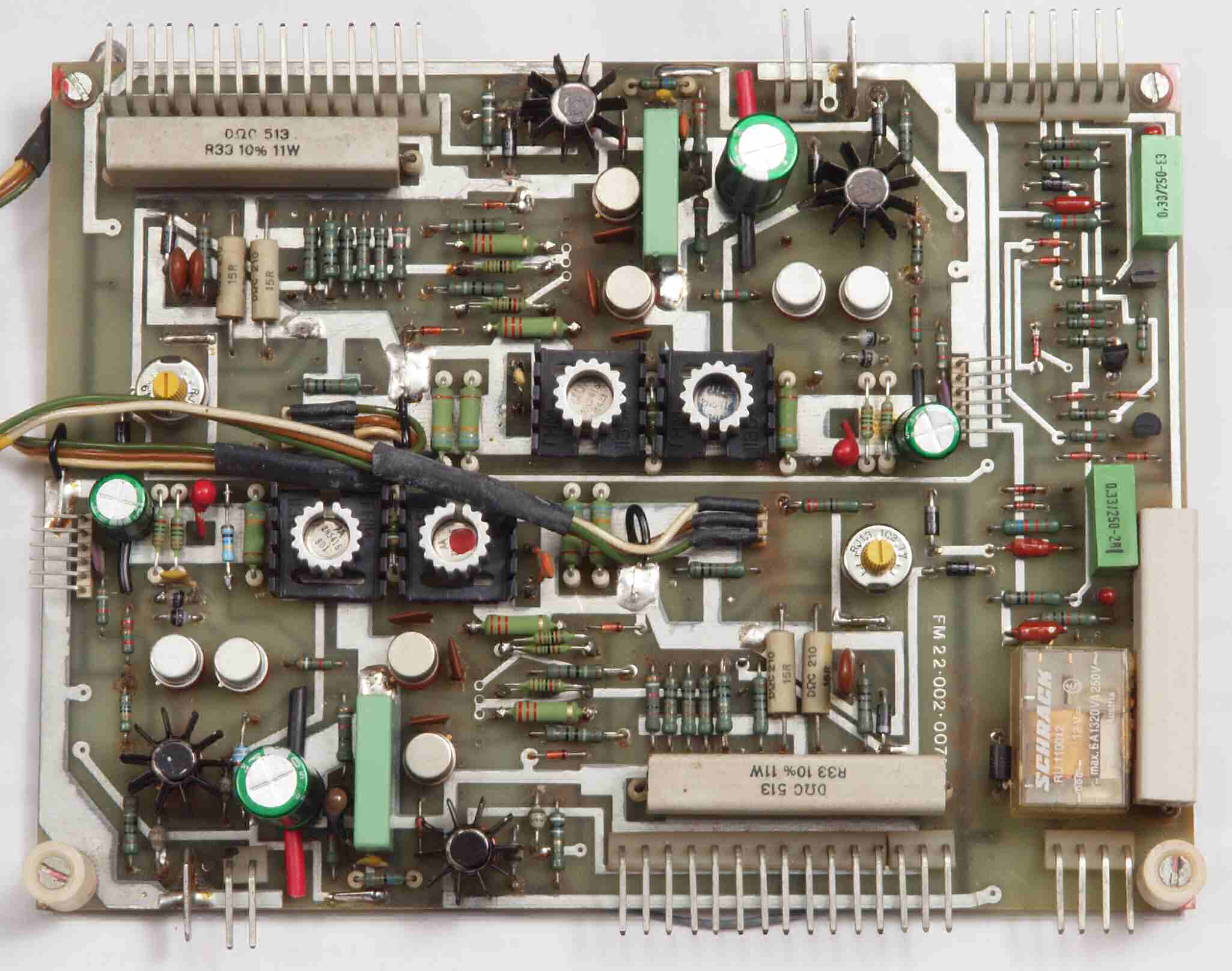

Ｃ５２．　修理後　メイン基板　ＴＲ（トランジスター）４個、バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー４個、抵抗２個交換

Ｃ５３．　完成メイン基板　洗浄後防湿材を塗る

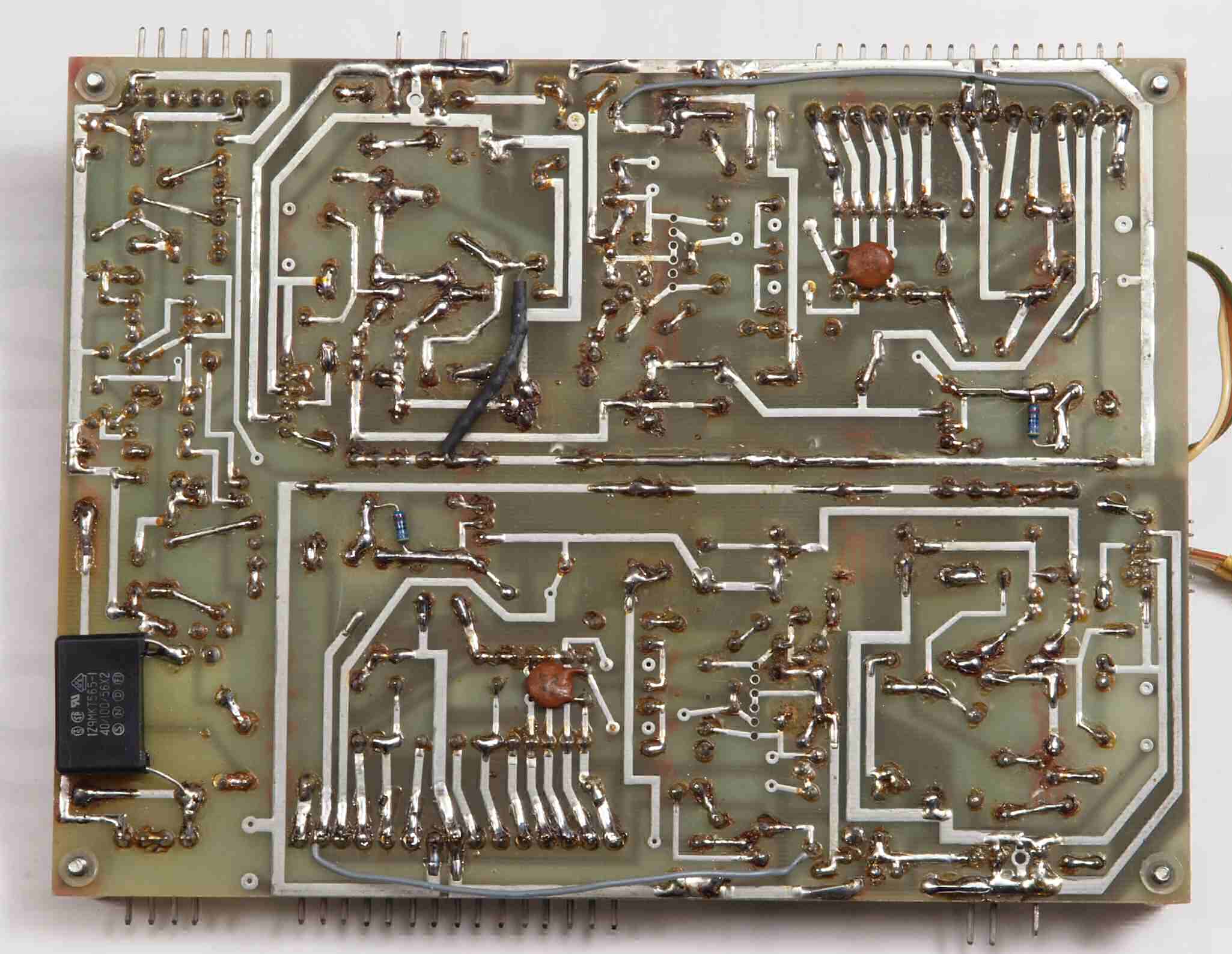

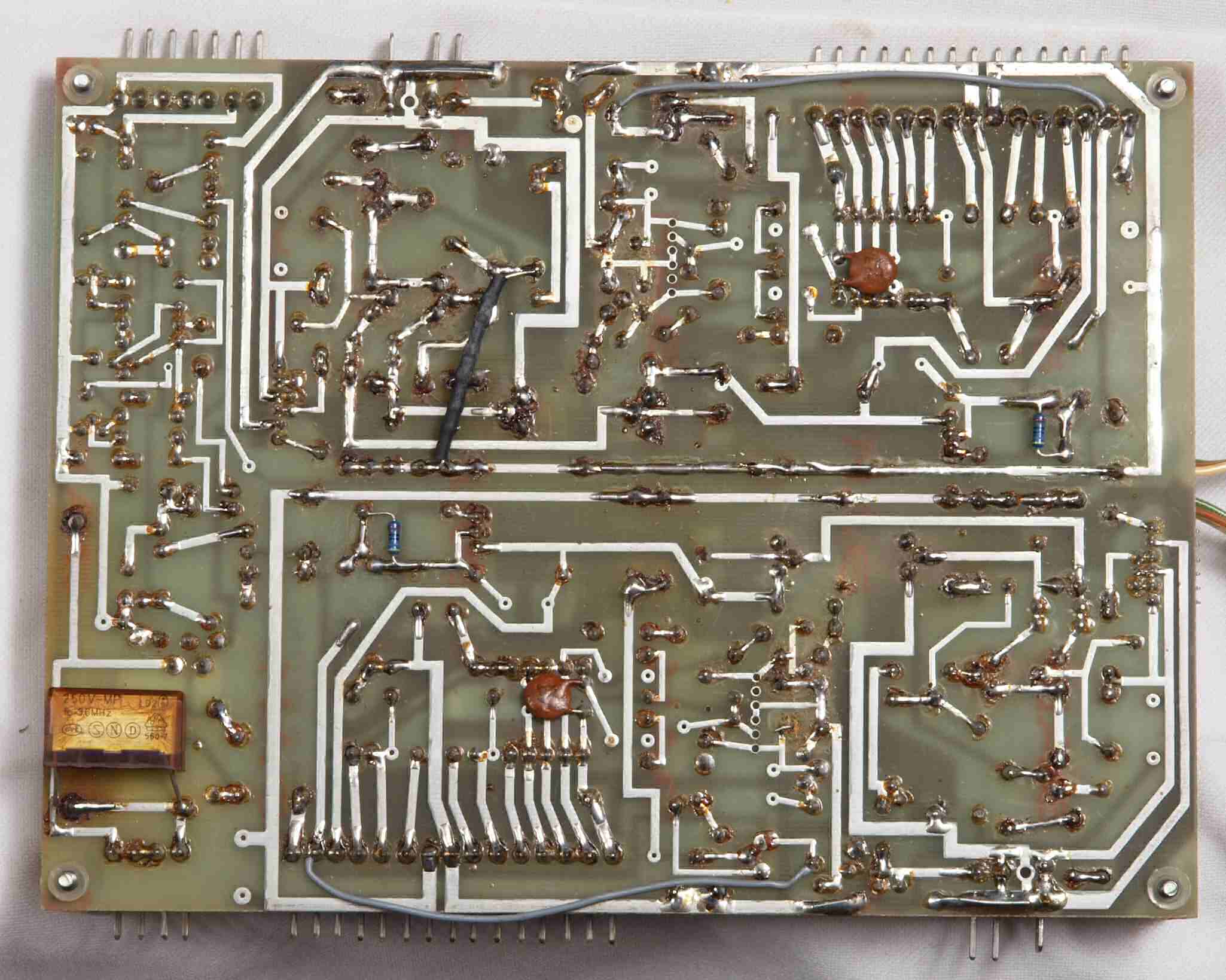

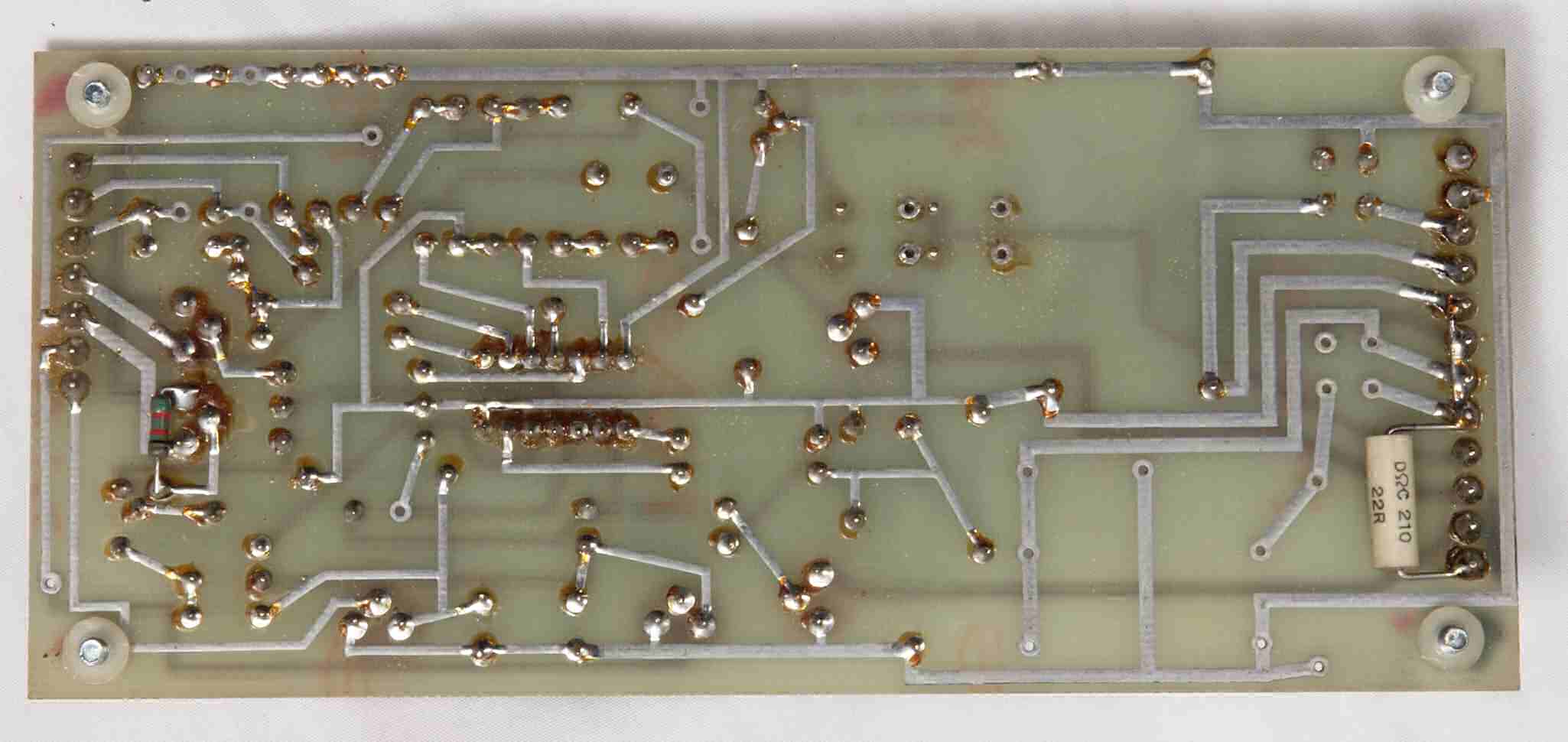

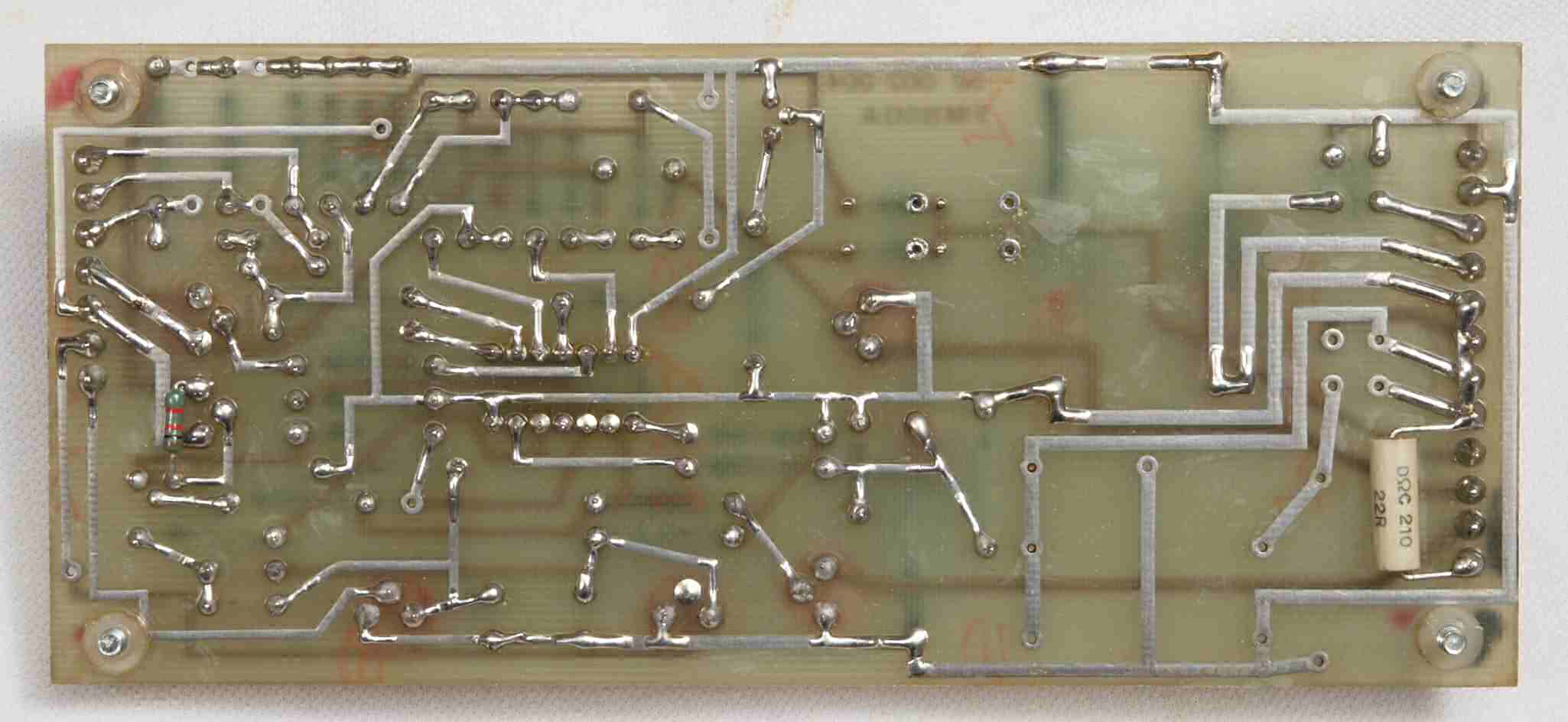

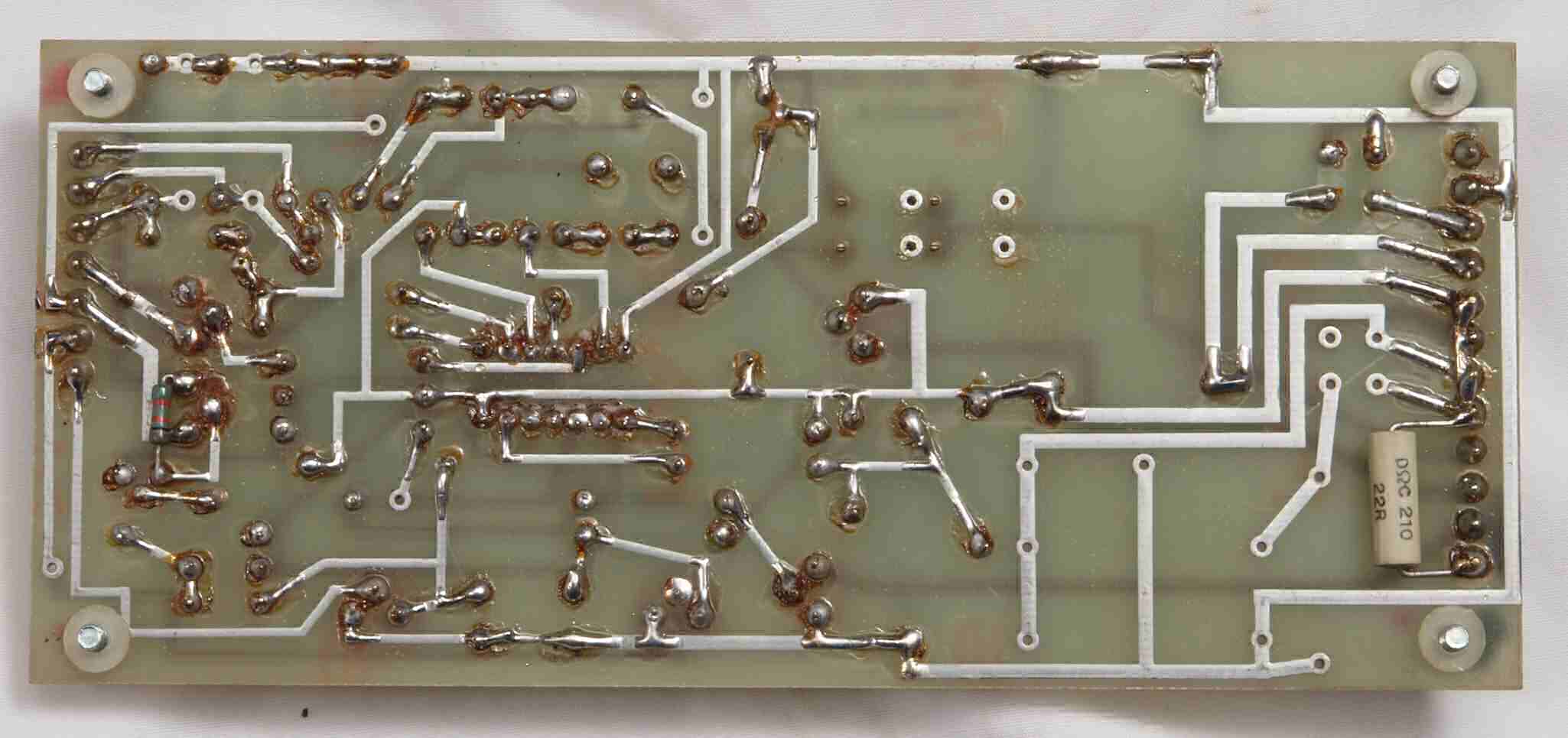

Ｃ５４．　修理前　メイン基板裏

Ｃ５５．　修理（半田補正）後　メイン基板裏　半田を全部やり直す。

Ｃ５６．　完成メイン基板裏　洗浄後防湿材を塗る

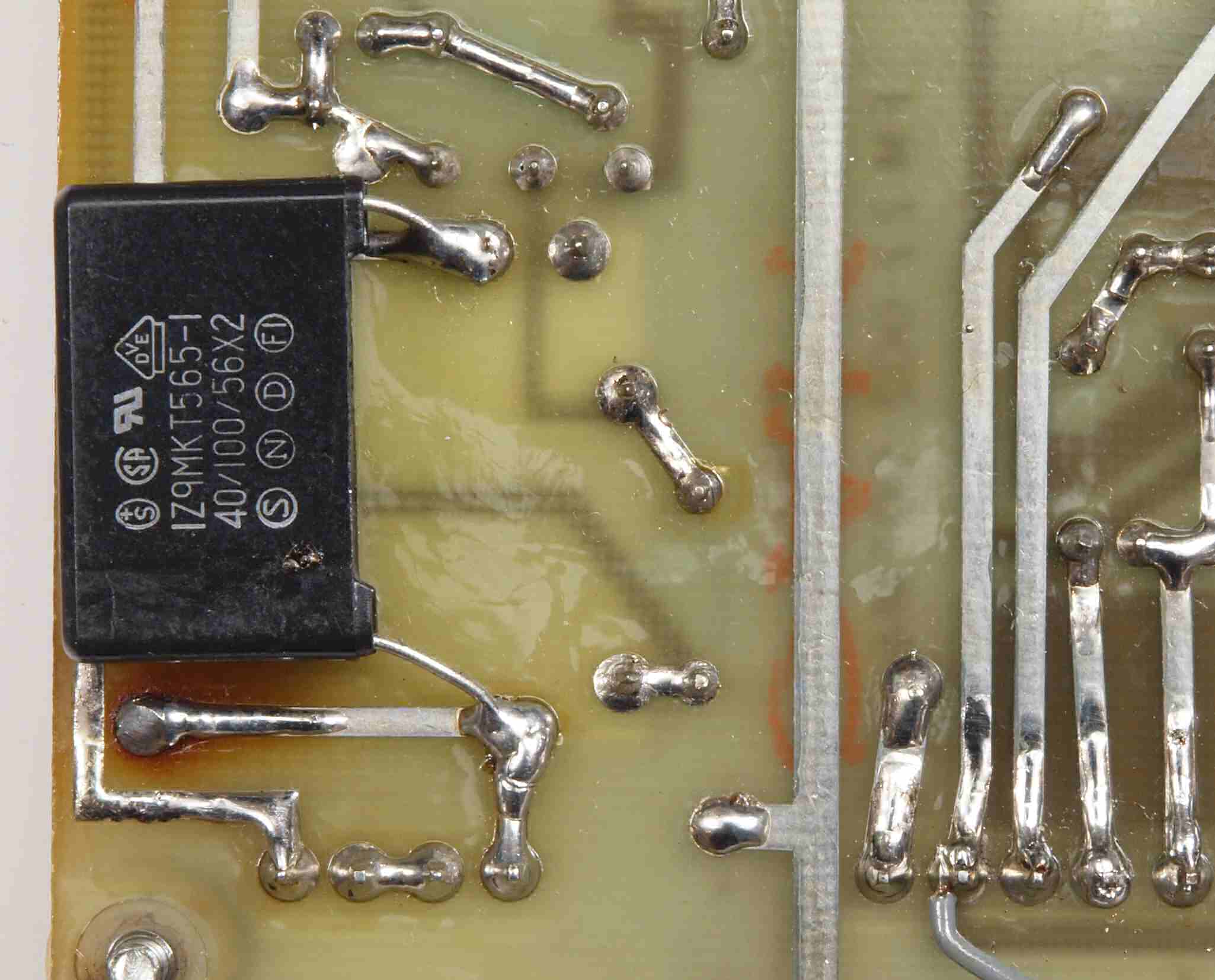

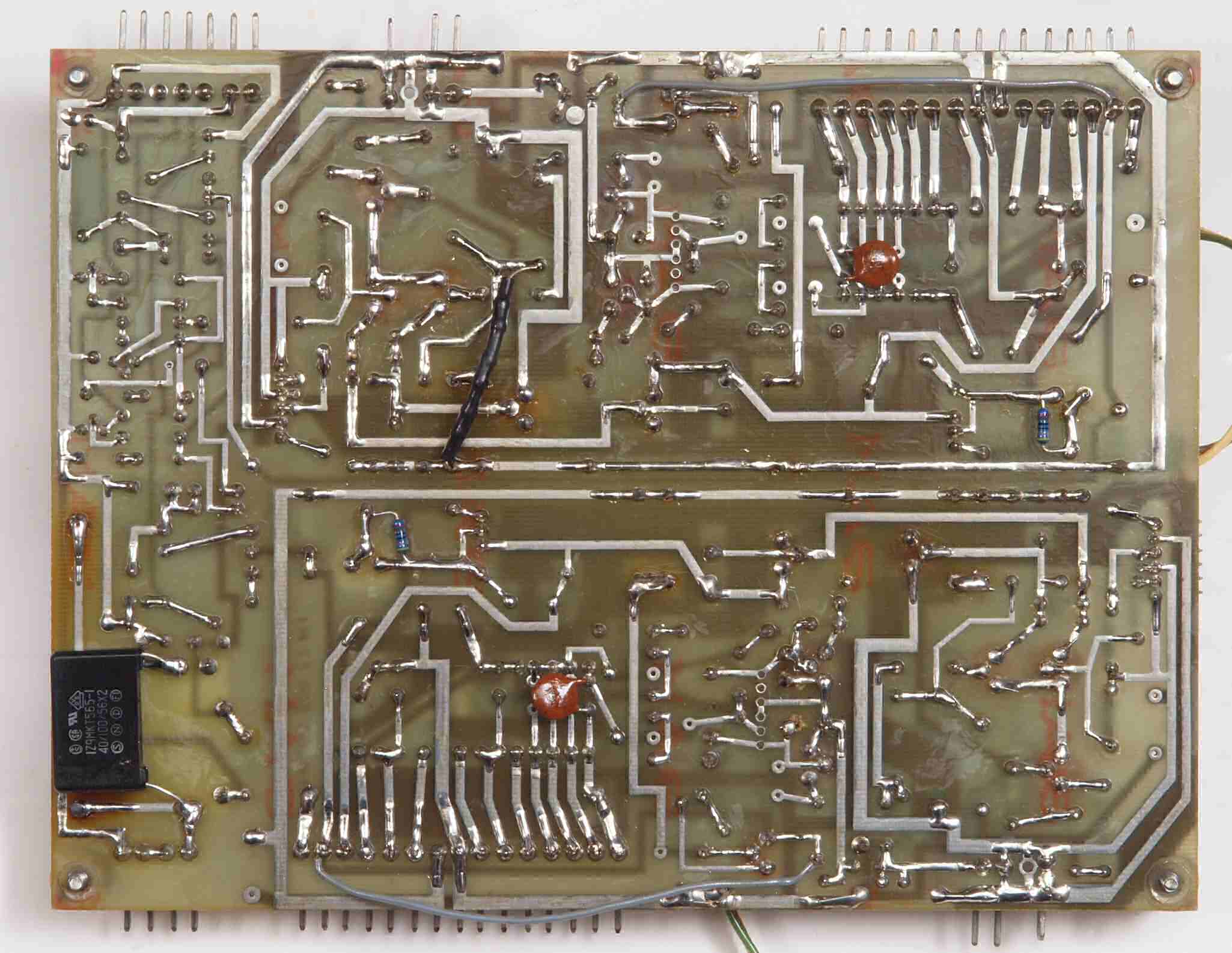

Ｃ５７．　修理前　メイン基板裏　雑音防止コンデンサー、ヒビが入っている。

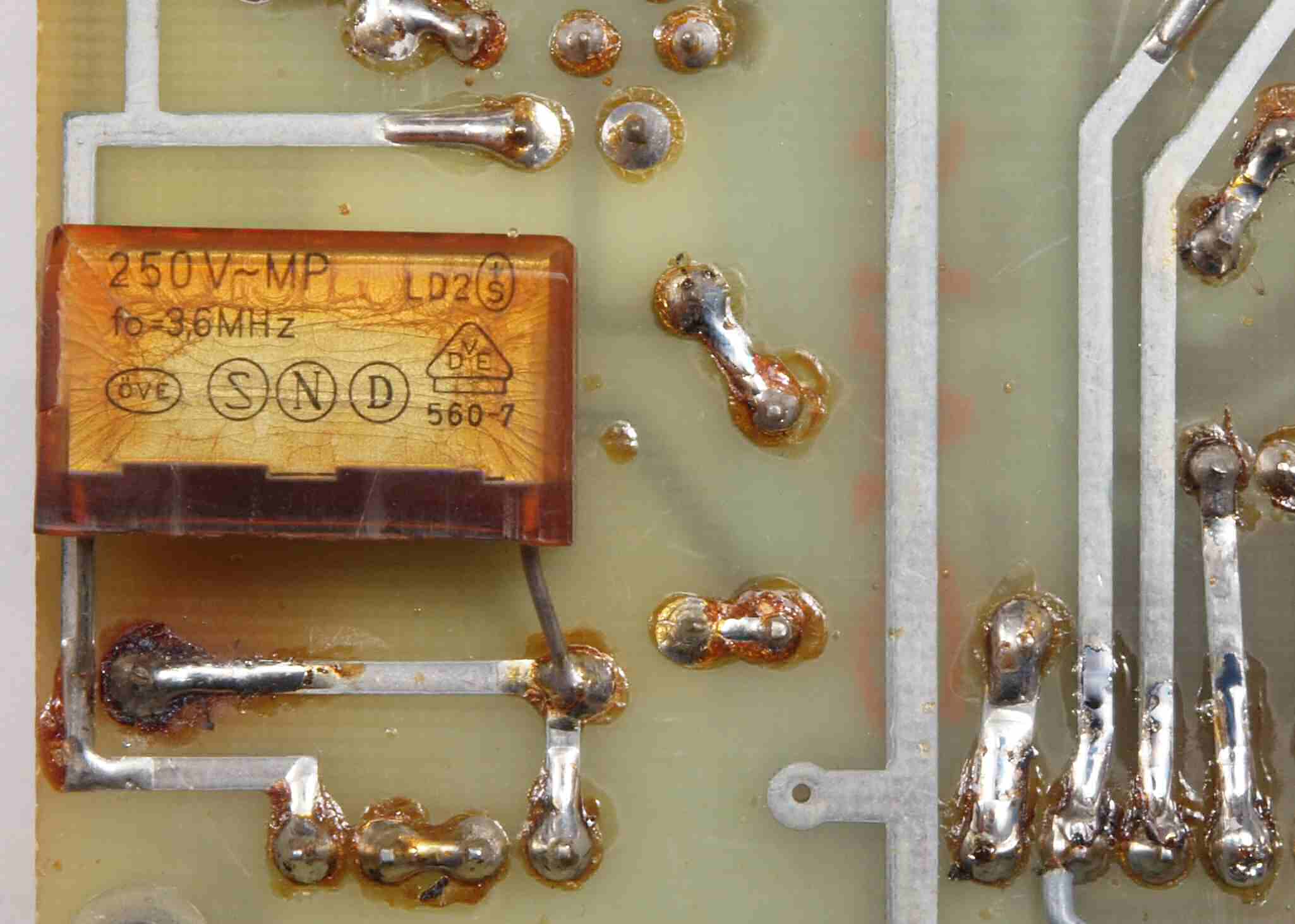

Ｃ５８．　修理（交換）後　メイン基板裏　雑音防止コンデンサー。

Ｃ６．　修理中　前パネルを傾け、修理する。

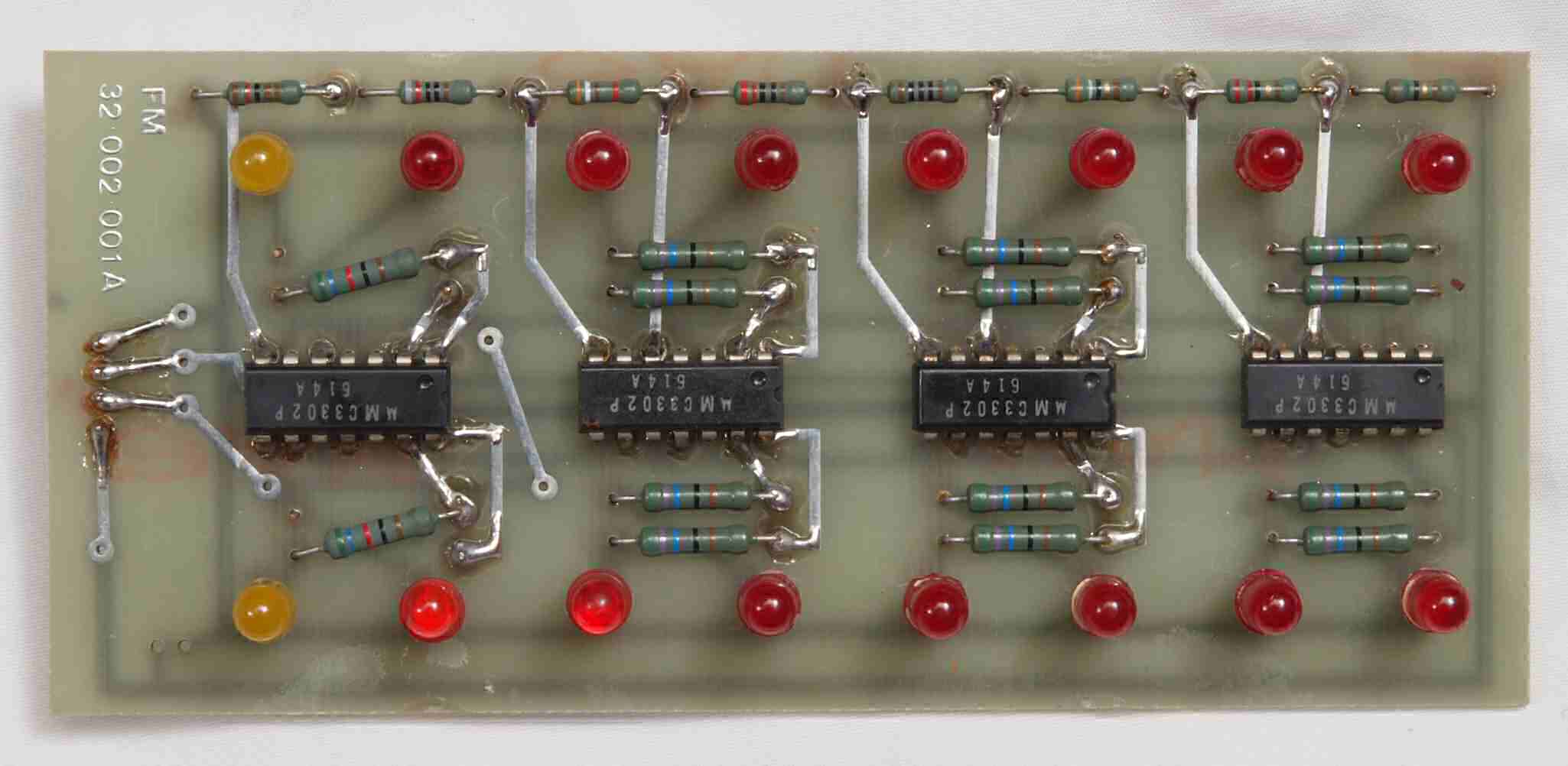

Ｃ６１．　修理前　ＶＵ表示ＬＥＤ基板

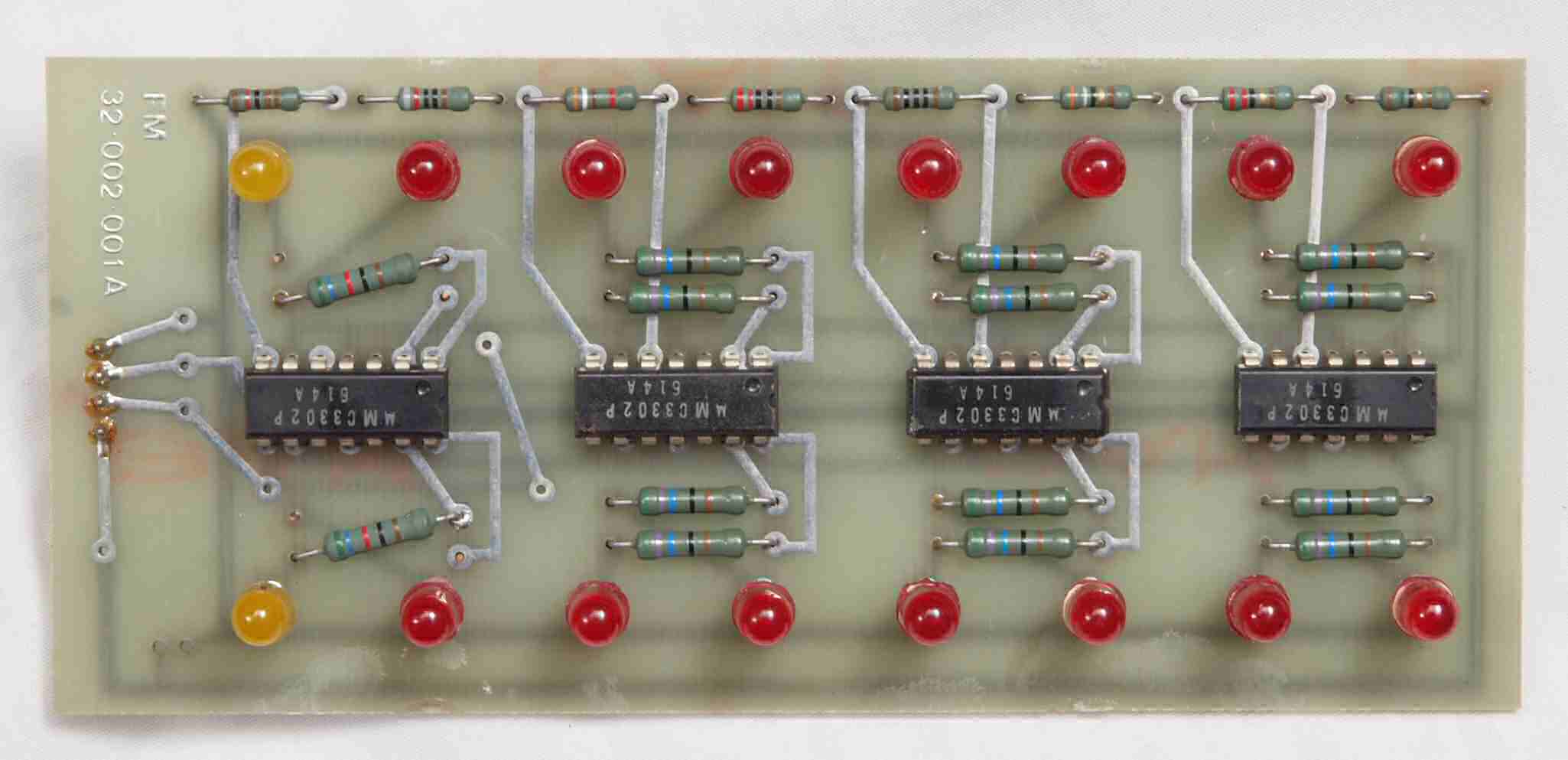

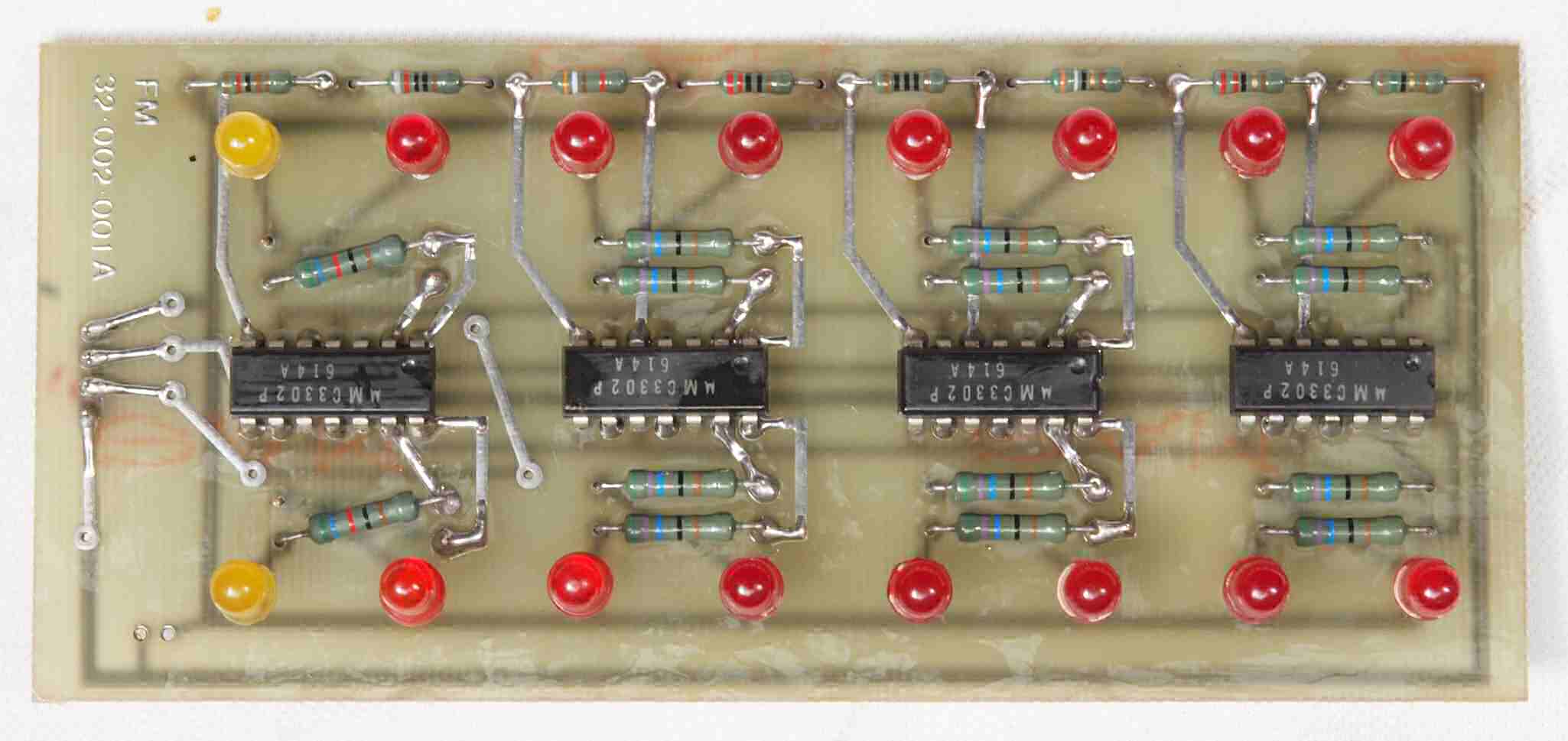

Ｃ６２．　修理後　ＶＵ表示ＬＥＤ基板　ＬＥＤ４個交換。

Ｃ６３．　完成ＶＵ表示ＬＥＤ基板裏、　洗浄後防湿材を塗る

Ｃ６４．　修理前　ＶＵ表示ＬＥＤ基板裏

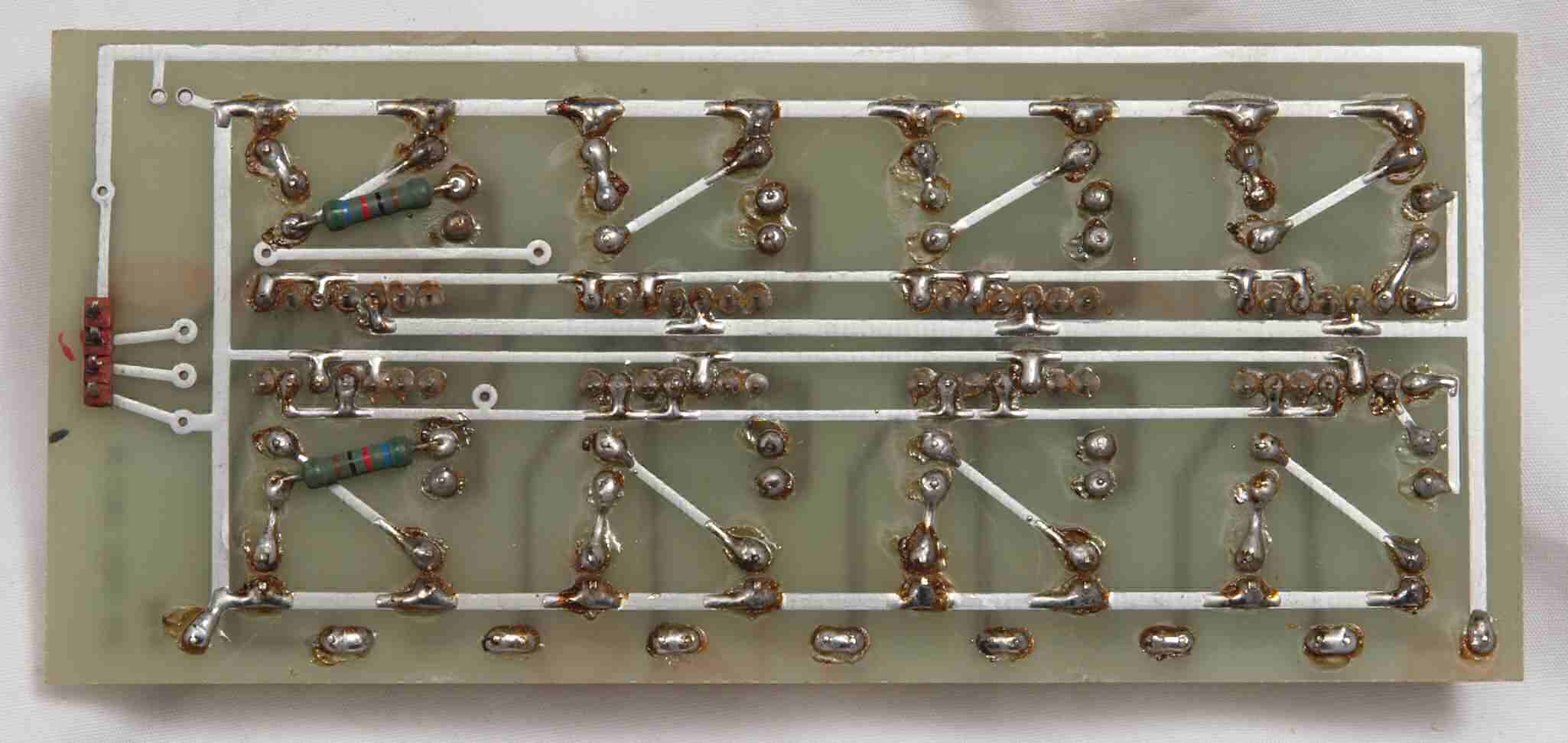

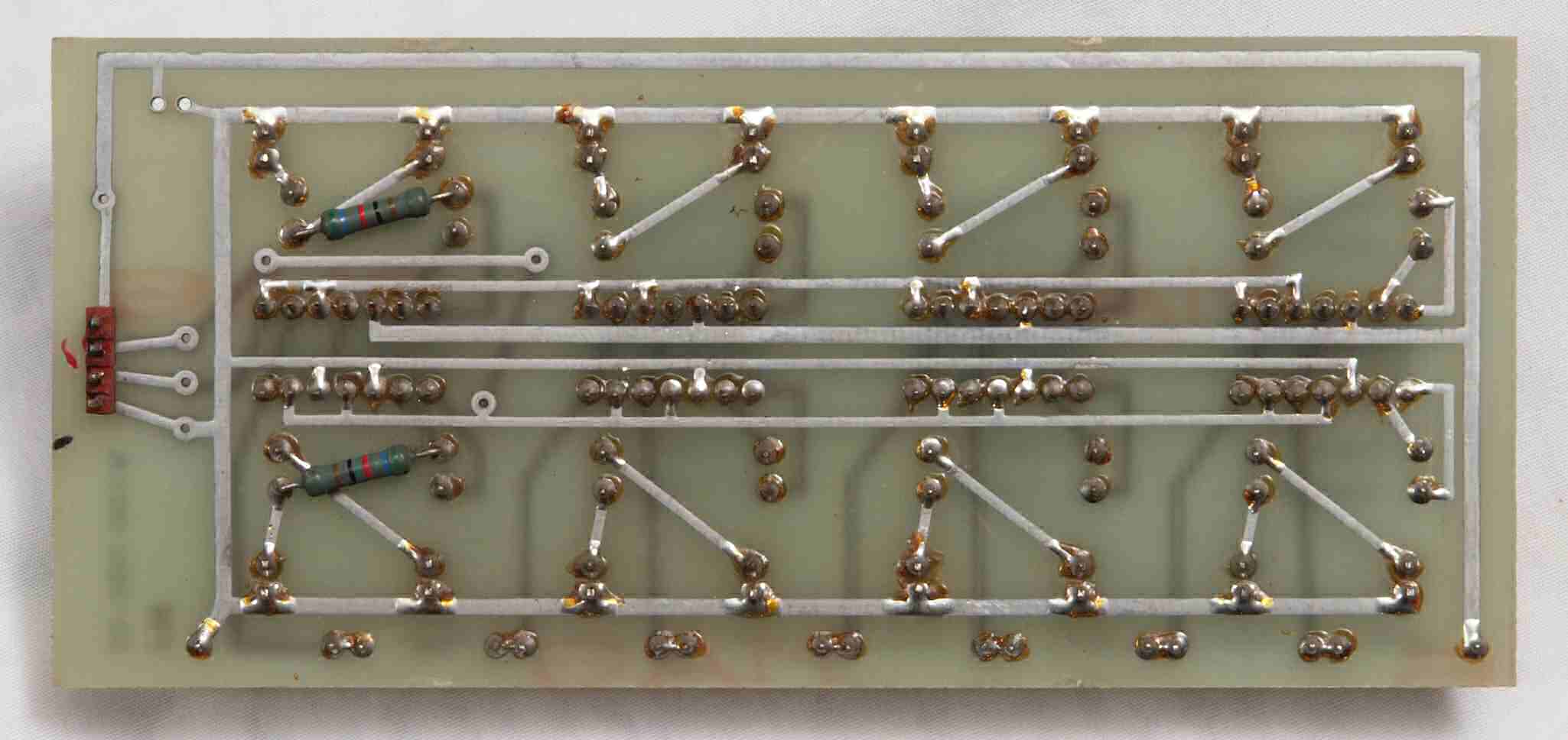

Ｃ６５．　修理（半田補正）後　ＶＵ表示ＬＥＤ基板裏、　半田を全部やり直す。

Ｃ６６．　完成ＶＵ表示ＬＥＤ基板裏、　洗浄後防湿材を塗る

Ｃ７１．　修理前　定電圧基板

Ｃ７２．　修理後　定電圧基板、　電解コンデンサー５個交換

Ｃ７３．　完成定電圧基板、　洗浄後防湿材を塗る

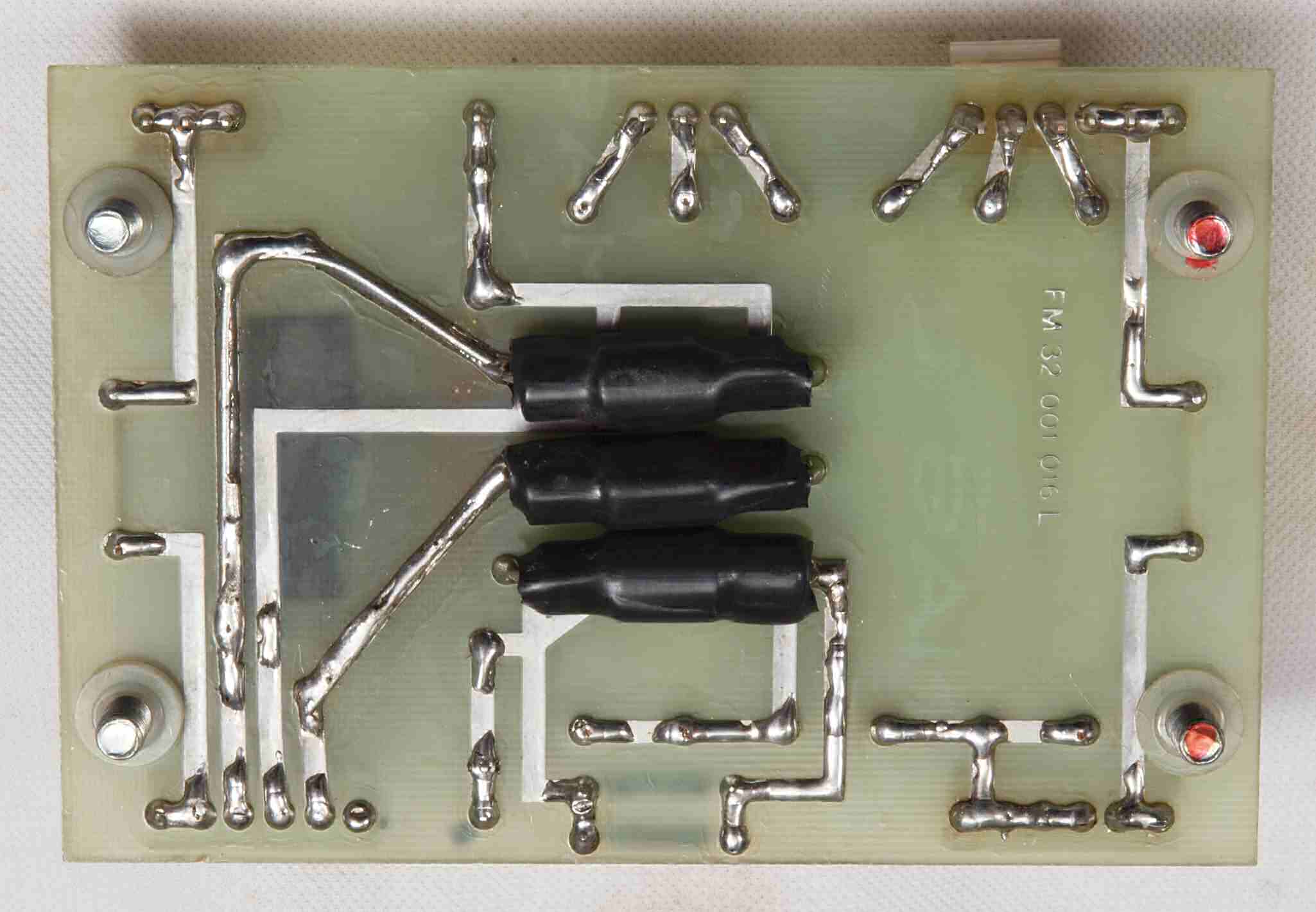

Ｃ７４．　修理前　定電圧基板裏

Ｃ７５．　修理（半田補正）後　定電圧基板裏、　半田を全部やり直す。

Ｃ７６．　完成定電圧基板裏、　洗浄後防湿材を塗る

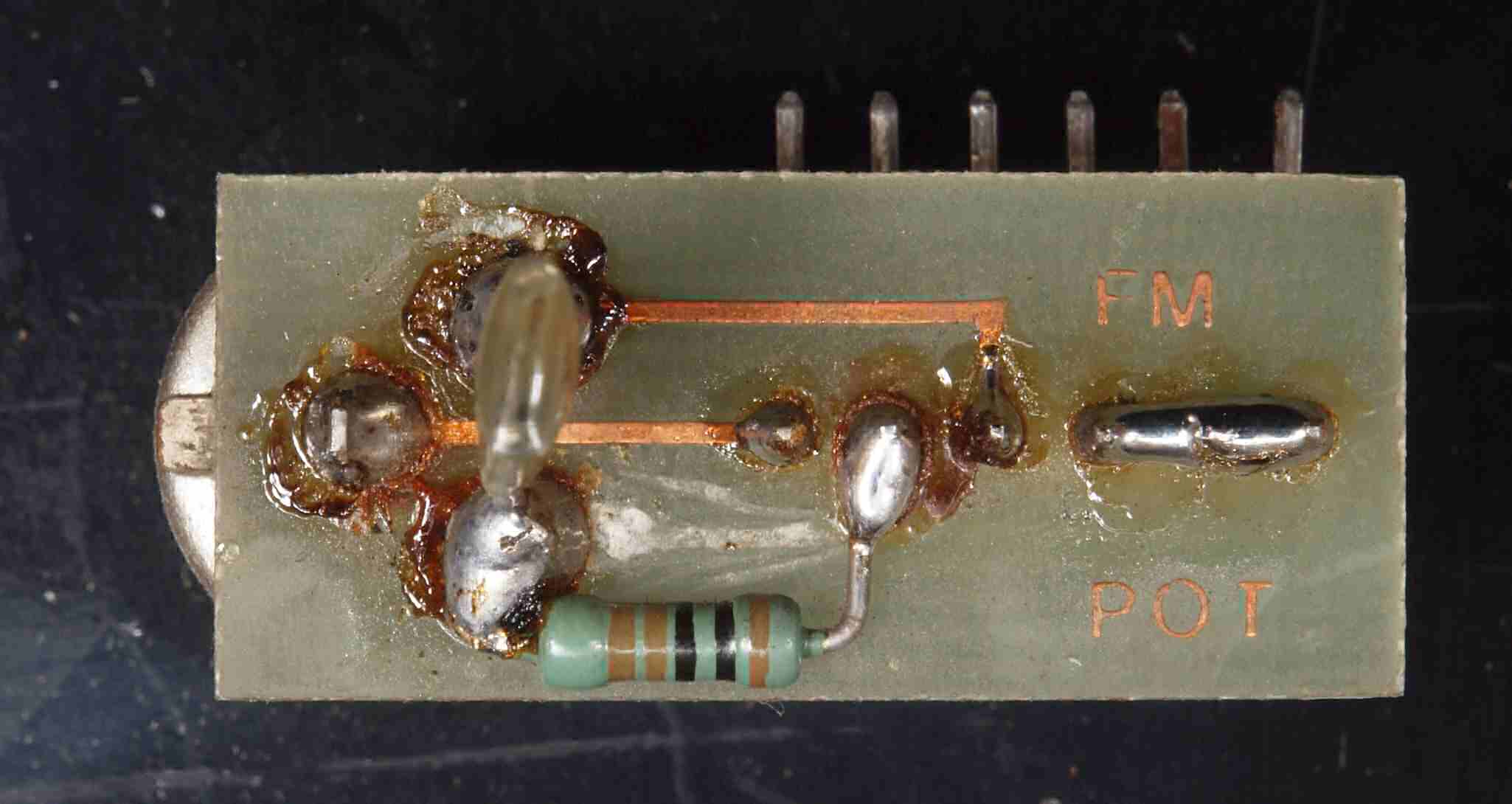

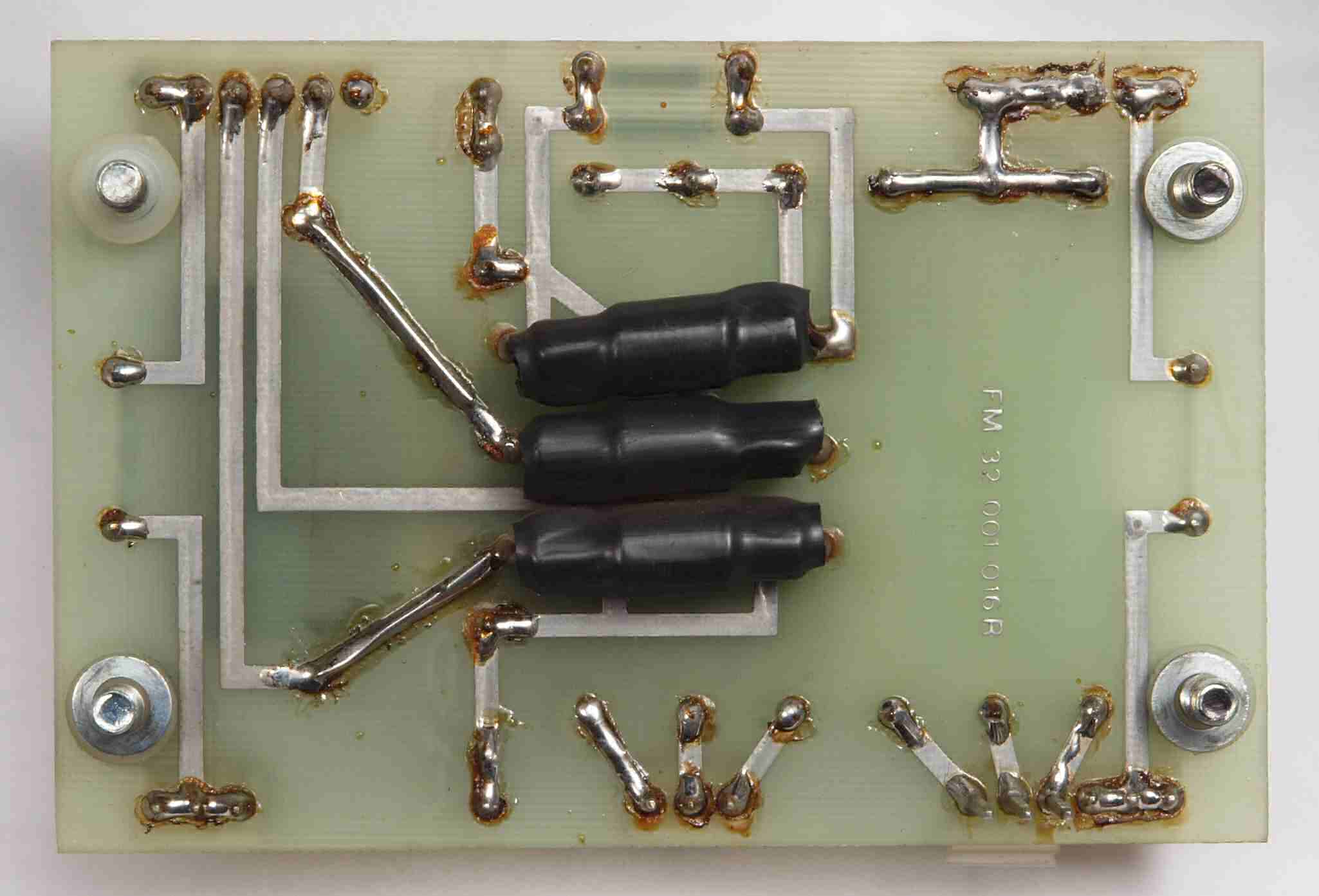

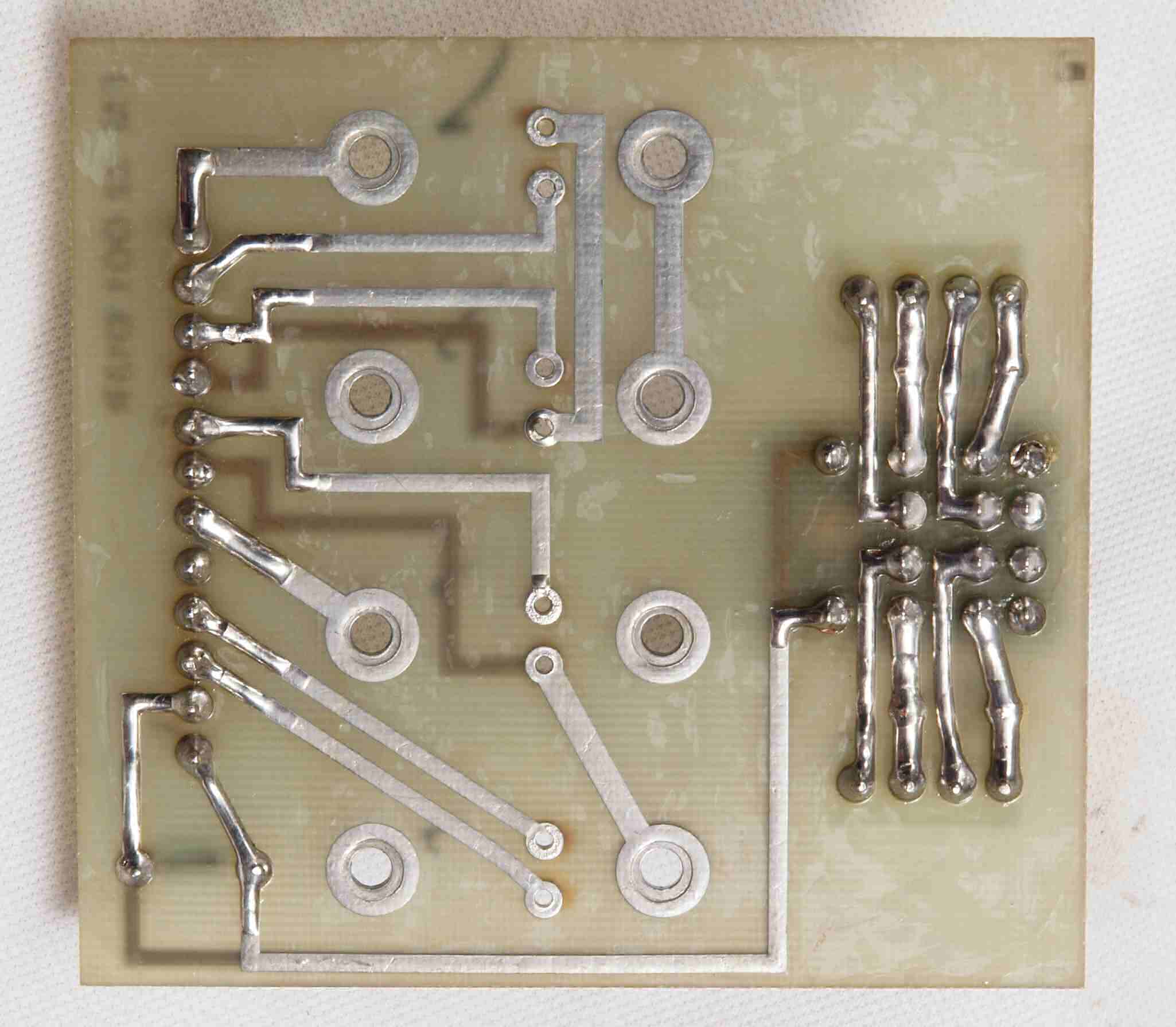

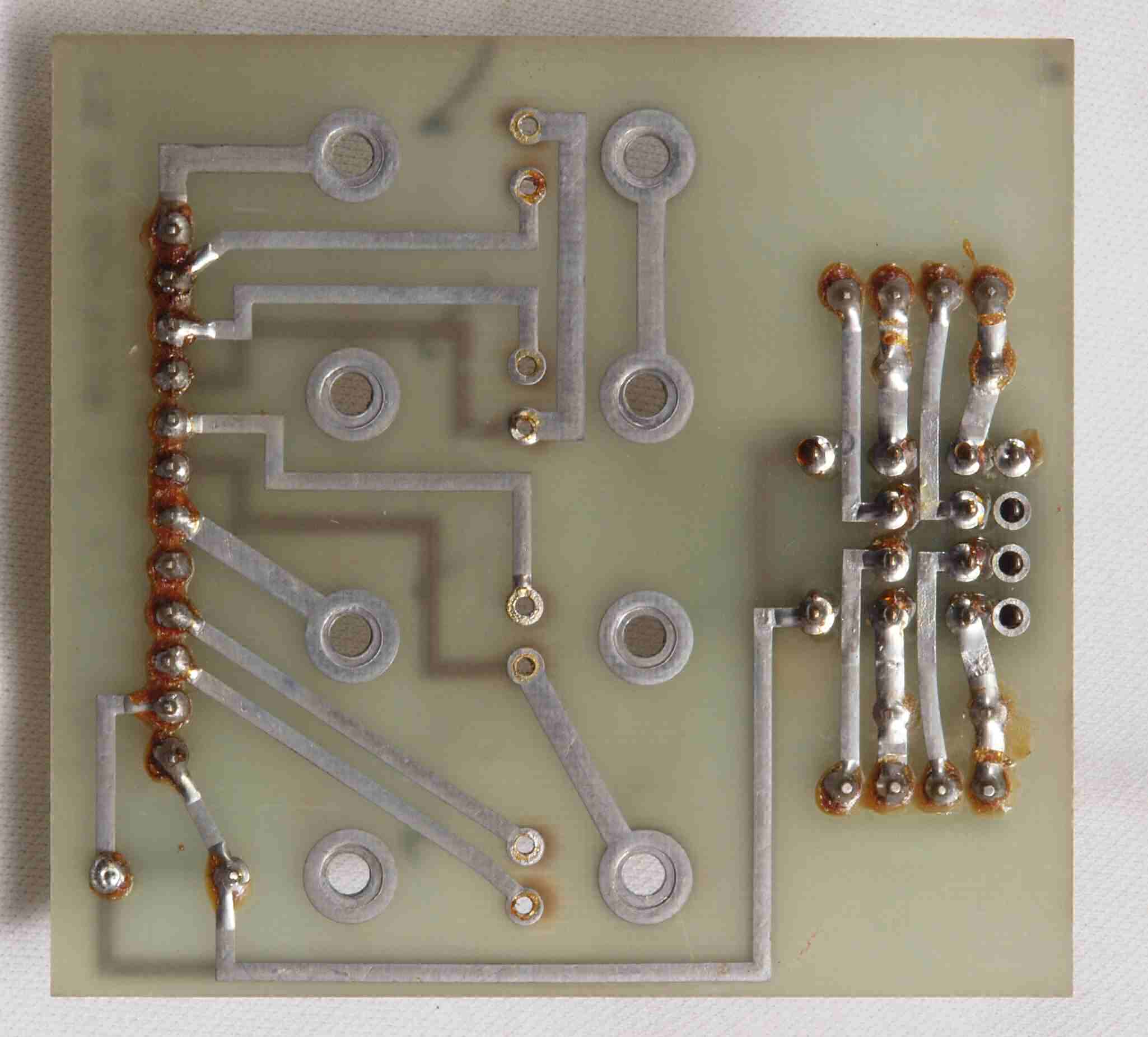

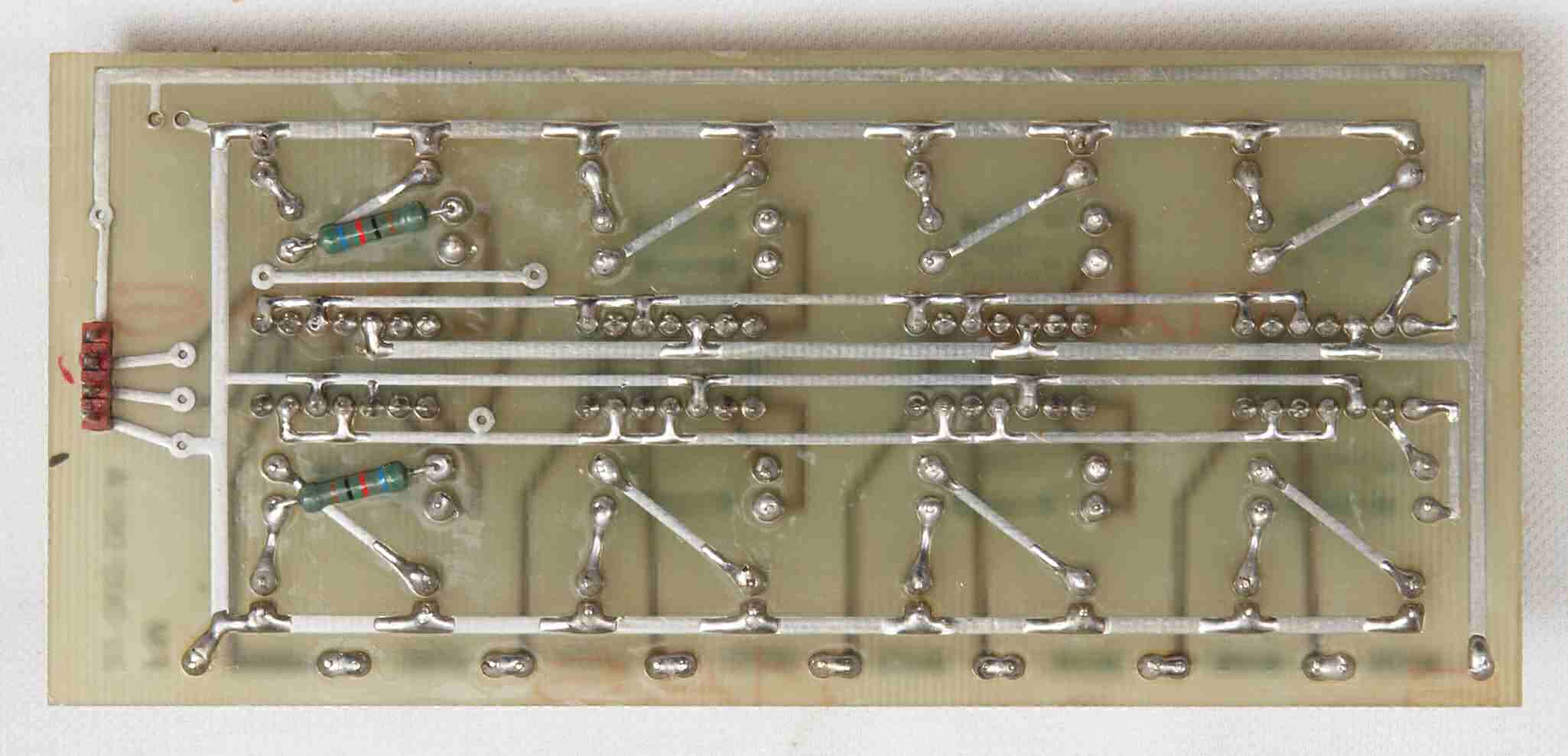

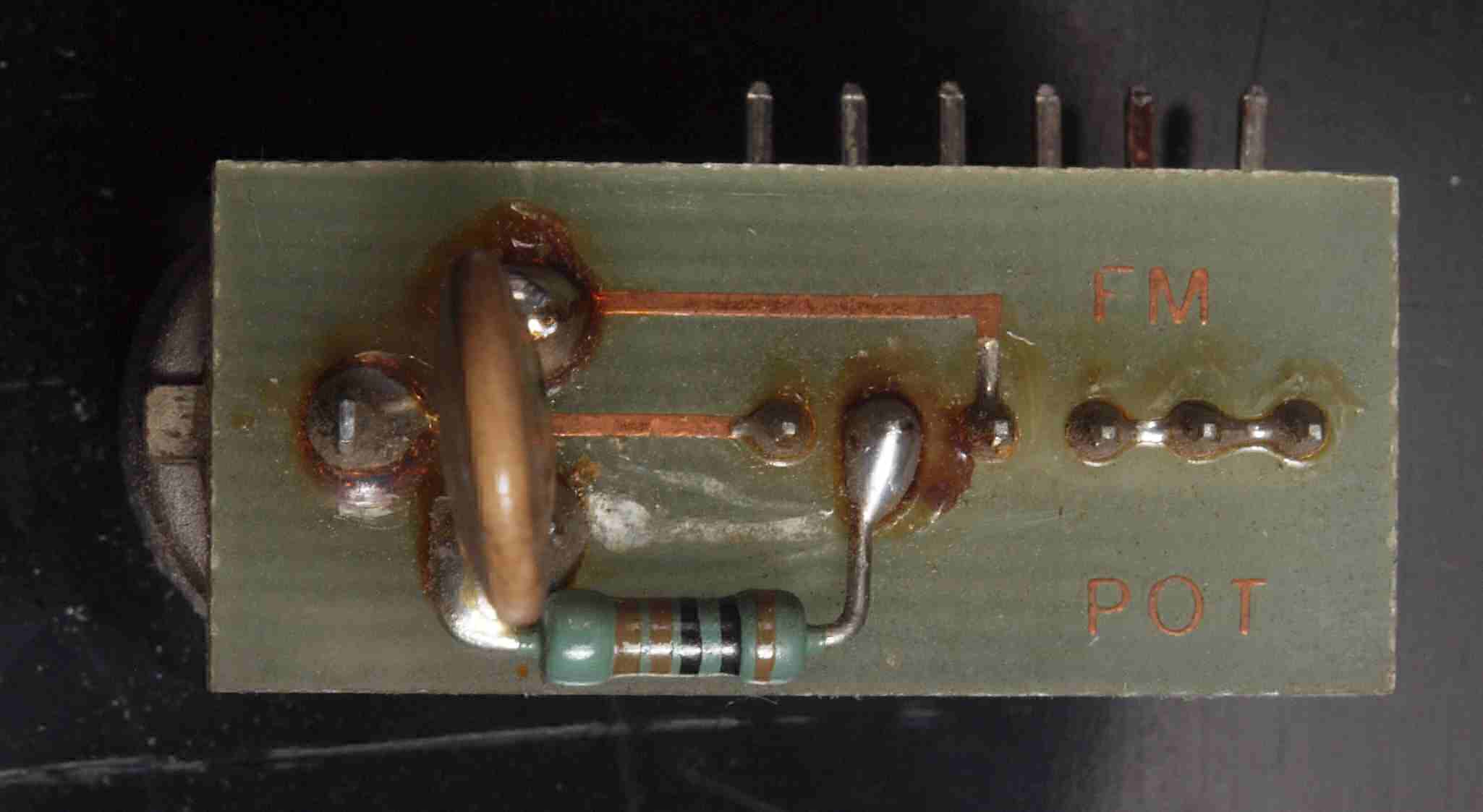

Ｃ８１．　修理前　Ｒ側入力ＶＲ基板裏。

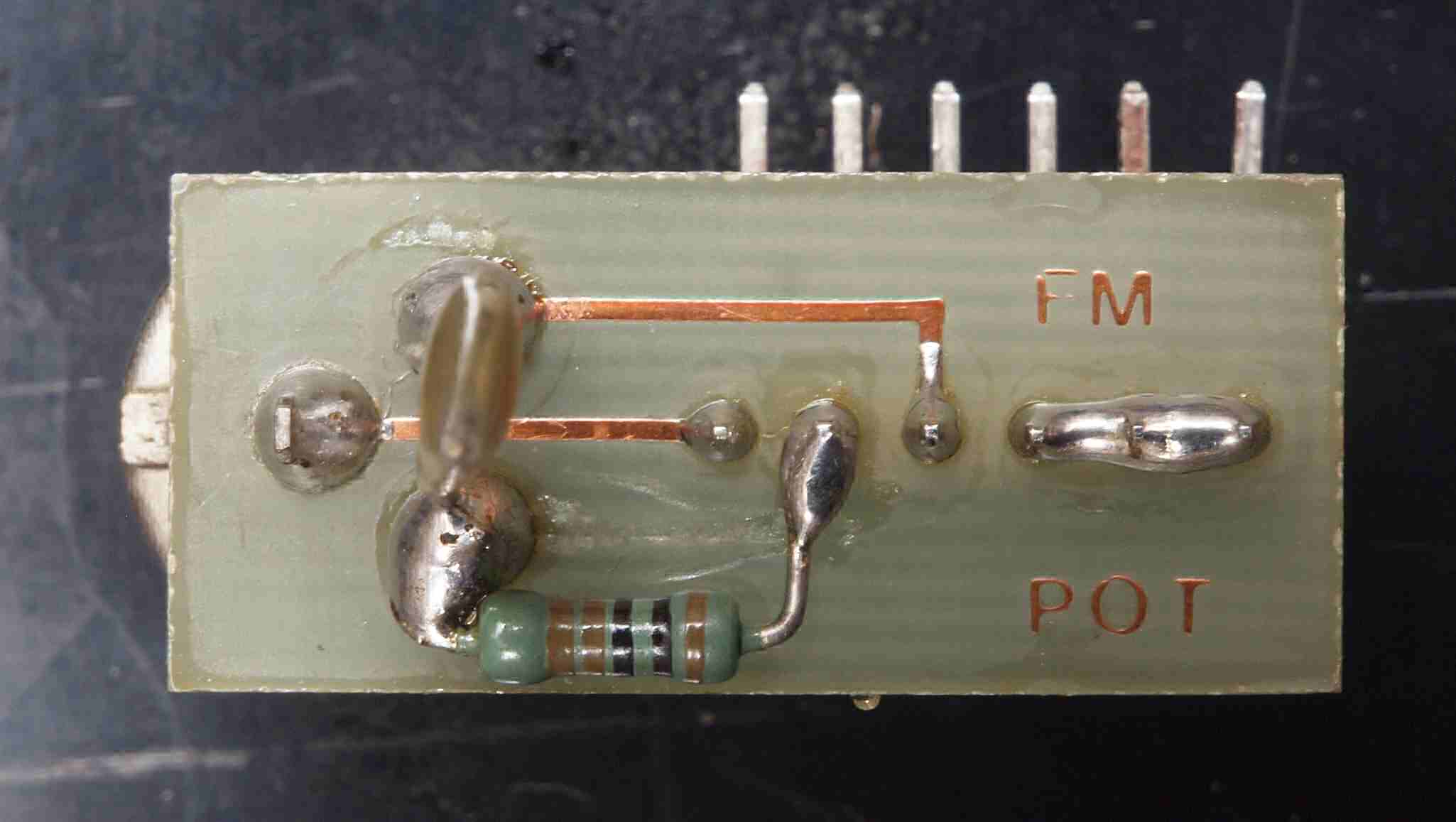

Ｃ８２．　修理（半田補正）後　Ｒ側入力ＶＲ基板裏、　半田を全部やり直す。

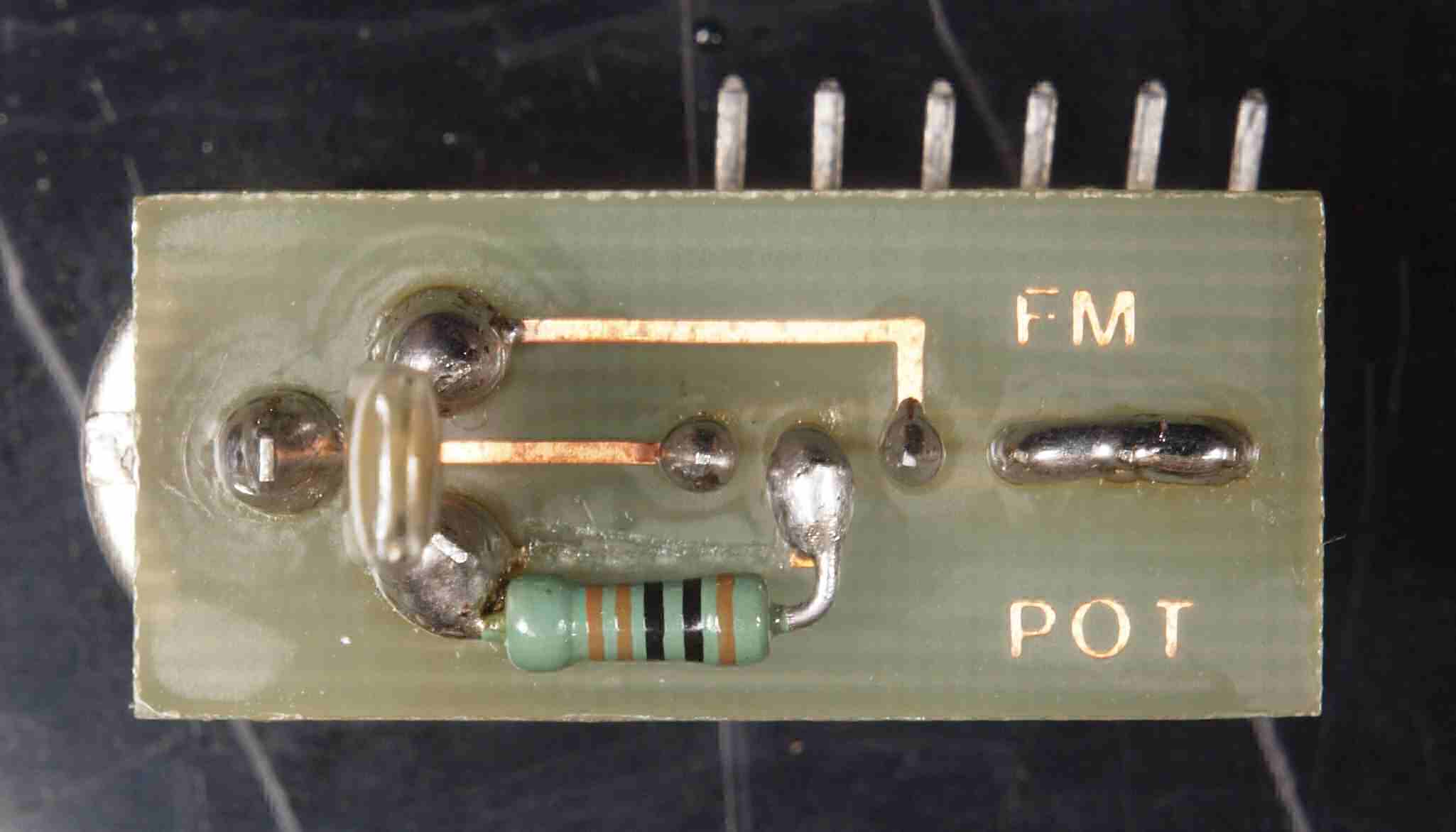

Ｃ８３．　完成Ｒ側入力ＶＲ基板裏。　洗浄後防湿材を塗る。

Ｃ８４．　修理前　Ｌ側入力ＶＲ基板裏。

Ｃ８５．　修理（半田補正）後　Ｌ側入力ＶＲ基板裏、　半田を全部やり直す。

Ｃ８６．　完成Ｌ側入力ＶＲ基板裏、　洗浄後防湿材を塗る。

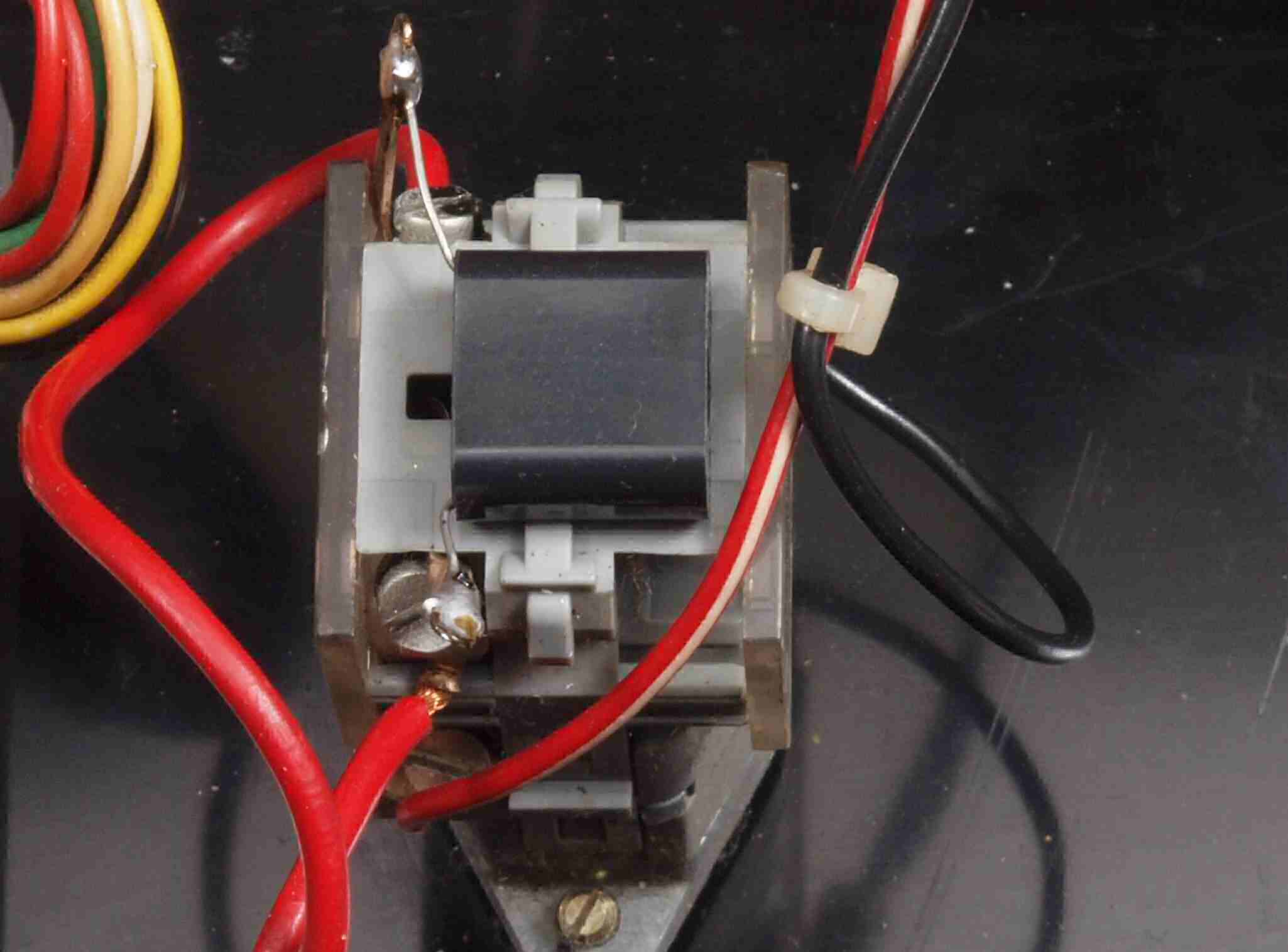

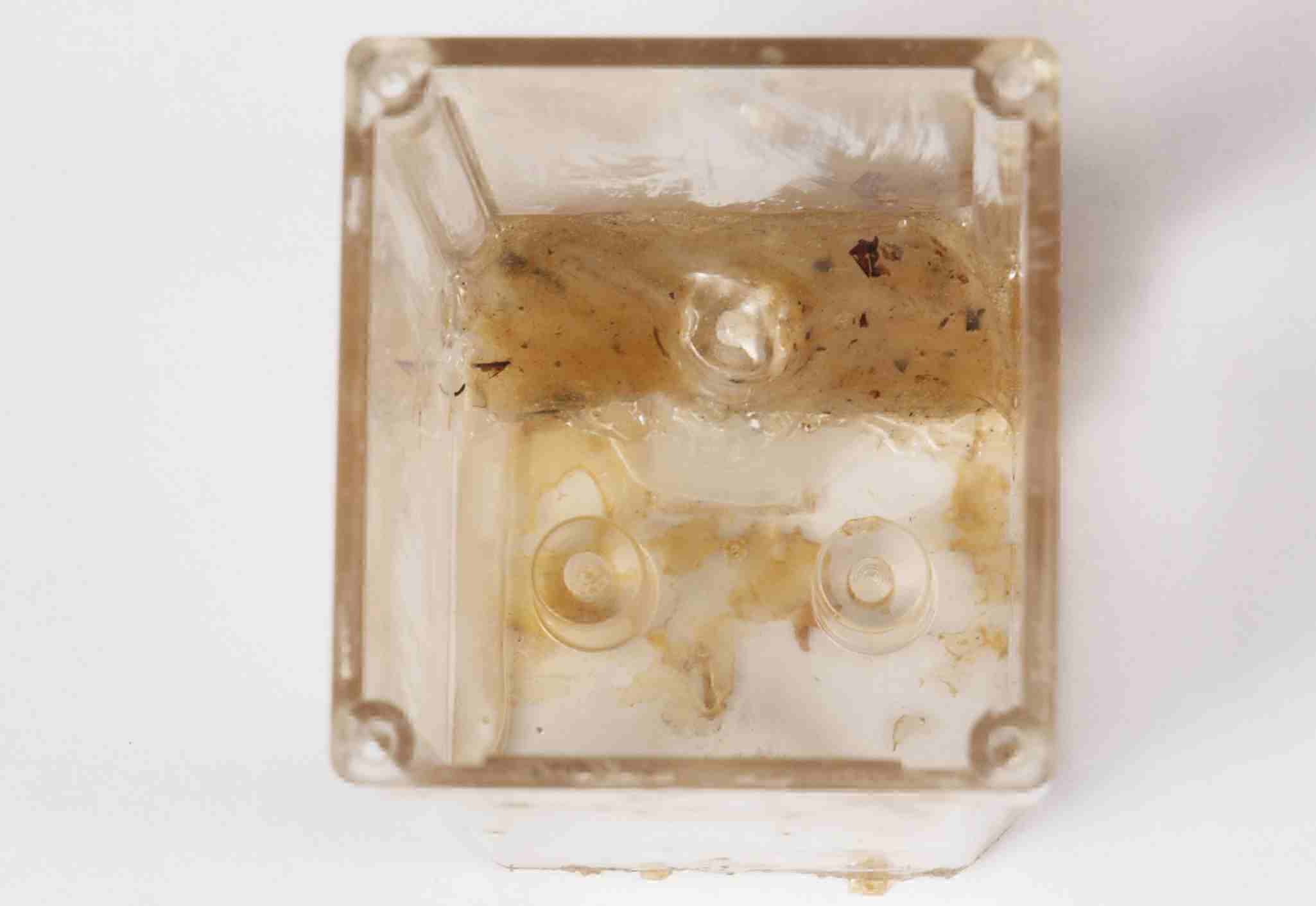

Ｃ９１．　修理中　　プロテクト・リレー。　取り付け部分を接着する。

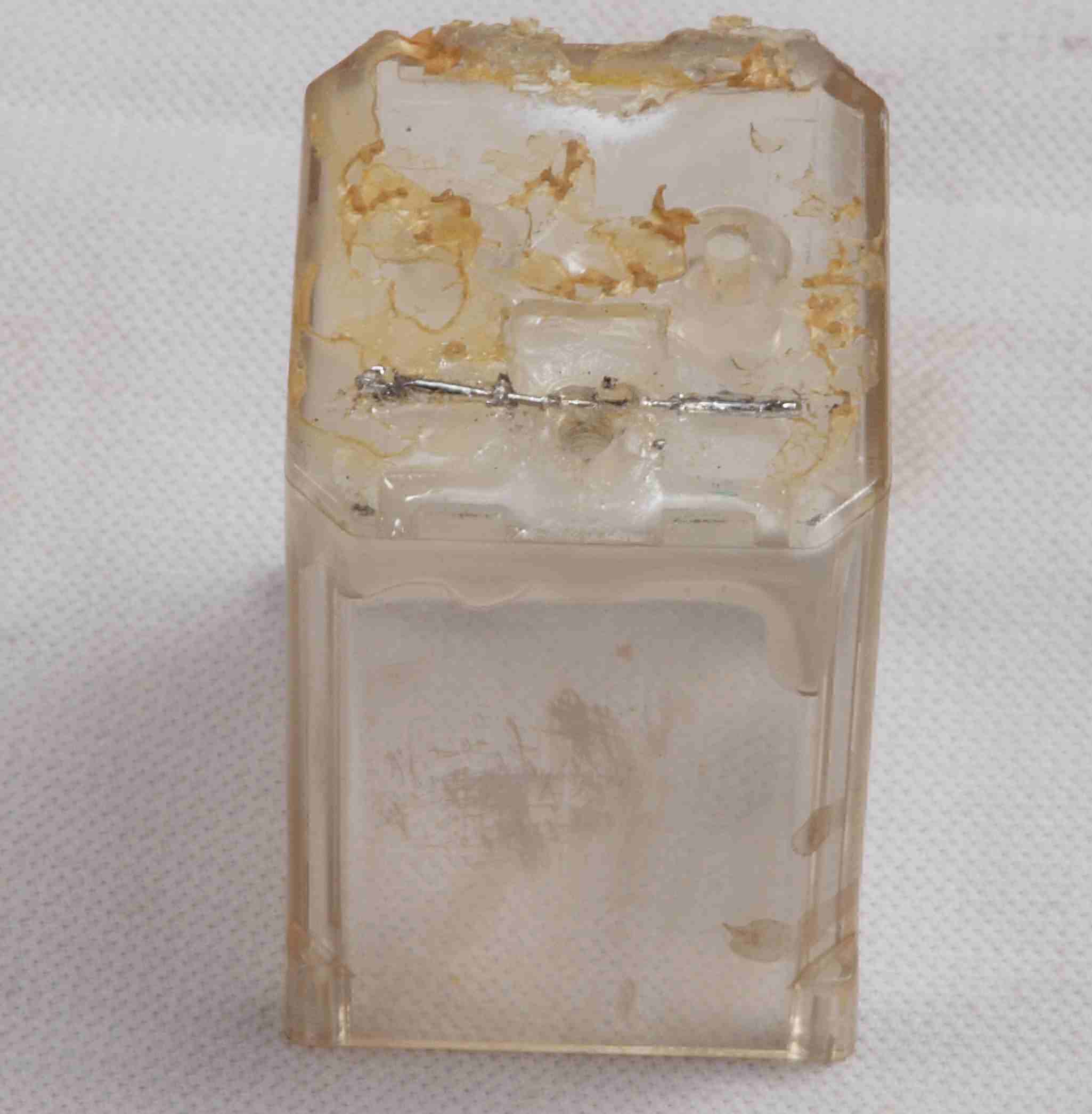

Ｃ９２．　修理中　　プロテクト・リレー。　取り付け部分を外側から接着し鉄線で補強する。

Ｃ９３．　修理中　　プロテクト・リレー。　取り付け部分を接着する。

Ｃ９４．　修理中　　プロテクト・リレー。　さらに、ホットボンドで固定する。

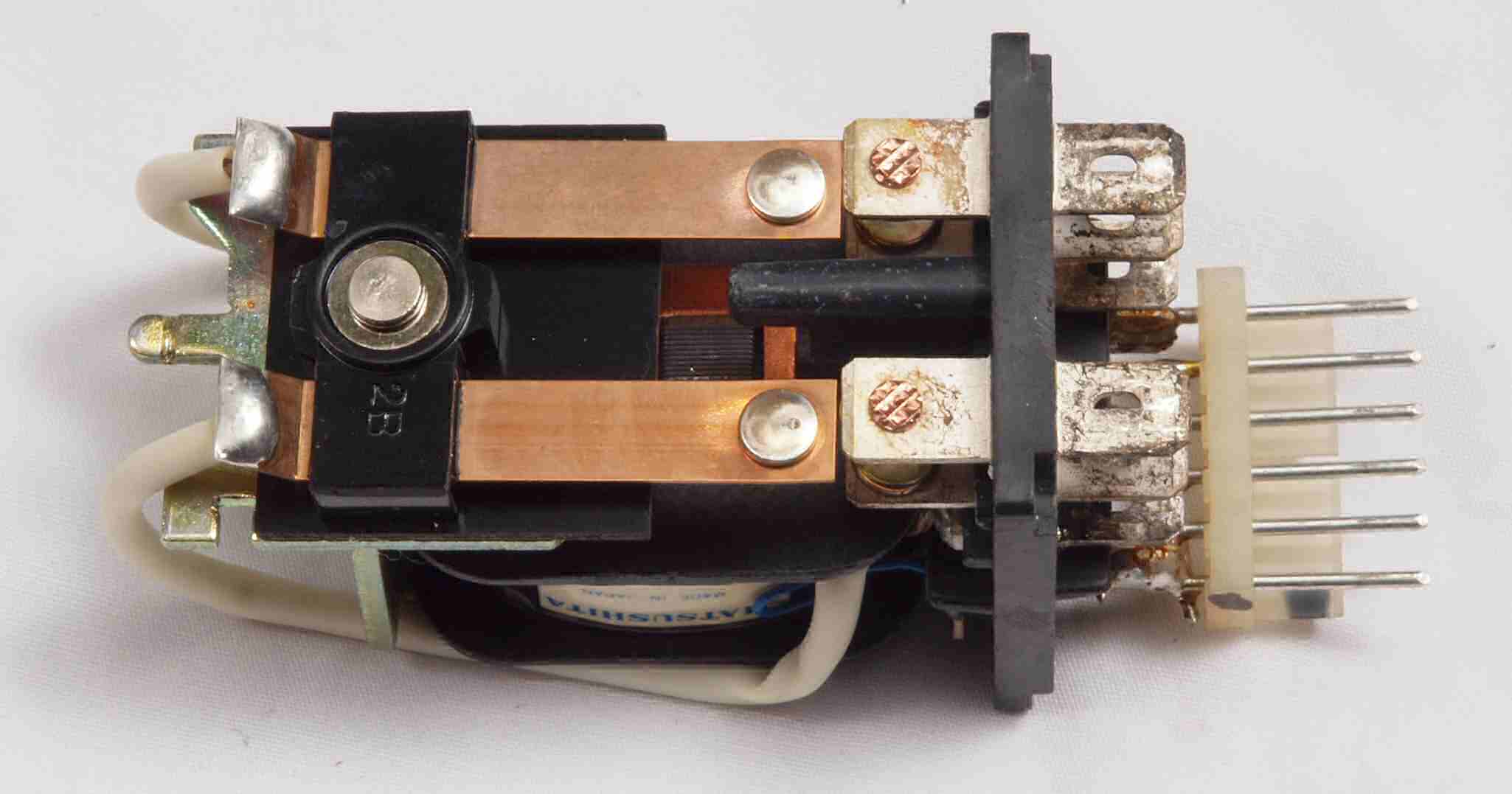

Ｃ９５．　修理中　プロテクト・リレー点検。　接点は綺麗。

Ｃ９６．　完成プロテクト・リレー取り付け。

ＣＡ１．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＡ２．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＡ３．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＡ４．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＡ５．　完成　３Ｐプラグにケーブル取り付。　奥までしっかり芯線が入っている。

ＣＡ６．　完成　３Ｐプラグにケーブル取り付、反対側。　奥までしっかり芯線が入っている。

ＣＡ７．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む。

ＣＡ８．　完成　３Ｐプラグにケーブル取り付、反対側。　被覆部も十分に差し込む。

ＣＢ１．　修理前　電源コード取り付。

ＣＢ２．　修理（交換）後　電源コード取り付。

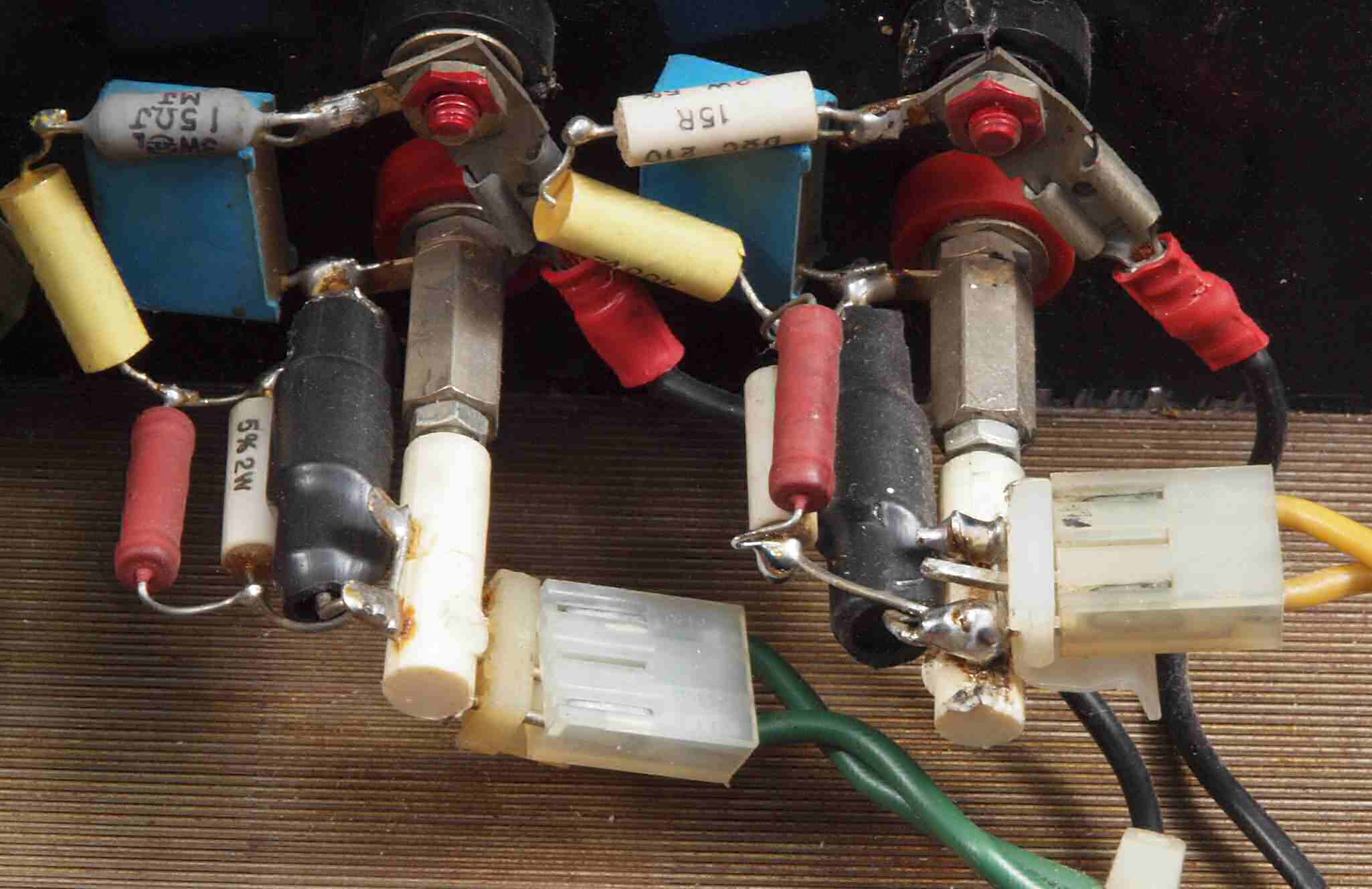

ＣＣ１．　修理中　ＳＰ接続端子裏配線。

ＣＣ２．　修理後　ＳＰ接続端子裏配線。

ＣＣ３．　修理中　ＳＰ接続端子裏配線。大きな半田タレ球が今にも落ちそう。

ＣＣ４．　修理後　ＳＰ接続端子裏配線。

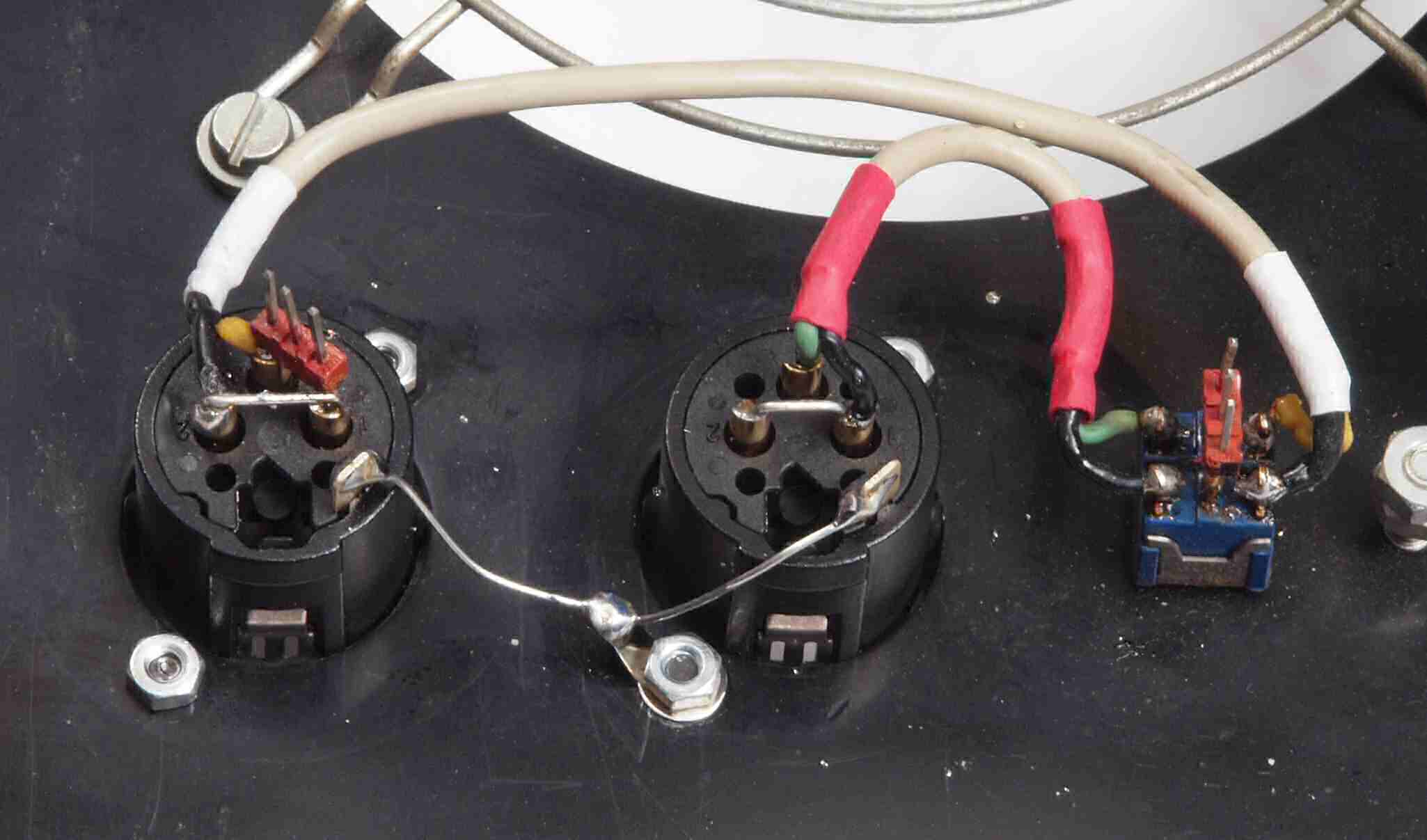

ＣＤ１．　修理前　ＸＬＲ入力端子。

ＣＤ２．　修理（交換）後　ＸＬＲ入力端子。後発の金メッキ製に交換。

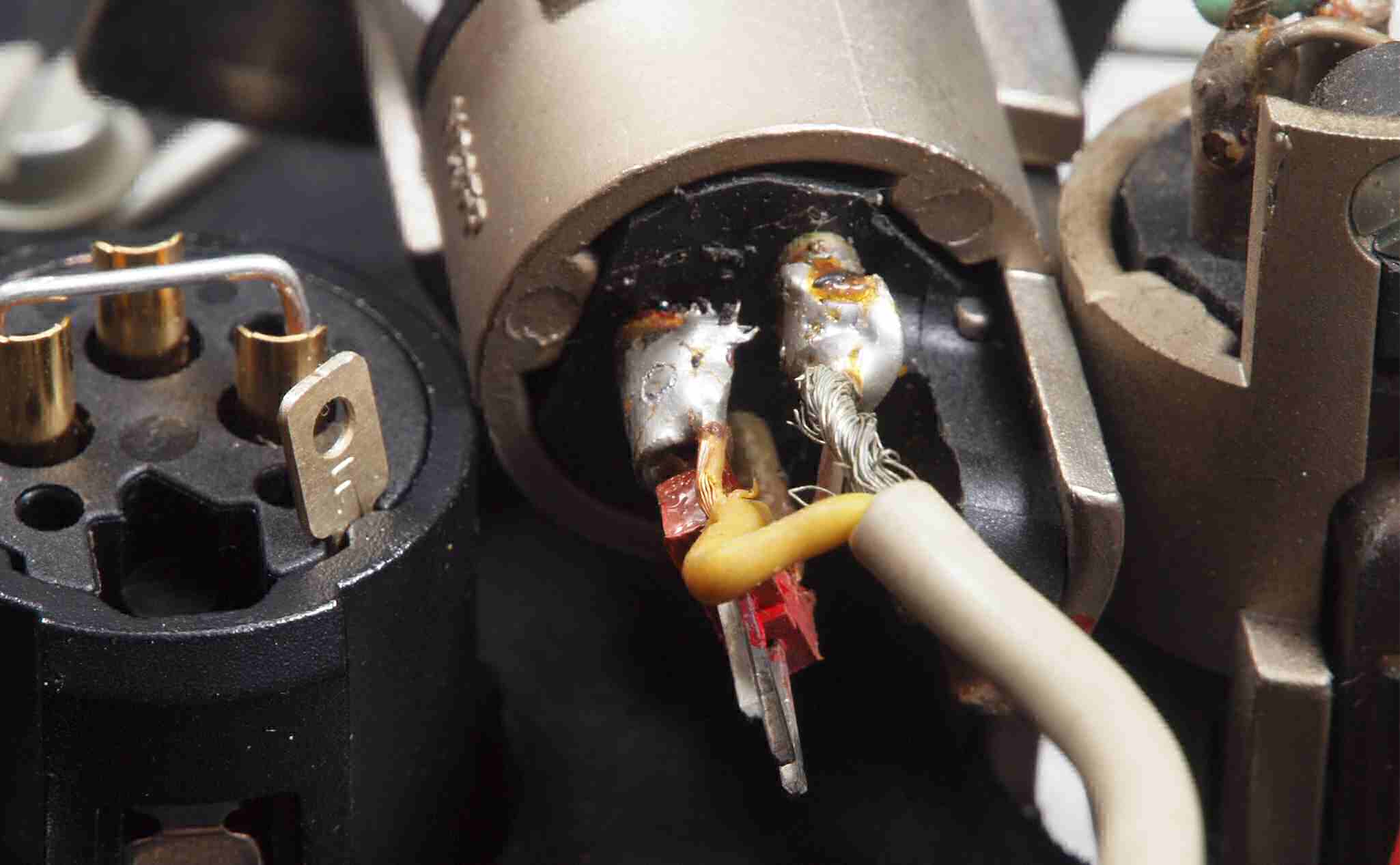

ＣＤ３．　修理中　ＸＬＲ入力端子裏配線。

ＣＤ４．　修理後　ＸＬＲ入力端子裏配線。シャーシアースも取る。

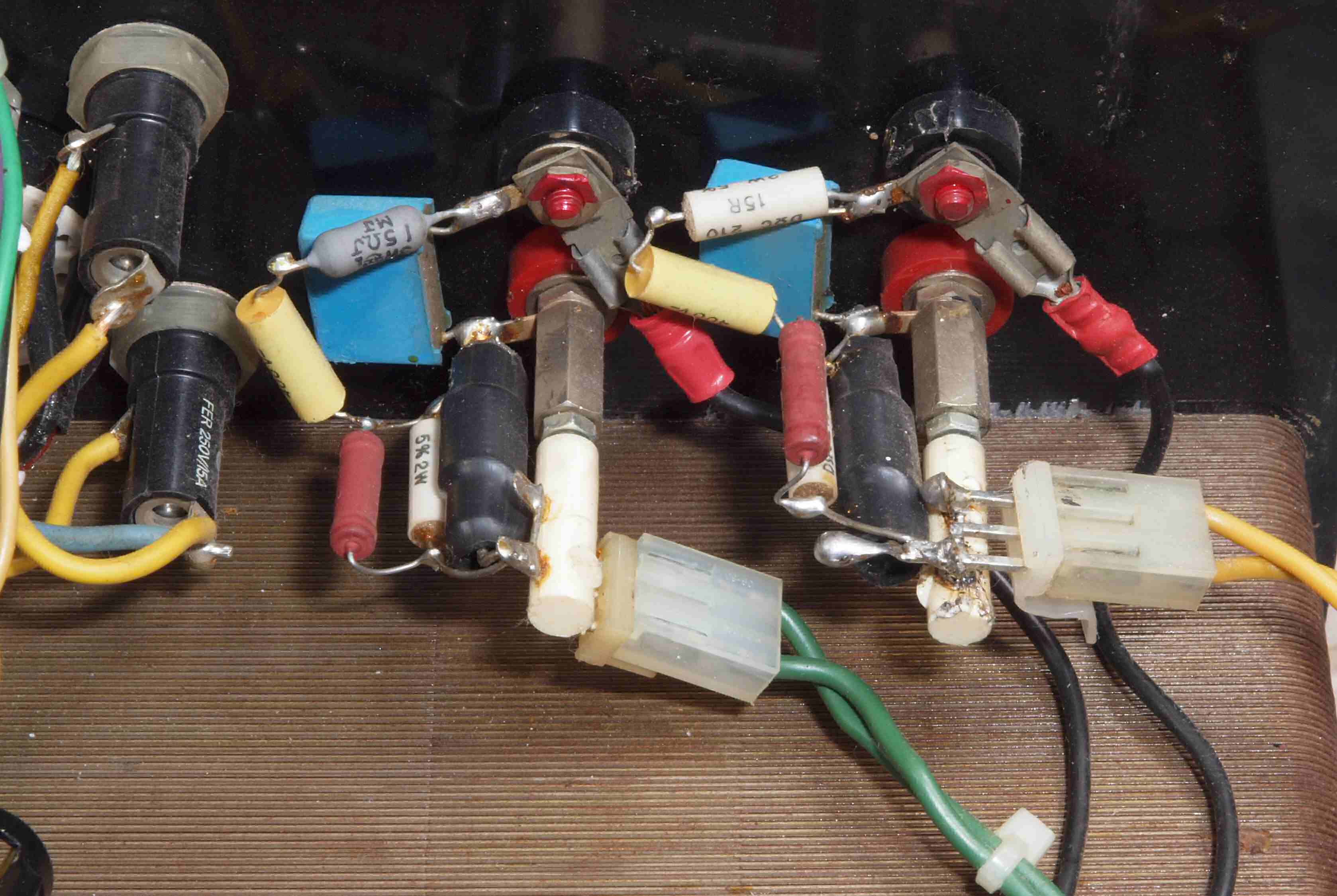

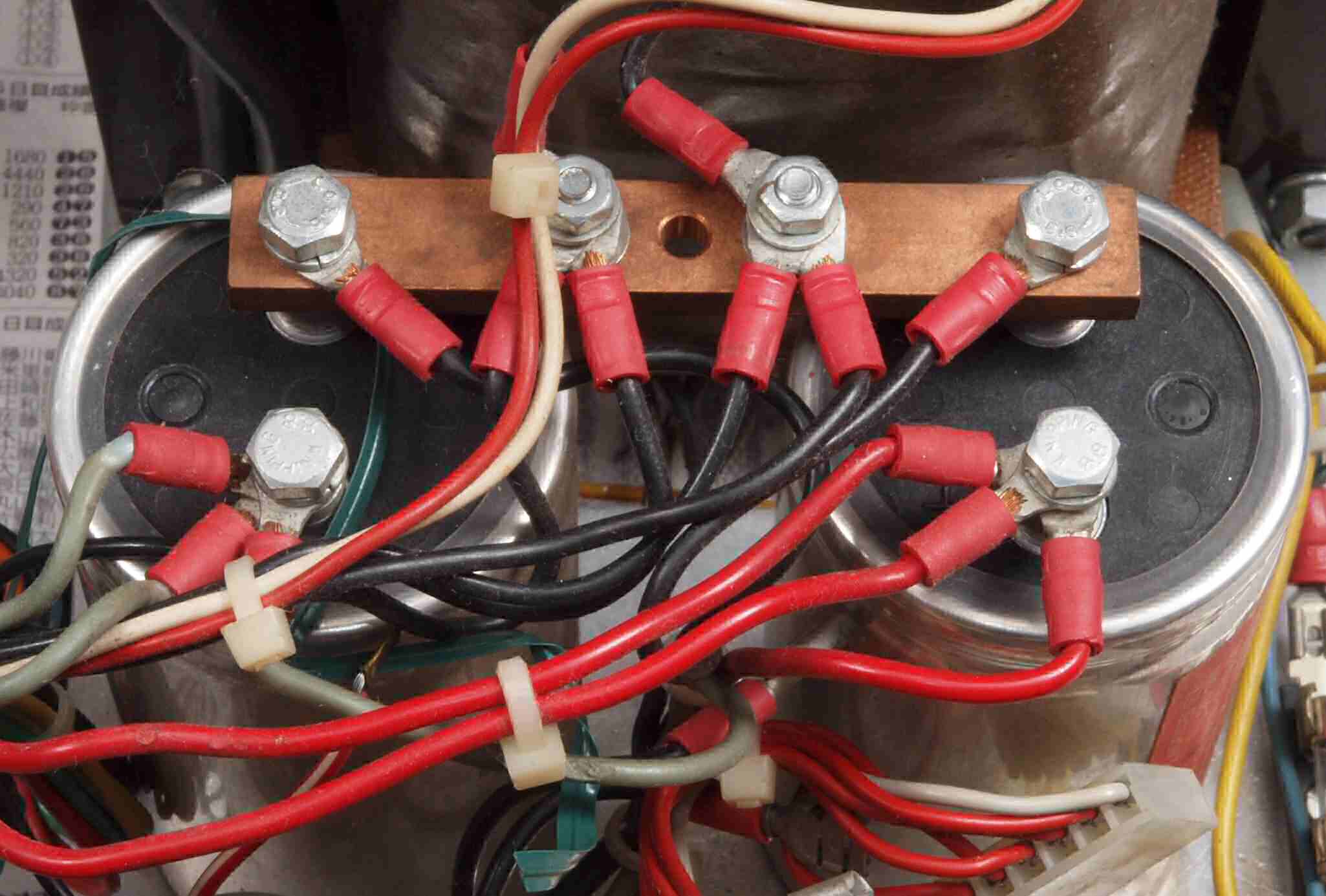

ＣＥ１．　修理前　電源ブロック電解コンデンサー配線。

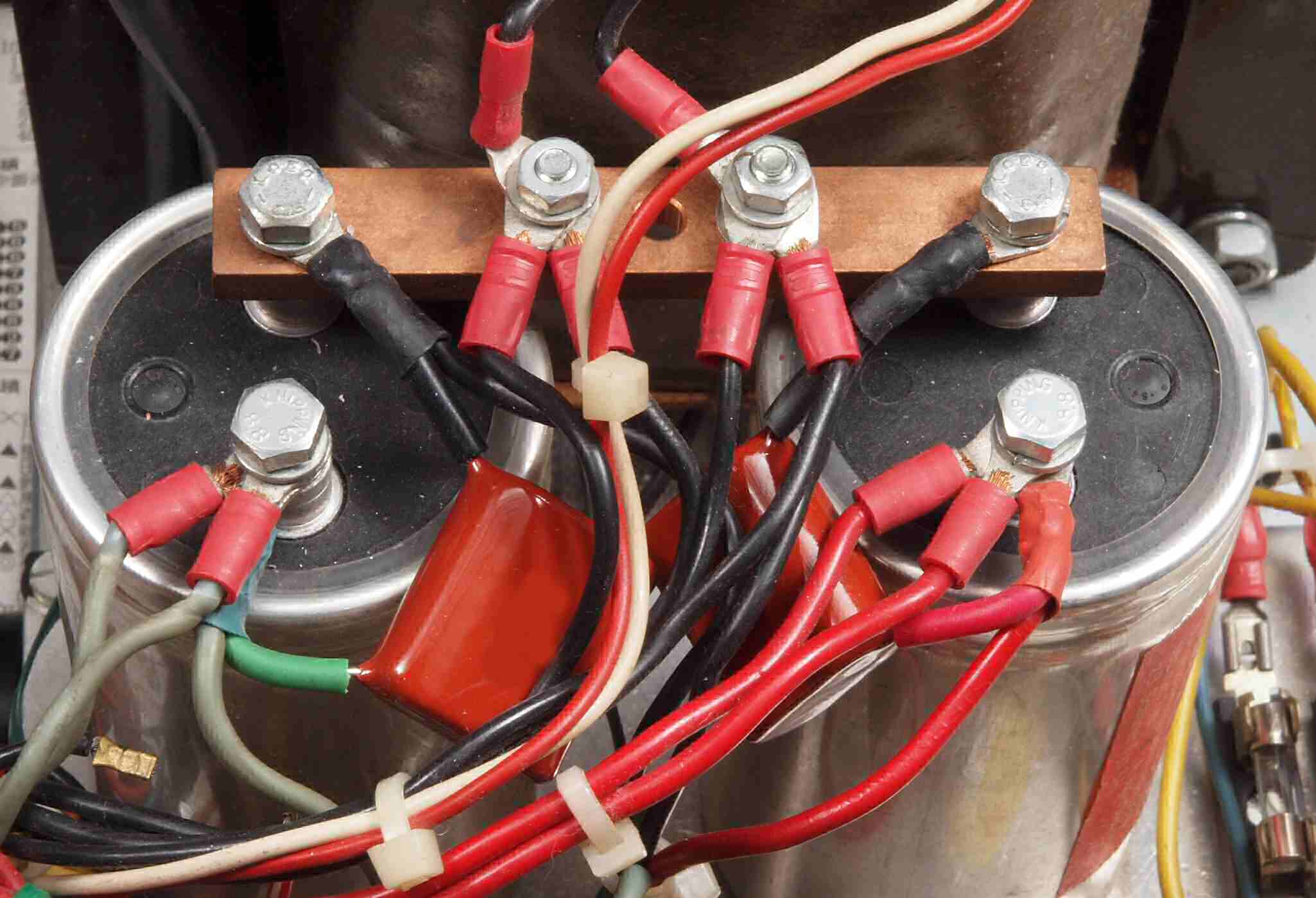

ＣＥ２．　修理後　電源ブロック電解コンデンサー配線。フイルムコンデンサー２個追加。

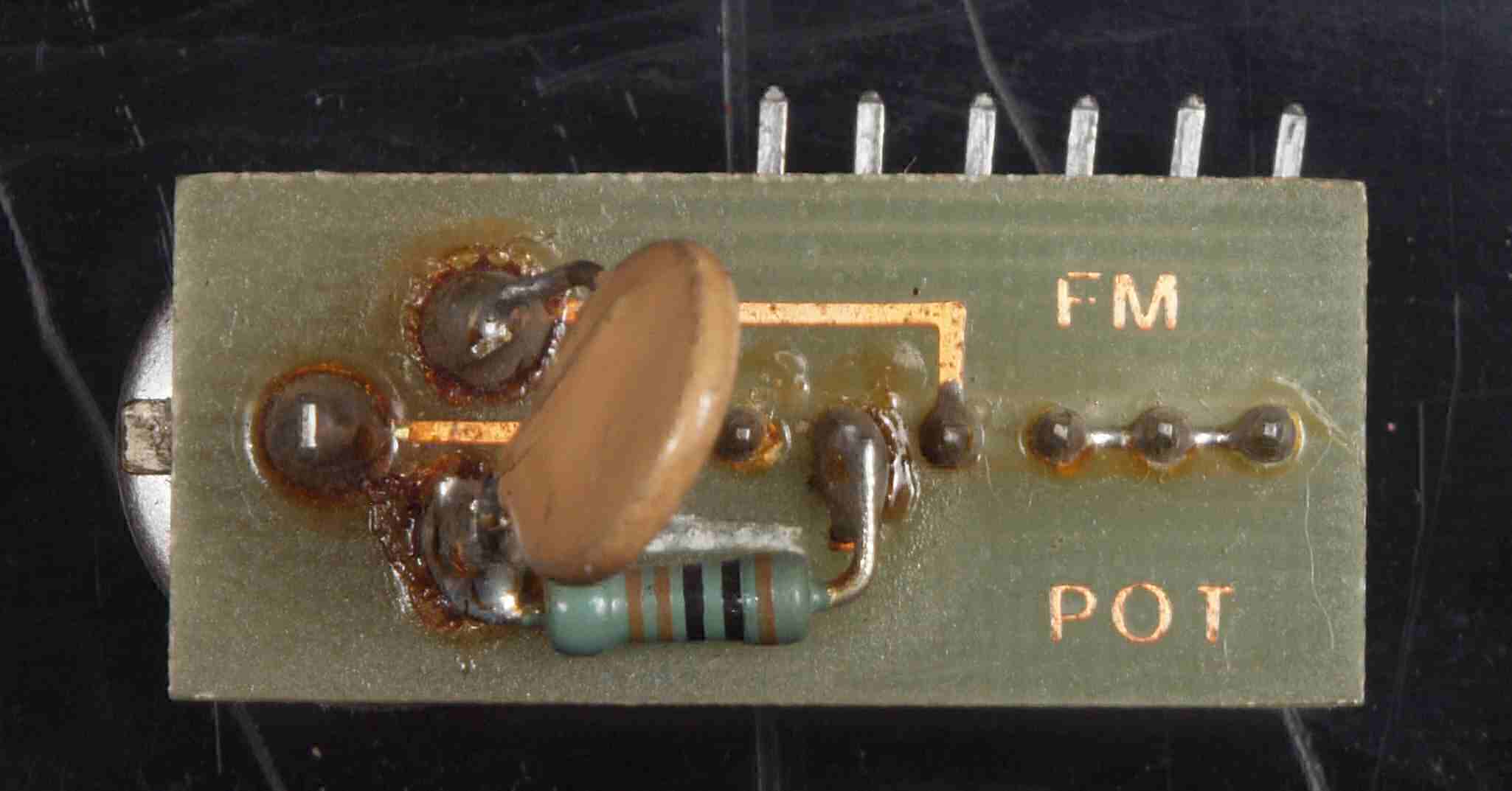

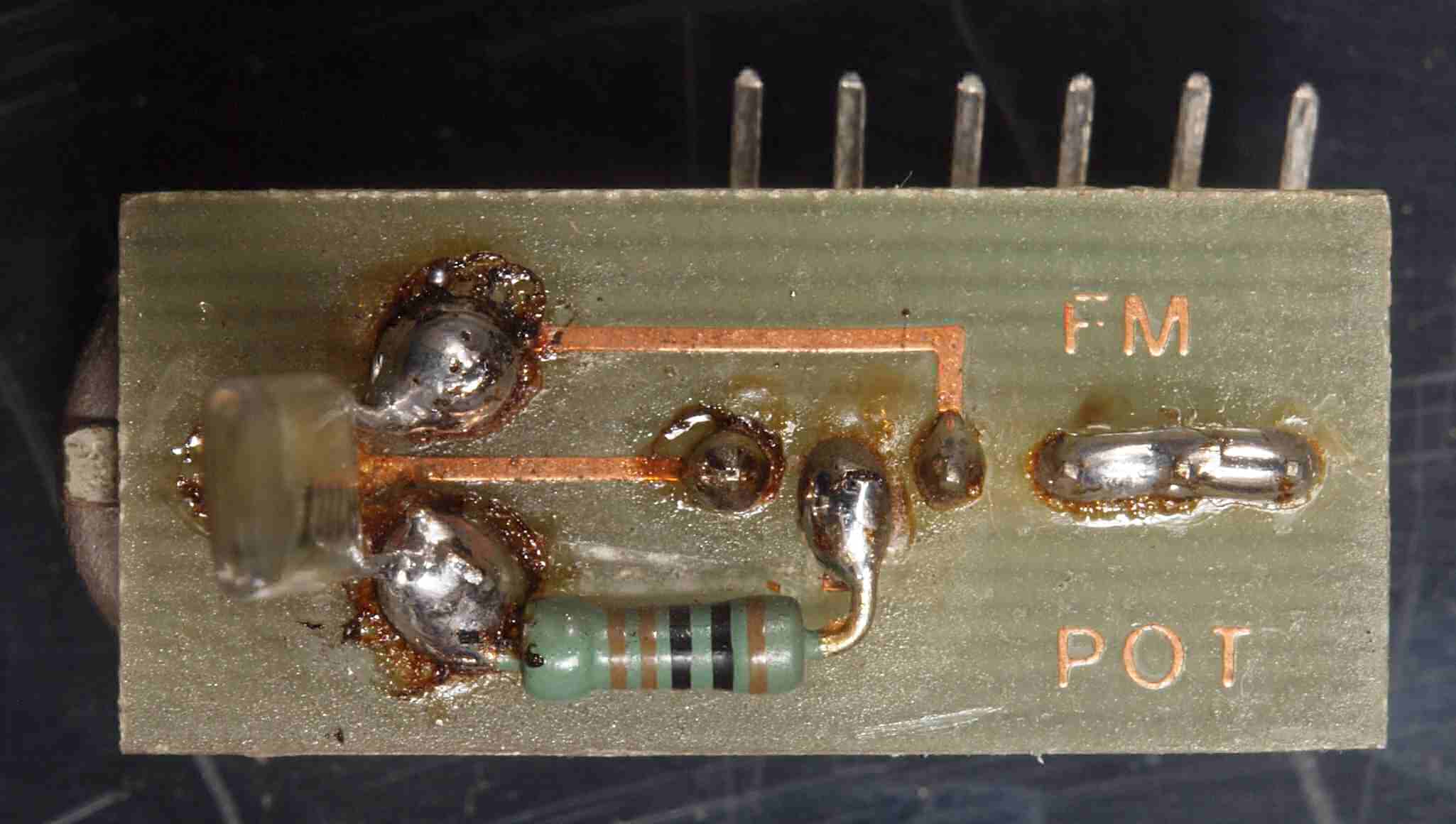

ＣＦ１．　修理前　電源ＳＷの雑音防止コンデンサーが少し膨れている。

ＣＦ２．　修理（交換）後　電源ＳＷの雑音防止コンデンサー。

ＣＧ１．　交換部品

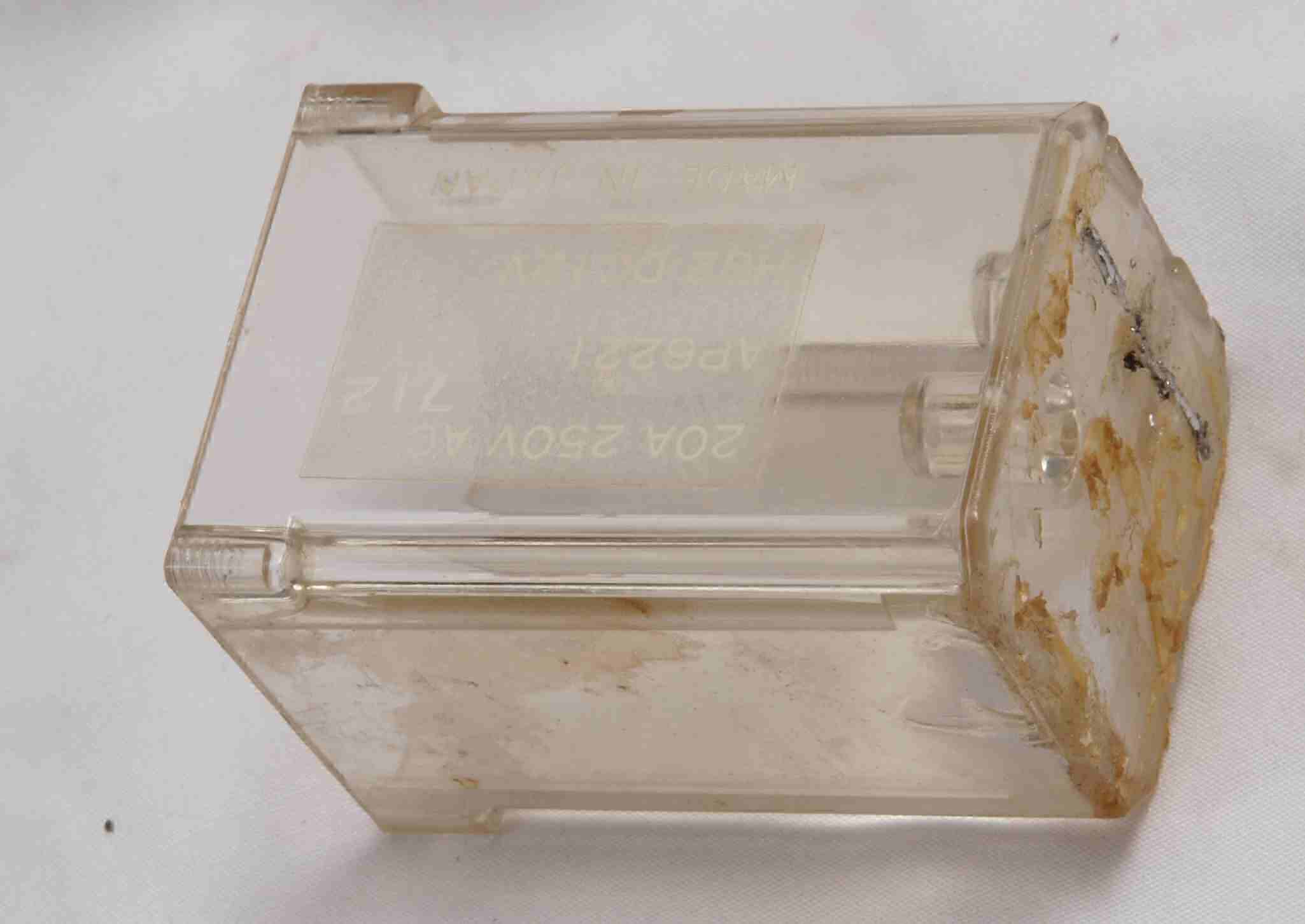

ＣＧ２．　交換部品　出力リレー。

ＣＨ１．　修理前　上から見る

ＣＨ２．　修理後　上から見る

ＣＨ３．　修理前　下から見る

ＣＨ４．　修理後　下から見る

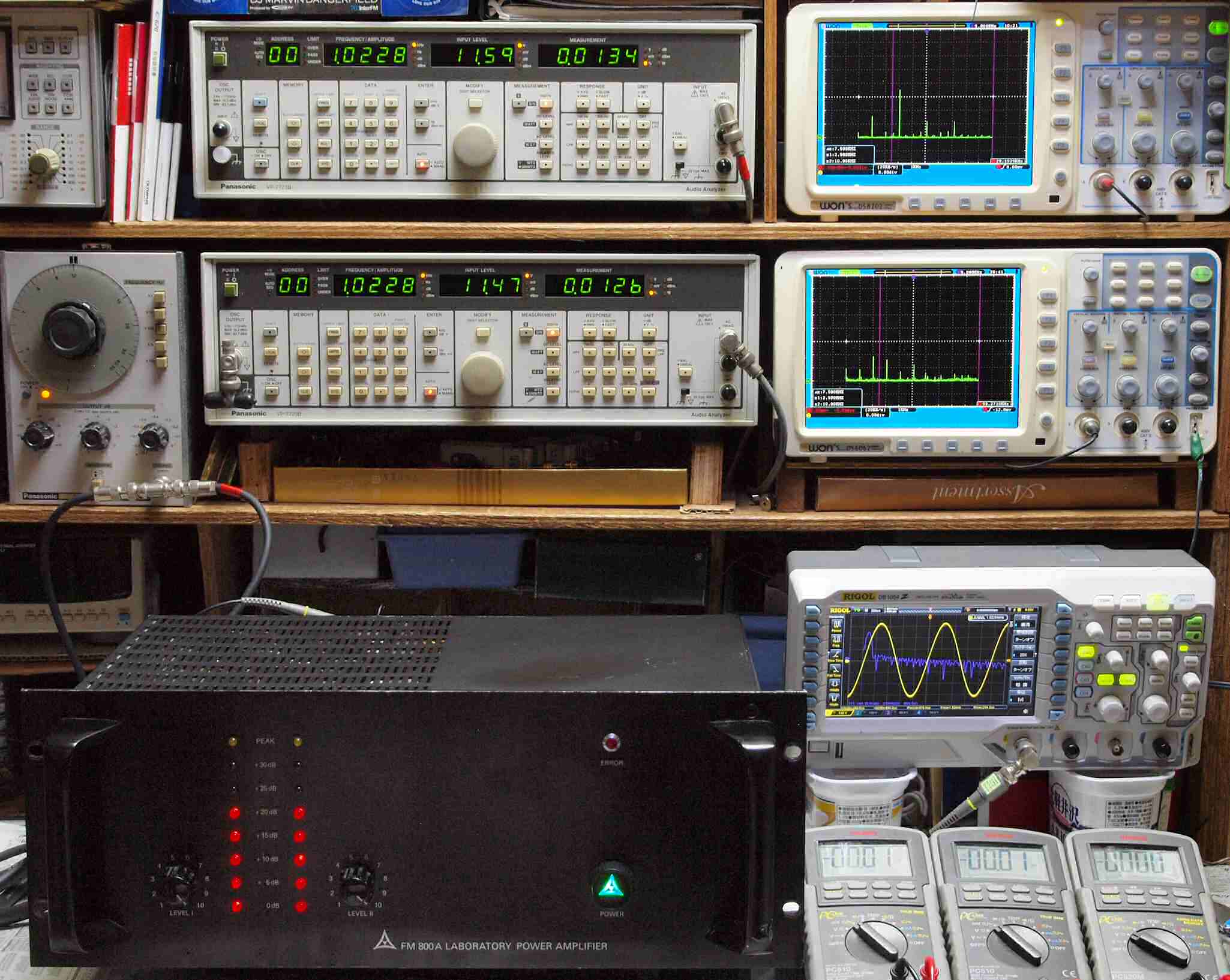

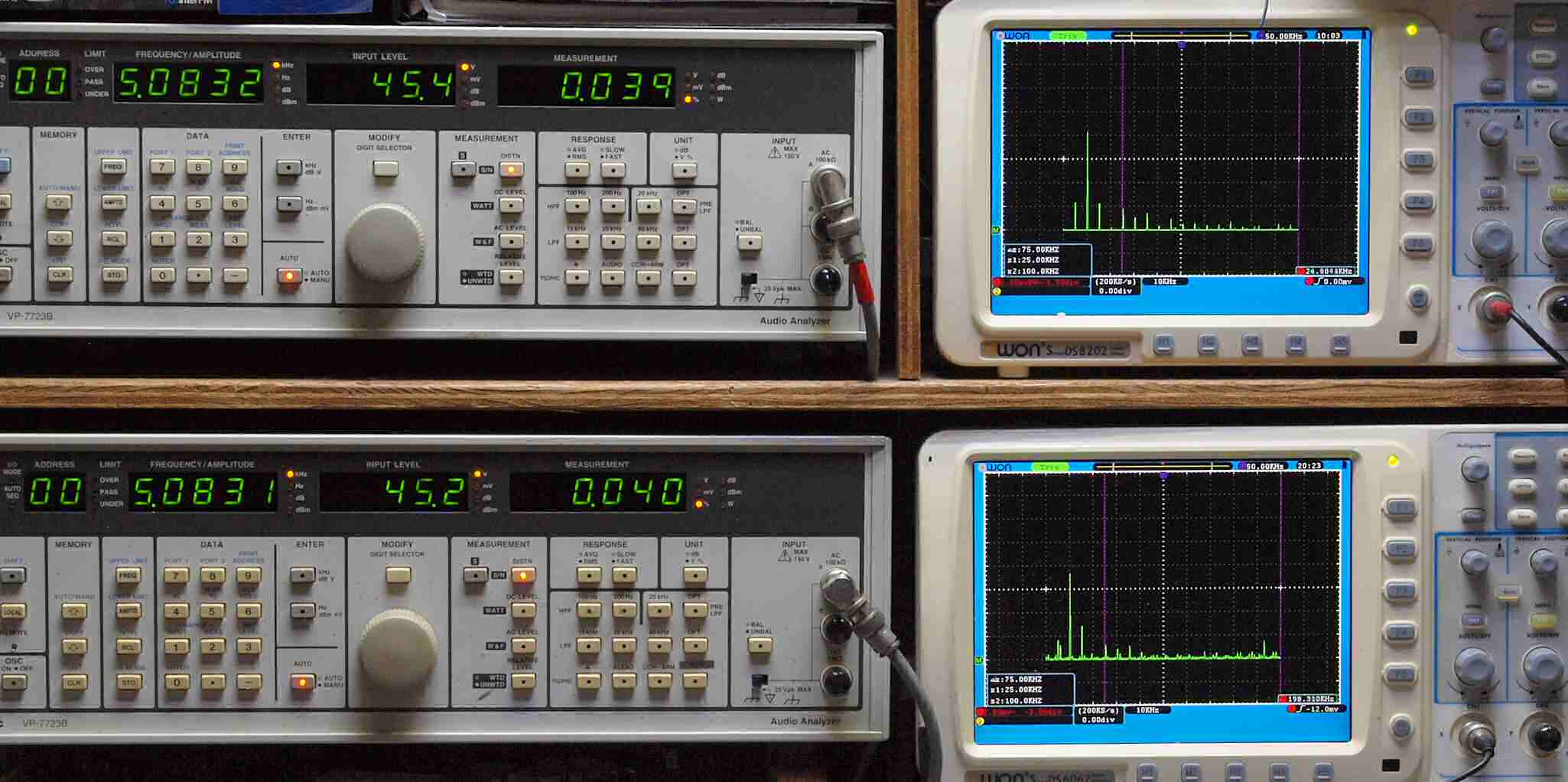

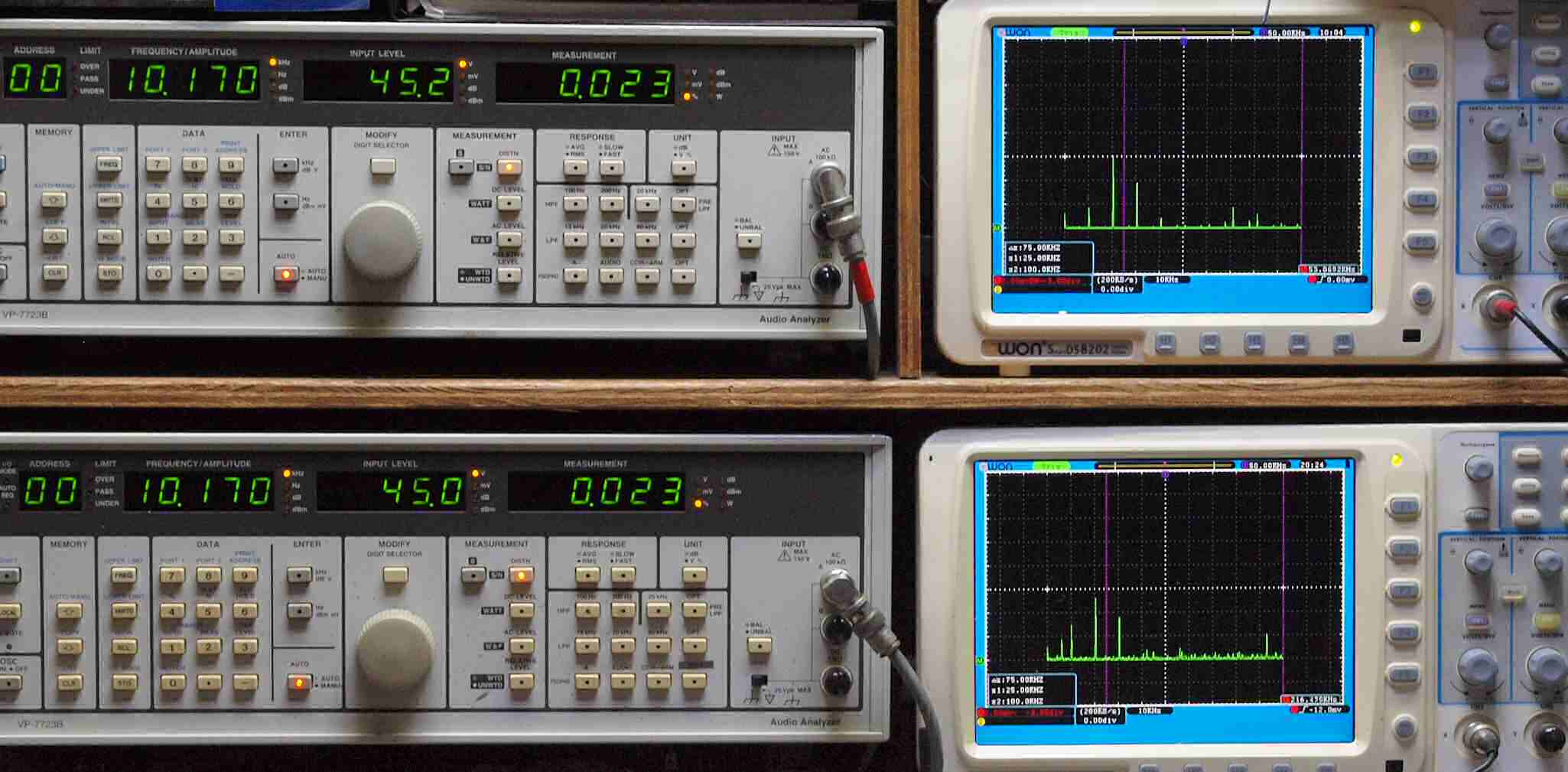

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００５７％歪み。 　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００７９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

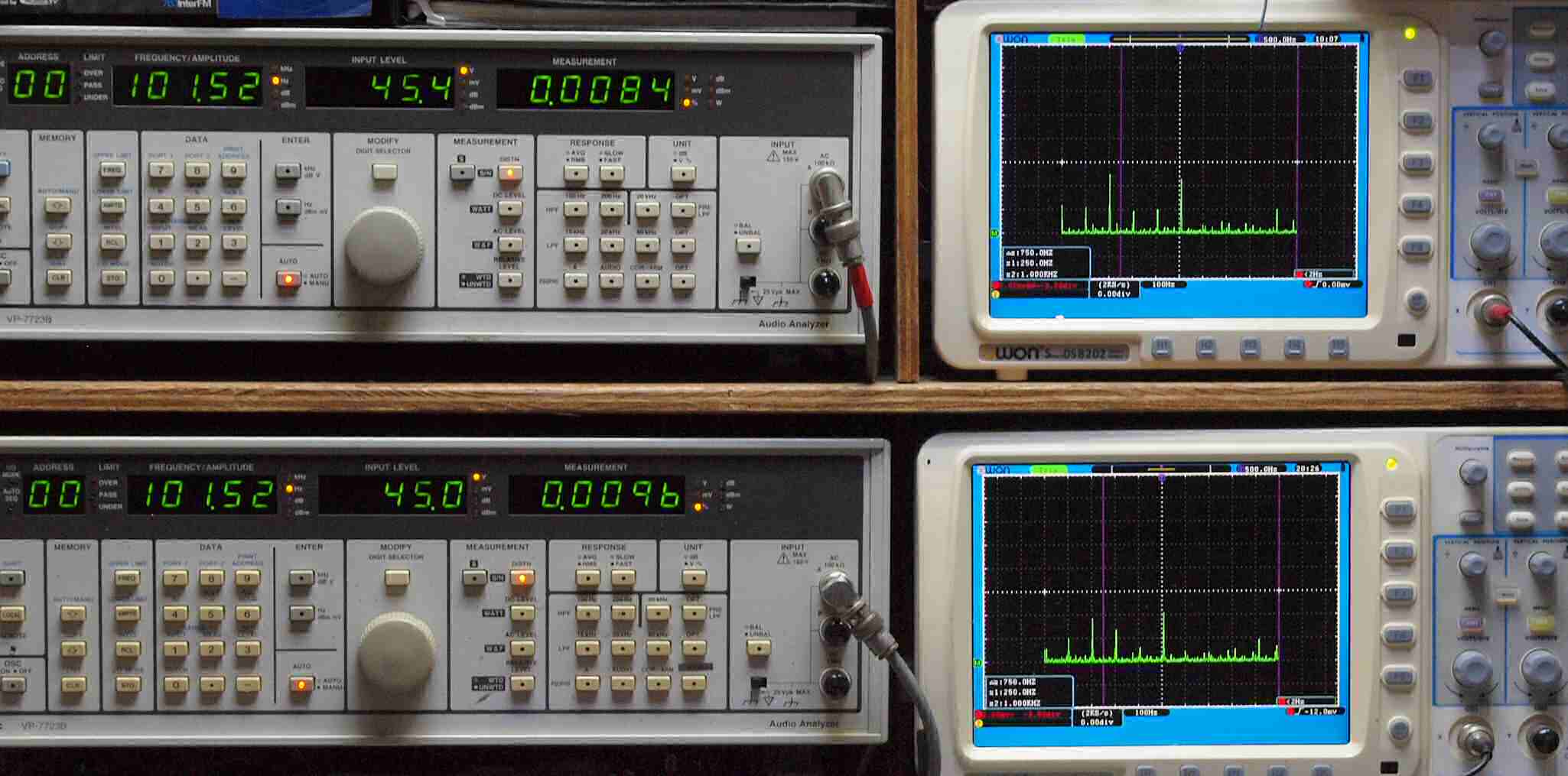

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００８４％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００９６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

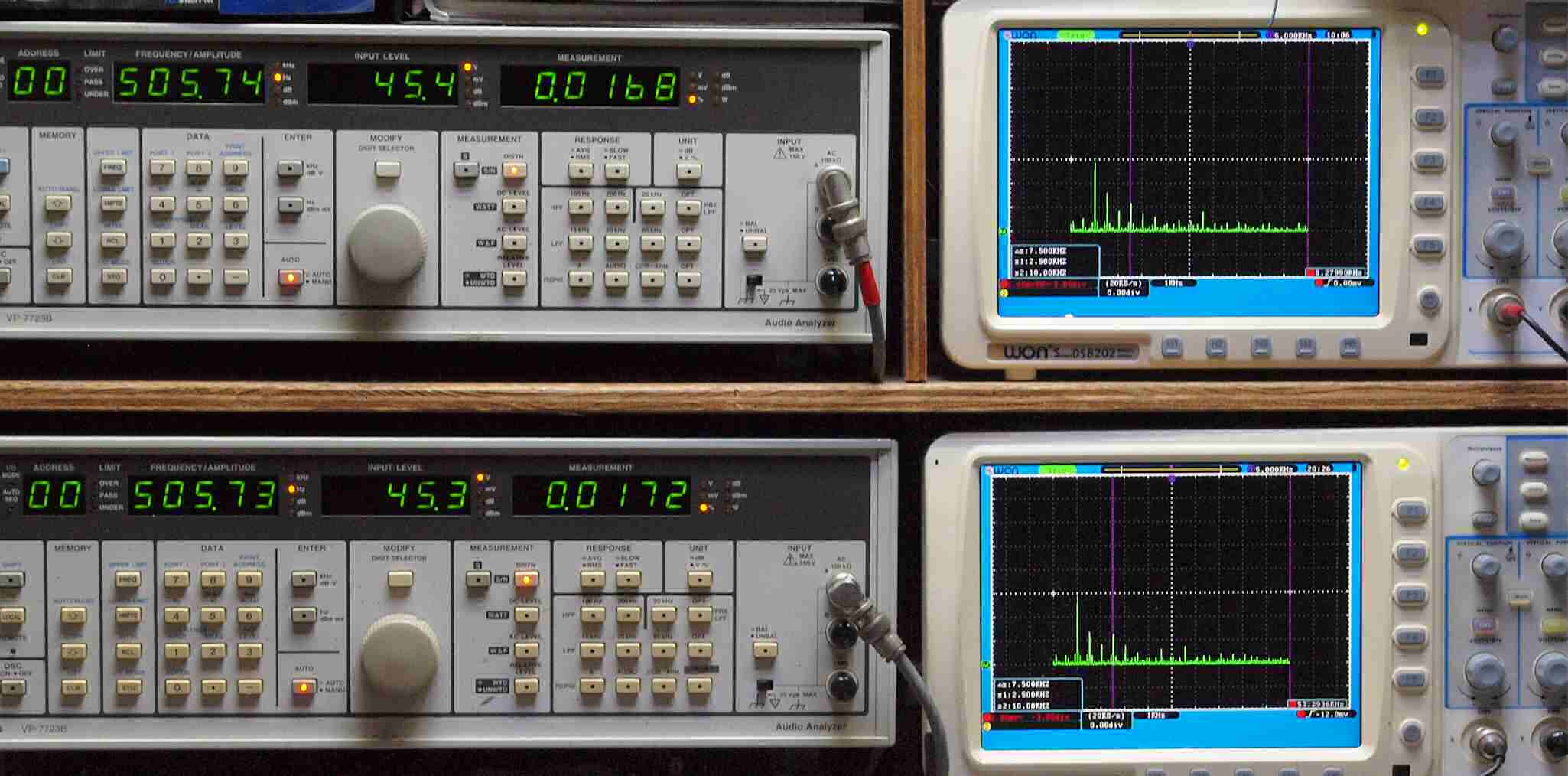

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６８歪み。 　　　　　　　　 　　 　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１７２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２４％歪み。 　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３９％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２３％歪み。 　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

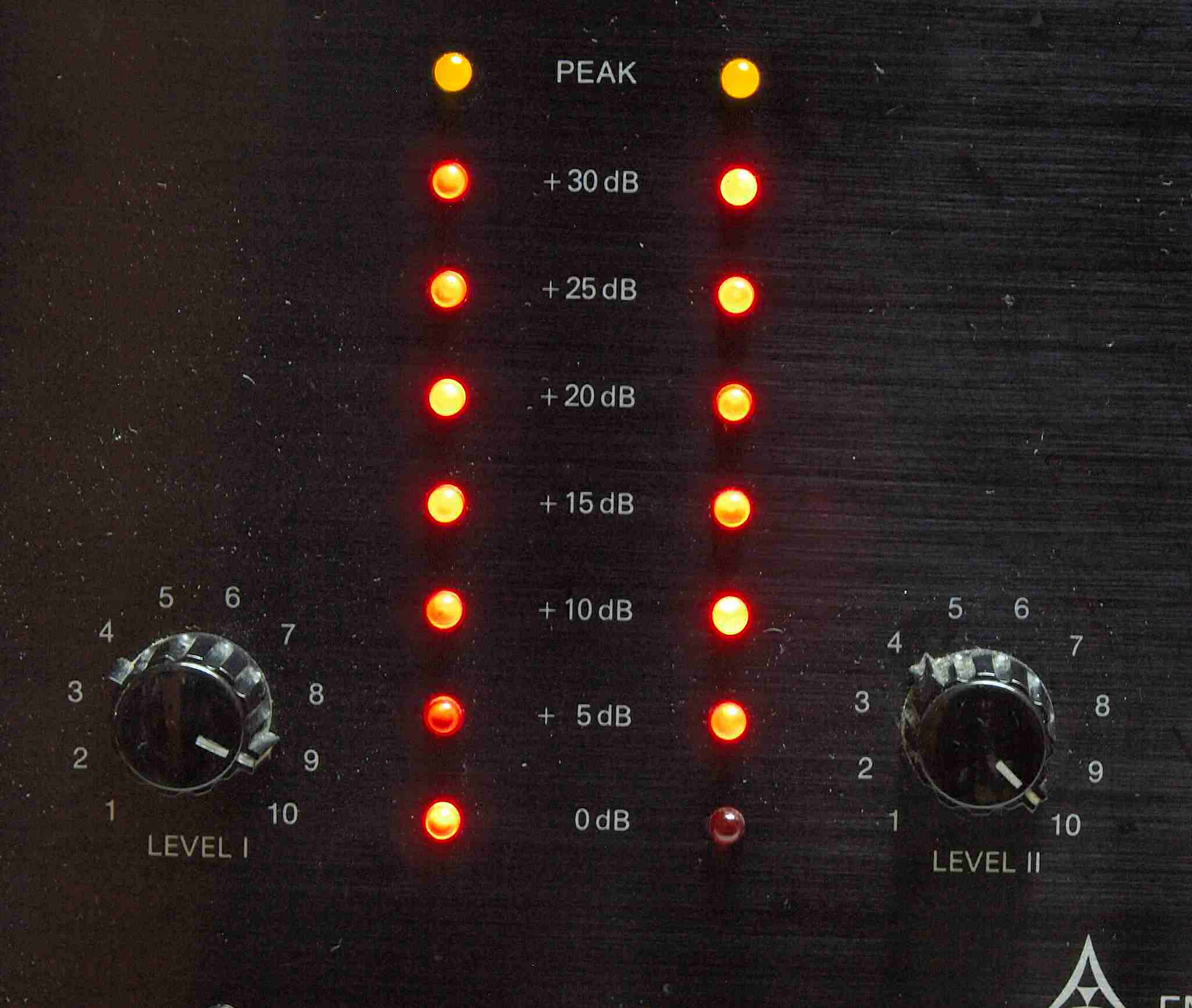

Ｅ８．　その時のＶＵメータＬＥＤ表示

Ｅ９．　完成　　２４時間エージング、　左は（株）日立製作所　Lo-D　ＨＣＡ−８０００．　２台目

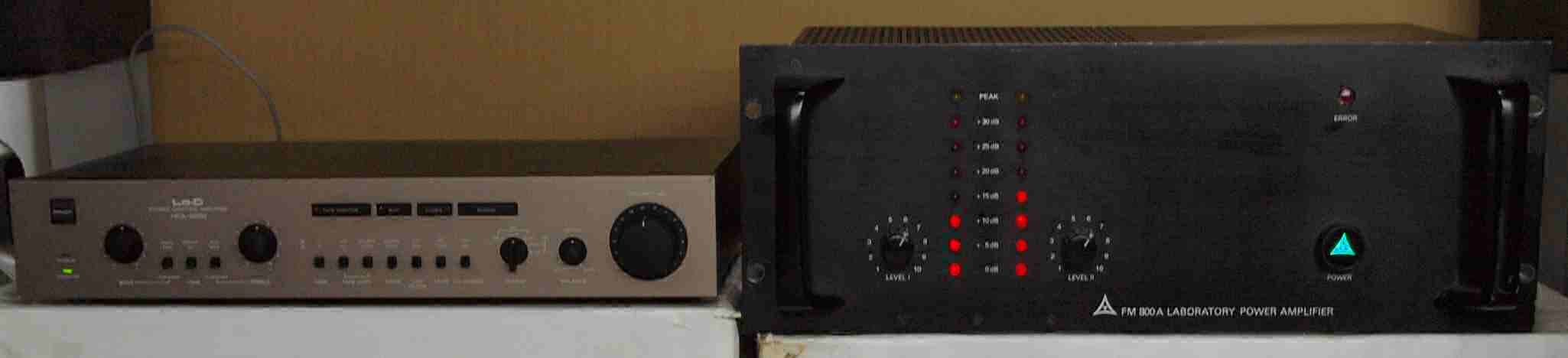

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８００Ａ　の仕様（マニアルより）

型式 メインアンプ　ＦＭ８００Ａ 出力（r.m.s、チャンネル当り） 2Ω=850W、4Ω=600W、　8Ω=400W 周波数特性（50W出力時） 5Hz〜300kHz -3dB 高調波歪率 0.5％以下（20Hz〜20kHz） IM歪率（定格出力時） 0.25％以下（60：7kHz＝4：1、Phono入力） SN比 Phono=57dB Tuner、Tape=75dB ダンピングファクター 最大　800 入力感度 0.8V/４〜5kΩ モード stereo、mono、null 消費電力 無音時＝250W 30%出力時＝700W 最大出力時＝2500W 外形寸法 幅483×高さ110×奥行254mm 重量 29kg
