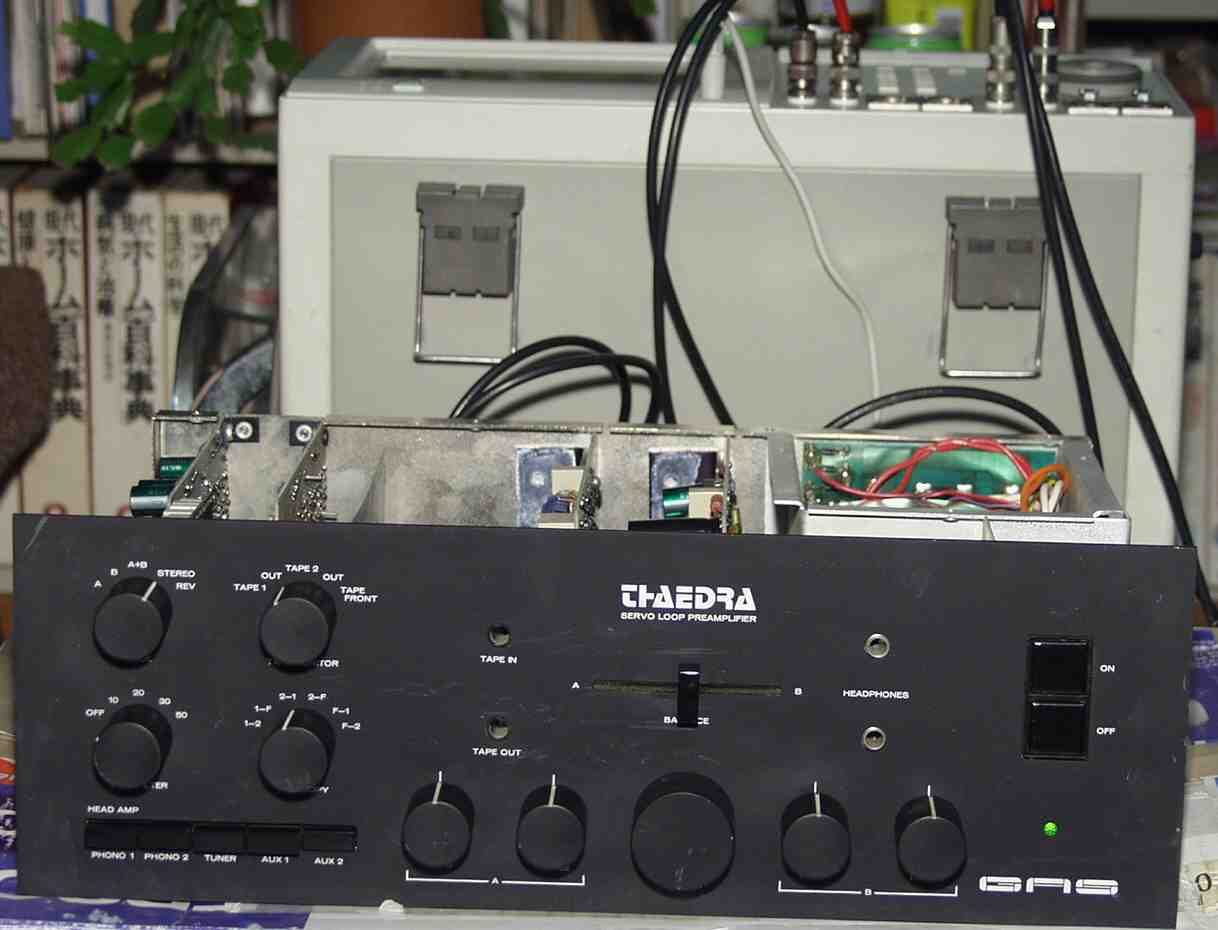

ＧＡＳ　ＴＨＡＥＤＲＡ　修理記録
平成１４年１０月２４日到着　平成１５年４月９日完成
注意　このＡＭＰもプリ出力にコンデンサーが無くＤＣ漏れの可能性が有ります、メインＡＭＰのＤＣ入力端子に接続すると、
　　　　メインＡＭＰが「チンチン」になり壊れます
　　　　更に、音質重視の為、プリ出力に安全（保護）抵抗が有りません！！
　　　　プリ出力をショウトさせると、プリのバッファＡＭＰ（出力リレー）が壊れる可能性が有ります
　　　　接続のＲＣＡケーブルは電源を切って行いましょう
  • Ａ．　修理前の状況
    　　出力しない。

  • Ｂ．原因
    　　出力リレー不良

  • Ｃ．修理状況
    　　出力リレー交換
    　　半固定ＶＲ交換
    　　配線手直し、補強
    　　経年劣化による各部ハンダ補正
    　　電解コンデンサー交換（オ−デオコンデンサー使用）
    　
  • Ｄ．使用部品
    　　半固定ＶＲ
    　　抵抗
    　　電解コンデンサー　　　　　　　　　　　２２個
    　　フイルムコンデンサー　　　　　　　　　２２個
    　　出力リレー　　　　　　　　　　　　　　　　１個
  • Ｅ．調整・測定
  • Ｆ．調整・測定２

  • Ｆ．修理費　５５，０００円　　　オーバーホール修理。
    　　　　　　　　　　　　　　　　　　　お馴染み特別価格。

  • Ｓ．　ＧＡＳ ＴＨＡＥＤＲＡ　の仕様（マニアル・カタログより）

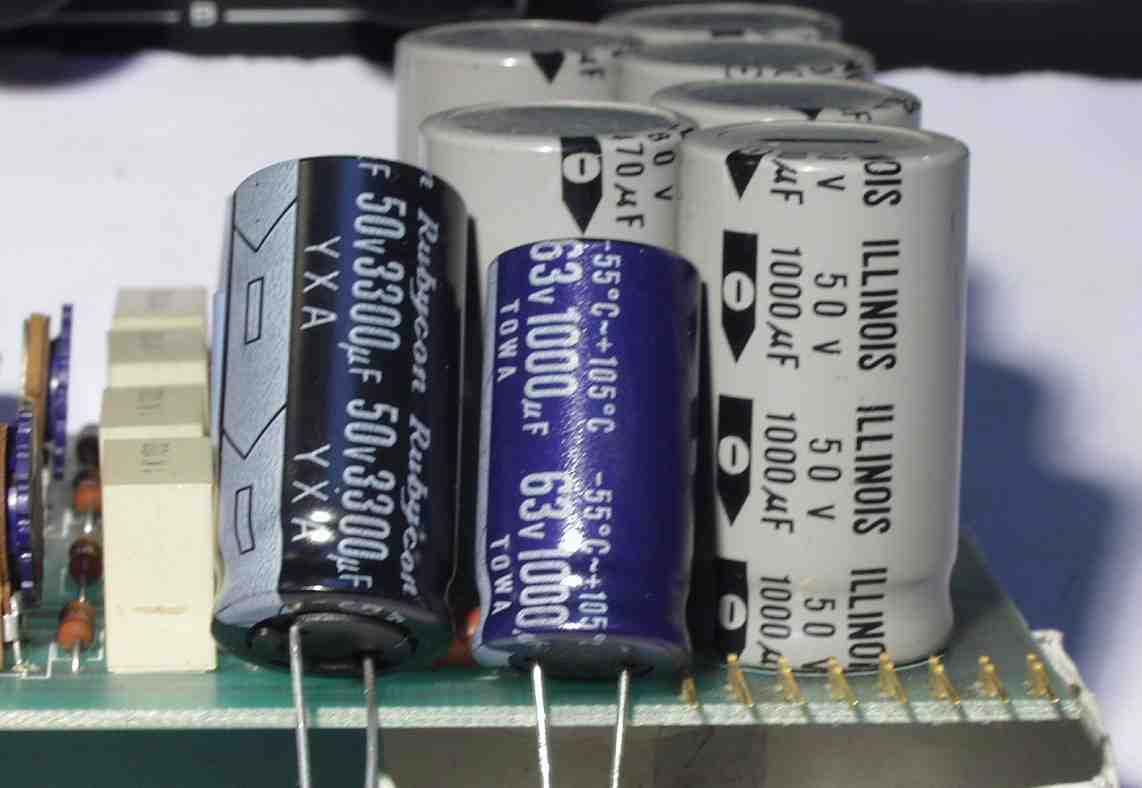

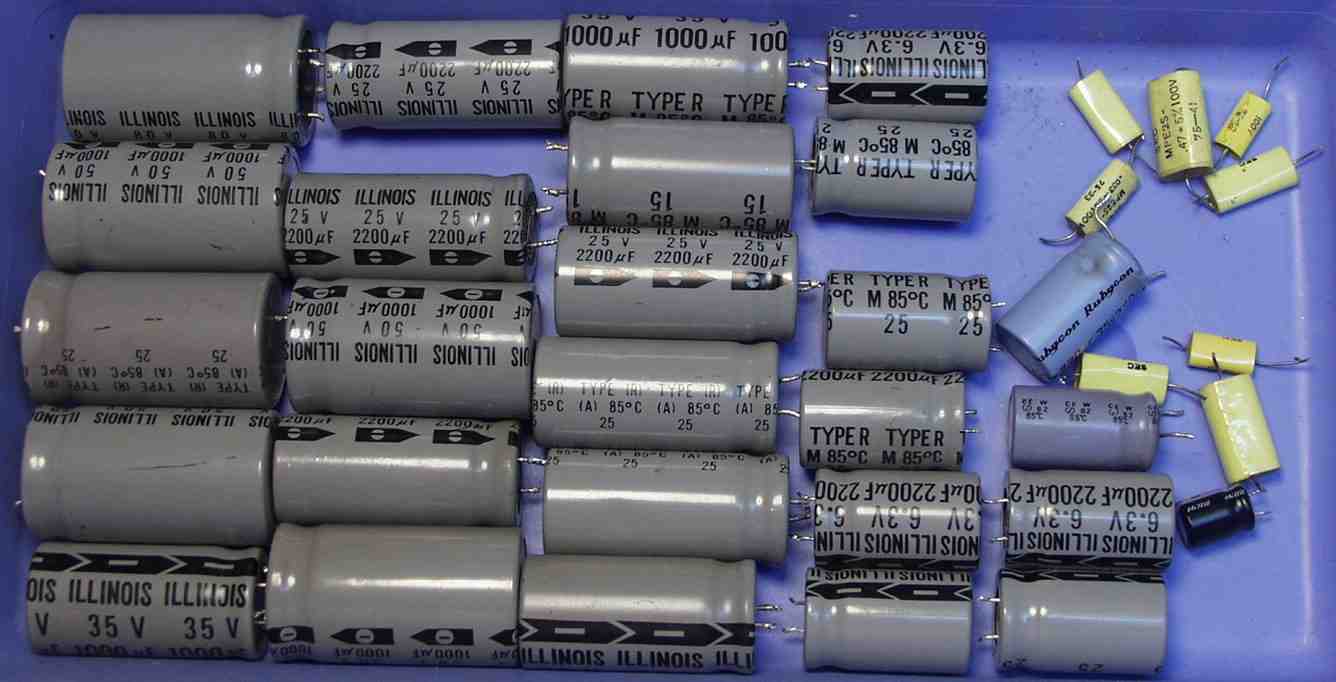

Ａ１Ａ．コンデンサー比較　２８年間の進歩はご覧の通り
Ｃ．　修理状況理状況

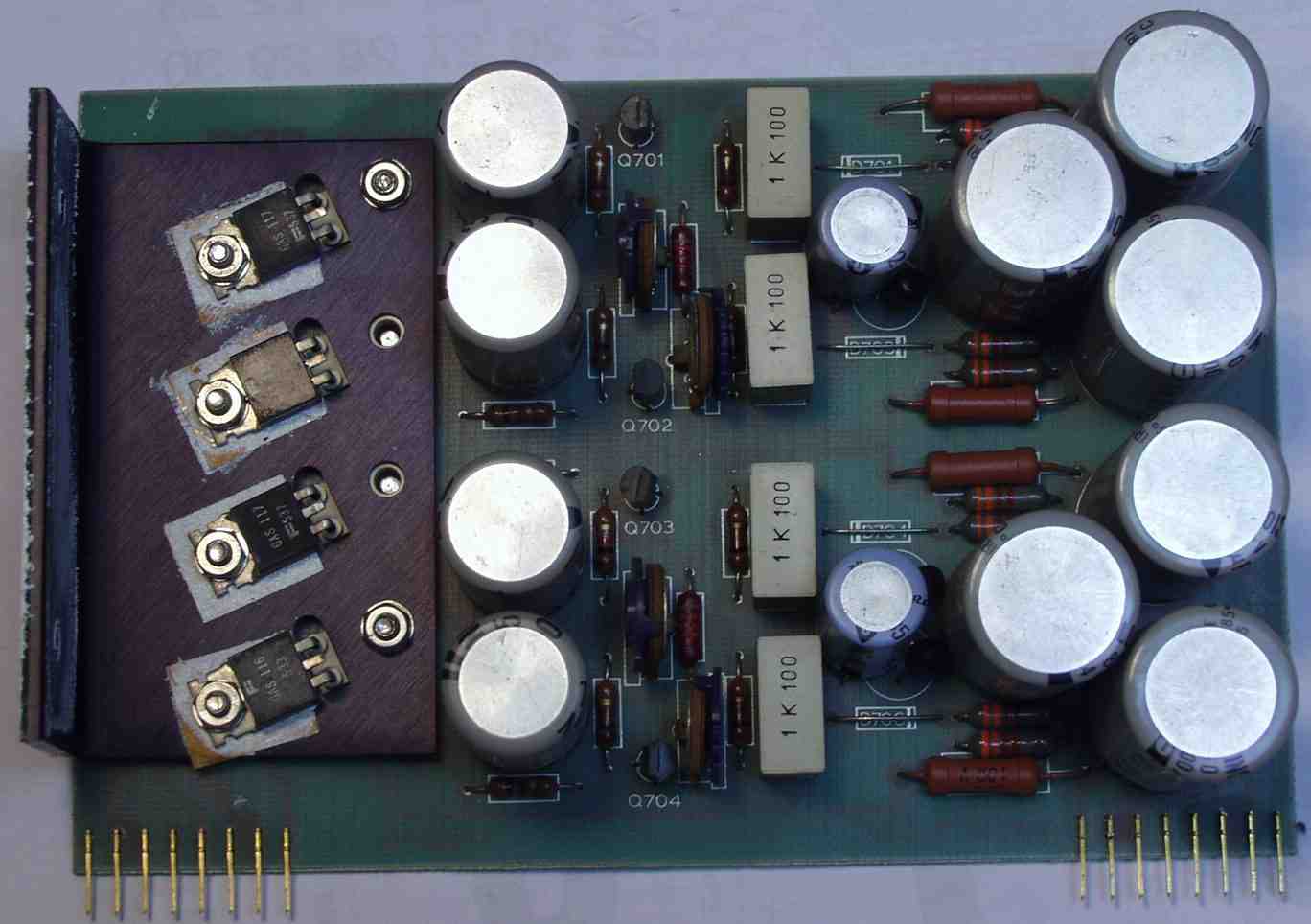

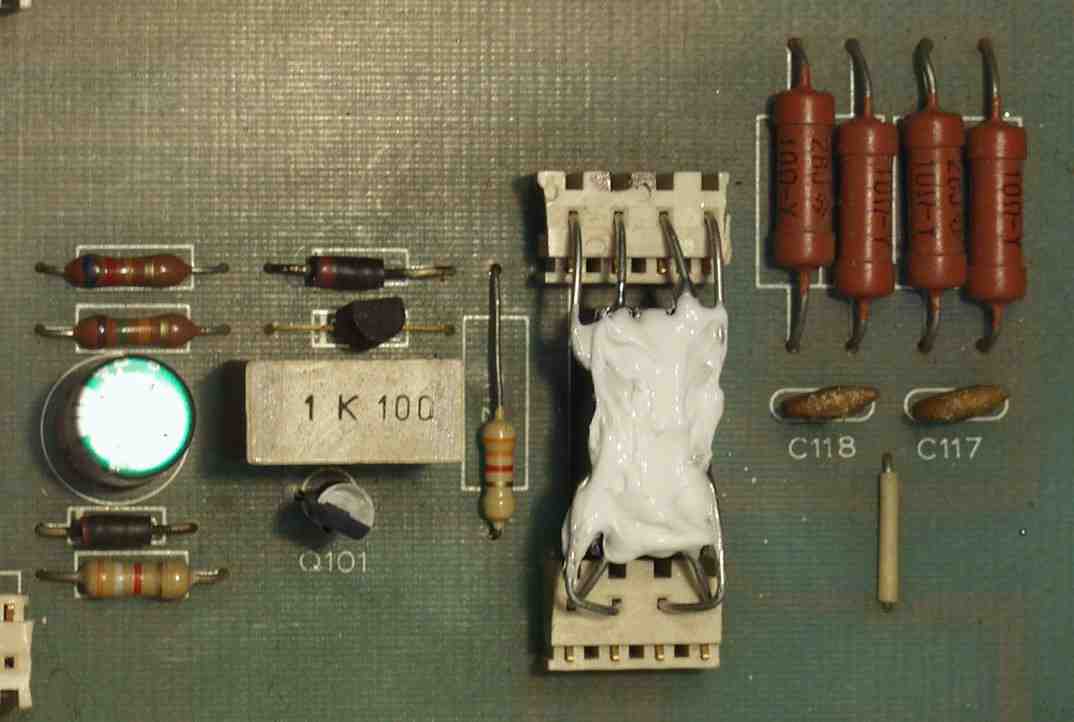

Ｃ１Ａ．　修理前　定電圧基板
Ｃ１Ｂ．　修理前　定電圧基板　電解コンデンサー１０個交換

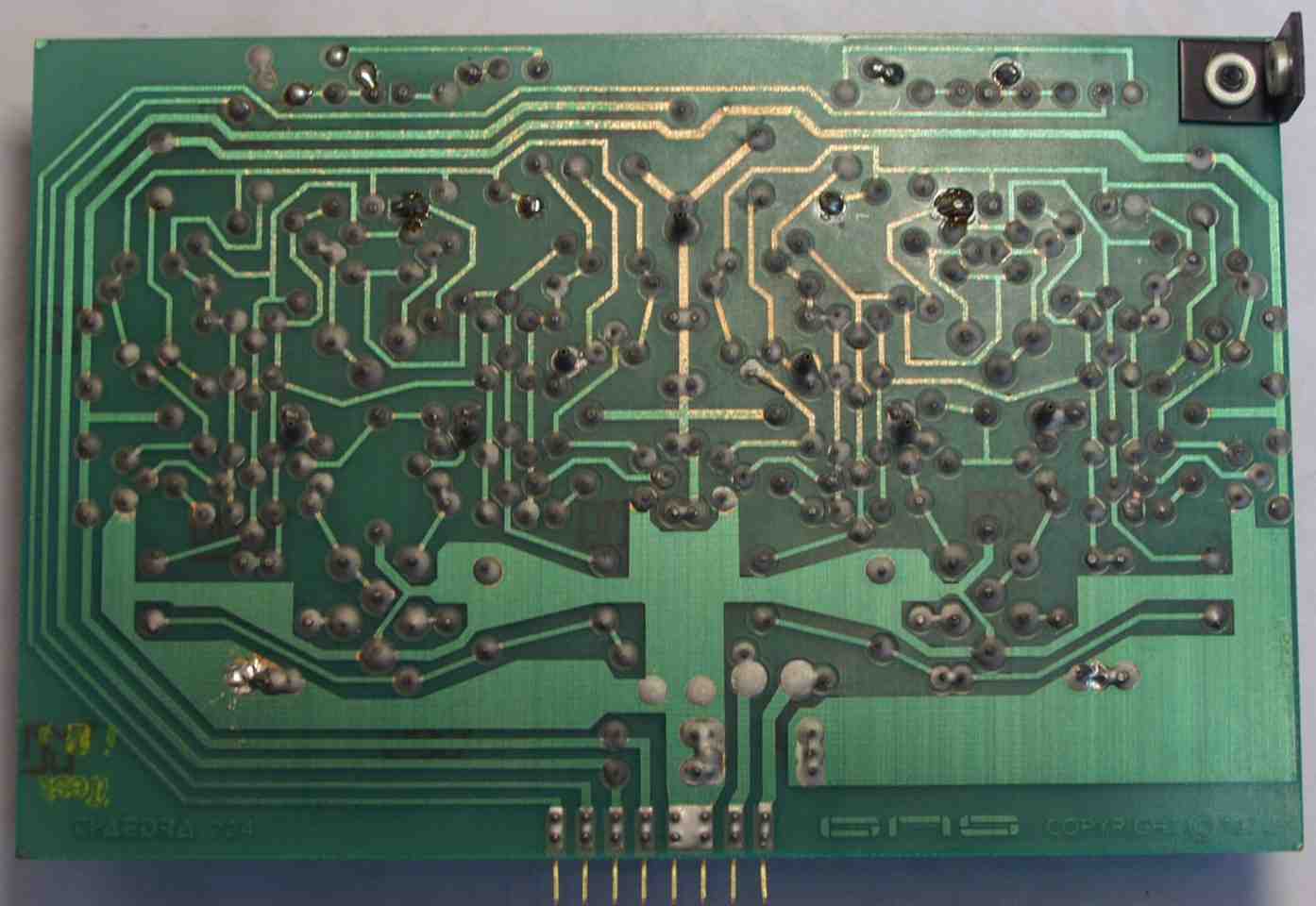

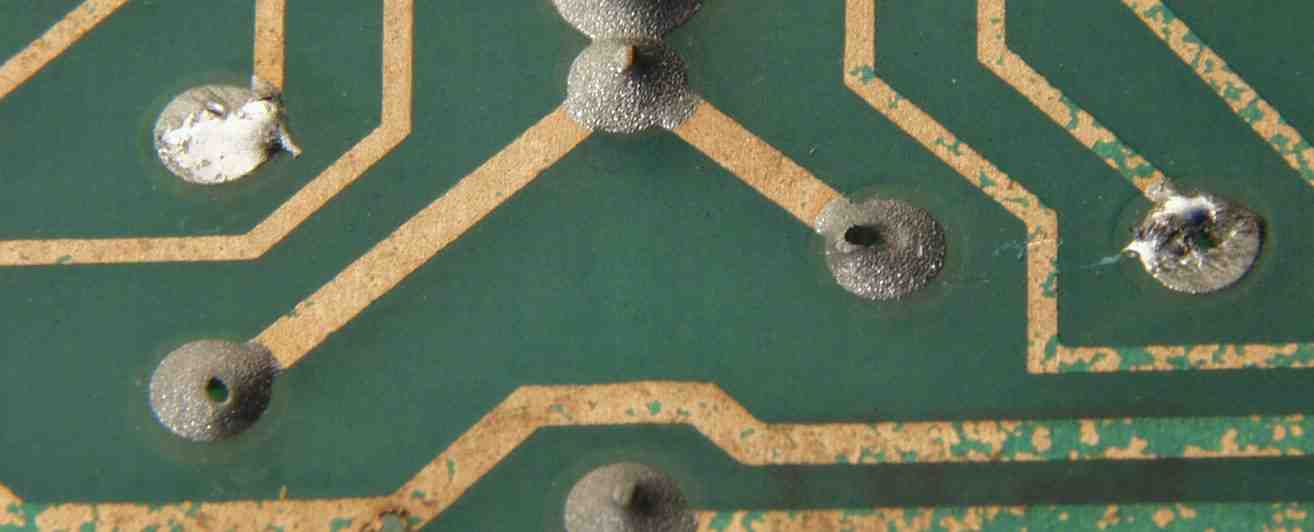

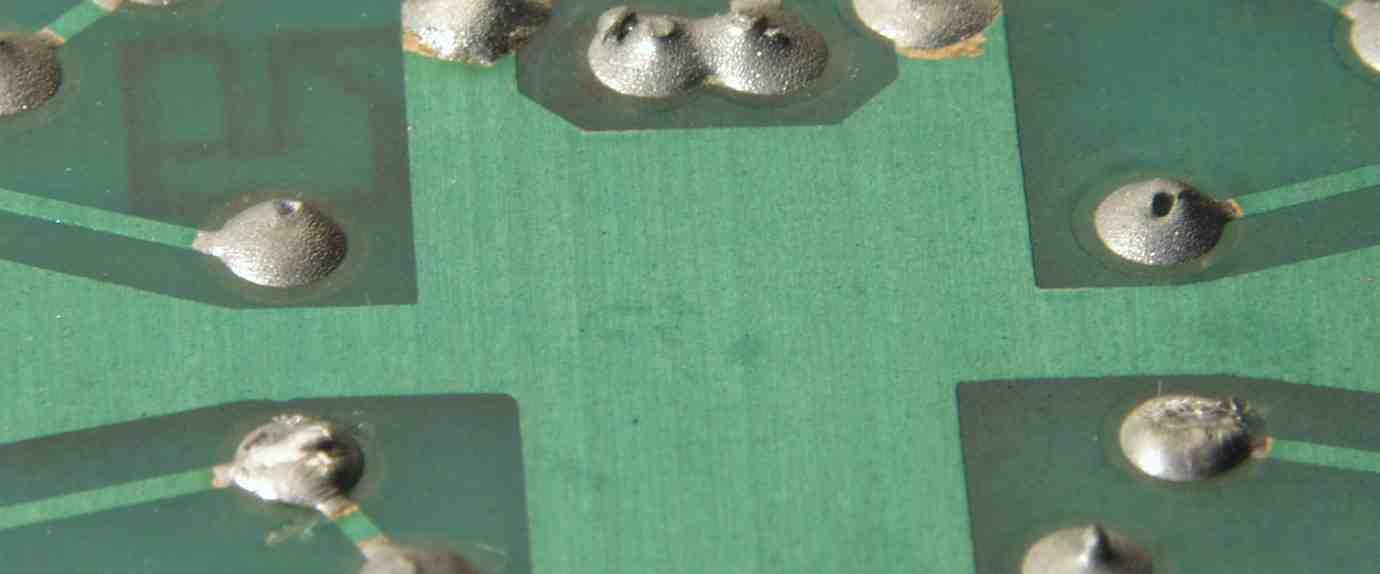

Ｃ１Ｃ．　修理前　定電圧基板裏　この艶のなさは、銀入りハンダ？？
Ｃ１Ｄ．　修理（半田補正）後　定電圧基板裏

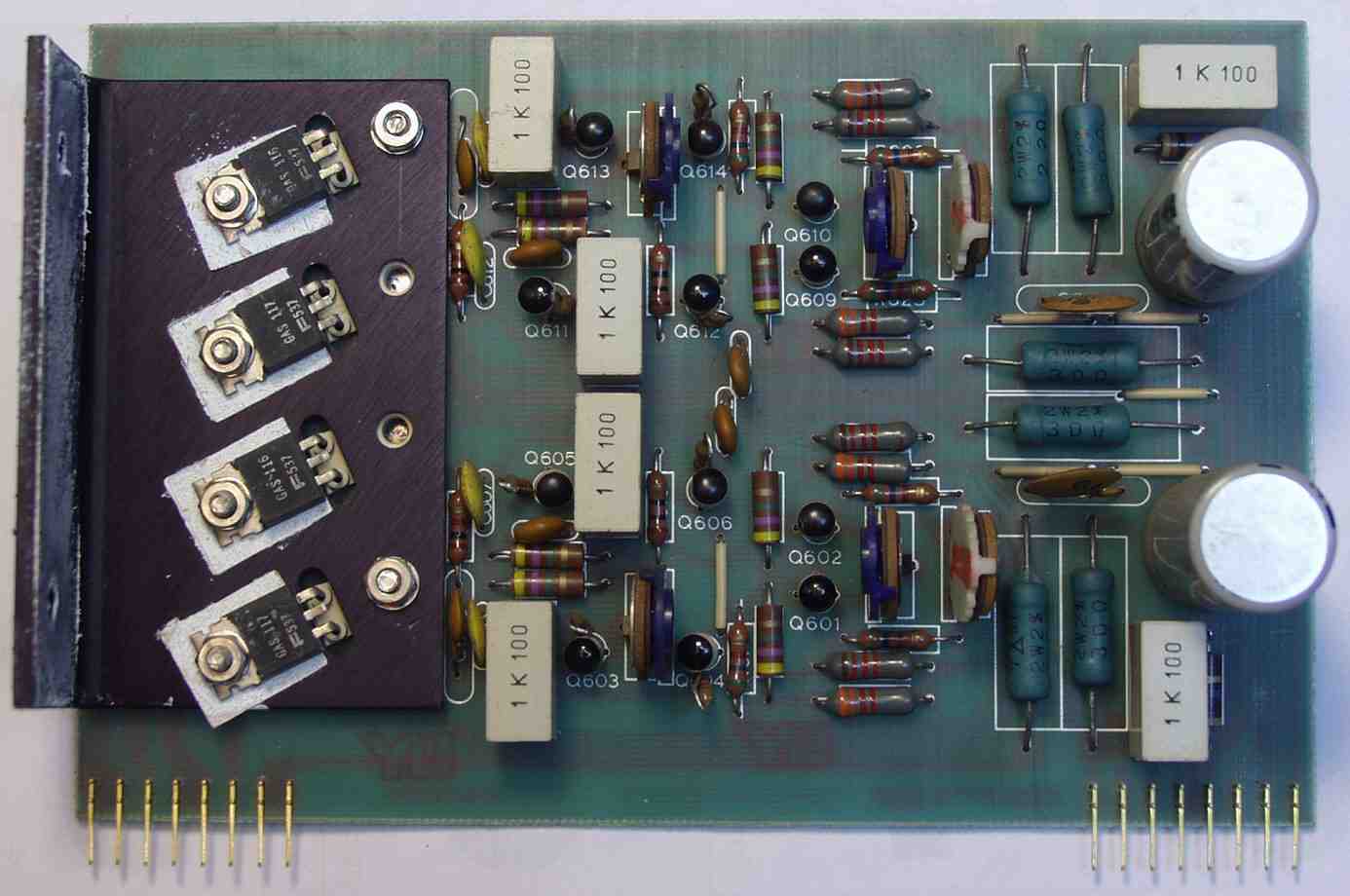

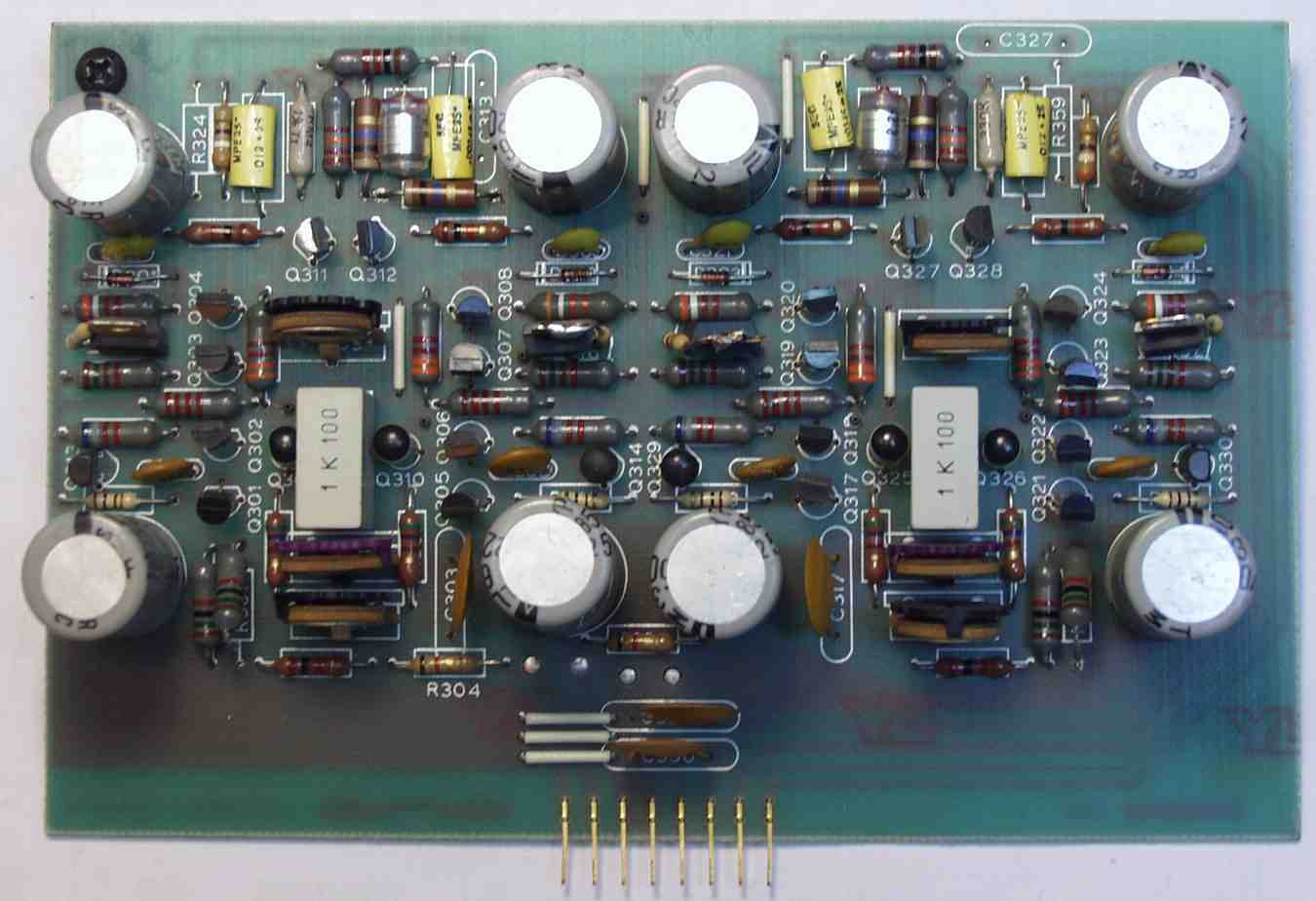

Ｃ２Ａ．　修理前　バッファーＡＭＰ基板

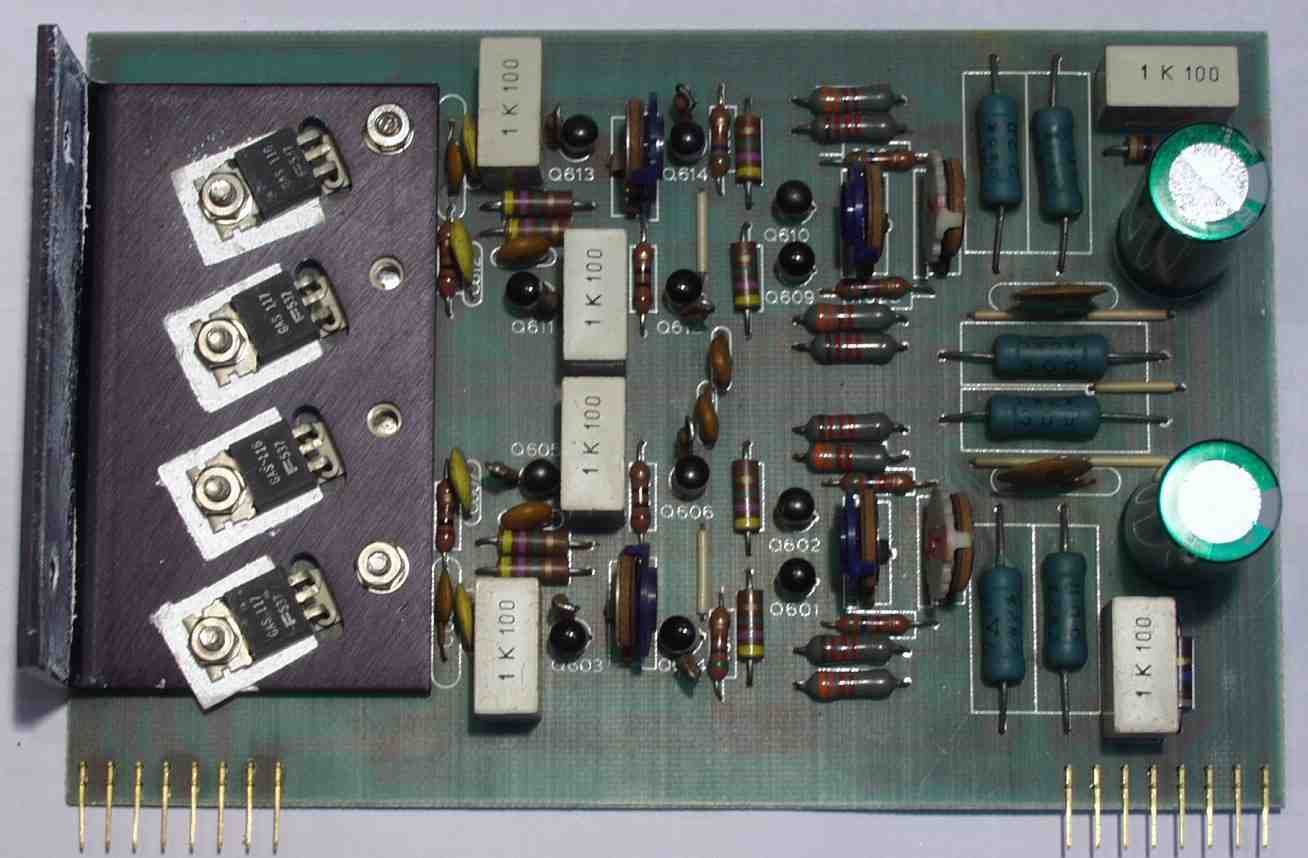

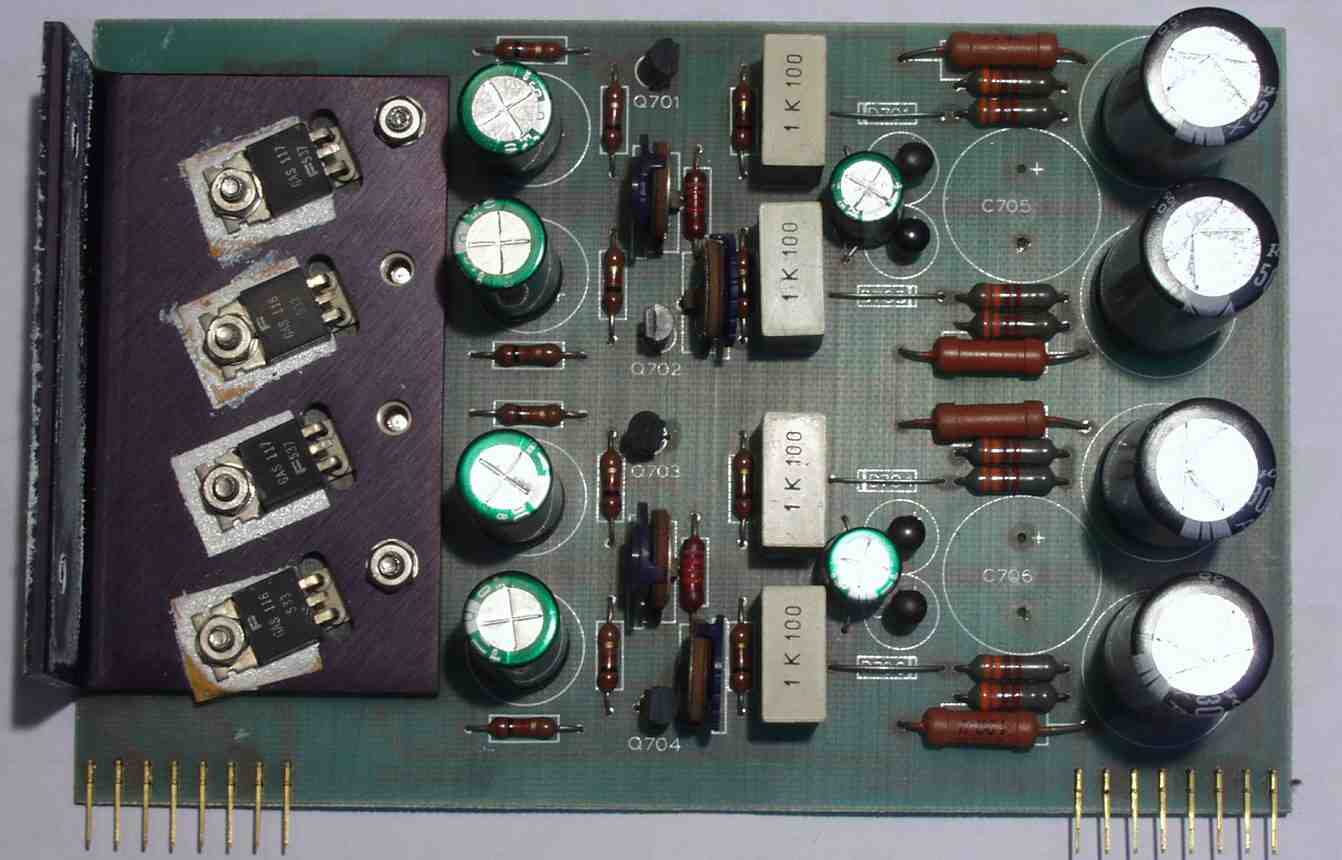

Ｃ２Ｂ．　修理後　バッファーＡＭＰ基板　電解コンデンサー２個交換

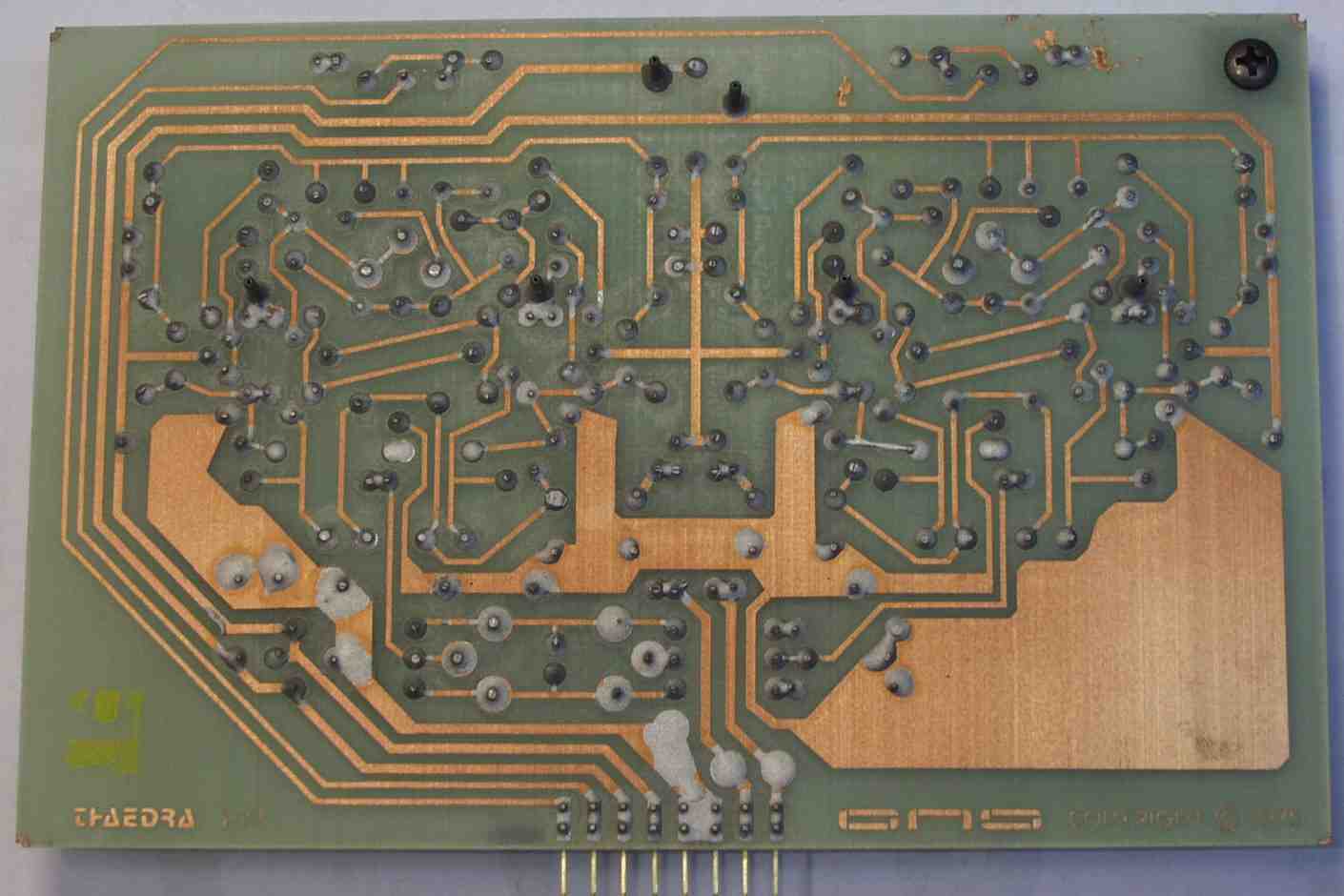

Ｃ２Ｃ．　修理前　バッファーＡＭＰ基板裏

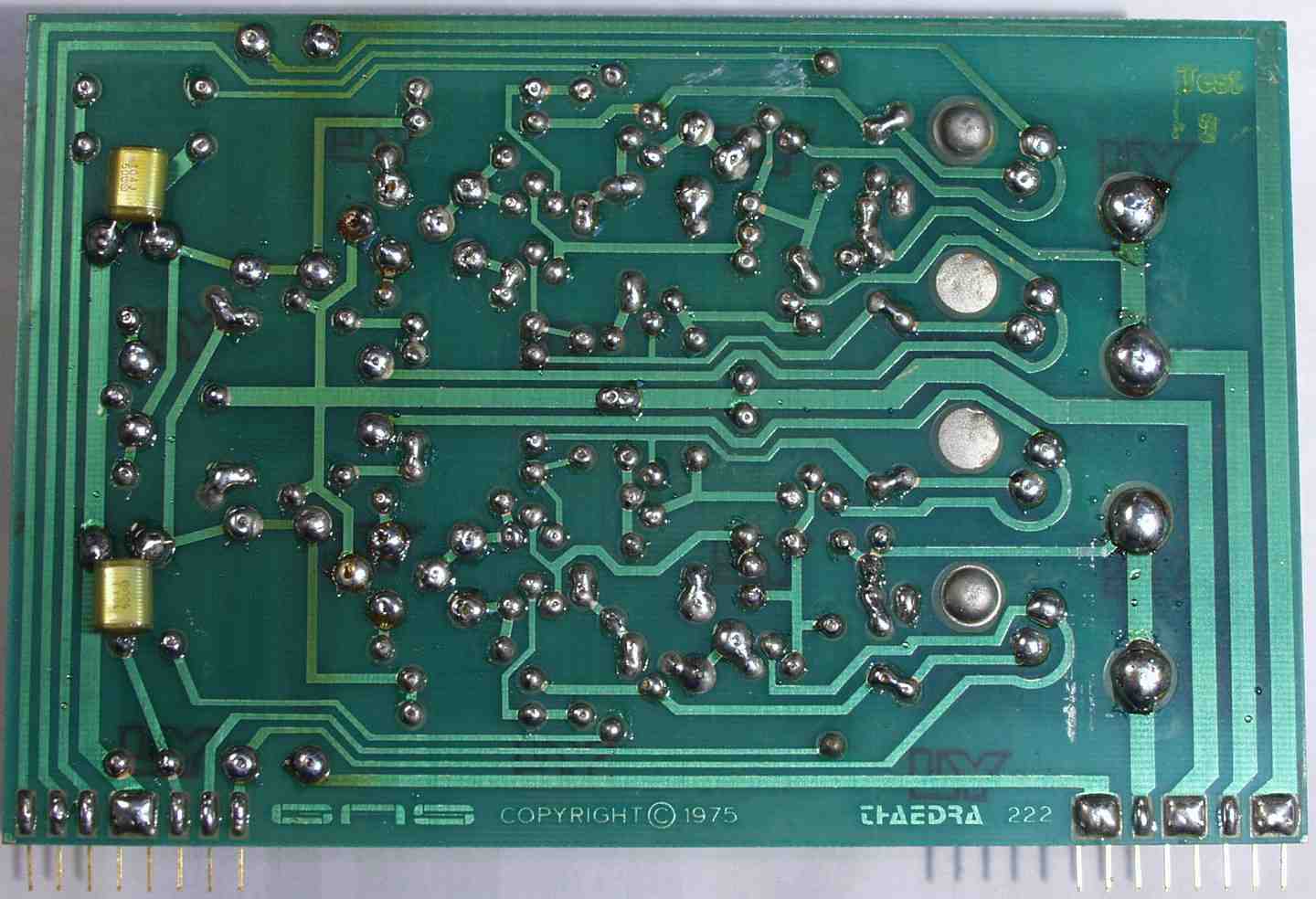

Ｃ２Ｄ．　修理（半田補正）後　バッファーＡＭＰ基板裏

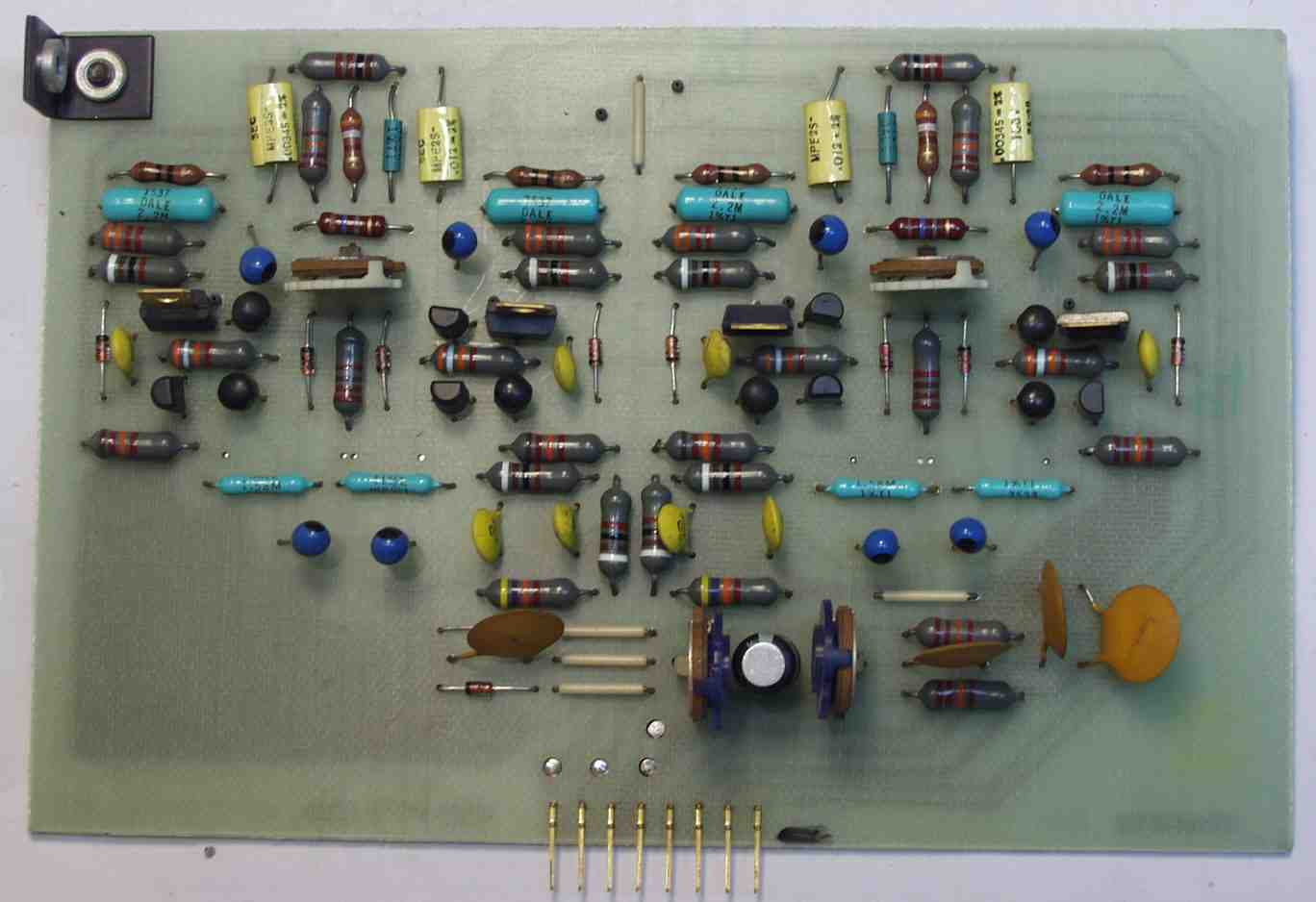

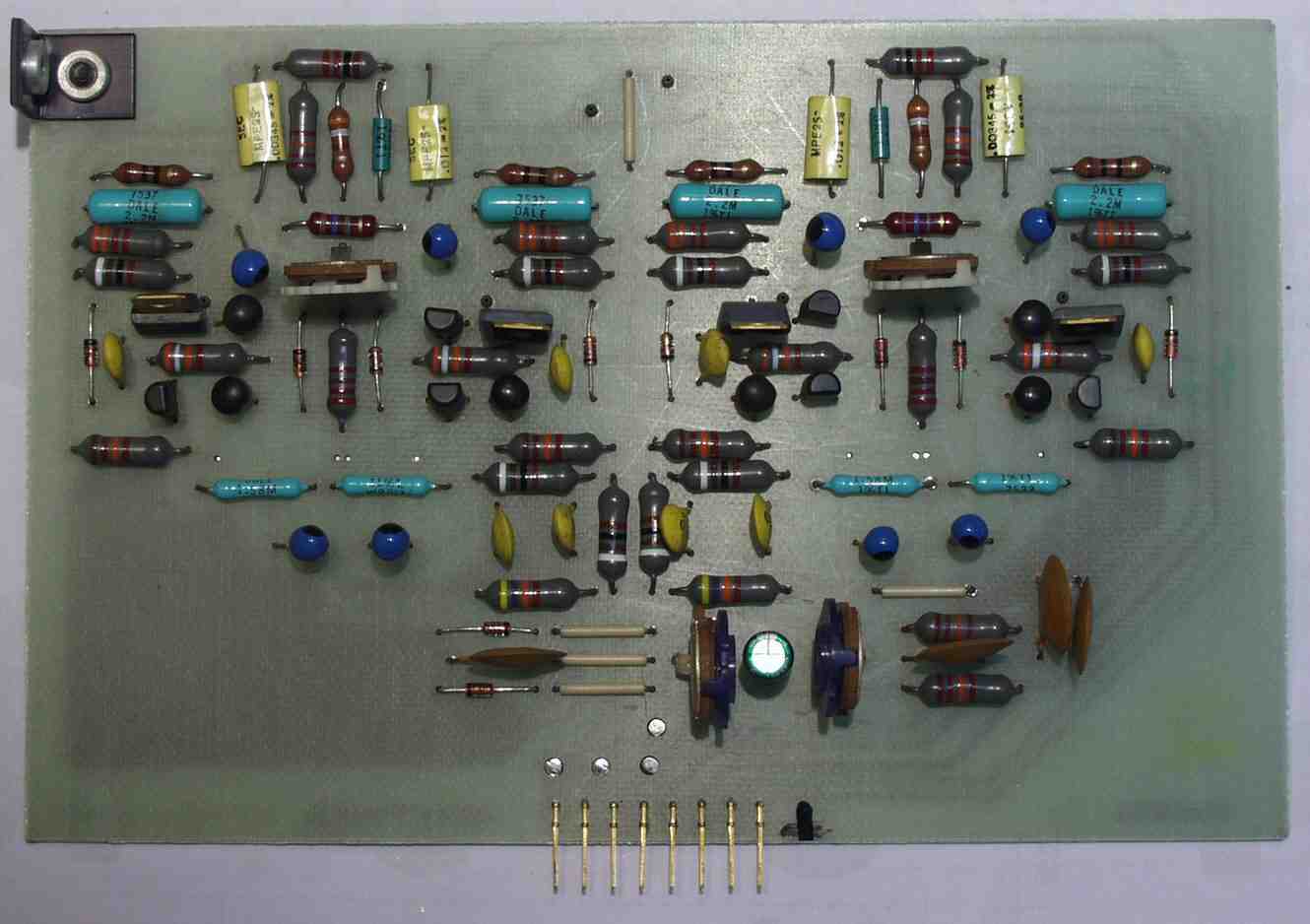

Ｃ３Ａ．　修理前　ＥＱ−ＡＭＰ基板
Ｃ３Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー１個交換

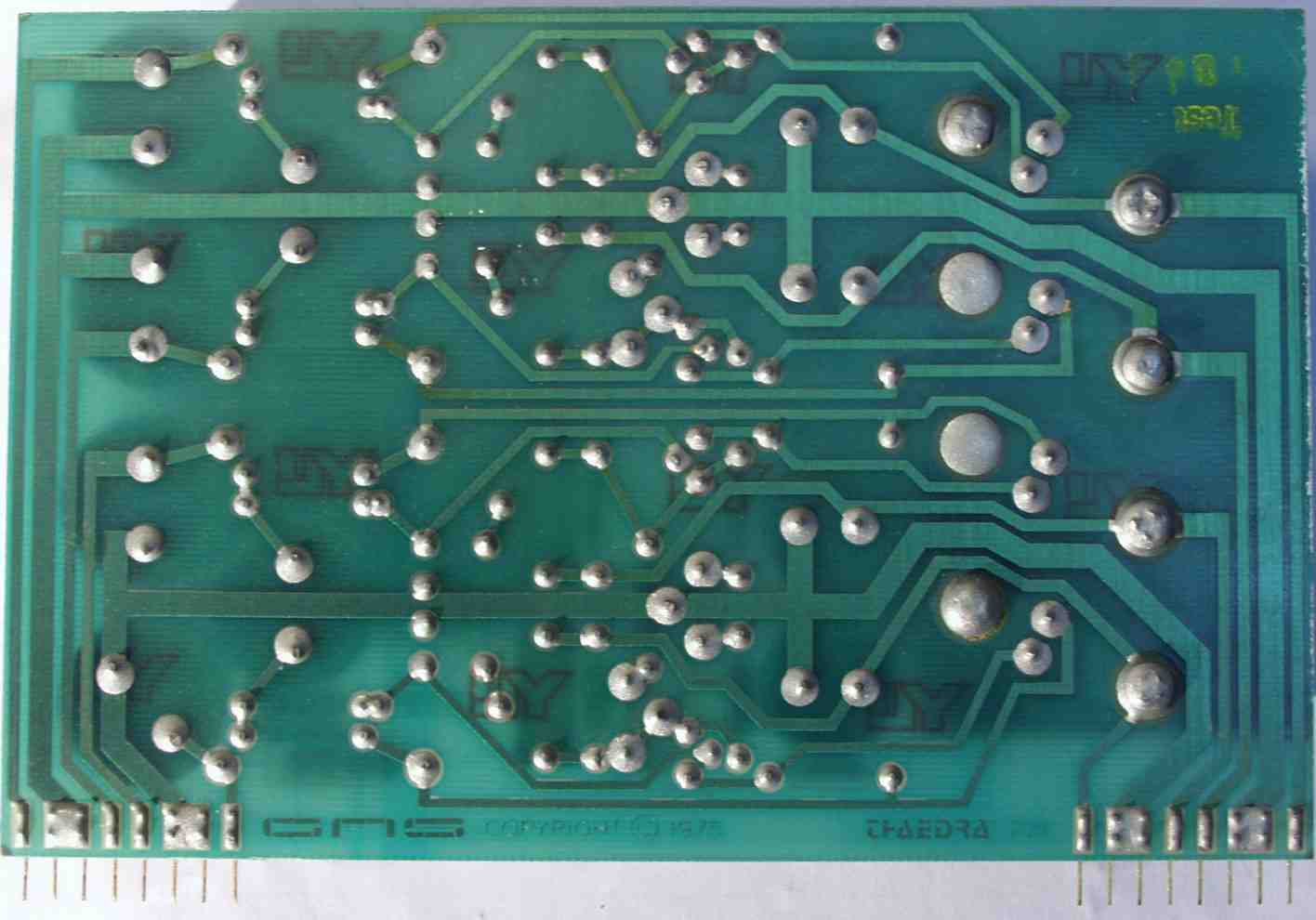

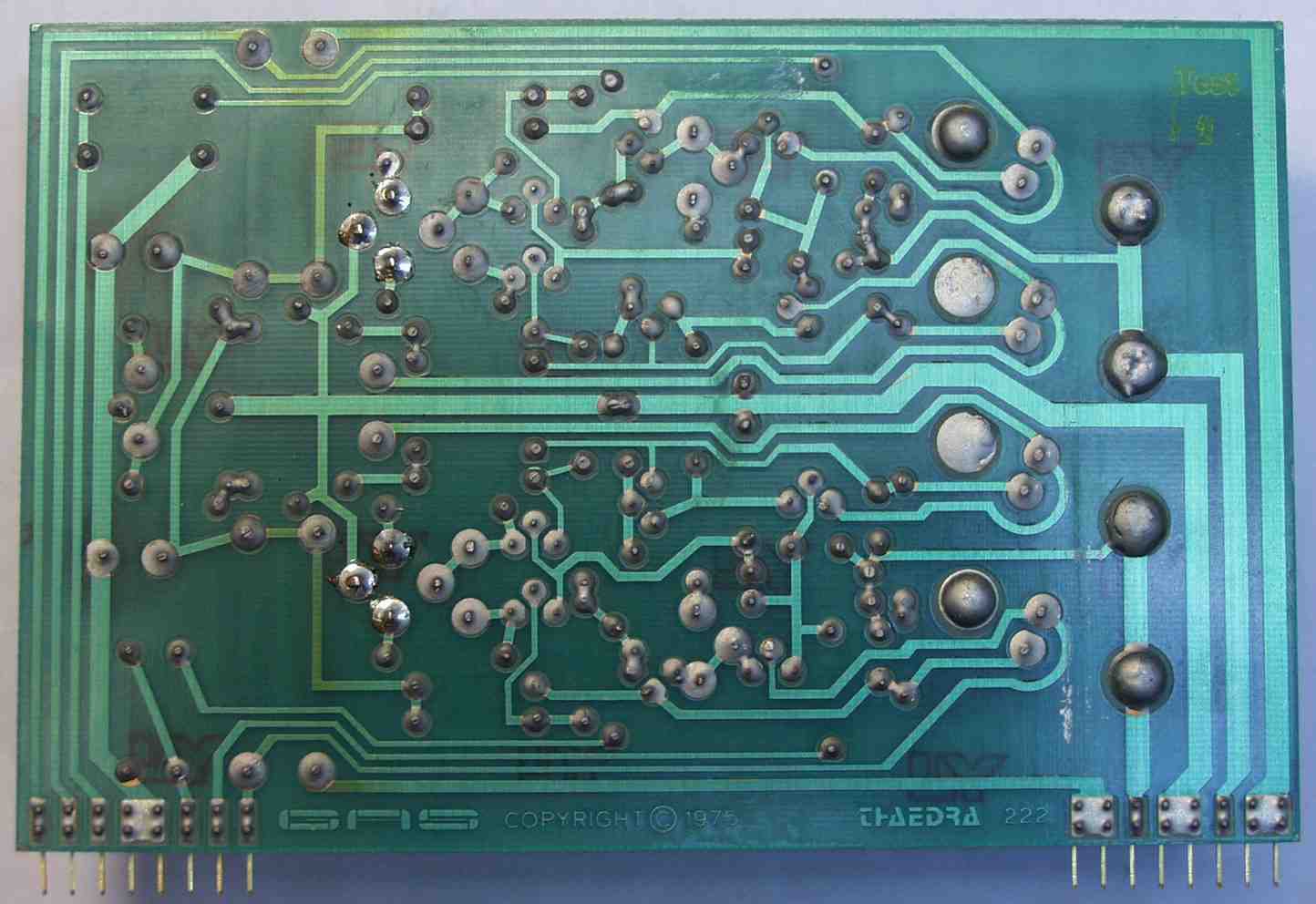

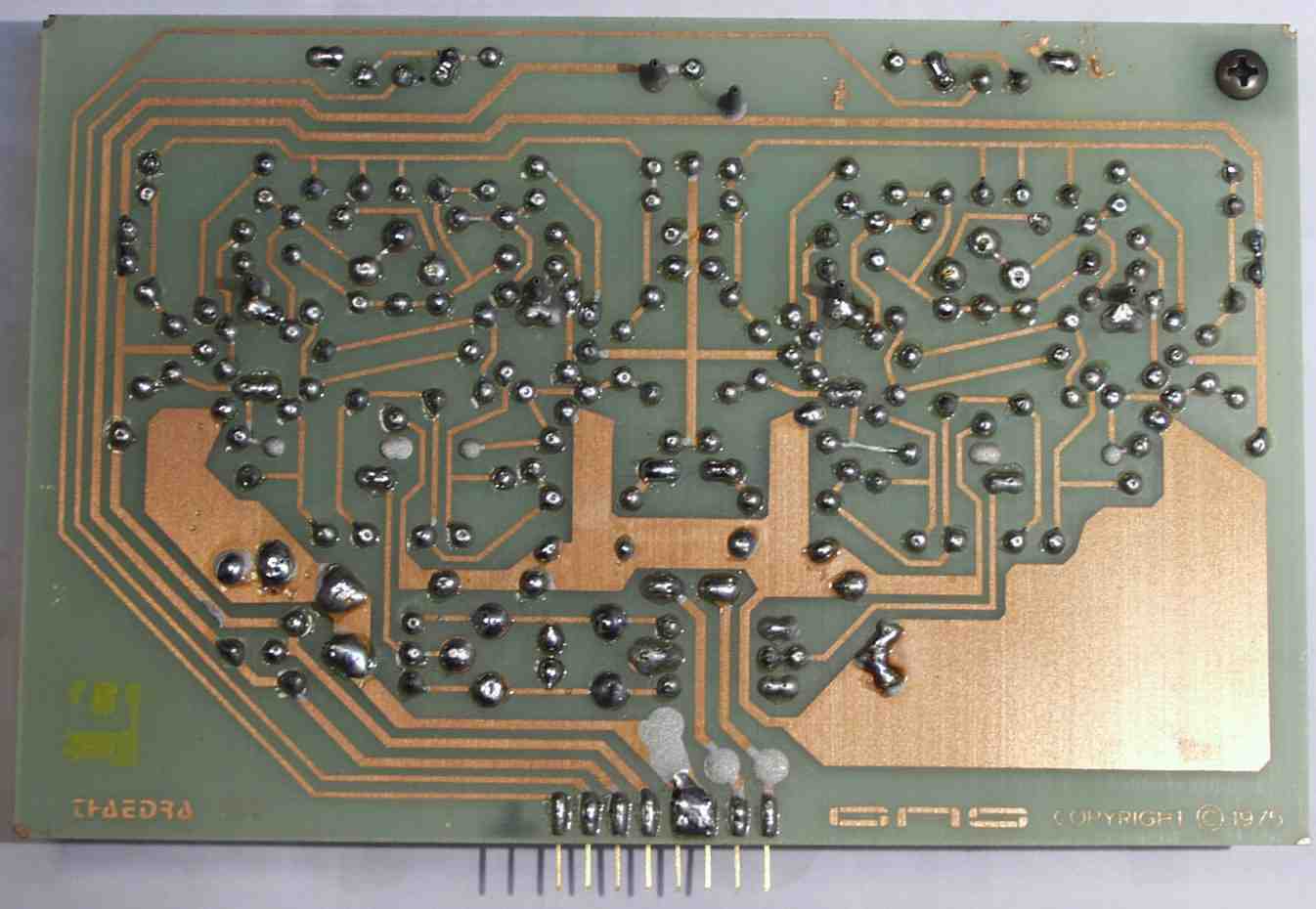

Ｃ３Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏

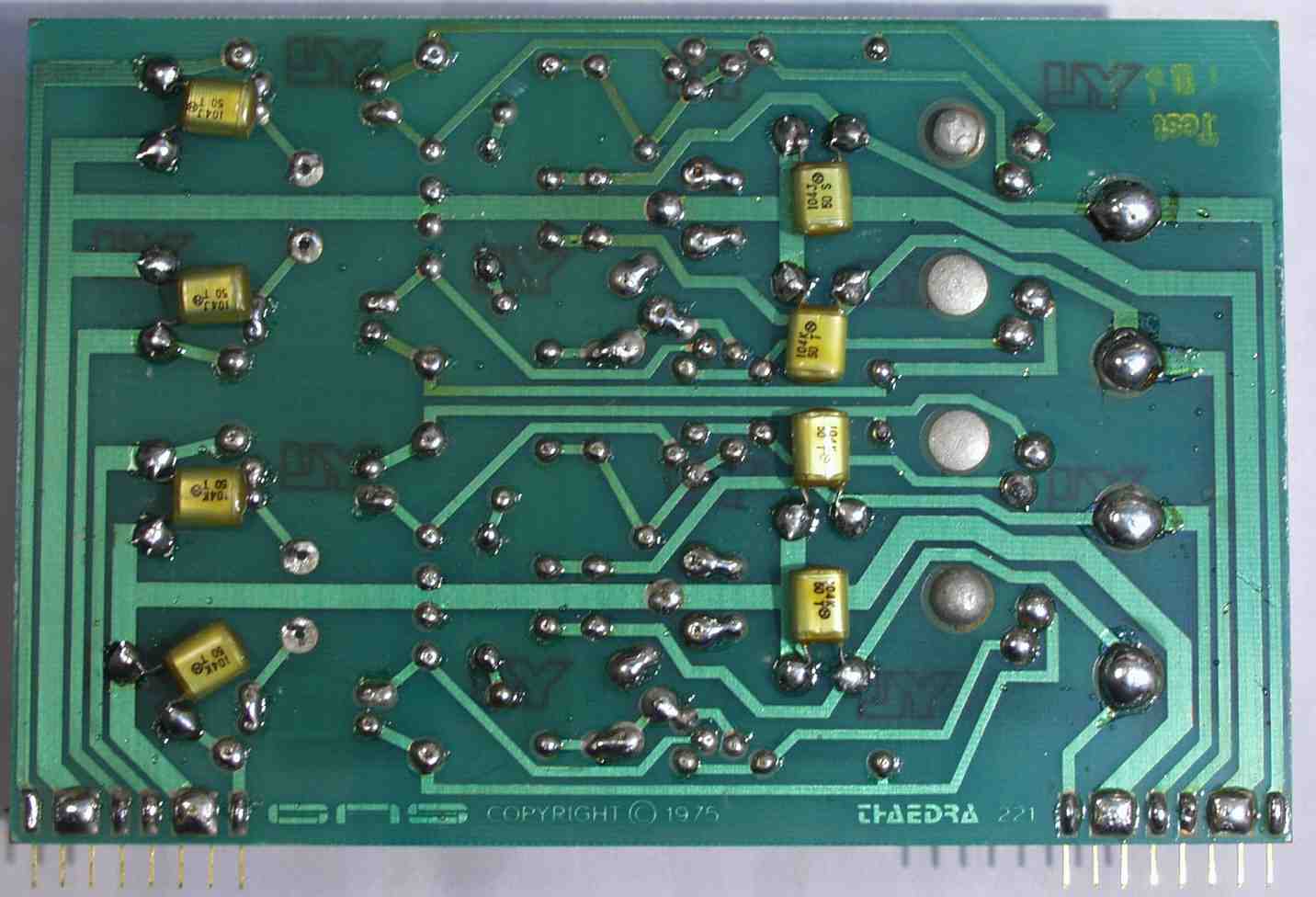

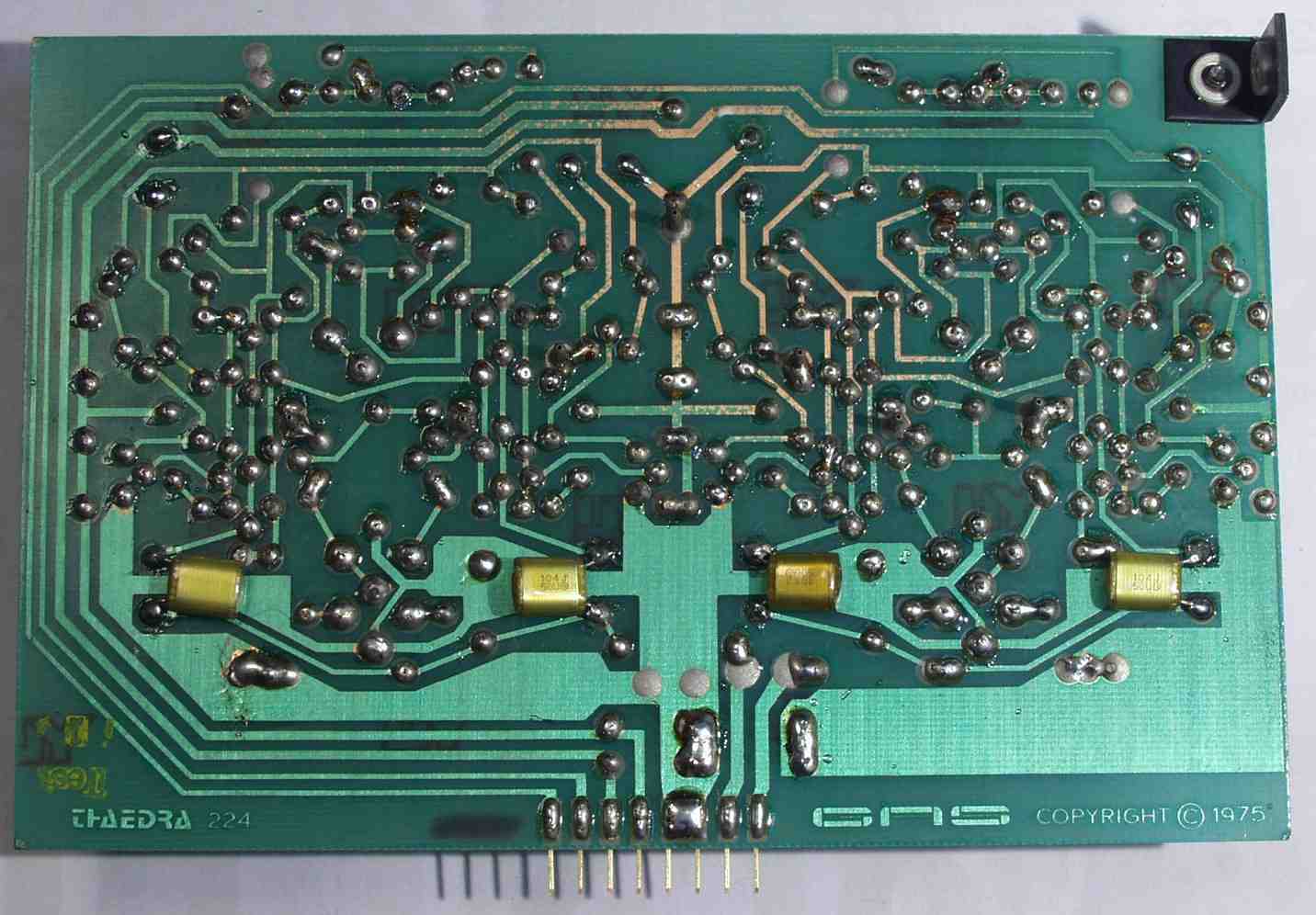

Ｃ３Ｄ．　修理裏（半田補正）後　ＥＱ−ＡＭＰ基板裏
Ｃ４Ａ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板

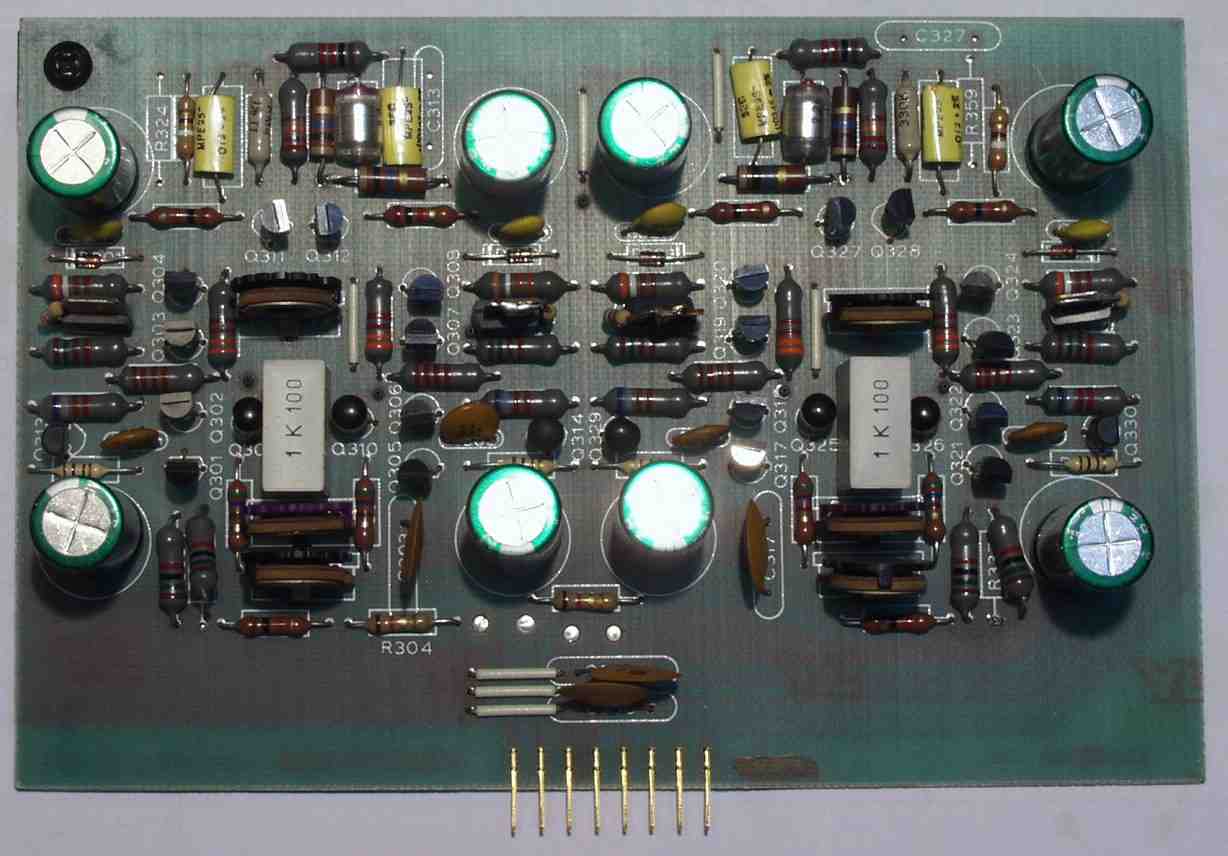

Ｃ４Ｂ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板　電解コンデンサー８個交換
Ｃ４Ｃ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板裏
Ｃ４Ｄ．　修理中　ＭＣ−ＥＱ−ＡＭＰ基板　片側をハンダ鏝で暖め、捻ると「スコ」と抜けた
Ｃ４Ｅ．　修理中　ＭＣ−ＥＱ−ＡＭＰ基板　片側をハンダ鏝で暖め、捻ると「スコ」と抜けた
Ｃ４Ｆ．　修理中　抜けた電解コンデンサー、ハンダが十分に温度が上がっていない為、食いつきが悪いため
Ｃ４Ｇ．　修理（半田補正）後　ＭＣ−ＥＱ−ＡＭＰ基板　裏
Ｃ５Ａ．　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板

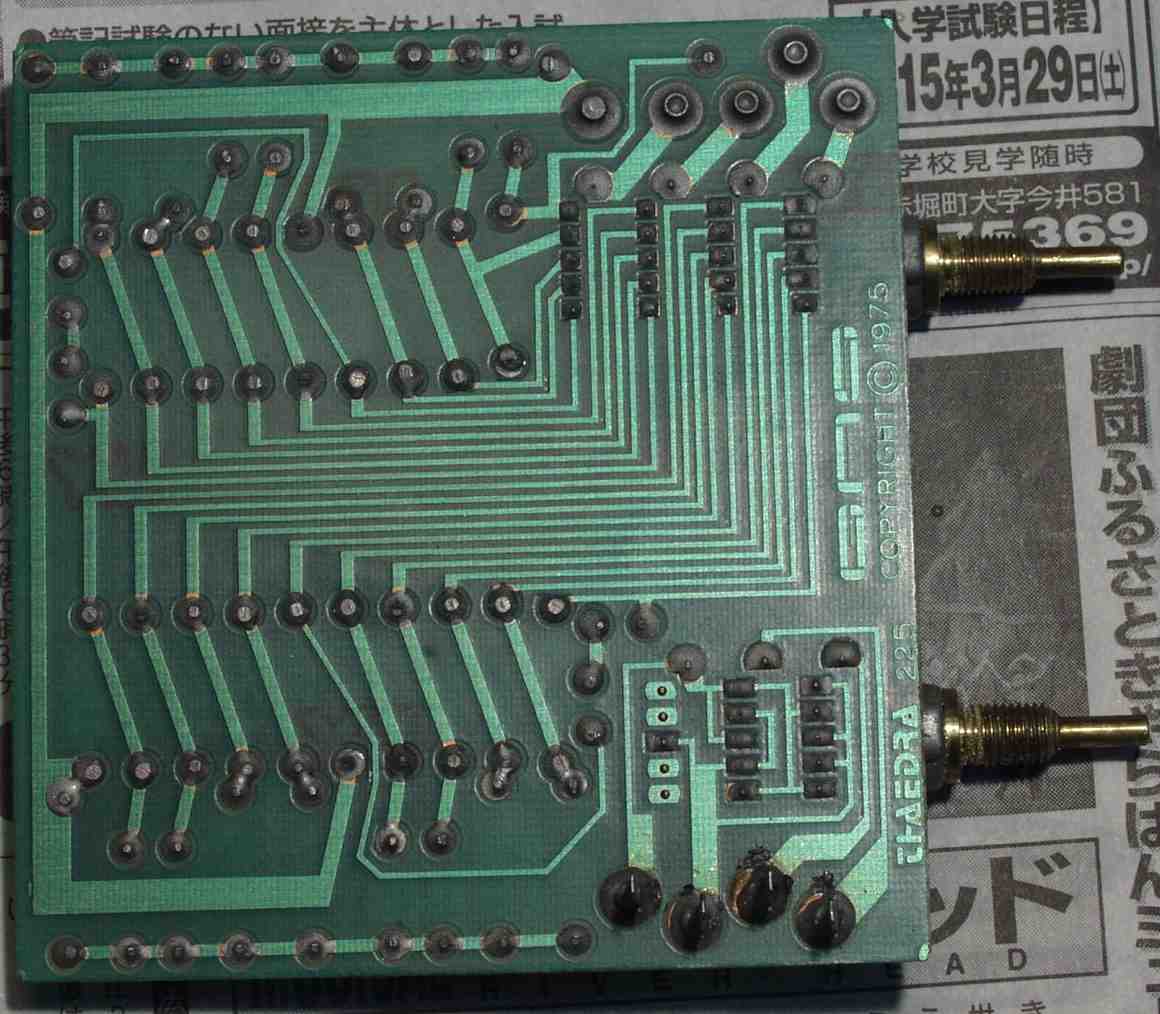

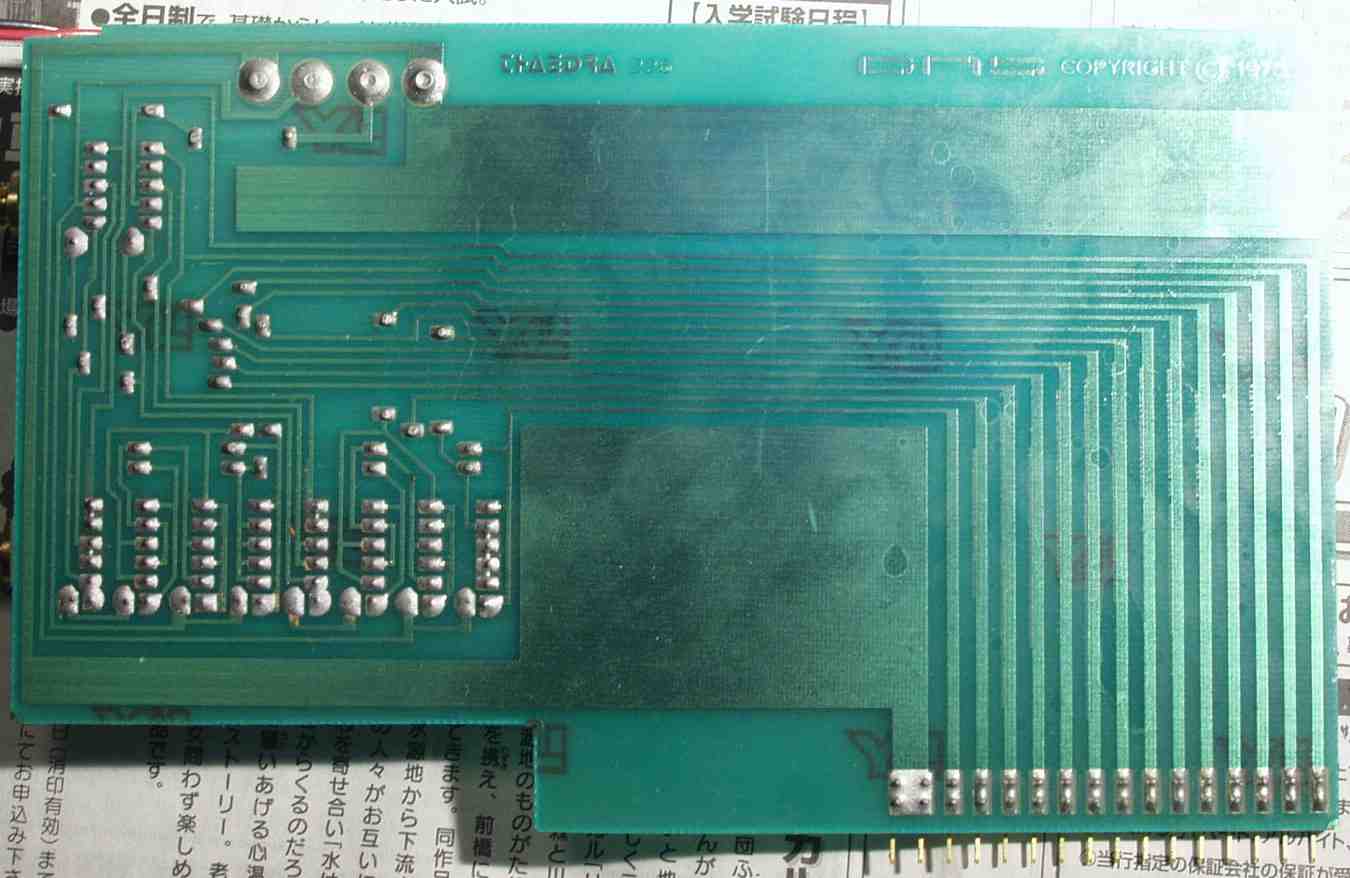

Ｃ５Ｂ．　修理前　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板　裏

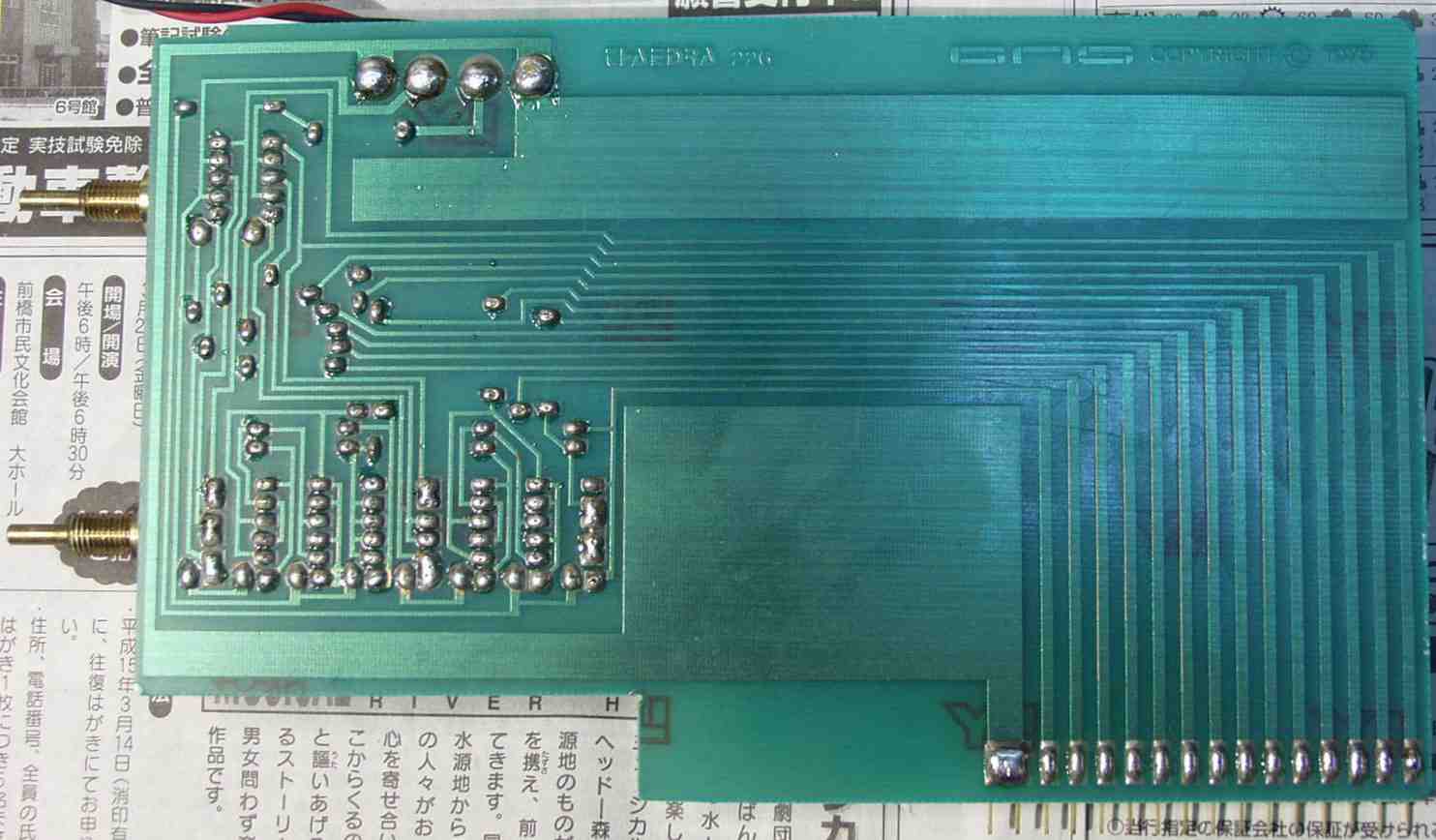

Ｃ５Ｃ．　修理（半田補正）後　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板　裏

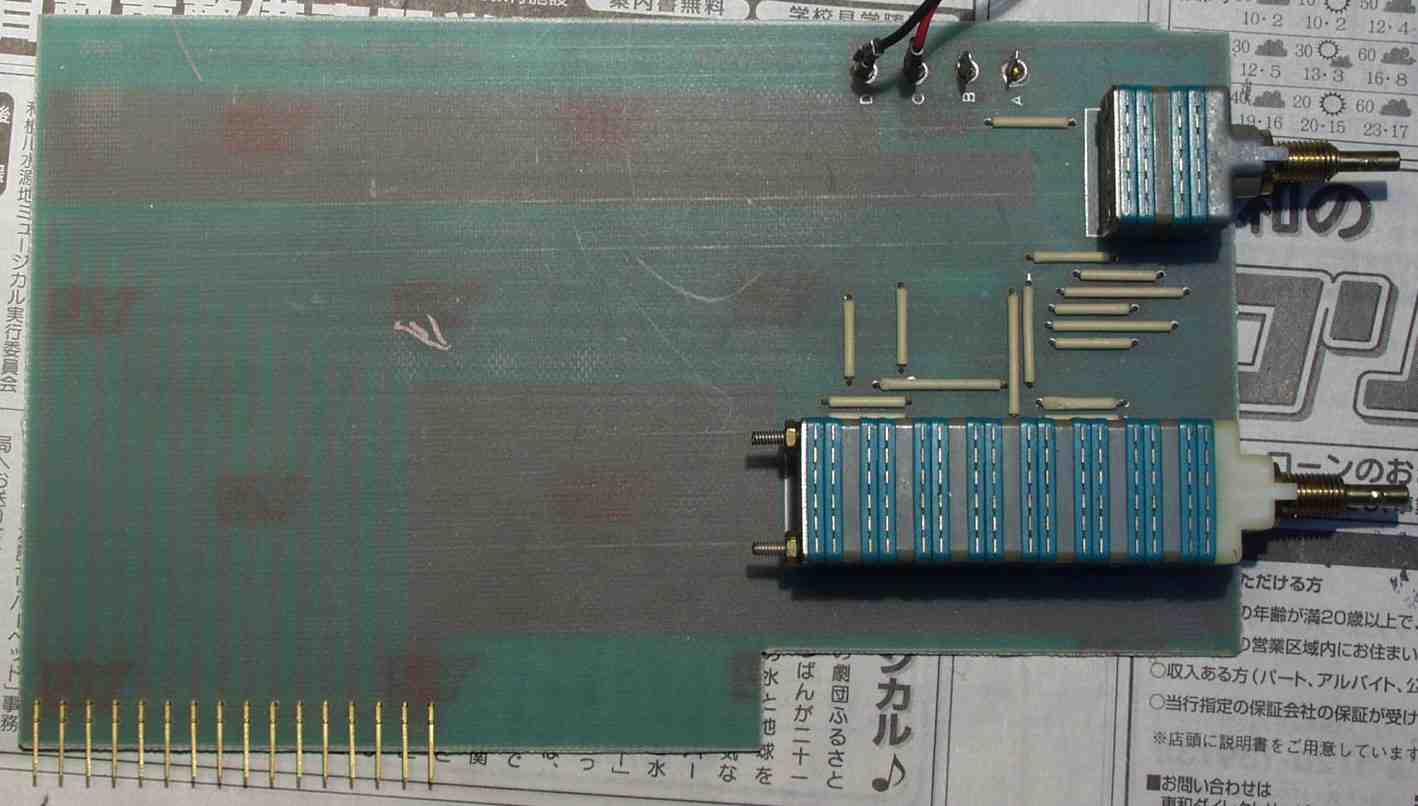

Ｃ６Ａ．　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板
Ｃ６Ｂ．　修理前　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板　裏
Ｃ６Ｃ．　修理（半田補正）後　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板　裏
Ｃ７Ａ．　修理前　出力リレー回路
Ｃ７Ｂ．　修理後　出力リレー回路

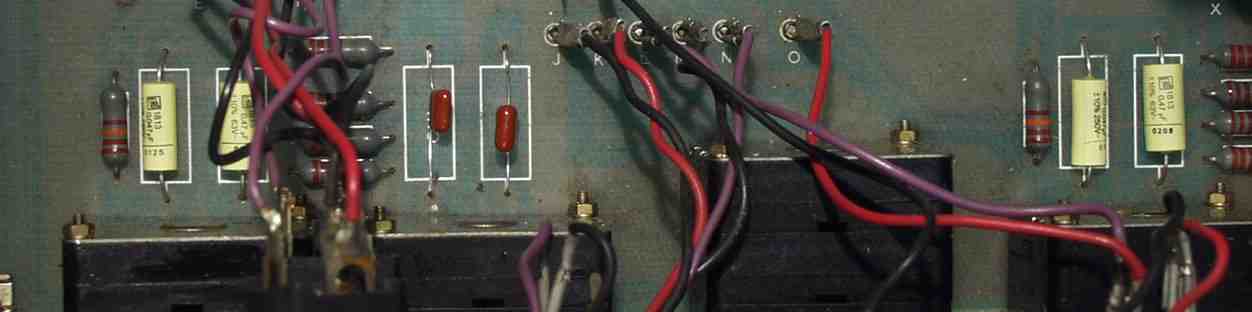

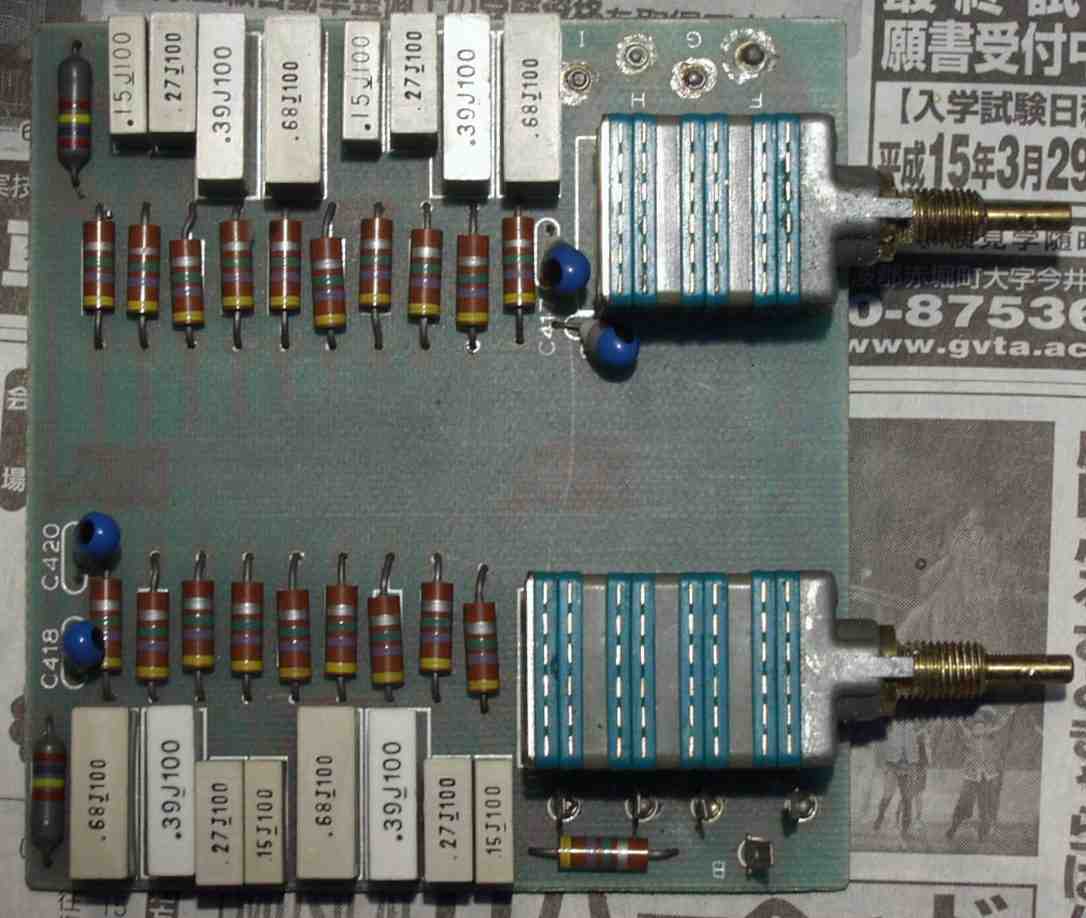

Ｃ８．　修理後　トーンコントロールコンデンサー

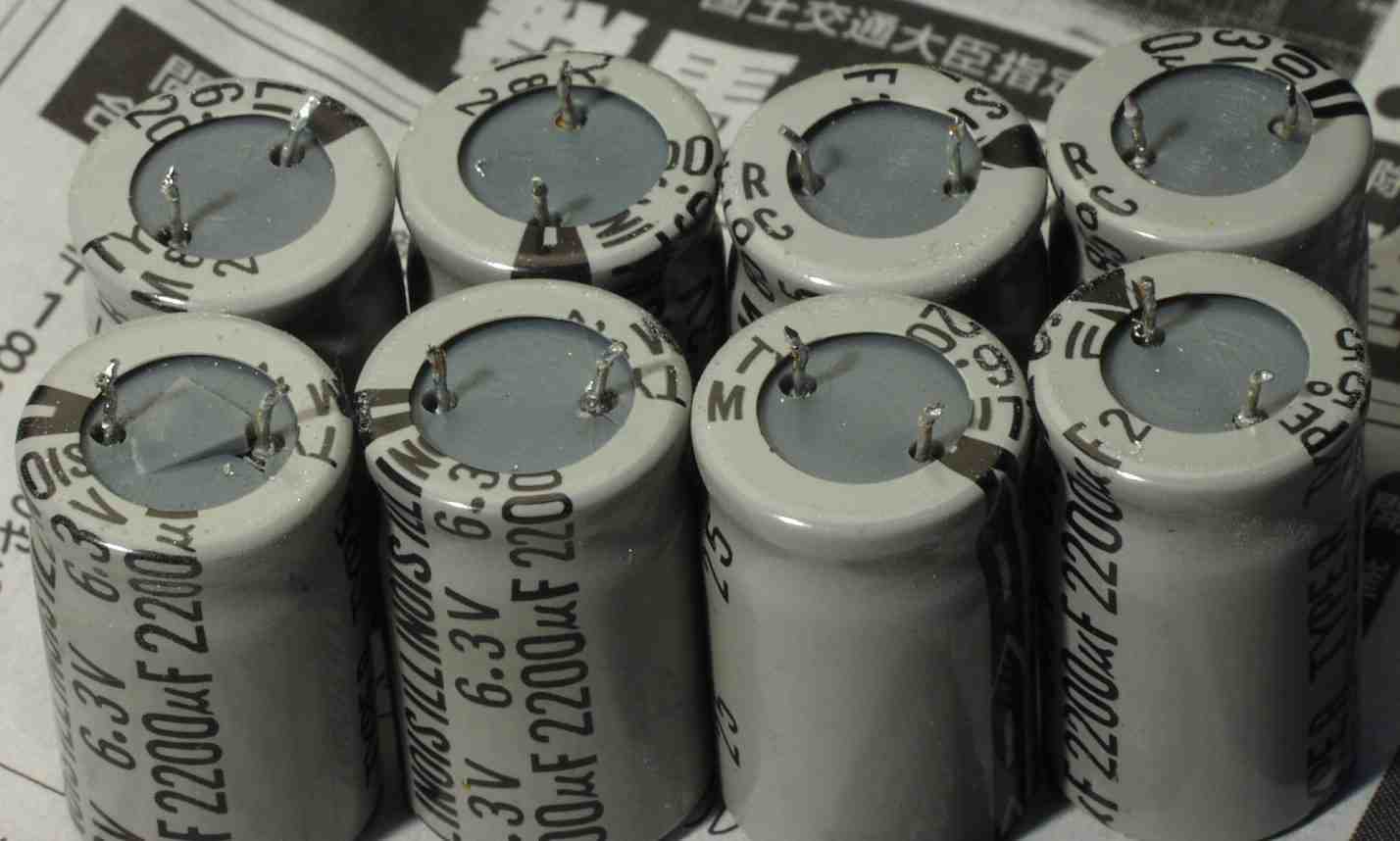

Ｃ９．　交換部品　リレーと抵抗は下記に無し

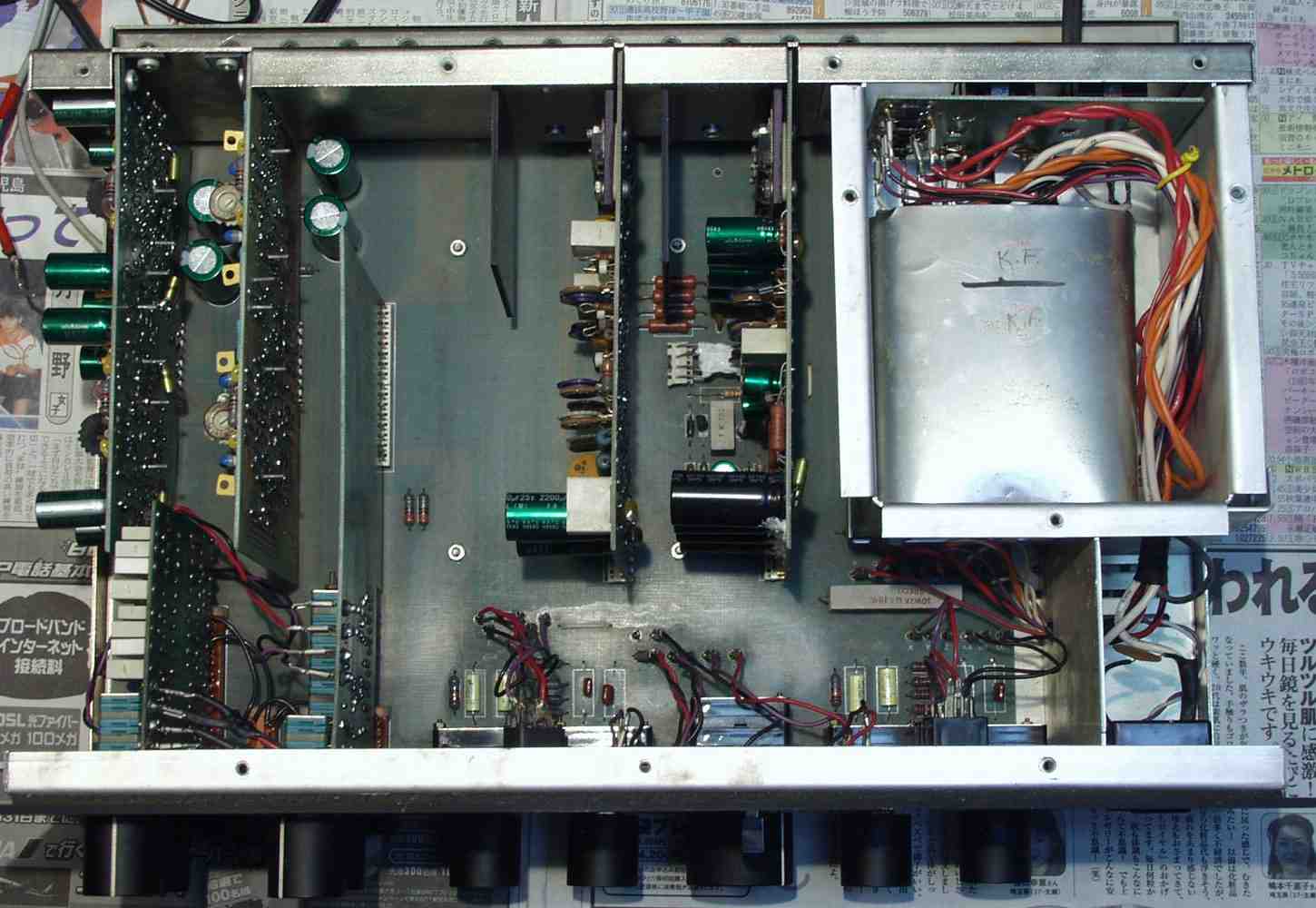

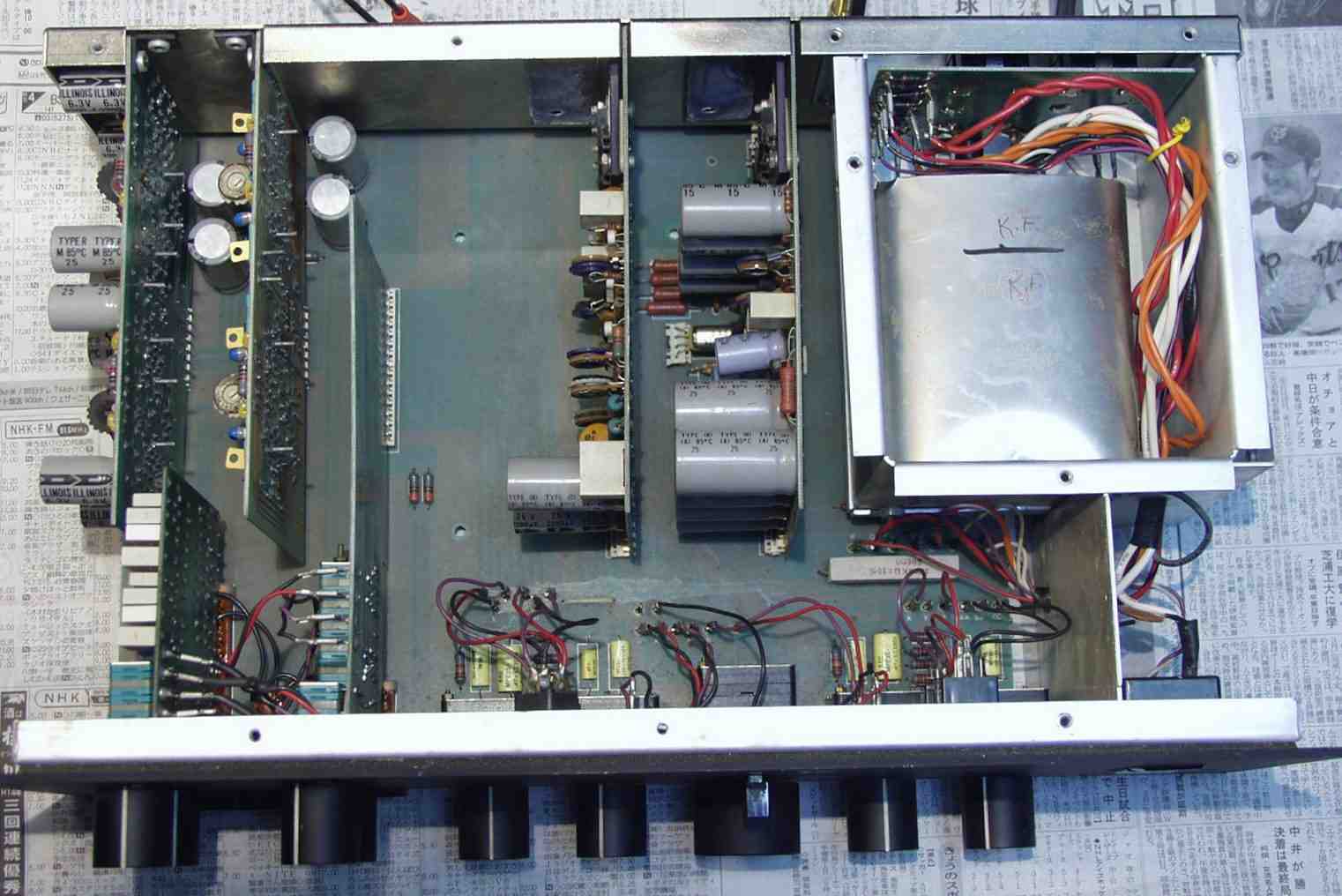

Ｃ１０Ａ．　修理前　上から見る
Ｃ１０Ｂ．　修理後　上から見る

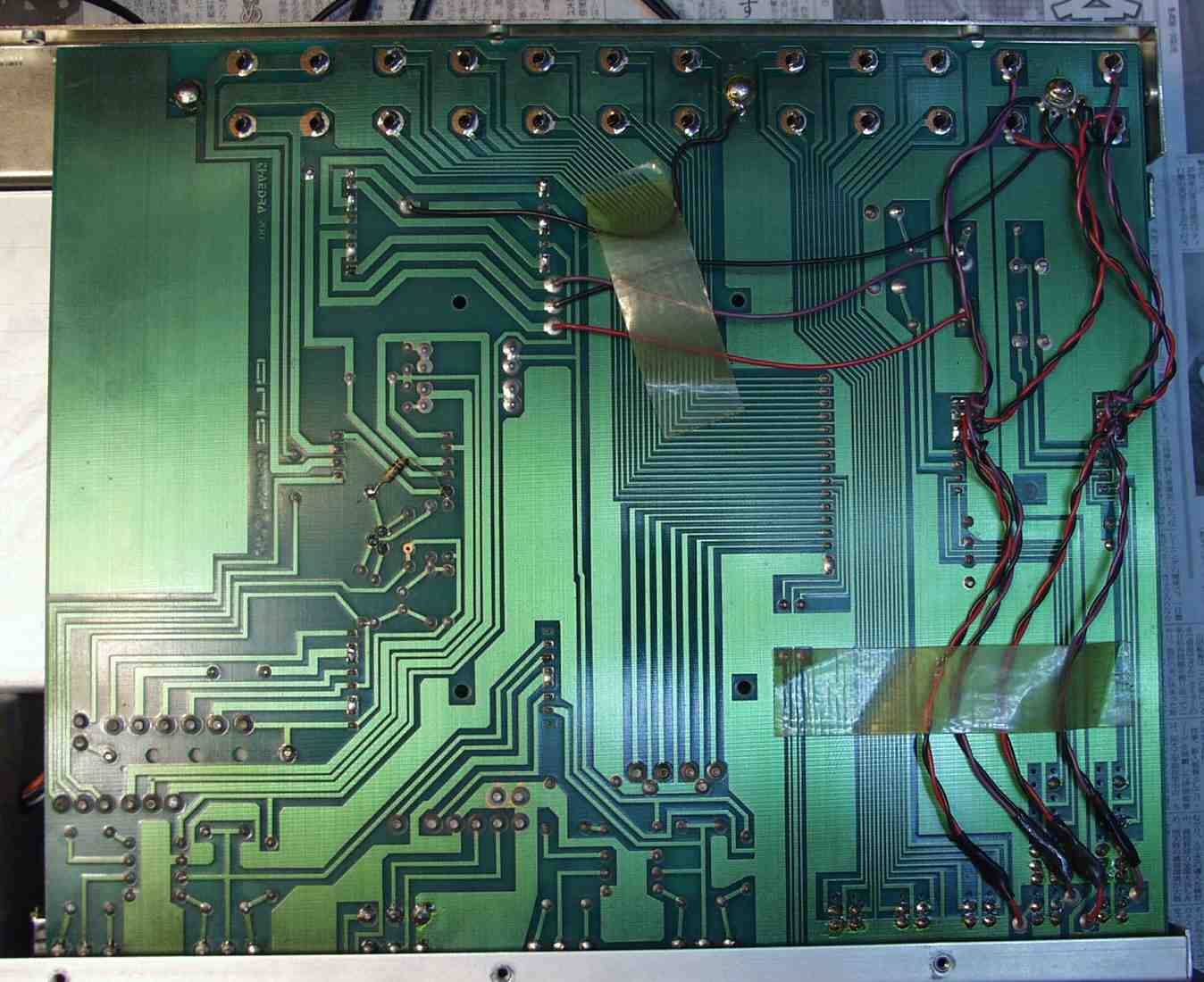

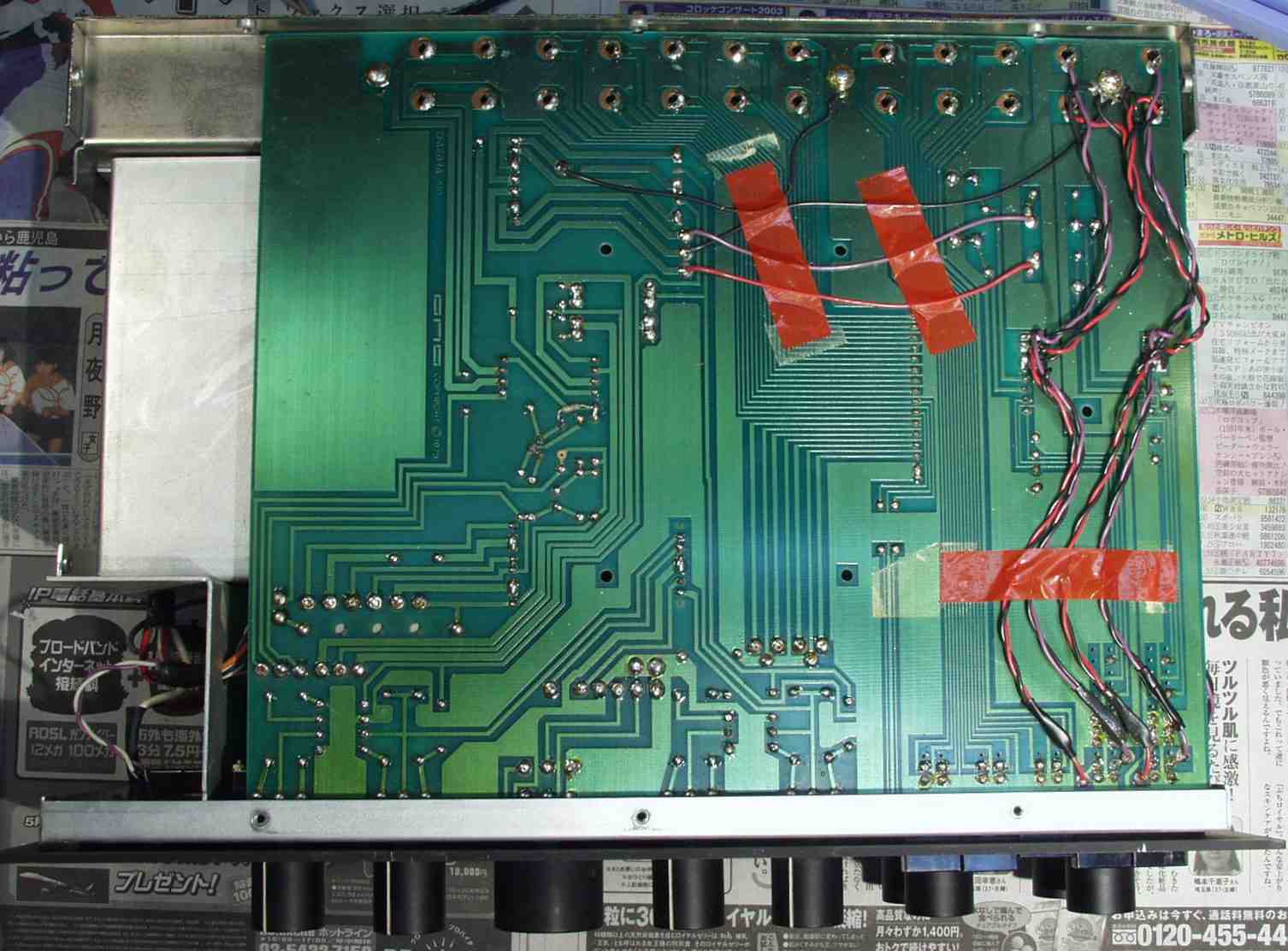

Ｃ１０Ｃ．　修理前　下から見る
Ｃ１０Ｄ．　修理後　下から見る
Ｅ．　調整・測定

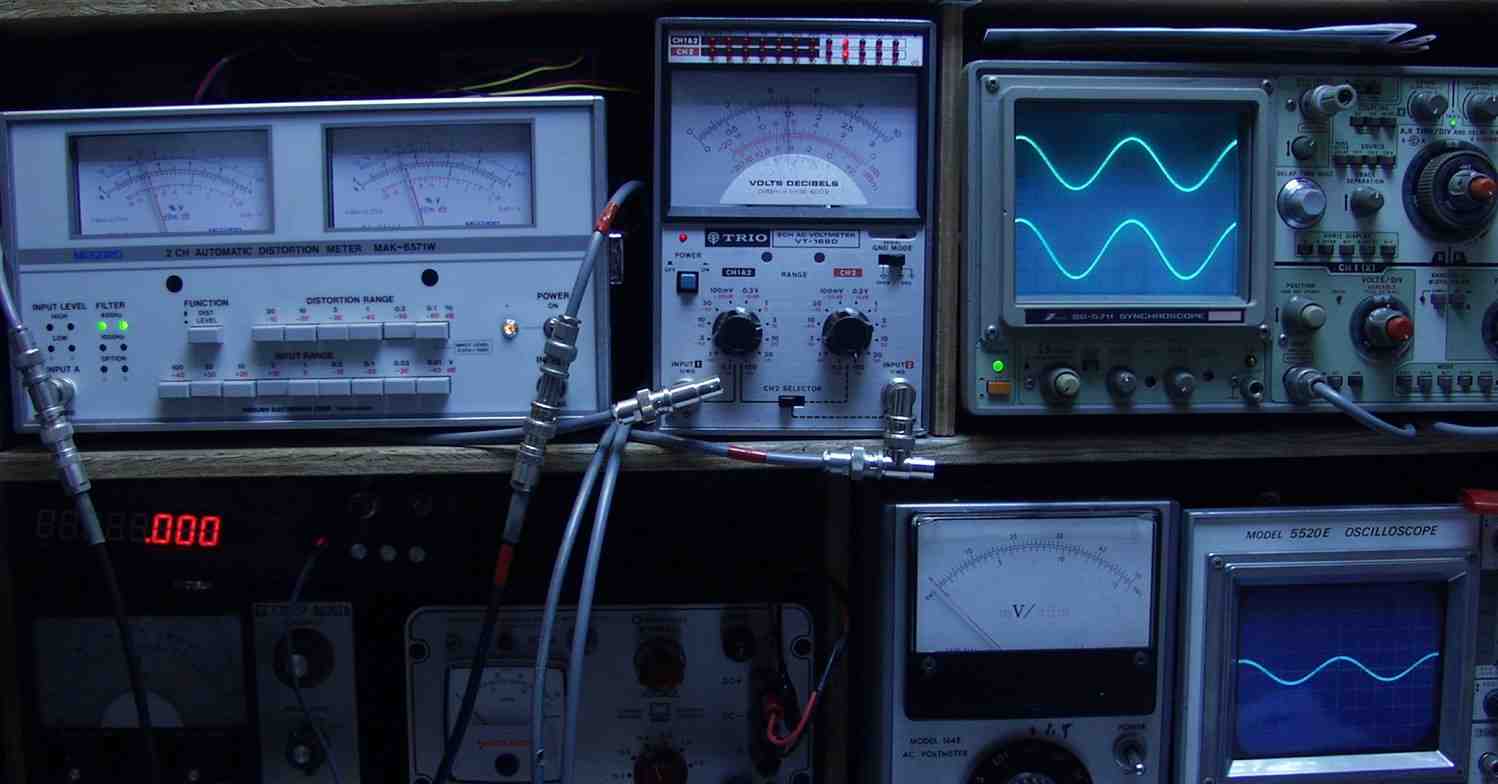

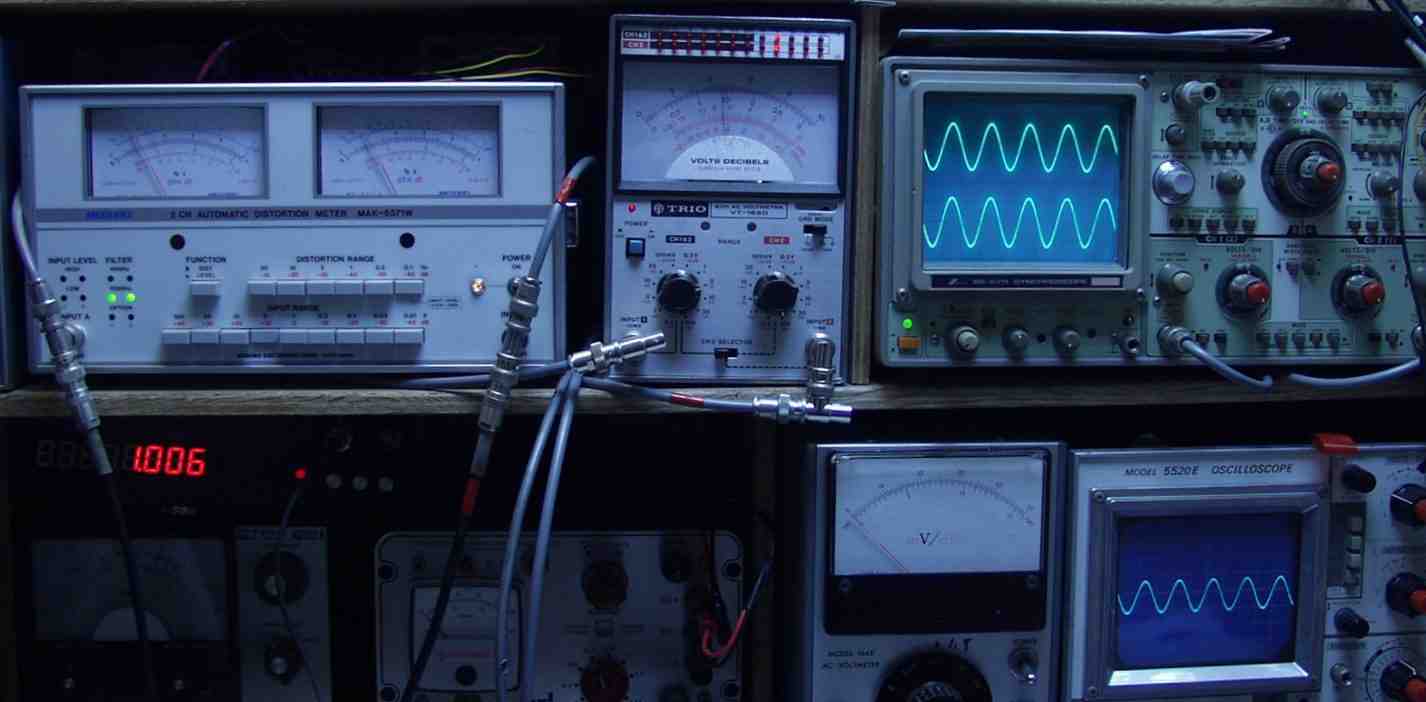

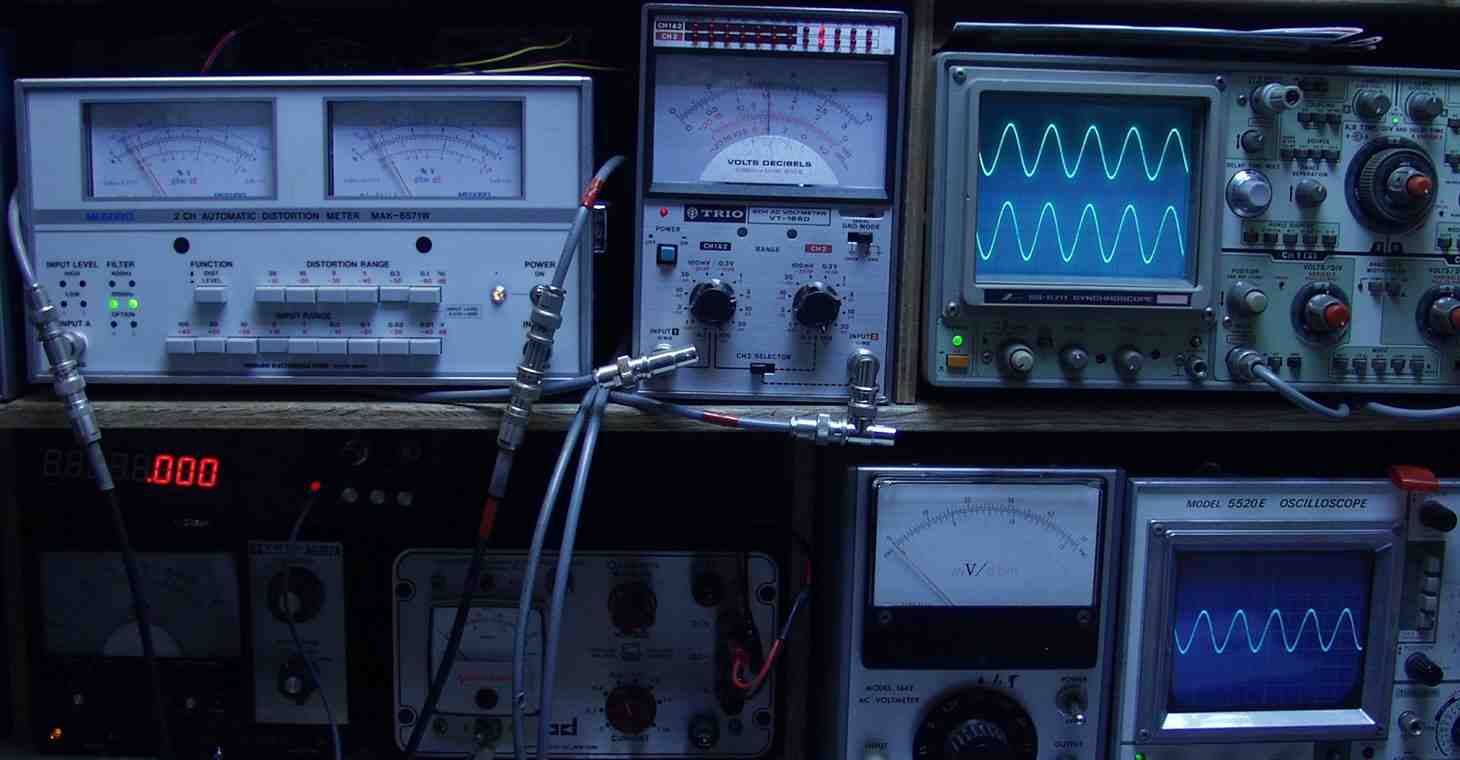

Ｅ１．　出力／歪み測定・調整
Ｅ２Ａ．　出力＝１．５Ｖ　歪み率＝０．０２％　ＡＵＸ入力　１０００ＨＺ
Ｅ２Ｂ．　出力＝１．５Ｖ　歪み率＝０．０２％　ＡＵＸ入力　４００ＨＺ
Ｅ３Ａ．　出力＝１．５Ｖ　歪み率＝０．０２％　ＭＭ入力　１０００ＨＺ
Ｅ３Ｂ．　出力＝１．５Ｖ　歪み率＝０．０２％　ＭＭ入力　４００ＨＺ
Ｅ４Ａ．　出力＝１．５Ｖ　歪み率＝０．０３％　ＭＣ入力　１０００ＨＺ。
Ｅ４Ｂ．　出力＝１．５Ｖ　歪み率＝０．０３％　ＭＣ入力　４００ＨＺ
Ｆ．　調整・測定２

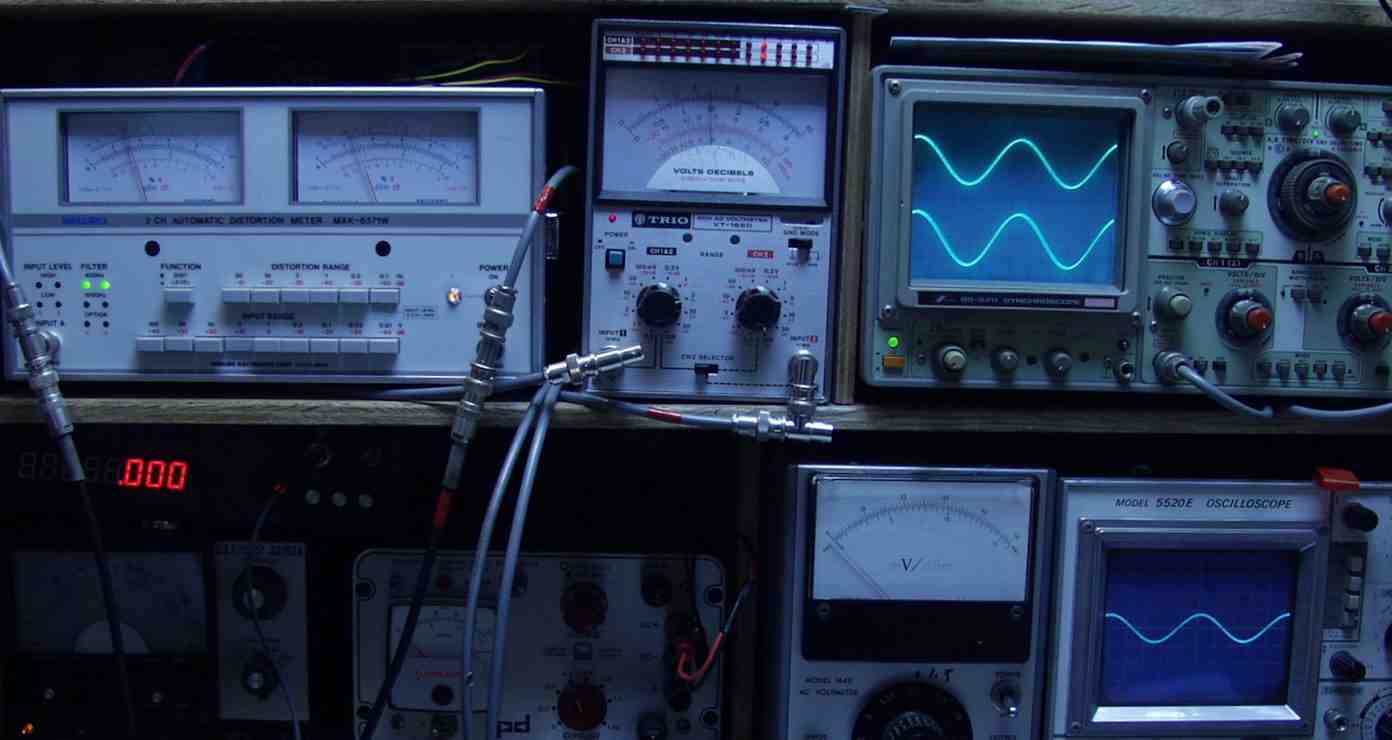

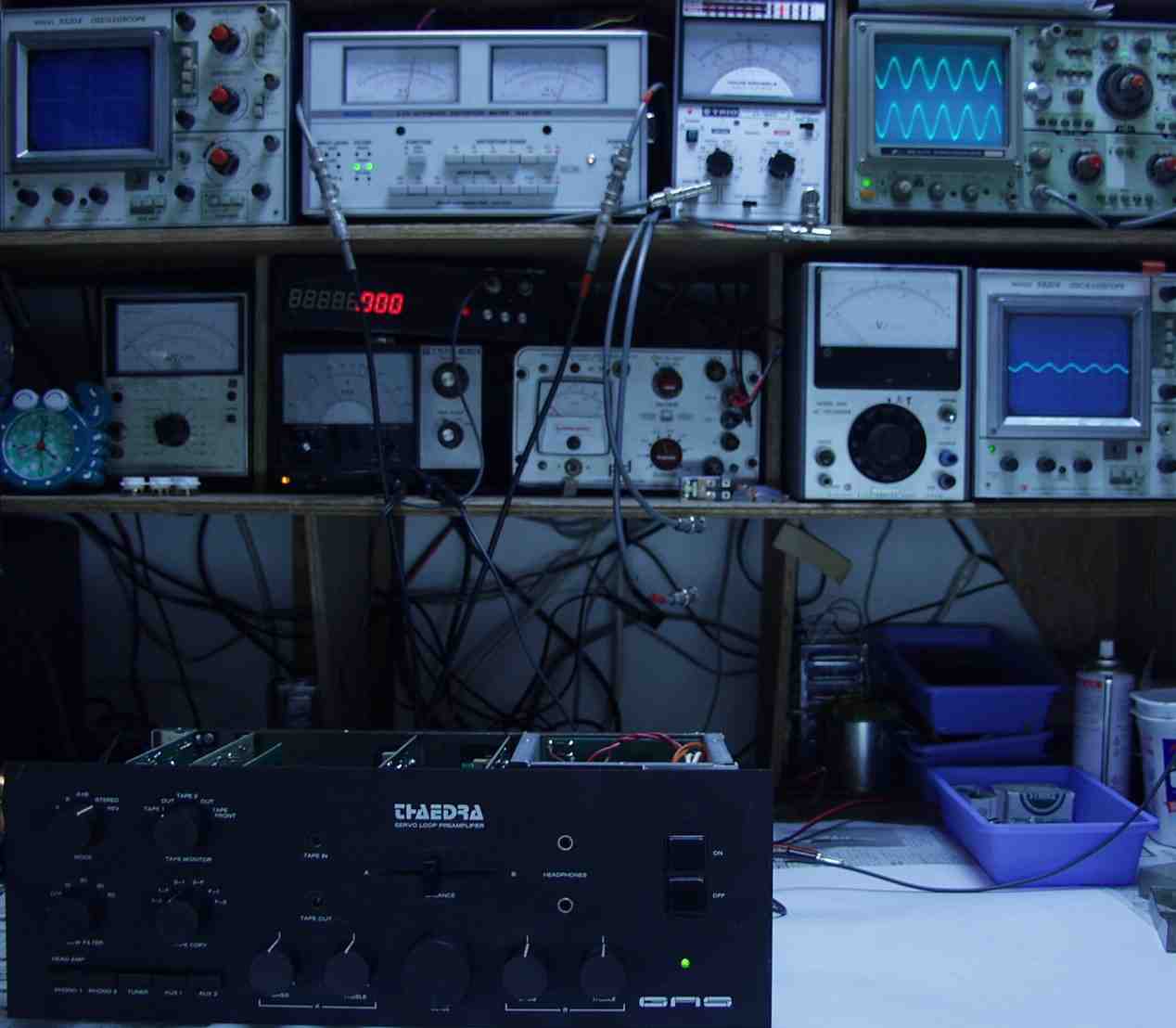

Ｆ１．　上位測定器で計測

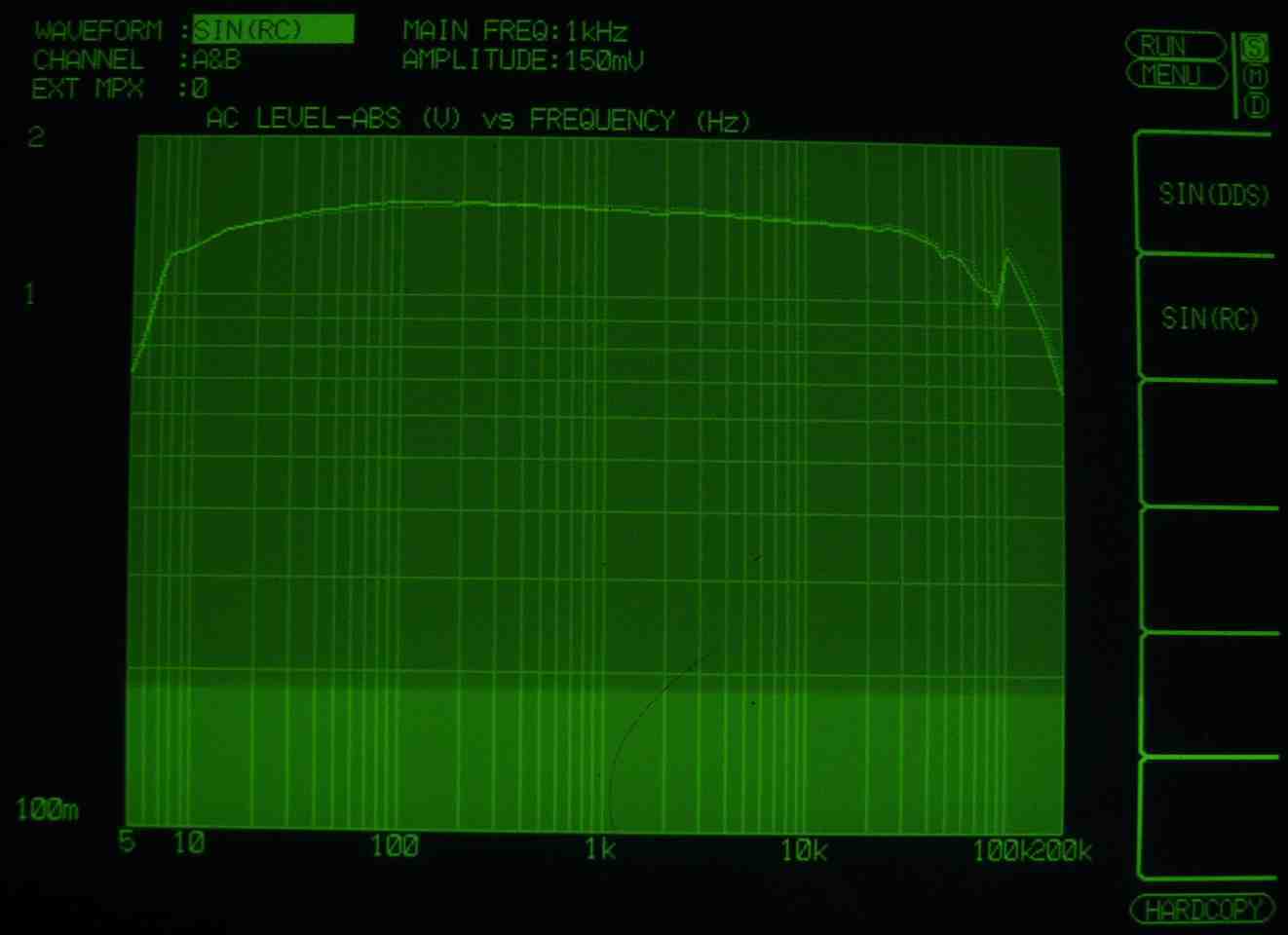

Ｆ２Ａ．　周波数特性　ＡＵＸ入力＝１５０ｍＶ一定　ＲＬ共殆ど同じ　薄い色＝Ｌ

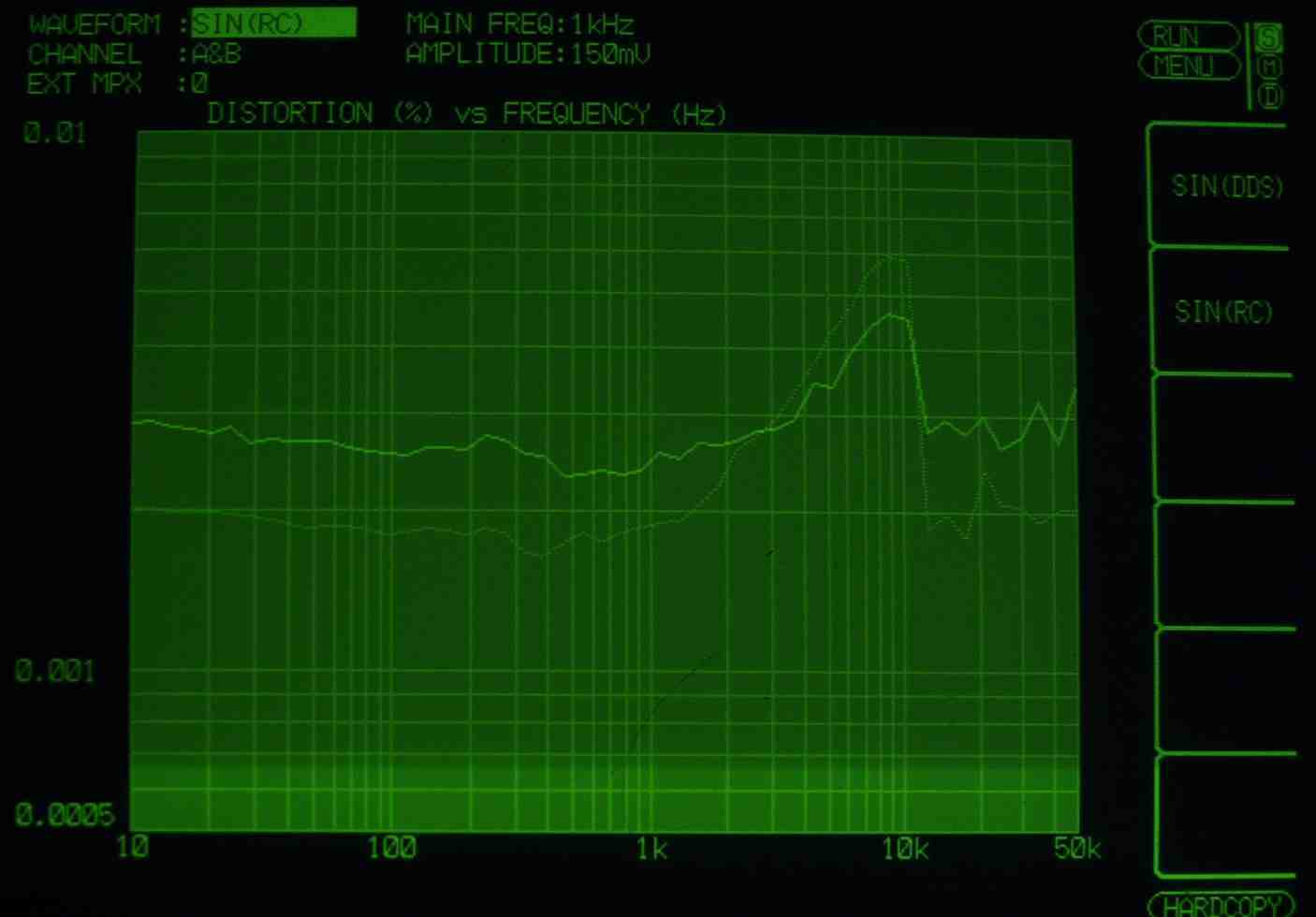

Ｆ２Ｂ．　歪み率測定　　ＡＵＸ入力＝１５０ｍＶ一定　薄い色＝Ｌ

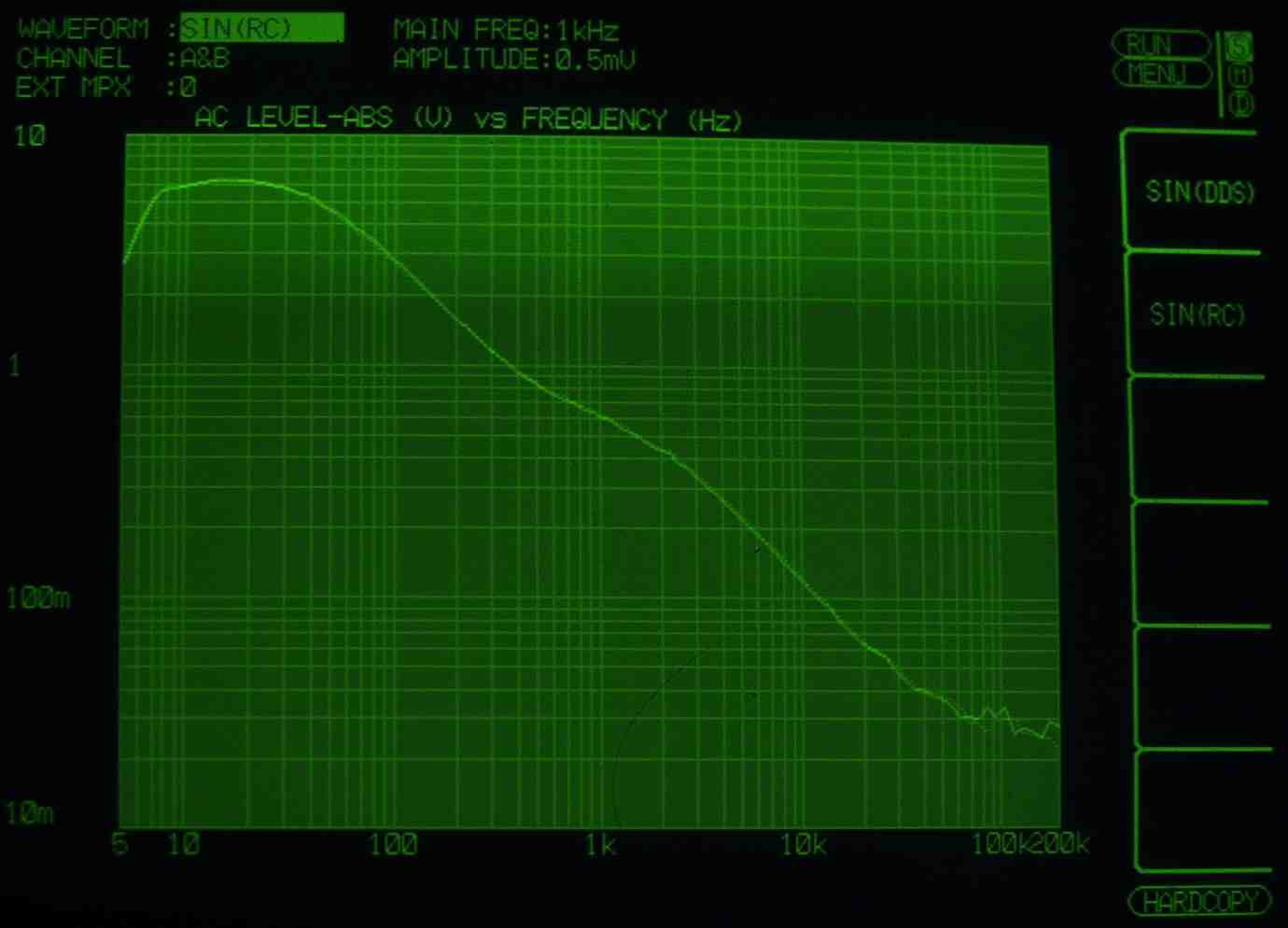

Ｆ３Ａ．　周波数特性　ＭＭ入力（６００オーム）＝０．５ｍＶ一定　ＲＬ全く同じ （１００KHZ当たりの相違は影響なし）
Ｓ．ＧＡＳ ＴＨＡＥＤＲＡ　の仕様（マニアル・カタログより）
型式、価格 コントロール（プリ）アンプ　　ＴＨＡＥＤＲＡ　価格￥６６０，０００.　(株)バブコ
＜HEAD　AMP/Moving-Coil、Phono＞
ゲイン Tape output＝69dB、　Main output＝90dB
ノイズ 75nV（20Hz〜20kHz）、　32nV（400Hz〜20kHz）
歪率 0.01％以下（出力＝2V、20Hz〜20kHz）
RIAA偏差 ±0.5dB（20Hz〜20kHz）
＜HEAD　AMP/Magnetic Phono＞
ゲイン Tape output＝42dB、　Main output：63dB
ノイズ 500nV（20Hz〜20kHz）
歪率 0.01％以下（2V、20Hz〜20kHz）
RIAA偏差 ±0.5dB（20Hz〜20kHz）
＜High Level＞
ゲイン Main output＝21dB
ノイズ 6μV（20Hz〜20kHz）
歪率 0.01％（出力＝2V、20Hz〜20kHz）
周波数特性 DC〜100kHz ±1dB
総合
最大入力 Head amp＝3.5mV（1kHz）、　Phono＝100mV（1kHz）、　High level＝1V R.M.S.
最大出力 10V R.M.S.
外形寸法 430（W）×152（H）×324（D）mm
重量 15.9kg
備考 入出力端子、接続コード・ピンは全て金メッキが施されています。
オプションパーツアンプカード￥８，０００
