ＧＡＳ ＡＭＰＺＩＬＬＡ　�UＡ．　２台目修理記録

平成１６年１０月２２日到着　　　　１０月２７日完成

寸評 　　　GAS−AMPはIQ??の天才が設計した・・・・・・　とか言われているが、このAMPの使用には十分な注意が必要です。 　　　特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、 　　　ネットワークの無いのは注意

Ａ．　修理前の状況 メーターのランプが暗くなっています、何が原因か左右の動きが違う時がありました。 空冷ファンが時折止まりそうに鳴り時がある。 入力端子と出力端子及び前面ヒューズ端子の接点がよくありません。 輸入元に修理依頼をしましたが、トランジスターの不良で代用品の手配が出来ない為修理不能と返却された。 Ｂ．原因 各部経年劣化 Ｃ．修理状況 電解コンデンサー交換 半固定ＶＲ交換 配線手直し、補強 経年劣化による各部ハンダ補正 ＯＰ−ＡＭＰ交換 ＳＰ端子交換 ＲＣＡ端子交換 ＶＵメーター表示ランプ交換 Ｄ．使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　８個 電解コンデンサー　　　　　　　　　　　　　３４個 フイルムコンデンサー　　　　　　　　　　　　２個 SP端子　　　　　　　　　　　　　　　　　　　　４個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　４個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　２個 ＶＵメーター表示ランプ　　　　　　　　　　　６個 ダイオード　１個 Ｅ．調整・測定 Ｆ．修理費　　　　　　　　　　　　　　　　　９５，０００円 　　　　　　　　　　　　　　　　　　　　　　　　お馴染みさん価格。 Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

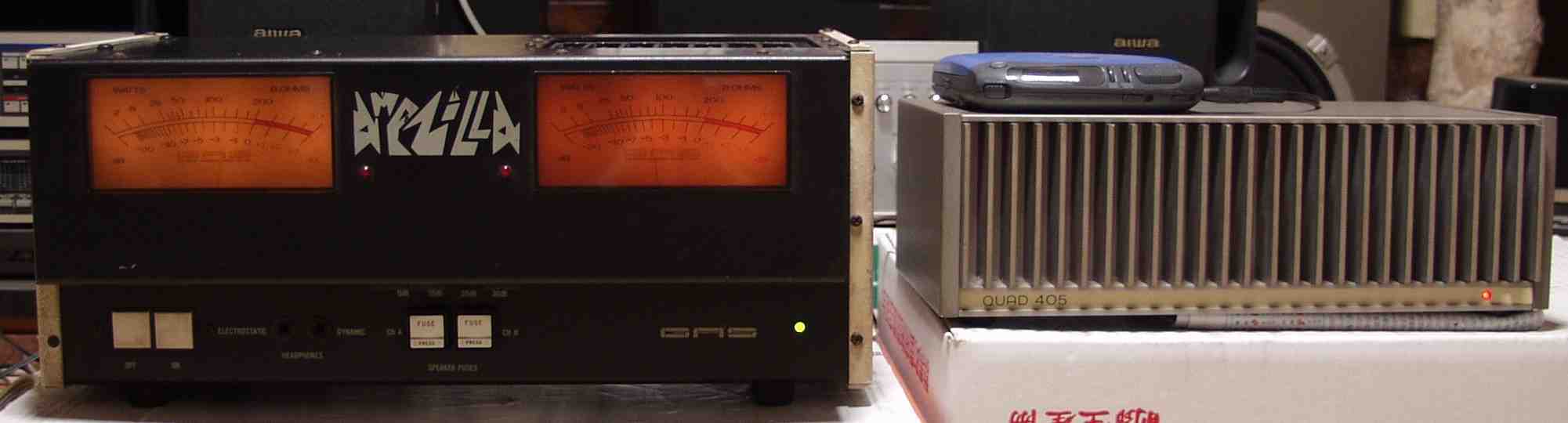

Ａ．　修理前の状況 Ａ１．遂に、あこがれの、ここからの修理不能機器が来た！

Ａ２．点検中　　清掃後上から見る

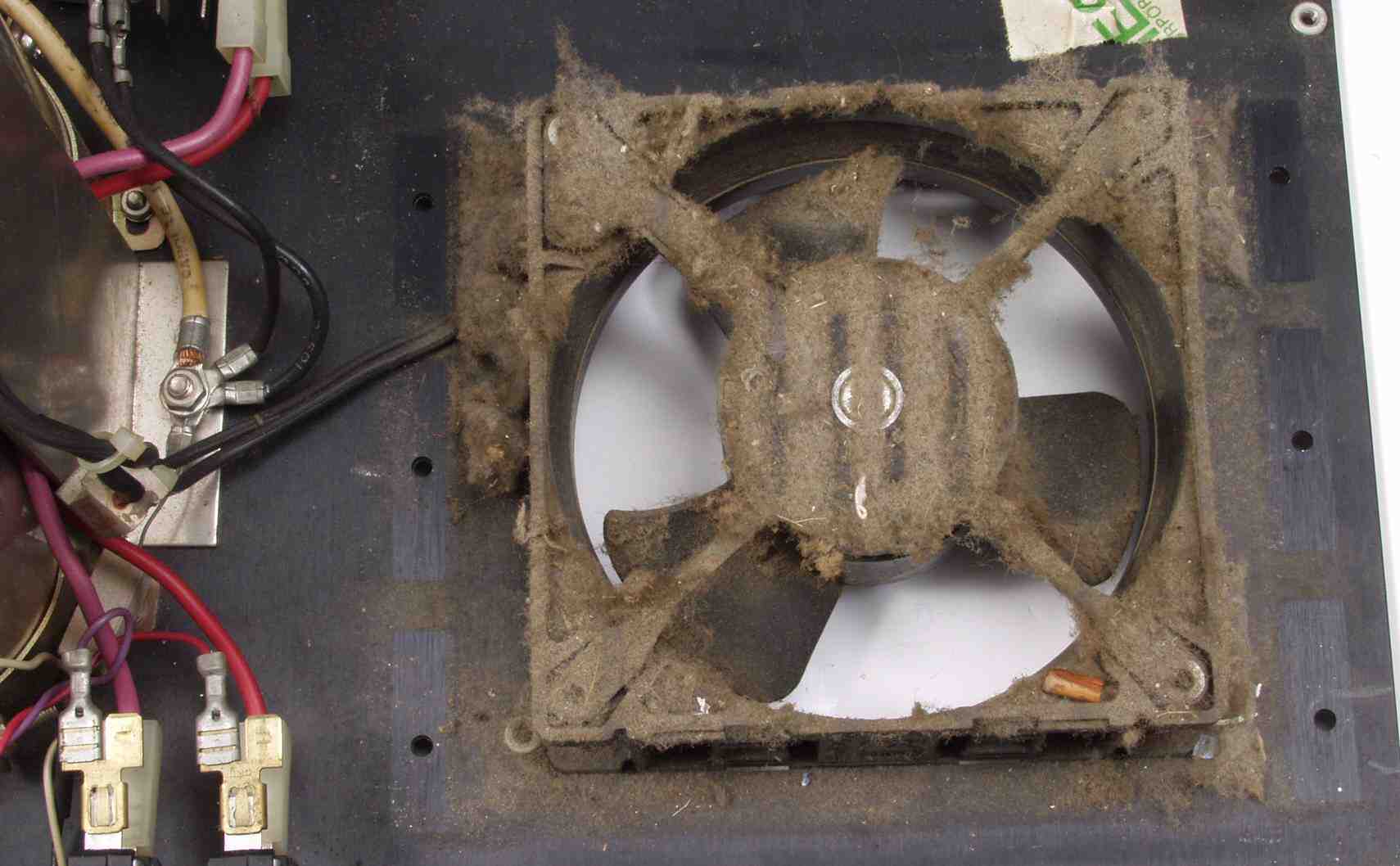

Ａ３．点検中　下からフアンの埃見る

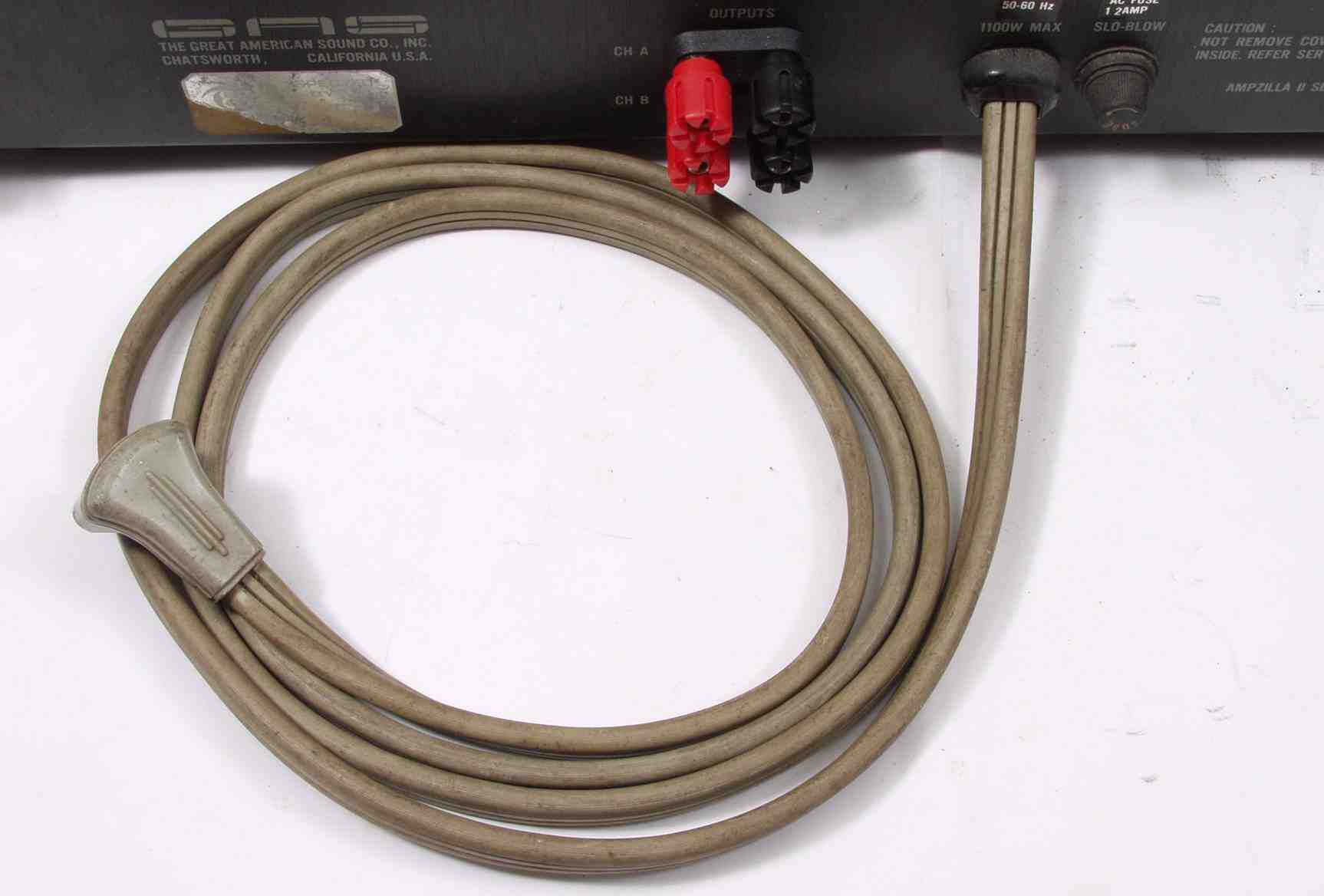

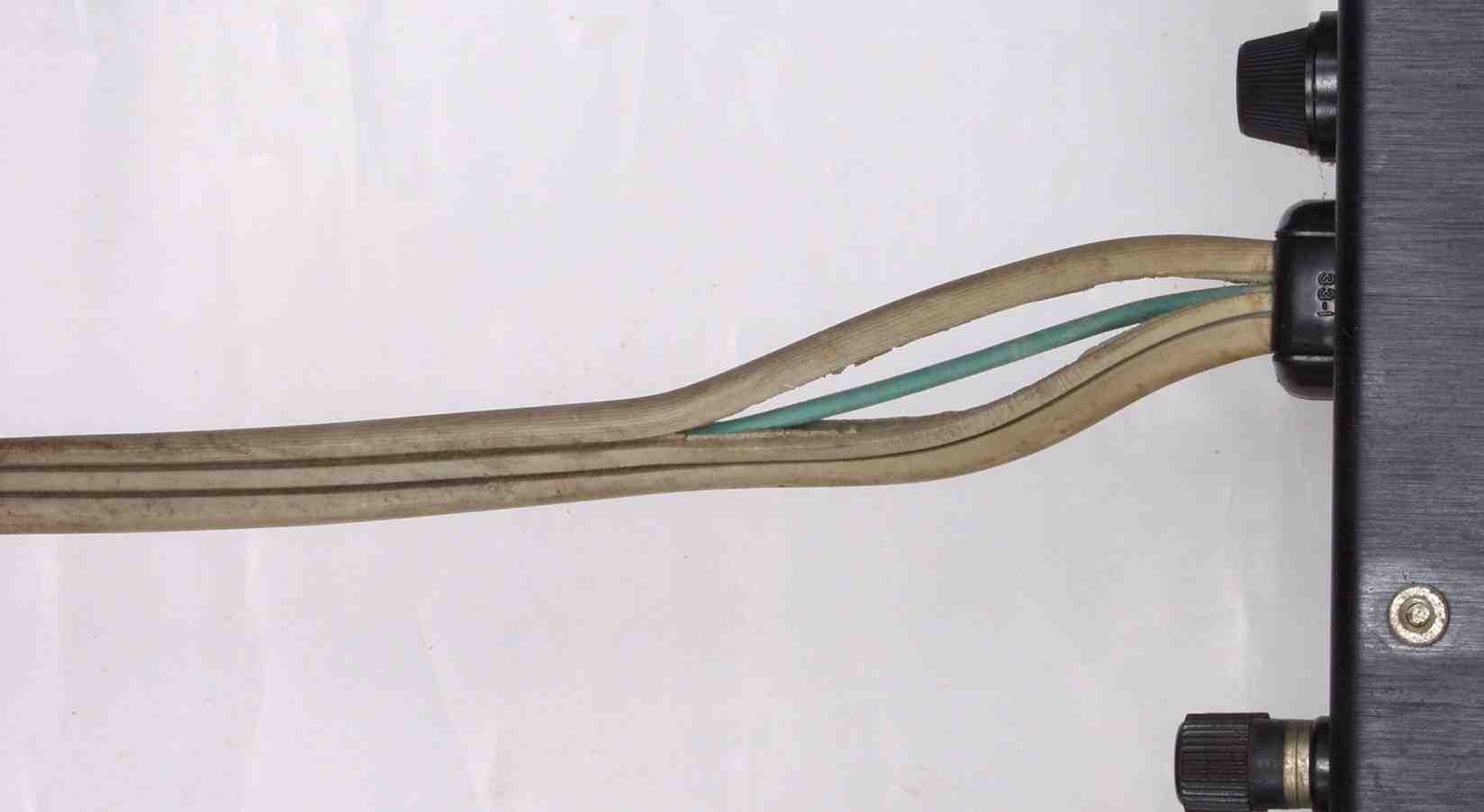

Ａ４．点検中　剥けた電源コード

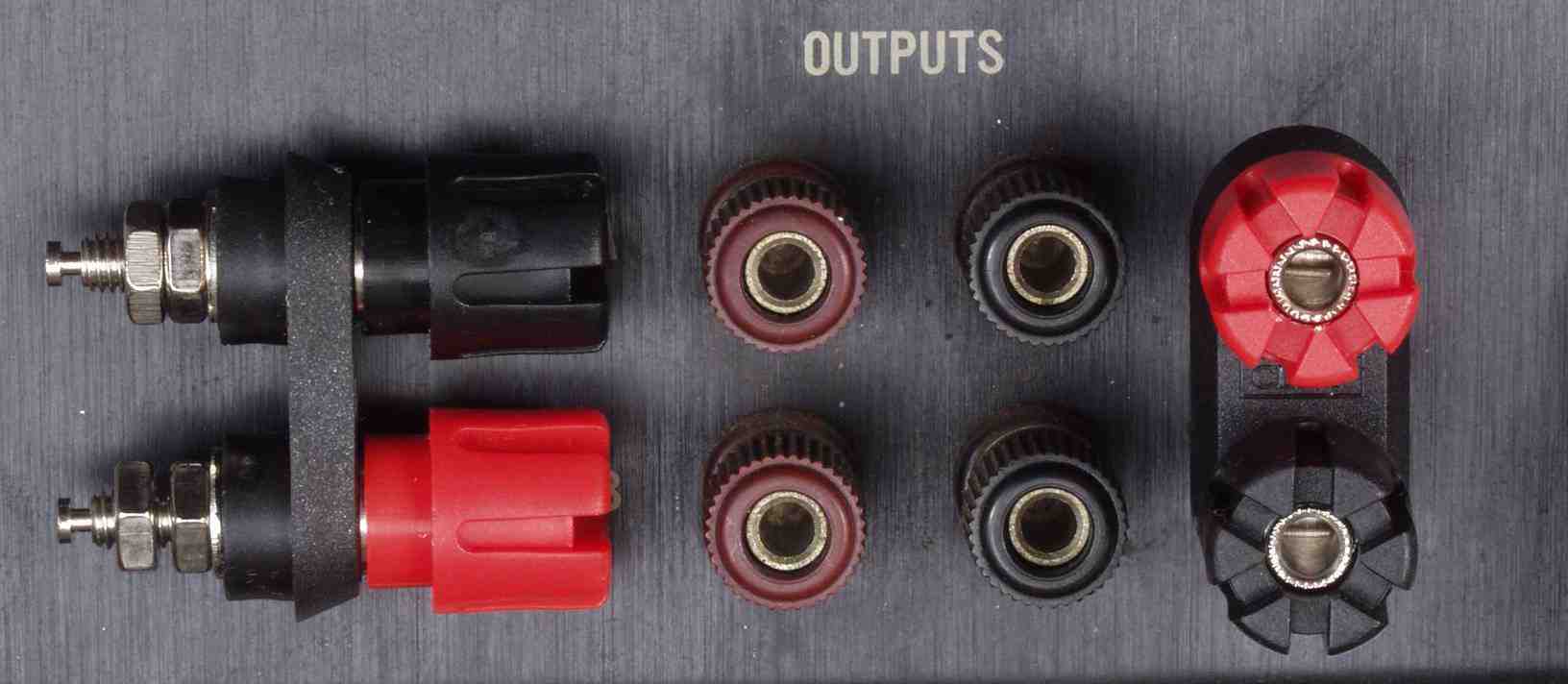

Ａ５．点検中　ＳＰ端子比較

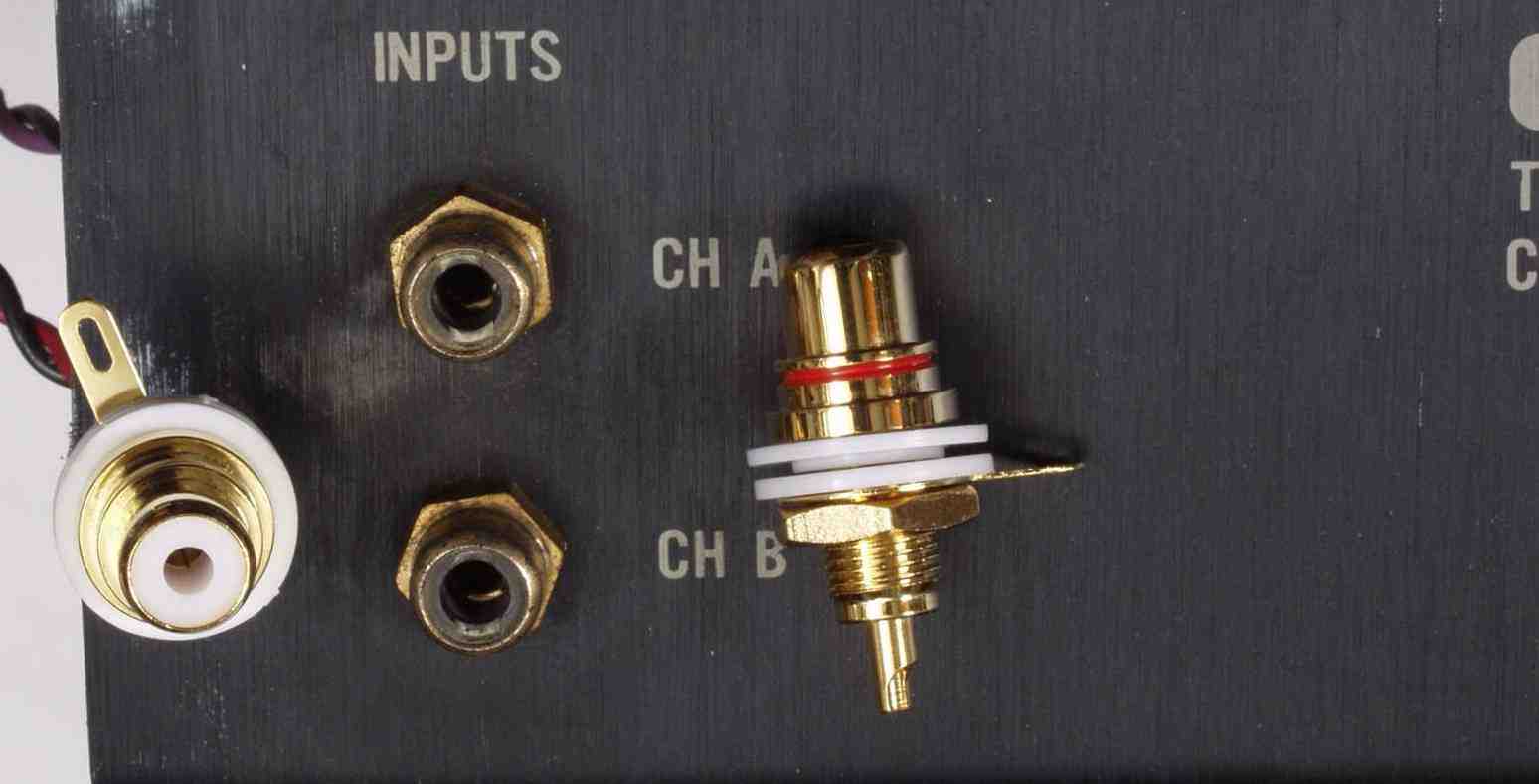

Ａ６．点検中　ＲＣＡ端子比較

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ａ側−ＡＭＰ基板

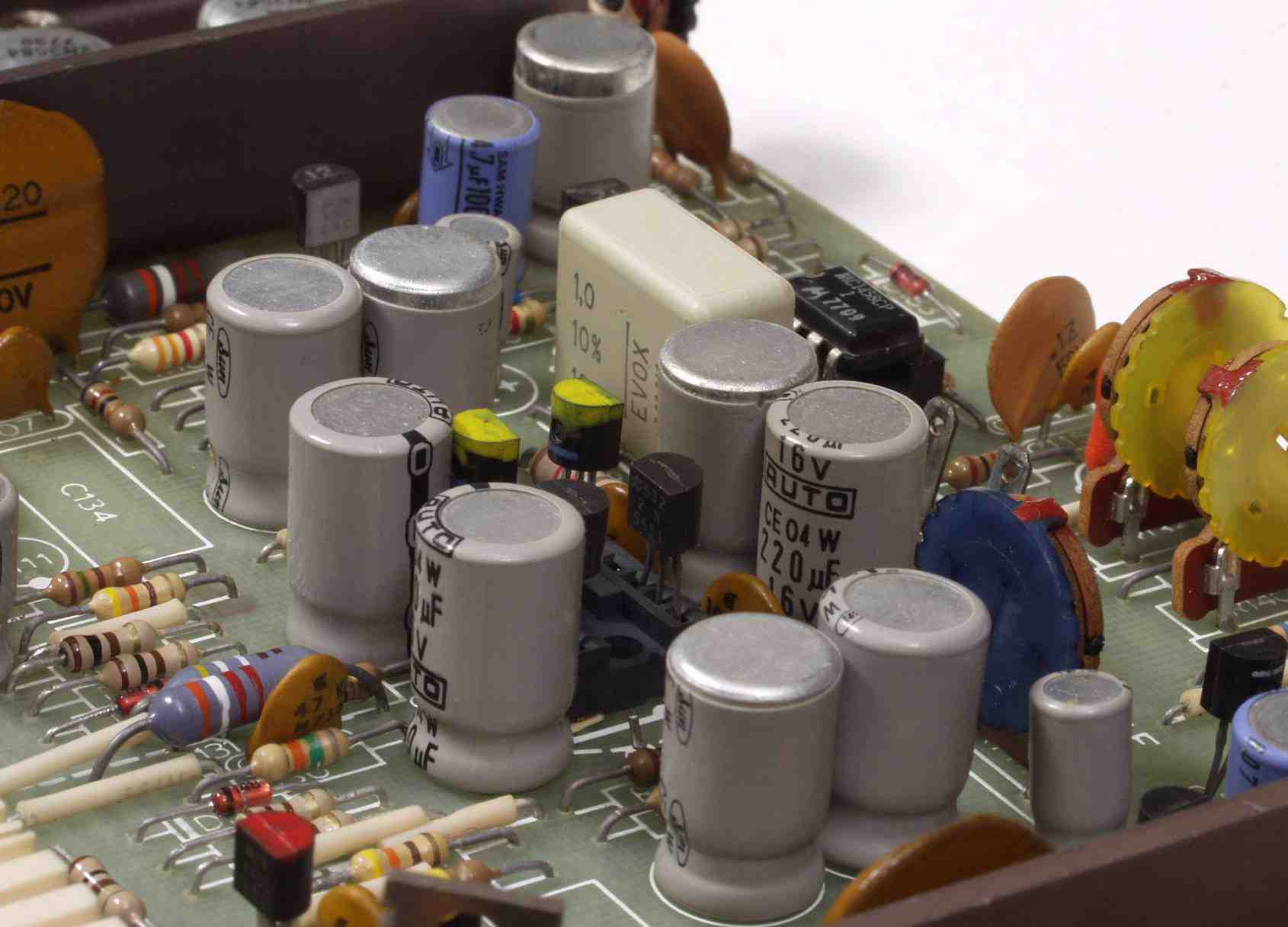

Ｃ１Ａ１．　修理前　Ａ側−ＡＭＰ基板　頭のビニールの剥けた電解コンデンサー

Ｃ１Ａ２．　修理前　Ａ側−ＡＭＰ基板　「ヒビ」の入ったフイルムコンデンサー

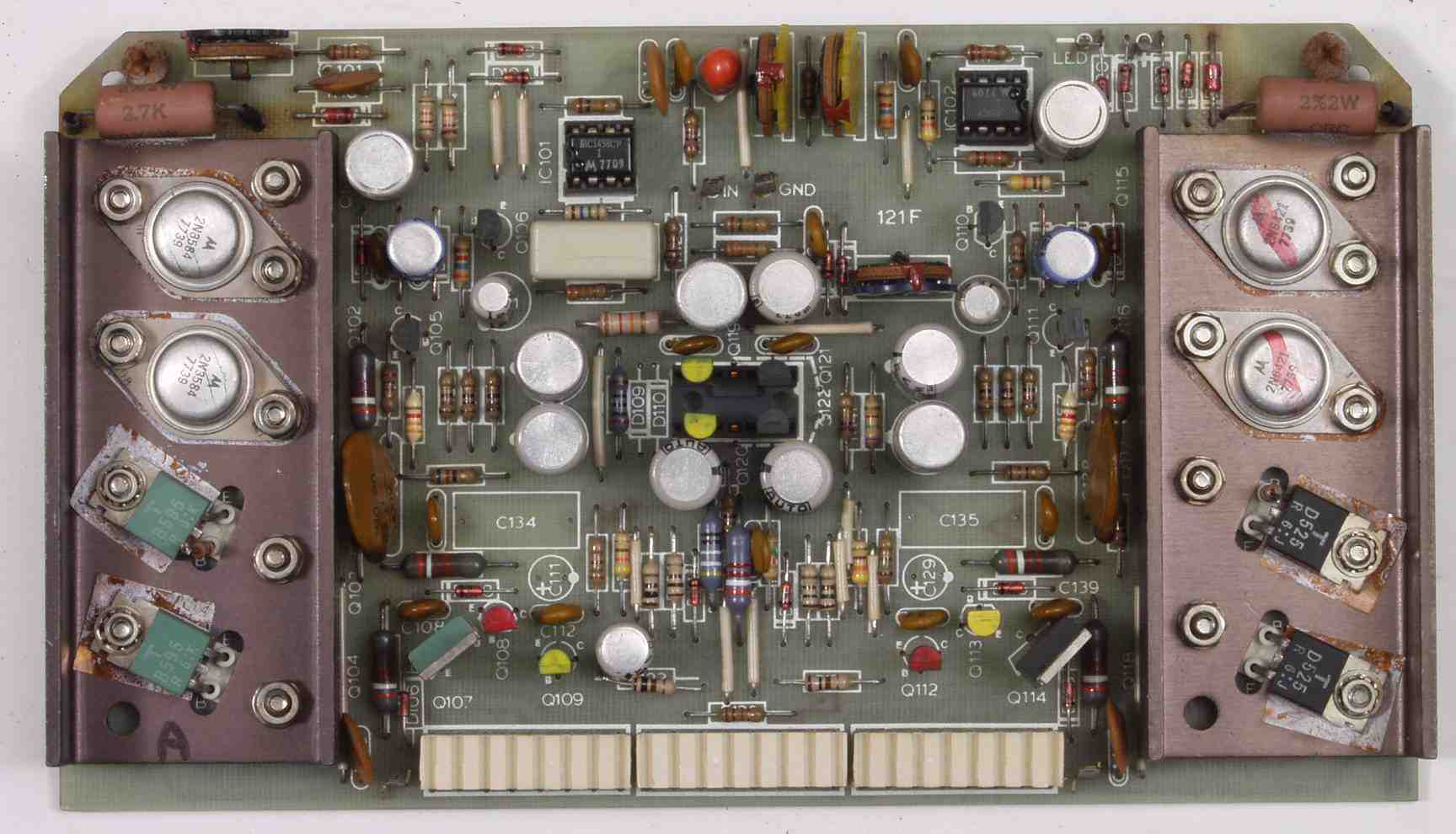

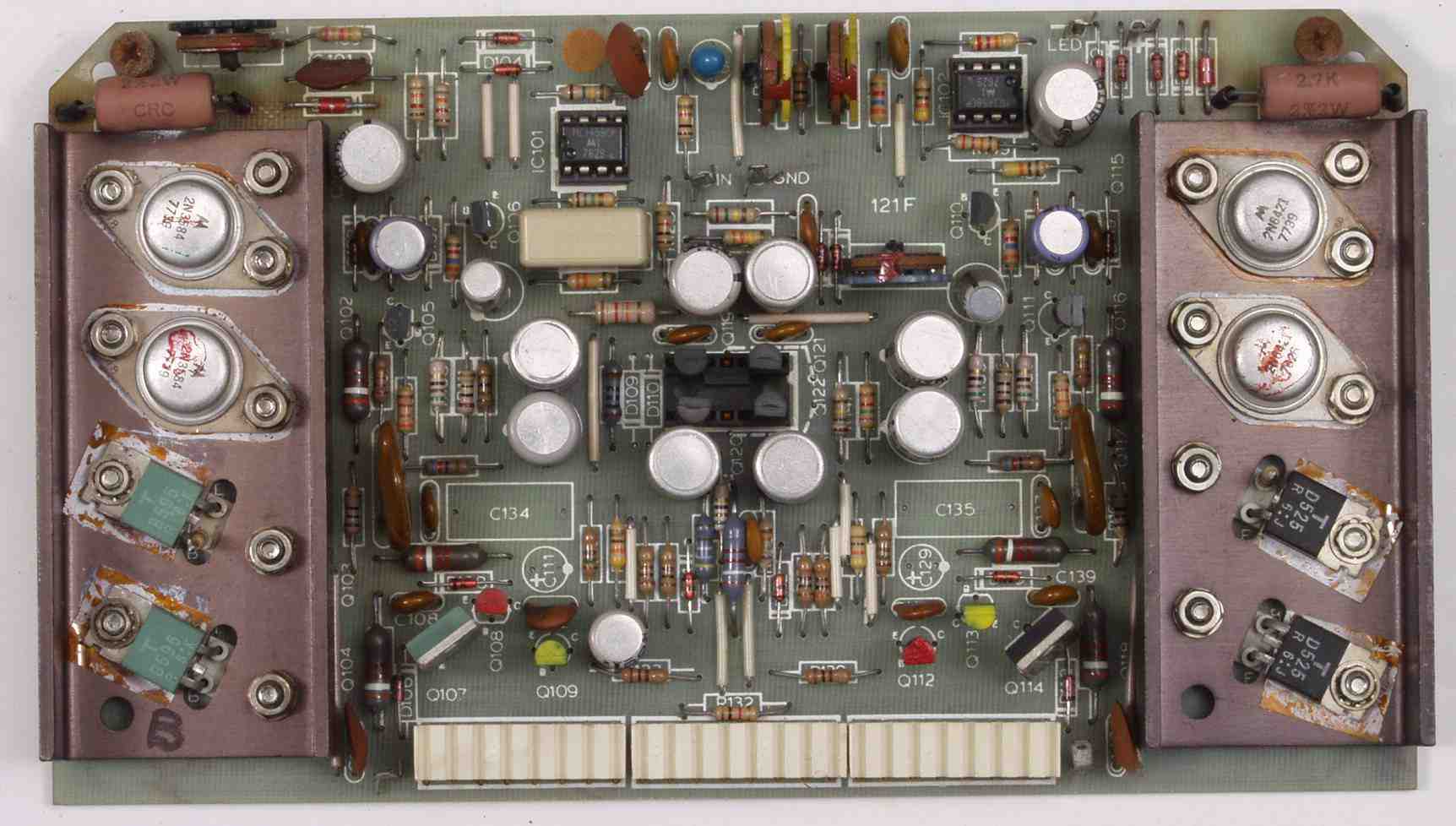

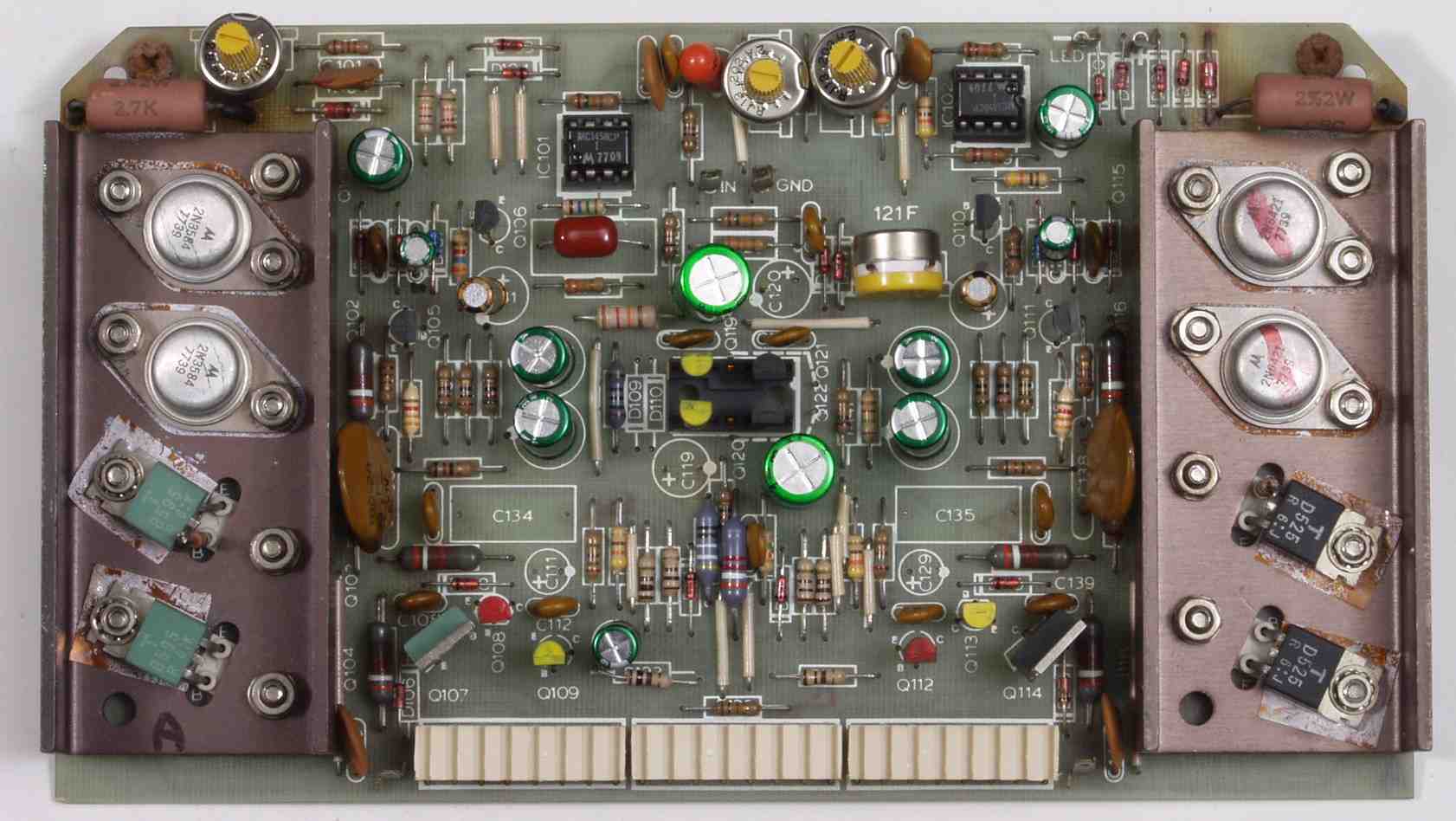

Ｃ１Ｂ．　修理後　Ａ側−ＡＭＰ基板　電解コンデンサー１５個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　半固定ＶＲ４個、フイルムコンデンサー１個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ）

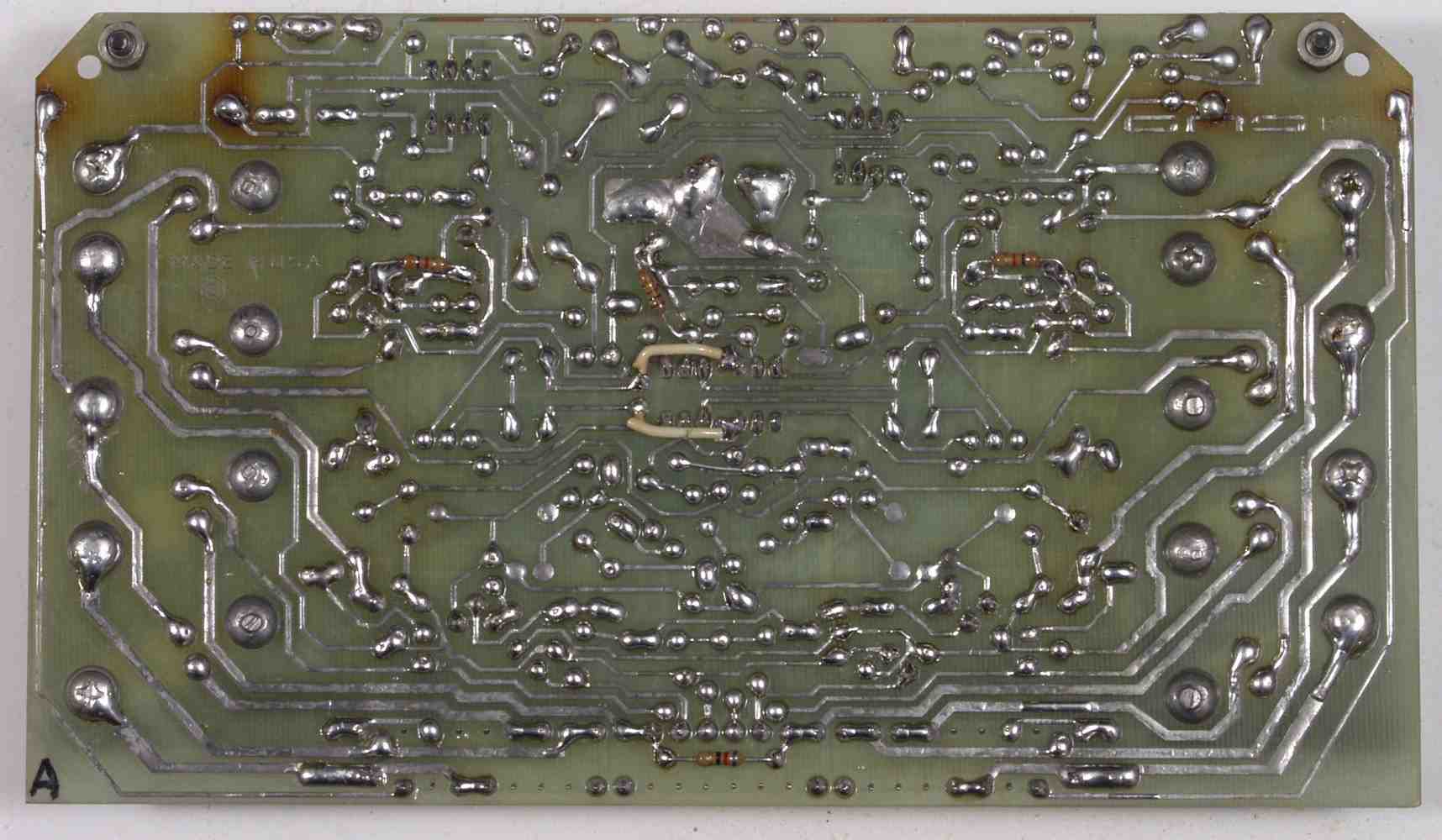

Ｃ１Ｃ．　修理前　Ａ側−ＡＭＰ基板裏

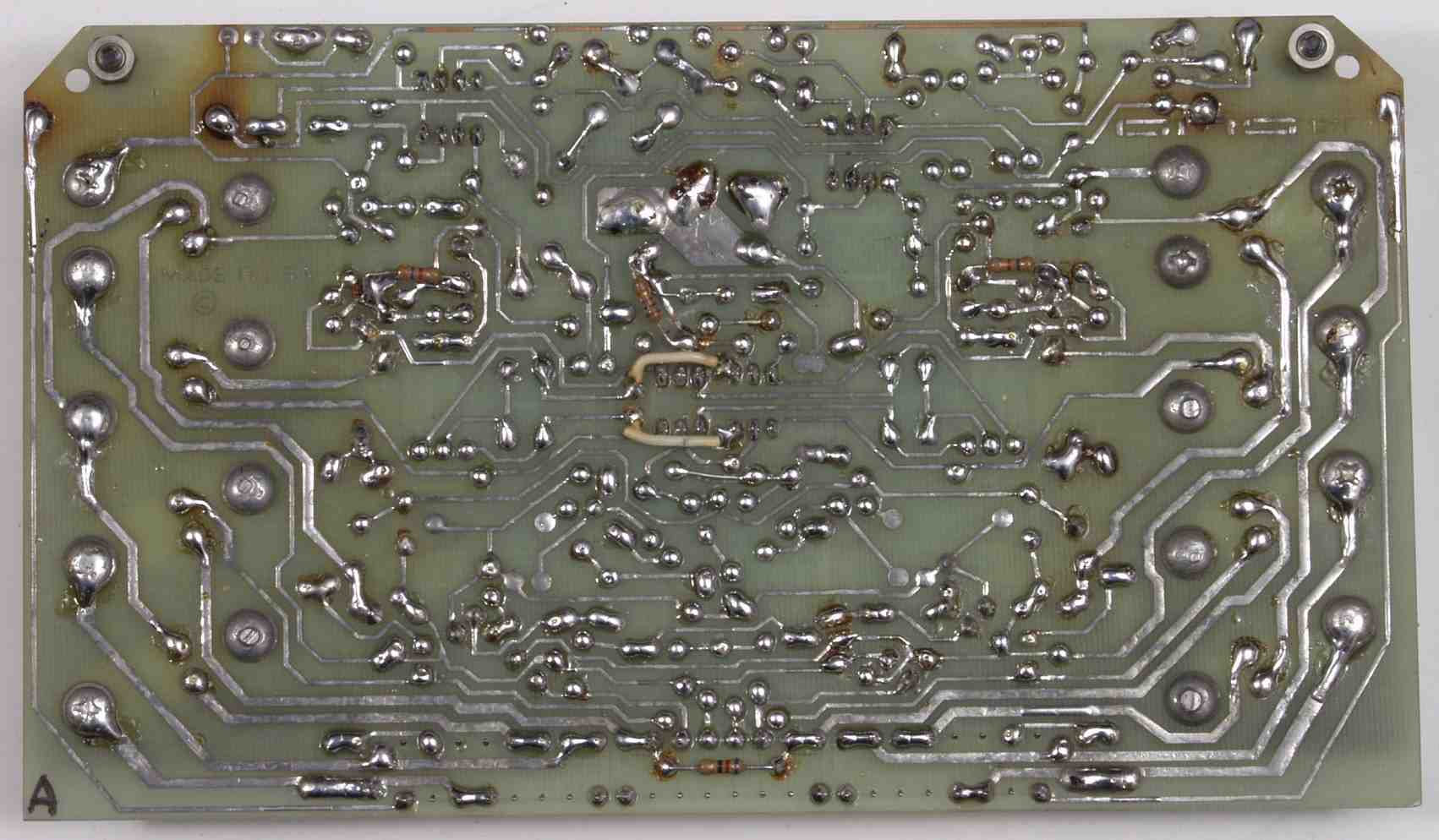

Ｃ１Ｄ．　修理（半田補正）後　Ａ側−ＡＭＰ基板裏　全ハンダやり直す

Ｃ１Ｅ．　完成Ａ側−ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

Ｃ２Ａ．　修理前　Ｂ側−ＡＭＰ基板

Ｃ２Ａ１．　修理前　Ａ側−ＡＭＰ基板　頭のビニ−ルの剥けた電解コンデンサー

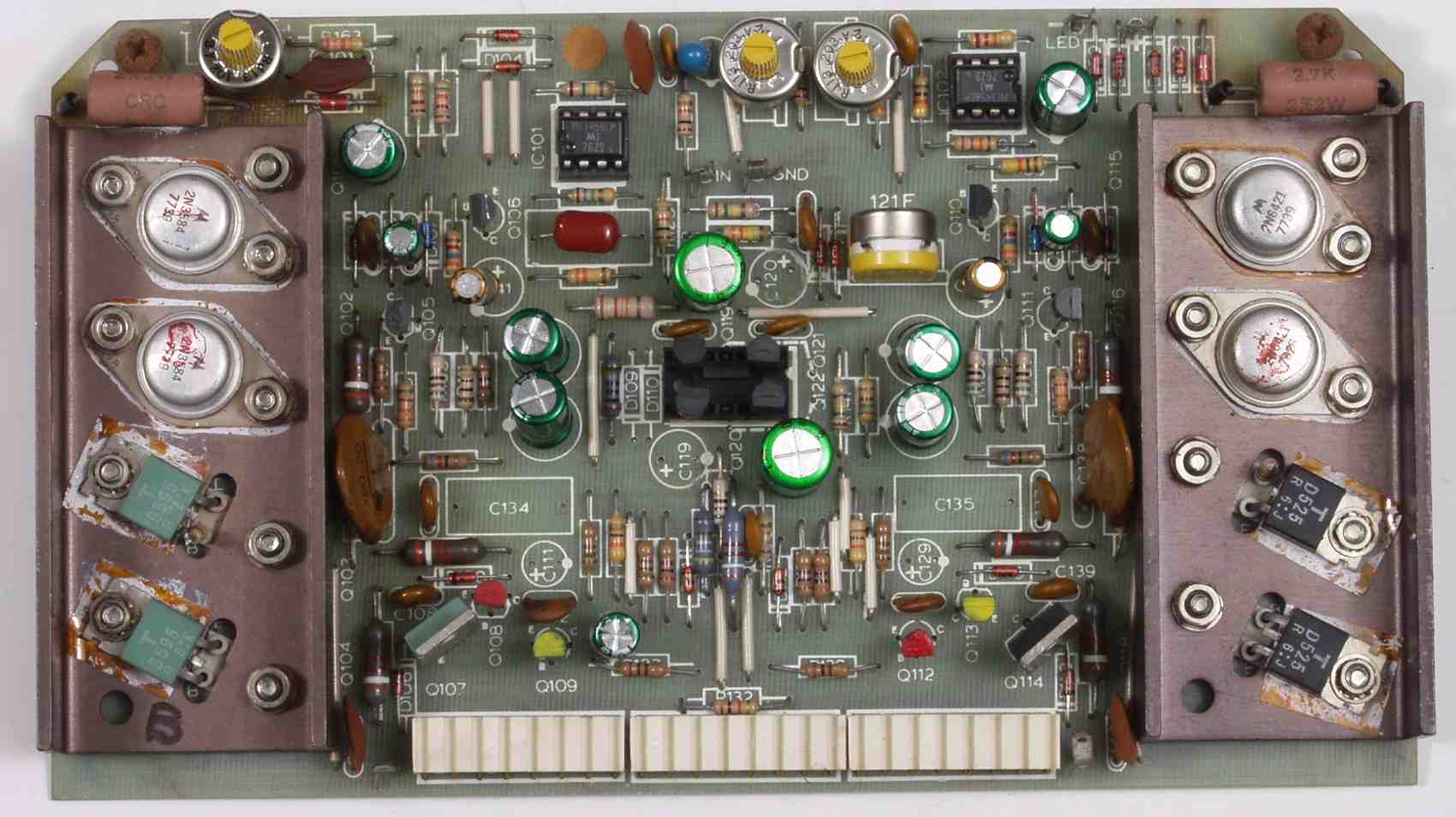

Ｃ２Ｂ．　修理後　Ｂ側−ＡＭＰ基板　電解コンデンサー１５個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　半固定ＶＲ４個、フイルムコンデンサー１個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ）

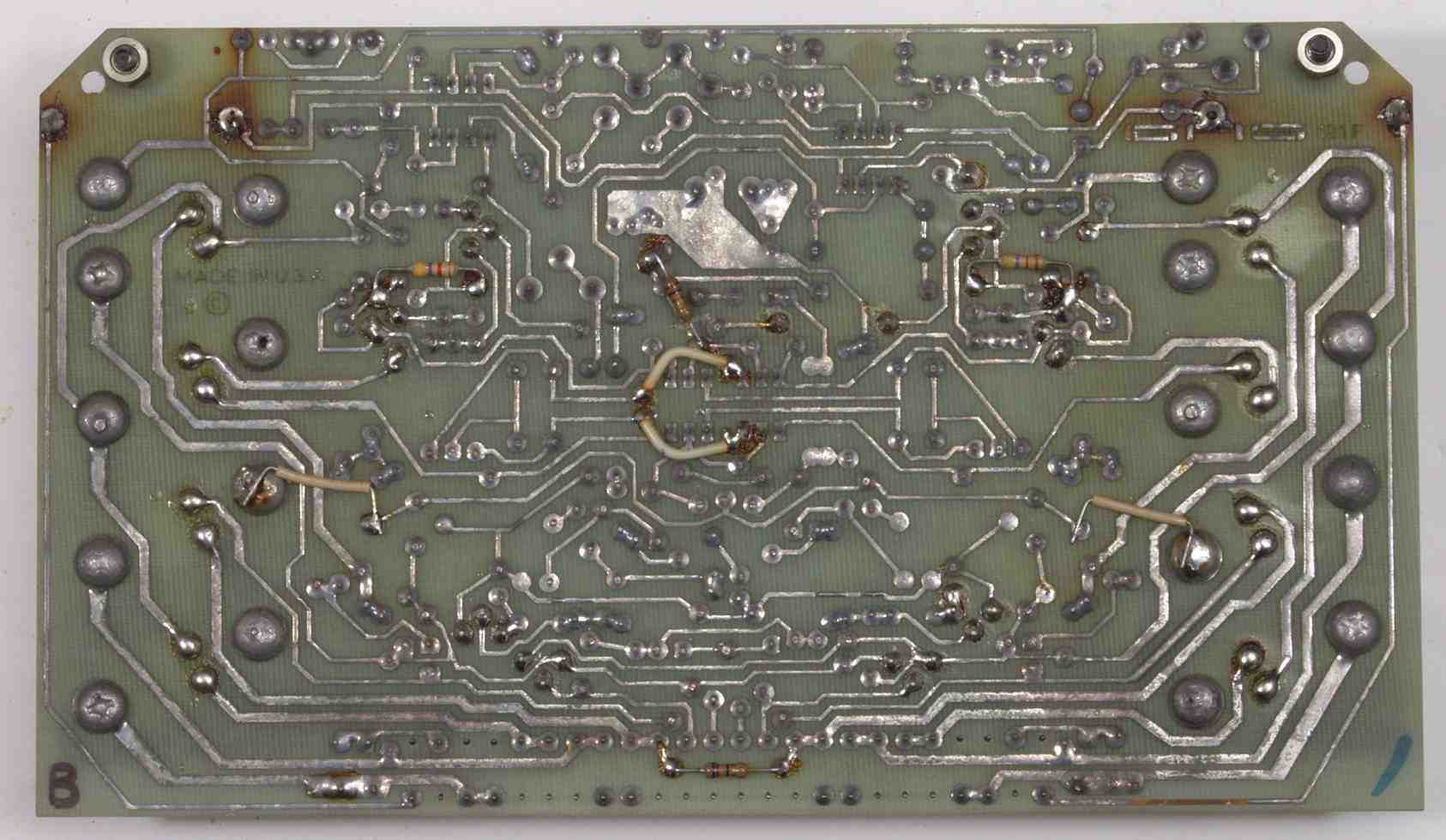

Ｃ２Ｃ．　修理前　Ｂ側−ＡＭＰ基板裏

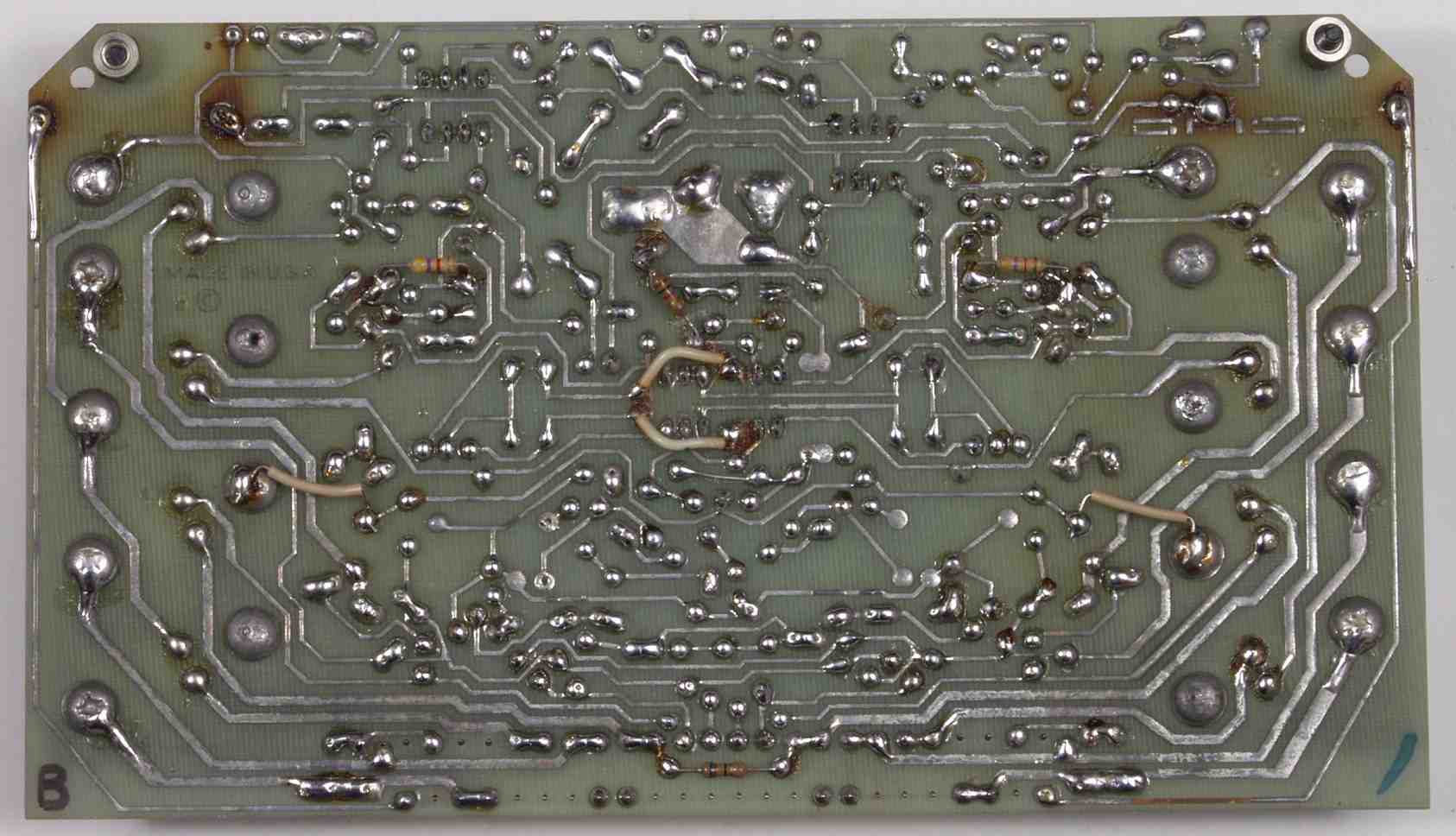

Ｃ２Ｄ．　修理（半田補正）後　Ｂ側−ＡＭＰ基板裏　全ハンダやり直す

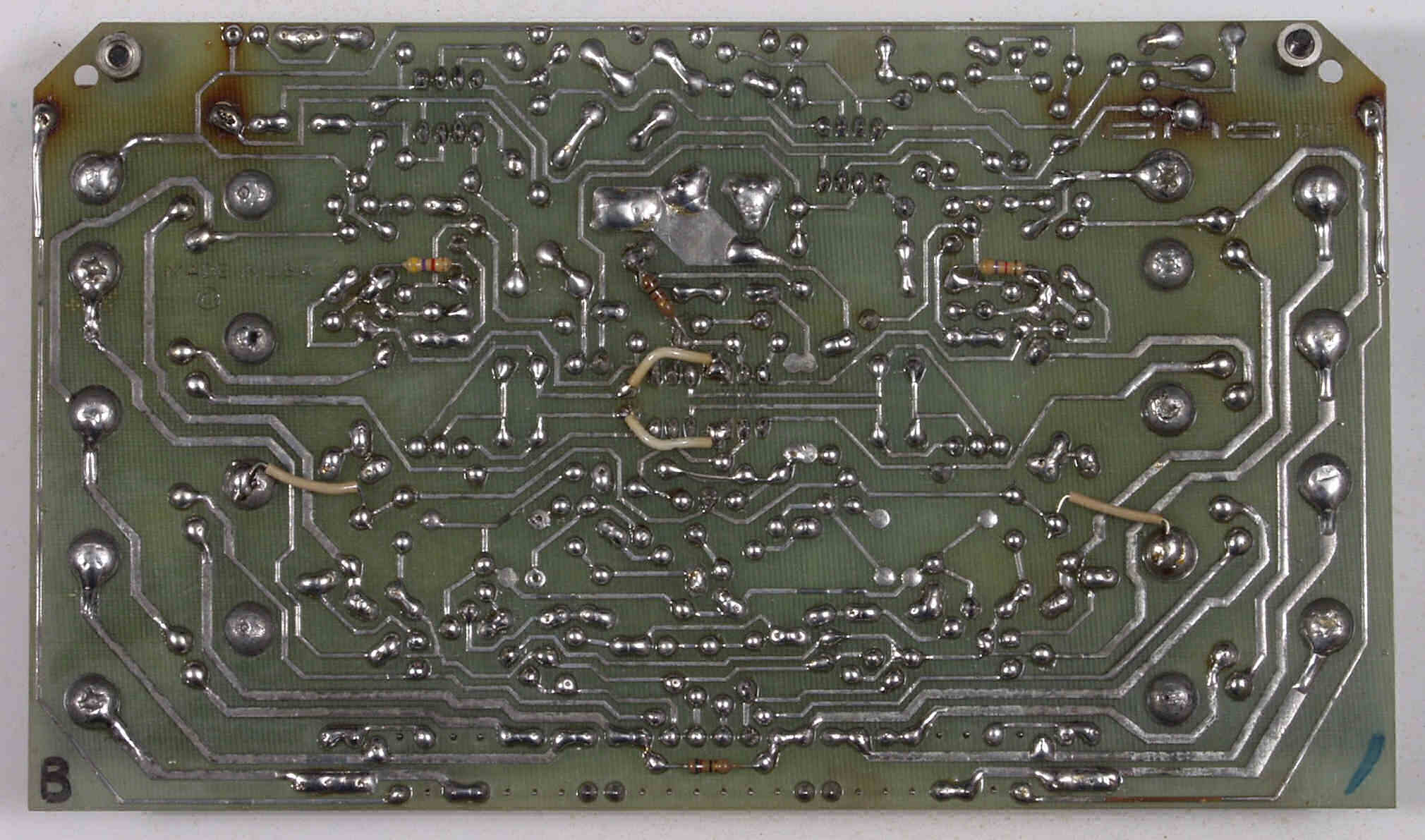

Ｃ２Ｅ．　完成Ｂ−ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

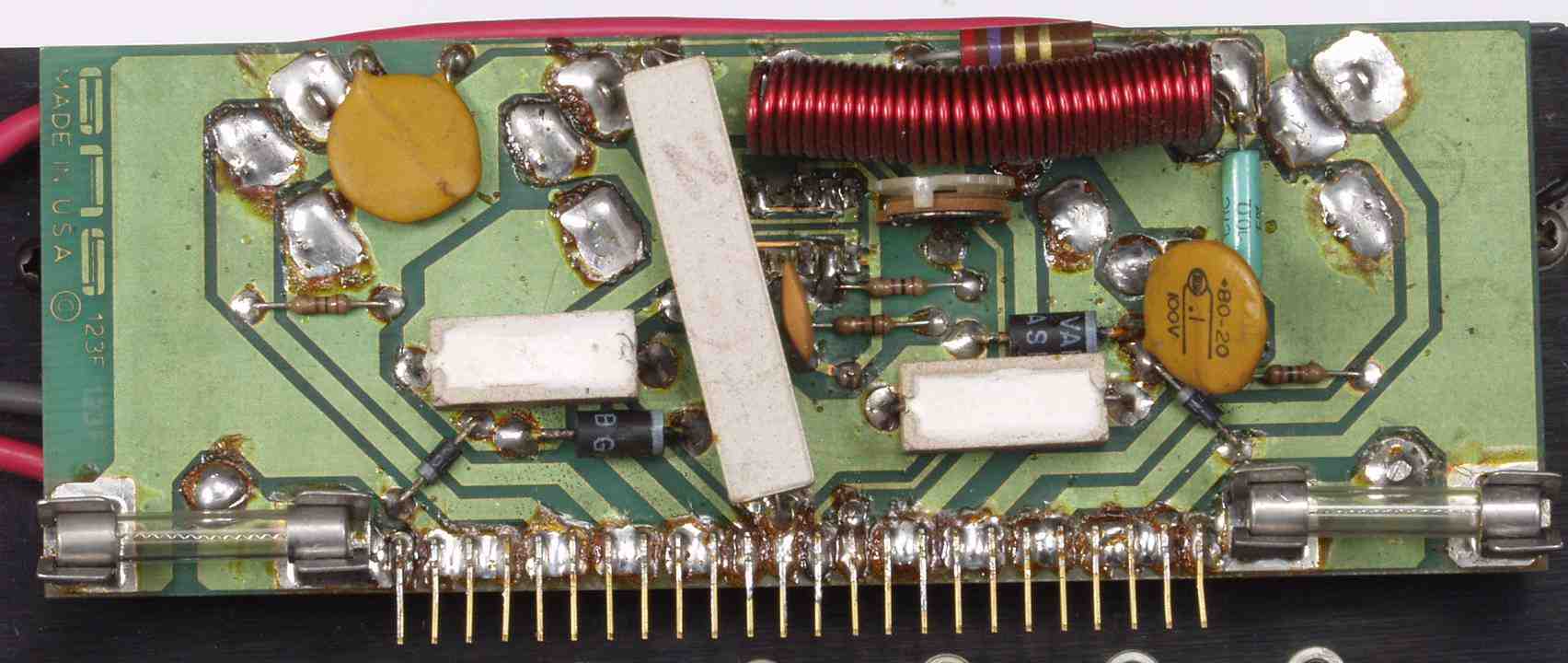

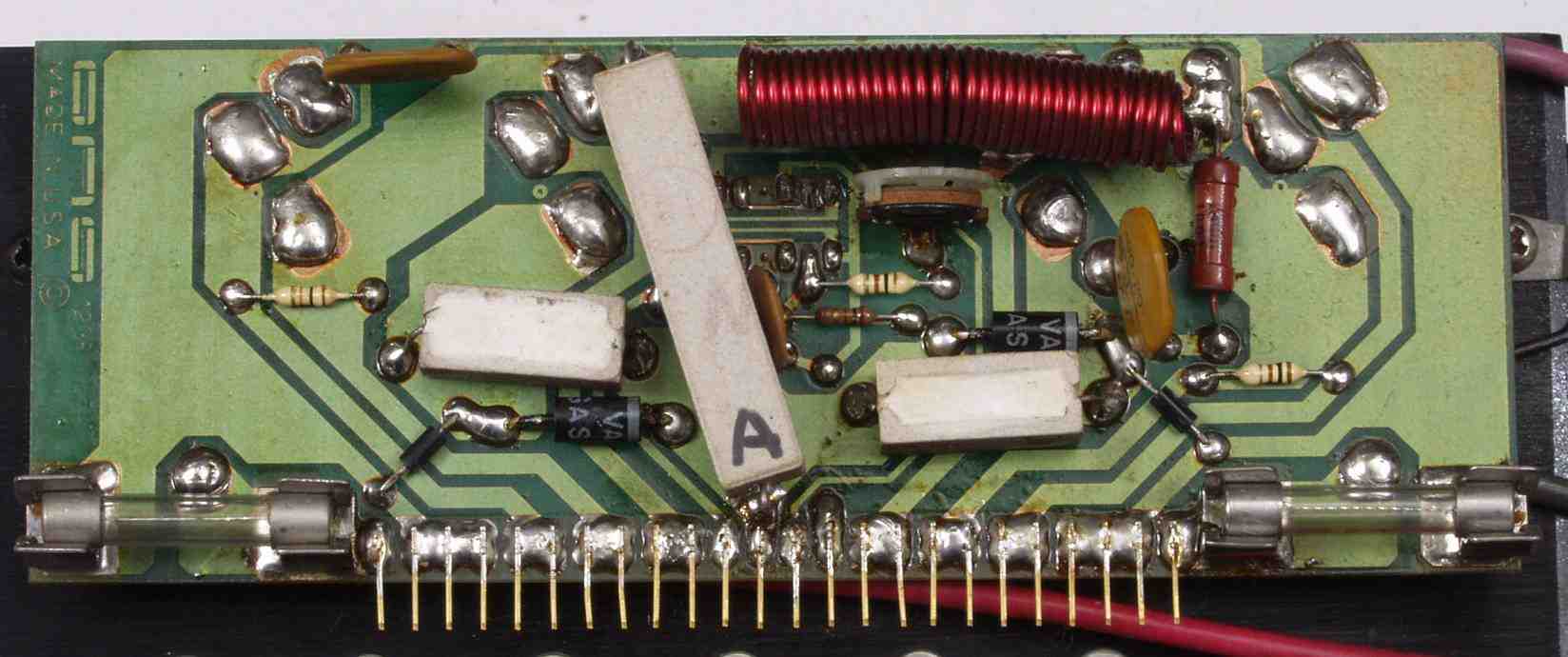

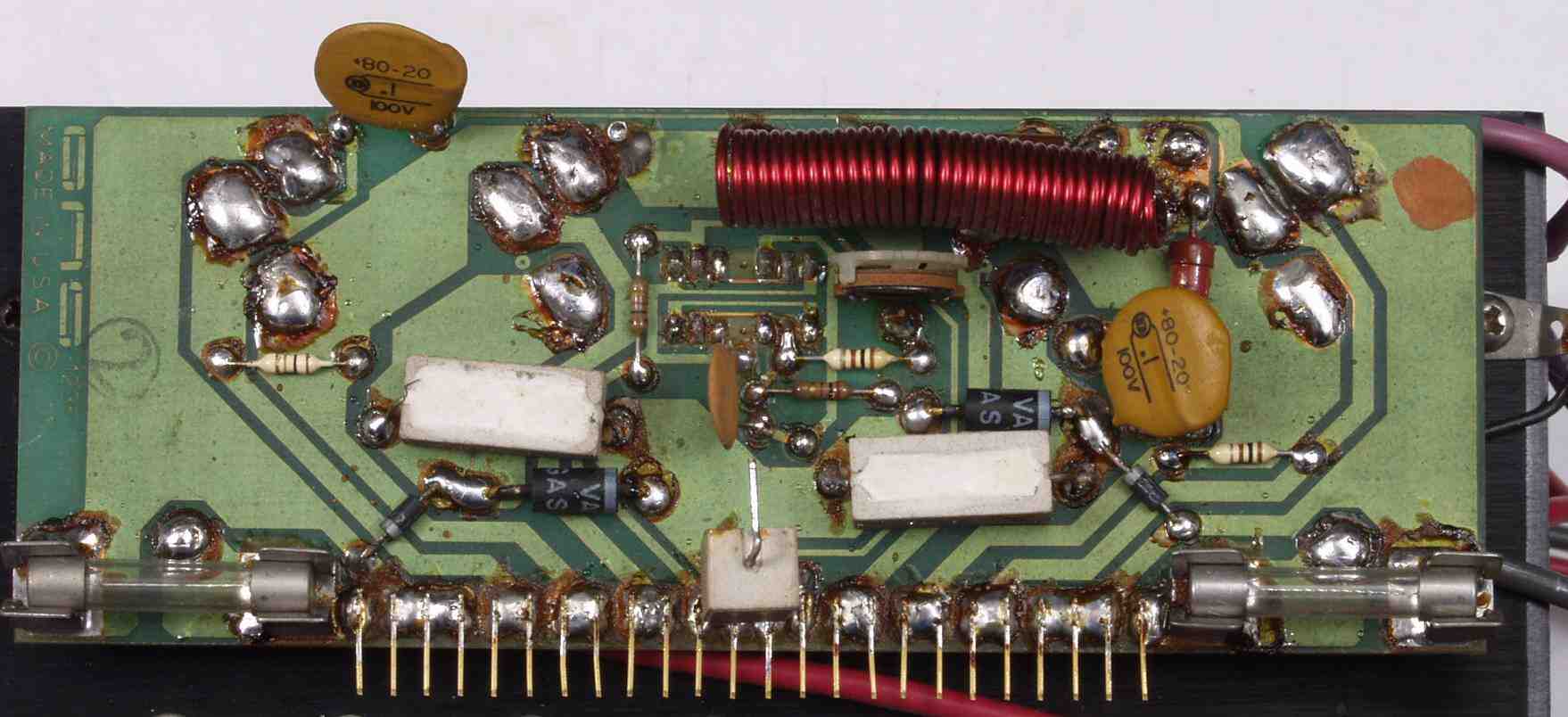

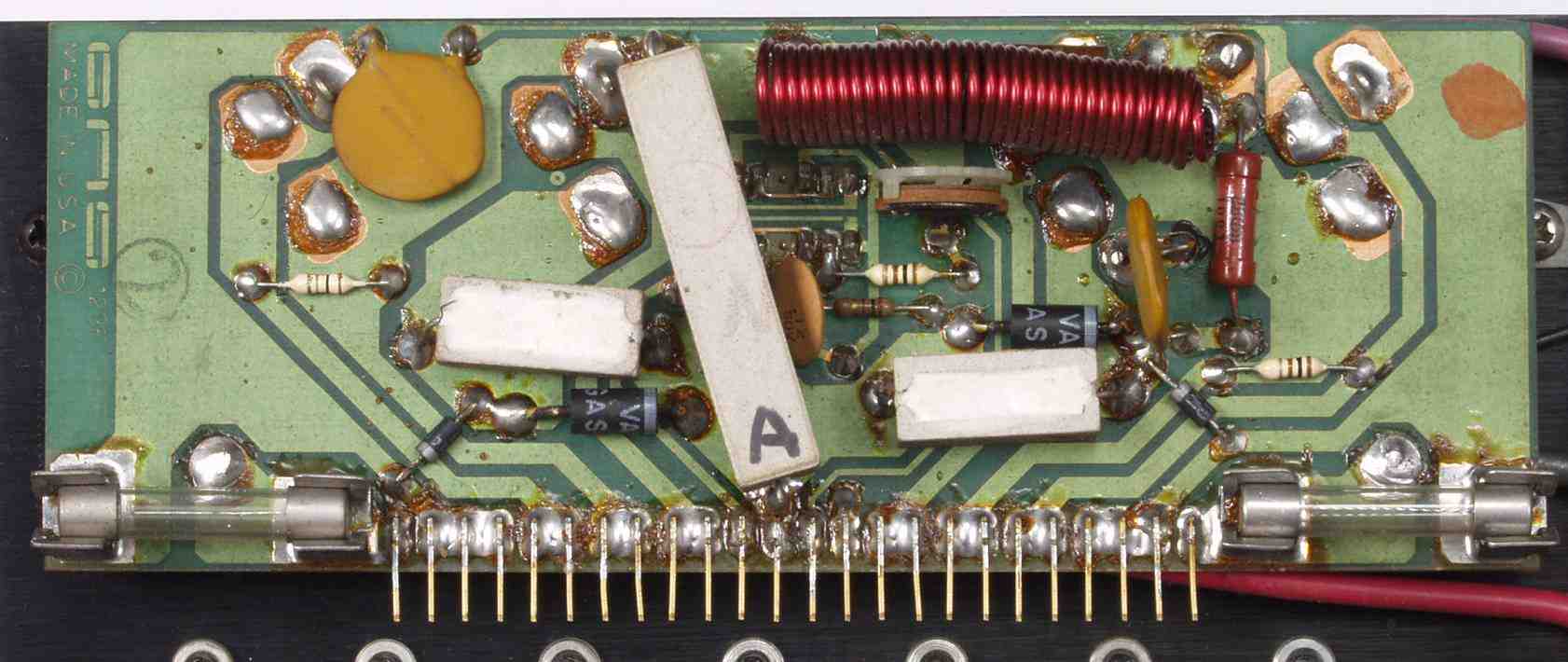

Ｃ３Ａ．　修理前　Ａ側−終段基板

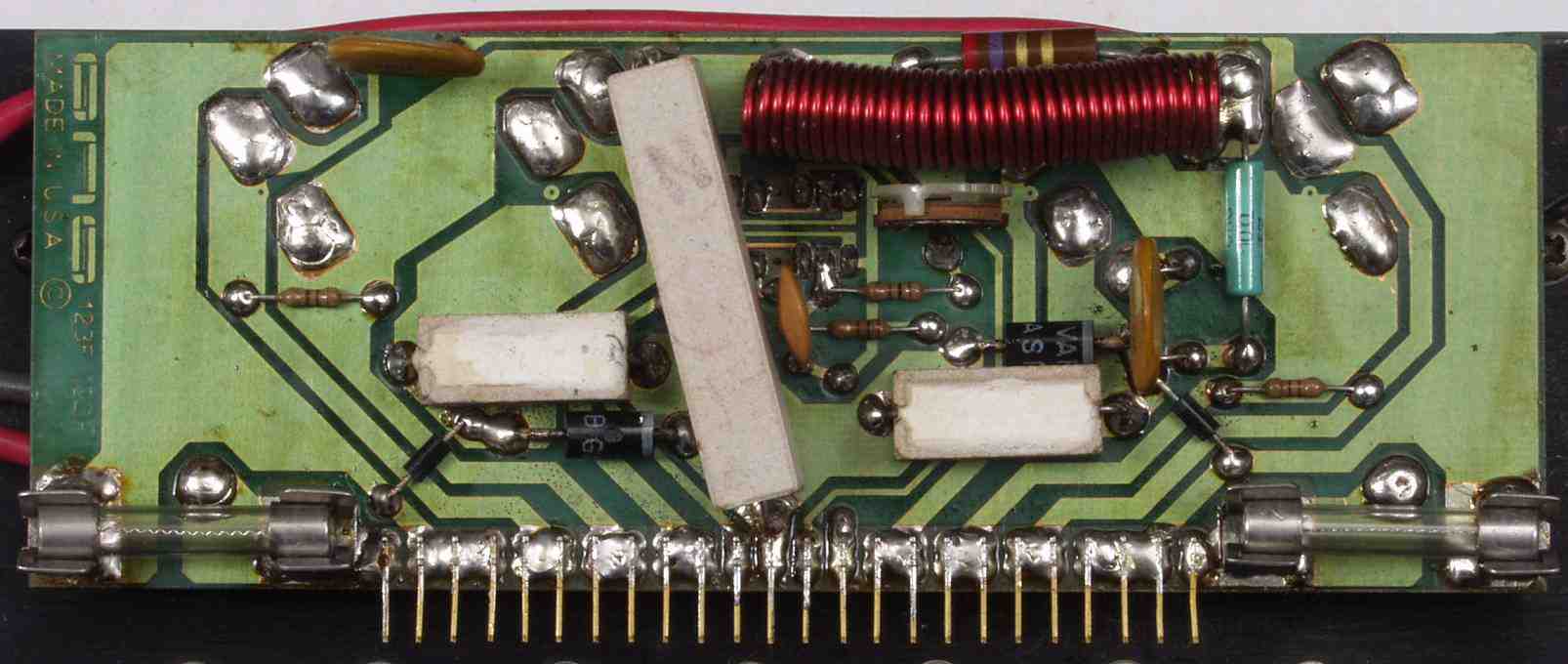

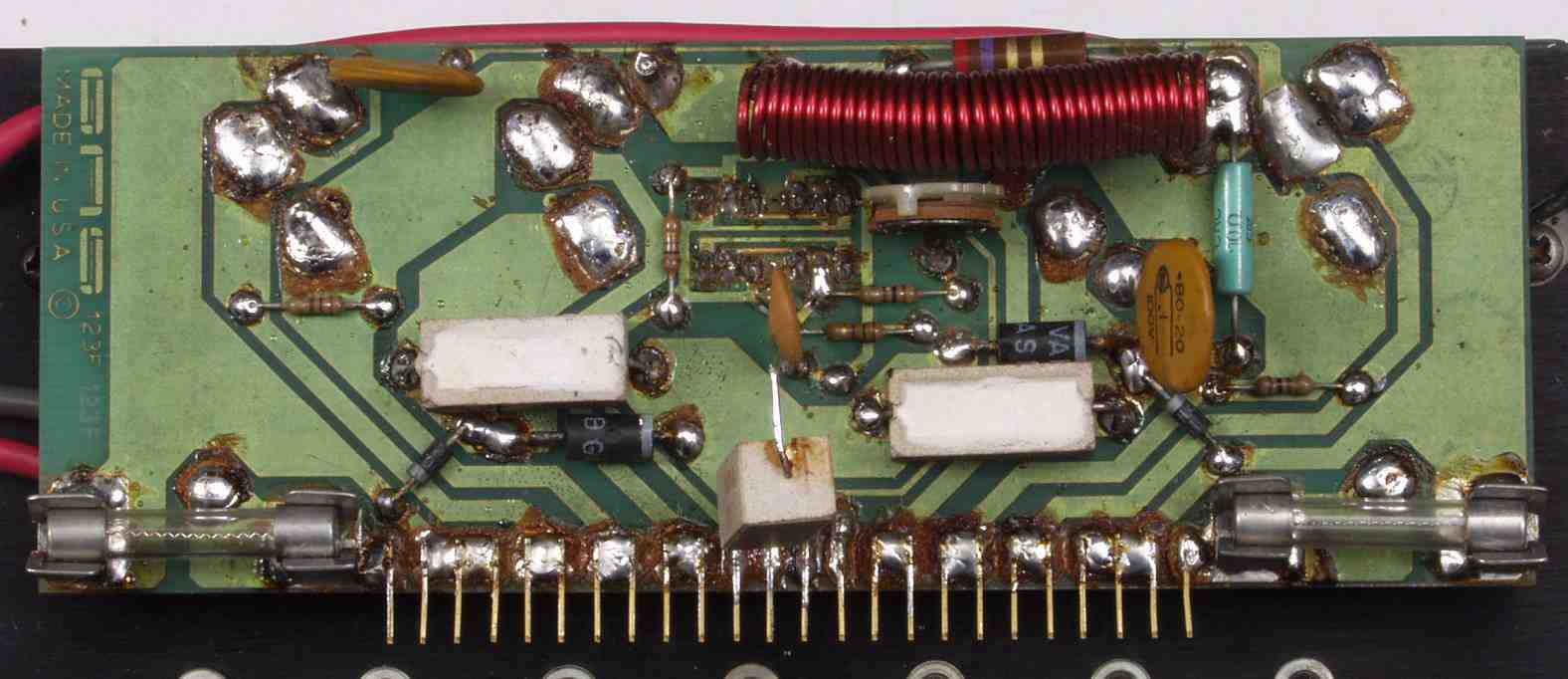

Ｃ３Ｂ．　修理（半田補正）後　Ａ側−終段基板　全ハンダやり直す

Ｃ３Ｃ．　完成Ａ側−終段基板裏　不要なフラックスを取り、洗浄する

Ｃ４Ａ．　修理前　Ｂ側−終段基板

Ｃ４Ｂ．　修理（半田補正）後　Ｂ側−終段基板裏　全ハンダやり直す

Ｃ４Ｃ．　完成Ｂ−終段基板裏　不要なフラックスを取り、洗浄する

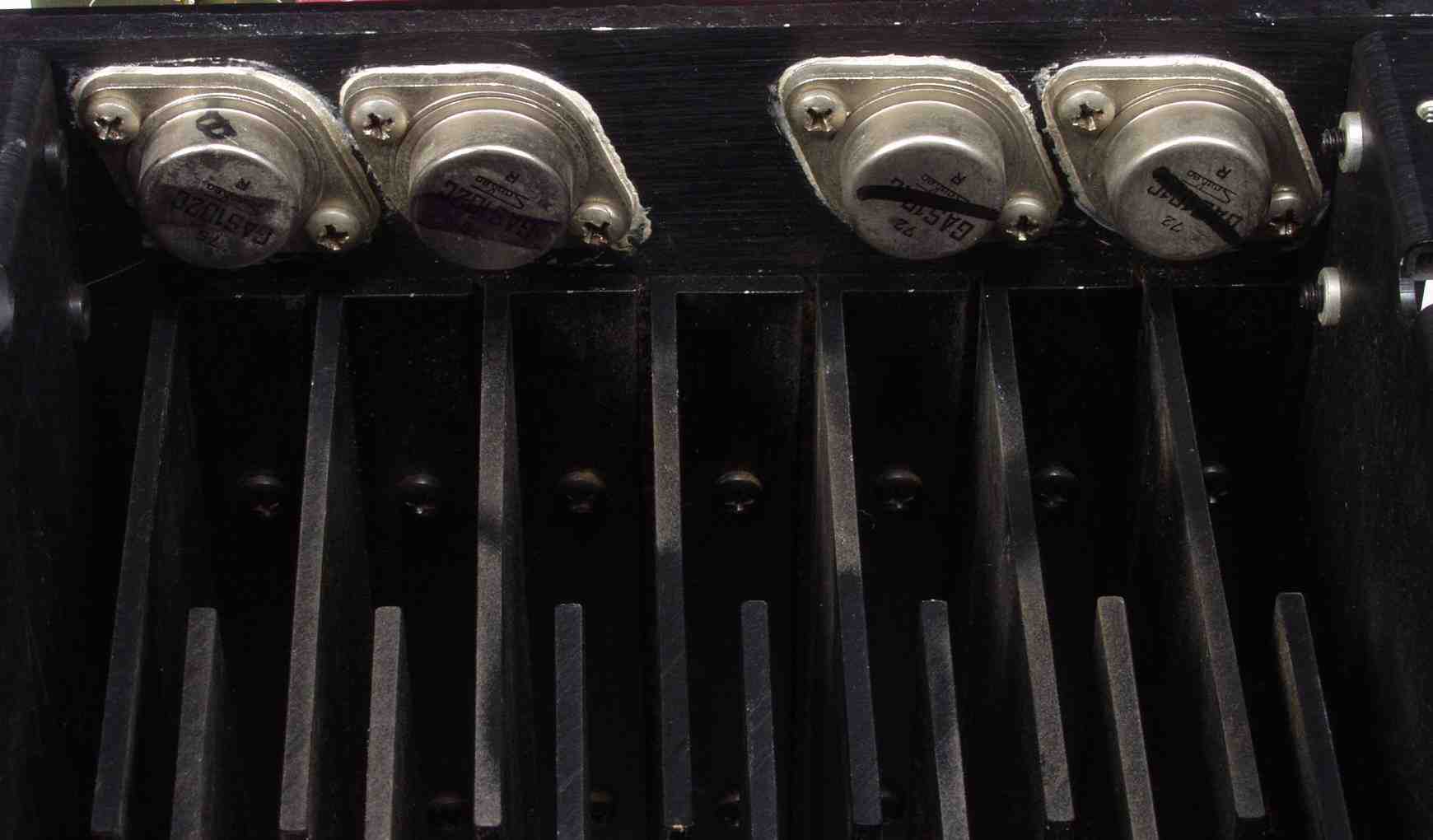

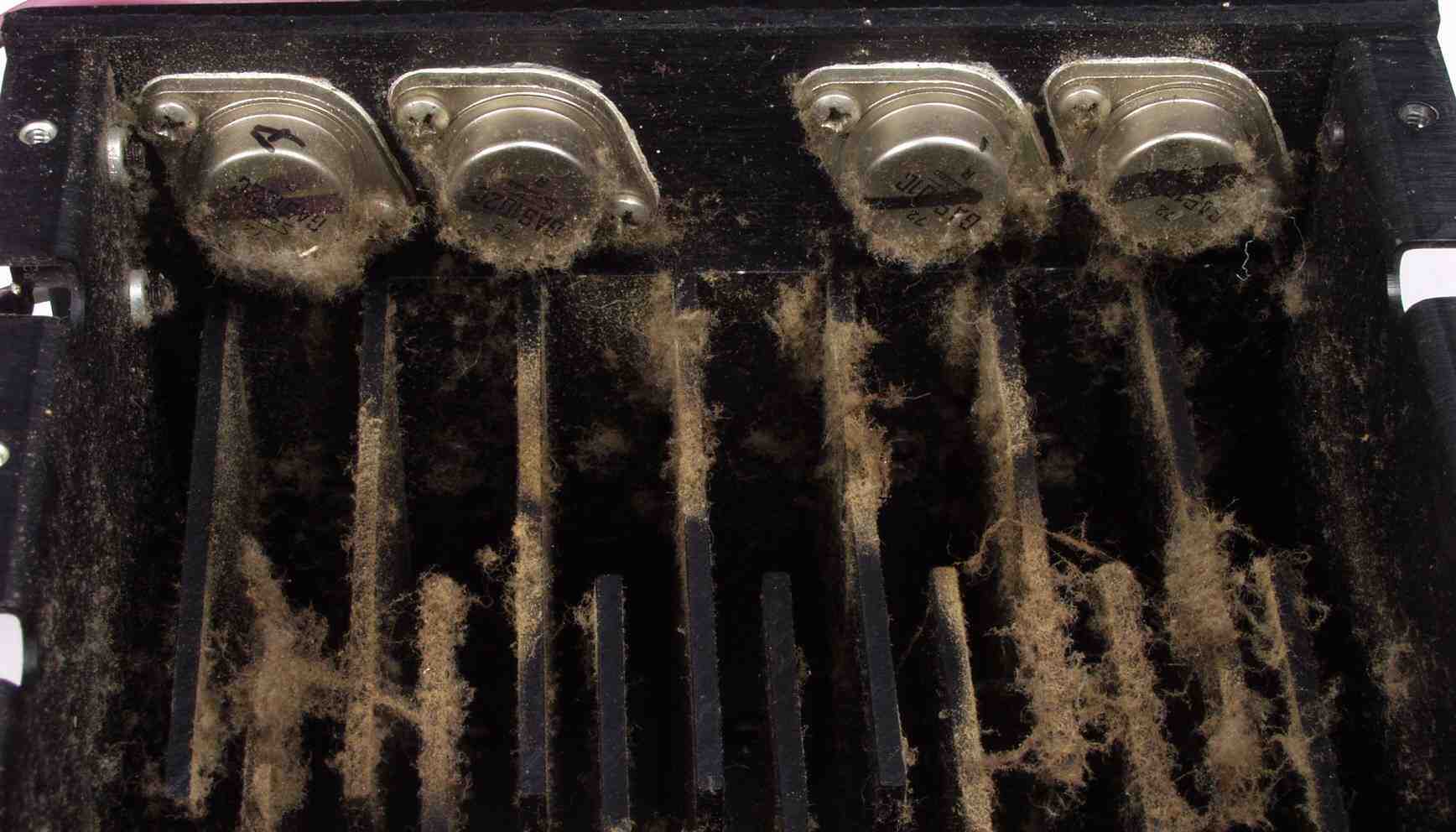

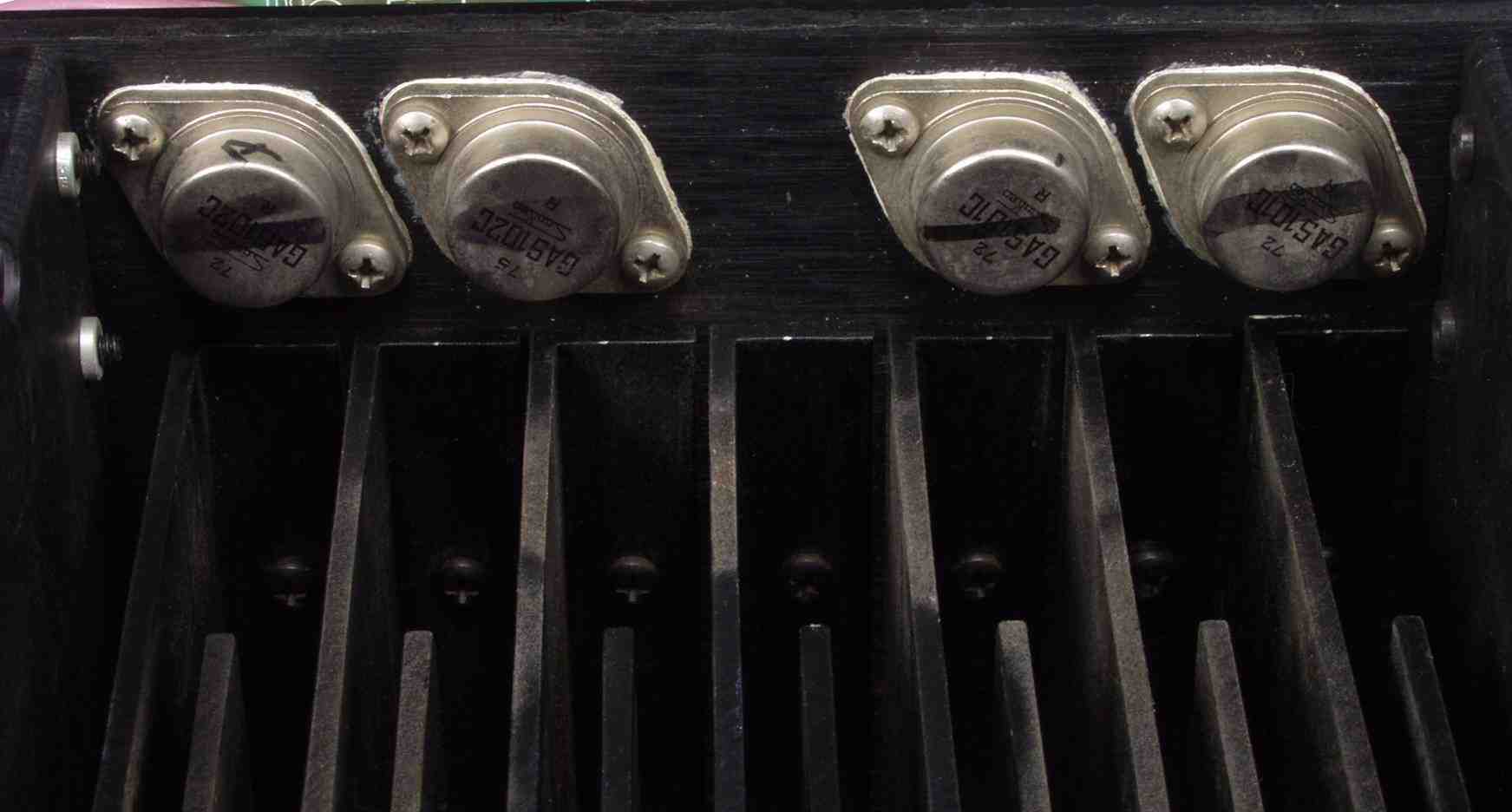

Ｃ５Ａ．　修理前　終段ＴＲ（トランジスター）Ａ側

Ｃ５Ｂ．　修理後　終段ＴＲ（トランジスター）Ａ側　清掃・増締後

Ｃ５Ｃ．　修理前　終段ＴＲ（トランジスタ−）Ｂ側

Ｃ５Ｄ．　修理後　終段ＴＲ（トランジスター）Ｂ側　清掃・増締後

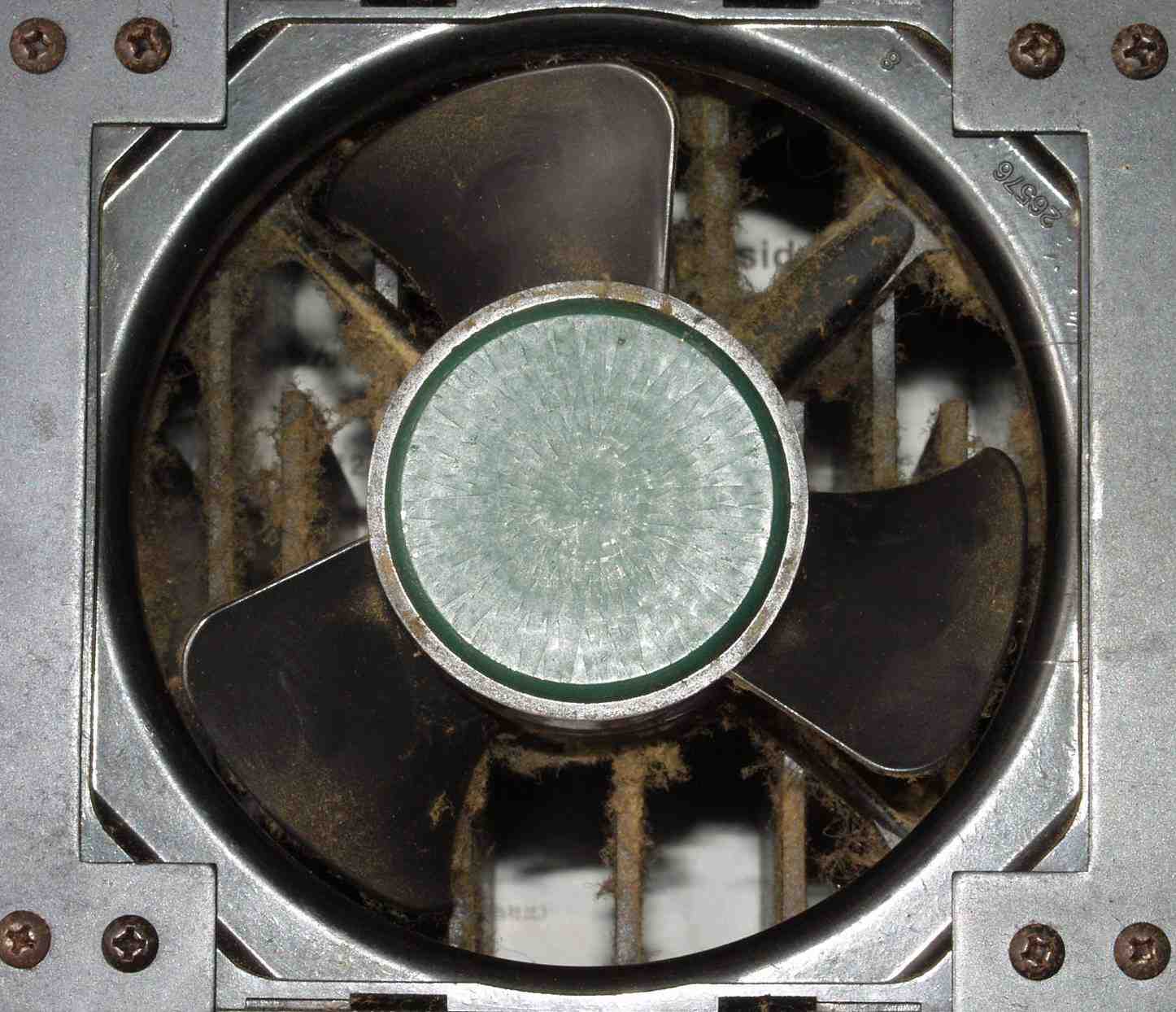

Ｃ６Ａ．　修理中　フアン回りの埃、一応上から「掃除機＋刷毛」で掃除したのにこの有様！

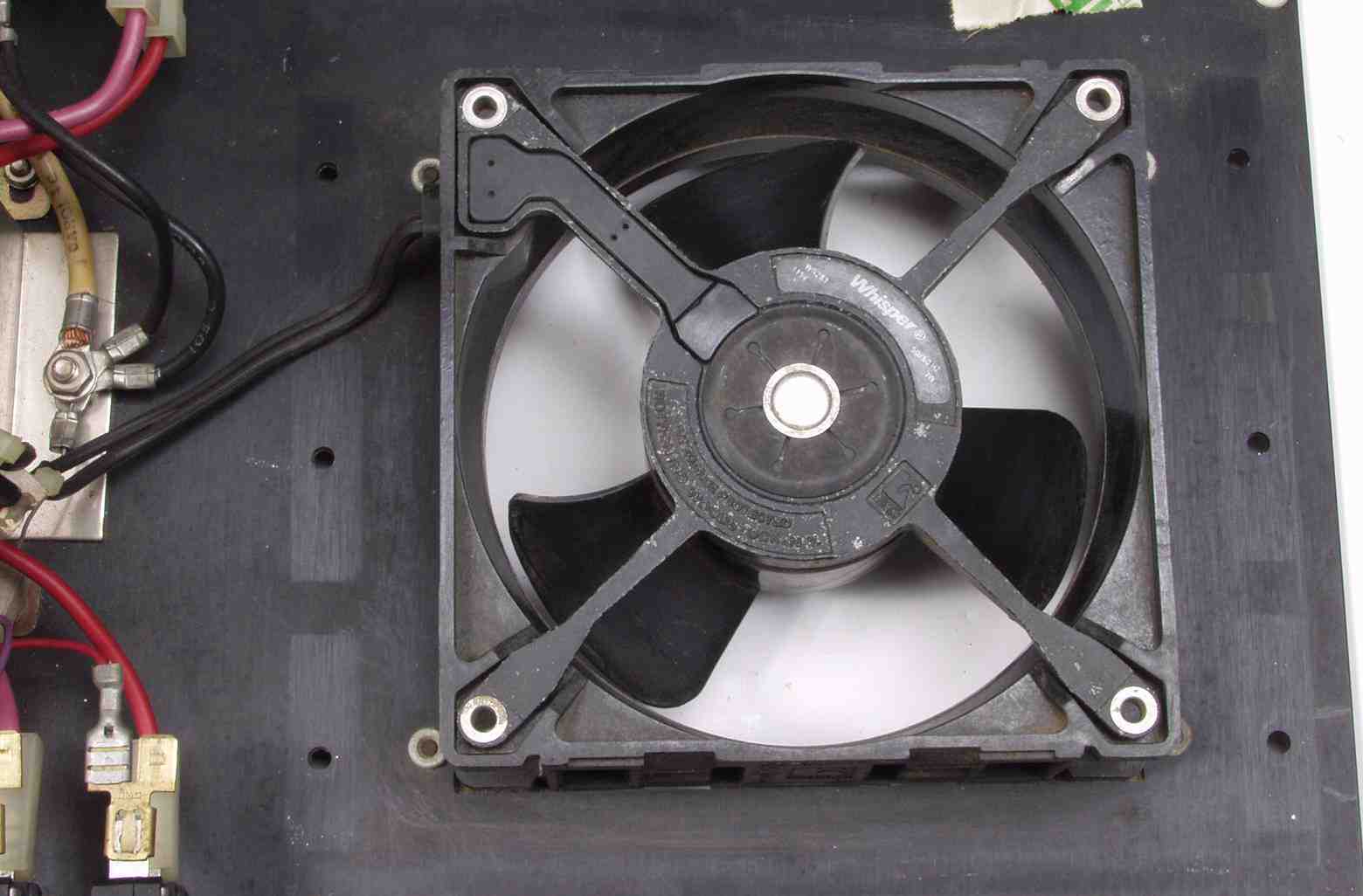

Ｃ６Ｂ．　修理後　フアン回り

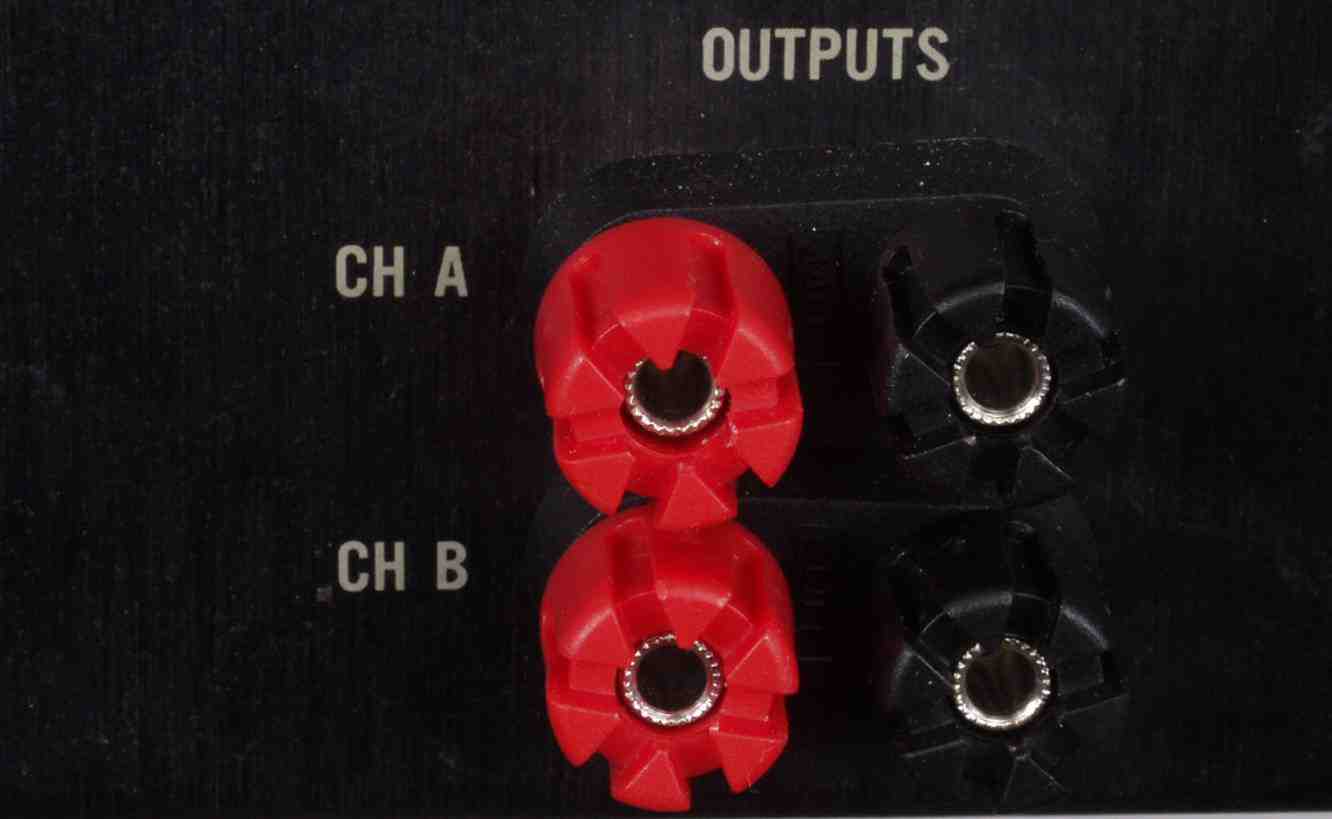

Ｃ７Ａ．　修理後ＳＰ端子

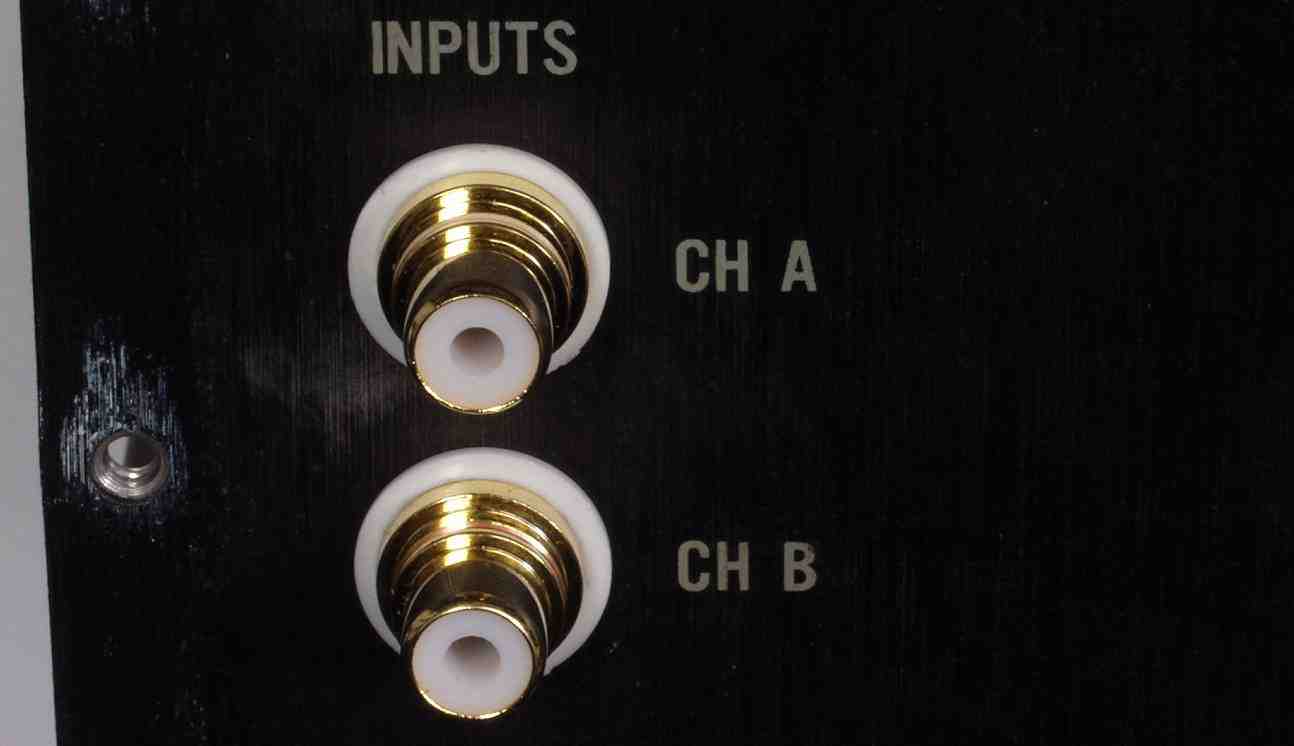

Ｃ７Ｂ．　修理後　ＲＣＡ端子

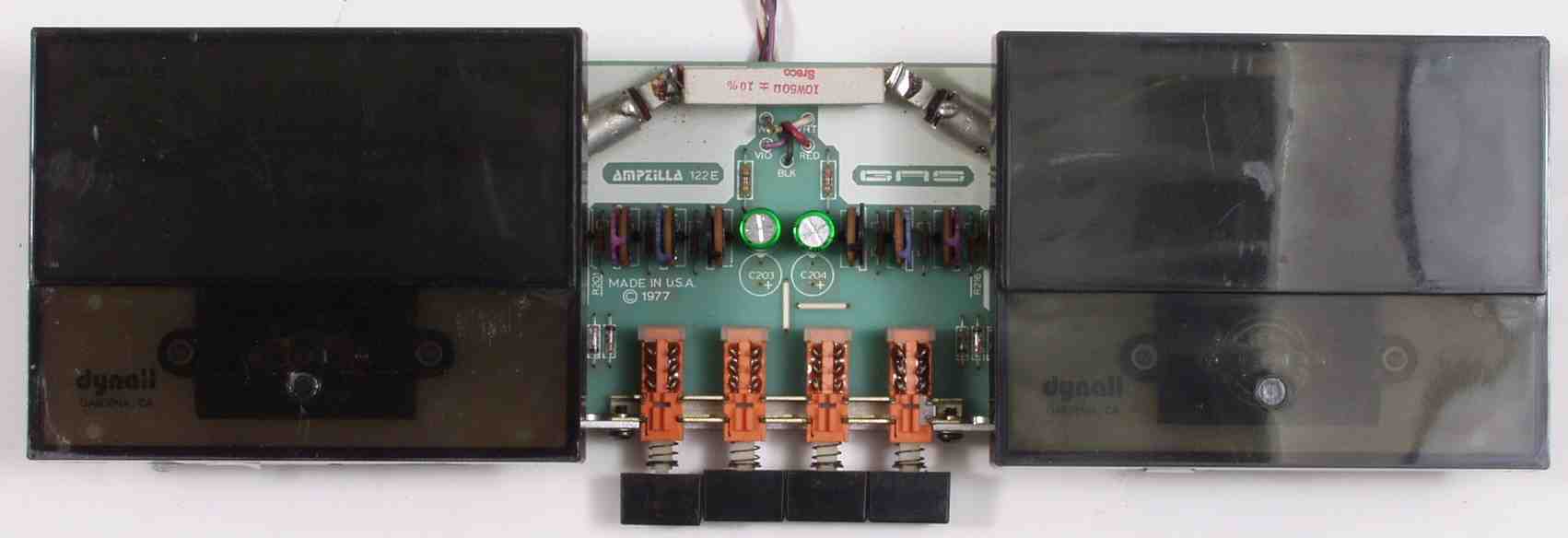

Ｃ８Ａ．　修理前　ＶＵ−ＡＭＰ基板

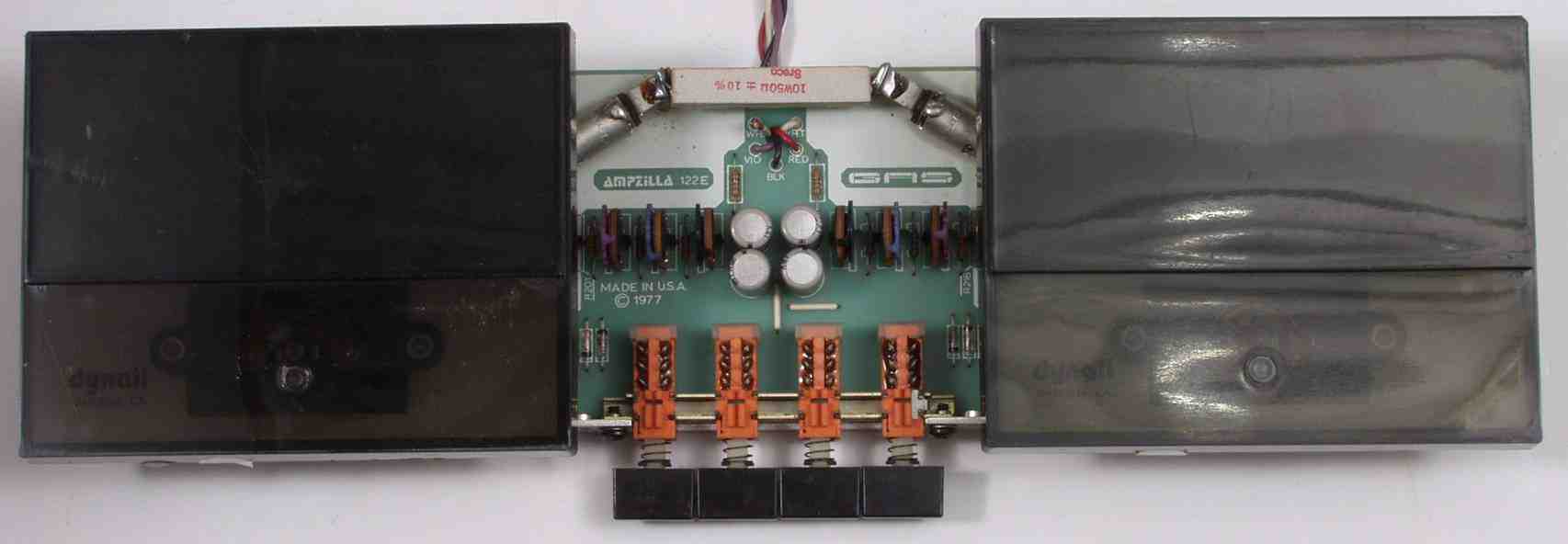

Ｃ８Ｂ．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサー４個交換（高いノンポール電解コンデンサーを使用したので２個→１個）

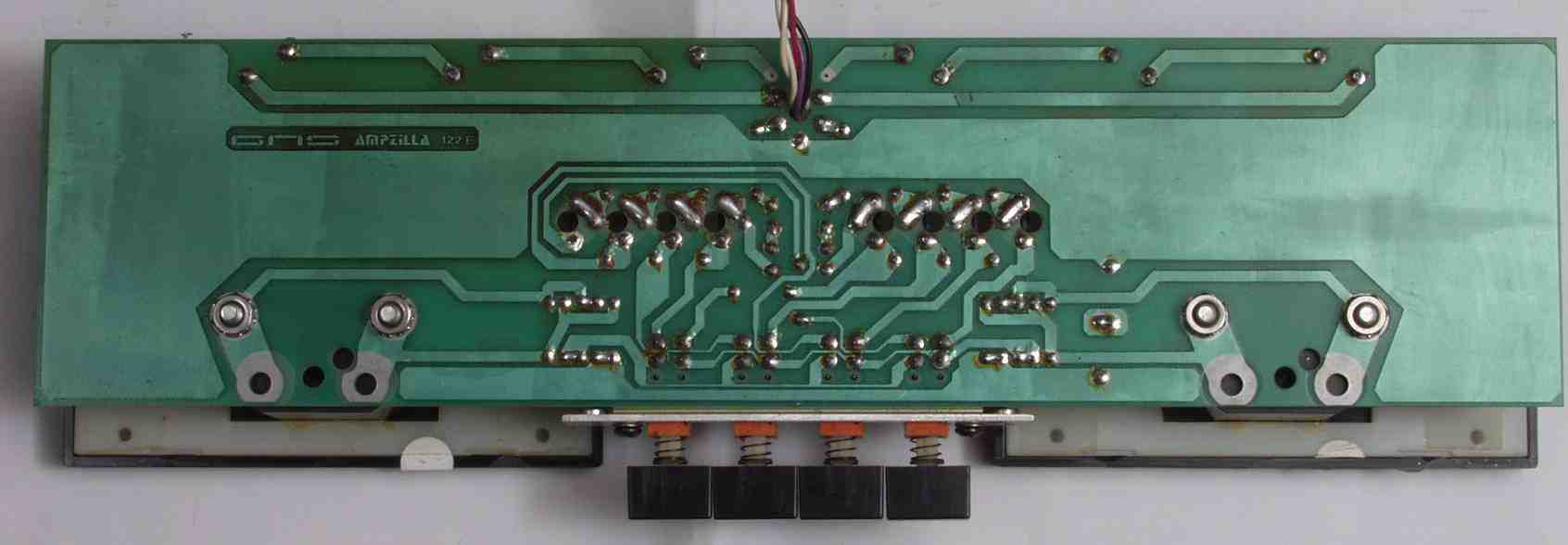

Ｃ８Ｃ．　修理前　ＶＵ−ＡＭＰ基板裏

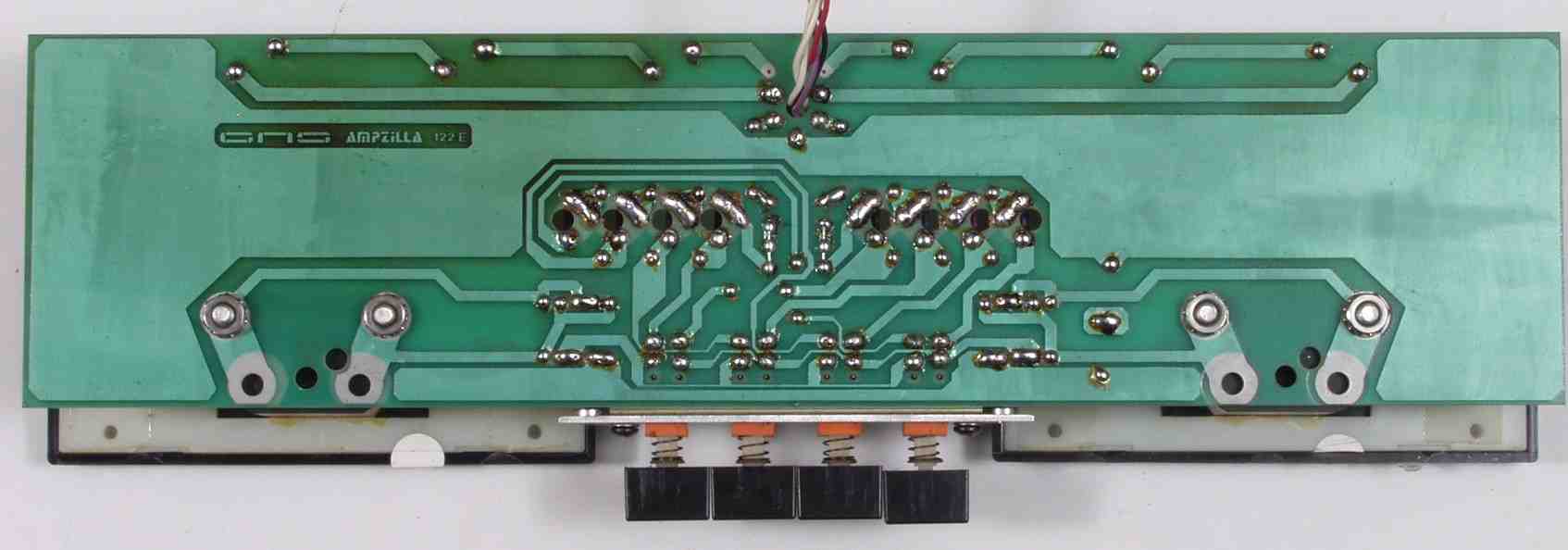

Ｃ８Ｄ．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ハンダやり直す

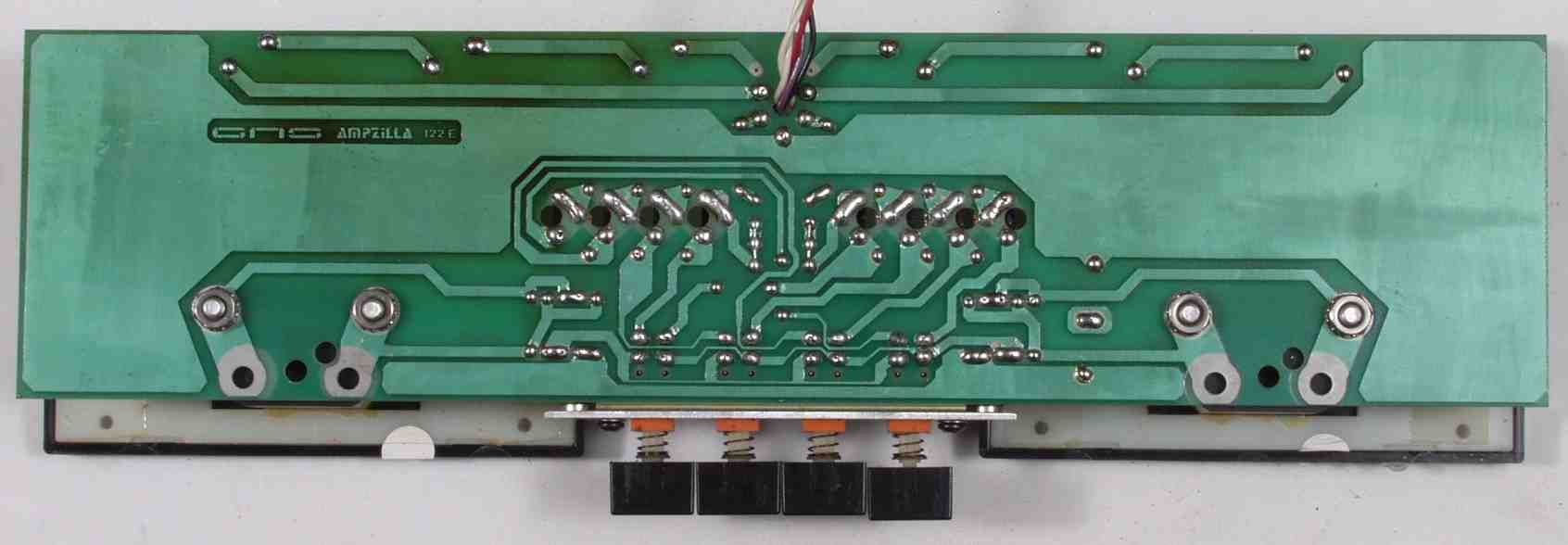

Ｃ８Ｅ．　完成ＶＵ−ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

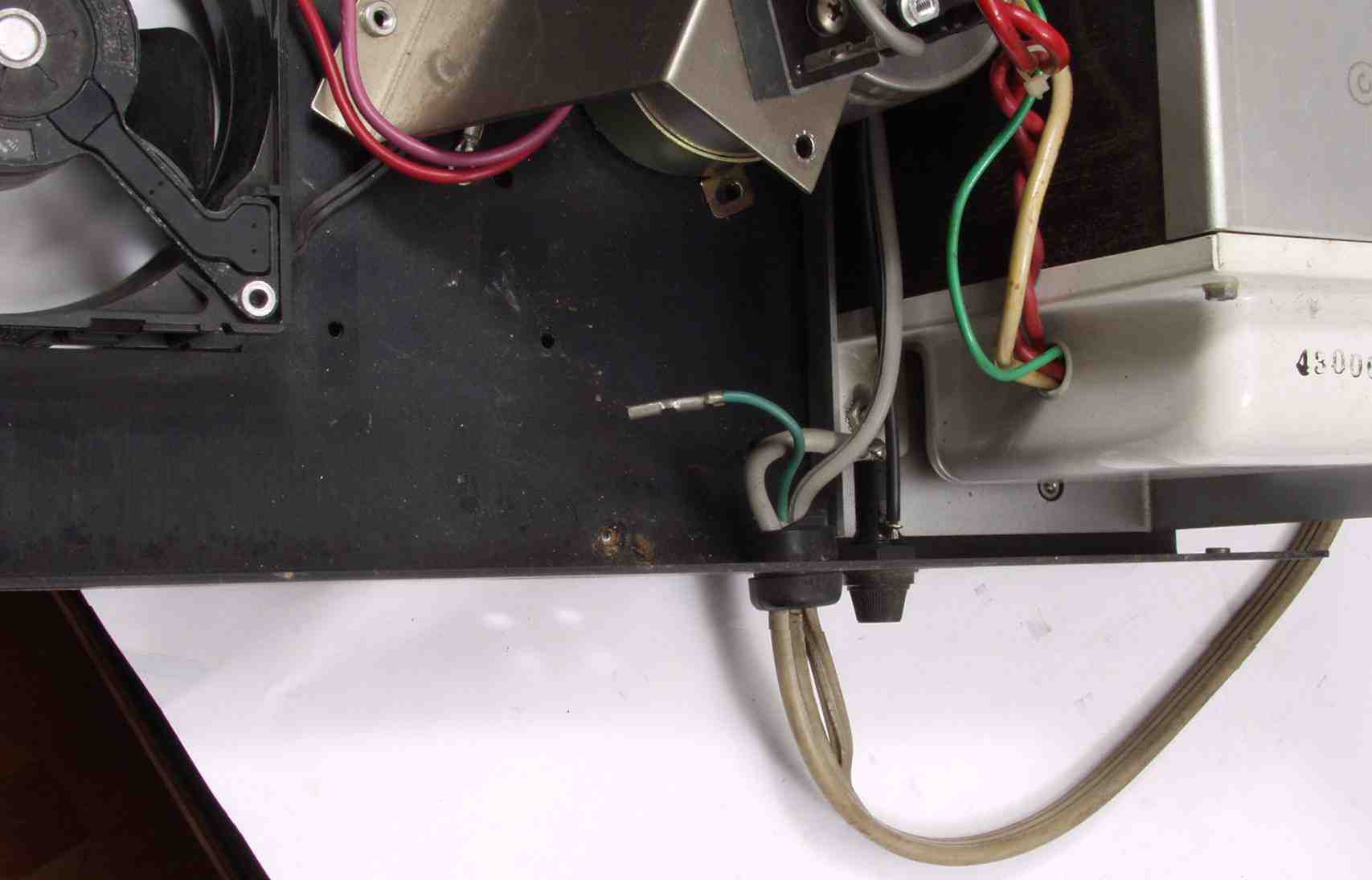

Ｃ９Ａ．　修理中　不良の電源コードを１５Ｃｍ詰める　電解コンデンサーを外さないと交換出来ない

Ｃ９Ｂ．　修理後　　不良の電源コードを１５Ｃｍ詰める

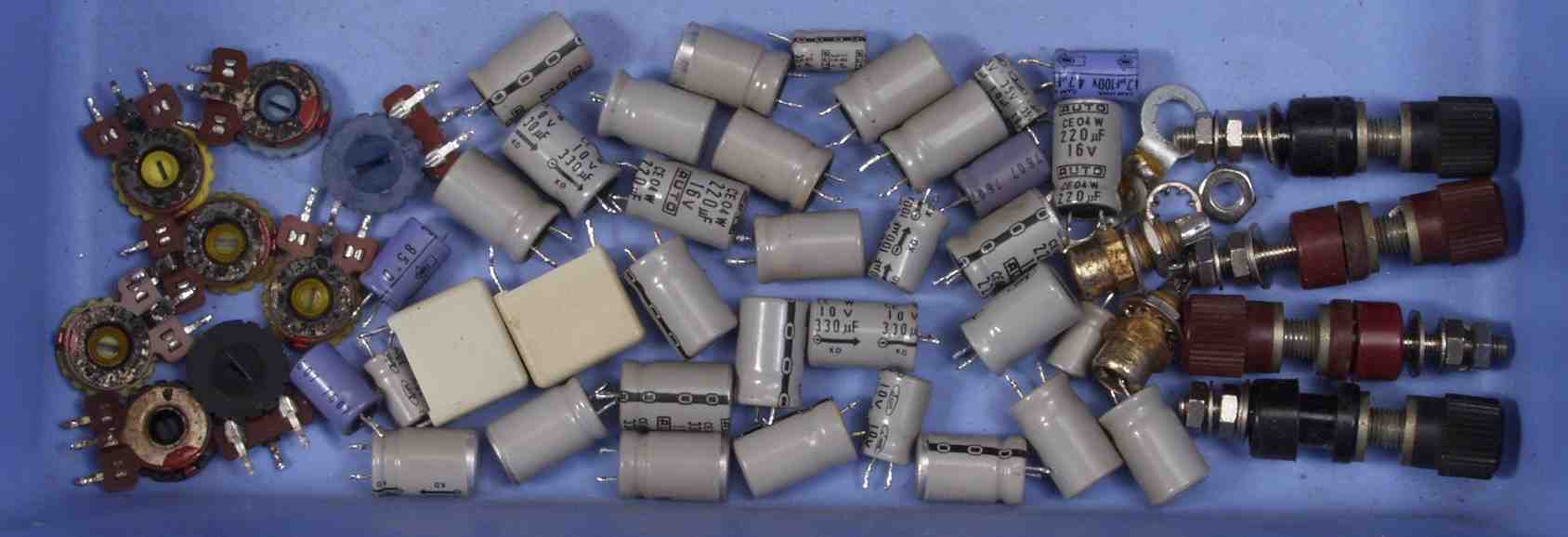

ＣＡＡ．　交換部品

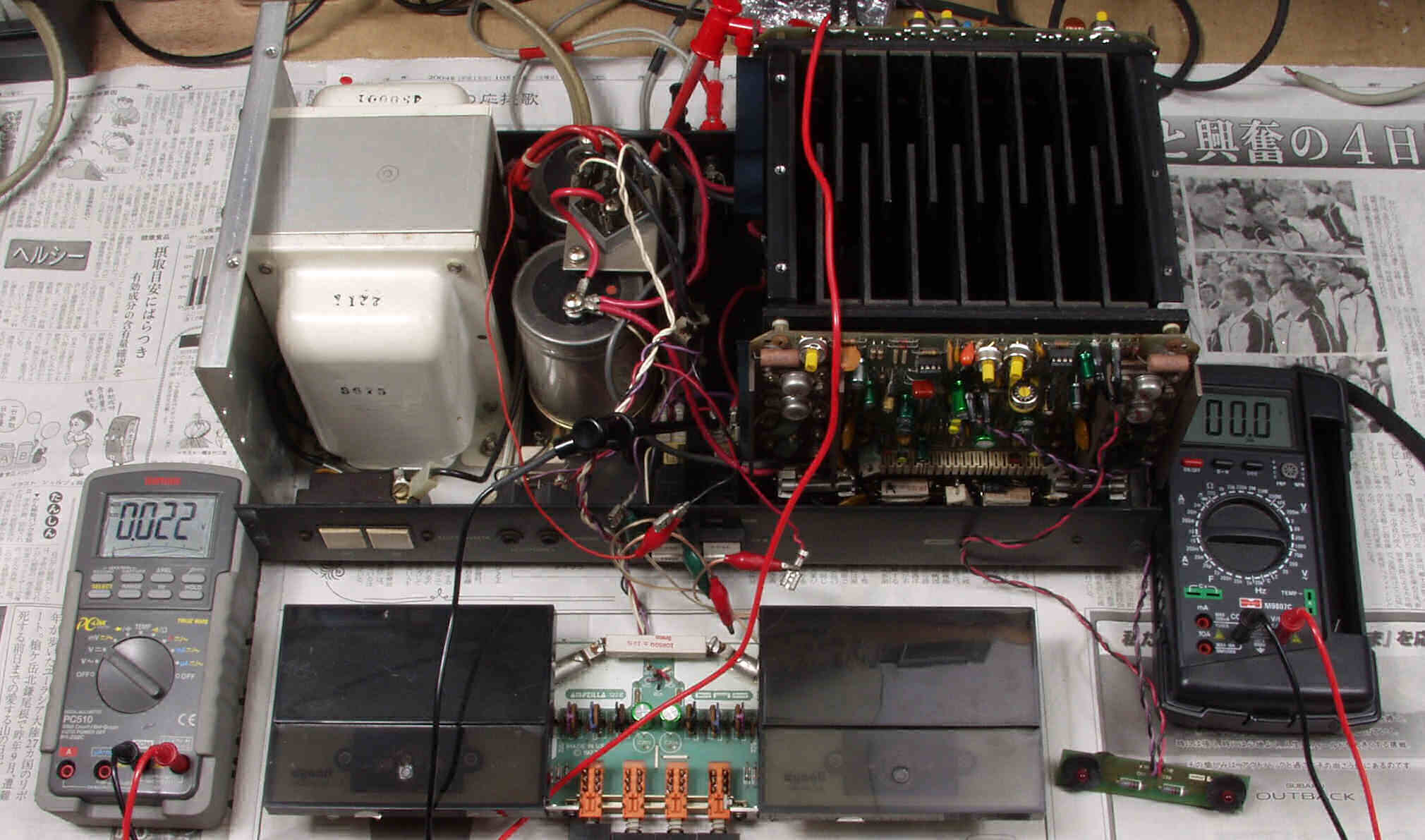

ＣＡＢ．　調整中

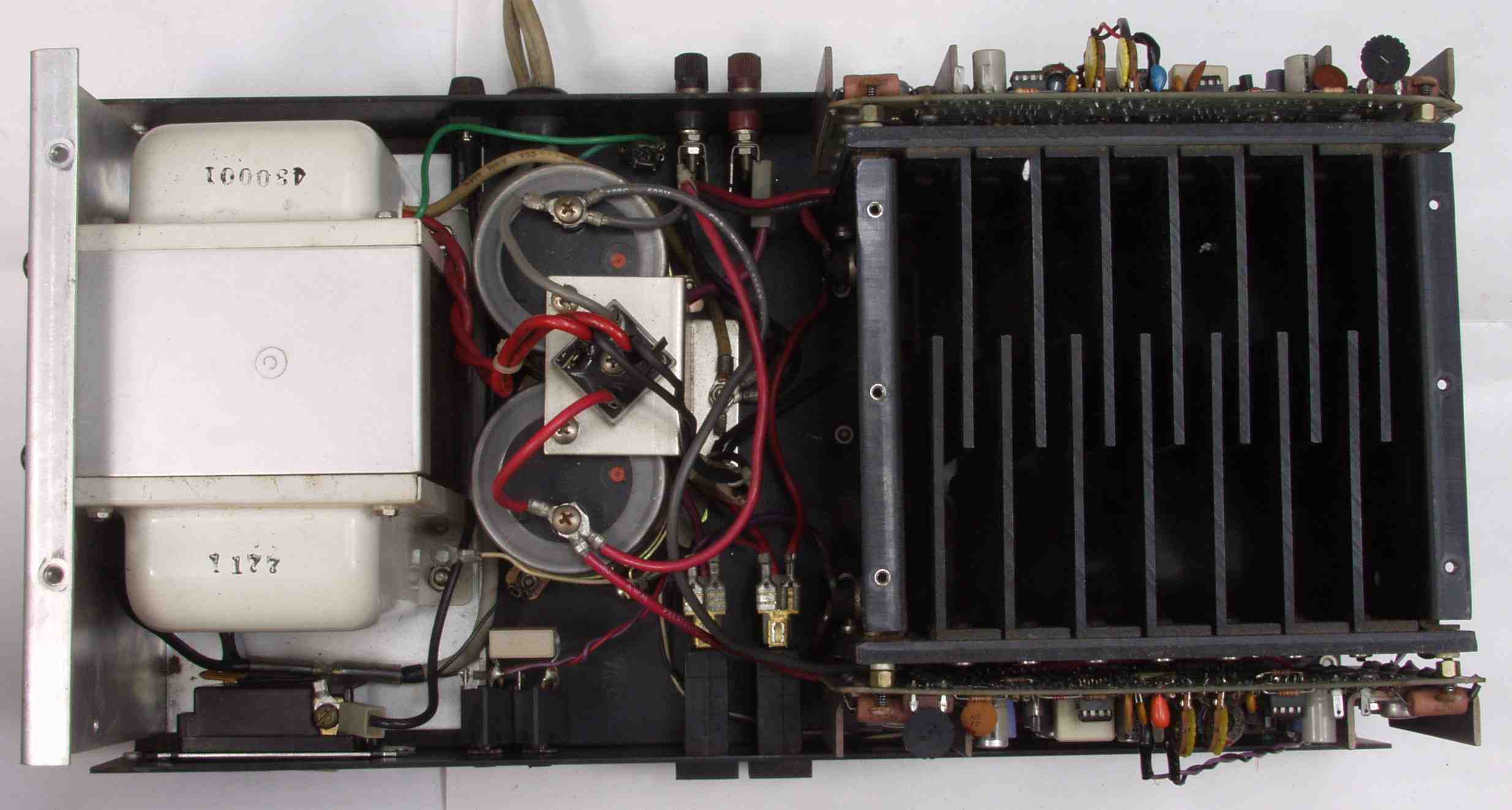

ＣＢＡ．　修理前　上から見る

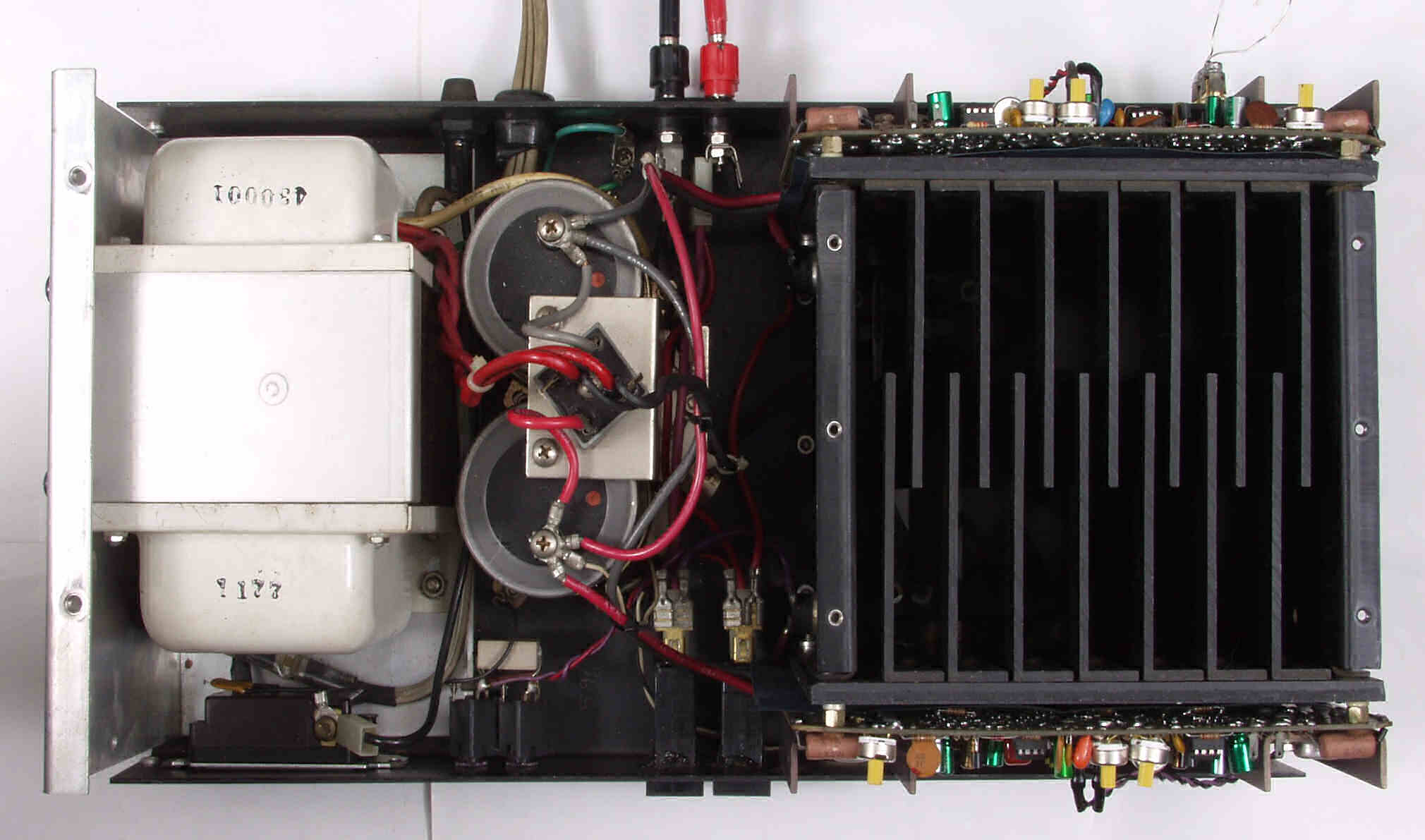

ＣＢＢ．　修理後　上から見る

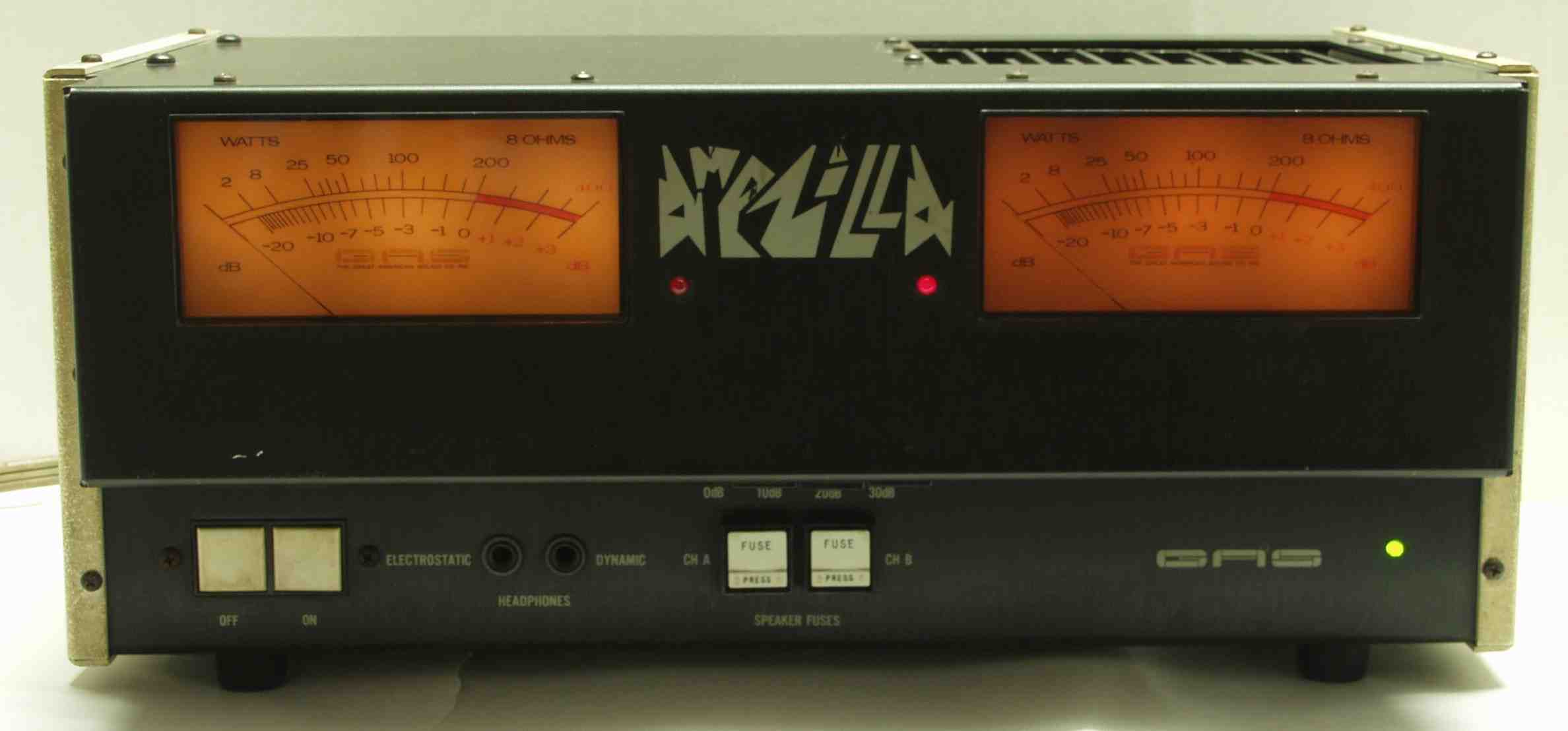

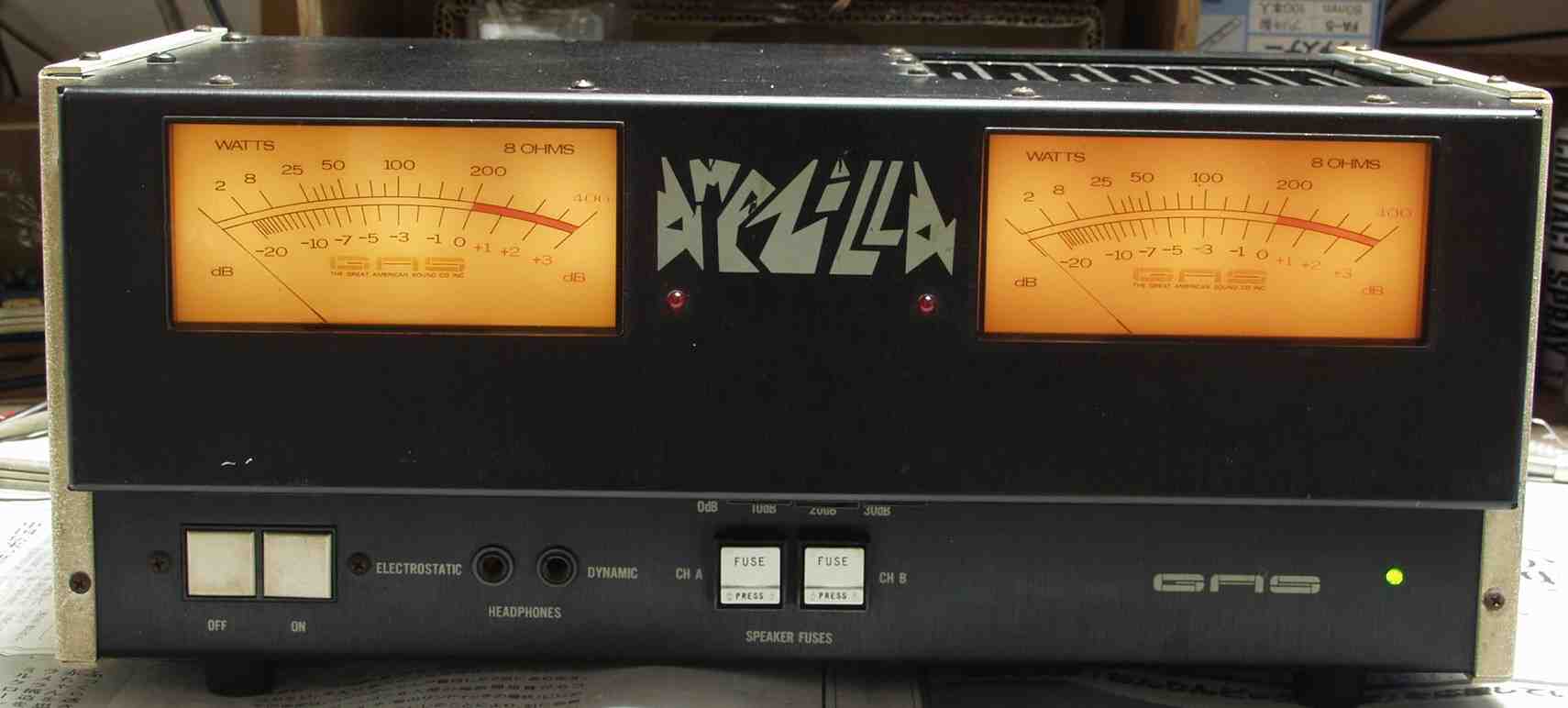

ＣＣＡ．　完成　前から見る

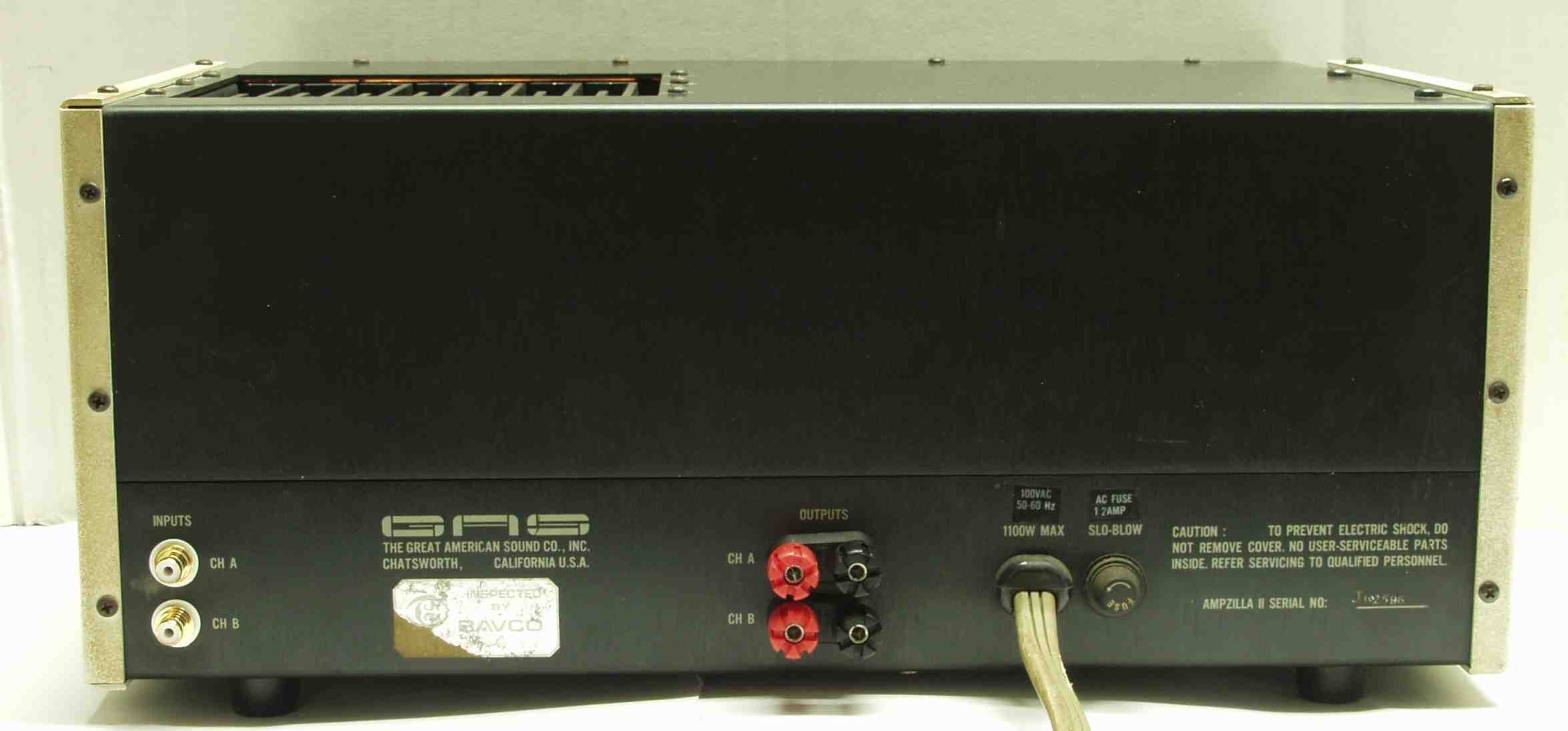

ＣＣＢ．　完成　後から見る

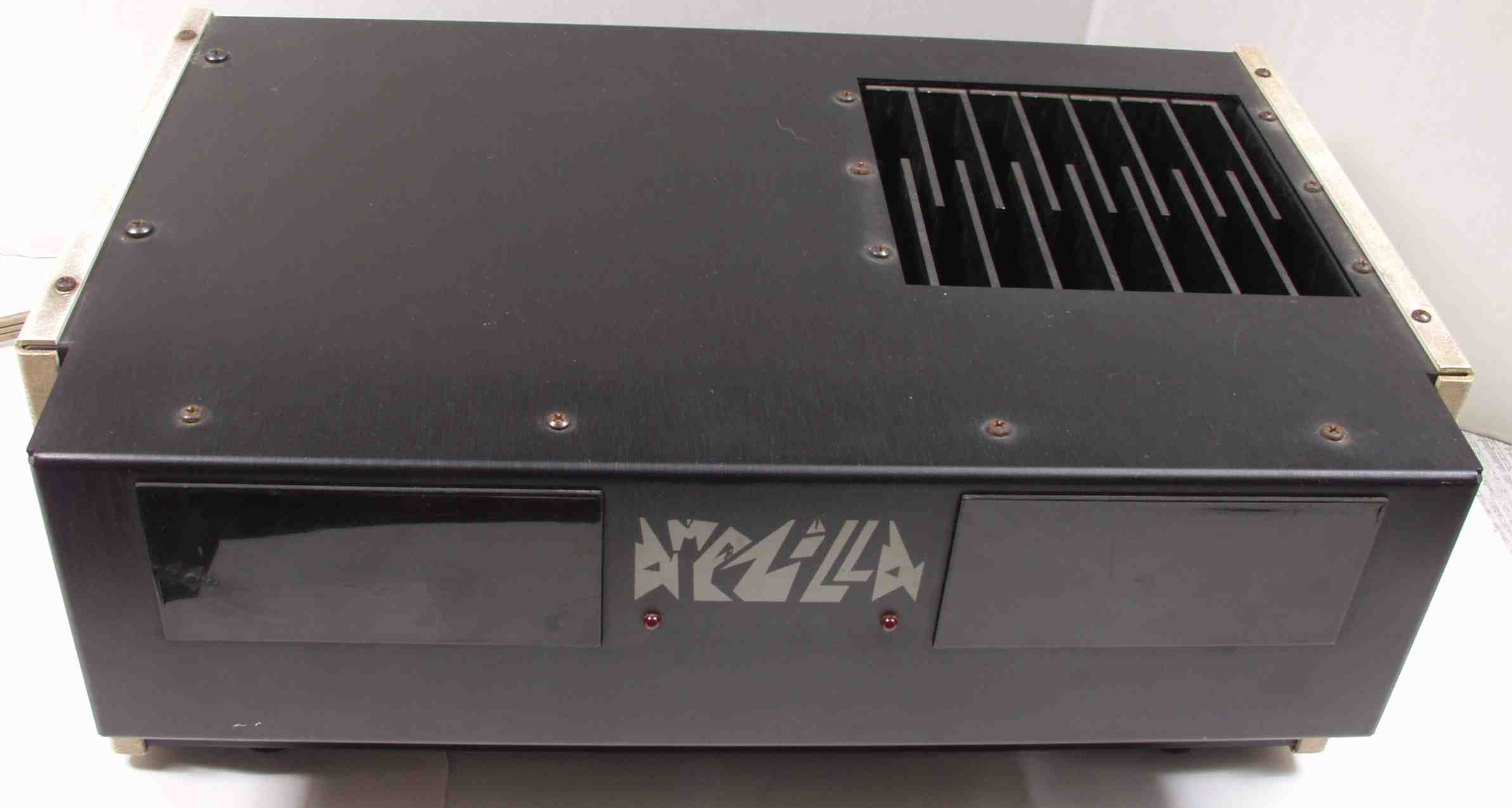

ＣＣＣ．　完成　前上から見る

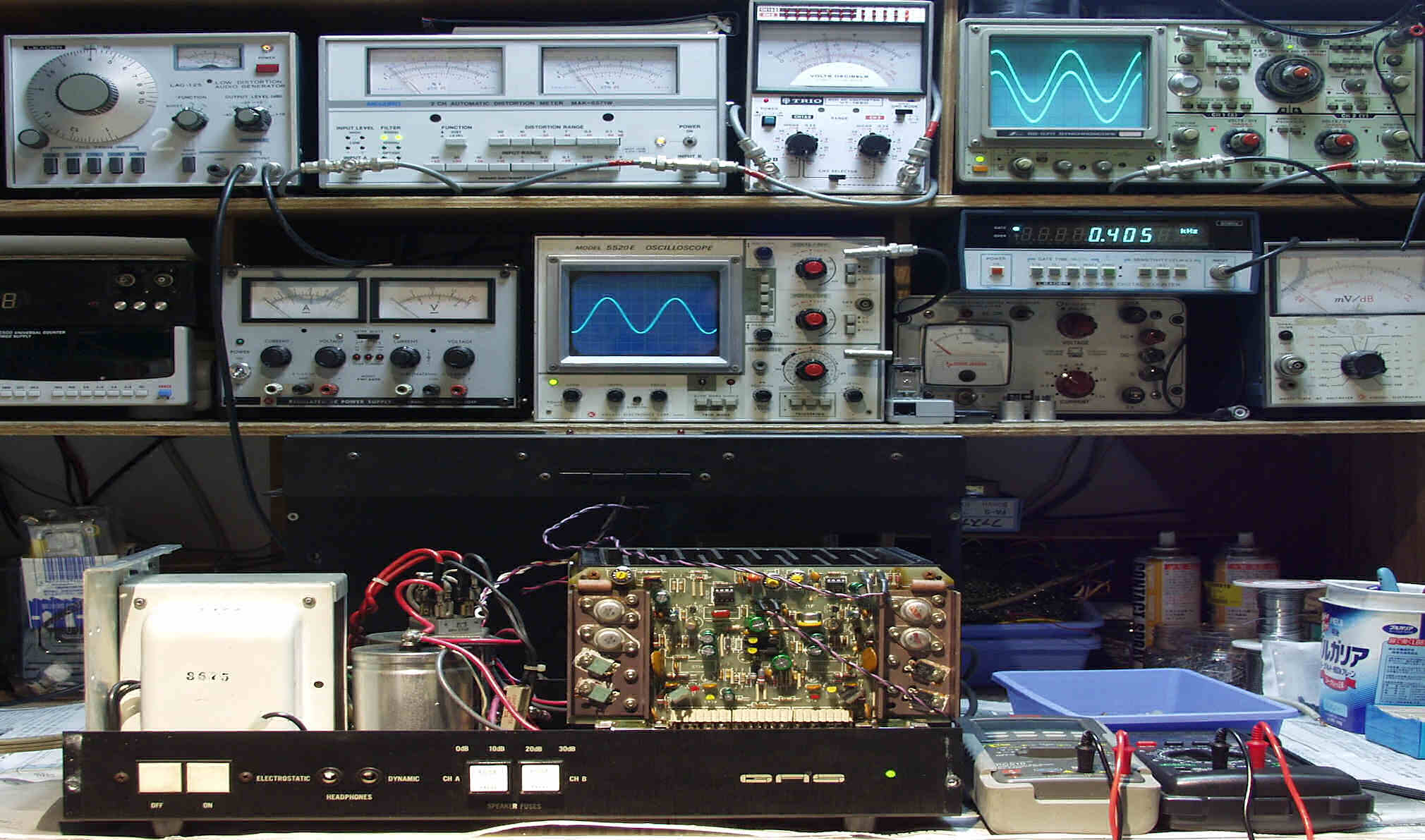

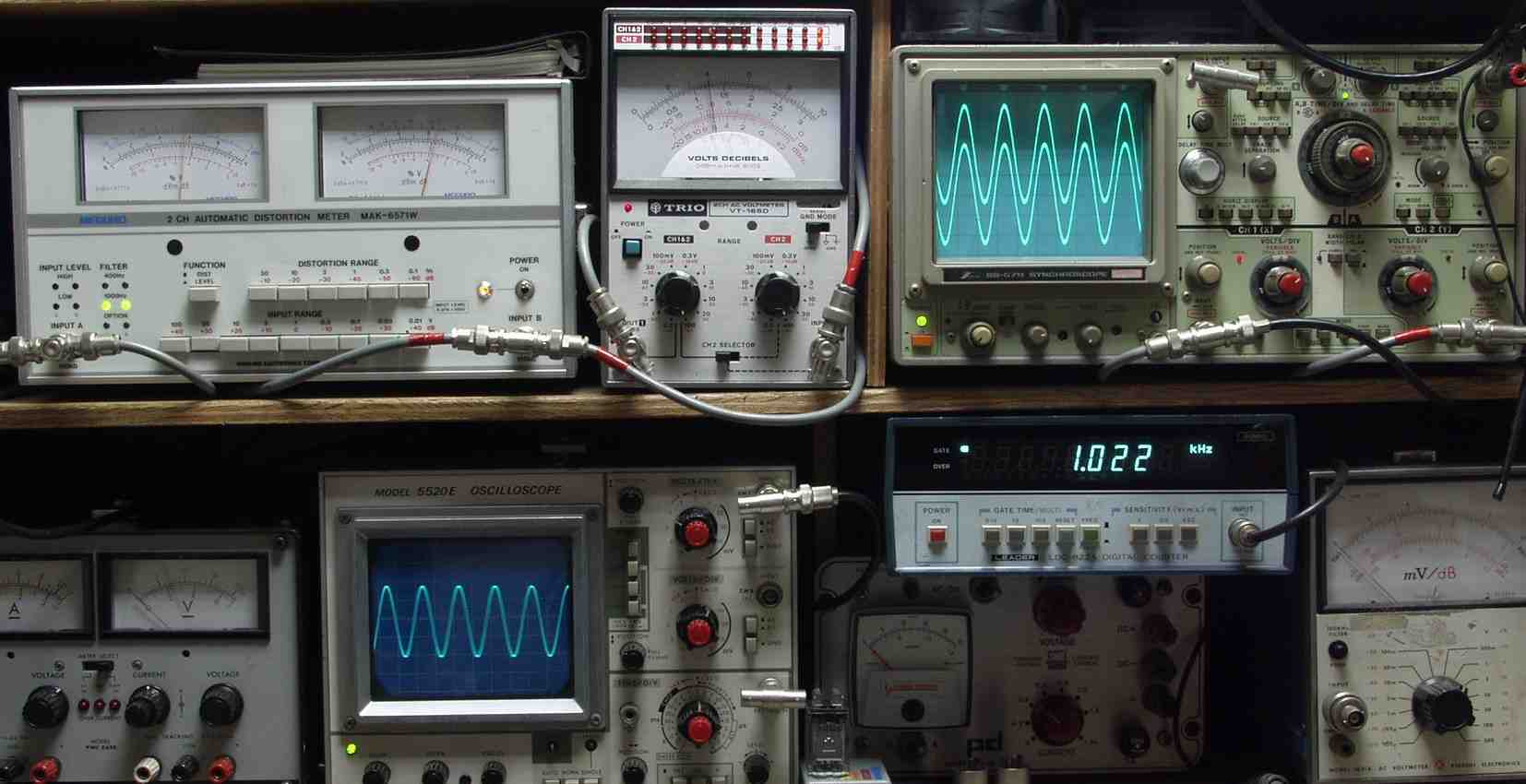

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整

Ｅ２Ａ．　ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０７％歪み　１０００ＨＺ

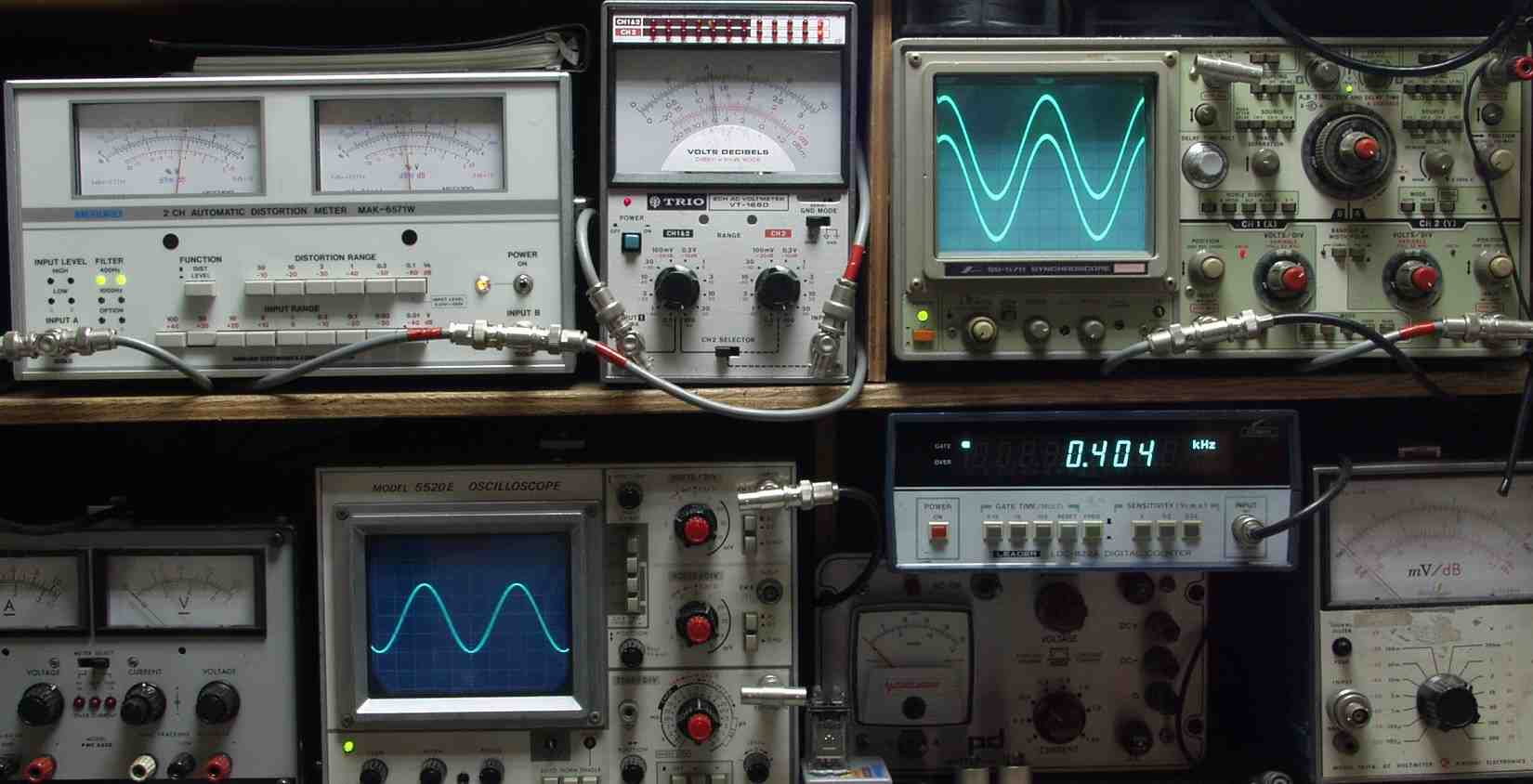

Ｅ２Ｂ．　ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０６％歪み　４００ＨＺ

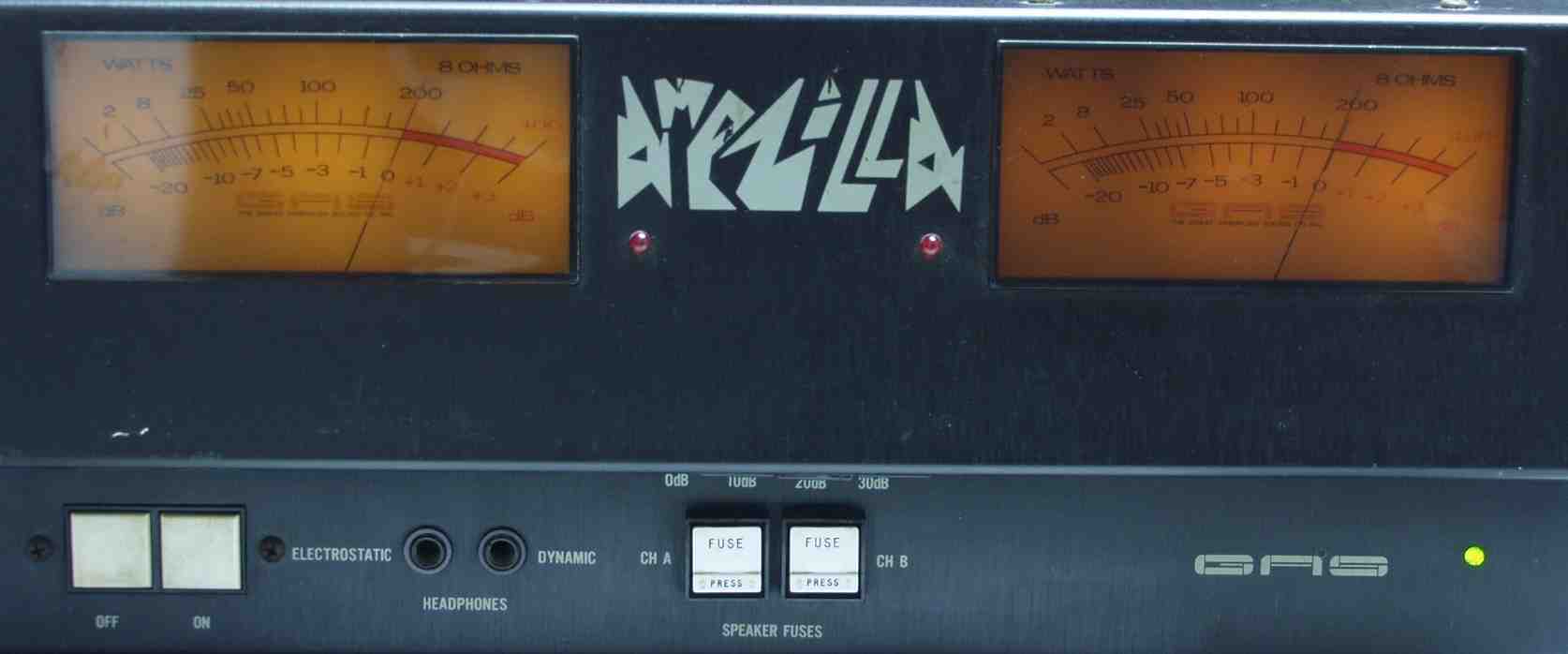

Ｅ３．　その時の本体ＶＵメータ＝２００Ｗ

Ｅ４．　２４０ＷくらいでオーバーロードＬＥＤ表示

Ｅ５．完成　　２４時間エージング

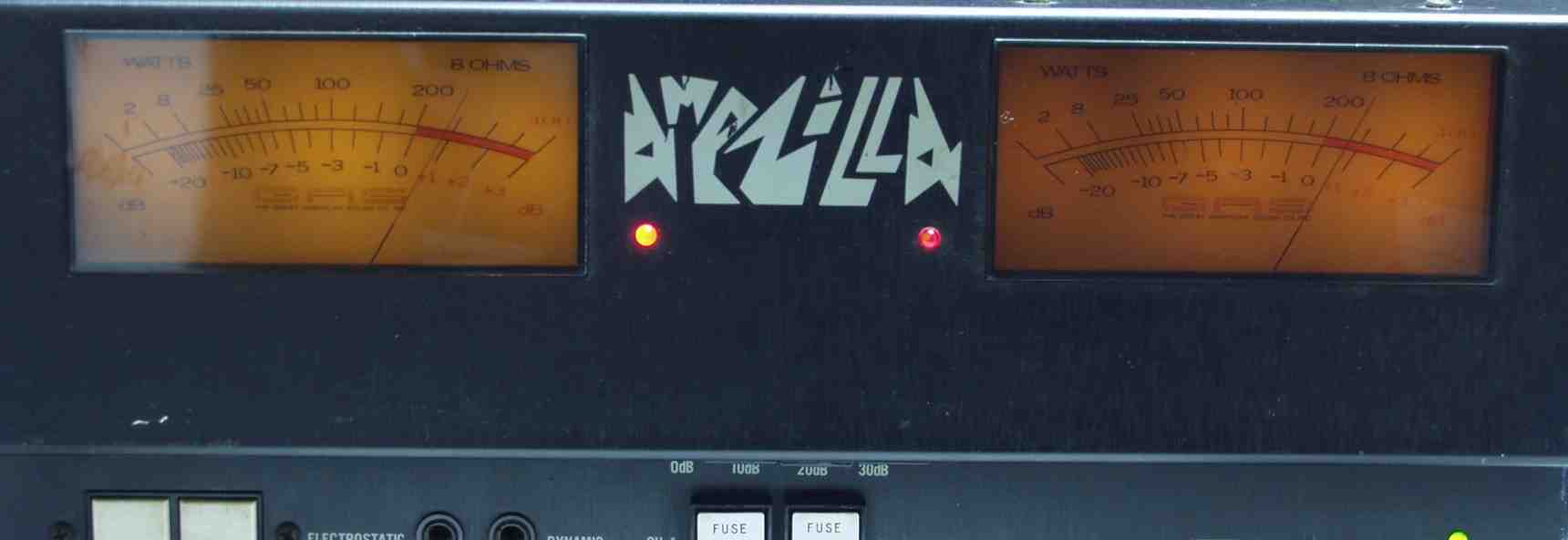

Ｅ６．　完成　　ランプ交換後　２４時間エージング

Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

型式、価格 ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥４９９，０００.　(株)バブコ 実効出力（両ch駆動、20Hz〜20kHz） 350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷） 全高調波歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 混変調歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 入力感度 1.6V R.M.S.（定格出力時8Ω負荷） 入力インピーダンス 75kΩ 周波数特性 4Ω負荷　　　　＝20Hz〜20kHz ±0.2dB、　1Hz〜100kHz ±2dB 8Ω、16Ω負荷＝20Hz〜20kHz ±0.1dB、　1Hz〜100kHz ±1dB 立ち上がり特性 2μsec（8Ω負荷、最大出力時、20kHz） スルー・レイト 40V/μsec ダンピング・ファクター 150(20Hz〜１kHz) ノイズレベル 100dB以上（最大出力時）、　112dB（RFフィルター挿入時） 外形寸法 幅445×高さ178×奥行229mm 重量 22.7kg
