ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．　４台目修理記録

平成１７年９月３０日到着　　　　１２月２０日完成

寸評 　　　GAS−AMPはIQ??の天才が設計した・・・・・・　とか言われているが、このAMPの使用には十分な注意が必要です。 　　　特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、 　　　ネットワークの無いのは注意

Ａ．　修理前の状況 知人より、譲り受けた品、音出ず。 ＧＡＳ　ＴＨＡＥＤＲＡ　７台目と同じユーザ Ｂ．　原因 経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 ＳＰ端子（ＷＢＴ　ＳＰ端子）に交換。 ＲＣＡ端子（ＷＢＴ　ＲＣＡ端子）に交換。 ＶＵメーター表示ランプ交換。 ３Ｐインレット・ソケット交換。 冷却フアン清掃・注油。 L側ＶＵメーター修理。 Ｄ．使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　８個。 電解コンデンサー　　　　　　　　　　　　　　　　　　３４個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　２個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　４個。 ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３０PL　　　　　　　　　１組（定価で工賃込み）。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　１組（定価で工賃込み）。 ＶＵメーター表示ランプ　　　　　　　　　　　　　　　　６個。 ダイオード　　　　　　　　　　　　　　　　　　　　　　　１個。 ３Ｐインレット・プラグ　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　　　　１４１，８００円 Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

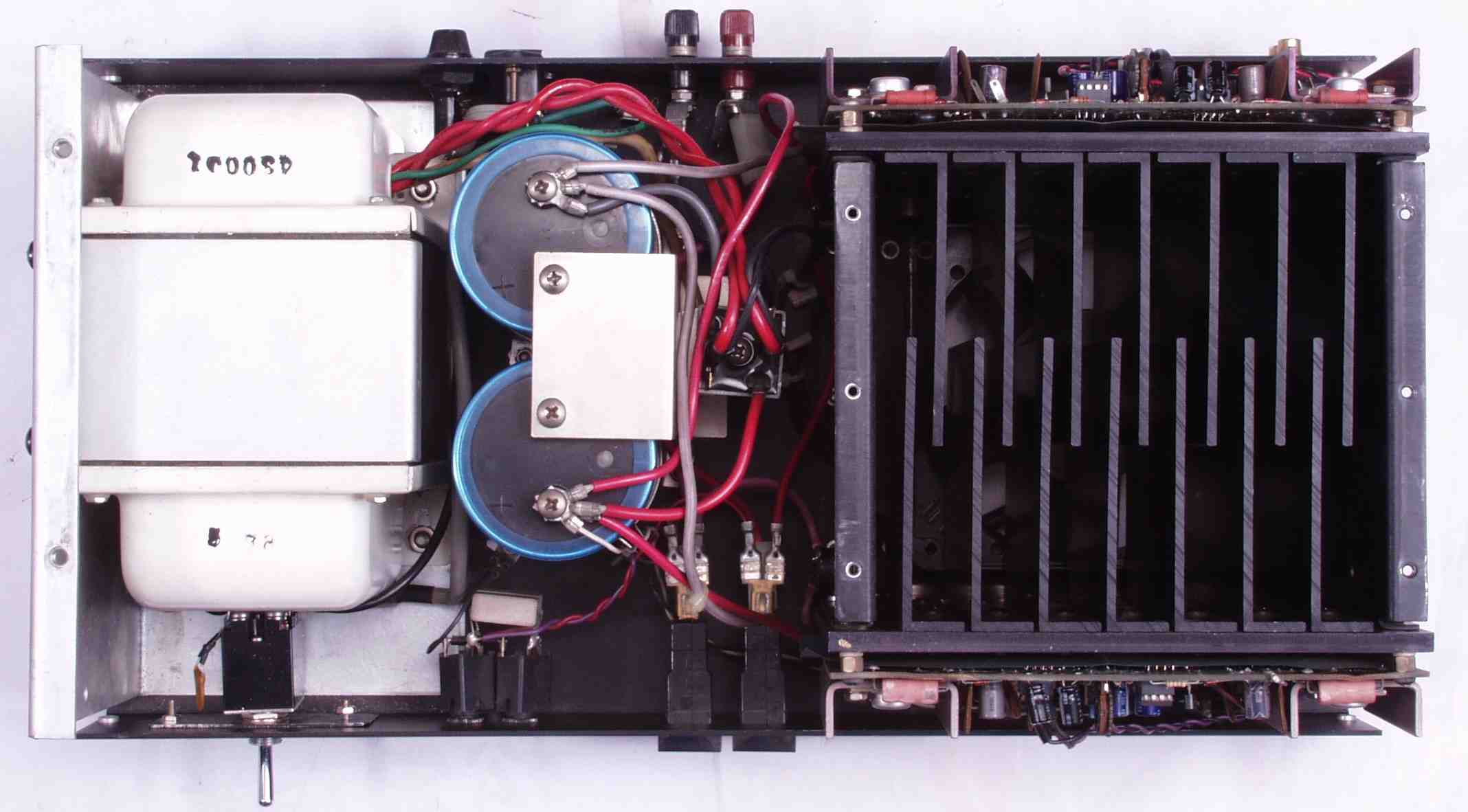

Ａ．　修理前の状況 Ａ１．　点検中　　清掃後上から見る

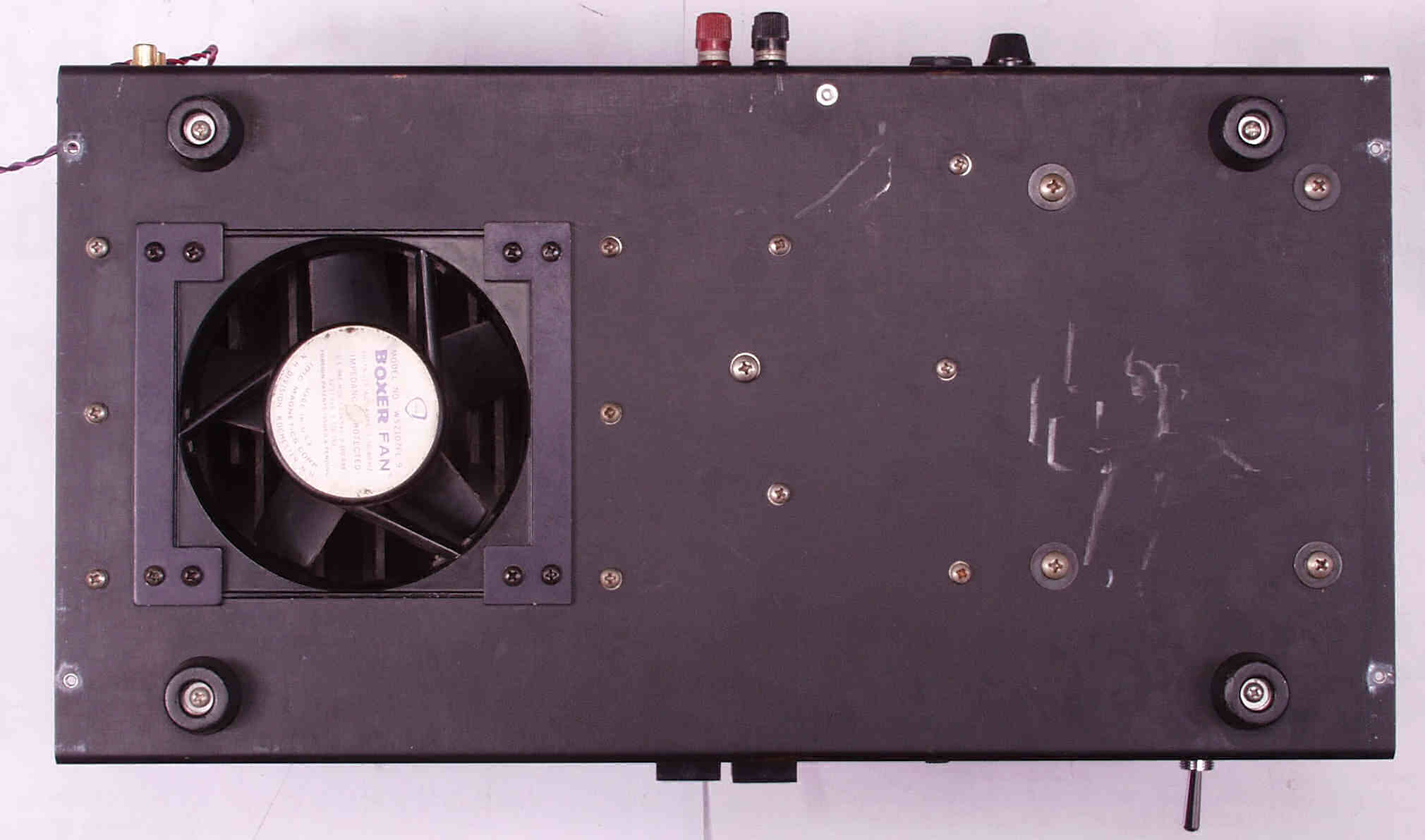

Ａ２．　点検中　　清掃後下から見る

Ａ３．　点検中　ACコードから３Pインレット・プラグに交換してある、穴開け加工技術は下

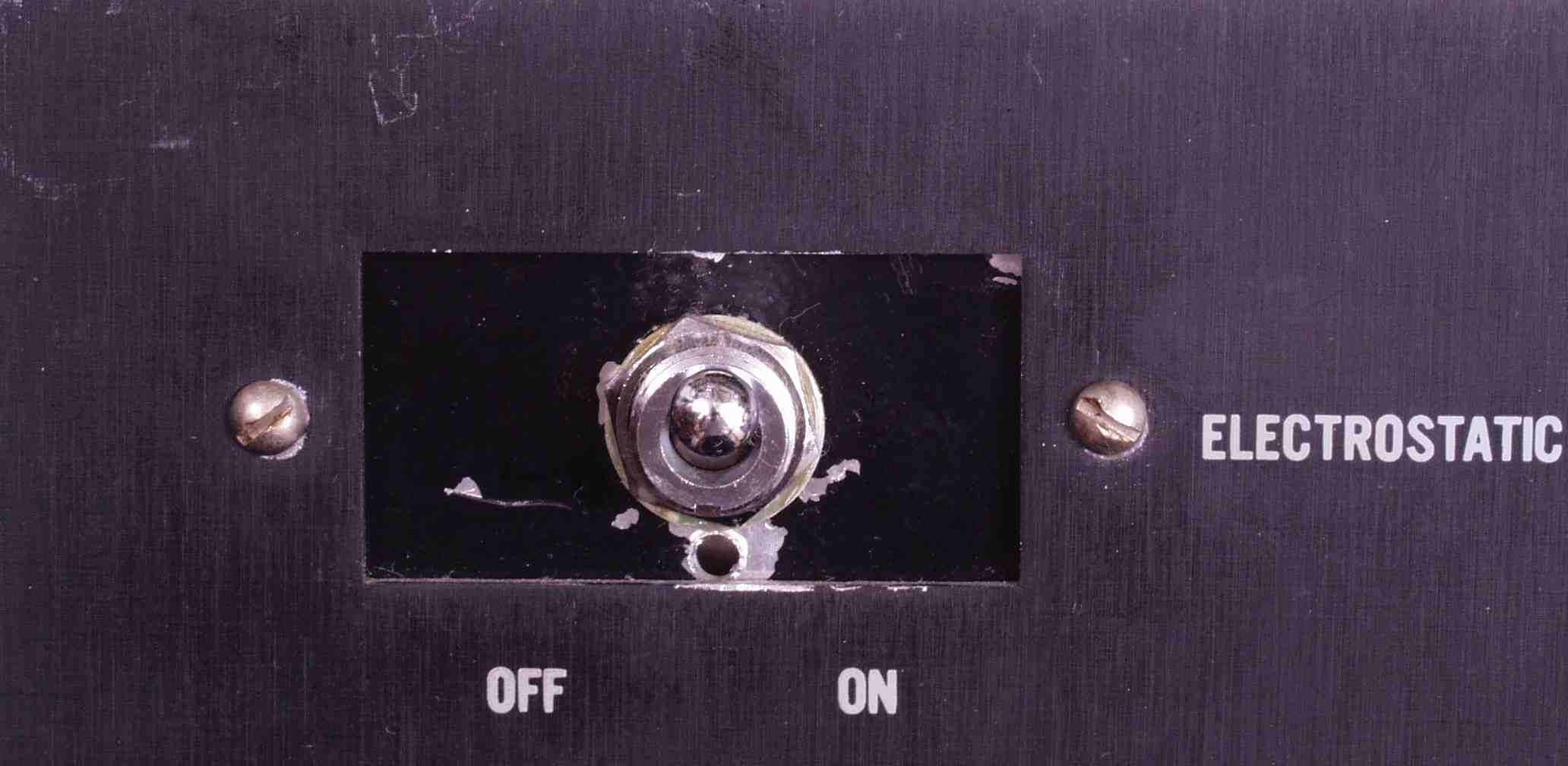

Ａ４．　点検中　電源SWが交換してある

Ａ５．　点検中　電源SWの接点がこの薄いシート１枚でトランスと密着している

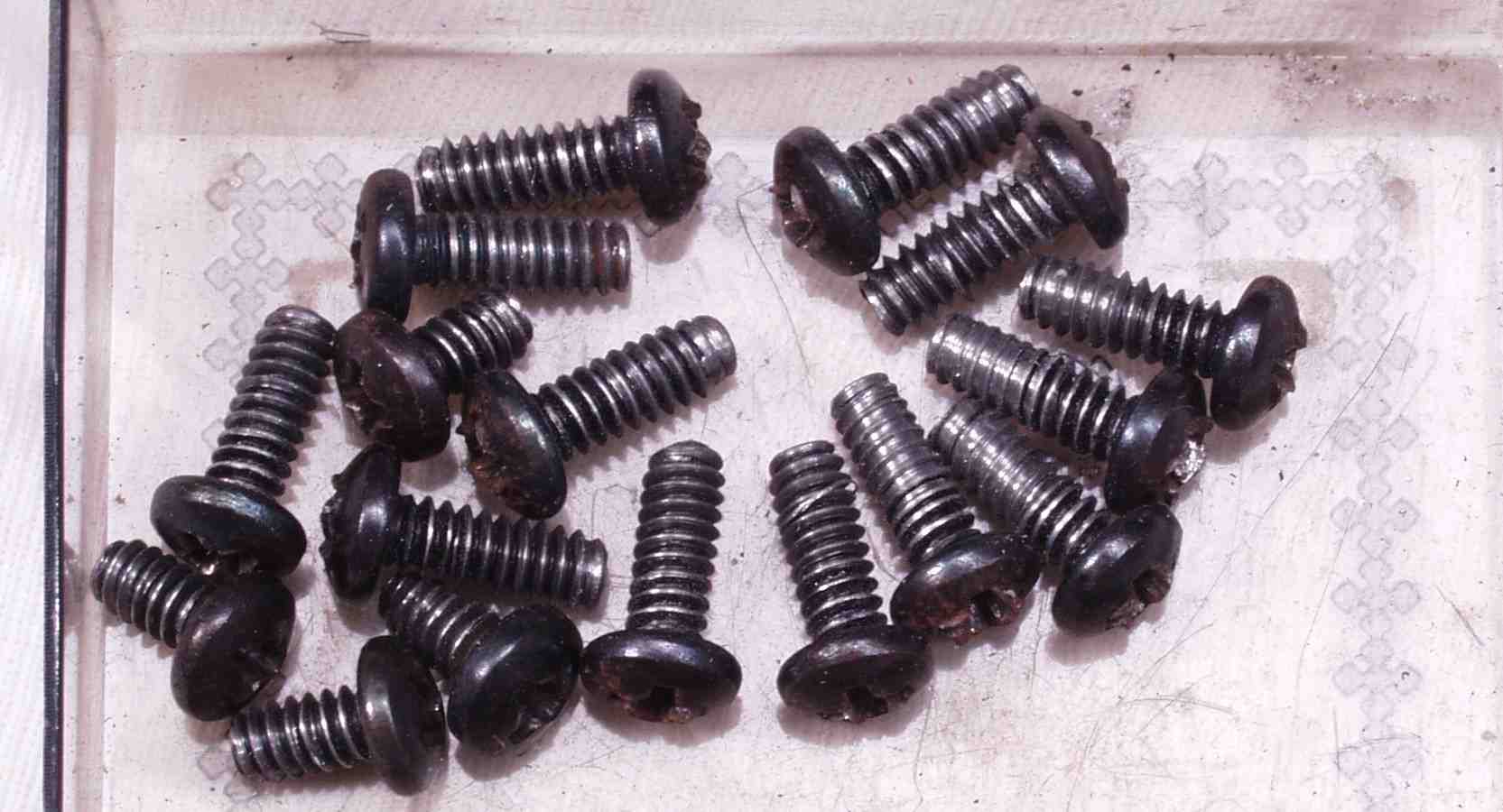

Ａ６．　点検中　止めネジも下記のごとく、全部のネジを軽く締めて取り付けてから、本締めしないとこの様になる

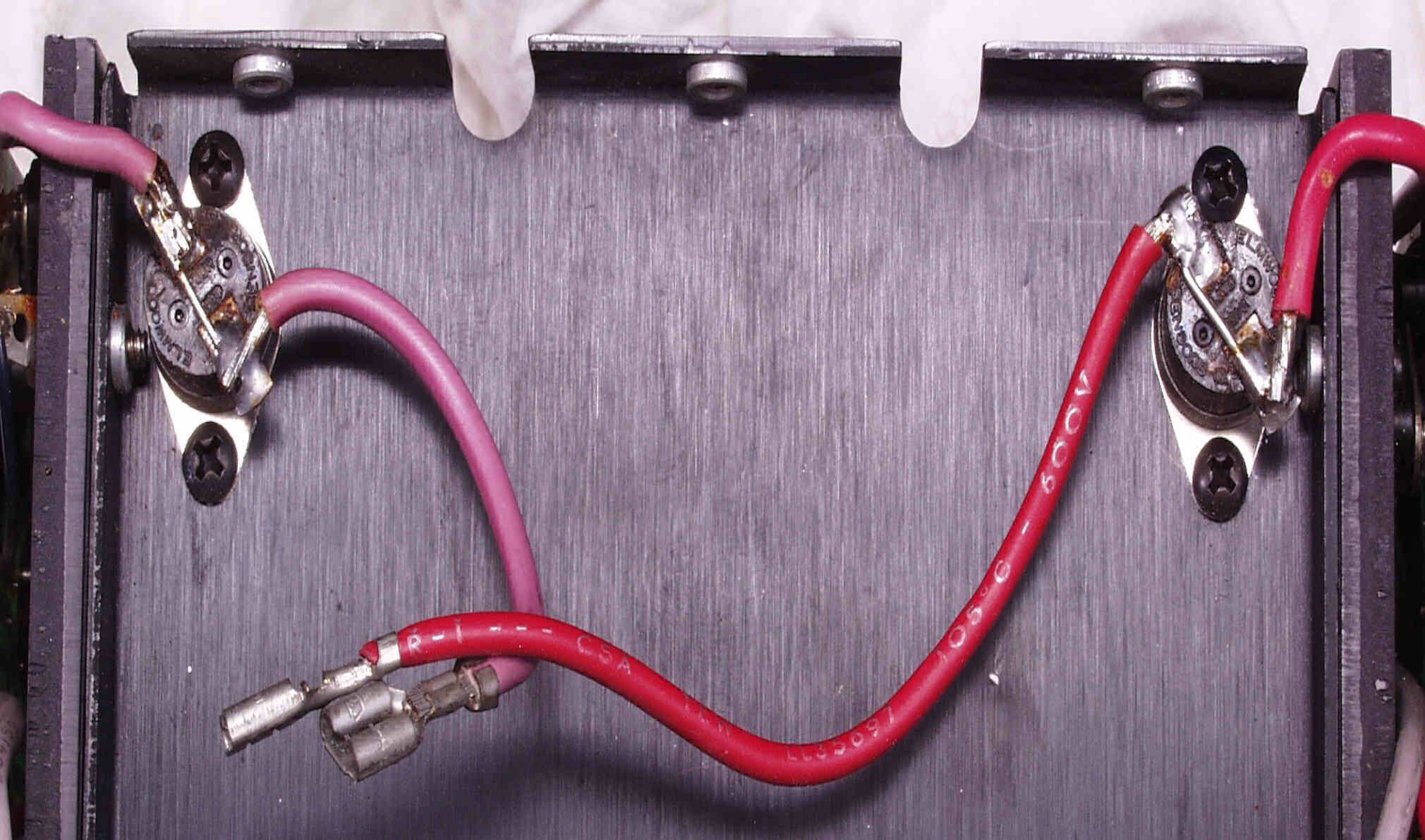

Ａ７．　点検中　プロテクトのサーミスターが短絡して有る！ 　　　　　　　　　　これで音質が良くは成る（？）でしょうが、その代償は終段ＴＲ（トランジスター）を損焼した。

Ｃ．　修理状況 Ｃ１１．　修理前　Ａ側−ＡＭＰ基板

Ｃ１２．　修理前　Ａ側−ＡＭＰ基板　入力の接続端子が折れたので半田付け

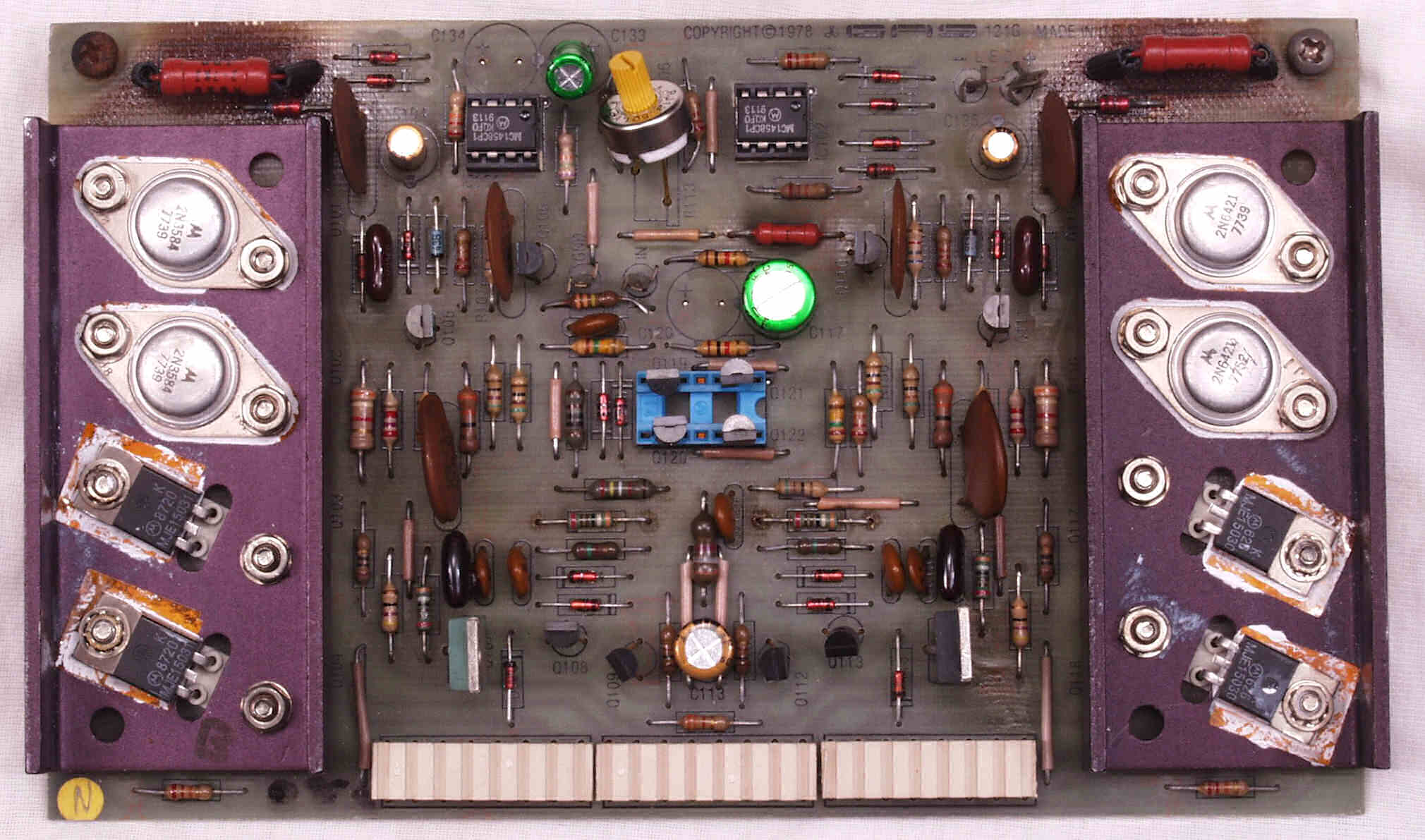

Ｃ１３．　修理後　Ａ側−ＡＭＰ基板　電解コンデンサ−７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　半固定ＶＲ１、抵抗２個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ）、入力の接続端子も４個交換

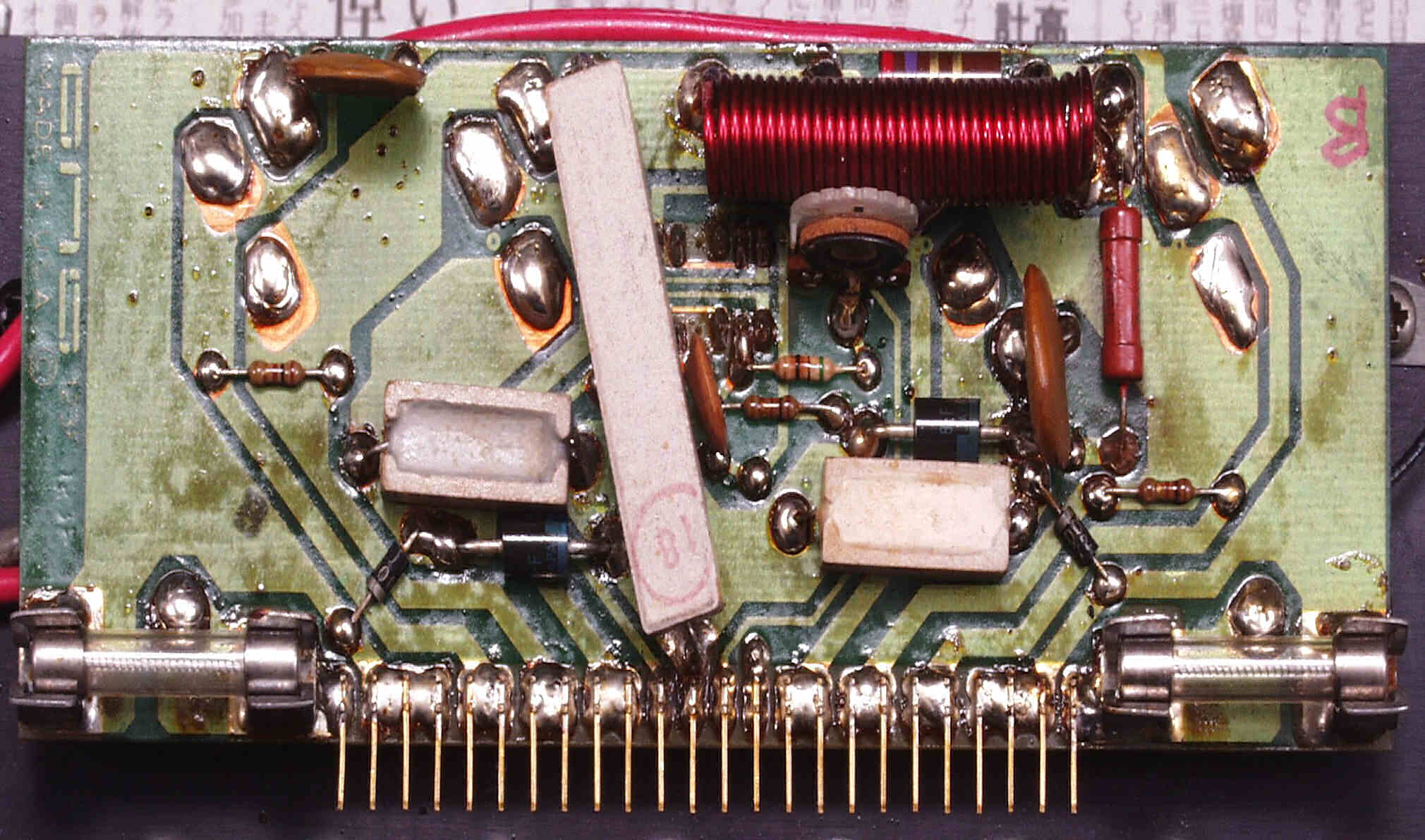

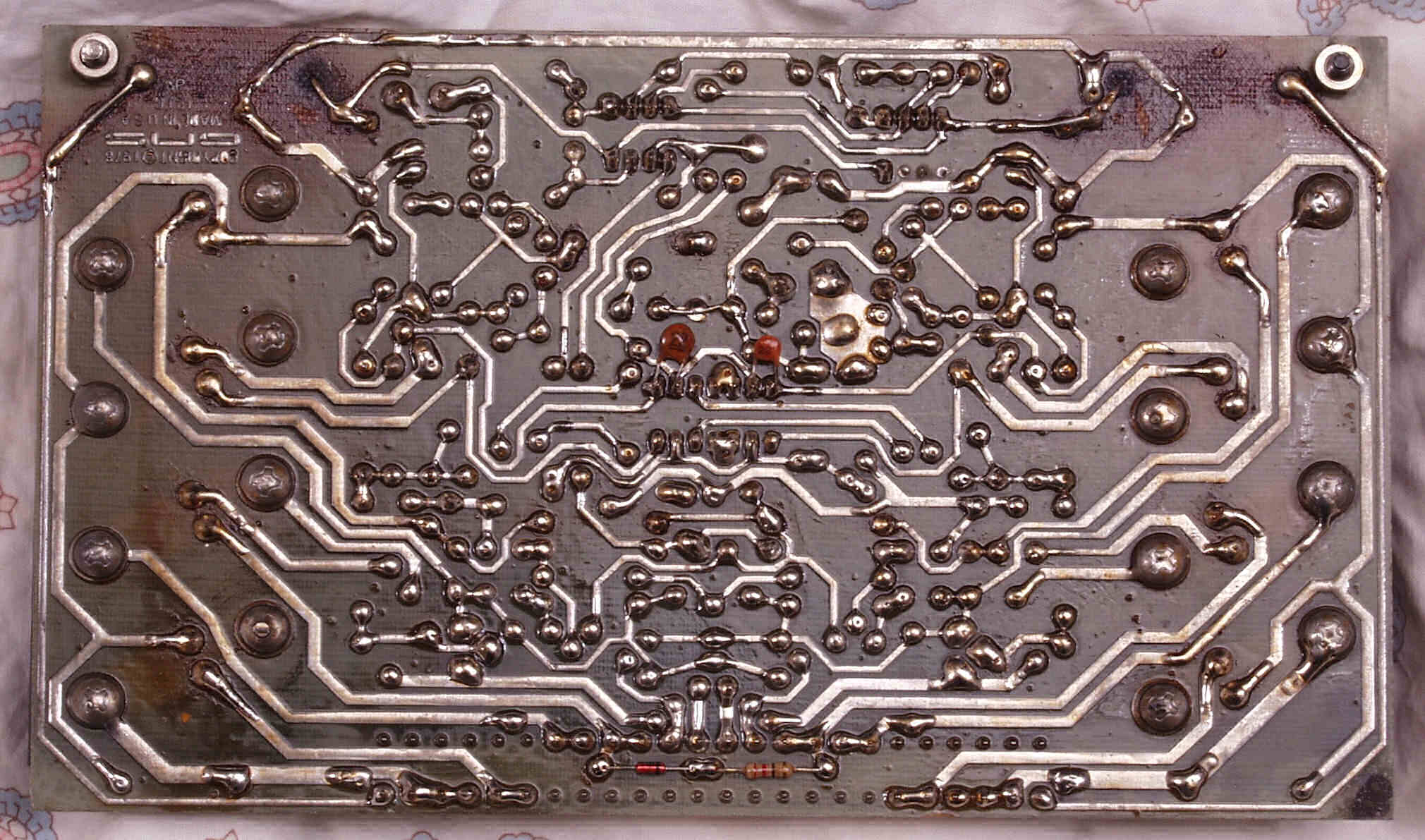

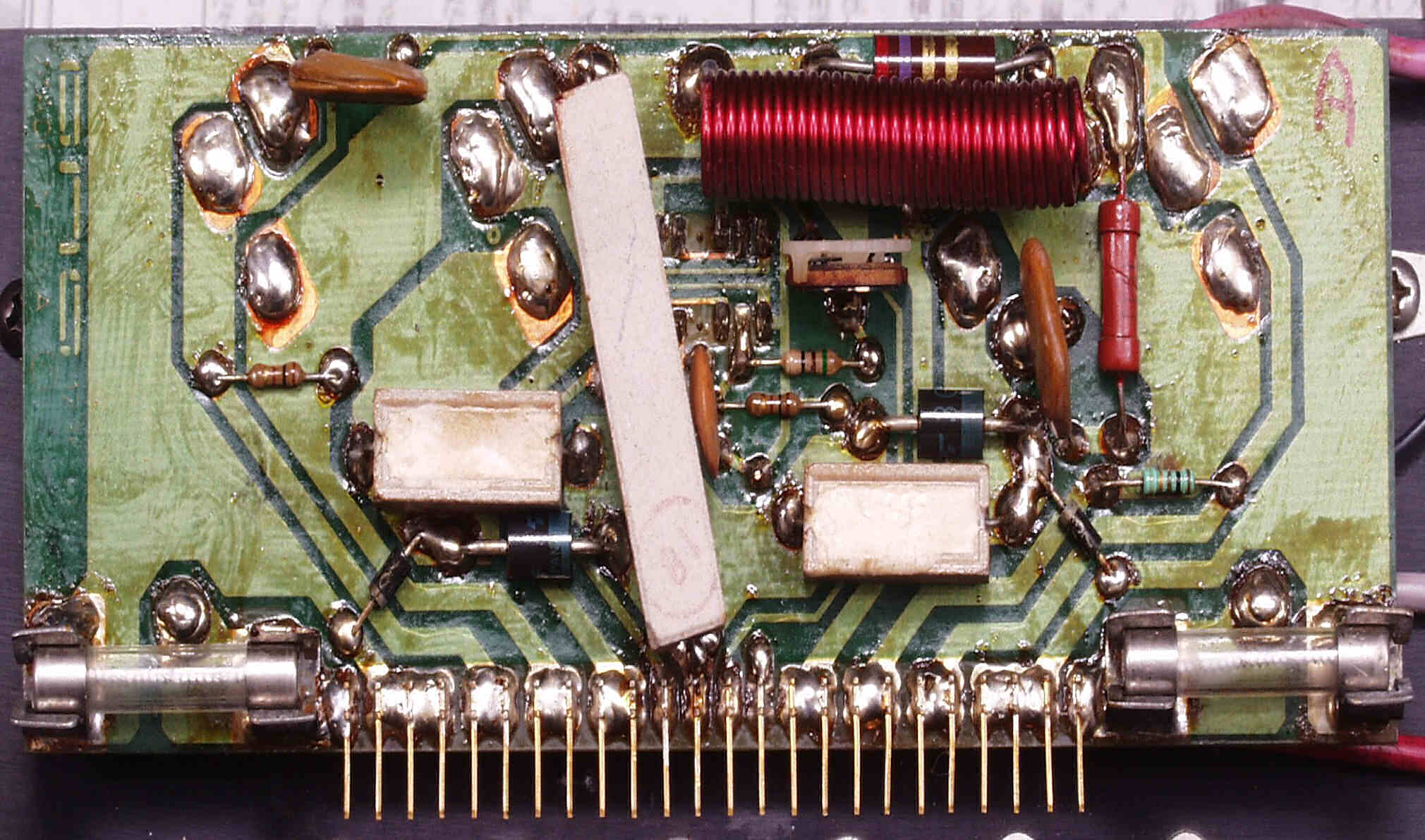

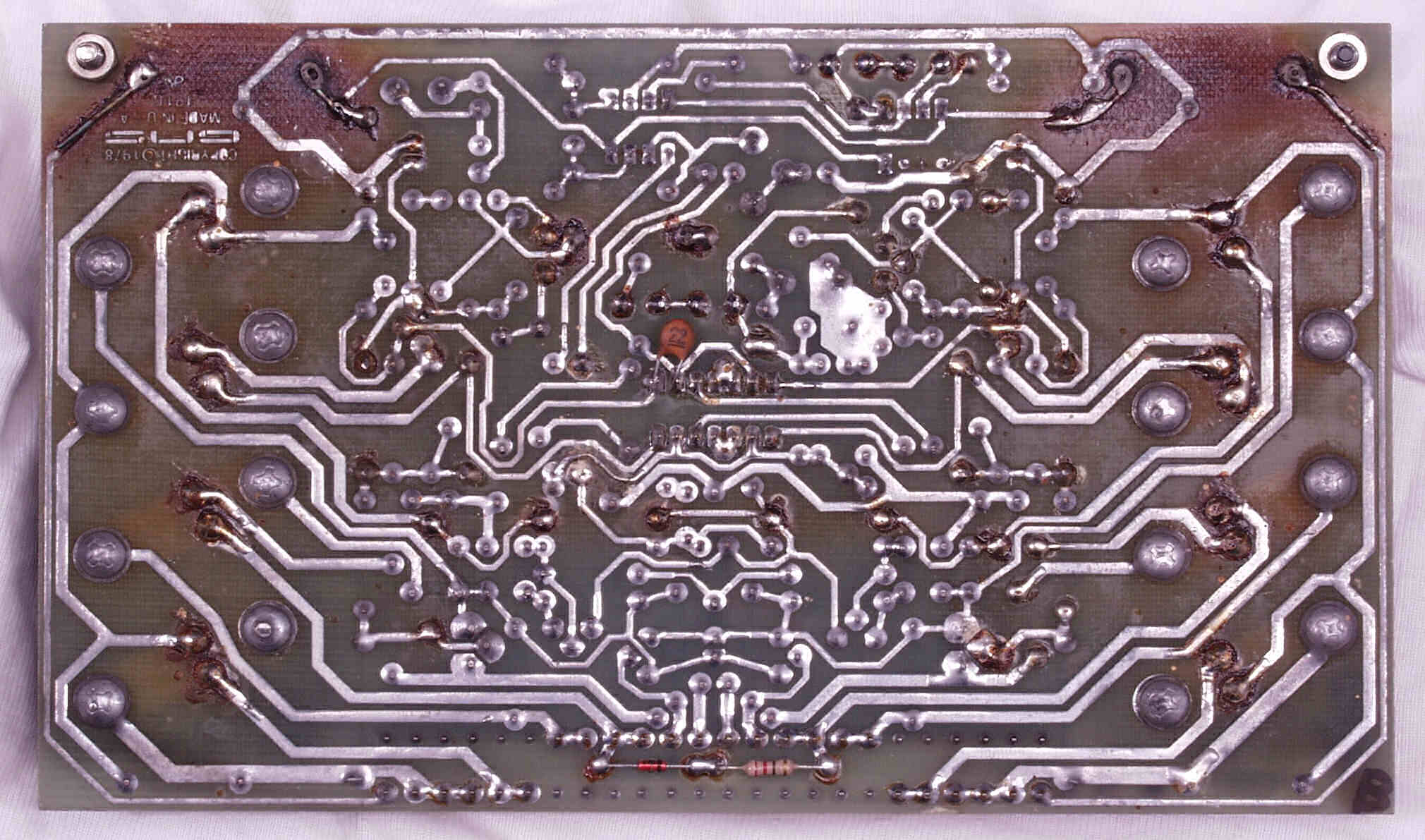

Ｃ１４．　修理前　Ａ側−ＡＭＰ基板裏

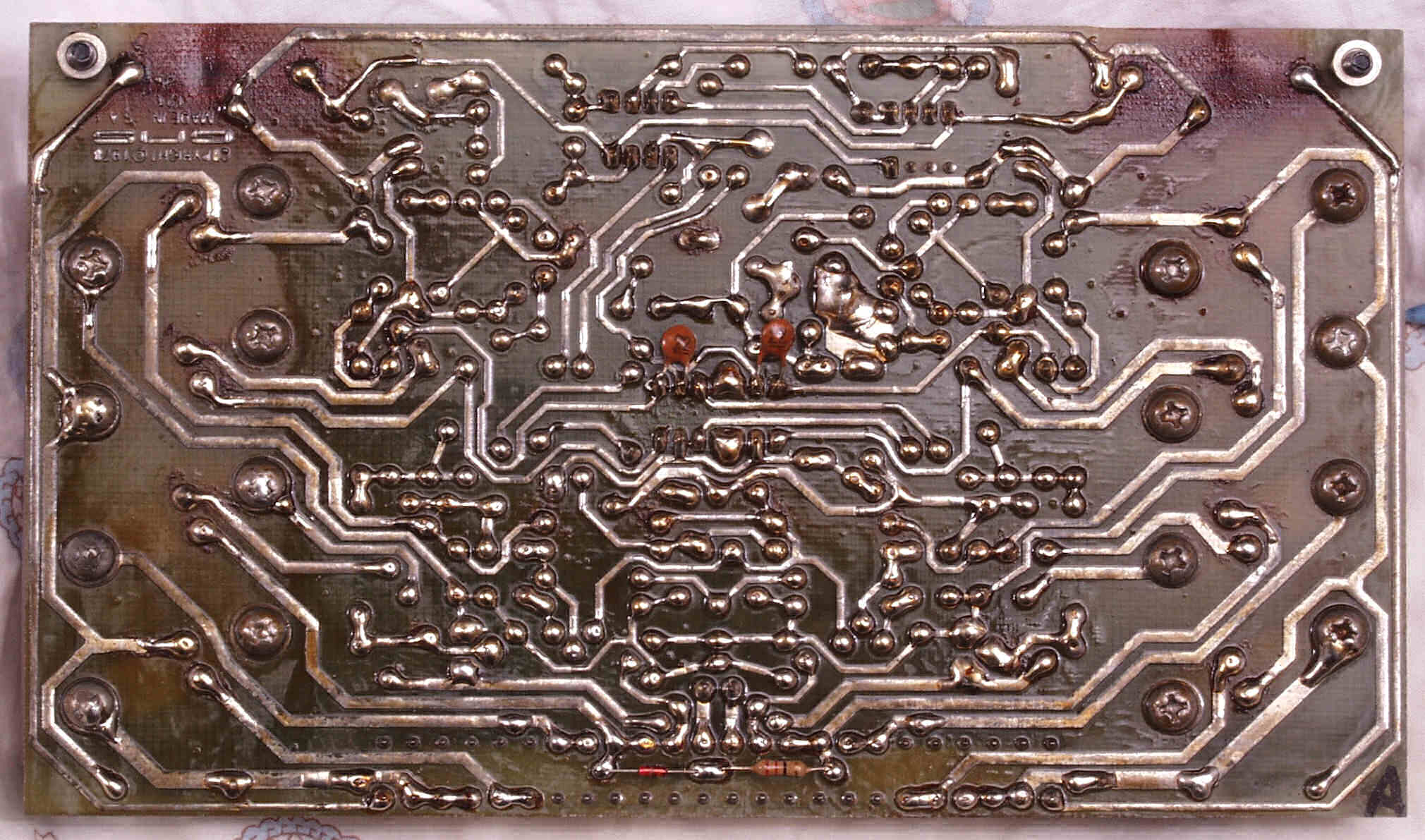

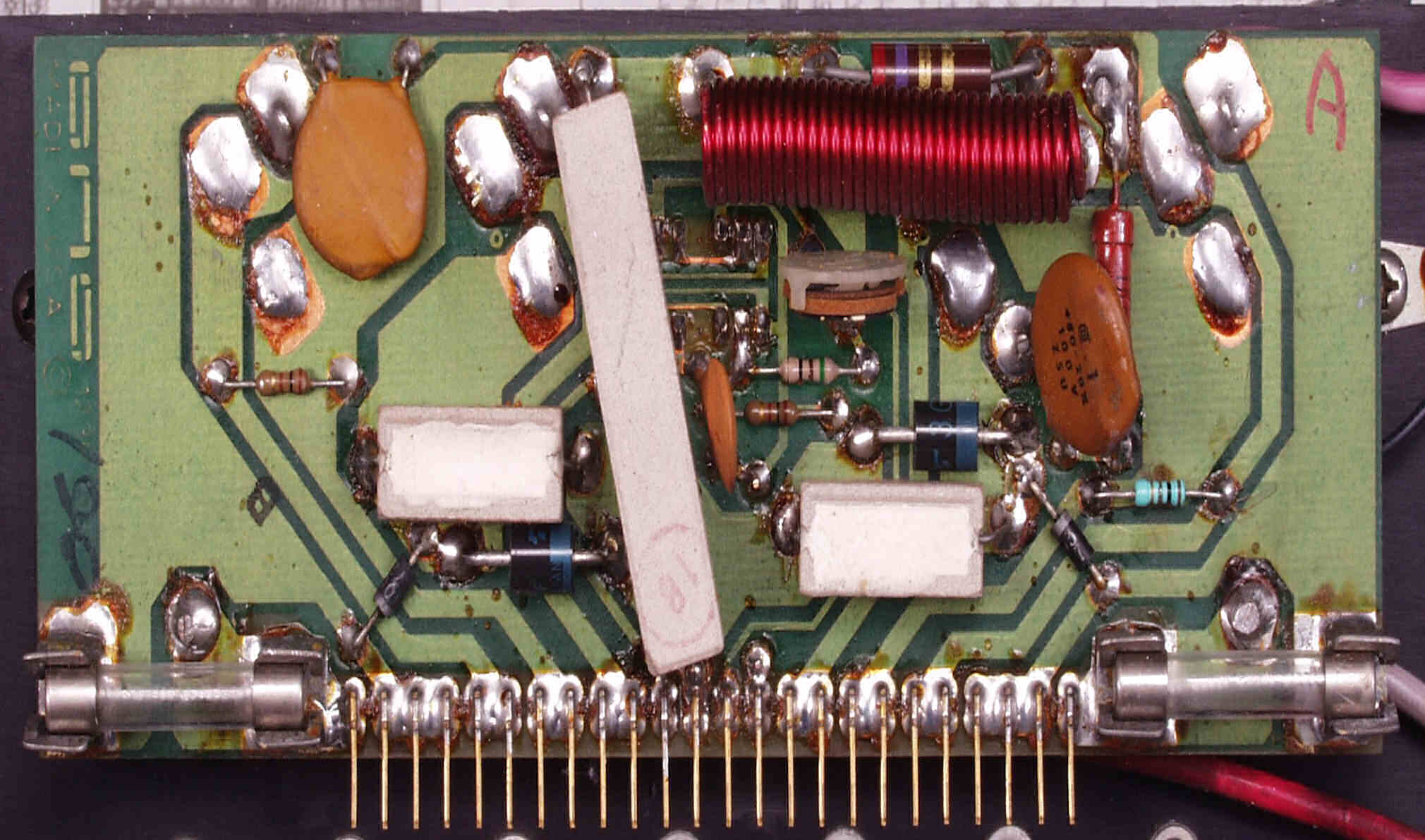

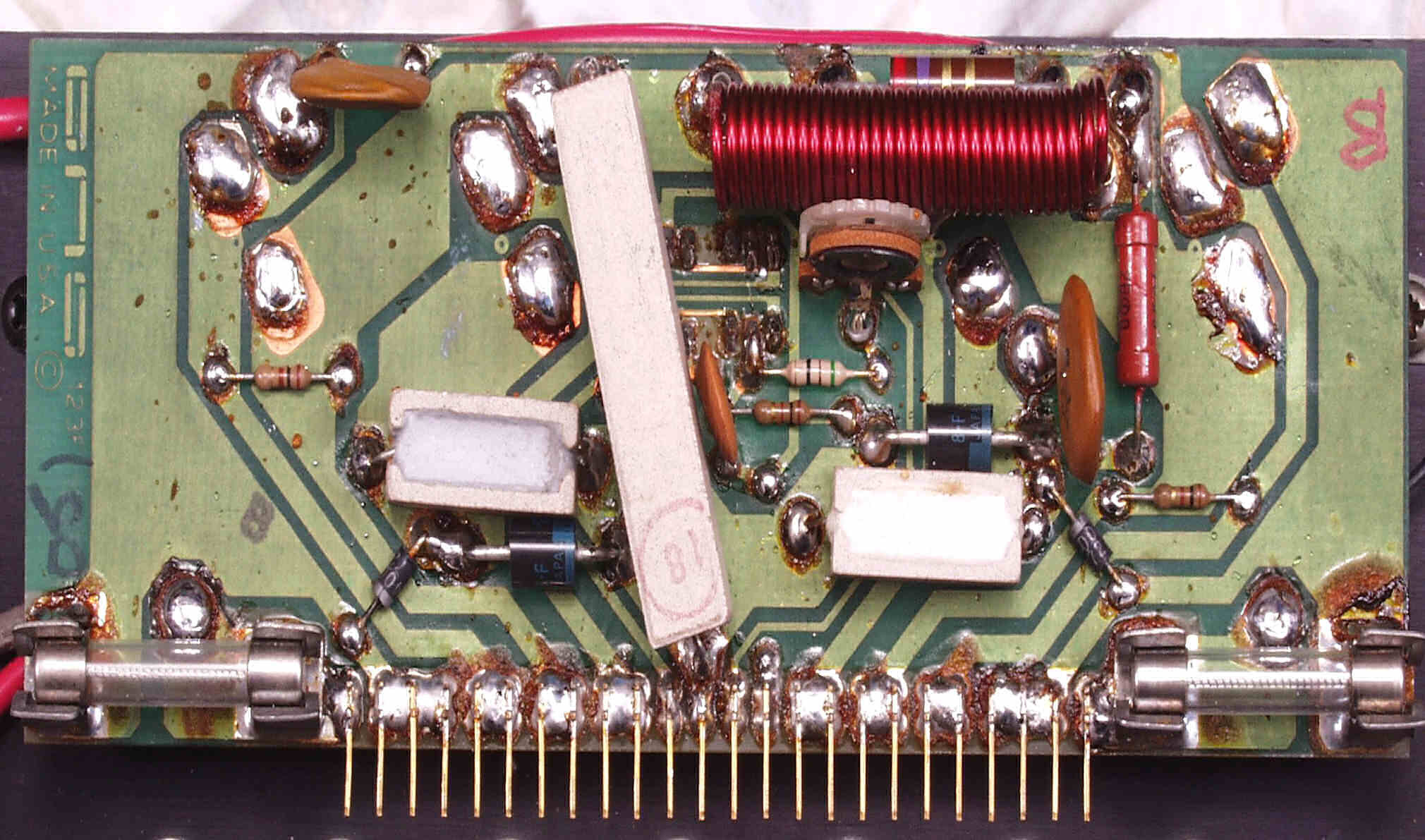

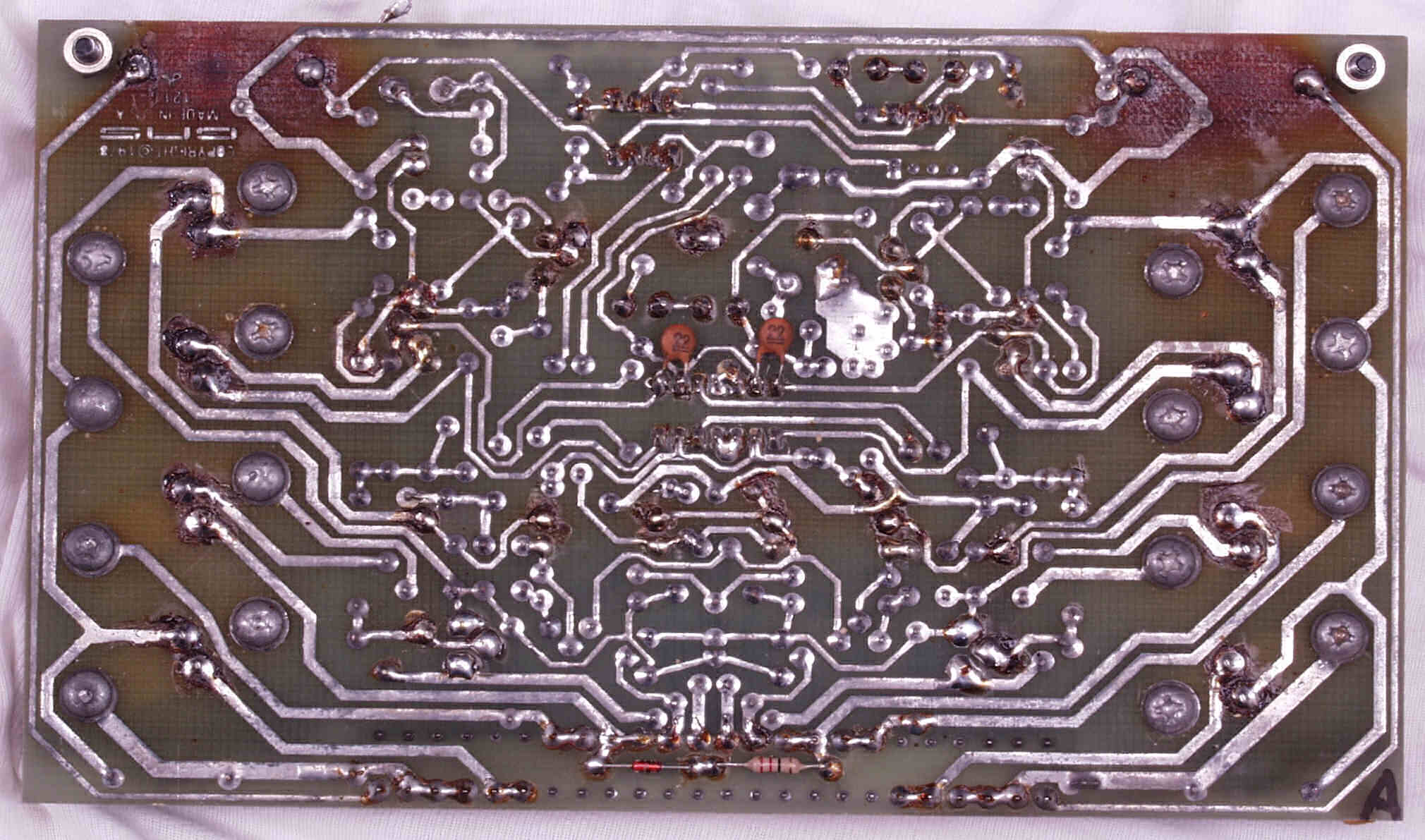

Ｃ１５．　修理（半田補正）後　Ａ側−ＡＭＰ基板裏　全ハンダやり直す

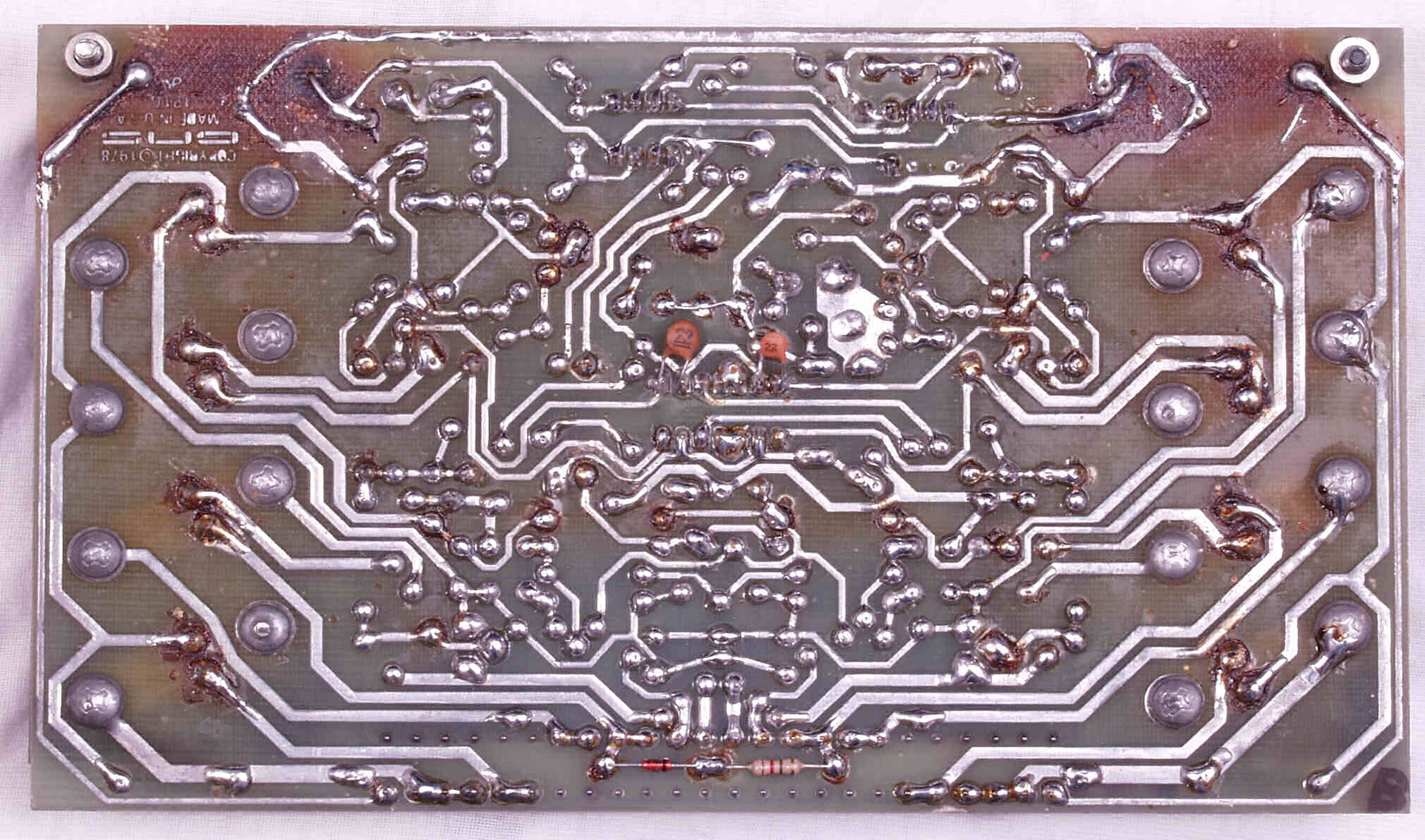

Ｃ１６．　完成Ａ側−ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

Ｃ２１．　修理前　Ｂ側−ＡＭＰ基板

Ｃ２２．　修理後　Ｂ側−ＡＭＰ基板　電解コンデンサ−７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　半固定ＶＲ１個、抵抗２個、撮影後ＯＰ−ＡＭＰ２個交換（以下同じ）

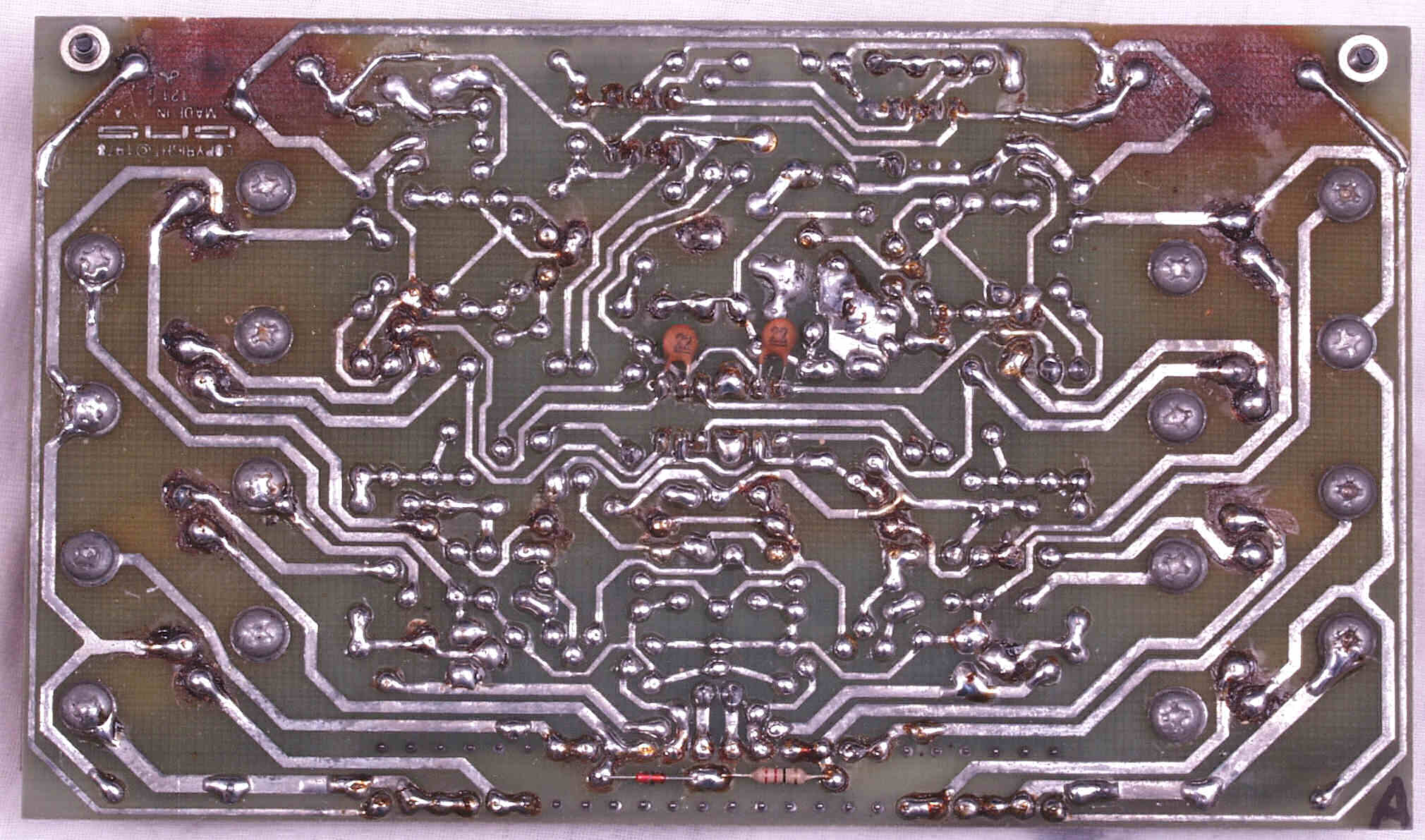

Ｃ２３．　修理前　Ｂ側−ＡＭＰ基板裏

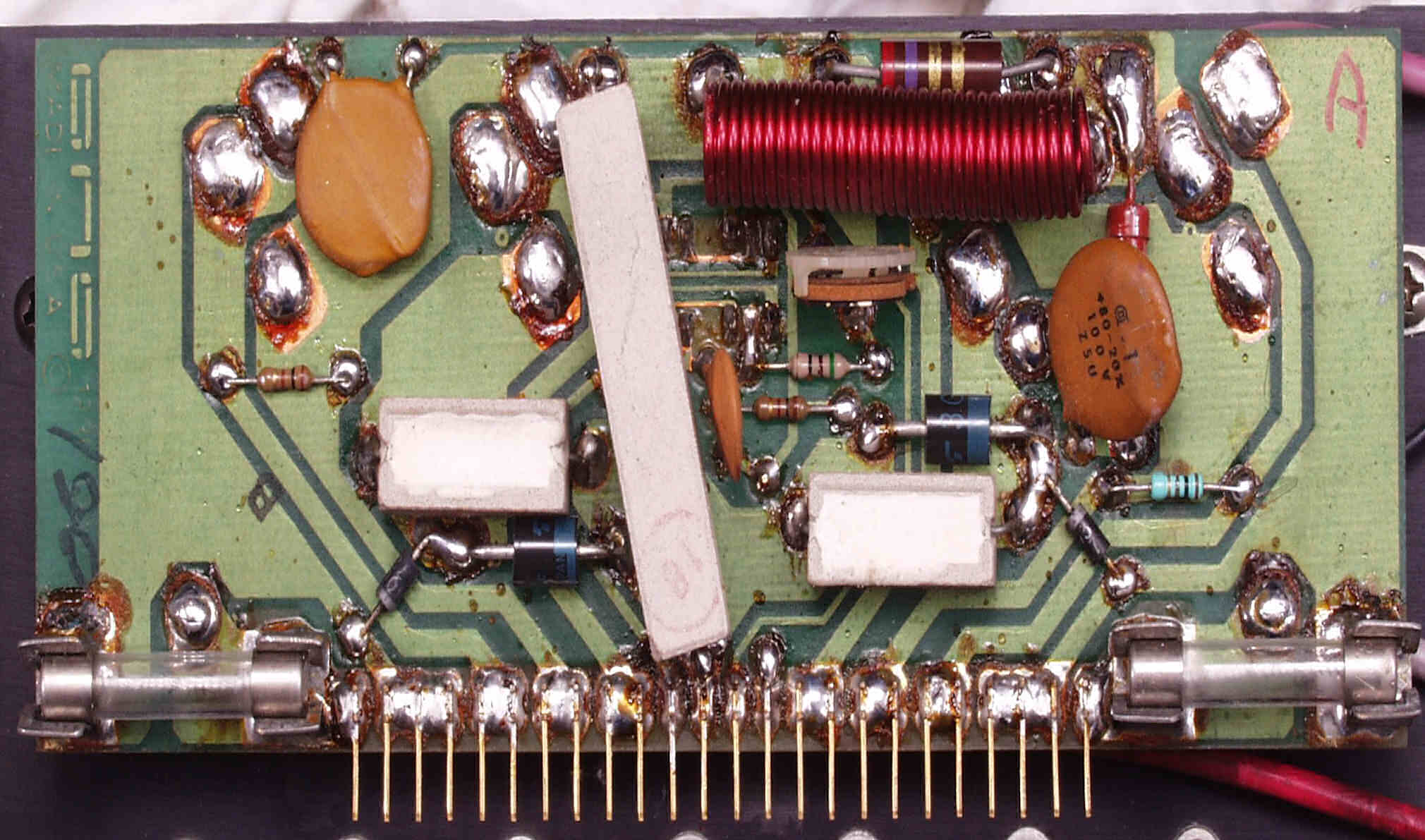

Ｃ２４．　修理（半田補正）後　Ｂ側−ＡＭＰ基板裏　全ハンダやり直す、セラミックコンデンサー１個追加

Ｃ２５．　完成Ｂ−ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

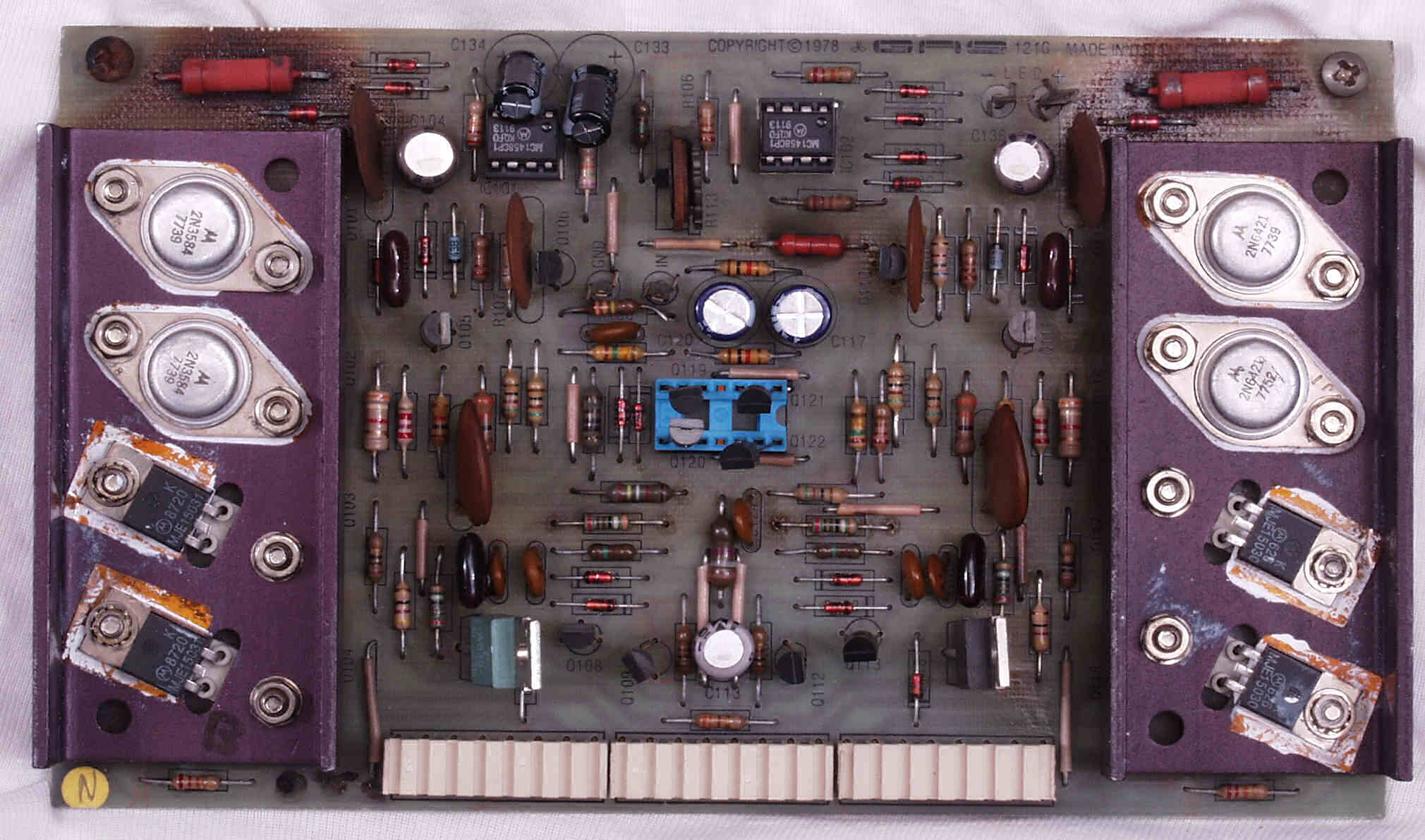

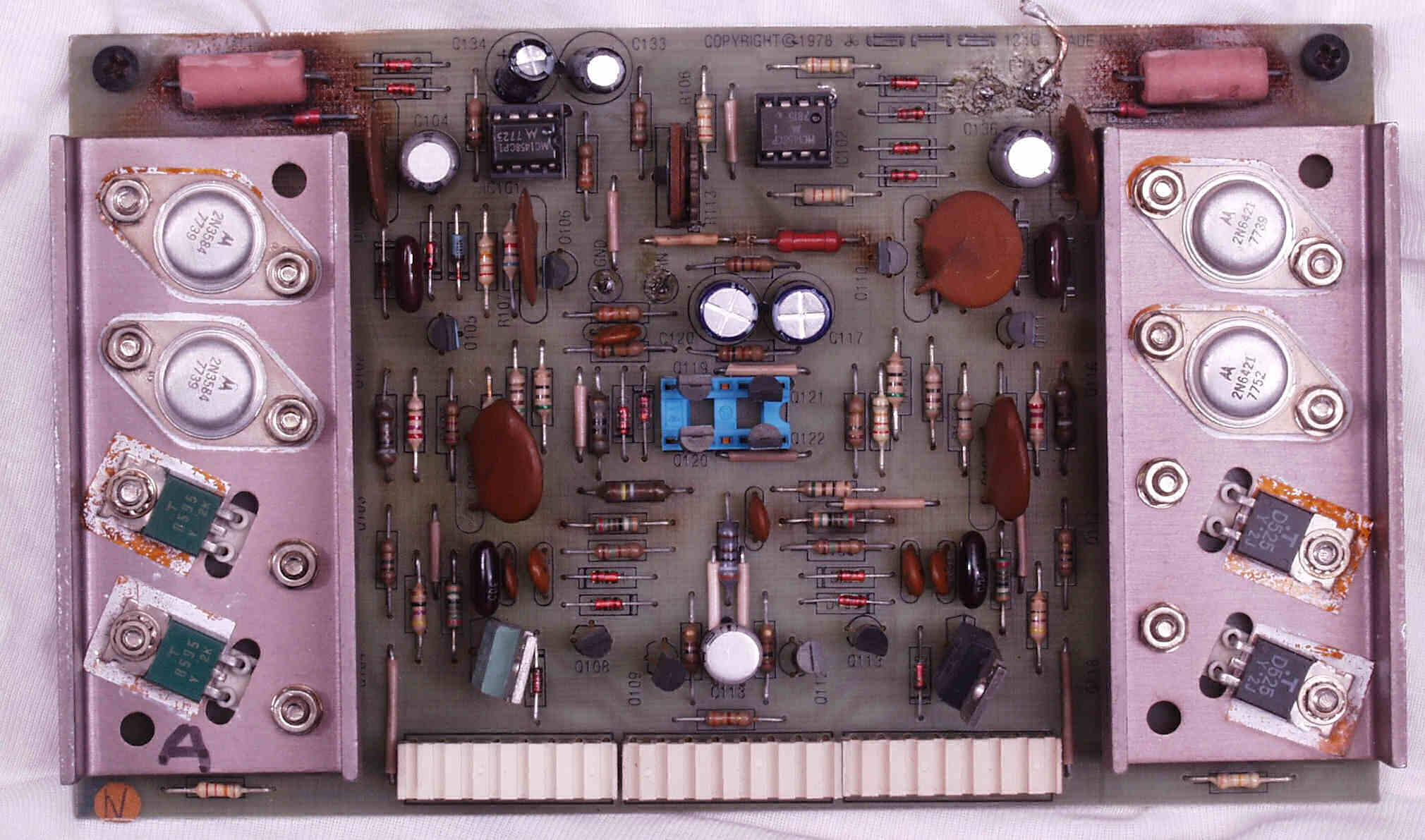

Ｃ３１．　修理前　Ａ側−終段基板

Ｃ３２．　修理（半田補正）後　Ａ側−終段基板　全ハンダやり直す

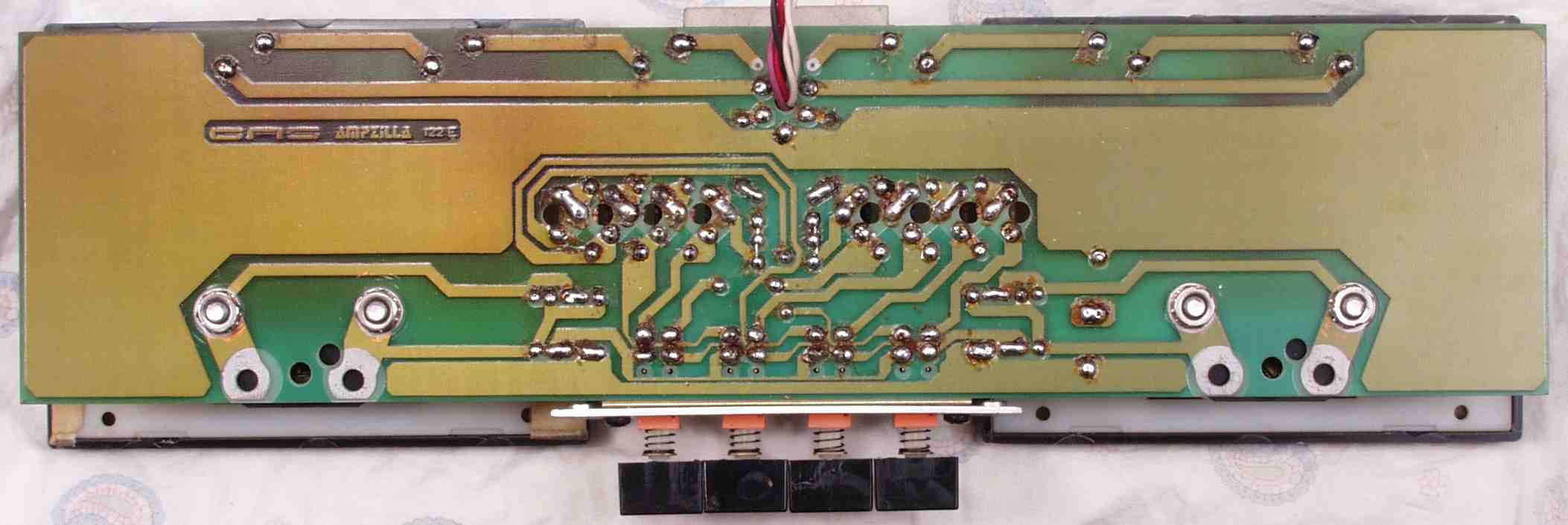

Ｃ３３．　完成Ａ側−終段基板裏　不要なフラックスを取り、洗浄する

Ｃ３４．　修理中　Ａ側−終段基板裏

Ｃ４１．　修理前　Ｂ側−終段基板

Ｃ４２．　修理（半田補正）後　Ｂ側−終段基板裏　全ハンダやり直す

Ｃ４３．　完成Ｂ−終段基板裏　不要なフラックスを取り、洗浄する

Ｃ４４．　修理中　Ｂ側−終段基板裏

写真紛失

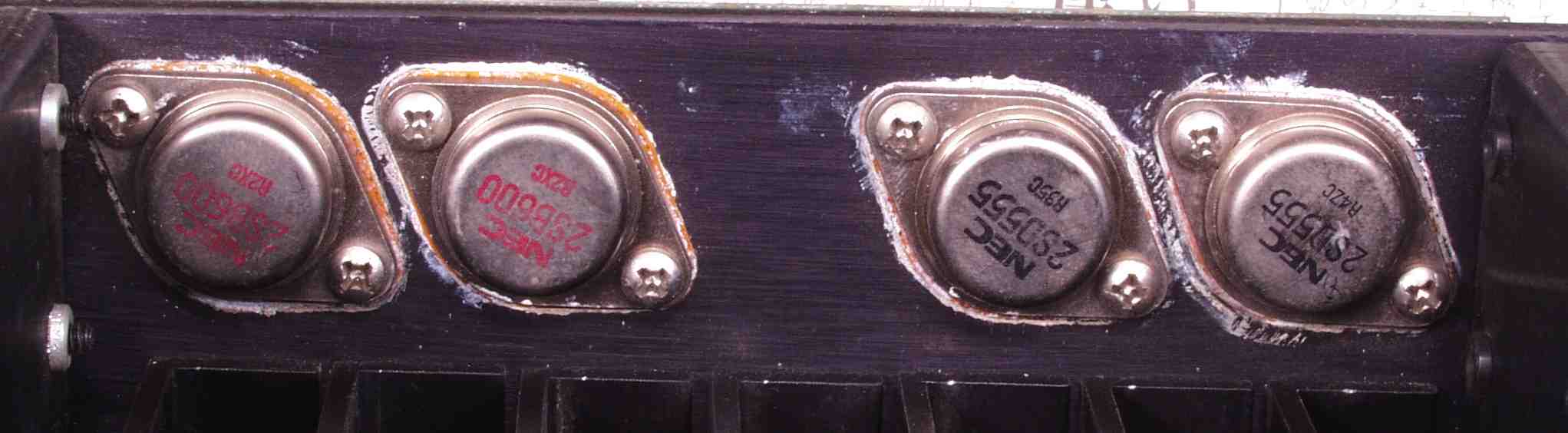

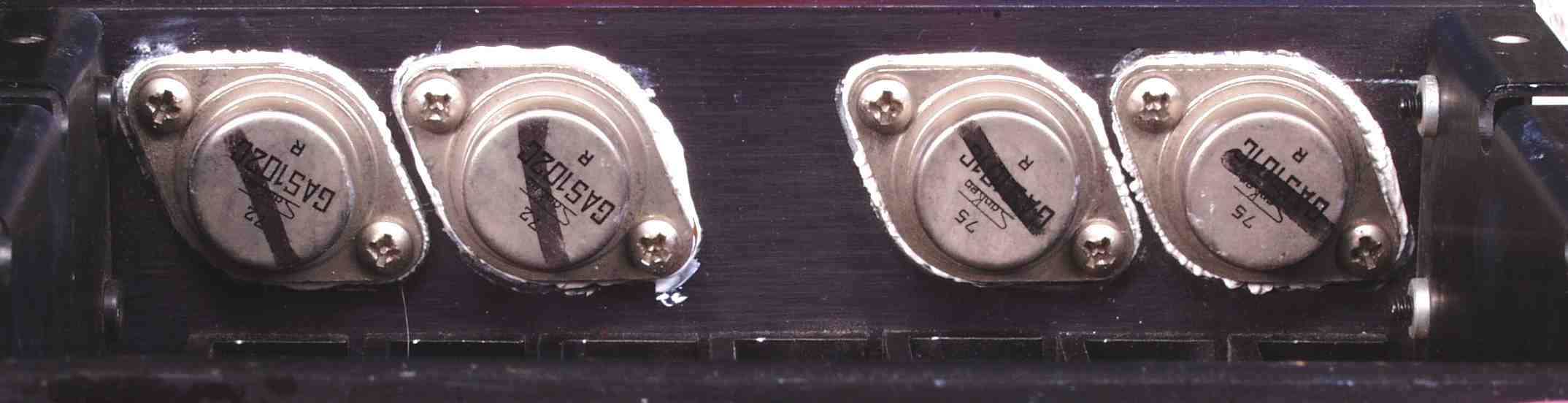

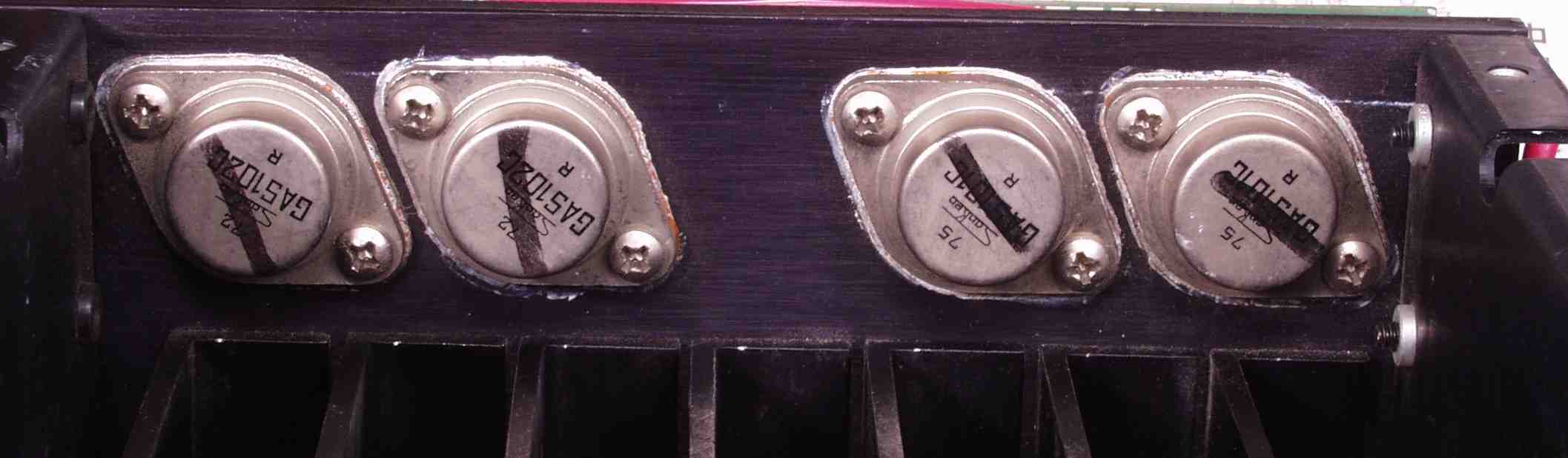

Ｃ５１．　修理前　終段ＴＲ（トランジスタ−）Ａ側

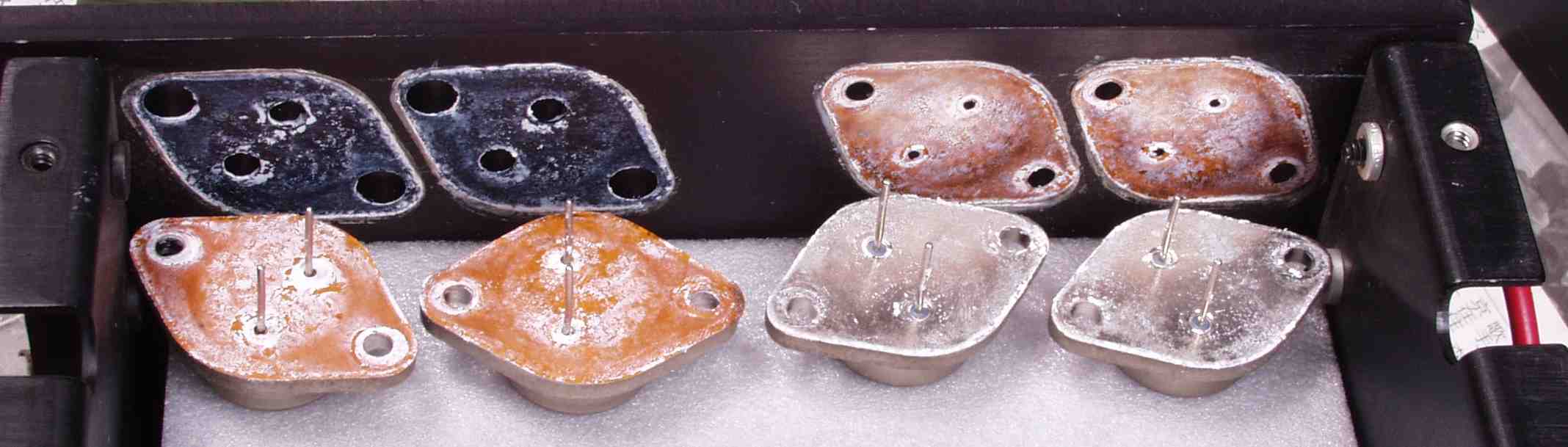

Ｃ５２．　修理中　終段ＴＲ（トランジスタ−）Ａ側、シリコングリスが殆ど無い

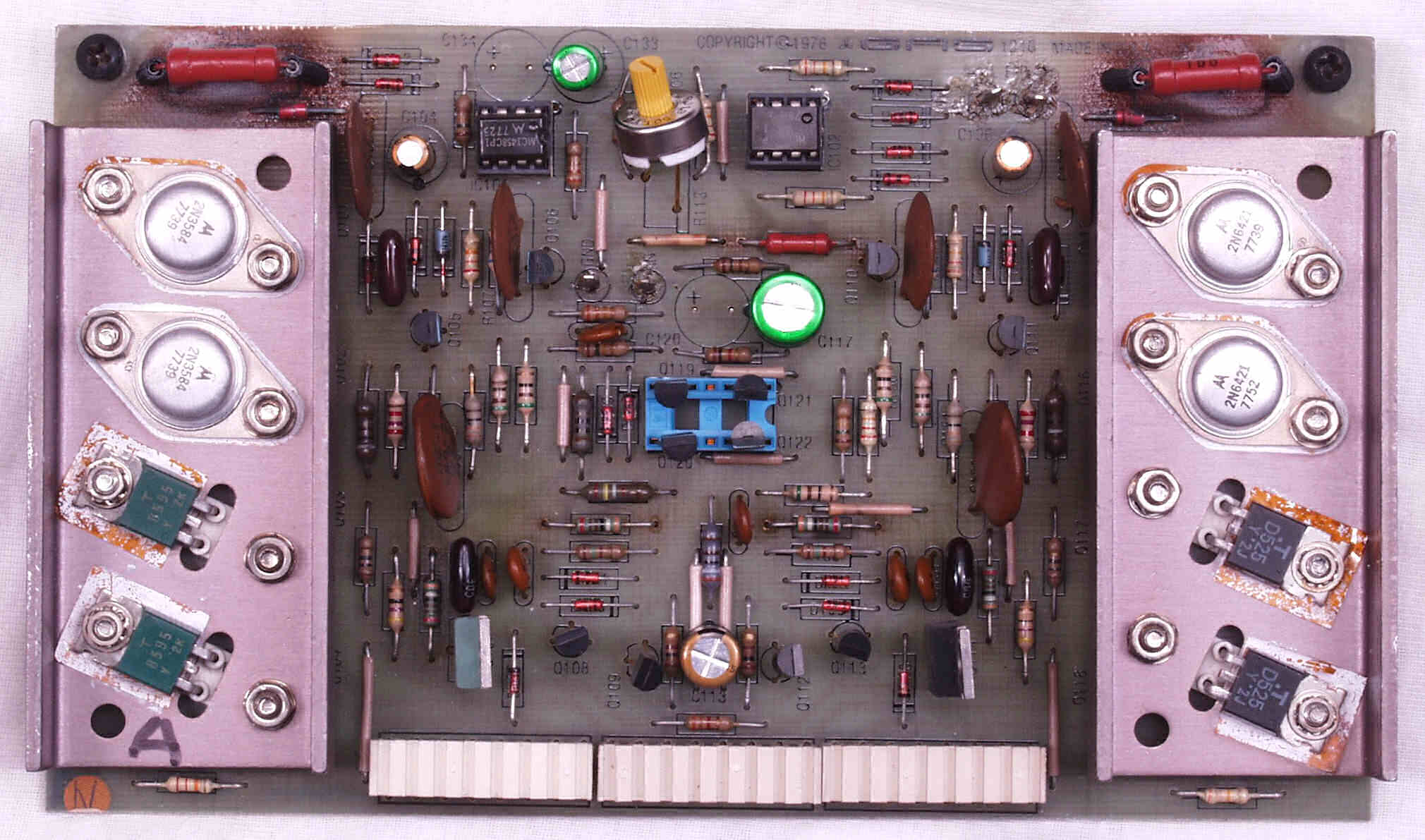

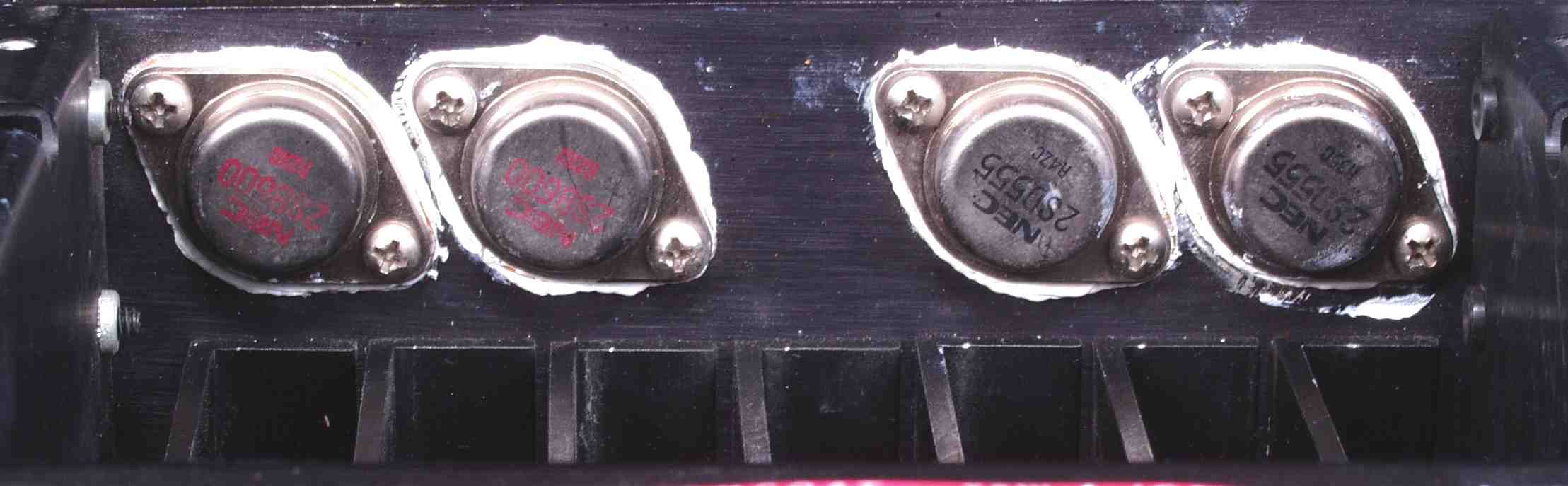

Ｃ５３．　修理後　終段ＴＲ（トランジスタ−）Ａ側

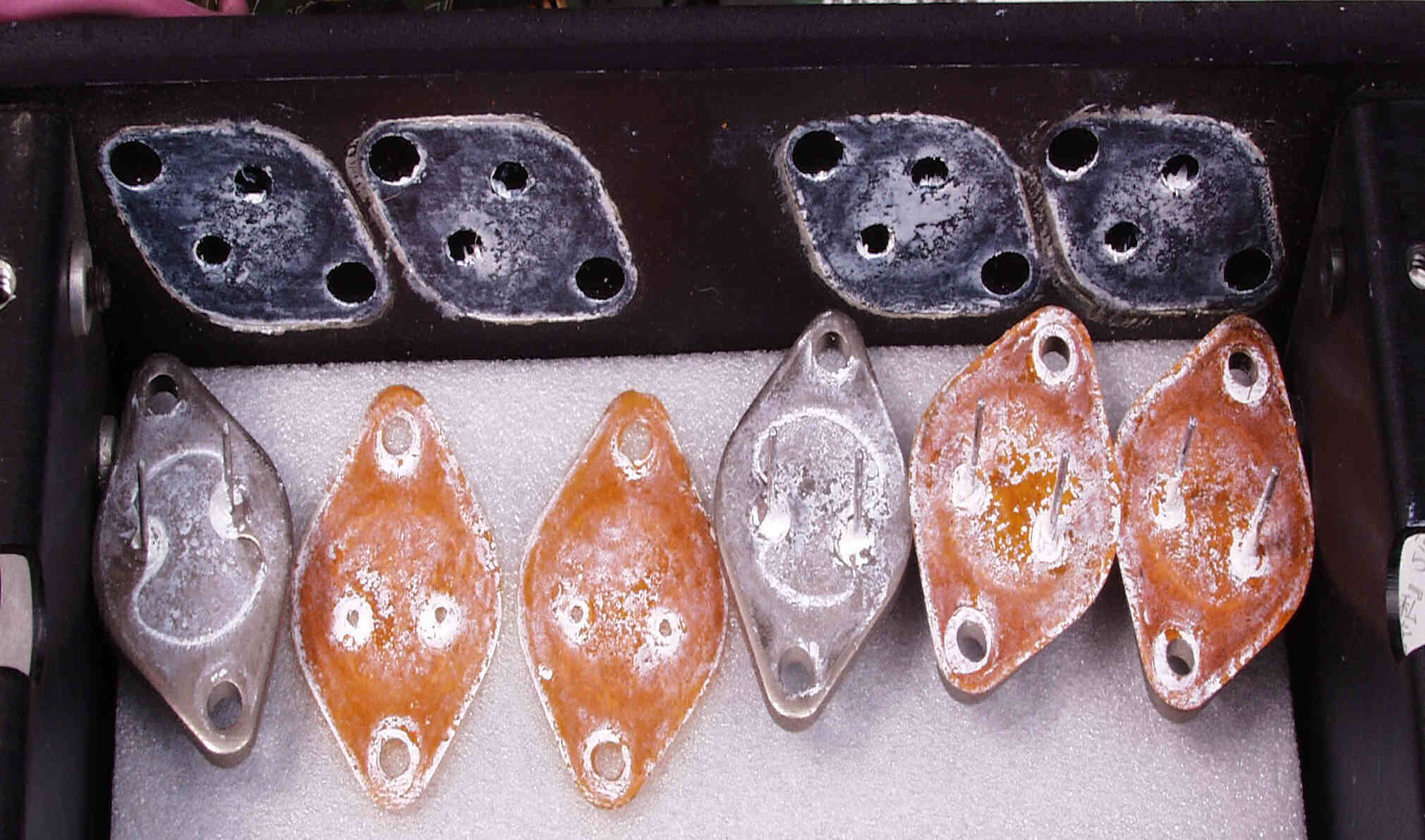

Ｃ５４．　修理前　終段ＴＲ（トランジスタ−）Ｂ側、短絡事故で焼損し国産に交換されている

Ｃ５５．　修理中　終段ＴＲ（トランジスタ−）Ａ側、シリコングリスが殆ど無い

Ｃ５６．　修理後　終段ＴＲ（トランジスタ−）Ａ側

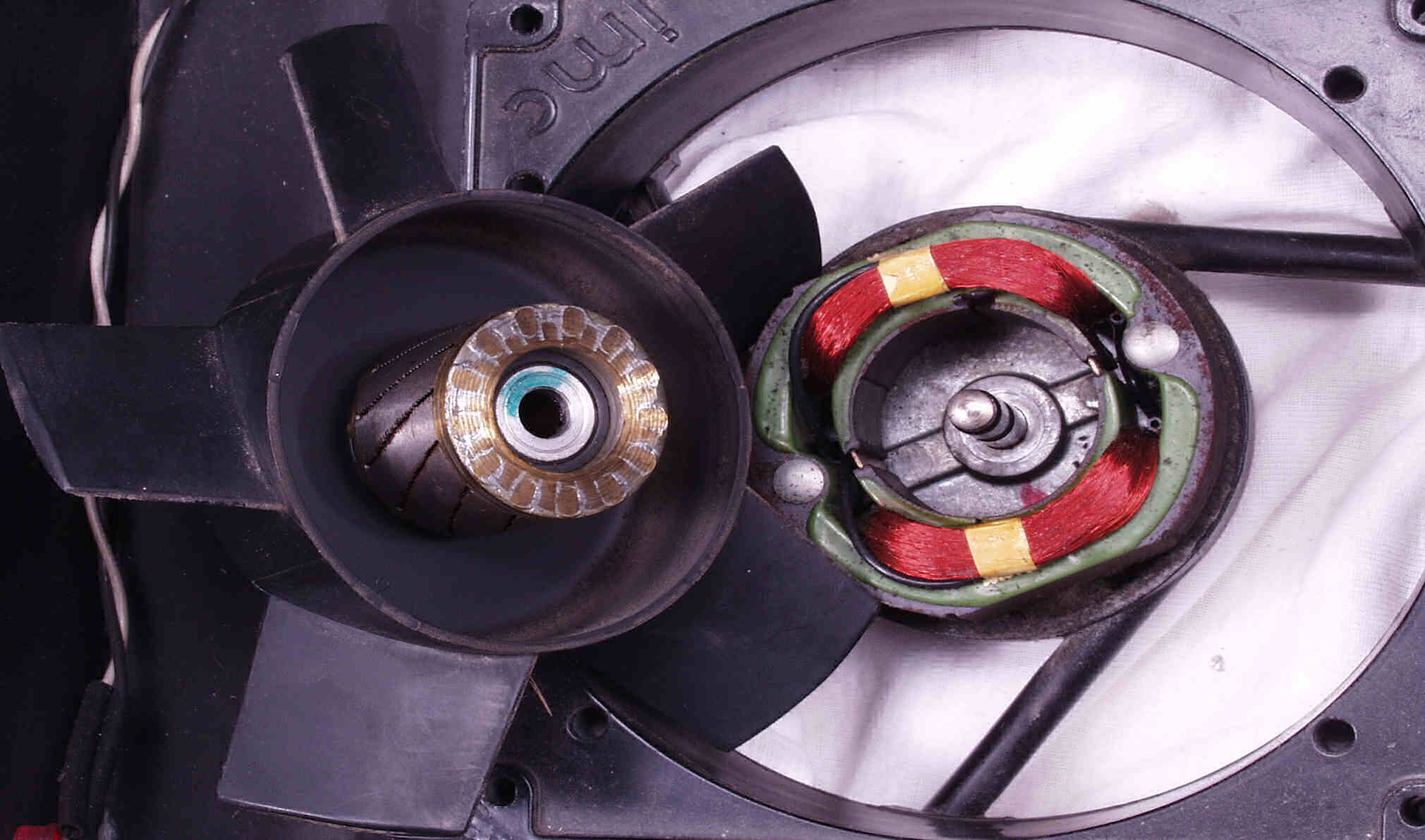

Ｃ６１．　修理中　フアンが「ゴロゴロ」音がするので分解、なんとワッシャが入っていない、入れ忘れ！！

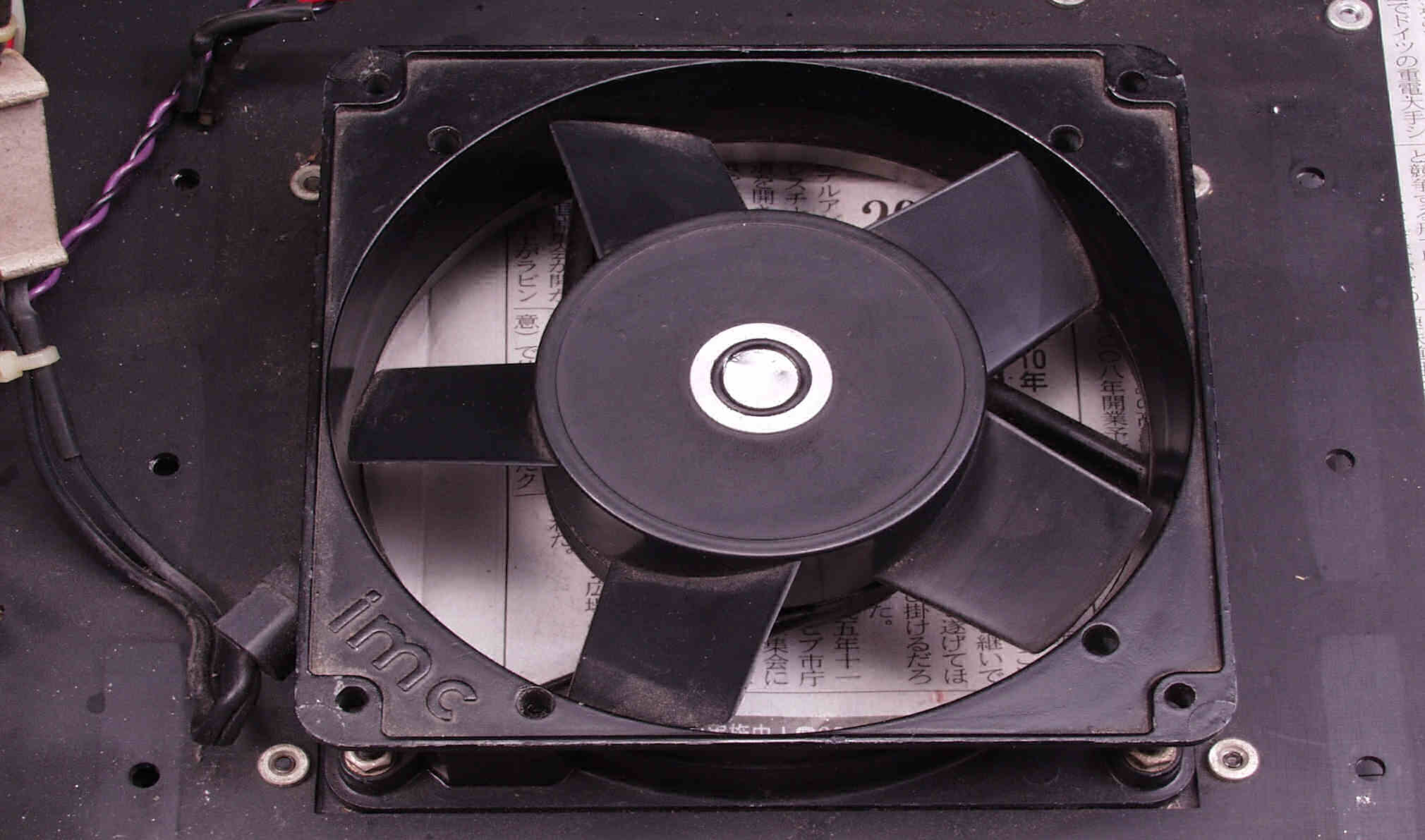

Ｃ６２．　修理後　フアン回り、センターボスがキズ付いているのは、前回　修理者の腕が無い為

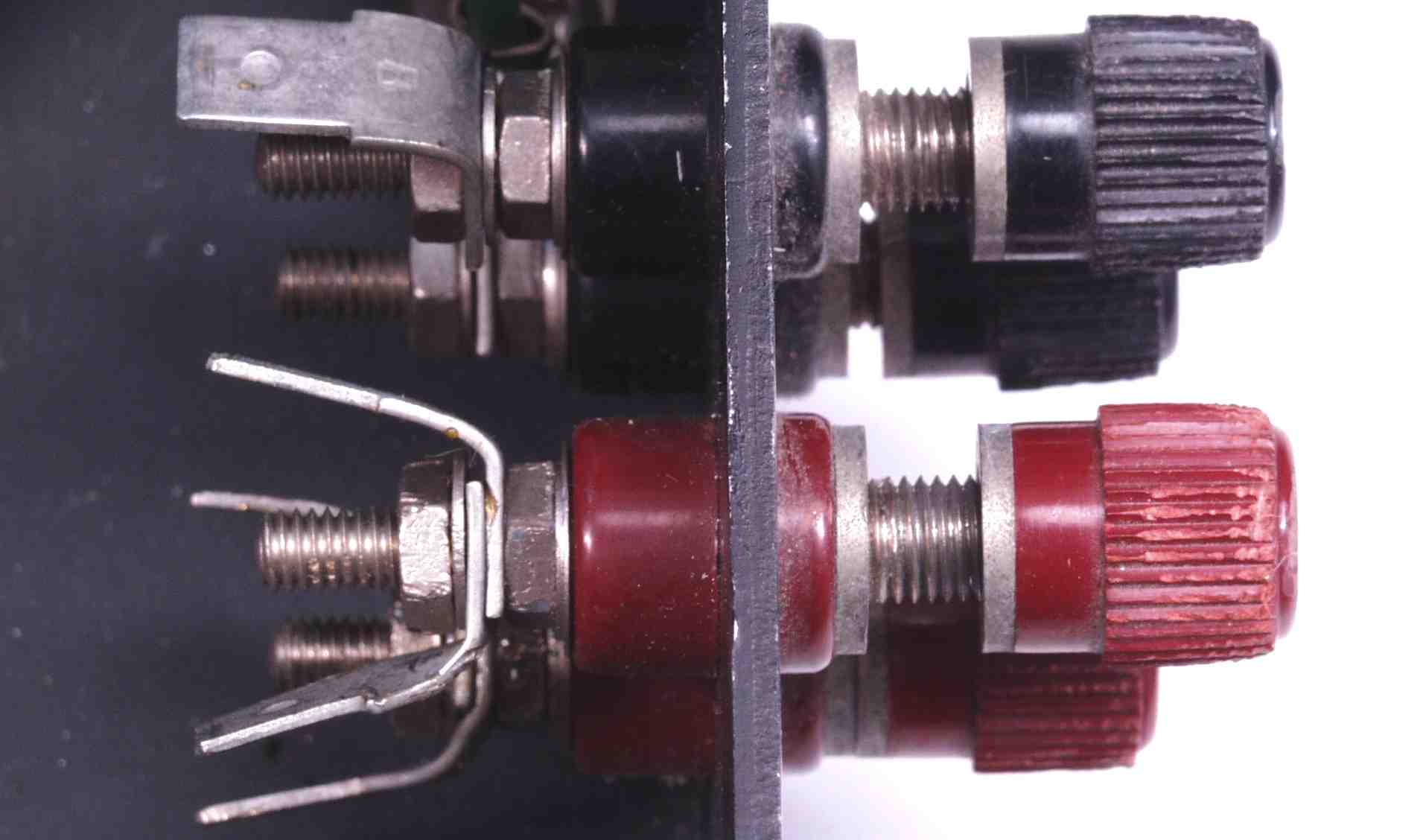

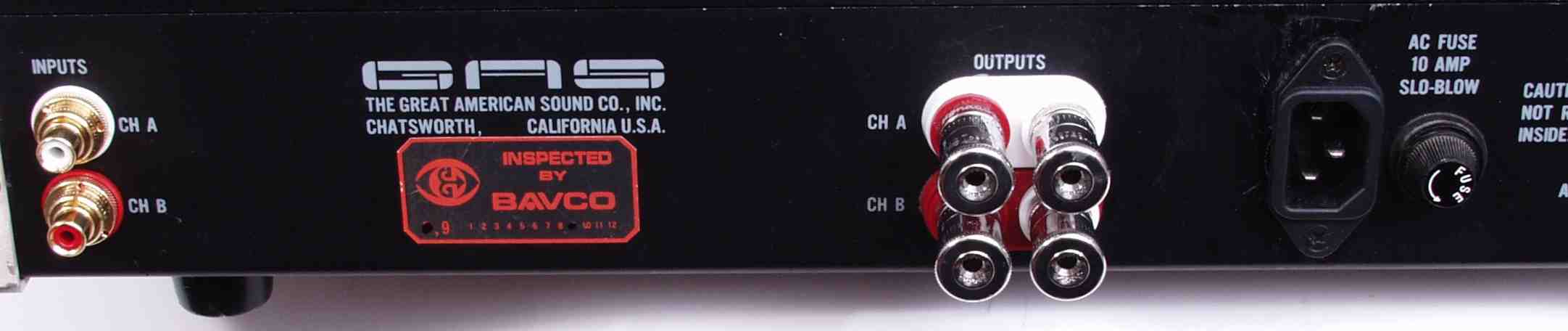

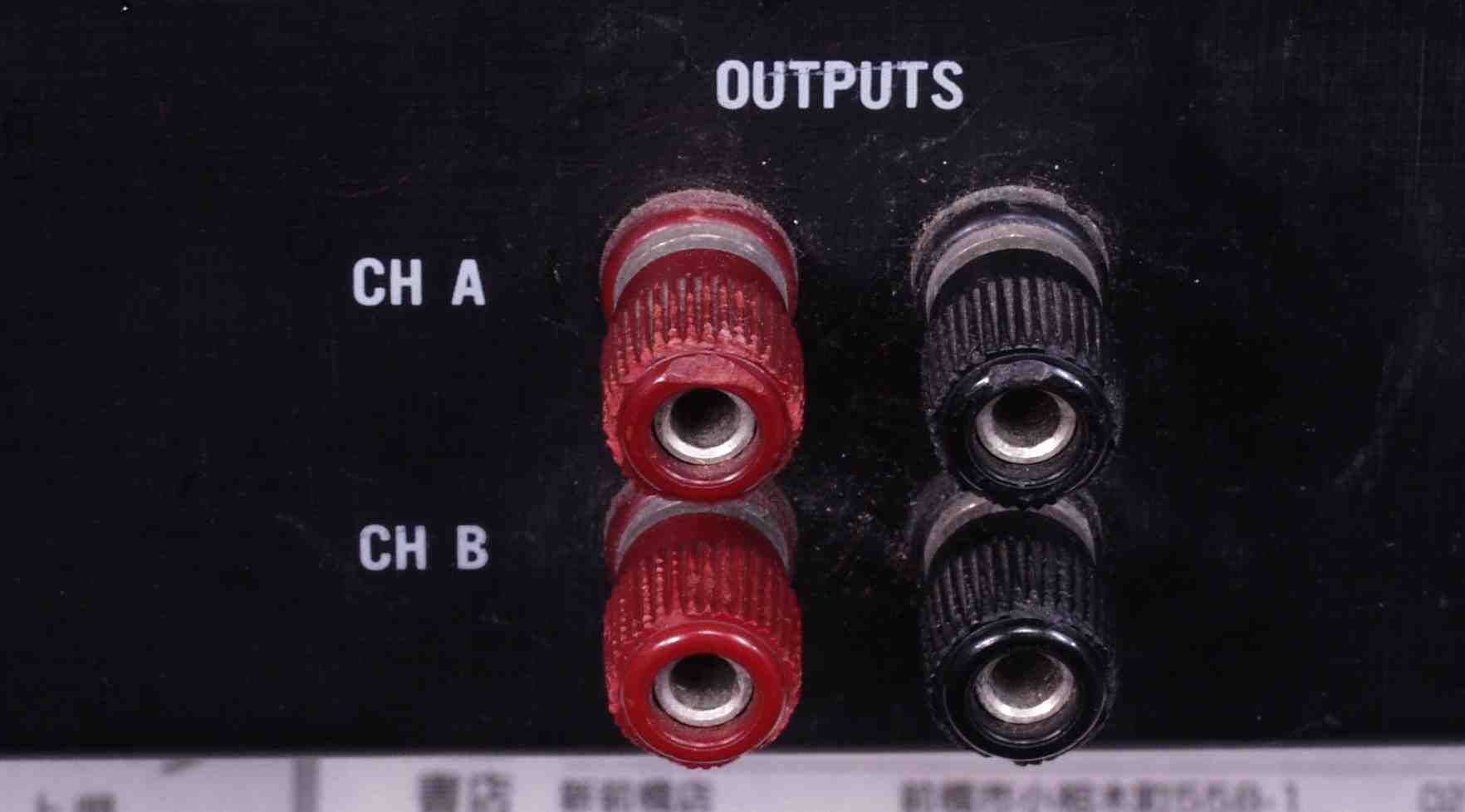

Ｃ７１．　修理前　ＳＰ端子

Ｃ７２．　修理中　ＳＰ端子、ボックスが無く、ペンチ等で締めたのかキズだらけ

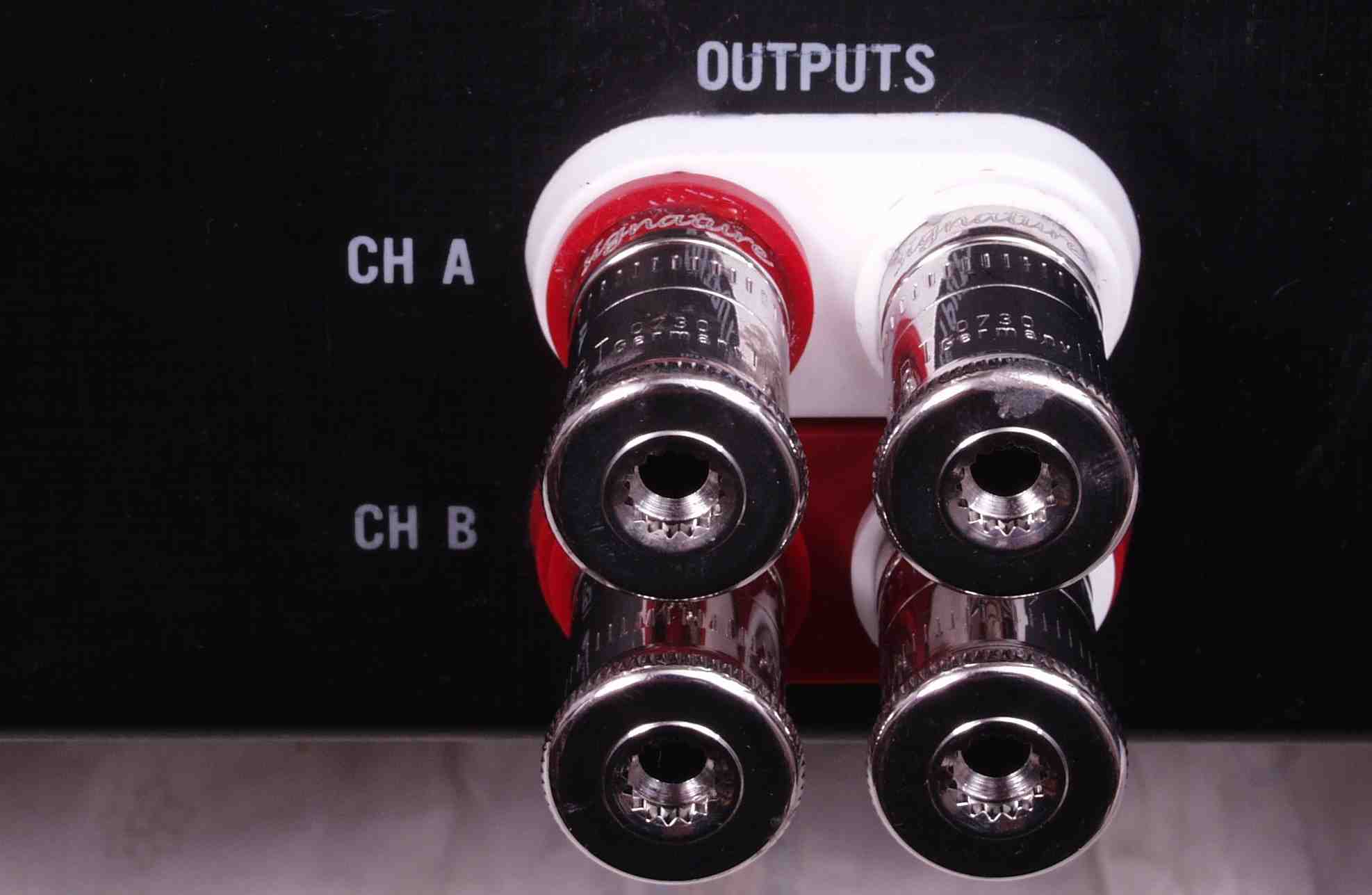

Ｃ７３．　修理後　ＳＰ端子　　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３０PLを使用

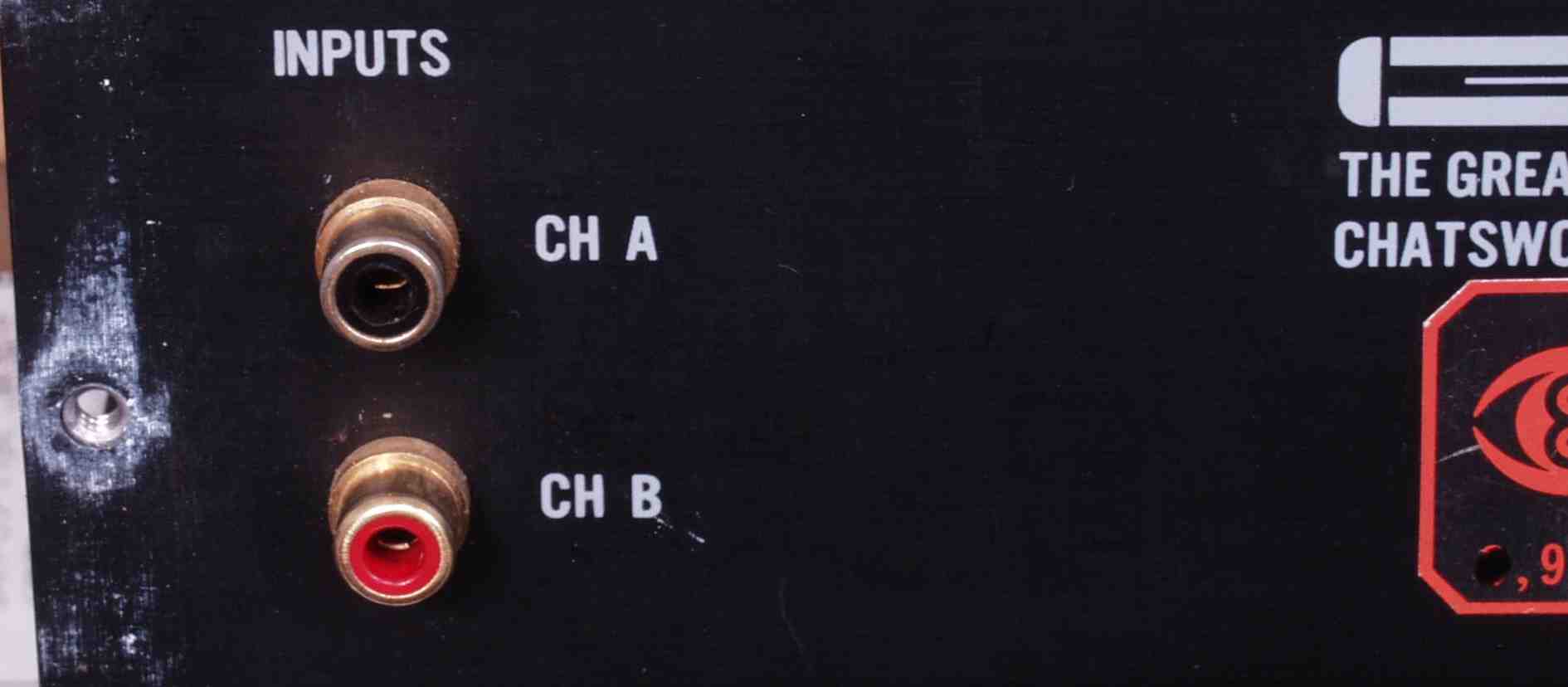

Ｃ７４．　修理前　ＲＣＡ端子

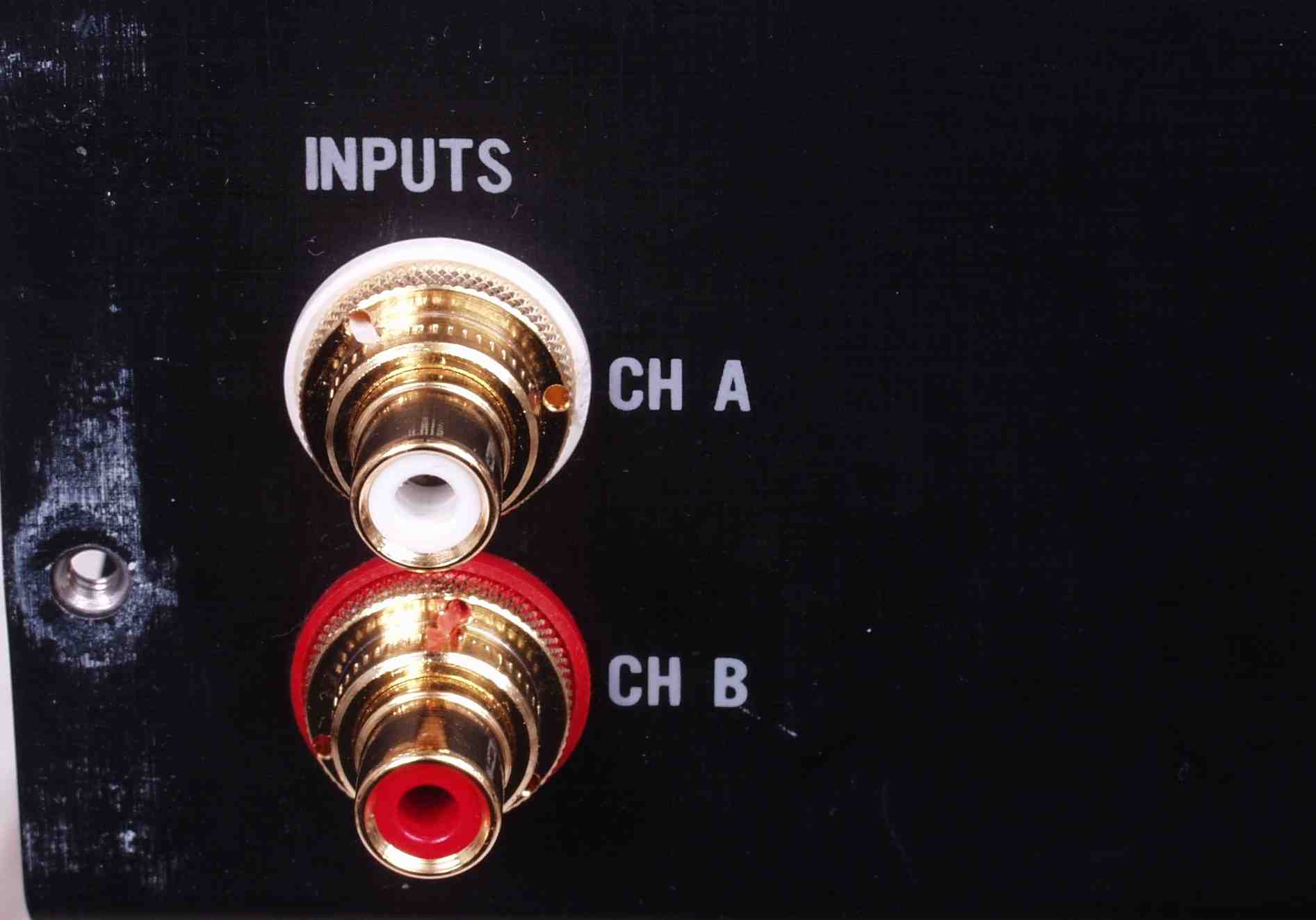

Ｃ７５．　修理後　ＲＣＡ端子　　　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１使用

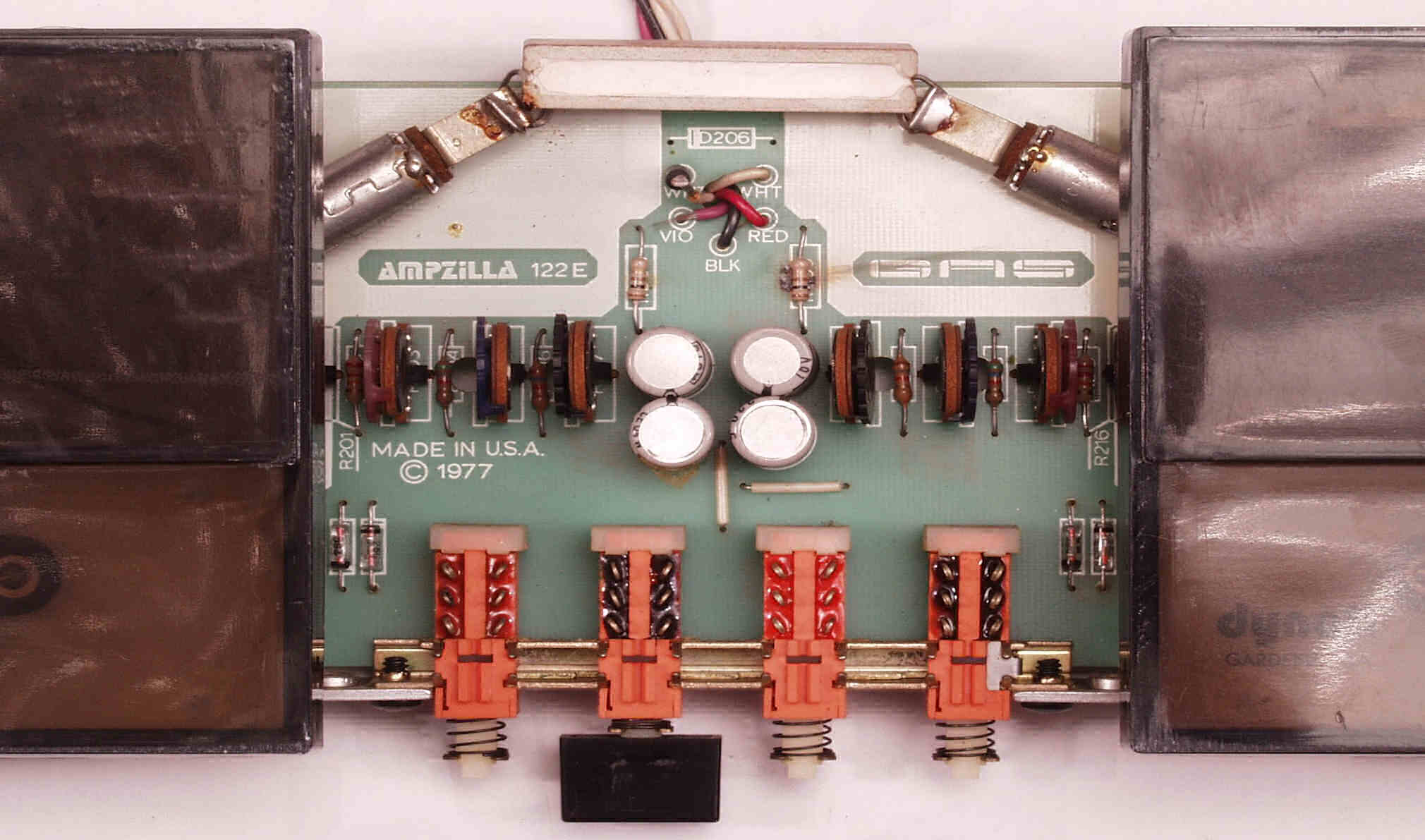

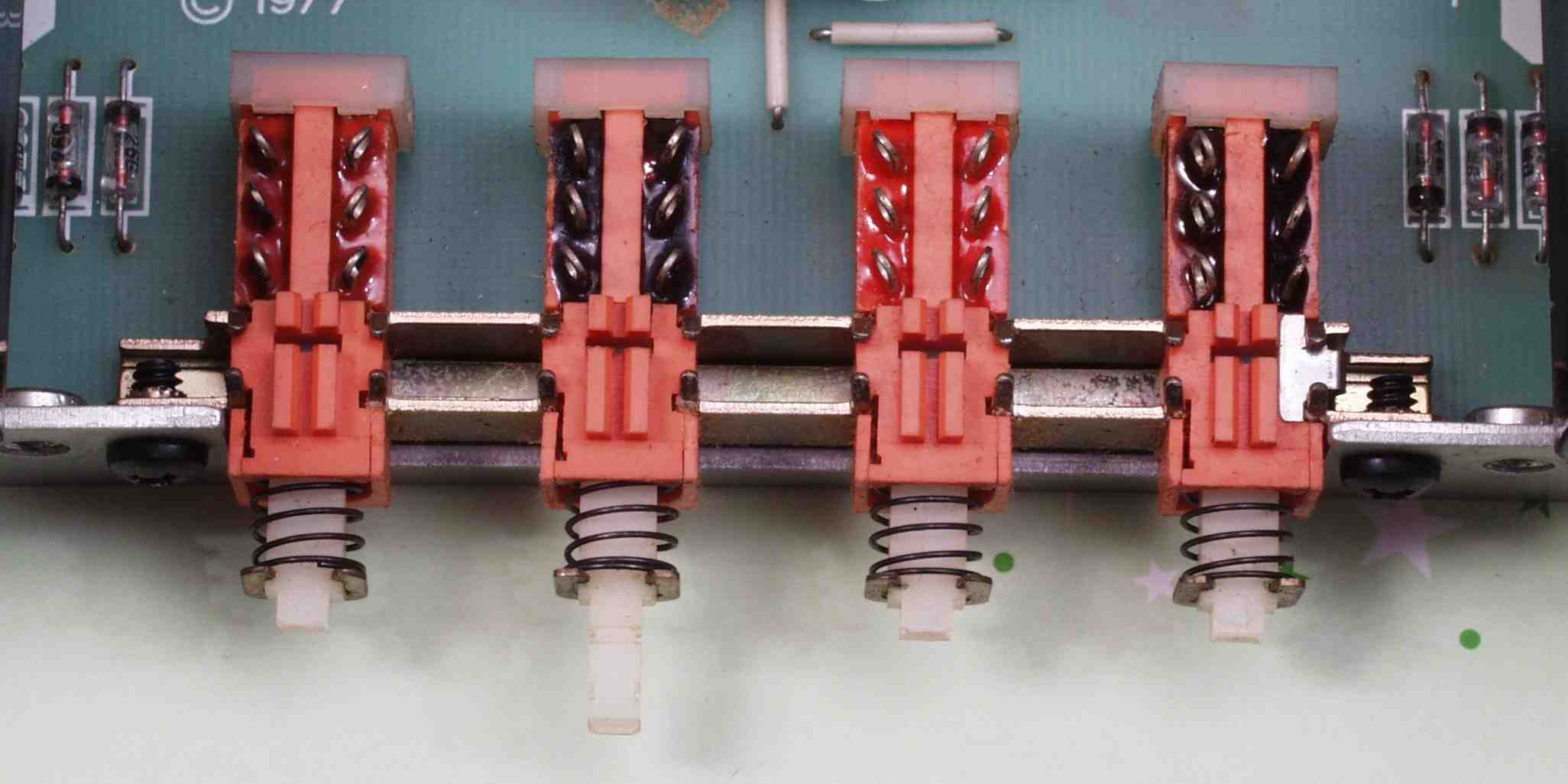

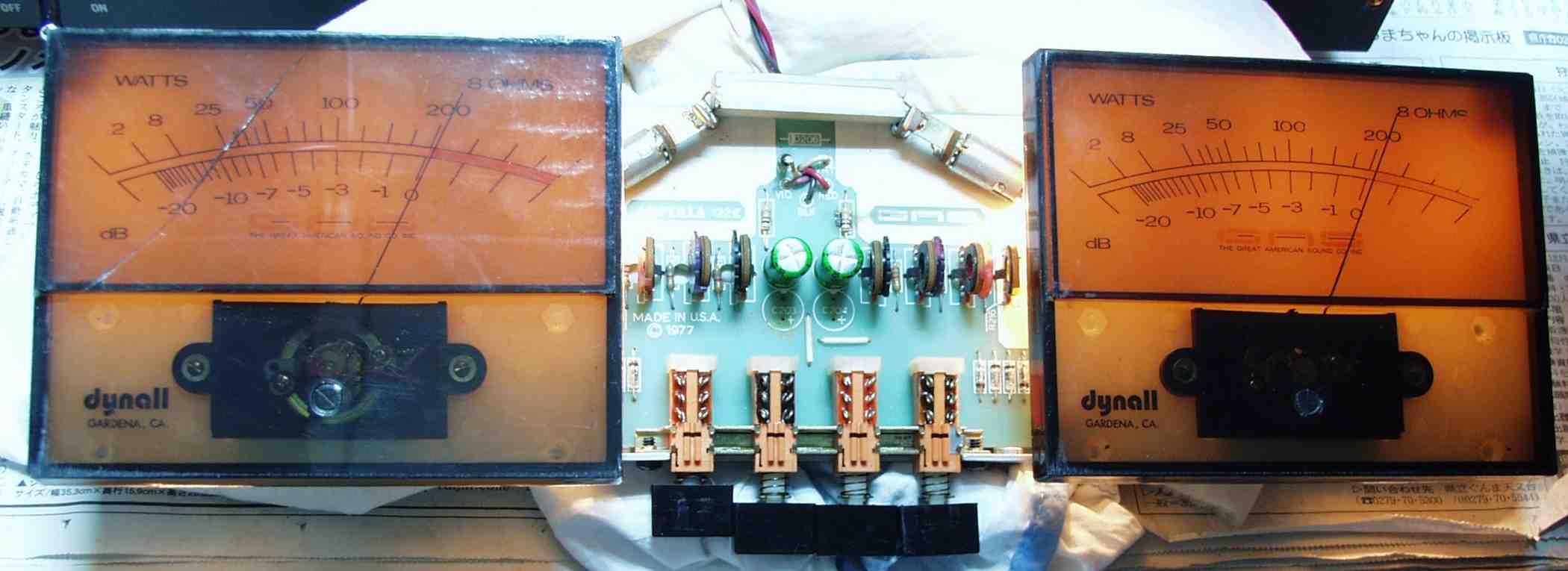

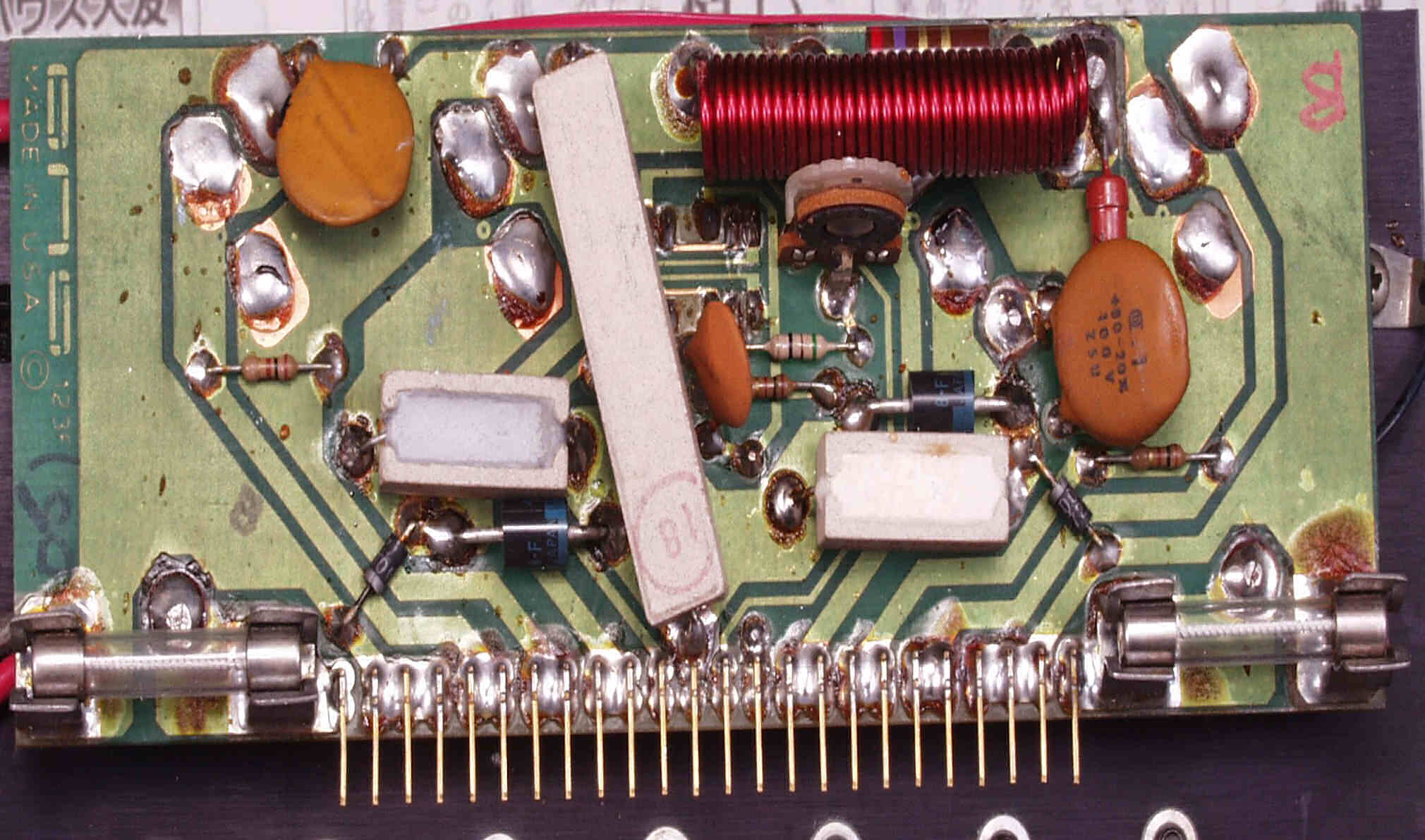

Ｃ８１．　修理前　ＶＵ−ＡＭＰ基板

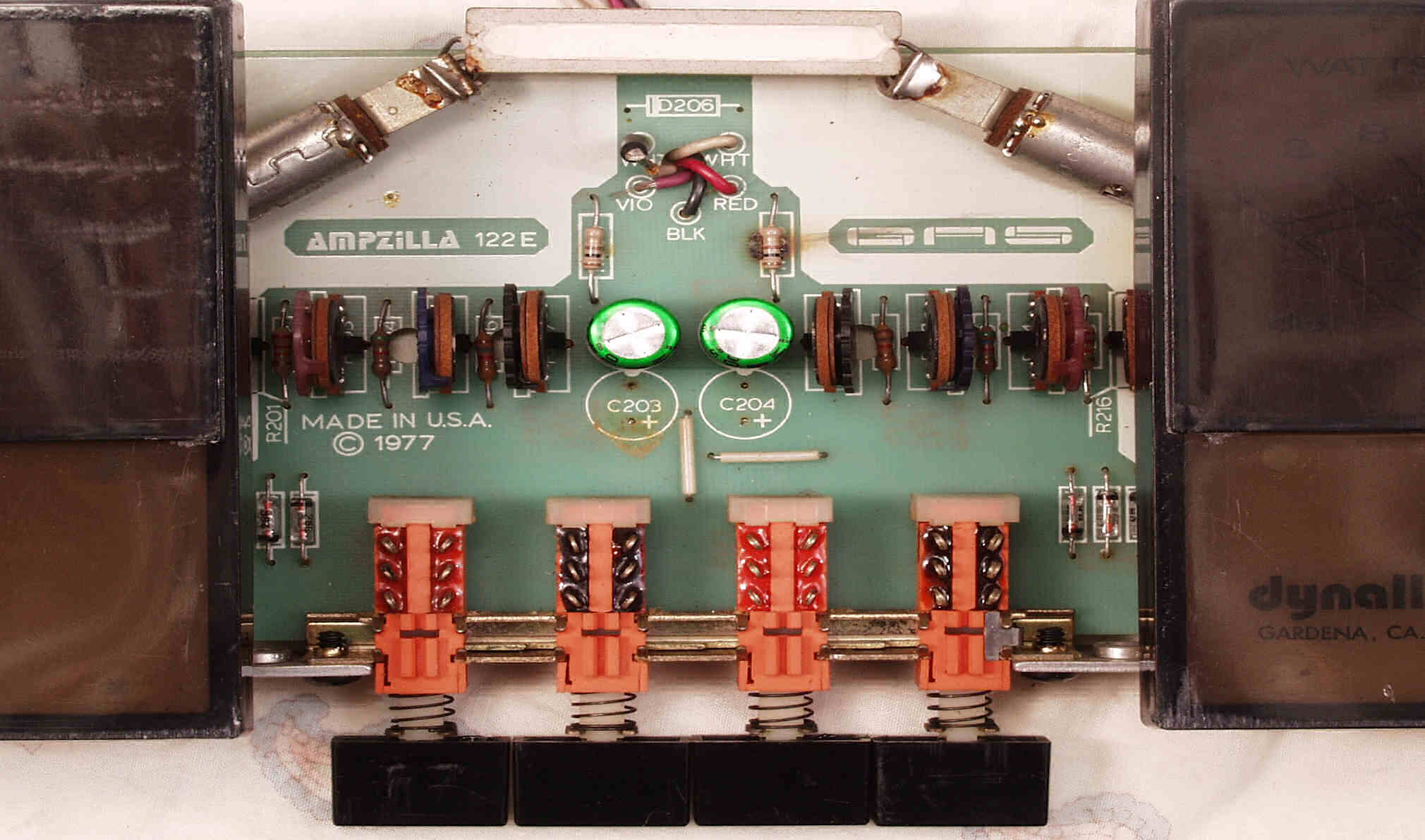

Ｃ８２．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサ−４個交換（高いノンポール電解コンデンサーを使用したので２個→１個）

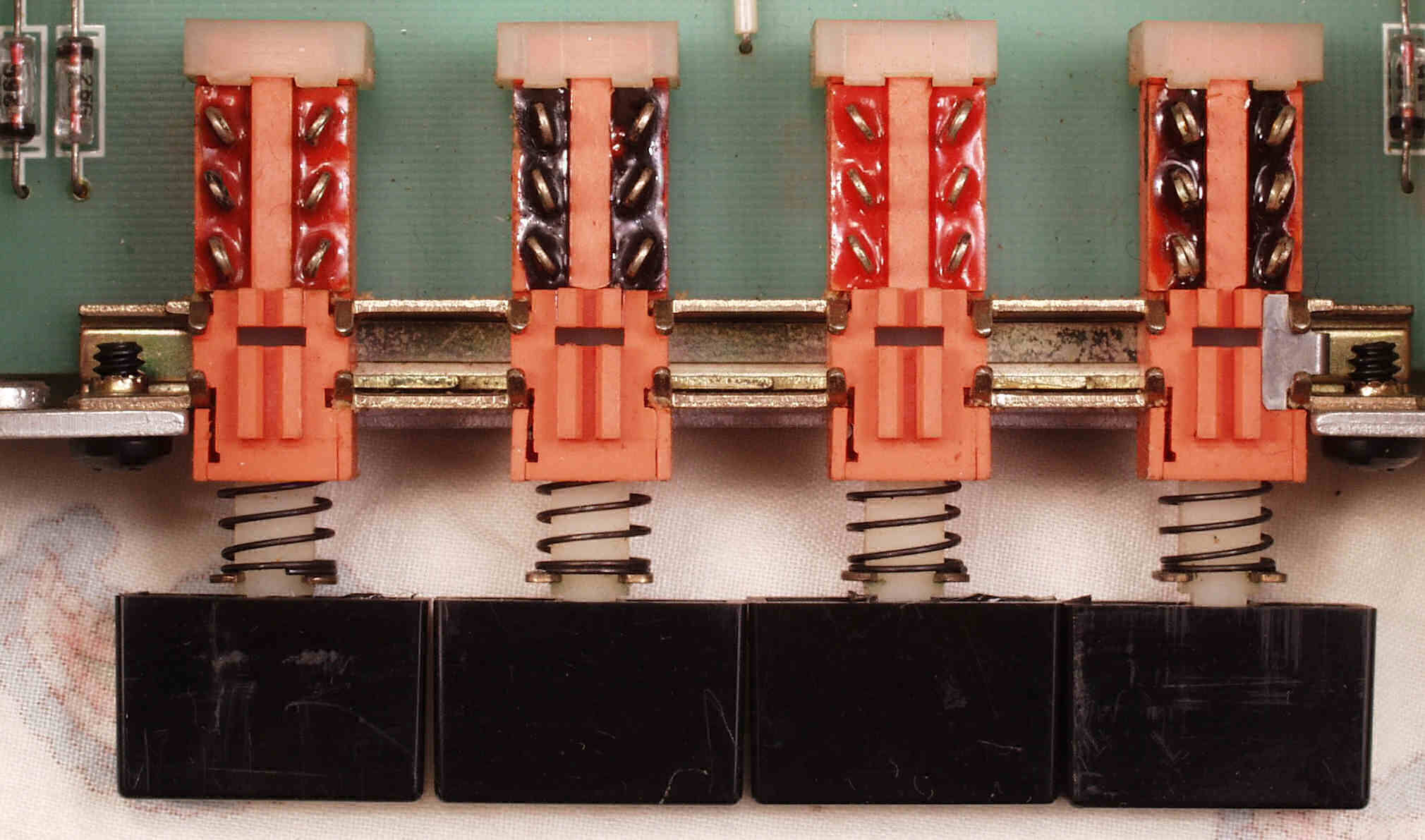

Ｃ８３．　修理前　ＶＵ−ＡＭＰ基板、感度切り替えＳＷの軸が折れている

Ｃ８４．　修理後　ＶＵ−ＡＭＰ基板、感度切り替えＳＷ、軸を補修する

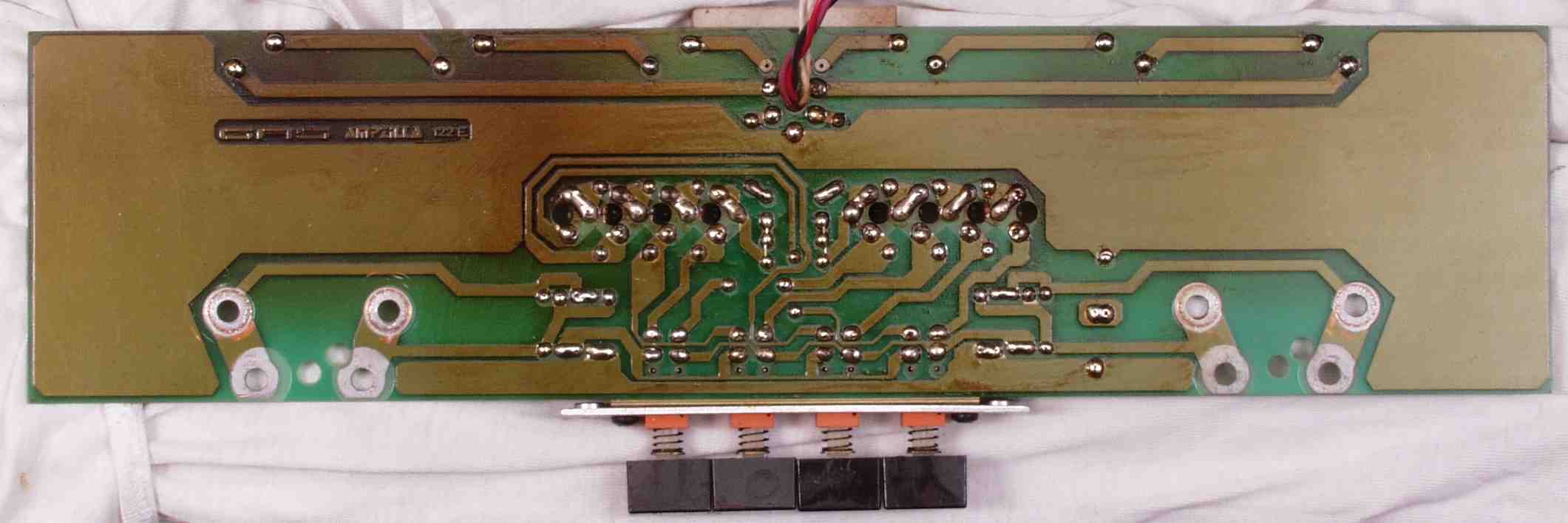

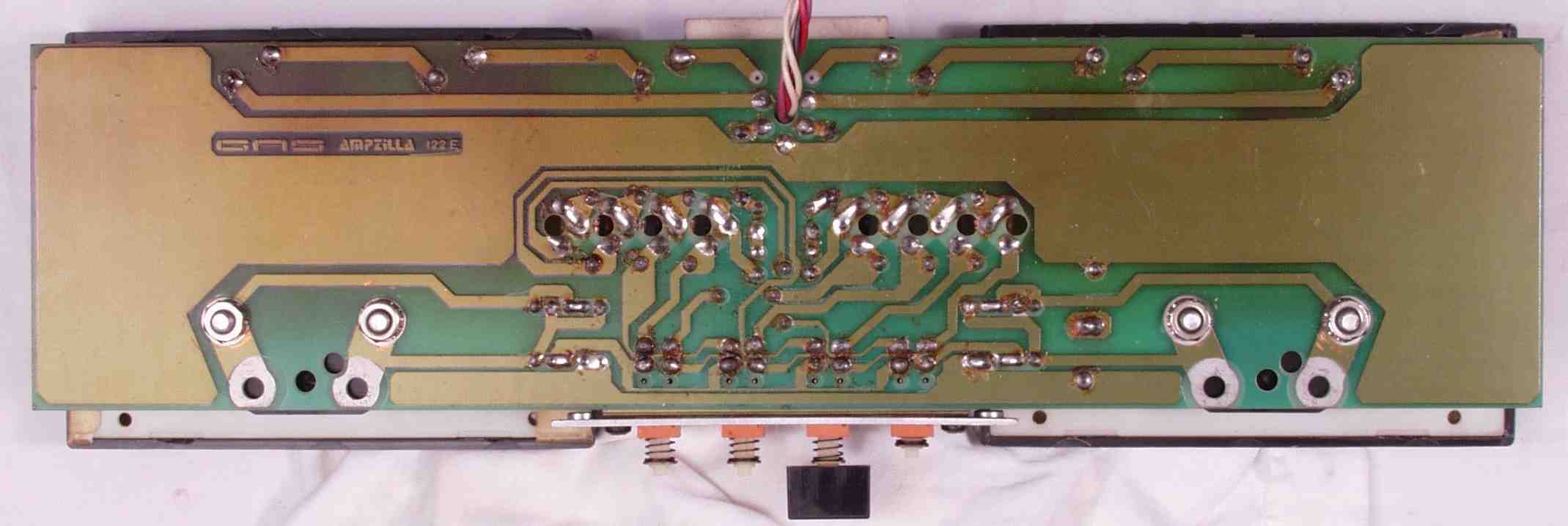

Ｃ８５．　修理前　ＶＵ−ＡＭＰ基板裏

Ｃ８６．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ハンダやり直す

Ｃ８７．　完成ＶＵ−ＡＭＰ基板裏　洗浄後

Ｃ９．　修理中　L-VUメーターがおかしいのでみると、軸がネジに入っていない！

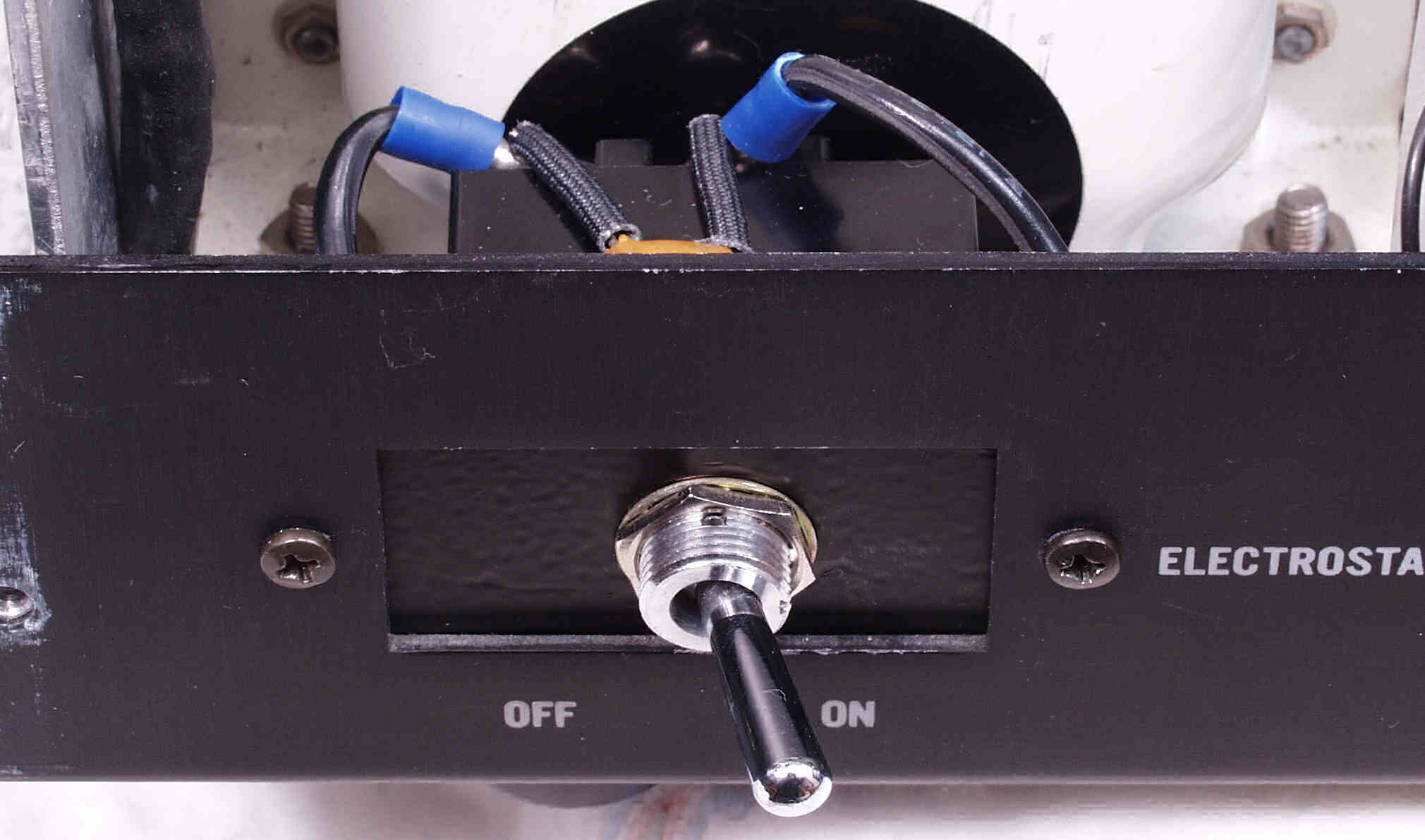

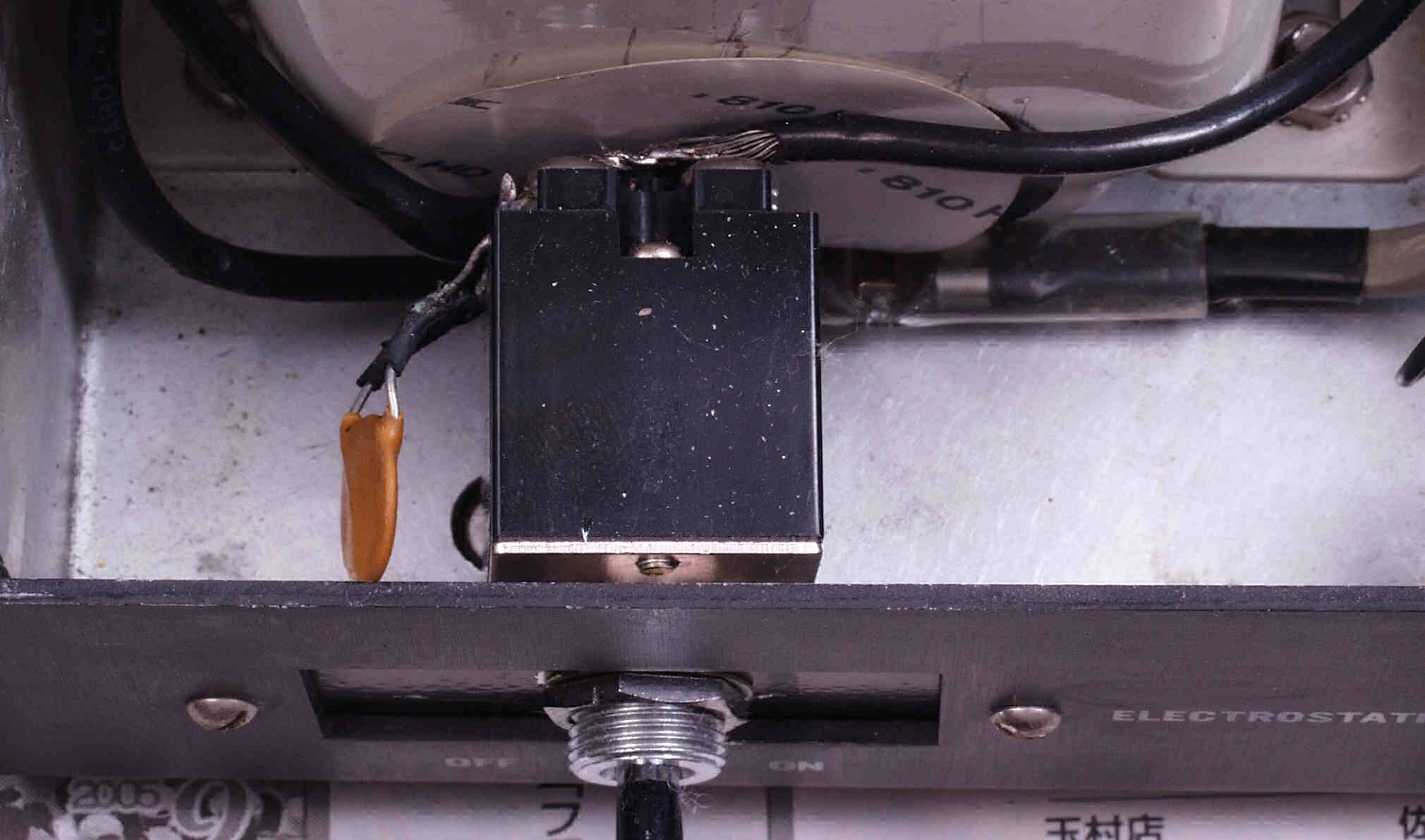

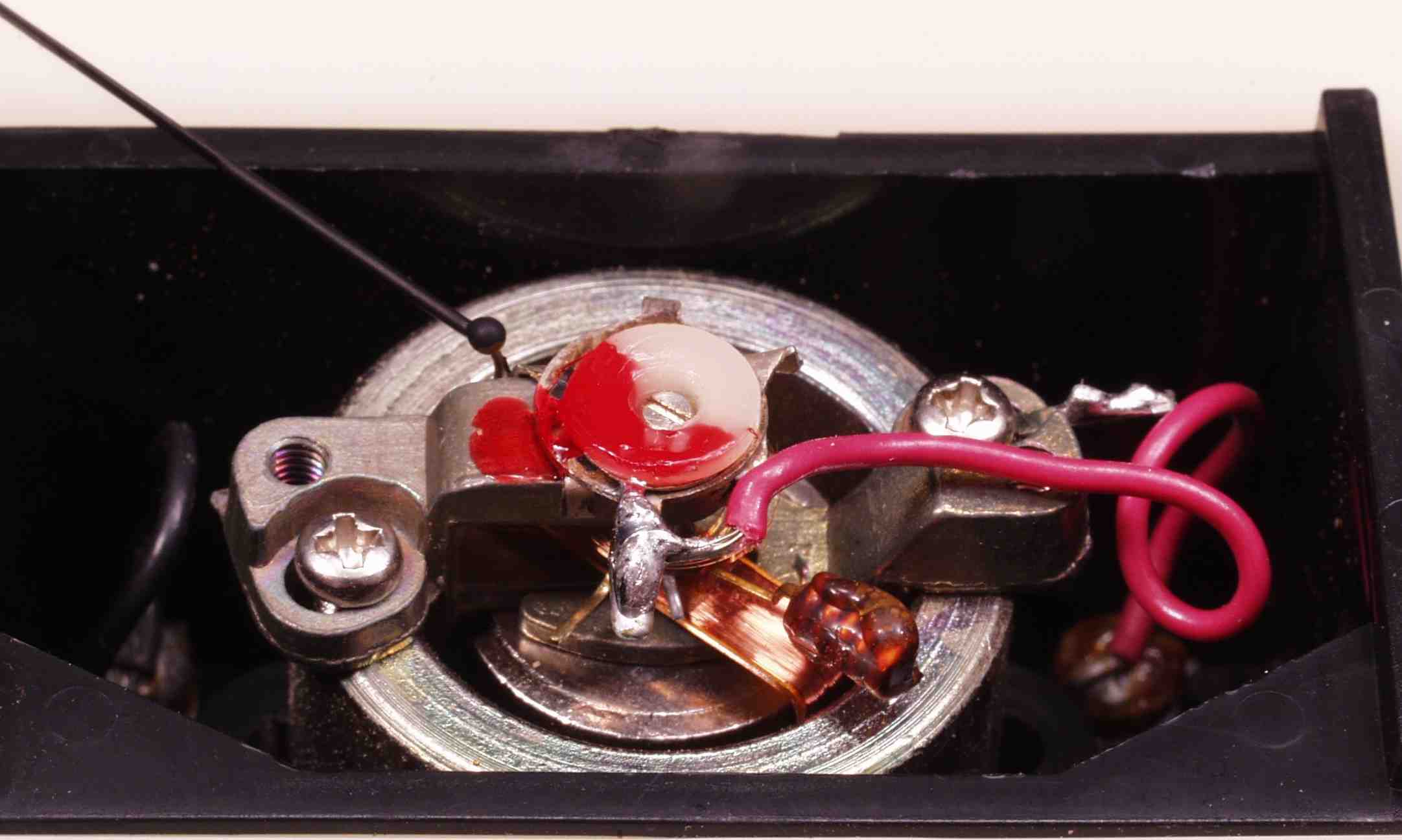

CＡ１．　修理前　電源SW

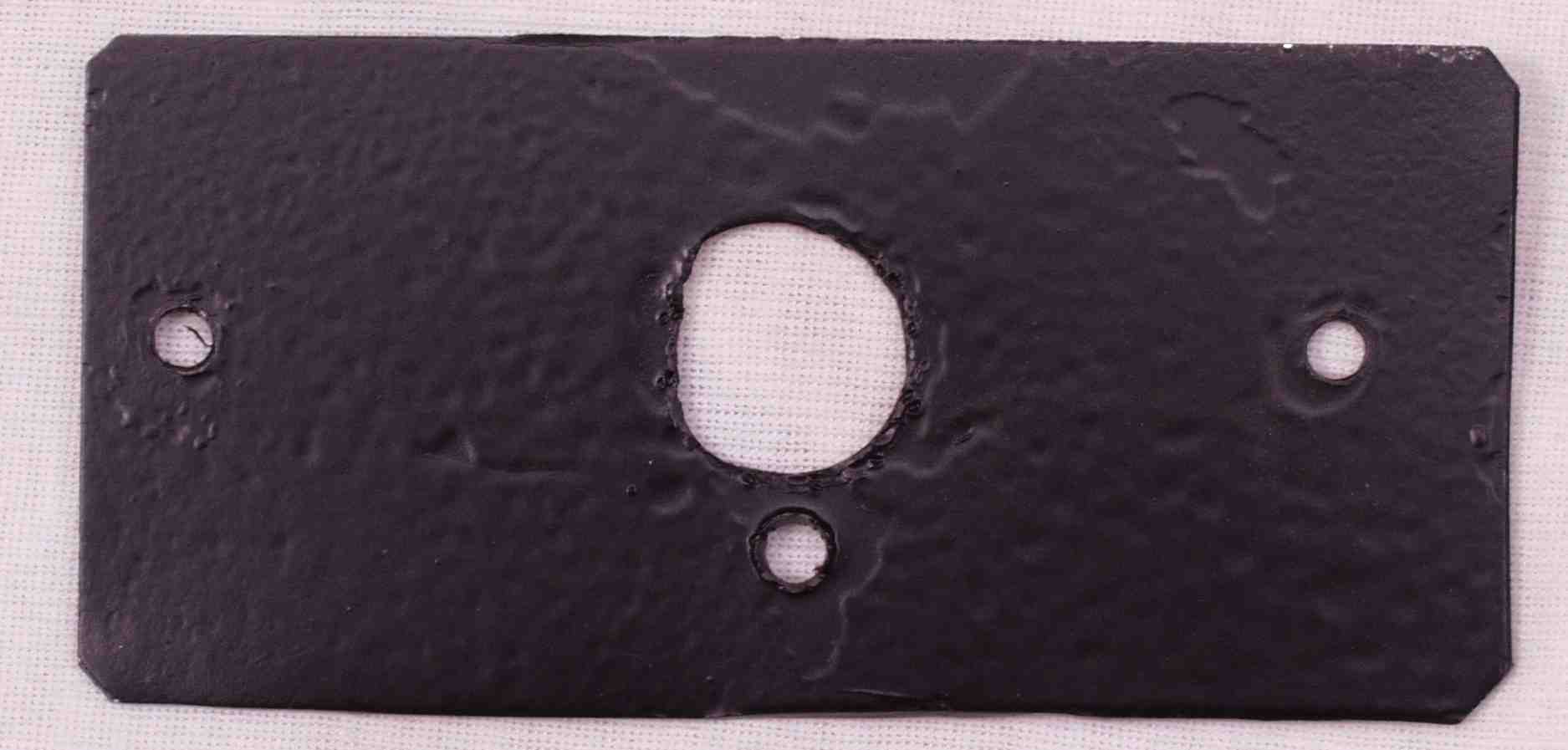

CＡ２．　修理前　電源SWの当て板

CＡ３．　修理後　電源SWの当て板、ラッカーを吹く

CＡ４．　修理後　電源SWの後ろにも隙間がある、止めネジも黒色使用

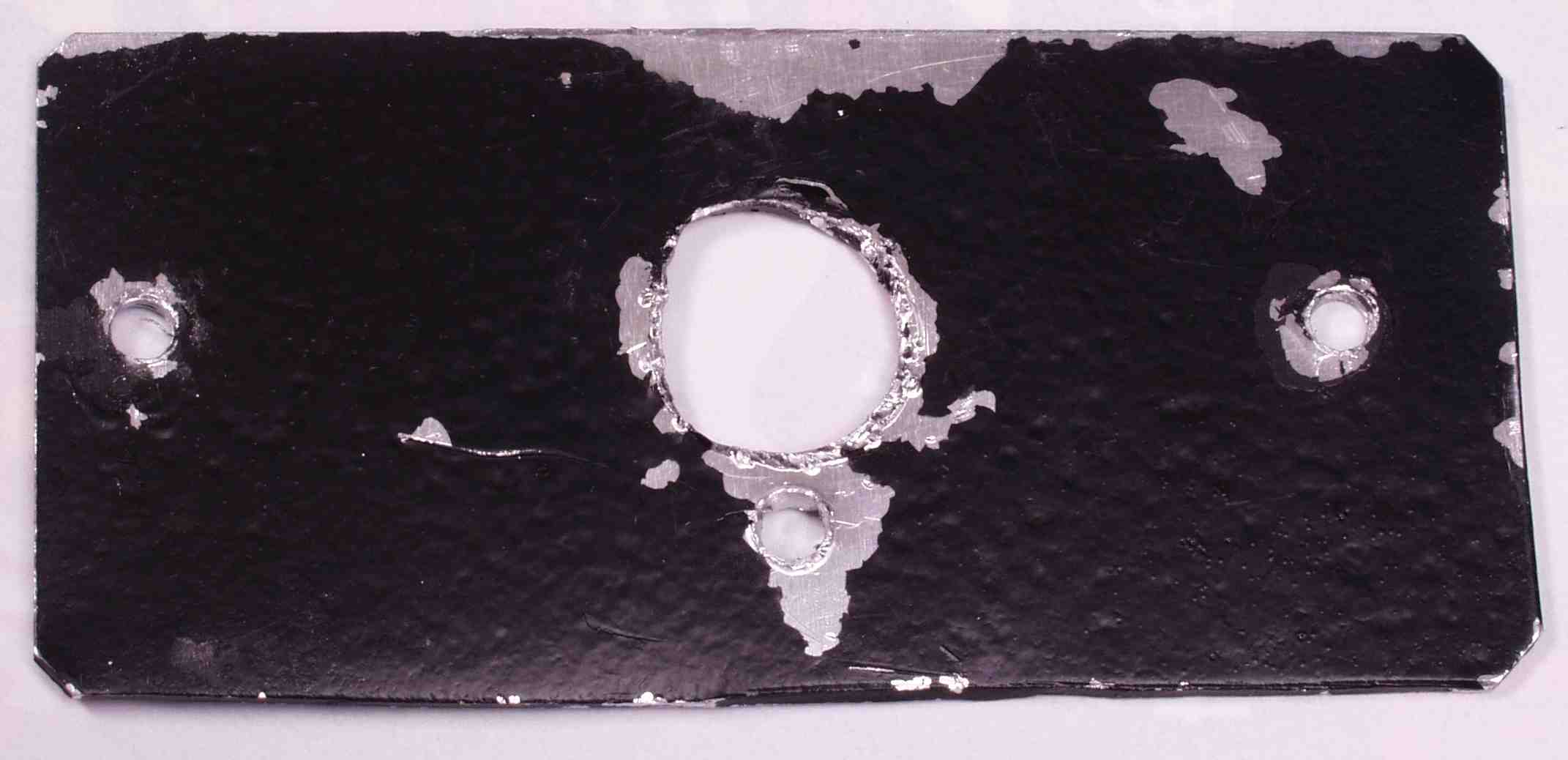

ＣＡ５．　修理前　電源SWの接点がこの薄いシート１枚でトランスと密着している

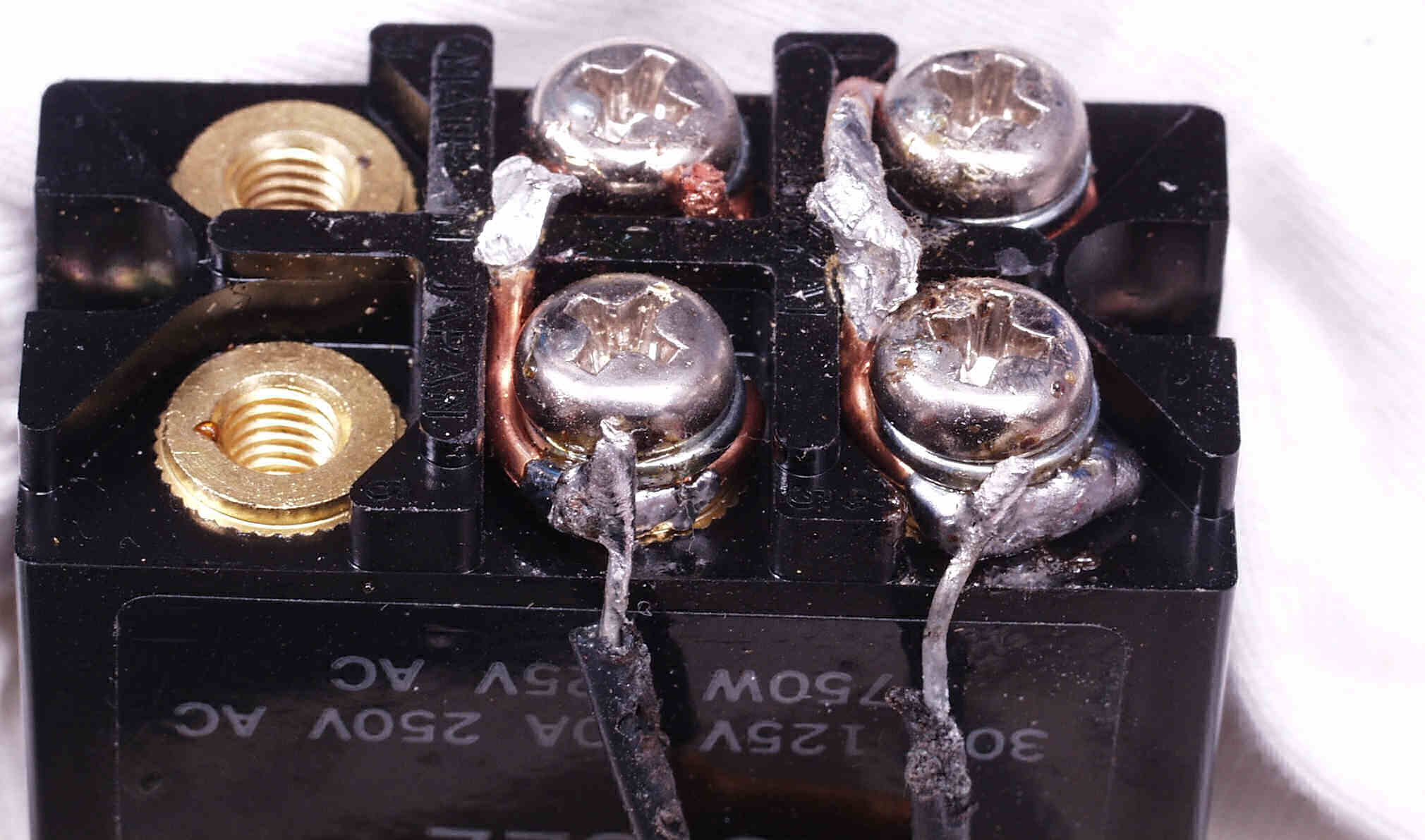

ＣＡ６．　修理中　電源SWの配線！

ＣＡ７．　修理中　電源SW、簡単にの線が取れた！

ＣＡ８．　修理中　電源SW、ネジを取る

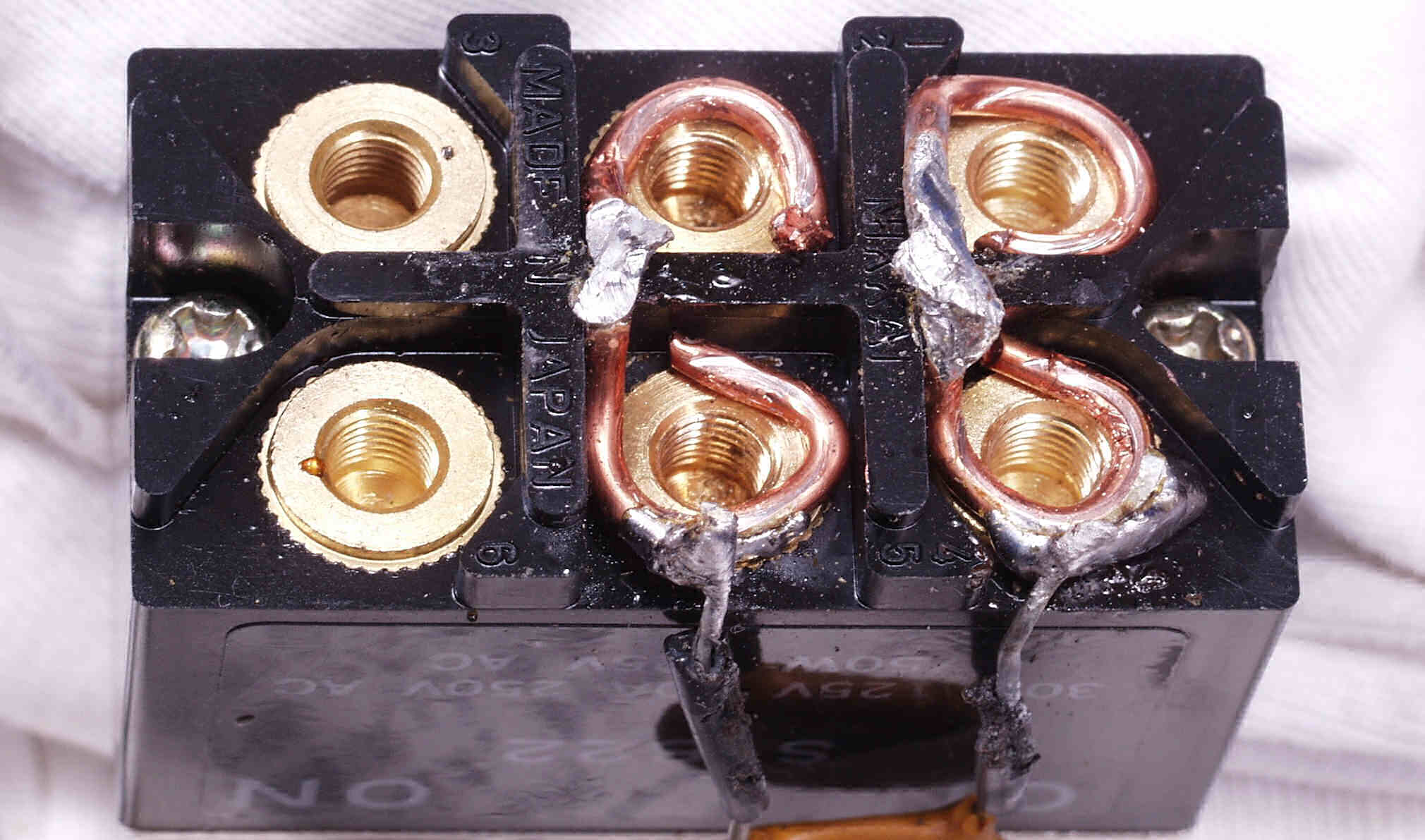

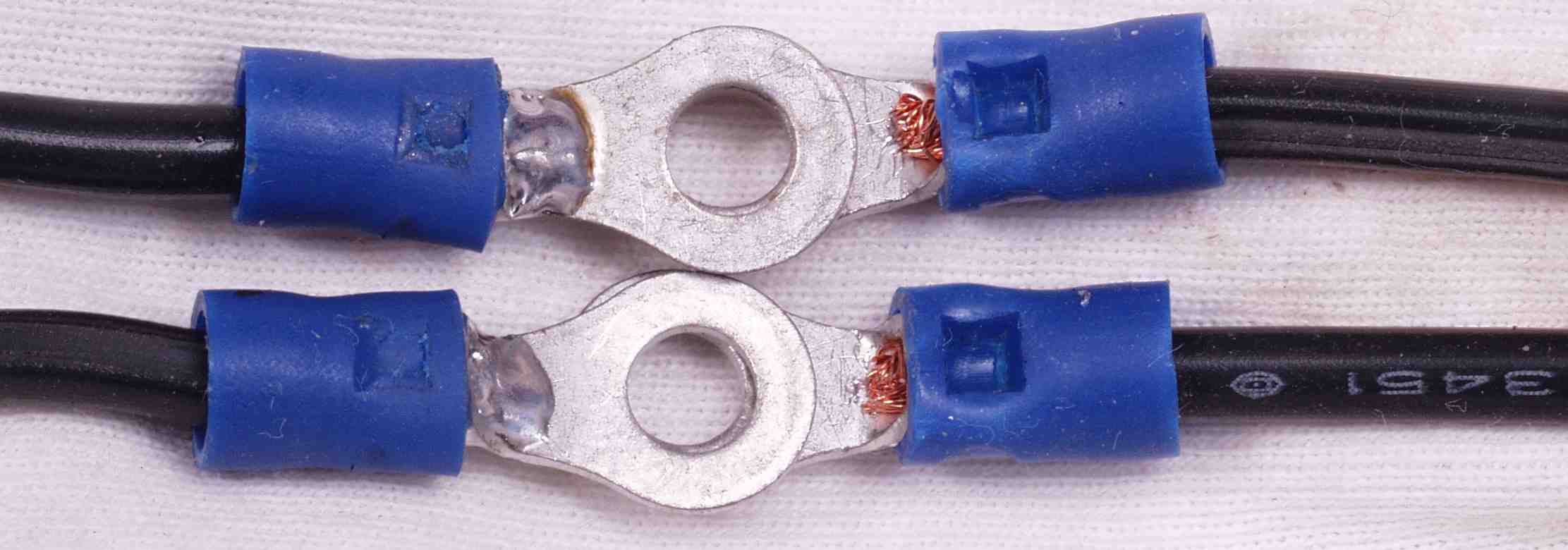

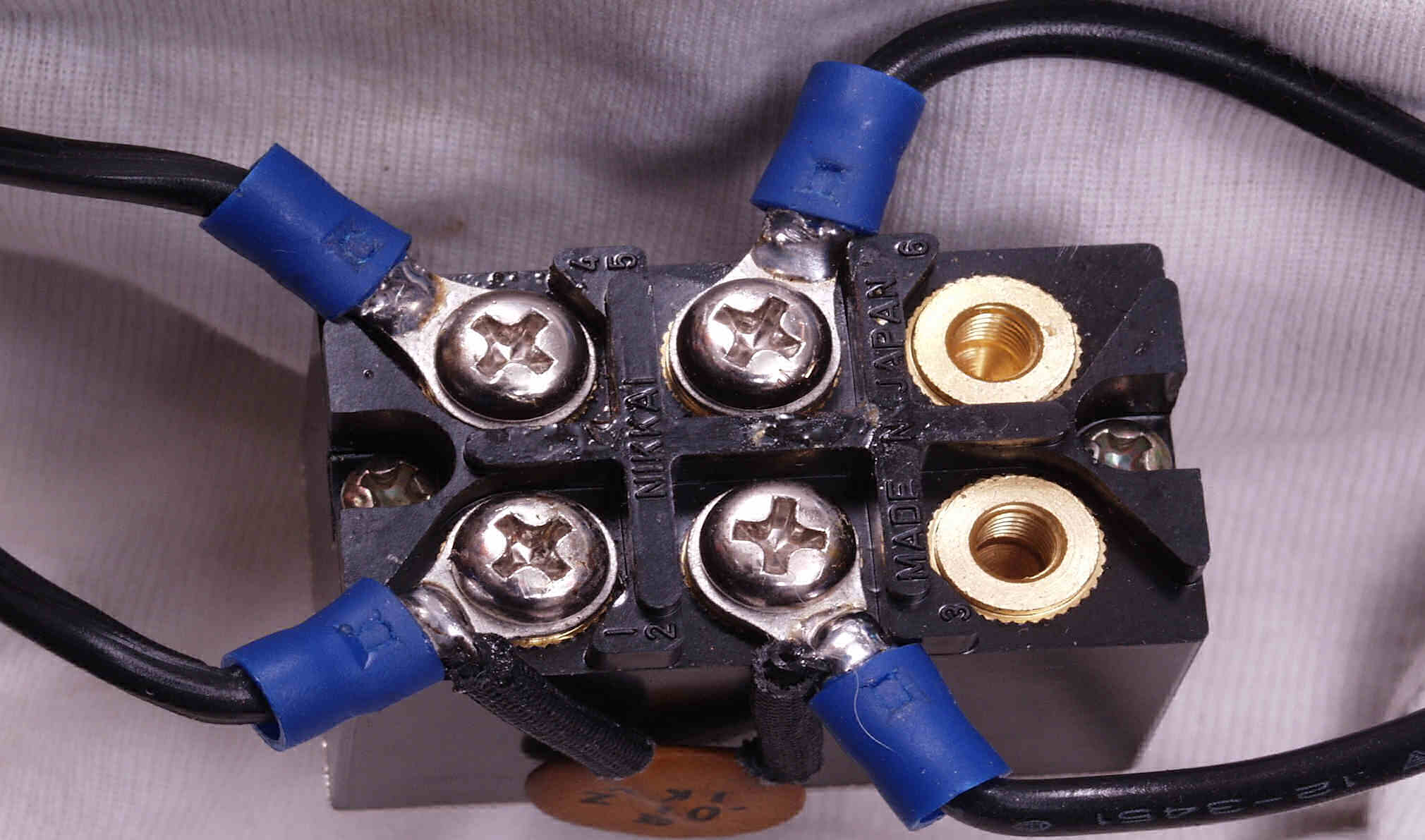

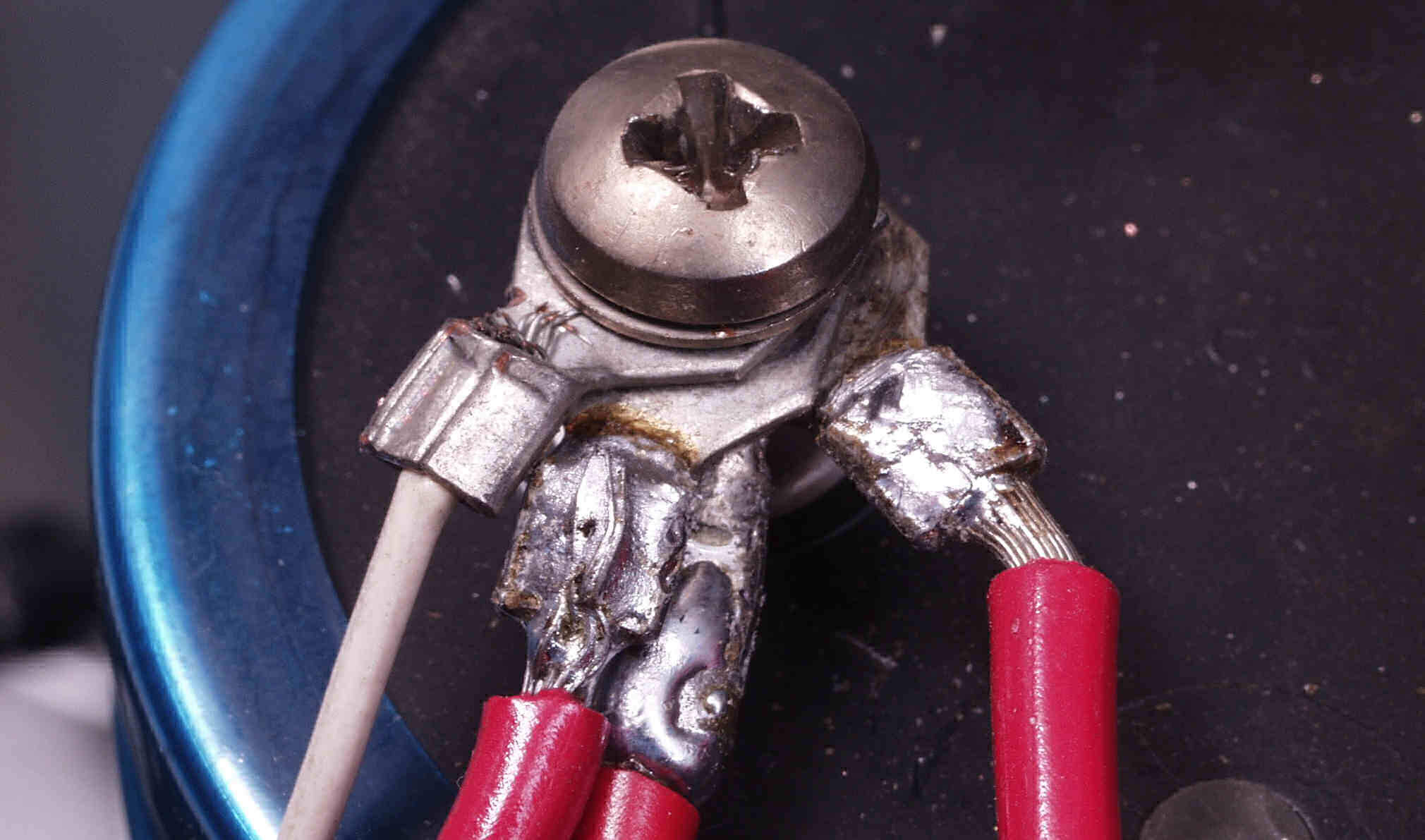

ＣＡ９．　修理中　電源SWの配線はラグ端子を使用する、圧着＋ハンダの２重接続 　　　　　　　　　　　　　　　　　　　　左＝ハンダをプラス　右＝圧着のみ

ＣＡＡ　修理後　電源SWの配線

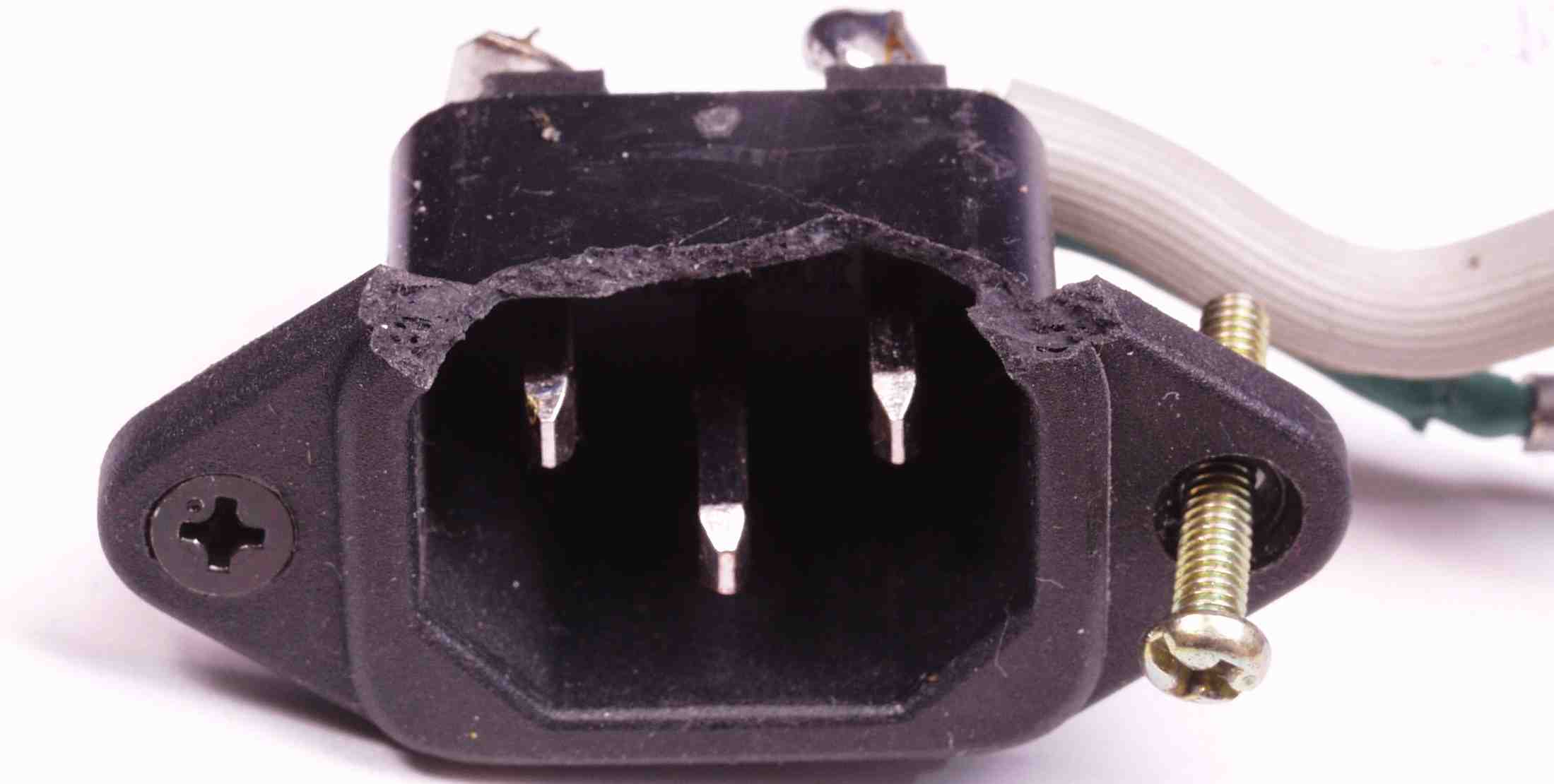

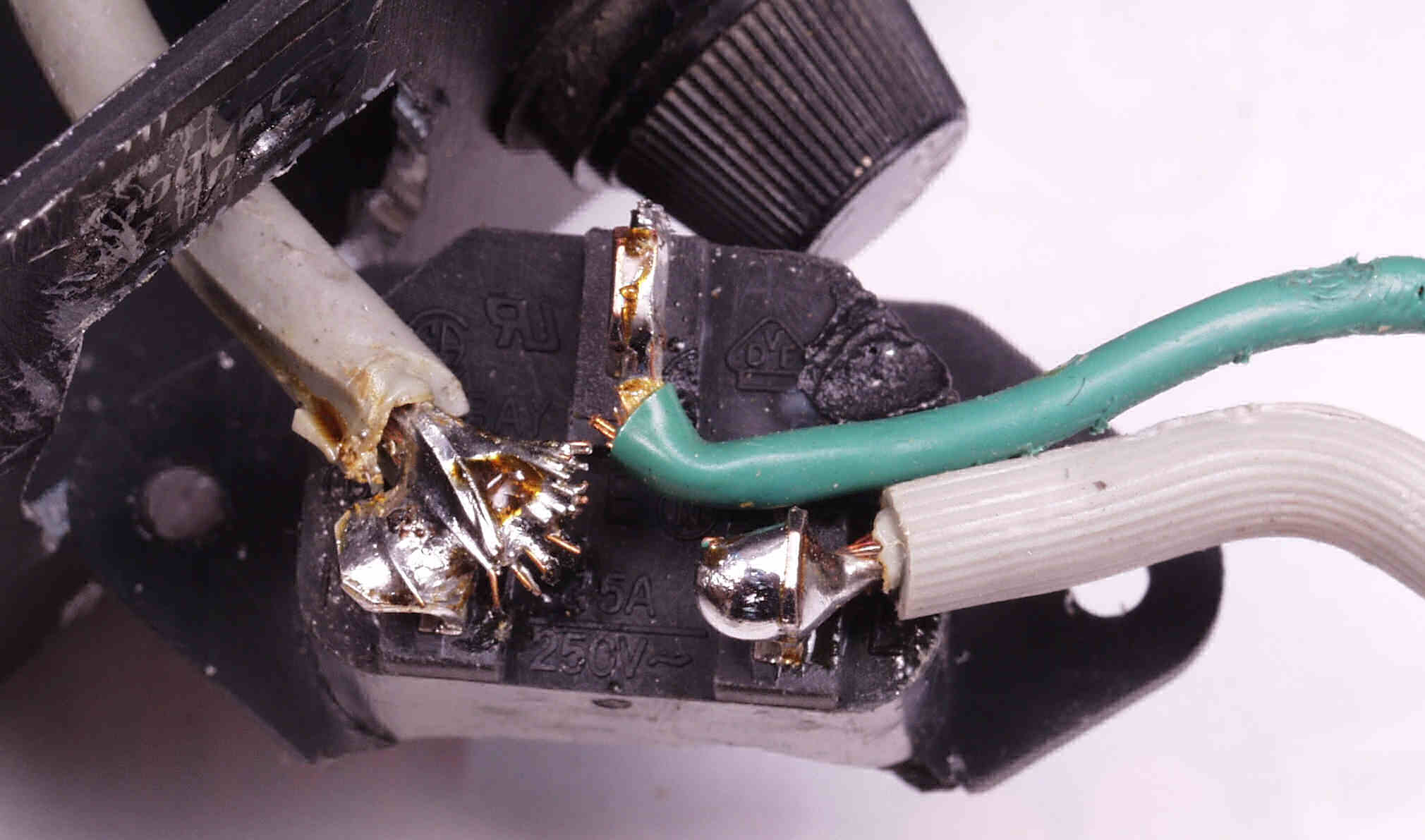

ＣＢ１．　修理前　３Pインレット・プラグ、穴あけの加工技術がへた

ＣＢ２．　修理中　３Pインレット・プラグ、外が悪ければ、内側の配線もこの通り！

ＣＢ３．　修理中　３Pインレット・プラグ、使用するネジは皿ビス（左）、右は付いていた止めネジ

ＣＢ４．　修理後　３Pインレット・プラグ、キズが余りにも酷いので、タッチ・パイントで補修

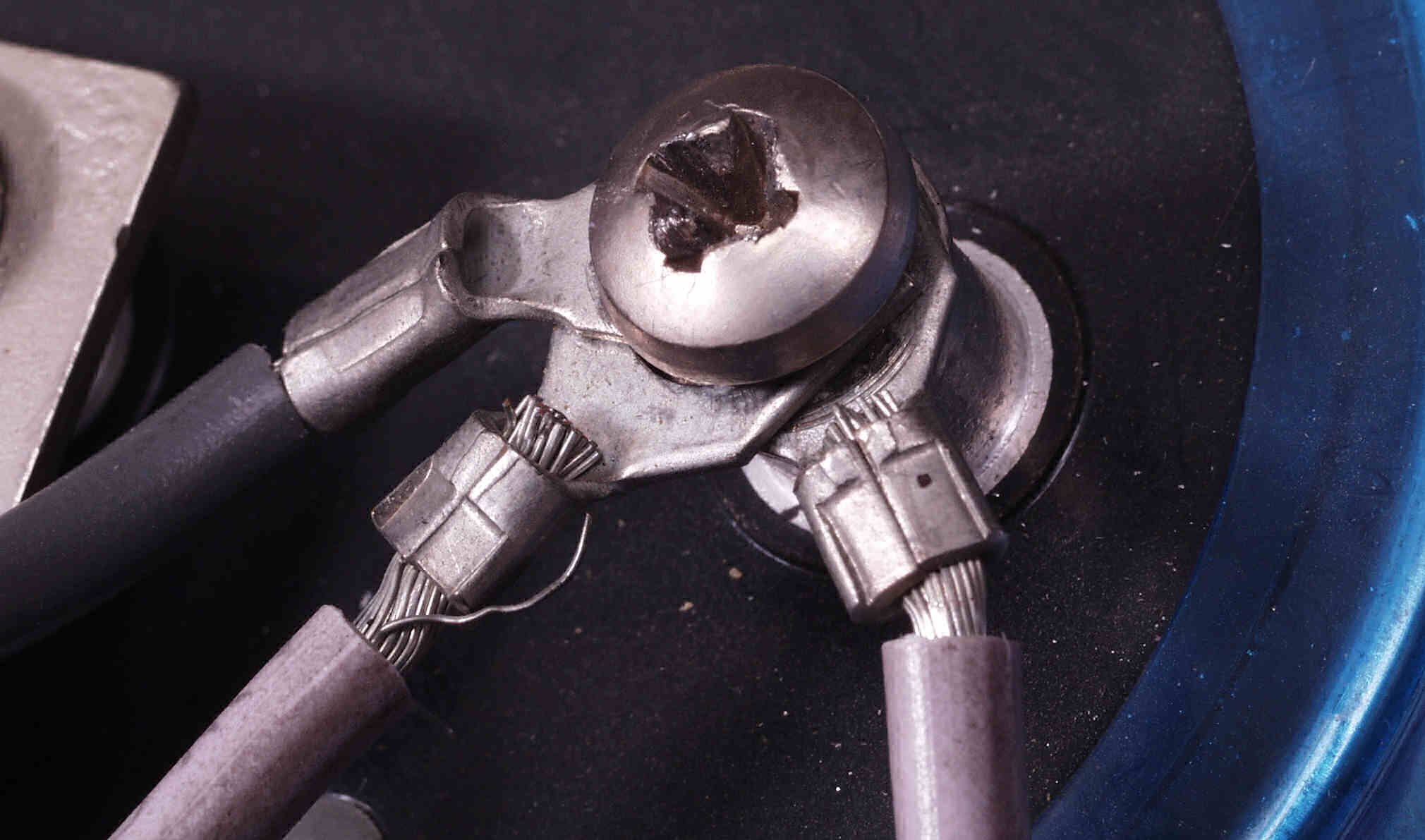

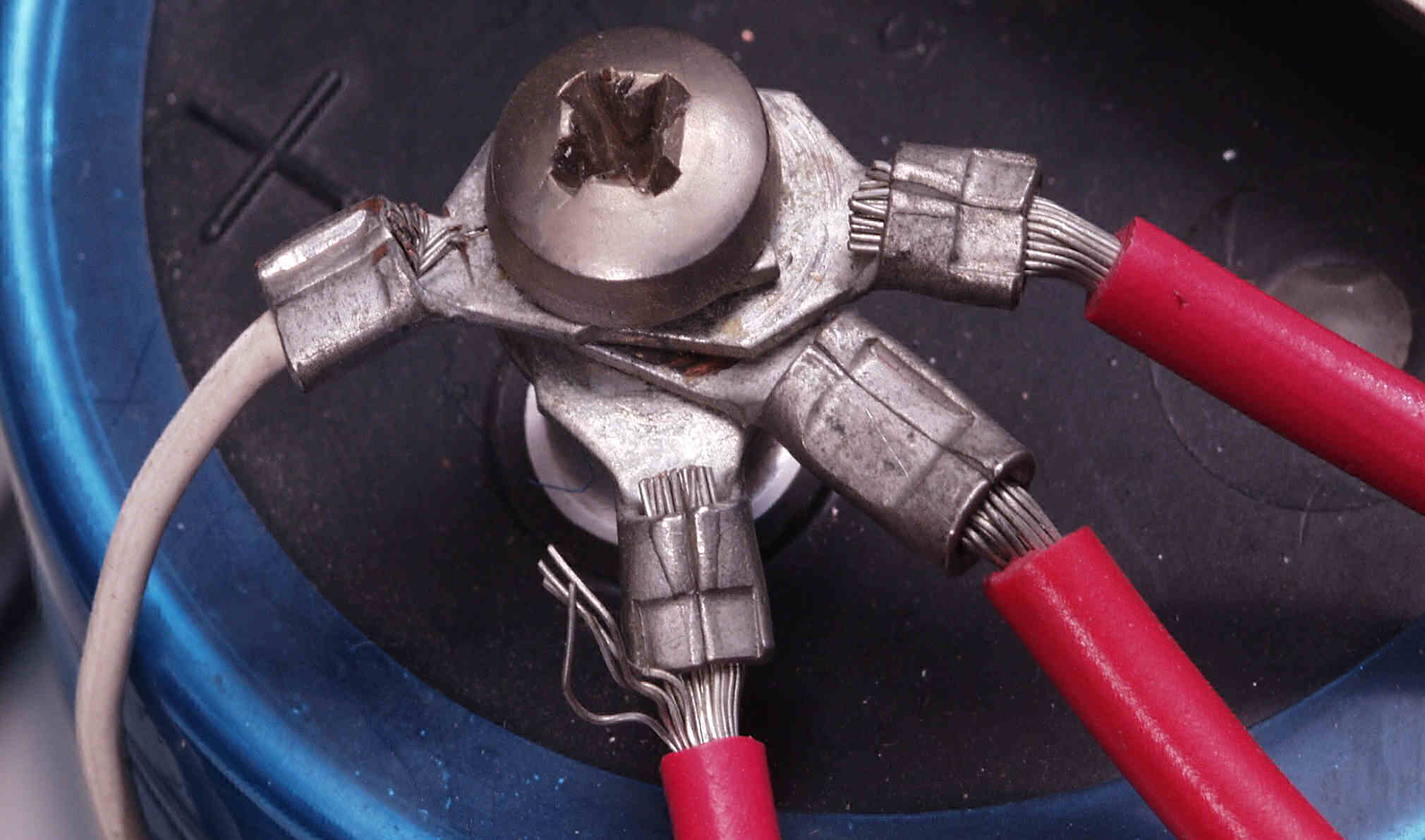

ＣＣ１．　修理前　＋電源へのラグ端子、線が全部入っていない

ＣＣ２．　修理後　「＋」電源へのラグ端子、ハンダを染み込ませる

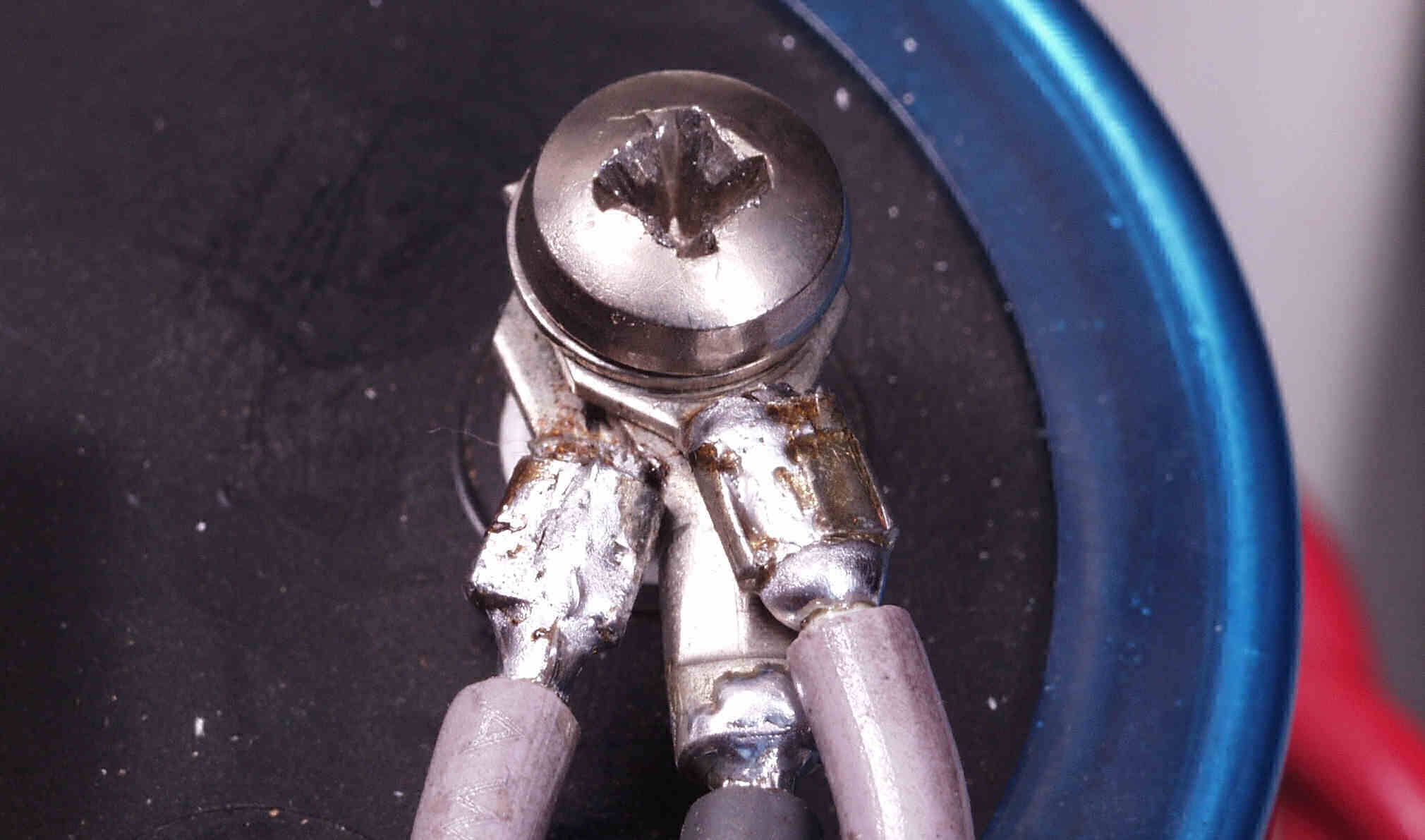

ＣＣ３．　修理前　「−」電源へのラグ端子、線が全部入っていない、左上の線は奥まで心線が入れてない

ＣＣ４．　修理後　「−」電源へのラグ端子、ハンダを染み込ませる

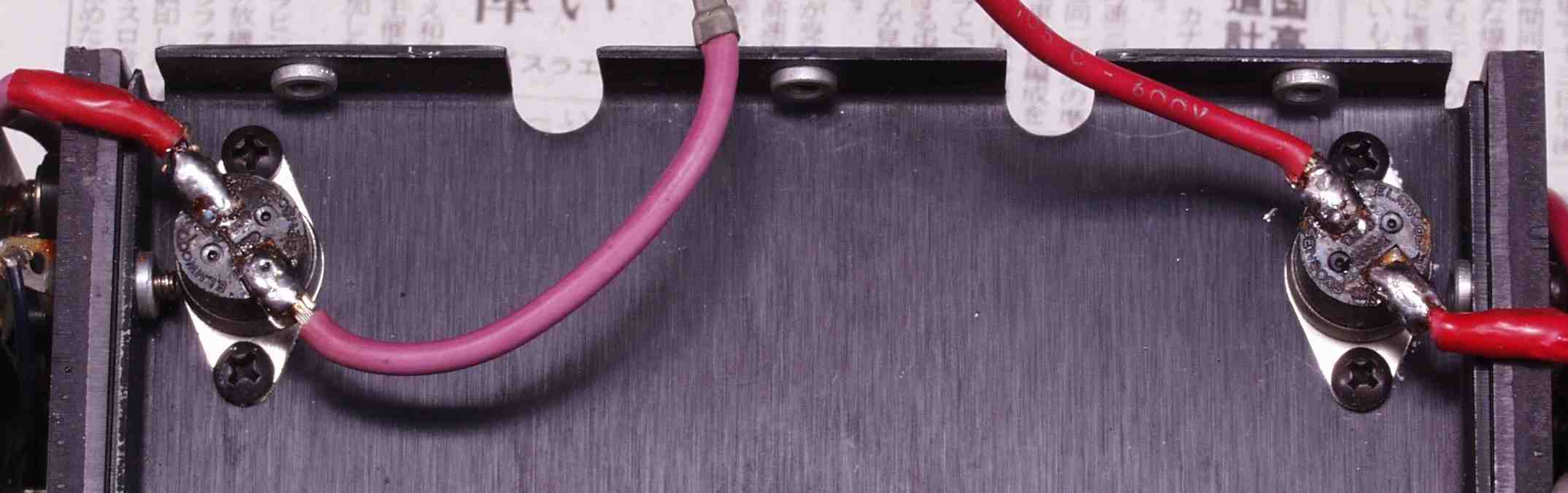

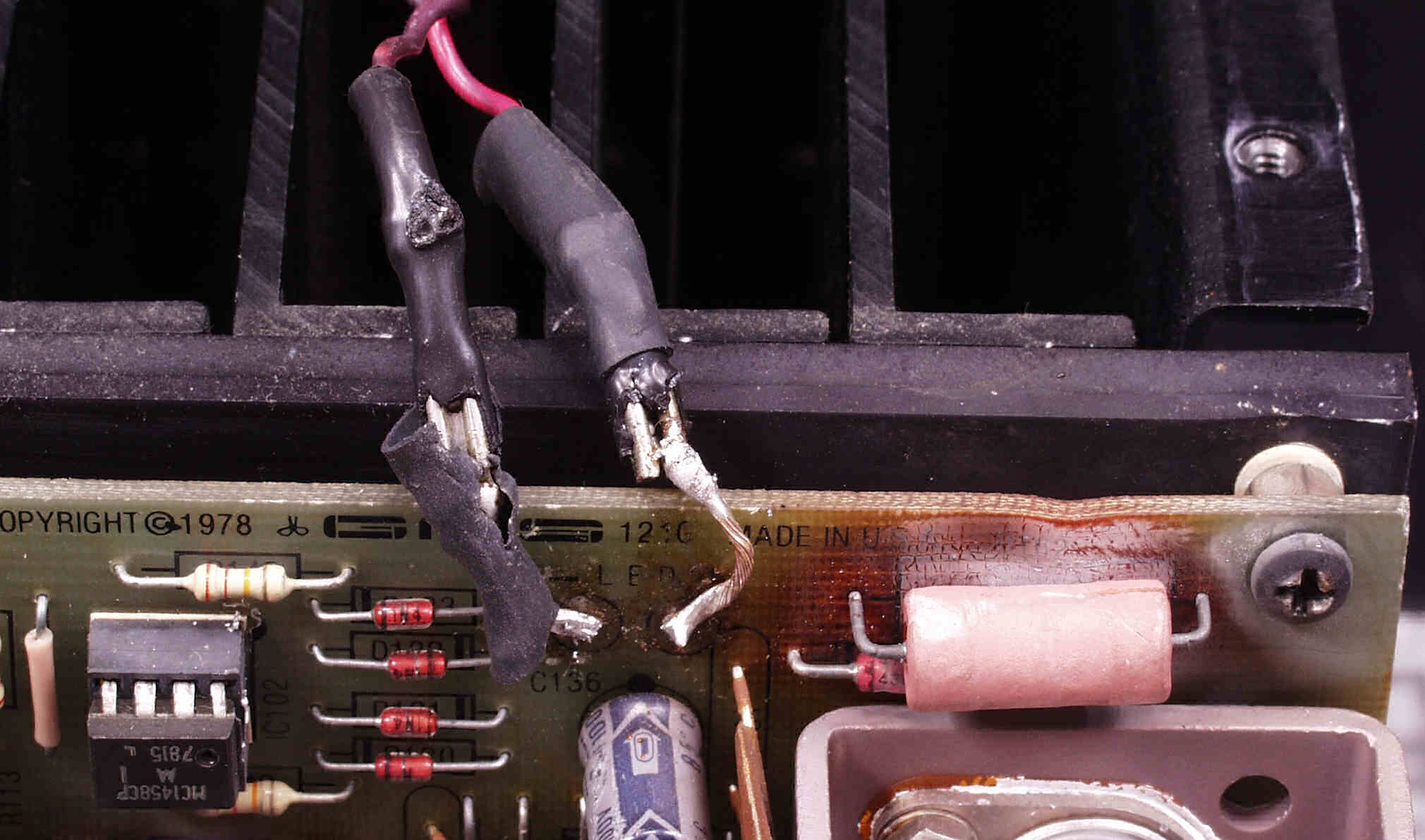

ＣＤ１．　修理前　プロテクトのサーミスター、短絡して有る！ 　　　　　　　　　　　　これで音質が良くは成る（？）でしょうが、その代償は終段ＴＲ（トランジスター）を損焼した。

ＣＤ２．　修理後　プロテクトのサーミスター

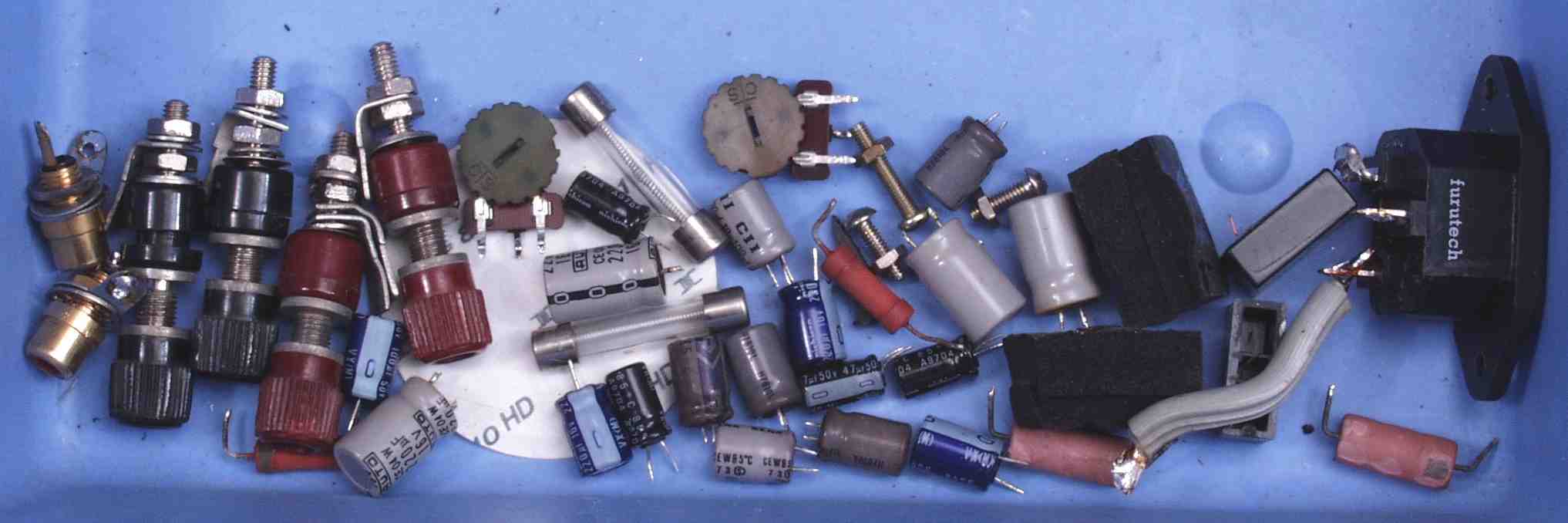

ＣＥ．　交換部品

ＣＦ１．　修理前　上から見る

ＣＦ２．　修理後　上から見る

ＣＦ３．　修理前　下から見る

ＣＦ４．　修理後　下から見る

ＣＦ５．　完成　綺麗なお尻で帰ります

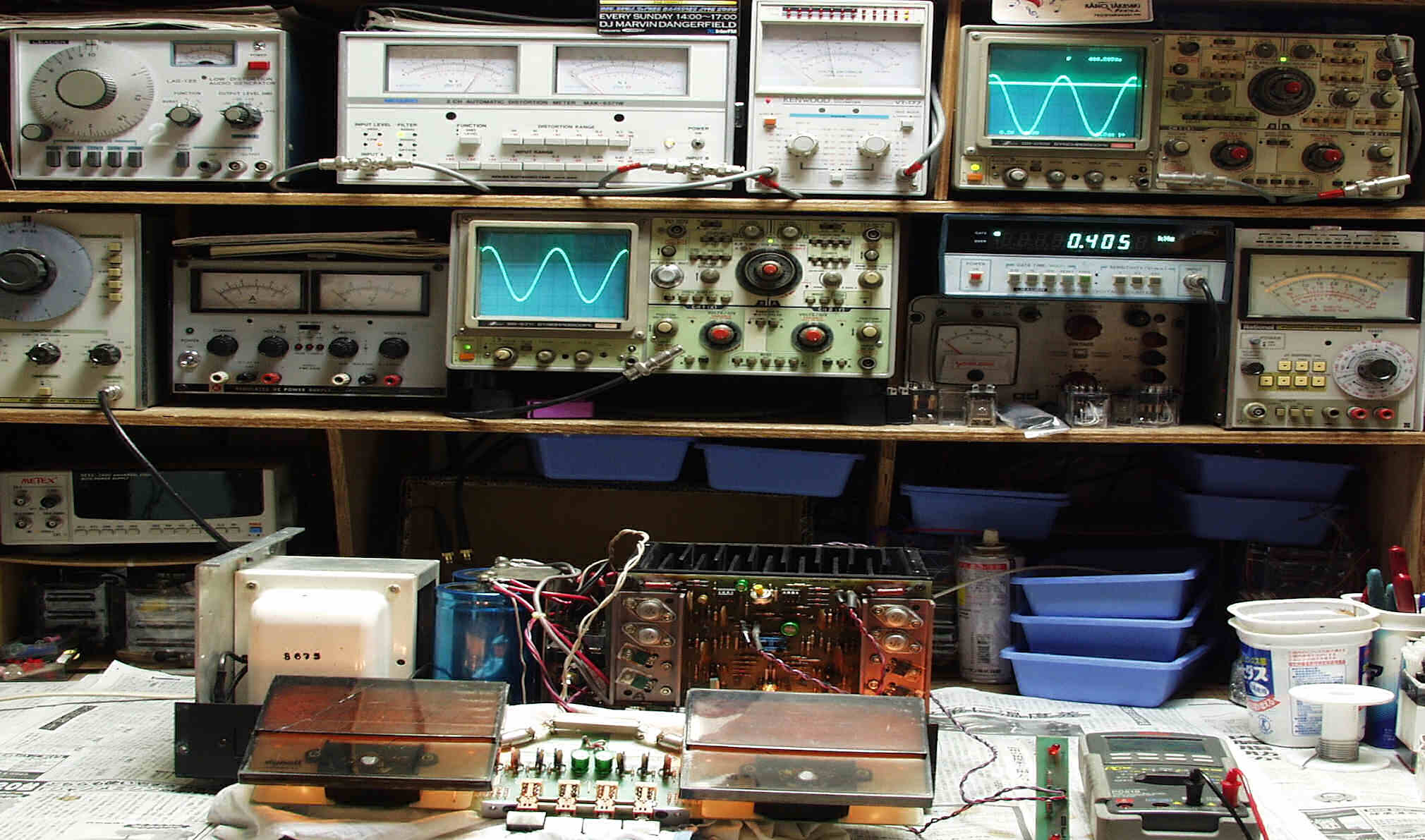

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

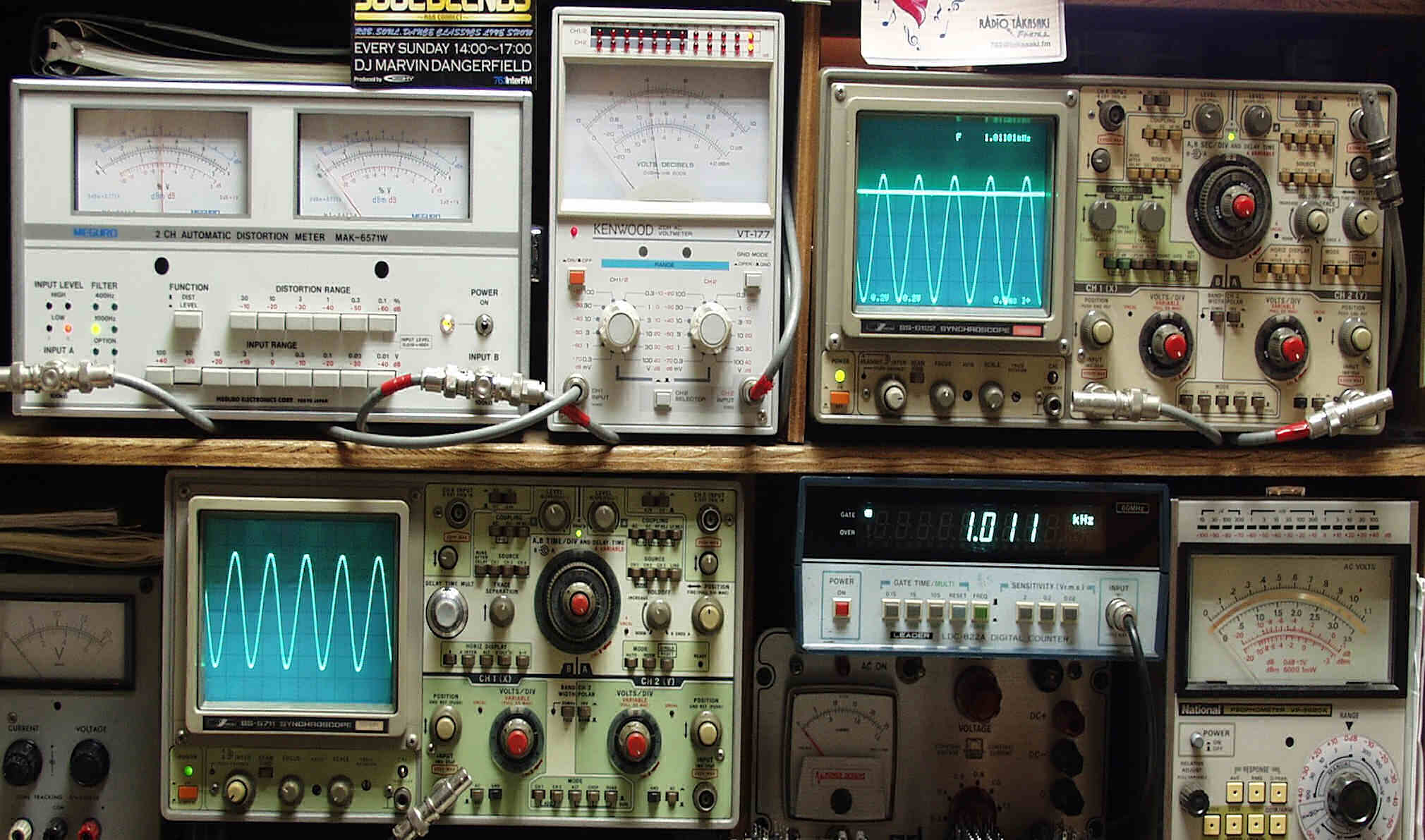

Ｅ２１．　Ａ側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０５％歪み　１０００ＨＺ

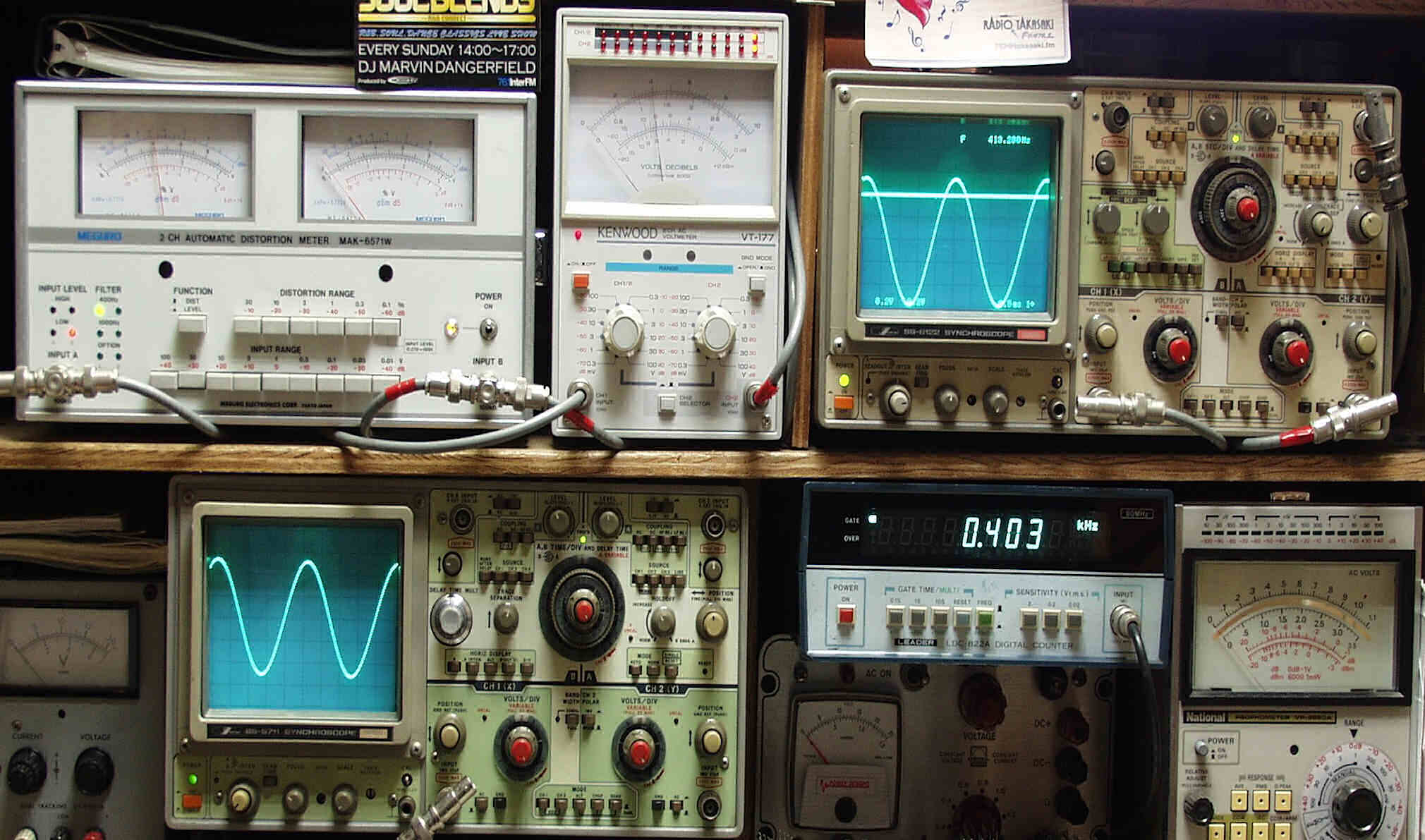

Ｅ２２．　「Ａ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０４％歪み　４００ＨＺ

Ｅ３１．　「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０５％歪み　１０００ＨＺ

Ｅ３２．　「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０５％歪み　４００ＨＺ

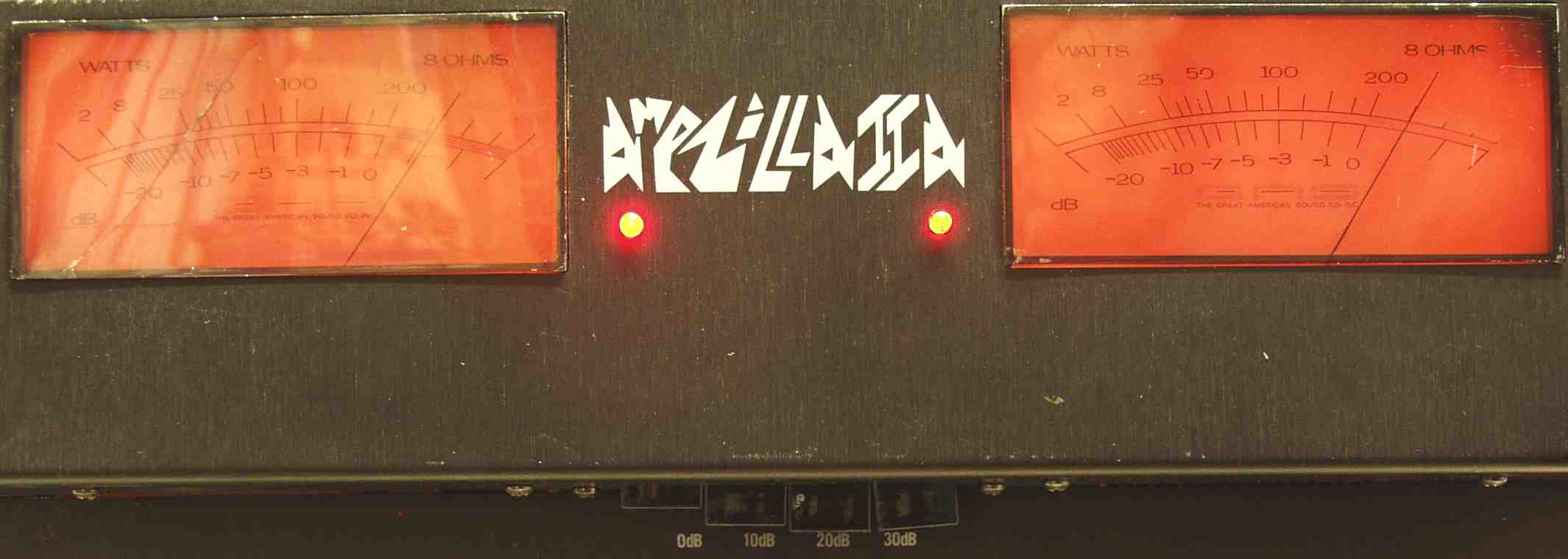

Ｅ４．　その時の本体ＶＵメ−タ＝２００Ｗ

Ｅ５．　　２４０ＷくらいでオーバーロードＬＥＤ表示

Ｅ６．完成　　２４時間エージング、最強の組み合わせ

Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

型式、価格 ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥４９９，０００.　(株)バブコ 実効出力（両ch駆動、20Hz〜20kHz） 350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷） 全高調波歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 混変調歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 入力感度 1.6V R.M.S.（定格出力時8Ω負荷） 入力インピーダンス 75kΩ 周波数特性 4Ω負荷　　　　＝20Hz〜20kHz ±0.2dB、　1Hz〜100kHz ±2dB 8Ω、16Ω負荷＝20Hz〜20kHz ±0.1dB、　1Hz〜100kHz ±1dB 立ち上がり特性 2μsec（8Ω負荷、最大出力時、20kHz） スルー・レイト 40V/μsec ダンピング・ファクター 150(20Hz〜１kHz) ノイズレベル 100dB以上（最大出力時）、　112dB（RFフィルター挿入時） 外形寸法 幅445×高さ178×奥行229mm 重量 22.7kg
