Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　Ｎｏ．３０Ｌ．　２台目修理記録

２０２２／４／６到着　　４／１８完成

Ａ．　修理前の状況 症状としましては30分から40分で右chの音が 出なくなるというものです。 また復帰はするようです。 モジュール仕様のDACですので厄介かと思います。 以前、一度も修理などは行っていないはずです。 到着時右chの音出ない。 Ｃ．　修理状況 通常修理なので、非公開です。 Ｄ．使用部品 通常修理なので、非公開です。 Ｅ．　Ａｕｄｉｏ　Ｃｈｅｃｋ　ＣＤによる調整・測定 Ｆ．修理費　 　　　　　　　　　　　　　　８８，０００円。 　　　　　　　　　　　　　　　　 　　　　　　特別にHP製作。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　Ｎｏ．３０．Ｌ　の仕様（マニアル・カタログより）

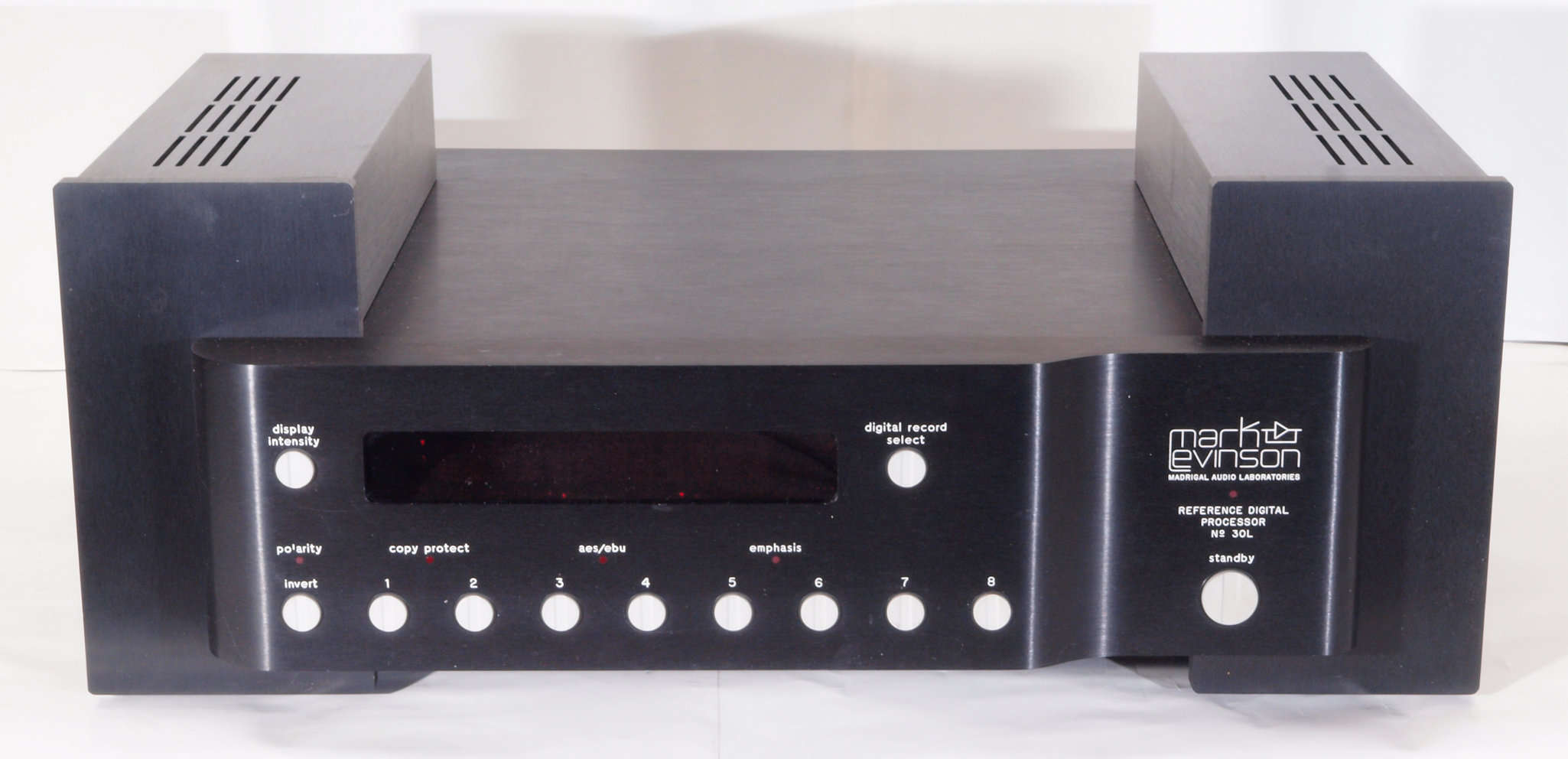

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

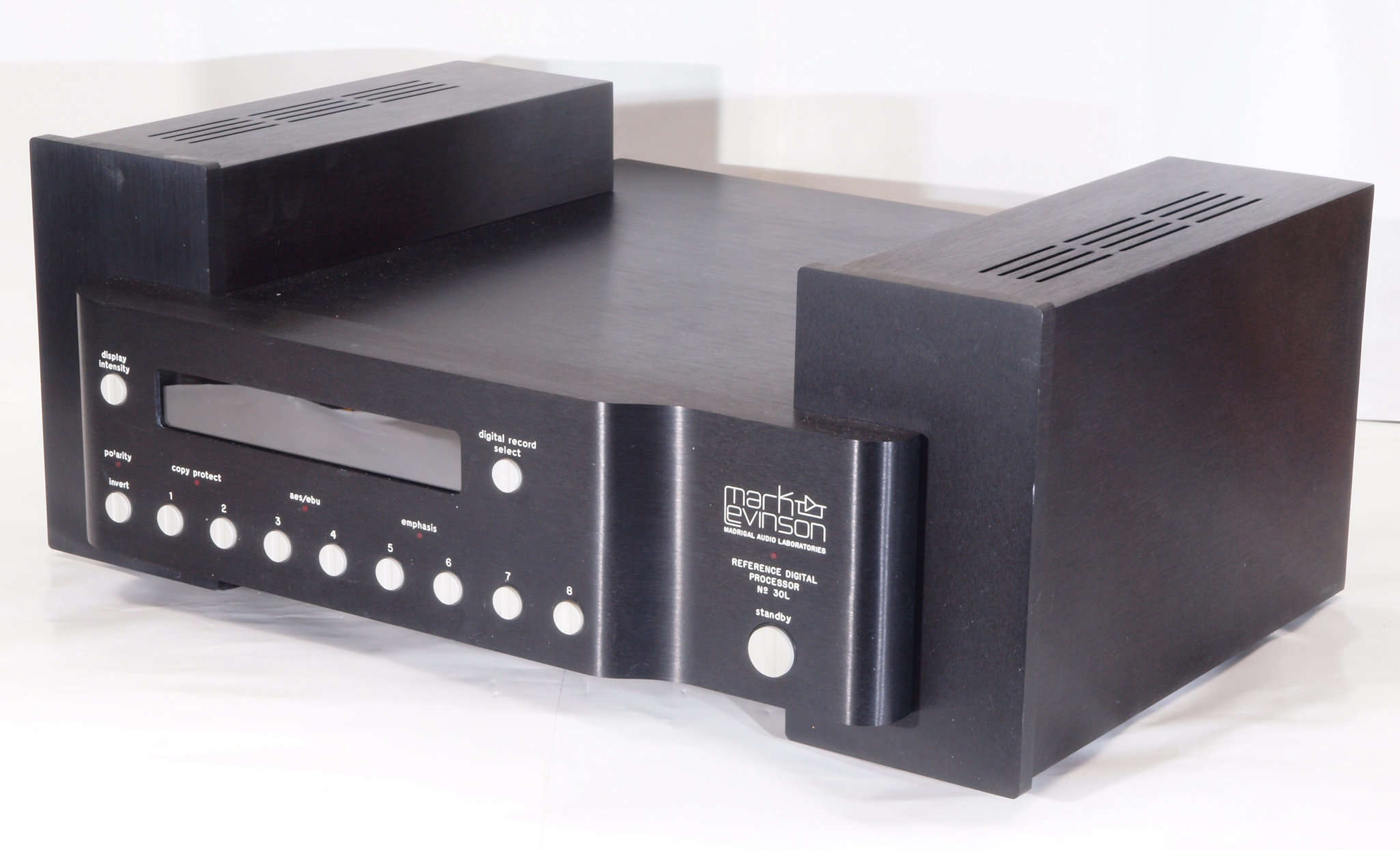

Ａ１２．　点検中　前右から見る。

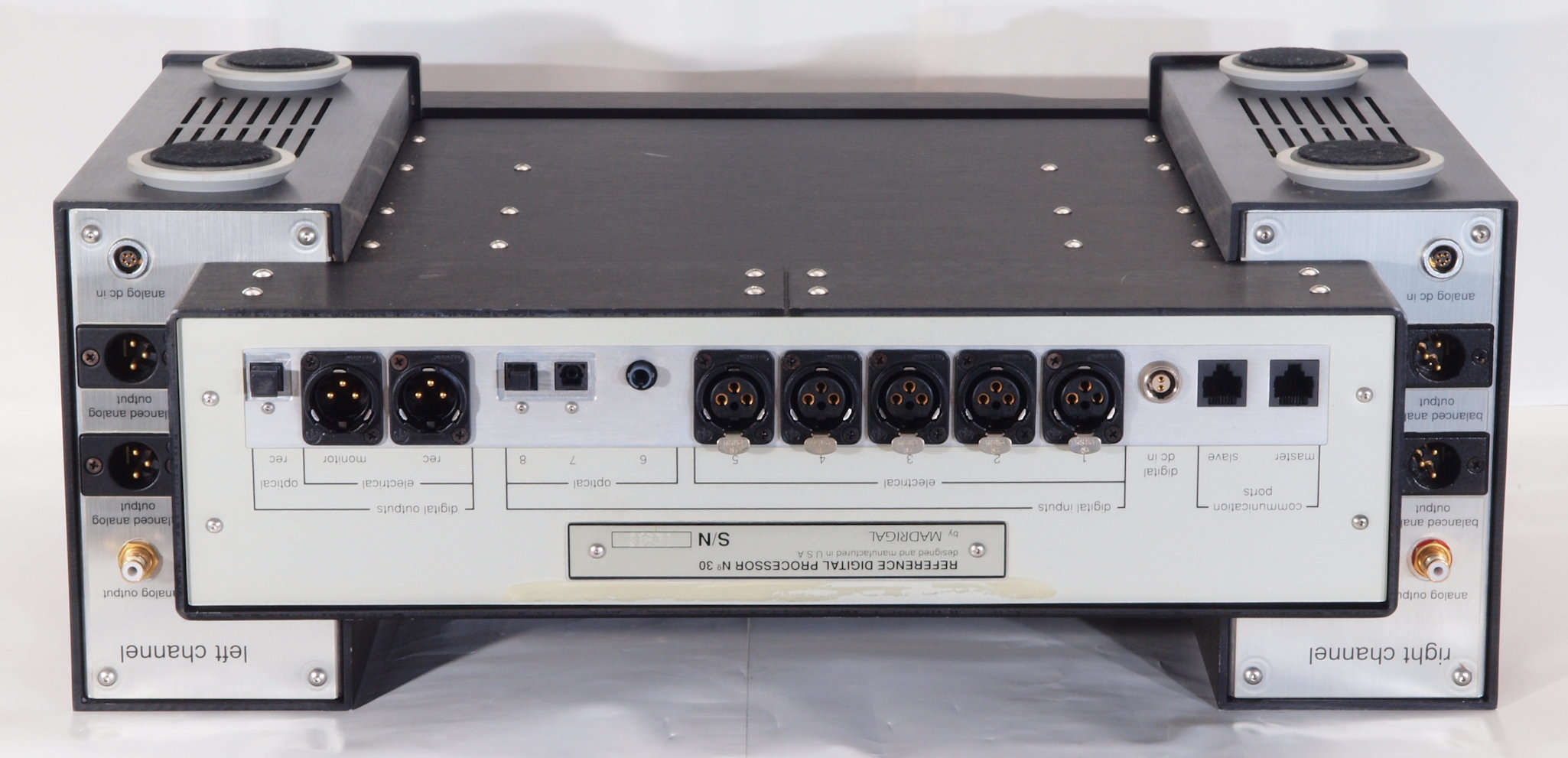

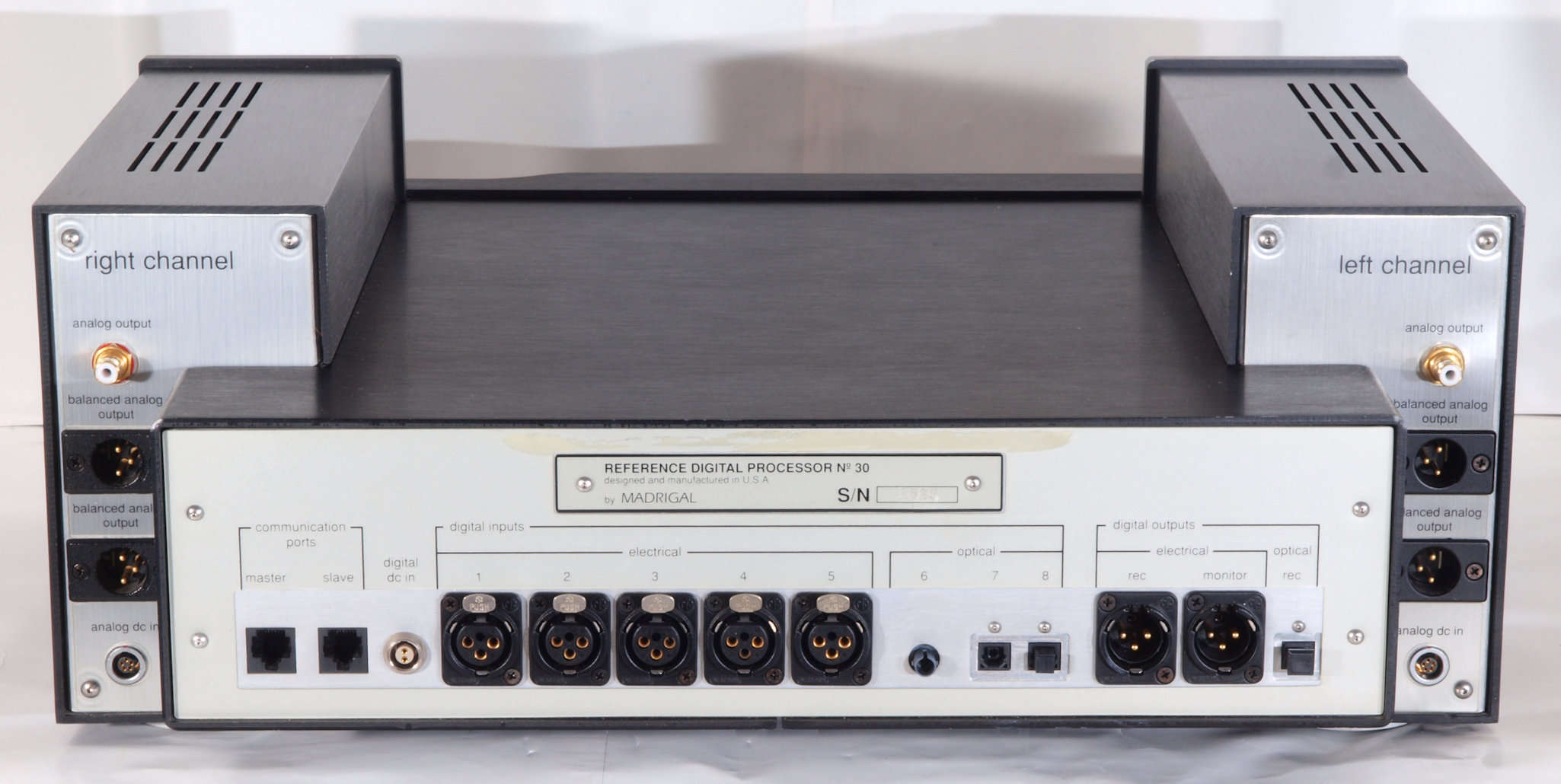

Ａ１３．　点検中　後から見る。

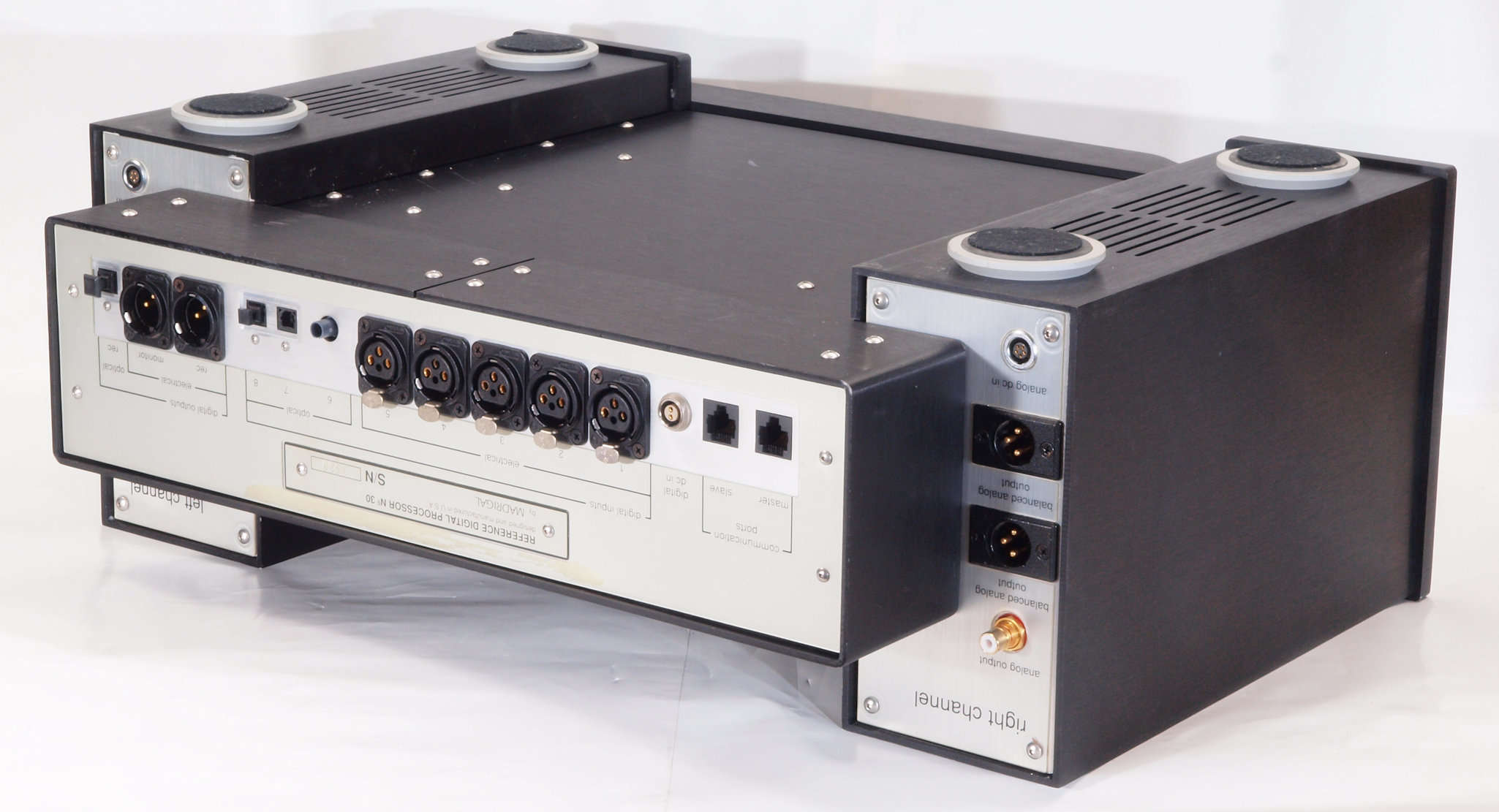

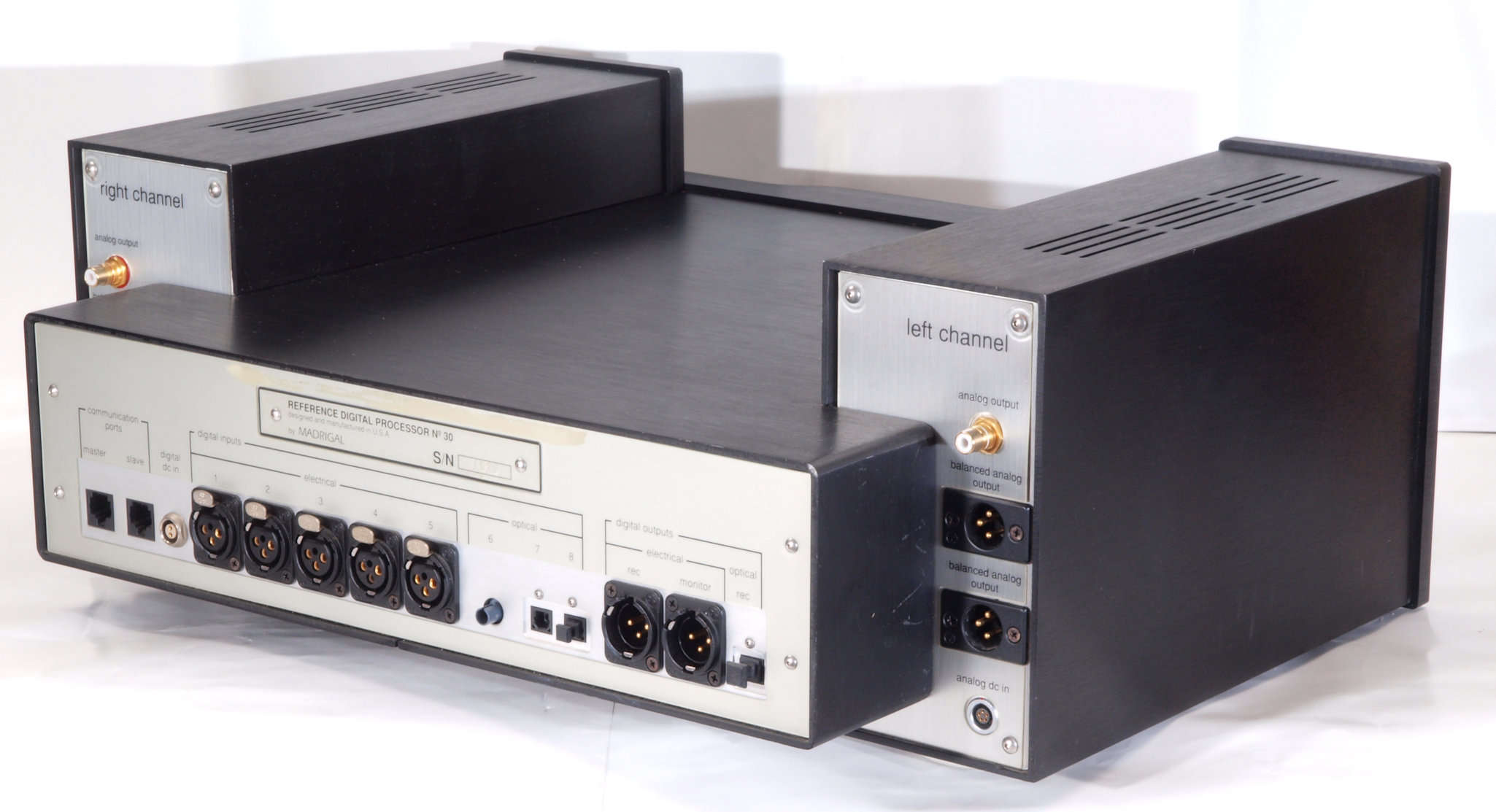

Ａ１４．　点検中　後左から見る。

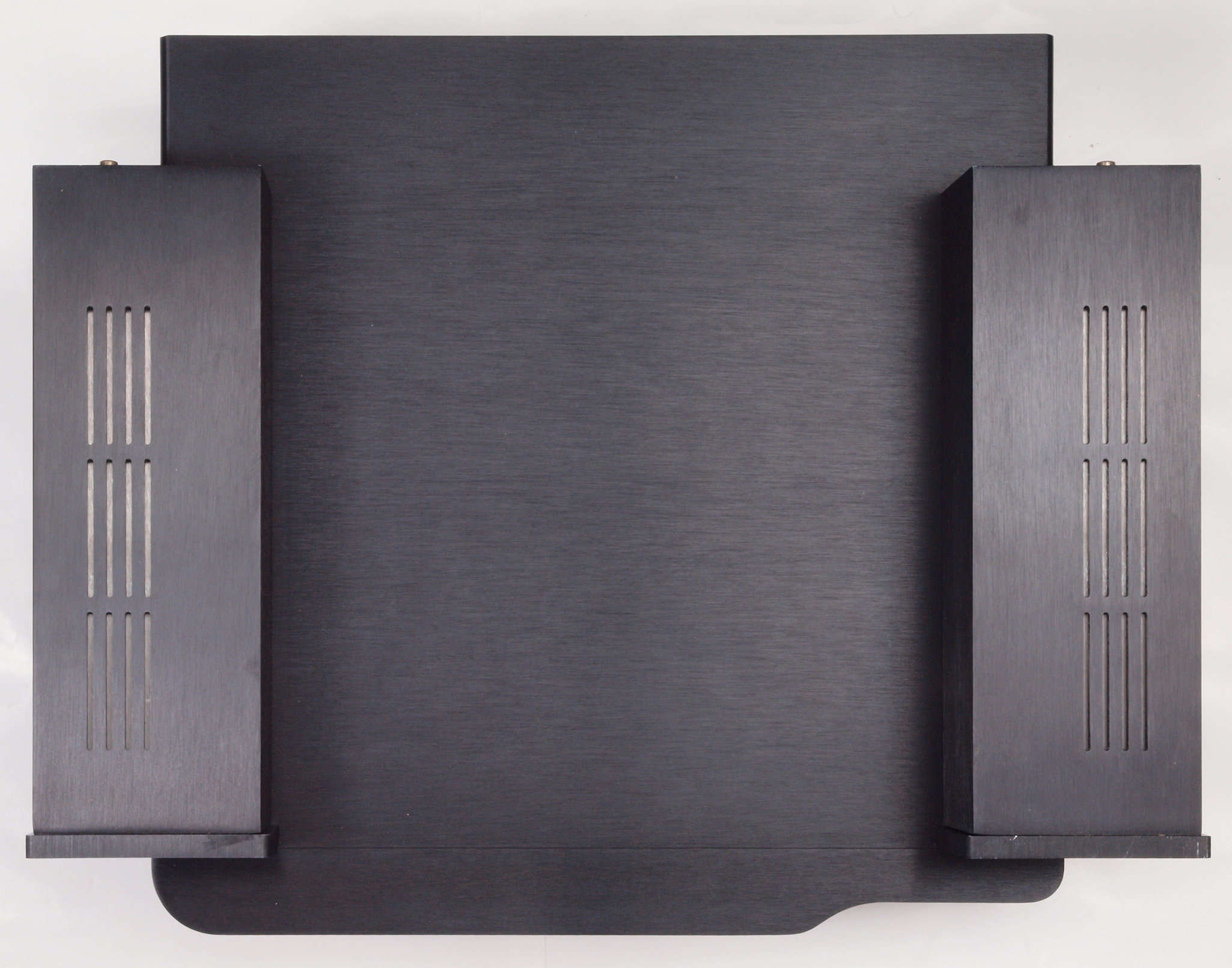

Ａ１５．　点検中　上から見る。

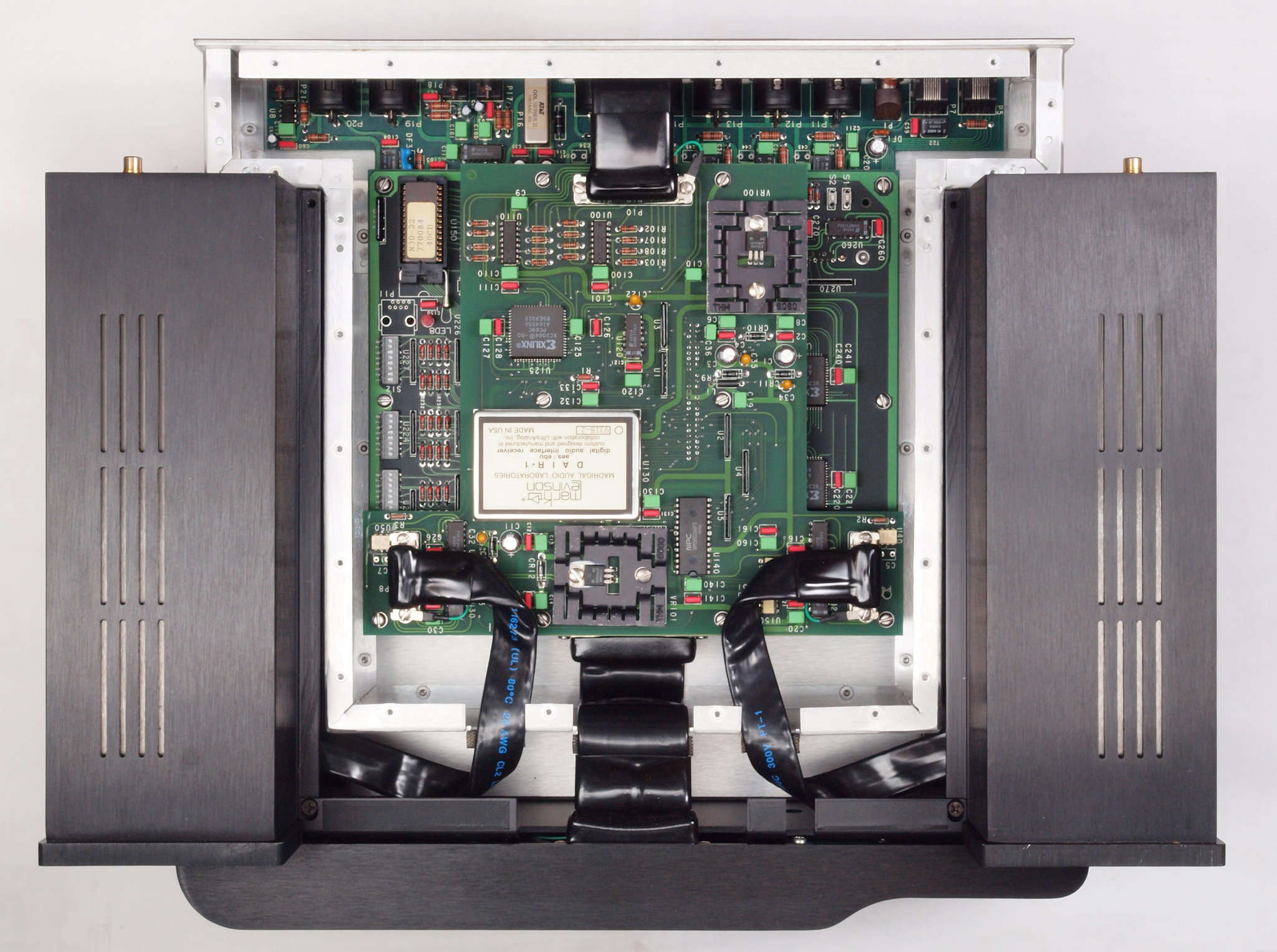

Ａ１６．　点検中　上蓋を取り、上から見る。

Ａ１７．　点検中　デジタル基板。

Ａ１８．　点検中　デジタル基板裏。

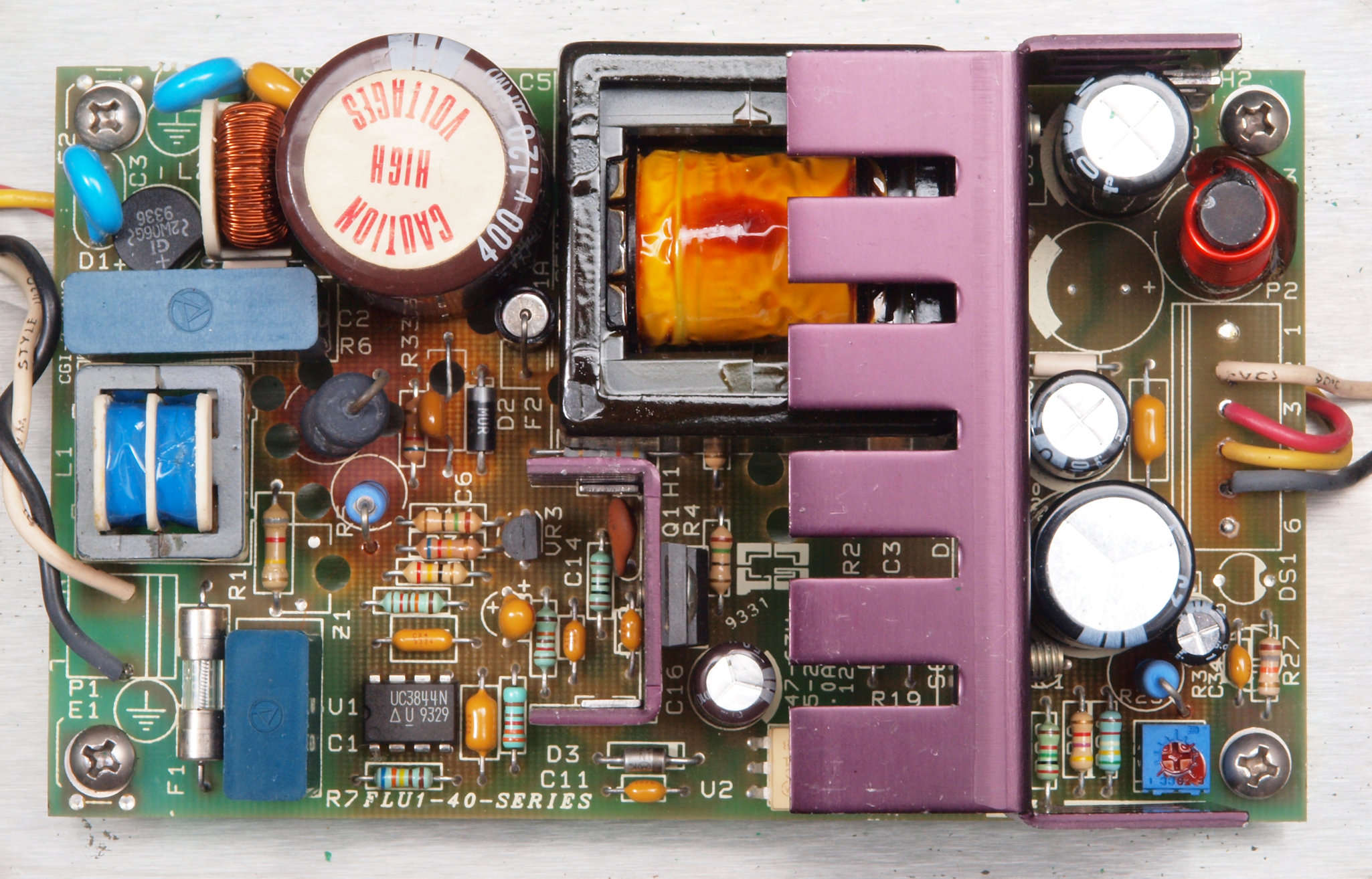

Ａ１９．　点検中　ＣＰＵ基板。

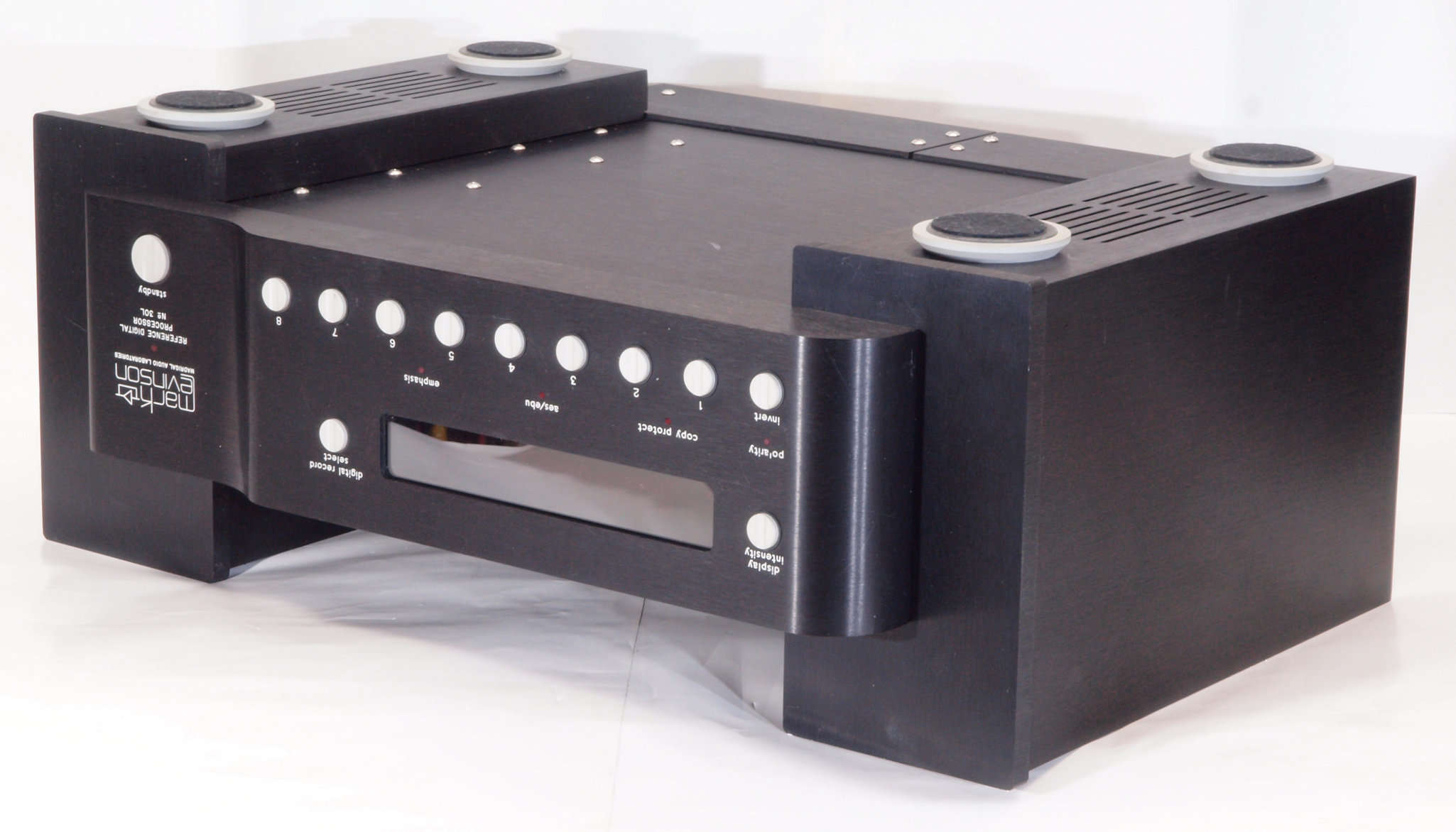

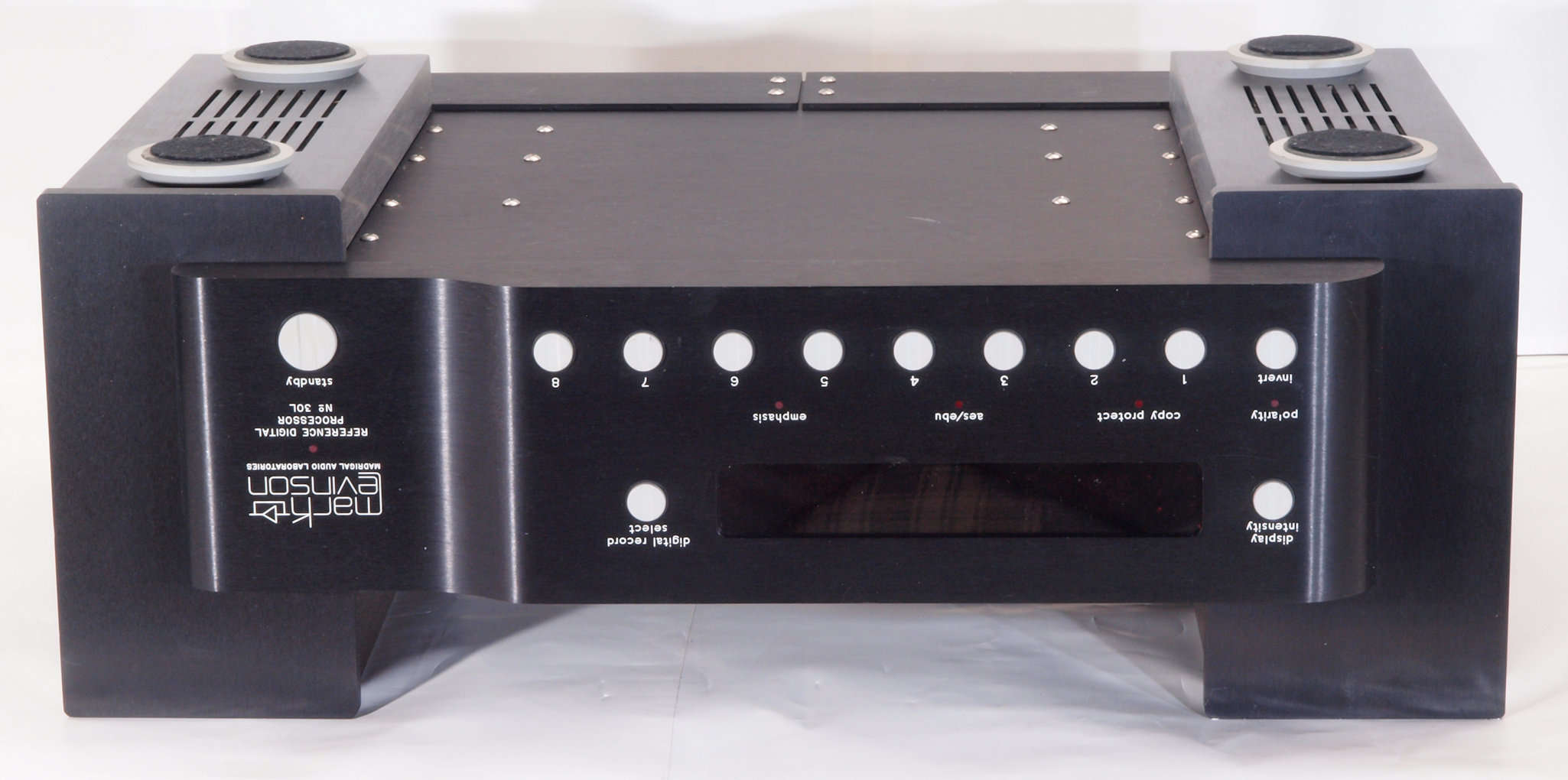

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

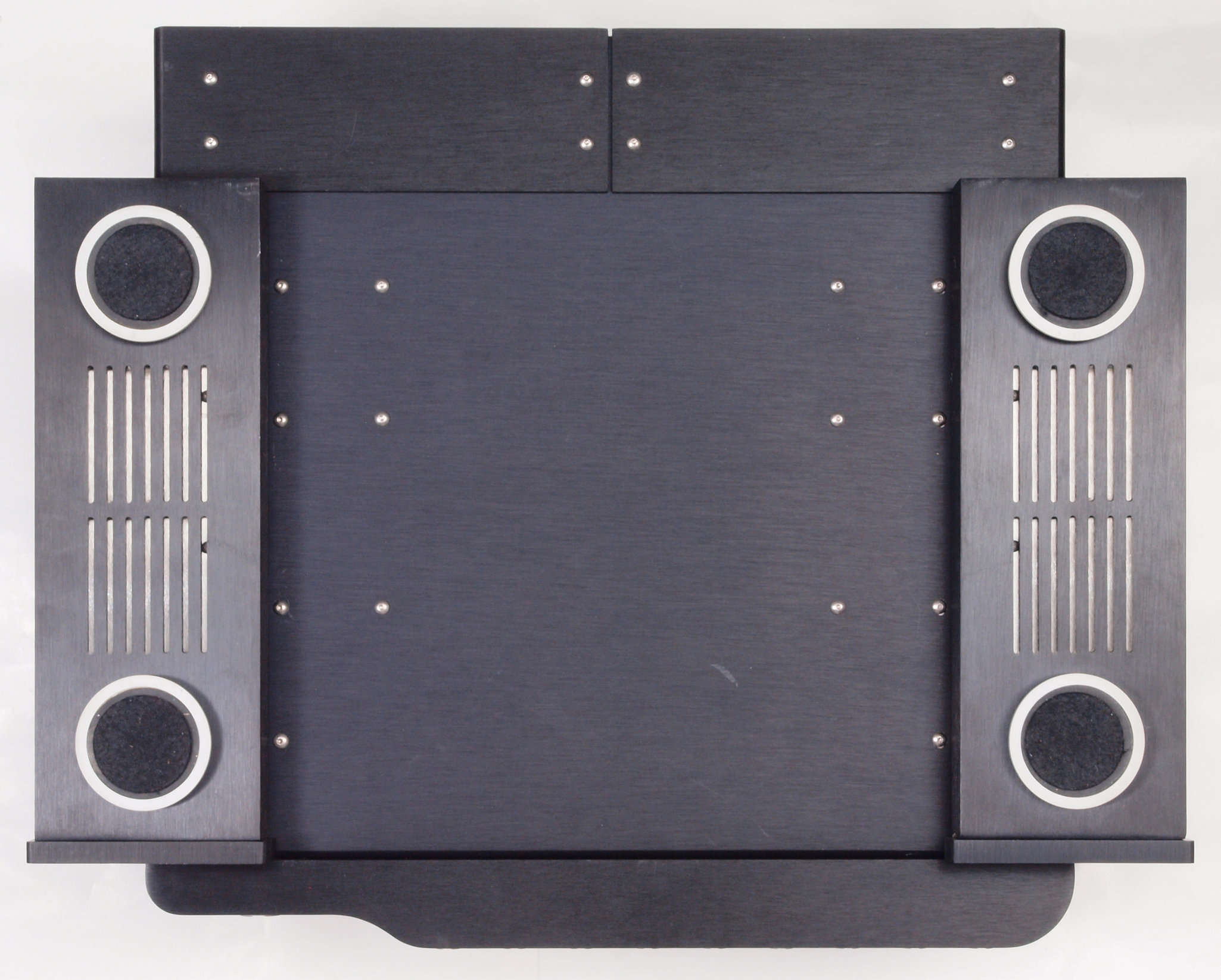

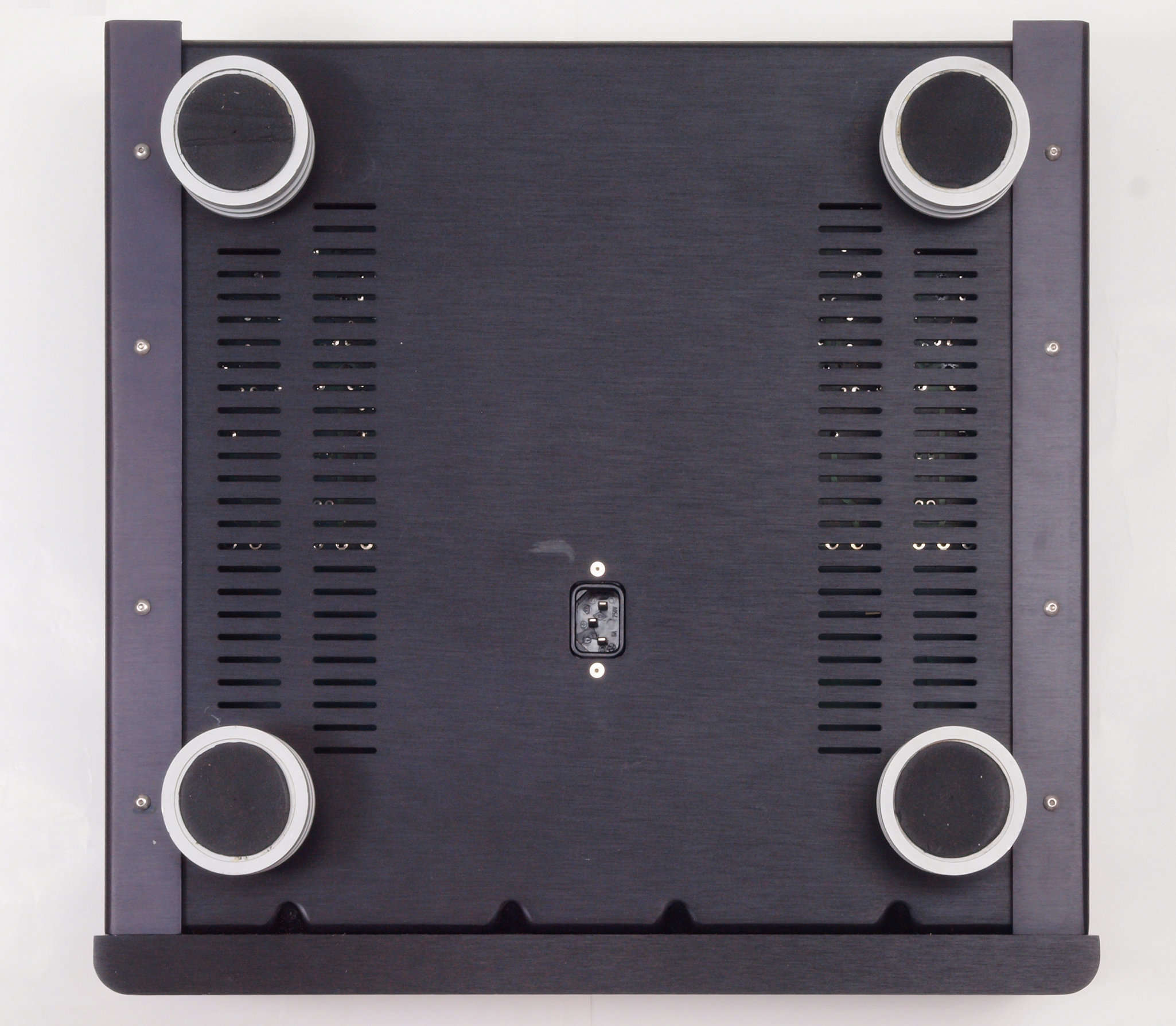

Ａ２５．　点検中　下から見る。

Ａ５１．　電源部点検中　前から見る。

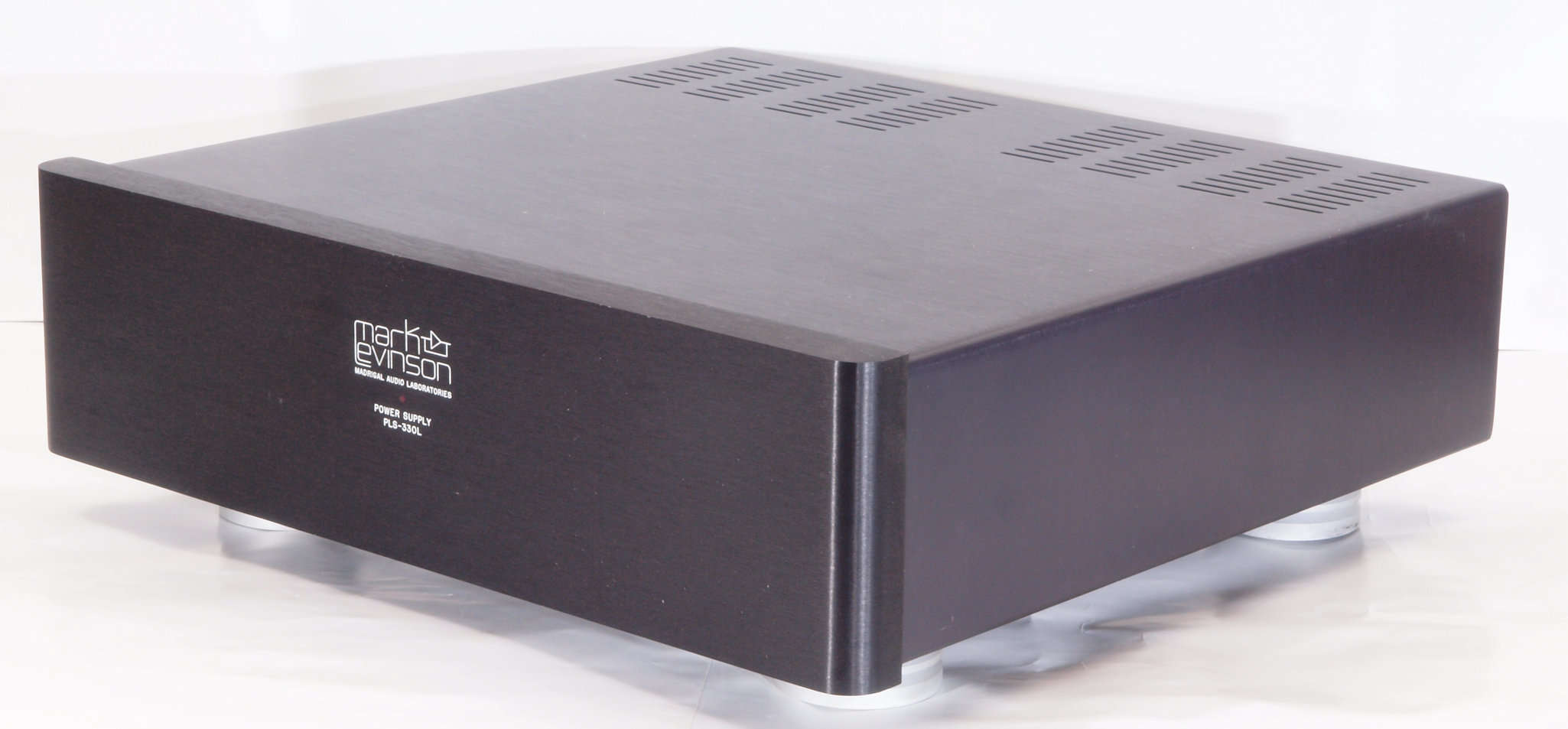

Ａ５２．　電源部点検中　前右から見る。

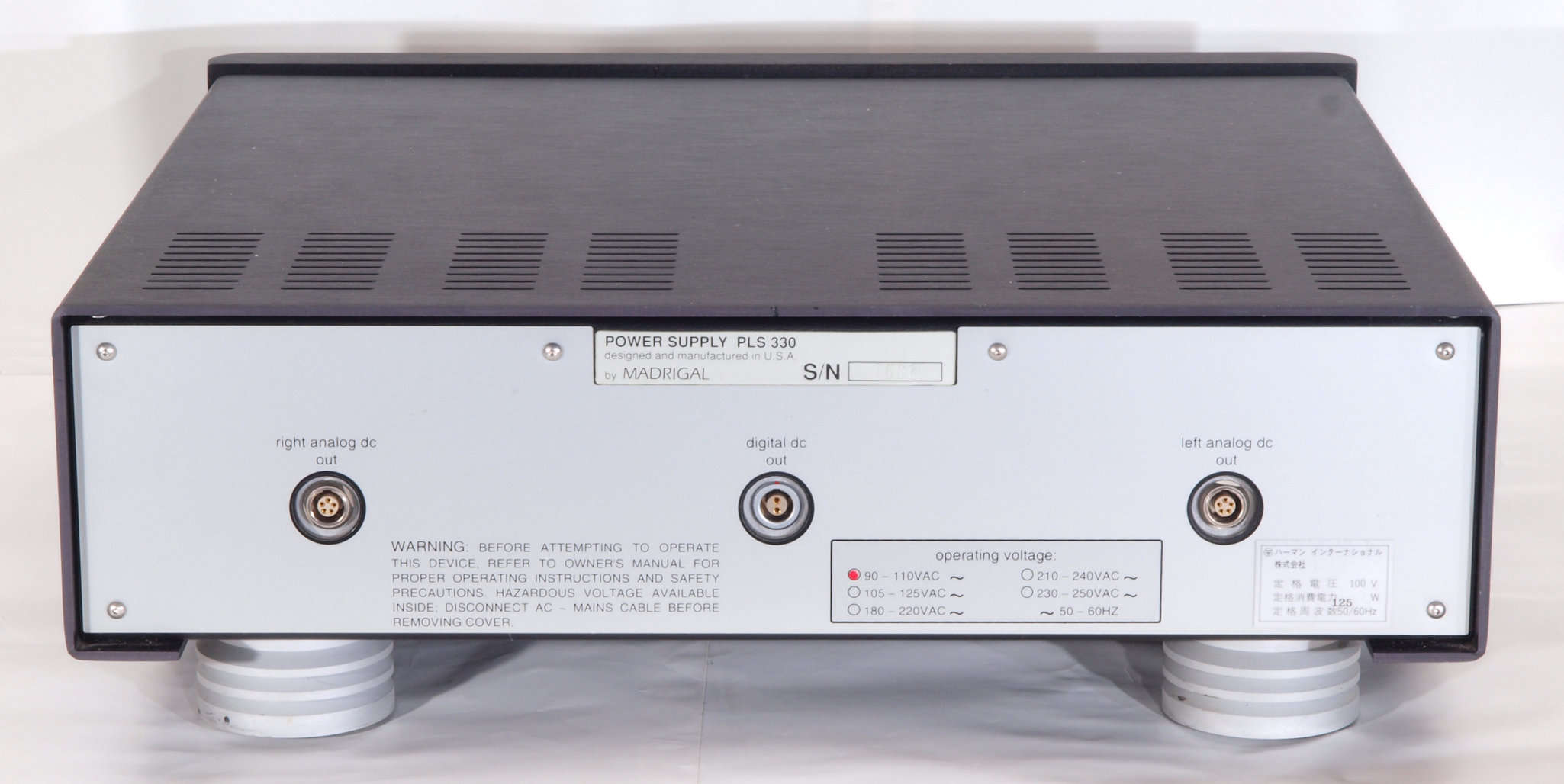

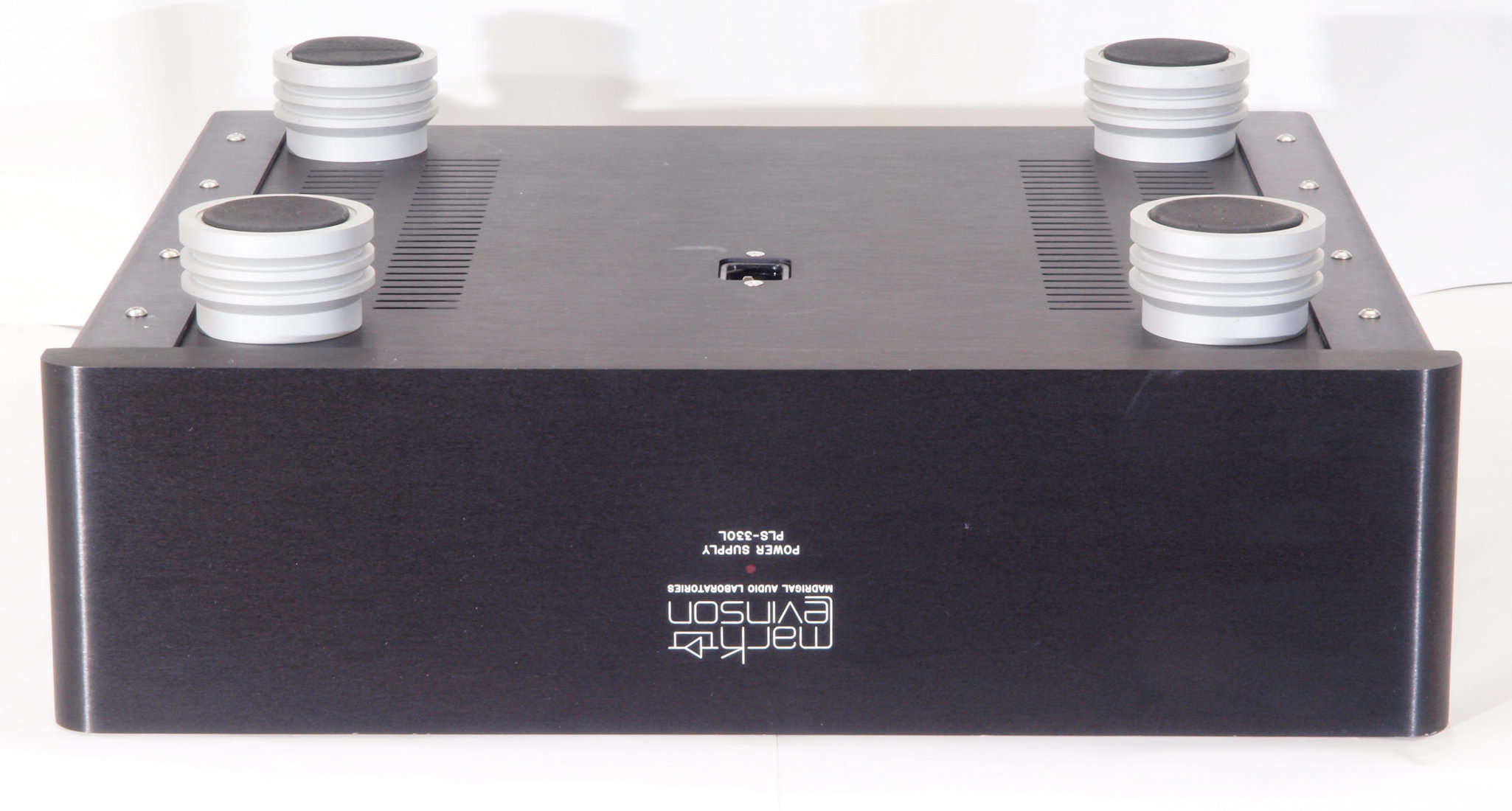

Ａ５３．　電源部点検中　後から見る。

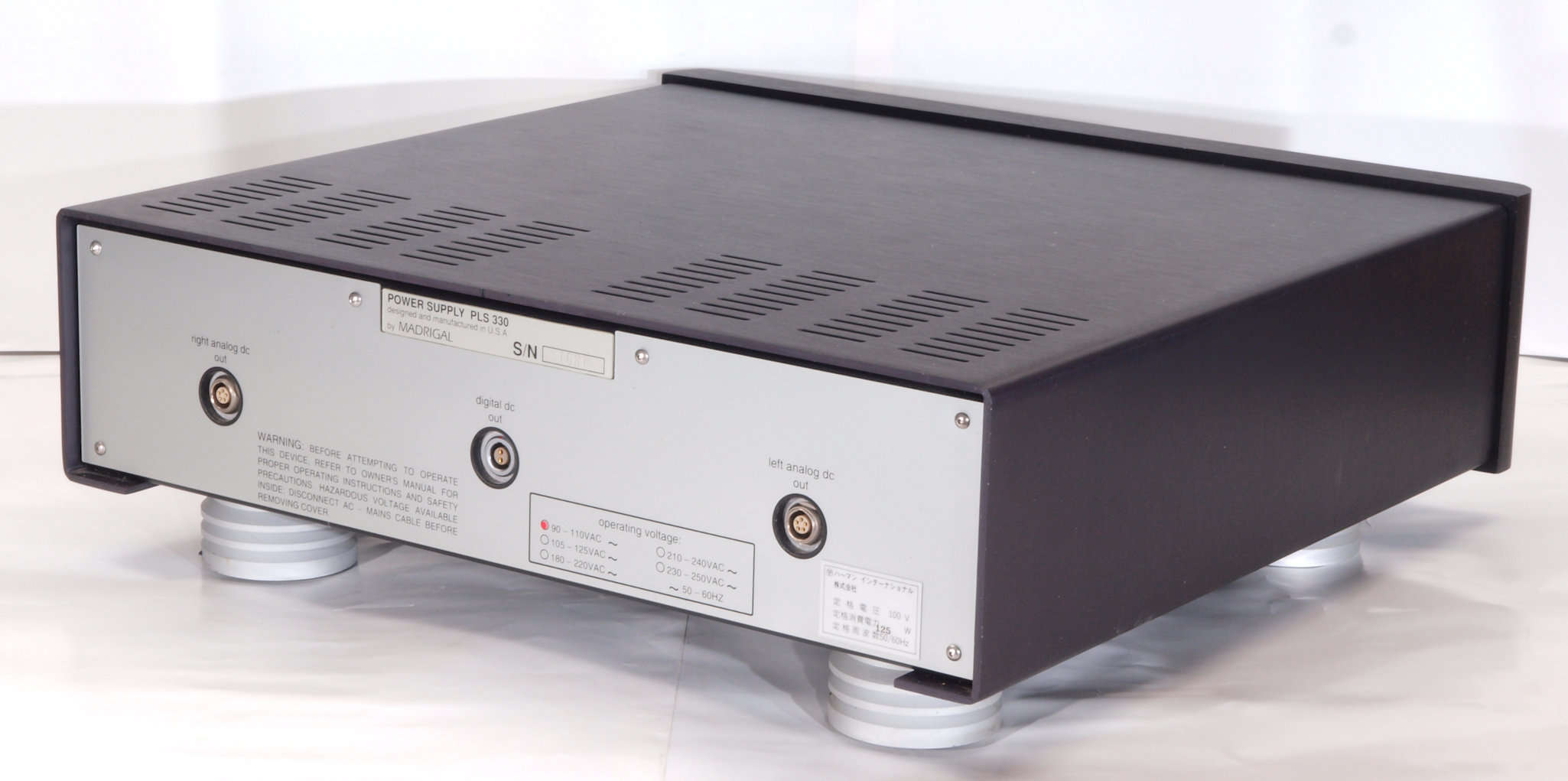

Ａ５４．　電源部点検中　後左から見る。

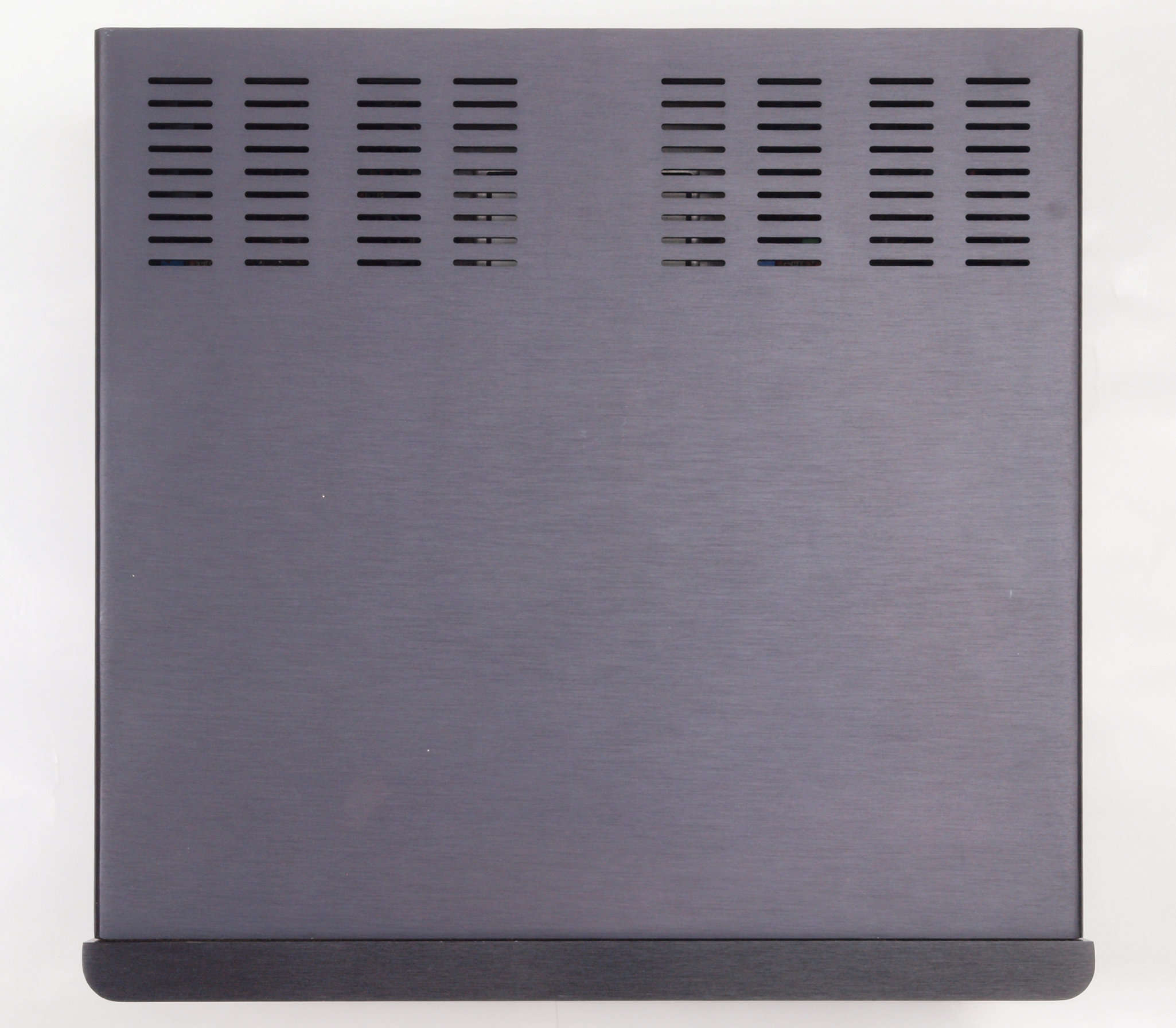

Ａ５５．　電源部点検中　上から見る。

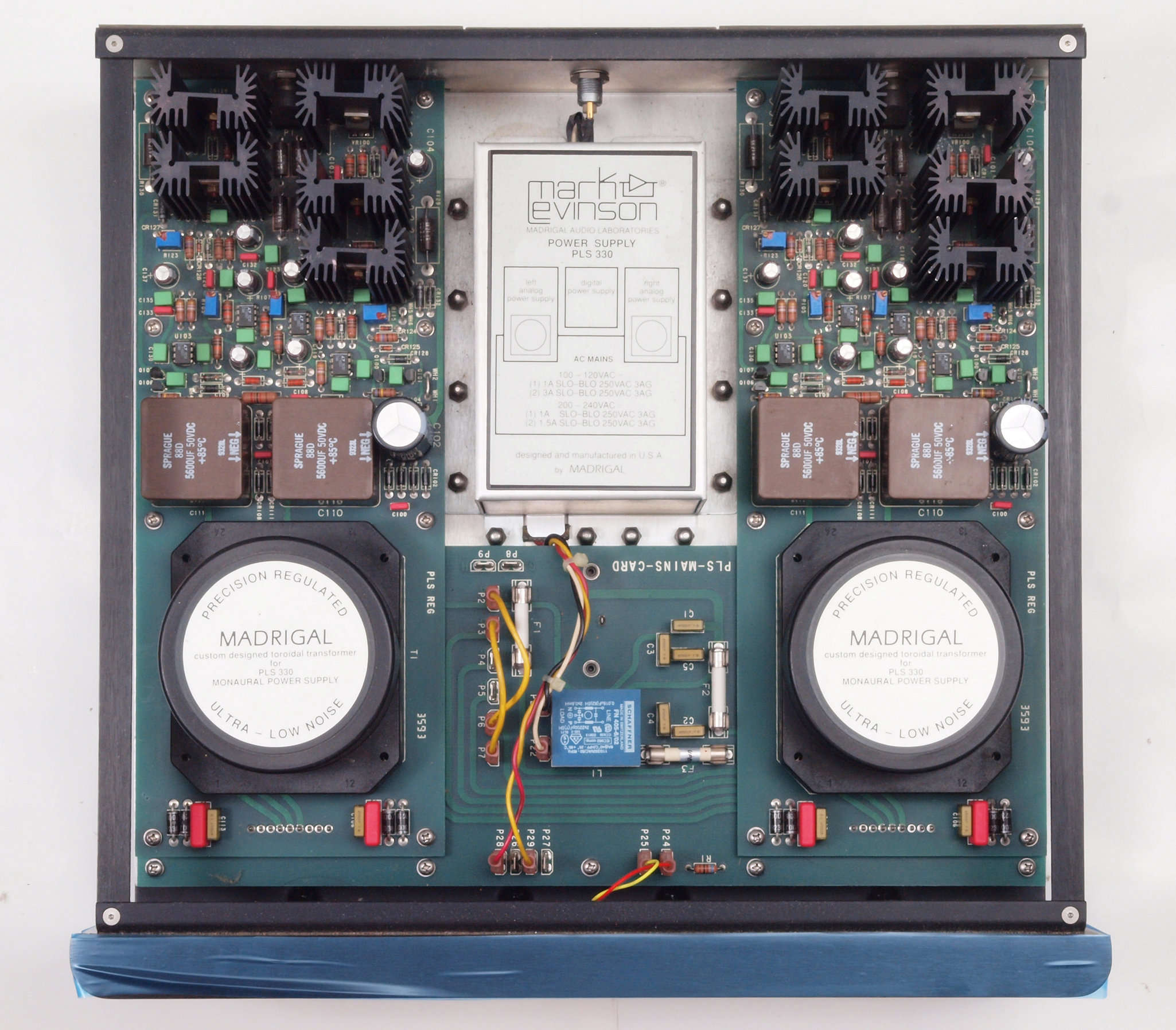

Ａ５６．　電源部点検中　上蓋を取り、上から見る。

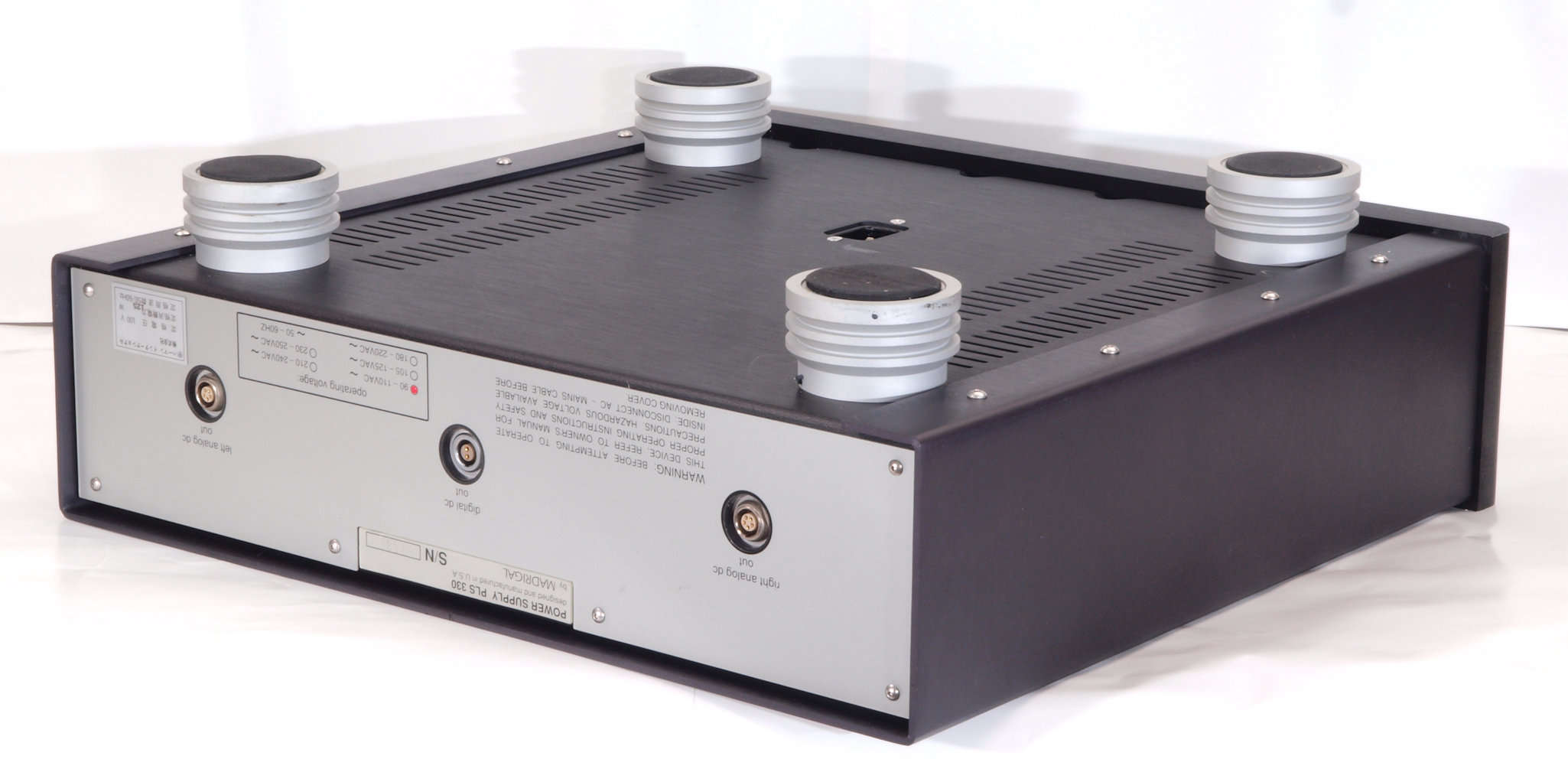

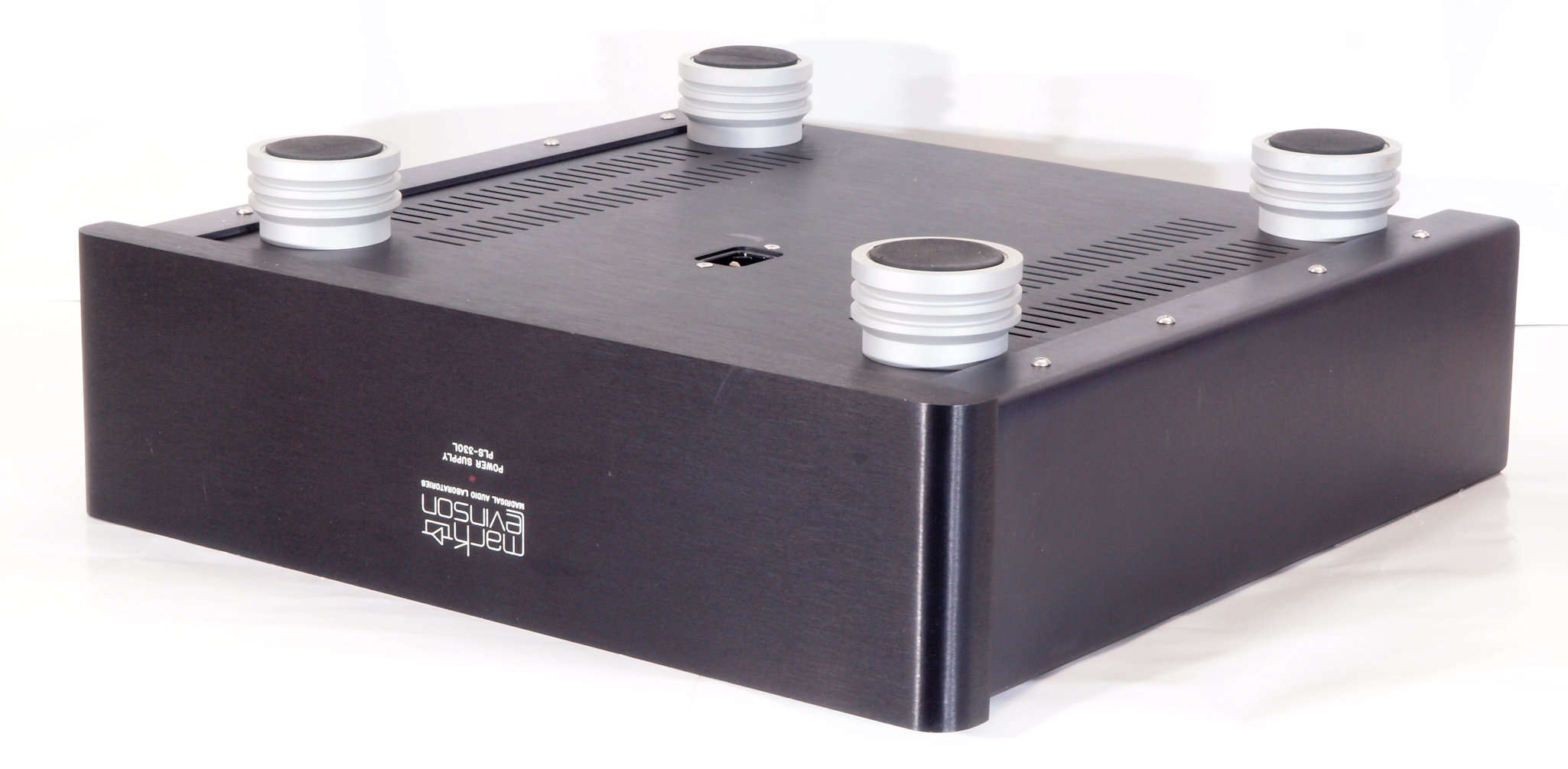

Ａ６１．　電源部点検中　下前から見る

Ａ６２．　電源部点検中　下前左から見る

Ａ６３．　電源部点検中　下後から見る

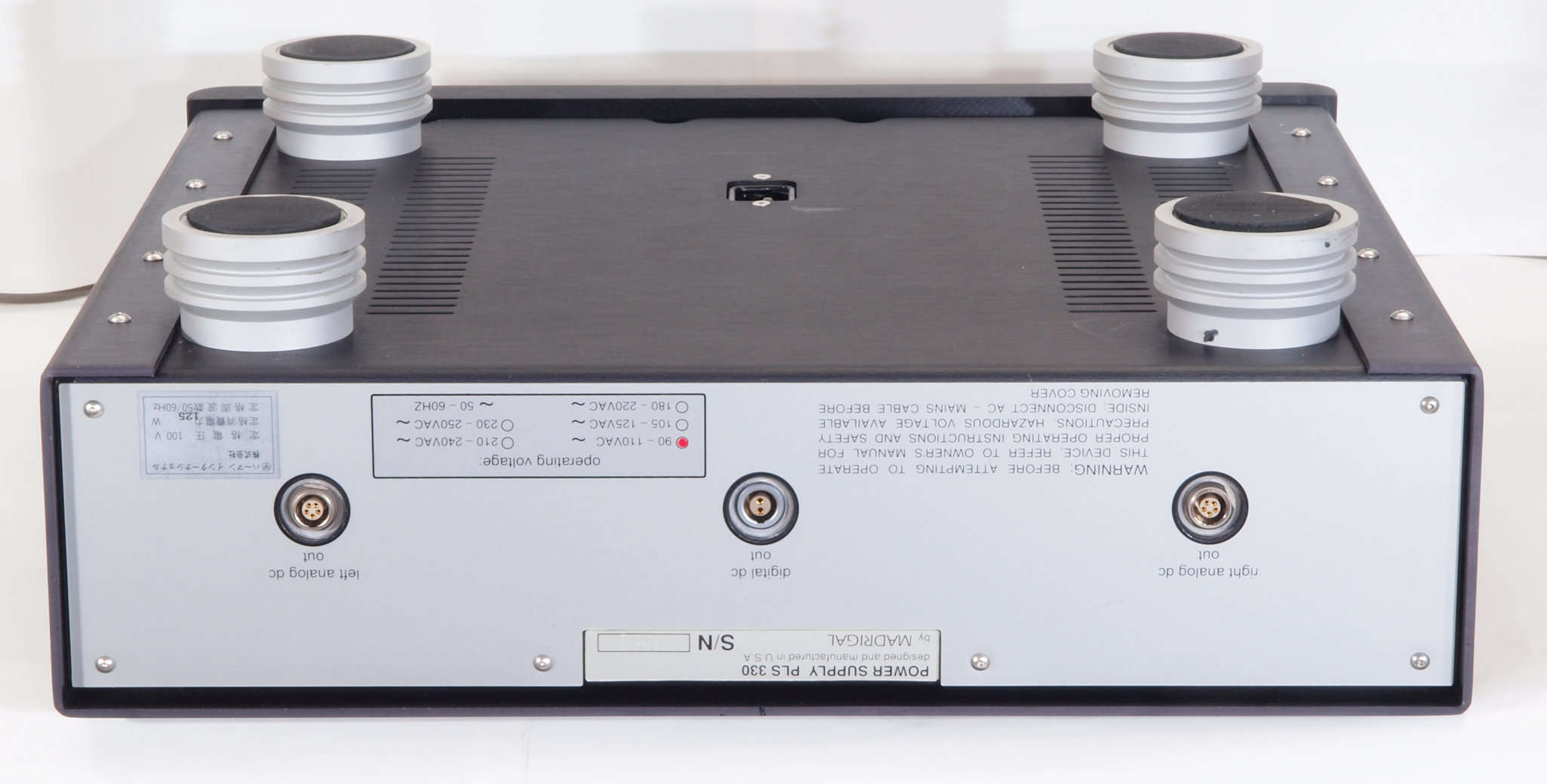

Ａ６４．　電源部点検中　下後右から見る

Ａ６５．　電源部点検中　下から見る。

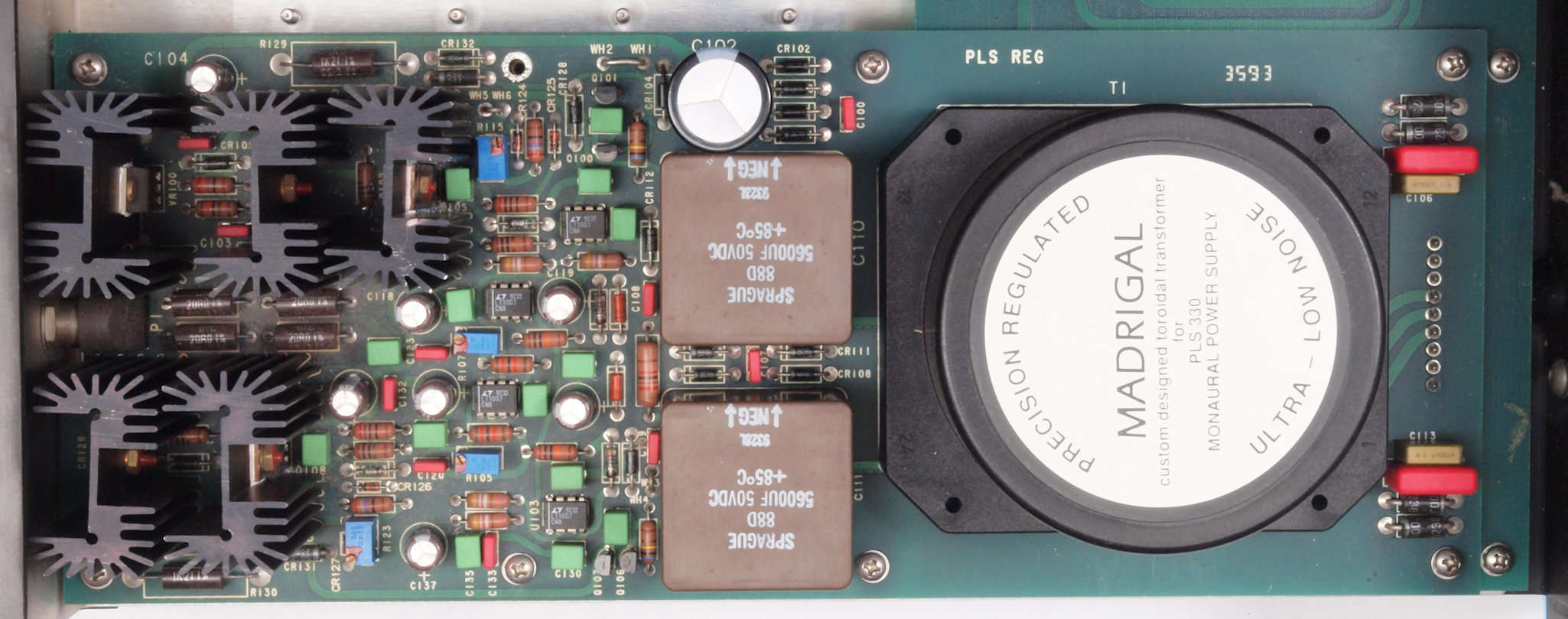

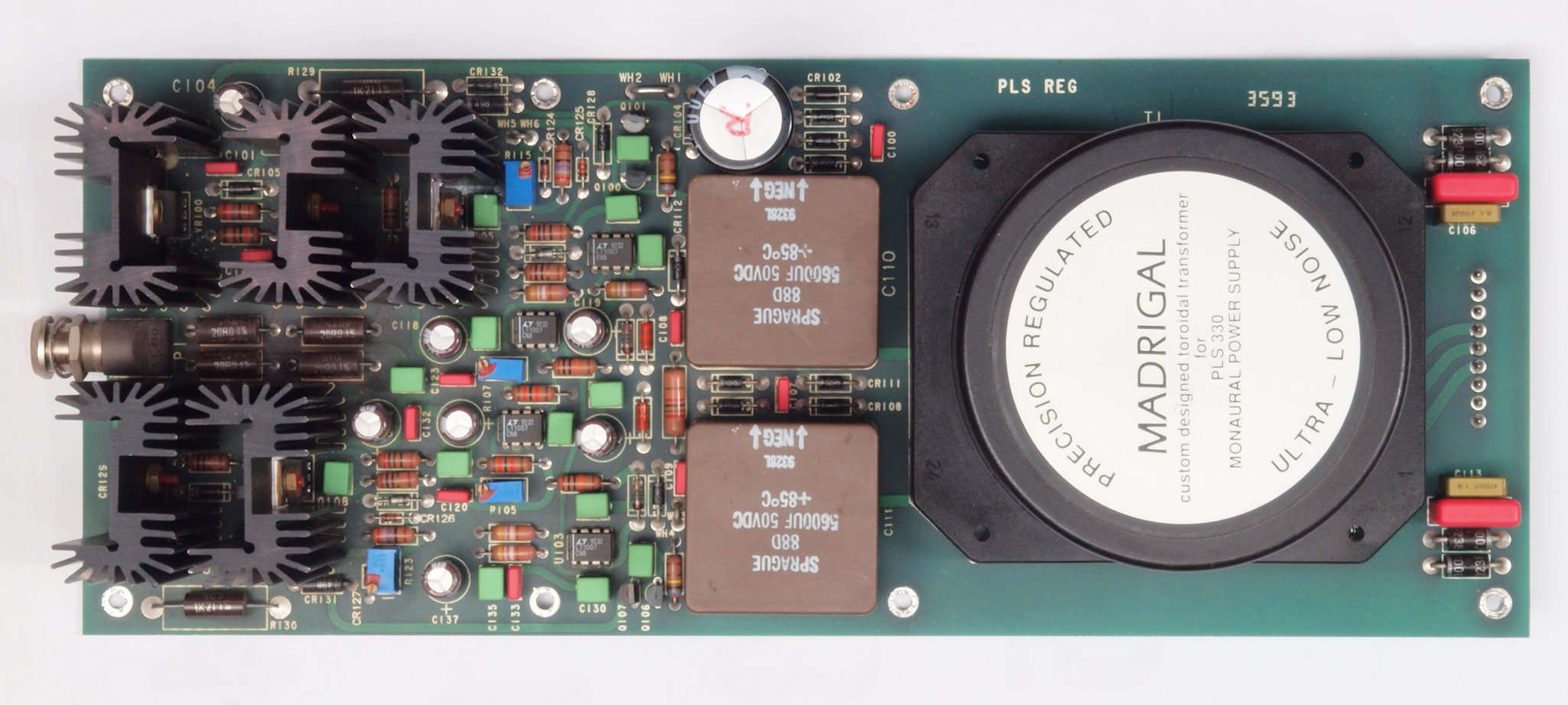

Ａ７１．　電源部点検中　上から見る。　右側アナログ電源基板。

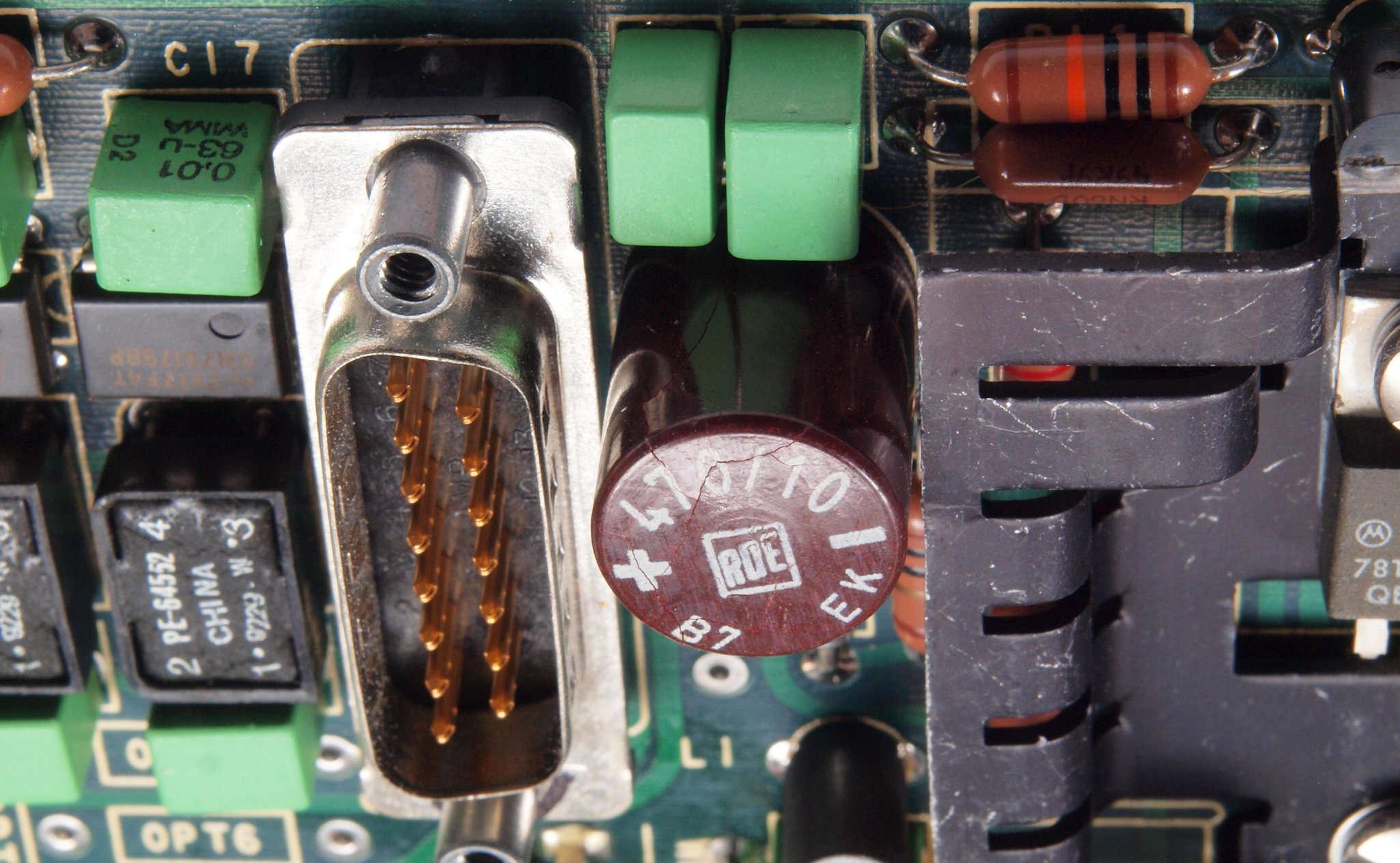

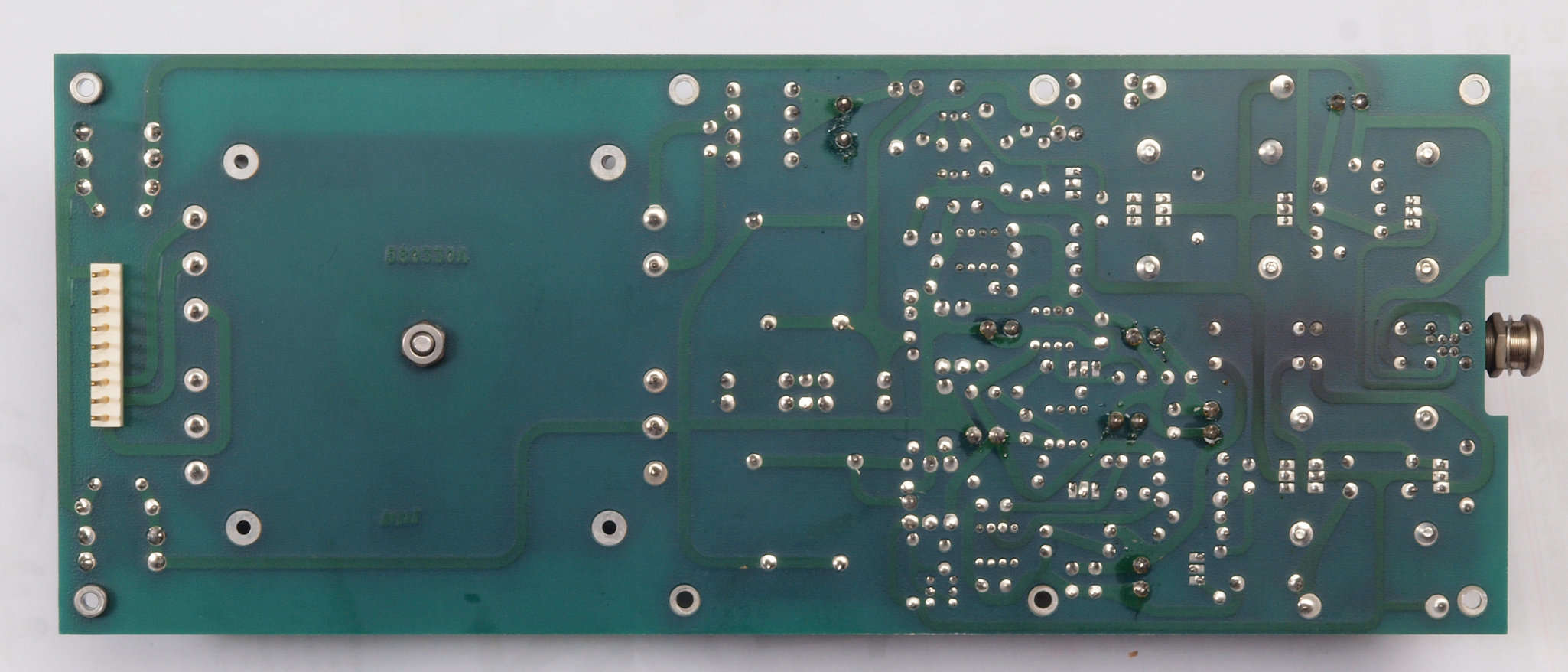

Ａ７２．　電源部点検中　上から見る。　右側アナログ電源基板裏。電解コンデンサーが交換してある。

Ａ７３．　電源部点検中　上から見る。　左側アナログ電源基板。

Ａ８１．　電源部点検中　上から見る。　デジタル電源基板。

Ａ９１．　電源部点検中　上から見る。　ヒューズ基板。

ＡＡ１．　点検中　接続ケーブル３本。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理中　右側アナログＡＭＰ部。　白いリボンケーブル３本はテフロン絶縁銀線。

Ｃ１２．　修理中　右側アナログＡＭＰ部。　取り付けビス無。

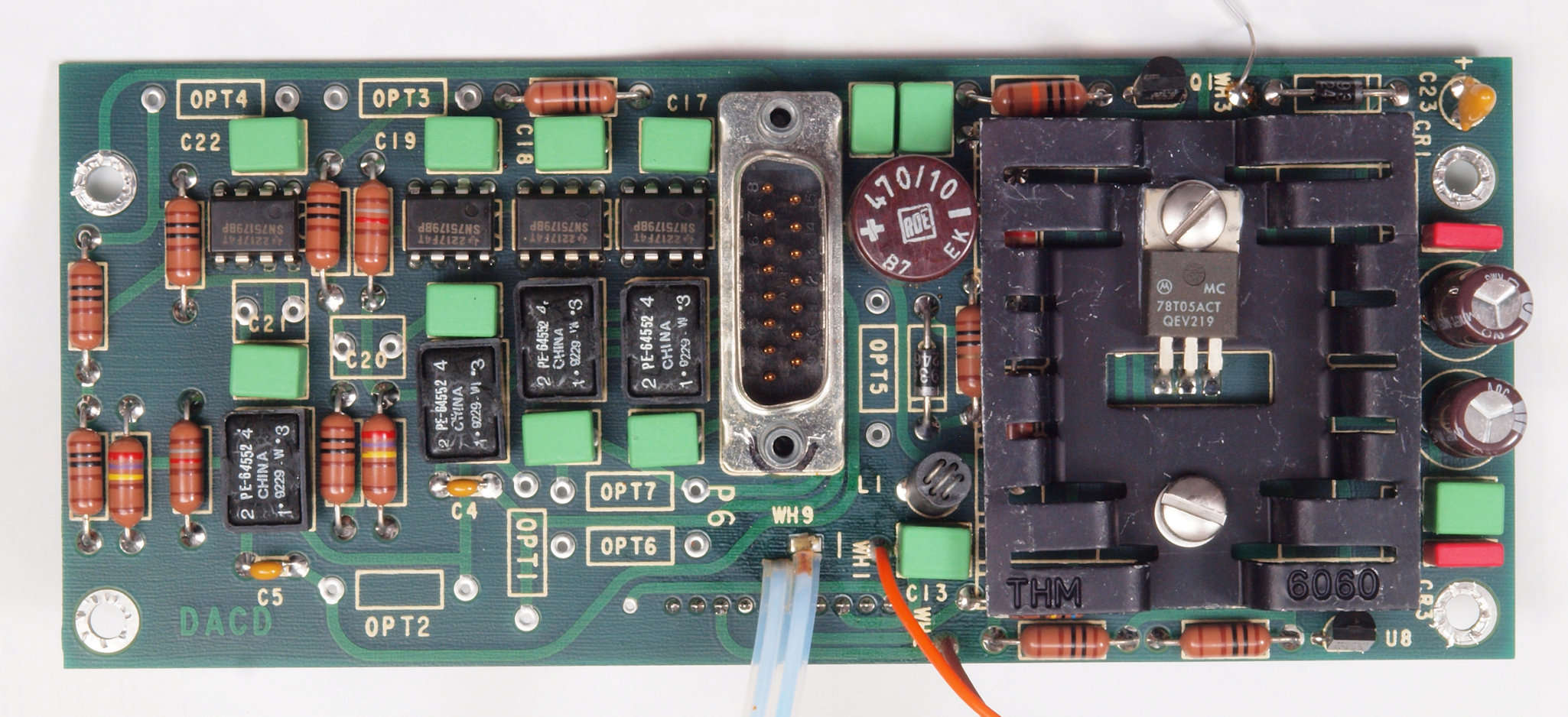

Ｃ２１．　修理中　右側アナログＡＭＰ入力基板。電解コンデンサーが交換されている。

Ｃ２１２．　修理中　右側アナログＡＭＰ入力基板。肝心のヒビ入り電解コンデンサーが交換されていない。

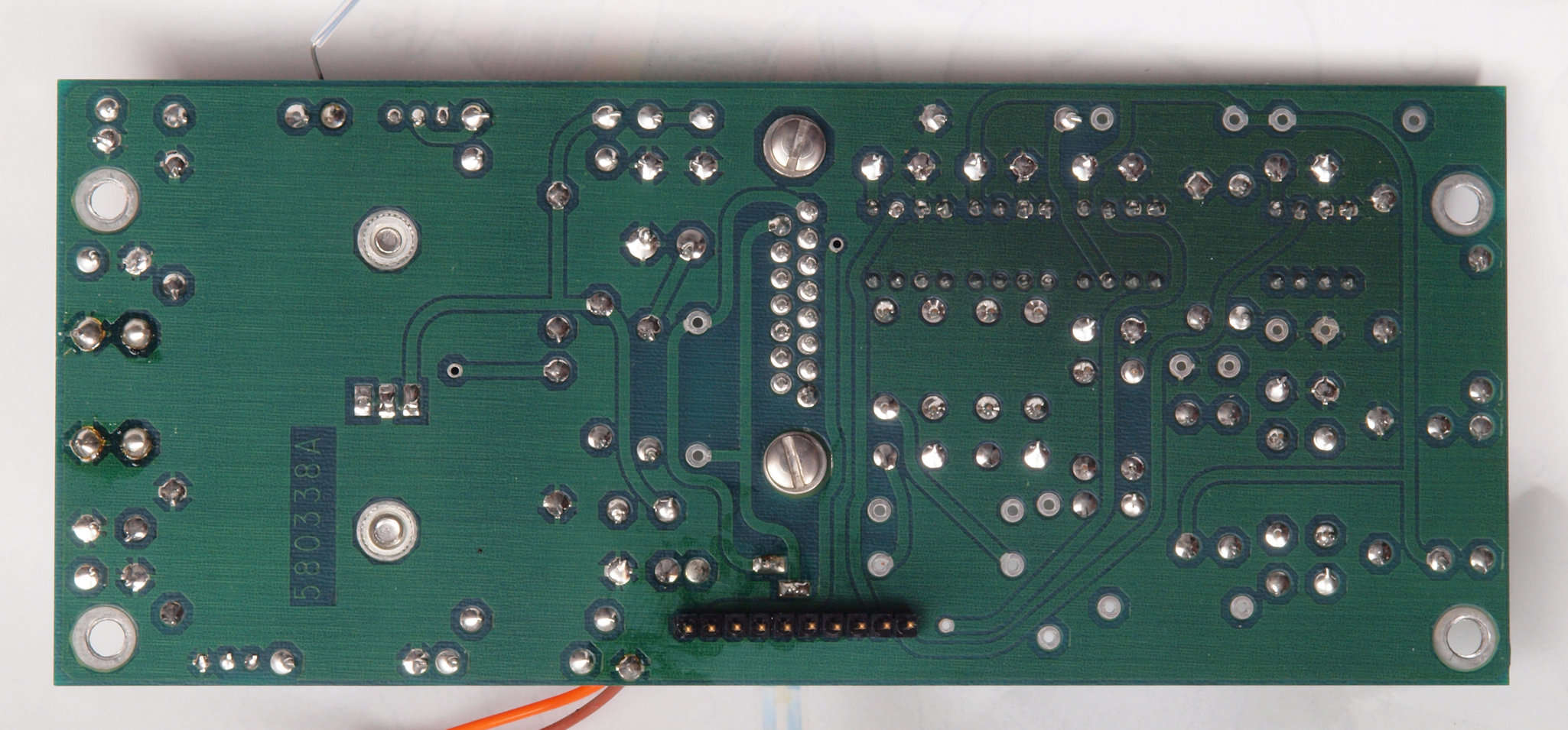

Ｃ２２．　修理中　右側アナログＡＭＰ入力基板裏。

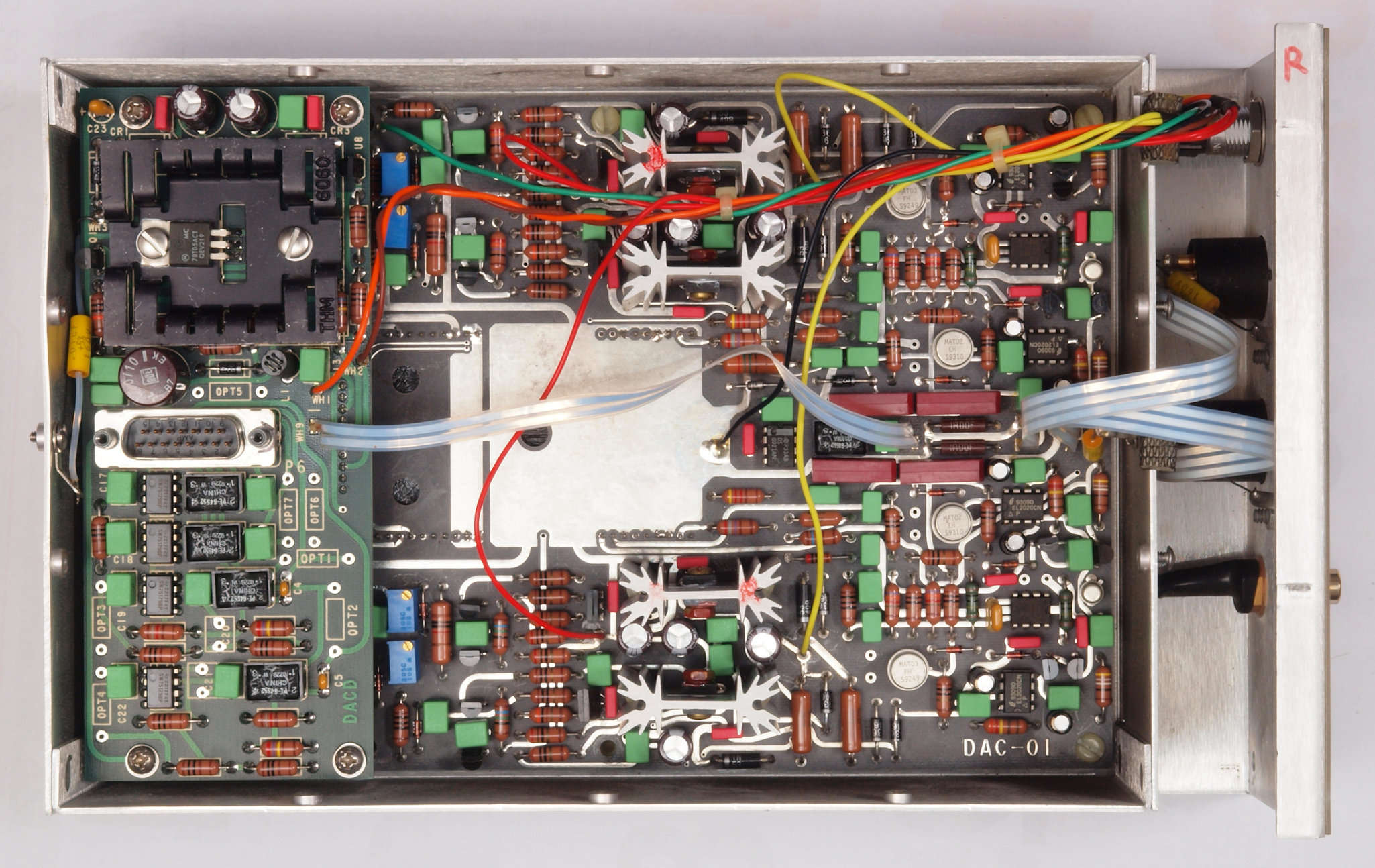

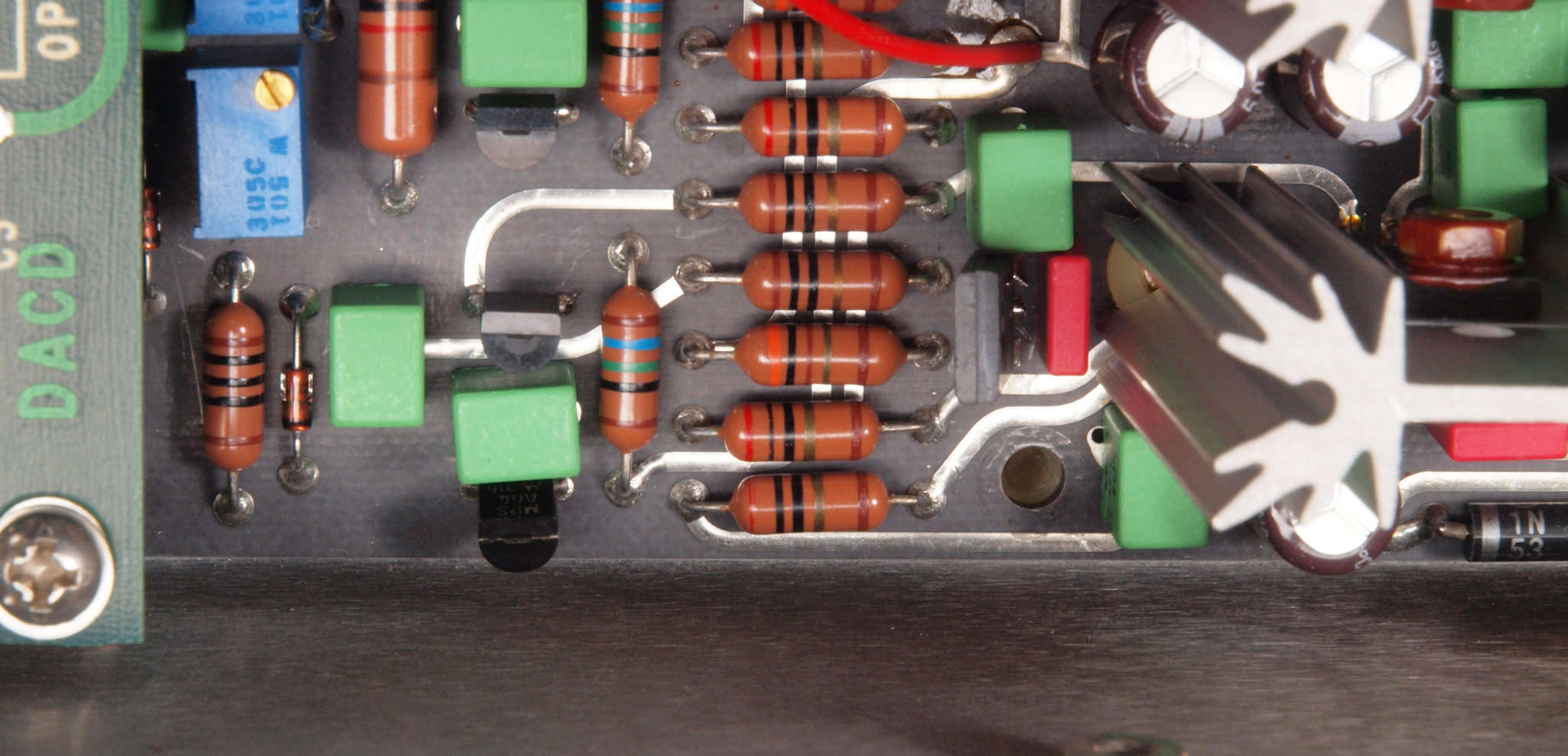

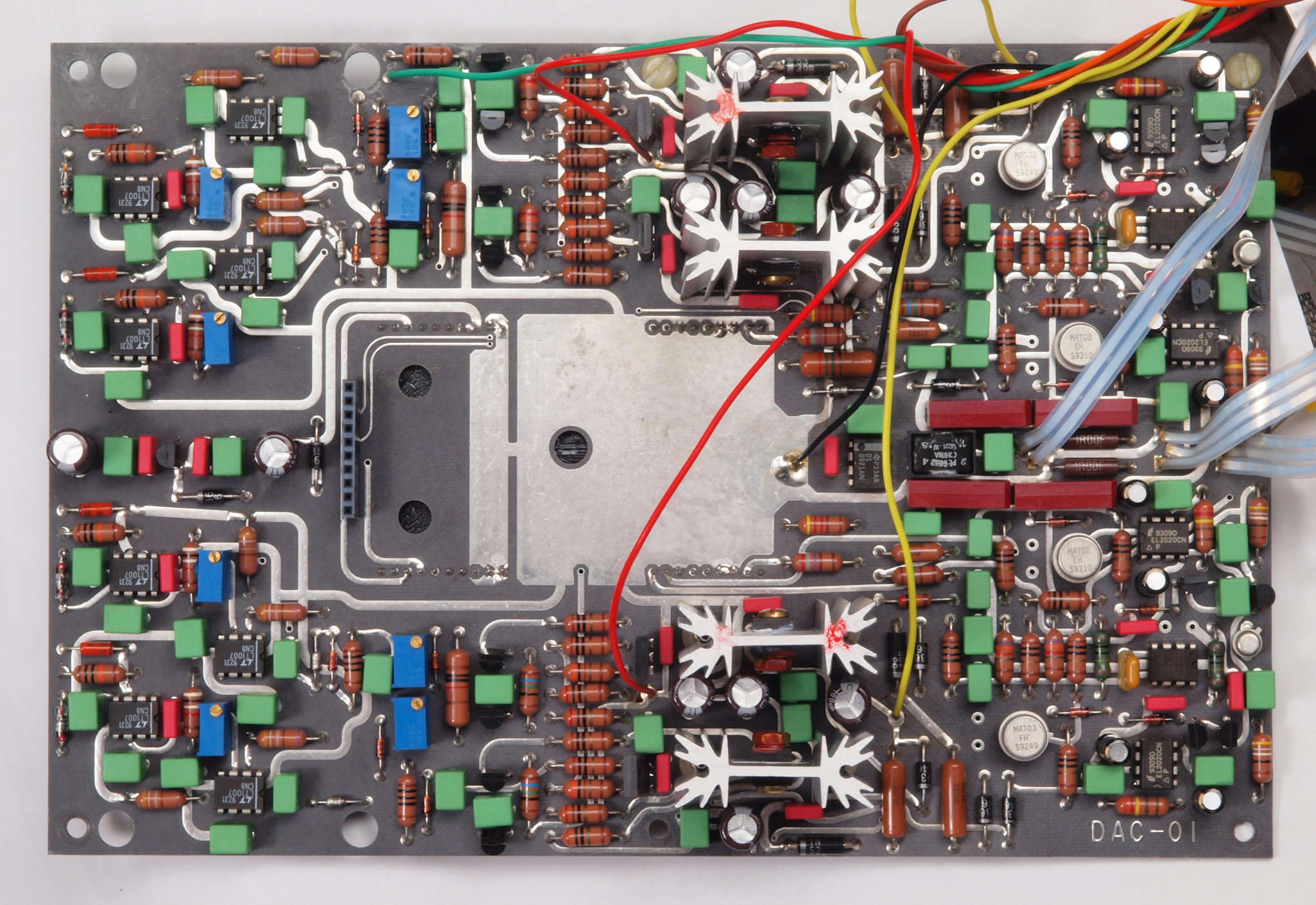

Ｃ３１．　修理中　右側アナログＡＭＰ基板。

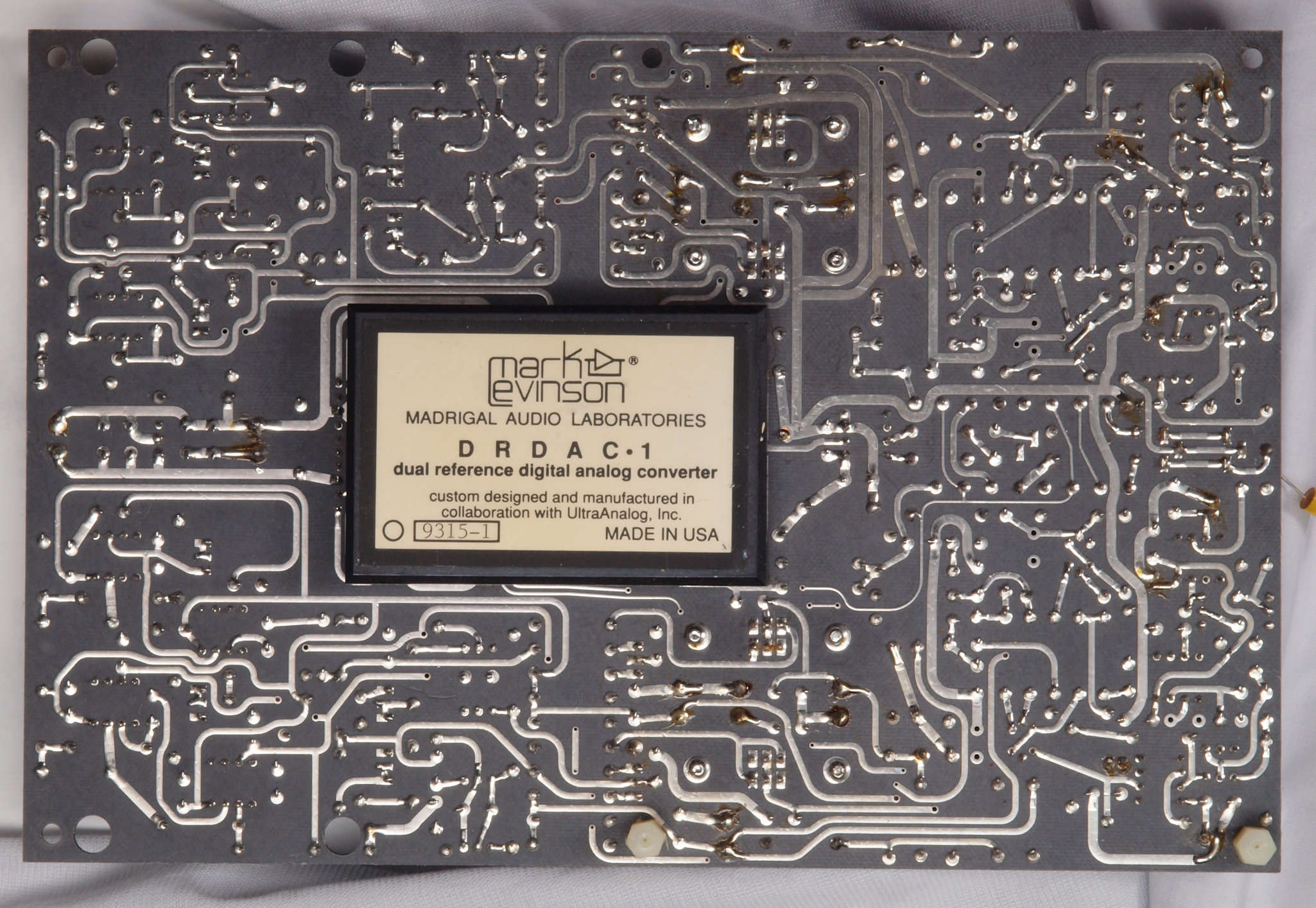

Ｃ３２．　修理中　右側アナログＡＭＰ基板裏。

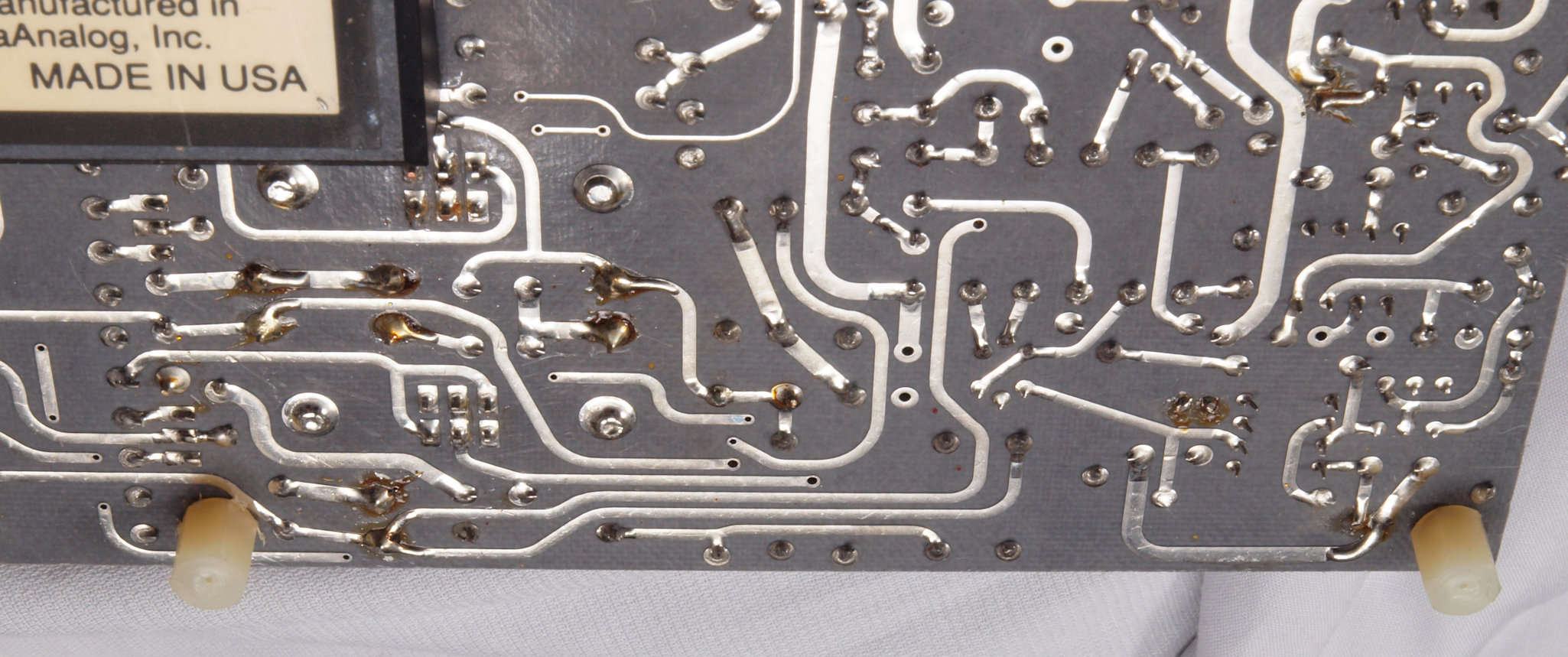

Ｃ３２２．　修理中　右側アナログＡＭＰ基板裏。２個の止めスタッドビスが割れている。

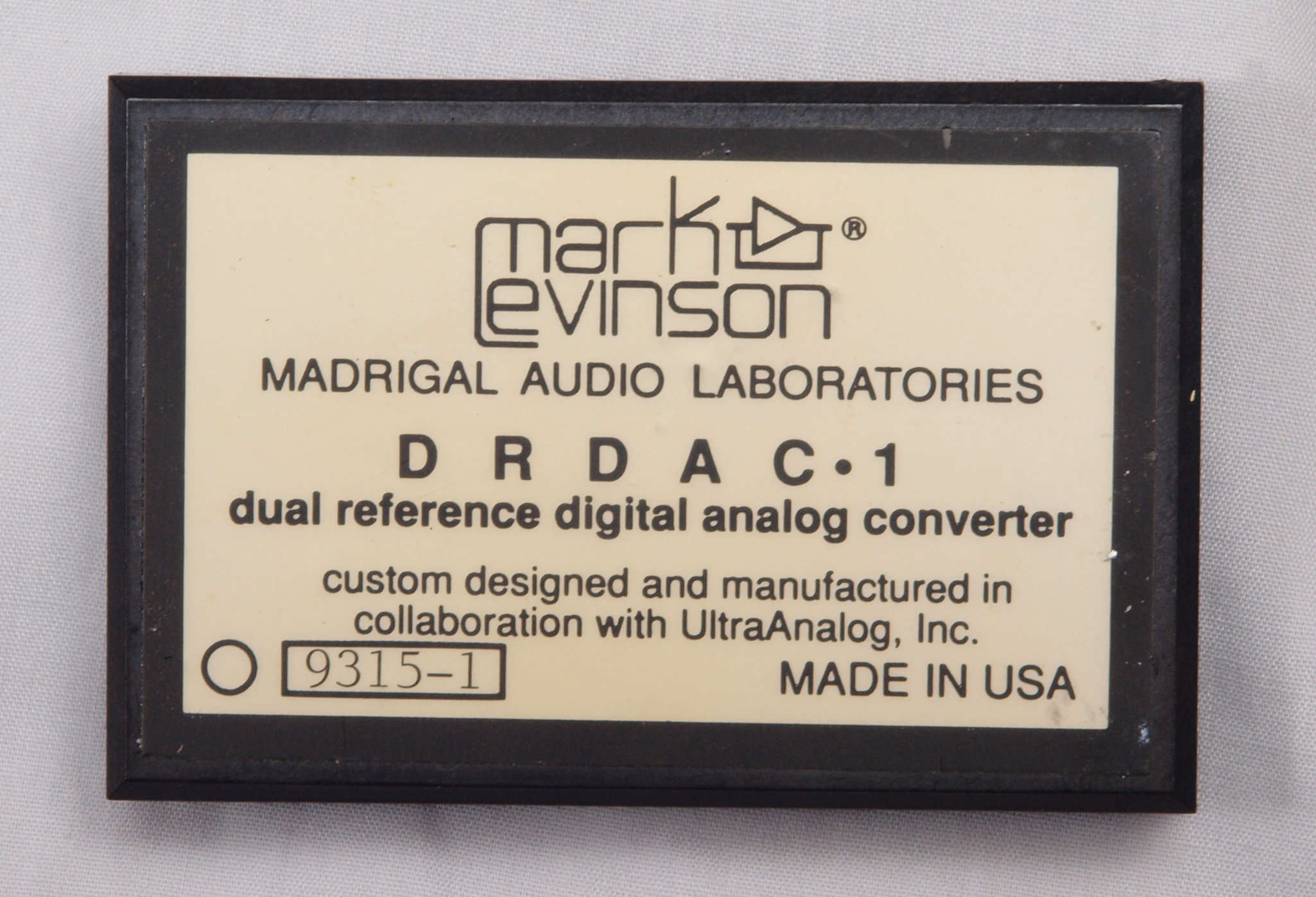

Ｃ３３．　修理中　右側アナログＡＭＰ基板のモジュール。今回も取り出す。

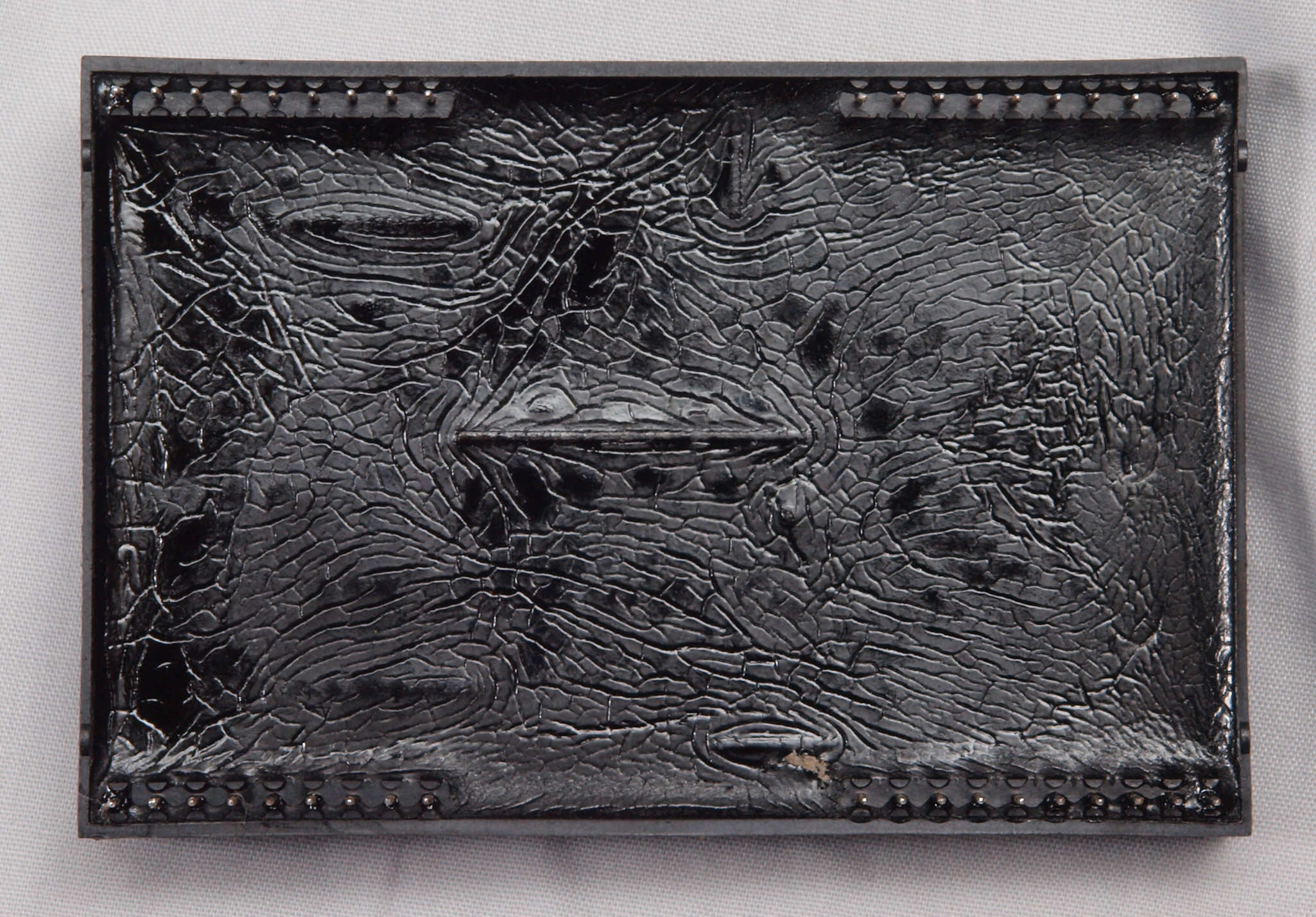

Ｃ３４．　修理中　右側アナログＡＭＰ基板のモジュール裏。今回も取り出す。

Ｃ４１．　修理中　左側アナログＡＭＰ部。　白いリボンケーブル３本はテフロン絶縁銀線。

Ｃ４２．　修理中　左側アナログＡＭＰ入力基板。

Ｃ４３．　修理中　左側アナログＡＭＰ入力基板裏。

Ｃ４４．　修理中　左側アナログＡＭＰ基板。

Ｃ４５．　修理中　左側アナログＡＭＰ基板裏。

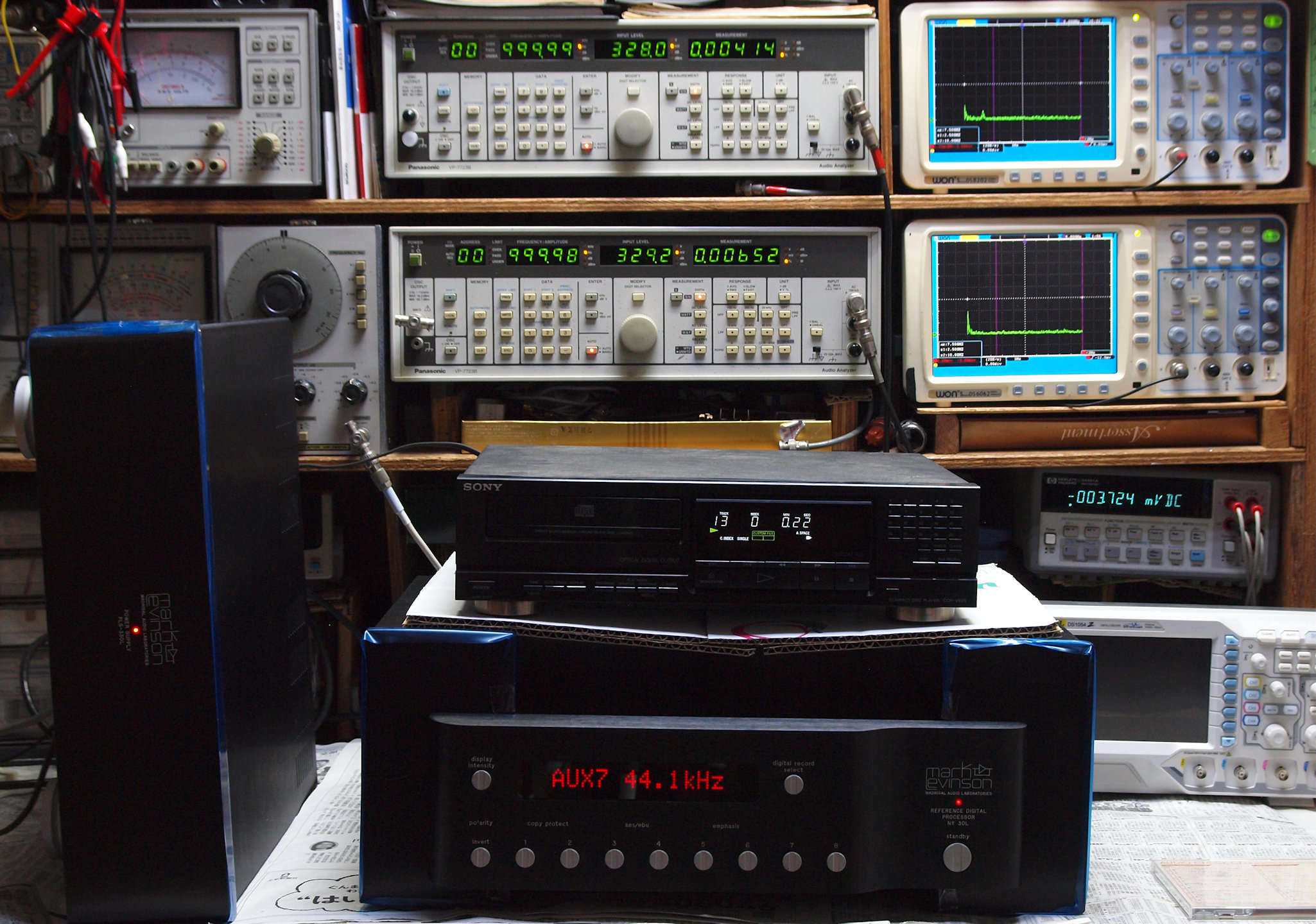

Ｅ．　ＣＤ　ＴＥＳＴ　ＤＩＳＣ　１（Ｔｅｃｈｎｉｃｓ）による調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　「見方」。 　　　上段中　右側（ＸＬＲ）出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側（ＸＬＲ）出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　本体上のＣＤプレヤー光出力を入力、出力はＲＣＡ端子にて測定。 　　　　　　　　　　測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側出力電圧２Ｖ、　０．００６３３％歪み。 　　　　　　　　 　　 　Ｌ側出力電圧２Ｖ、　０．００４８５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

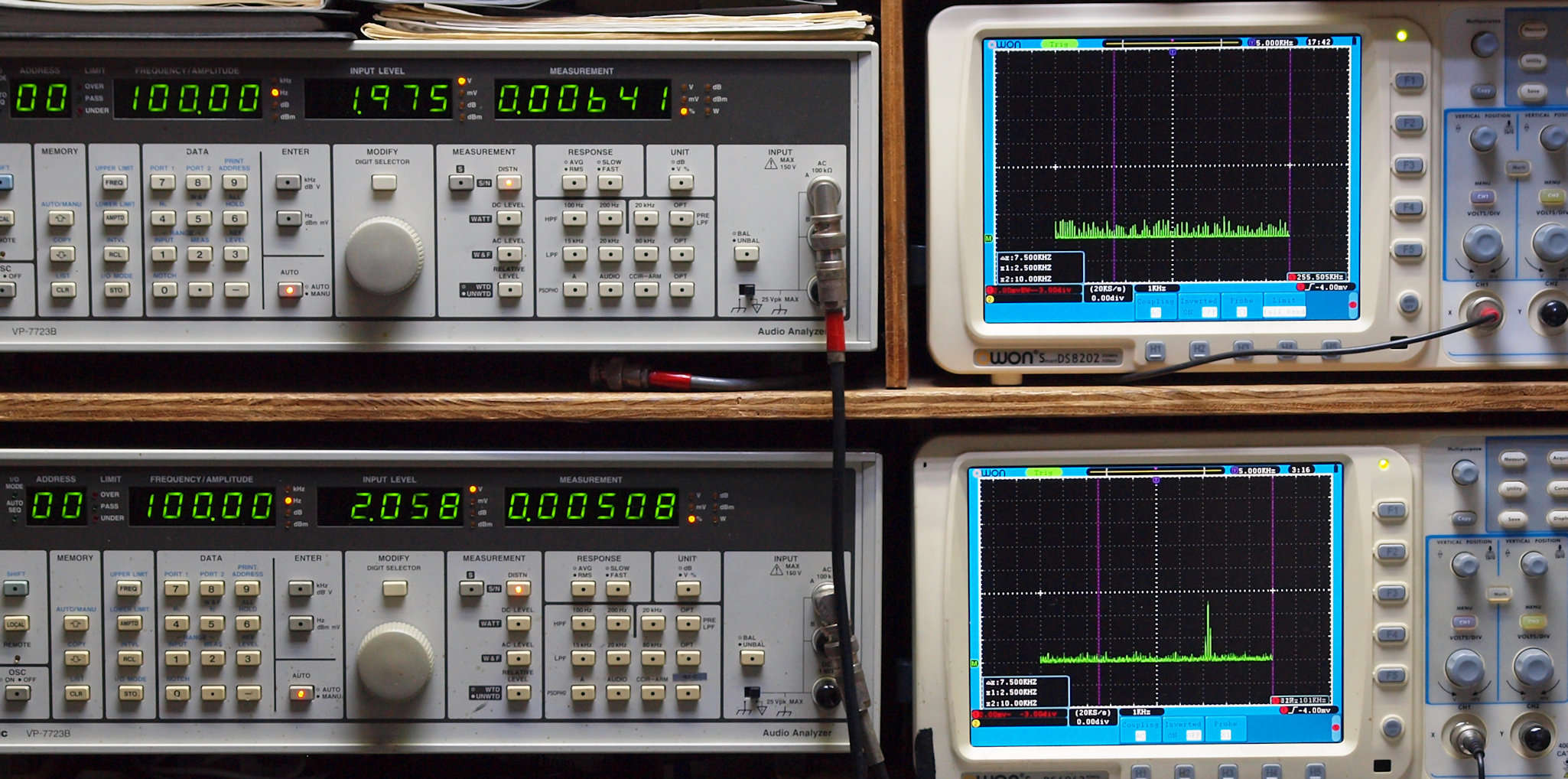

Ｅ２．　１００Ｈｚ入力、Ｒ側出力電圧２Ｖ、　０．００６４１％歪み。 　　　　　　 　　　　 　　Ｌ側出力電圧２Ｖ、　０．００５０８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

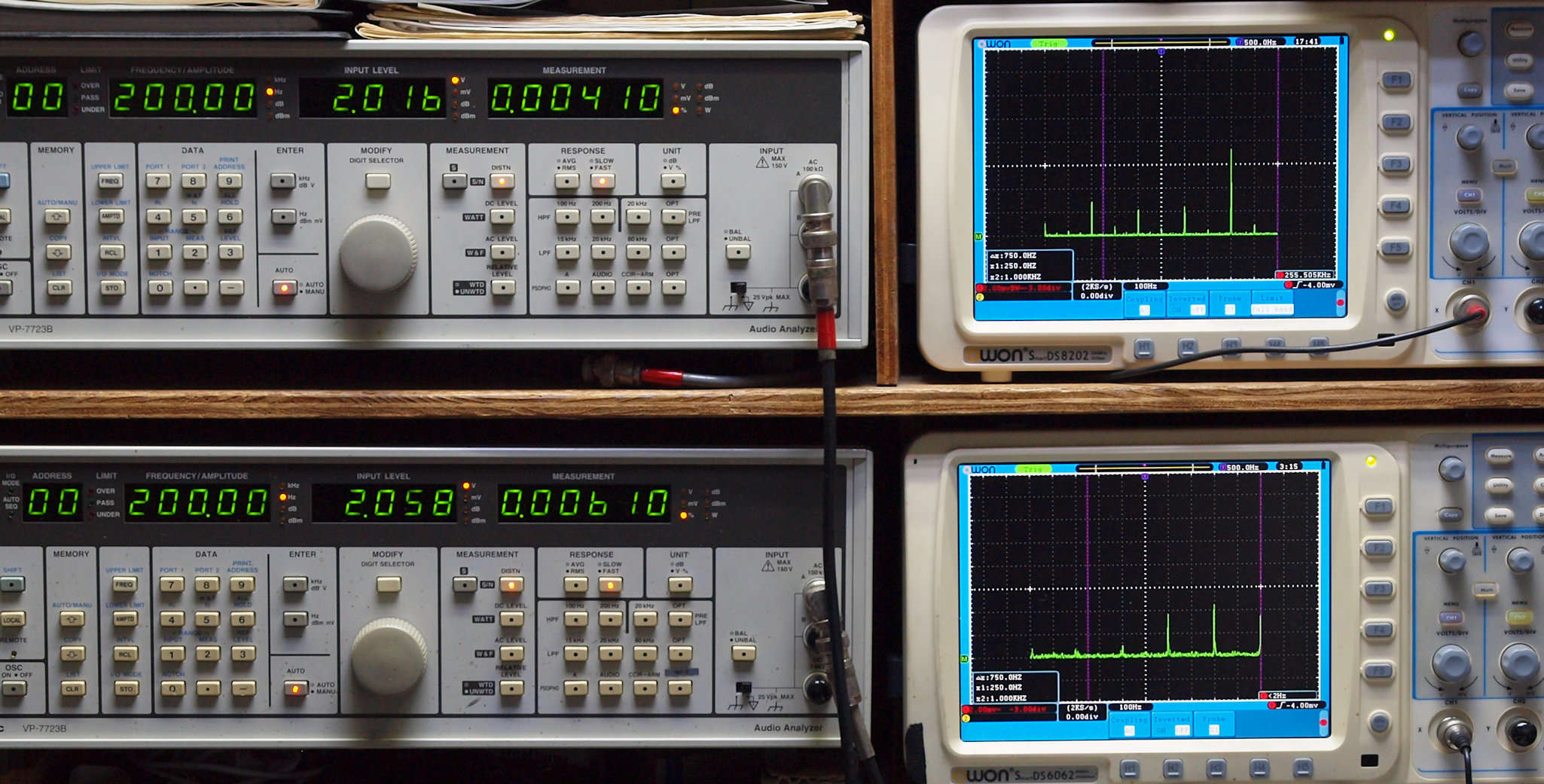

Ｅ３．　２００Ｈｚ入力、Ｒ側出力電圧２Ｖ、　０．００４１０％歪み。 　　　　　　　 　　　 　　Ｌ側出力電圧２Ｖ、　０．００６１０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

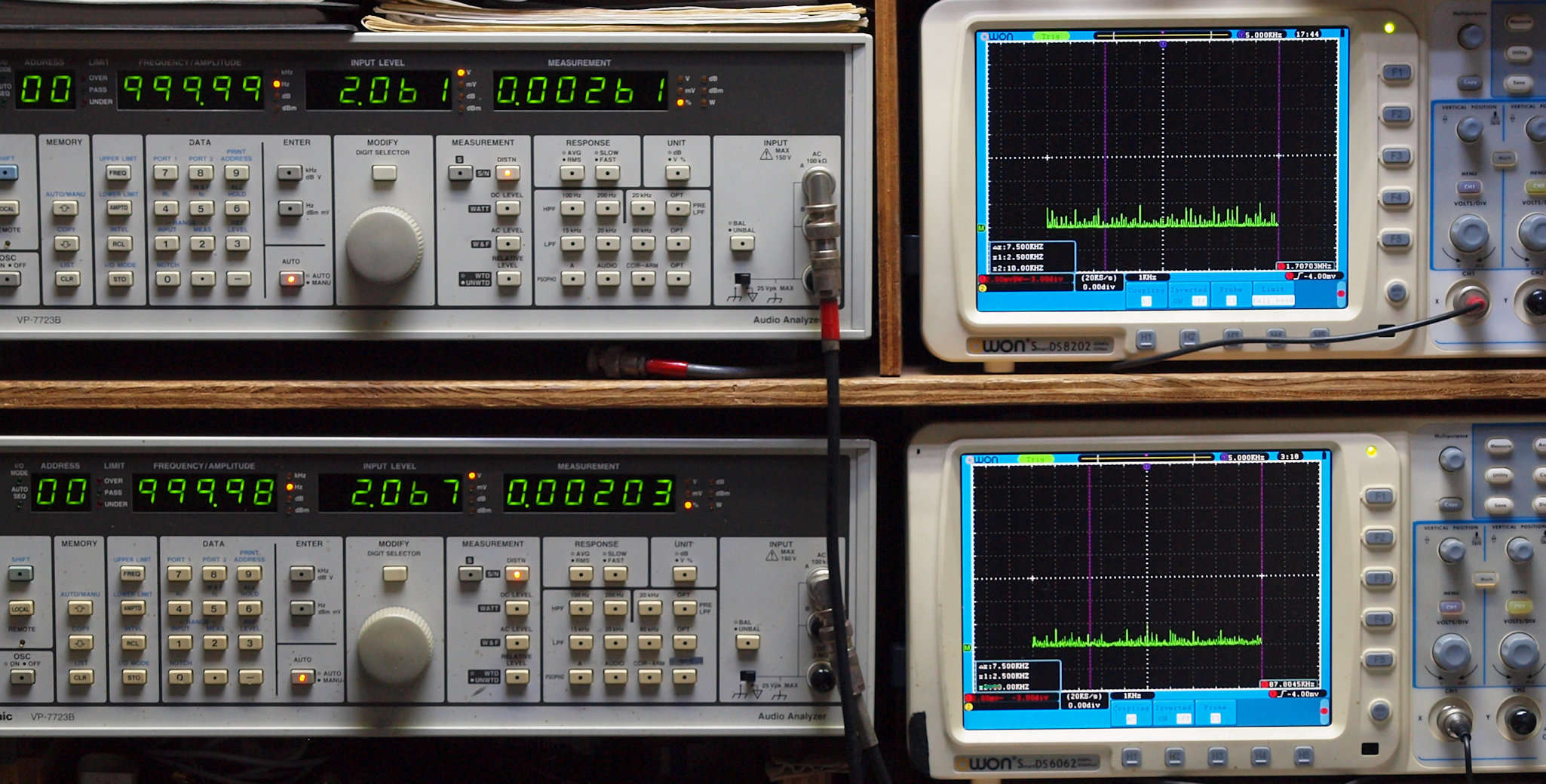

Ｅ４．　１ｋＨｚ入力、Ｒ側出力電圧２Ｖ、　０．００２６１％歪み。 　　　　　　　　　　 　 Ｌ側出力電圧２Ｖ、　０．００２０３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

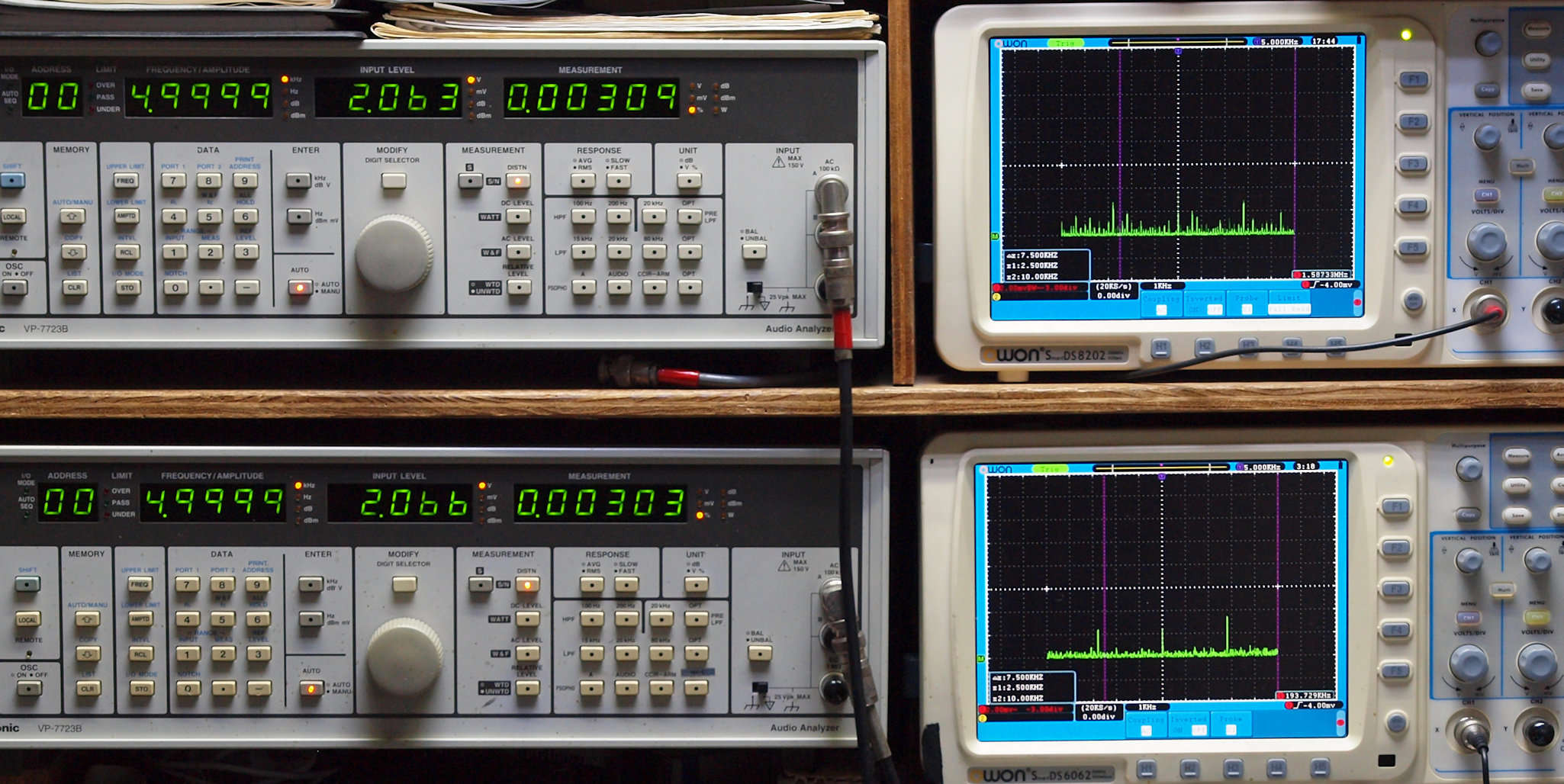

Ｅ５．　５ｋＨｚ入力、Ｒ側出力電圧２Ｖ、　０．００３０９％歪み。 　　　　　　　　　　 　 Ｌ側出力電圧２Ｖ、　０．００３０３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

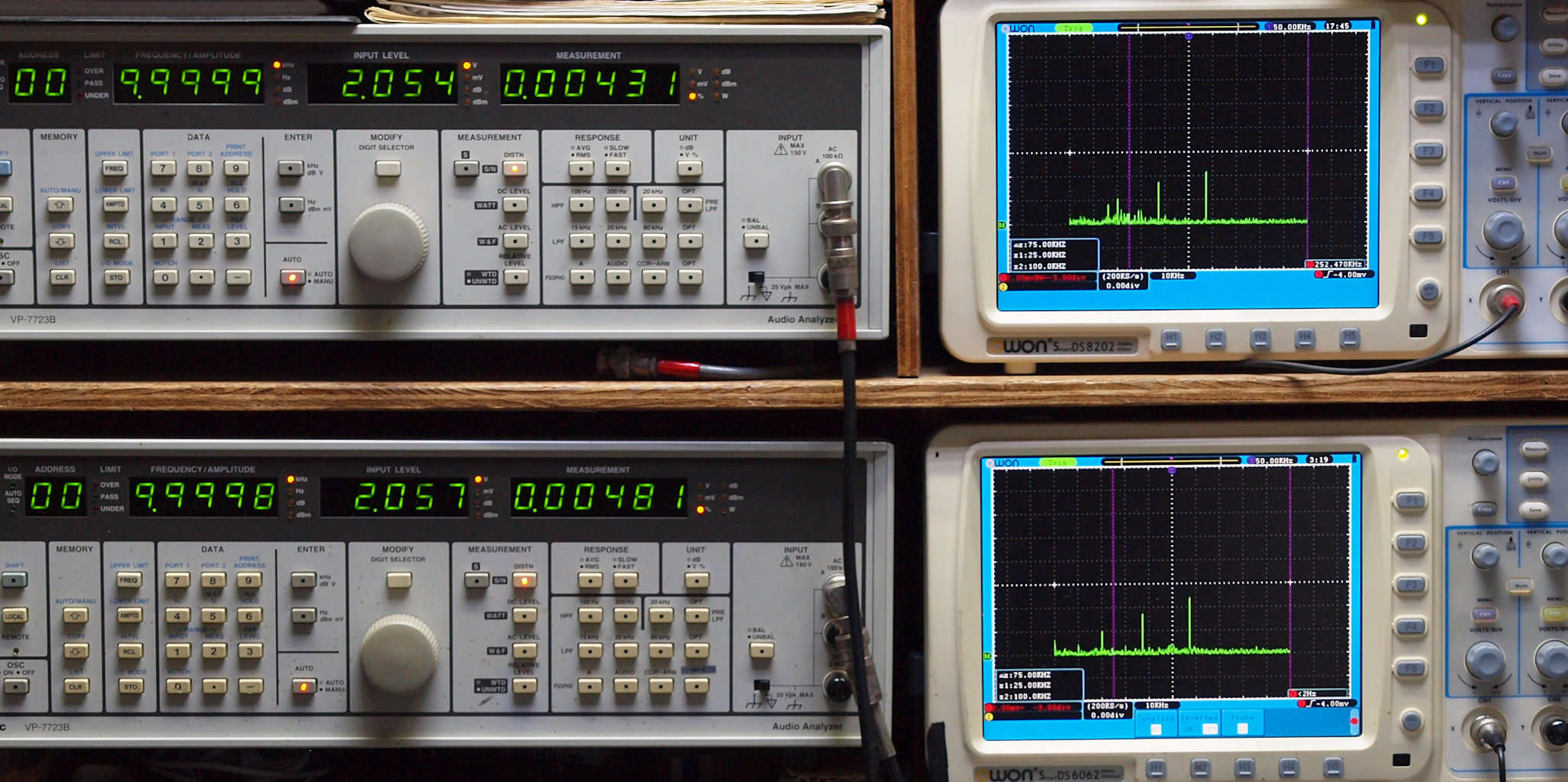

Ｅ６．　１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ、　０．００４３１％歪み。 　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００４８１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

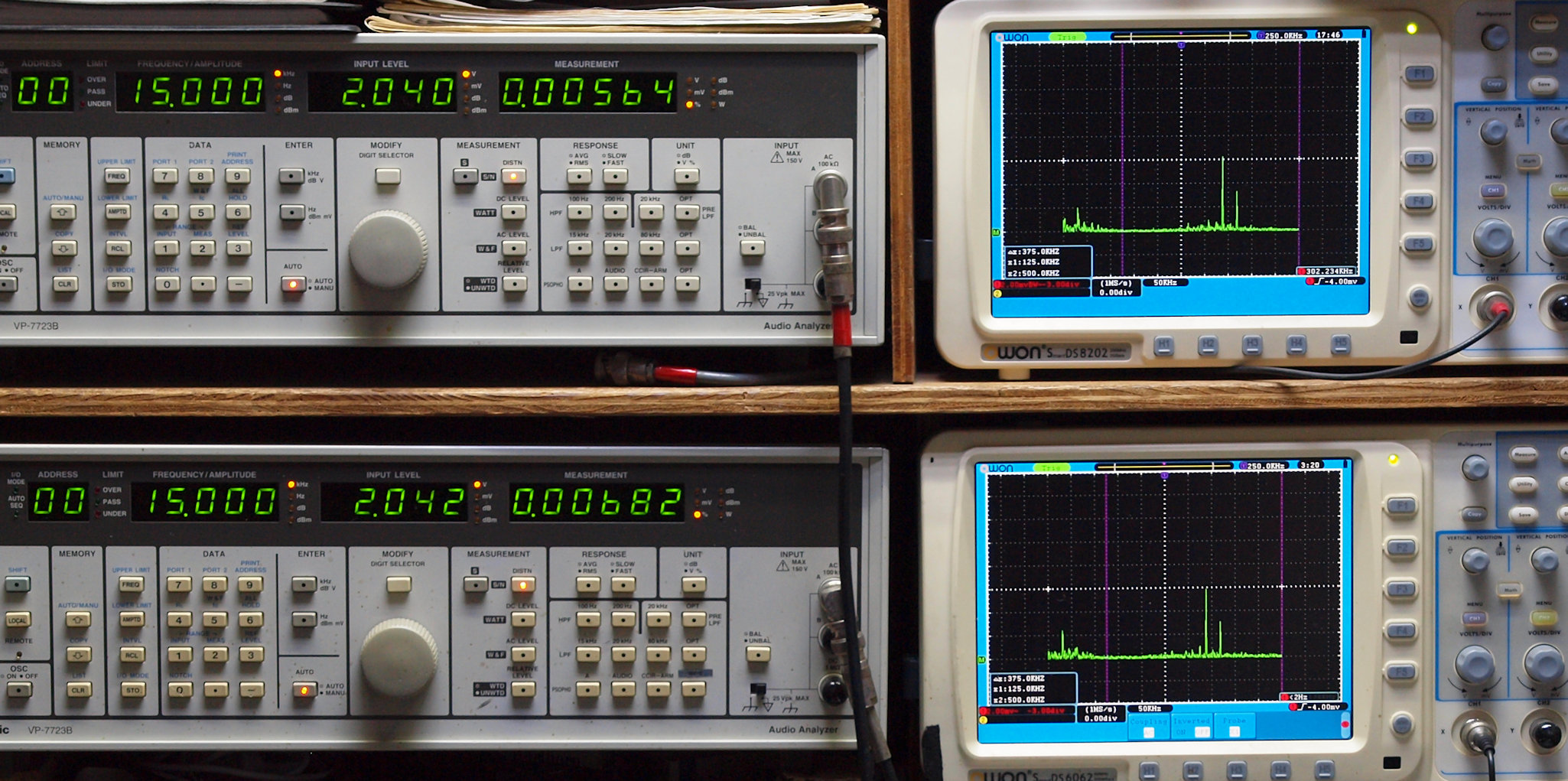

Ｅ７．　１５ｋＨｚ入力、Ｒ側出力電圧２Ｖ、　０．００５６４％歪み。 　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００６８２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況

Ｓ．　Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　Ｎｏ３０Ｌ　の仕様（マニアル・カタログより）

型式 D/Aコンバーター　Ｎｏ．３０Ｌ デジタル入力 XLR＝5系統 EIAJオプティカル＝2系統 STオプティカル＝1系統 アナログ出力 XLR＝4系統 RCA＝2系統 デジタル出力 XLR＝2系統(モニター/Rec) EIAJオプティカル＝1系統(Rec) D/Aコンバーター 精密デュアル20ビットDACx2 フィルタリング 8倍オーバーサンプリングデジタルフィルター ベッセル同調リニアフェイズ・アナログフィルター 周波数特性 10Hz〜20kHz +0dB -0.2dB 全高調波歪率 0.003%以下(1kHz、0dB、A補正) ダイナミックレンジ 98dB以上 SN比 105dB チャンネルセパレーション 110dB以上 IM歪(SMPTE、IMD) 0.005%以下 ローレベルリニアリティ -70dB以下まで測定限界以下 -90dB以下まで約+1.7dB(ディザーなし、0dB、1kHz) 出力インピーダンス 6Ω以下 外形寸法 本体No.30L＝幅492x高さ187x奥行392mm 電源PLS-330＝幅400x高さ133x奥行378mm 重量 本体＝15.8kg 電源＝12.8kg 価格 ￥2,850,000(1992年頃)
