ＭｃＩｎｔｏｓｈ　ＭＣ２２５５．　４台目修理記録

平成２６年１２月２０日到着　　平成２７年８月６日完成

Ａ．　修理前の状況 先日、約２０年ぶりにマッキントッシュMC2255の電源を入れ、レコードを聴いておりました。 １時間を過ぎたあたり、次のレコードを選んでいると突然スピーカーからガリッと音が出て、 なんか焦げ臭い？ すぐに電源切にしましたが、上から見て左端のメッシュで囲われたあたりから異臭・・・ なんか化学的な刺激臭がします。 怖いので、その後は電源を入れてません。 思い出のあるアンプなのに、実家に２０年も置いたままにしておりました。 当時はエスカレートする親父のオーディオ熱に、私の方が嫌気がさしたのかも知れません。 そんな親父も他界して１０年、私のMC2255は使用されずにラックの一番下にありました。 結構、錆が出ていますが、やはり美しい。 またブルーのメーターを見ながらレコードを聴きたく思います。 Ｂ．　原因 前段ＴＲ（トランジスター）の断線により、Ｌ側終段ＴＲ（トランジスター）焼損 純正のＴＲ（トランジスター）は入手難で、入手しても、既存と特性が近い保証が無。 よって、ＲＬ共現在のＴＲ（トランジスター）に置き換える。 他各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 終段ＴＲ（トランジスター）交換。２種２０個購入して２種１２個選別して使用する。 終段ＴＲ（トランジスター）エミッター抵抗交換。 前段ＴＲ（トランジスター）交換。 Ｄ．　使用部品 電解コンデンサ−　　　　　　　　　　　　　　　　　　３９個ミューズ使用。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　２個。 フイルム・コンデンサ−　　　　　　　　　　　　　　１２個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　６個。 終段ＴＲ（トランジスター）　　　　　　　　　　　　　　１２個。 終段ＴＲ（トランジスター）エミッター抵抗　　　　　　６個。 前段ＴＲ（トランジスター）　　　　　　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ．　修理費　　１２４，０００円　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　の仕様（マニアル・カタログより）

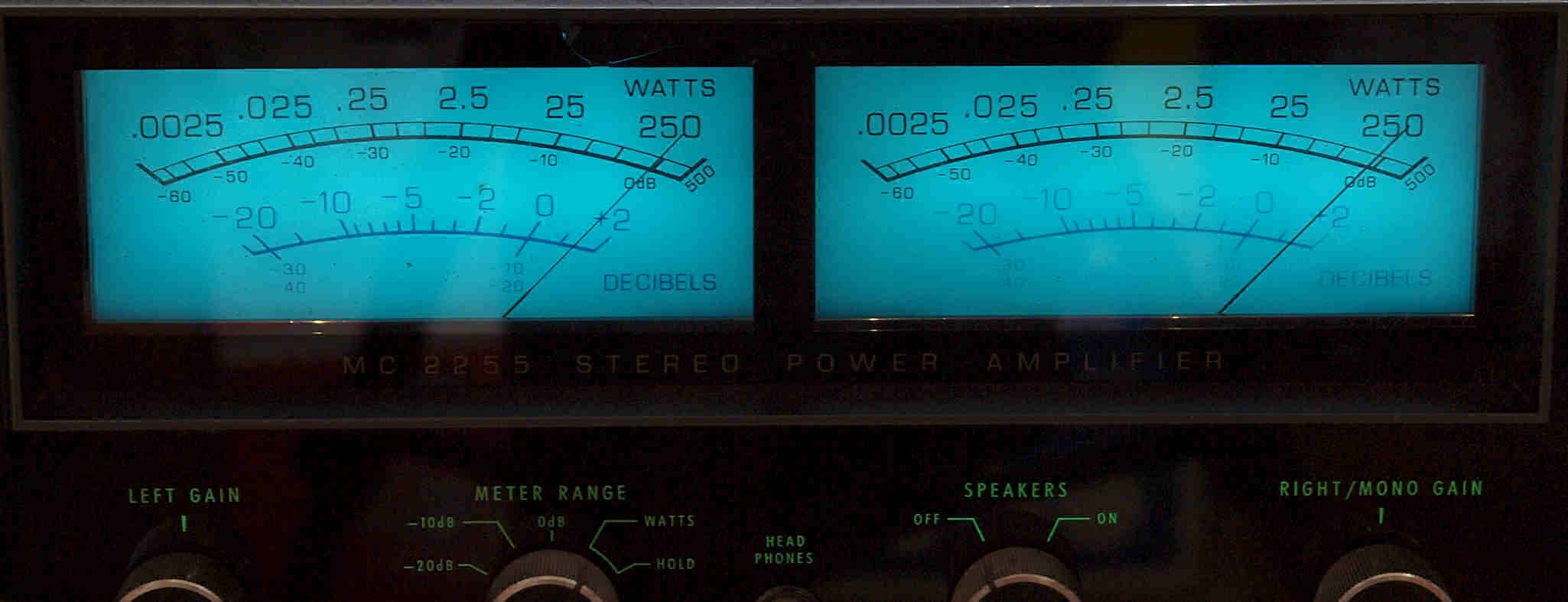

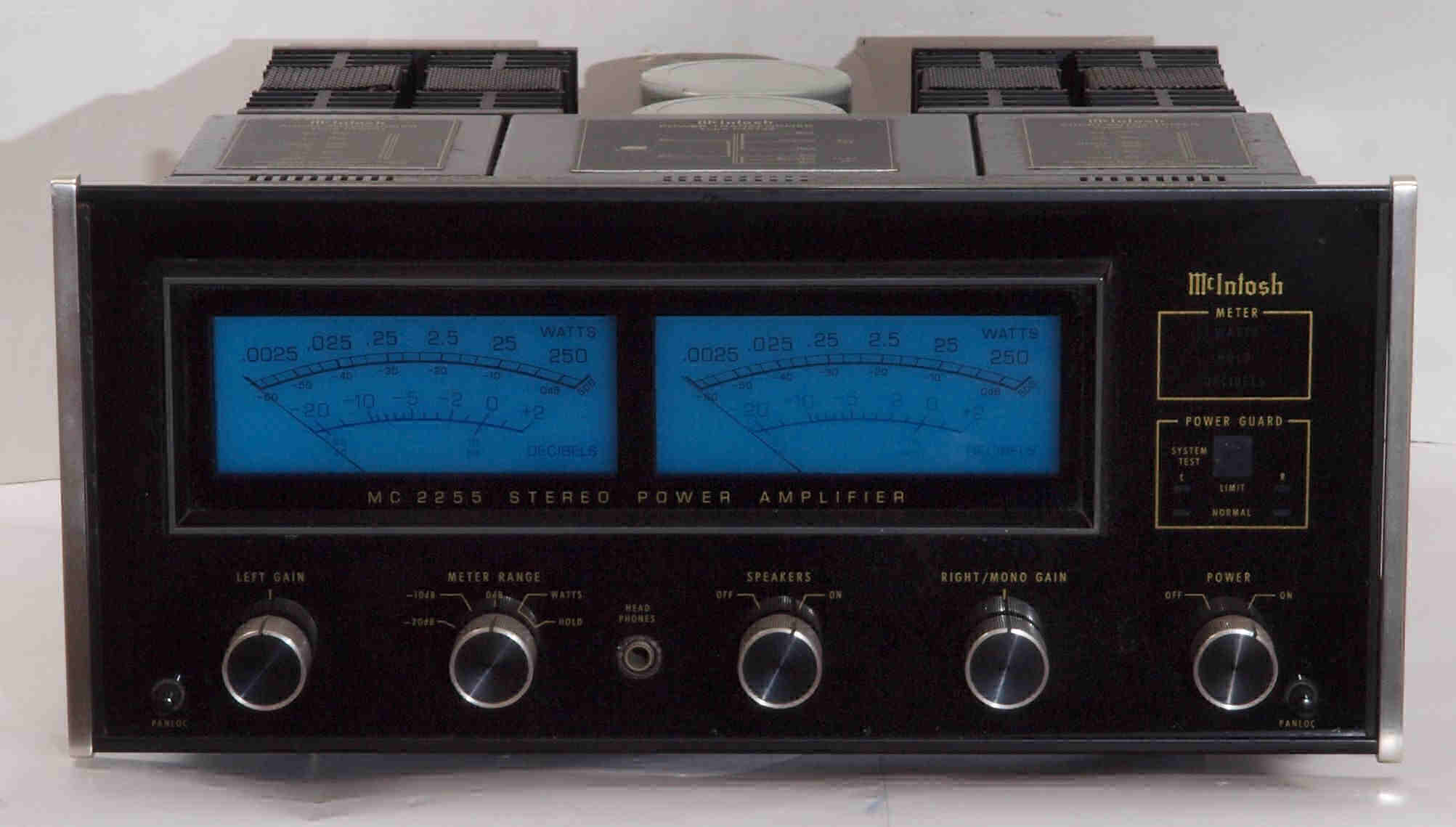

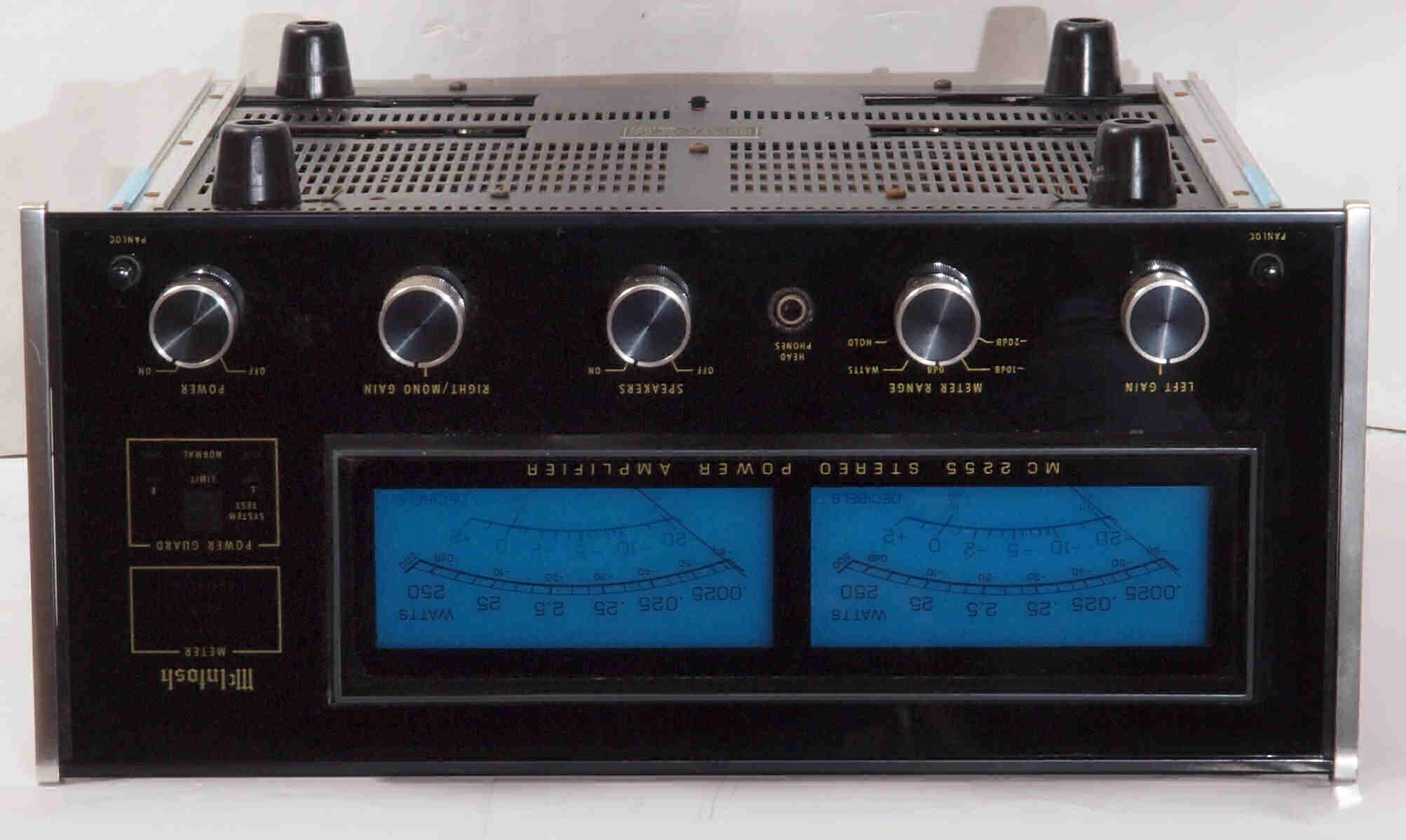

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

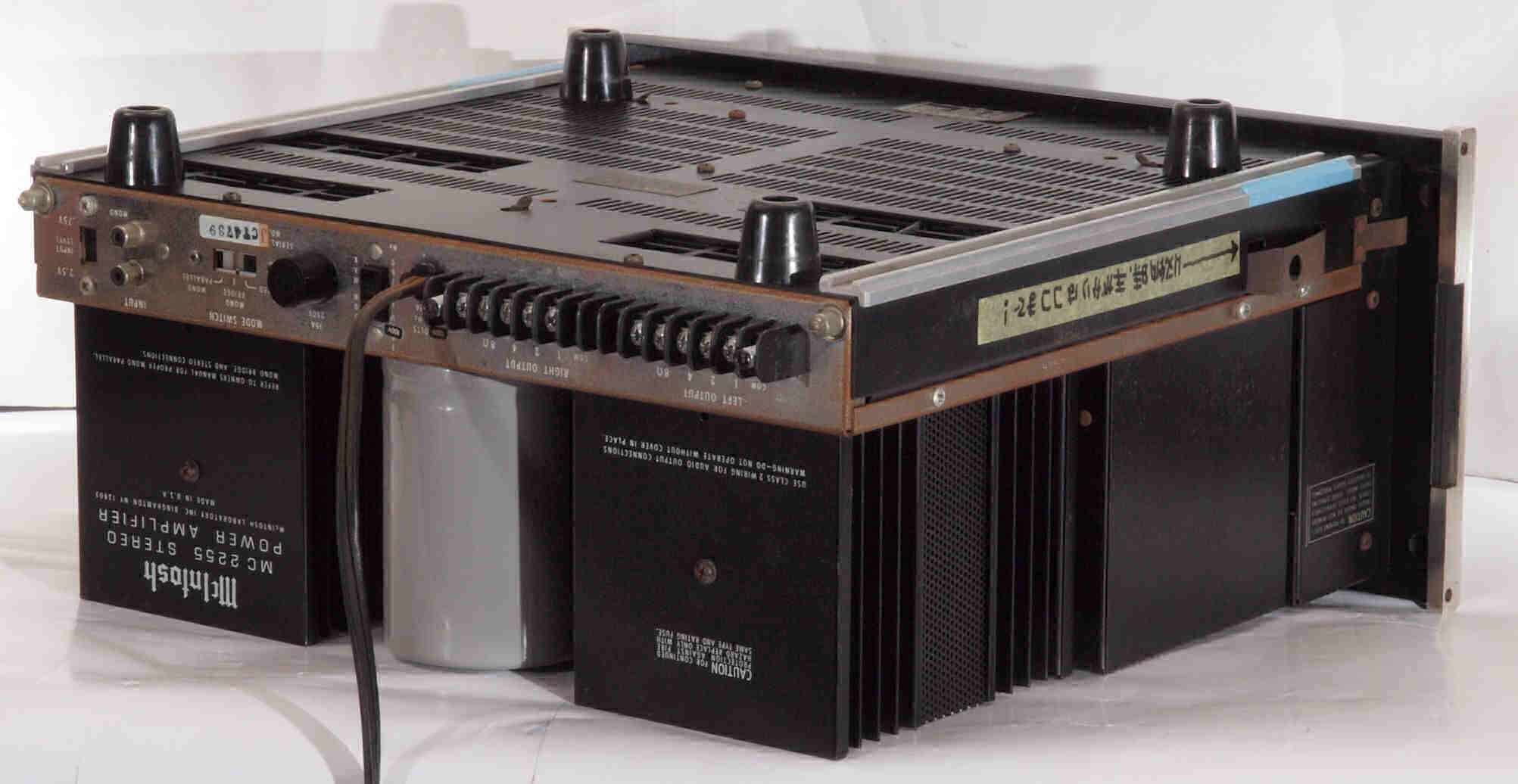

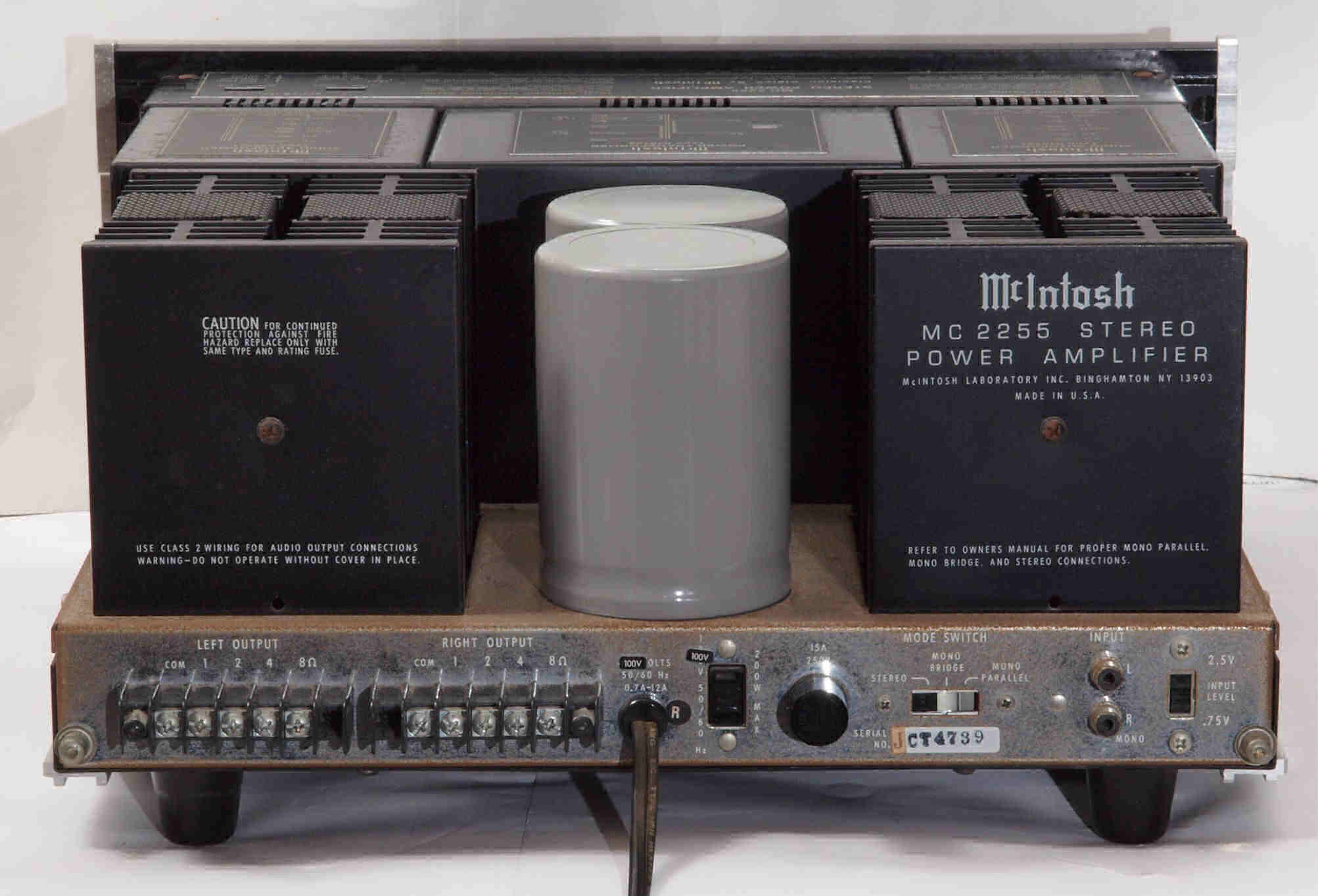

Ａ１３．　点検中　後から見る

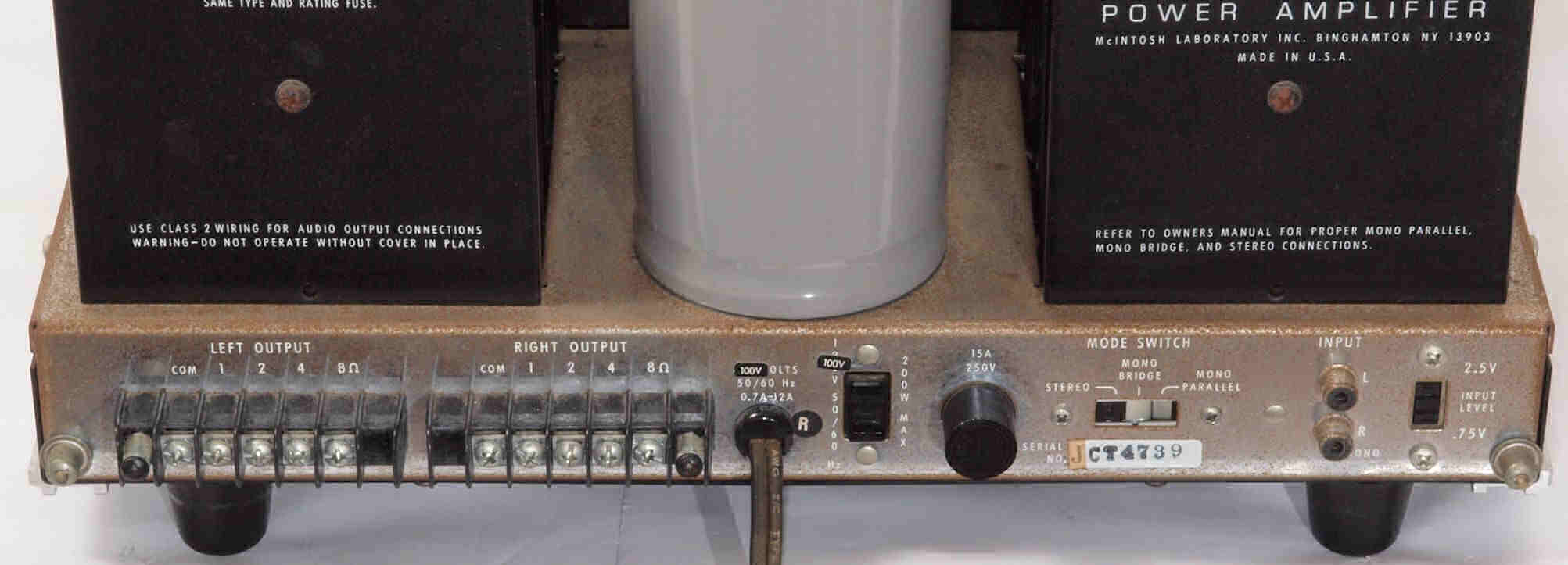

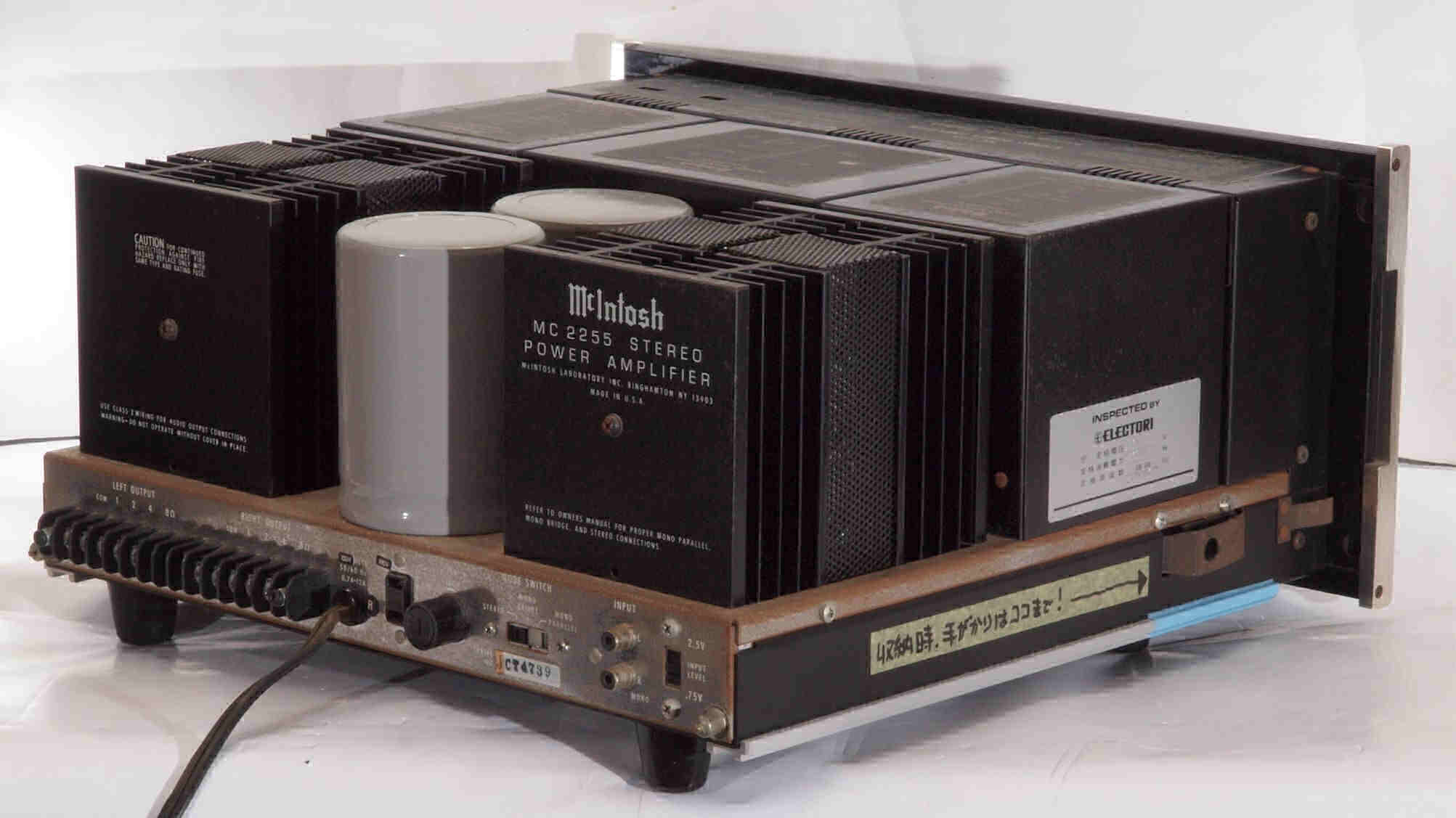

Ａ１３２．　点検中　後から見る、　錆が発生している、ＣＲＣでどの程度落ちるか？

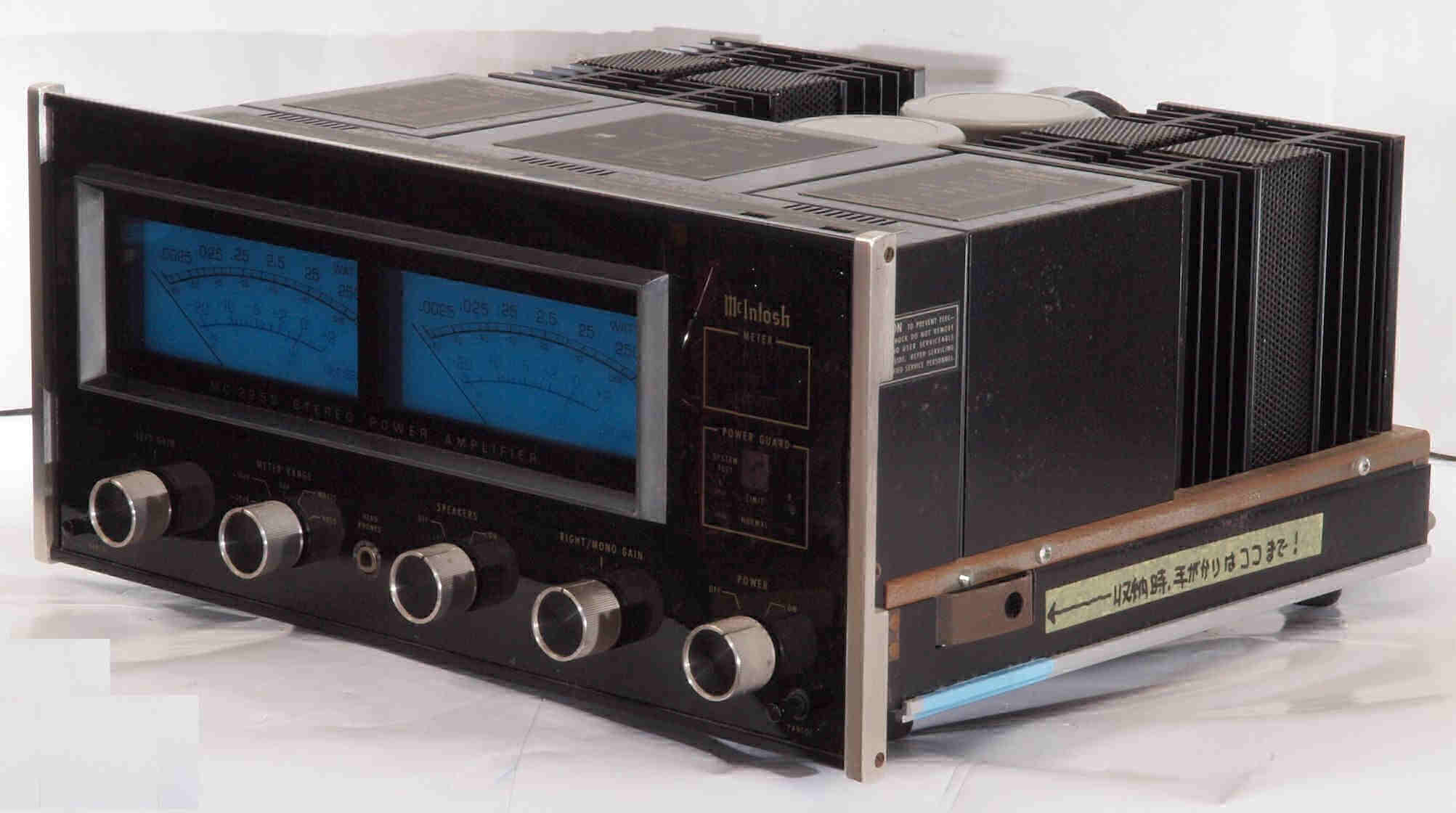

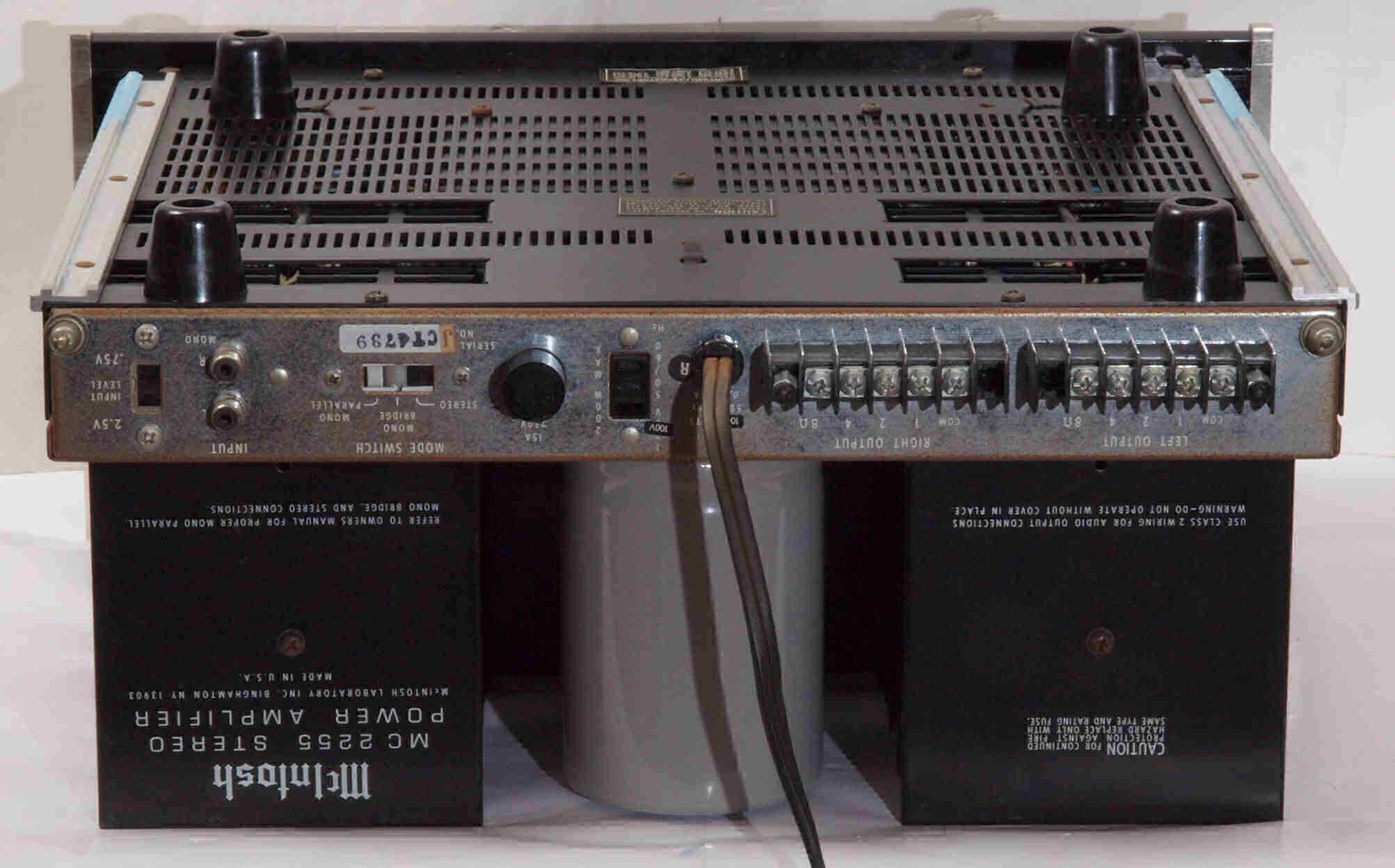

Ａ１４．　点検中　後左から見る

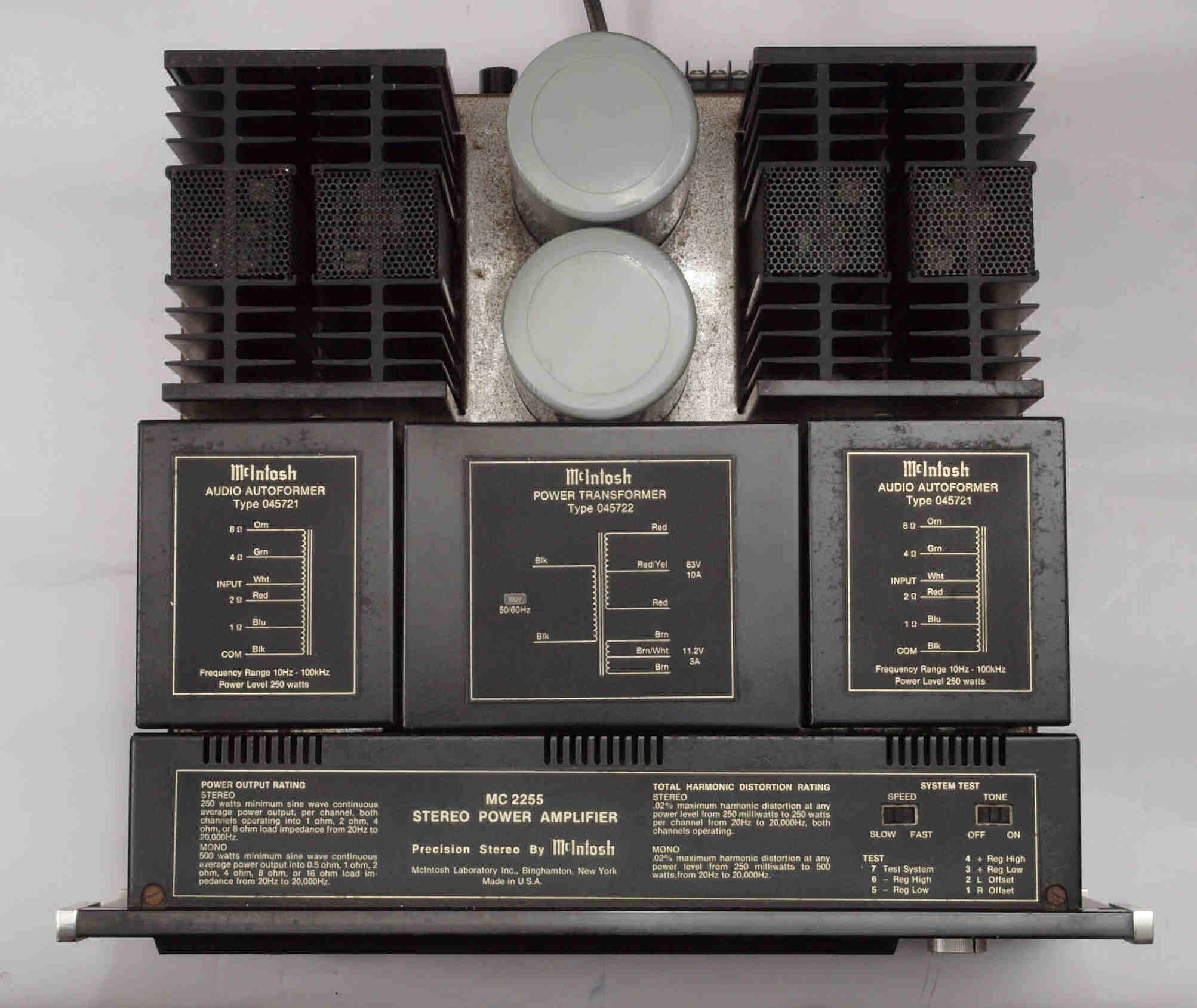

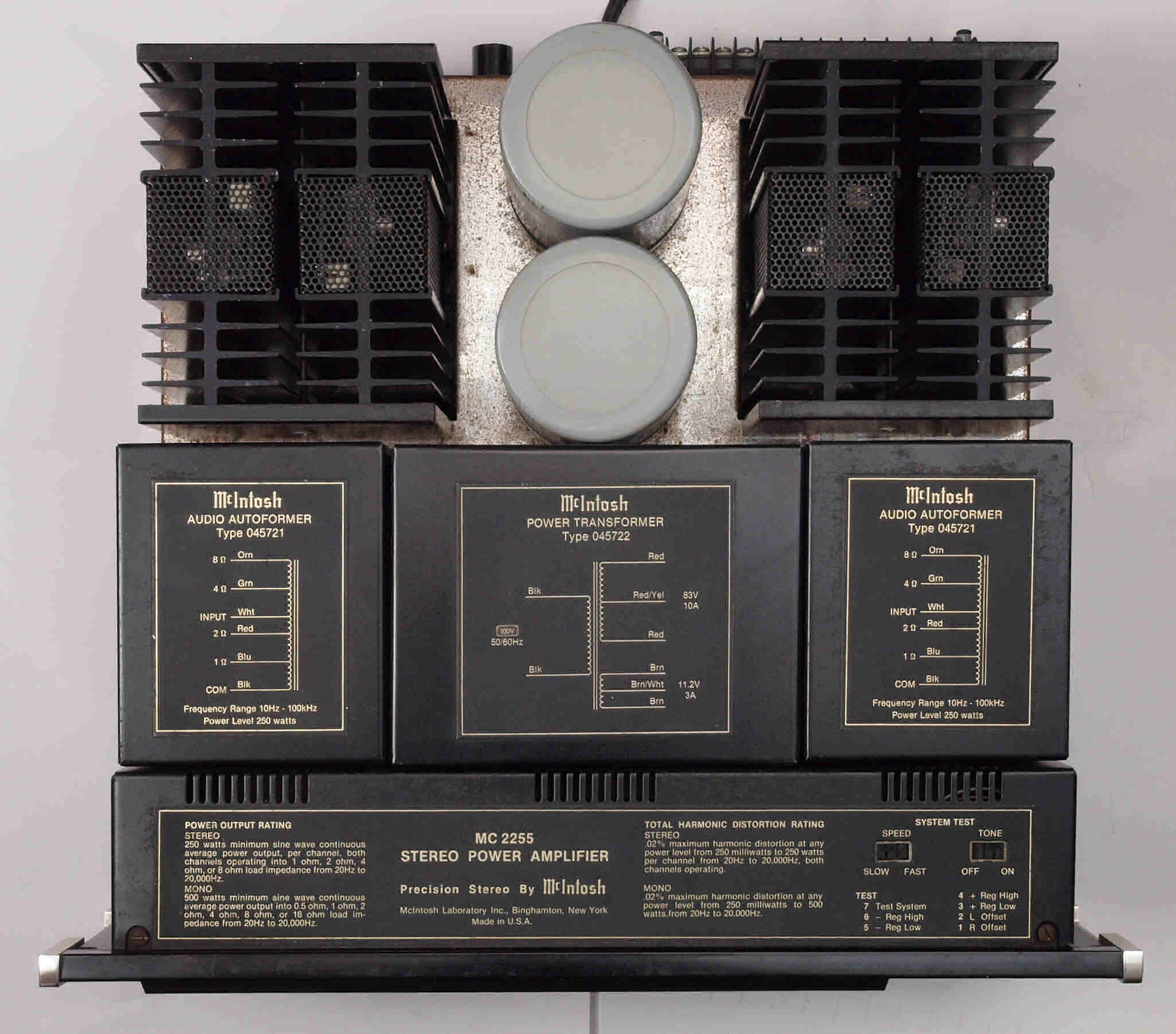

Ａ１５．　点検中　上から見る

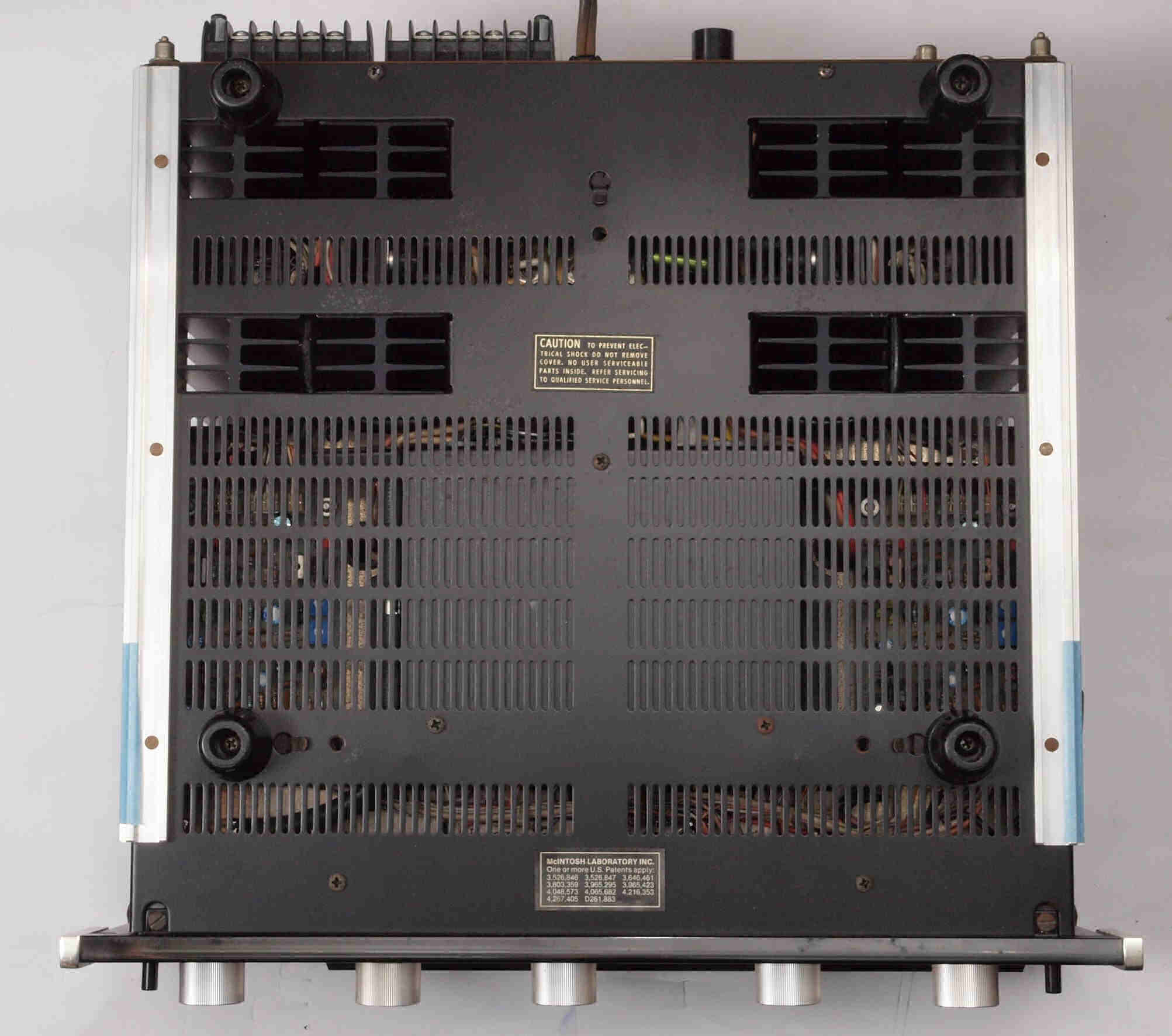

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

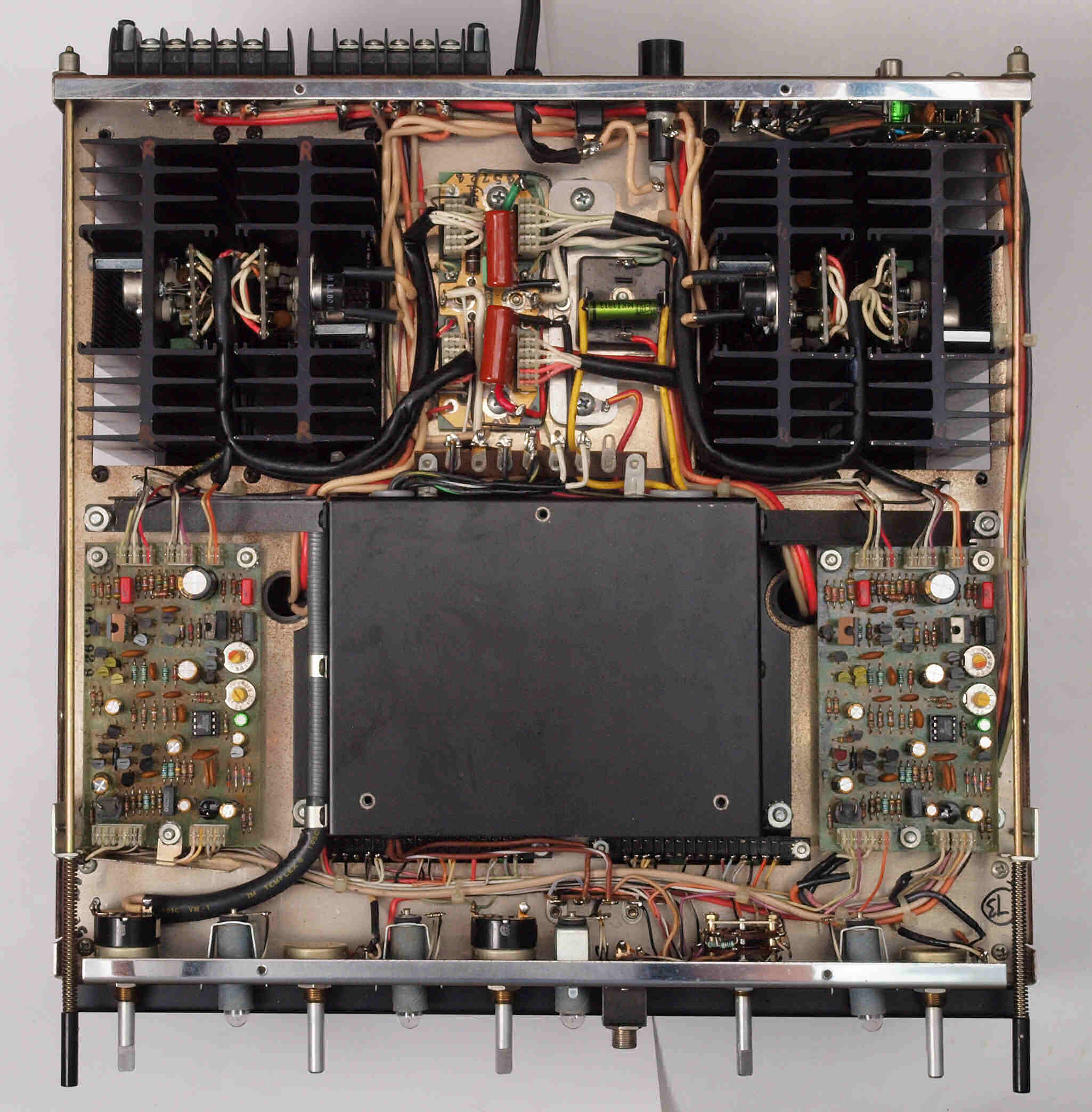

Ａ３１．　点検中　下蓋を取り、下から見る

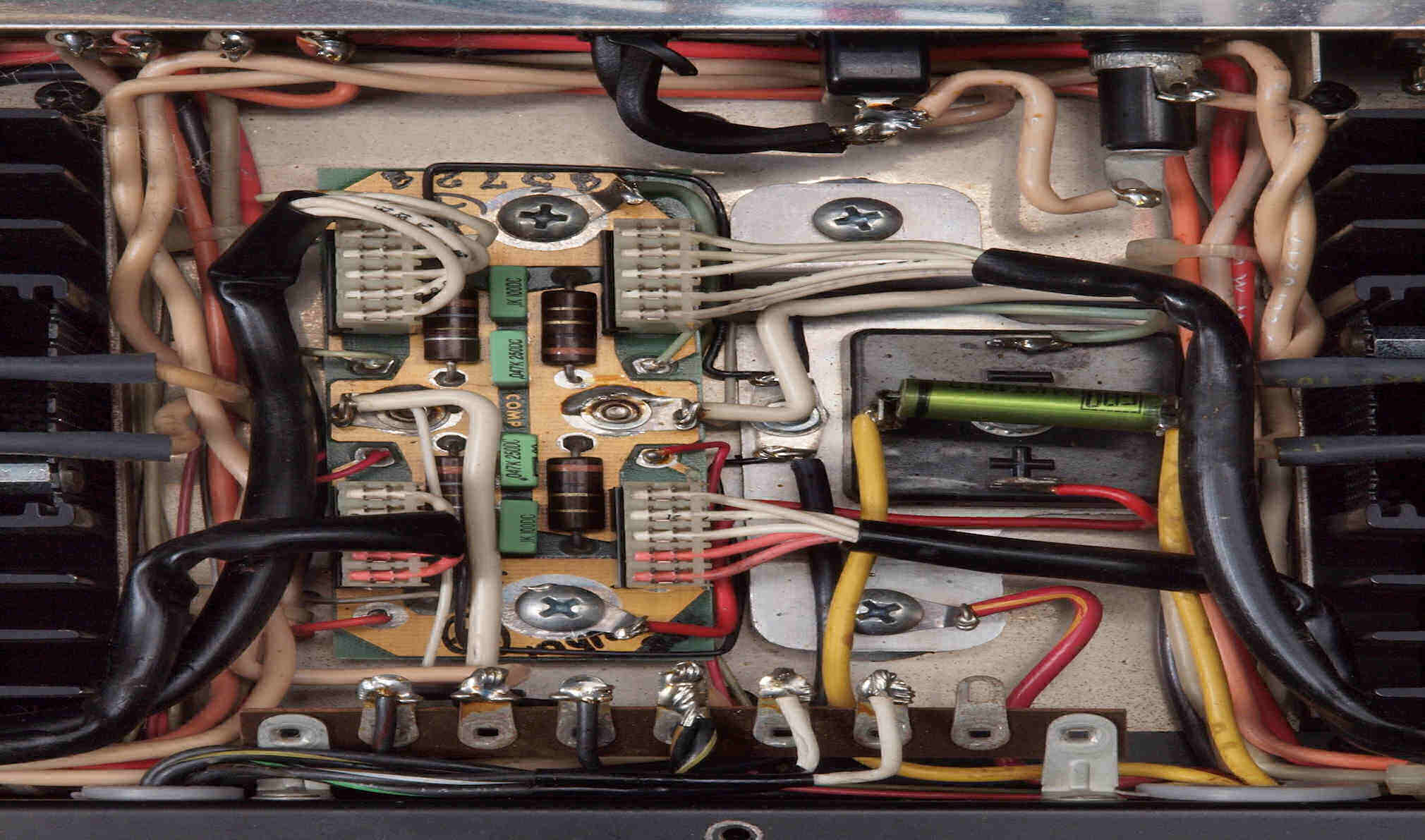

Ａ３２．　点検中　電源・整流部分

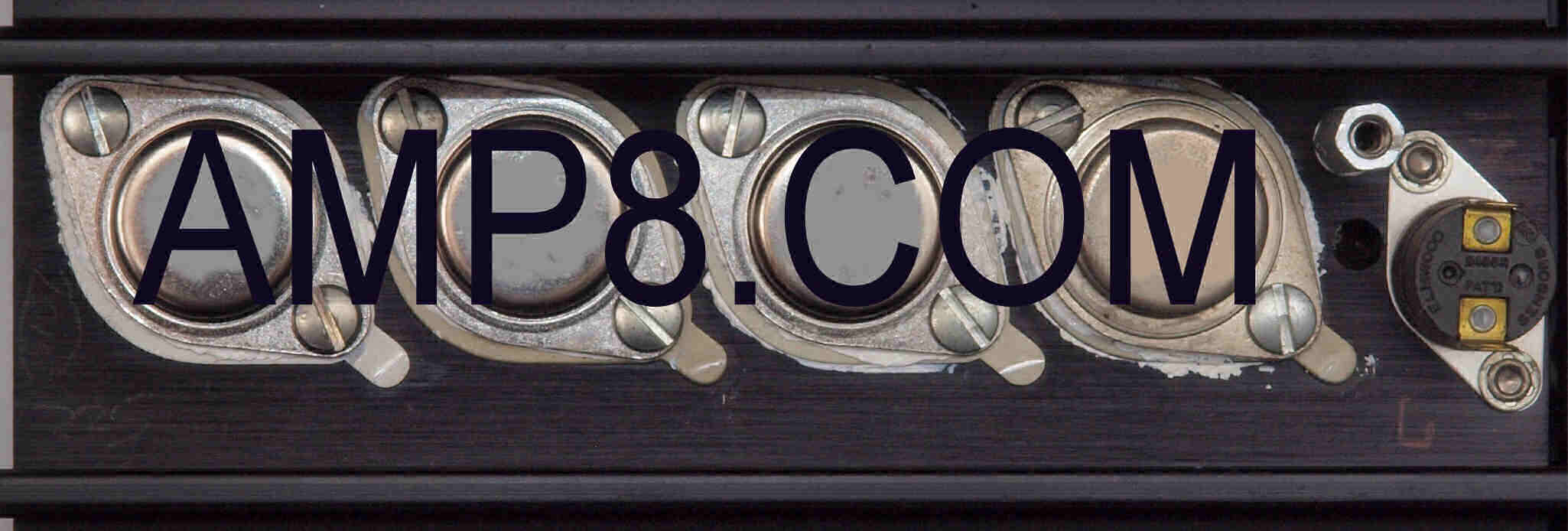

Ａ４１．　点検中　左側マイナス側終段ＴＲ（トランジスター）。

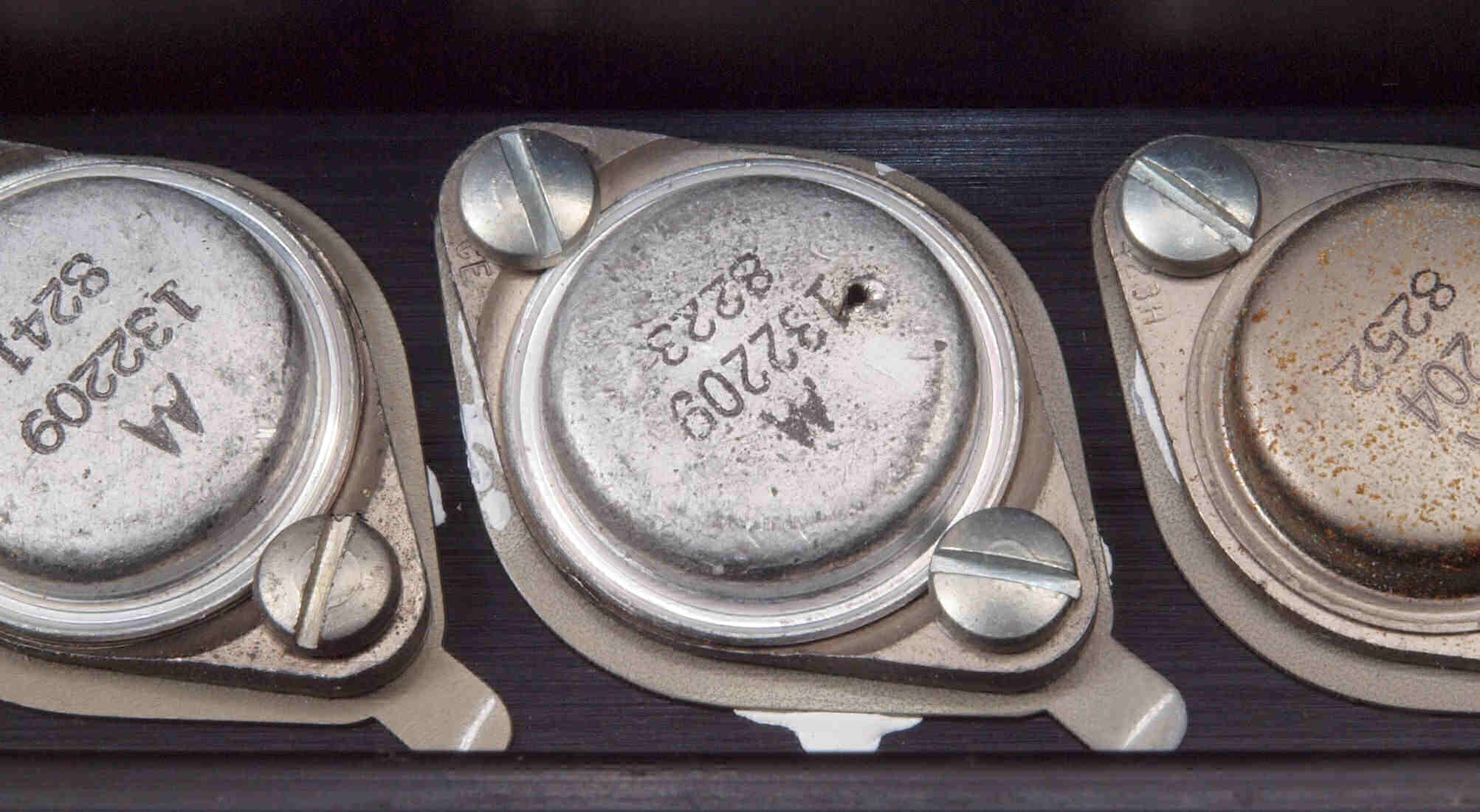

Ａ４２．　点検中　左側マイナス側終段ＴＲ（トランジスター）、　短絡の放電でケースに穴が開いている。

Ａ４３．　点検中　左側マイナス側終段ＴＲ（トランジスター）裏。

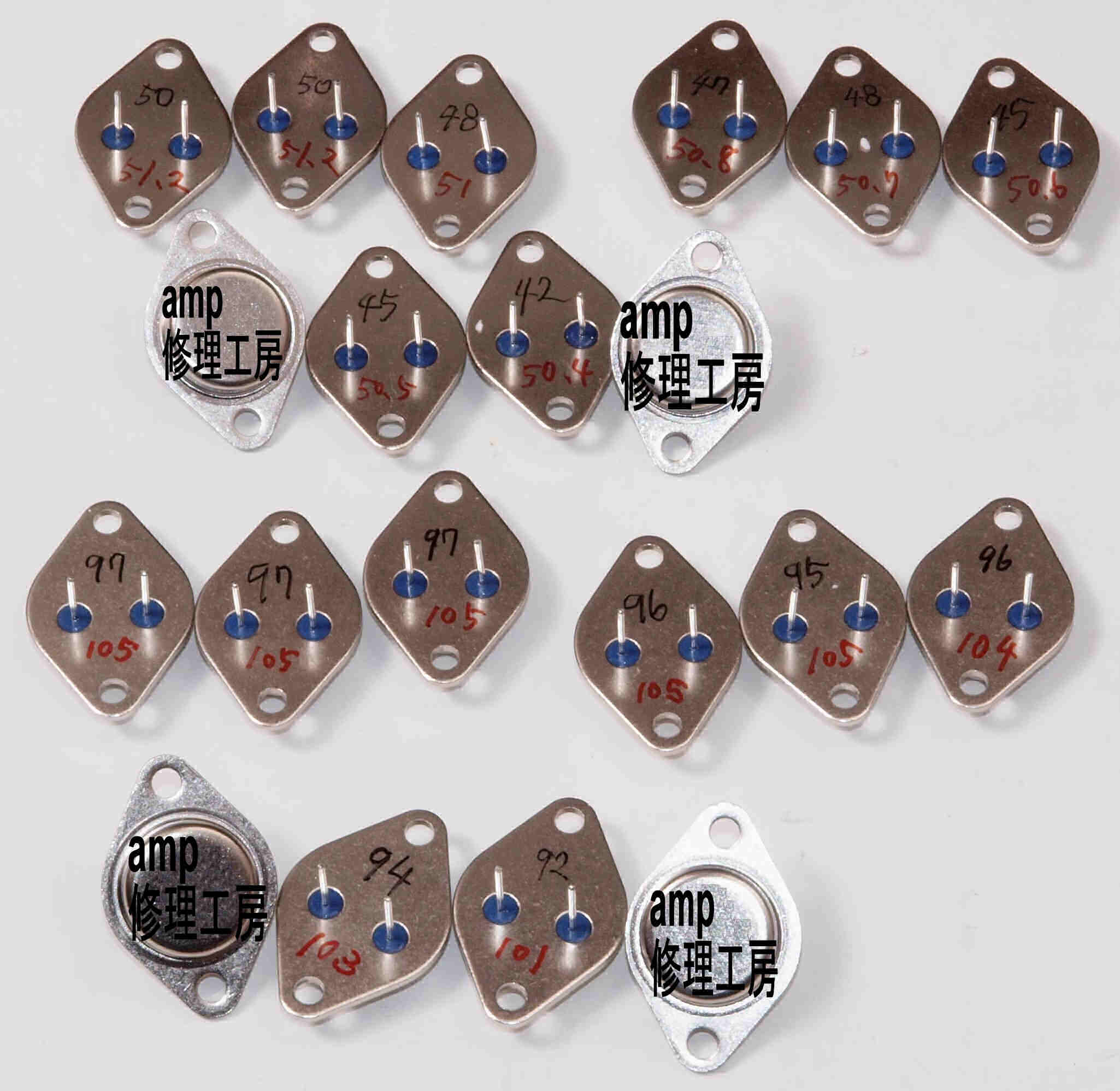

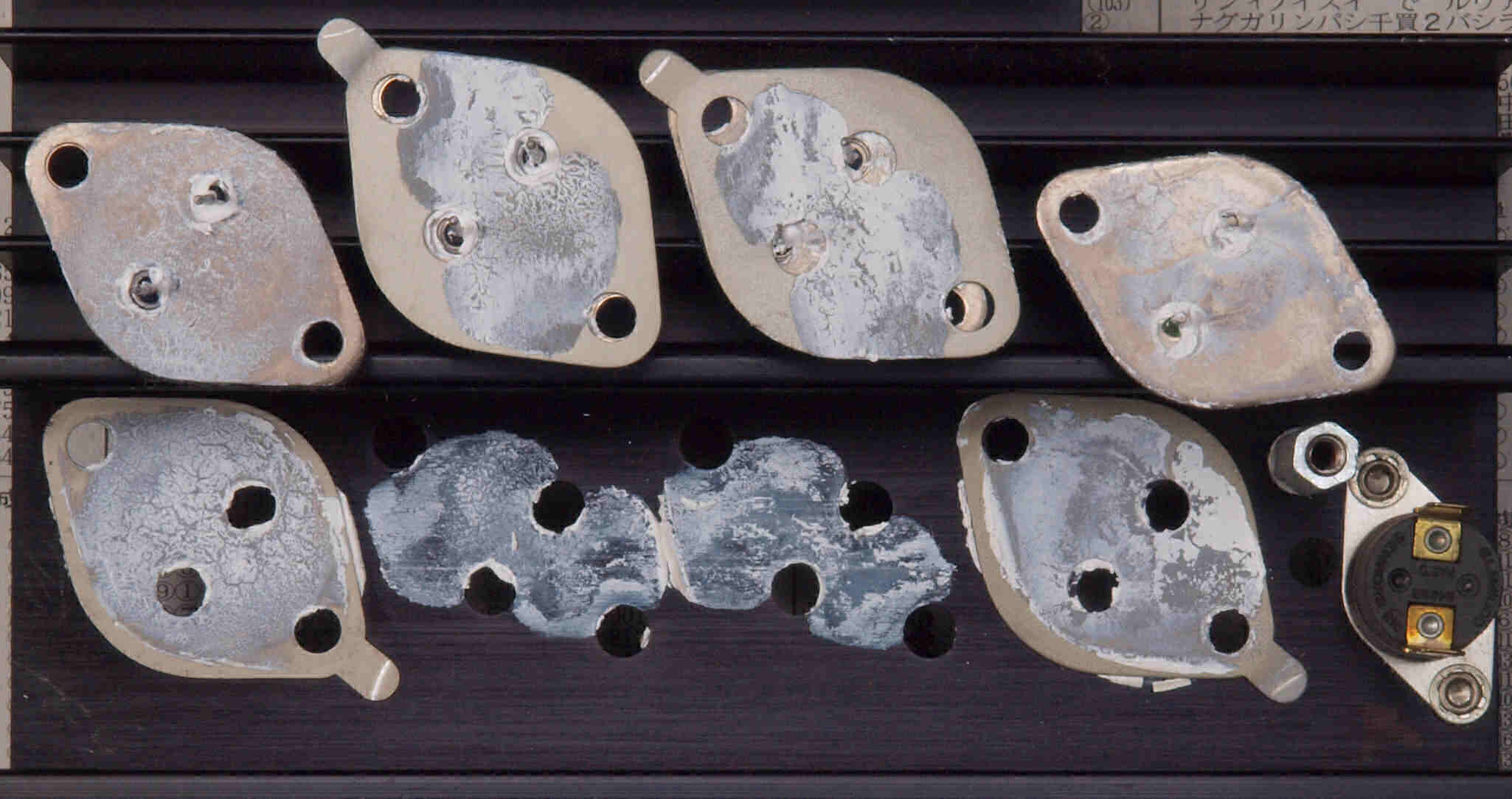

Ａ５１．　点検中　交換する終段ＴＲ（トランジスター）のｈｆｅ測定。　２種２０個購入して２種１２個選別して使用する。

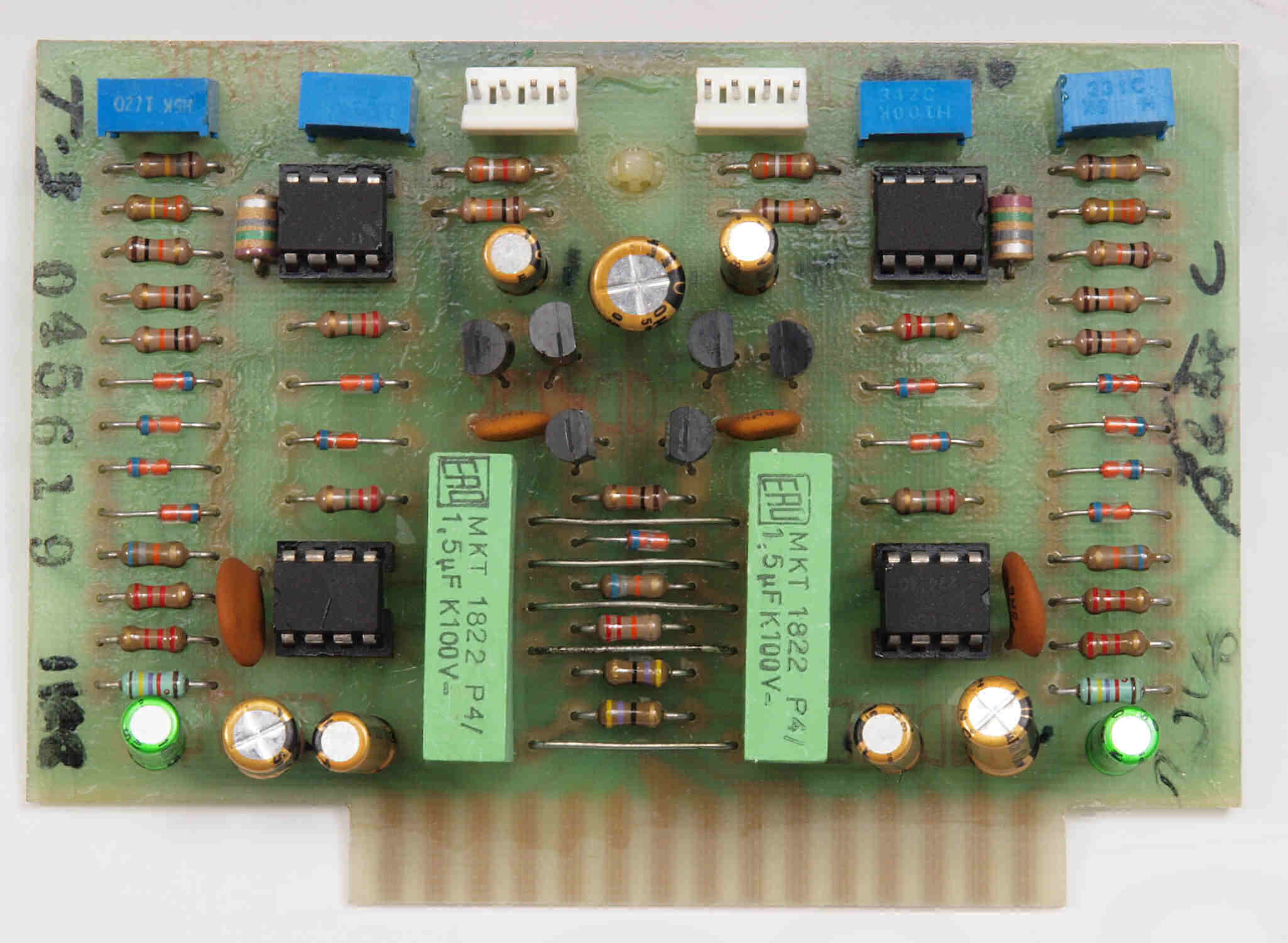

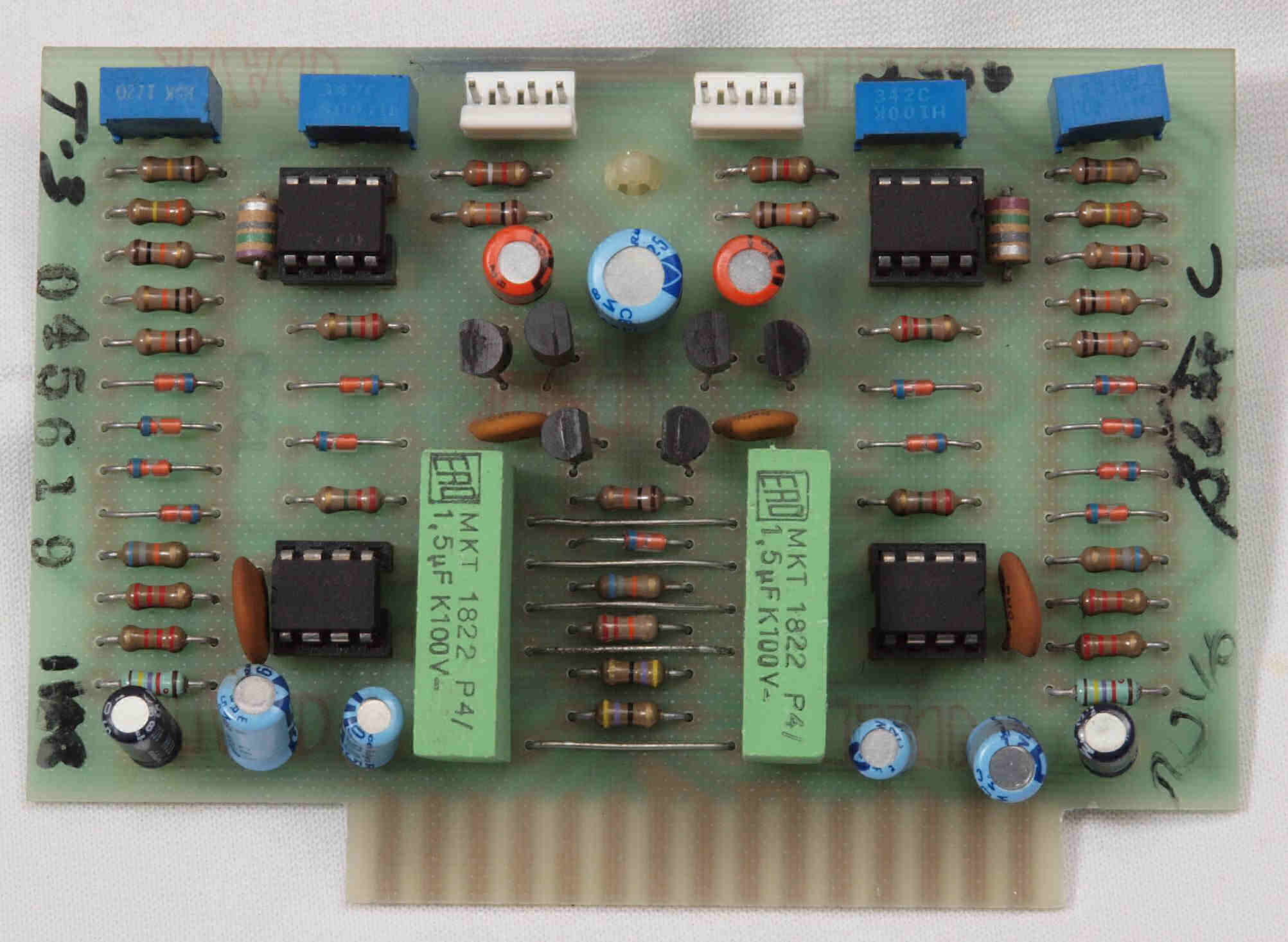

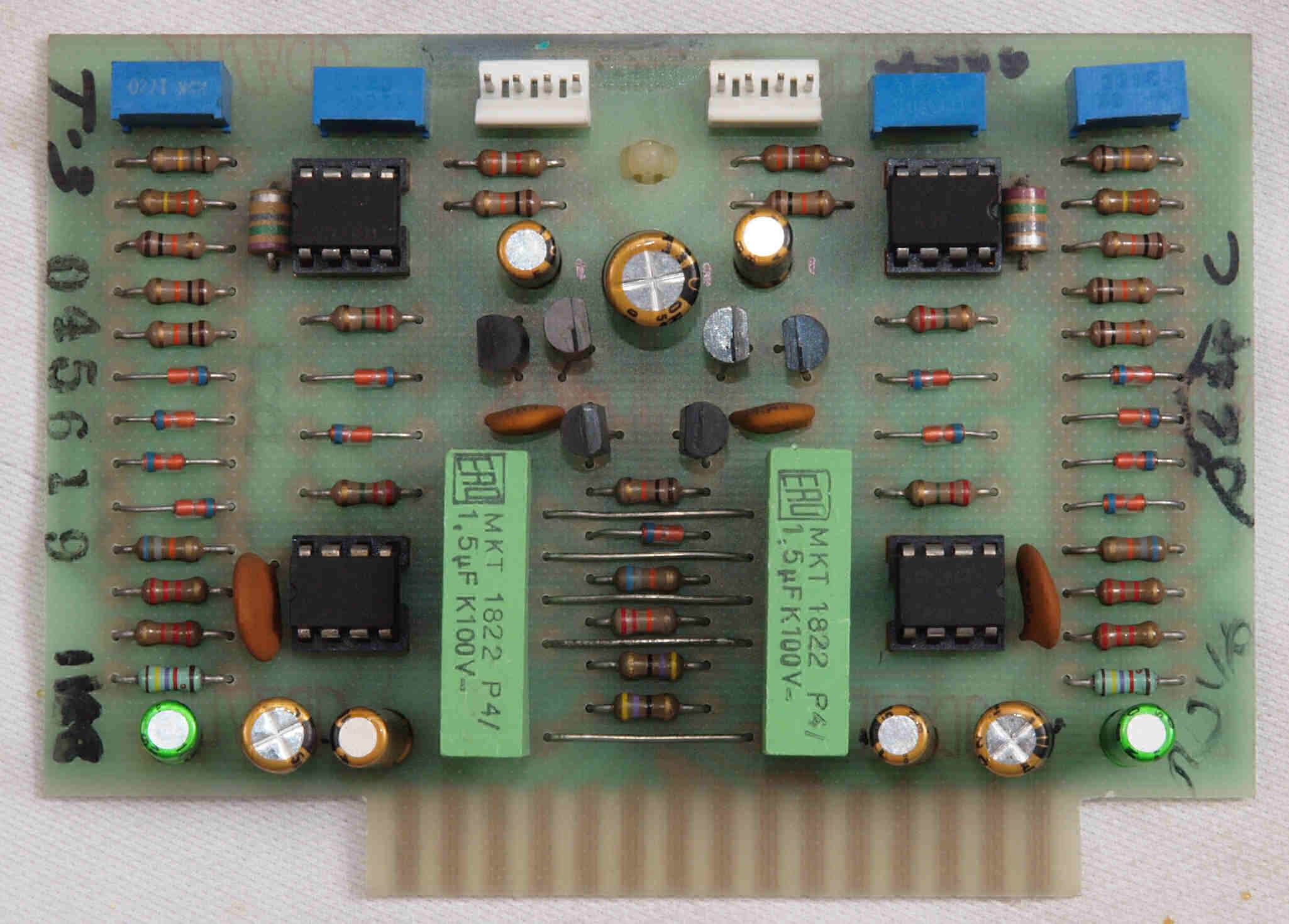

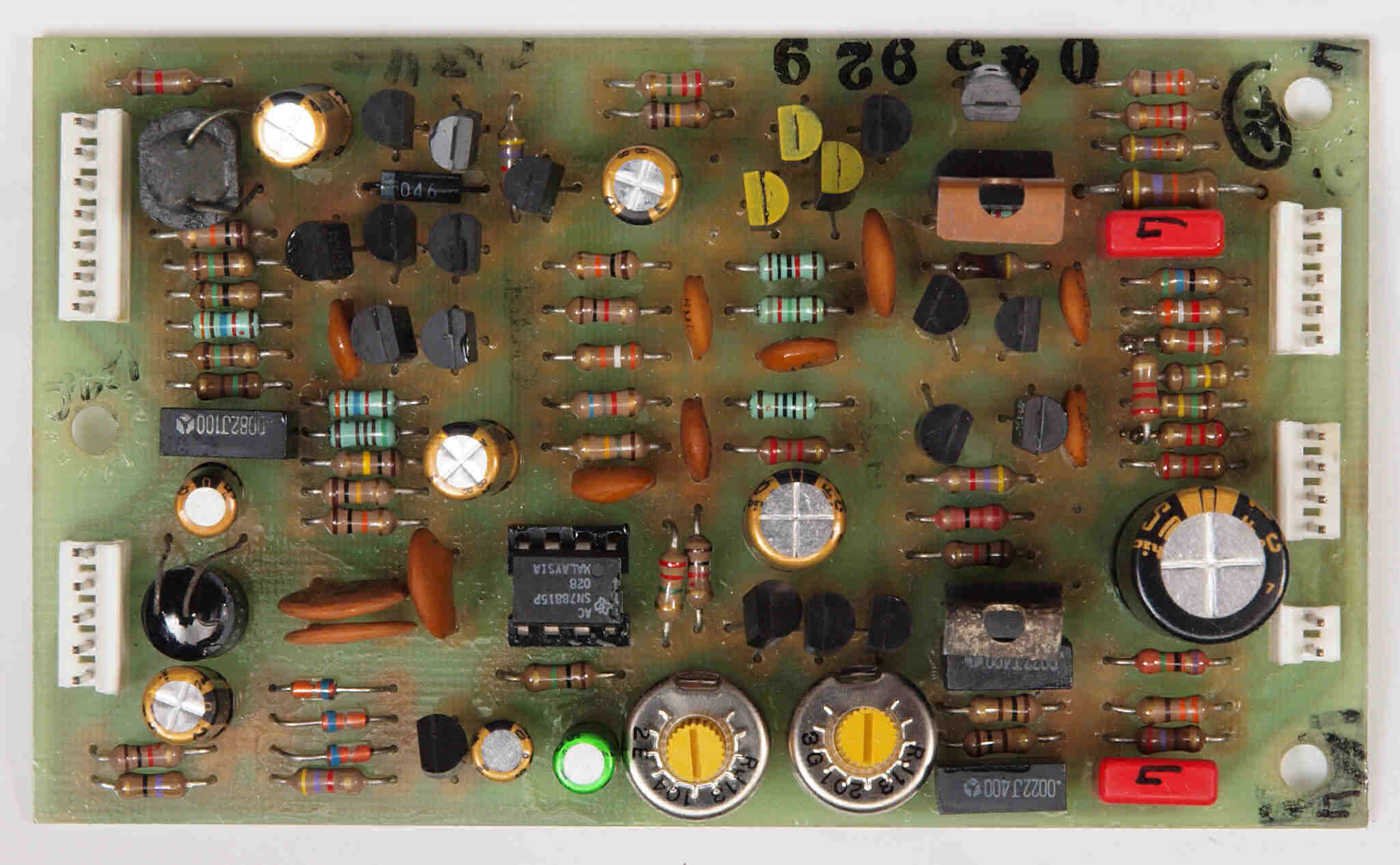

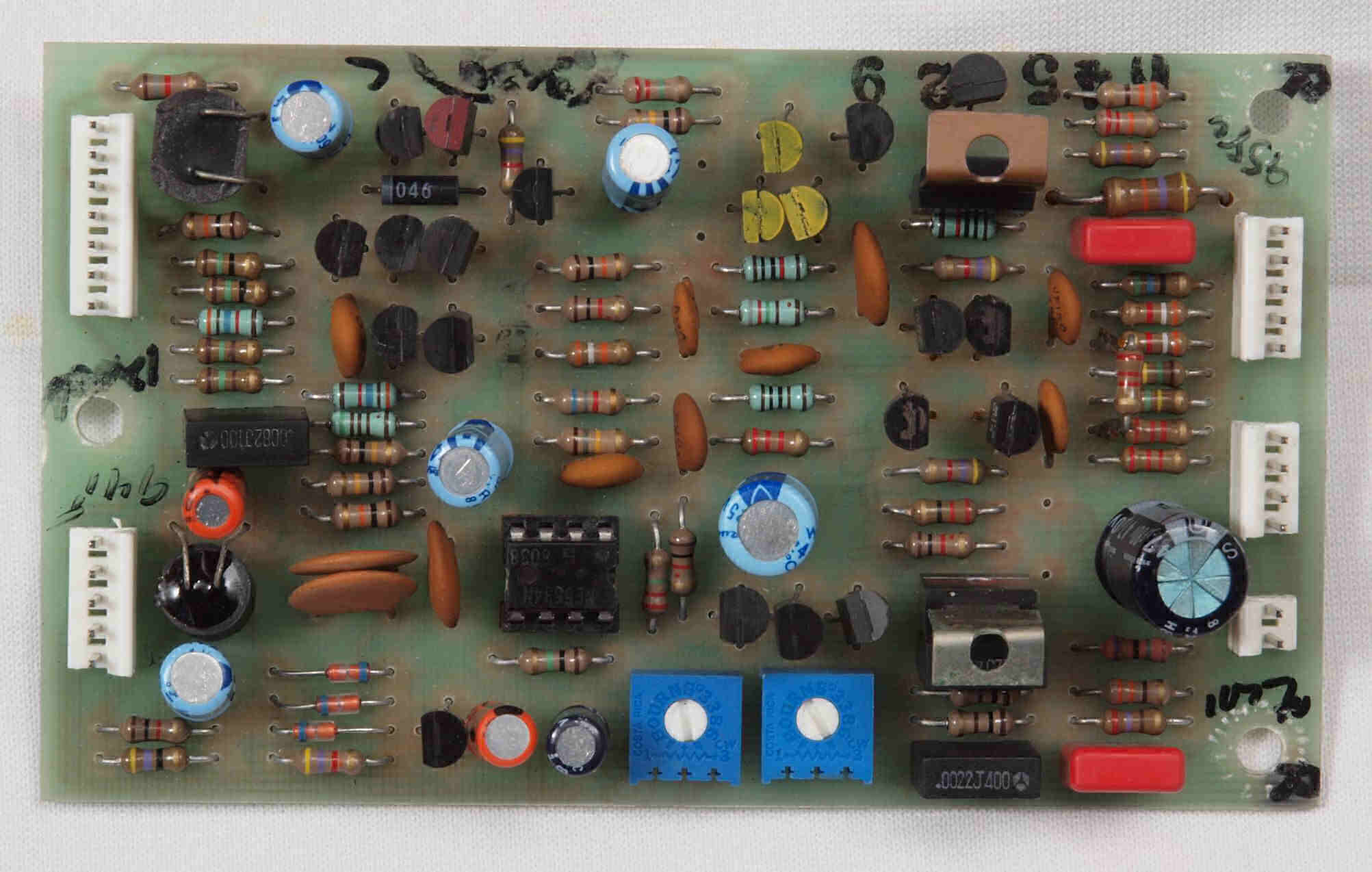

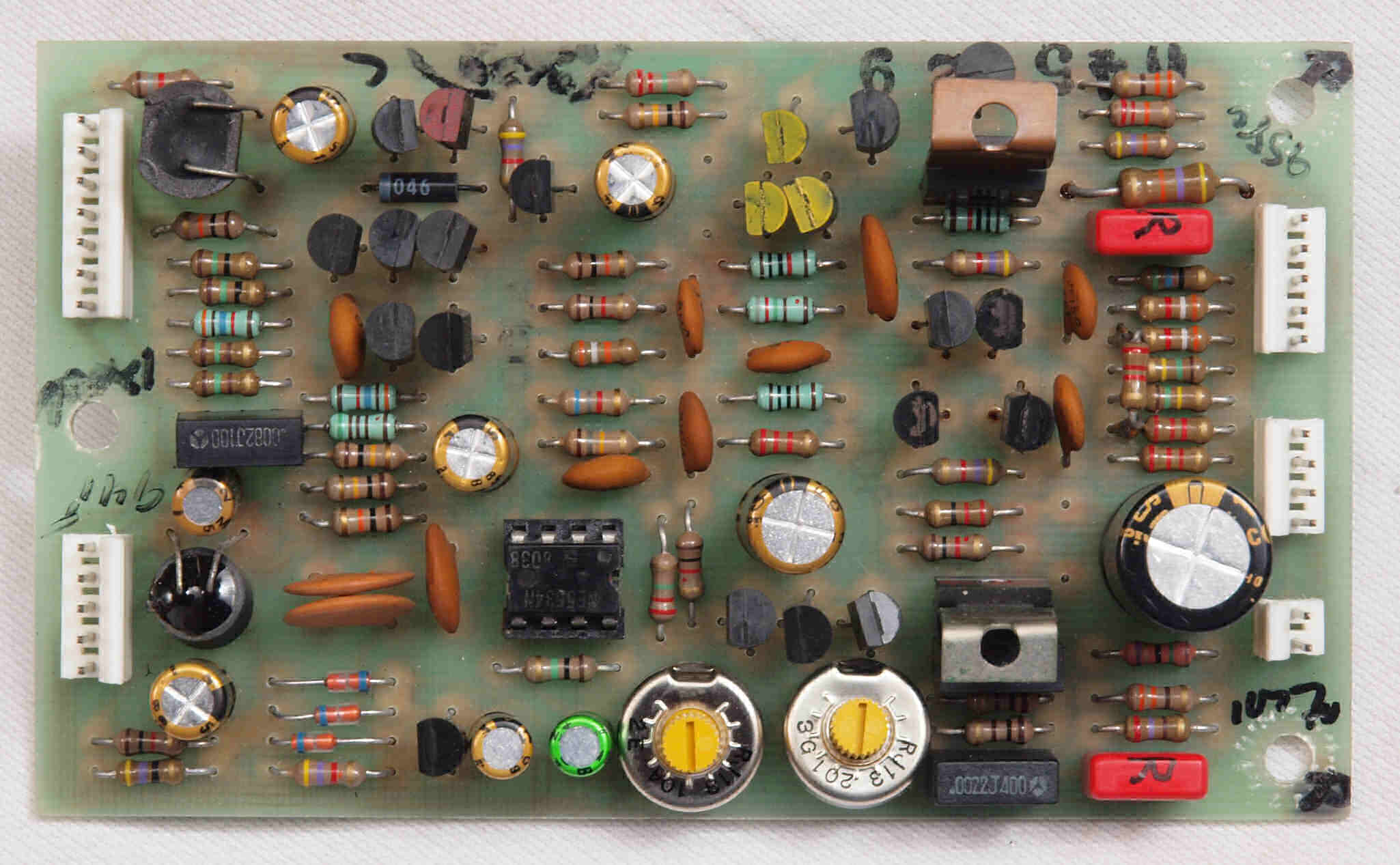

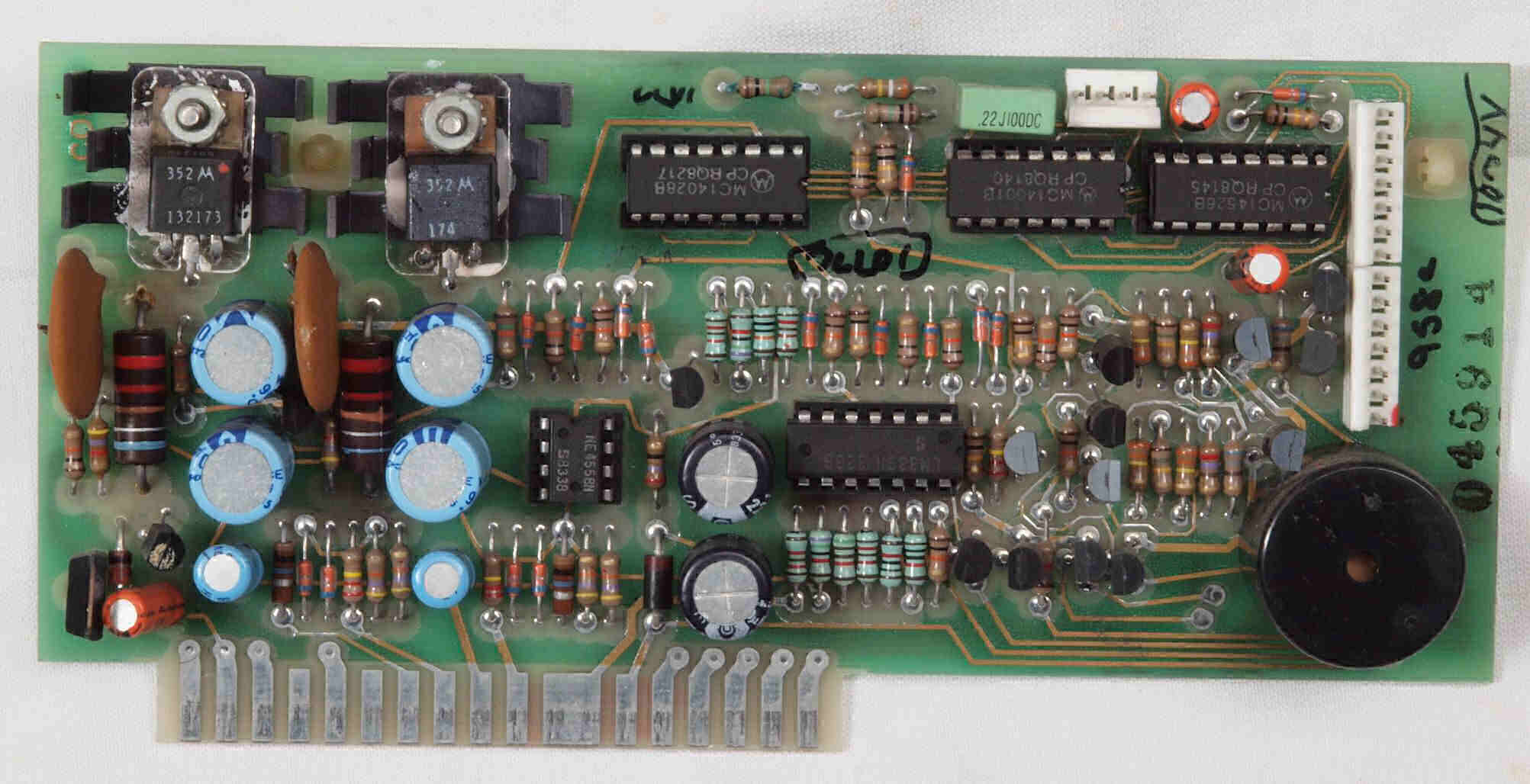

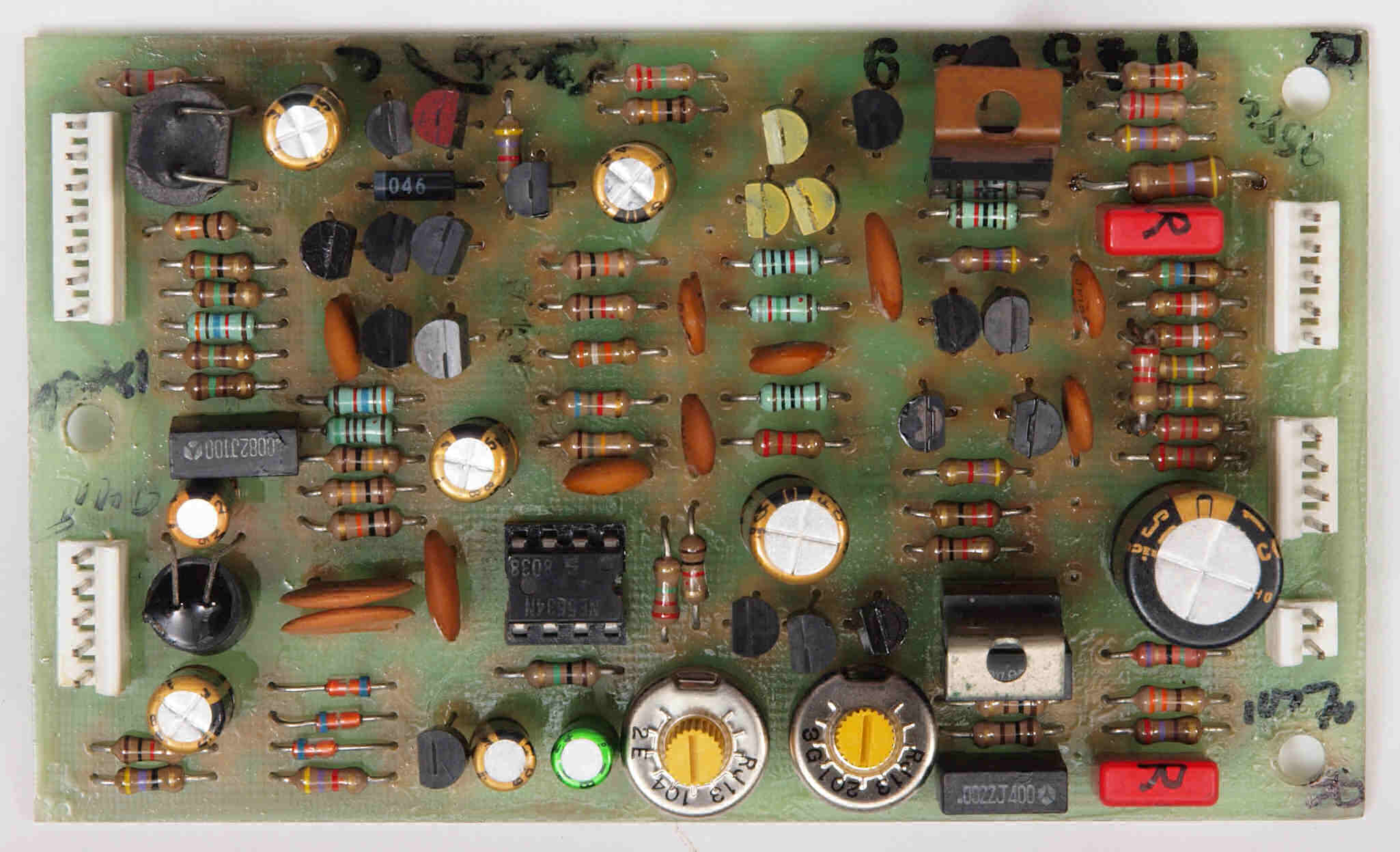

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ−ＡＭＰ基板

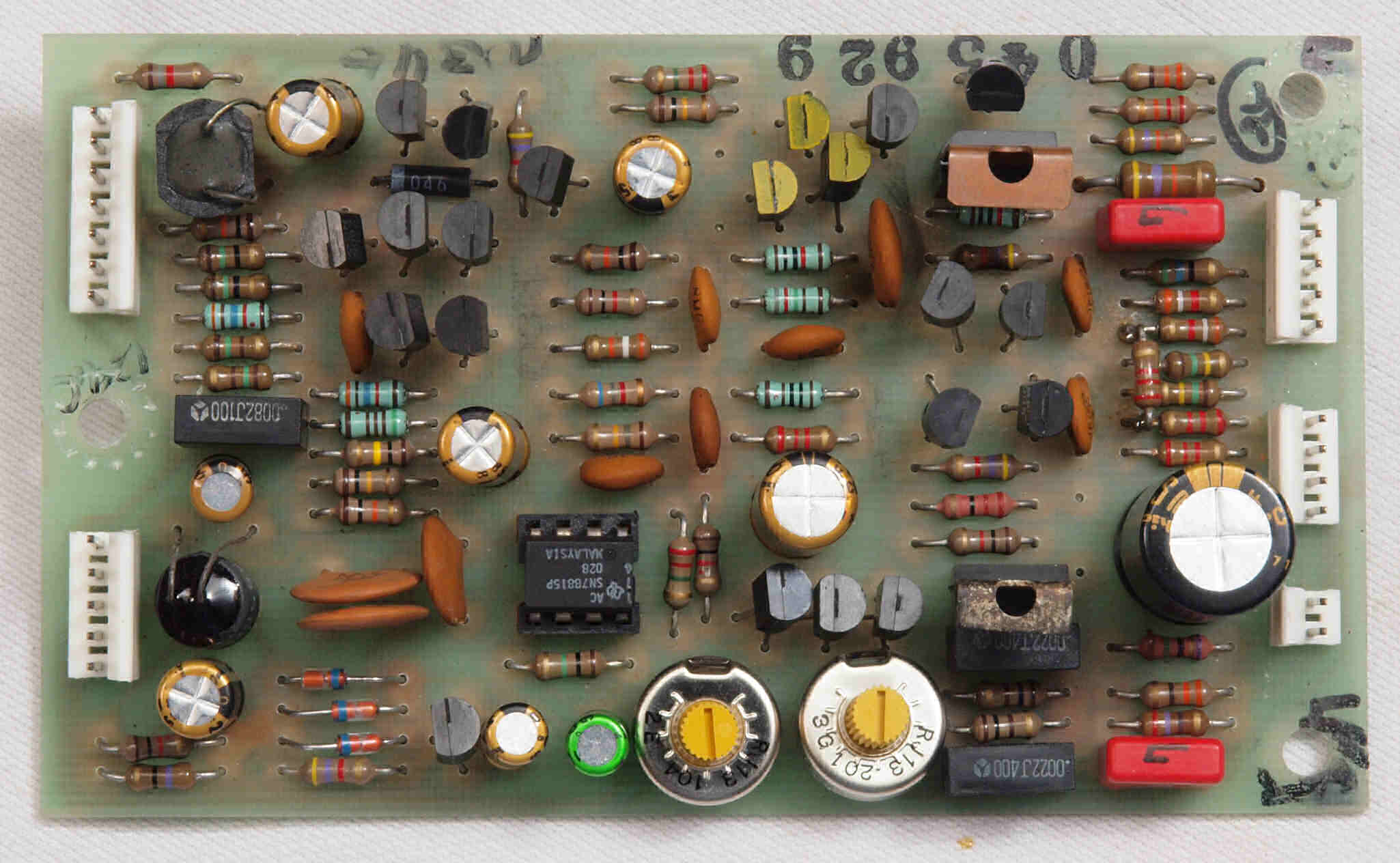

Ｃ１２．　修理後　Ｒ−ＡＭＰ基板　ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換

Ｃ１３．　完成Ｒ−ＡＭＰ基板　洗浄後防湿材を塗る。

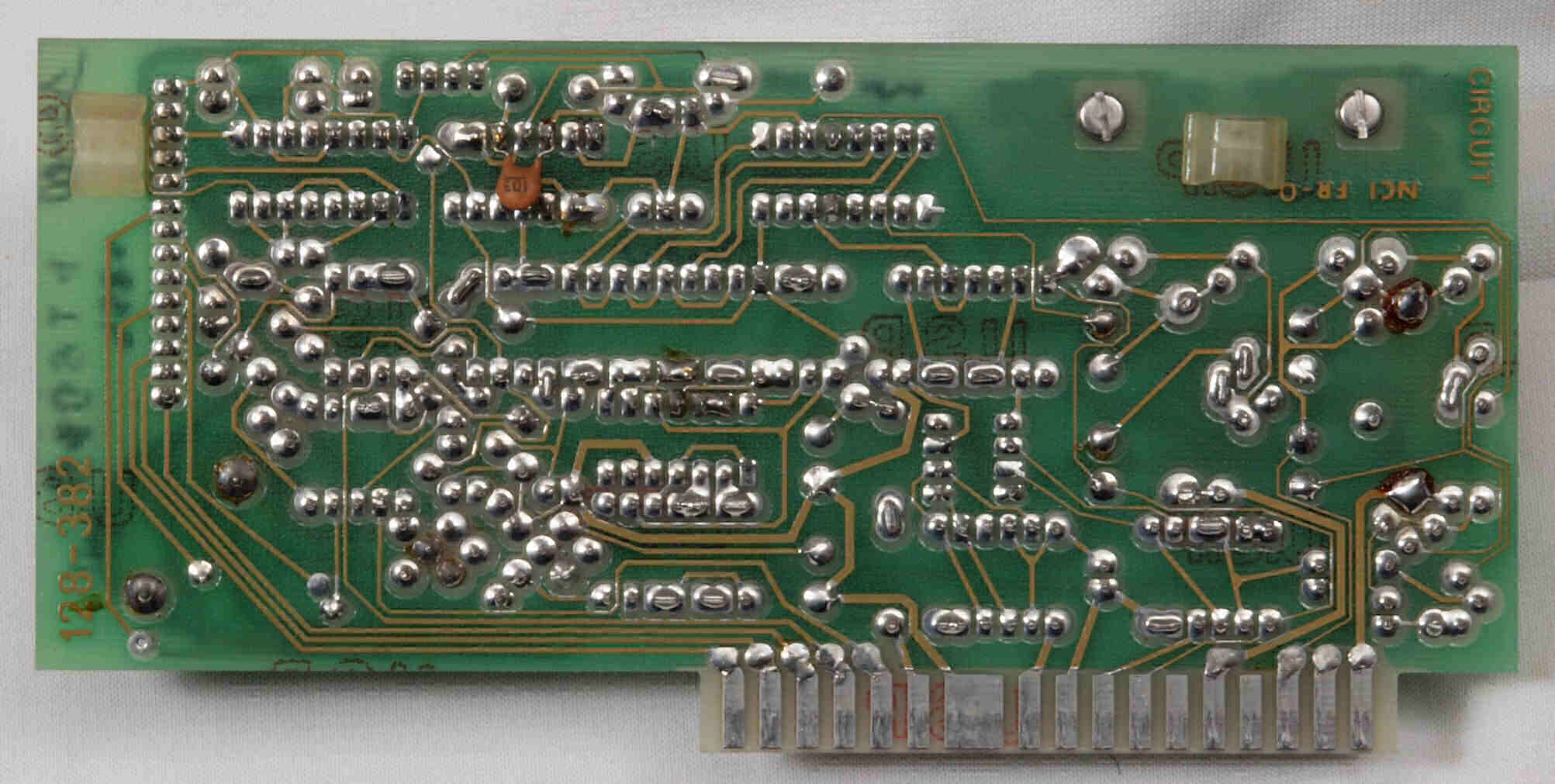

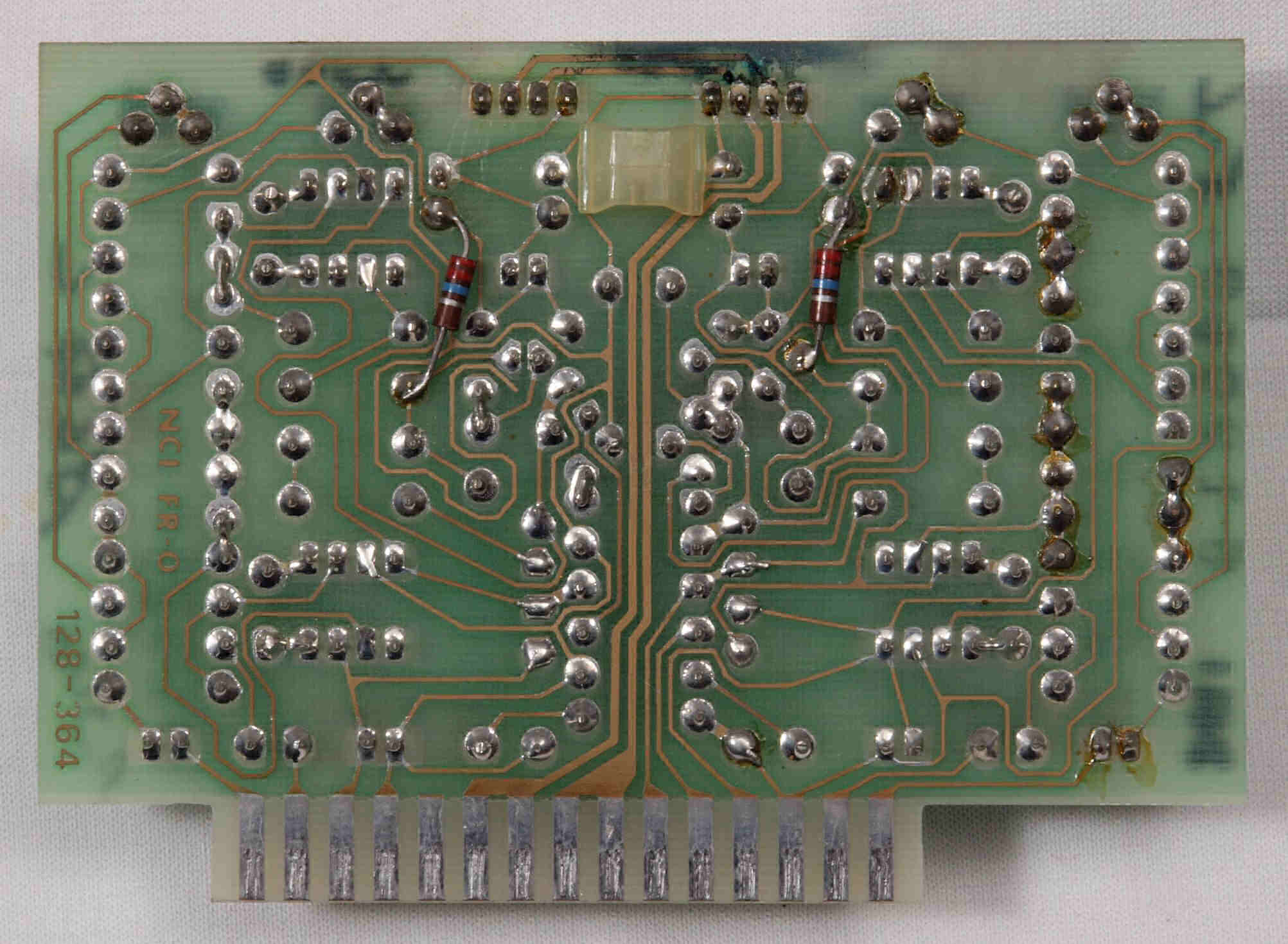

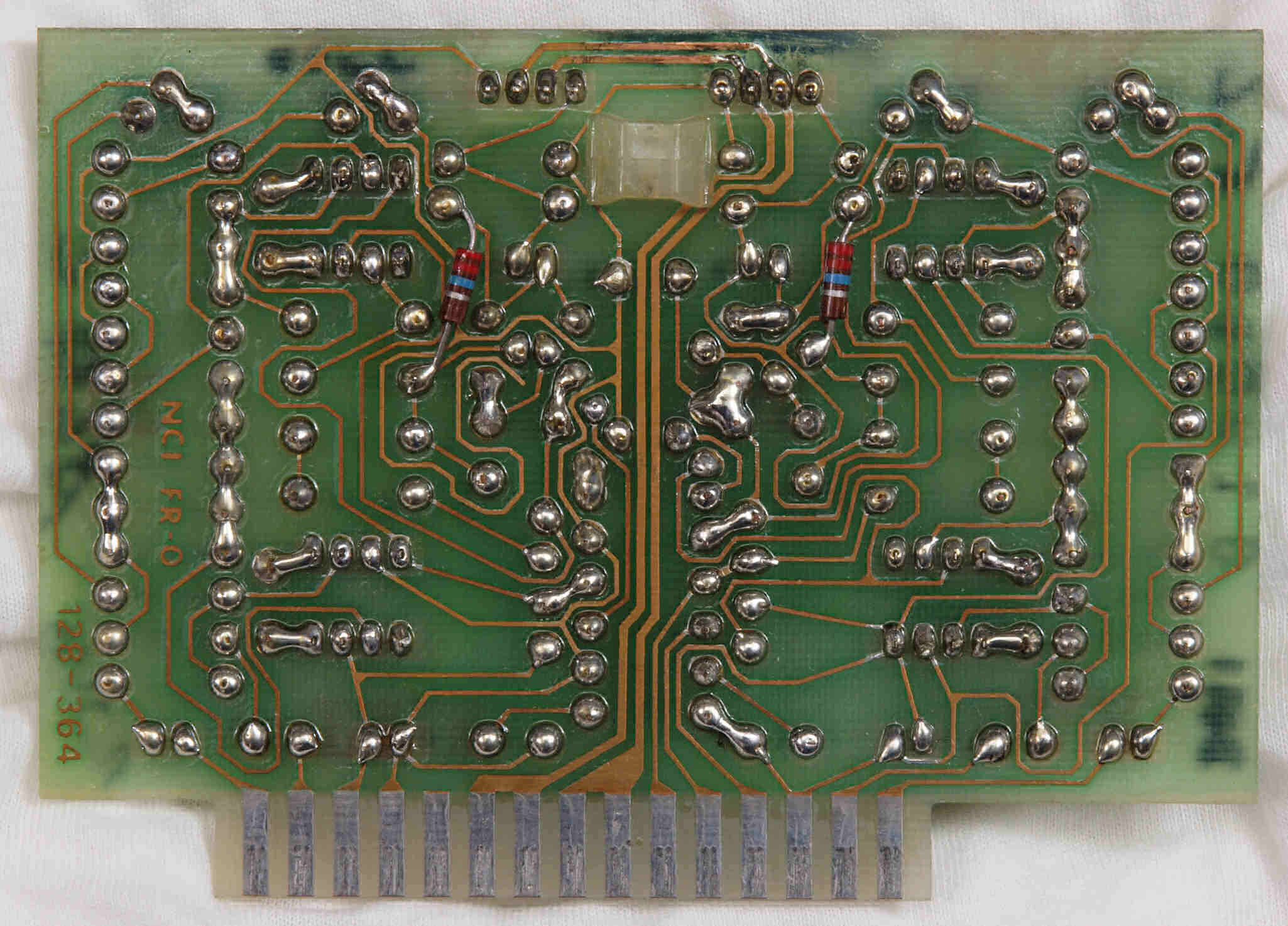

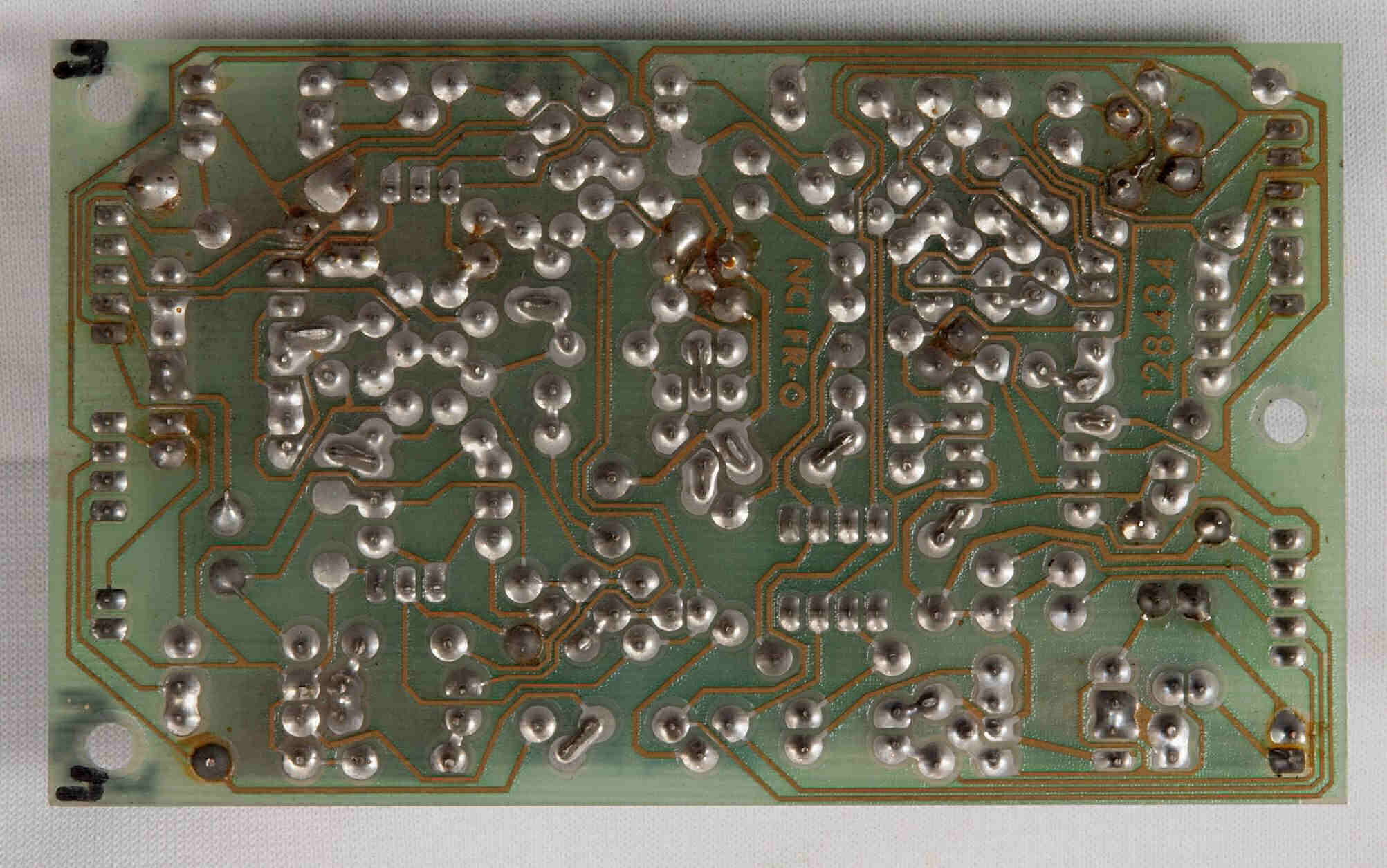

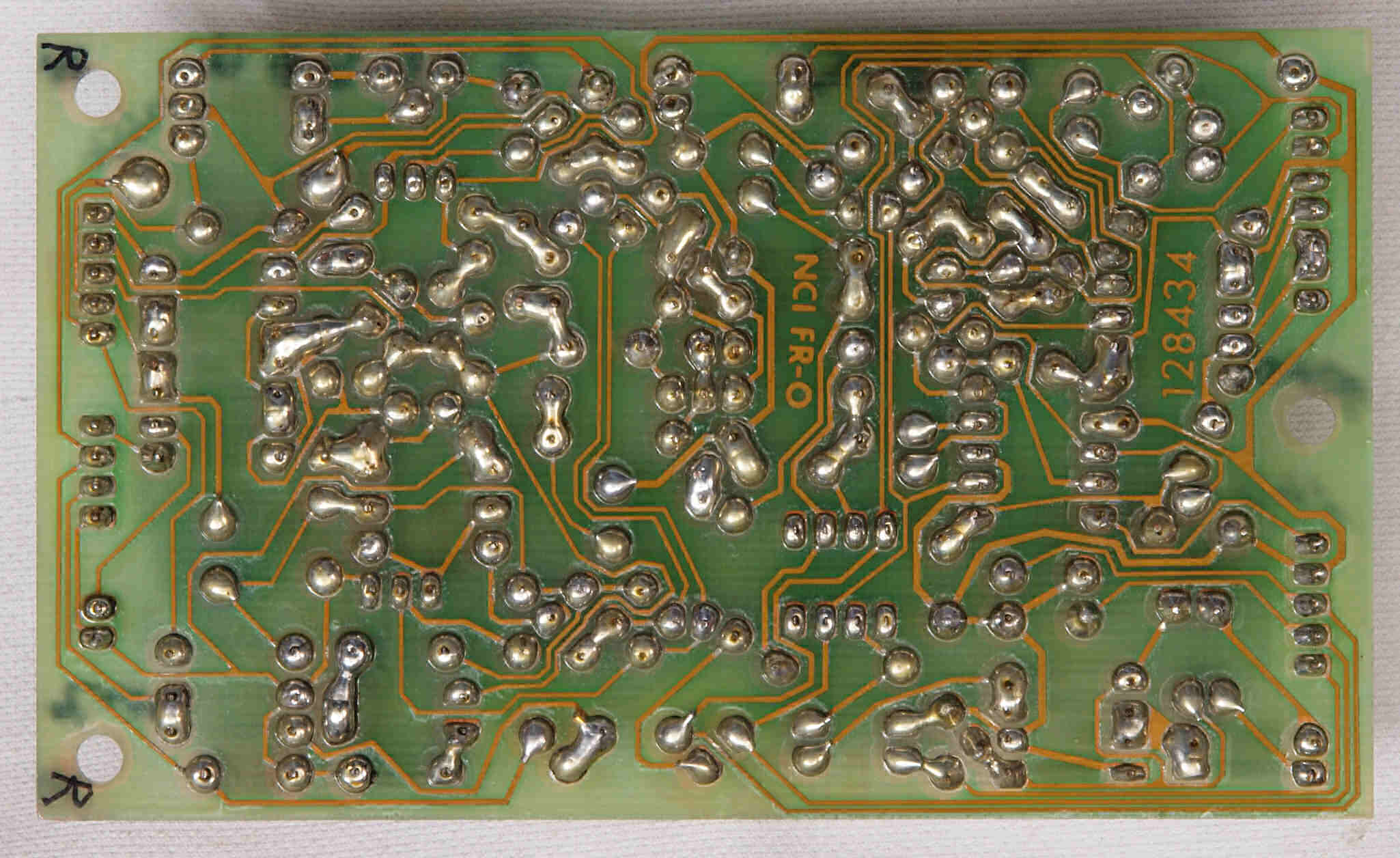

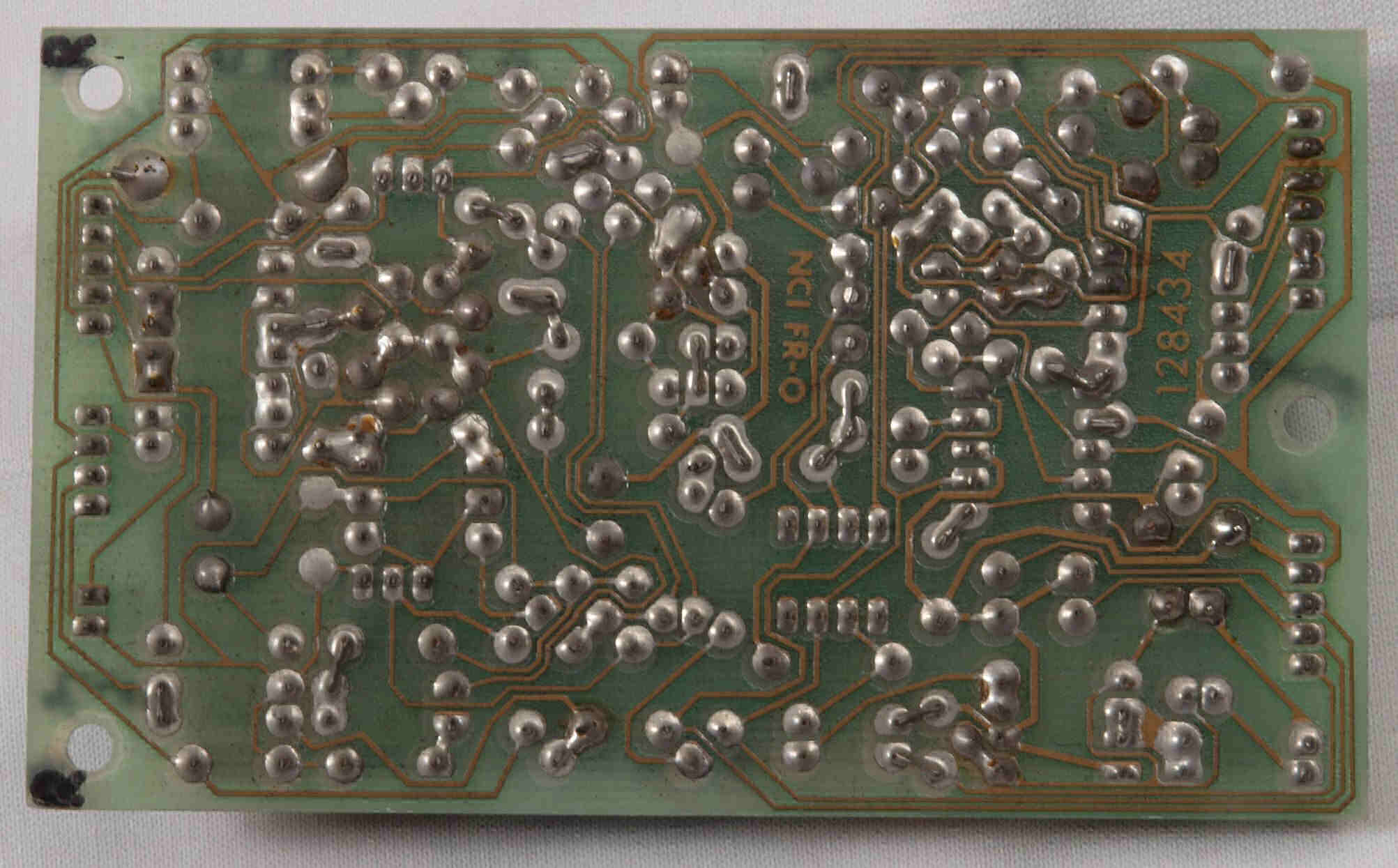

Ｃ１４．　修理前　Ｒ−ＡＭＰ基板裏

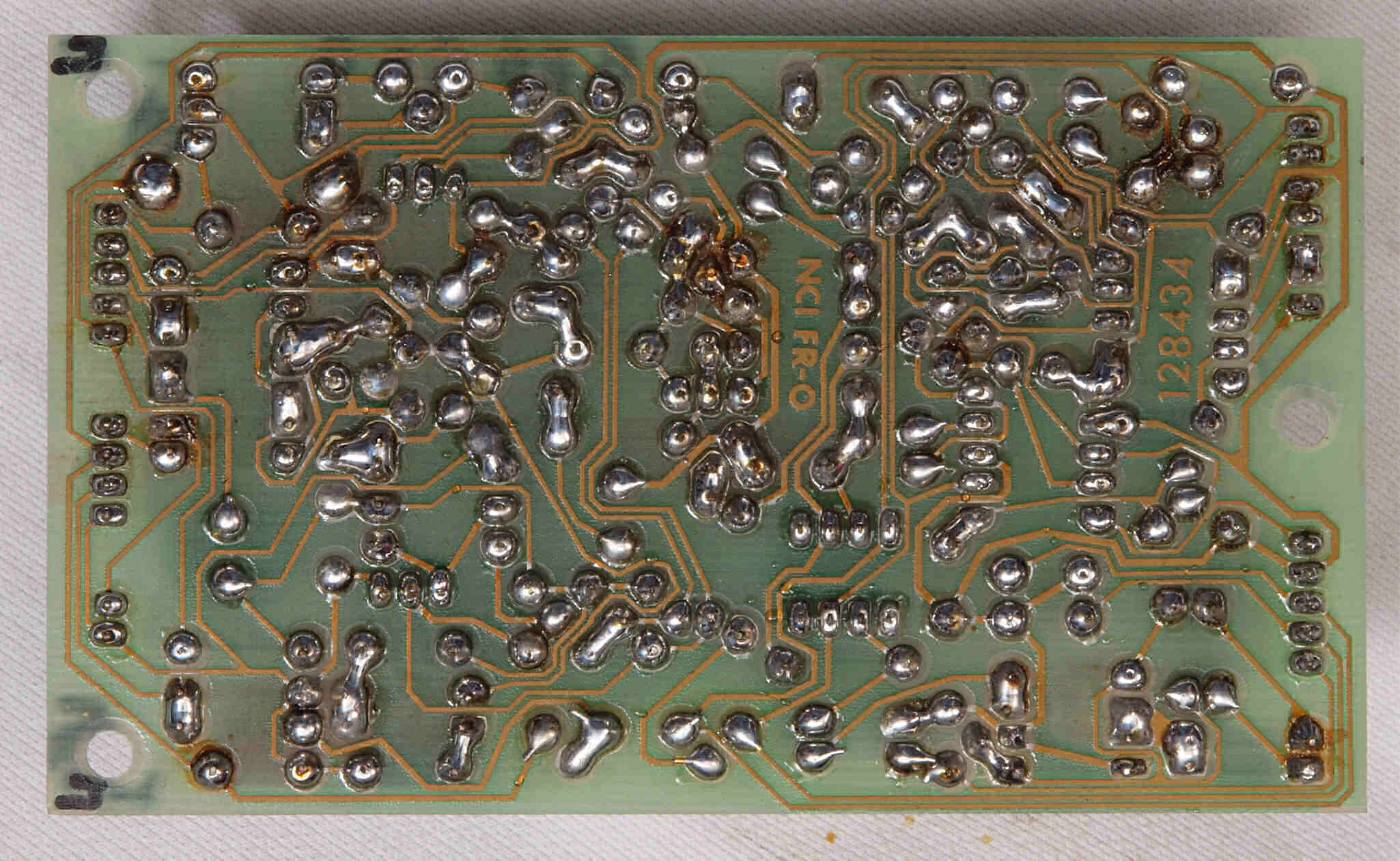

Ｃ１５．　修理（半田補正）後　Ｒ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ１６．　完成Ｒ−ＡＭＰ基板裏　　　洗浄後防湿材を塗る。

Ｃ２１．　修理前　Ｌ−ＡＭＰ基板

Ｃ２２．　修理後　Ｌ−ＡＭＰ基板　ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換

Ｃ２３．　完成Ｌ−ＡＭＰ基板　洗浄後防湿材を塗る。

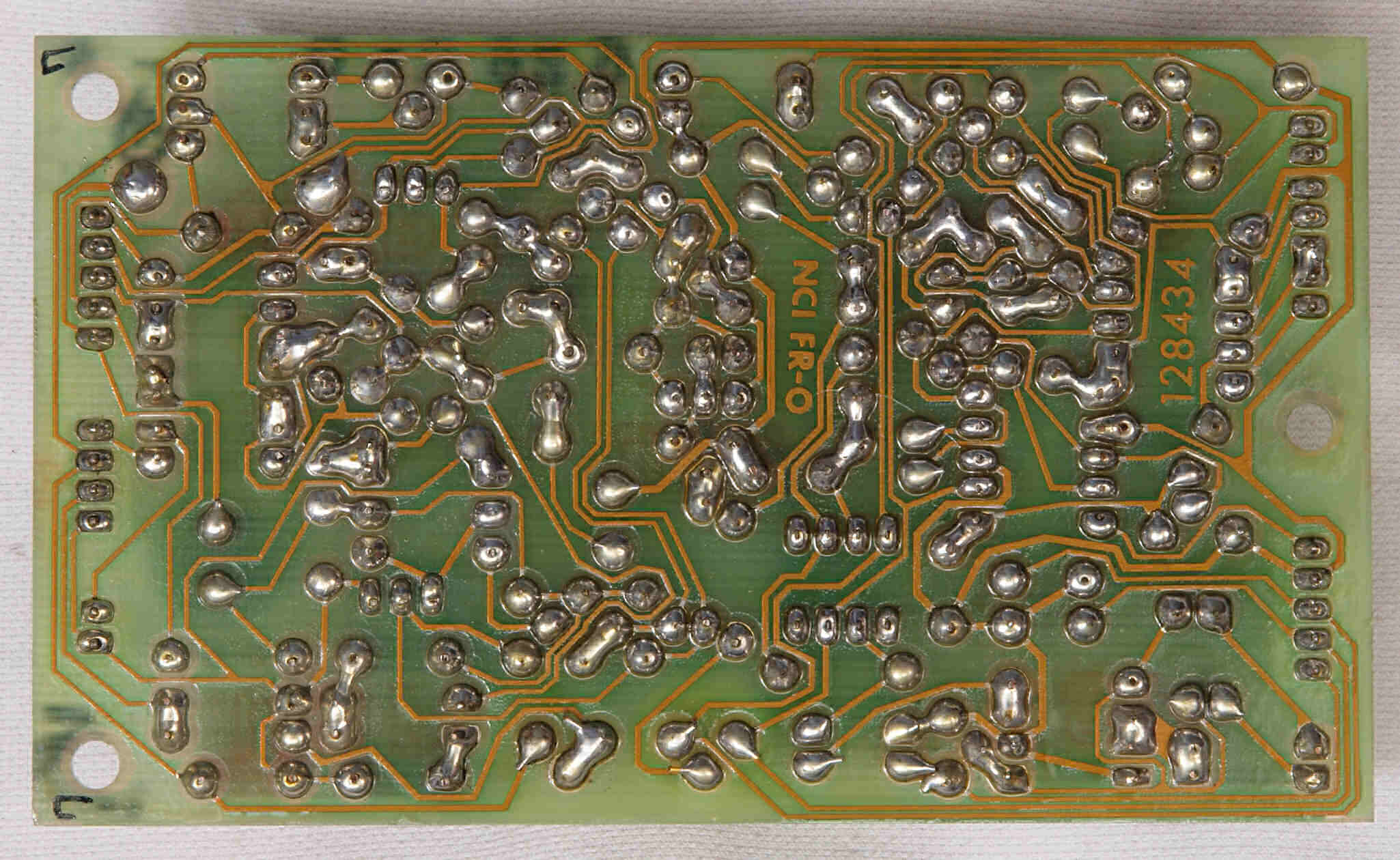

Ｃ２４．　修理前　Ｌ−ＡＭＰ基板裏

Ｃ２５．　修理（半田補正）後　Ｌ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ２６．　完成Ｌ−ＡＭＰ基板裏　洗浄後防湿材を塗る。

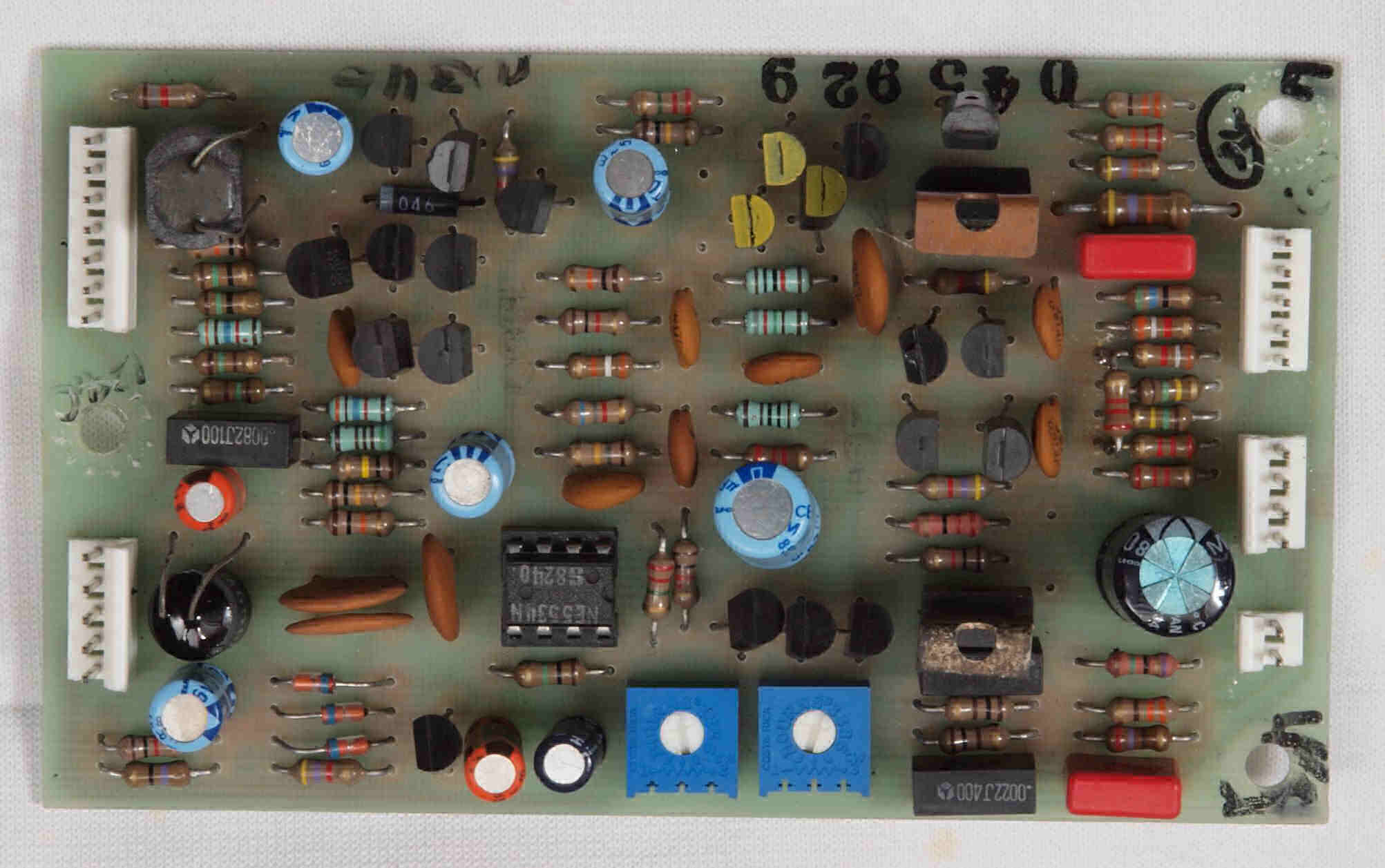

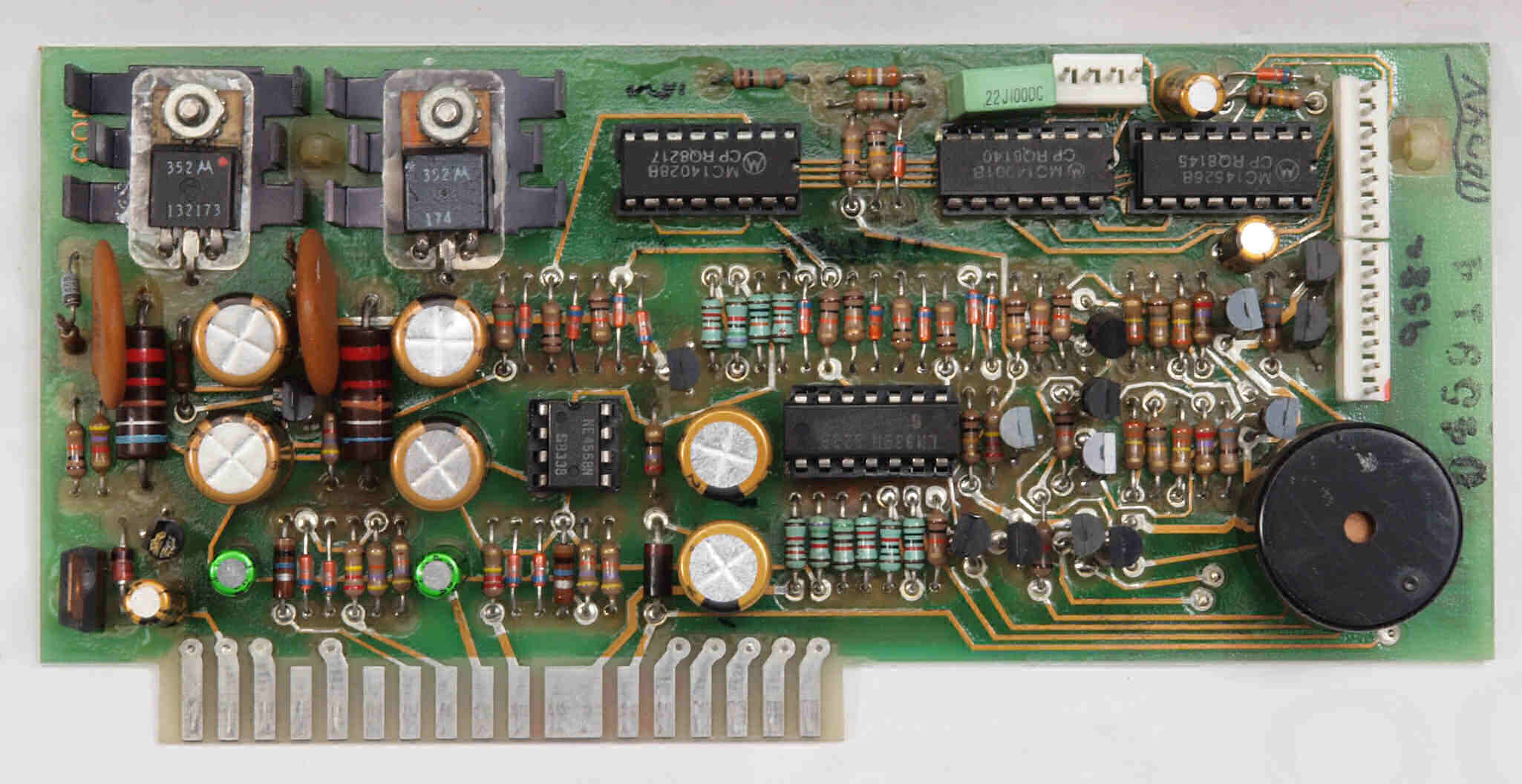

Ｃ３１．　修理前　定電圧・制御基板

Ｃ３２．　修理後　定電圧・制御基板　電解コンデンサー１１個交換

Ｃ３３．　完成定電圧・制御基板　洗浄後防湿材を塗る。

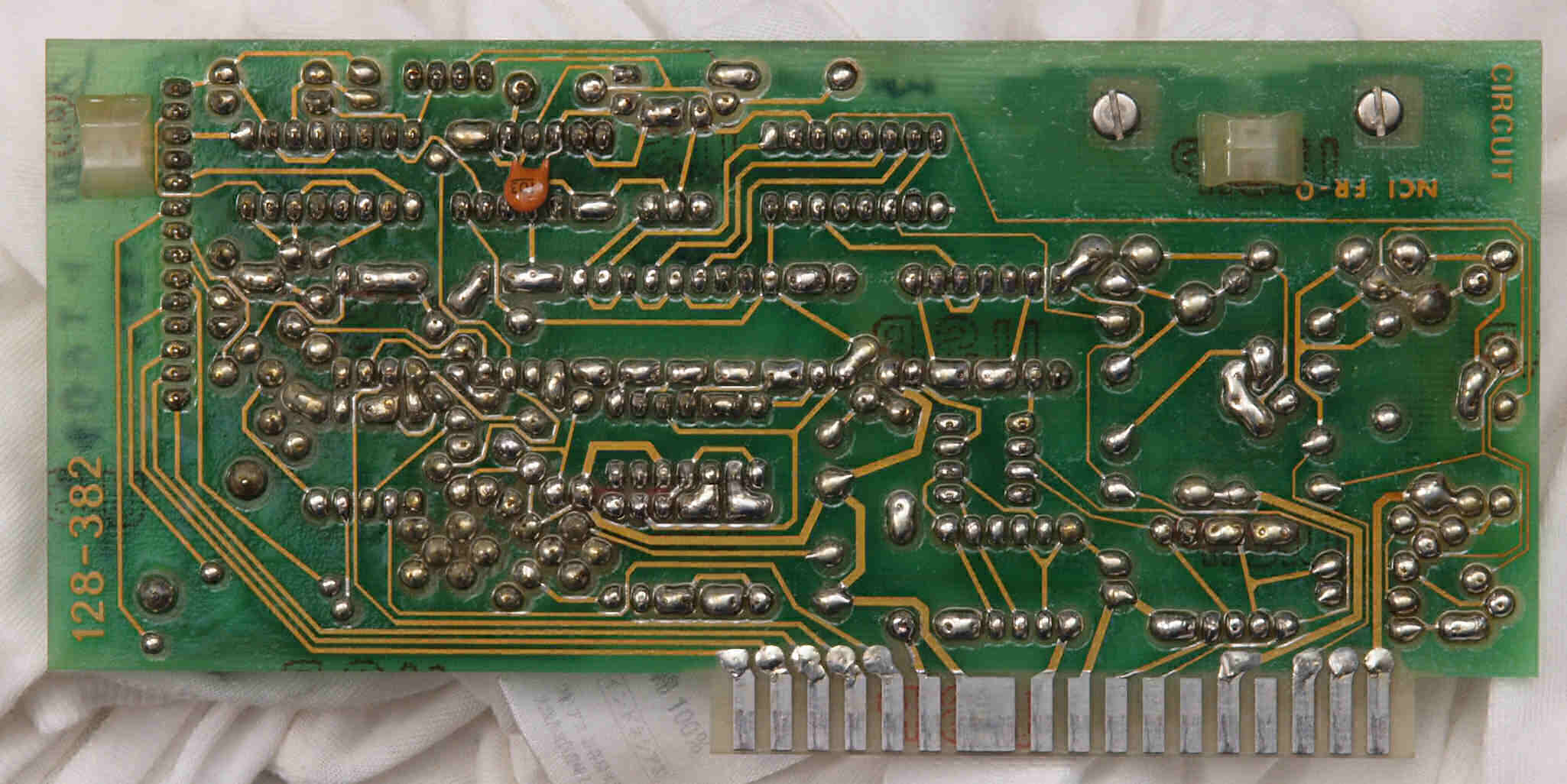

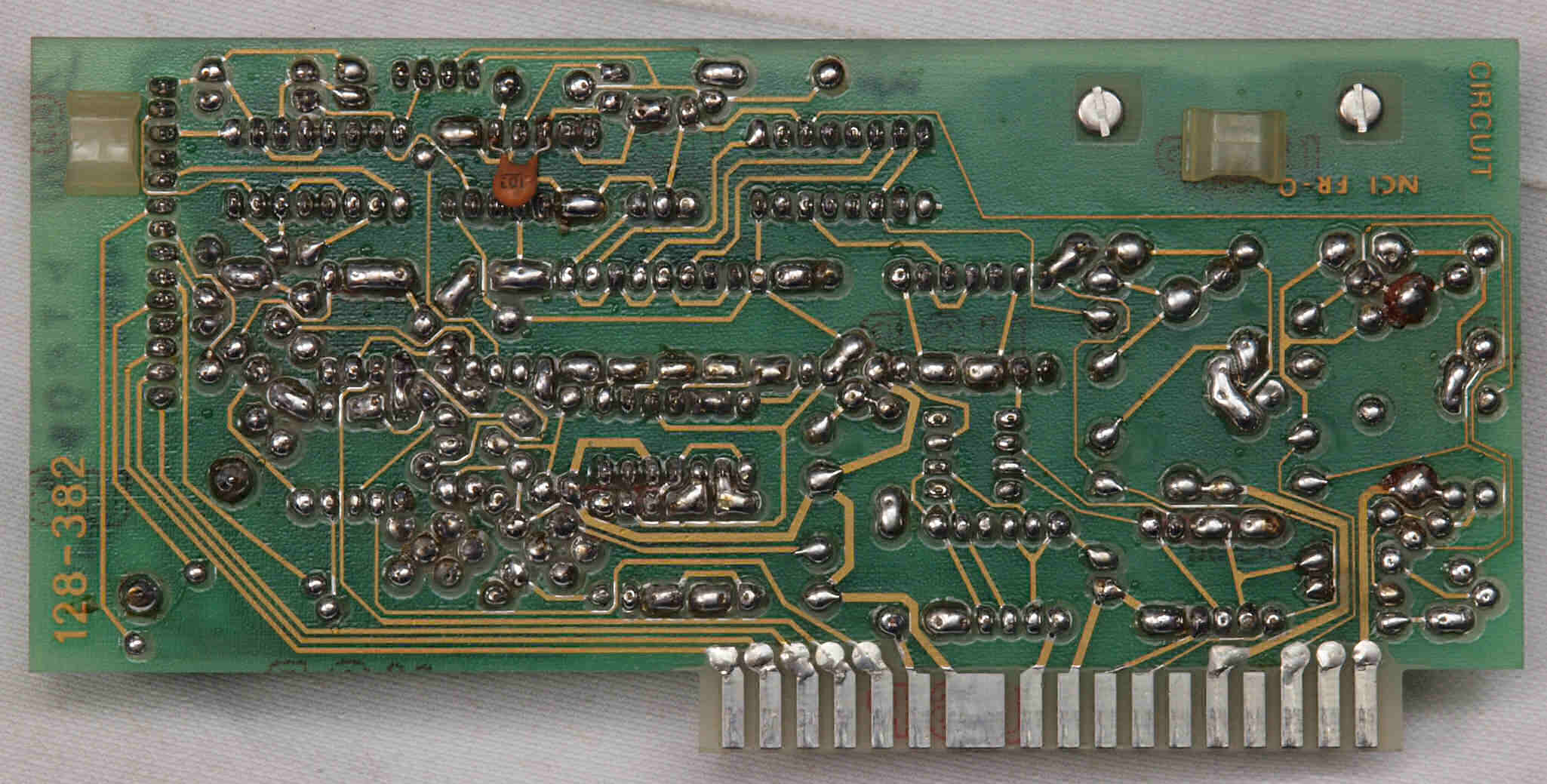

Ｃ３４．　修理前　定電圧・制御基板裏

Ｃ３５．　修理（半田補正）後　定電圧・制御基板裏。　全半田やり直す。

Ｃ３６．　完成定電圧・制御基板裏　洗浄後防湿材を塗る。

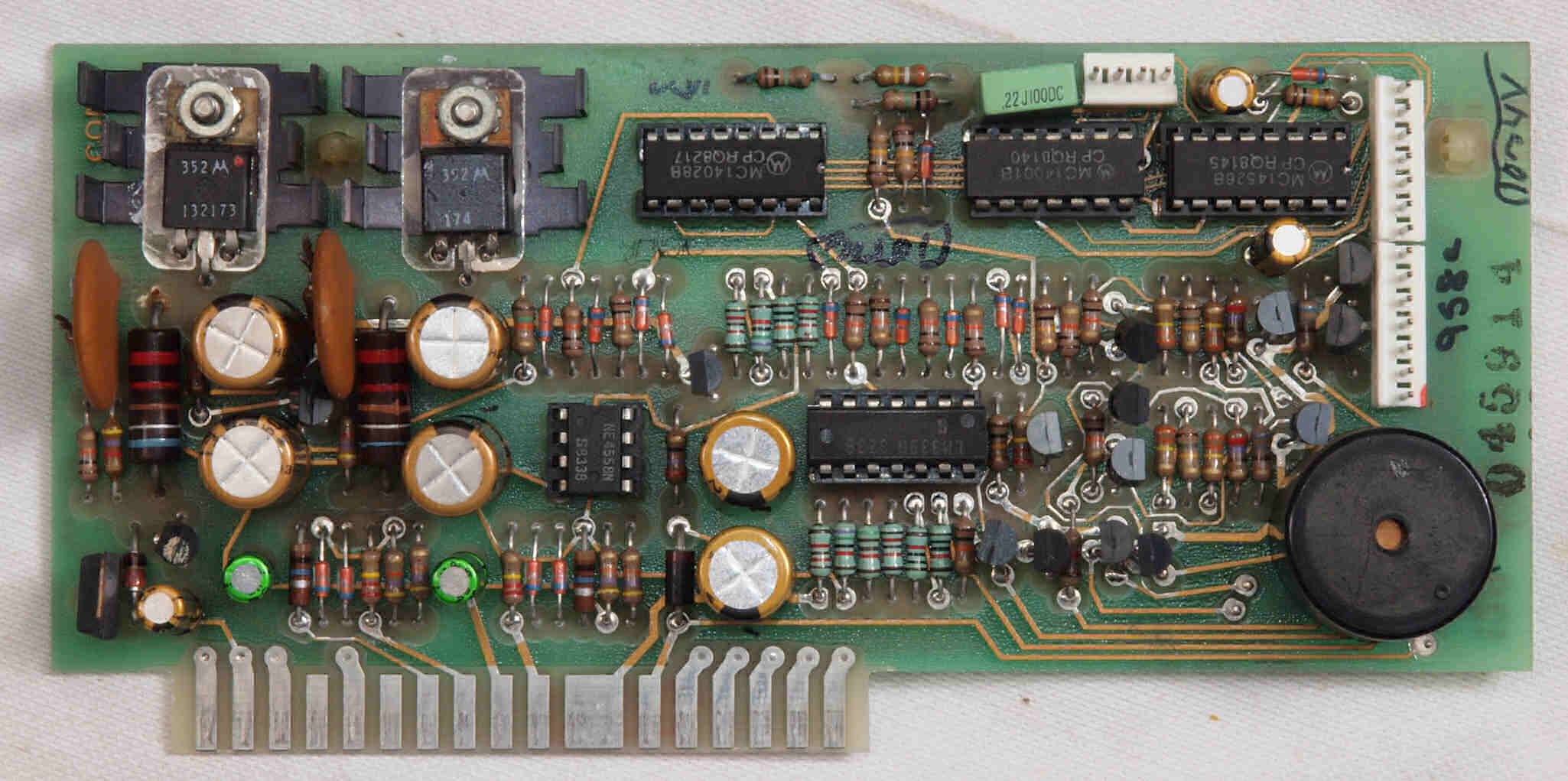

Ｃ４１．　修理前　ＶＵ−ＡＭＰ基板

Ｃ４２．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサー９個交換

Ｃ４３．　完成ＶＵ−ＡＭＰ基板　洗浄後防湿材を塗る。

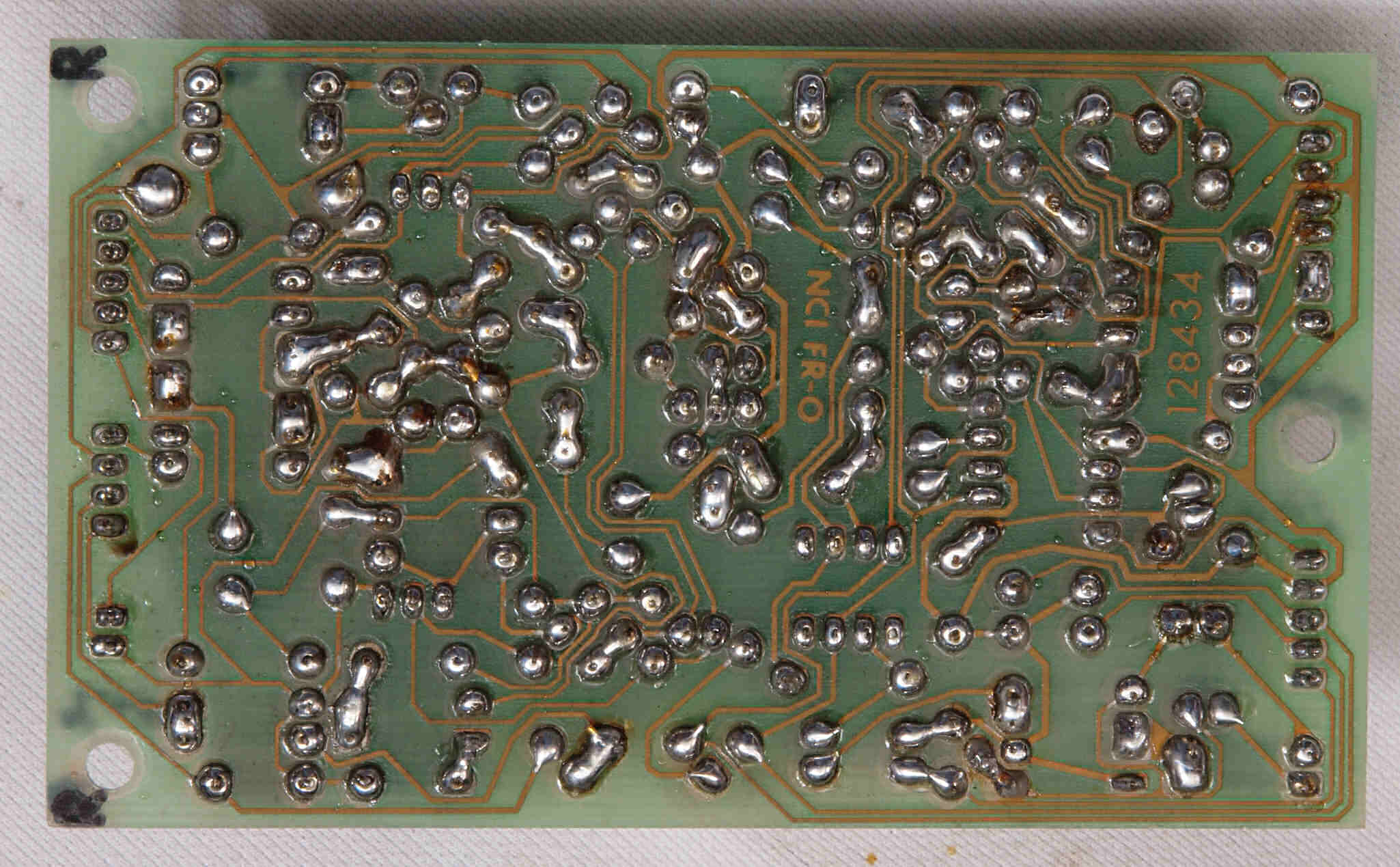

Ｃ４４．　修理前　ＶＵ−ＡＭＰ基板裏

Ｃ４５．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ４６．　完成ＶＵ−ＡＭＰ基板裏　　洗浄後防湿材を塗る。

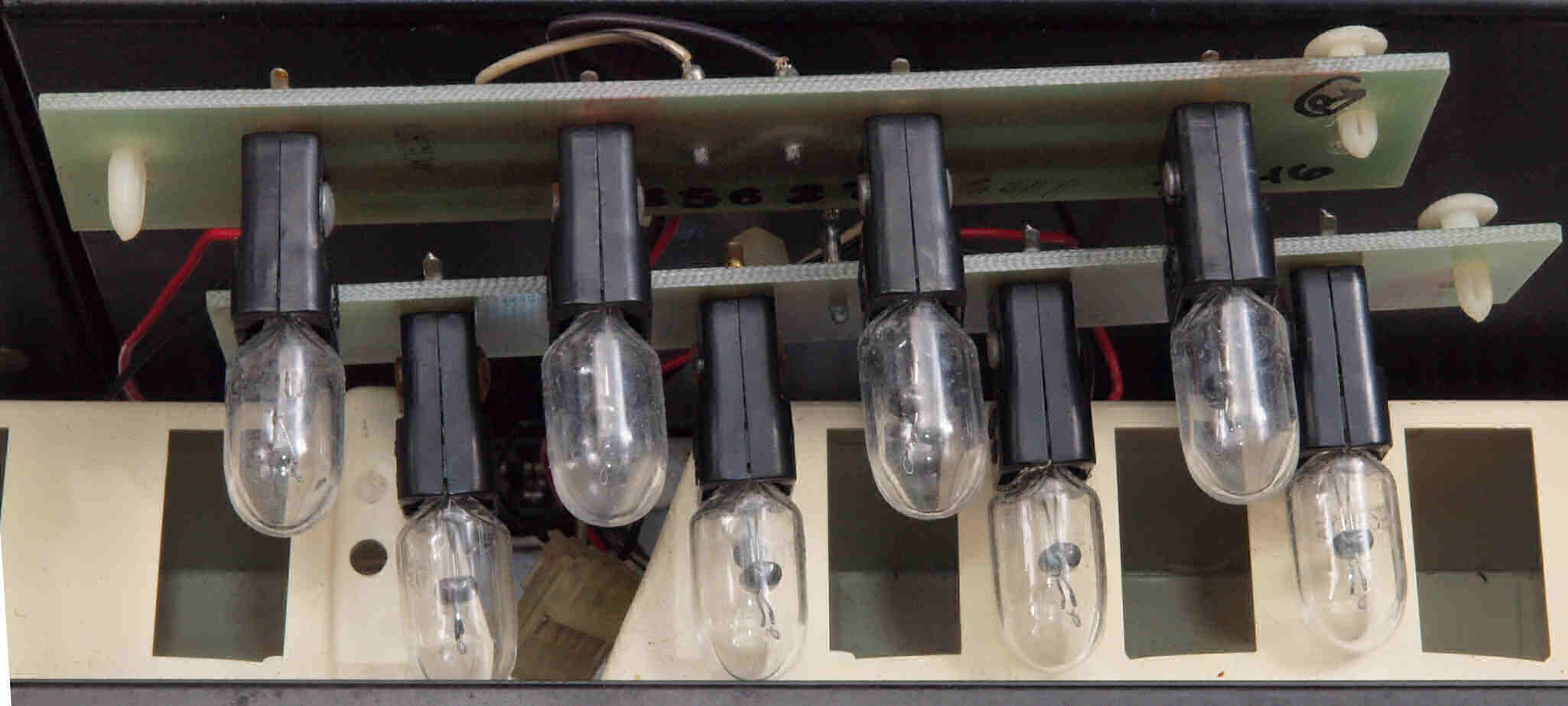

Ｃ５１．　修理前　　メータ・イルミネーション・ランプ基板。　綺麗なので清掃のみ。

Ｃ５２．　修理前　　メータ・イルミネーション・ランプ基板裏

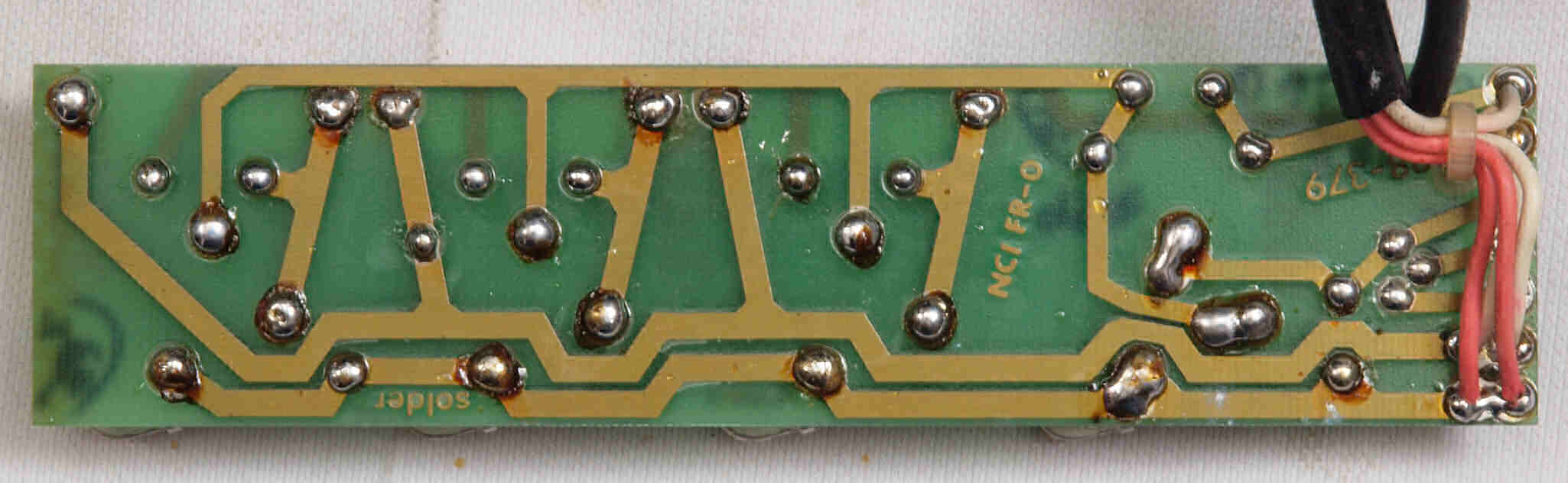

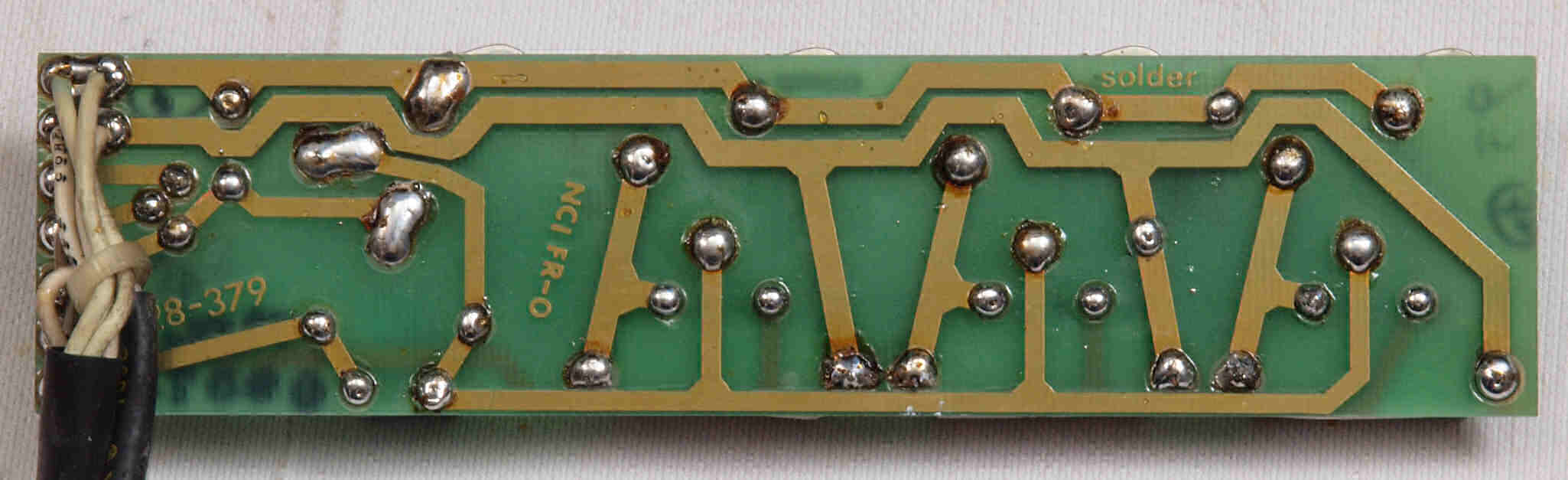

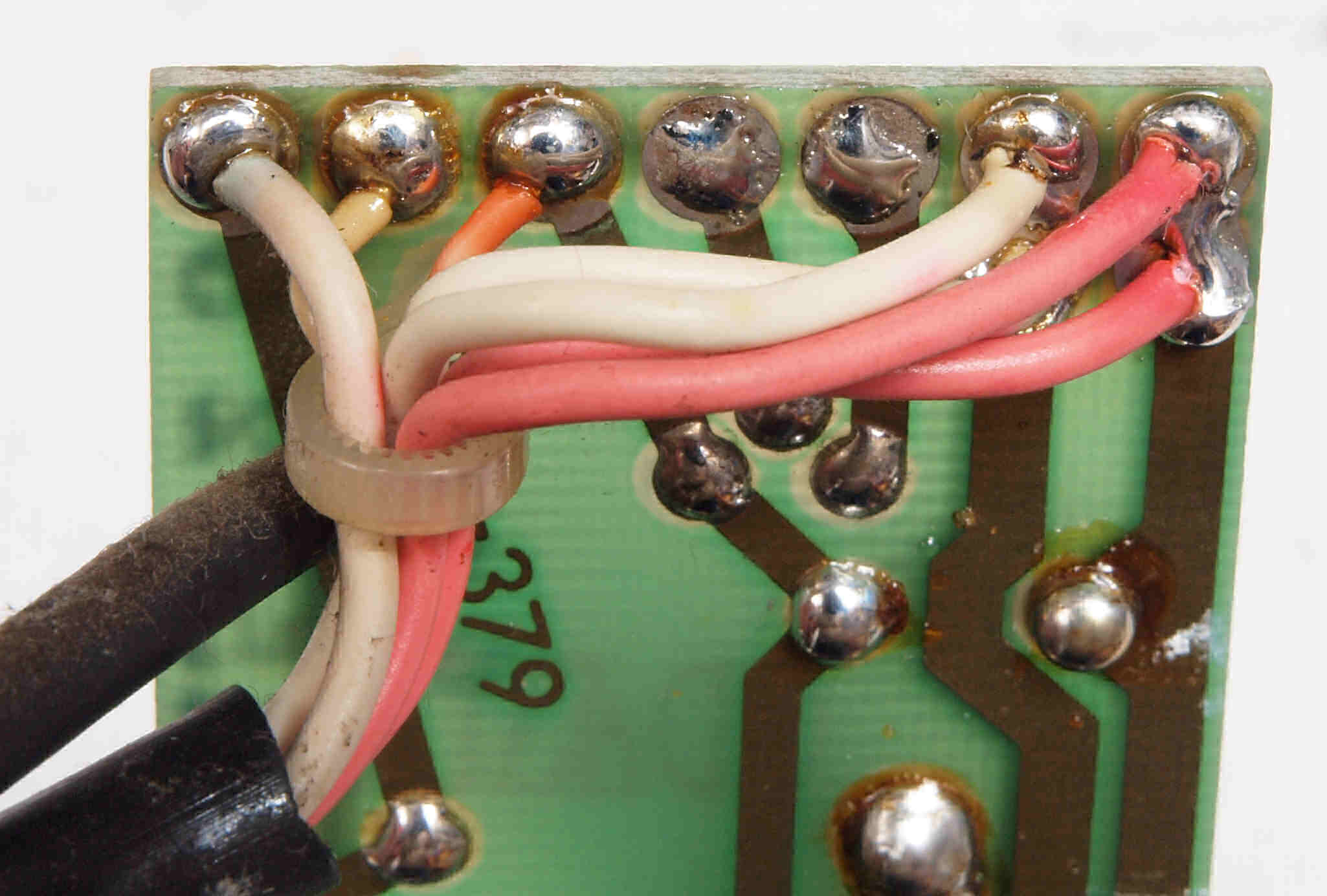

Ｃ５３．　修理（半田補正）後　　Ｌ側メータ・イルミネーション・ランプ基板裏。　全半田やり直す。

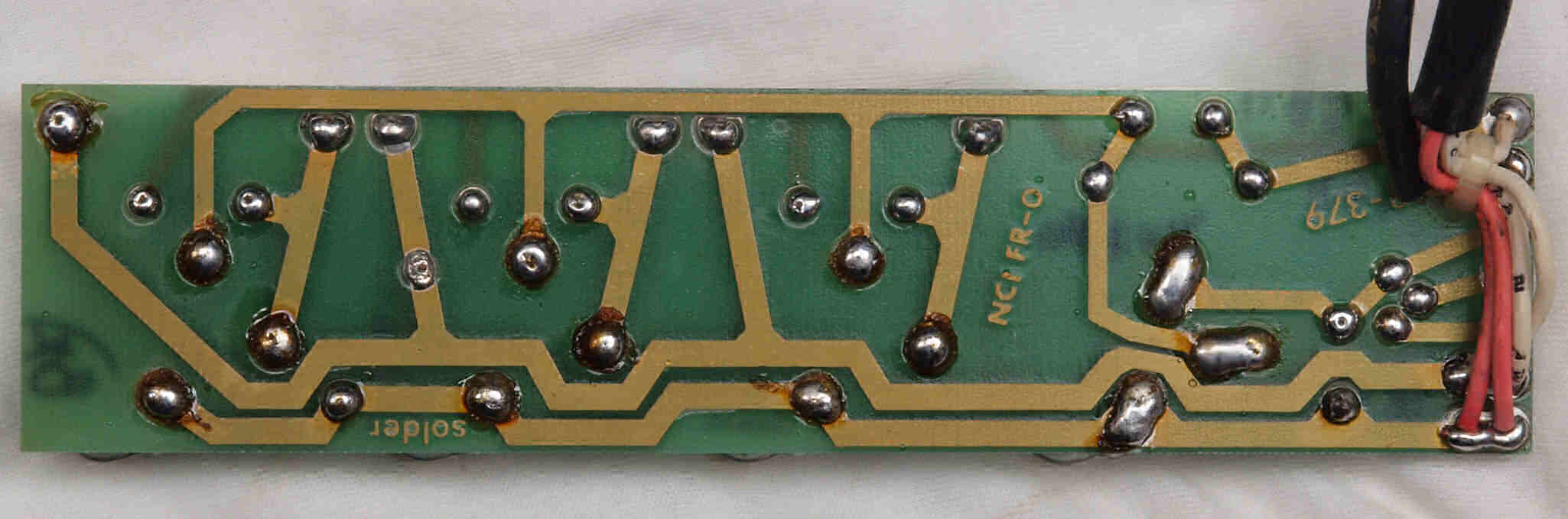

Ｃ５４．　完成メータ・イルミネーション・ランプ基板裏　洗浄後防湿材を塗る。

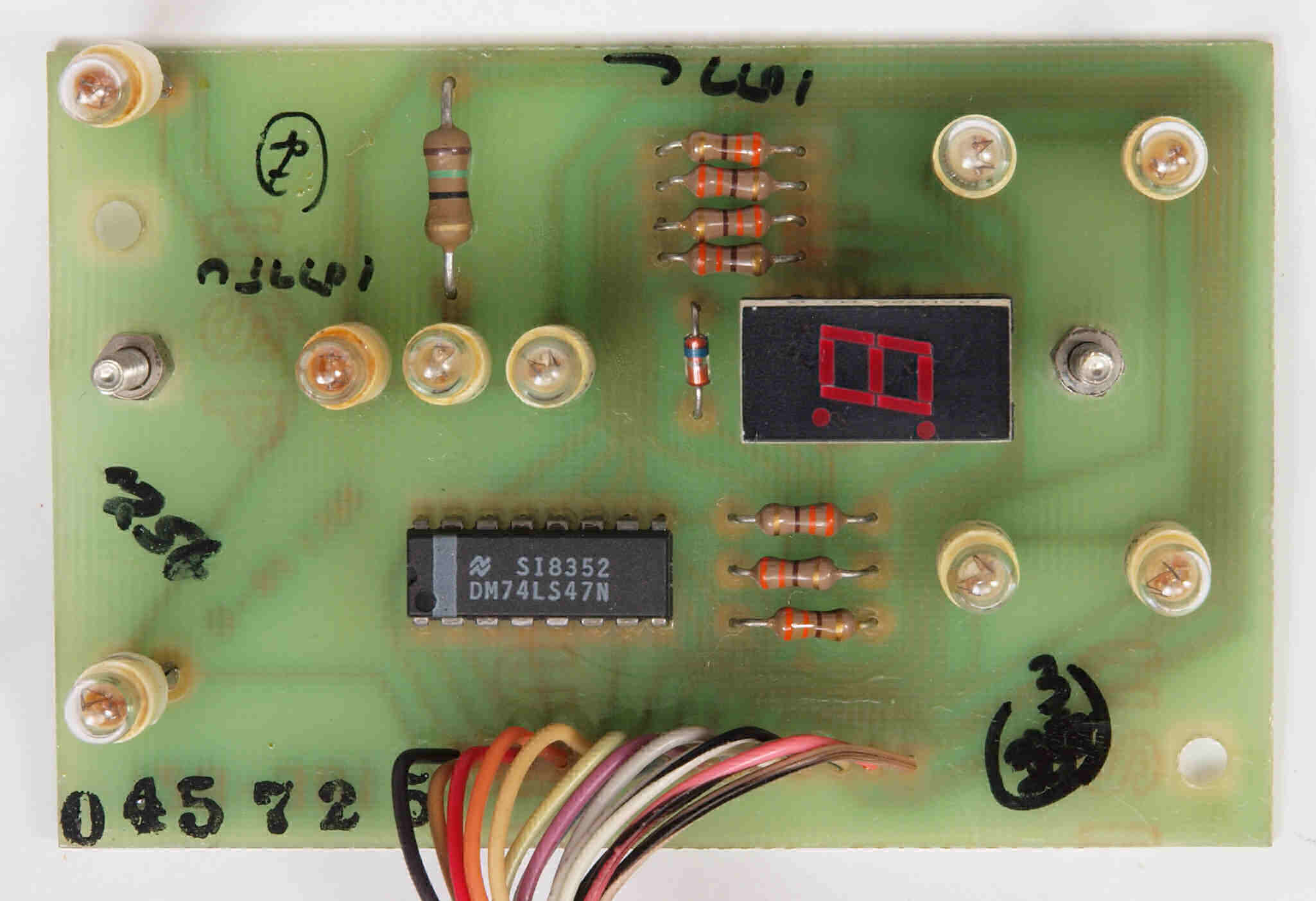

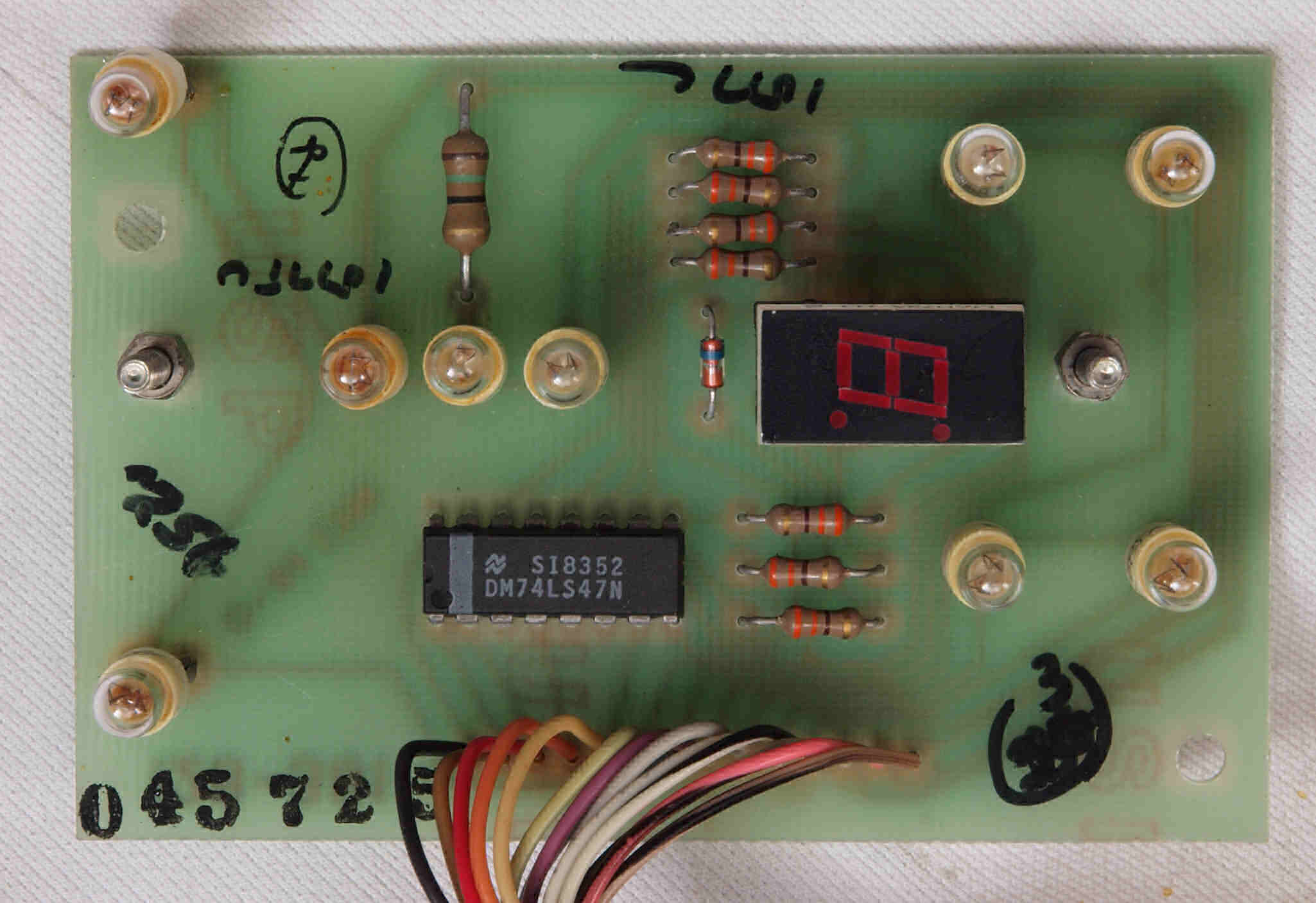

Ｃ６１．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板

Ｃ６２．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板　洗浄後防湿材を塗る。

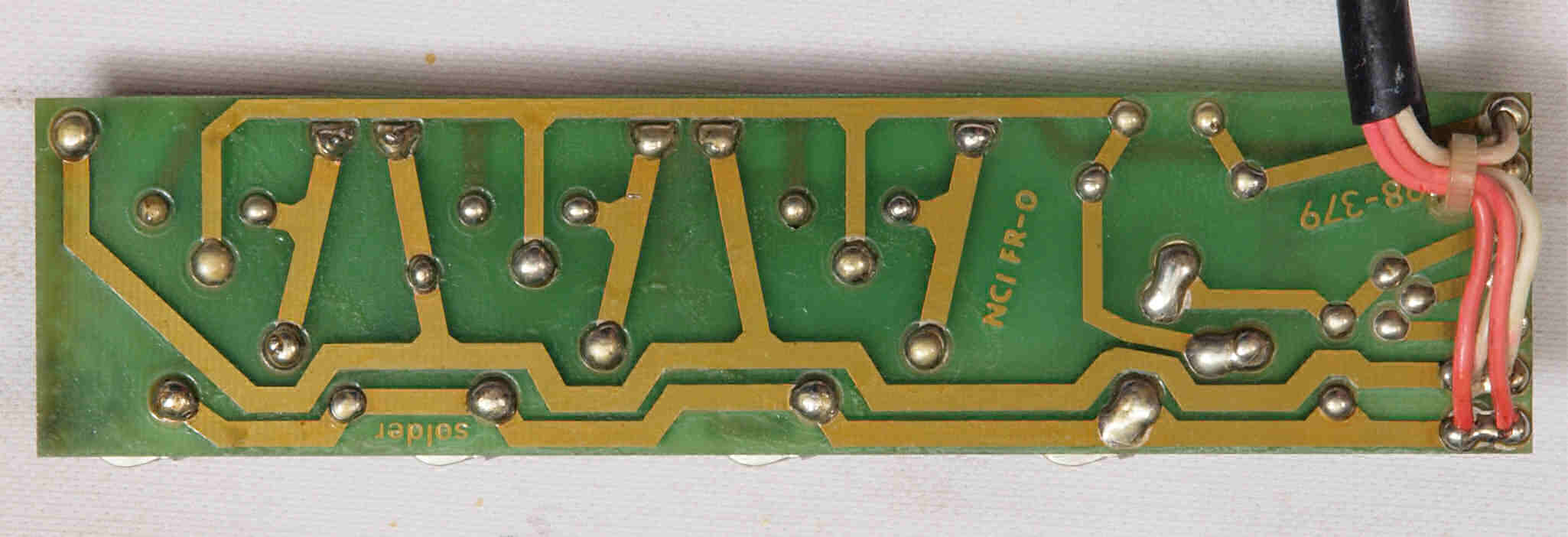

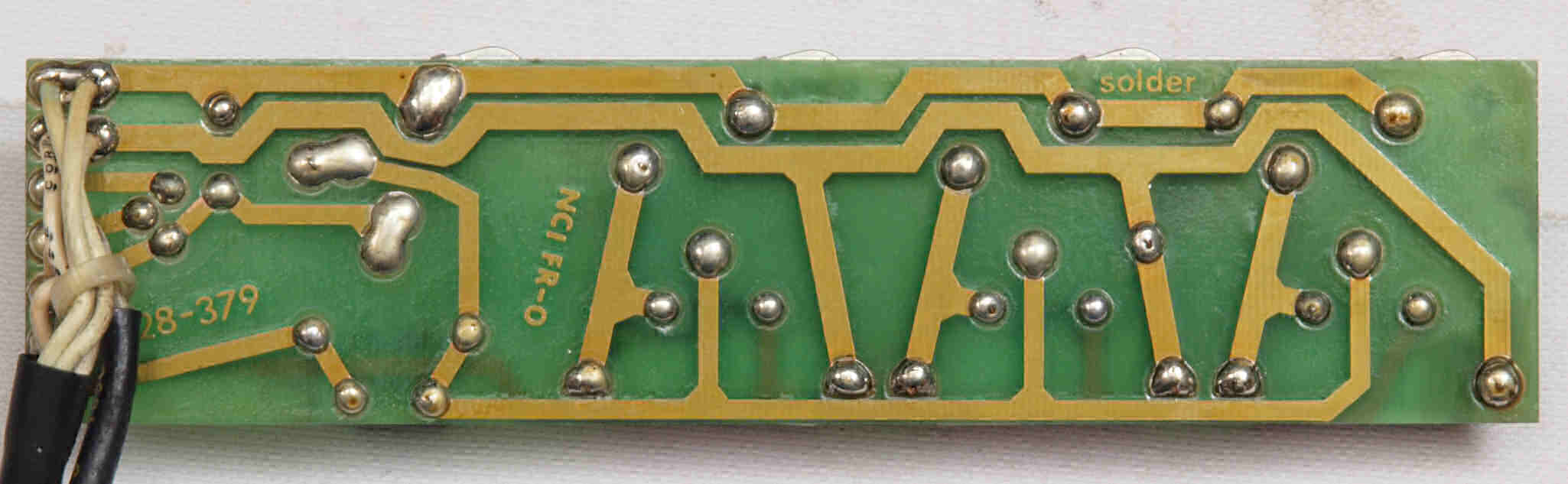

Ｃ６３．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏

Ｃ６４．　修理（半田補正）後　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏。　全半田やり直す。

Ｃ６５．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板裏　洗浄後防湿材を塗る。

Ｃ７１．　修理中　入力切替ＳＷ

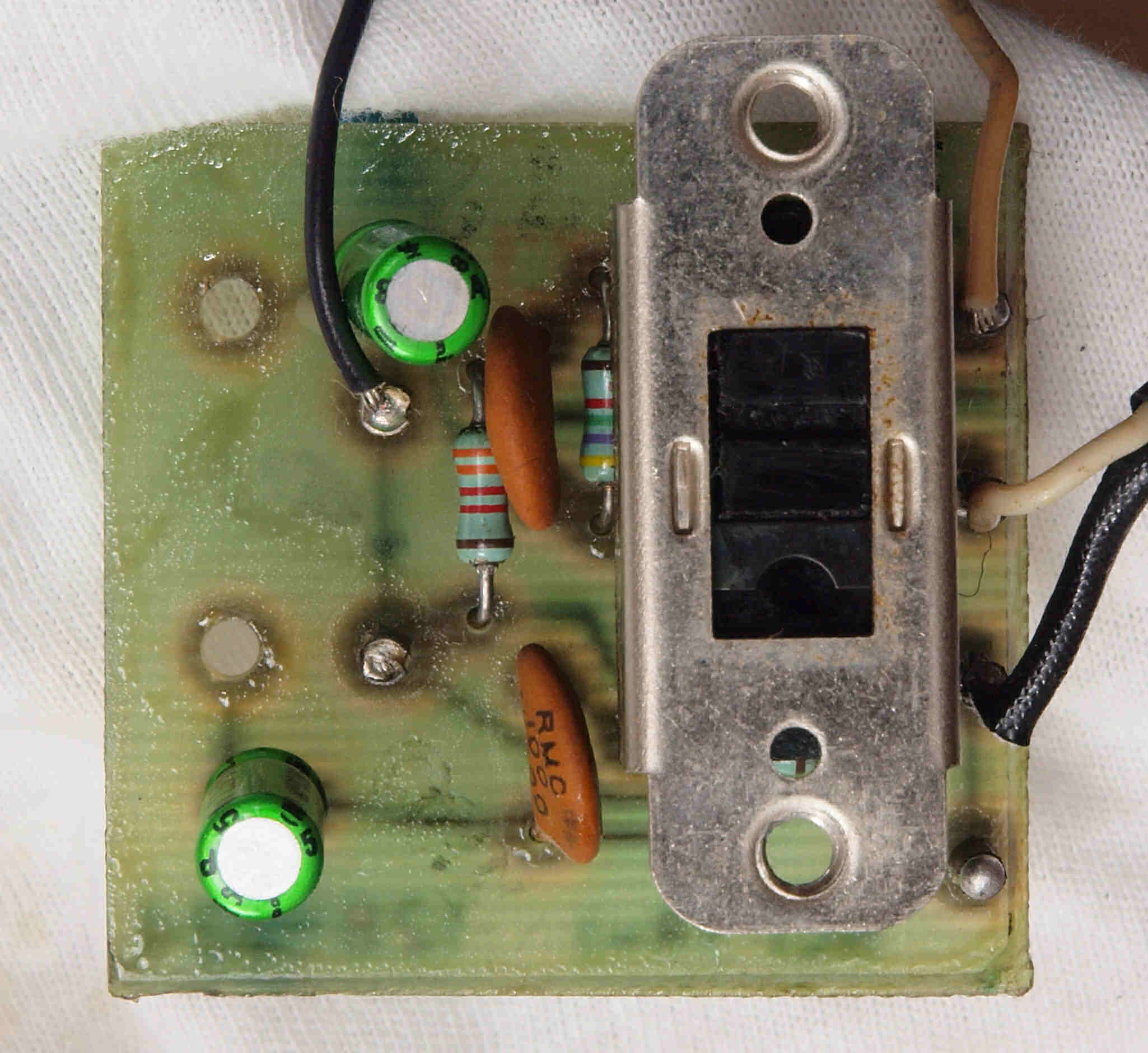

Ｃ７２．　修理前　入力切替ＳＷ基板

Ｃ７３．　修理後　入力切替ＳＷ基板　電解コンデンサー２個交換

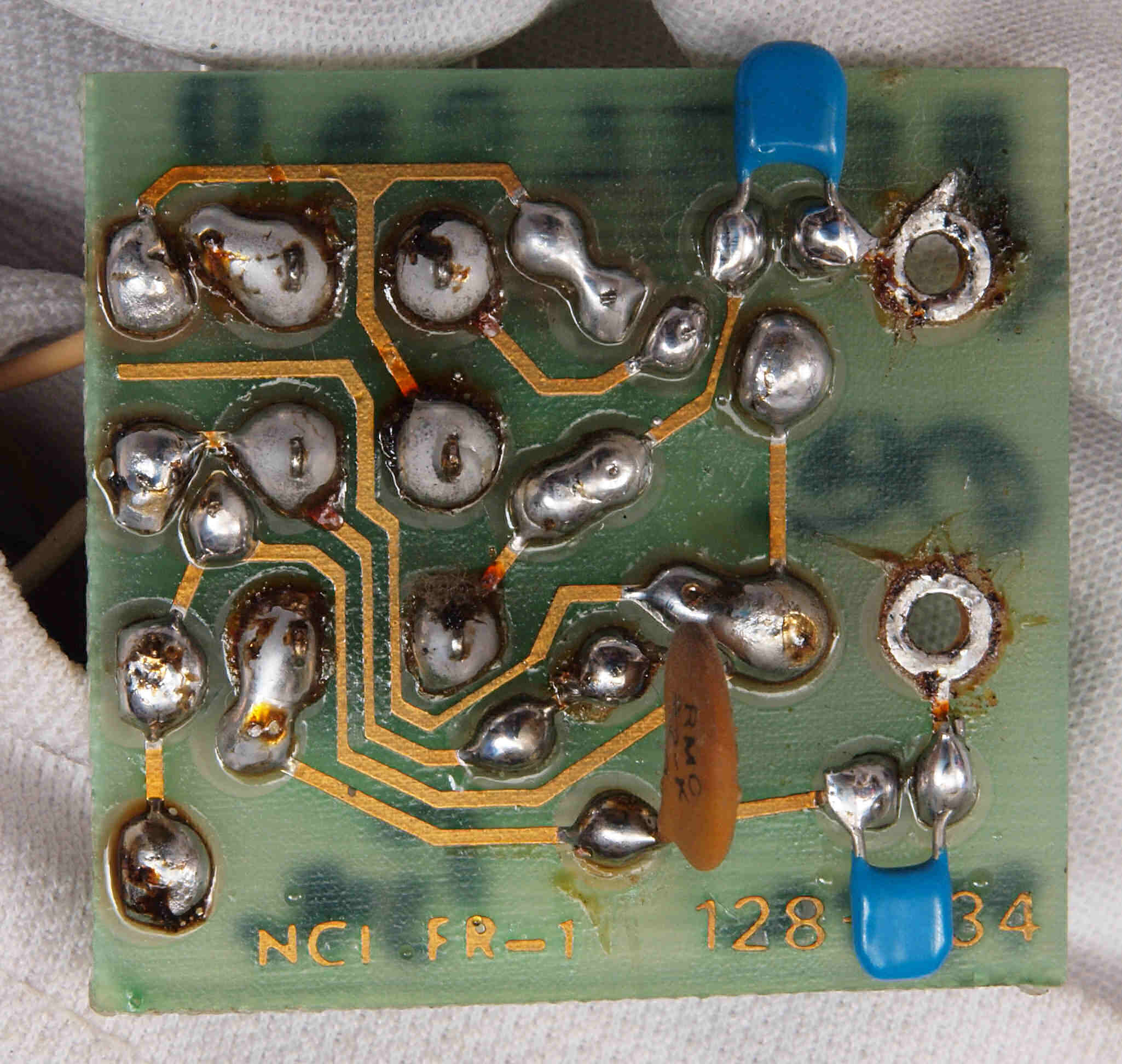

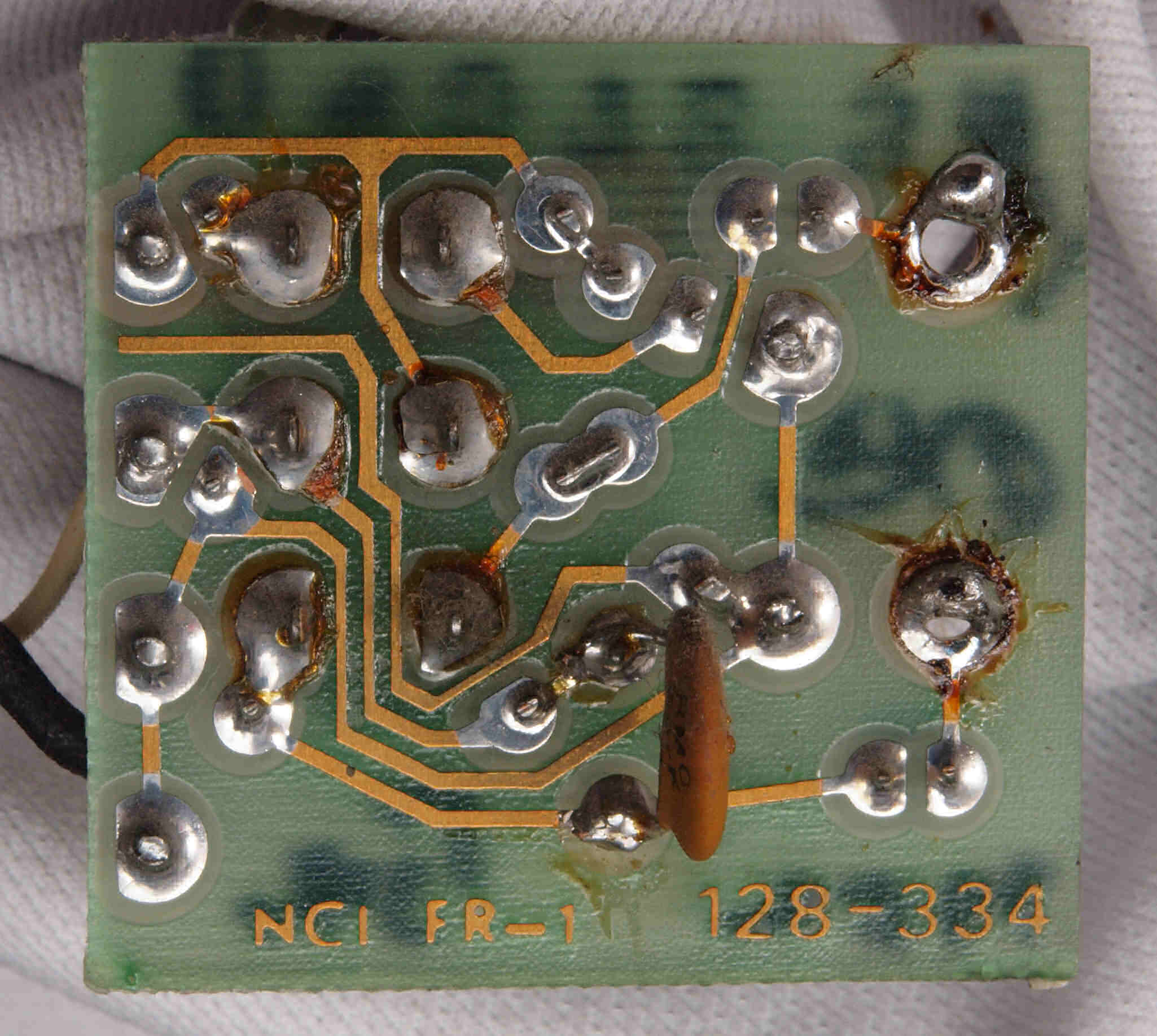

Ｃ７４．　修理前　入力切替ＳＷ基板裏

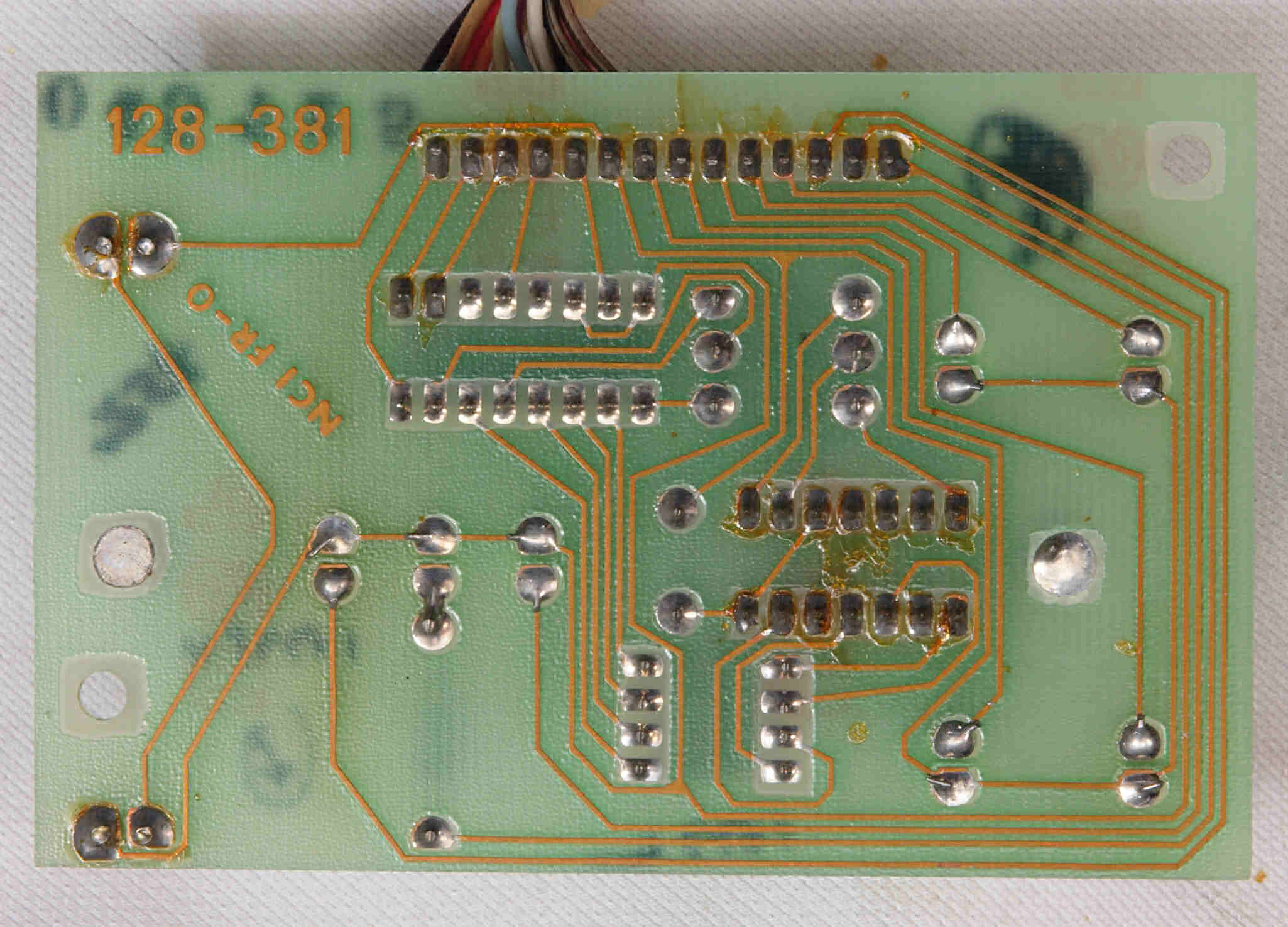

Ｃ７５．　修理（半田補正）後　入力切替ＳＷ基板裏。　全半田やり直す。

Ｃ７６．　完成入力切替ＳＷ基板裏　　洗浄後防湿材を塗る。

Ｃ８０．　修理前　Ｒ側終段ユニット

Ｃ８１．　修理後　Ｒ側終段ユニット、　ＴＲ（トランジスター）８個交換。　２種２０個購入して２種１２個選別して使用する。

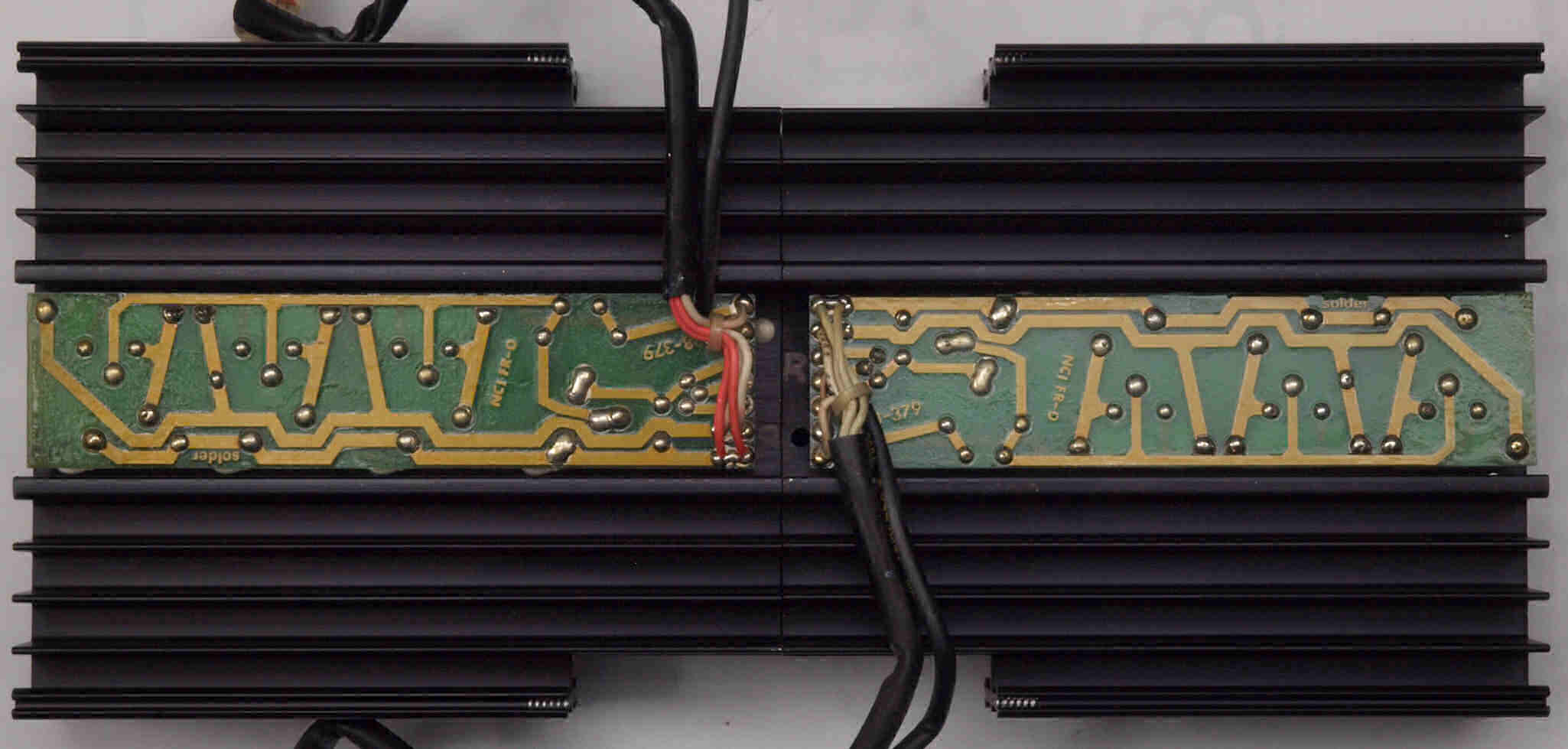

Ｃ８２．　修理前　Ｒ側終段ユニット裏

Ｃ８３．　修理後　Ｒ側終段ユニット裏

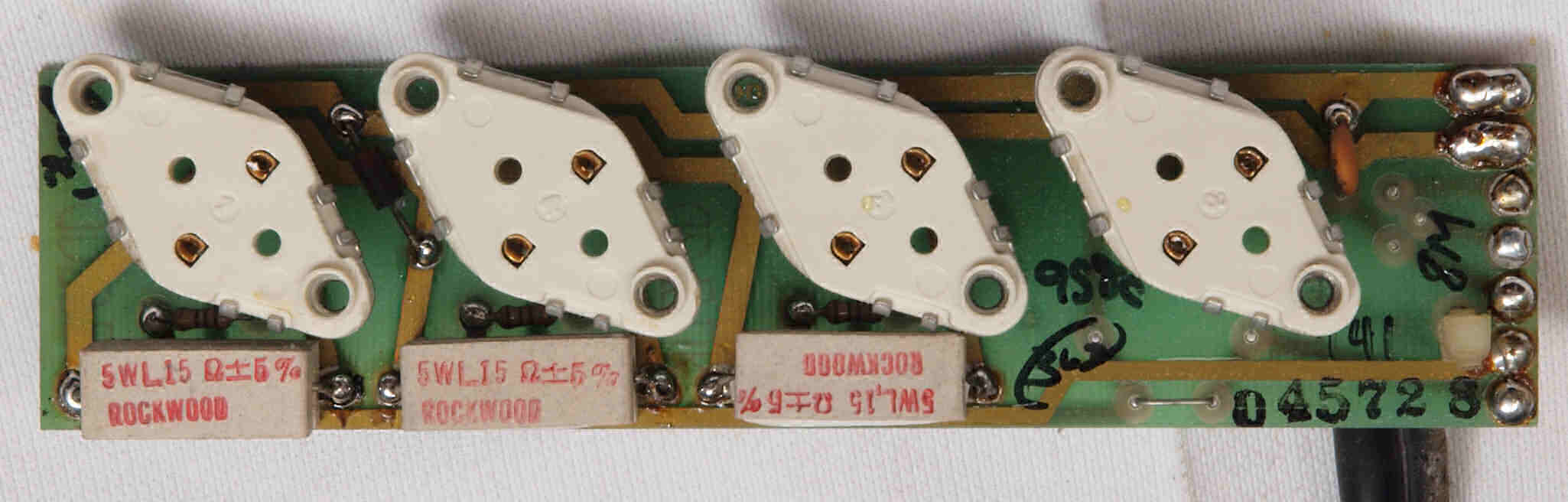

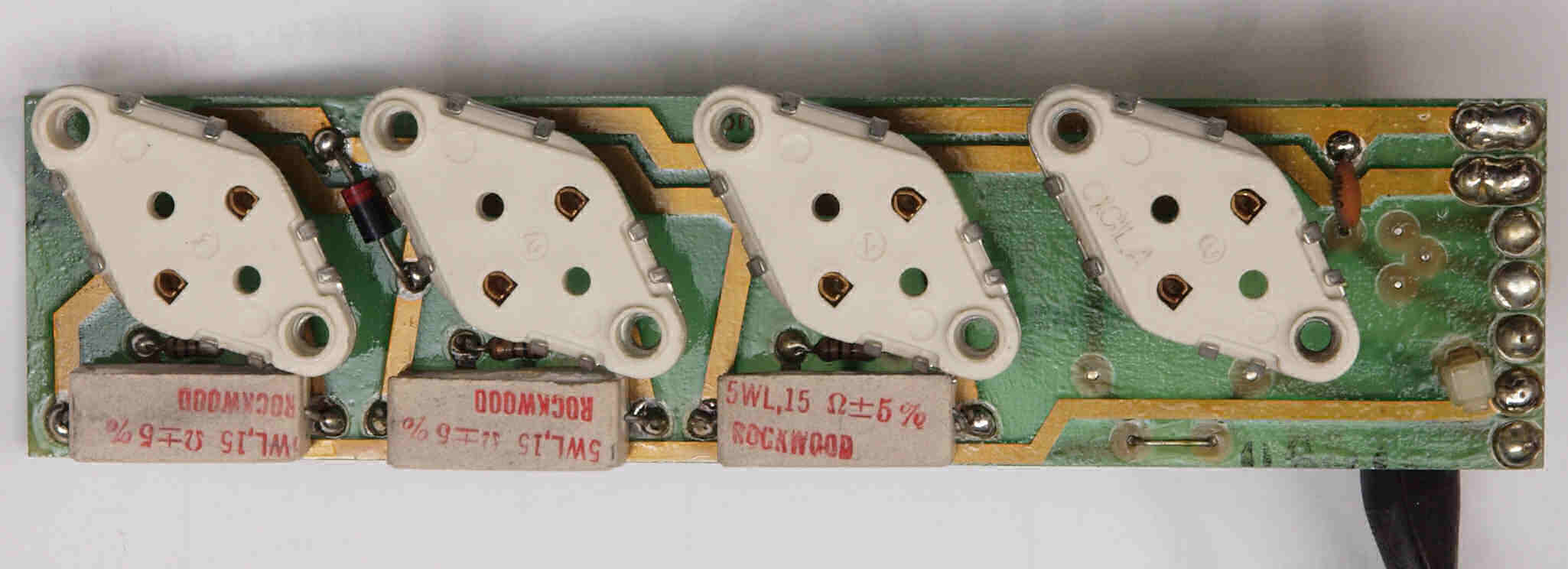

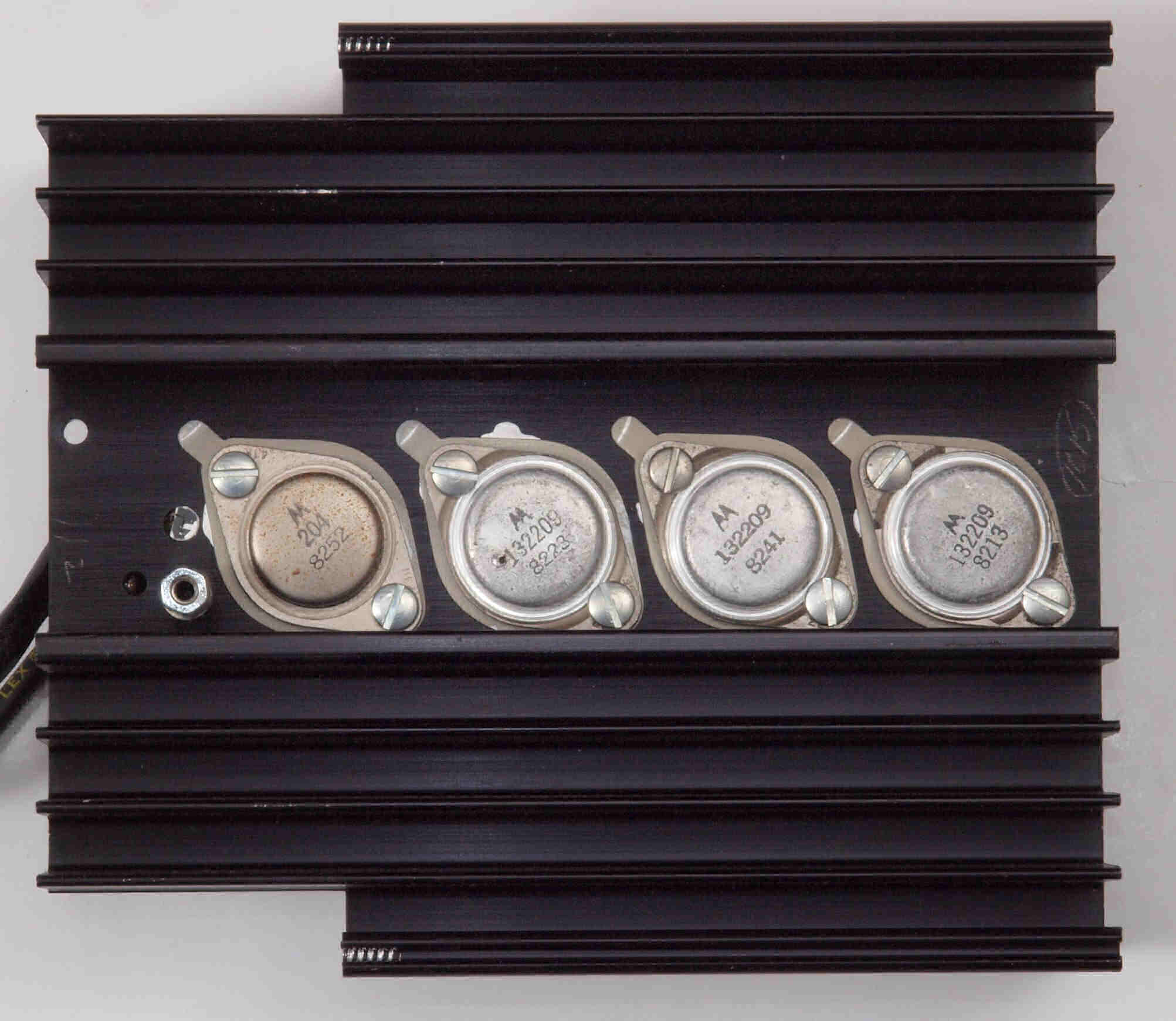

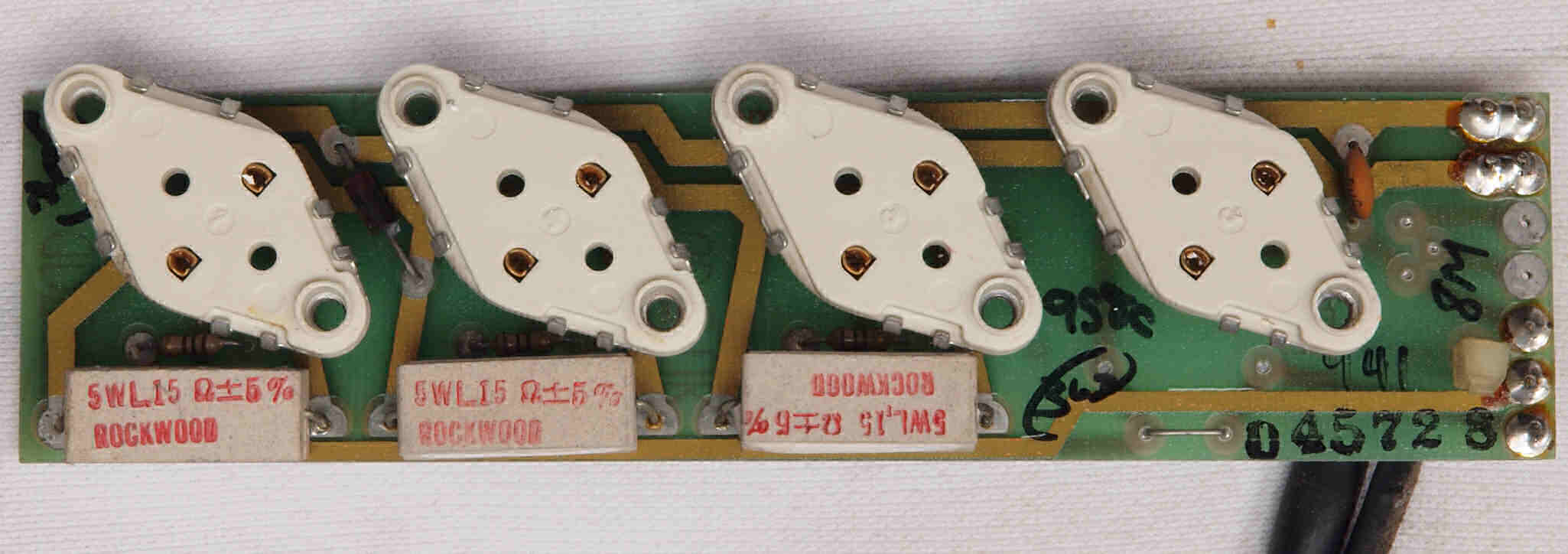

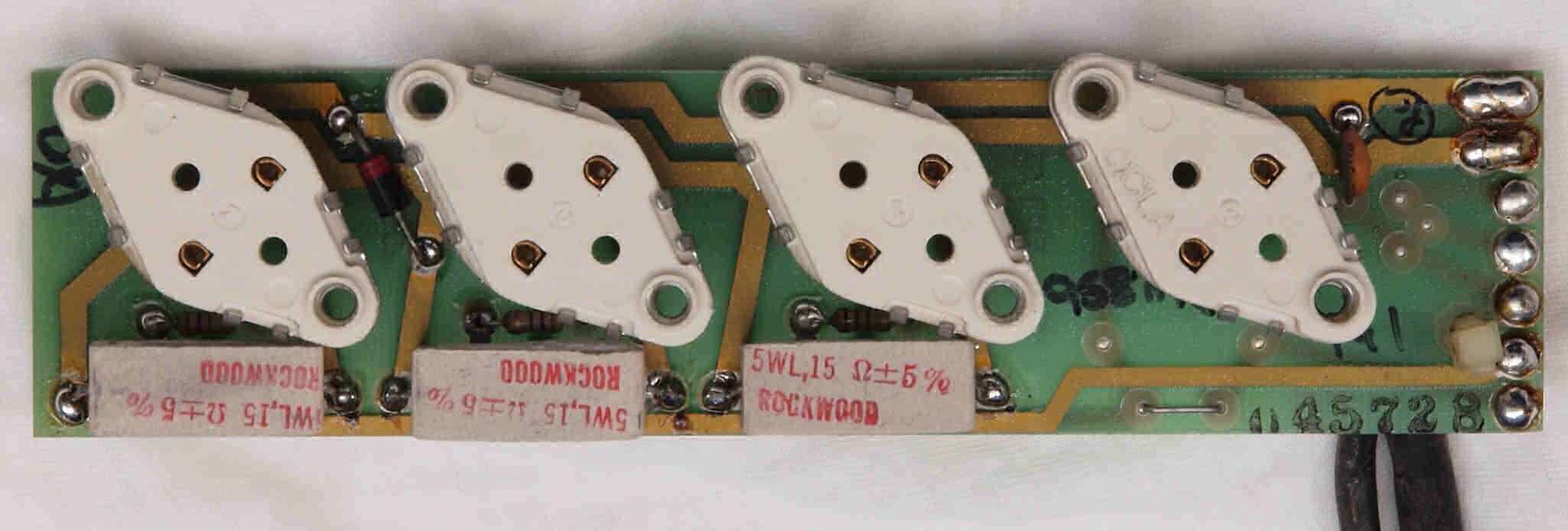

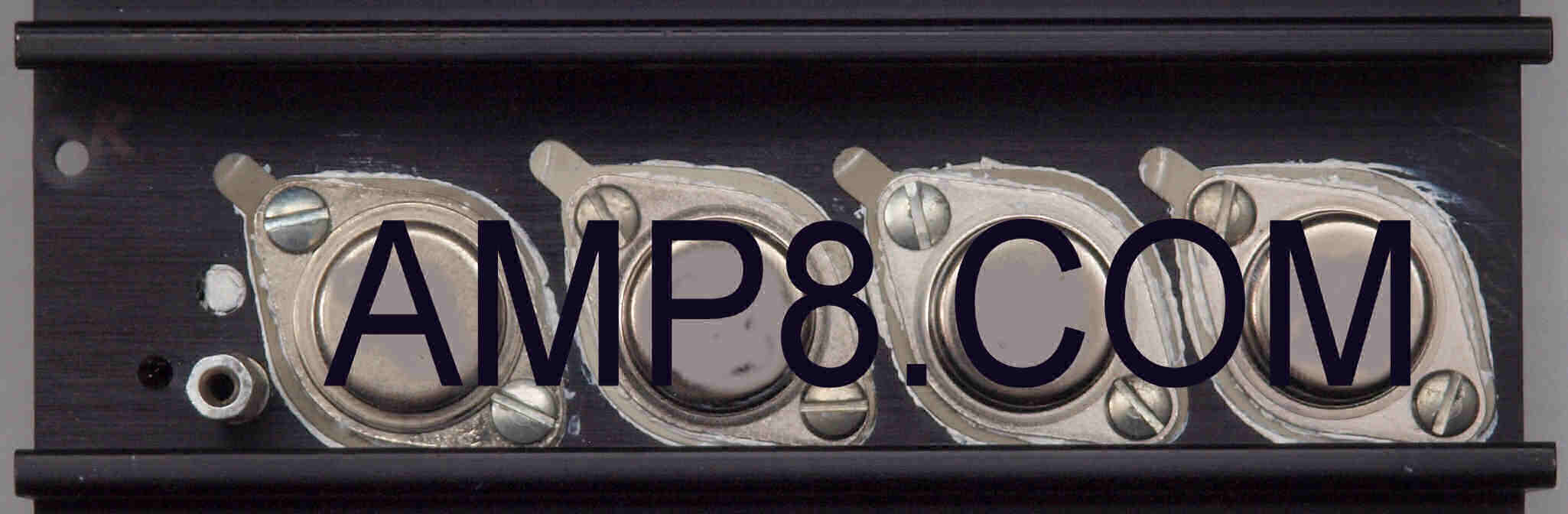

Ｃ８４．　修理中　Ｒ側＋終段出力ＴＲ（トランジスター）

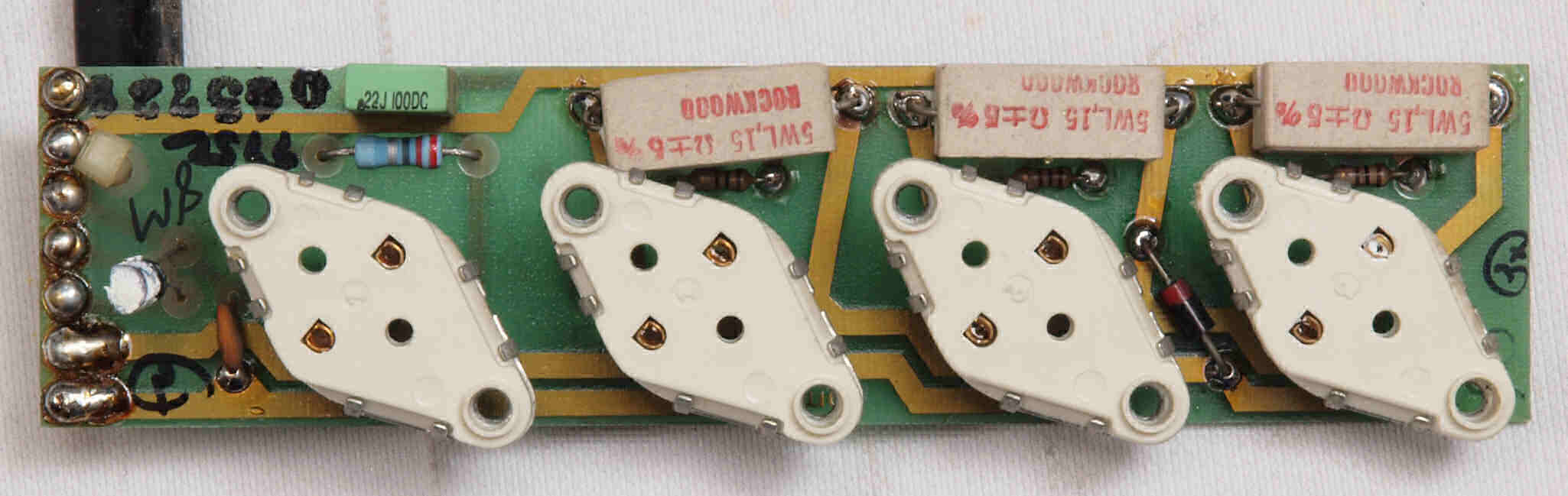

Ｃ８５．　修理（交換）後　Ｒ側＋終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。

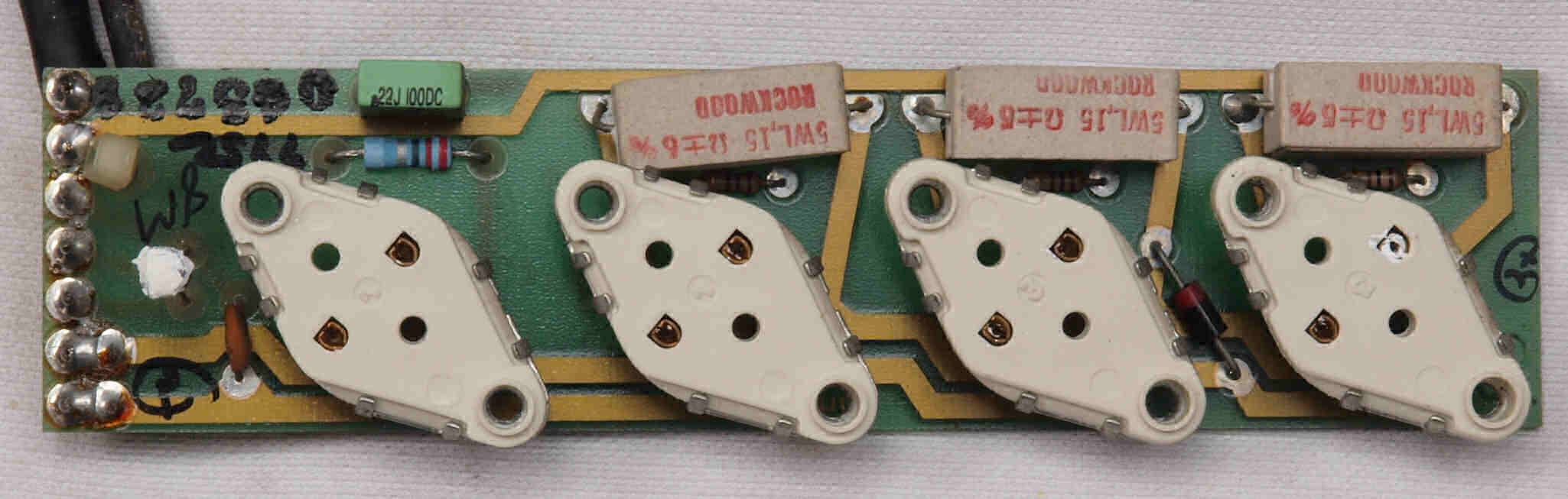

Ｃ８６．　修理中　Ｒ側−終段出力ＴＲ（トランジスター）

Ｃ８７．　修理（交換）後　Ｒ側−終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。

Ｃ８８．　修理前　Ｒ側＋終段基板

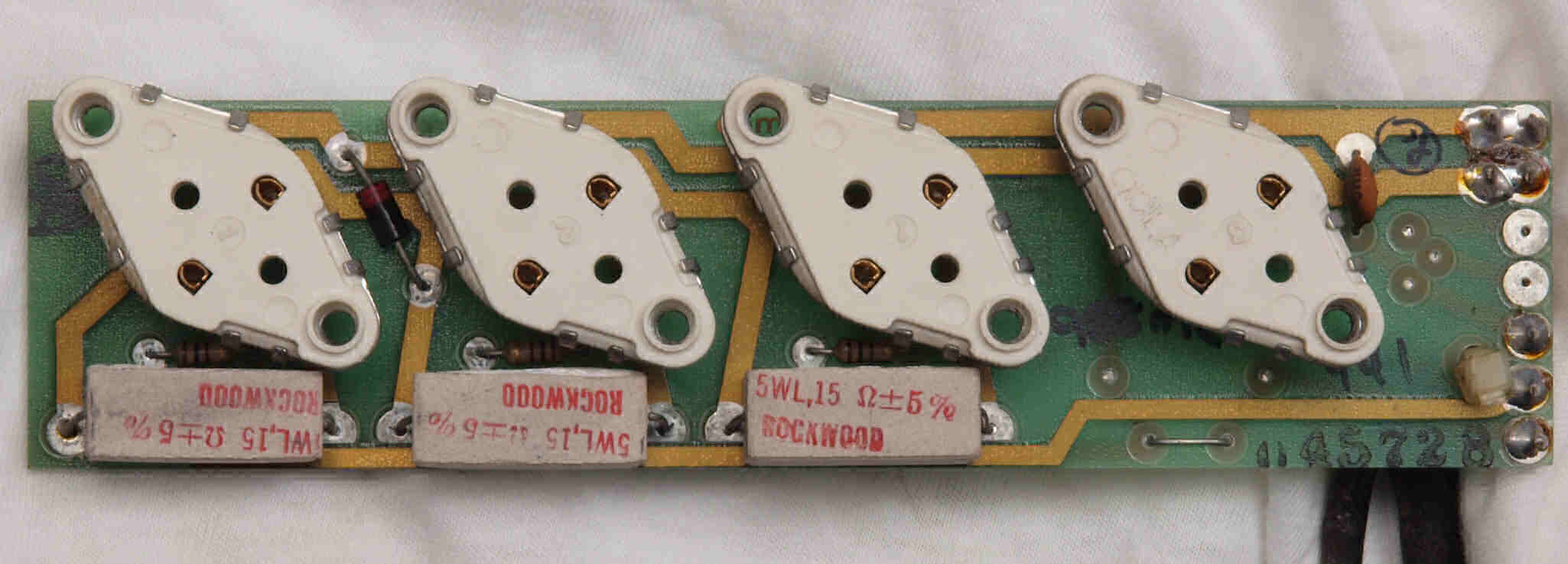

Ｃ８９．　修理（半田補正）後　Ｒ側＋終段基板。　全半田やり直す。

Ｃ８Ａ．　完成Ｒ側終段＋終段基板　洗浄後防湿材を塗る。

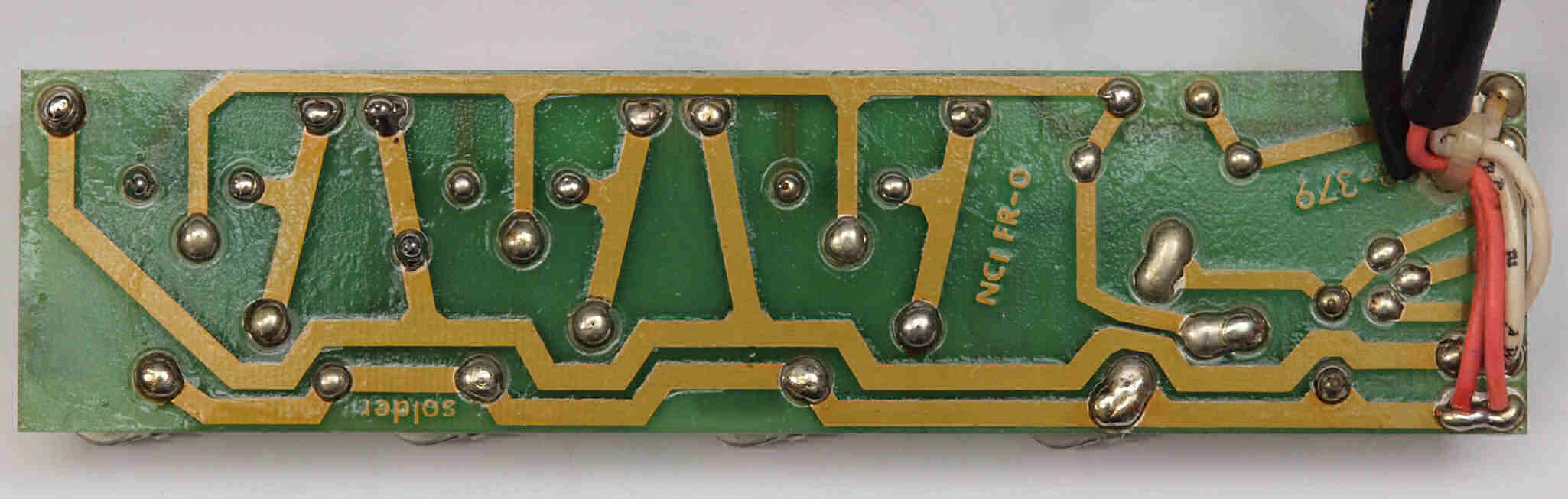

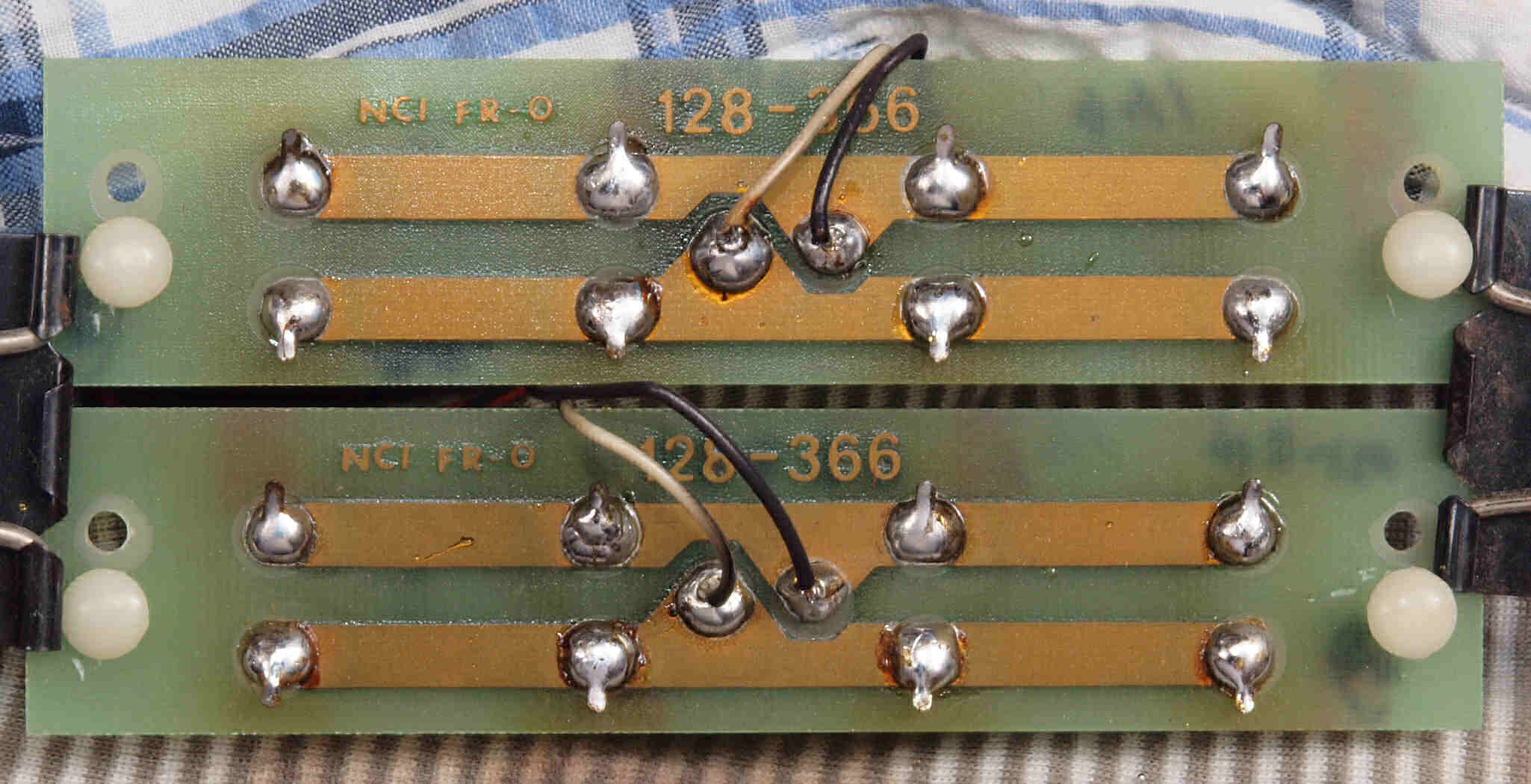

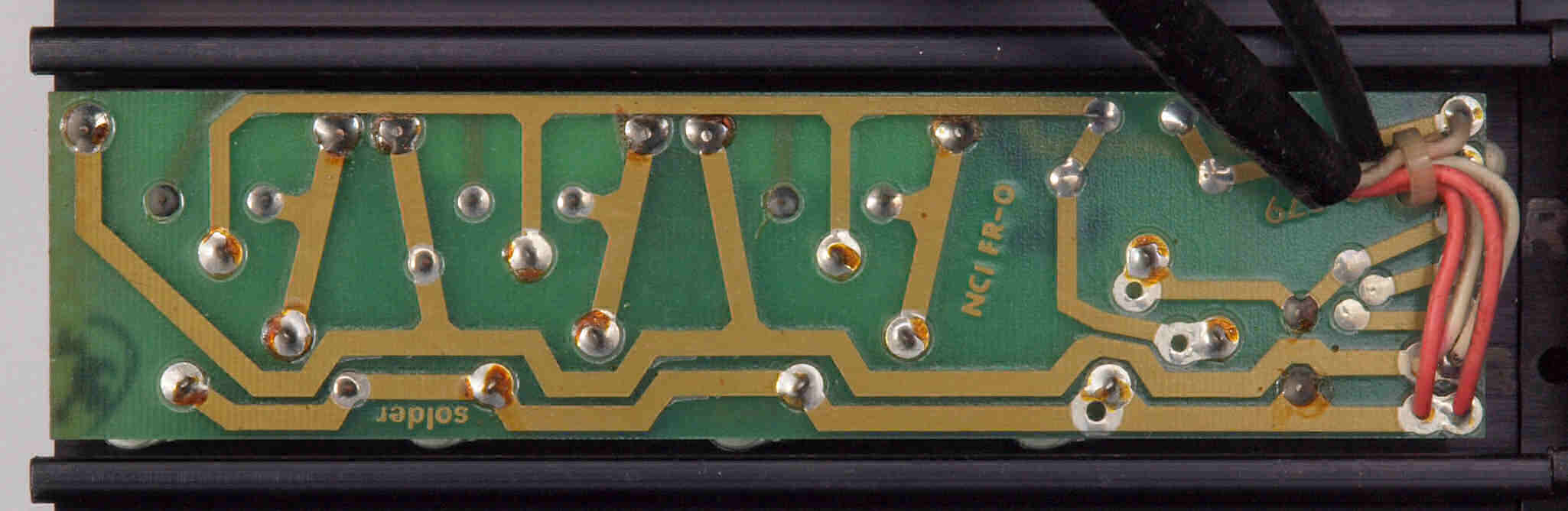

Ｃ８Ｂ．　修理前　Ｒ側−終段基板裏

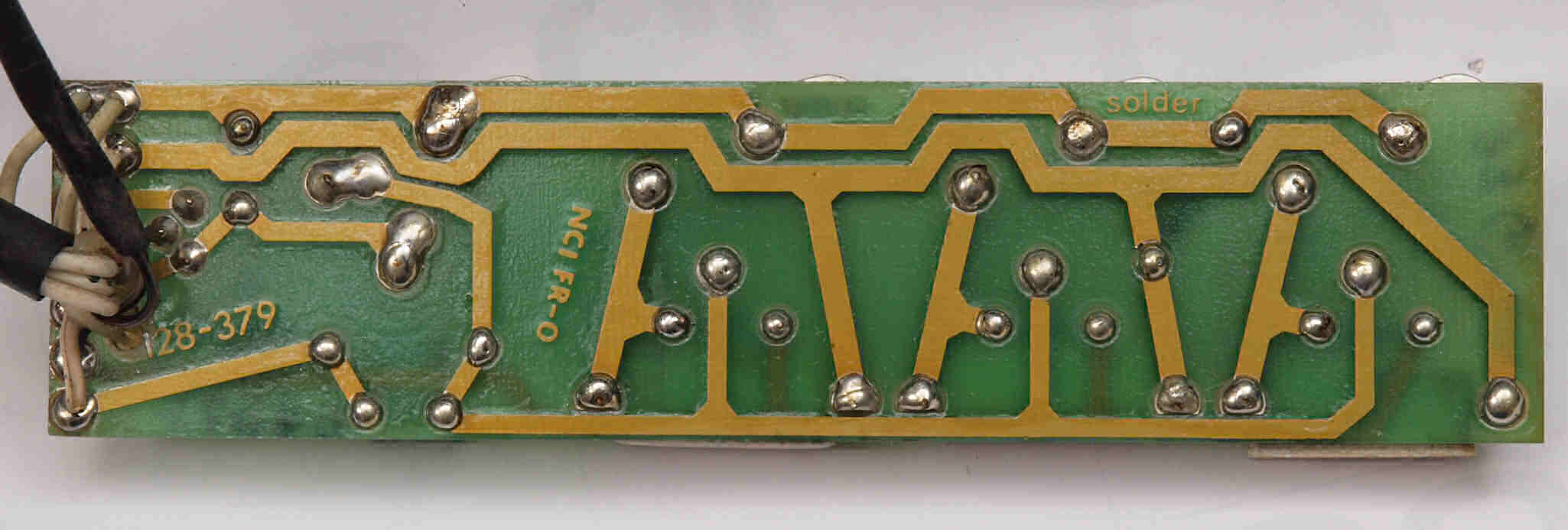

Ｃ８Ｃ．　修理（半田補正）後　Ｒ側−終段基板裏。　全半田やり直す。

Ｃ８Ｄ．　完成Ｒ側終段−終段基板裏　洗浄後防湿材を塗る。

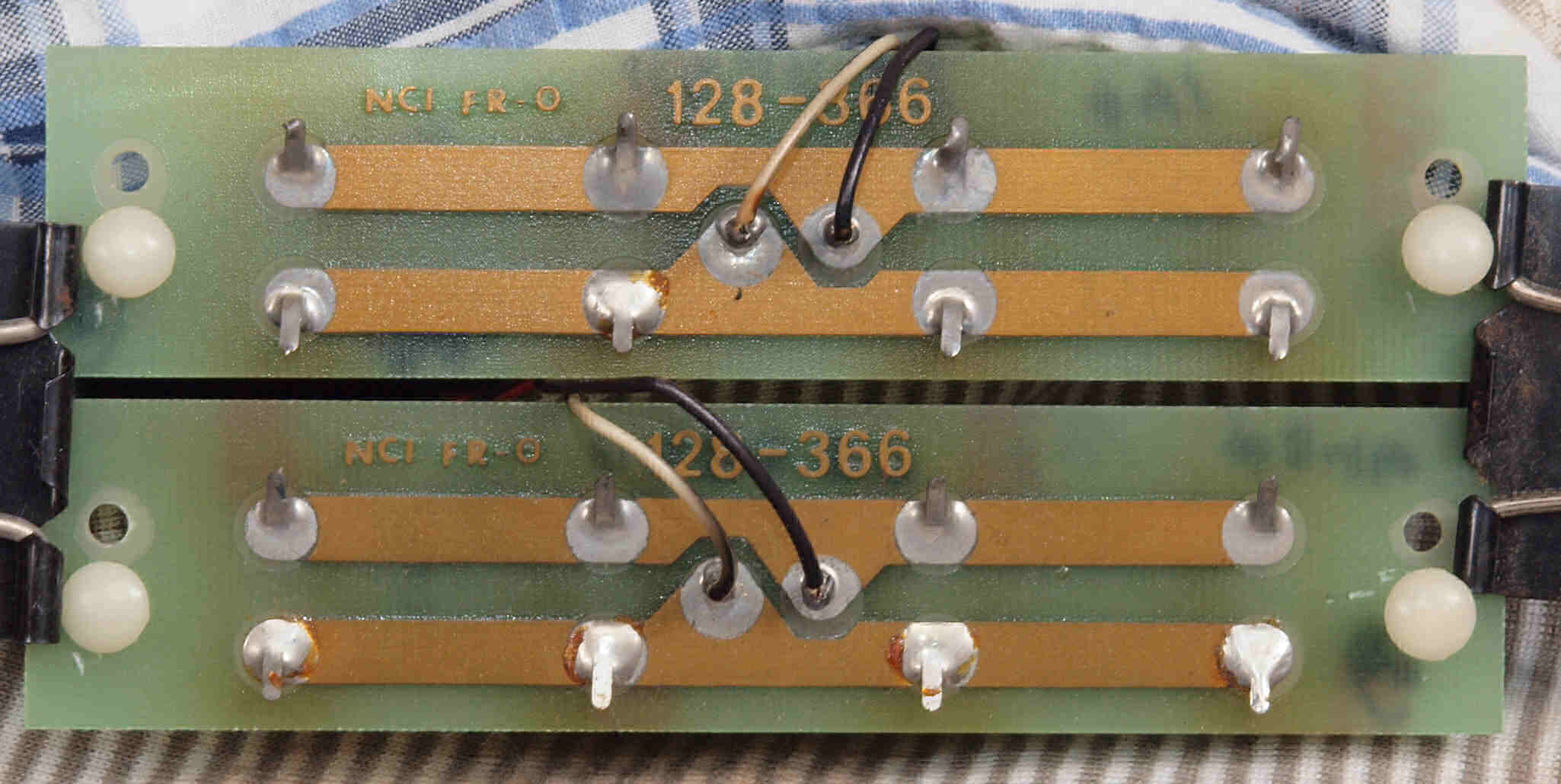

Ｃ９Ｅ．　修理前　Ｒ側−終段基板

Ｃ９Ｆ．　修理（半田補正）後　Ｒ側−終段基板。　全半田やり直す。

Ｃ９Ｇ．　完成Ｒ側−終段基板　洗浄後防湿材を塗る。

Ｃ９Ｈ．　修理前　Ｒ側−終段基板裏

Ｃ９Ｉ．　修理（半田補正）後　Ｒ側−終段基板裏。　全半田やり直す。

Ｃ９Ｊ．　完成Ｒ側−終段基板裏　洗浄後防湿材を塗る。

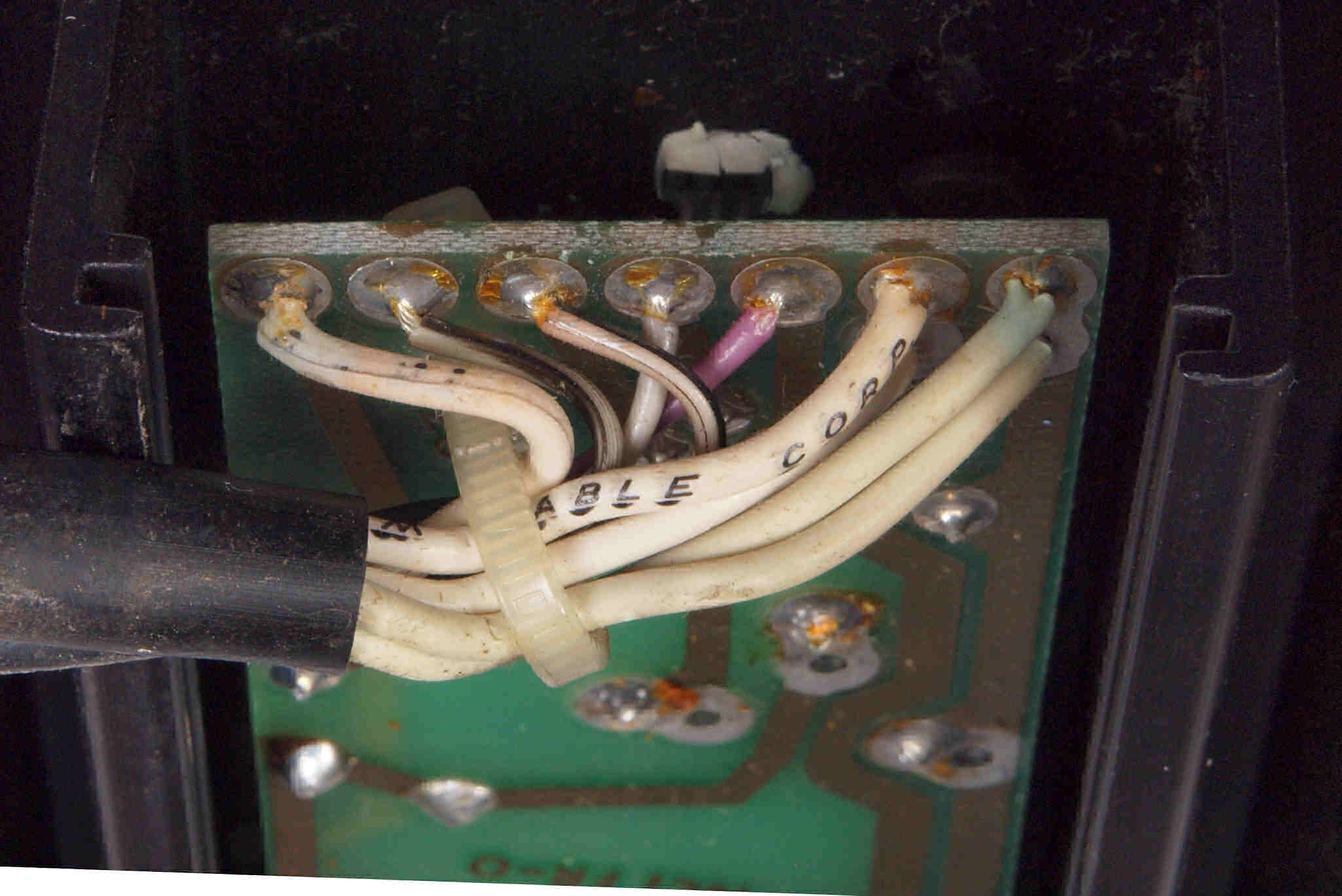

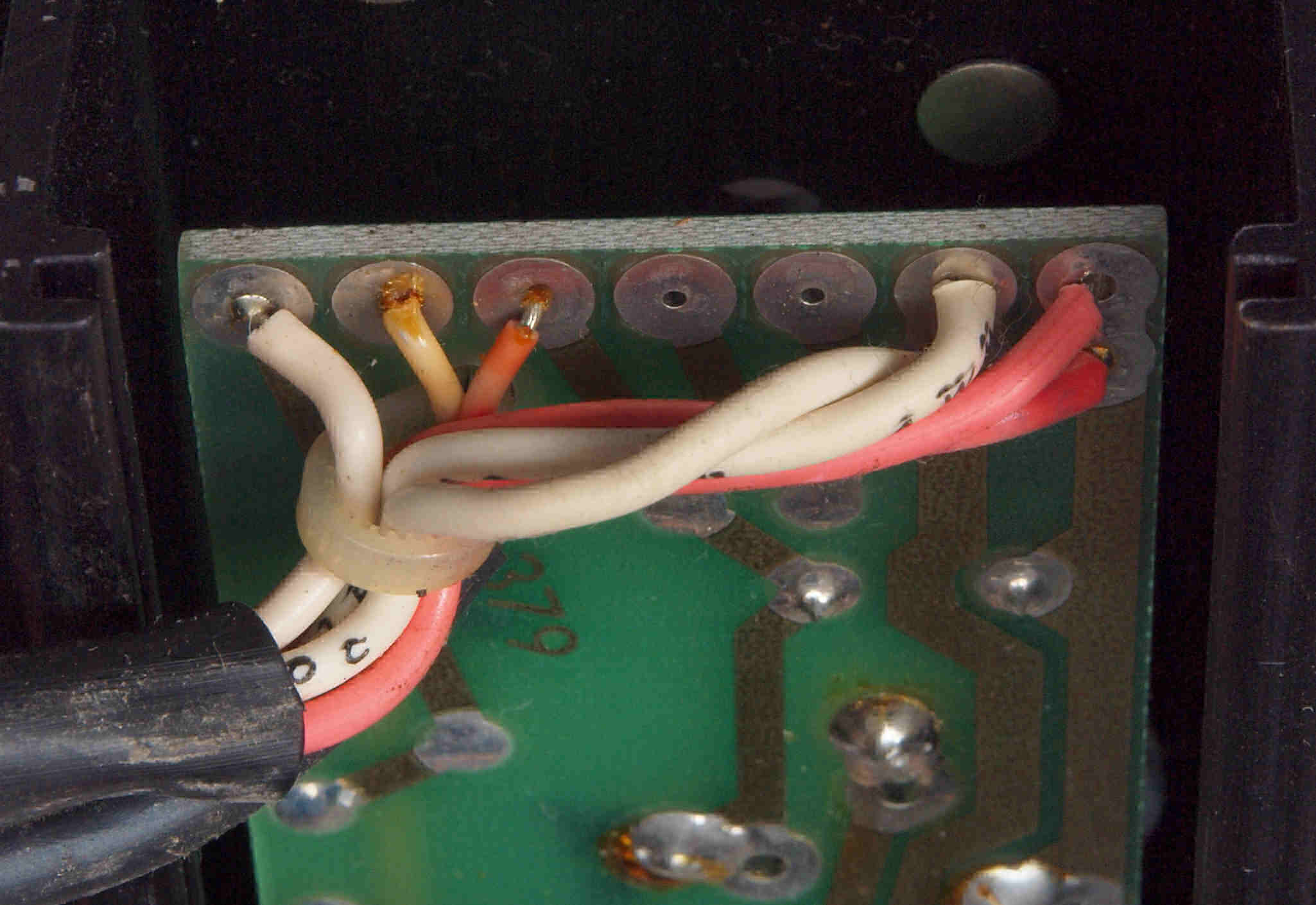

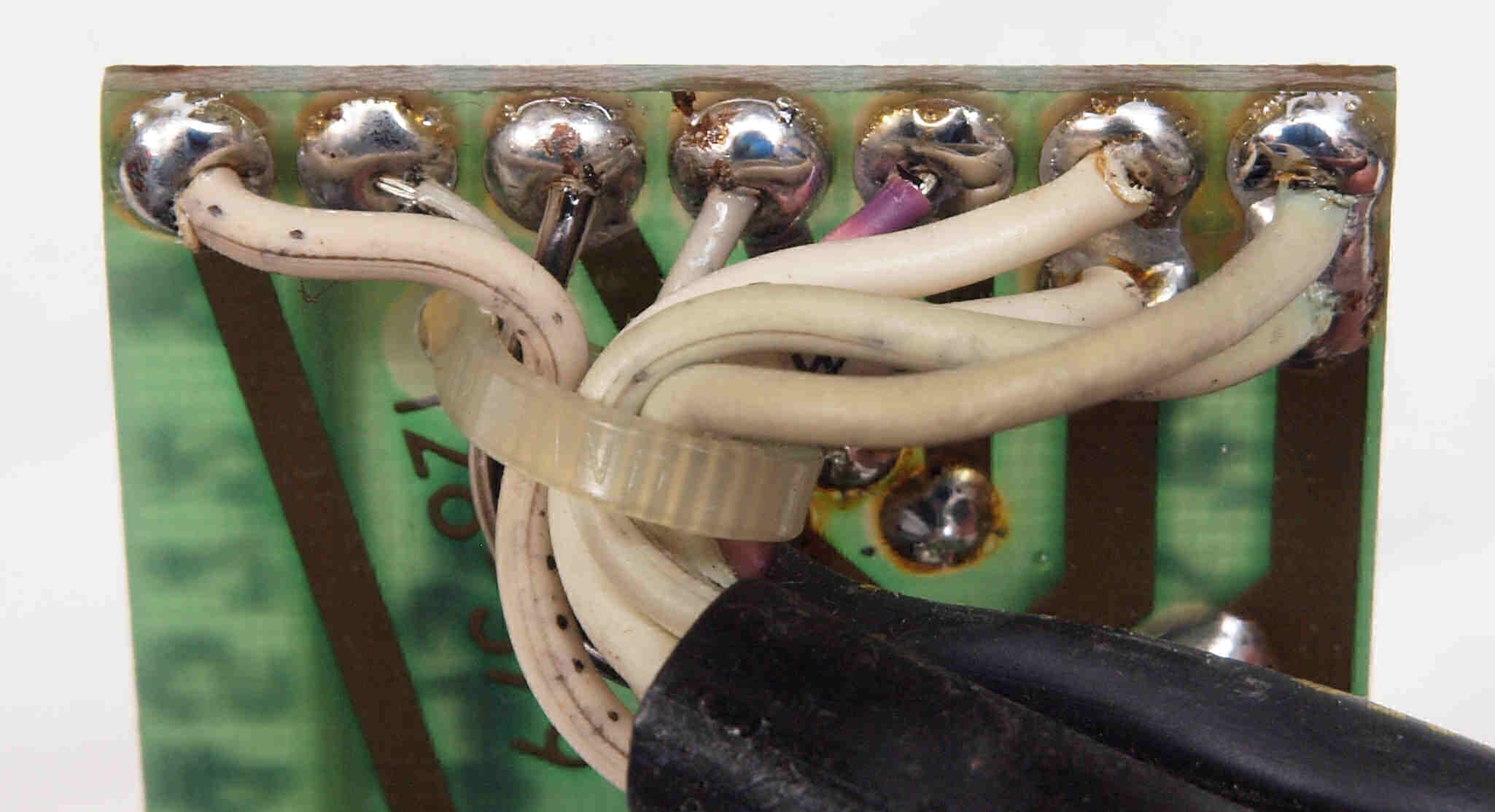

Ｃ８Ｅ．　修理前　Ｒ側＋終段基板引き出し線半田

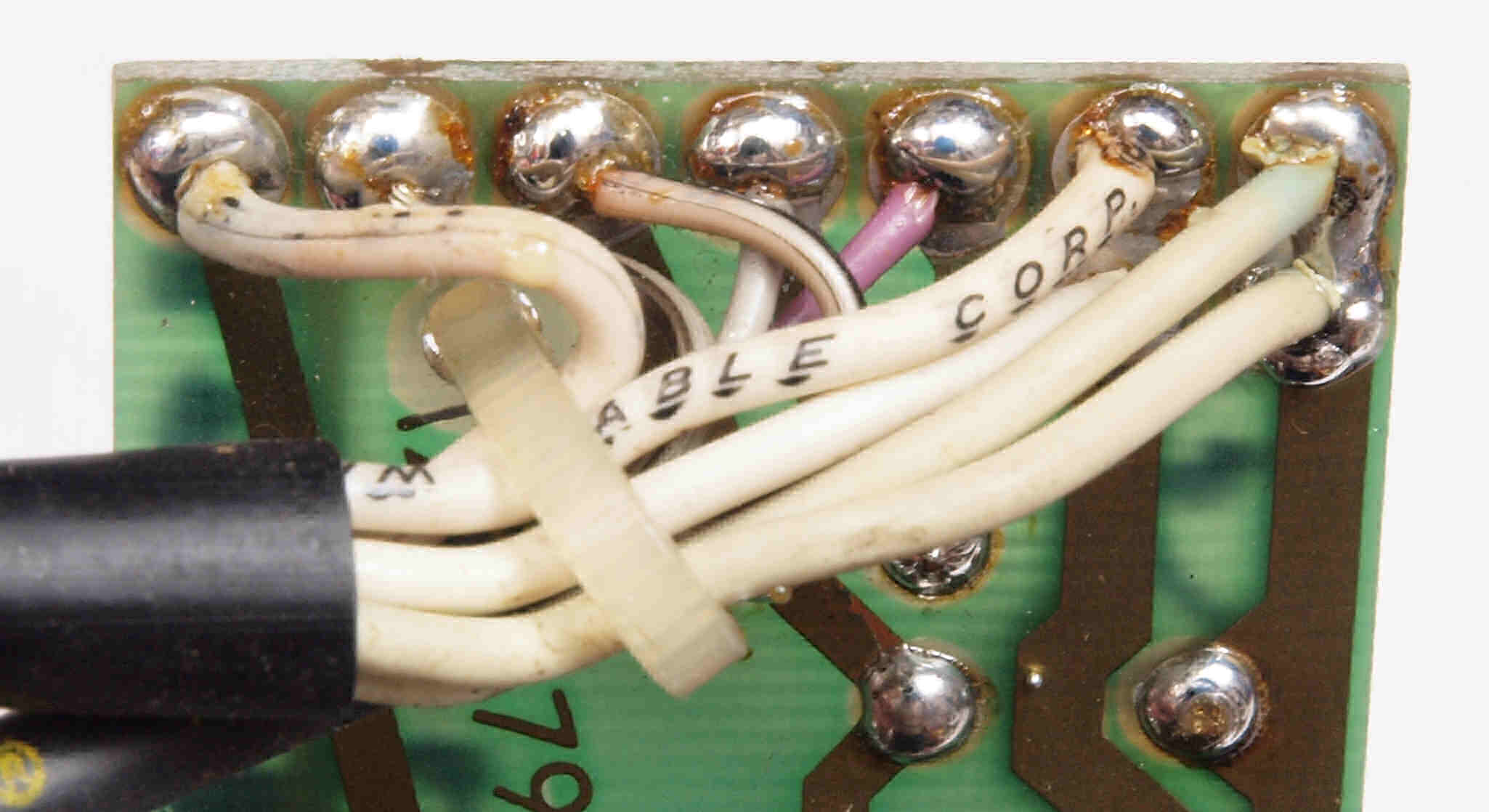

Ｃ８Ｆ．　修理（半田補正）後　Ｒ側＋終段基板引き出し線半田

Ｃ８Ｇ．　修理前　Ｒ側−終段基板引き出し線半田

Ｃ８Ｈ．　修理（半田補正）後　Ｒ側−終段基板引き出し線半田。　全半田やり直す。

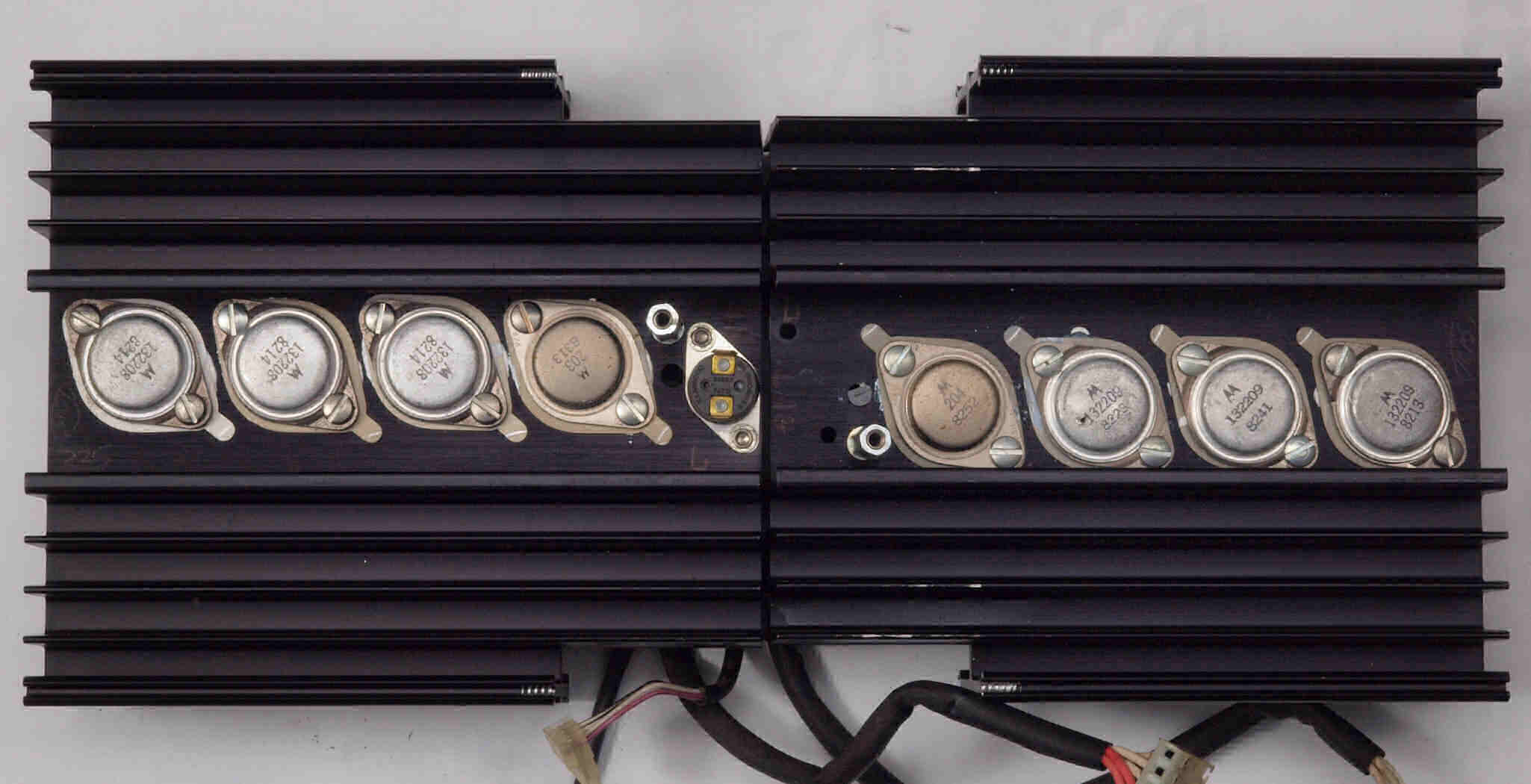

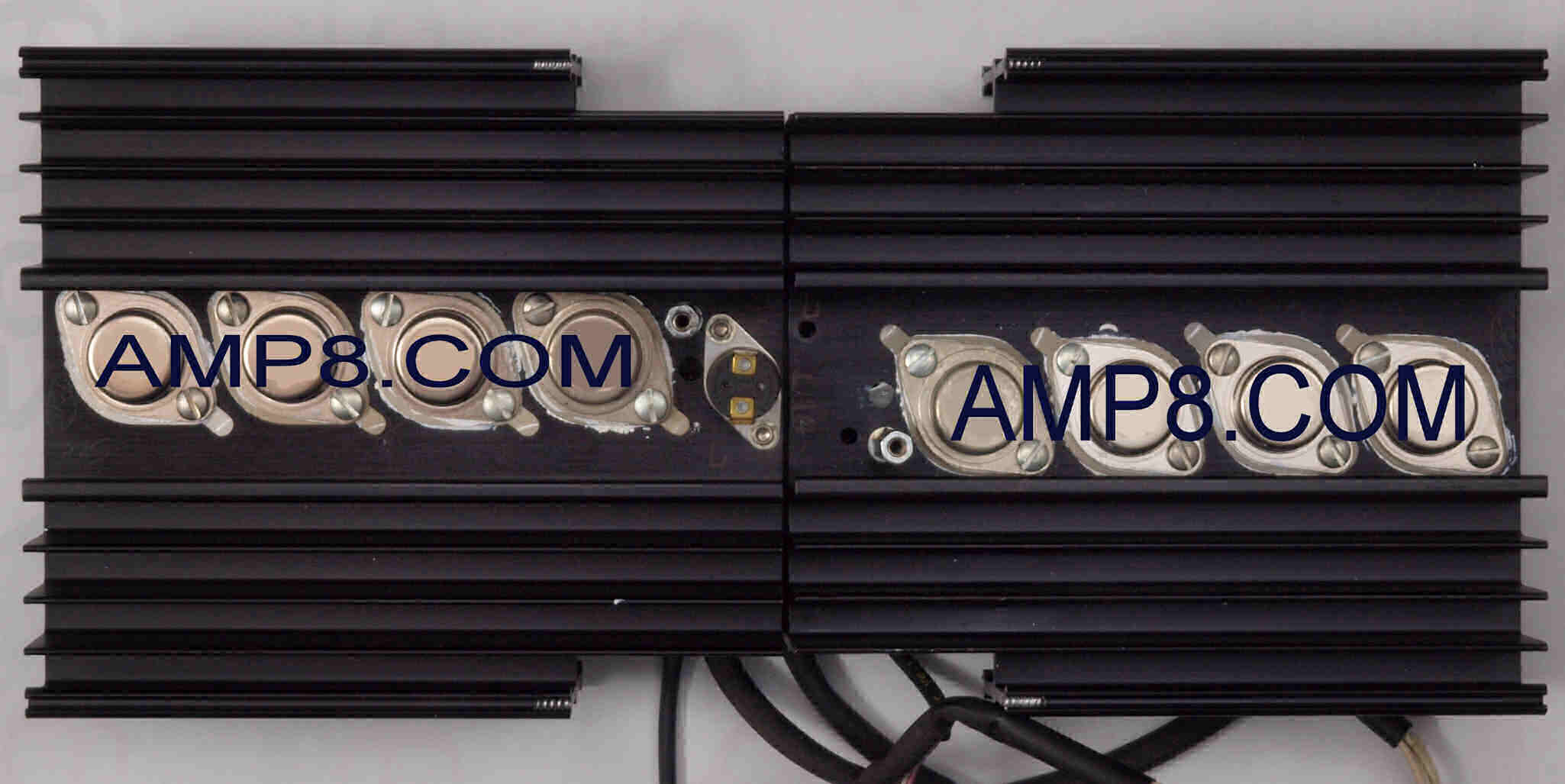

Ｃ９０．　修理前　Ｌ側終段ユニット

Ｃ９１．　修理後　Ｌ側終段ユニット、　ＴＲ（トランジスター）８個交換。　２種２０個購入して２種１２個選別して使用する。

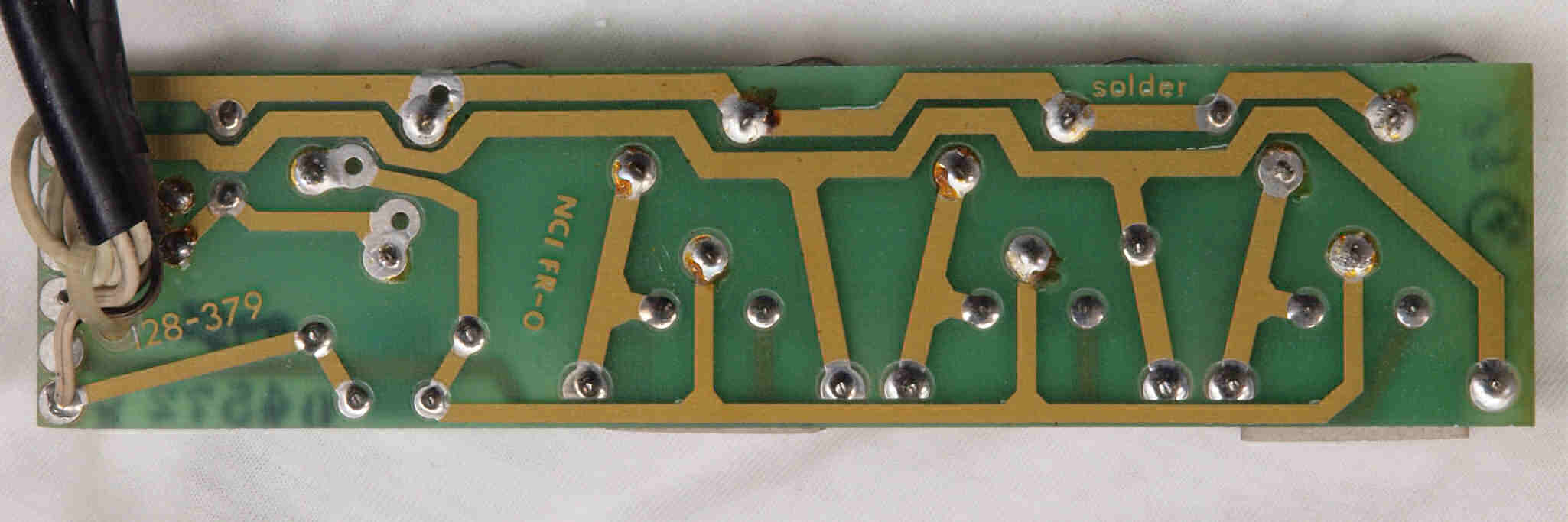

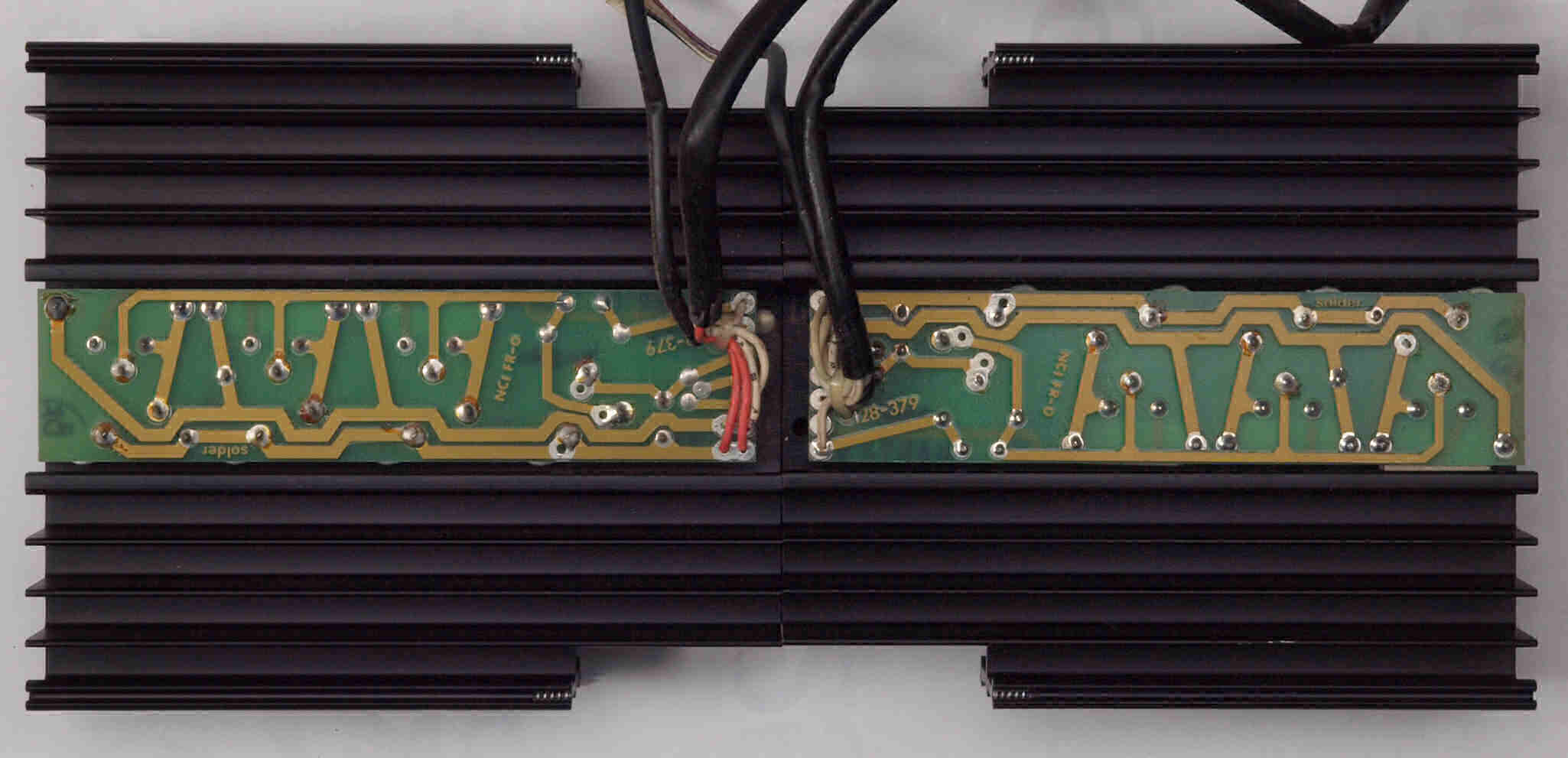

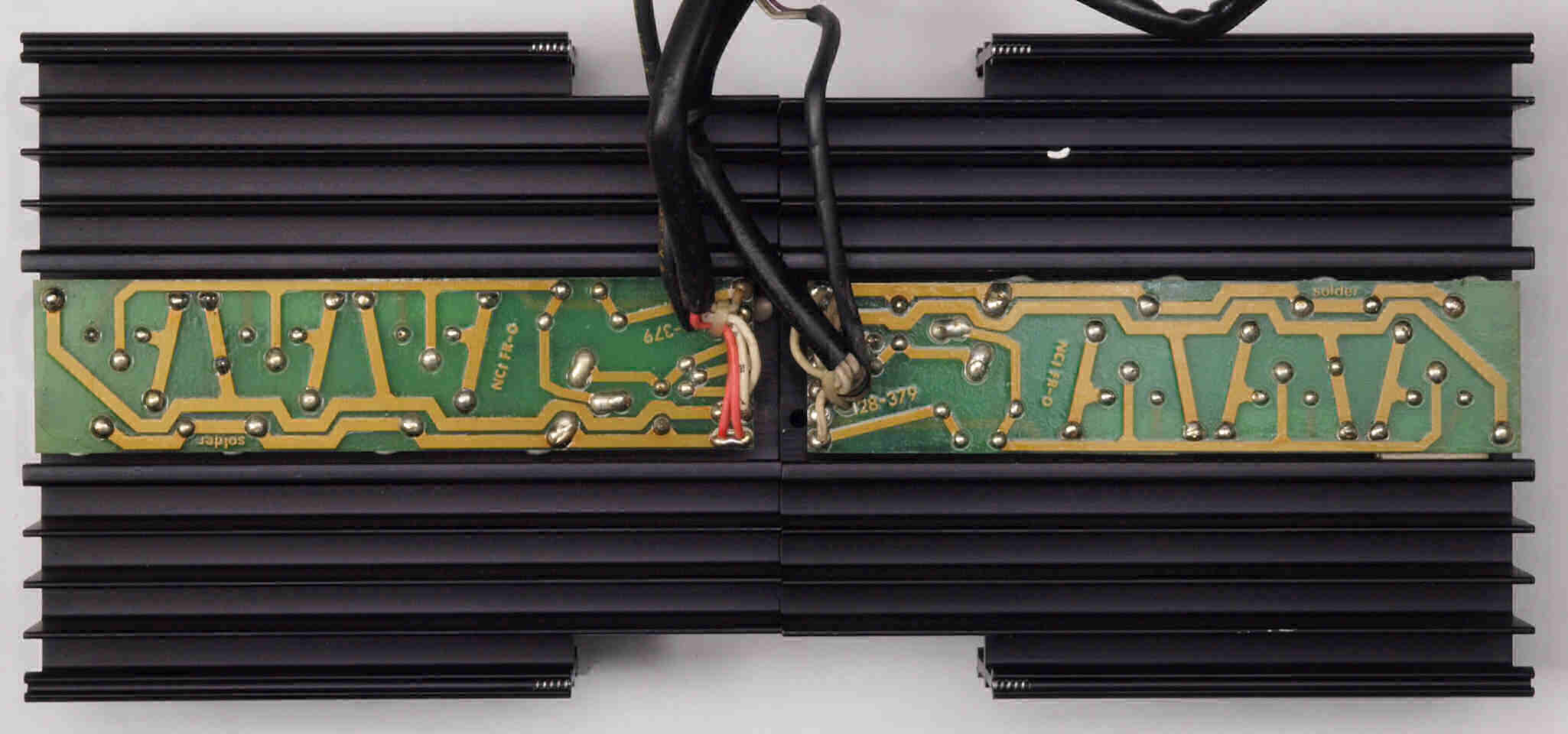

Ｃ９２．　修理前　Ｌ側終段ユニット裏

Ｃ９３．　修理後　Ｌ側終段ユニット裏

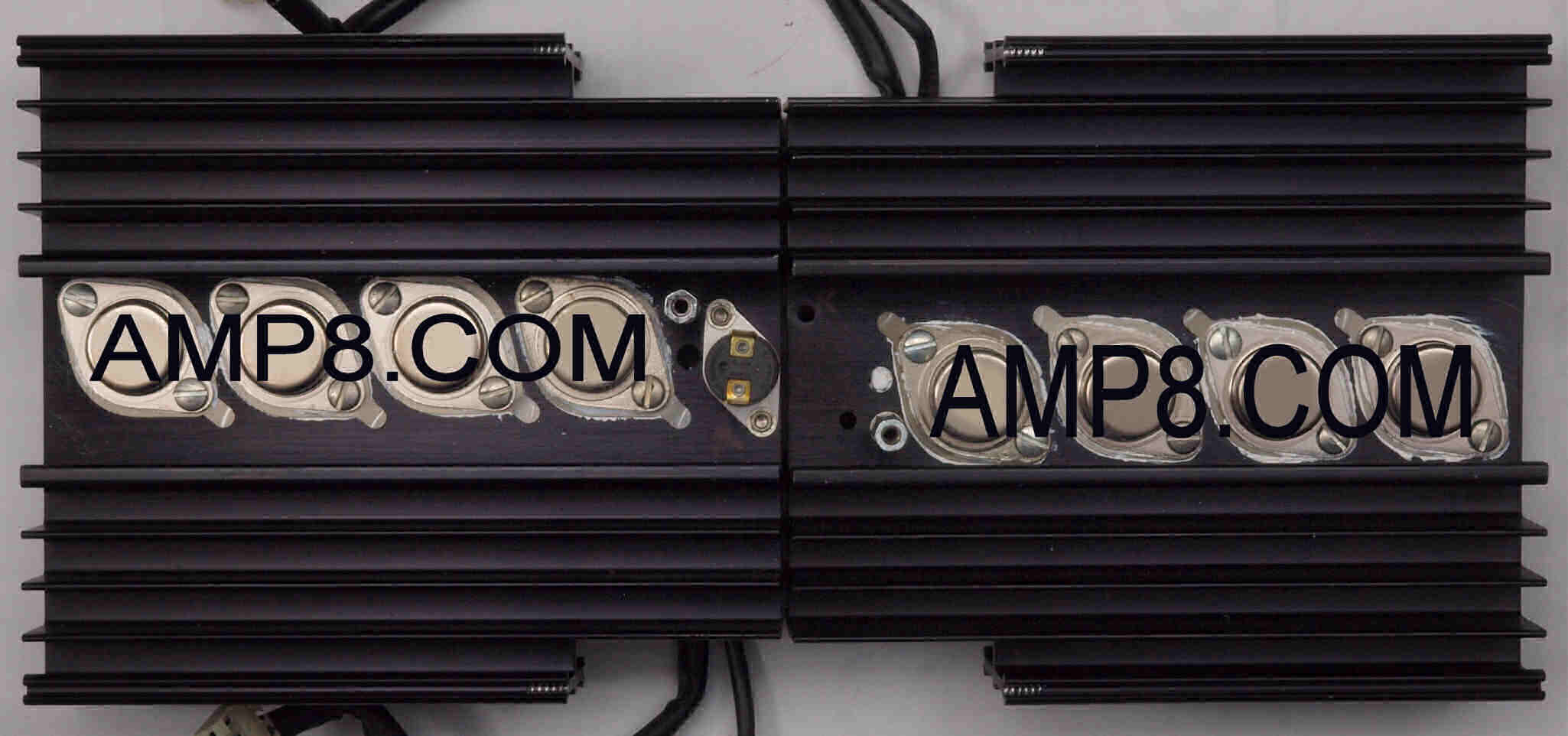

Ｃ９４．　修理中　Ｌ側＋終段出力ＴＲ（トランジスター）

Ｃ９５．　修理（交換）後　Ｌ側＋終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。

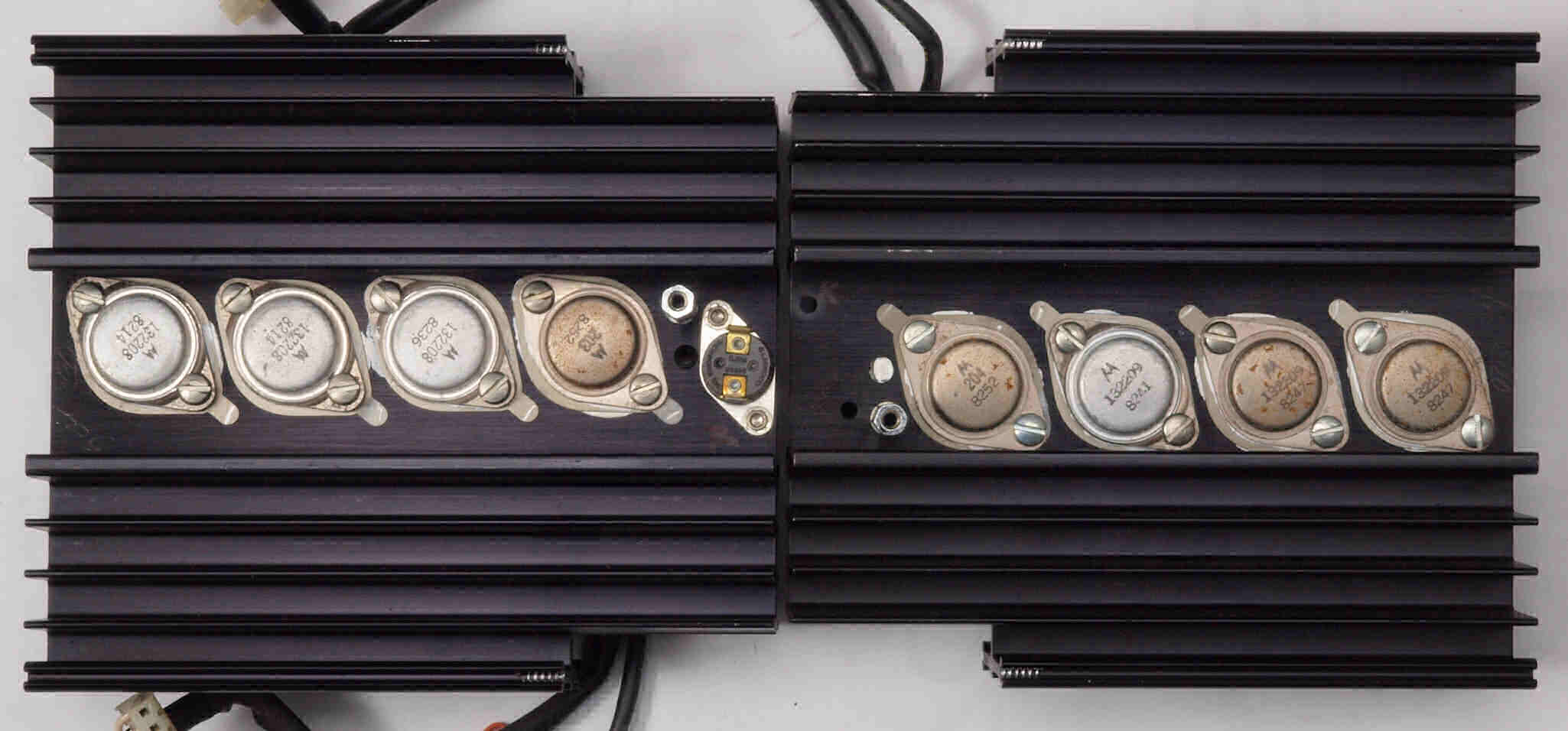

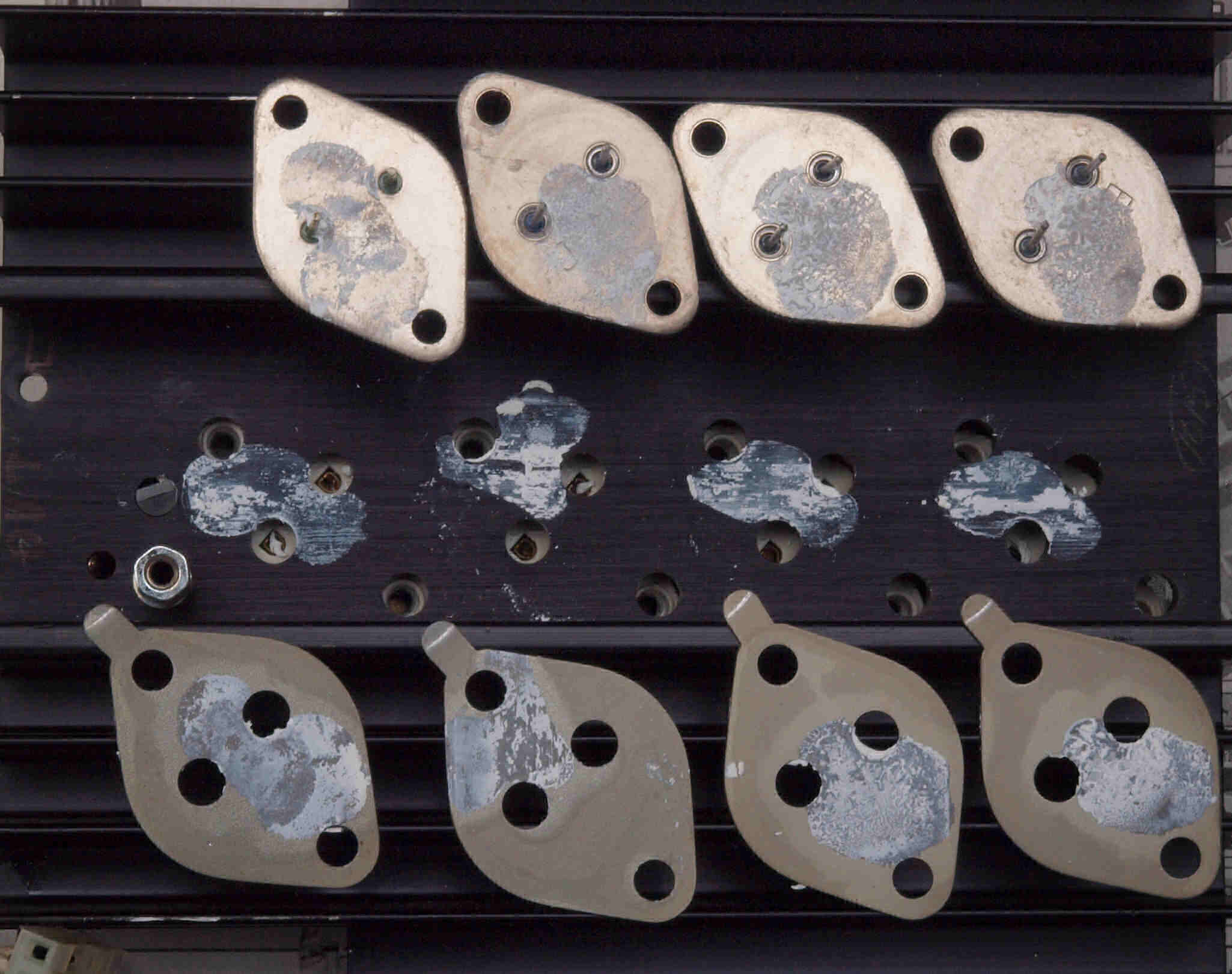

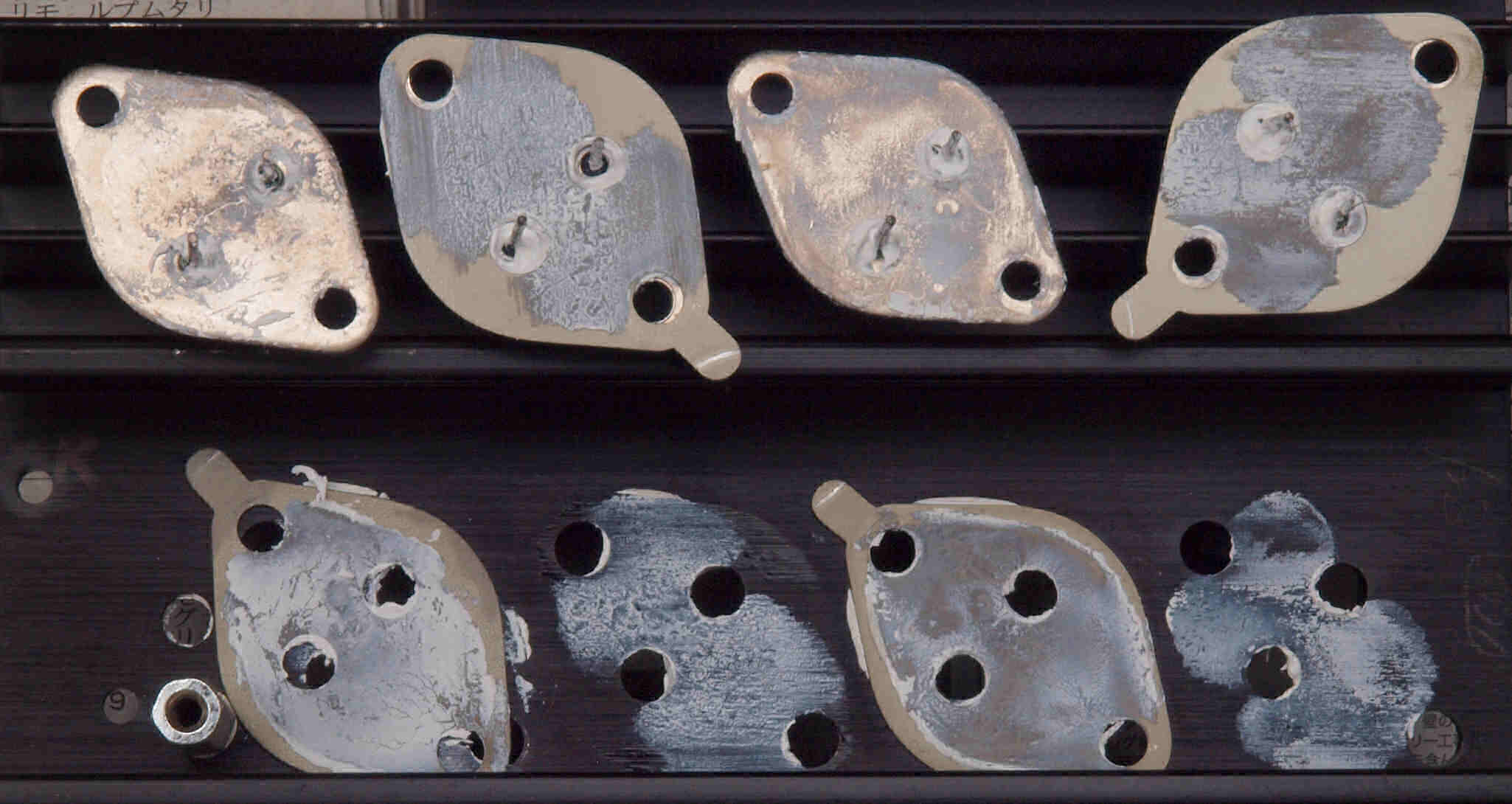

Ｃ９６．　修理中　Ｌ側−終段出力ＴＲ（トランジスター）、　放熱シリコングリスが少ない！

Ｃ９７．　修理（交換）後　Ｌ側−終段出力ＴＲ（トランジスター）、　ＴＲ（トランジスター）４個交換。

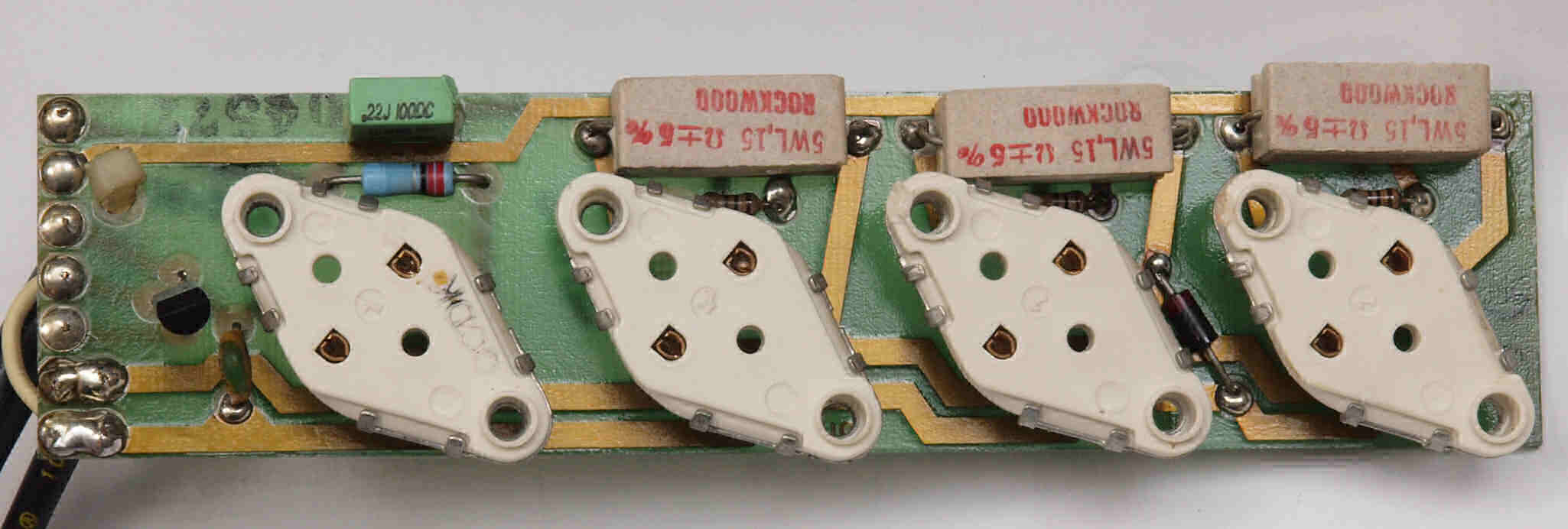

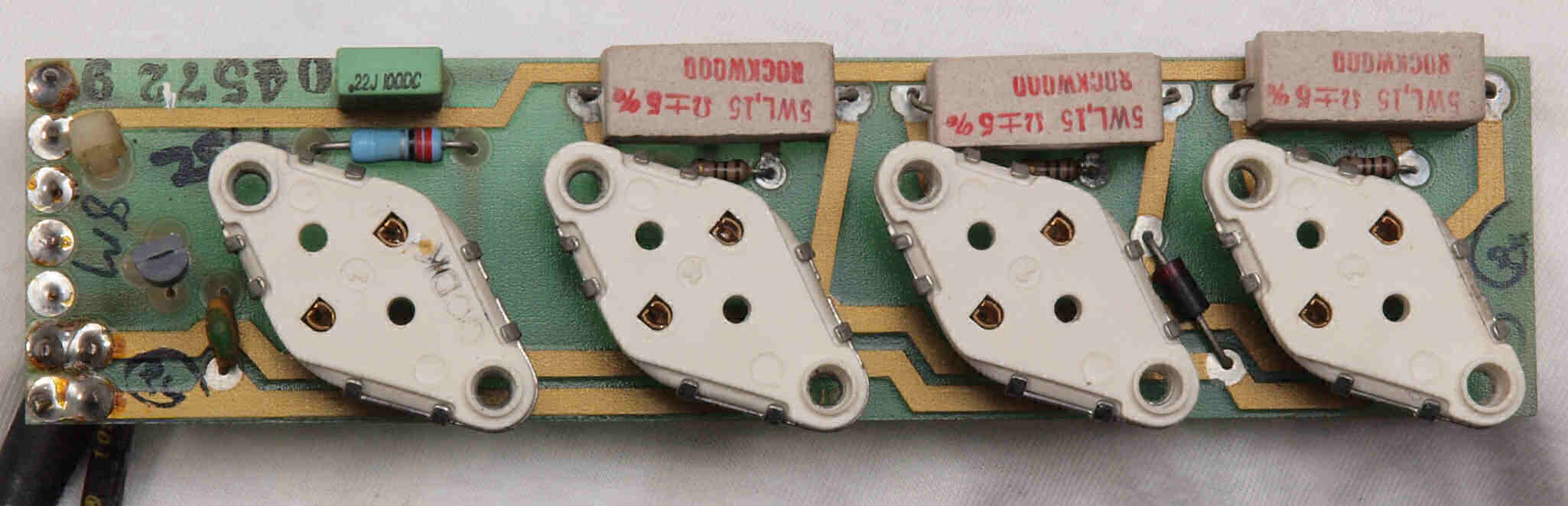

Ｃ９８．　修理前　Ｌ側＋終段基板

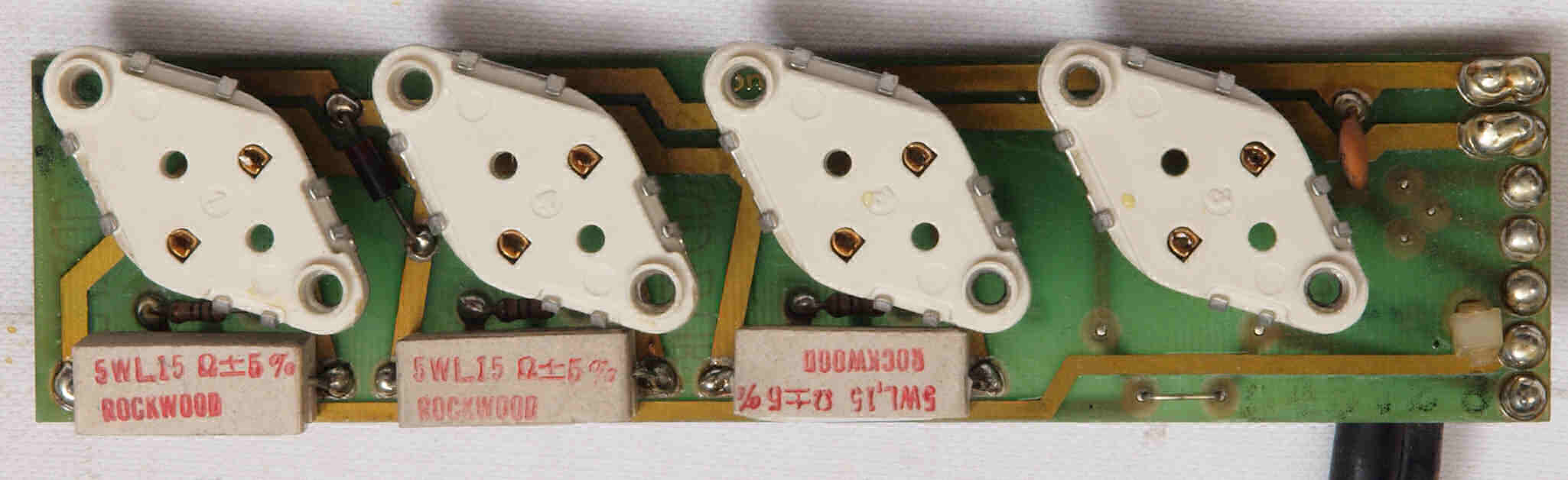

Ｃ９９．　修理（半田補正）後　Ｌ側＋終段基板。　全半田やり直す。

Ｃ９Ａ．　完成Ｌ側終段＋終段基板　洗浄後防湿材を塗る。

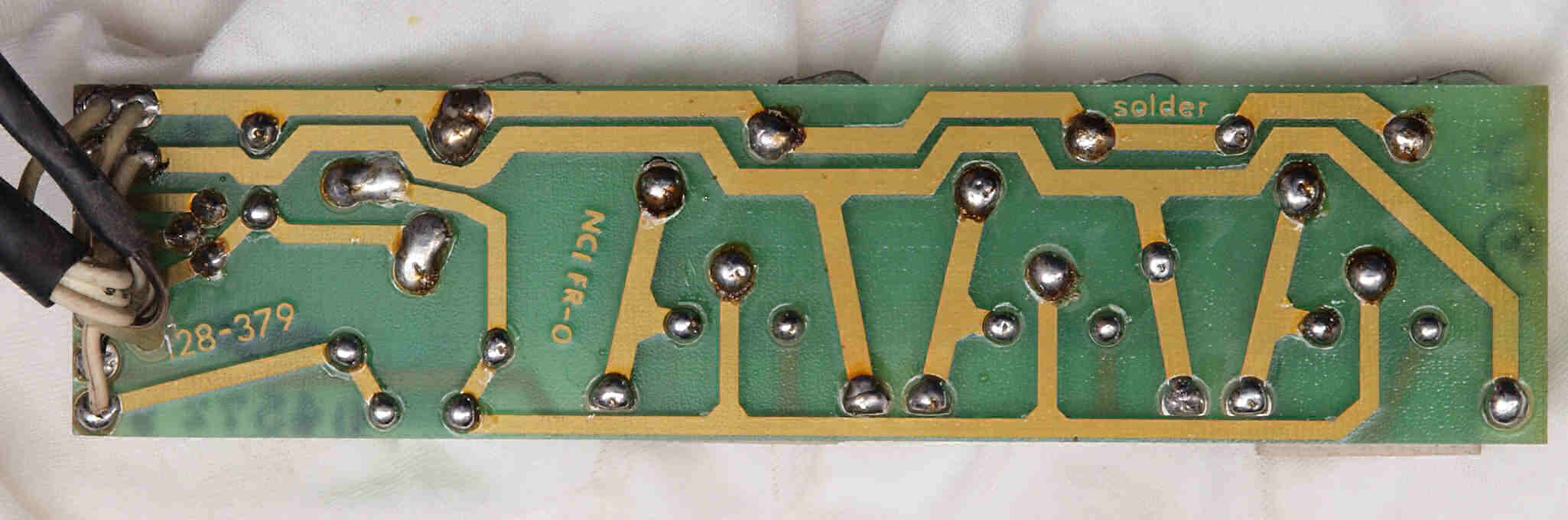

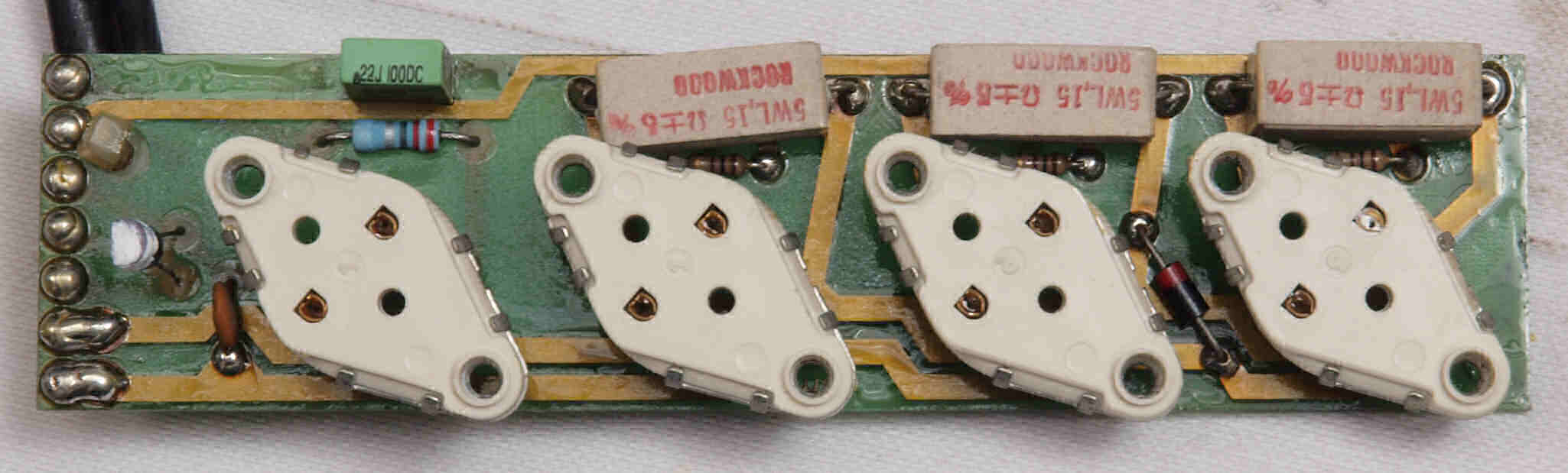

Ｃ９Ｂ．　修理前　Ｌ側＋終段基板裏

Ｃ９Ｃ．　修理（半田補正）後　Ｌ側＋終段基板裏。　全半田やり直す。

Ｃ９Ｄ．　完成Ｌ側終段＋終段基板裏　洗浄後防湿材を塗る。

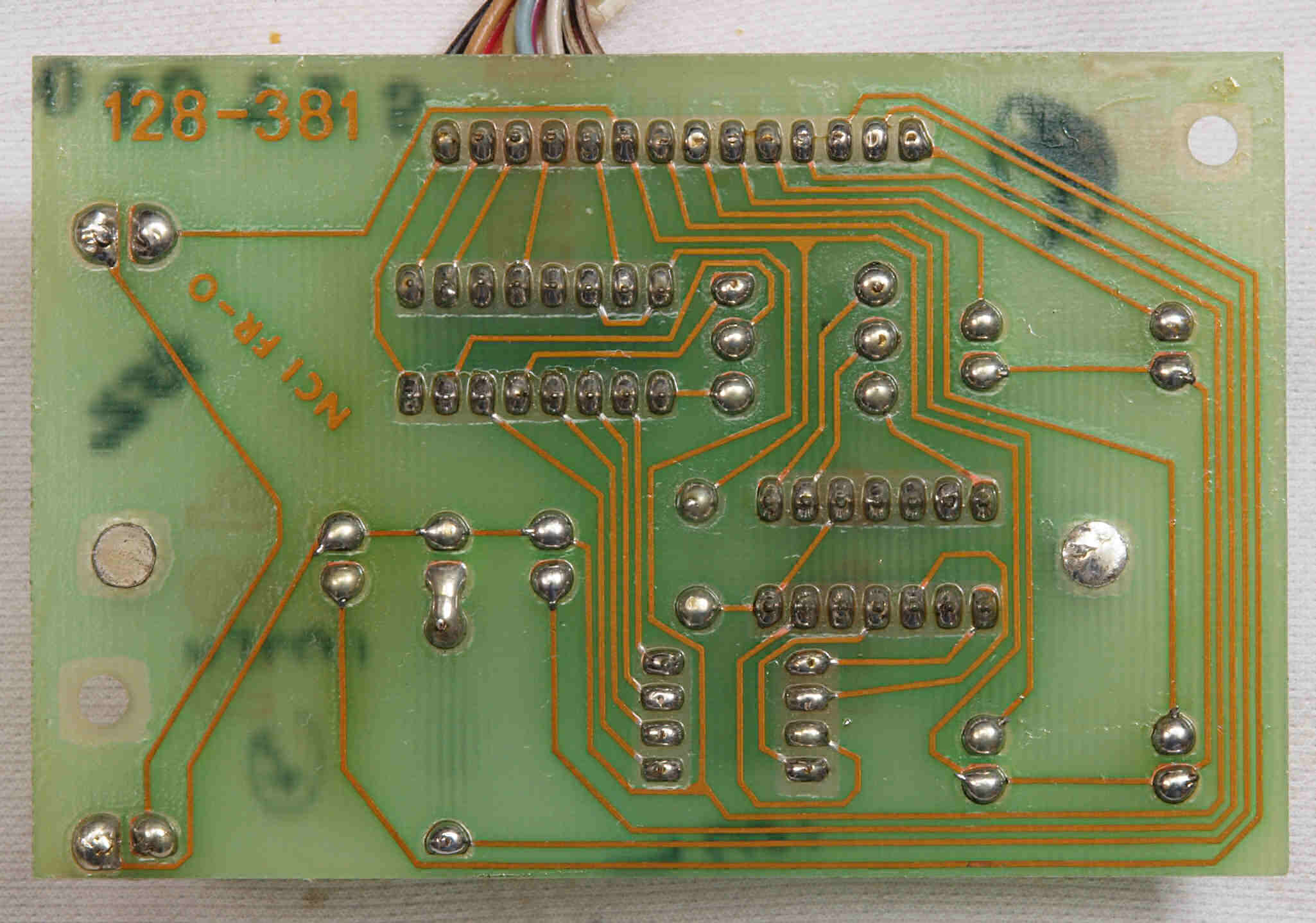

Ｃ９Ｅ．　修理前　Ｌ側−終段基板

Ｃ９Ｆ．　修理（半田補正）後　Ｌ側−終段基板。　全半田やり直す。

Ｃ９Ｇ．　完成Ｌ側−終段基板　洗浄後防湿材を塗る。

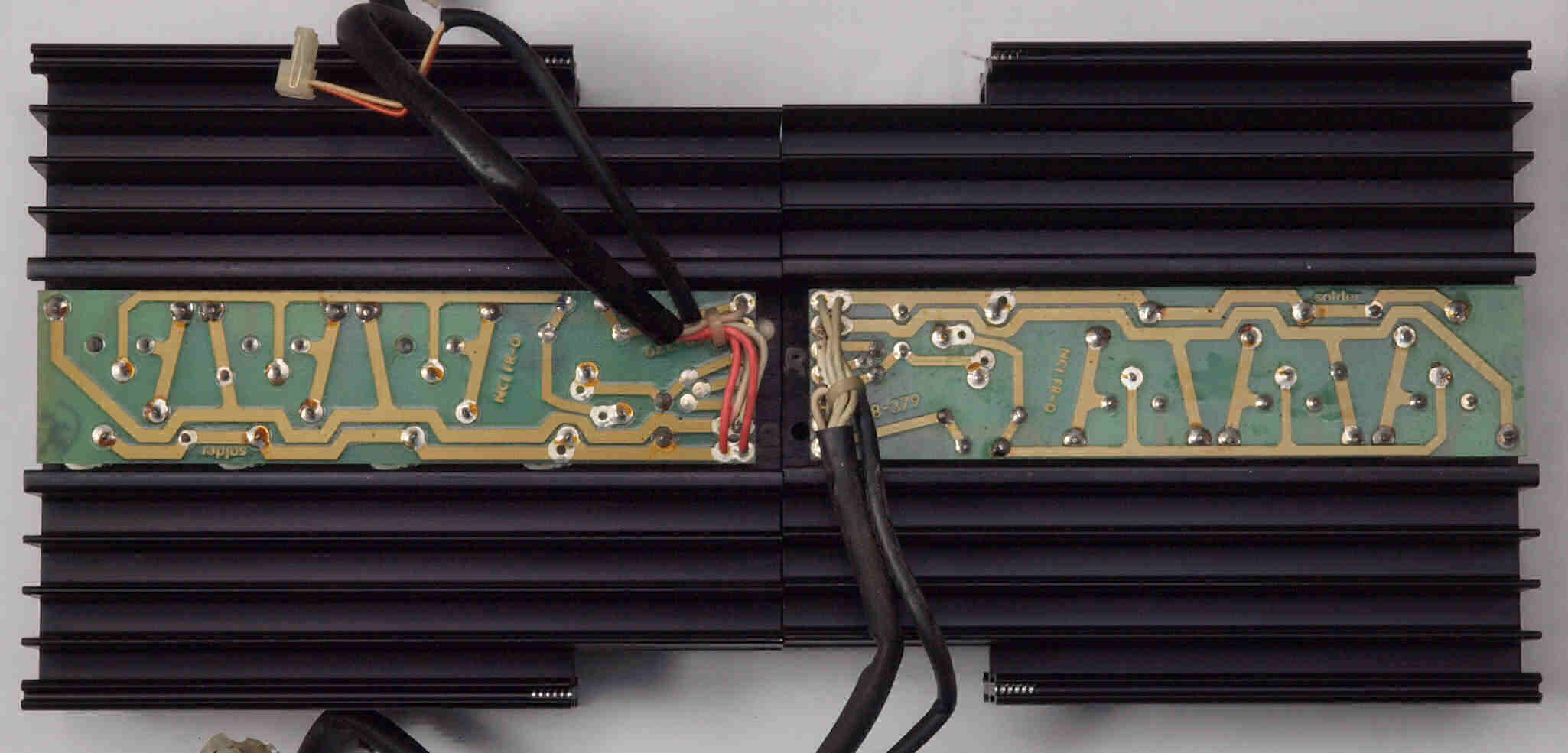

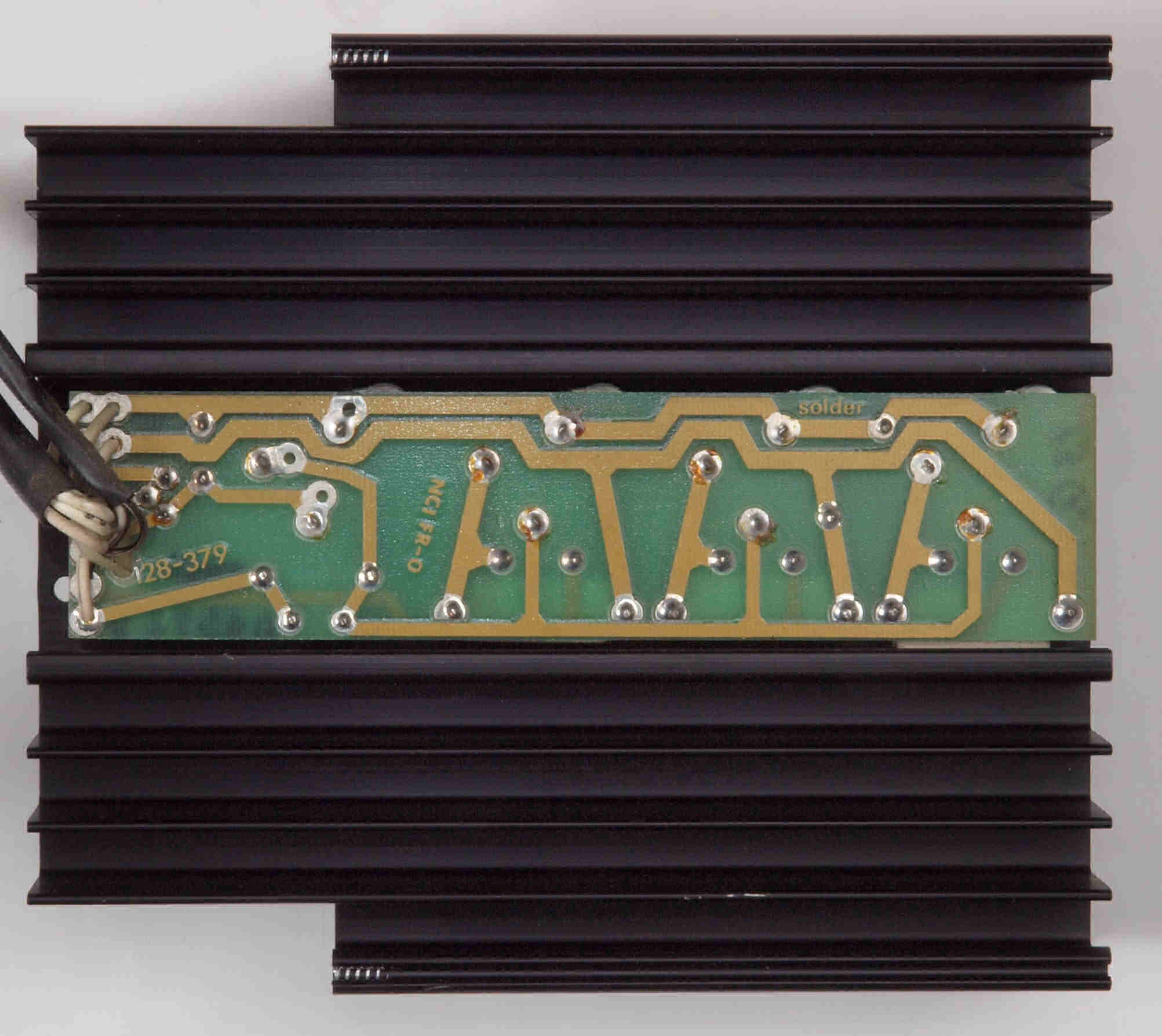

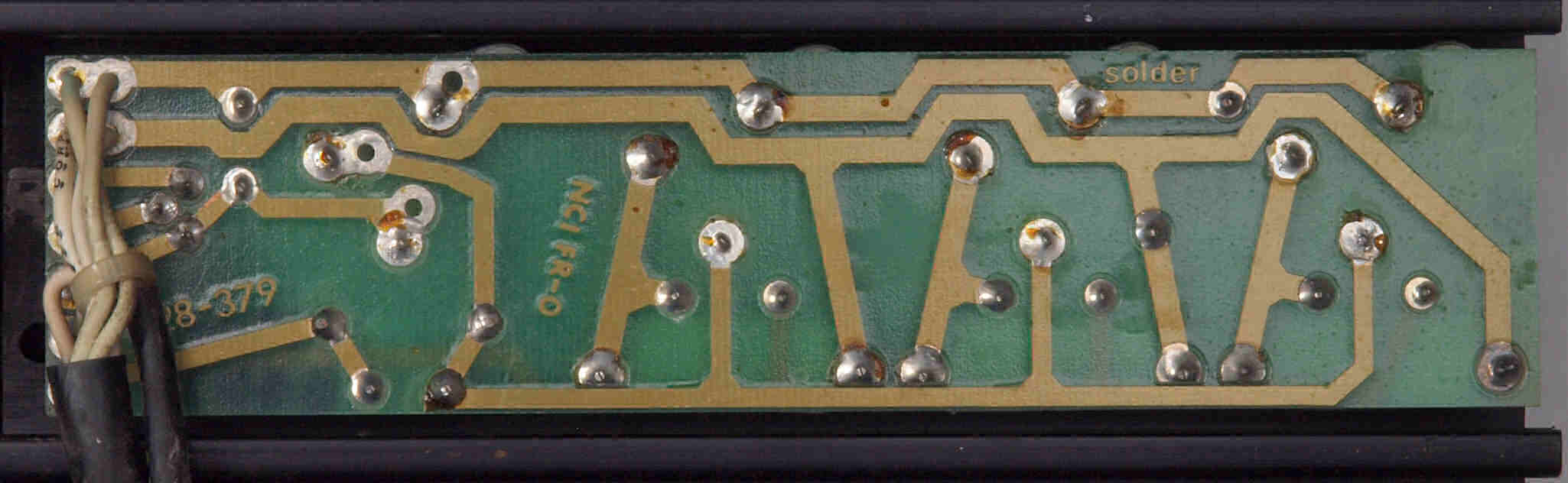

Ｃ９Ｈ．　修理前　Ｌ側−終段基板裏

Ｃ９Ｉ．　修理（半田補正）後　Ｌ側−終段基板裏。　全半田やり直す。

Ｃ９Ｊ．　完成Ｌ側−終段基板裏　洗浄後防湿材を塗る。

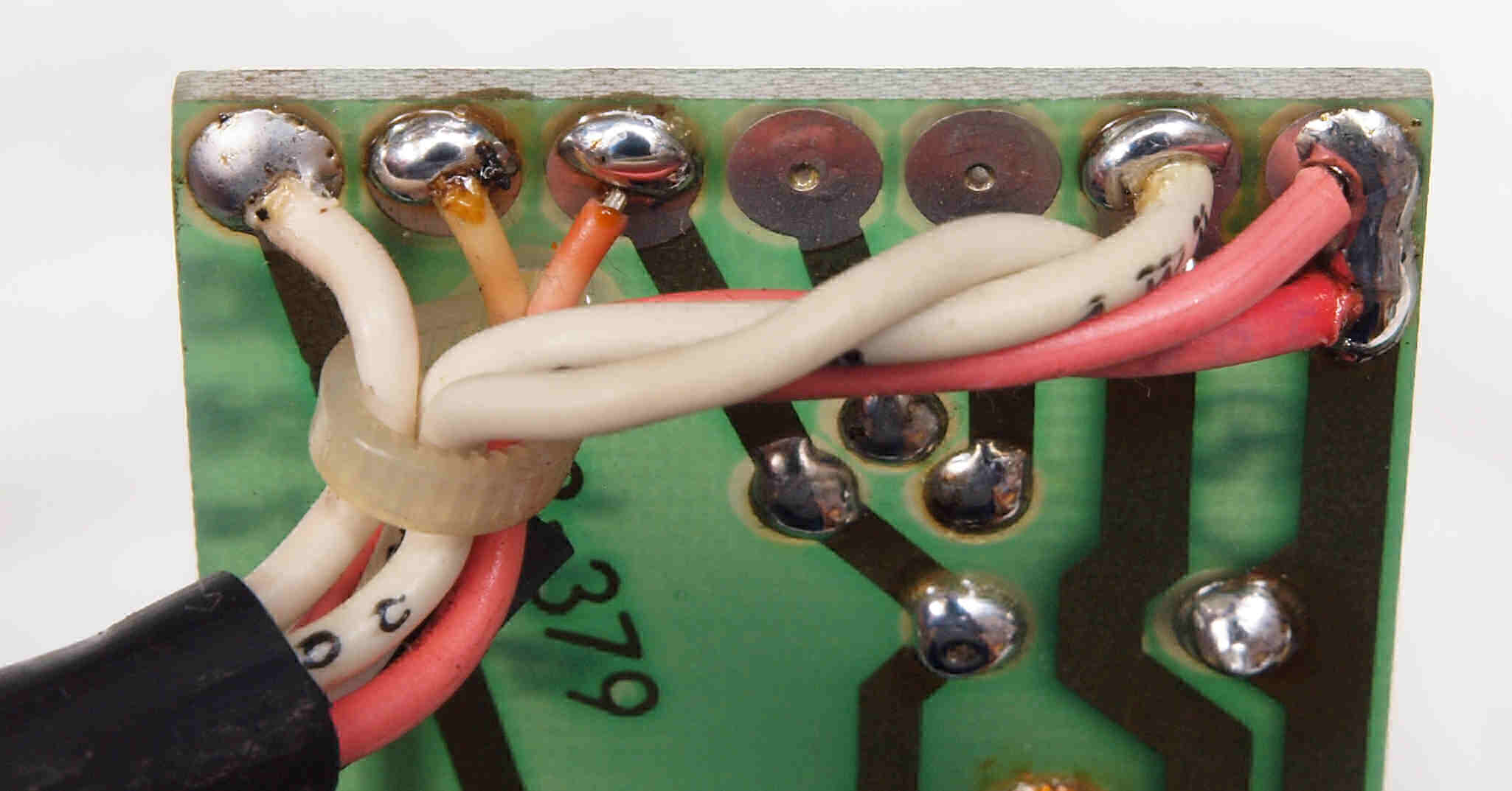

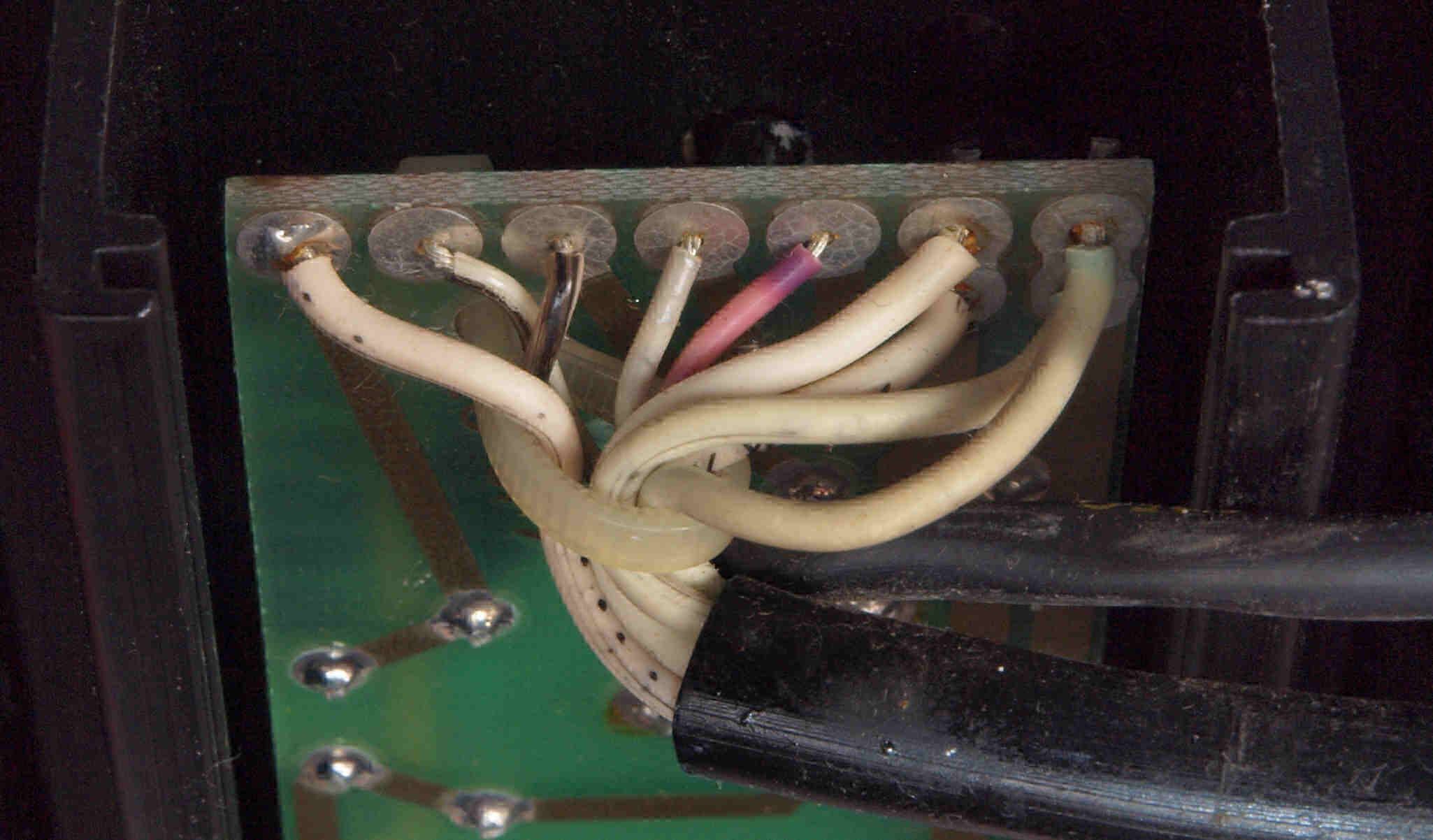

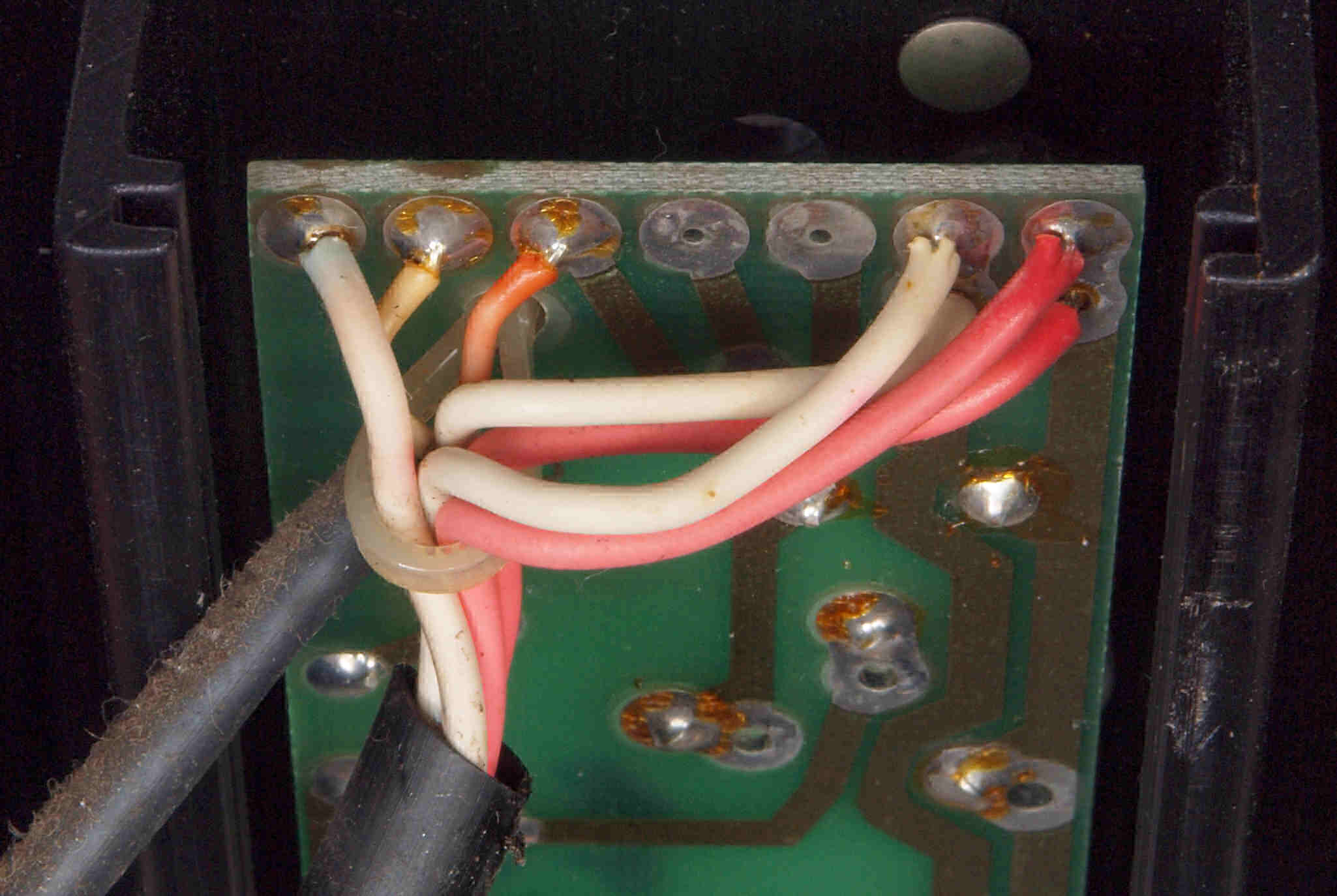

Ｃ９Ｋ．　修理前　Ｌ側＋終段基板引き出し線半田

Ｃ９Ｌ．　修理（半田補正）後　Ｌ側＋終段基板引き出し線半田。　全半田やり直す。

Ｃ９Ｍ．　修理前　Ｌ側−終段基板引き出し線半田

Ｃ９Ｎ．　修理（半田補正）後　Ｌ側−終段基板引き出し線半田。　全半田やり直す。

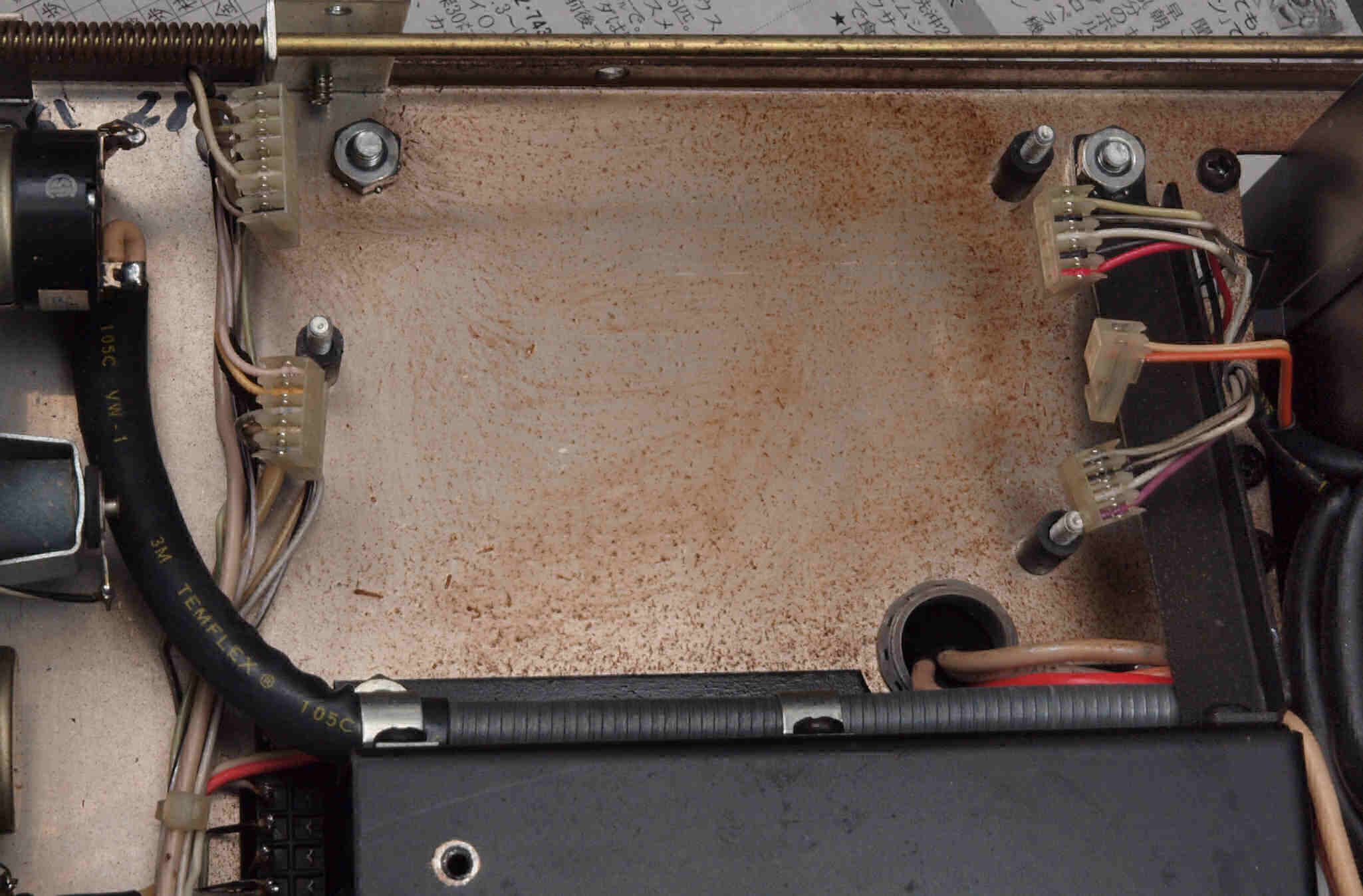

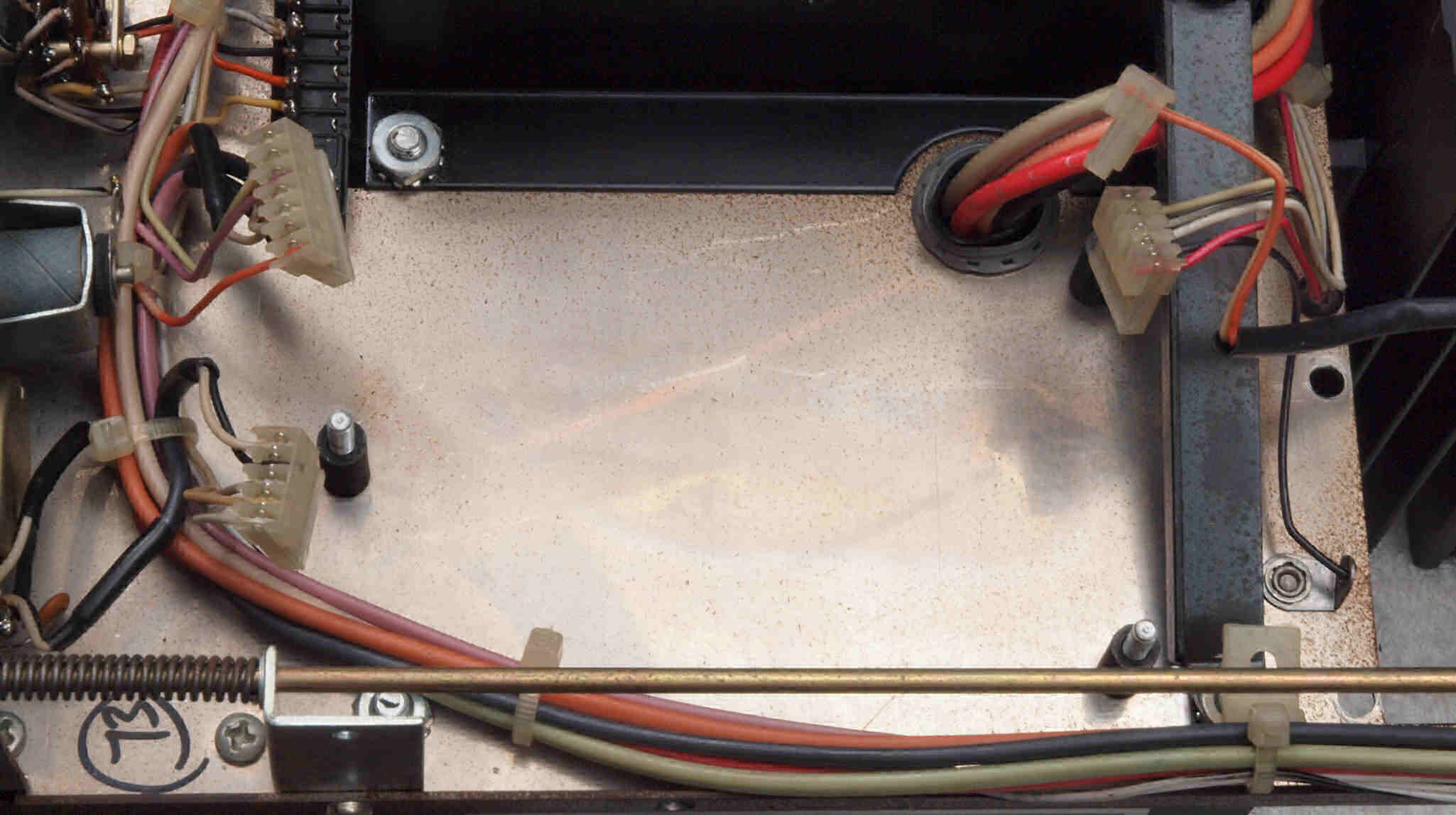

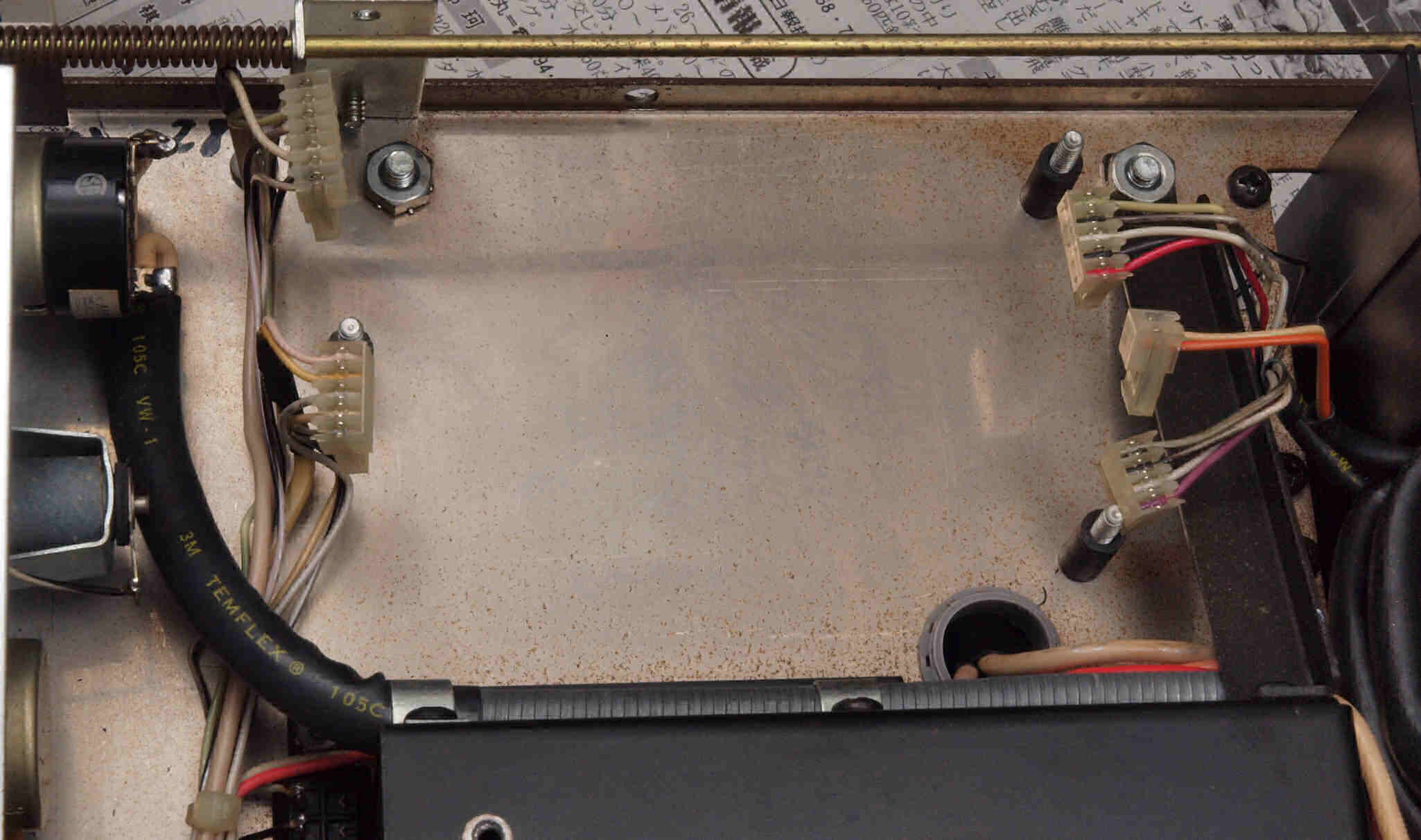

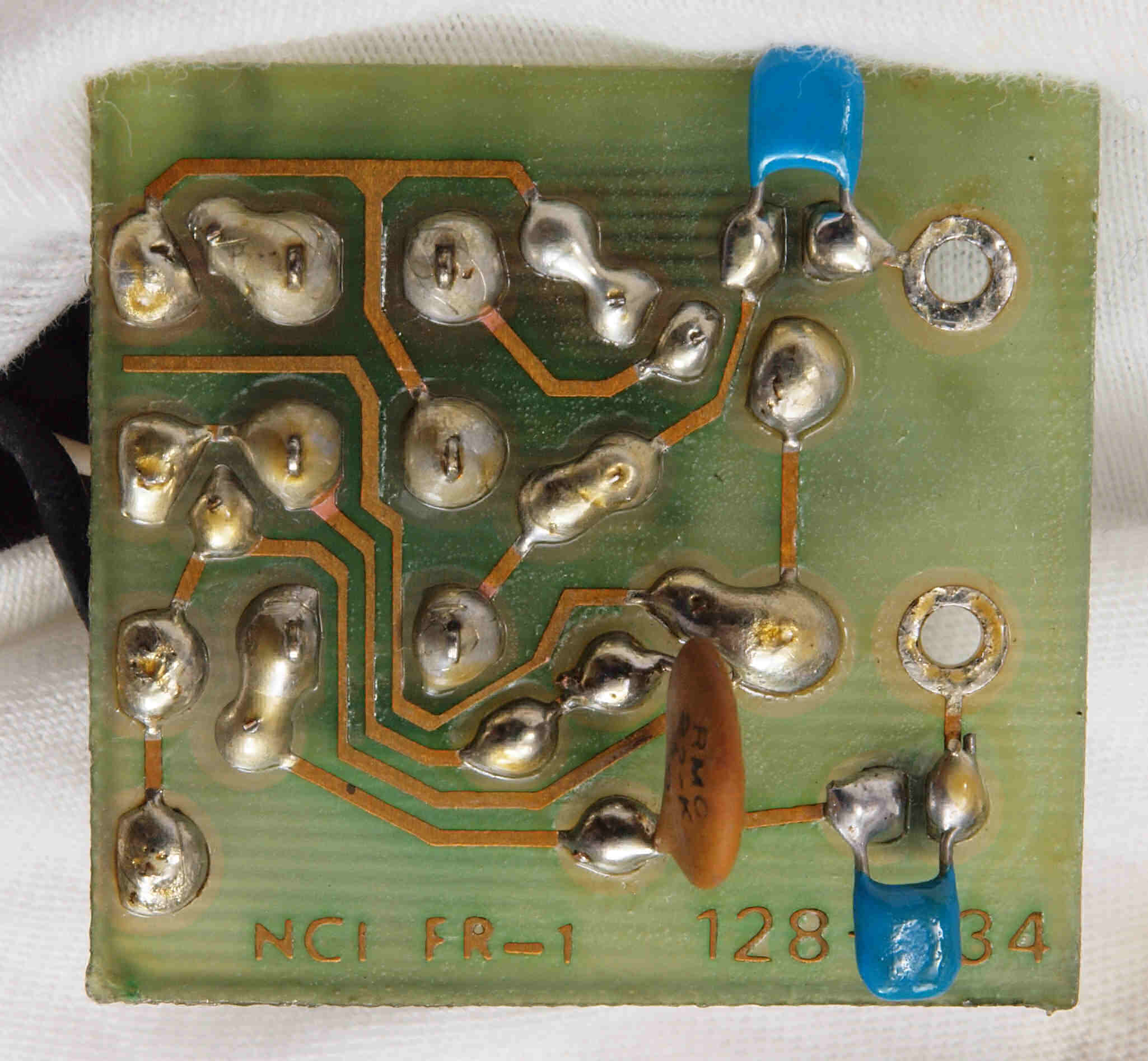

ＣＡ１．　修理前　Ｒ−ＡＭＰ基板下のステンレスシャーシの錆び、ステンレスは釘１本＋水分で錆が発生する。 　　　　　　　　　　　ＣＲＣで拭と少しは落ちる、これで錆の増殖が止まると良いのだが？

ＣＡ２．　修理（清掃）後　ＣＲＣではこの程度の効果。

ＣＡ３．　修理前　Ｌ−ＡＭＰ基板下のステンレスシャーシの錆び、ステンレスは釘１本＋水分で錆が発生する。 　　　　　　　　　　　ＣＲＣで拭と少しは落ちる、これで錆の増殖が止まると良いのだが？

ＣＡ４．　修理（清掃）後　ＣＲＣではこの程度の効果

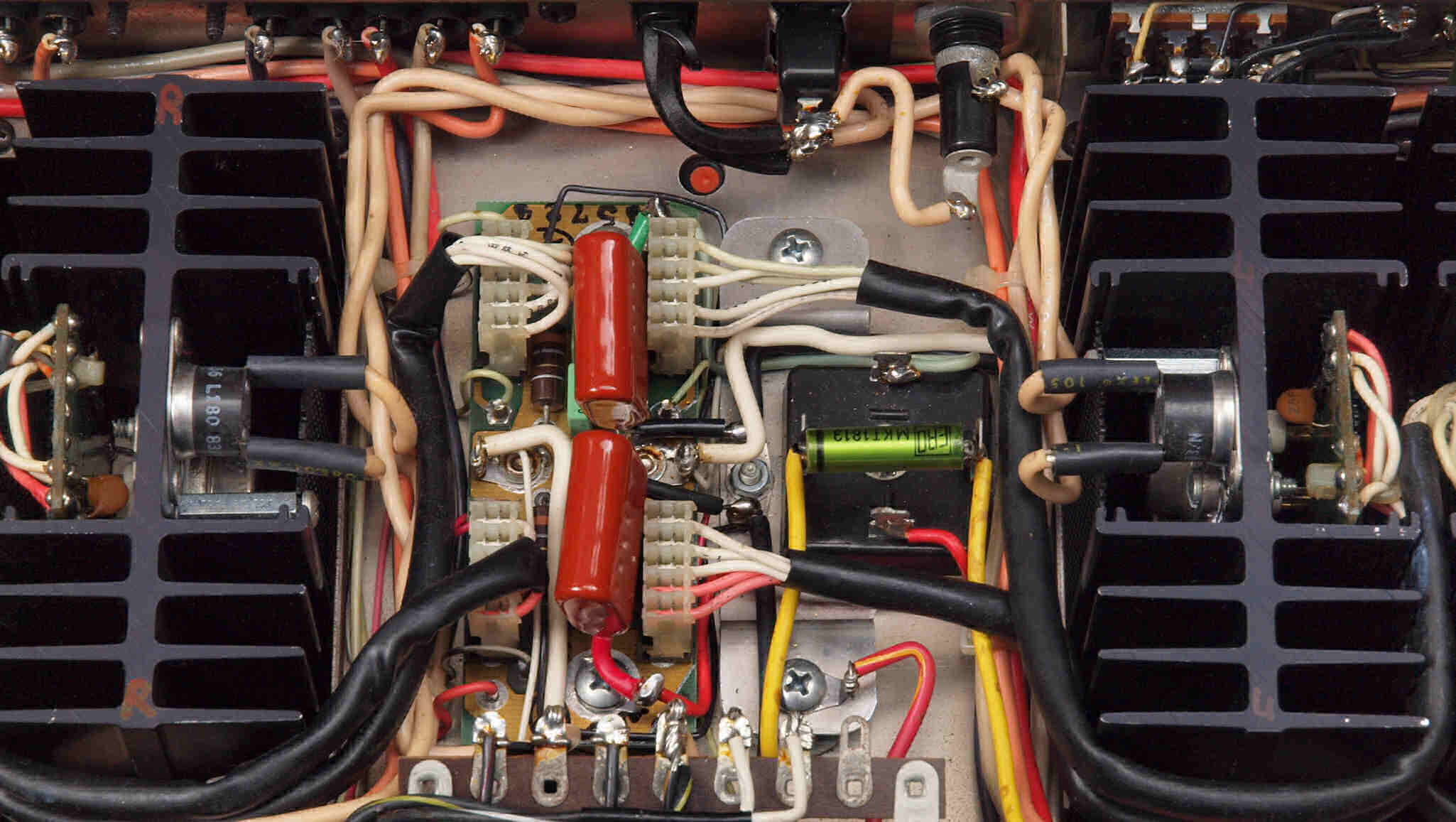

ＣＢ１．　修理前　電源・整流部分

ＣＢ２．　修理後　電源・整流部分、　フイルムコンデンサー２個追加。

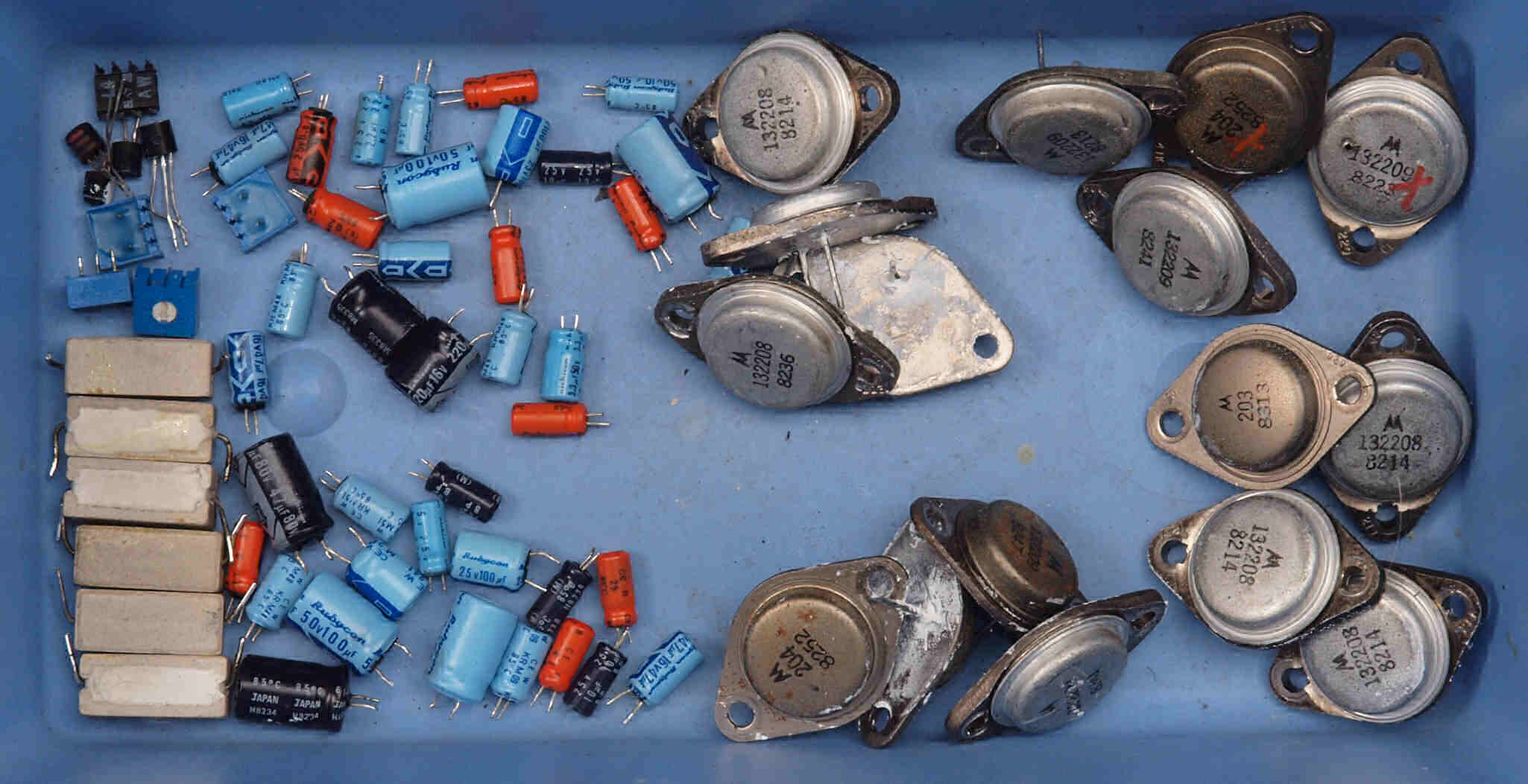

ＣＣ．　交換部品

ＣＤ１．　修理前　上から見る

ＣＤ２．　修理後　上から見る

ＣＤ３．　修理前　下から見る

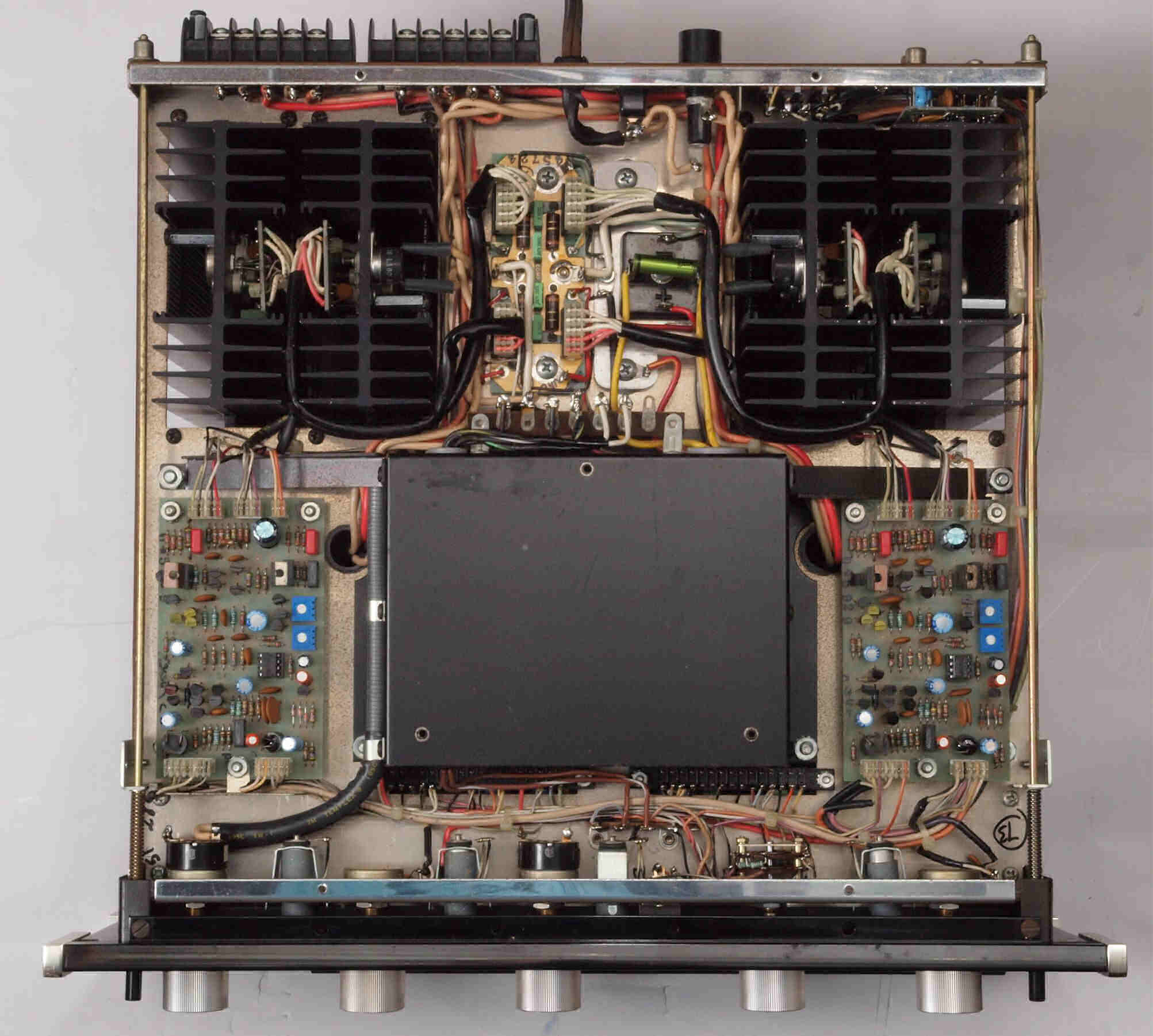

ＣＤ４．　修理後　下から見る

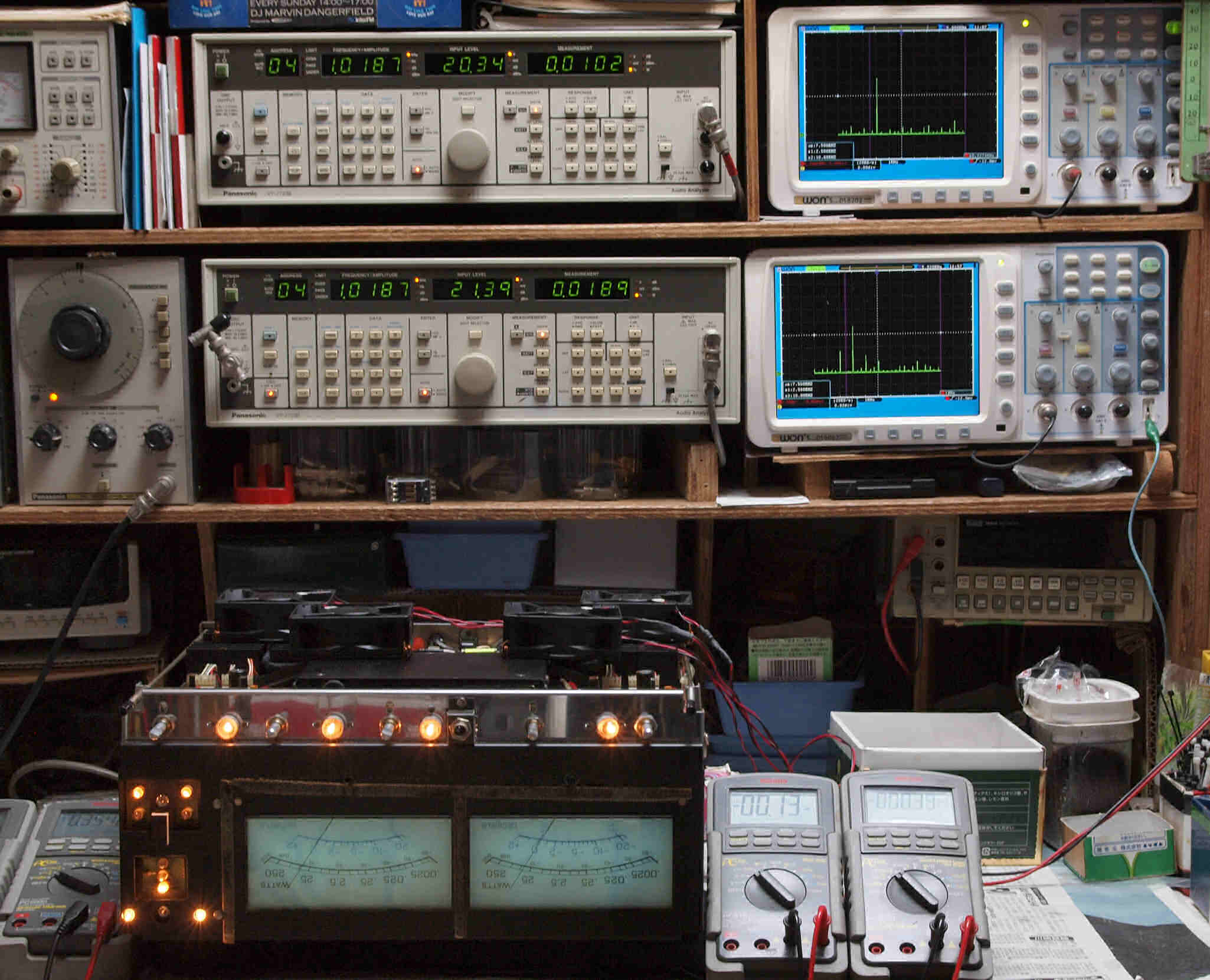

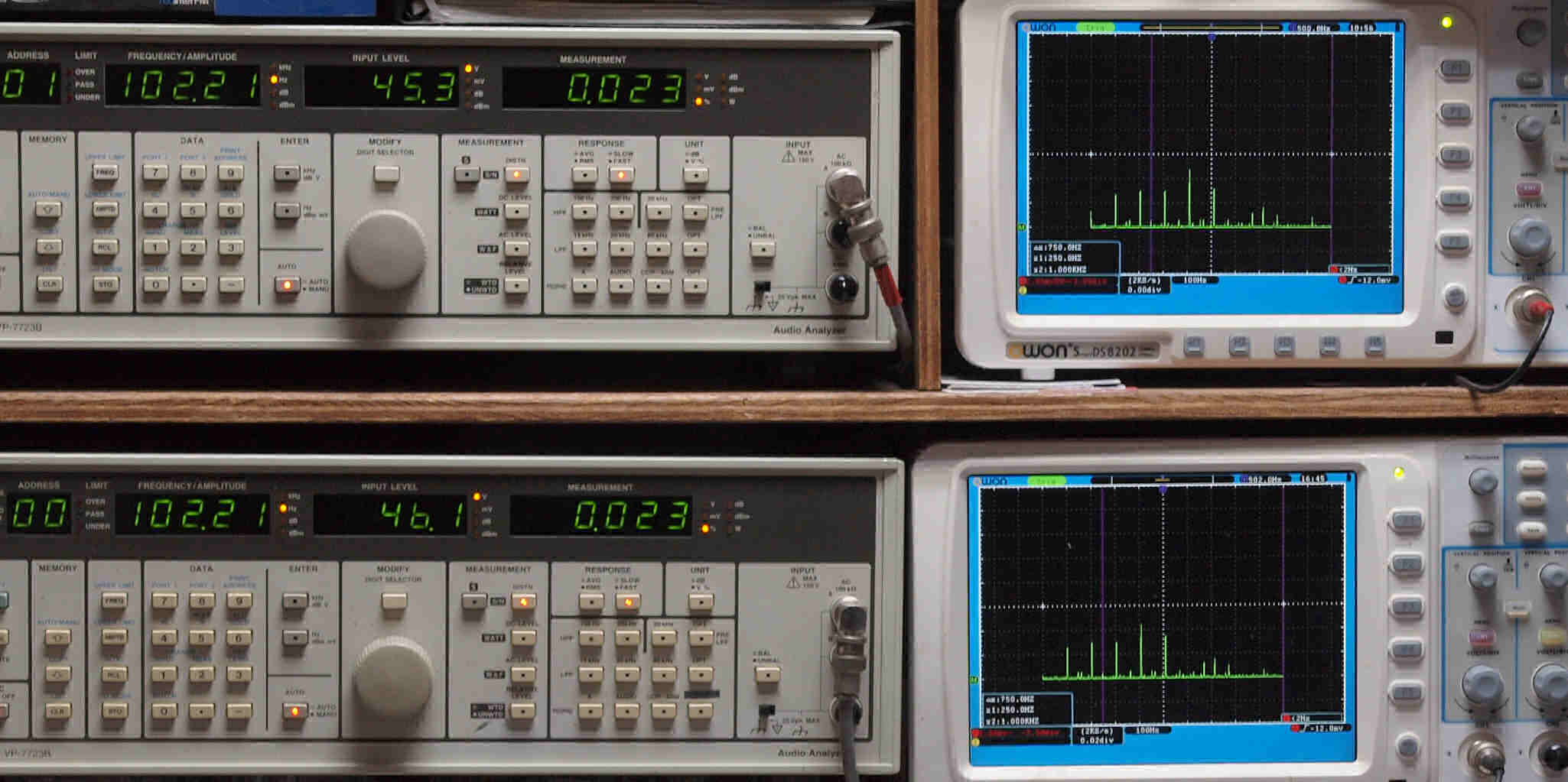

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

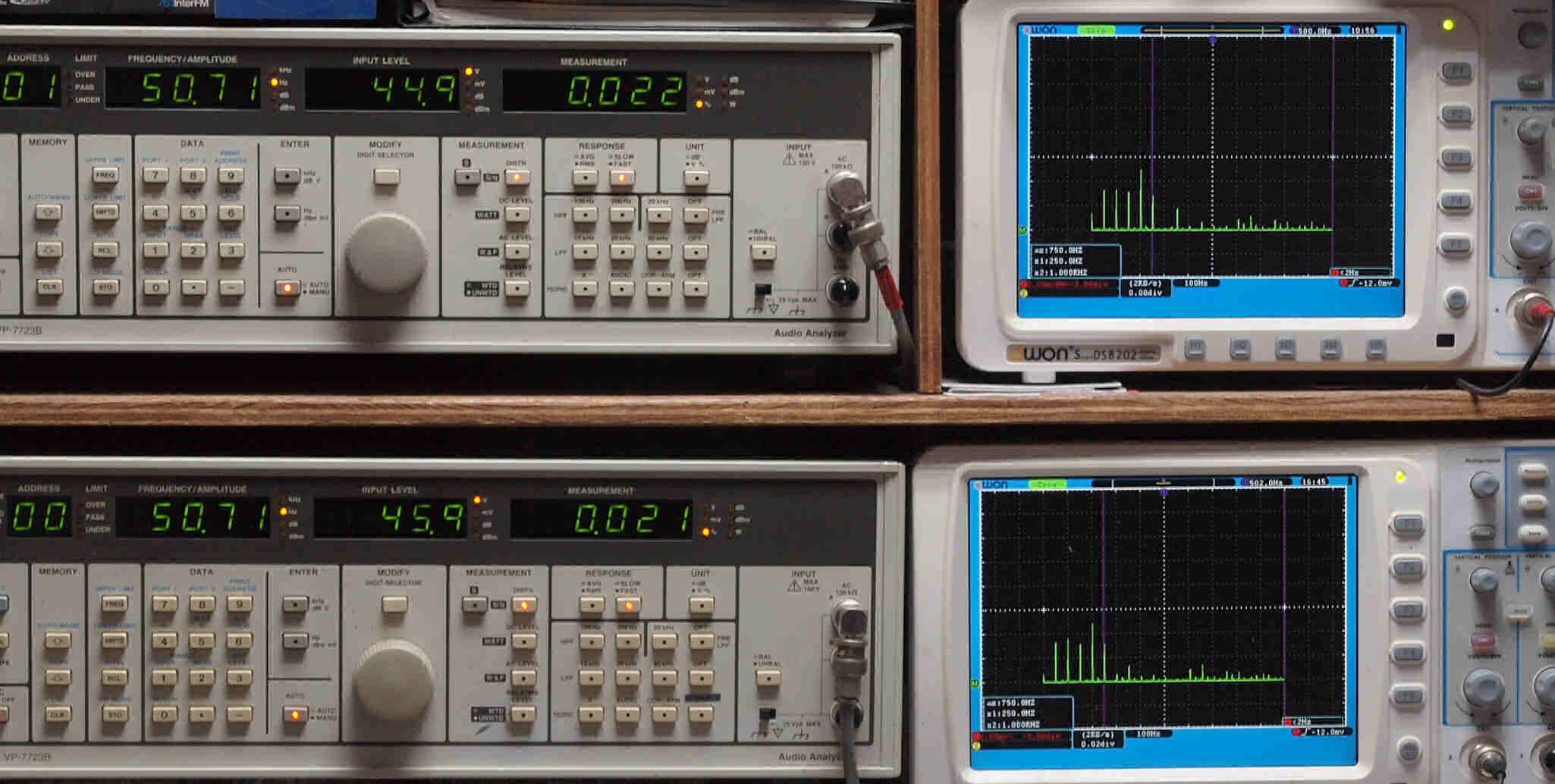

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２３５Ｗ出力、　０．０２２％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２３５Ｗ出力、　０．０２３％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０１８歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０１８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

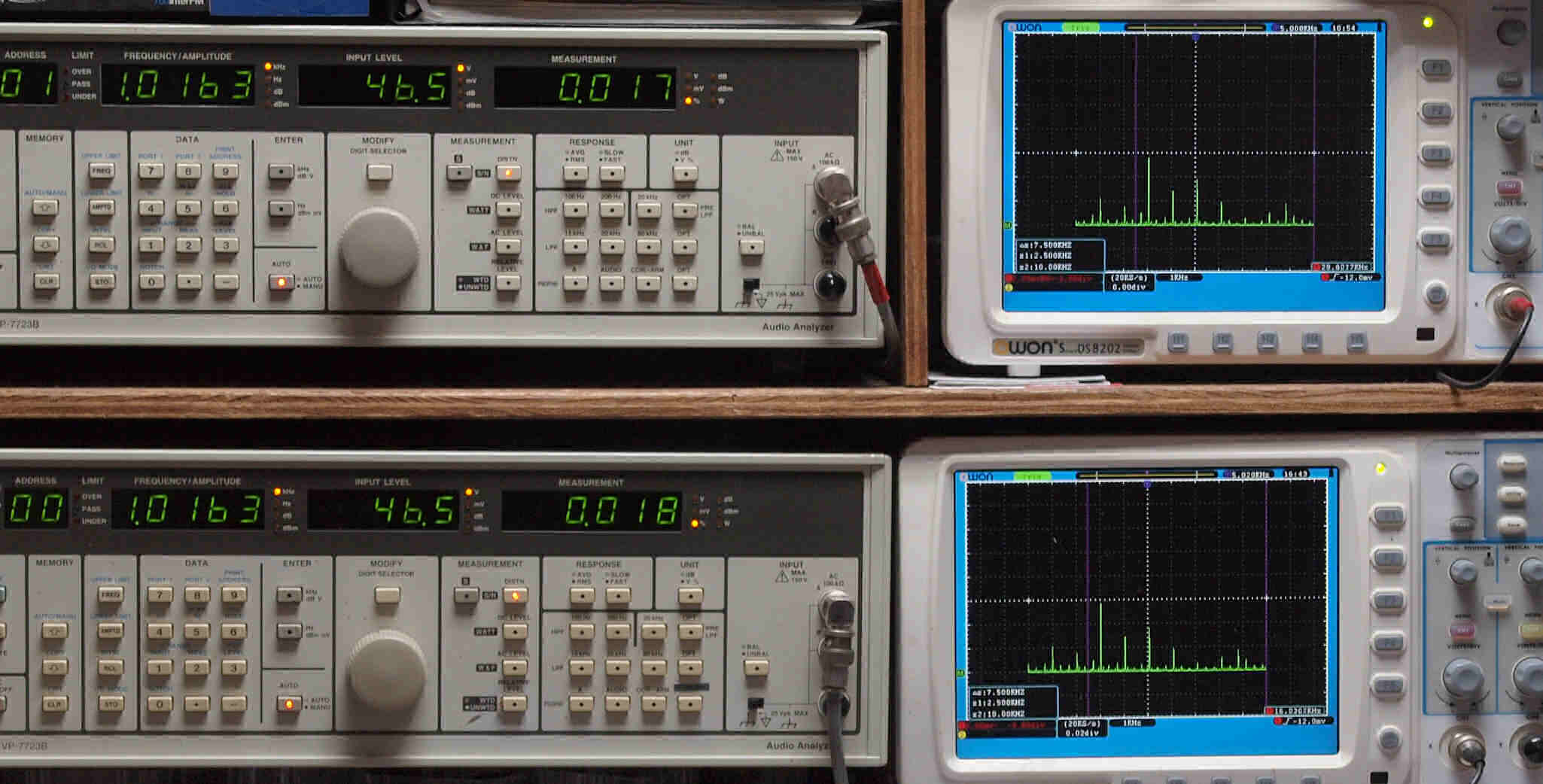

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０１７％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０１８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

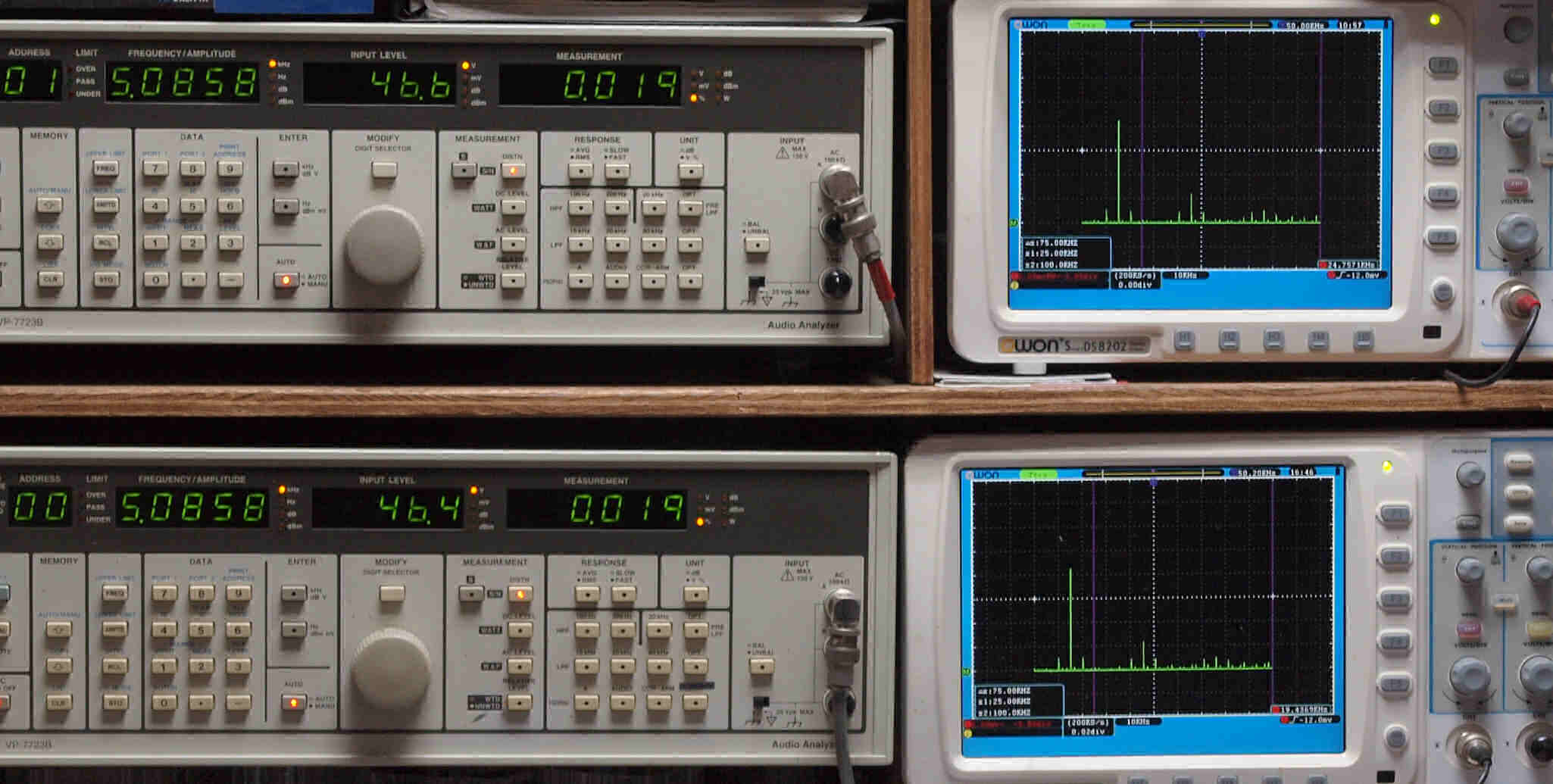

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０１％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．００９８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

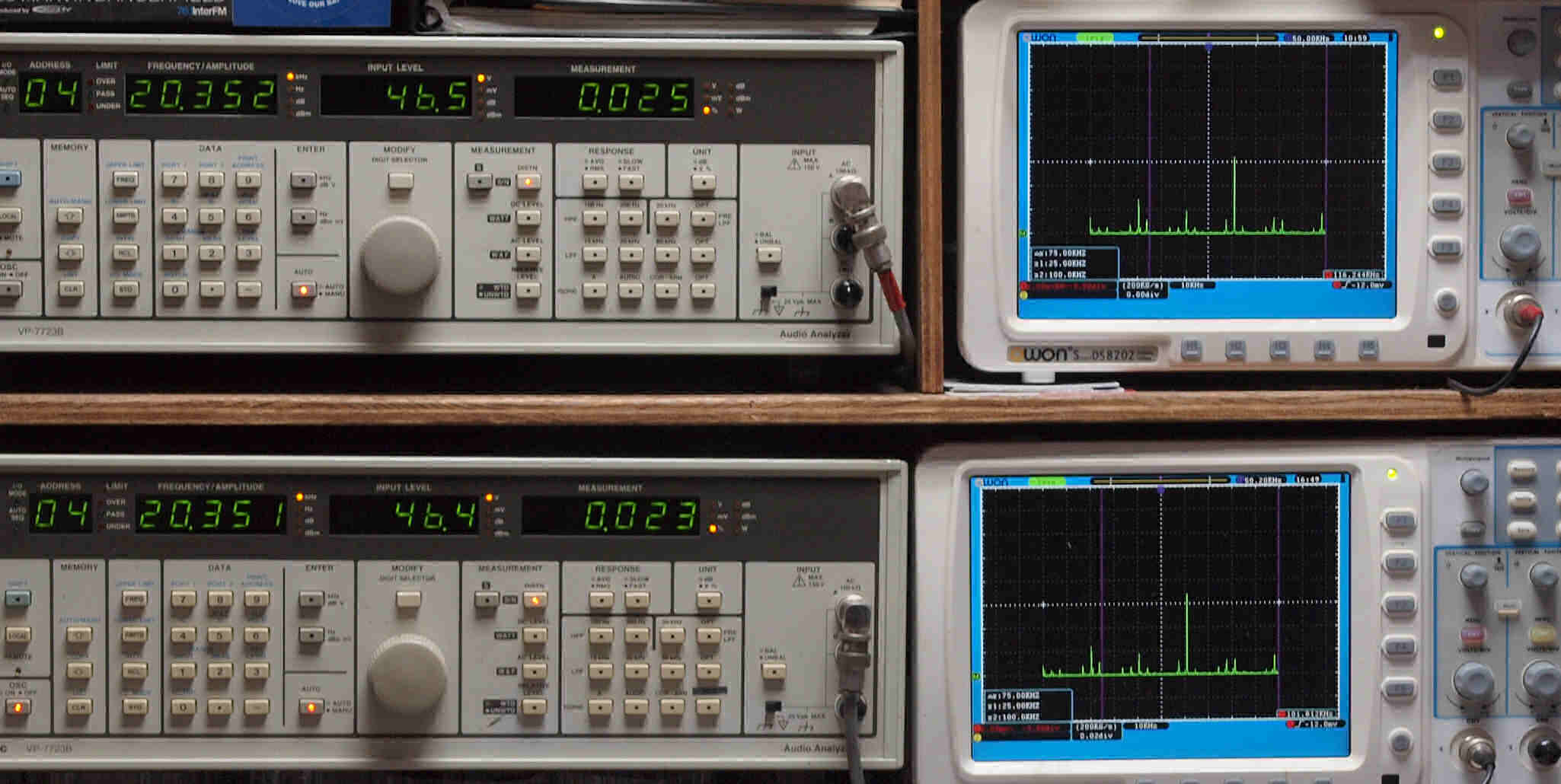

Ｅ２７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０２５％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４６Ｖ＝２６４Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

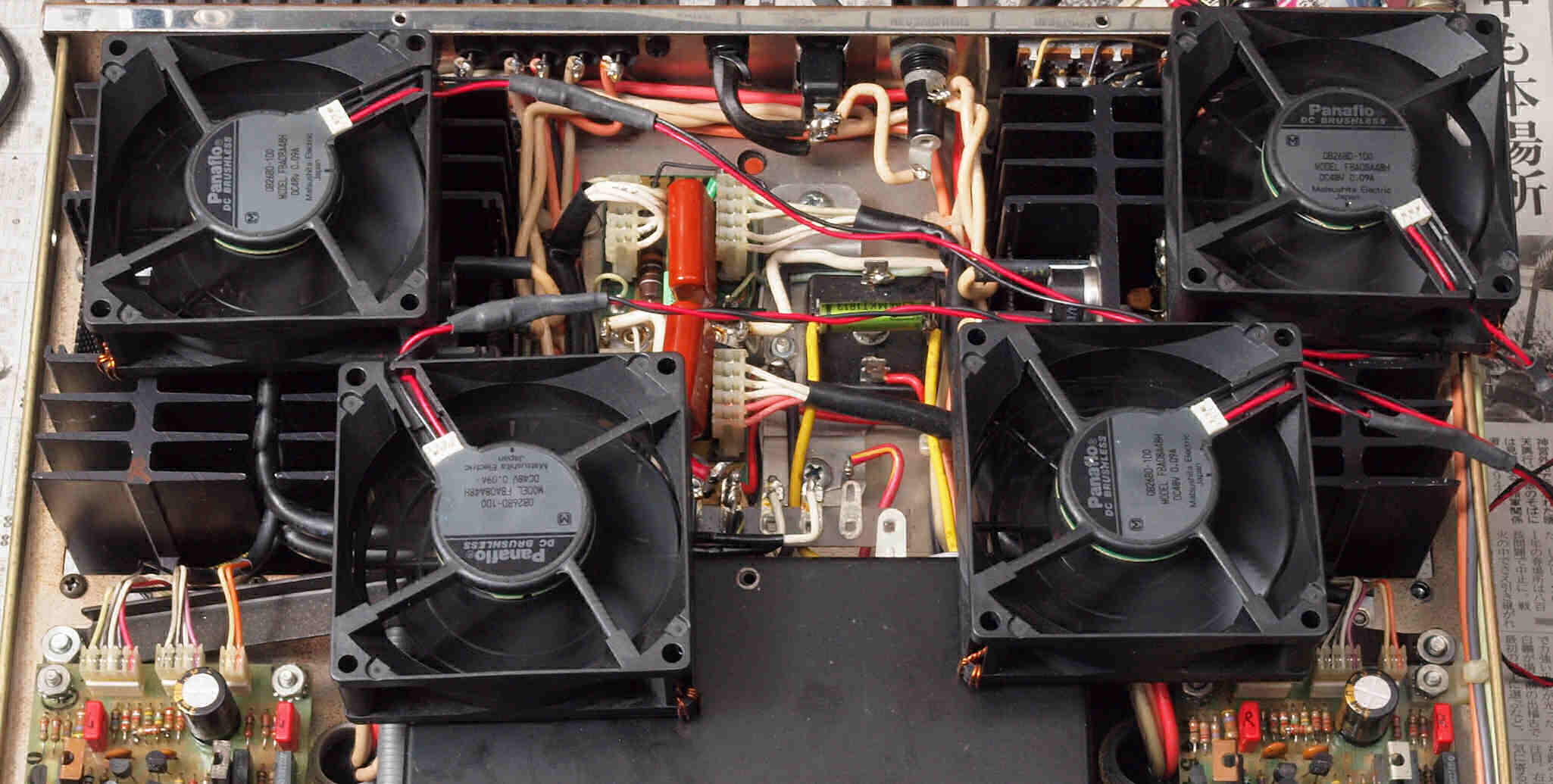

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　その時の出力メータ

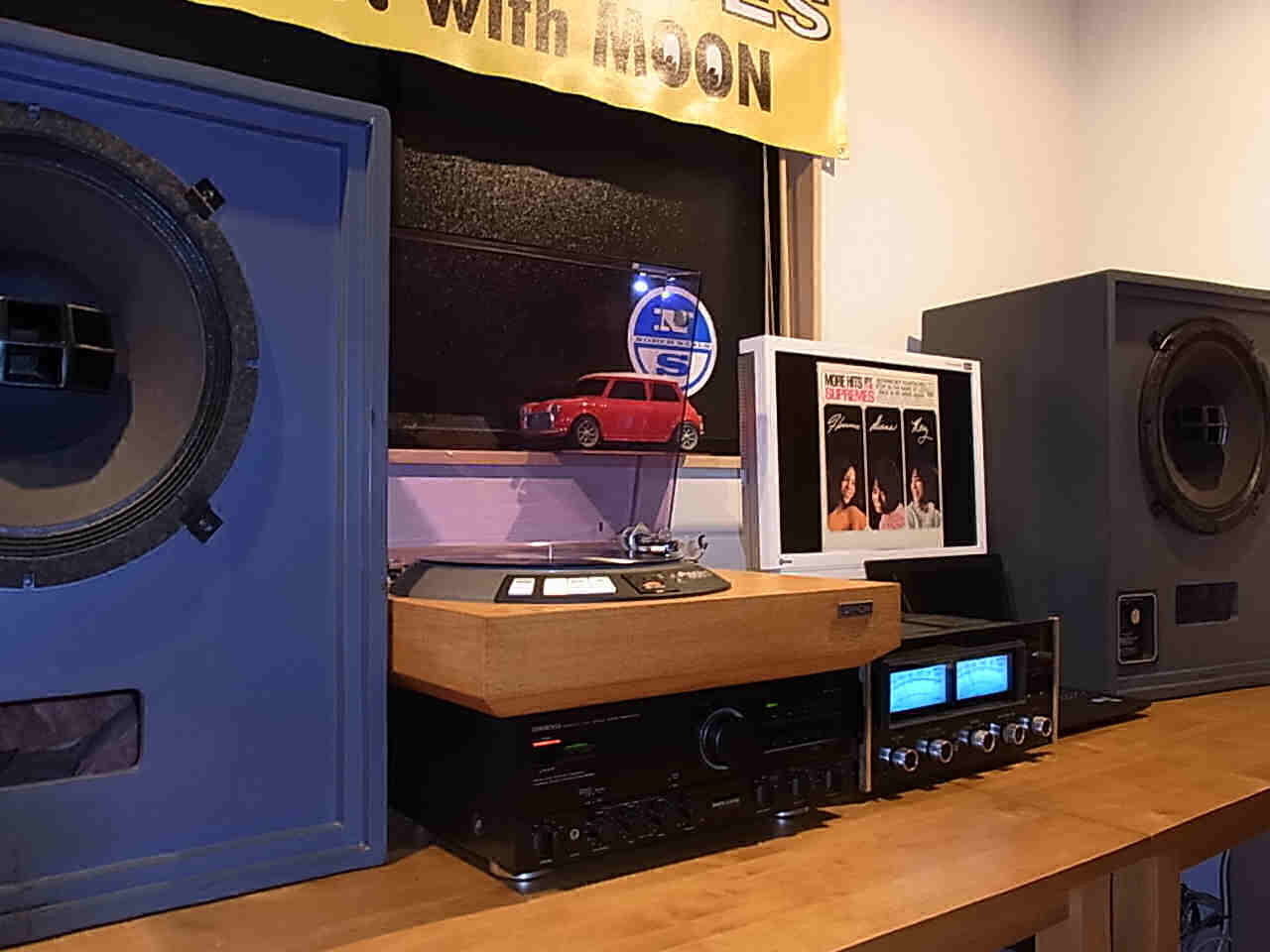

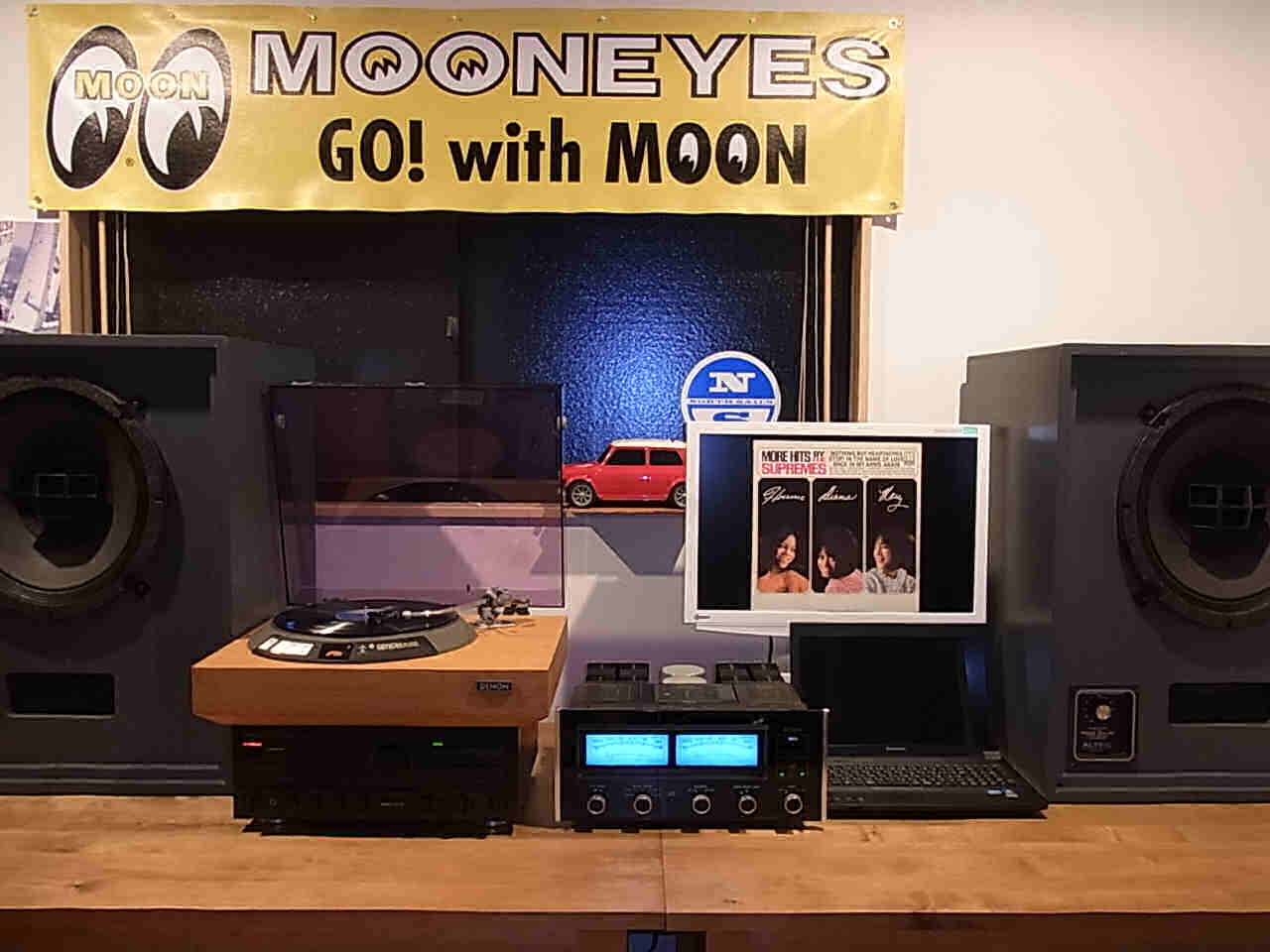

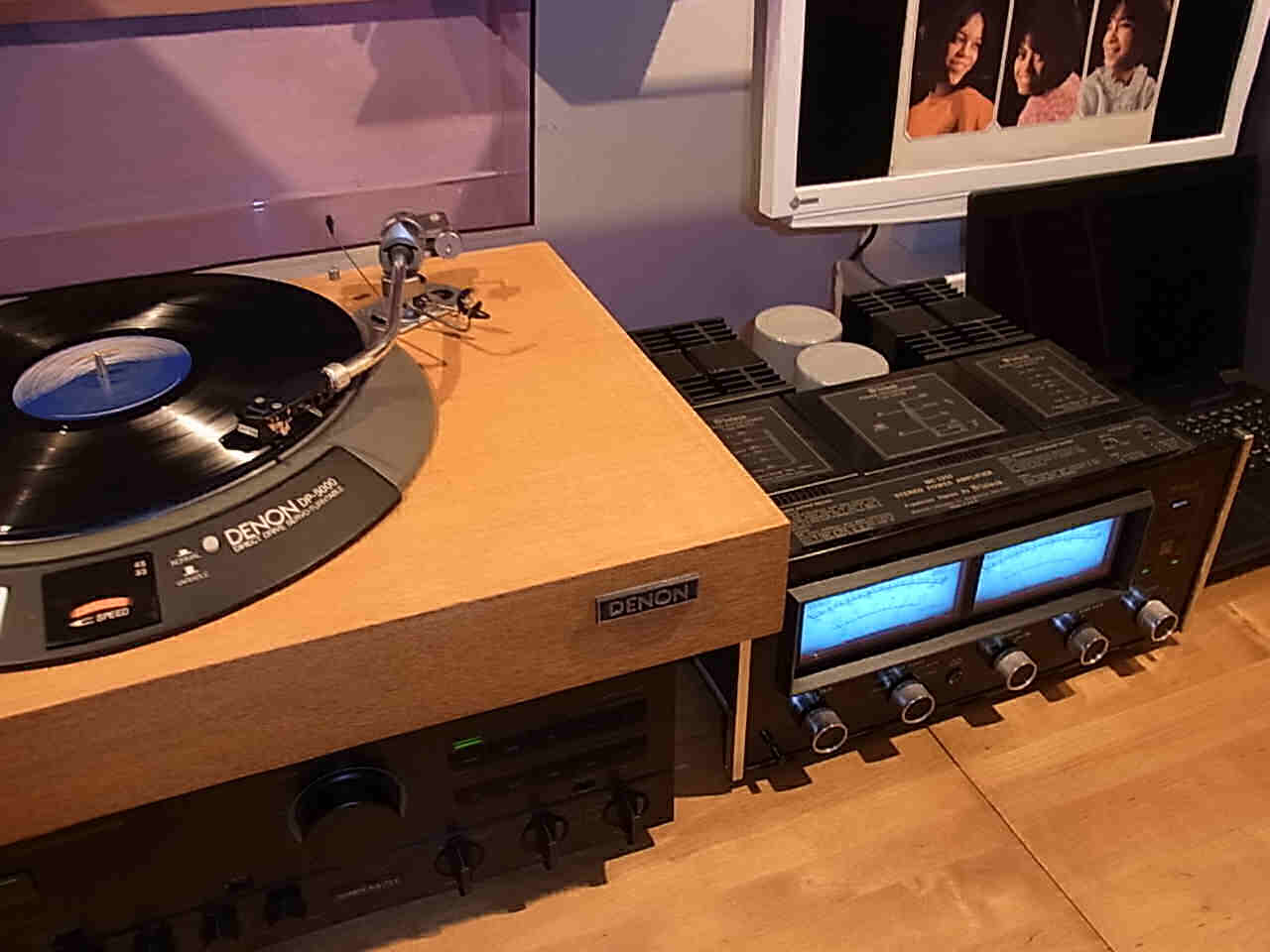

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。 DENON DP-5000, SME3009, SHURE V15type�V+ ONKYO Integra A-817EX （PRE OUTとして） +McIntosh MC2255 +ALTEC 612C 604-8G。 よく聴くソースは 女性ボーカル+コーラスでは、DIANA ROSS & SUPREMES （1962年〜1969年 &1980年）モータウン・ソウル。 男性ボーカル+コーラスでは、BOB MARLEY & WAILERS （1965年〜1973年）レゲエクラシック。 ダンス＆ブラコンでは、CHIC （1977年〜1980年）　BAR KAYS （1976年〜1988年）。 ウエストコーストロックでは、EAGLES （1972年〜1979年）　DOOBIE BROTHERS （1971年〜1975年）

Ｙ３．　設置状況、　プレヤー、アンプ見る。

Ｓ．　ＭＣ２２５５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＭＣ２２５５ 実効出力 stereo＝250W＋250W（1Ω〜8Ω） mono ＝500W（0.5Ω〜16Ω） 入力感度/インピーダンス 750mV、2.5V/50kΩ（切換可） 入力レベル調整 左右独立連続可変 全高調波歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 混変調歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 周波数特性 20Hz〜20kHz +0 -0.25dB SN比 95dB ダンピングファクター 30以上 入力インピーダンス 50kΩ 入力感度 0.5V〜2.5V調整可 パワーガード 2％以下（1kHz、20dB） 電源 AC100V、50Hz/60Hz 消費電力 1.4kW（実効出力時） 外形寸法 幅411×高さ181×奥行368mm 重量 37.2kg 価格 1,098,000、1981年6月発売
