ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　１３台目 修理記録

平成２６年８月１４日到着　　８月２４日完成

Ａ．　修理前の状況。 25年ほど前に新品で購入し、数年ほどで右の音が左より小さく ４対６の割合で、真ん中より左よりに聞こえております。 そのまま、不満ではありましたが聞き続けておりました。 同時に新品で購入した「Celestion SL-6」の スピーカーでJAZZを楽しんでいた還暦前のおじいさんです。 ずっとマンション暮らしのため、ボリュームも2割も回さないほどの小音で聞いておりました。 それもここ10年ほどはほとんど調度品（家具）のような扱いで まったく使用していませんでした。 ここ数ヶ月、再度JAZZを楽しみだしたのですが 音の出方に不満が募ってきた次第です。 「ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ A1」と「Celestion SL-6」での音にほれ込んでおりますので死ぬまで手放すつもりはありません。 何とか購入時の音に戻していただけないでしょうか。 注文も多くお忙しいとは思いますが 宜しくお願いいたします。 ちなみに、今お気に入りは女性ボーカルのSophie Milmanです。 Ｂ．　原因。 電解コンデンサー容量抜け、各部経年劣化。 MM/MC共不動作。 入力切換SW動作不良。 Ｃ．　修理状況。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 整流ダイオード交換。 RCA端子交換。 ＳＰ端子交換(バナナ不対応金属金メッキ)。 電源３Ｐインレットに交換。 入力切換SW分解・清掃。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６組１２個。 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２組４個。 ３Ｐインレットソケット　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定。 Ｆ．　修理費　　８０，０００円　　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

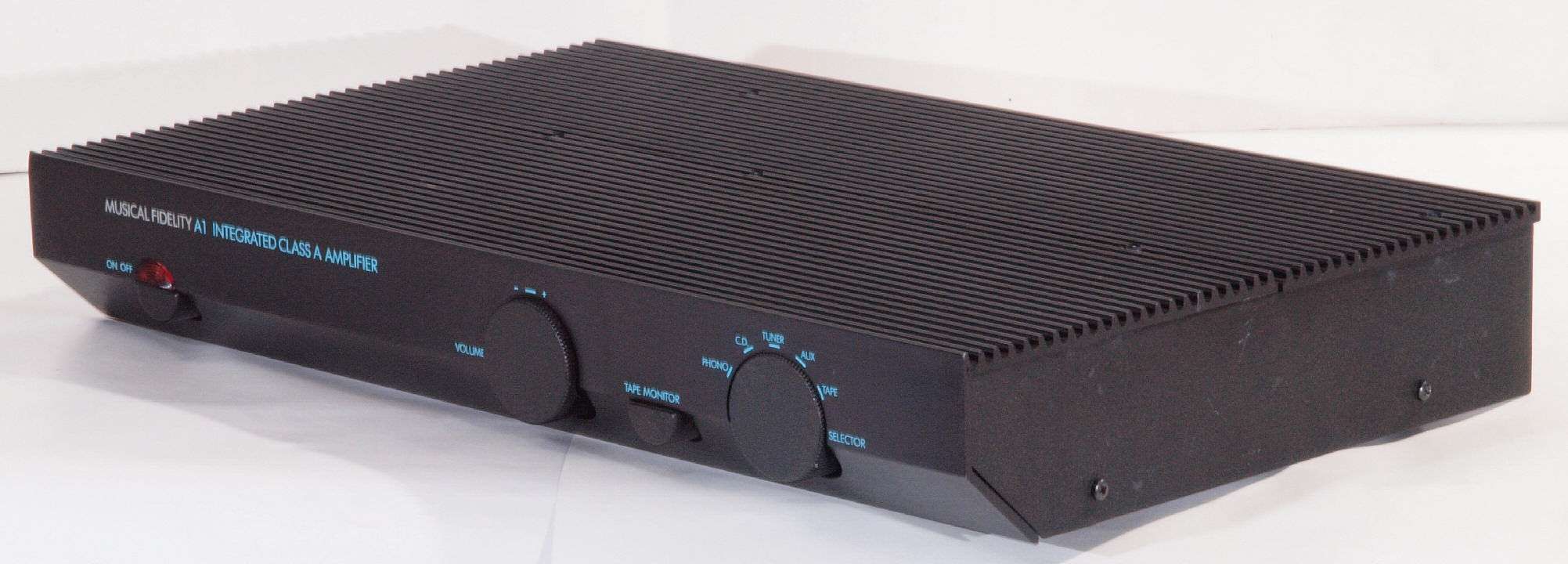

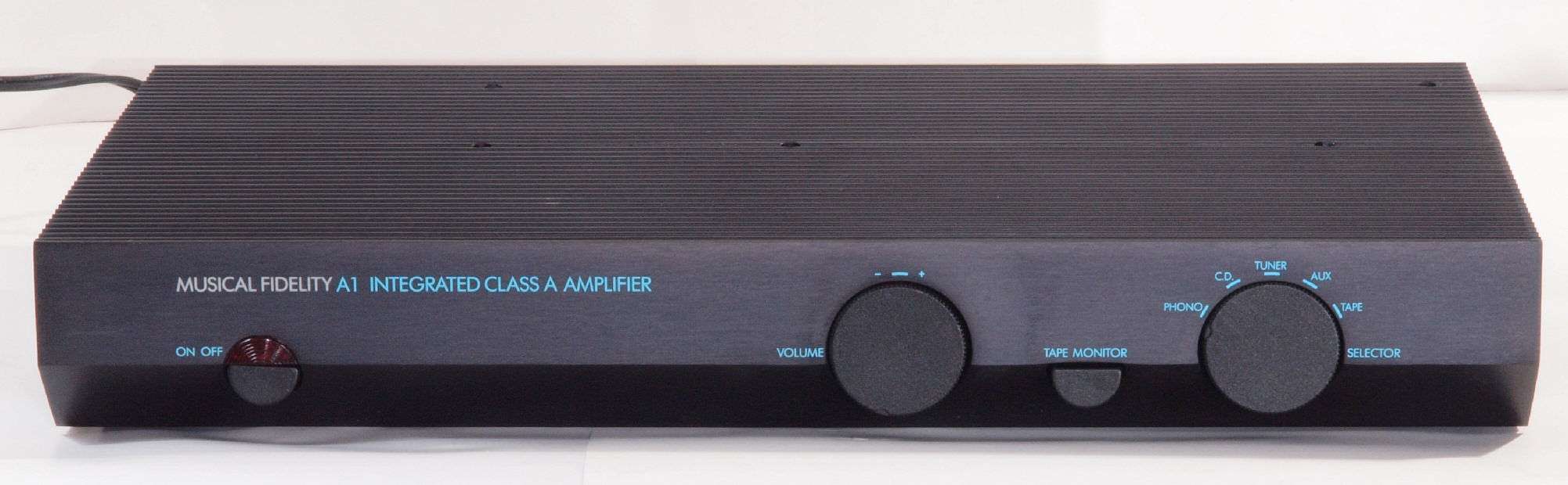

Ａ．　修理前の状況。 Ａ１１．　外観　前から見る。

Ａ１２．　外観　前右から見る。

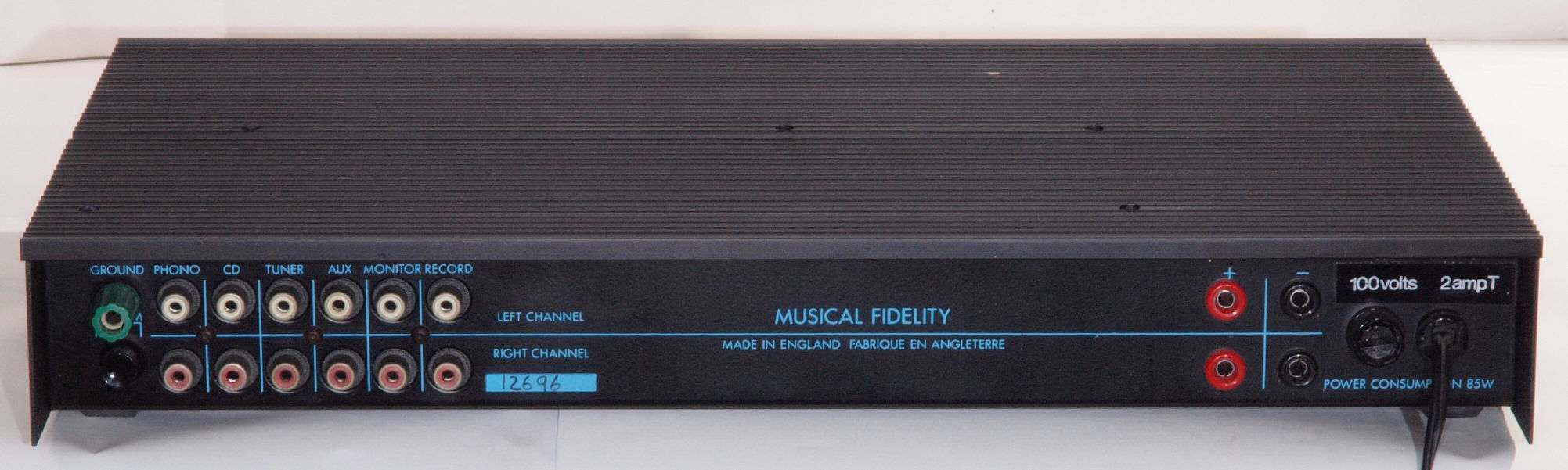

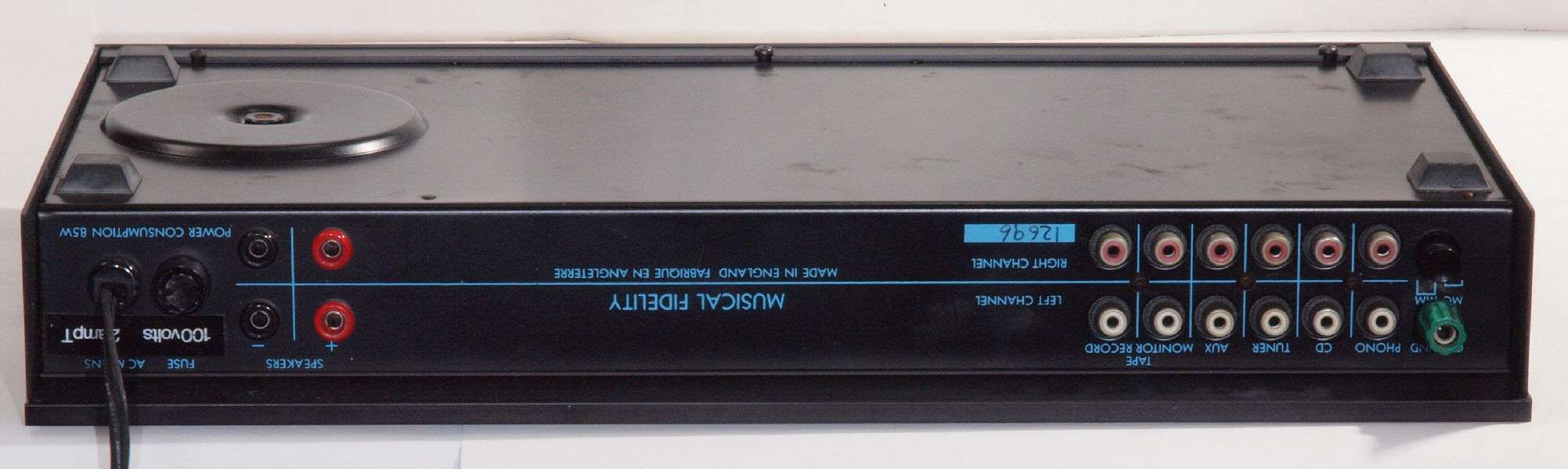

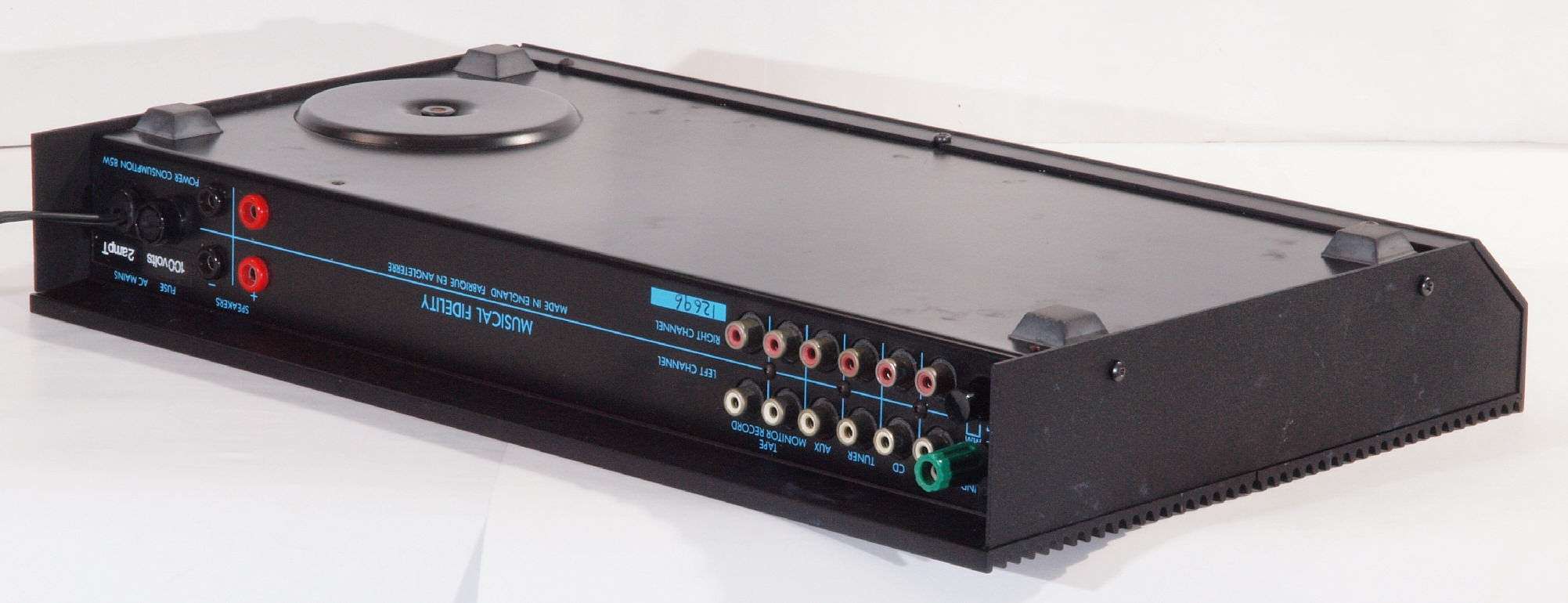

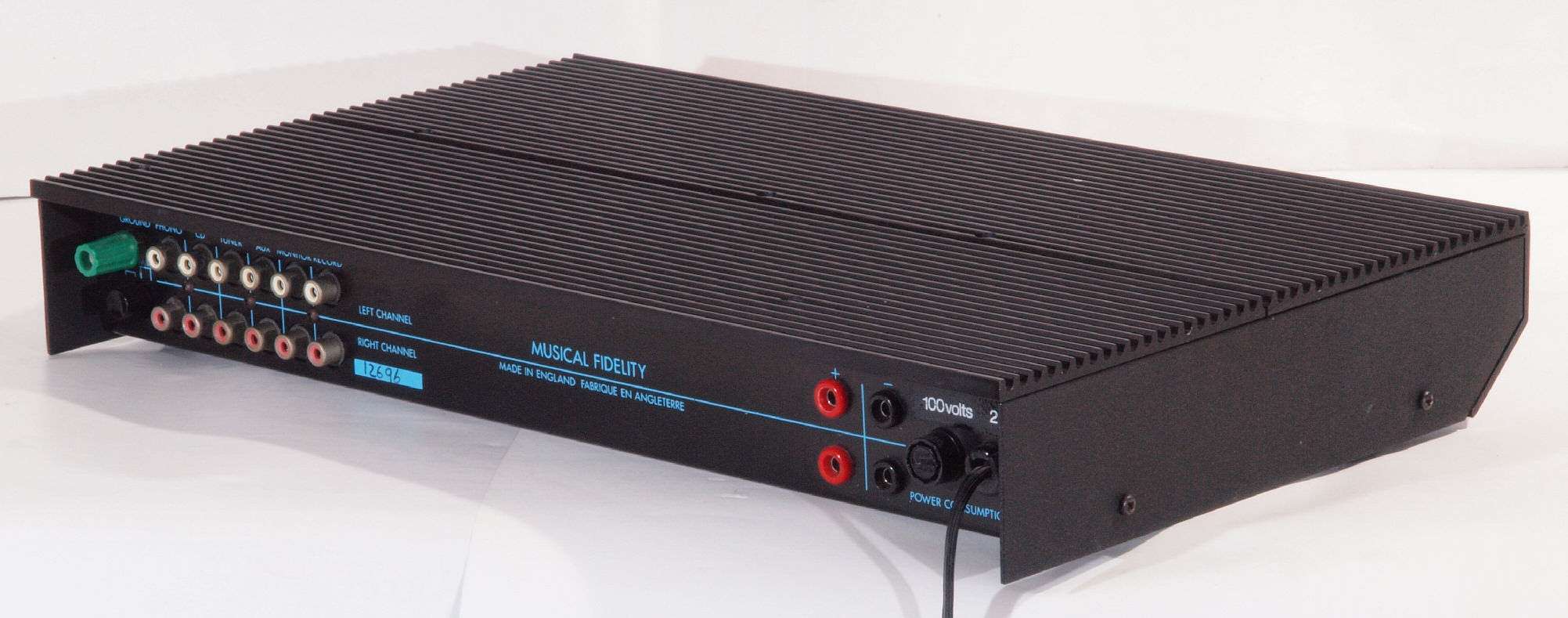

Ａ１３．　外観　後から見る。

Ａ１４．　外観　後左から見る。

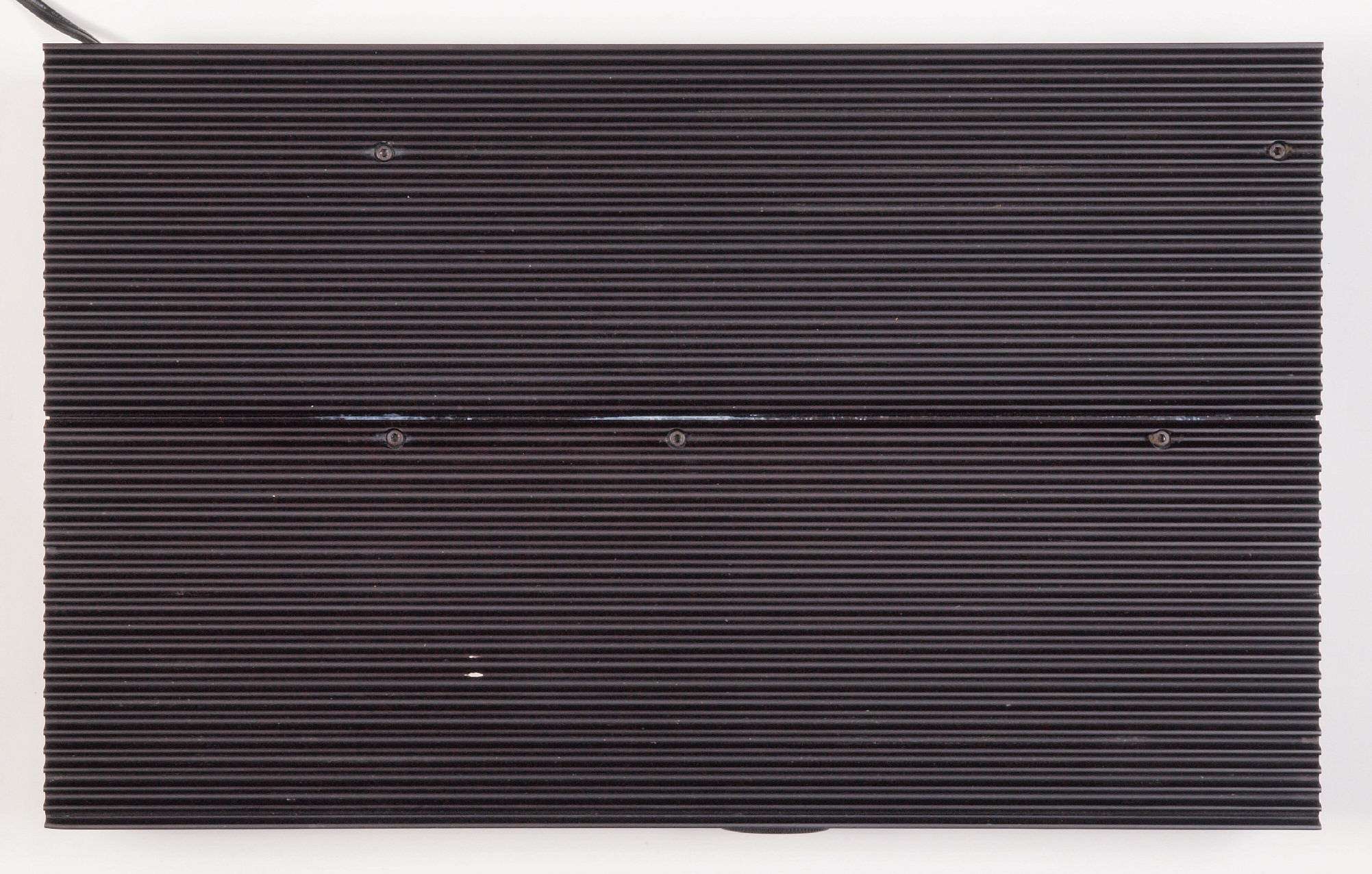

Ａ１５．　外観　上から見る。

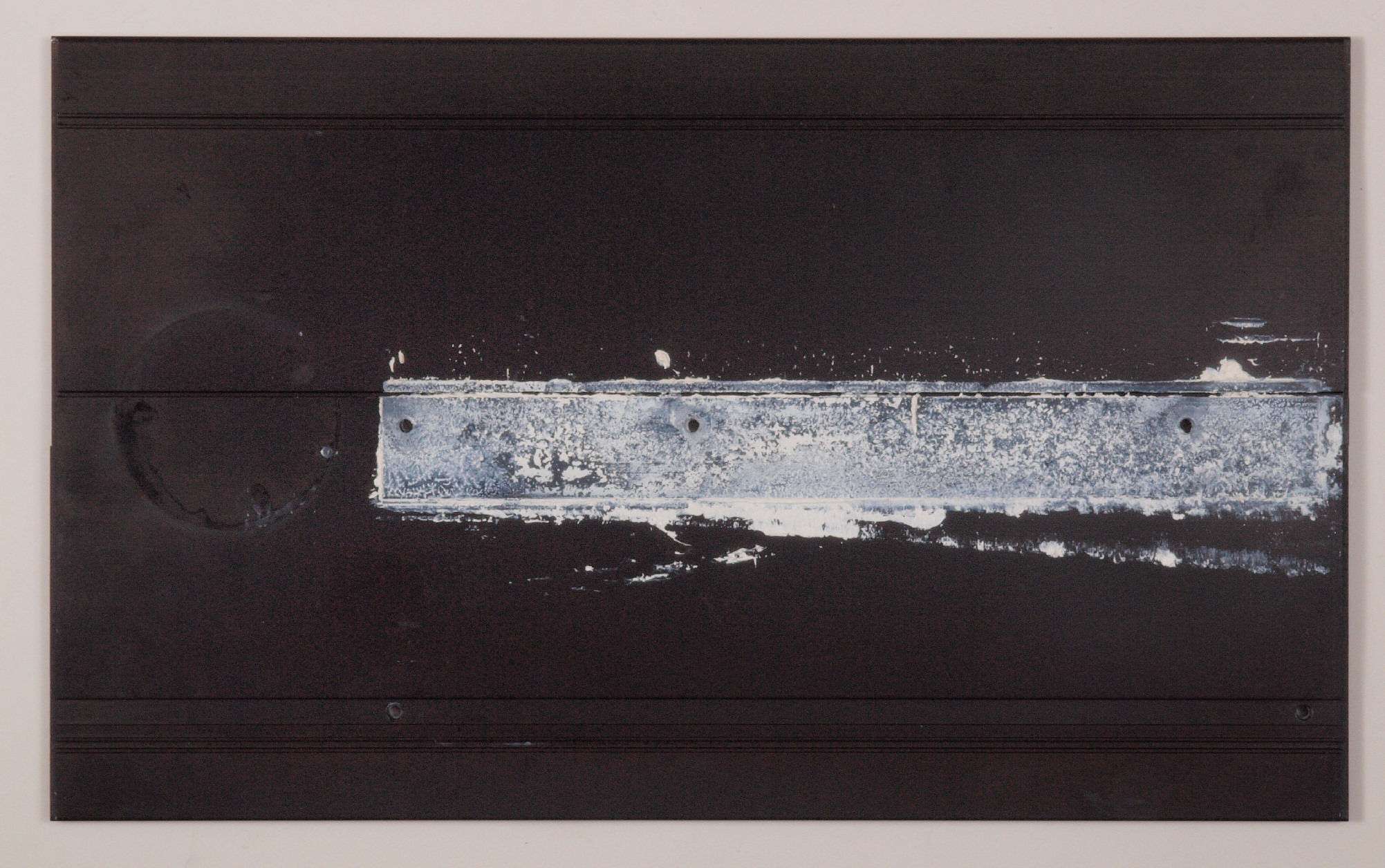

Ａ１６．　点検中、　上蓋裏の放熱シリコングリス。

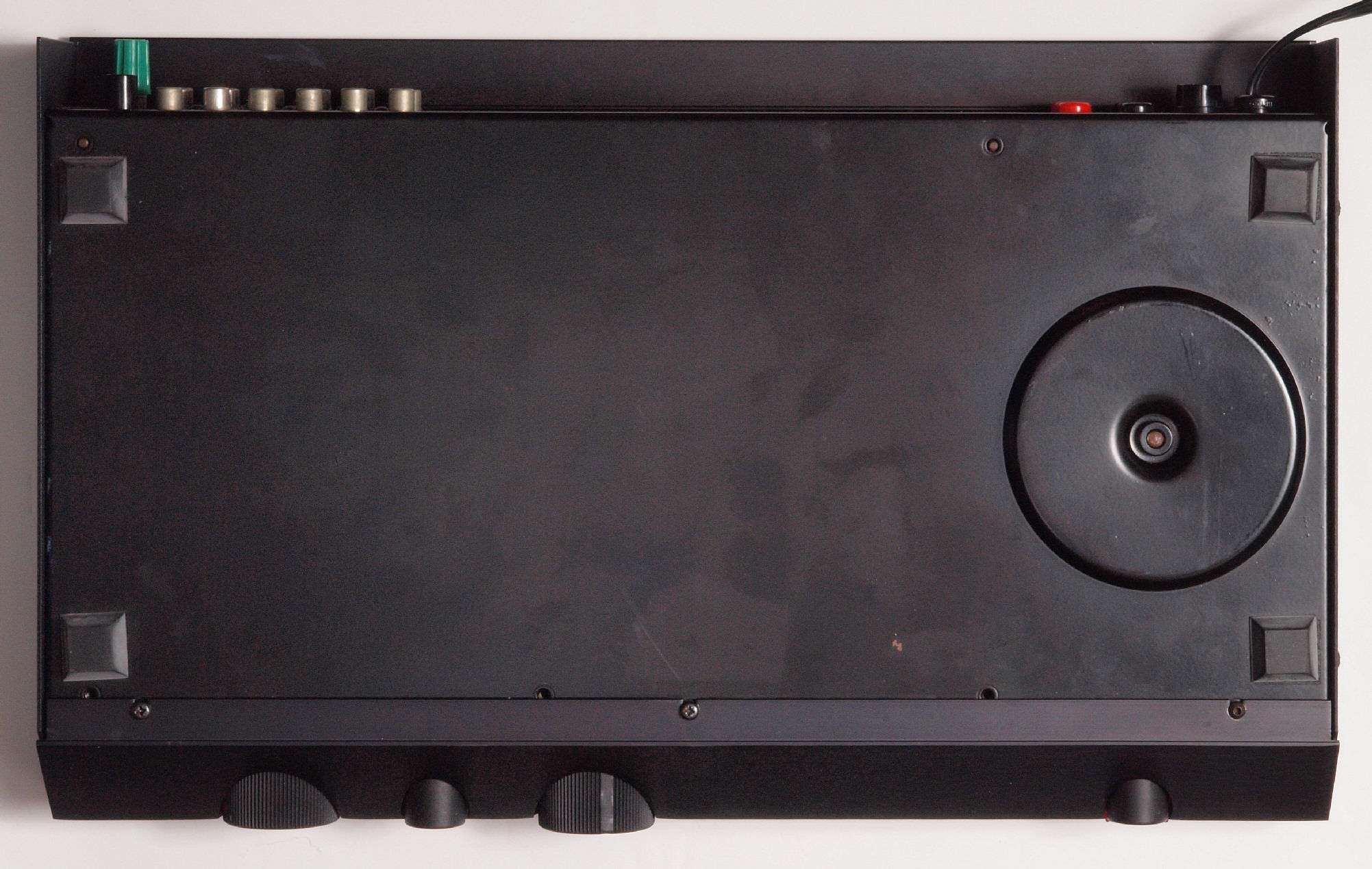

Ａ２１．　外観　下から見る。

Ａ２２．　外観　下前から見る

Ａ２３．　外観　下前左から見る

Ａ２４．　外観　下後から見る

Ａ２５．　外観　下後右から見る

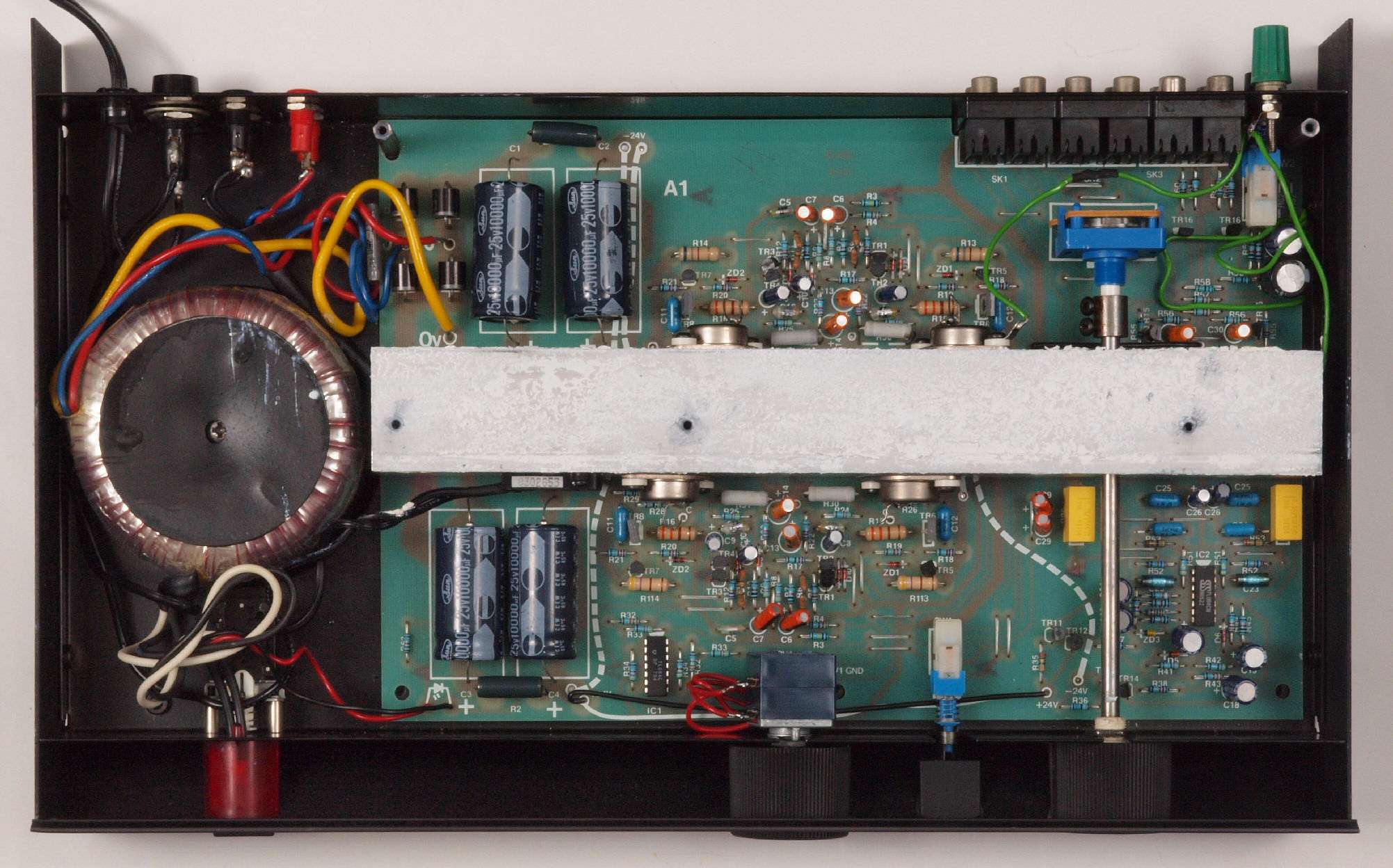

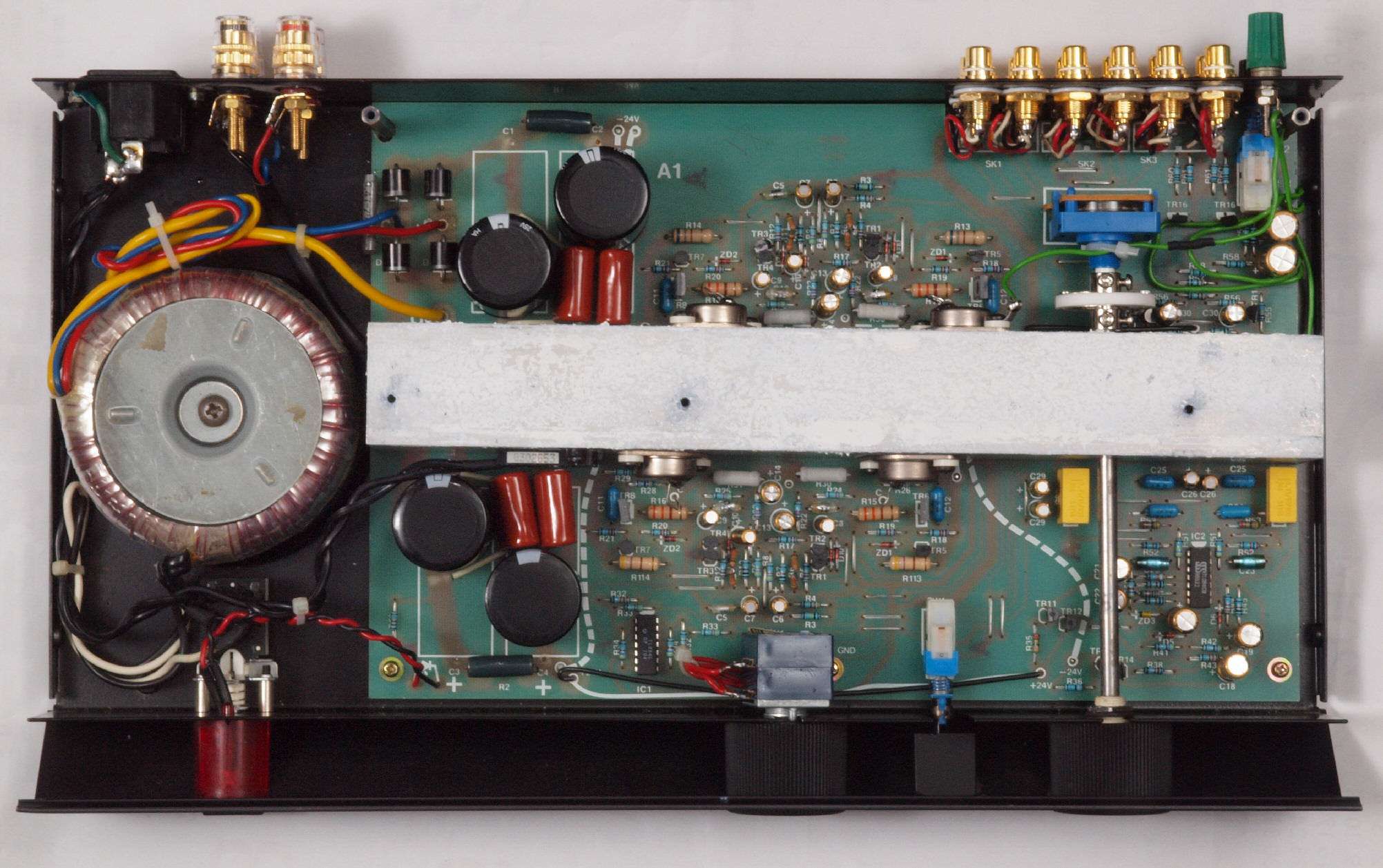

Ａ３１．　点検中、　上蓋を取り、清掃後上から見る。

Ａ３２．　点検中、　基板の止めネジが無い！

Ａ３３．　点検中、　基板の止めネジが無い２！

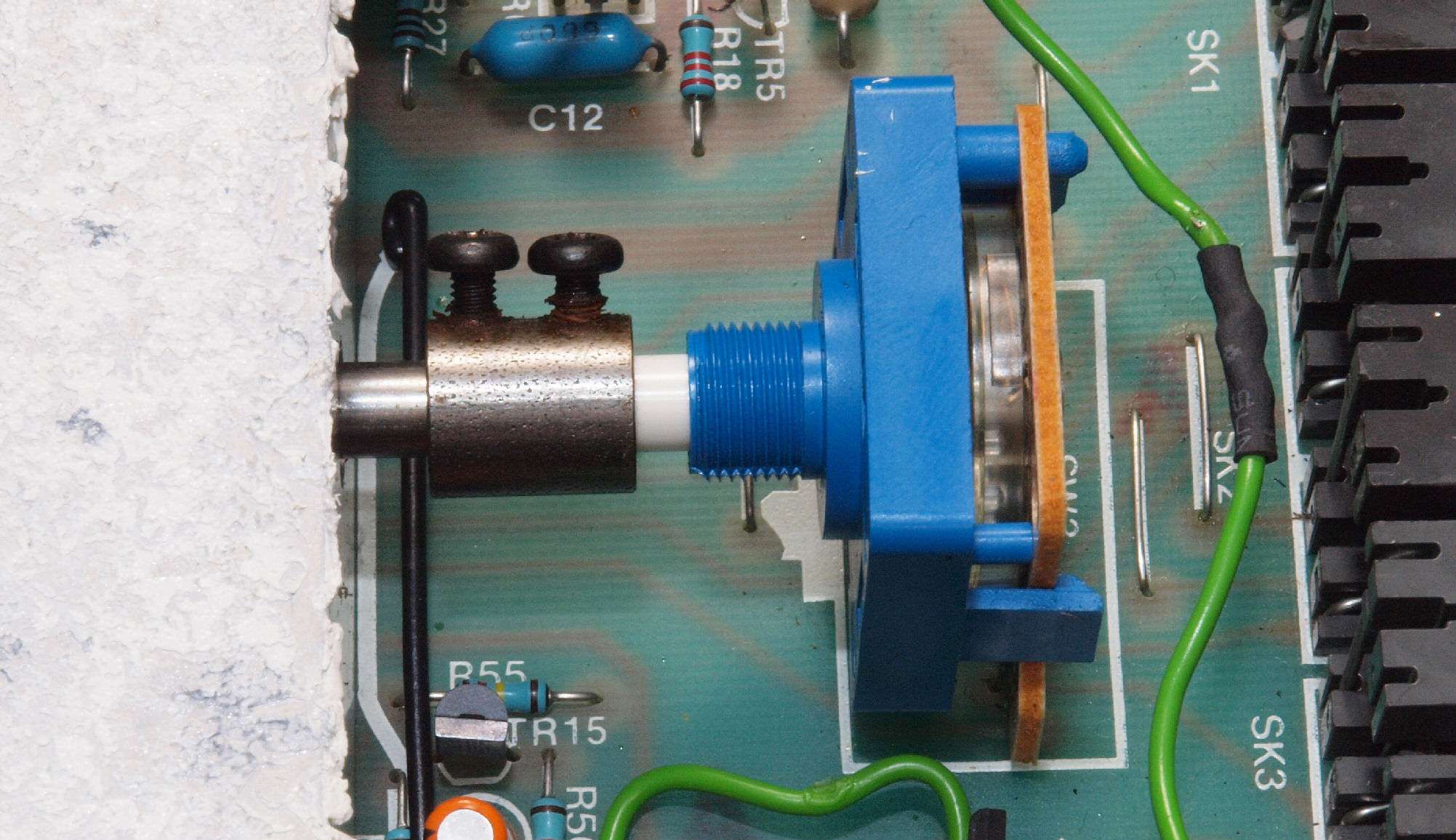

Ａ３４．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

Ａ４１．　点検中　ＳＰ接続端子と電源コード

Ａ４２．　点検中　ＳＰ接続端子。　バナナ対応ＳＰ接続端子に交換可。

Ａ４３．　点検中　ＳＰ接続端子。　バナナ対応ＳＰ接続端子に交換可。

Ａ４４．　点検中　ＳＰ接続端子。　バナナ対応絶縁型ＳＰ接続端子２に交換可。

Ａ４５．　点検中　ＳＰ接続端子。　バナナ対応絶縁型ＳＰ接続端子２に交換可。ユーザはこれを選択。

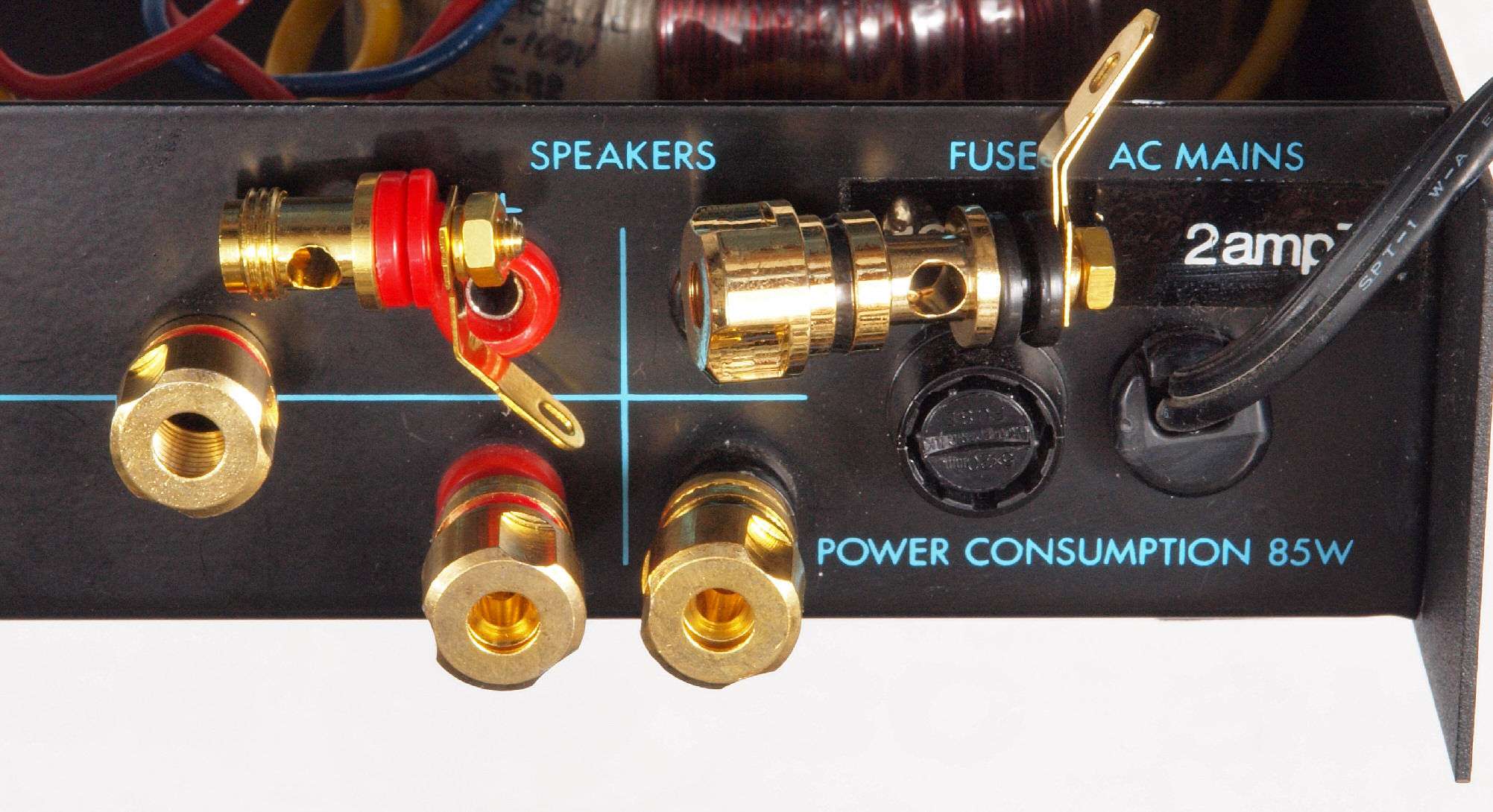

Ａ４６．　点検中　ＳＰ接続端子、WBT製ＳＰ接続端子は定価で工賃込、下記はＷＢＴ　ＳＰ端子　ＷＢＴ−０７３０ＰＬ

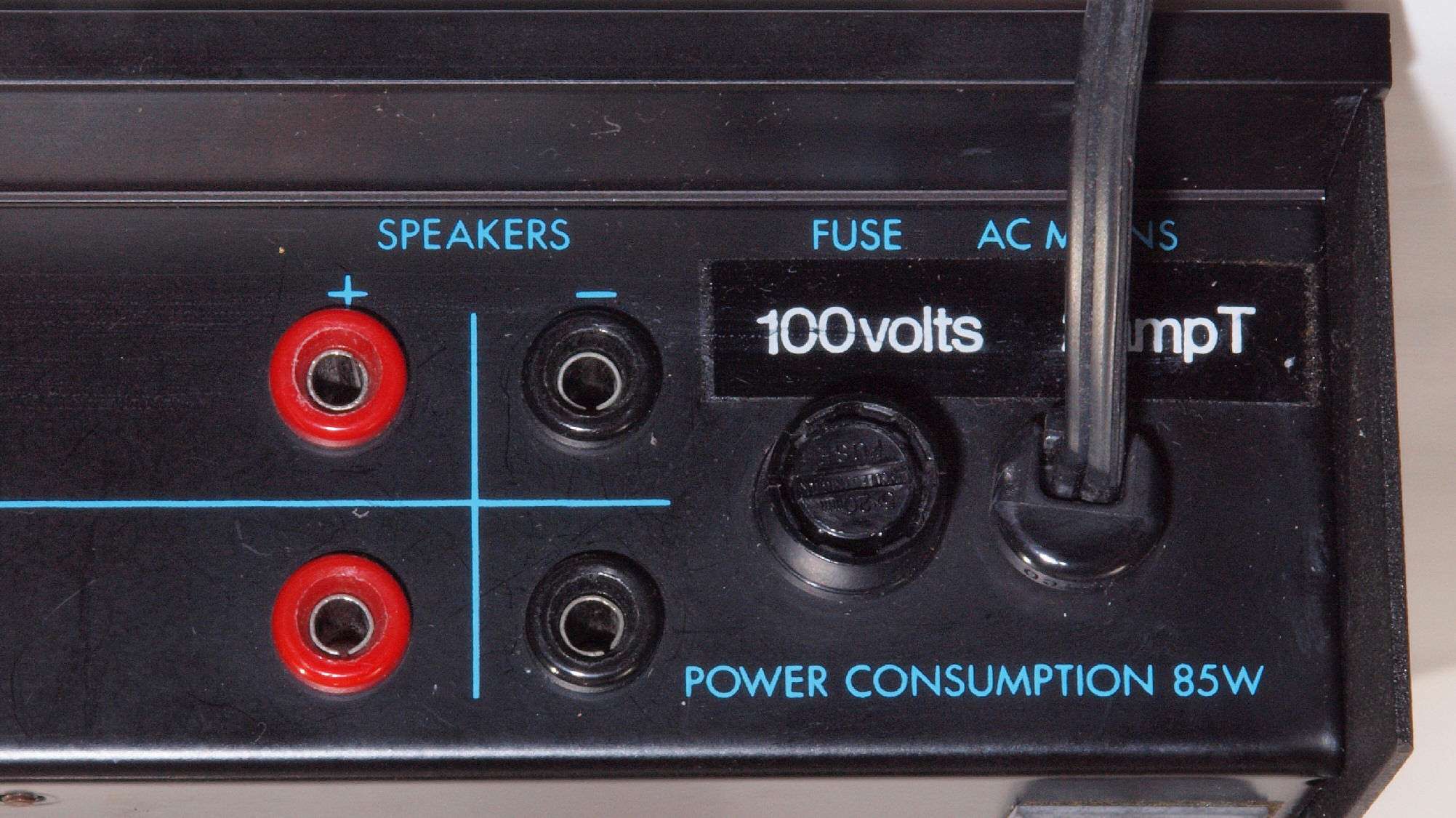

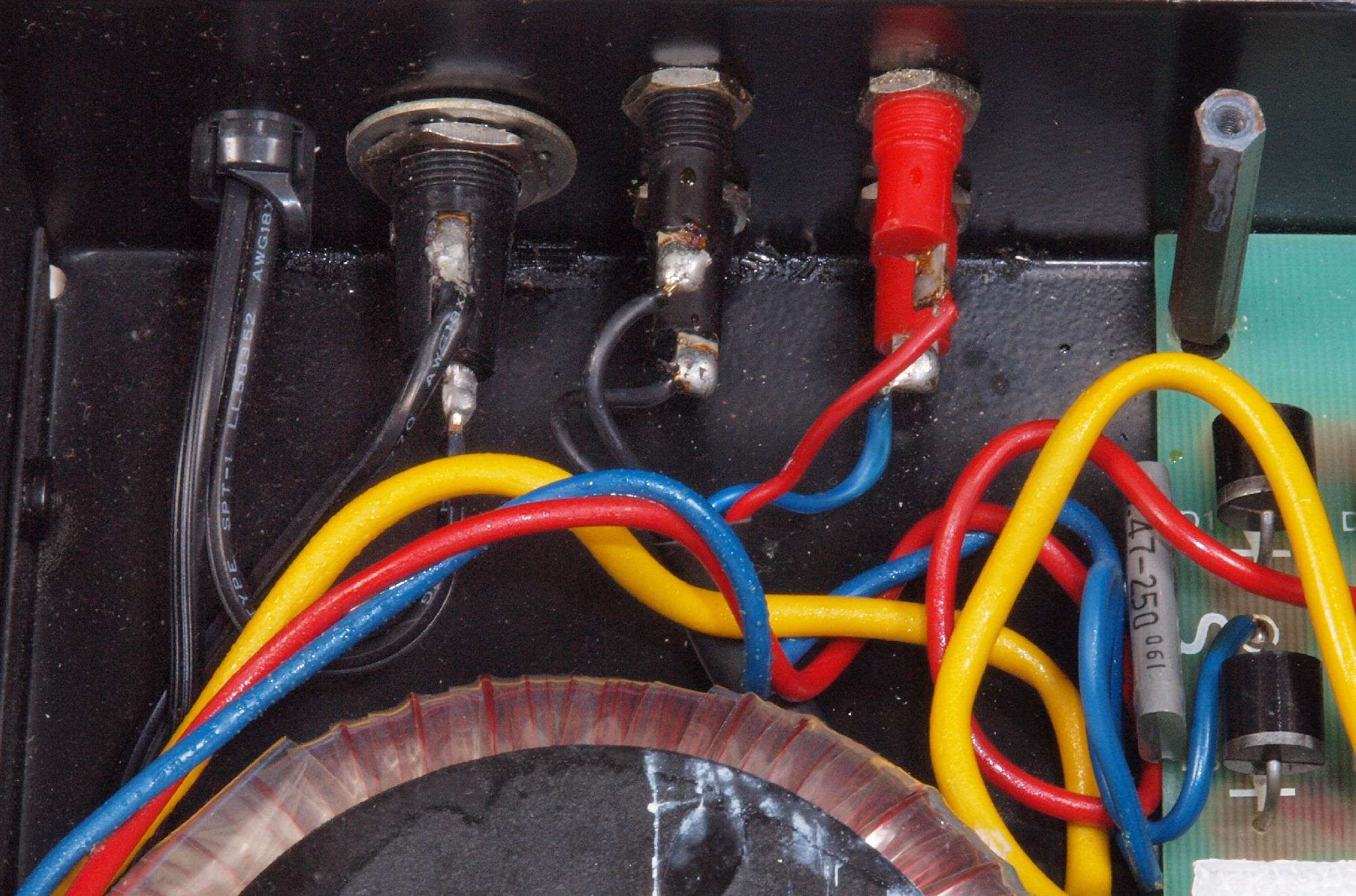

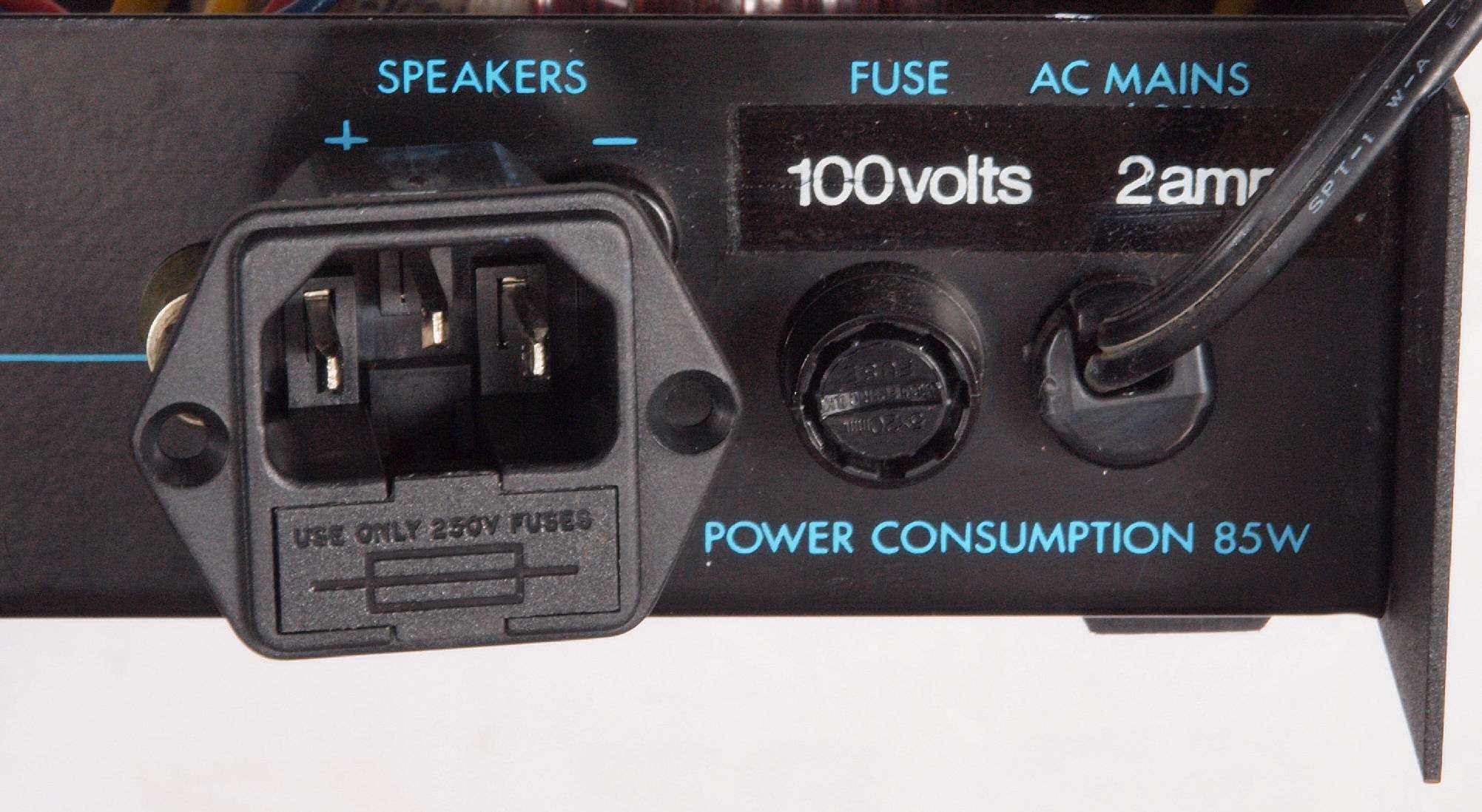

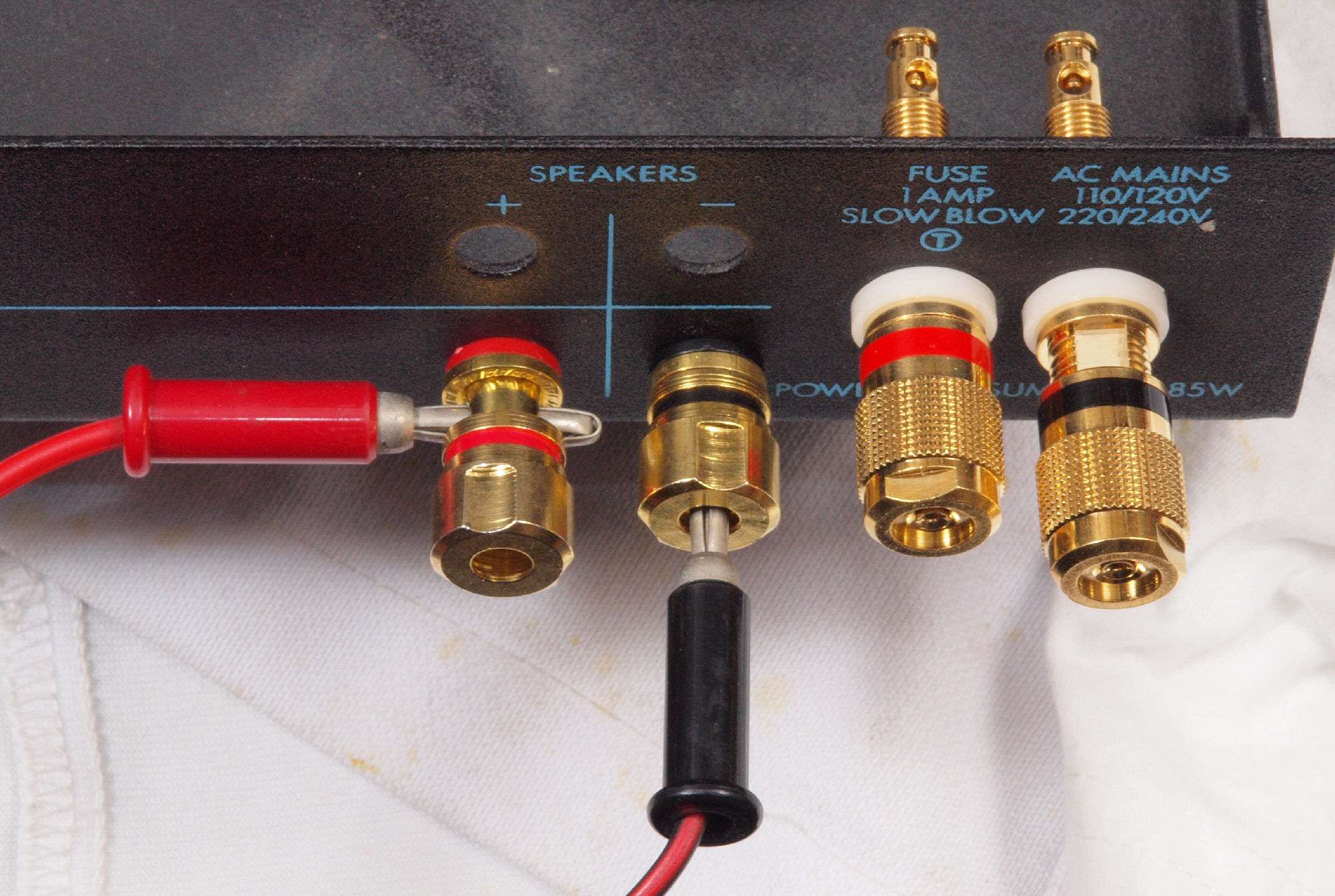

Ａ４７．　点検中　電源コード。　ヒューズ付き３Pインレットに交換。

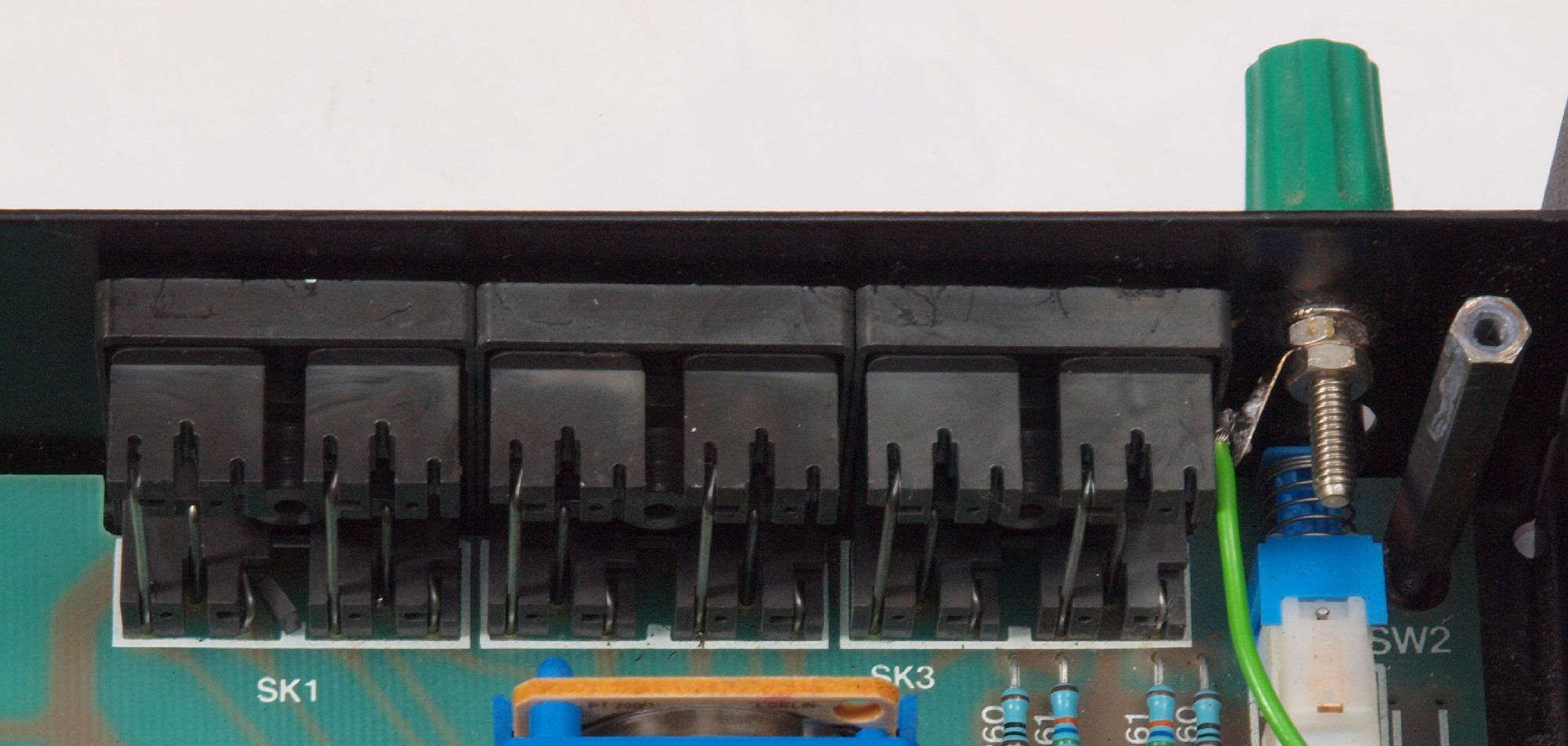

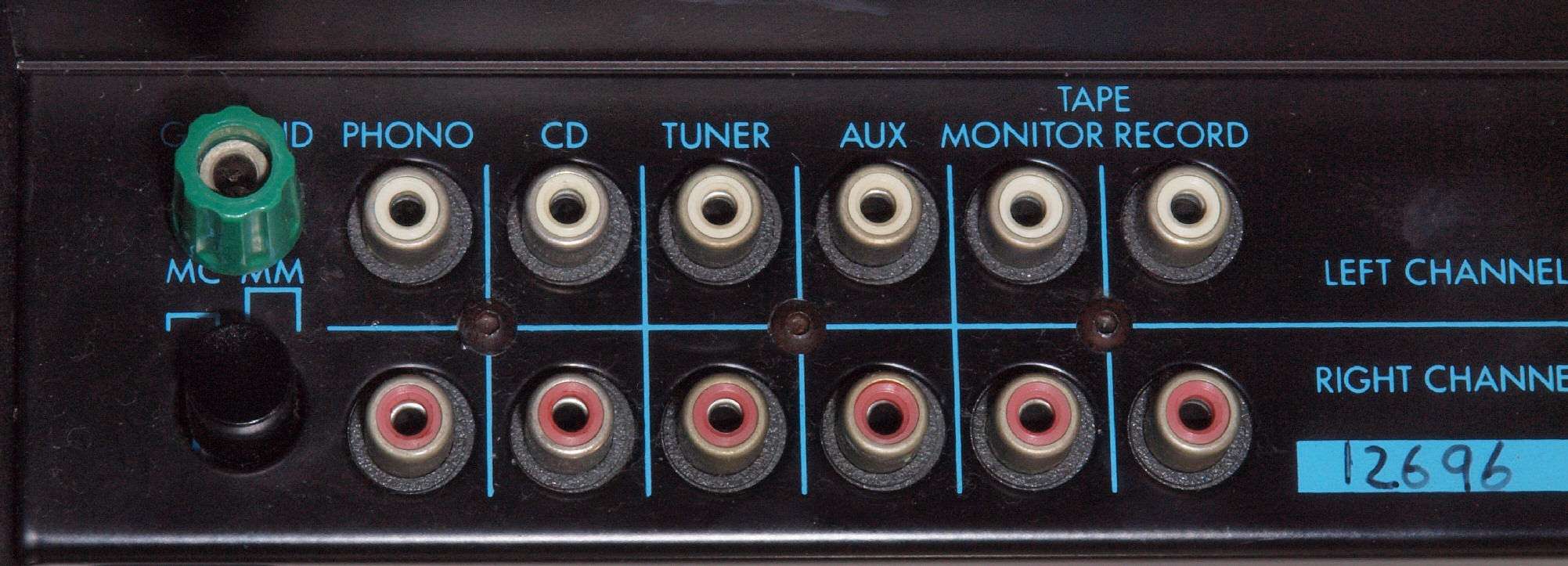

Ａ５１．　点検中　入出ＲＣＡ端子郡

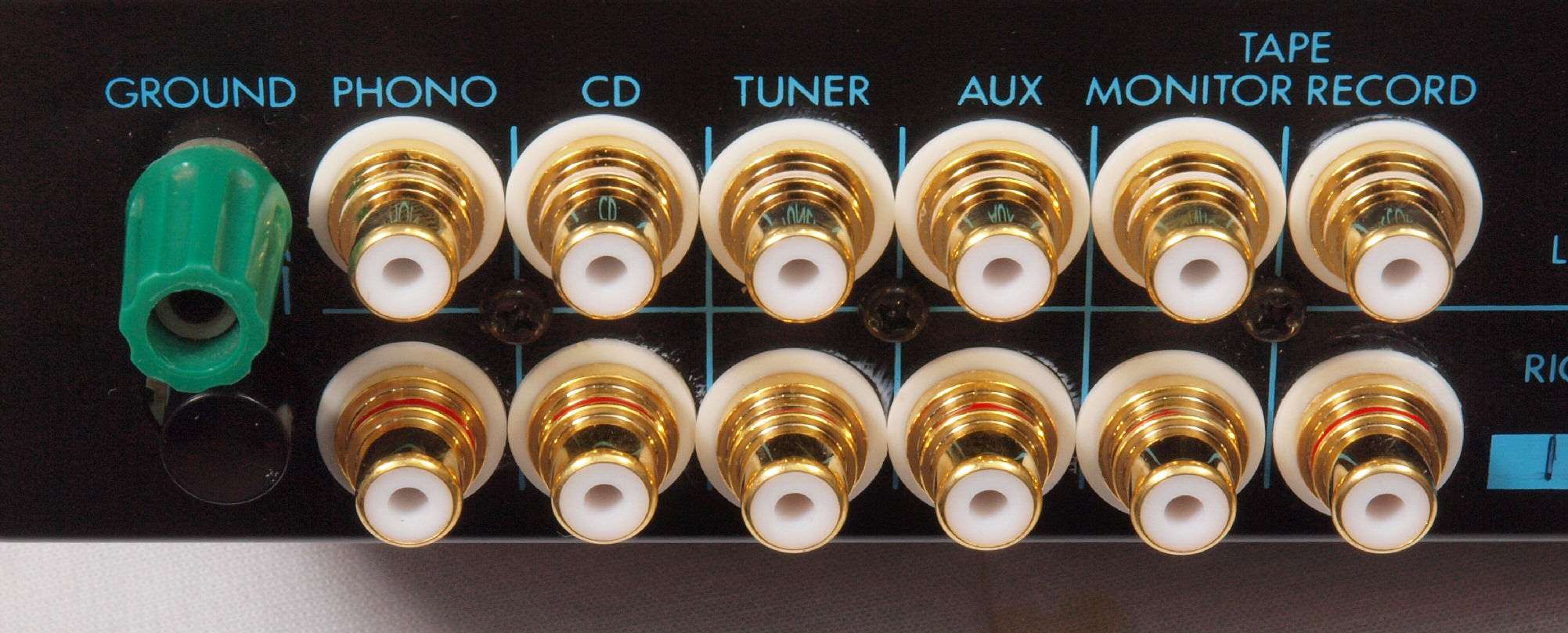

Ａ５２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換。

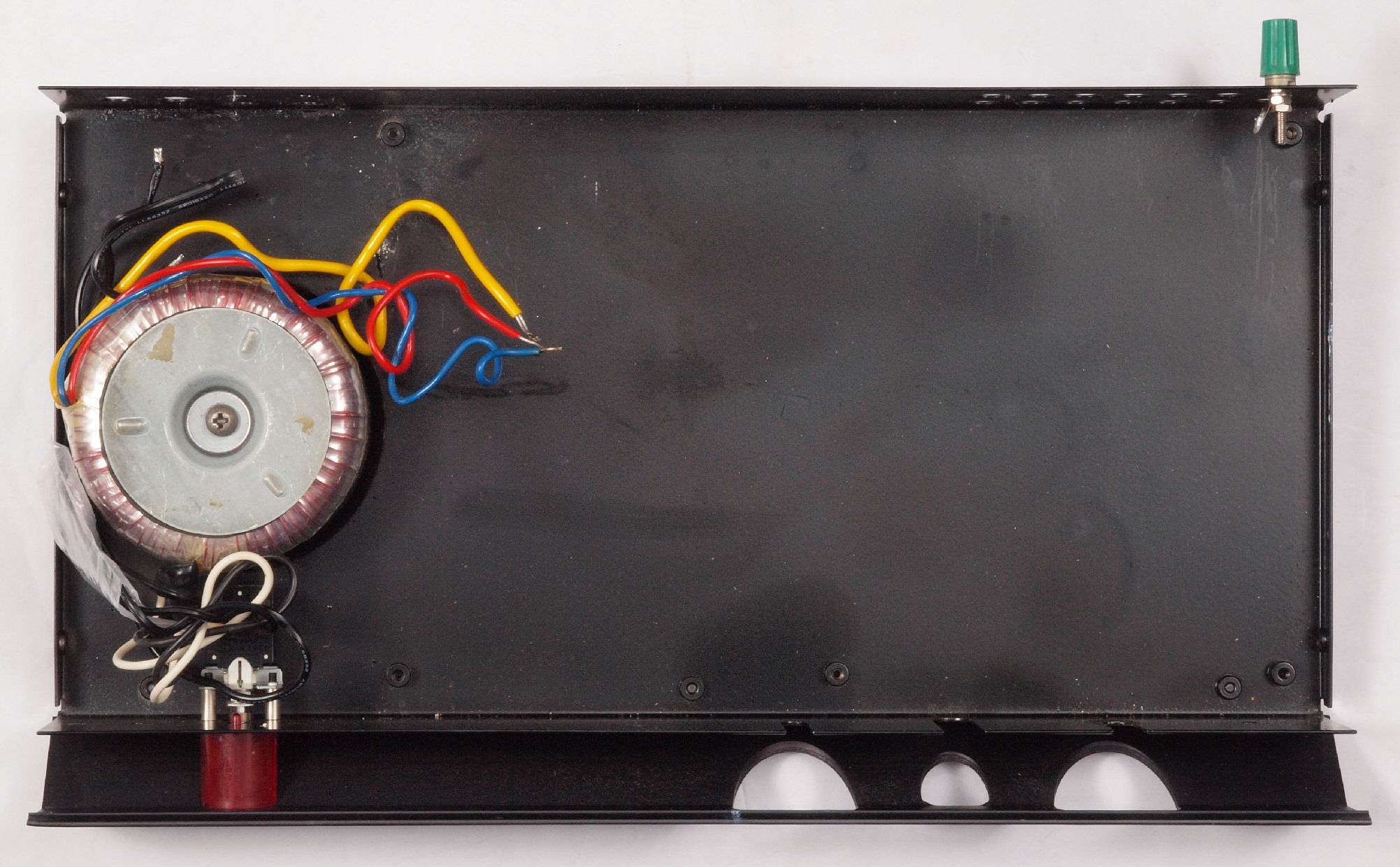

Ｃ．修理状況 Ｃ１０．　修理中　基板等を取り外したシャーシ。　後パネル加工があるので、トランスや電源SWも外す。

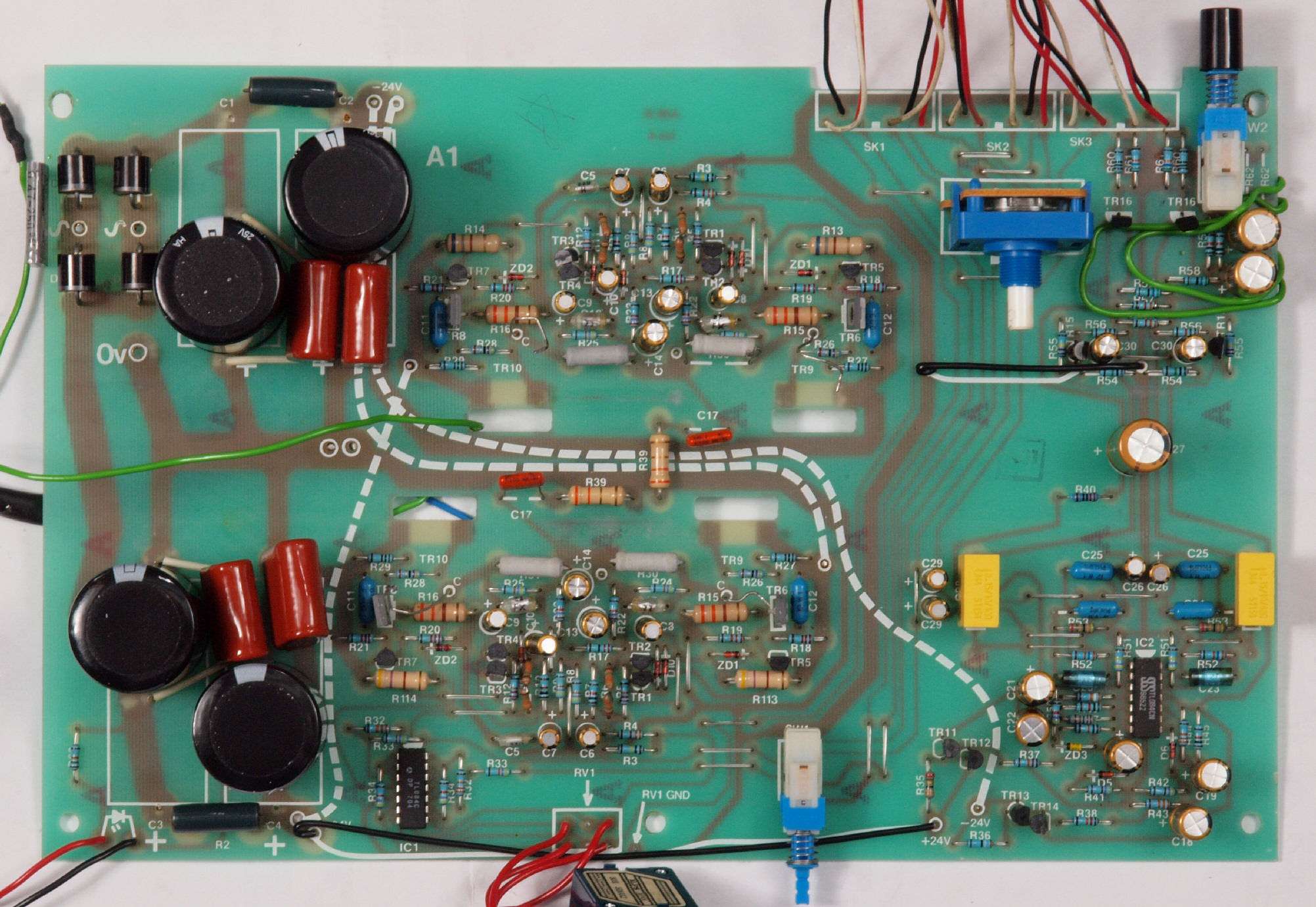

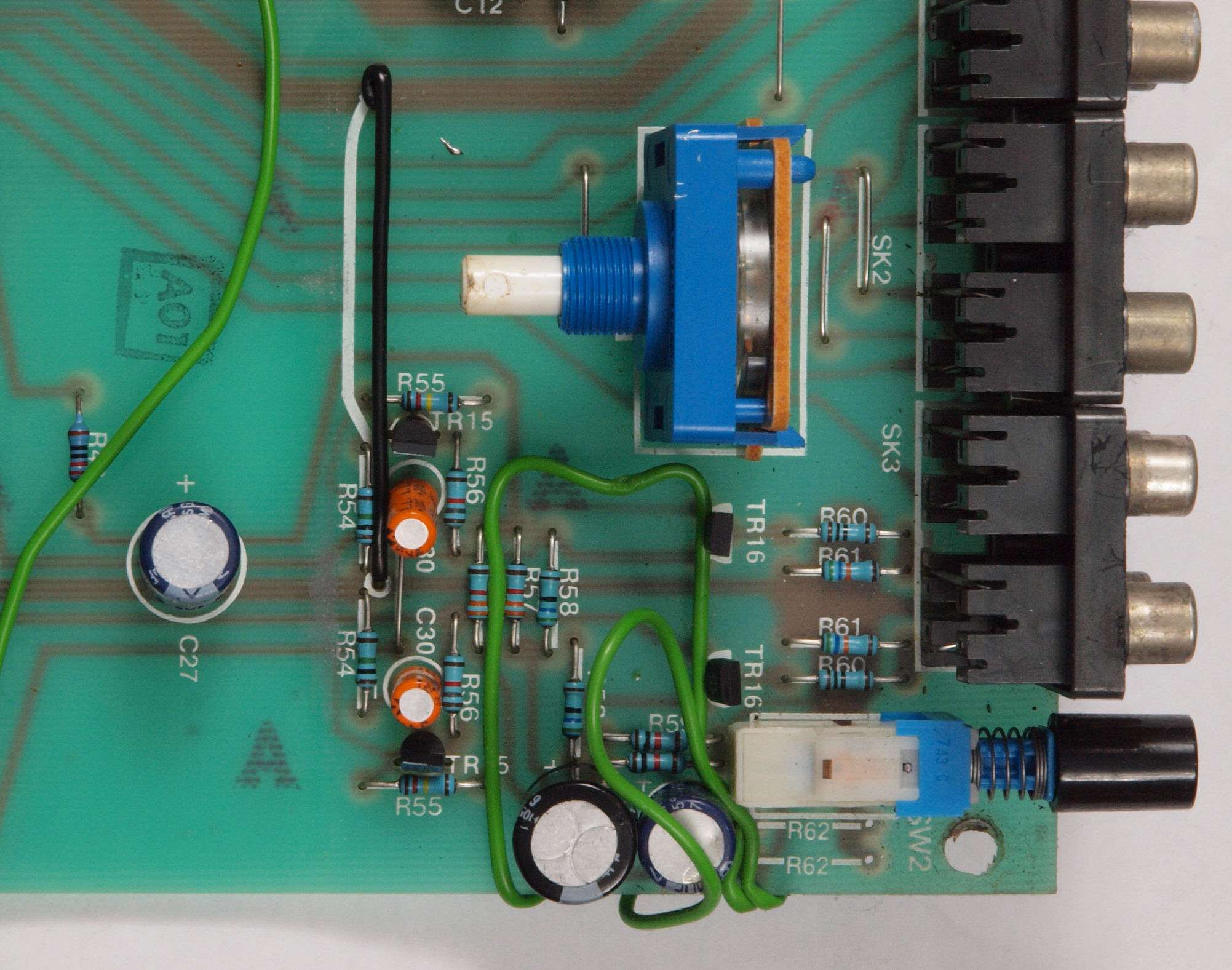

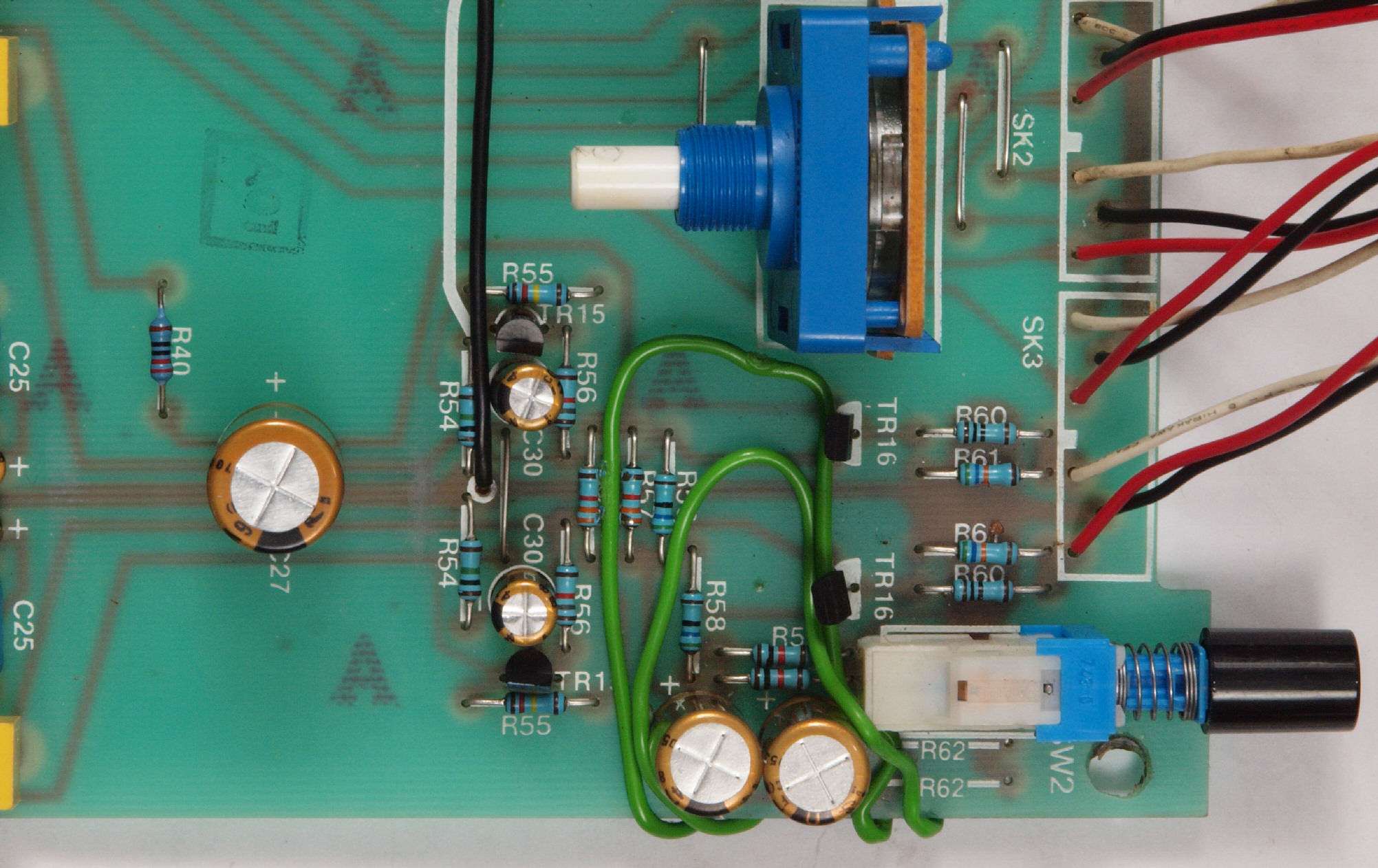

Ｃ１１．　修理前　基板

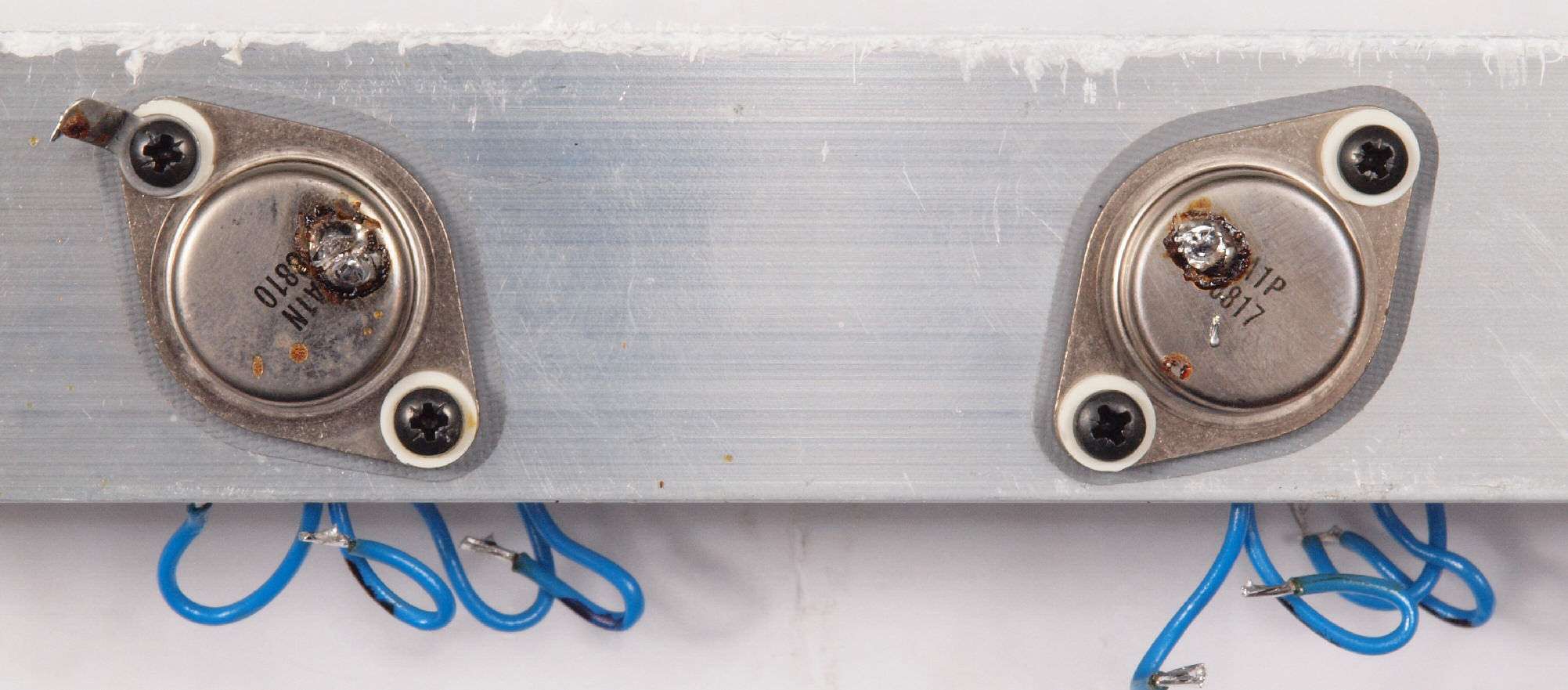

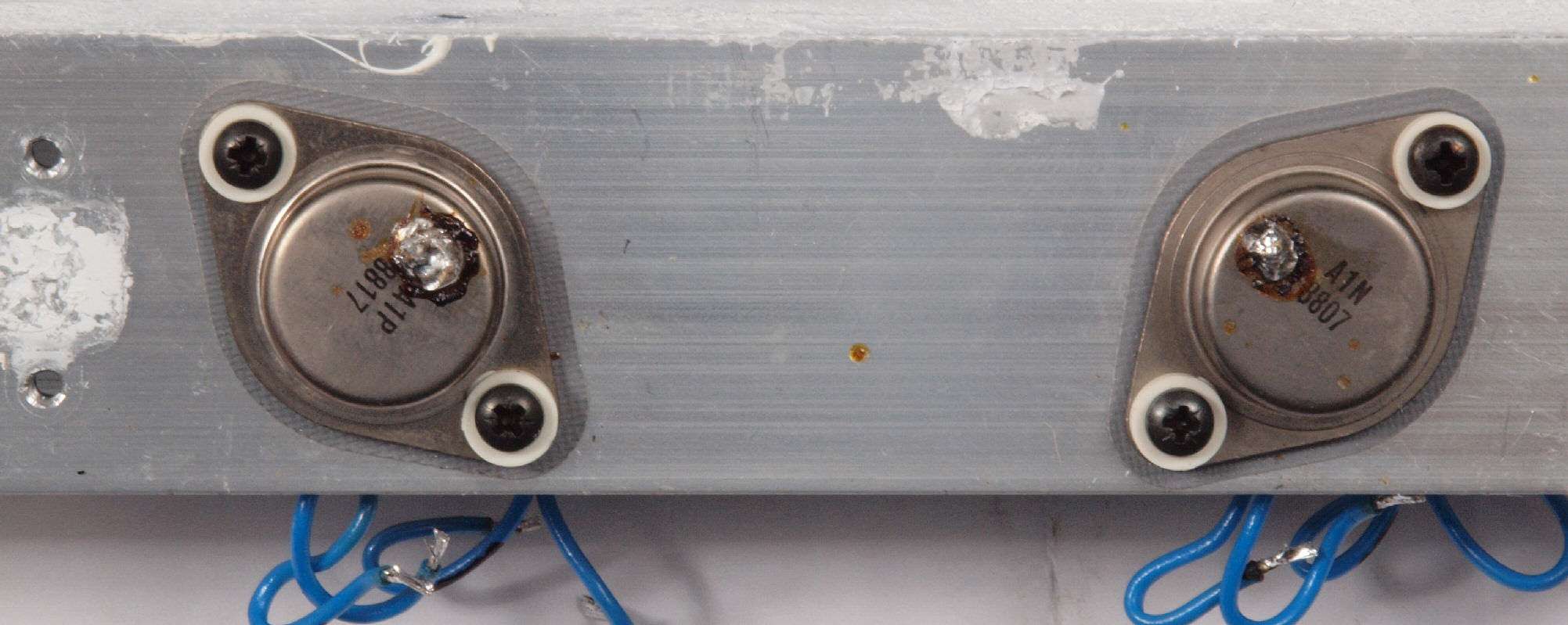

Ｃ１１２．　修理中　Ｒ側終段ＴＲ（トランジスター）

Ｃ１１３．　修理中　Ｌ側終段ＴＲ（トランジスター）

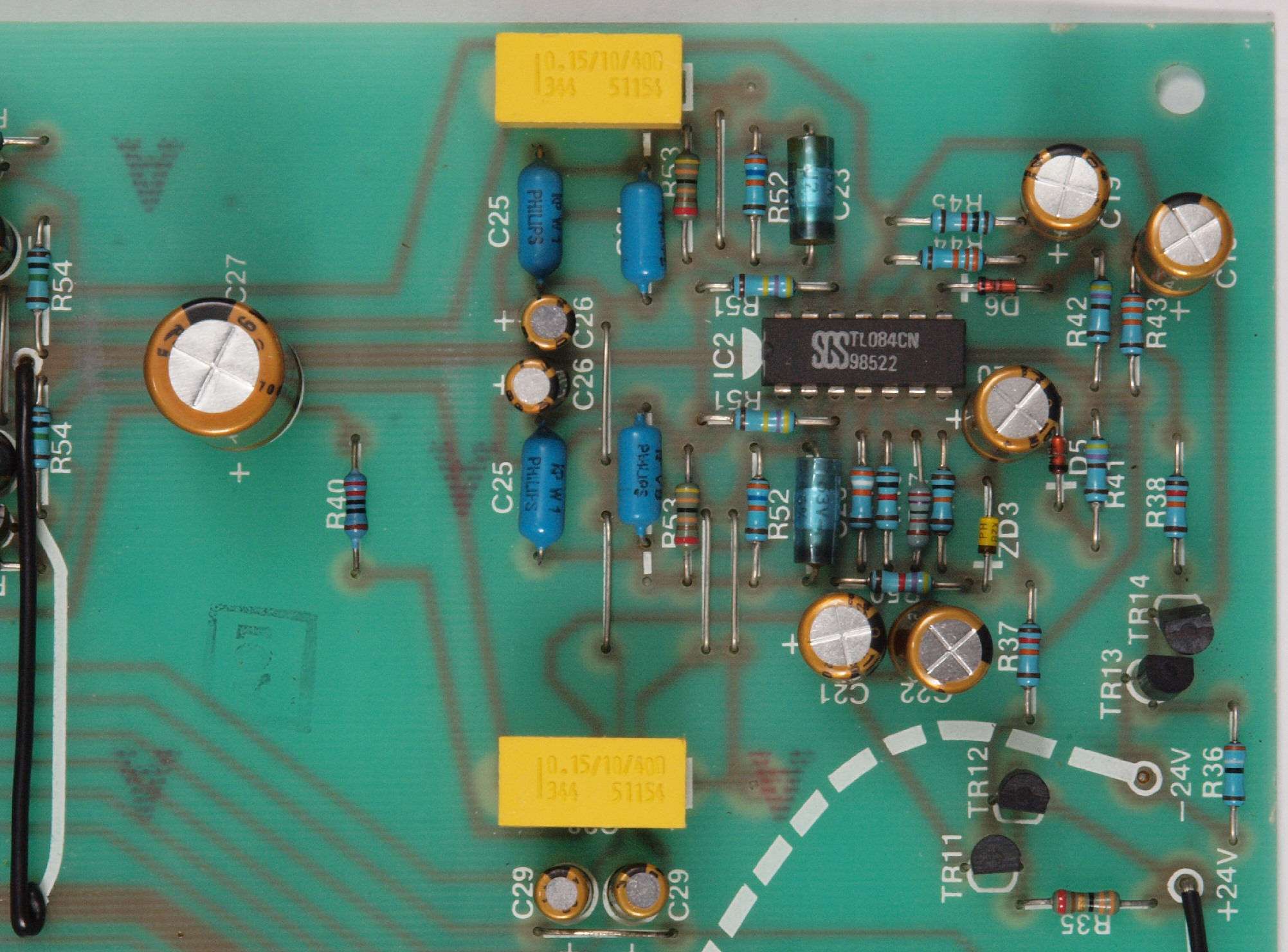

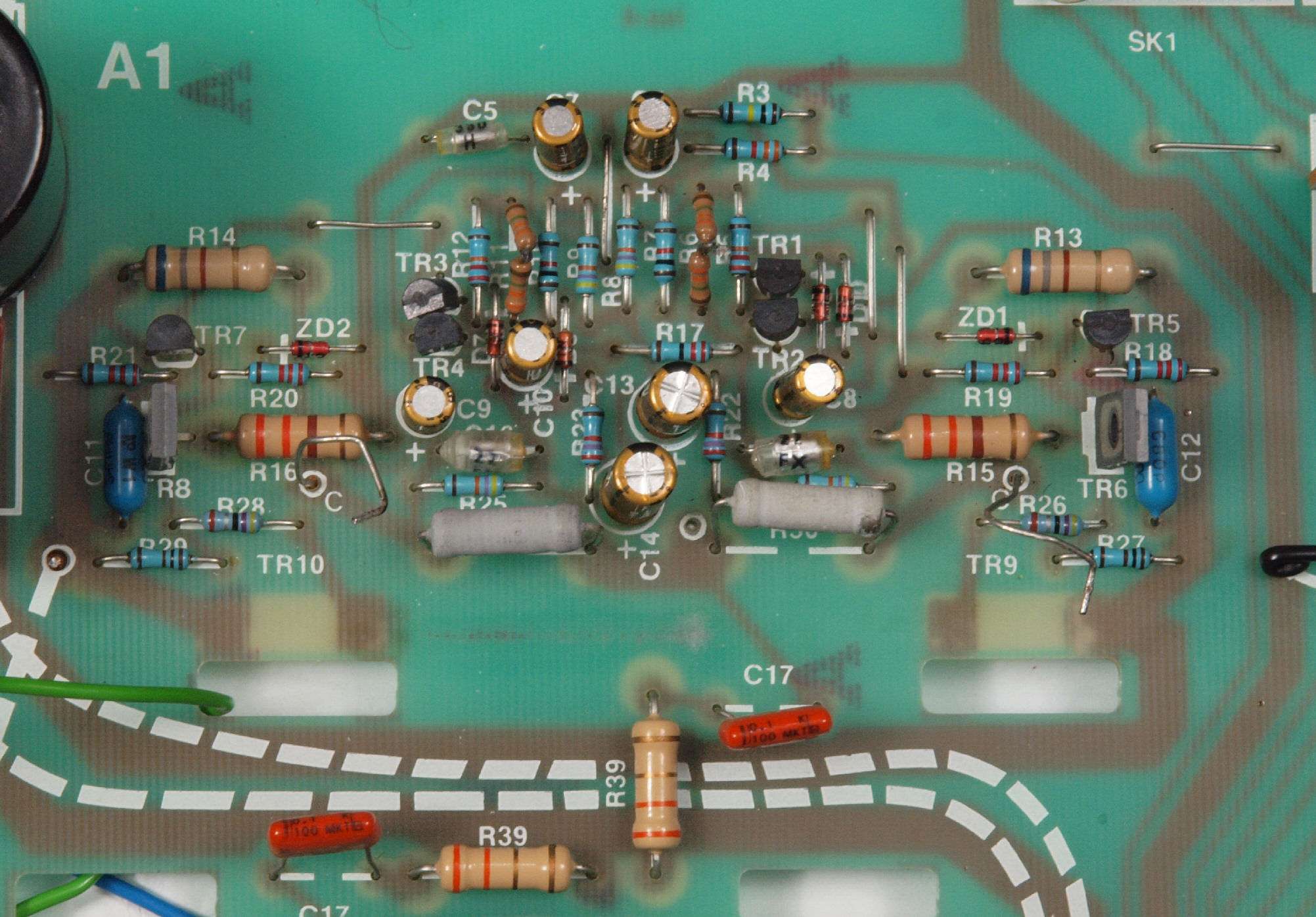

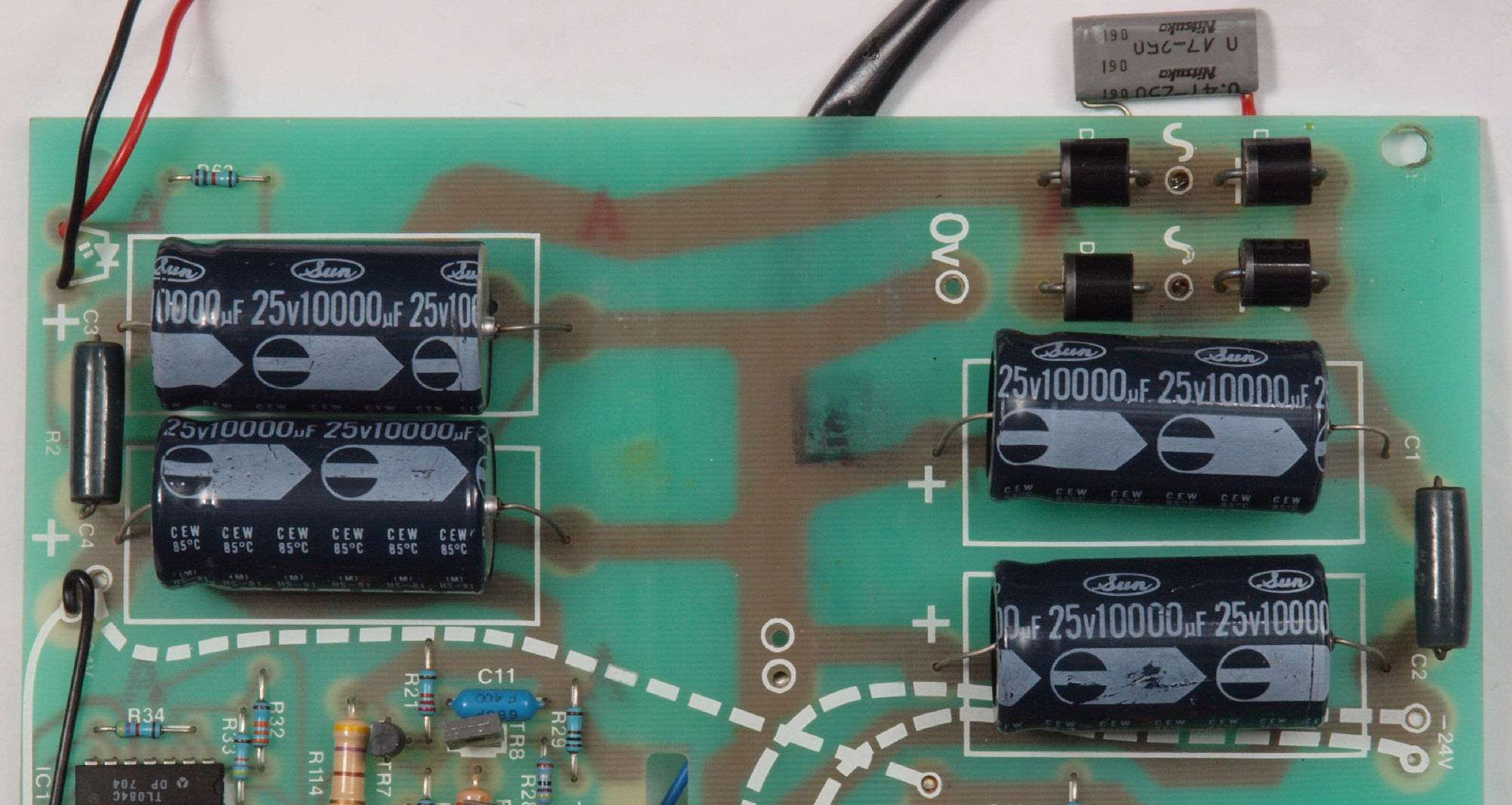

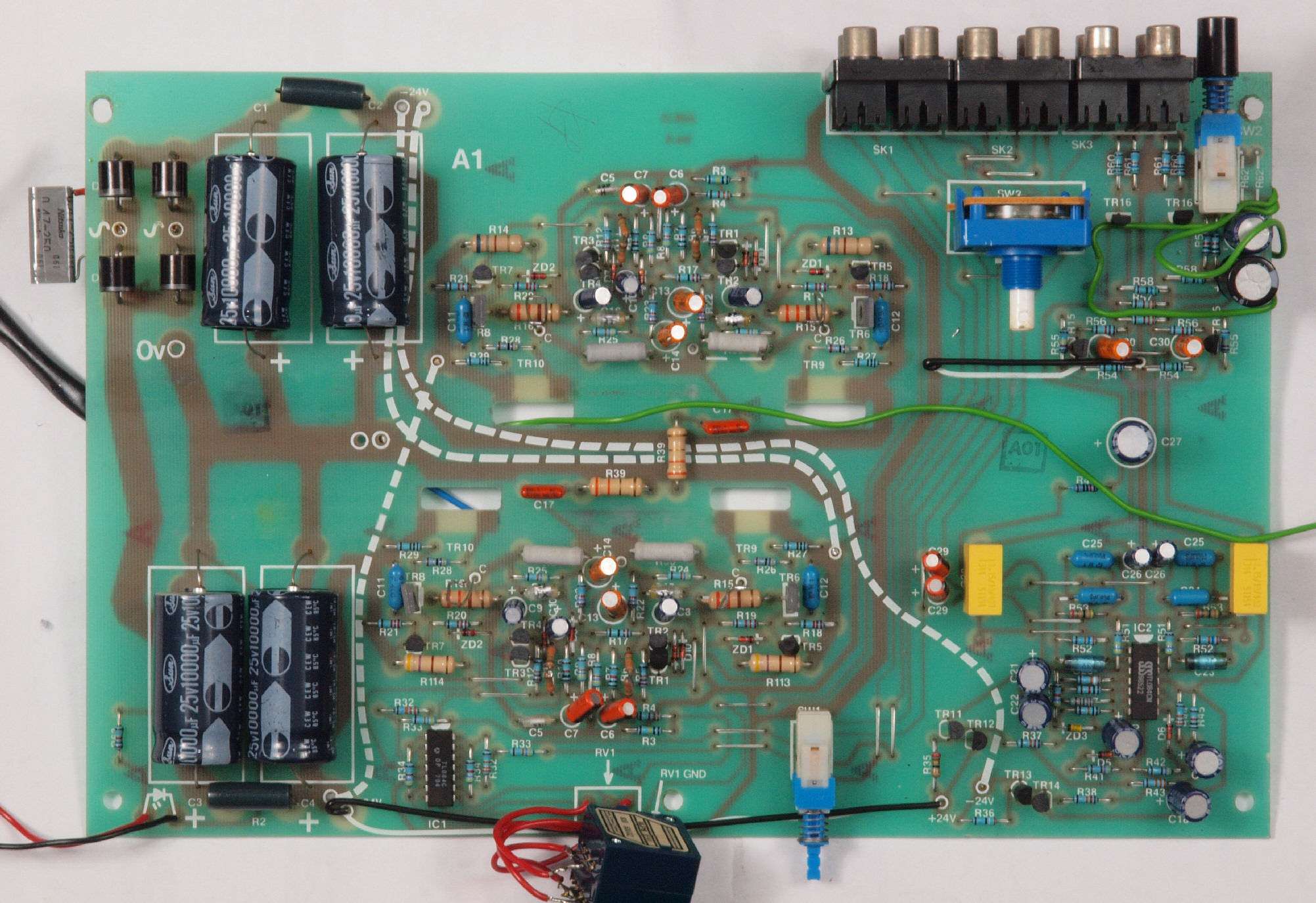

Ｃ１２．　修理後　基板　電解コンデンサー３１個交換、フイルムコンデンサー９個追加。

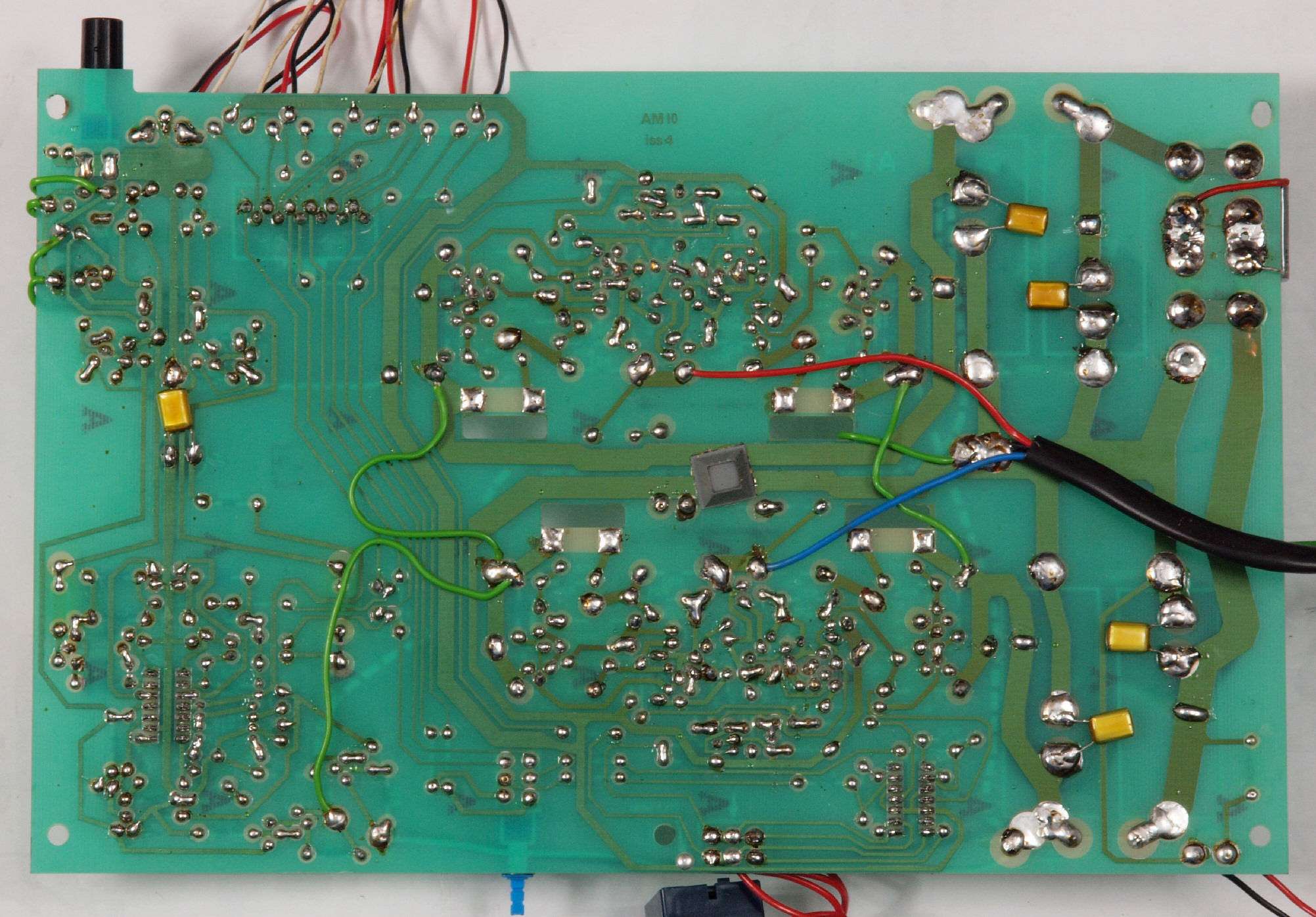

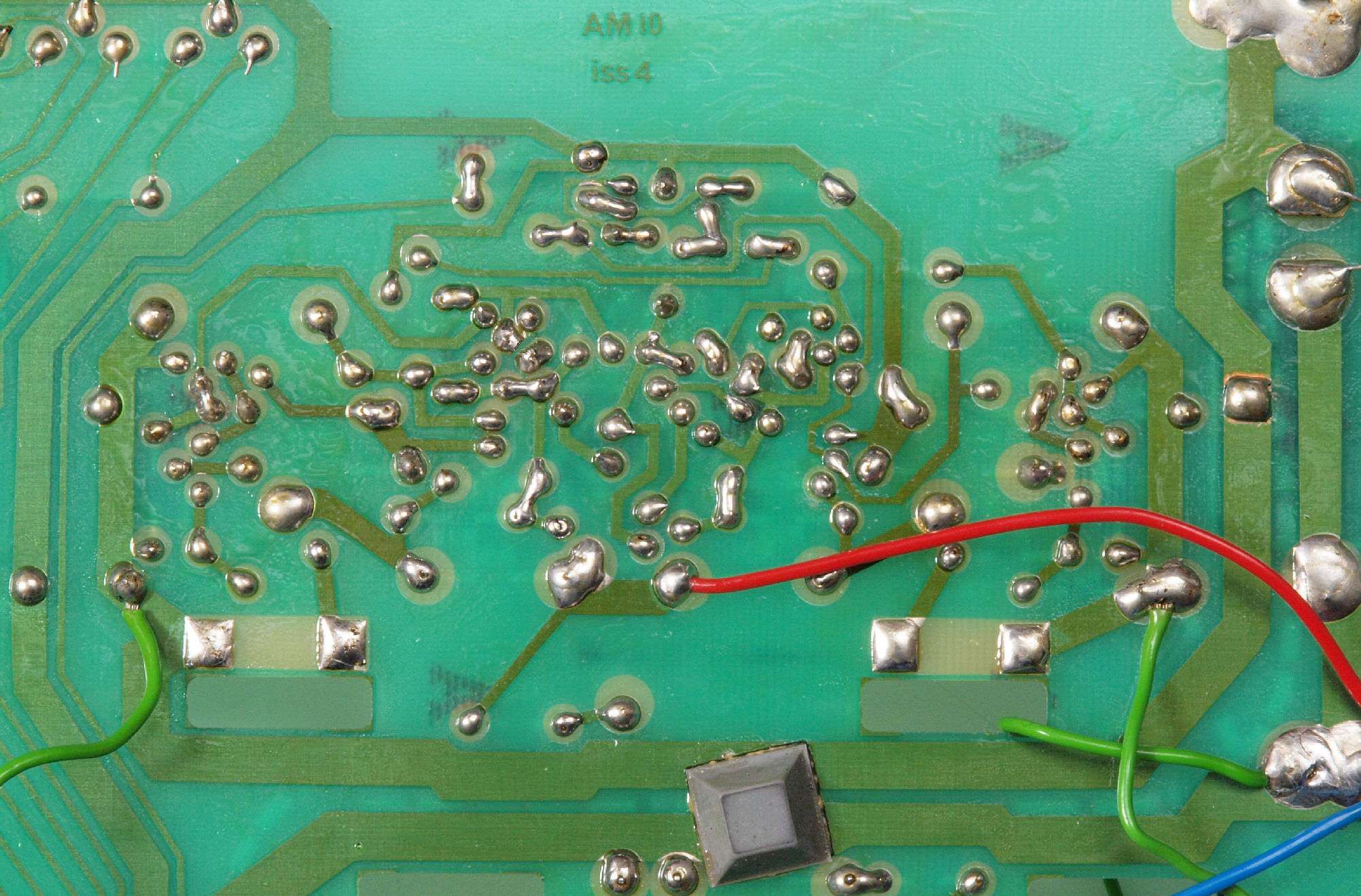

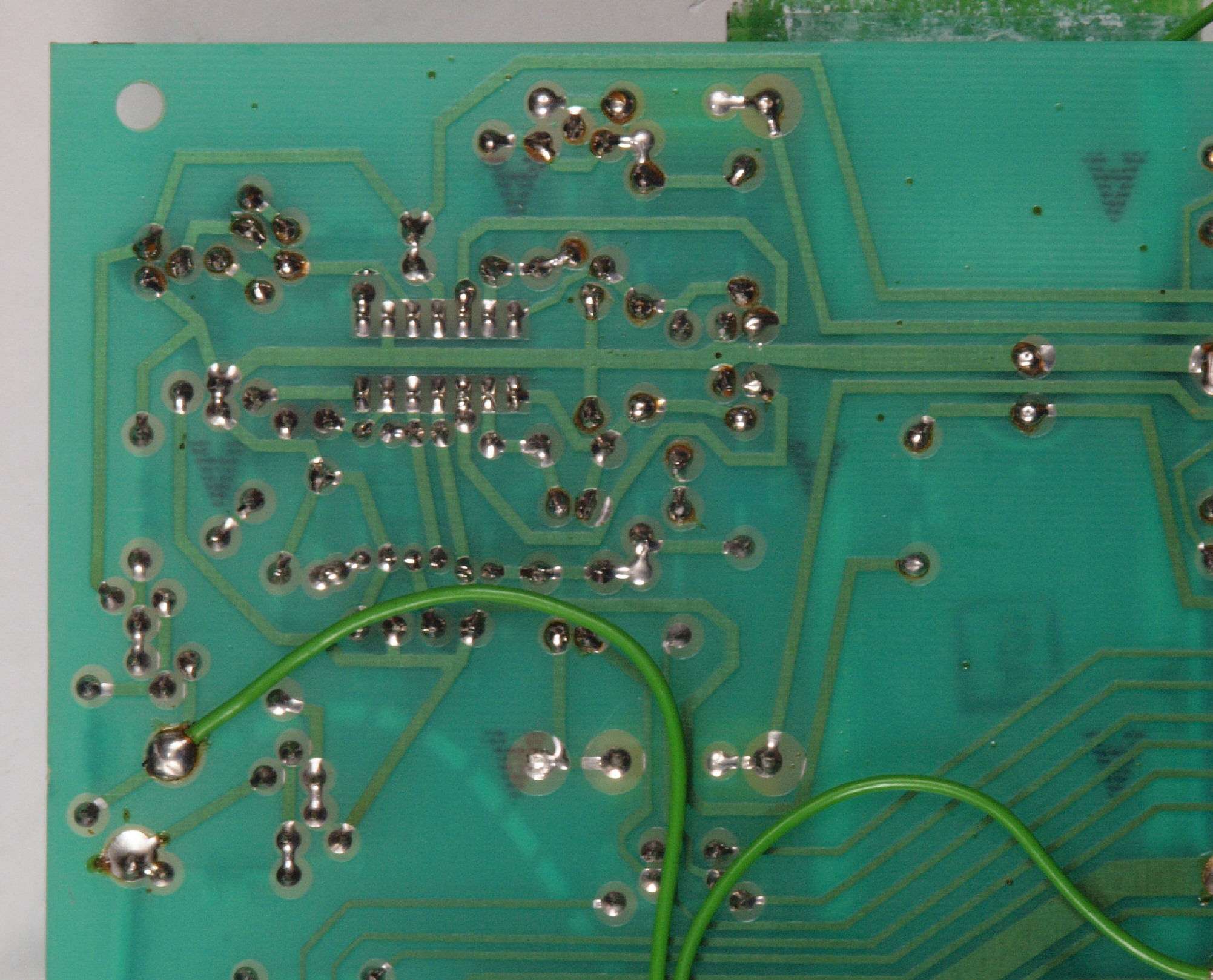

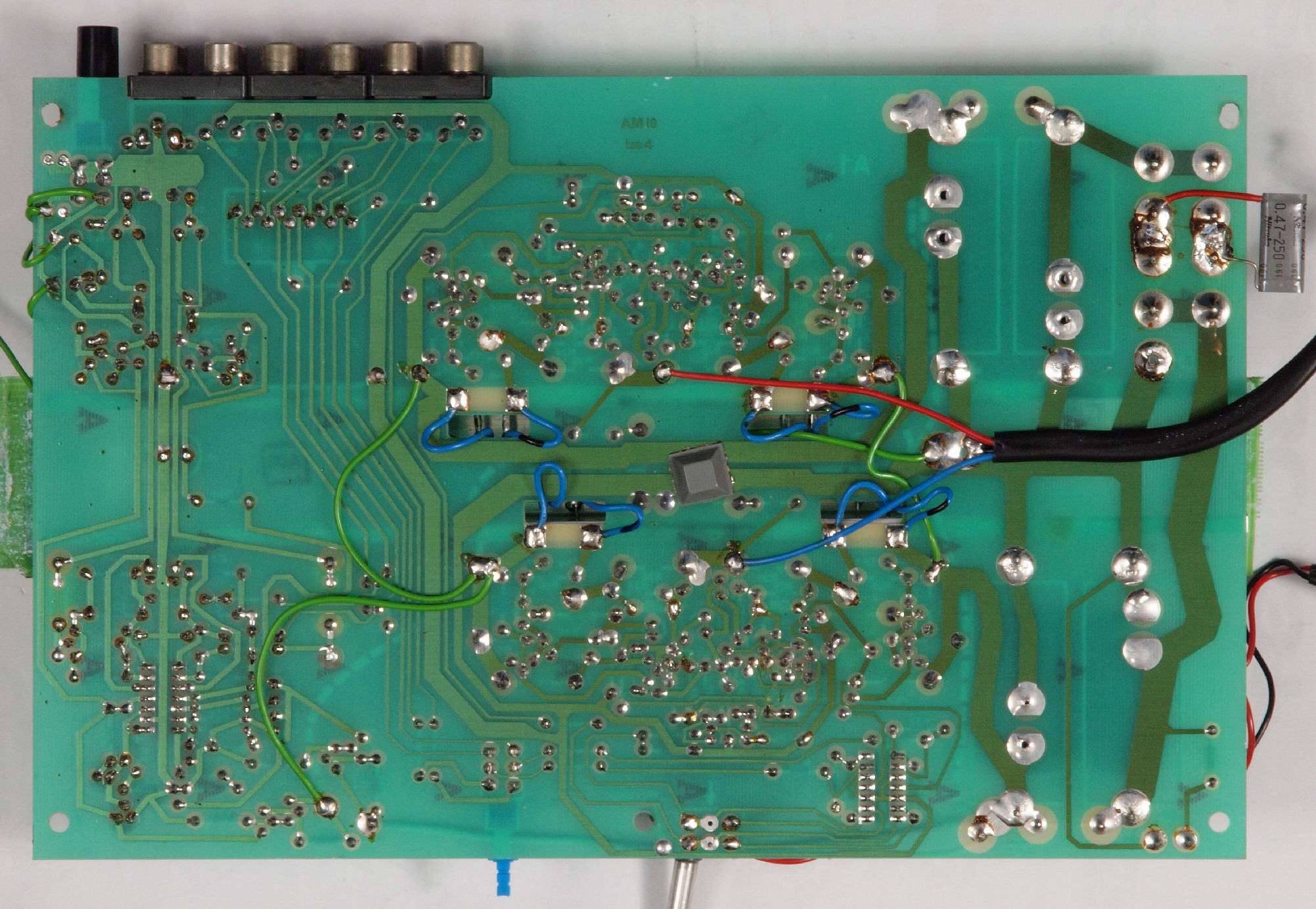

Ｃ１３．　修理前　基板裏

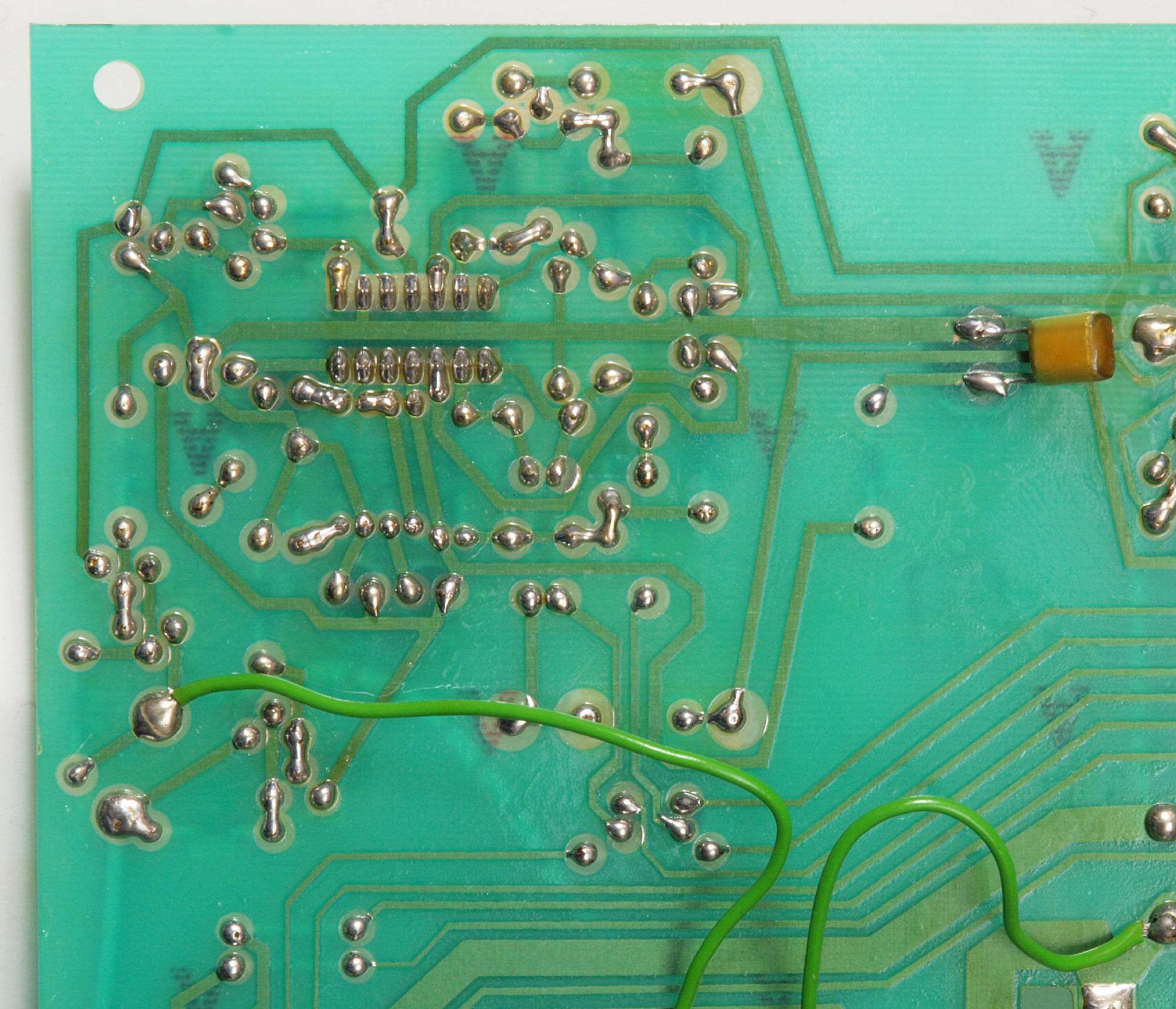

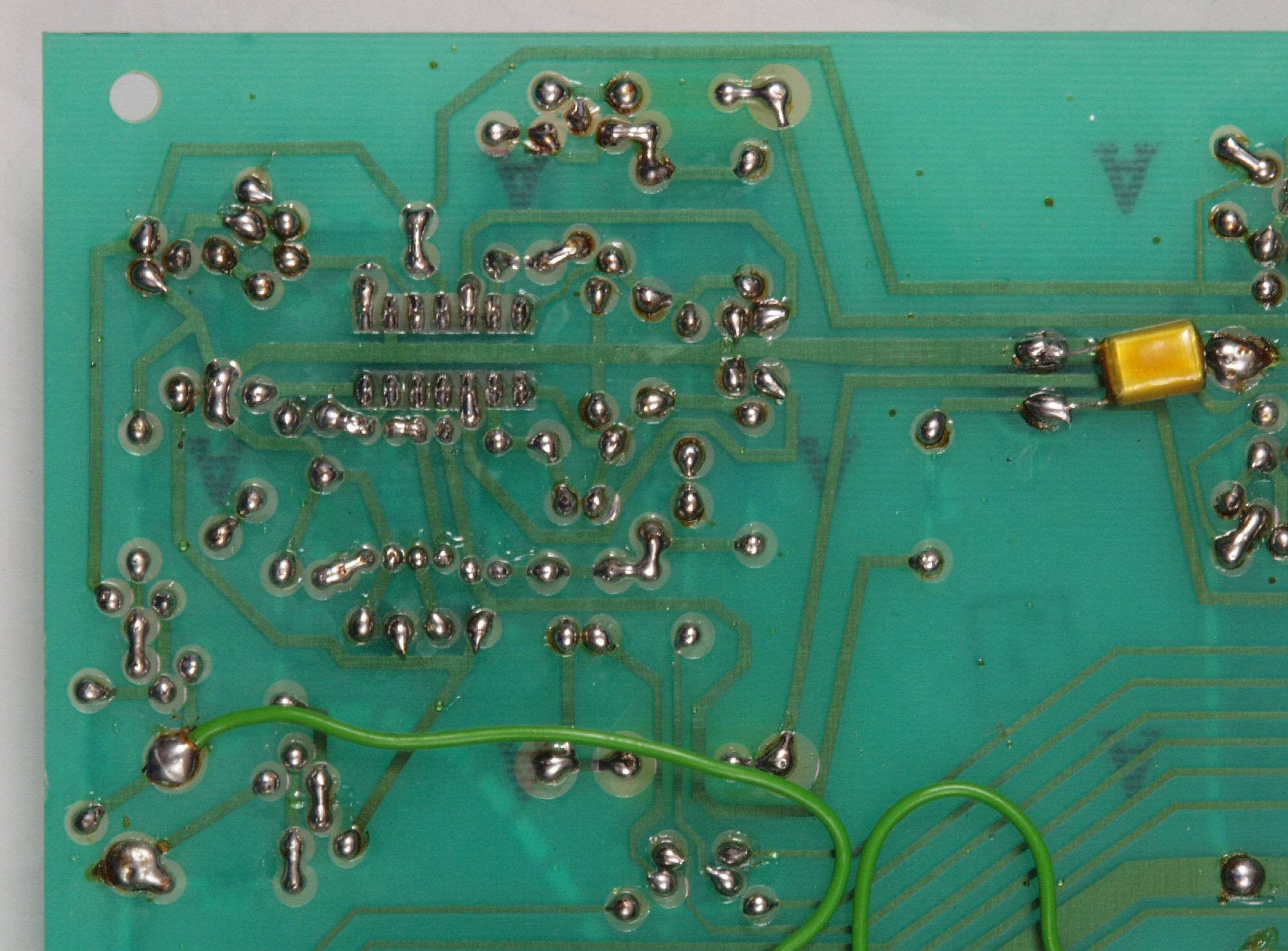

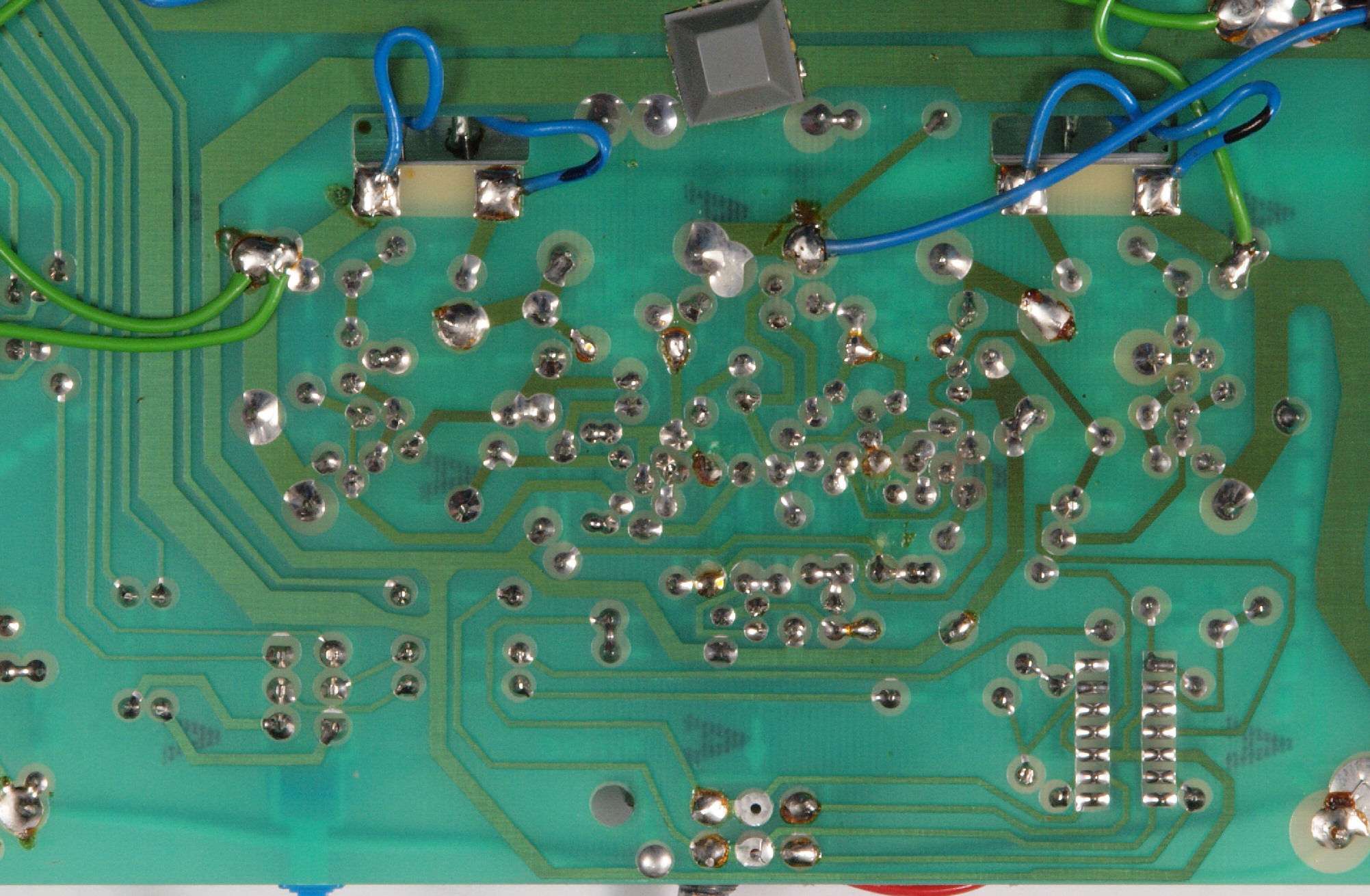

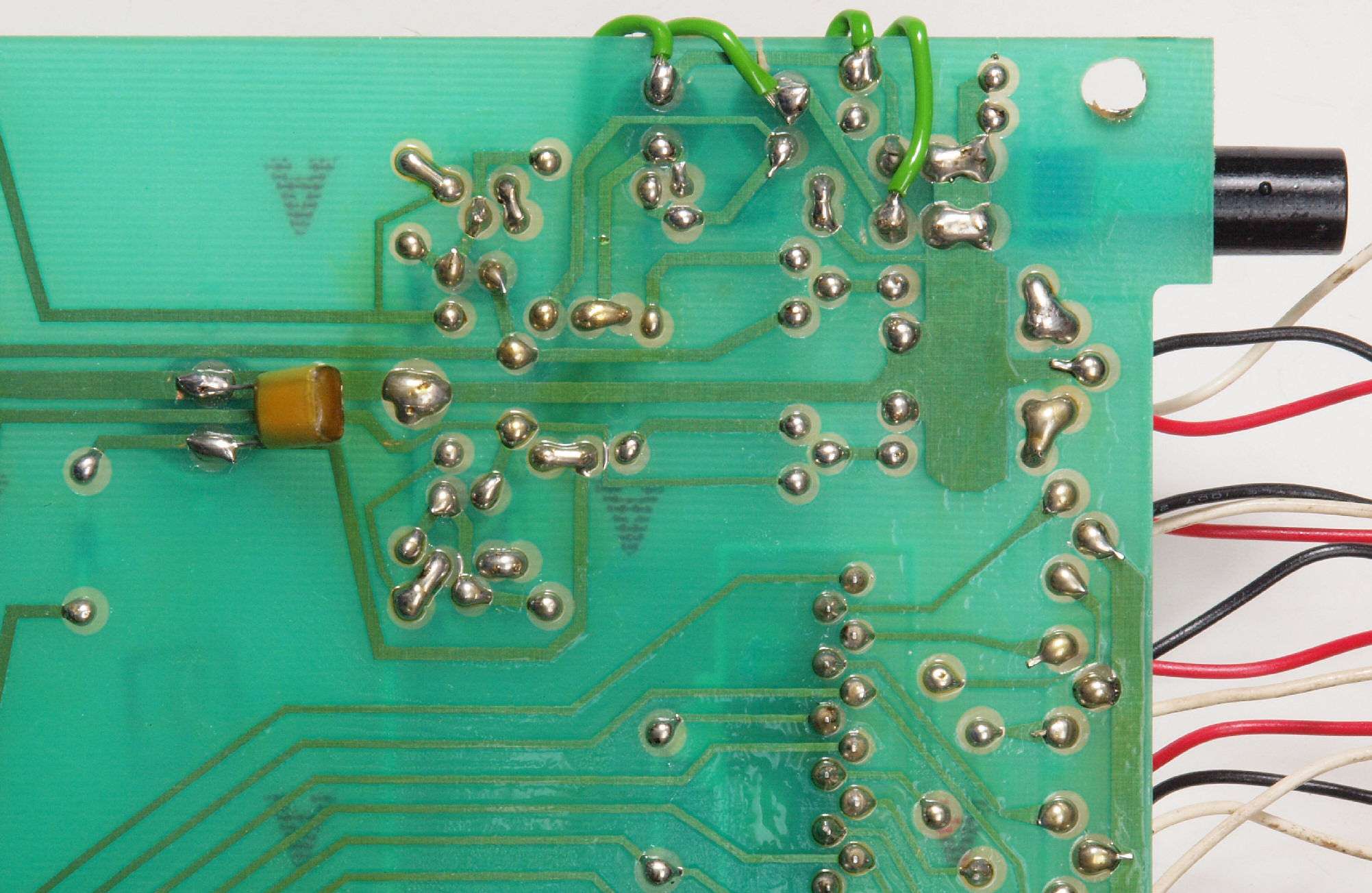

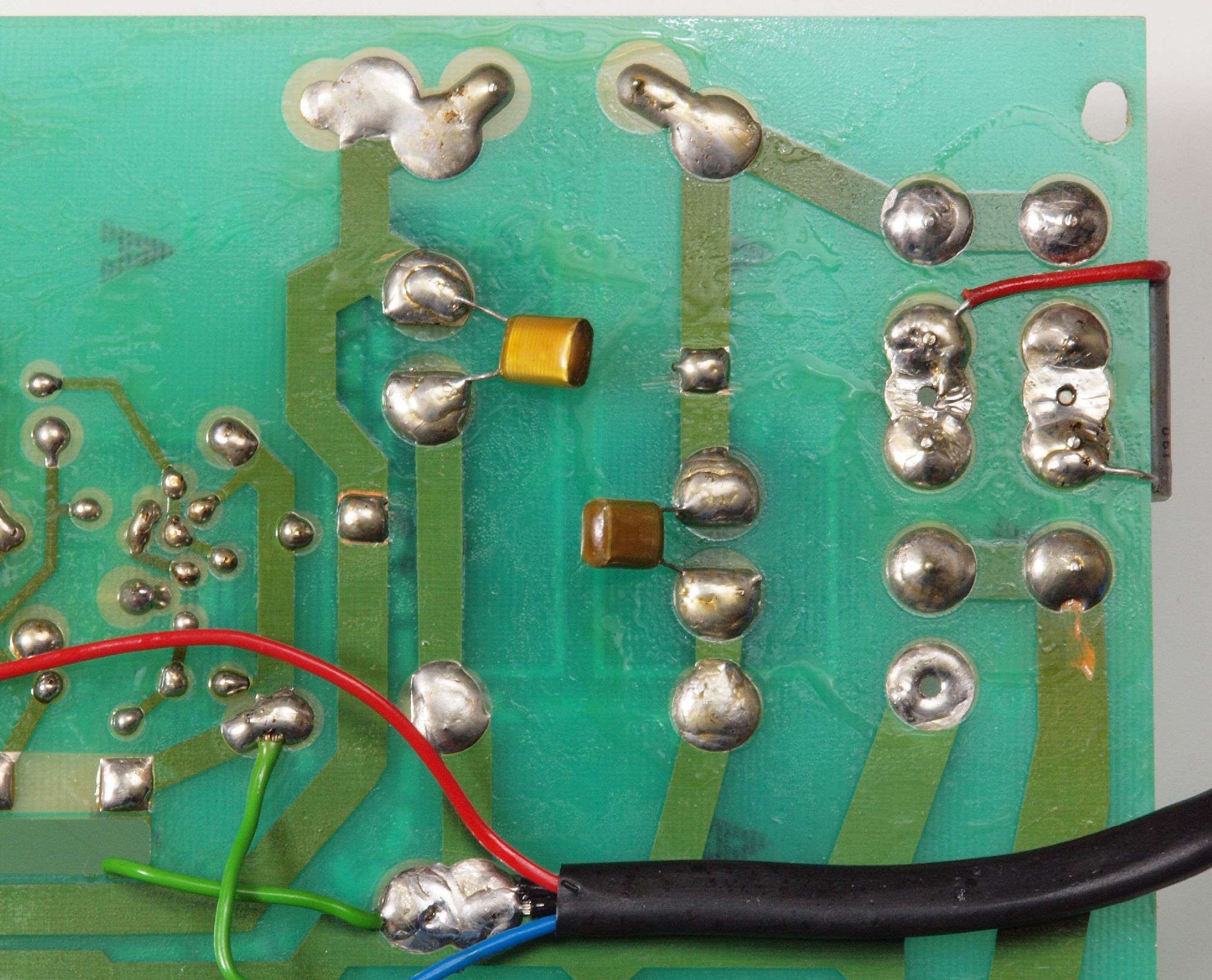

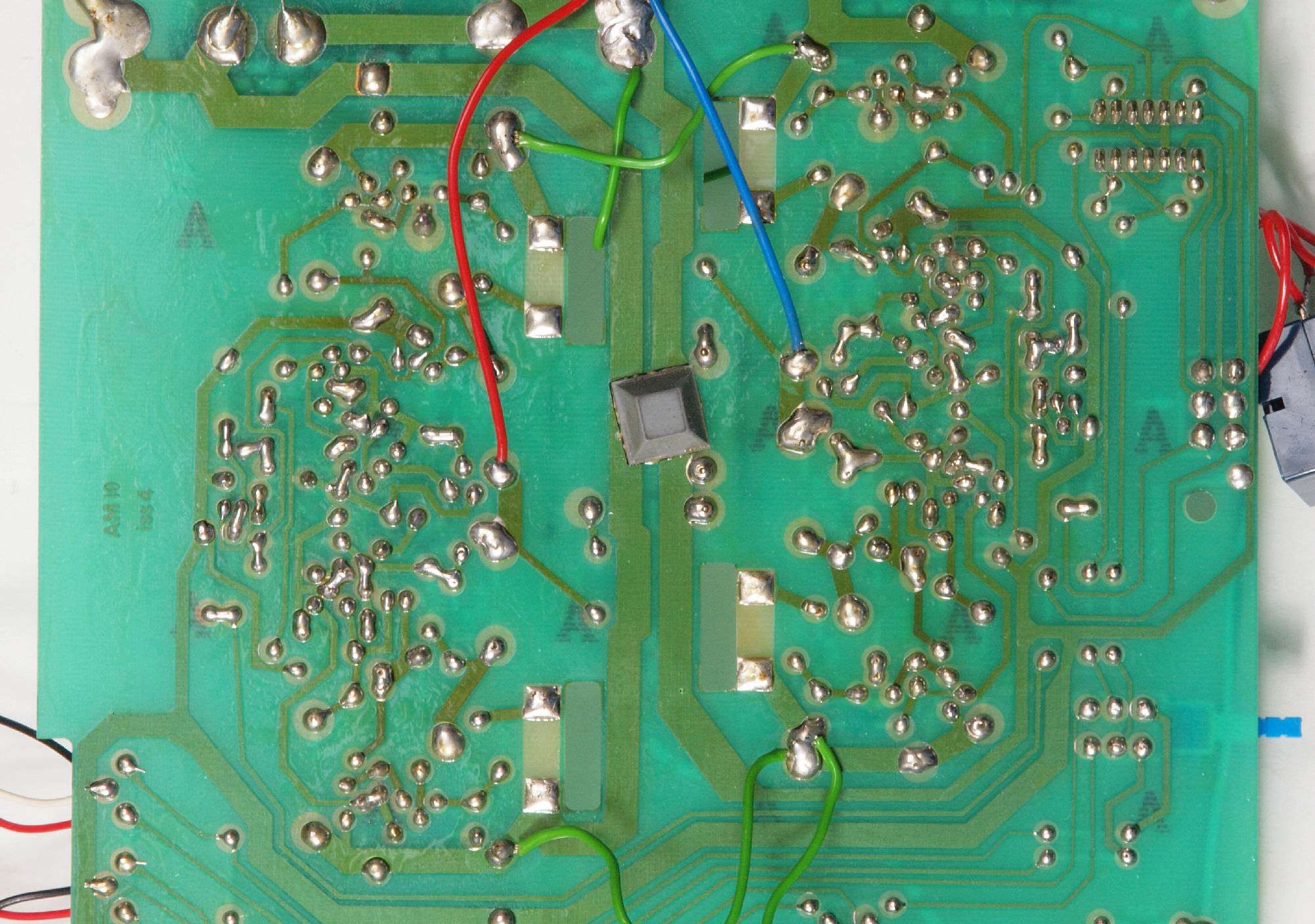

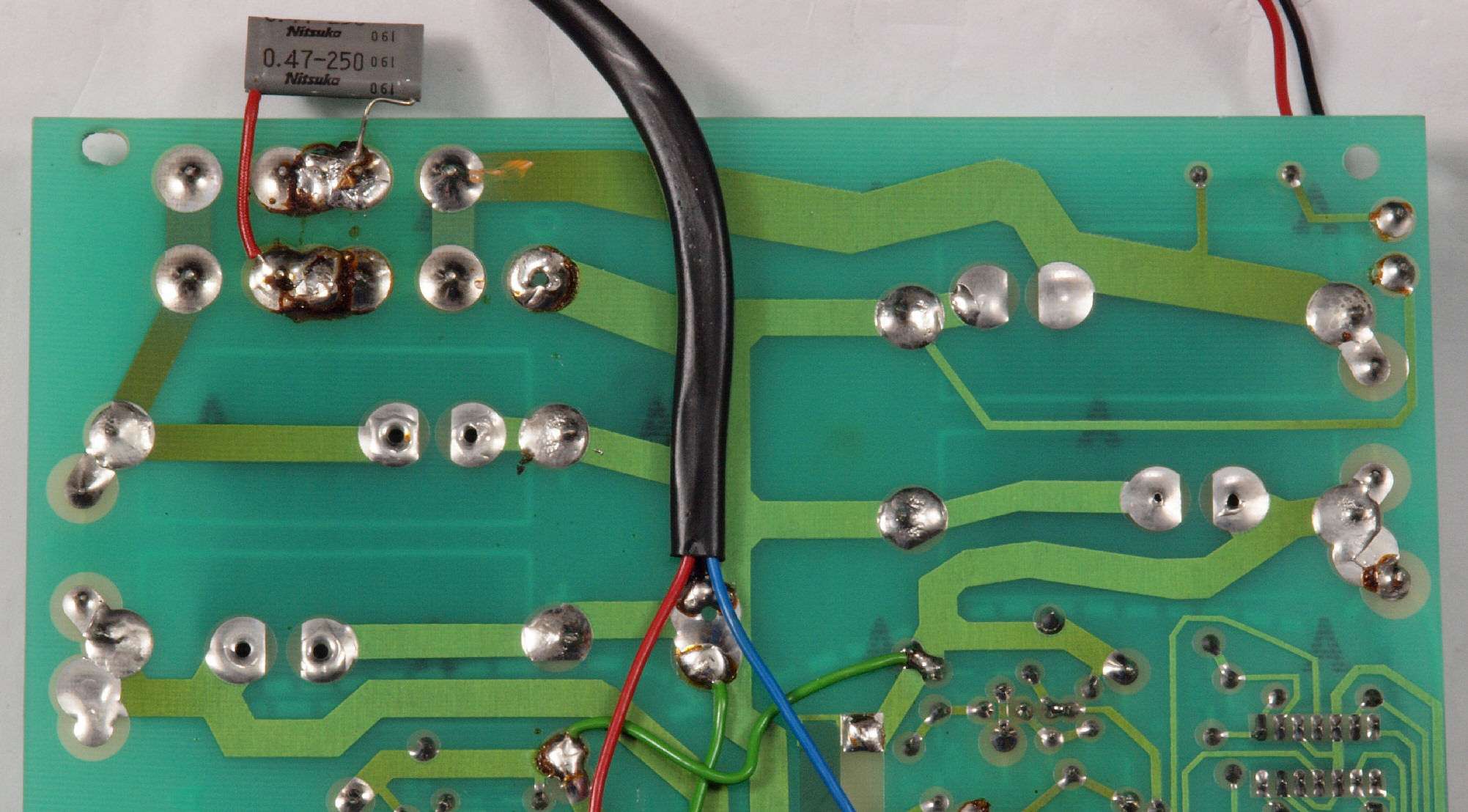

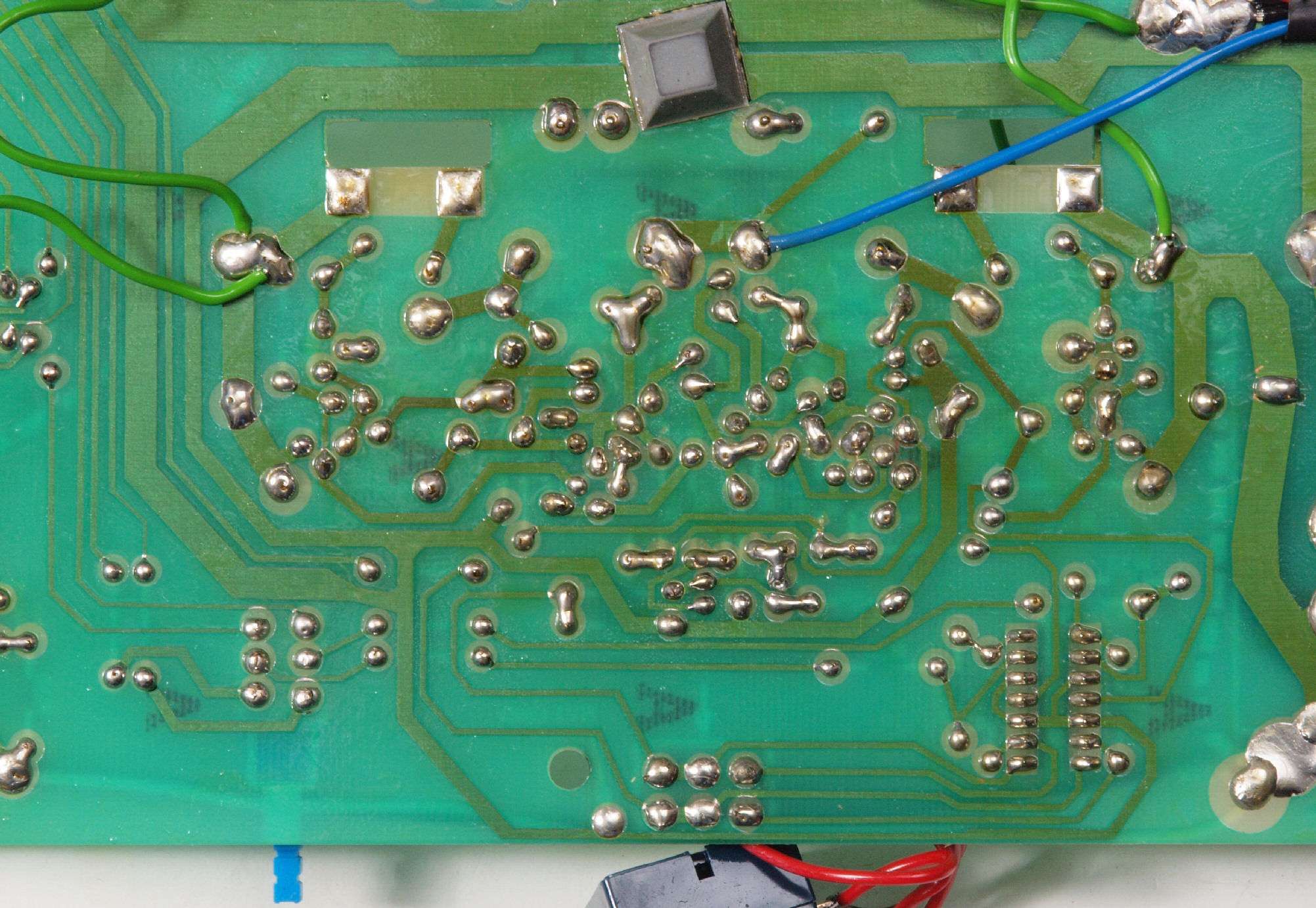

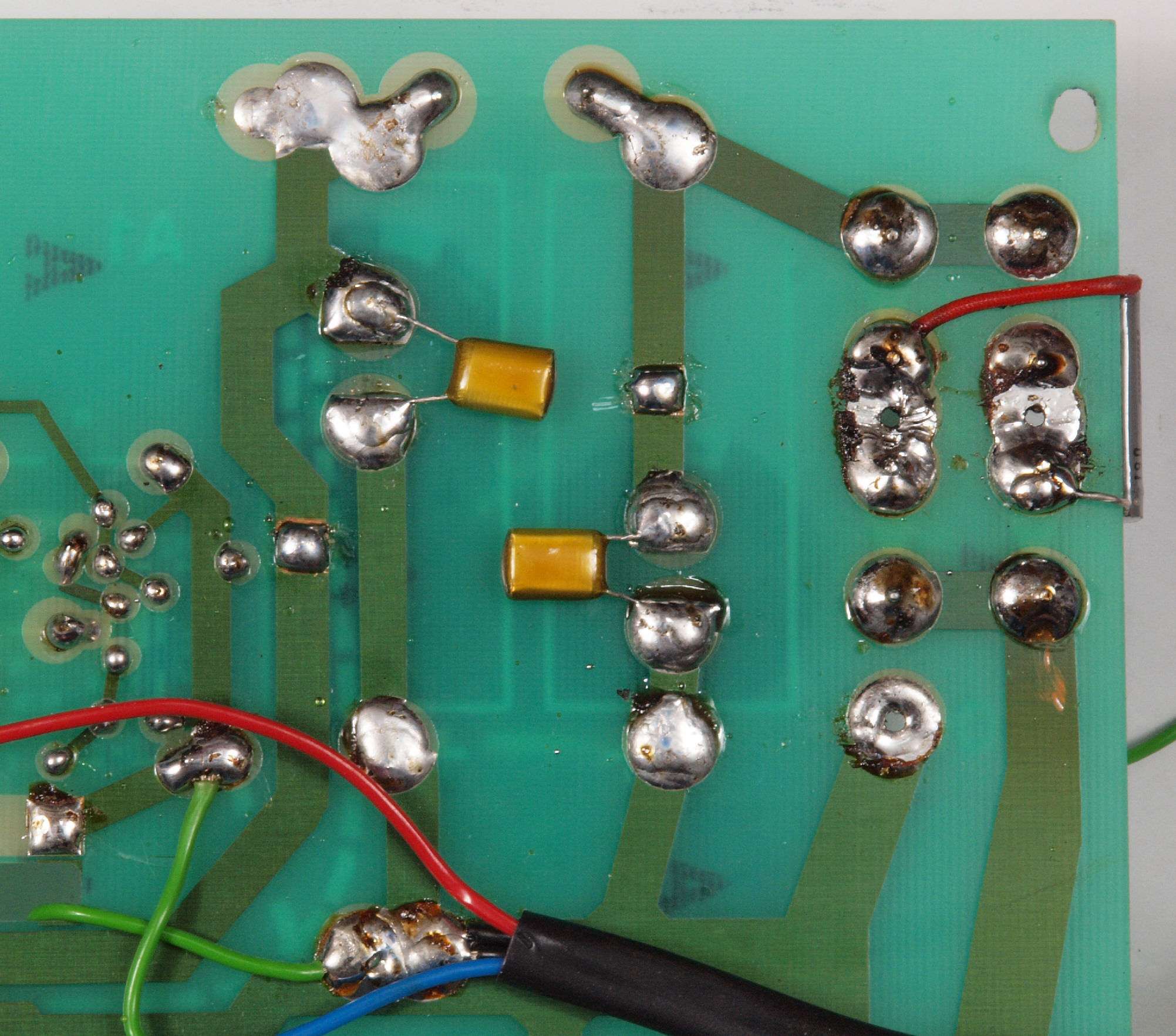

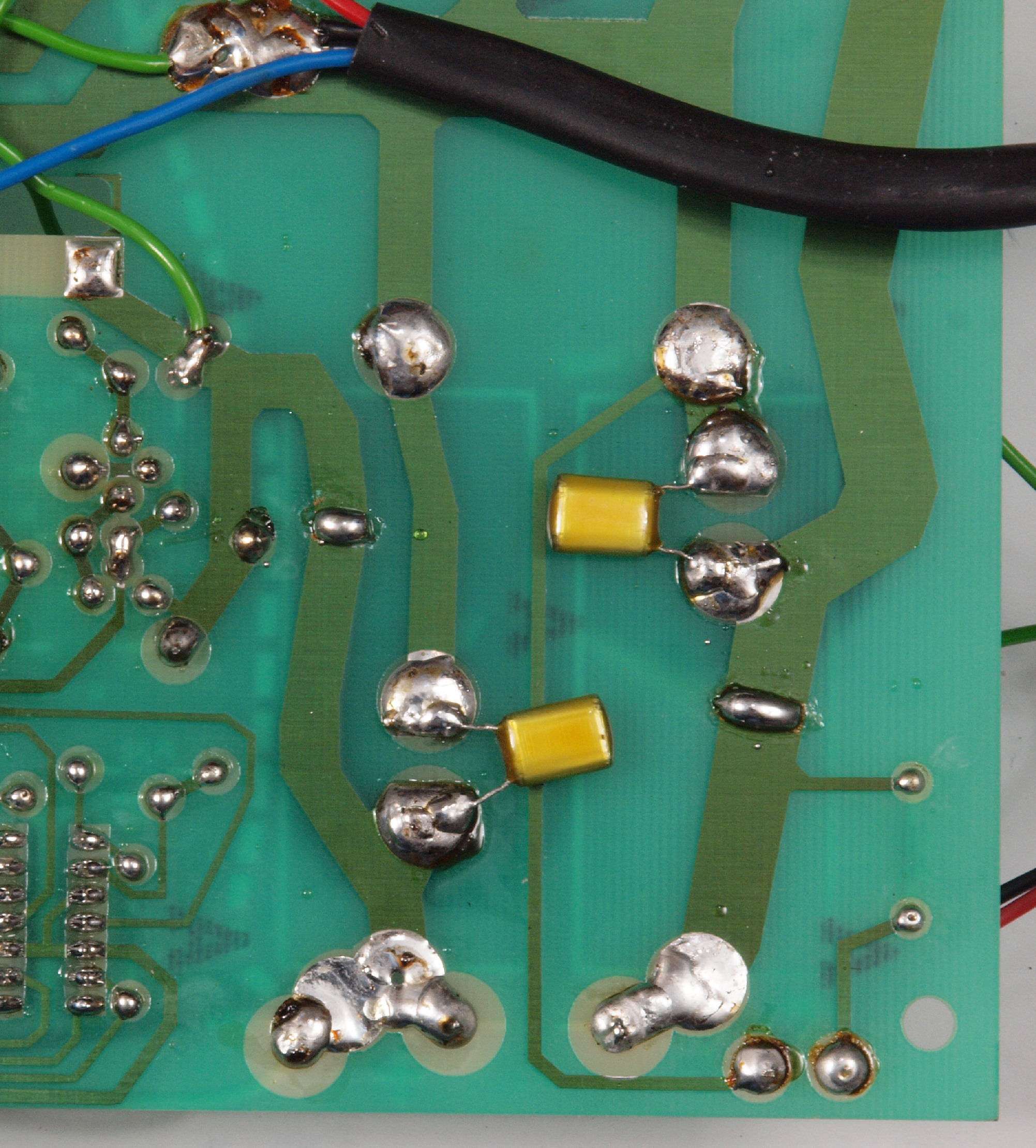

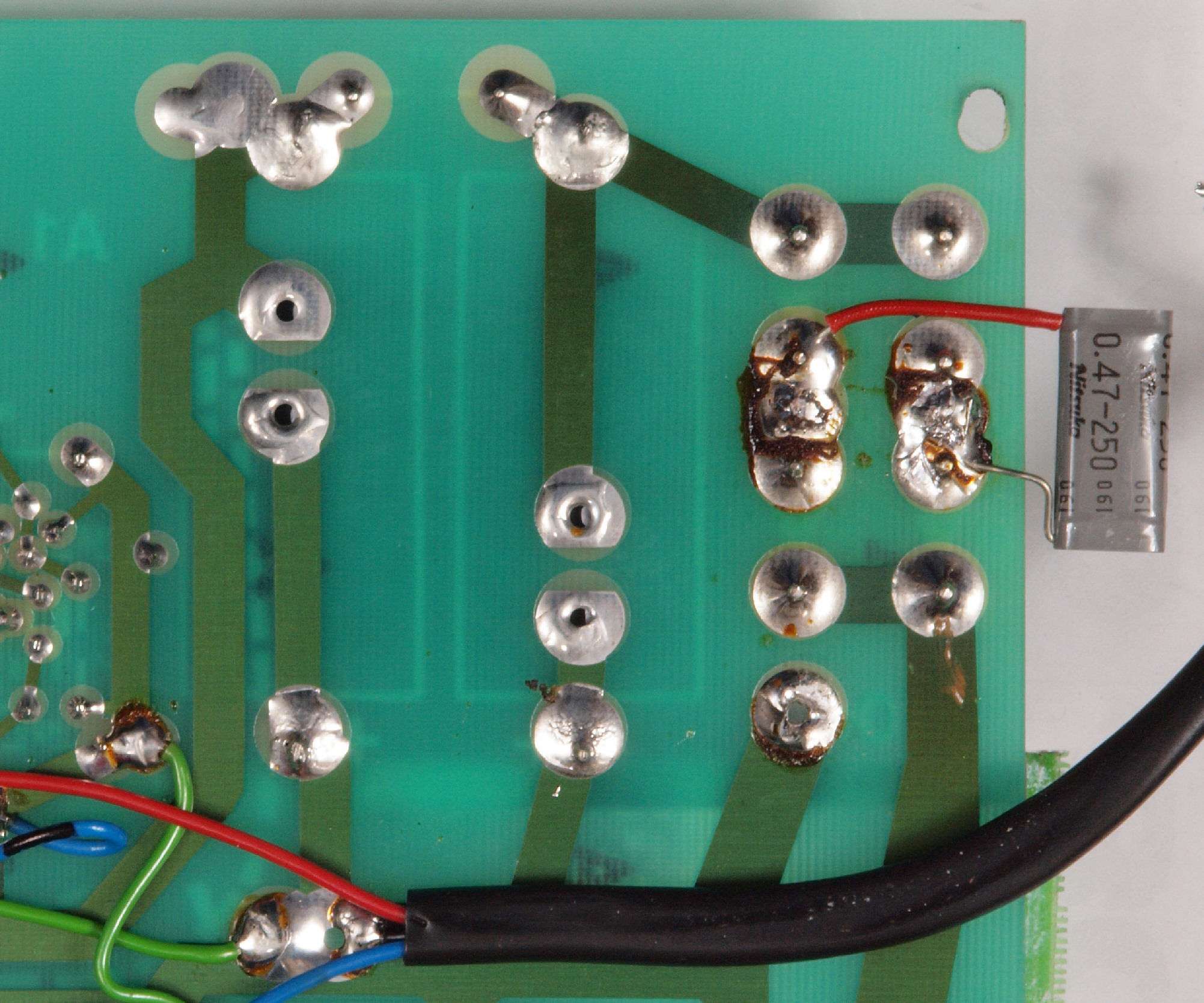

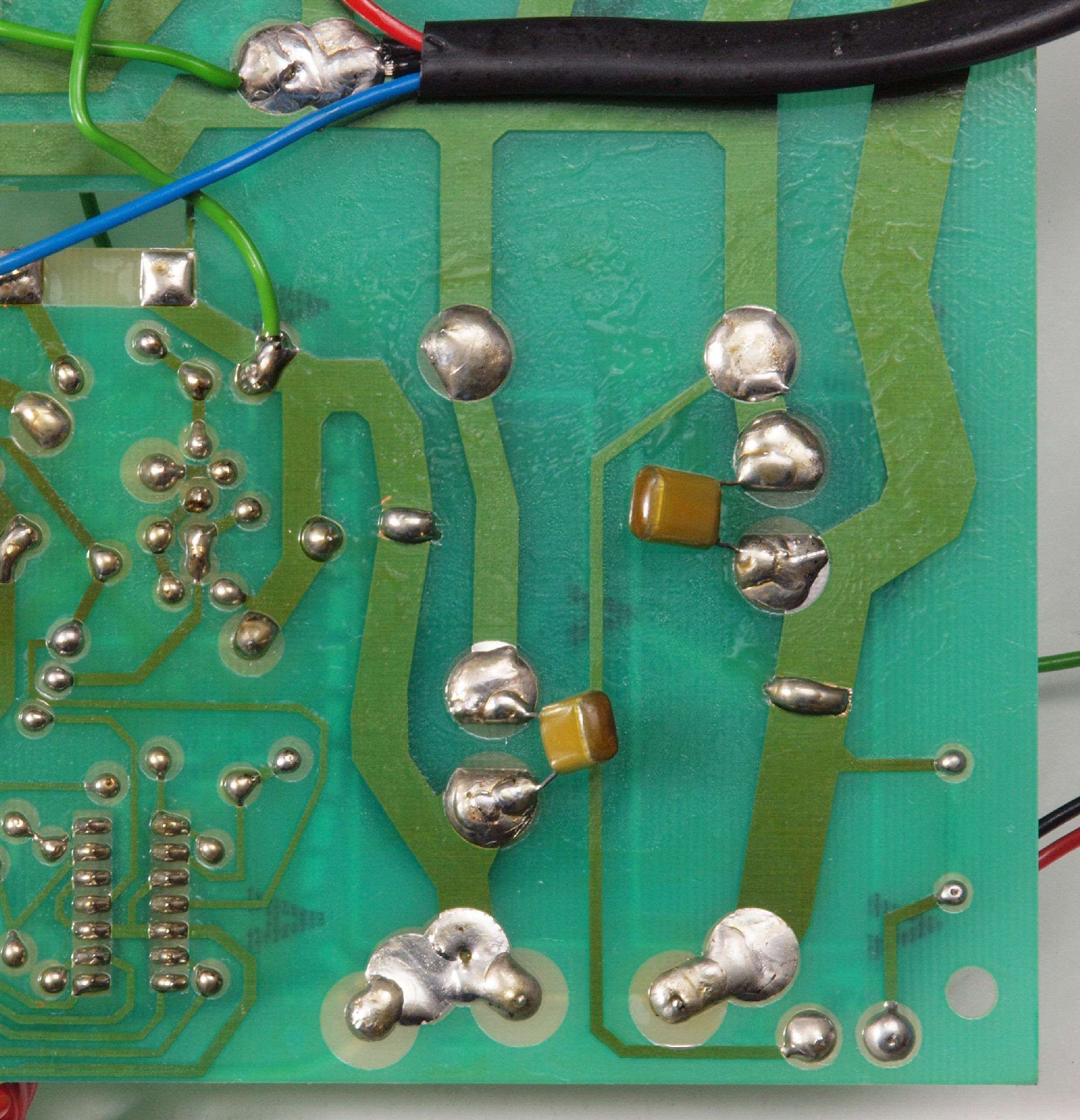

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

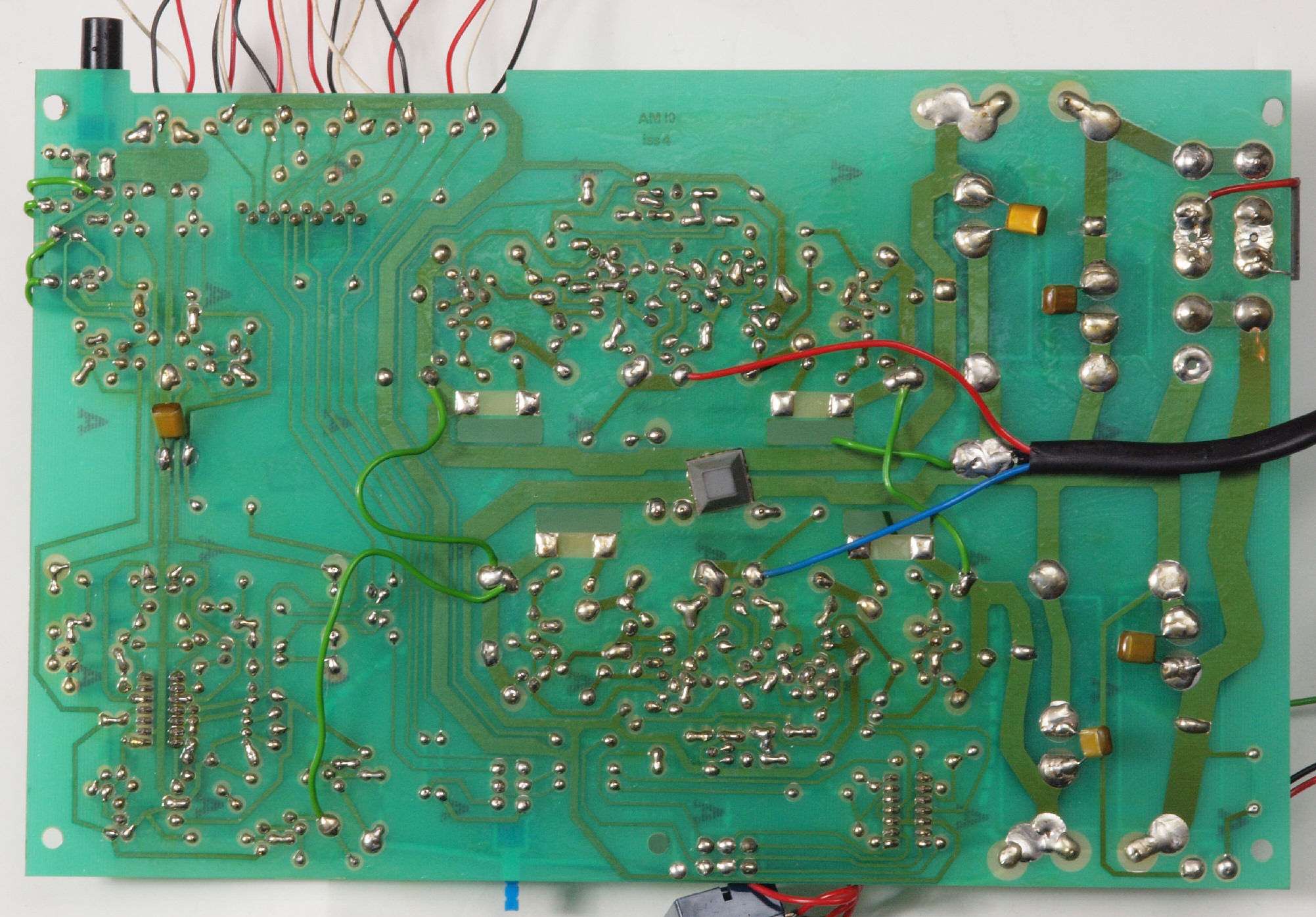

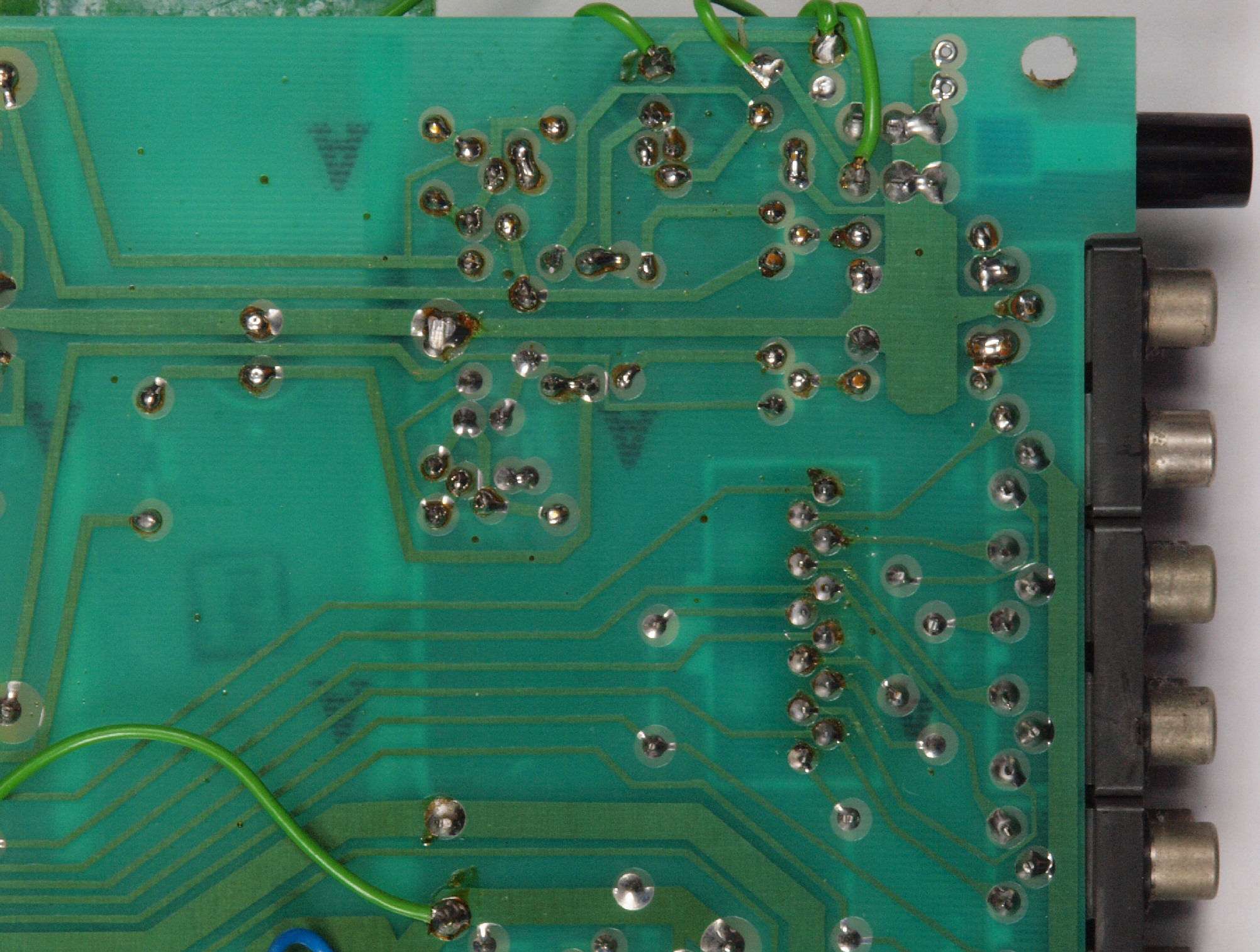

Ｃ１５．　完成基板裏、　洗浄後コーテング材を塗る。

Ｃ１７．　修理中　メインＶＲ清掃・点検、カシメ構造なので清掃のみ

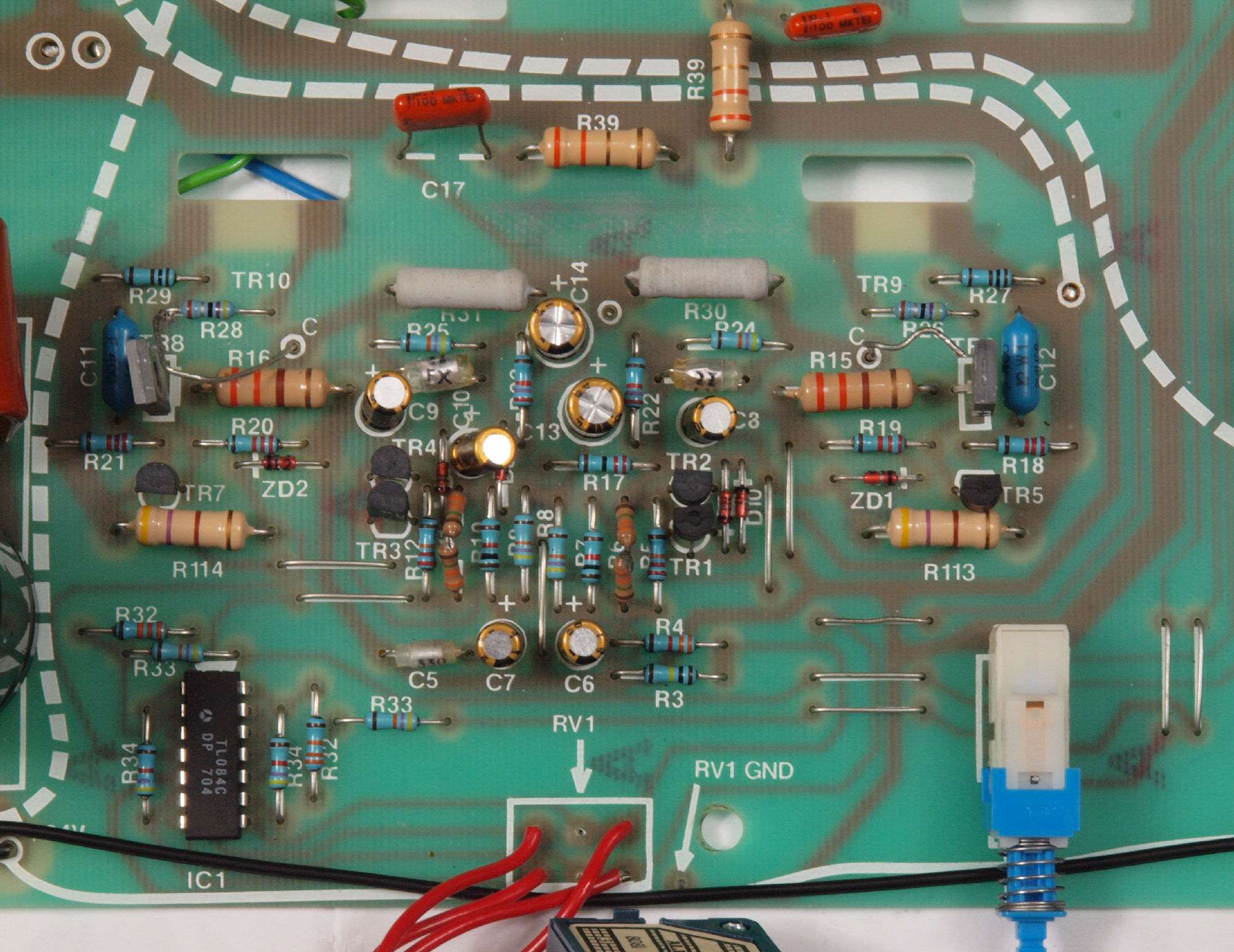

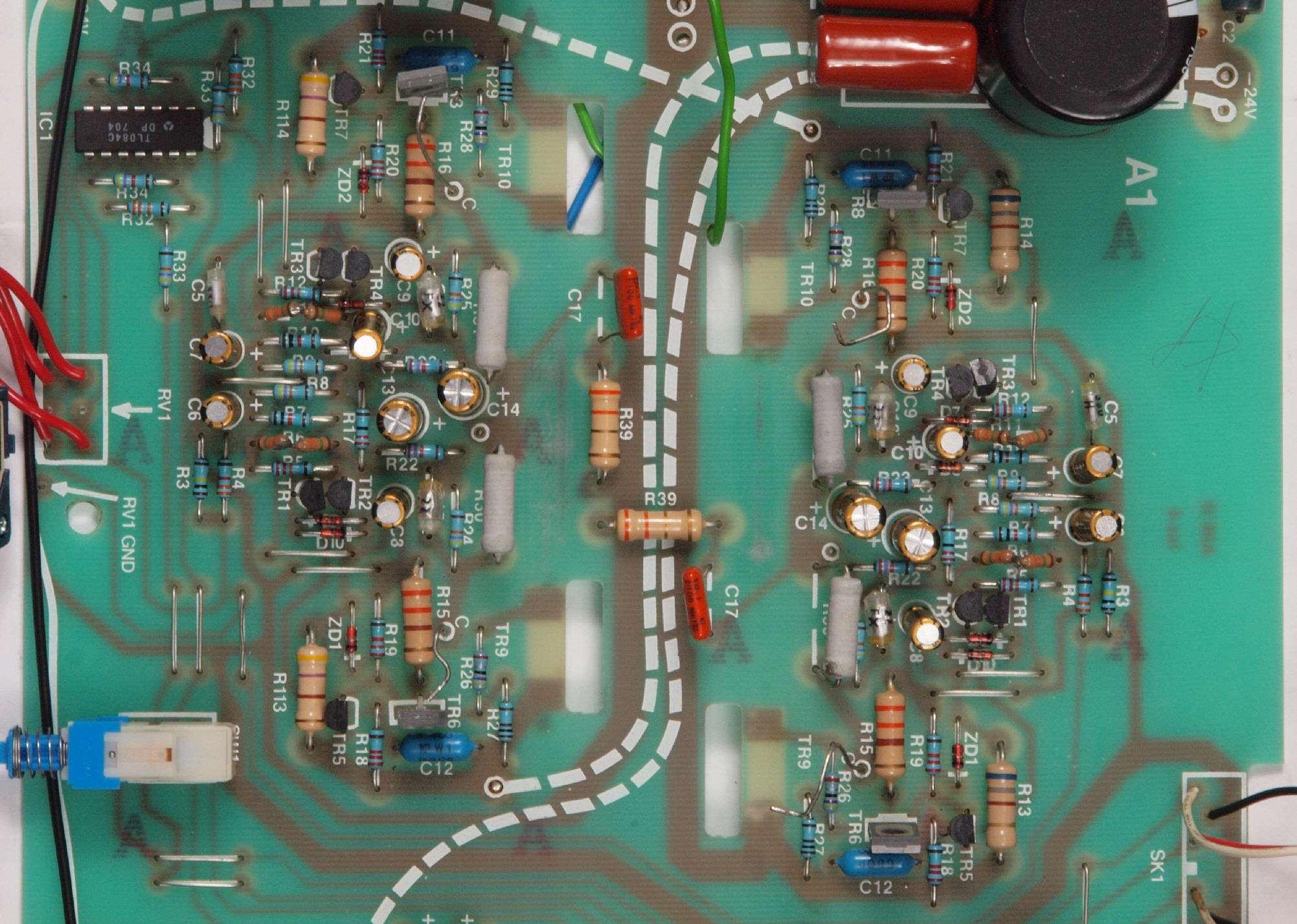

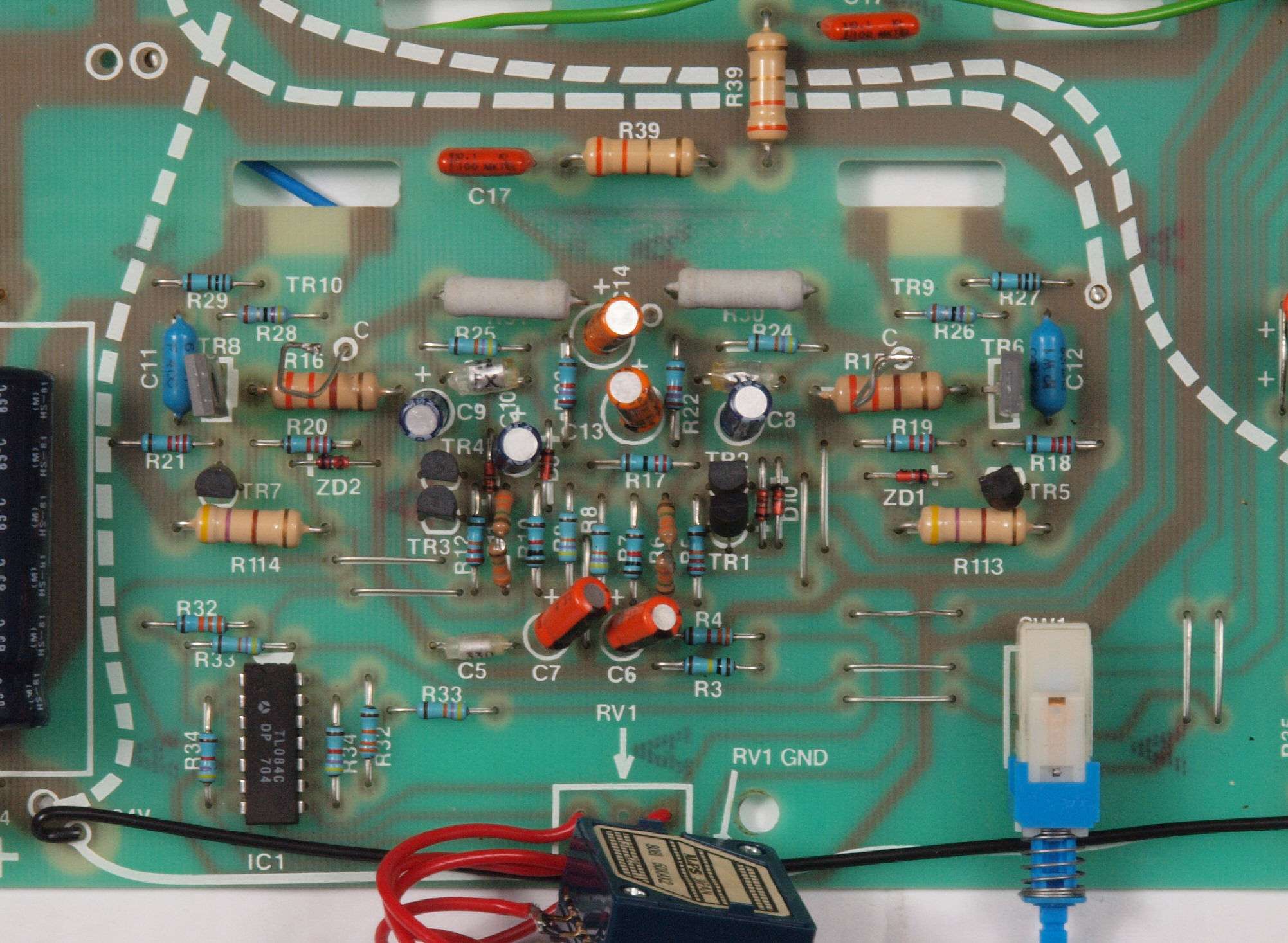

Ｃ２１．　修理前　ＡＭＰ基板

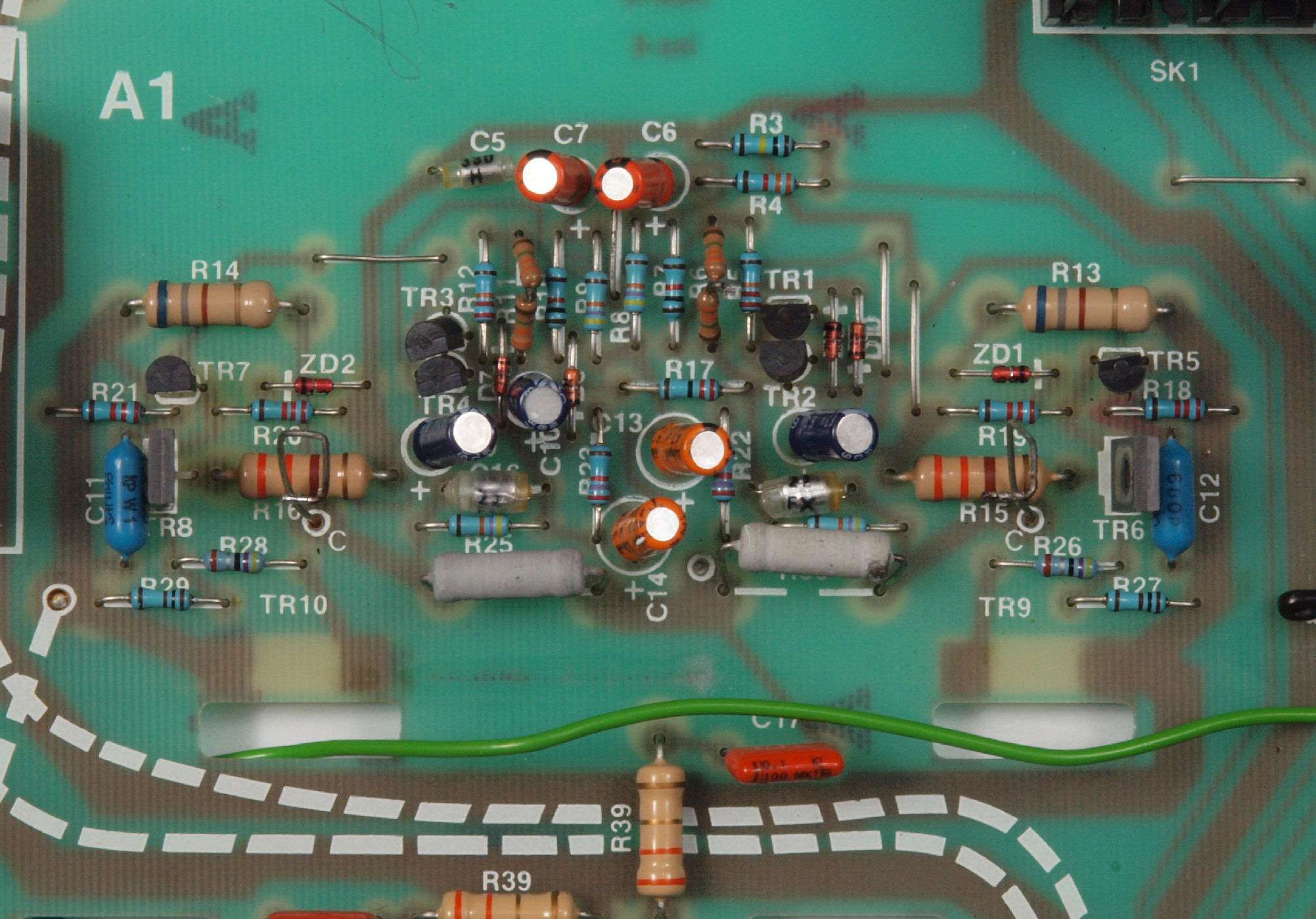

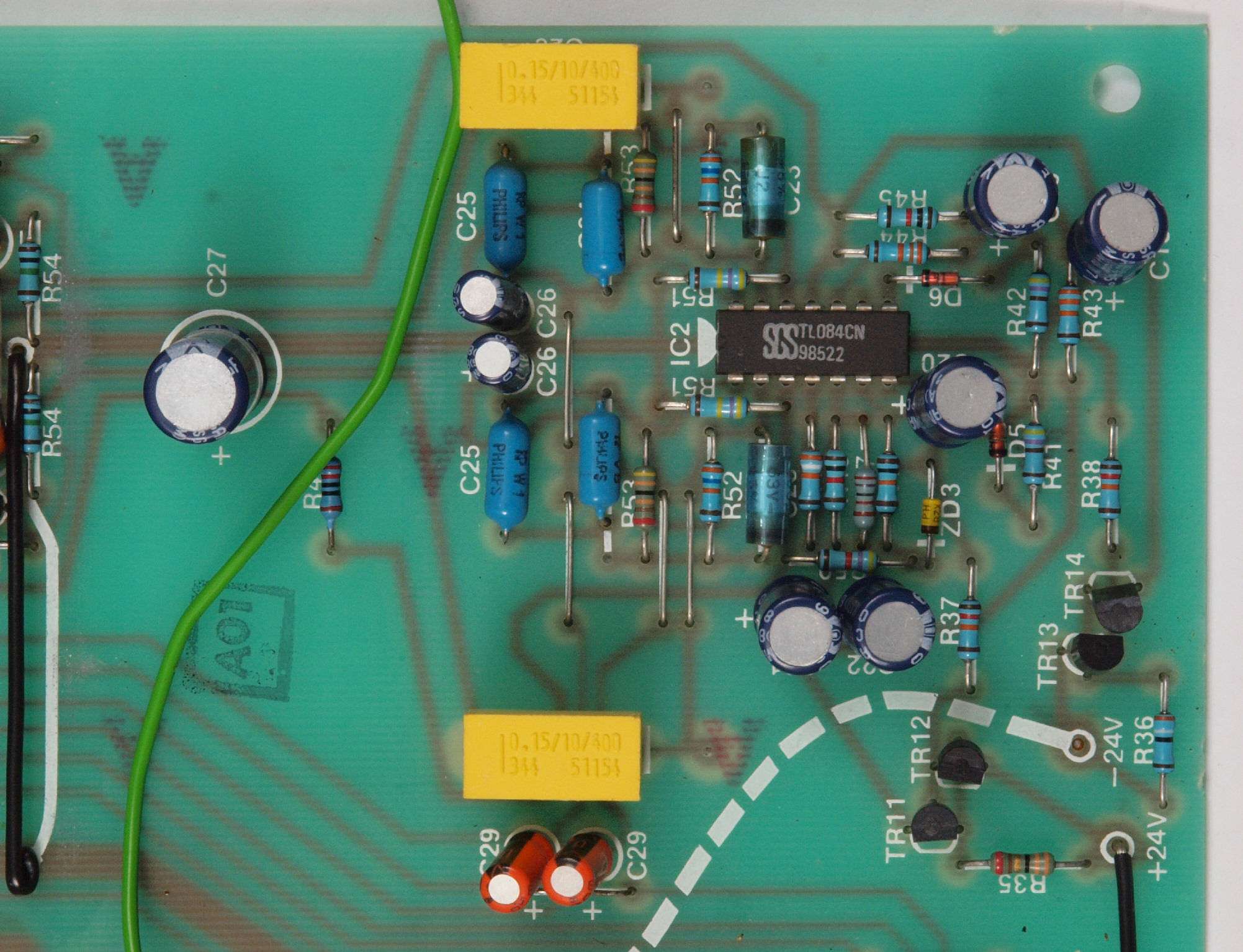

Ｃ２２．　修理後　ＡＭＰ基板

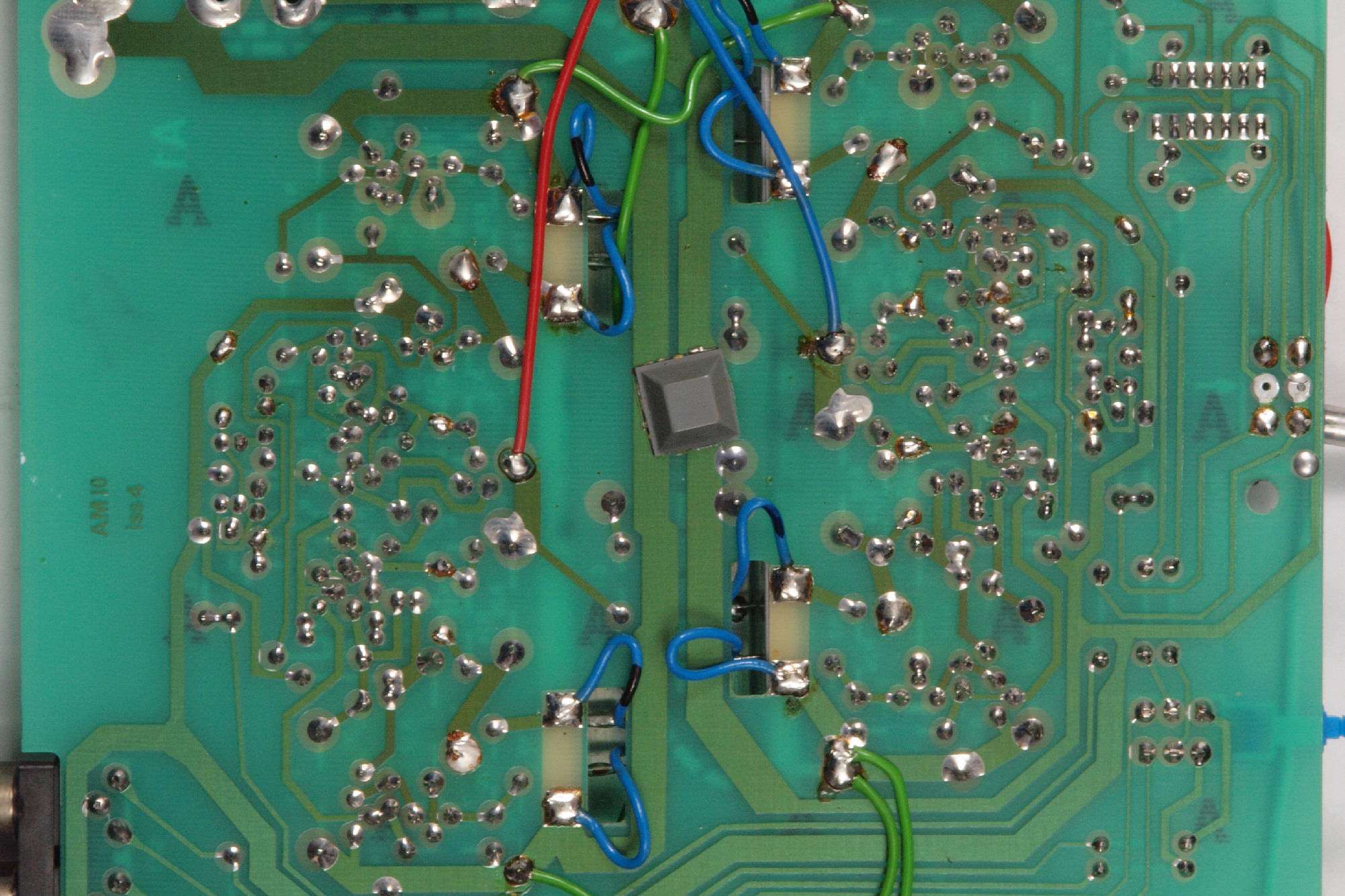

Ｃ２３．　修理前　ＡＭＰ基板裏

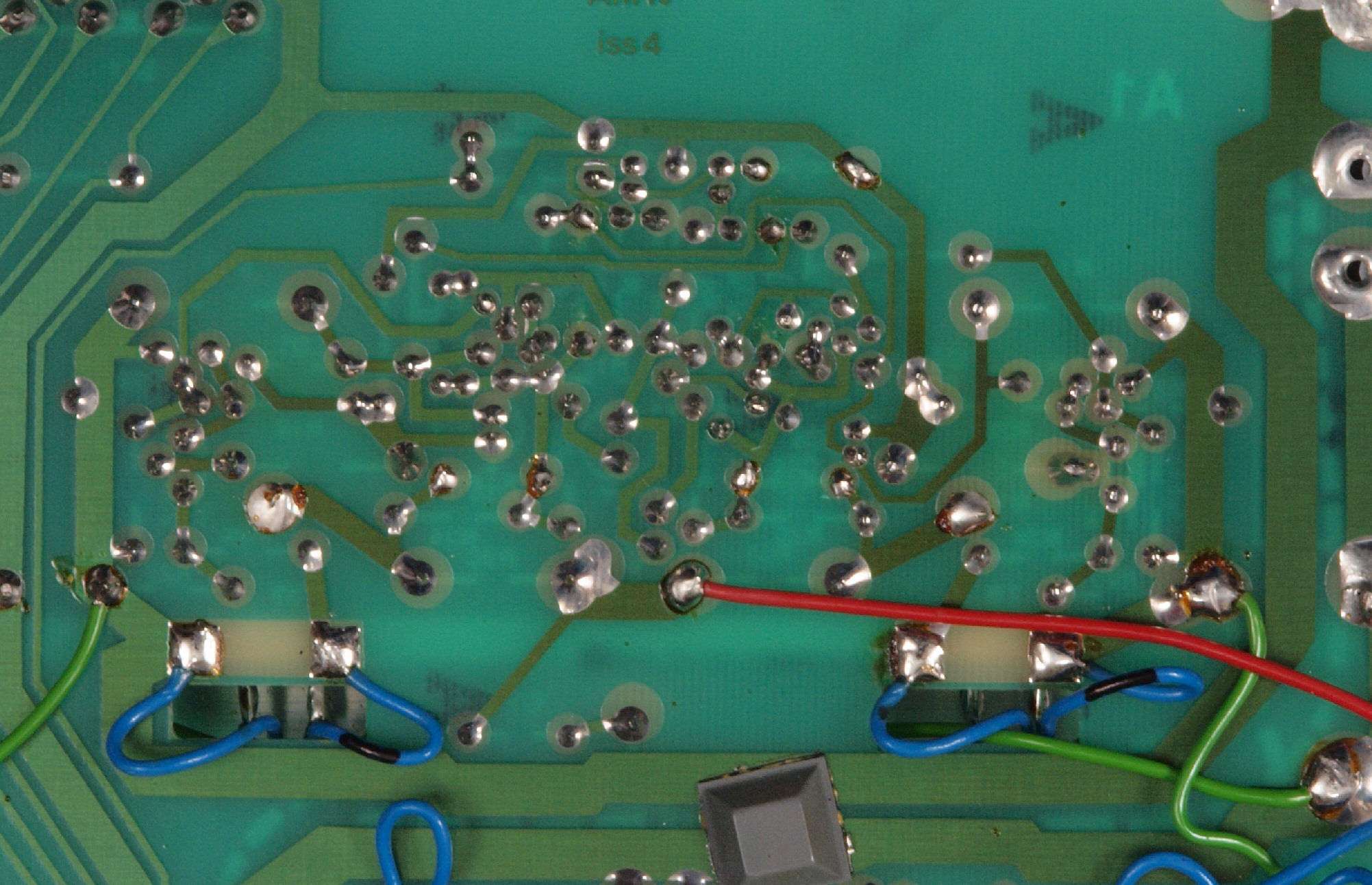

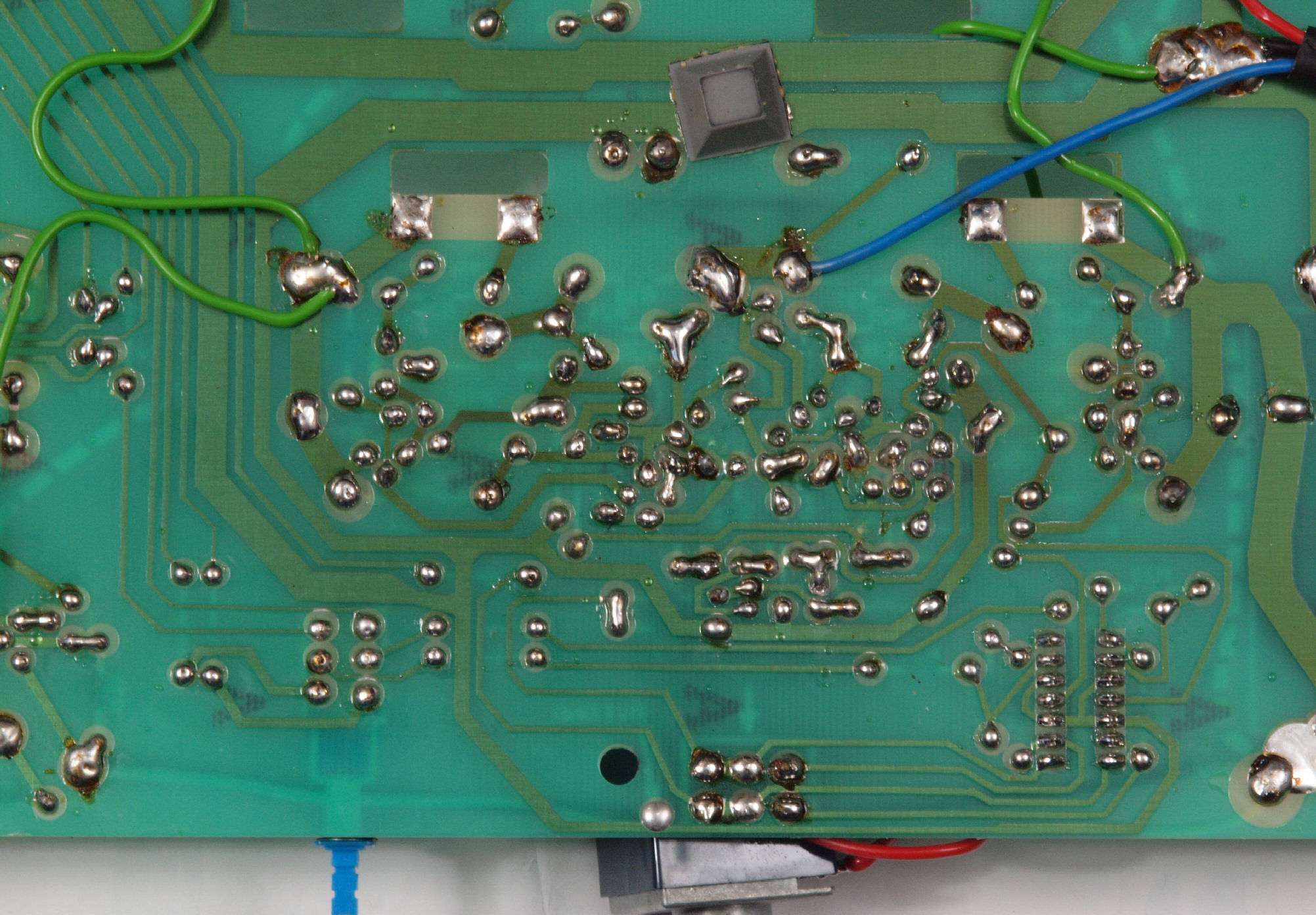

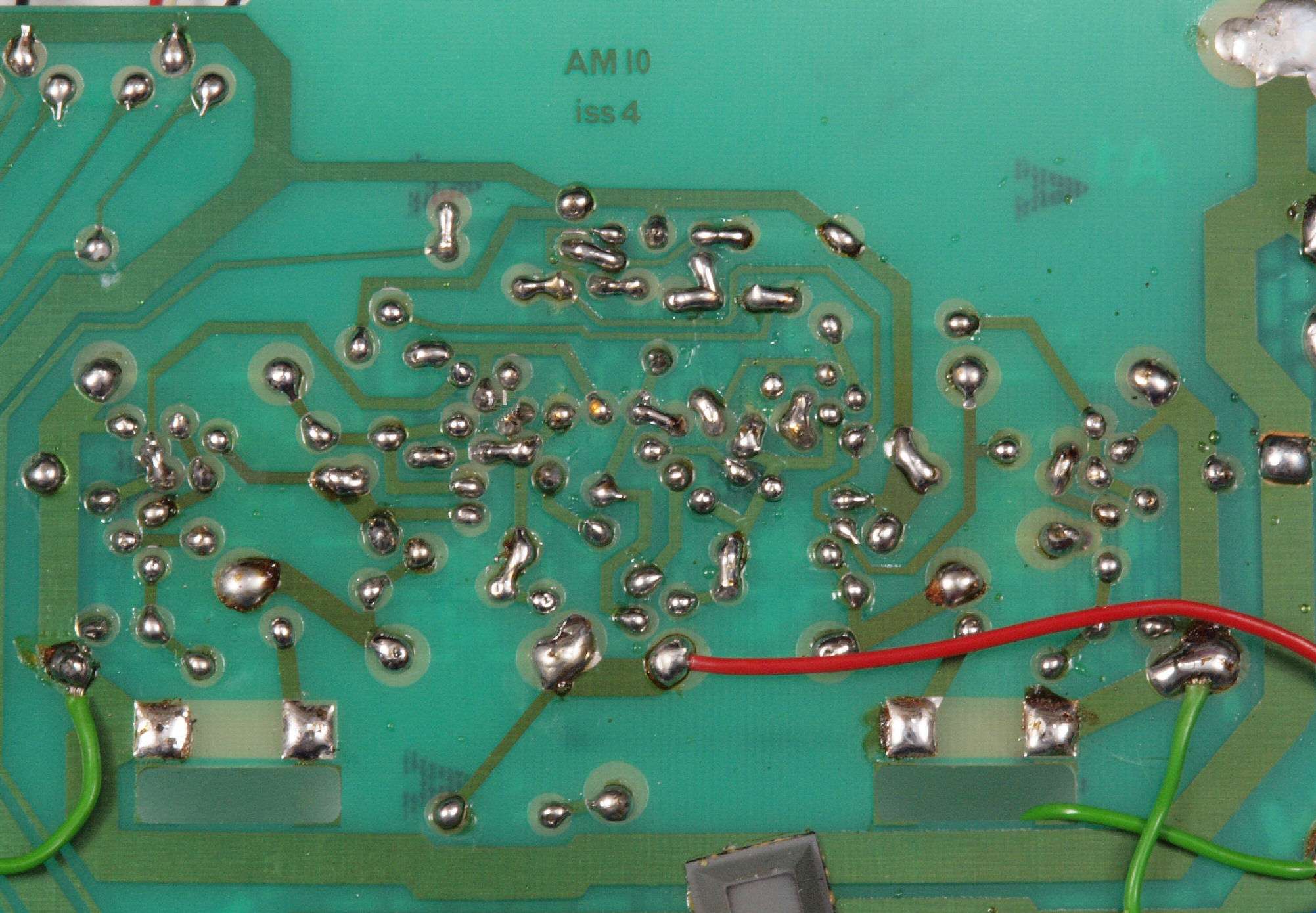

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏、　洗浄後コーテング材を塗る。

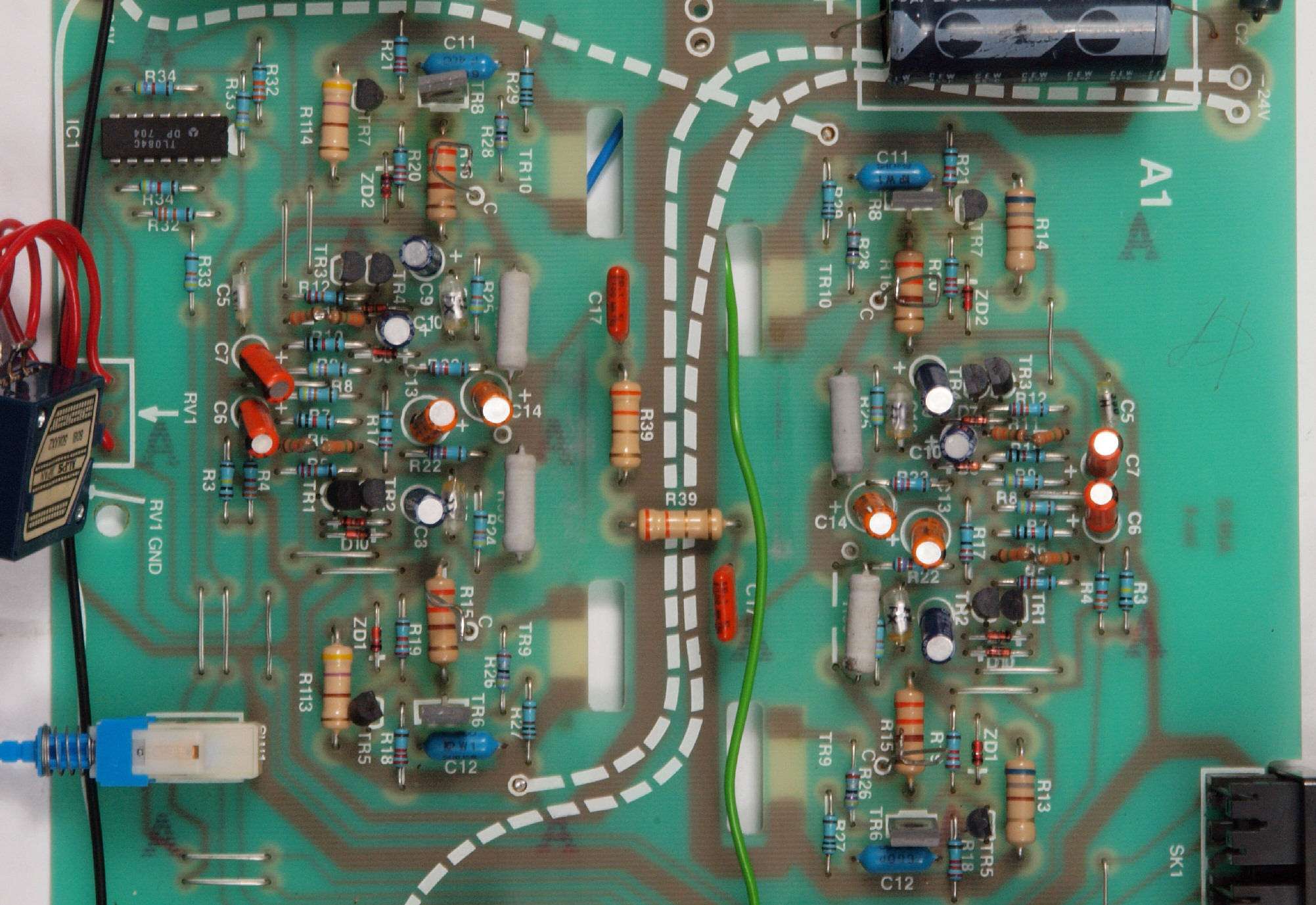

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏、　洗浄後コーテング材を塗る。

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏、　洗浄後コーテング材を塗る。

Ｃ５１．　修理前　　ＥＱ基板

Ｃ５２．　修理後　　ＥＱ基板

Ｃ５３．　修理前　　ＥＱ基板裏

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏、　洗浄後コーテング材を塗る。

Ｃ６１．　修理前　　ＭＣ基板

Ｃ６２．　修理後　　ＭＣ基板

Ｃ６３．　修理前　　ＭＣ基板裏

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。　フイルムコンデンサー１個追加。

Ｃ６５．　完成ＭＣ基板裏、　洗浄後コーテング材を塗る。

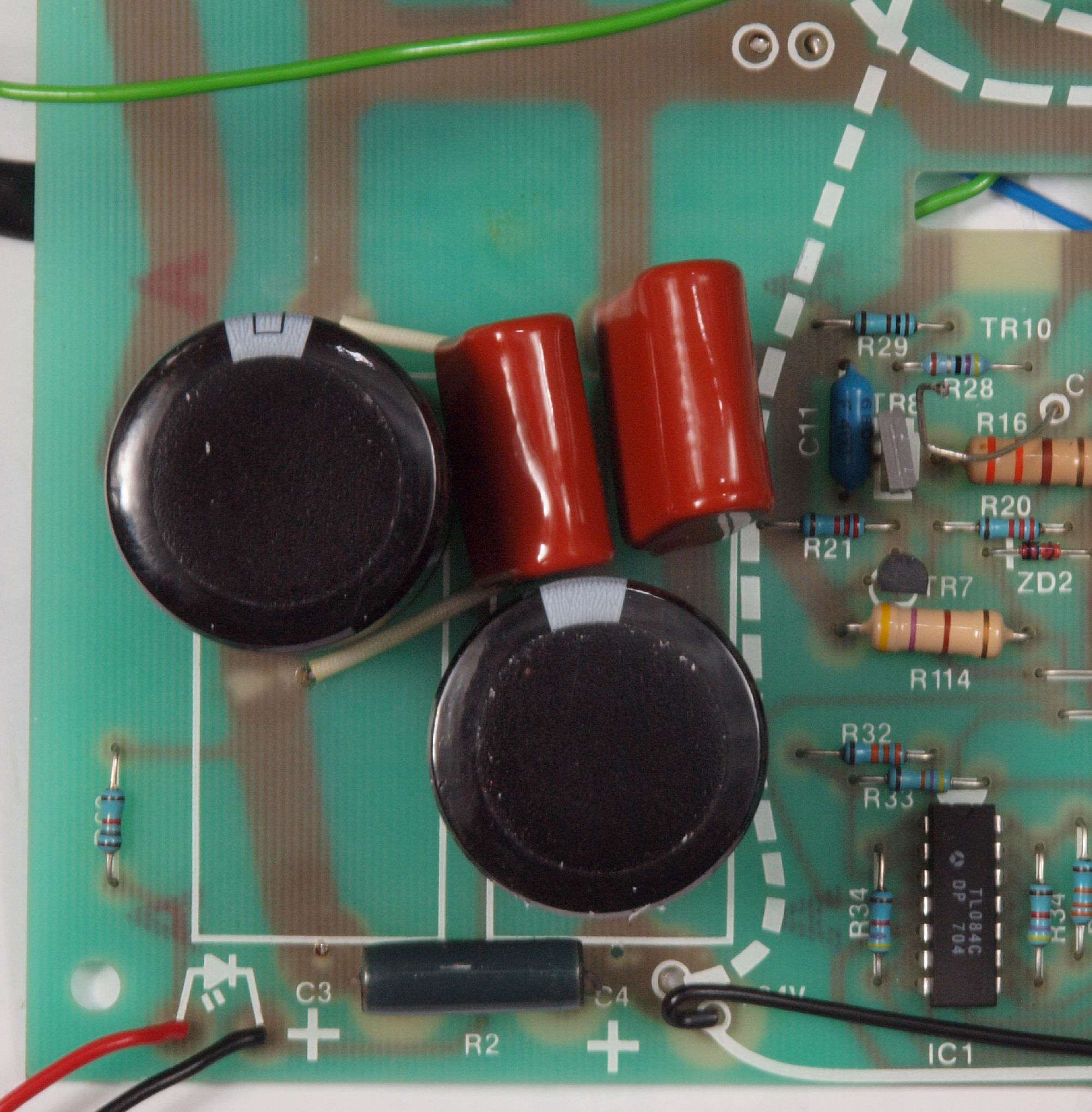

Ｃ７１．　修理前　電源基板

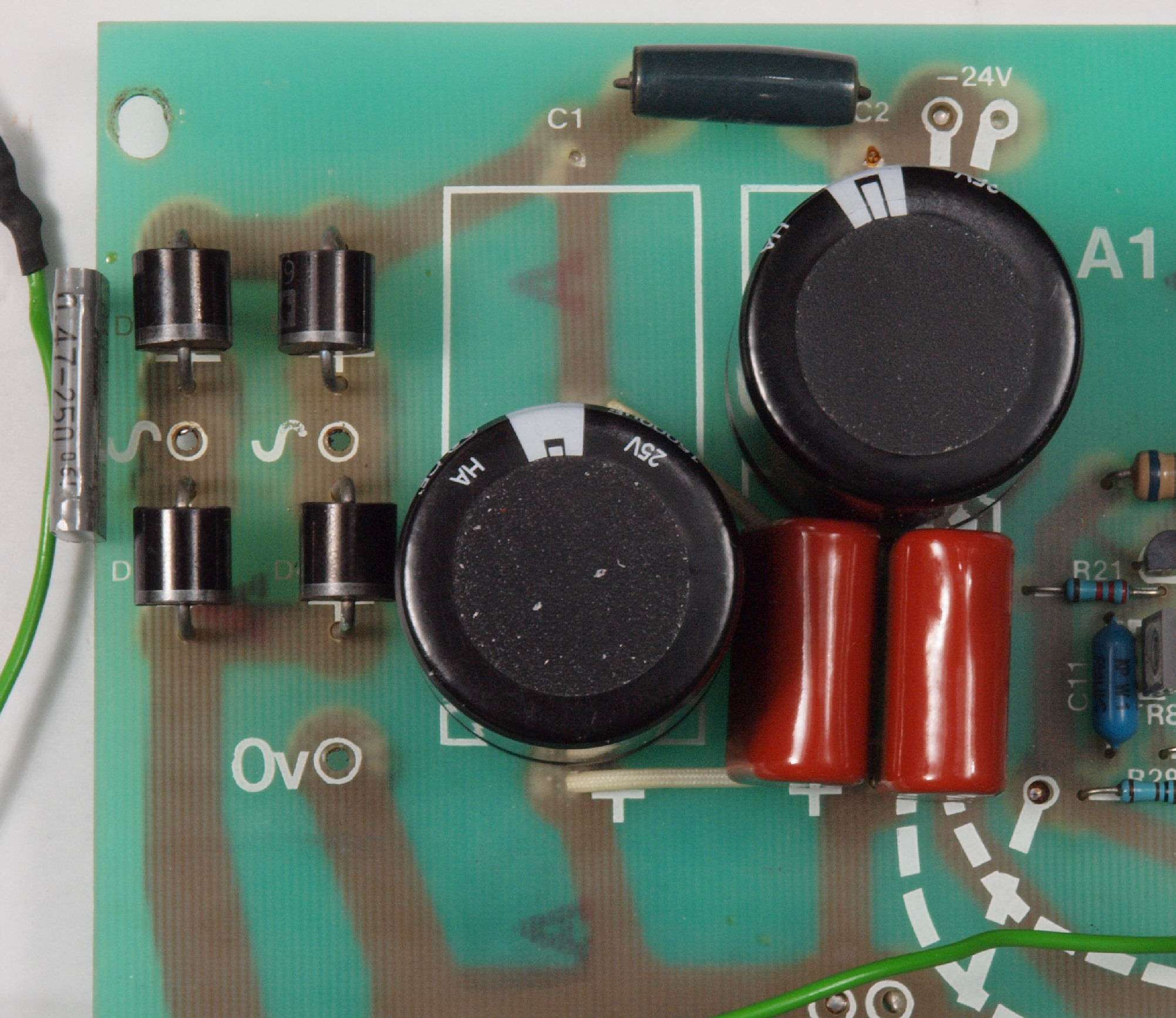

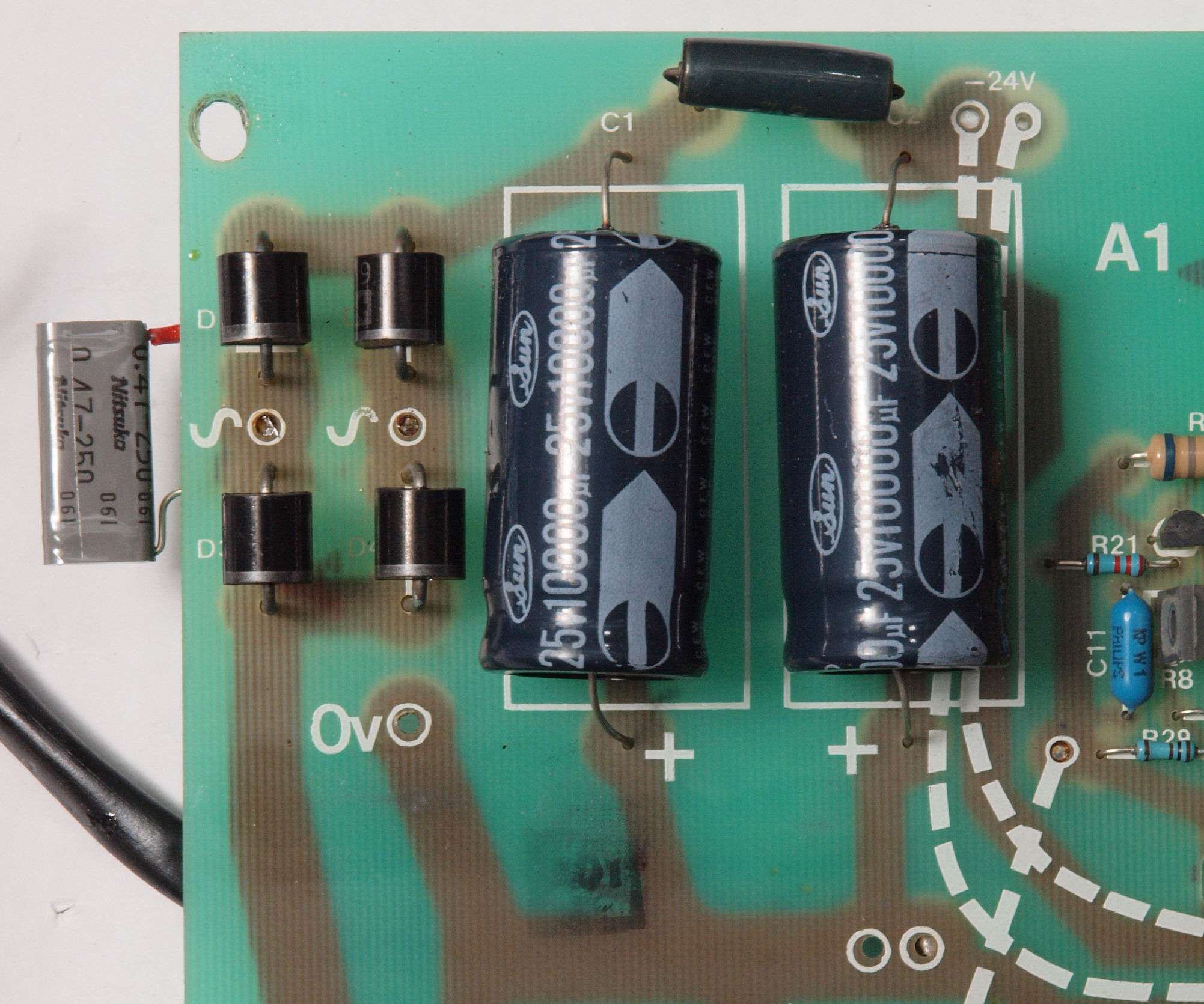

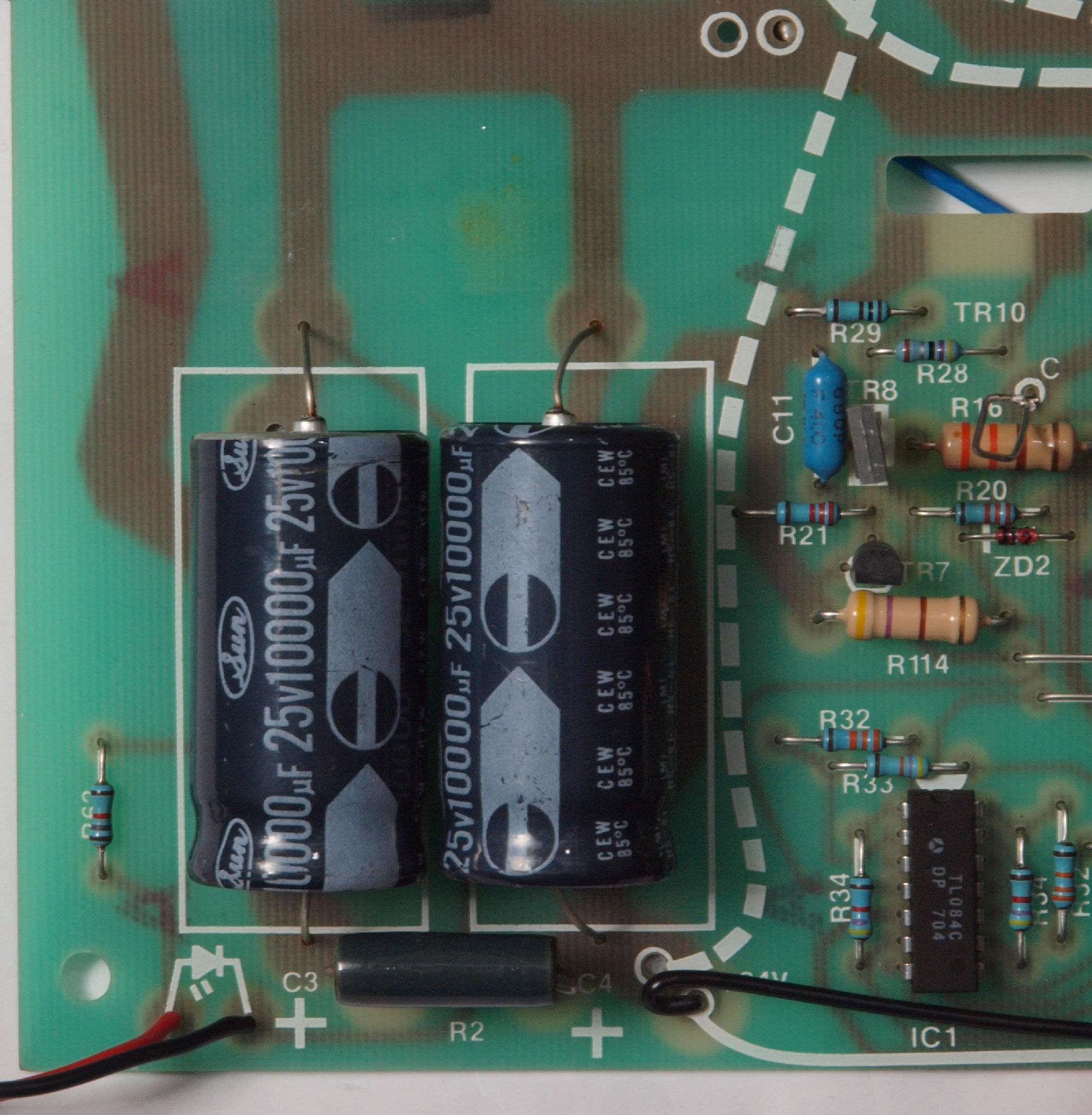

Ｃ７２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

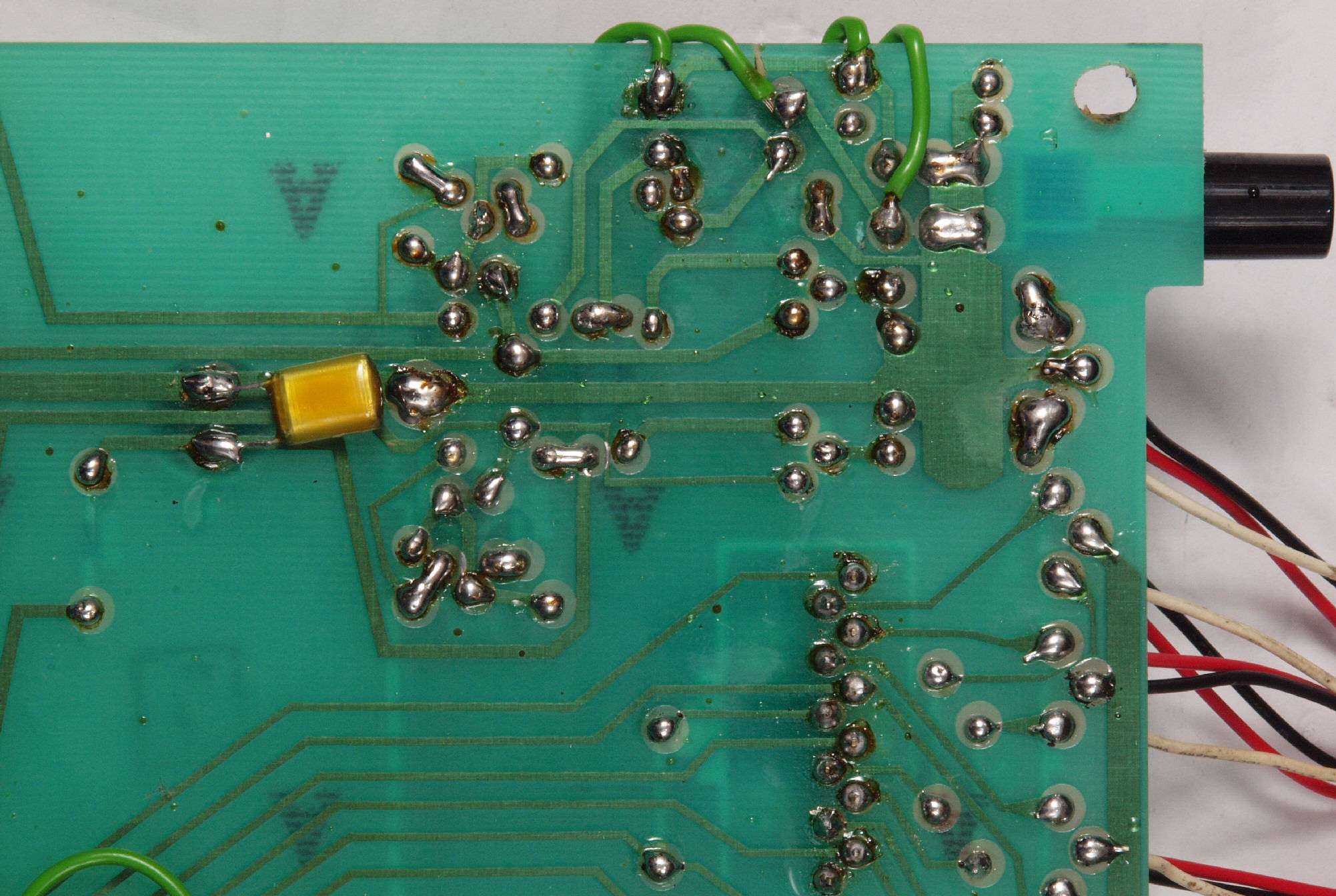

Ｃ７３．　修理前　電源基板裏

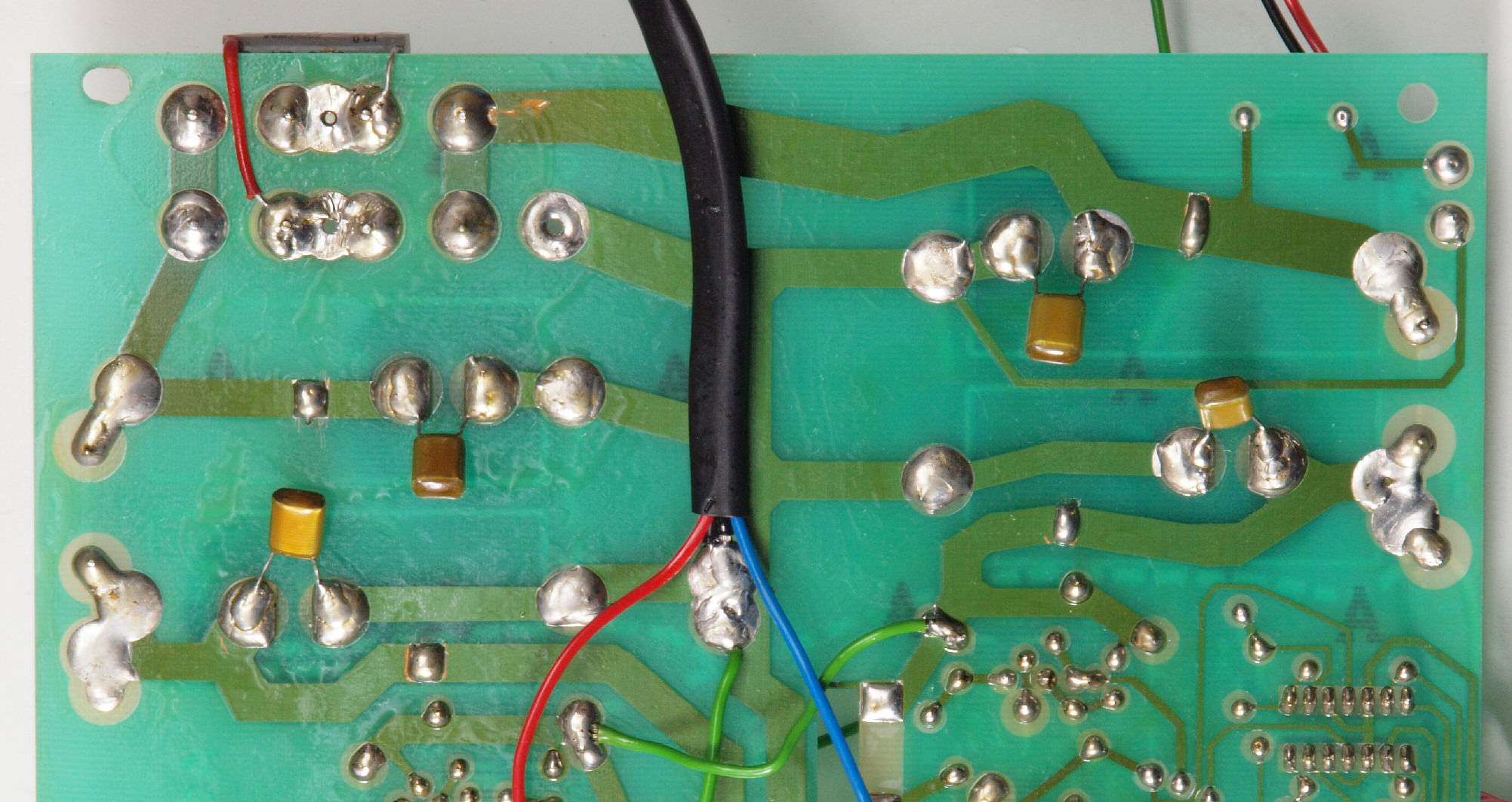

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。　フイルムコンデンサー４個追加。

Ｃ７５．　完成電源基板裏、　洗浄後コーテング材を塗る。

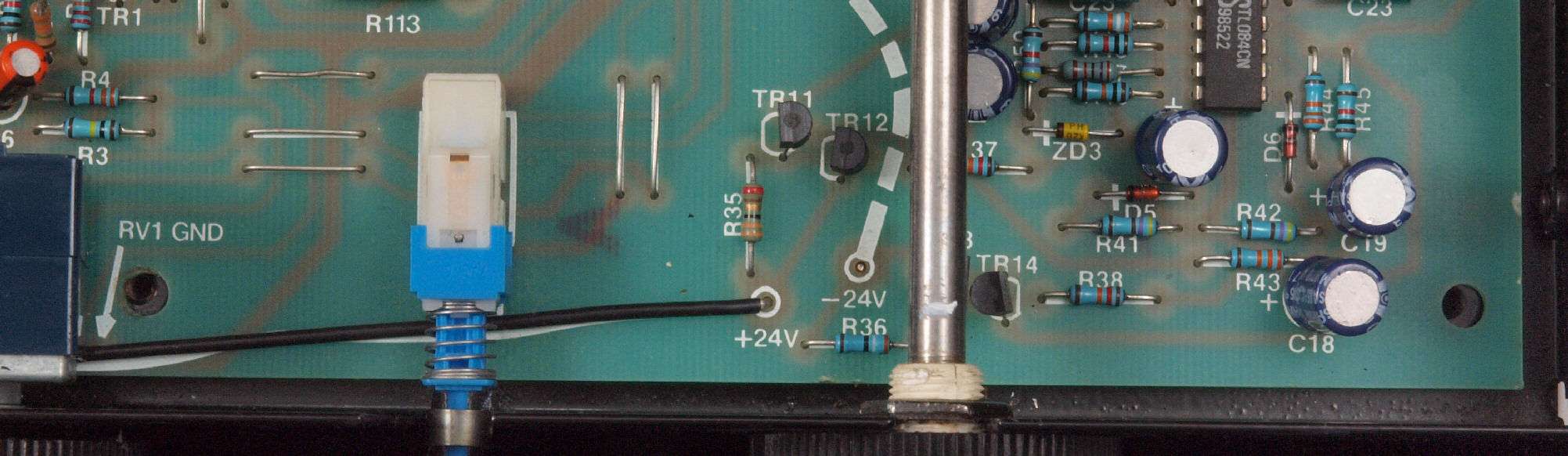

Ｃ８１．　修理前　＋側電源基板

Ｃ８２．　修理後　＋側電源基板

Ｃ８３．　修理前　＋側電源基板裏

Ｃ８４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　＋側電源基板裏、　洗浄後コーテング材を塗る。

Ｃ９１．　修理前　−側電源基板

Ｃ９２．　修理後　−側電源基板

Ｃ９３．　修理前　−側電源基板裏

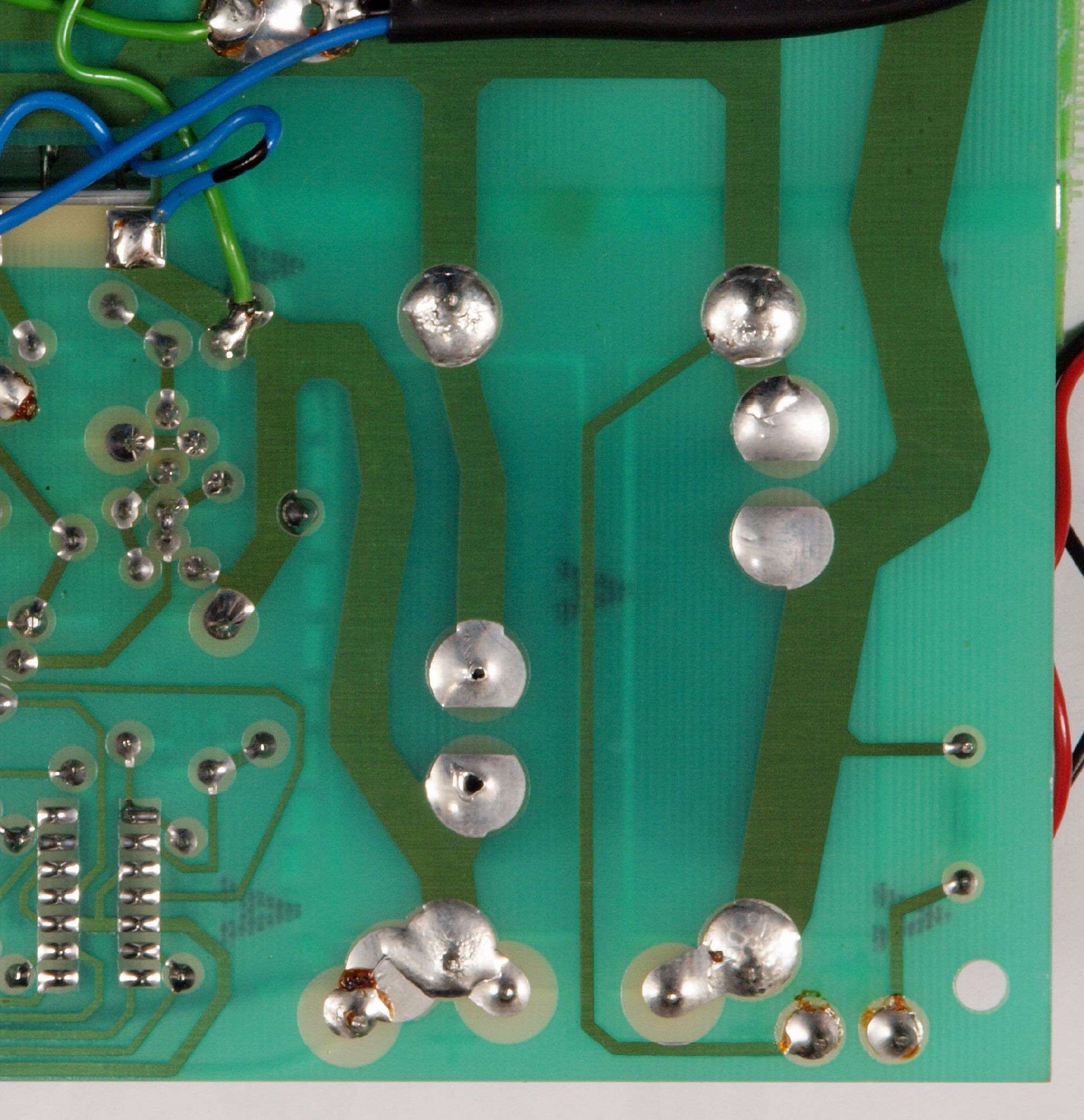

Ｃ９４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成　−側電源基板裏、　洗浄後コーテング材を塗る。

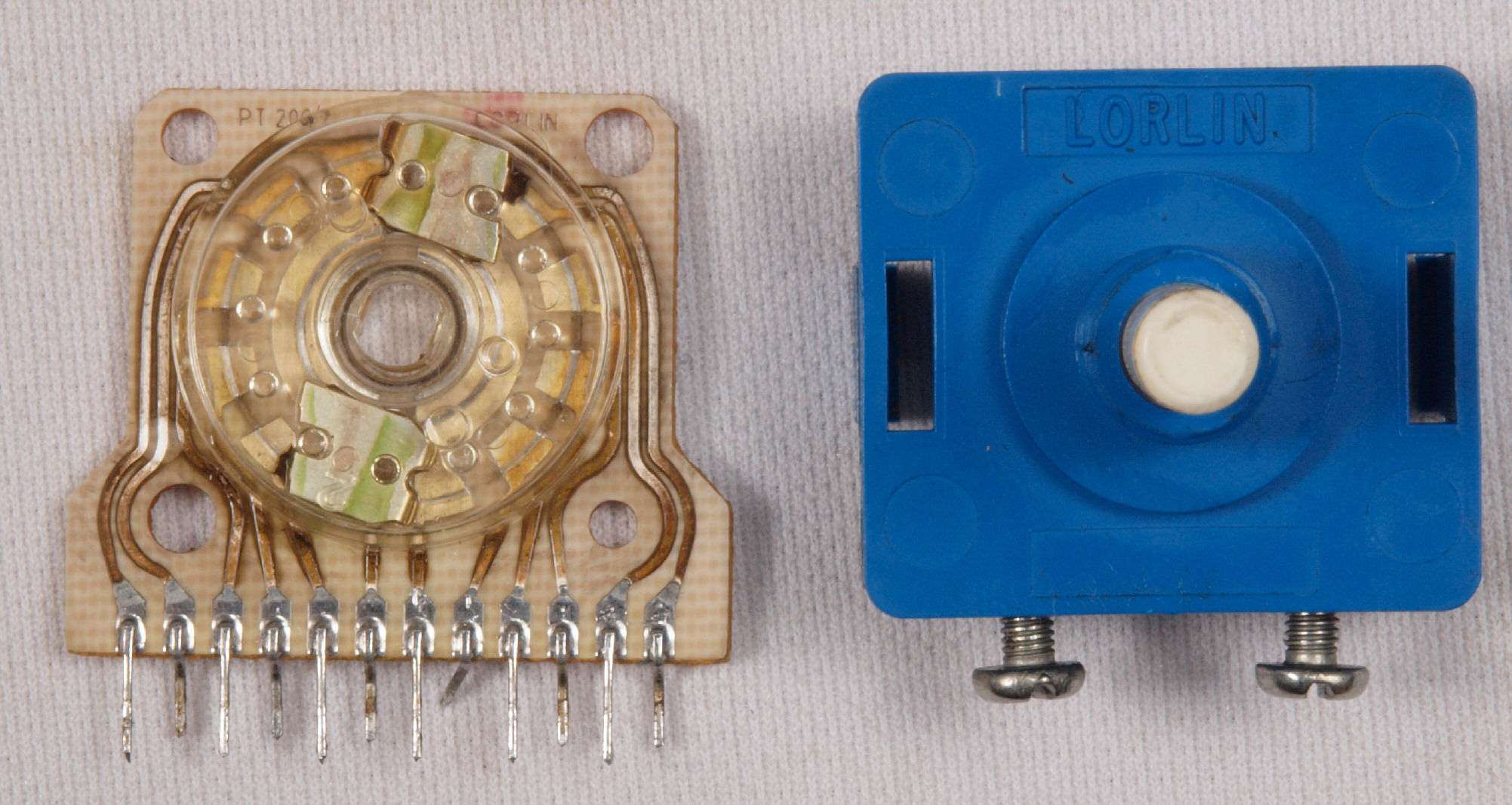

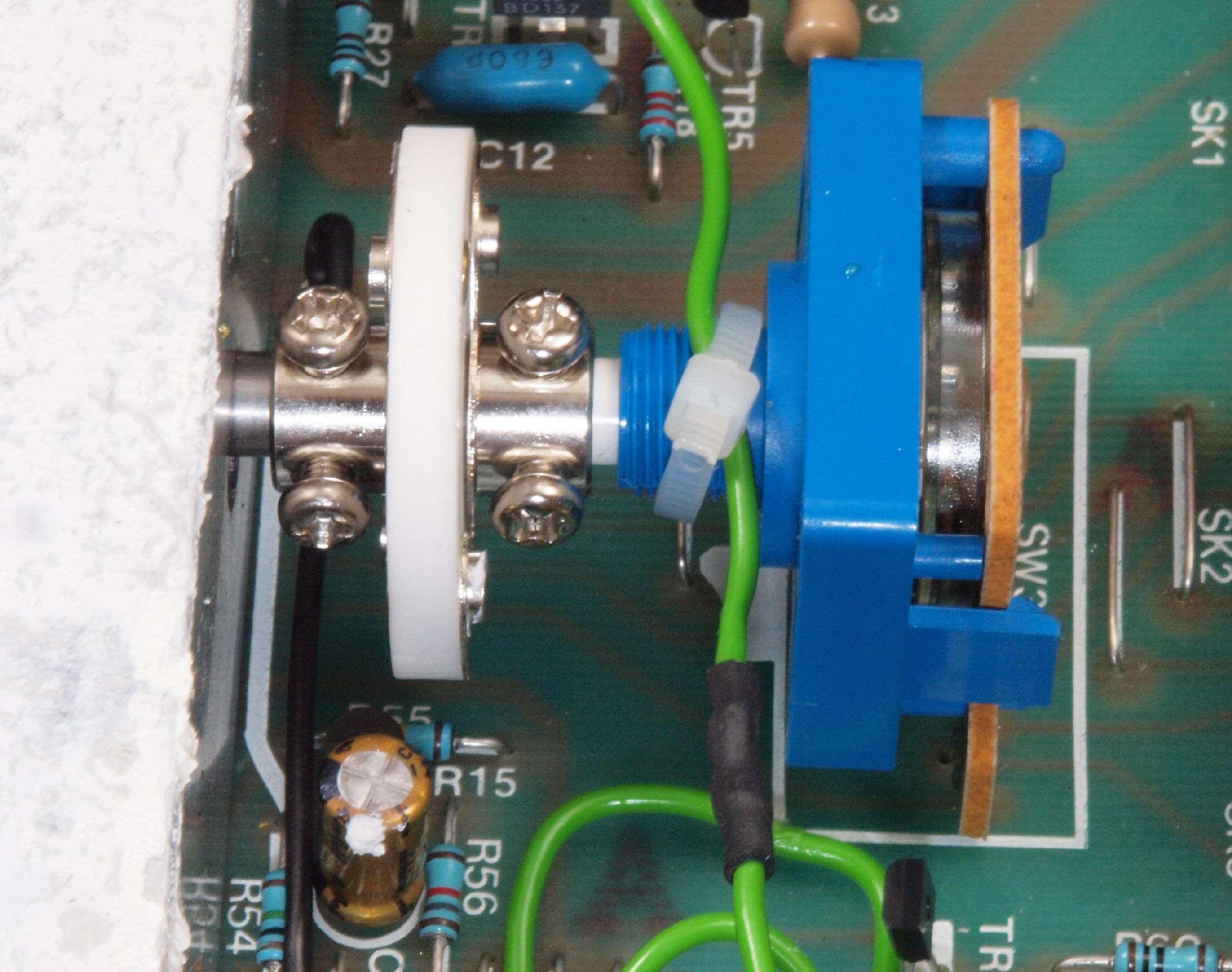

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用。

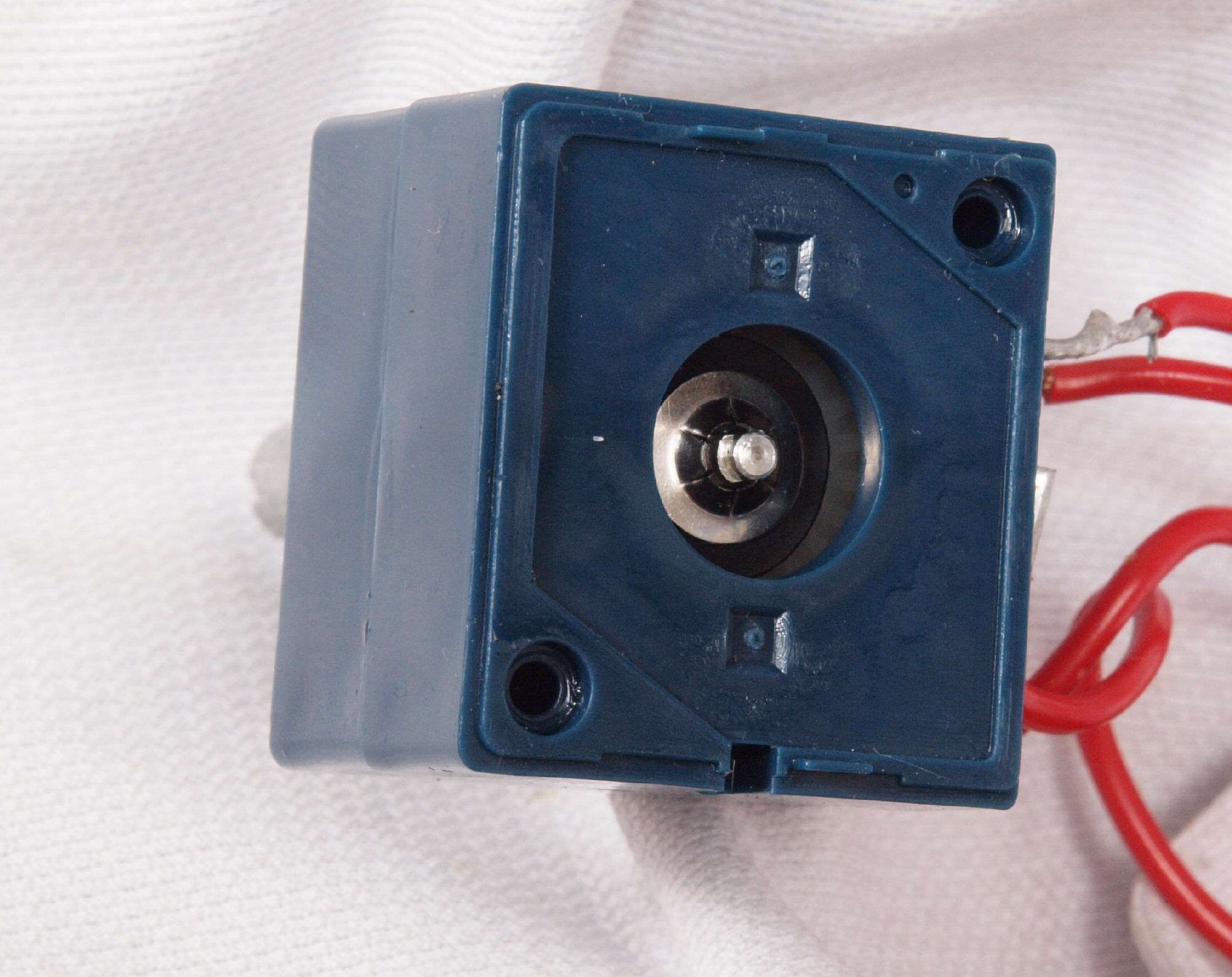

ＣＡ３．　修理（清掃）中　入力切換SW分解・清掃。

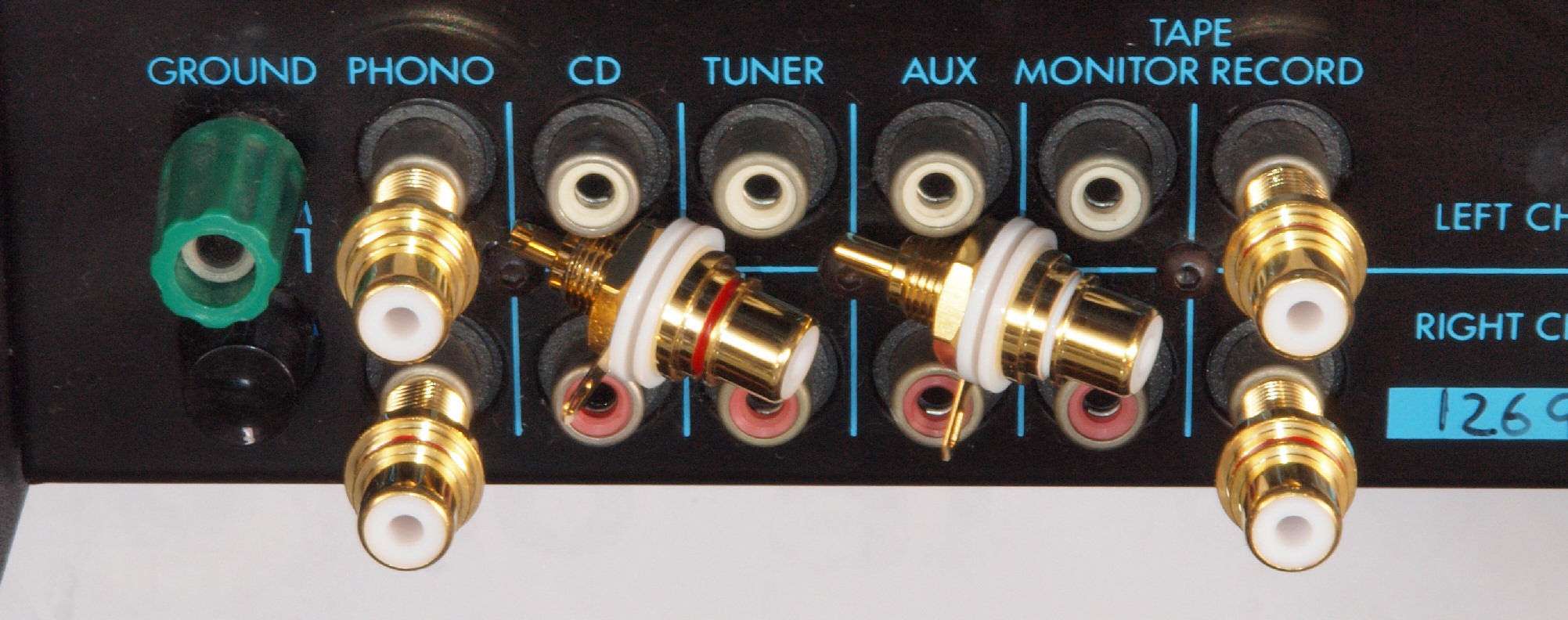

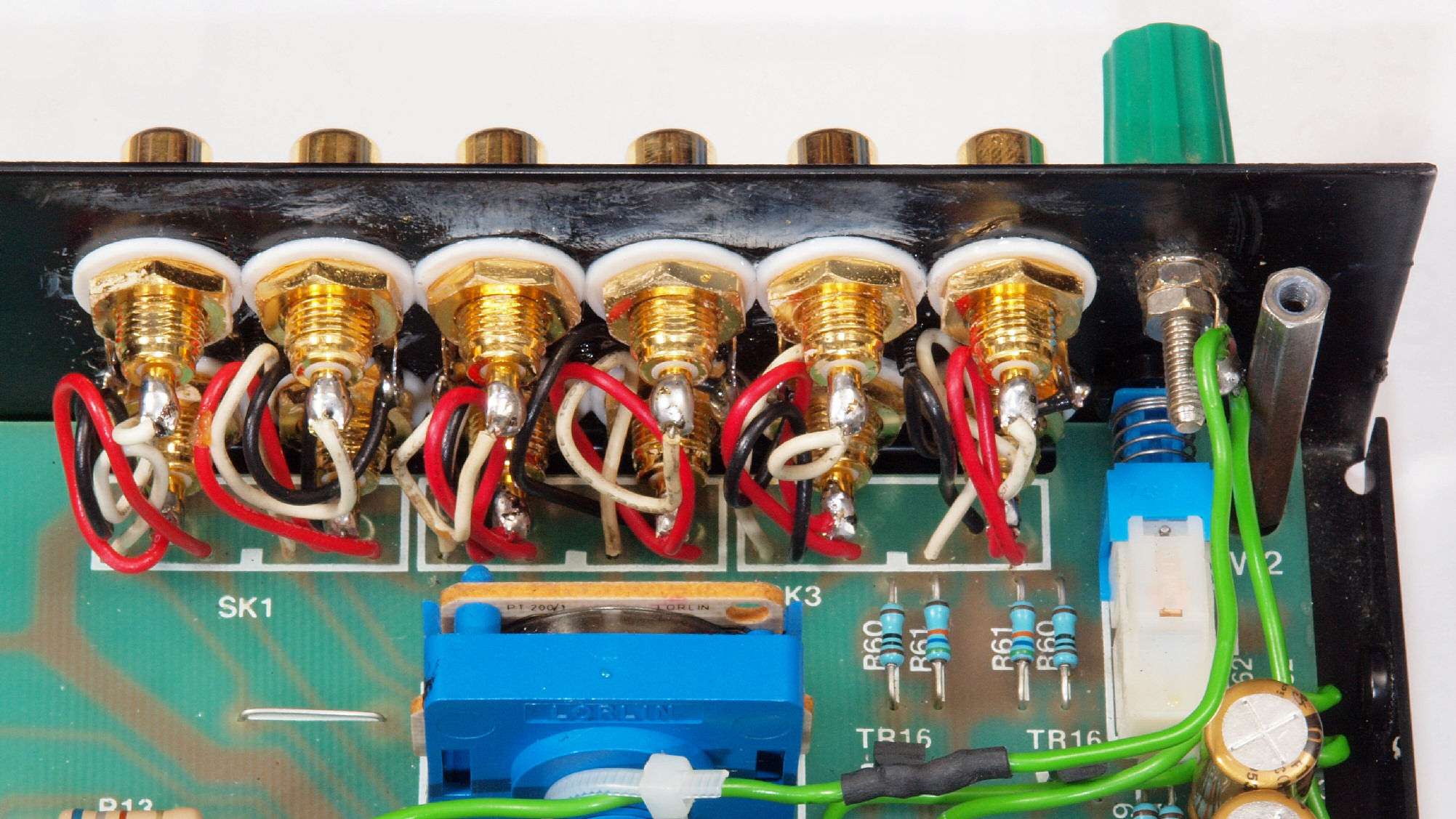

ＣＢ１．　修理前　入出力ＲＣＡ端子

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

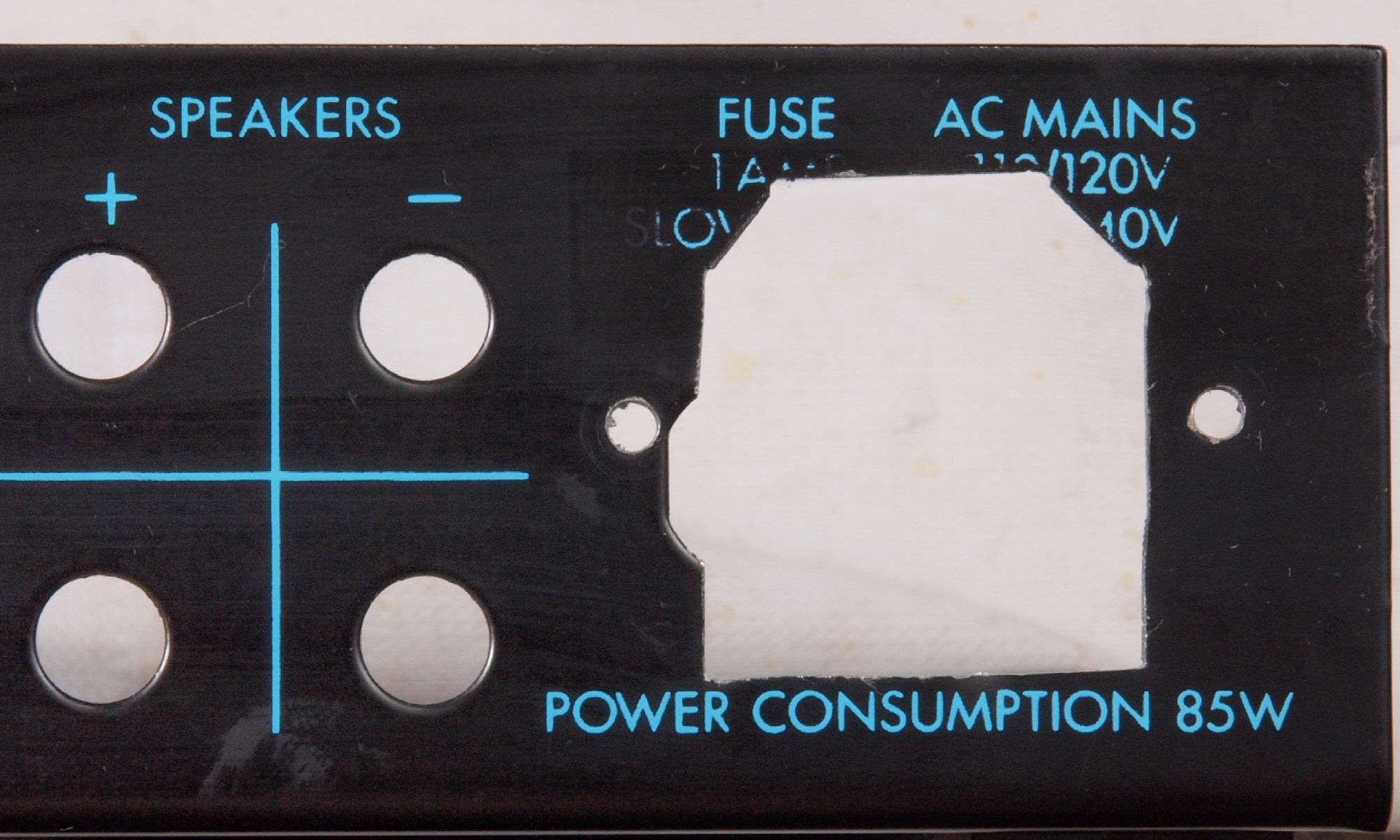

ＣＣ２．　修理中　３Ｐインレット取り付け穴加工中。

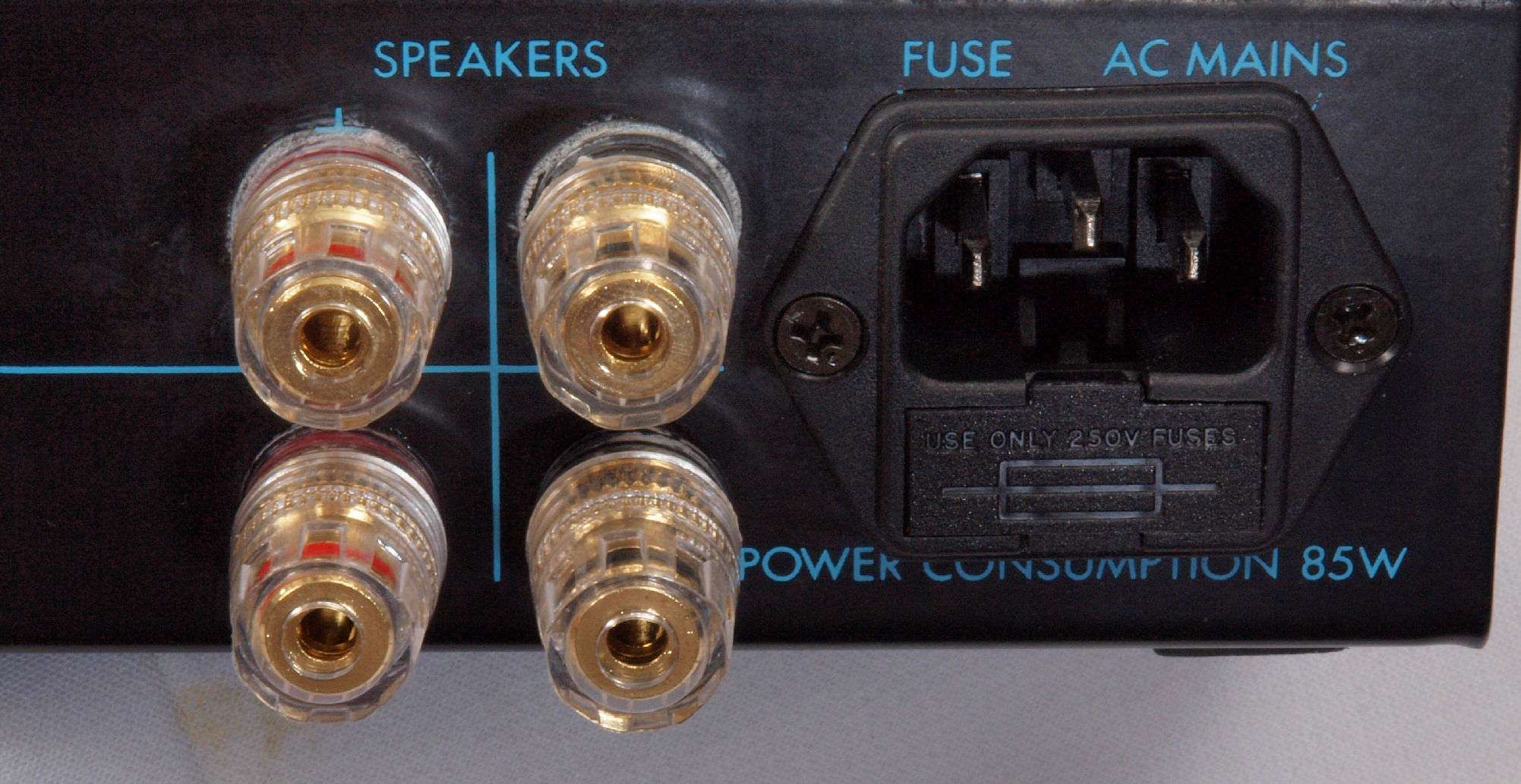

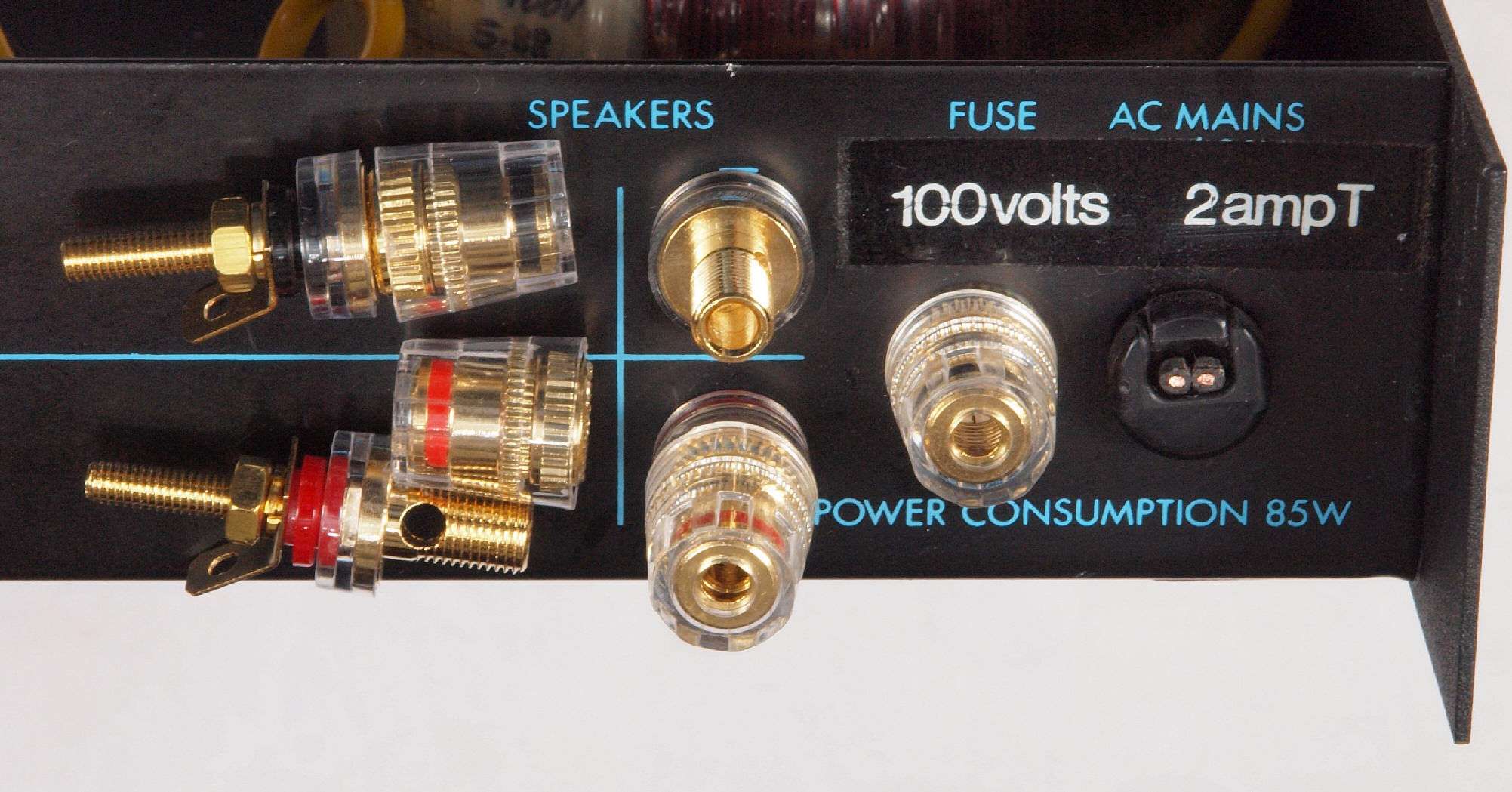

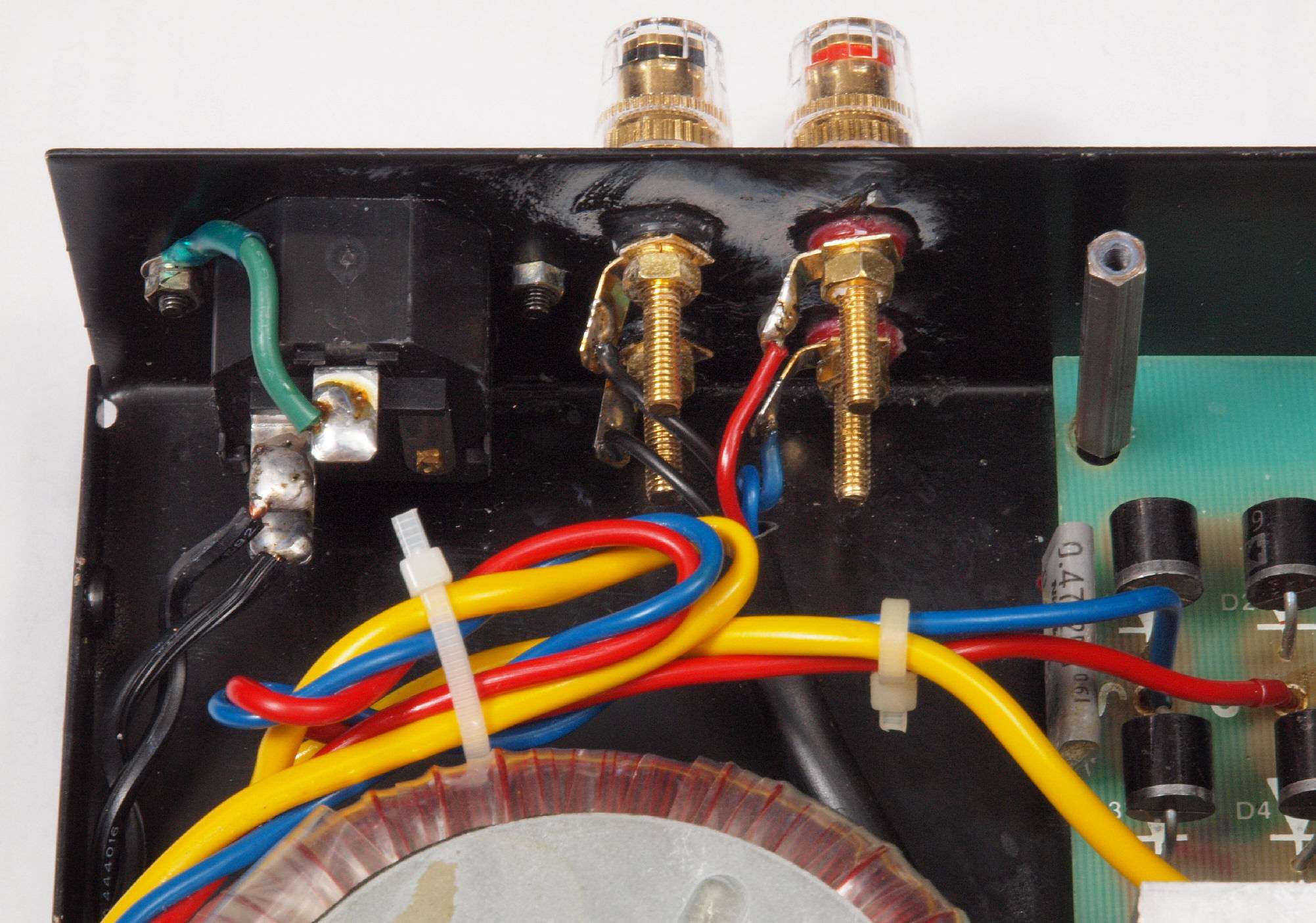

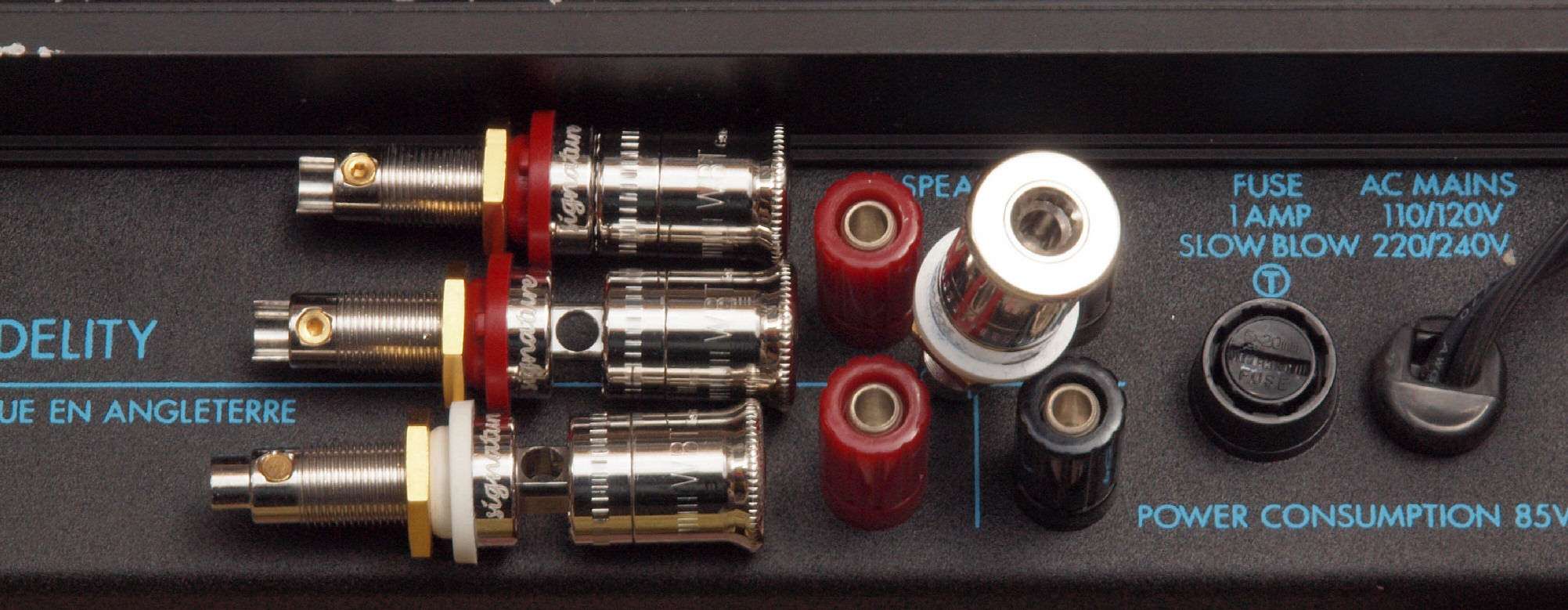

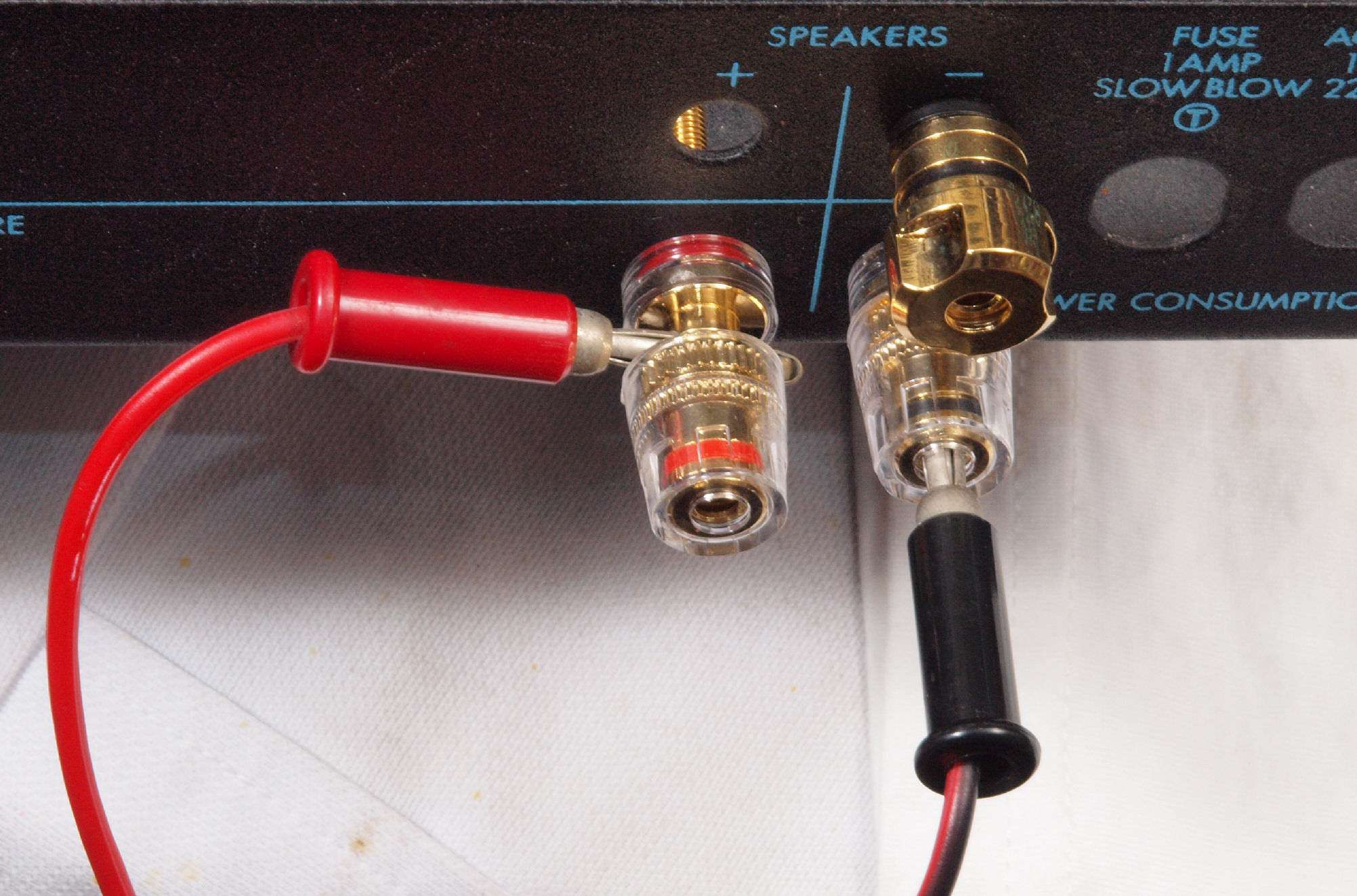

ＣＣ４．　修理後　ＳＰ接続端子交換。　電源コードをインレットソケットに交換。

ＣＣ５．　修理前　ＳＰ接続端子裏、電源コード裏。

ＣＣ６．　修理後　ＳＰ接続端子裏、インレットソケット裏、太いケーブルを使用出来るよう、接着材を使用する。

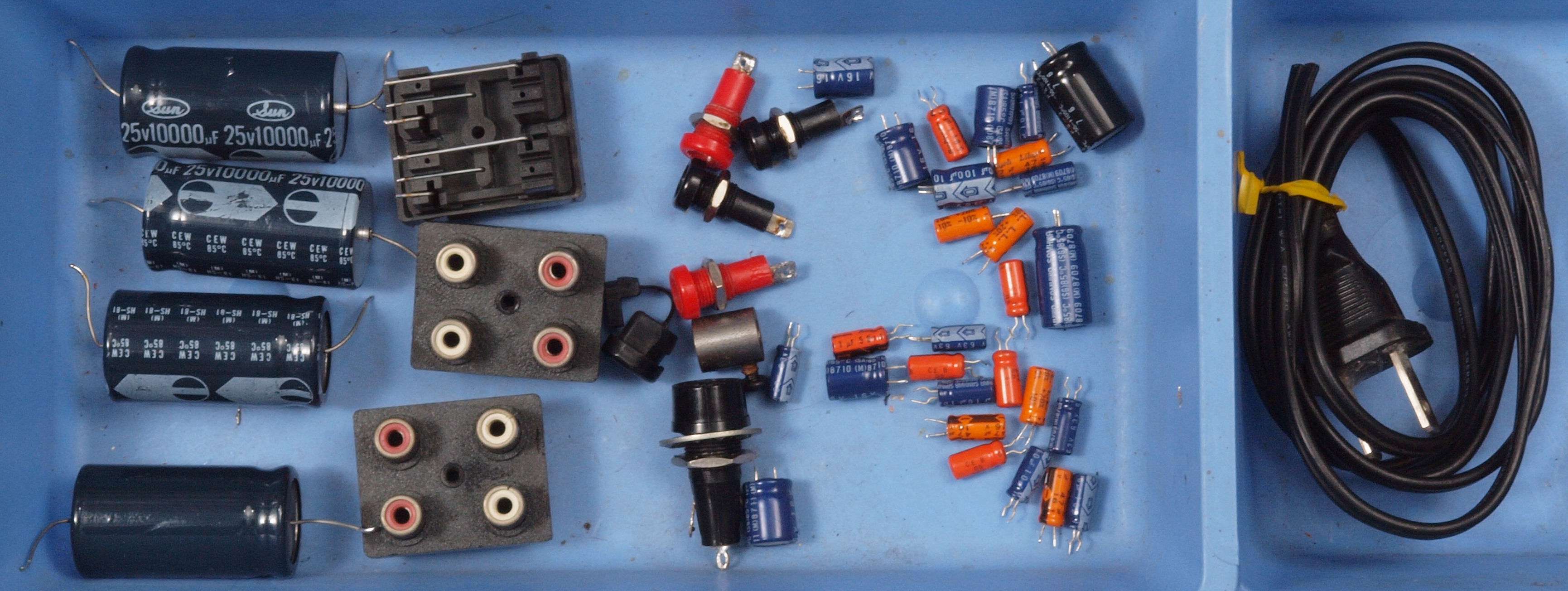

ＣＤ１．　交換部品

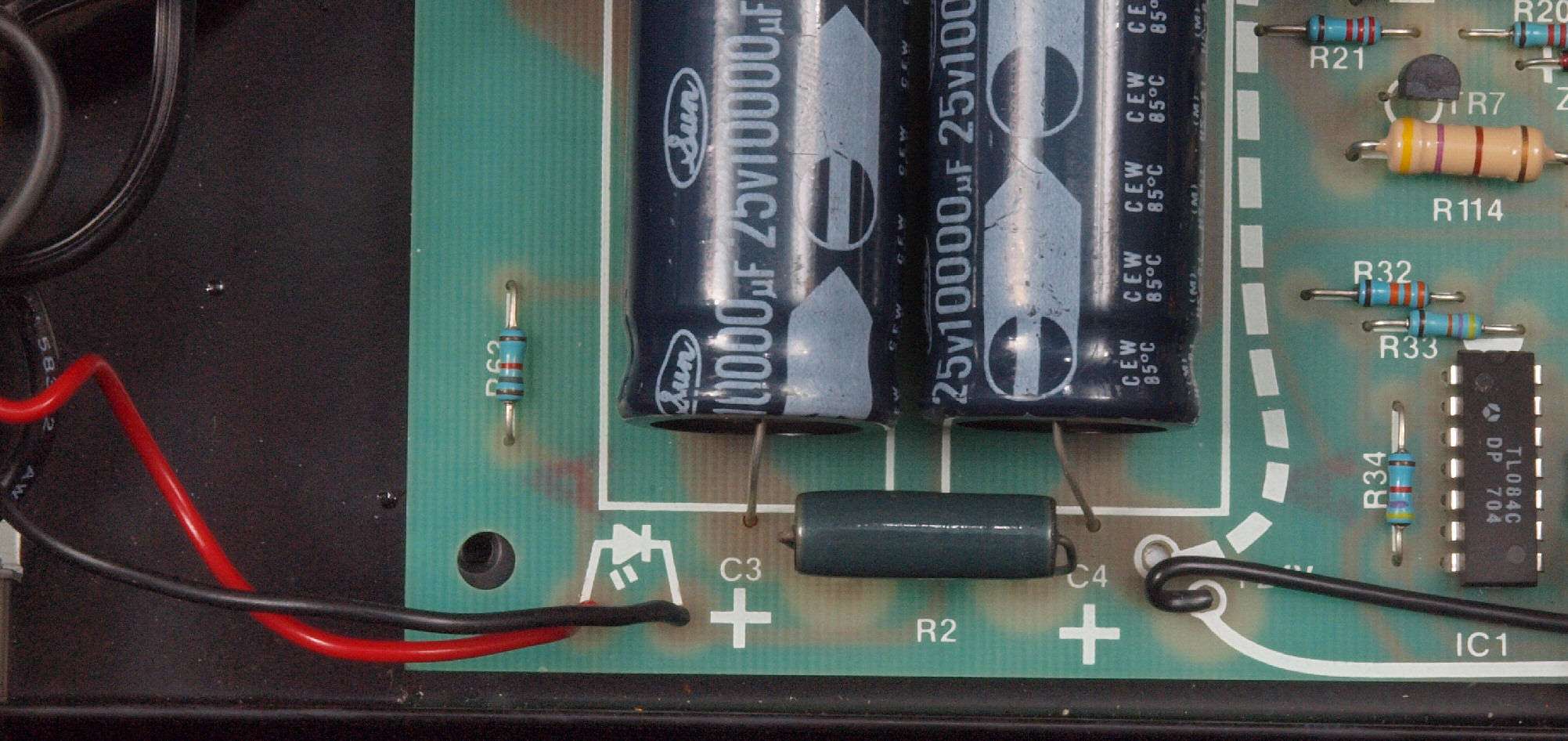

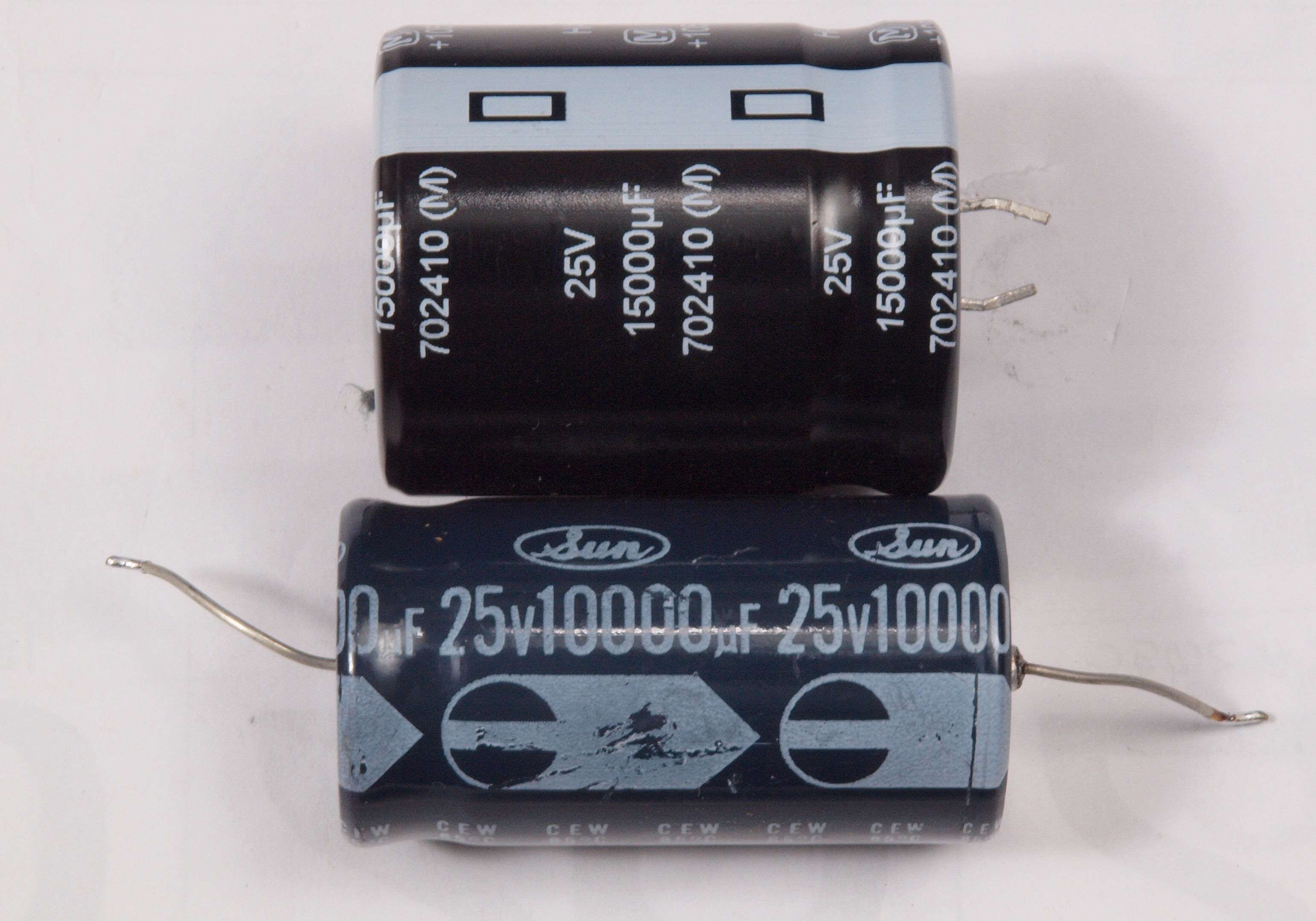

ＣＤ２．　交換部品。　電源ブロック電解コンデンサー、　上＝交換する１５０００μ／２５V、下＝付いていた物１００００μ／２５V。

ＣＥ１．　修理前　上から見る

ＣＥ２．　修理後　上から見る

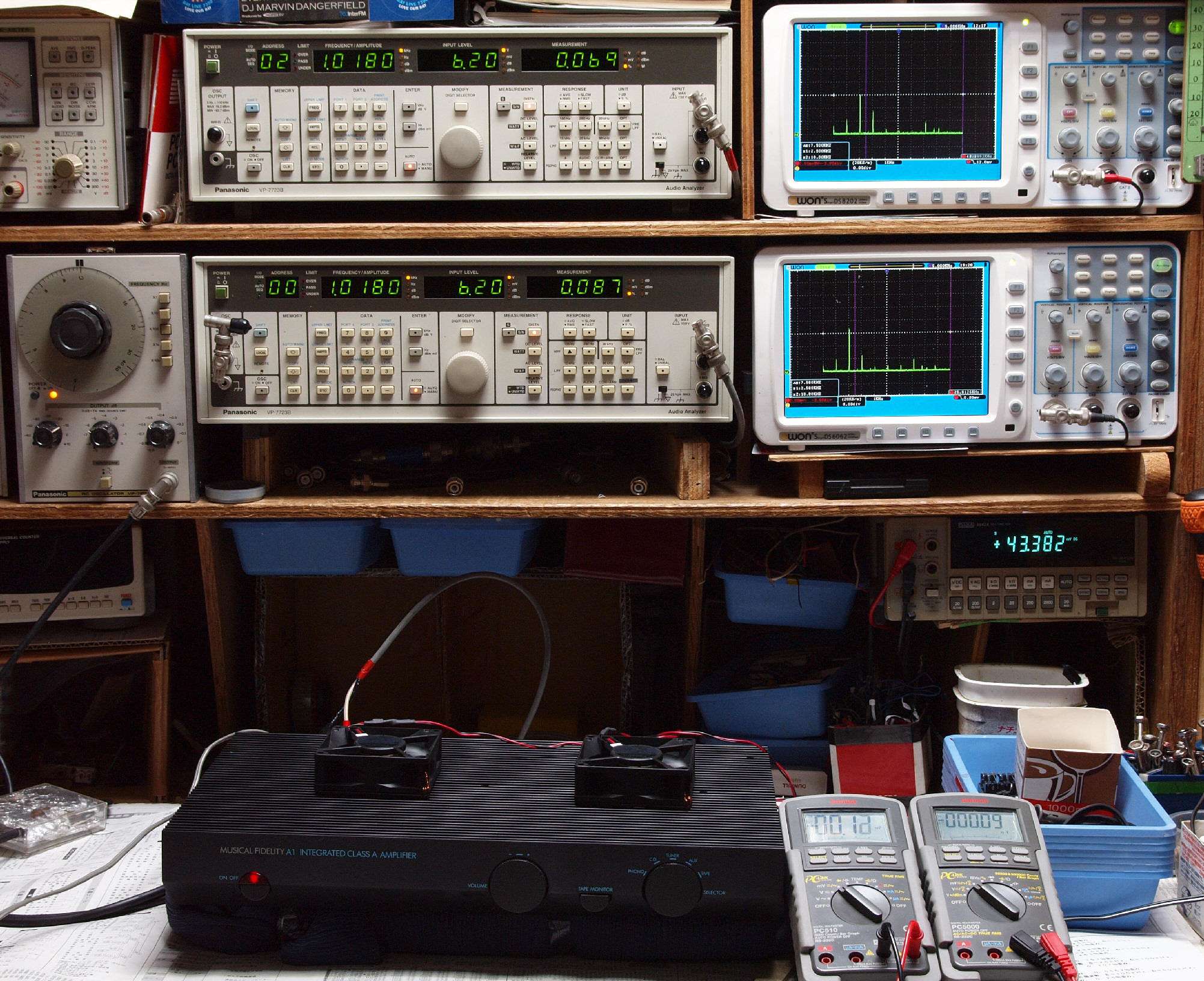

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

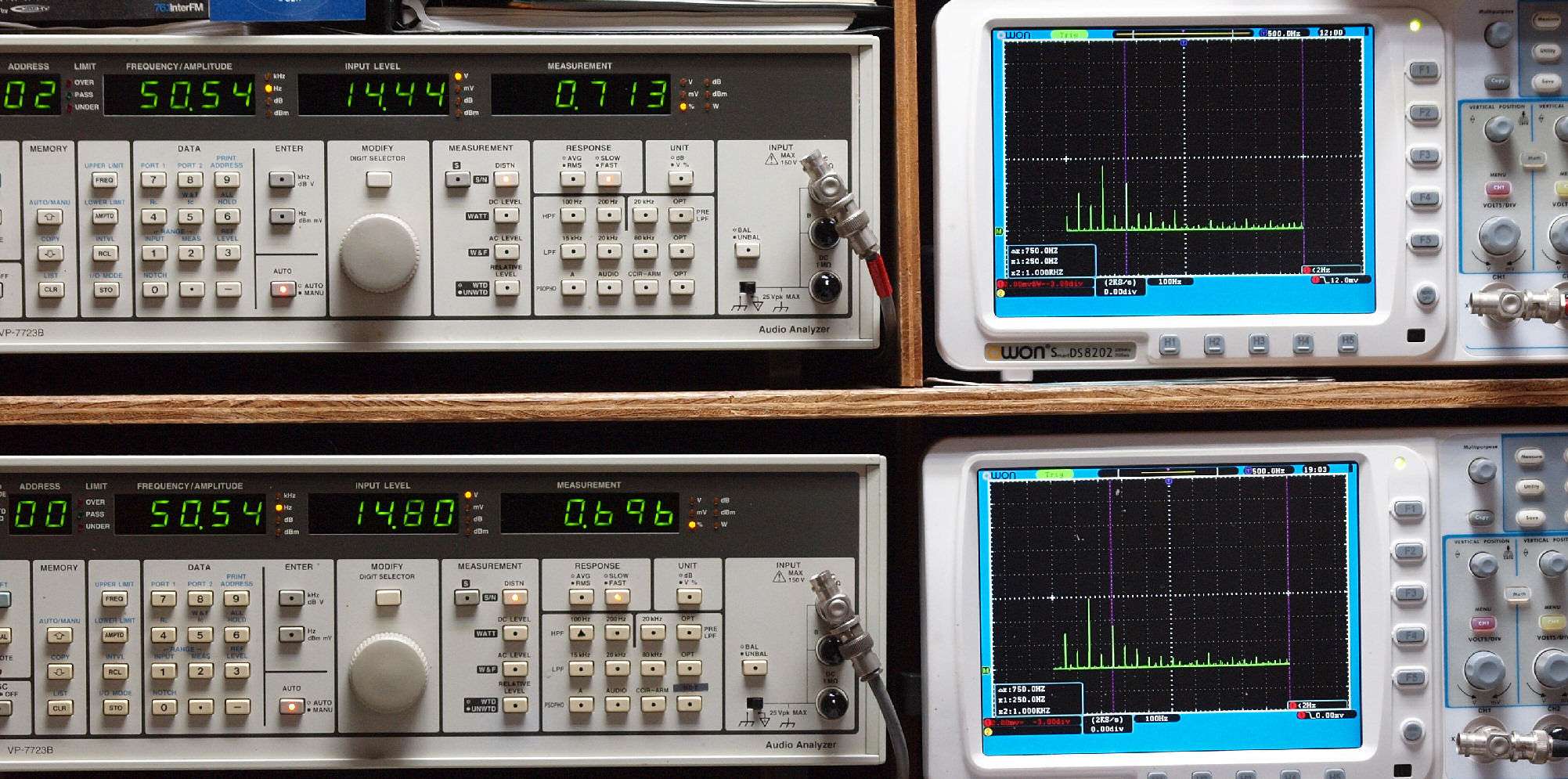

Ｅ２１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２６Ｗ、　０．７１３％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６９６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

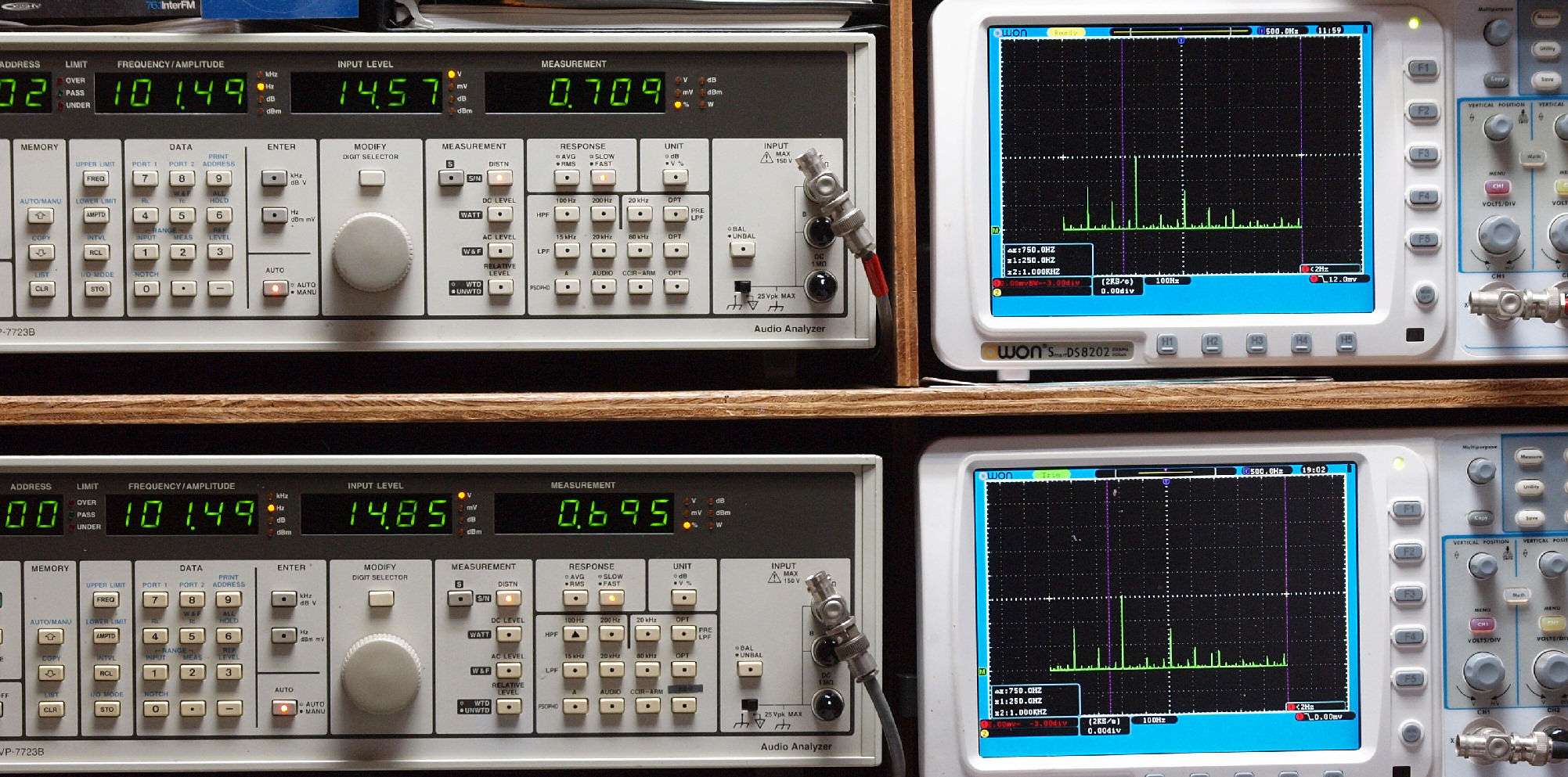

Ｅ２２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．７０９％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６９５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

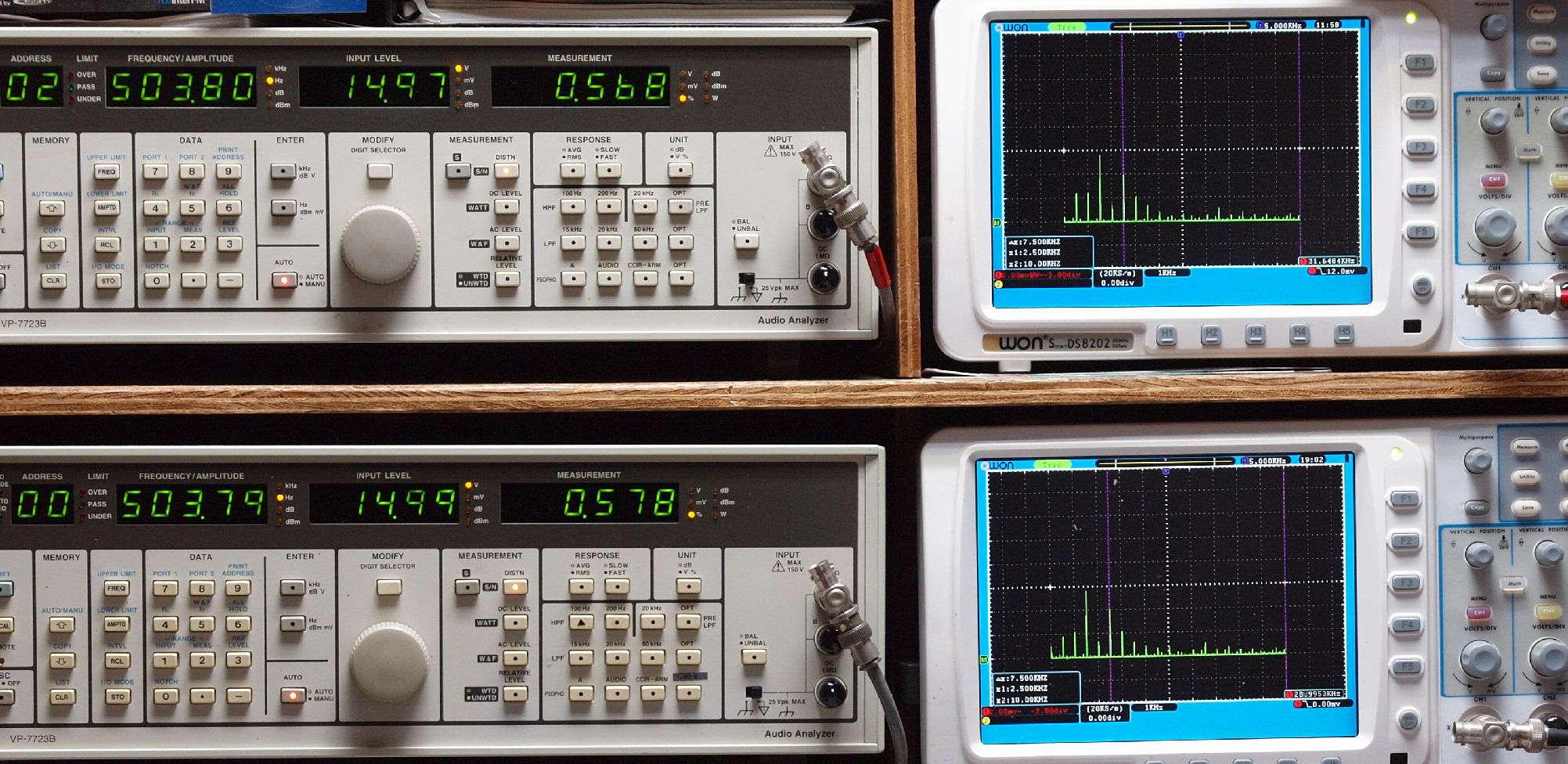

Ｅ２３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．５６８％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．５７８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

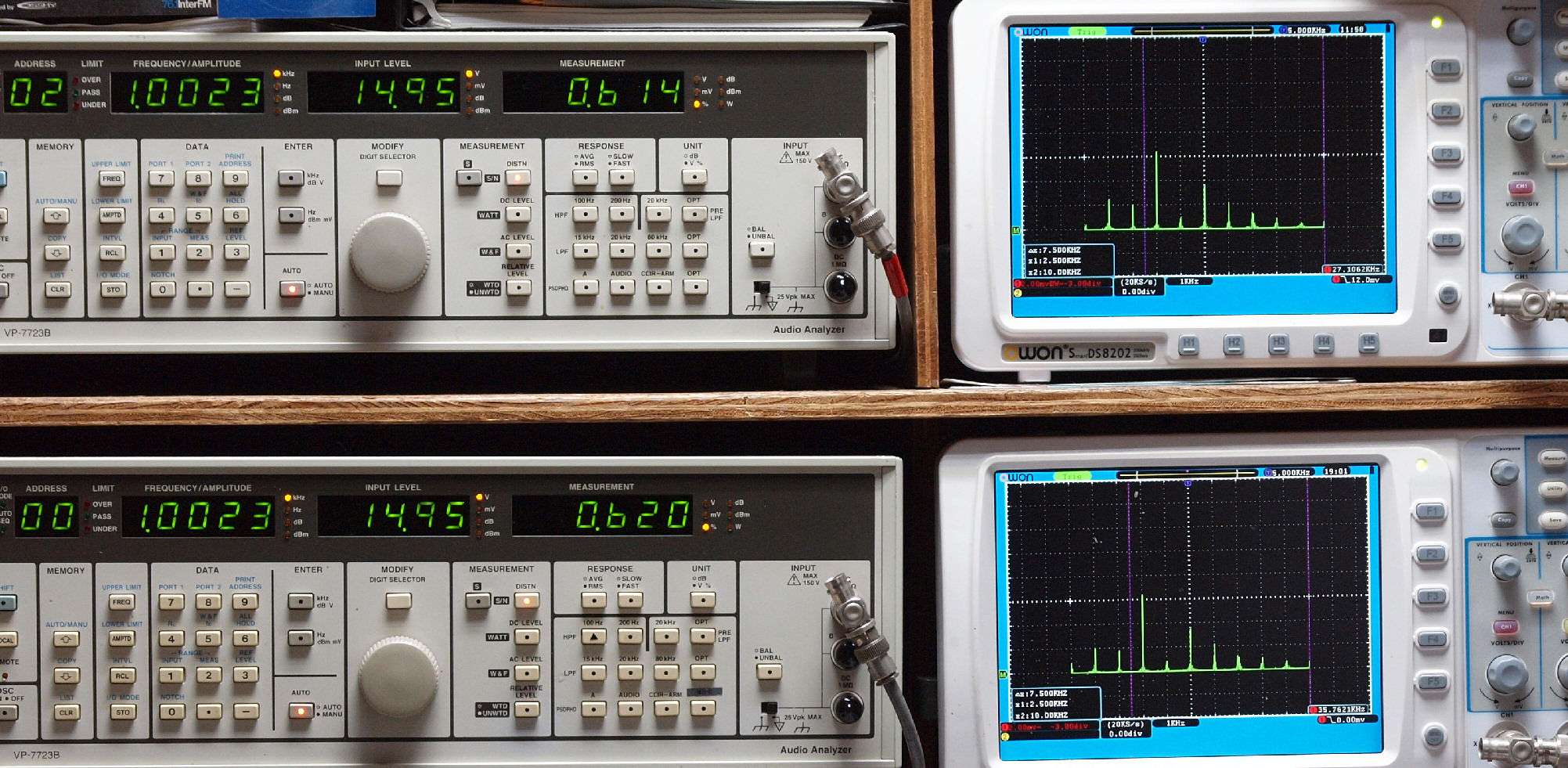

Ｅ２４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６１４％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６２０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

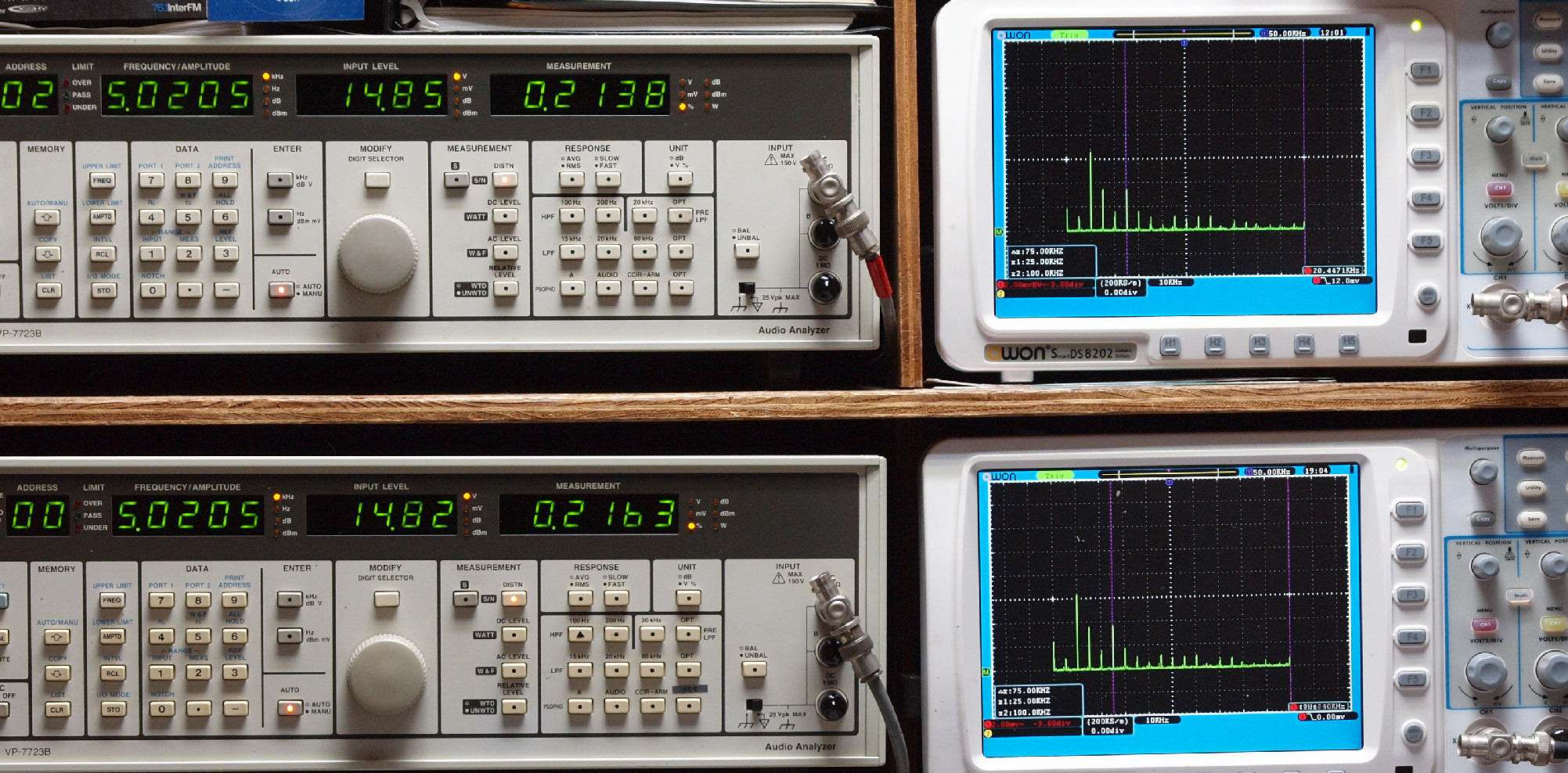

Ｅ２５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１３８％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１６３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１４４３％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１４６５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

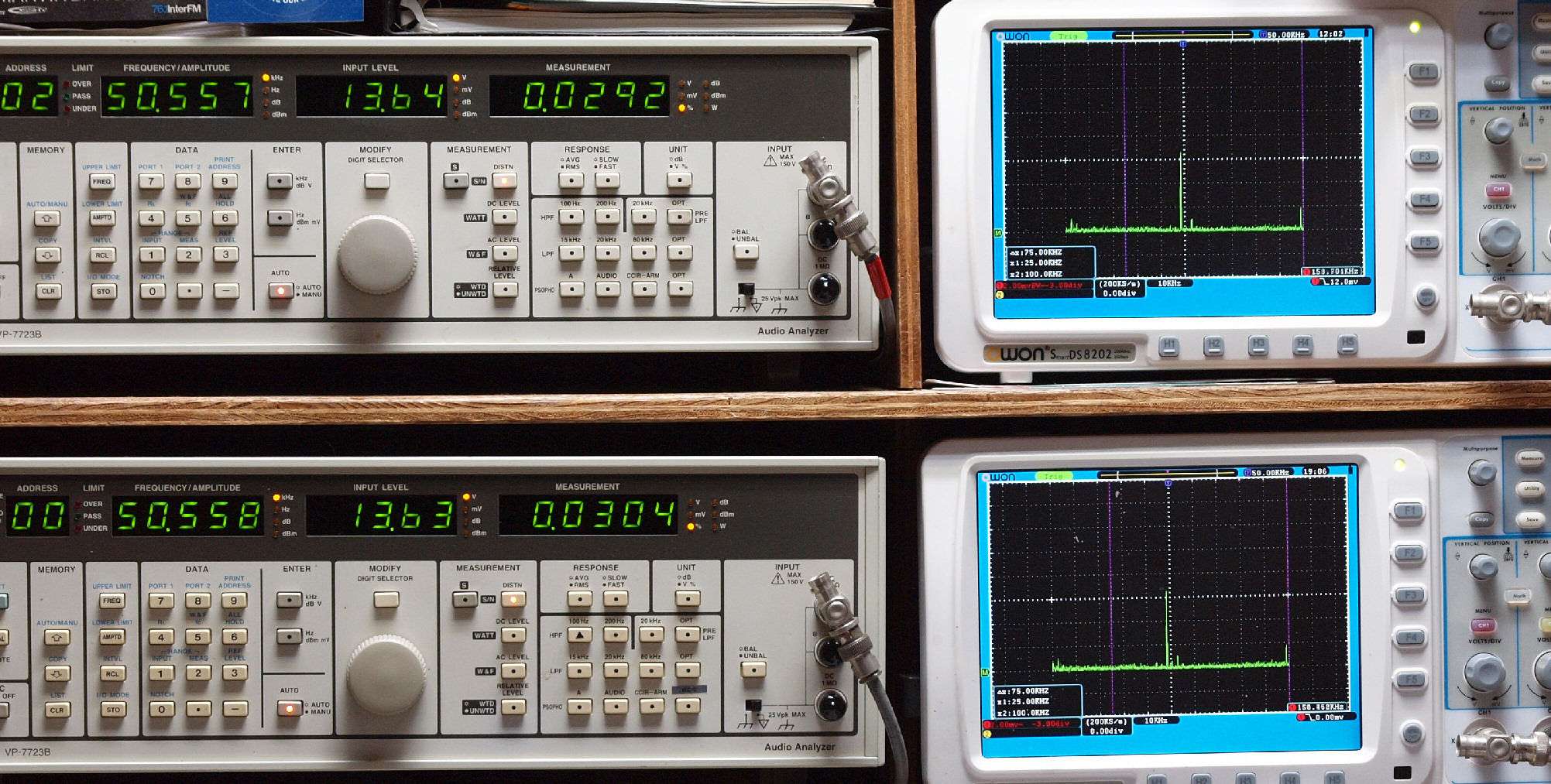

Ｅ２７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．０２９２％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．０３０４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　出力が出ないのは、フイルターで落としている為。終段に余裕があるので歪みは少ない。

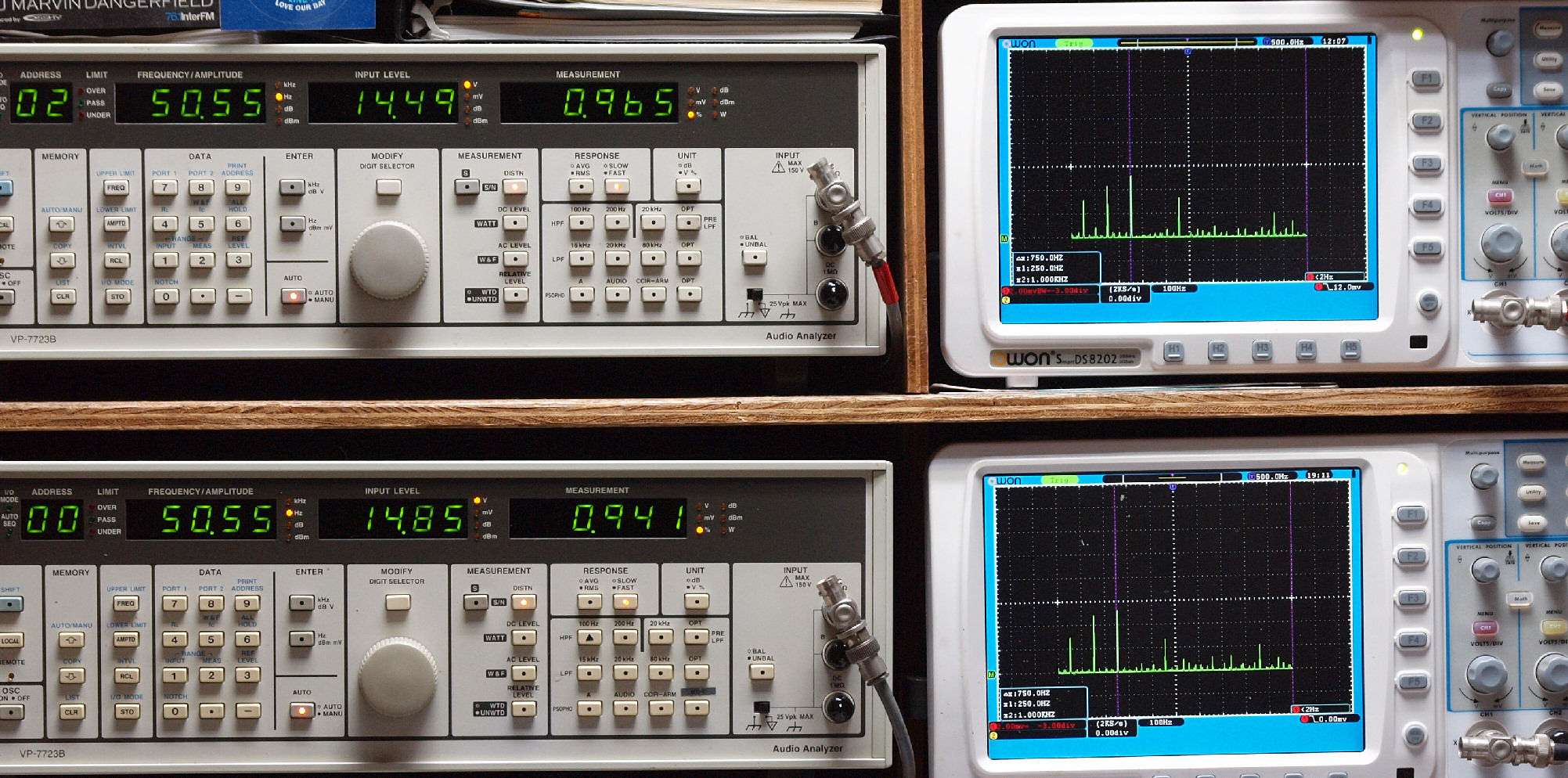

Ｅ３１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．９６５％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．９４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

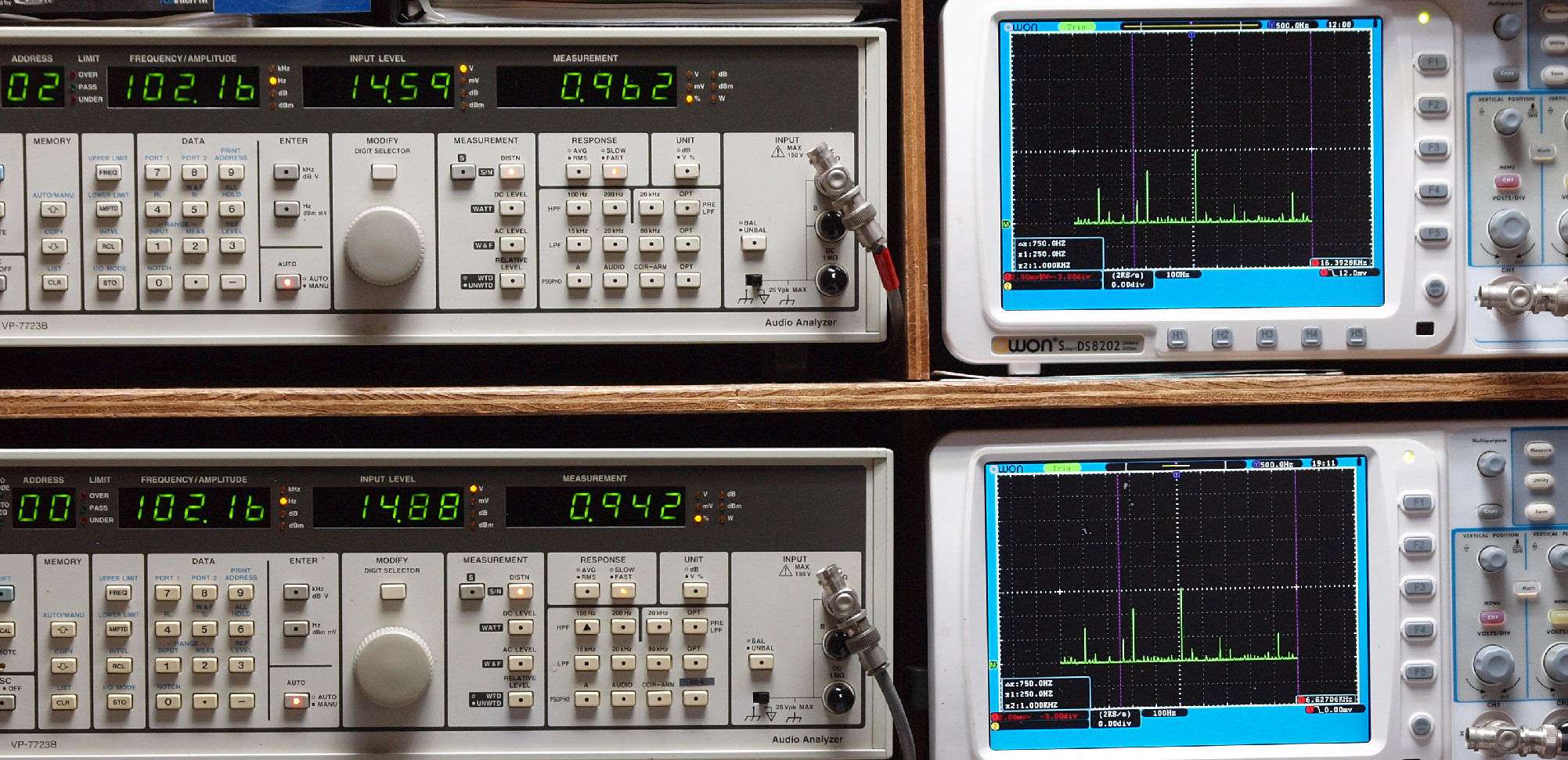

Ｅ３２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．９６２％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．９４２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

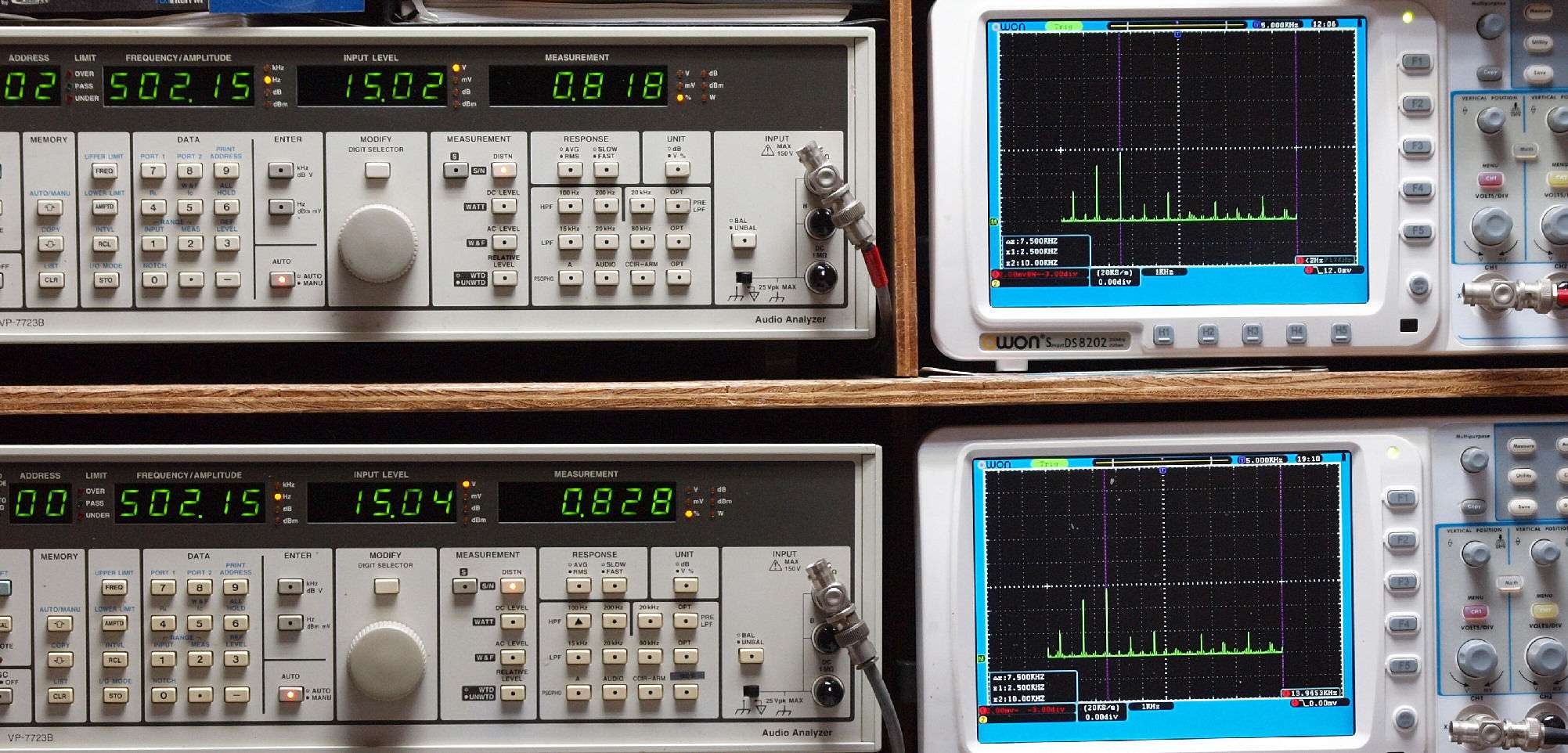

Ｅ３３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．８１８％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．８２８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

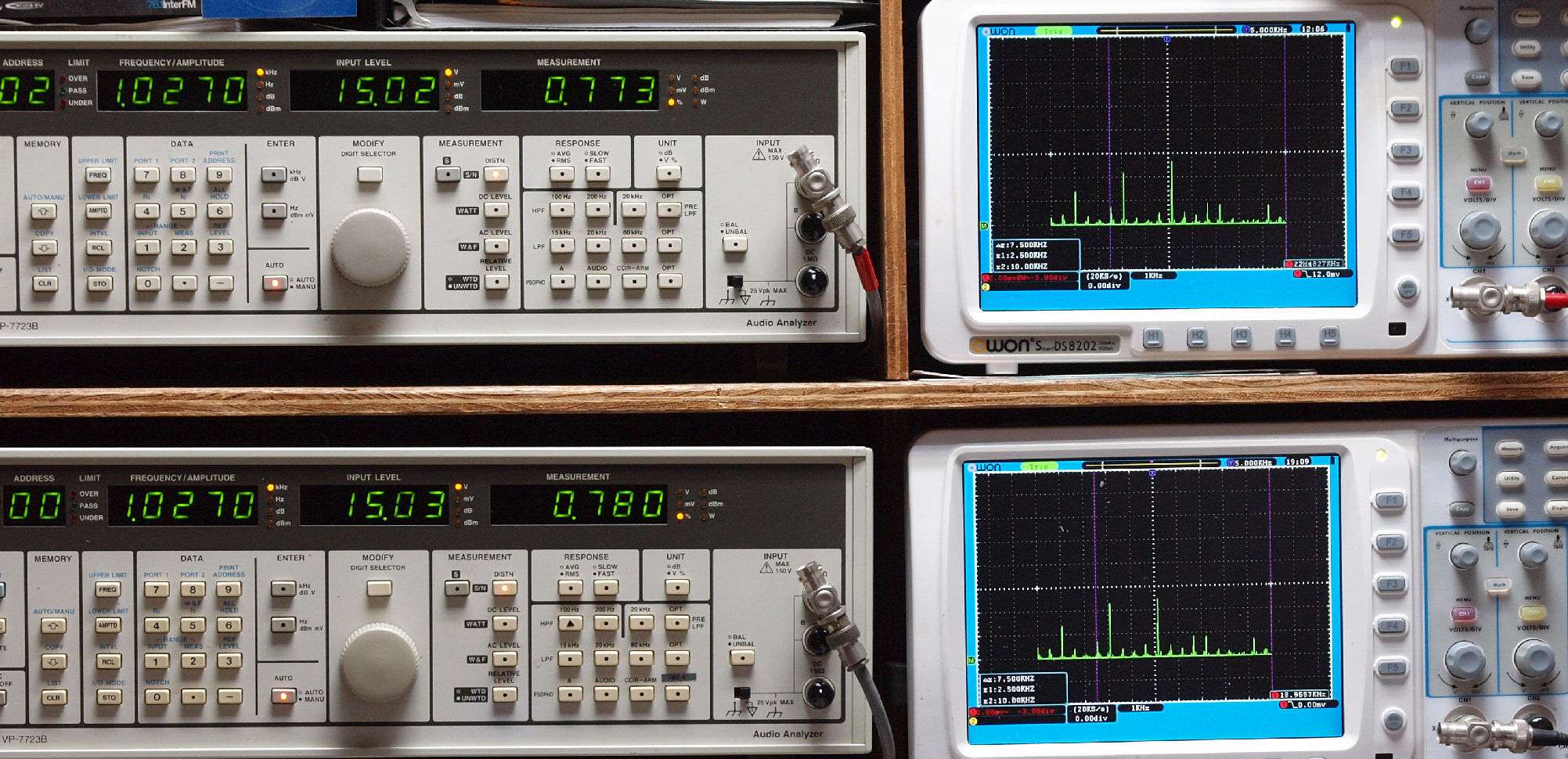

Ｅ３４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．７７３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．７８０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６０１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６１２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

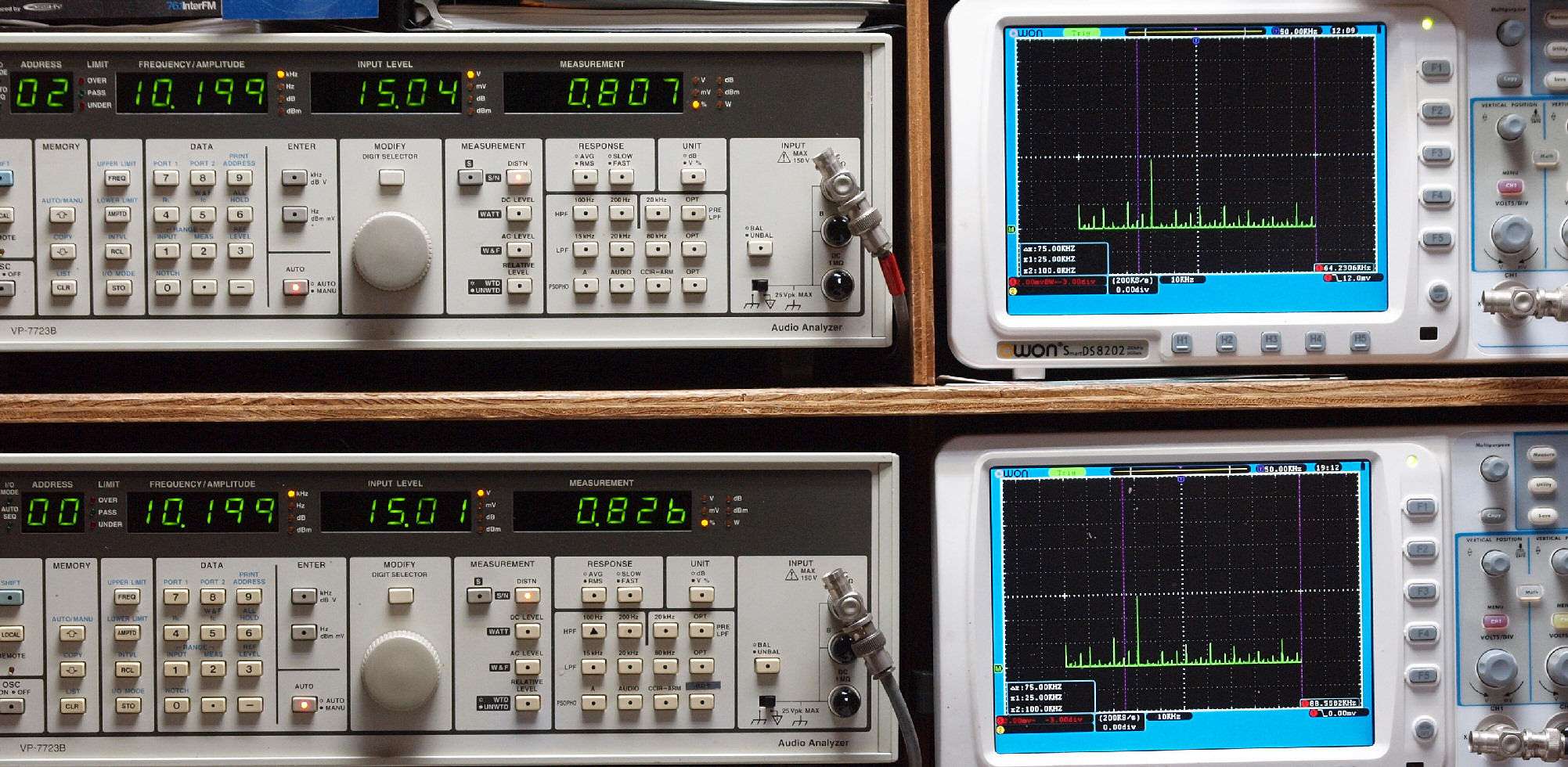

Ｅ３６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．８０７％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．８２６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

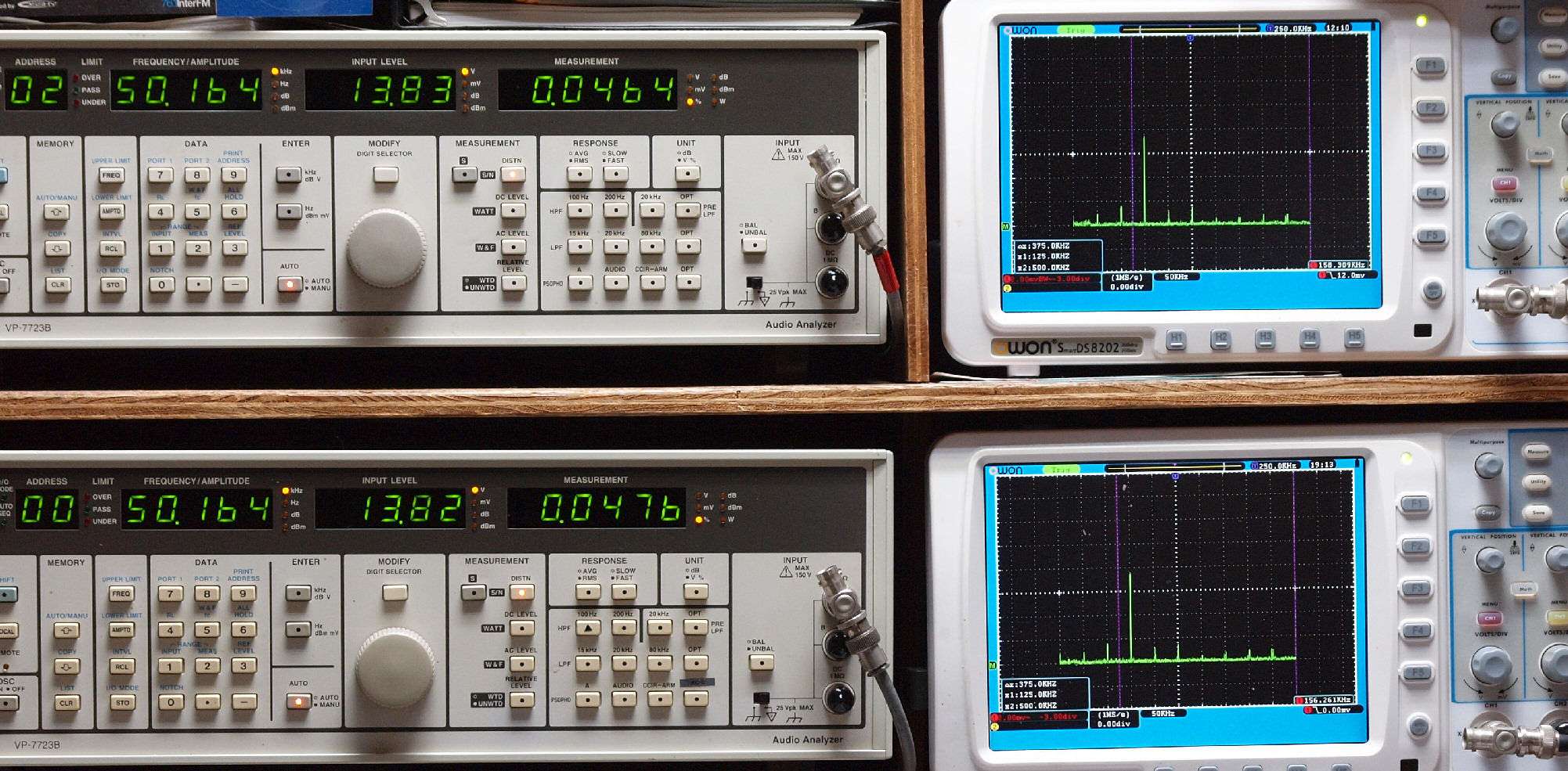

Ｅ３７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．０４５４％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．０４７６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

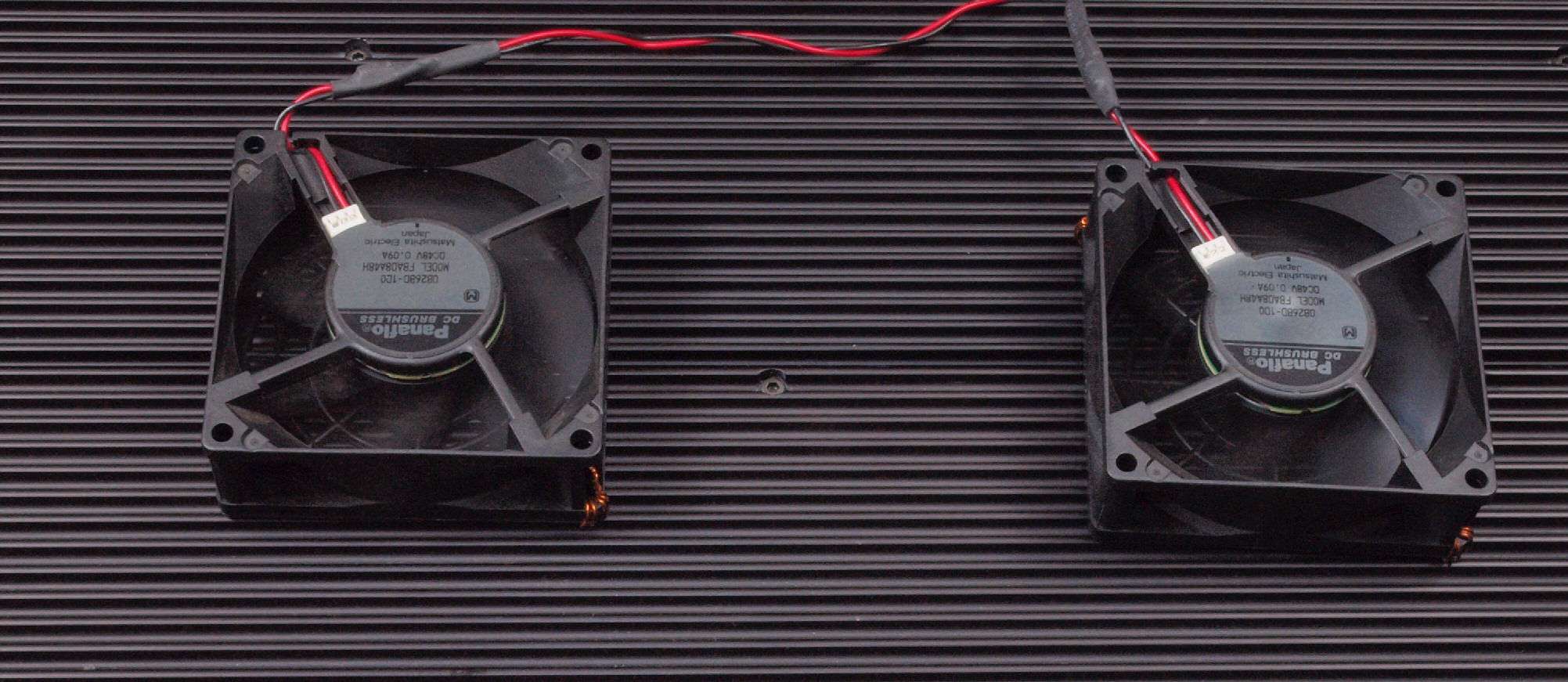

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

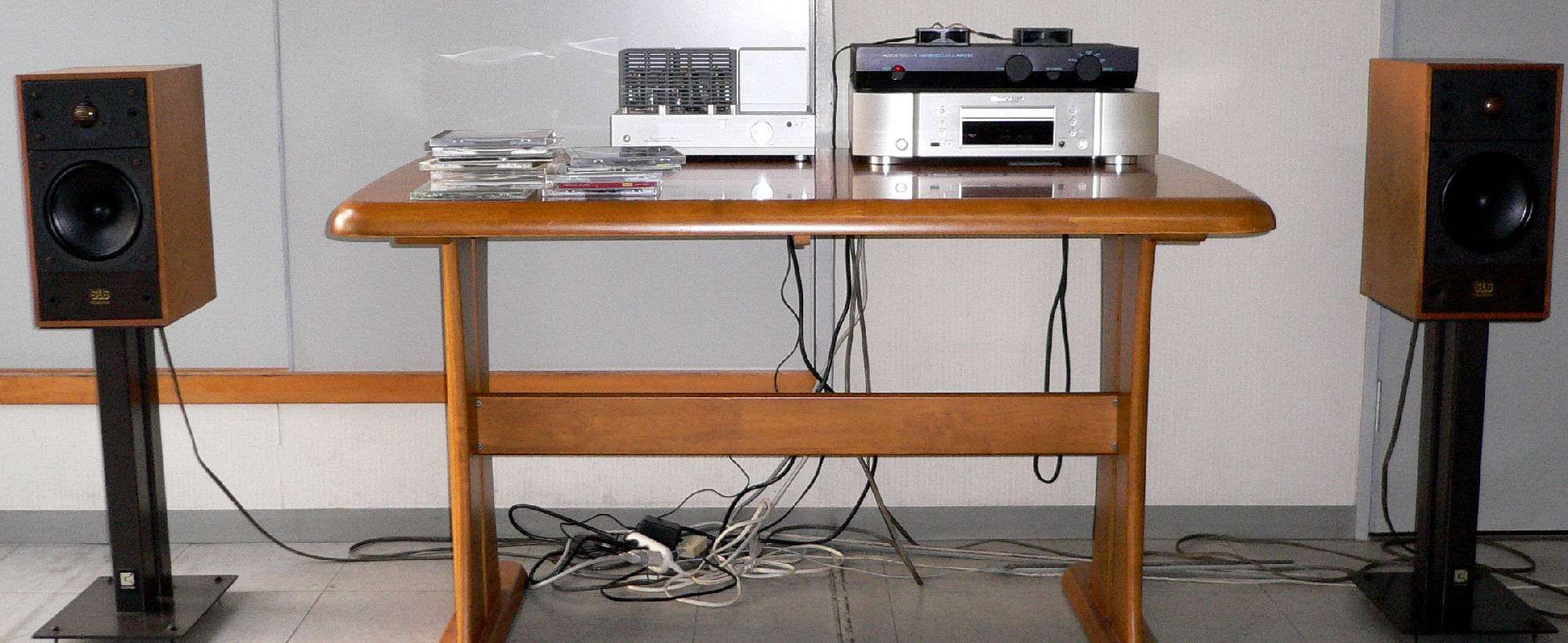

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg 価格 1984年発売、\138,000
