ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　１９台目修理記録

２０１９／９／９到着　　９／２６完成

Ａ．　修理前の状況。 A1のオーバーホールのご相談をしたく、連絡いたします。 現状、音はでますが下記のような状態です。 セレクター不良（片ch.のみ音がでる箇所、歪む箇所など混在）。 ボリュームやや不良（ガリあり）。 足プラスティックが加水分解。 10年前に中古で購入しました。 購入前から現在にいたるまで特に修理・オーバーホールは実施していません。 おそらく多くの部品が寿命を迎えているものと思われます。 愛着もあり、また代替機も見つからず、 まだしばらくは使いたいと思いご相談する次第です。 また、可能であればSP端子をUpgradeしたく考えております。 Ｔ．　終段ＴＲ（トランジスター）測定 Ｂ．　原因。 左右で終段ＴＲ（トランジスター）が異なる。 １部電解コンデンサー容量抜け。 各部経年劣化。 プッシュＳＷ２個接触不良。 Ｃ．　修理状況。 全電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 テフロン絶縁RCA端子に交換。 ＳＰ接続端子交換。 電源コードをヒューズ付き３Ｐインレットに交換。 入力切換SW清掃。 電源トランス下厚紙挿入。 メインVR交換。 終段ＴＲ（トランジスター）交換。 終段エミッター抵抗交換。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）３１個。 フイルムコンデンサー　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　１個。 テフロン絶縁RCA端子　　　　　　　　　　　６組１２個。 ＳＰ接続端子　　　　　　　　　　　　　　　２組４個。 フューズ付き３Ｐインレットソケット　　　　　　１個。 ２連VR　　　　　　　　　　　　　　　　　　　　１個。 終段ＴＲ（トランジスター）　２組４個（２組２０個購入し、選別使用）。 プッシュＳＷ　　　　　　　　　　　　　　　　　２個。 終段エミッター抵抗　　　　　　４本（選別して使用）。 Ｅ．　調整・測定。 Ｆ．　修理費　　１２５，０００円　　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

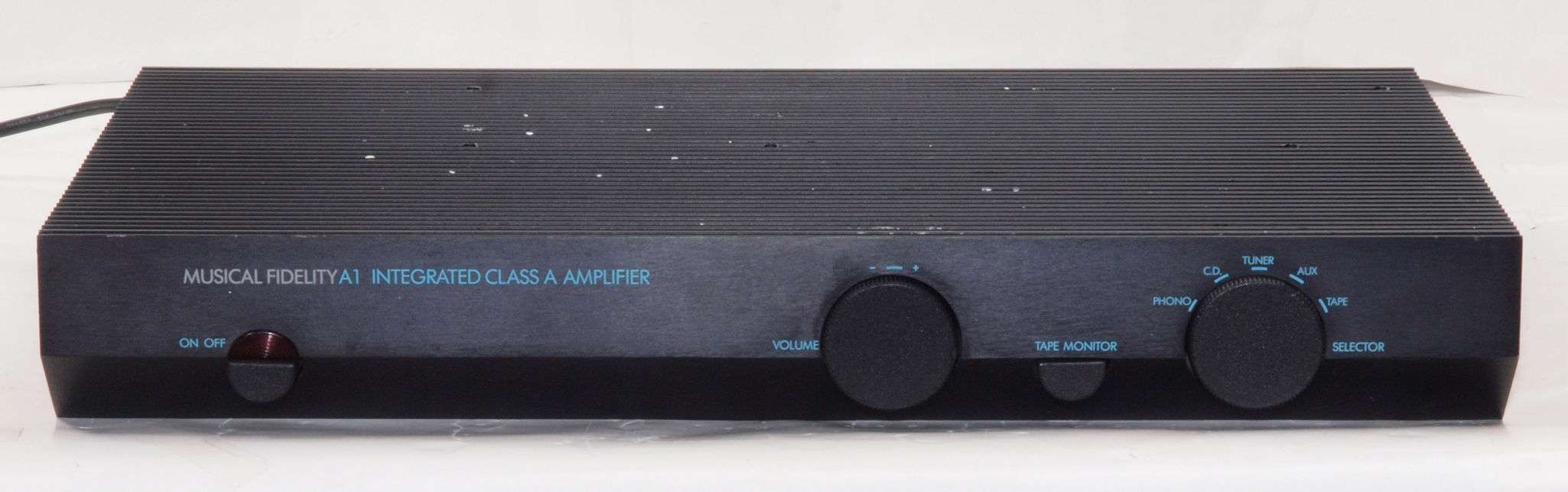

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

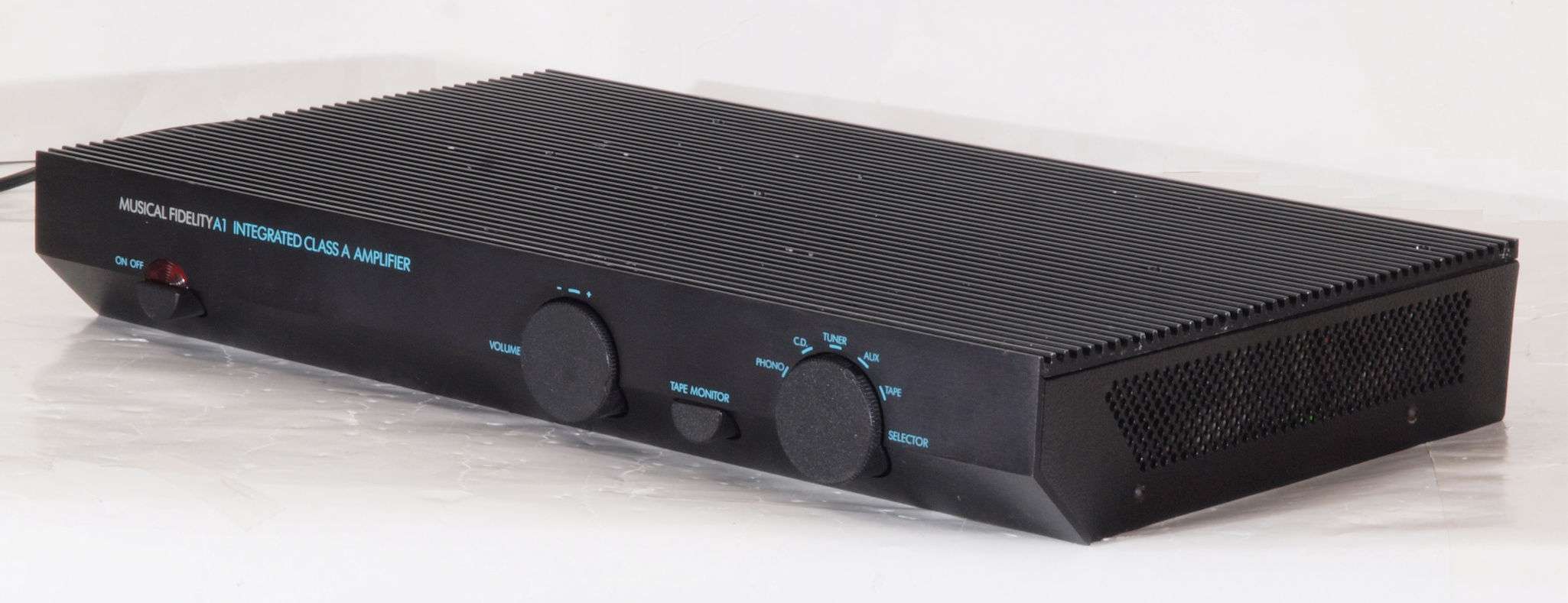

Ａ１２．　点検中　前右から見る。

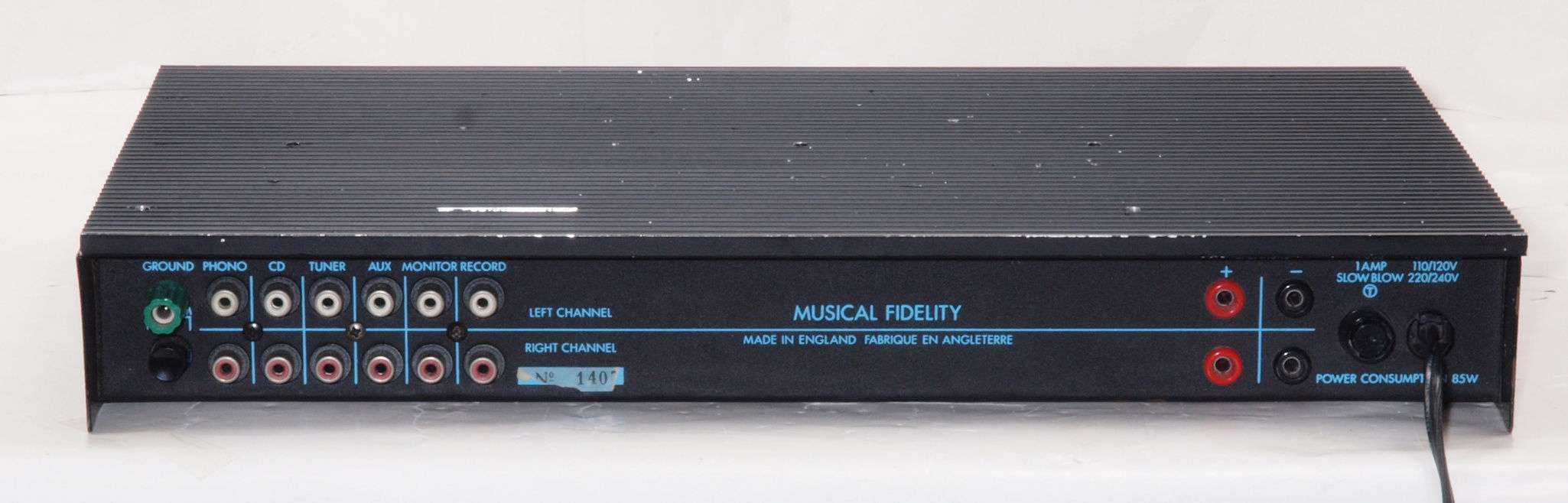

Ａ１３．　点検中　後から見る。

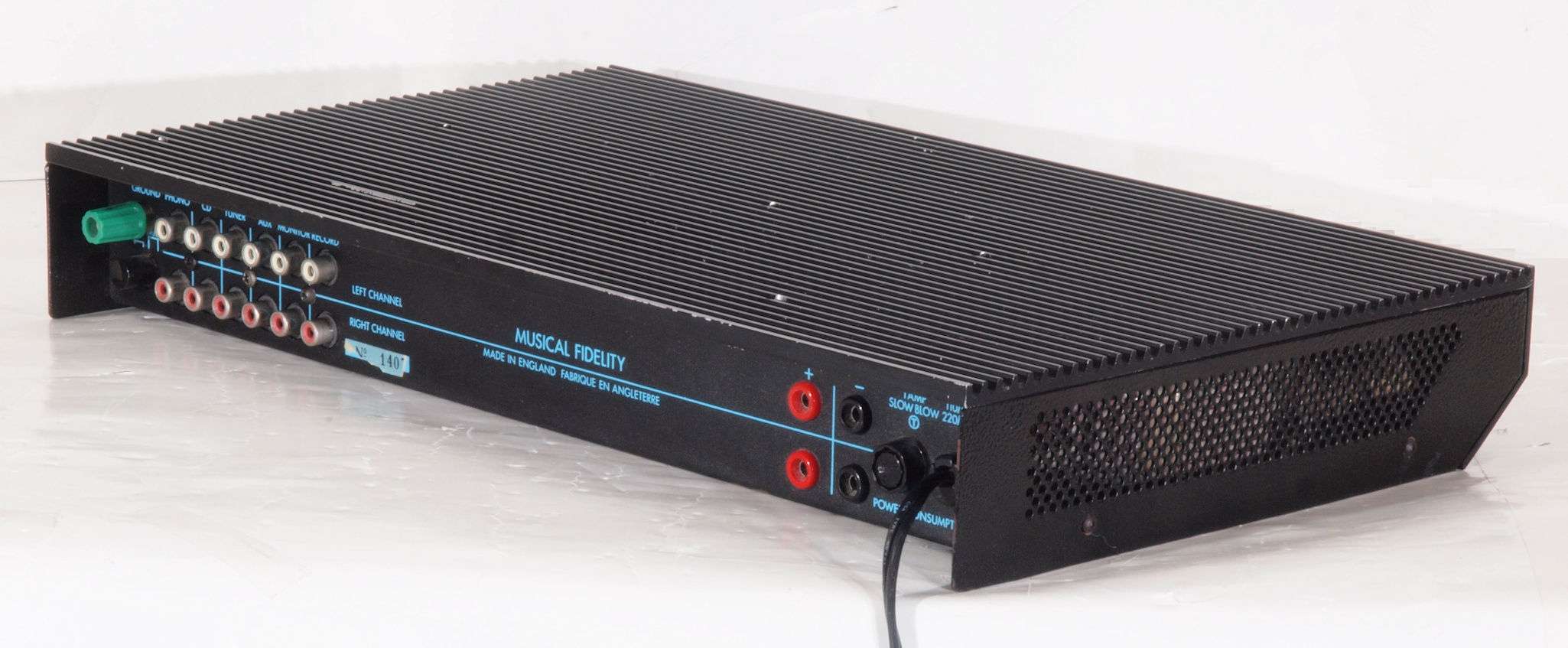

Ａ１４．　点検中　後左から見る。

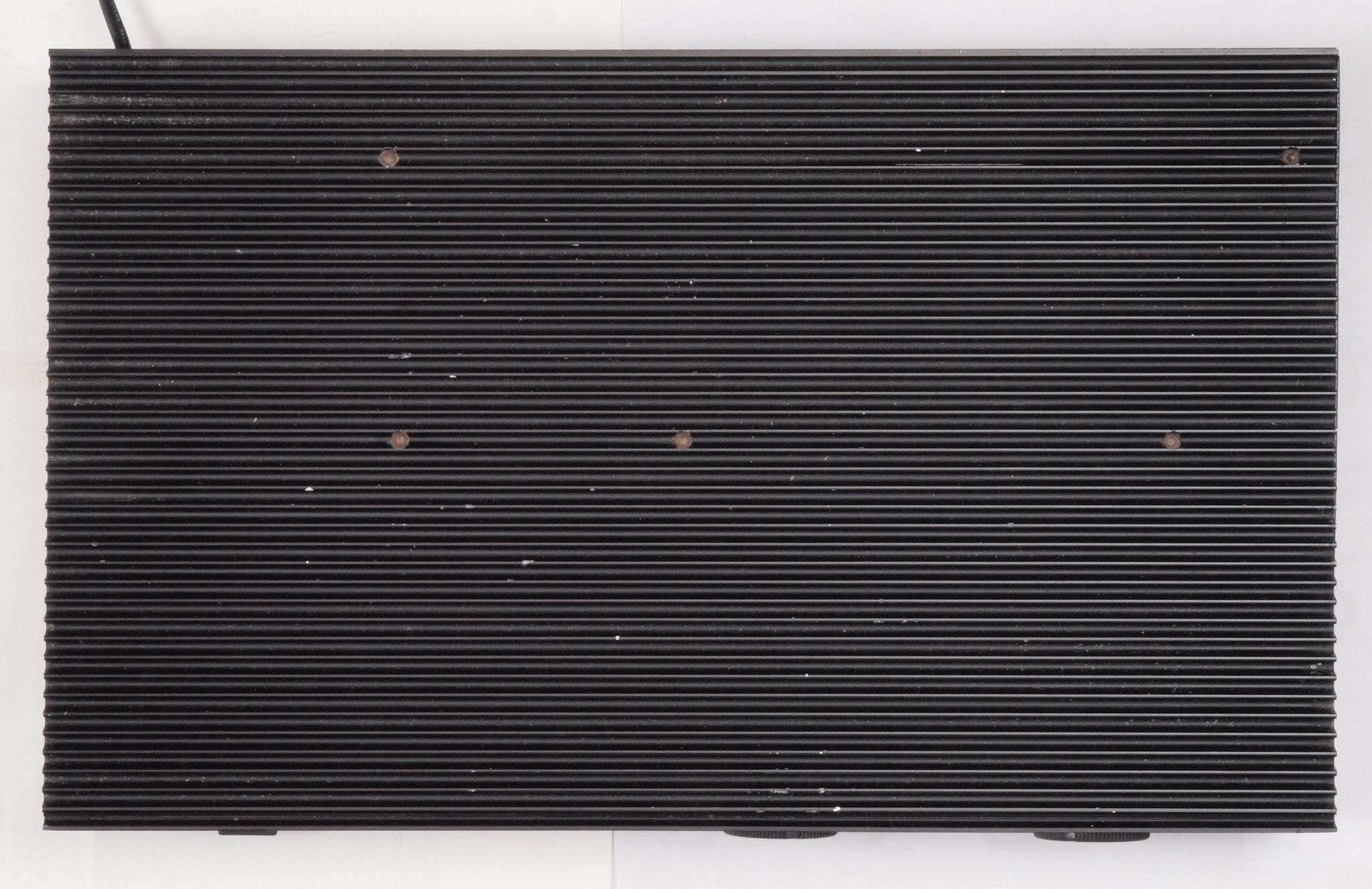

Ａ１５．　点検中　上から見る。

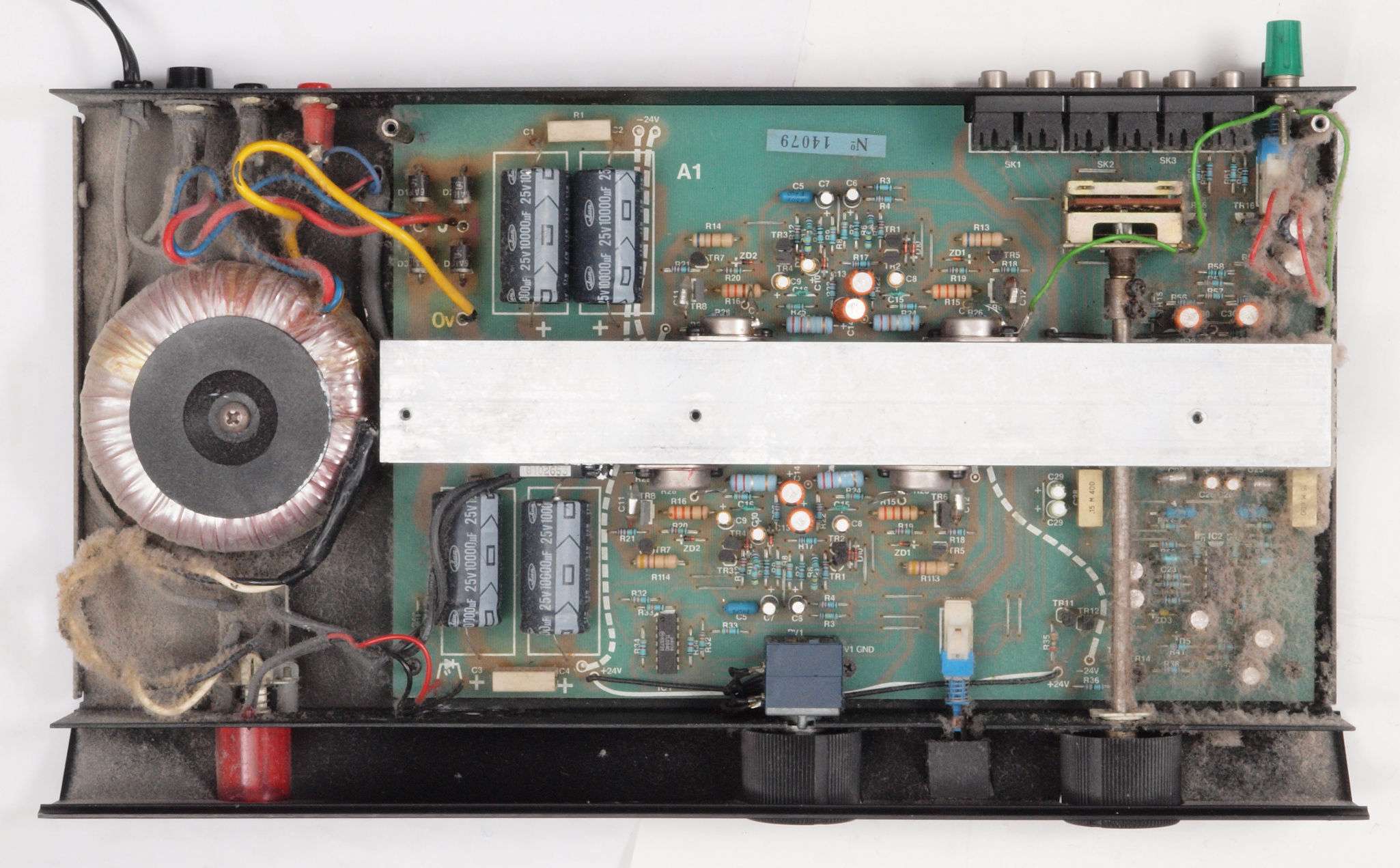

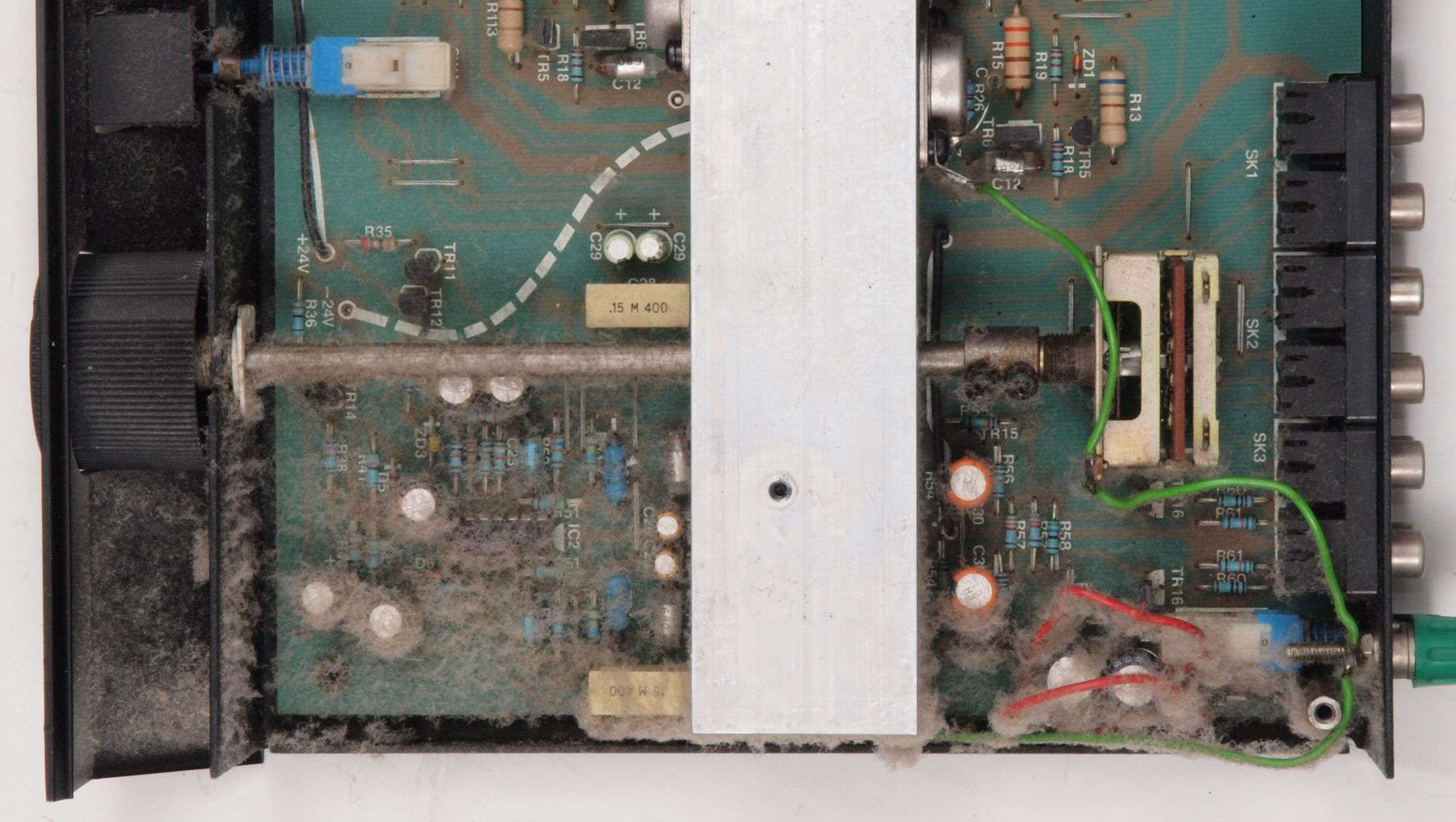

Ａ１６．　点検中　上蓋（放熱器）を取り、上から見る。　埃が沢山．．．釣った魚にも餌をやりましょう。

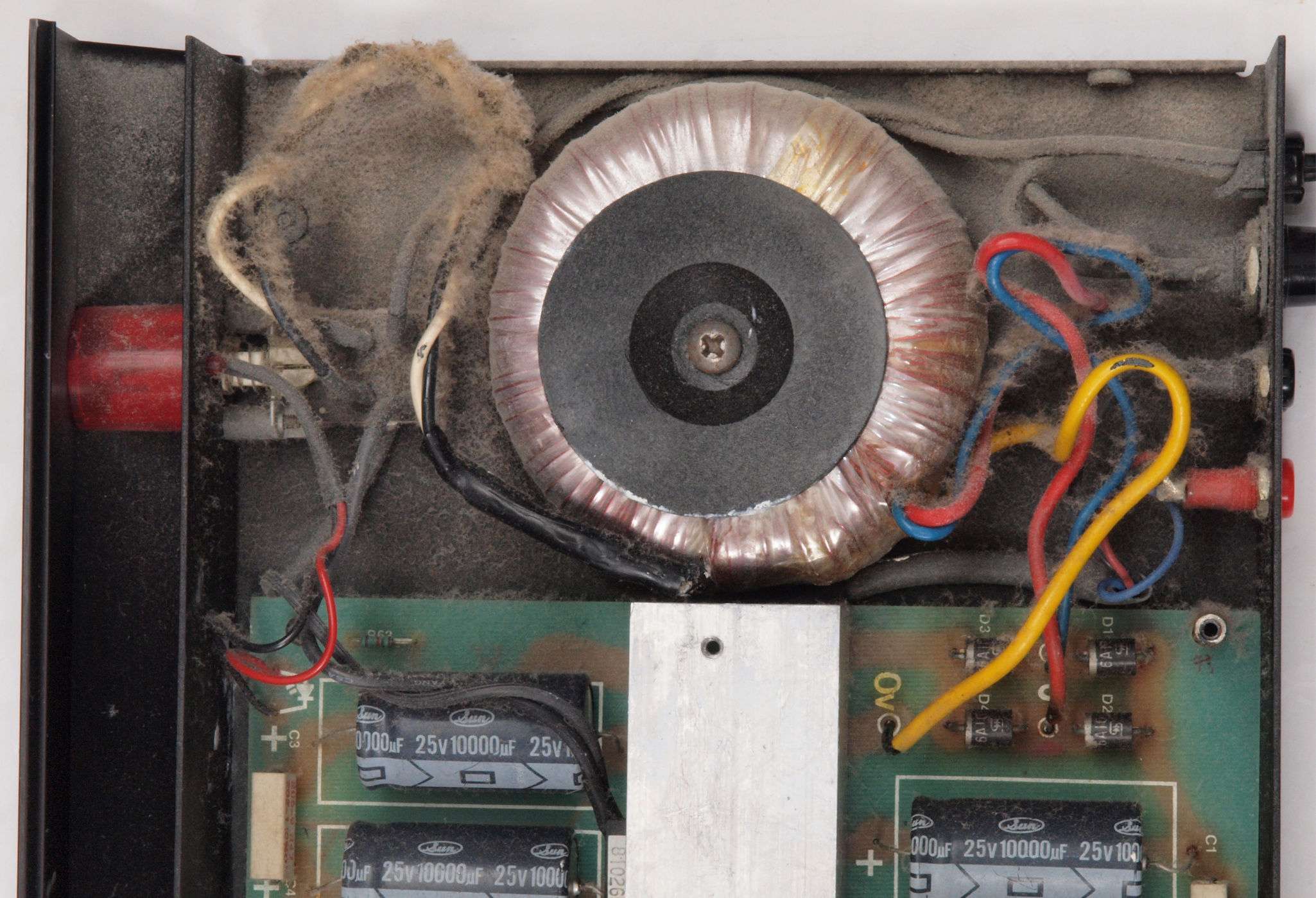

Ａ１６２．　点検中　上蓋（放熱器）を取り、上から見る。　トランス回りの埃。

Ａ１６２．　点検中　上蓋（放熱器）を取り、上から見る。　ＥＱ−ＡＭＰ回りの埃。

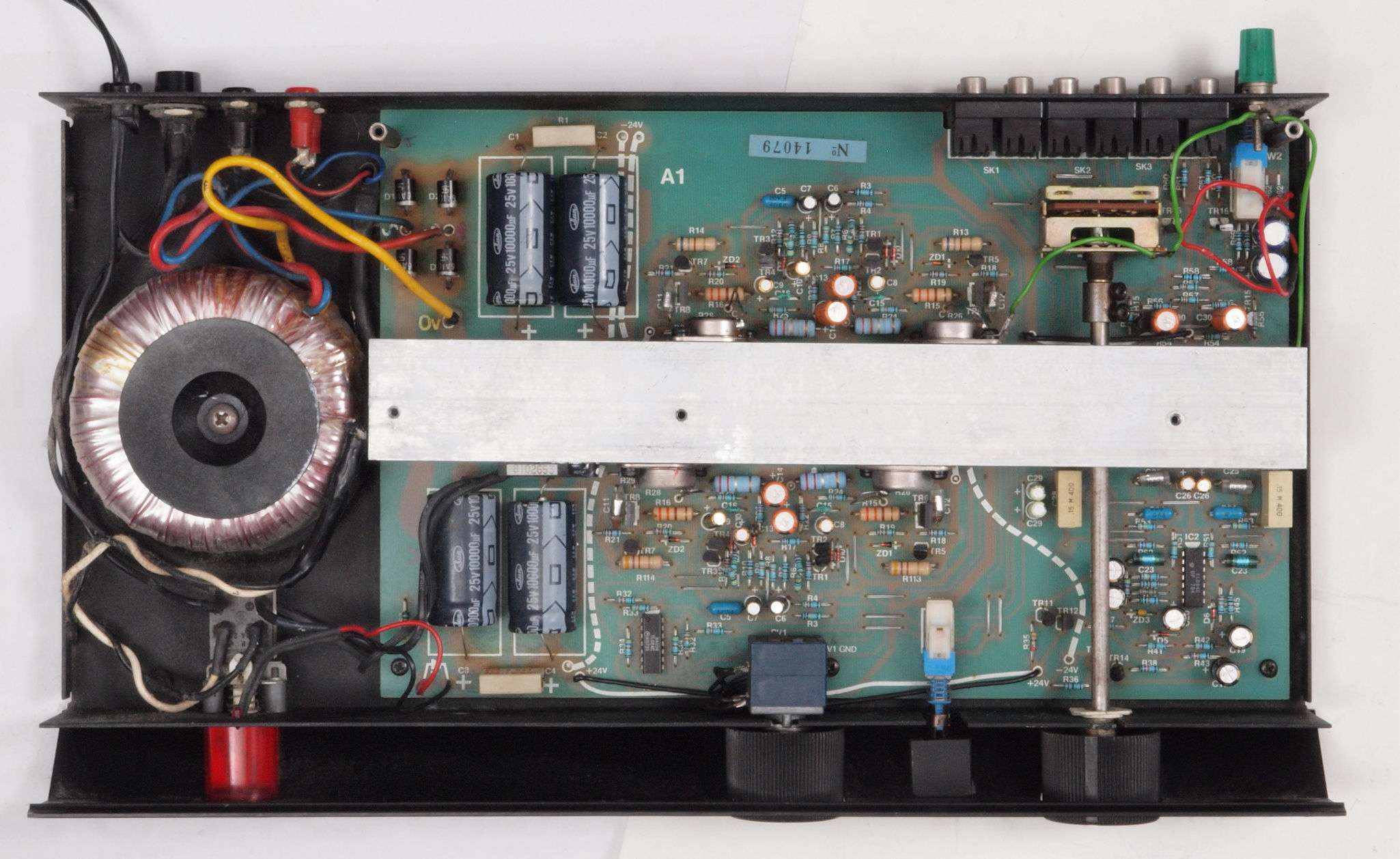

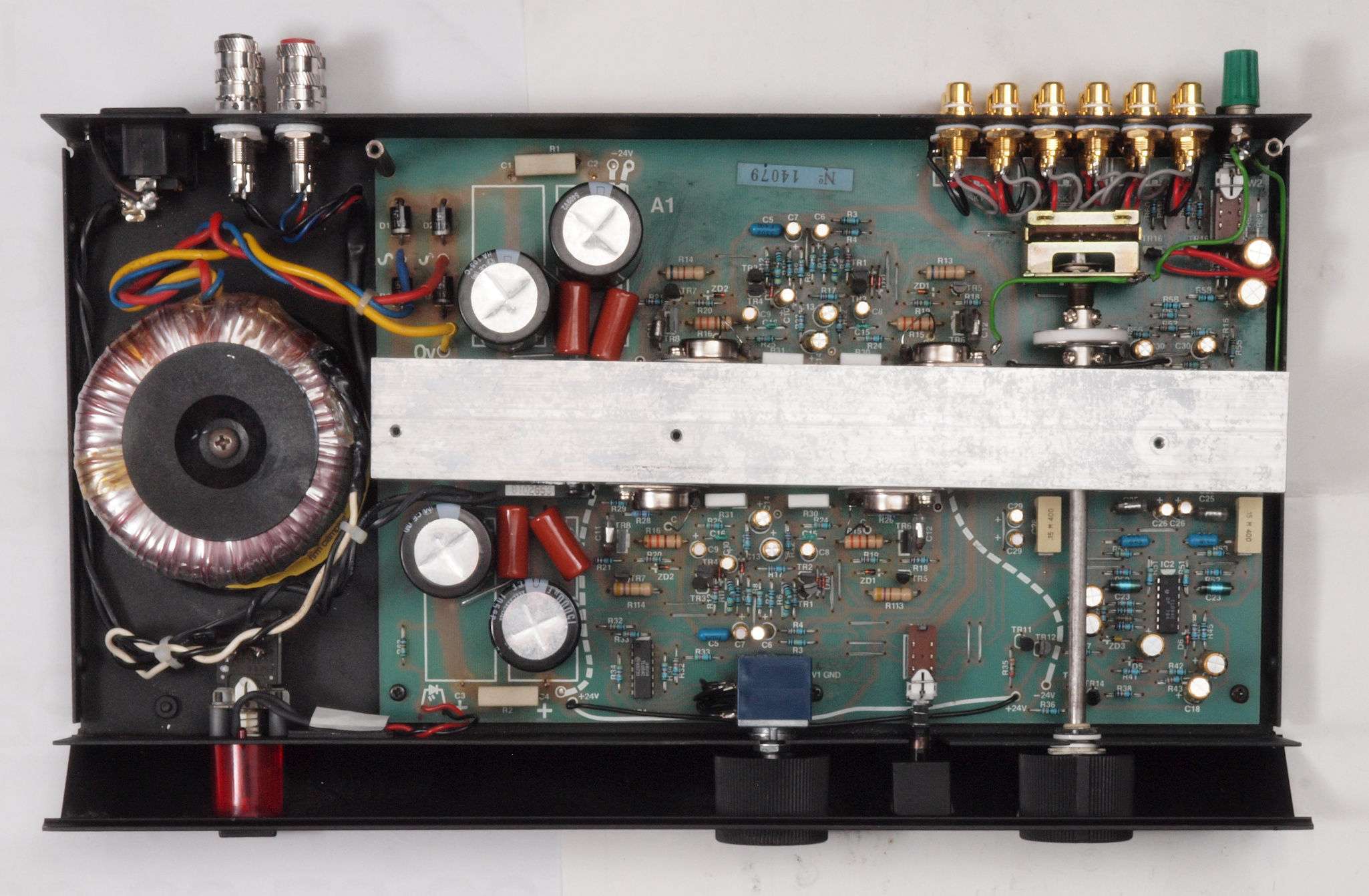

Ａ１７．　点検中　上蓋（放熱器）を取り、清掃後。　上から見る。

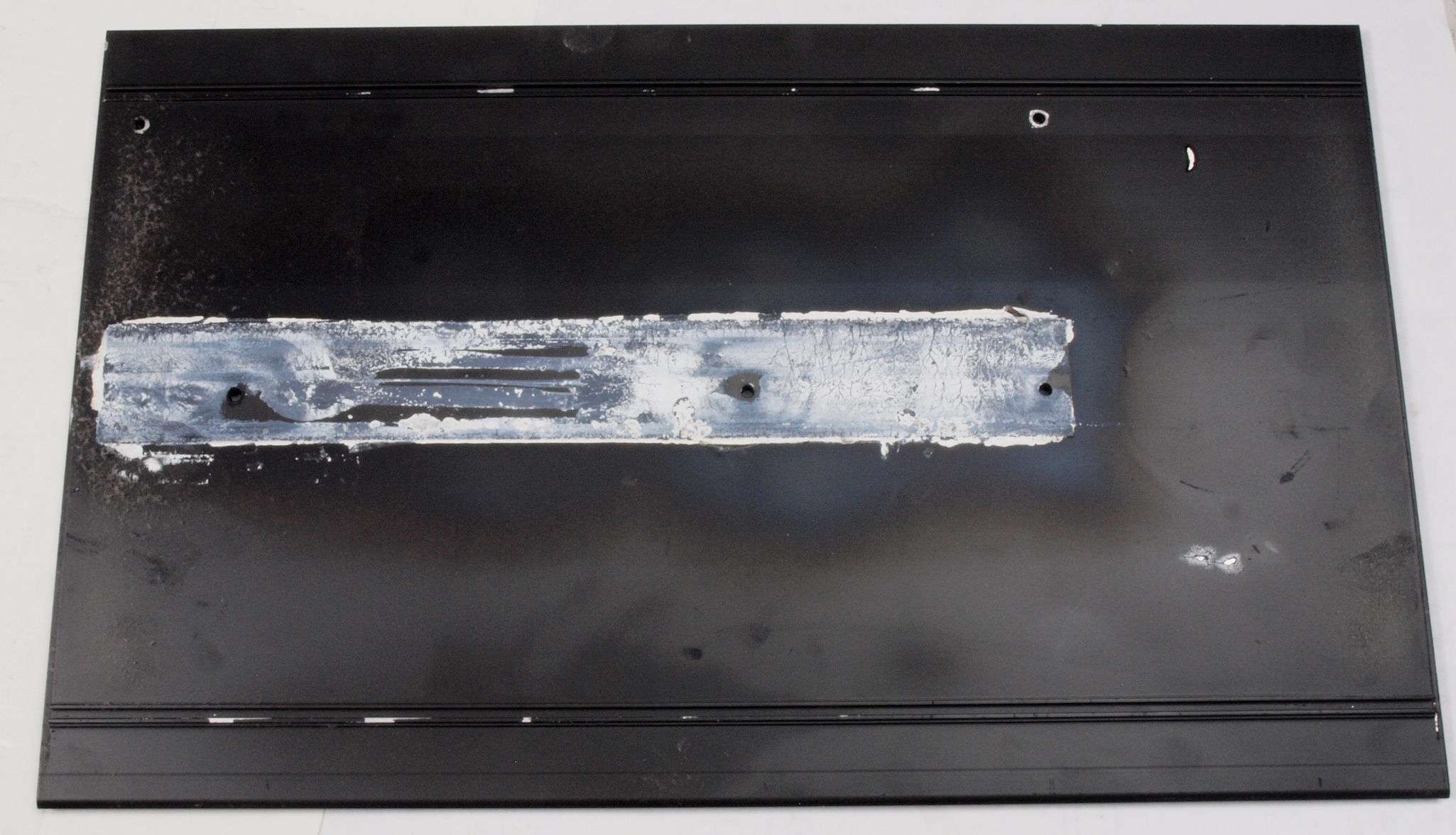

Ａ１８．　点検中、　上蓋裏の放熱シリコングリスと埃。

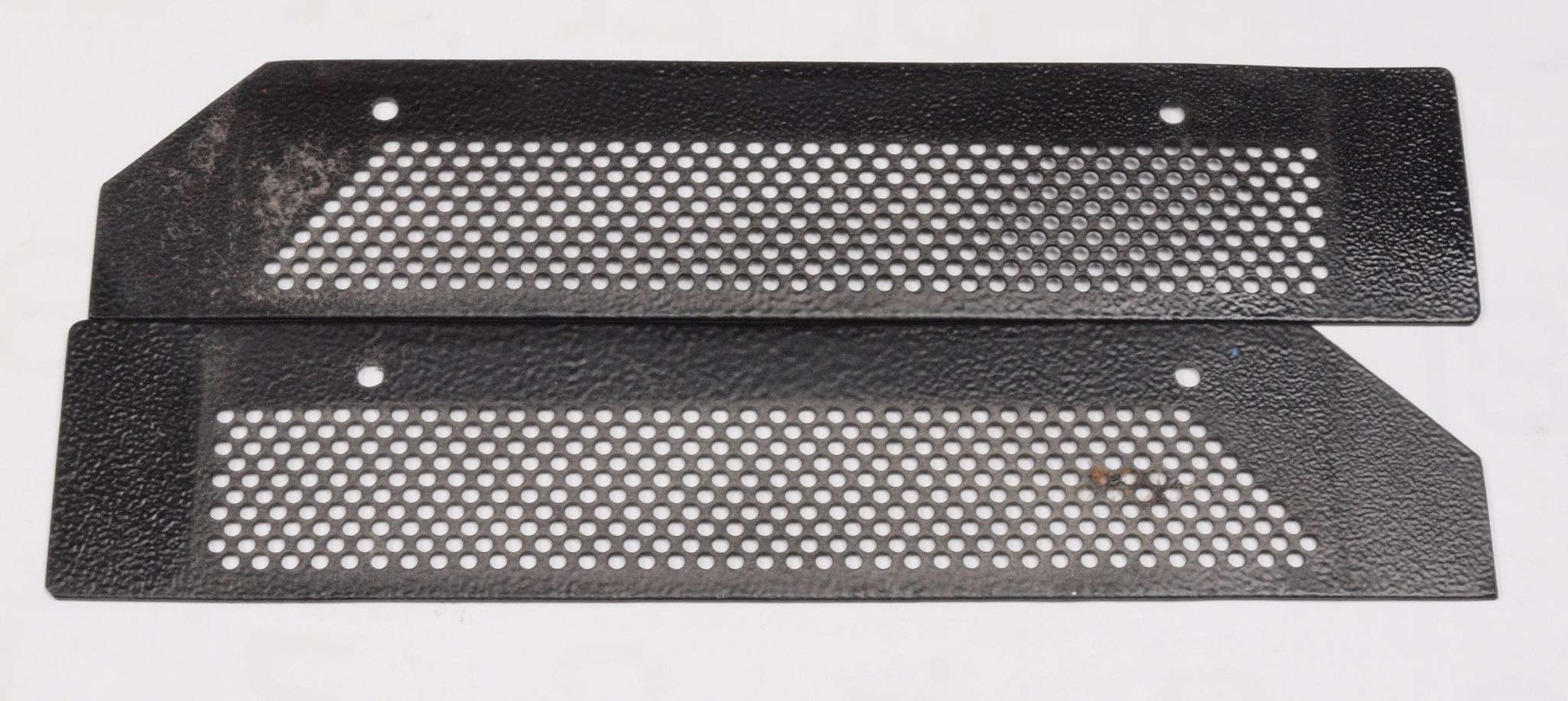

Ａ１９．　点検中、　両側側面パネル裏埃。

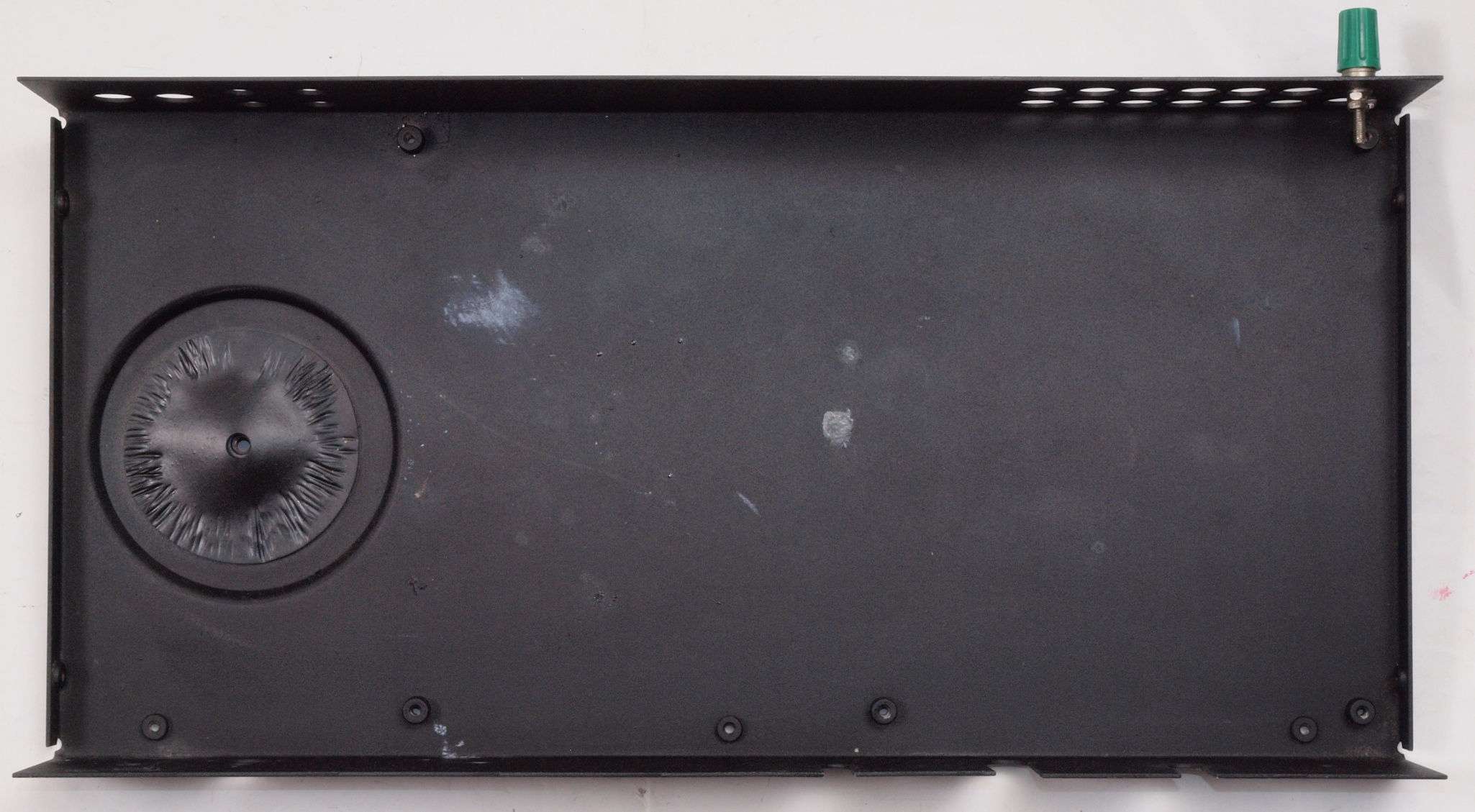

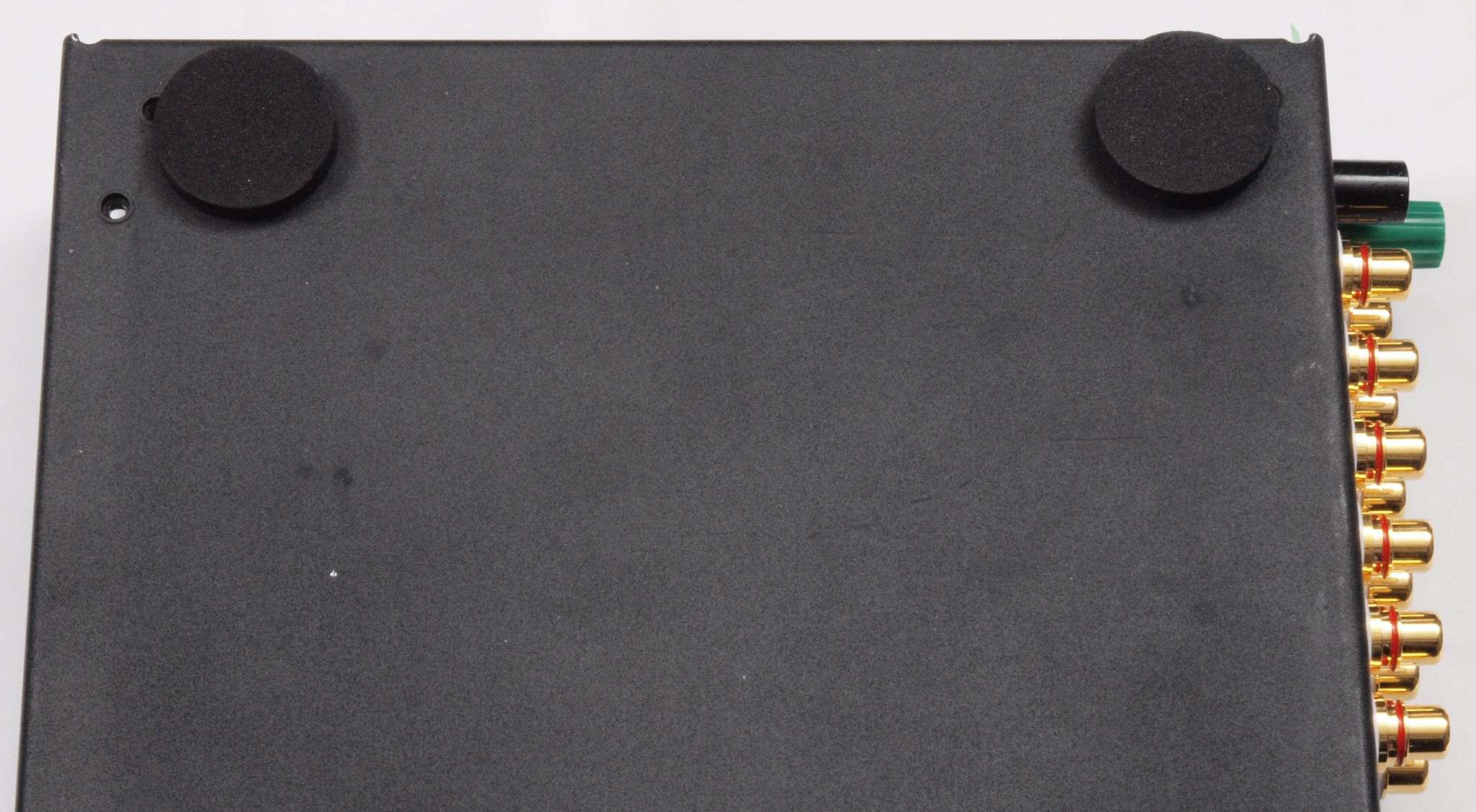

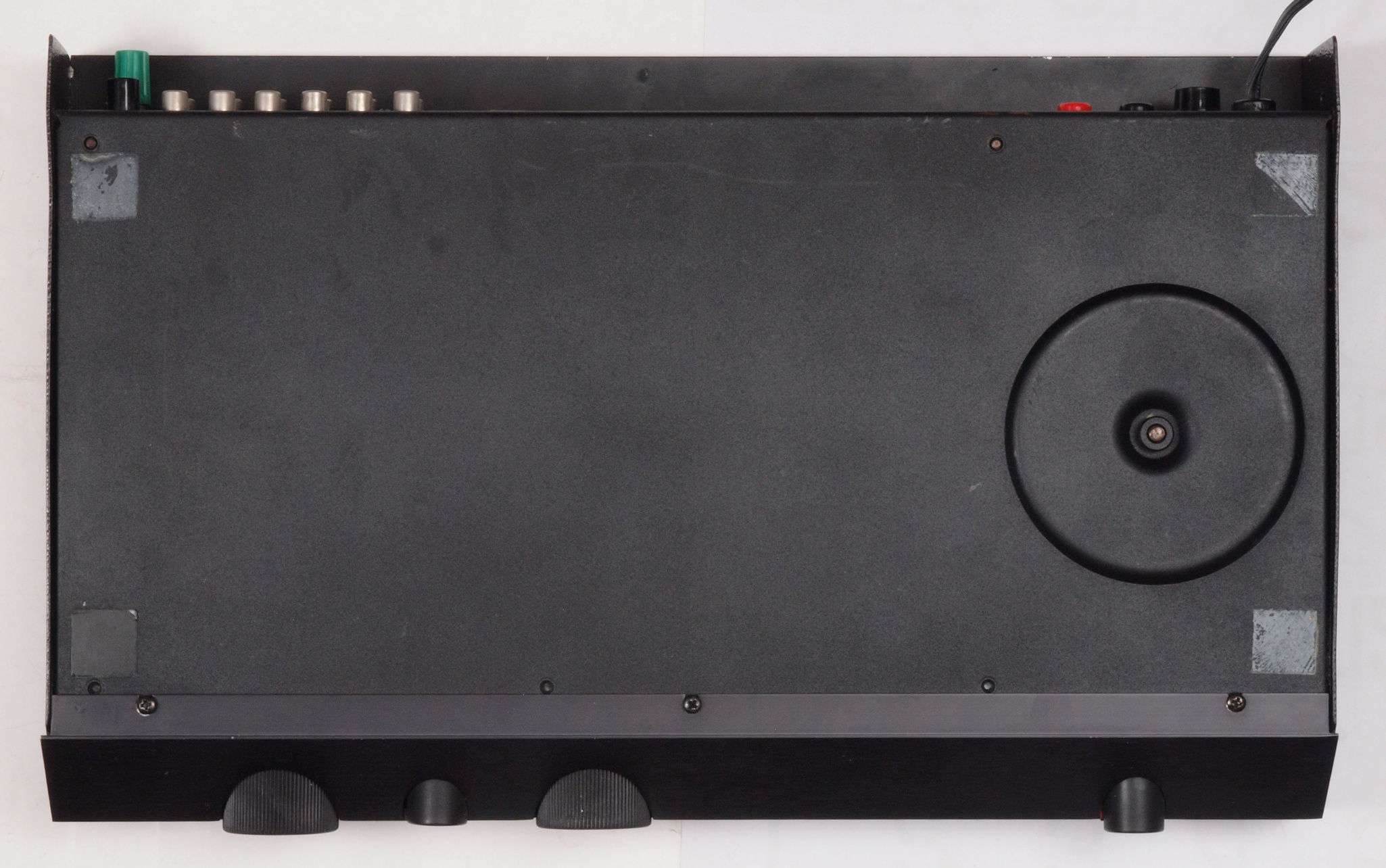

Ａ２１．　点検中　下から見る。

Ａ２１２．　点検中　下から見る。下足取り付け可能。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

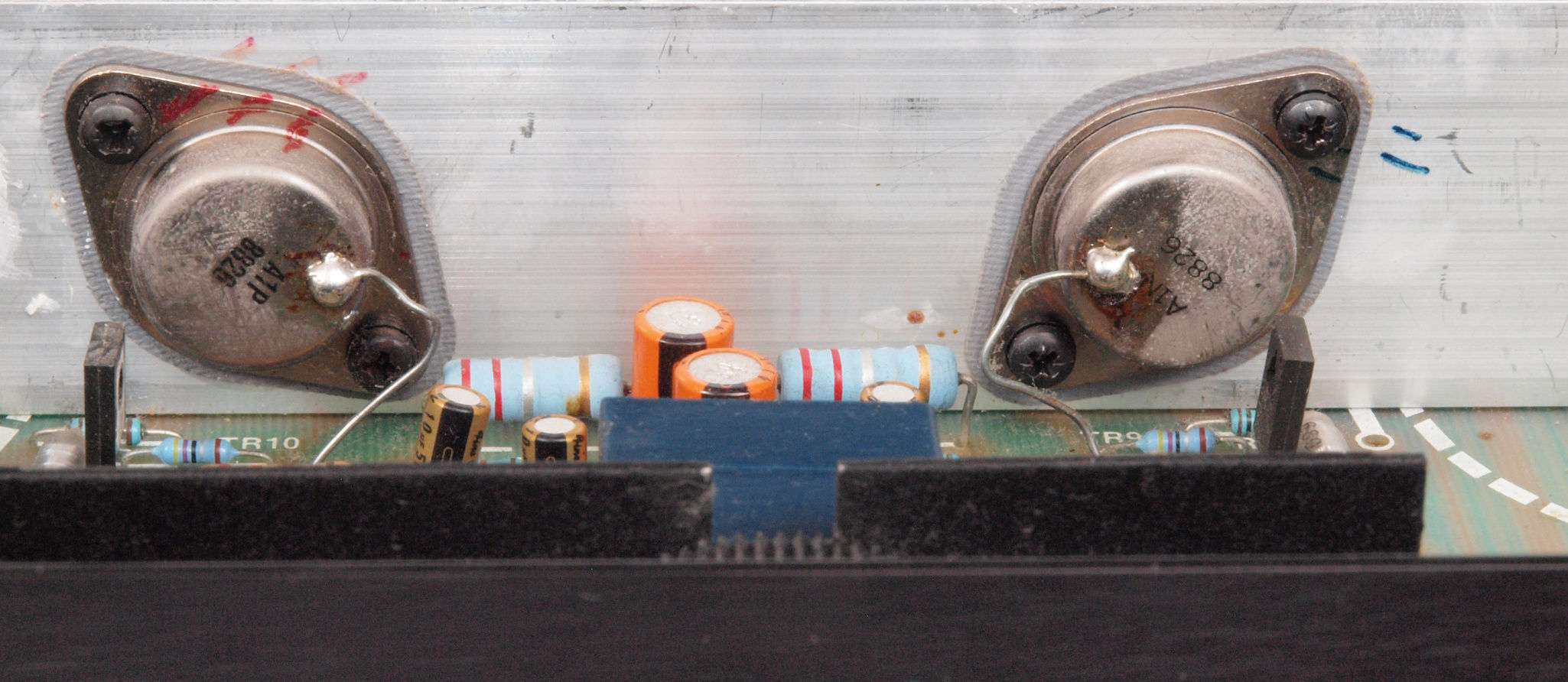

Ａ３１．　点検中、　右側終段ＴＲ（トランジスター）。

Ａ３２．　点検中、　左側終段ＴＲ（トランジスター）。　左右で異なる。

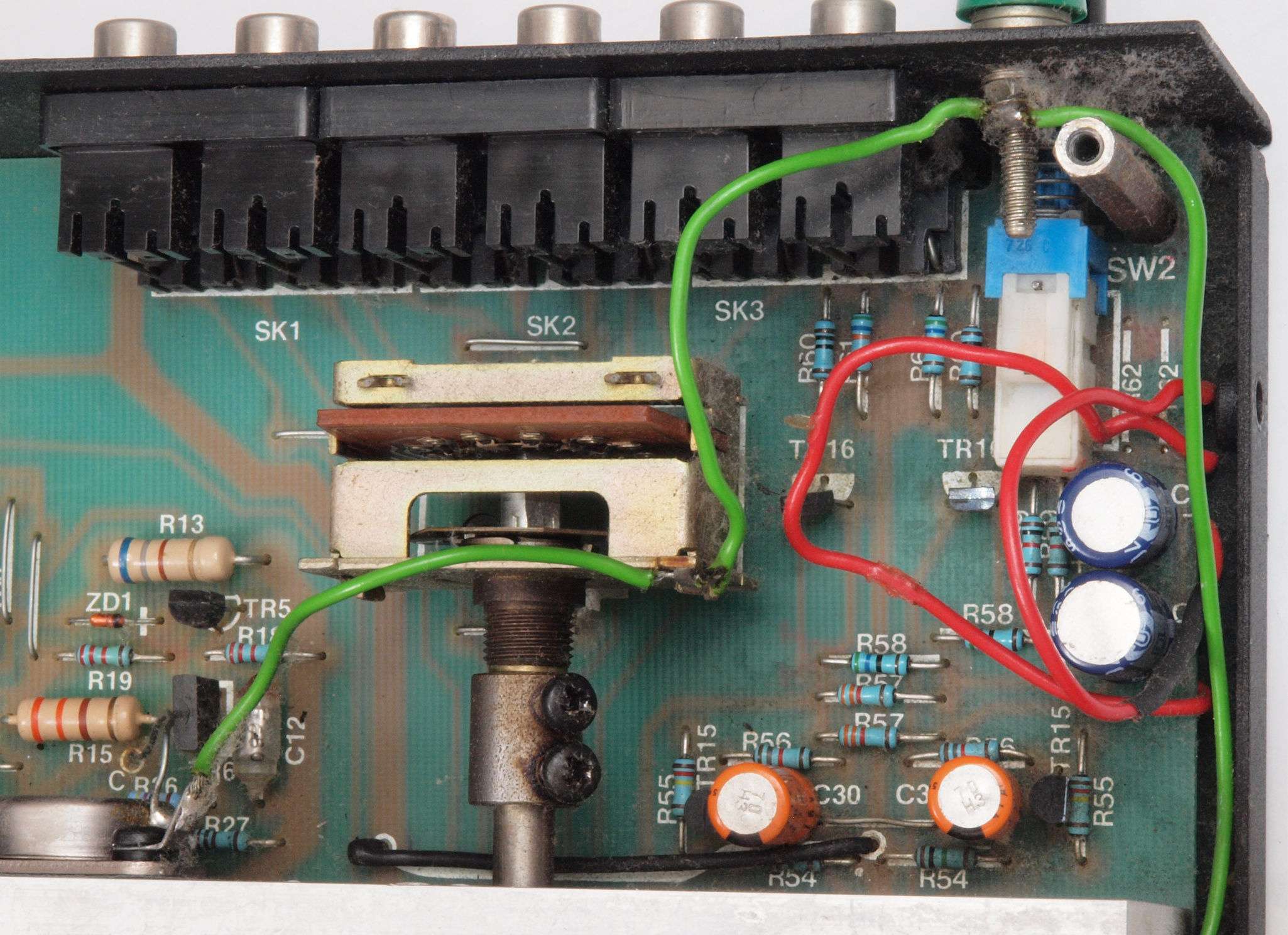

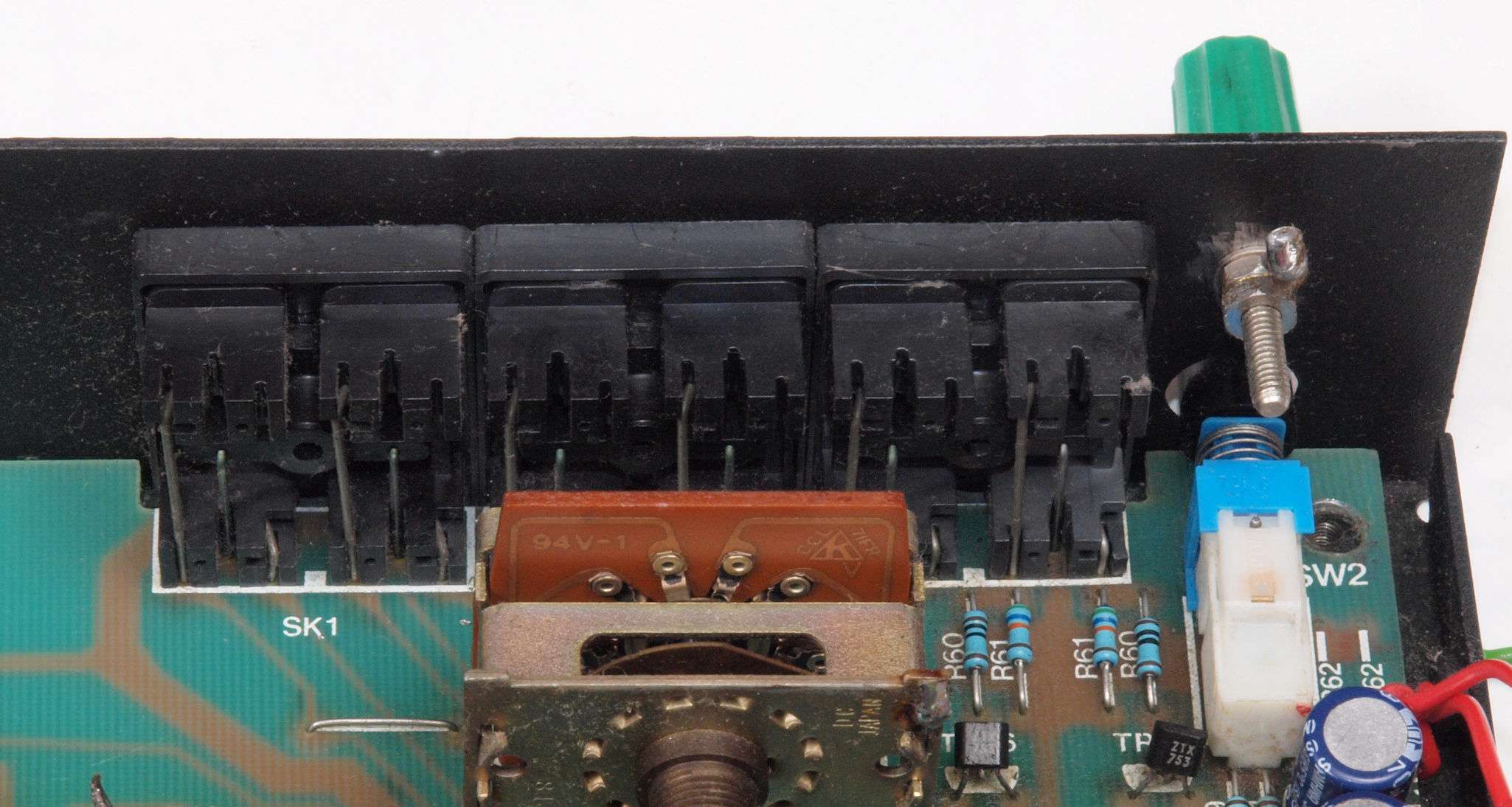

Ａ３３．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

Ａ４１．　点検中　ＳＰ接続端子

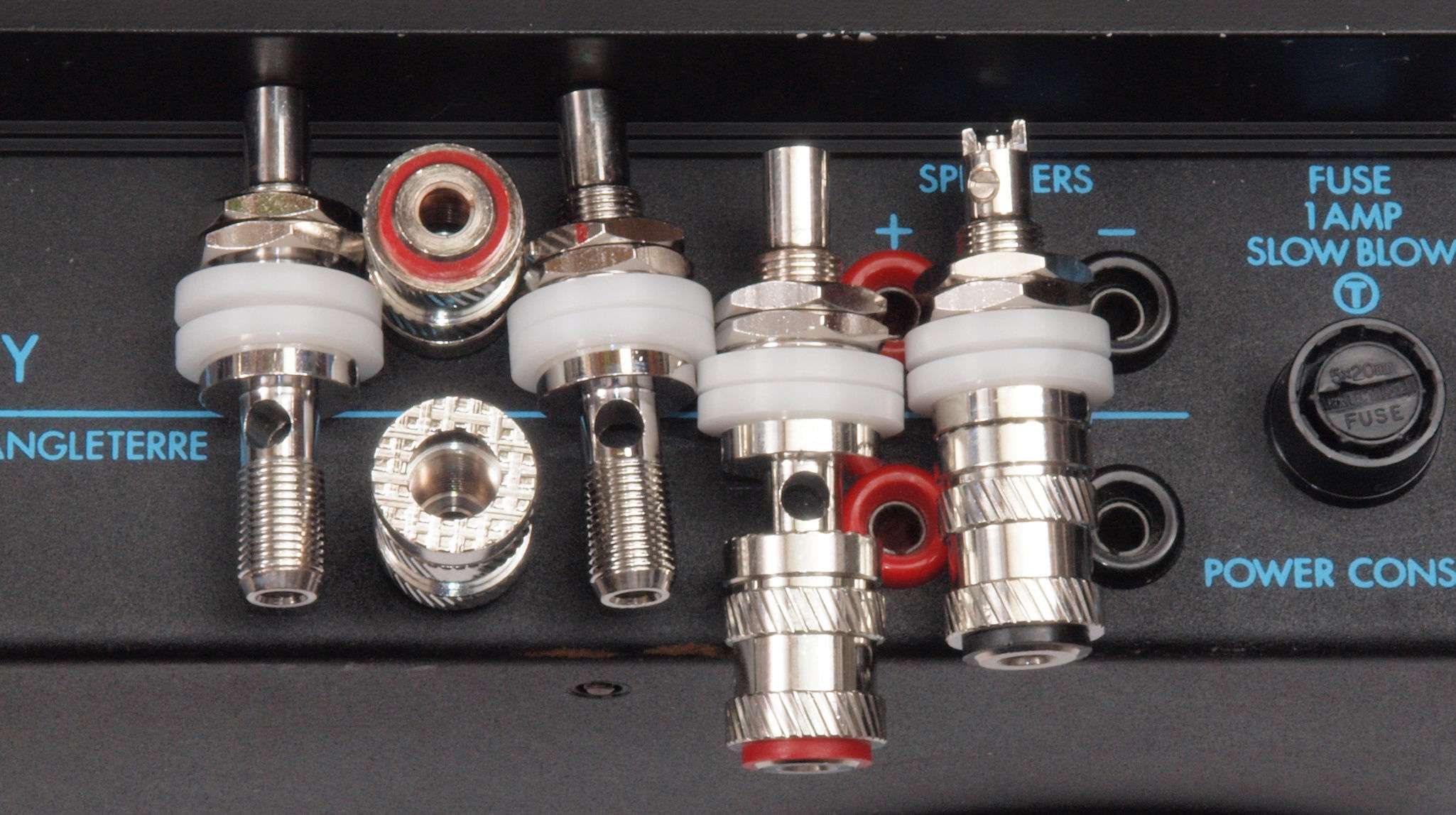

Ａ４２．　点検中　　ＳＰ接続端子。　小型ロジウムメッキ端子に交換、穴は横向き。

Ａ５１．　点検中　電源コード。

Ａ５２．　点検中　電源コードをヒューズ付き３Pインレットに交換。

Ａ６１．　点検中　入出ＲＣＡ端子郡

Ａ６２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換。

Ａ６３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

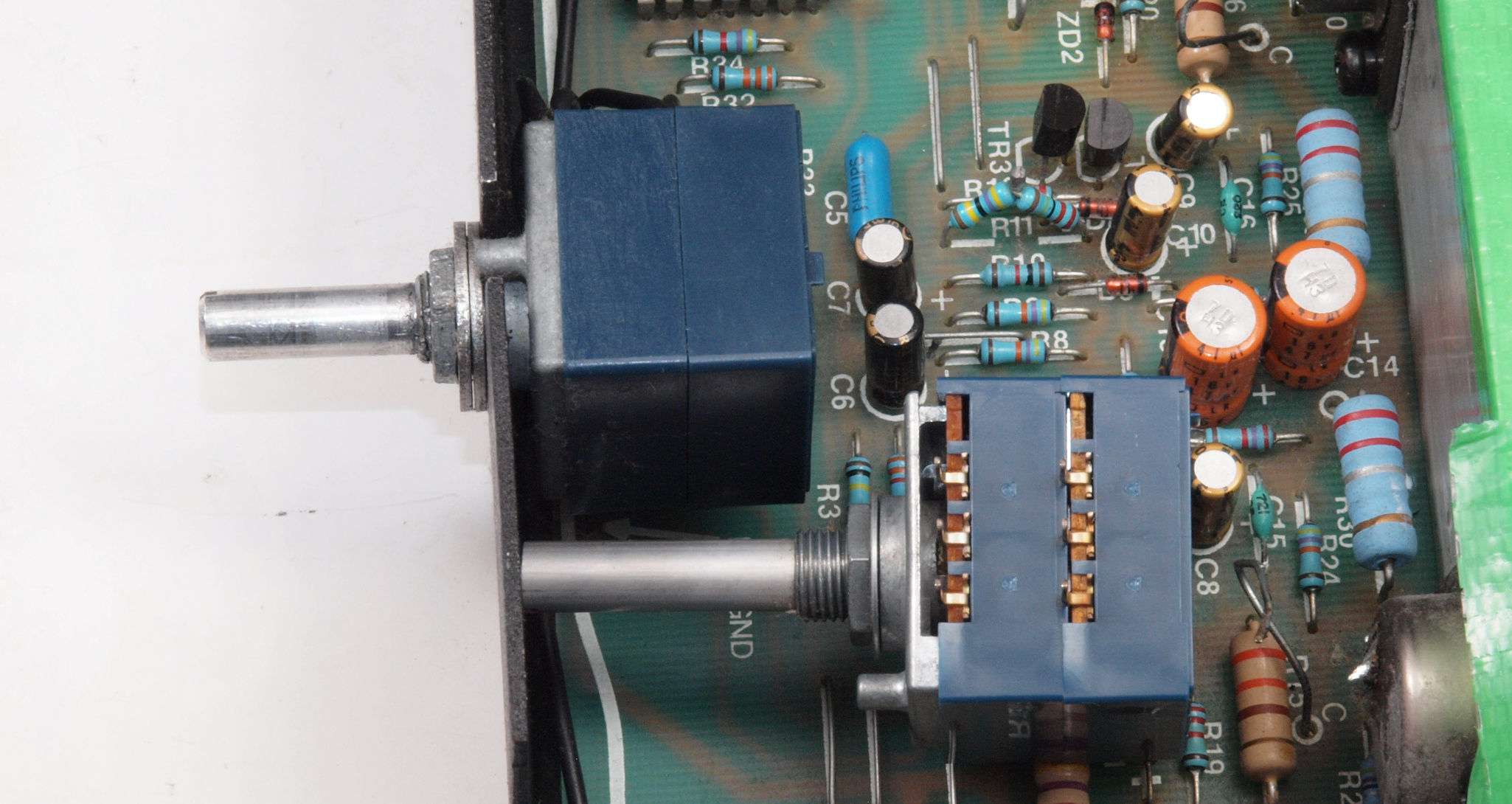

Ａ７１．　点検中　メインＶＲ。下日本製ＡＬＰＳに交換。

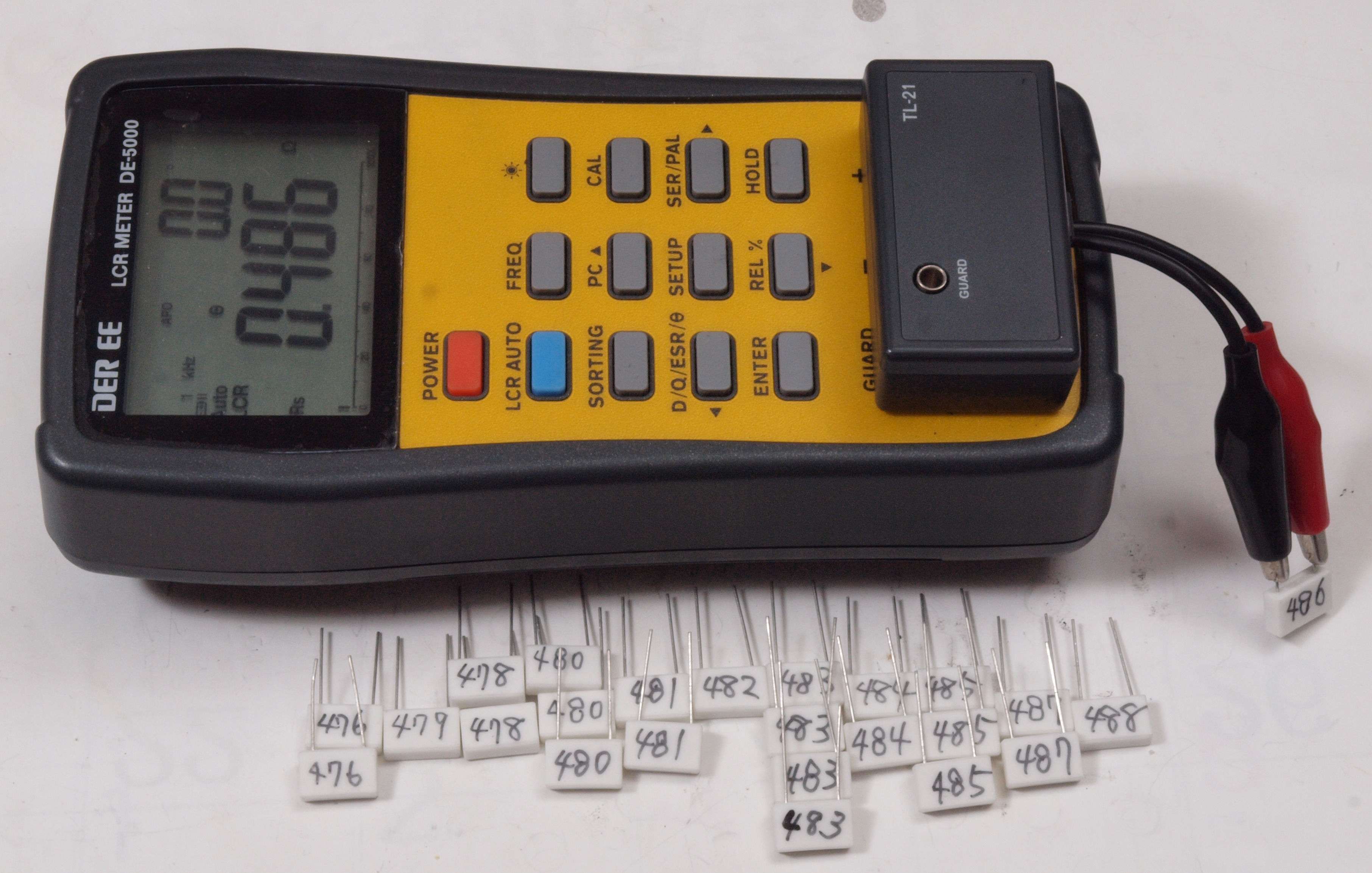

Ａ８１．　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定して選別使用。福島双羽電機(株)製。 　　　　　　　　　　　　　　　　　　　４８３を４本選択する。

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　基板等を取り外したシャーシ。　後パネル加工があるので、トランスや電源SWも外す。

Ｃ１１．　修理前　基板

Ｃ１１２．　修理中　Ｒ側終段ＴＲ（トランジスター）

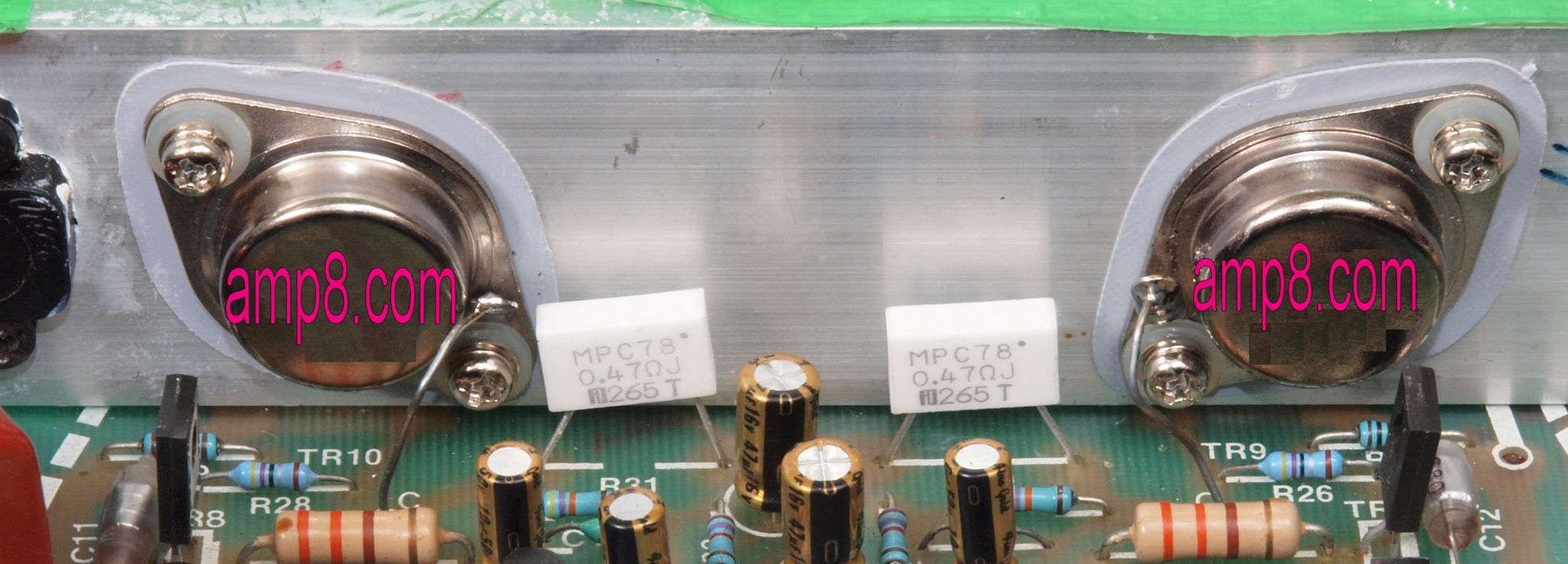

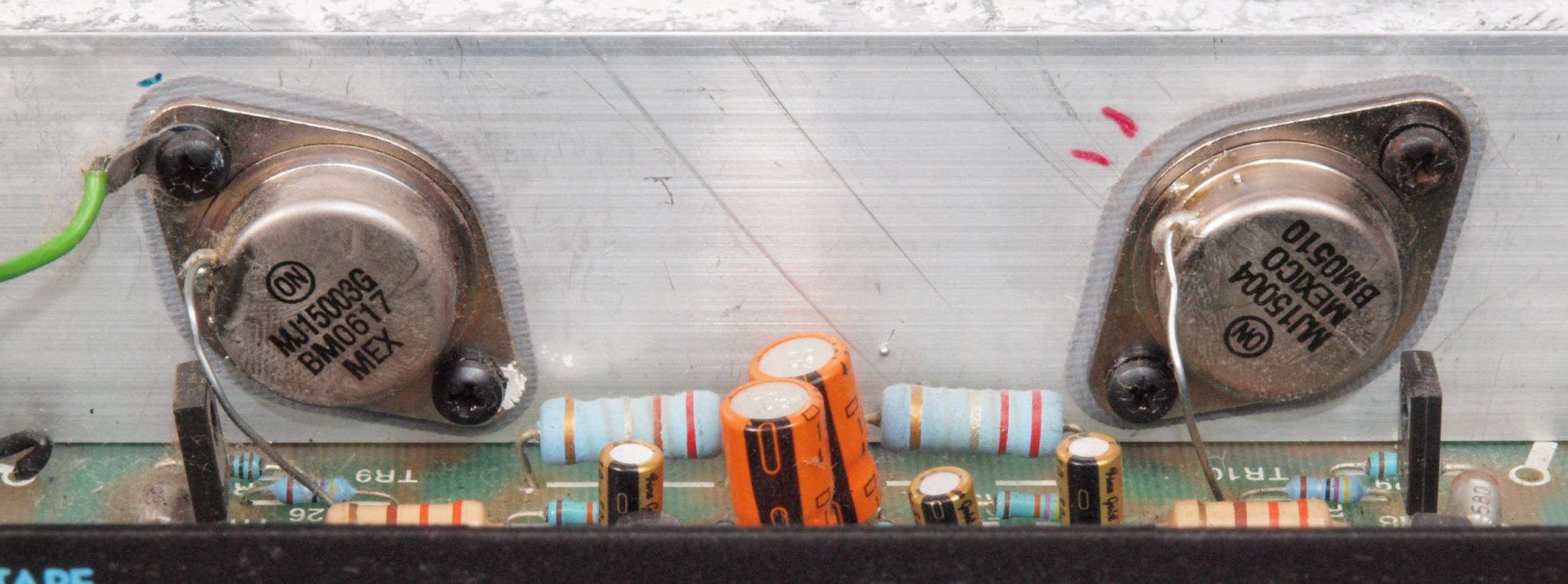

Ｃ１１４．　修理（交換）後　Ｒ側終段ＴＲ（トランジスター）。エミッター抵抗（低歪タイプ）交換福島双羽電機(株)製。 　　　　　　　　　　　　　　　　　　直接半田をラグ板使用に変更、取り付け絶縁ブシュ＋シリコン絶縁シートを交換する。

Ｃ１１４．　修理中　Ｌ側終段ＴＲ（トランジスター）

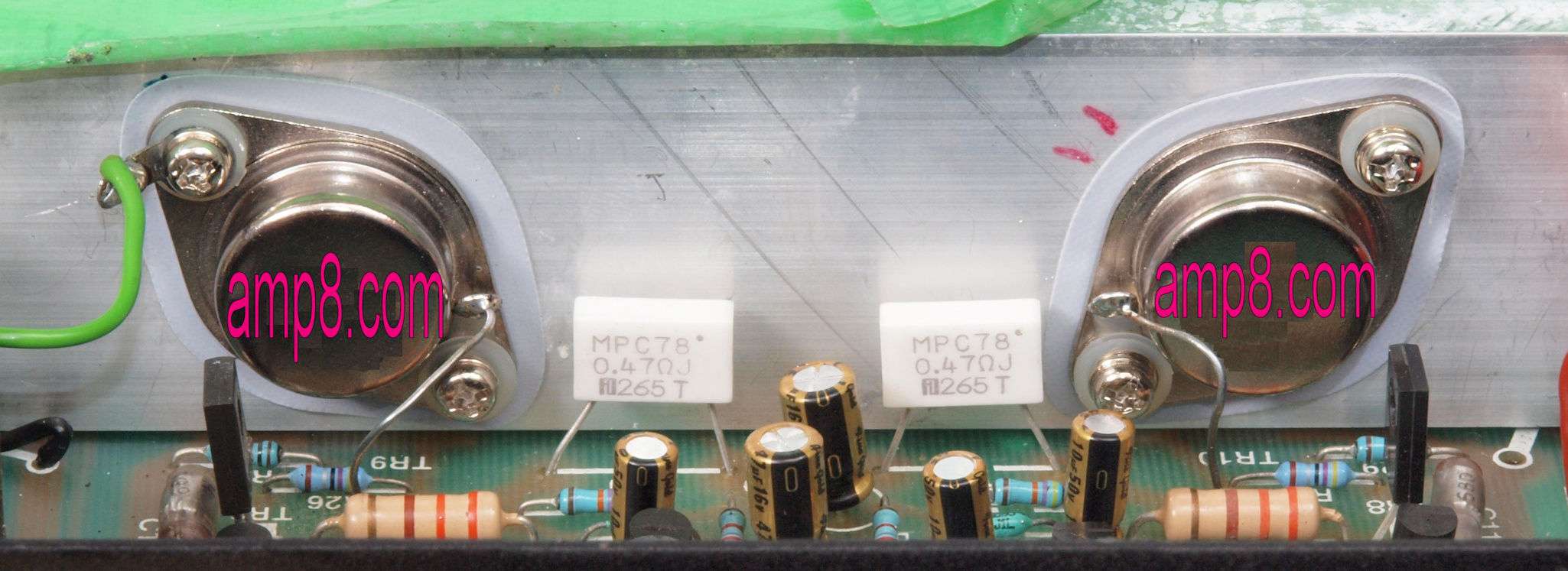

Ｃ１１５．　修理（交換）後　Ｌ側終段ＴＲ（トランジスター）。エミッター抵抗（低歪タイプ）交換福島双羽電機(株)製。 　　　　　　　　　　　　　　　　　　直接半田をラグ板使用に変更、取り付け絶縁ブシュ＋シリコン絶縁シートを交換する。

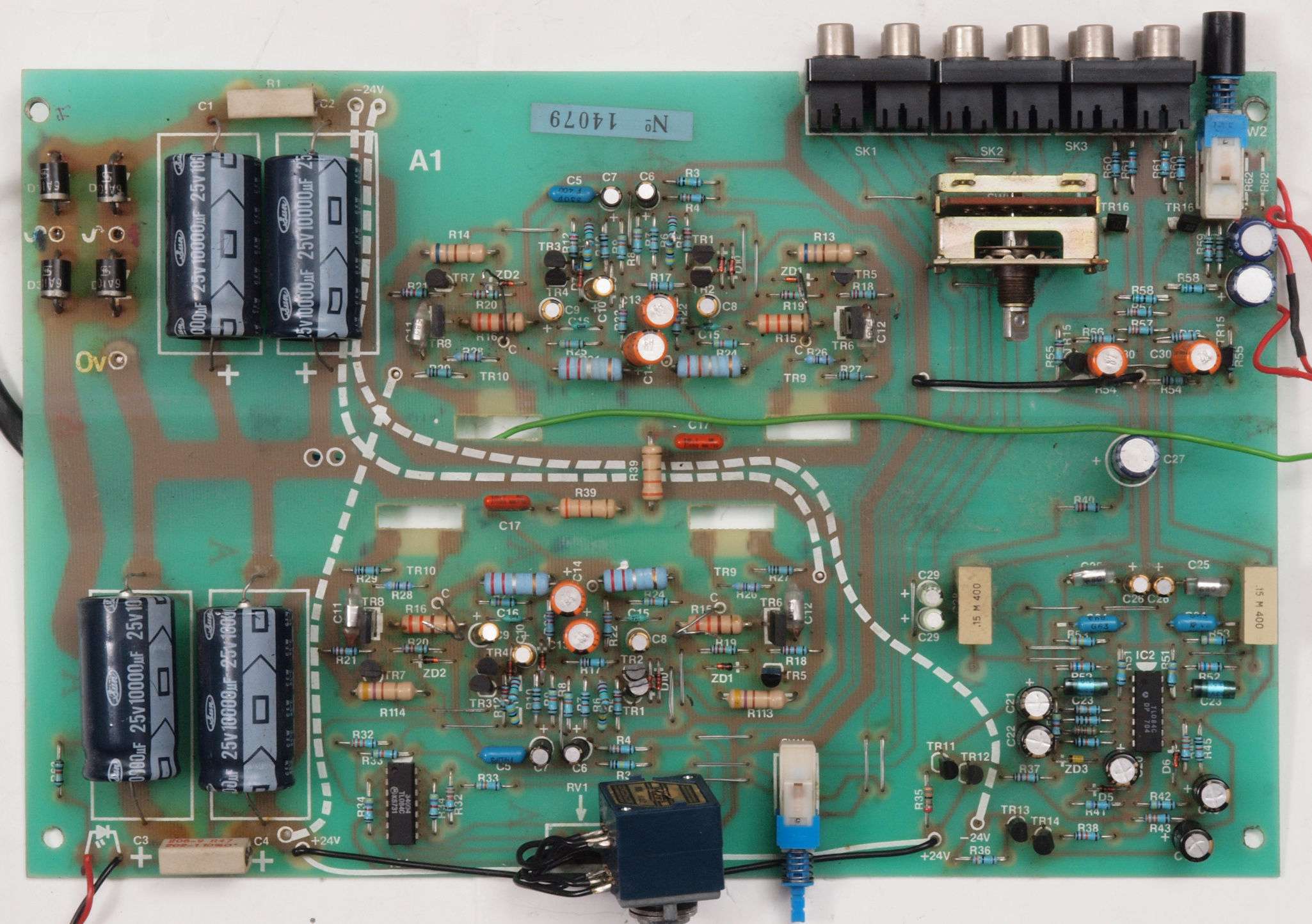

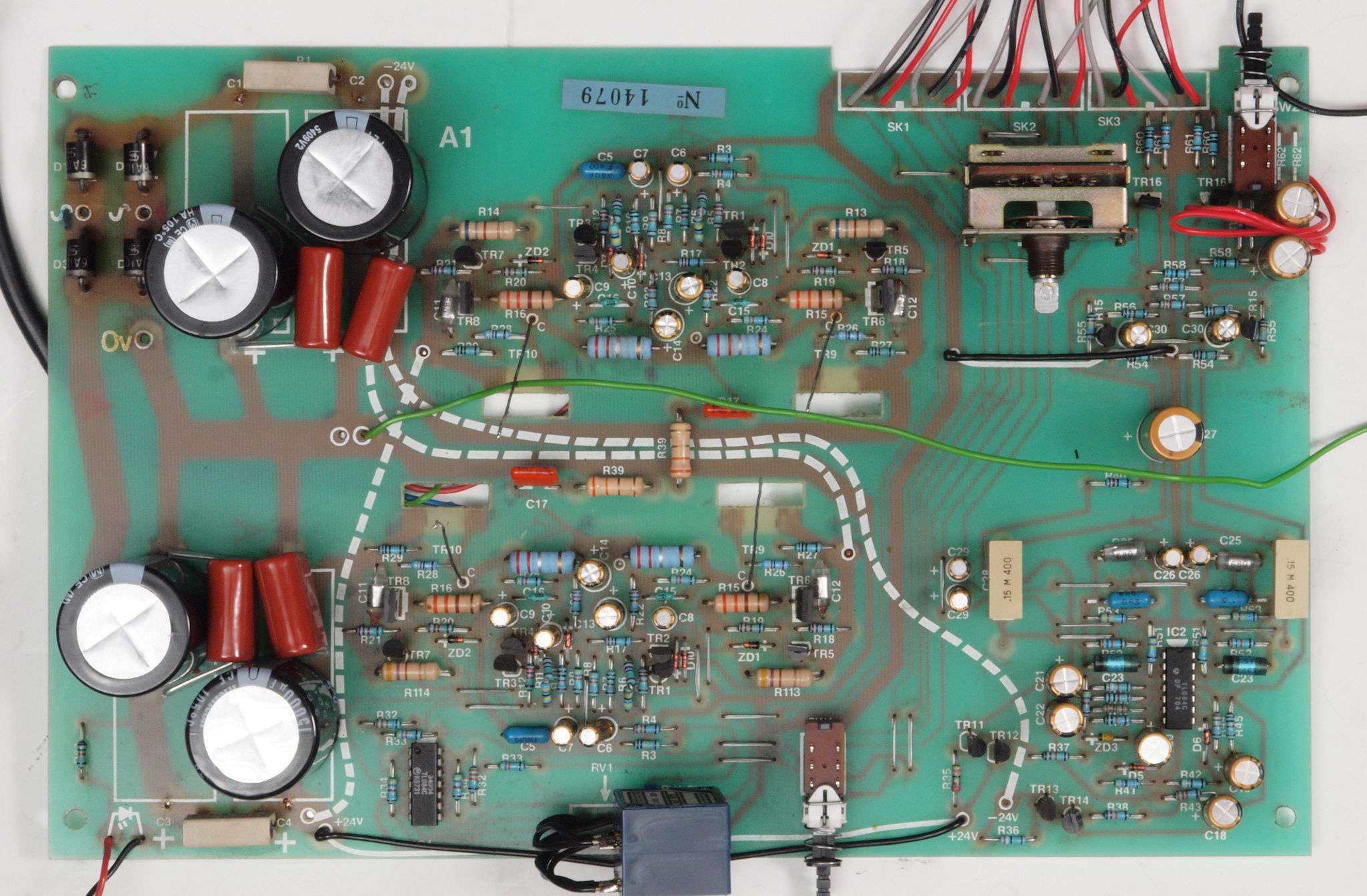

Ｃ１２．　修理後　基板　電解コンデンサー３１個交換、フイルムコンデンサー９個追加。

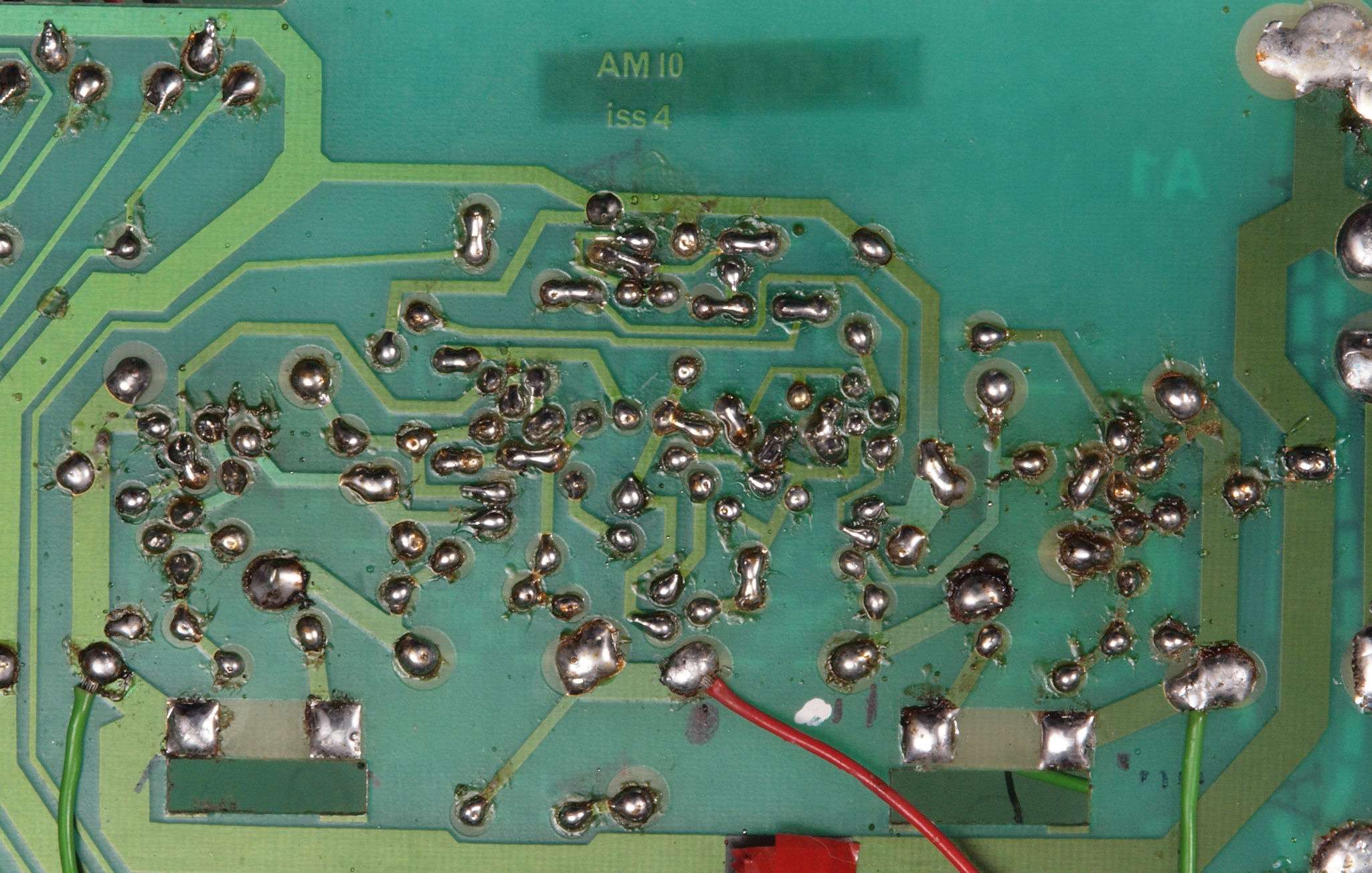

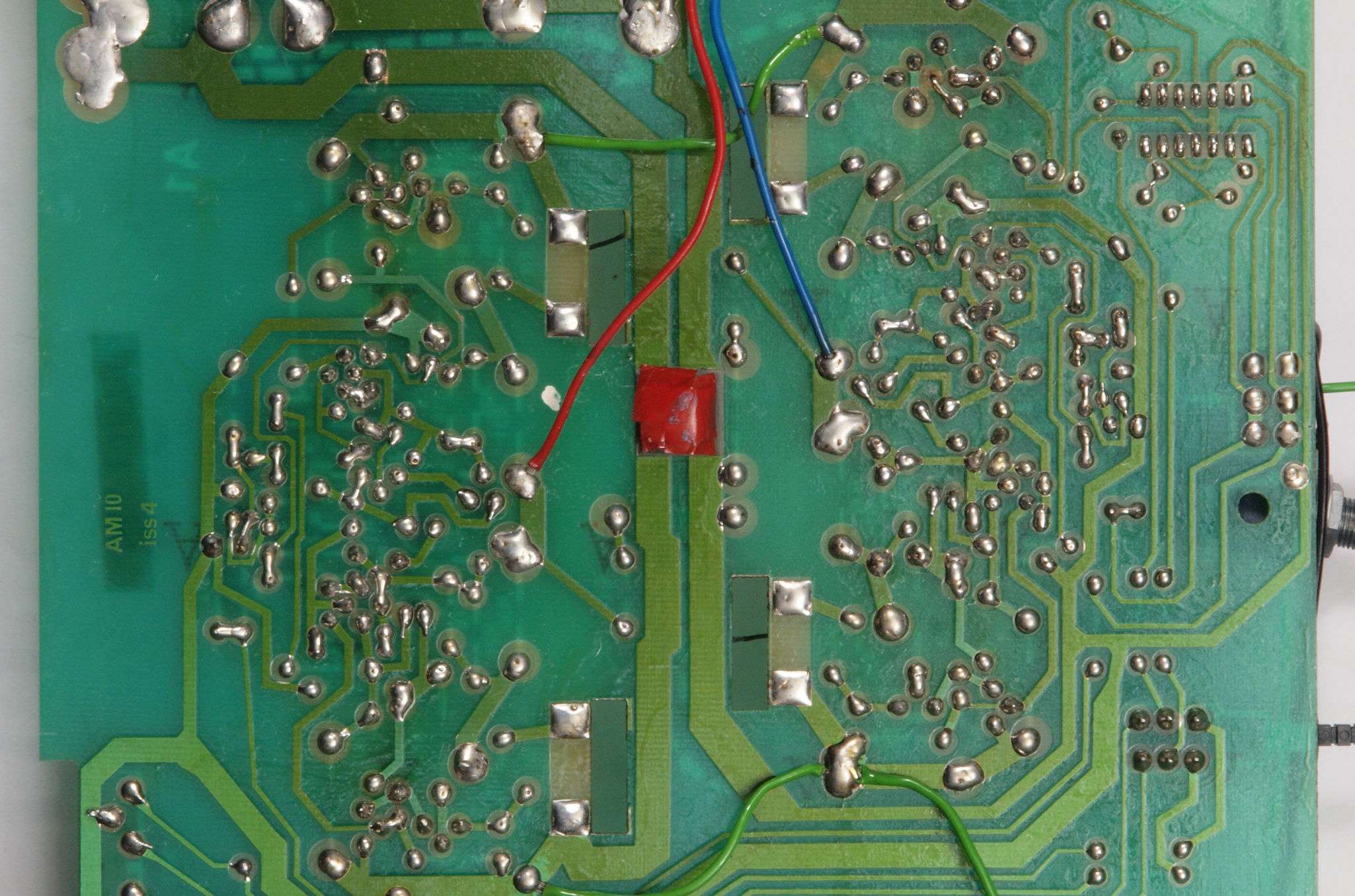

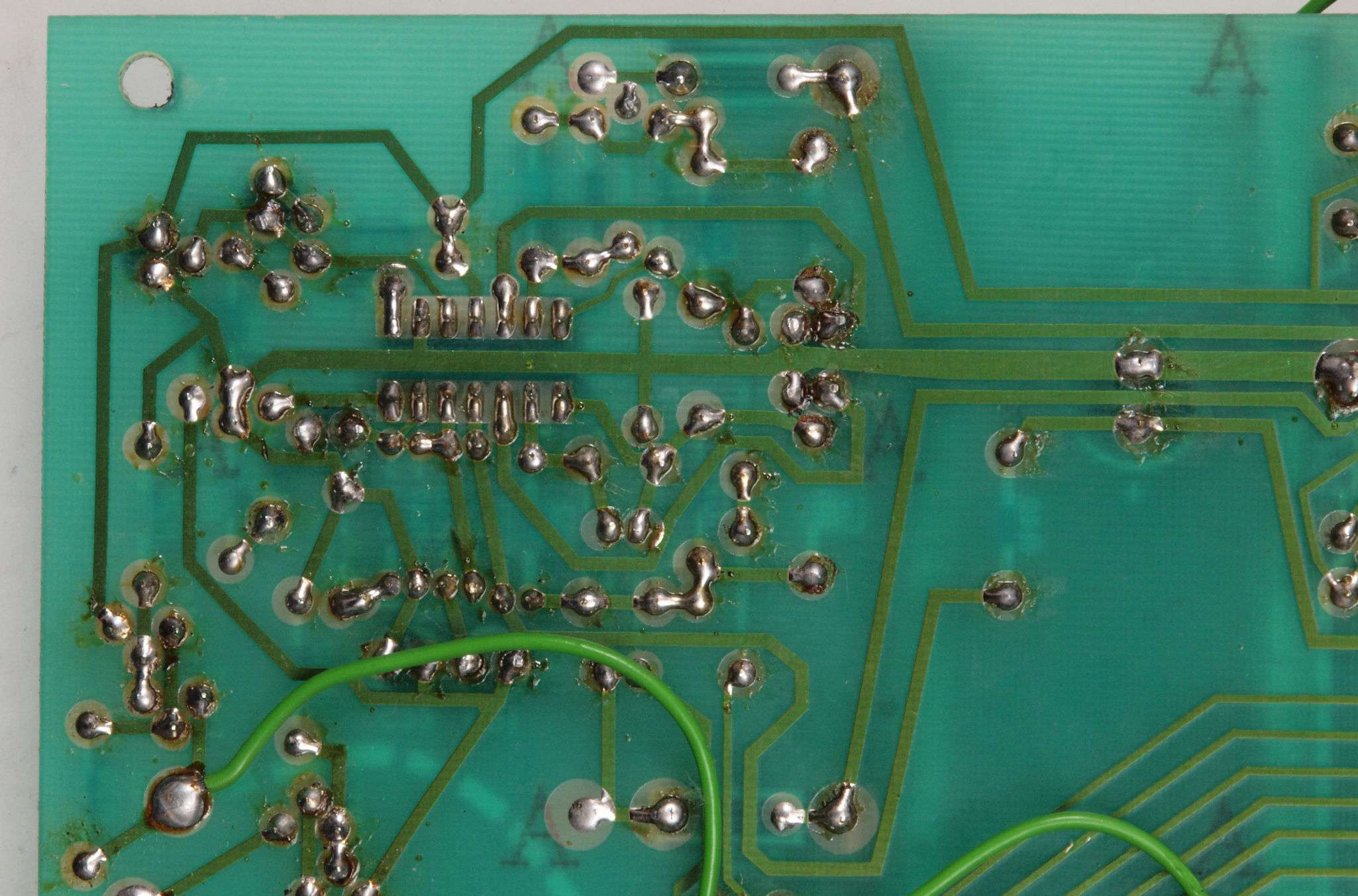

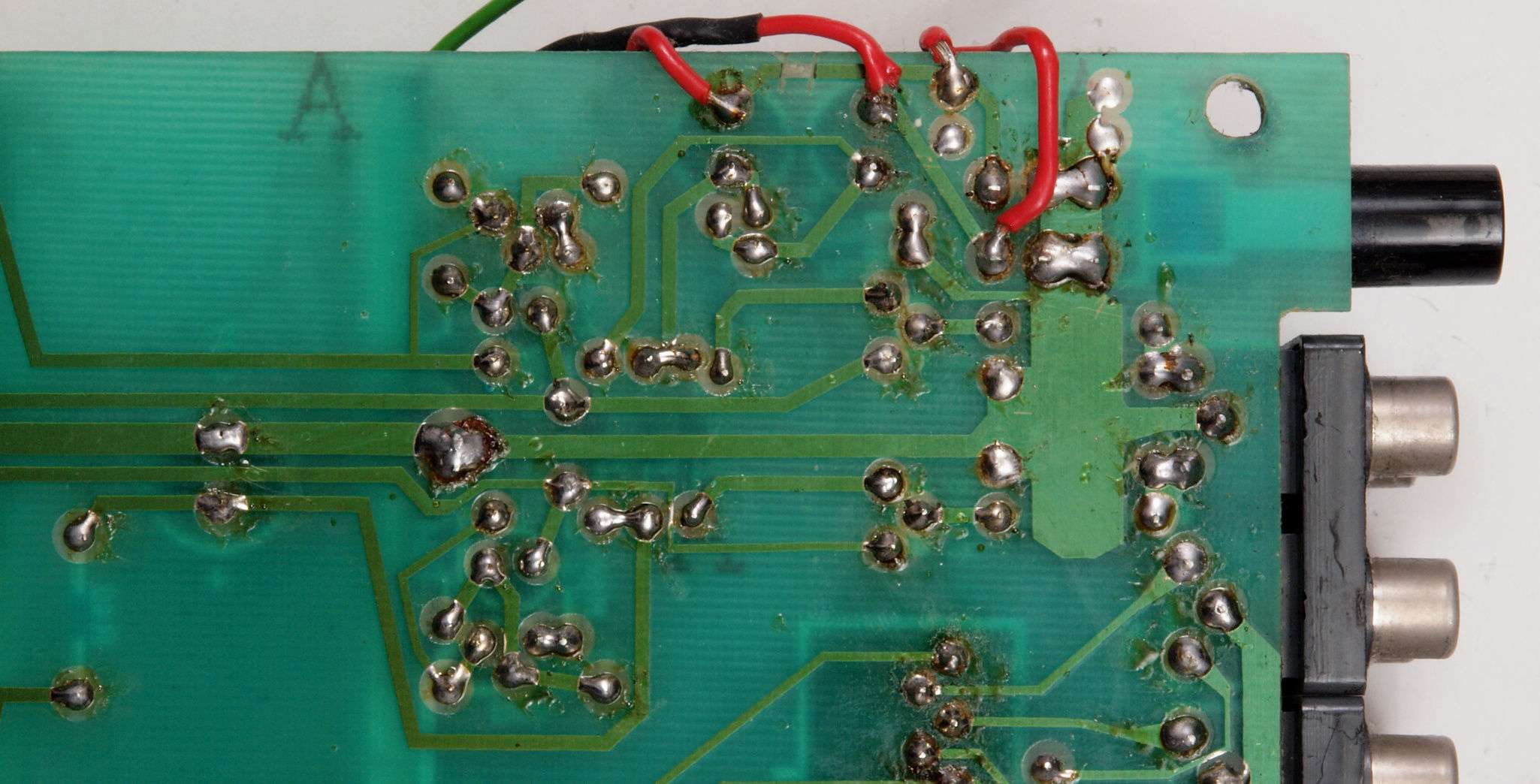

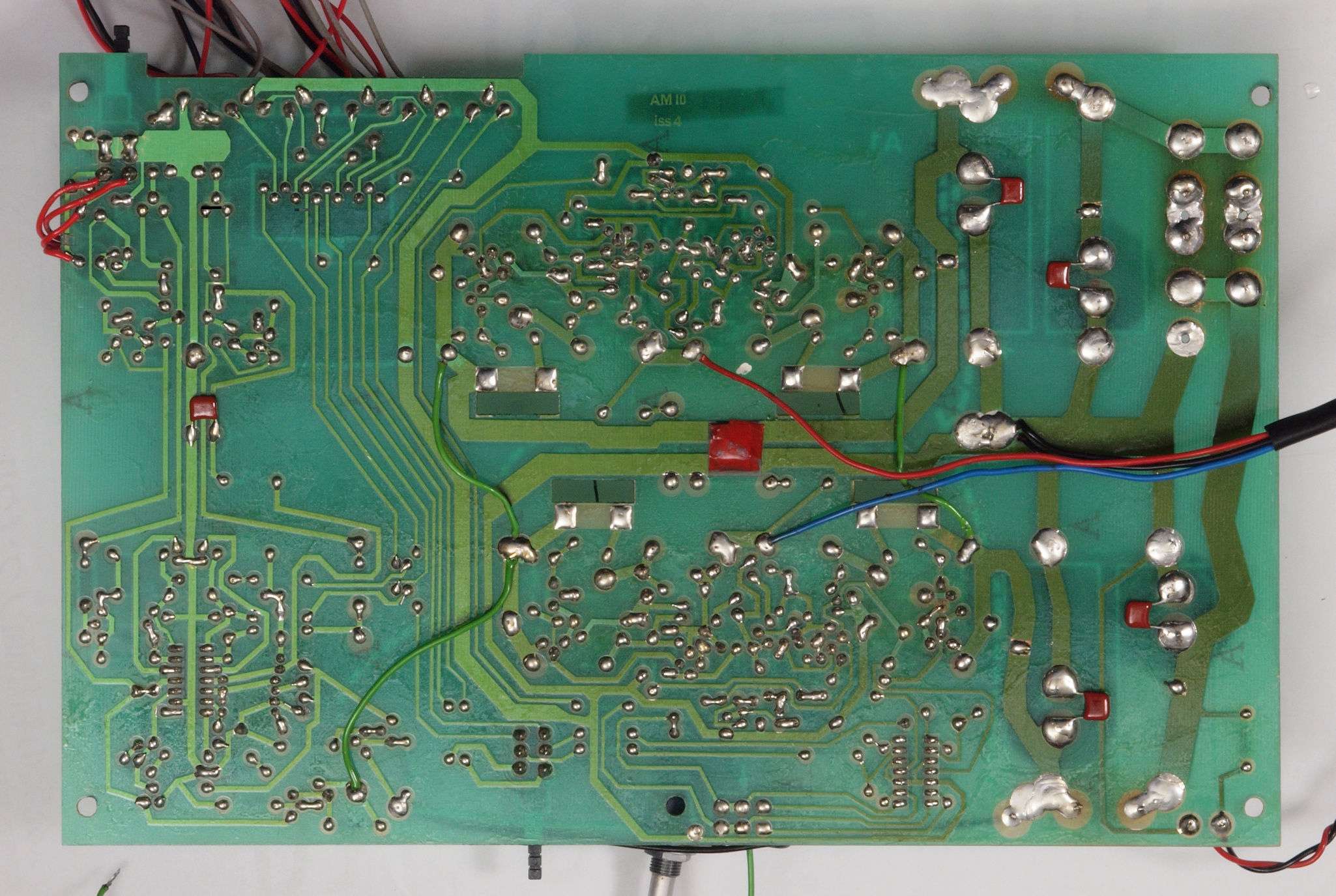

Ｃ１３．　修理前　基板裏

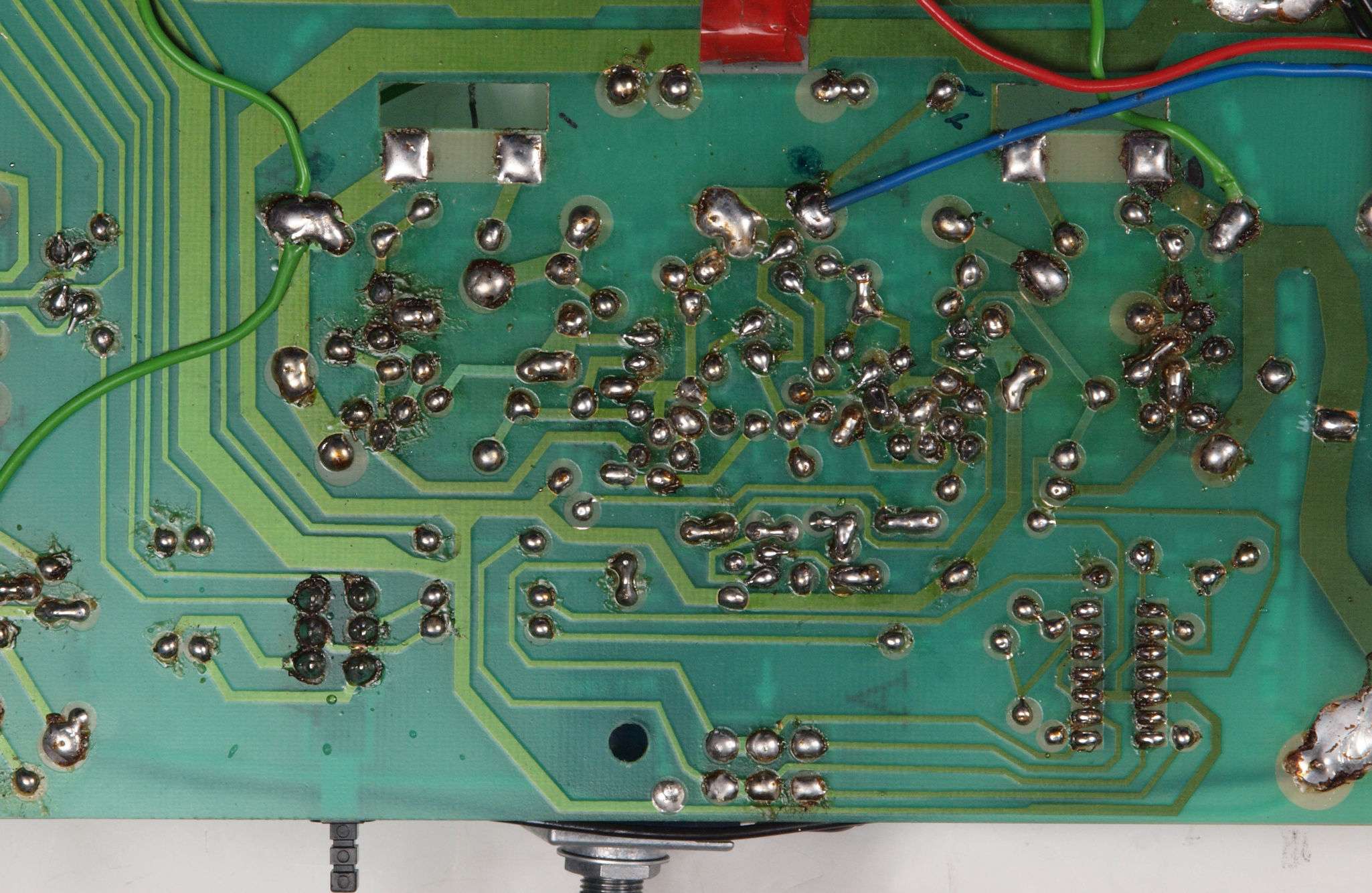

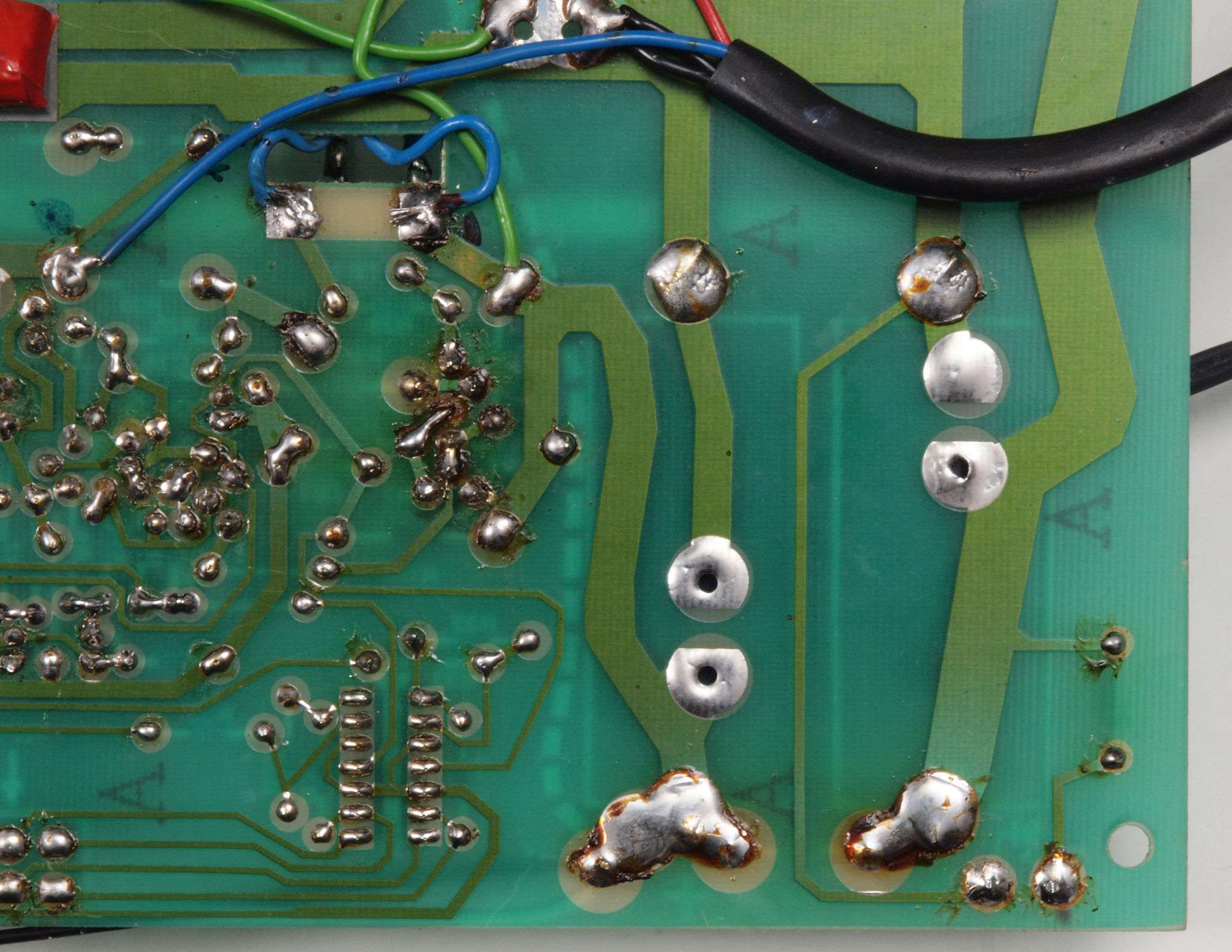

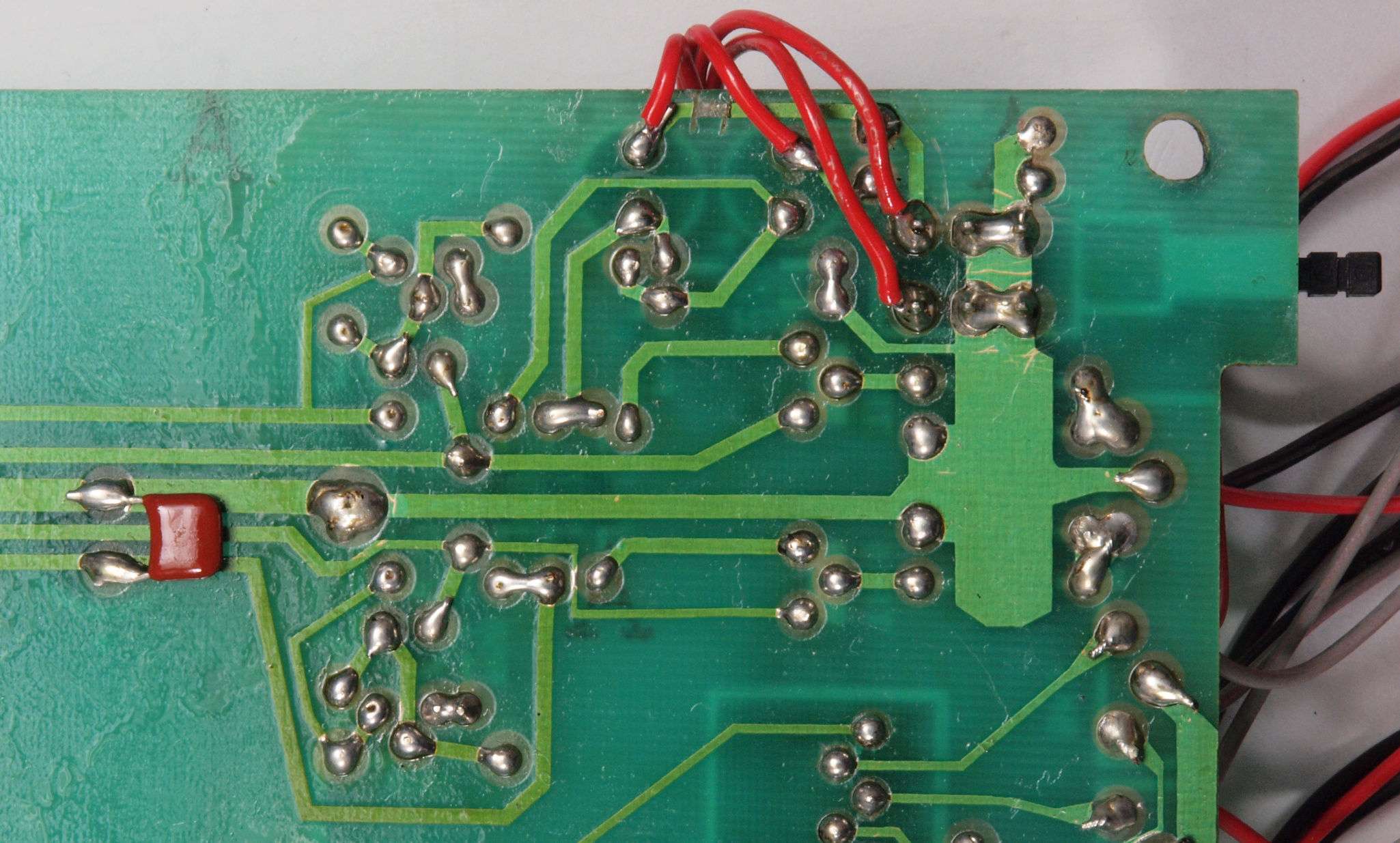

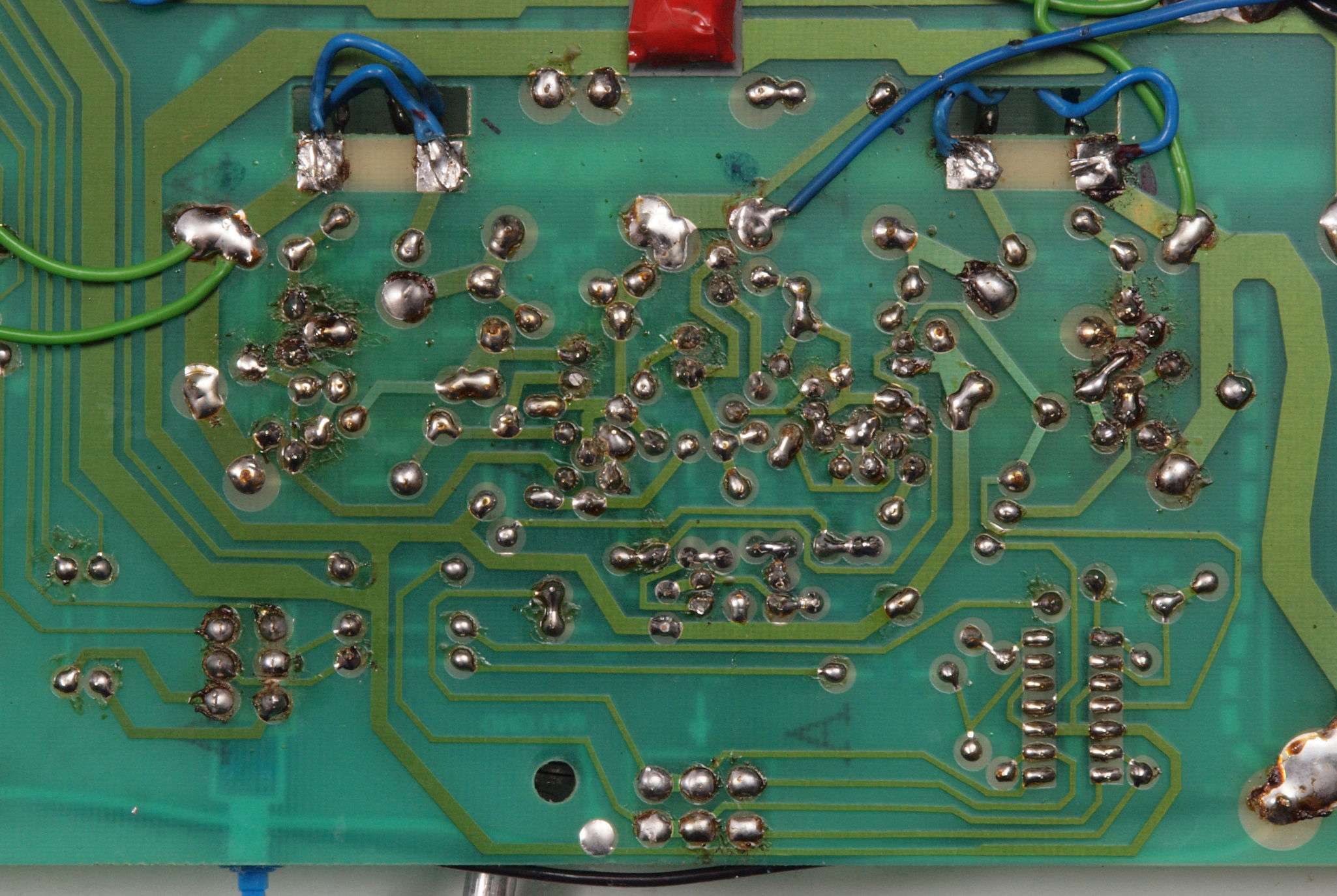

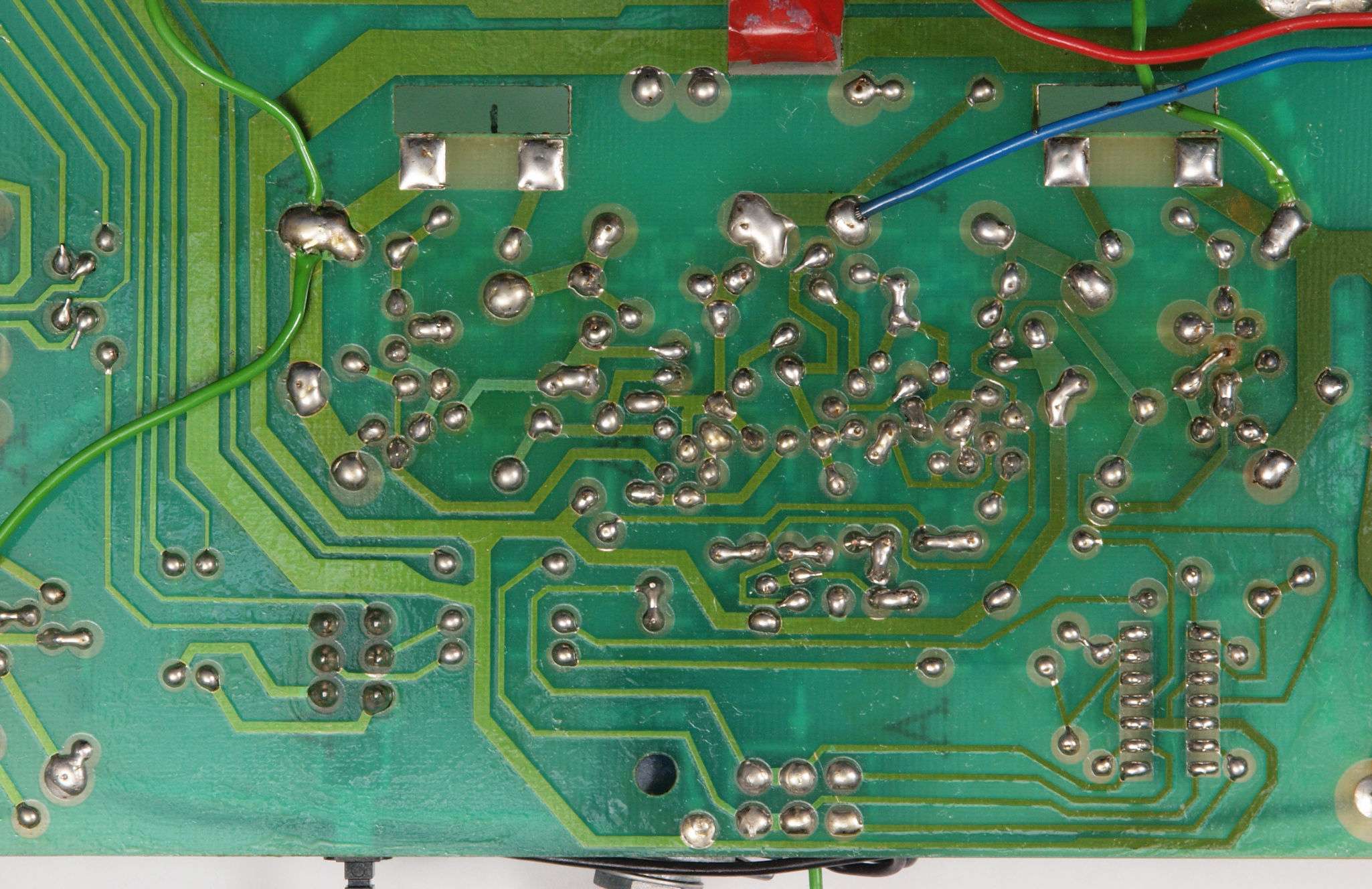

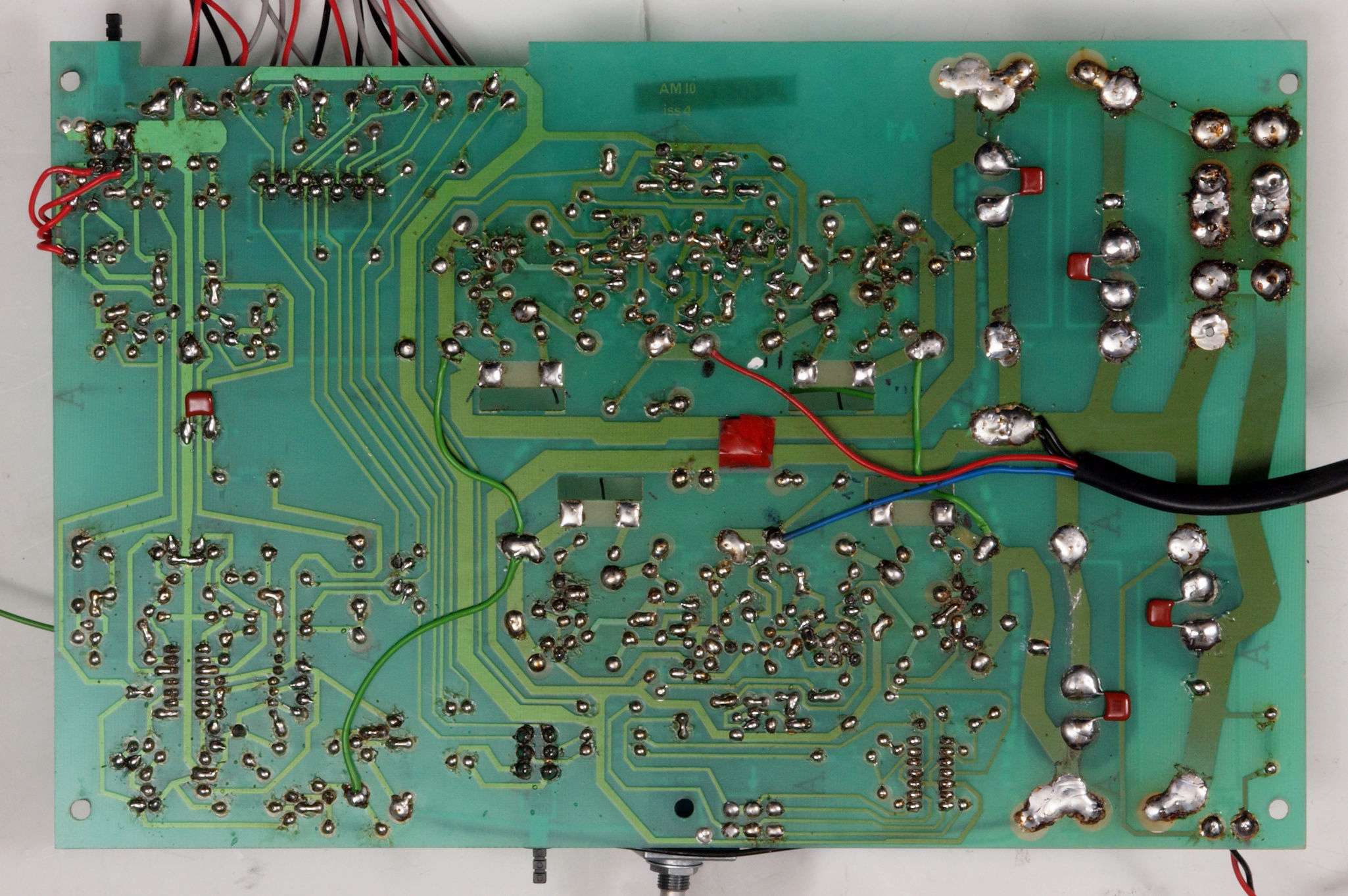

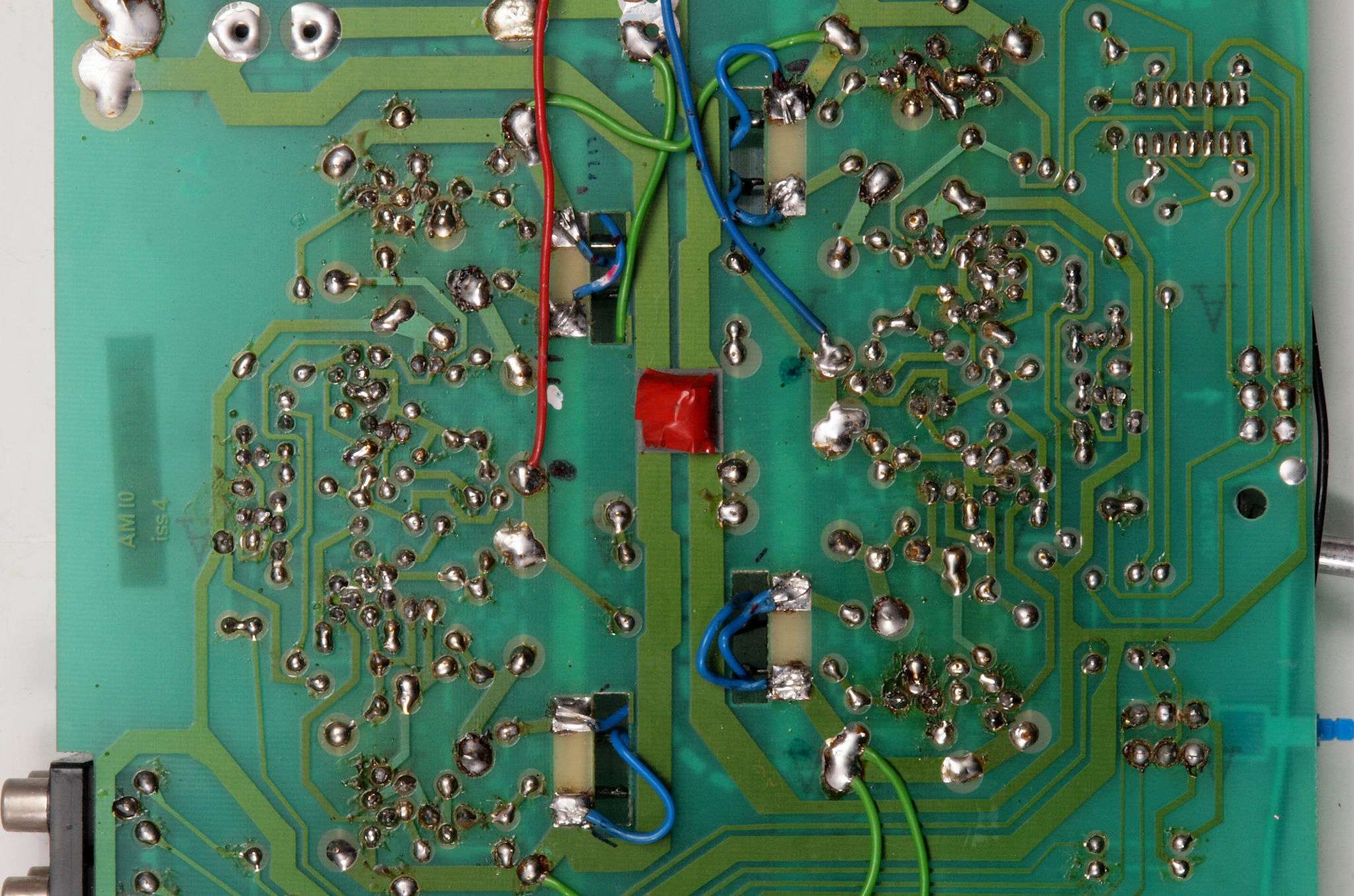

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

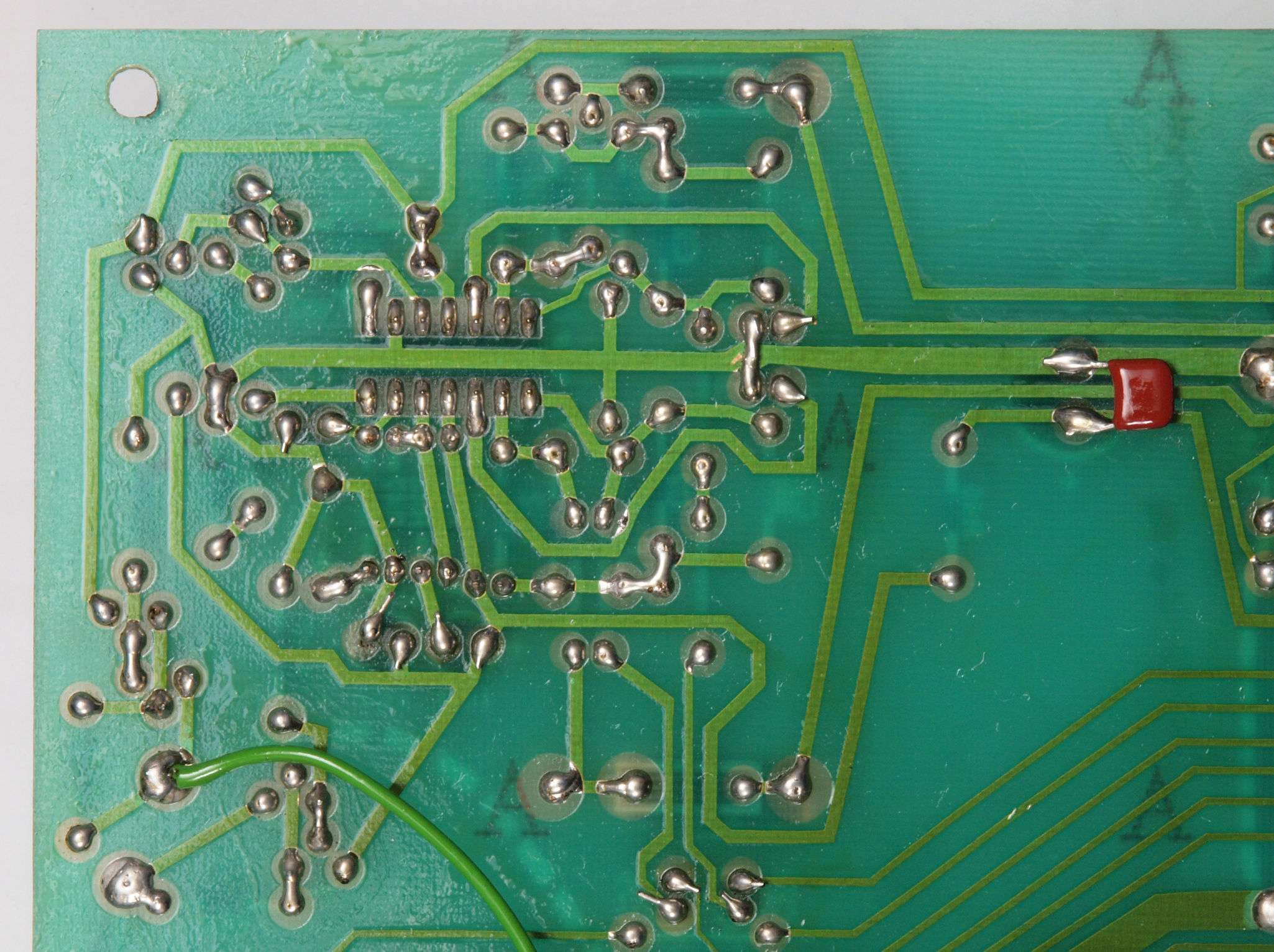

Ｃ１５．　完成基板裏　洗浄後コーテング材を塗る

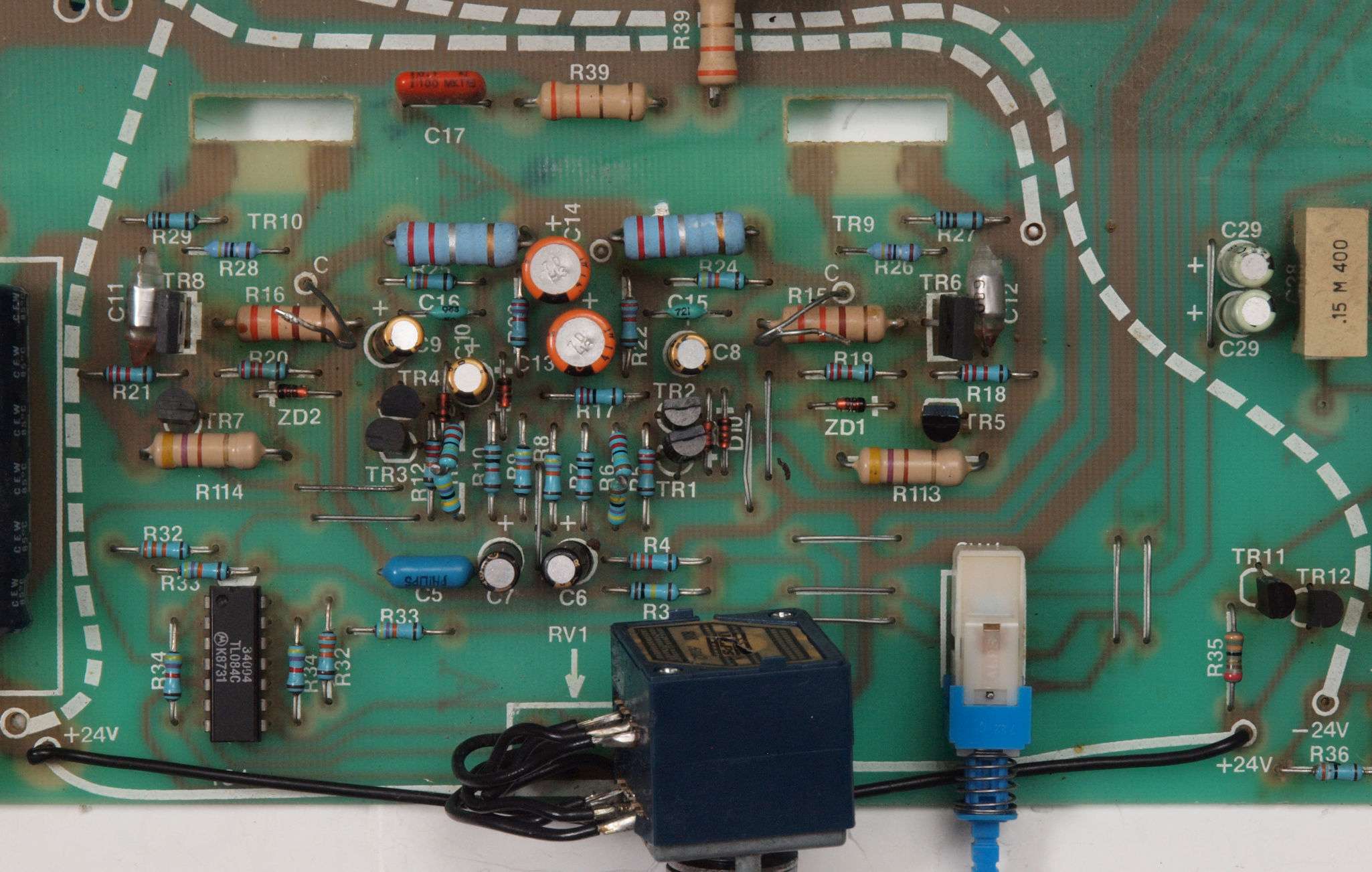

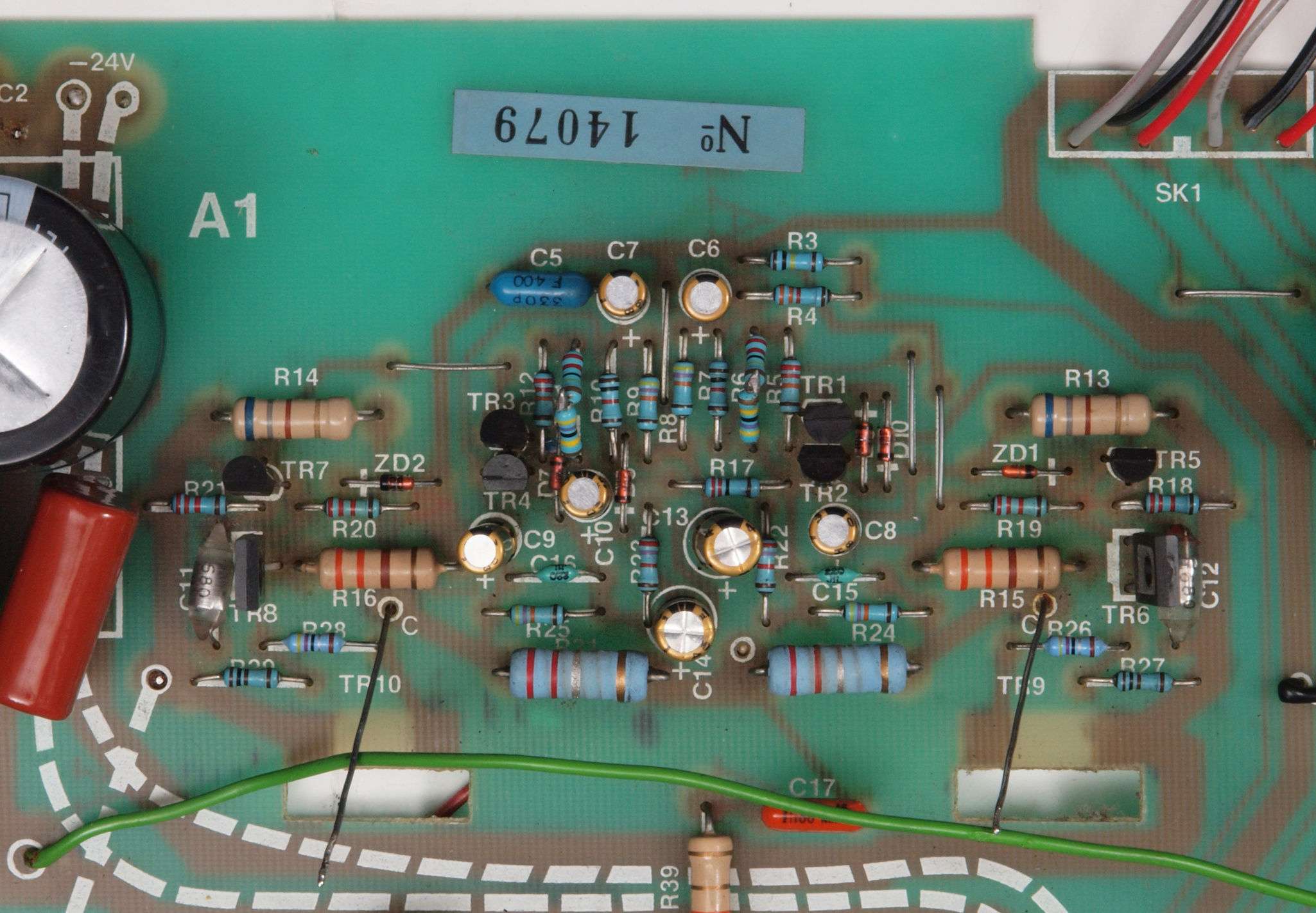

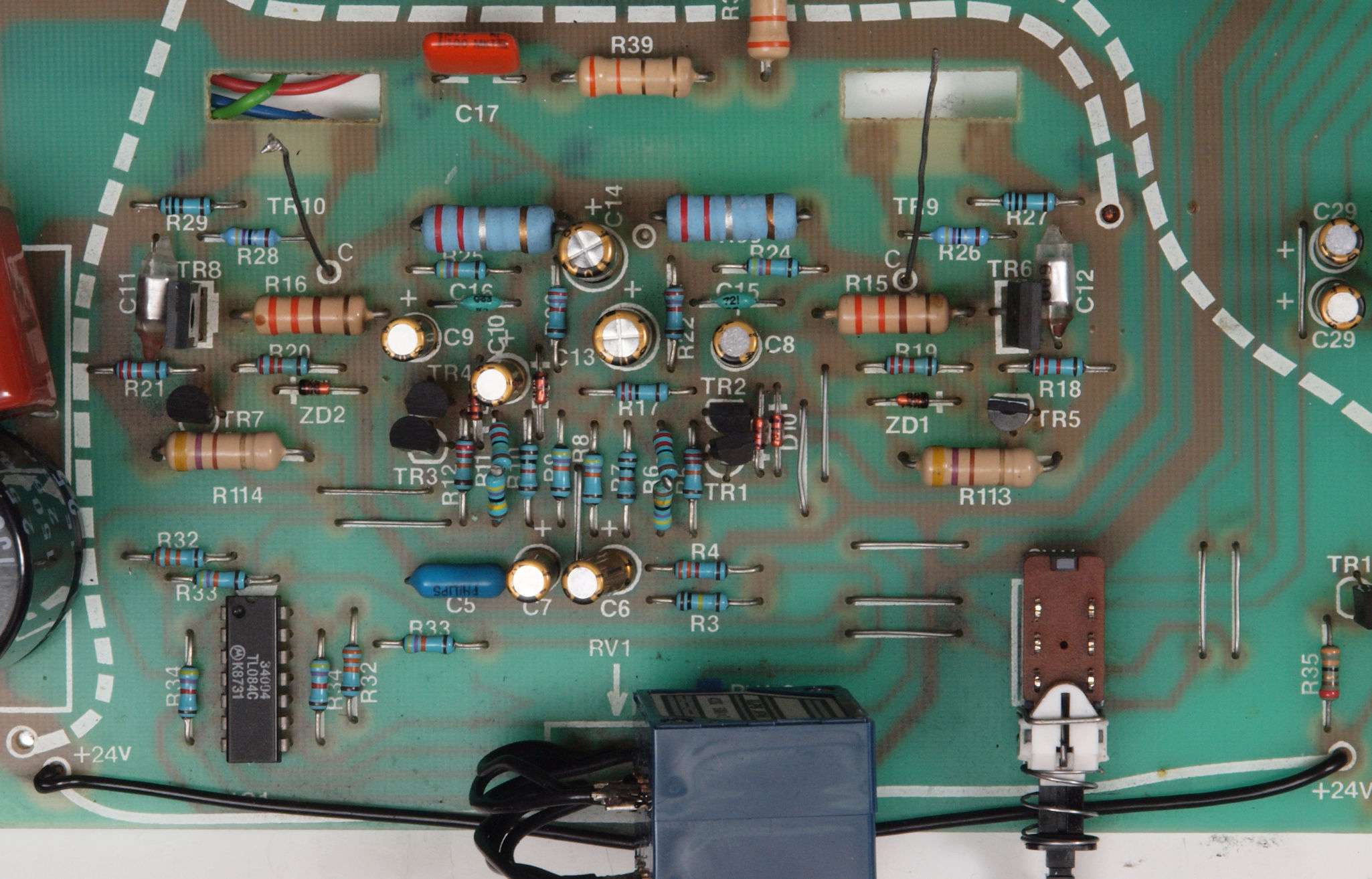

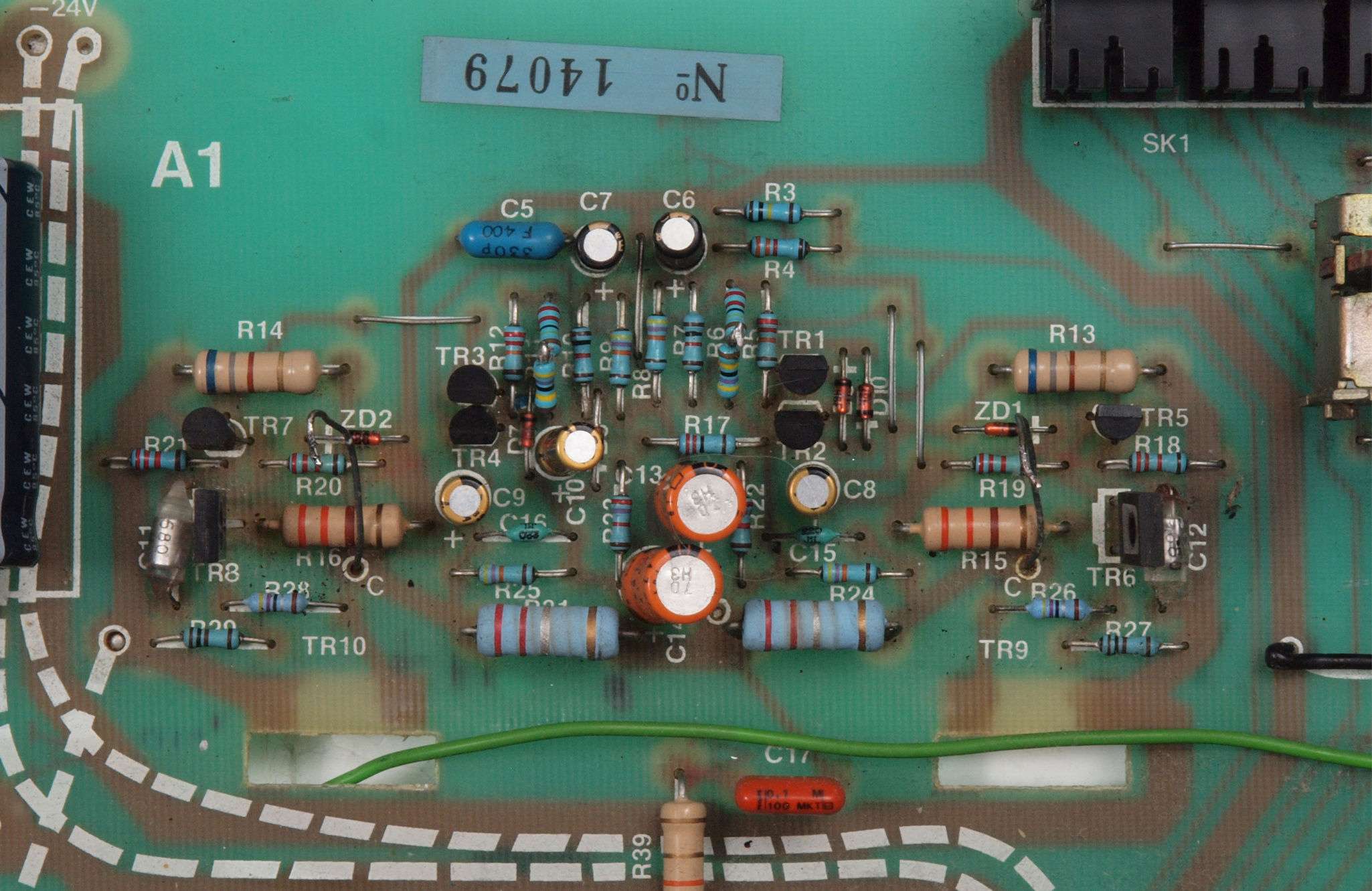

Ｃ２１．　修理前　ＡＭＰ基板

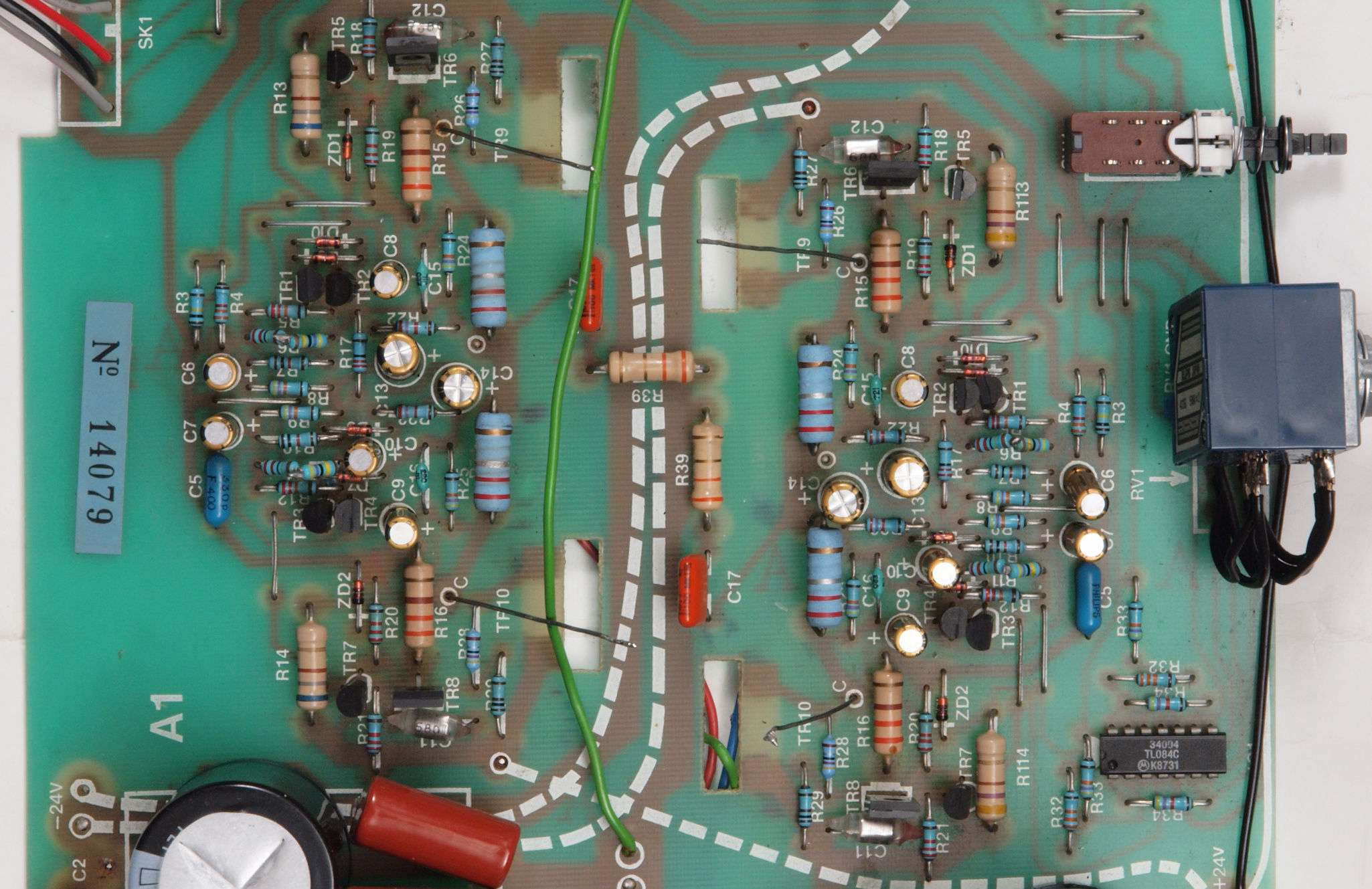

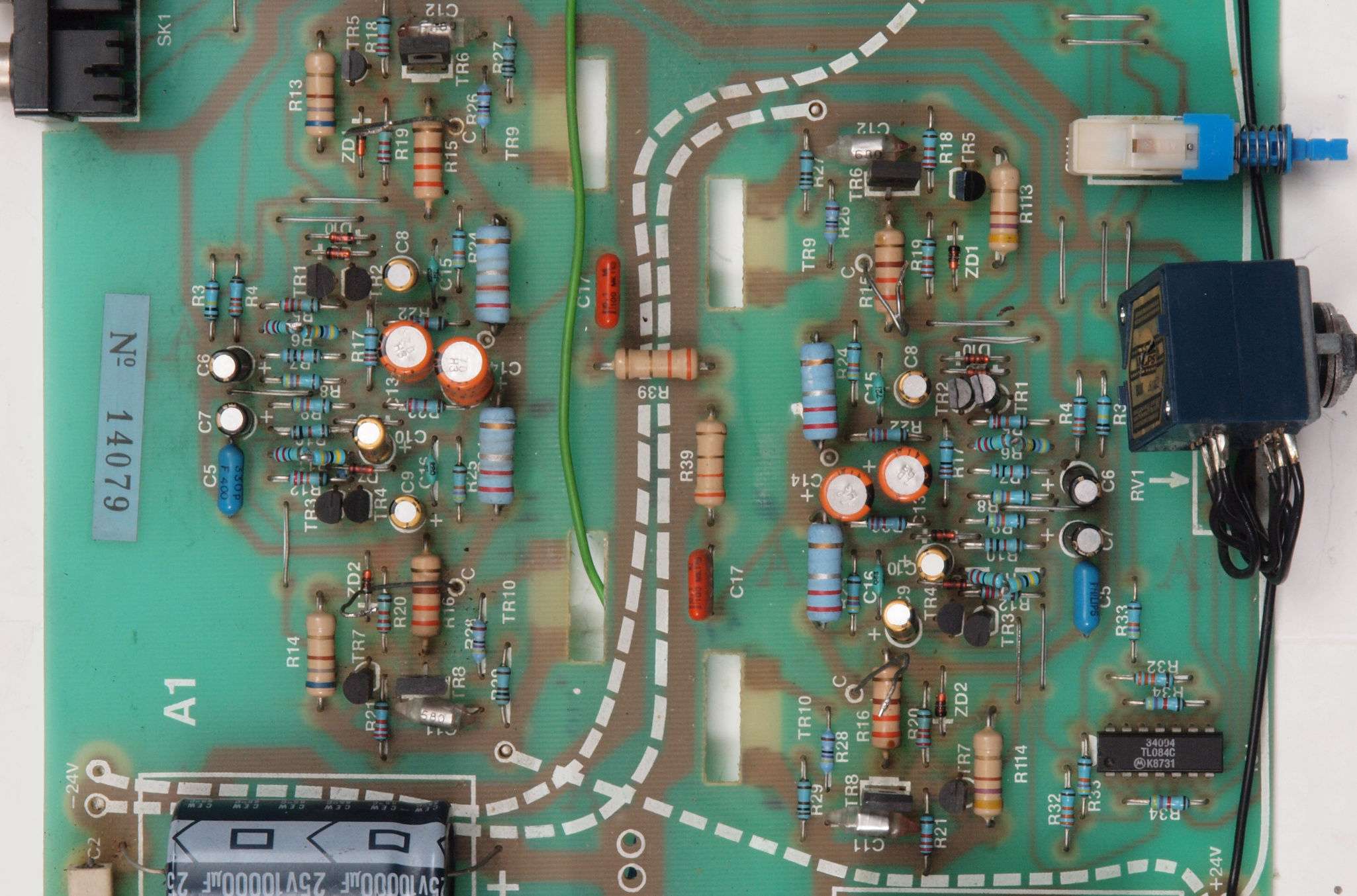

Ｃ２２．　修理後　ＡＭＰ基板。

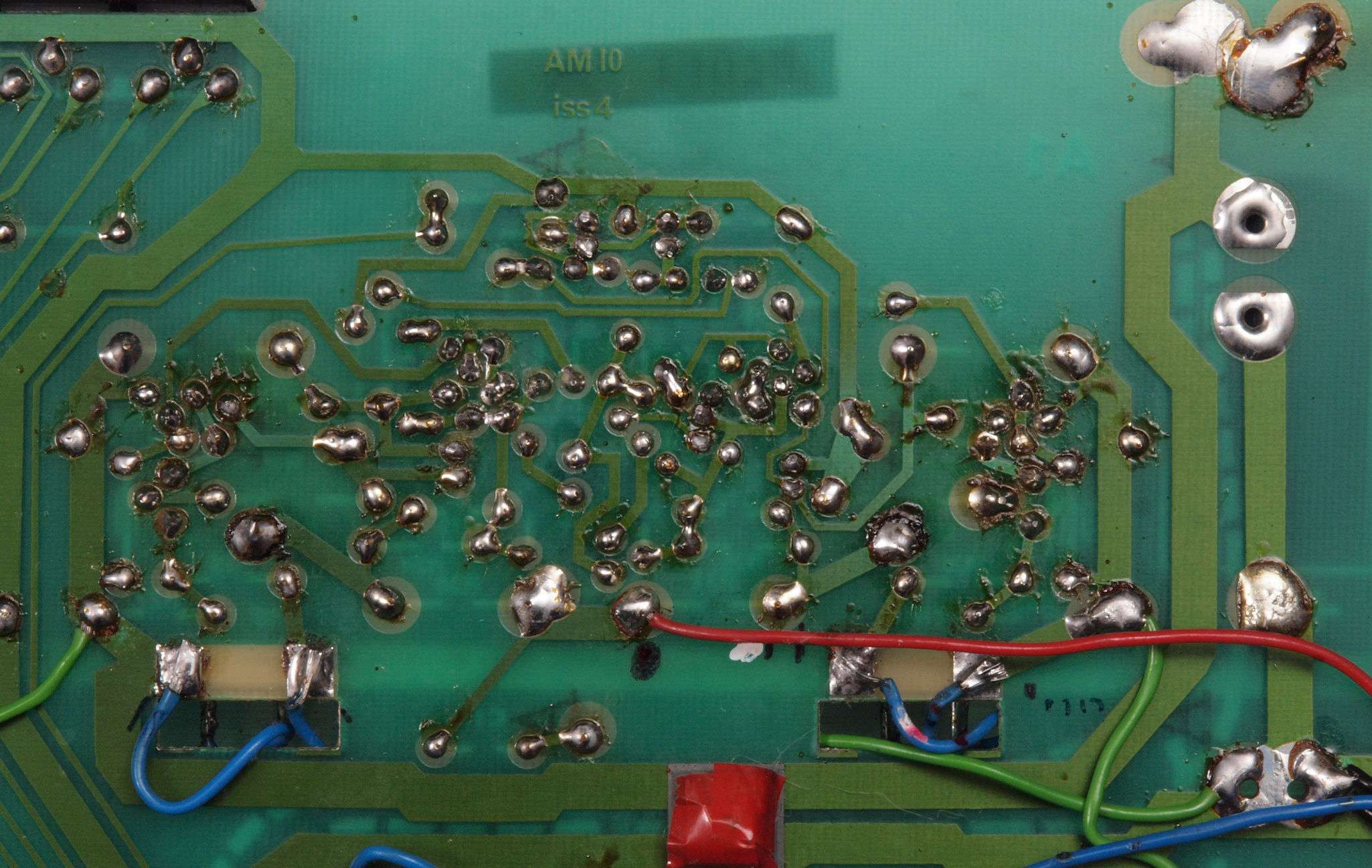

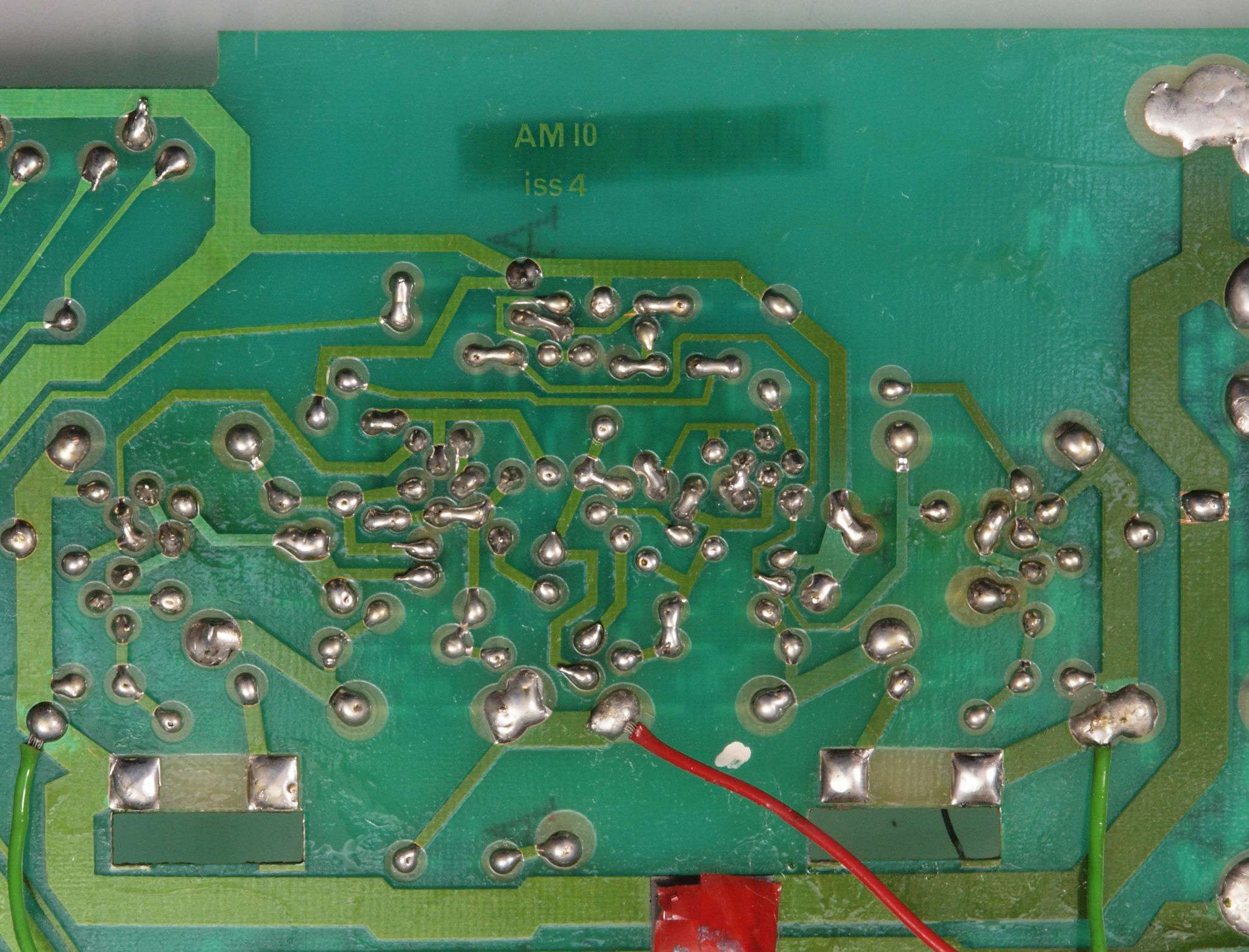

Ｃ２３．　修理前　ＡＭＰ基板裏

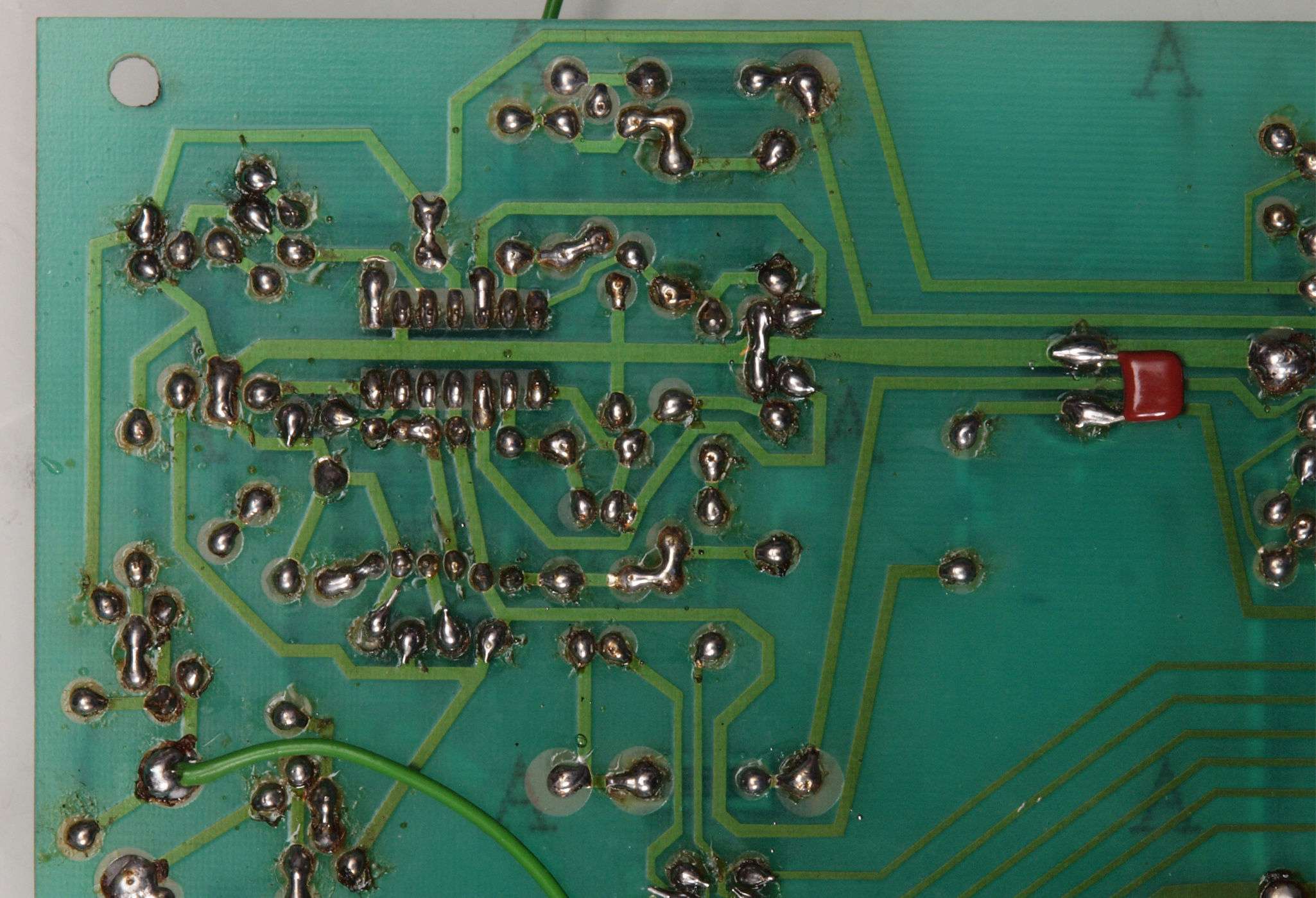

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

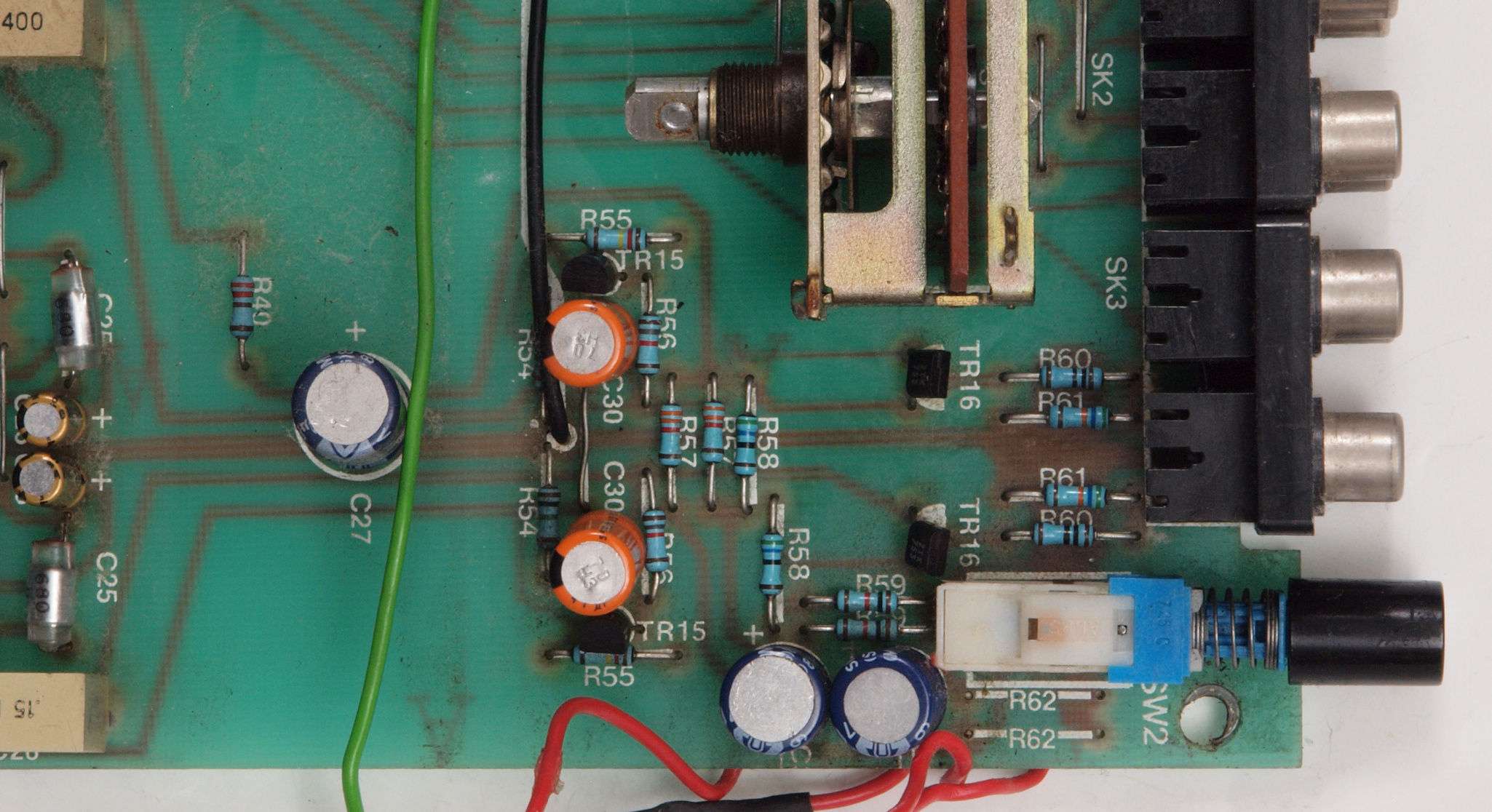

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

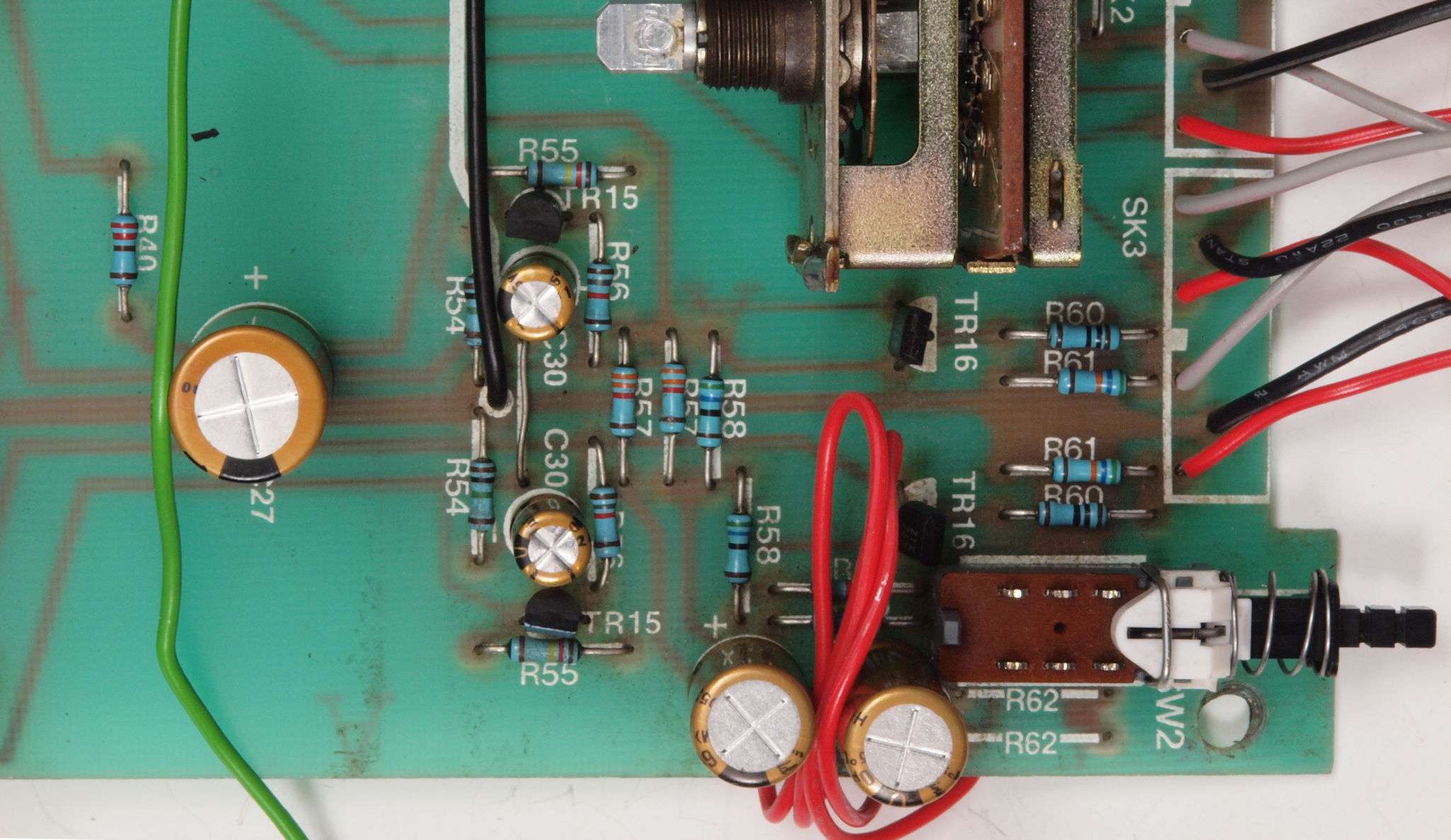

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板。　テープモニターＳＷ交換。

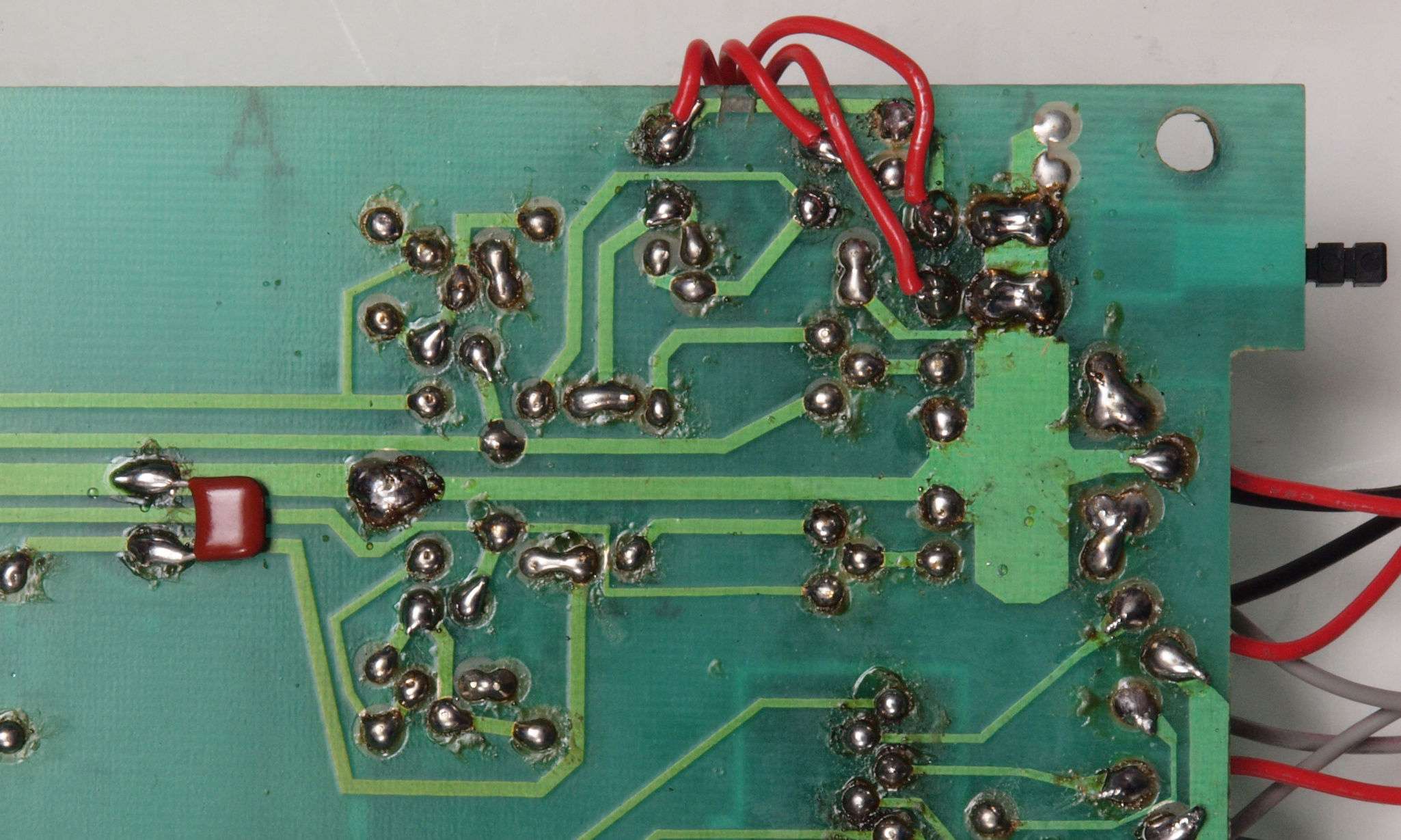

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

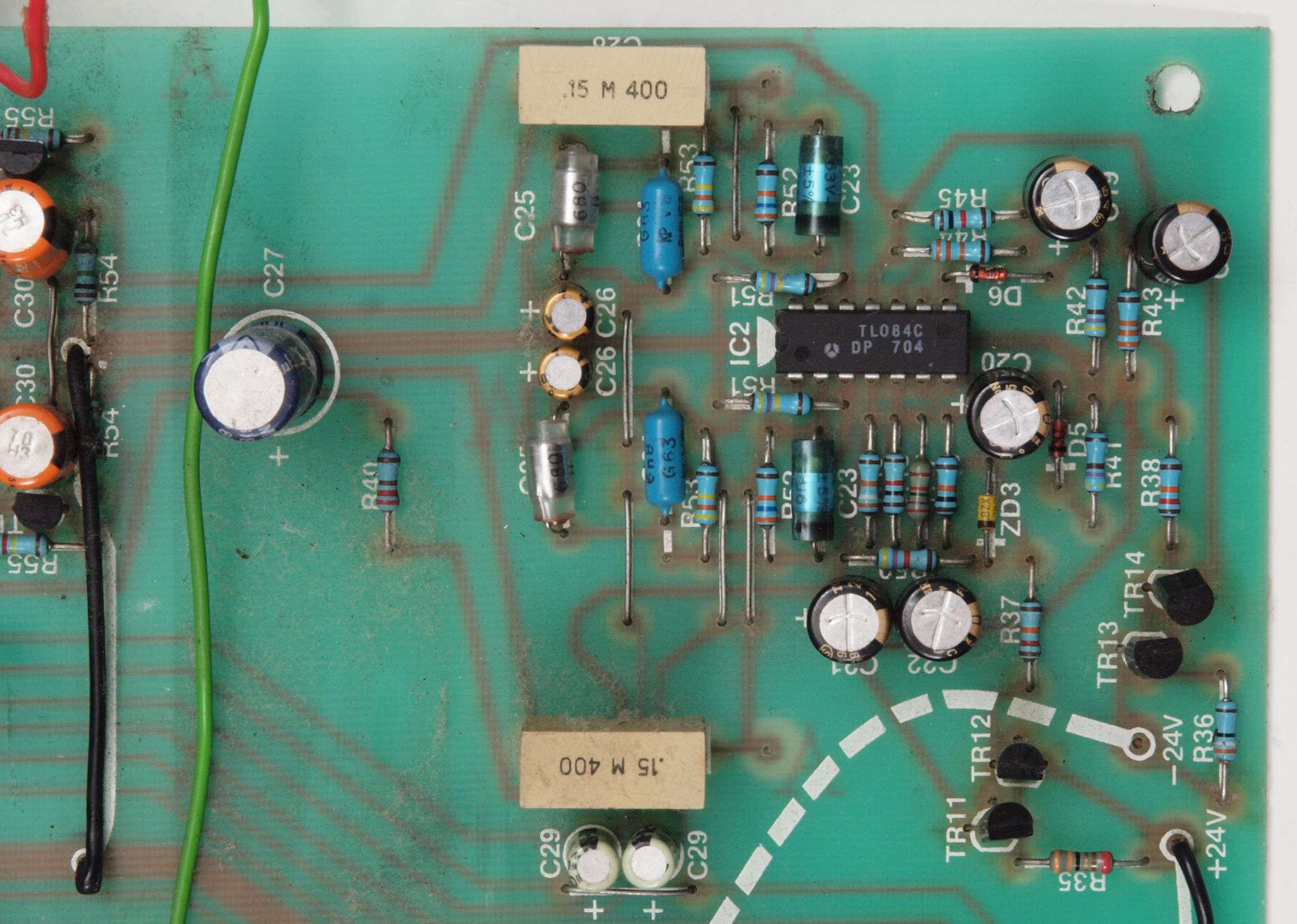

Ｃ５１．　修理前　　ＥＱ基板

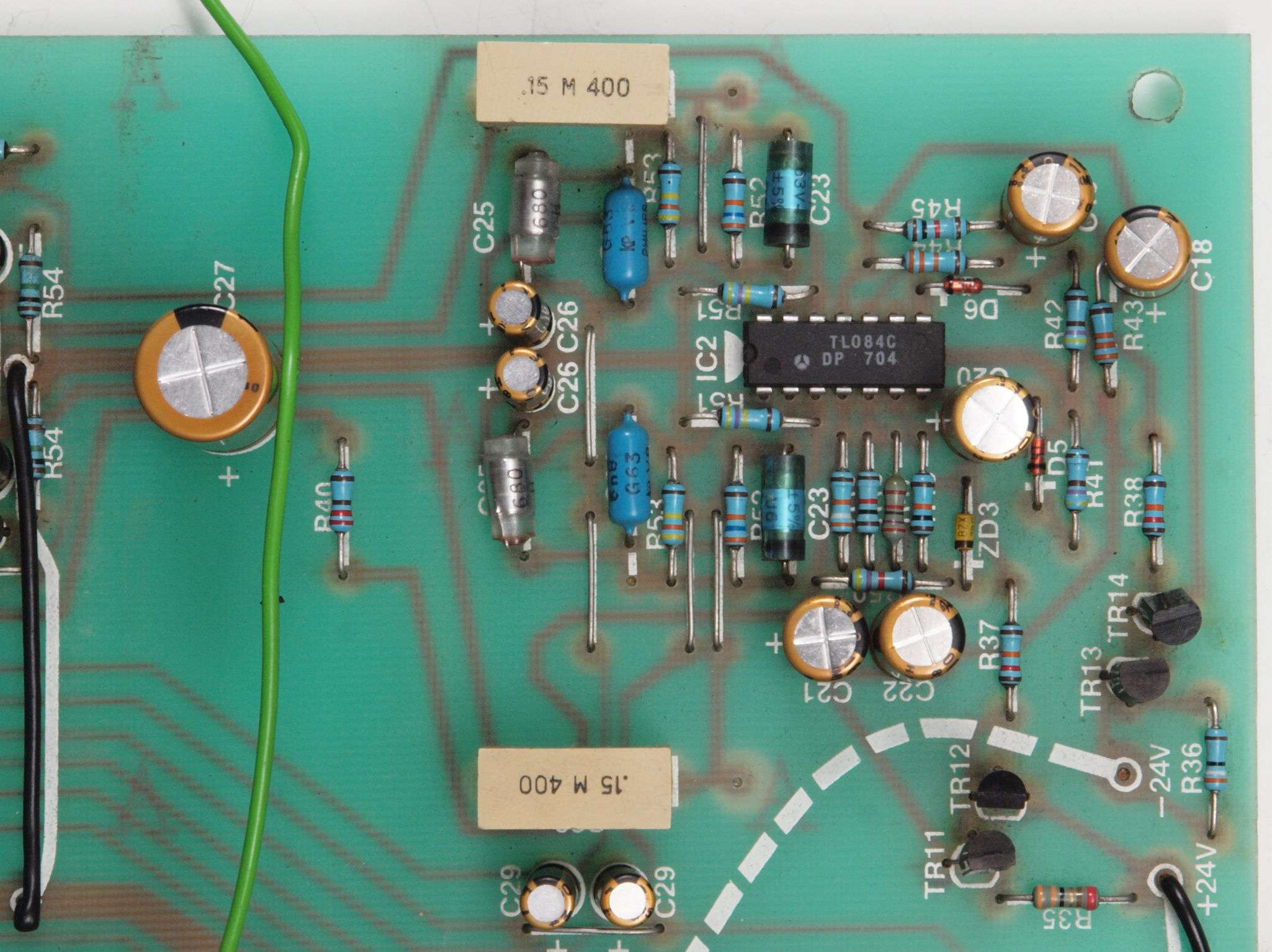

Ｃ５２．　修理後　　ＥＱ基板

Ｃ５３．　修理前　　ＥＱ基板裏

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後コーテング材を塗る

Ｃ６１．　修理前　　ＭＣ基板

Ｃ６２．　修理後　　ＭＣ基板。　ＭＣ／ＭＭ切り替えＳＷ交換。

Ｃ６３．　修理前　　ＭＣ基板裏

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。　フイルムコンデンサー１個追加。

Ｃ６５．　完成ＭＣ基板裏　洗浄後コーテング材を塗る

Ｃ７１．　修理前　電源基板

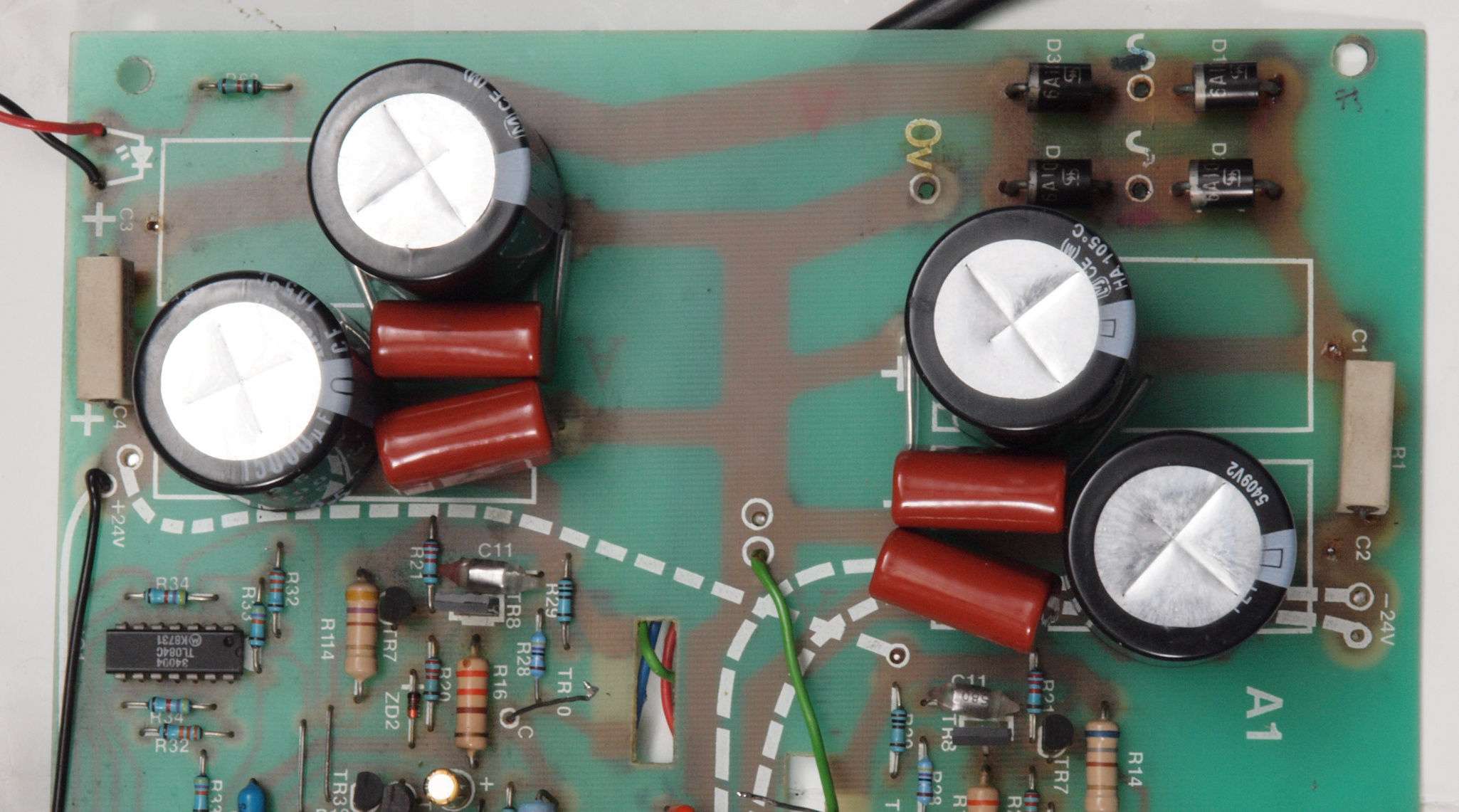

Ｃ７２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

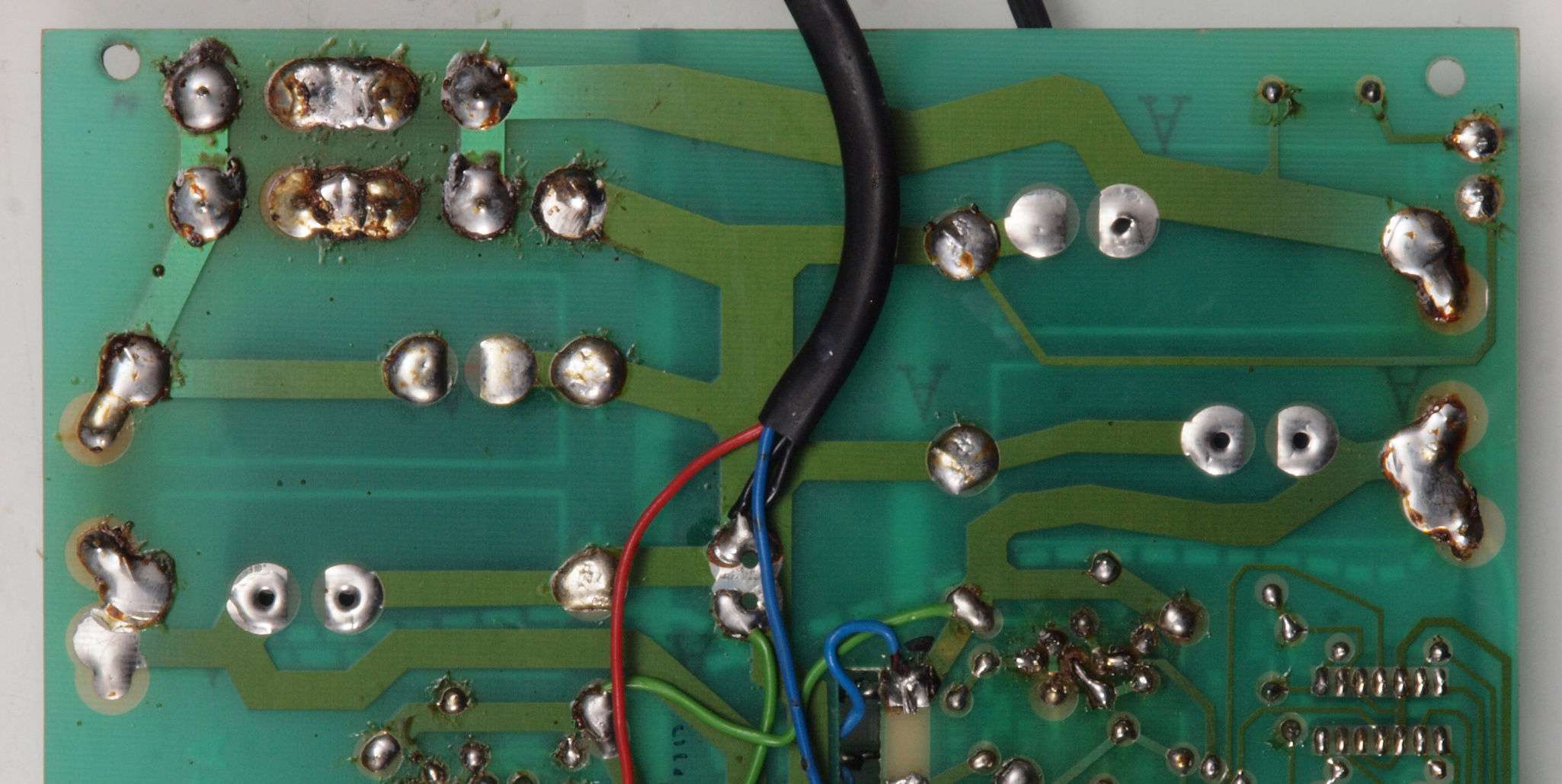

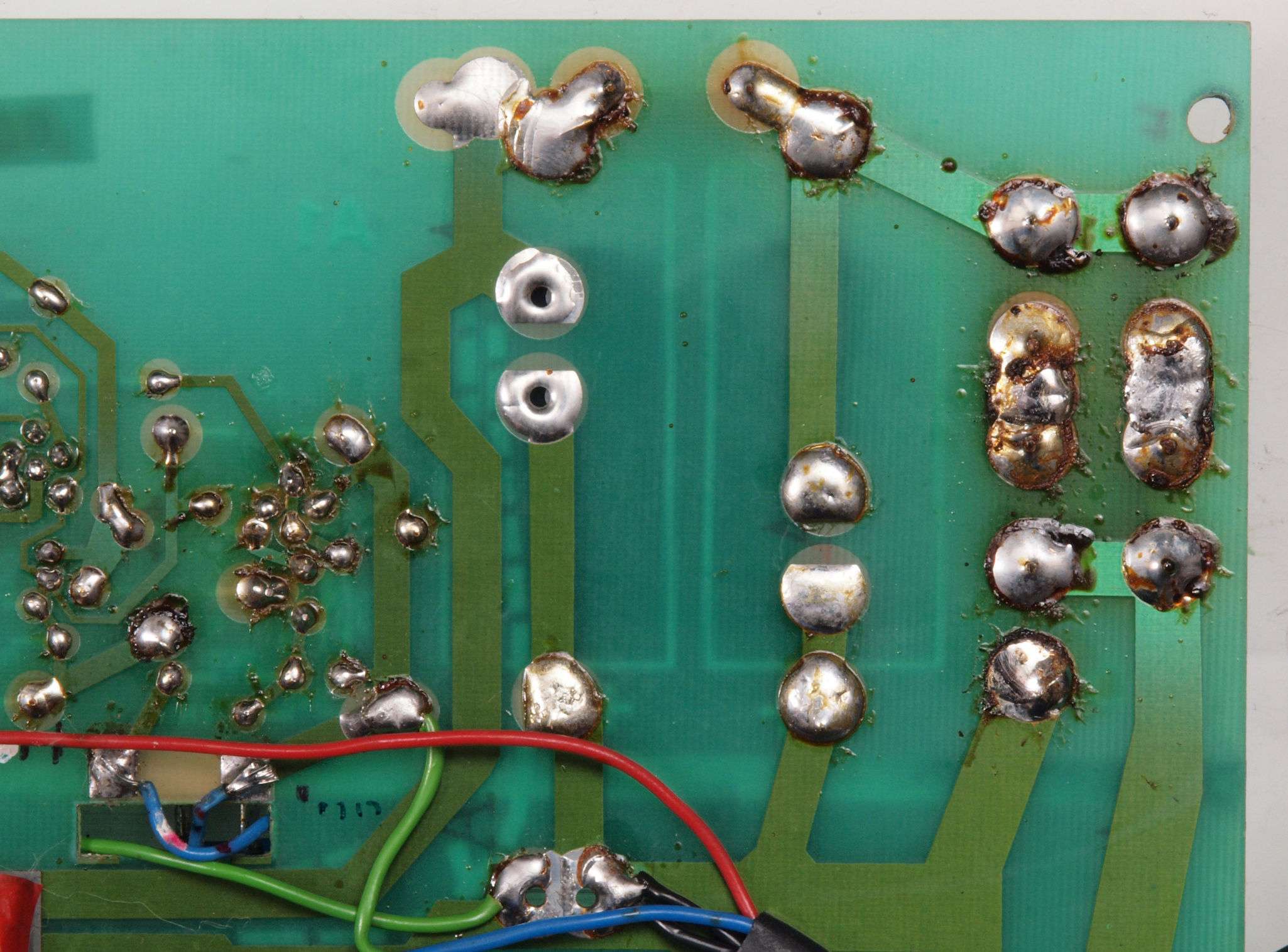

Ｃ７３．　修理前　電源基板裏

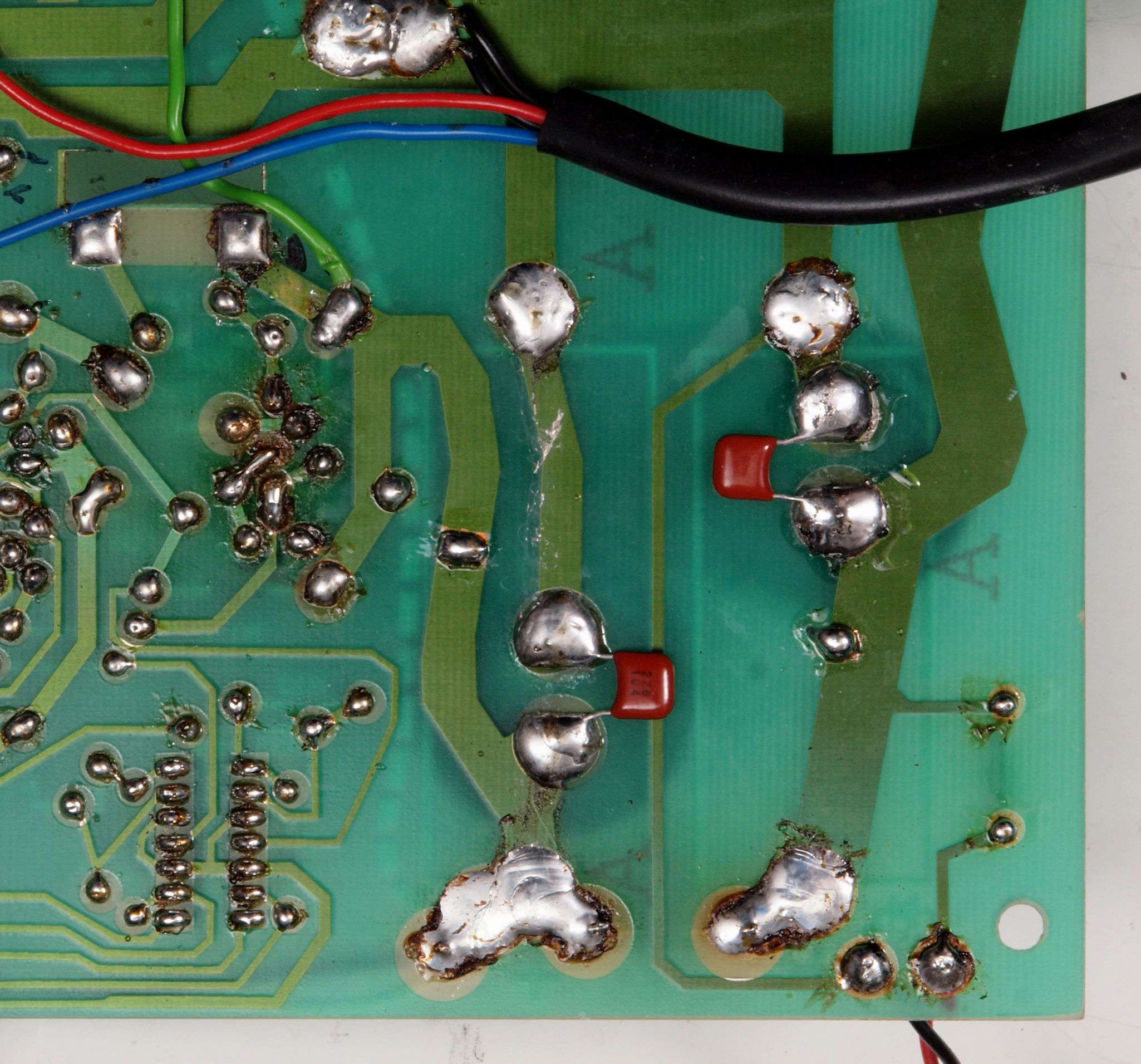

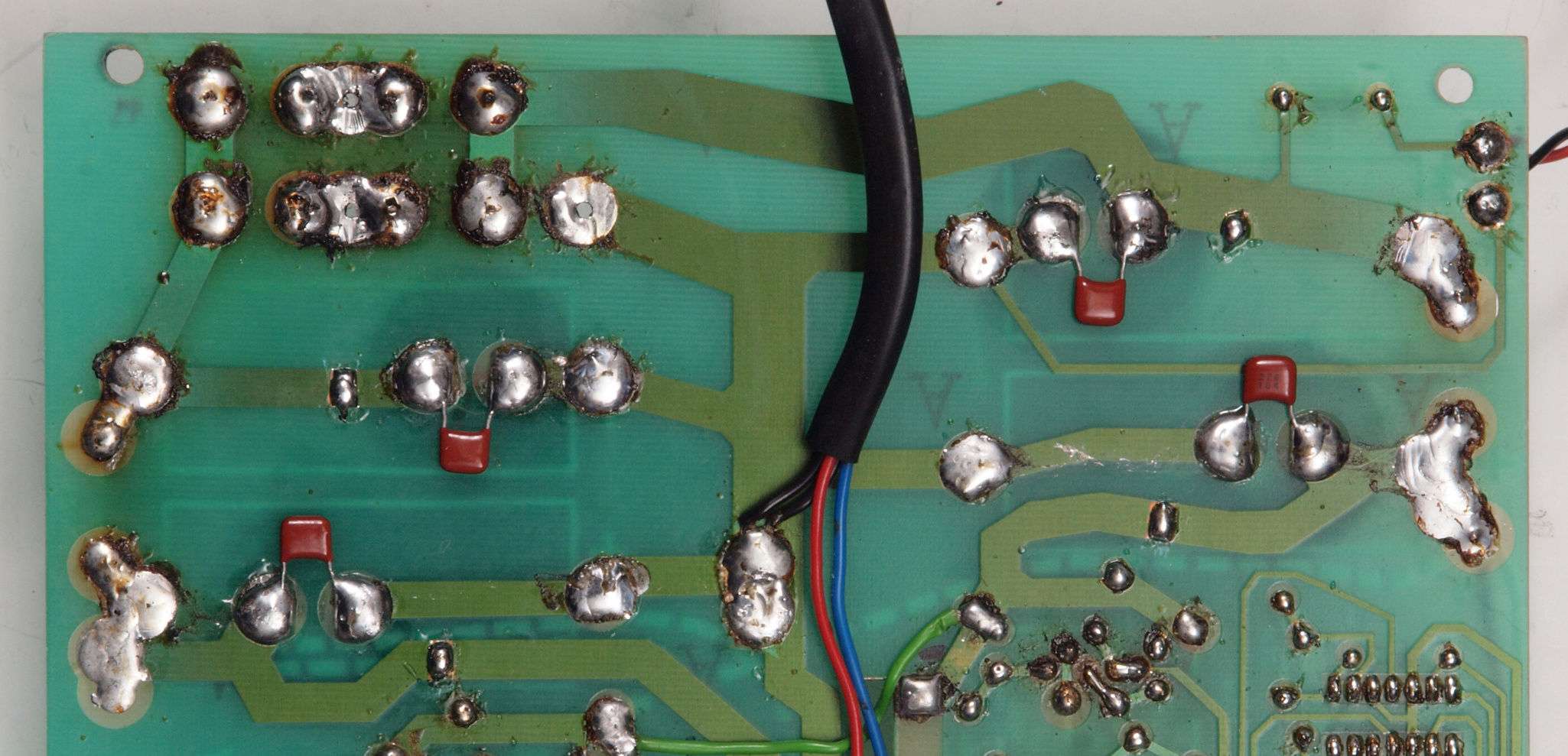

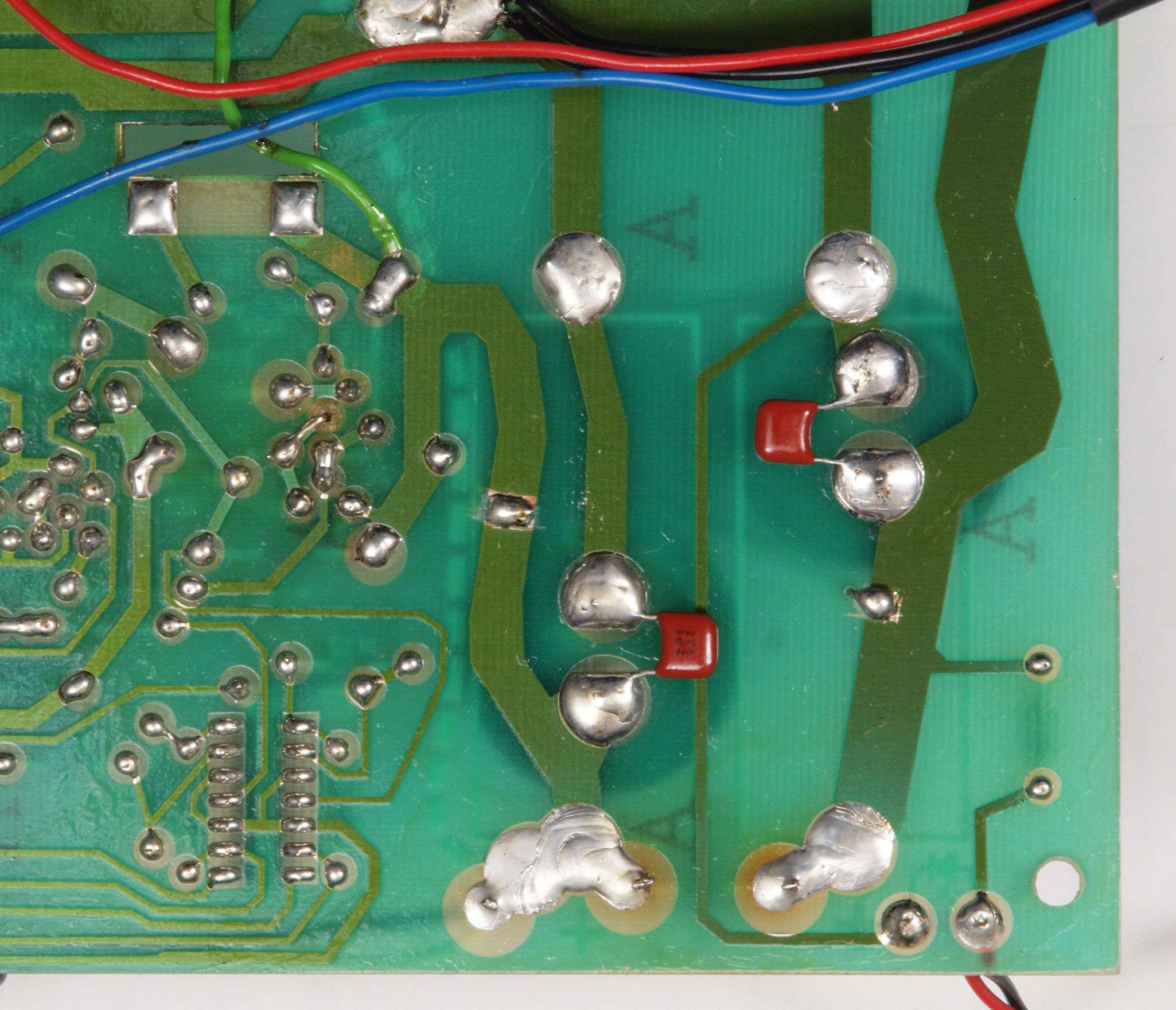

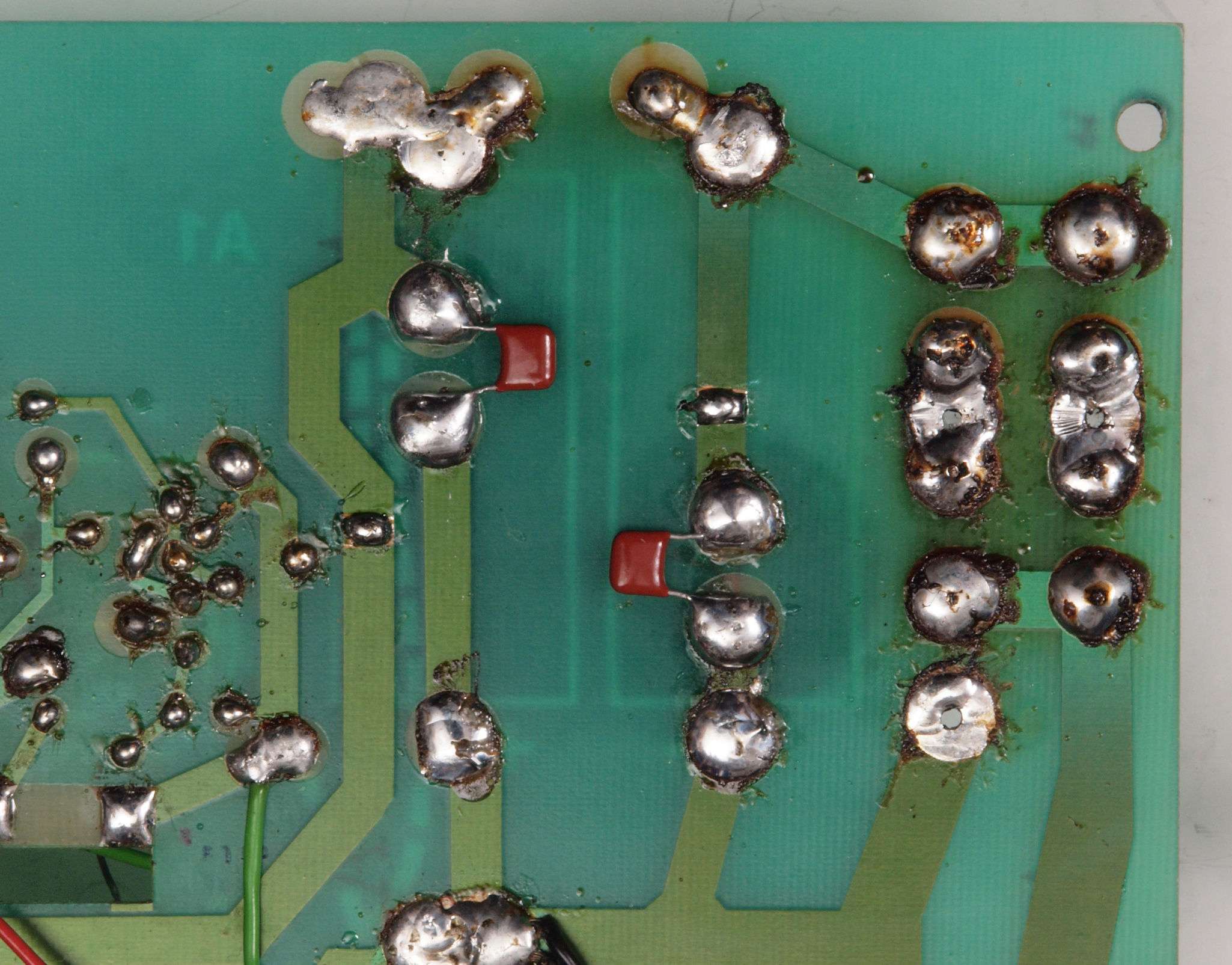

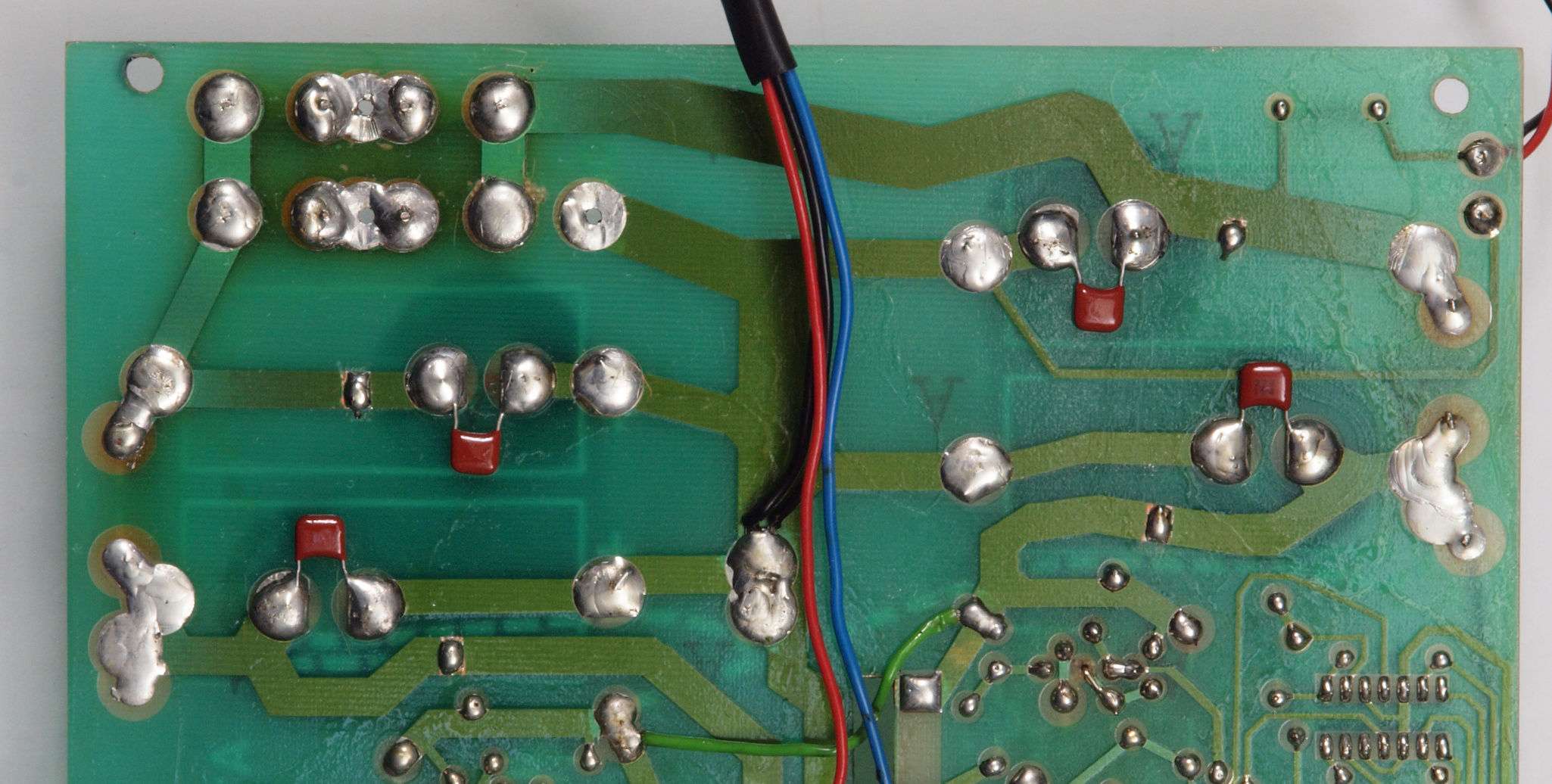

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。　フイルムコンデンサー４個追加。

Ｃ７５．　完成電源基板裏　洗浄後コーテング材を塗る

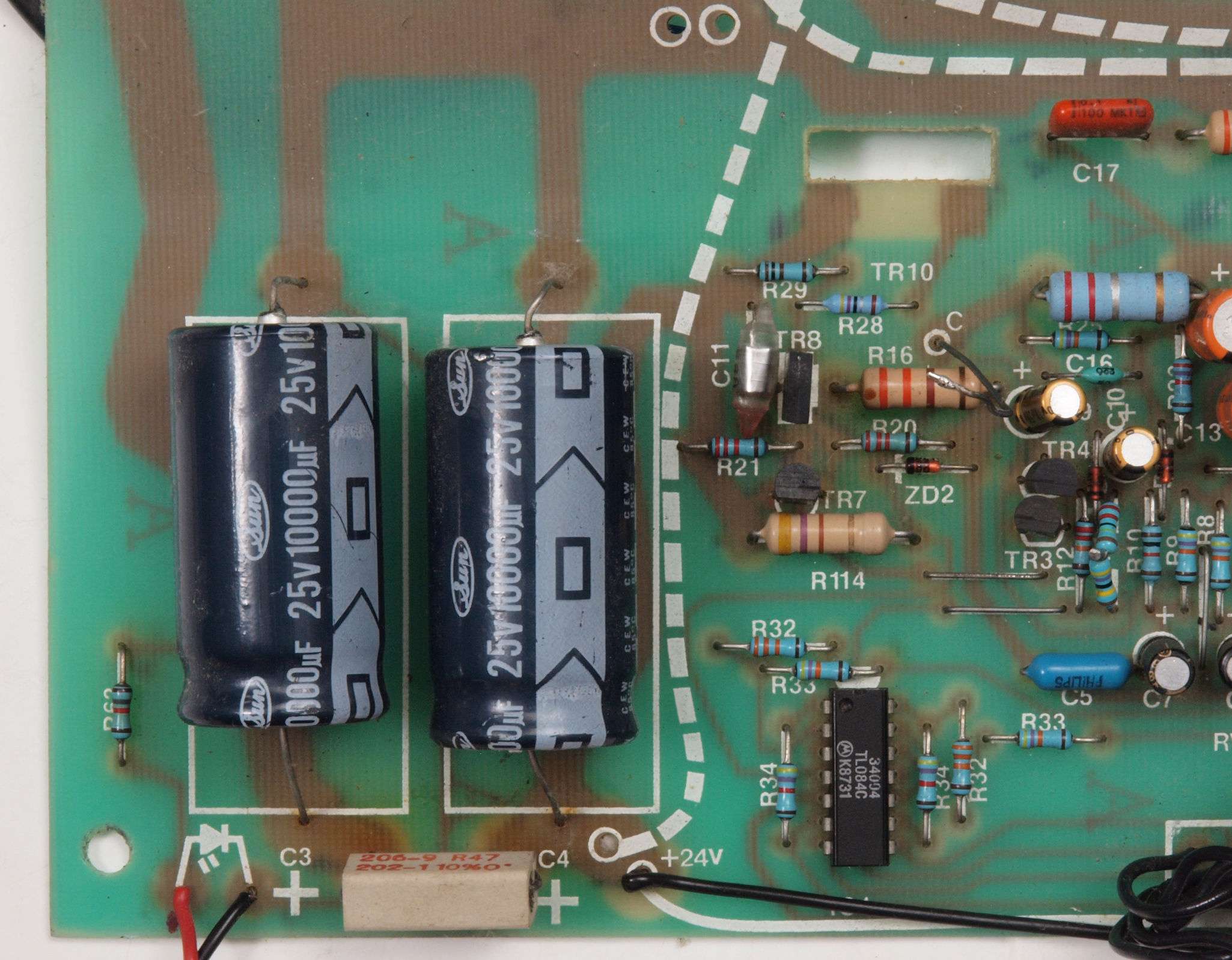

Ｃ８１．　修理前　−側電源基板

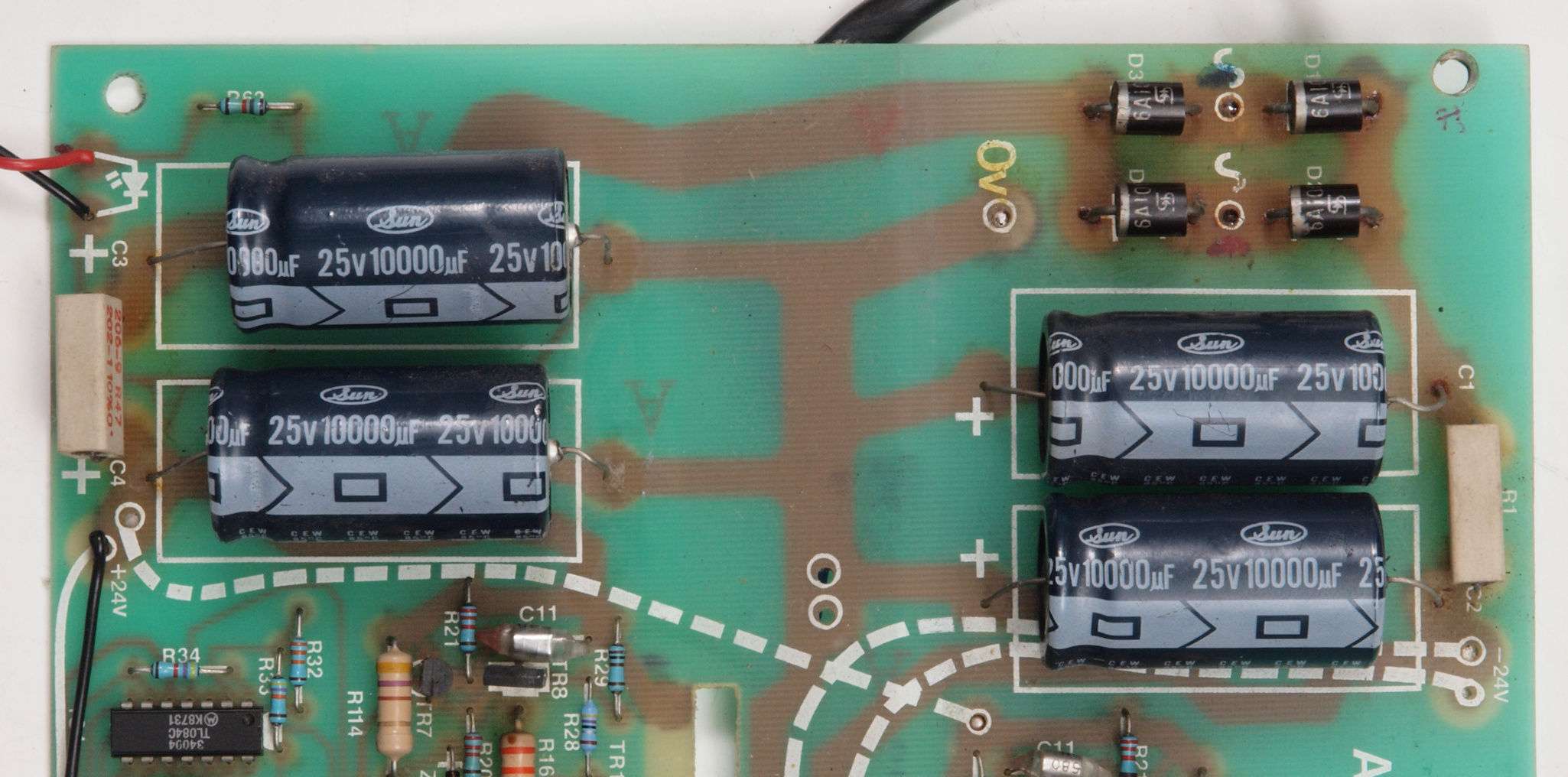

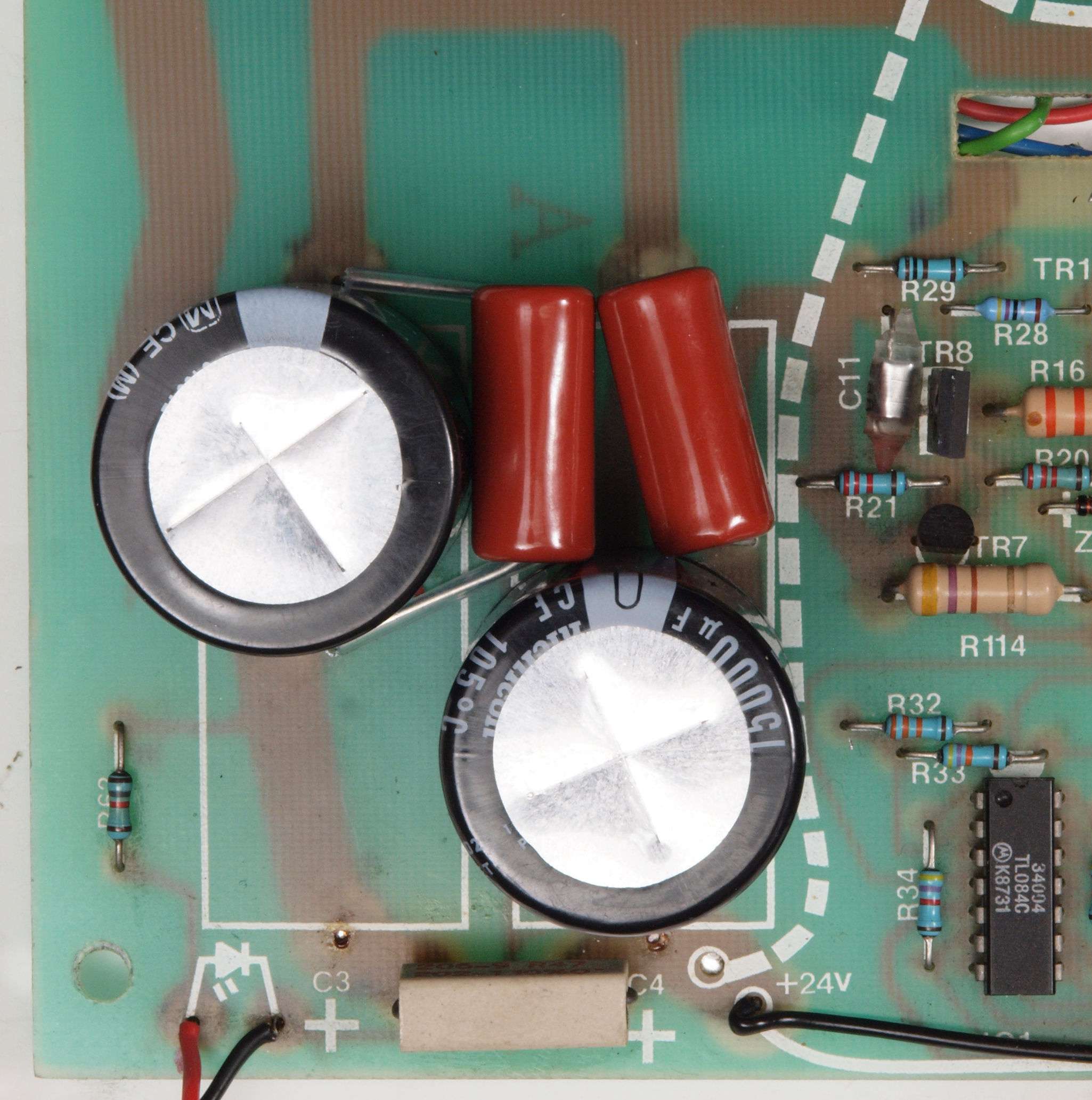

Ｃ８２．　修理後　−側電源基板。　電解コンデンサーは１００００μから１５０００μへ増量交換。

Ｃ８３．　修理前　−側電源基板裏

Ｃ８４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　−側電源基板裏　洗浄後コーテング材を塗る

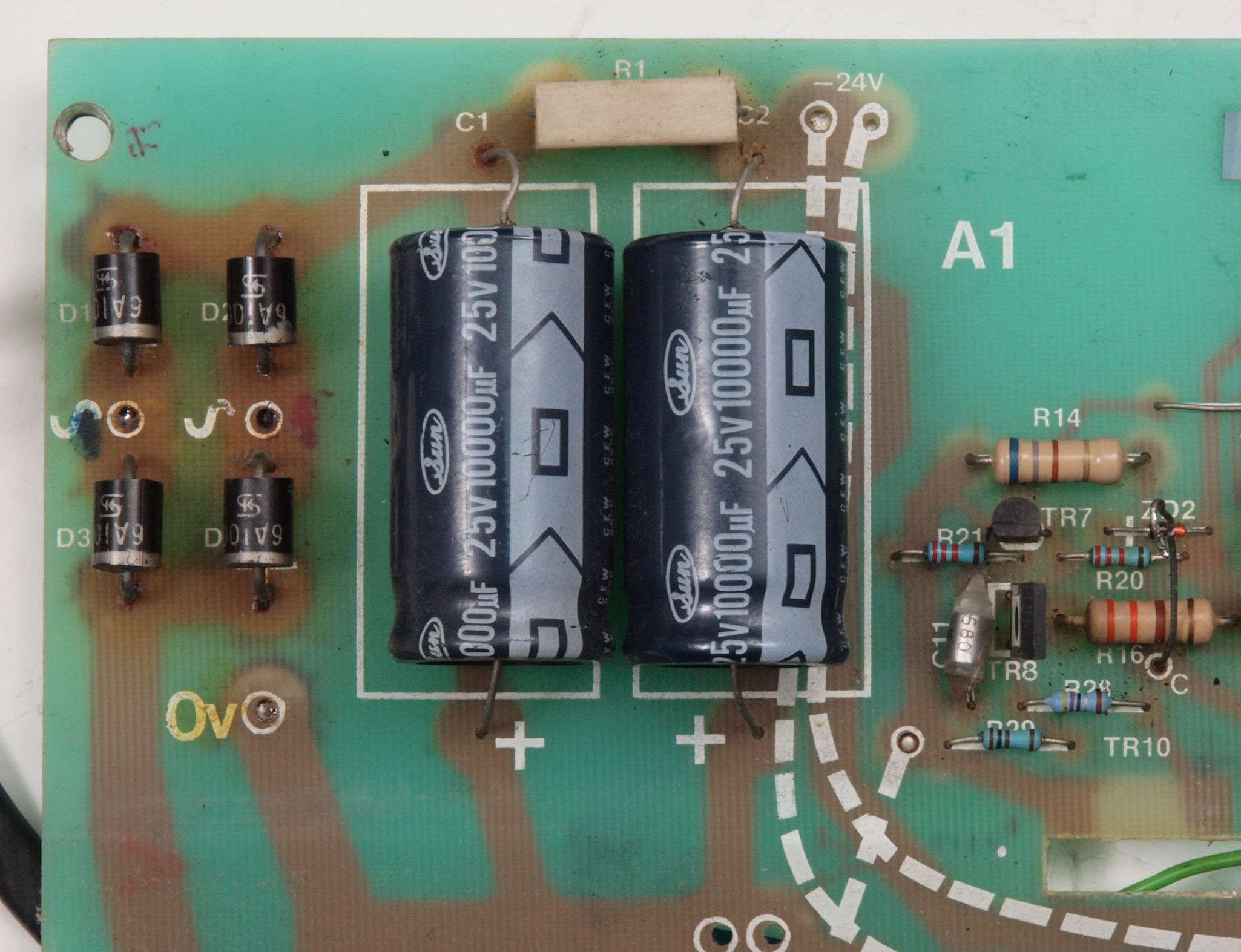

Ｃ９１．　修理前　＋側電源基板

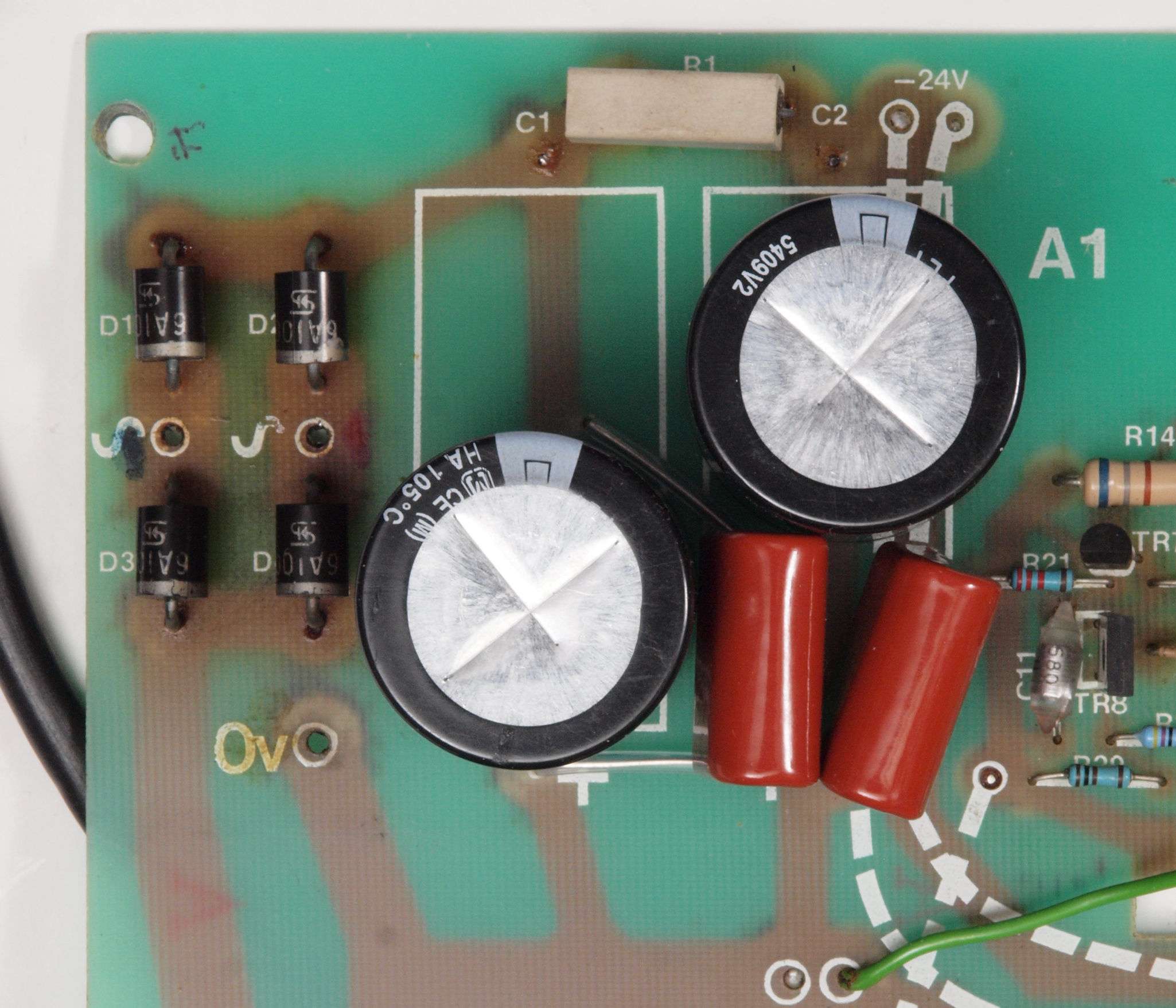

Ｃ９２．　修理後　＋側電源基板。　電解コンデンサーは１００００μから１５０００μへ増量交換。

Ｃ９３．　修理前　＋側電源基板裏

Ｃ９４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成　＋側電源基板裏　洗浄後コーテング材を塗る

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

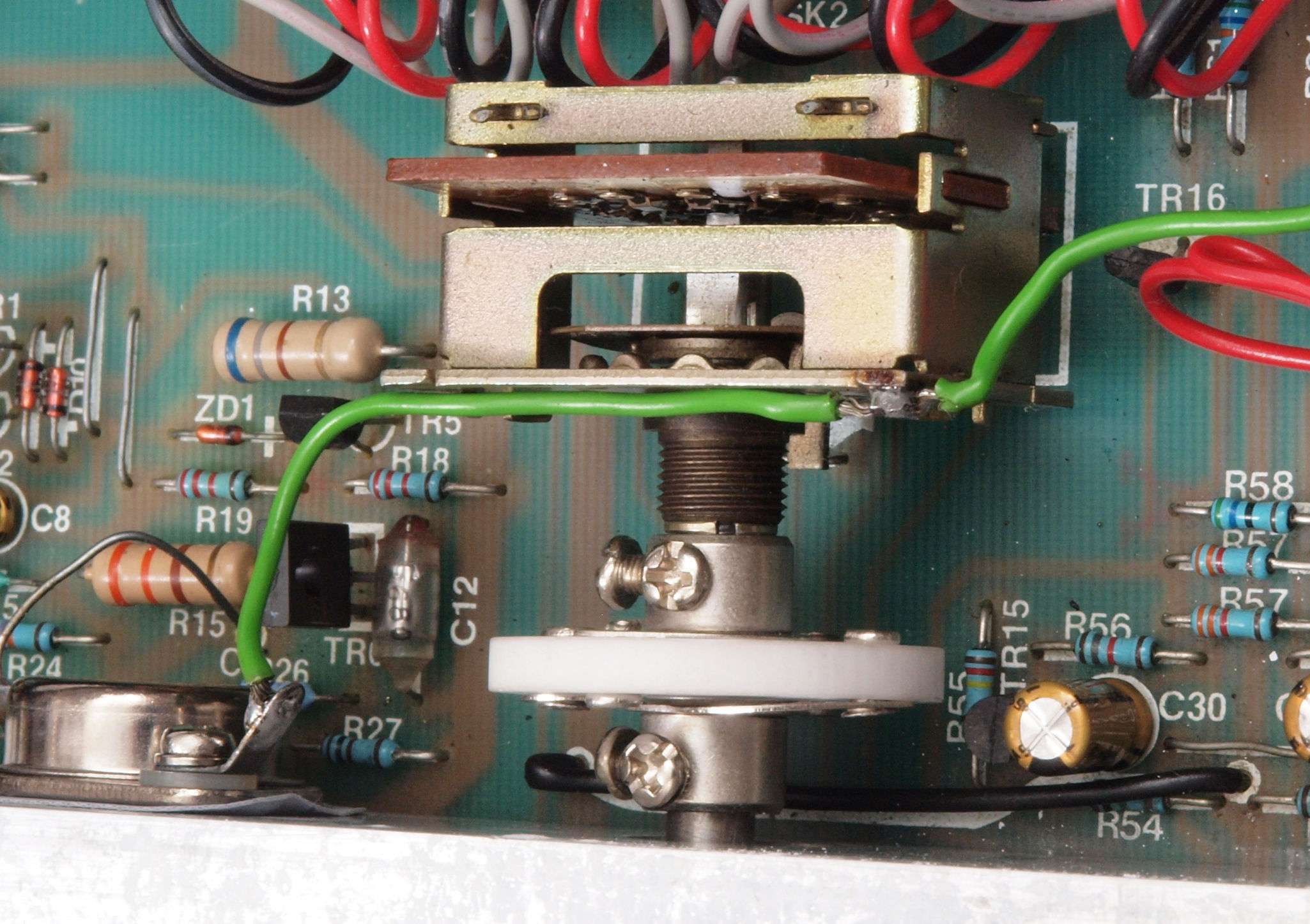

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用。

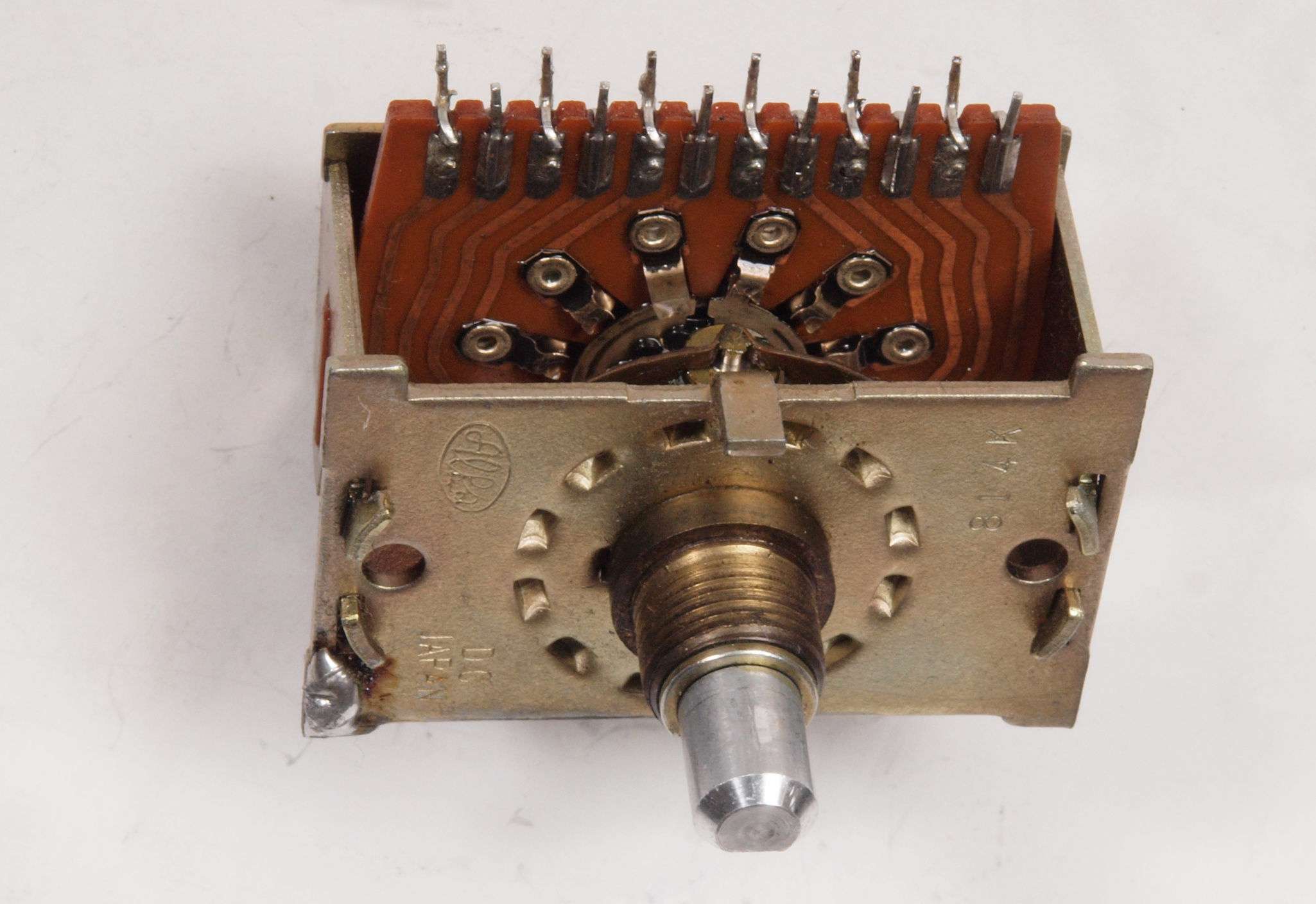

ＣＡ３．　修理（清掃）中　入力切換SW。　カシメ構造なので清掃のみ。

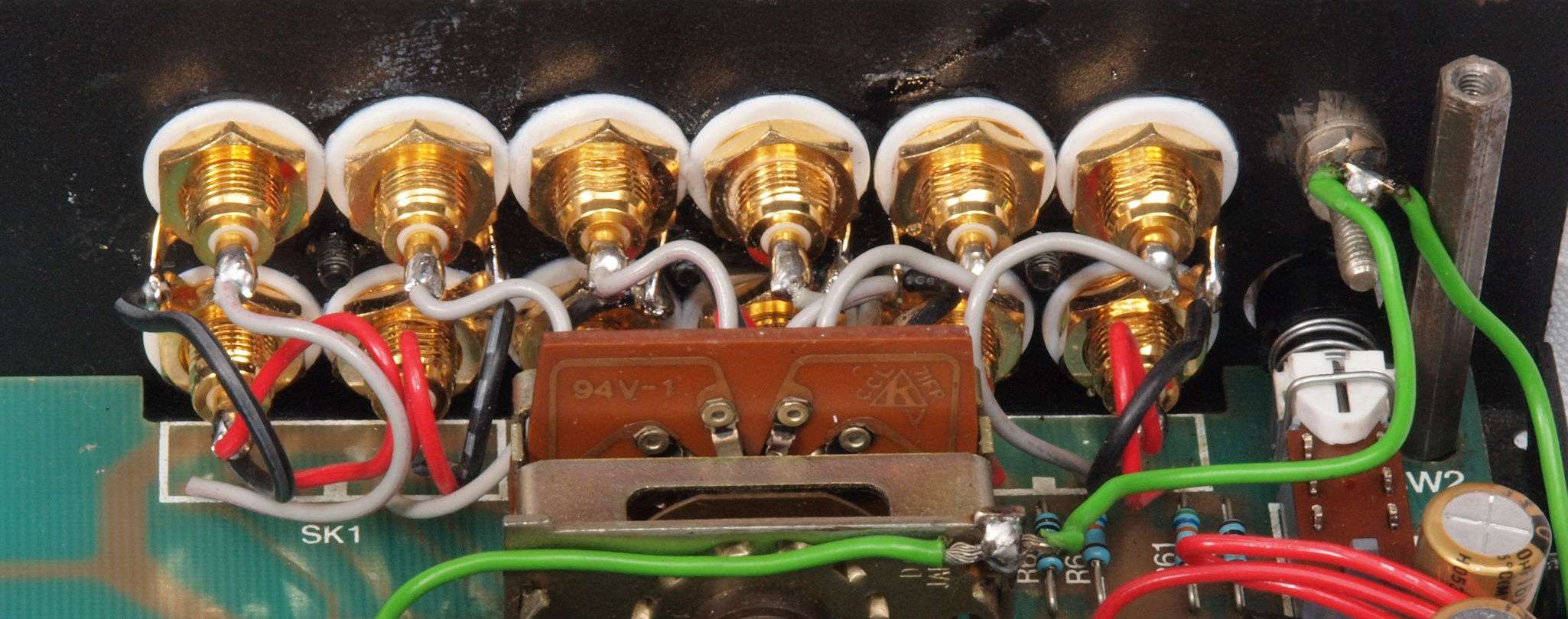

ＣＢ１．　修理前　入出力ＲＣＡ端子

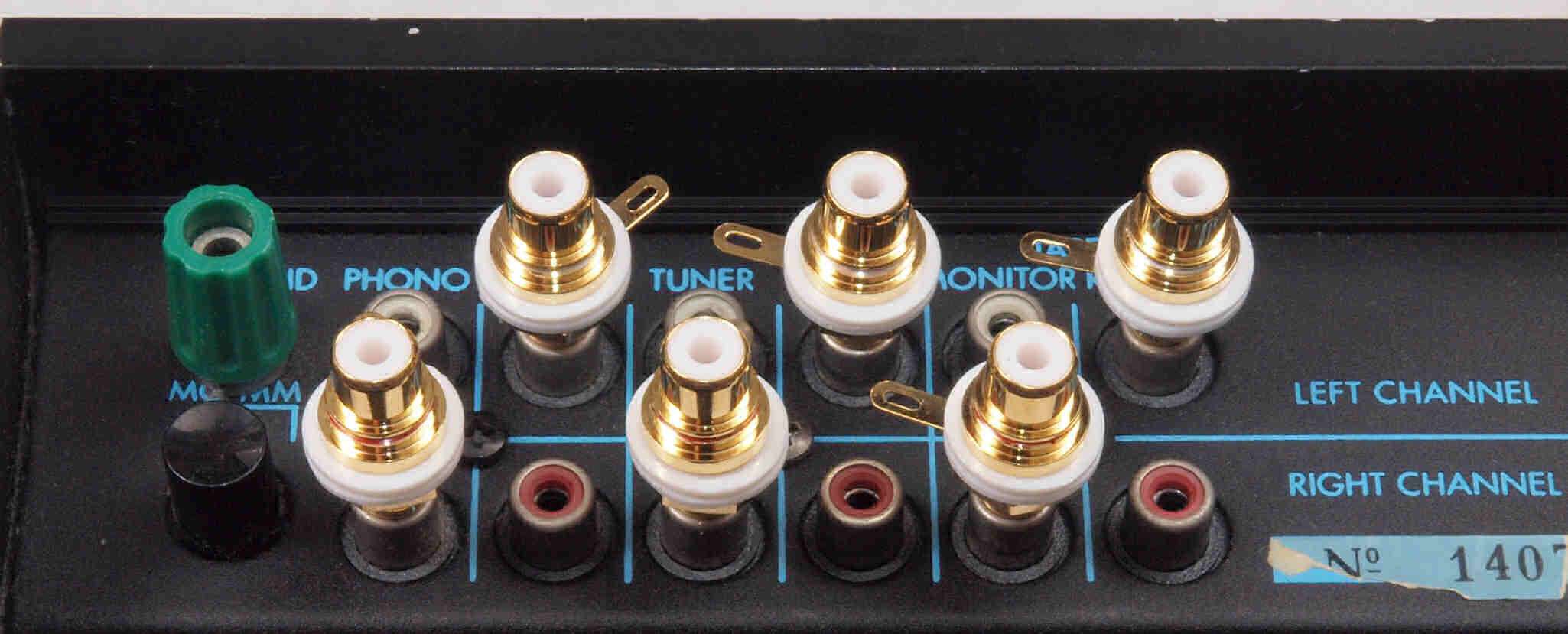

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏。　ＲＣＡ端子ブロックにヒビが有る。

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

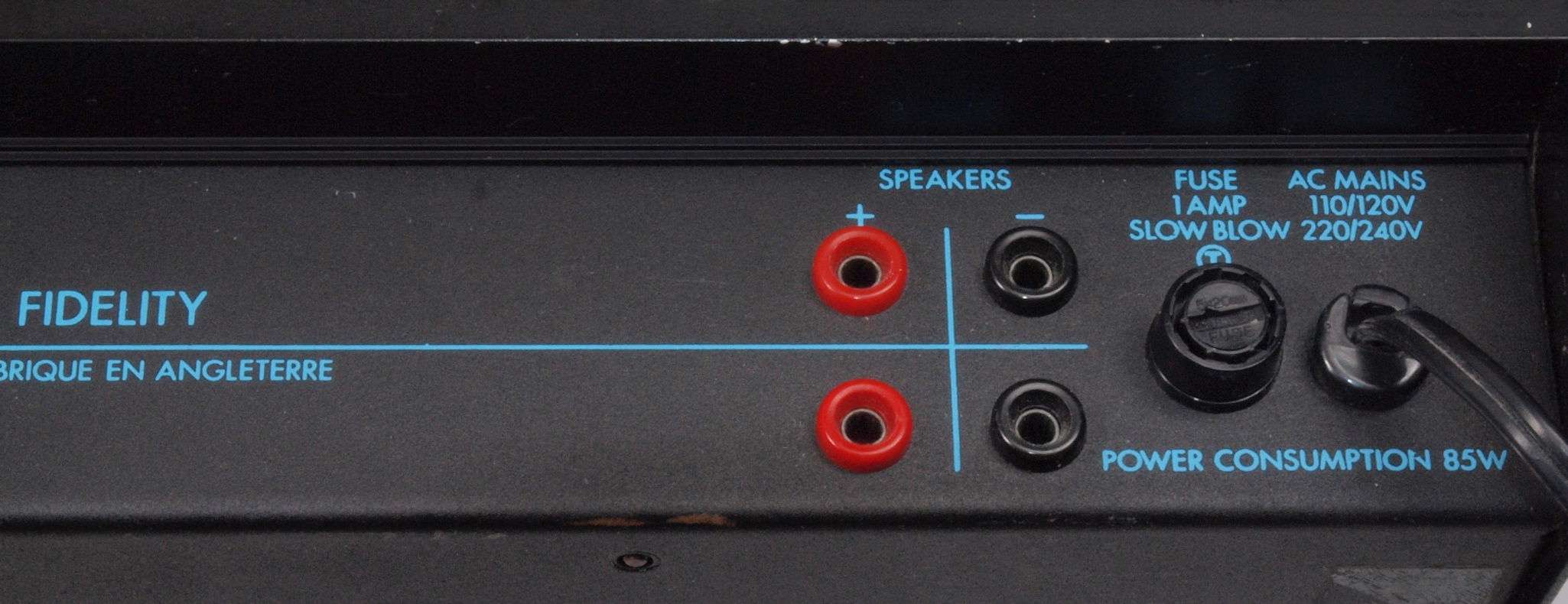

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

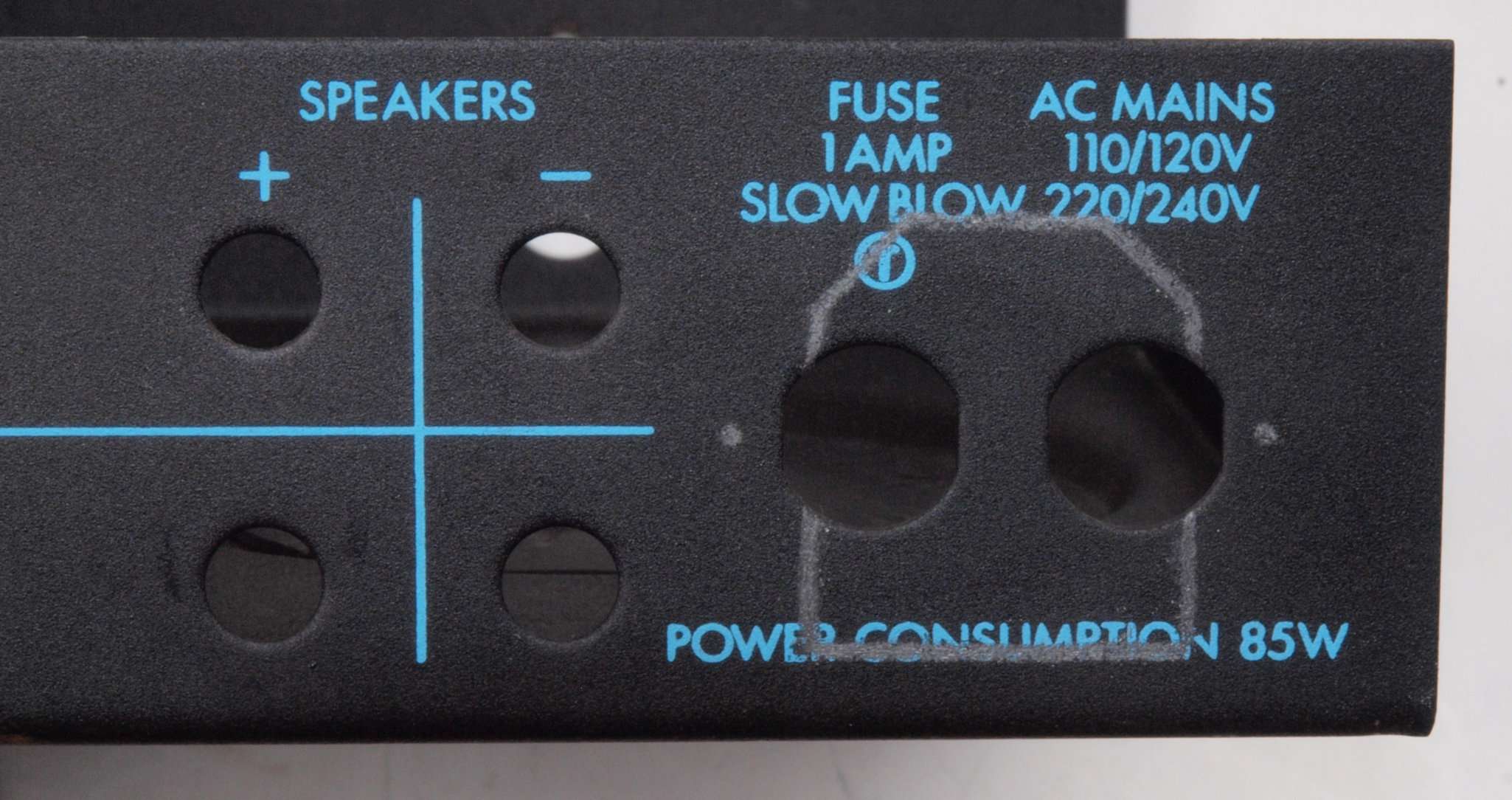

ＣＣ２．　修理中　３Ｐインレット取り付け穴加工中。

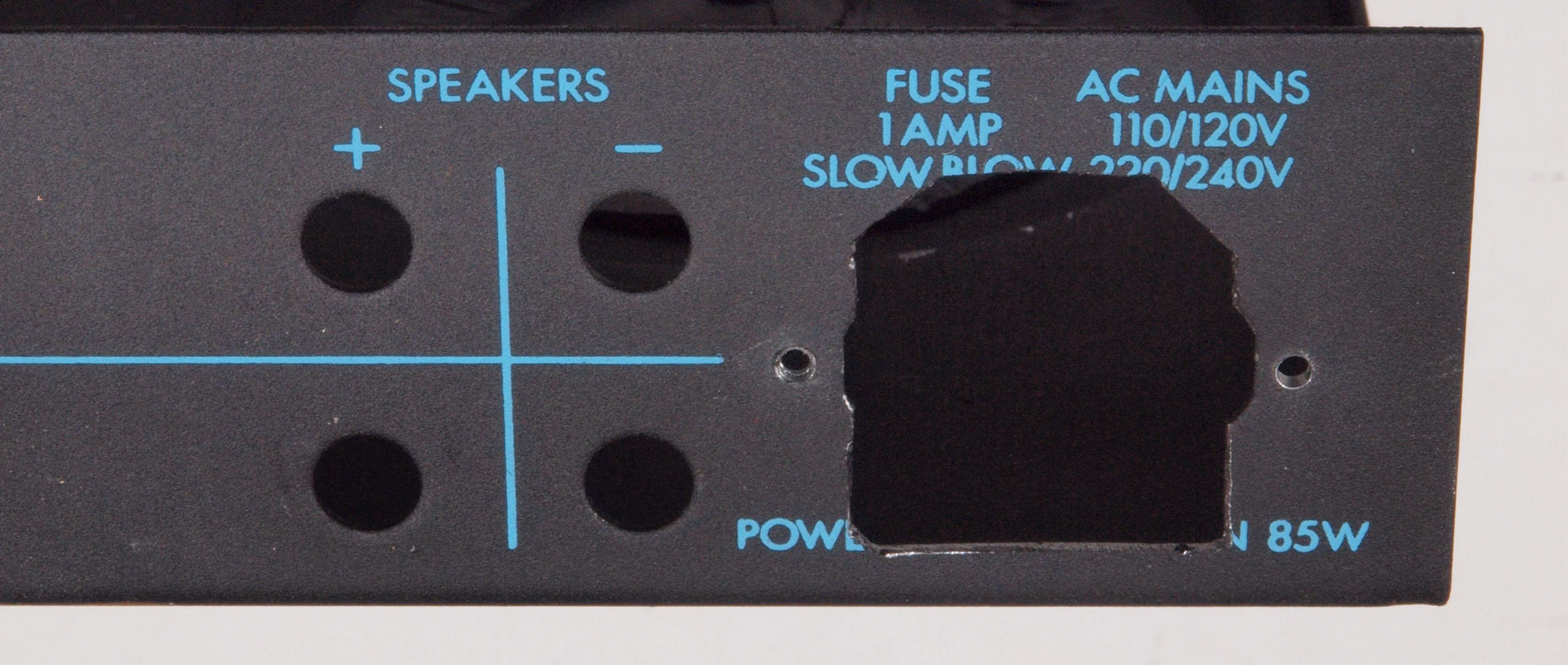

ＣＣ３．　修理中　３Ｐインレット取り付け穴加工中。ハンドツールなので加工は大変。

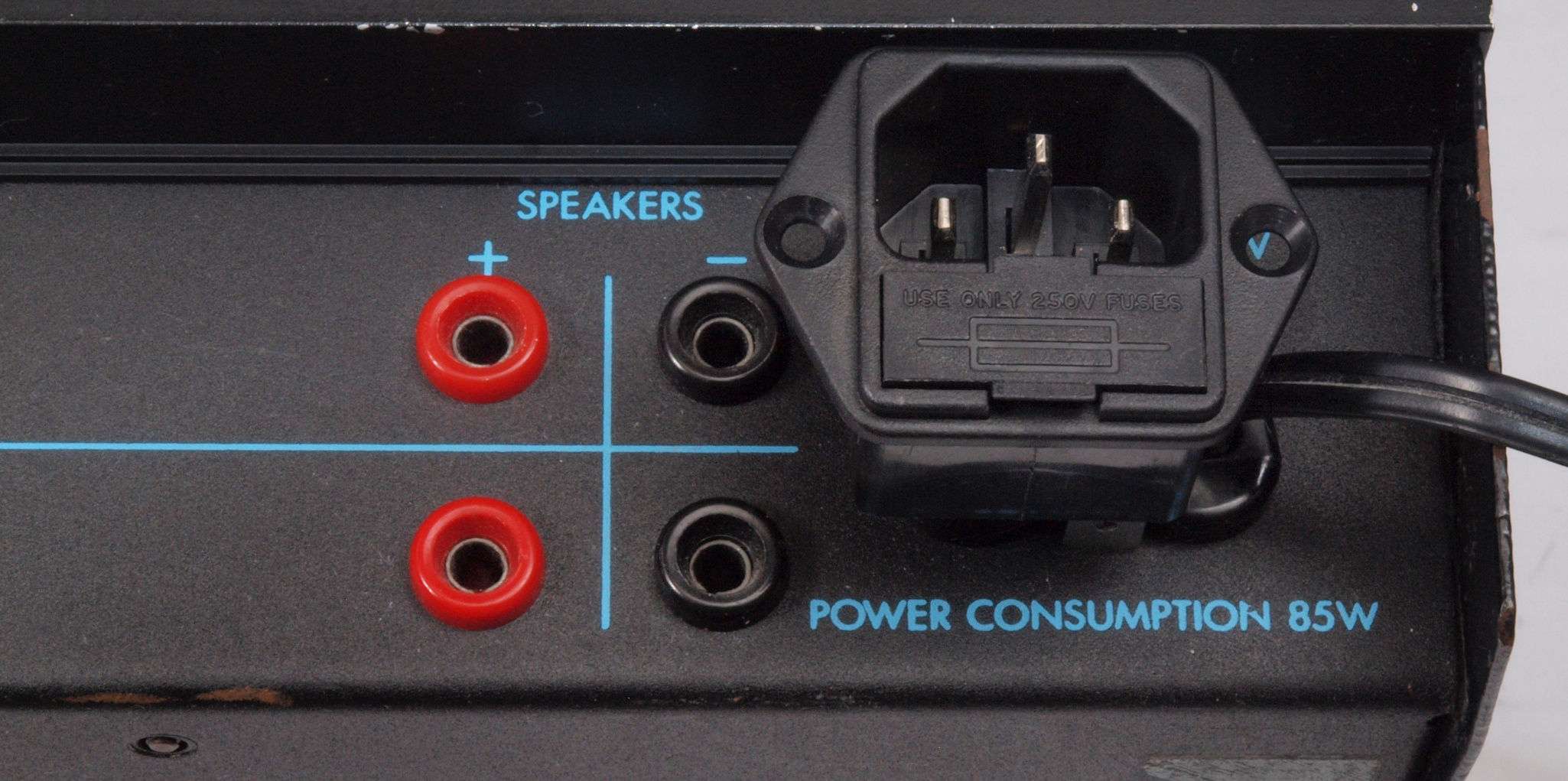

ＣＣ４．　修理後　ＳＰ接続端子交換、端子の穴は横向き。　電源コードをインレットソケットに交換（仮付け）。

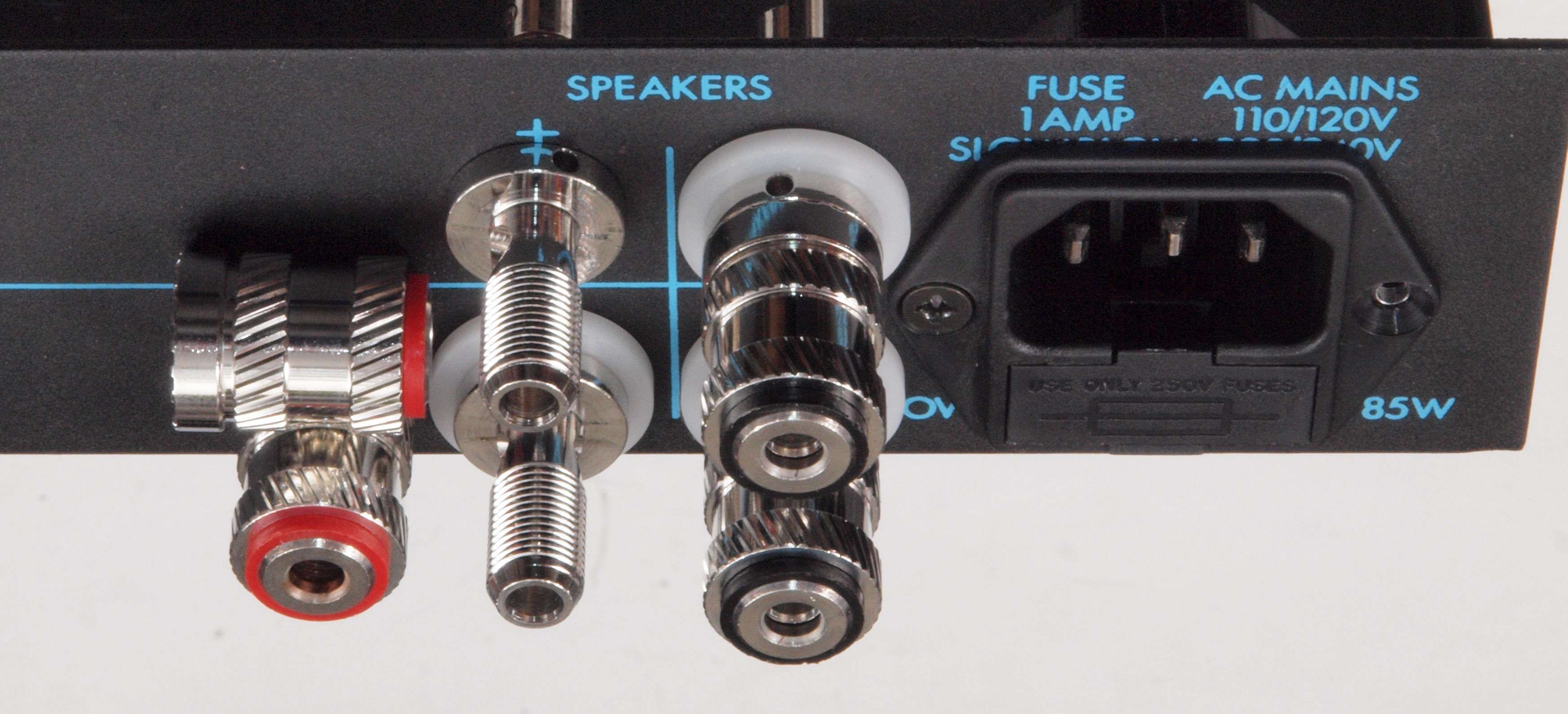

ＣＣ５．　修理後　ＳＰ接続端子交換、端子の穴は横向き。

ＣＣ６．　修理前　ＳＰ接続端子裏、電源コード裏。

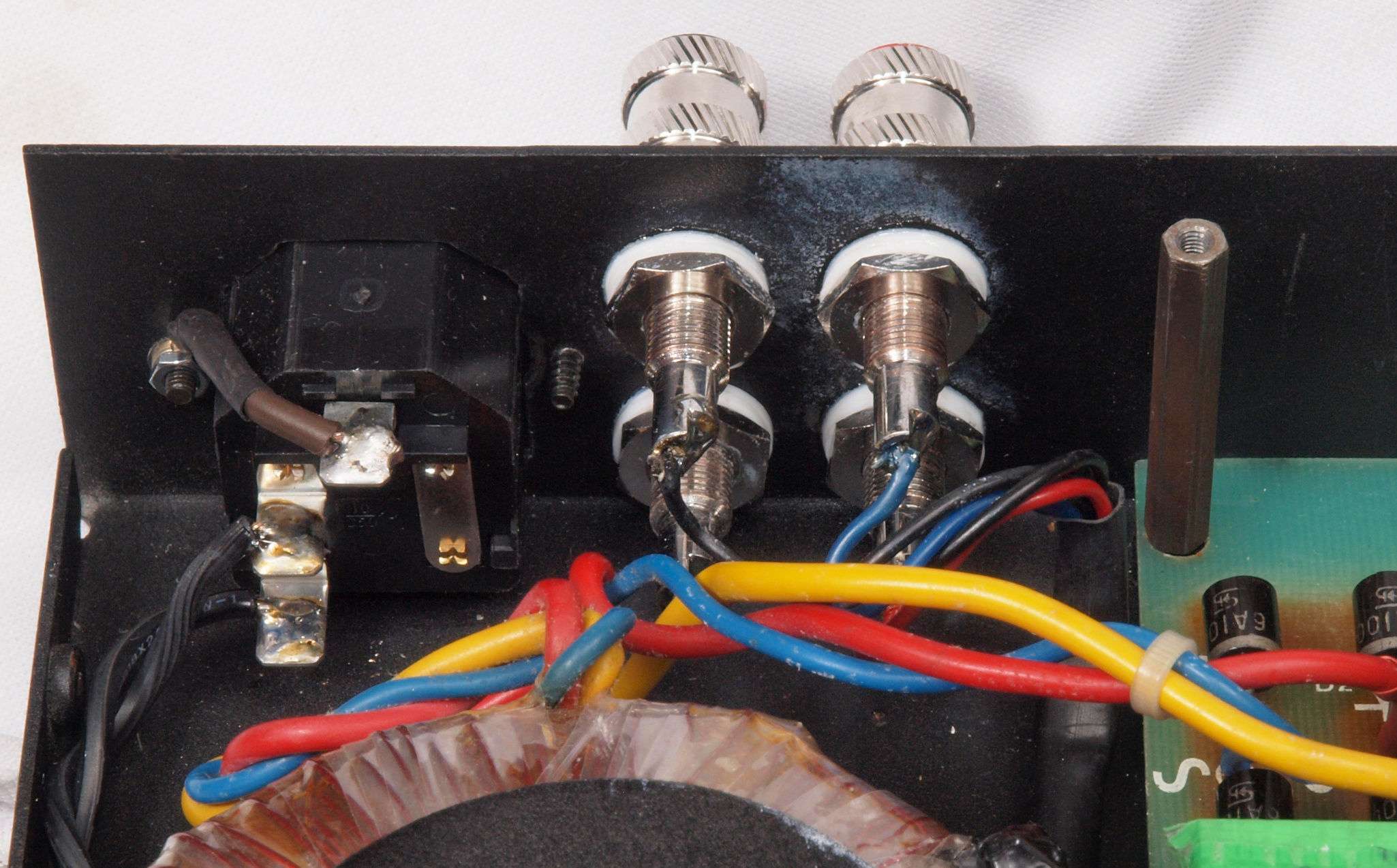

ＣＣ７．　修理後　ＳＰ接続端子裏、太いケーブルを使用出来るよう、接着材を使用する。 　　　　　　　　　　インレットソケット裏、アースもしっかり取付。

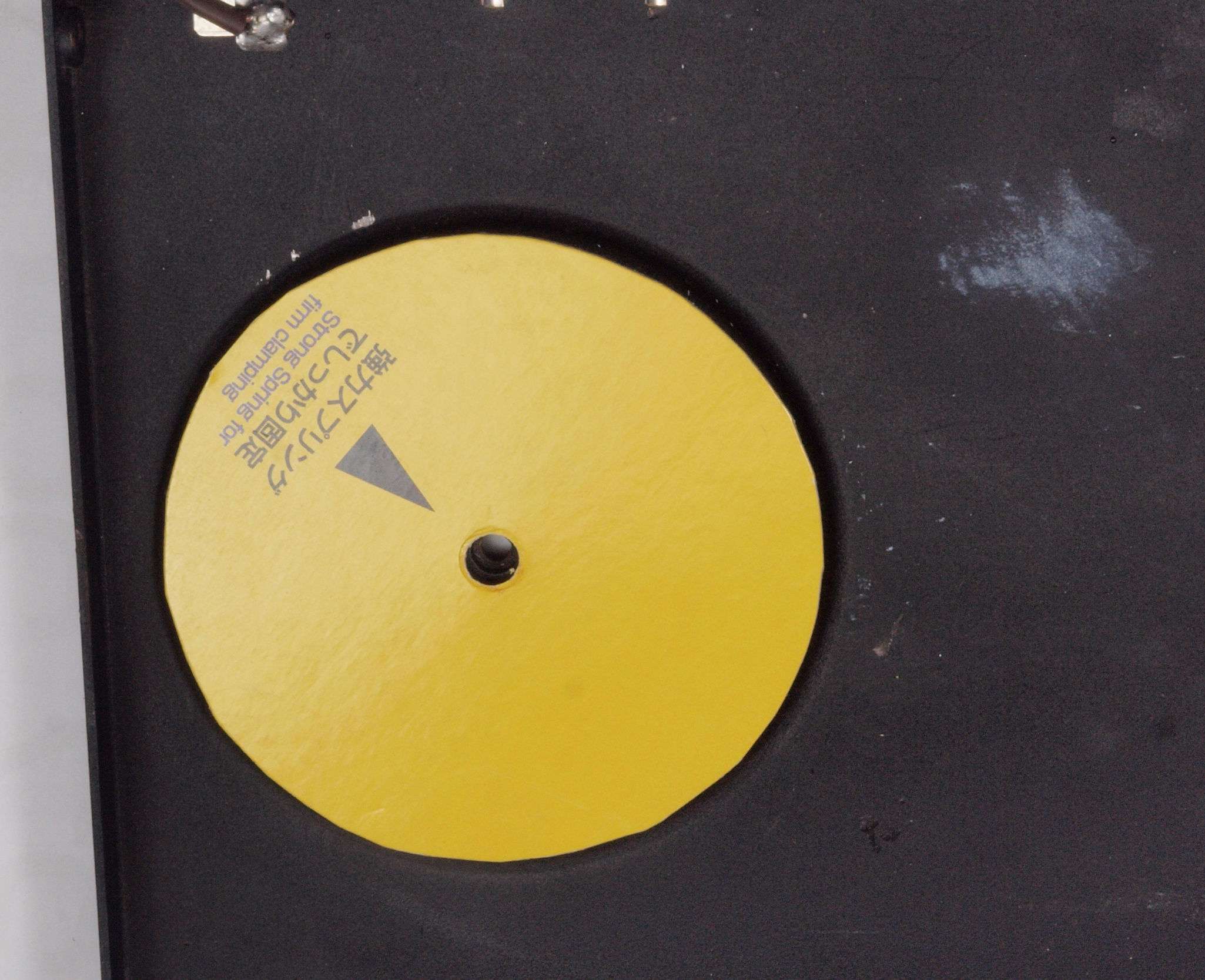

ＣD１．　修理後　電源トランス下絶縁ゴムが小さいので、厚紙を重ねる

ＣD２．　修理後　電源トランス下絶縁ゴムが小さいので、厚紙を重ねる。

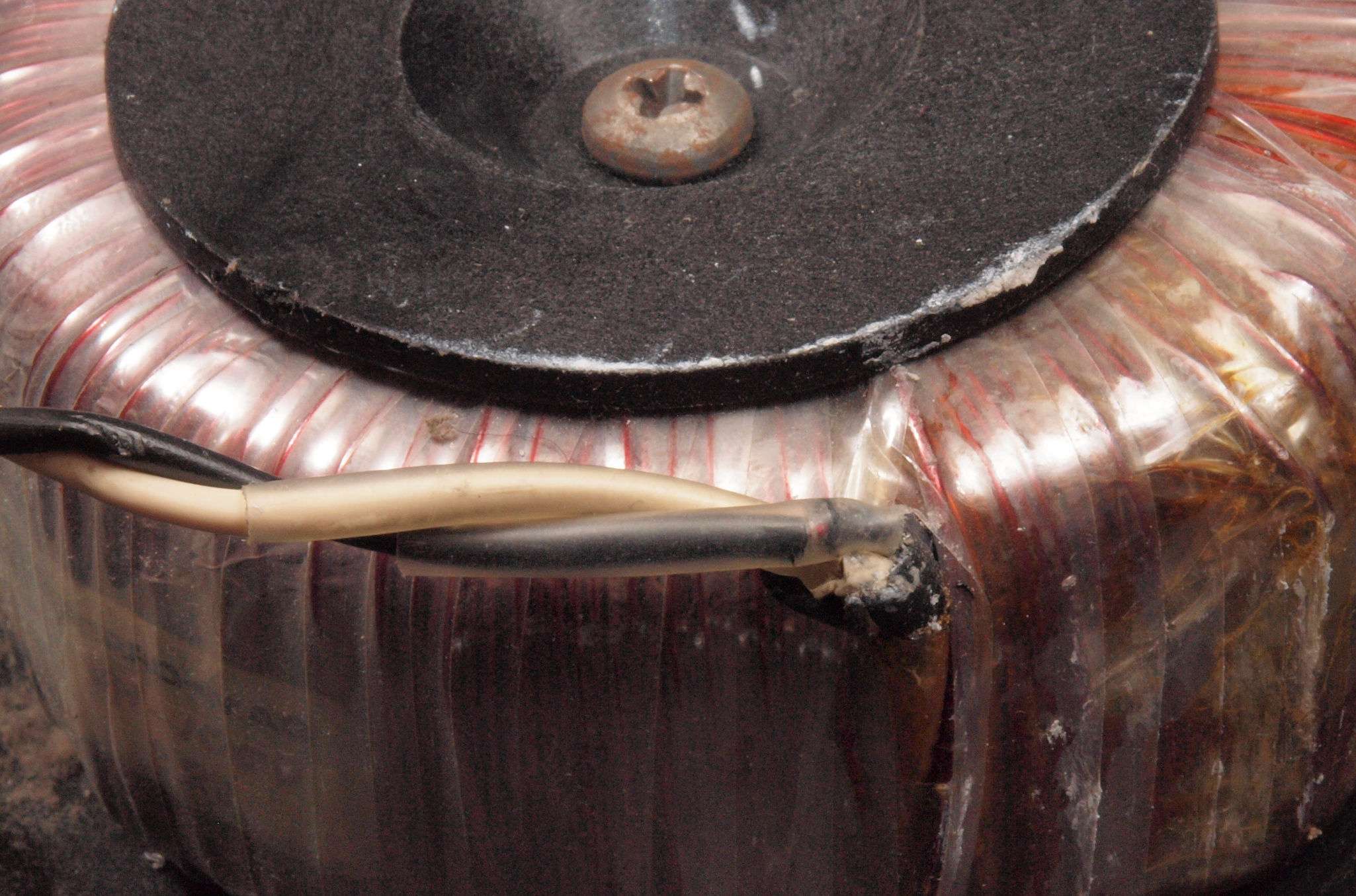

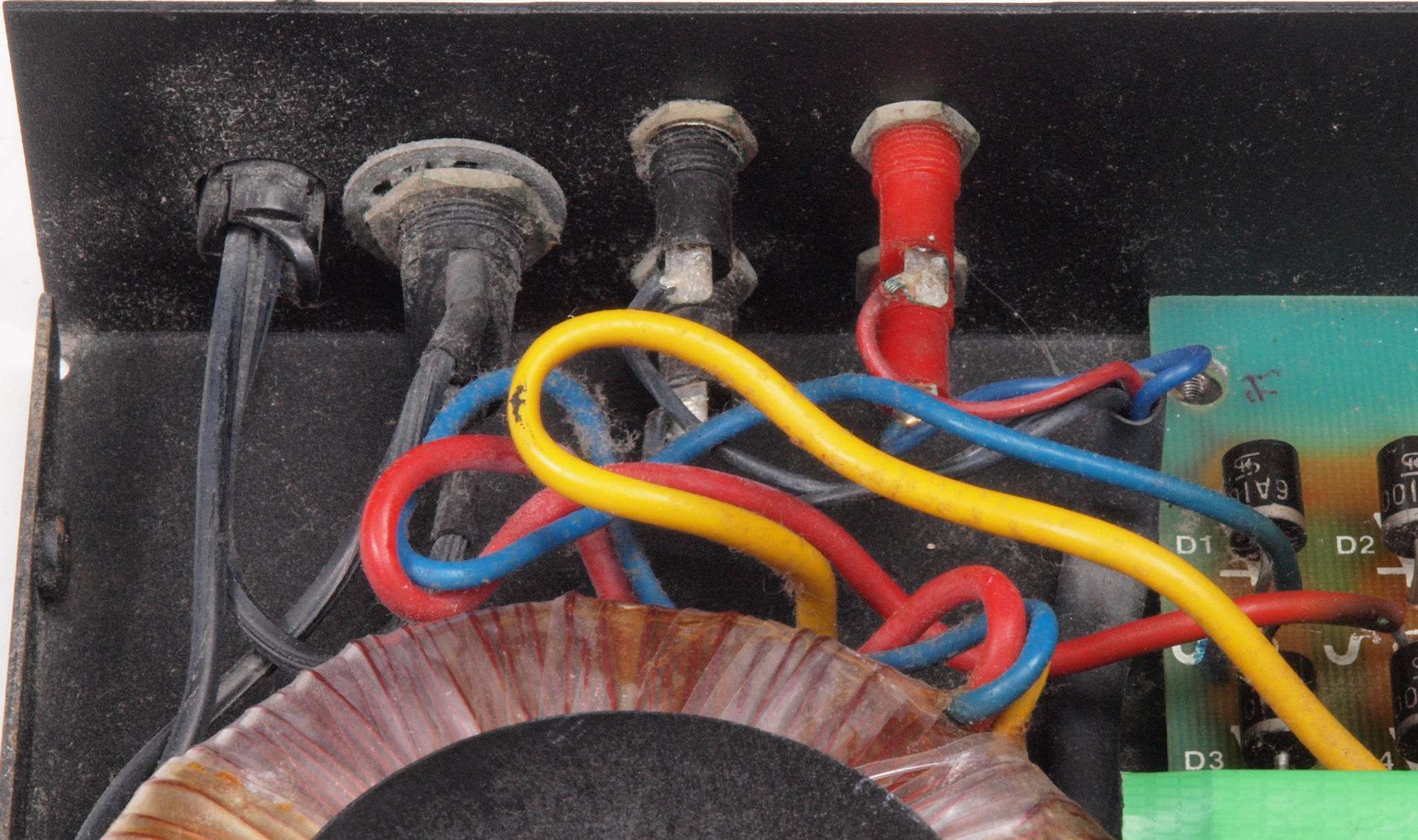

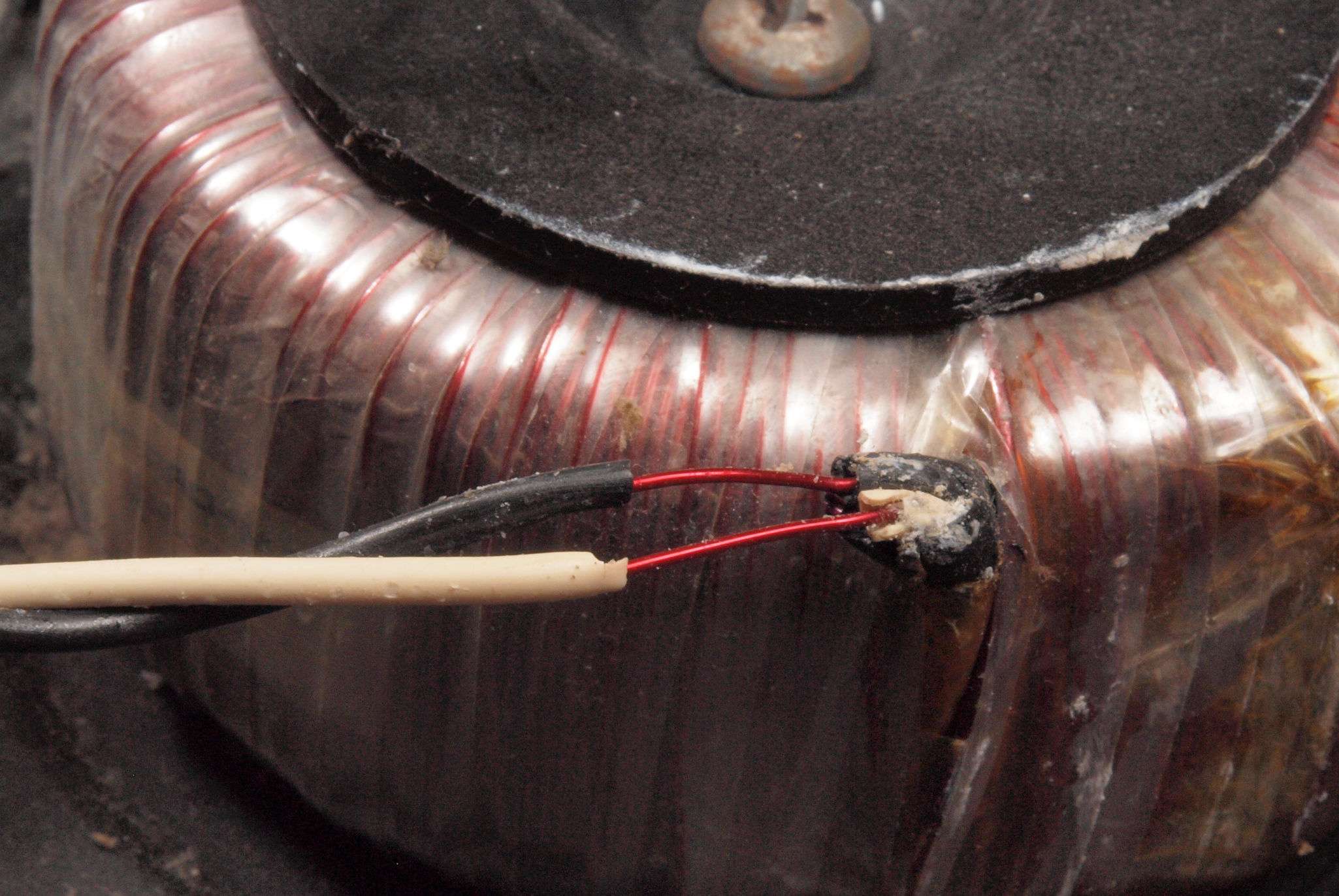

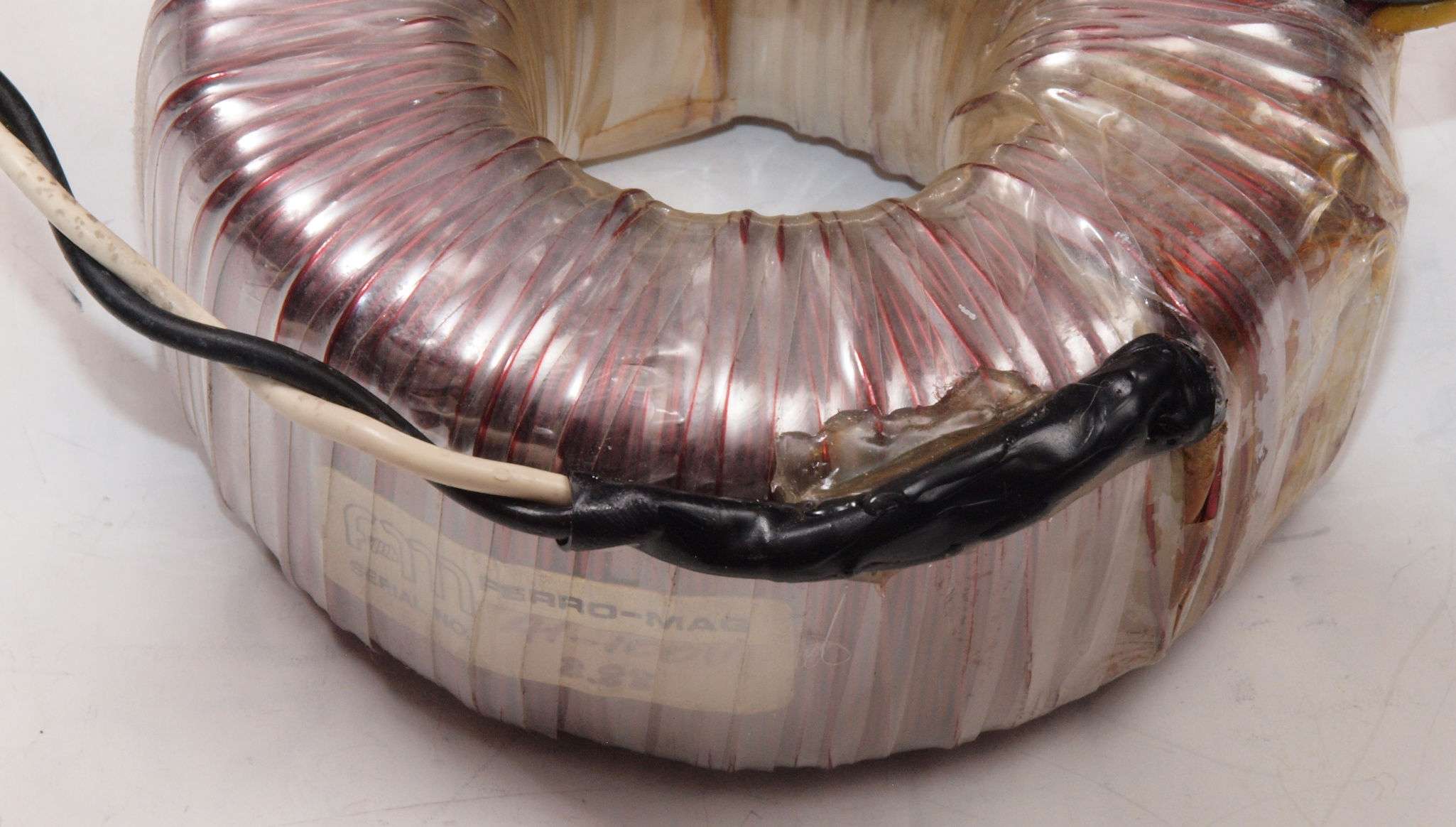

ＣＤ３．　修理中　電源トランスの電源入力線。　前の修理屋が直した。

ＣＤ４．　修理中　電源トランスの電源入力線。　接着材で固めた？

ＣＤ５．　修理中　電源トランスの電源入力線。　引き出し線を熱収縮チューブで保護する。

ＣＤ６．　修理中　電源トランスの電源入力線。　更に全体を熱収縮チューブで保護し、ホットボンドで固定する。

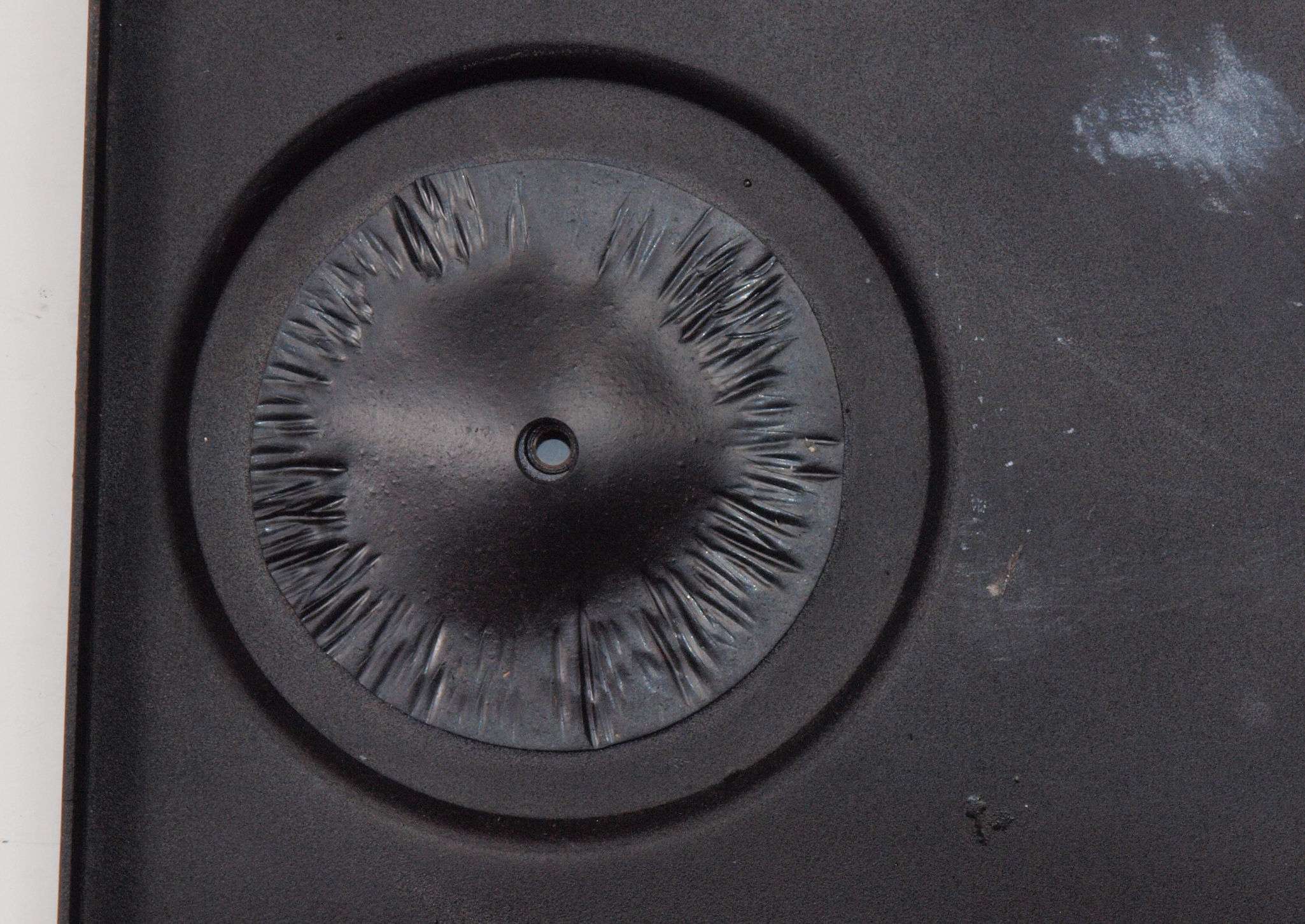

ＣＥ１．　修理前　下足。

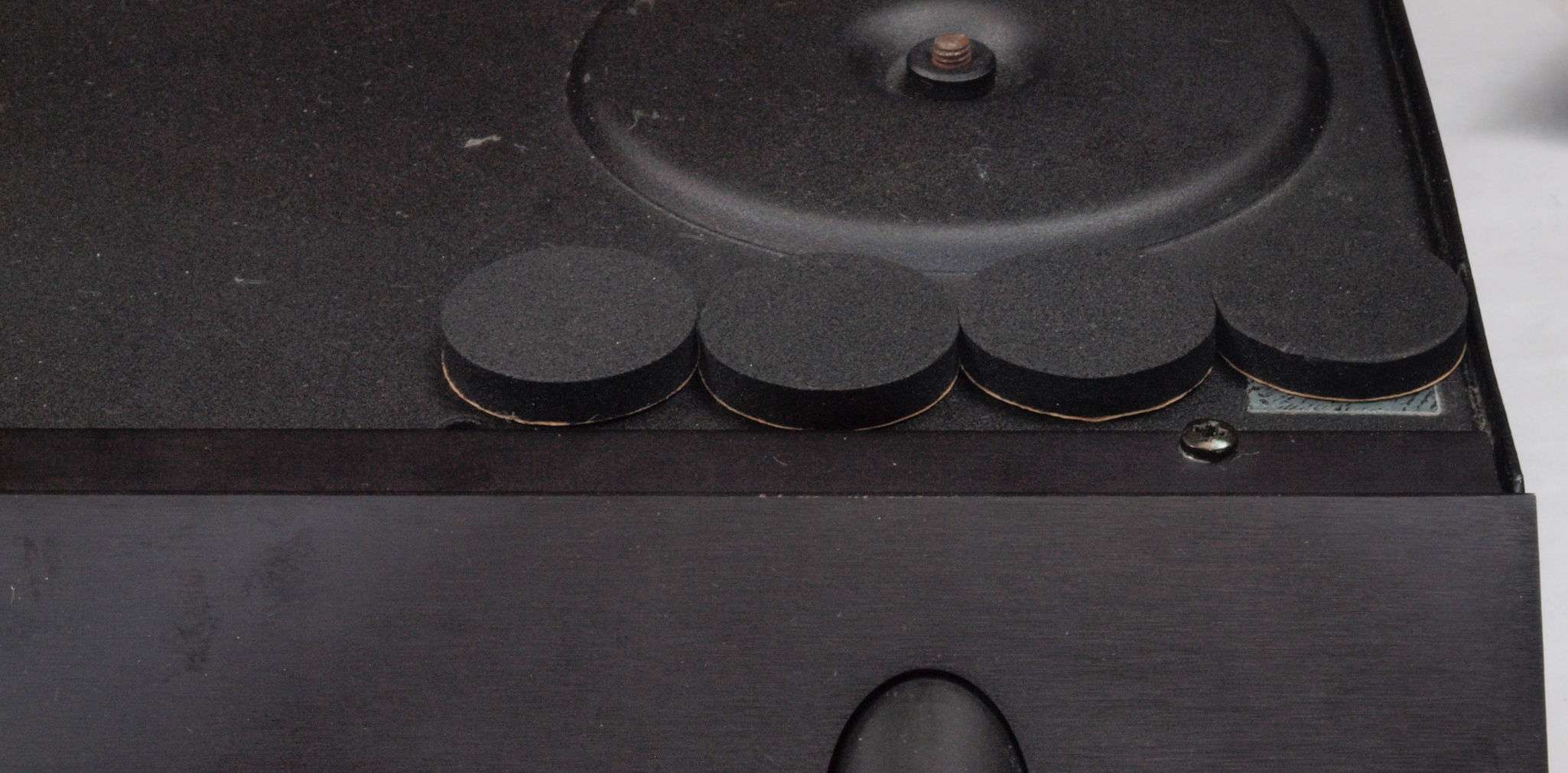

ＣＥ２．　修理後　下足。少し大きめを貼り付ける。

ＣＥ３．　修理後　下足。少し大きめを貼り付ける。

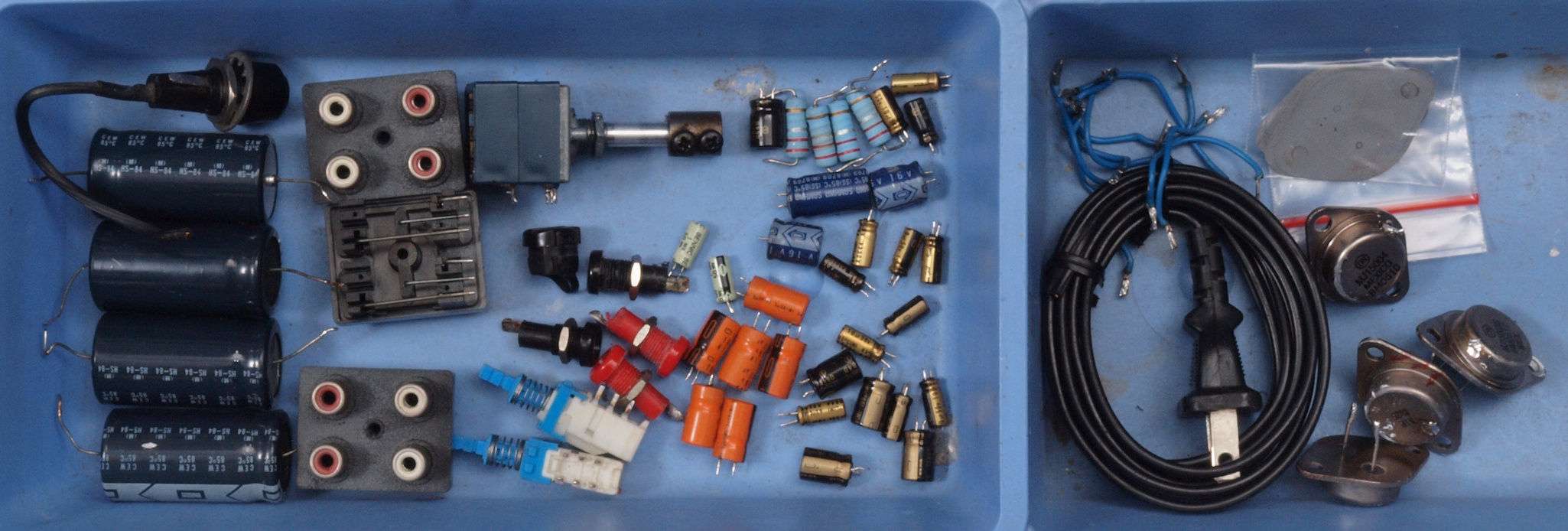

ＣＦ１．　交換部品

ＣG１．　修理前　上から見る

ＣG２．　修理後　上から見る

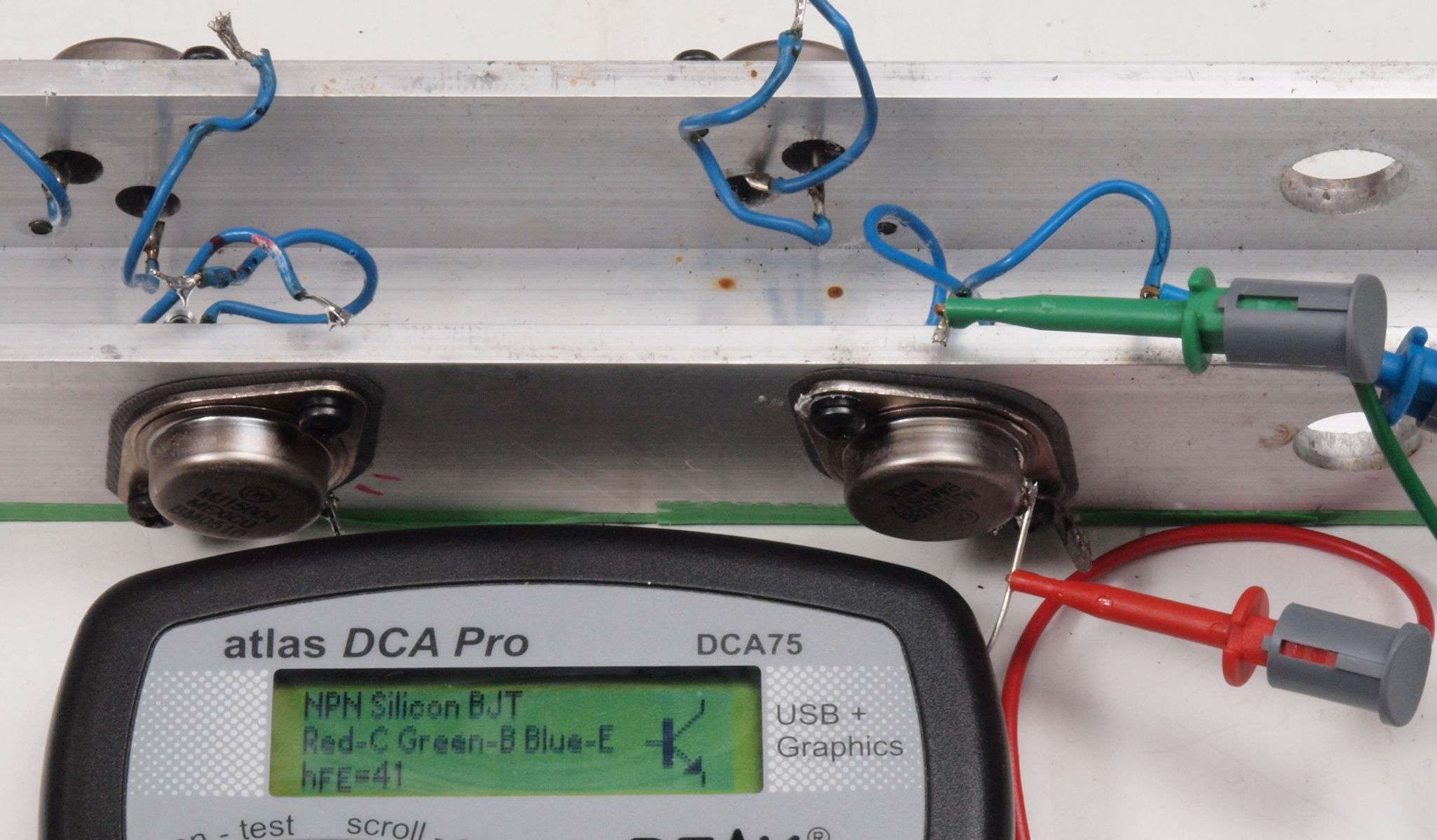

Ｔ１．　修理中　Ｌ側２ＳＣ終段ＴＲ（トランジスター）測定、ｈｆｅ＝4１

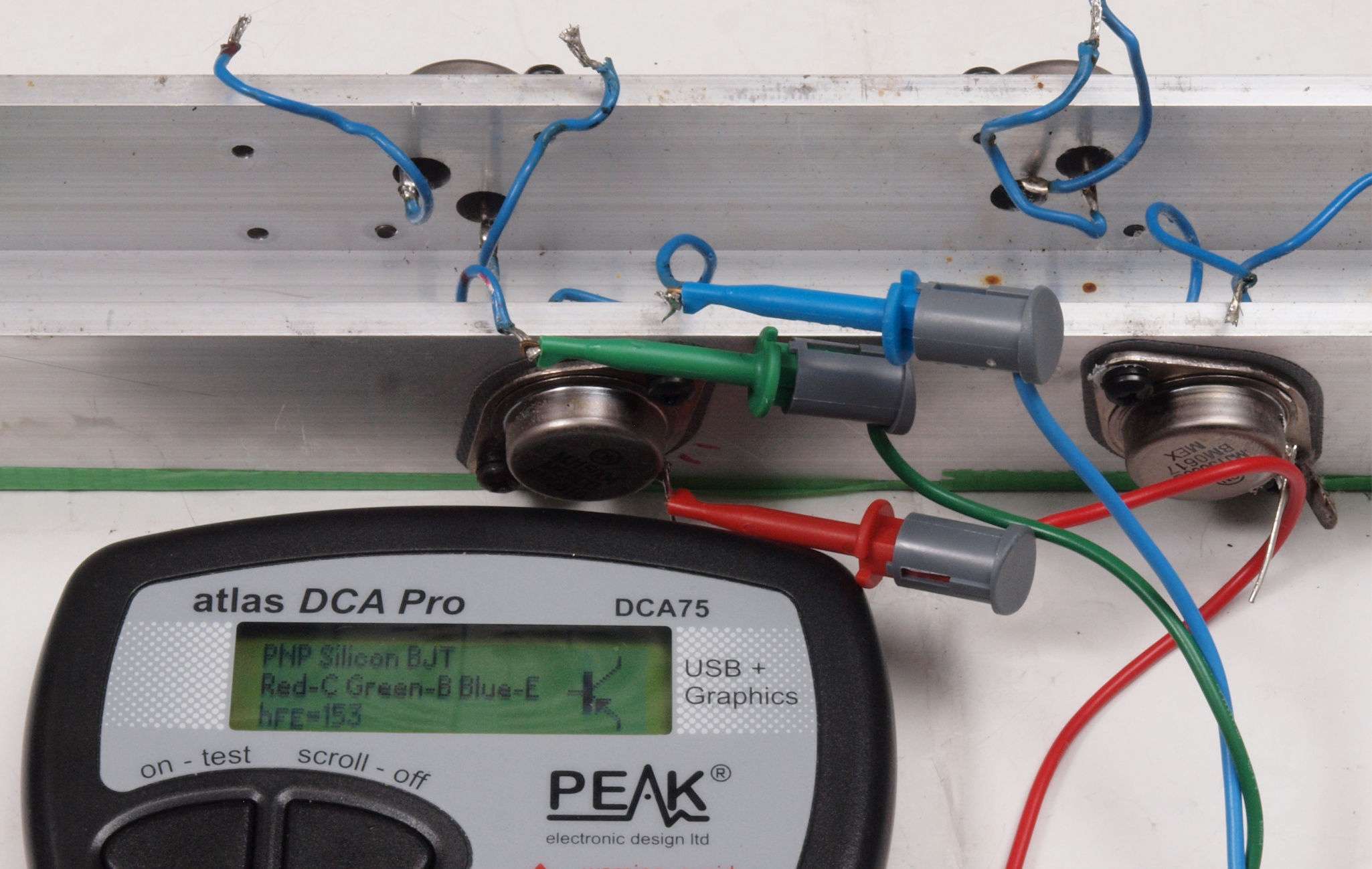

Ｔ２．　修理中　Ｌ側２ＳＡ終段ＴＲ（トランジスター）測定、ｈｆｅ＝１５３

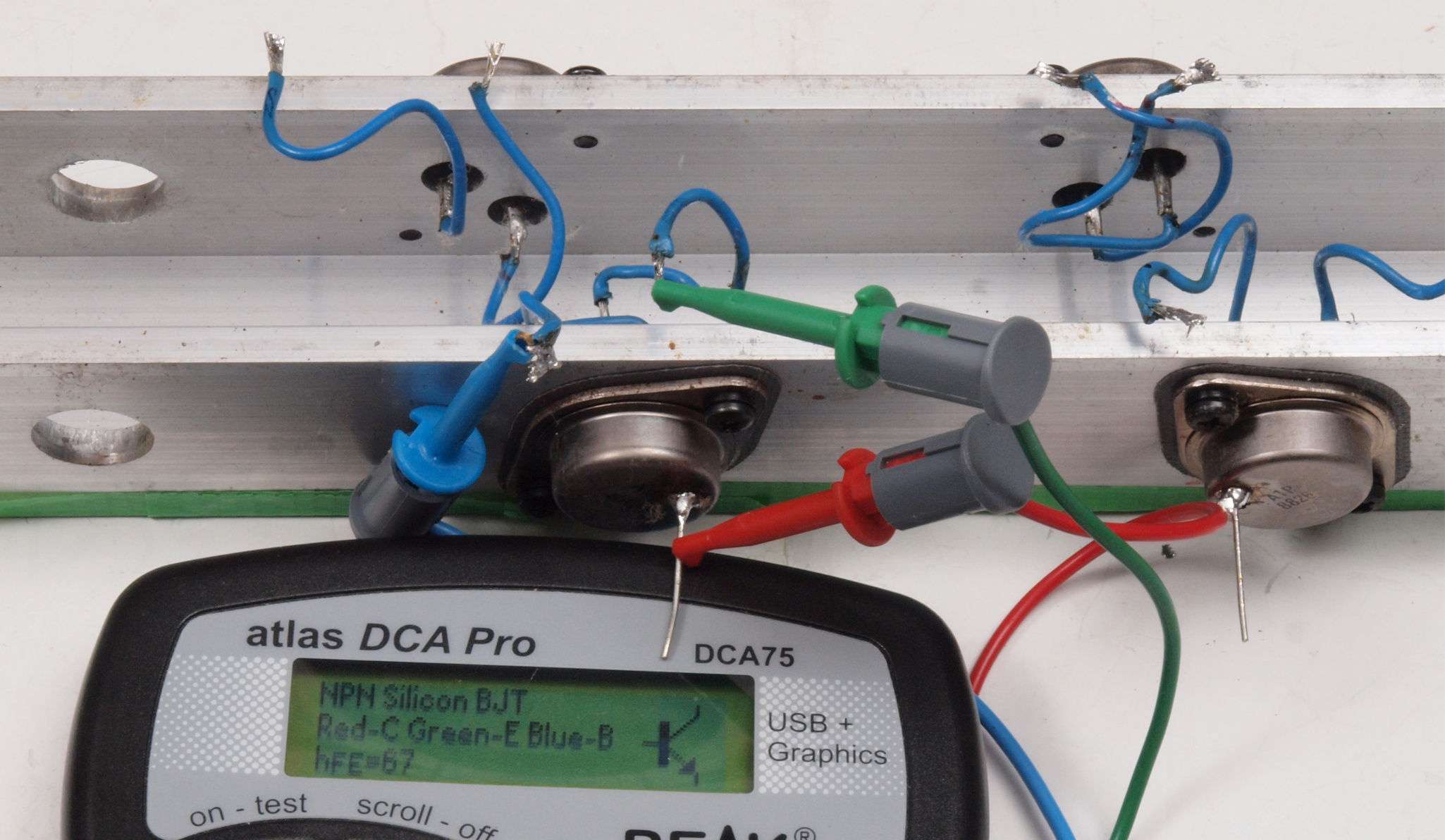

Ｔ３．　修理中　Ｒ側２ＳＣ終段ＴＲ（トランジスター）測定、ｈｆｅ＝６７

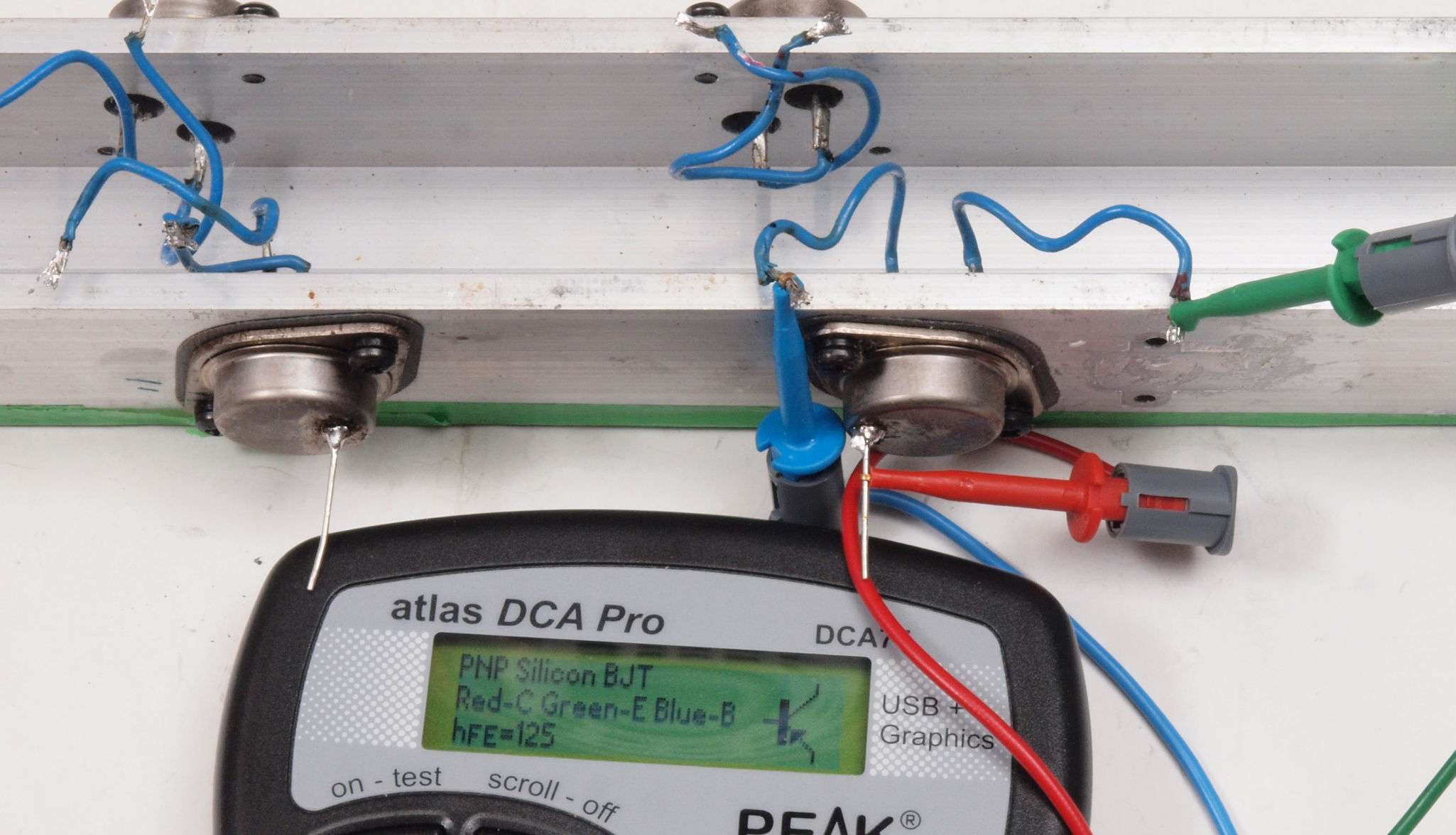

Ｔ４．　修理中　Ｒ側２ＳＡ終段ＴＲ（トランジスター）測定、ｈｆｅ＝1２5

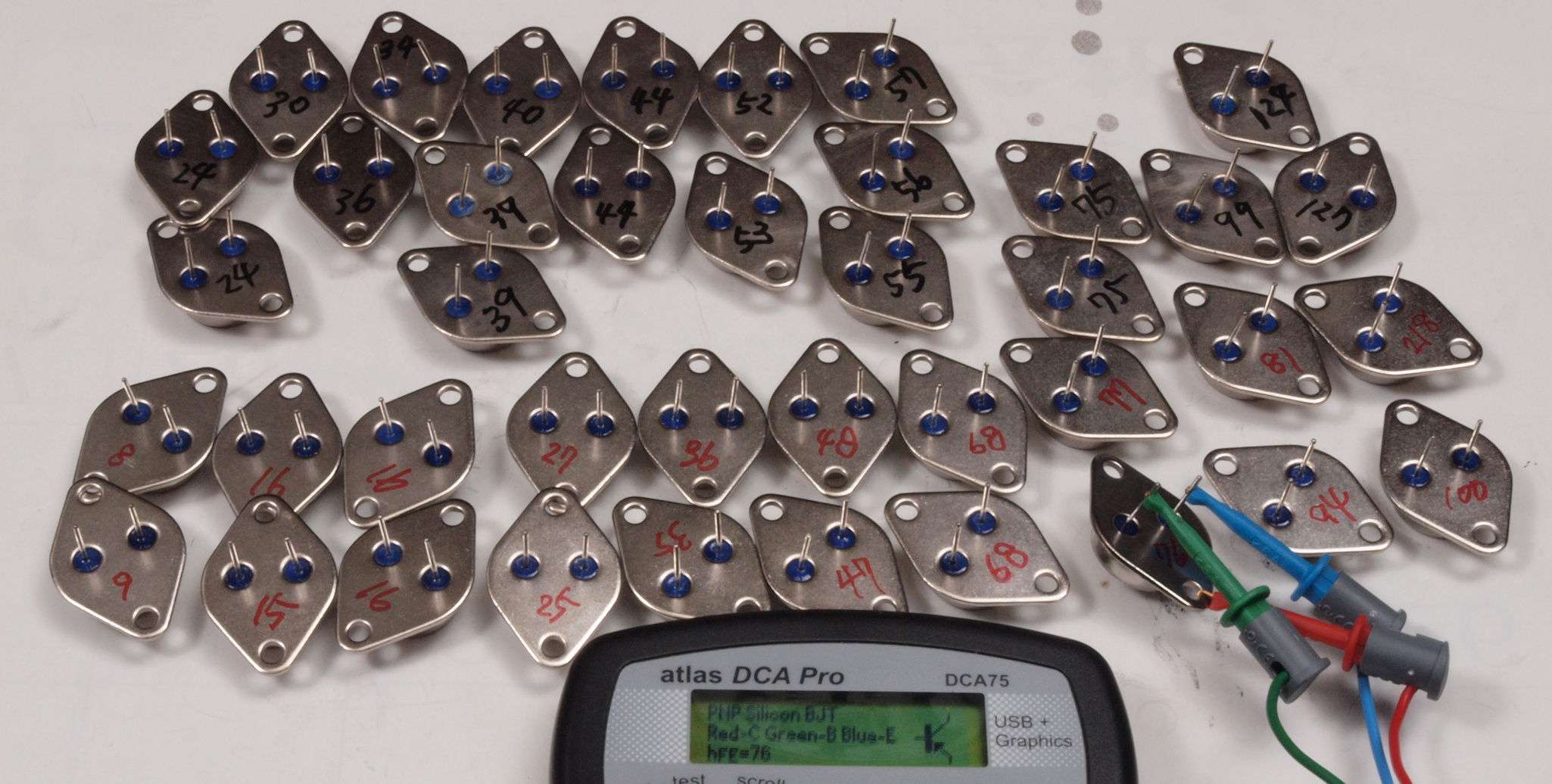

Ｔ５．　修理中　購入終段ＴＲ（トランジスター）測定。 　　　　　　　　　　　　　　　　　　２ＳＣ側ｈｆｅ＝７５，７５選択。　２ＳＡ側ｈｆｅ＝７６，７７選択。

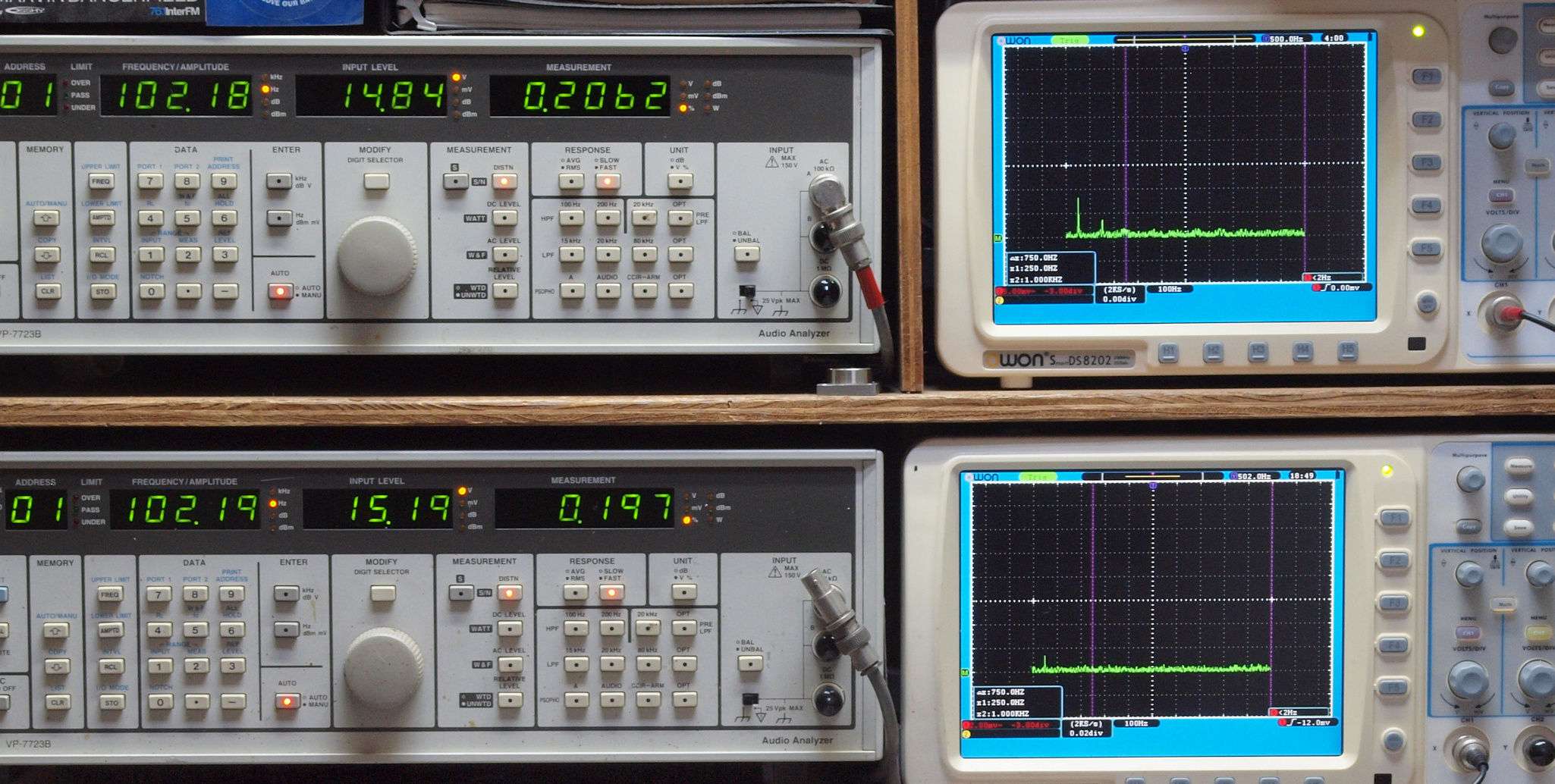

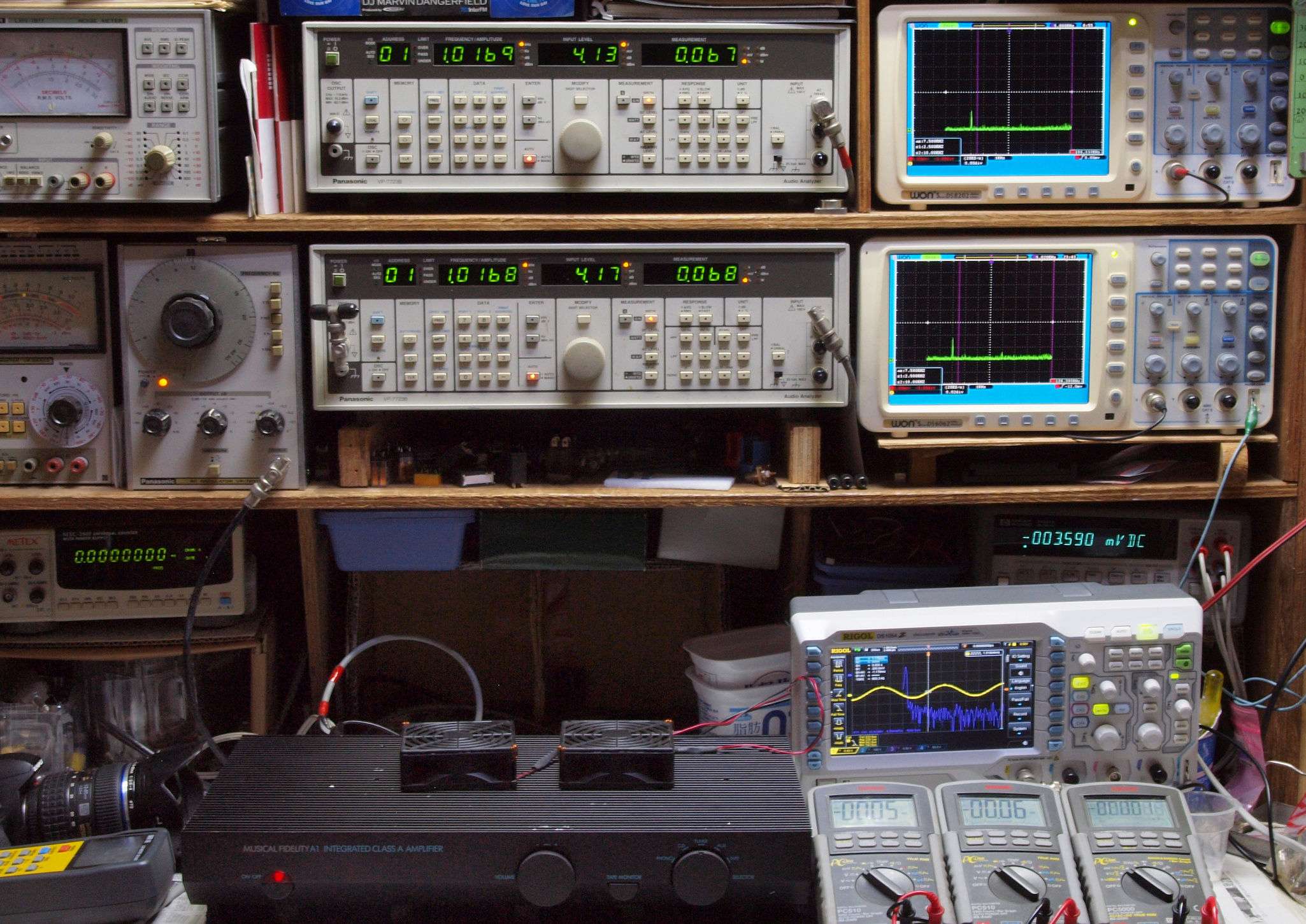

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

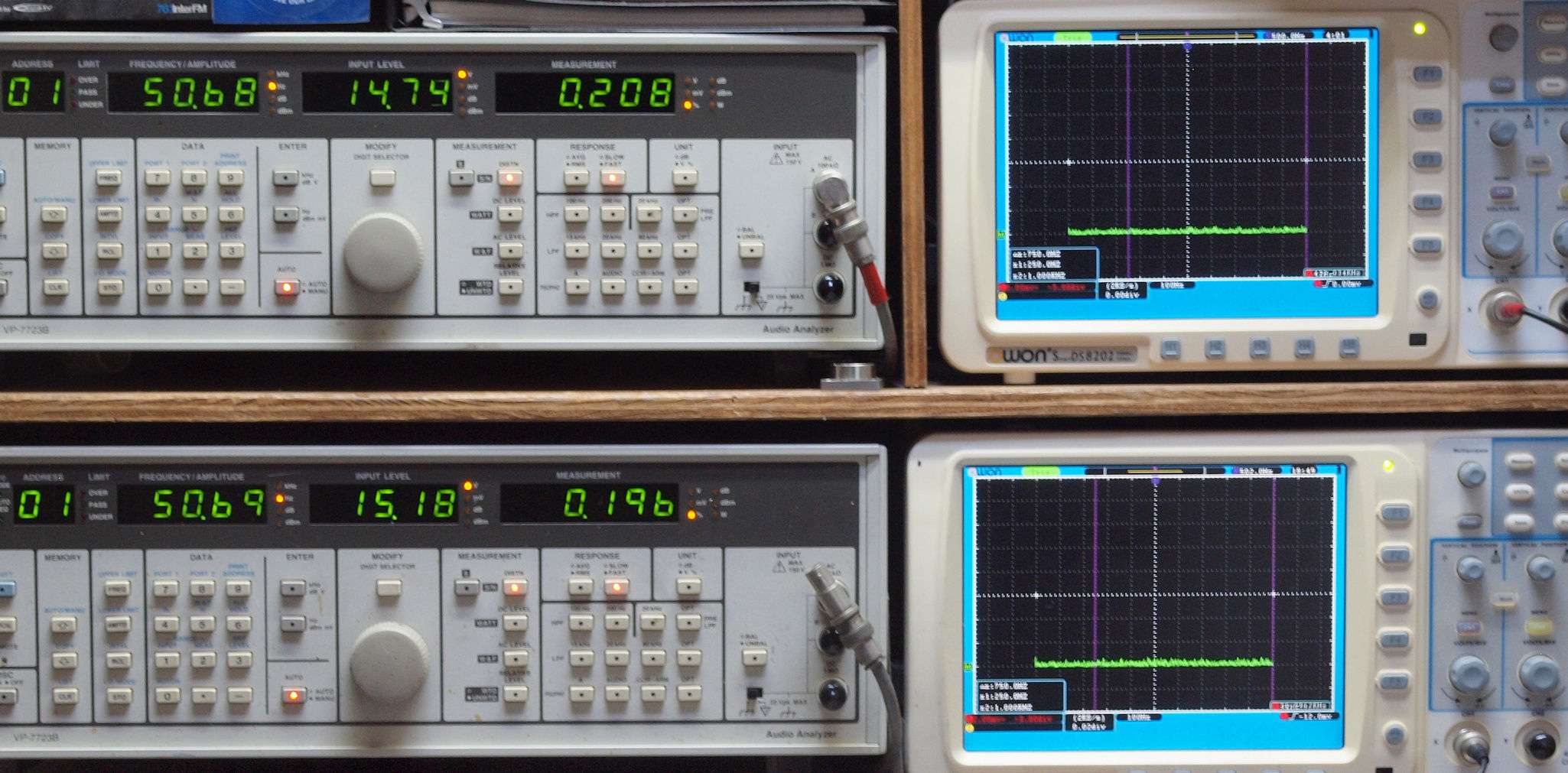

Ｅ１１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０８％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０６２％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

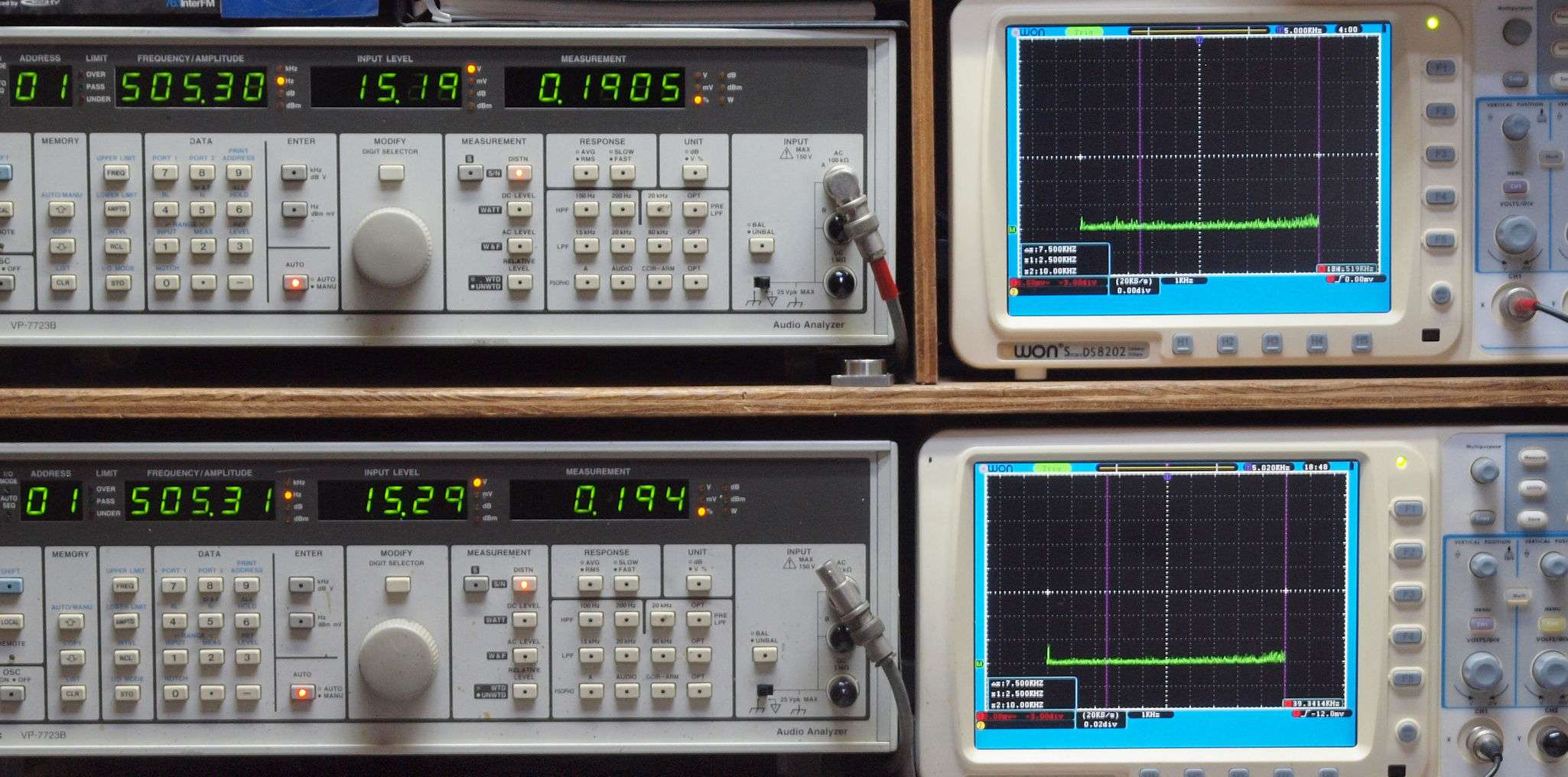

Ｅ１３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９０５％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９１８％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

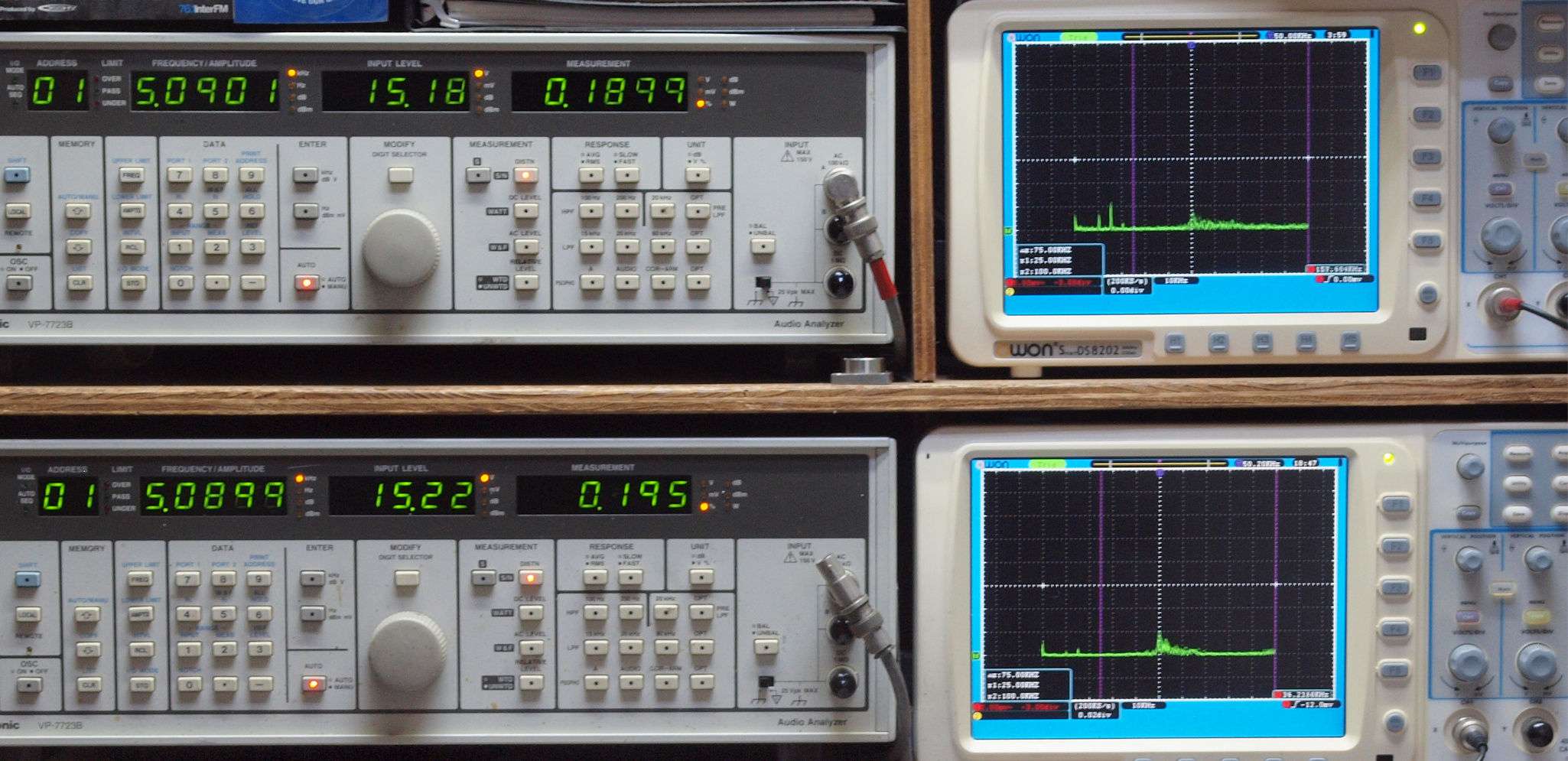

Ｅ１５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１８９９％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

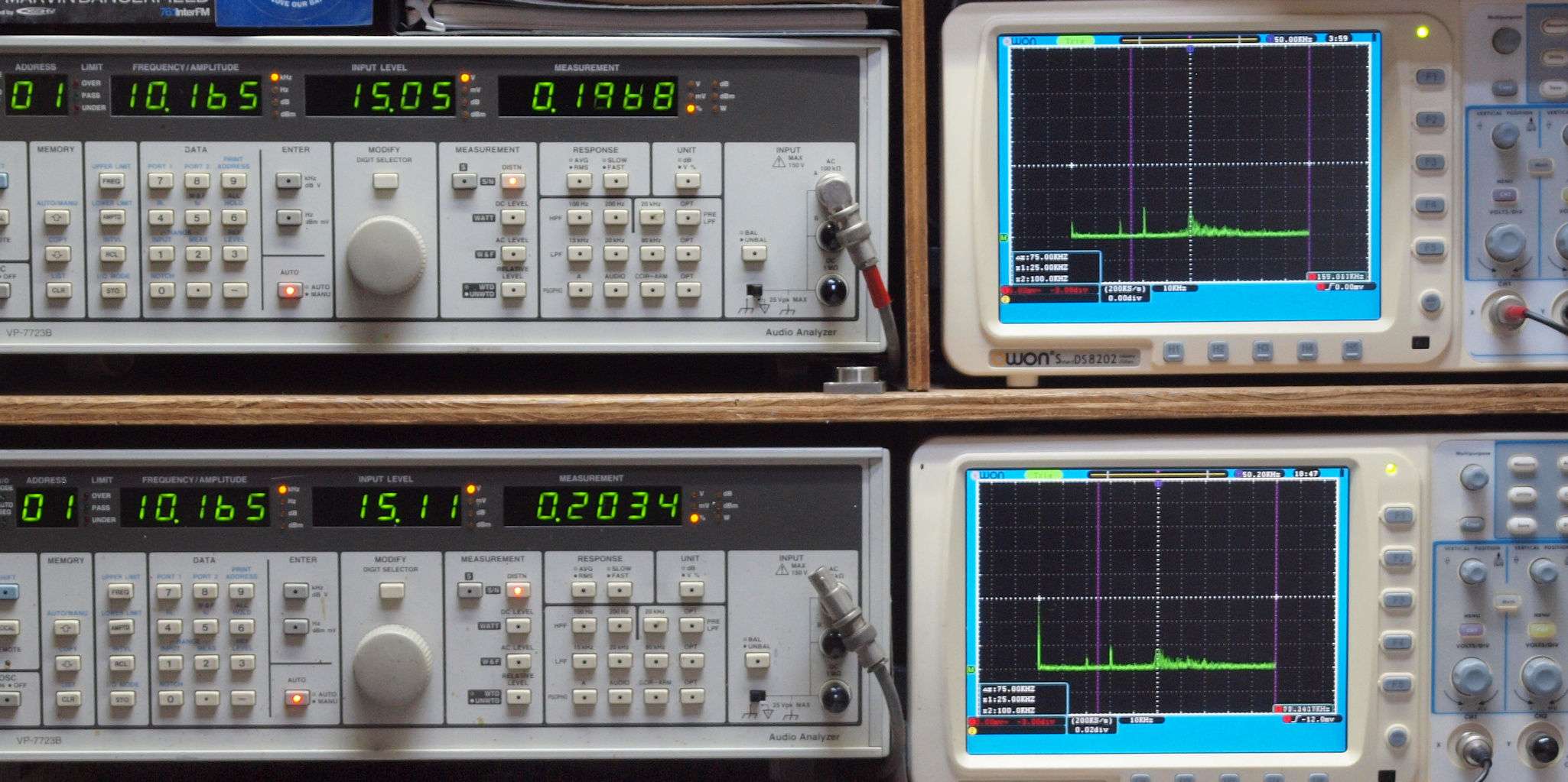

Ｅ１６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９６４％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０３４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ，２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９８２％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１１２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３５６％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３５６％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

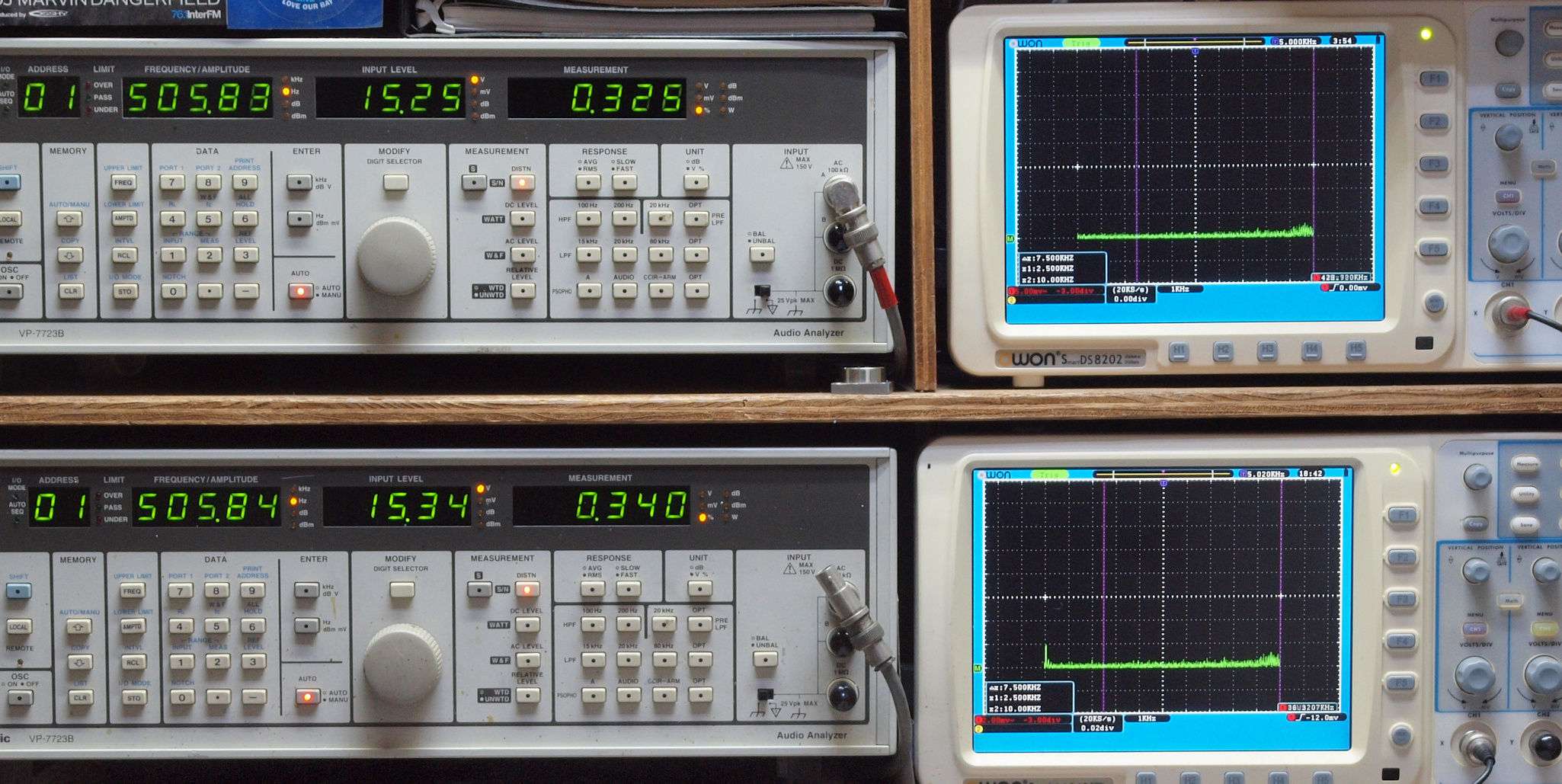

Ｅ２３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３２５％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３３０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３３８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

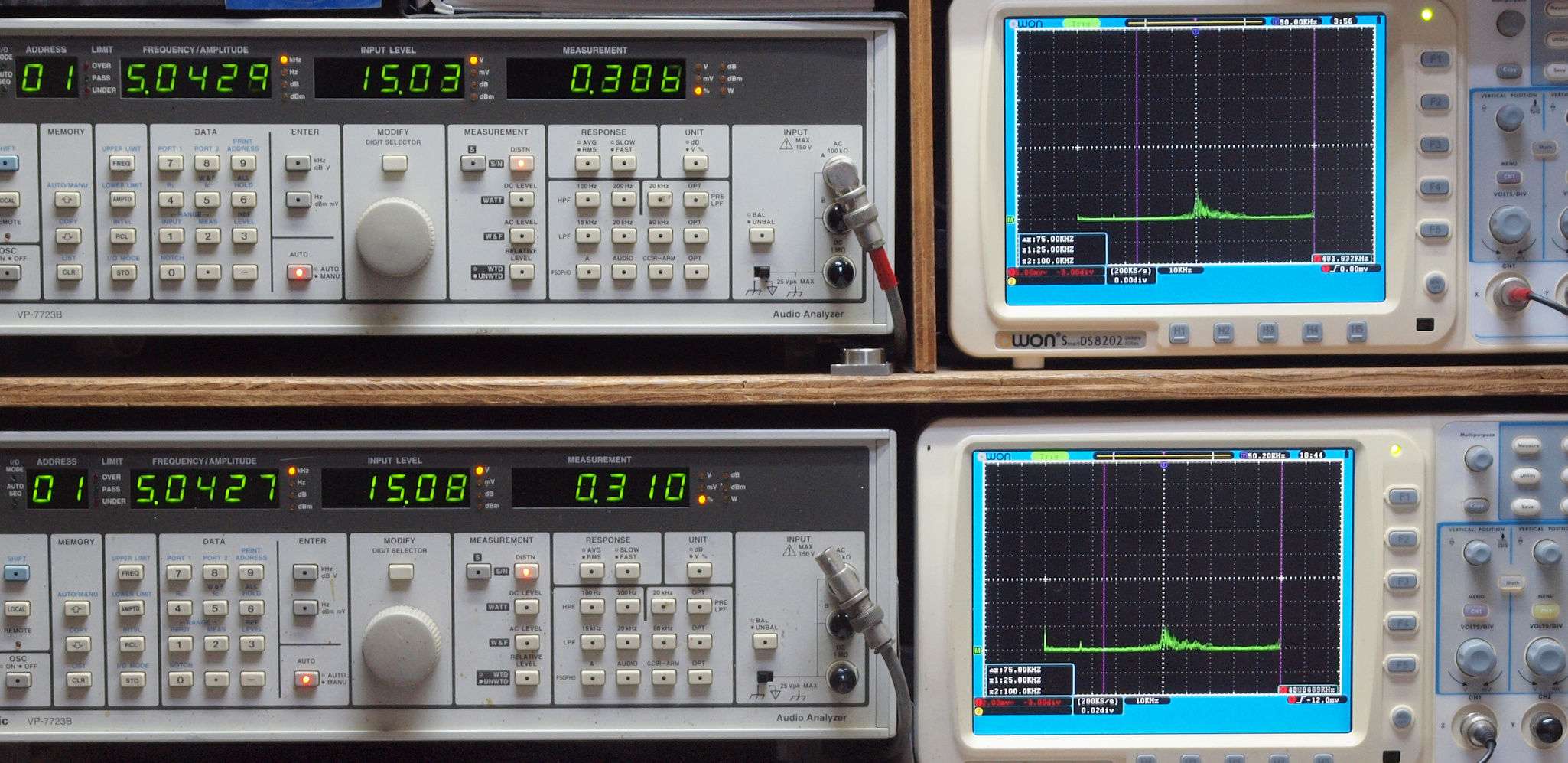

Ｅ２５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３１０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０３％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３１８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

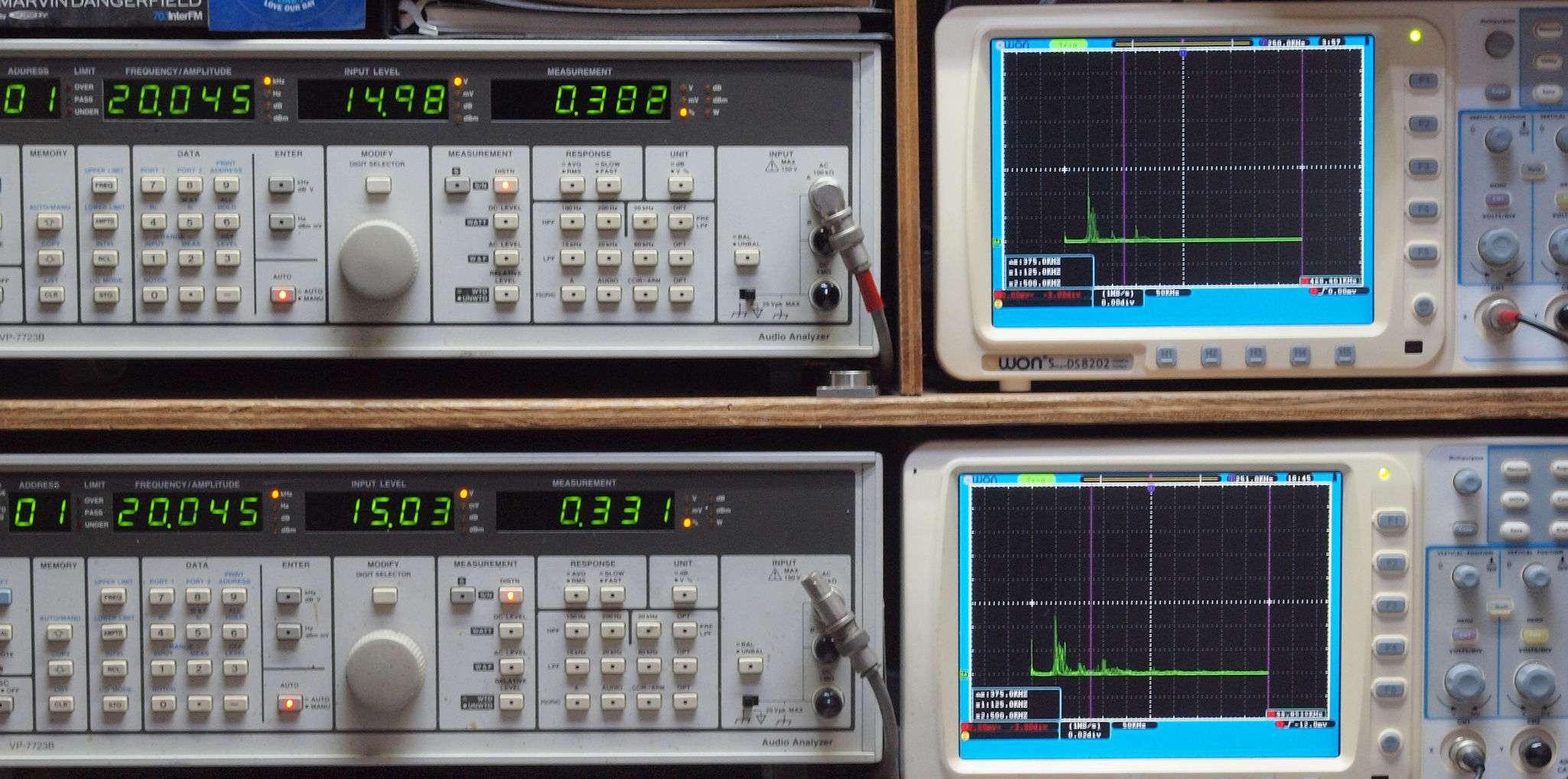

Ｅ２７．　ＭＭ，２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０２％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３３１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

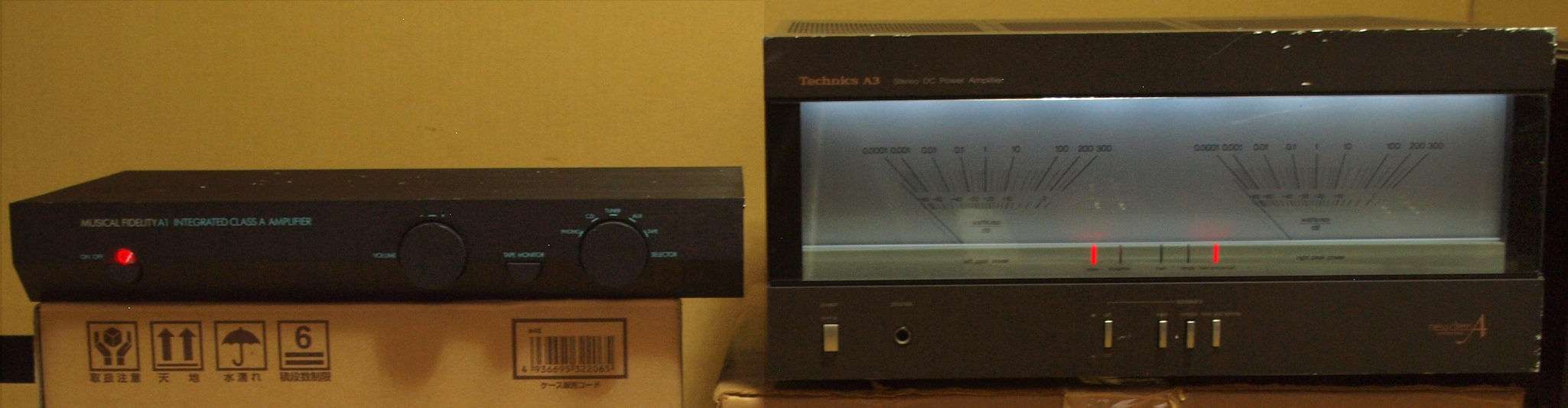

Ｅ４．　完成　引き続き２４時間エージング。　右は　Technics　ＳＥ−Ａ３．　２台目

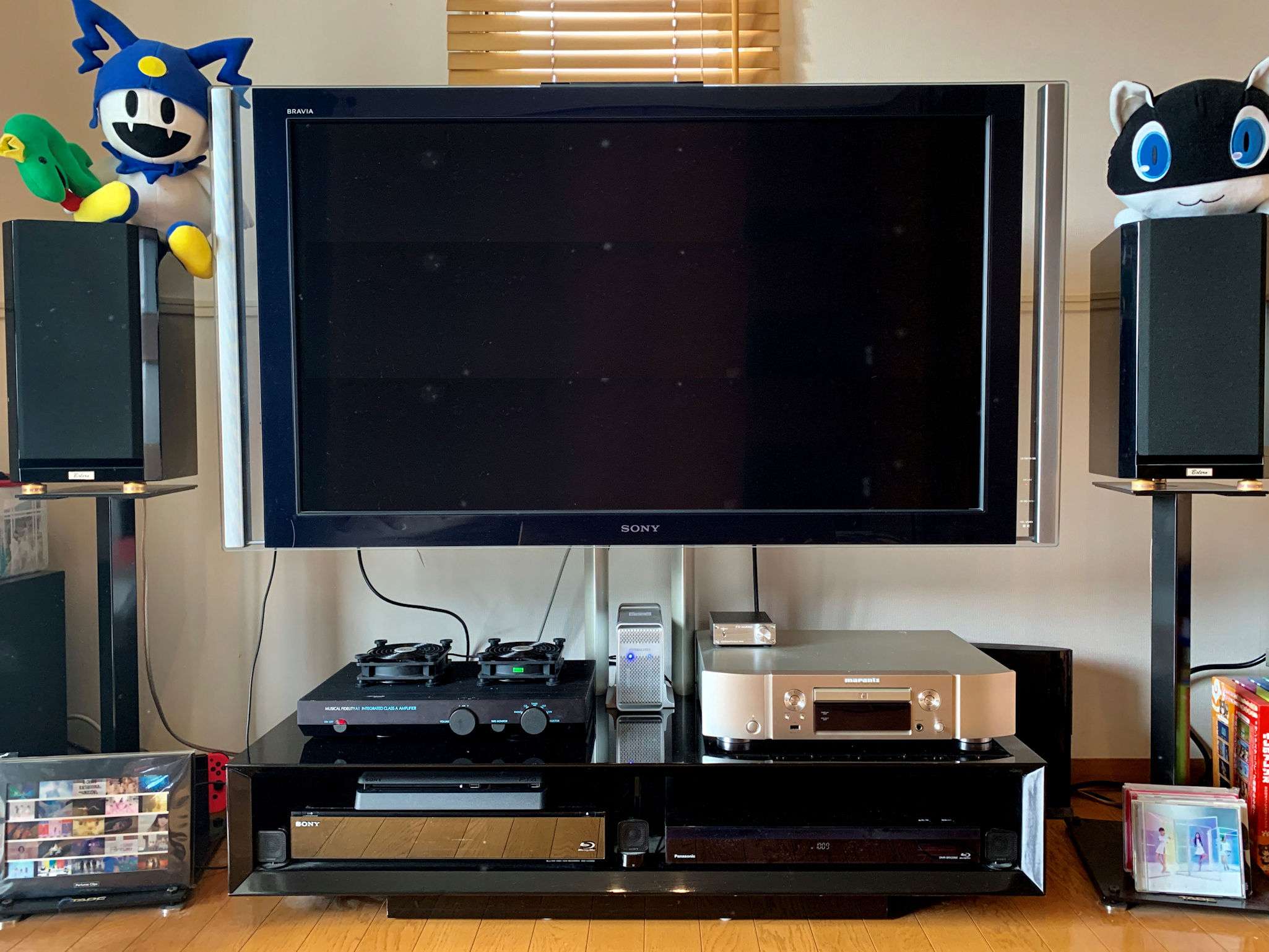

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

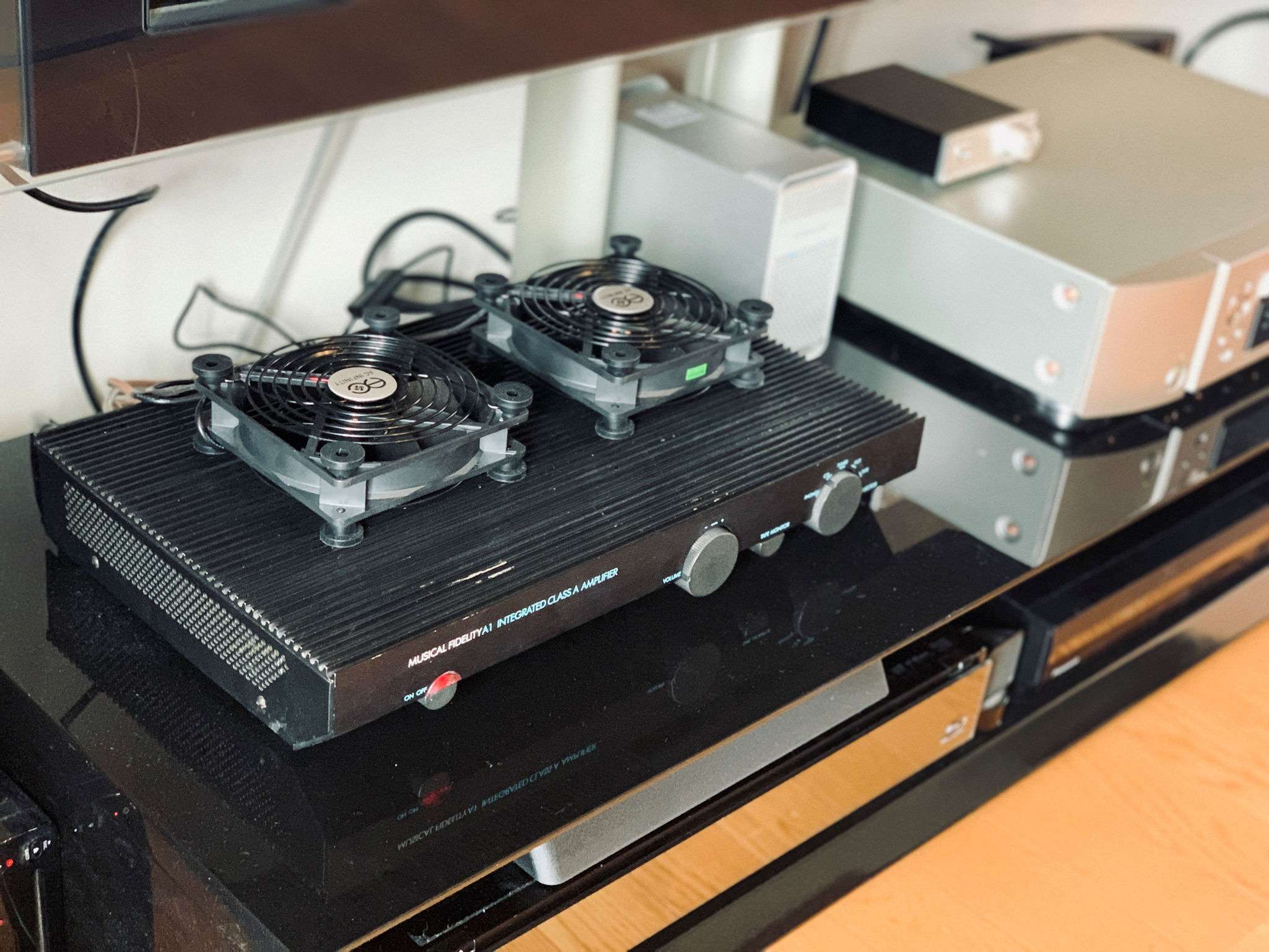

Ｙ２．　設置状況。　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．の空冷フアン。

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg 価格 1984年発売、\138,000。　￥128,000(1990年頃)
