ＰＲＯＣＥＥＤ　ｐａｖ　修理記録

平成２７年１１月２４日到着　　　　１１月２９日完成

Ａ．　修理前の状況

時々ヒューズが溶断する。

B．　原因

Ｃ．　修理状況

電源ノイズキャンセラーフイルムコンデンサー交換。
基板裏部品足曲げ方向不良修正４０ヶ所。

Ｄ．　使用部品

フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　２個。

Ｆ．　修理費　　　　　３５，０００円　特別に通常修理。
　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

Ｓ．　ＰＲＯＣＥＥＤ　ｐａｖ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況

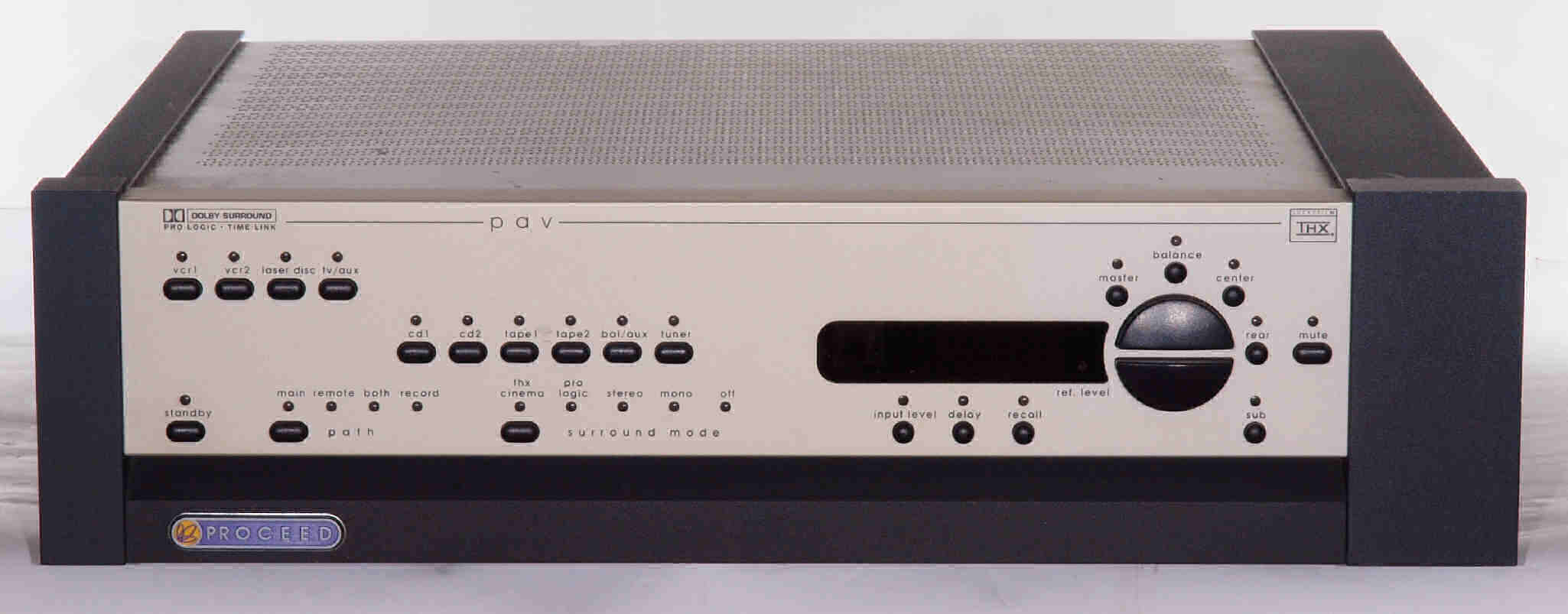

Ａ１１．　点検中　前から見る

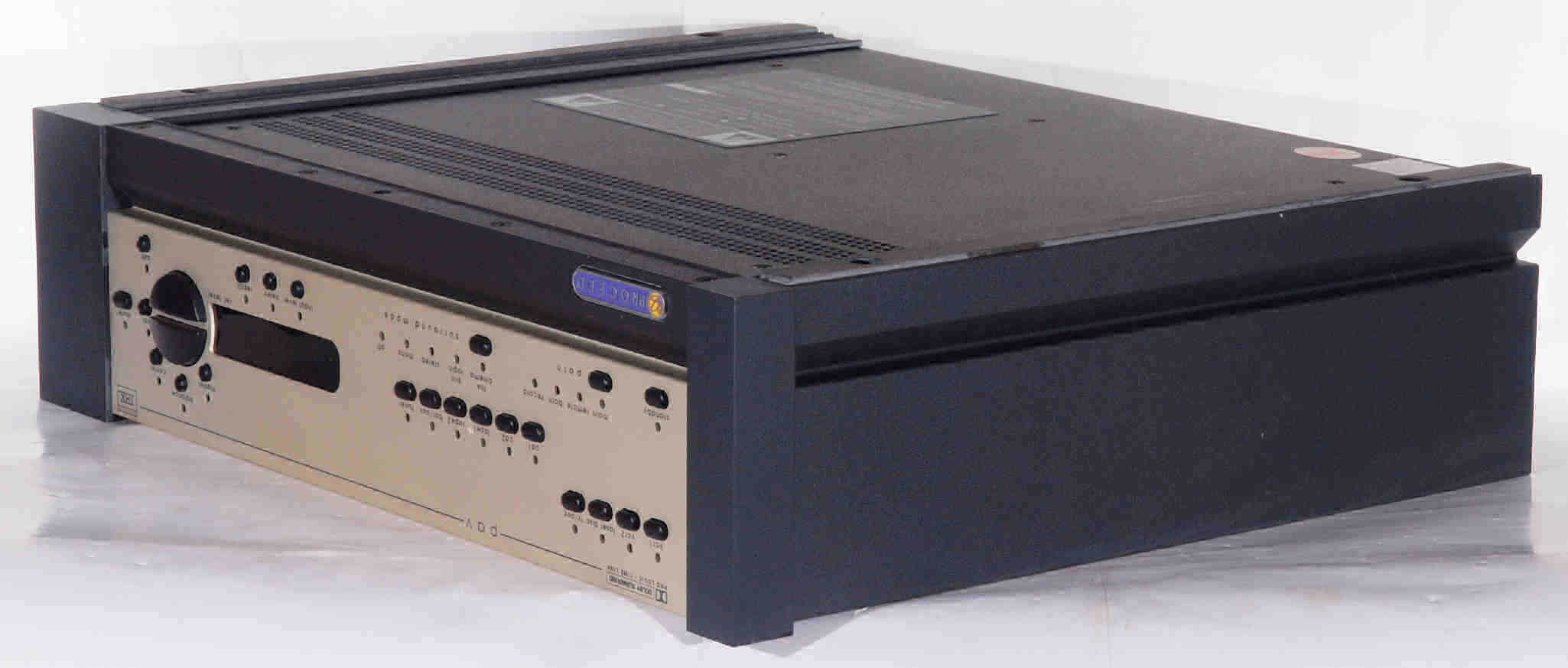

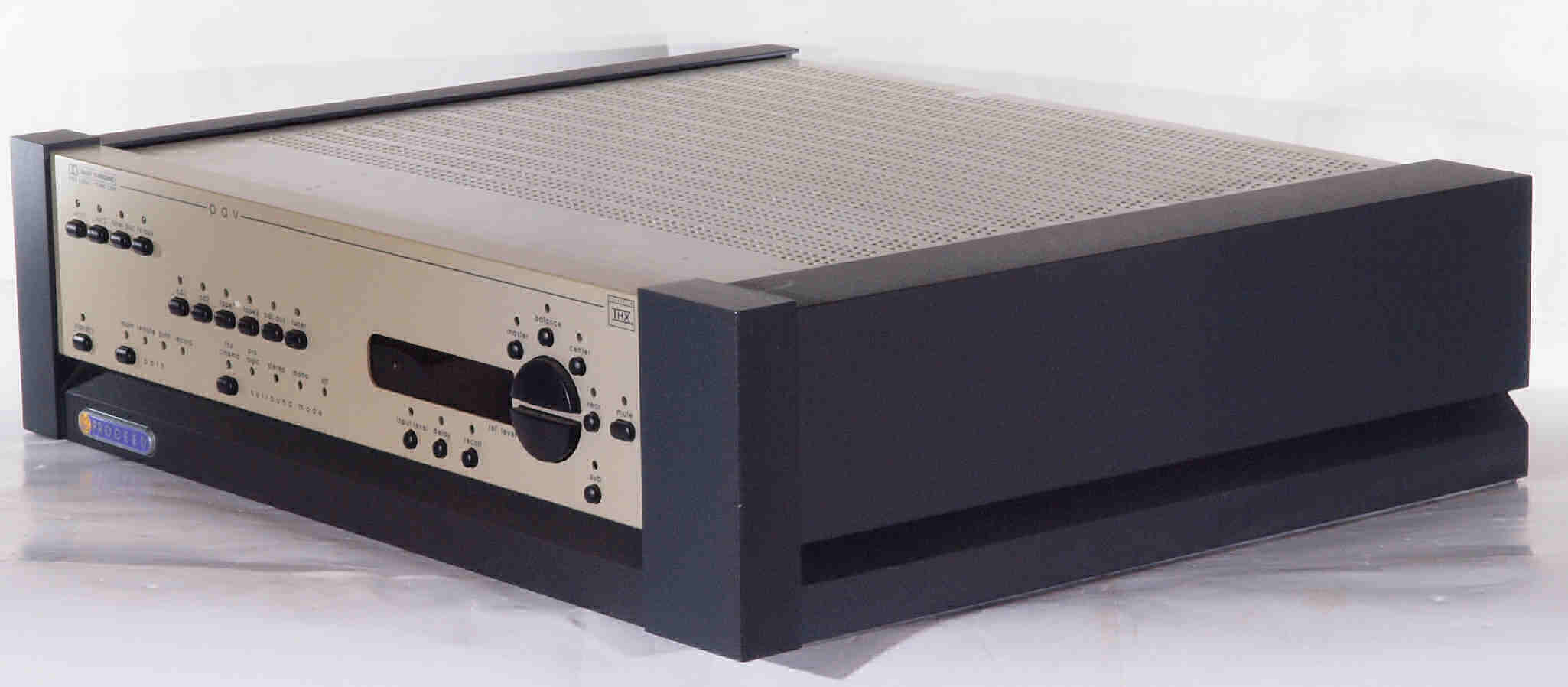

Ａ１２．　点検中　前右から見る

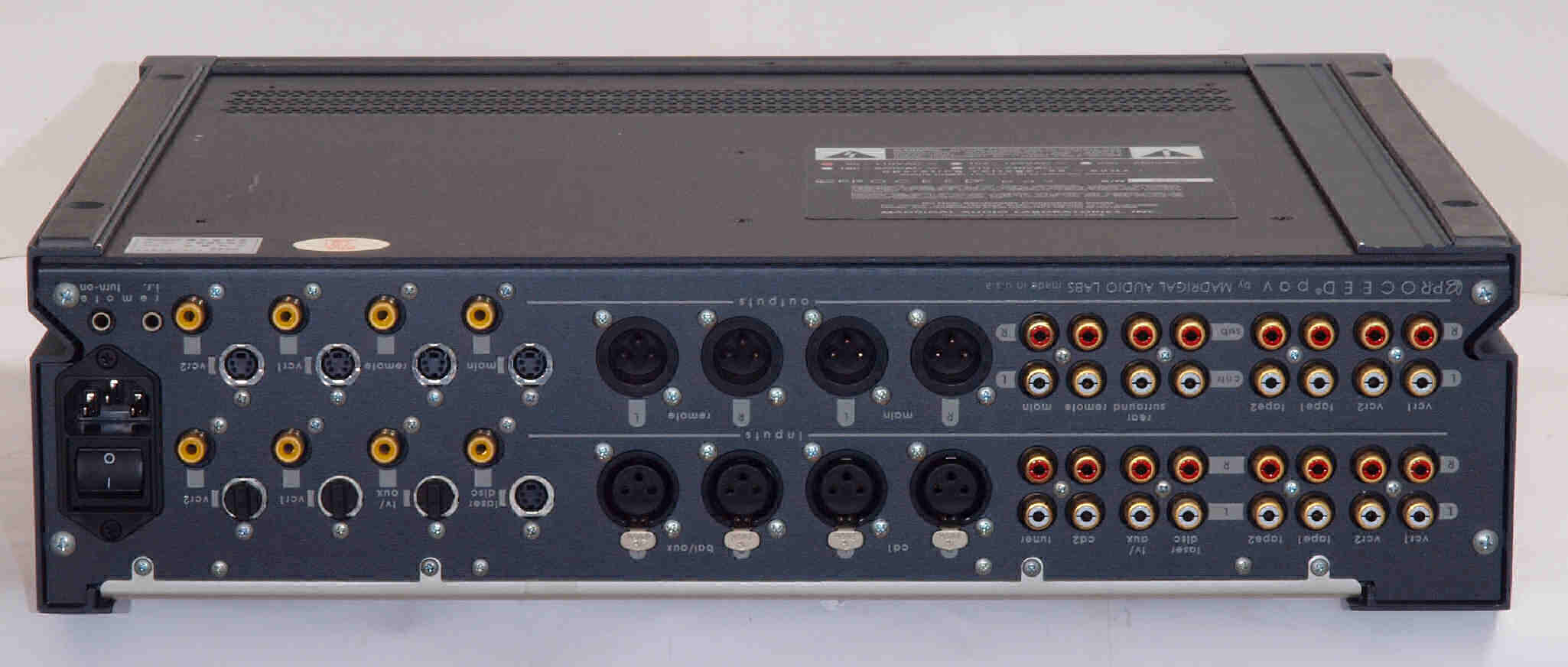

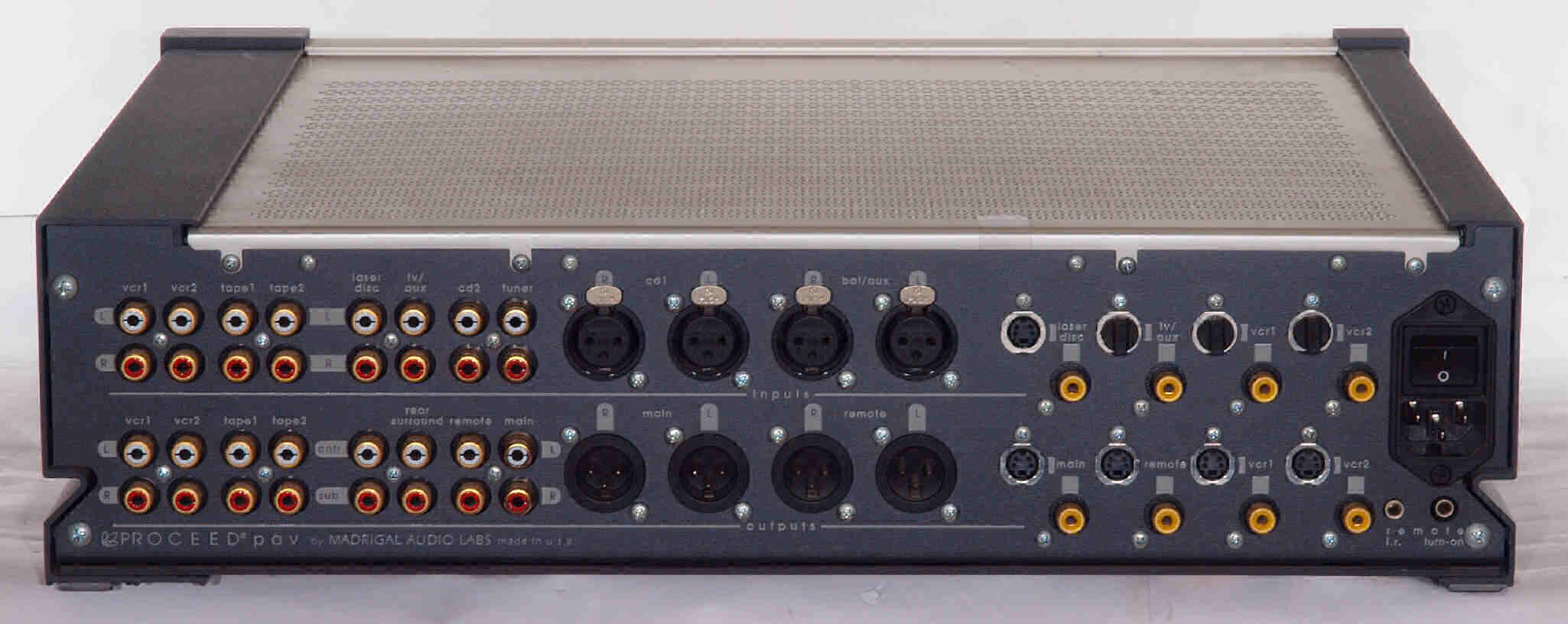

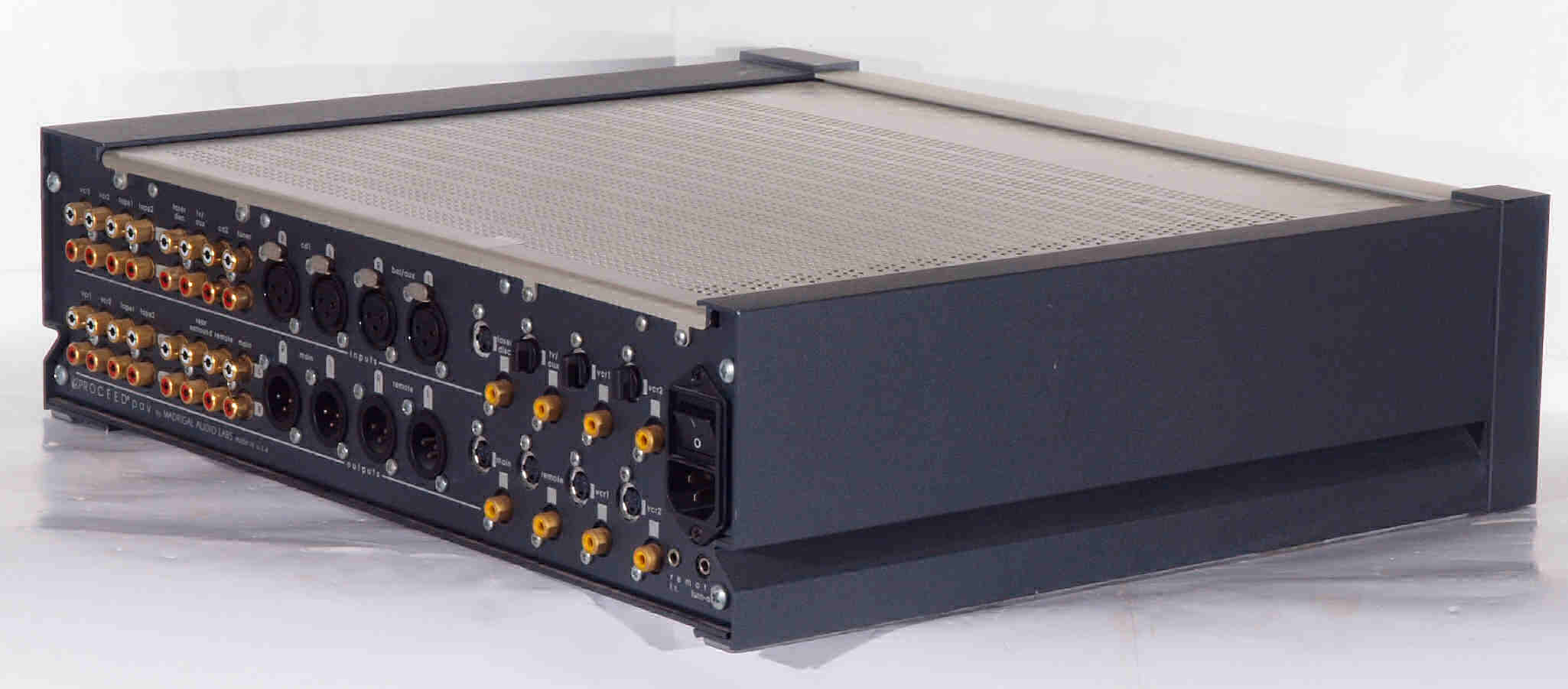

Ａ１３．　点検中　後から見る

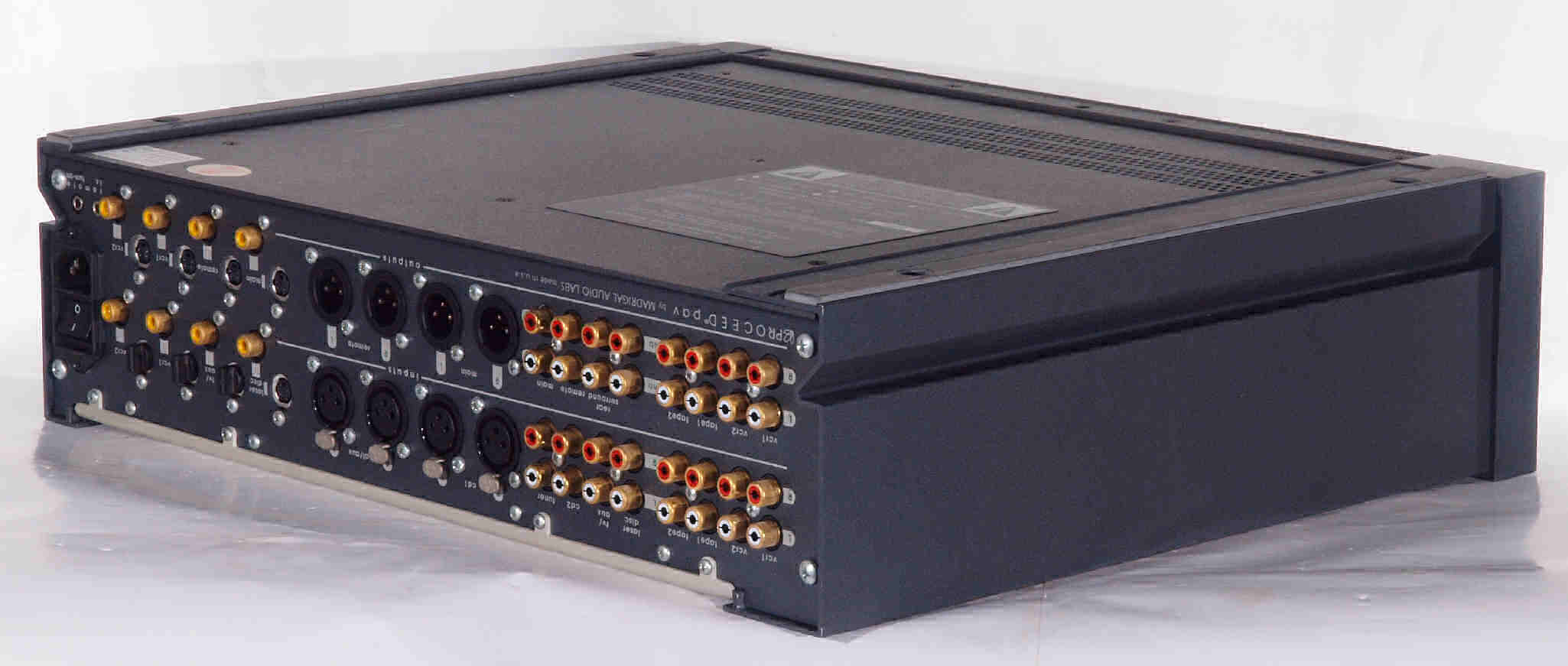

Ａ１４．　点検中　後左から見る

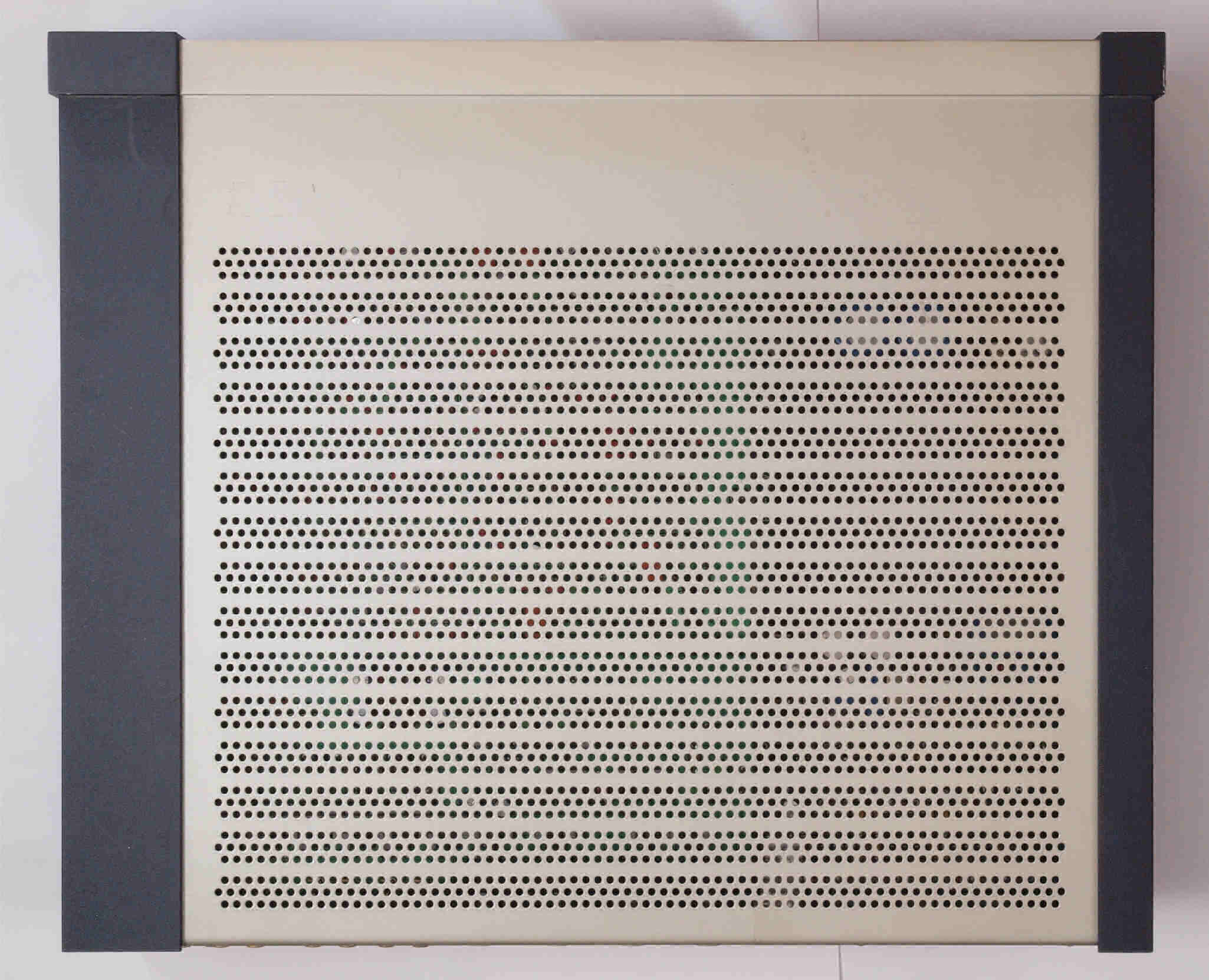

Ａ１５．　点検中　上から見る

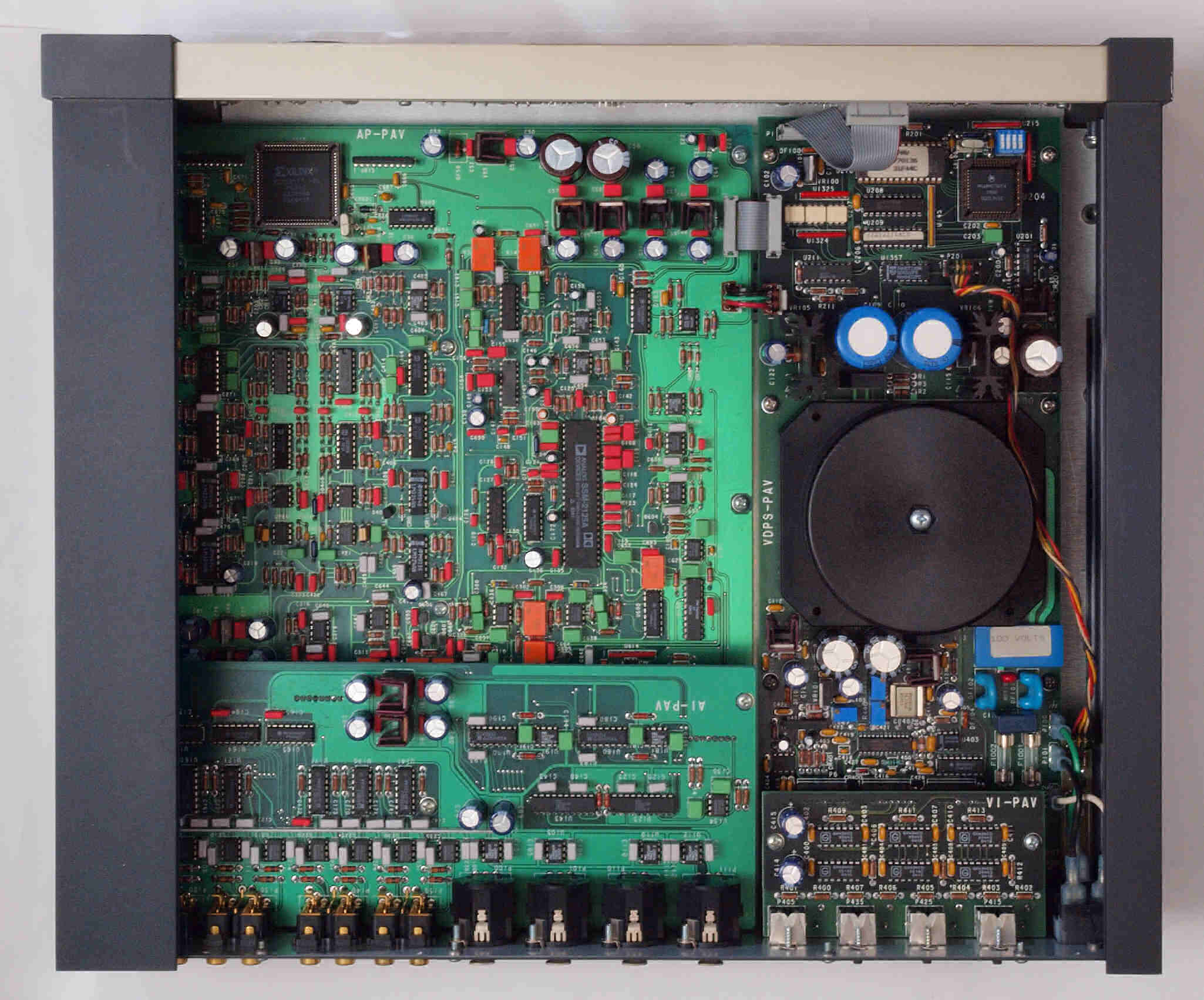

Ａ１６．　点検中　上蓋を取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

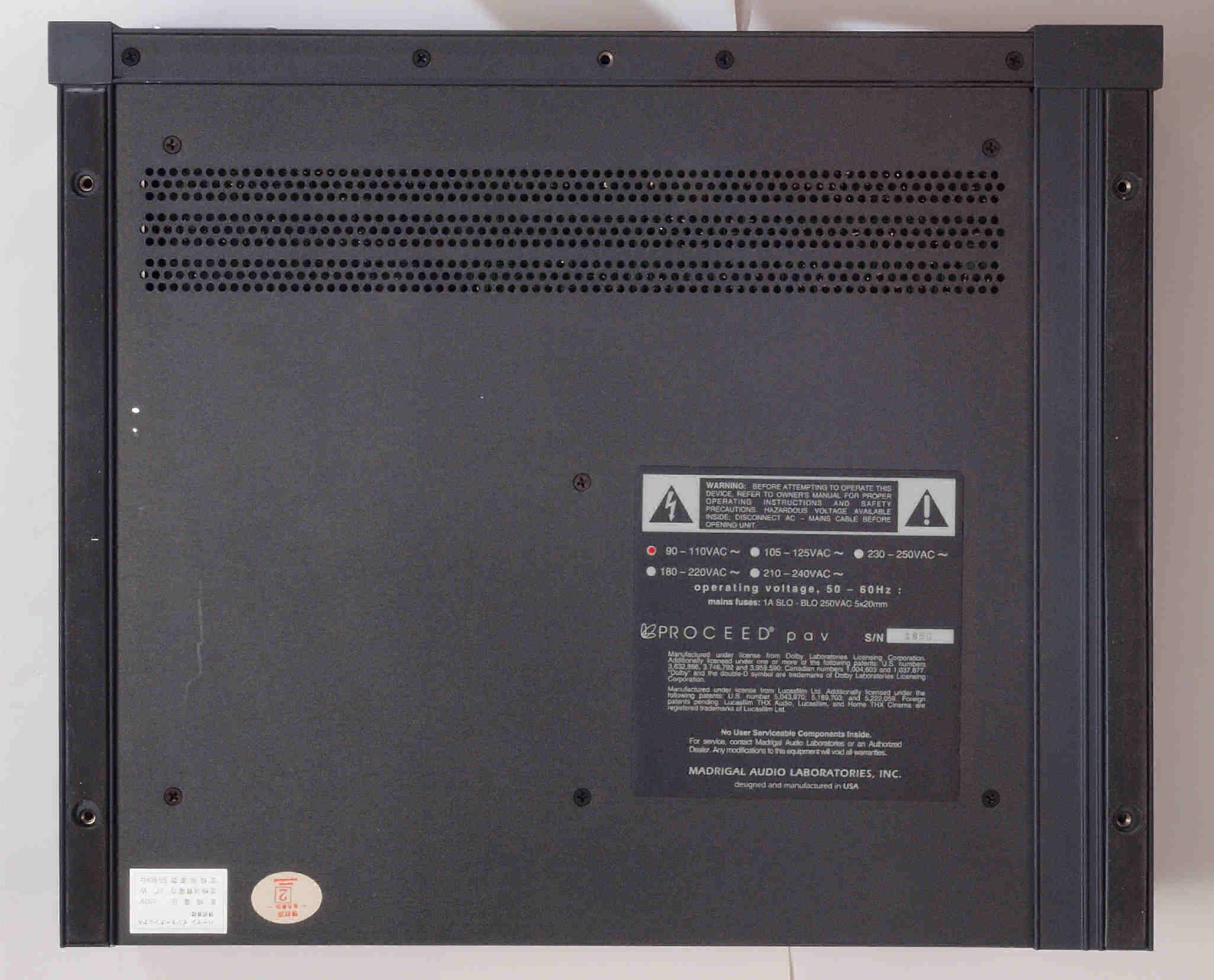

Ａ２５．　点検中　下から見る

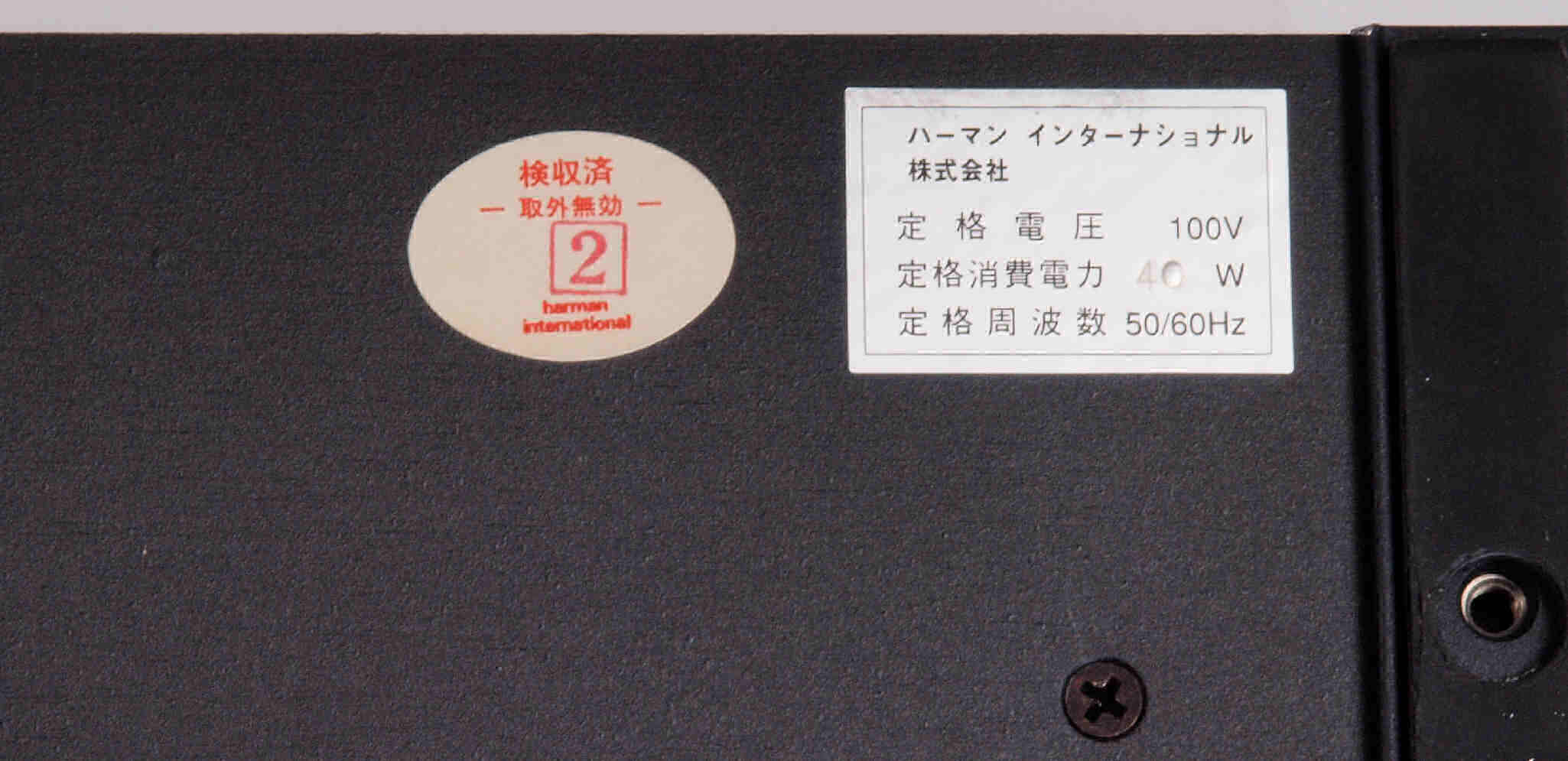

Ａ２６．　点検中　正規輸入品

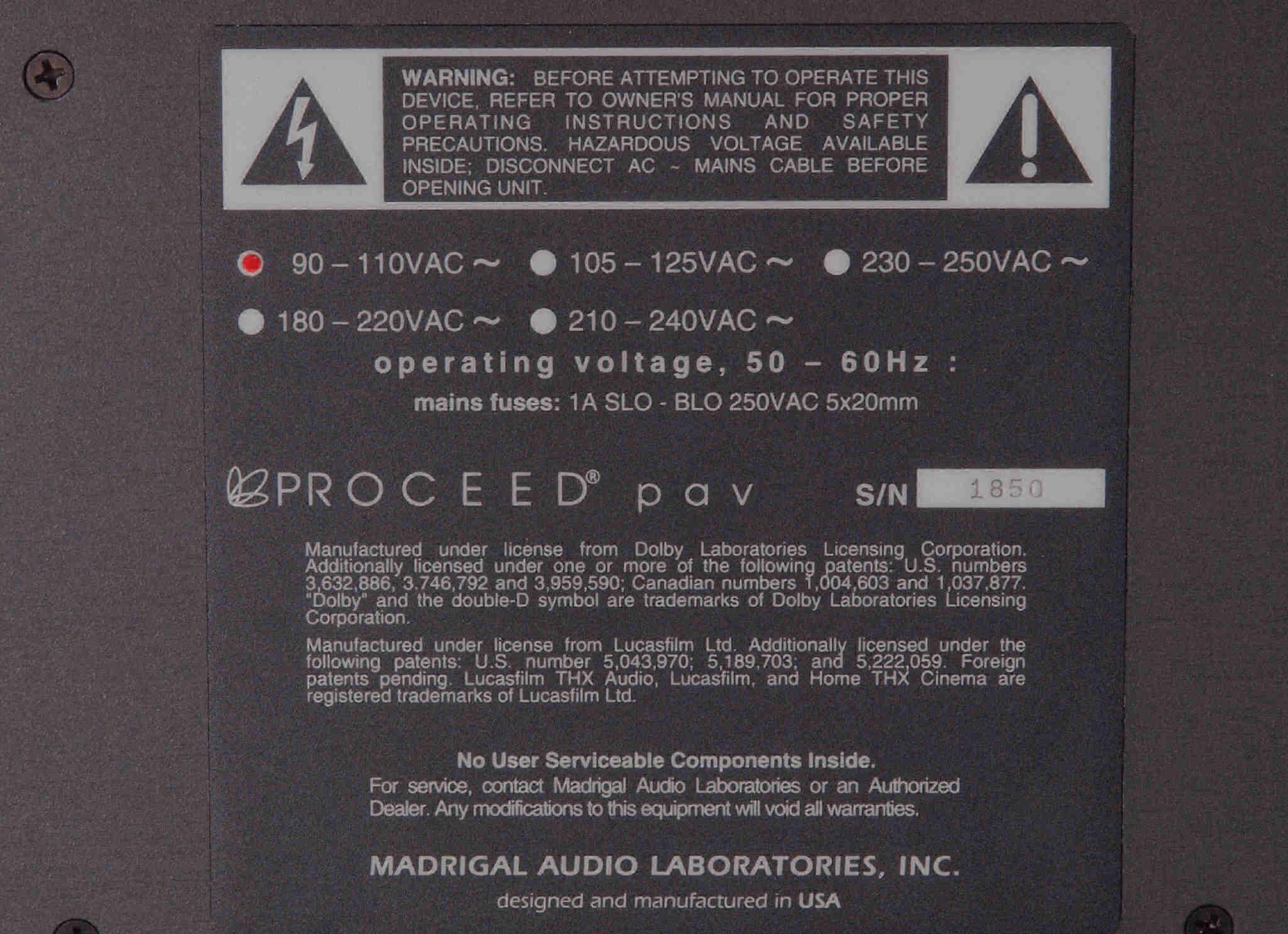

Ａ２７．　銘板

Ｃ．　修理状況
Ｃ１．　修理中　引きだしたＡＭＰユニット！

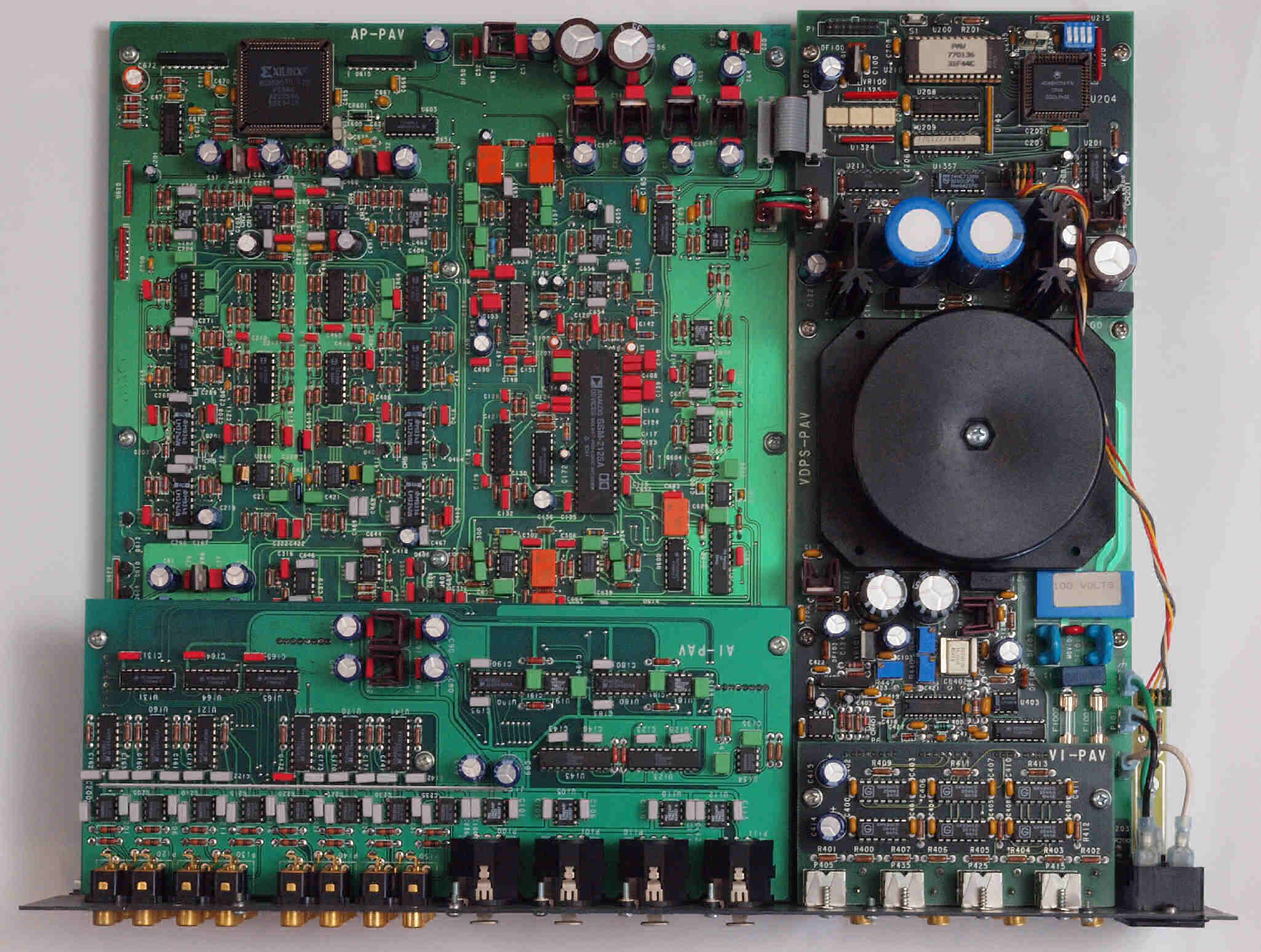

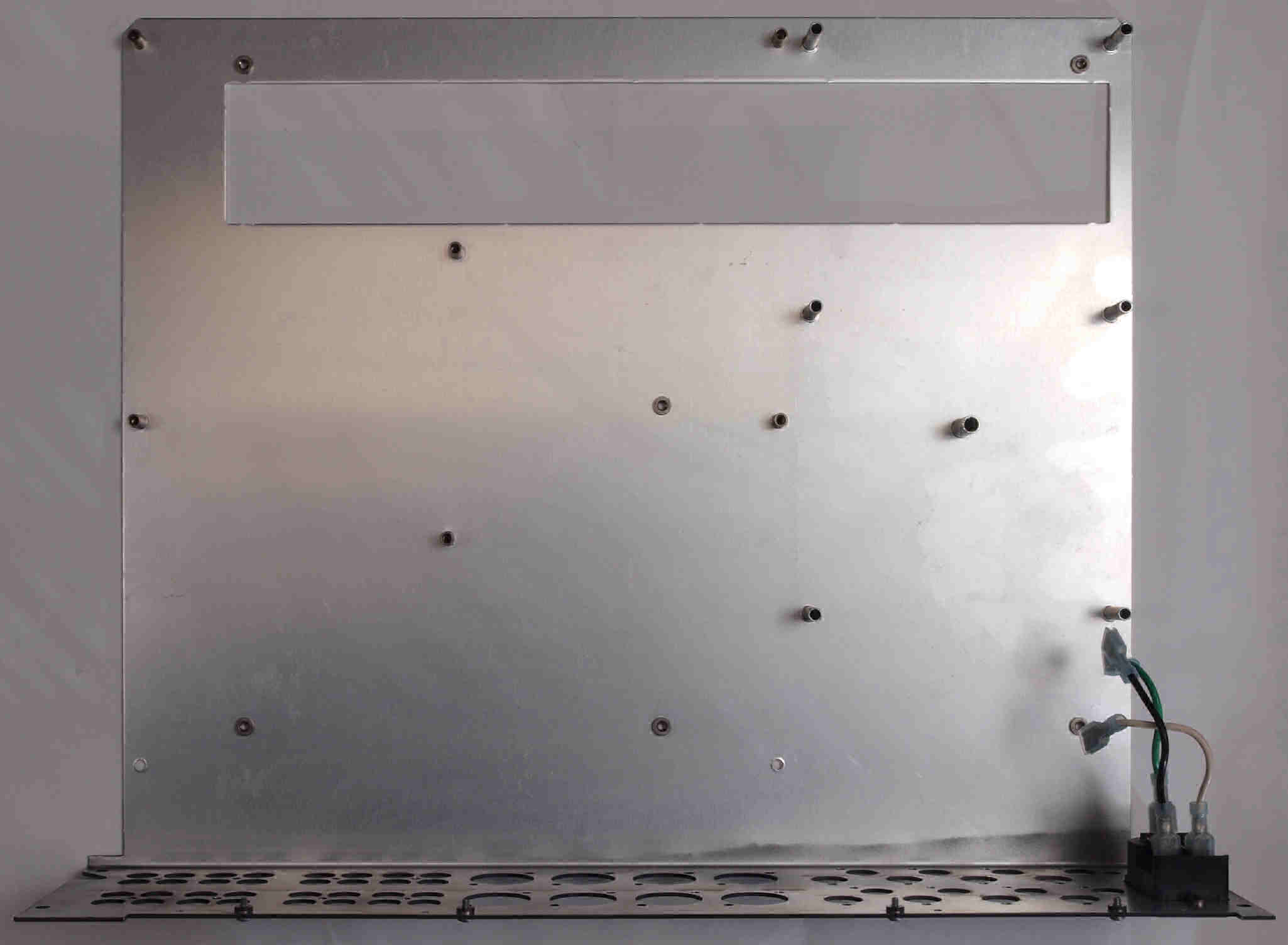

Ｃ０２．　修理中　基板を取り除いたシャーシ

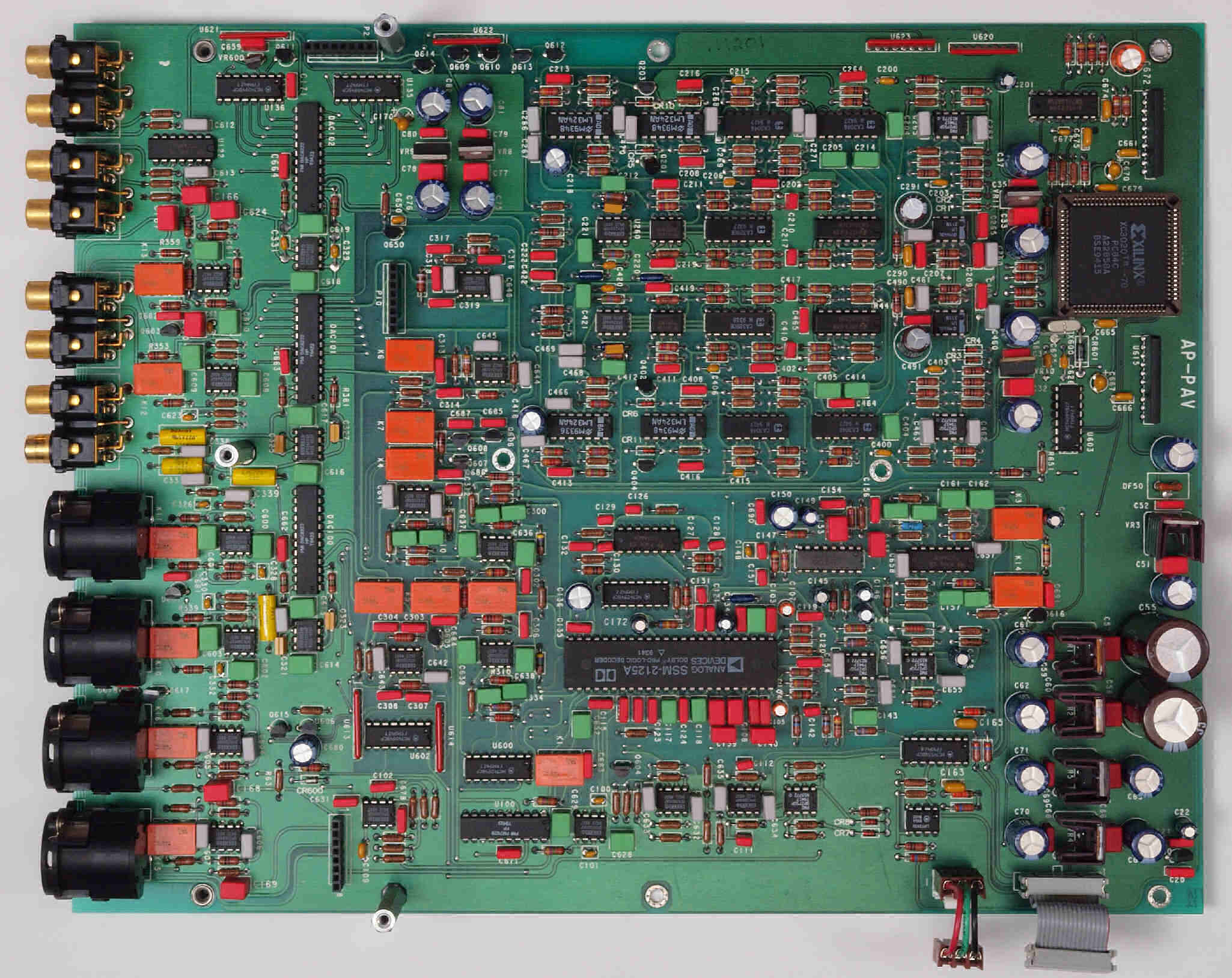

Ｃ１１．　修理中　メイン基板

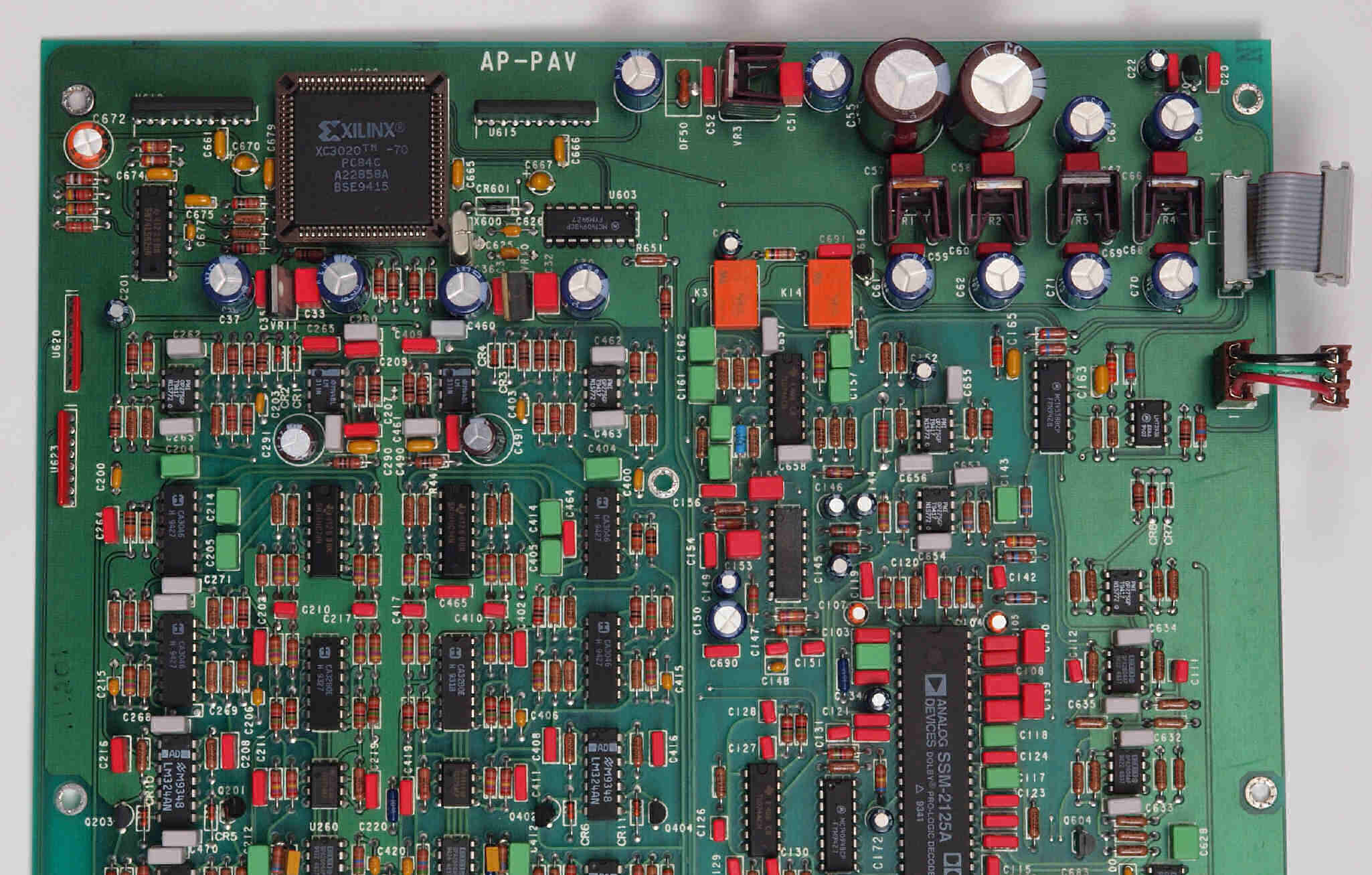

Ｃ１２．　修理中　メイン基板上

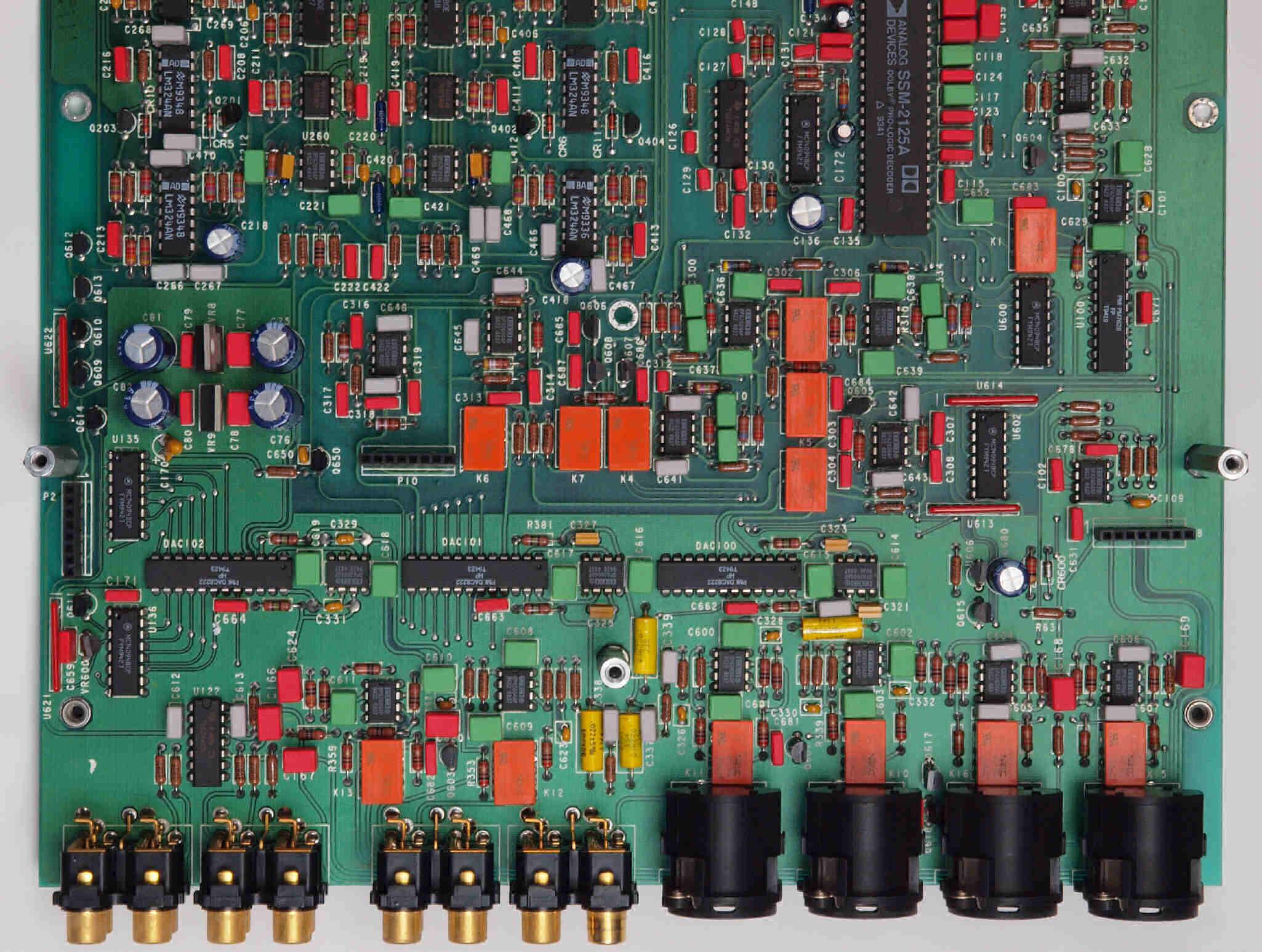

Ｃ１３．　修理中　メイン基板下

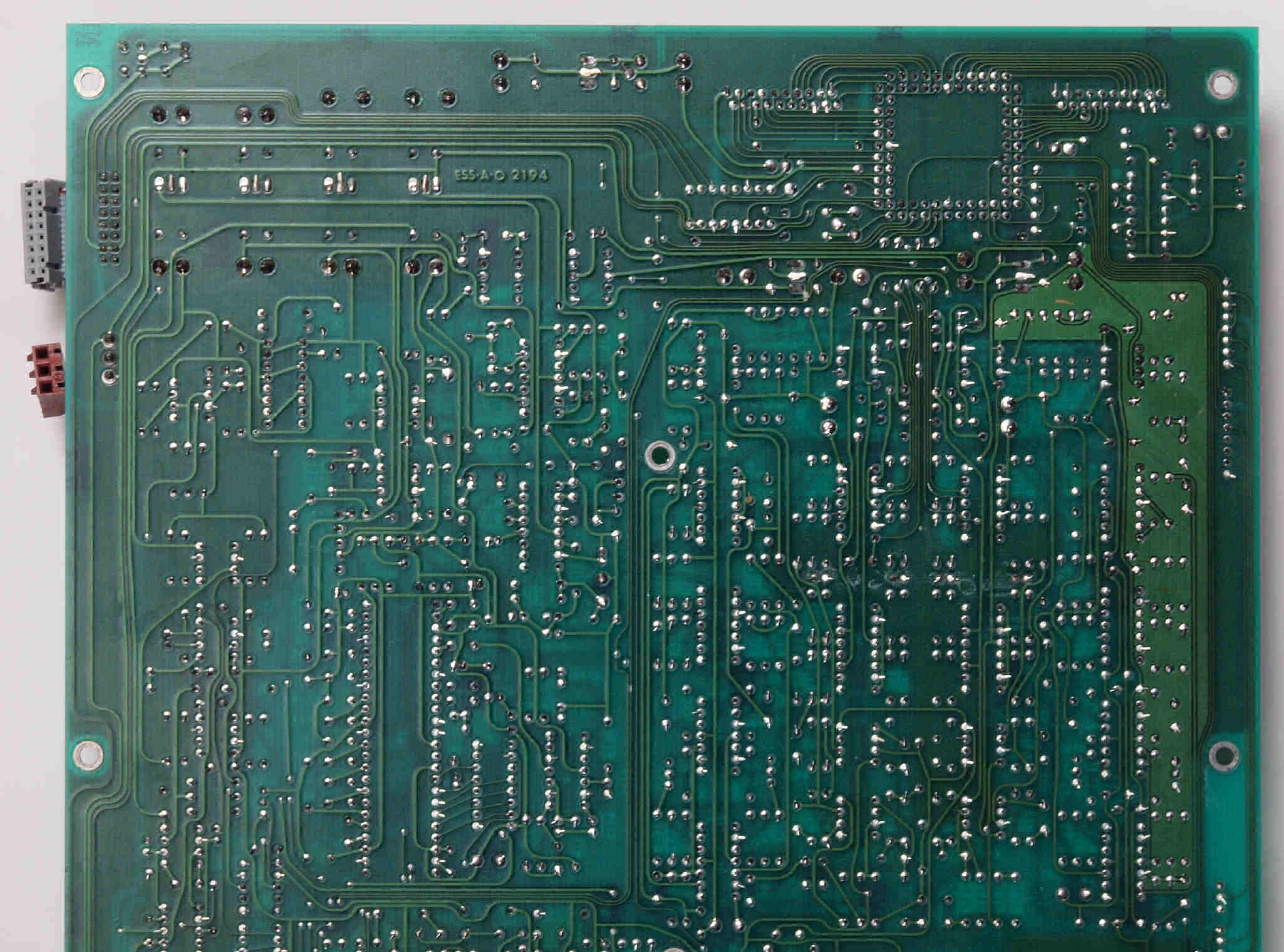

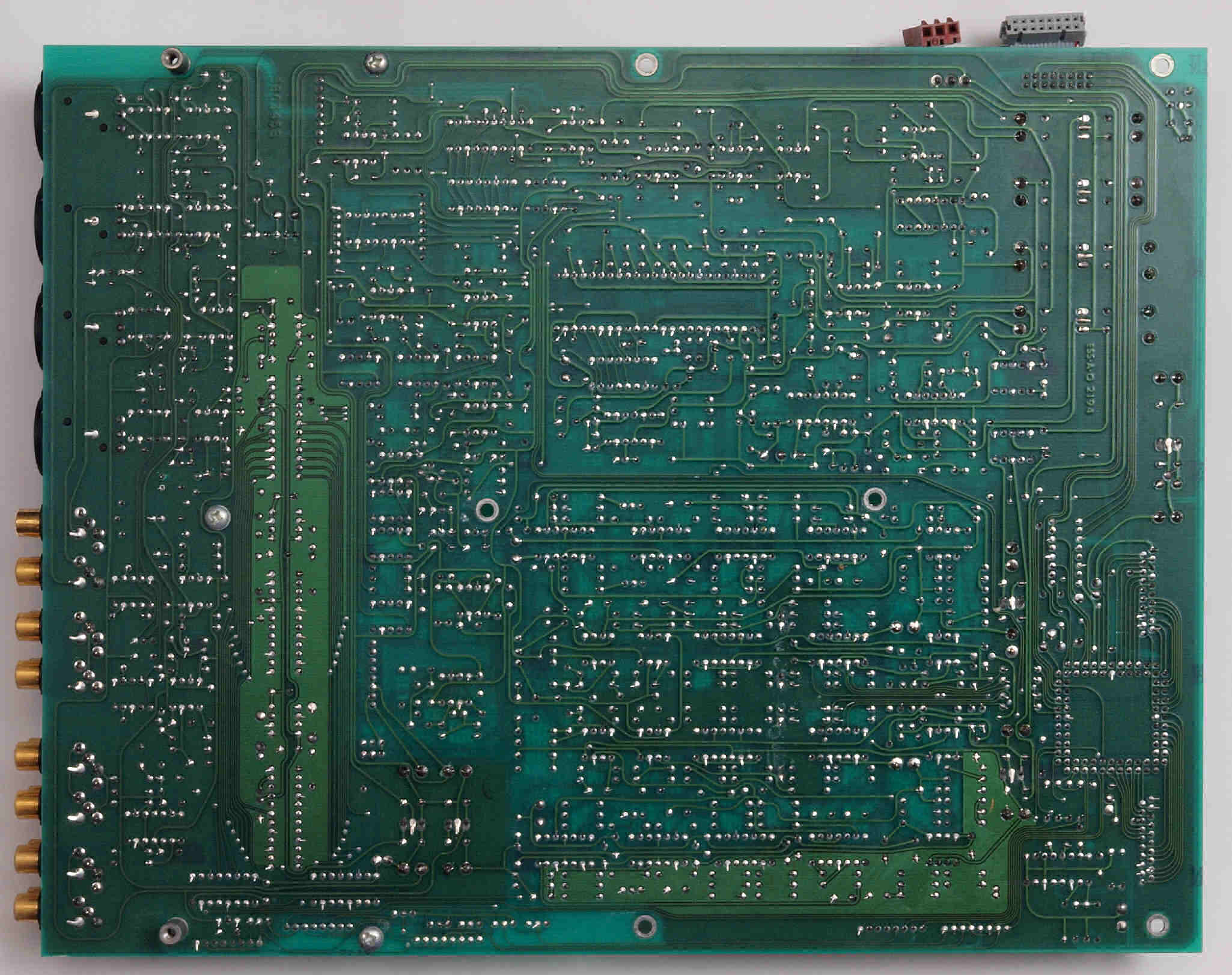

Ｃ１４．　修理中　メイン基板裏

Ｃ１５．　修理中　メイン基板裏上

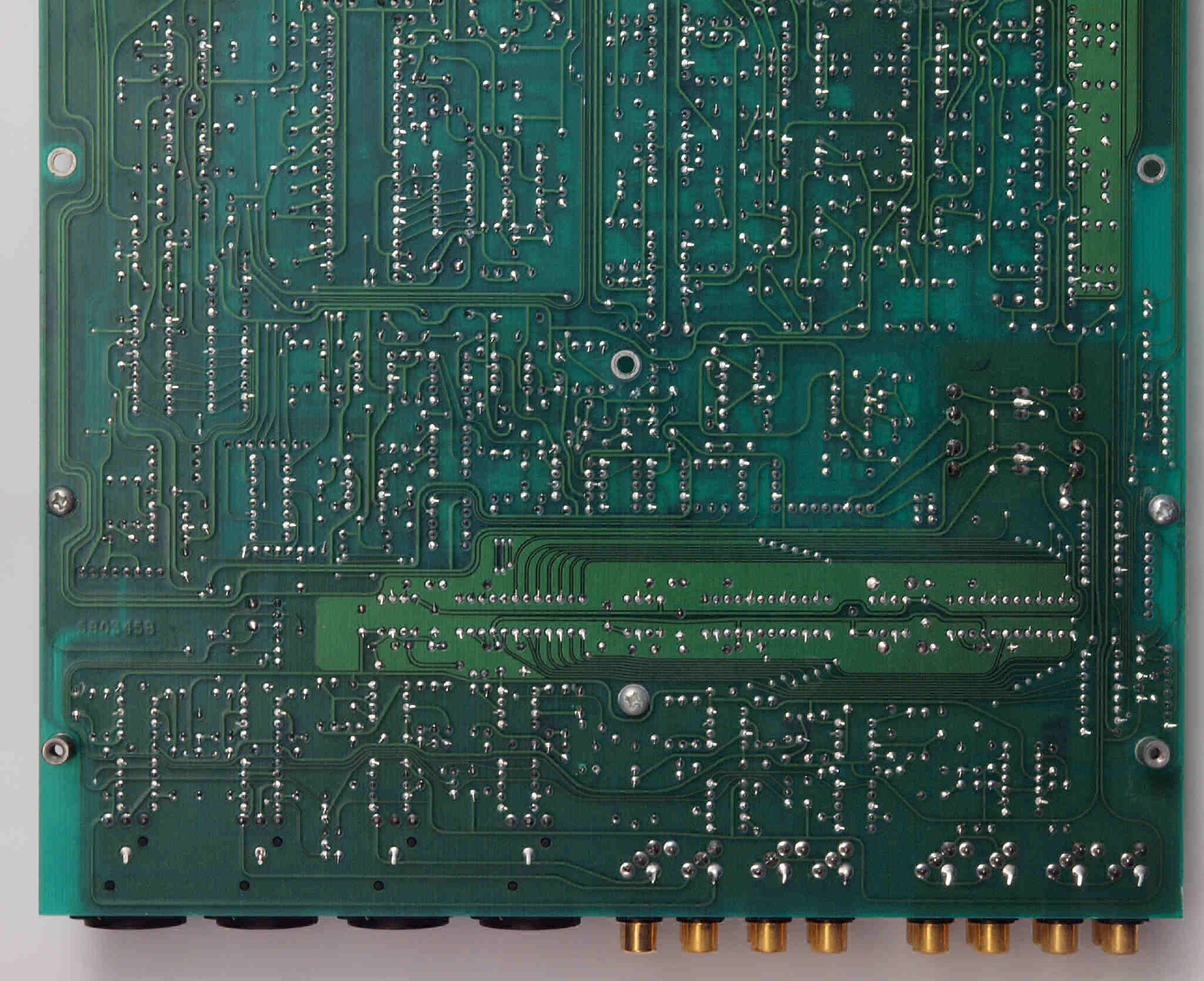

Ｃ１６．　修理中　メイン基板裏下

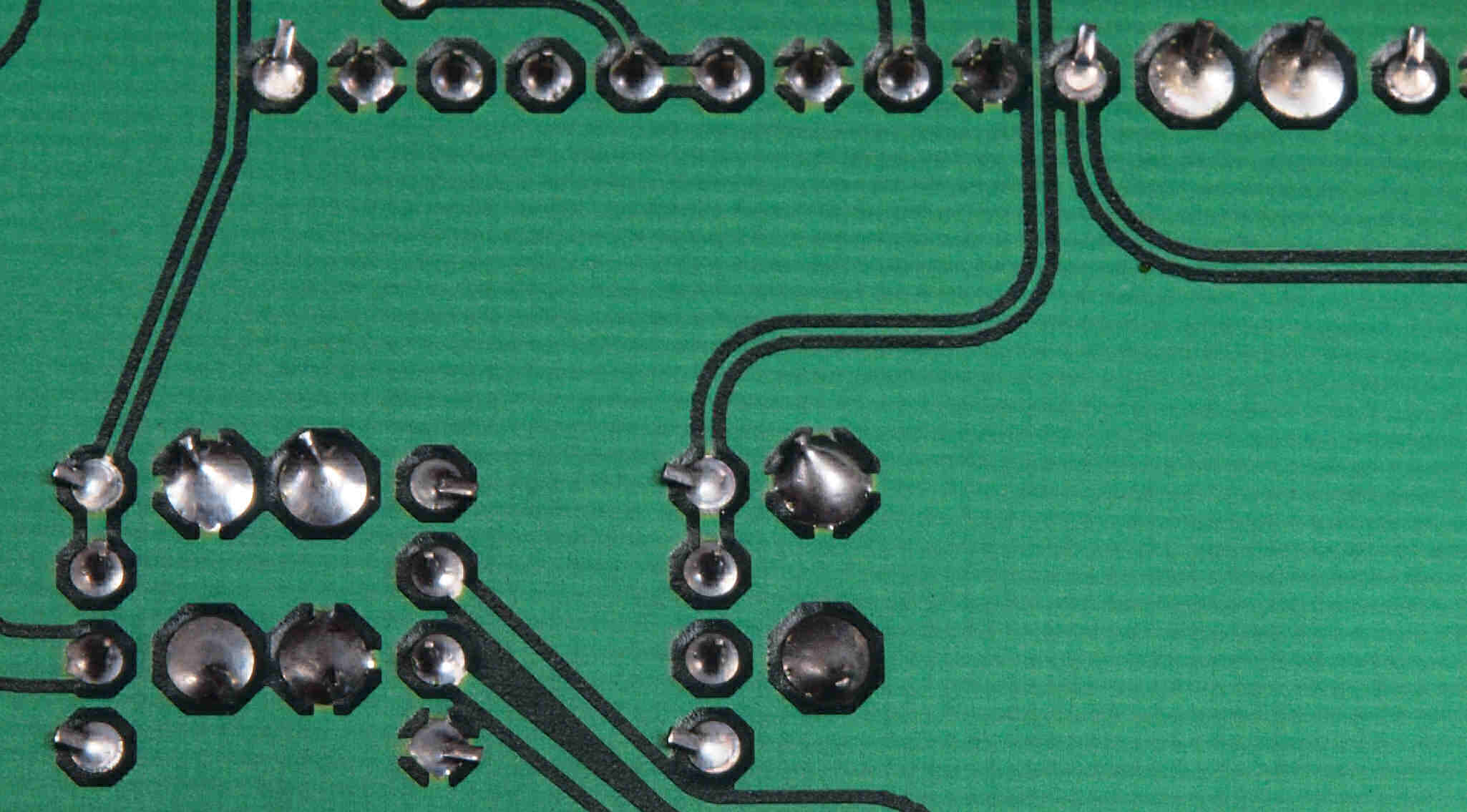

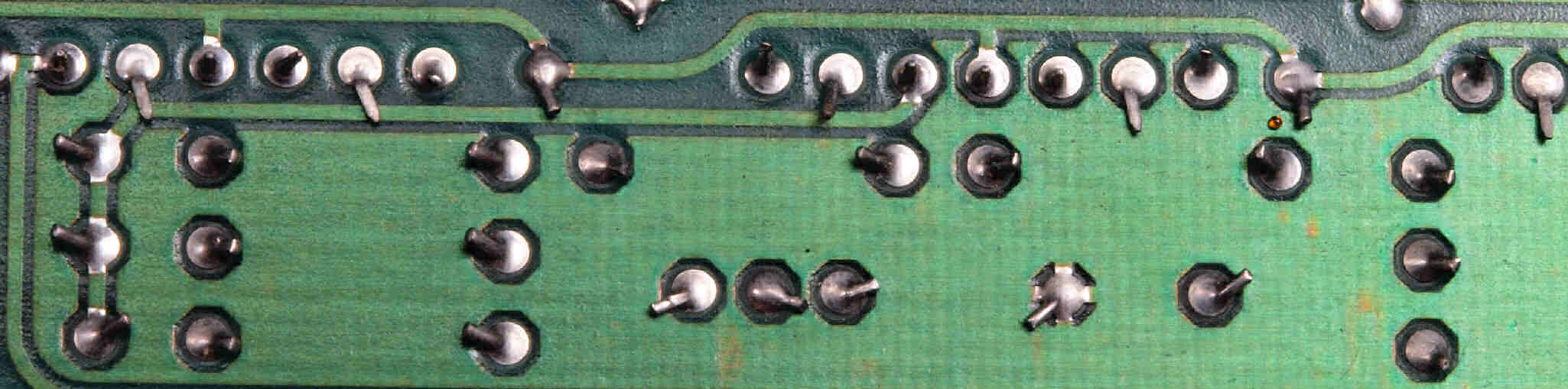

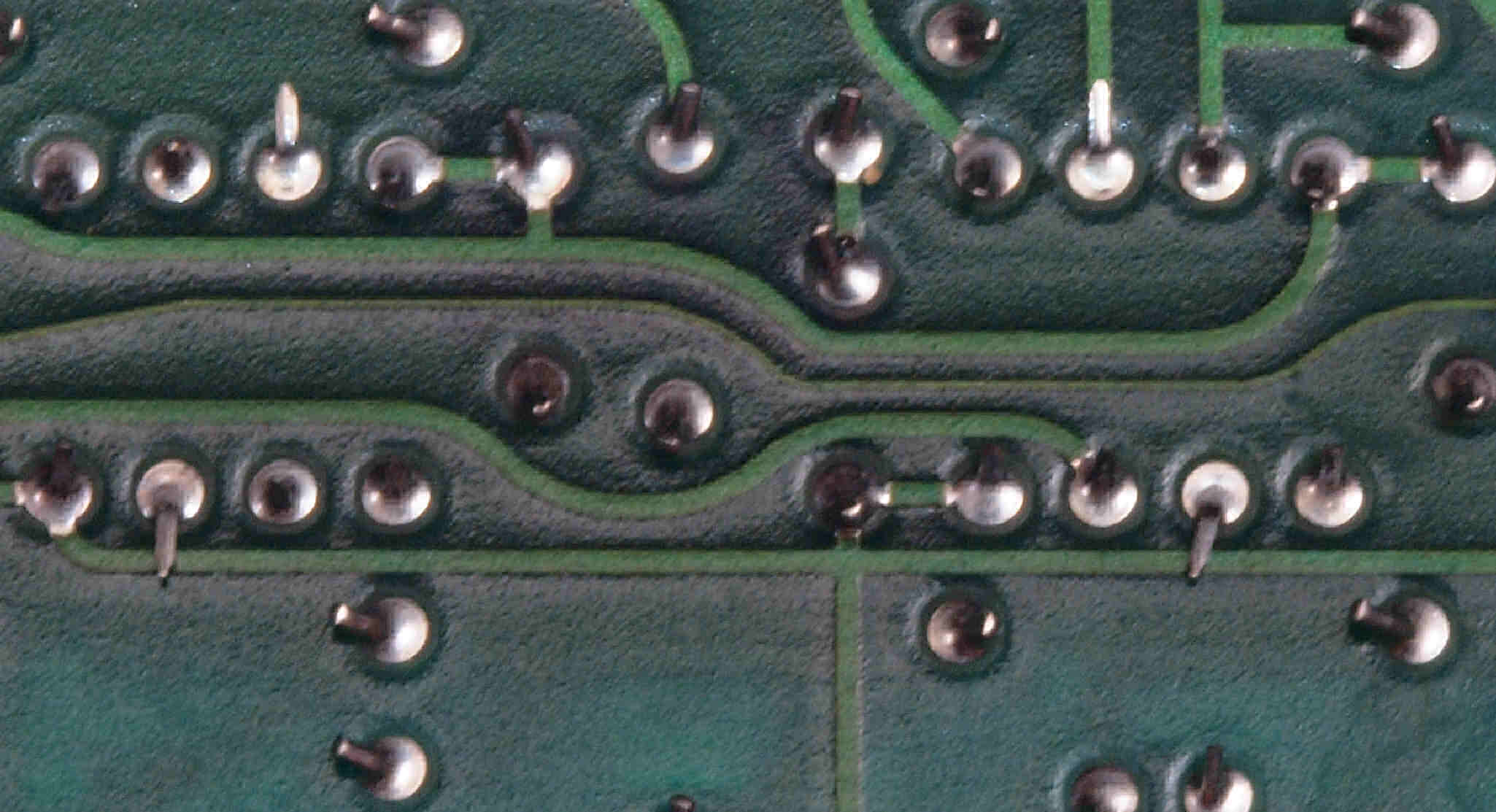

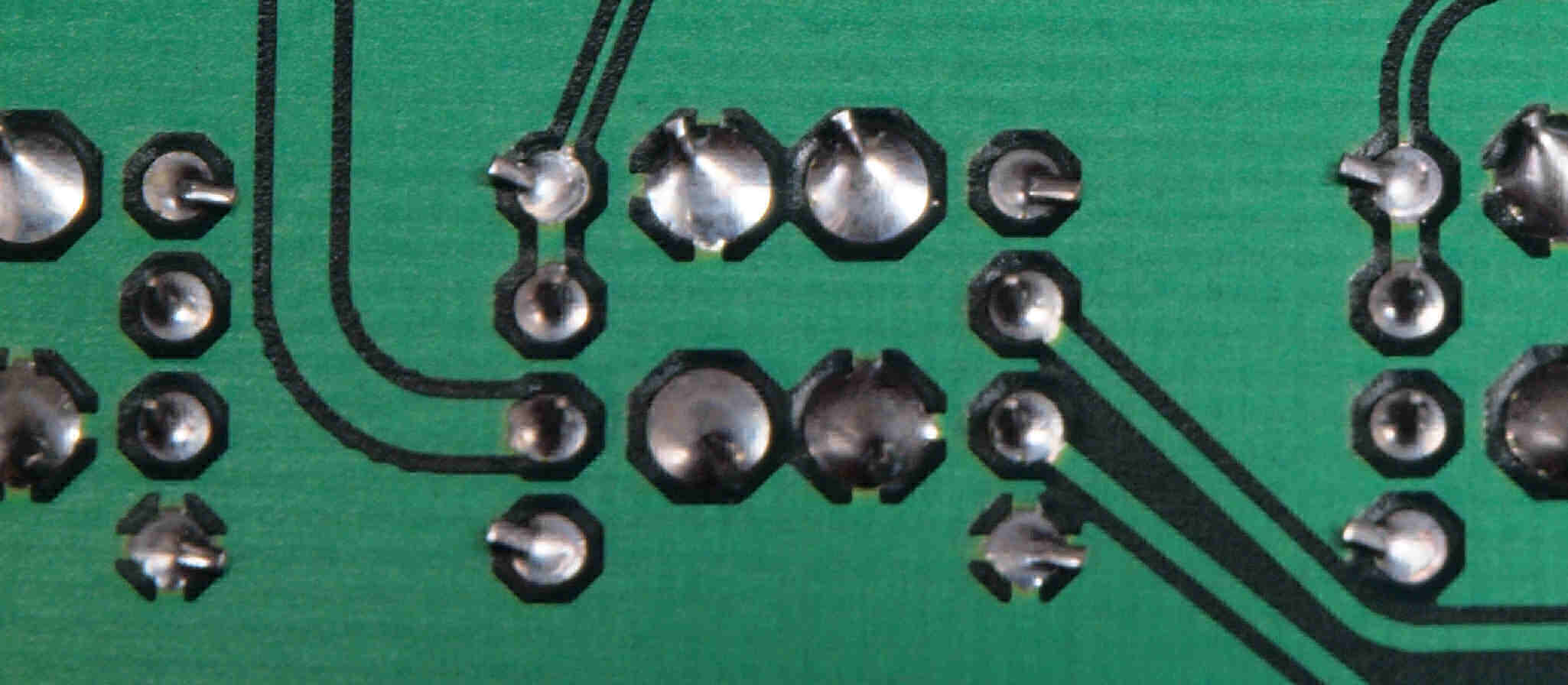

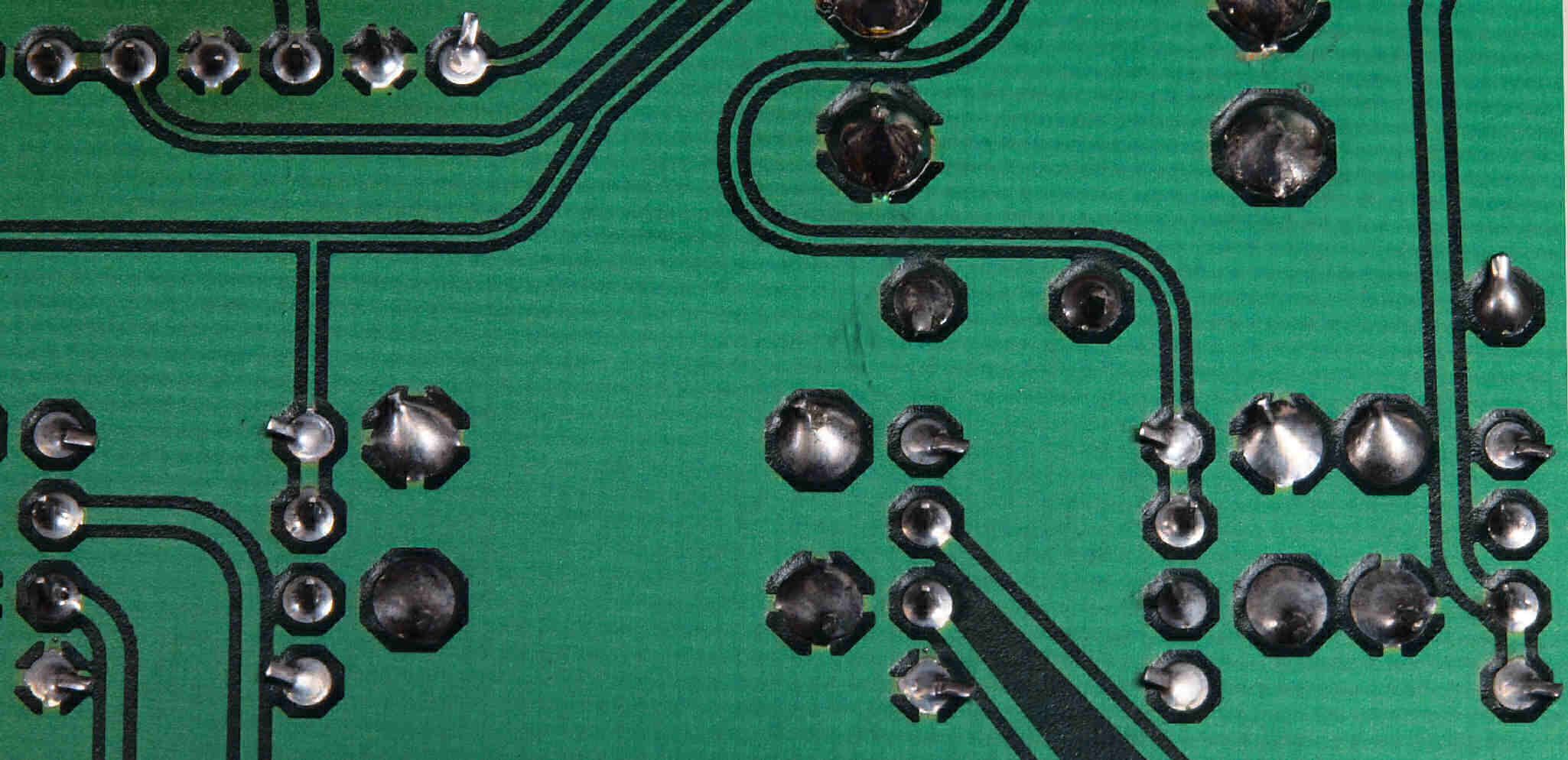

Ｃ１７．　修理中　メイン基板裏部品足曲げ方向不良。

Ｃ１８．　修理中　メイン基板裏部品足曲げ方向不良２。

Ｃ１９．　修理中　メイン基板裏部品足曲げ方向不良３。

Ｃ１Ａ．　修理中　メイン基板裏部品足曲げ方向不良４。

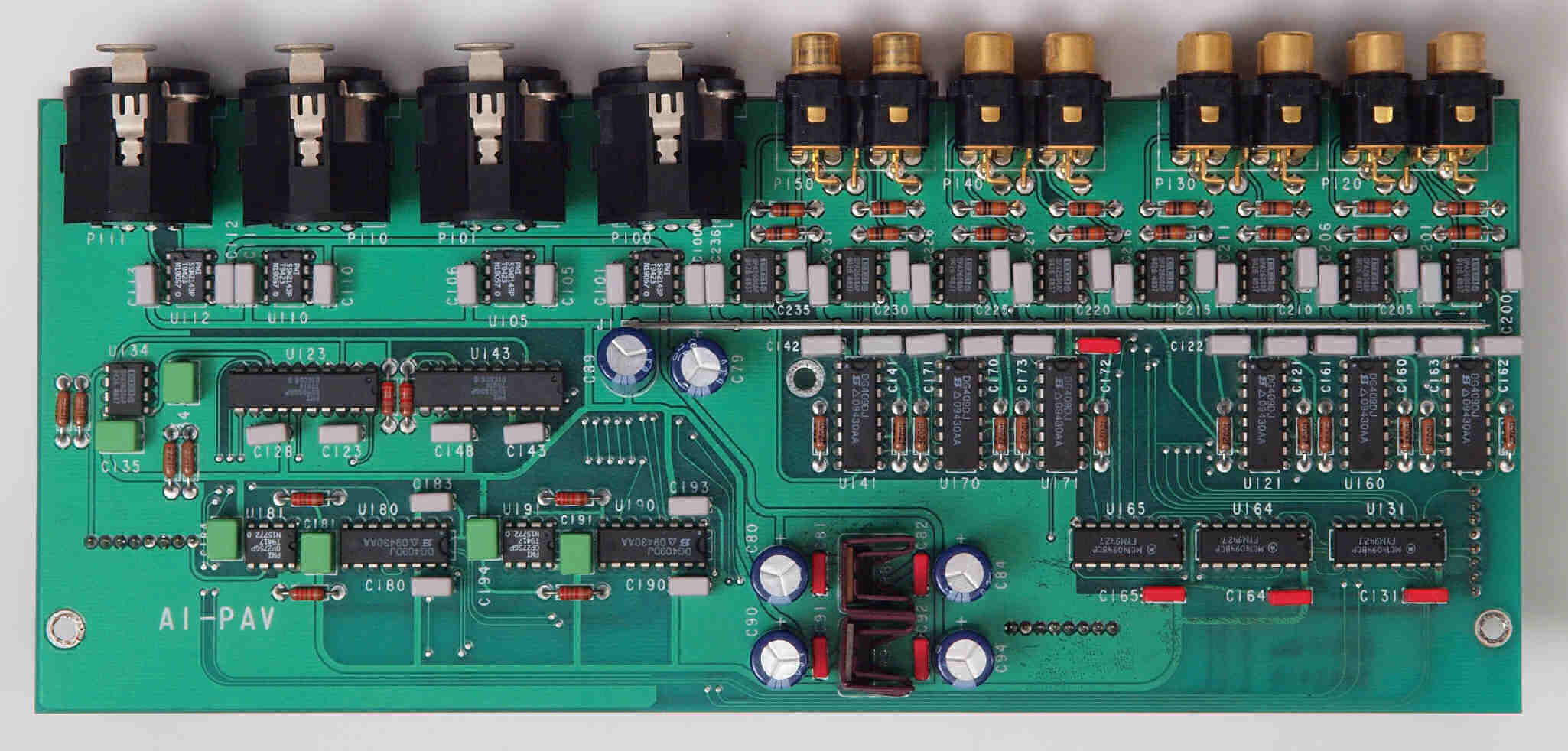

Ｃ２１．　修理中　音声入力基板。

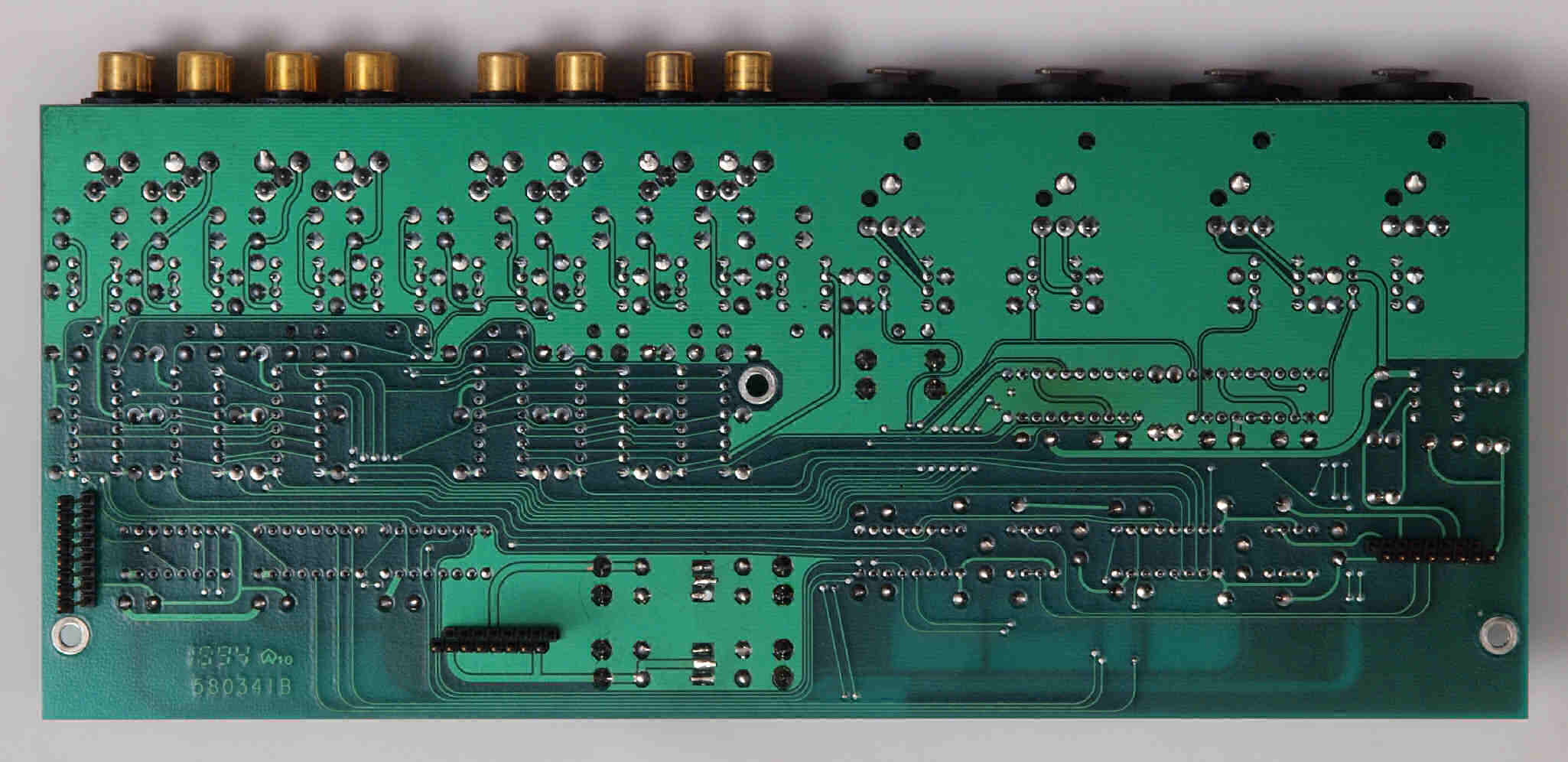

Ｃ２２．　修理中　音声入力基板裏。

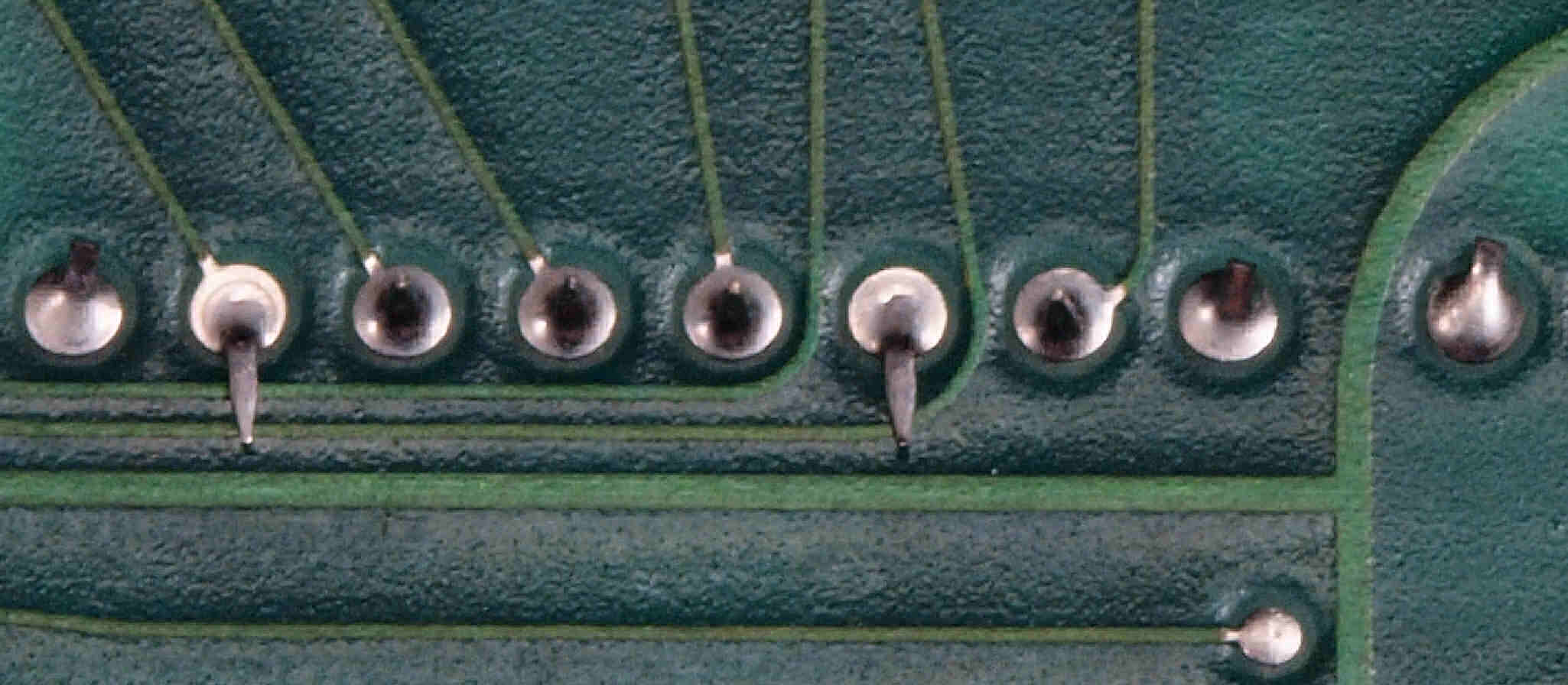

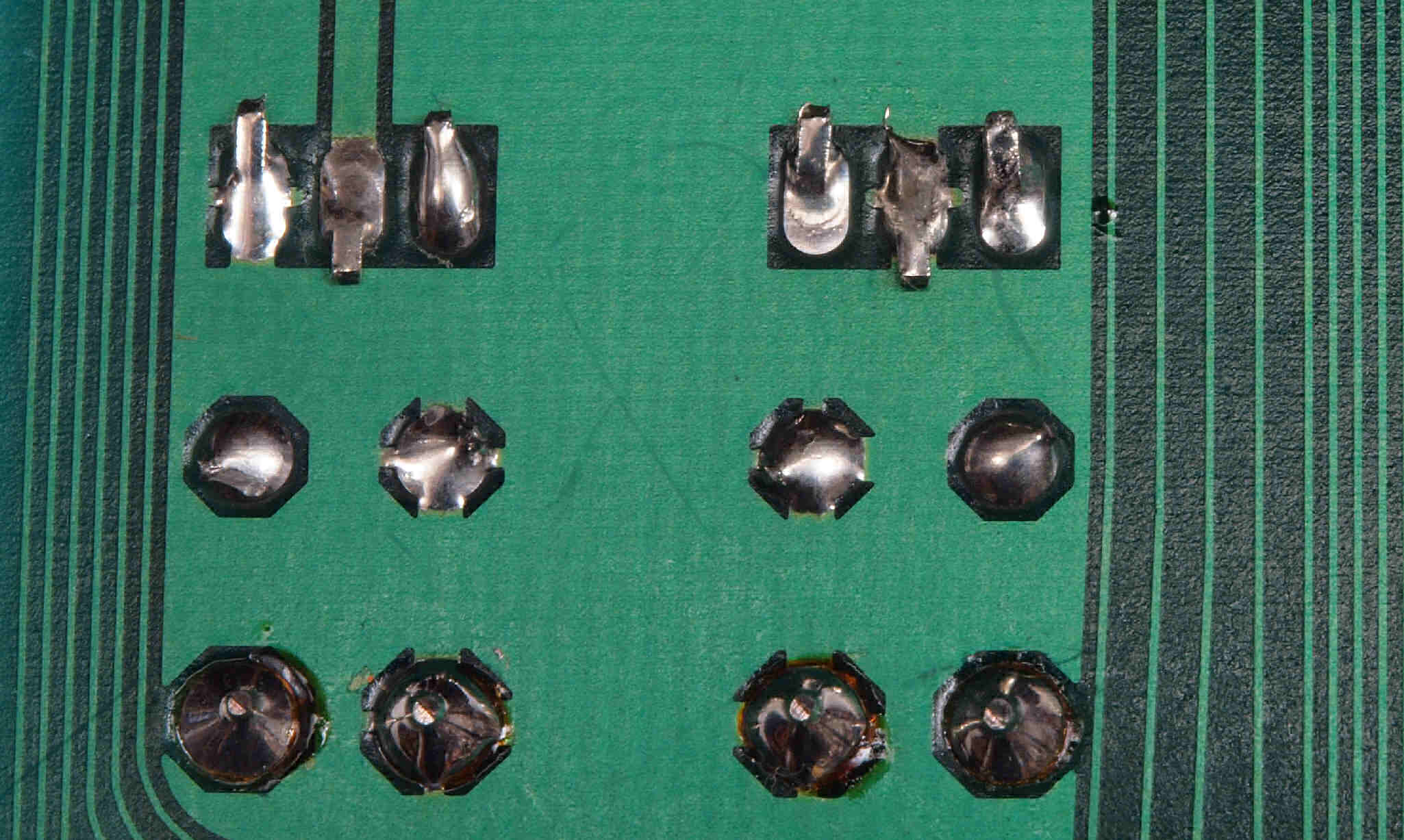

Ｃ２３．　修理中　音声入力基板裏部品足曲げ方向不良。

Ｃ２４．　修理中　音声入力基板裏部品足曲げ方向不良２。

Ｃ２５．　修理中　音声入力基板裏部品足曲げ方向不良３。

Ｃ２６．　修理中　音声入力基板裏部品足曲げ方向不良４。

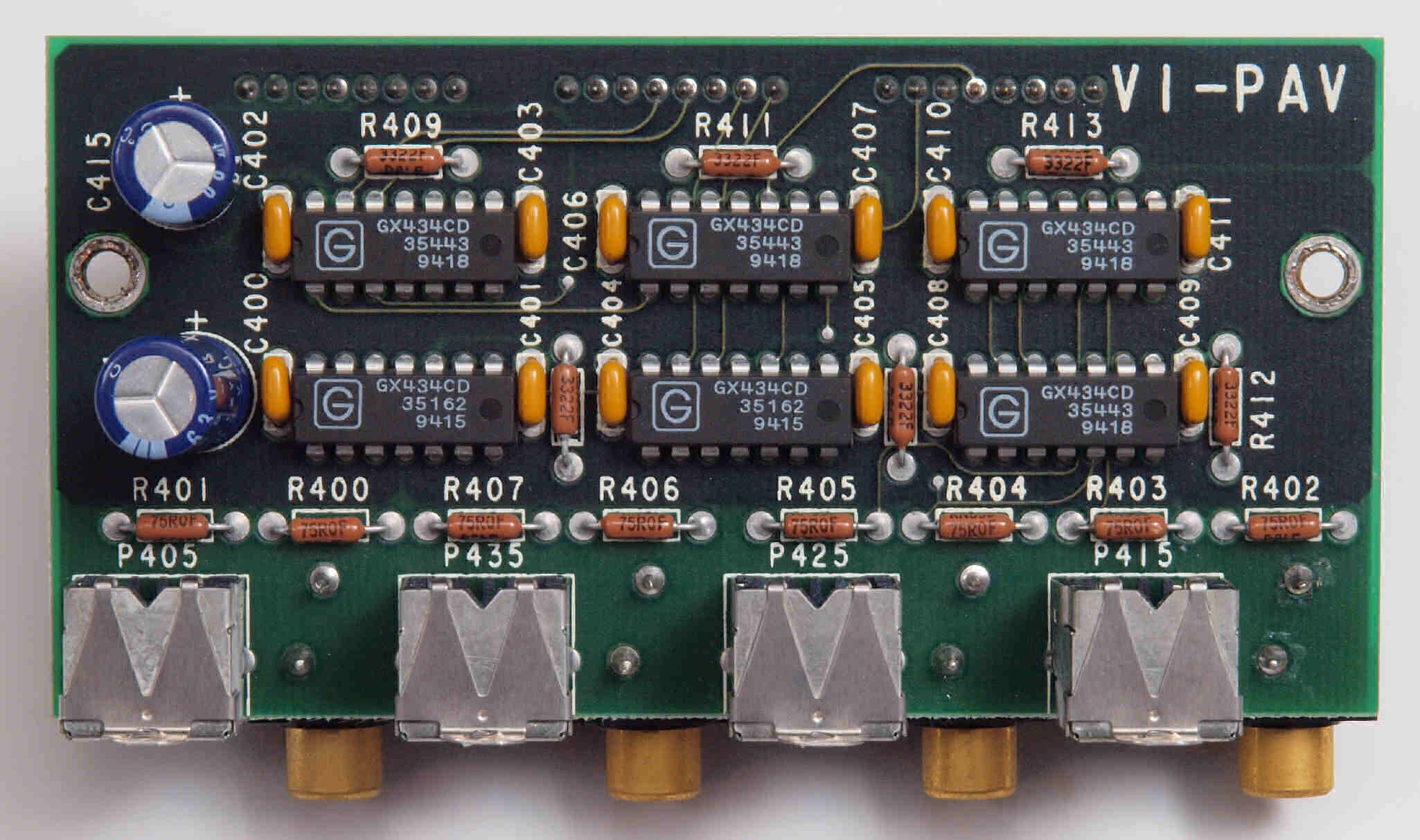

Ｃ３１．　修理中　ビデオ入力基板。

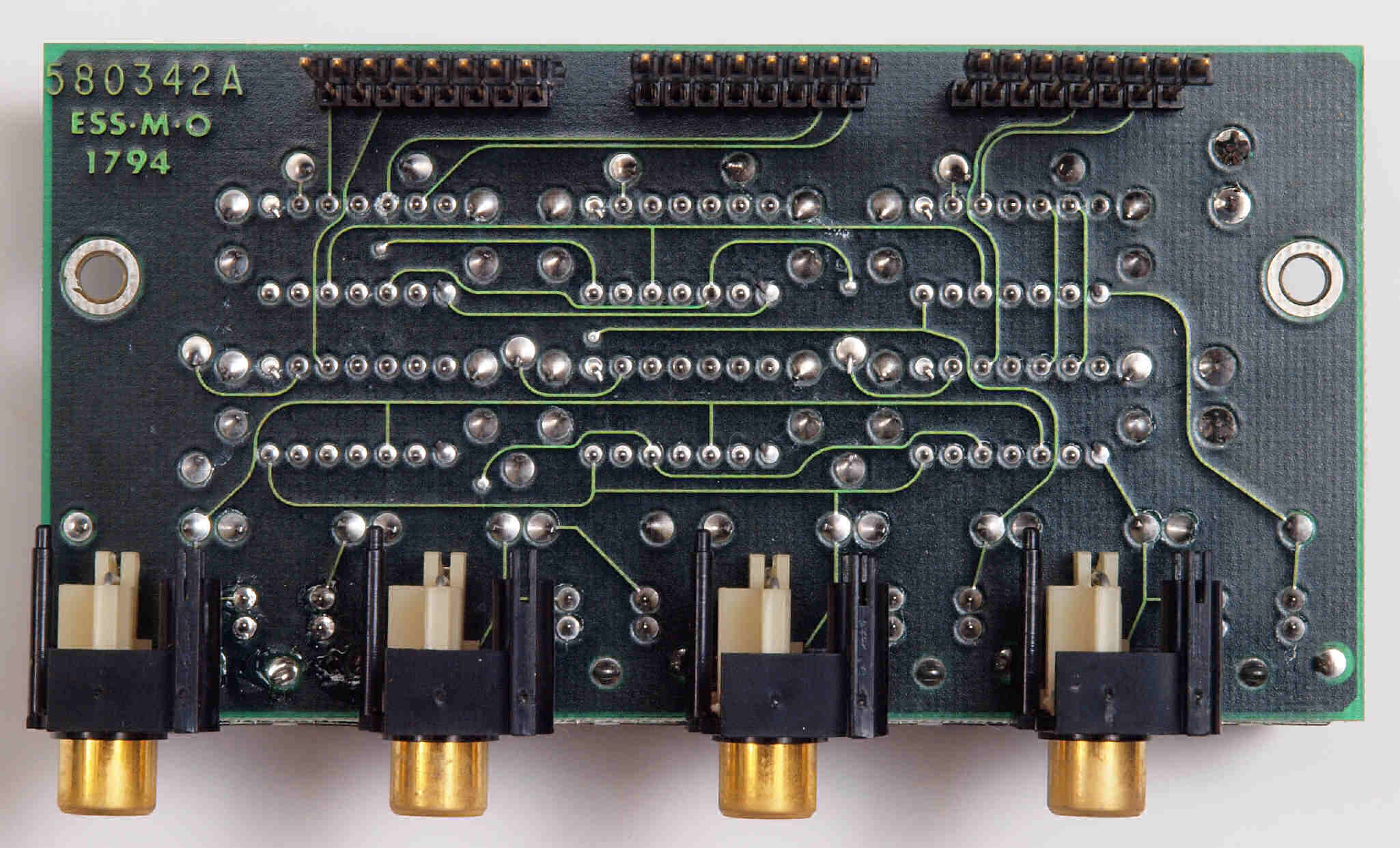

Ｃ３３．　修理中　ビデオ入力基板裏。

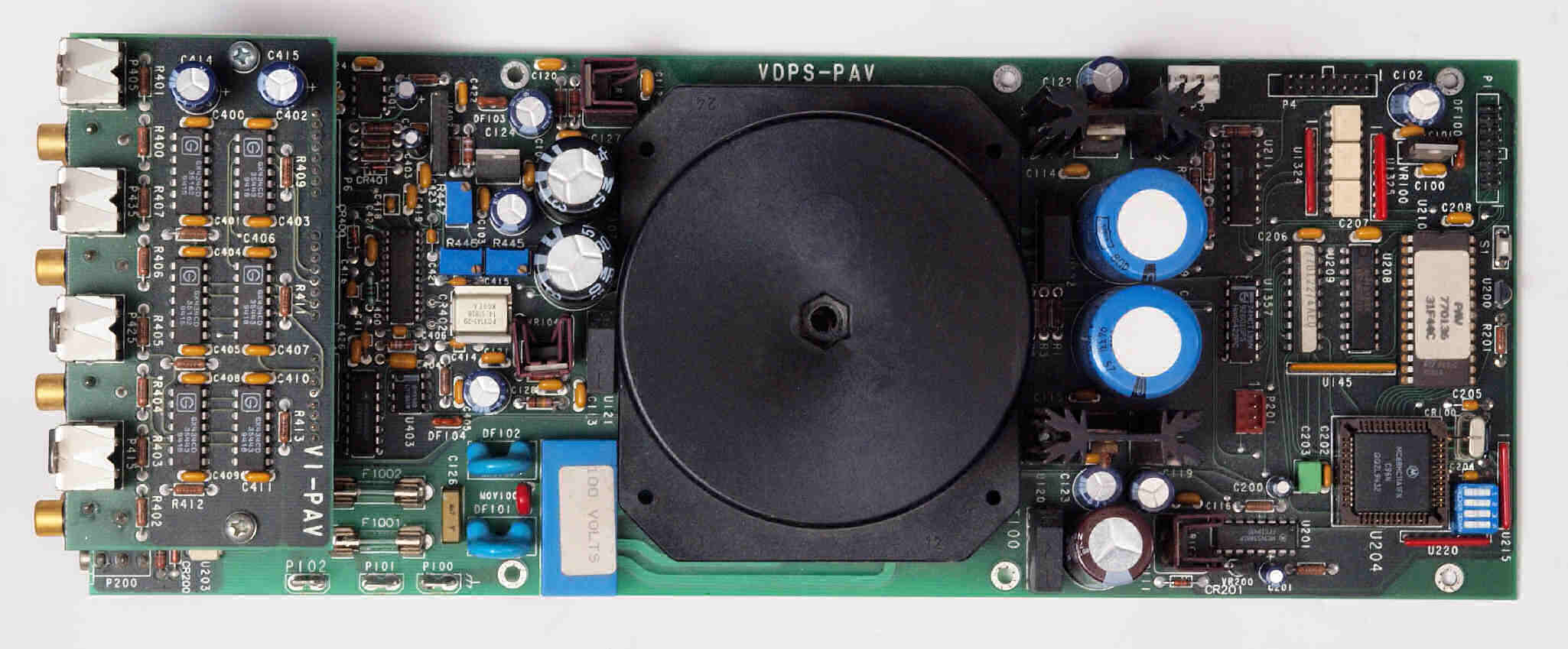

Ｃ４１．　修理中　電源基板。

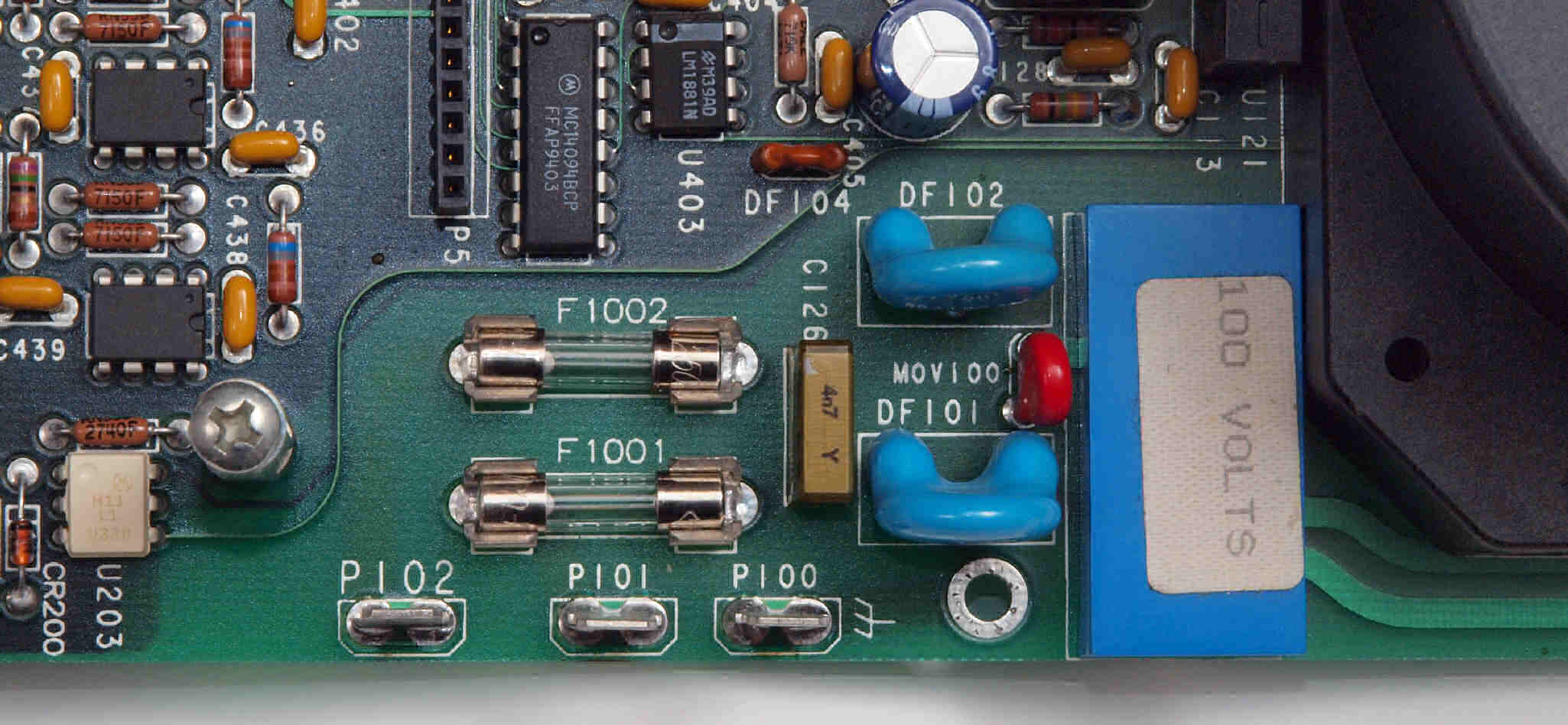

Ｃ４２．　修理中　電源基板、　フューズ部。

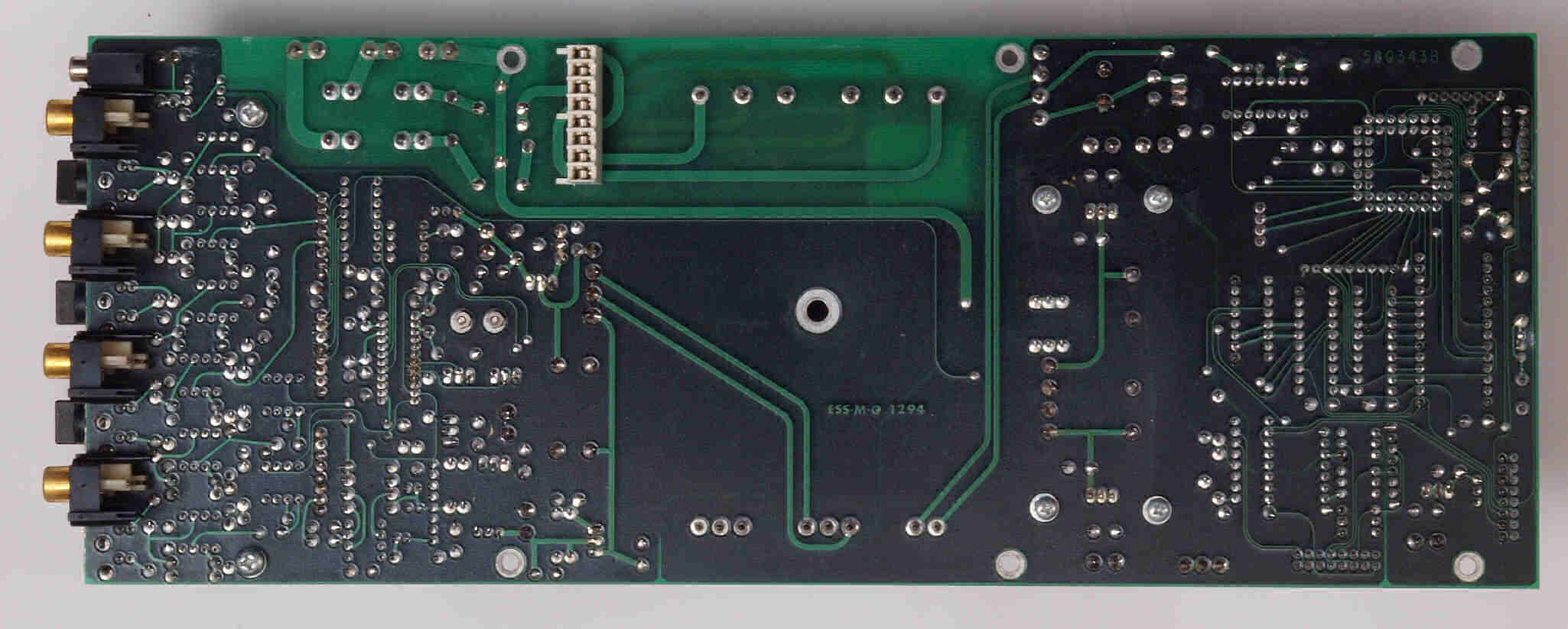

Ｃ４３．　修理中　電源基板裏。

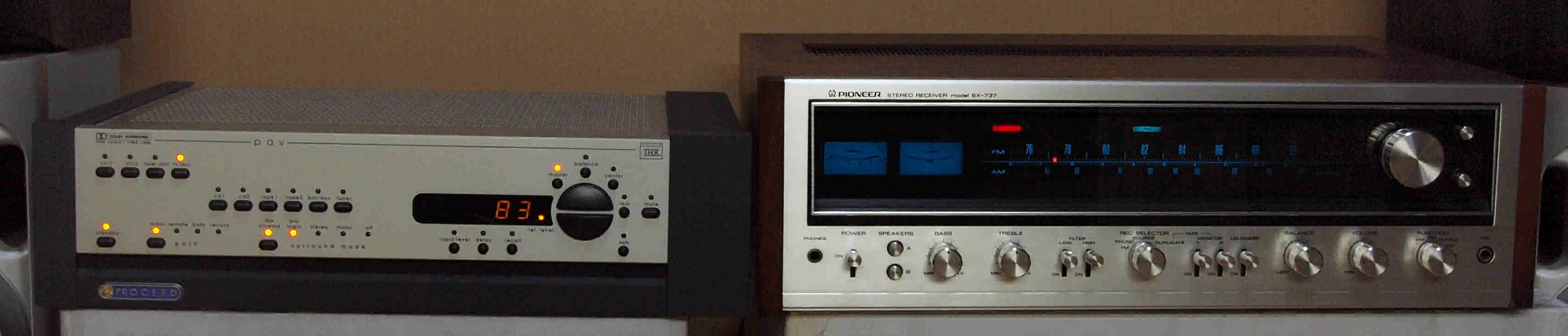

Ｅ４．　完成　　２４時間エージング。　右はＰｉｏｎｅｅｒ　ＳＸ－７３７

Ｓ．　ＰＲＯＣＥＥＤ　ｐａｖ　の仕様（カタログ・マニアルより）

型式	AVコントロールアンプ　ｐａｖ
利得	14dB
ゲインレンジ	-60dB～+14dB
ゲイン調整	ディスプレイ目盛り18以上で0.5dBステップ
オーバーロード	2Vrms以上（0V出力時）
最大出力	10Vrms（バランス出力）
S/N比	80dB以上（0dB出力時）
オーディオ入力	XLRバランス＝2系統 RCAアンバランス＝8系統
オーディオ出力	XLRバランス・メイン＝1系統 XLRバランス・リモート＝1系統 RCAアンバランス（front LR/center/surround×2/sub woofer） RCAアンバランス・リモート＝1系統 RCAアンバランス録音＝4系統
映像入力	4系統（RCA同軸/Sビデオ端子切替）
映像出力	4系統（メイン/リモート/ビデオ×2）、RCA同軸/Sビデオ
入力インピーダンス	アンバランス＝100kΩ
出力インピーダンス	20Ω以下
消費電力	60W以下
外形寸法	幅438×高さ113×奥行362mm
重量	6.0kg
付属	専用リモートコントローラー
価格	\600,000（1995年頃）
