ＳＡＥ　ＭＡＲＫ ２６００　修理記録

平成１６年１１月８日到着　　　１２月２６日完成

A．　修理前の状況 昨年暮れ約１年前、右ｃｈにバサバサとノイズが出るようになり、自分で初段基盤の半田補強をしました。 その後調子よく使用していましたが、先週から同じ現象が出て来ました。 素人判断ですが、初段のトランジスターの不良ではないかと思います。 入力ＲＣＡをオープンにするとノイズがひどくなります。 Ｂ．　原因 各部経年劣化 Ｃ．　修理状況 ＳＰ接続リレー交換。 バイアス・バランス調整用半固定ＶＲ交換。 電解コンデンサー交換（ミューズ使用）。 整流ブリッジ交換。 全基板半田補正。 初段トランジスター交換。 電源投入リレー新設。 温度サーモ交換・新設。 VUメーターランプ２個交換。 RCA端子交換。 Ｄ．　使用部品 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（高圧を除き、オーディオ・コンデンサー使用）　　　　　　２７個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 電源投入リレー。 温度サーモ。 ＶＵメーターランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１１０，０００円　　　　オーバーホール修理 Ｇ．　再修理「突入電流抑制回路　組込」 Ｓ．　ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ２６００　の仕様（マニアル・カタログより）

Ａ．　修理前の状況・点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　点検中　上から見る

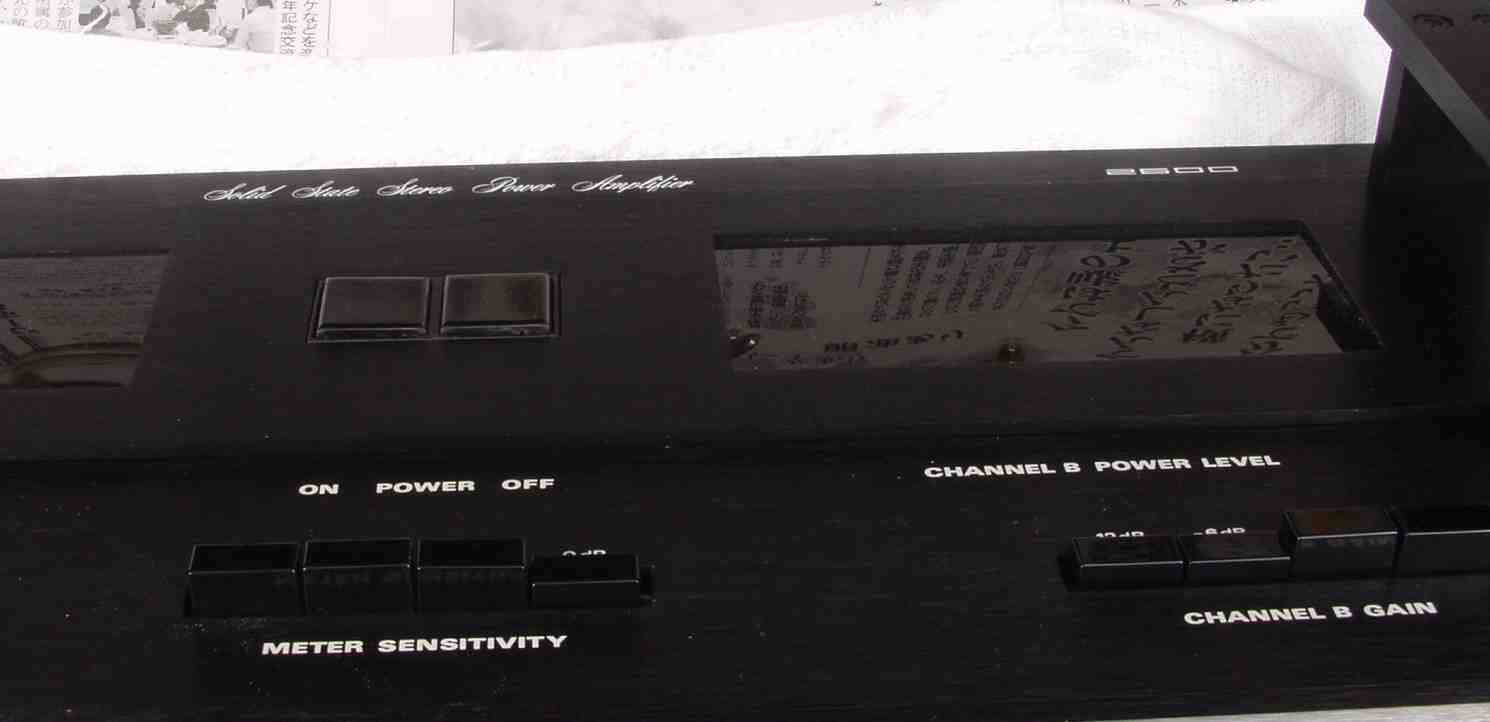

Ａ２．　点検中　凹んだＲ側ＶＵメーターパネル

Ａ３．　点検中　圧着が雑で３本くらい入っていない

Ａ４．　点検中　終段ＴＲ（トランジスター）

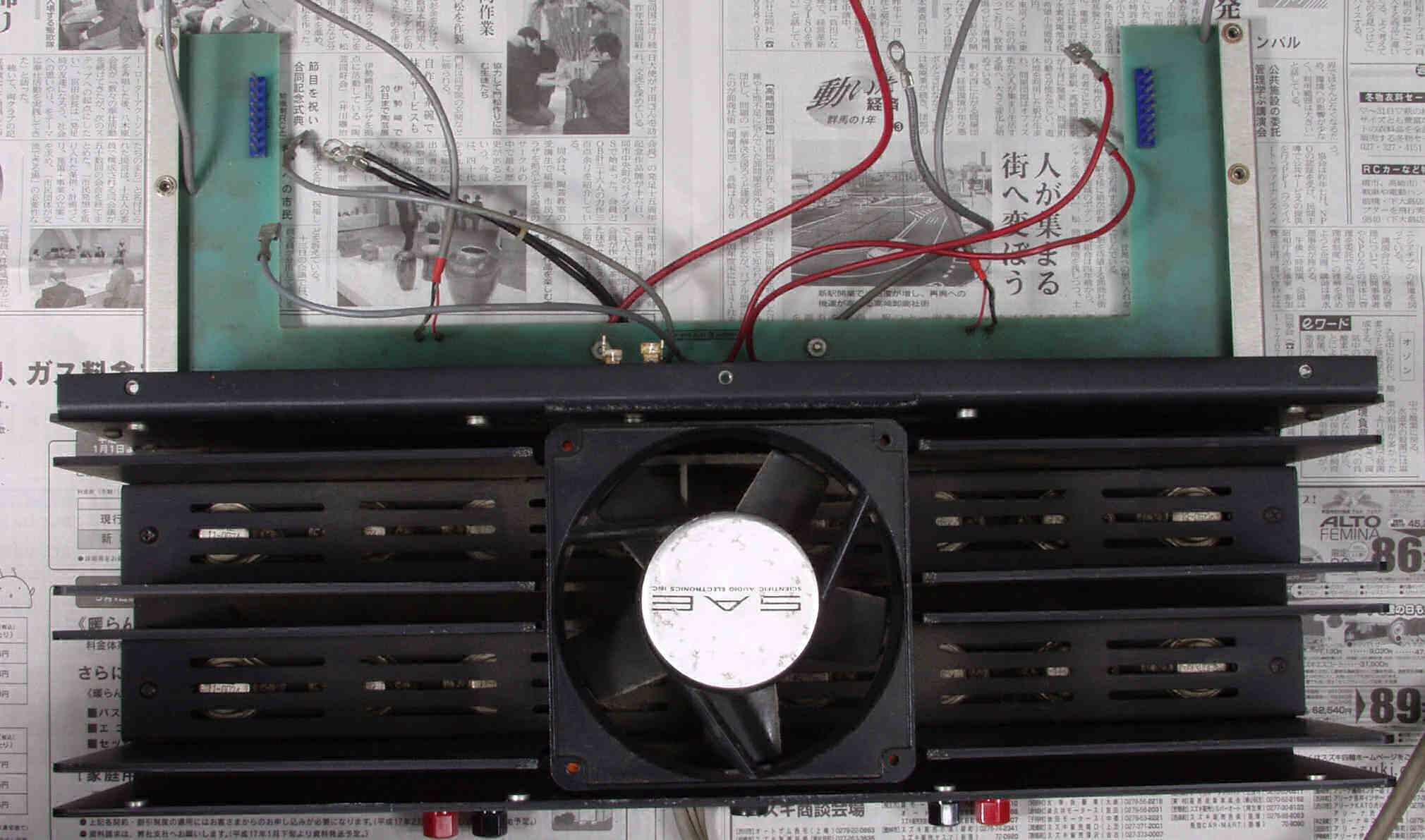

Ａ５．　点検中　冷却フアン、終段放熱器を取らないと取り出せない！

Ａ６．　点検中　整流器の比較。　左＝２０Ａ、　右＝３５Ａ

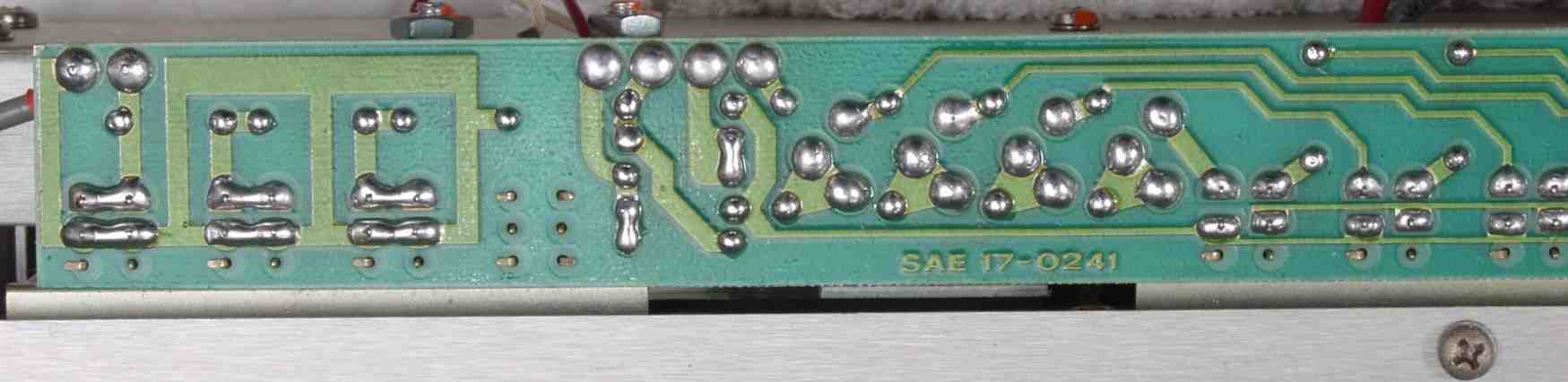

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側ＶＵメーター＆ＳＷ基板裏

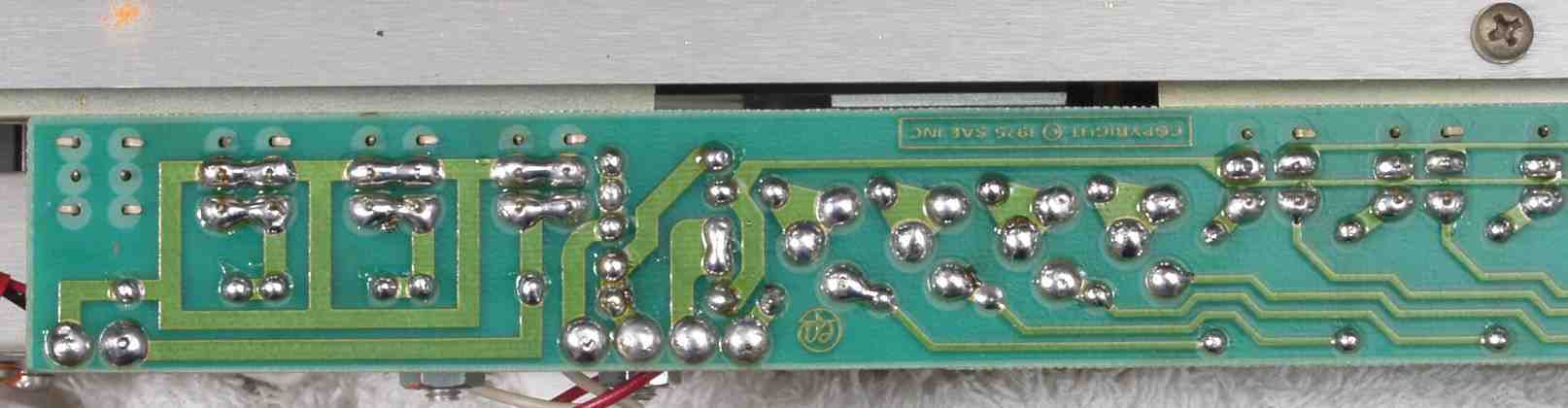

Ｃ１２．　修理（半田補正）後　Ｒ側ＶＵメーター＆ＳＷ基板裏　全半田やり直し

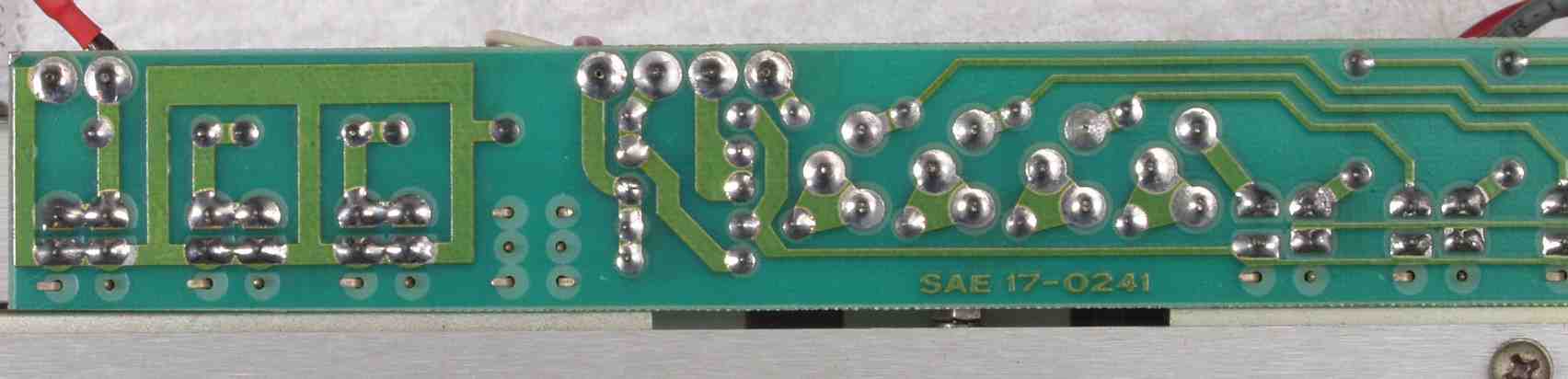

Ｃ１３．完成Ｒ側ＶＵメーター＆ＳＷ基板裏　洗浄後

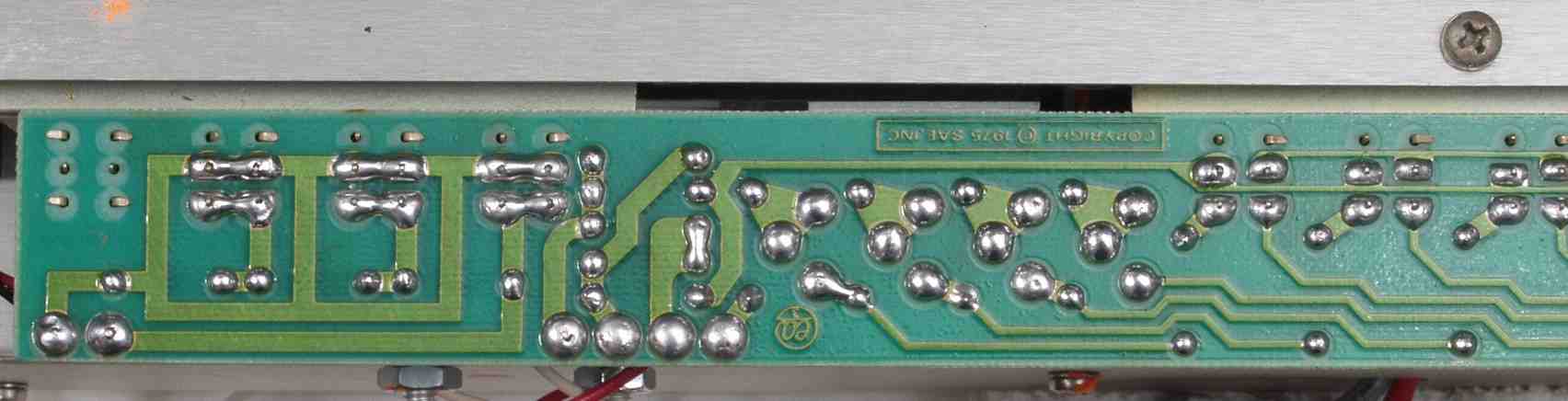

Ｃ１４．　修理前　Ｌ側ＶＵメーター＆ＳＷ基板裏

Ｃ１５．　修理（半田補正）後　　Ｌ側ＶＵメーター＆ＳＷ基板裏　全半田やり直し

Ｃ１６．　完成Ｌ側ＶＵメーター＆ＳＷ基板裏　洗浄後

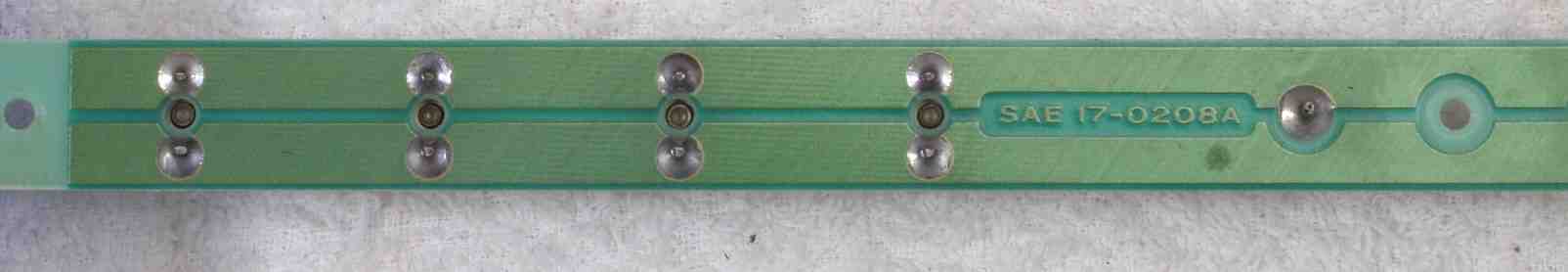

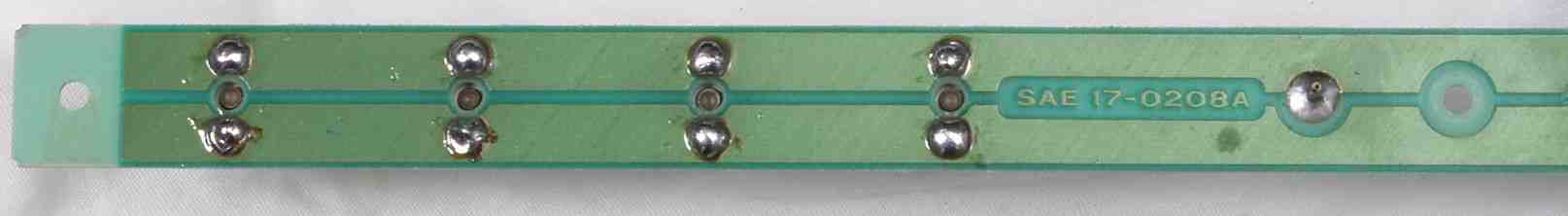

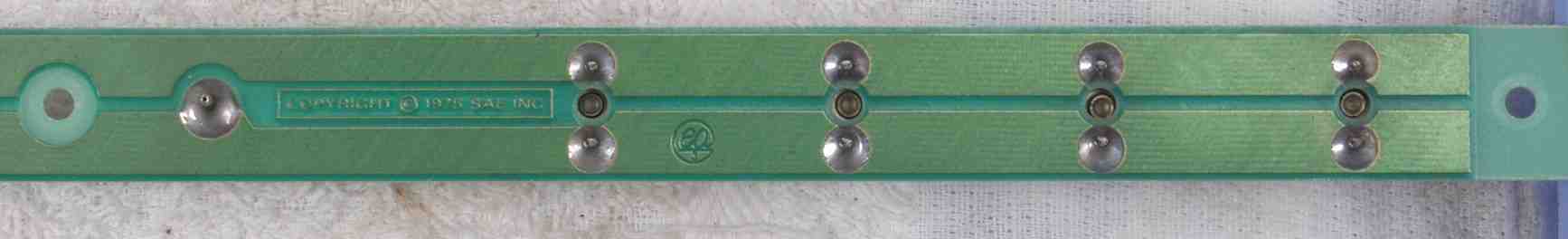

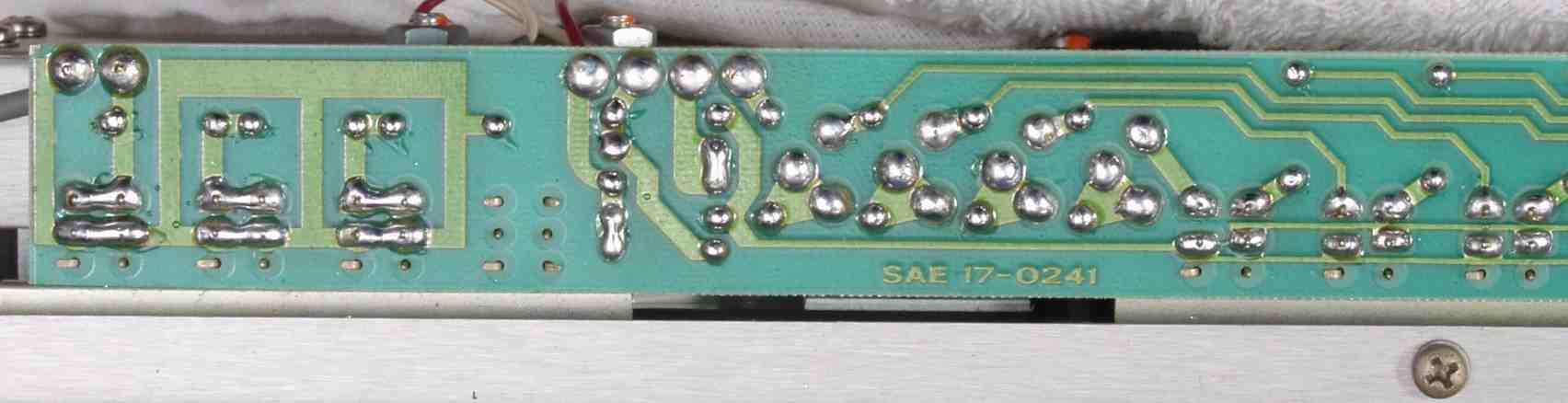

Ｃ２１．　修理前　Ｒ側ＶＵメーターランプ基板裏

Ｃ２２．　修理（半田補正）後　　Ｒ側ＶＵメーターランプ基板裏　全半田やり直し

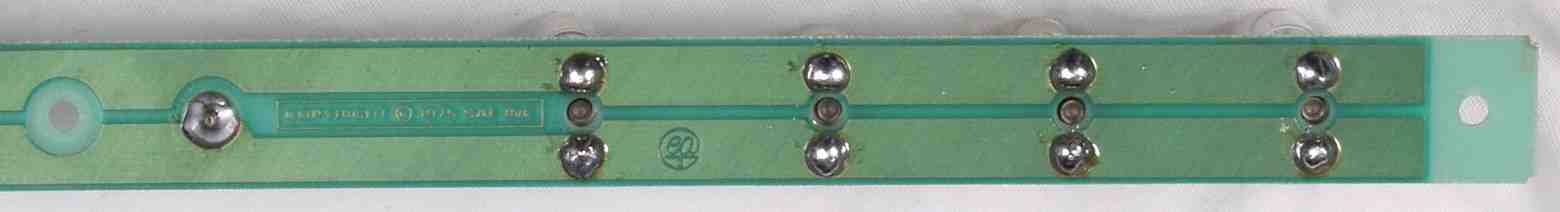

Ｃ２３．　完成Ｒ側ＶＵメーターランプ基板裏　　洗浄後

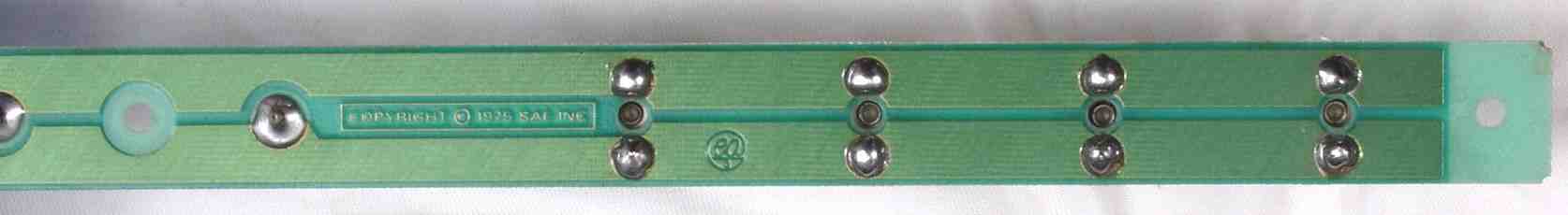

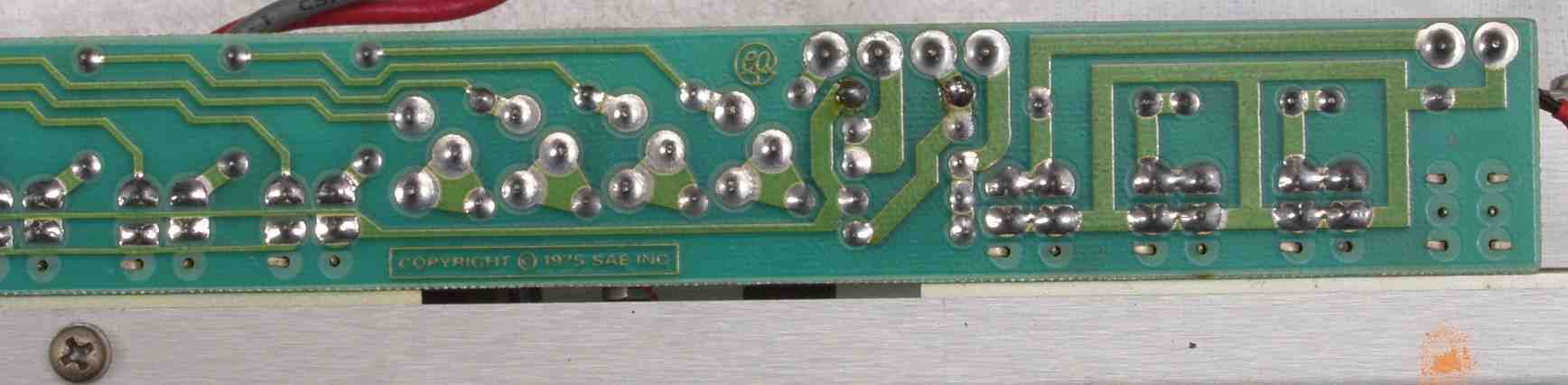

Ｃ２４．　修理前　Ｌ側ＶＵメーターランプ基板裏

Ｃ２５．　修理（半田補正）後　　Ｌ側ＶＵメーターランプ基板裏　全半田やり直し

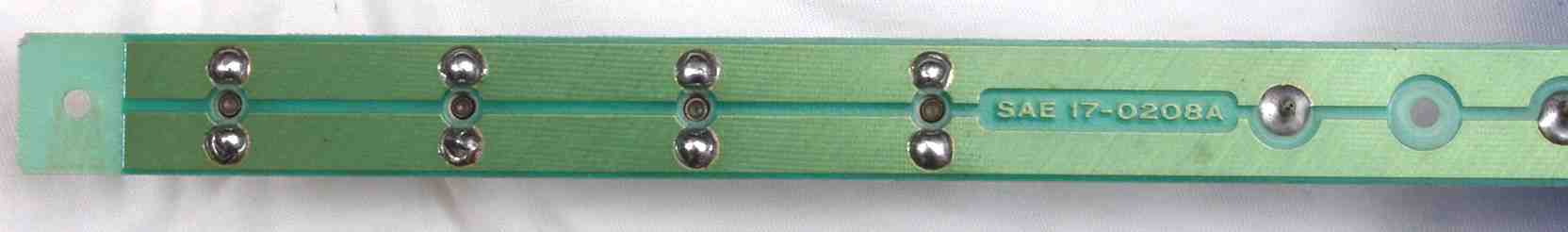

Ｃ２６．　完成Ｌ側ＶＵメーターランプ基板裏　　洗浄後

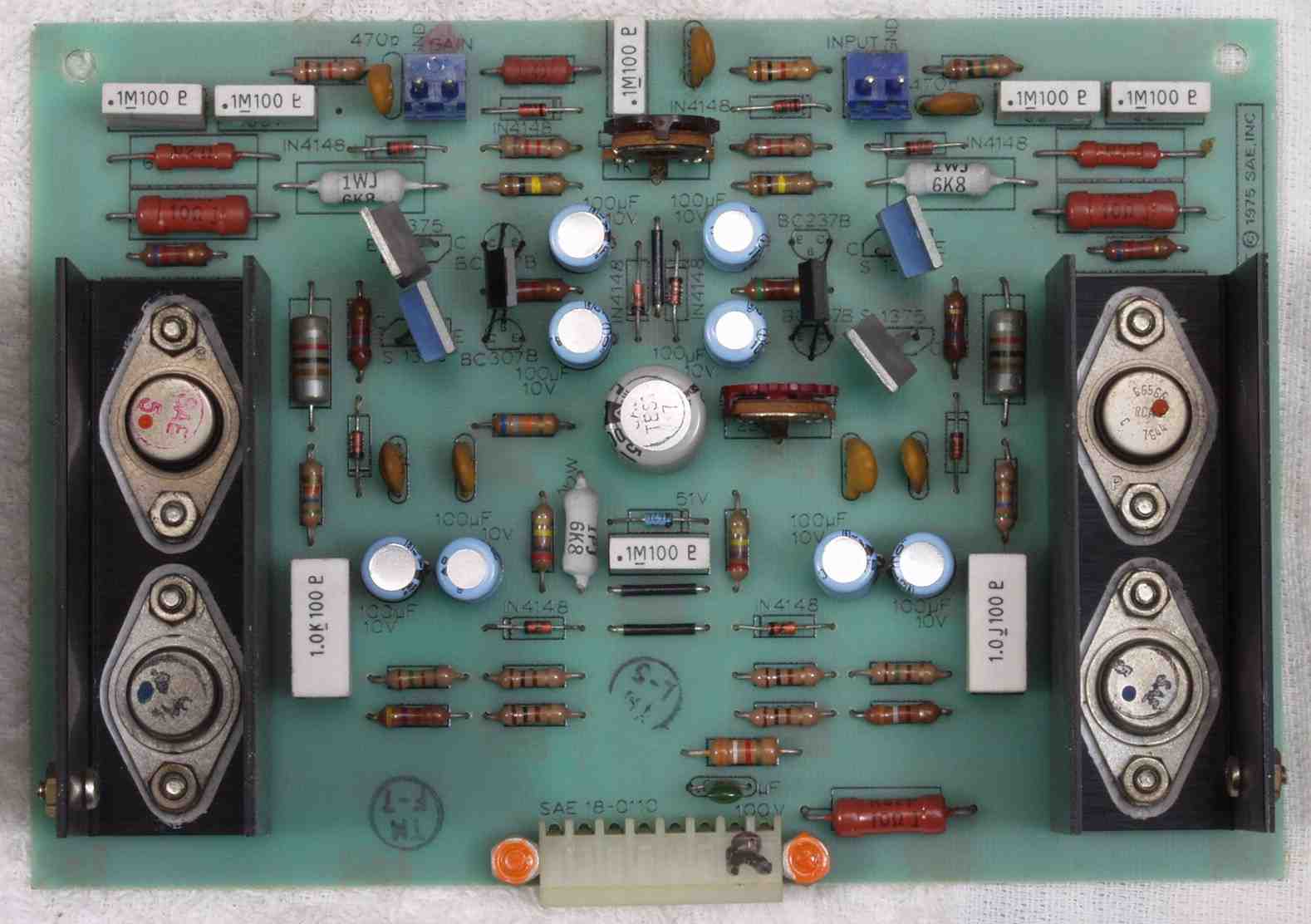

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

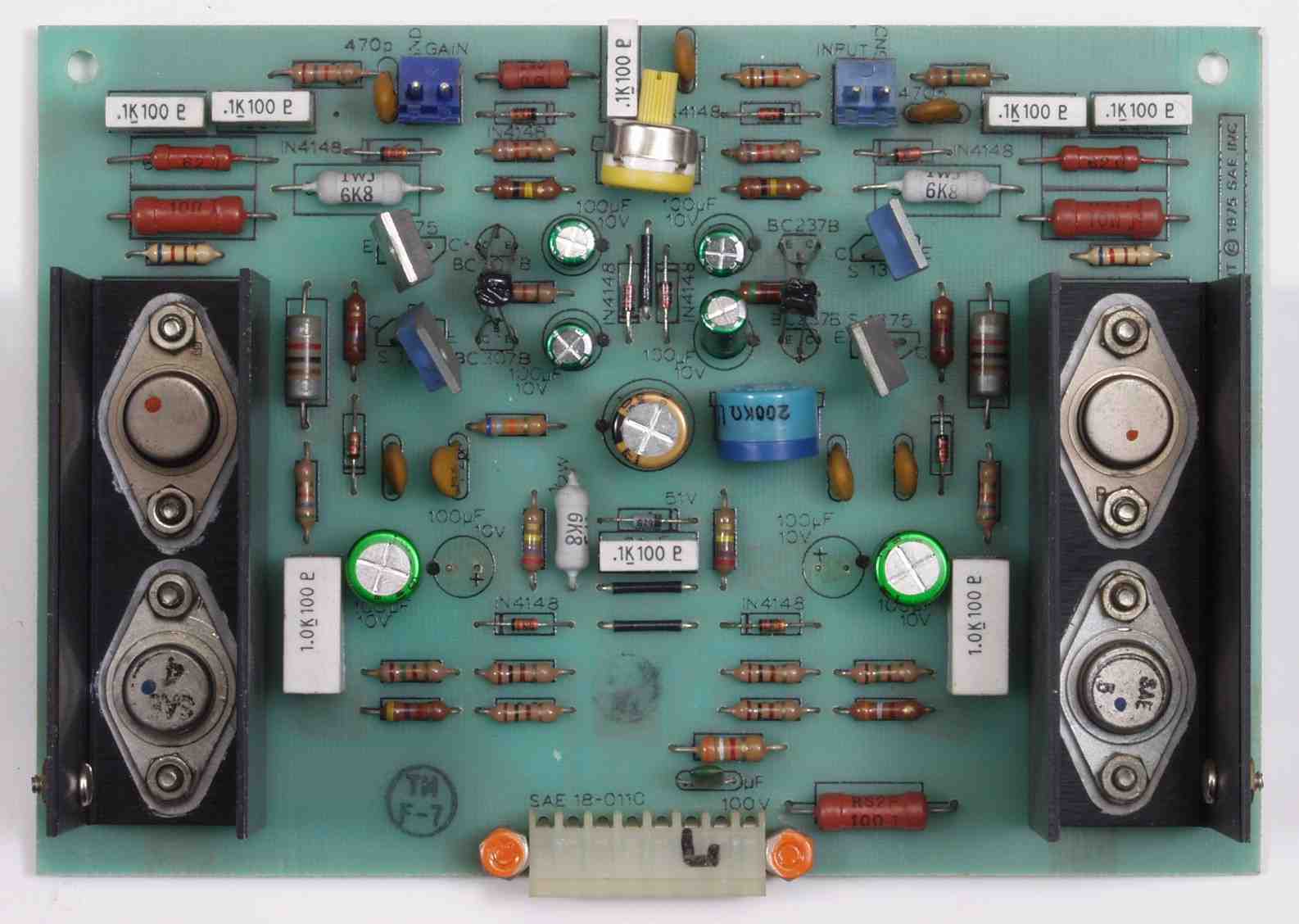

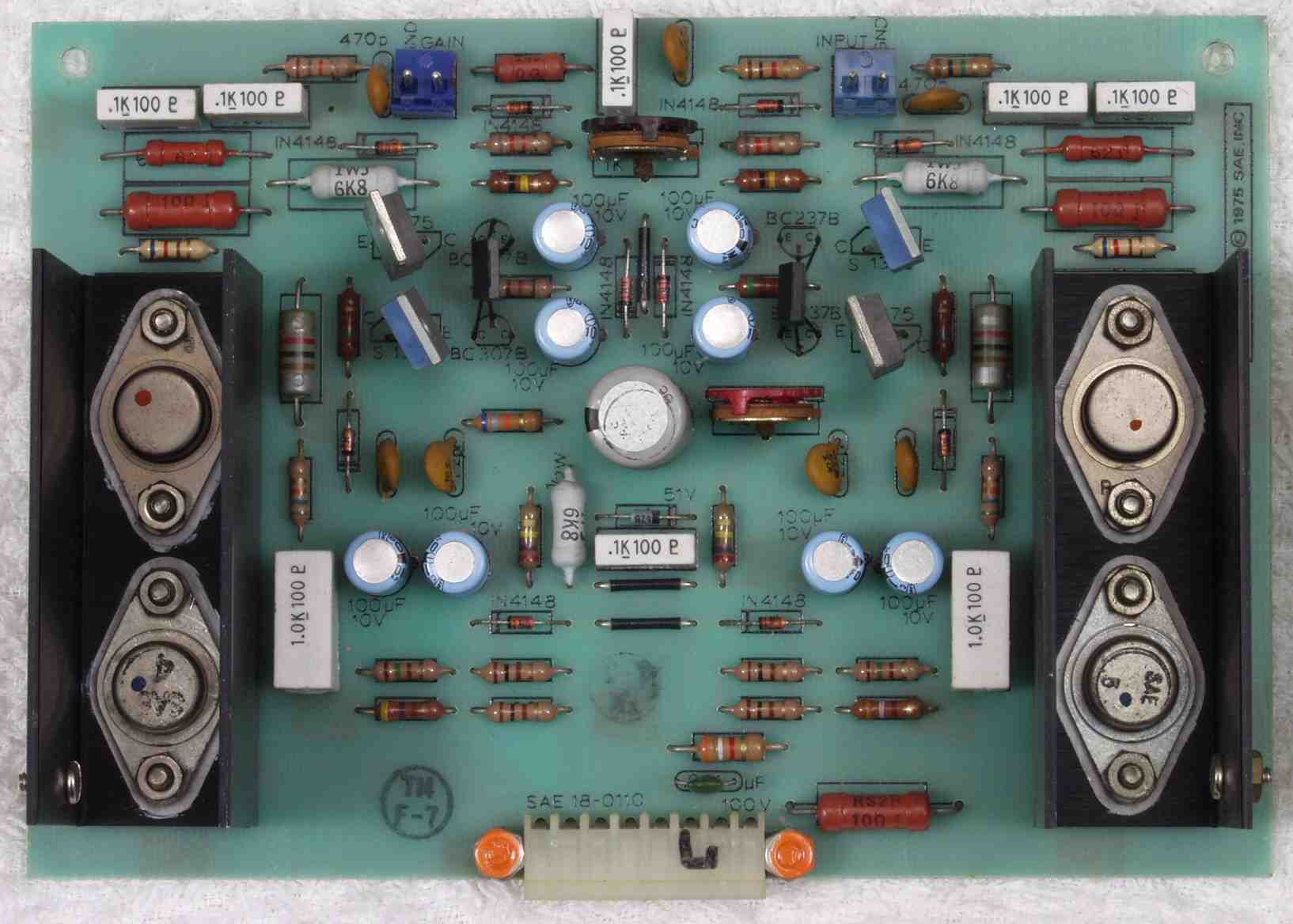

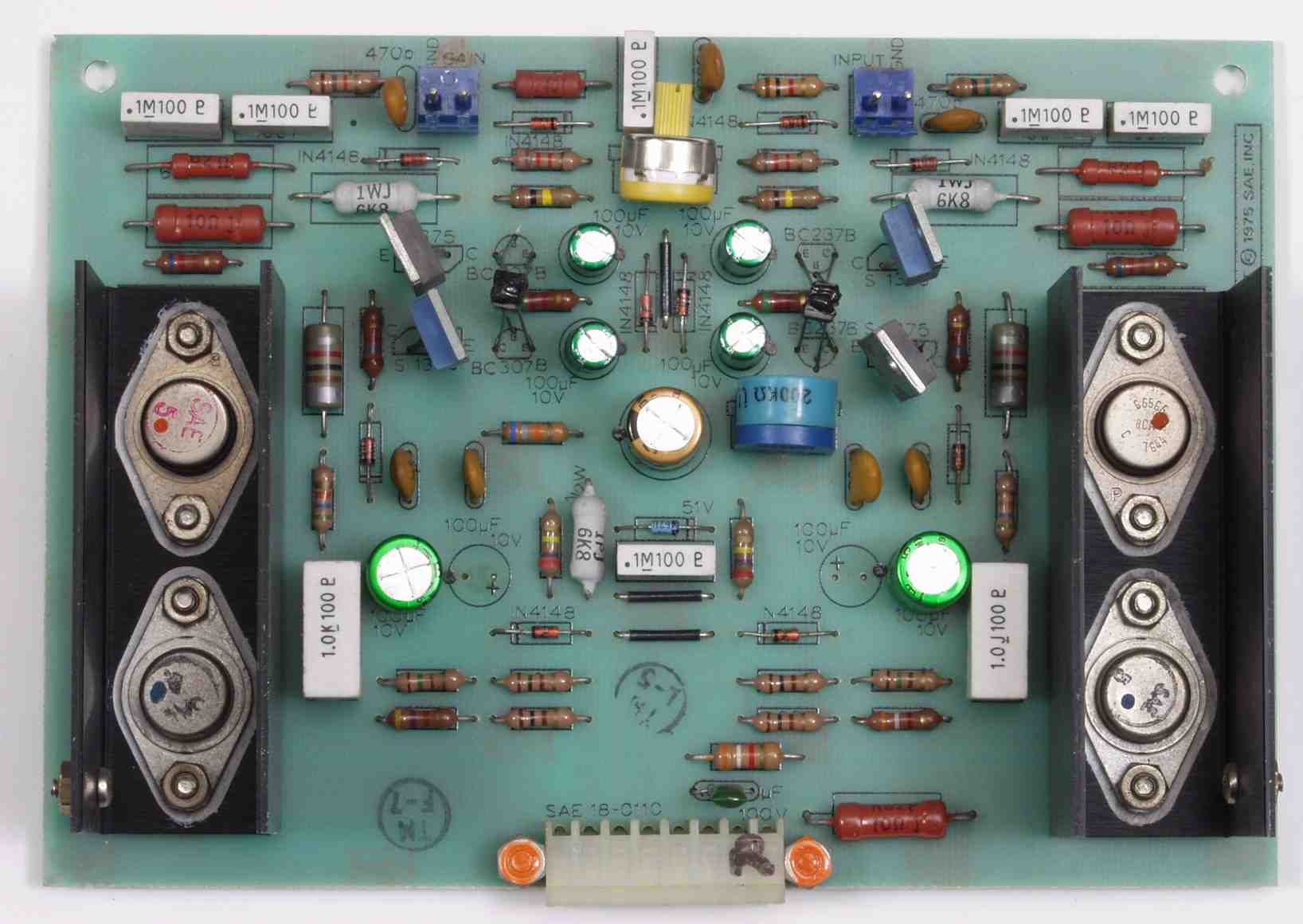

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー９個、半固定ＶＲ２個、複合ＴＲ（トランジスター）２個交換

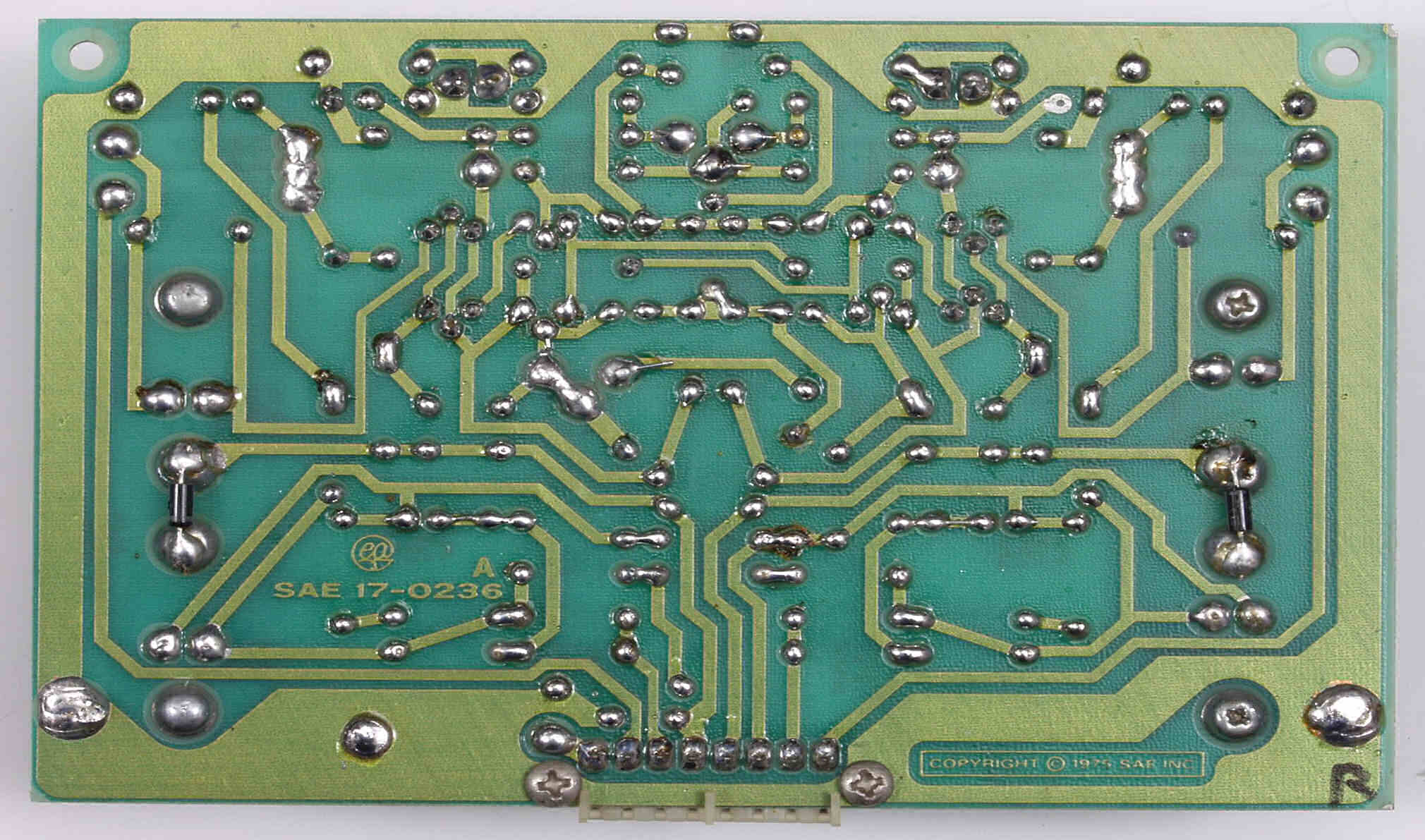

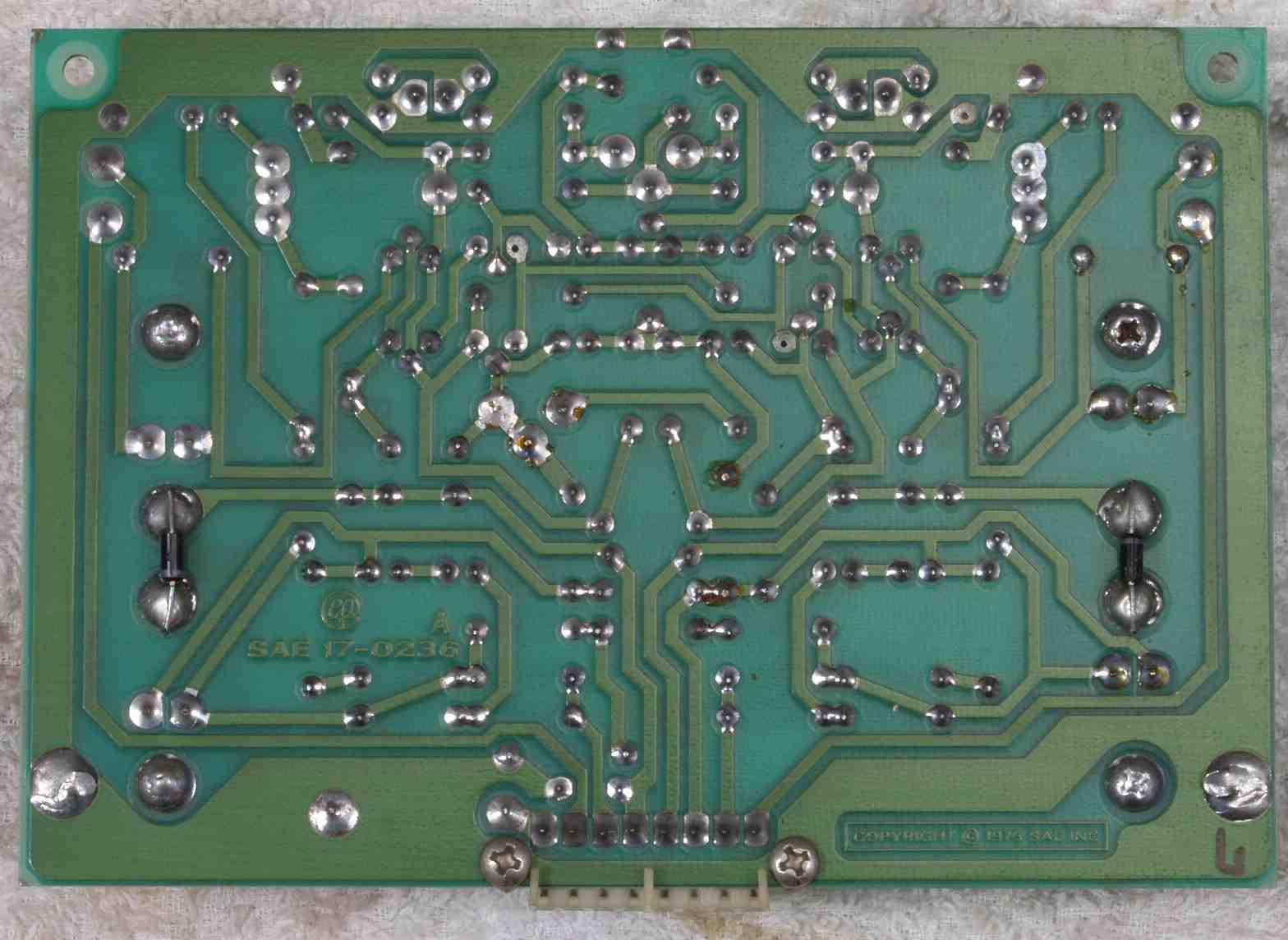

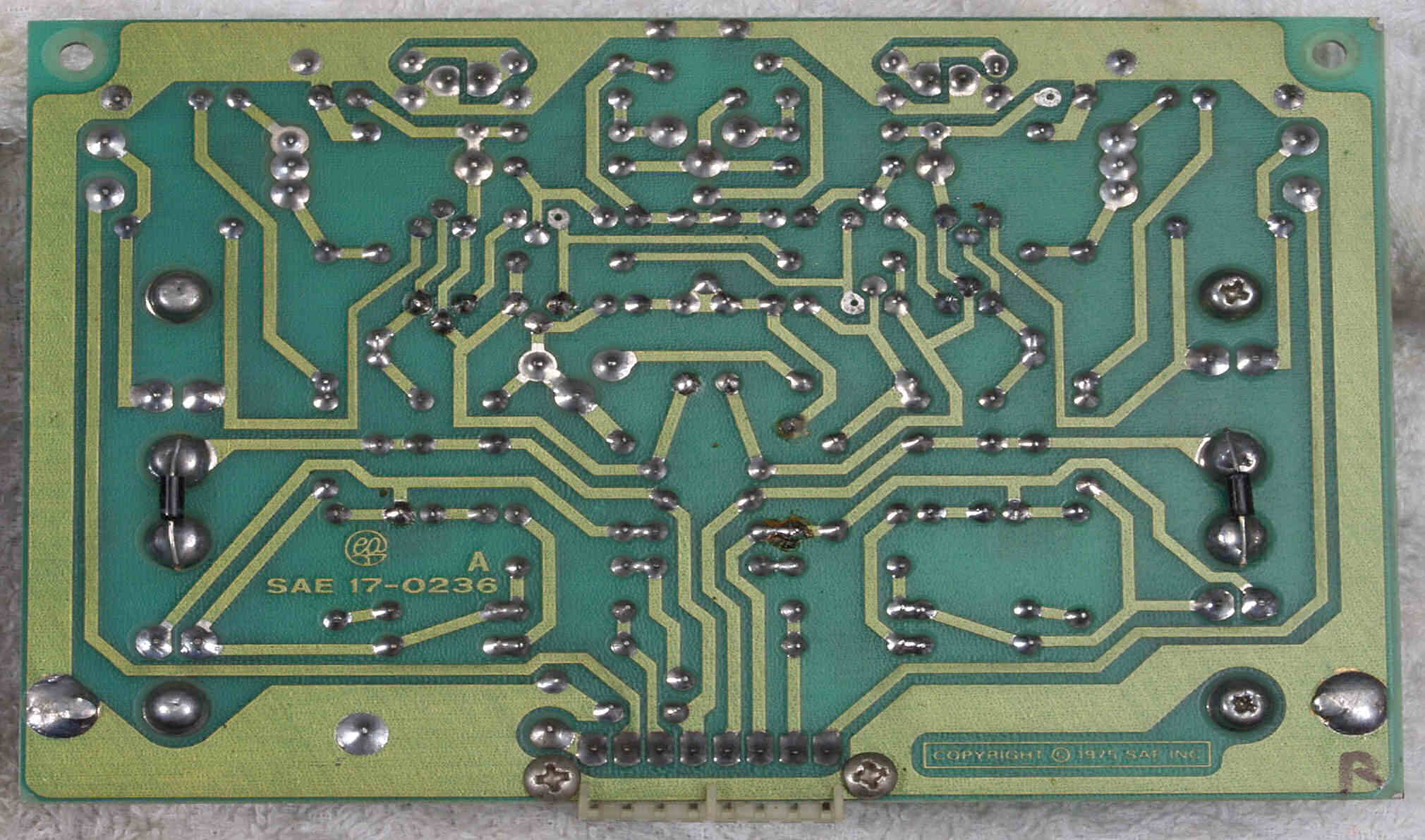

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ３４．　修理（ハンダ補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

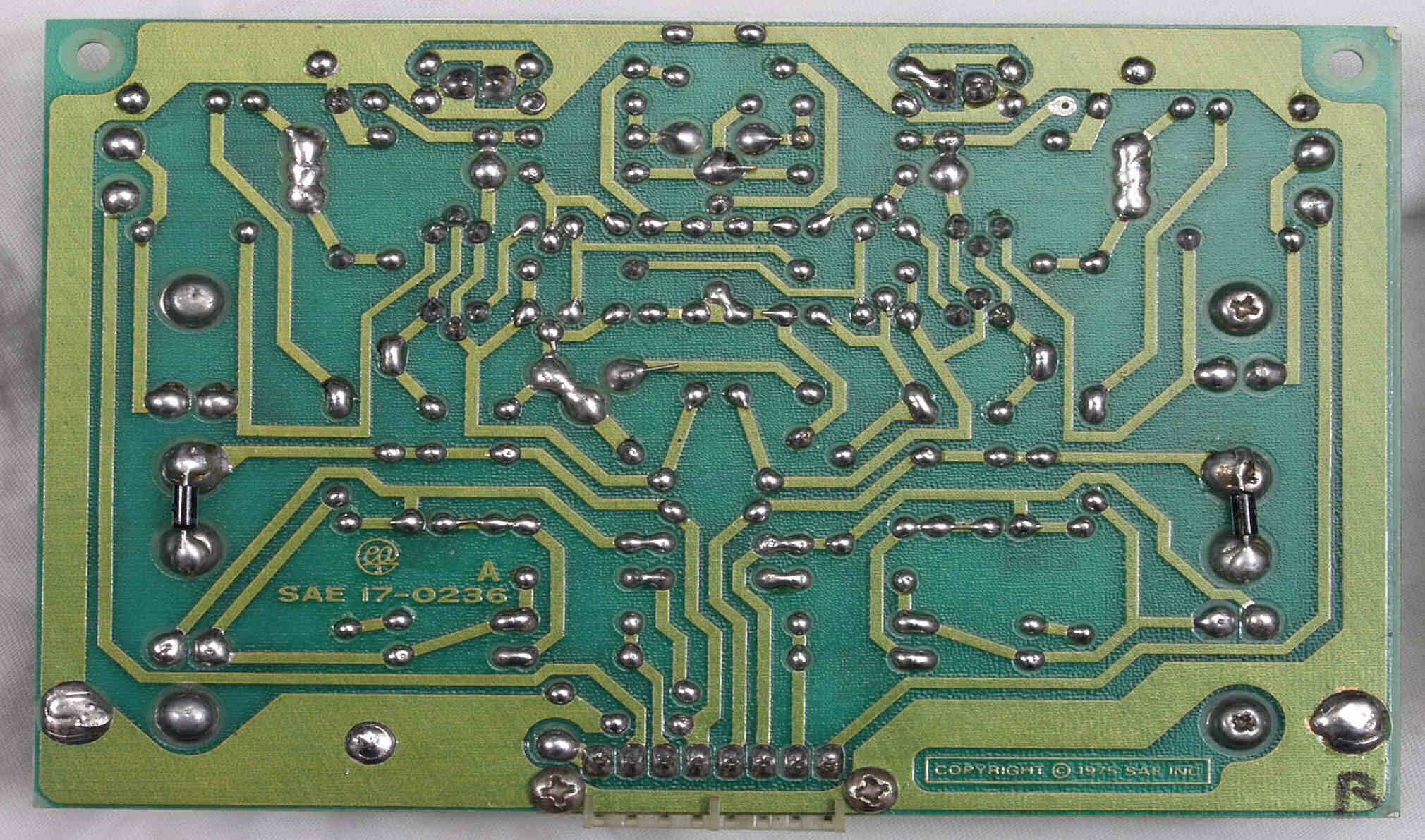

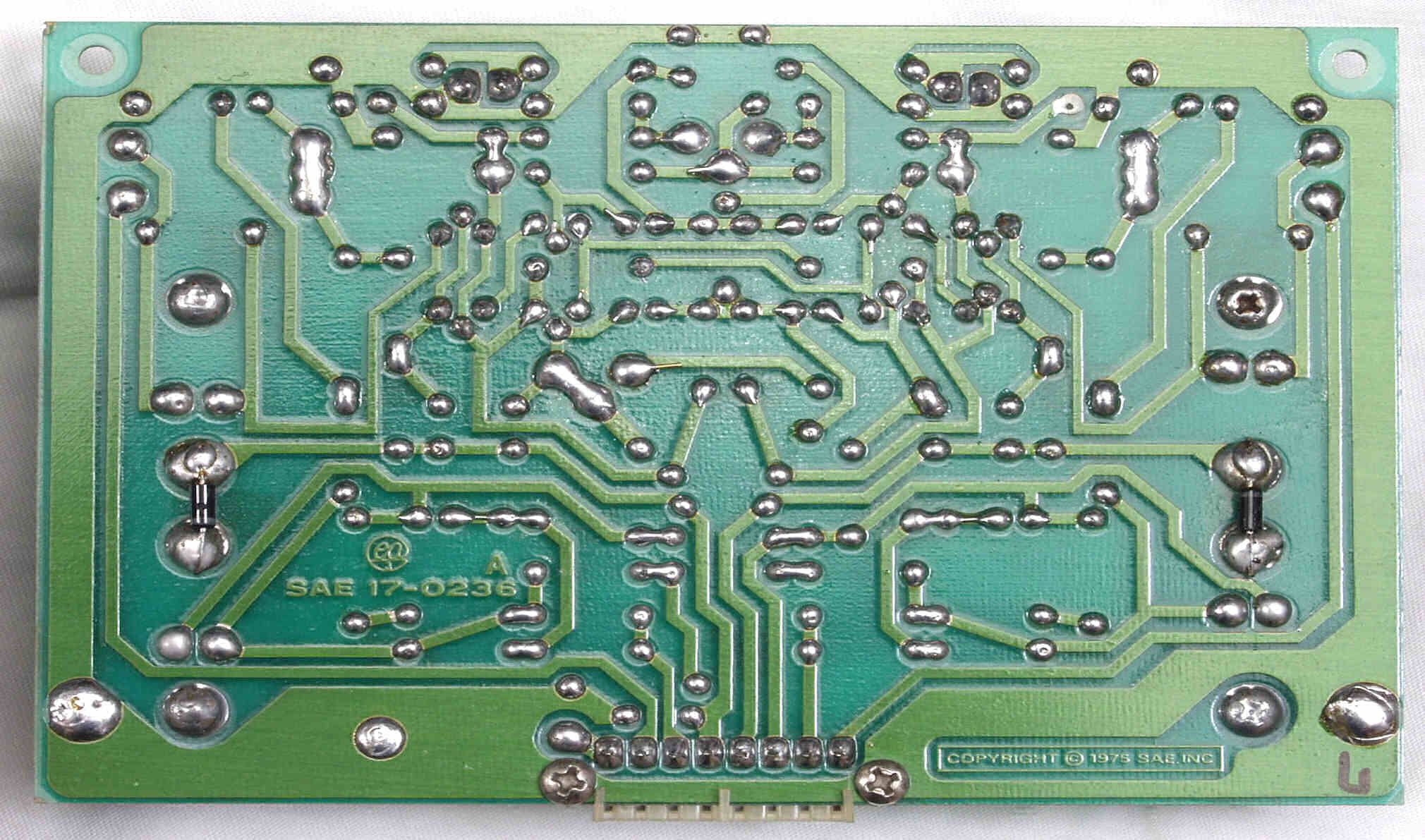

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　　洗浄後

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板　　電解コンデンサー９個、半固定ＶＲ２個、複合ＴＲ（トランジスター）２個交換

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

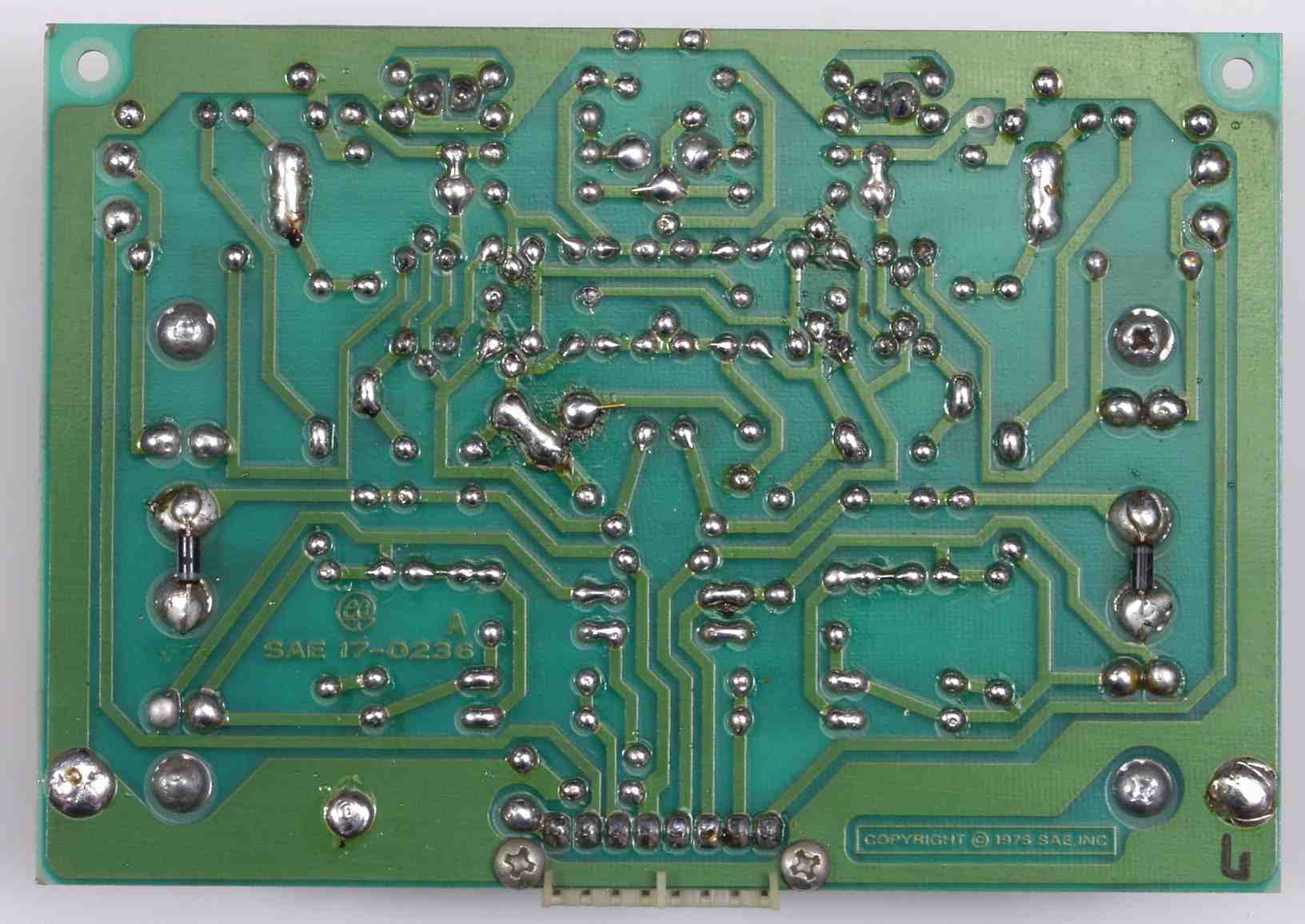

Ｃ４４．　修理（ハンダ補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　　洗浄後

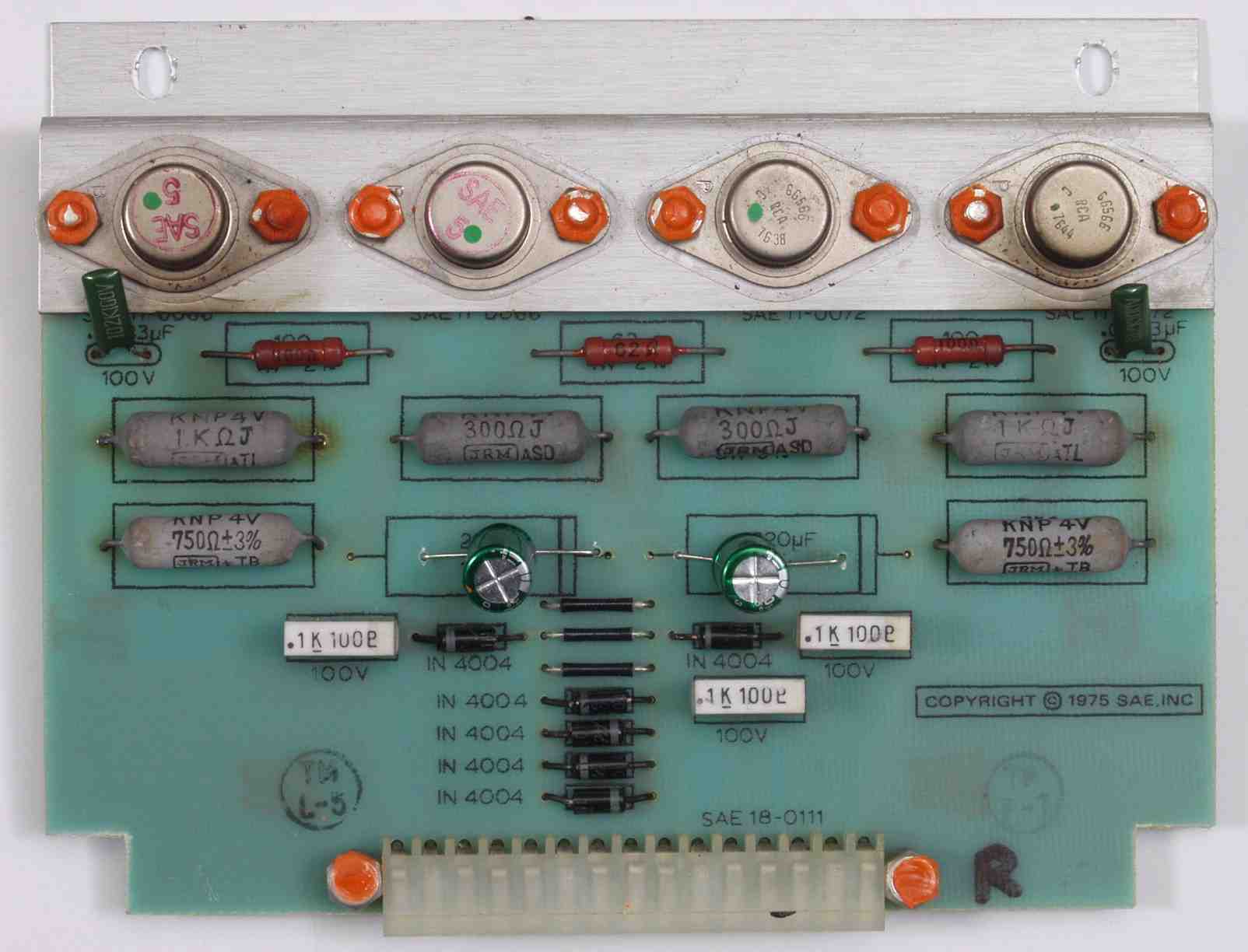

Ｃ５１．　修理前　Ｒ側ドライブ基板

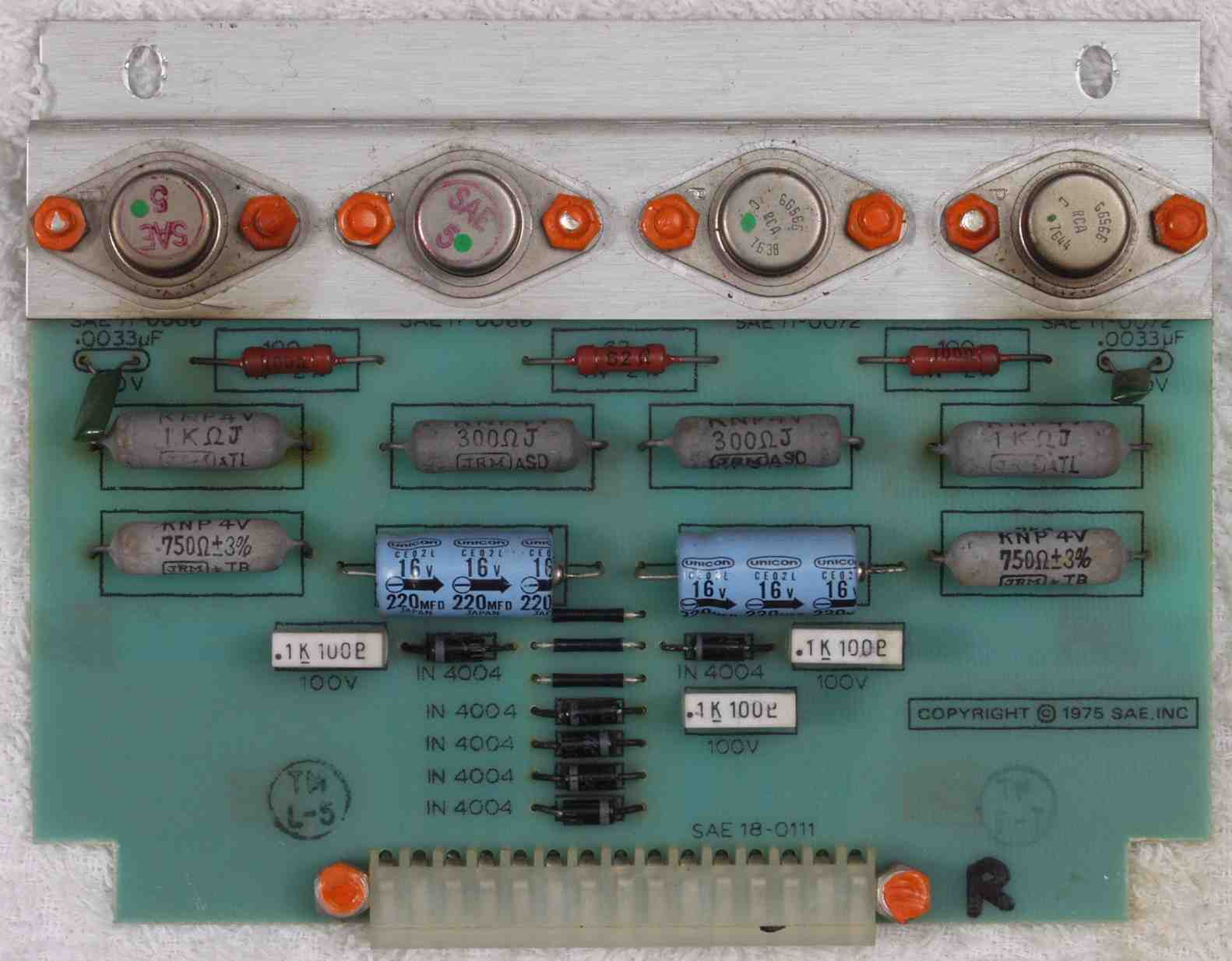

Ｃ５２．　修理後　Ｒ側ドライブ基板　　電解コンデンサー２個交換

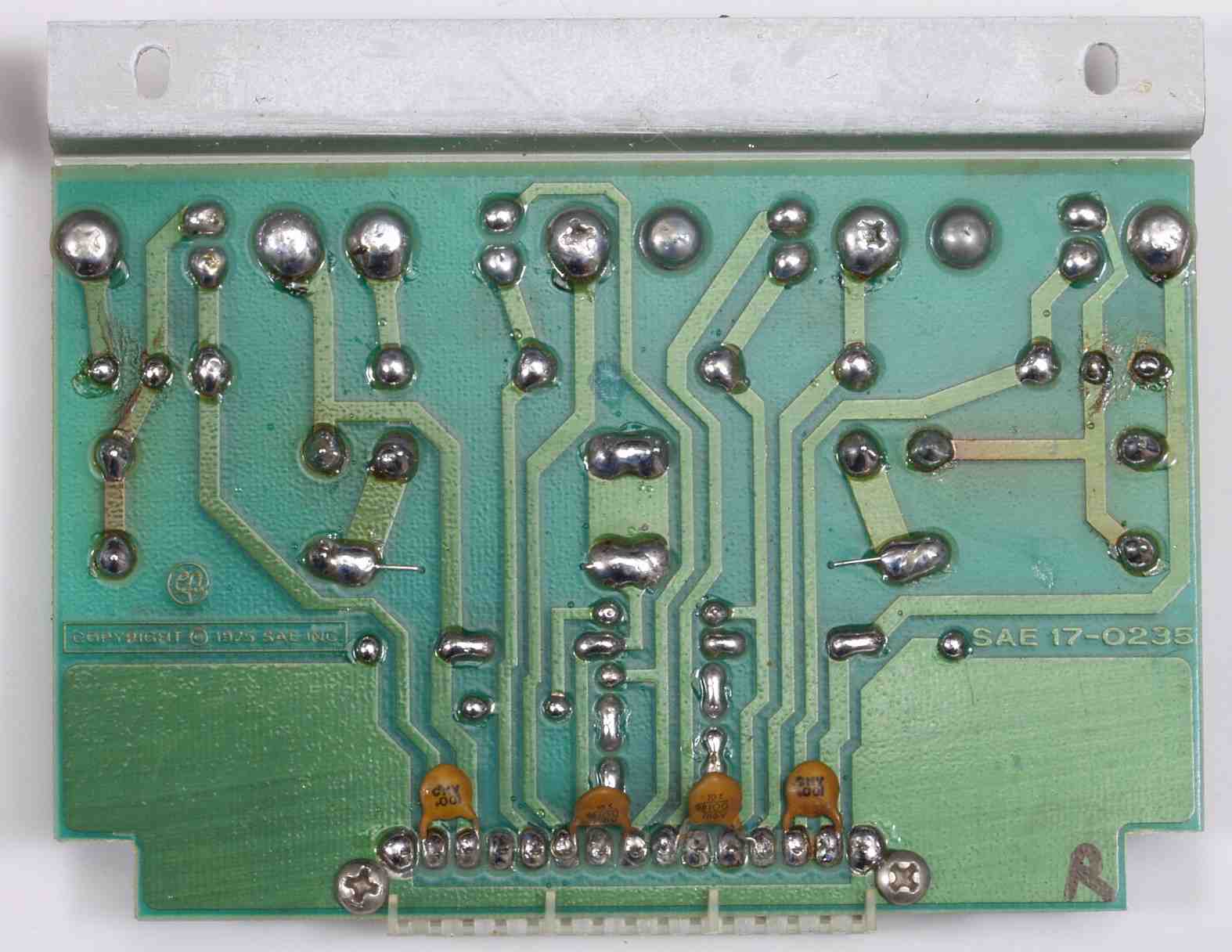

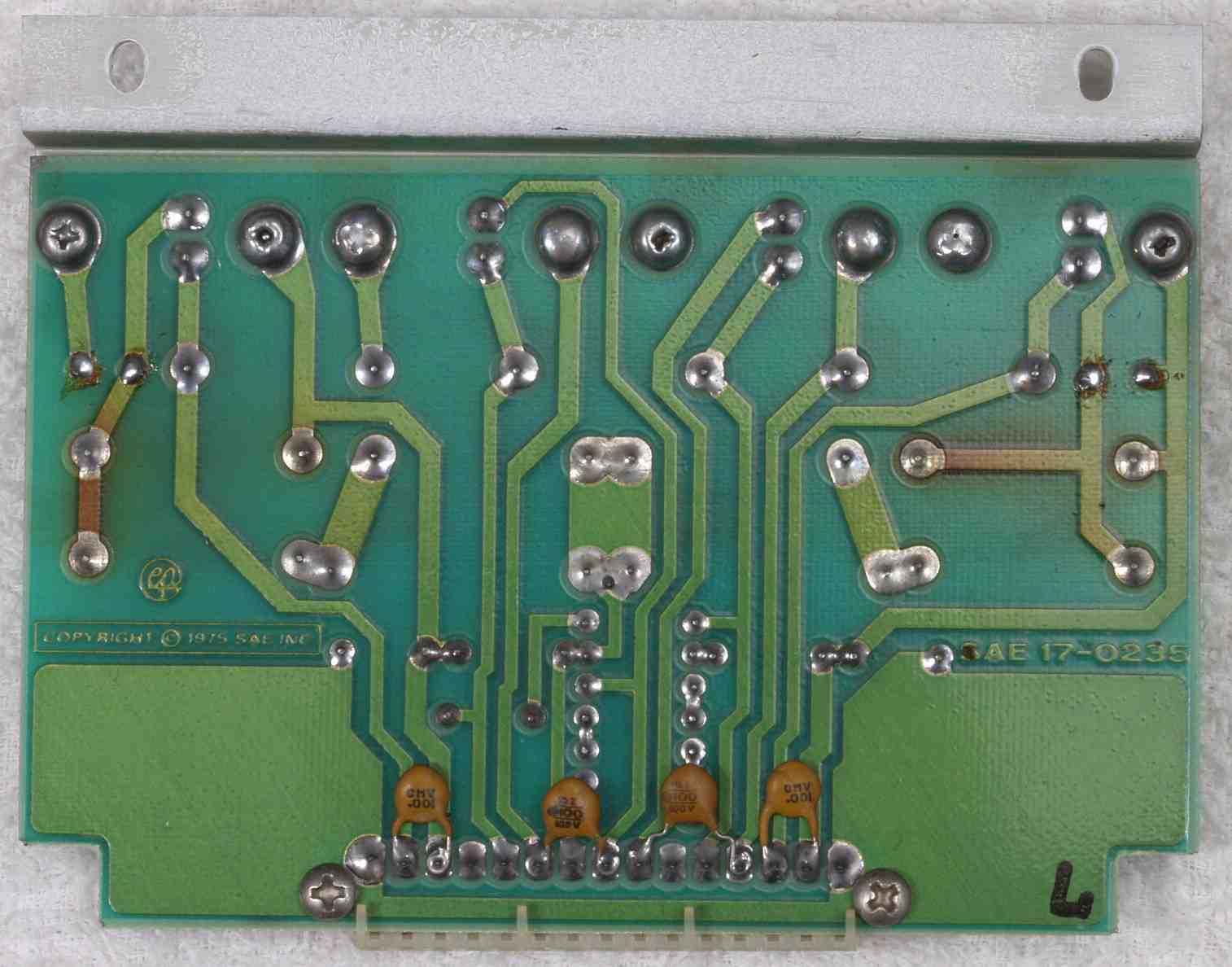

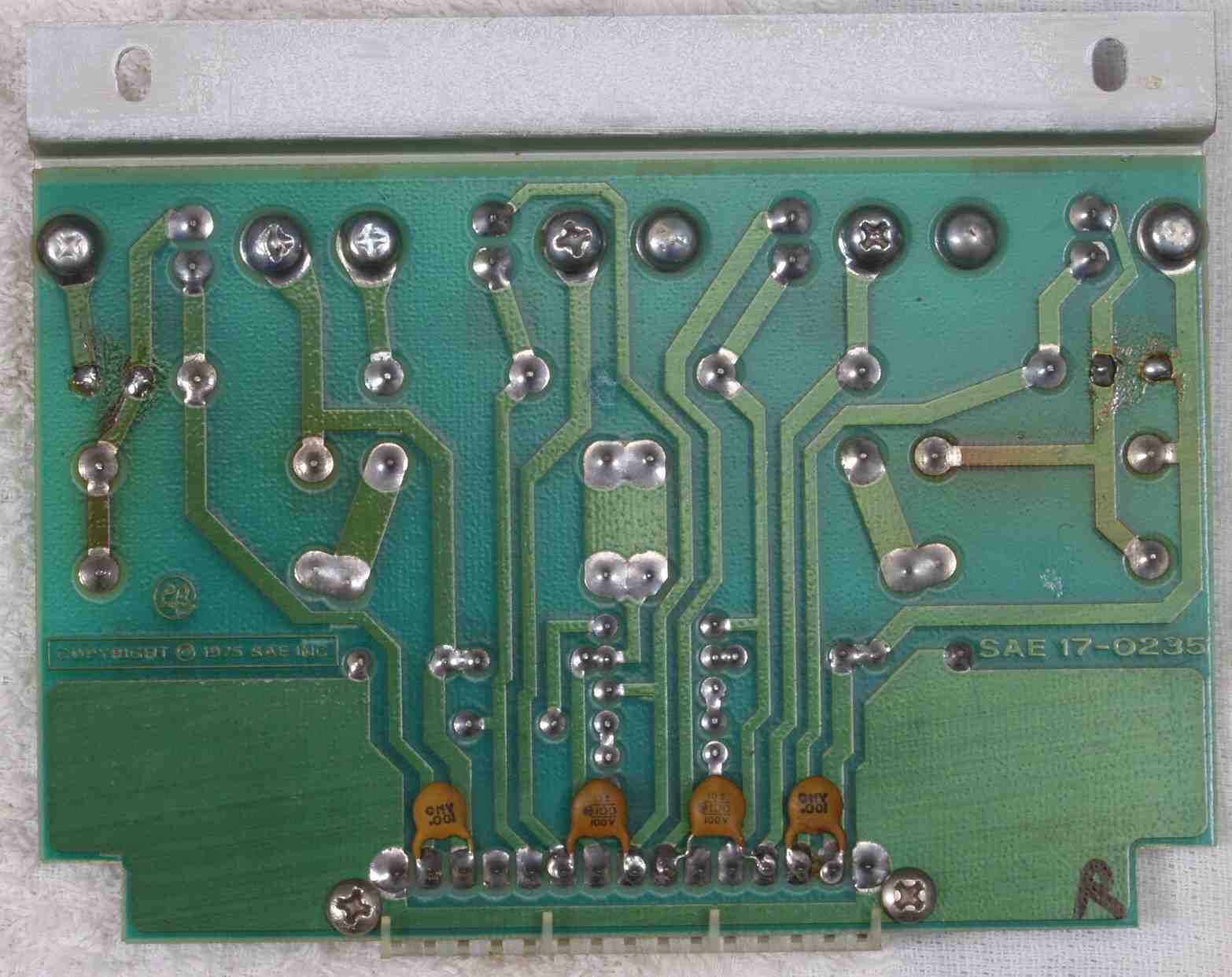

Ｃ５３．　修理前　Ｒ側ドライブ基板裏

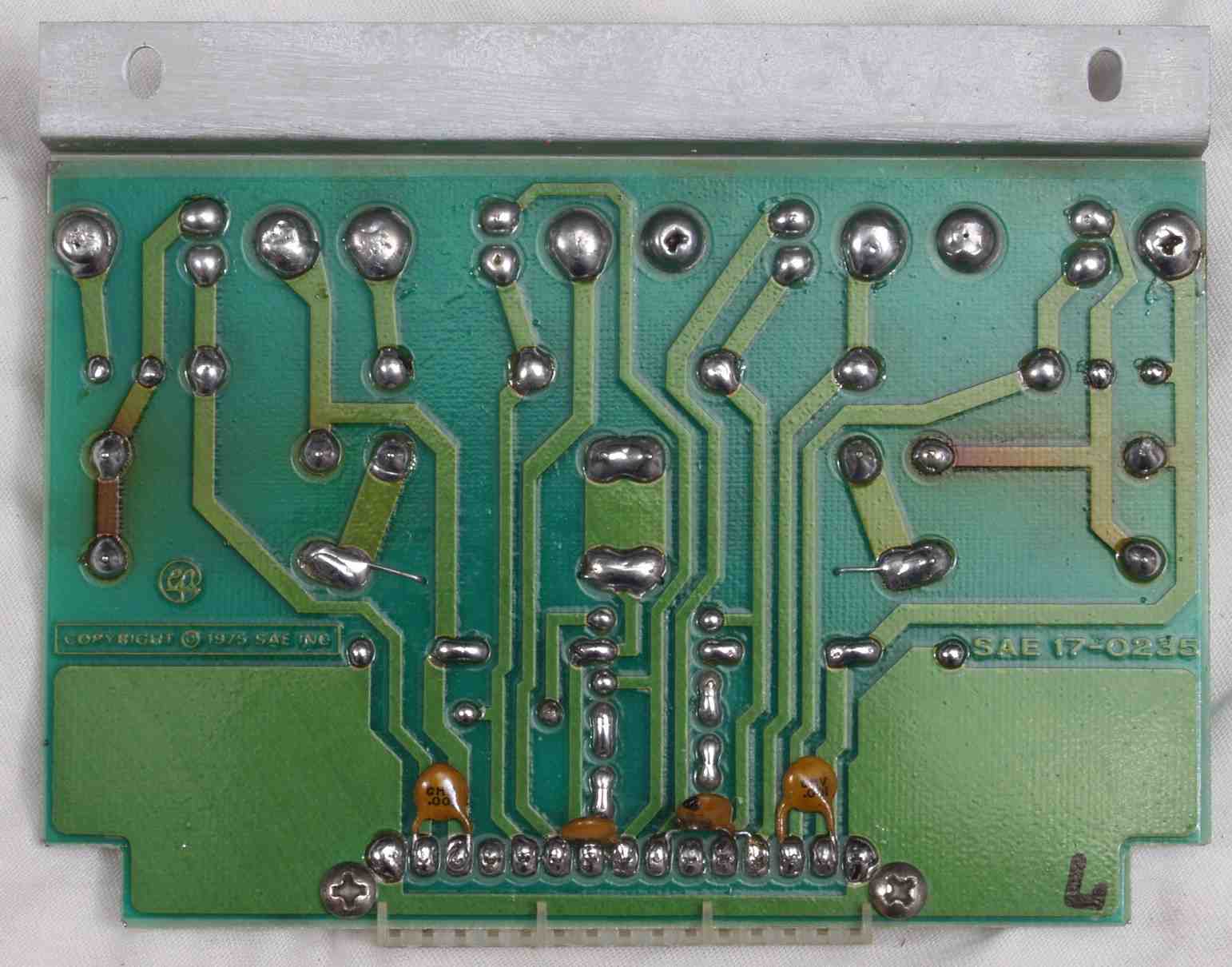

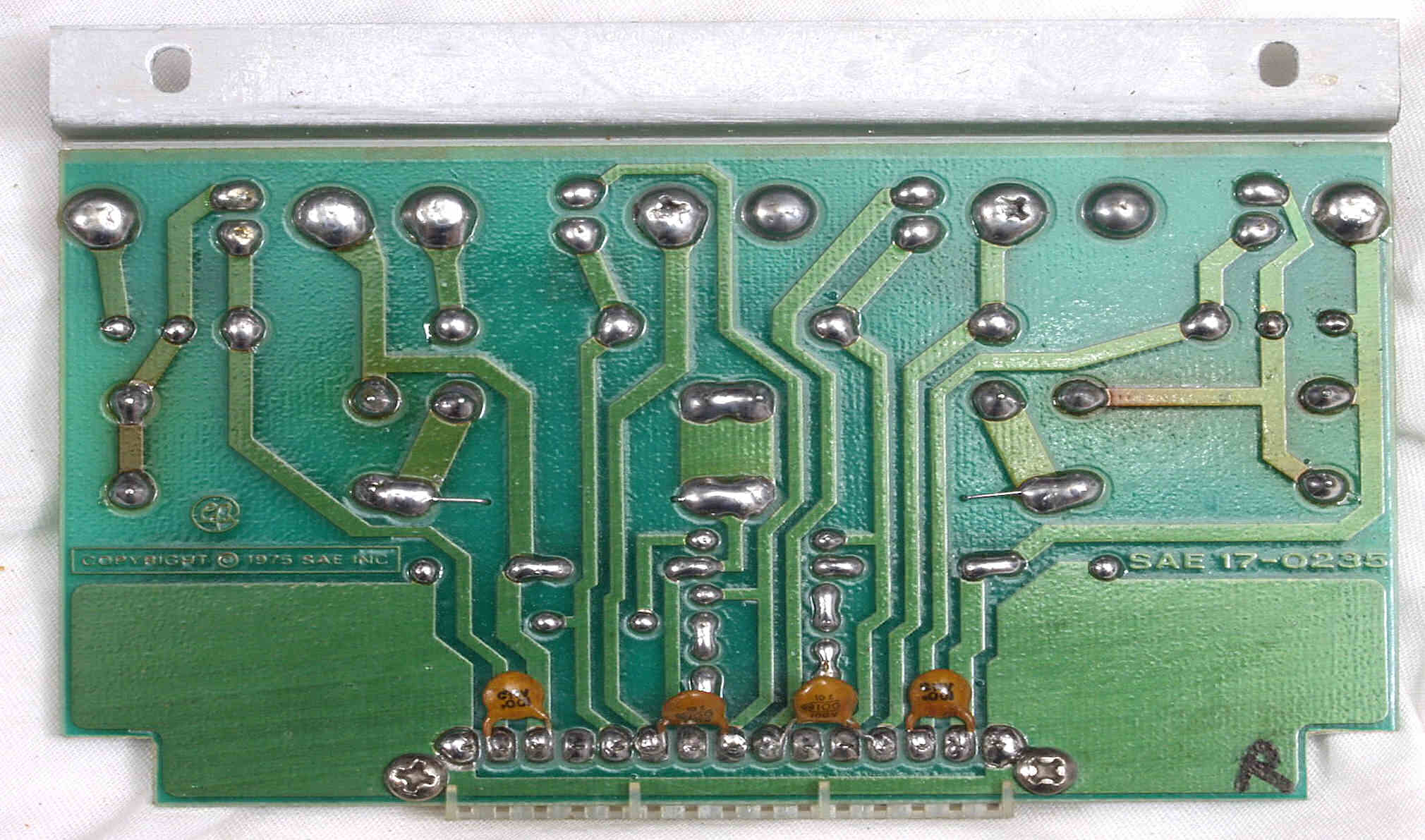

Ｃ５４．　修理（ハンダ補正）後　Ｒ側ドライブ基板裏　全半田やり直し

Ｃ５５．　完成Ｒ側ドライブ基板裏　洗浄後

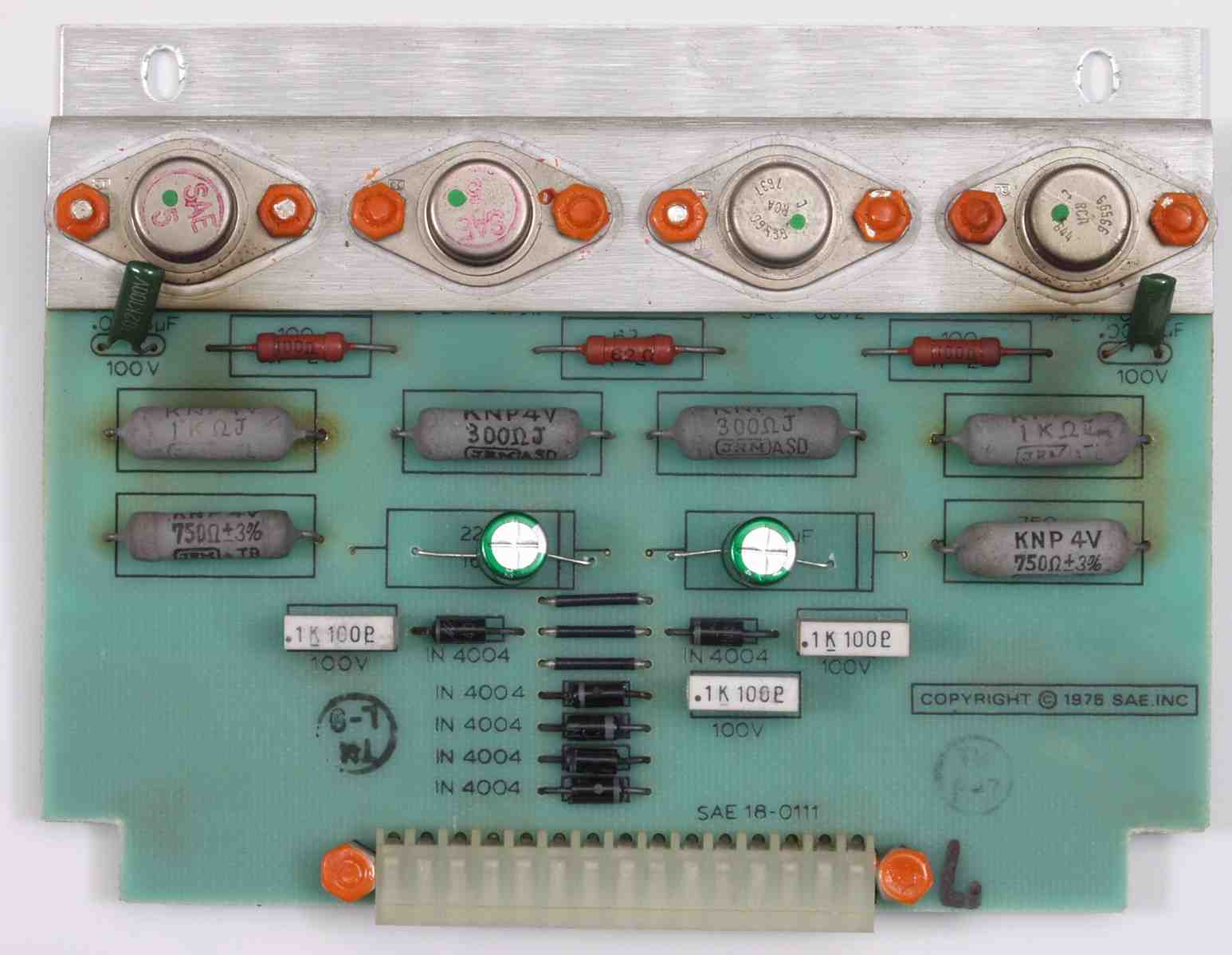

Ｃ６１．　修理前　Ｌ側ドライブ基板

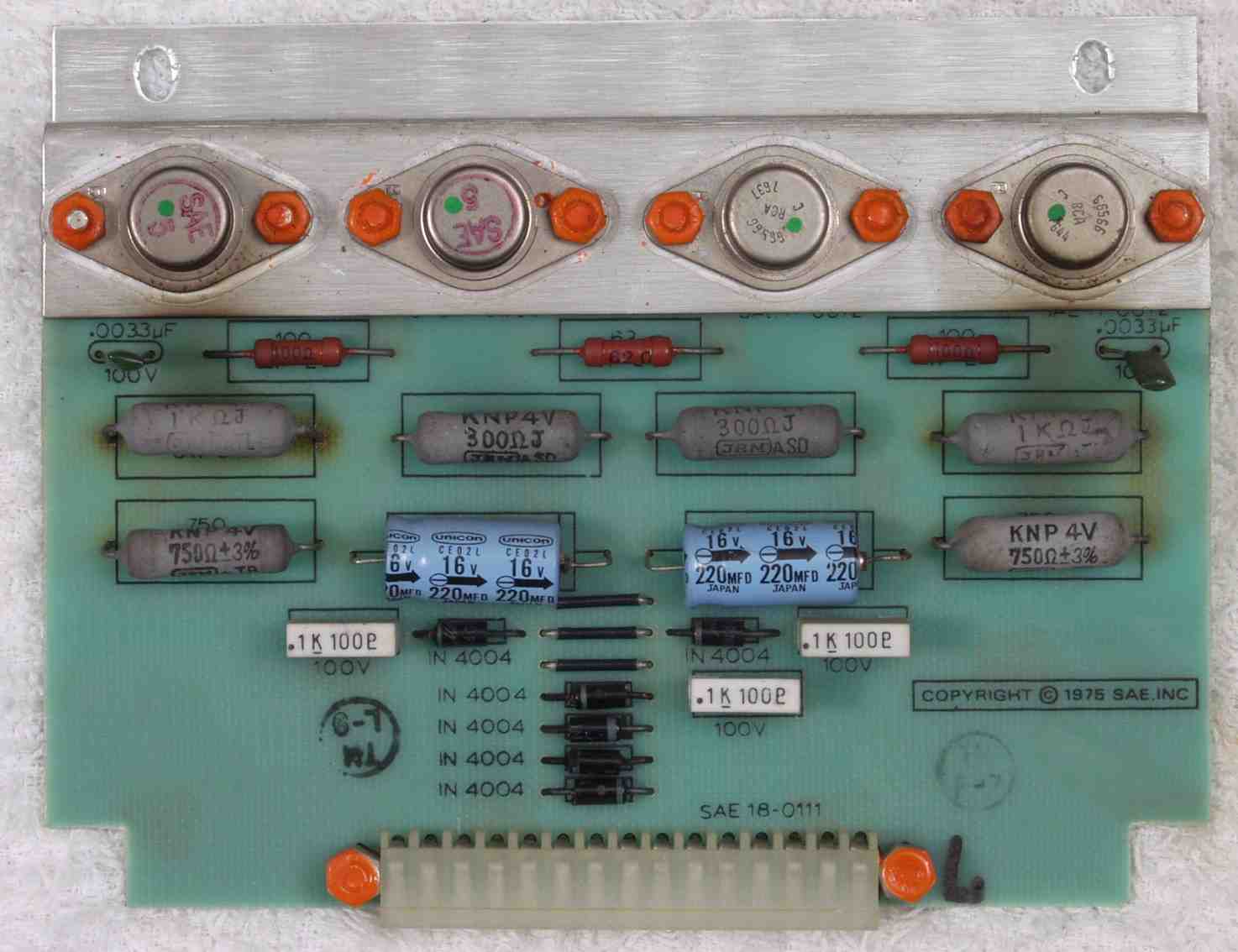

Ｃ６２．　修理後　Ｌ側ドライブ基板　　電解コンデンサー２個交換

Ｃ６３．　修理前　Ｌ側ドライブ基板裏

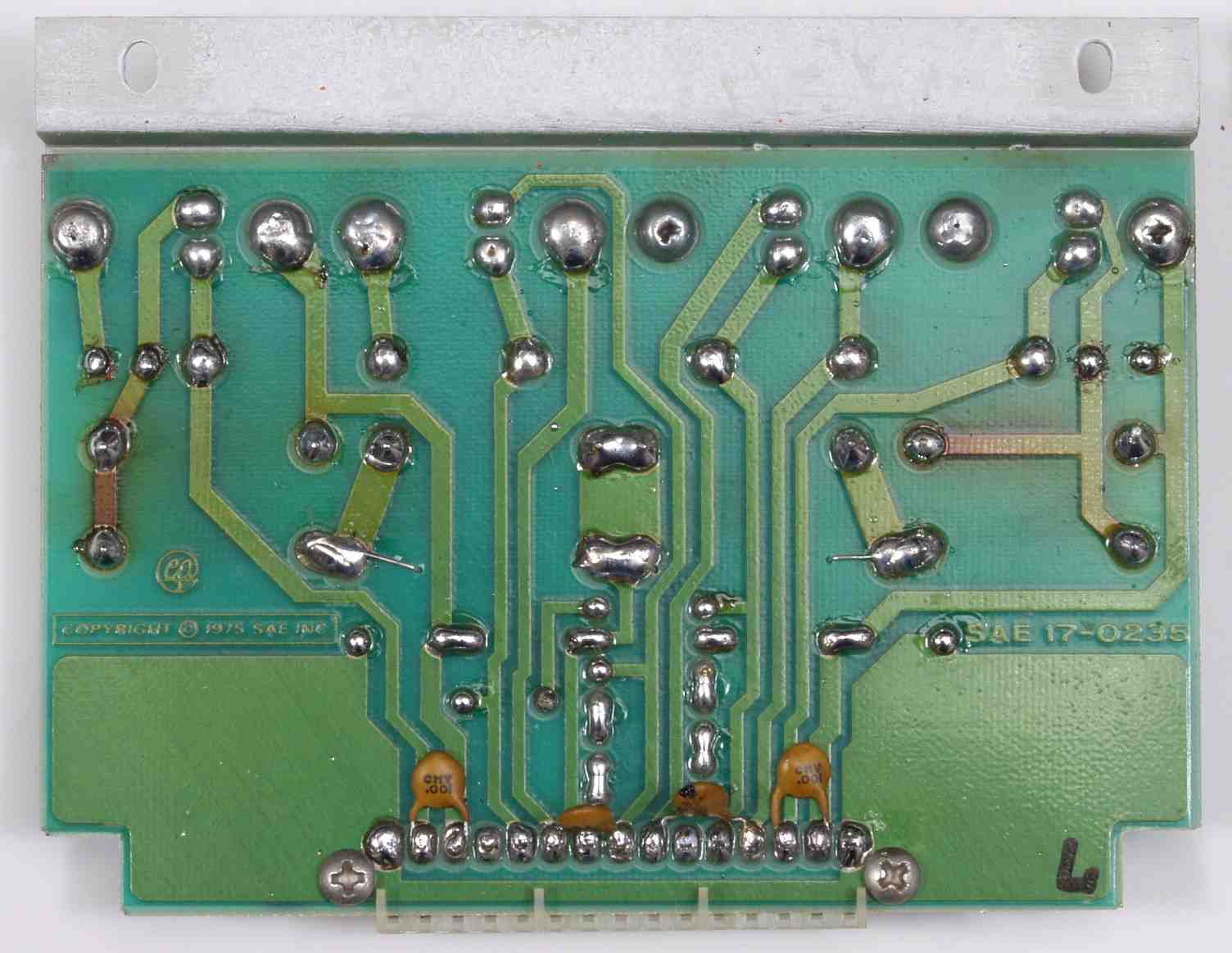

Ｃ６４．　修理（ハンダ補正）後　Ｌ側ドライブ基板裏　全半田やり直し

Ｃ６５．　完成Ｌ側ドライブ基板裏　洗浄後

Ｃ７１．　修理前　リレー基板

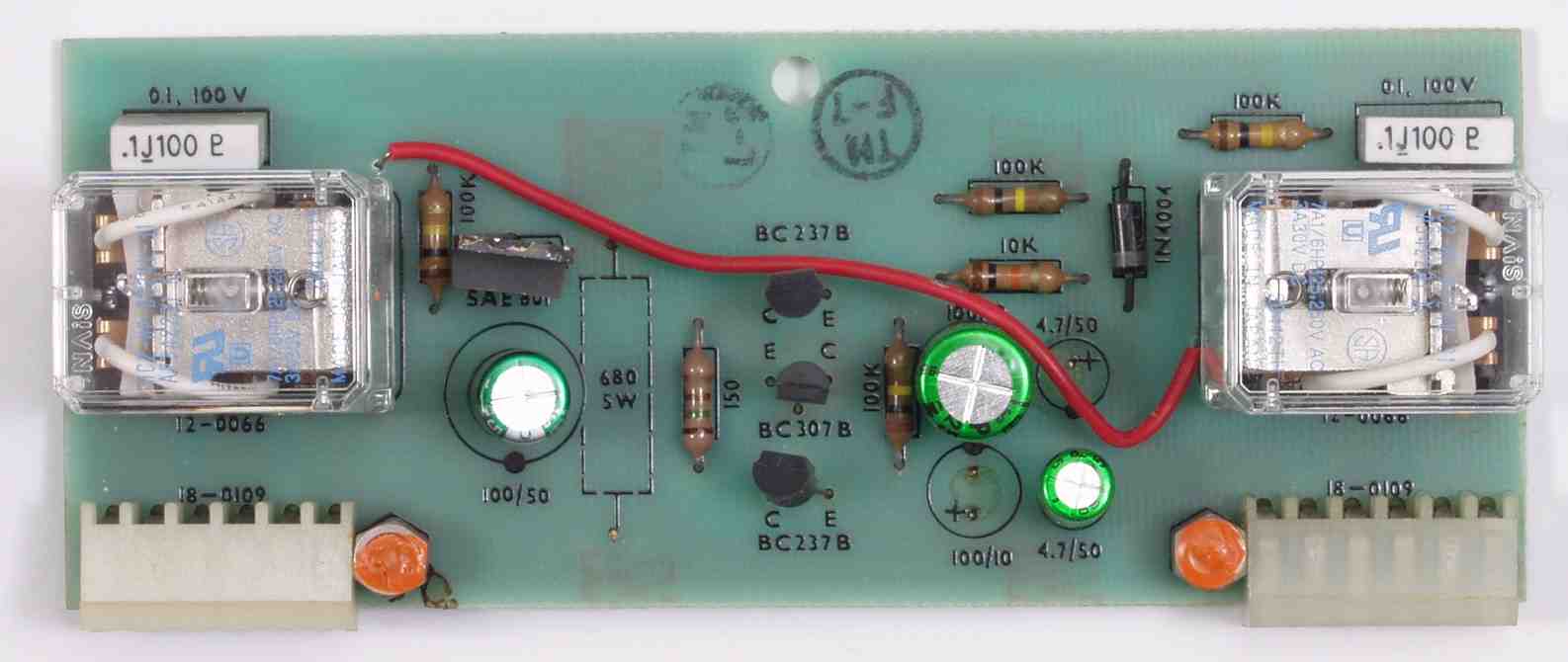

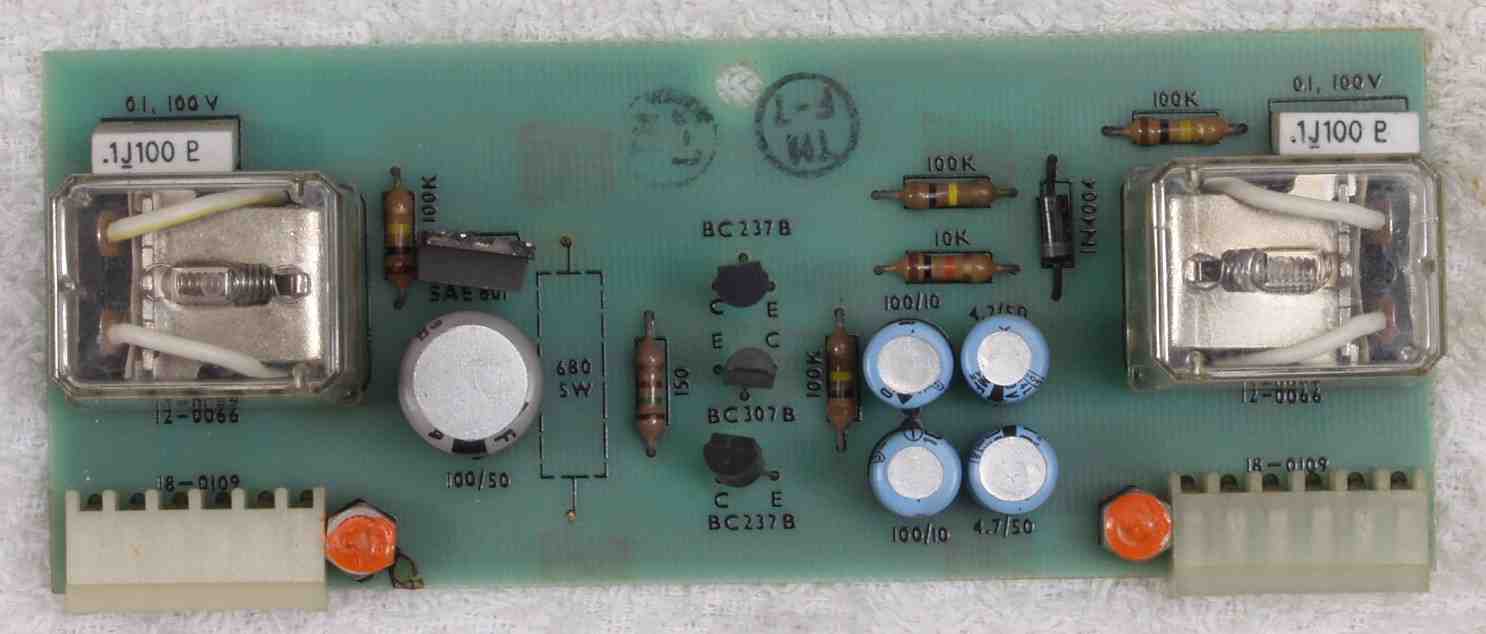

Ｃ７２．　修理後　リレー基板　リレー２個、電解コンデンサー５個交換

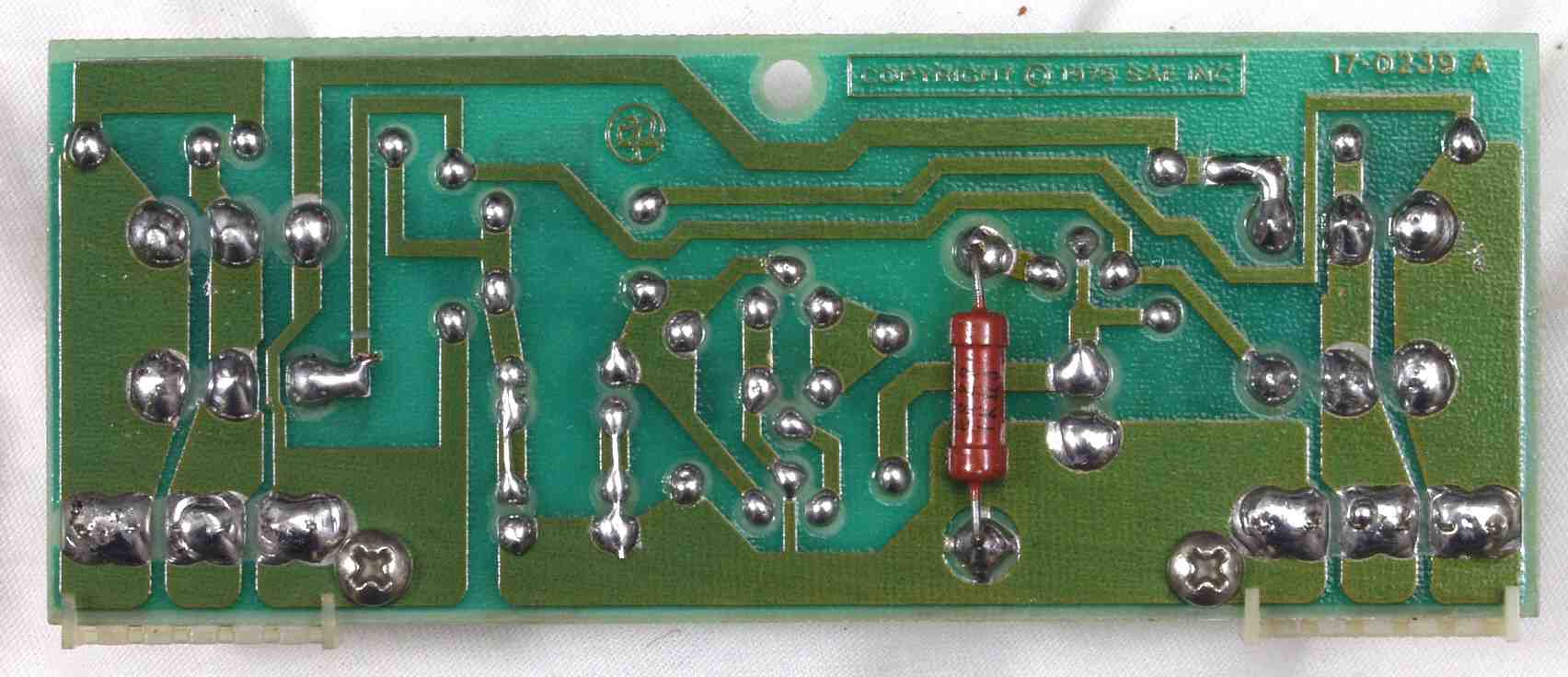

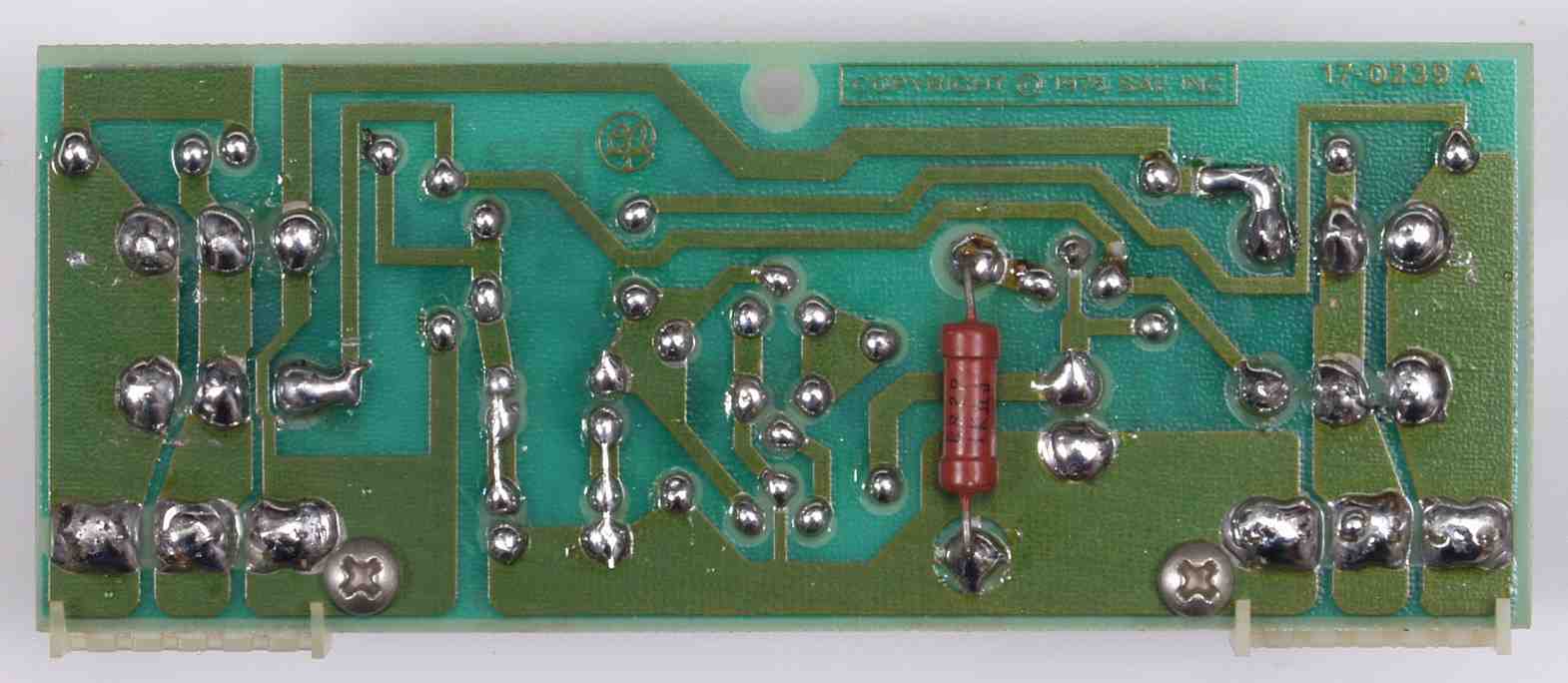

Ｃ７３．　修理前　リレー基板裏

Ｃ７４．　修理（半田補正）後　リレー基板裏　全半田やり直し

Ｃ７５．　完成リレー基板裏　洗浄後

Ｃ８１．　修理前　メイン（終段）基板。

Ｃ８２．　修理前　メイン（終段）基板類を組み込み、日本では試作機レベルの機構

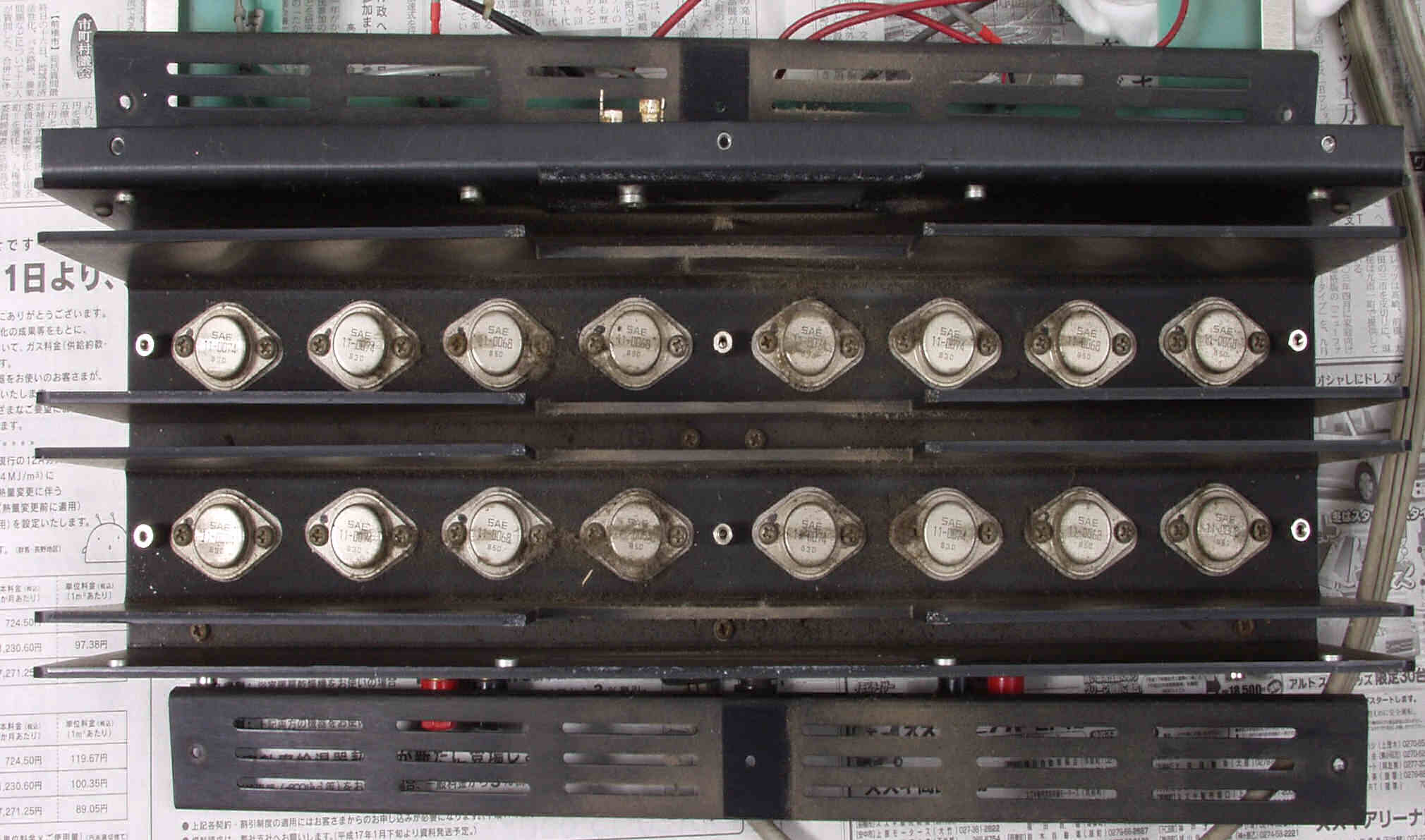

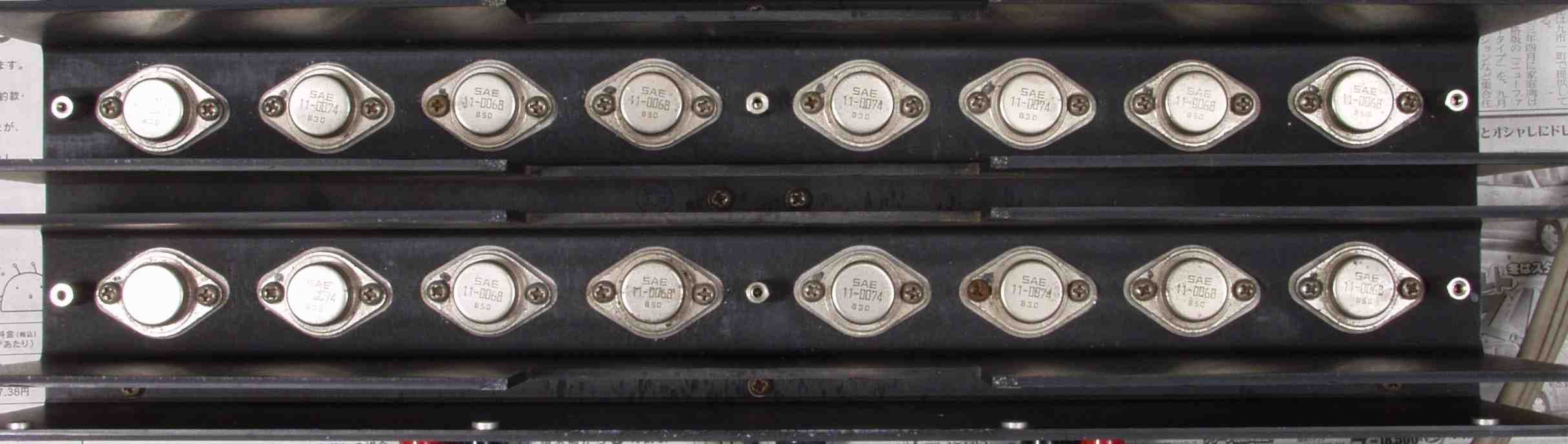

Ｃ８３．　清掃前　終段ＴＲ（トランジスター）　埃だらけ

Ｃ８４．　清掃後　終段ＴＲ（トランジスター）　ついでにネジは全て増締めする

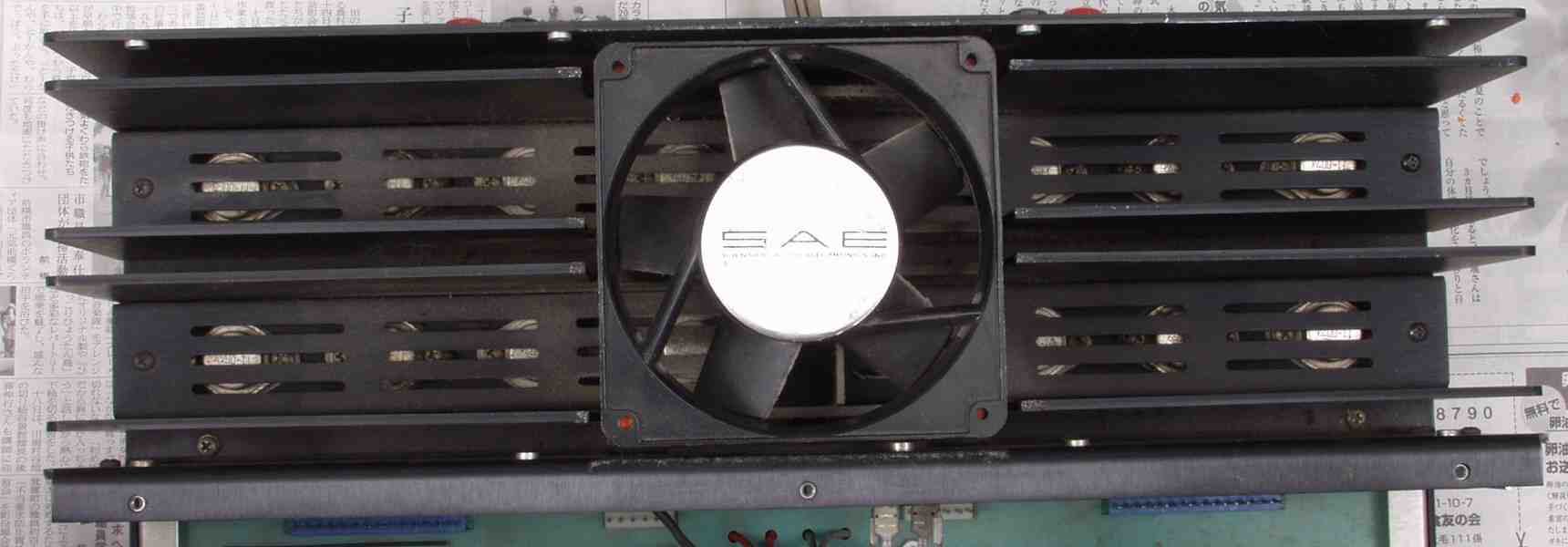

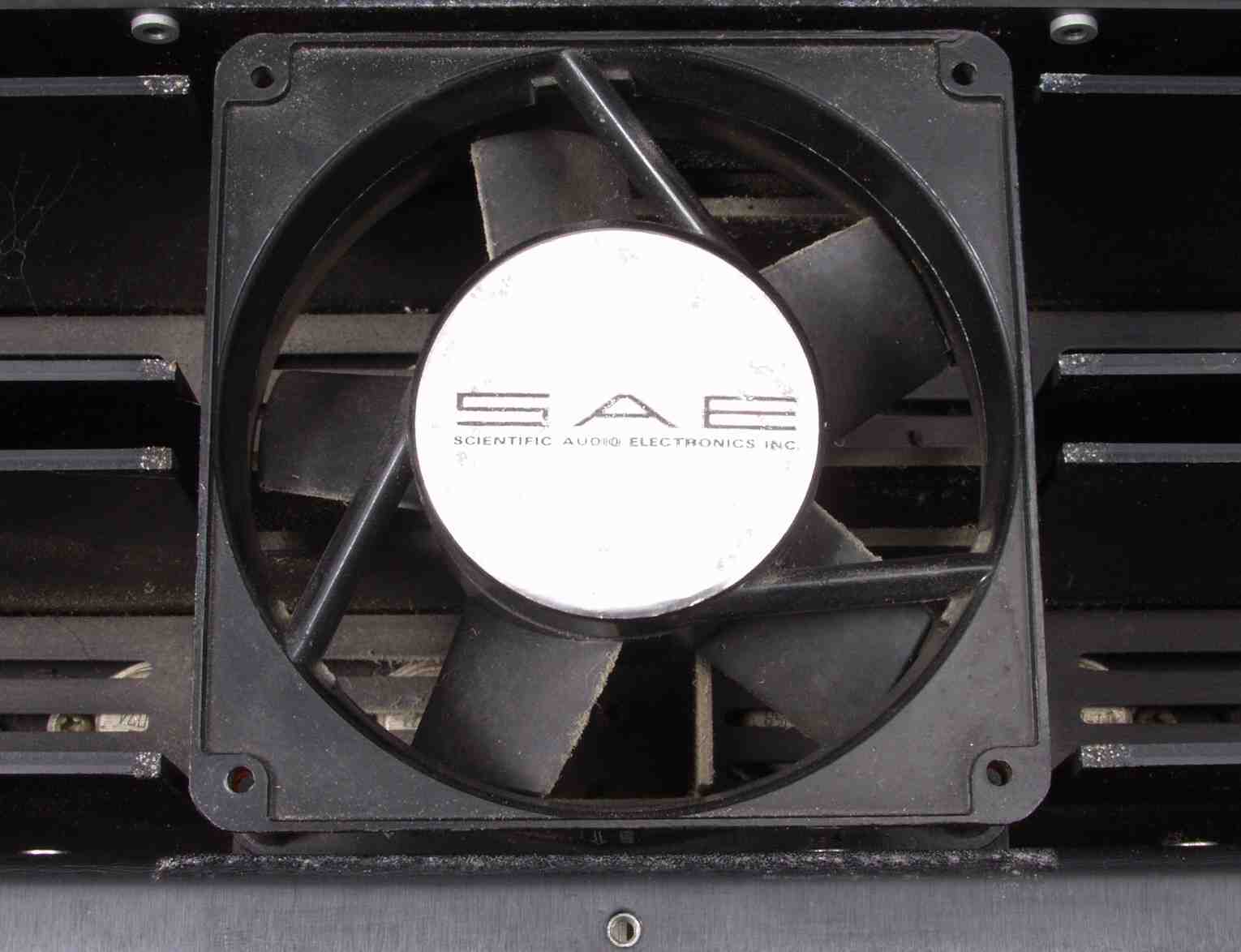

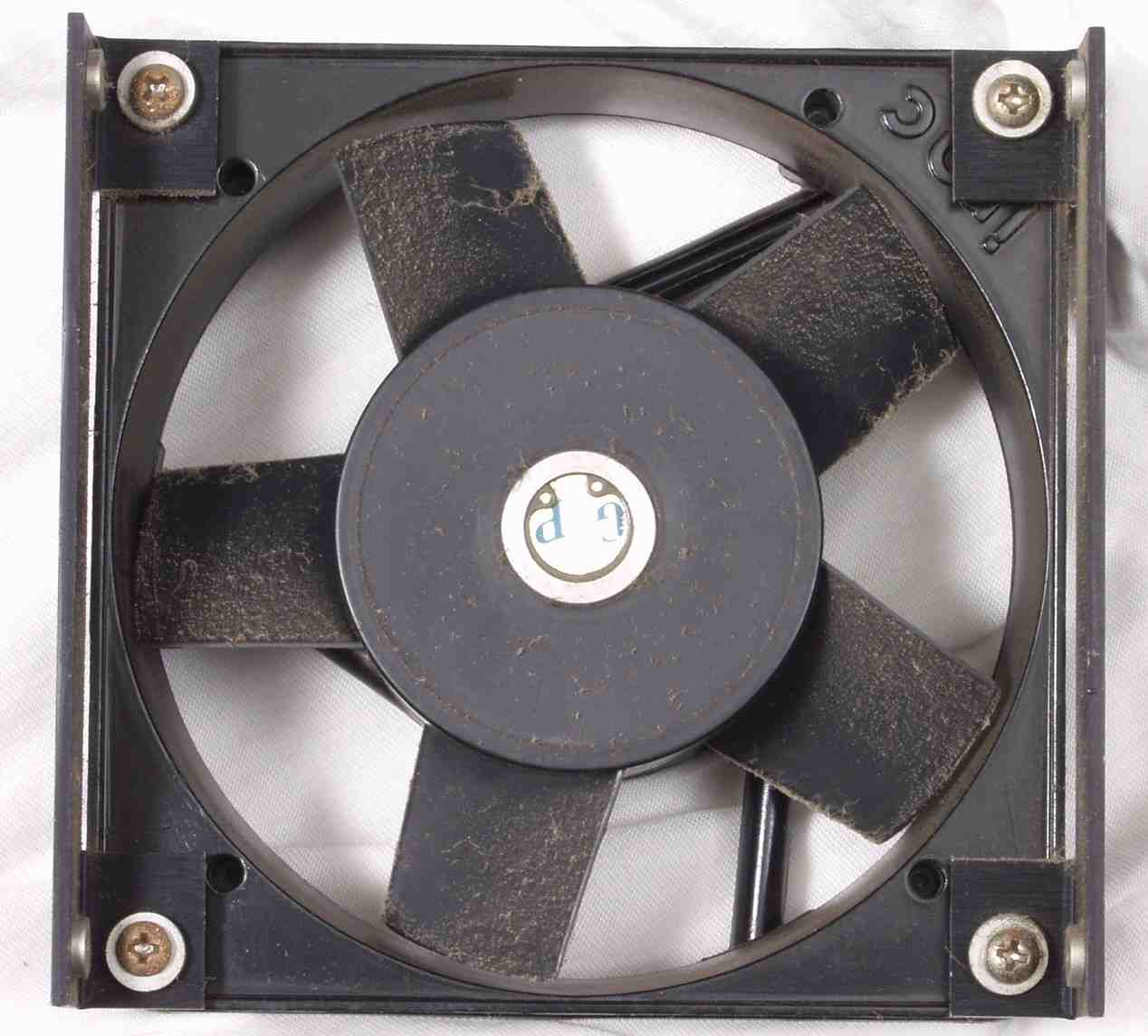

Ｃ９１．　清掃前　クーリングフアン

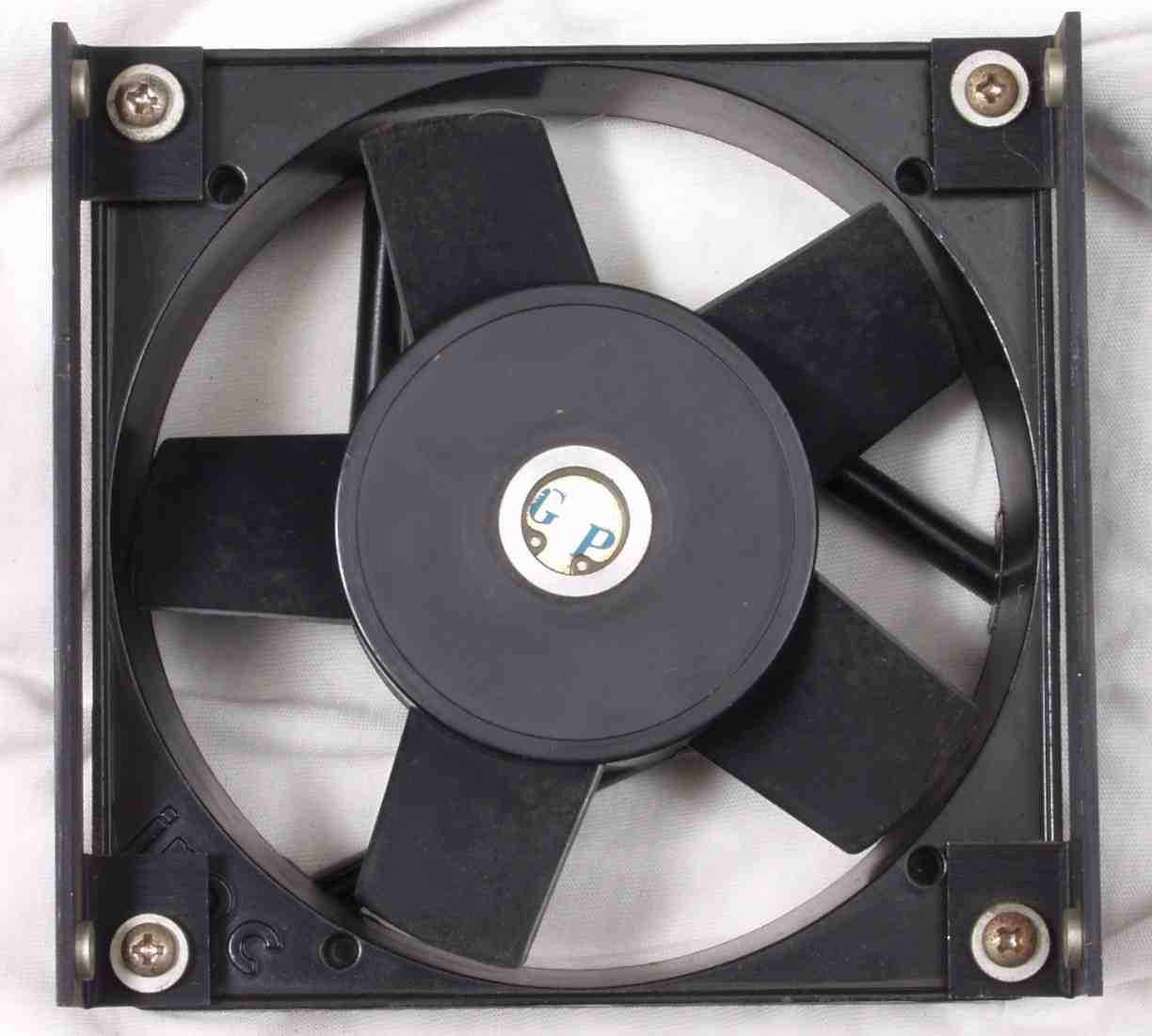

Ｃ９２．　清掃後　クーリングフアン

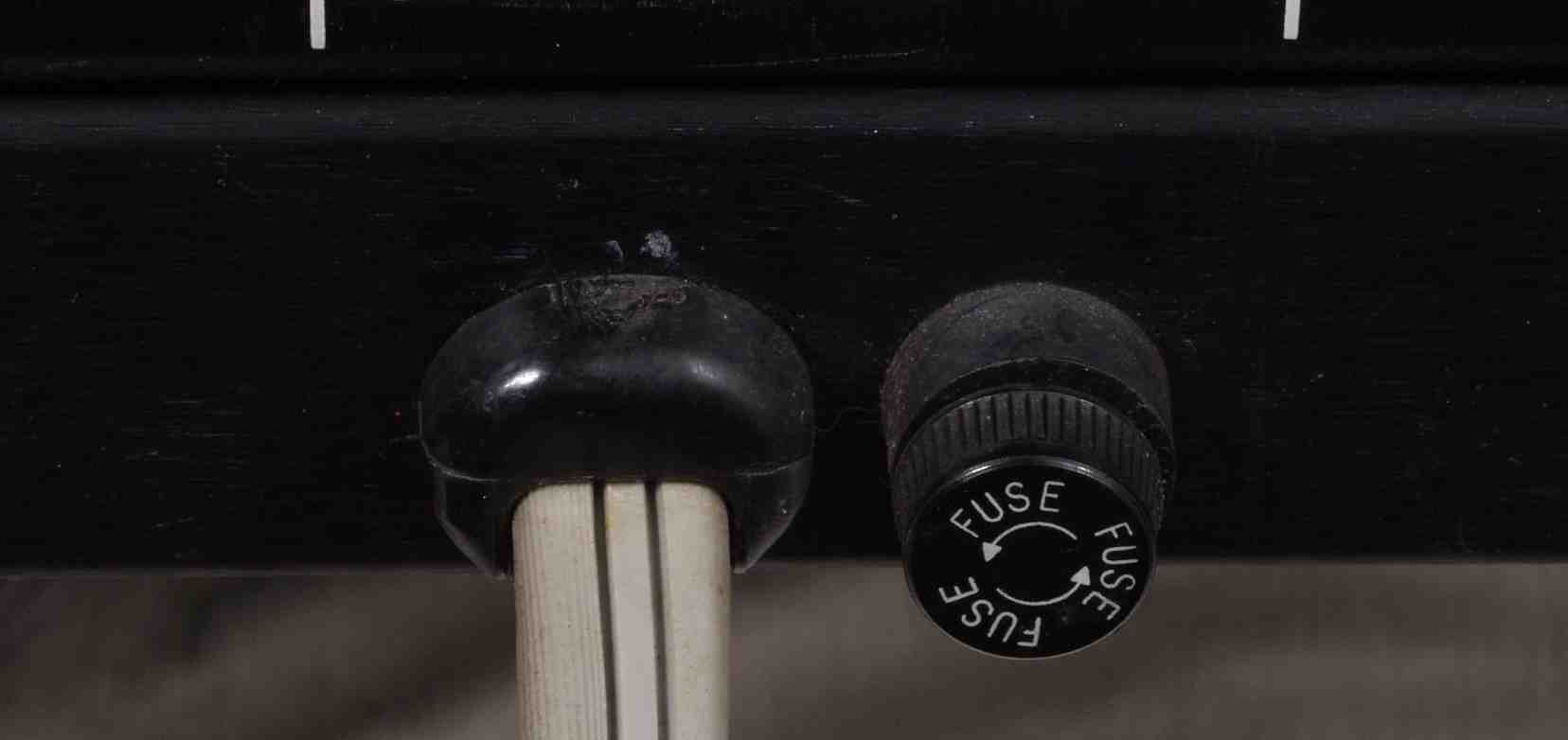

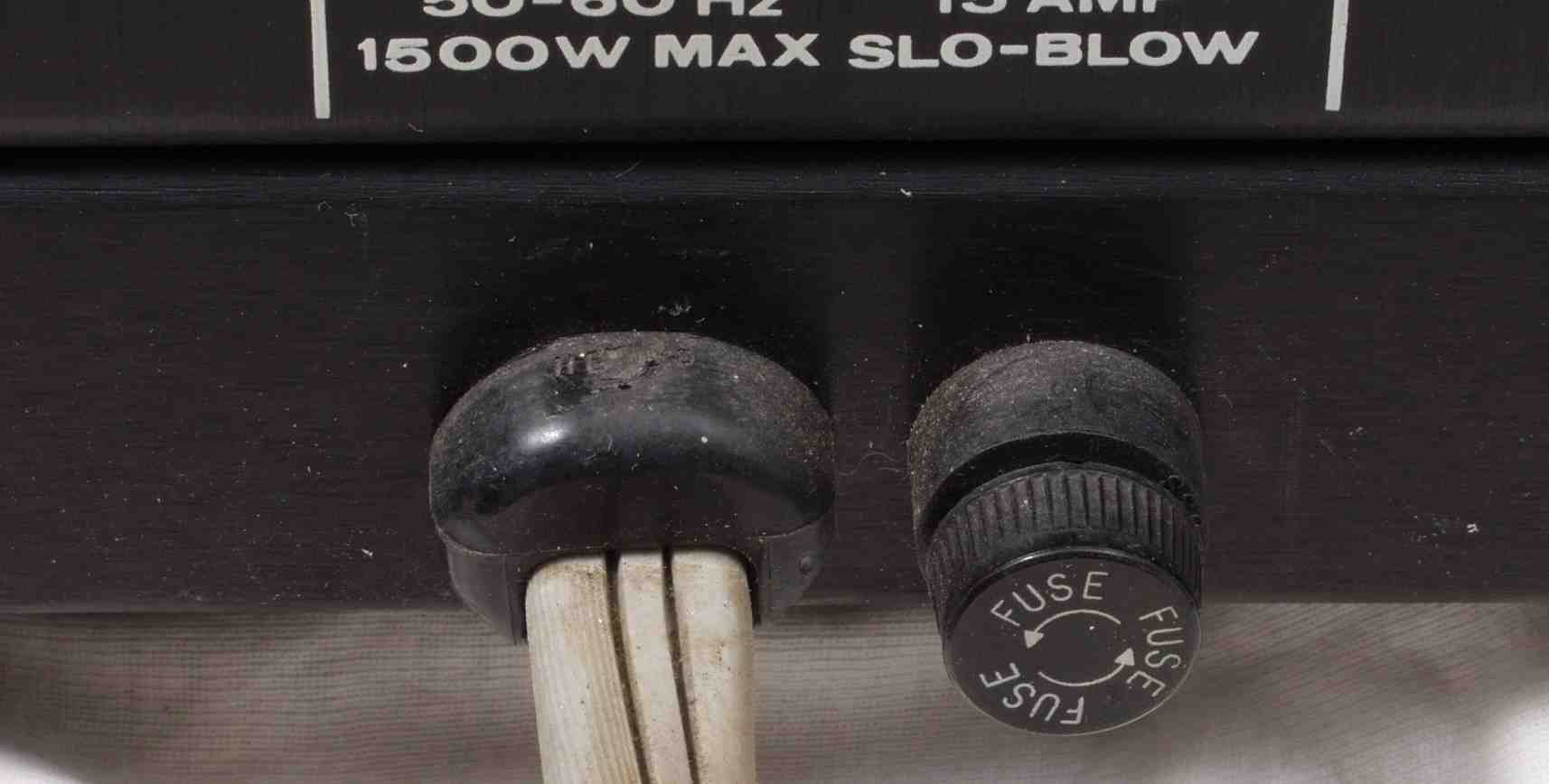

ＣＡ１．　修理前　ＡＣコードのブシュの出口はくたびれている

ＣＡ２．　修理後　ＡＣコード　１０Ｃｍくらい詰める

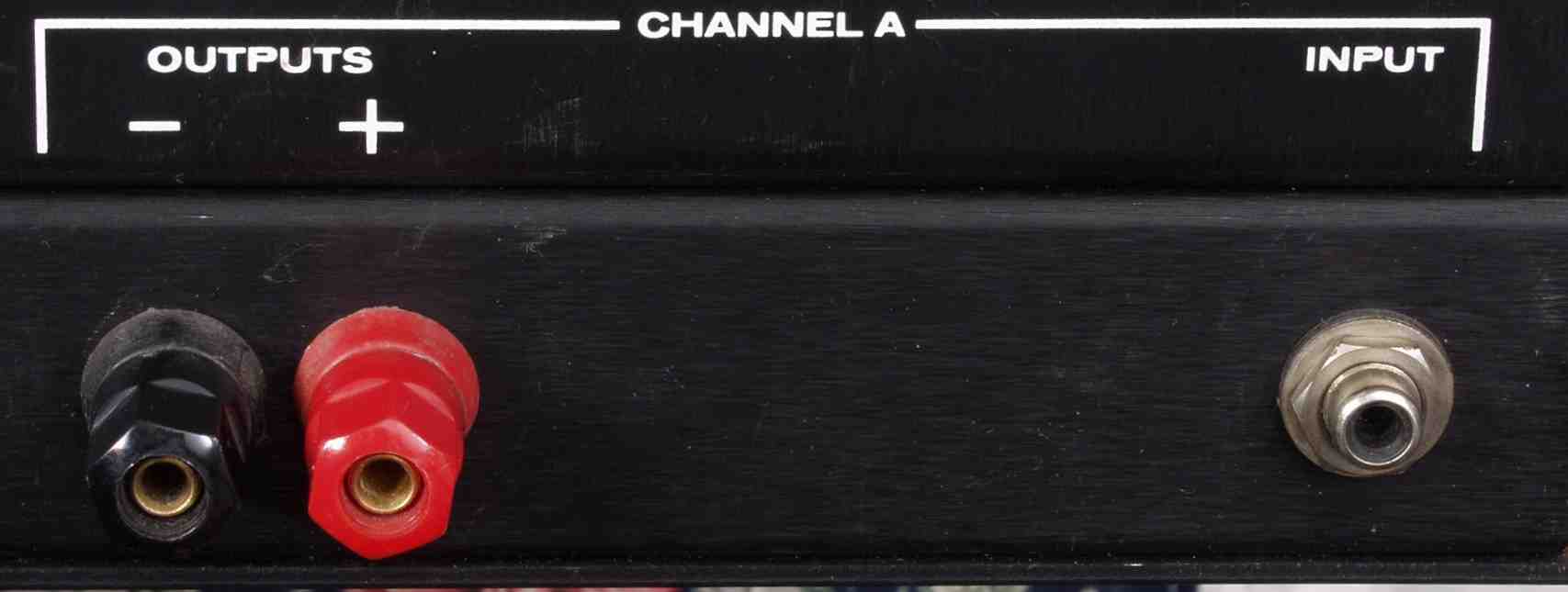

ＣＢ１．　修理前　Ａ側端子

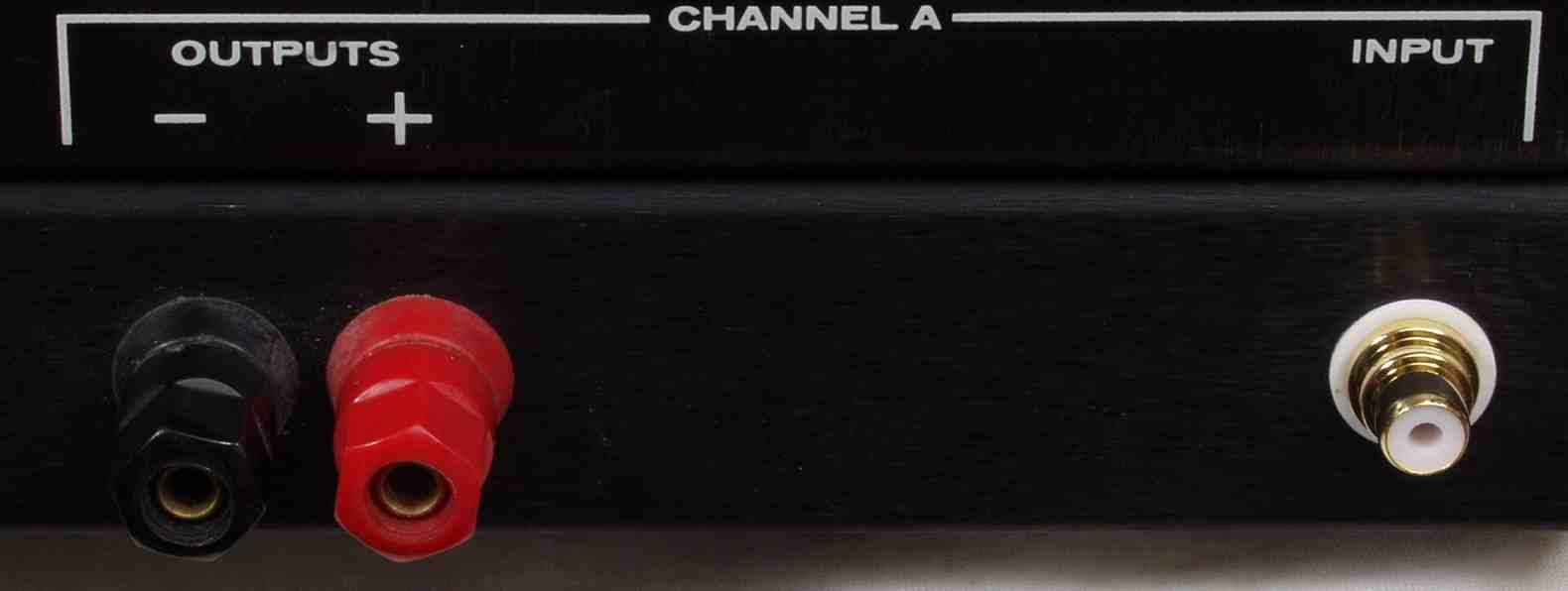

ＣＢ２．　修理後　Ａ側端子

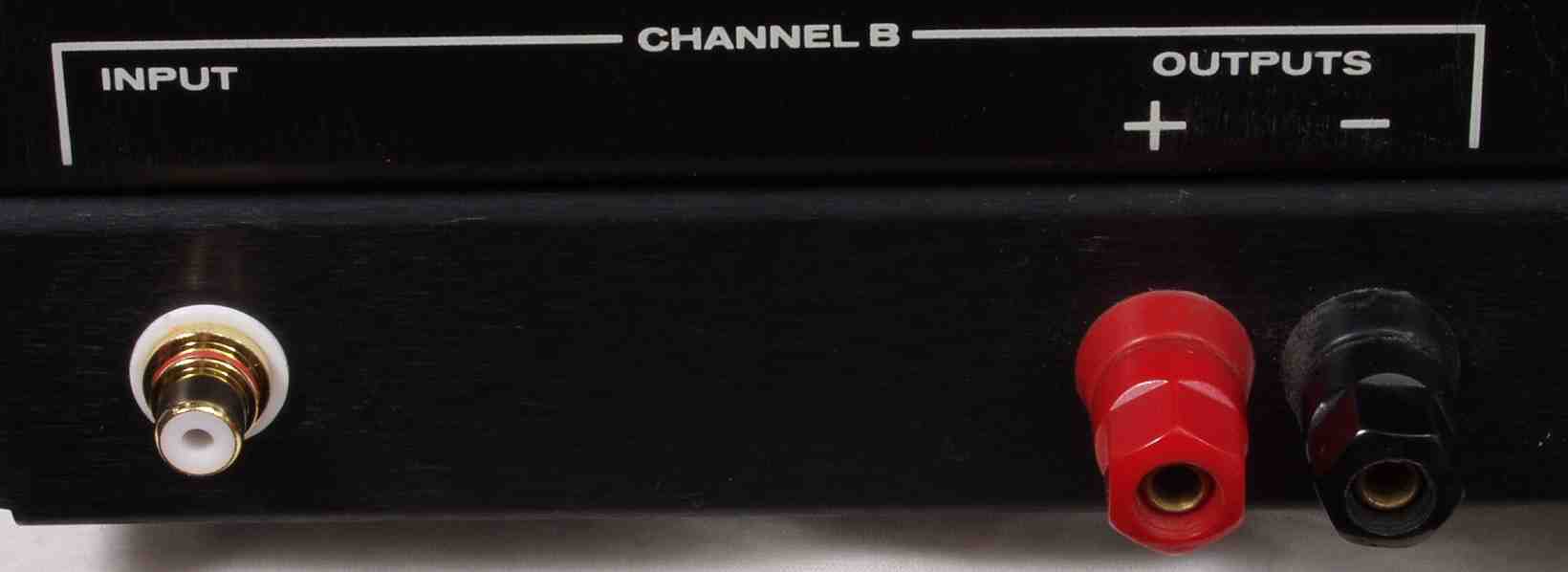

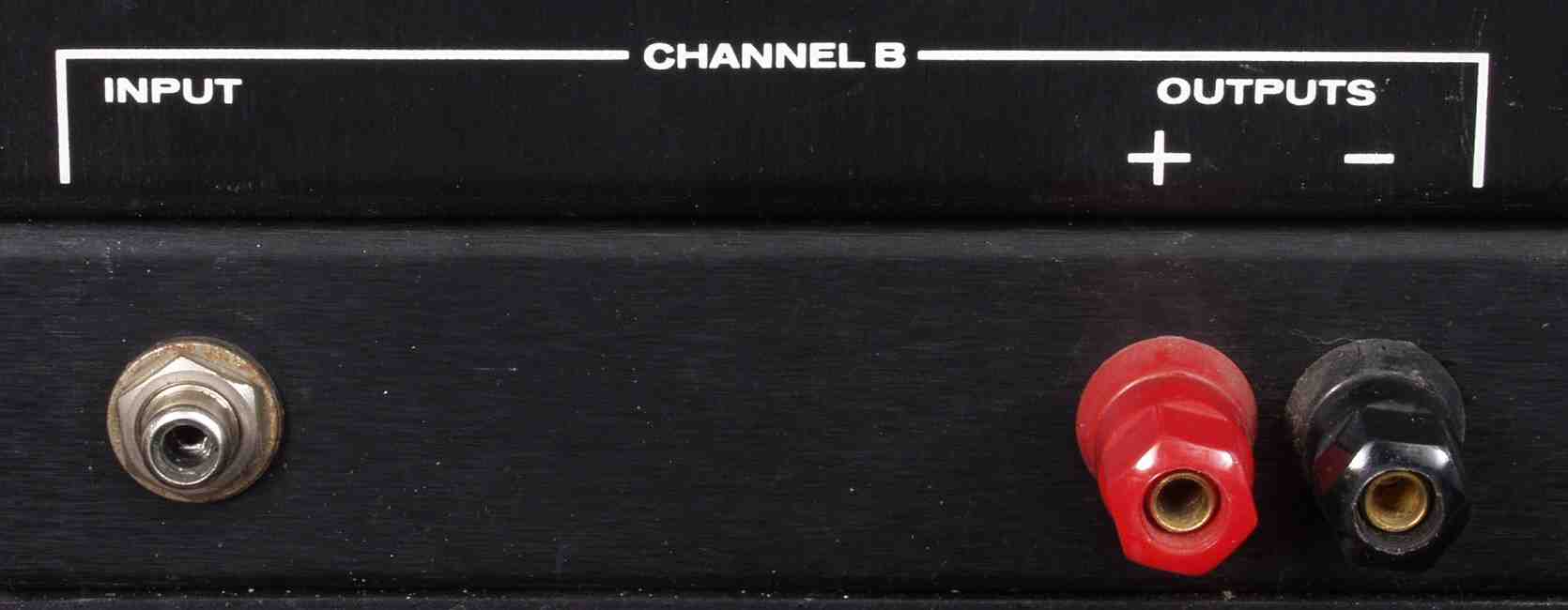

ＣＢ３．　修理前　Ｂ側端子

ＣＢ４．　修理後　Ｂ側端子

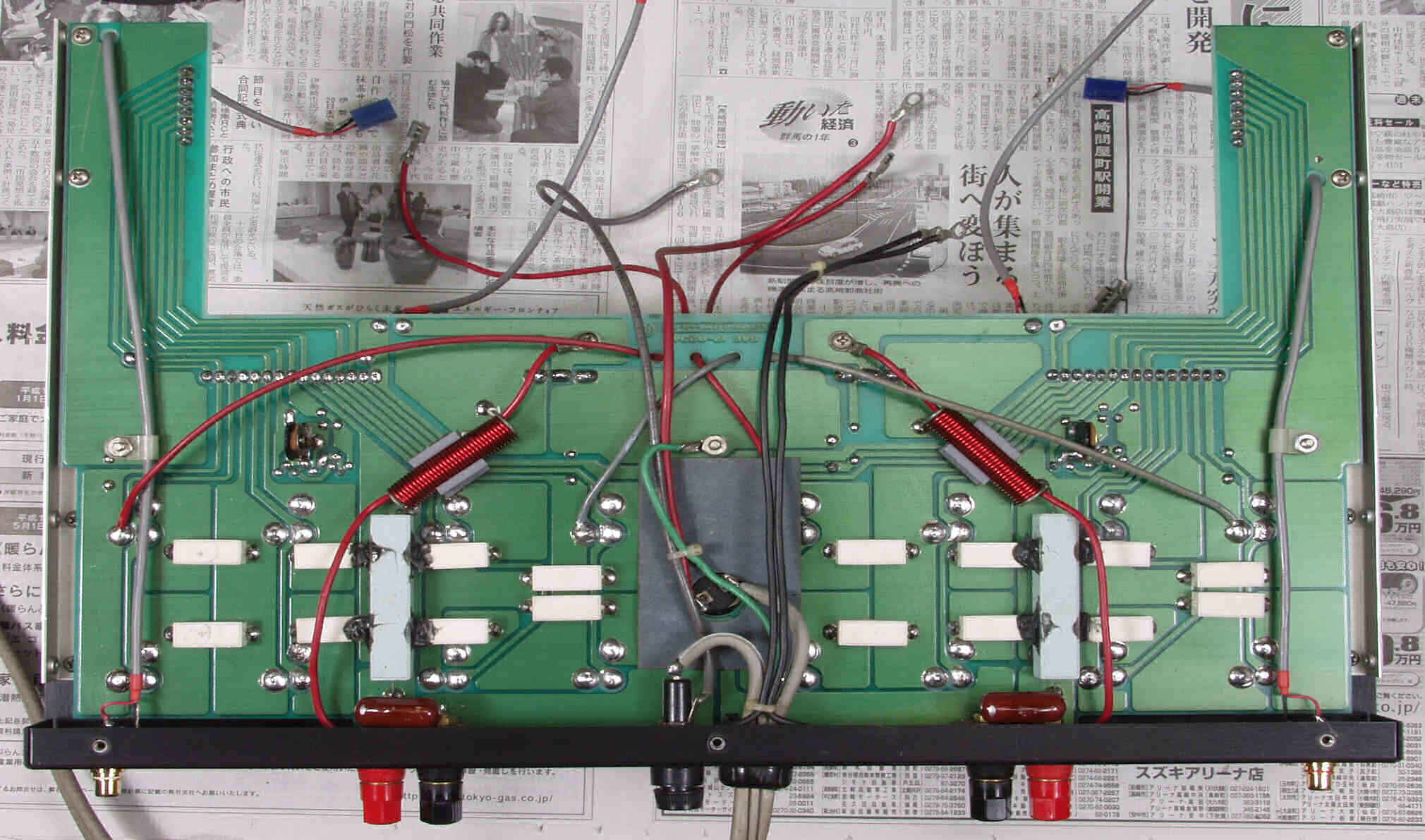

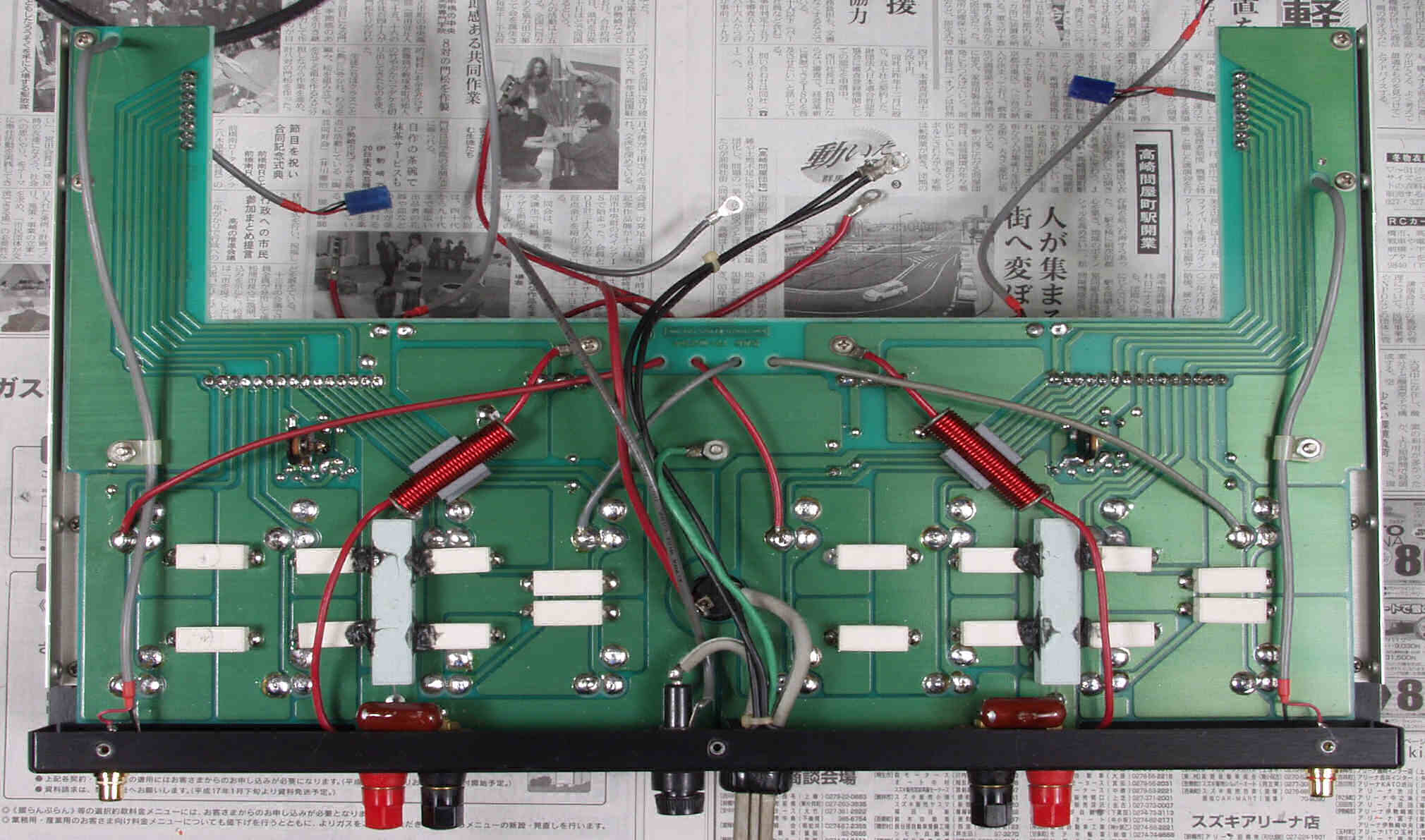

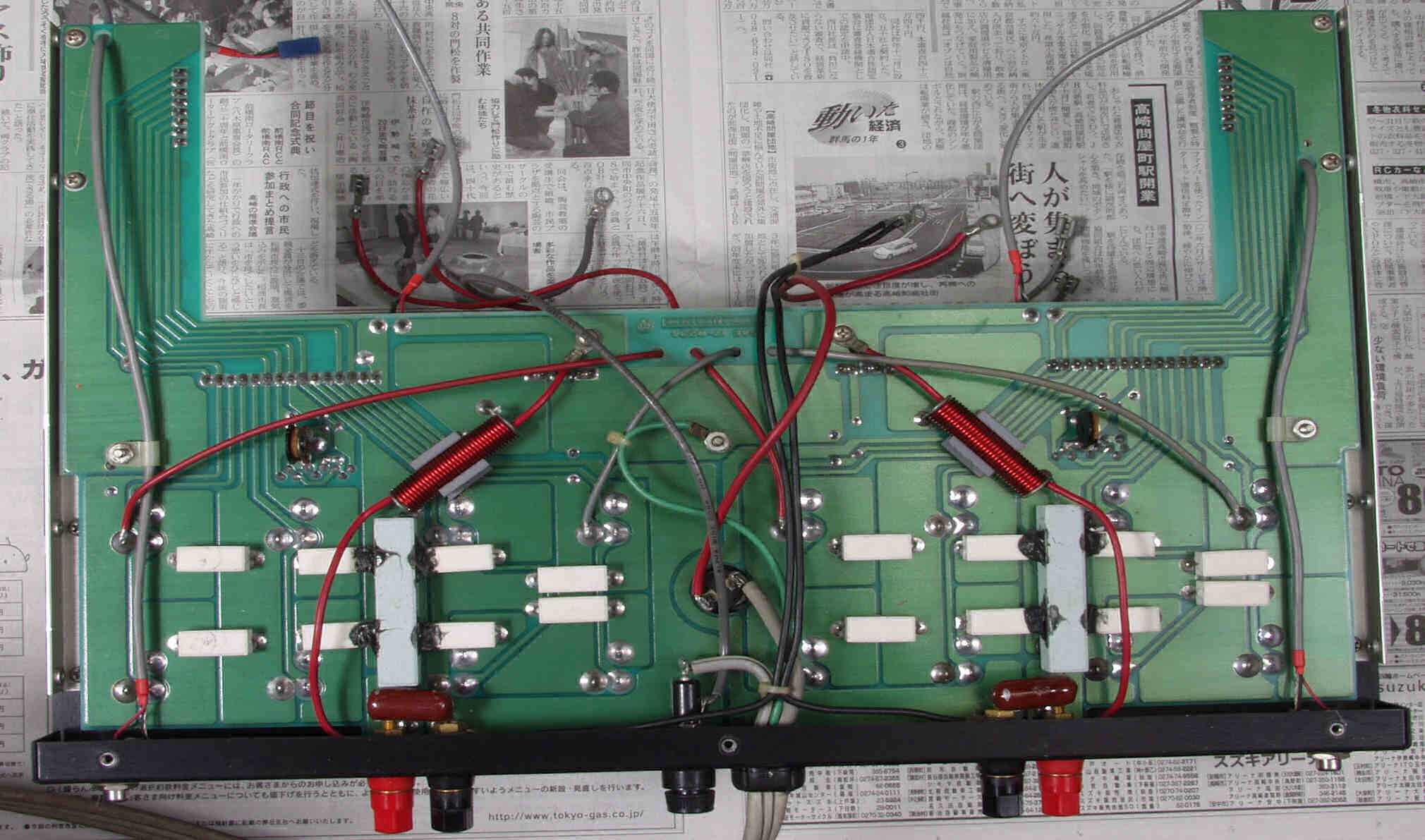

ＣＣ１．　修理前　メイン（終段）基板裏

ＣＣ２．　修理（半田補正）後　メイン（終段）基板裏　全半田やり直し

ＣＣ３．　完成　メイン（終段）基板裏　洗浄後

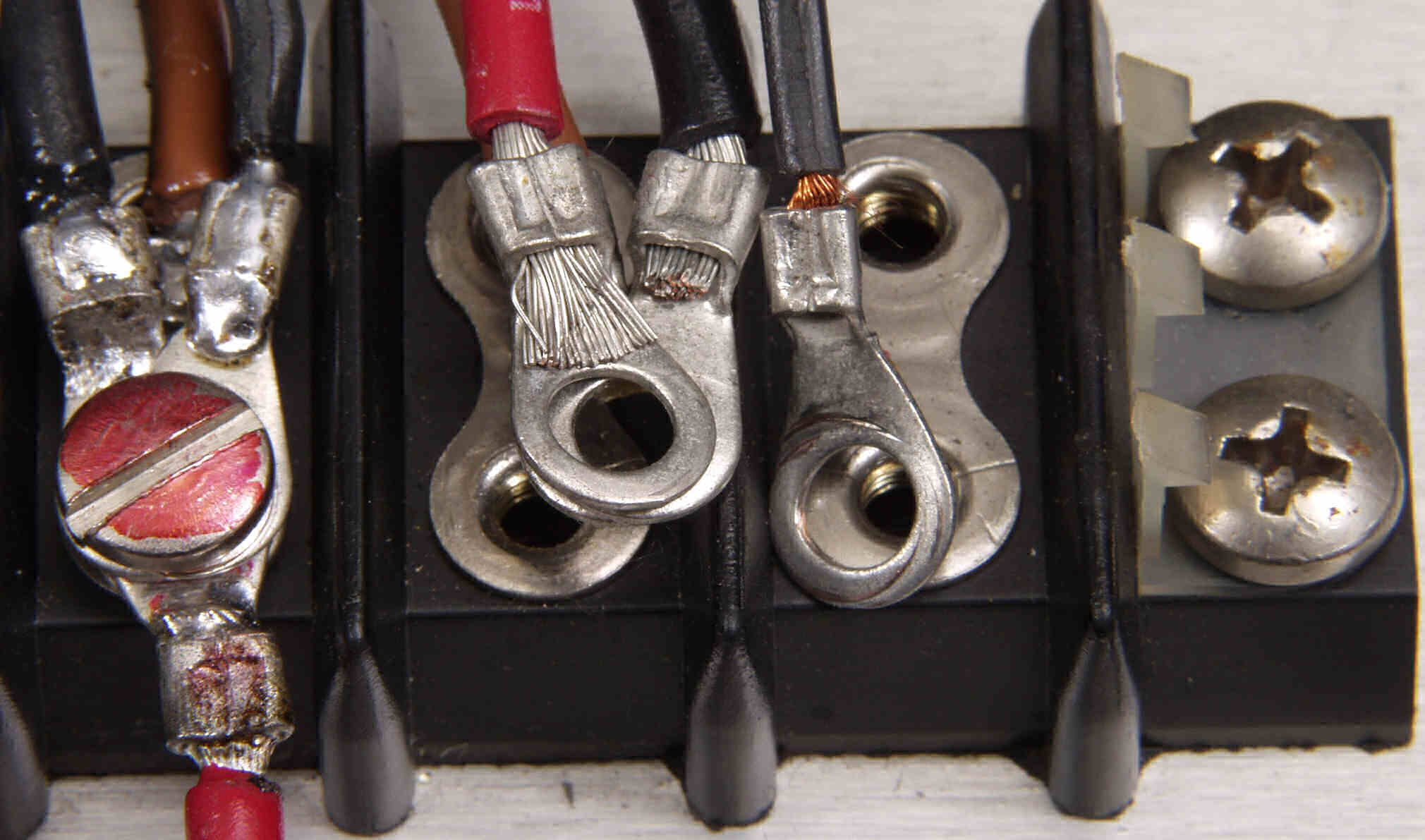

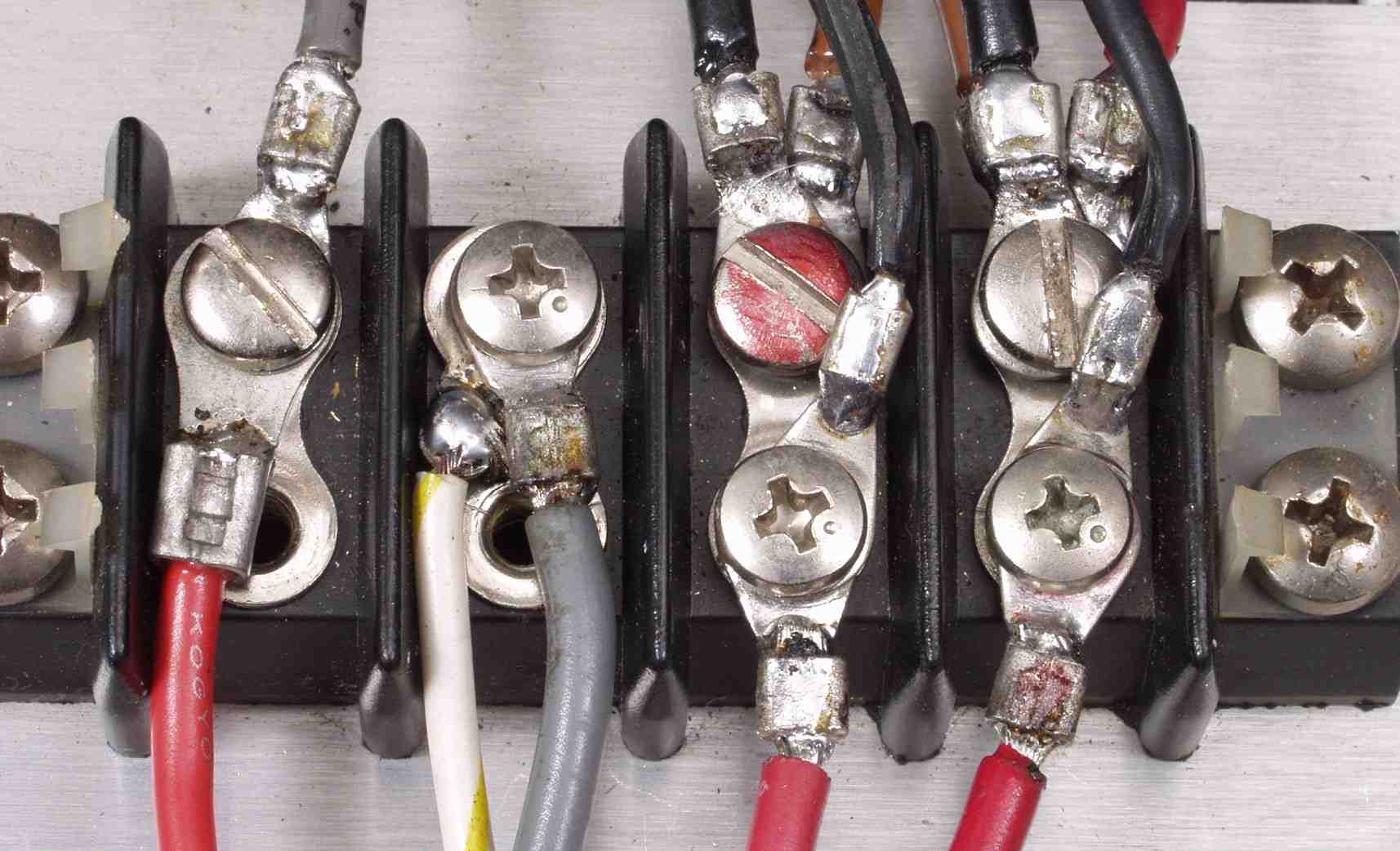

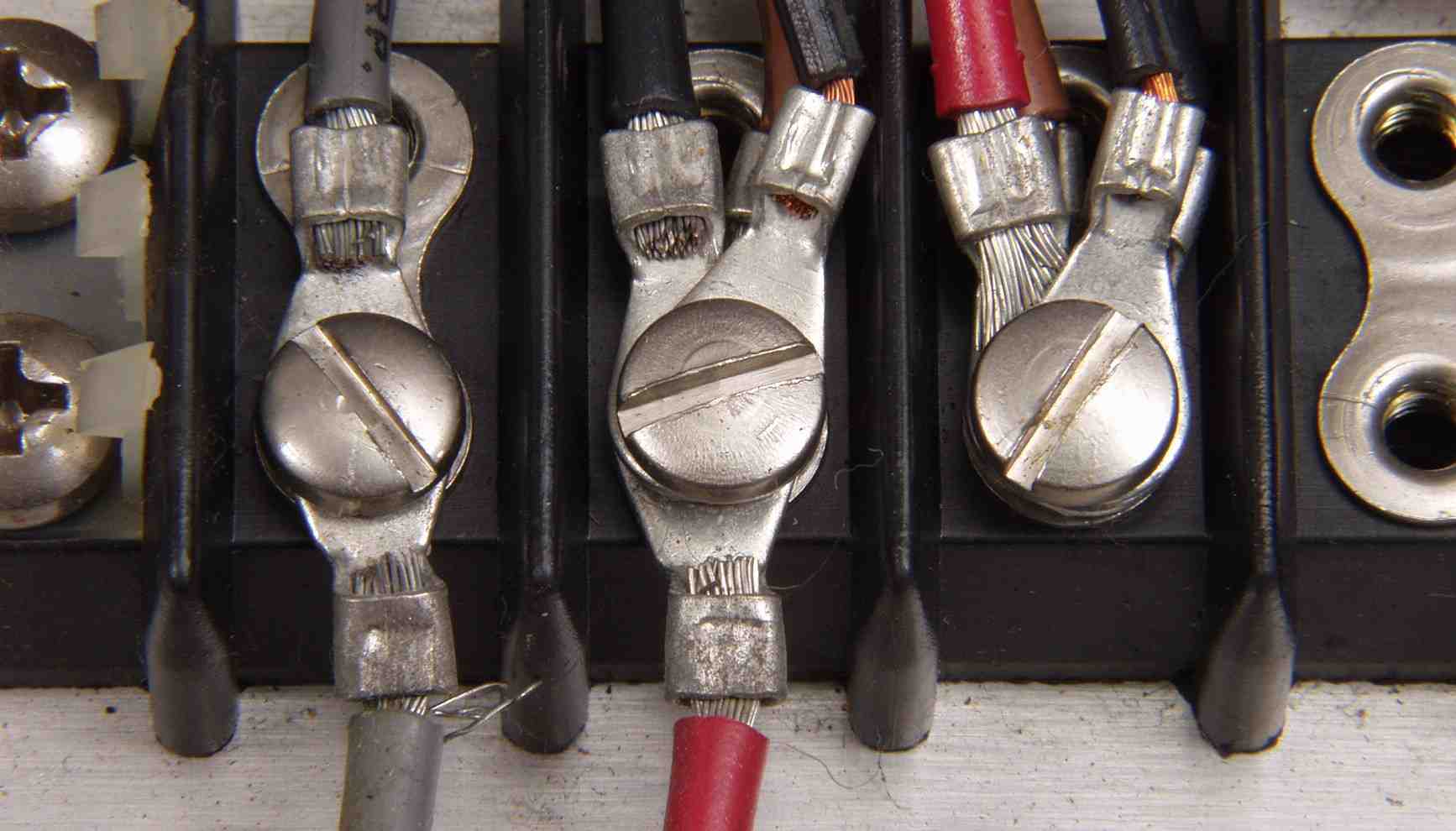

ＣＤ１．　修理前　　圧着が雑で３本くらい入っていない

ＣＤ２．　修理前　　圧着が雑で線がカットしていない

ＣＤ３．　修理後　ついでに半田を浸み込ませる

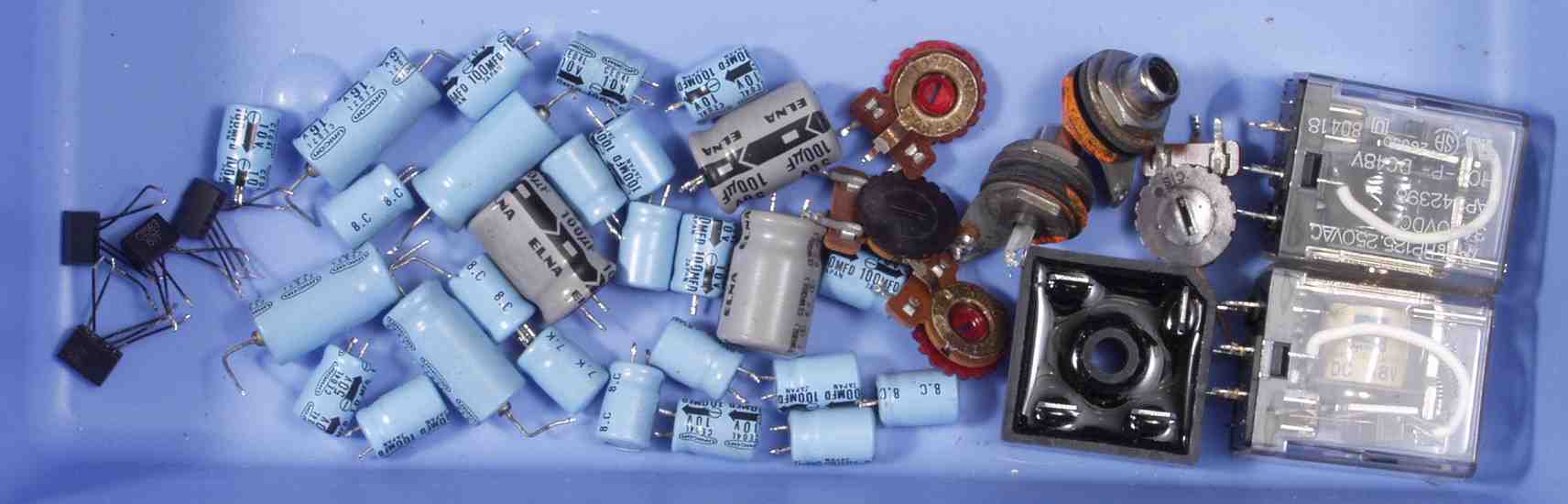

ＣＥ１．　交換部品

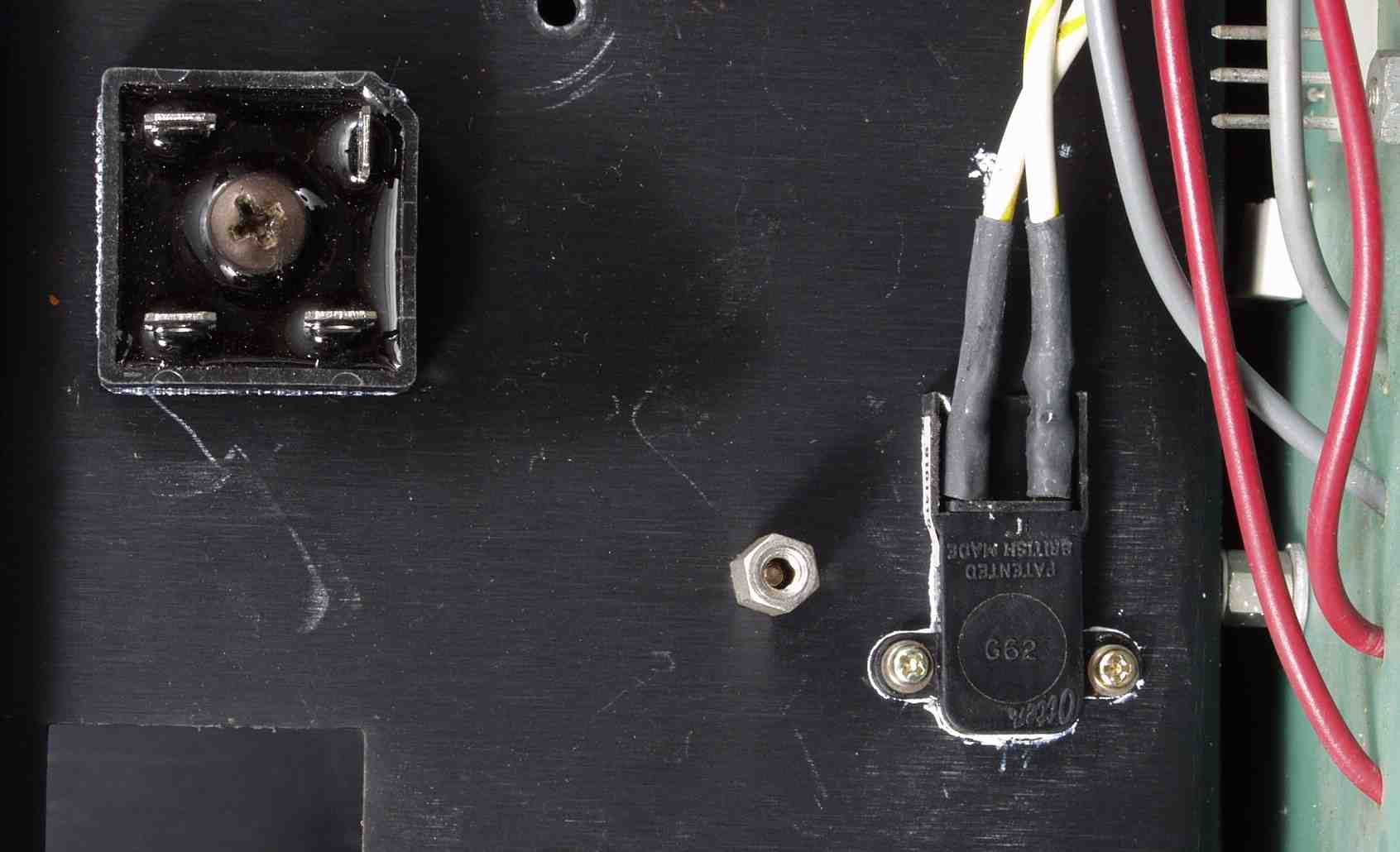

ＣＦ１．　再修理　測定中電源が切れた、原因は安全サーモが経年変化の劣化で不良 　　　　　　　　　　　　　　再度終段基板をはずし、新サーモを増設する

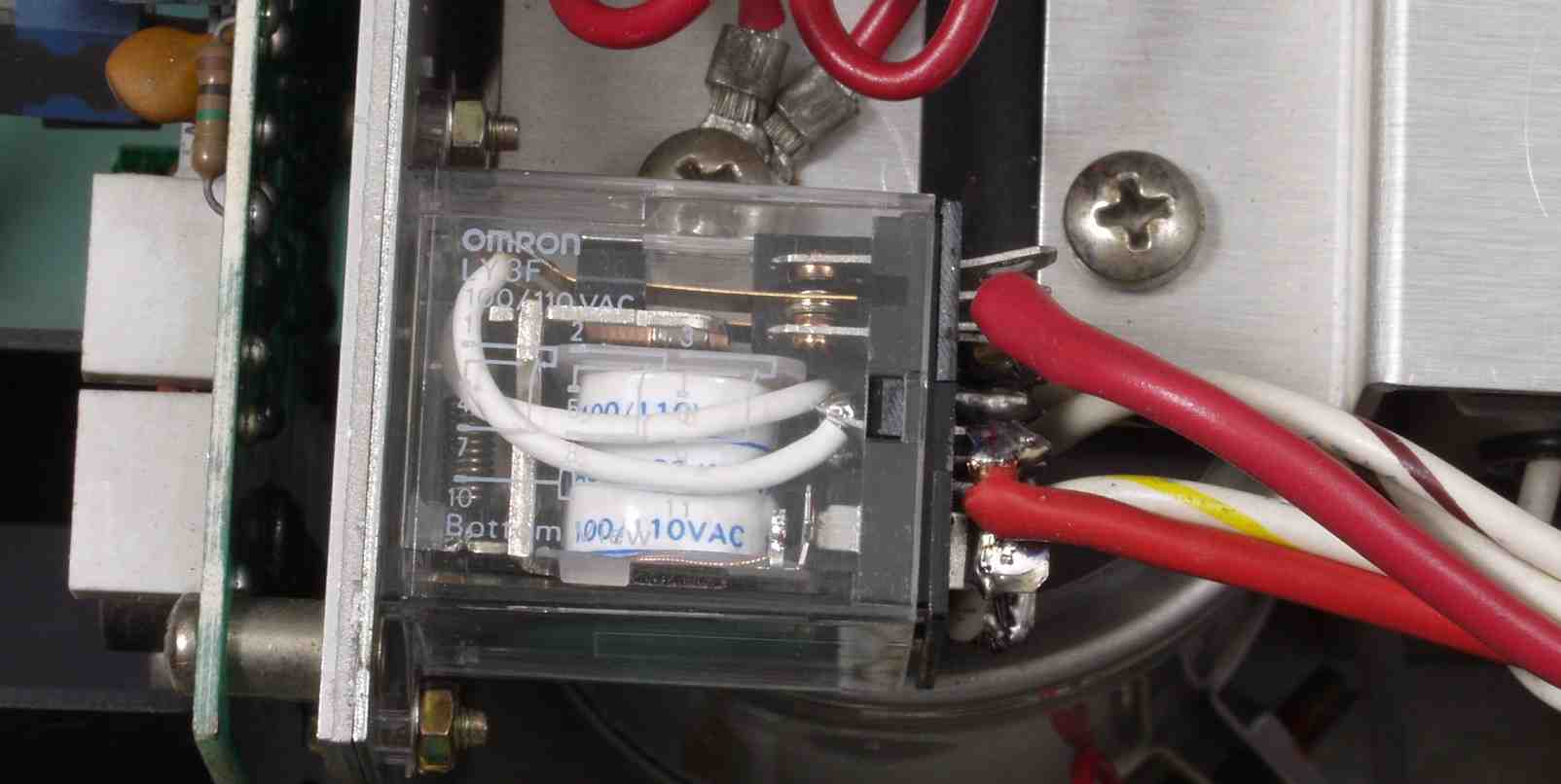

ＣＦ２．　再修理　サーモ交換のついでに、電源投入リレーを新設する、これで電源コード交換の数倍も抵抗が少なくなる 　　　　　　　　　　　　　　しかし、これが原因で本当の再修理となる

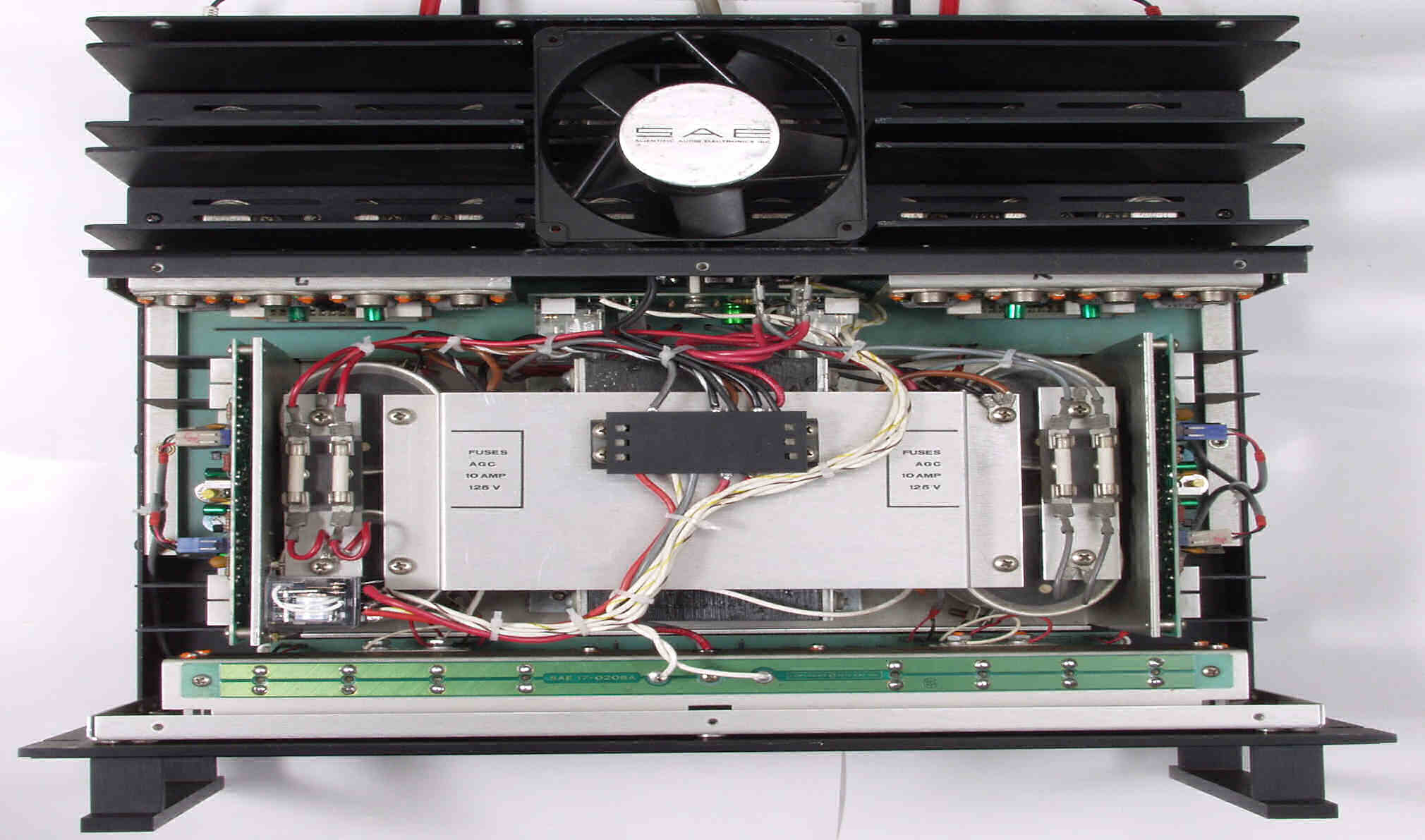

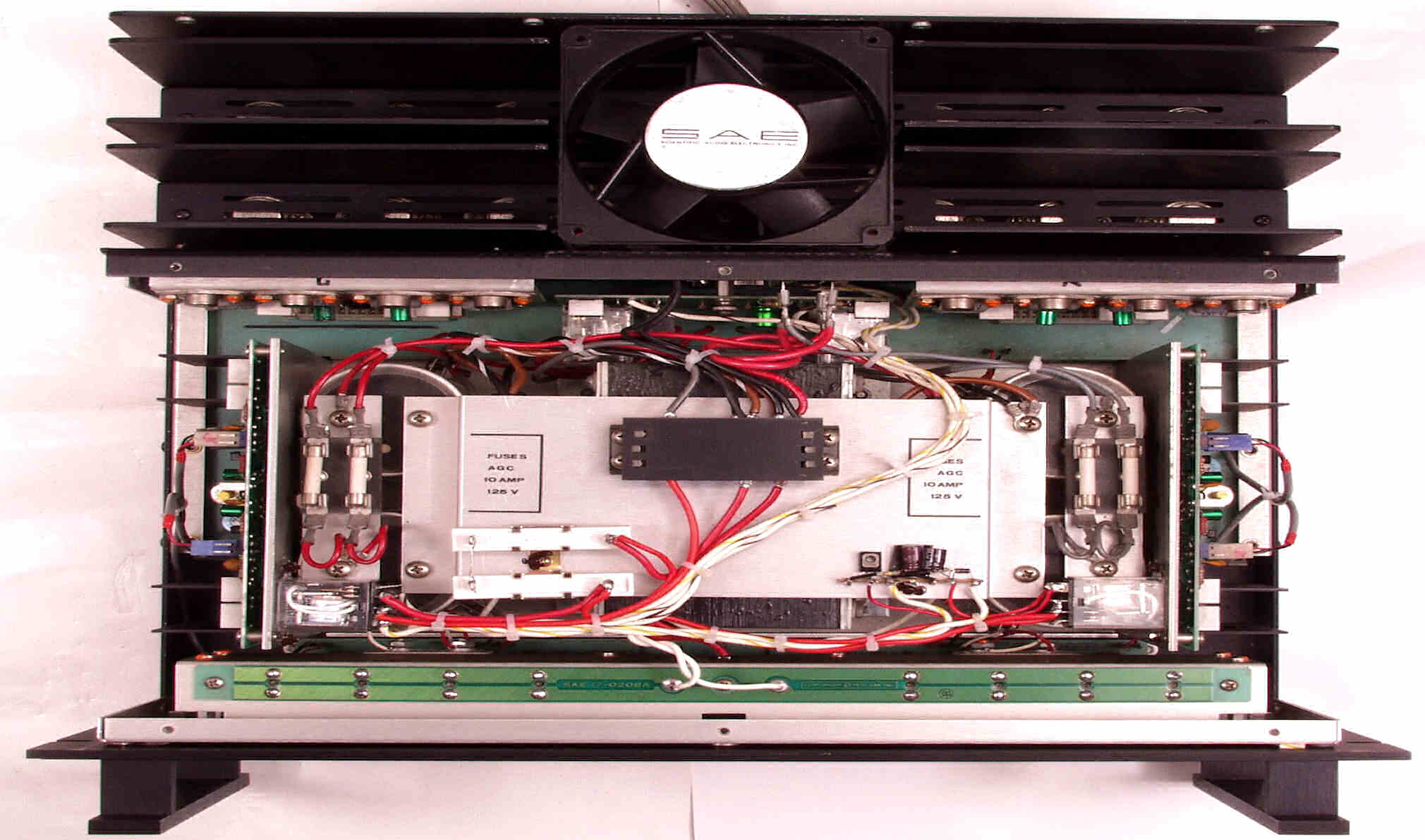

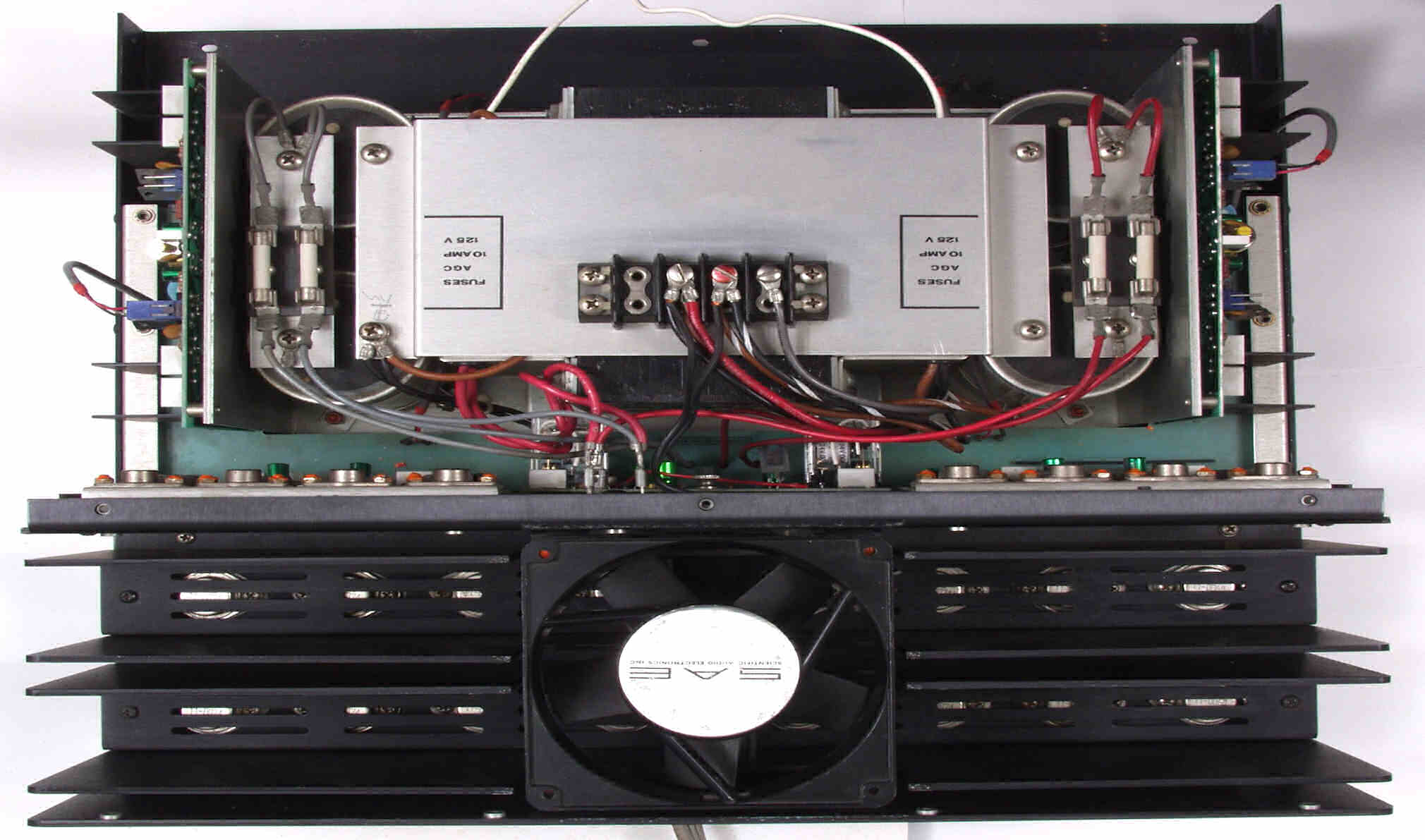

ＣＧ１．　修理前　上から見る

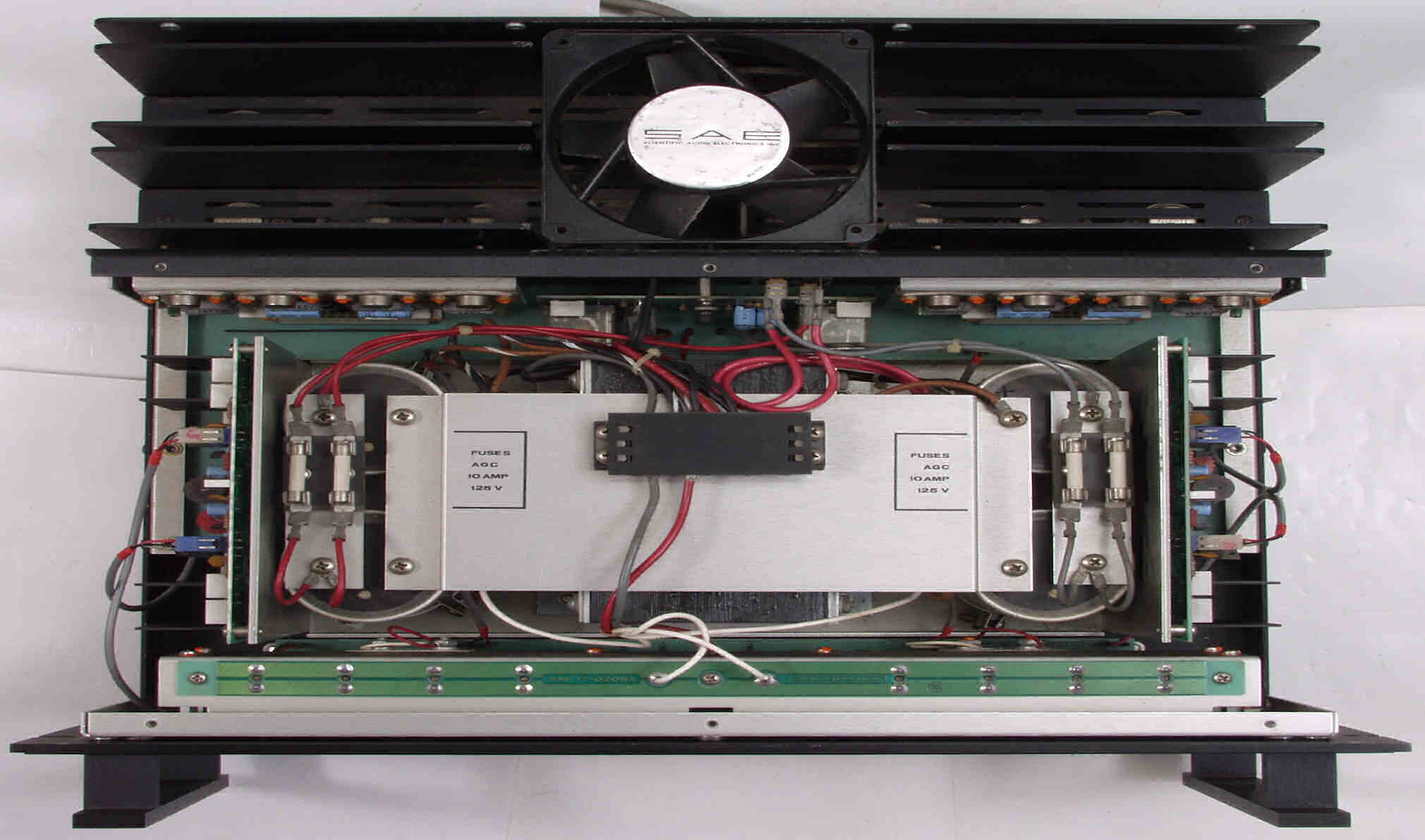

ＣＧ２．　修理後　上から見る

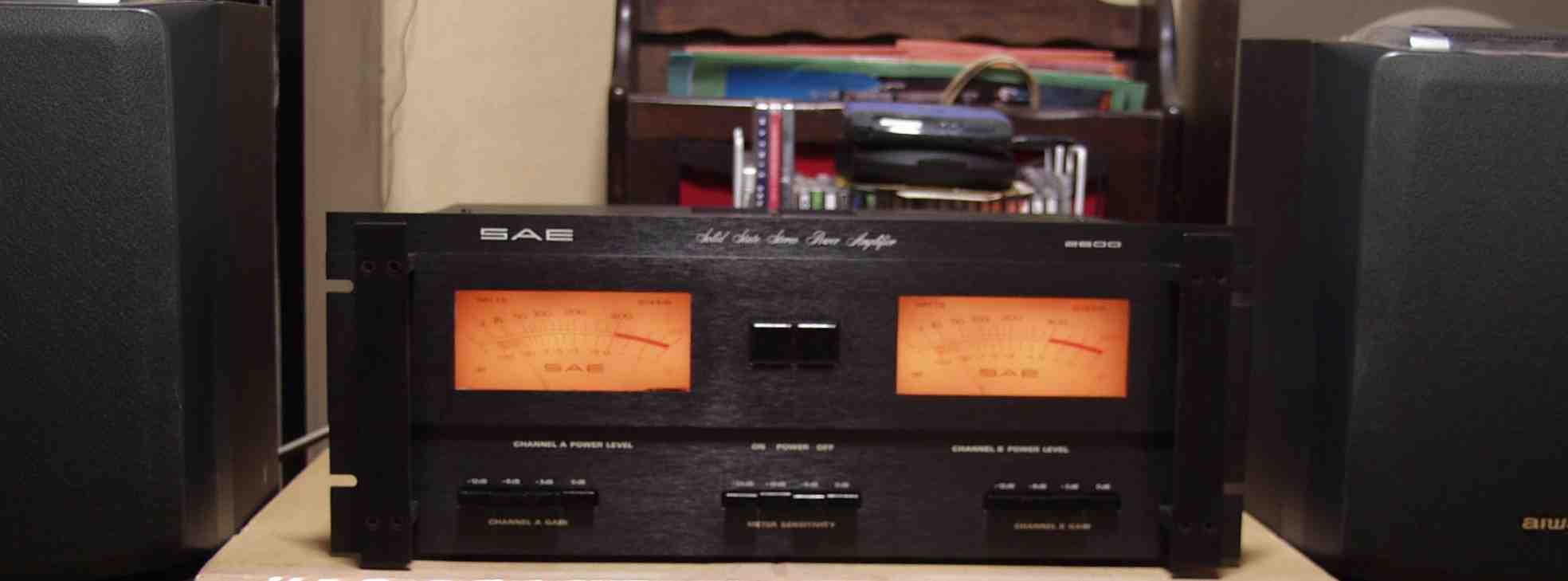

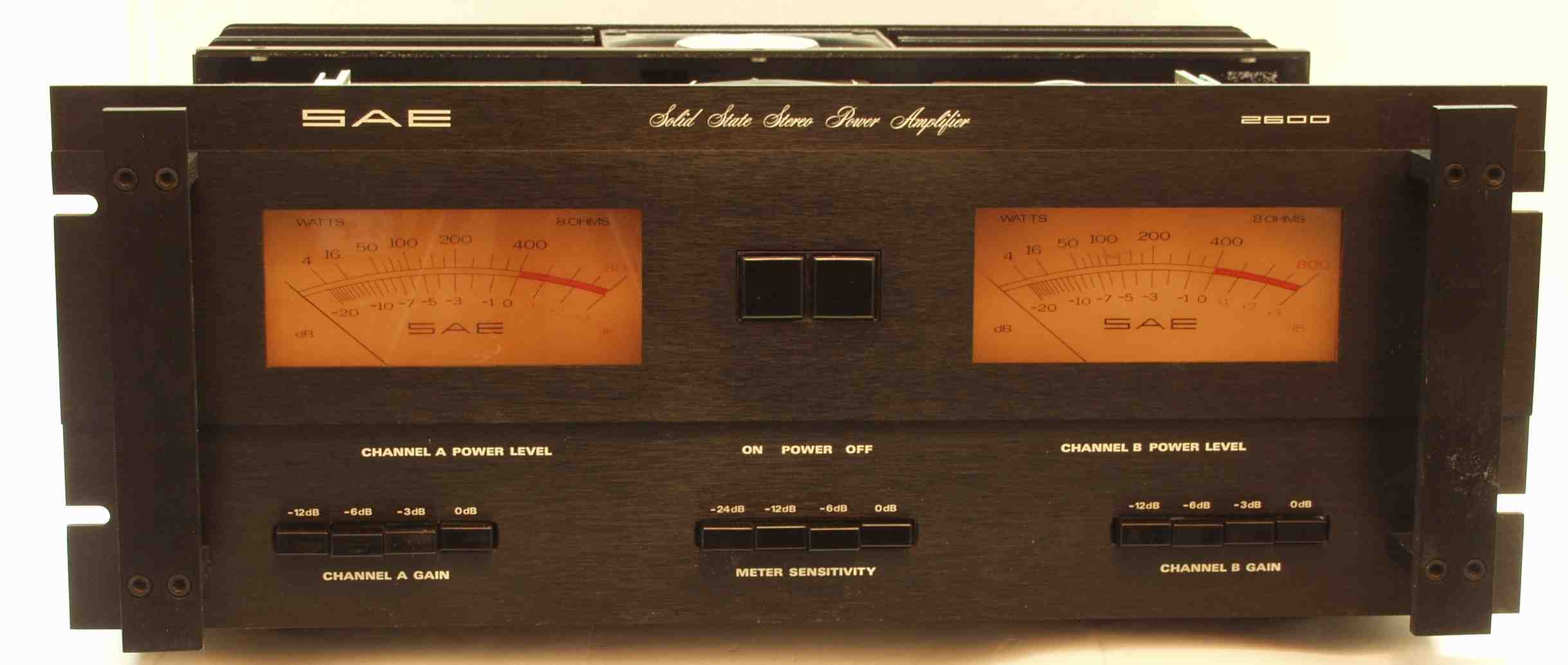

ＣＨ．　完成

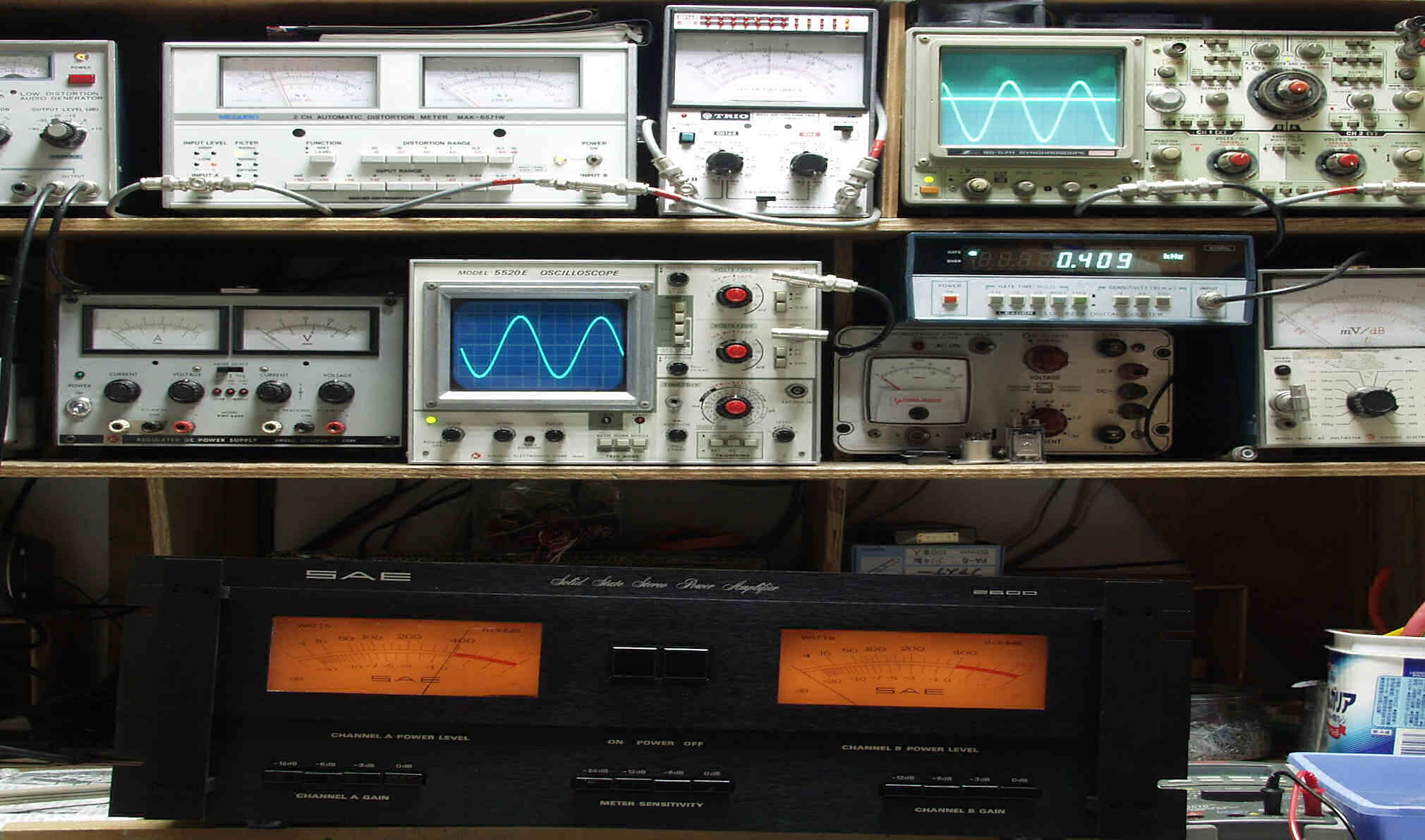

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定、電源電圧は１００Ｖで測定。前期型で、１１７Ｖ仕様なので出力は４００Ｗ／４００Ｗは出ない。 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出す（歪み率＝約０．００３％）。 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計。 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力。 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）。

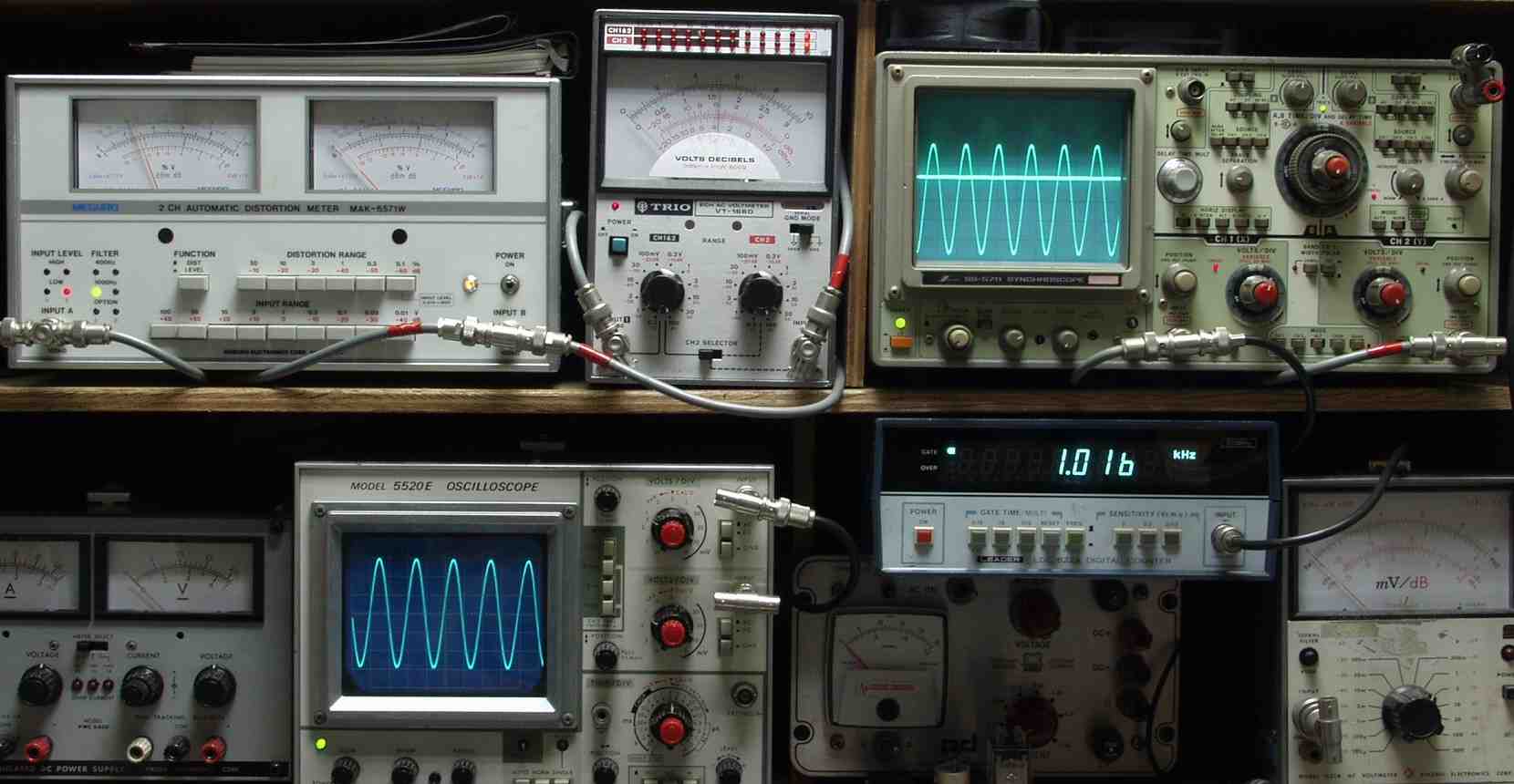

Ｅ１．　Ｒ側ＳＰ出力＝５２Ｖ＝３３４Ｗ　０．０２％歪み　１０００ＨＺ入力 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

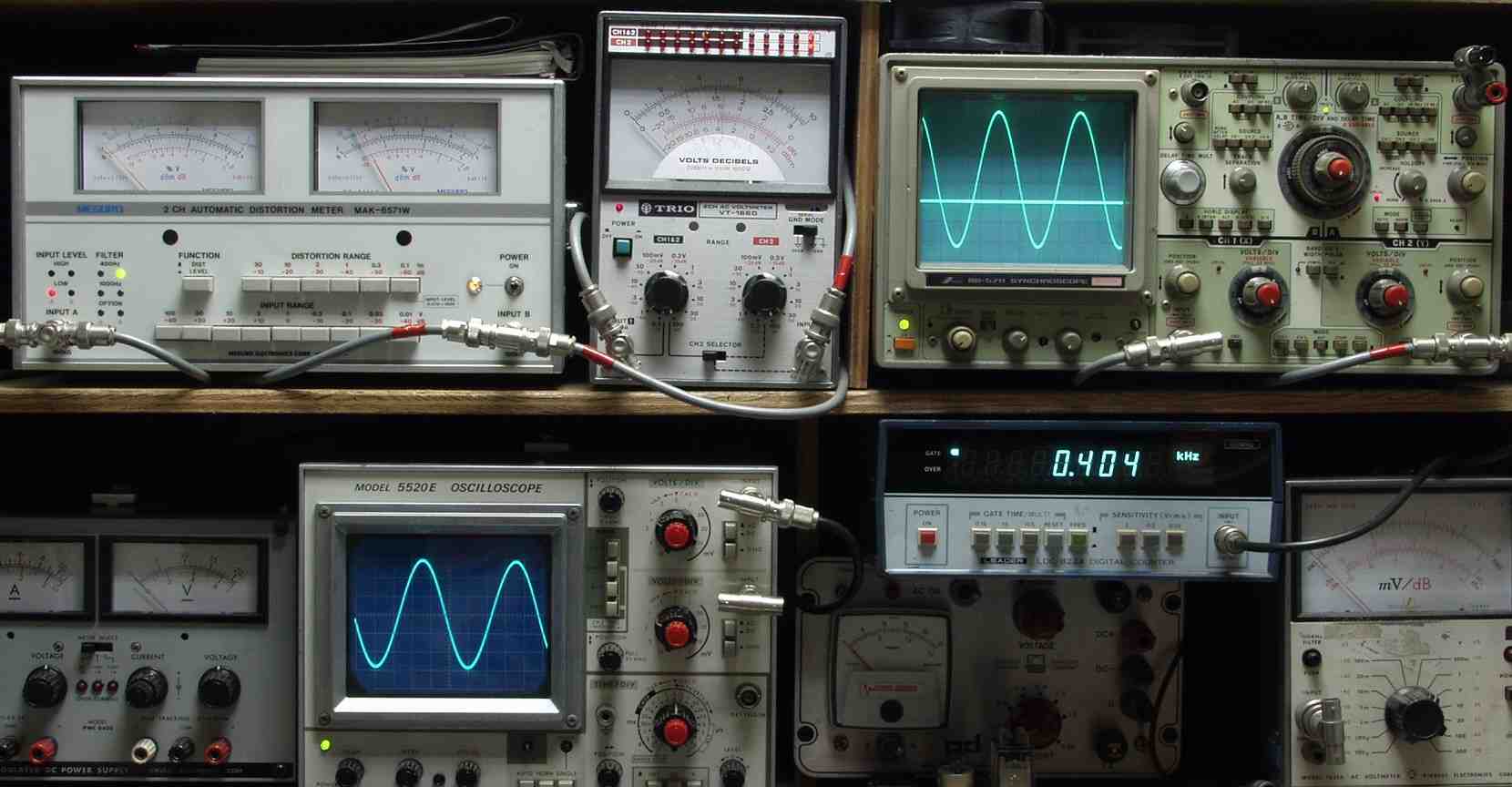

Ｅ２．　Ｒ側ＳＰ出力＝５２Ｖ＝３３４Ｗ　０．０２％歪み　４００ＨＺ入力 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

Ｅ３．　Ｌ側ＳＰ出力＝５２Ｖ＝３３４Ｗ　０．０３％歪み　１０００ＨＺ入力 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

Ｅ４．　Ｌ側ＳＰ出力＝５２Ｖ＝３３４Ｗ　０．０２％歪み　４００ＨＺ入力 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

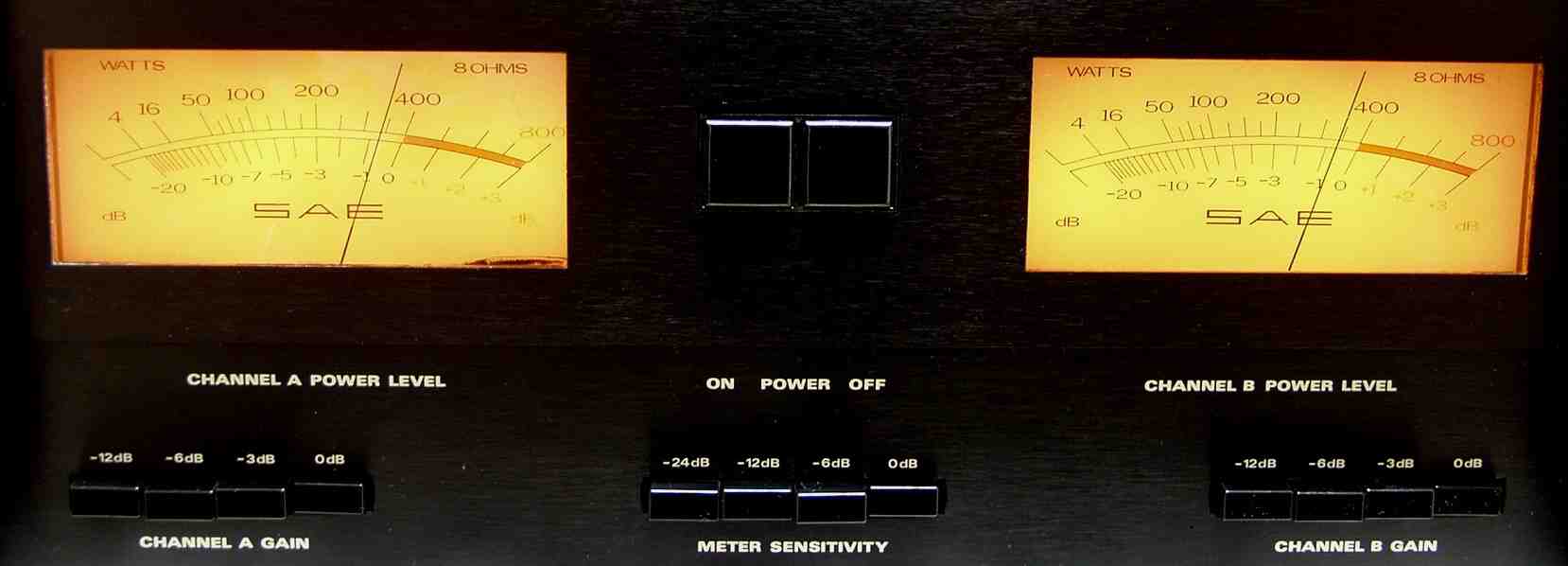

Ｅ５．　その時のＶＵメーター

Ｅ６．　完成　２４時間エージング

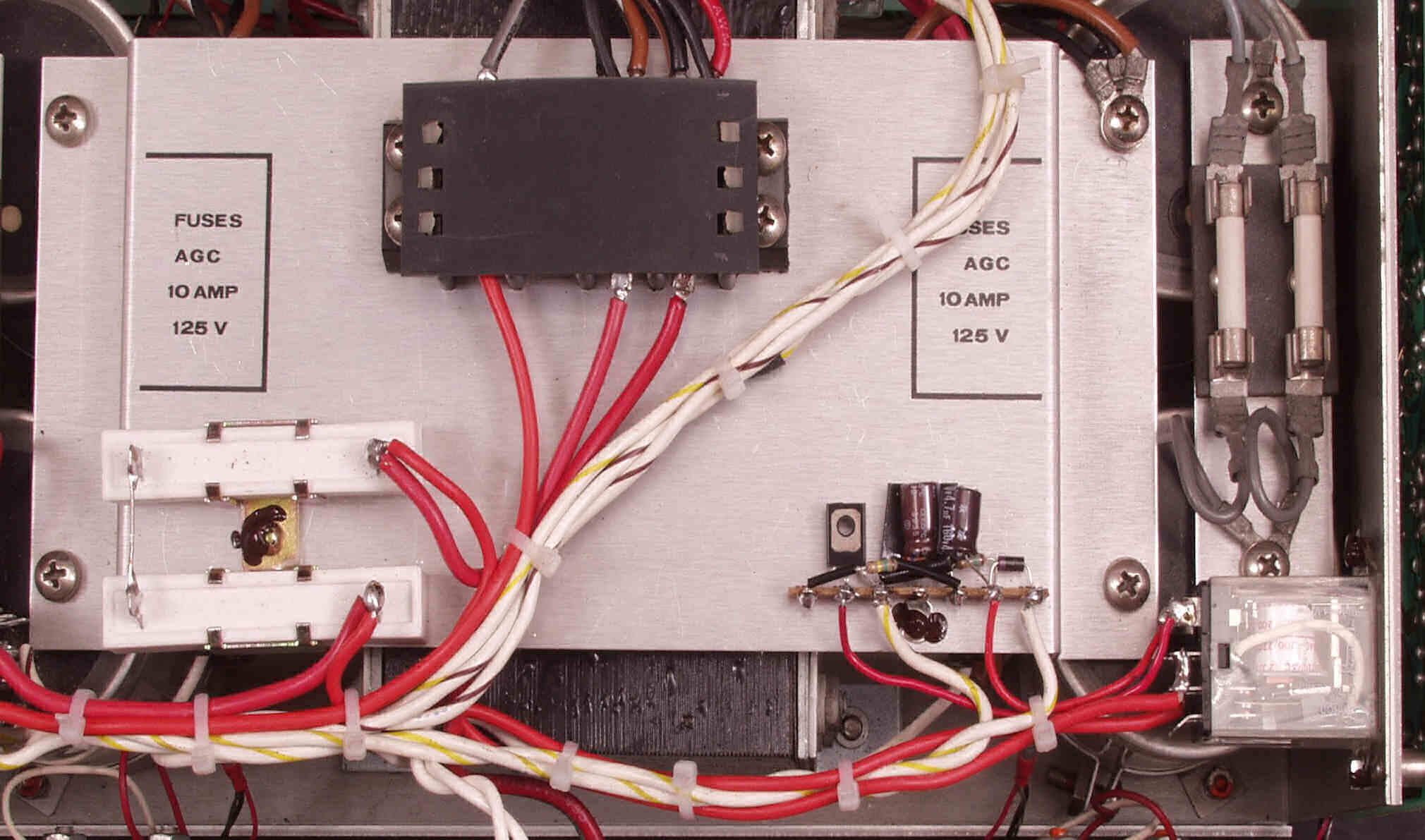

Ｇ．　再修理「突入電流抑制回路　組込」。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　電源投入すると１５Ａのフューズが溶断する、小生の所では１０ＡでもＯＫでした 　　　　　原因は電源回路変更により、突入電流が増大した為 　　　　　　１．前記の修理の様に、「温度フューズ」と「ＳＷ」が取り除かれ、「リレー投入」に成っている為、電源抵抗が減少した 　　　　　　２．小生の所は５０ＨＺ単２（１００Ｖ）の３０Ａ契約、ユーザーの所は６０ＨＺ単３（２００Ｖ）の３０Ａ契約 　　　　　修理前は、「電源ＳＷ→ 温度保護サーミスター→電源トランス」 　　　　　１回目修理後は、「電源投入リーレ接点（１０Ａ×３）→電源トランス」．．．突入電流大！ 　　　　　２回目修理後は、「電源投入リーレ接点（１０Ａ×３）→突入電流防止抵抗→電源トランス」 　　　　　　　　　　　　１秒後、「電源投入リーレ接点（１０Ａ×３）→遅延リレー接点（１０Ａ×２）→電源トランス」 Ｇ１．　突入電流抑制回路　組込

Ｇ２．　再修理完成後

Ｓ．　ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ ２６００　の仕様（マニアル・カタログより）

型式 ＳＡＥ　ＭＡＲＫ ２６００ 実効出力 600W＋600W（4Ω） 400W＋400W（8Ω、20Hz〜20kHz、両ch駆動、歪率0.05％） 全高調波歪率 0.05％（20Hz〜20kHz、8Ω、250mW〜400W） 混変調歪率 0.05％（250mW〜400W、8Ω、20Hz〜20kHz間の任意の2周波数の4：1混合） 周波数特性 20Hz〜20kHz ±0.25dB（定格出力時） ダンピングファクター 150（100Hz） SN比 100dB（定格出力時） 入力端子 ＲＣＡ端子１系統 入力感度/入力インピーダンス 2.12V/50kΩ 入力レベル調整 左右独立プッシュボタン式4段階ゲイン切替（0、-3、-6、-12dB） メーター感度 左右連動プッシュボタン式4段階切替（0、-6、-12、-24dB） 付属 冷却用ファン 電源 AC100V、50Hz/60Hz。　前期型は１１７Ｖ。 定格消費電力 1,500W（定格出力時） 外形寸法 幅483×高さ178×奥行461mm（端子、ハンドル類を含む） 重量 29.5kg
