ＨＭＡ−９５００．　１０台目　修理記録

平成１５年４月２２日　　　４月２５日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 プロテクト解除しない。 Ｂ．　原因 　　経年変化による劣化。 　　安全抵抗断線。 Ｃ．　修理状況 　　初段FET（電界トランジスター）交換。 　　ＳＰ接続リレー交換。 　　ＳＰ接続端子交換。 　　バイアス／バランス半固定ＶＲ交換。 　　ＴＲ（トランジスター）。 　　電解コンデンサー交換（オーディオコンデンサー使用）。 　　フューズ入り抵抗交換。 　　配線手直し、補強。 Ｄ．　使用部品 　　初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　２個。 　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 　　ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 　　電解コンデンサー（オーディオコンデンサー使用）　　　　　２７個。 　　バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　４個。 　　フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　　１８個。 　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　６５，０００円　　　オーバーホール修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００　の仕様（マニアルより）

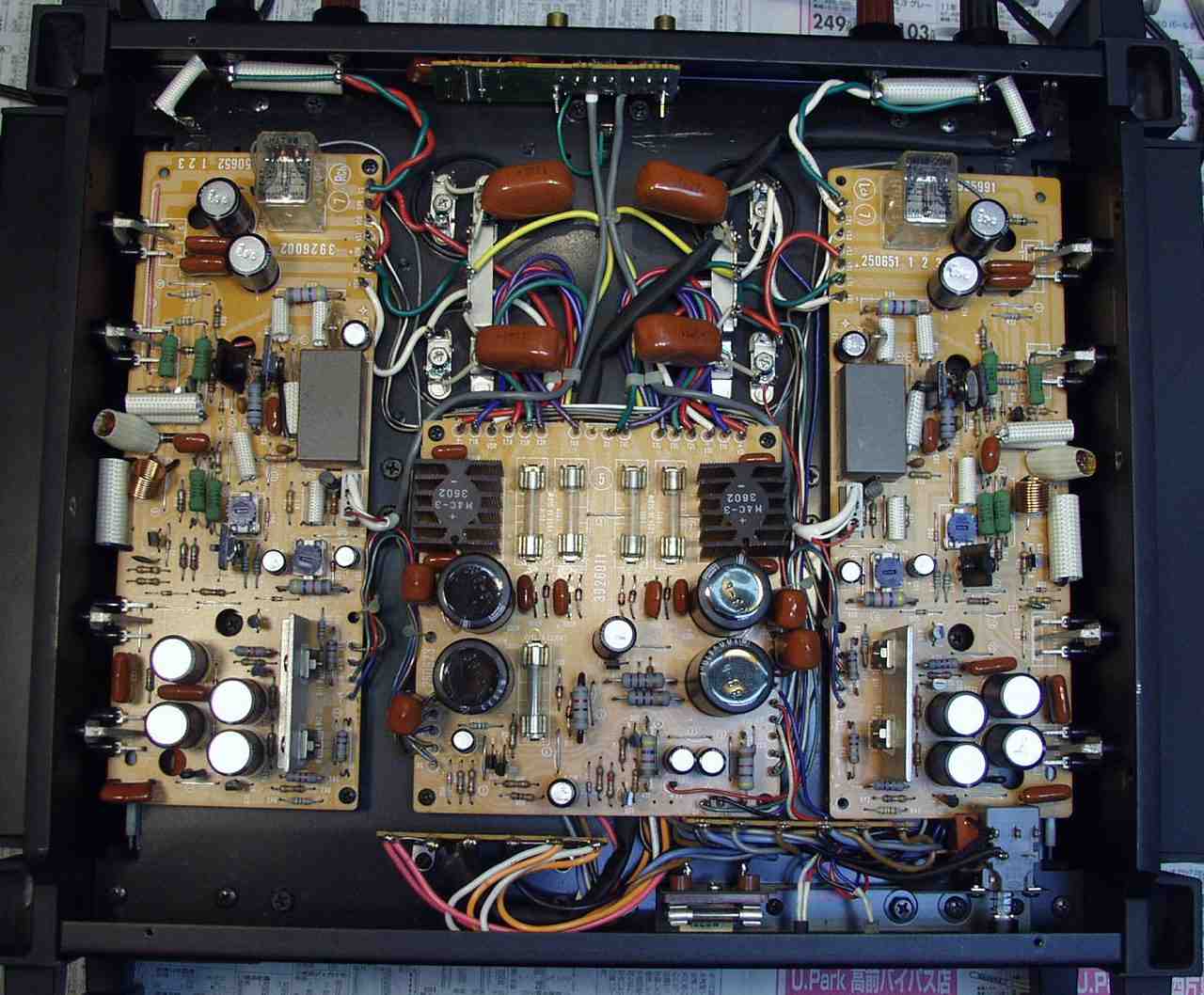

Ａ．　修理前の状況 Ａ−１．　修理前　下から見る

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒドライブ基板

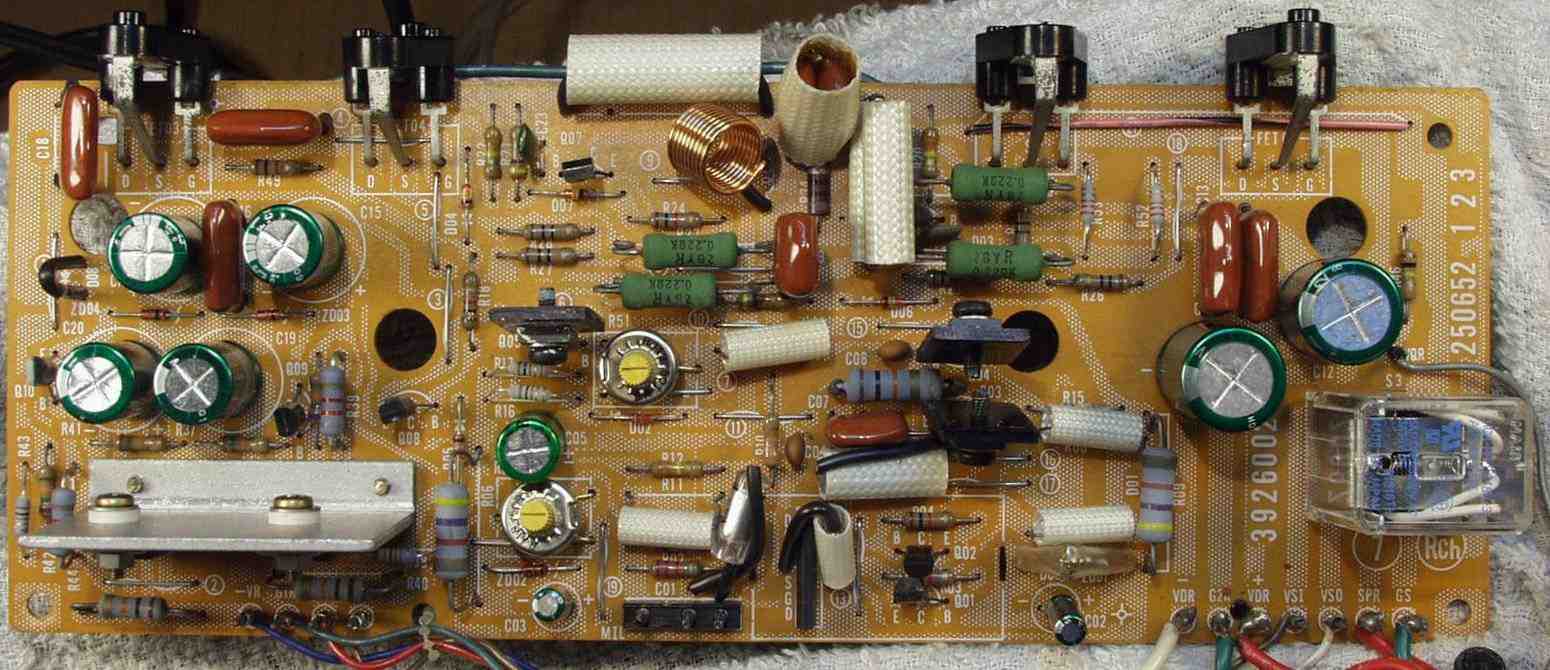

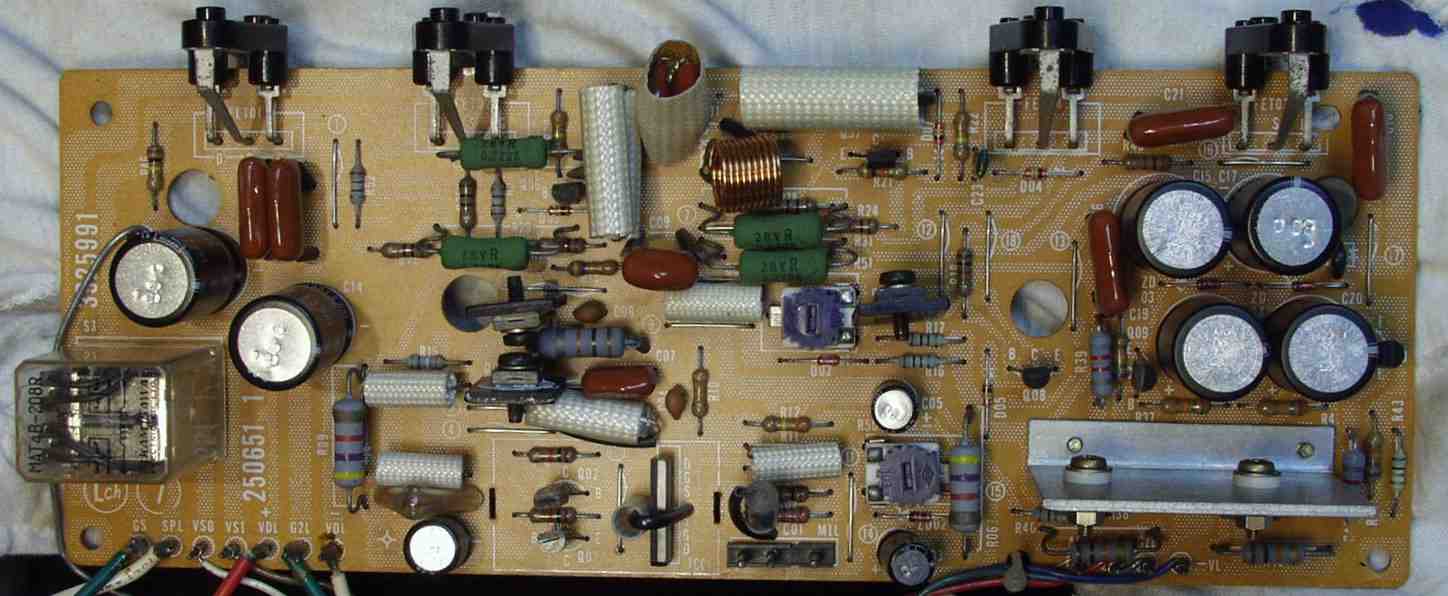

Ｃ１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗も全部交換　全電解コンデンサー交換

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

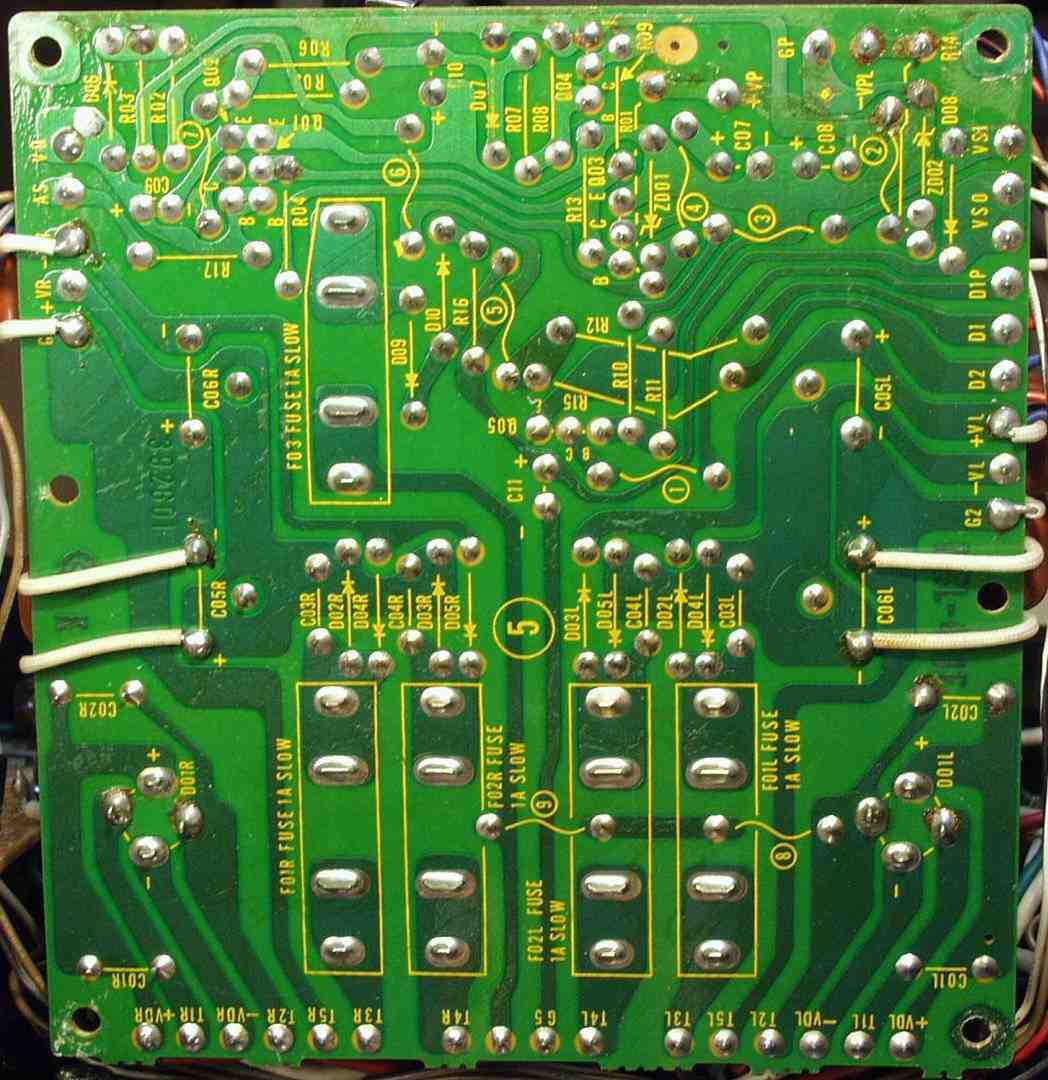

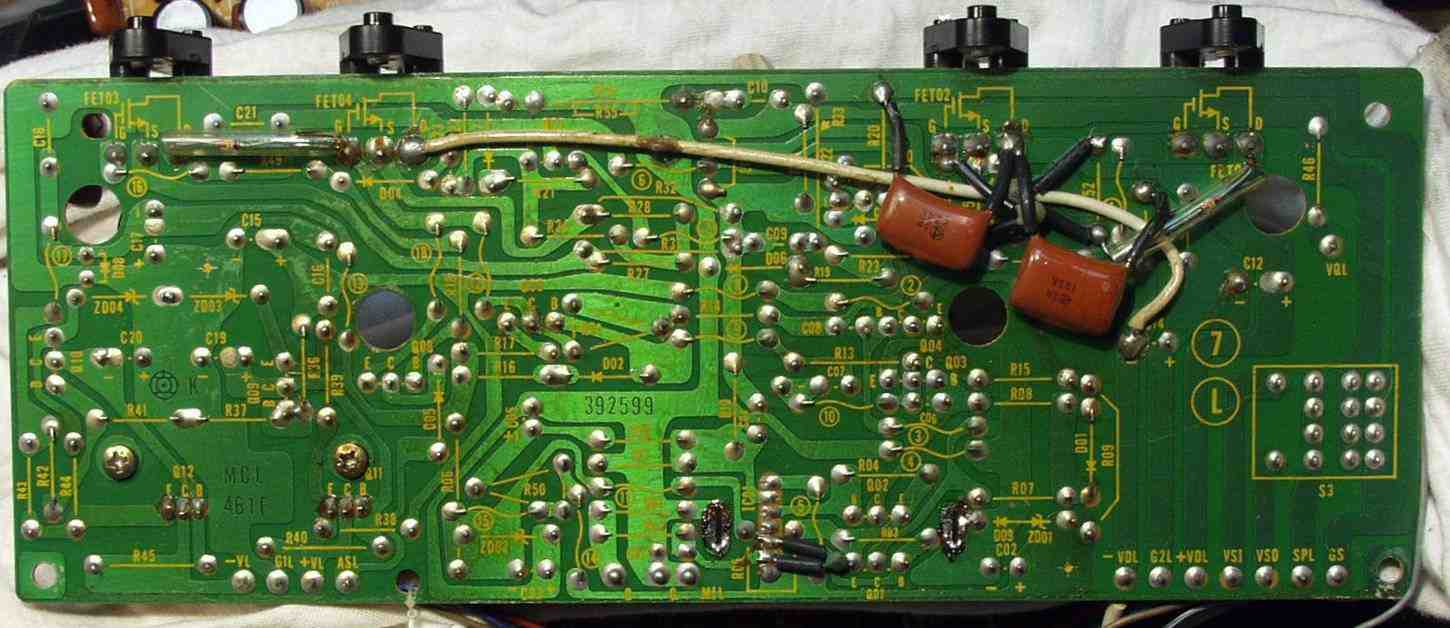

Ｃ１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　　全ての半田をやり修す

Ｃ２Ａ．　修理前　Ｌドライブ基板

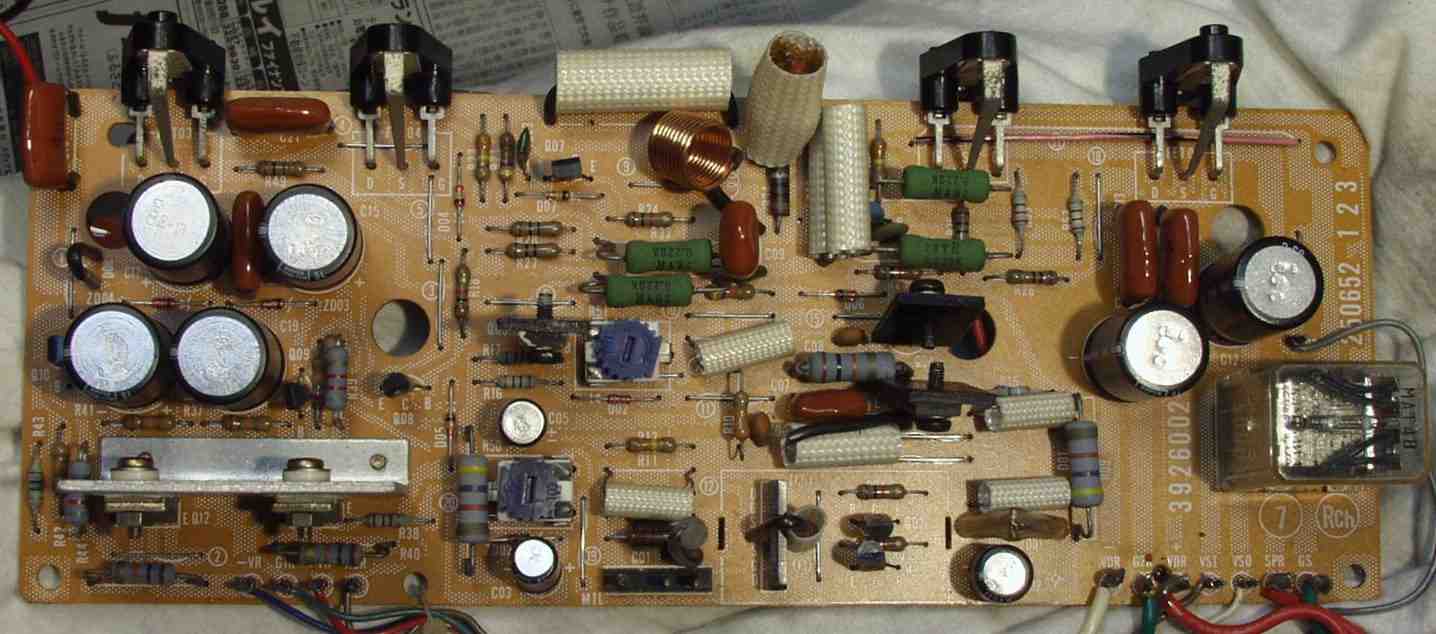

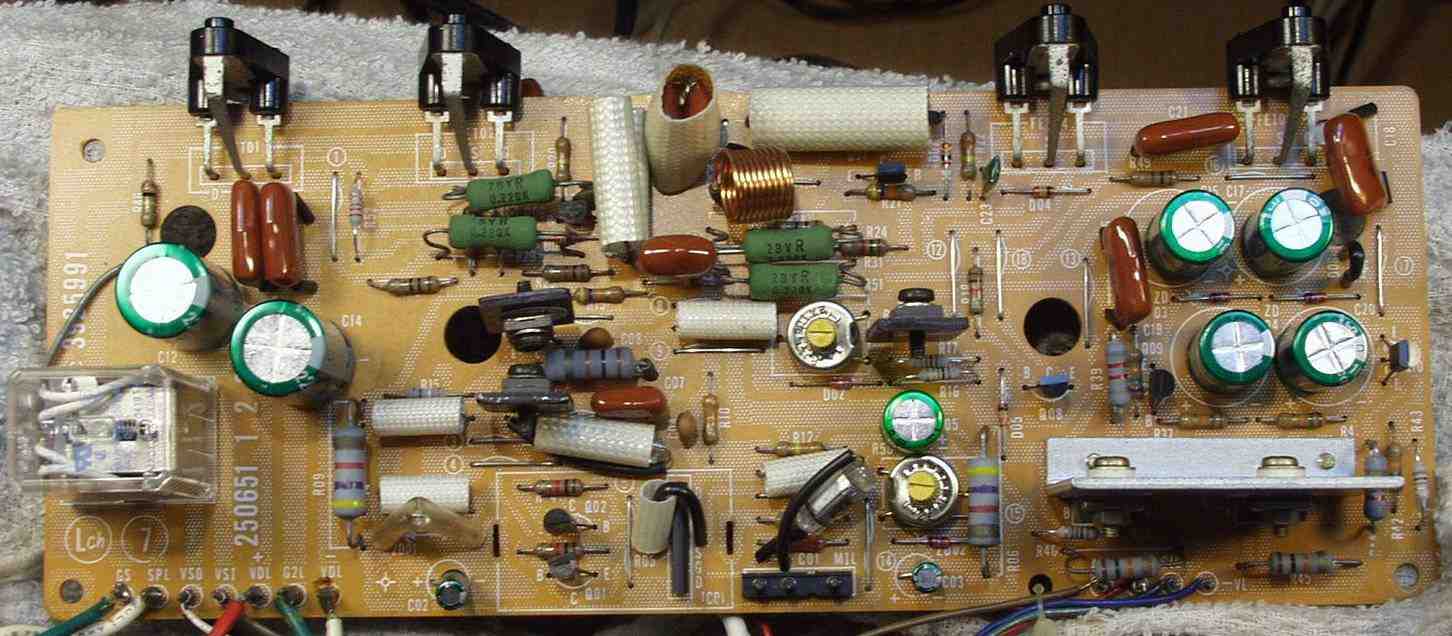

Ｃ２Ｂ．　修理後　Ｌドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗も全部交換　全電解コンデンサー交換

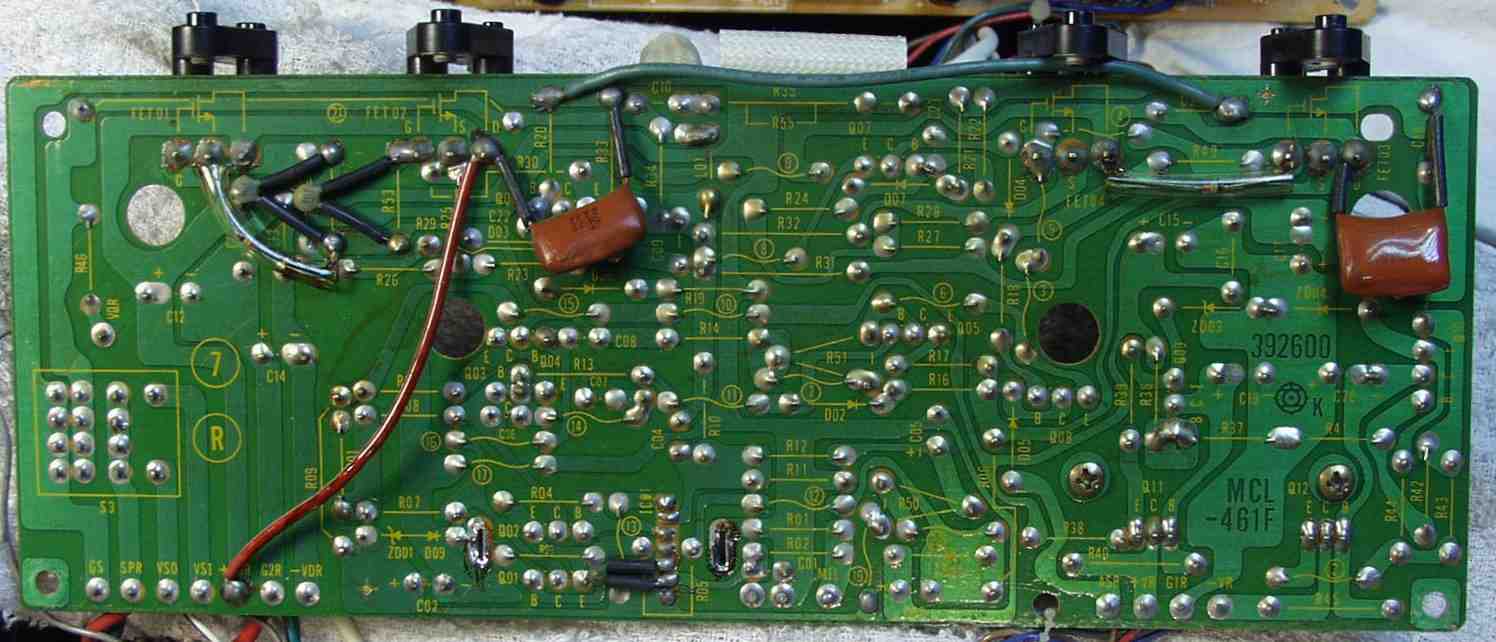

Ｃ２Ｃ．　修理前　Ｌドライブ基板裏

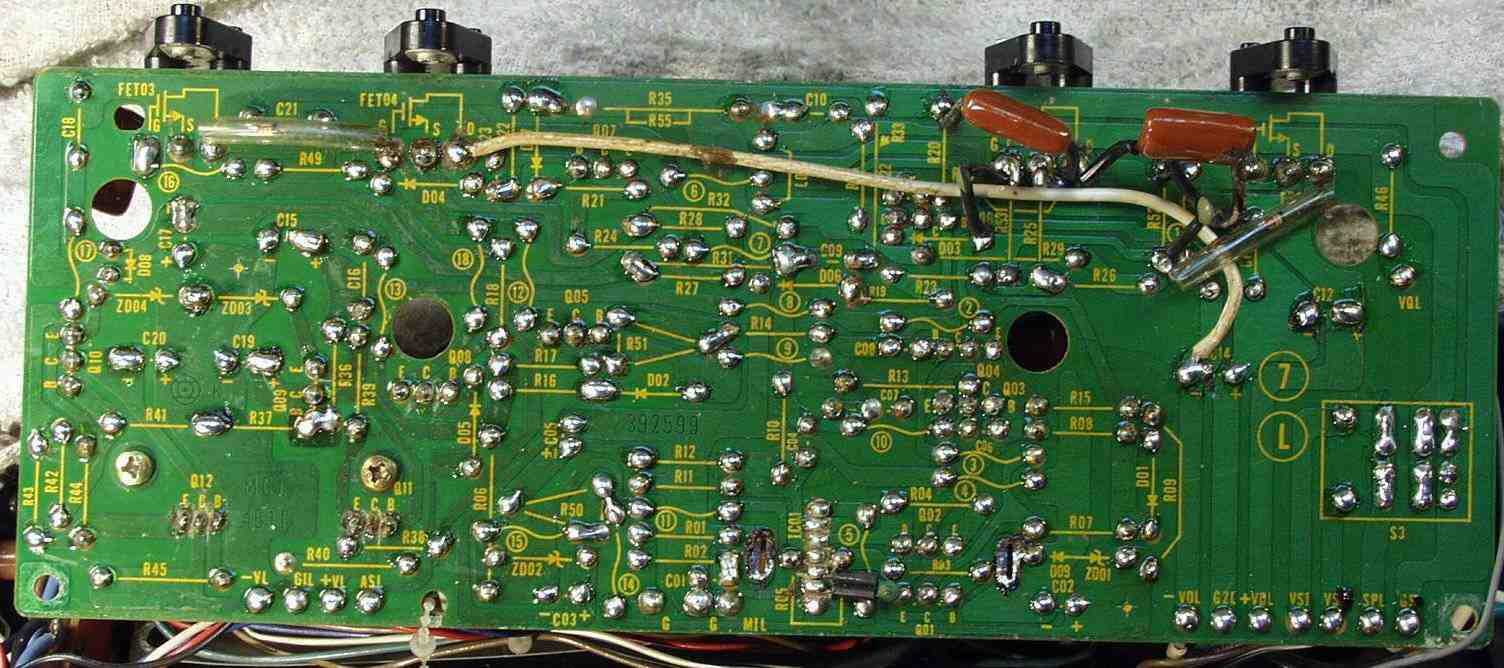

Ｃ２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　全ての半田をやり修す

Ｃ３Ａ．　修理前　Ｒ側　終段FET（電界トランジスター）

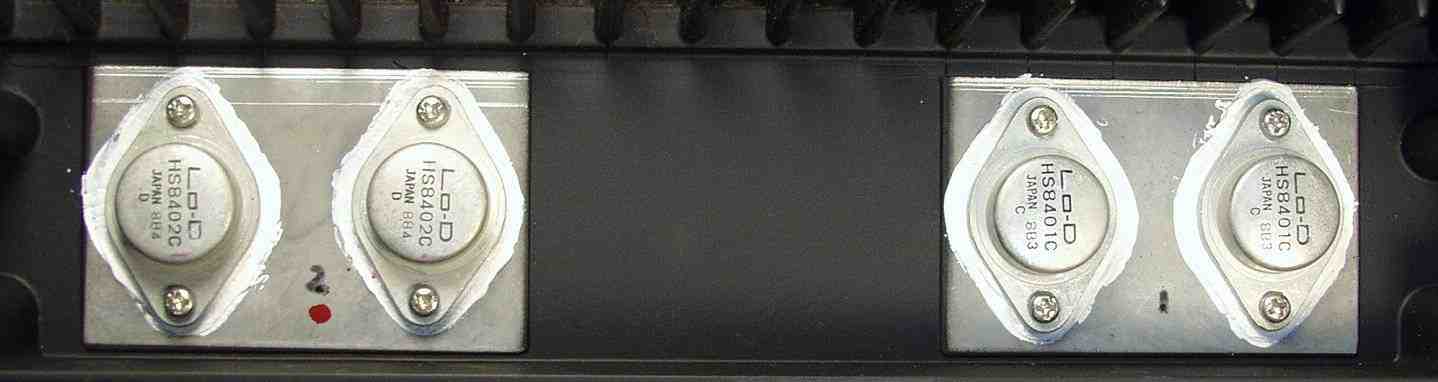

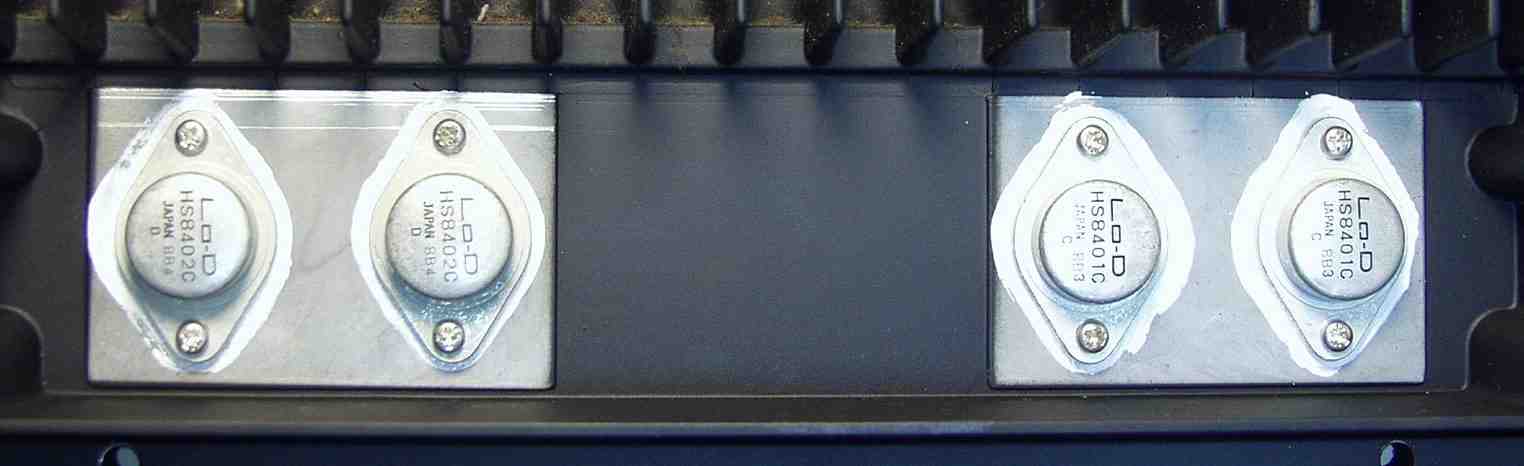

Ｃ３Ｂ．　修理後　Ｒ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける

Ｃ３Ｃ．　修理前　Ｒ側　終段FET（電界トランジスター）

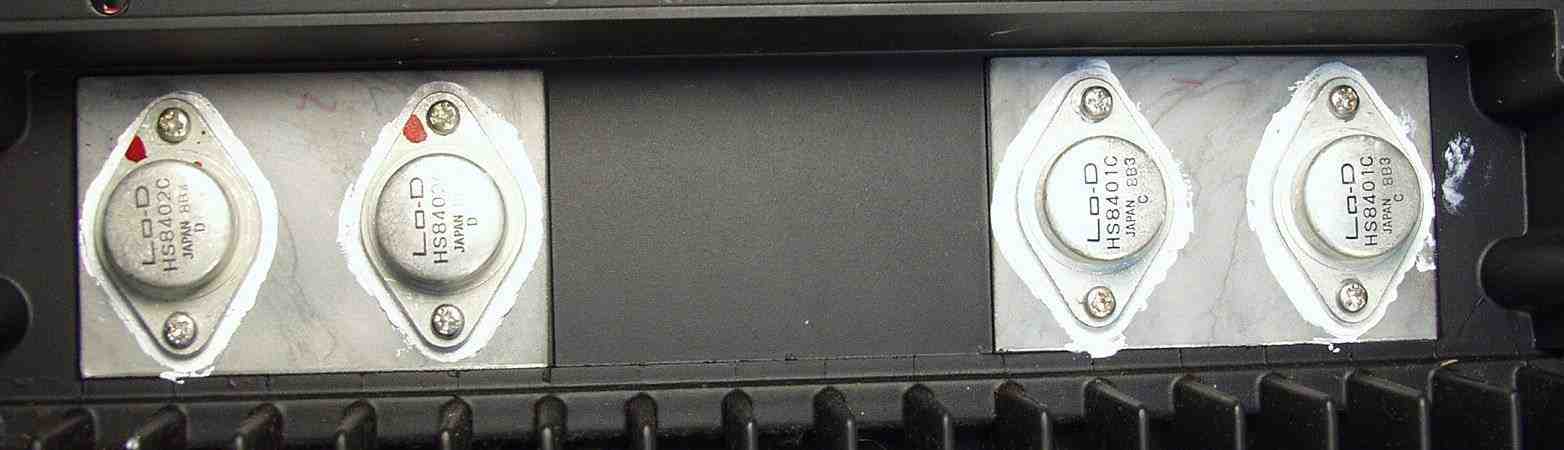

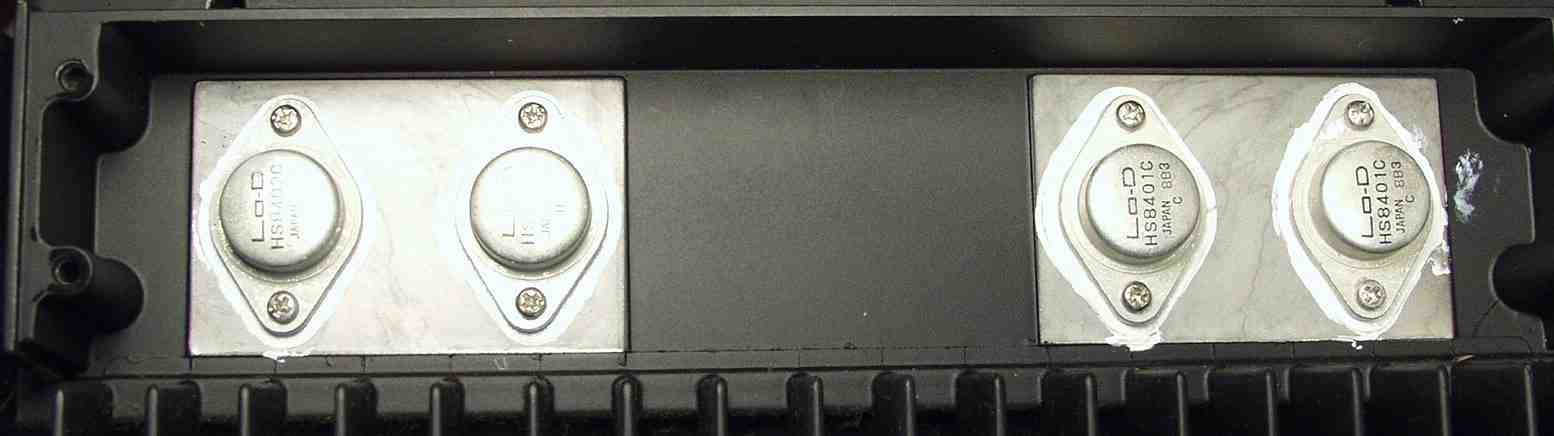

Ｃ３Ｄ．　修理後　Ｌ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける

Ｃ４Ａ．　修理前　電源基盤

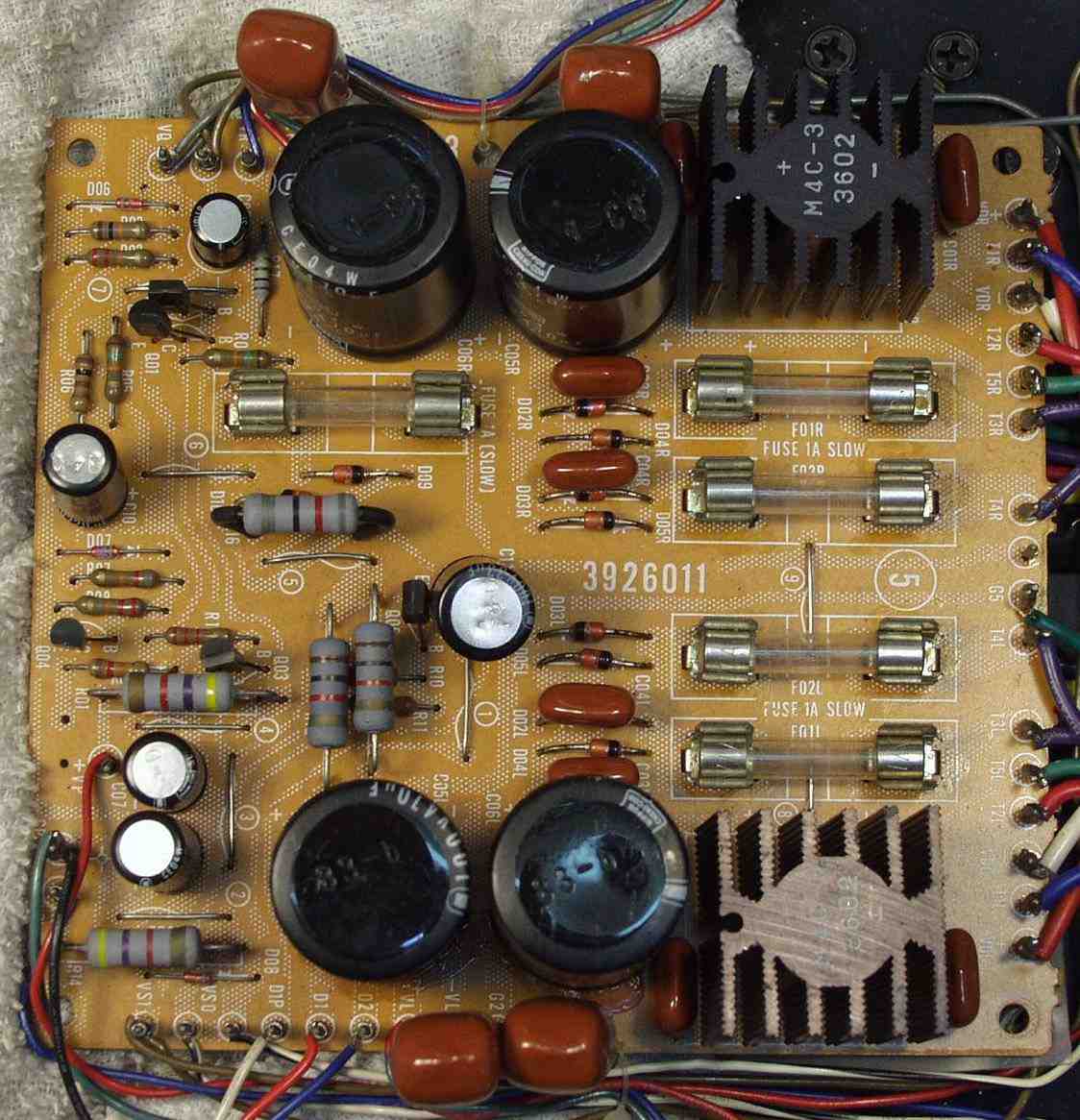

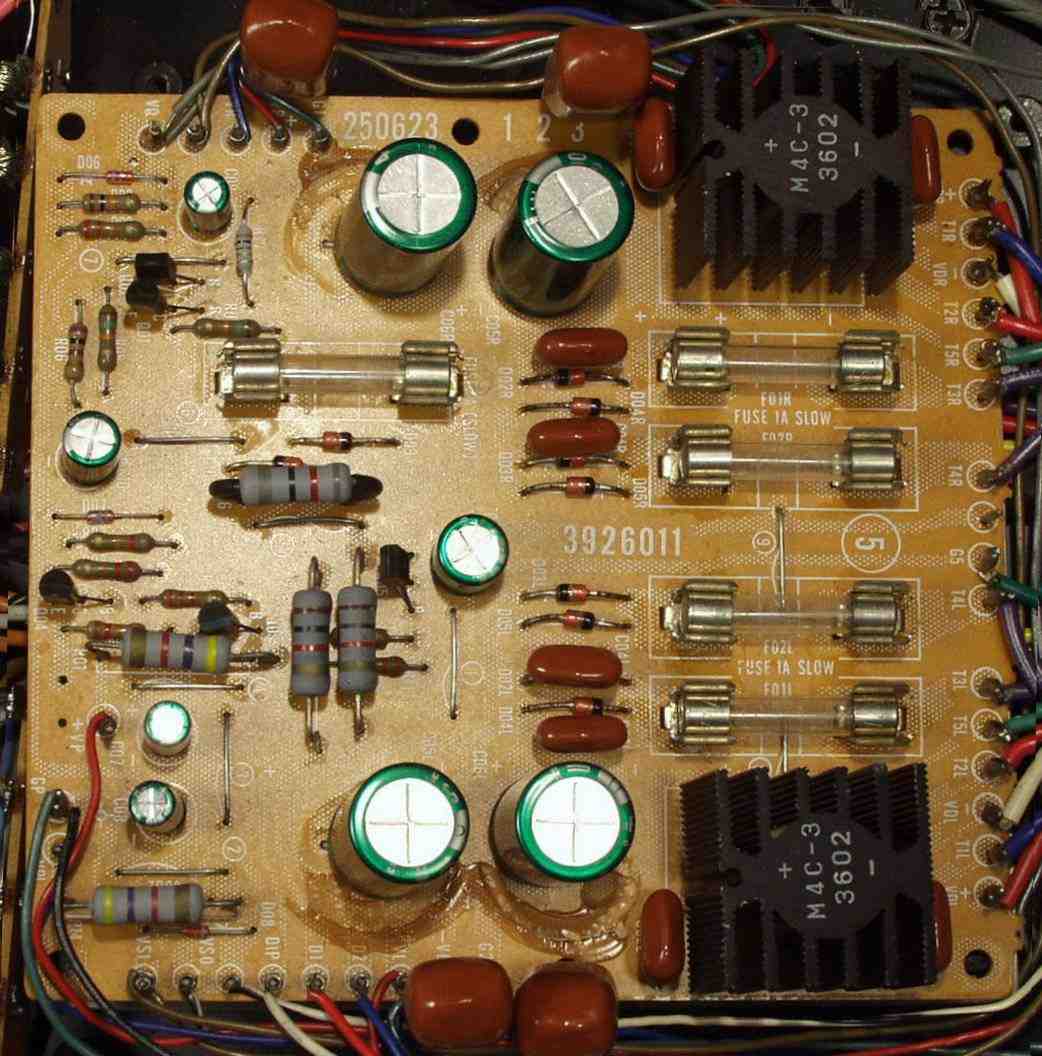

Ｃ４Ｂ．　修理後　電源基盤　電解コンデンサー９個、抵抗交換

Ｃ４Ｃ．　修理前　電源基盤裏

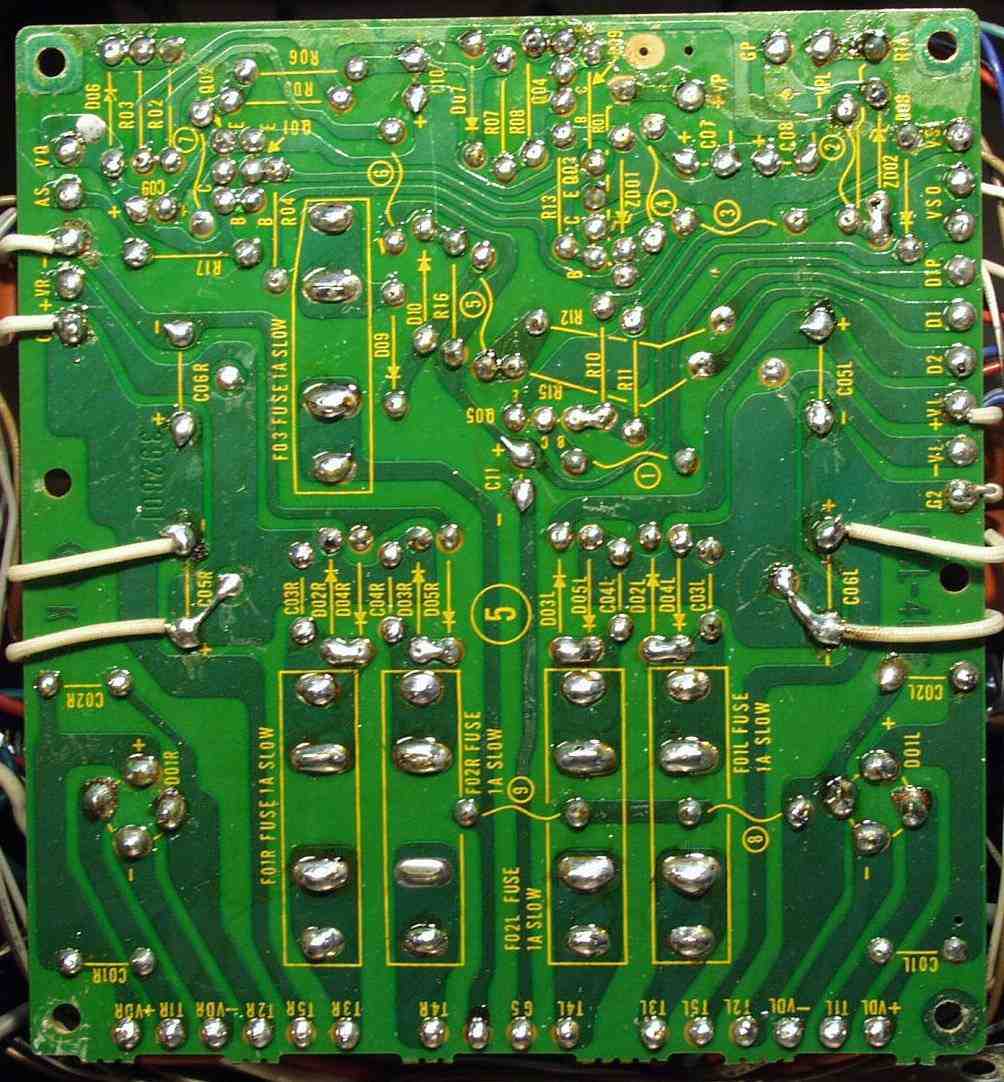

Ｃ４Ｄ．　修理（半田補正）後　電源基盤裏　　全ての半田をやり修す

Ｃ５Ａ．　修理前　入力ＲＣＡ端子基盤

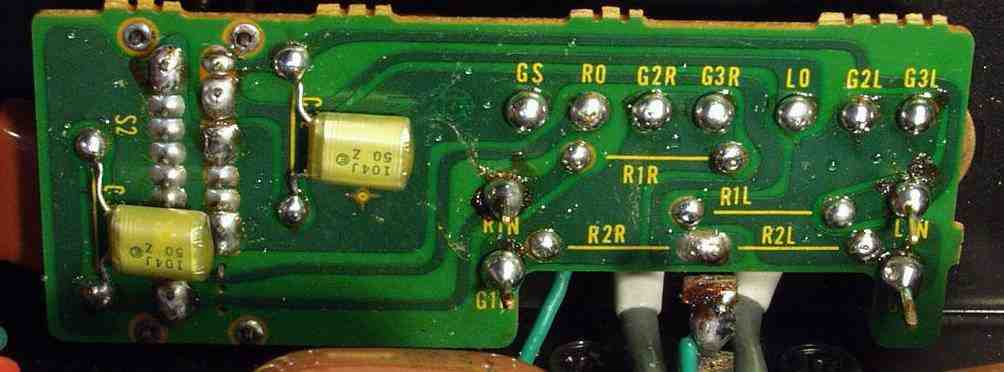

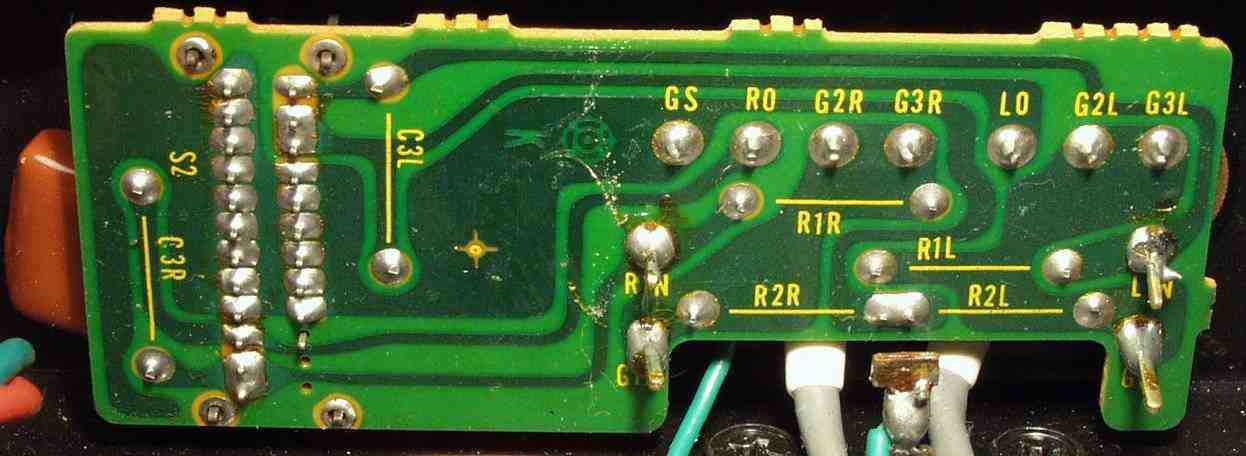

Ｃ５Ｂ．　修理（半田補正）後　入力ＲＣＡ端子基盤　全ての半田をやり修す

Ｃ６Ａ．　修理前　ＳＰ接続端子

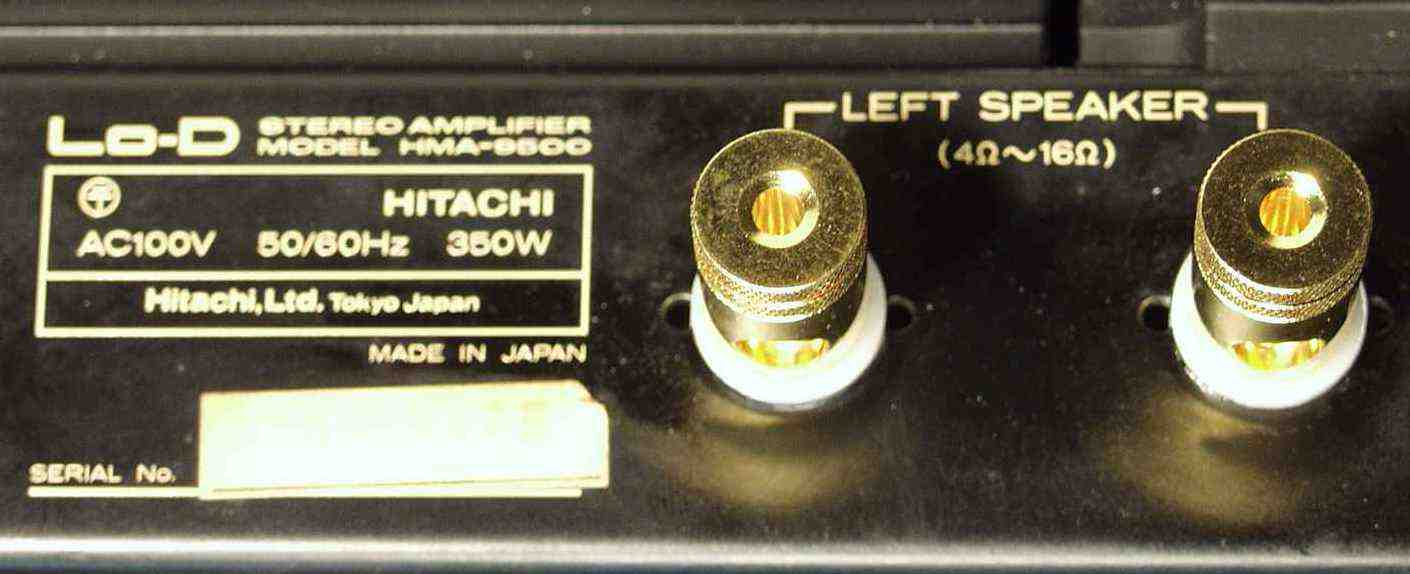

Ｃ６Ｂ．　修理後　ＳＰ接続端子

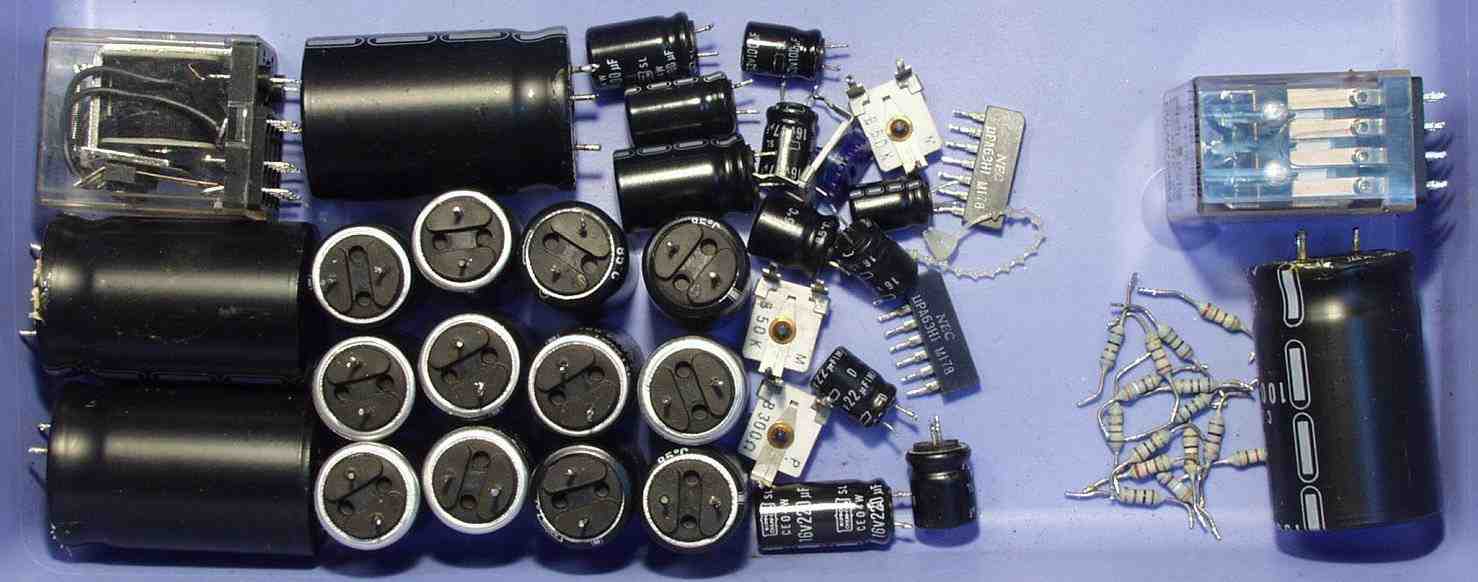

Ｃ７．　交換した部品　熱で電界コンデンサーのビニールが大きく剥けている

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整

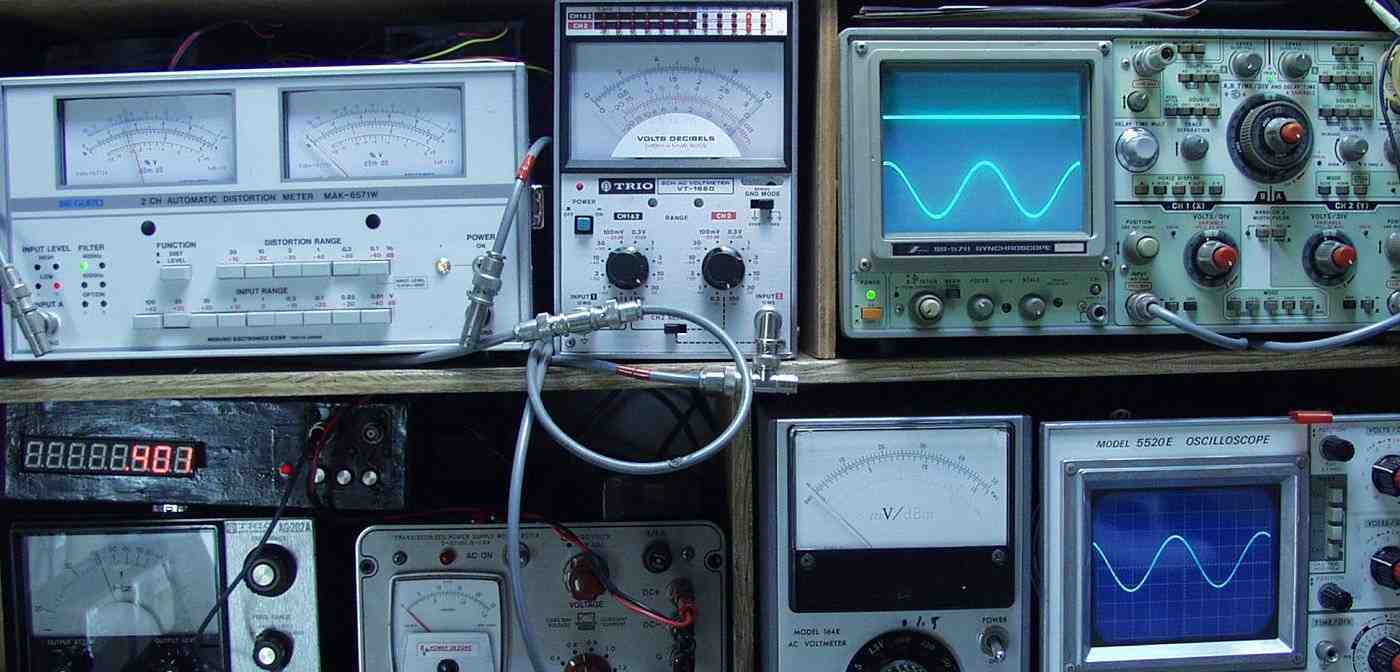

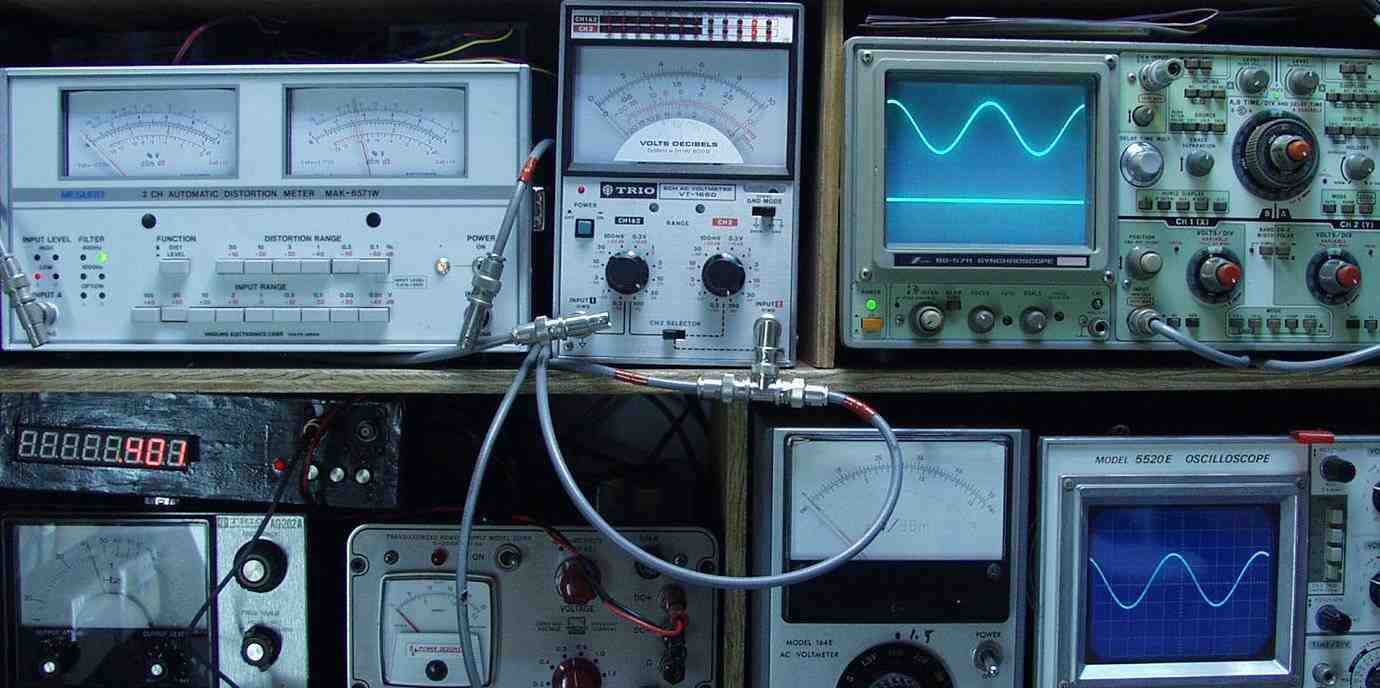

Ｅ２Ａ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．１２％歪み　１０００ＨＺ

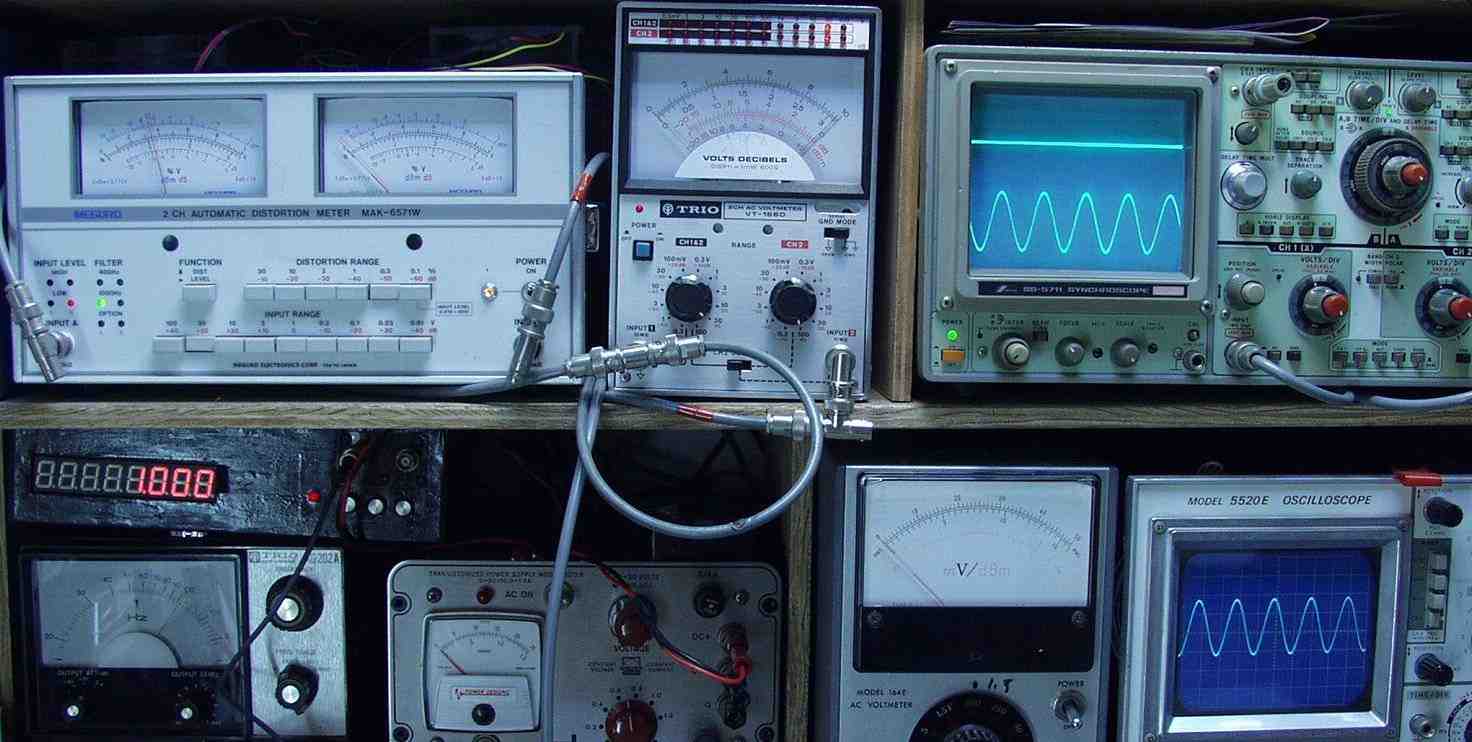

Ｅ２Ｂ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．１２％歪み　４００ＨＺ

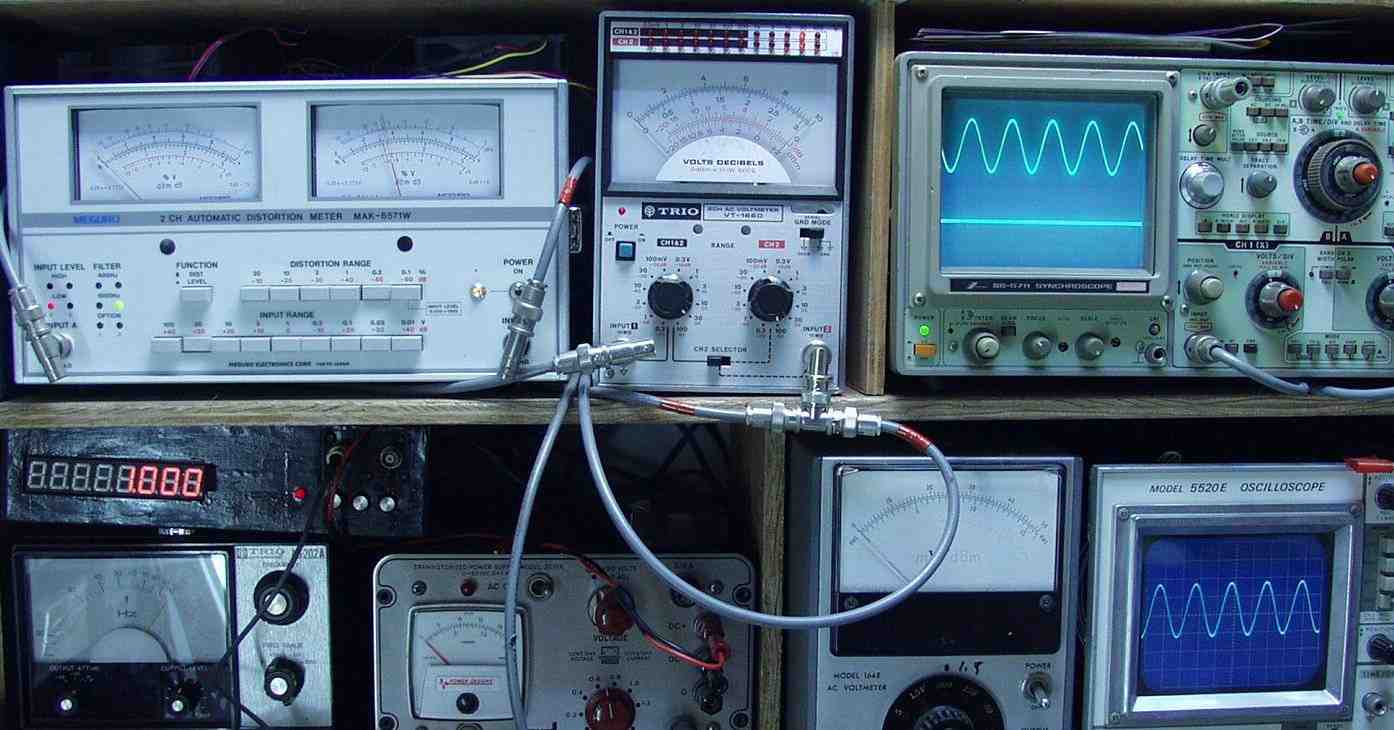

Ｅ２Ｃ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．１２％歪み　１０００ＨＺ

Ｅ２Ｄ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．１２％歪み　４００ＨＺ

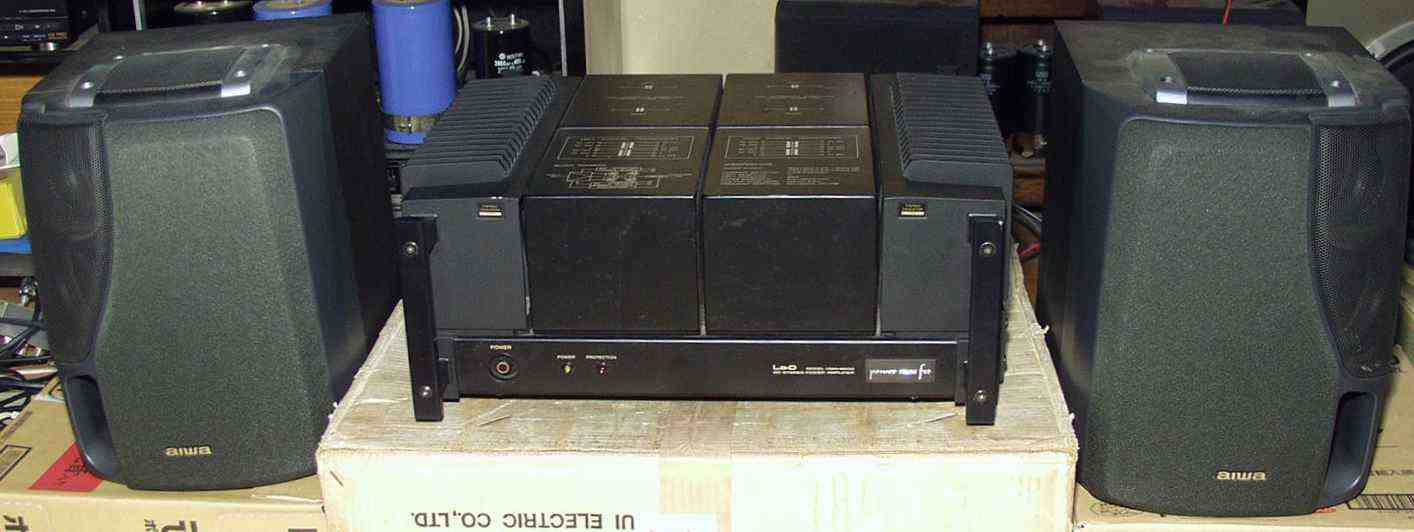

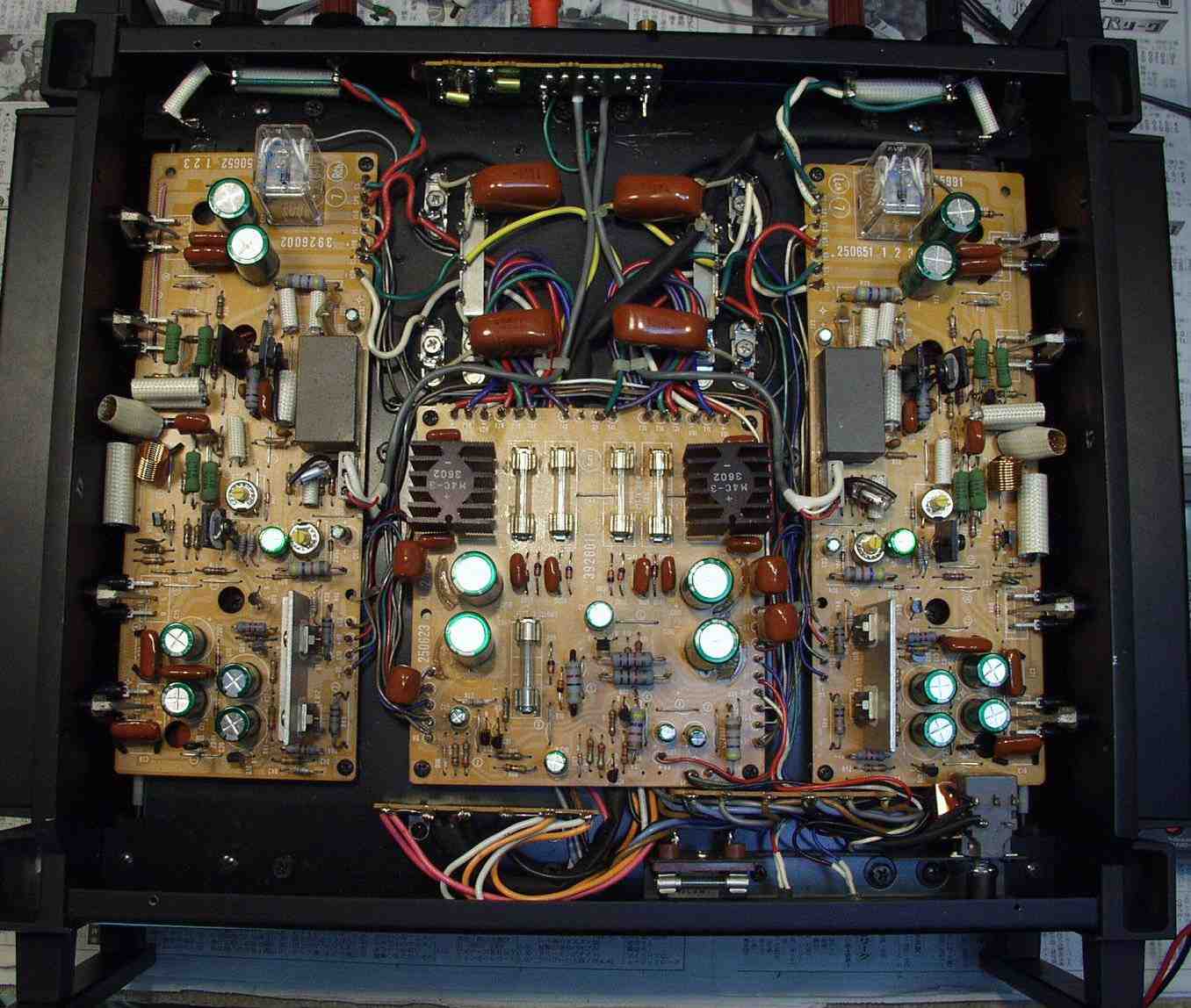

Ｅ３．　完成　下から見る

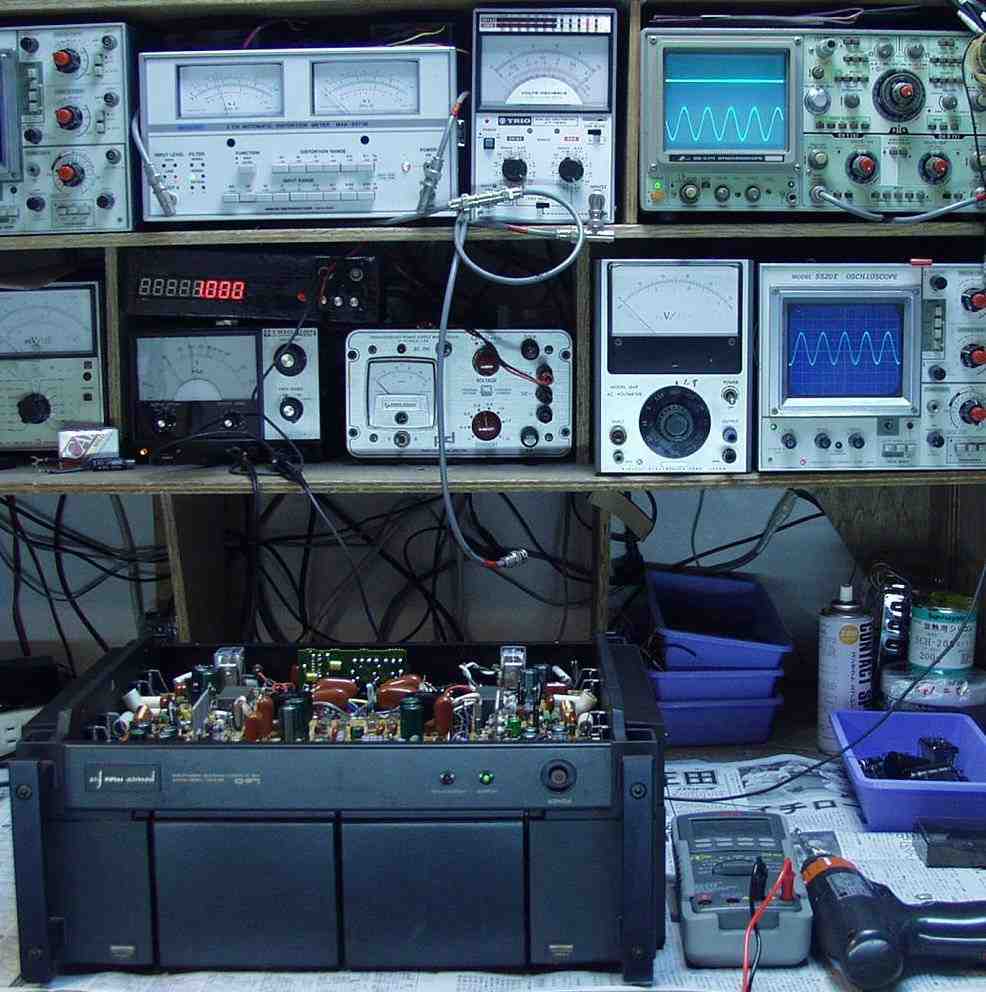

Ｅ４．　２４時間エージング
