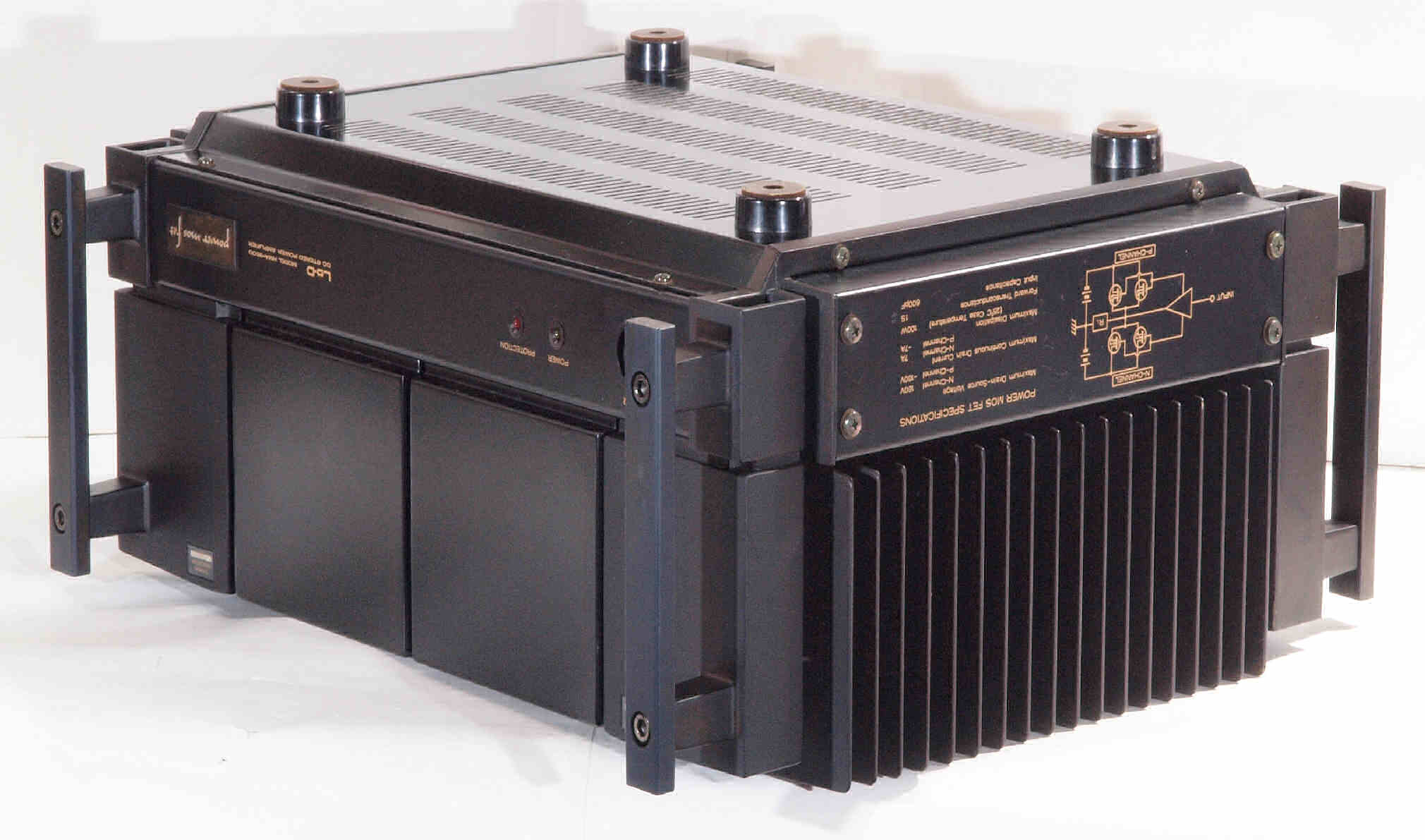

ＨＭＡ－９５００．　３２台目修理記録

同時修理　ＨＣＡ－８３００．　２台目　　平成２６年６月１９日持込　　　７月９日完成　

注意　このＡＭＰはアースラインが浮いています。
　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません。
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません。
　　　　本機の様に、電源コードがシールド（アース）付きの場合、シールド（アース）は本体かプラグのどちらかで外す事。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況

昭和５２年頃新品で購入。
※現在も稼働中
１８年程前にプロテクトが解除せず、ヒューズ抵抗８本？交換修理。
電源ケーブルは１７年程前に線が硬化しておりましたので私が自分で取り替えました。
「ＨＭＡ－９５００」パワーアンプは、昭和５２年頃「ＨＣＡ－７５００」コントロールアンプと共に新品で購入し現在に至っており、
２台とも現役で稼働してておりますが、近年低域の出が今一かなと感じるようになり、又コントロールアンプはバランスのL側が若干（目盛２つ位）弱くなってきています。
　コントロールアンプは、購入後まもなくＨＣＡ－８３００にすれば良かったなと思っておりました。
当時は、まだ２３歳の若造でしたので買い替えもままならず現在に至っております。
３７年余り使用してきた大変愛着のあるアンプですのでどうぞ宜しくお願いいたします。

Ｔ．　修理前点検測定

B．　原因

経年劣化。

Ｃ．　修理状況

SP接続リレー交換。
初段ＦＥＴ（電界効果トランジスター）交換。
ＲＬバイアス／バランスＶＲ交換。
電解コンデンサー交換（オーディオコンデンサー使用）。
全ヒューズ入抵抗交換。
１部整流ダイオード交換。
配線手直し、補強。

Ｄ．　使用部品

SP接続リレー　　　　　　　　　　　　　　　２個。
初段ＦＥＴ（電界効果トランジスター）　２個。
バイアス／バランス半固定ＶＲ　　　　６個。
ヒューズ入り抵抗　　　　　　　　　　　３０個。
電解コンデンサー　　　　　　　　　　３１個。
フイルムコンデンサー　　　　　　　　４個。
整流ダイオード交換　　　　　　　　１０個。

Ｅ．　調整・測定

Ｆ．　修理費　　９８，０００円。　　オーバーホール修理。

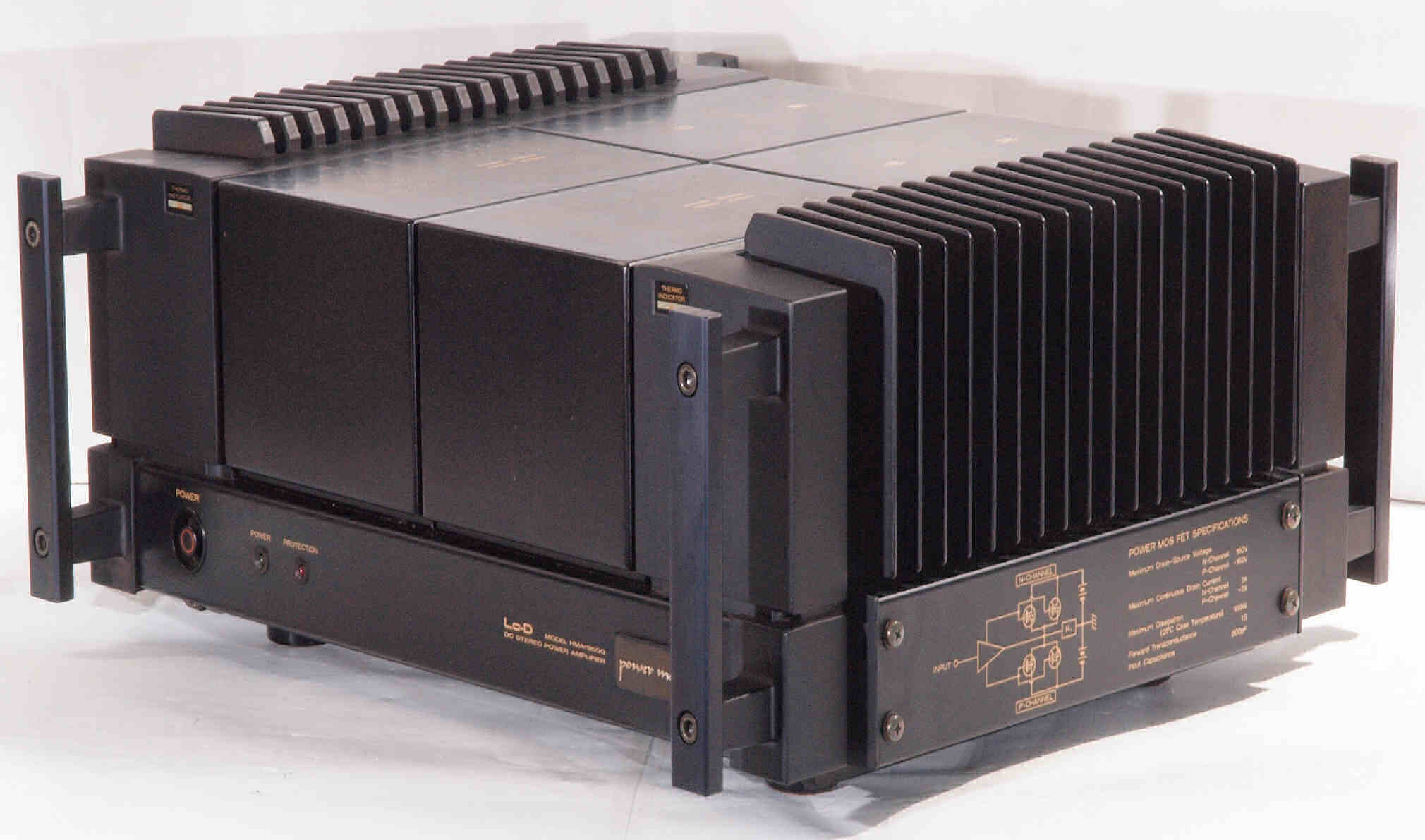

Ｓ．　ＨＩＴＡＣＨＩＬｏ－Ｄ　ＨＭＡ－９５００　の仕様（マニアルより）

Ａ．　修理前の状況

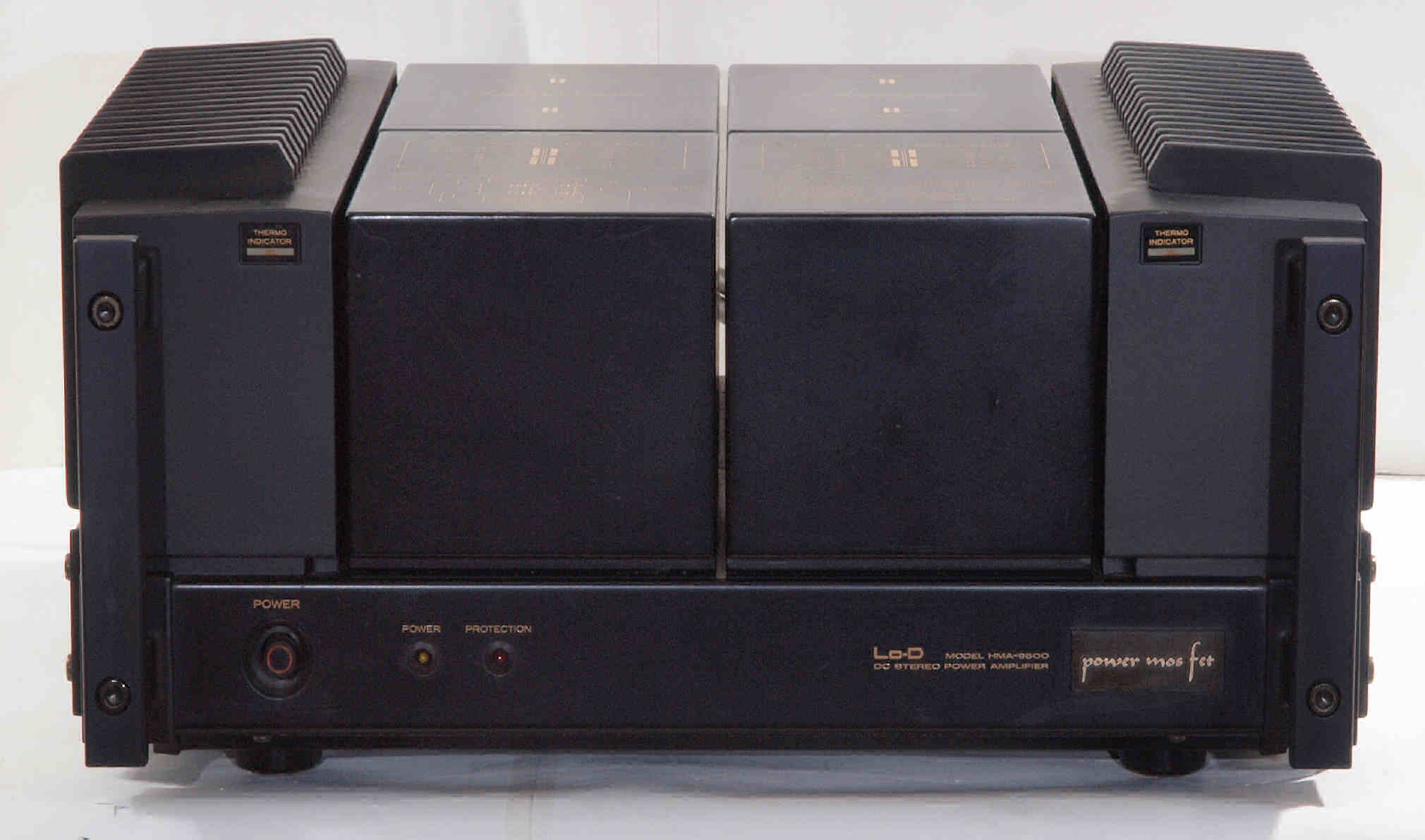

Ａ１１．　点検中　前から見る

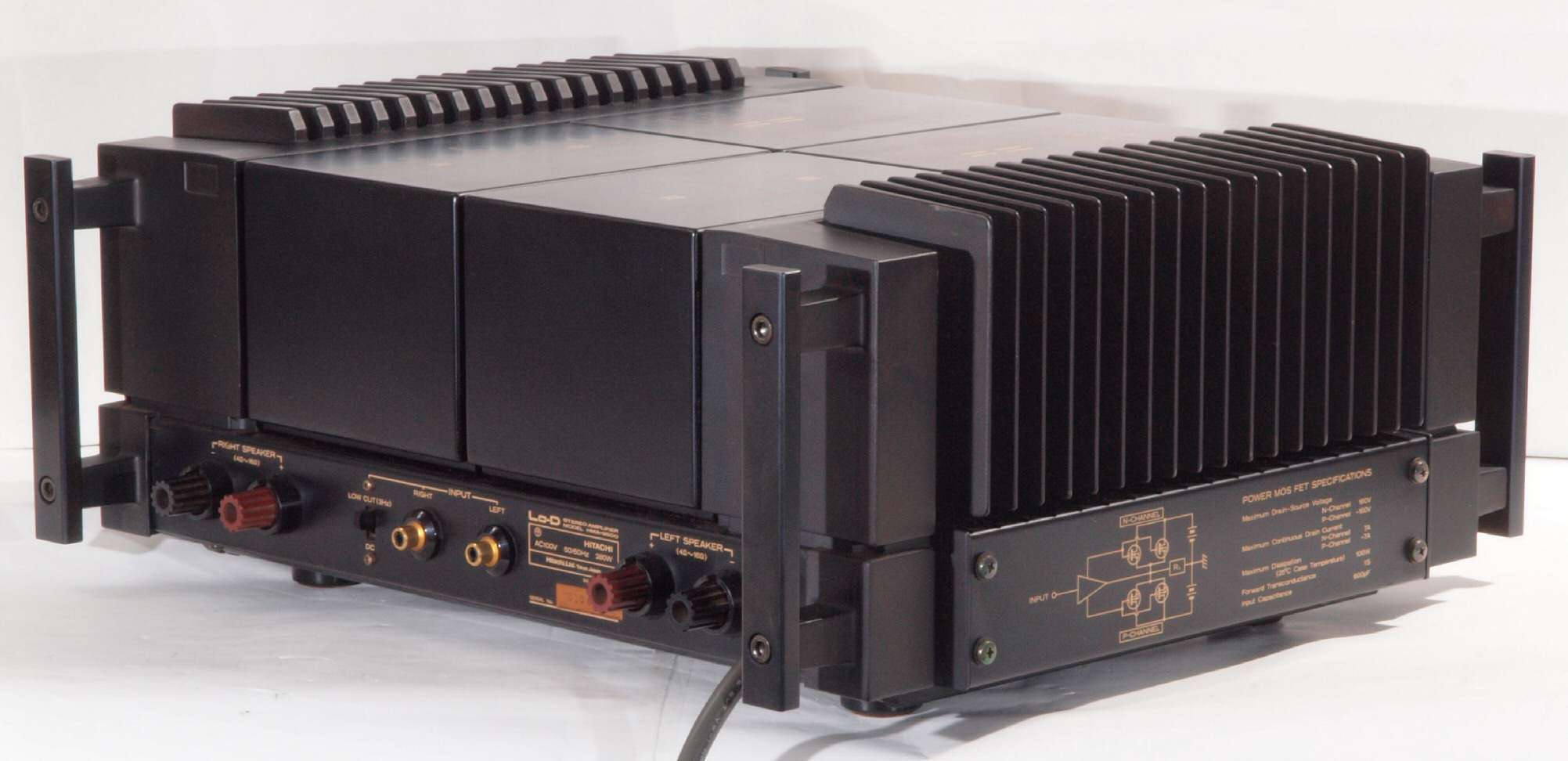

Ａ１２．　点検中　前右から見る

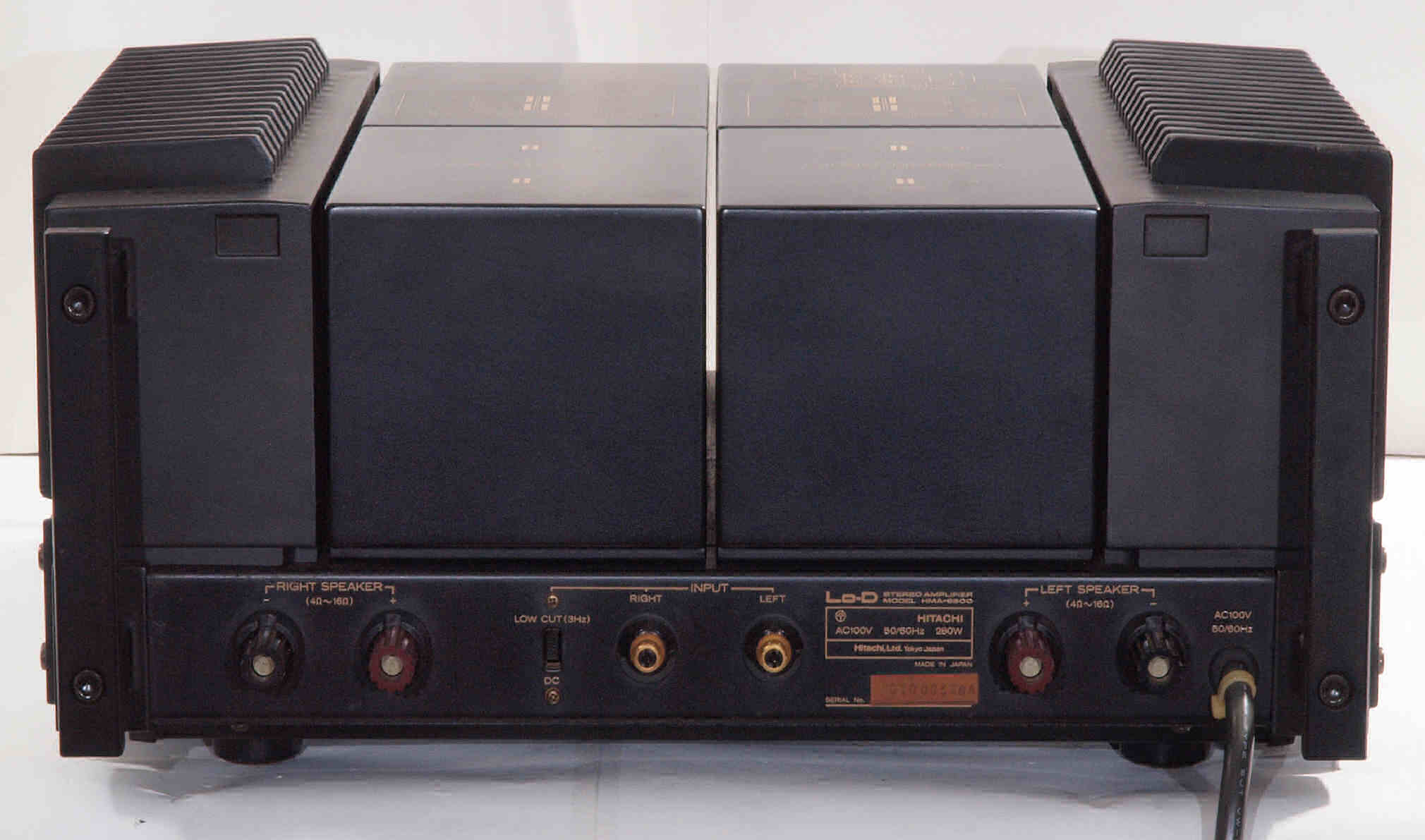

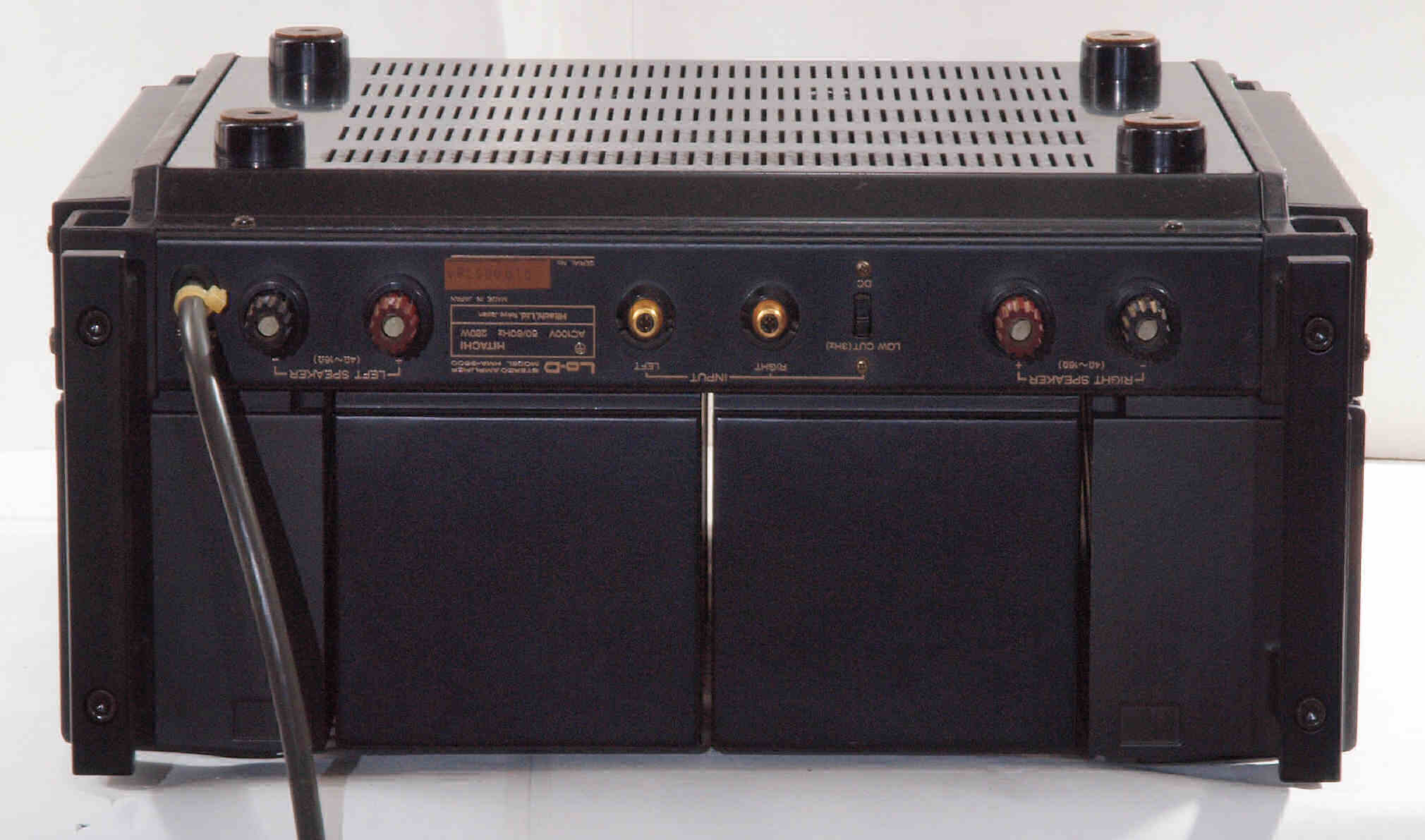

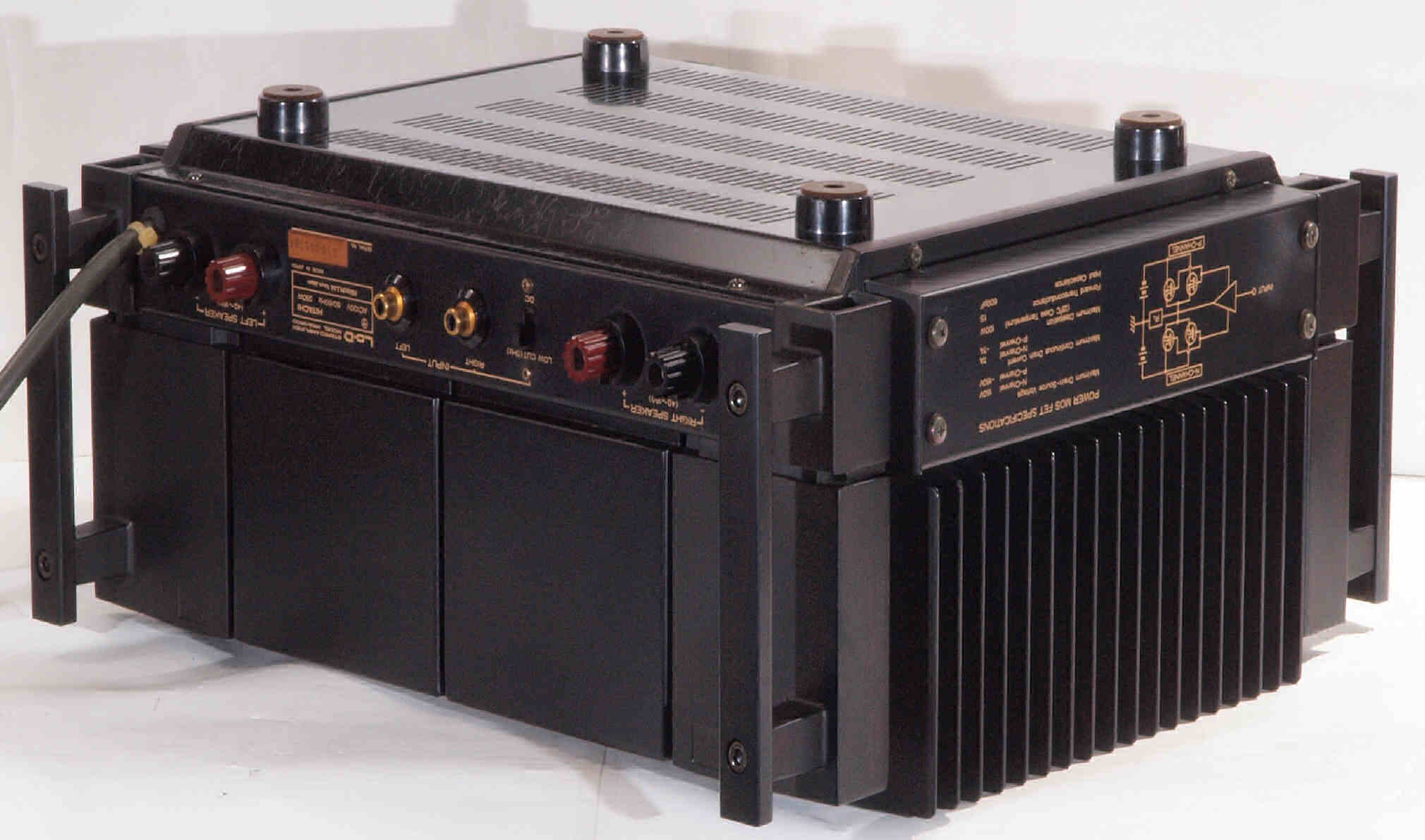

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

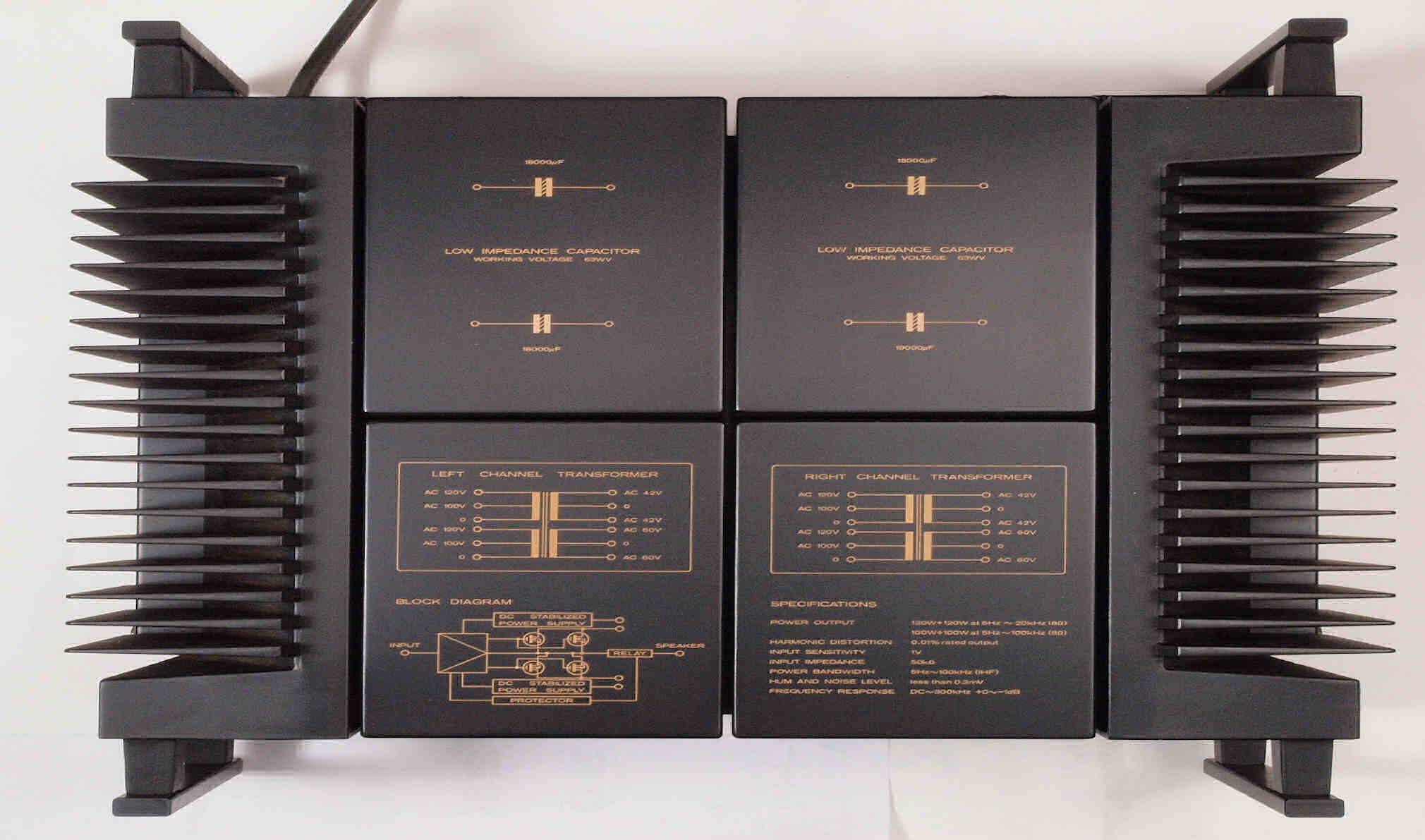

Ａ１５．　点検中　上から見る

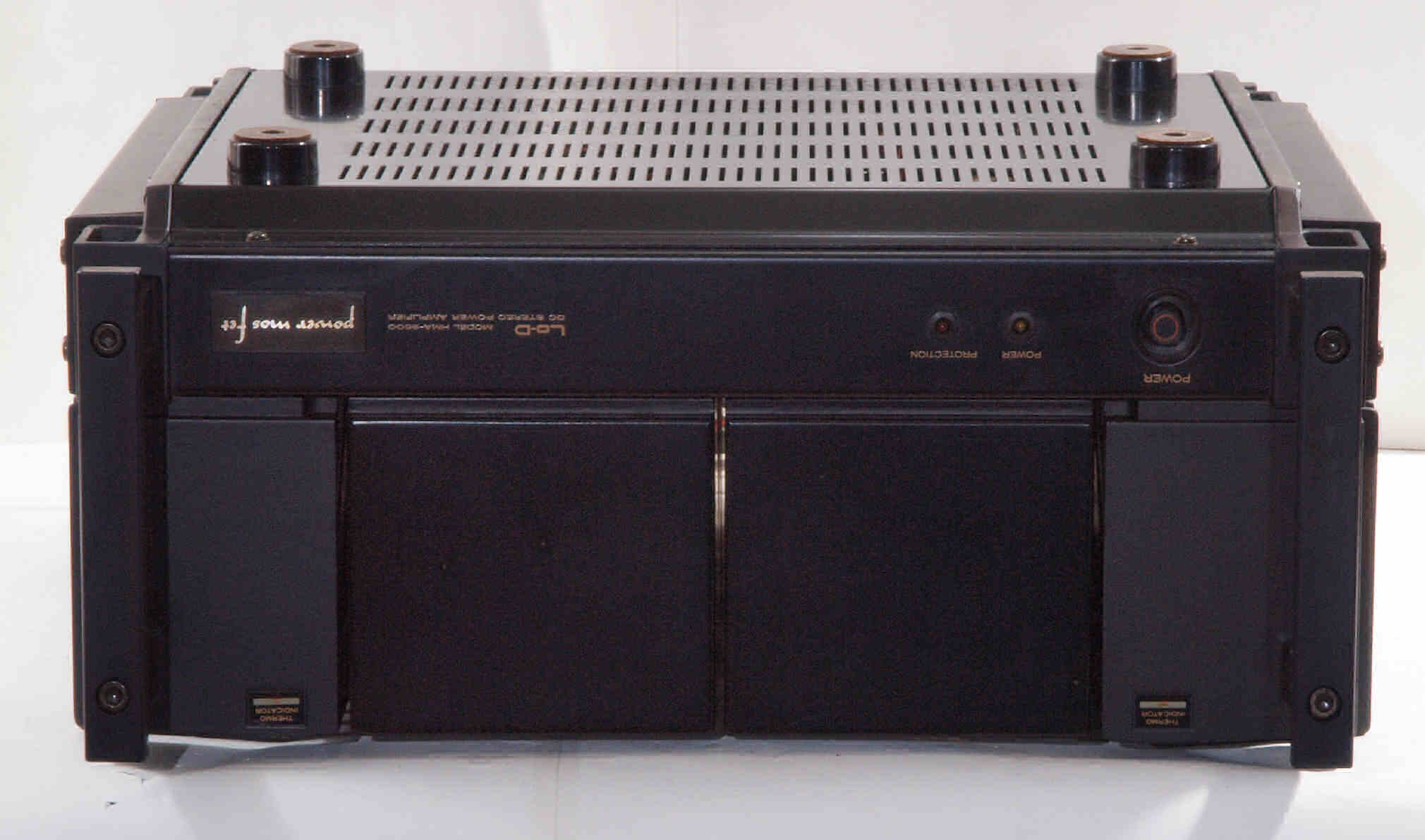

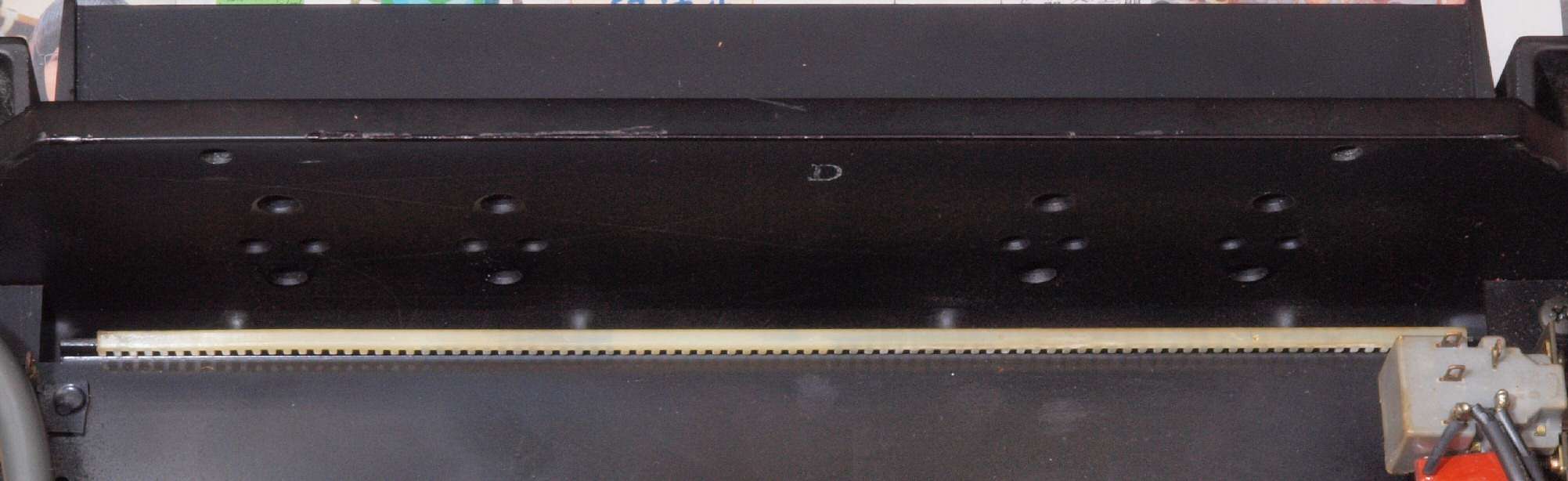

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下後右から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下前左から見る

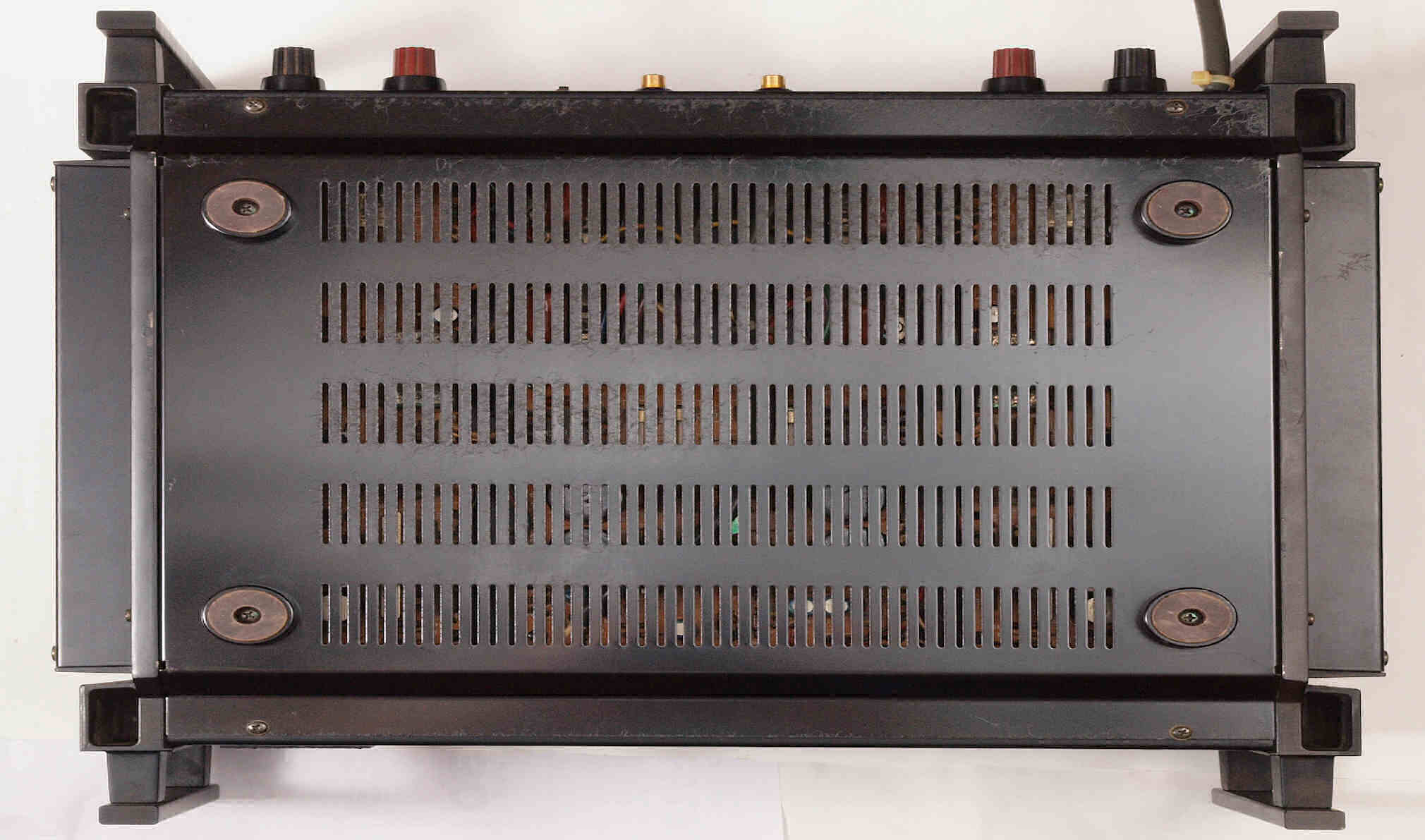

Ａ２５．　点検中　下から見る

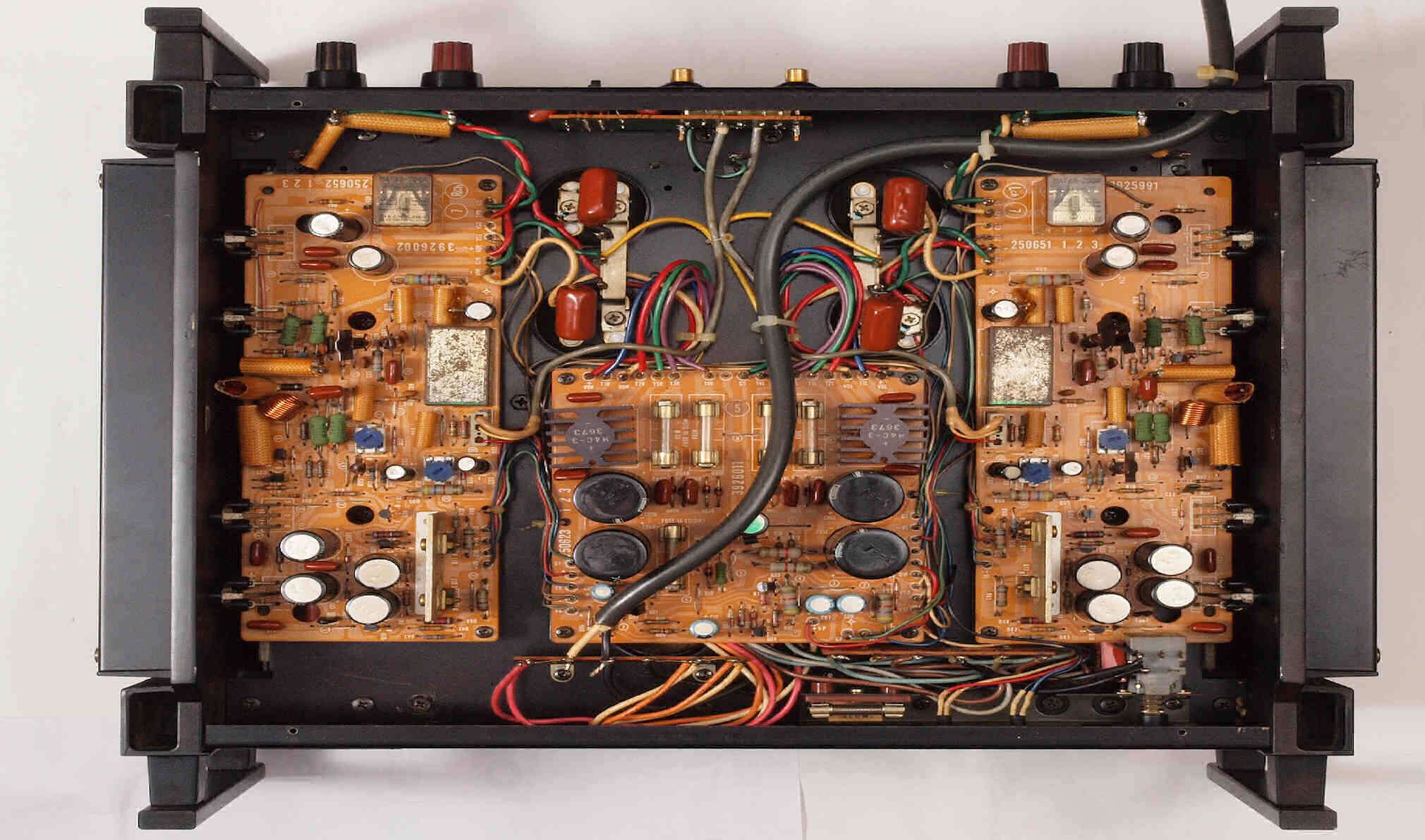

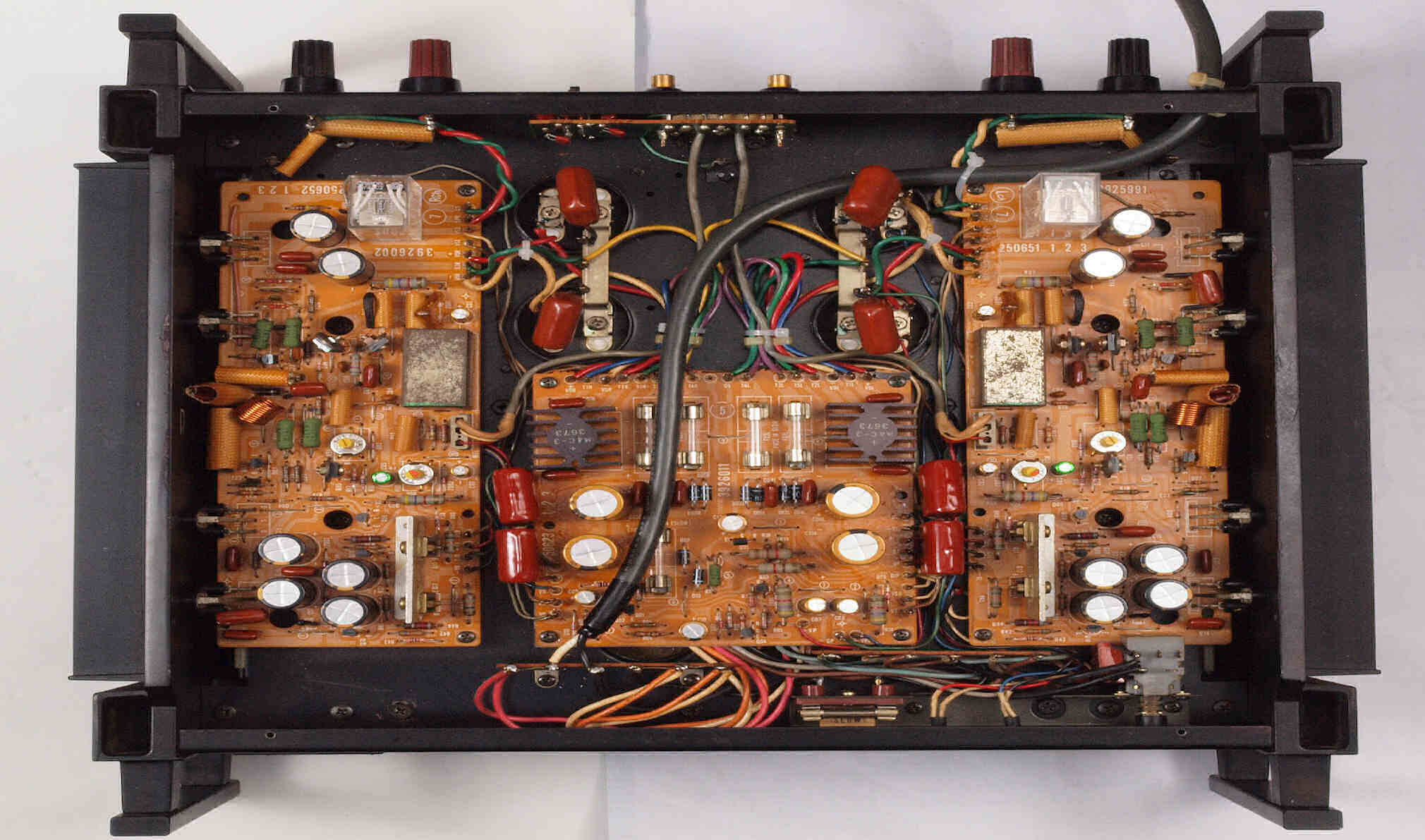

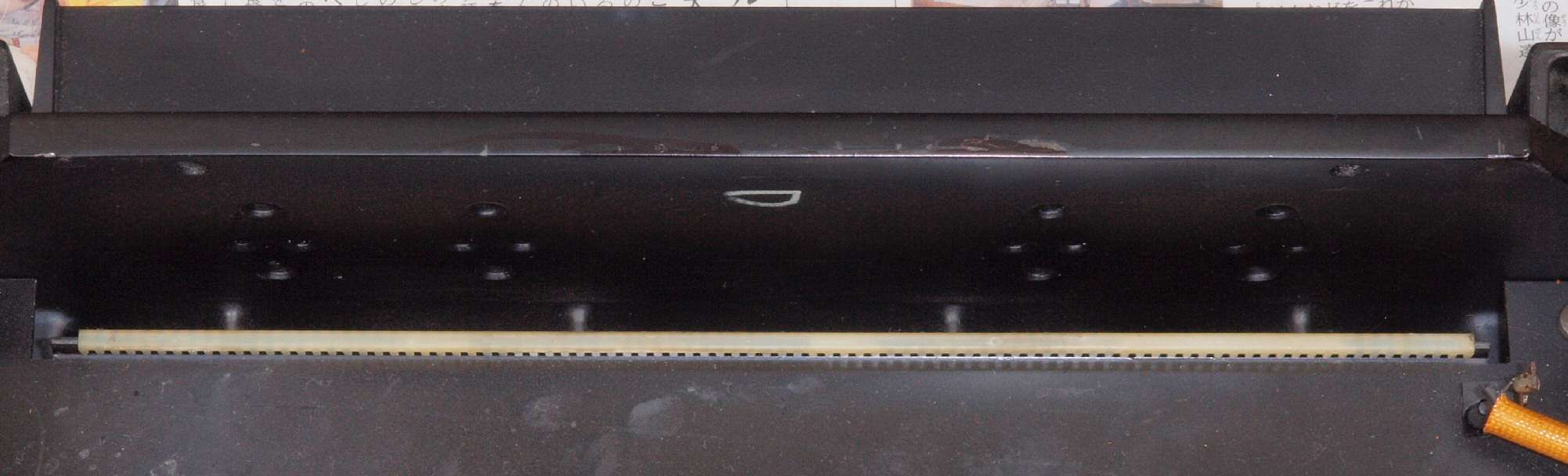

Ａ２６．　点検中　下蓋を取り、下から見る。

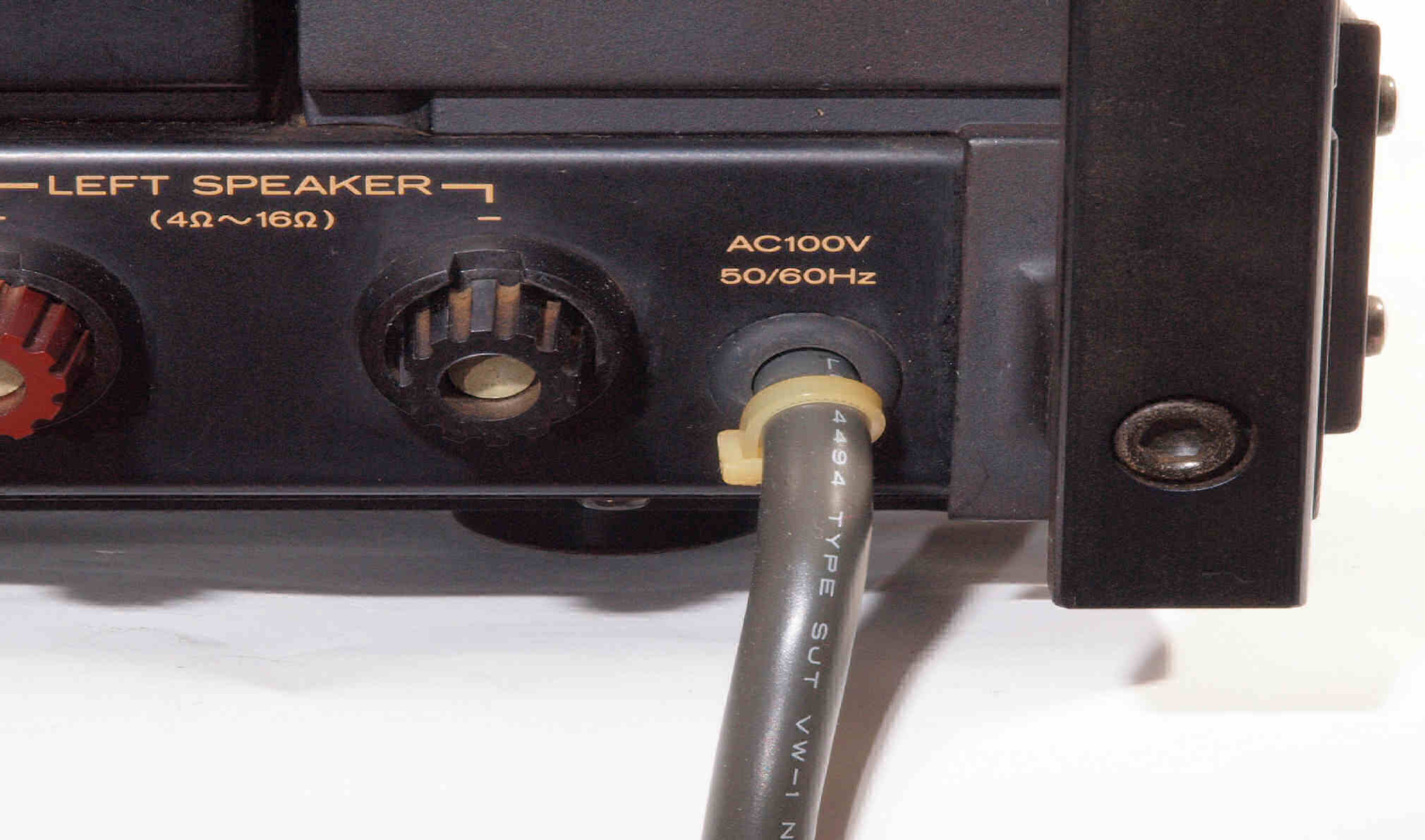

Ａ３１．　点検中　電源コード取り付けぶ。

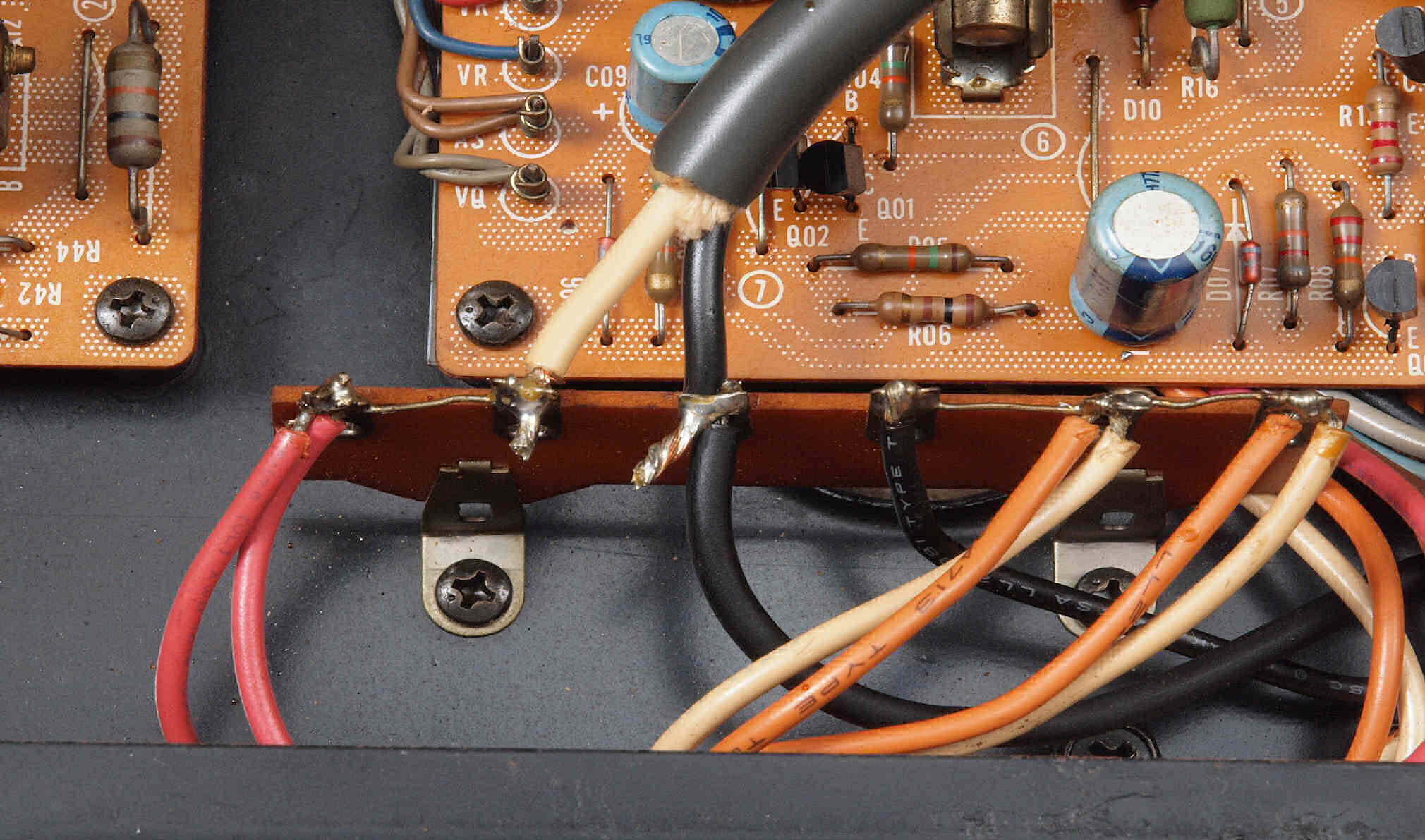

Ａ３２．　点検中　内部側　電源ケーブル半田付け。

Ａ４１．　点検中　Ｒ側ドライブ基板の電解コンデンサー、　頭が大分剥けている。

Ａ４２．　点検中　L側ドライブ基板の電解コンデンサー、　頭が大分剥けている。

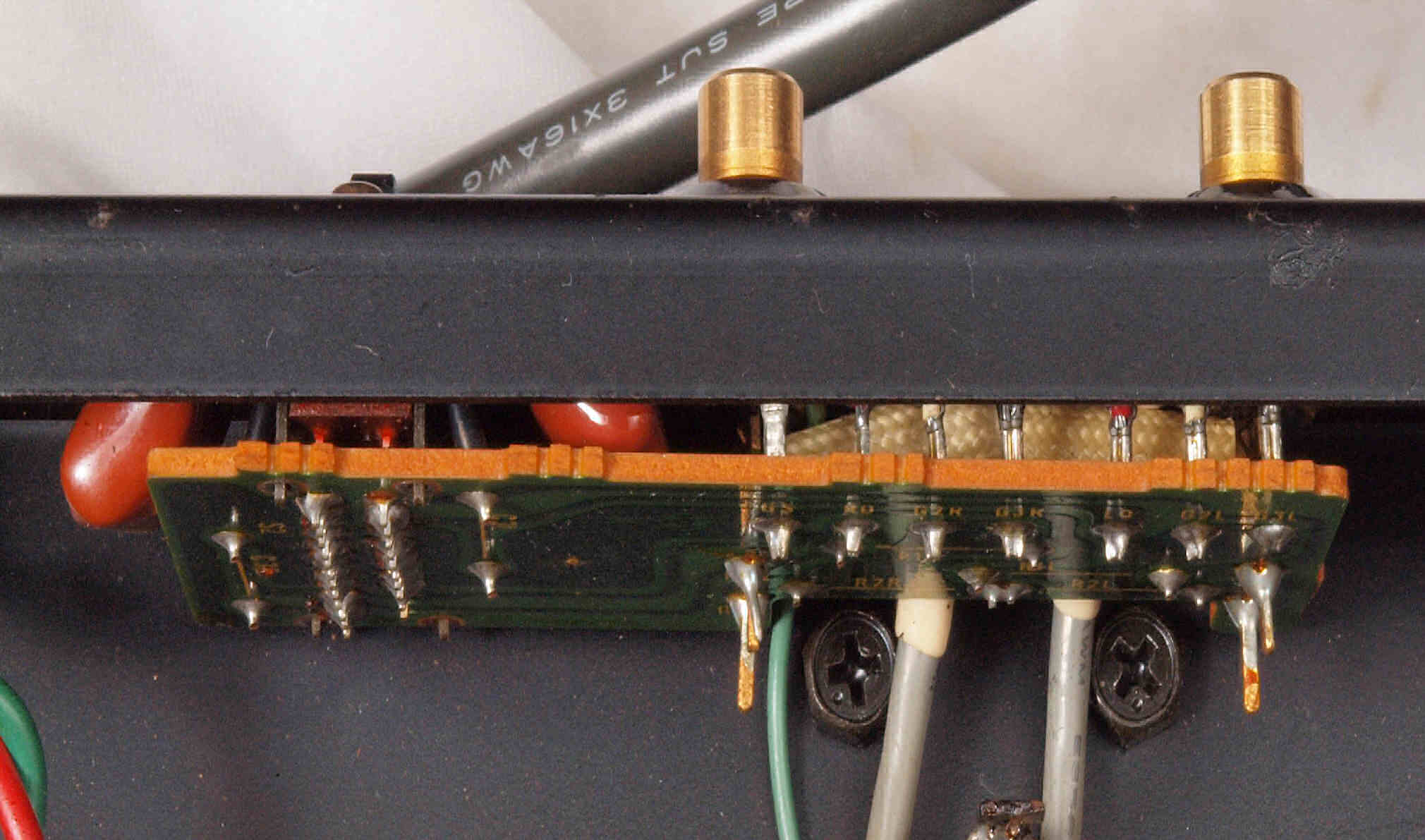

Ａ５１．　点検中　ＲＣＡ端子基板、少し傾きあり。

Ｔ．　修理前点検測定
Ｔ１．　出力・歪み率測定・調整
　　　　「見方」。

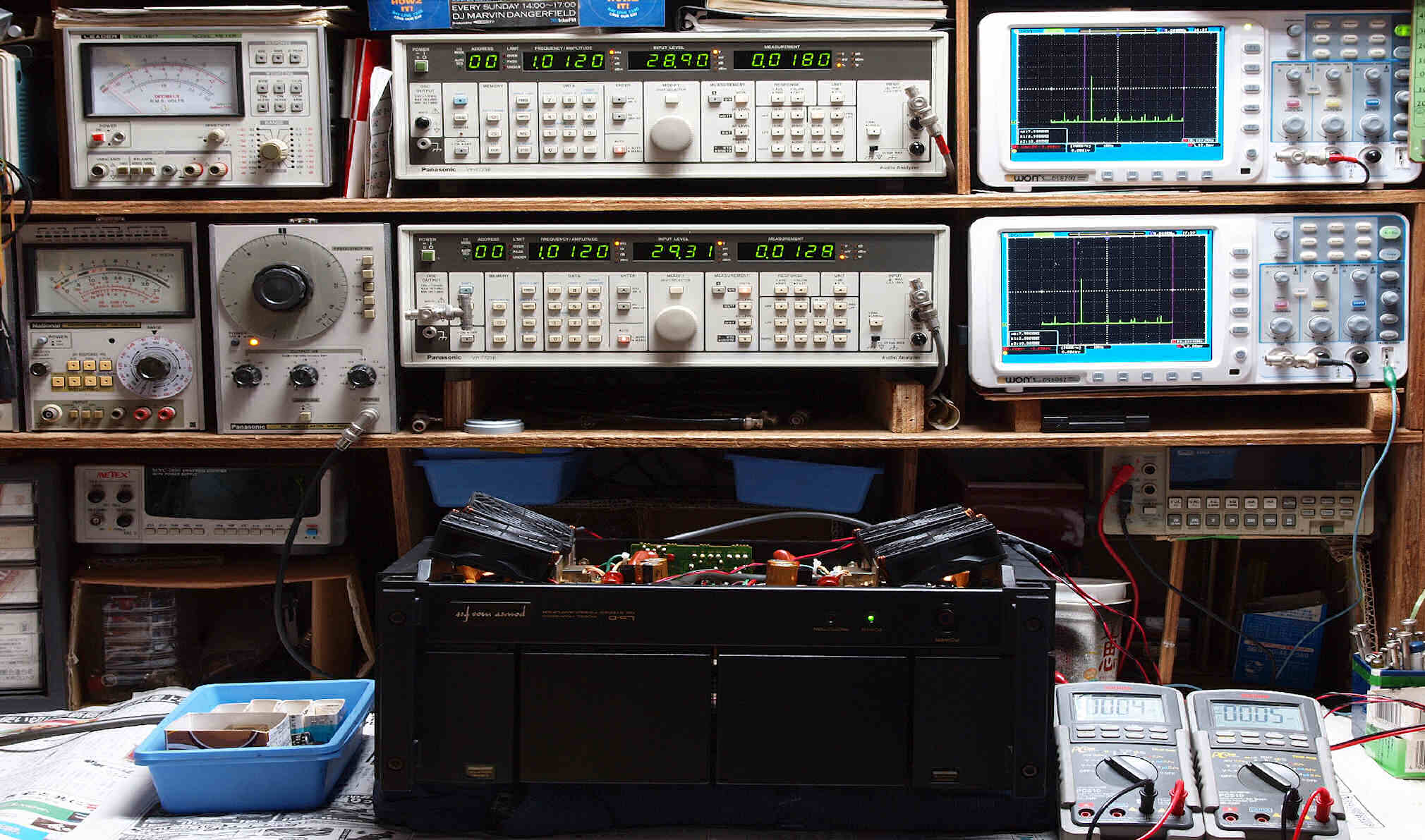

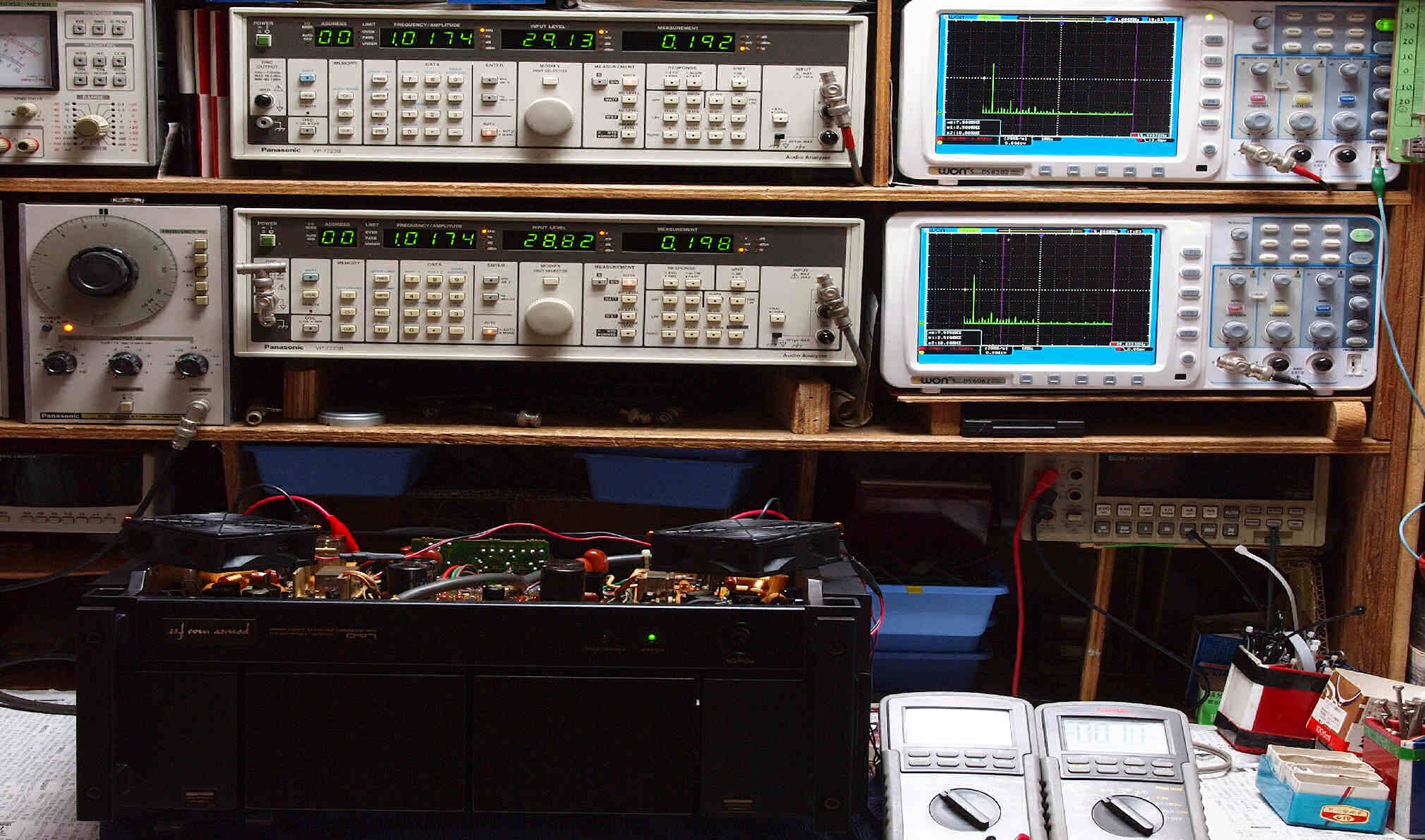

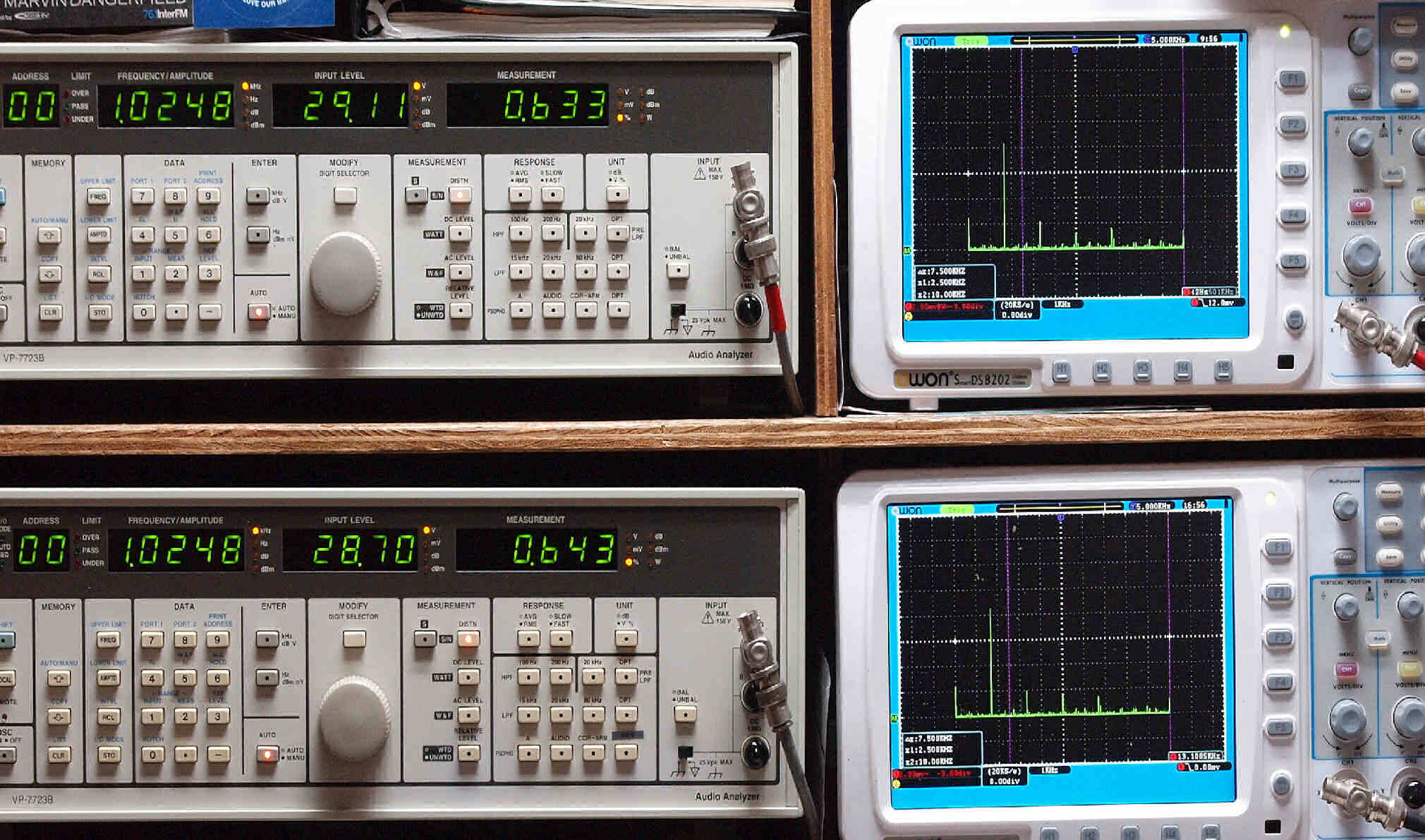

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．６３３％歪み。
　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．６４３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

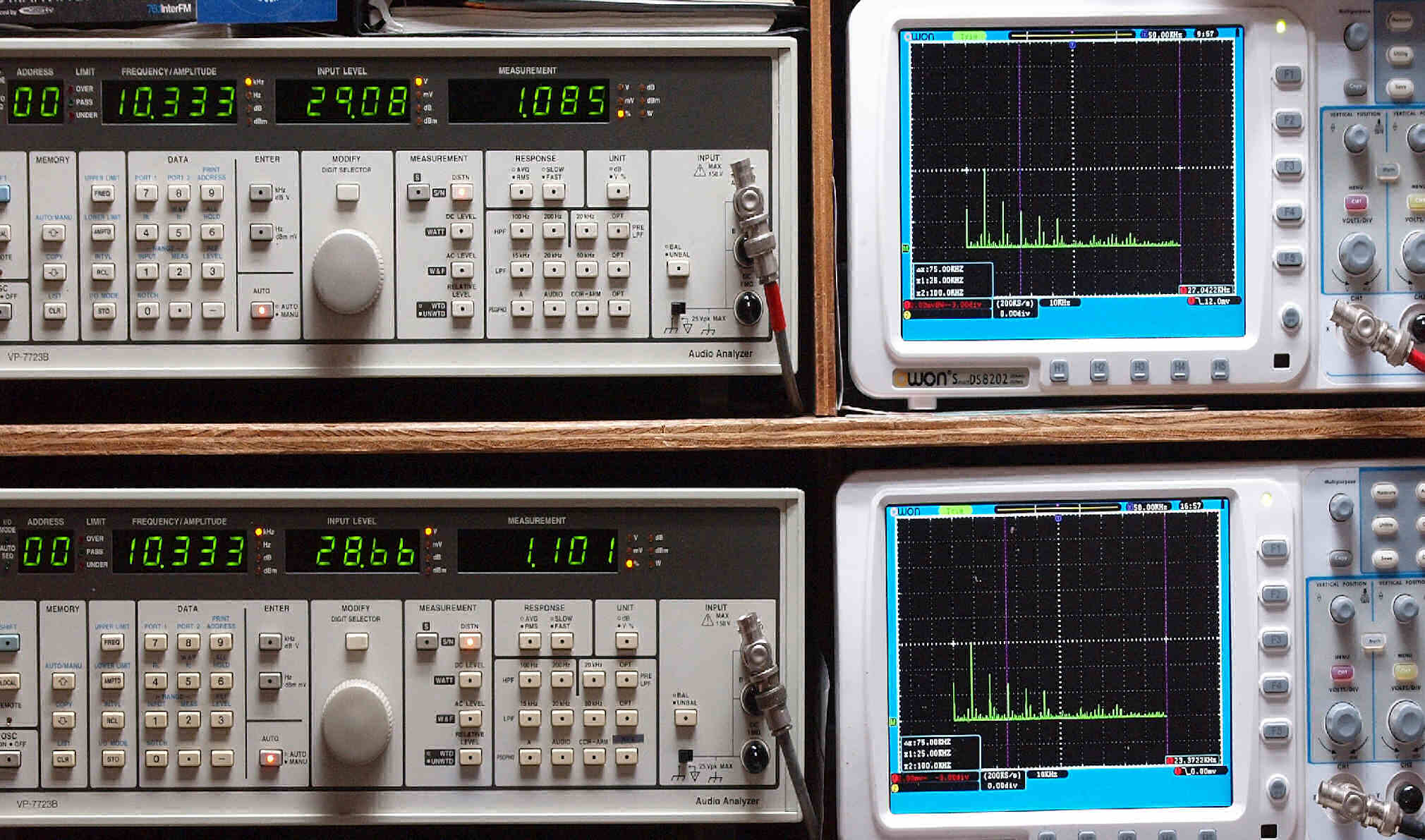

Ｔ３．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　１．０８５％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　１．１０１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｃ．　修理状況

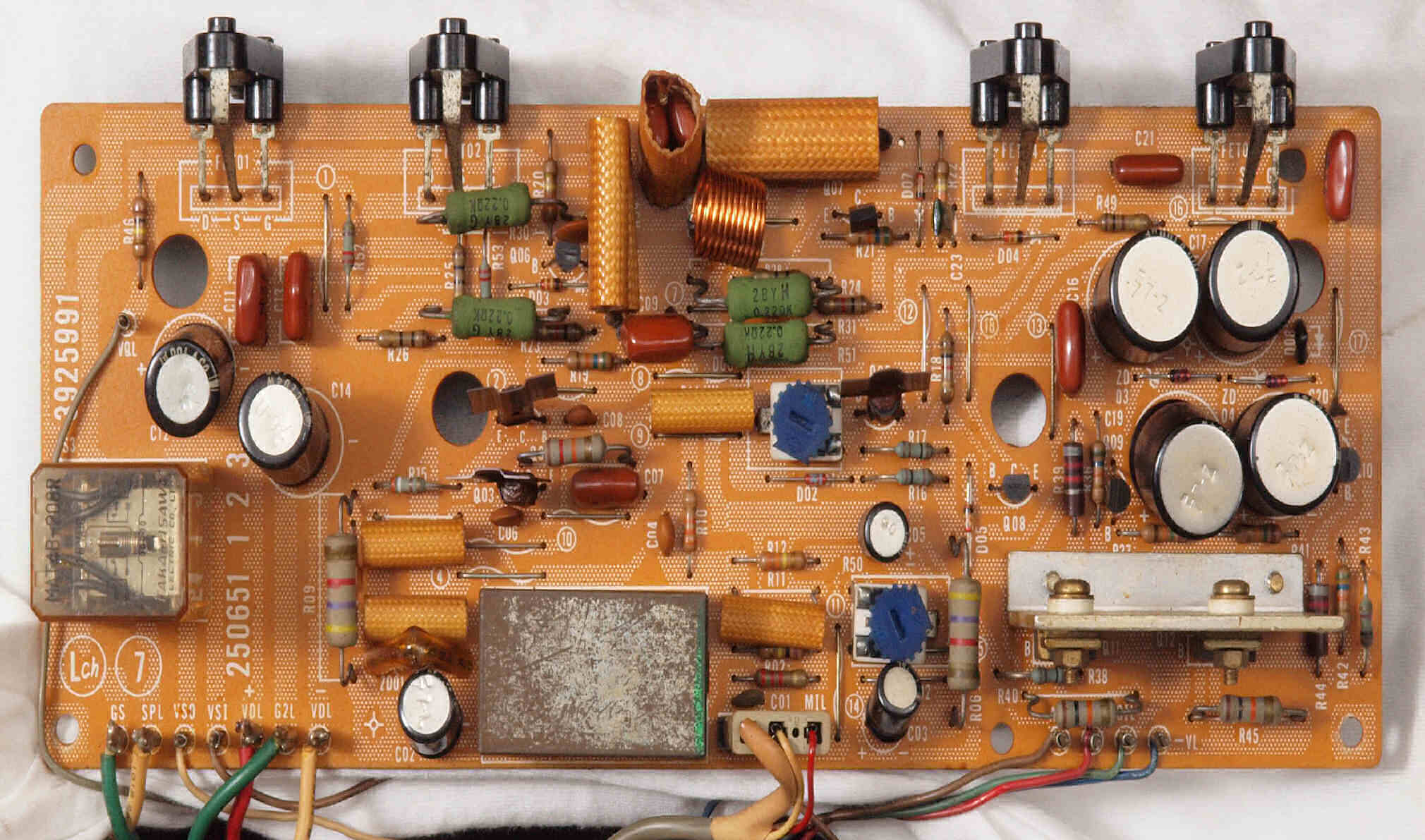

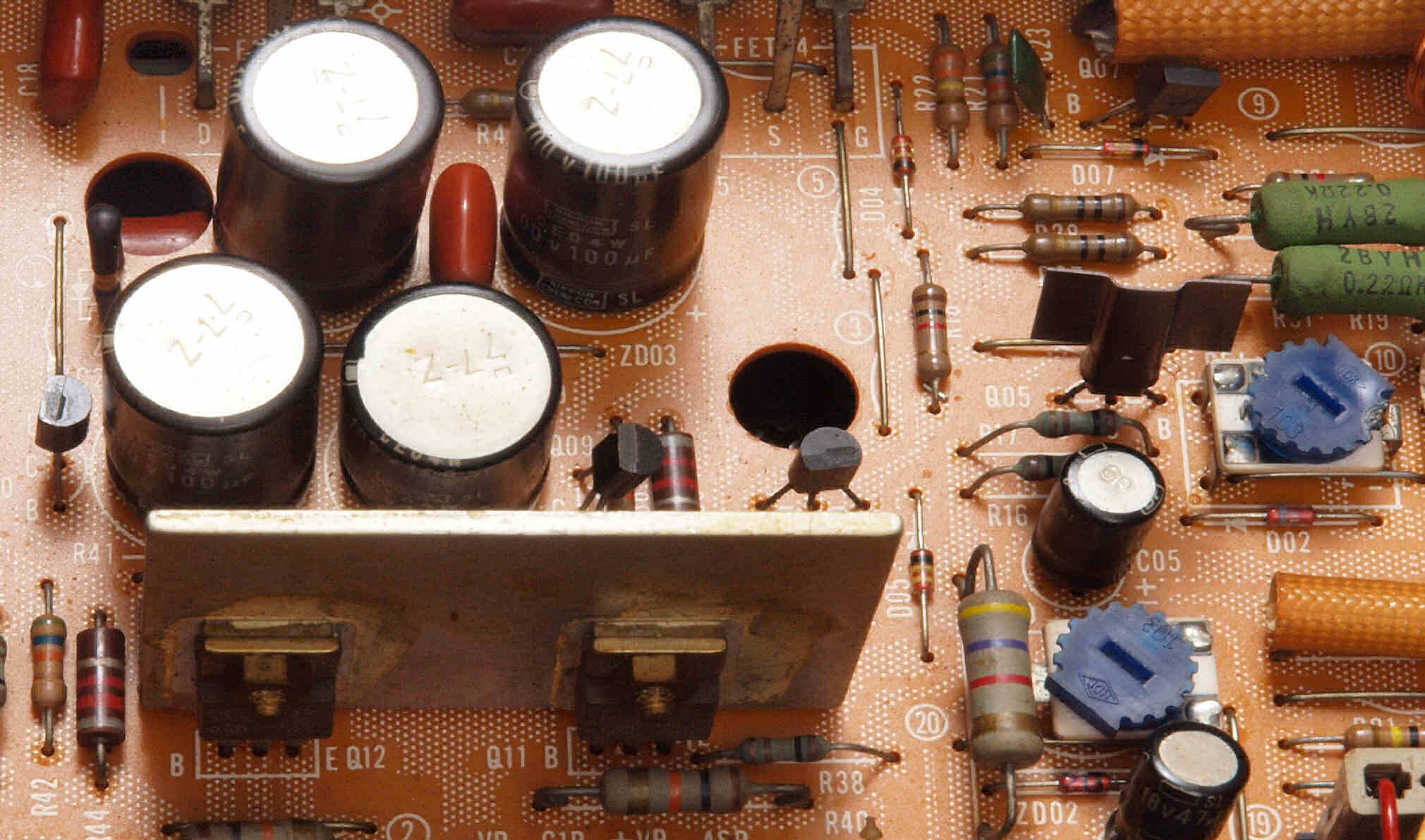

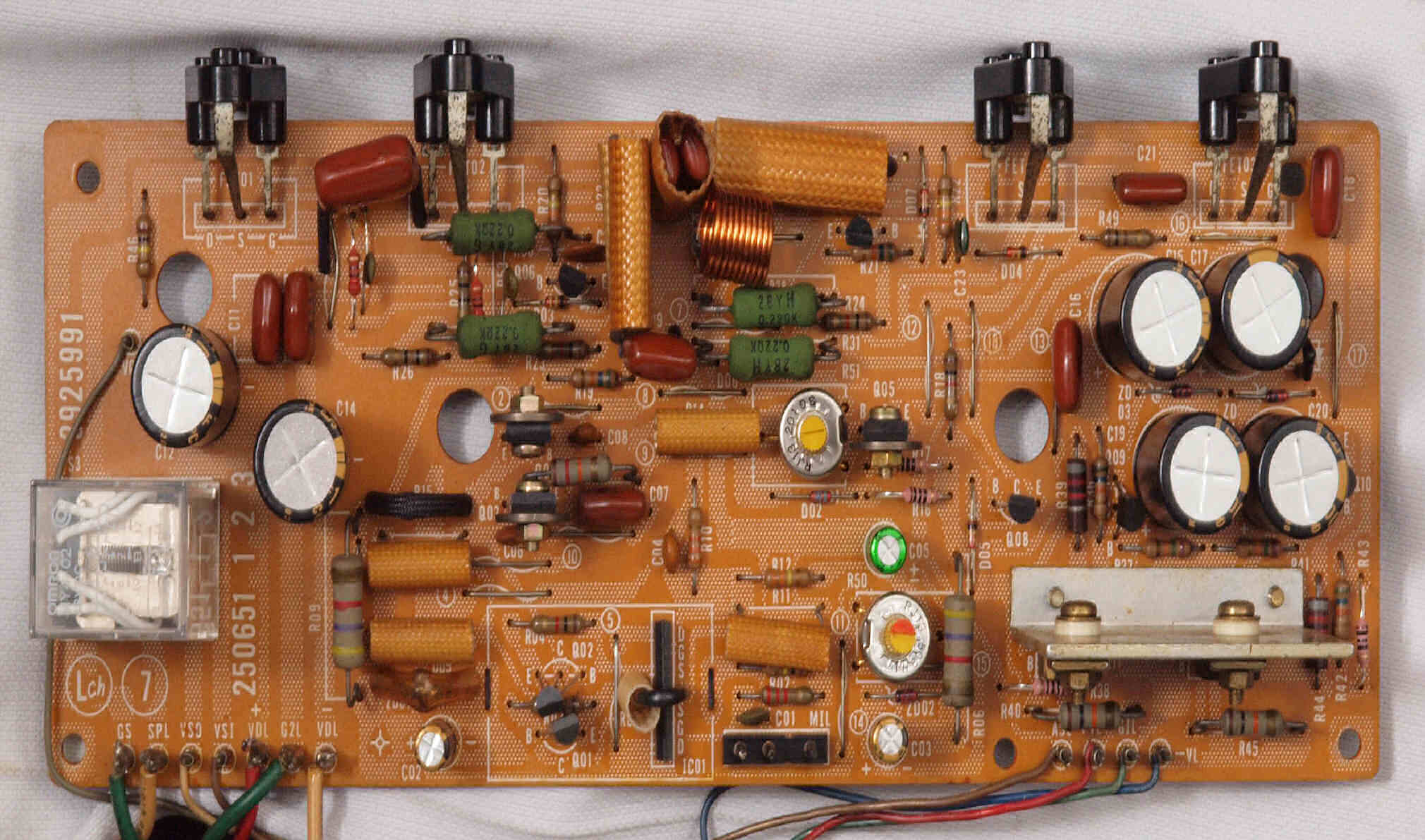

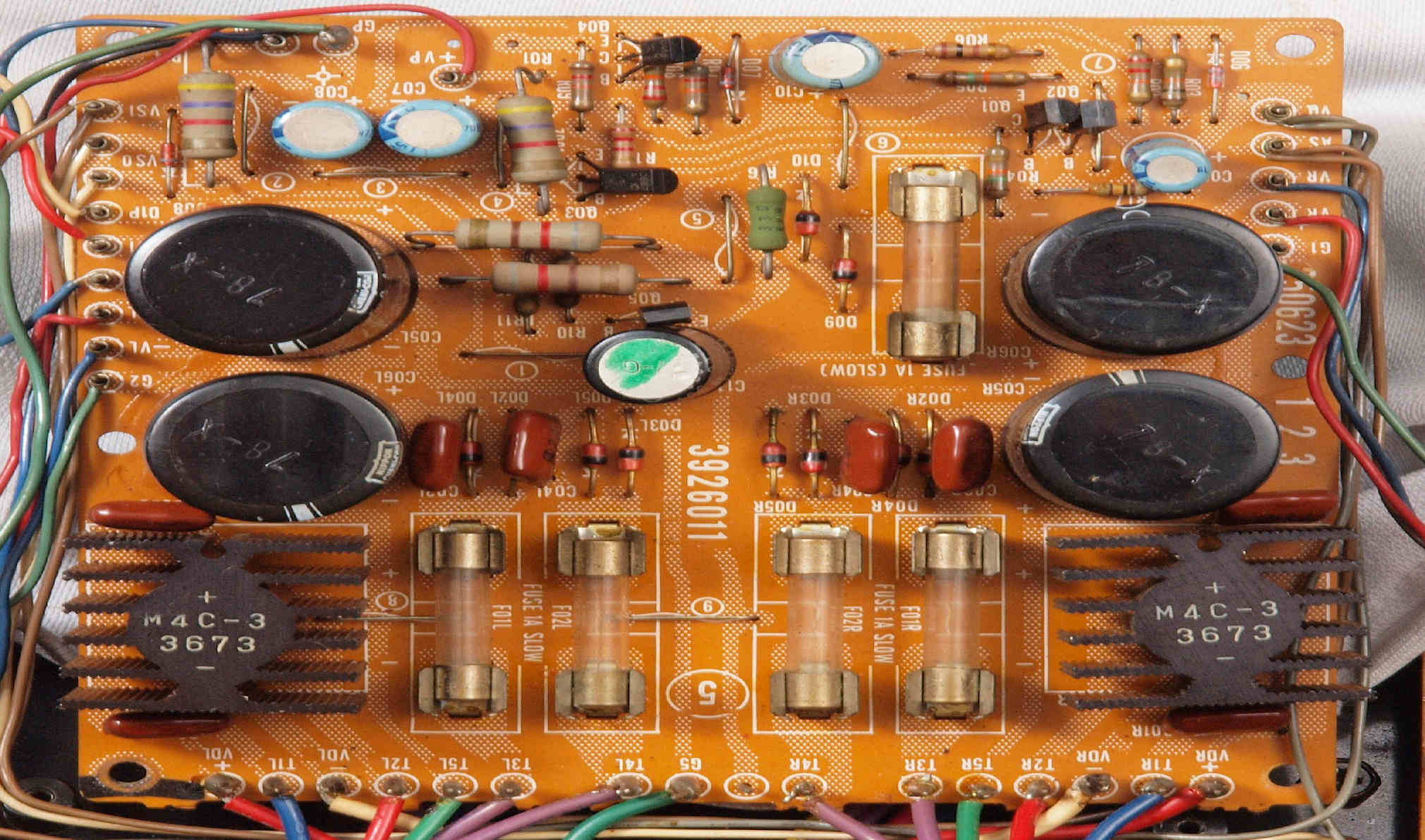

Ｃ１１．　修理前　Ｒ側ドライブ基板

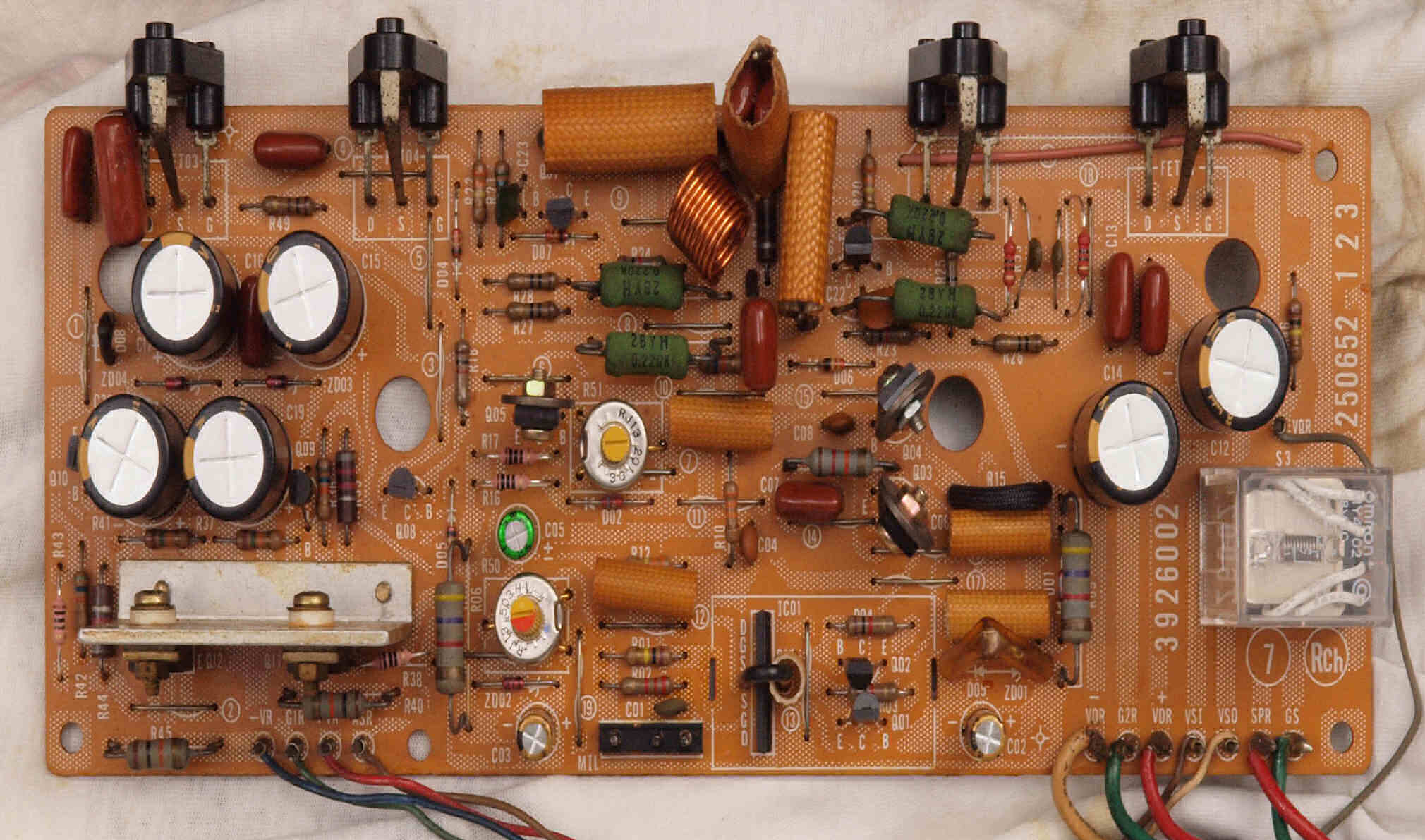

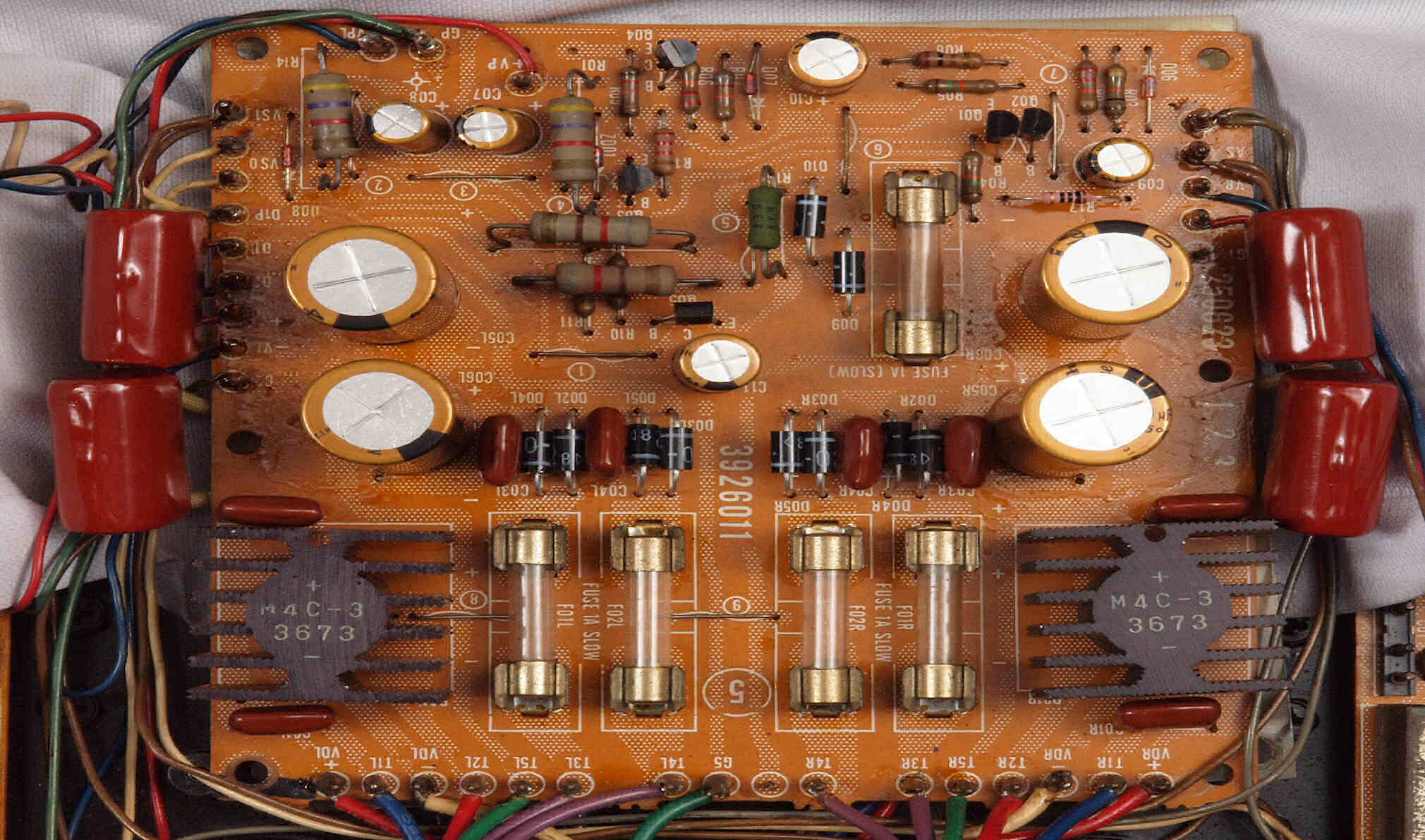

Ｃ１２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー９個、ＴＲ（トランジスター）６個交換

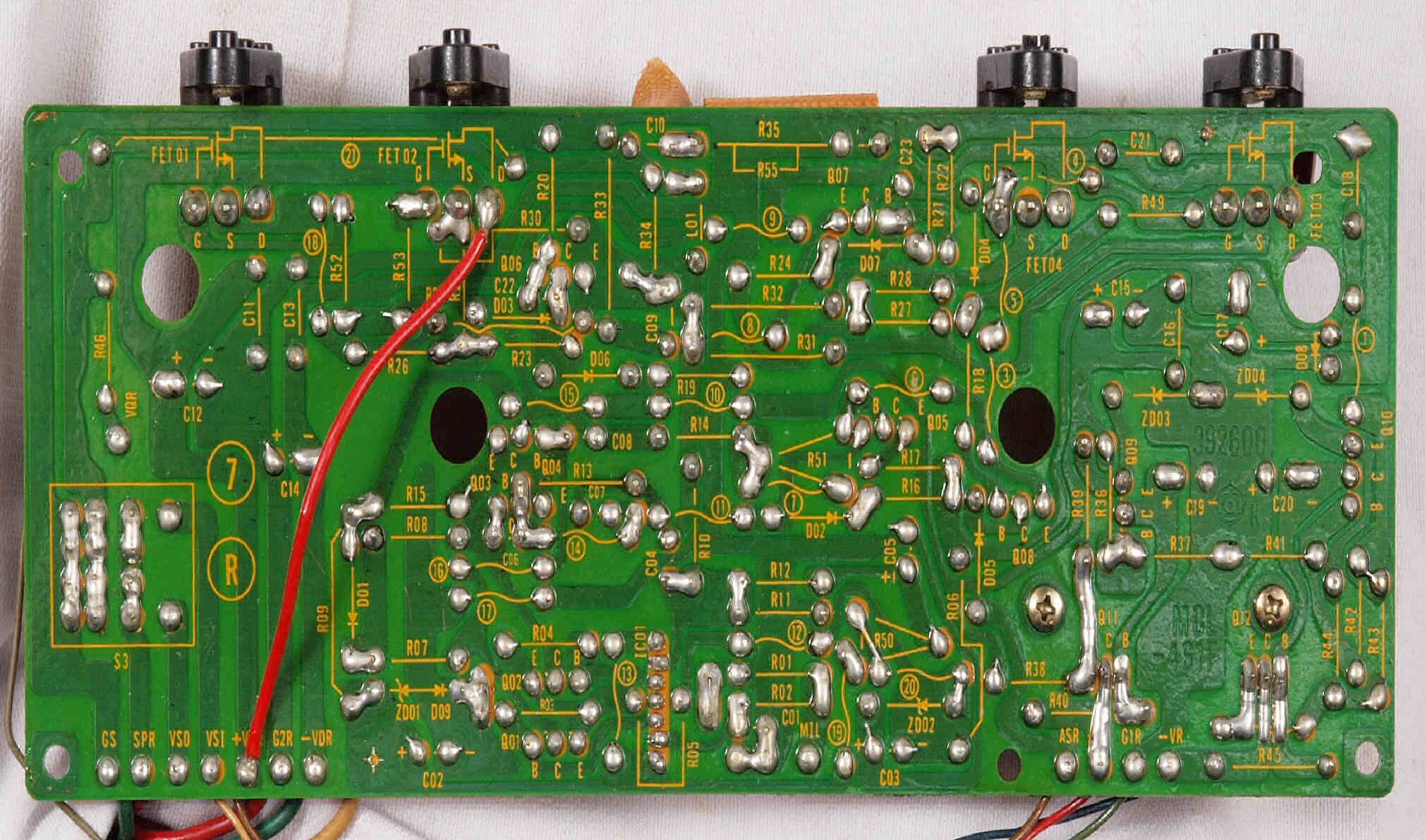

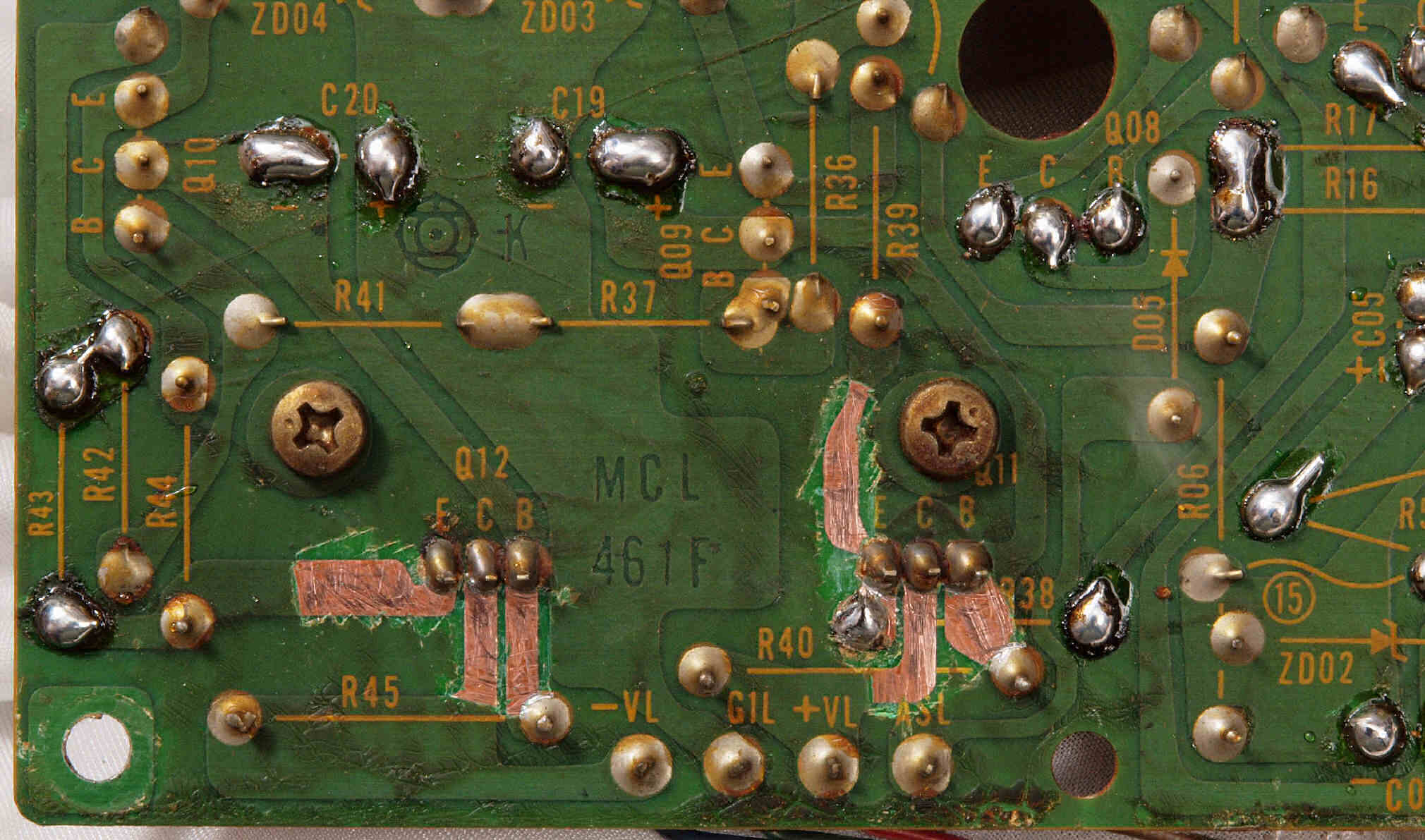

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

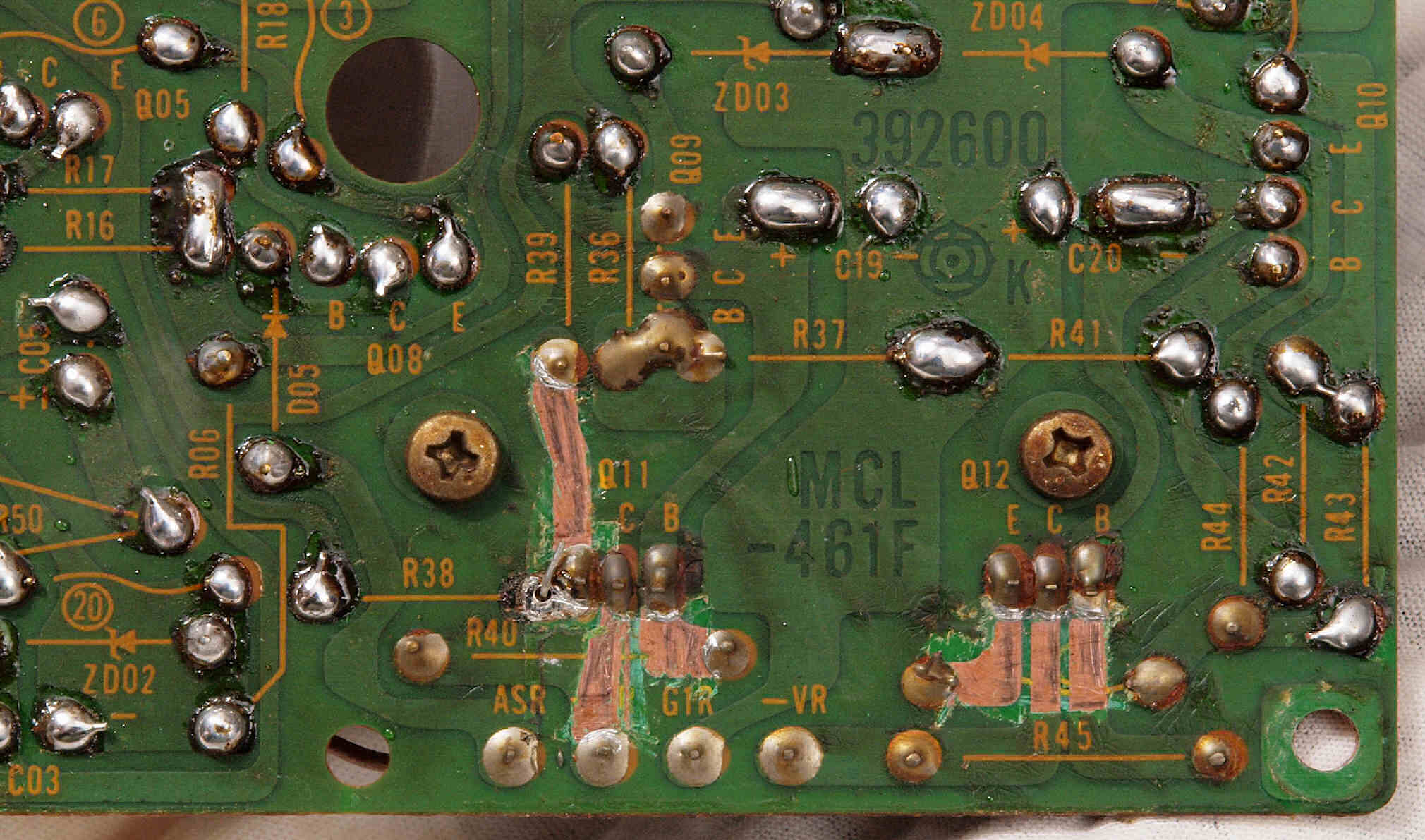

Ｃ１３５．　再修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

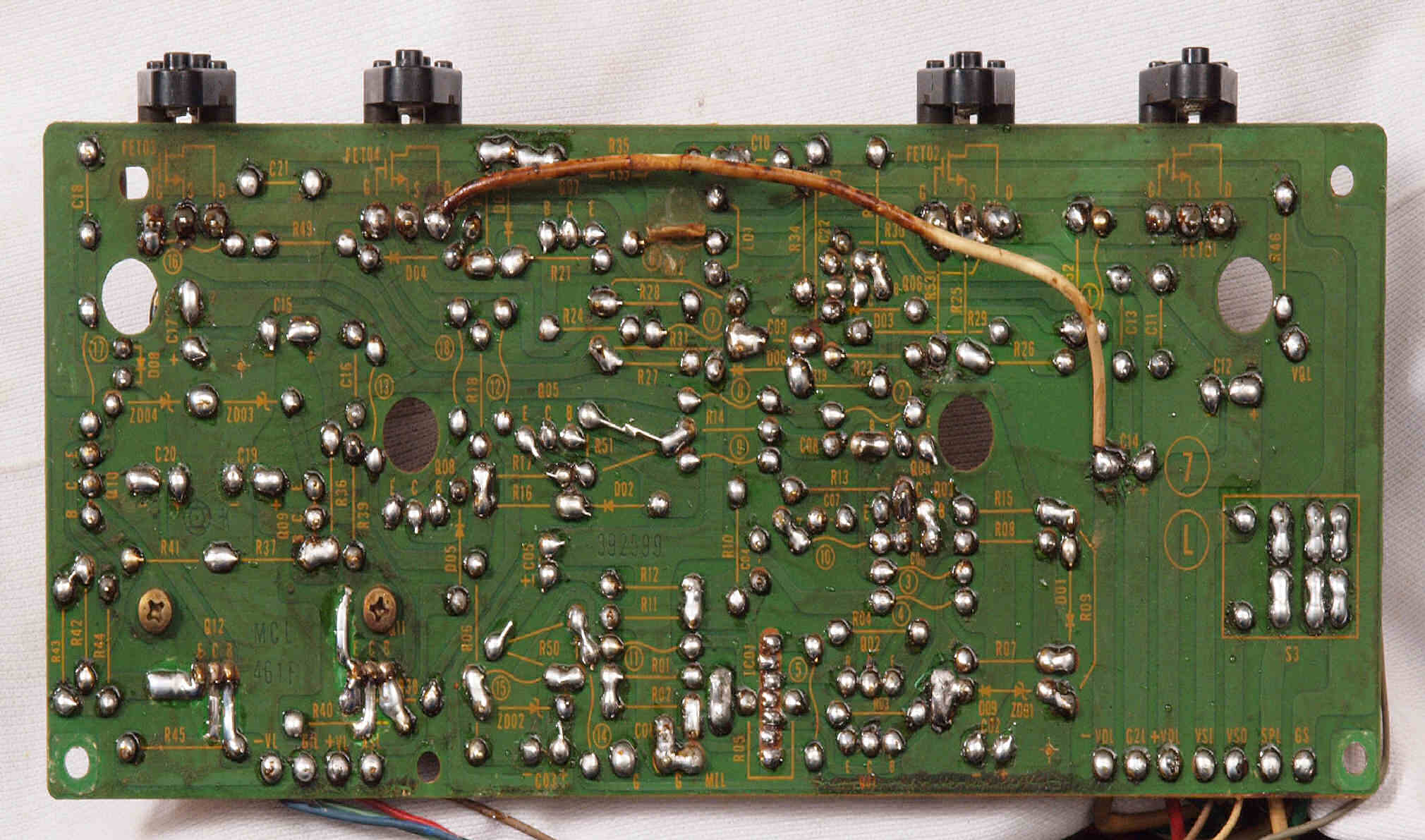

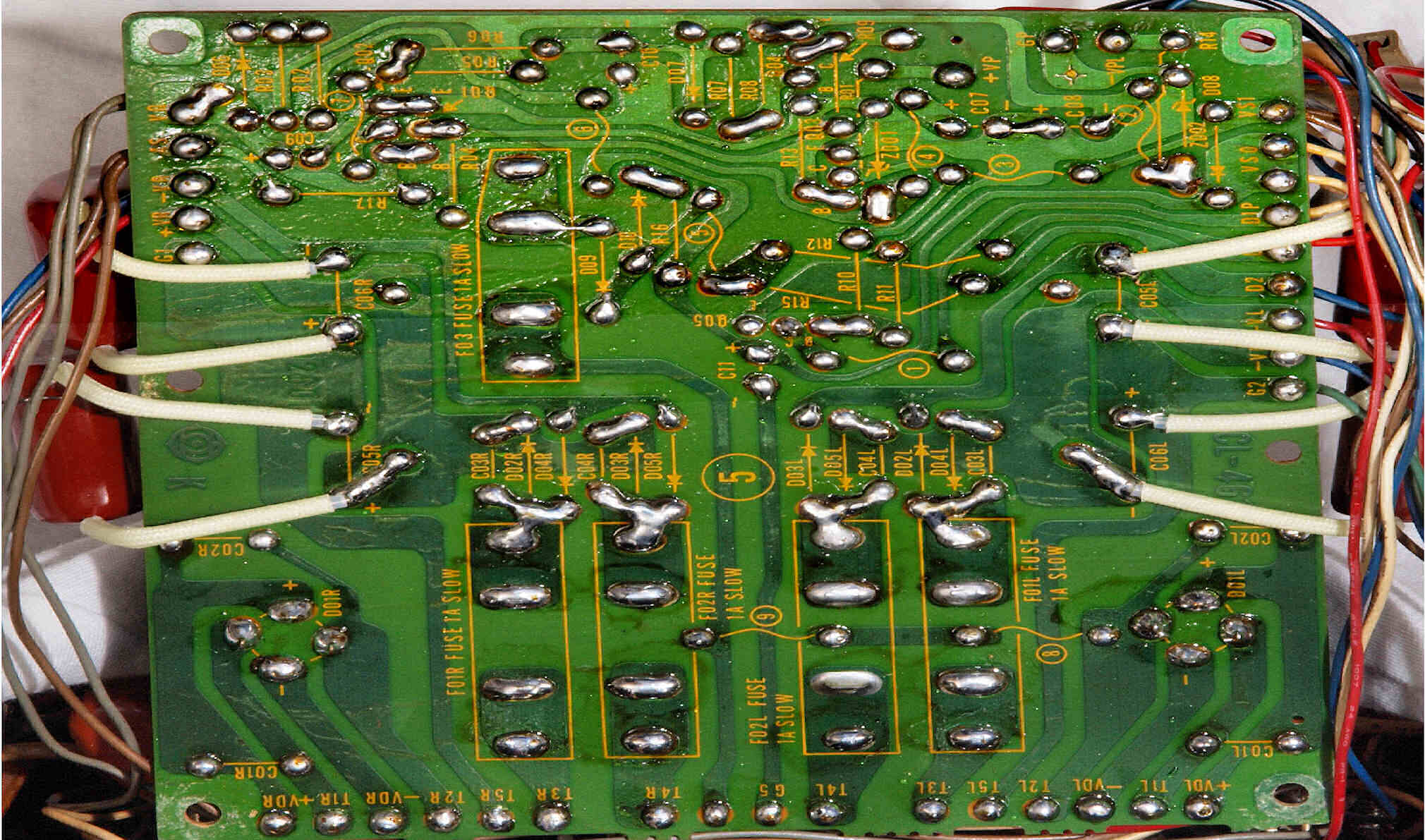

Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１６．　完成Ｒ側ドライブ基板裏。　洗浄後防湿材を塗る。

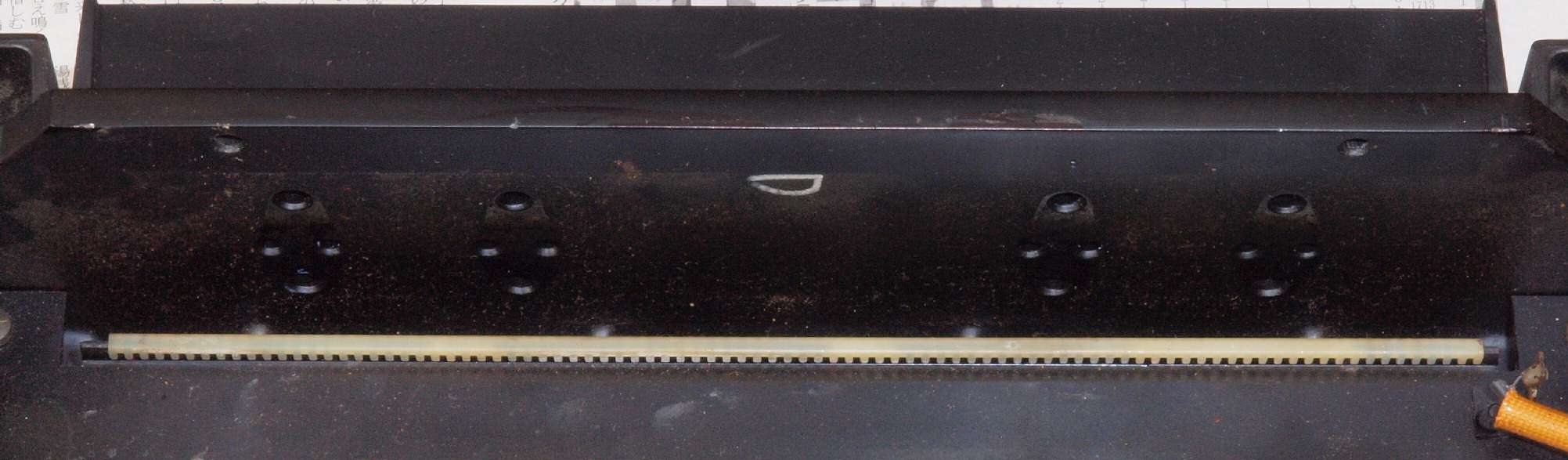

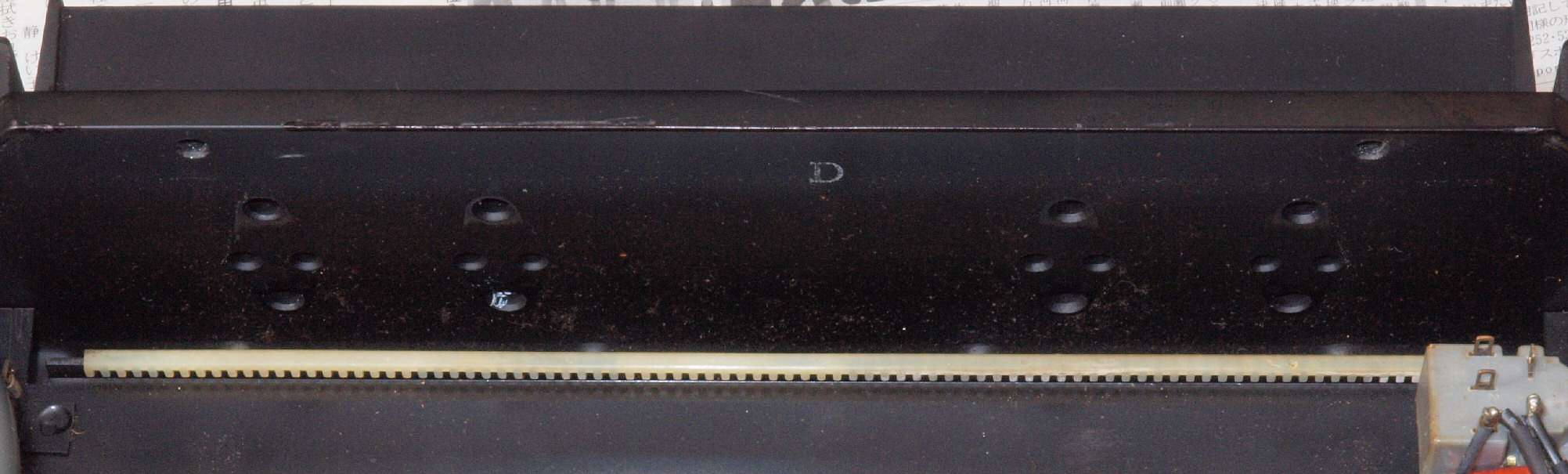

Ｃ１７．　修理（清掃）前　Ｒ側放熱器裏の埃

Ｃ１８．　修理（清掃）後　Ｒ側放熱器裏

Ｃ２１．　修理前　Ｌ側ドライブ基板

Ｃ２２．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー９個、ＴＲ（トランジスター）６個交換

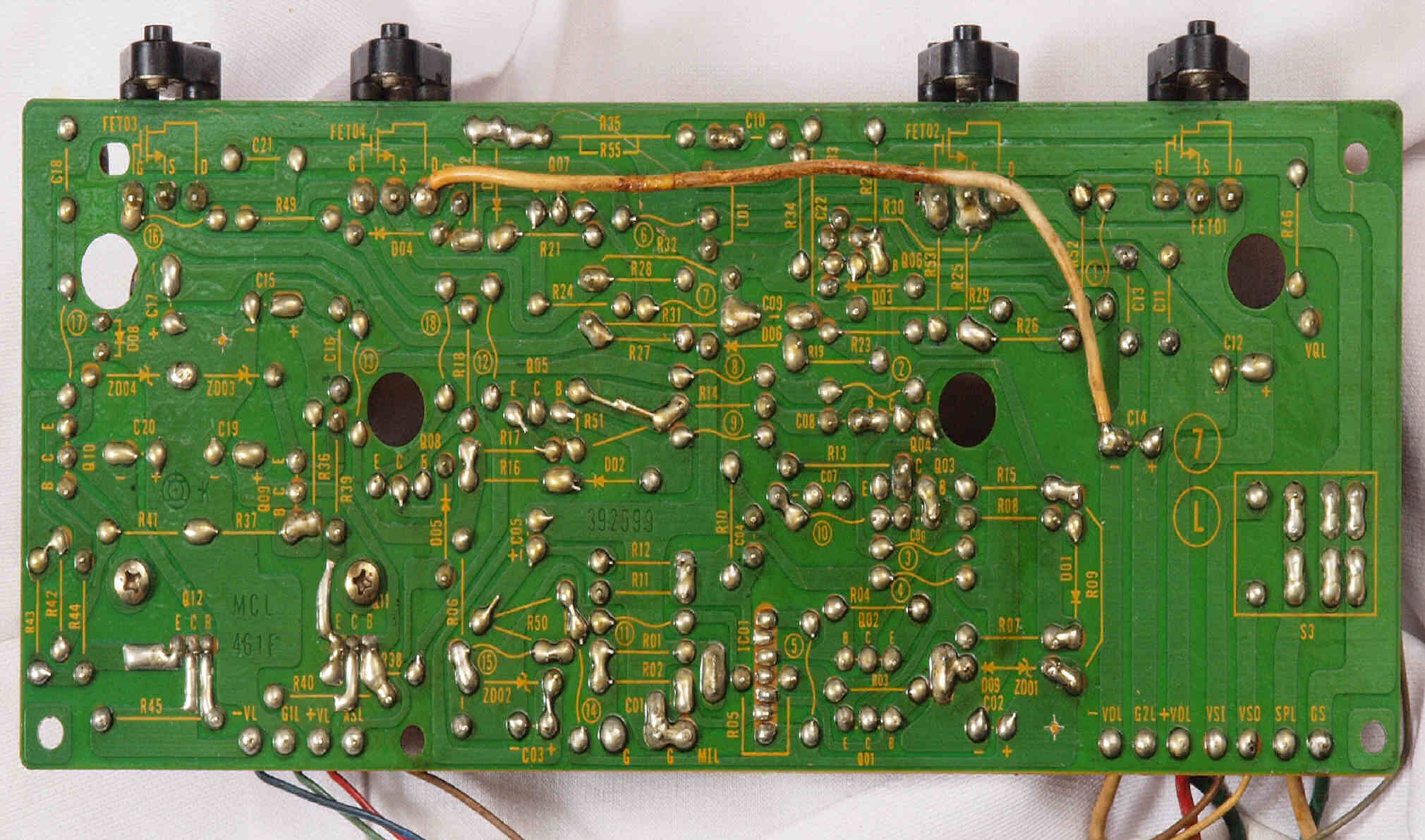

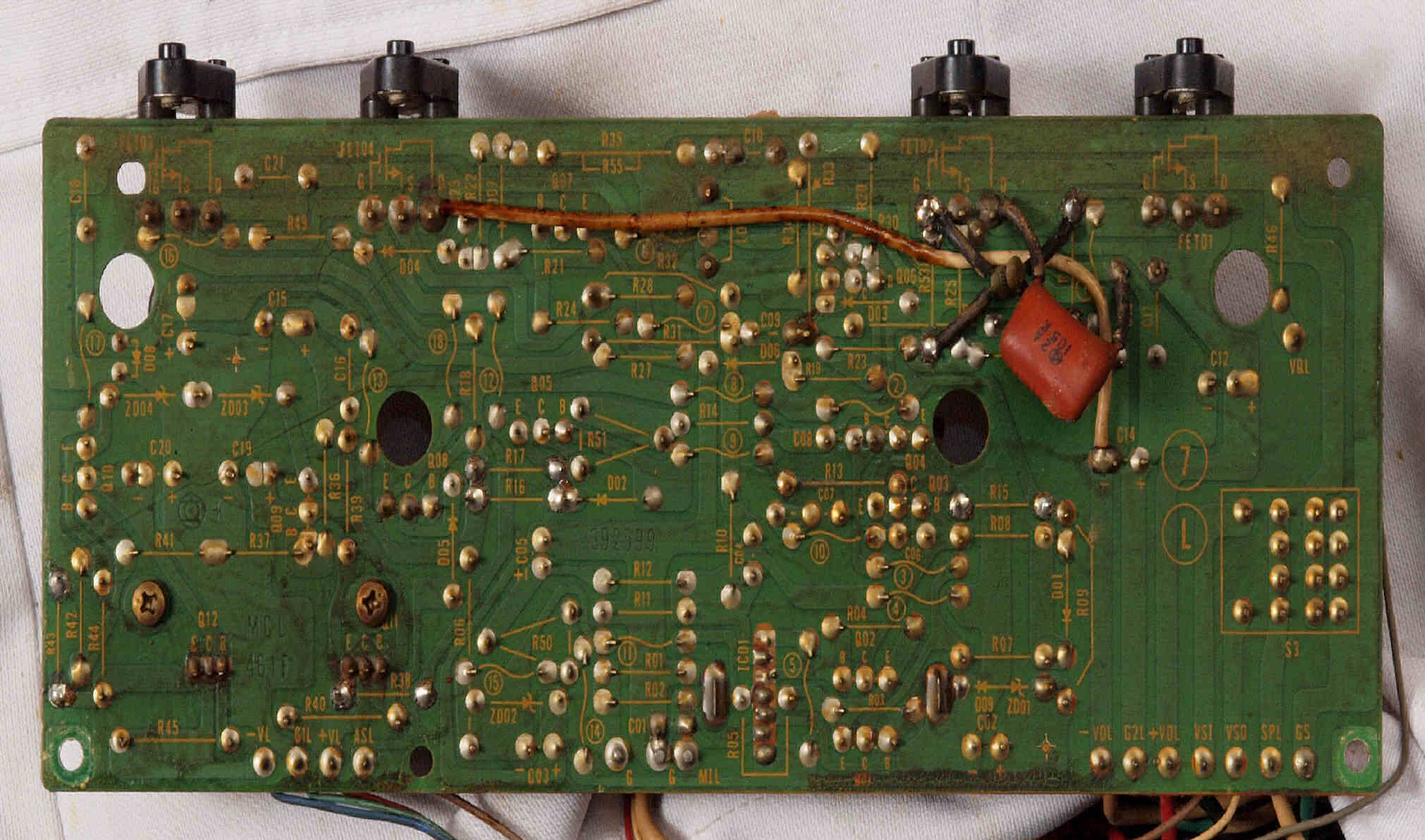

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２３５．　修理中　Ｌ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

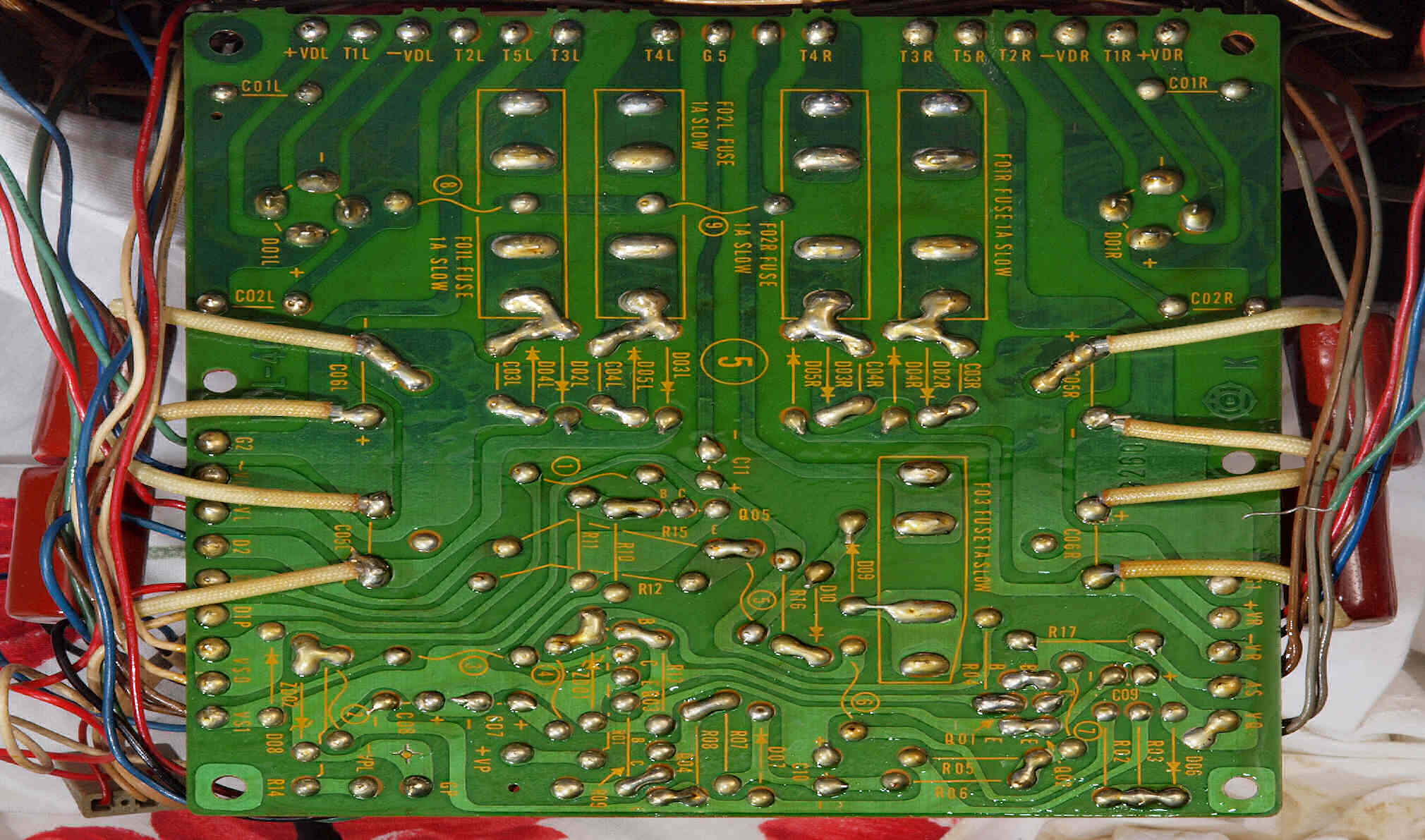

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ２６．　完成Ｌ側ドライブ基板裏。　洗浄後防湿材を塗る。

Ｃ２７．　修理（清掃）前　Ｒ側放熱器裏の埃

Ｃ２８．　修理（清掃）後　Ｒ側放熱器裏

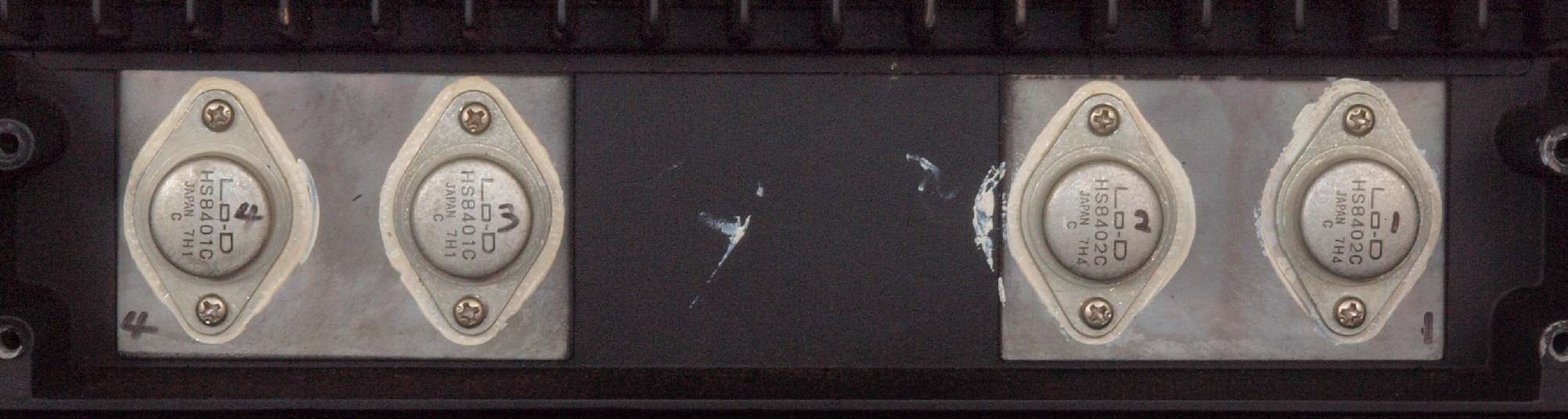

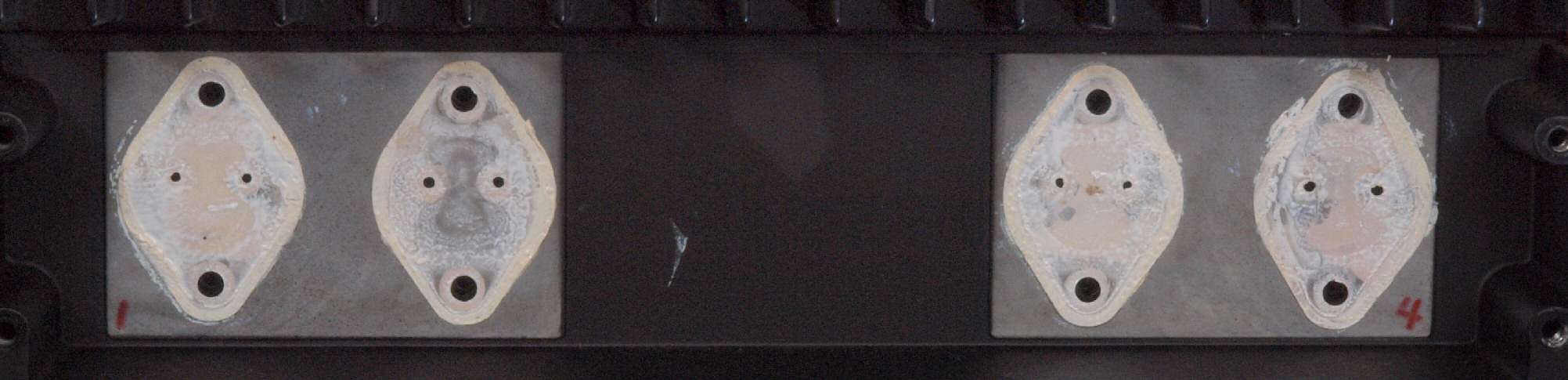

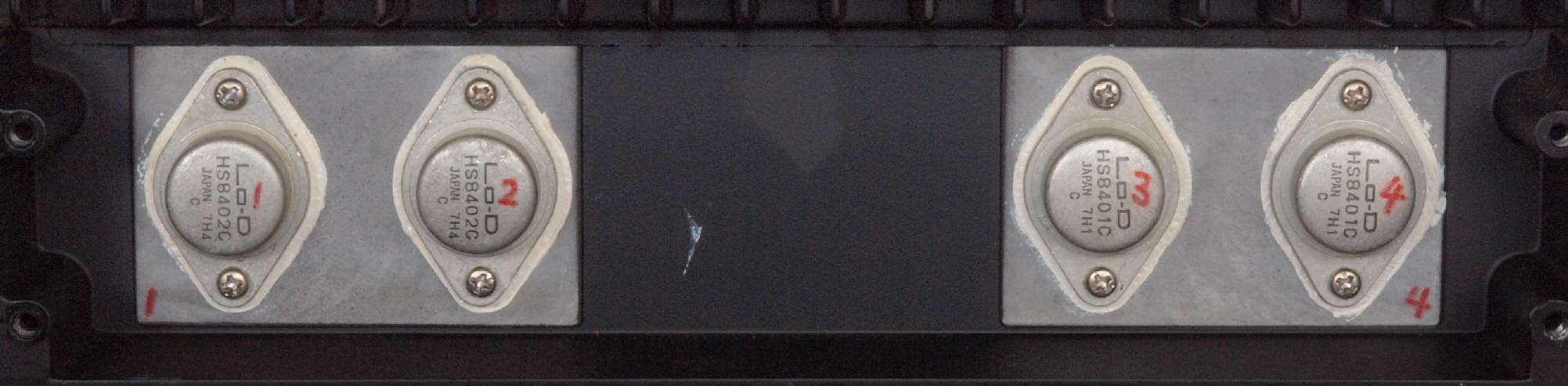

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

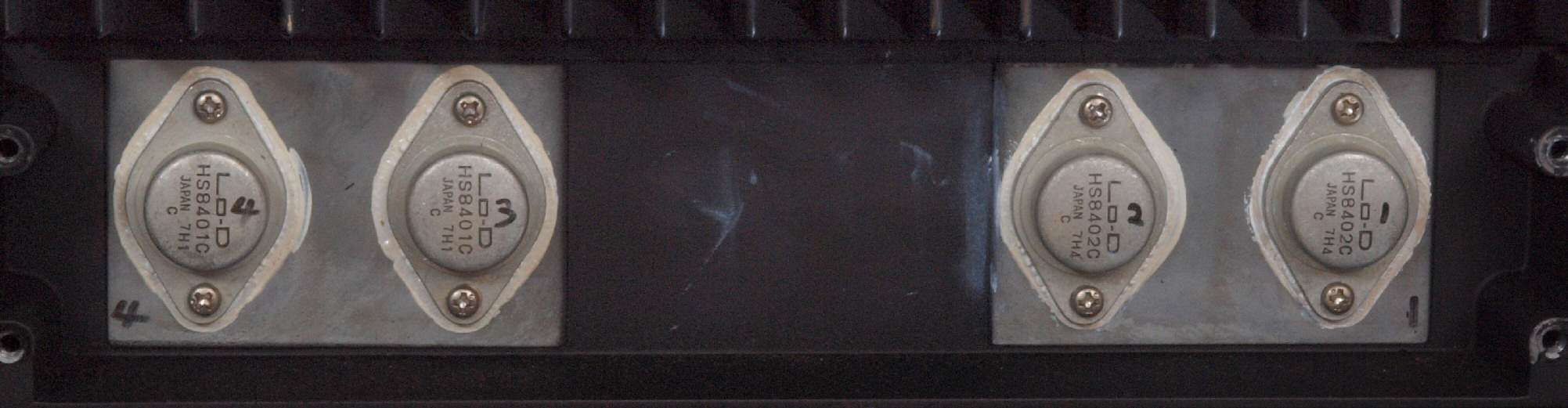

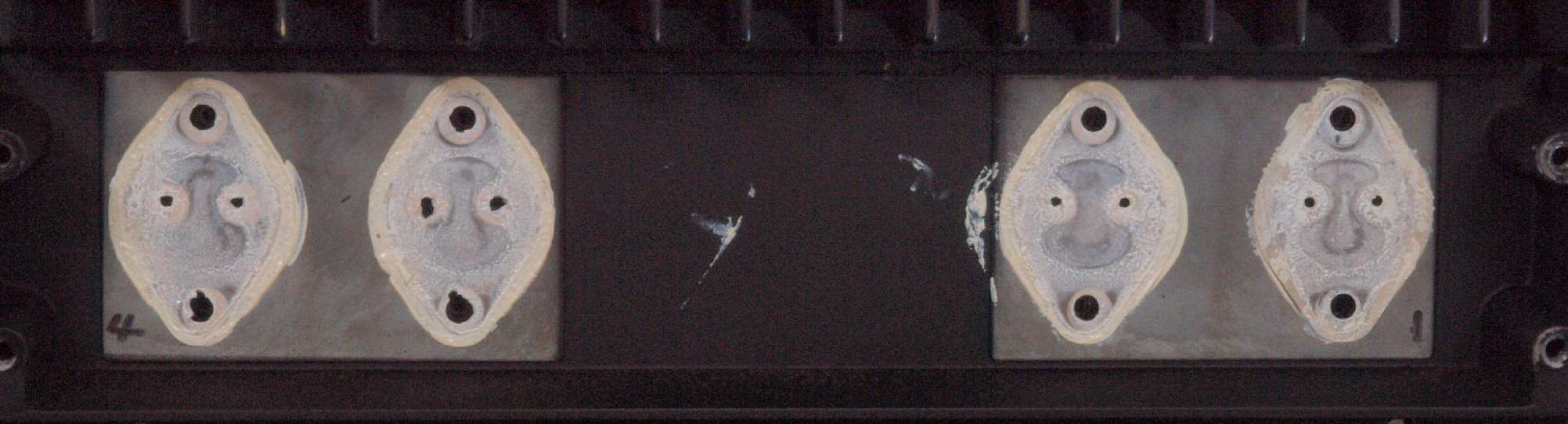

Ｃ３１２．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）、取り付け用絶縁マイカー。
　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、
　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

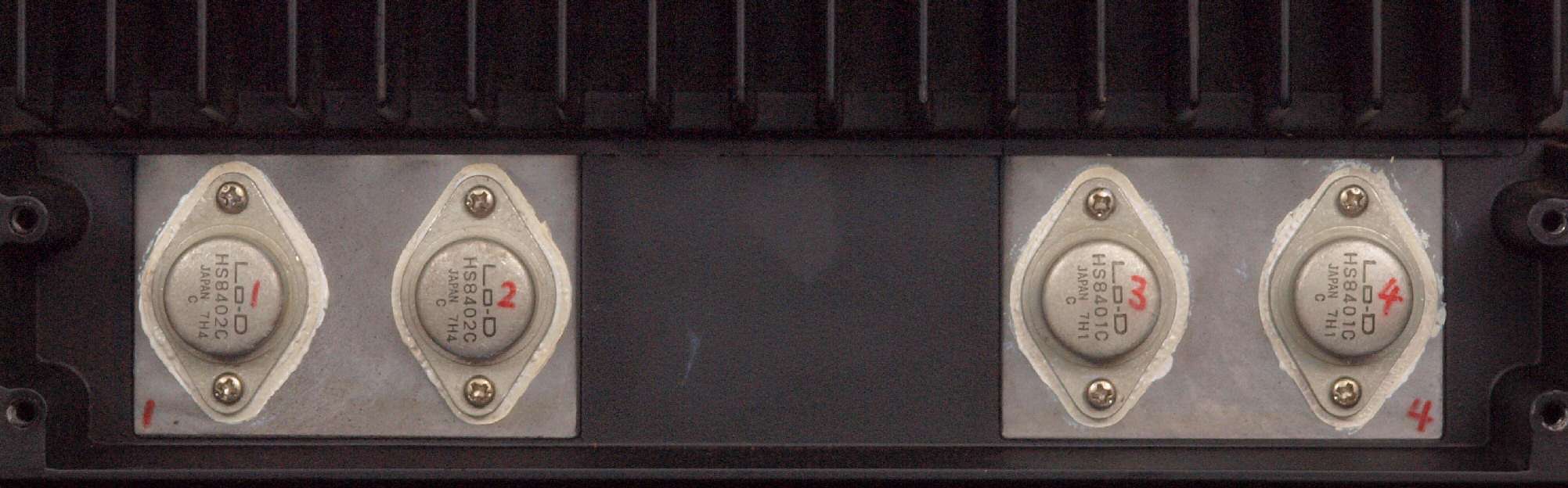

Ｃ３２．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３３．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３３２．　修理中　L側終段ＦＥＴ（電界効果トランジスター）、取り付け用絶縁マイカー。
　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、
　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３４．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）

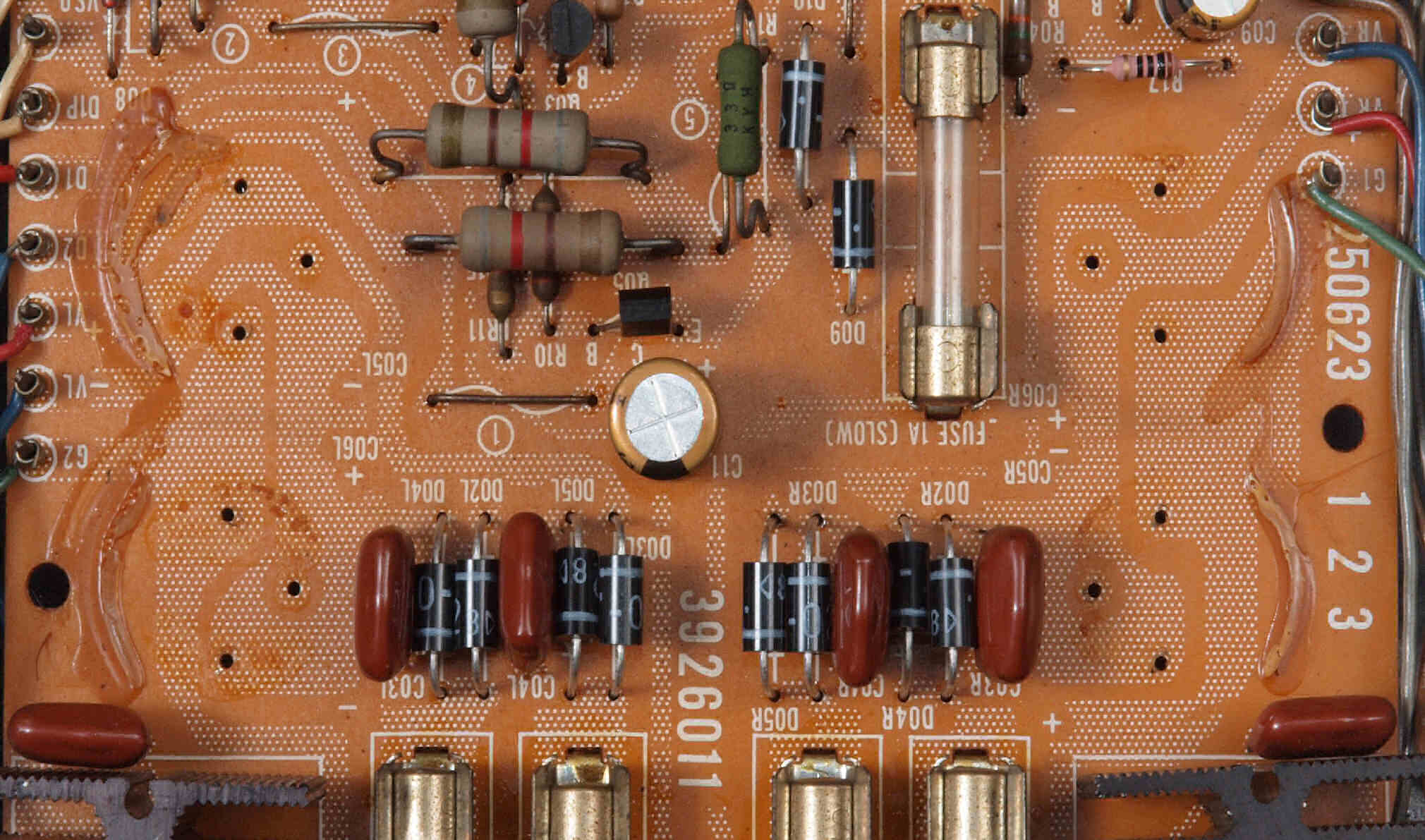

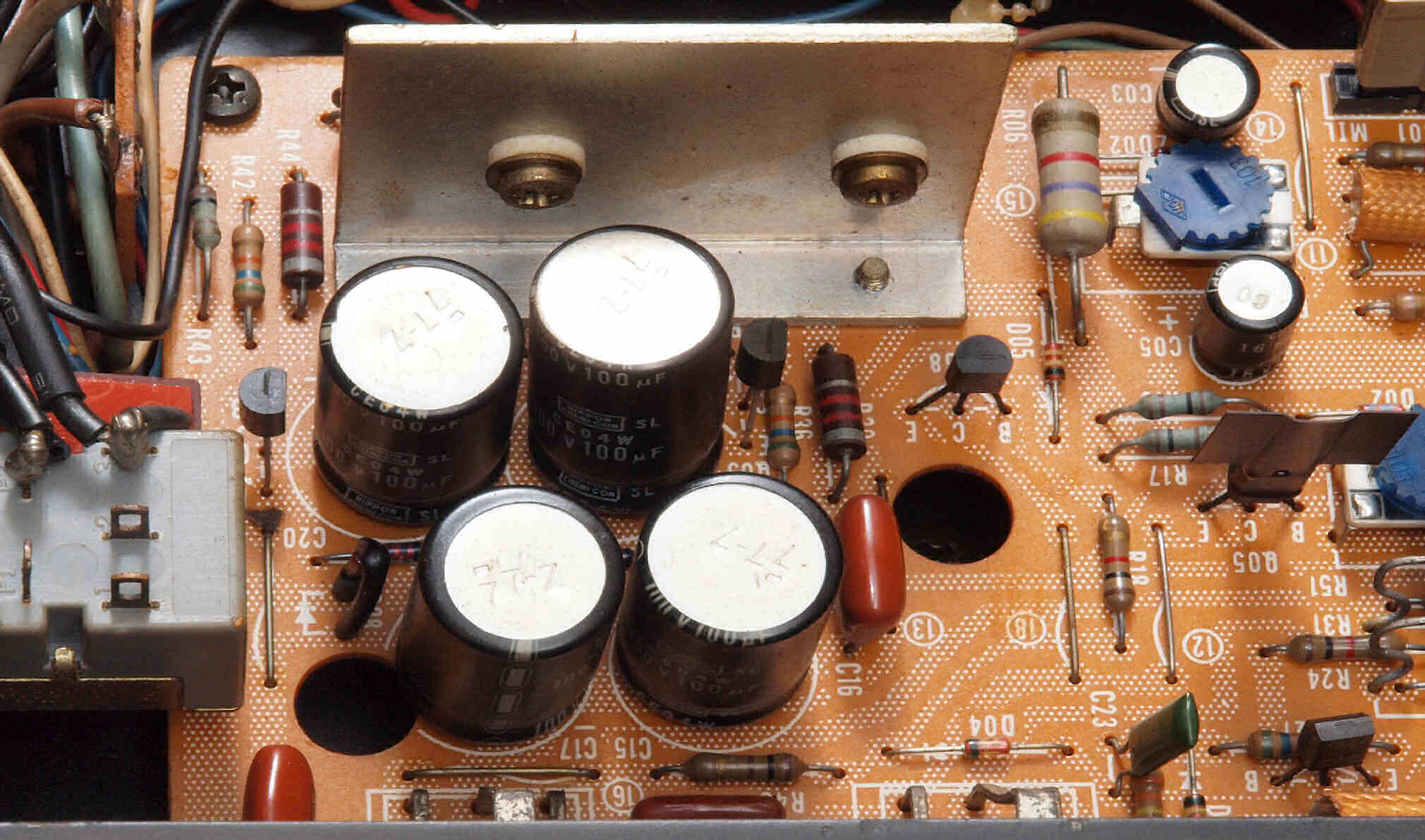

Ｃ５１．　修理前　電源基板

Ｃ５１２．　修理中　電源基板、電解コンデンサー固定用の接着材が取り除かれていない、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ５１３．　修理中　電源基板、電解コンデンサー固定用の接着材を取り除いた所。

Ｃ５２．　修理後　電源基板　フューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個、ＴＲ（トランジスター）４個交換。
　　　　　　　　　　　　　　　　　　　　　　　フイルムコンデンサー４個追加。

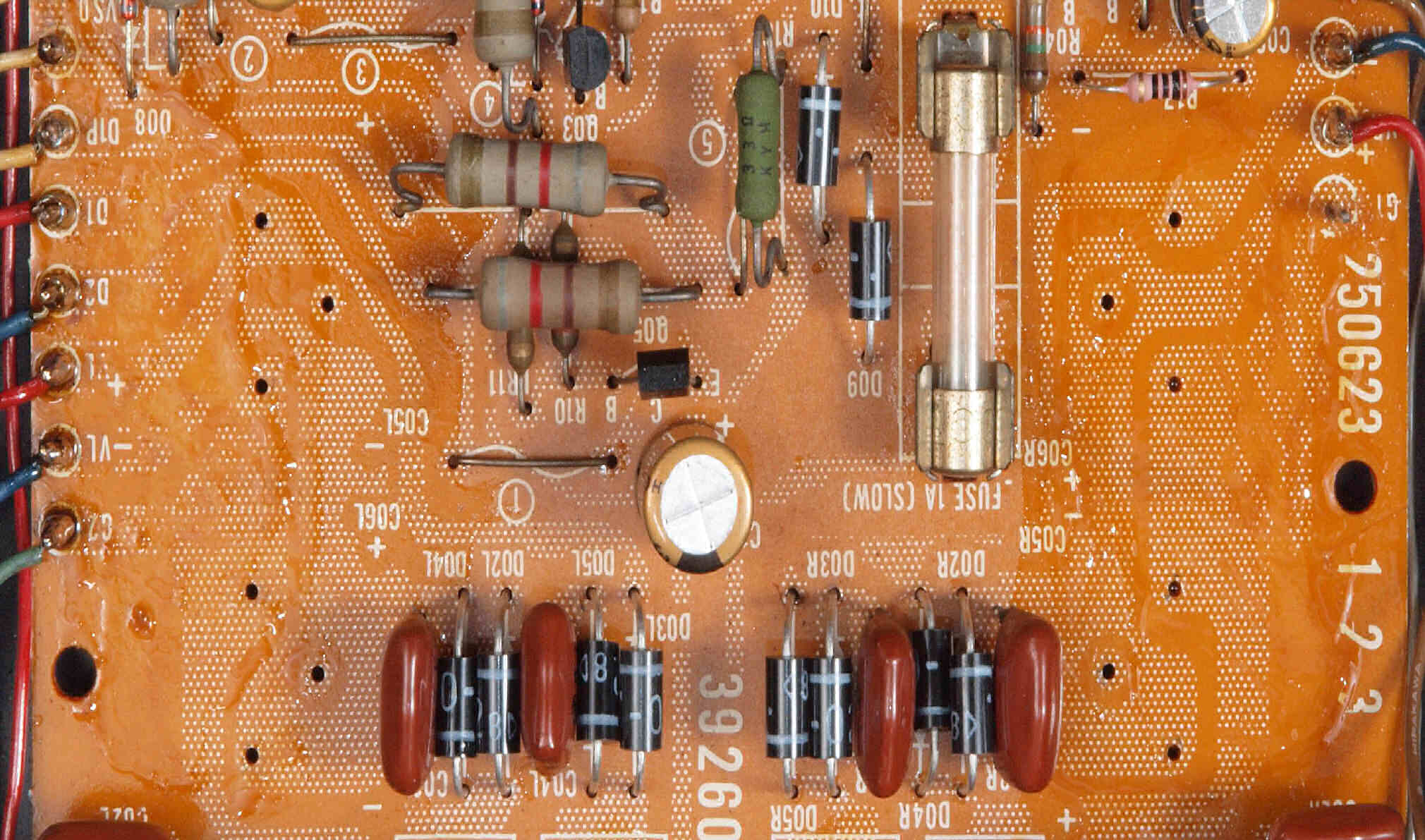

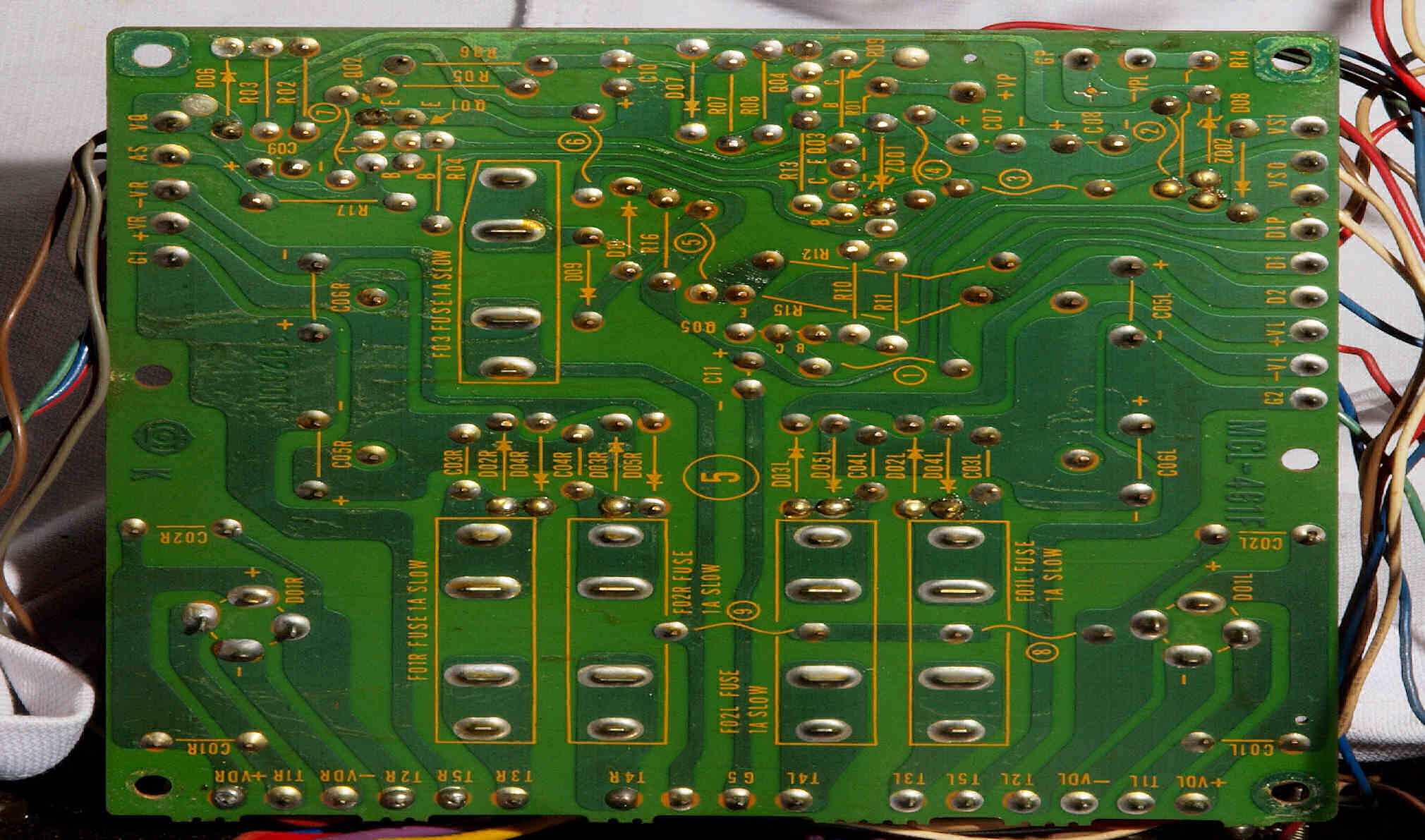

Ｃ５３．　修理前　電源基板裏

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す

Ｃ５６．　完成電源基板裏。　洗浄後防湿材を塗る。

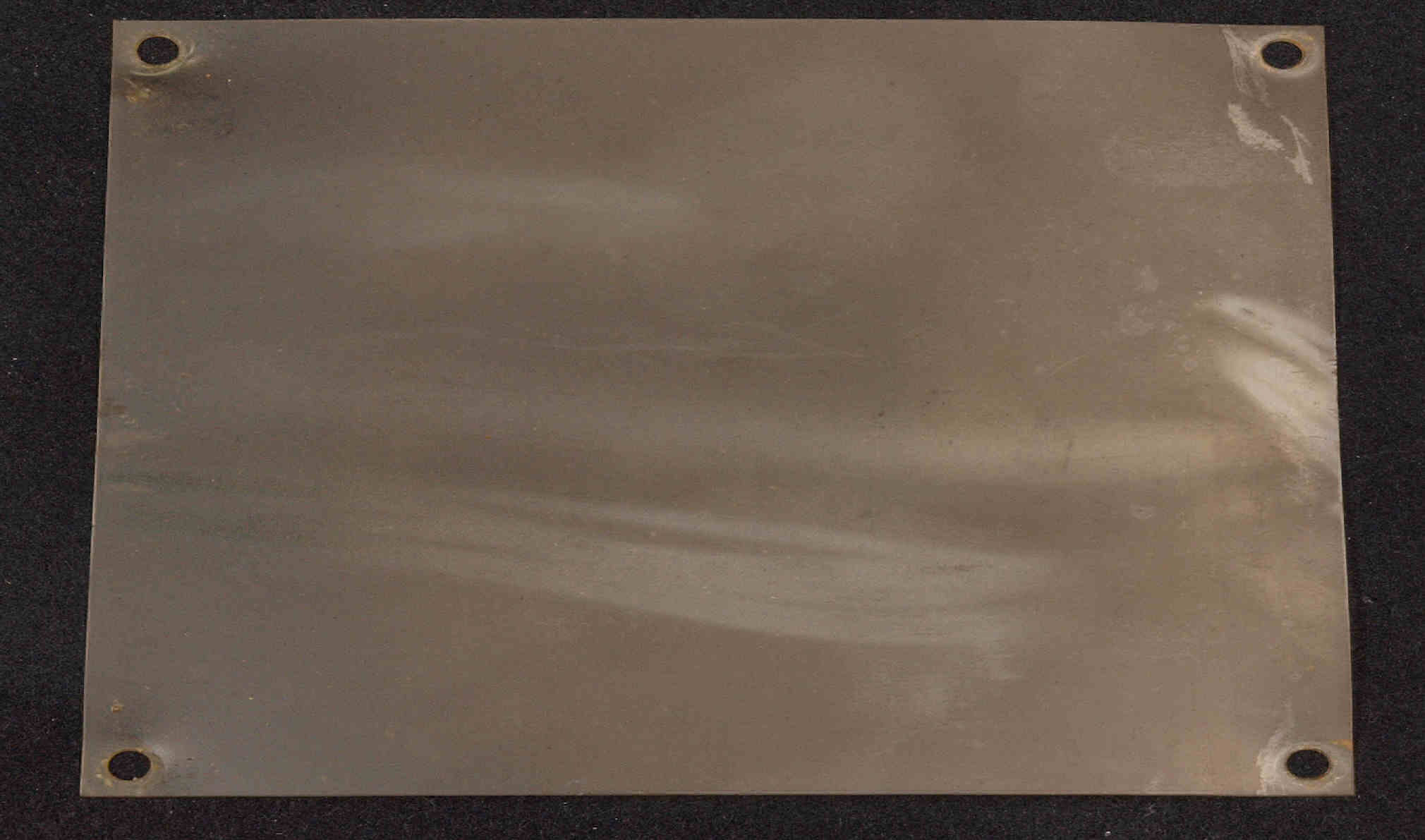

Ｃ５７．　修理中　絶縁シート。　綺麗です。

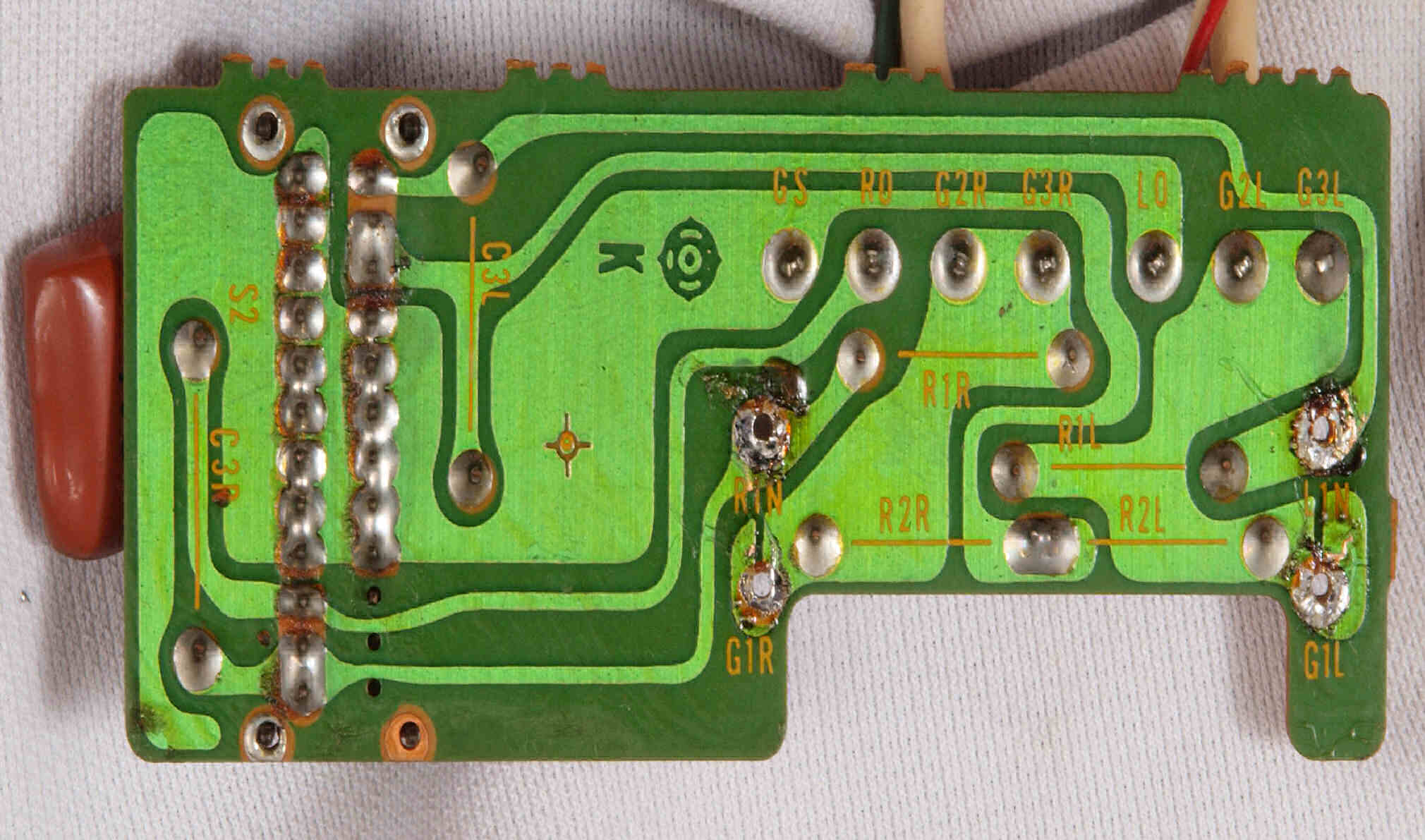

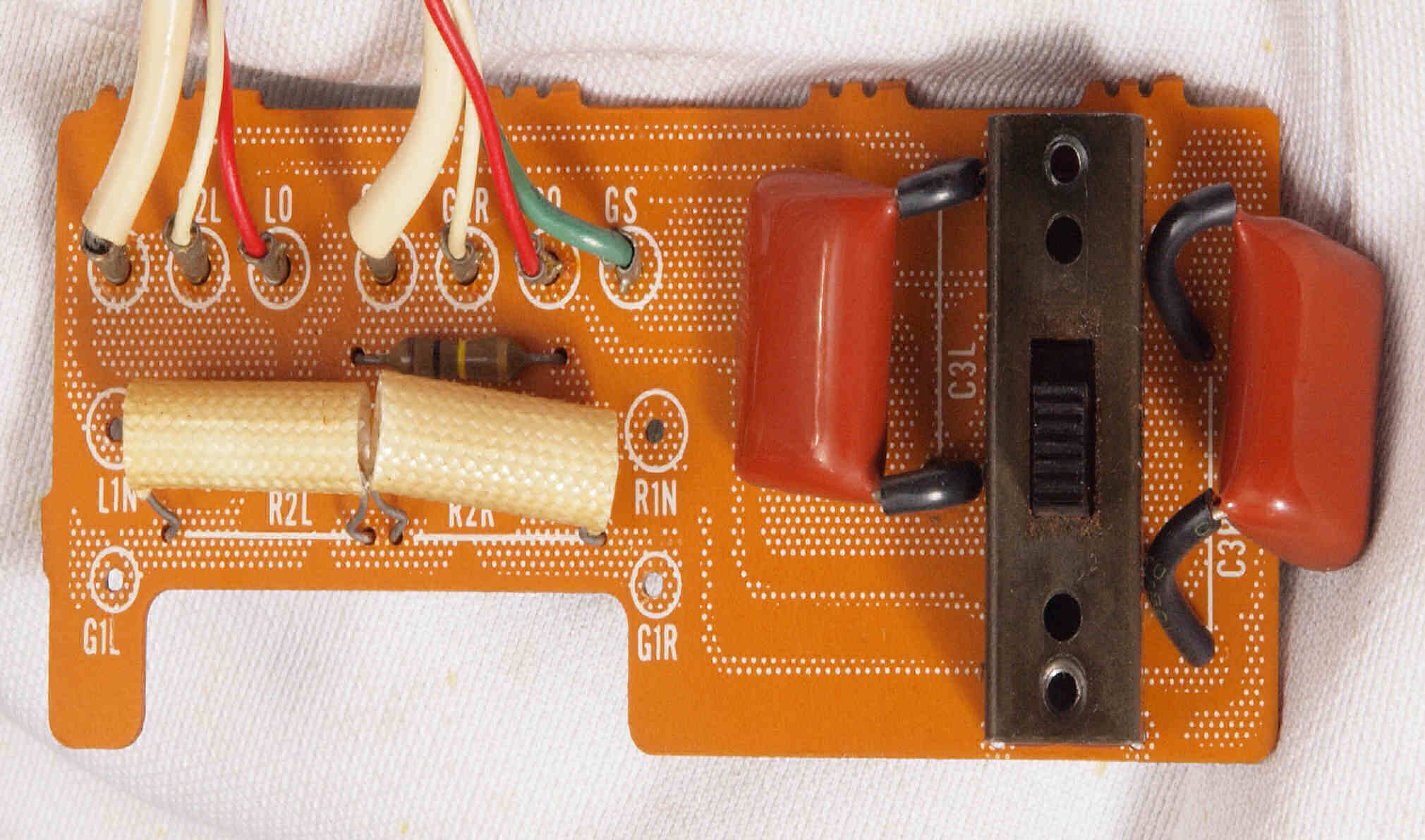

Ｃ６１．　修理前　ＲＣＡ端子基板

Ｃ６２．　修理後　ＲＣＡ端子基板。　フイルムコンデンサー２個交換。同じ容量ですが、技術進歩で小型になる。
　　　　　　　これにより高域特性が良くなる。逆に大型を使用すると高域が落ち、低域から中域が伸びた様に感じる。
　　　　　　　ＨＭＡ－９５００の様に高域までの再生を売り物にしている機器は、大型フイルムコンデンサーは不可。

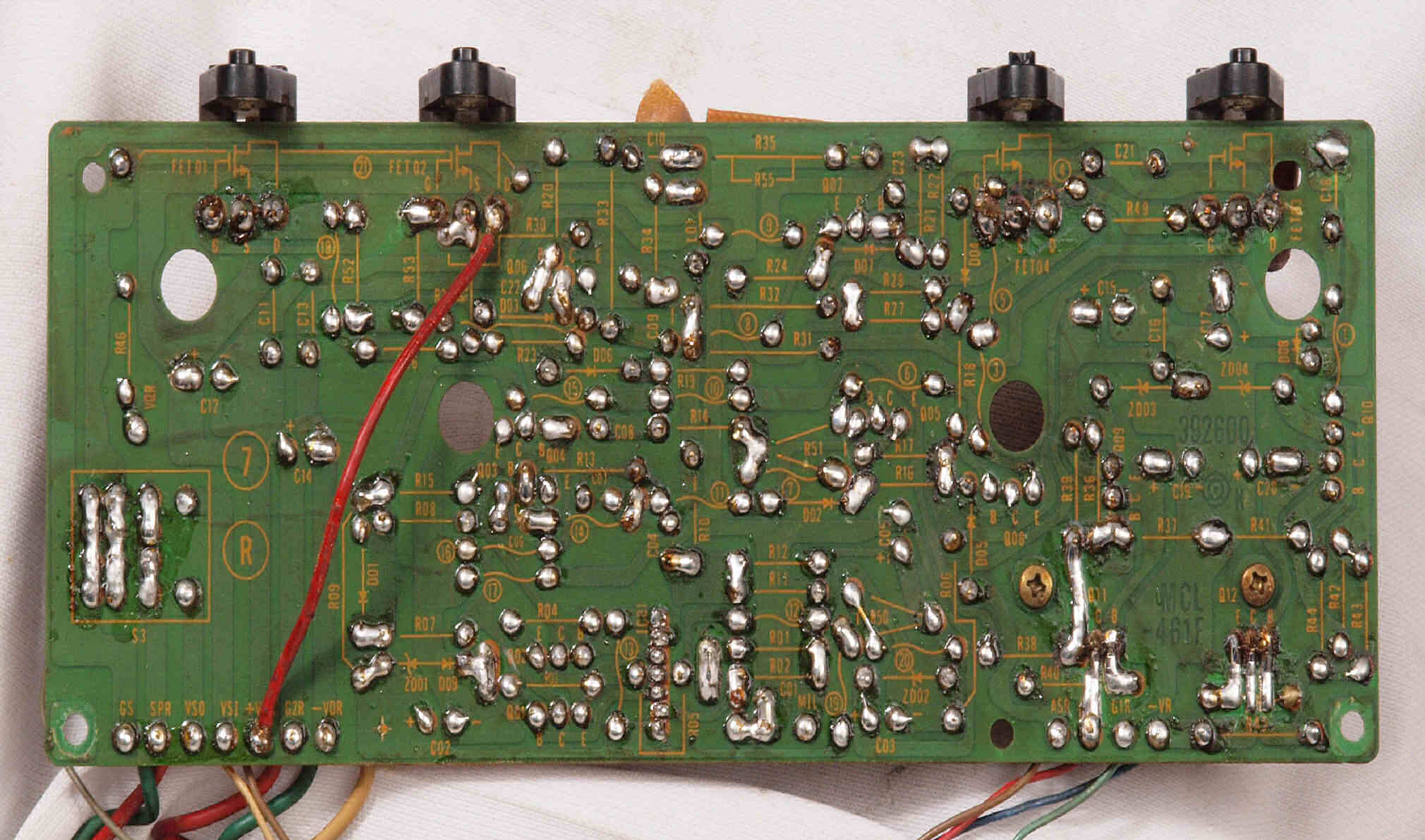

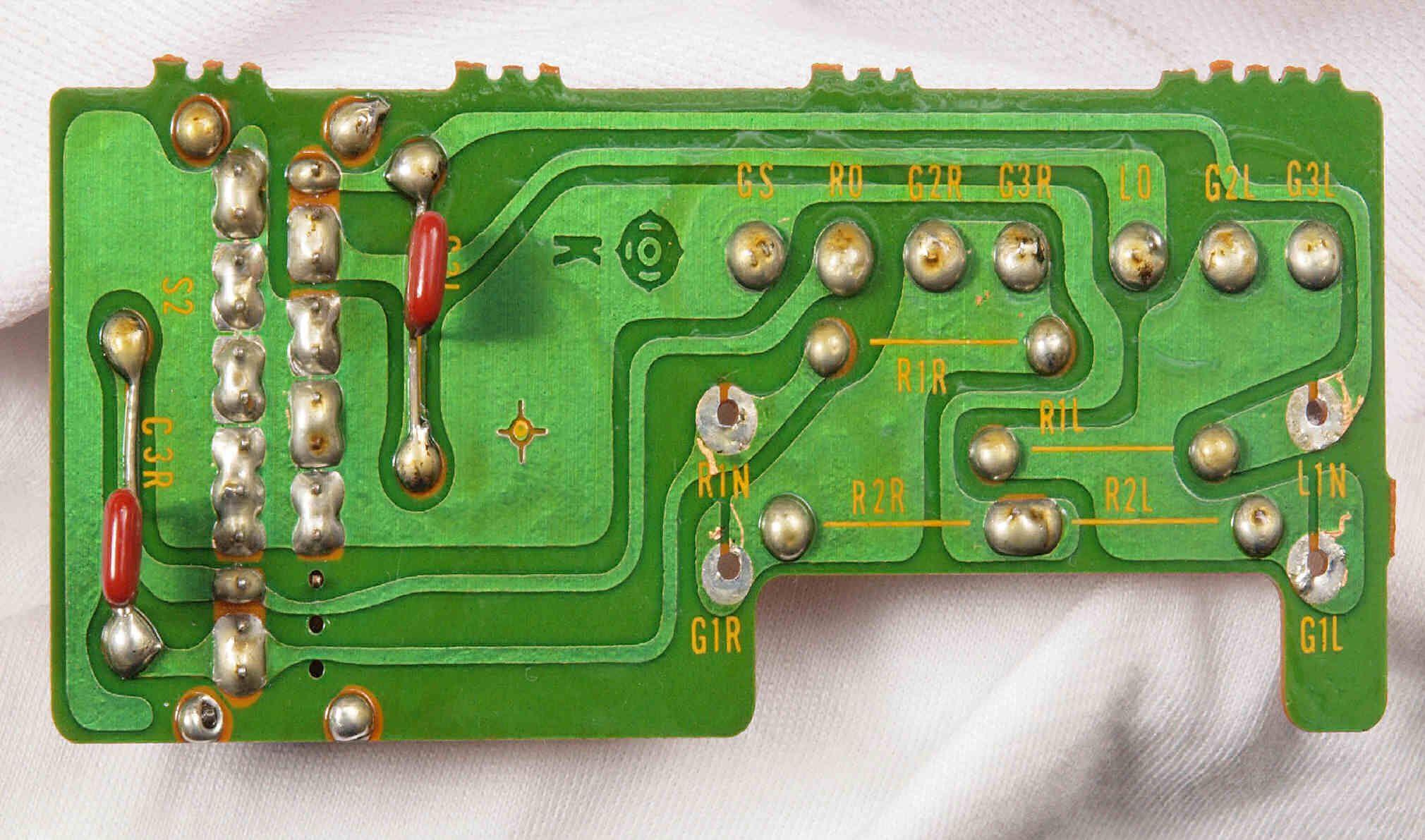

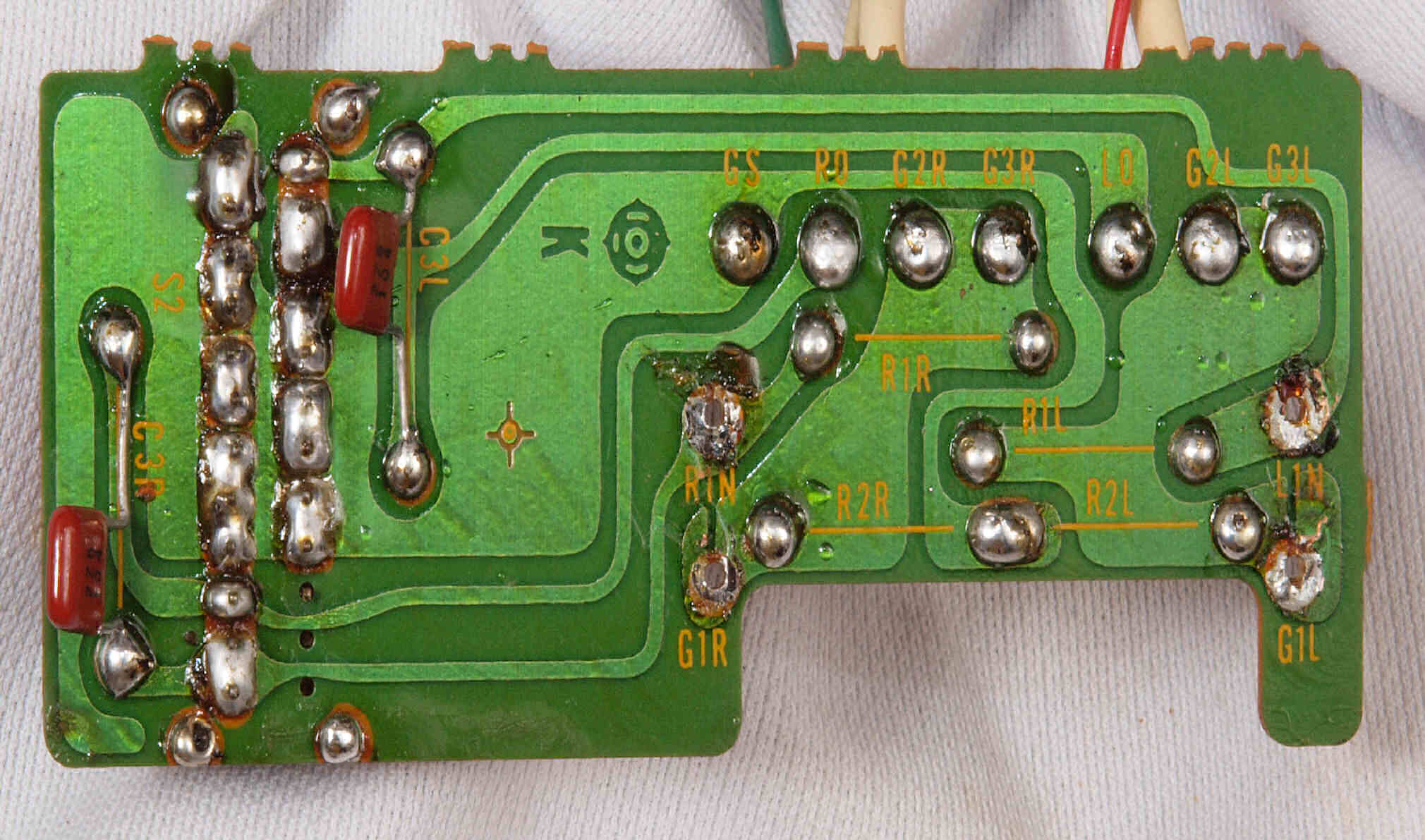

Ｃ６３．　修理前　ＲＣＡ端子基板裏

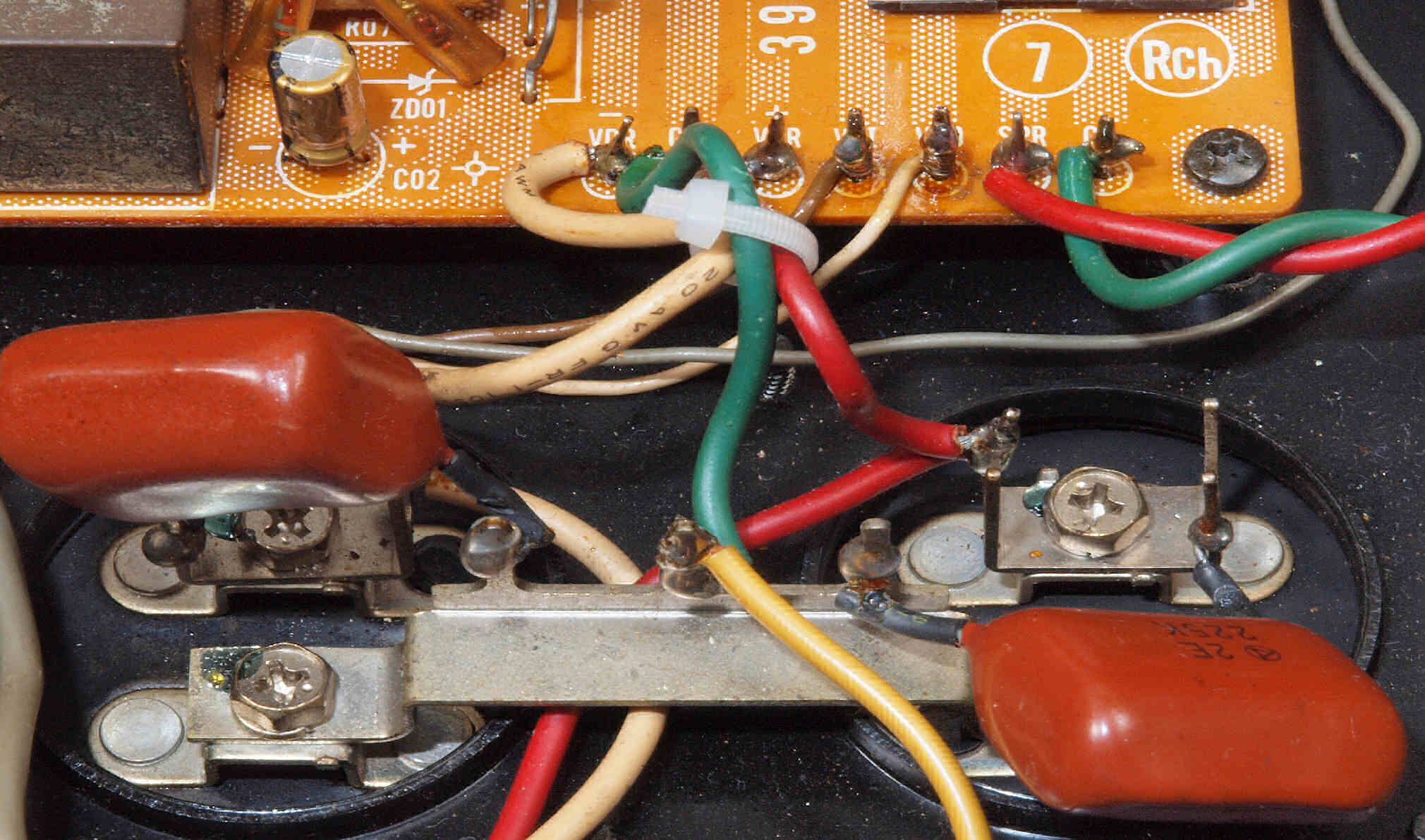

Ｃ６４．　修理（半田補正）後　ＲＣＡ端子基板裏。　フイルムコンデンサー２個追加。

Ｃ６５．　修理中　ＲＣＡ端子基板裏。　洗浄後。

Ｃ６６．　完成ＲＣＡ端子基板裏。　防湿材を塗る。

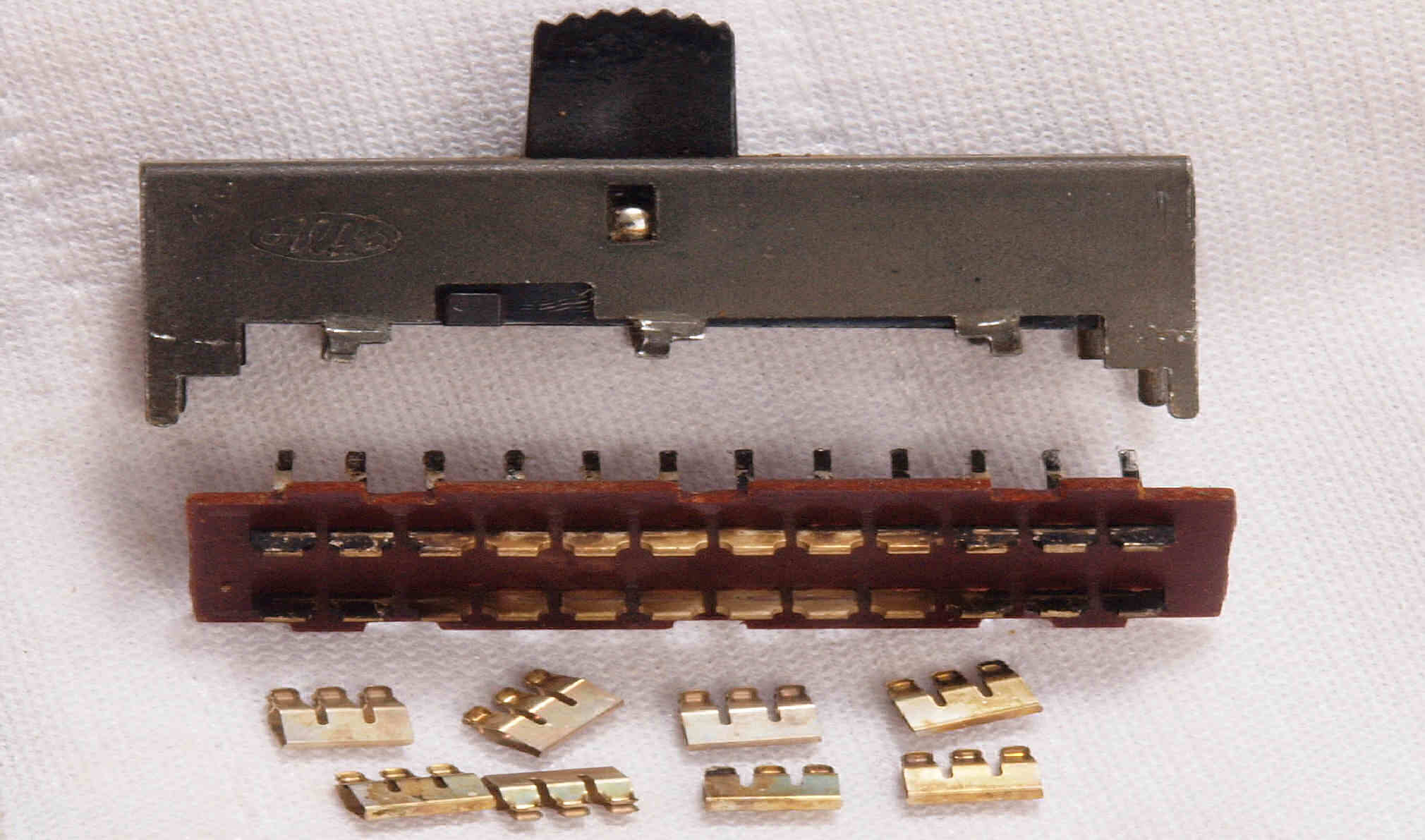

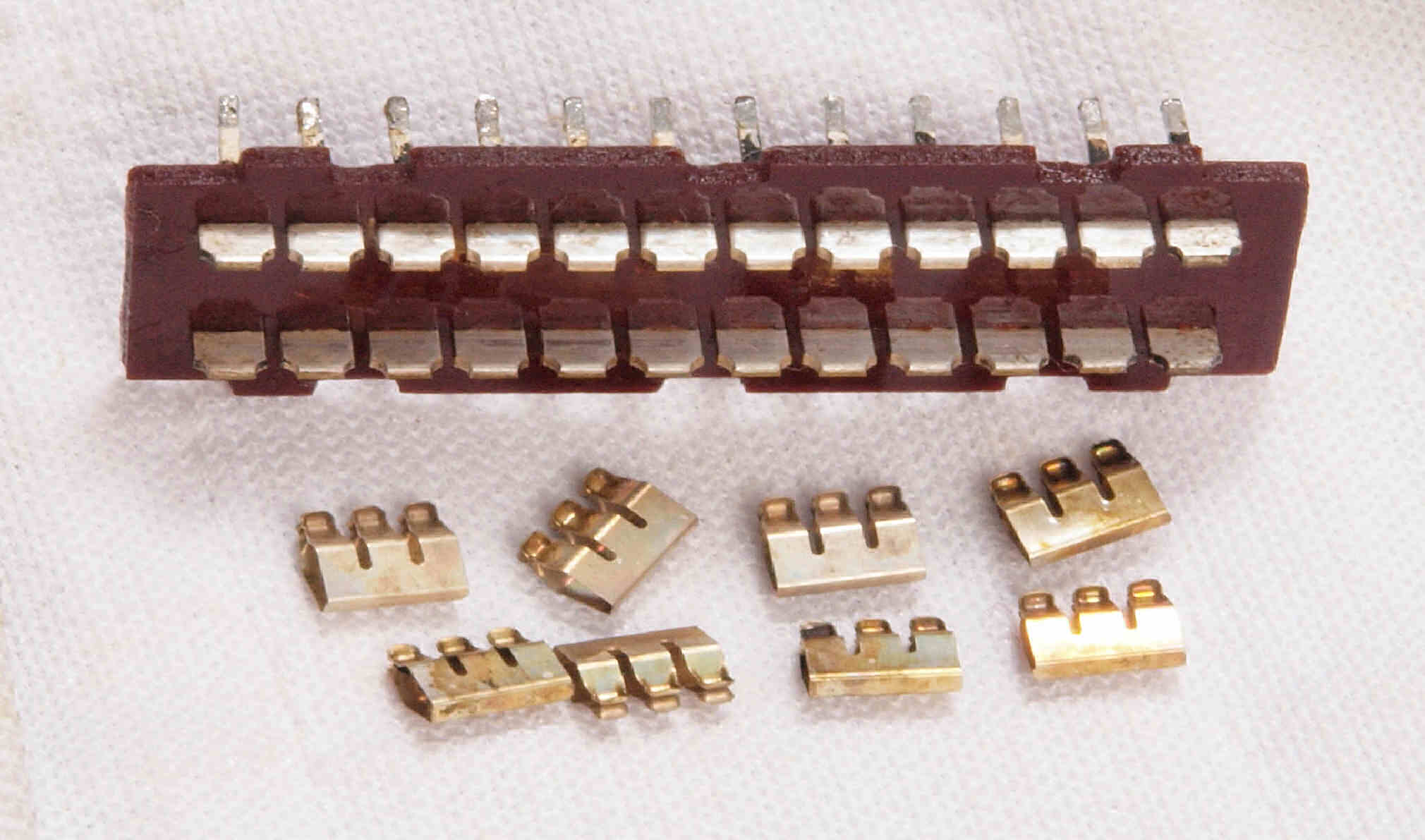

Ｃ７１．　修理中入力切換SW分解、
　　　　　　　　　　　　　　　　過去に強い接点復活材が使用されていないので、ベーク基板がしっかりしているので分解できた。

Ｃ７１．　修理中入力切換SW分解・清掃

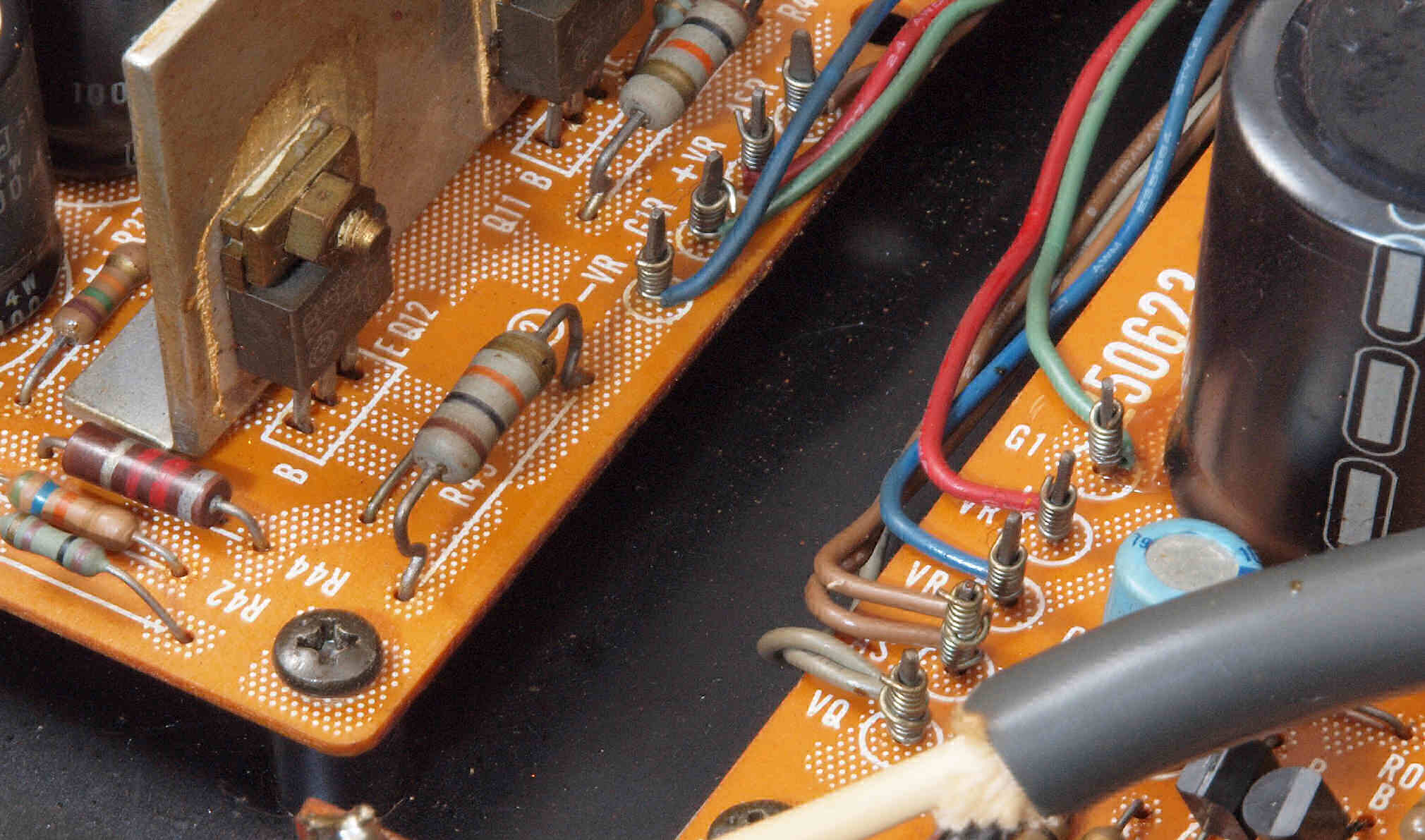

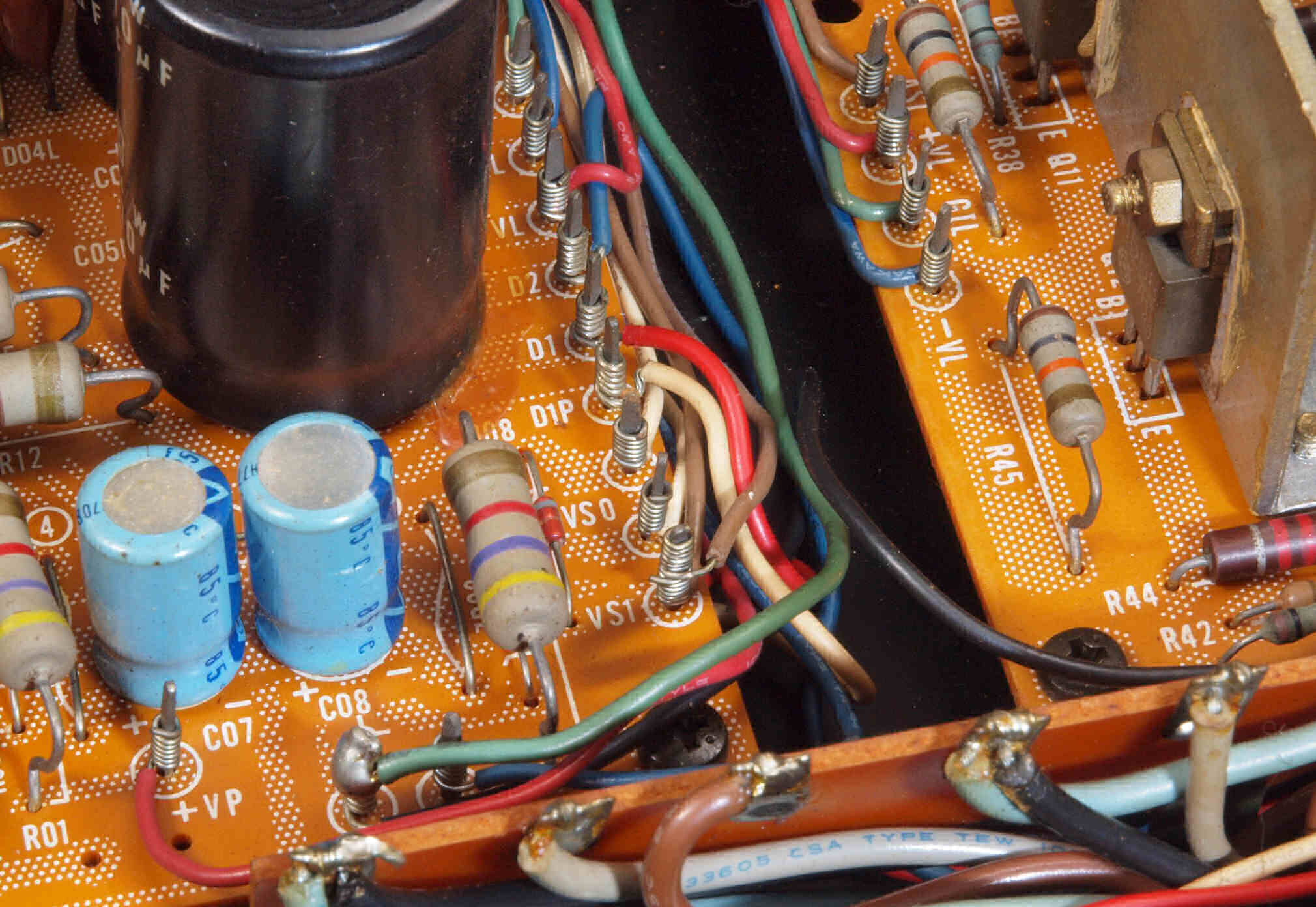

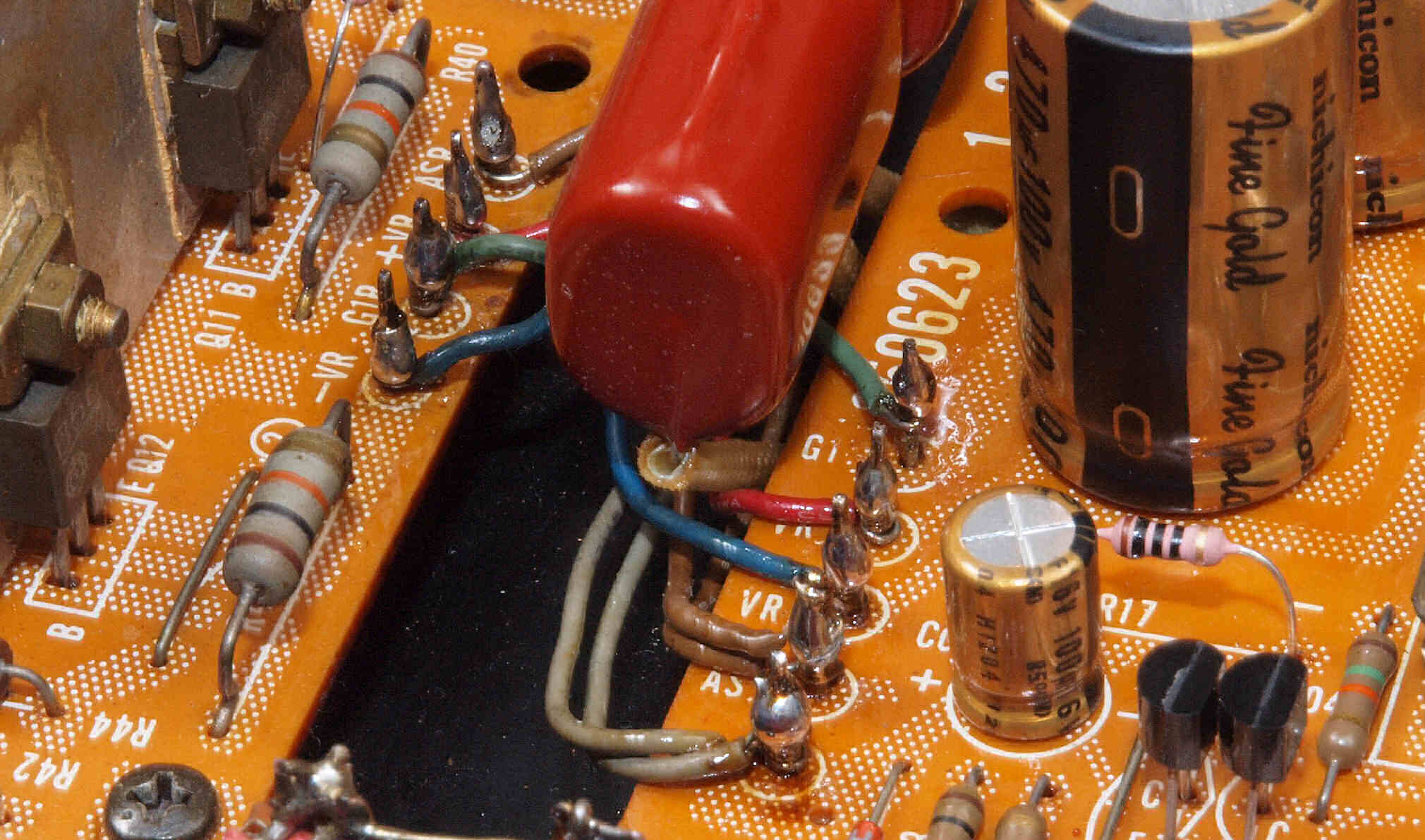

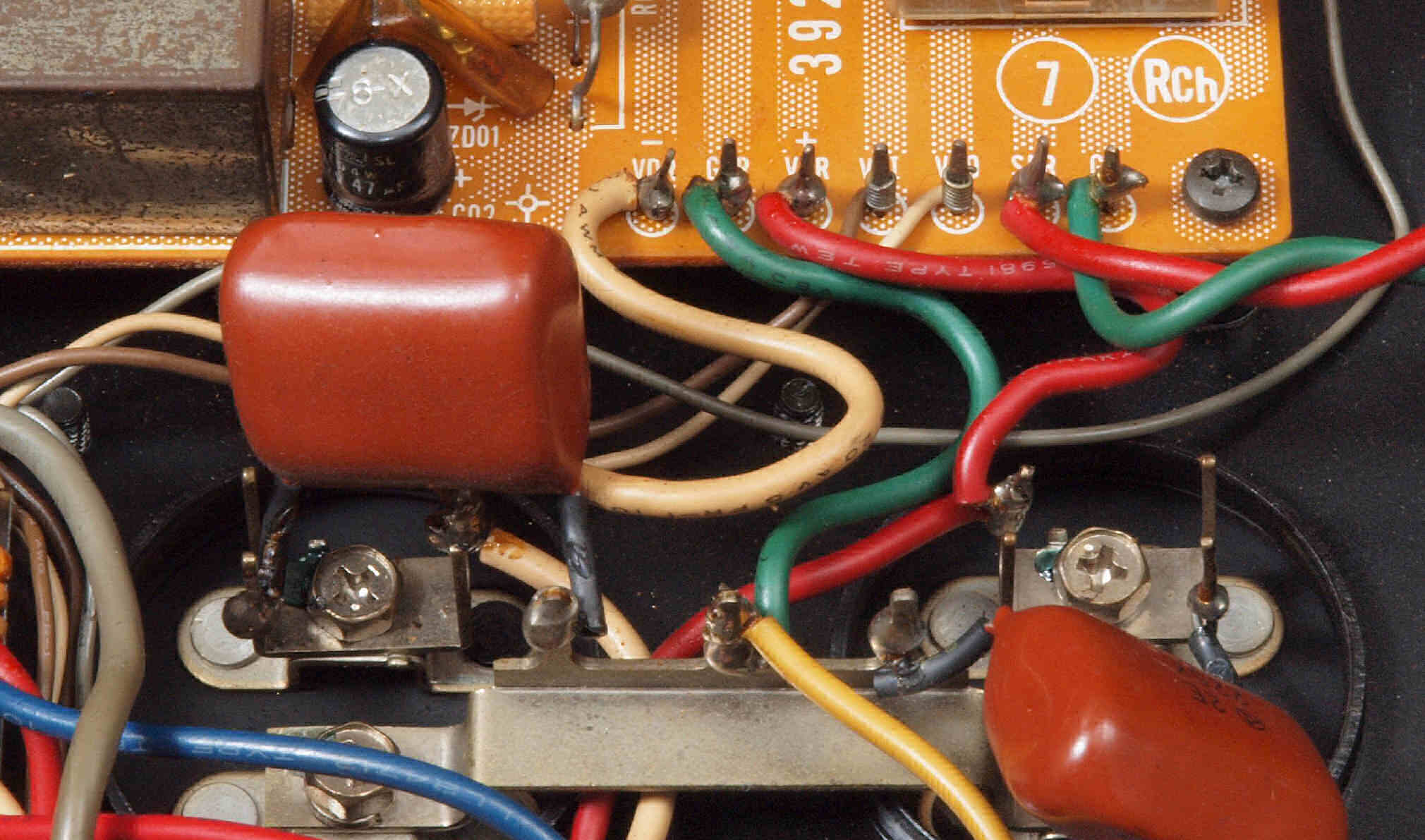

Ｃ９１．　修理前　Ｒ側ドライブ基板へのラッピング線

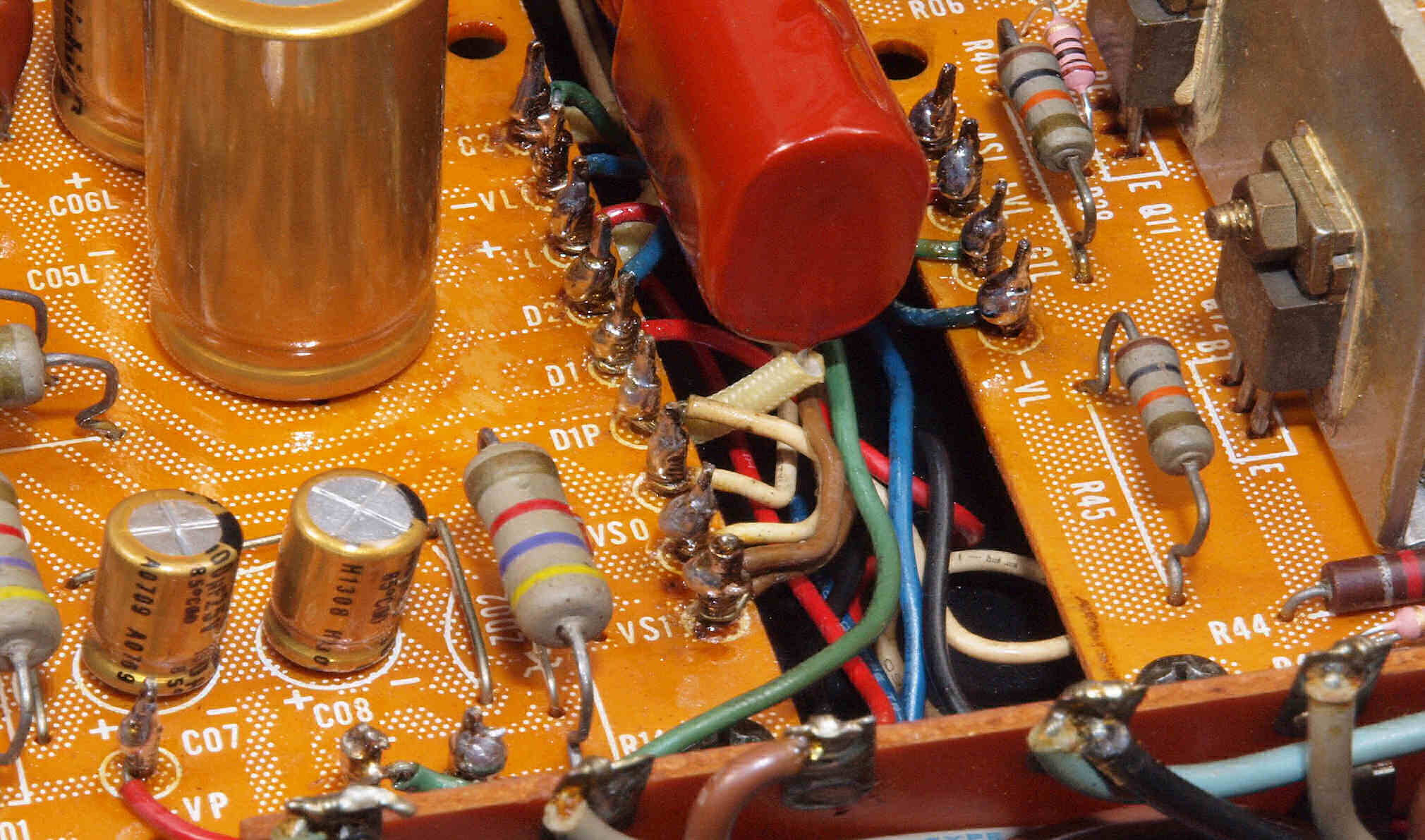

Ｃ９２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

Ｃ９３．　修理前　Ｌ側ドライブ基板へのラッピング線

Ｃ９４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

Ｃ９５．　修理前　R側ドライブ基板－電源基板へのラッピング線

Ｃ９６．　修理後　R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

Ｃ９７．　修理前　Ｌ側ドライブ基板－電源基板へのラッピング線

Ｃ９８．　修理後　Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

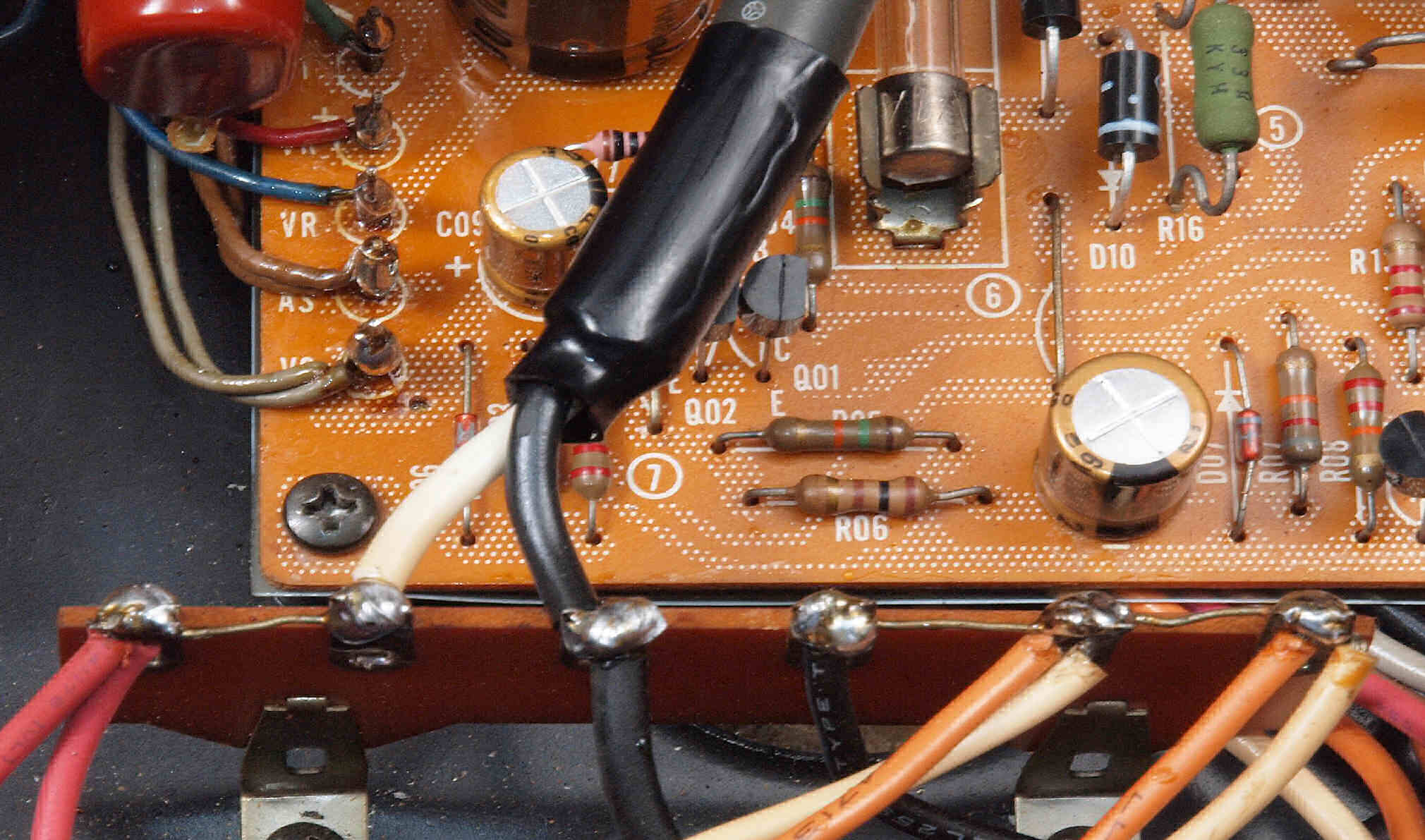

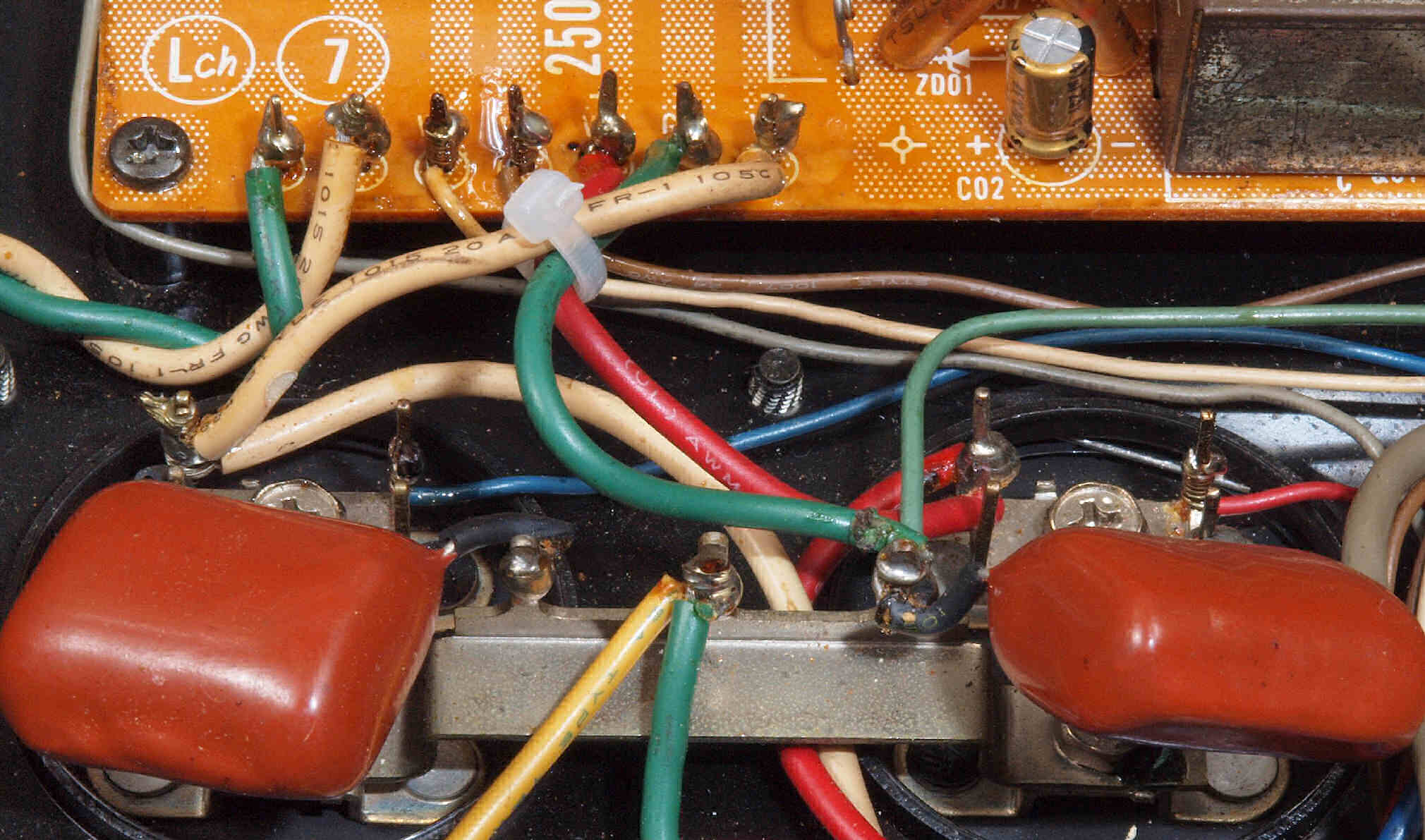

ＣＡ１．　修理前　内部側　電源ケーブル半田付け。

ＣＡ２．　修理後　電源ケーブル半田付け。

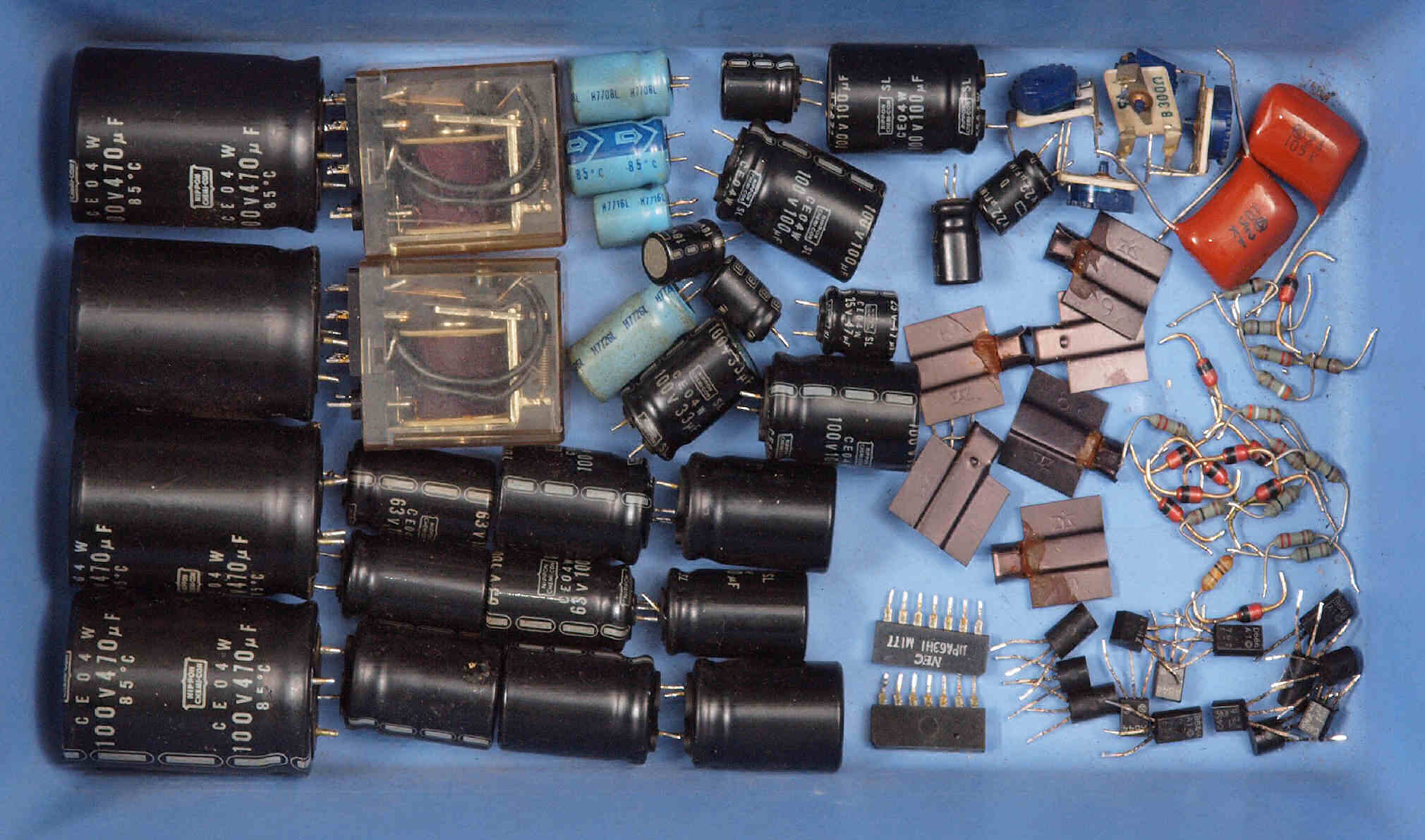

ＣＢ１．　交換部品

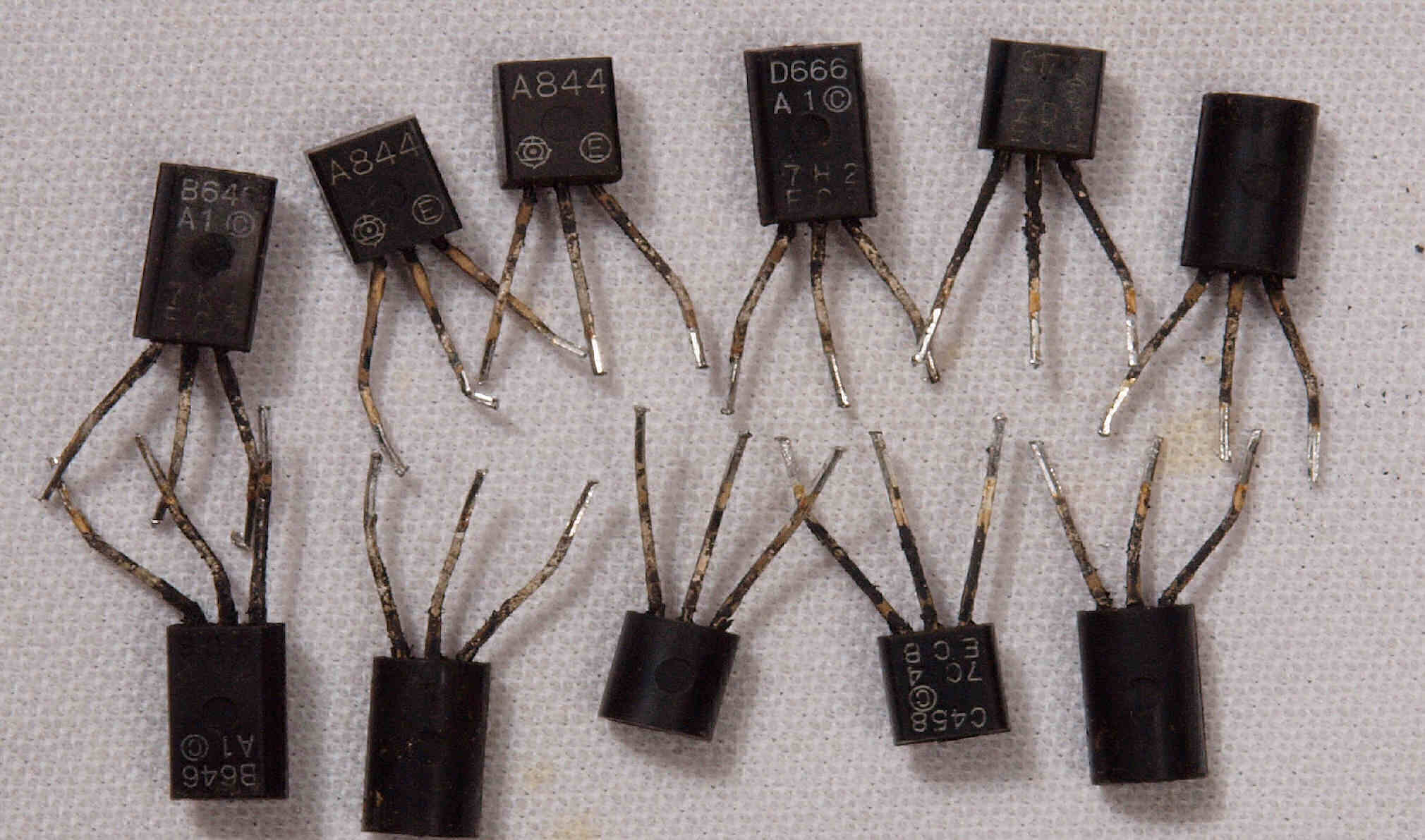

ＣＢ２．　交換部品。　足黒ＴＲ（トランジスター）。

ＣＣ１．　修理前　下から見る

ＣＣ２．　修理後　下から見る

Ｅ．　測定・調整
Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。

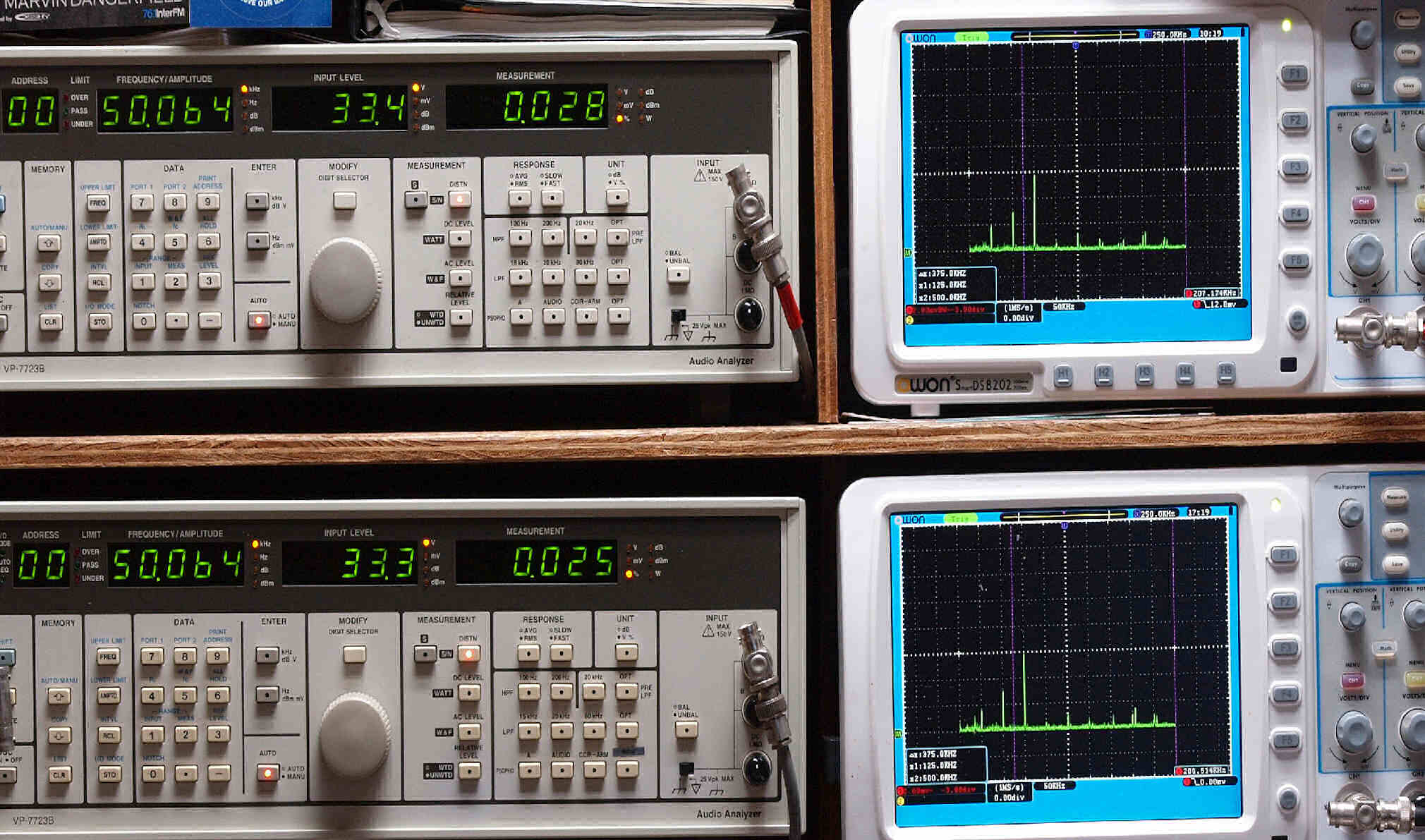

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。
初期型なので、終段供給電圧が低いので、出力低い。　　後期型はこちら

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０４１４％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０５８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

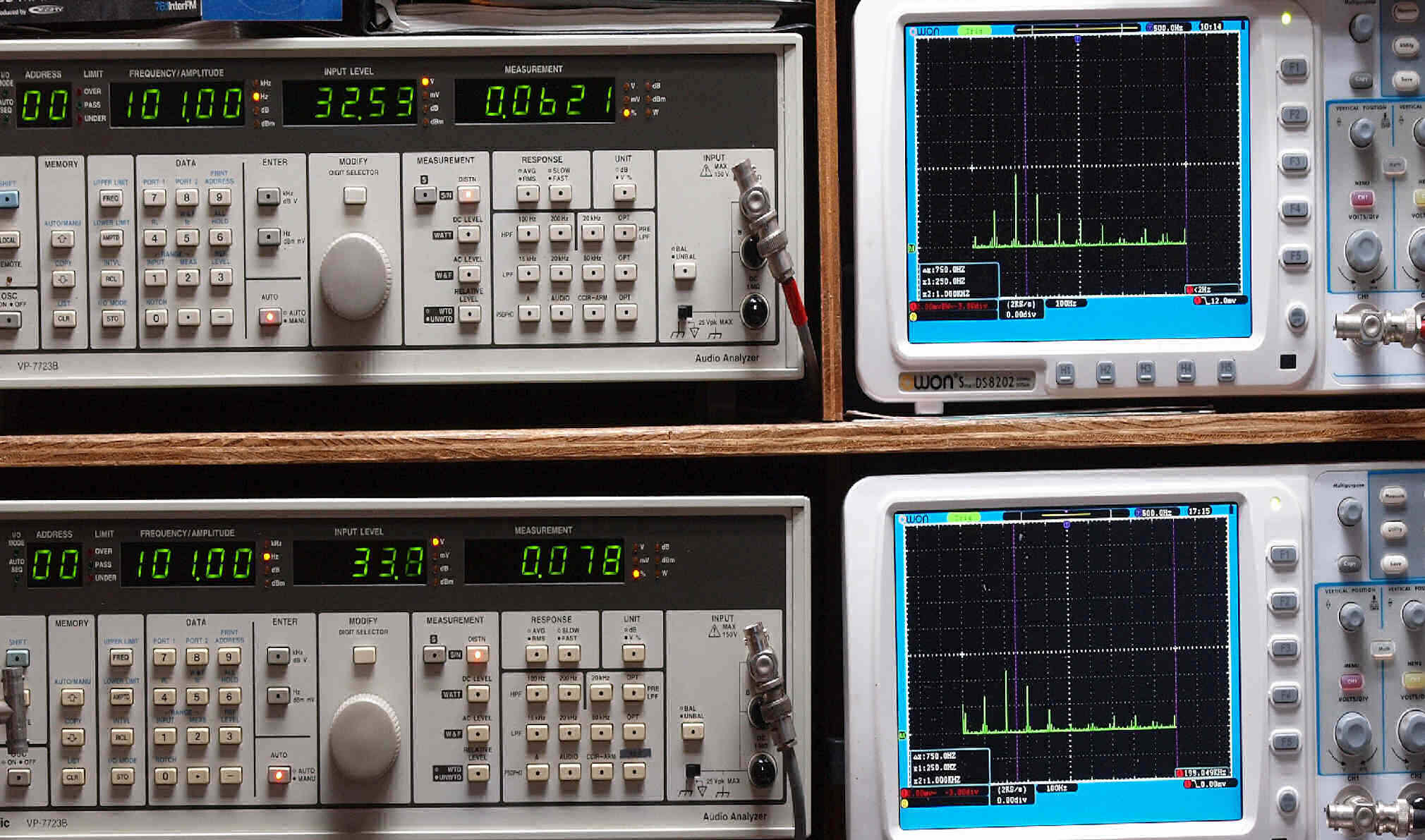

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０６２１％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０７８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０４６２歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０４７８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

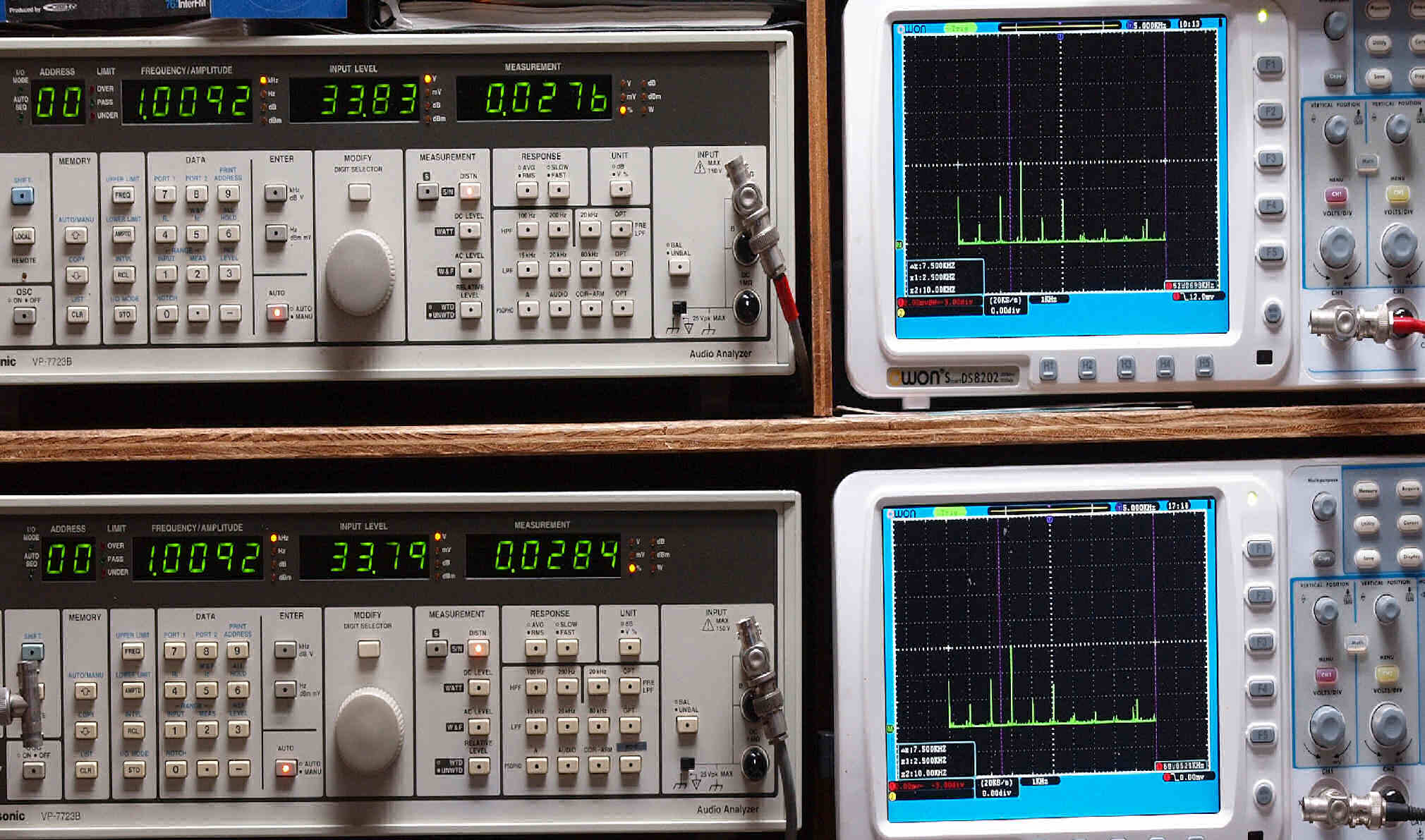

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２７６％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２８４％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

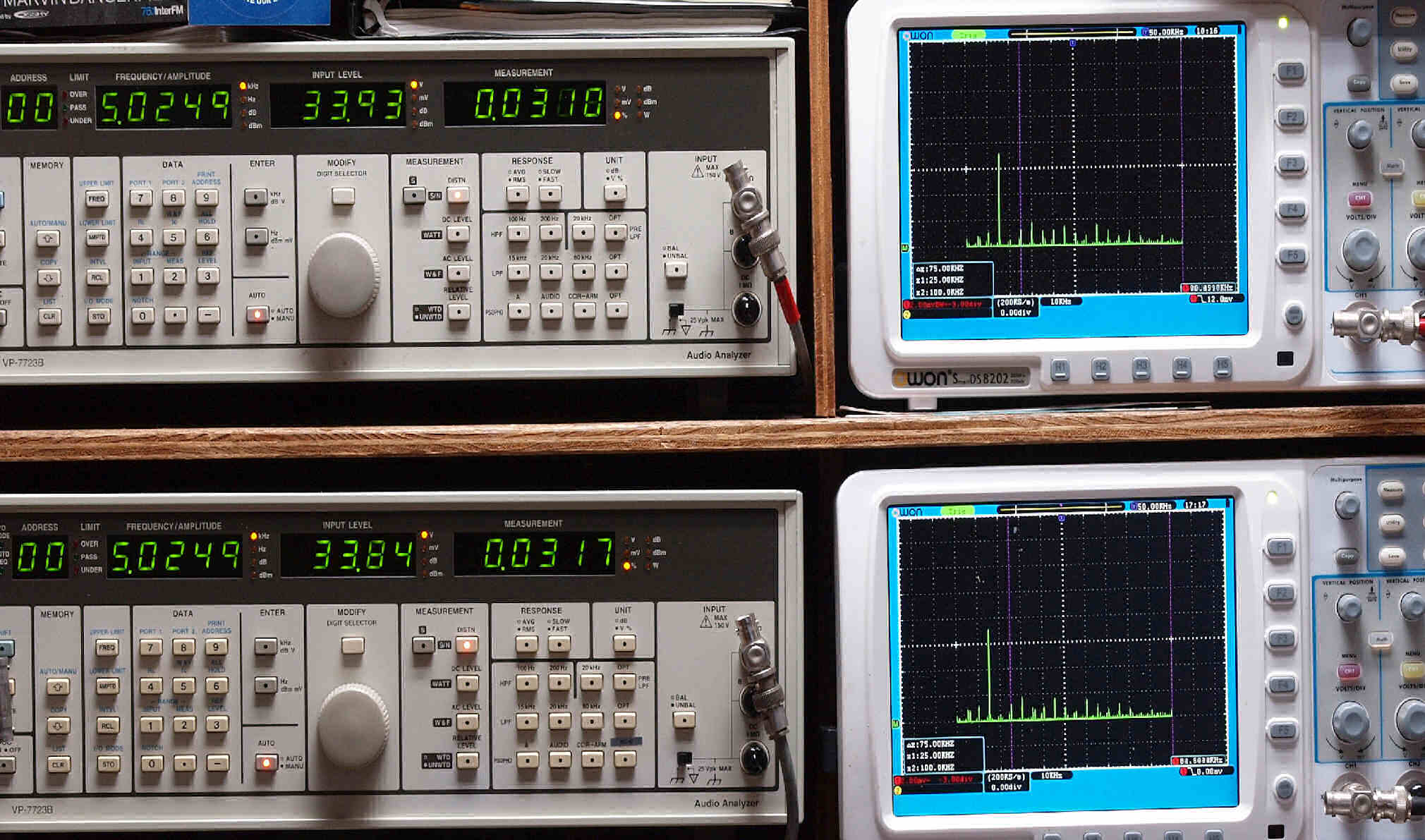

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０３１０％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０３１７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１９３％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２０３％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２８％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２５％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

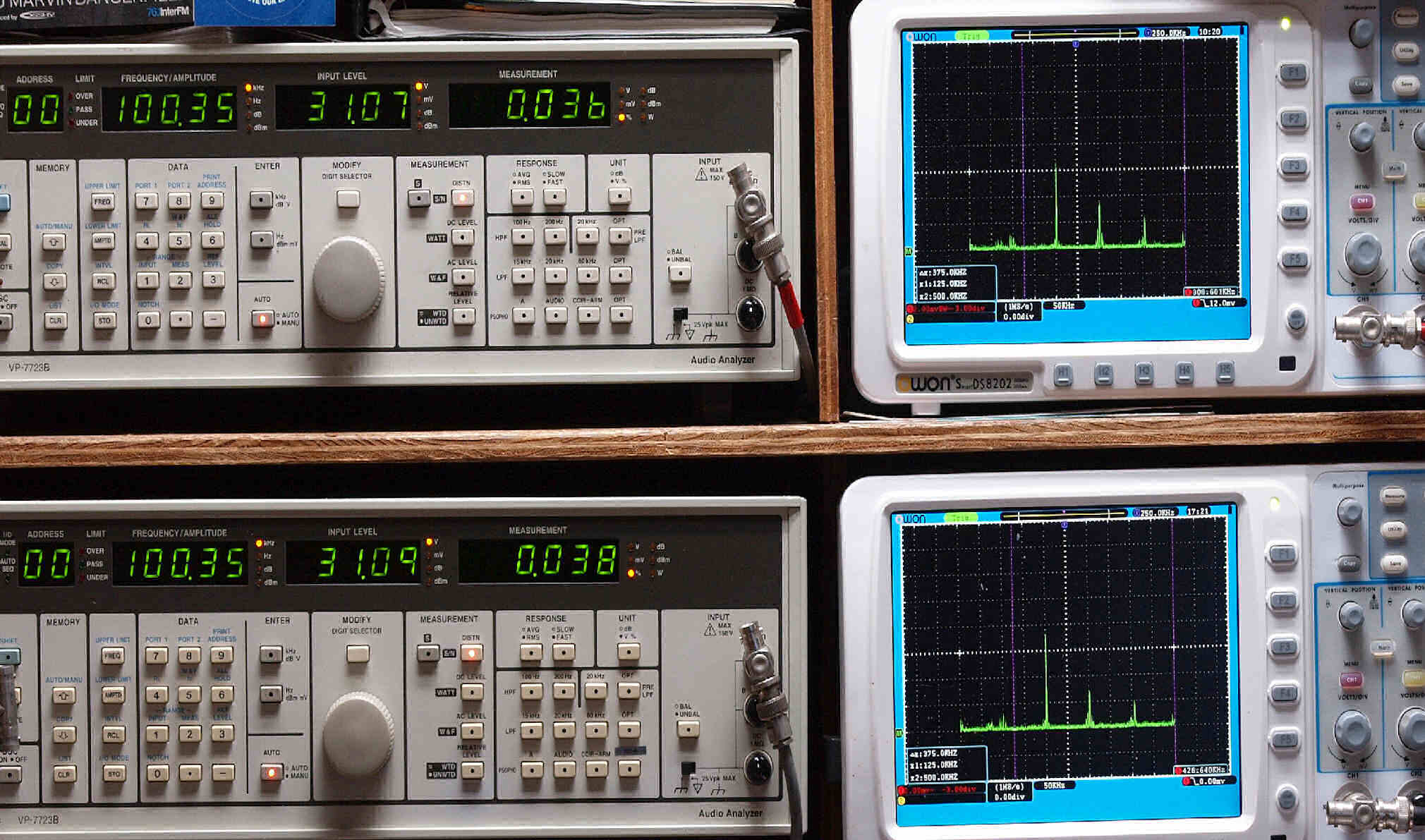

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０３６％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０３８％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

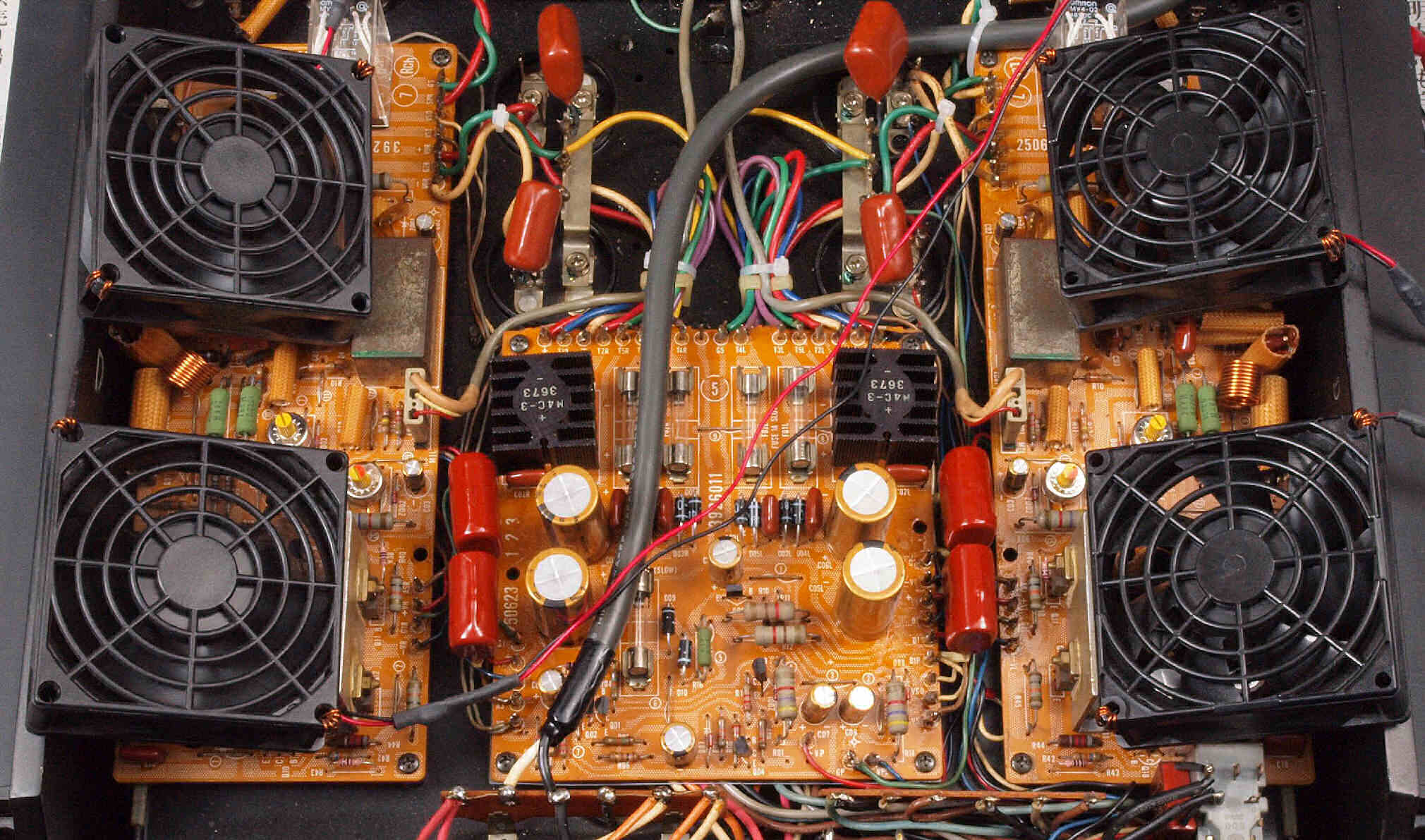

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

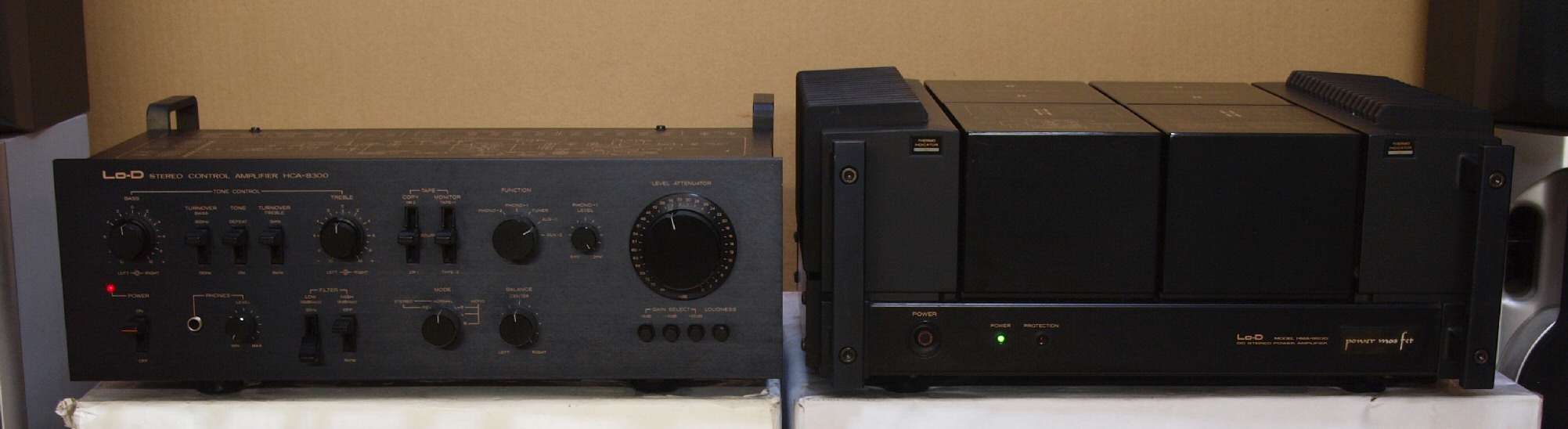

Ｅ４．　完成　　２４時間エージング、　左は　同時修理　ＨＣＡ－８３００．　２台目
