ＨＭＡ−９５００ｍｋ�U．　２９台目　修理記録

平成１８年１０月３日到着

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 ユーザから寄贈していただきました。 到着時、プロテクトが動作したまま、回復せずの機器。 「モジュール」や「初段複合ＦＥＴ（電界効果トランジスター）」の製作後」の調整・検査機として使用中。 その為、終段ＦＥＴ（電界効果トランジスター）を初め他の部品は完全シンメトリーとした。 右側が「モジュール」の修理後の調整・検査機として使用。 左側が「初段複合ＦＥＴ（電界効果トランジスター）の製作後」の調整・検査機として使用。 Ｍ．　他機種の故障機器のモジュール修理・調整検査 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

Ｍ．　故障機器のモジュール修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｍ１．　他の修理品のモジュール検査・修理中。 　　　　　　　　　　　　＋−終段ＦＥＴ（電界効果トランジスター）へのバイアス電圧＝−３８ｍＶ、半固定ＶＲを同位置にて、左右同値。

Ｍ２．　他の修理品のモジュール検査・修理中その２。 　　　　　　　　　　　　　　　＋−終段ＦＥＴ（電界効果トランジスター）へのバイアス電圧＝−３８３ｍＶ、半固定ＶＲを同位置にて、左右同値。

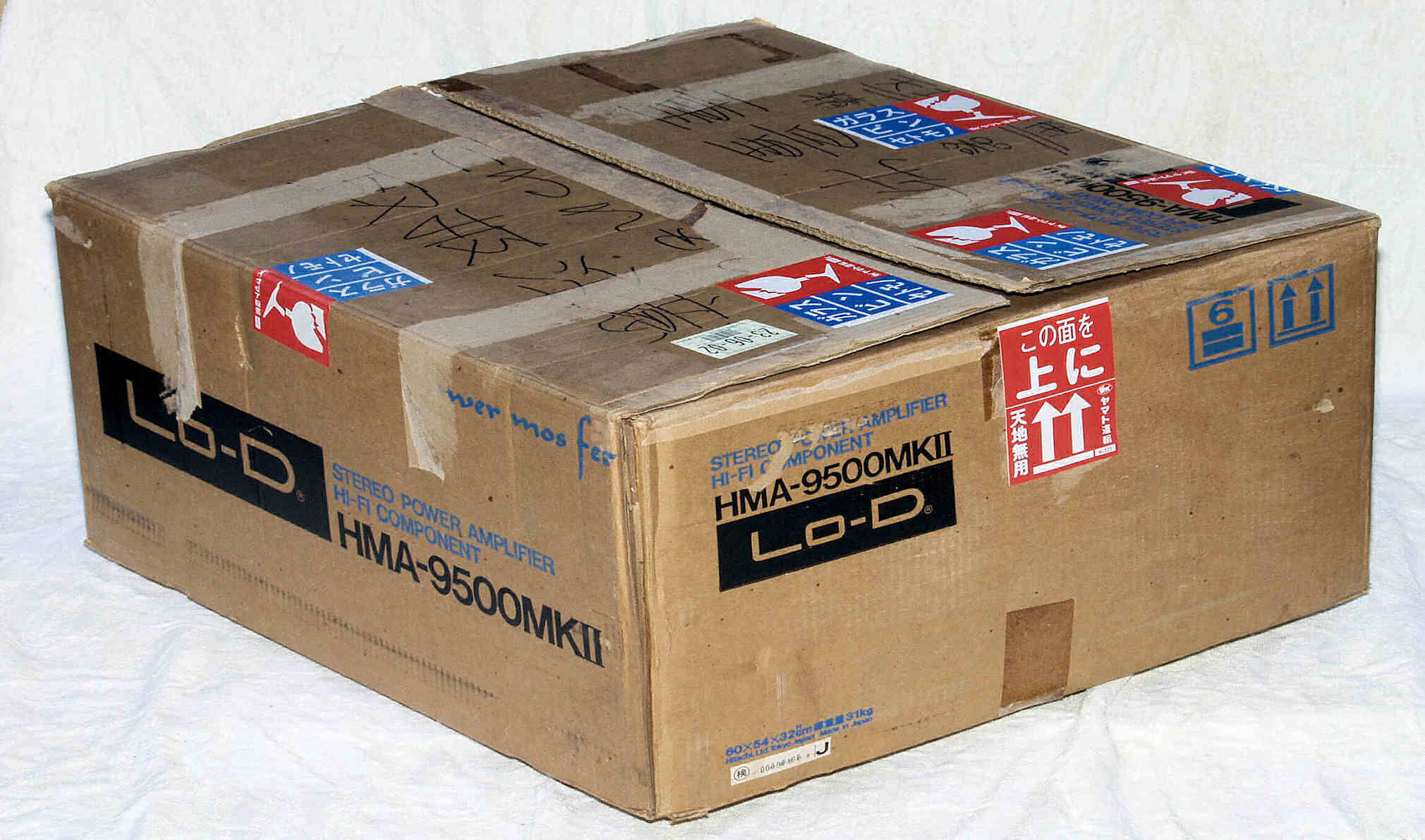

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　外観・点検中　元箱付き

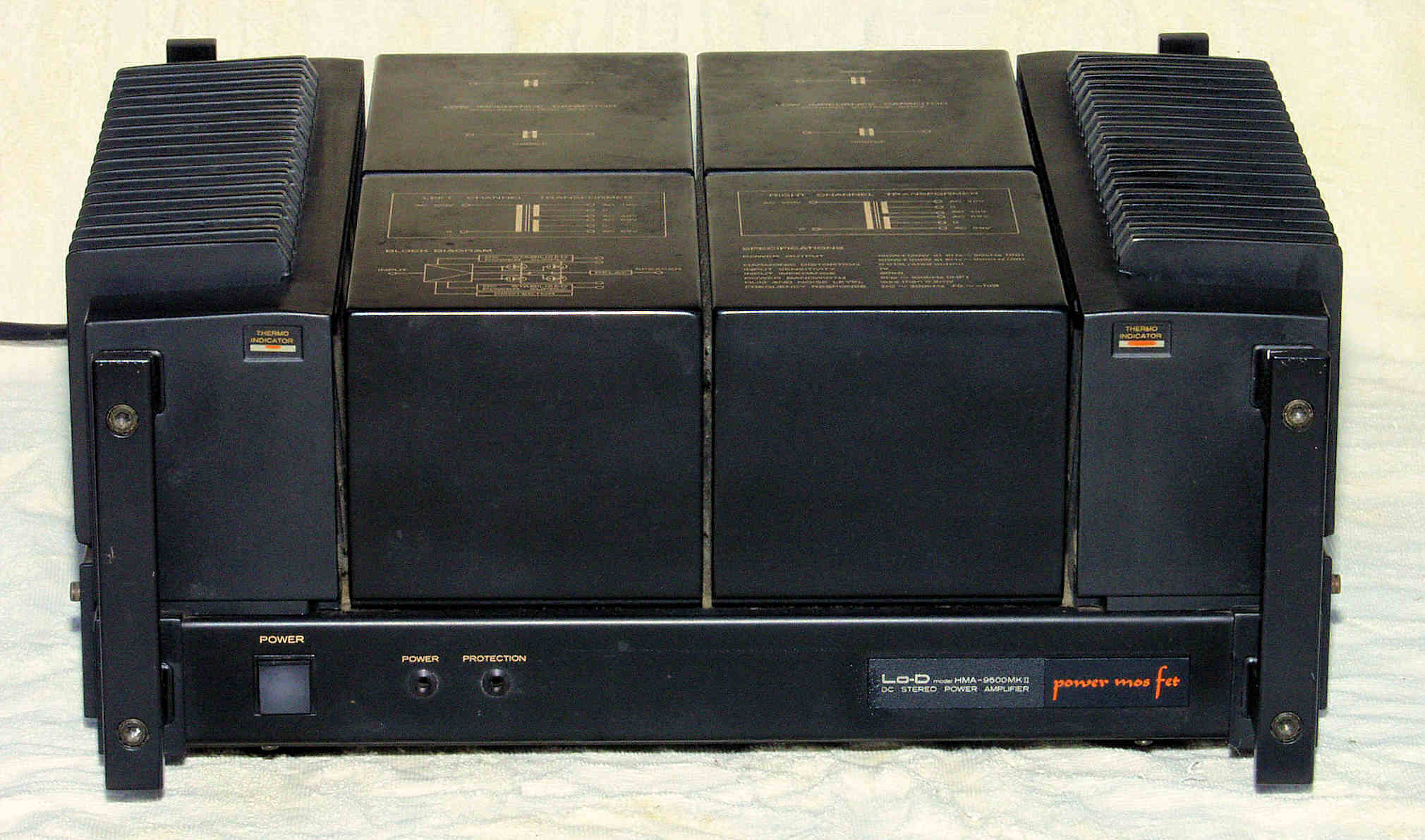

Ａ１２．　外観・点検中　前から見る

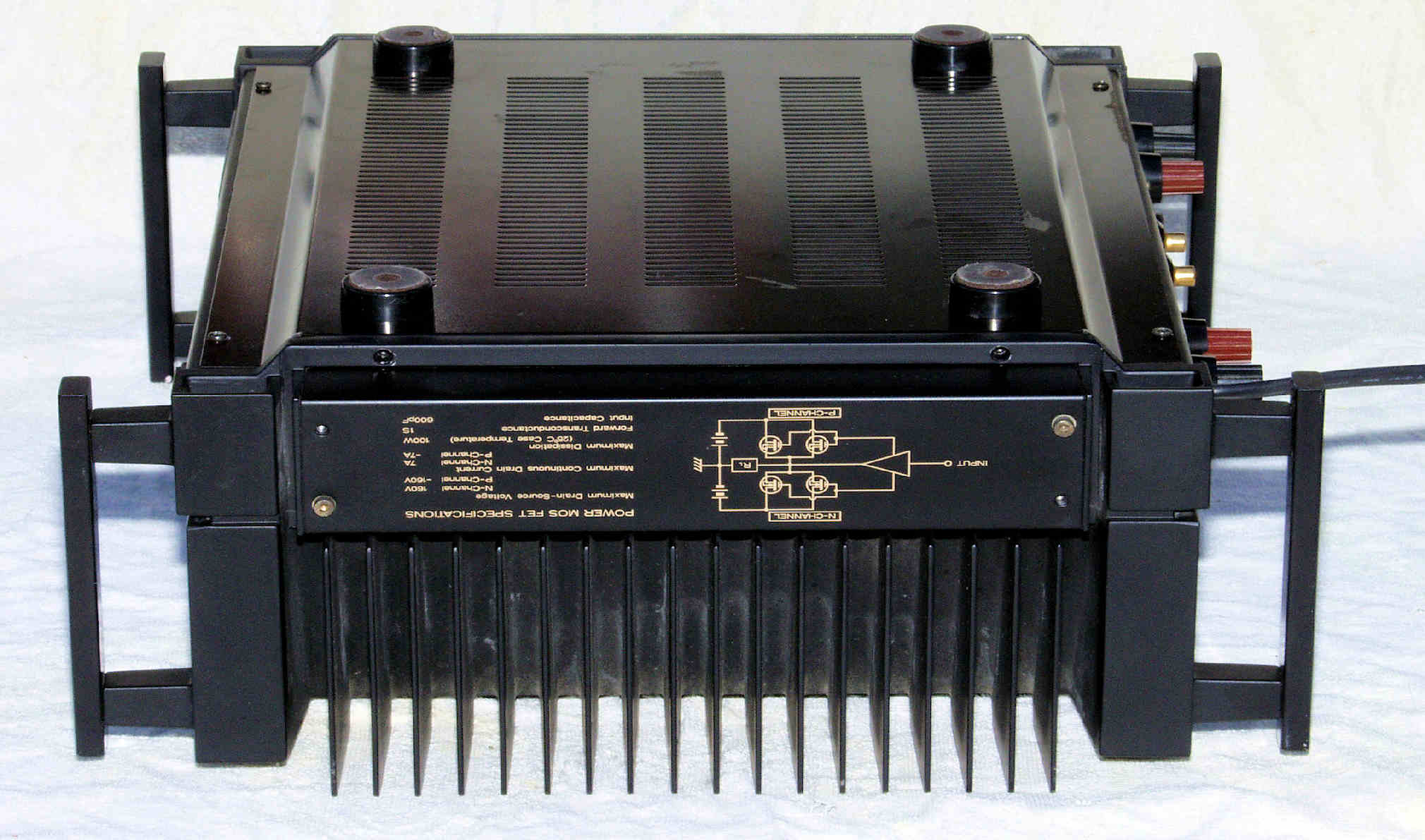

Ａ１３．　外観・点検中　右から見る。　ＦＥＴ（電界トランジスター）ケース止めネジは付属します。

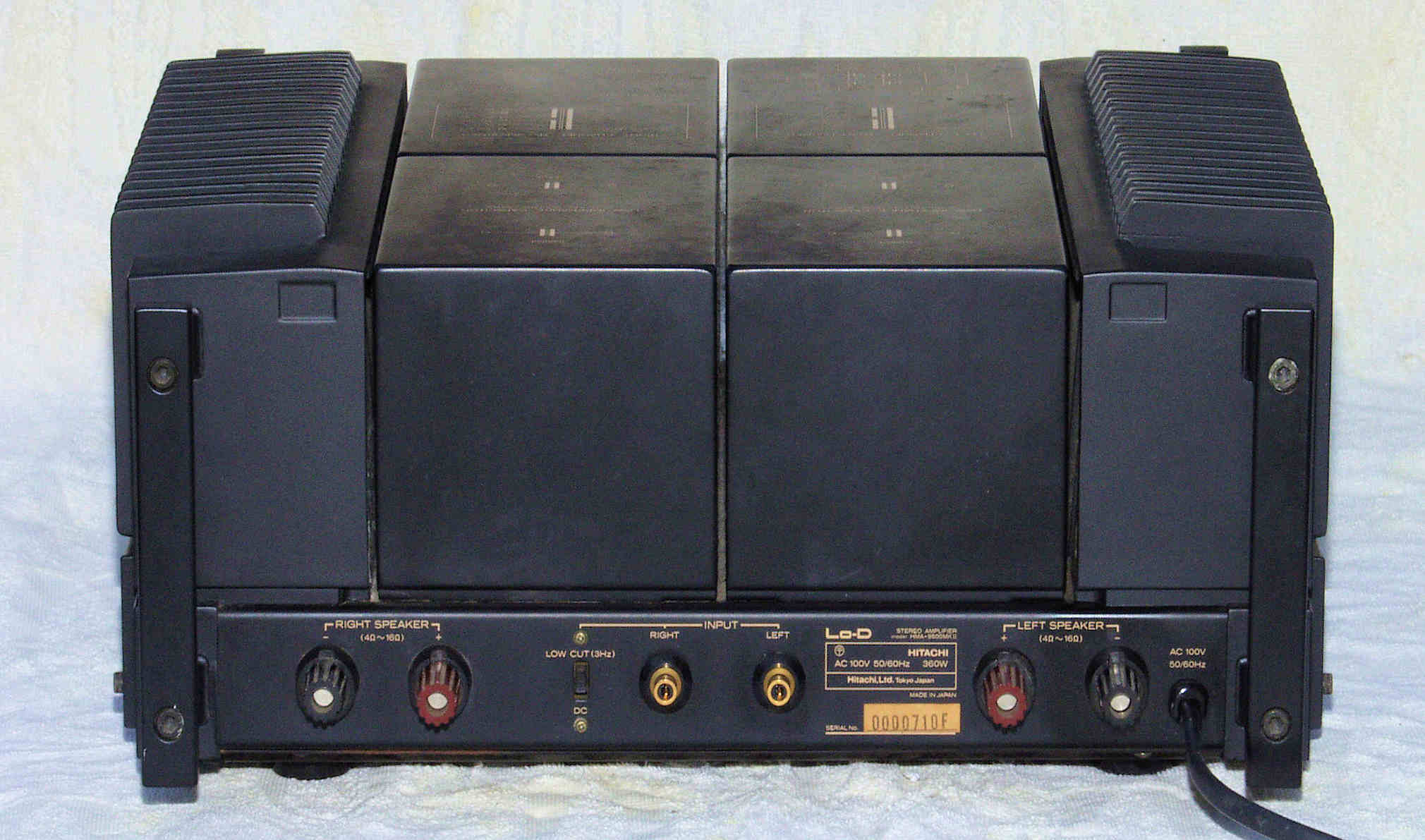

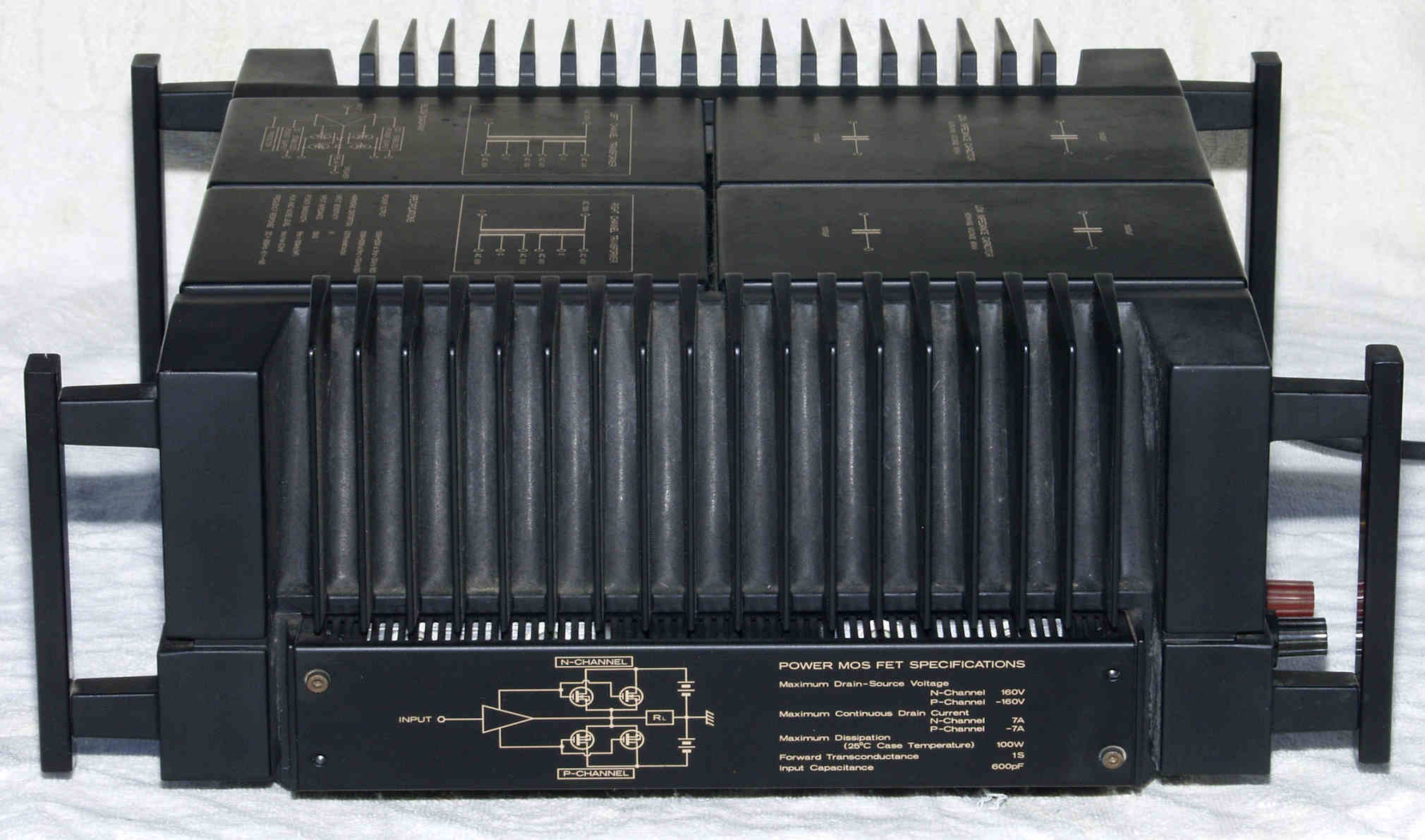

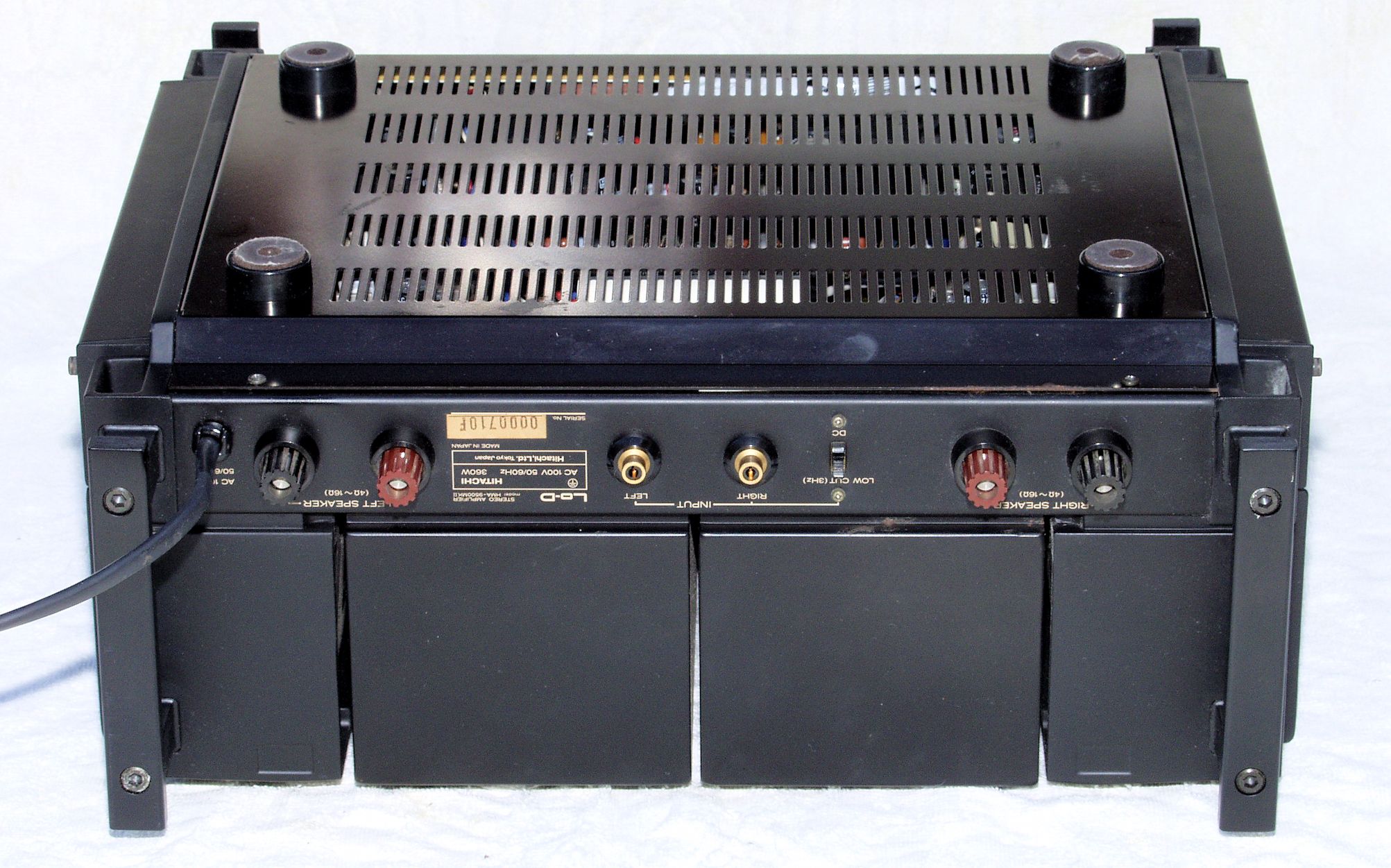

Ａ１４．　外観・点検中　後から見る

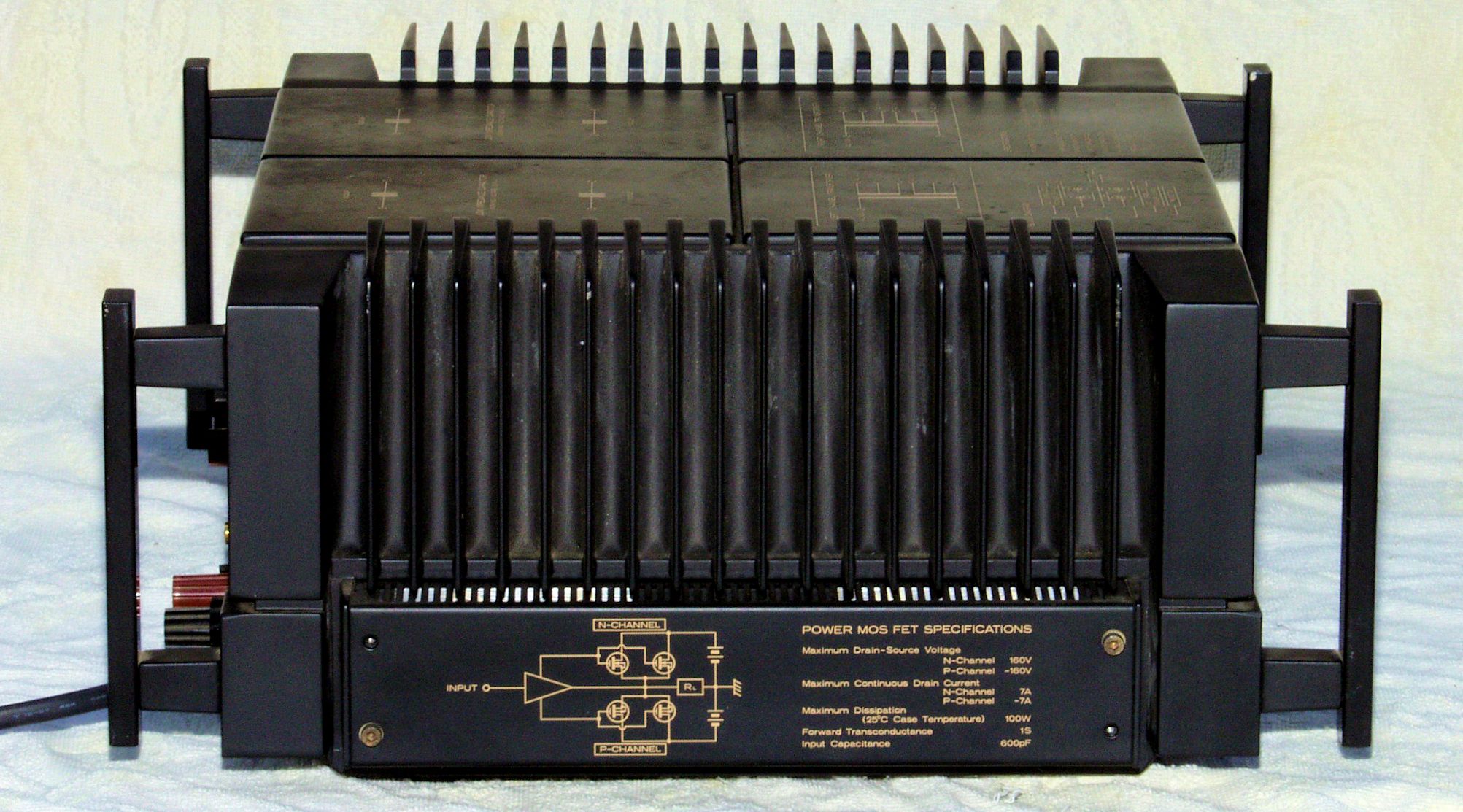

Ａ１５．　外観・点検中　左から見る。　ＦＥＴ（電界トランジスター）ケース止めネジは付属します。

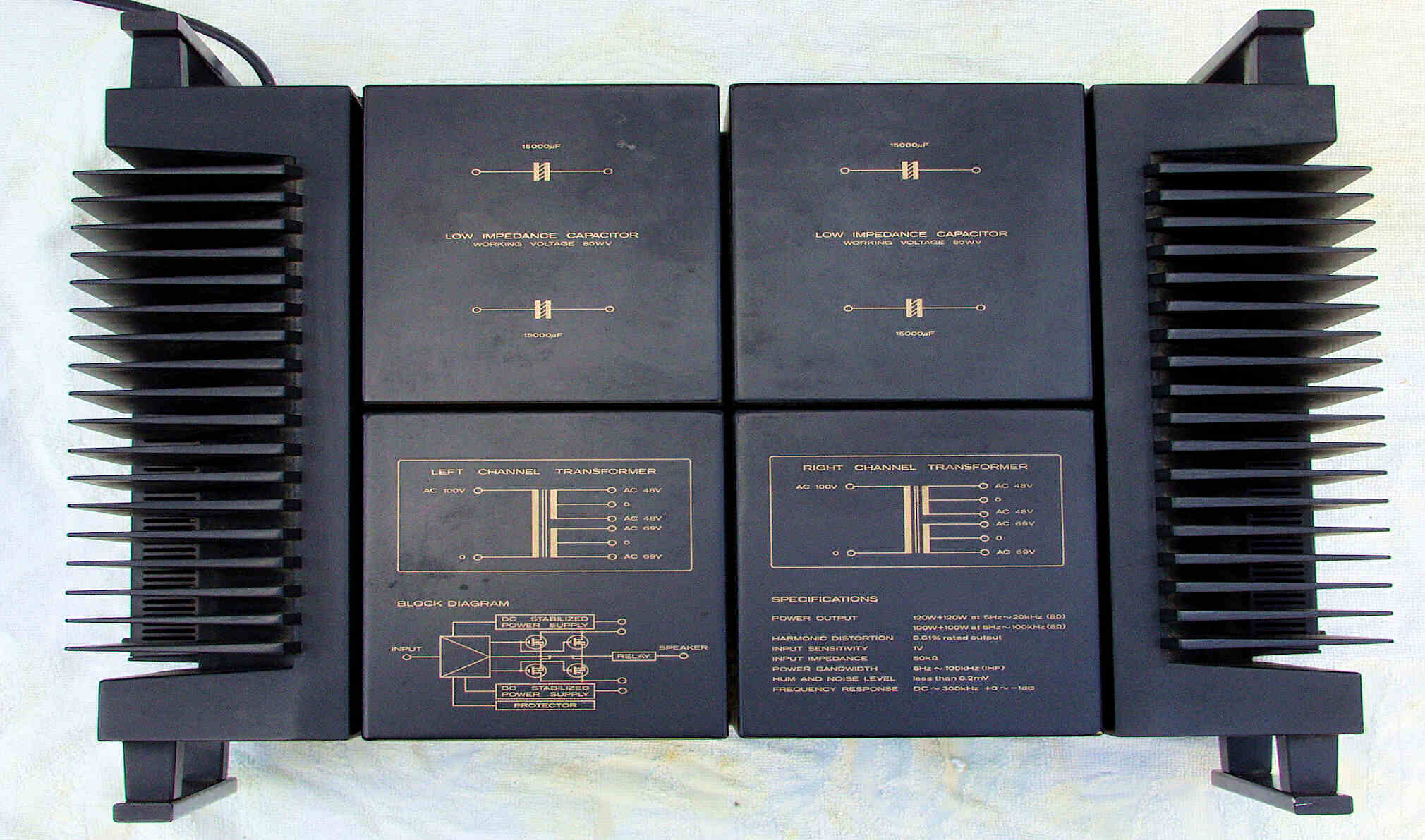

Ａ１６．　外観・点検中　上から見る。

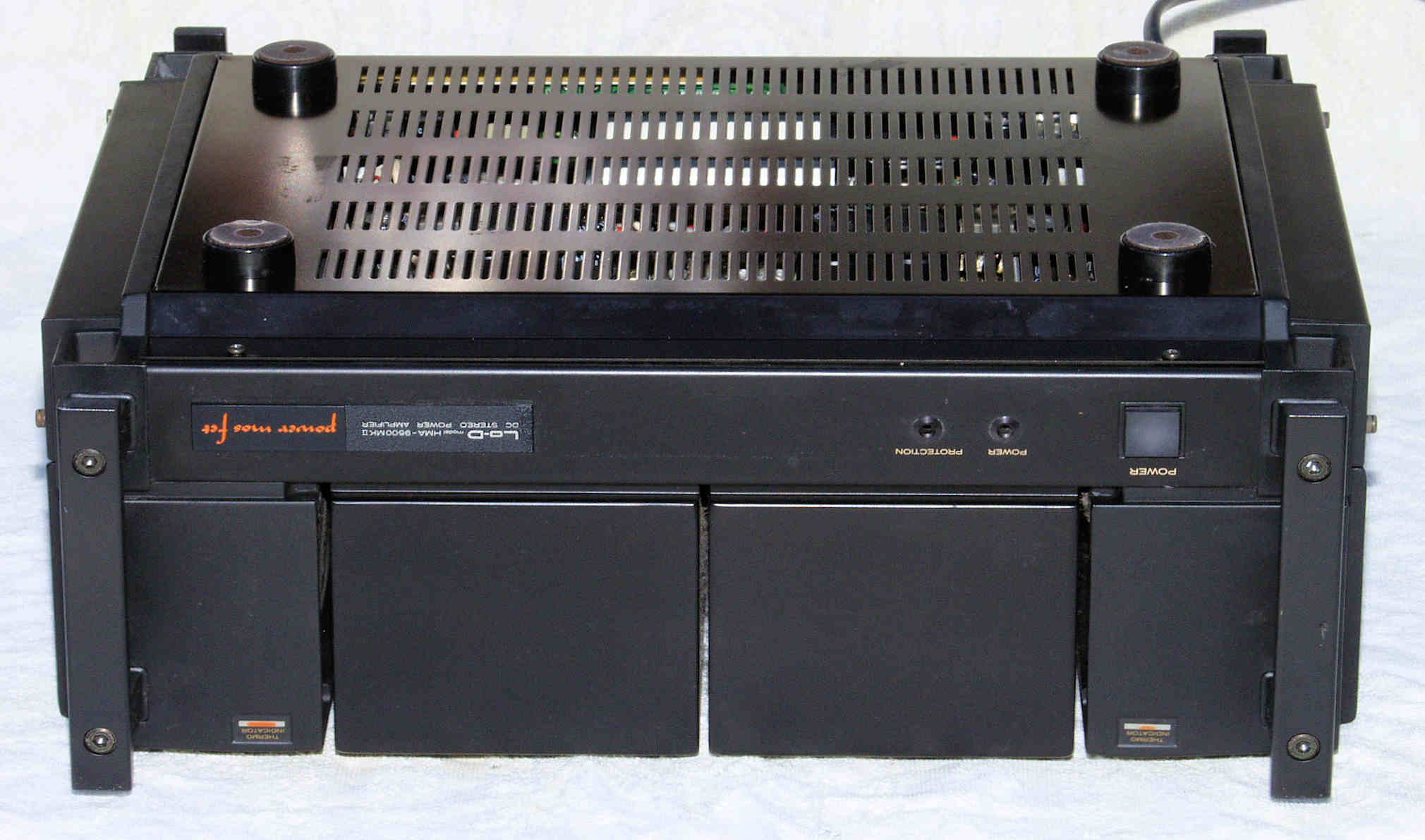

Ａ２１．　外観・点検中　下前から見る

Ａ２２．　外観・点検中　下右から見る

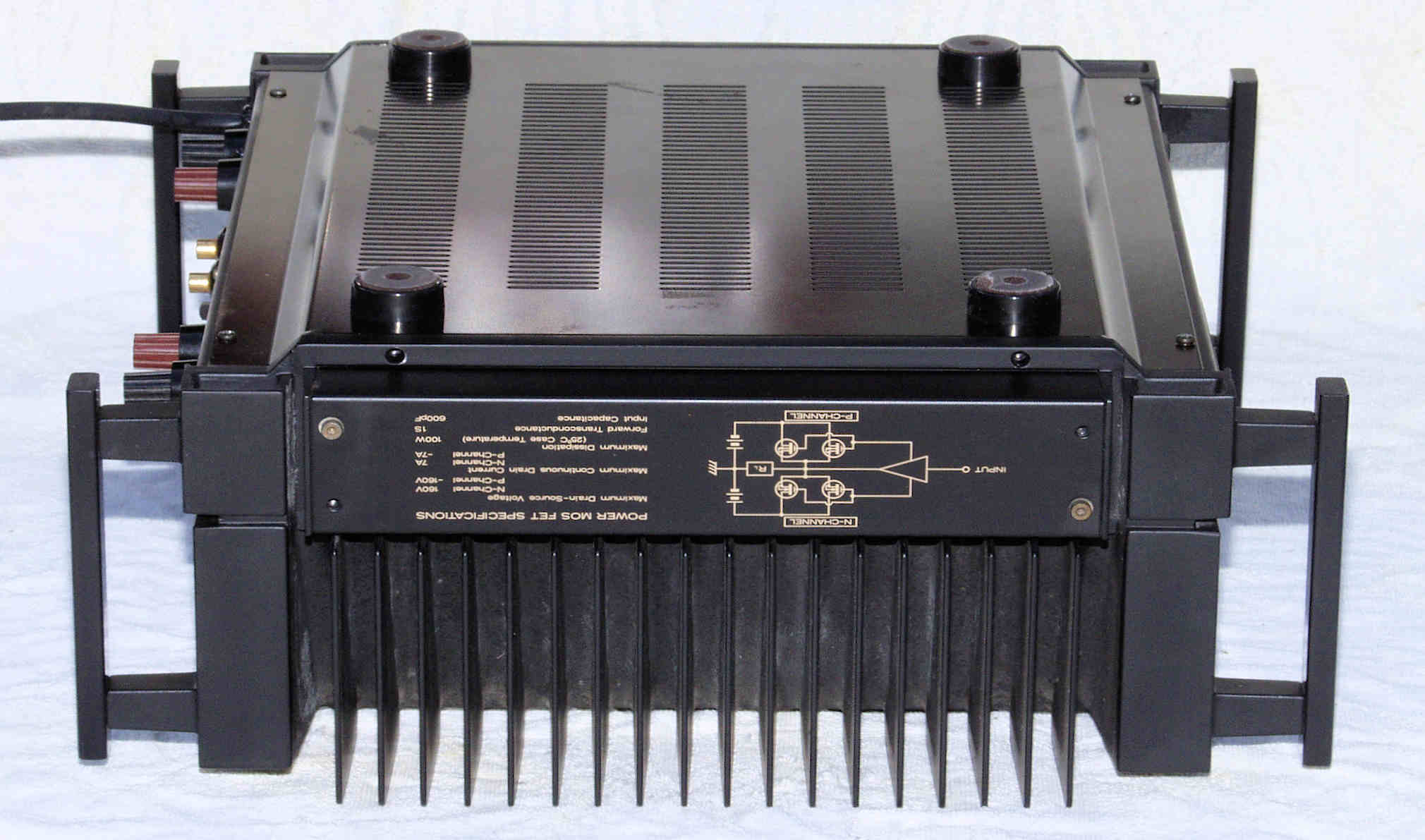

Ａ２３．　外観・点検中　下後から見る

Ａ２４．　外観・点検中　下左から見る

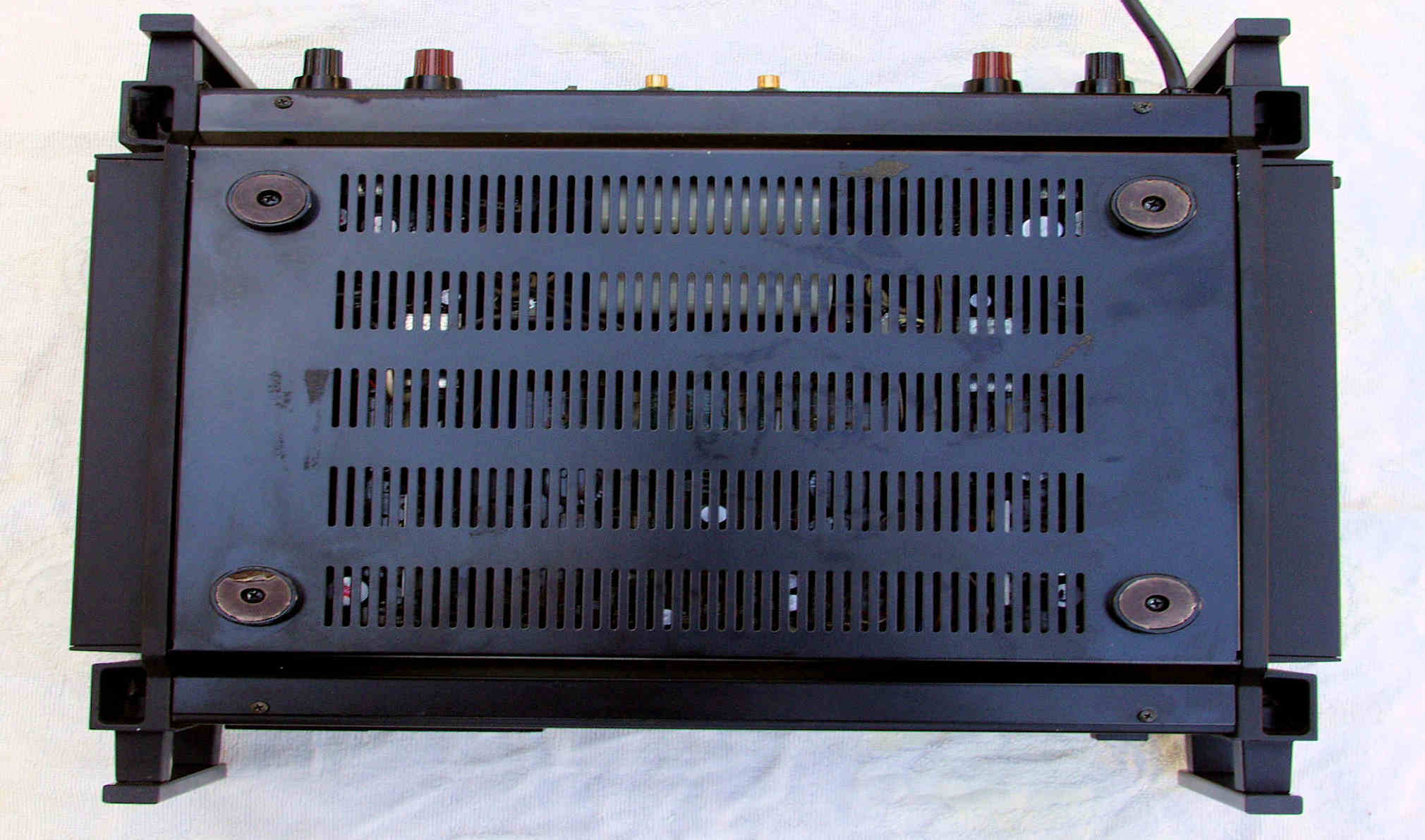

Ａ２５．　外観・点検中　下から見る

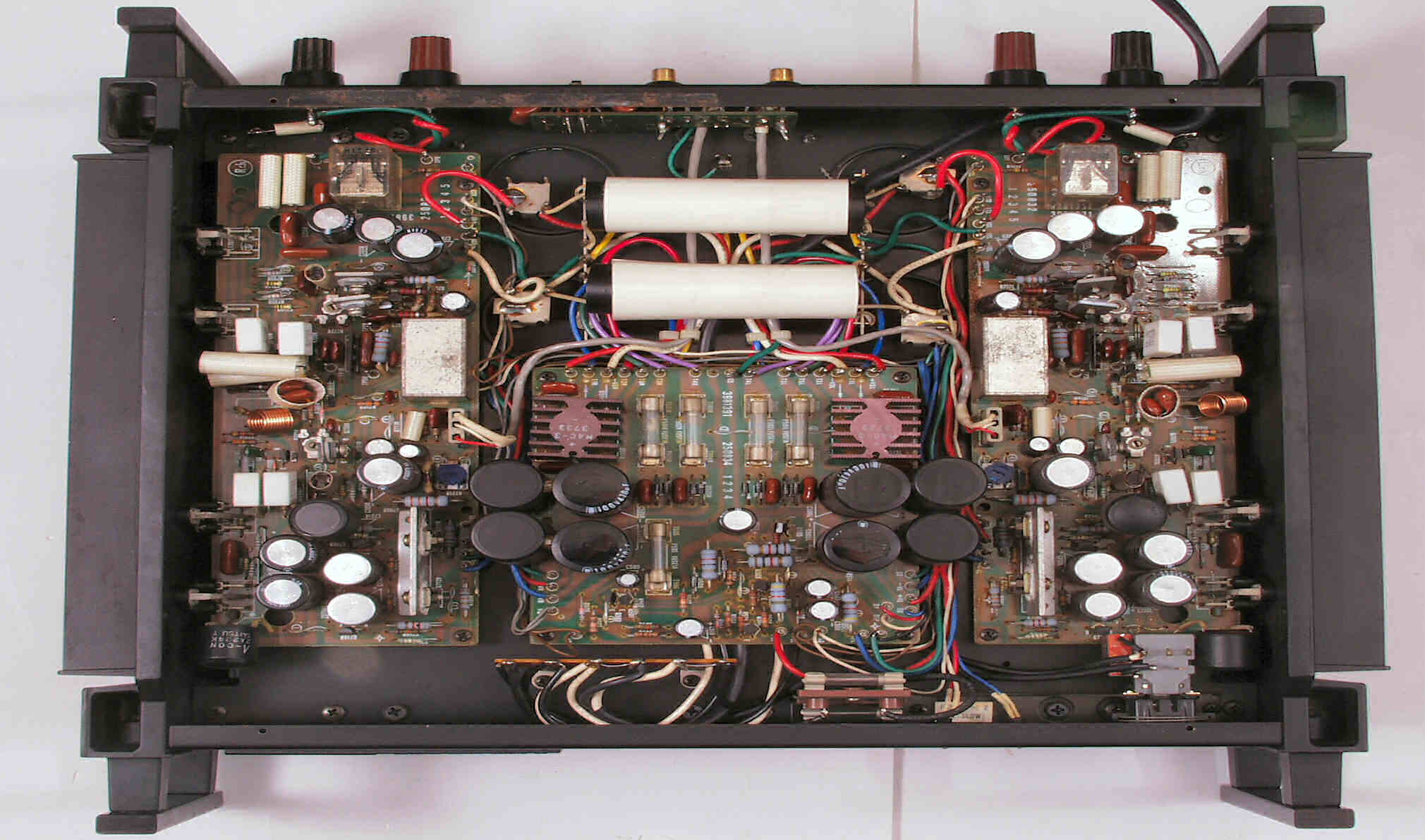

Ａ３１．　点検中　下から見る

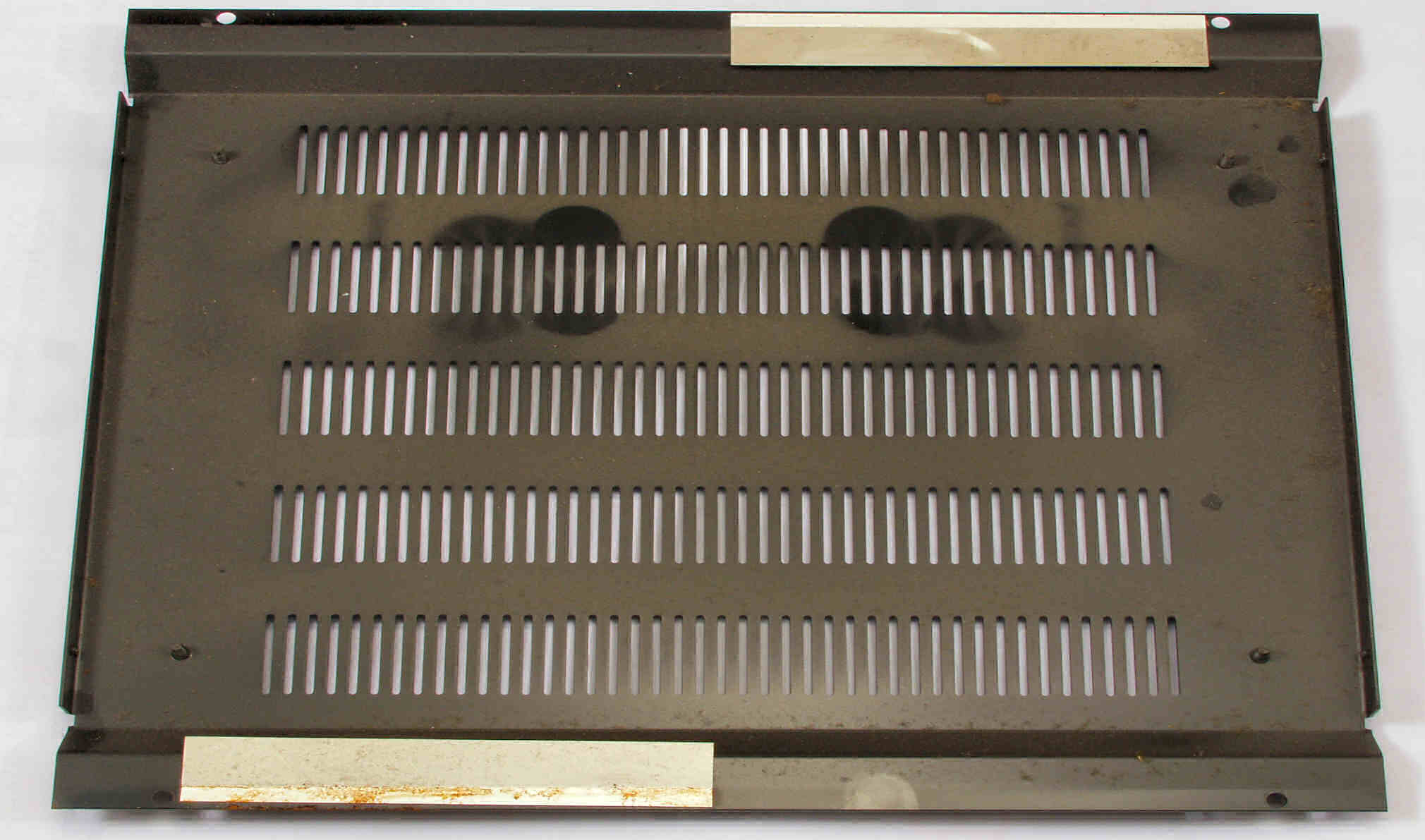

Ａ３２．　点検中　電源基盤　熱で基板が「ひょり」（反り返り）電解コンデンサーが底板に当たった跡

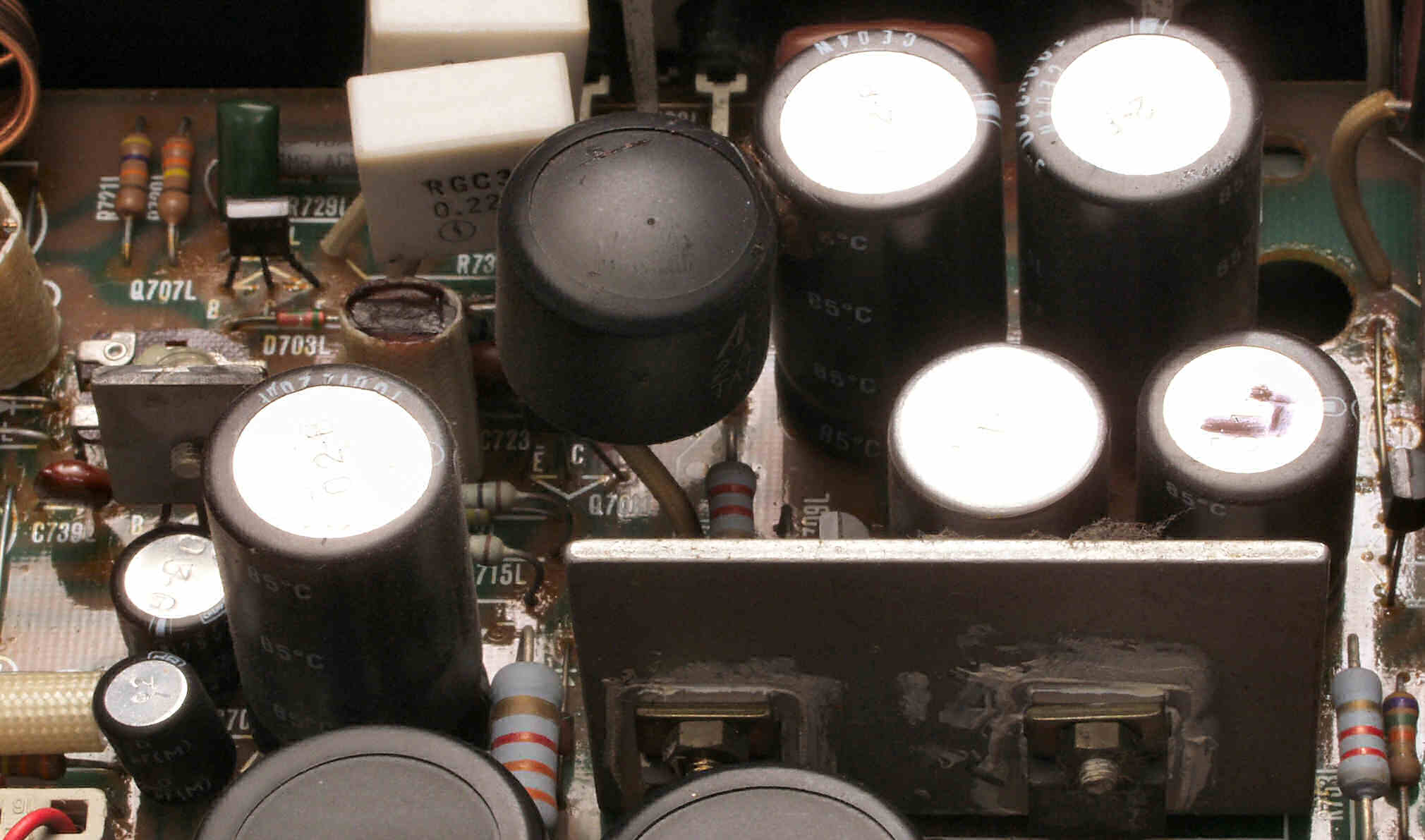

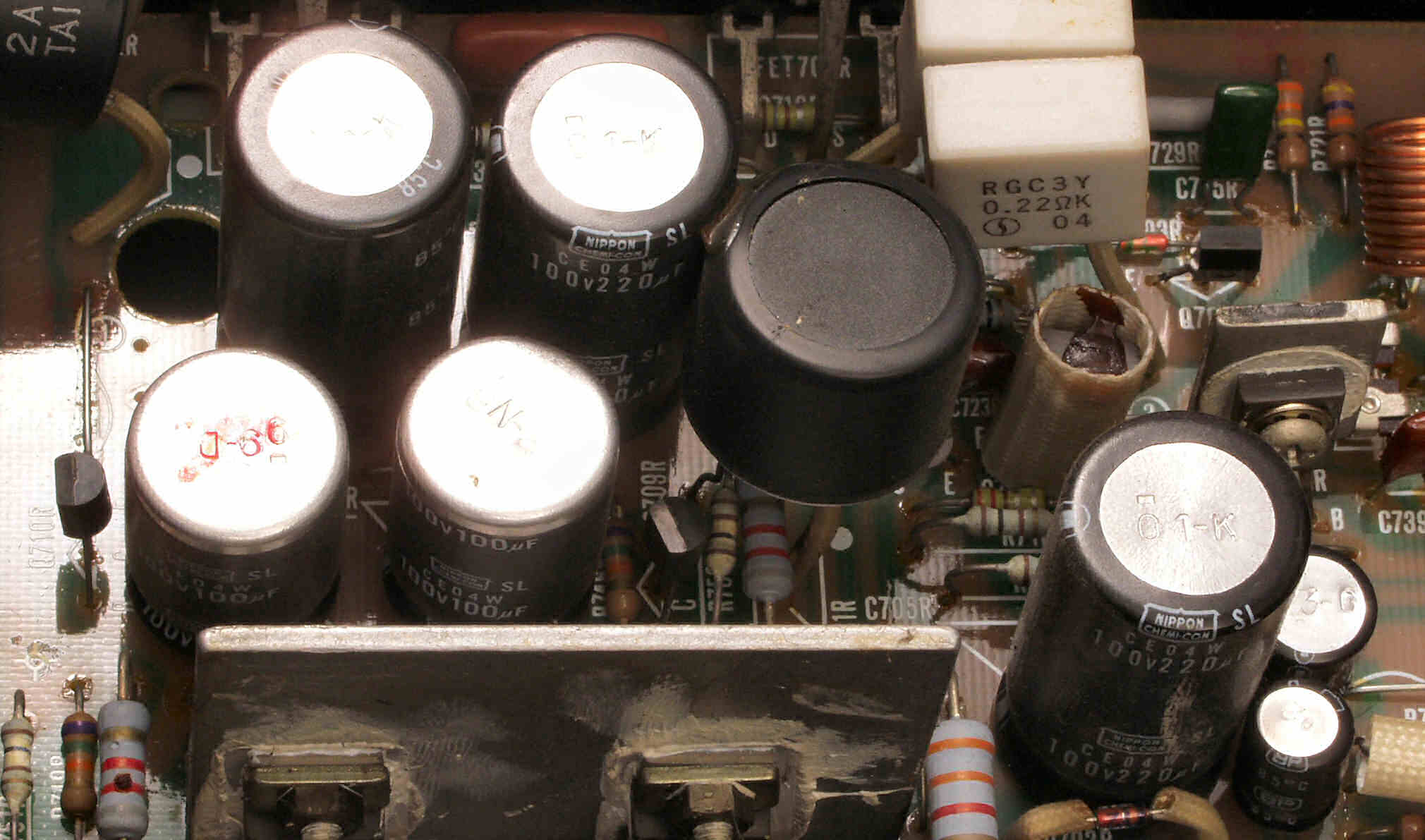

Ａ３３．　点検中　Ｒドライブ基板　熱で電解コンデンサーのビニールが大分後退している

Ａ３４．　点検中　Ｌドライブ基板　熱で電解コンデンサーのビニールが大分後退している

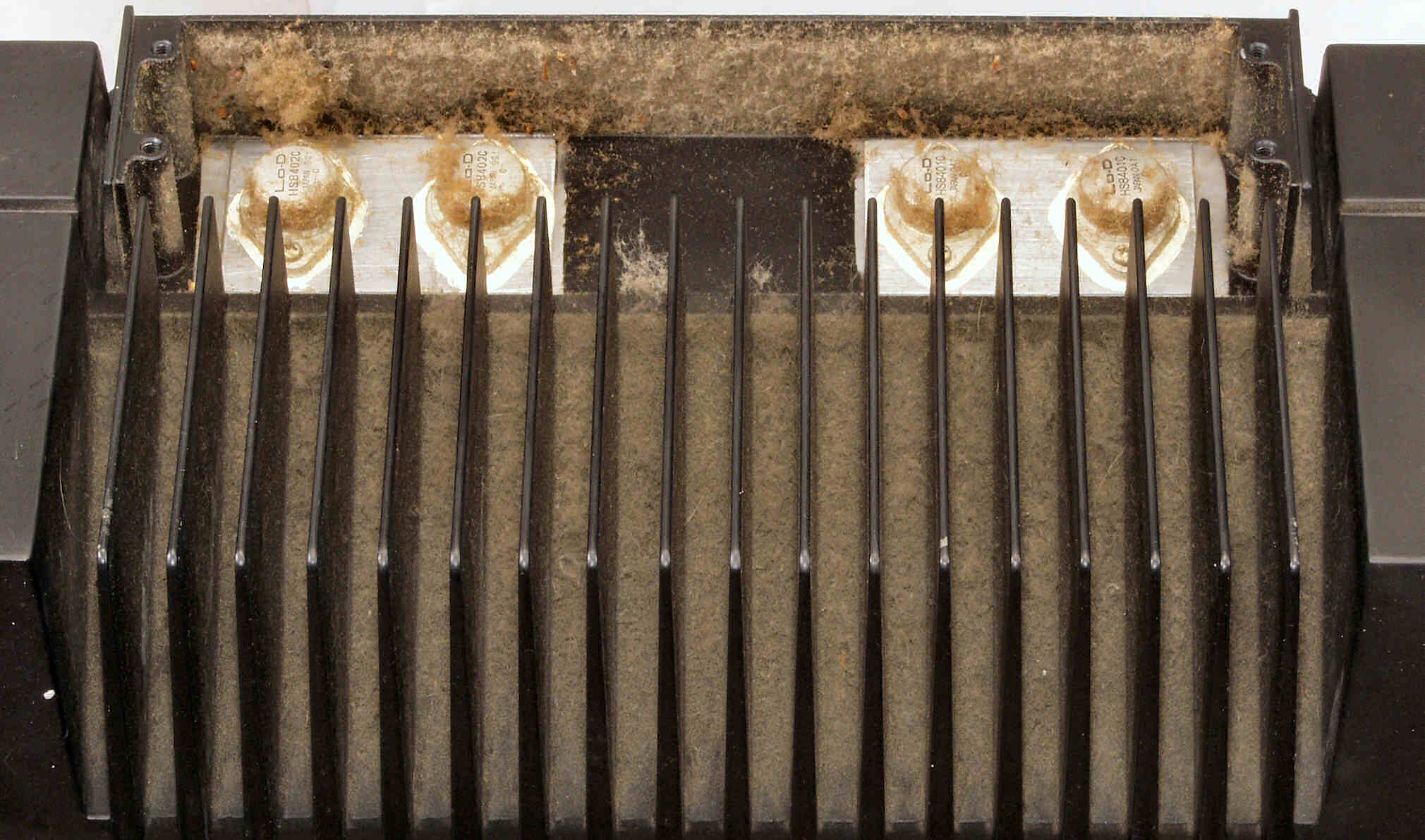

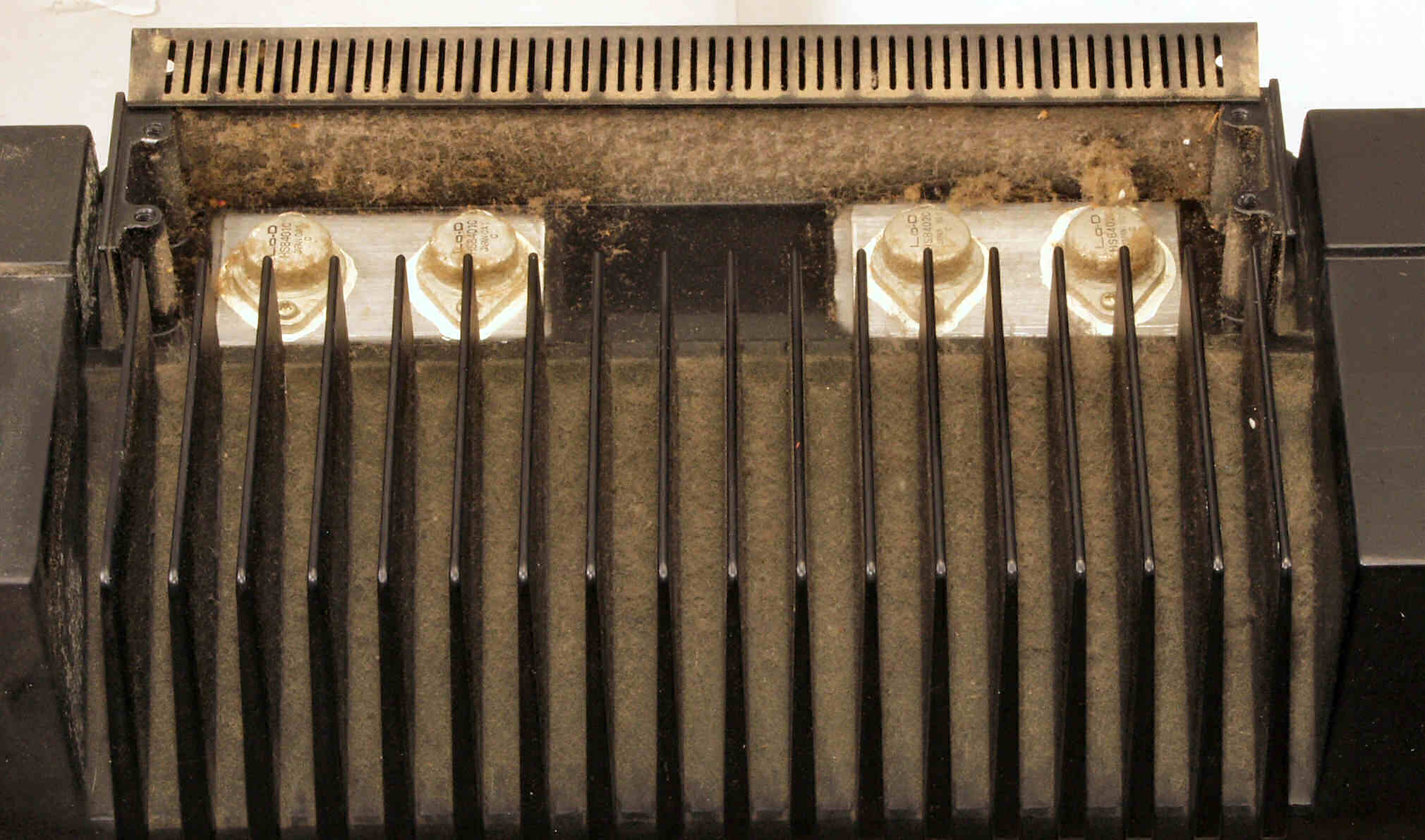

Ａ４１．　点検中　Ｒ側放熱器（Heat sink）の埃

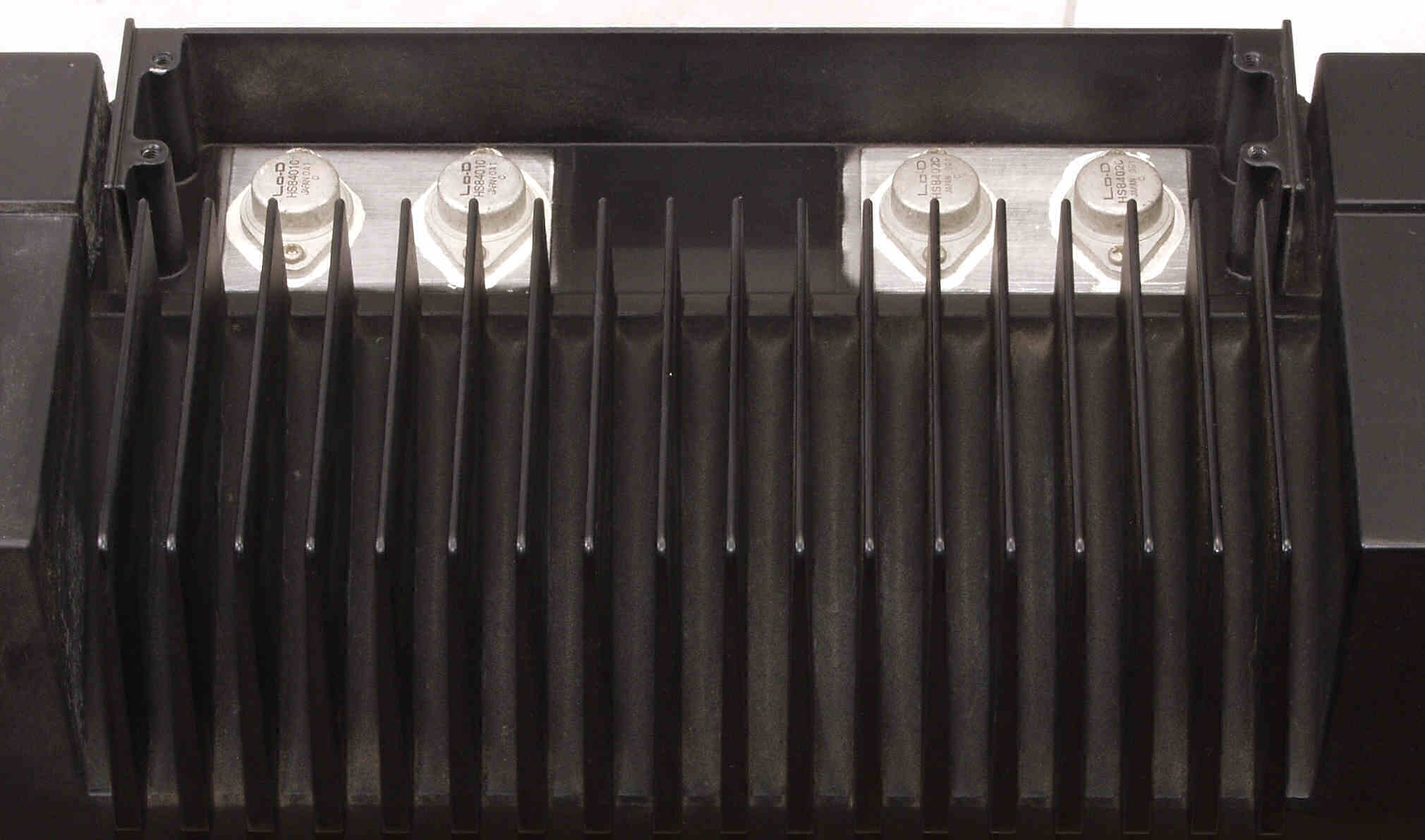

Ａ４２．　点検中　清掃後のＲ側放熱器（Heat sink）

Ａ４３．　点検中　Ｌ側放熱器（Heat sink）の埃

Ａ４４．　点検中　清掃後のＬ側放熱器（Heat sink）

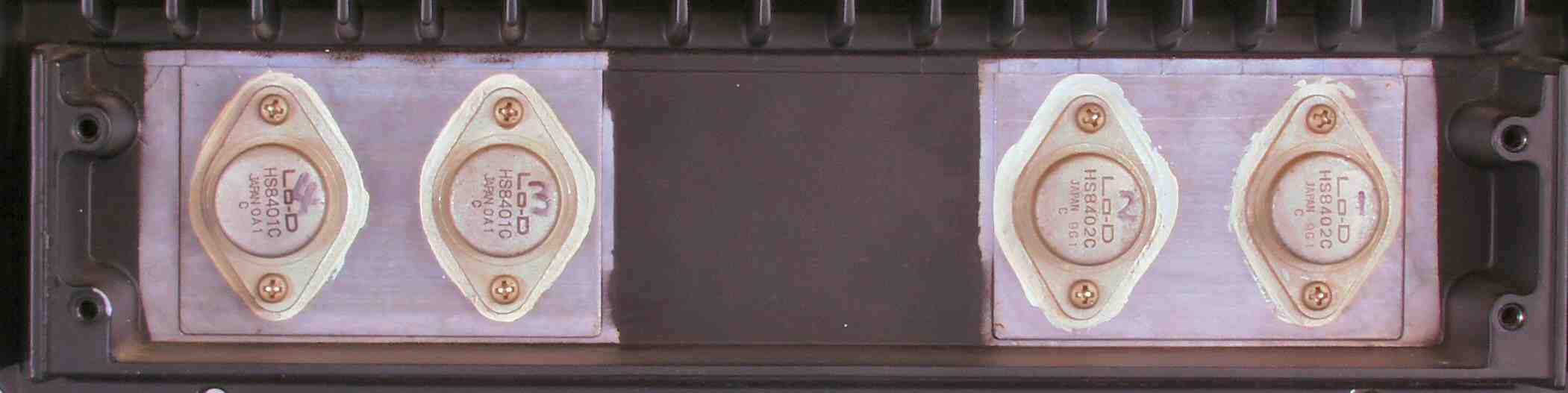

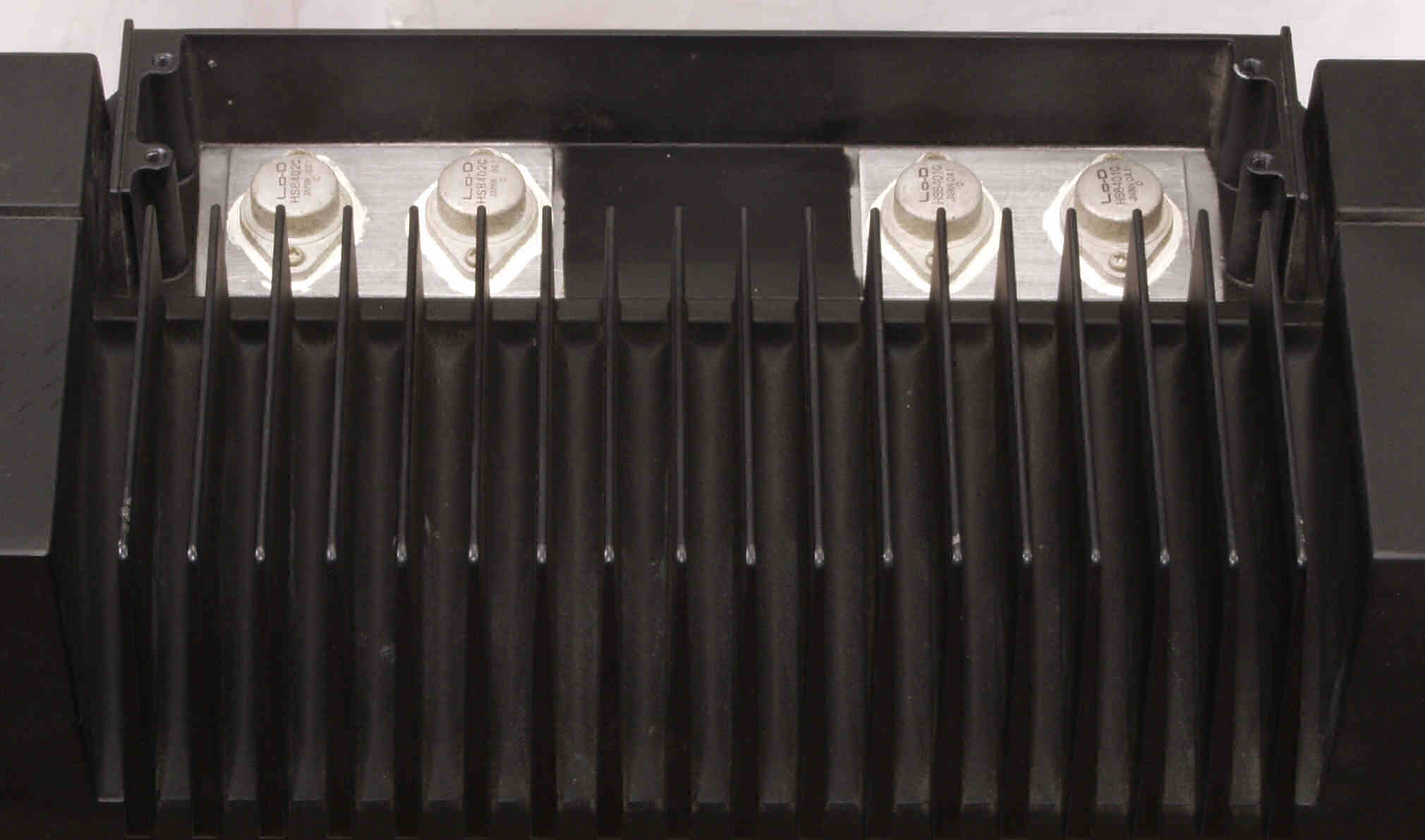

Ｃ１１．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ１２．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）

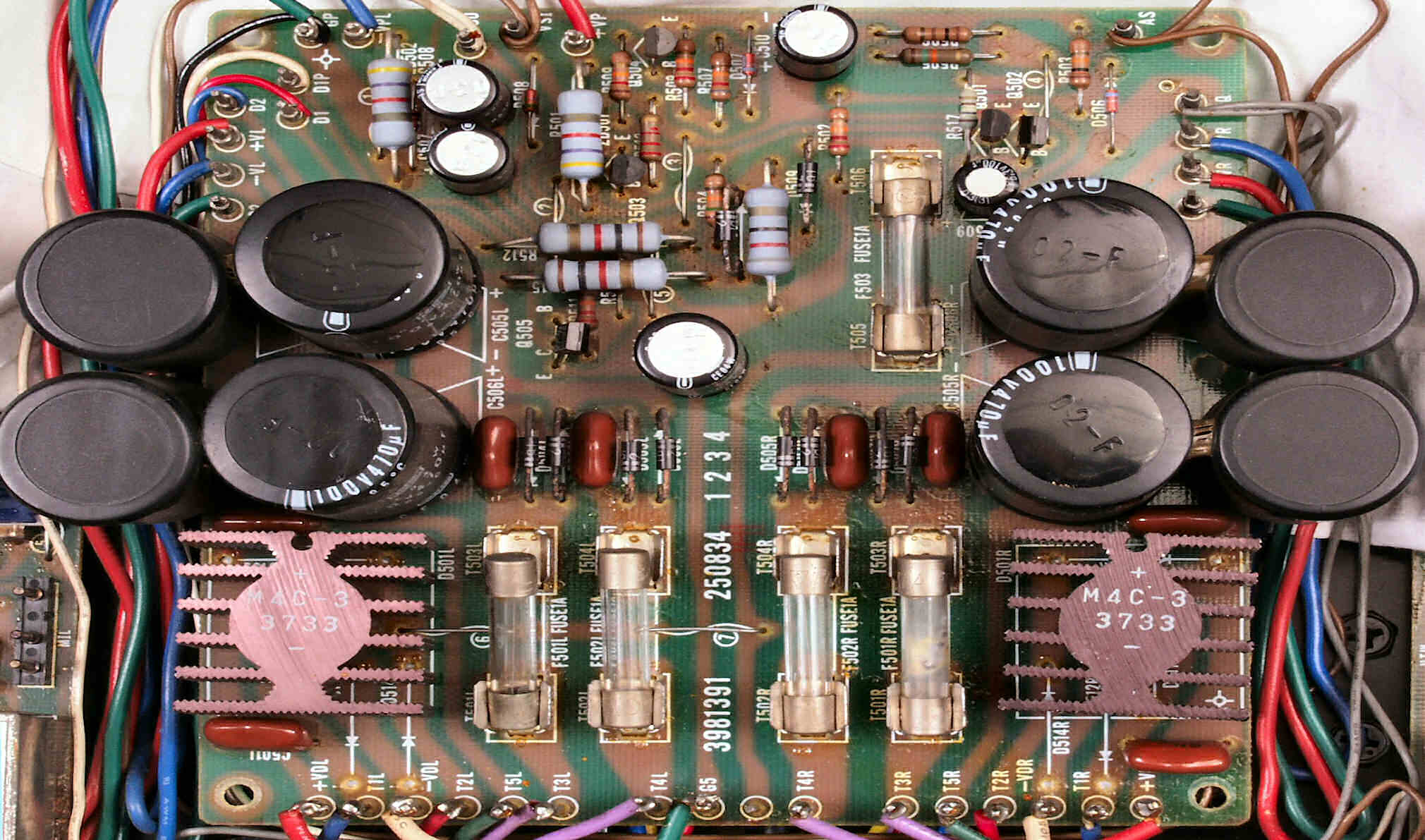

Ｃ２１．　修理前　電源基盤

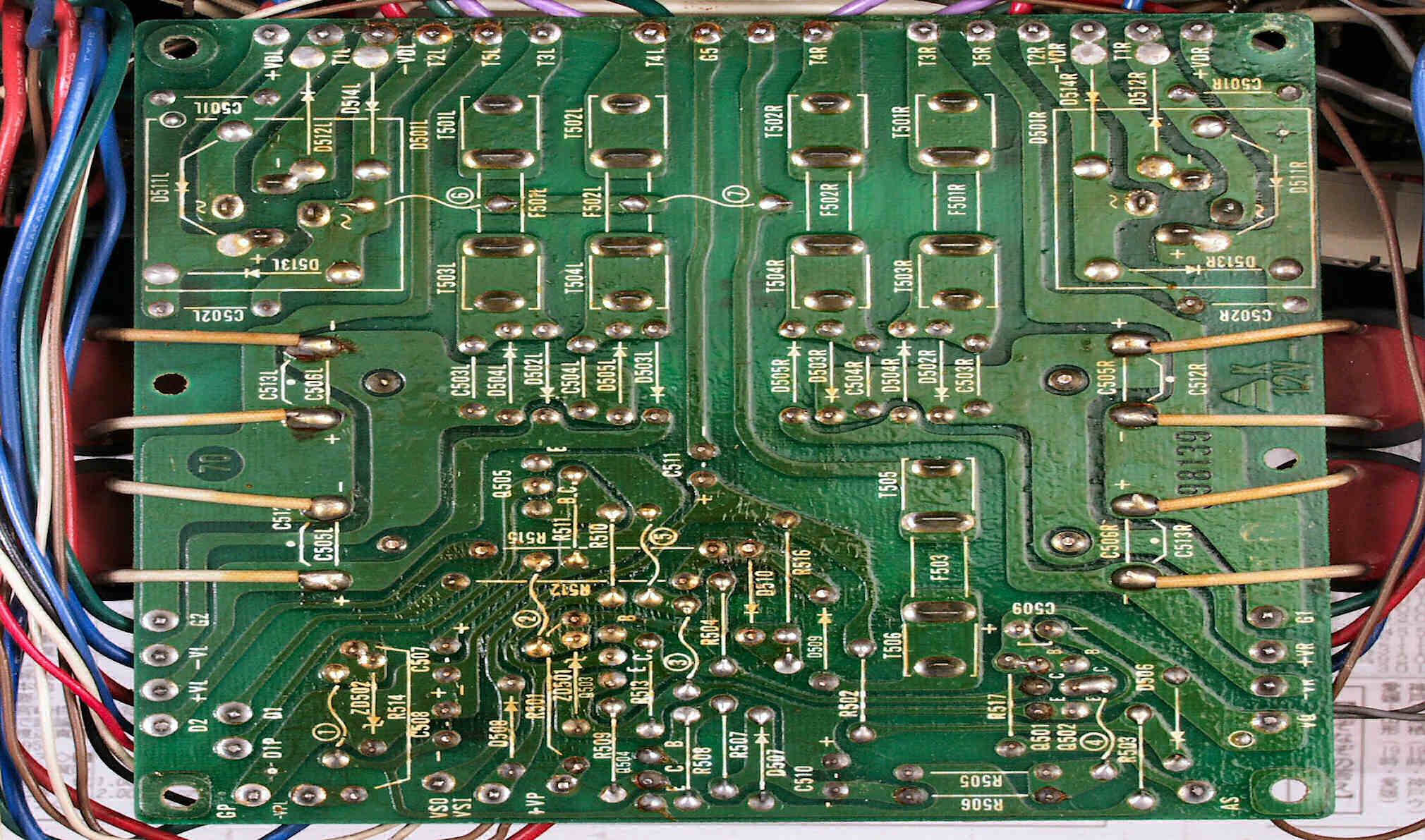

Ｃ２２．　修理前　電源基盤裏

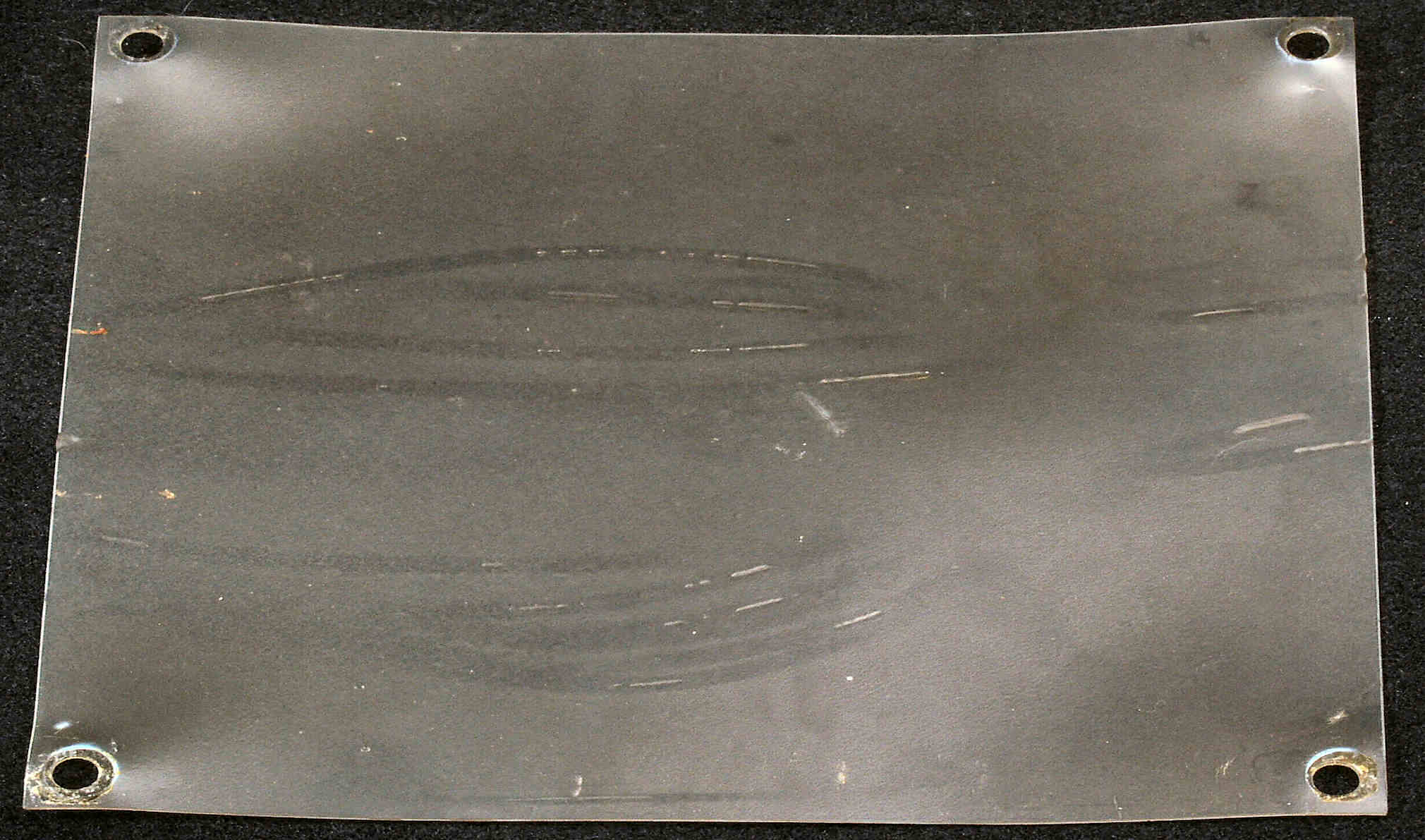

Ｃ２３．　修理中　絶縁シート

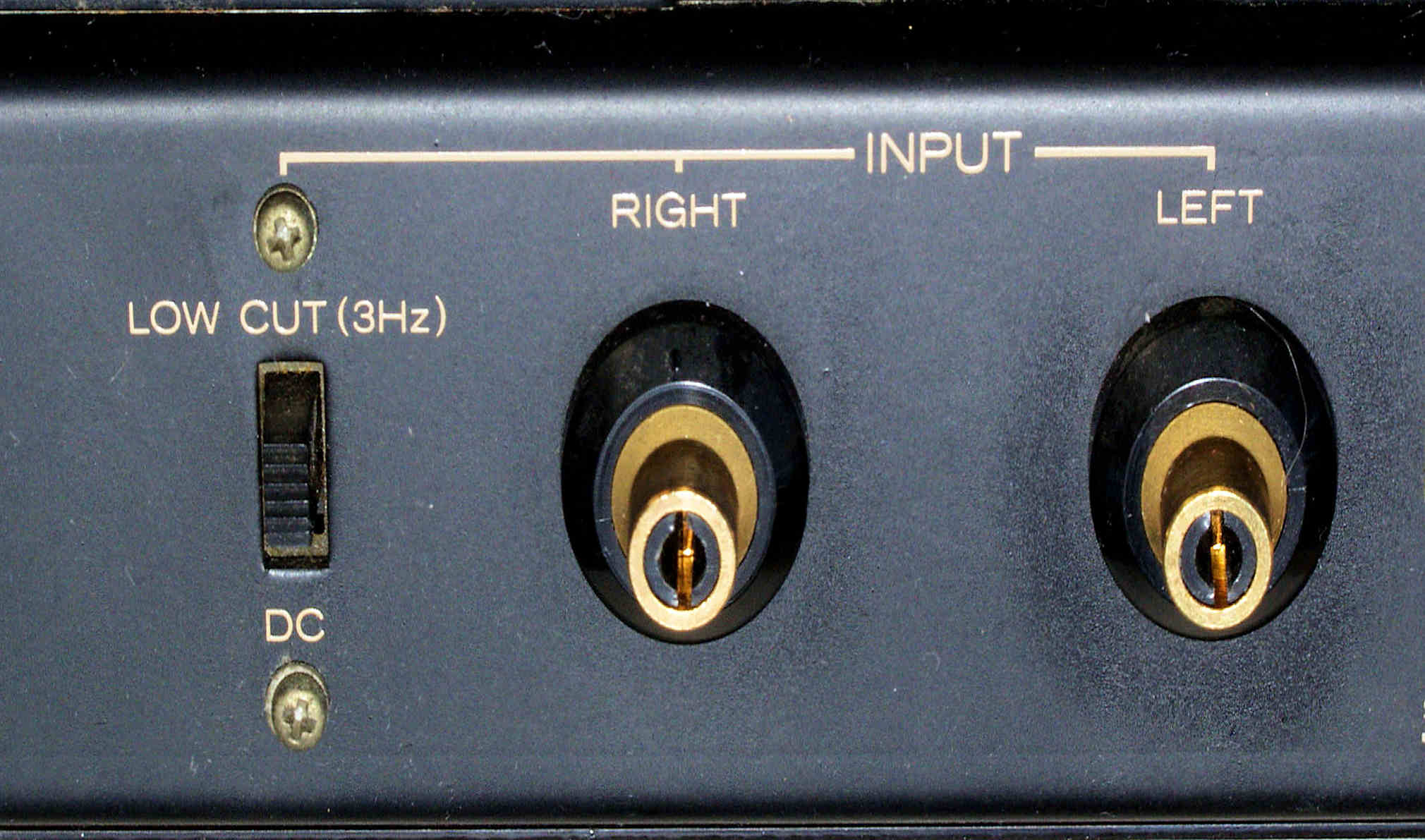

Ｃ３１．　修理前　ＲＣＡ端子

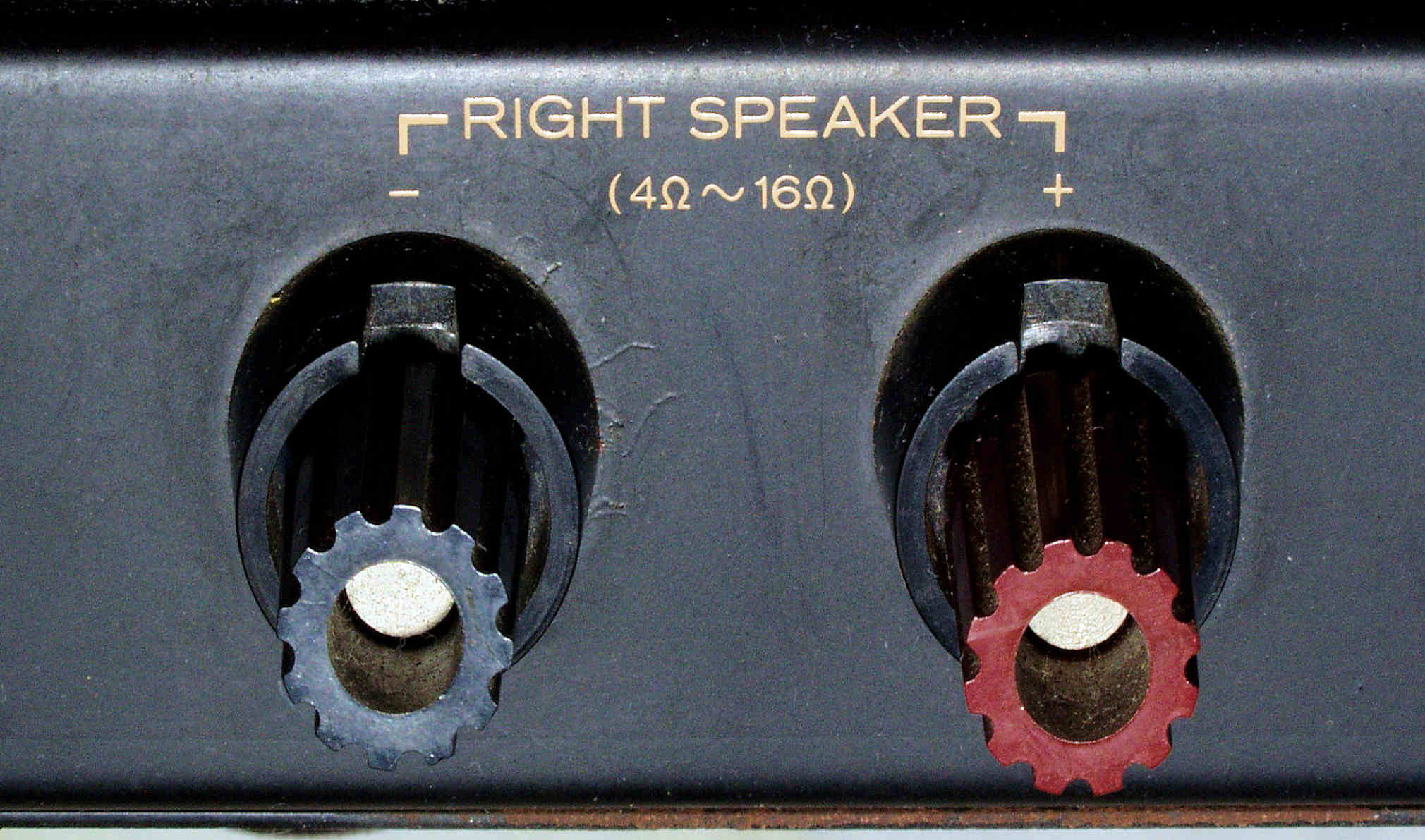

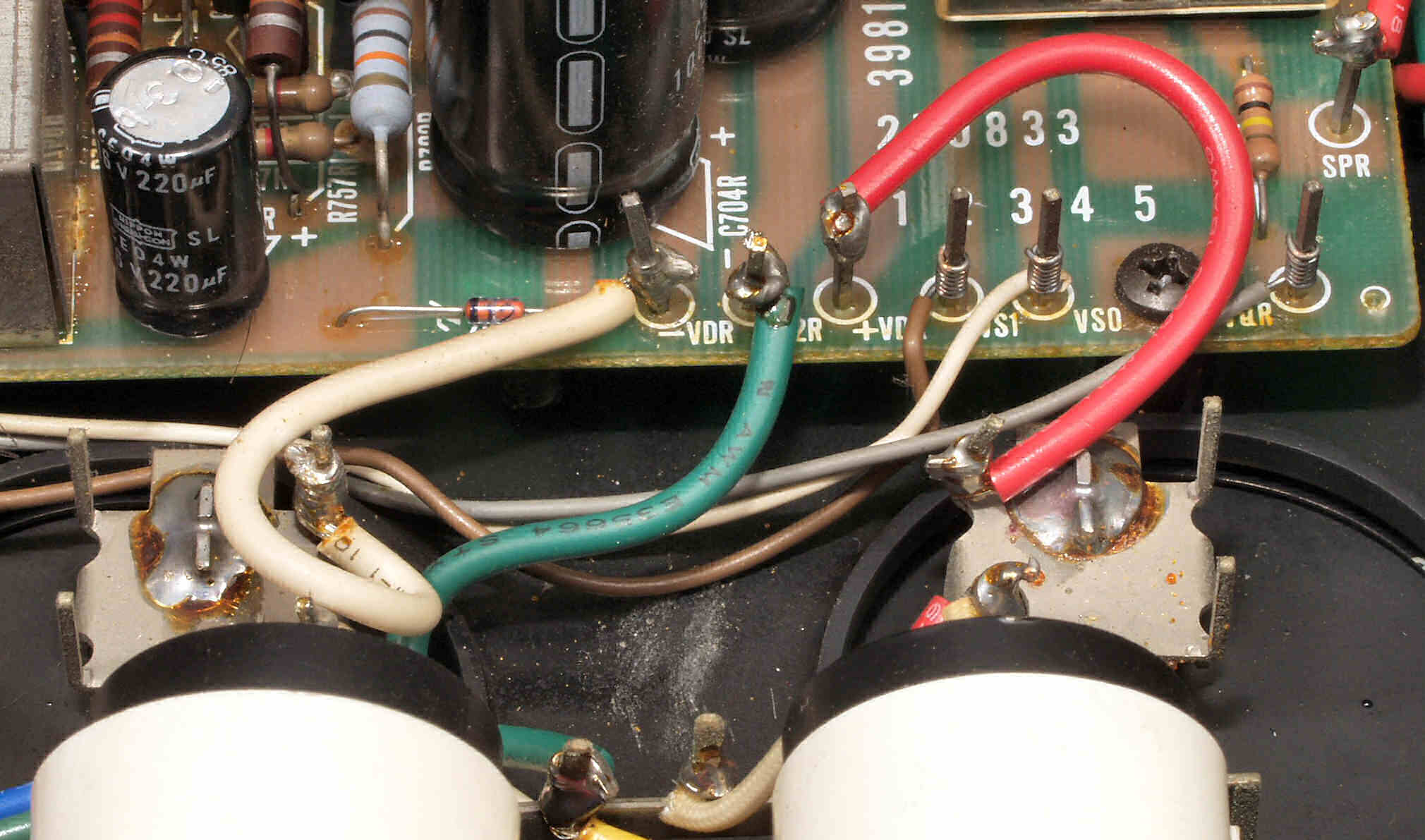

Ｃ４１．　修理前　Ｒ−ＳＰ端子

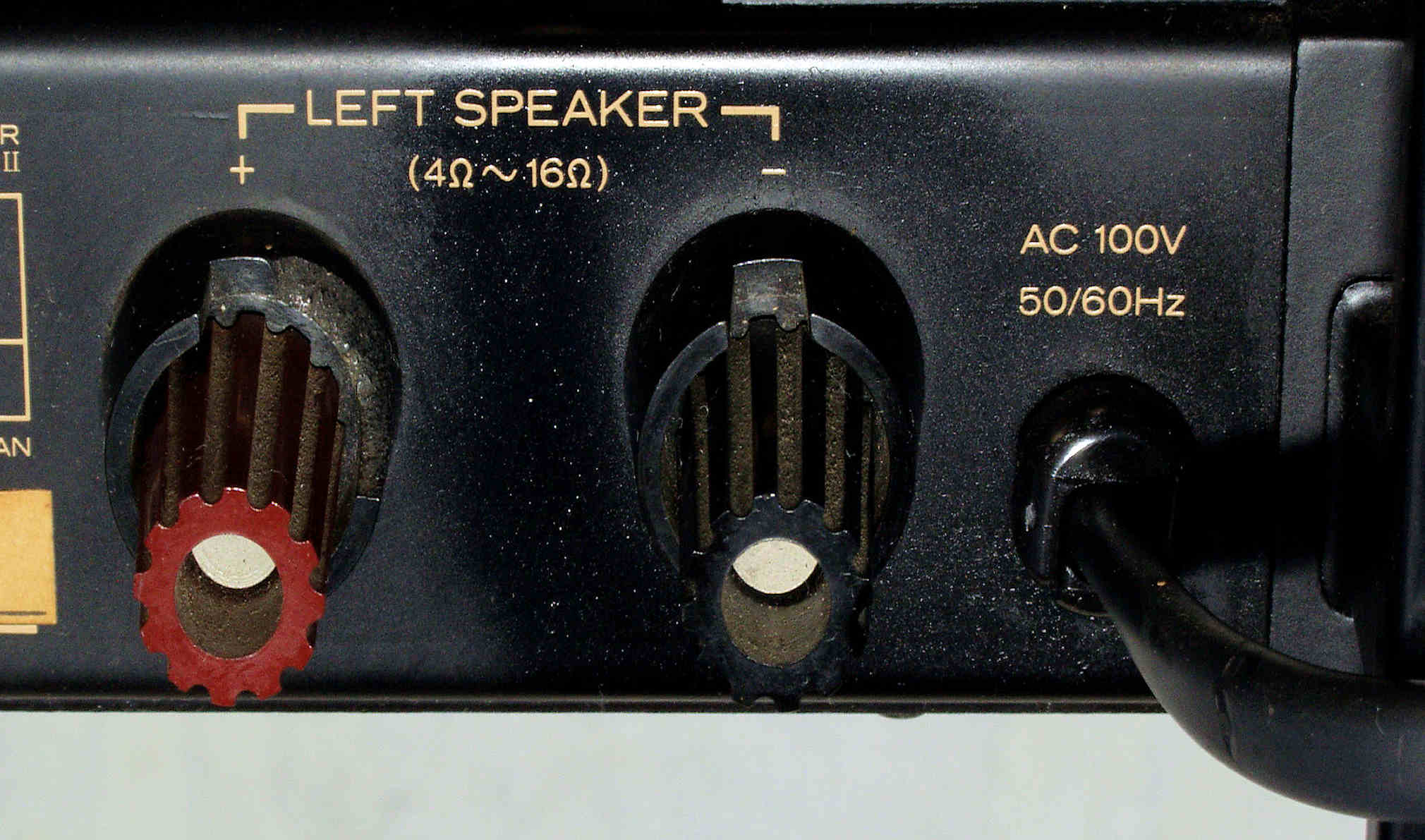

Ｃ４２．　修理前　Ｌ−ＳＰ端子

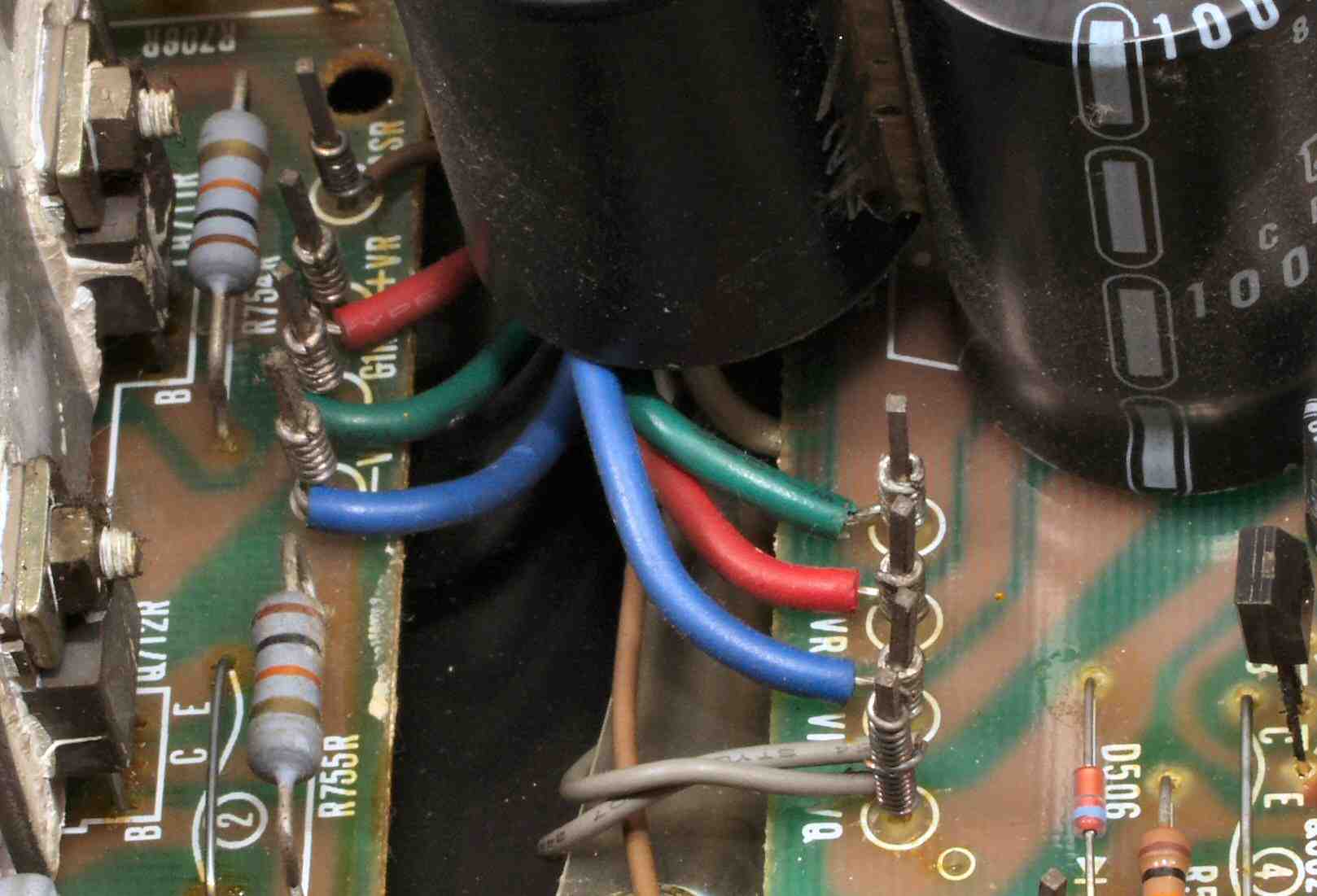

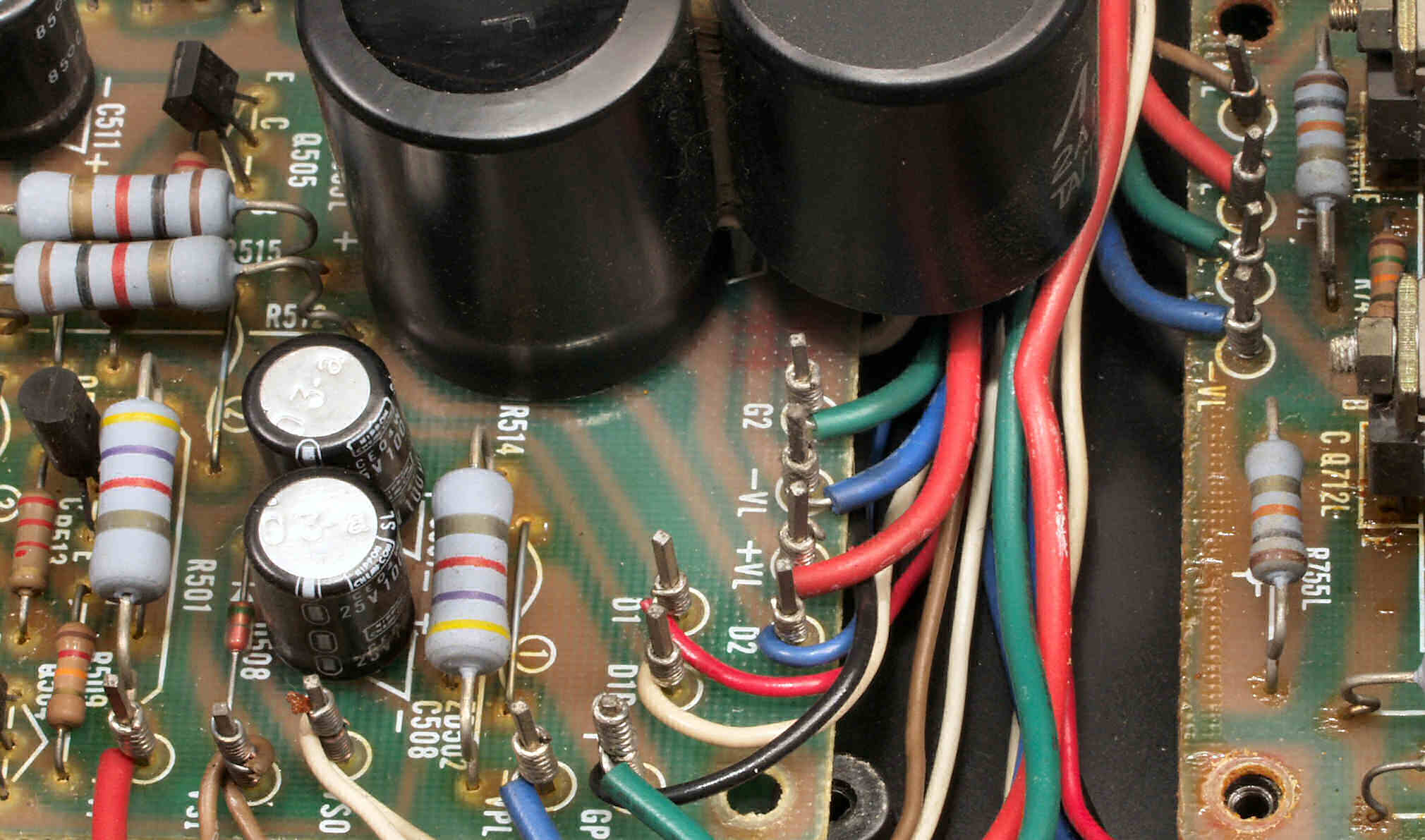

Ｃ５１．　修理前　Ｒ側ドライブ基板へのラッピング線

Ｃ５２．　修理前　Ｌ側ドライブ基板へのラッピング線

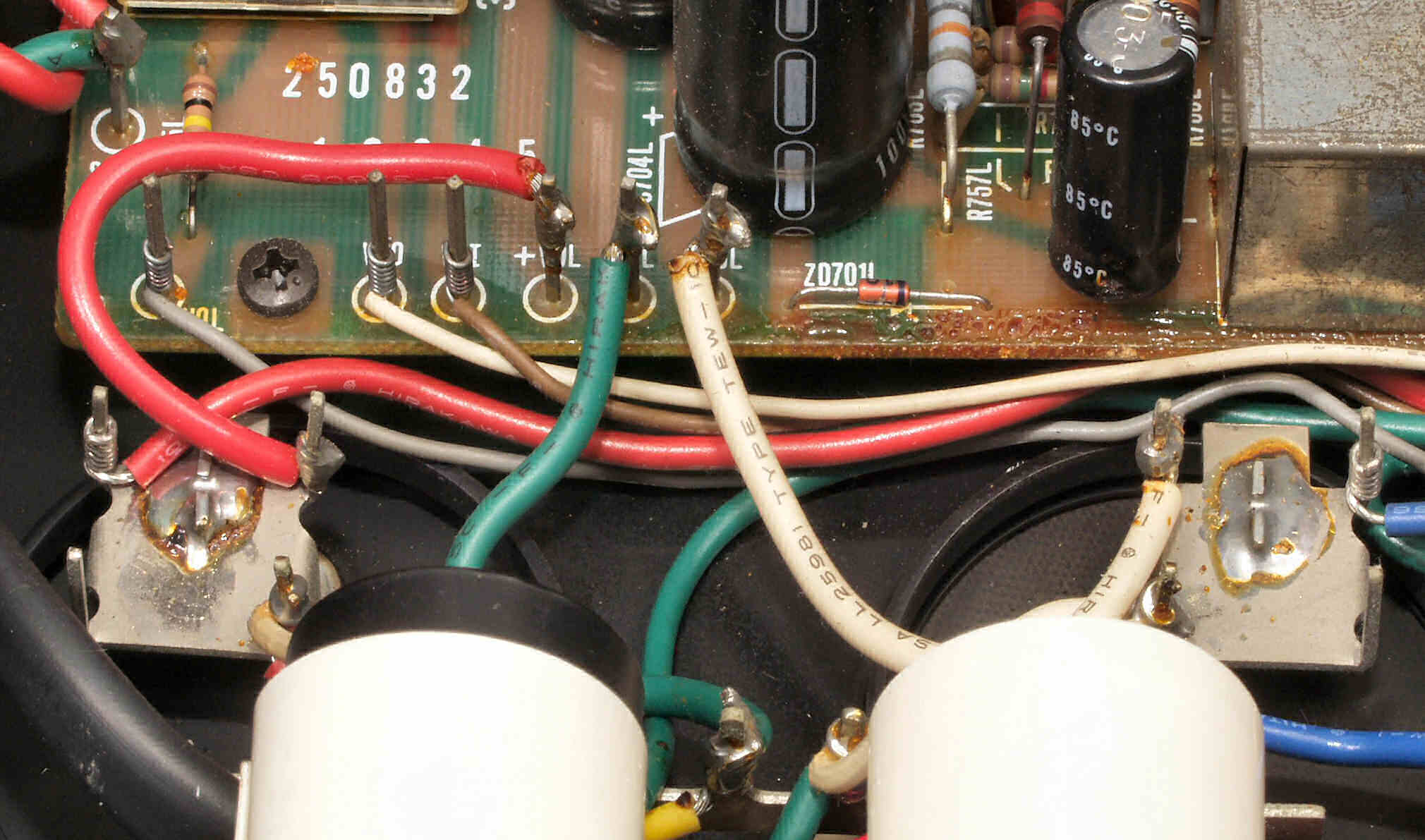

Ｃ５３．　修理前　R側ドライブ基板−電源基板へのラッピング線

Ｃ５４．　修理前　Ｌ側ドライブ基板−電源基板

Ｃ６１．　終段ＦＥＴ（電界効果トランジスター）は下記の中より選別し、完全シンメトリーとした。

9500mksx
