ＨＭＡ－９５００ｍｋⅡ．　６台目　修理記録
　再修理（平成２４年８月）はこちら　　　平成１４年７月２４日到着　　　８月２３日完成
注意　このＡＭＰはアースラインが浮いています
　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
A．　修理前の状況
  • ＜現在の症状＞
    　　　　Ｒ側の音量レベルが低くなっている。
    　　　　アンプの温かくなり方は両方チャンネルとも正常時の時と同じに温かくなってい る。
    　　　　プリアンプのＬ側のレベルを下げて調整すれば、音楽としては鳴っている。
  • ＜発生状況＞
    　　　　ラック内にセットしてあり、平成８年５月以後、動かす事が無かった。
    　　　　友人がプリアンプを購入し、我が家のスピーカー（Ｄ－７０）で視聴をする時にラックから取り出し、
    　　　　床に直かにおき、接続し視聴した時に異常発生。

B．　原因
  • フューズ入り抵抗の半断線多数

Ｃ．　修理状況
  • ＲＬバイアス／バランスＶＲ交換。
    初段ＦＥＴ交換。
    ドライブ基板半田補正。
    ＳＰ接続リレー交換。

Ｄ．　使用部品
  • 初段ＦＥＴ　　　　　　　　　　　　　　　２個。
    バイアス／バランス半固定ＶＲ　　６個。
    フューズ入り抵抗　　　　　　　　　　　３０個。
    ＳＰ接続リレ　　　　　　　　　　　　　２個。
    電解コンデンサー　　　　　　　　　　６個。

Ｅ．　修理費　　　３５，０００円　　　＜＜通常修理＞＞

Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ－Ｄ　ＨＭＡ－９５００ｍｋⅡ　の仕様（マニアルより）
Ｃ．　修理状況
１１．修理前　Ｒ基盤

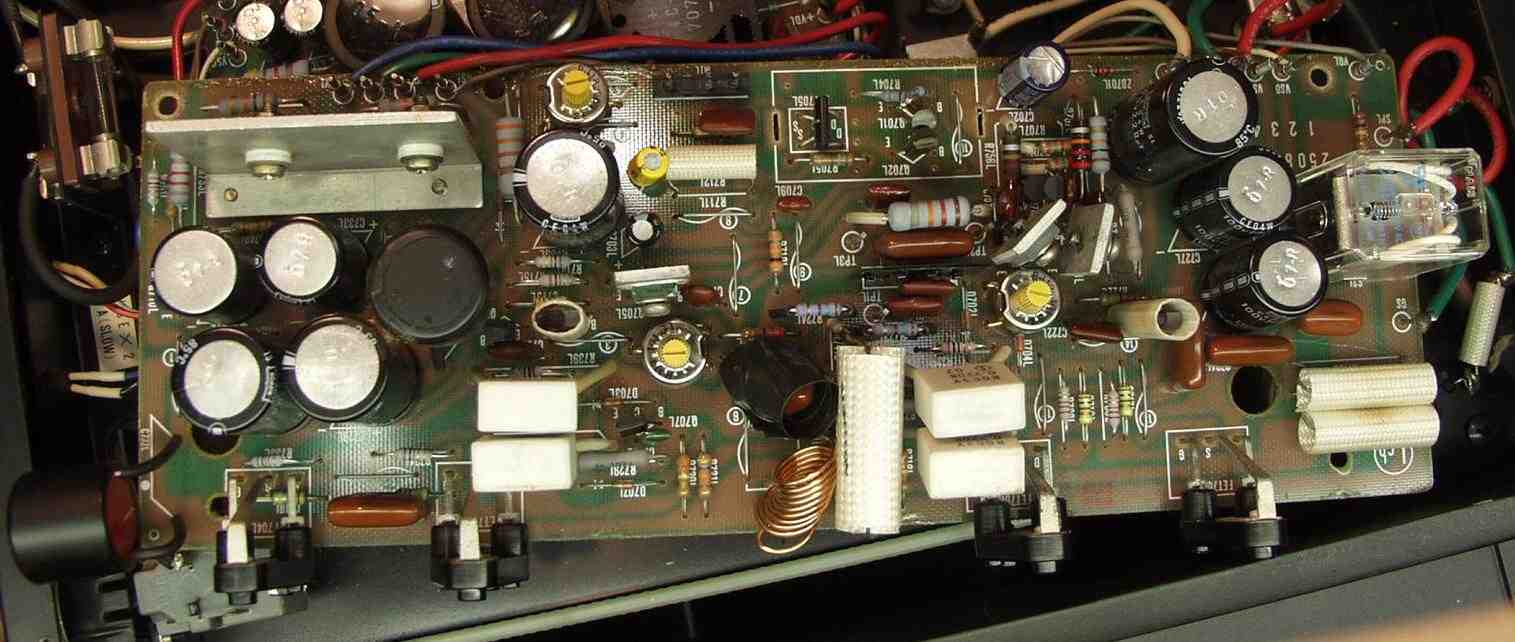

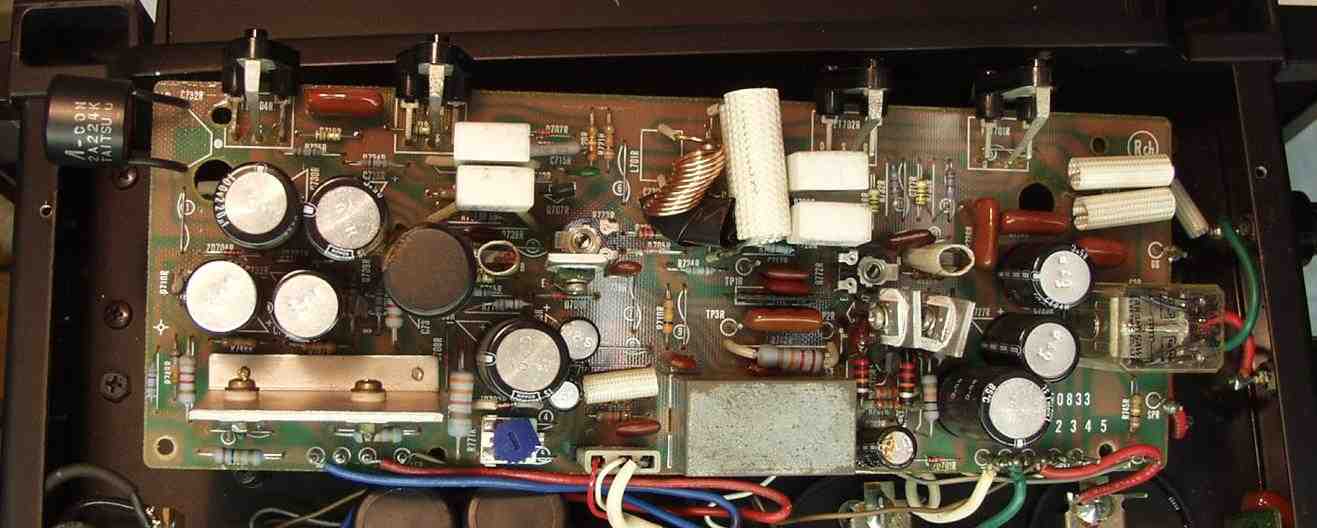

１２．修理後　Ｒドライブ基板
　　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換
　　フューズ入り抵抗も全部交換

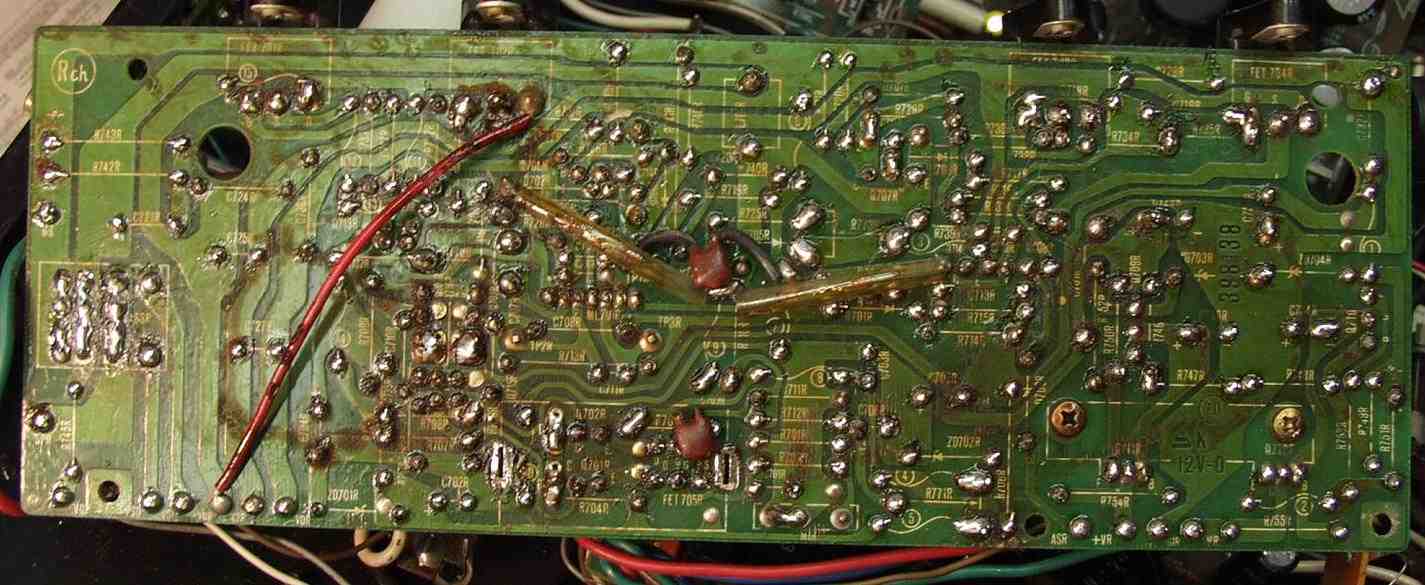

１３．修理前　Ｒドライブ基板裏
１４．修理後　半田補正した　Ｒドライブ基板裏　　全ての半田をやり修す
１５．修理後　Ｌドライブ基板
　　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換
　　フューズ入り抵抗も全部交換

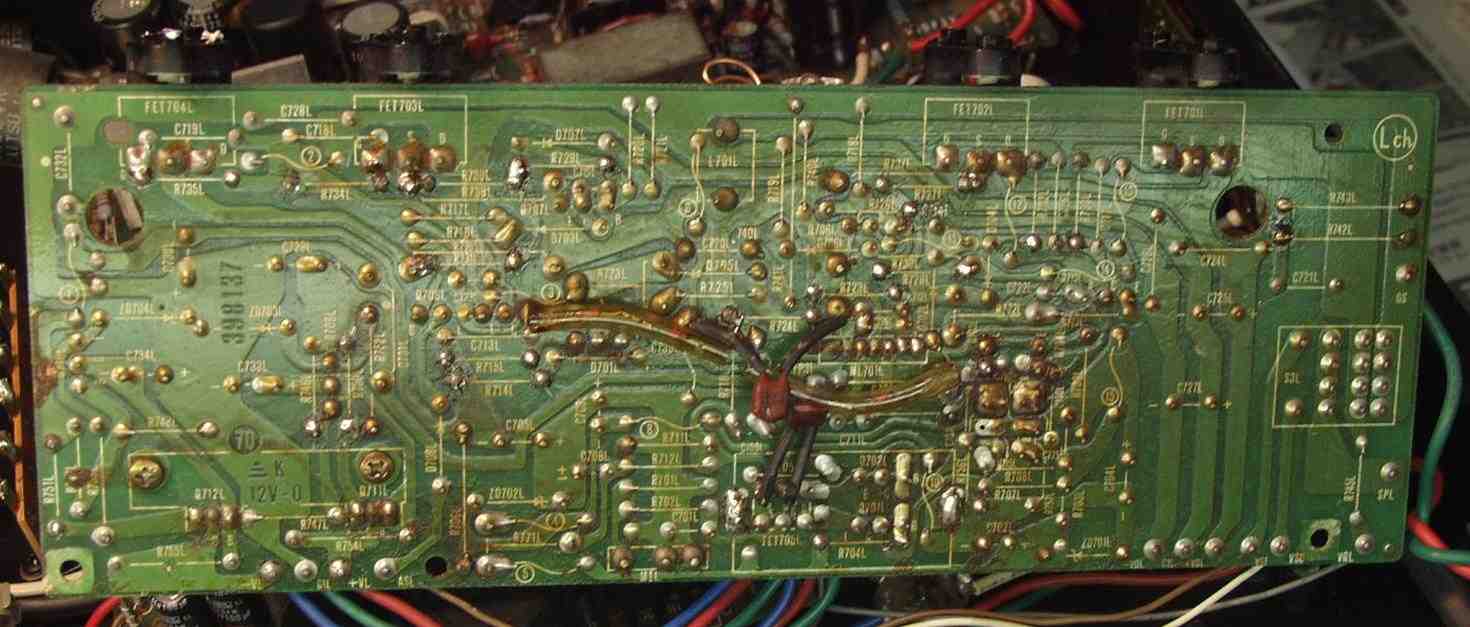

１６．修理前　Ｌドライブ基板裏

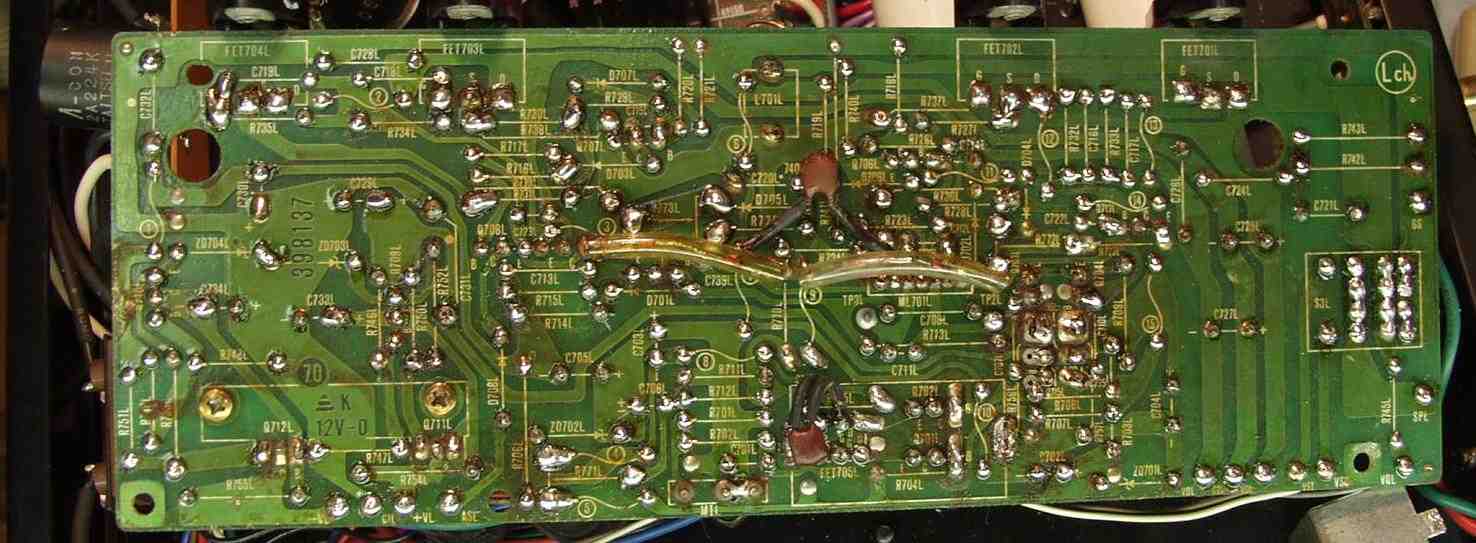

１７．修理後　半田補正した　Ｌドライブ基板裏　　全ての半田をやり修す

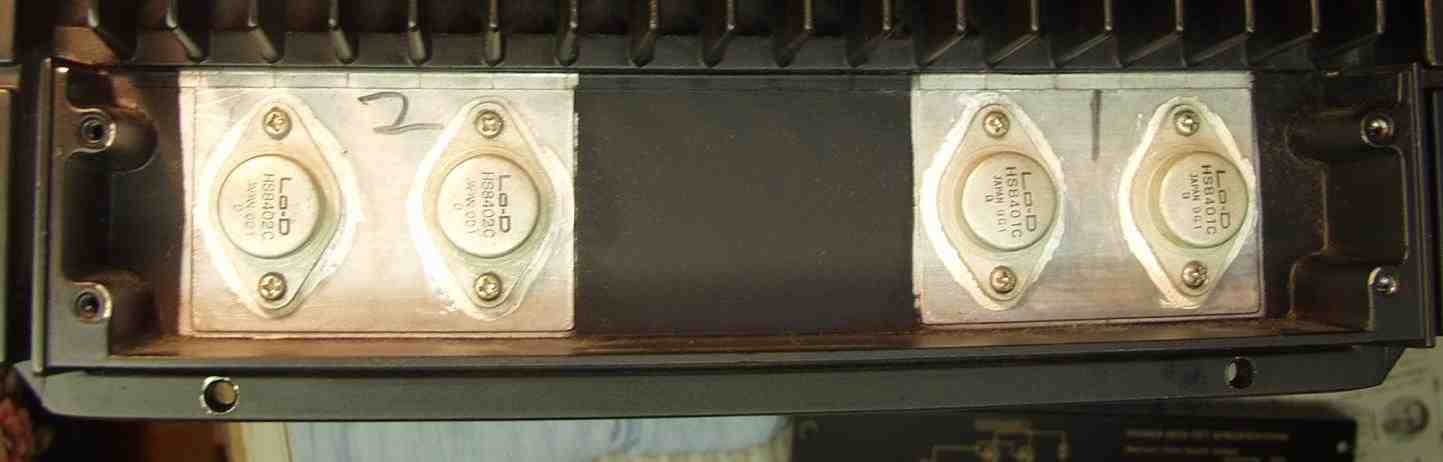

２１．　Ｌ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付けた終段

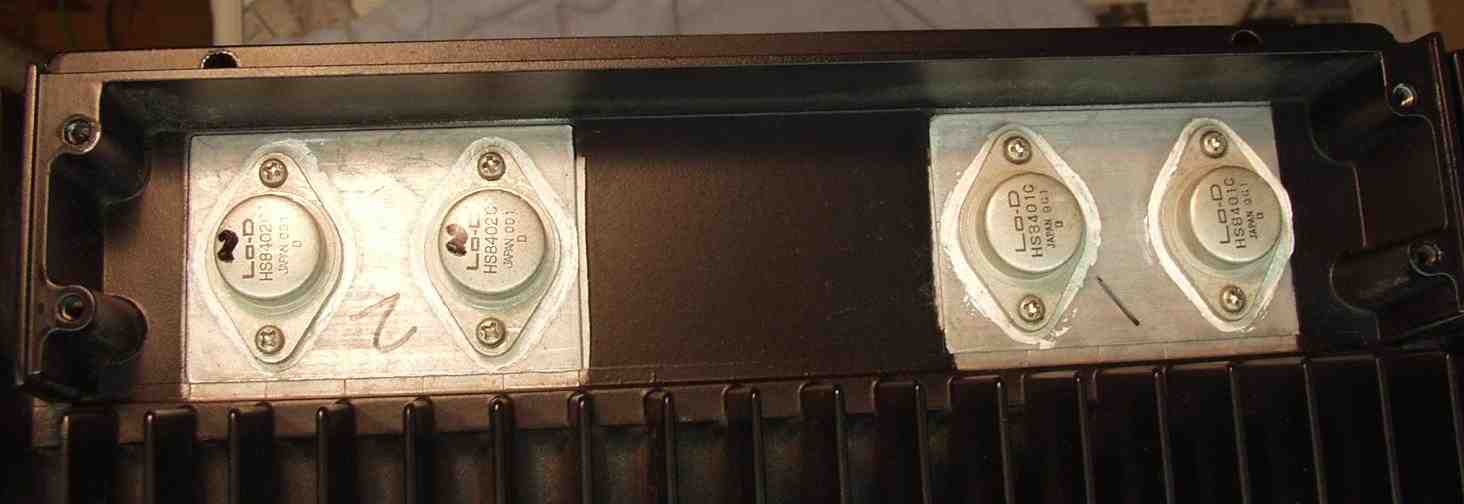

２１．　Ｒ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付けた終段

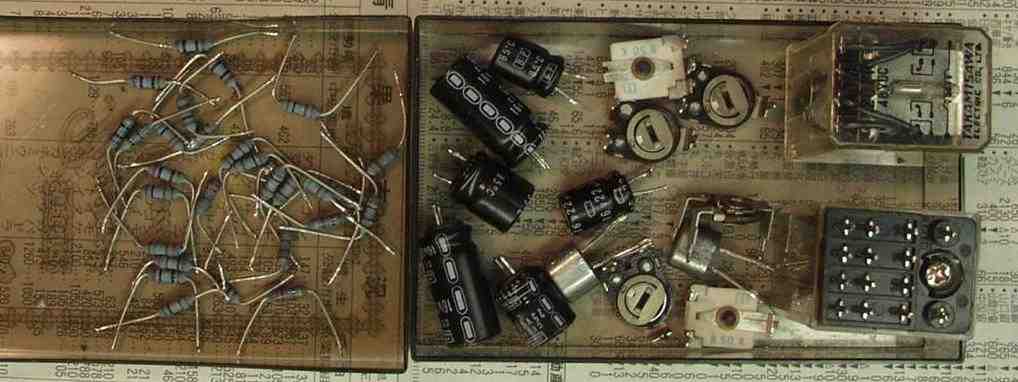

３．交換したＳＰ接続リレー等の部品綺麗に取ったもののみです

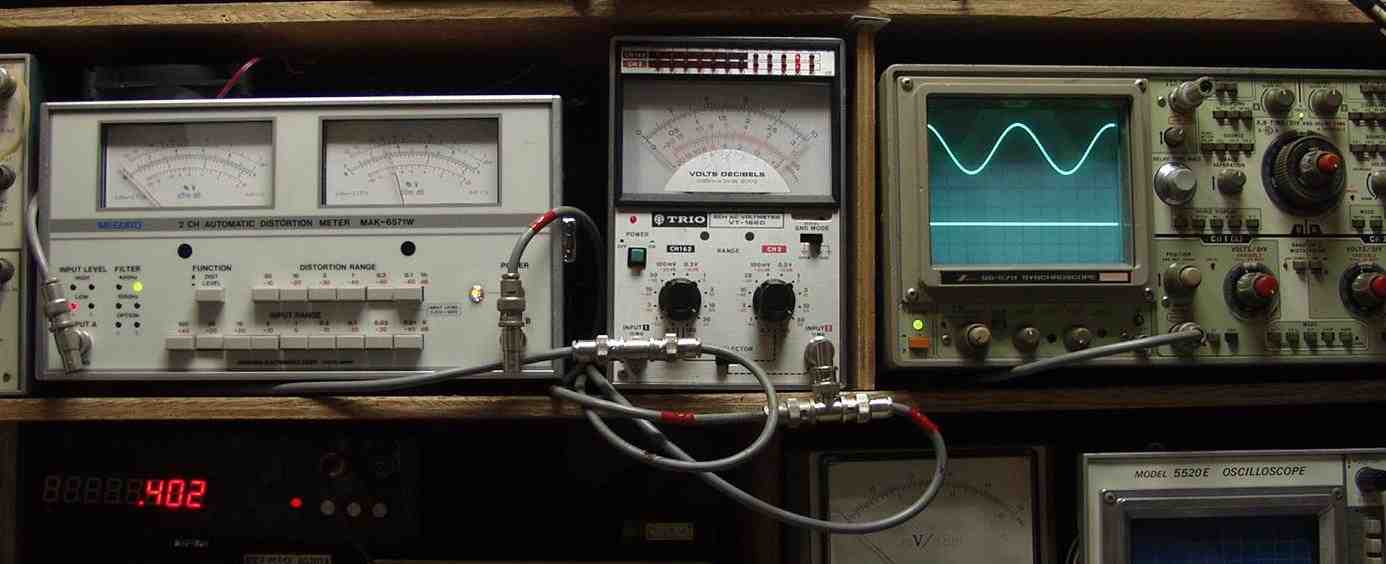

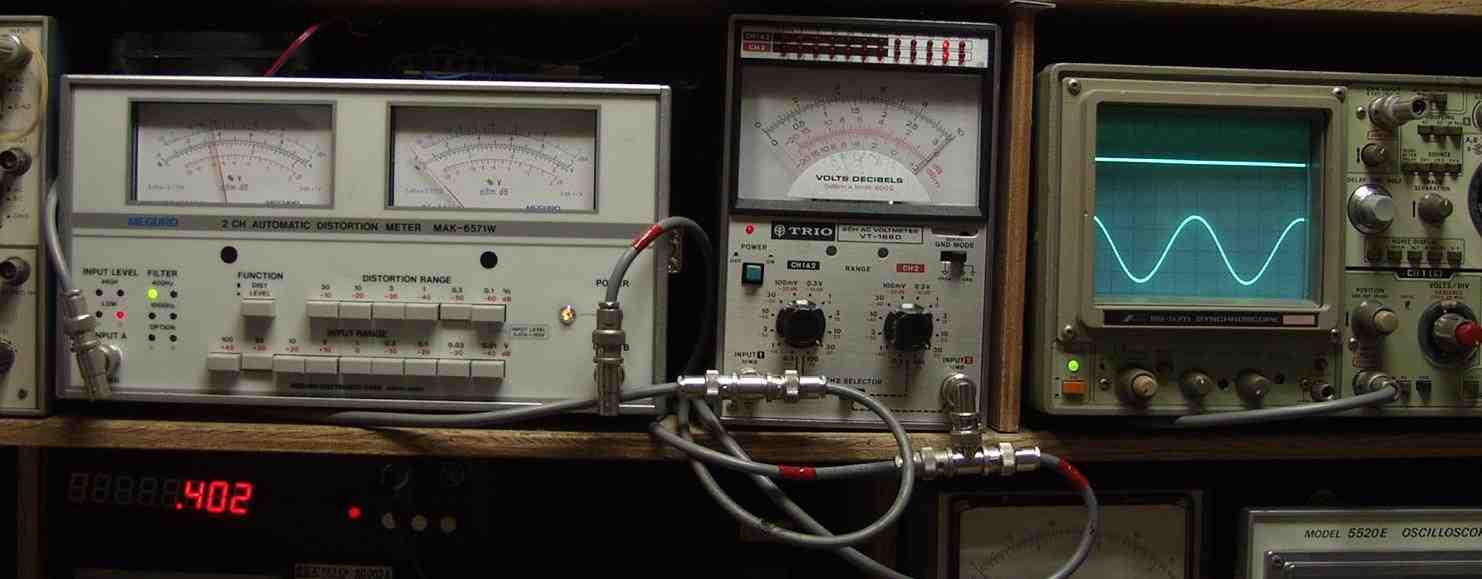

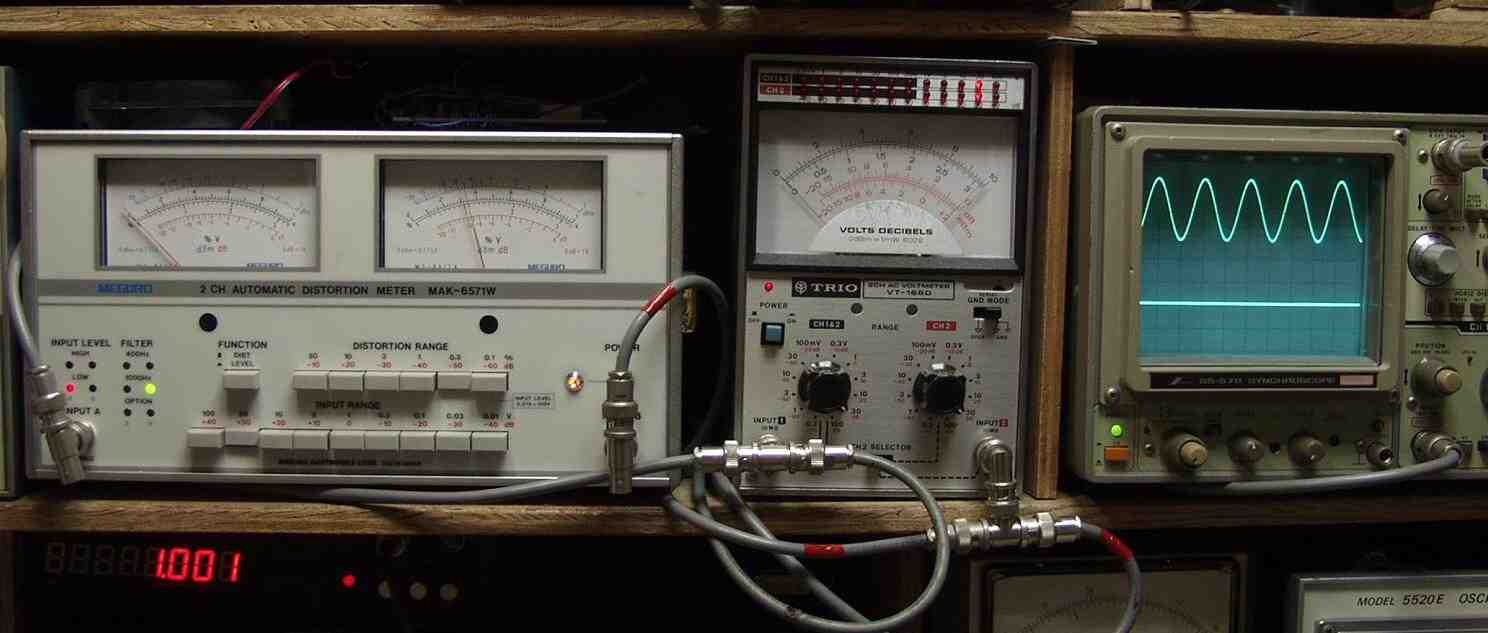

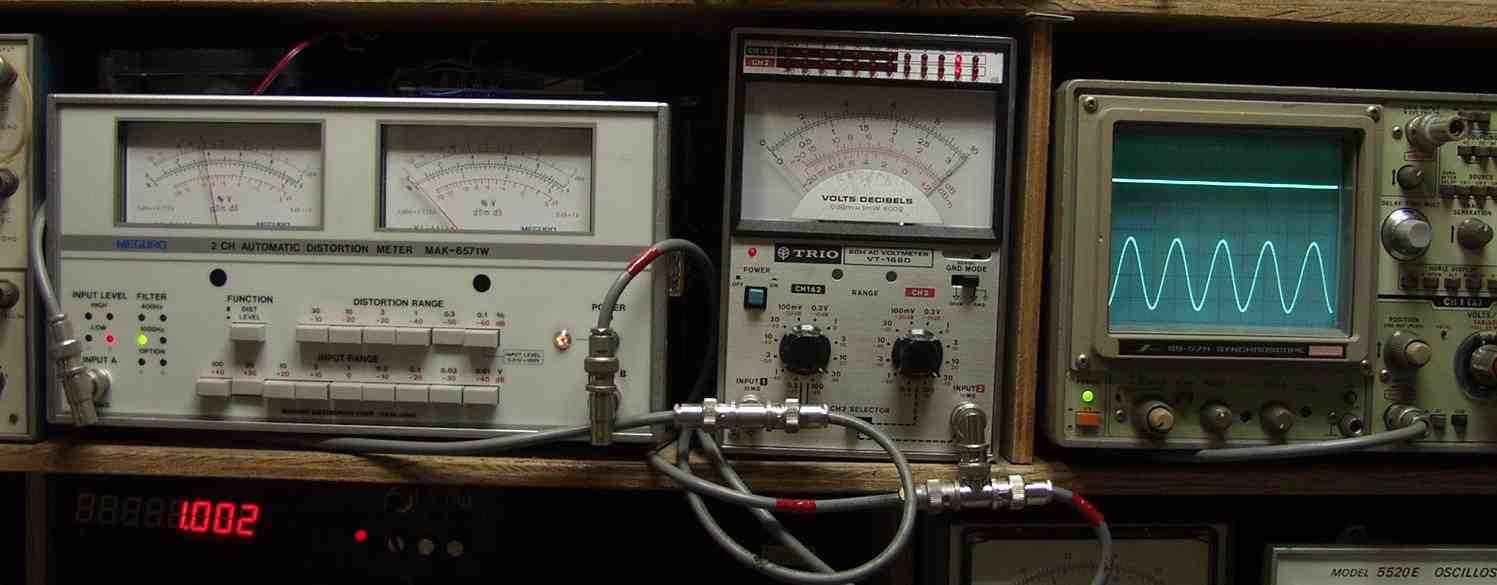

４１．出力／歪み率測定・調整
４２．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．１％歪み　１０００ＨＺ
４３．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．１％歪み　４００ＨＺ
４４．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．１％歪み　１０００ＨＺ
４５．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．１％歪み　４００ＨＺ

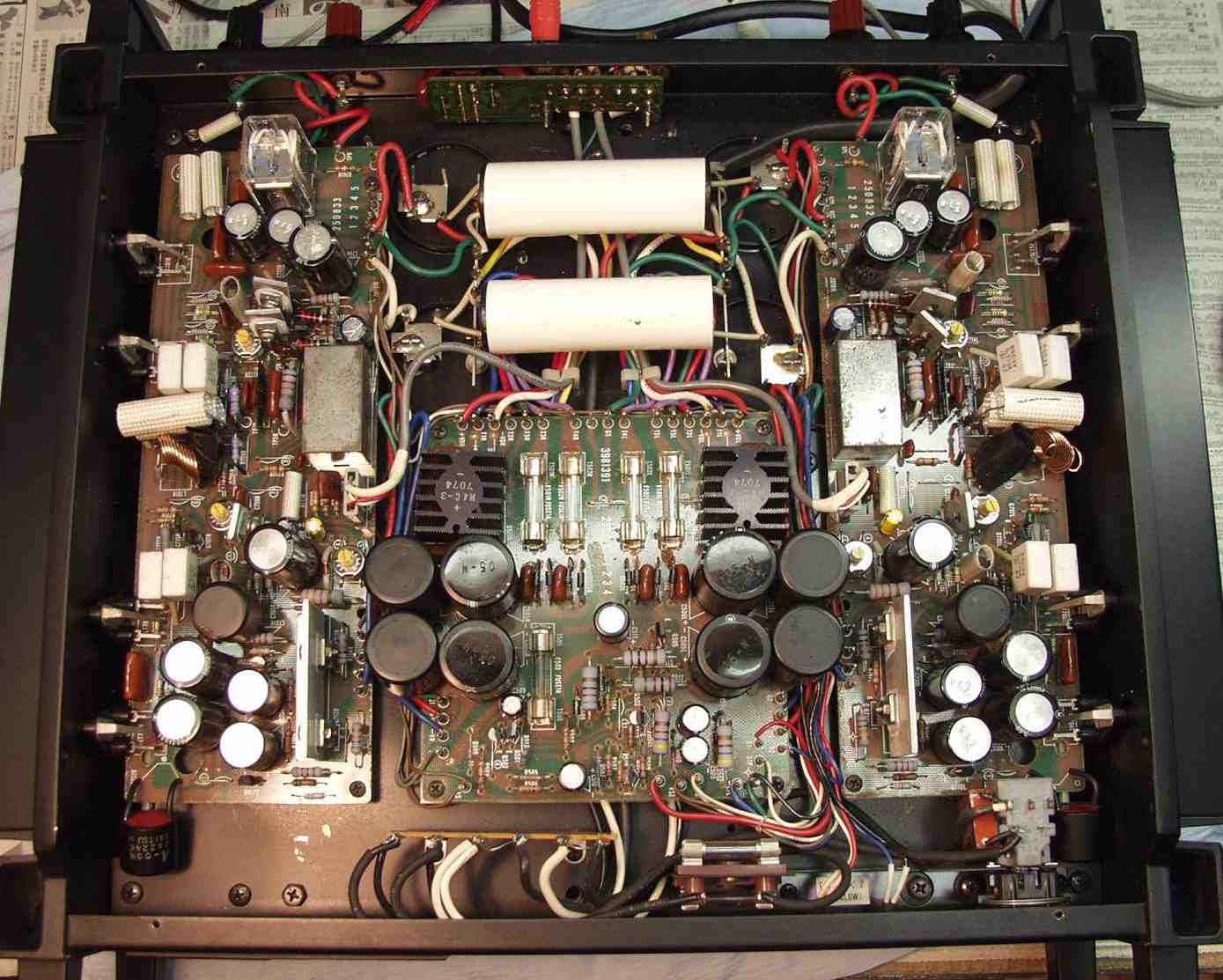

５．　完成、下から見る

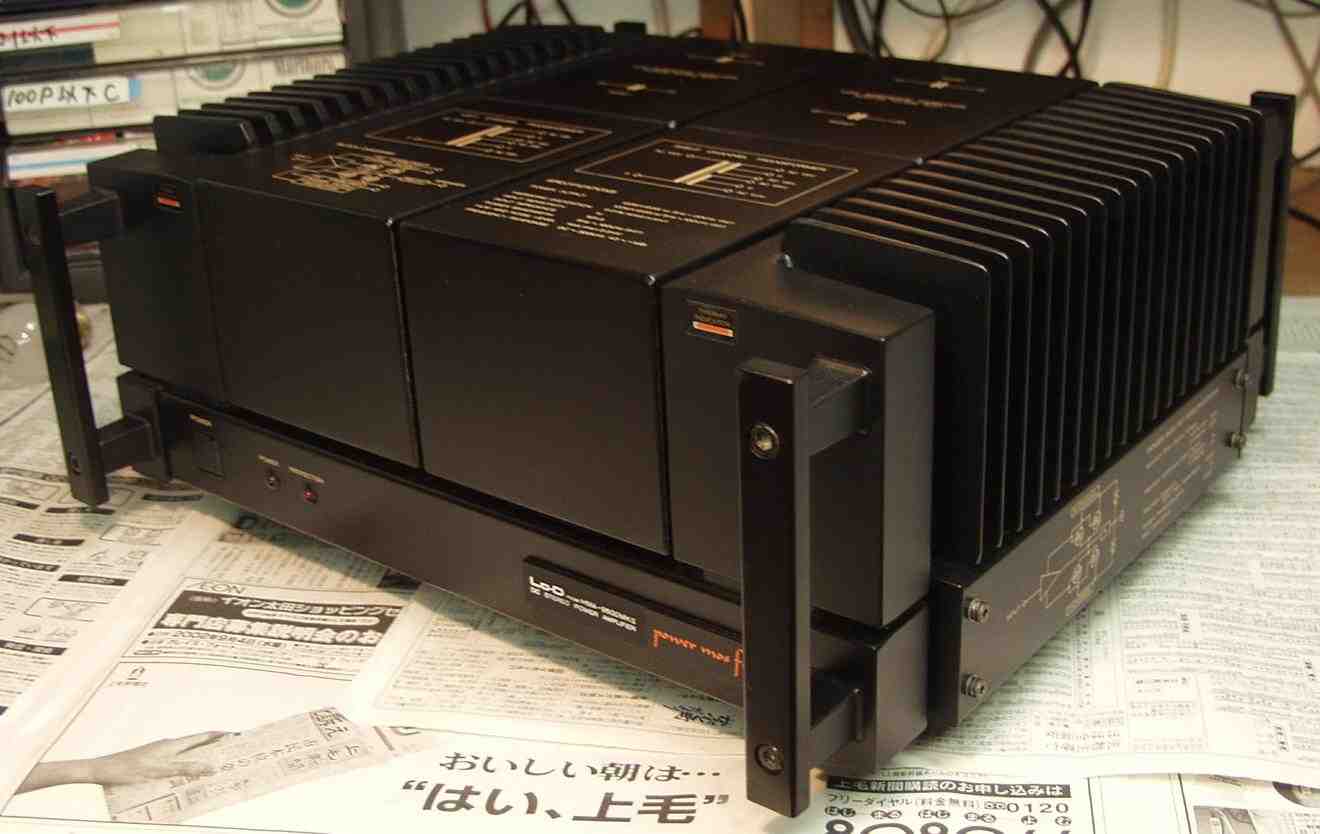

６１．　２４時間エージング　ご覧のように非常に綺麗

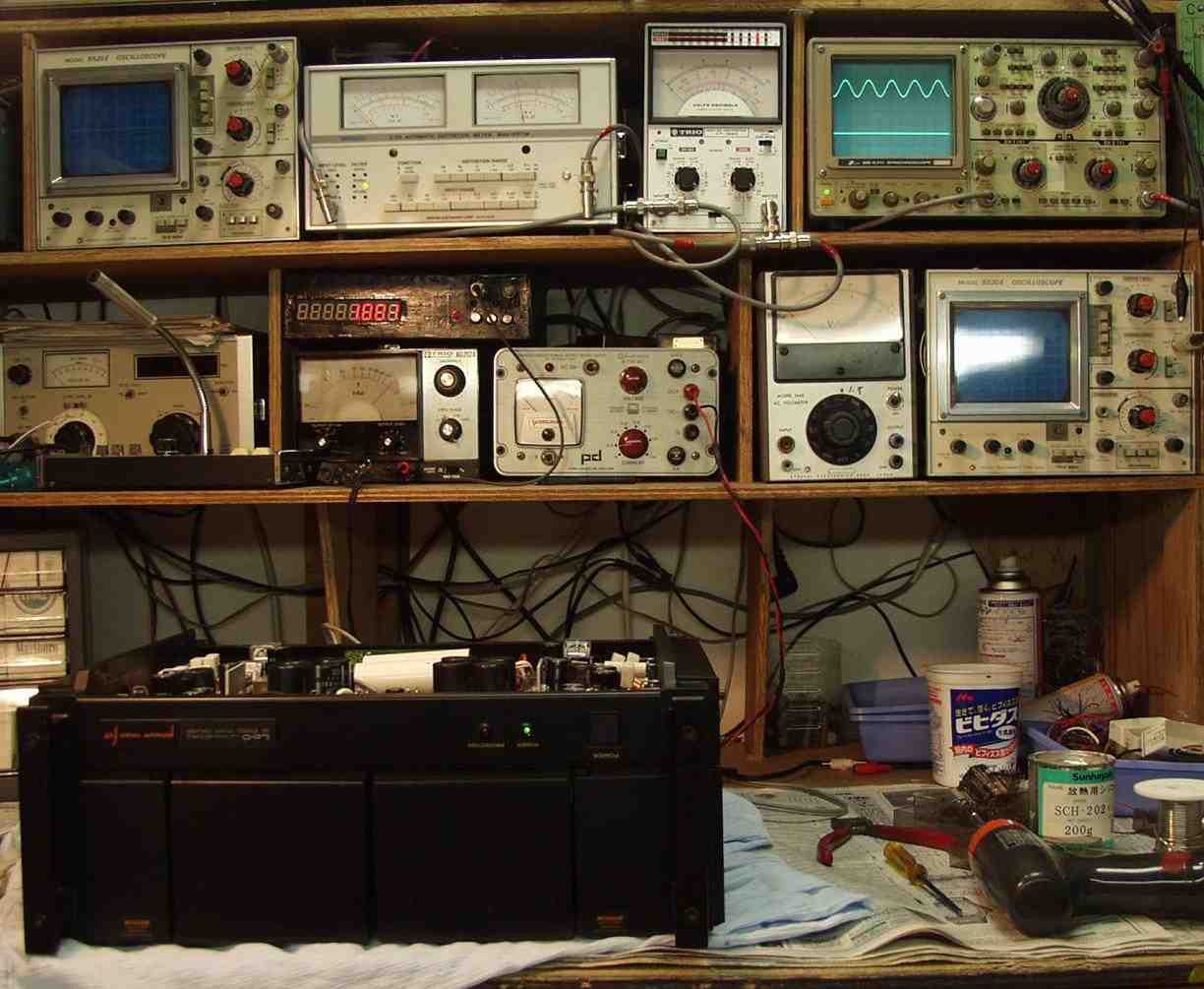

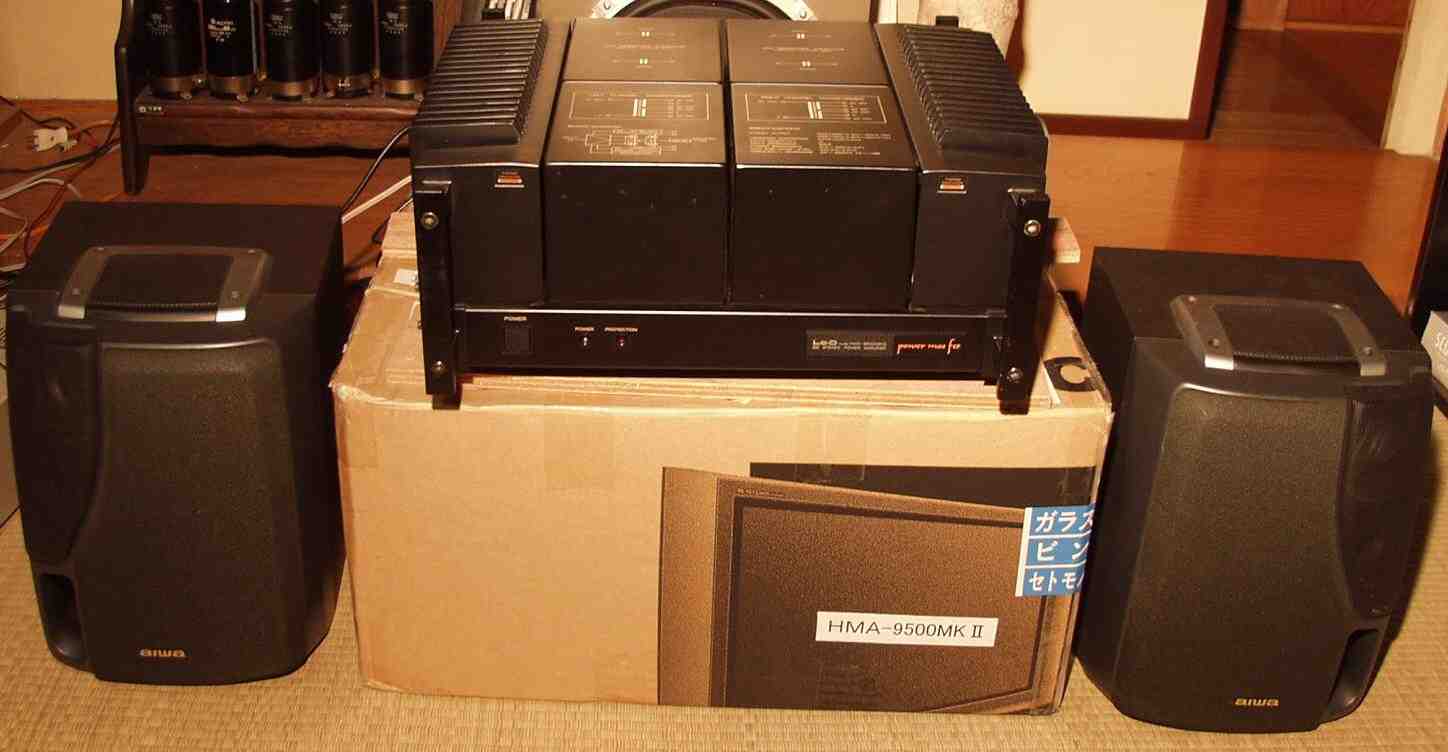

６２．実働試験
７．到着後　ユーザー様のメール。　「久しぶりに甦ったHMA-9500 MkⅡの迫力に感動しています。」
　　　 　　　　　 　　　　　　　　　　　9500mk6i
