hitachi hma-9500 mkii

ＨＭＡ－９５００ｍｋⅡ．　３５台目　修理記録

平成２０年６月２７日到着　　　　７月１７日完成

注意　このＡＭＰはアースラインが浮いています。
　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません、＋－の撚りのあるのも使用出来ません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況

オーバホール修理。

B．　原因

Ｃ．　修理状況

ＳＰ接続リレー交換。
初段ＦＥＴ（電界効果トランジスター）交換。
ＲＬバイアス／バランスＶＲ交換。
電解コンデンサー交換（オーディオコンデンサー使用）。
ＳＰ接続端子交換。
全ヒューズ入り抵抗交換。

Ｄ．　使用部品

ＳＰ接続リレー　　　　　　　　　２個。
初段ＦＥＴ（電界効果トランジスター）　２個。
バイアス／バランス半固定ＶＲ　　　　６個。
ヒューズ入り抵抗　　　　　　　　　　　３０個。
電解コンデンサー　　　　　　　　　　　３１個。
フイルムコンデンサー　　　　　　　　　４個。
ＳＰ接続端子　　　　　　　　　　　２組（４個）。

Ｅ．　調整・測定

Ｆ．　修理費　　１０２，０００円

Ｓ．　ＨＩＴＡＣＨＩＬｏ－Ｄ　ＨＭＡ－９５００ｍｋⅡ　の仕様（マニアルより）

Ａ．　修理前の状況

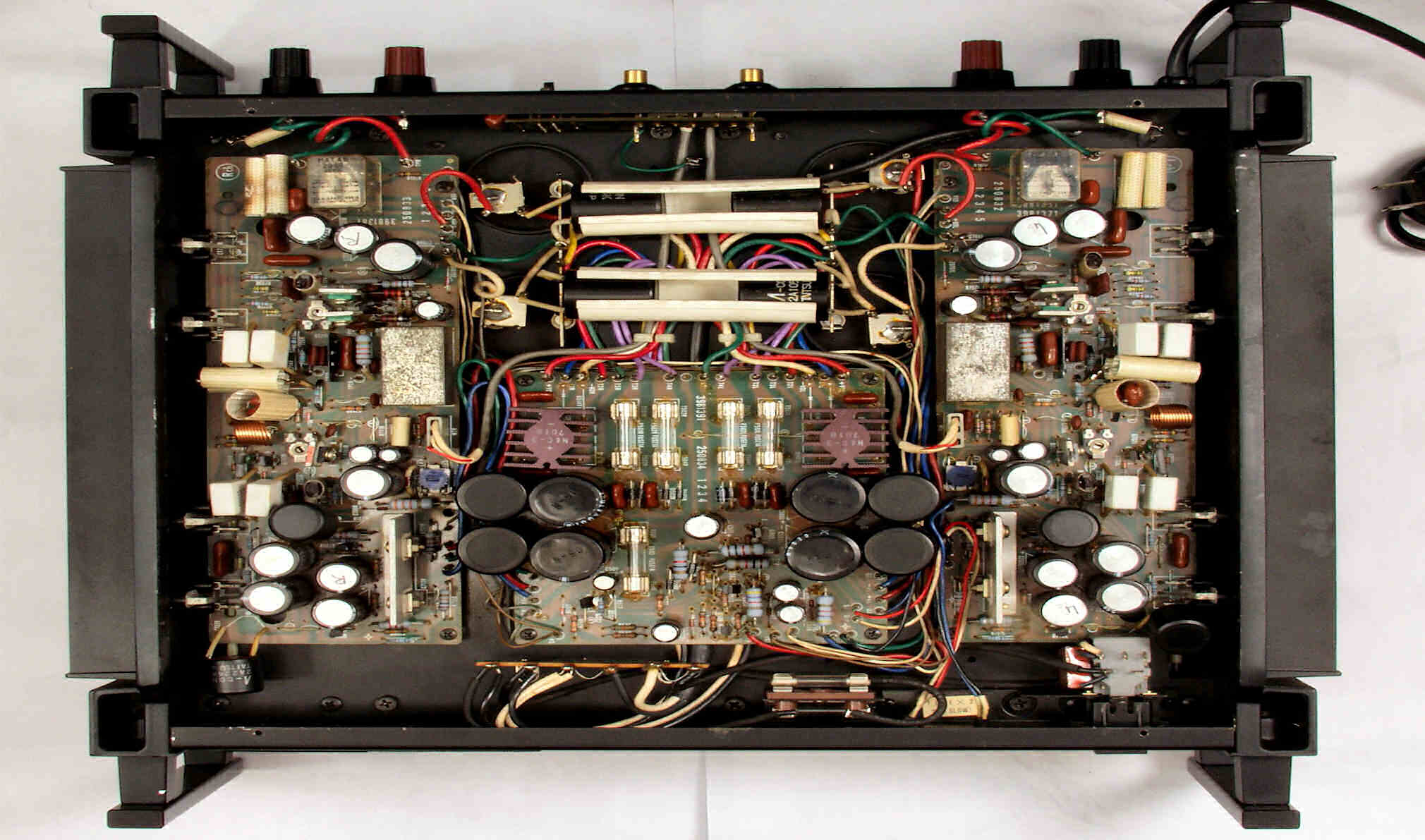

Ａ－１．　点検中　下から見る

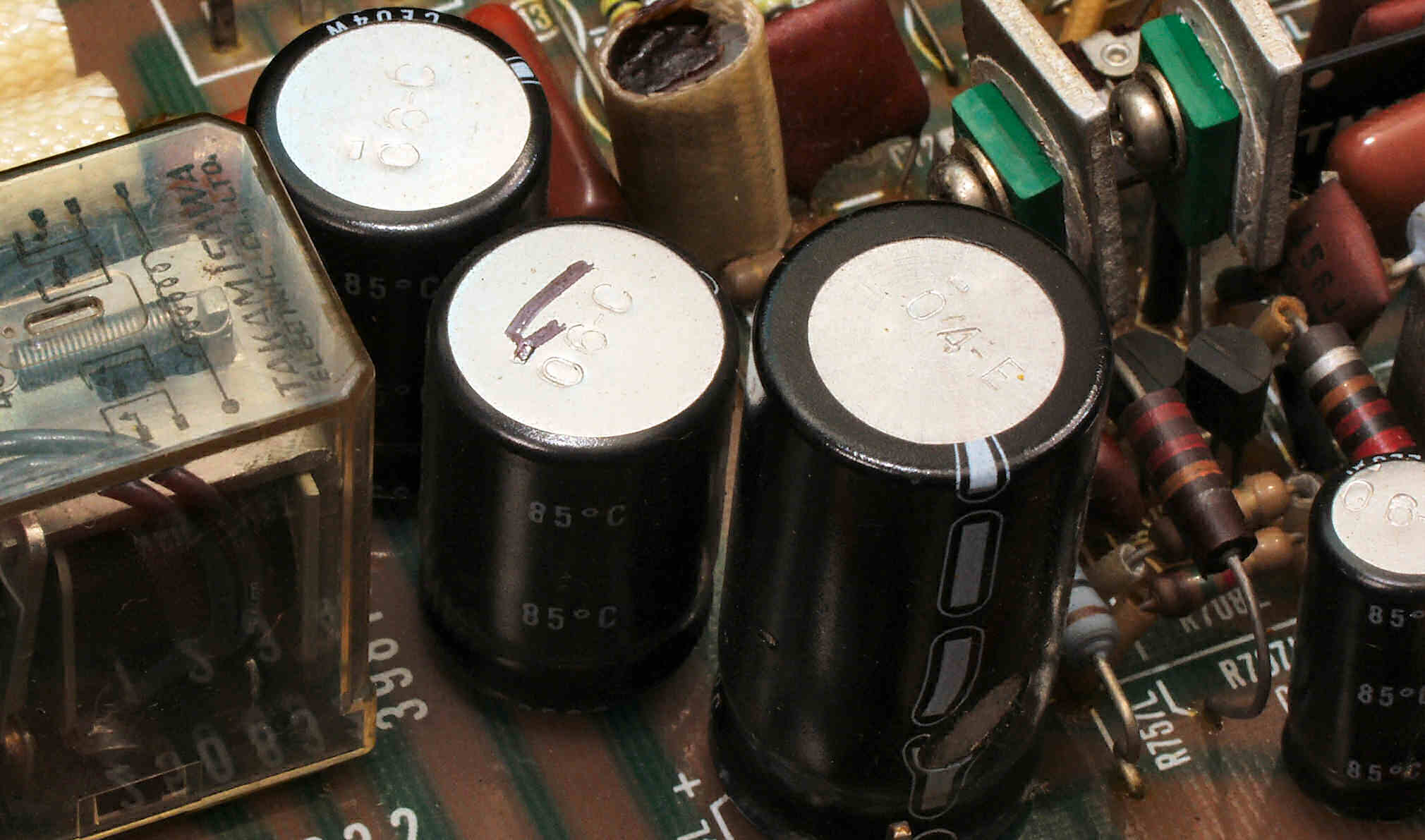

Ａ－２Ａ．　点検中　Ｌドライブ基板、電解コンデンサーのビニールのむけ

Ａ－２Ｂ．　点検中　Ｌドライブ基板、電解コンデンサーのビニールのむけ２

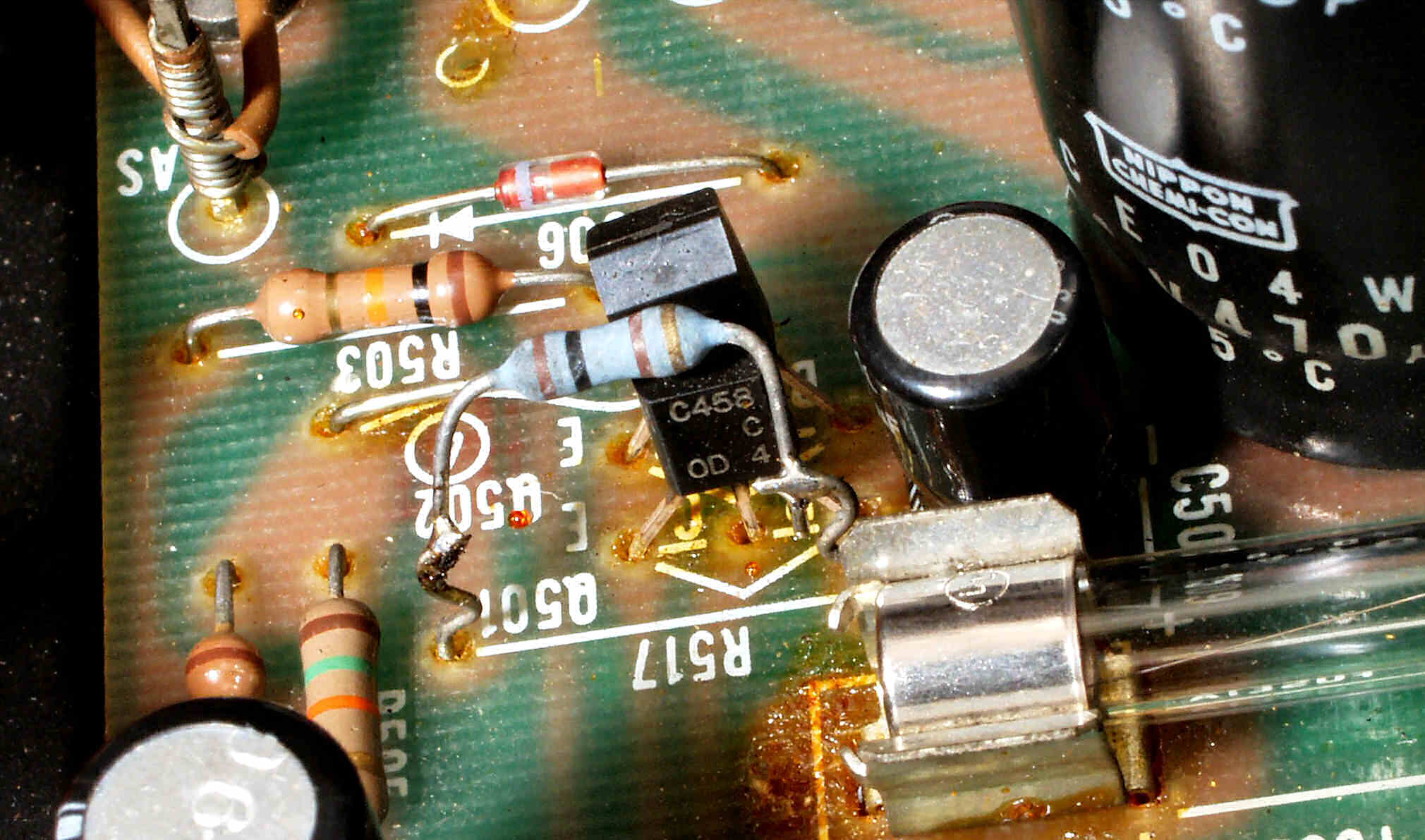

Ａ－３Ａ．　点検中　電源基盤　リード線に半田付けされた交換抵抗

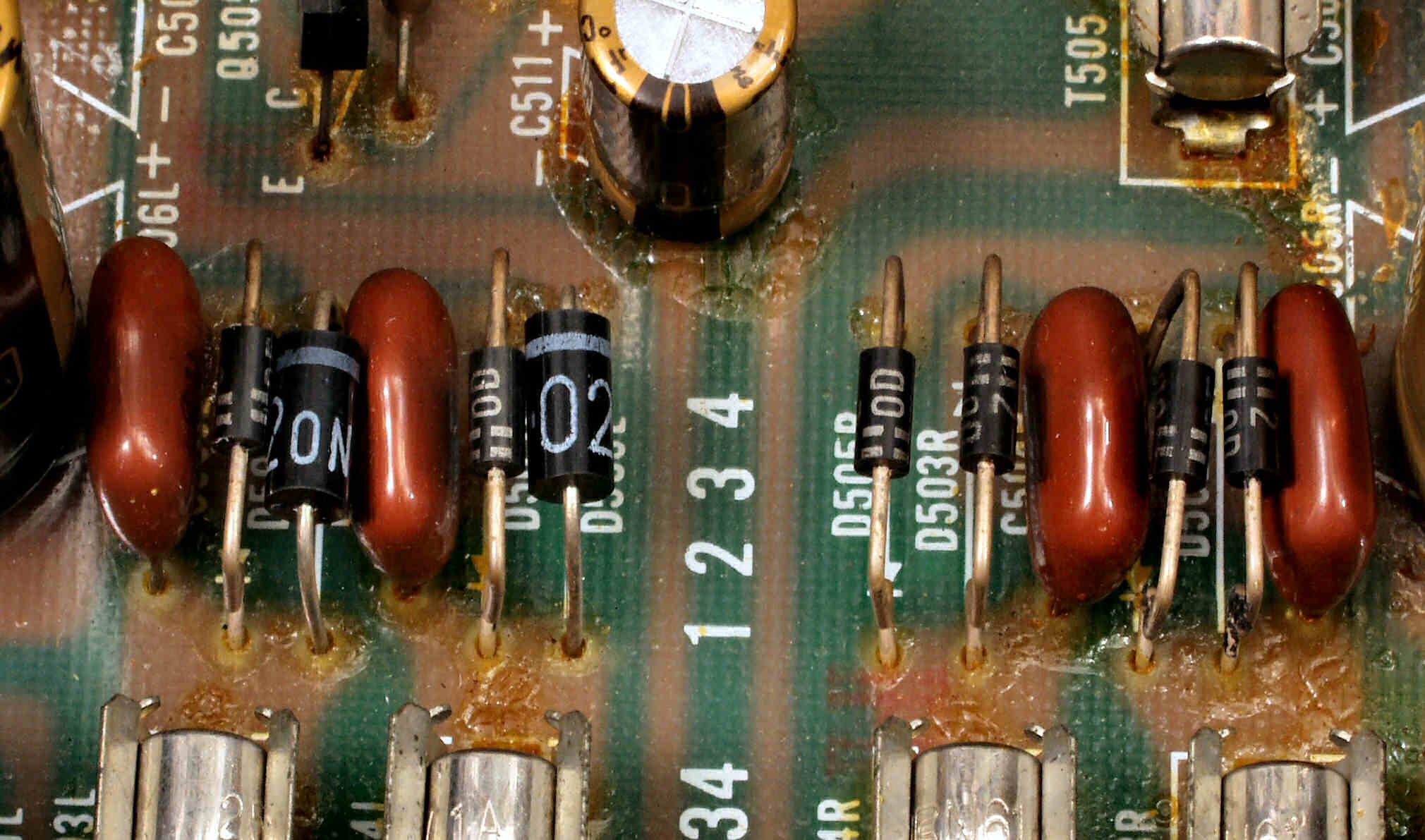

Ａ－３Ｂ．　点検中　電源基盤　整流ダイオードが２本のみ交換されている。

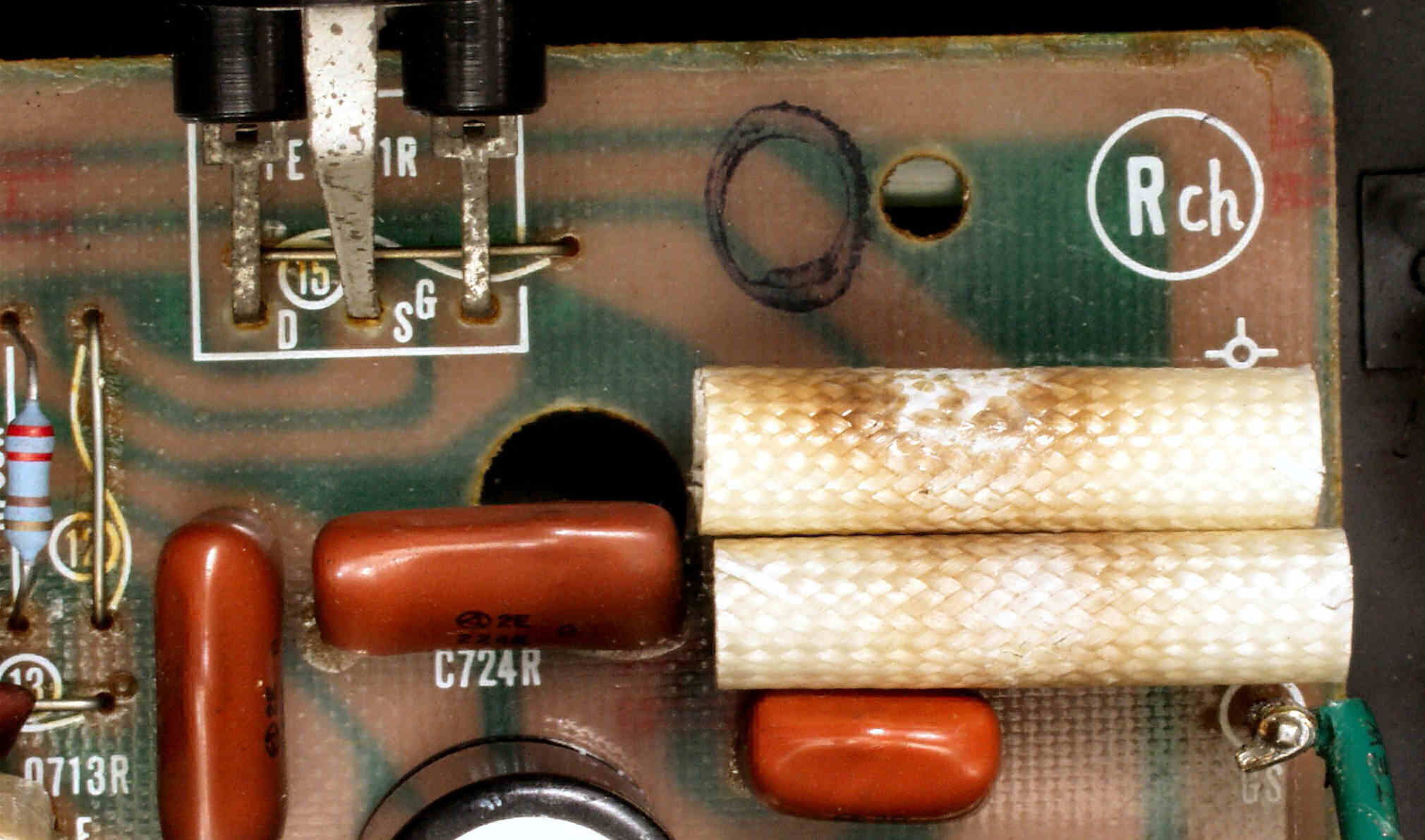

Ａ－４．　点検中　Ｒ側ドライブ基板のＳＰラインの負荷抵抗が焼けている

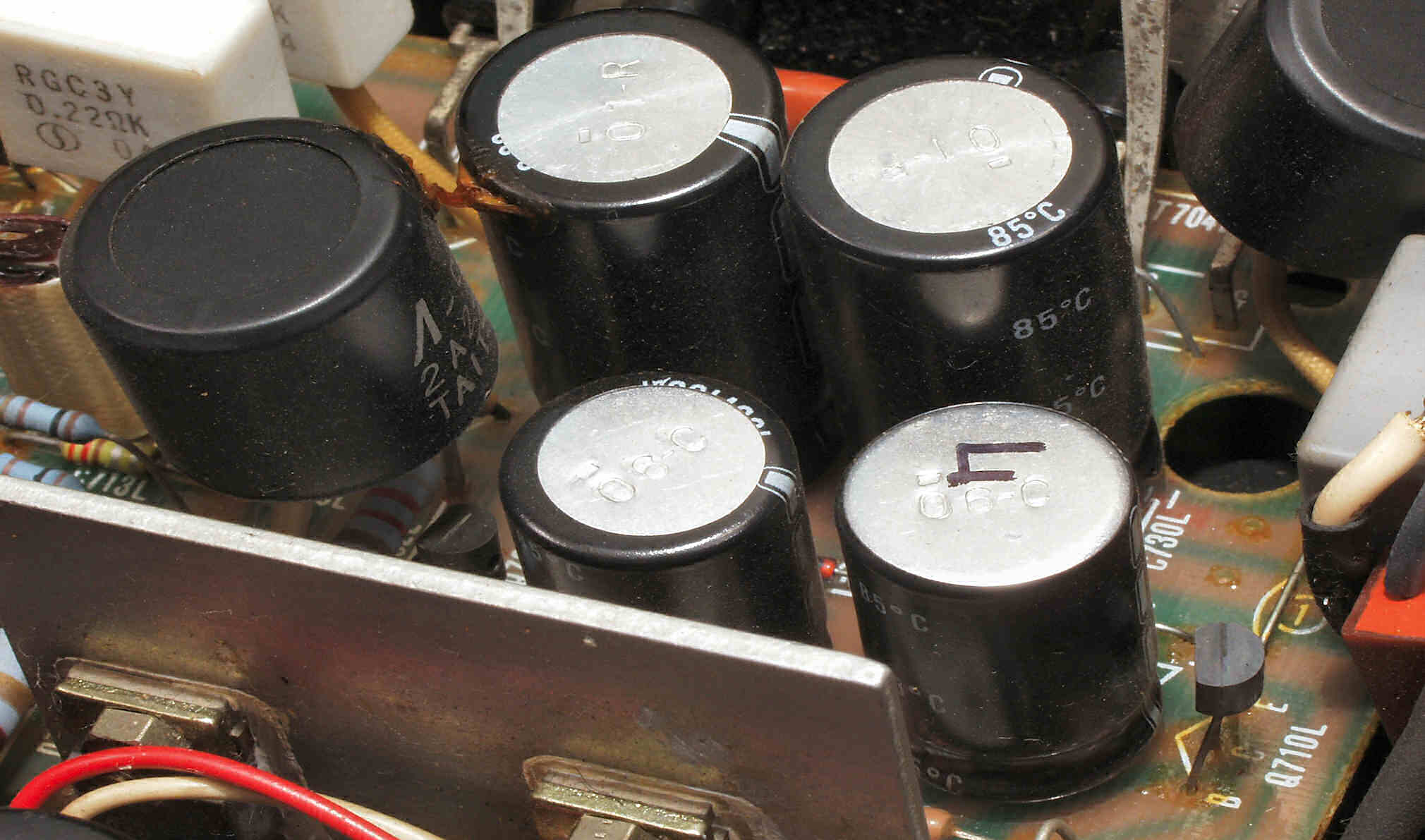

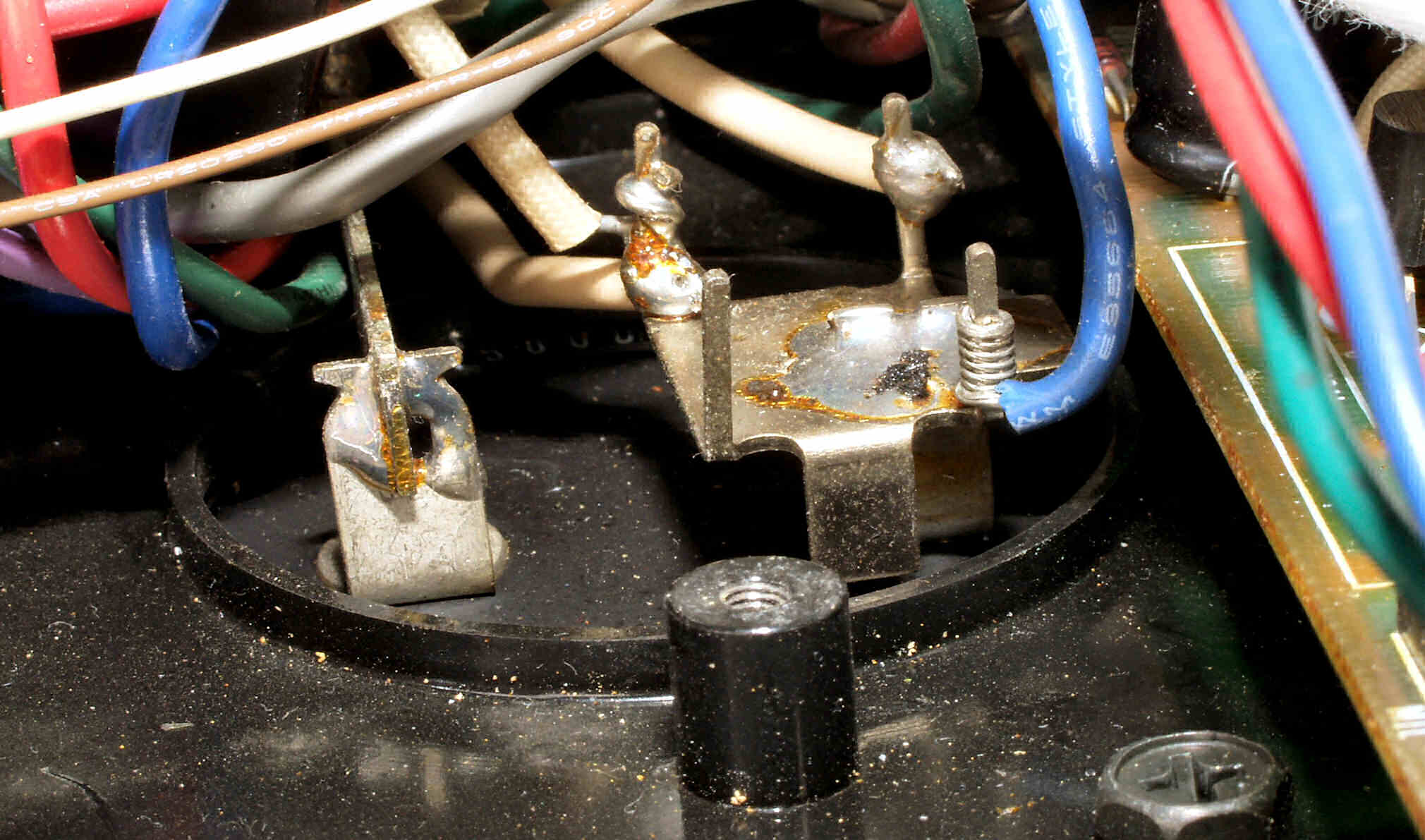

Ａ－５．　点検中　Ｒ側電源のブロック電解コンデンサー端子、　ハンダののりがもう少し欲しい。

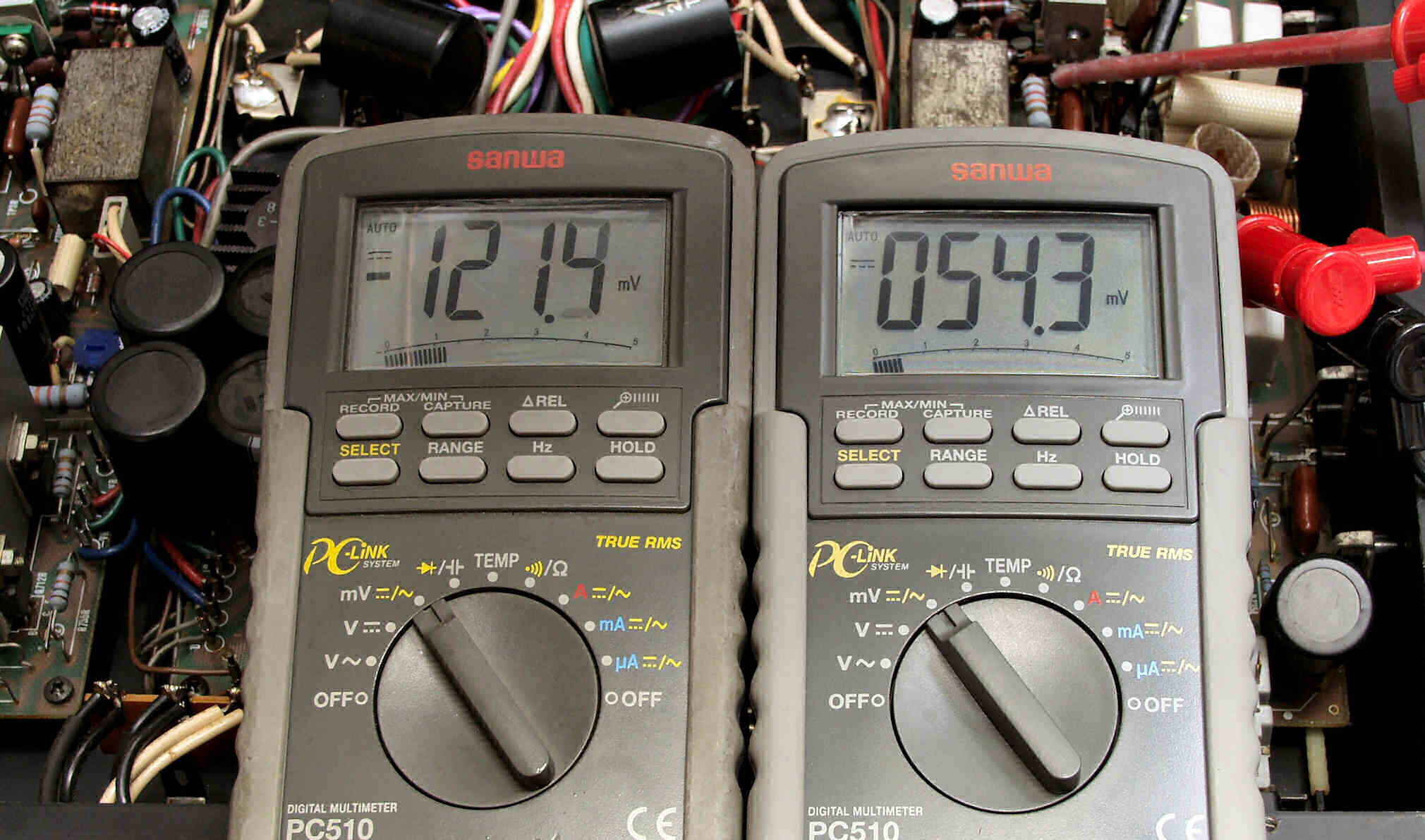

Ａ－６Ａ．　点検中　ＲＬ－ＡＭＰのＤＣバランス測定、Ｌ側が少し崩れている。

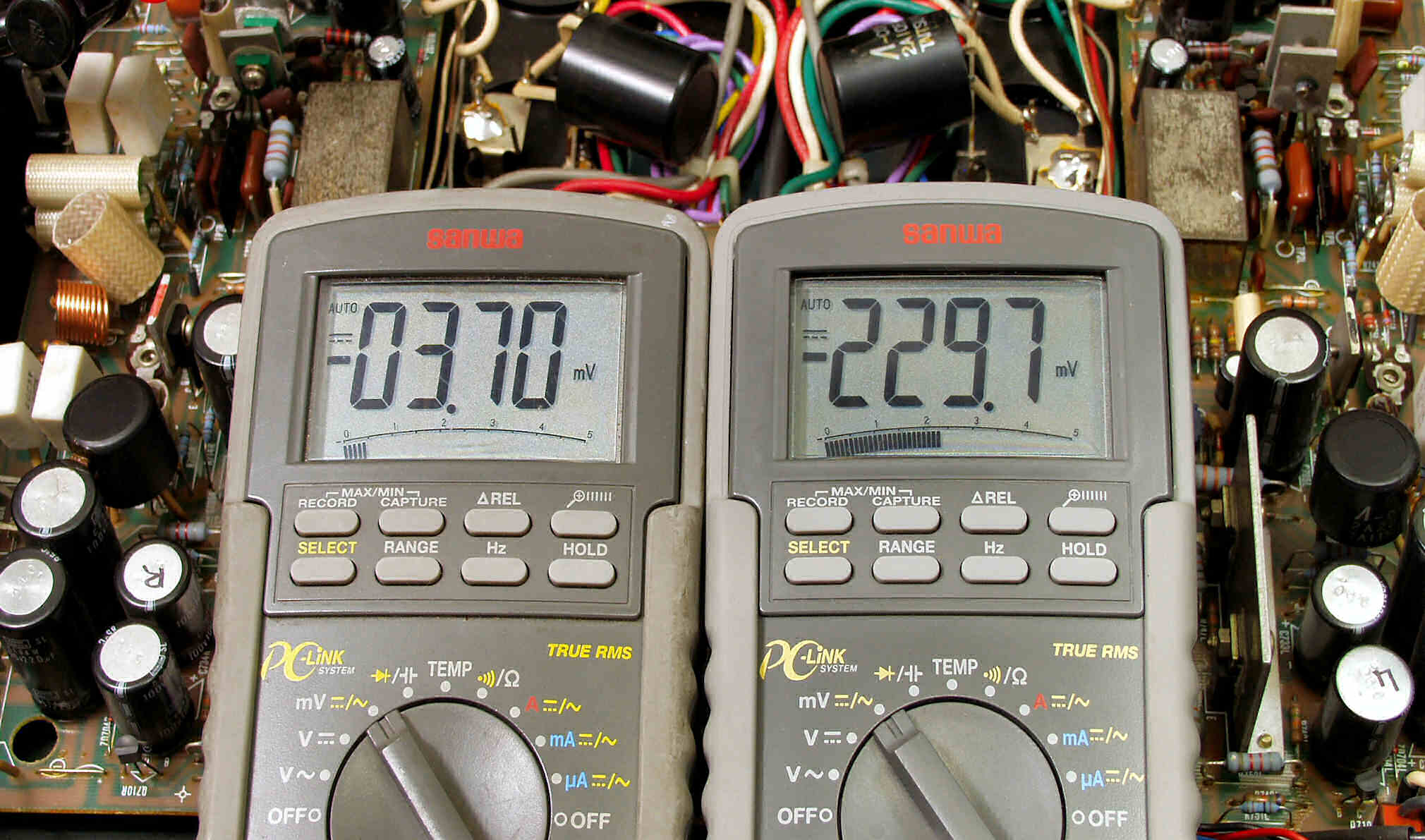

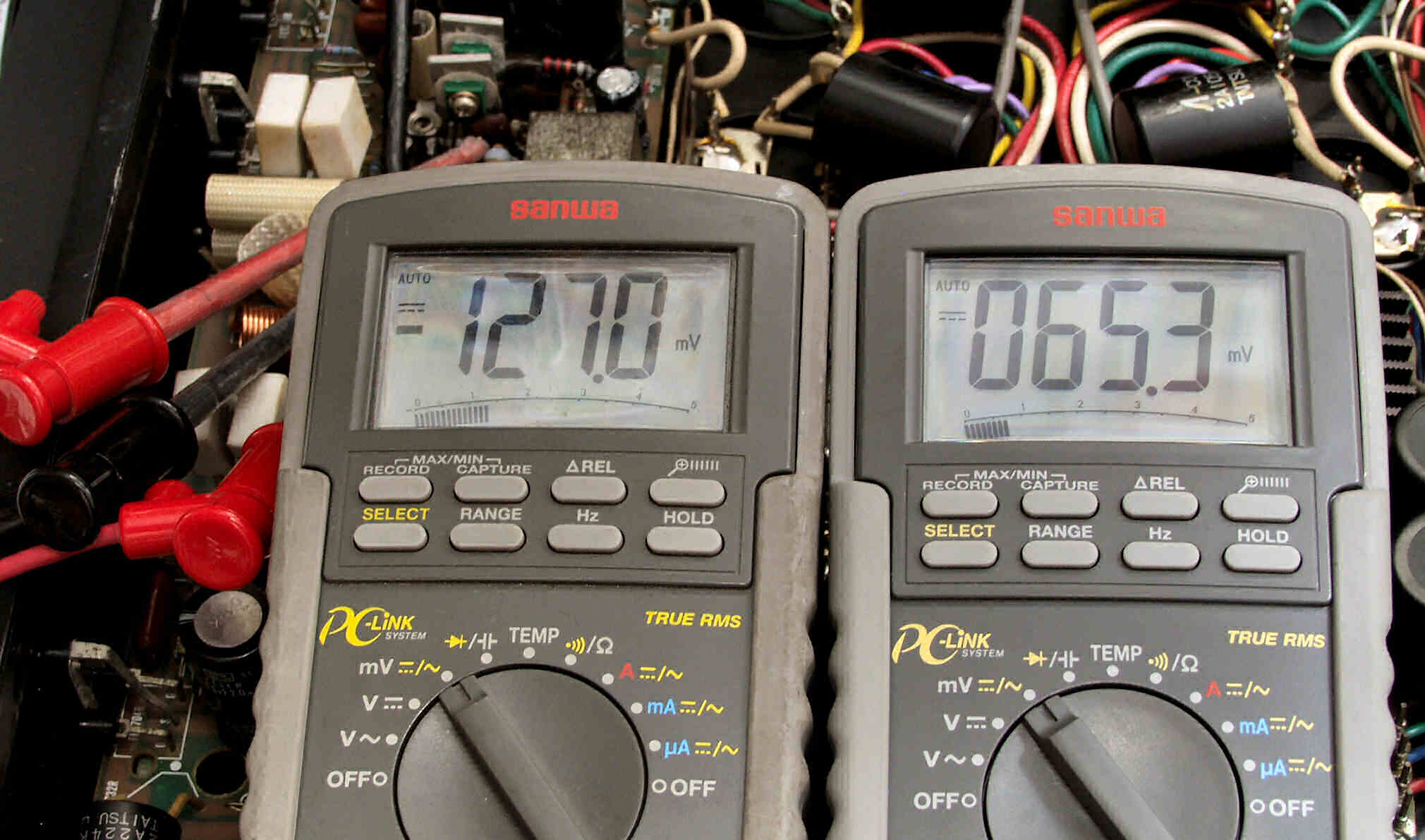

Ａ－７Ａ．　点検中　Ｒ側ＡＭＰのアイドル電流測定、かなり異なっている。

Ａ－７Ｂ．　点検中　Ｌ側ＡＭＰのアイドル電流測定、かなり異なっている。

Ｃ．　修理状況

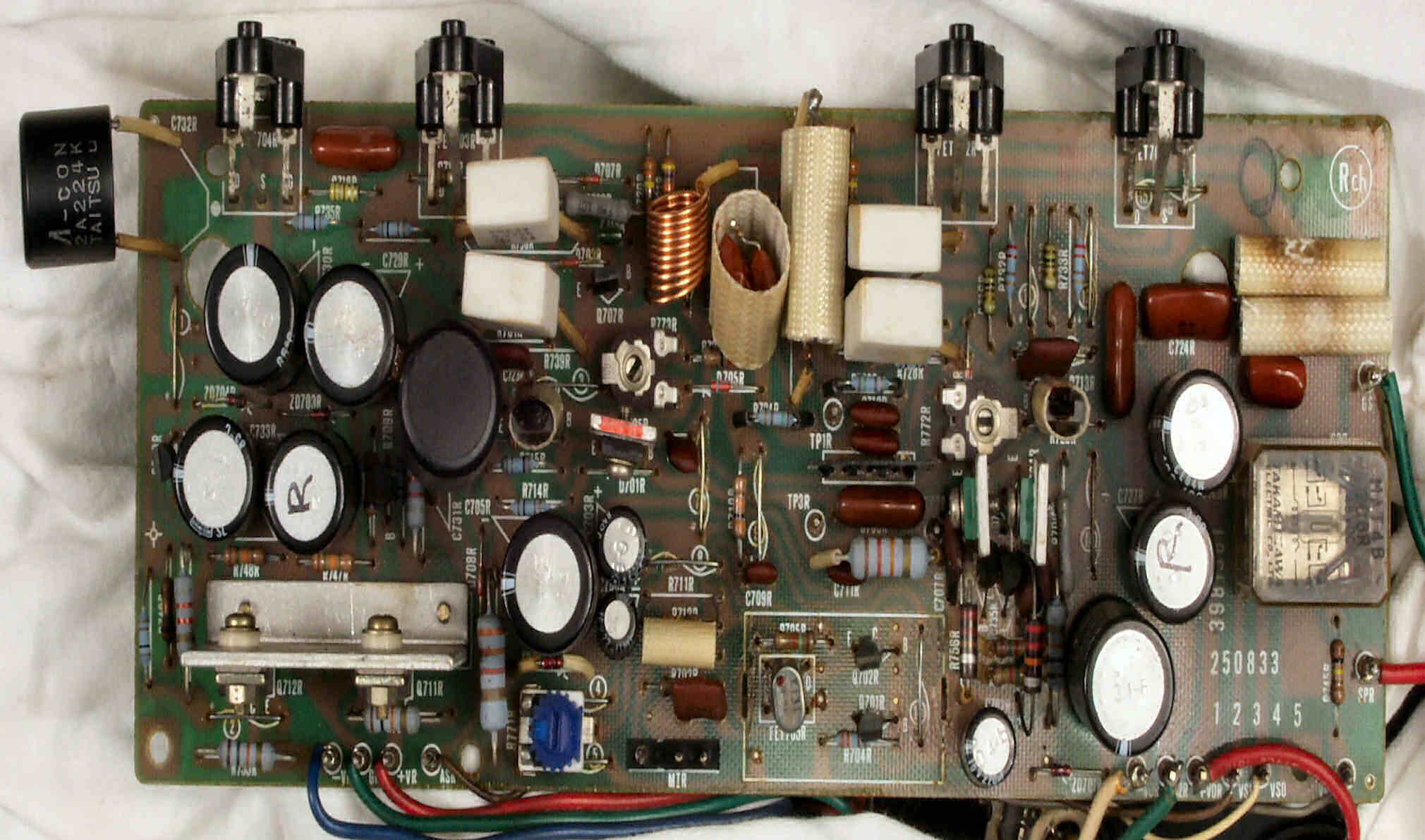

Ｃ－１Ａ．　修理前　Ｒ側ドライブ基板

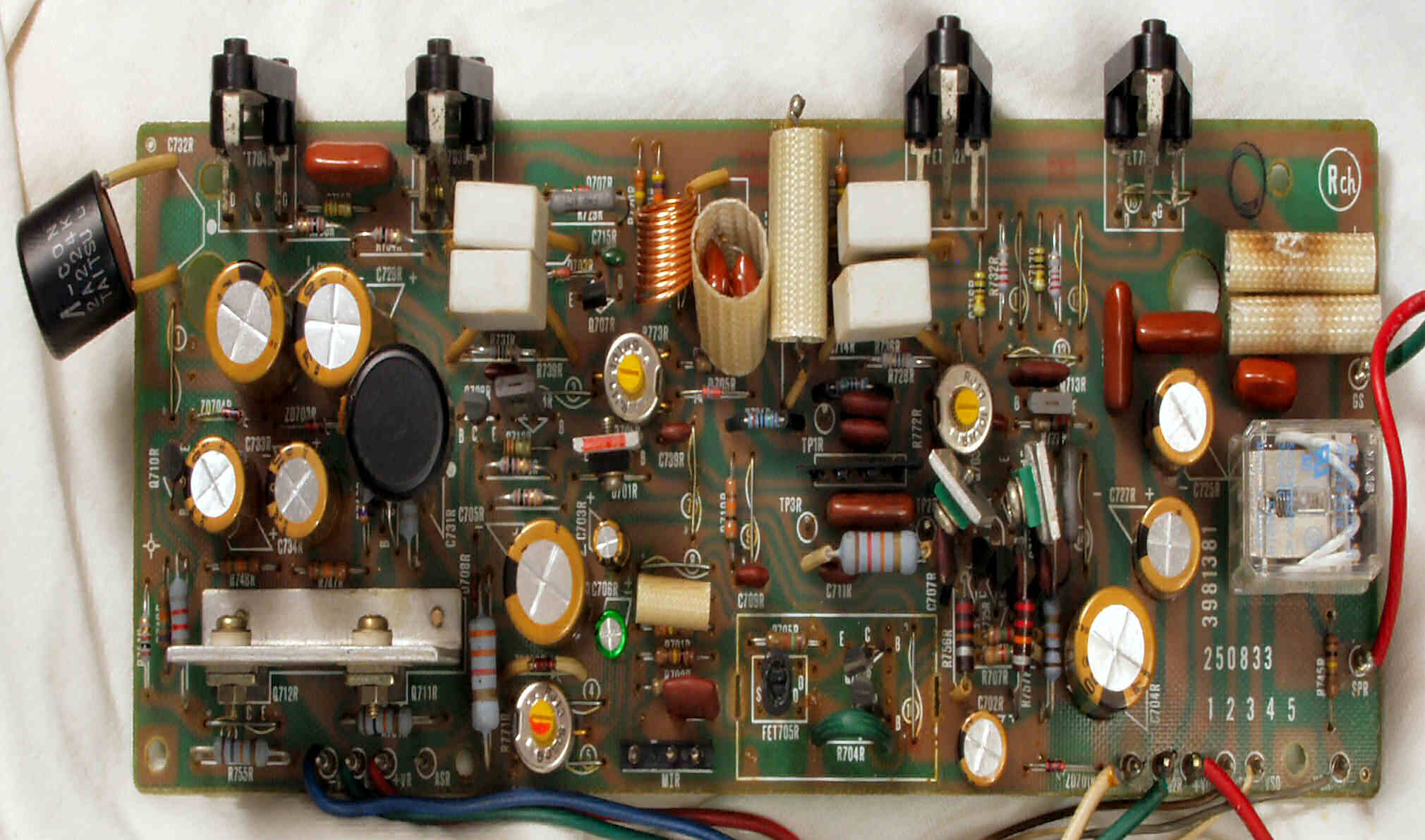

Ｃ－１Ｂ．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

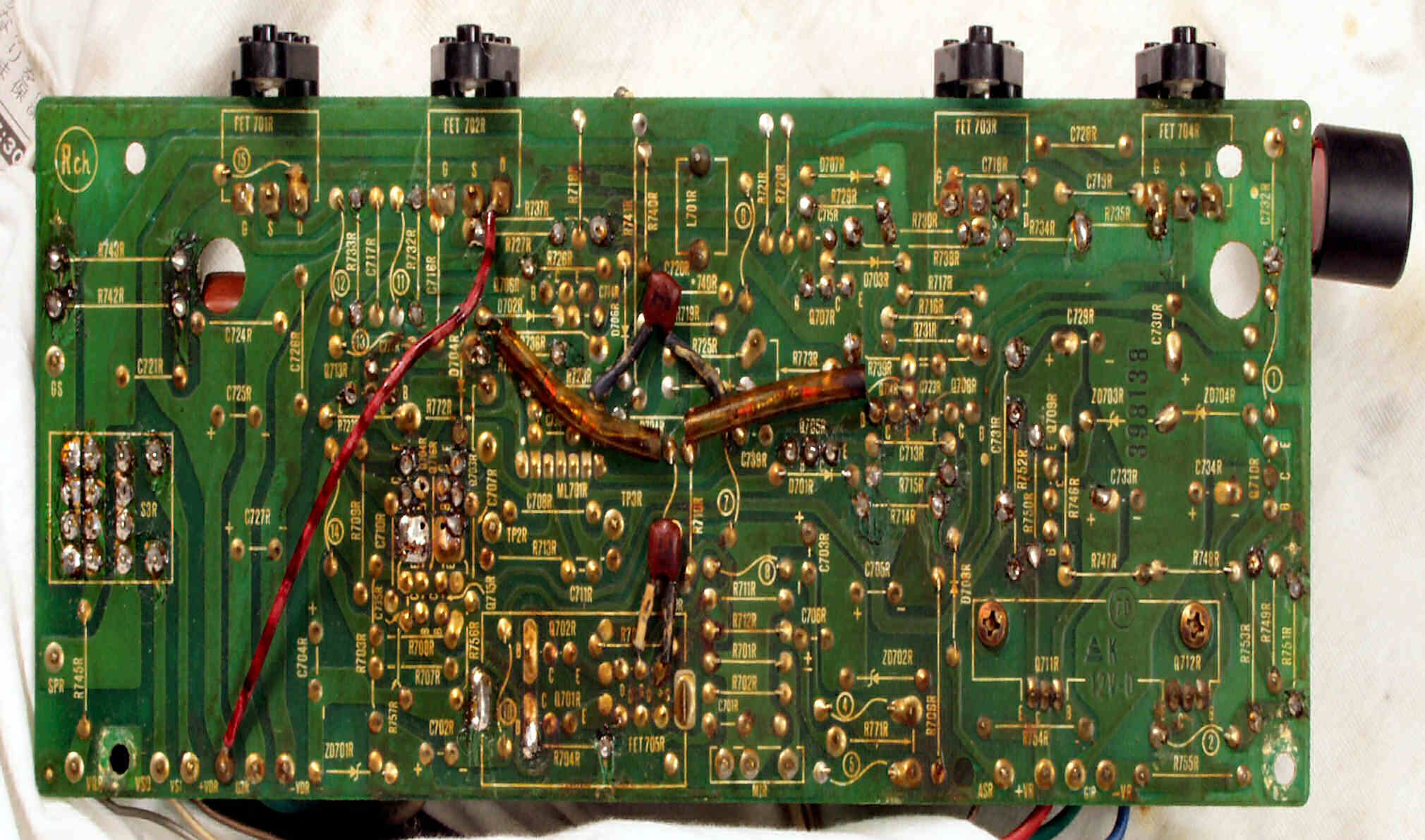

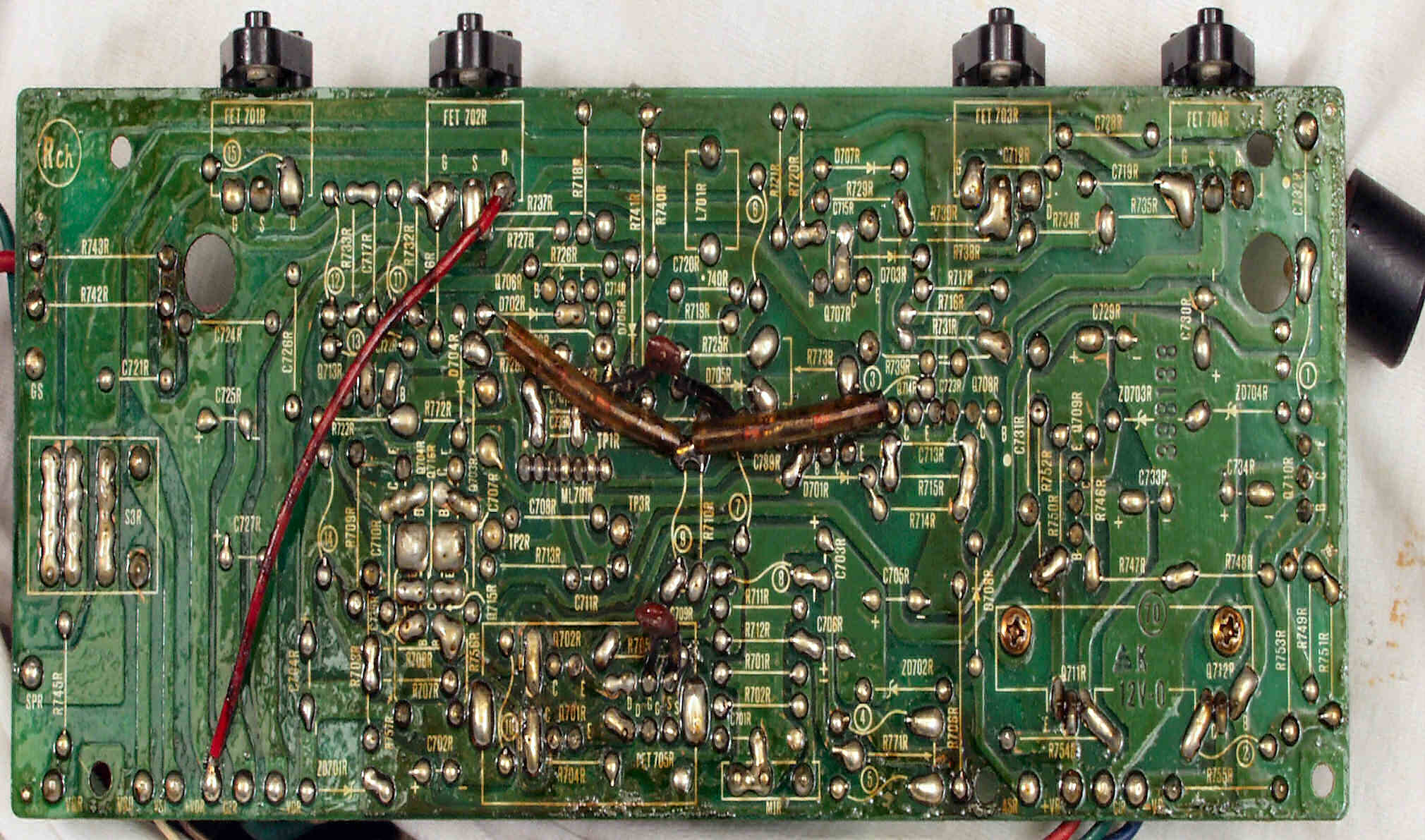

Ｃ－１Ｃ．　修理前　Ｒ側ドライブ基板裏

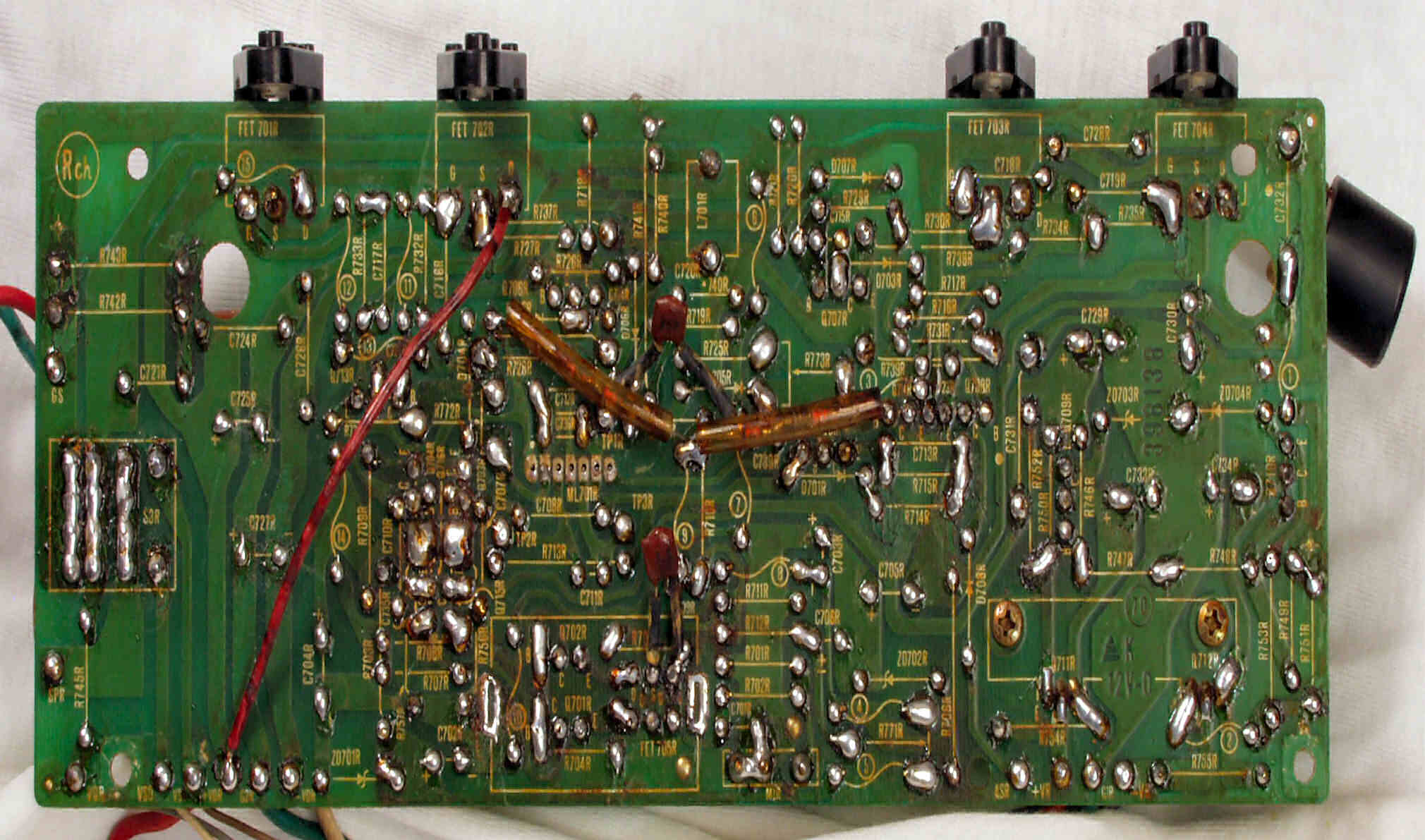

Ｃ－１Ｄ．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す　普通はこれで完成

Ｃ－１Ｆ．　完成Ｒ側ドライブ基板裏　　洗浄後

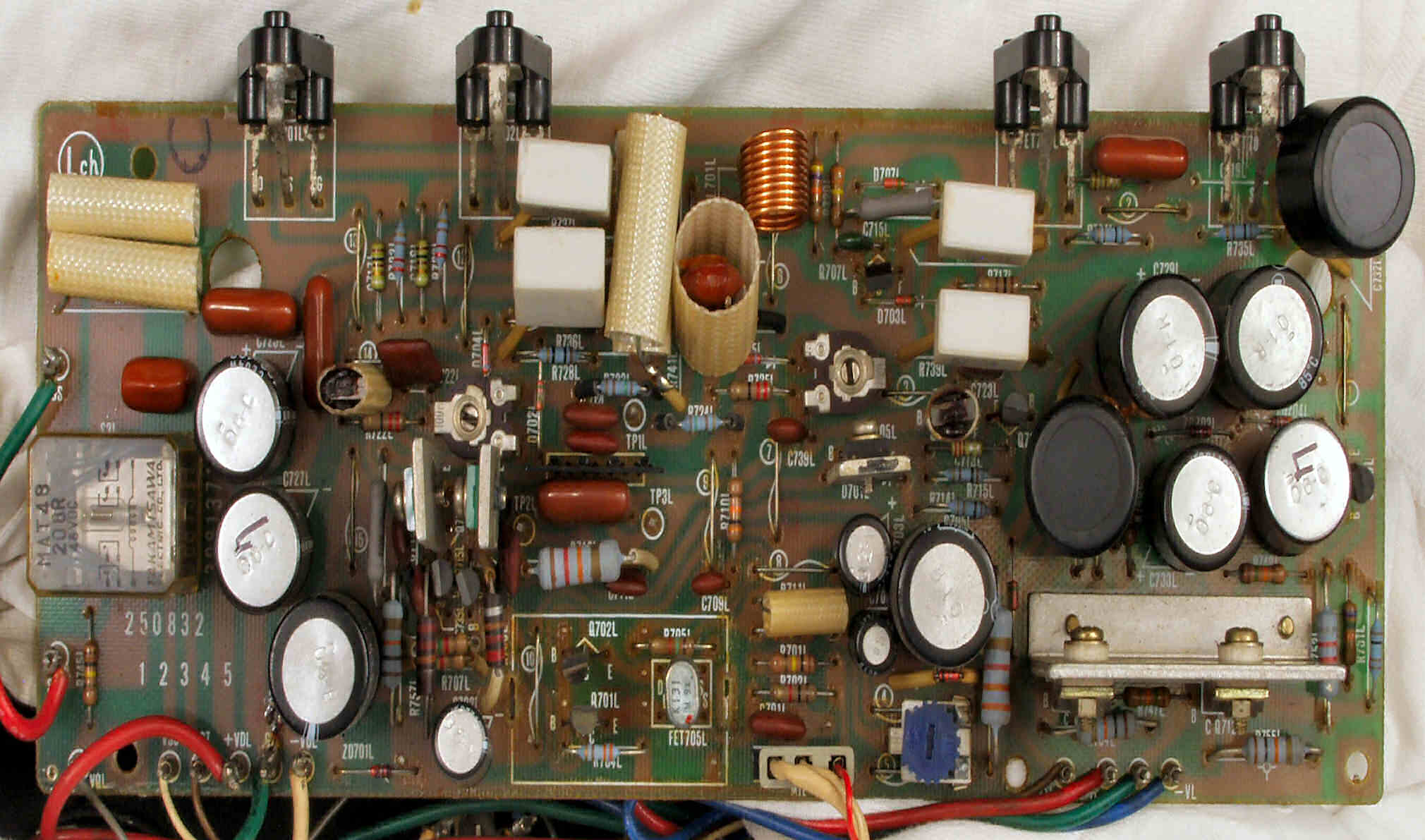

Ｃ－２Ａ．　修理前　Ｌ側ドライブ基板

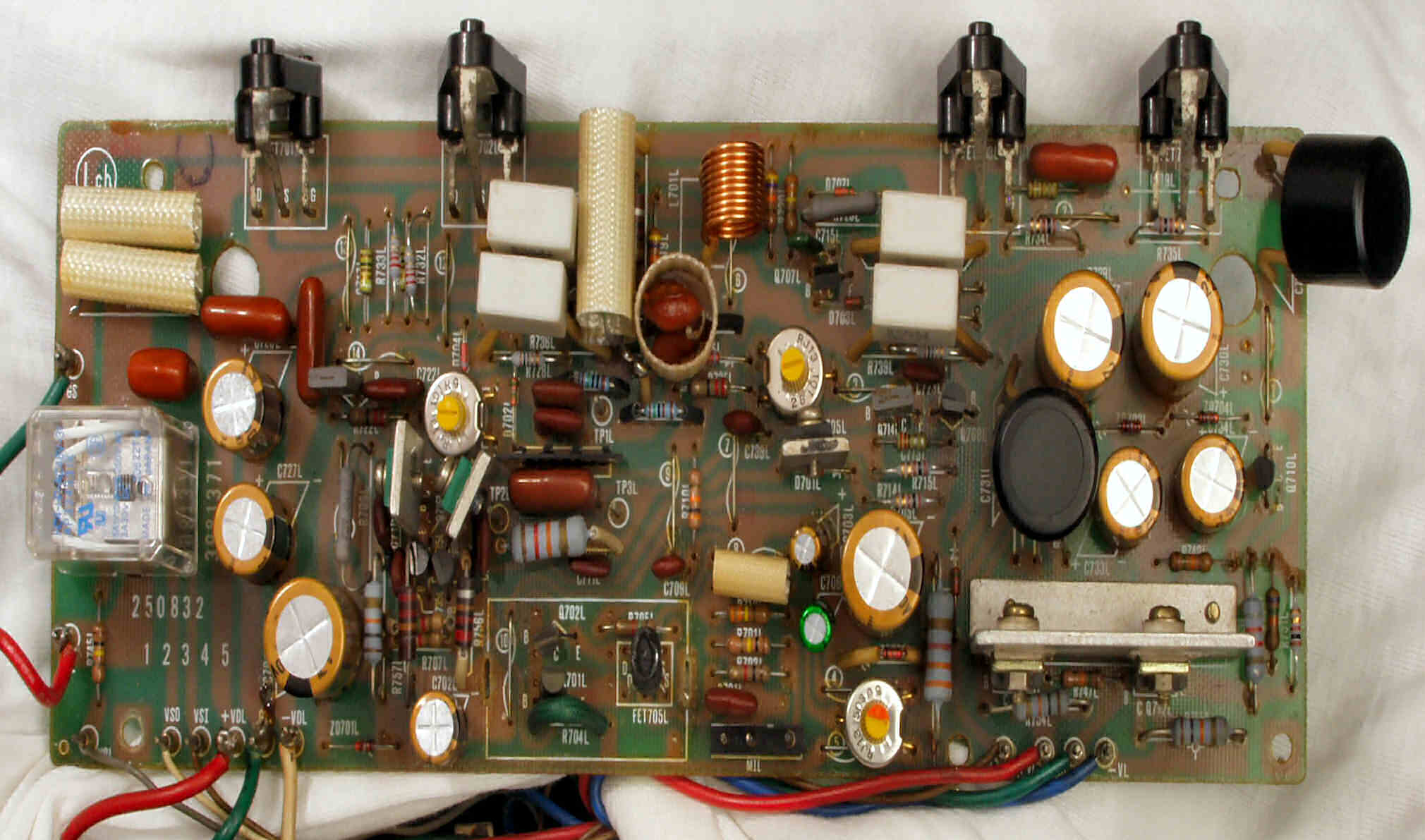

Ｃ－２B．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

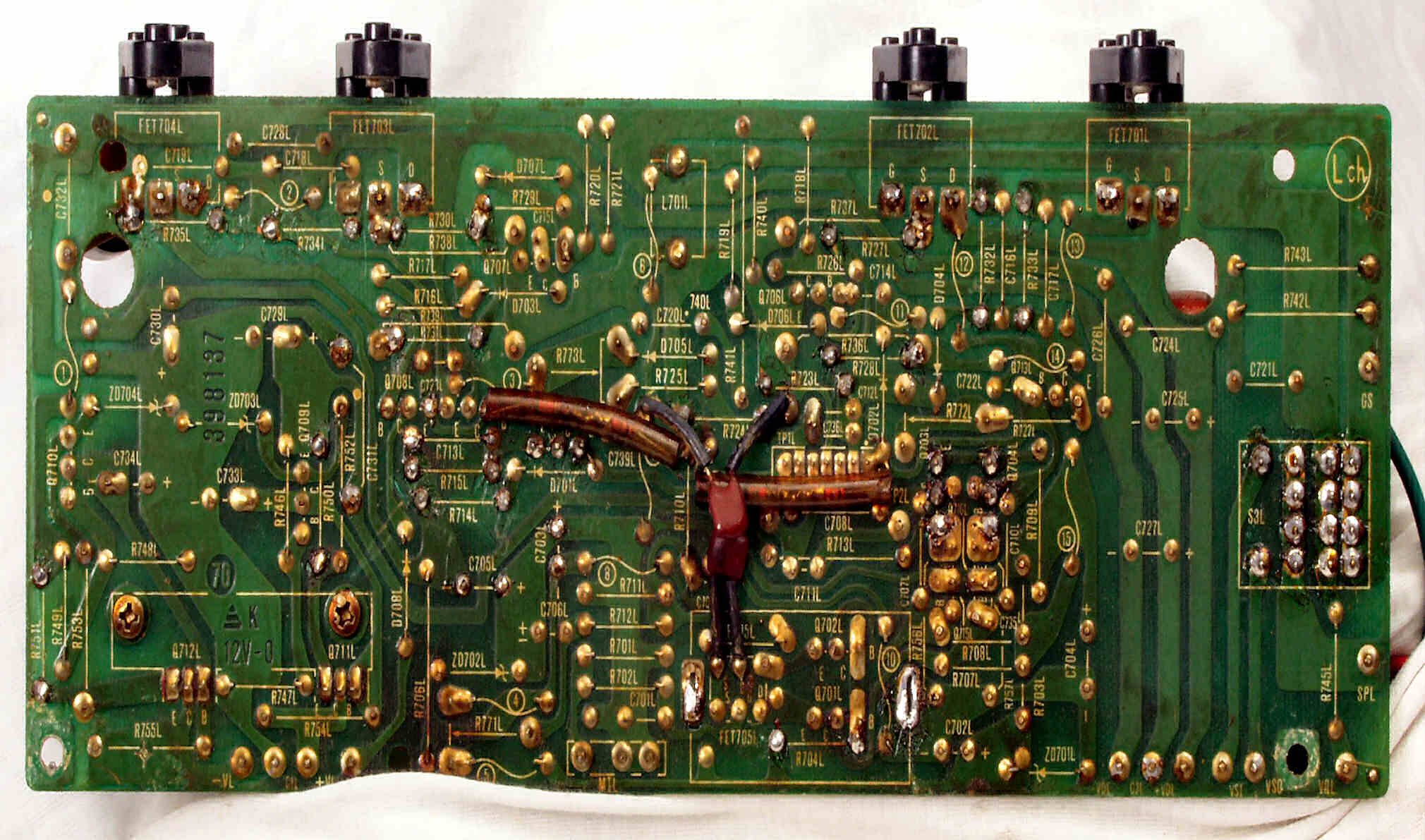

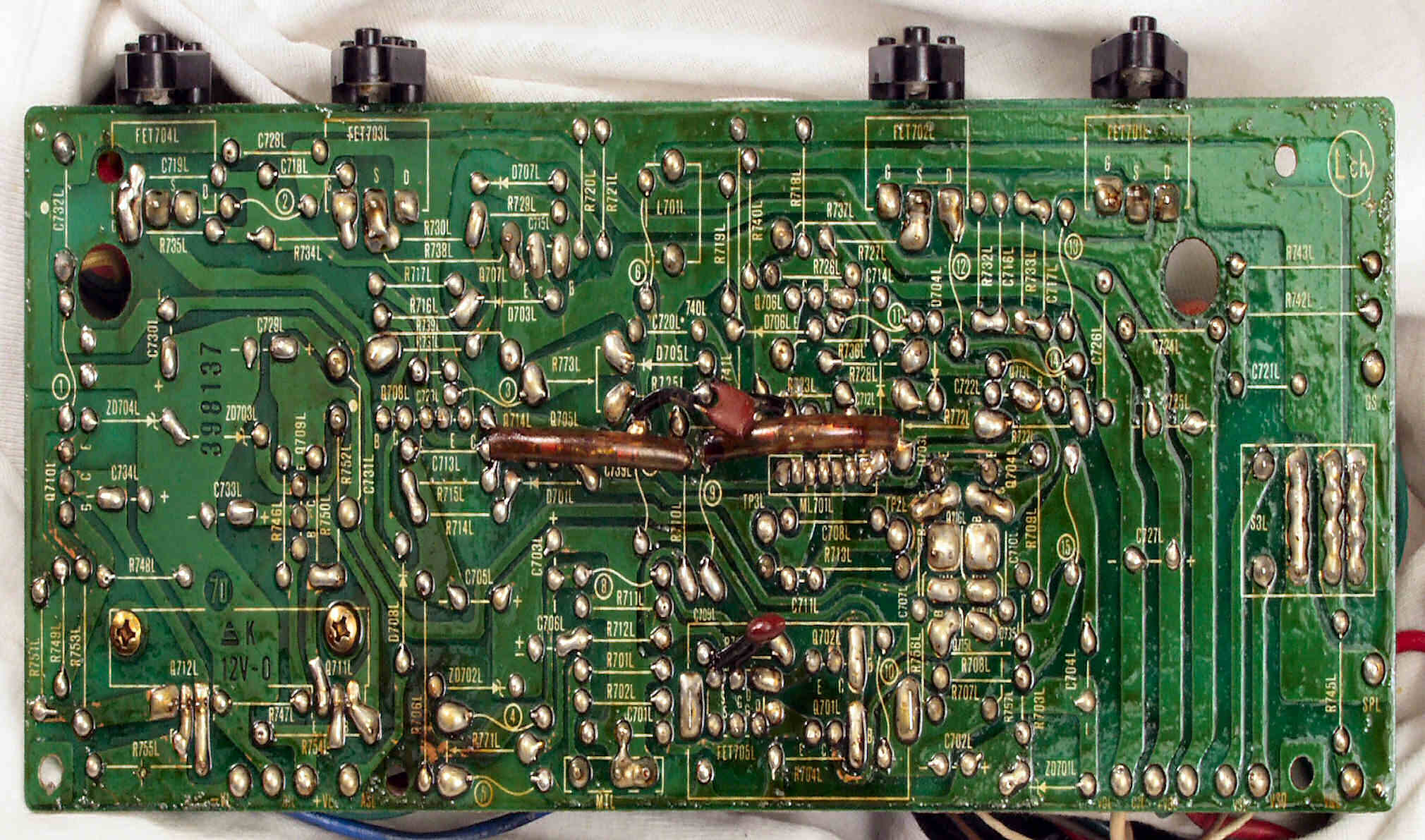

Ｃ－２Ｃ．　修理前　Ｌ側ドライブ基板裏

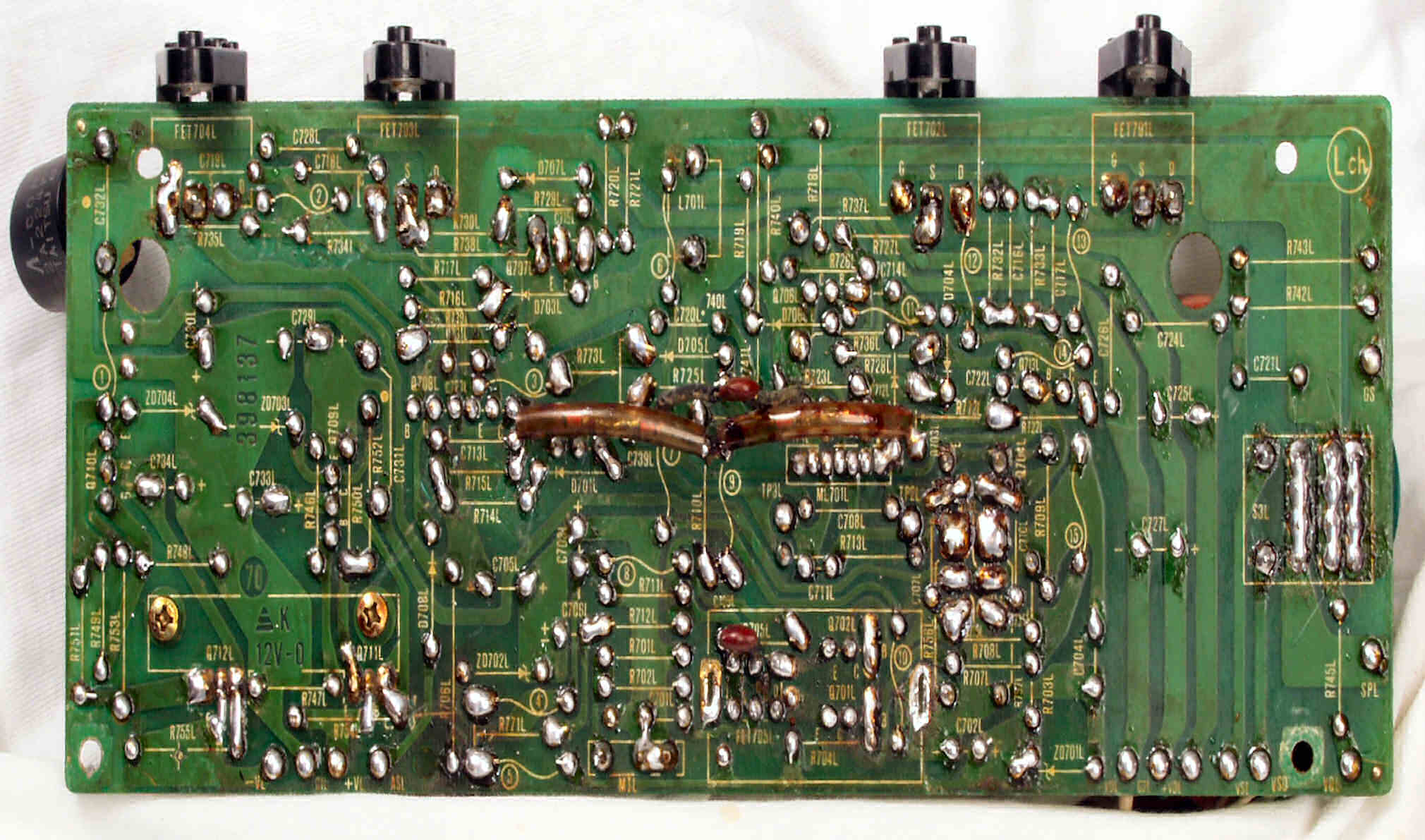

Ｃ－２Ｄ．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す　普通はこれで完成

Ｃ－２Ｆ．　完成Ｌ側ドライブ基板裏　　洗浄後防湿材を塗る

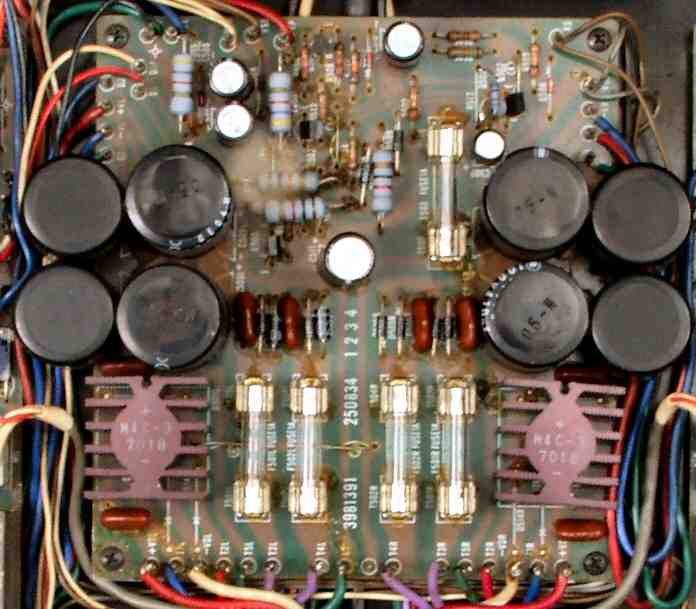

Ｃ－３Ａ．　修理前　電源基盤

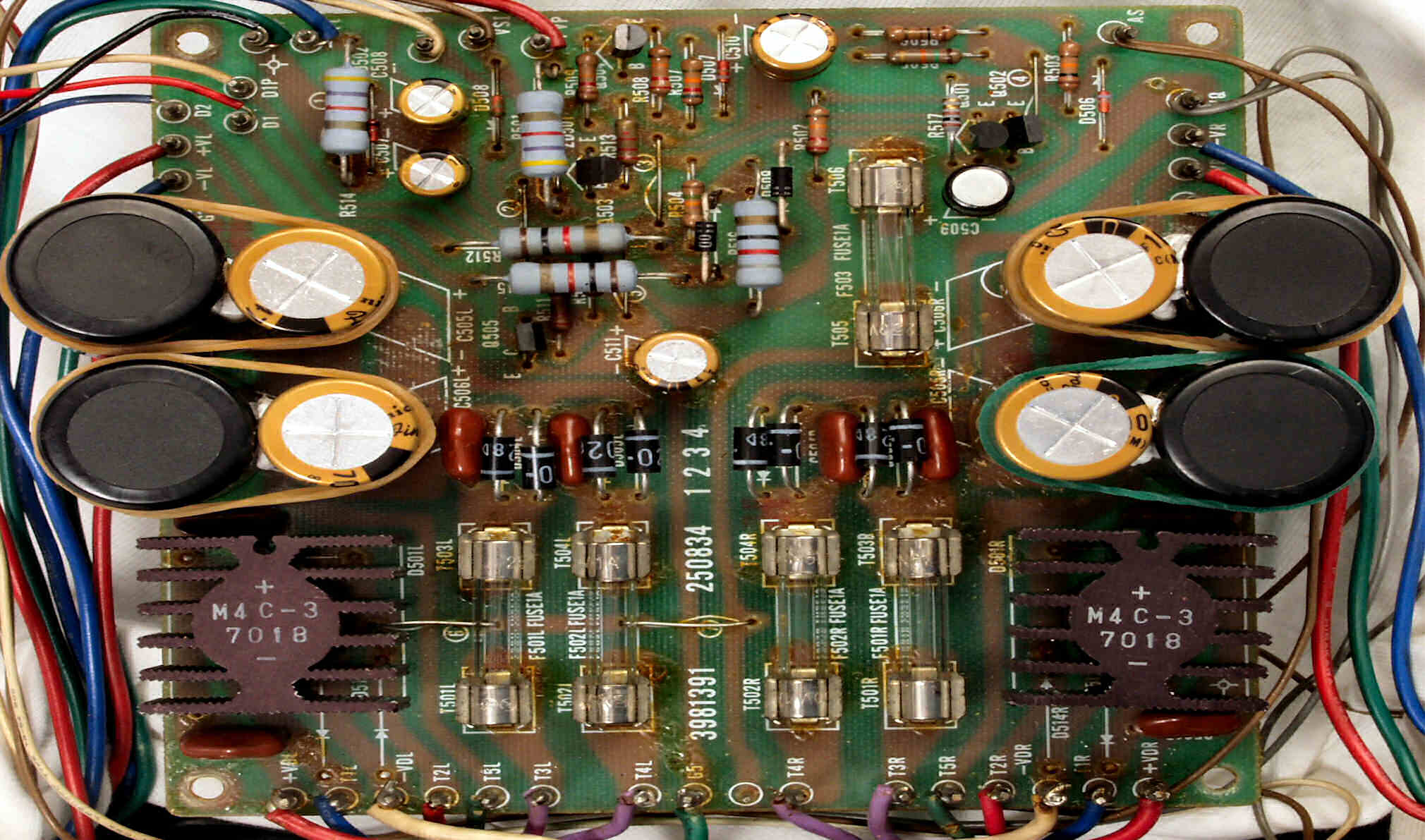

Ｃ－３Ｂ．　修理後　電源基盤　フューズ入り抵抗全部、電解コンデンサー９個交換、輪ゴムは接着材が固まるまで使用

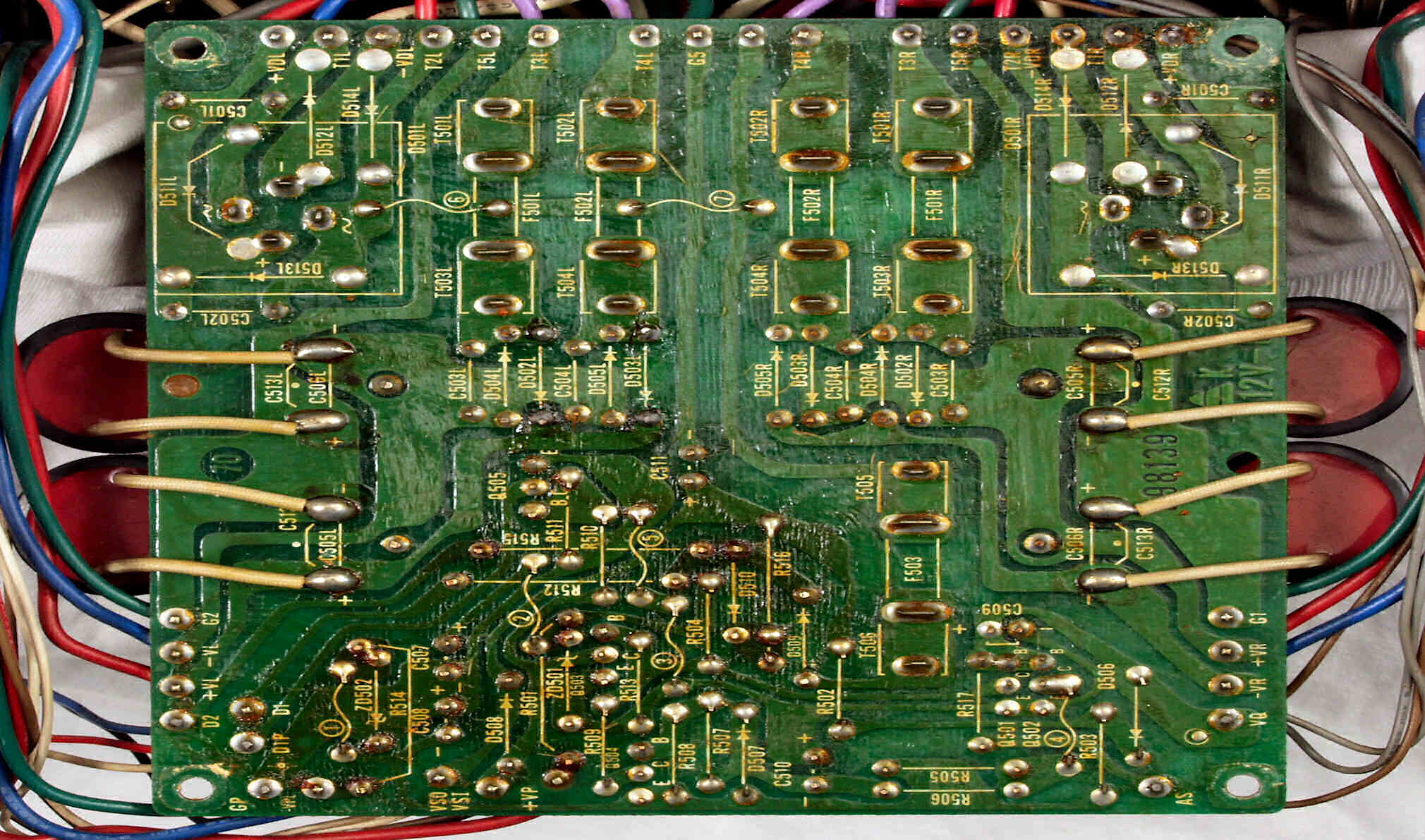

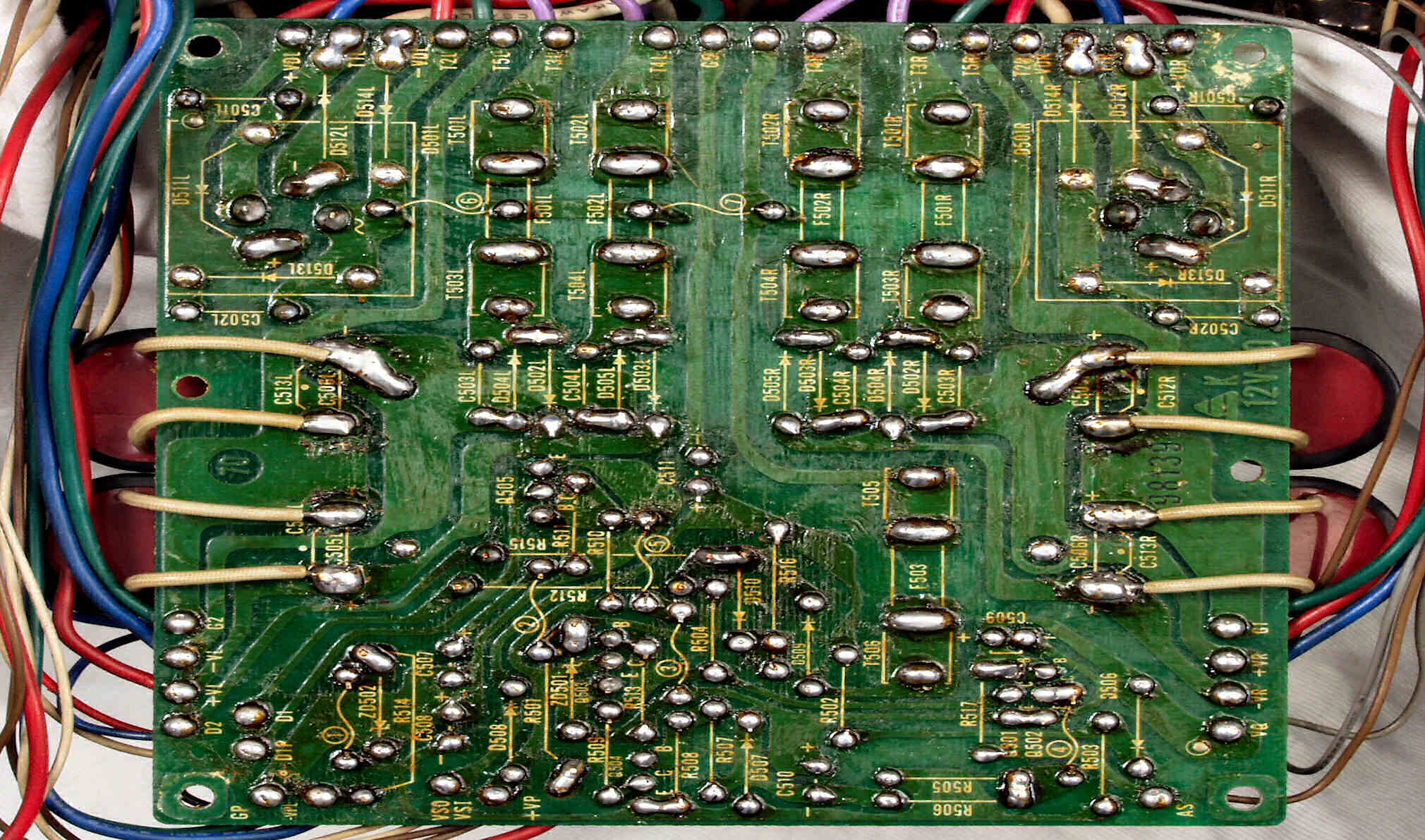

Ｃ－３Ｃ．　修理前　電源基盤裏

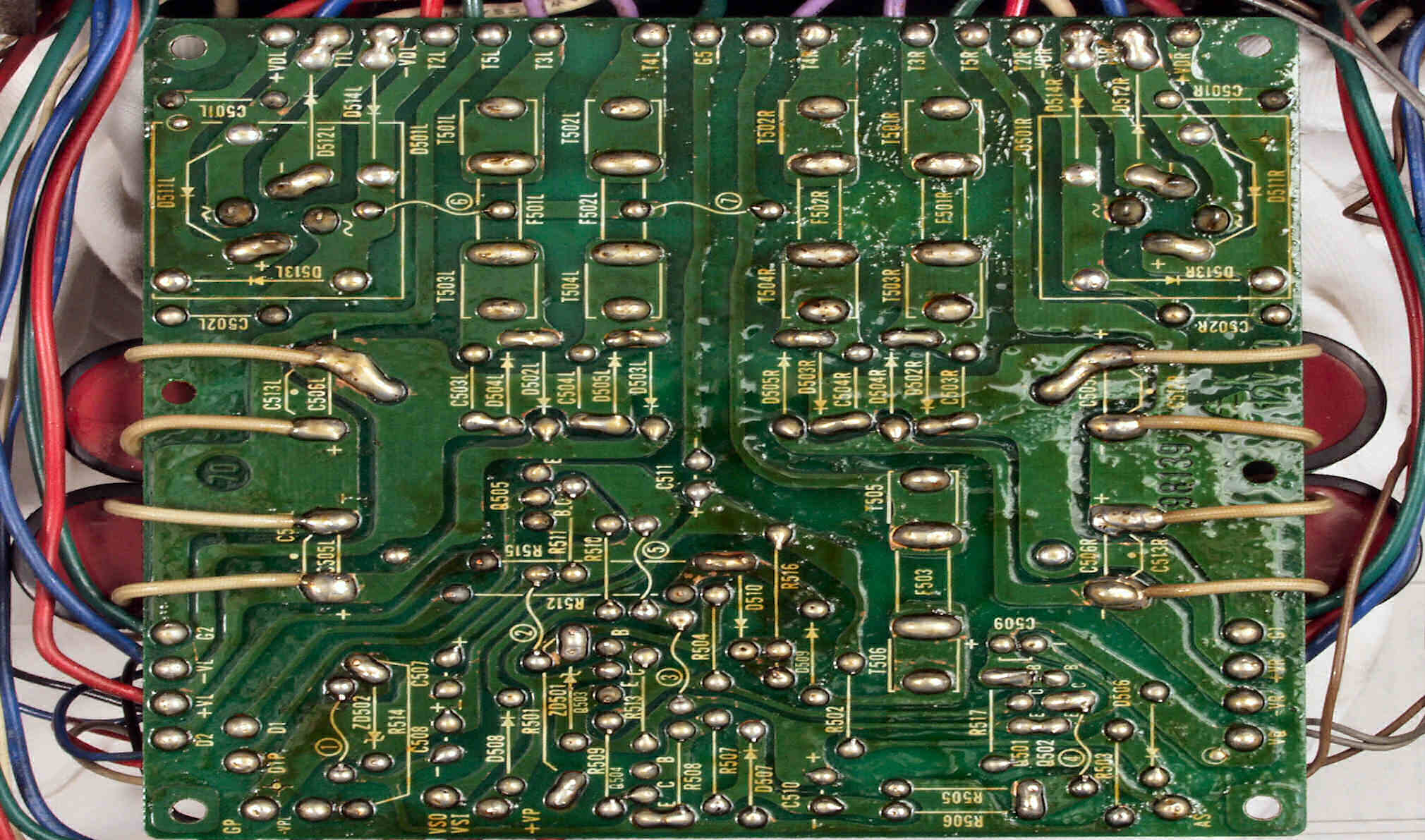

Ｃ－３Ｄ．　修理（半田補正）後　電源基盤裏　半田を全部やり直す

Ｃ－３Ｆ．　完成電源基盤裏　　洗浄後防湿材を塗る

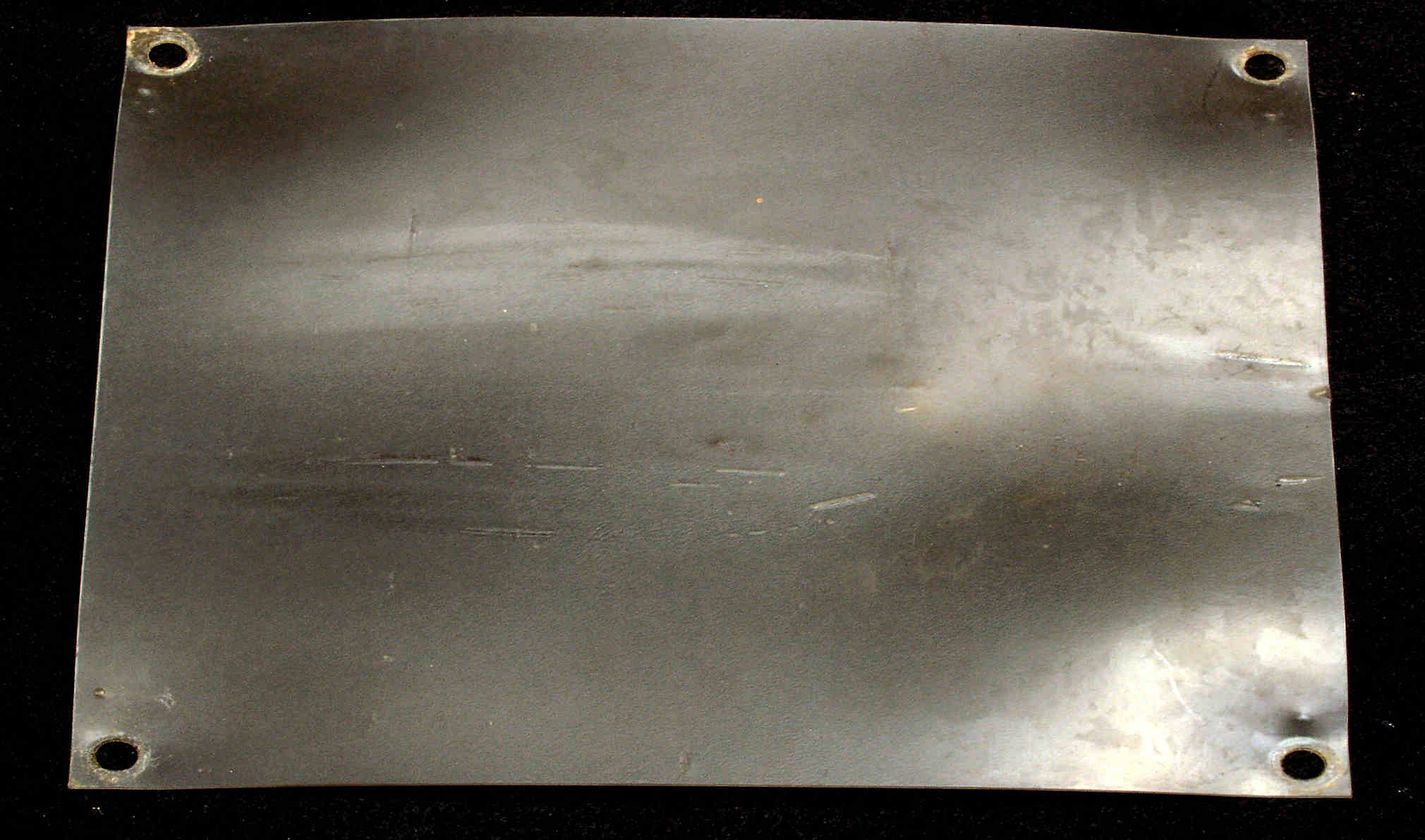

Ｃ－３Ｇ．　修理中　絶縁シート

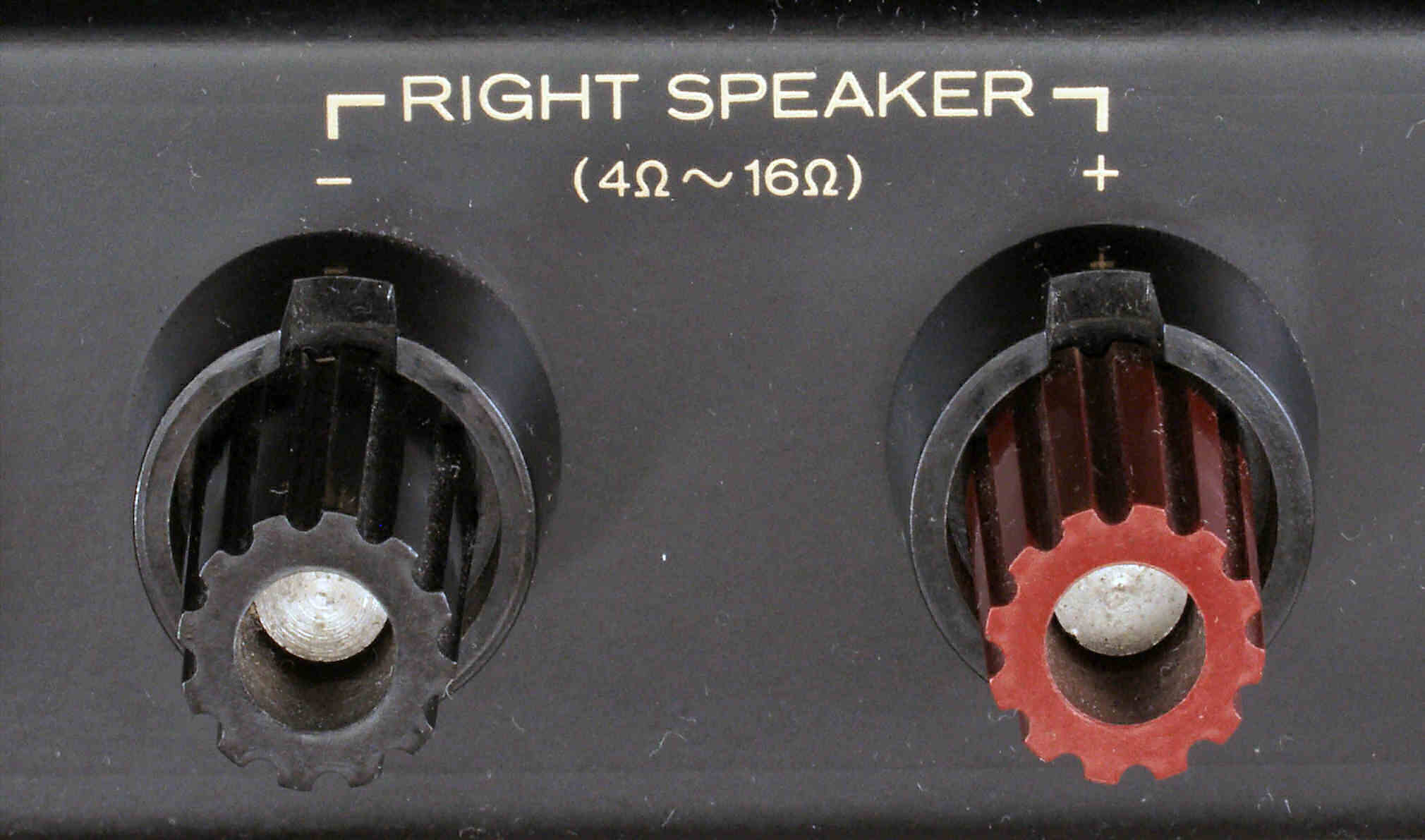

Ｃ－４Ａ．　修理前　Ｒ－ＳＰ端子

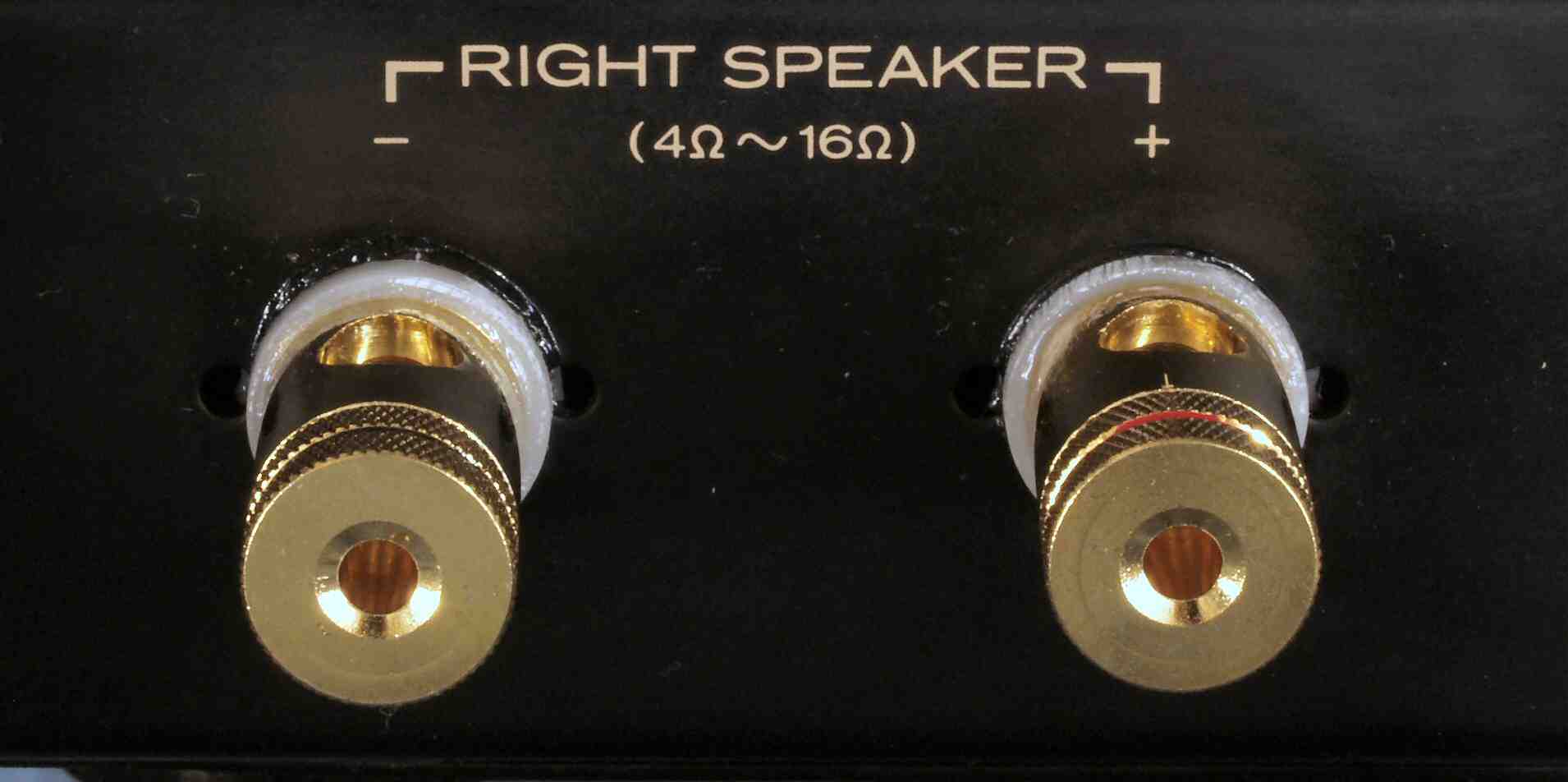

Ｃ－４Ｃ．　修理後　Ｒ－ＳＰ端子

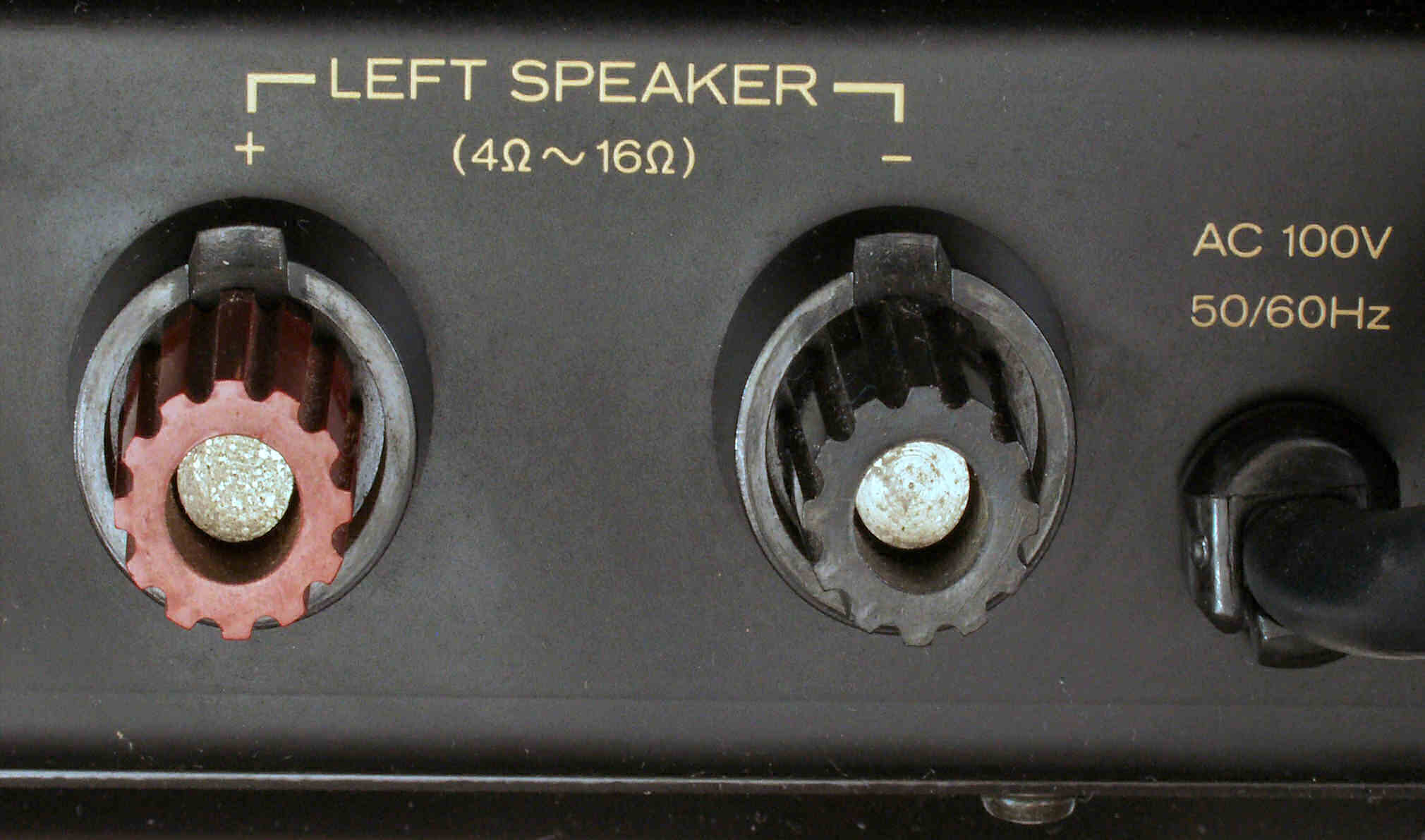

Ｃ－４Ｄ．　修理前　Ｌ－ＳＰ端子

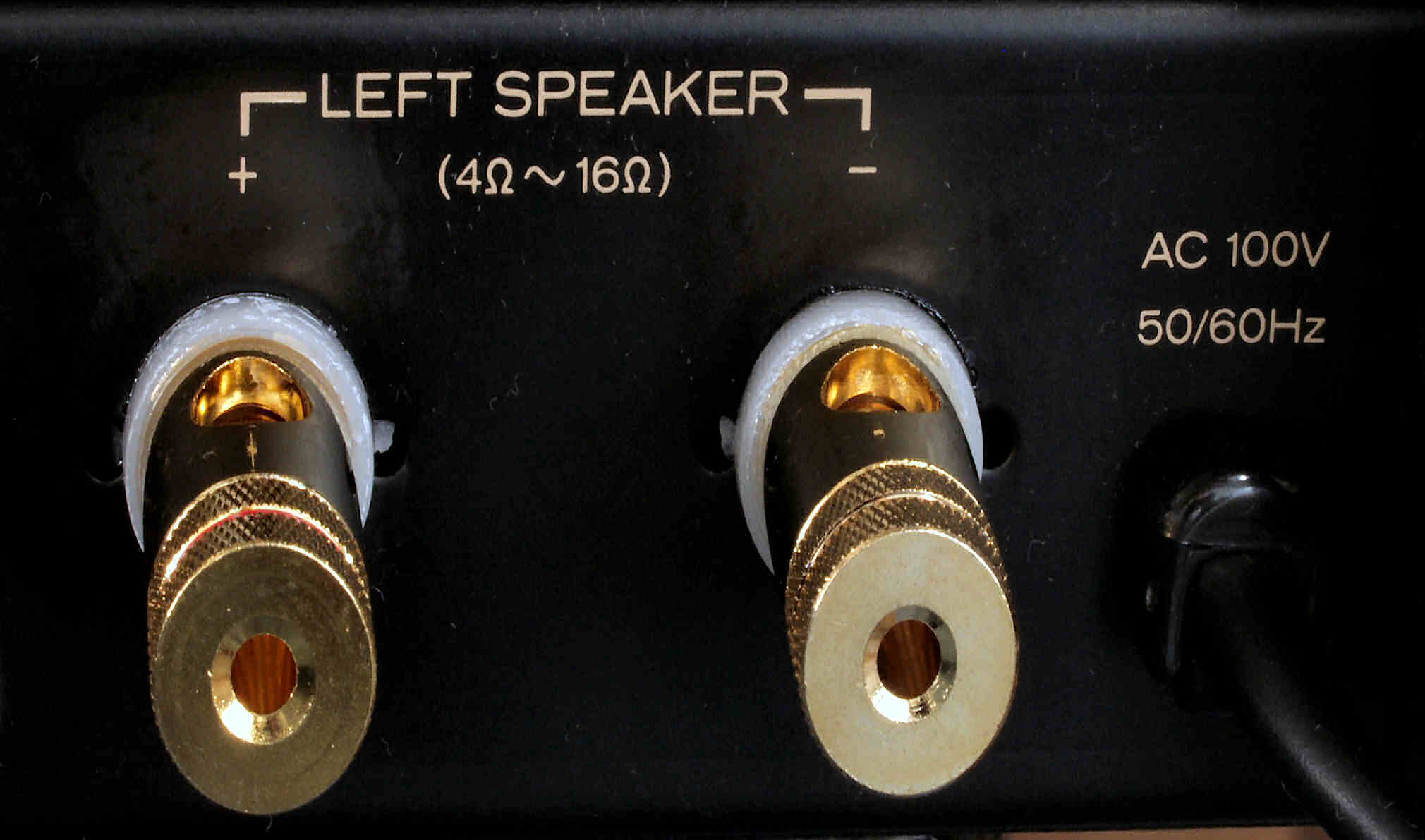

Ｃ－４Ｆ．　修理後　Ｌ－ＳＰ端子

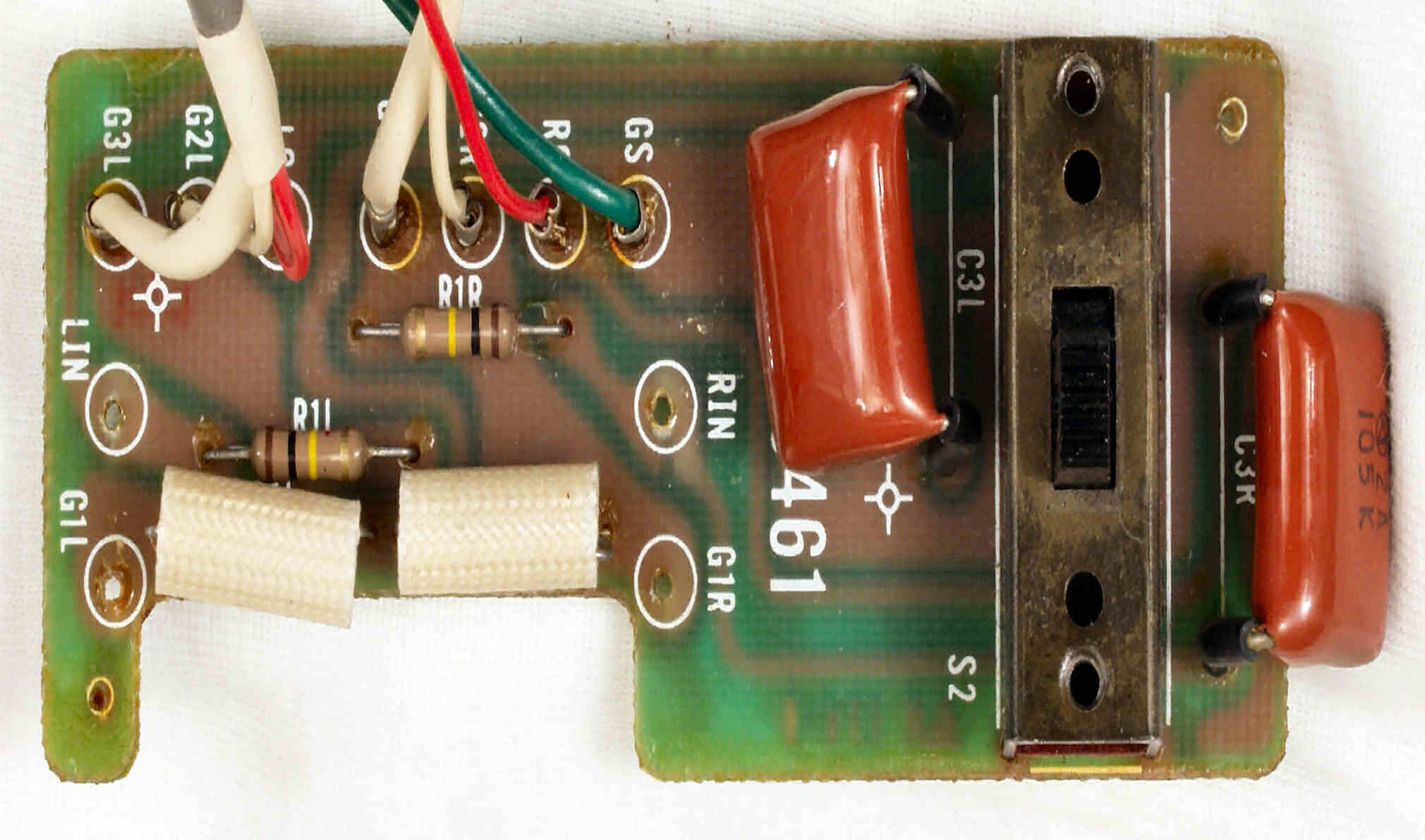

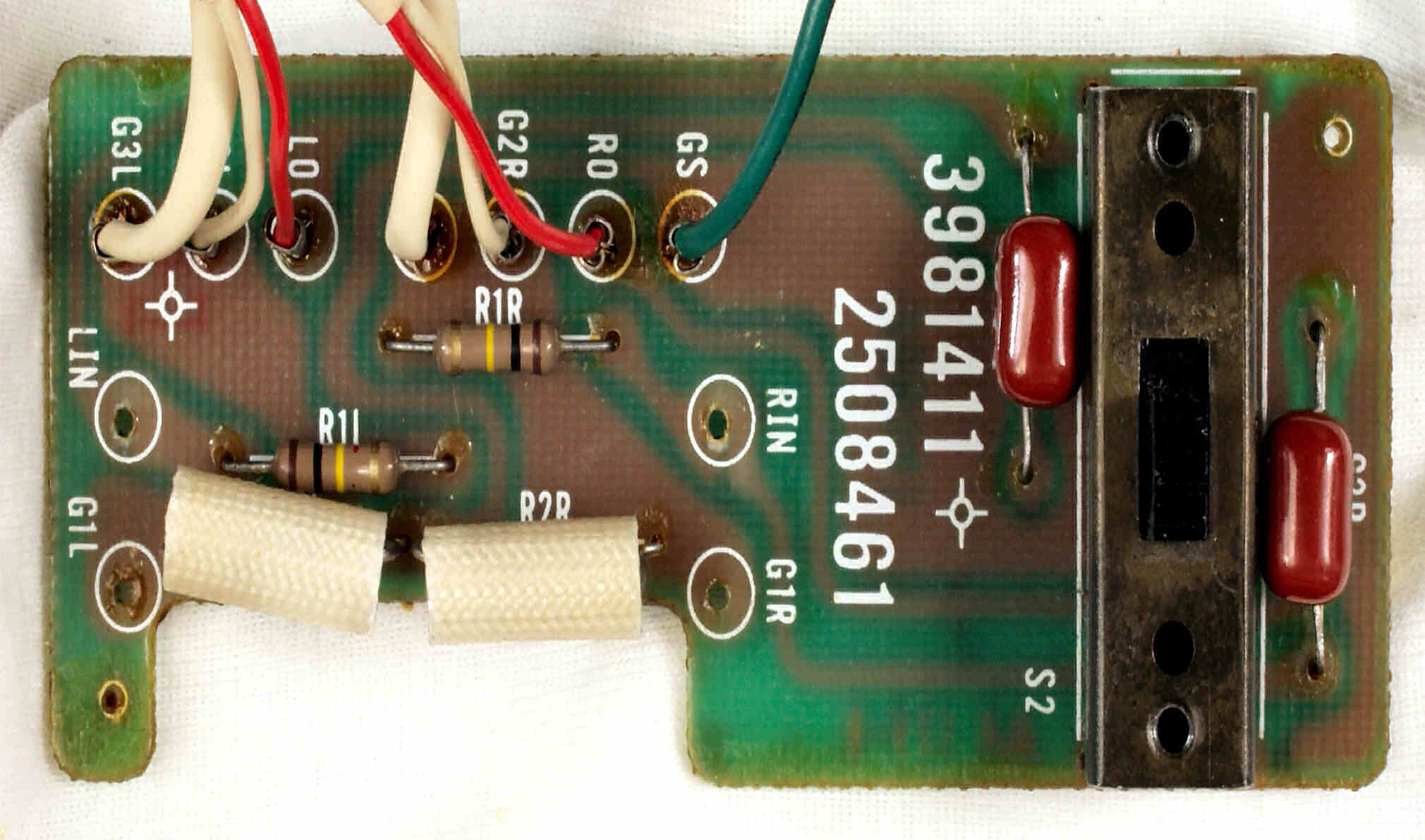

Ｃ－５Ａ．　修理前　ＲＣＡ端子基板

Ｃ－５Ｂ．　修理後　ＲＣＡ端子基板。入力カプリングコンデンサー比較。　同じ容量ですが、技術進歩で小型になる。
　　　　　　　　　これにより高域特性が良くなる。逆に大型を使用すると高域が落ち、低域から中域が伸びた様に感じる。
　　　　　　　　　ＨＭＡ－９５００の様に高域までの再生を売り物にしている機器は、大型フイルムコンデンサーは不可。

Ｃ－５Ｃ．　修理前　ＲＣＡ端子基板裏

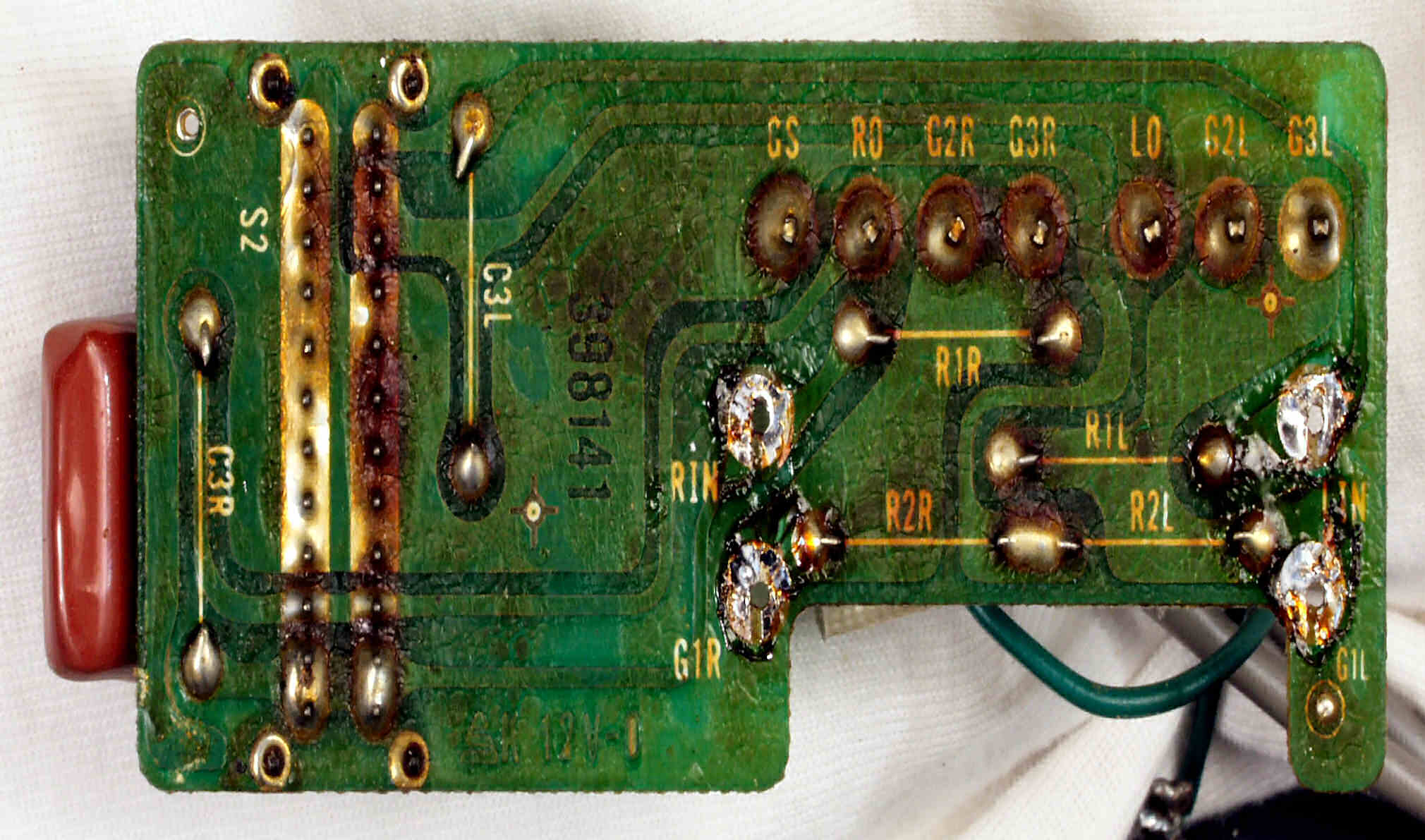

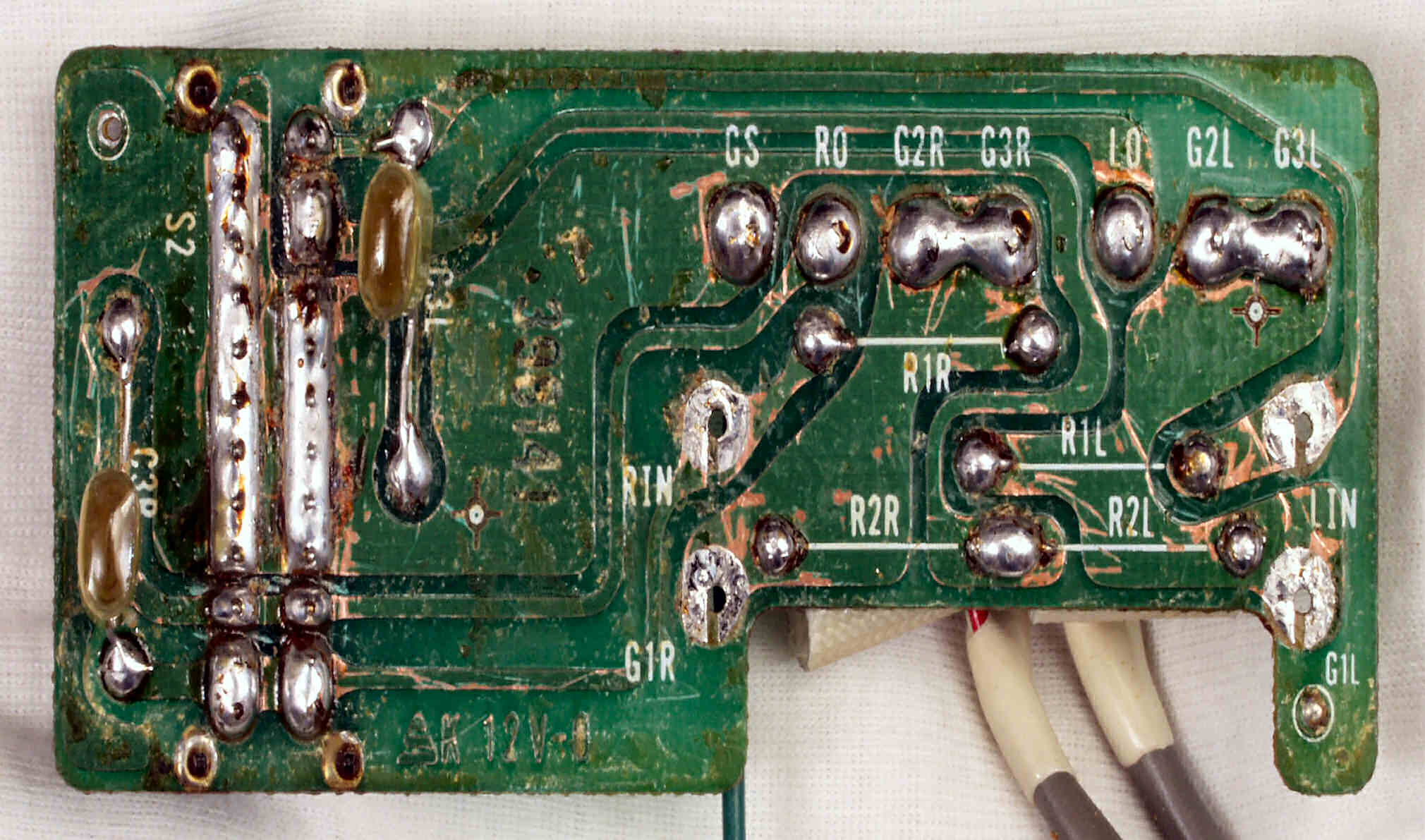

Ｃ－５Ｄ．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す
　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個交換、２個増設

Ｃ－５Ｅ．　完成ＲＣＡ端子基板裏　洗浄後防湿材を塗る

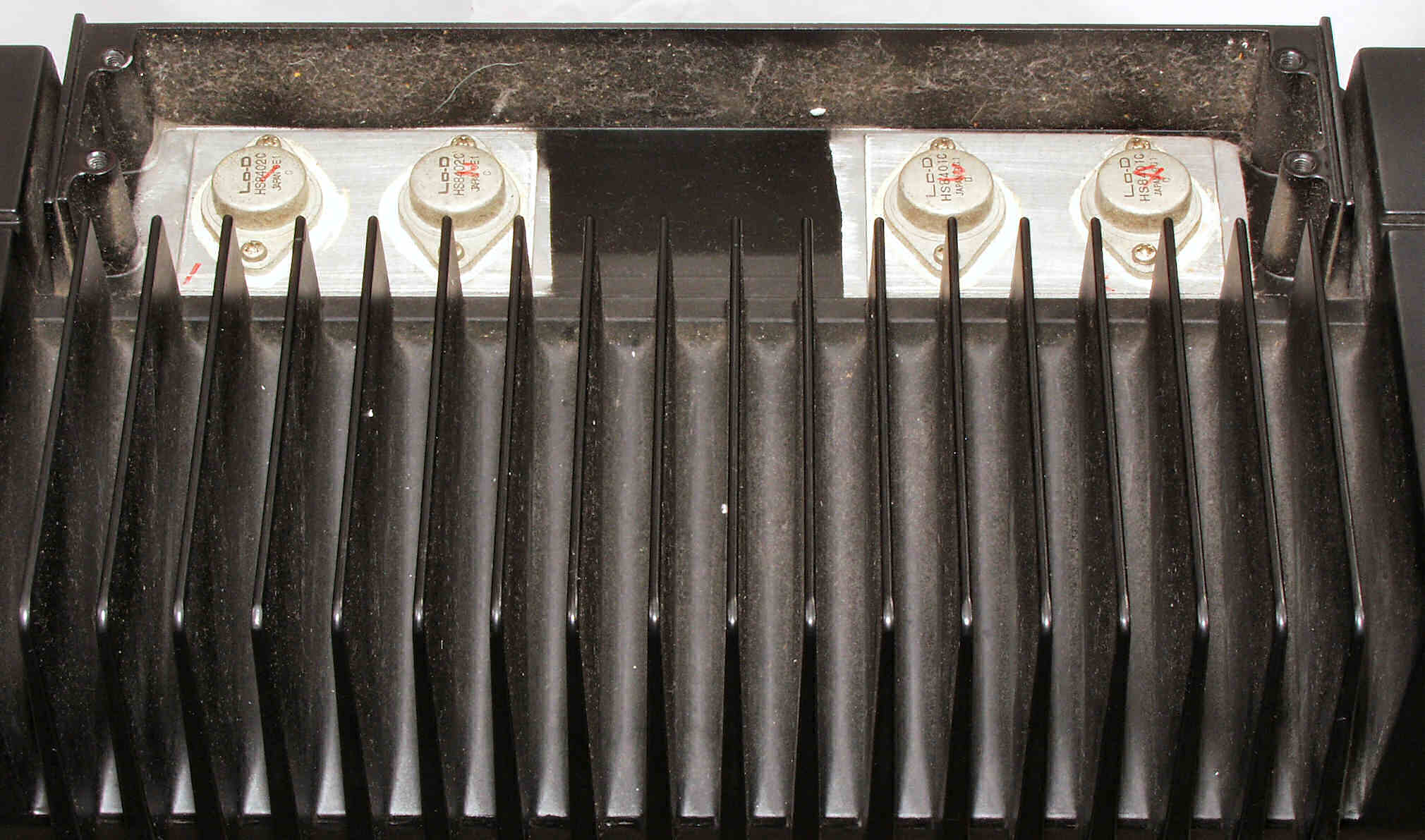

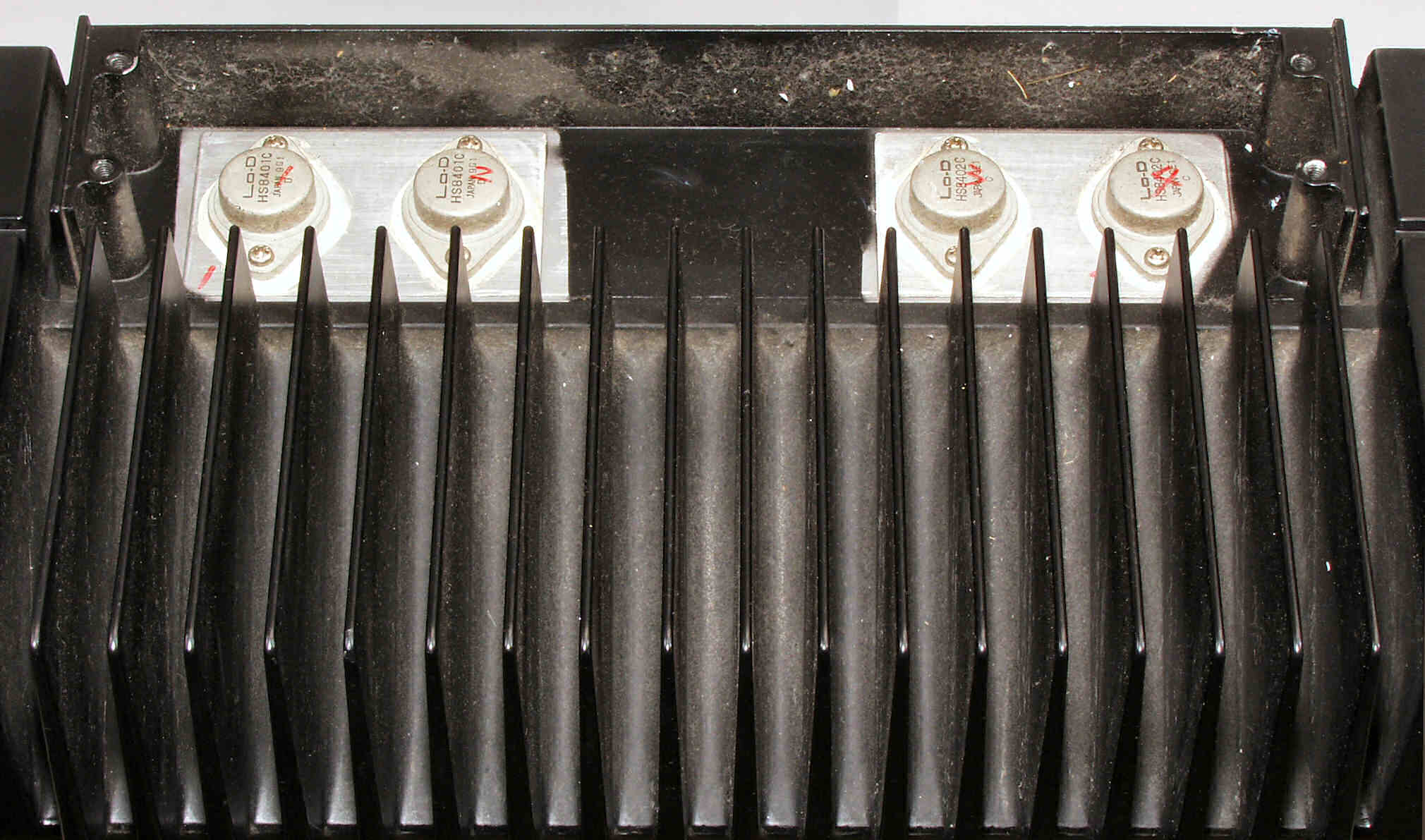

Ｃ－６Ａ．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）と放熱器の埃

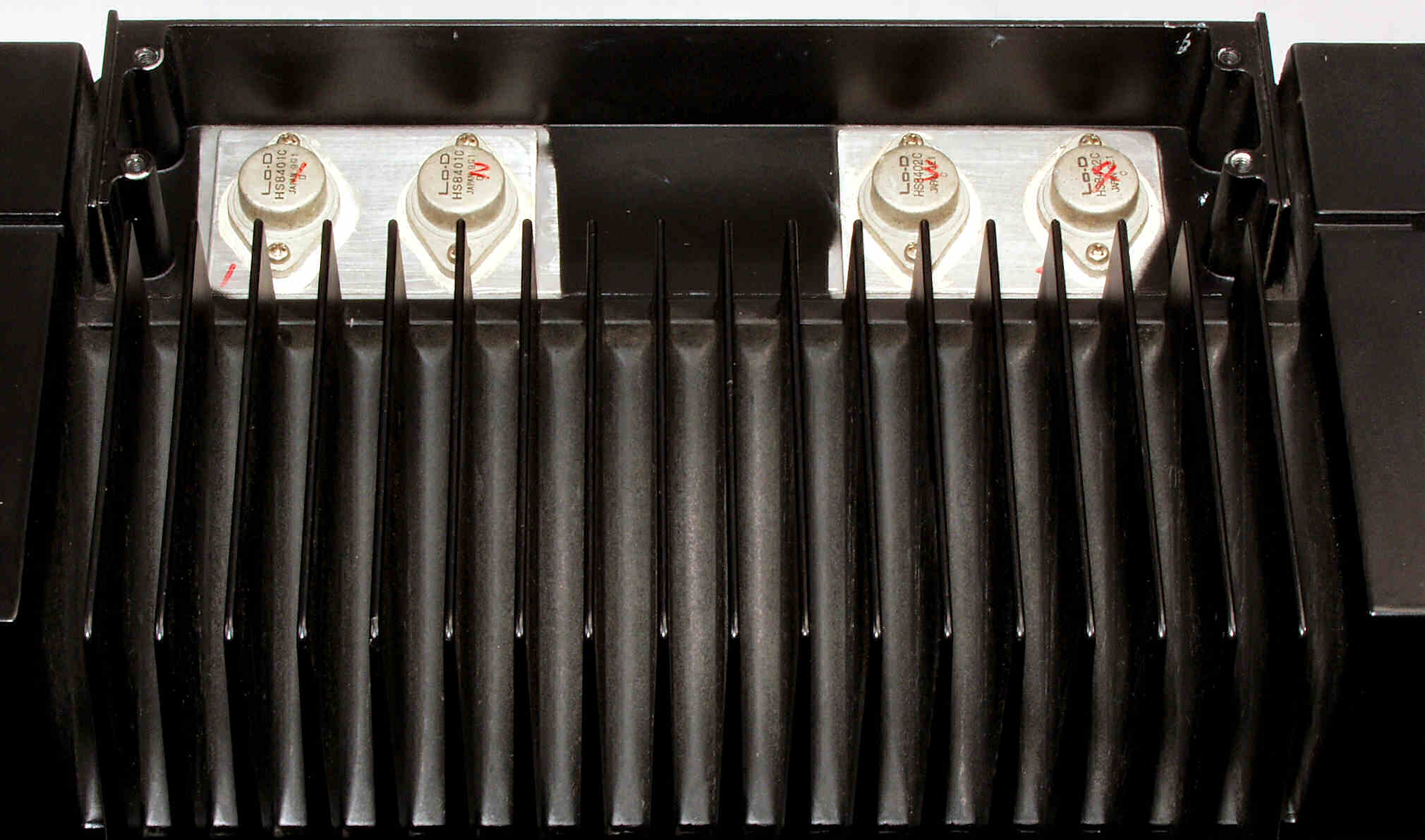

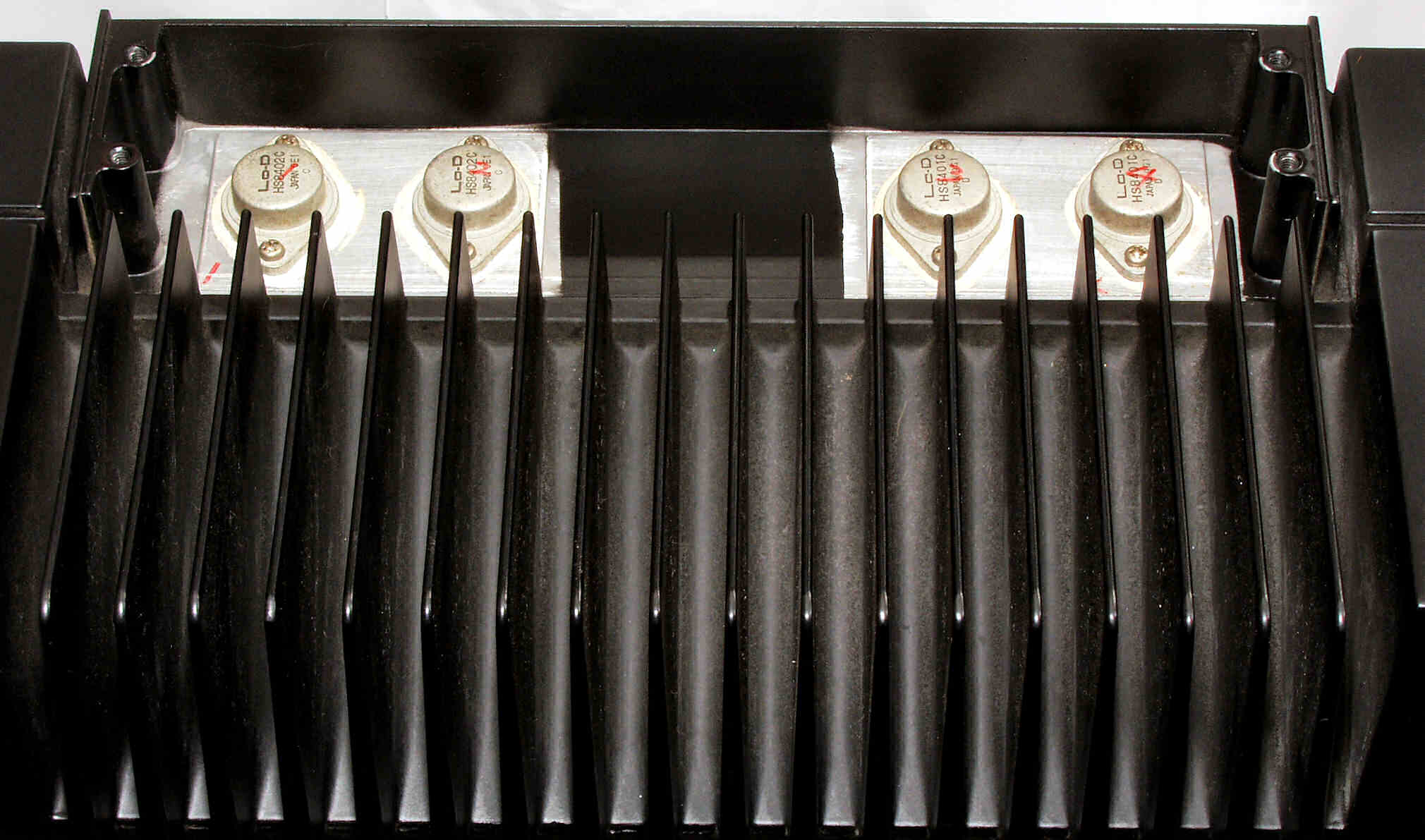

Ｃ－６Ａ－１．　清掃後　Ｒ側終段ＦＥＴ（電界効果トランジスター）と放熱器

Ｃ－６Ｂ．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ－６Ｃ．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ－６Ｄ．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）と放熱器の埃

Ｃ－６Ｄ－１．　清掃後　Ｌ側終段ＦＥＴ（電界効果トランジスター）と放熱器

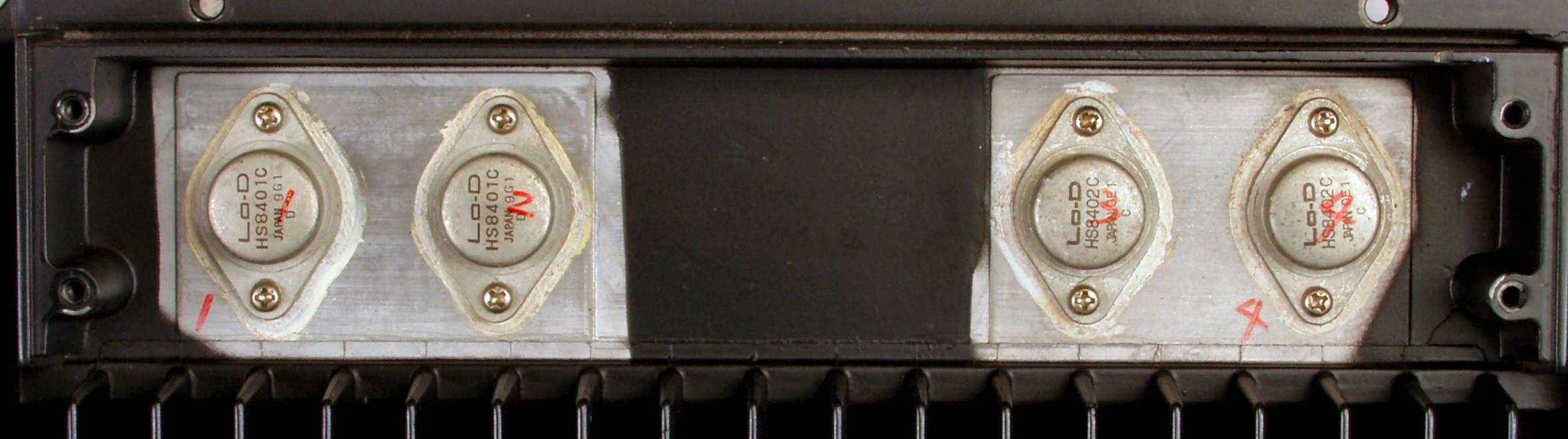

Ｃ－６Ｅ．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）

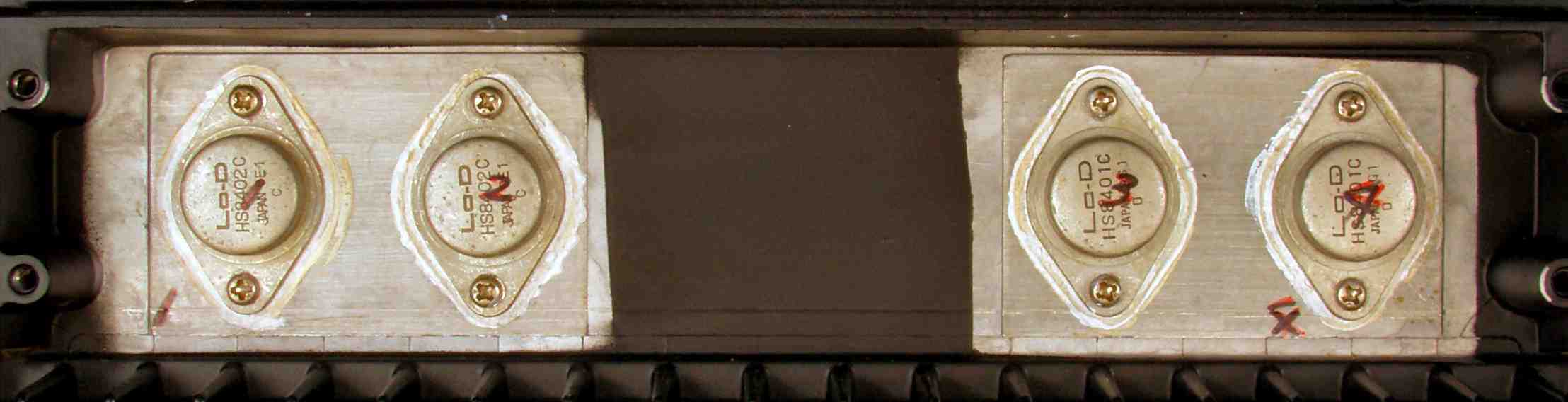

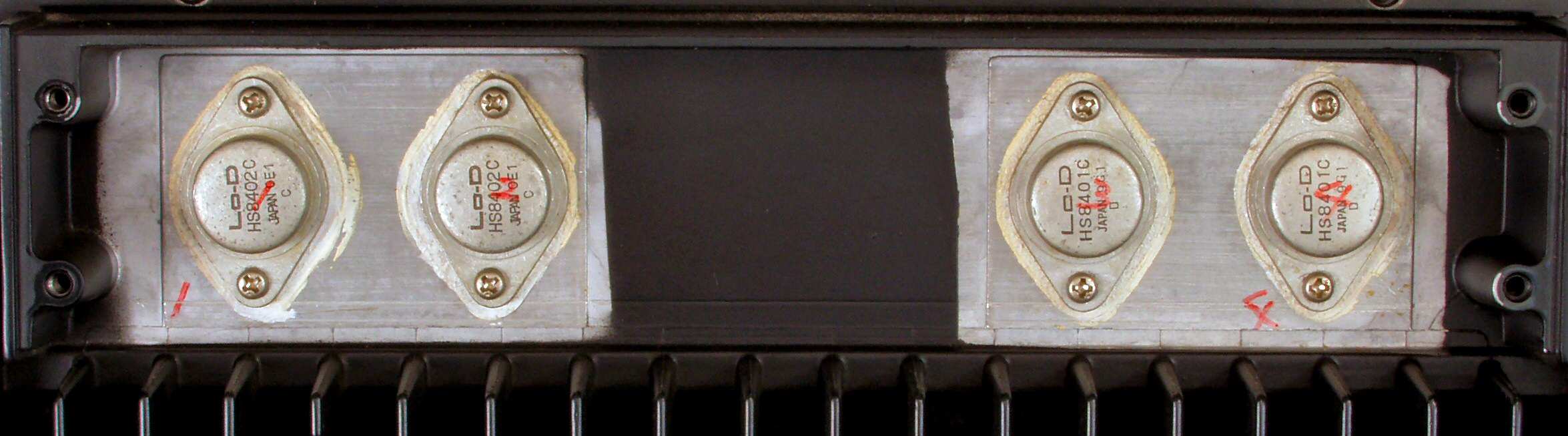

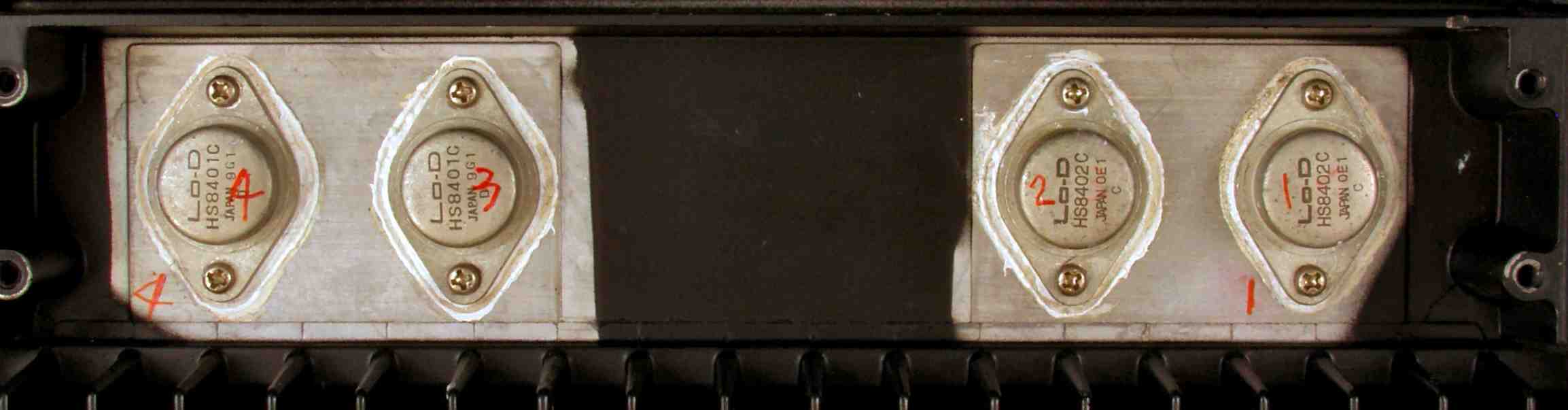

Ｃ－６Ｆ．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）、番号の振りを統一しておく。

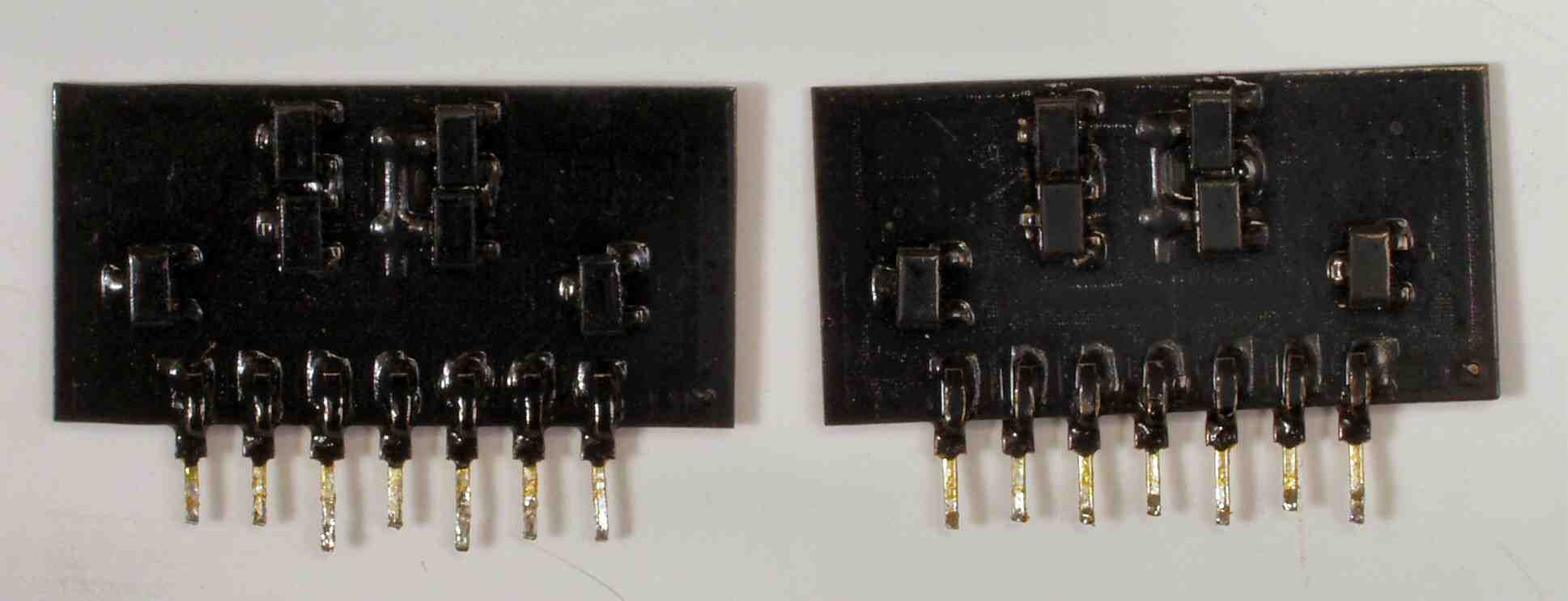

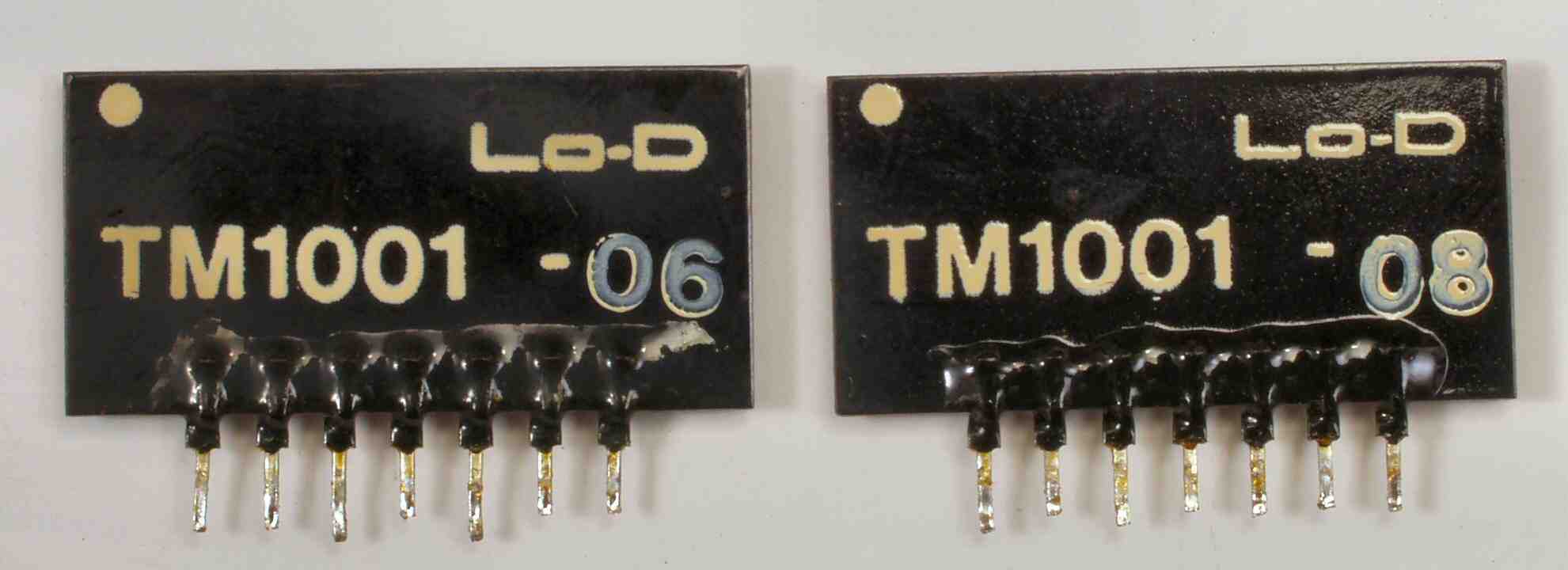

Ｃ－７Ａ．　修理中　ＲＬモジュール、久々の完動品。

Ｃ－７Ｂ．　修理中　ＲＬモジュール裏、久々の完動品。

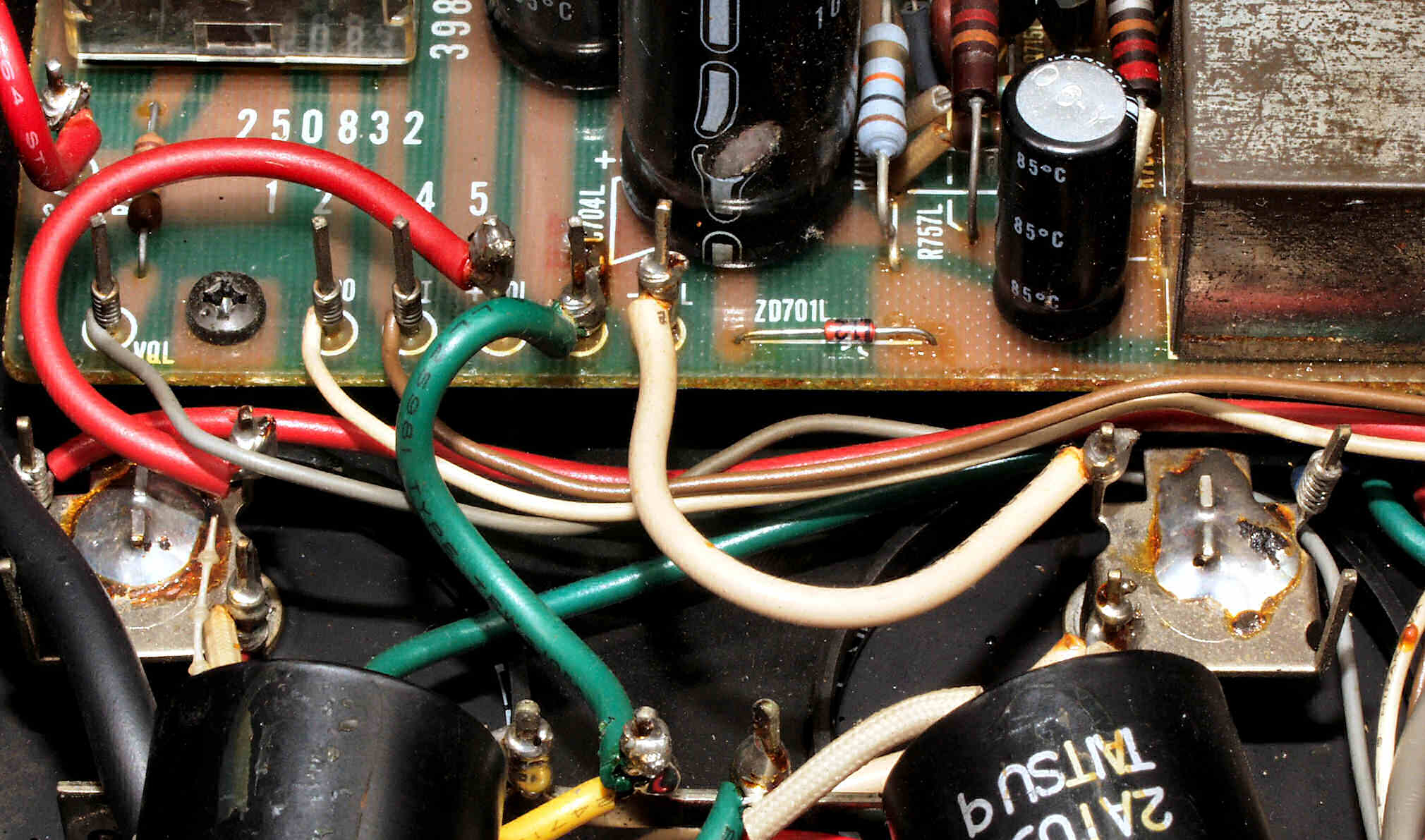

Ｃ－８Ａ．　修理前　Ｒ側ドライブ基板へのラッピング線

Ｃ－８B．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

Ｃ－８Ｃ．　修理前　Ｌ側ドライブ基板へのラッピング線

Ｃ－８D．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

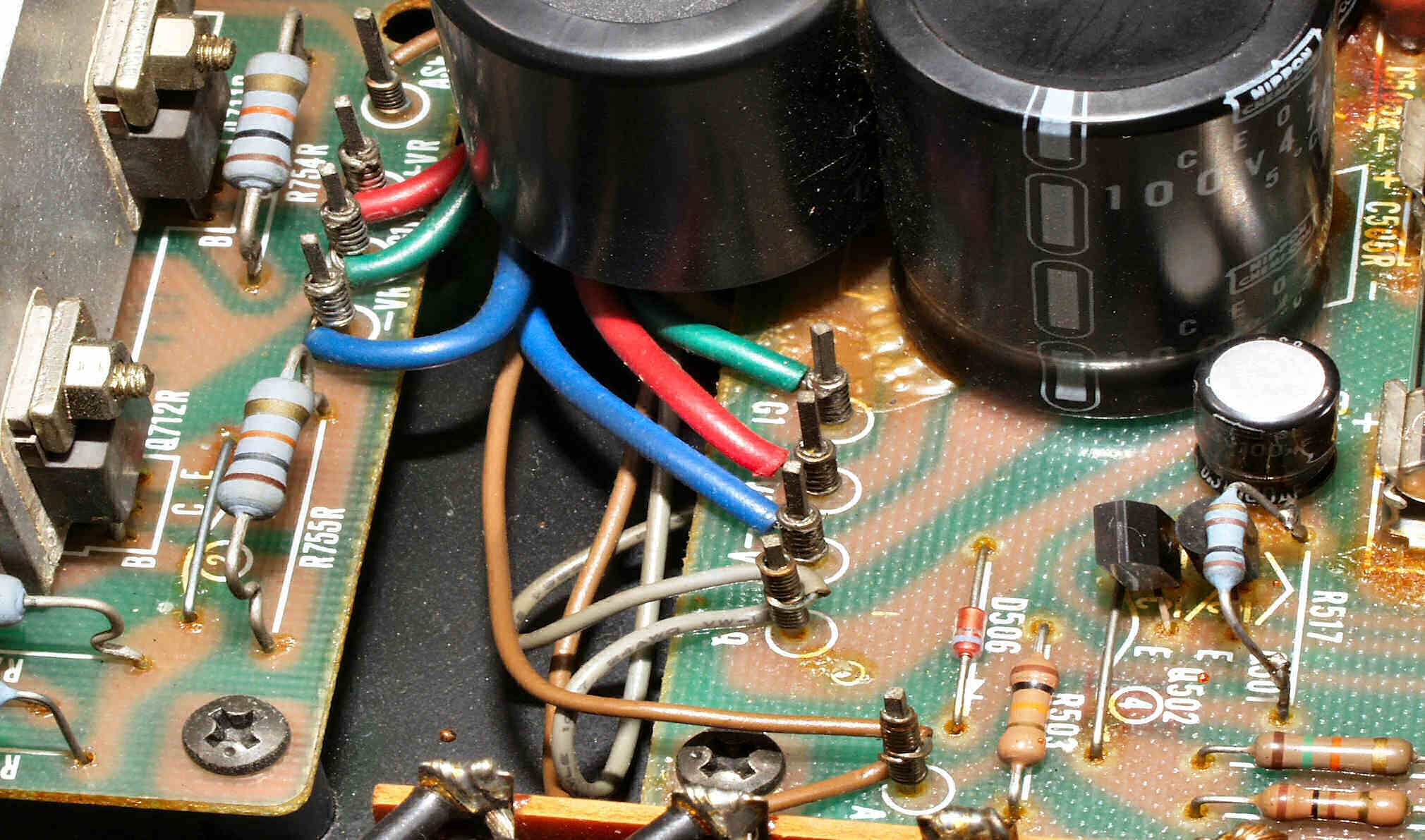

Ｃ－８Ｅ．　修理前　R側ドライブ基板－電源基板へのラッピング線

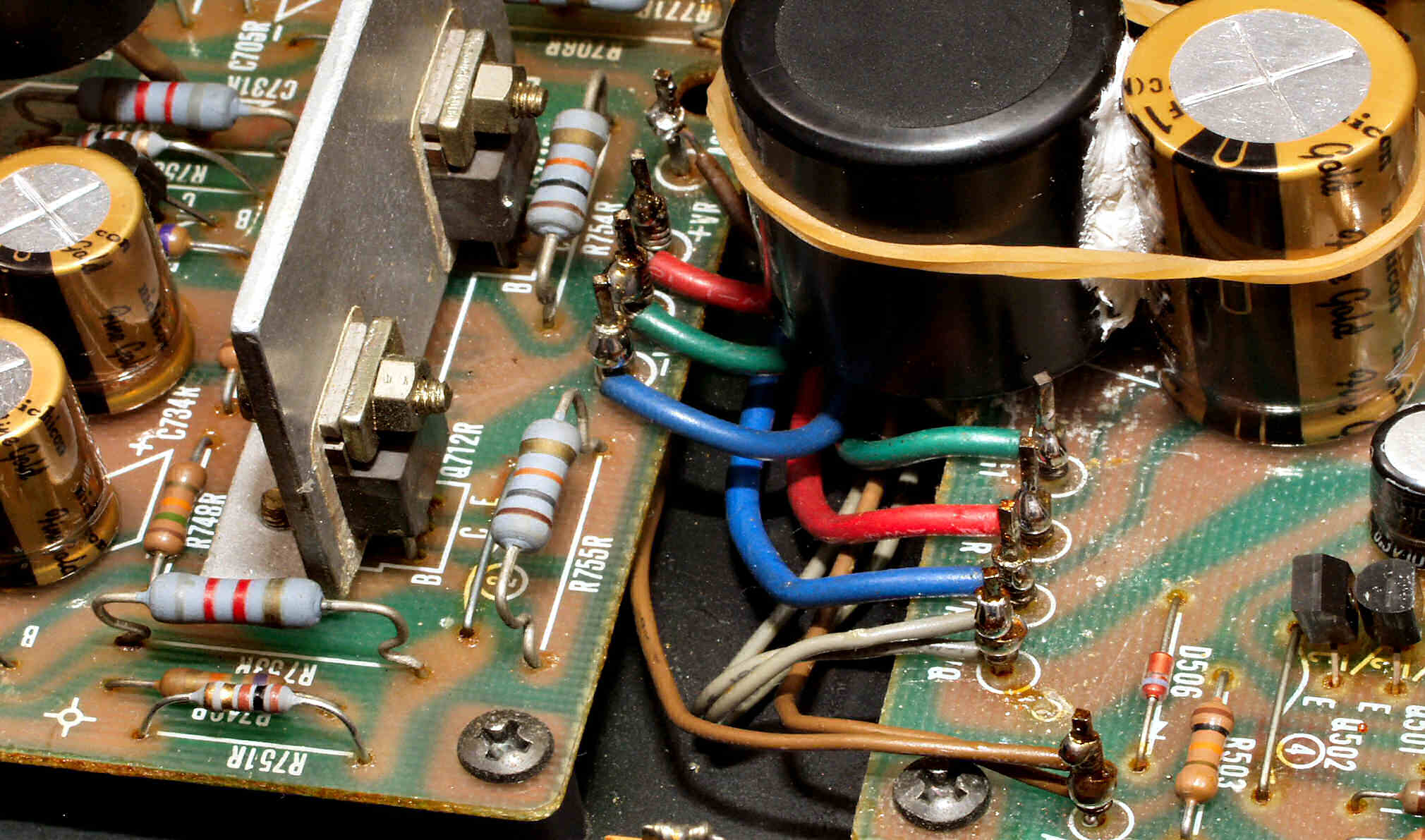

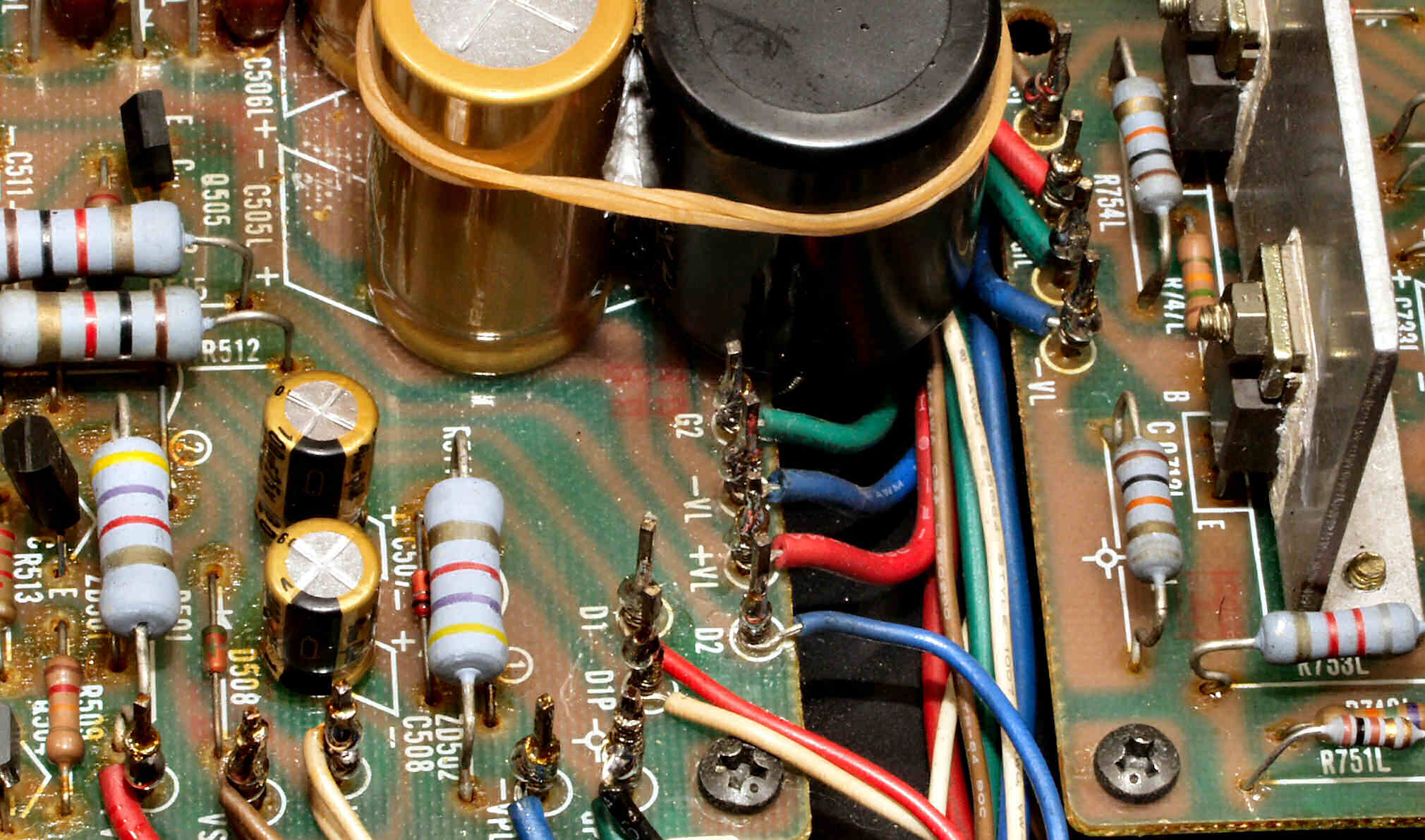

Ｃ－８F．　修理後　R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

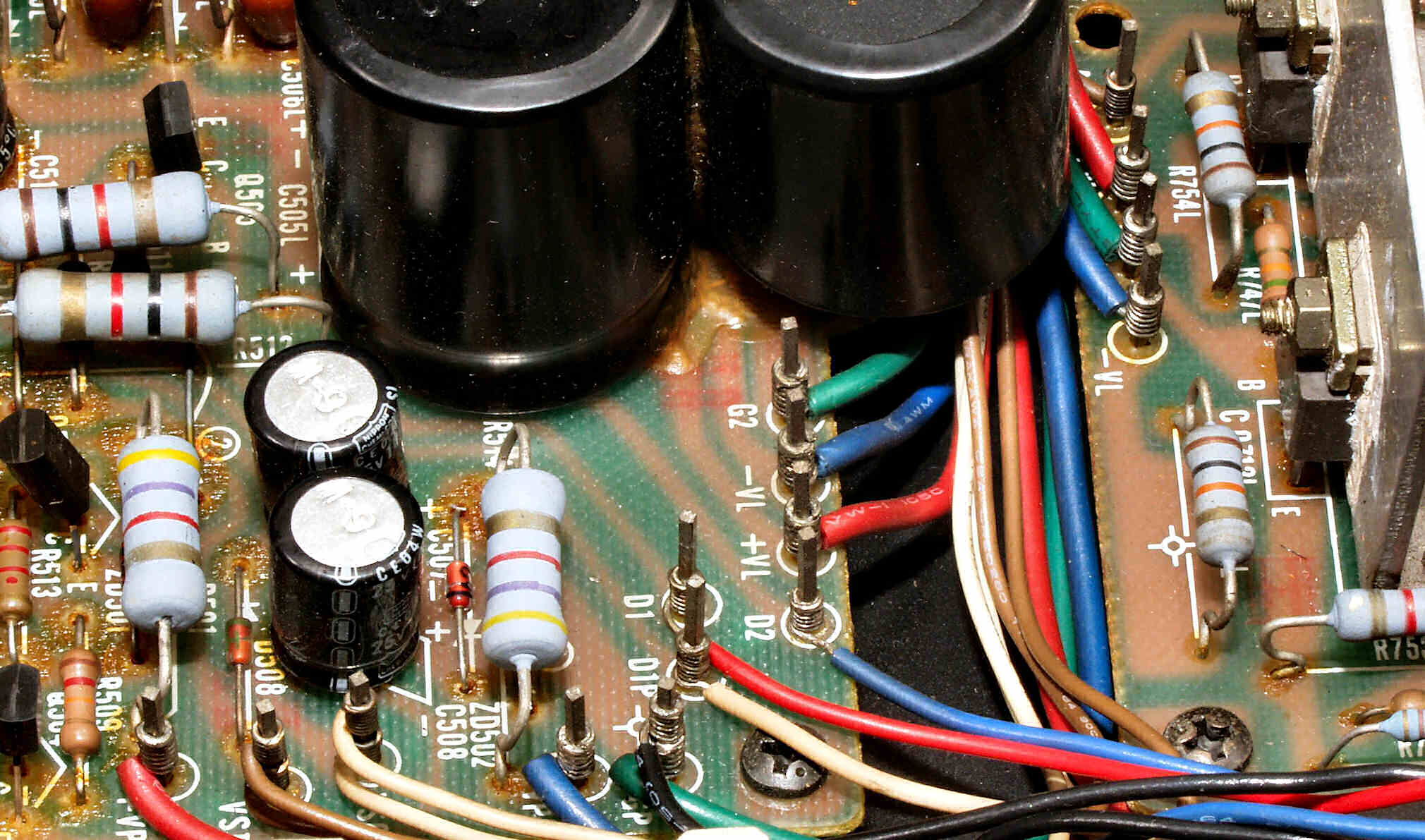

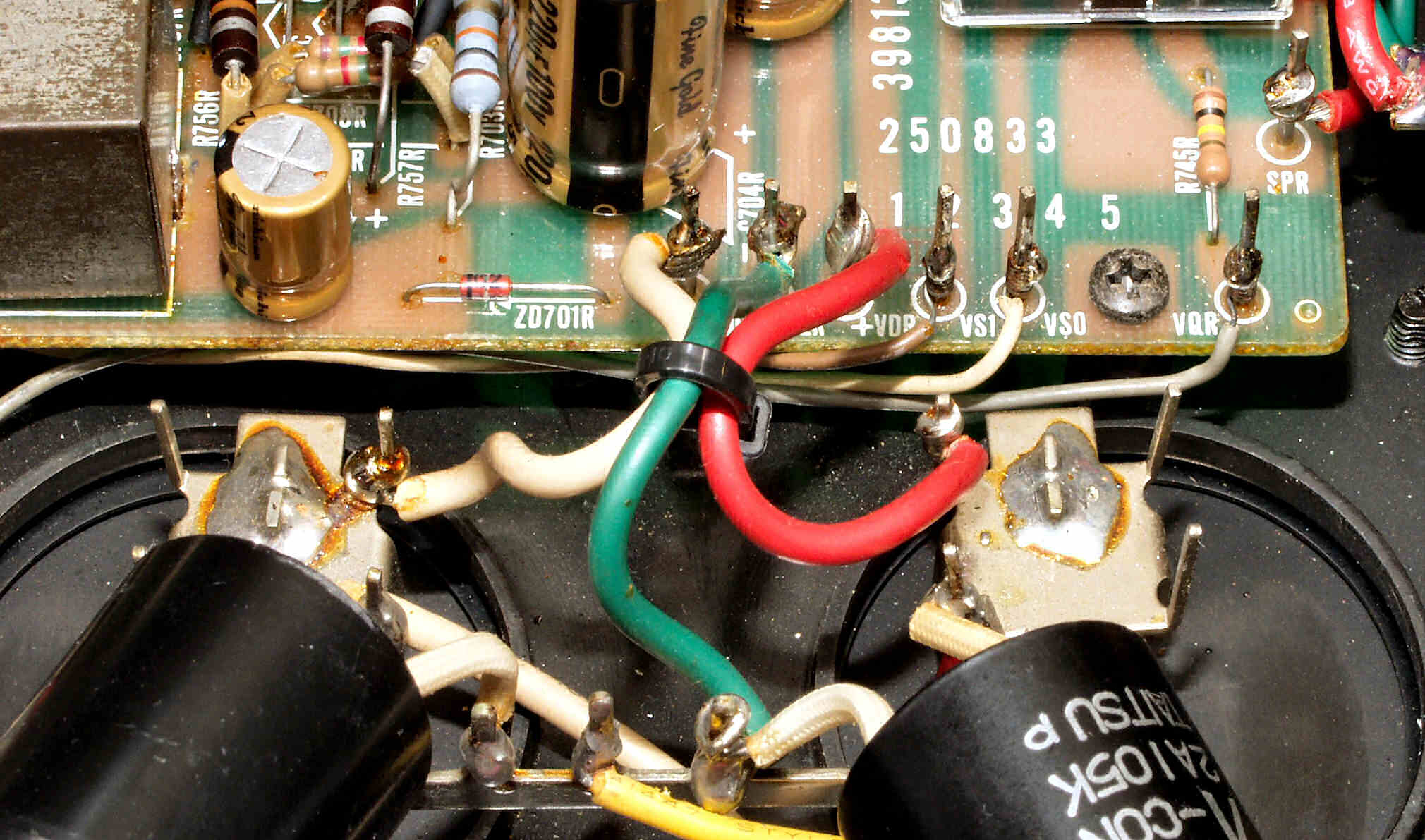

Ｃ－８Ｇ．　修理前　Ｌ側ドライブ基板－電源基板

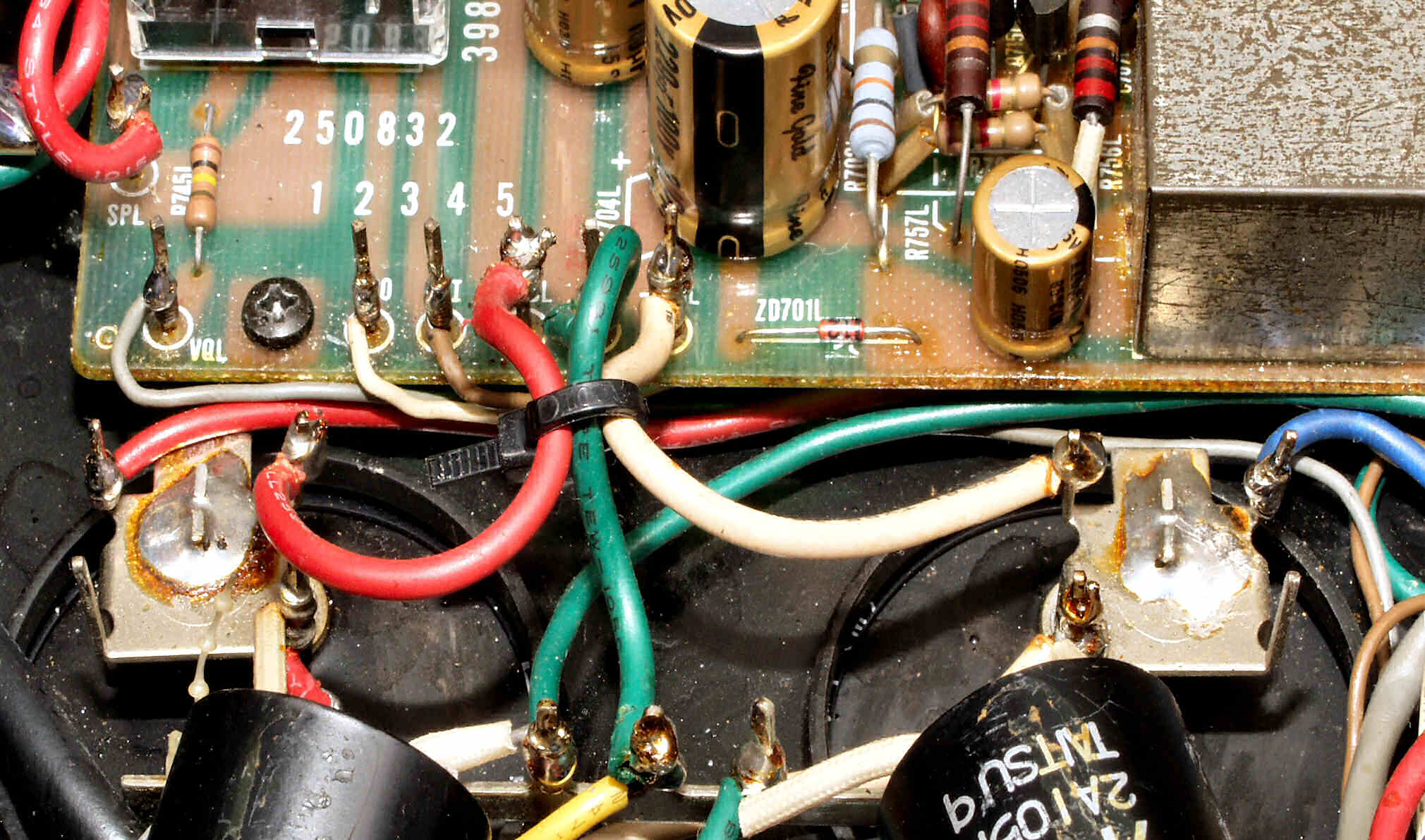

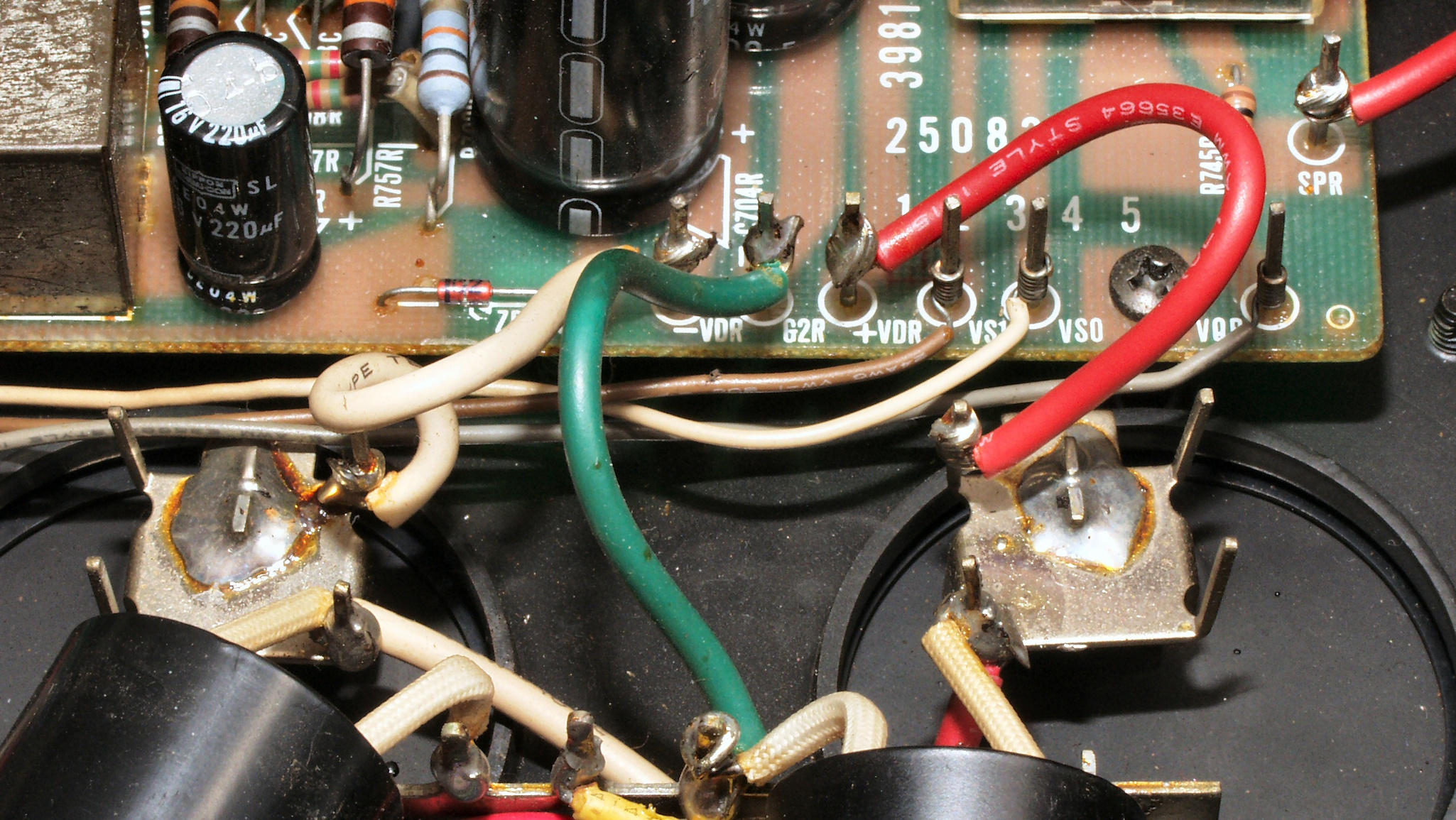

Ｃ－８H．　修理後　Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる

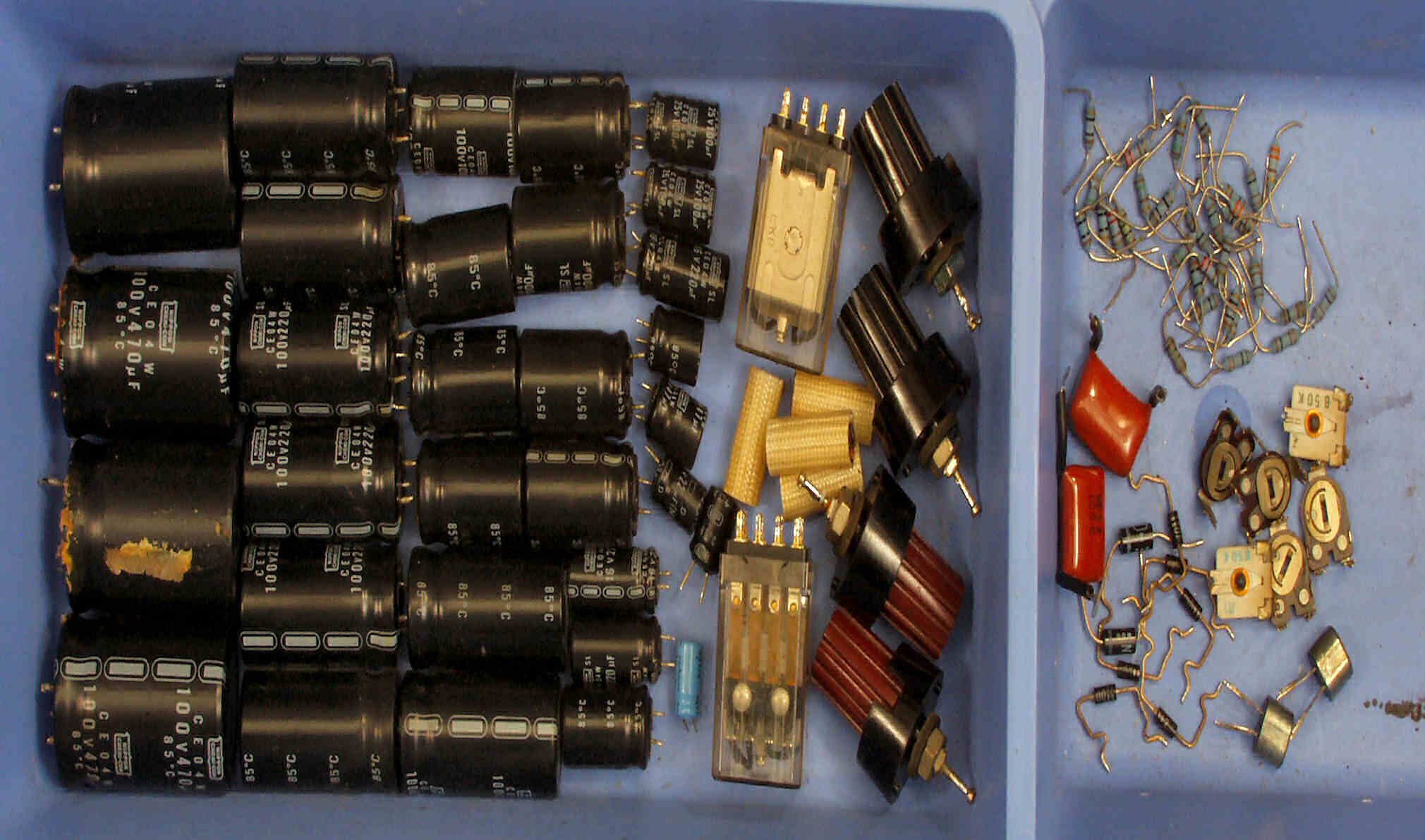

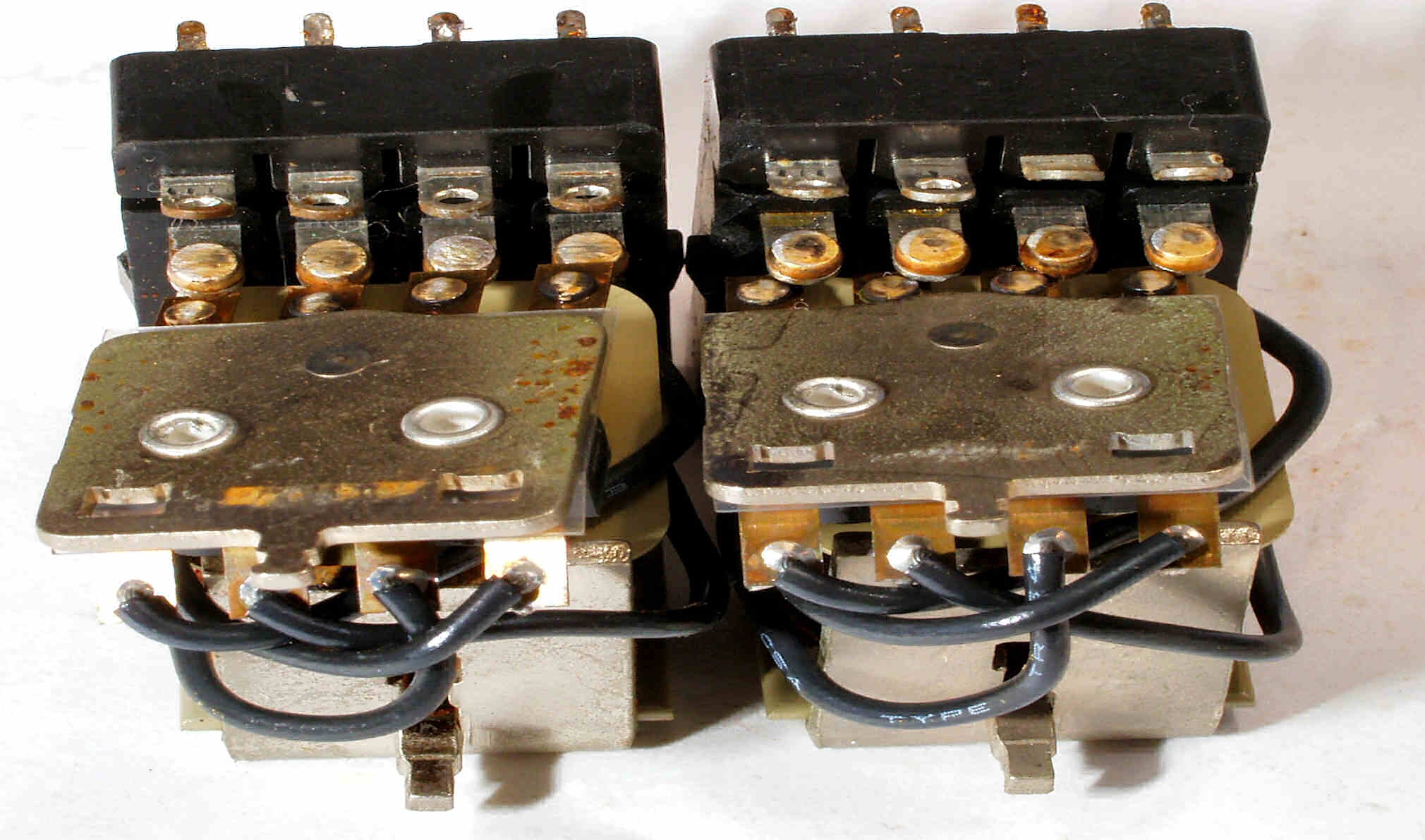

Ｃ－９Ａ．　交換した部品

Ｃ－９Ｂ．　交換した部品、荒いヤスリで磨いたＳＰ接続リレー接点、これでは接触面積が狭くなり、電流が取れない！
　　　　　　　　　　　　　　　　　　　黄色く固着した物は、接点復活剤等で溶かし出した物

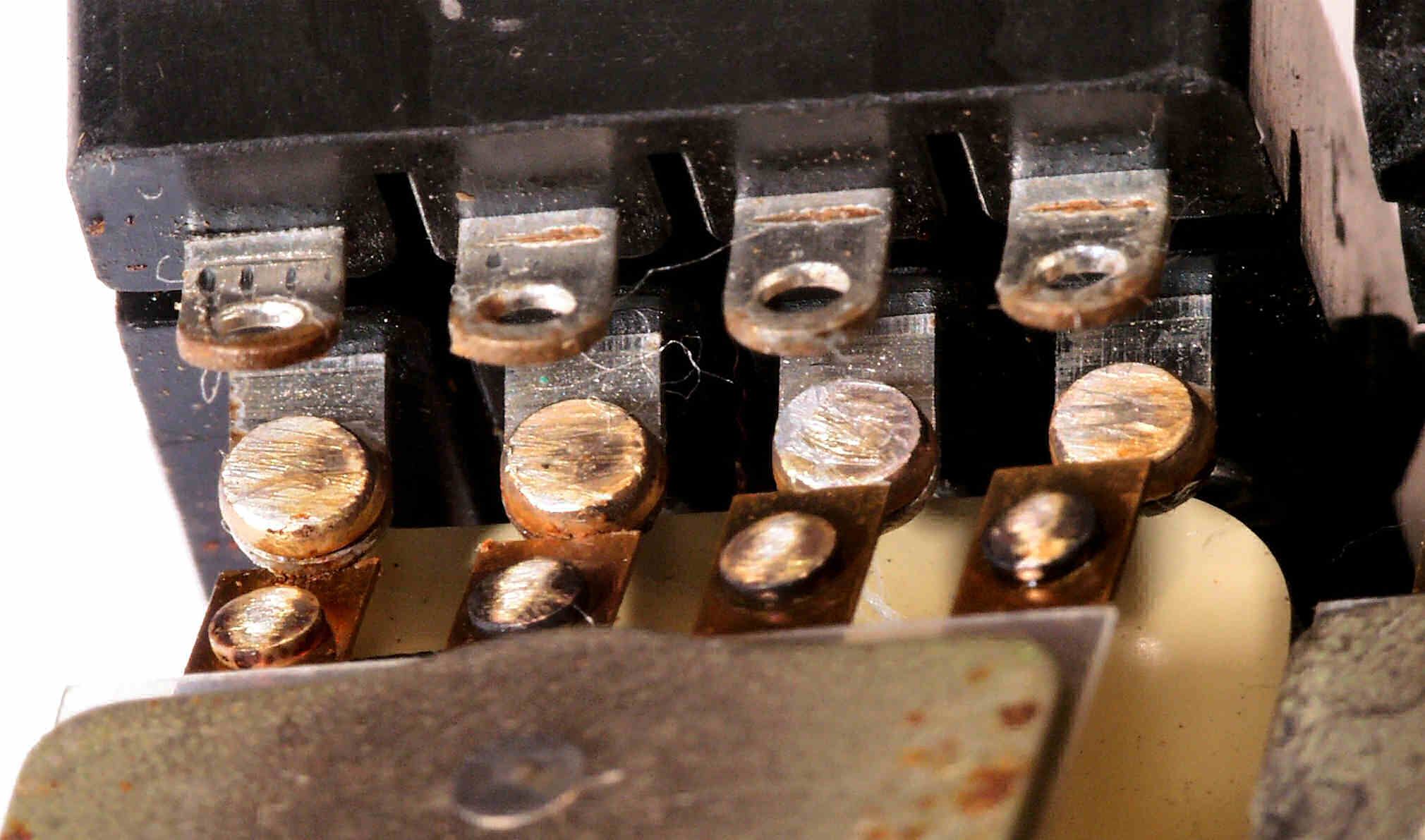

Ｃ－９Ｂ．　交換した部品、荒いヤスリで磨いたＳＰ接続リレー、接点部分拡大

Ｃ－ＡＡ．　修理前　下から見る

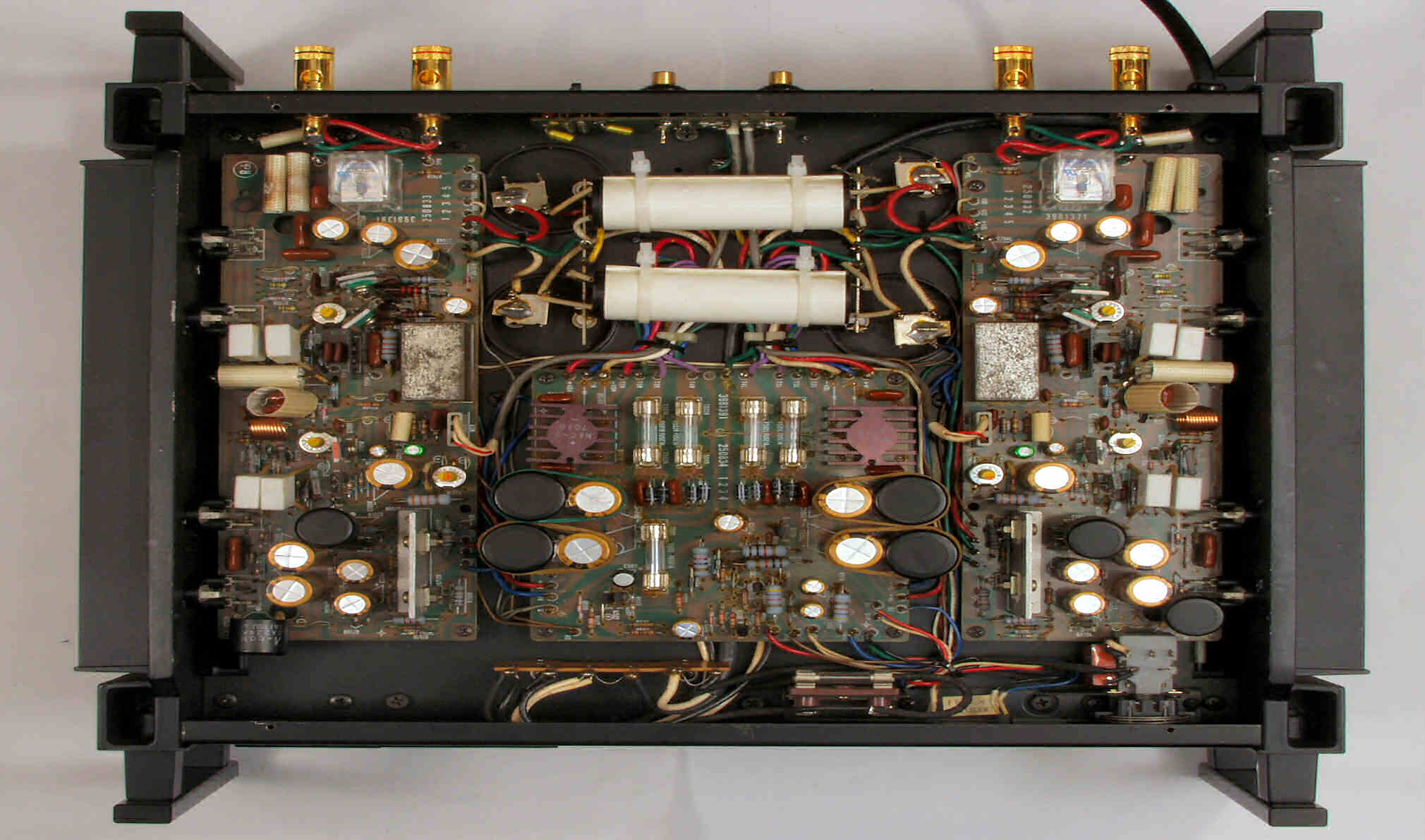

Ｃ－ＡＢ．　修理後　下から見る

Ｅ．　調整・測定

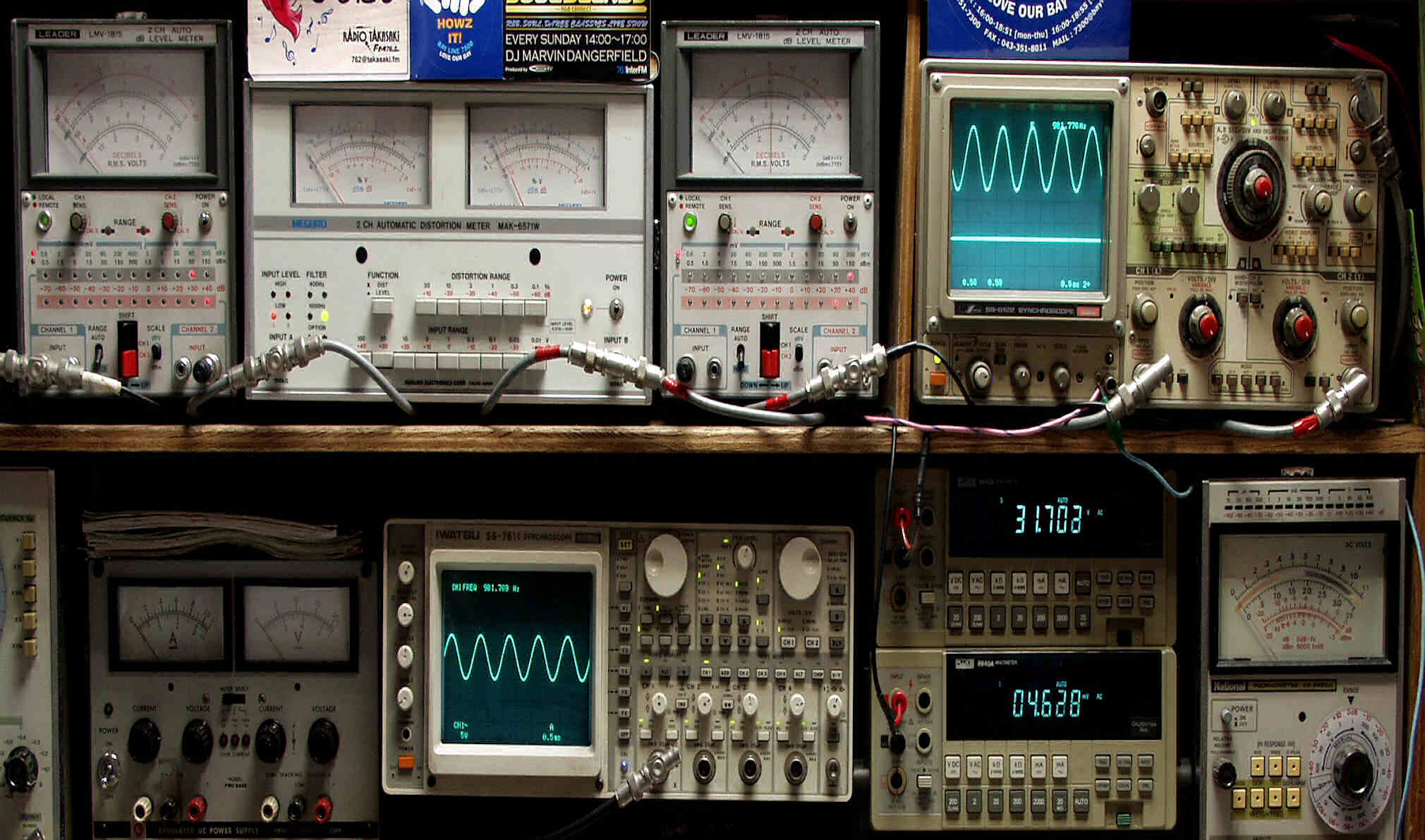

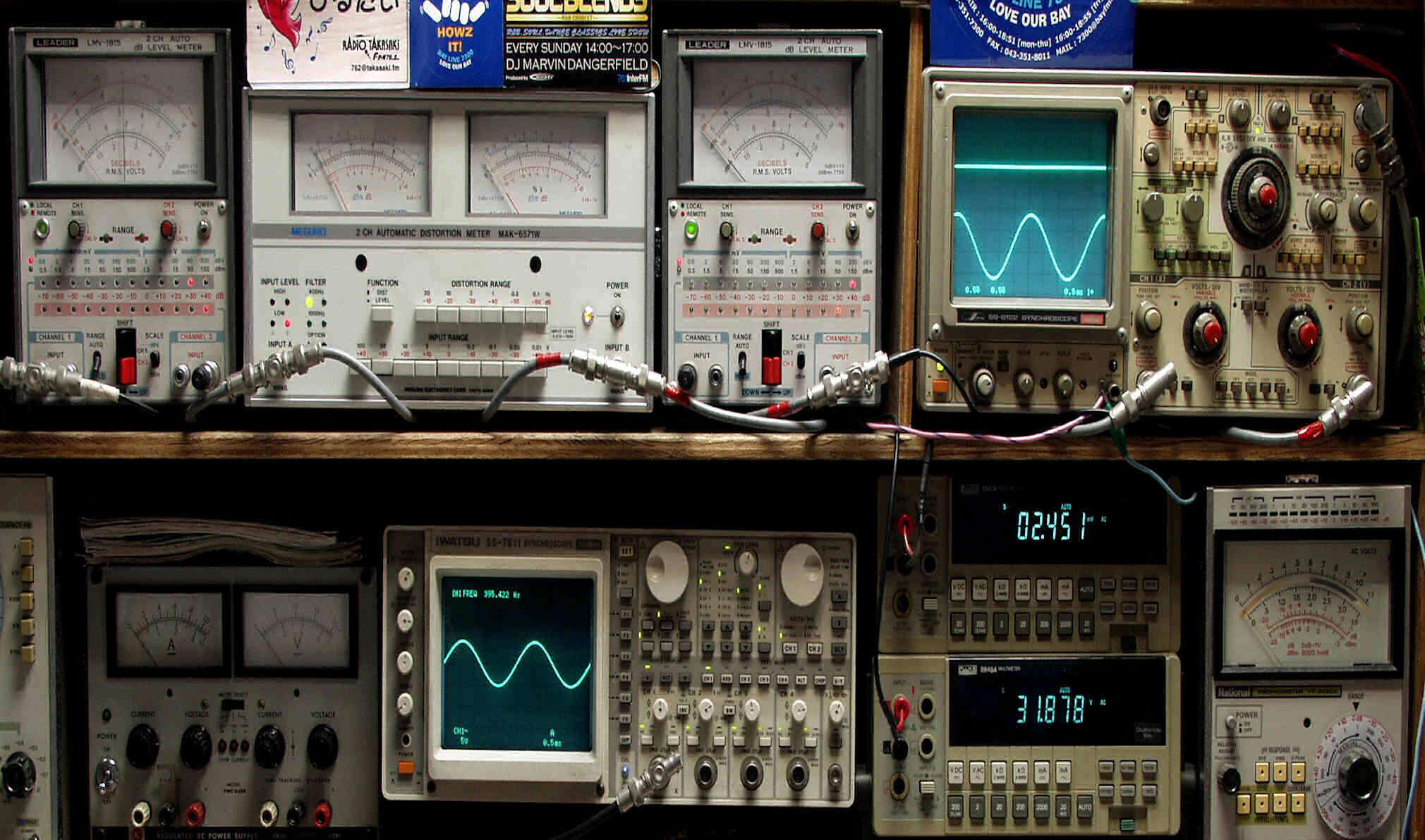

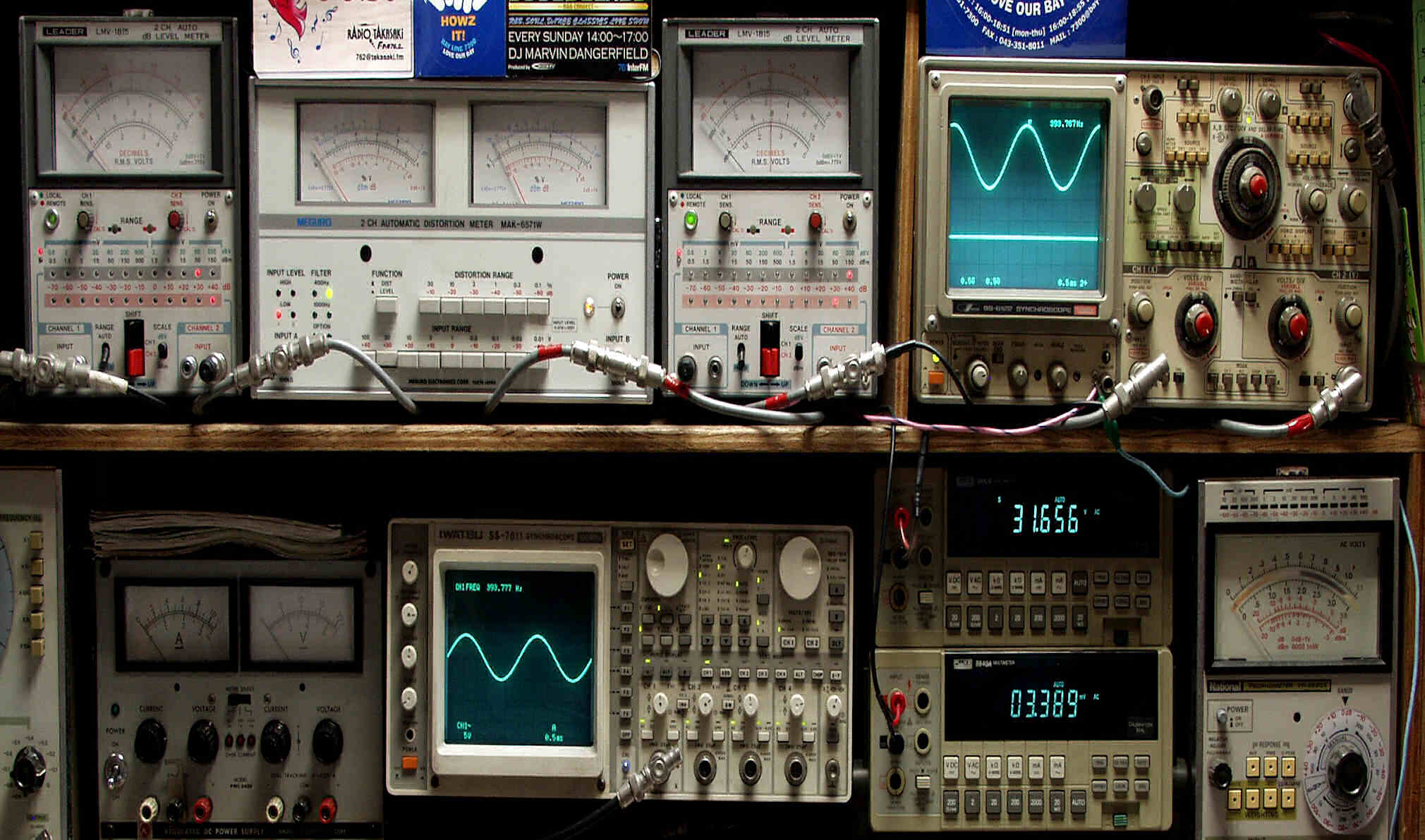

Ｅ－１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ－２Ａ．　Ｒ側ＳＰ出力電圧３１Ｖ＝１２８Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ－２Ｂ．　Ｒ側ＳＰ出力電圧３１Ｖ＝１２８Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ－２Ｃ．　Ｌ側ＳＰ出力電圧３１Ｖ＝１２８Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ－２Ｄ．　Ｌ側ＳＰ出力電圧３１Ｖ＝１２８Ｗ出力　０．０２％歪み　４００ＨＺ

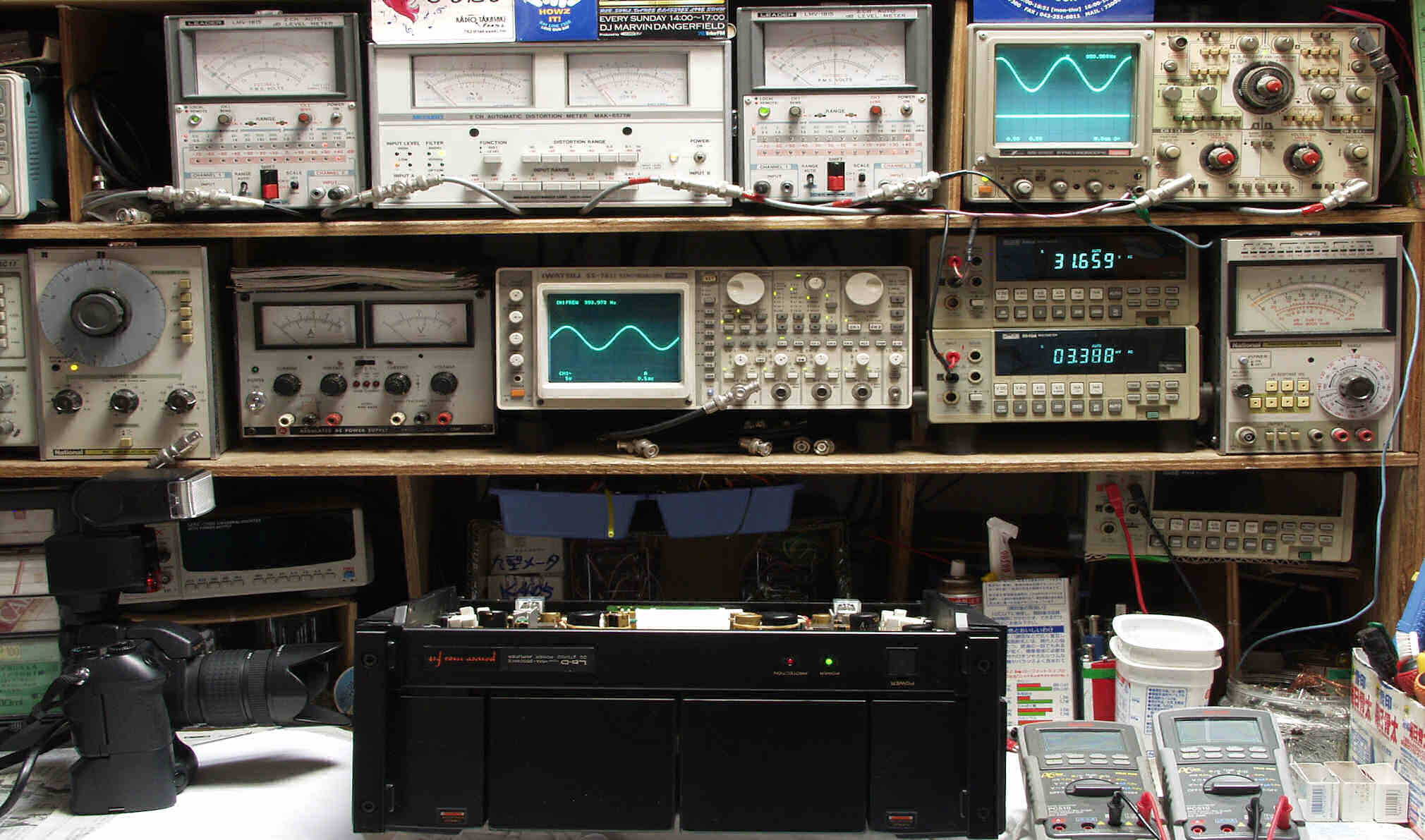

Ｅ－３．　完成　　２４時間エージング　右は、ＭｃＩｎｔｏｓｈ　ＭＣ２２５５
