ＨＭＡ−９５００ｍｋ�U．　４３台目　修理記録

同時修理機器　ＰＲＡ−２０００Ｚ　　平成２３年３月２８日到着　　４月１１日完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 Ｙａｈｏｏ！オークションで購入 オーバホール修理依頼。 ＡＥ．　修理前点検測定 B．　原因 オーバホール修理 Ｃ．　修理状況 ＳＰ接続リレー交換 初段ＦＥＴ（電界効果トランジスター）交換 ＲＬバイアス／バランスＶＲ交換 電解コンデンサー交換（オーディオコンデンサー使用） 全ヒューズ入抵抗交換 整流ダイオード交換 配線手直し、補強 モジュール修理 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　６個 ヒューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　３０個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　３１個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　４個 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　１０個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　９５，０００円 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

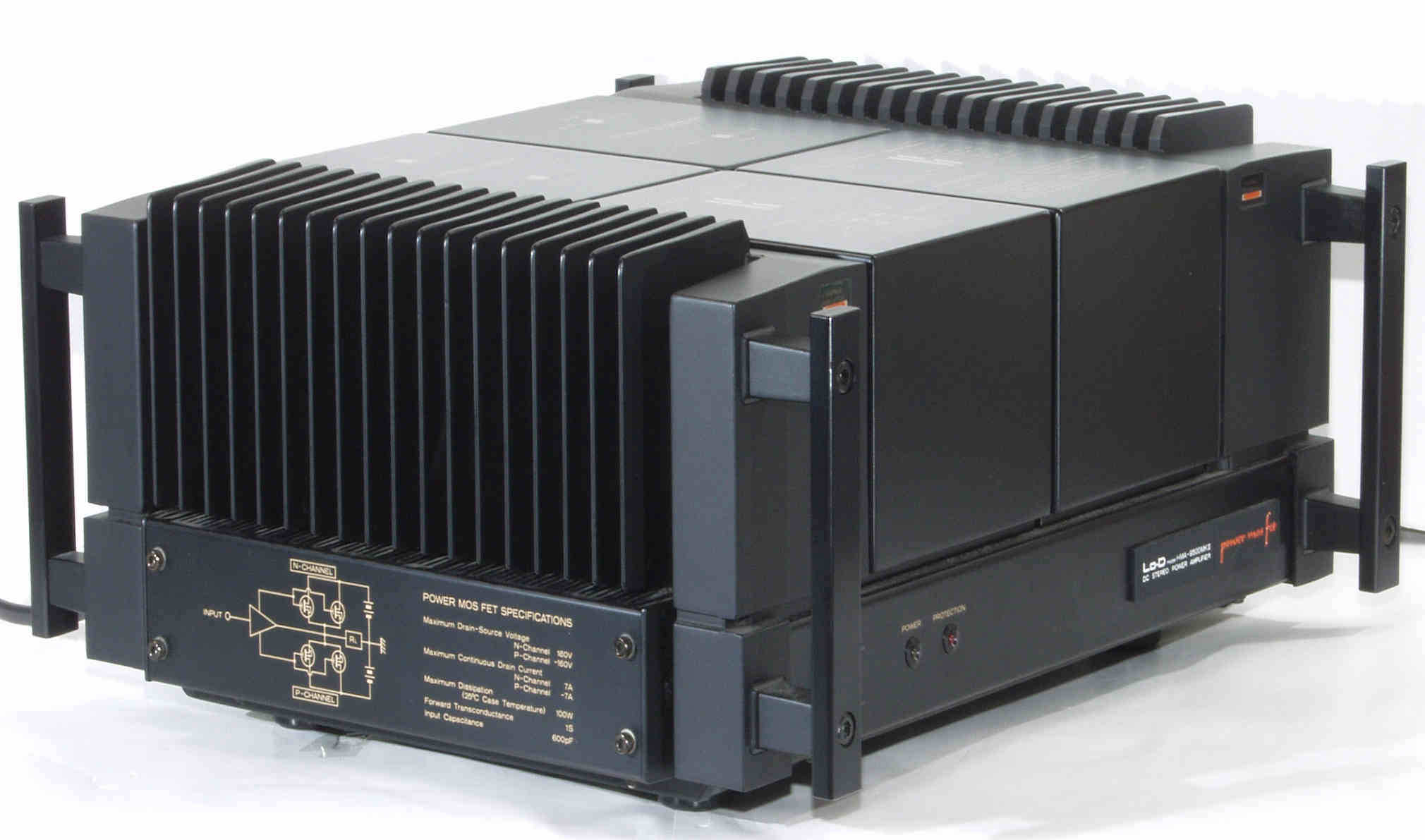

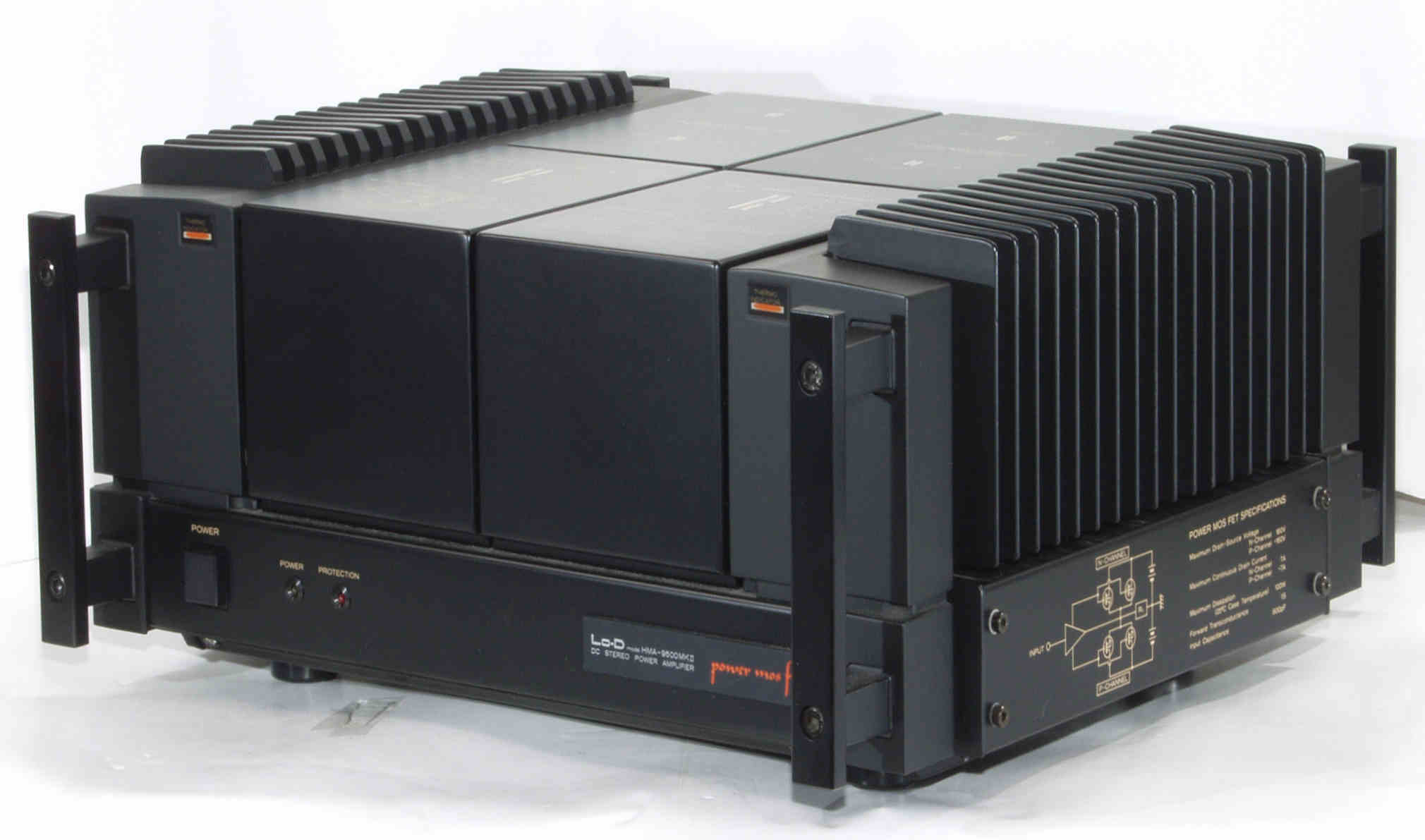

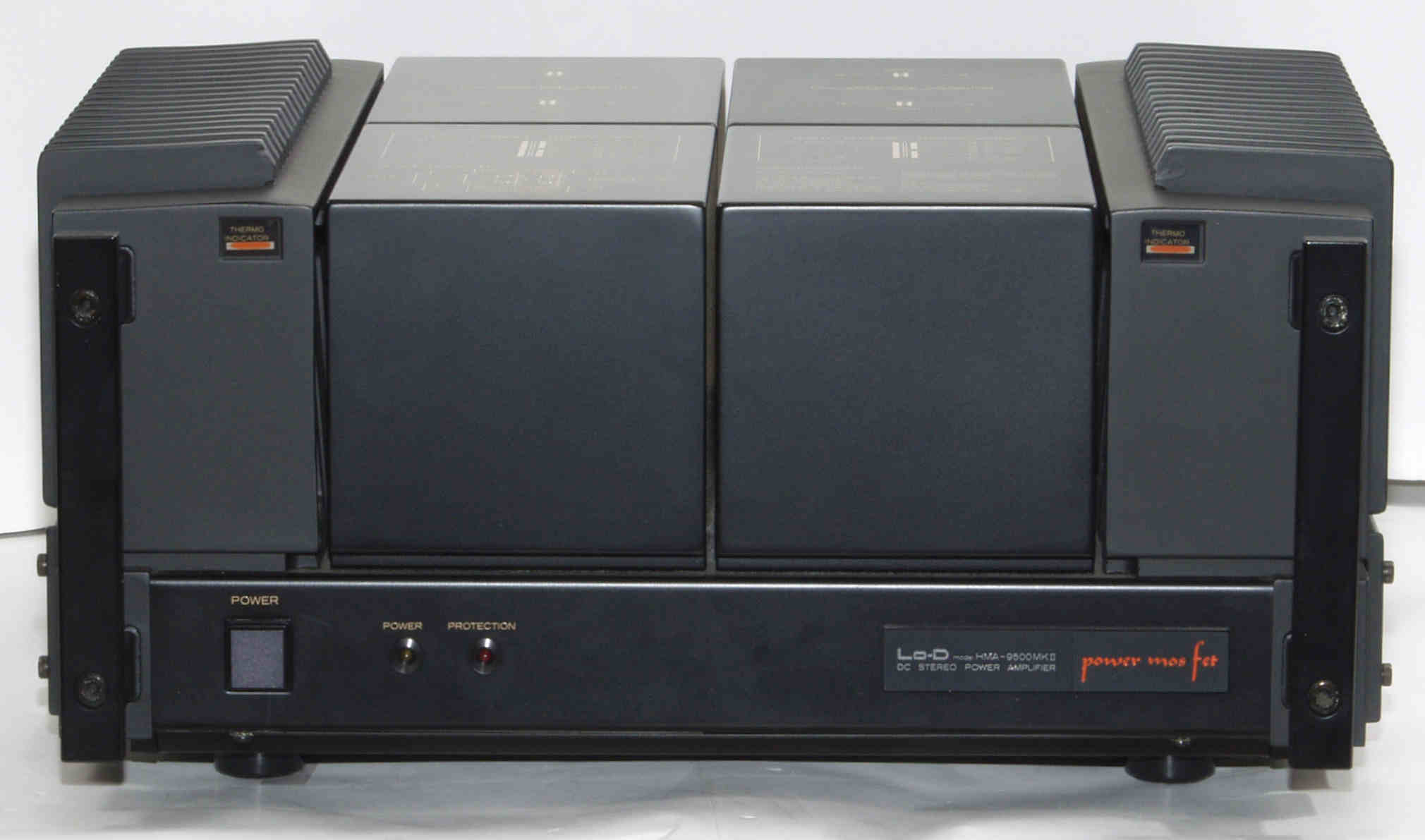

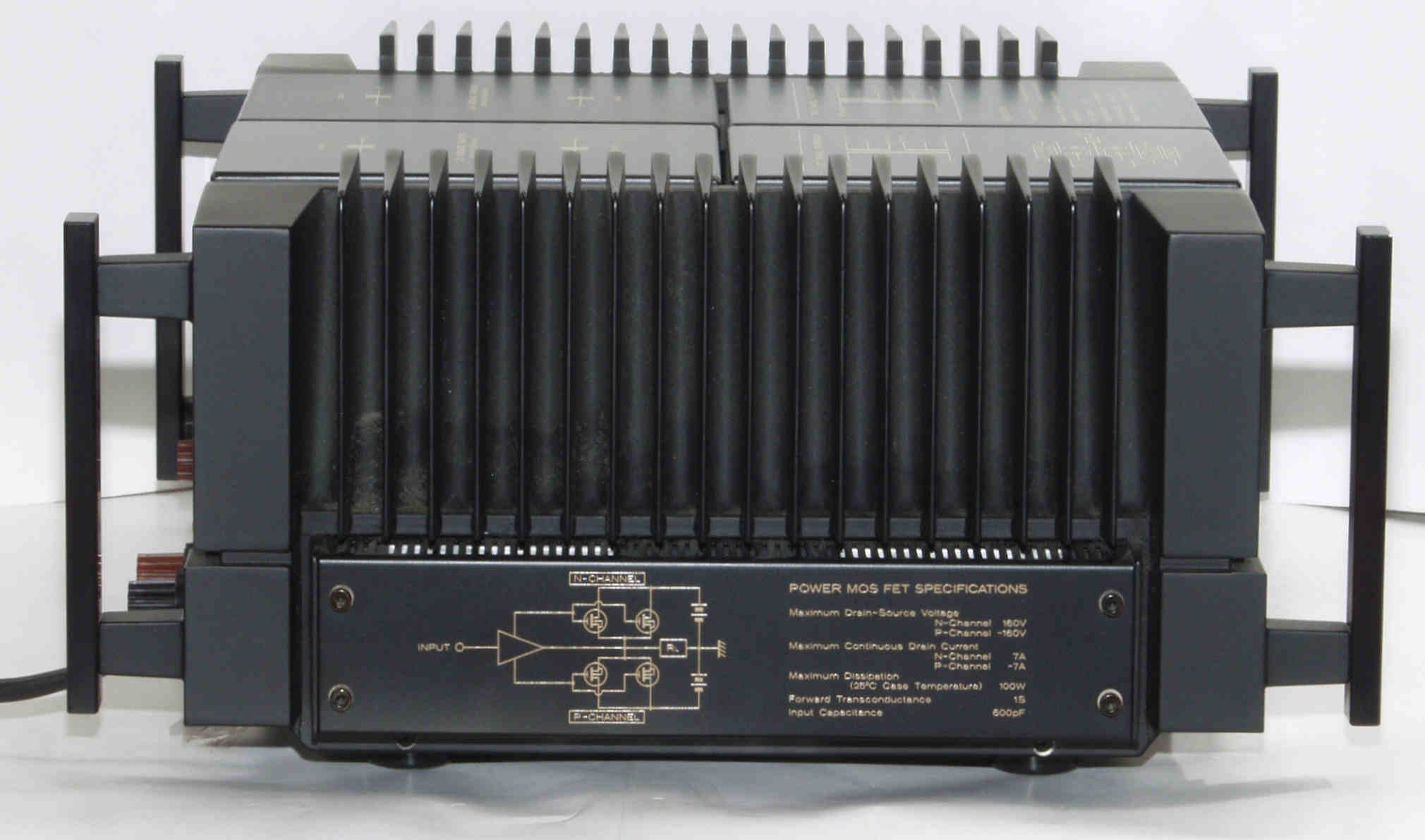

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１３．　点検中　前右から見る

Ａ１４．　点検中　右から見る

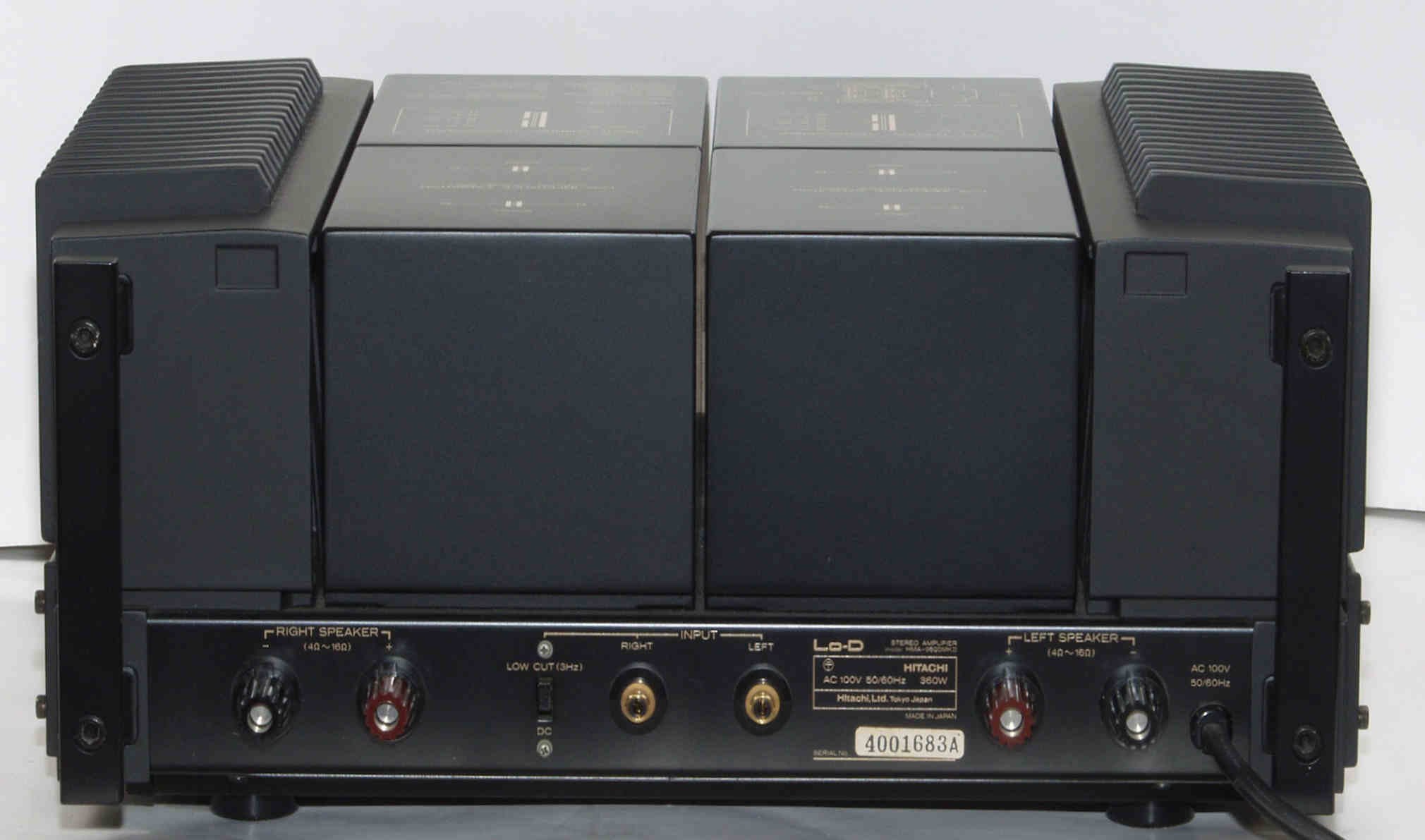

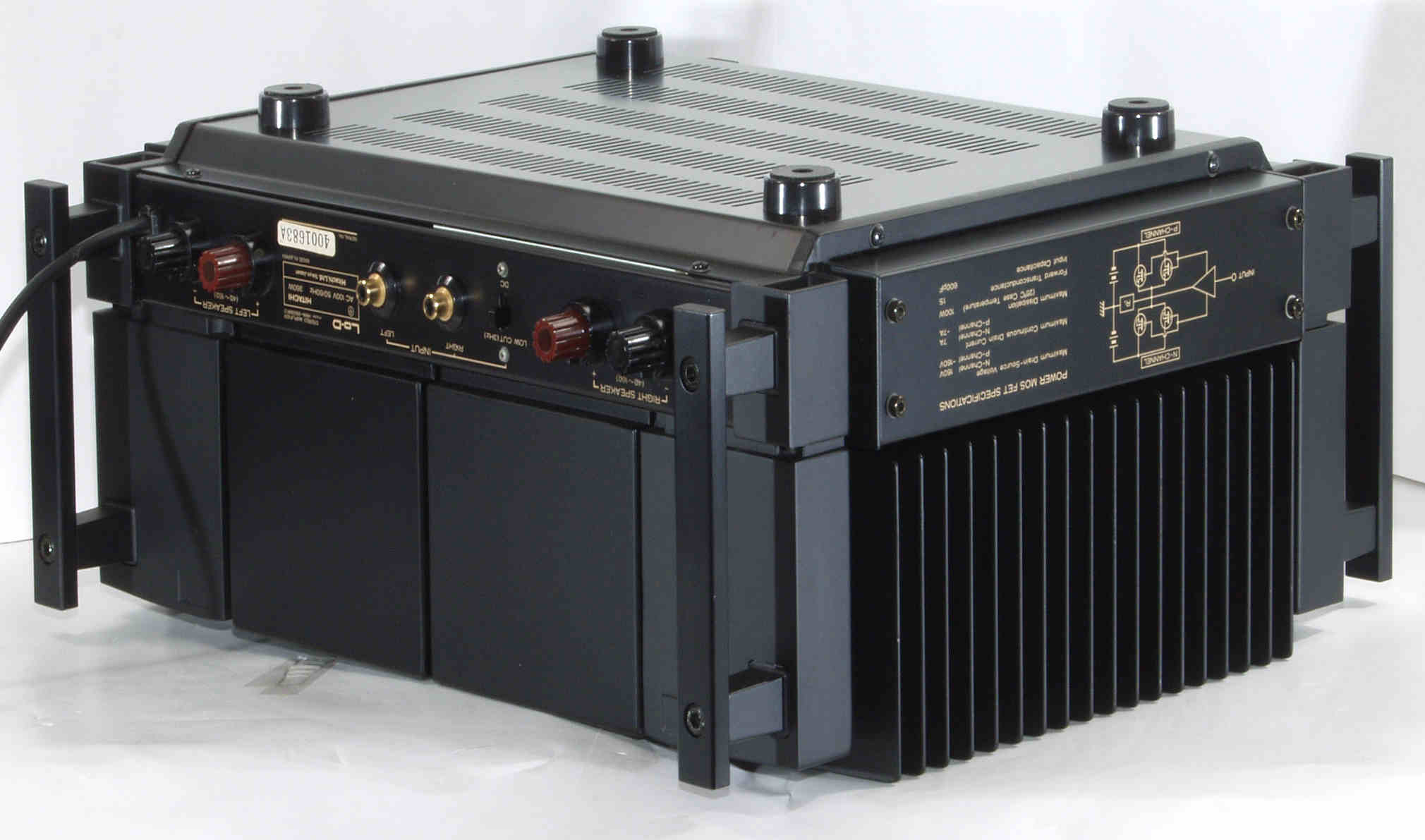

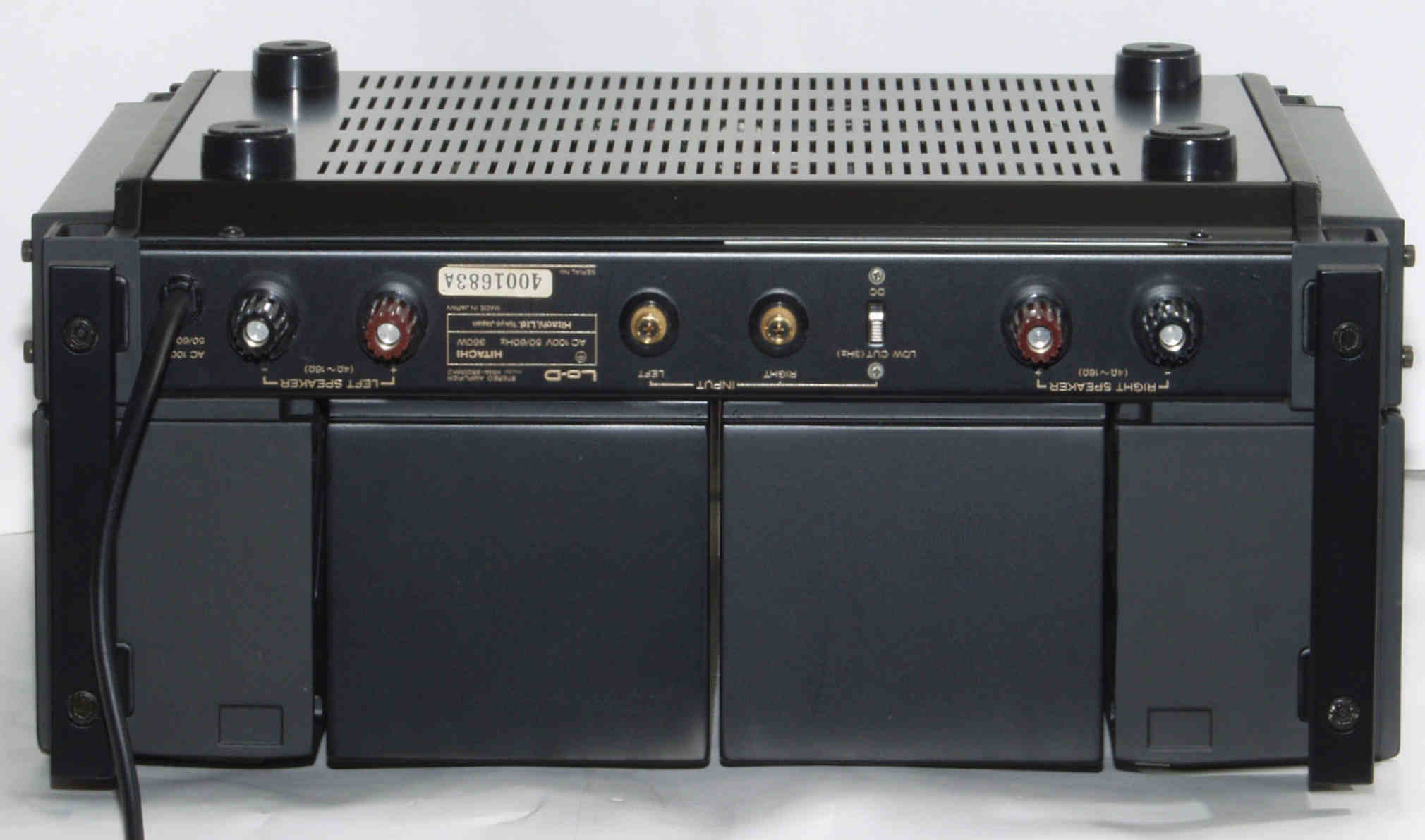

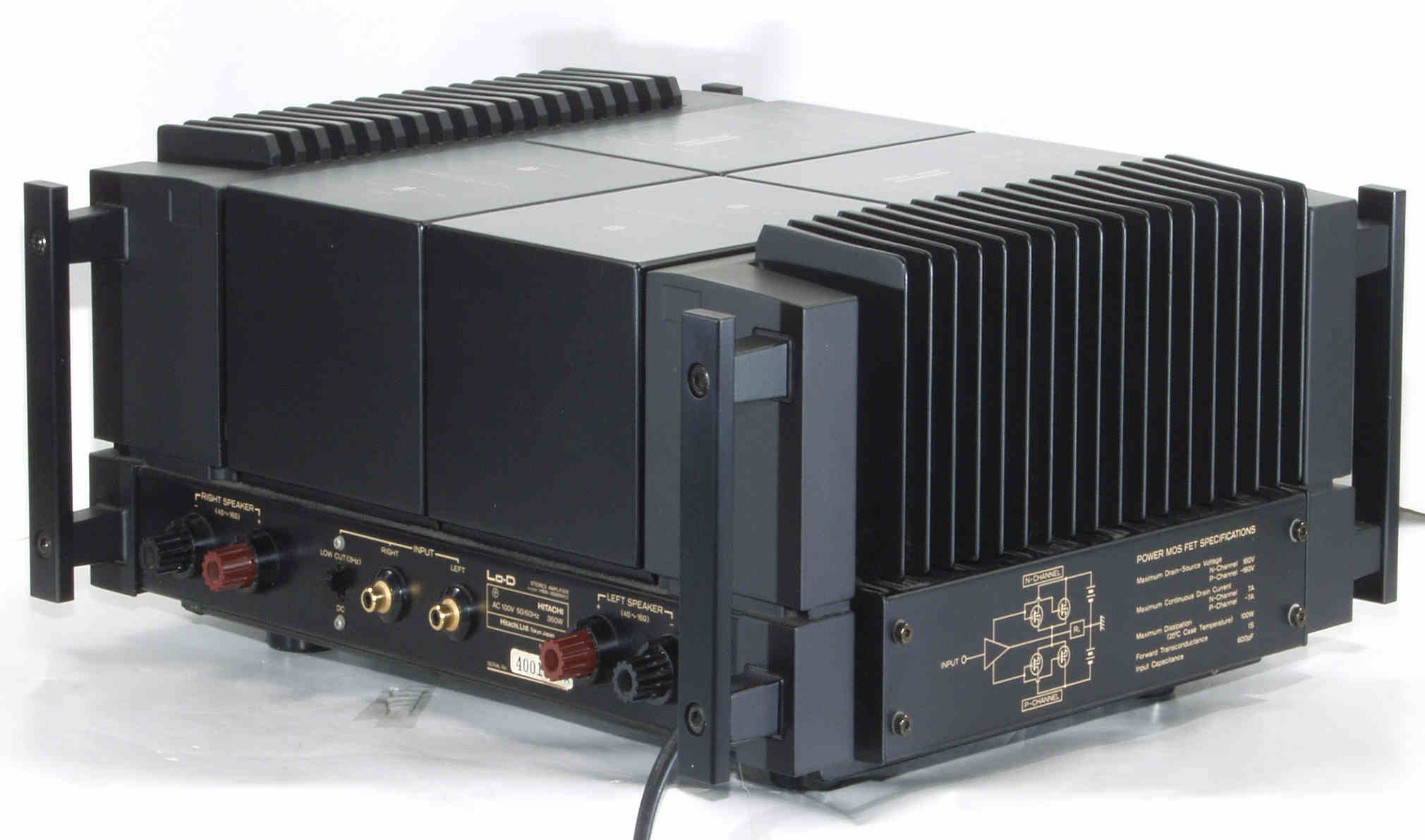

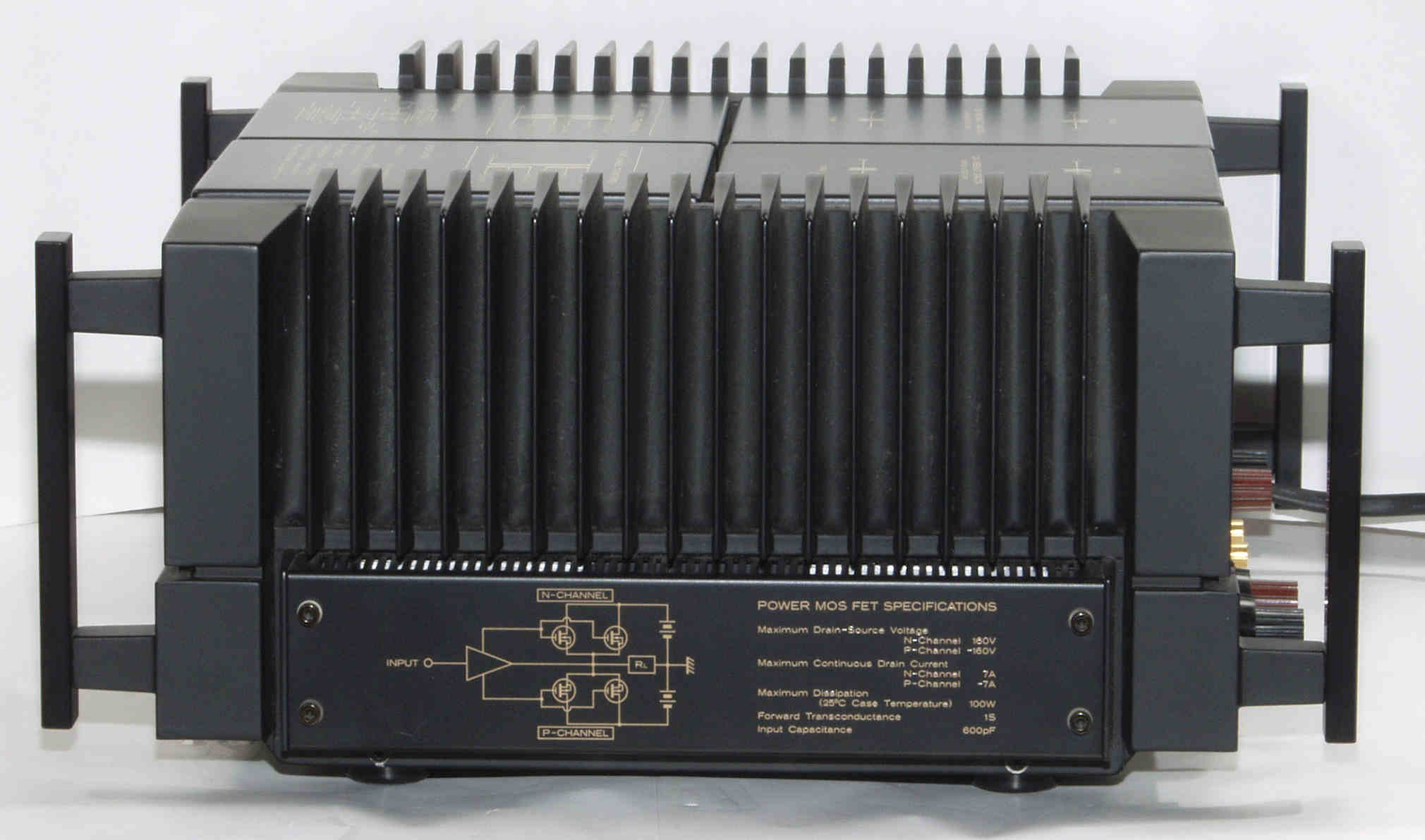

Ａ１５．　点検中　後から見る

Ａ１６．　点検中　後左から見る

Ａ１７．　点検中　左から見る

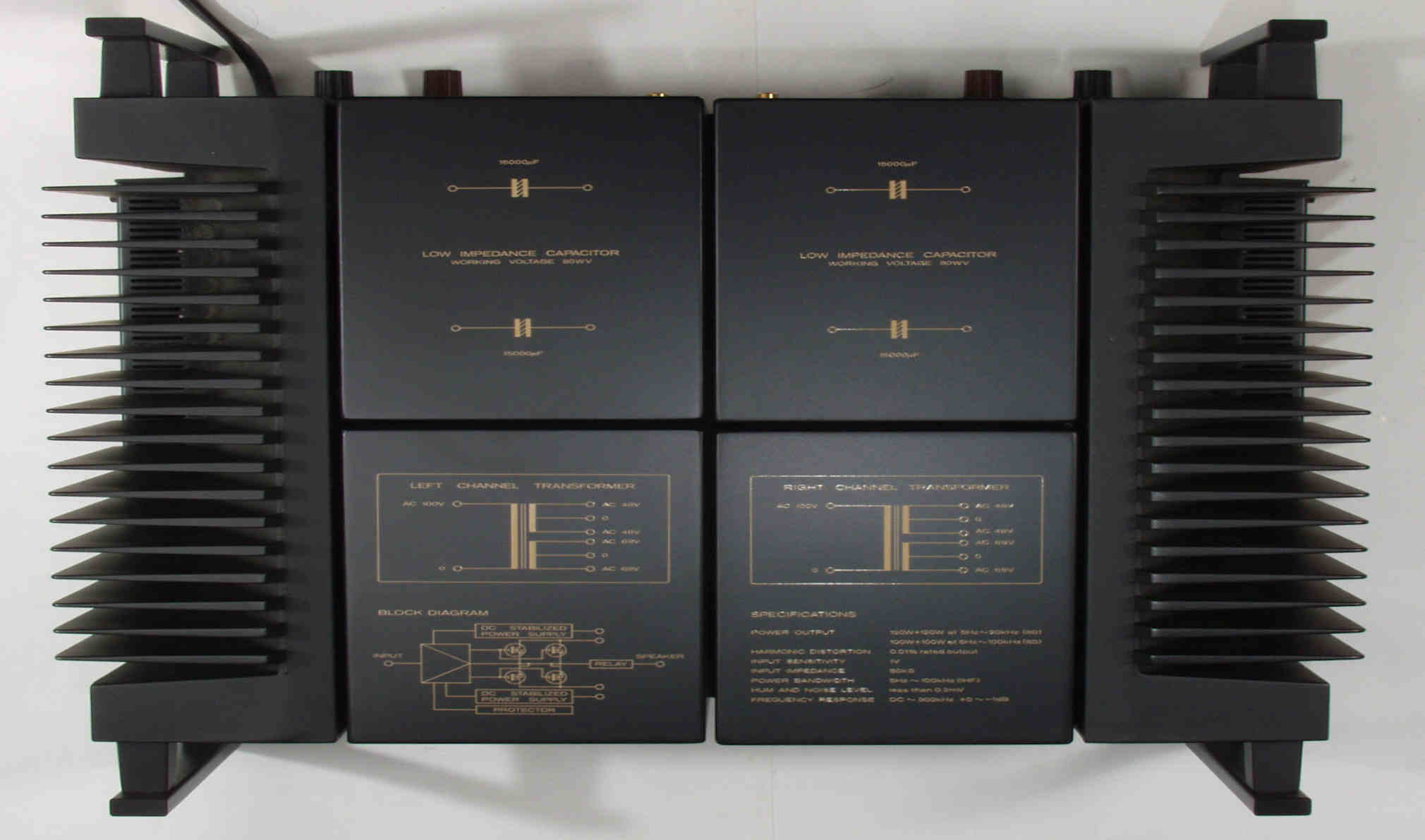

Ａ１８．　点検中　上から見る

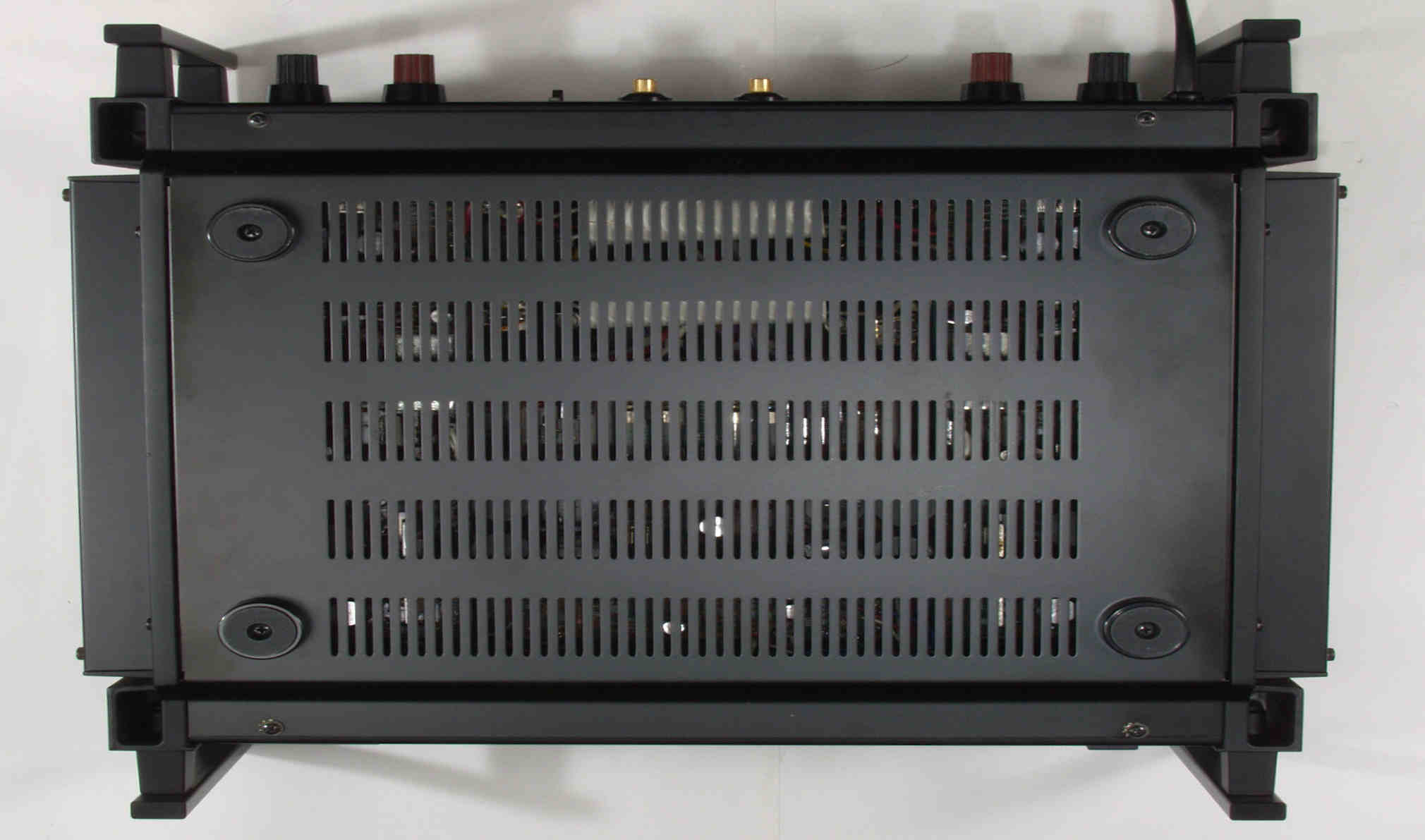

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

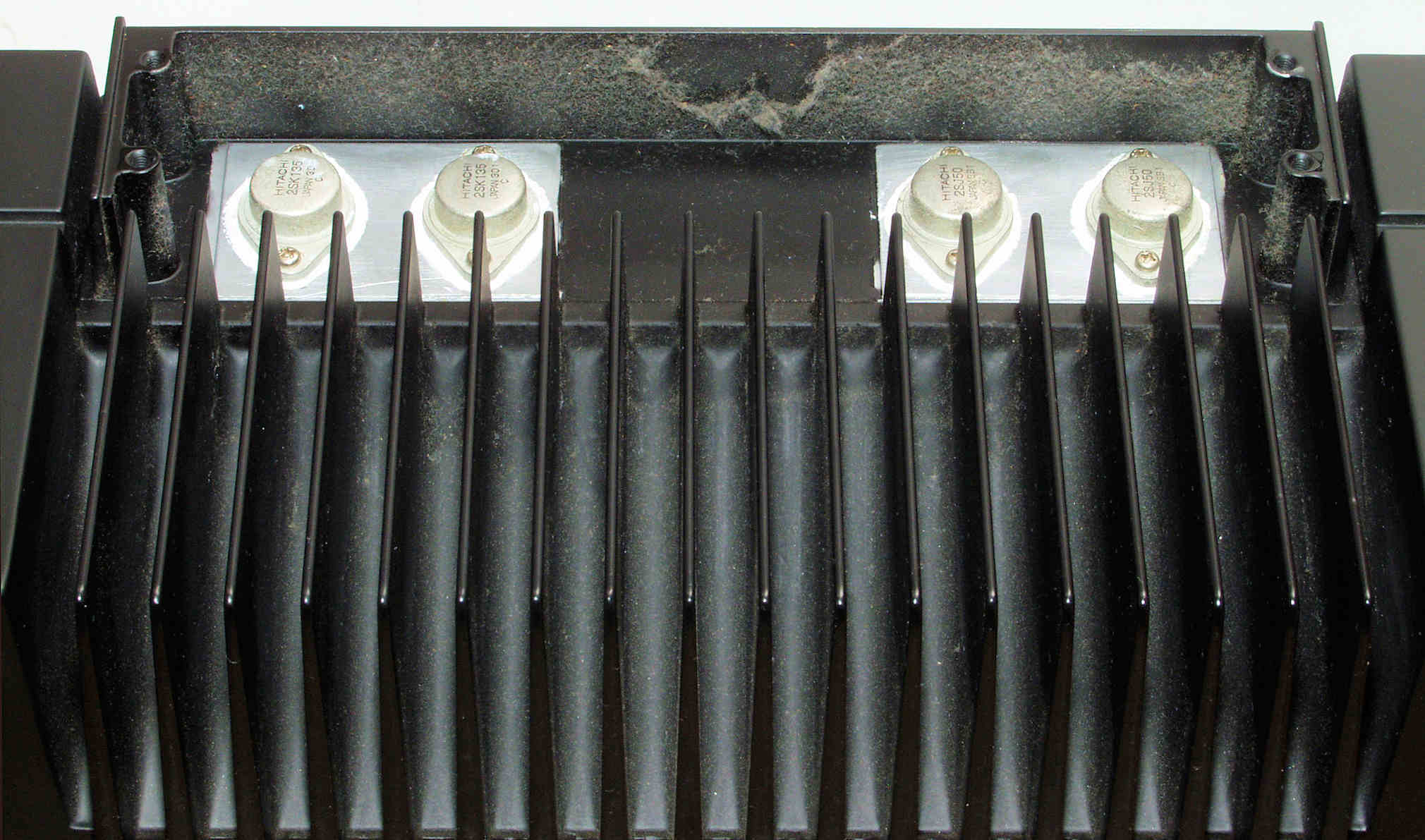

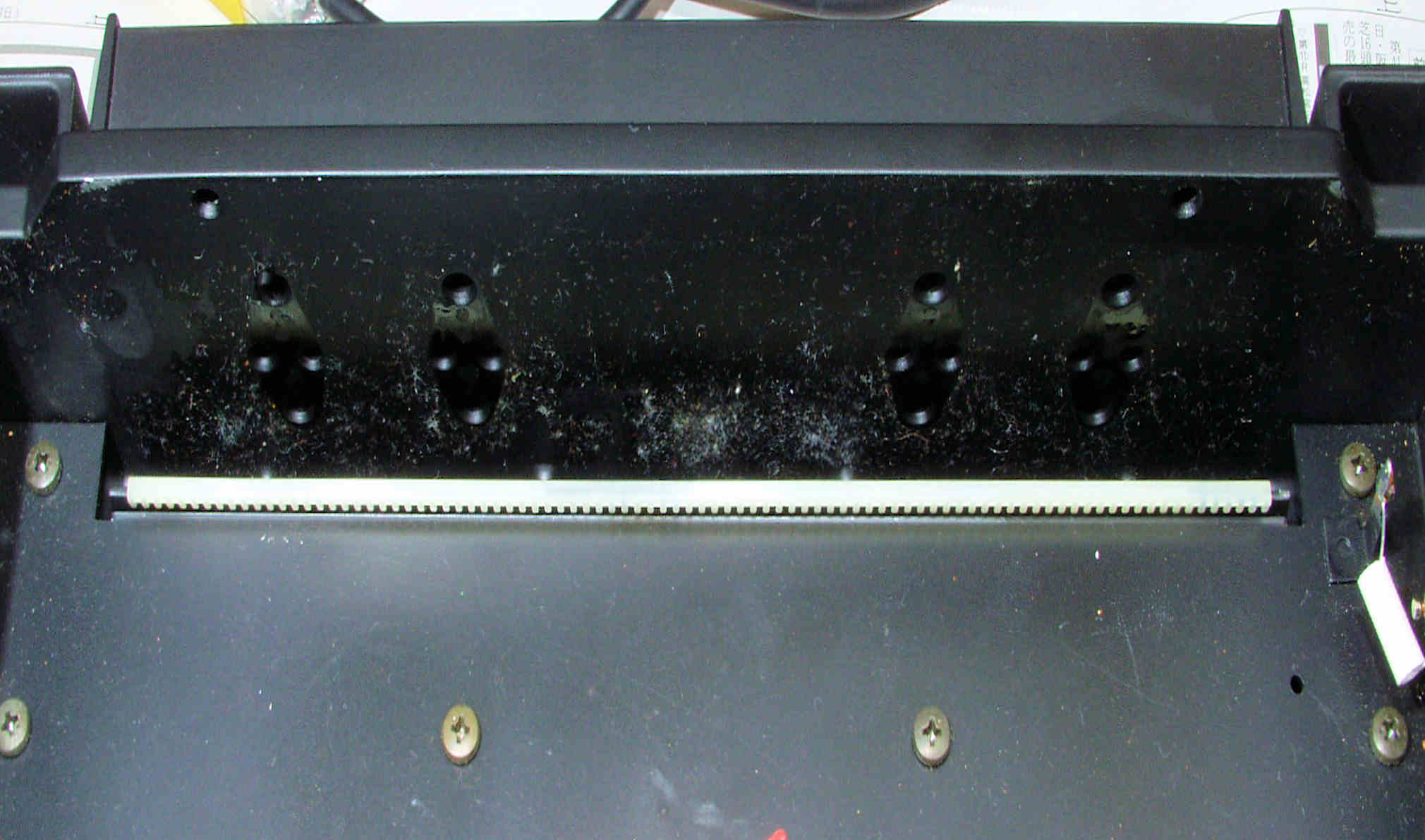

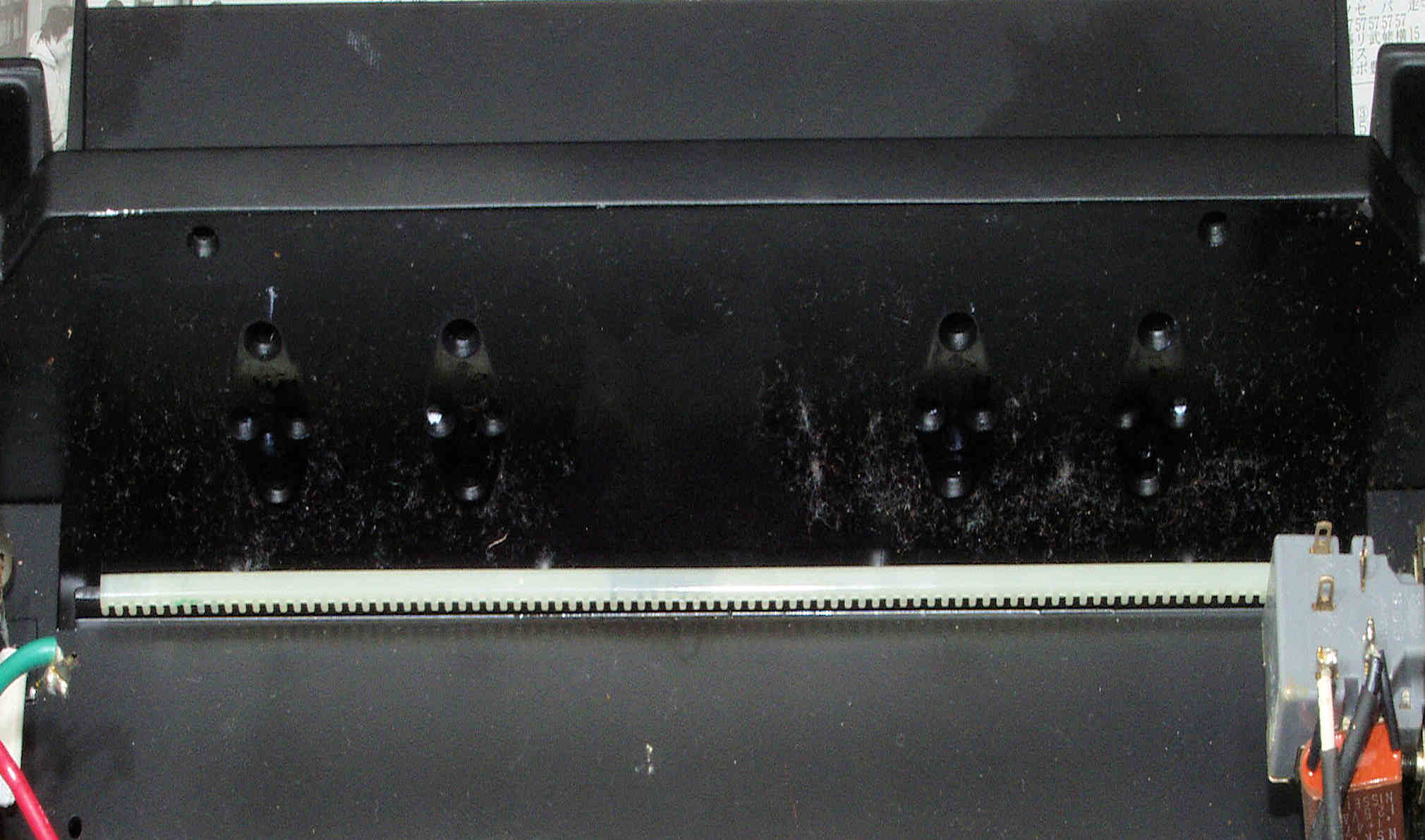

Ａ３１．　点検中　Ｒ側放熱器周りの埃

Ａ３２．　点検中　L側放熱器周りの埃

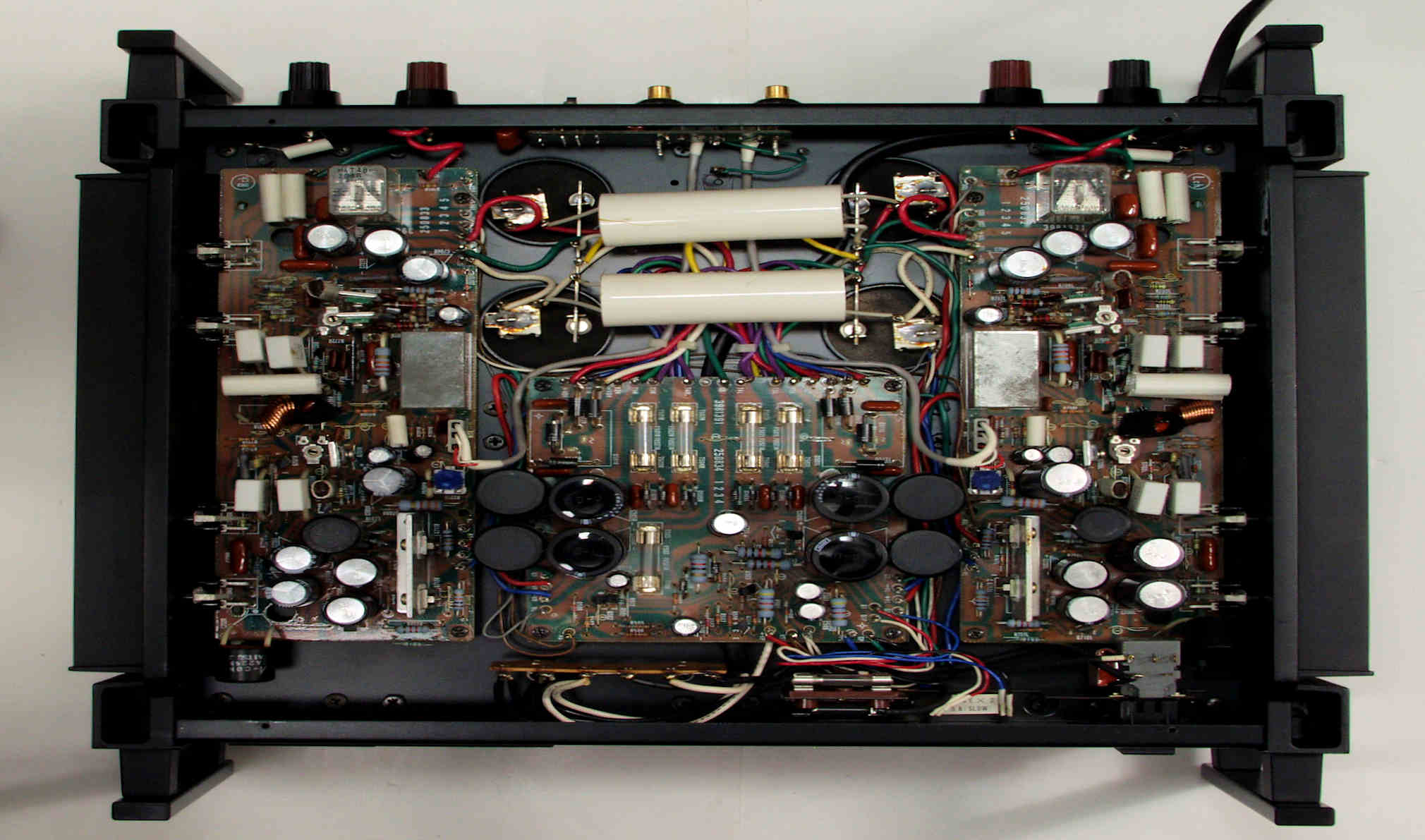

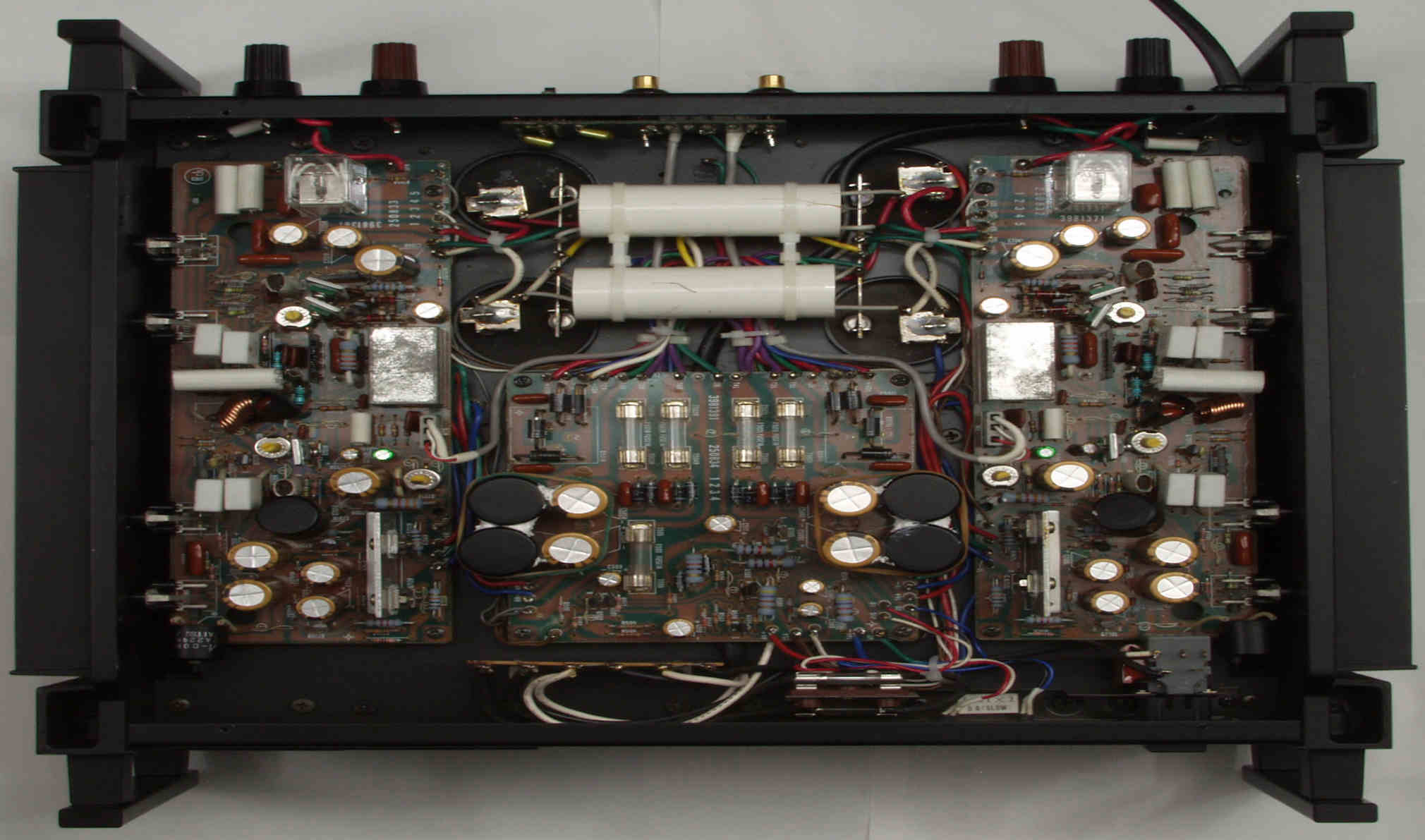

Ａ４１．　点検中　下蓋を取り、下から見る

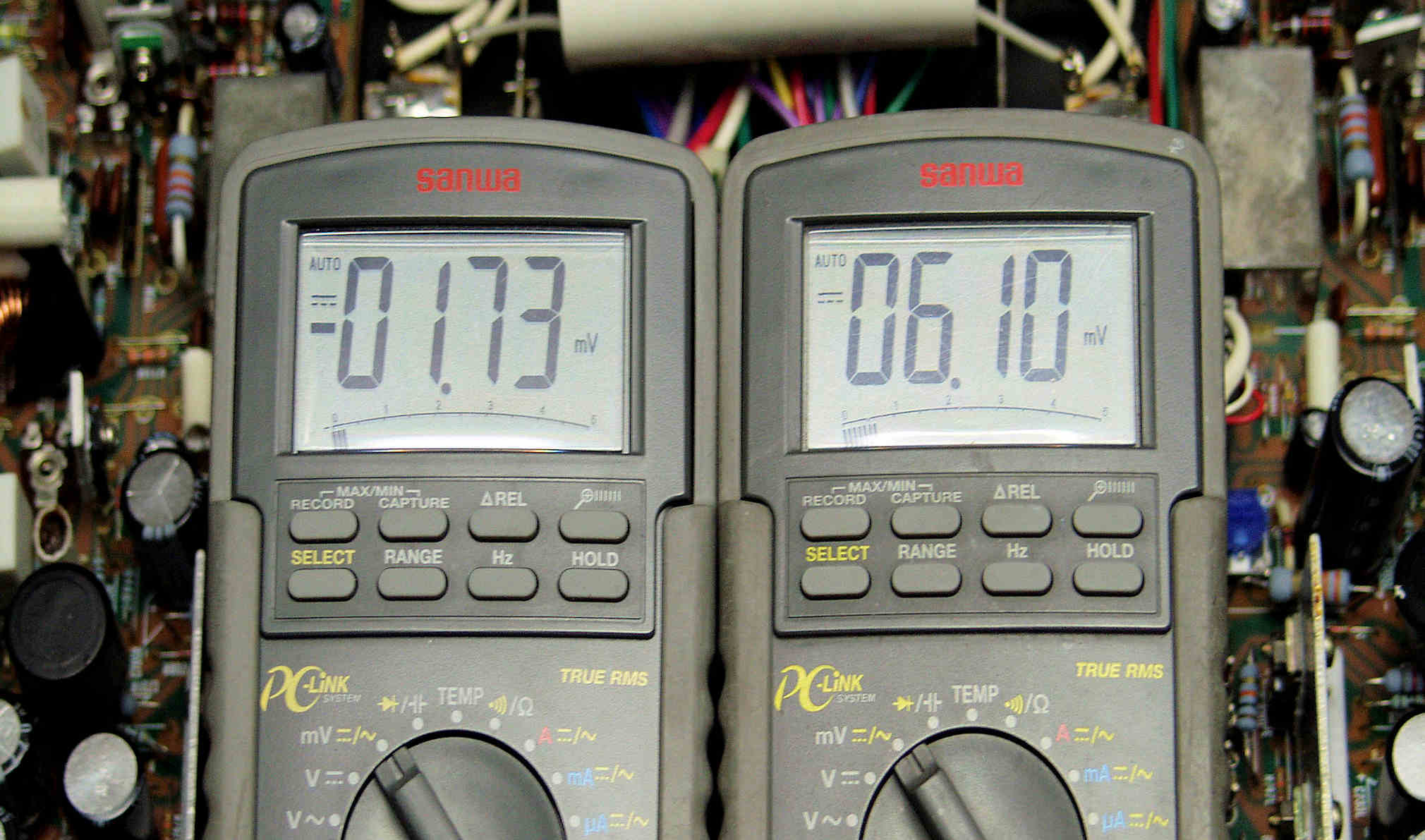

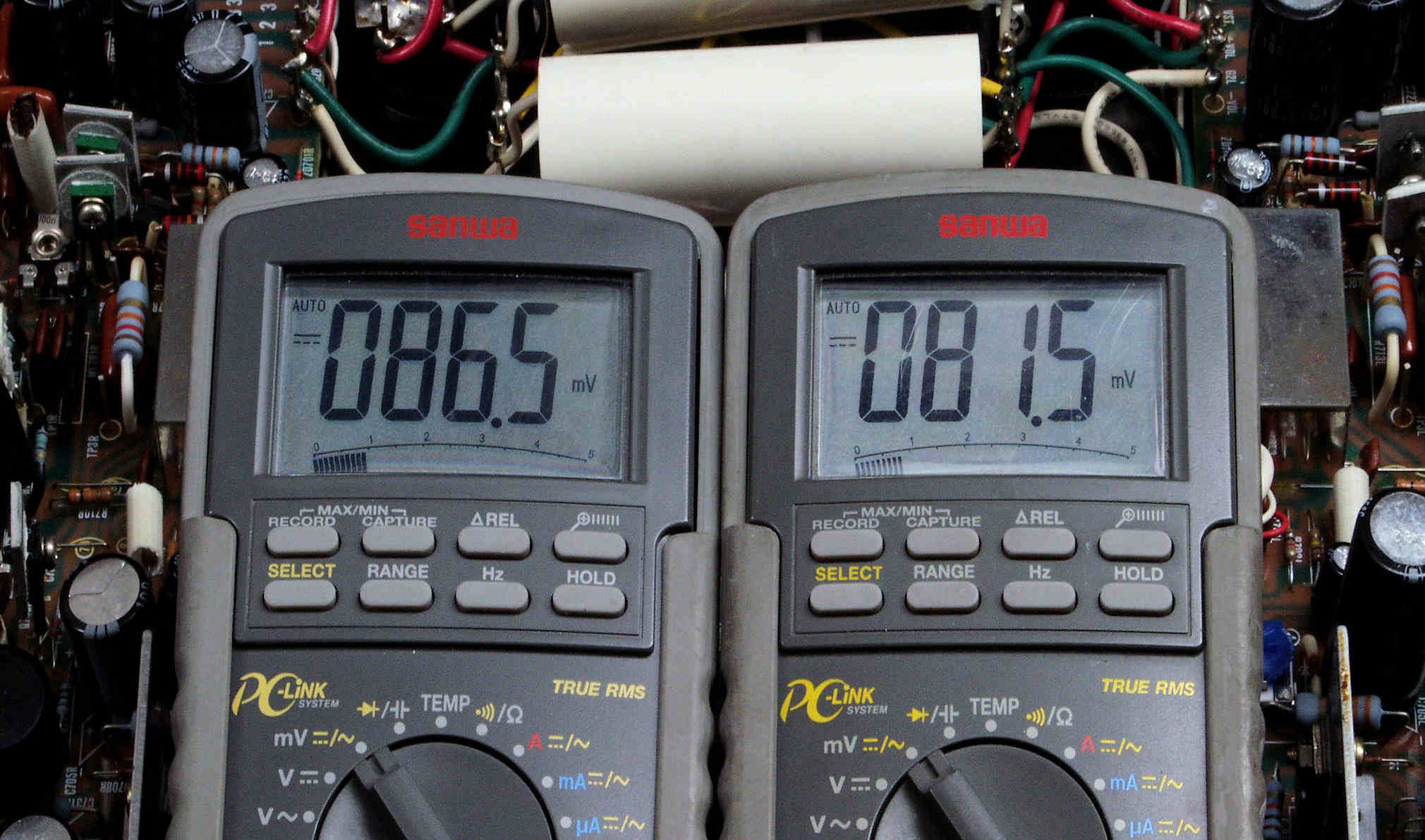

Ａ５１．　点検中　終段ＦＥＴ（電界効果トランジスター）バランス電圧。

Ａ５２．　点検中　終段ＦＥＴ（電界効果トランジスター）アイドル電流電圧。

Ａ６１．　点検中　Ｒ側放熱器裏周りの埃

Ａ６２．　点検中　Ｌ側放熱器裏周りの埃

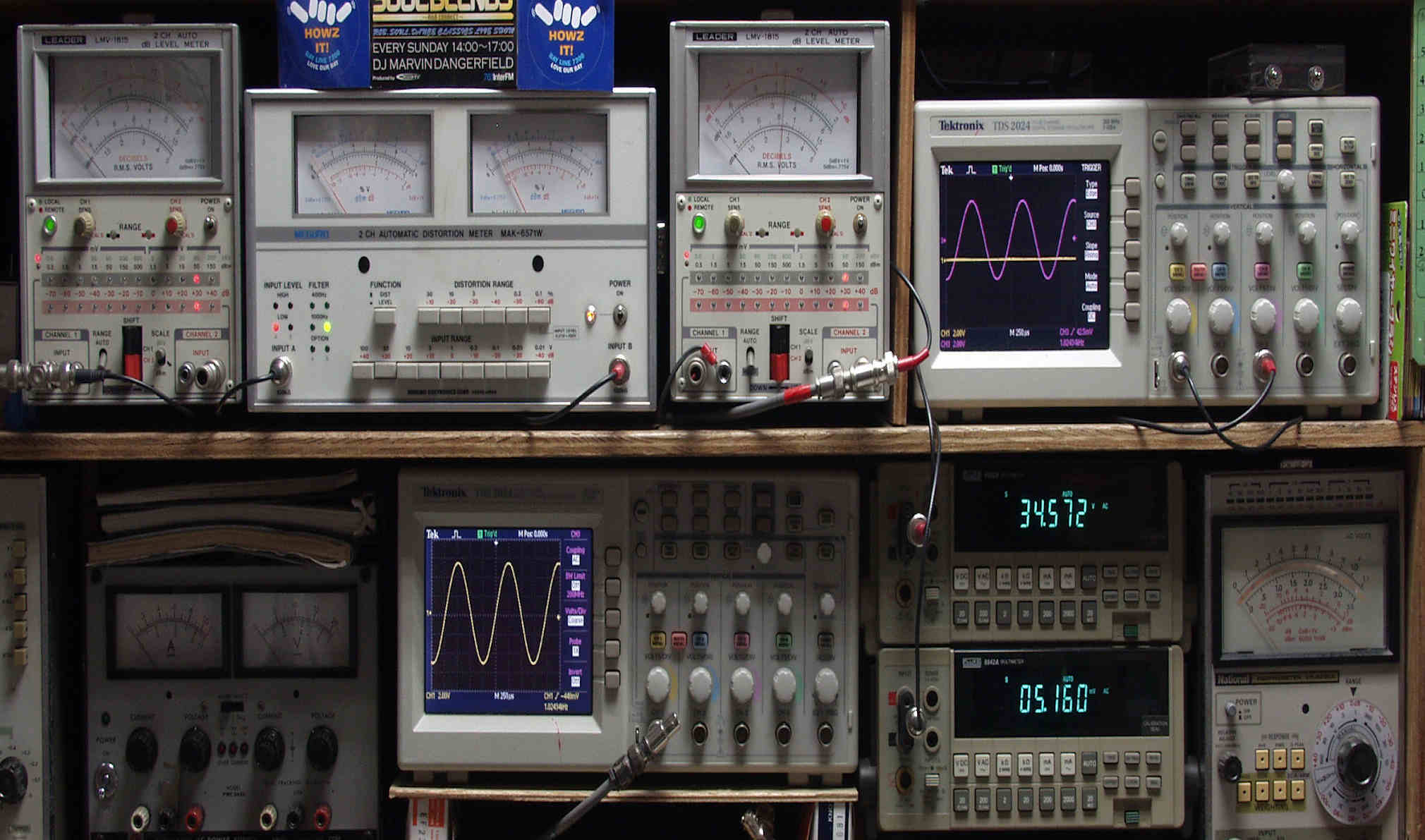

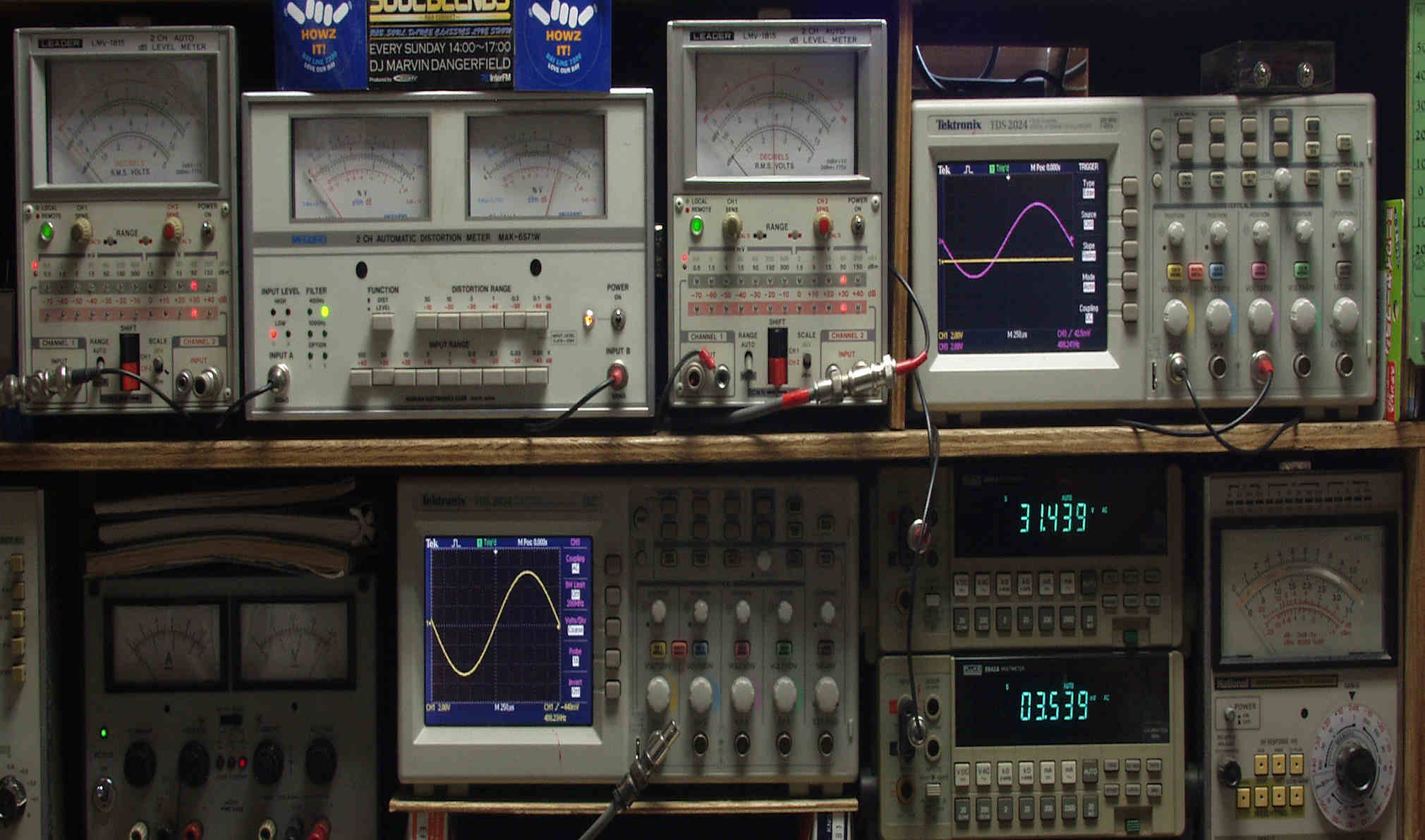

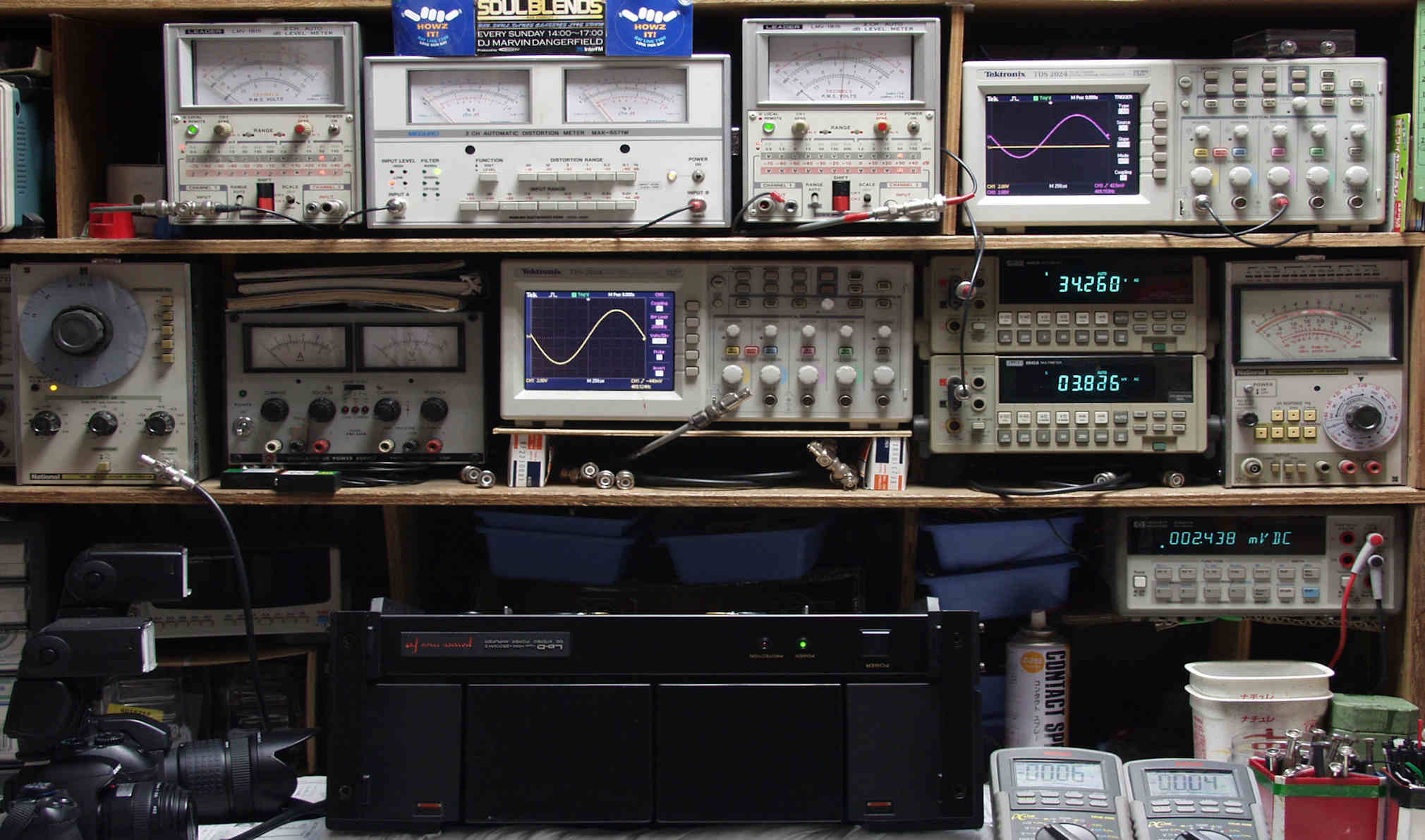

ＡＥ．　調整・測定 ＡＥ１．　出力・歪み率測定。 　　　　「見方」。 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。 　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。 　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

ＡＥ２１．　Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力　０．２％歪み（０．３％レンジ）　１０００ＨＺ

ＡＥ２２．　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力　０．３％歪み（０．３％レンジ）　１０００ＨＺ

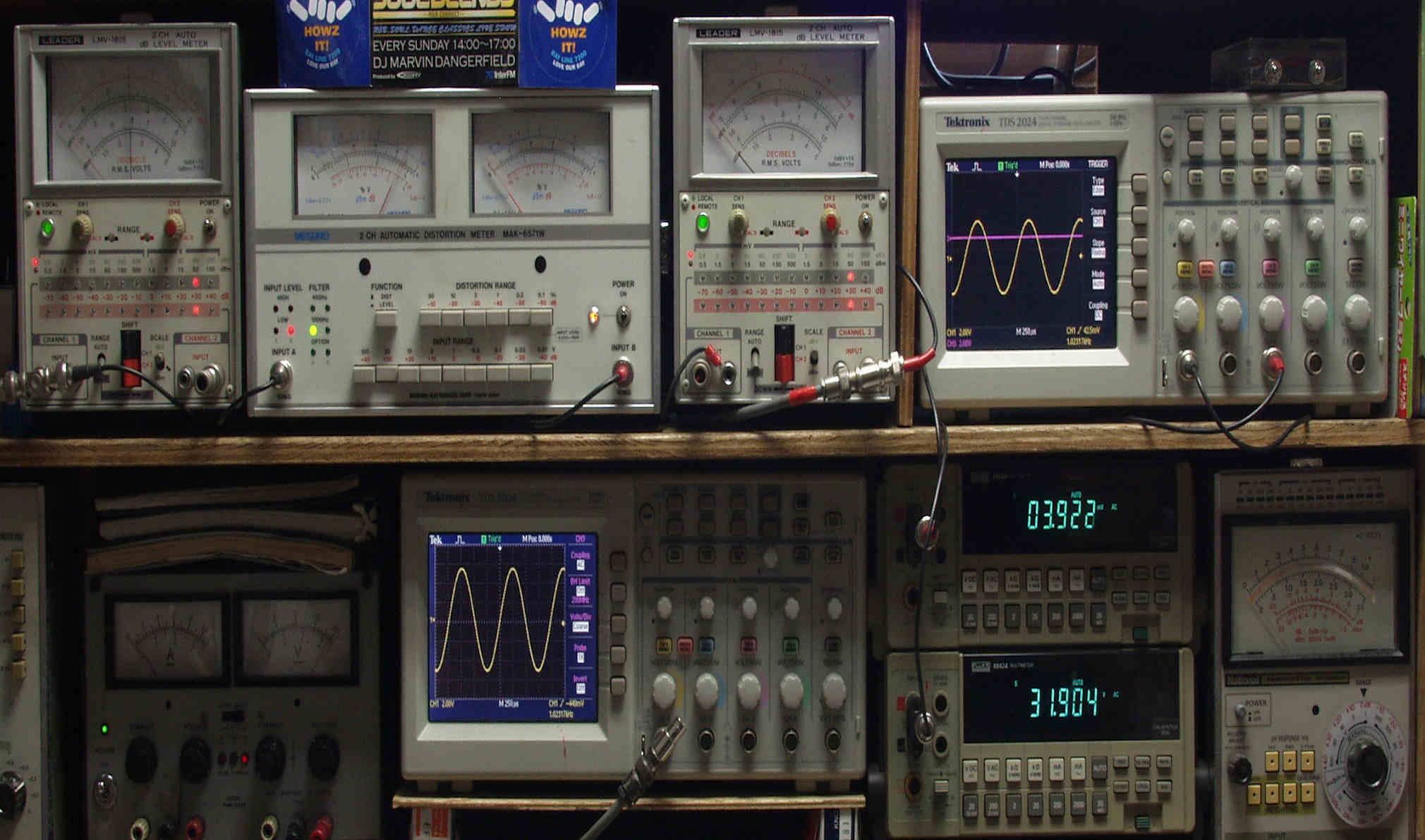

ＡＥ２３．　Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力　０．２５％歪み（０．３％レンジ）　４００ＨＺ

ＡＥ２４．　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力　０．１５％歪み（０．３％レンジ）　４００ＨＺ

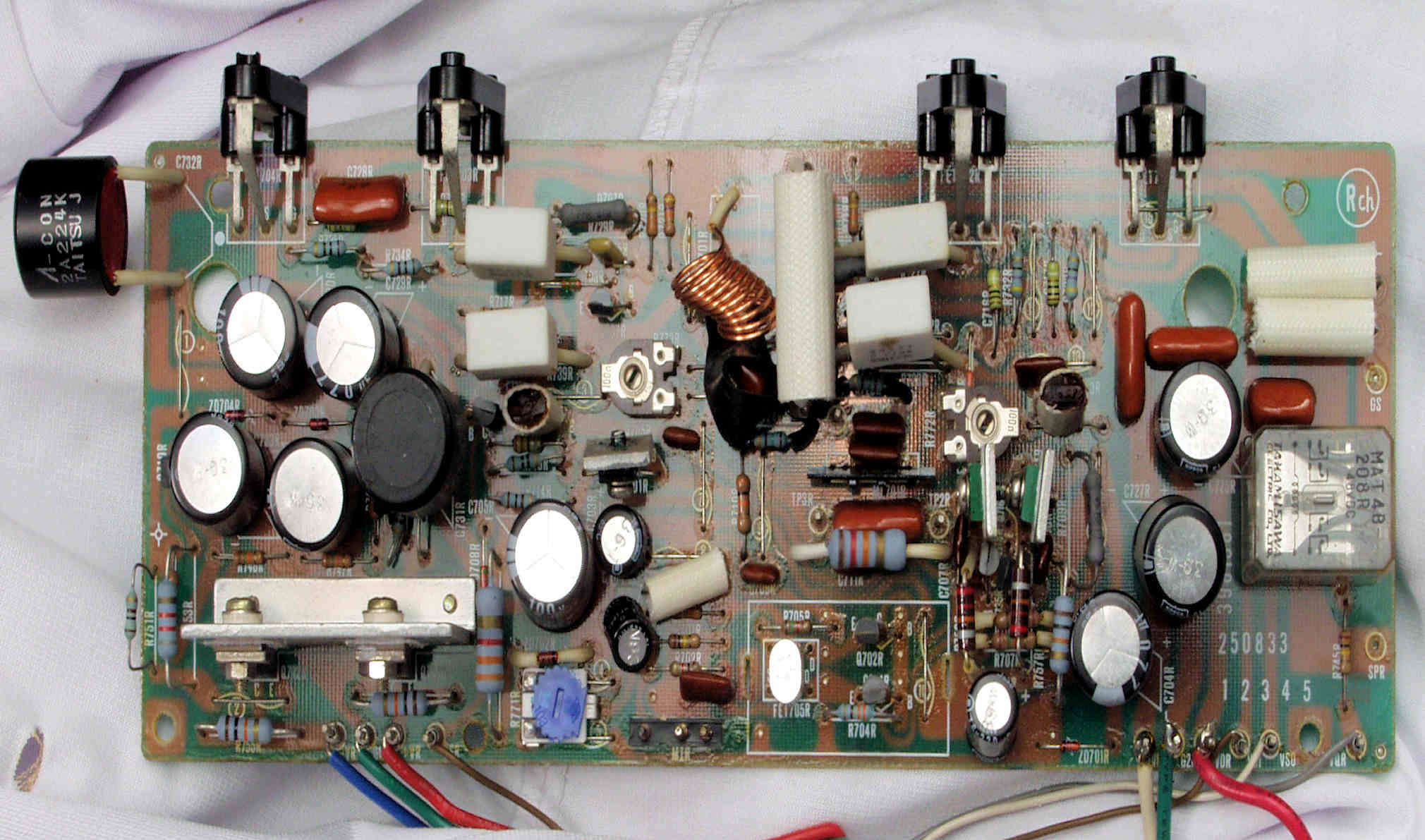

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ側ドライブ基板

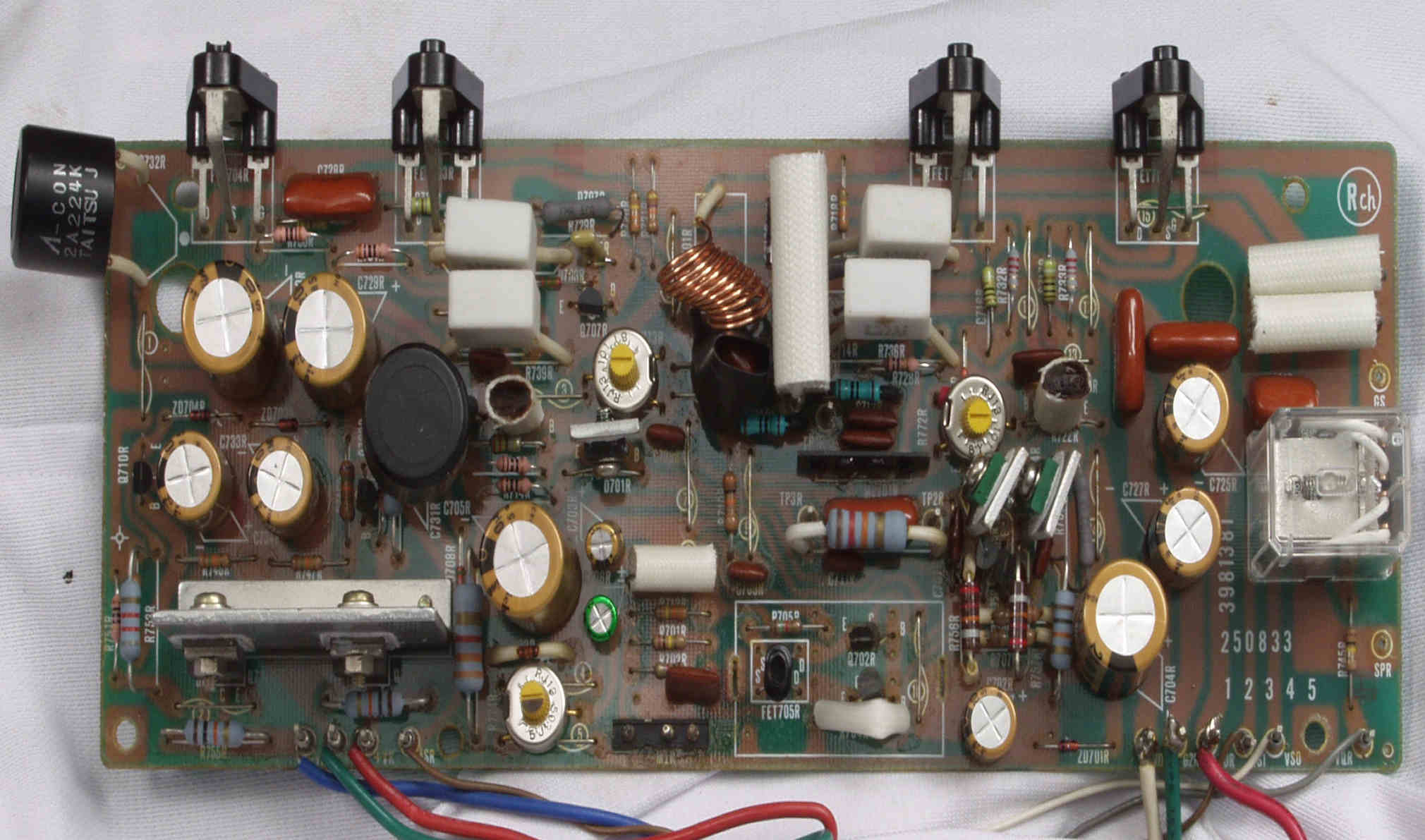

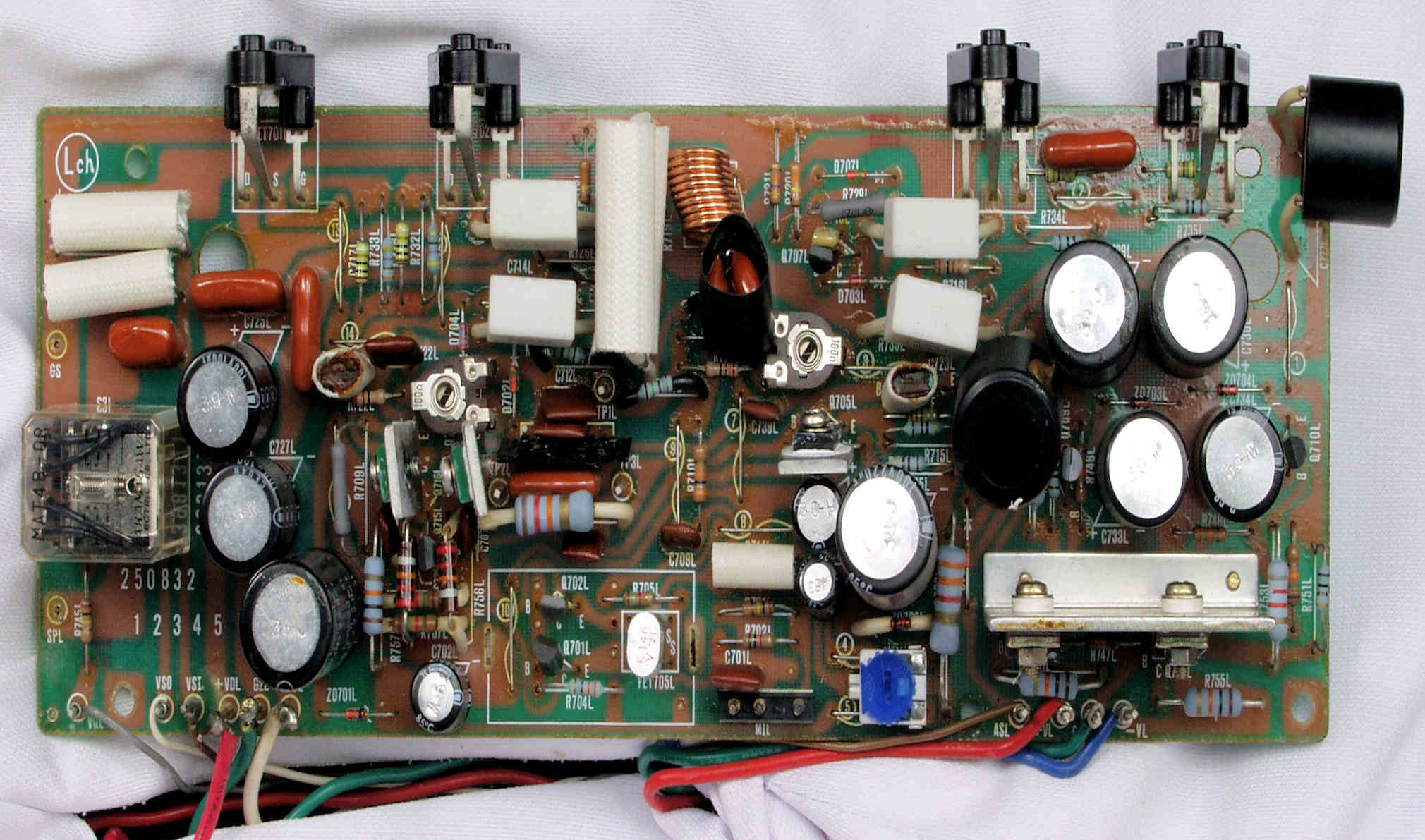

Ｃ１２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

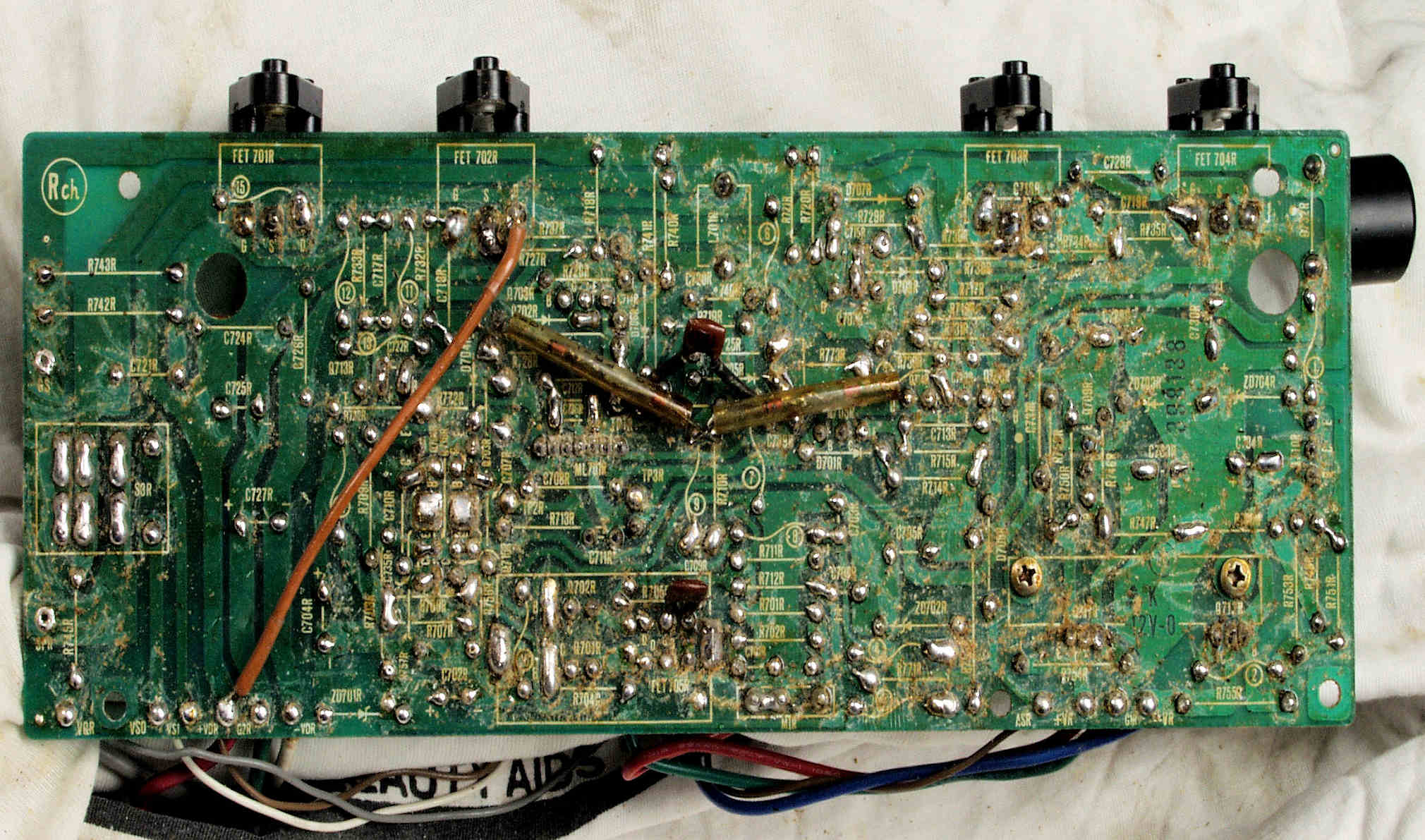

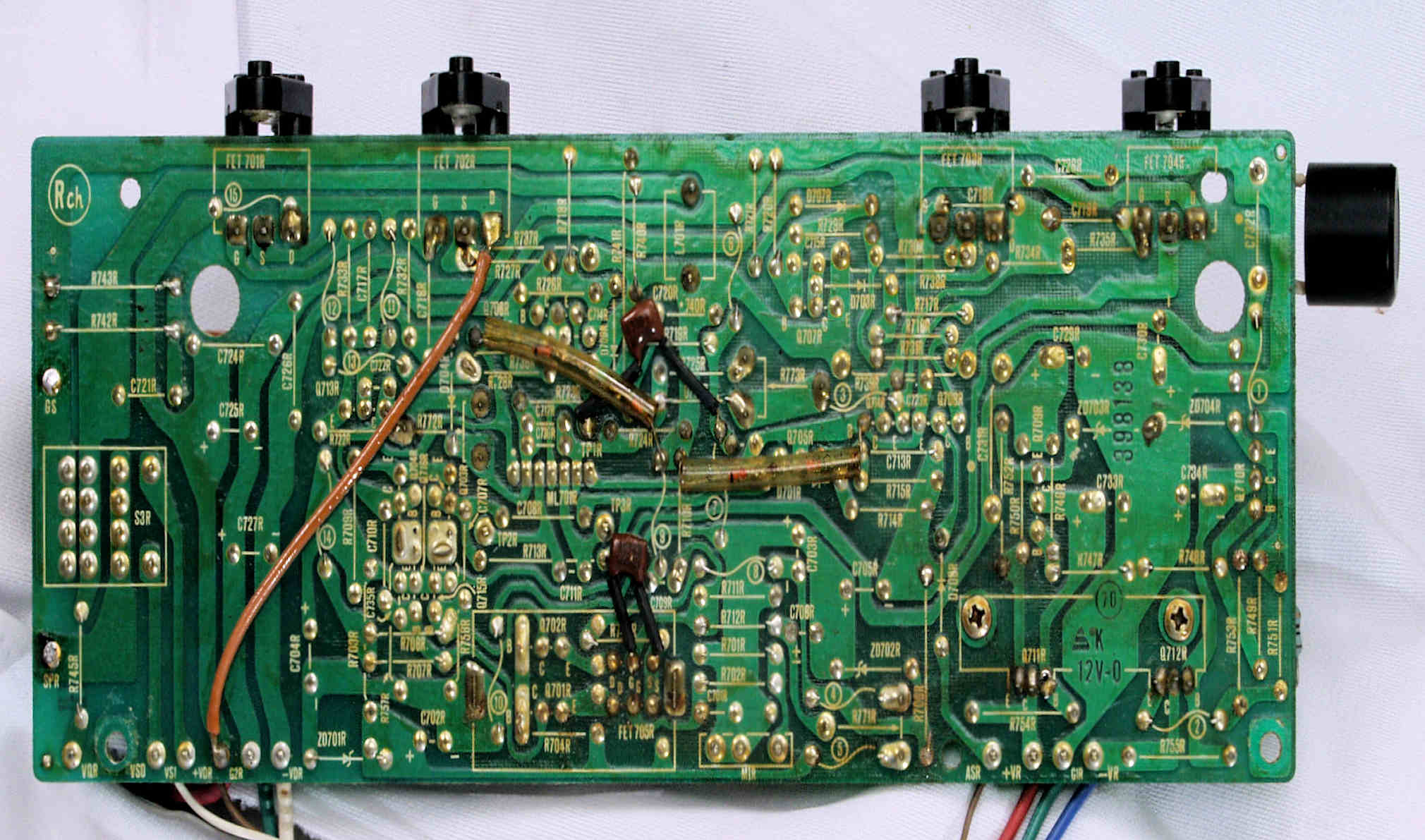

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

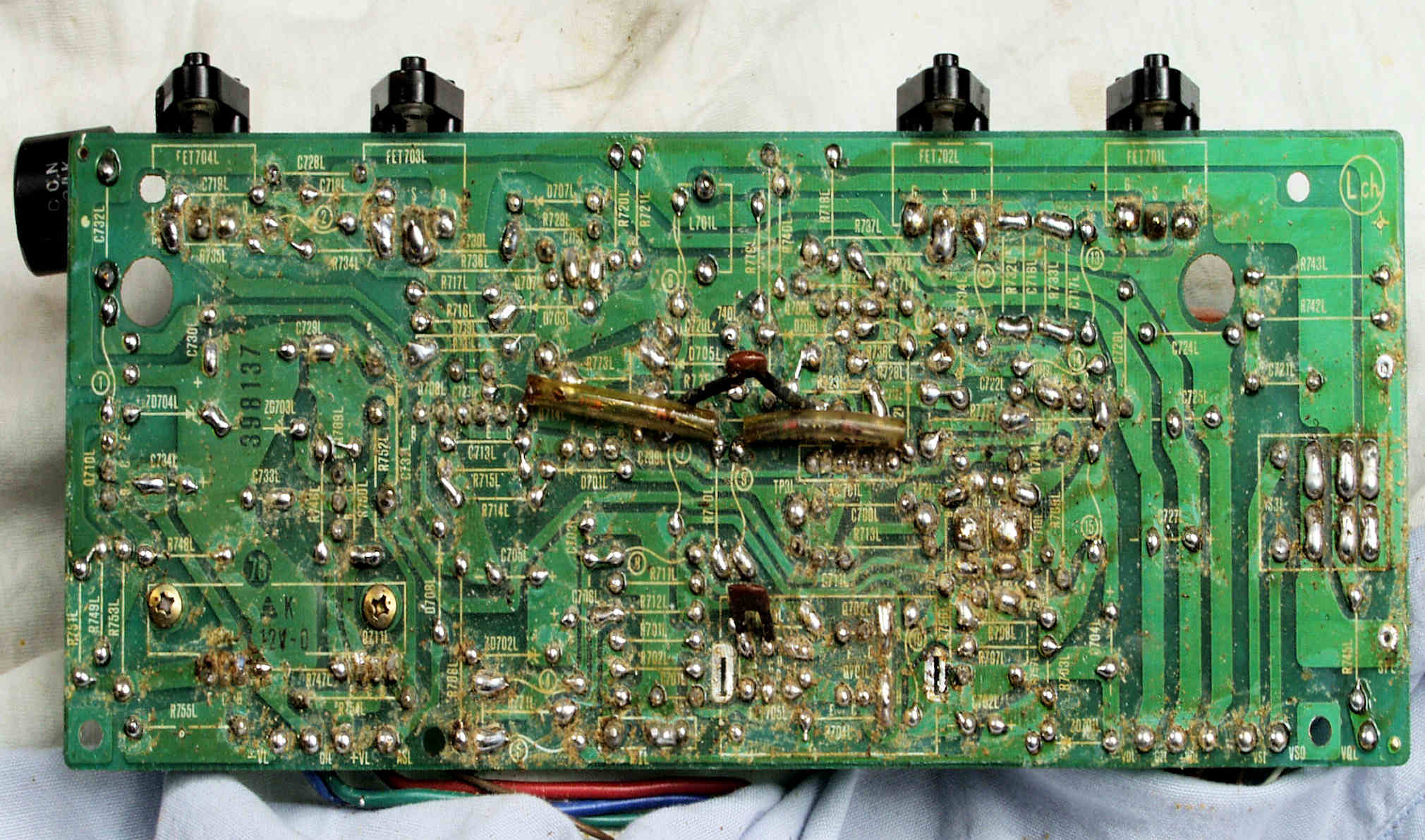

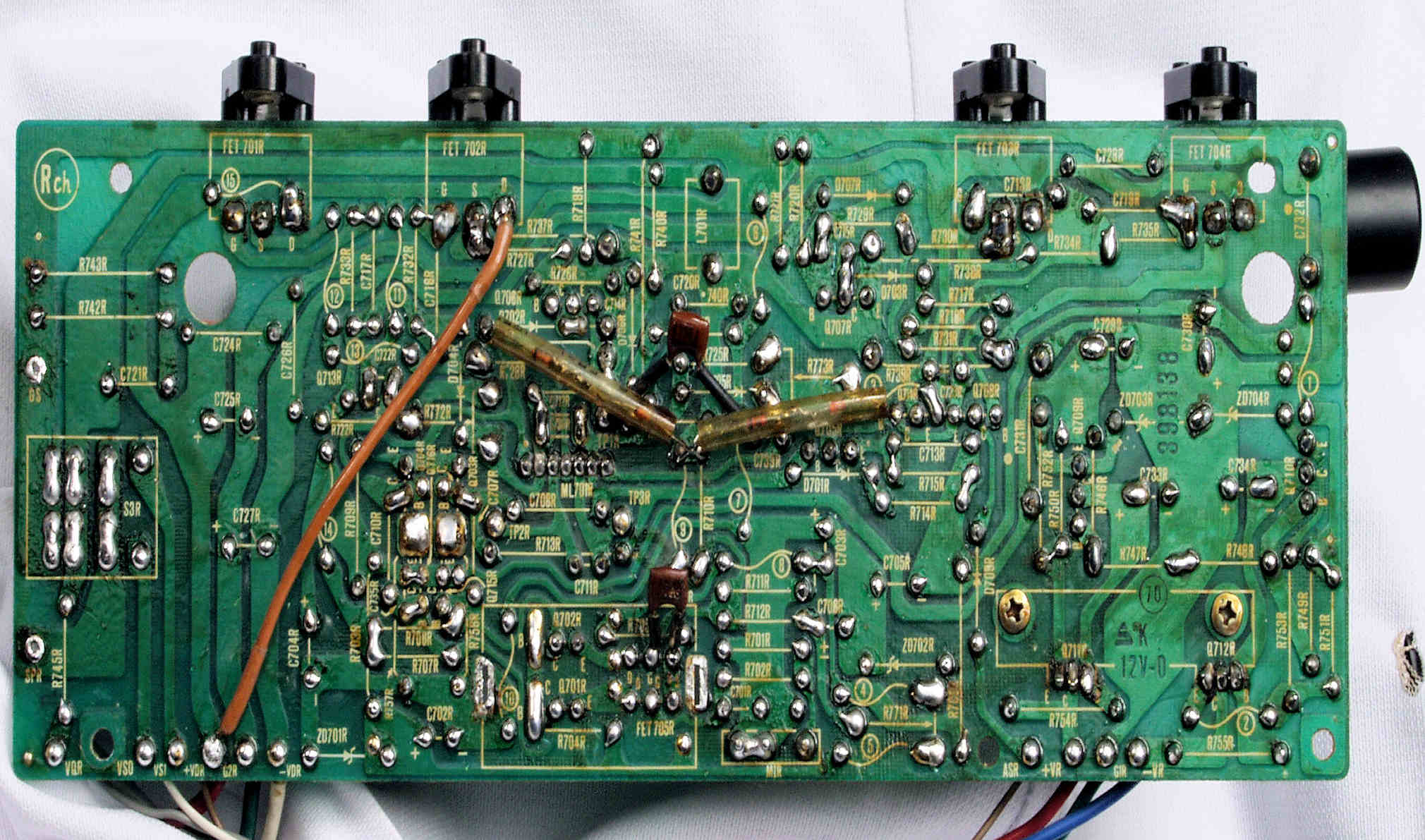

Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１５．　修理中　R側ドライブ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ１６．　完成Ｒ側ドライブ基板裏　　洗浄後

Ｃ２１．　修理前　Ｌ側ドライブ基板

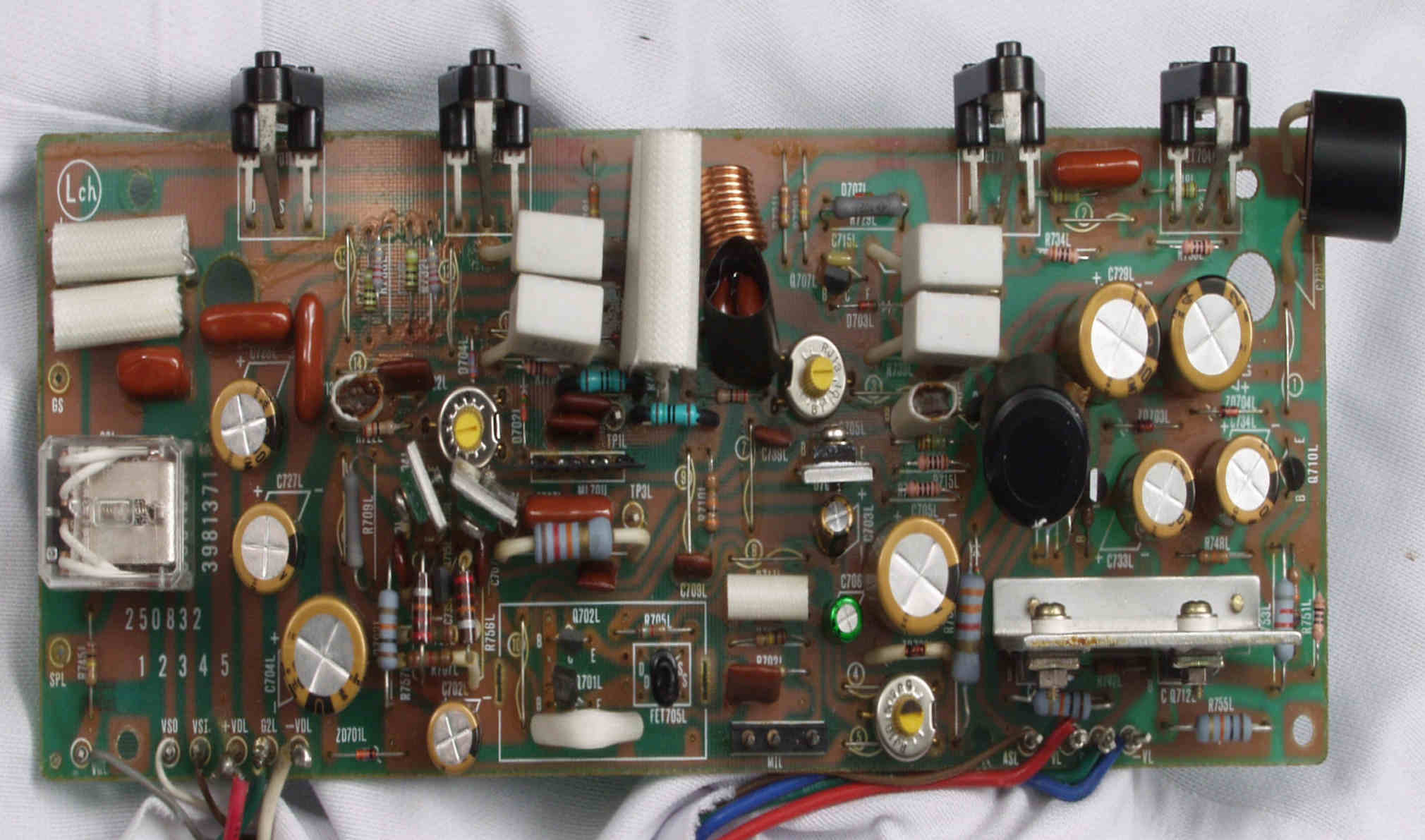

Ｃ２２．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

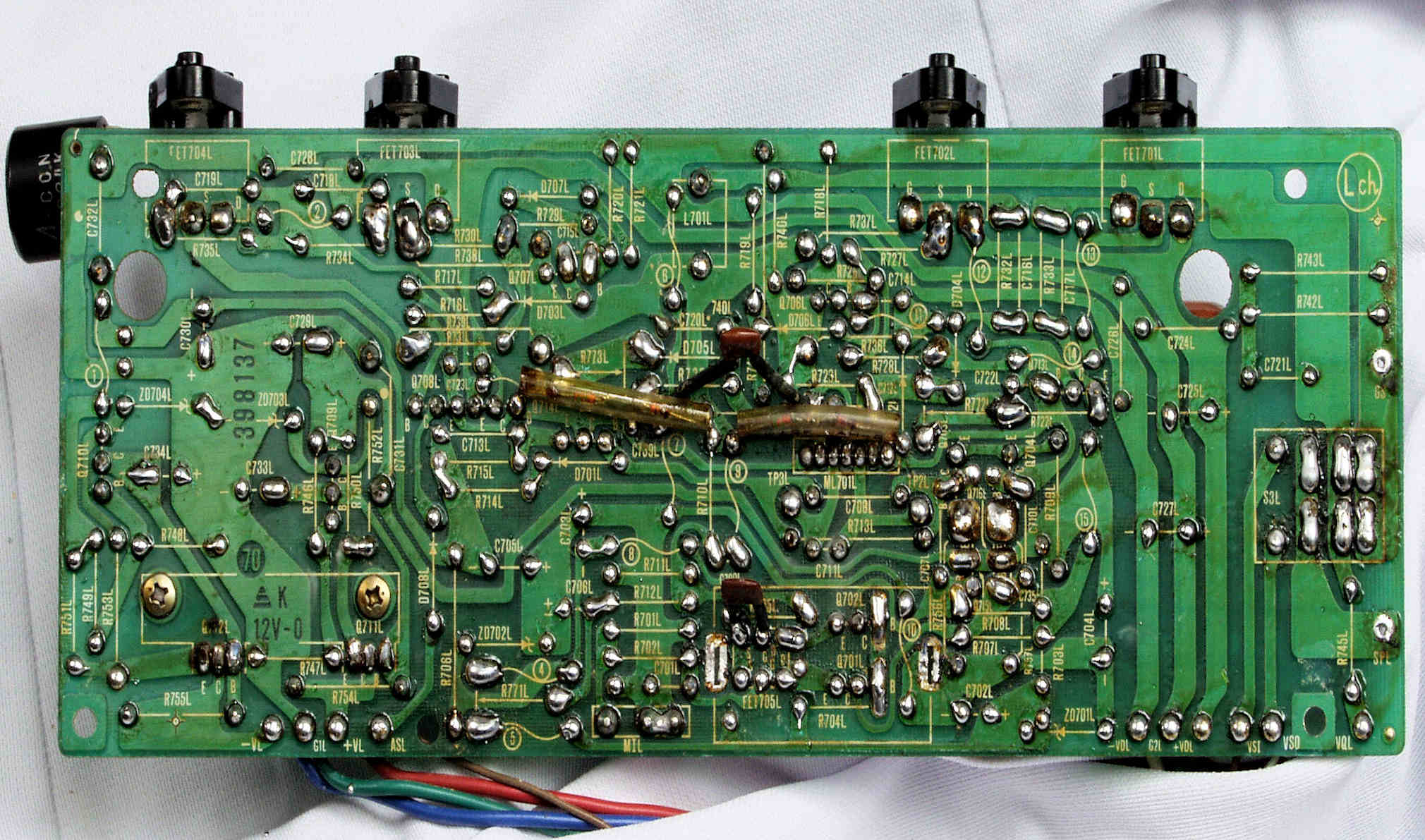

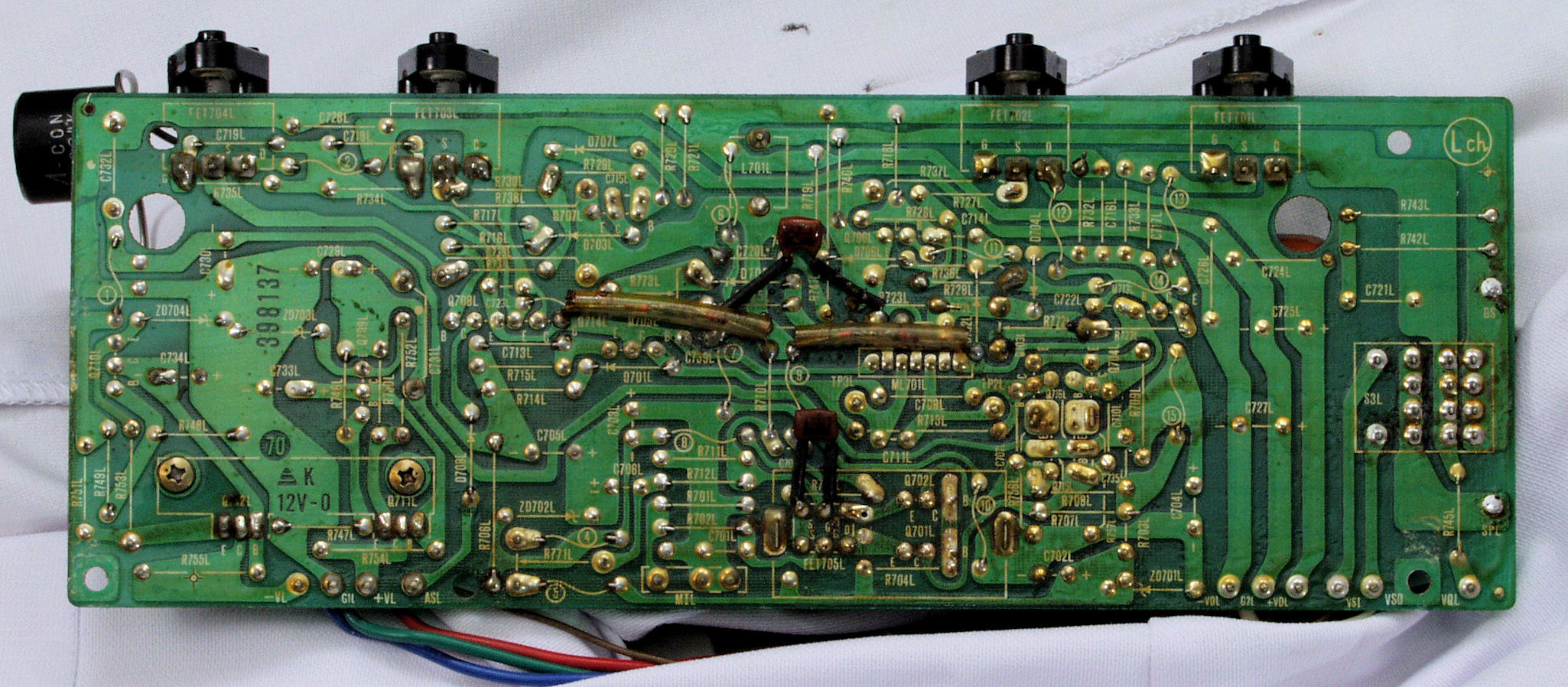

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ２５．　修理中　Ｌ側ドライブ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ２６．　完成Ｌ側ドライブ基板裏　　洗浄後防湿材を塗る

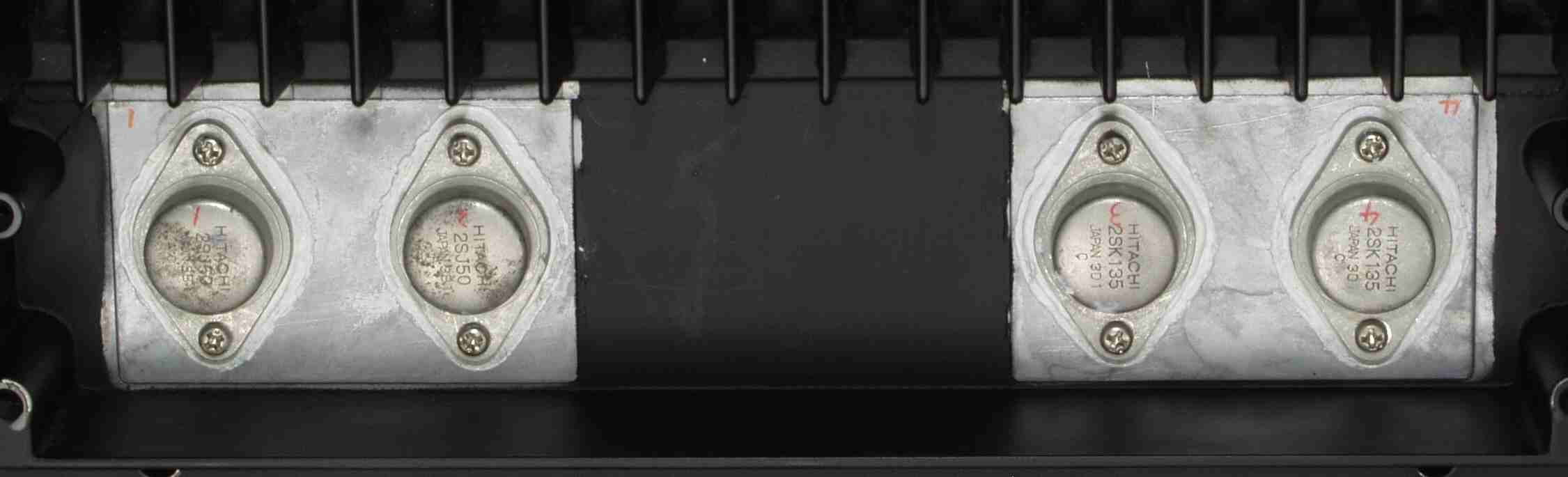

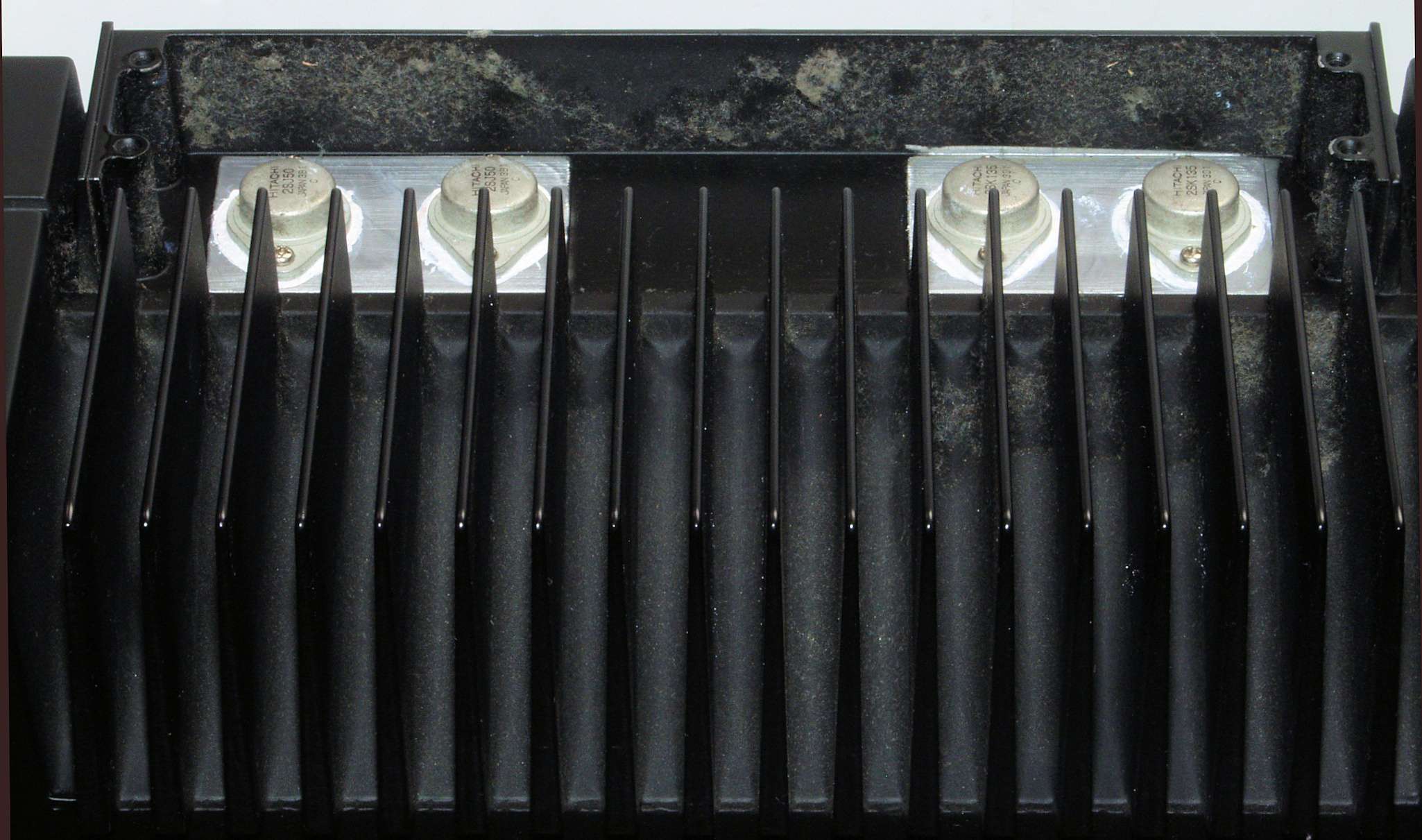

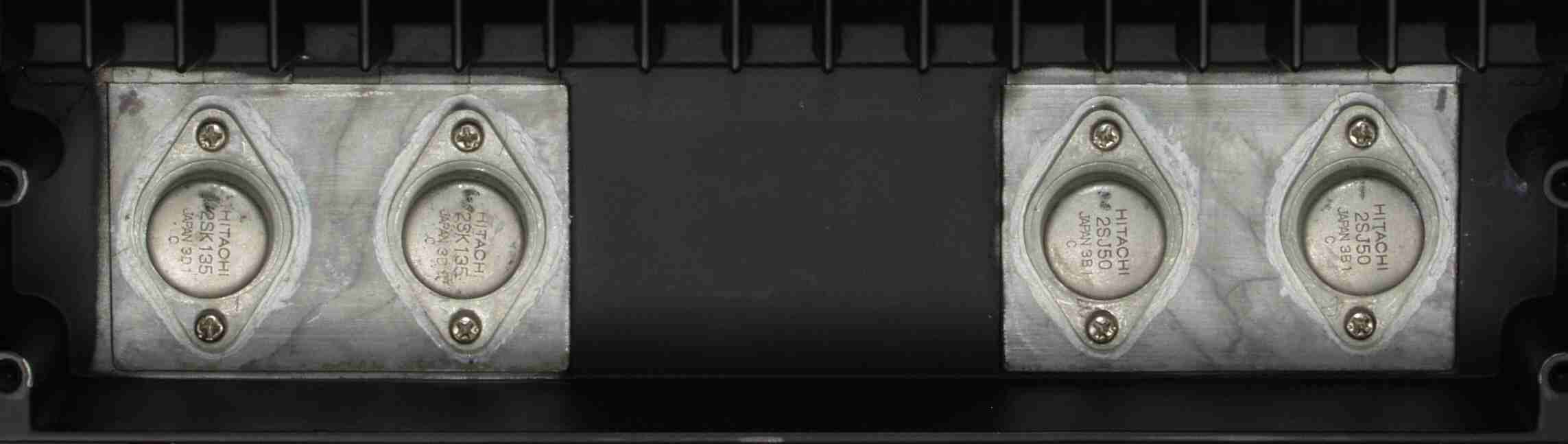

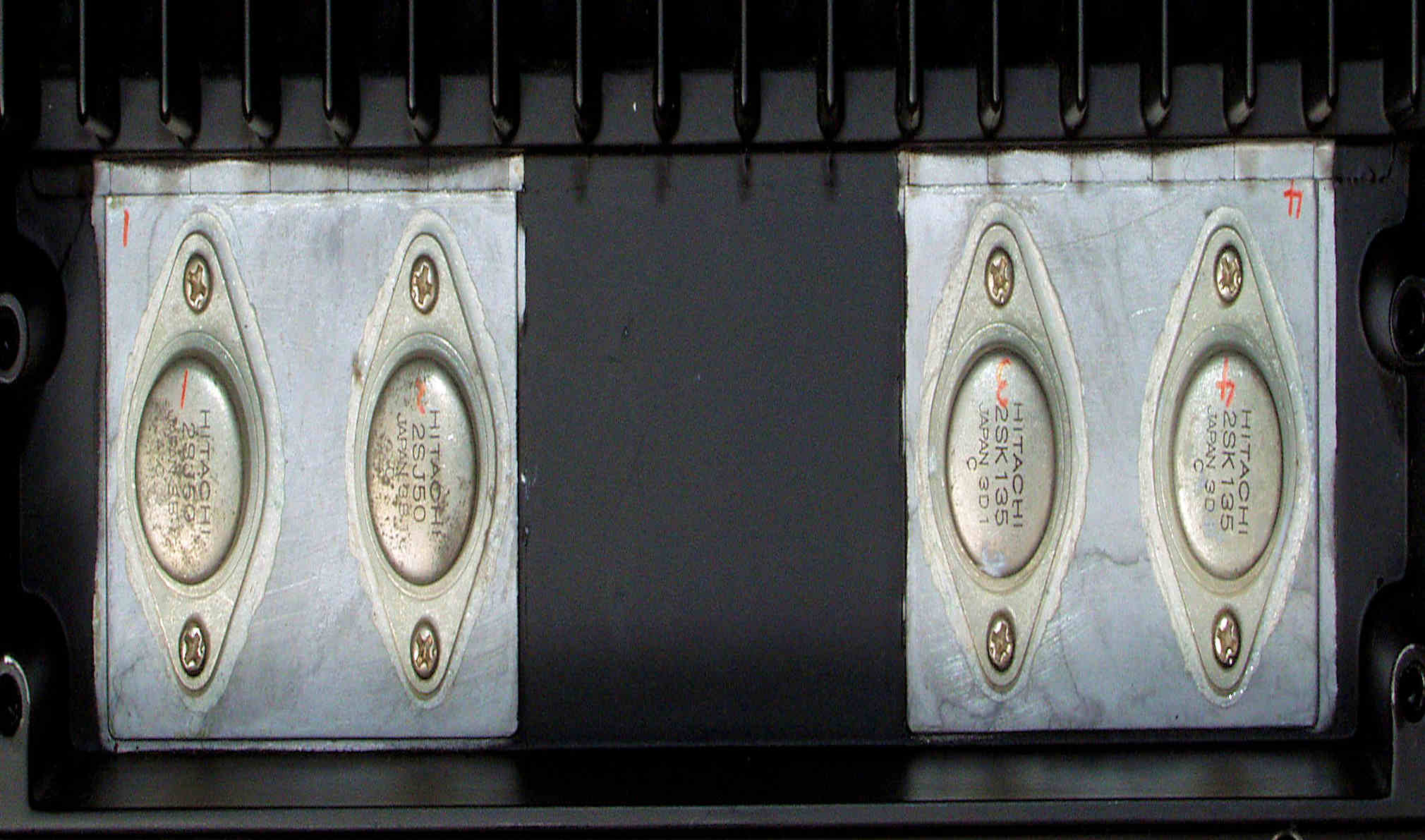

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

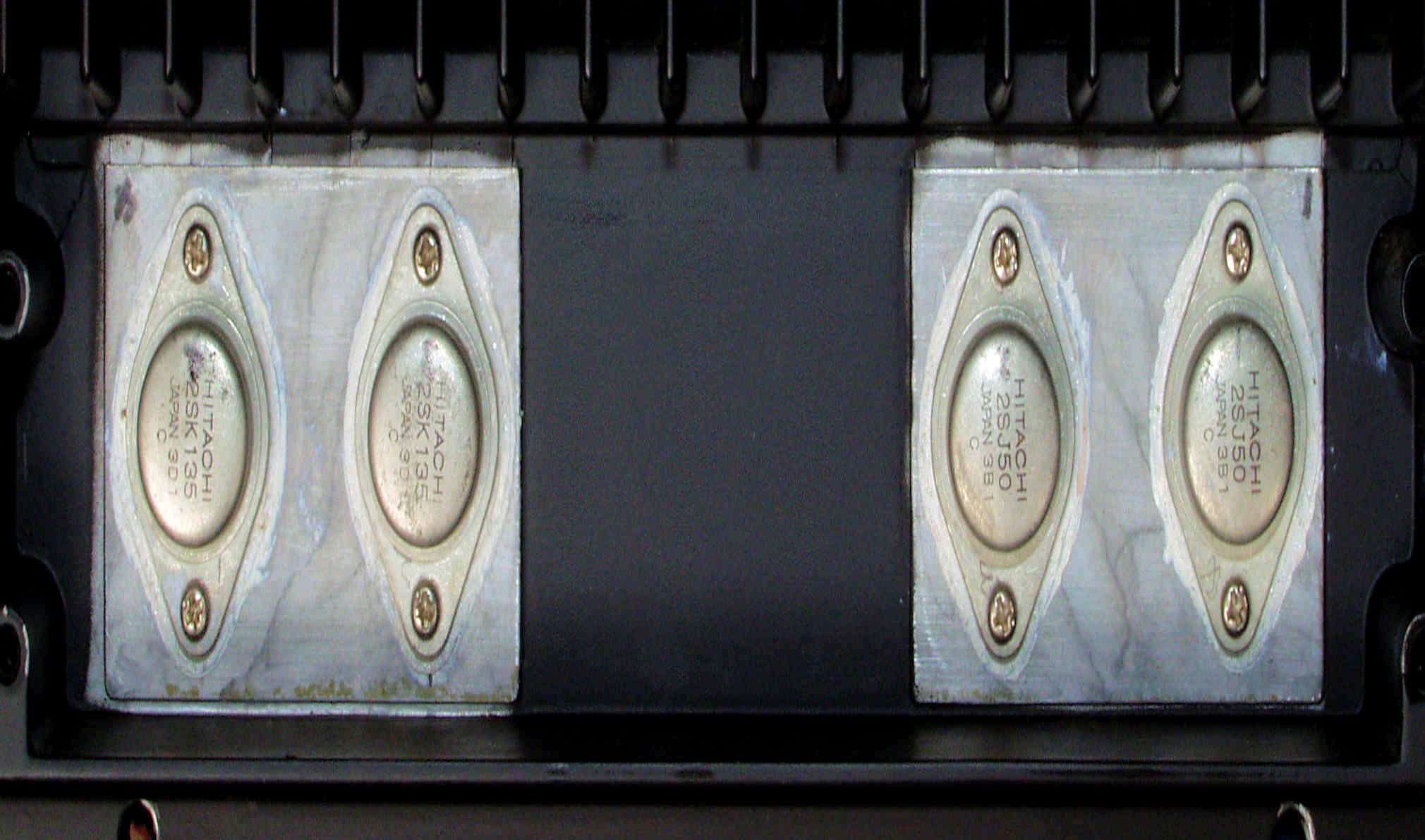

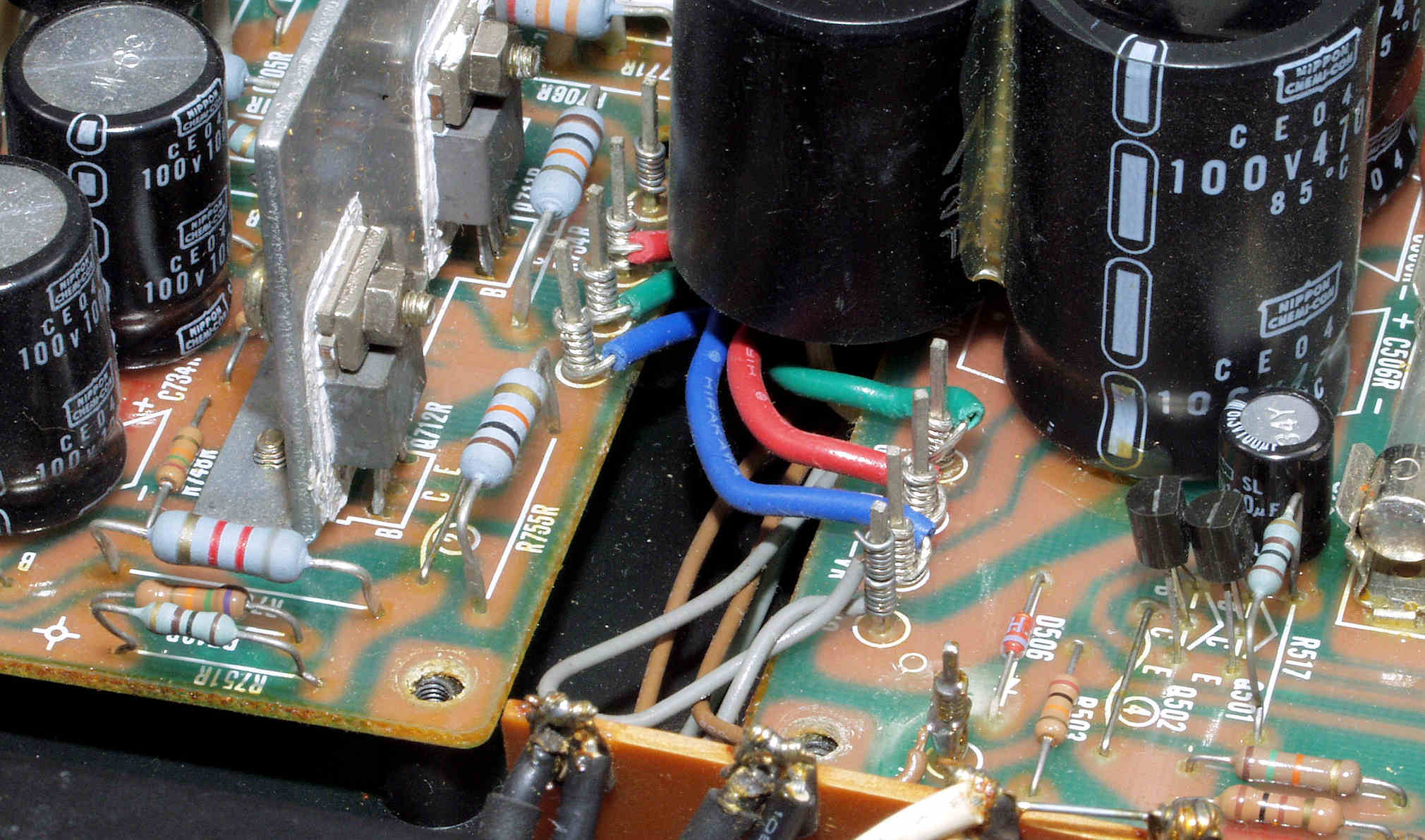

Ｃ３２．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３３．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３４．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）

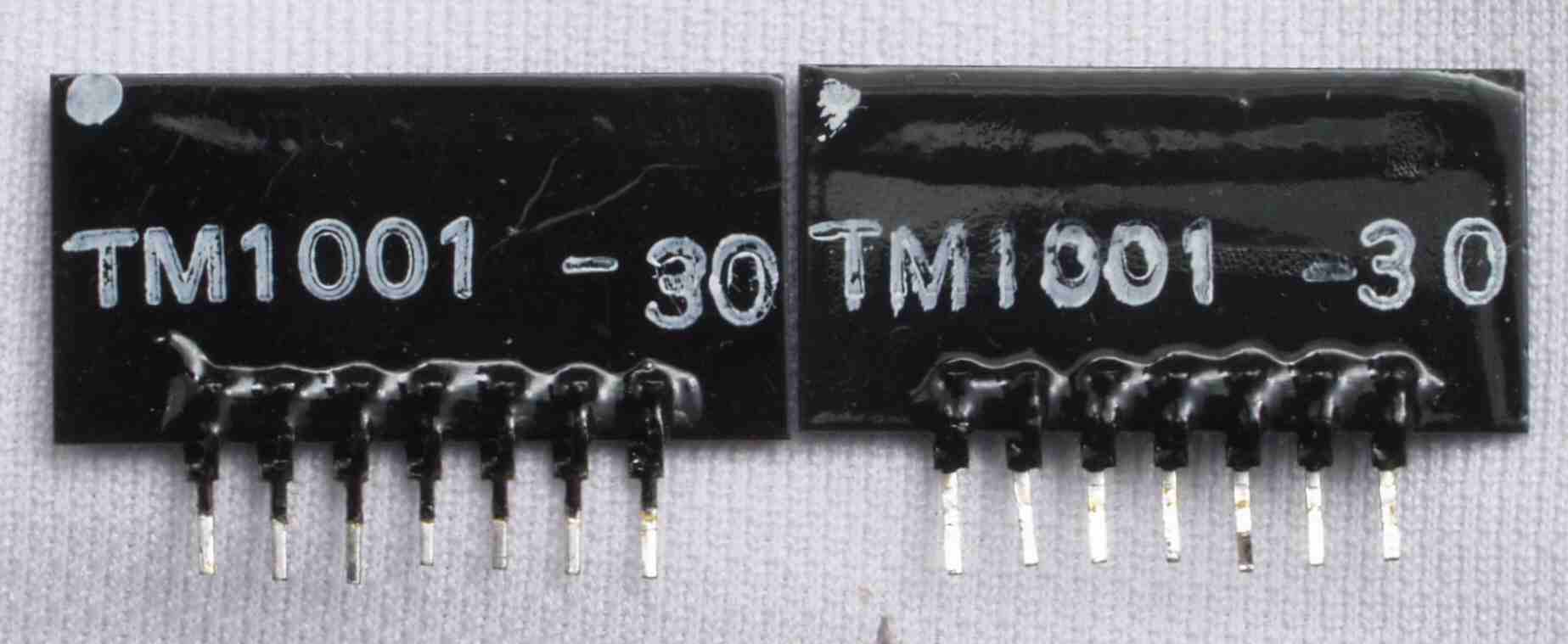

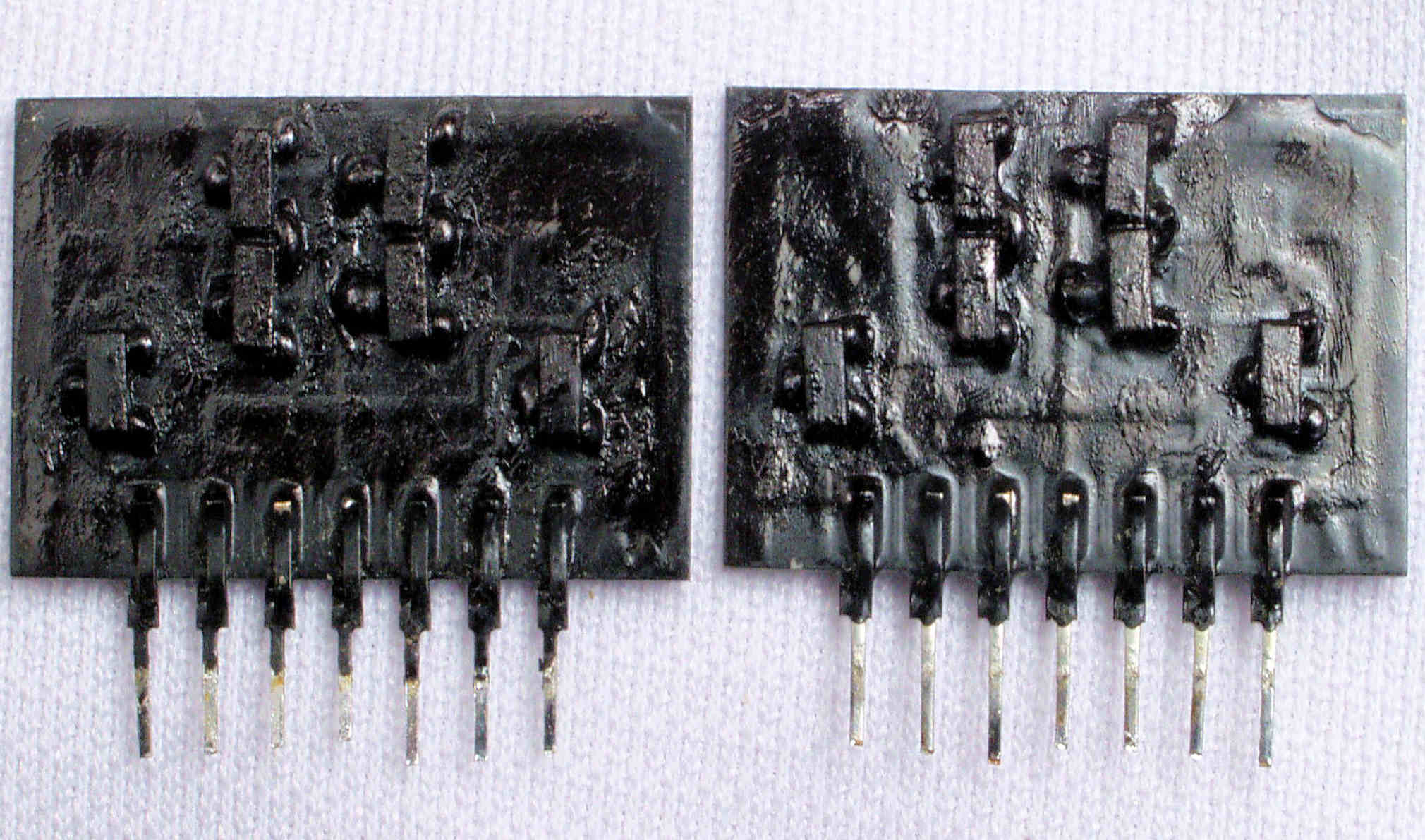

Ｃ４１．　修理前　ＲＬモジュール。

Ｃ４２．　修理前　ＲＬモジュール裏。

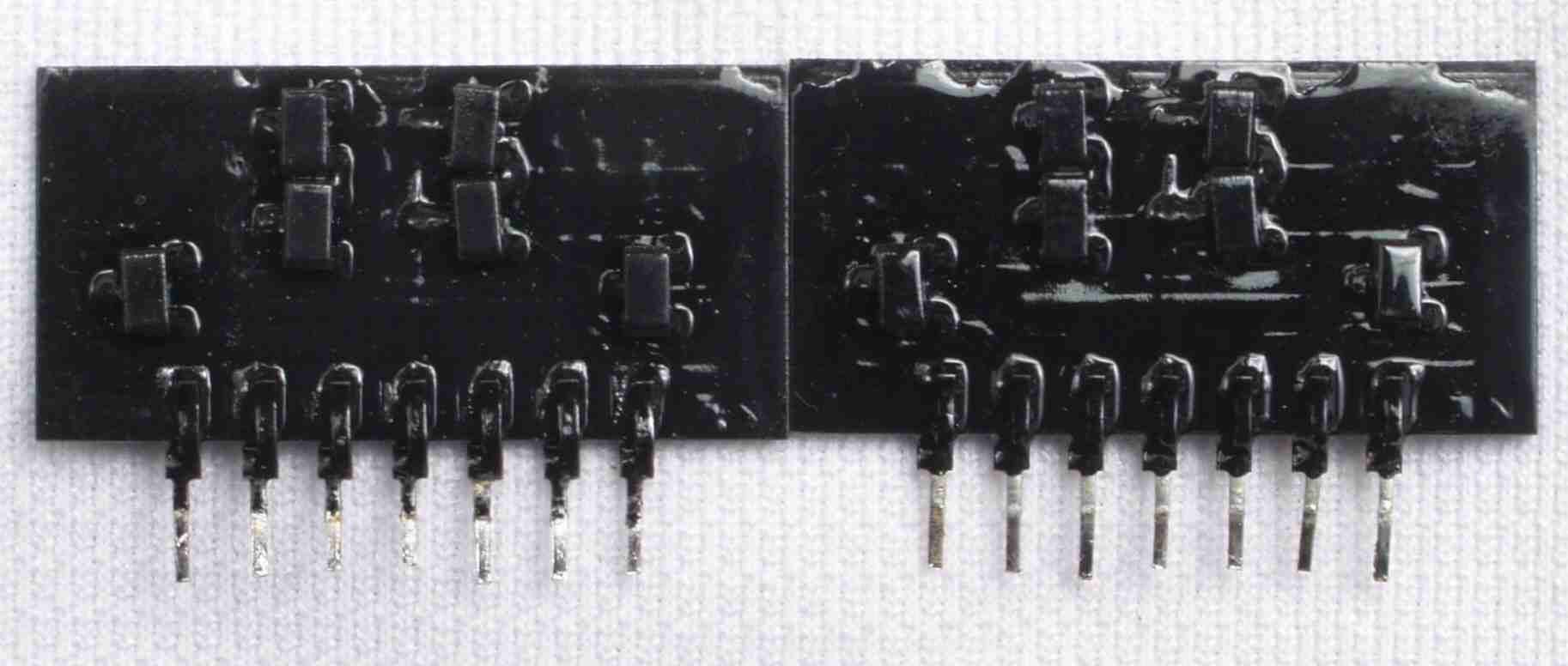

Ｃ４３．　修理後　ＲＬモジュール裏。　ＴＲ（トランジスター）はマジックを塗って有ります。

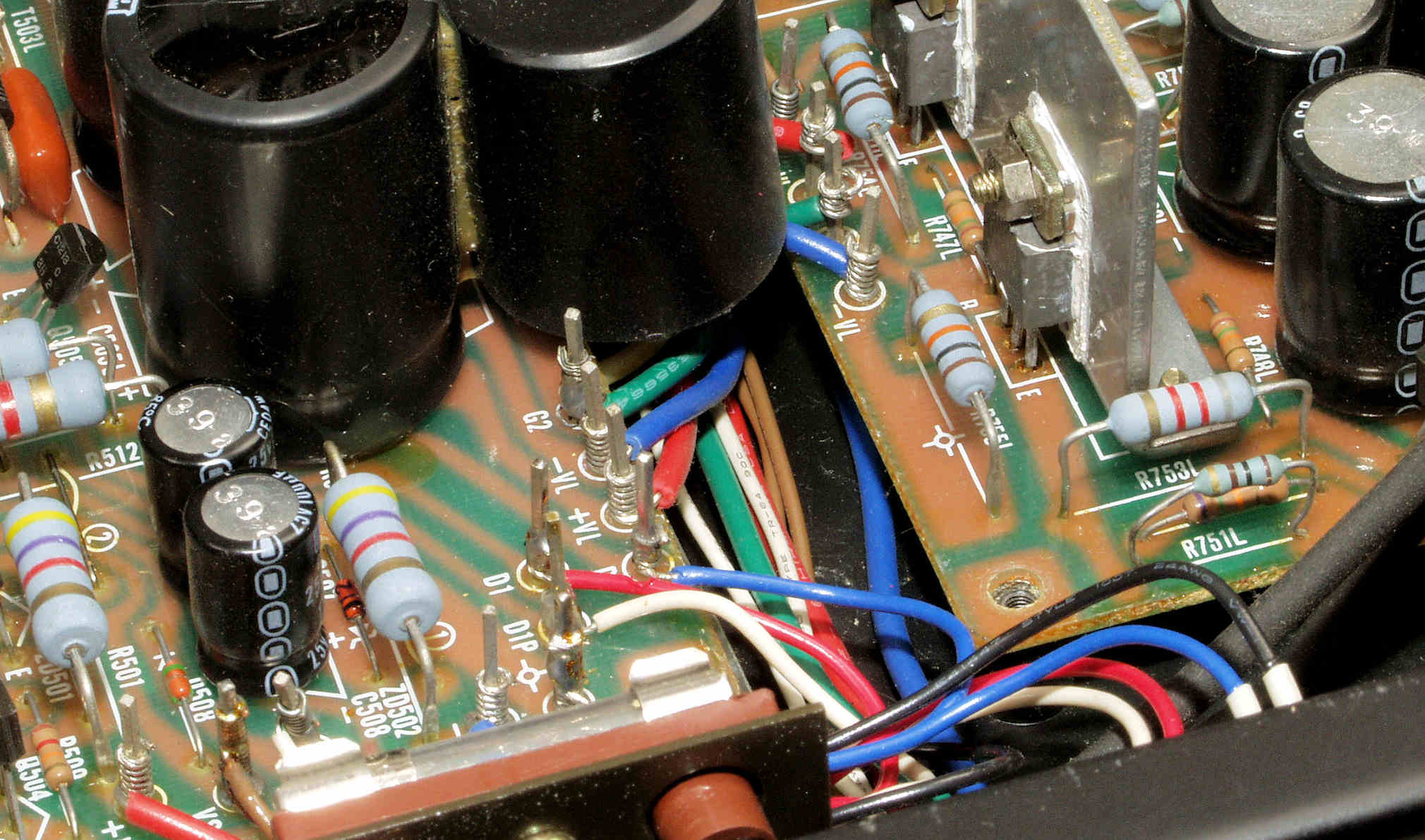

Ｃ５１．　修理前　電源基板、　右側の整流素子（Ｒ側ＡＭＰ用）が過熱で変色している。

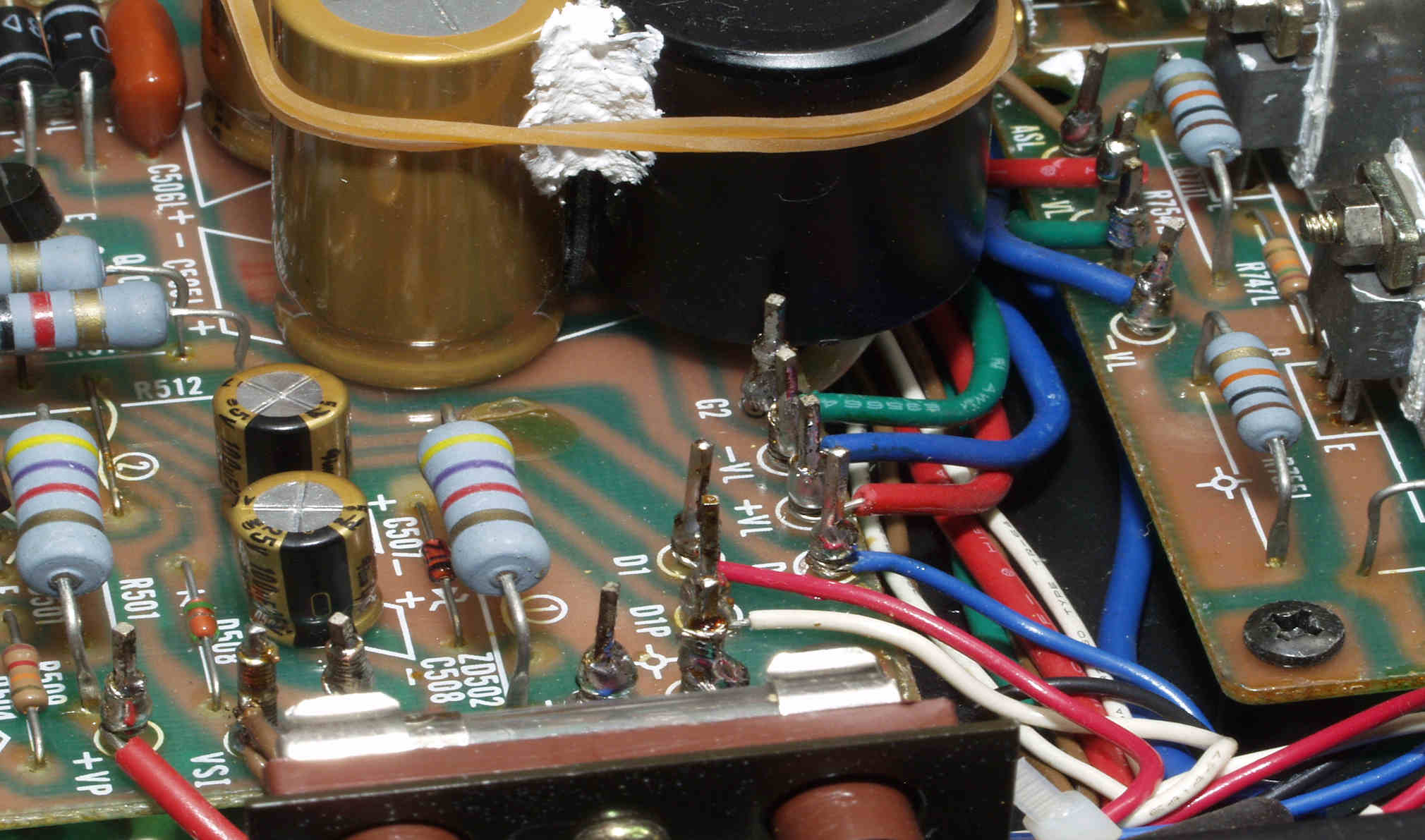

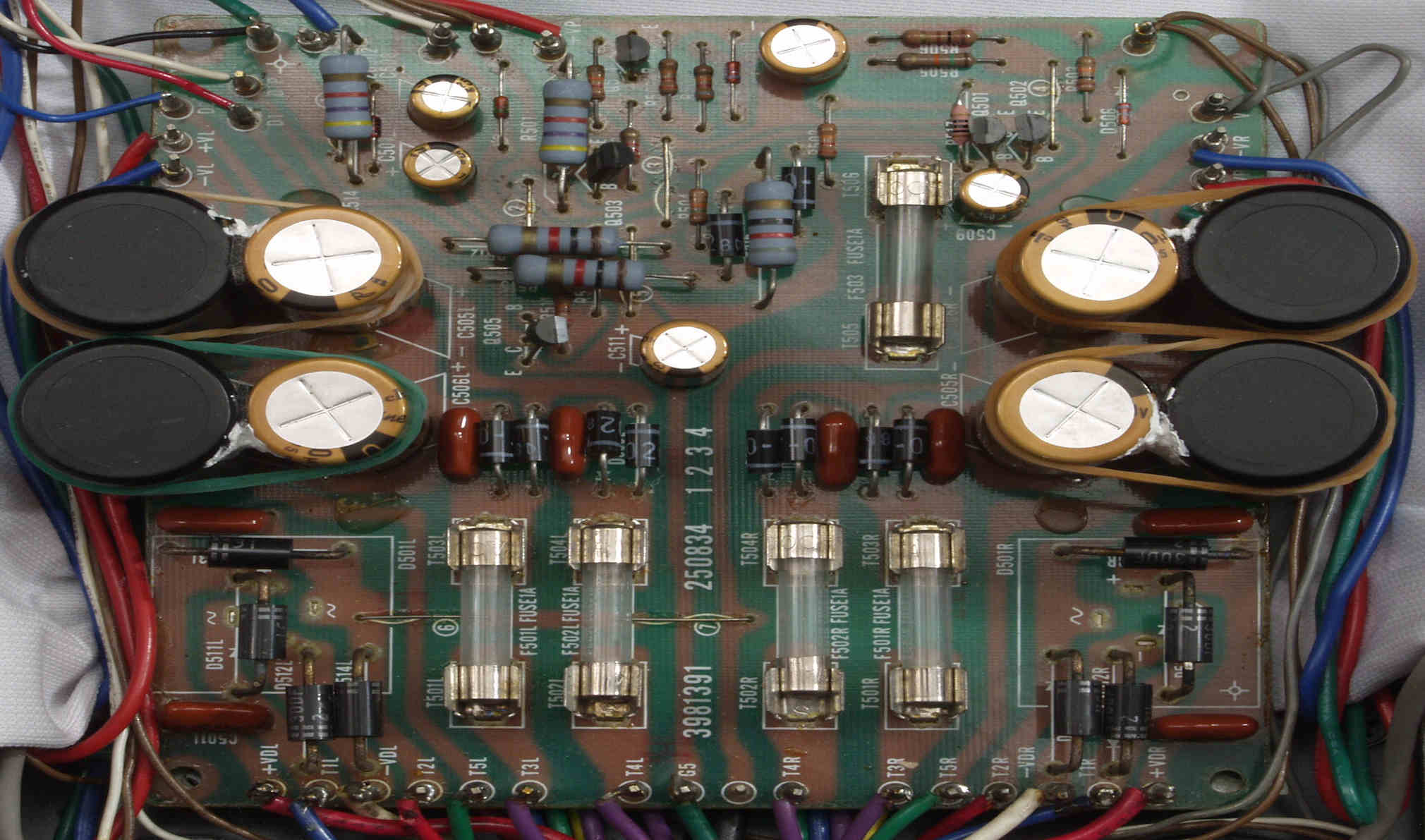

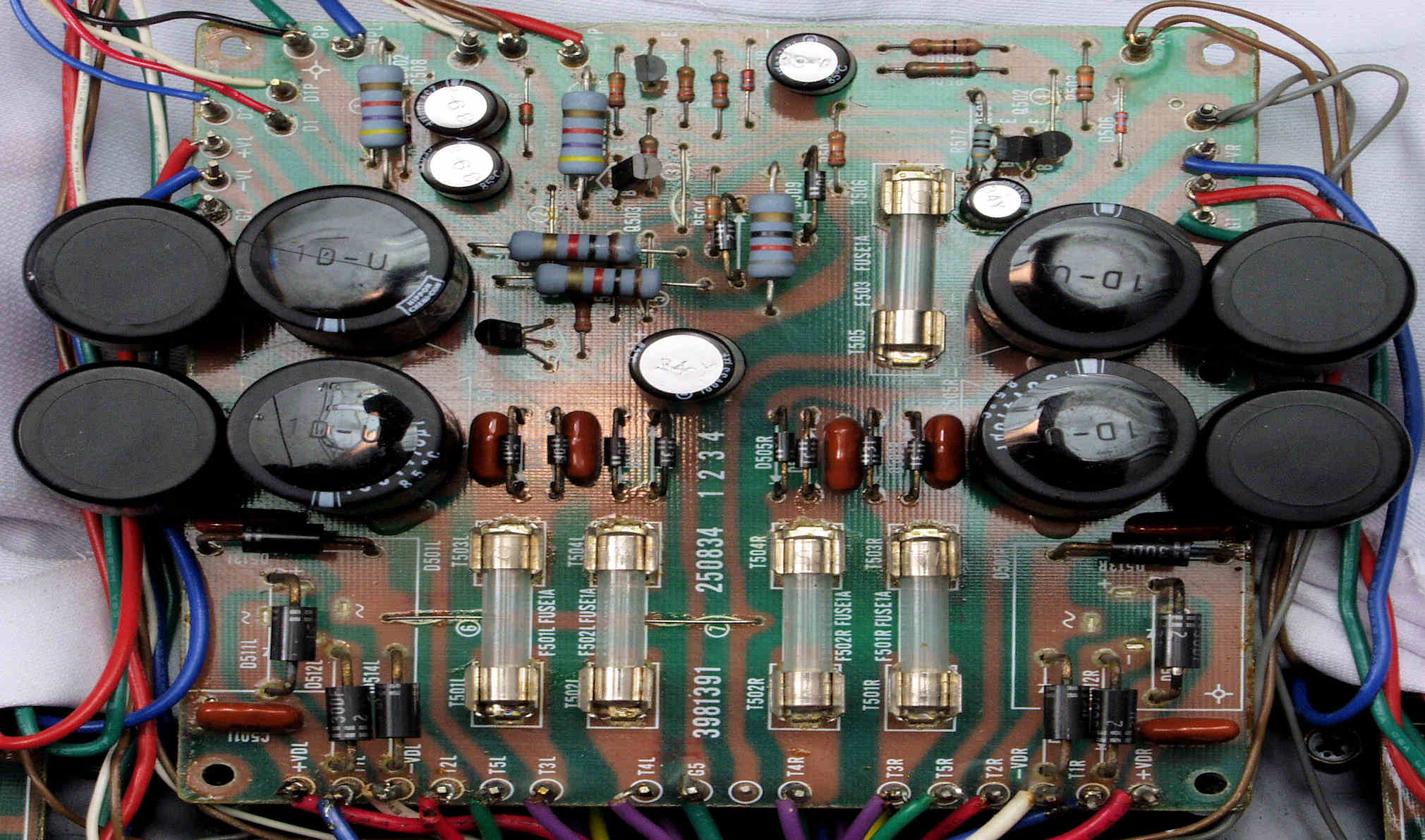

Ｃ５２．　修理後　電源基板　フューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個、ヒューズ交換、 　　　　　　　　　　　　　　　　　　輪ゴムは接着材が固まるまで使用

Ｃ５３．　修理前　電源基板裏

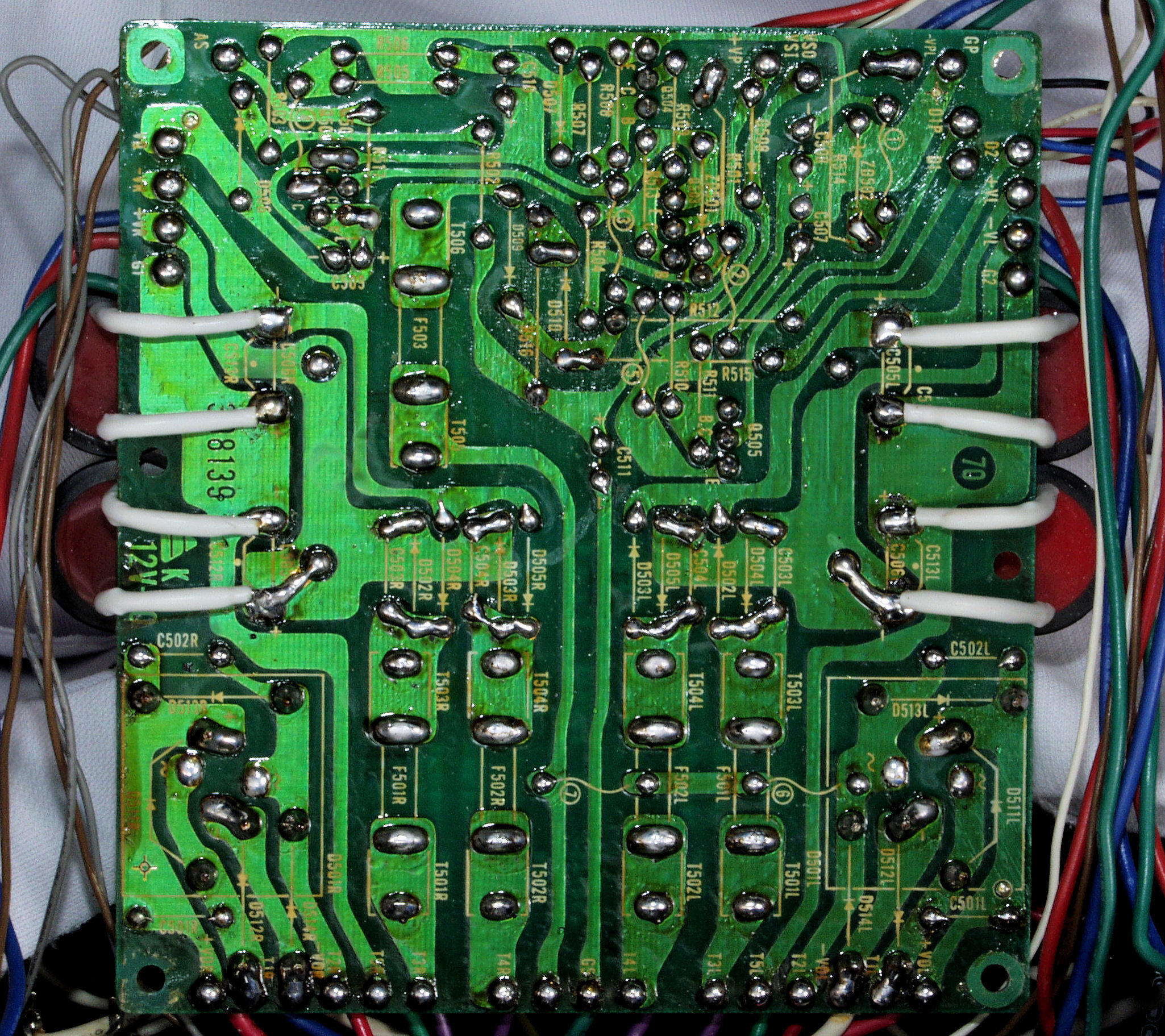

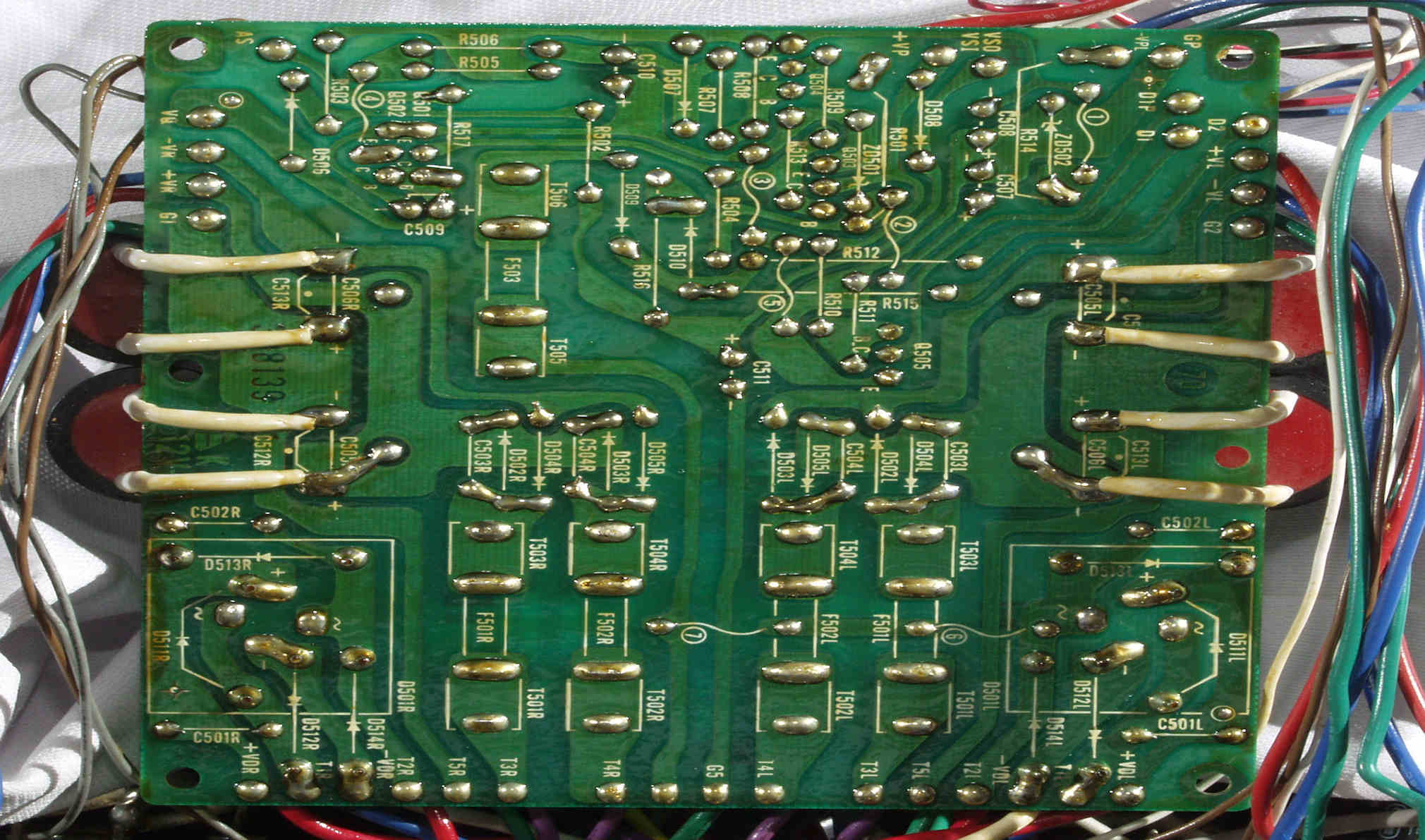

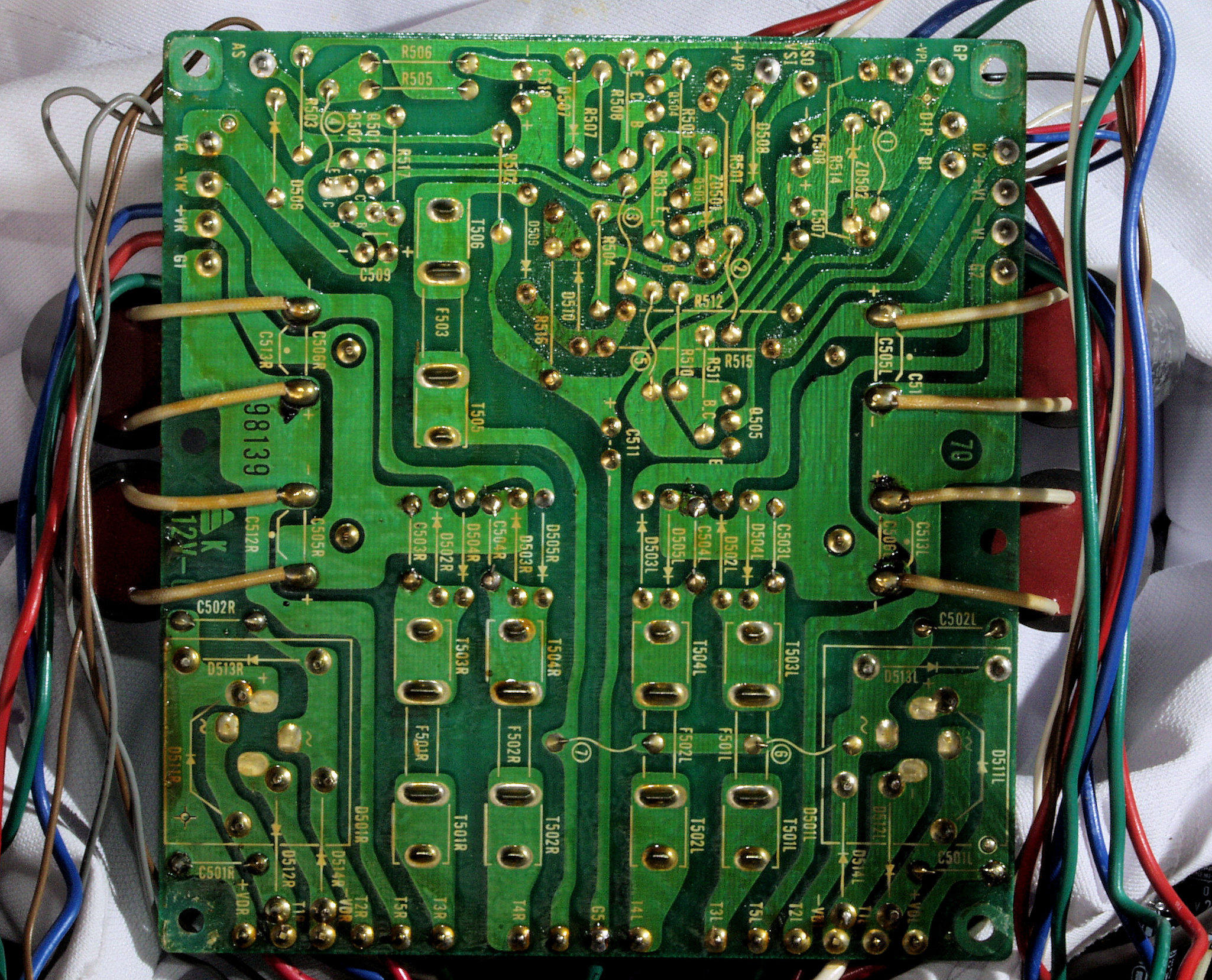

Ｃ５４．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする（白色なので解りにくい）。

Ｃ５５．　修理中　電源基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ５６．　完成電源基板裏　　洗浄後防湿材を塗る

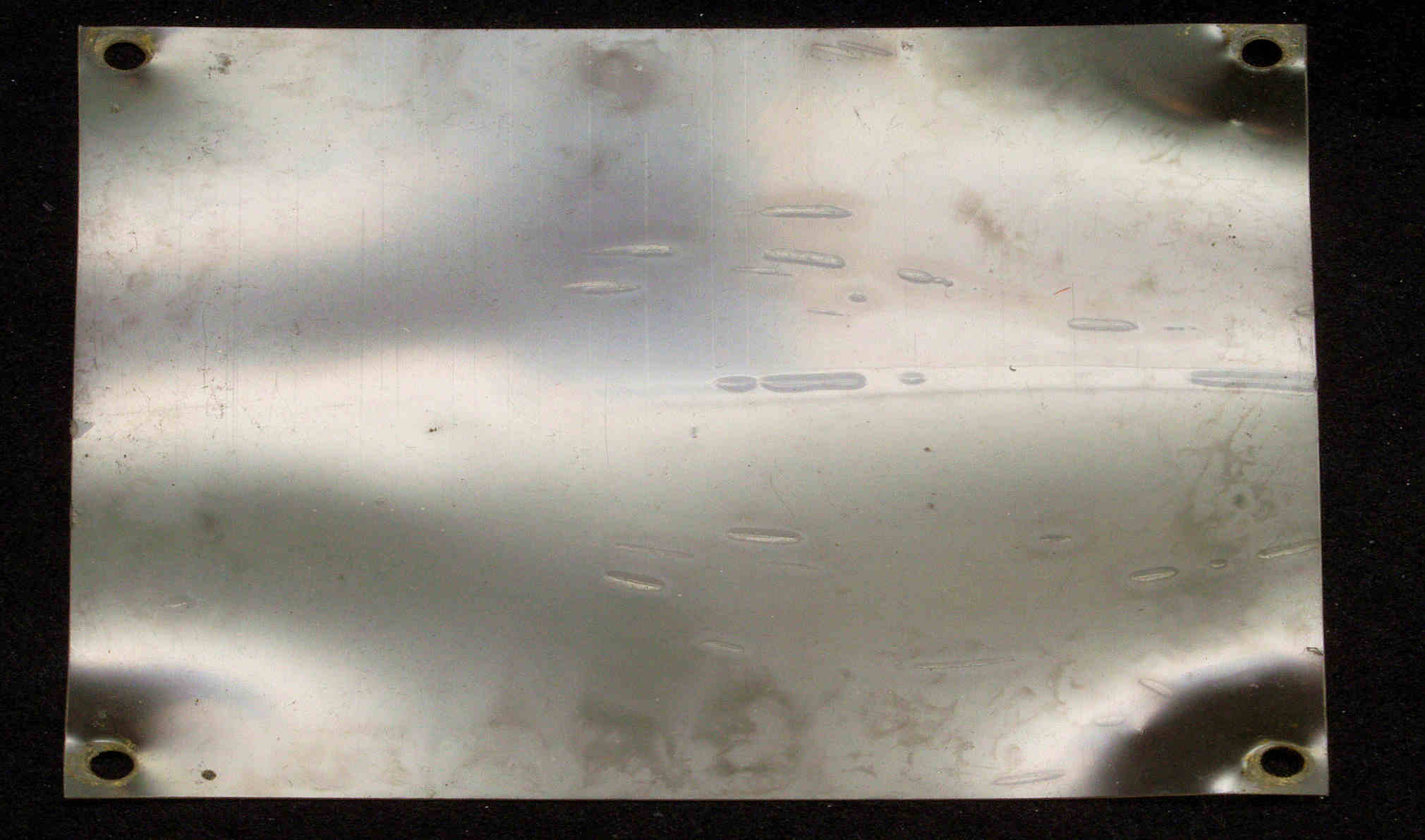

Ｃ５７．　修理中　絶縁シート、焼け跡少ない。

Ｃ６１．　修理前　ＲＣＡ端子裏

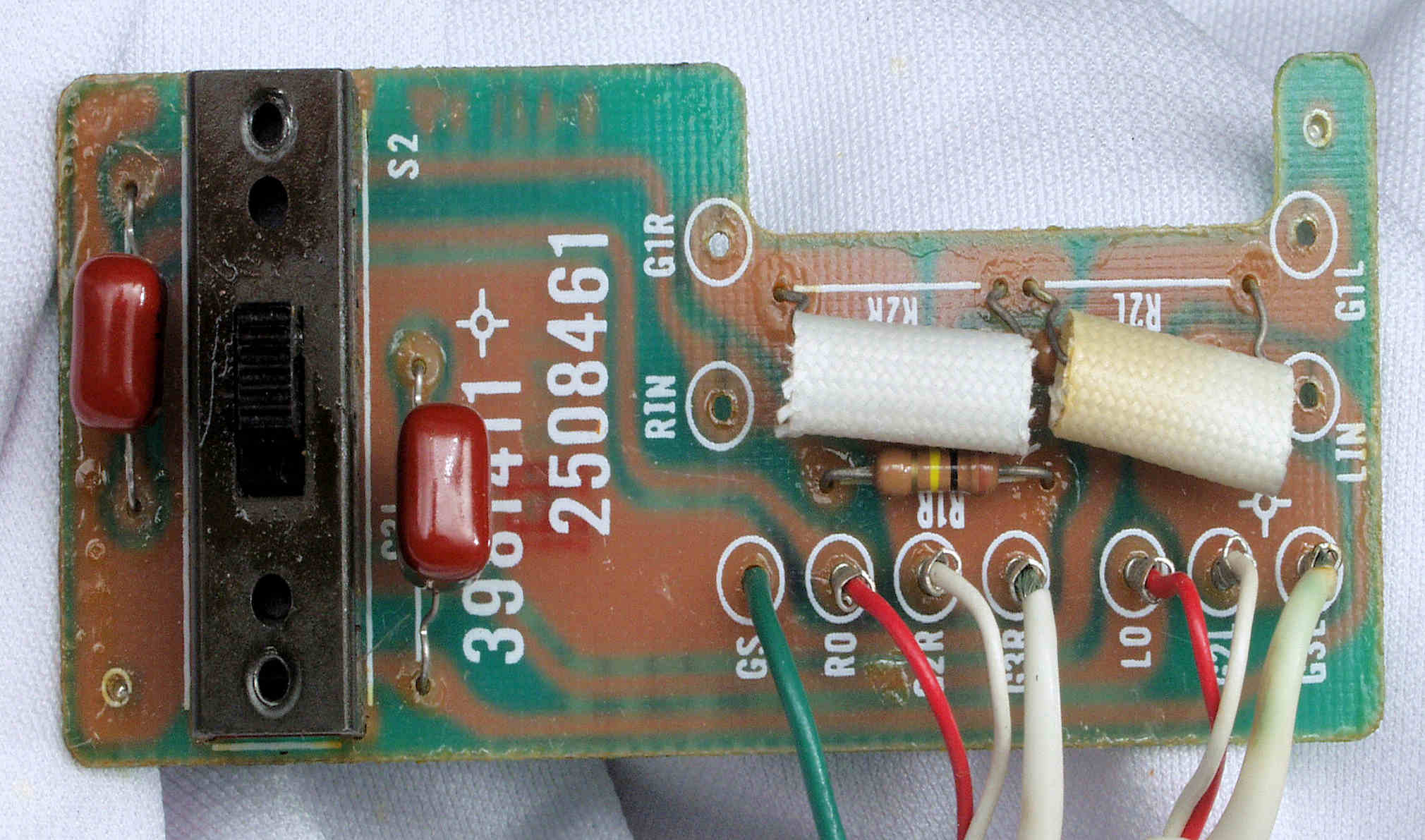

Ｃ６２．　修理前　入力ＲＣＡ端子基板

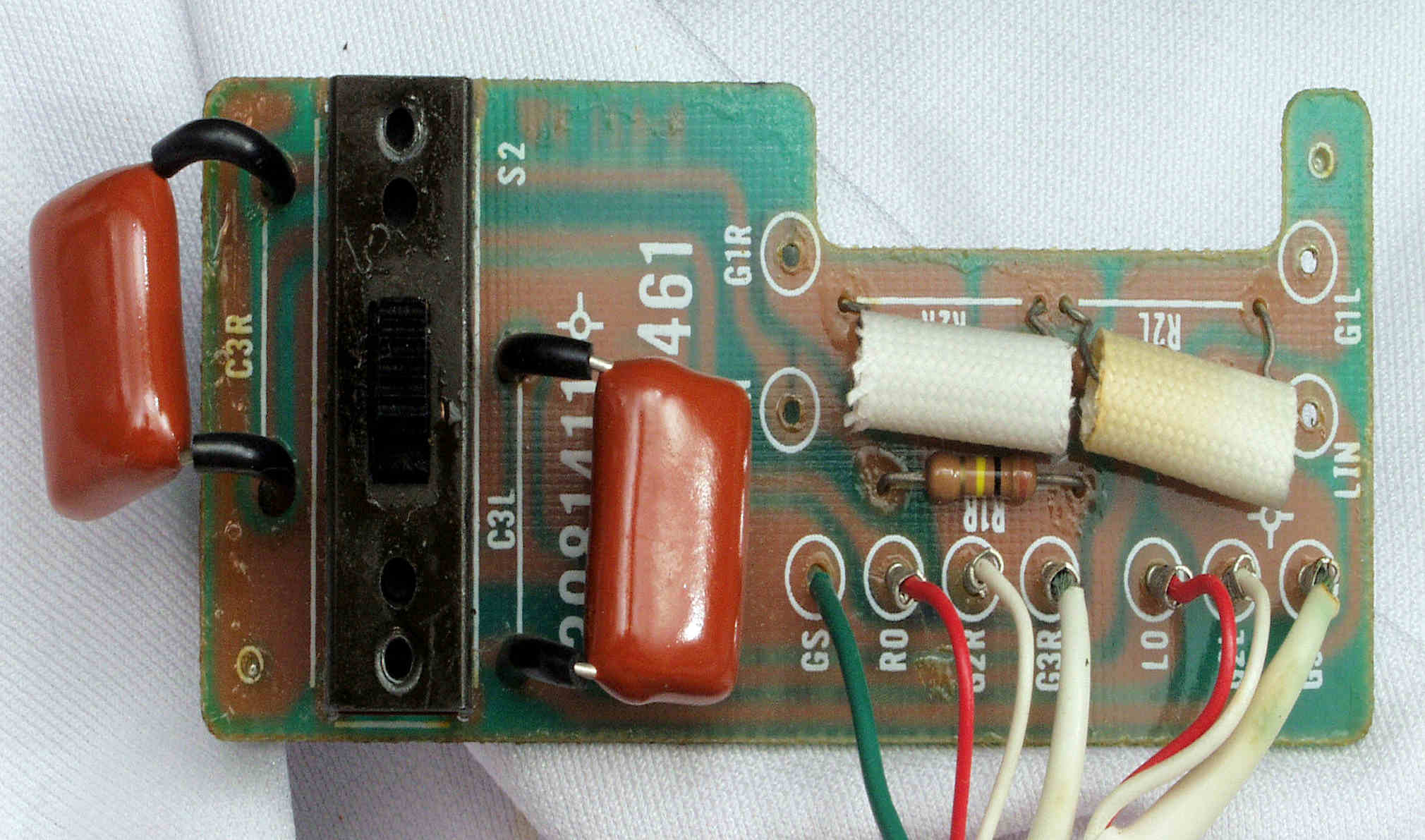

Ｃ６３．　修理後　入力ＲＣＡ端子基板。上の入力カプリングコンデンサー比較。　同じ容量ですが、技術進歩で小型になる。 　　　　　　　これにより高域特性が良くなる。逆に大型を使用すると高域が落ち、低域から中域が伸びた様に感じる。 　　　　　　　ＨＭＡ−９５００ｍｋ�Uの様に高域までの再生を売り物にしている機器は、大型フイルムコンデンサー使用は不可。

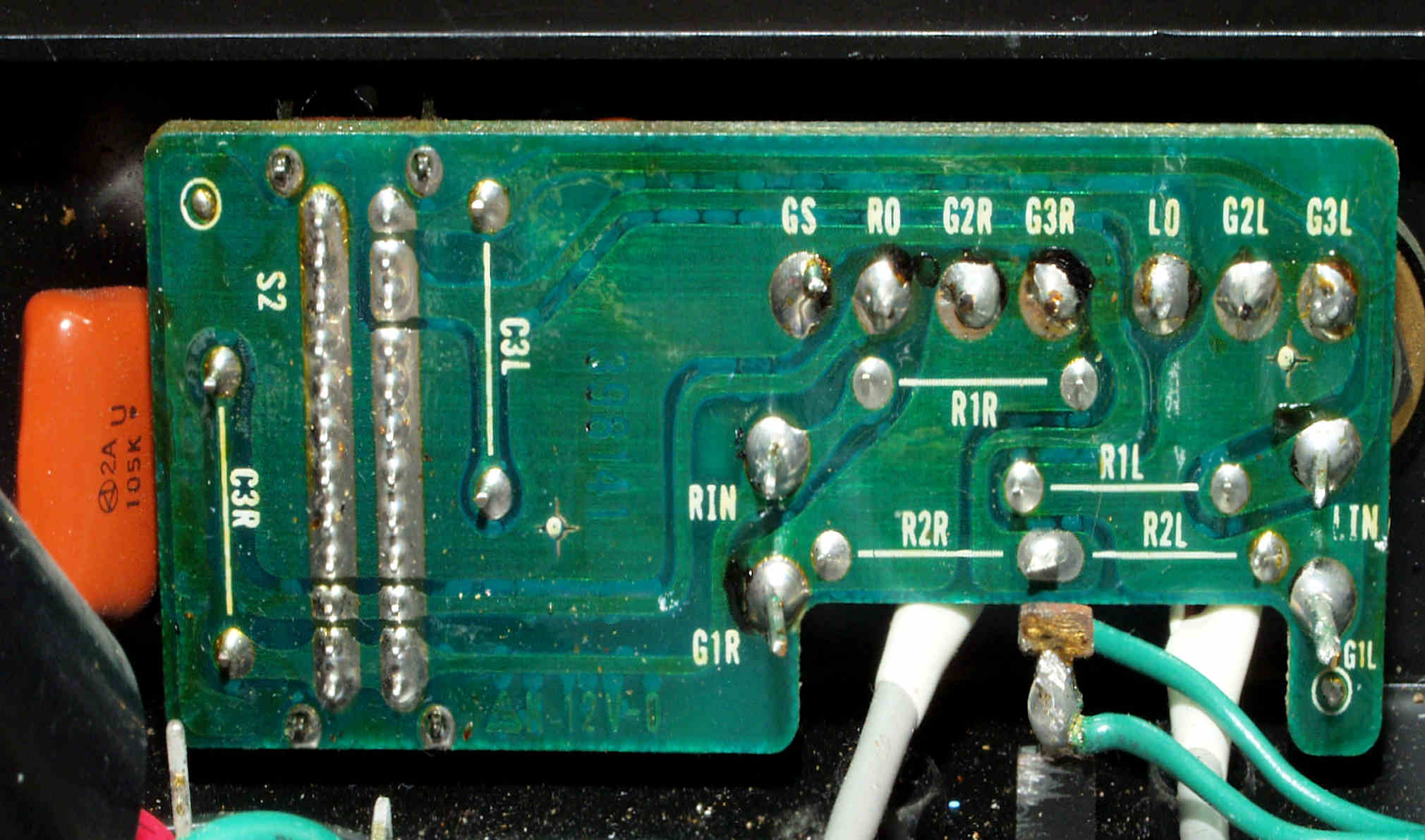

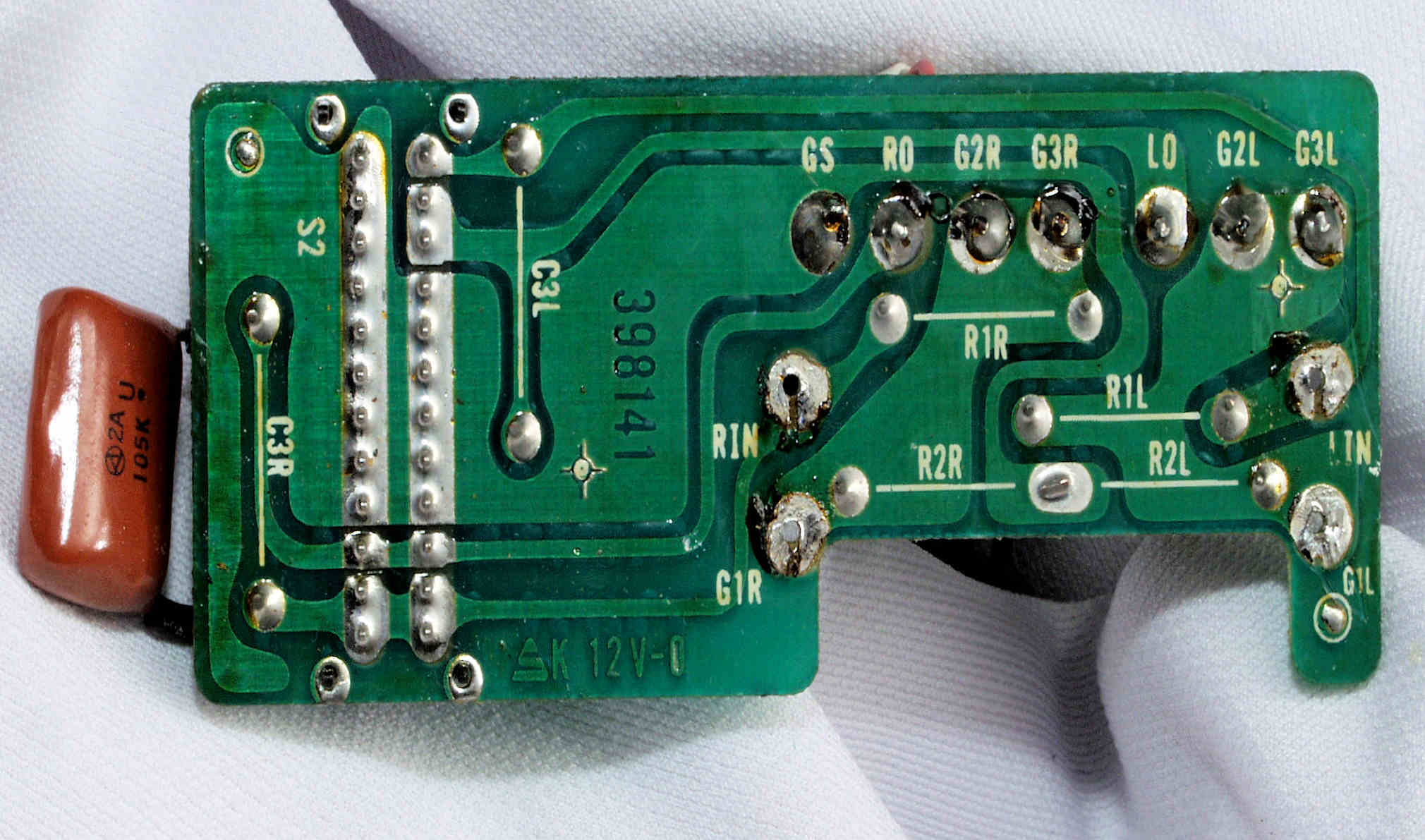

Ｃ６４．　修理前　ＲＣＡ端子基板裏

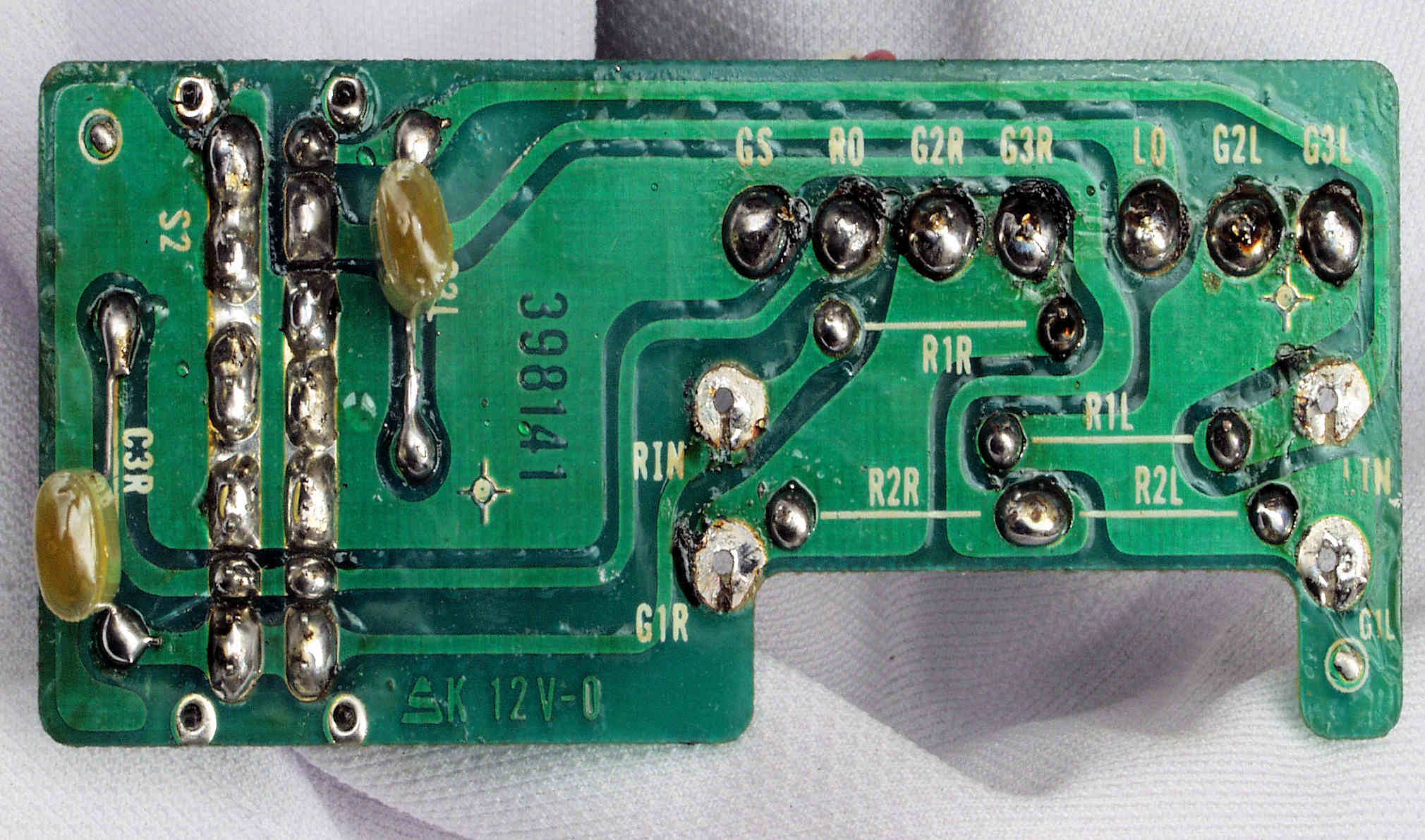

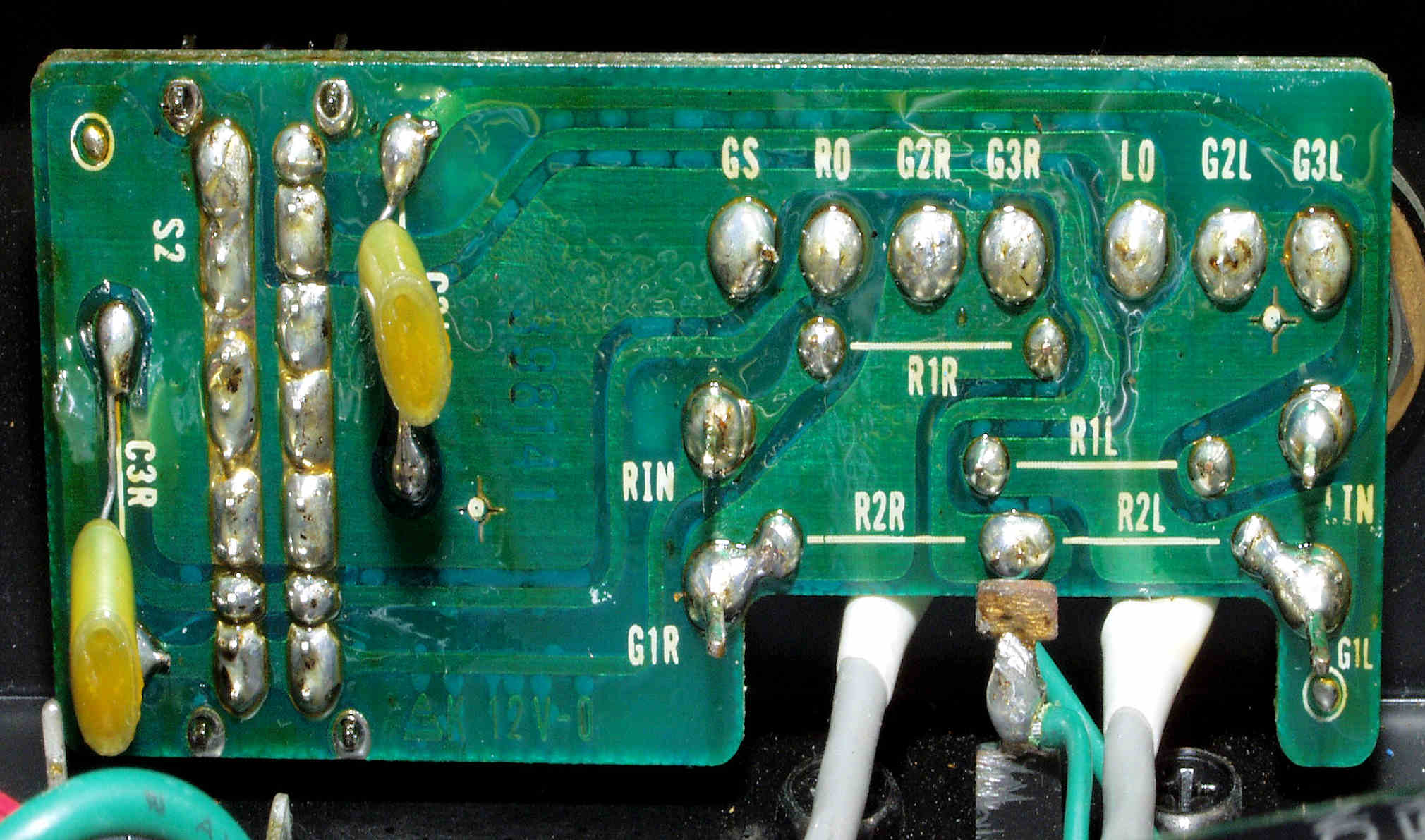

Ｃ６５．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す 　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個増設

Ｃ６６．　完成ＲＣＡ端子裏　洗浄後防湿材を塗る

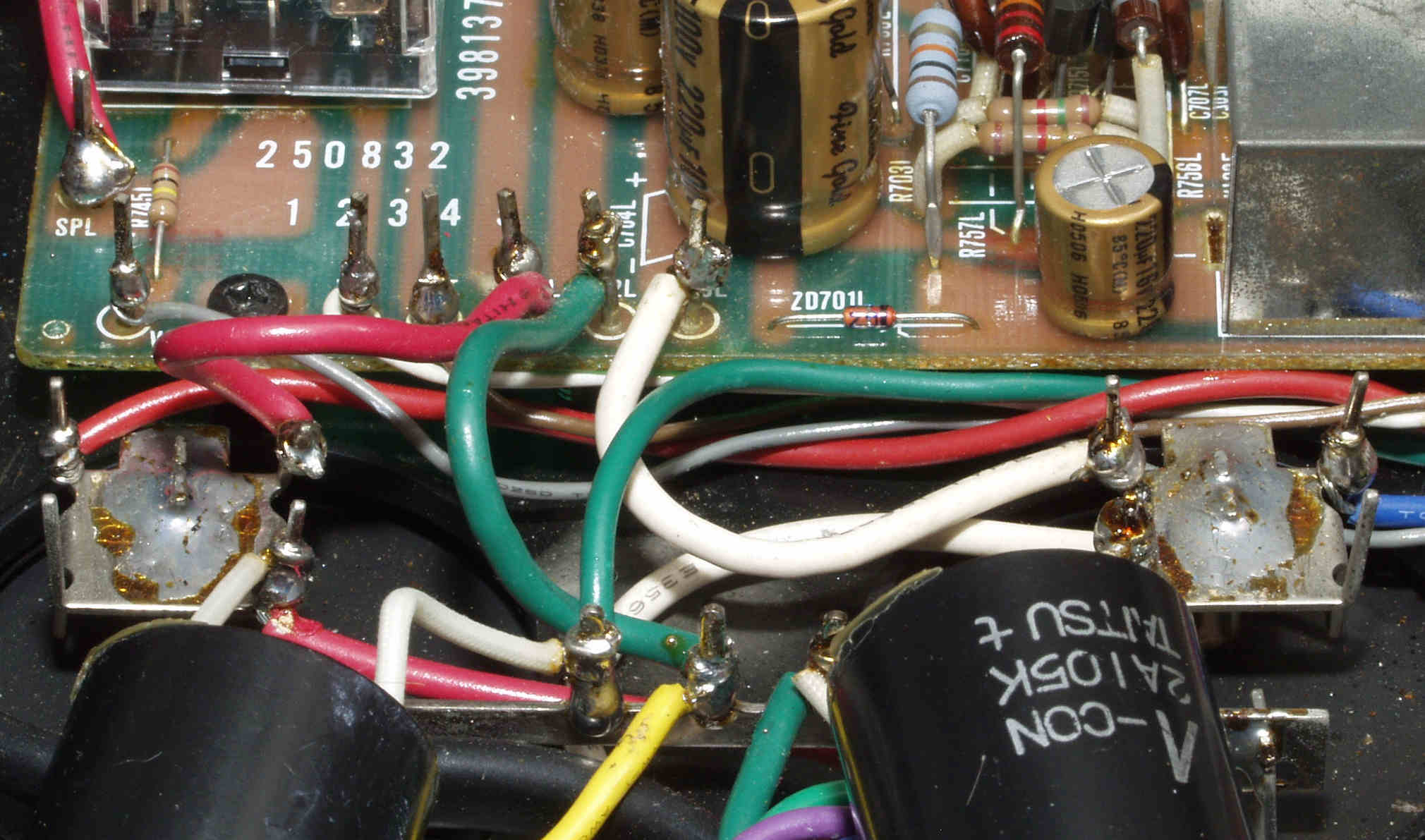

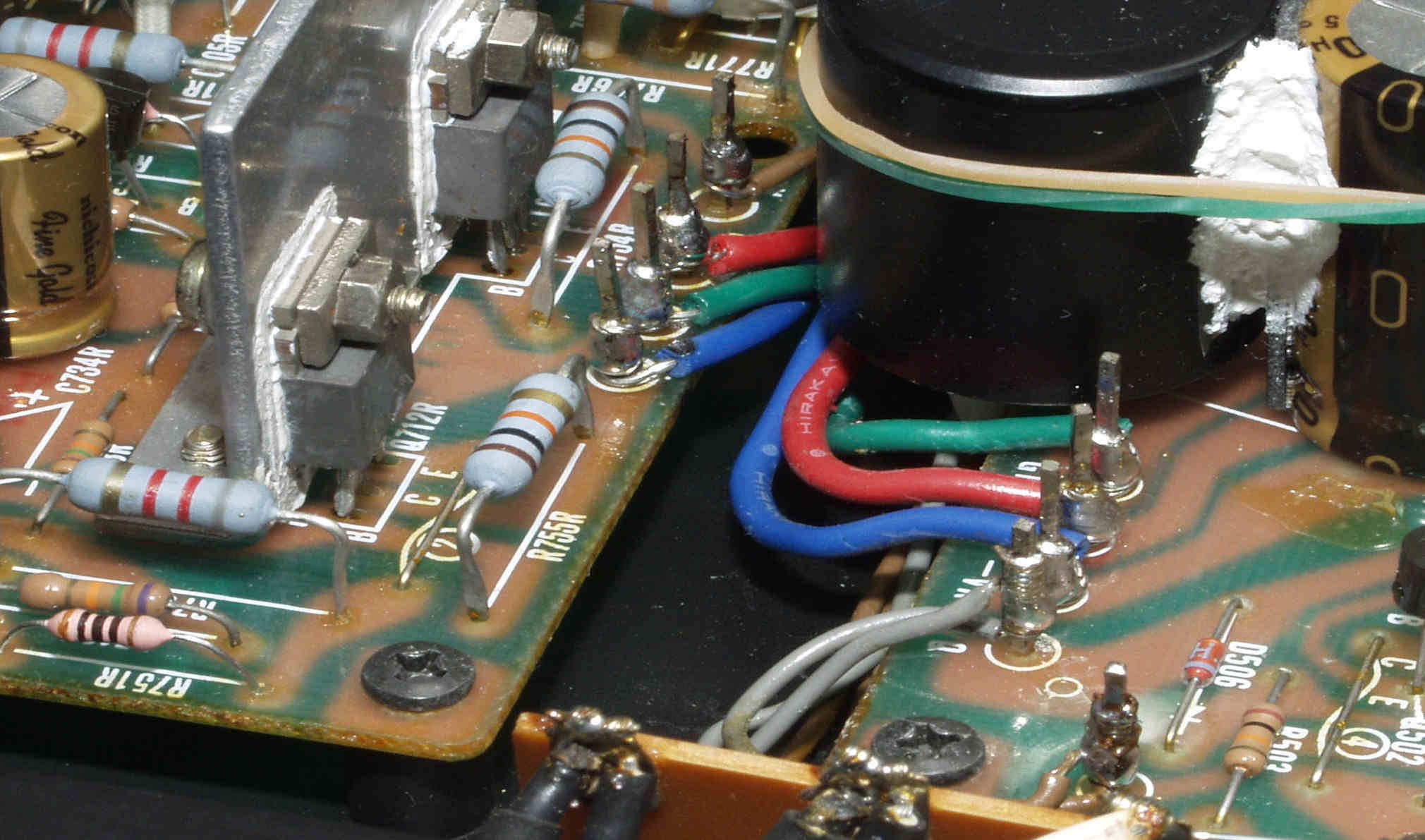

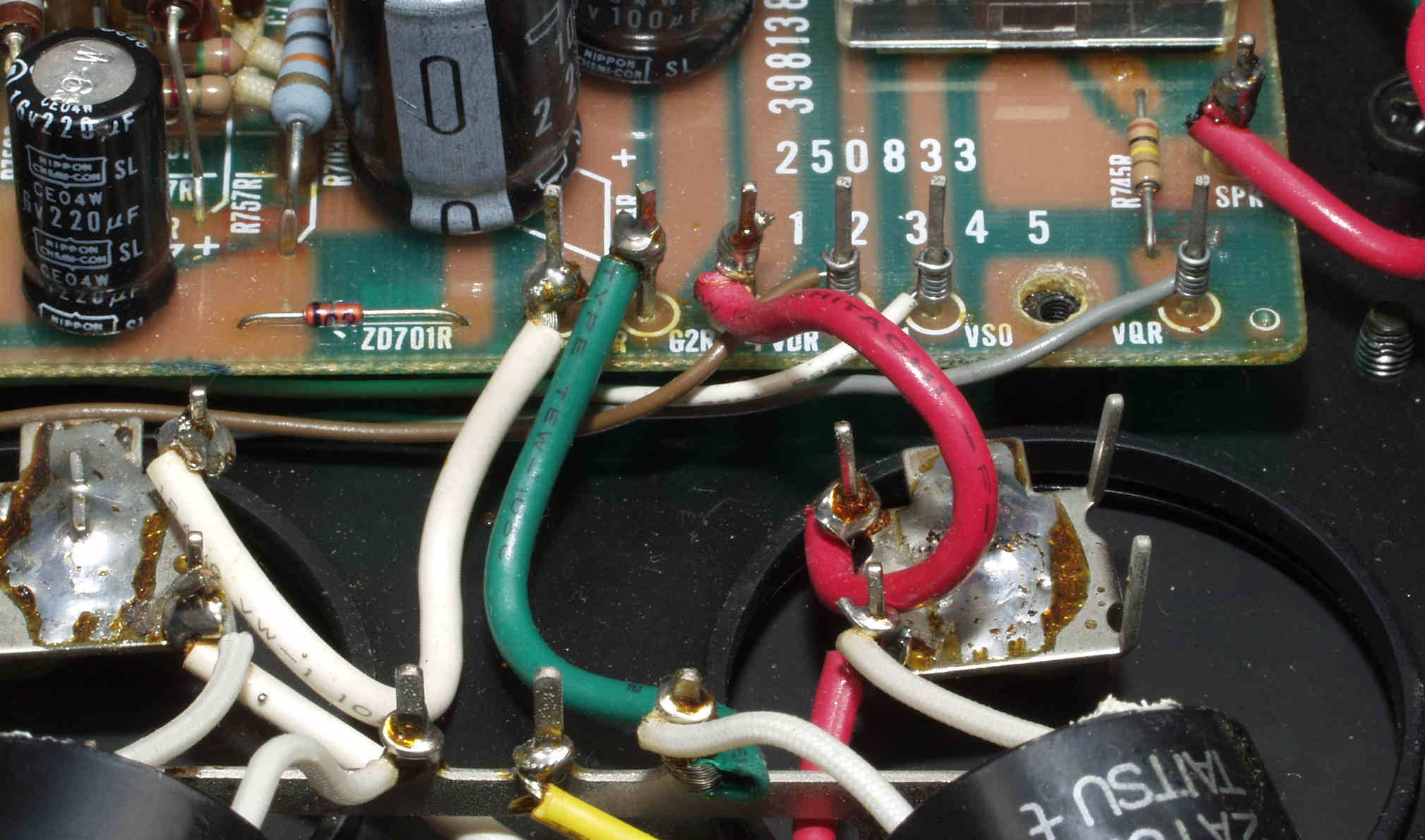

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線

ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線

ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

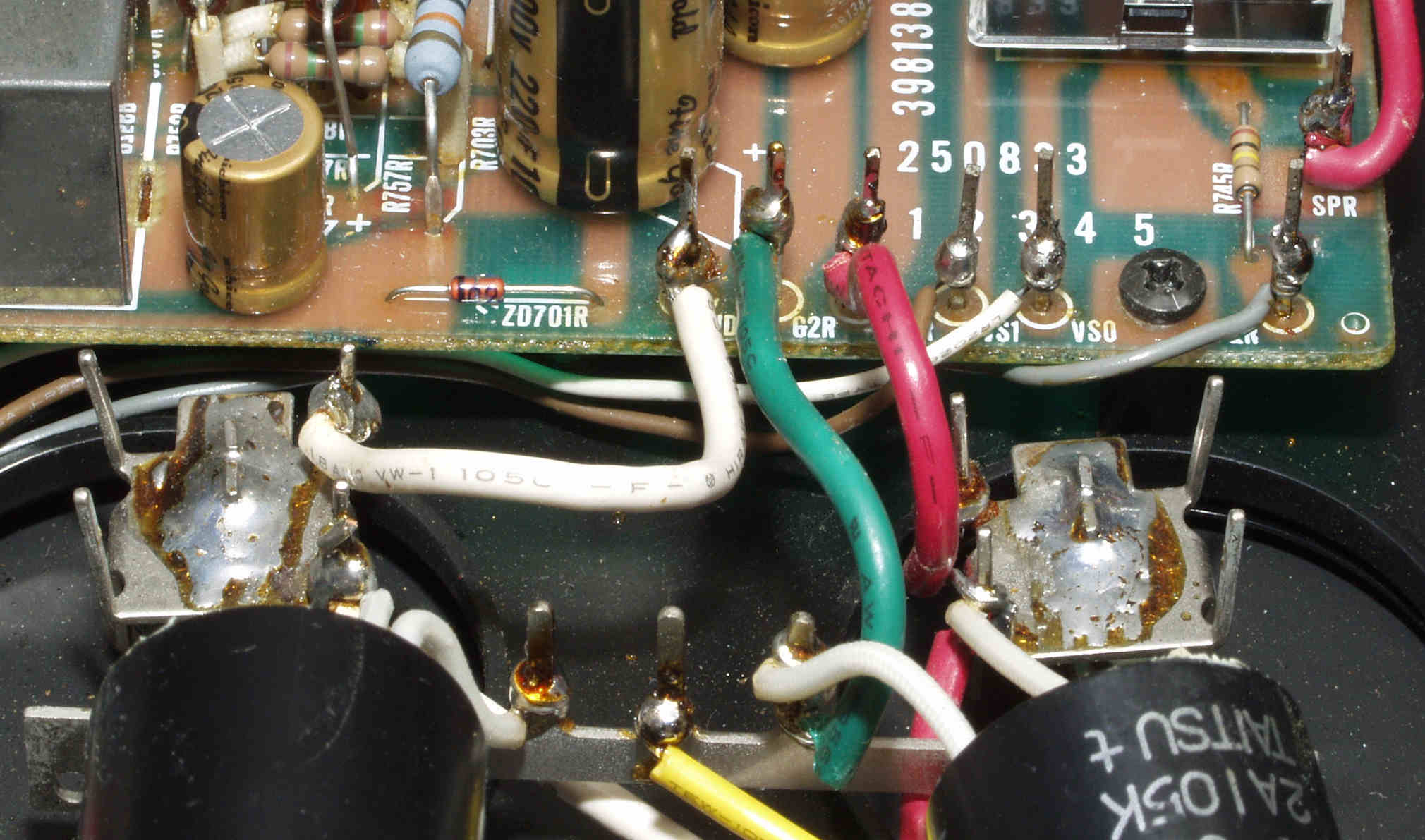

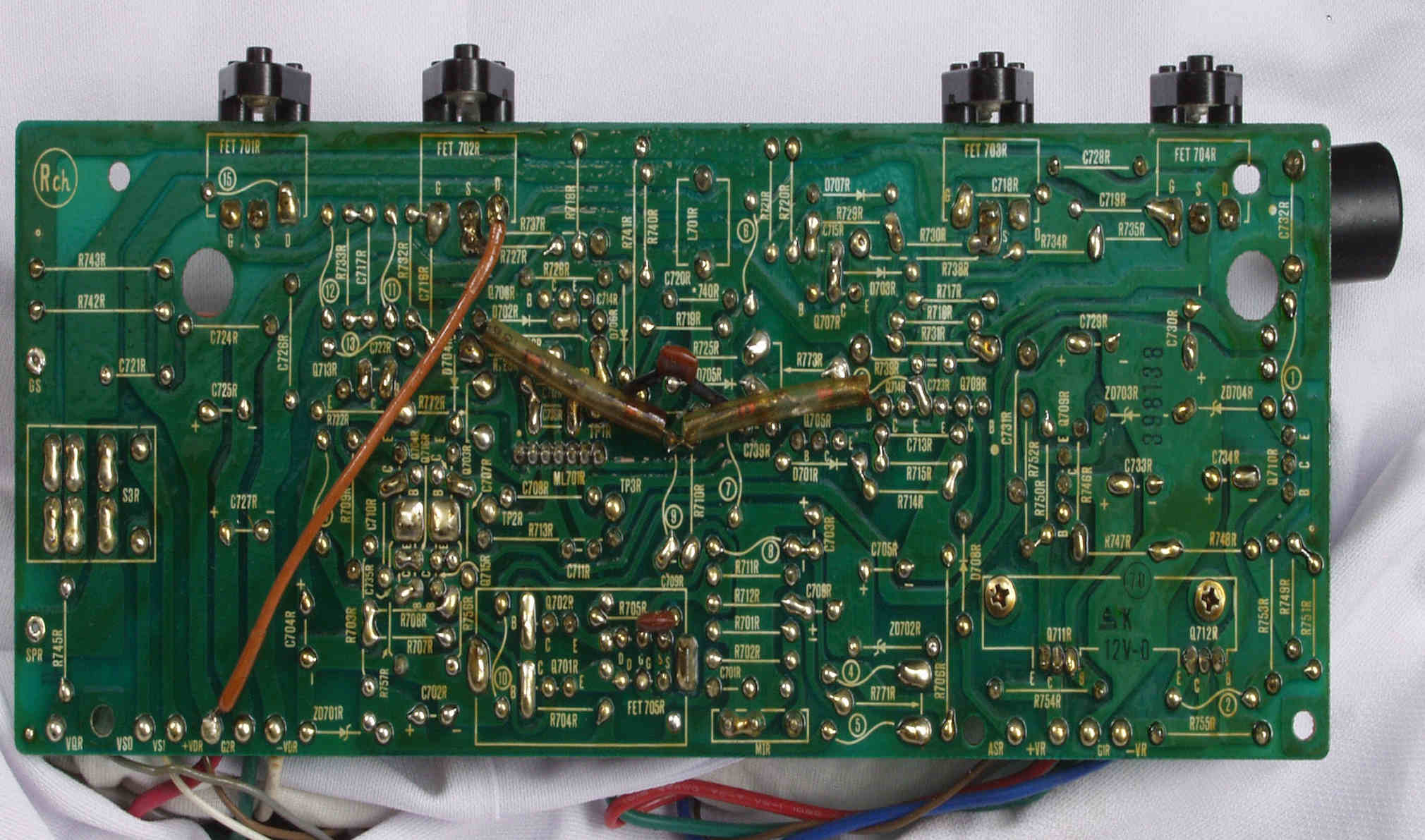

ＣＡ５．　修理前　R側ドライブ基板−電源基板へのラッピング線

ＣＡ６．　修理後　R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＡ７．　修理前　Ｌ側ドライブ基板−電源基板

ＣＡ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

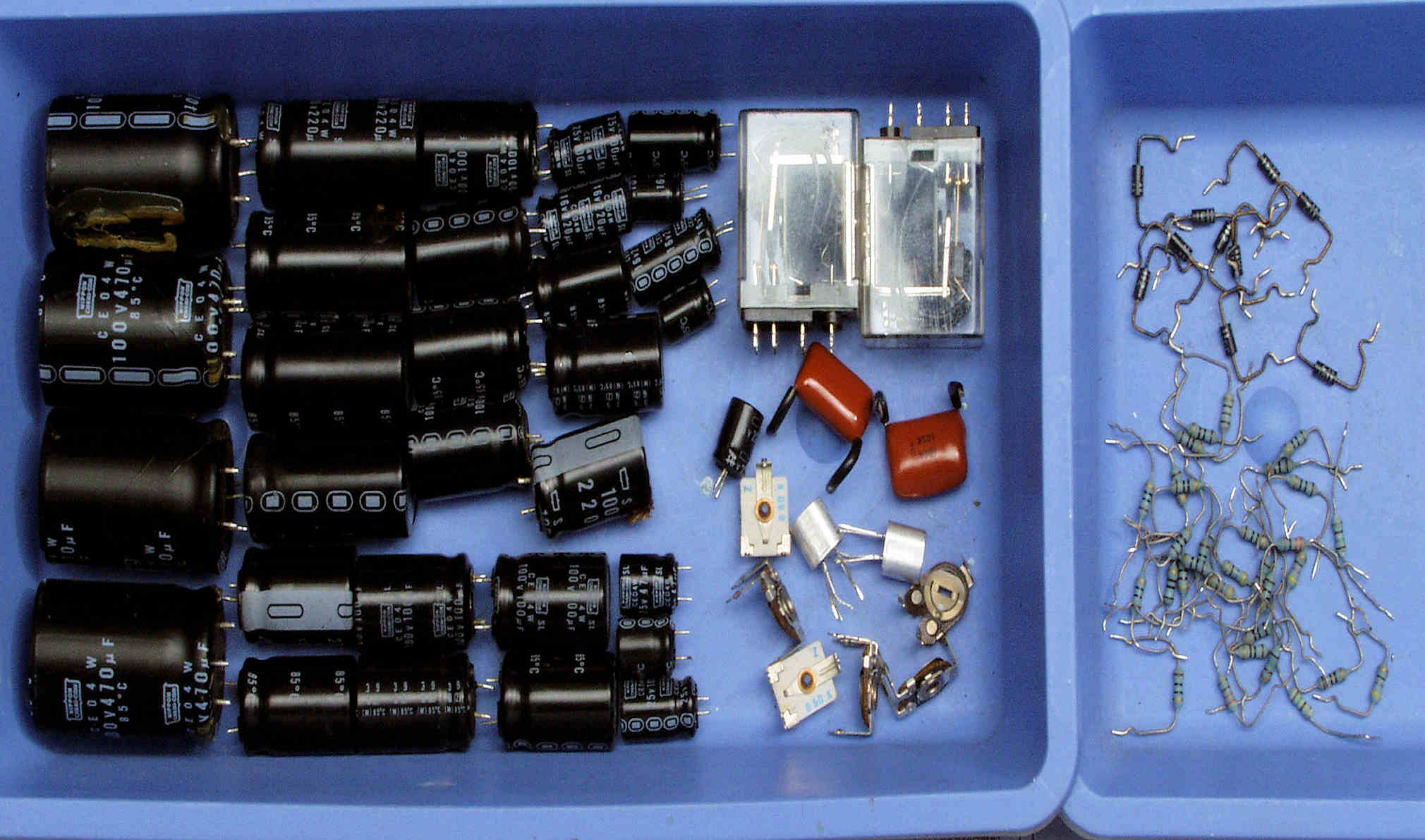

ＣＢ１．　交換した部品

ＣＢ２．　交換した部品、左右でリレーのバージョンが異なる。

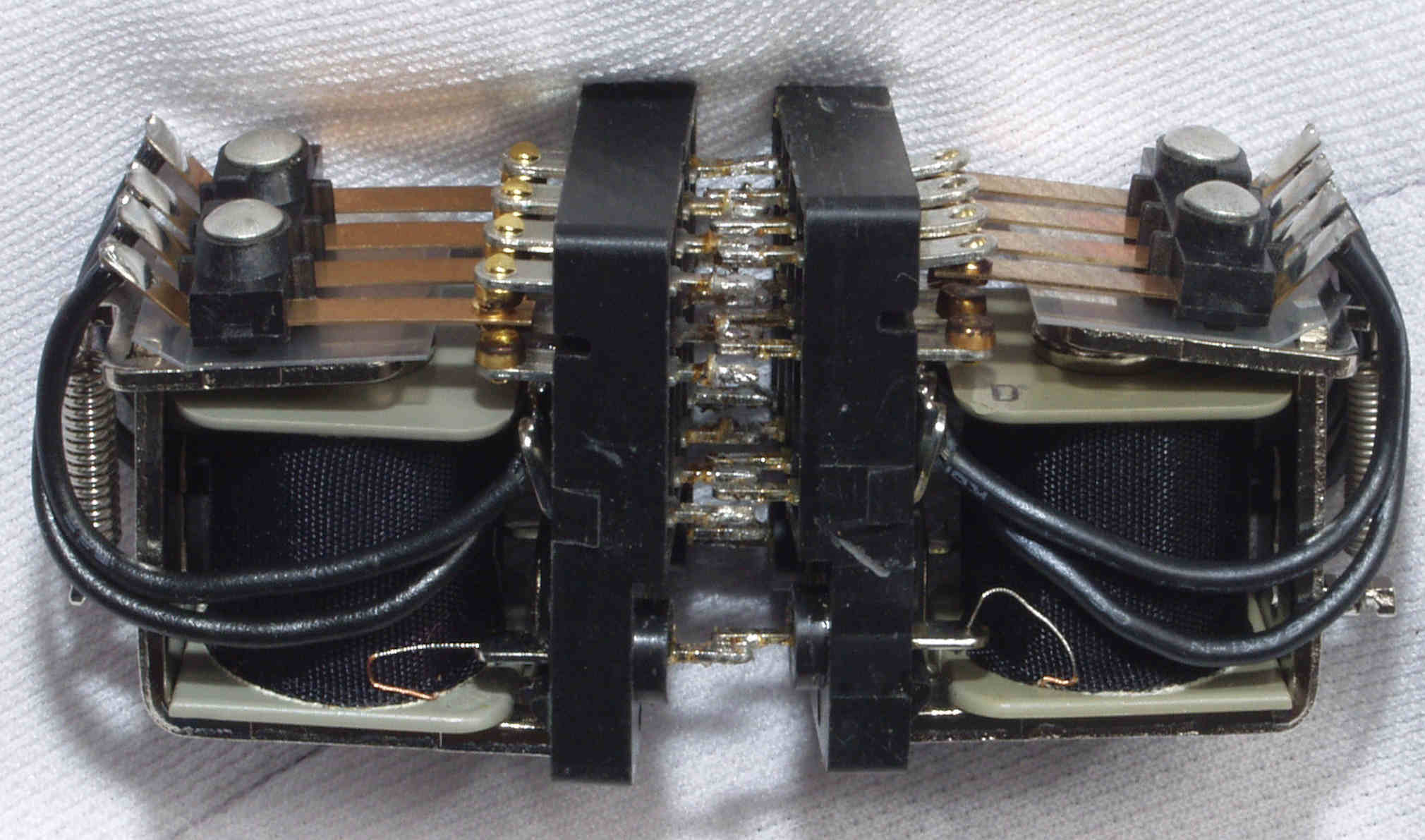

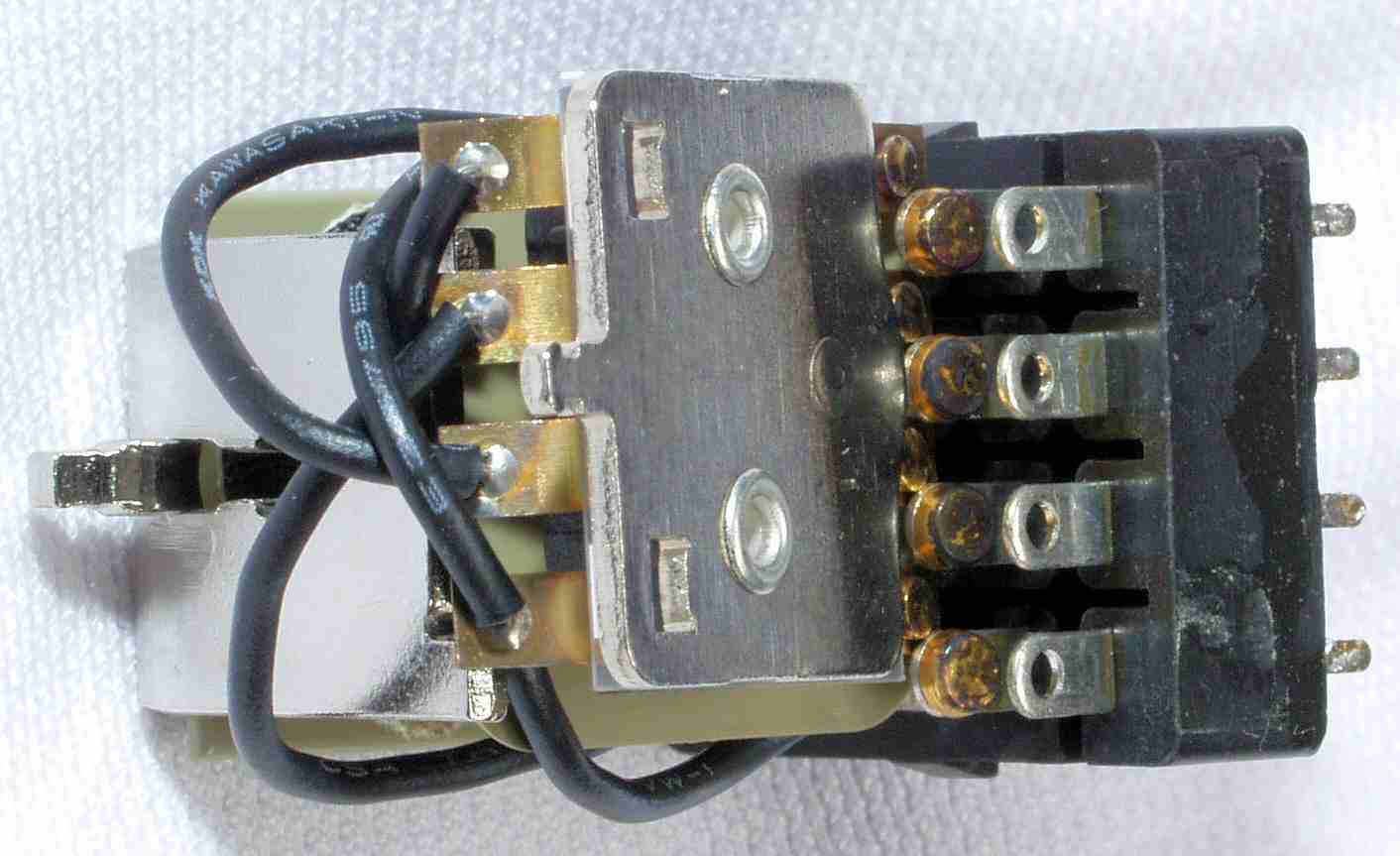

ＣＢ３．　交換した部品。　リレー接点。

ＣＤ１．　修理前　下から見る

ＣＤ２．　修理後　下から見る

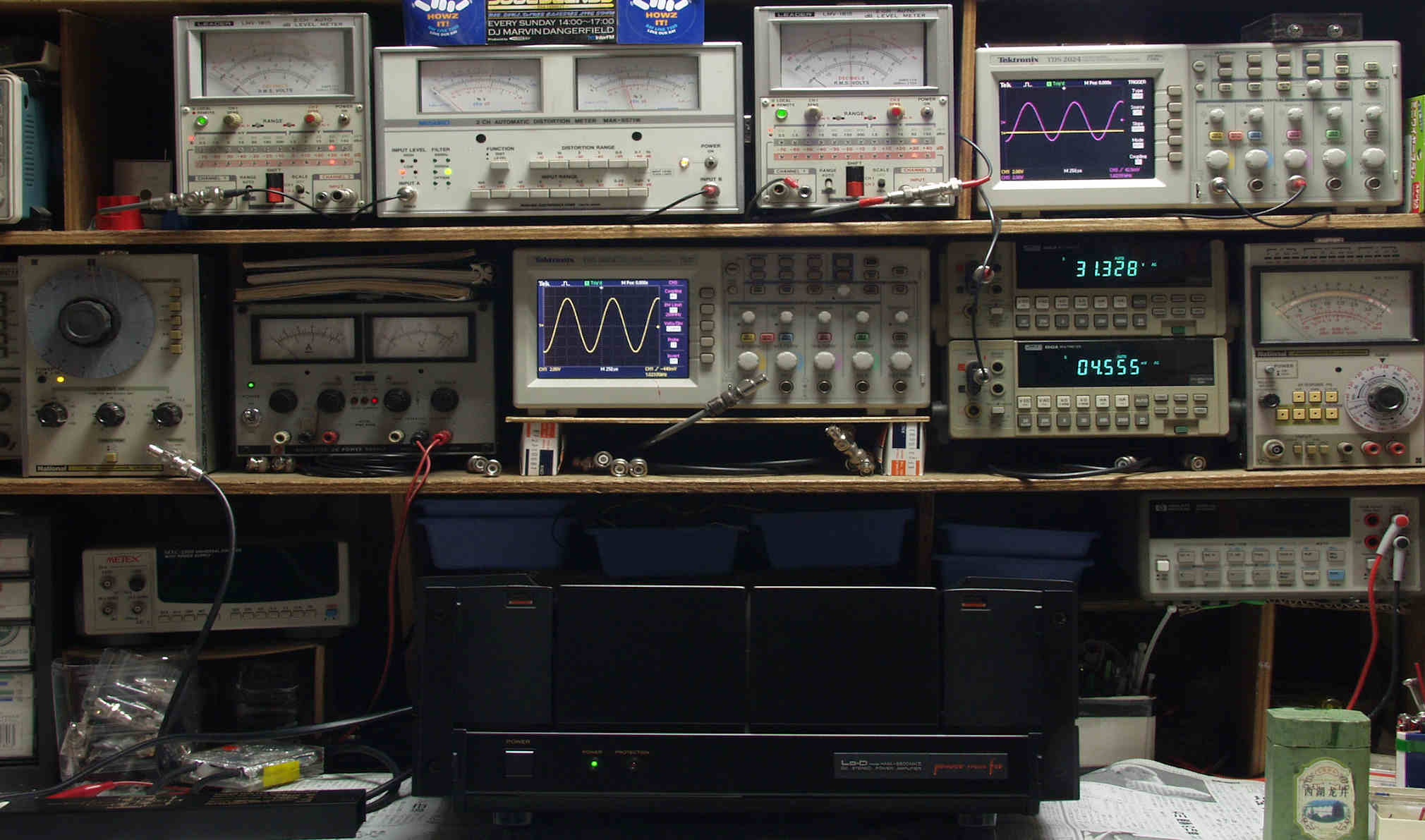

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定。 　　　　「見方」。 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。 　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。 　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

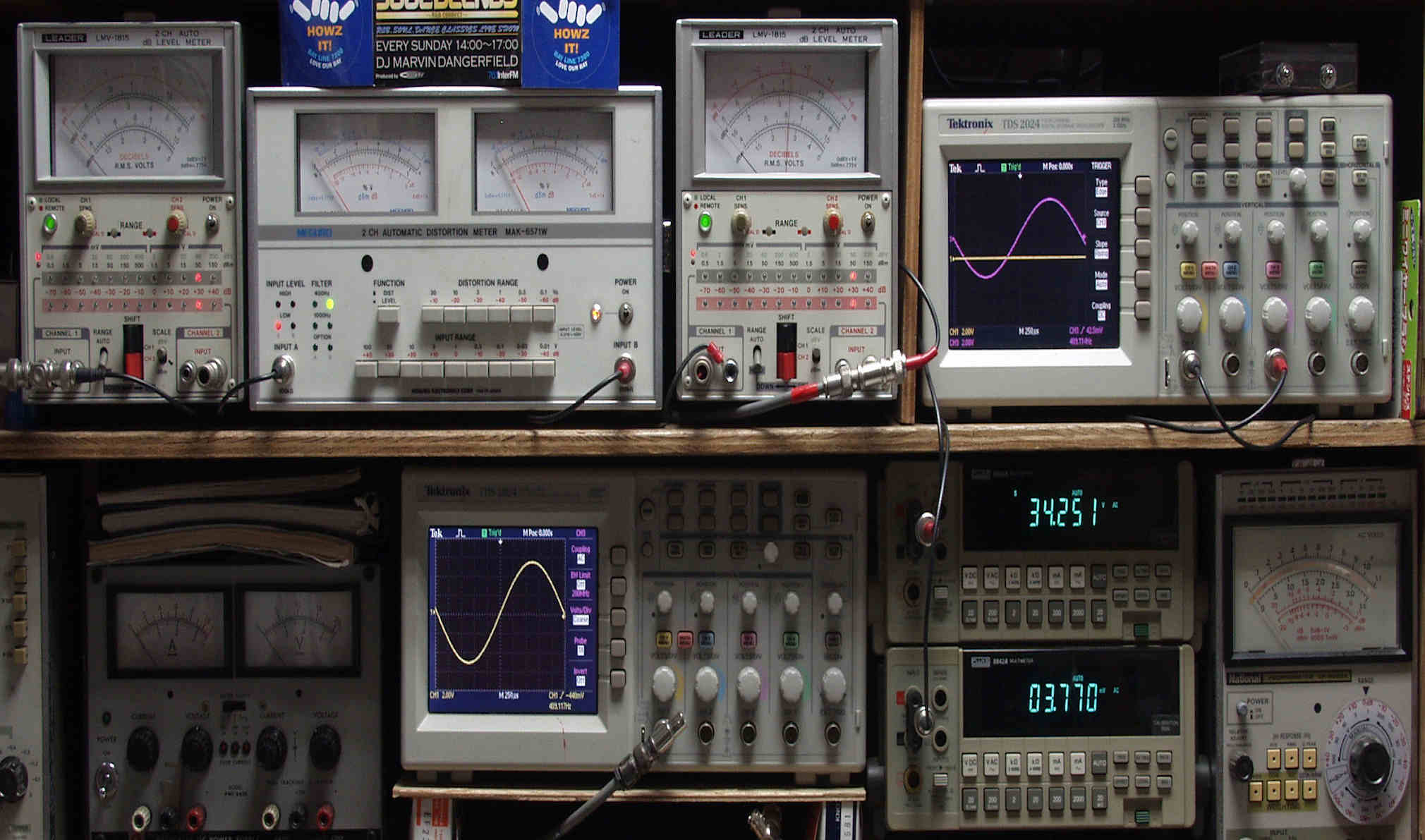

Ｅ２１．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力　０．０１％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ２２．　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力　０．０１％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ２３．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力　０．０１％歪み（０．１％レンジ）　４００ＨＺ

Ｅ２４．　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力　０．０１％歪み（０．１％レンジ）　４００ＨＺ

Ｅ３．　完成　　２４時間エージング、　左はACCUPHASE　Ｐ−２６０。 　　　　　　　　　　　　　　　　　　　　　　　同じ終段ＦＥＴ（電界効果トランジスター）を使用しているが、音質はかなり異なる。
