ＨＭＡ−９５００ｍｋ�U．　４６台目　修理記録

平成２３年８月２９日到着　　　　１０月２０日完成

注意　このＡＭＰはアースラインが浮いています。 　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません、＋−の撚りのあるのも使用出来ません。 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 『6月にメンテナンス(半固定VR交換、半田直し、出力リレー分解接点研磨、バイアス オフセットチェック、最大出力チェック、内部等清掃、等々）をしたばかりですので動作に問題ございません。』 と書かれていたものをヤフーオークションにて入手いたしました。 音出しして数分ぐらいで、左側のスピーカーからバリバリという音がしました。数時間たったときには治まりましたが、左側の残留ノイズのほうが多い です。 B．　原因 修理者の技量不足と修理不十分。 Ｔ．　バラック修理後測定 Ｃ．　修理状況 初段ＦＥＴ（電界効果トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 全ヒューズ入抵抗交換。 整流ダイオード交換。 配線手直し、補強。 モジュール修理。 ＳＰ接続端子交換　ＷＢＴ−０７０２ＰＬ使用。 ＲＣＡ端子交換　ＷＢＴ−０２０１使用。 電源コード交換 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　２個。 初段ＦＥＴ（電界効果トランジスター）　　２個。 バイアス／バランス半固定ＶＲ　　　　　６個。 ヒューズ入り抵抗　　　　　　　　　　　３０個。 電解コンデンサー　　　　　　　　　　　３１個 。 フイルムコンデンサー　　　　　４個。 整流ダイオード　　　　　　　　　１０個。 ＷＢＴ−０７０２ＰＬ　　　　　　　　２組（定価で工賃込み） ＷＢＴ−０２０１　　　　　　　　　１組（定価で工賃込み） 電源コード（３．５スケア） Ｅ．　調整・測定 Ｆ．　修理費　　　　　１４０，６００円 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

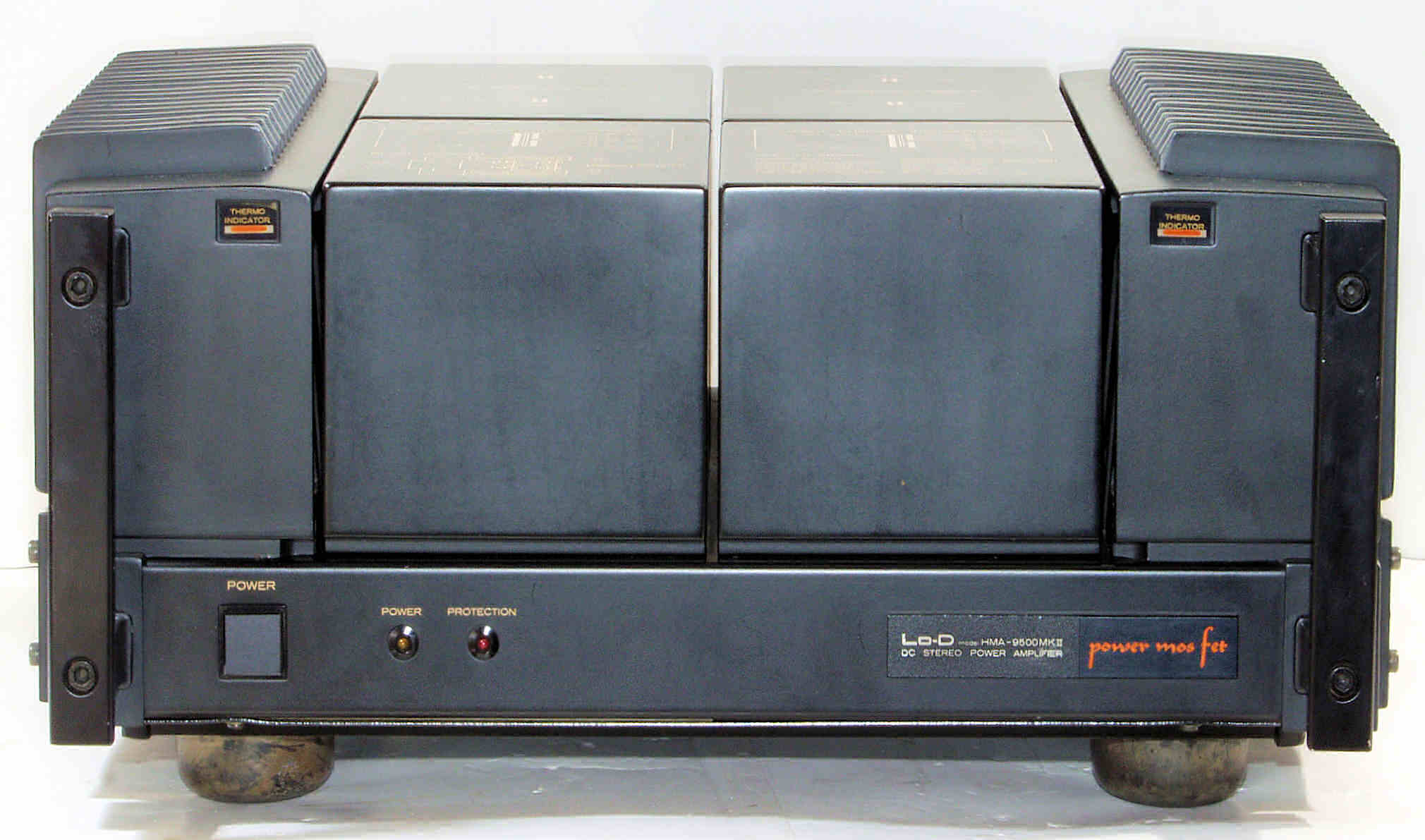

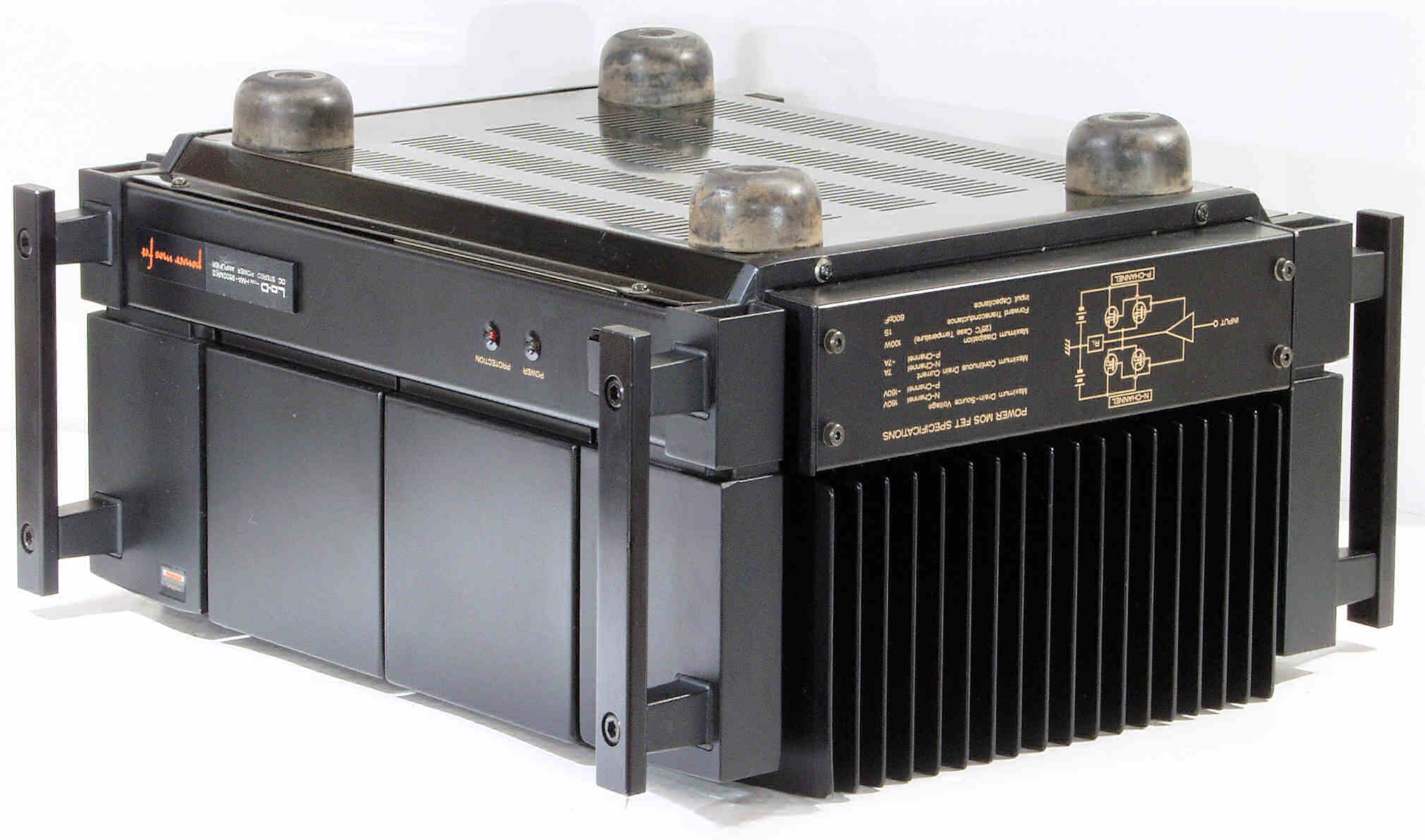

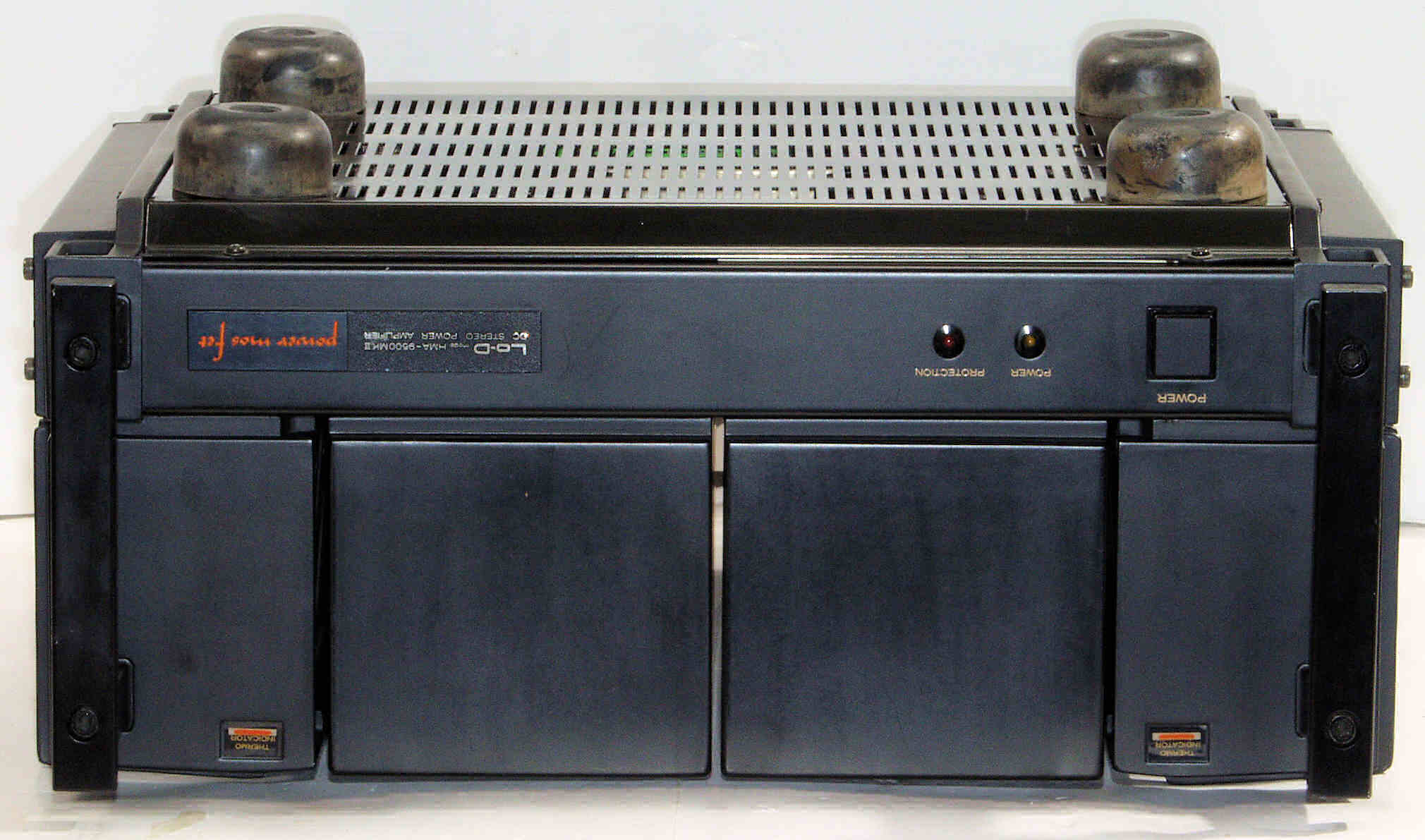

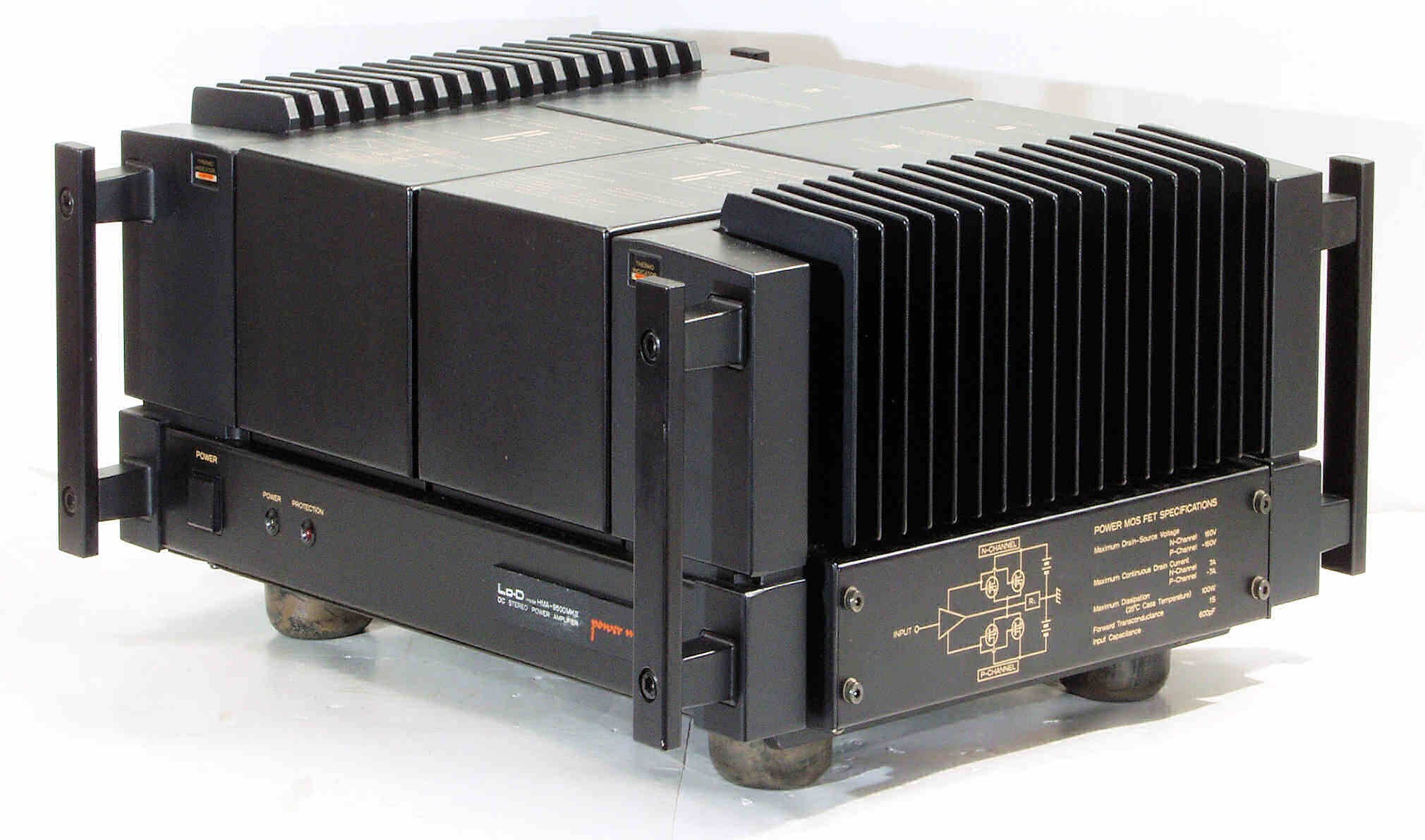

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　右から見る

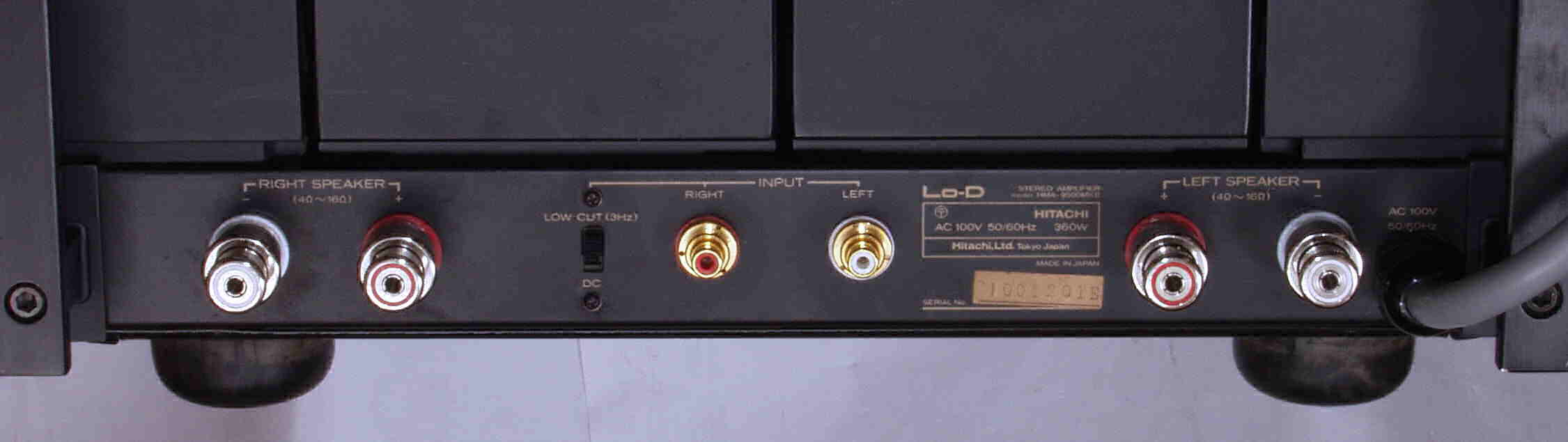

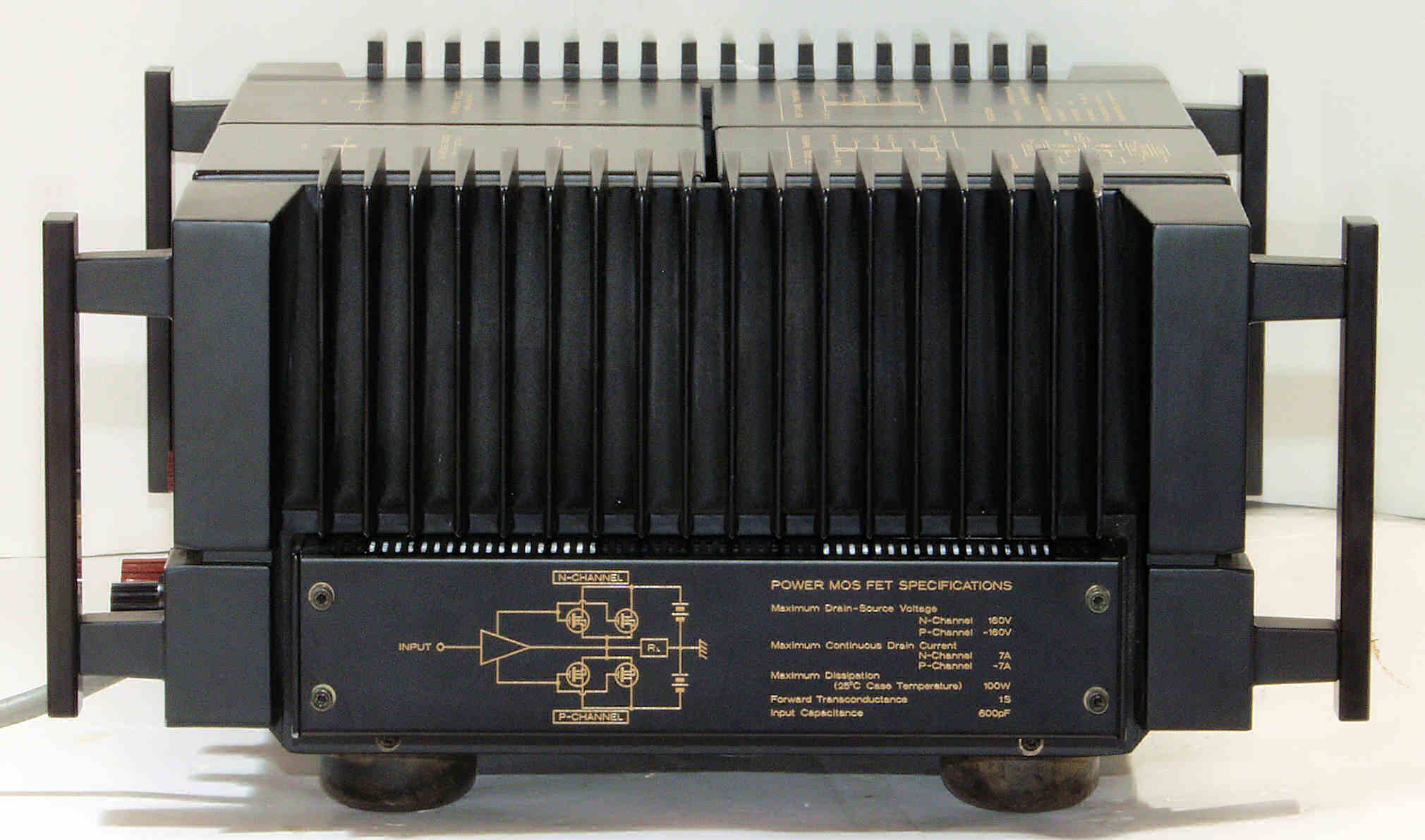

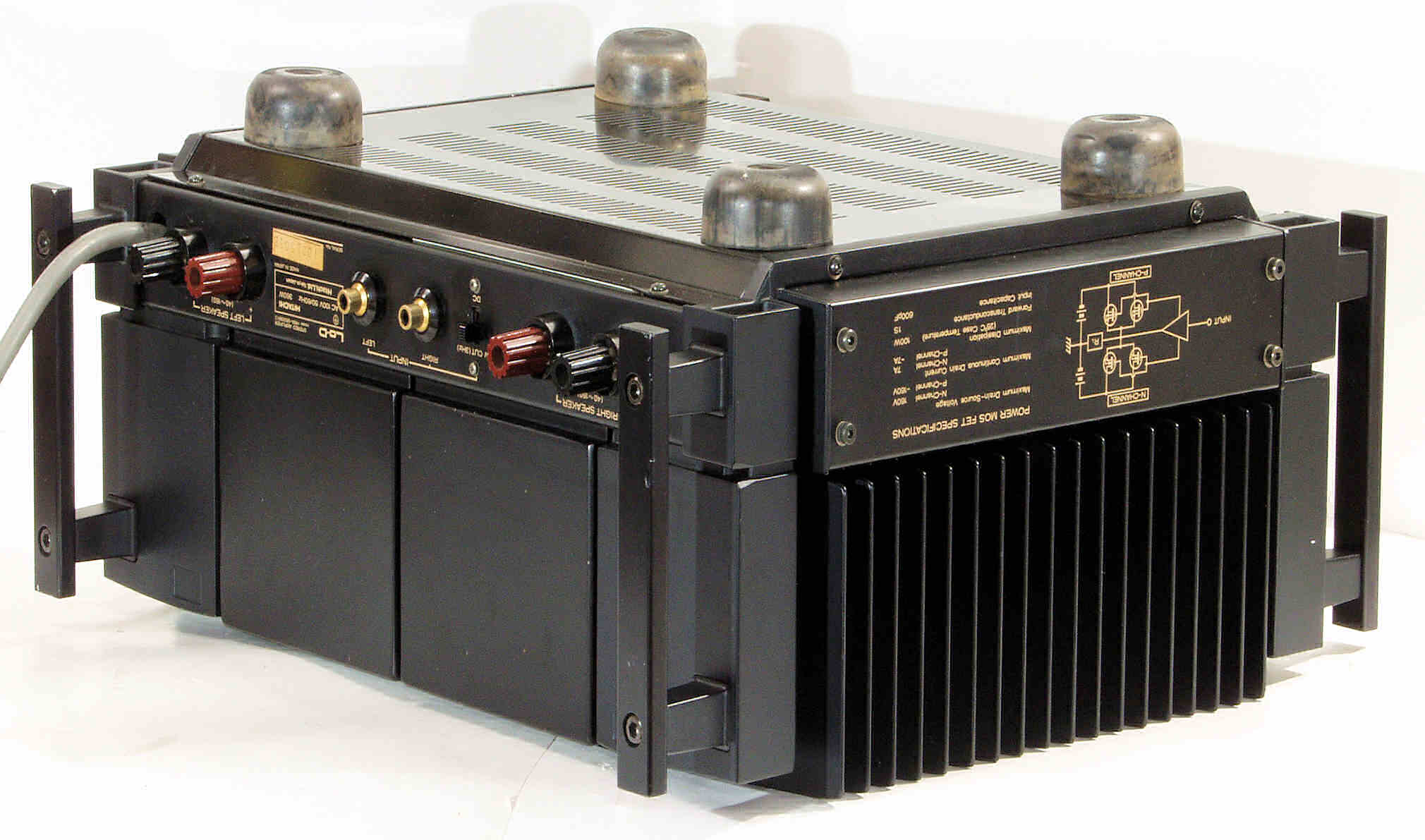

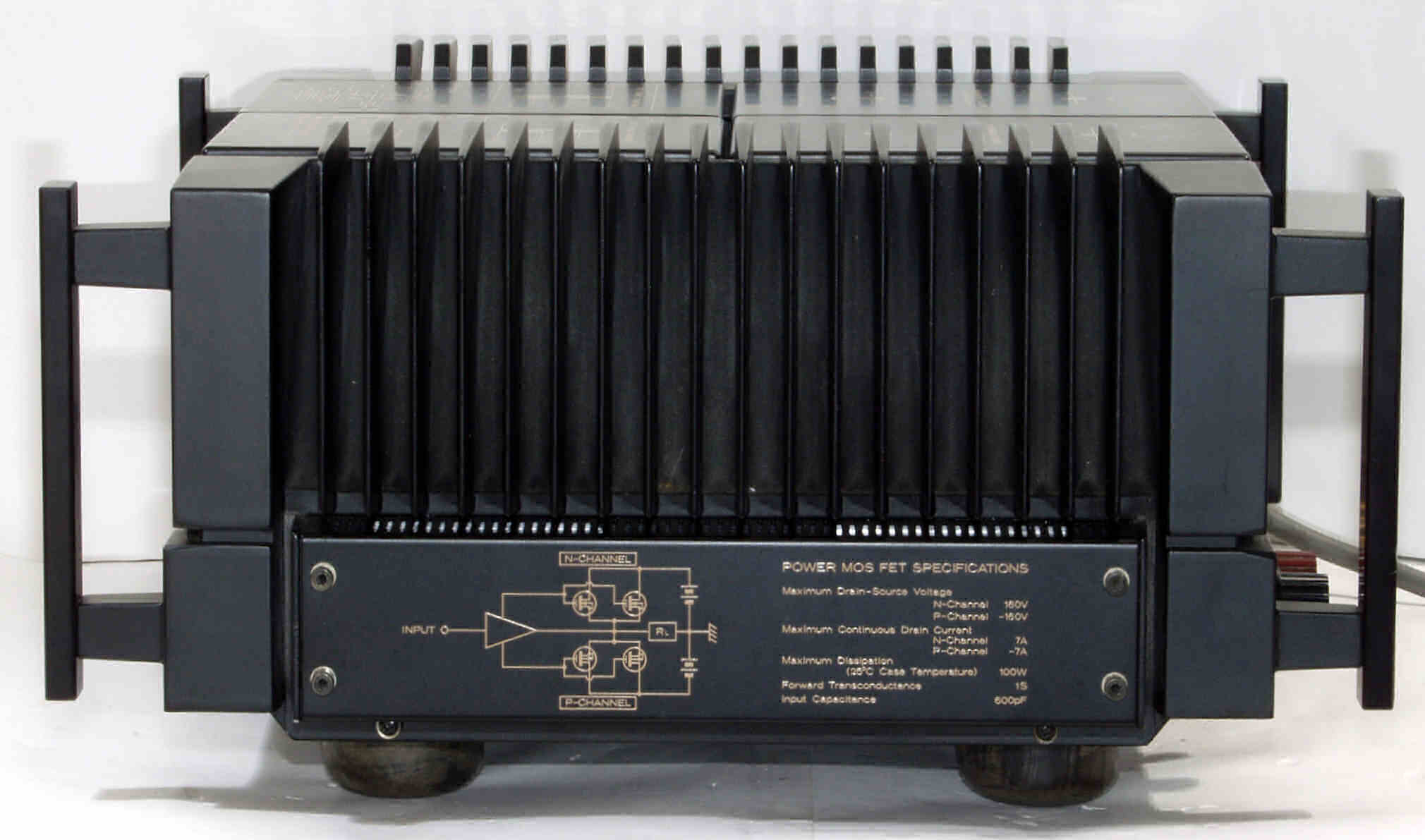

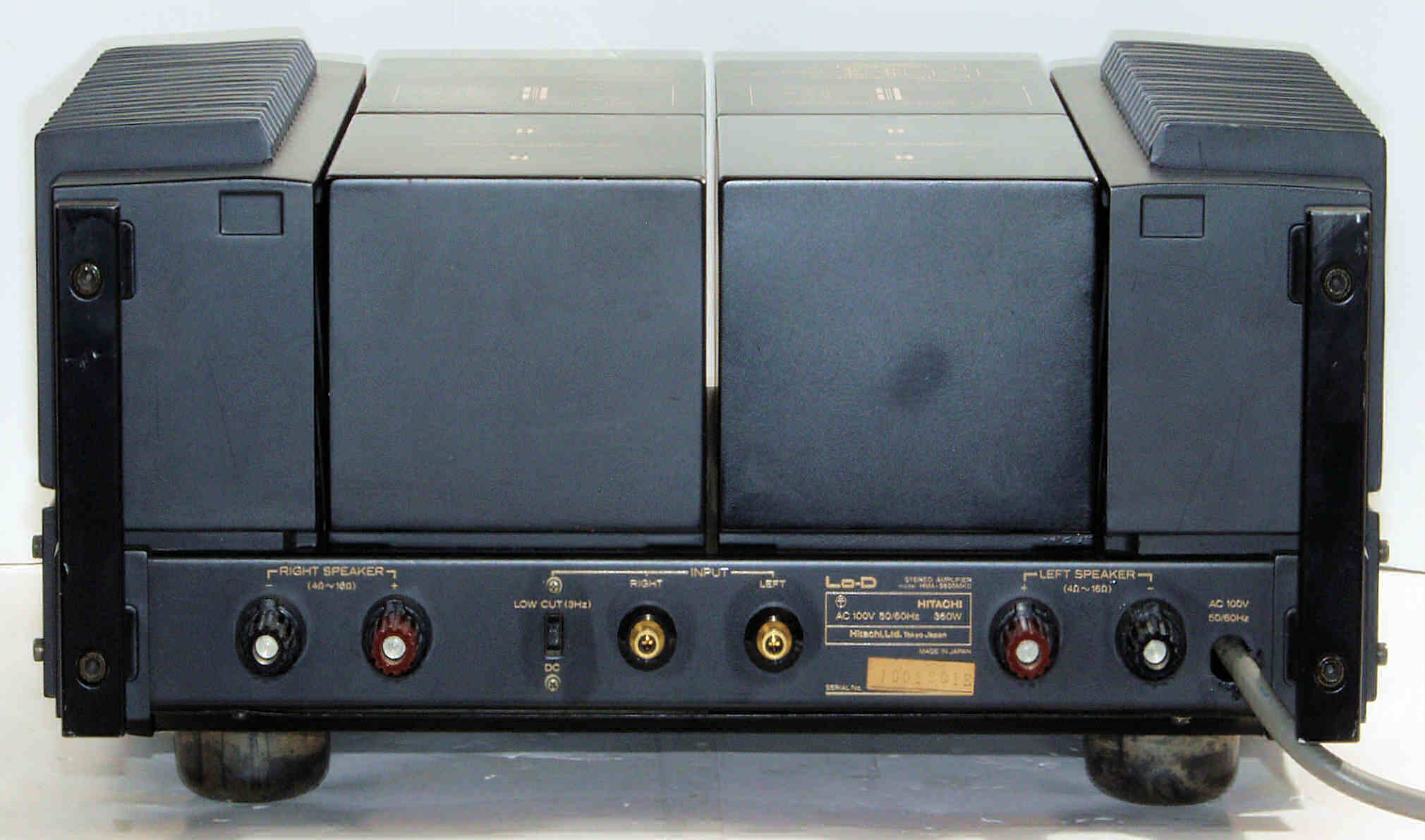

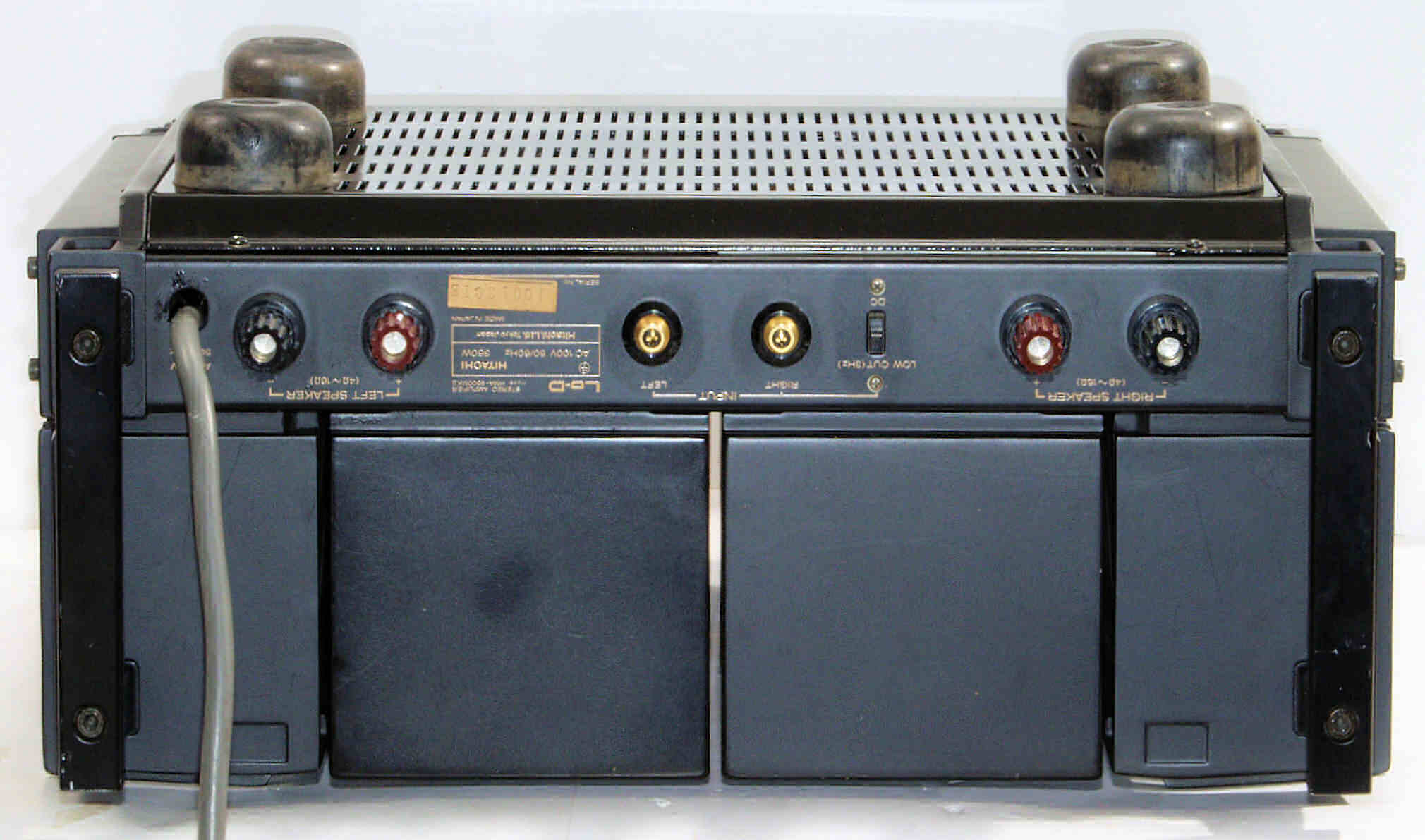

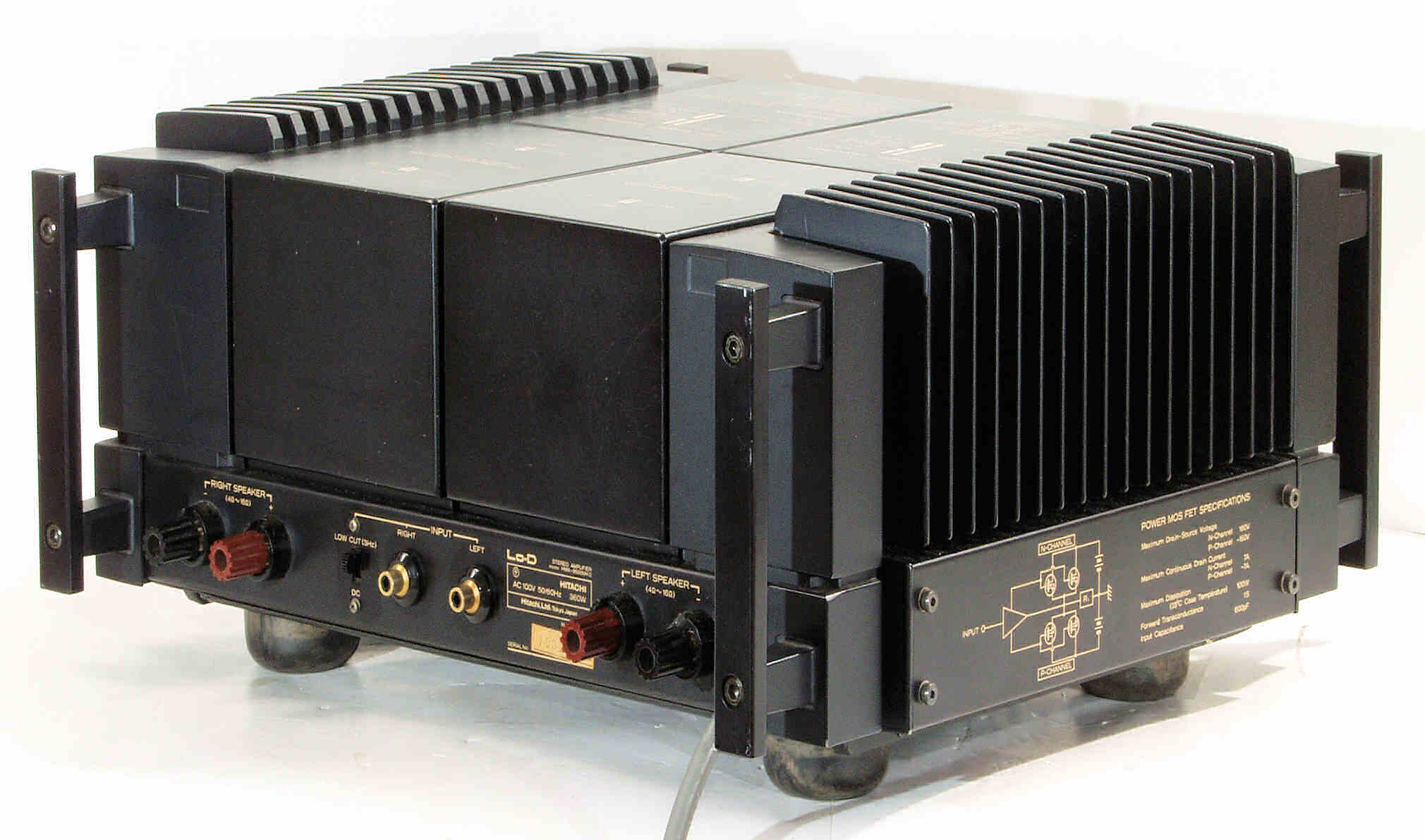

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

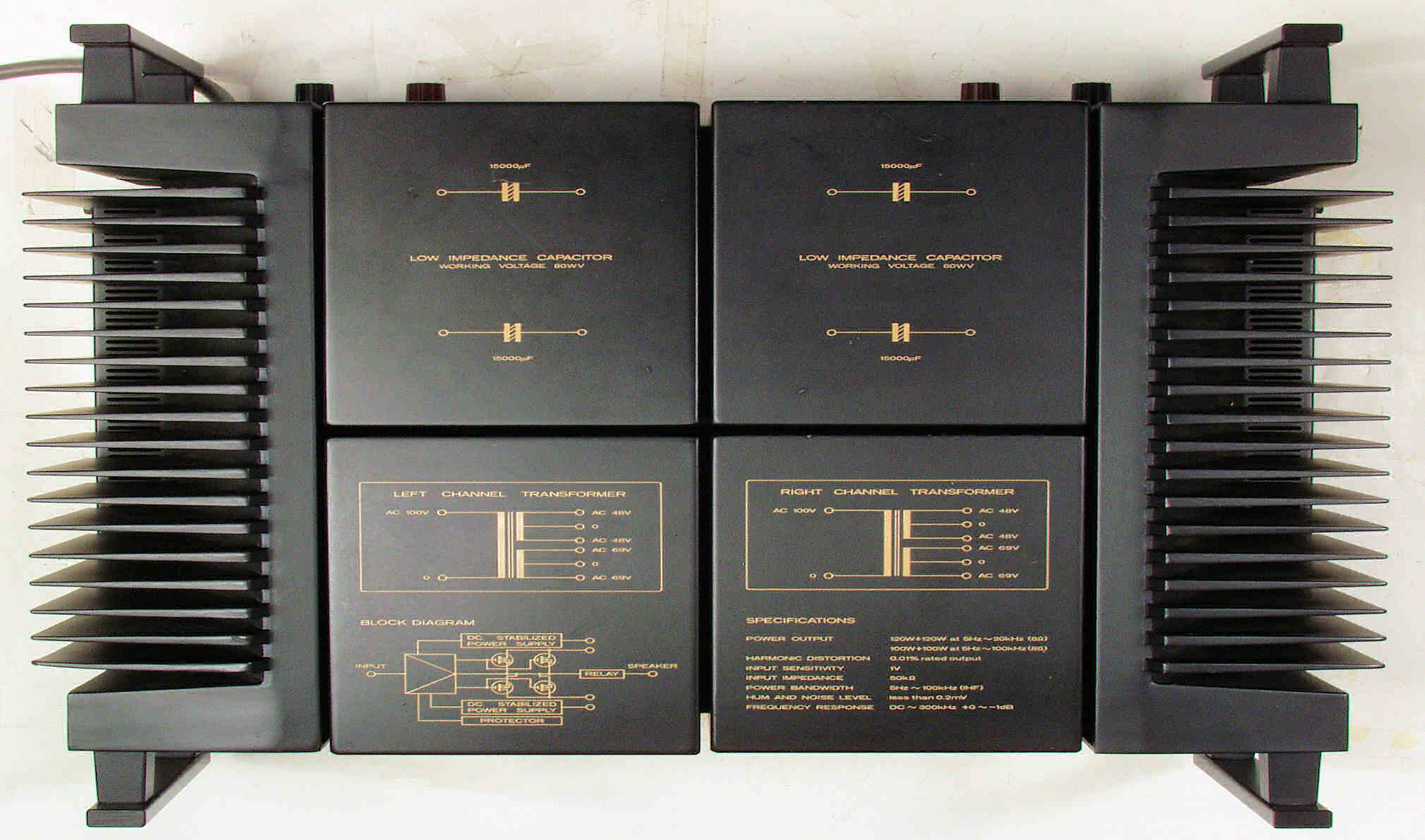

Ａ１７．　点検中　上から見る

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

Ａ２６．　点検中　下から見る

Ａ３１．　点検中　右放熱器埃、　内部等清掃したばかり？

Ａ３２．　点検中　左放熱器埃、　内部等清掃したばかり？

Ａ３３．　点検中　右放熱器裏埃、　内部等清掃したばかり？

Ａ３４．　点検中　左放熱器裏埃、　内部等清掃したばかり？

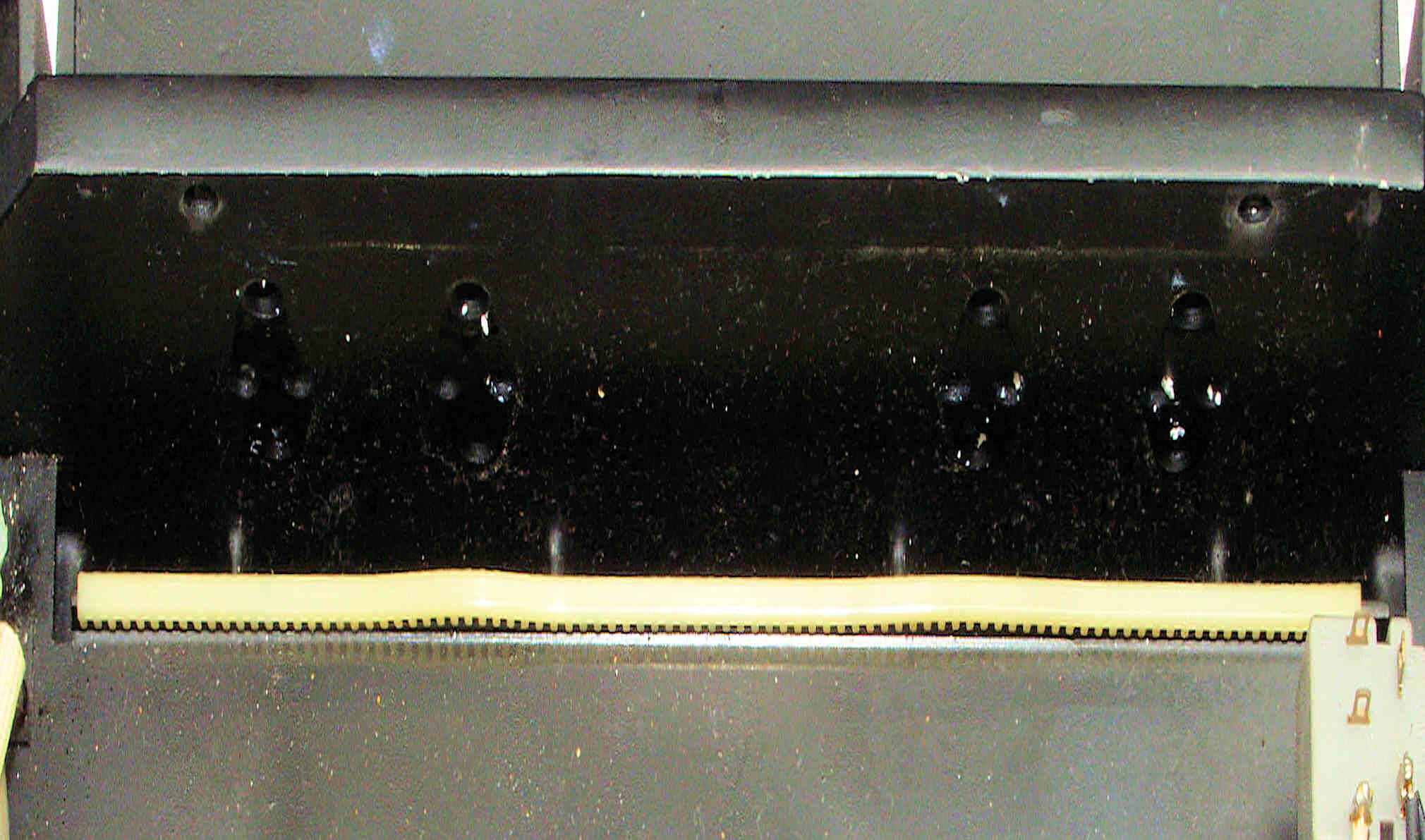

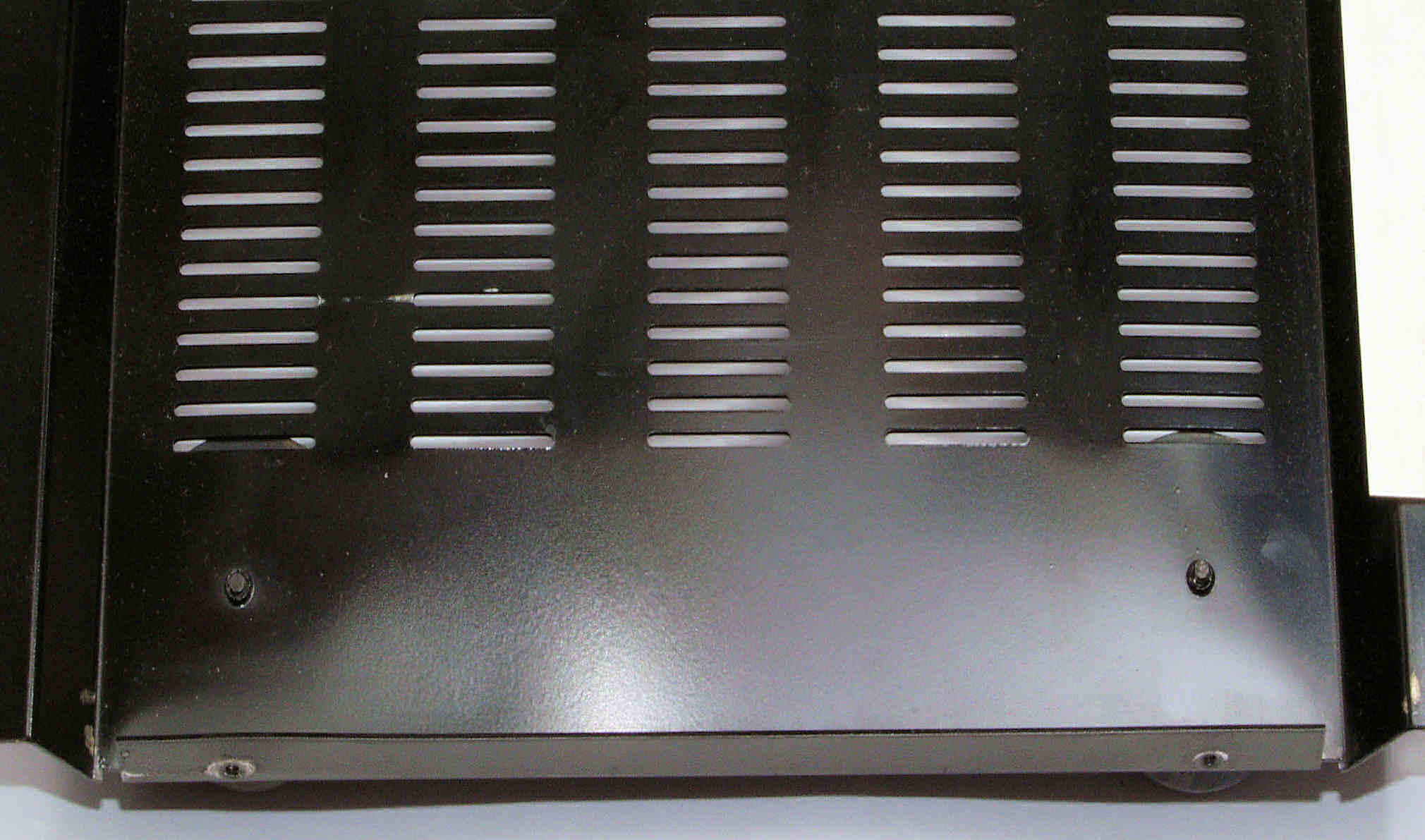

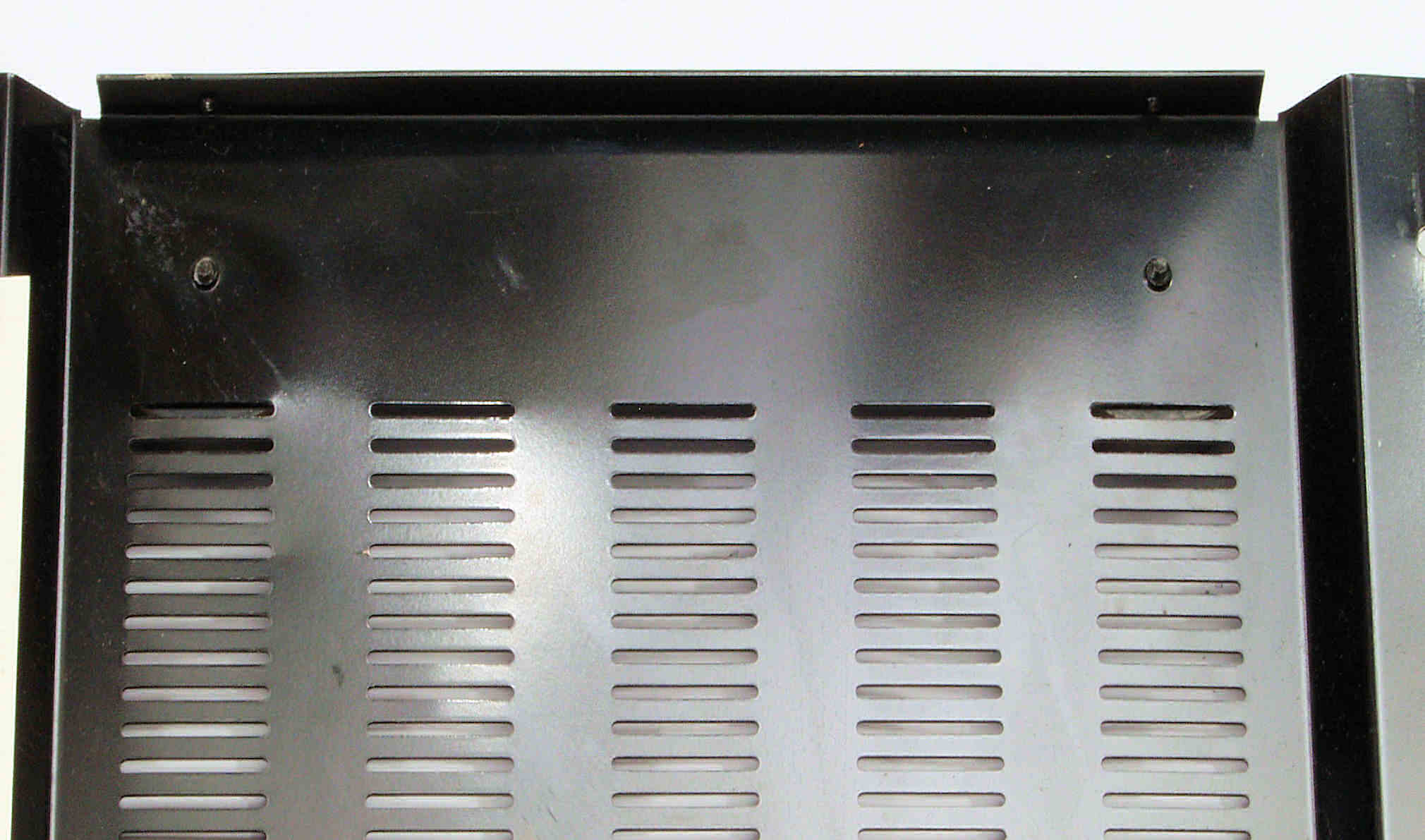

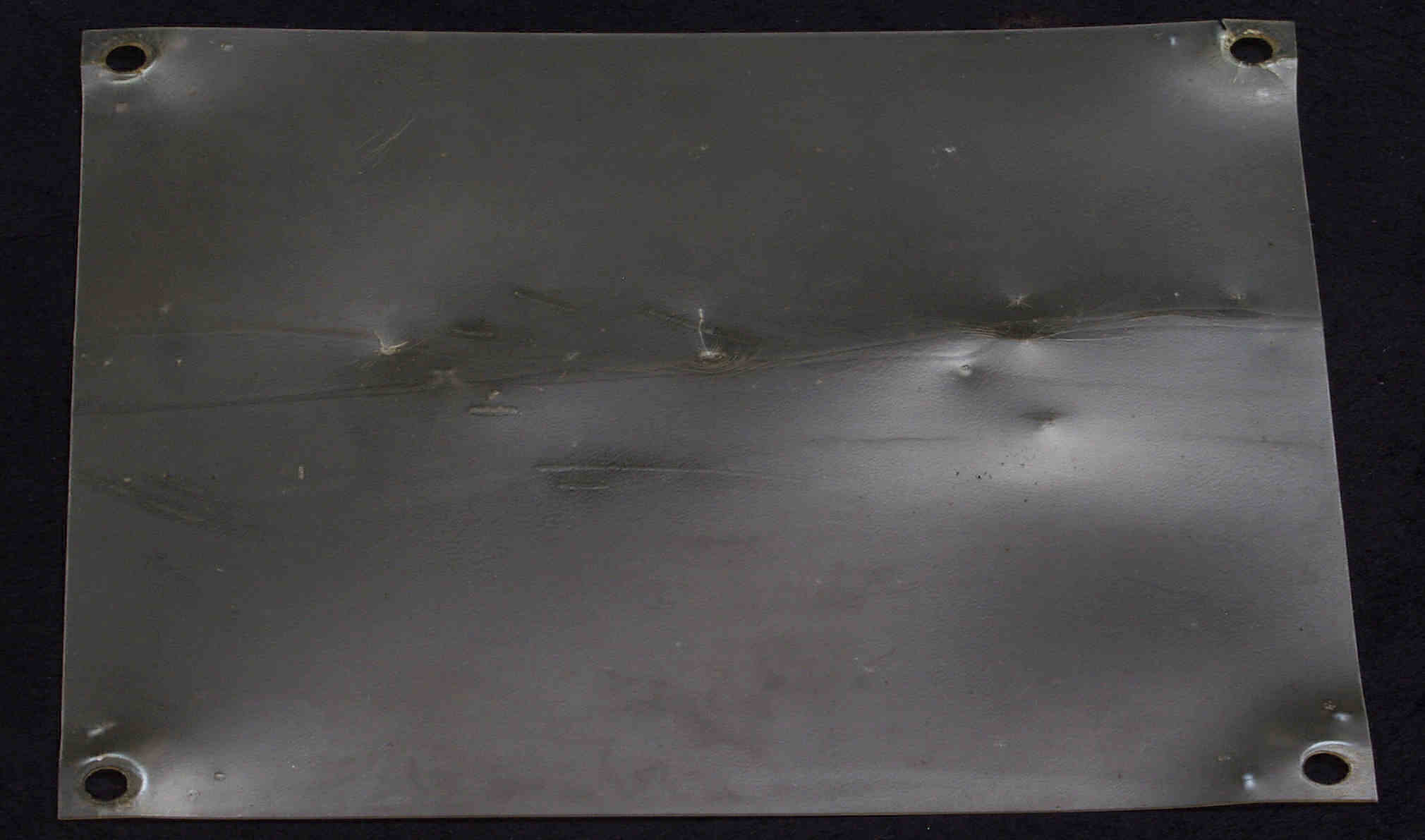

Ａ４１．　点検中　下蓋裏の凹み。

Ａ４２．　点検中　下蓋裏の凹み。

Ａ４３．　点検中　下蓋止めネジの締結が緩い為、曲がった。

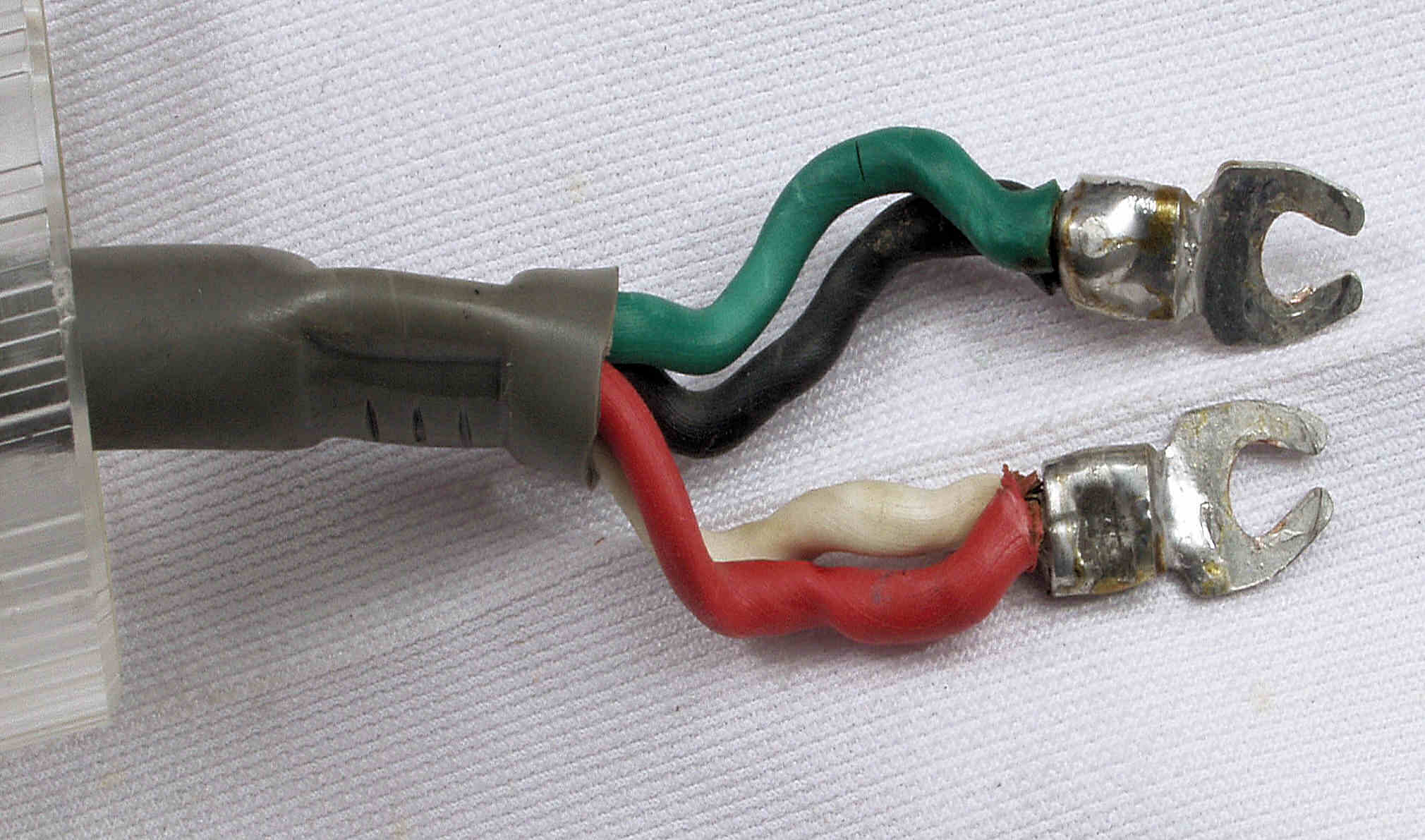

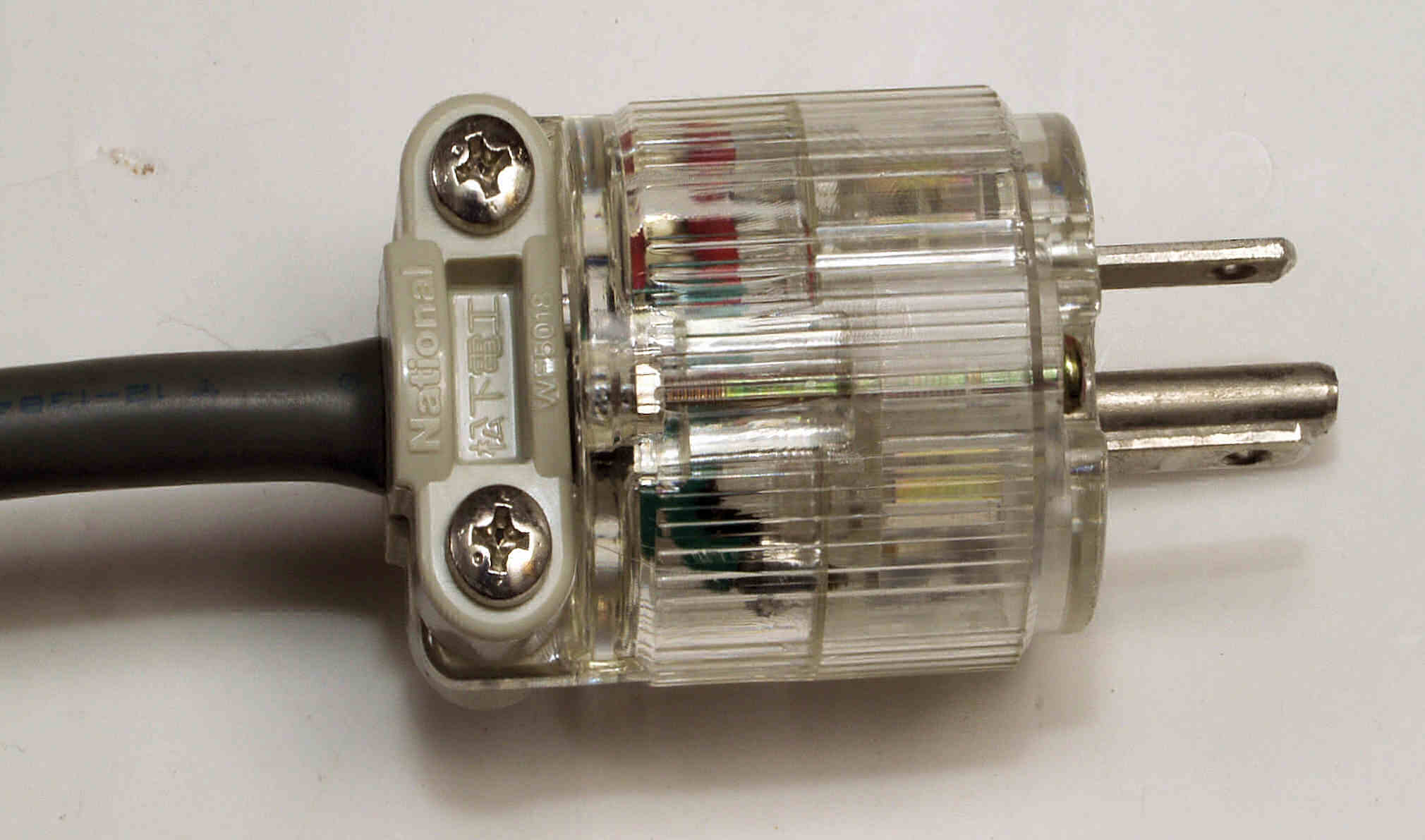

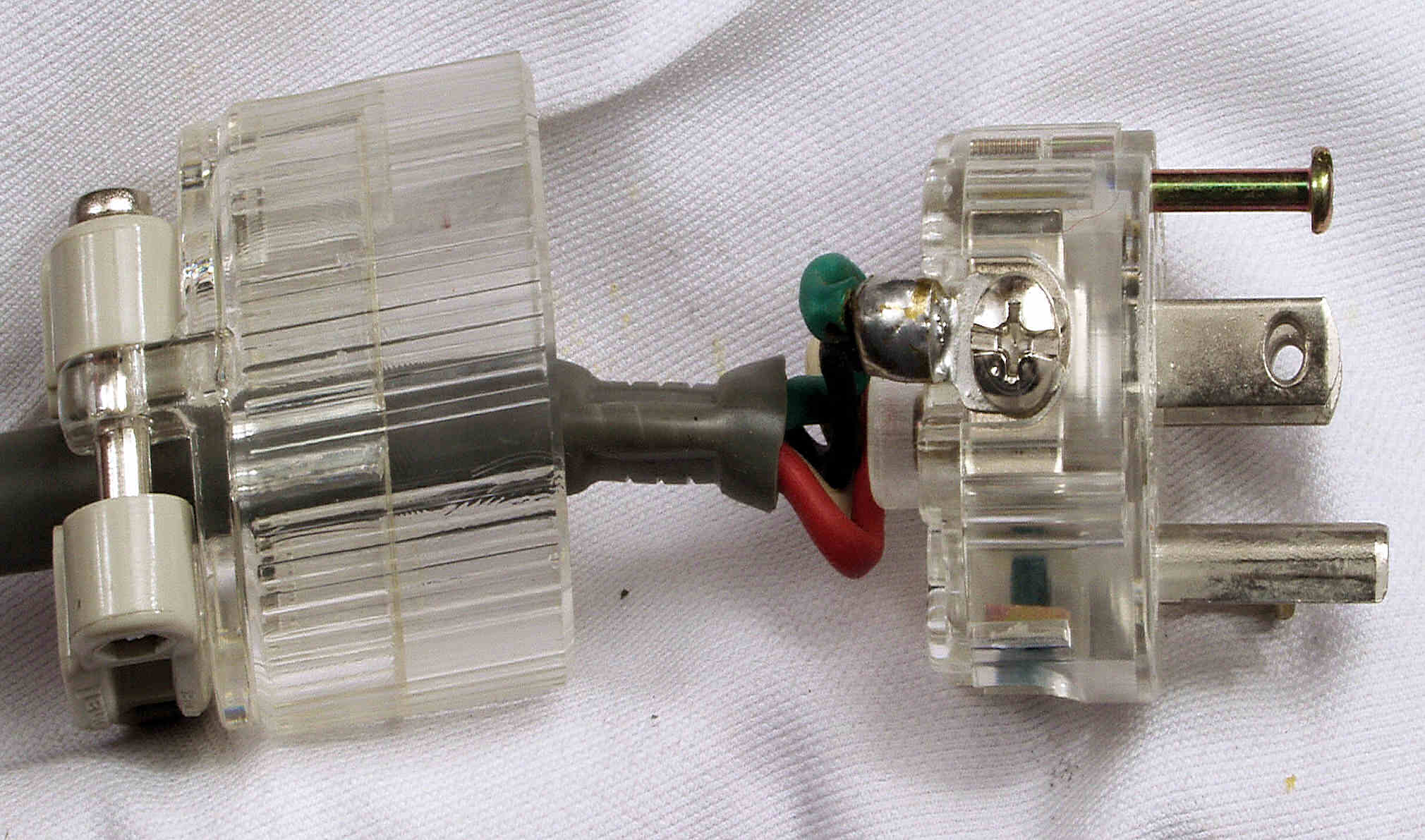

Ａ５１．　点検中　使用する電源コードプラグ

Ａ５２．　点検中　電源コードプラグの固定が芯線のみ！

Ａ５３．　点検中　電源コード

Ａ５４．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ａ５５．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

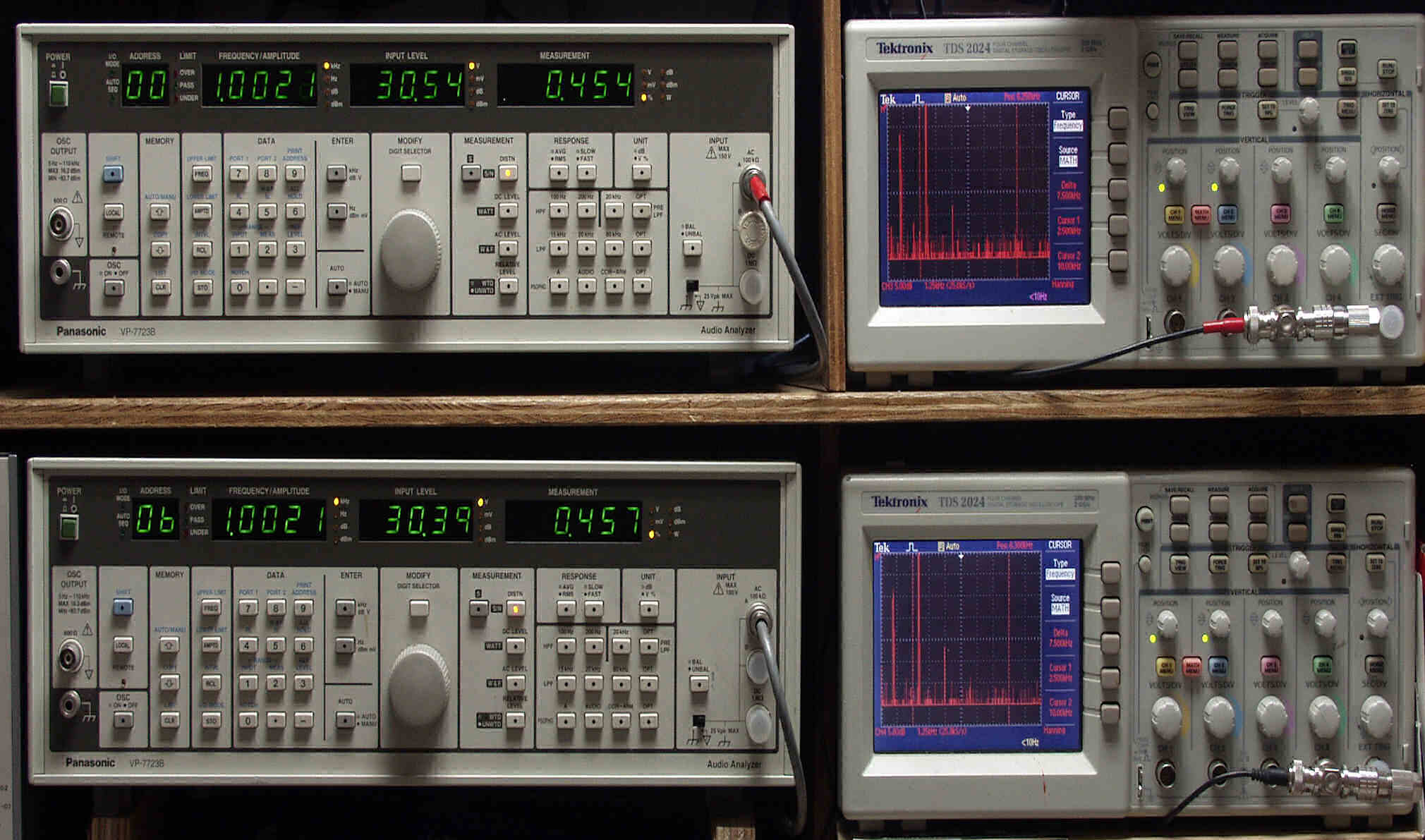

Ｔ．　バラック修理後測定 Ｔ１．　出力・歪み率測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

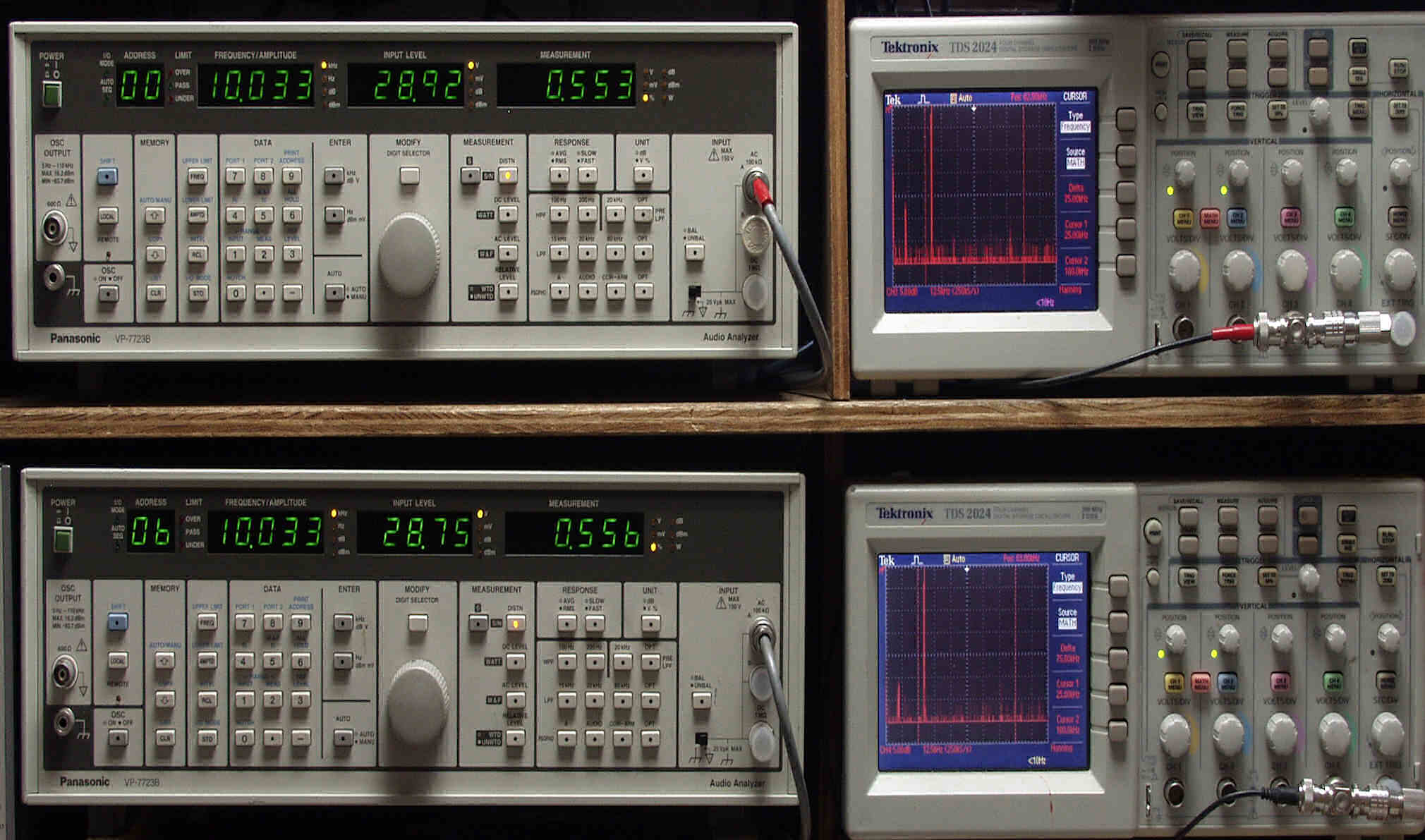

Ｔ２１．　Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．５％歪み、　１ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．５％歪み、　１ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２２．　Ｒ側ＳＰ出力電圧３９Ｖ＝１０５Ｗ出力、　０．６％歪み、　１０ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．６％歪み、　１０ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ２３．　Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．５％歪み、　５０ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．５％歪み、　５０ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

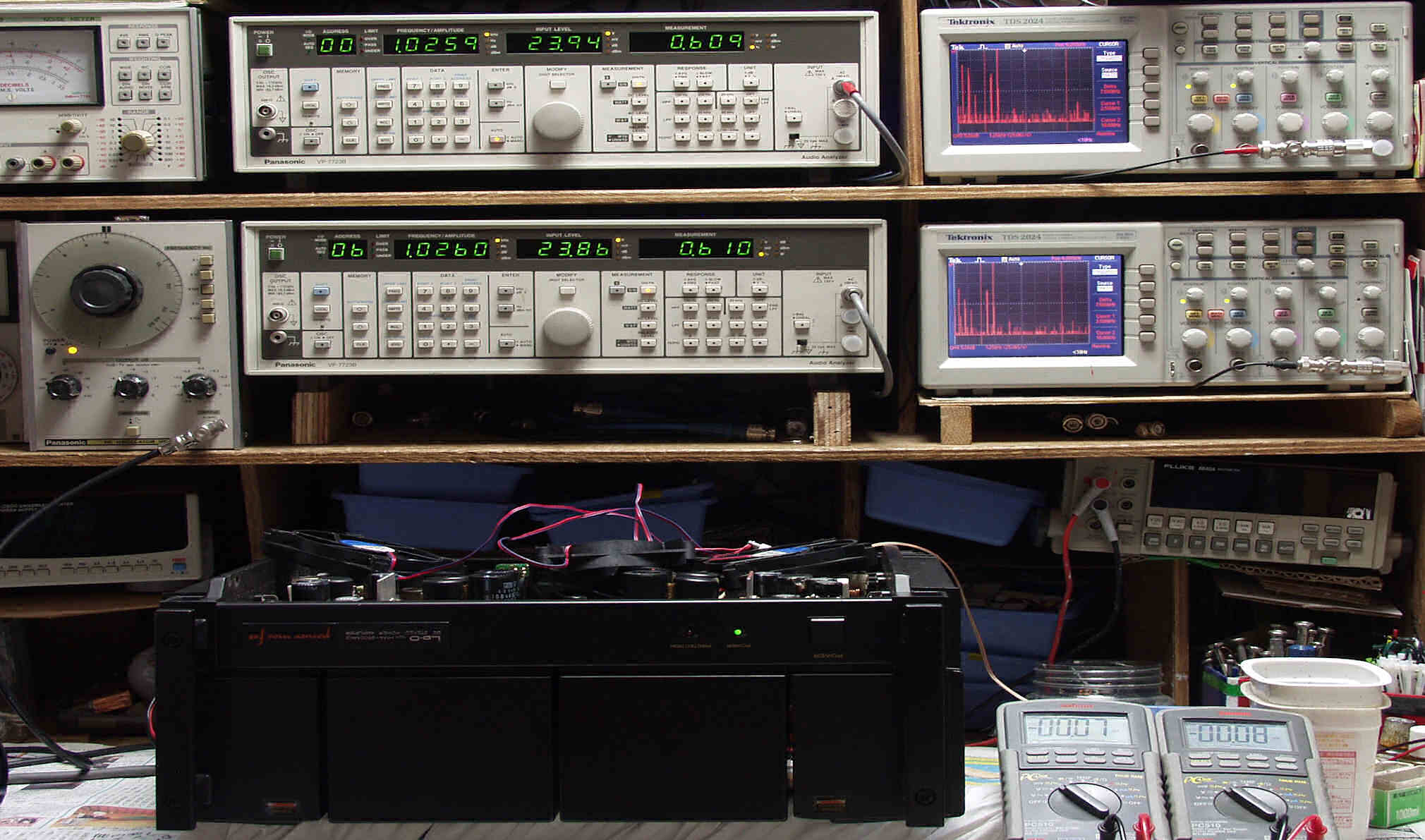

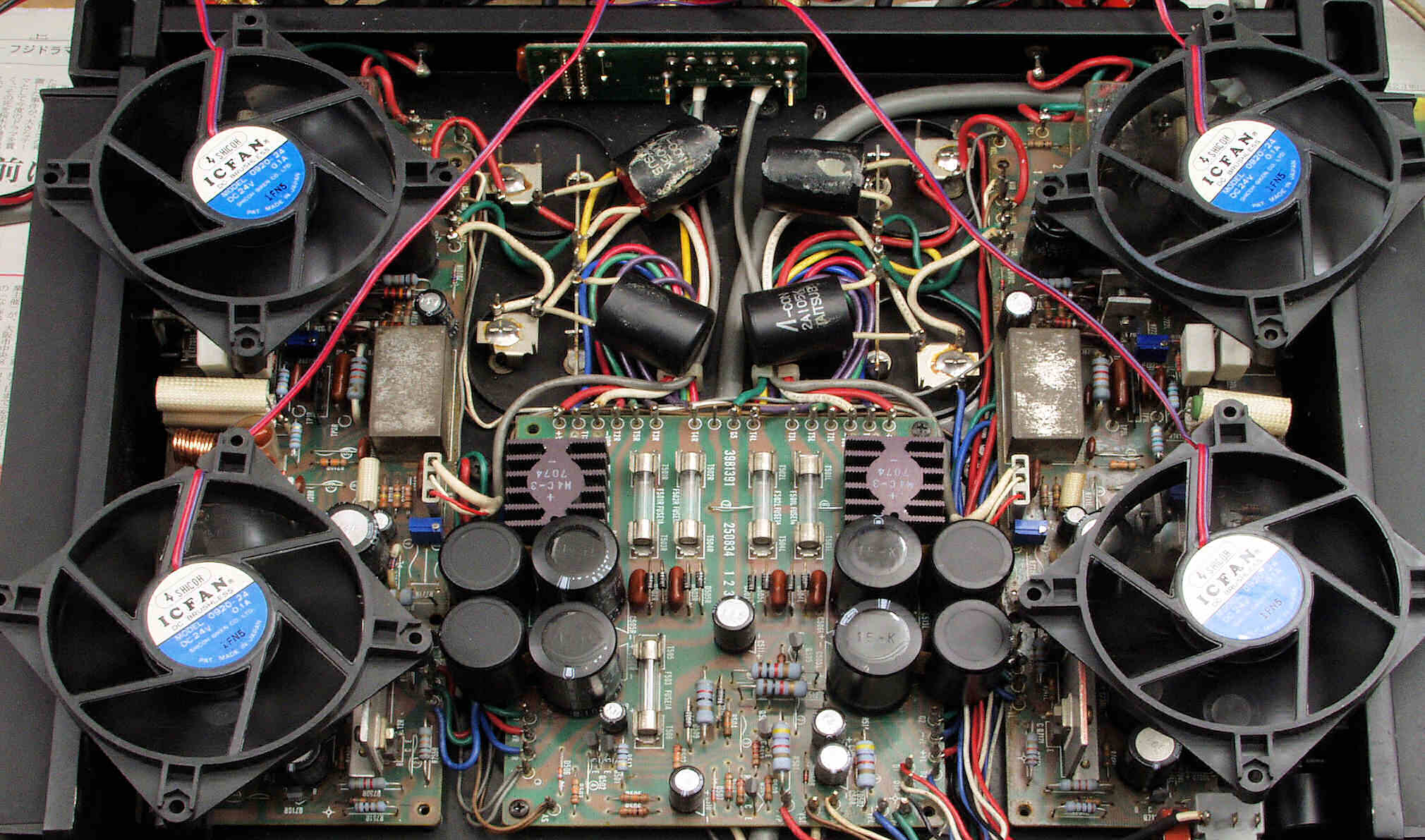

Ｔ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

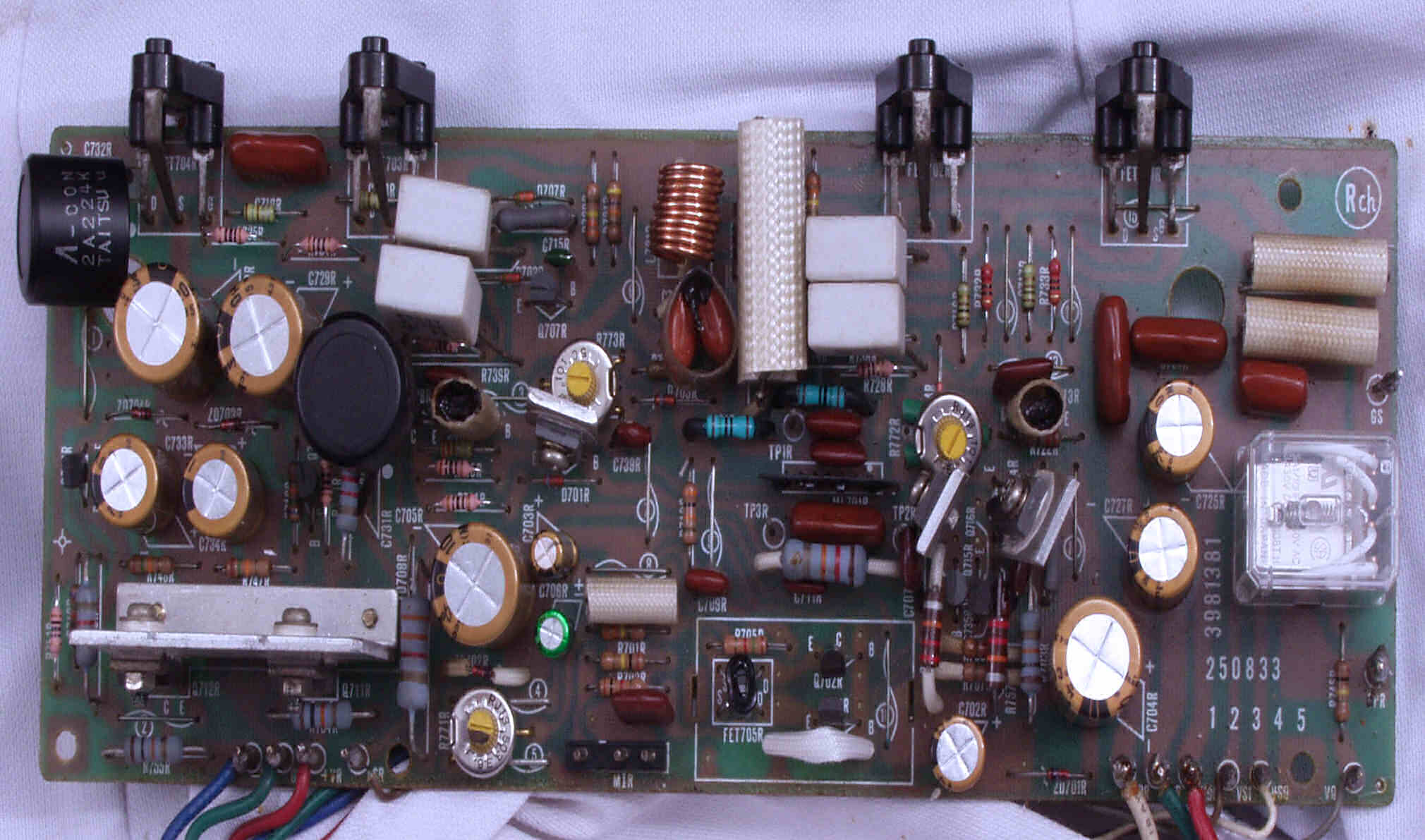

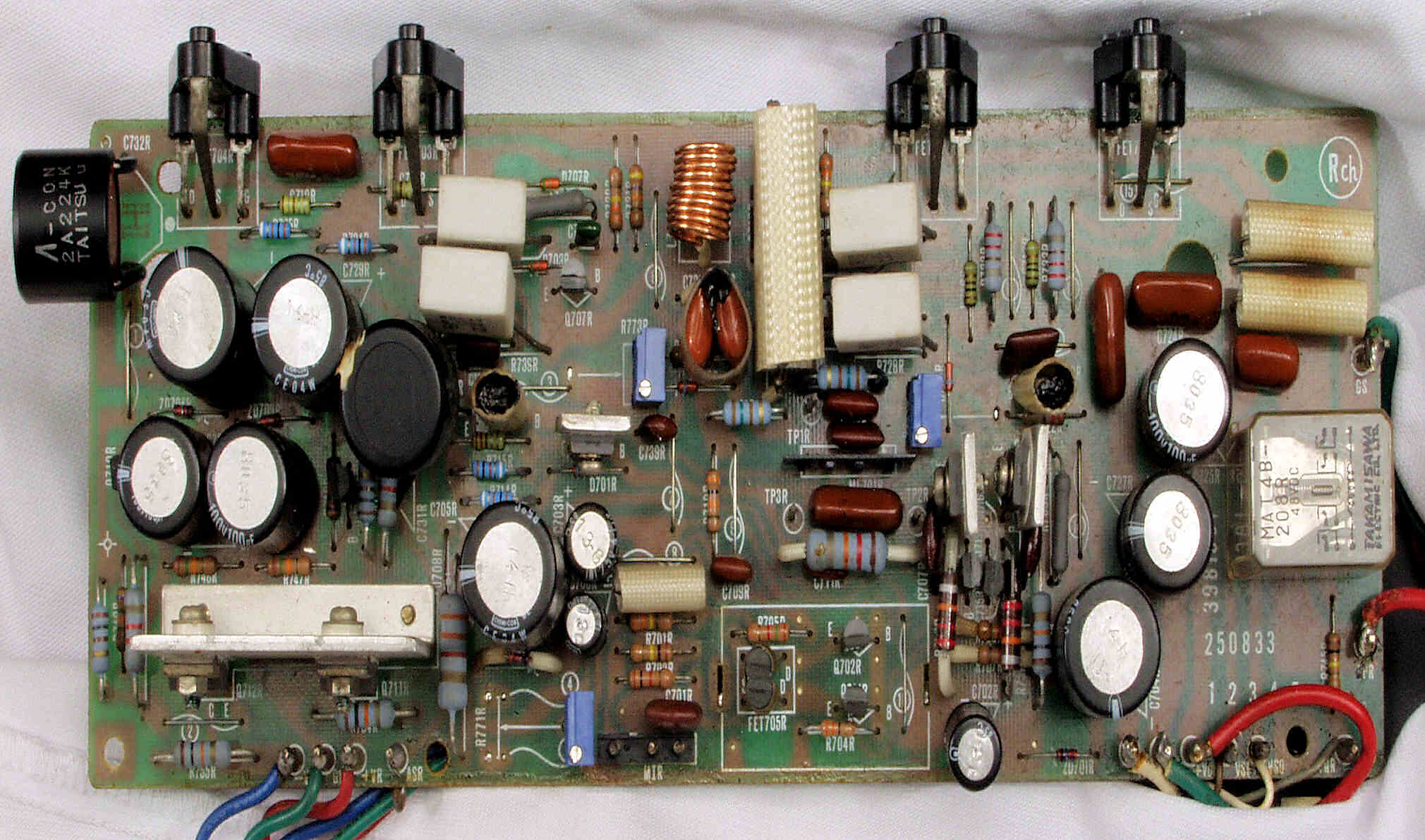

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ側ドライブ基板

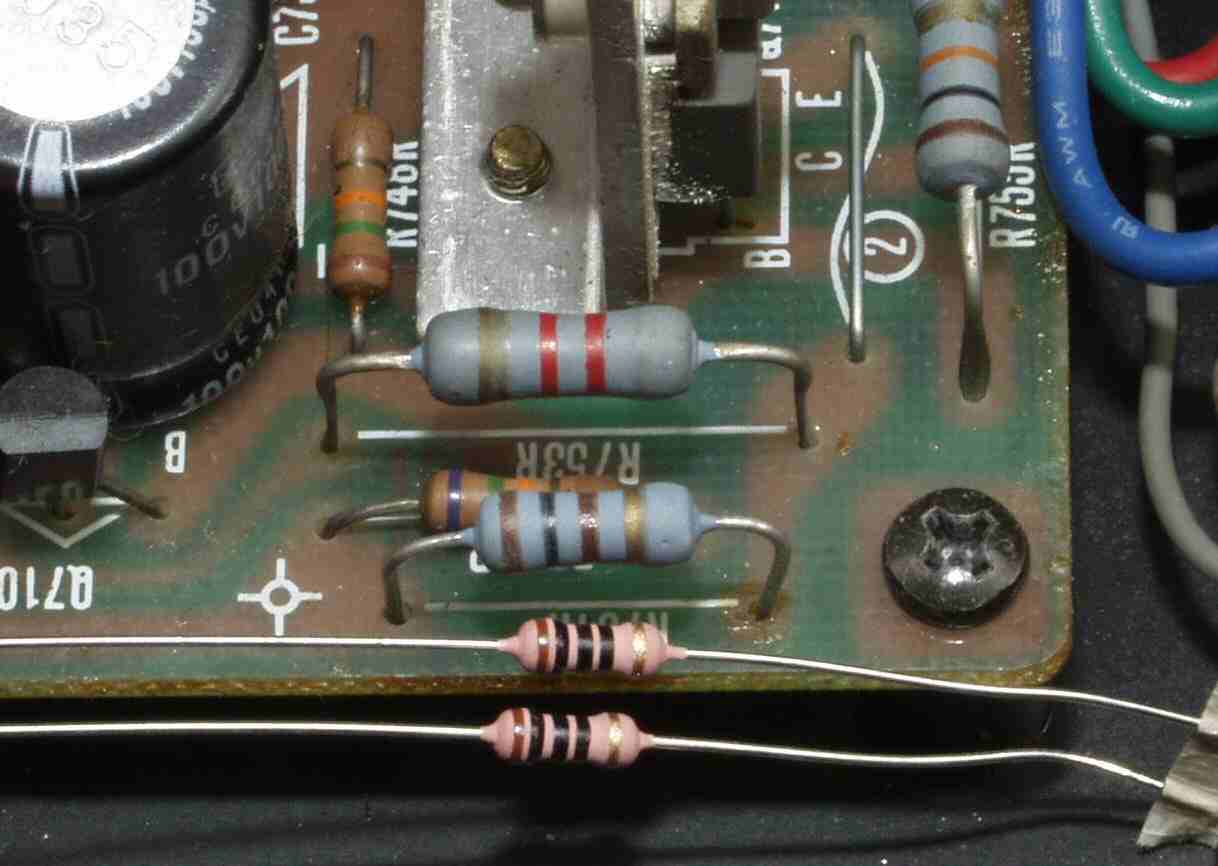

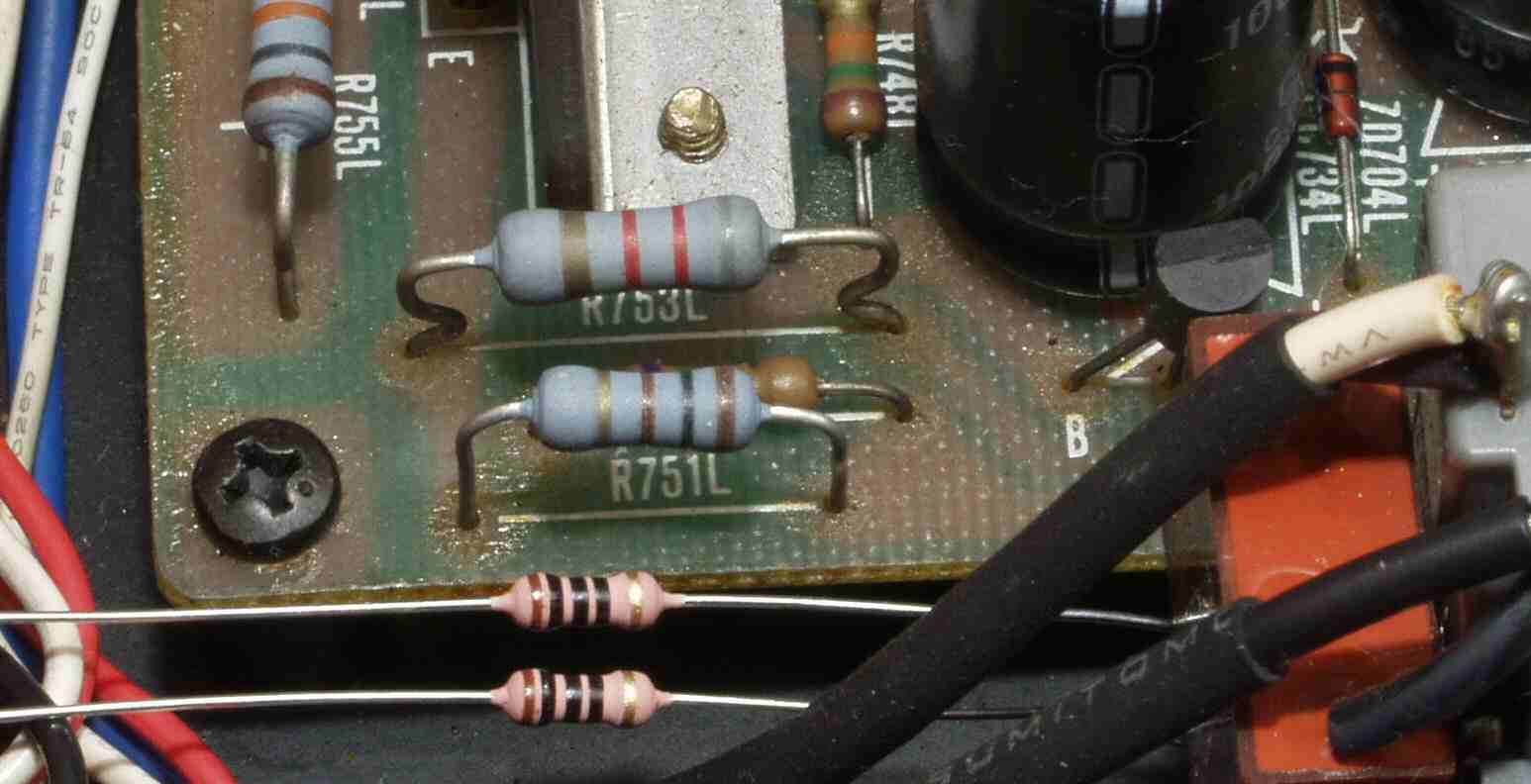

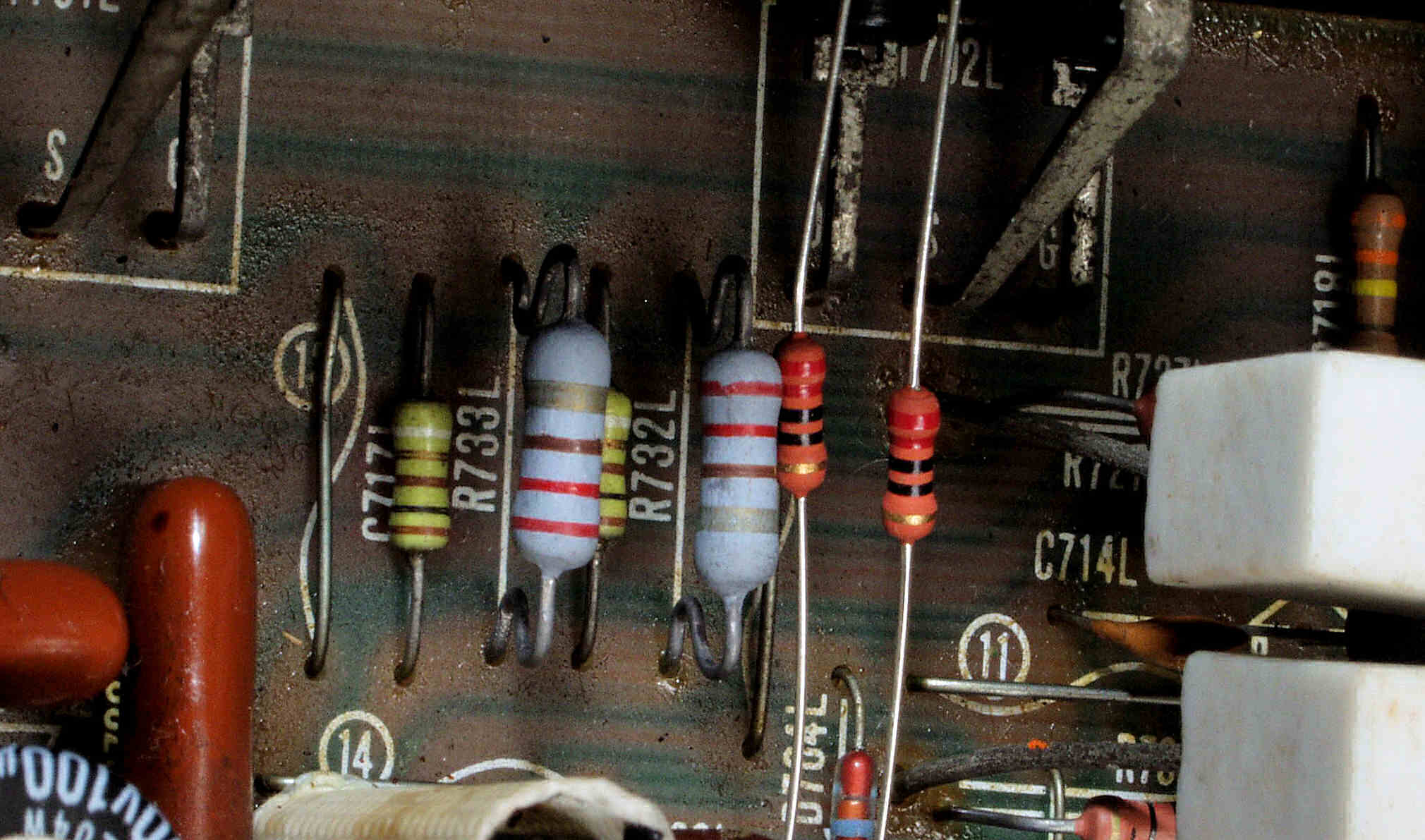

Ｃ１１２．　修理中　Ｒ側ドライブ基板、　上＝大型抵抗に交換、下＝正規のフューズ入り抵抗。

Ｃ１１３．　修理中　Ｒ側ドライブ基板、　上下＝大型抵抗に交換、中＝正規のフューズ入り抵抗。

Ｃ１１４．　修理中　Ｒ側ドライブ基板、　半田屑。

Ｃ１２．　修理後　Ｒ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

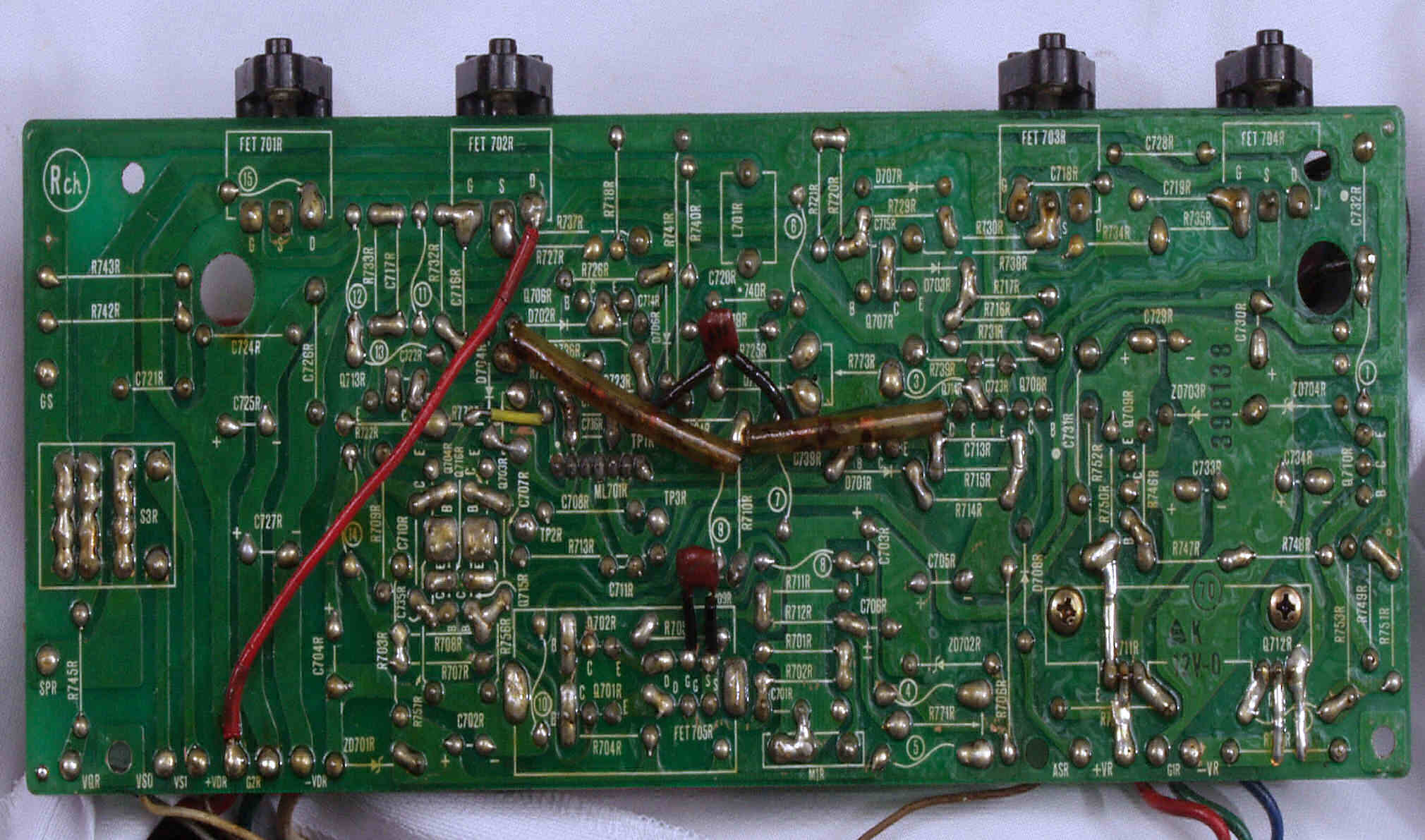

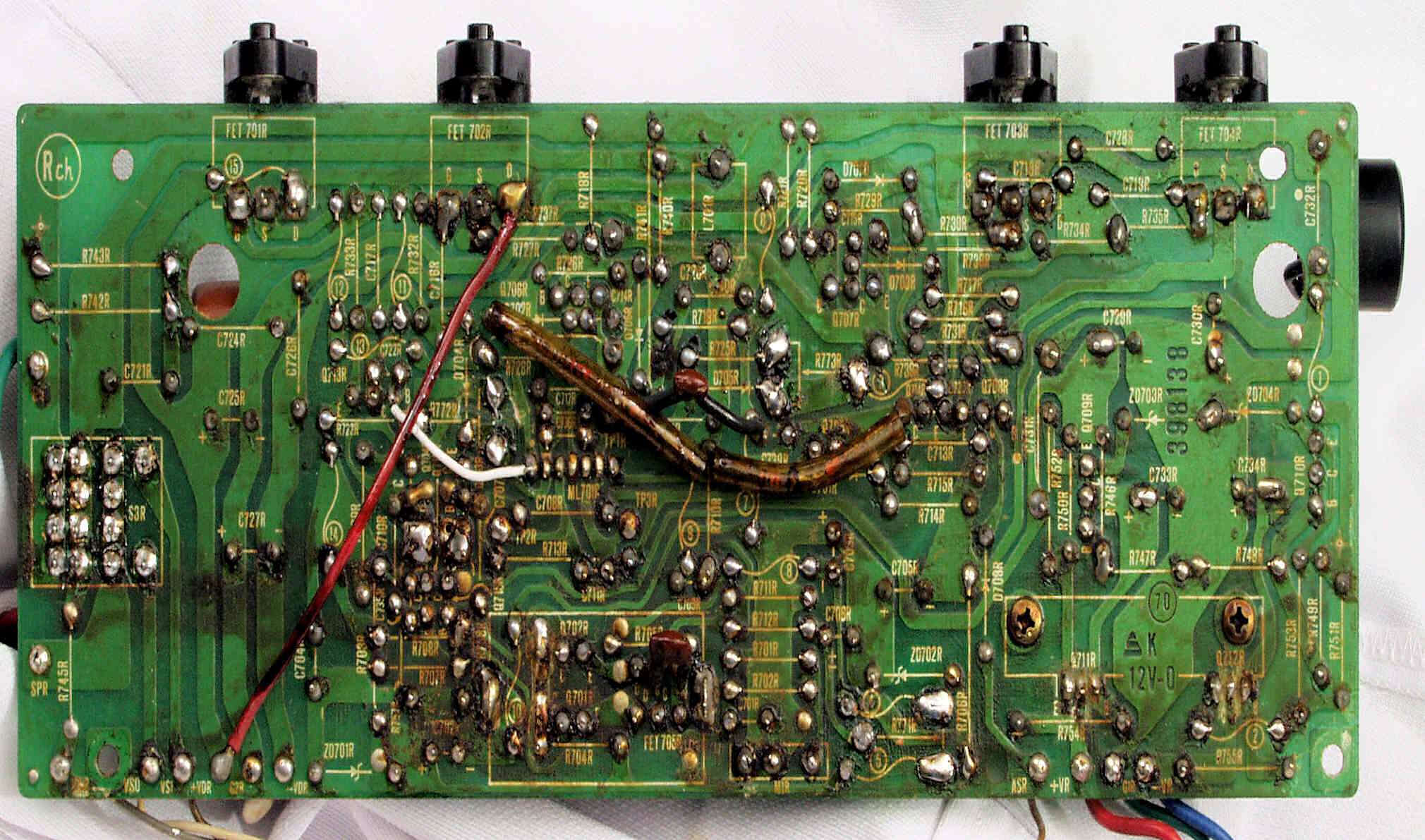

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

Ｃ１３２．　修理中　Ｒ側ドライブ基板裏、　銅箔カット。

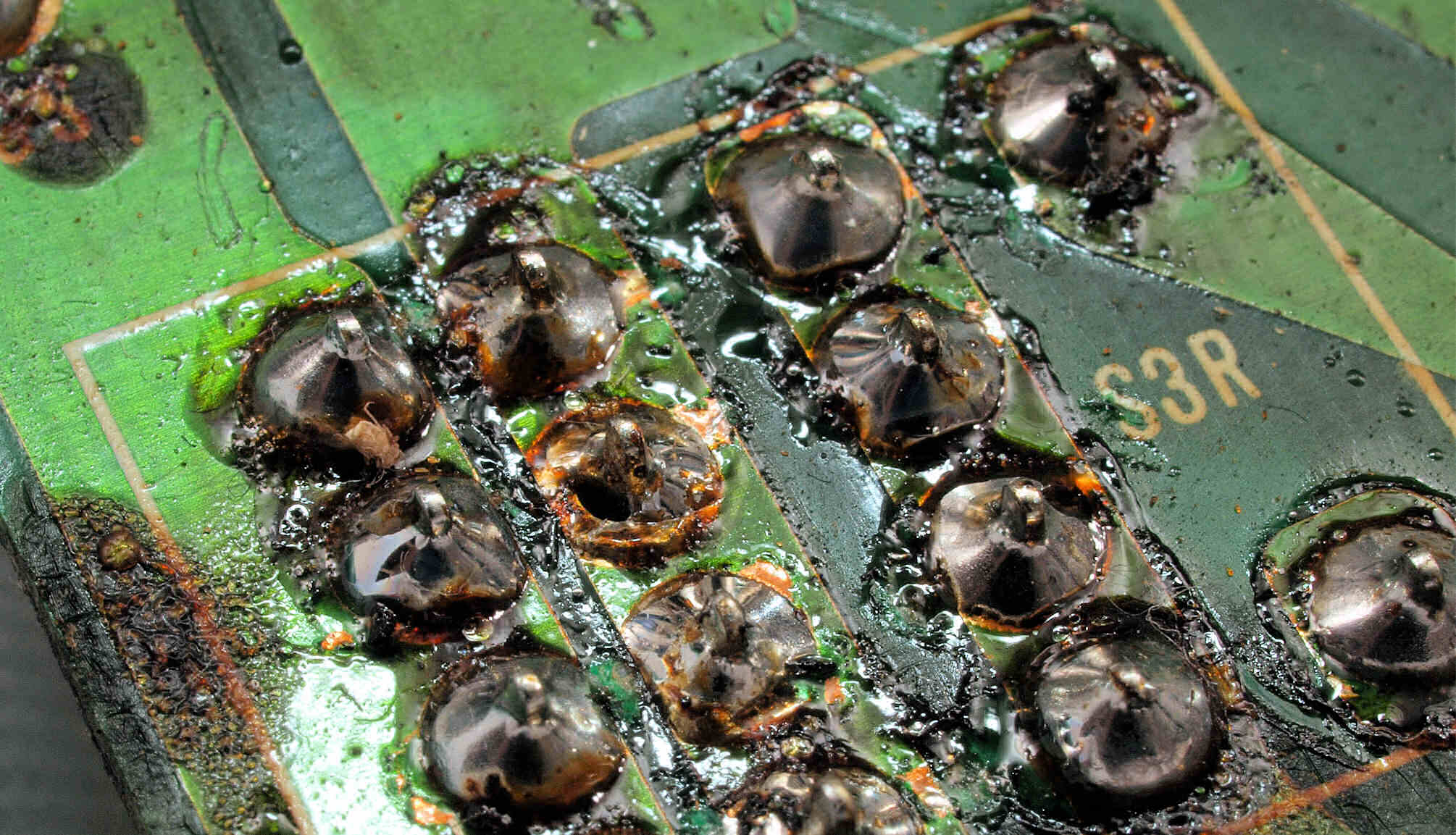

Ｃ１３３．　修理中　Ｒ側ドライブ基板、　半田不足。

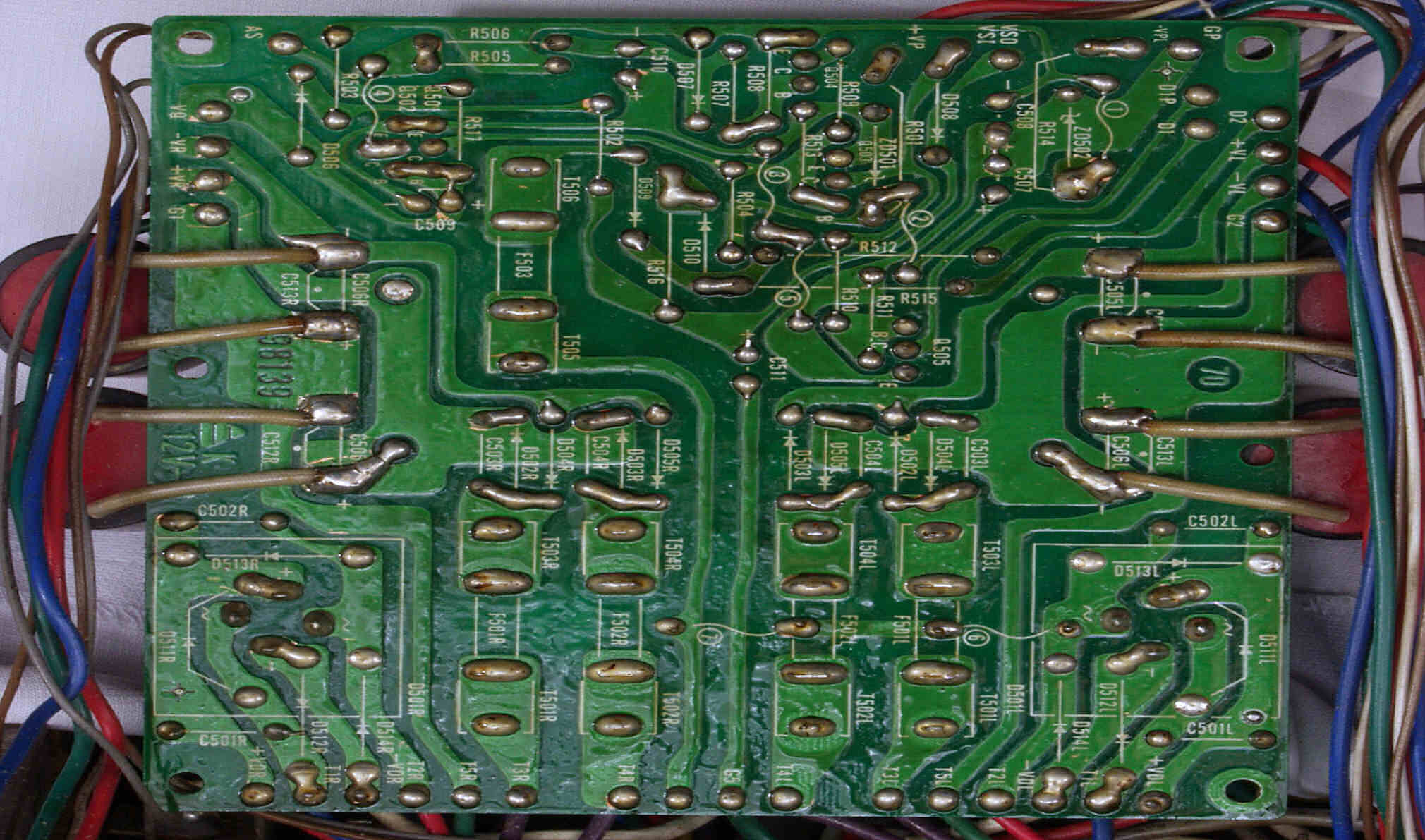

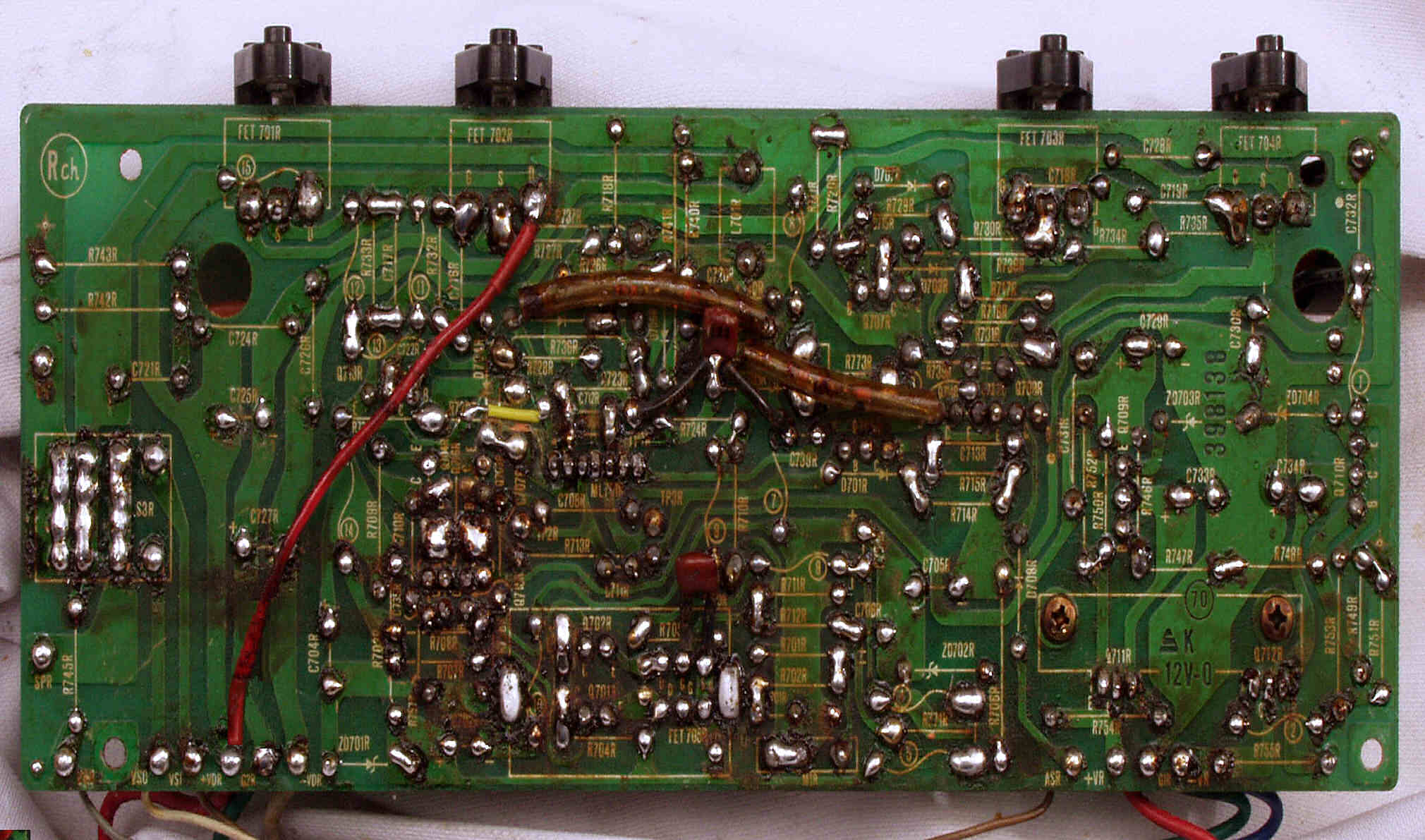

Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ１５．　完成Ｒ側ドライブ基板裏　　洗浄後防湿材を塗る。

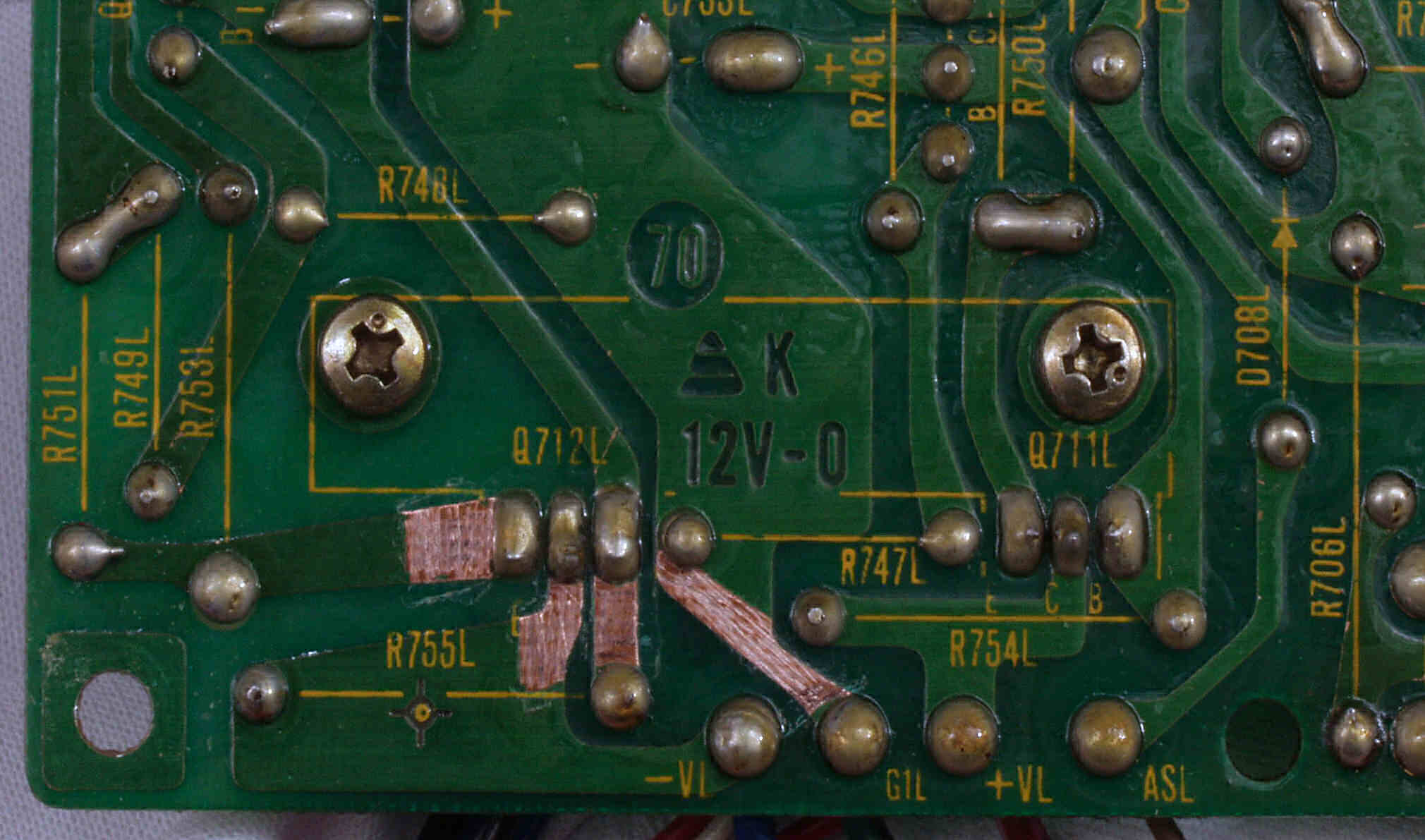

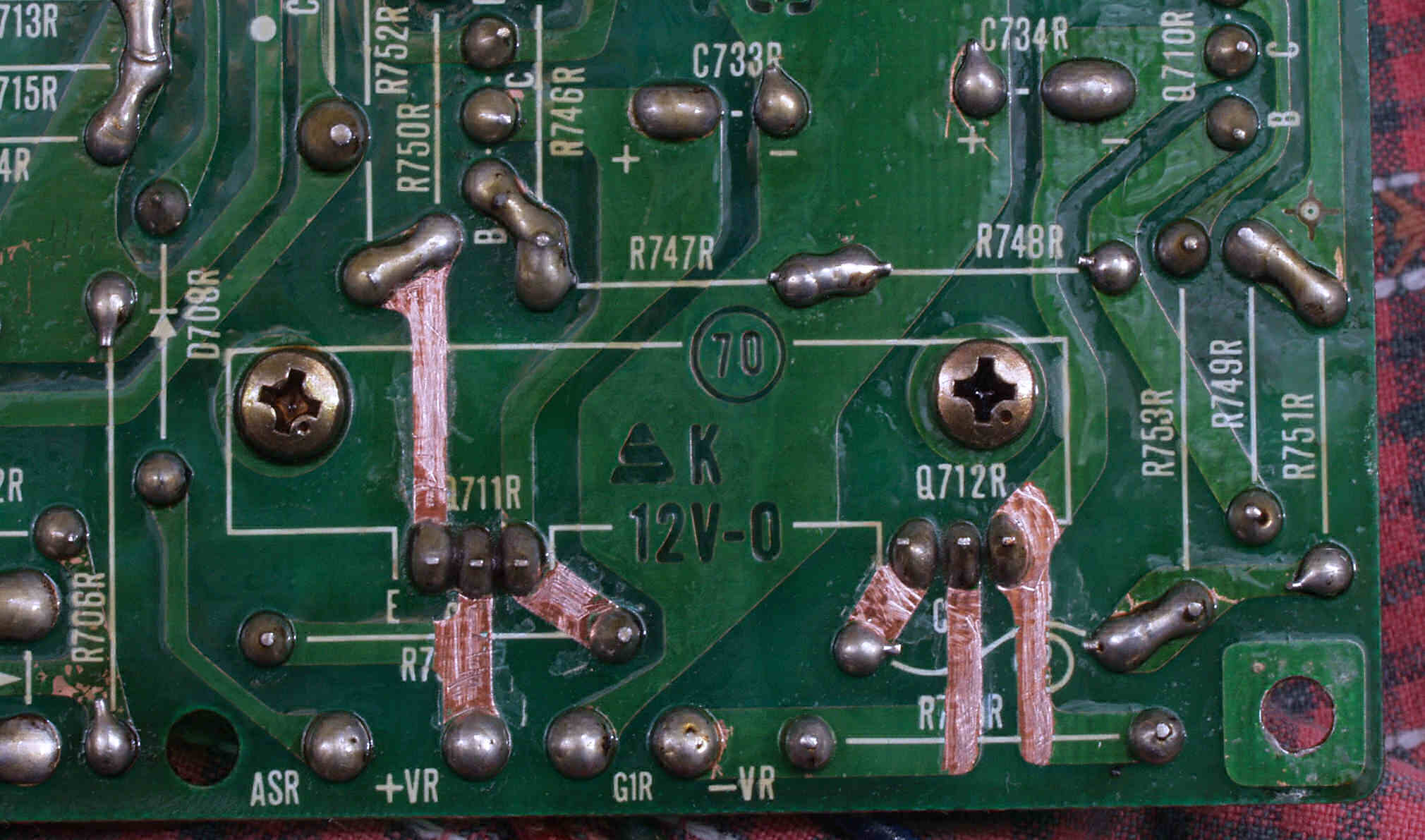

Ｃ１６．　再修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ１７．　再修理後　Ｒ側ドライブ基板裏完成。

Ｃ２１．　修理前　Ｌ側ドライブ基板

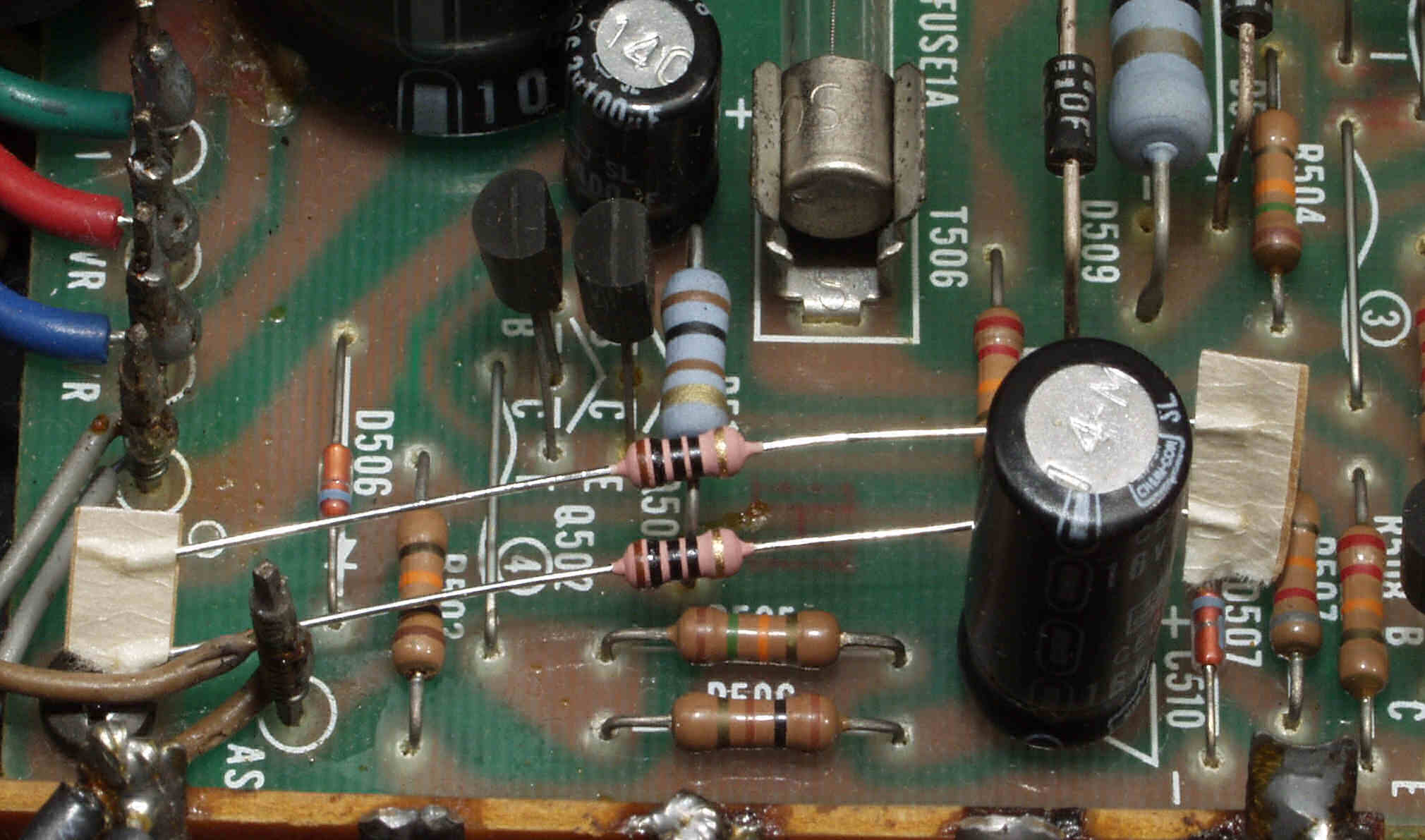

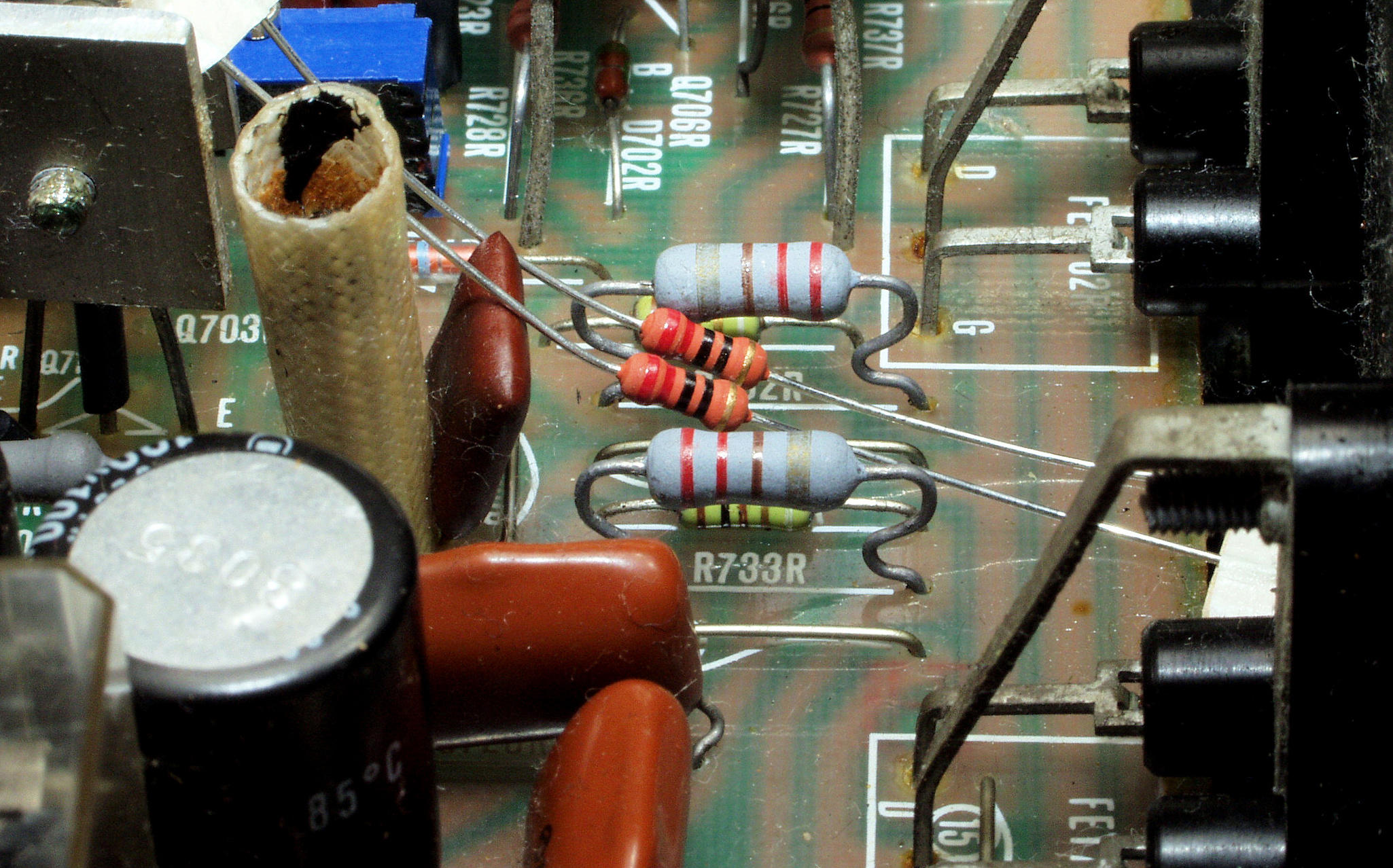

Ｃ２１２．　修理中　L側ドライブ基板、　上＝大型抵抗に交換、下＝正規のフューズ入り抵抗。

Ｃ２１３．　修理中　L側ドライブ基板、　左＝大型抵抗に交換、右＝正規のフューズ入り抵抗。

Ｃ１２１４．　修理中　Ｒ側ドライブ基板、　半田屑。

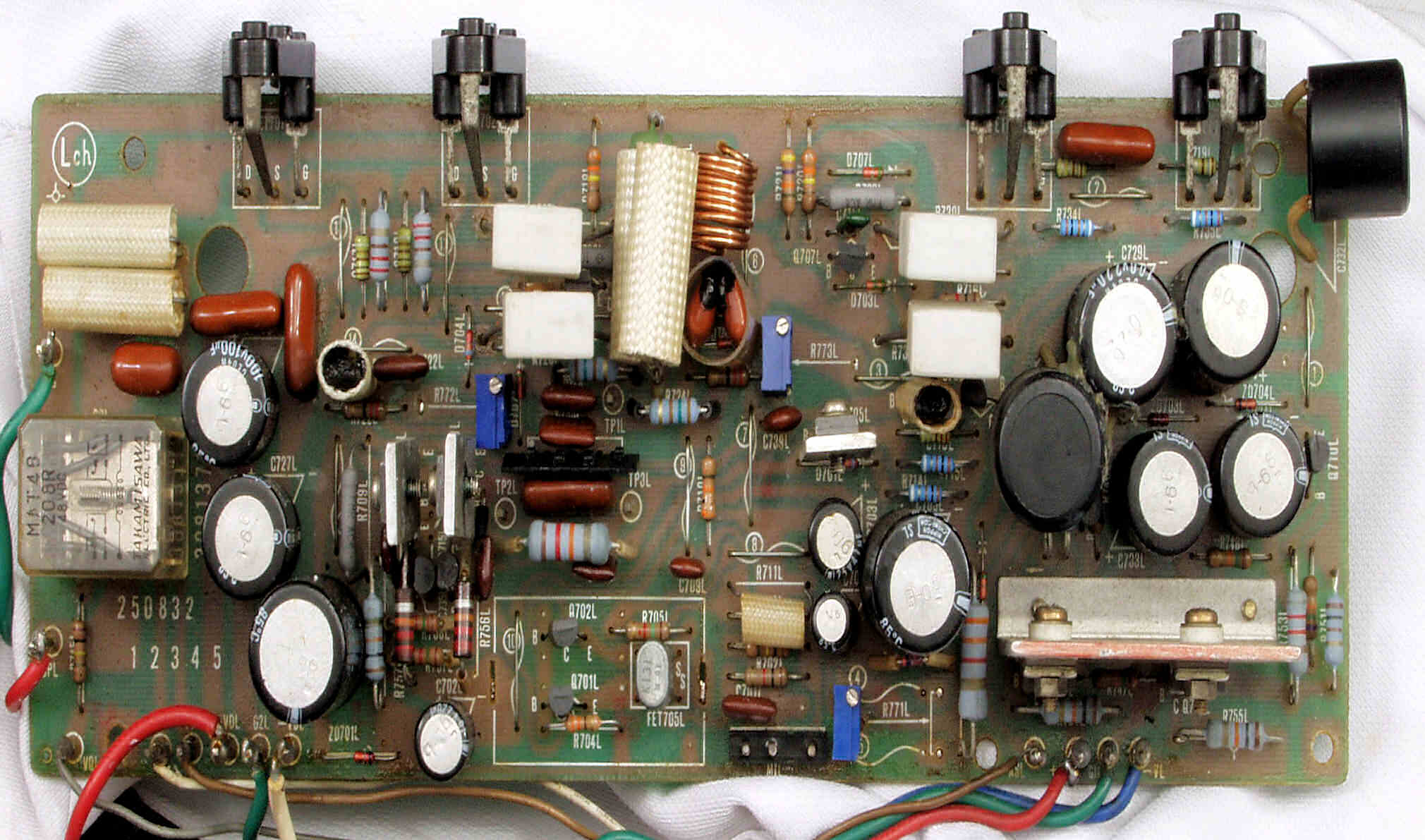

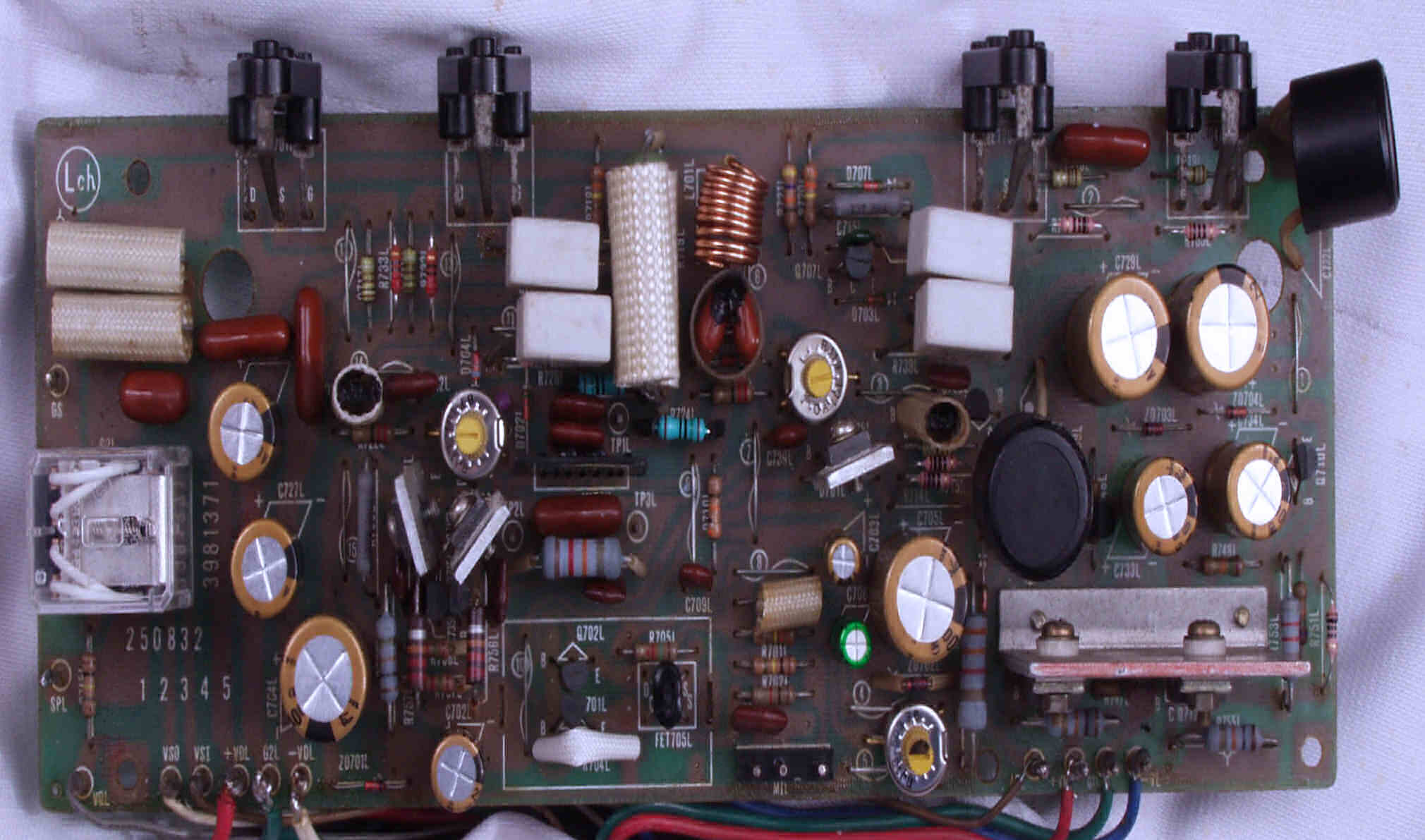

Ｃ２２．　修理後　Ｌ側ドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

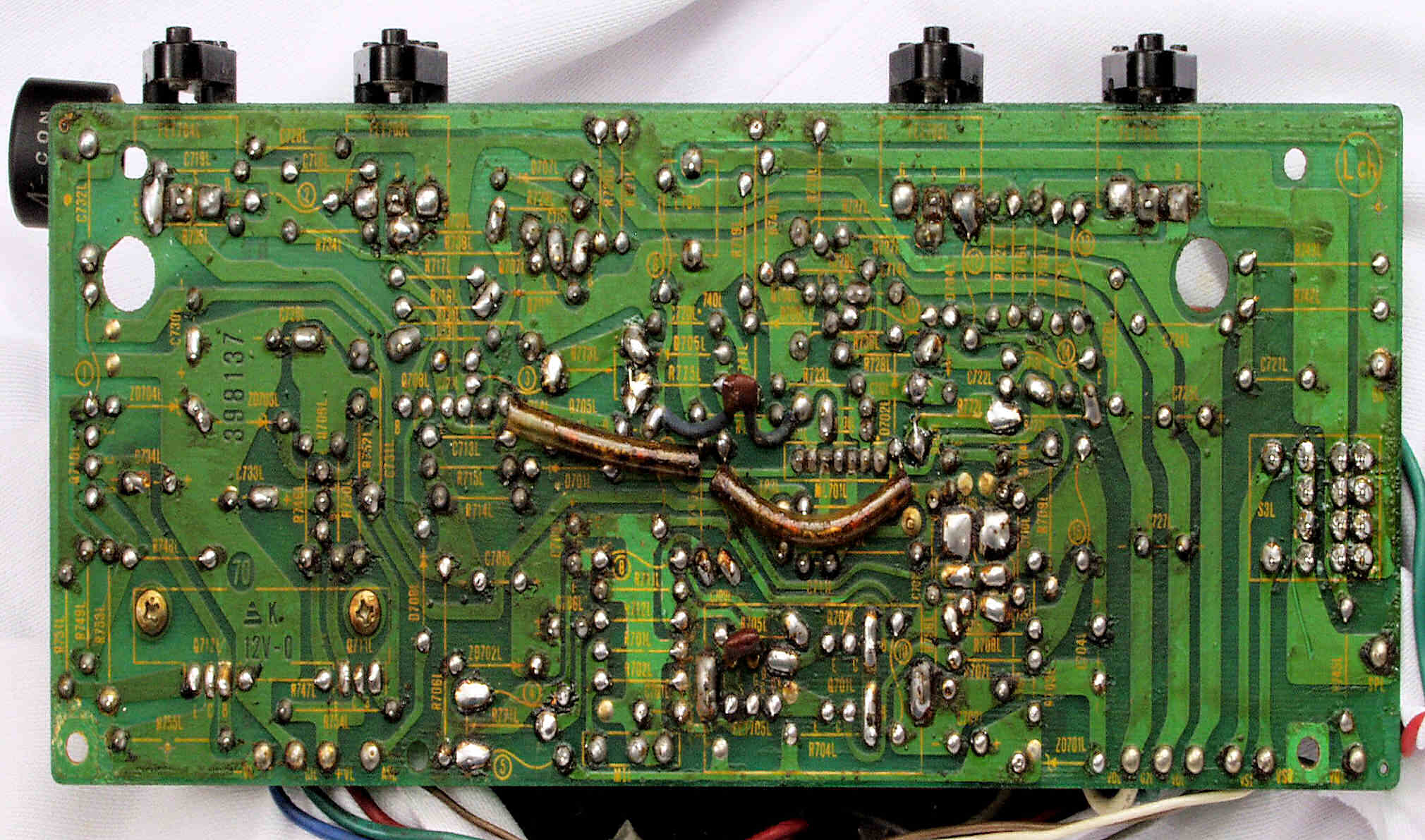

Ｃ２３．　修理前　Ｌ側ドライブ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ２５．　完成Ｌ側ドライブ基板裏　　洗浄後防湿材を塗る。

Ｃ２６．　再修理中　Ｒ側ドライブ基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

Ｃ２７．　再修理後　Ｌ側ドライブ基板裏完成。

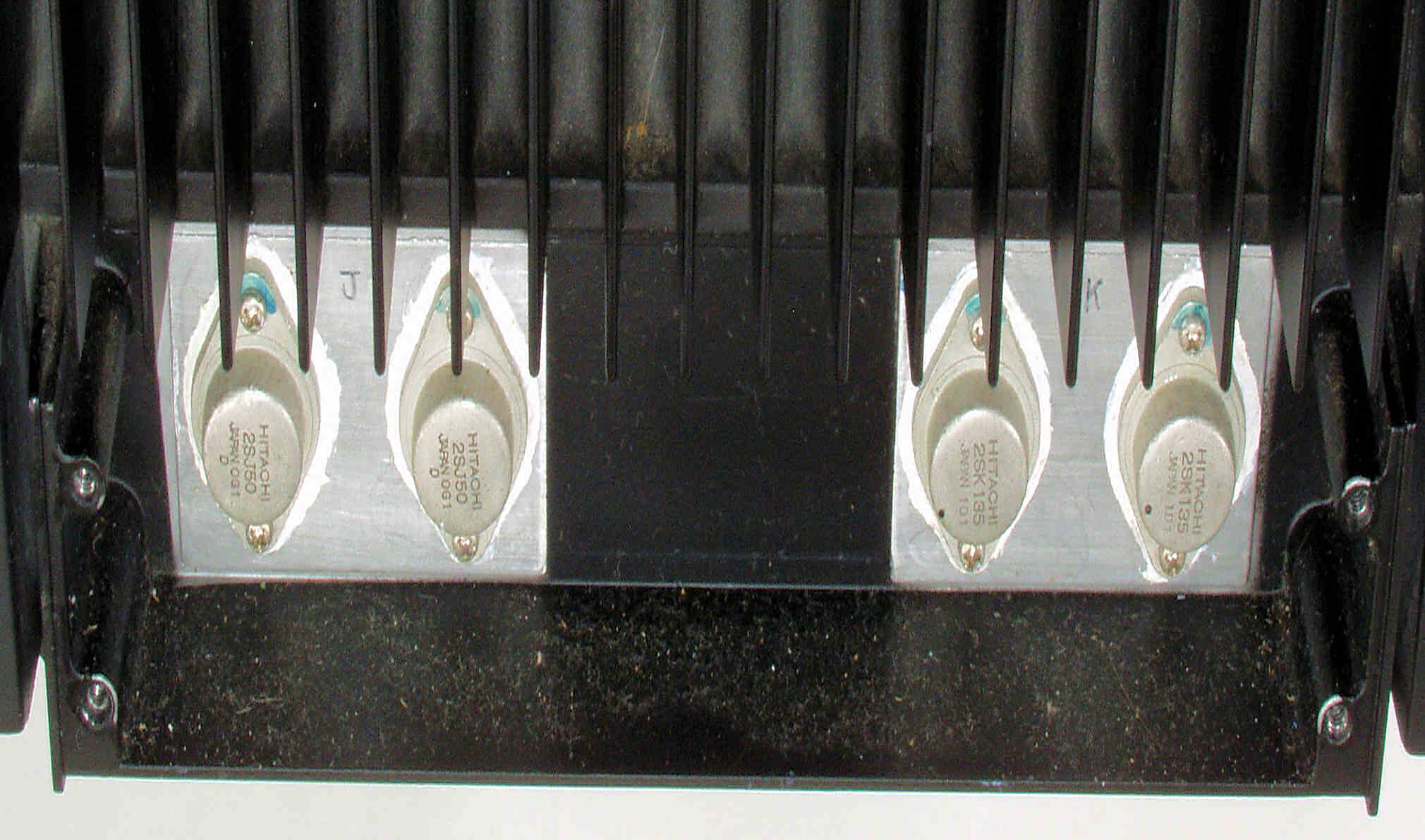

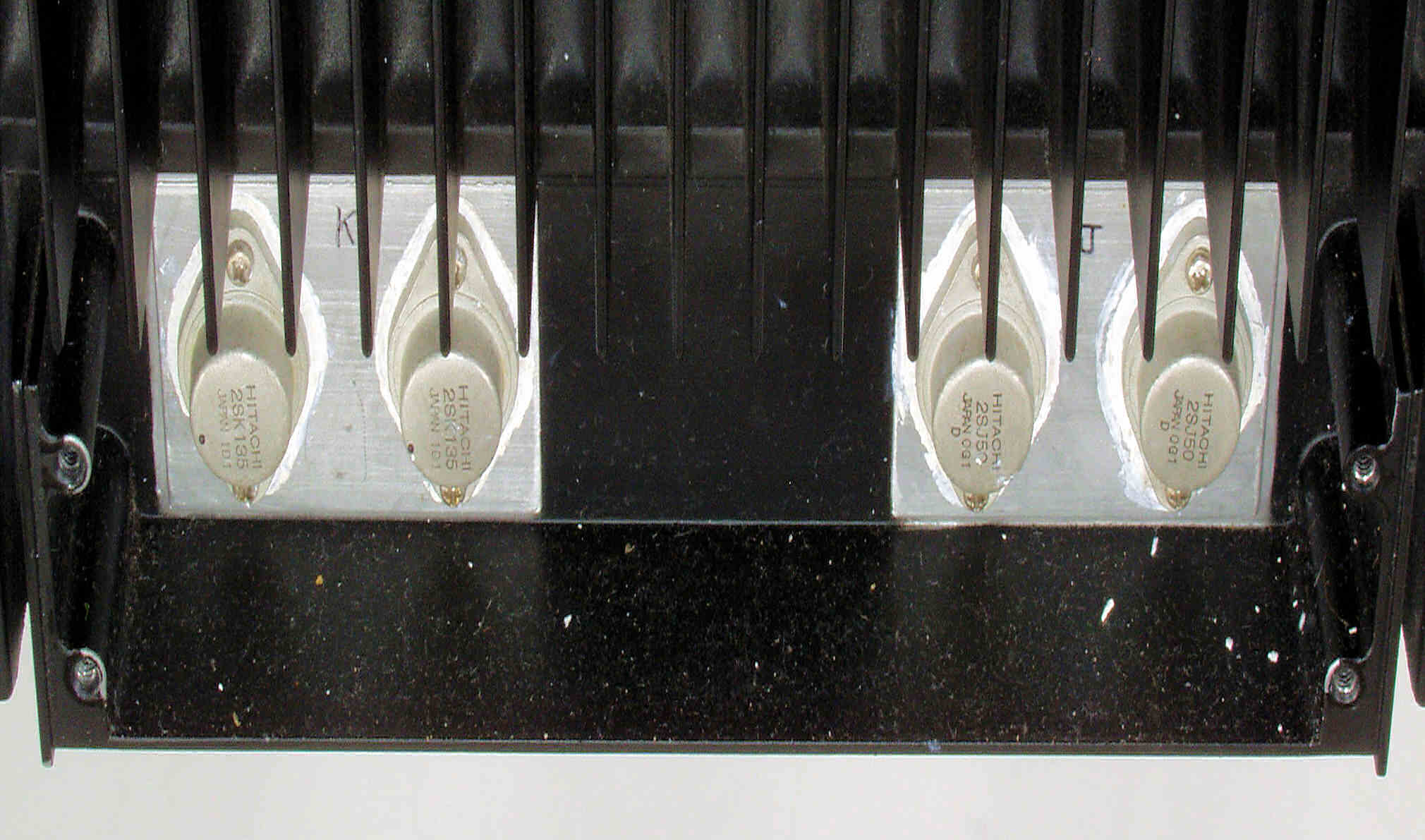

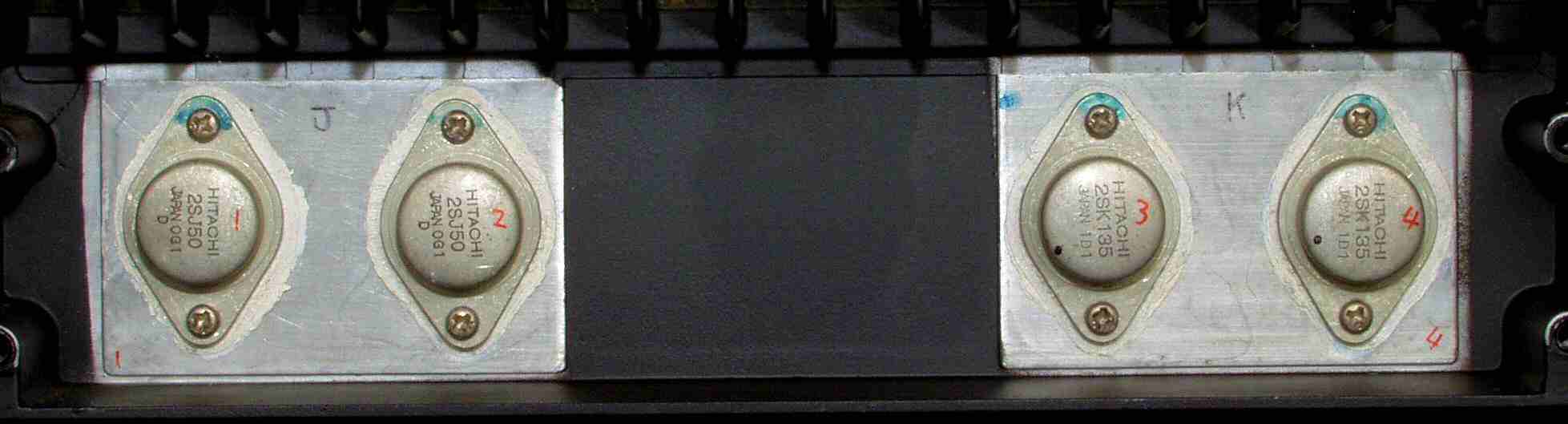

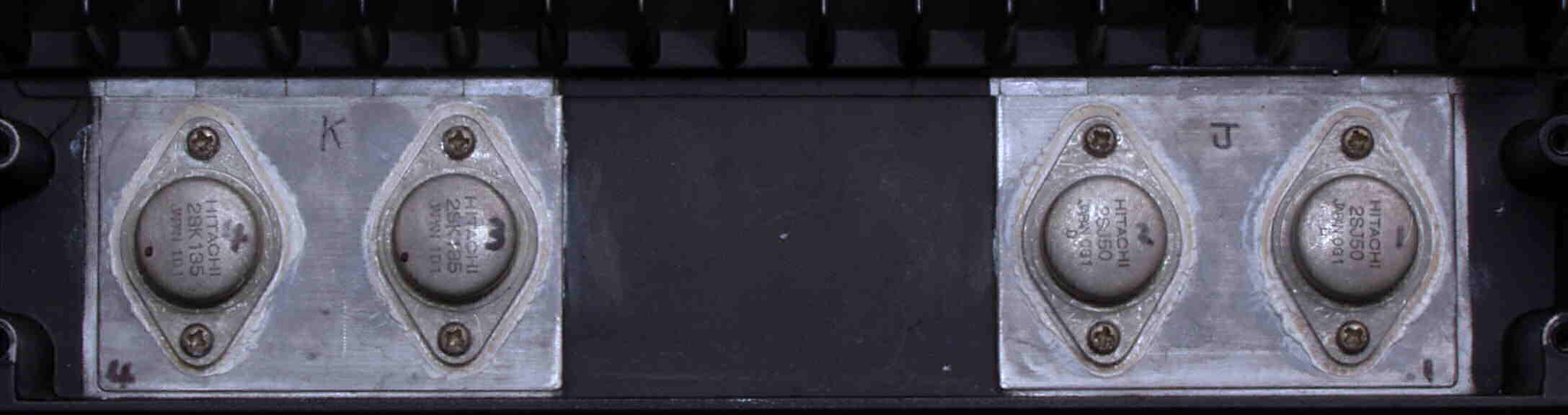

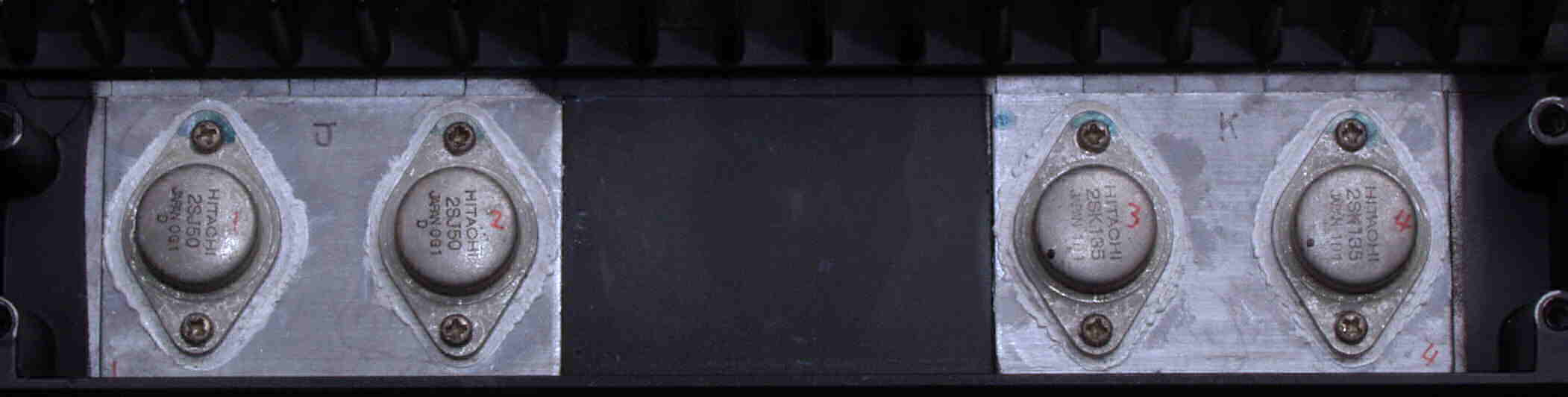

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３２．　修理中　Ｒ側終段ＦＥＴ（電界効果トランジスター）、取り付けよう絶縁マイカー。 　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60〜2.75、雲母＝5〜8と、 　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

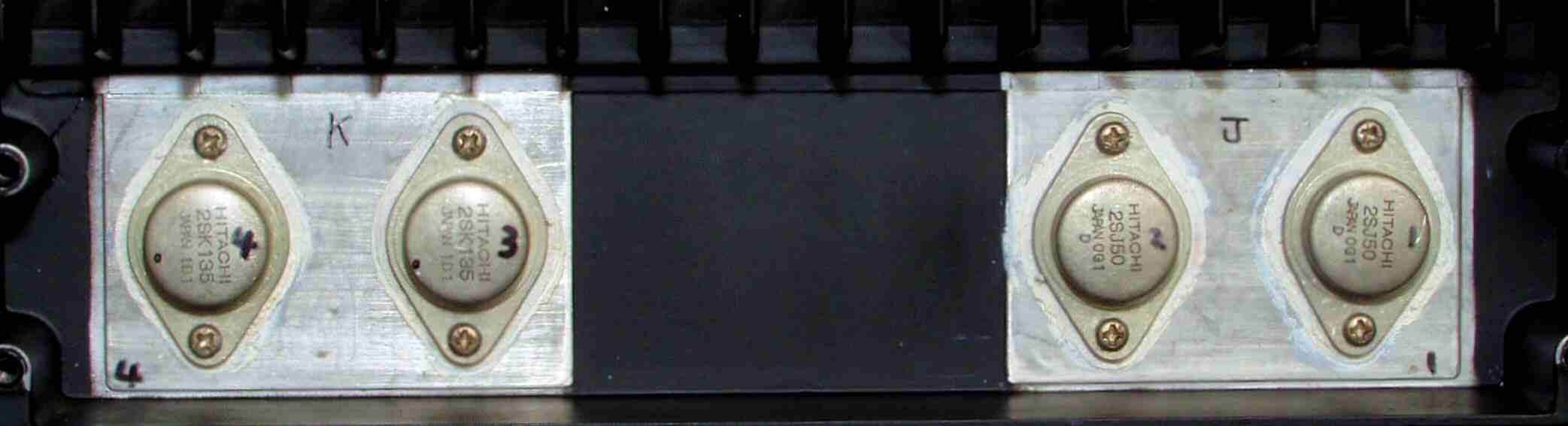

Ｃ３３．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ３４．　修理前　Ｌ側終段ＦＥＴ（電界効果トランジスター）

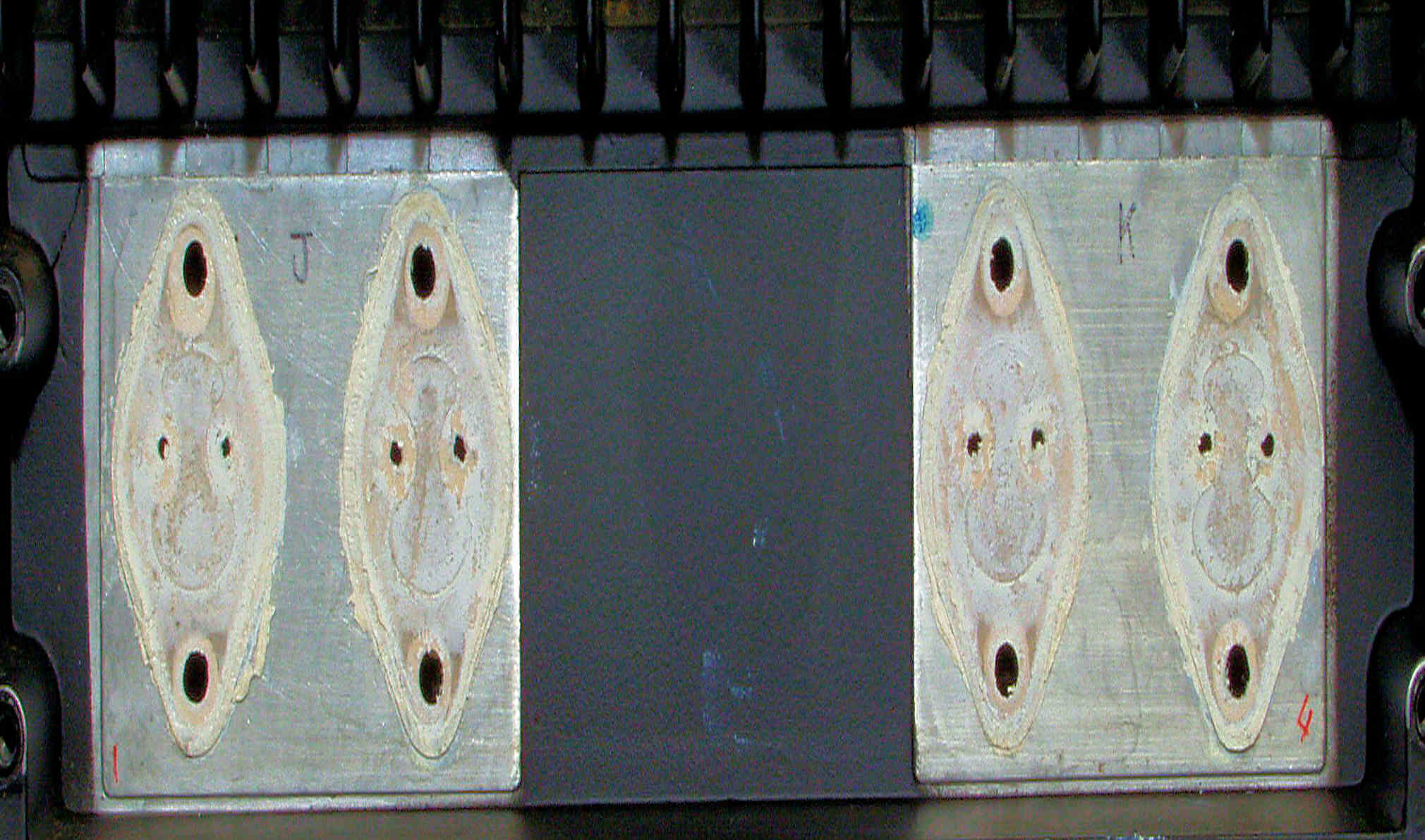

Ｃ３５．　修理中　Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付けよう絶縁マイカー、取り外し回数が多いのか、穴が変形している。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　念の為、新品に交換。 　　　　　　　　　熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60〜2.75、雲母＝5〜8と、 　　　　　　　　　２倍の開きがあり、高域特性に影響が出るので、現在は未採用。

Ｃ３６．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）

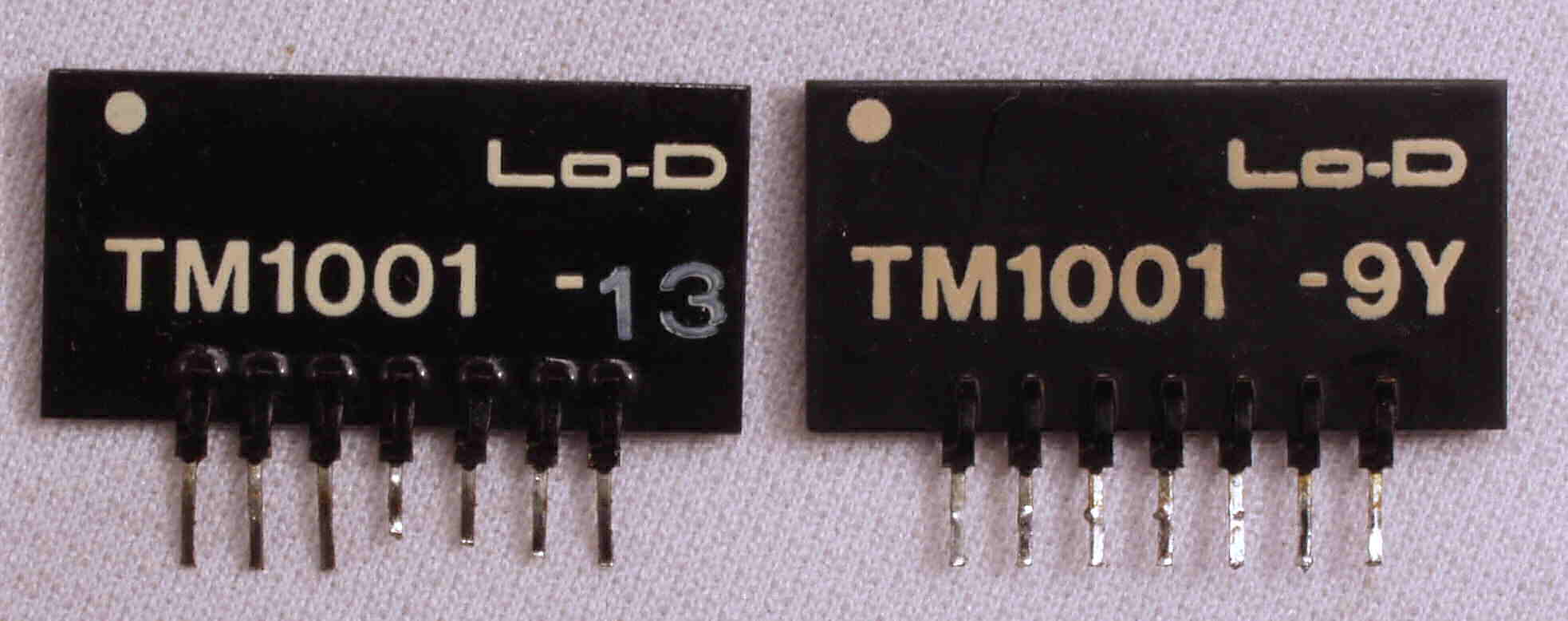

Ｃ４１．　修理前　ＲＬモジュール、　製造バージョンが異なる。

Ｃ４２．　修理前　ＲＬモジュール裏。

Ｃ４３．　修理後　ＲＬモジュール裏。　ＴＲ（トランジスター）交換後、　軽くラッカーを吹きました。

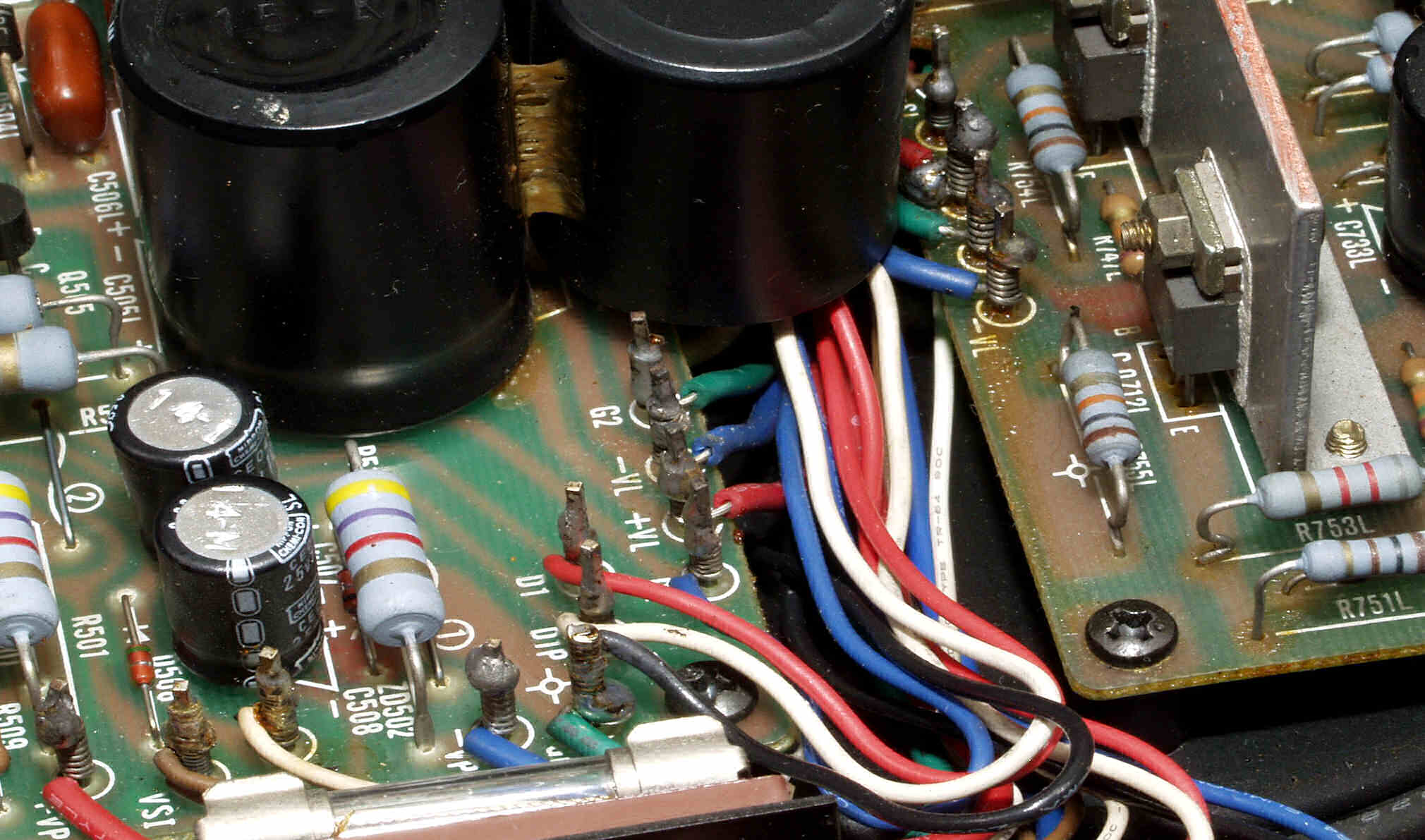

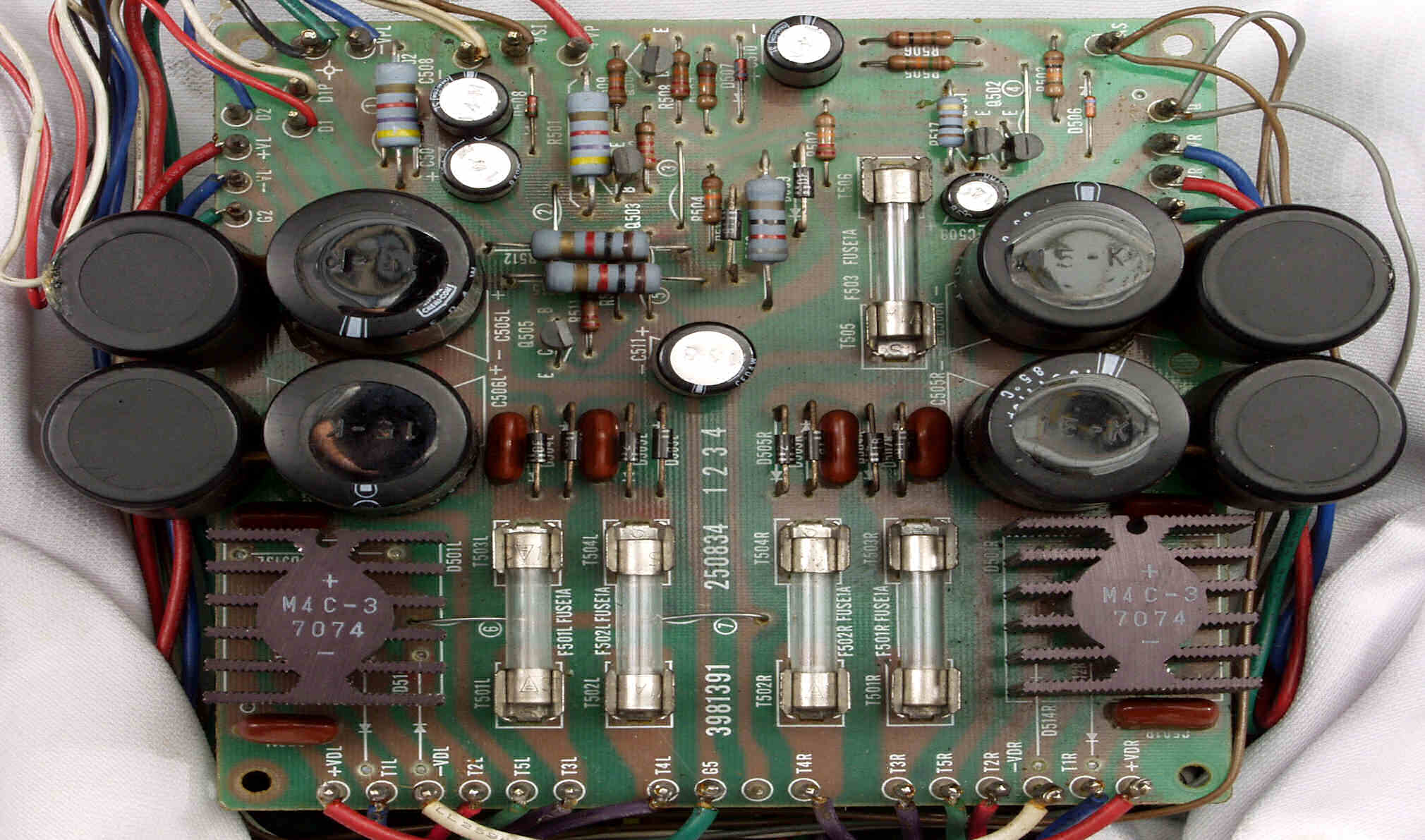

Ｃ５１．　修理前　電源基板。

Ｃ５１２．　修理中　L側ドライブ基板、　上＝大型抵抗に交換、下＝正規のフューズ入り抵抗。

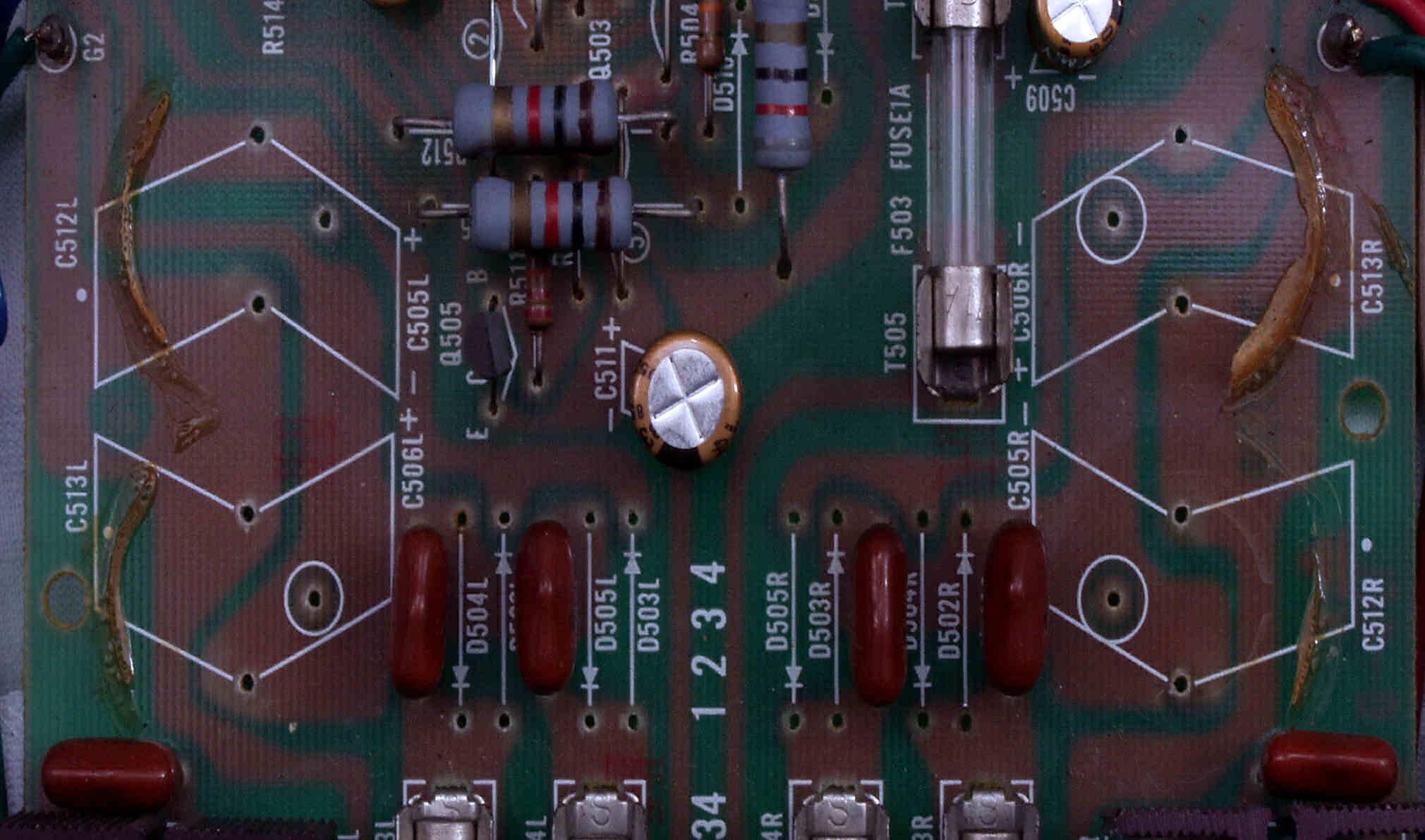

Ｃ５２．　修理中　電源基板、電解コンデンサー固定用の接着材が取り除かれていない、当時は溶媒にトルエンが使用されており、銅を腐食する。

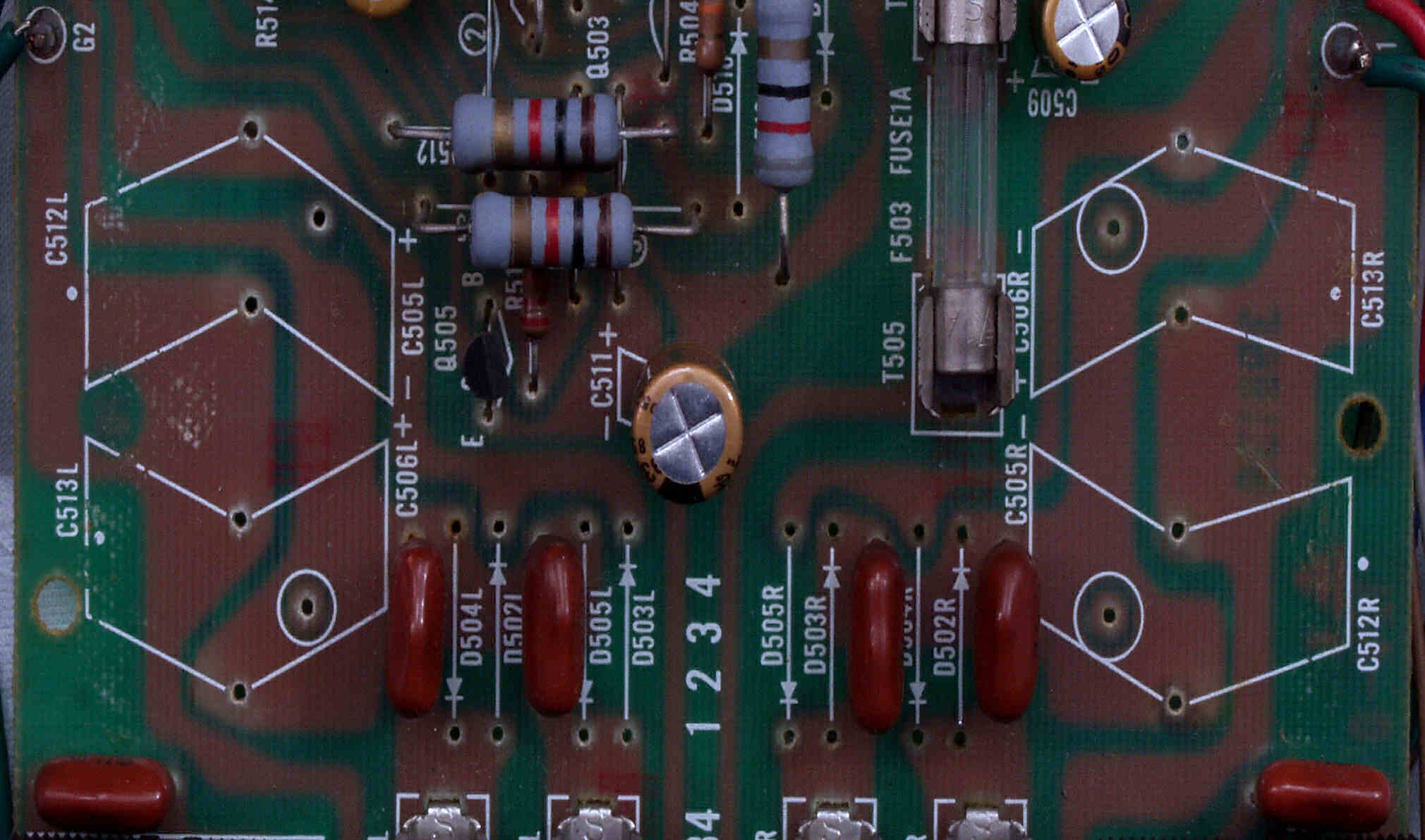

Ｃ５３．　修理中　電源基板、電解コンデンサー固定用の接着材を取り除いた所。

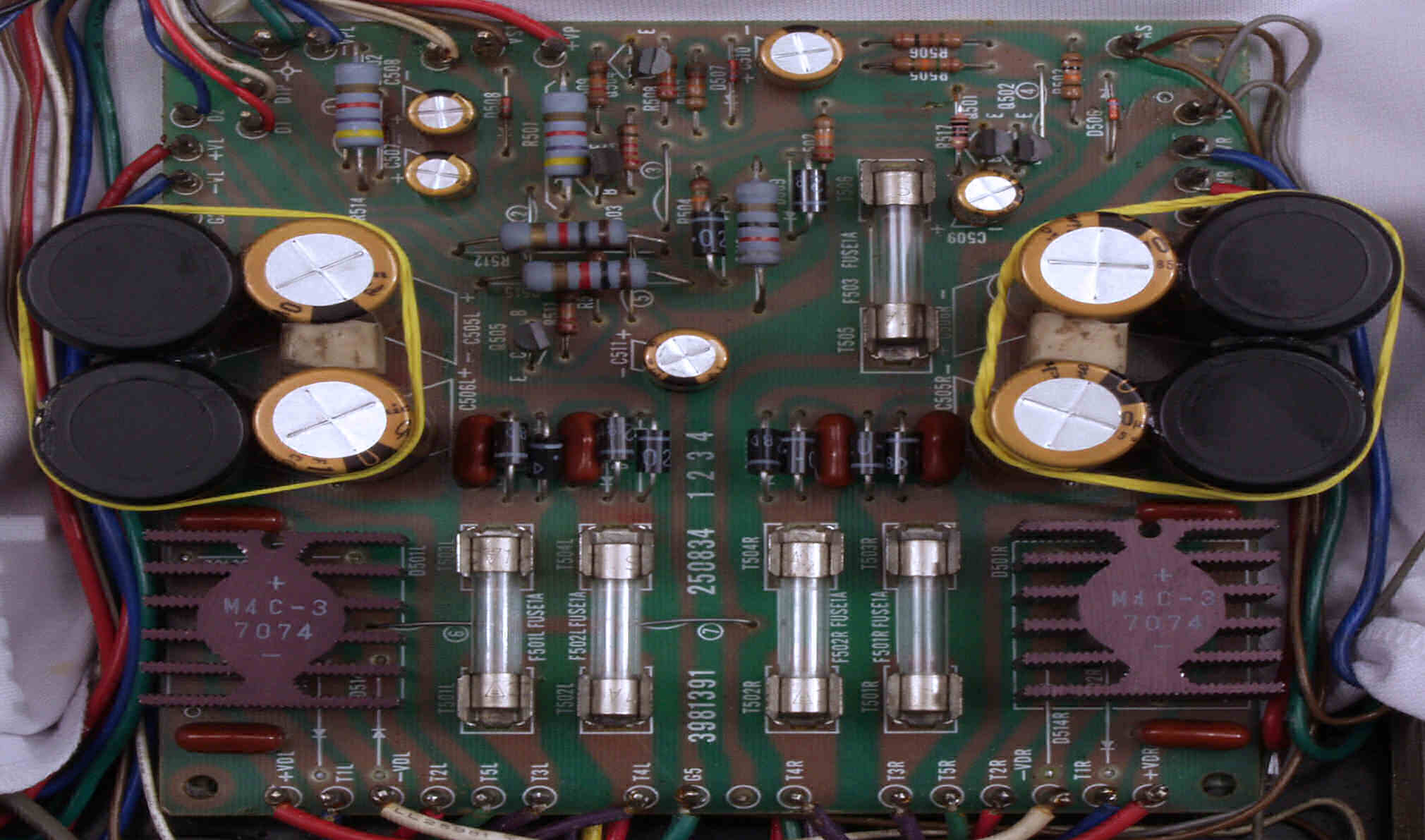

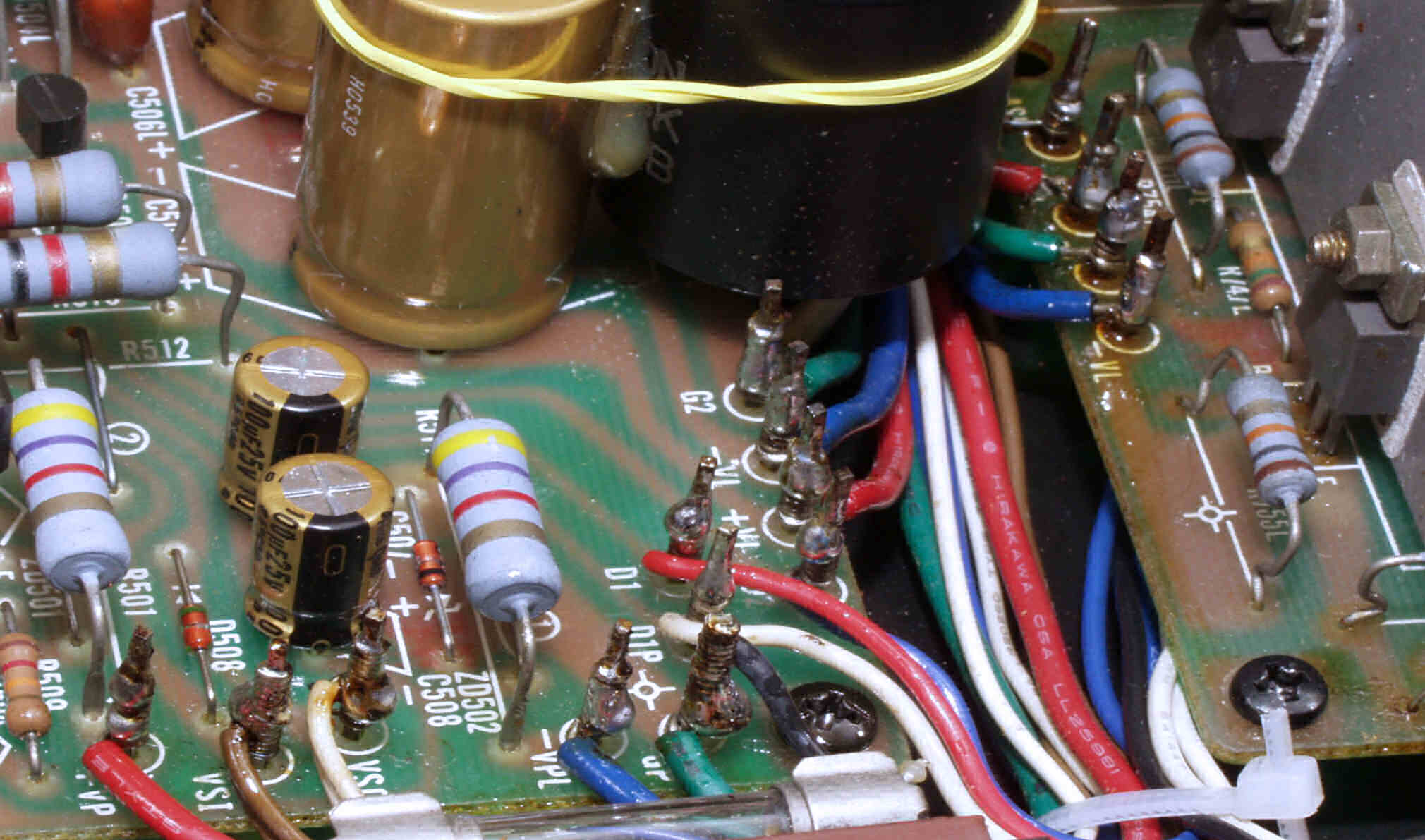

Ｃ５４．　修理後　電源基板　フューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個、ヒューズ交換、 　　　　　　　　　　　　　　　　　　輪ゴムは接着材が固まるまで使用

Ｃ５５．　修理前　電源基板裏

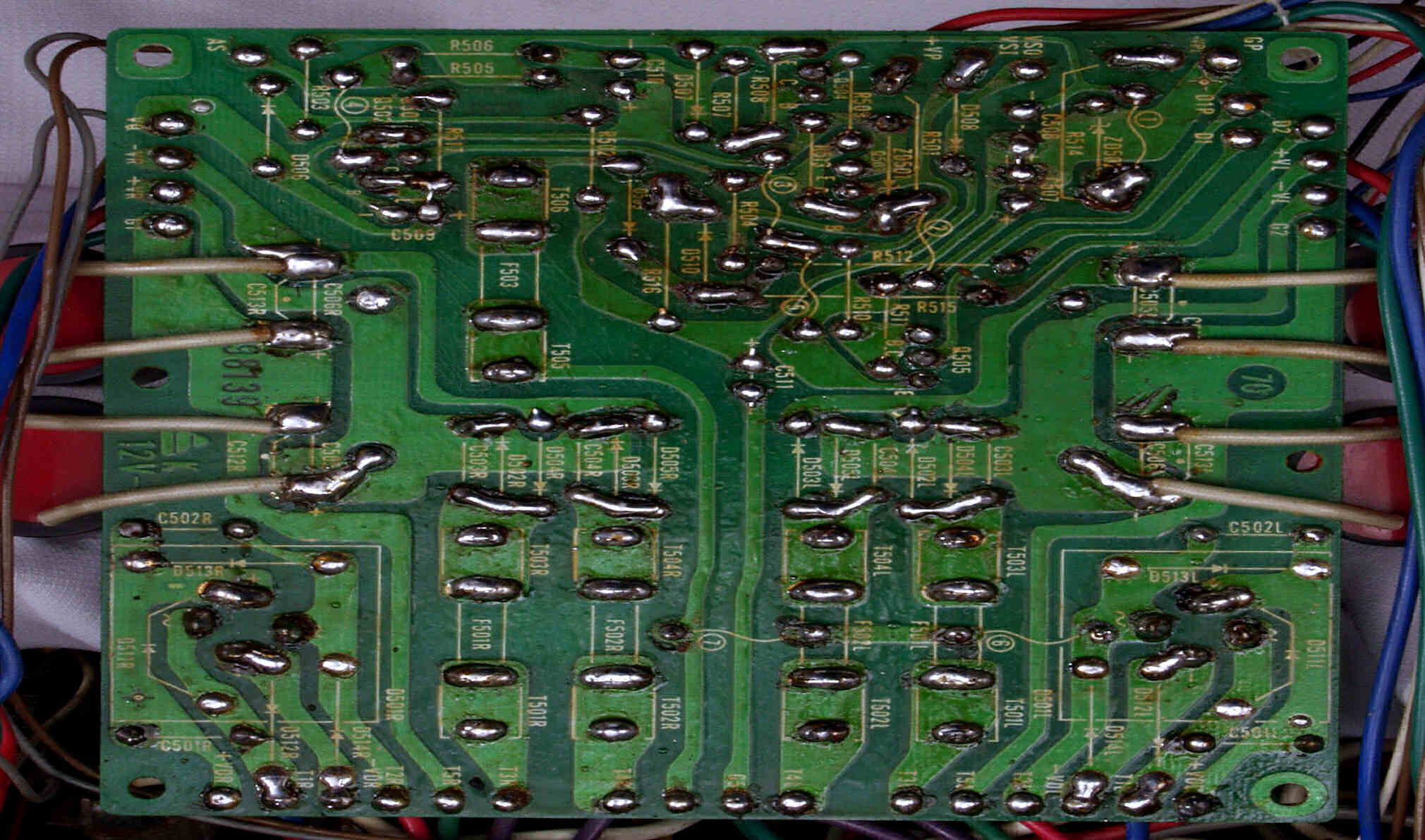

Ｃ５６．　修理（半田補正）後　電源基板裏　半田を全部やり直す。　パスコン足絶縁チューブは２重にする（透明色なので解りにくい）。

Ｃ５７．　完成電源基板裏　　洗浄後防湿材を塗る

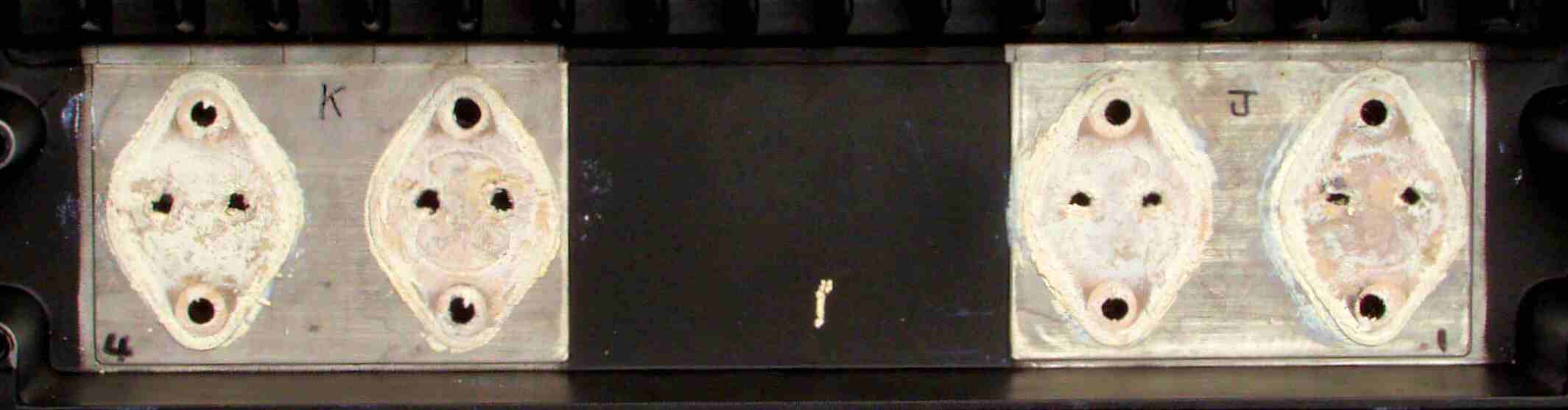

Ｃ５８．　修理中　絶縁シート、焼け跡やキズが多い。

Ｃ６１．　修理前　ＲＣＡ端子

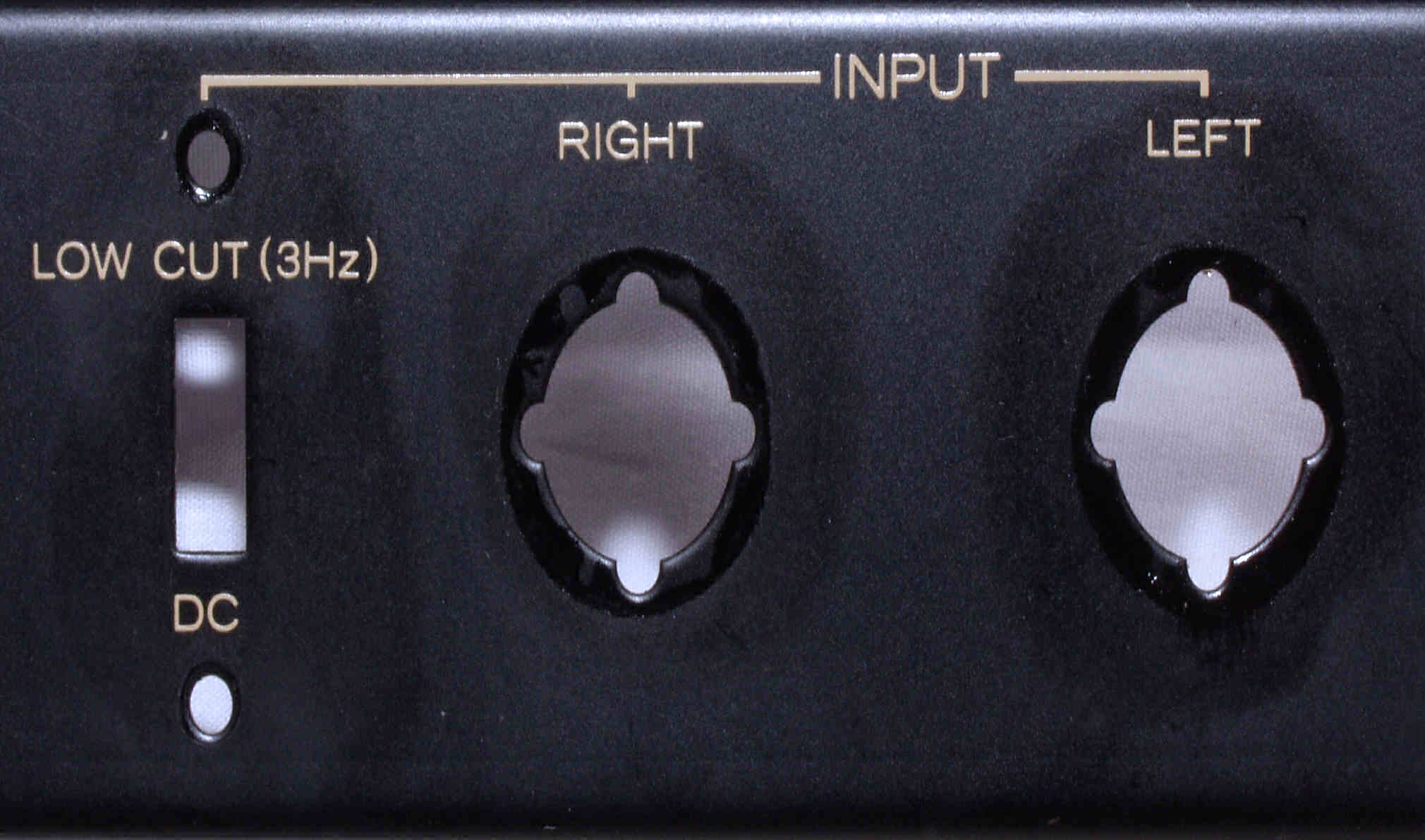

Ｃ６２．　修理中　ＲＣＡ端子の取り付け穴。

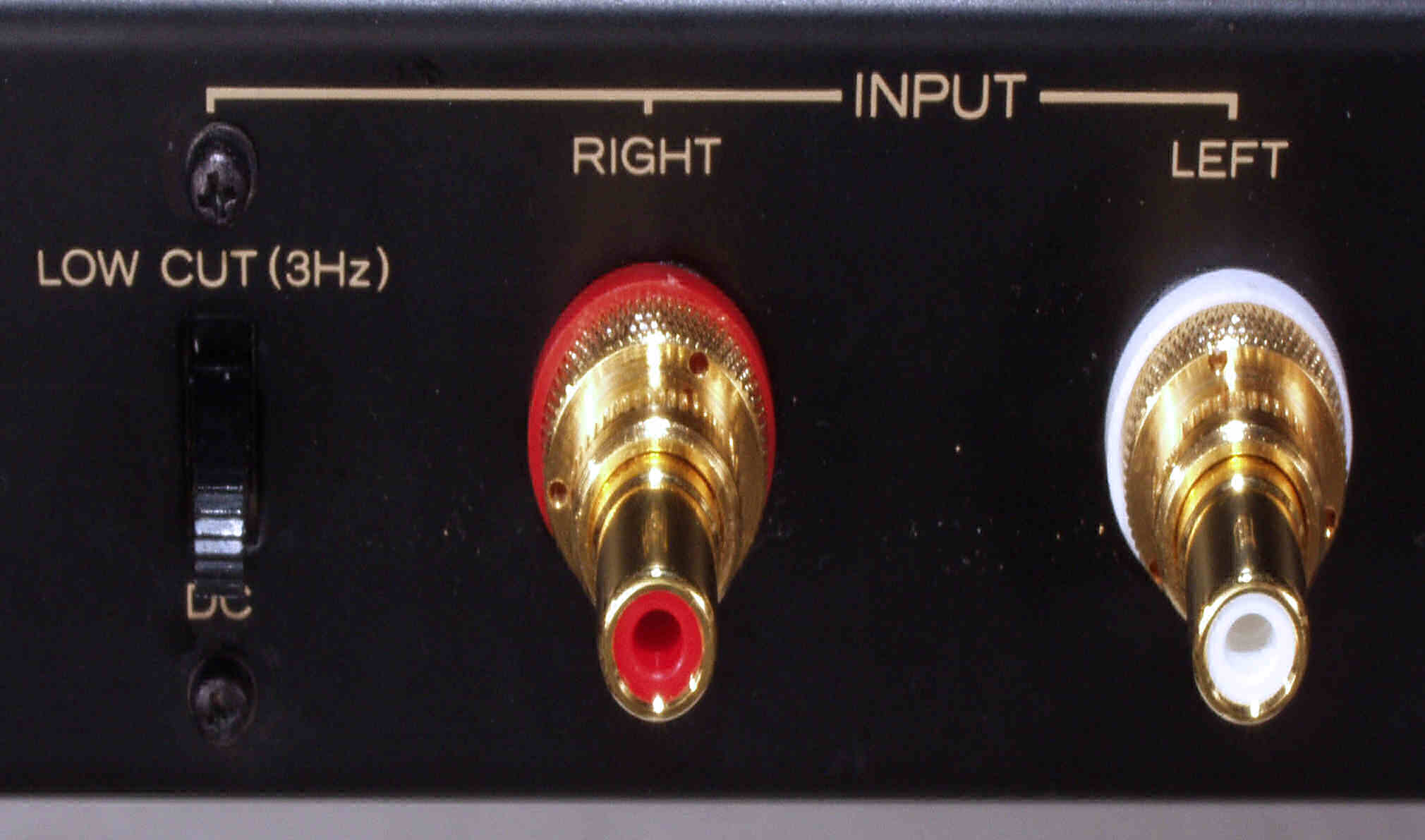

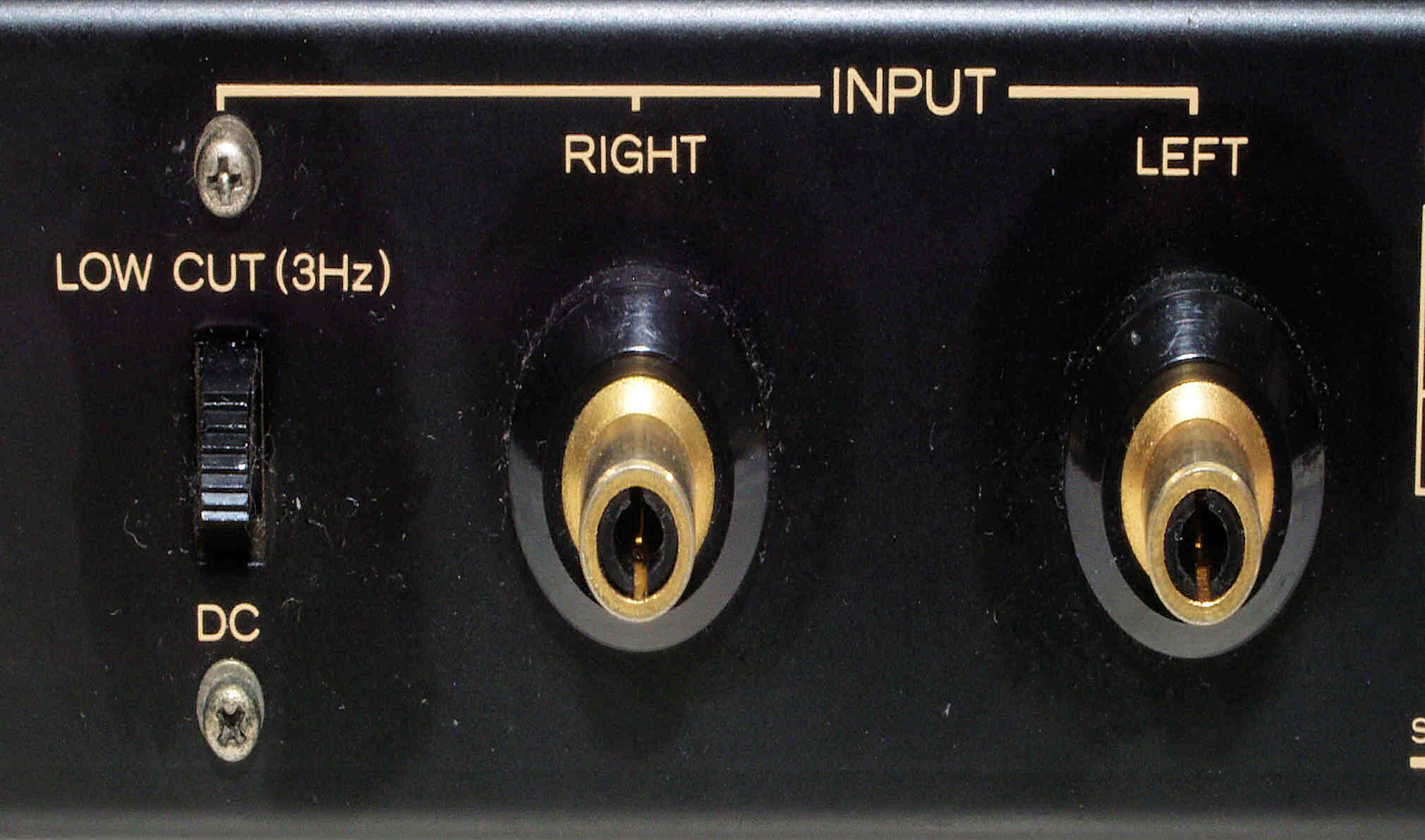

Ｃ６３．　修理後　ＲＣＡ端子、　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１

Ｃ６４．　修理前　入力ＲＣＡ端子裏

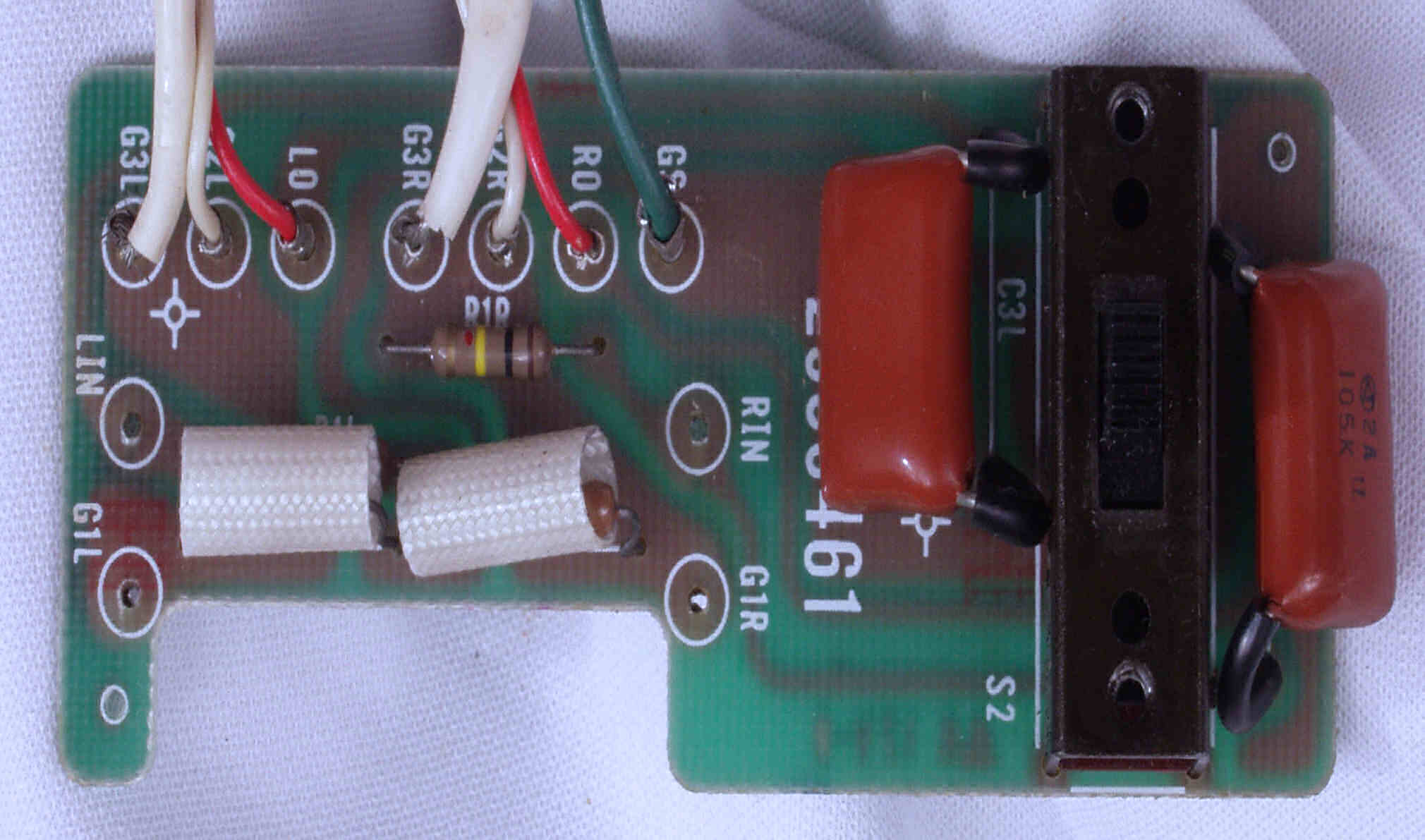

Ｃ６５．　修理前　入力ＲＣＡ端子基板

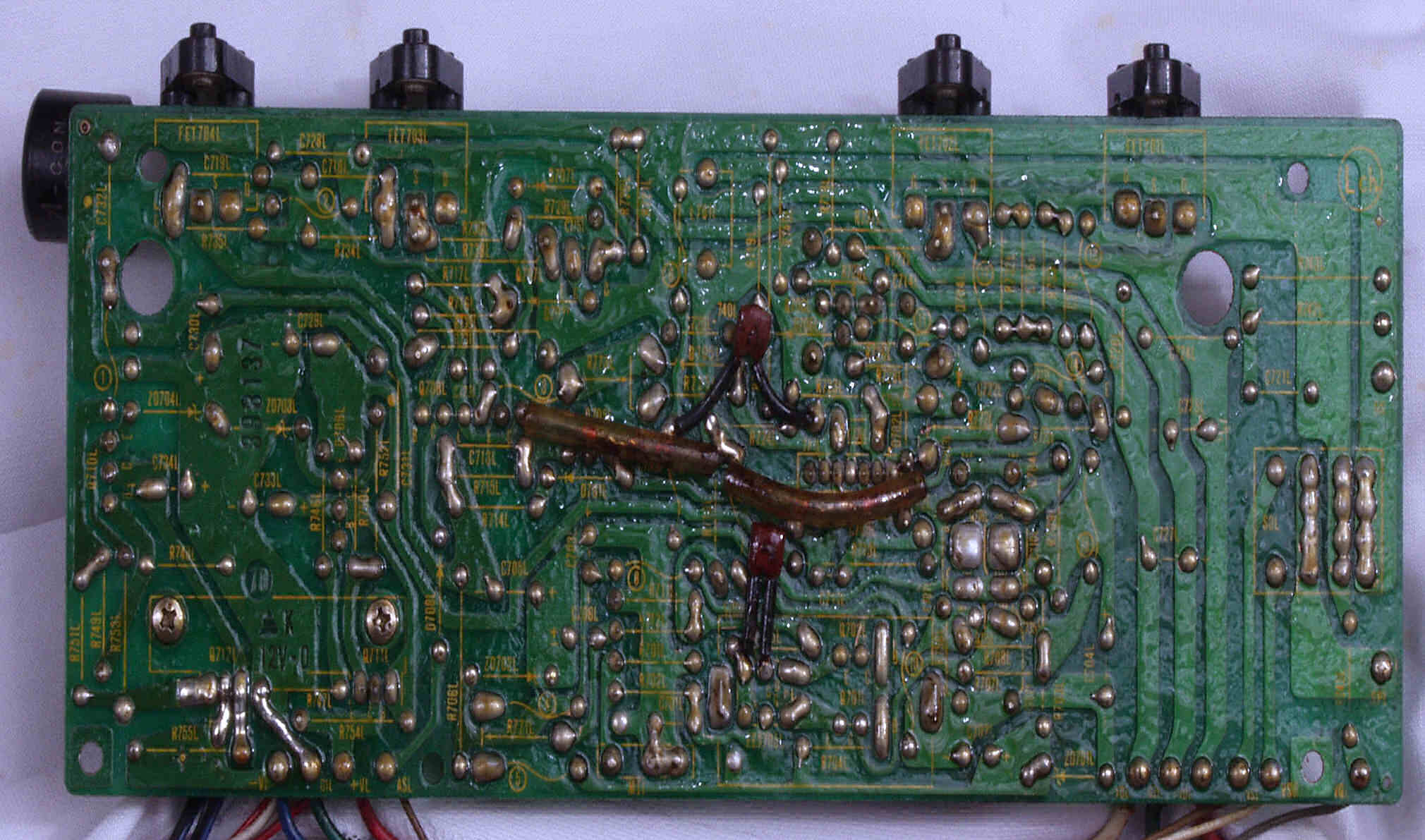

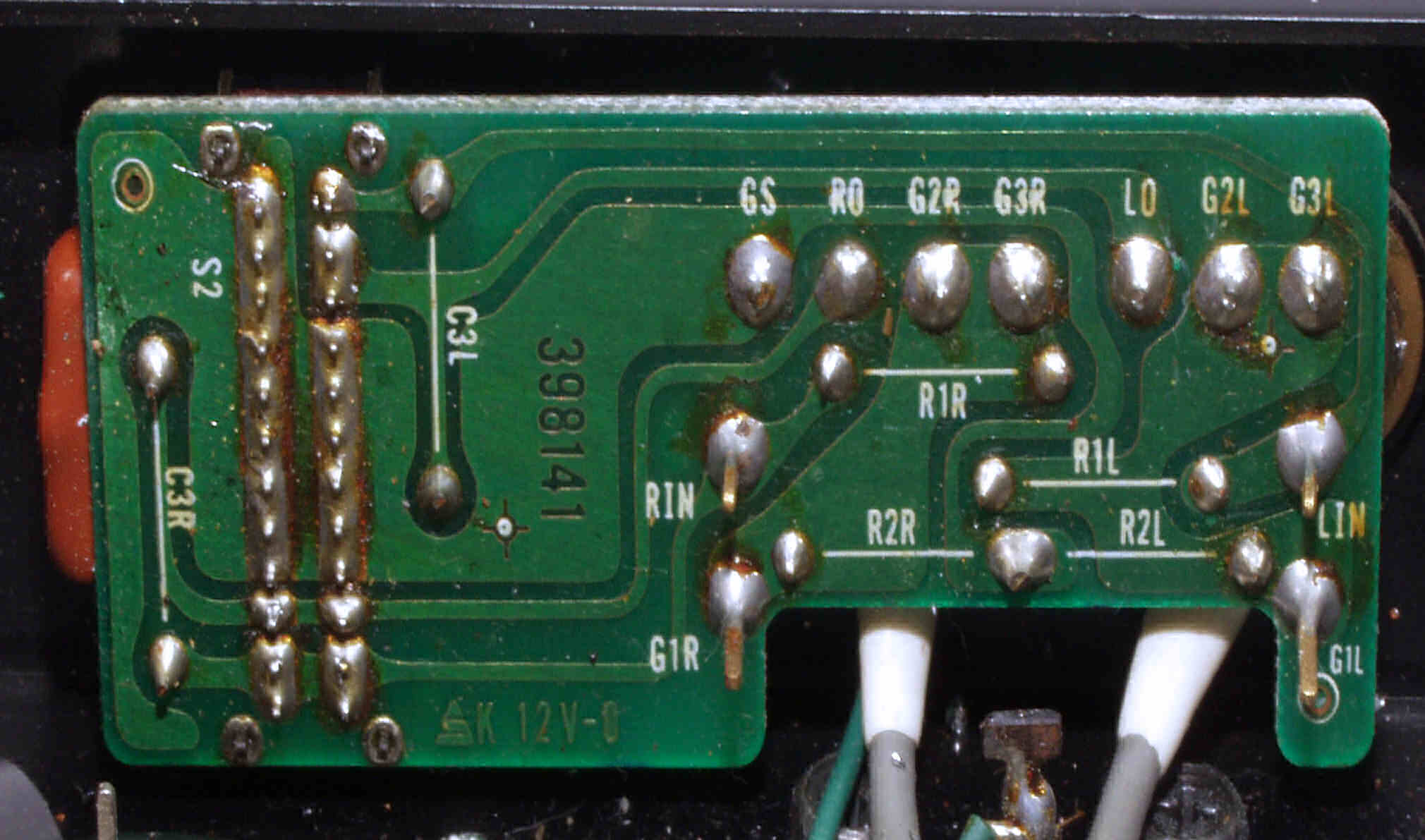

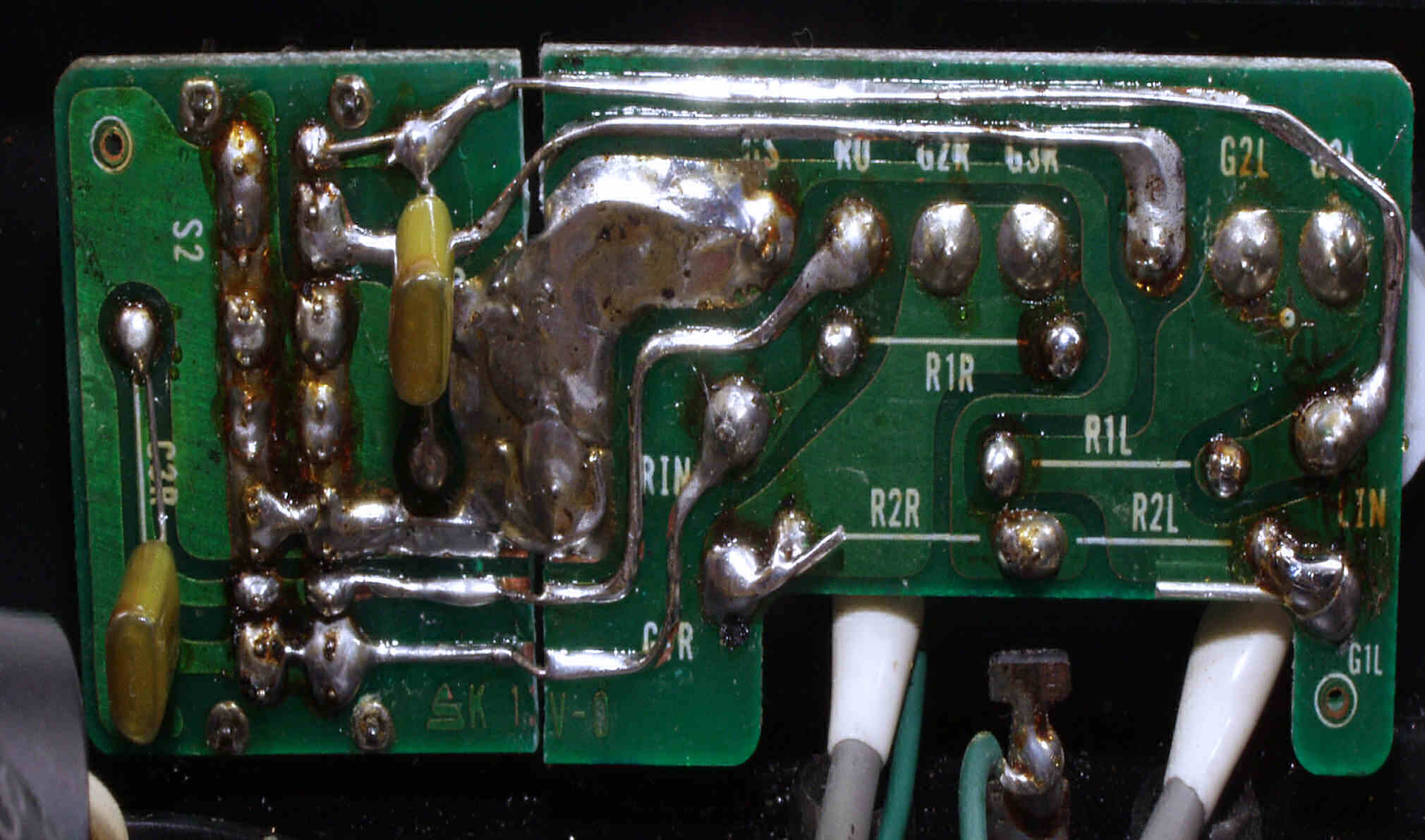

Ｃ６６．　修理前　ＲＣＡ端子基板裏

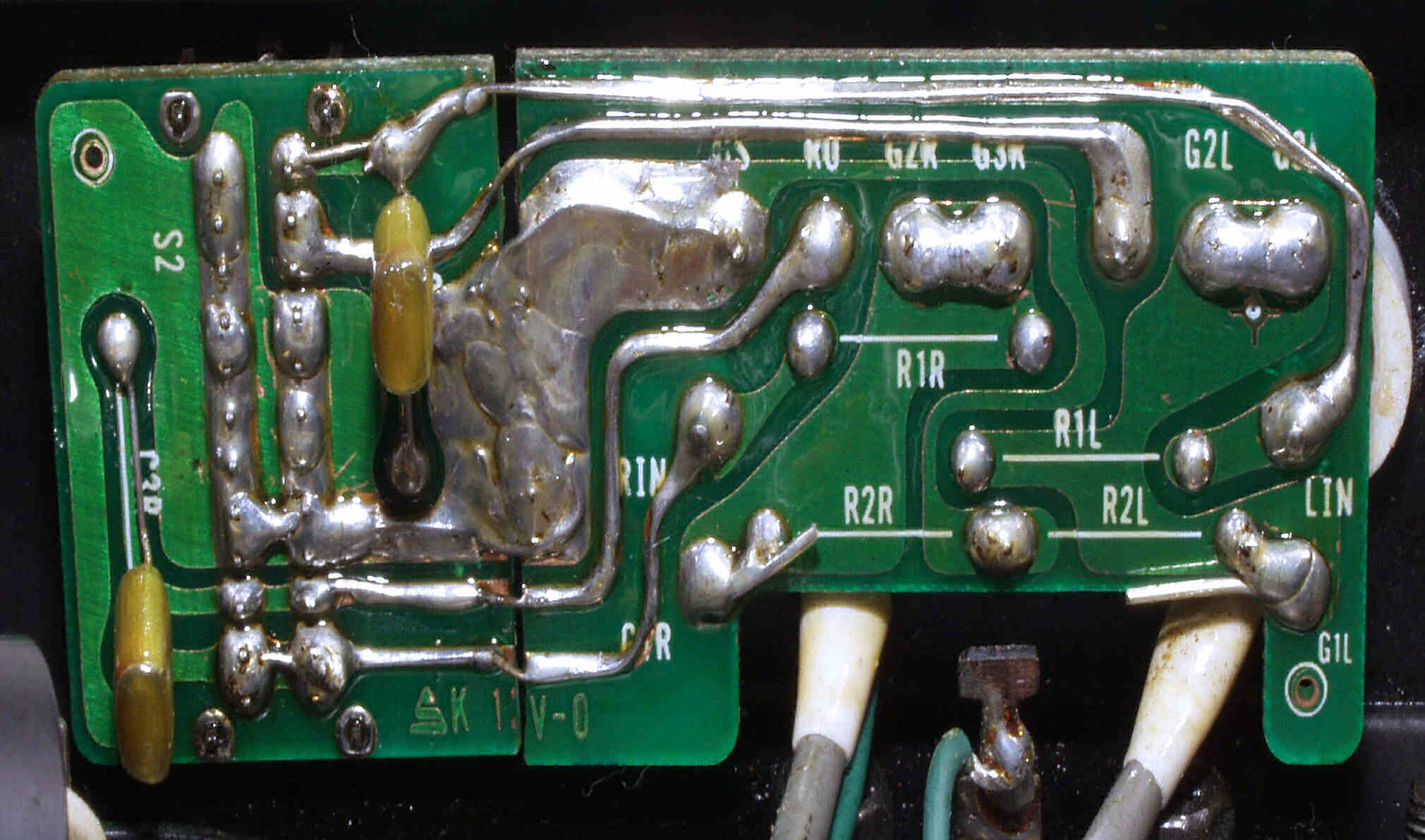

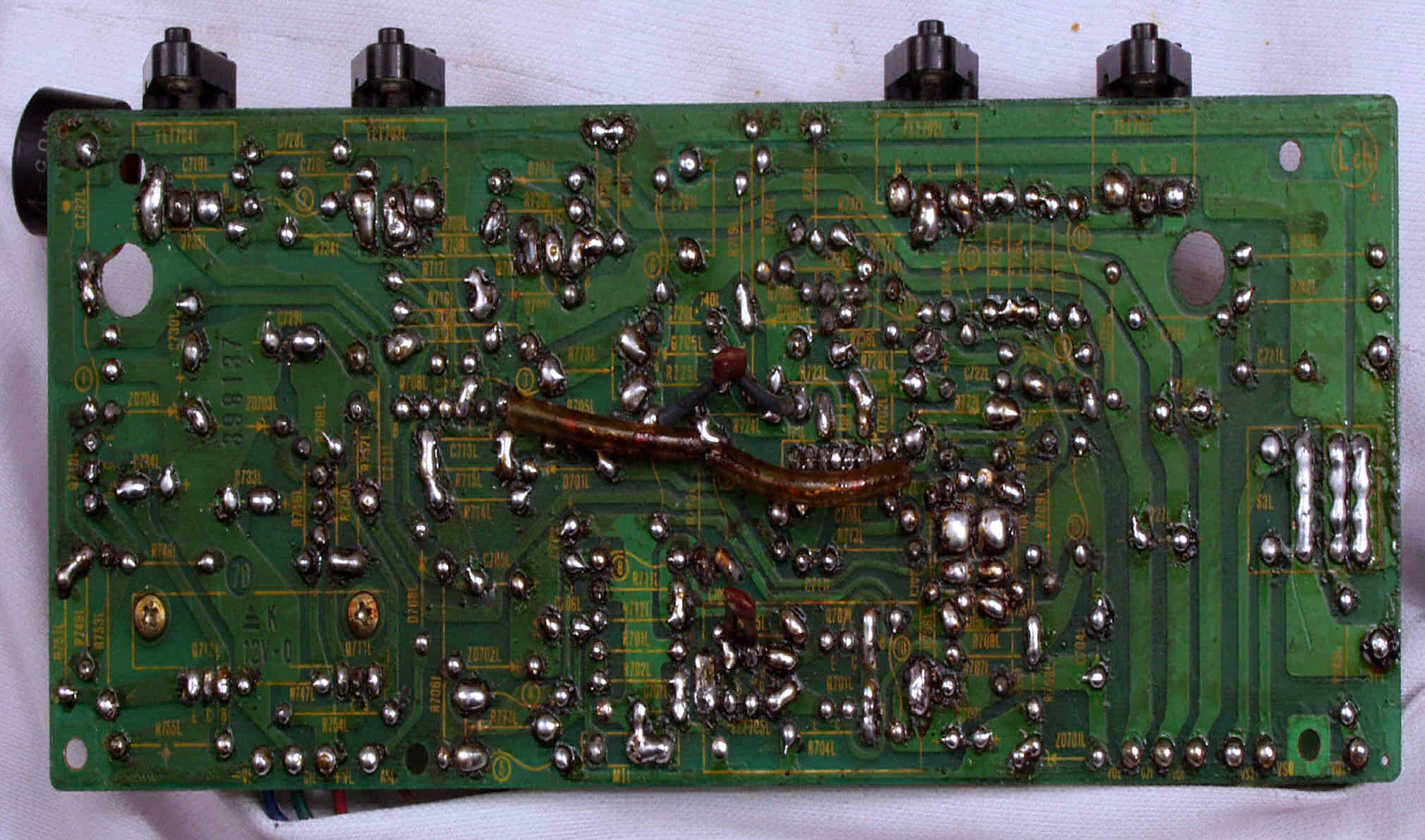

Ｃ６７．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す 　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個交換、フイルムコンデンサー２個増設

Ｃ６８．　完成ＲＣＡ端子裏　洗浄後防湿材を塗る

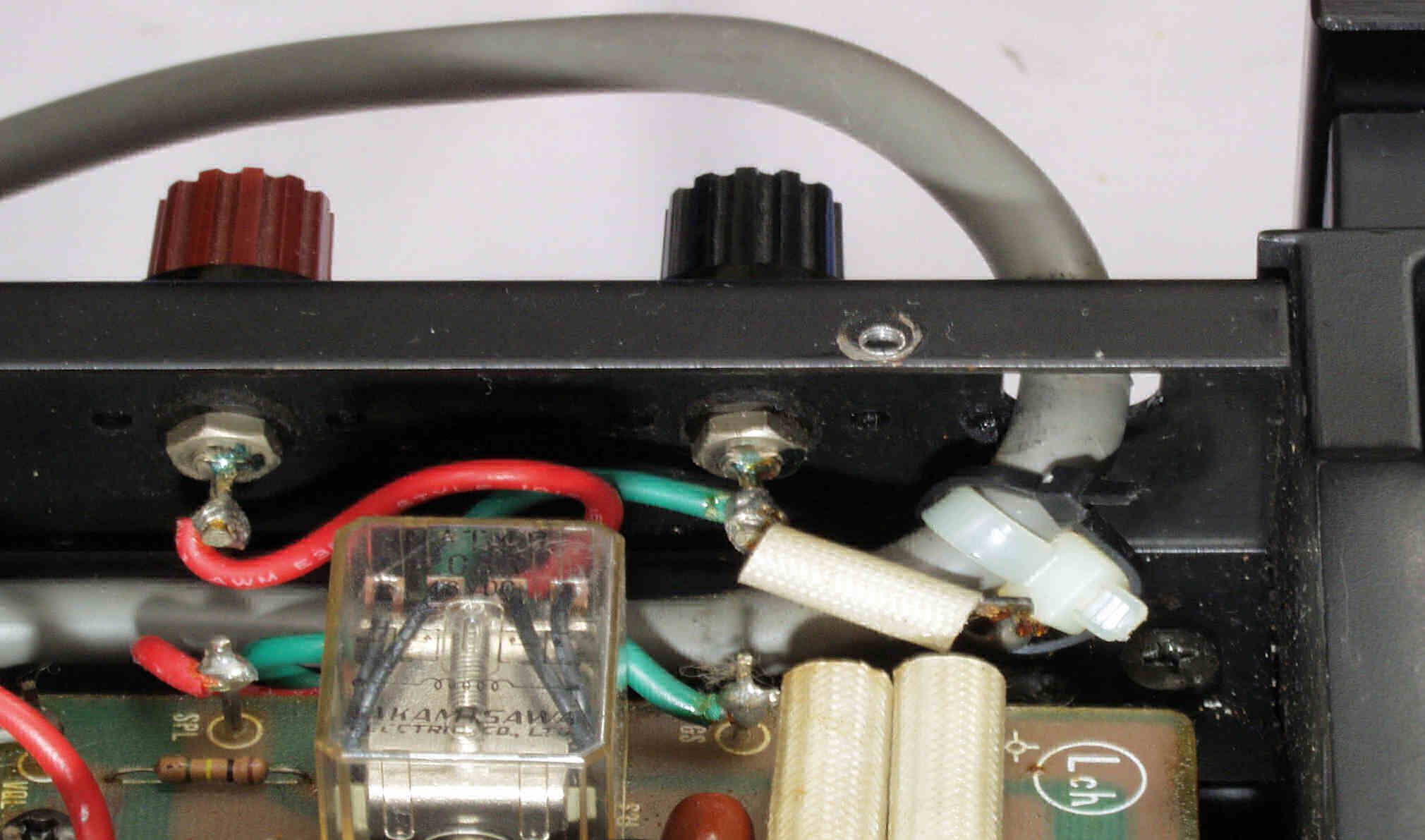

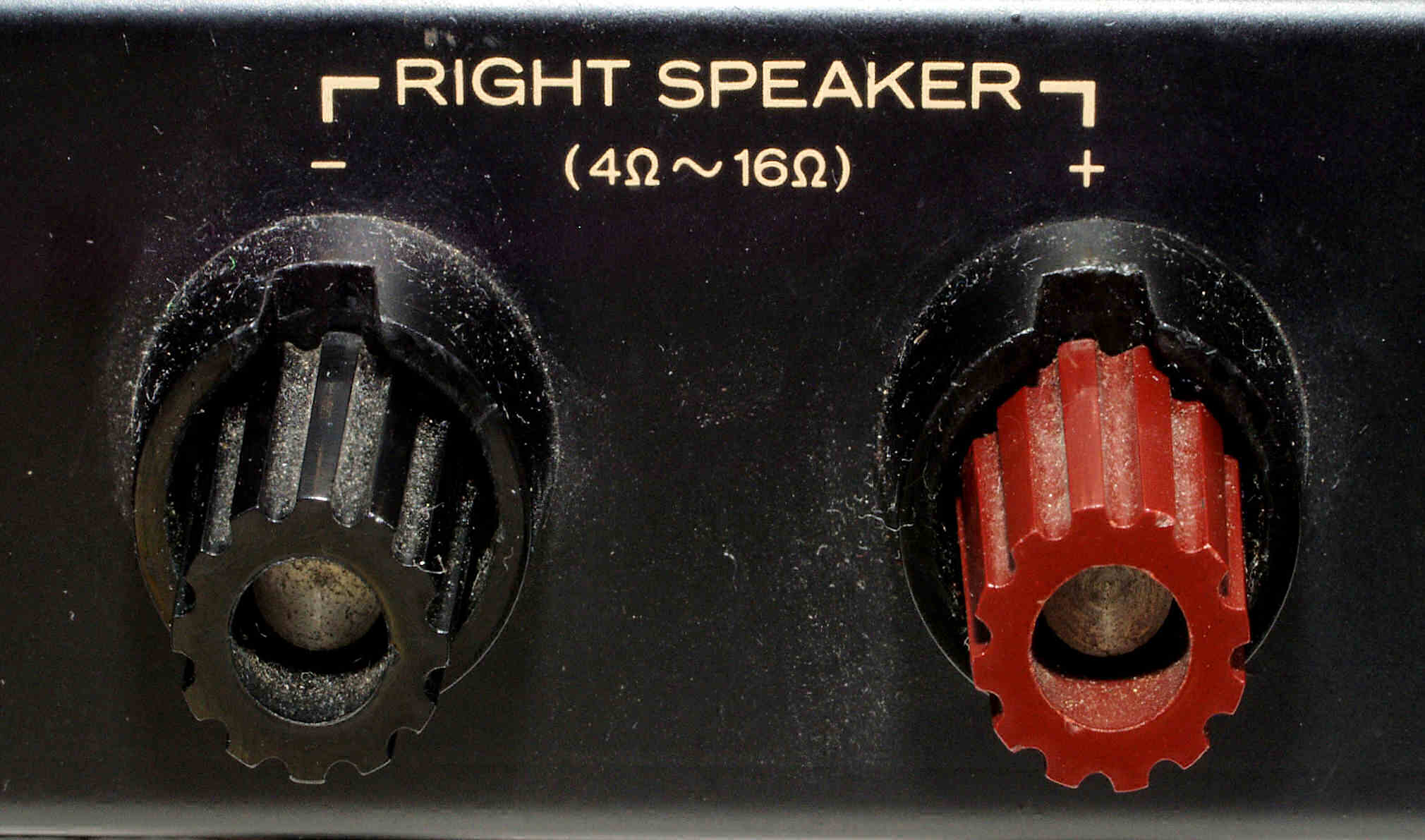

Ｃ７１．　修理前　Ｒ−ＳＰ端子

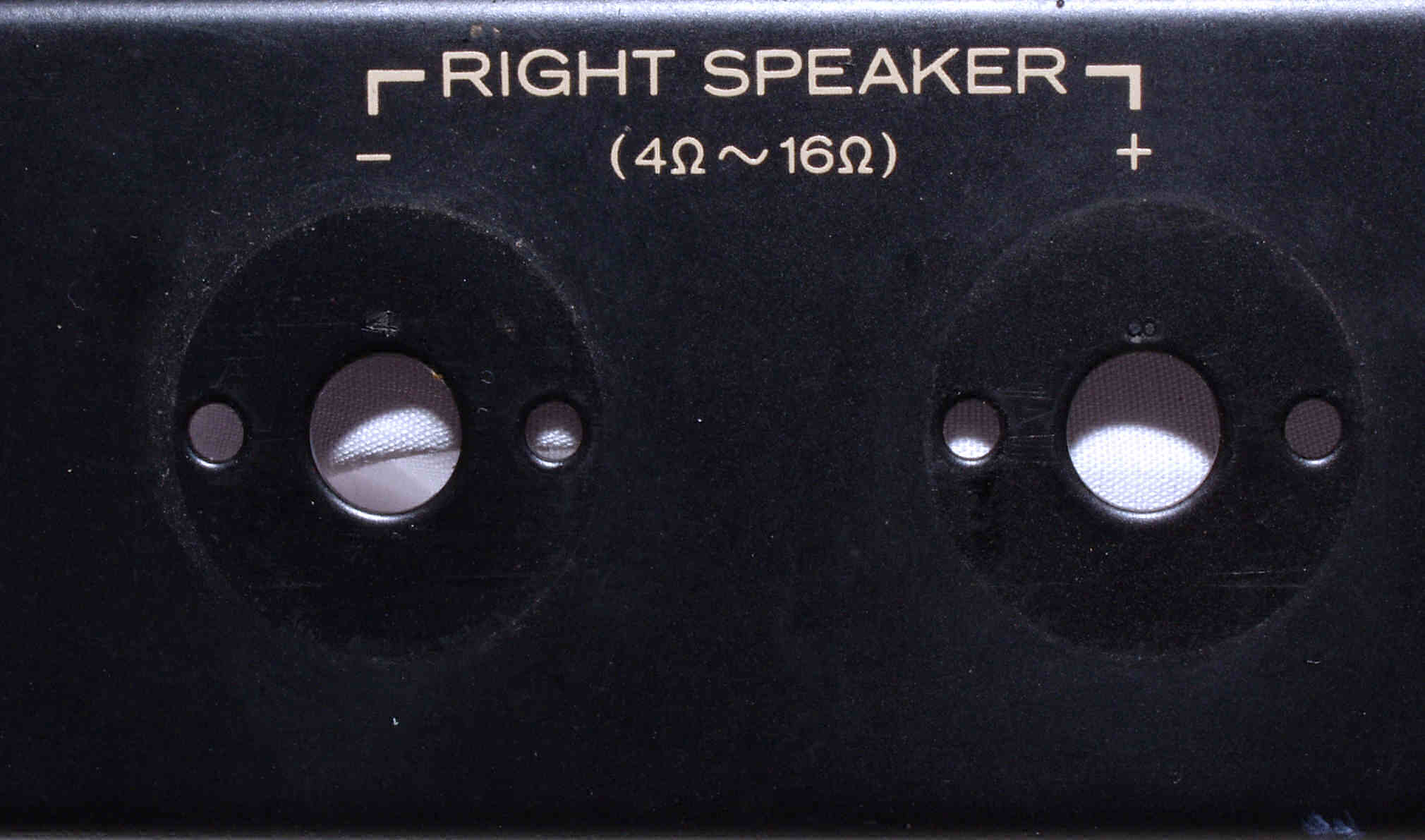

Ｃ７２．　修理中　　Ｒ−ＳＰ接続端子穴加工前

Ｃ７３．　修理中　　Ｒ−ＳＰ接続端子穴加工後

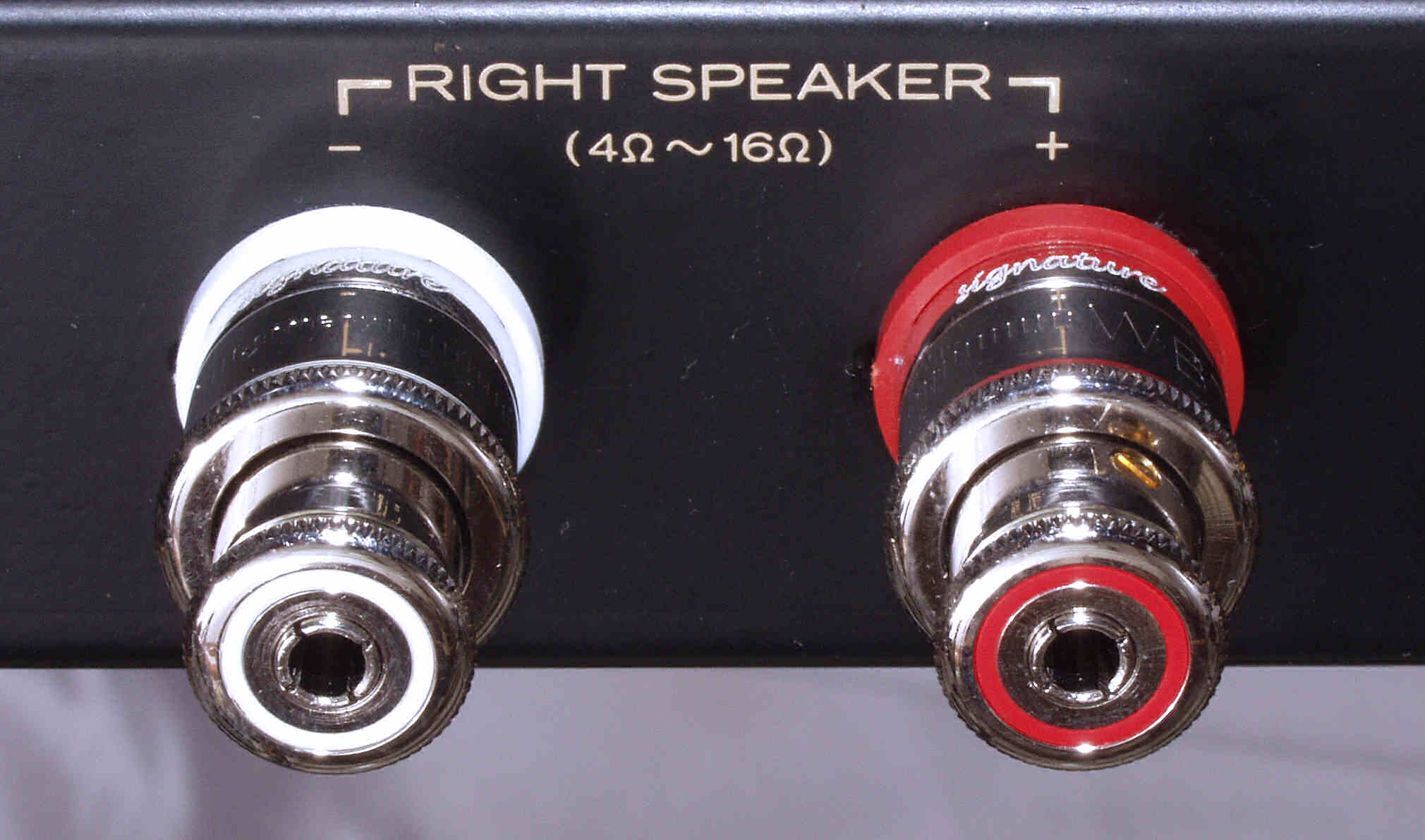

Ｃ７４．　修理（交換）後　Ｒ−ＳＰ端子、　ＷＢＴ−０７０２ＰＬ

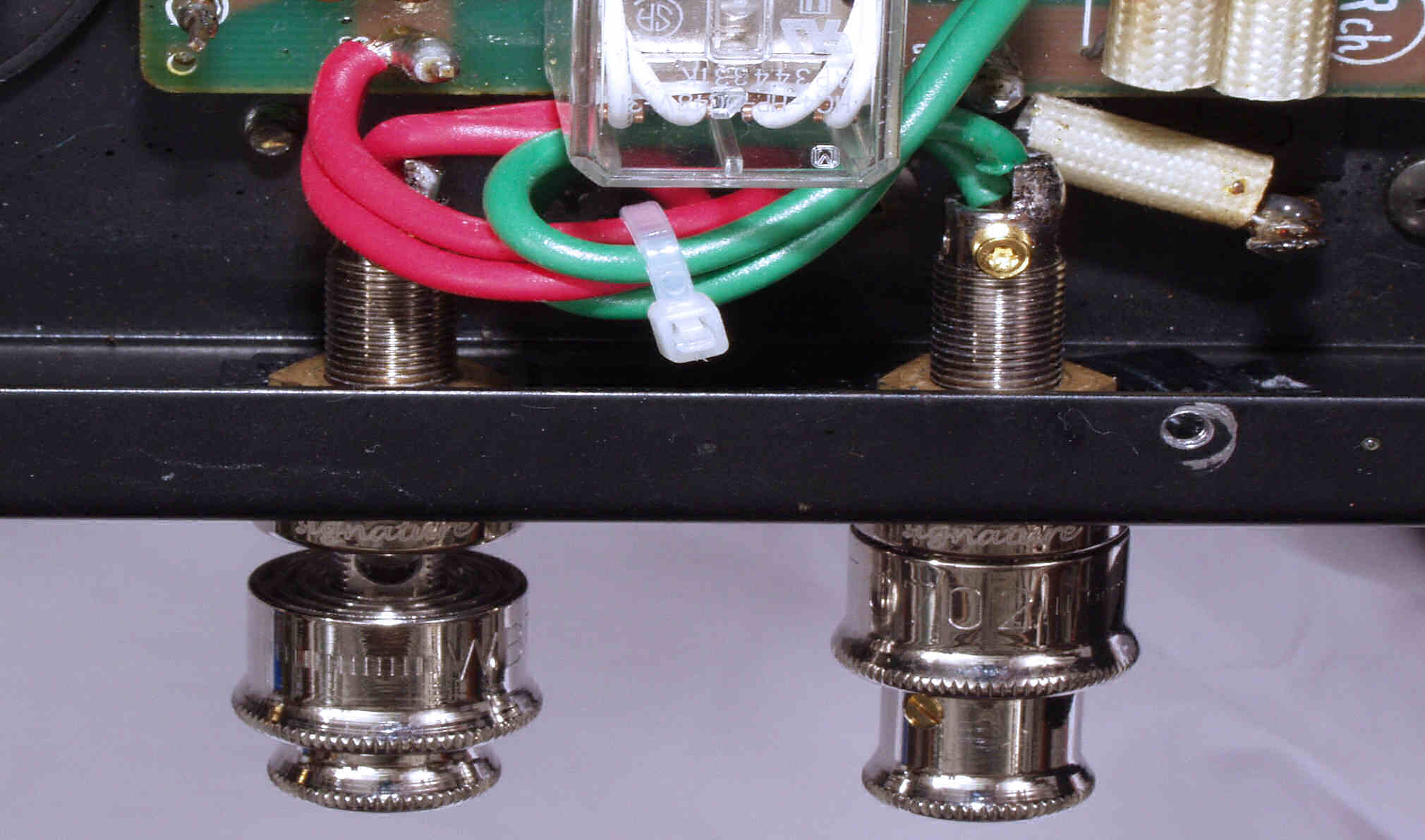

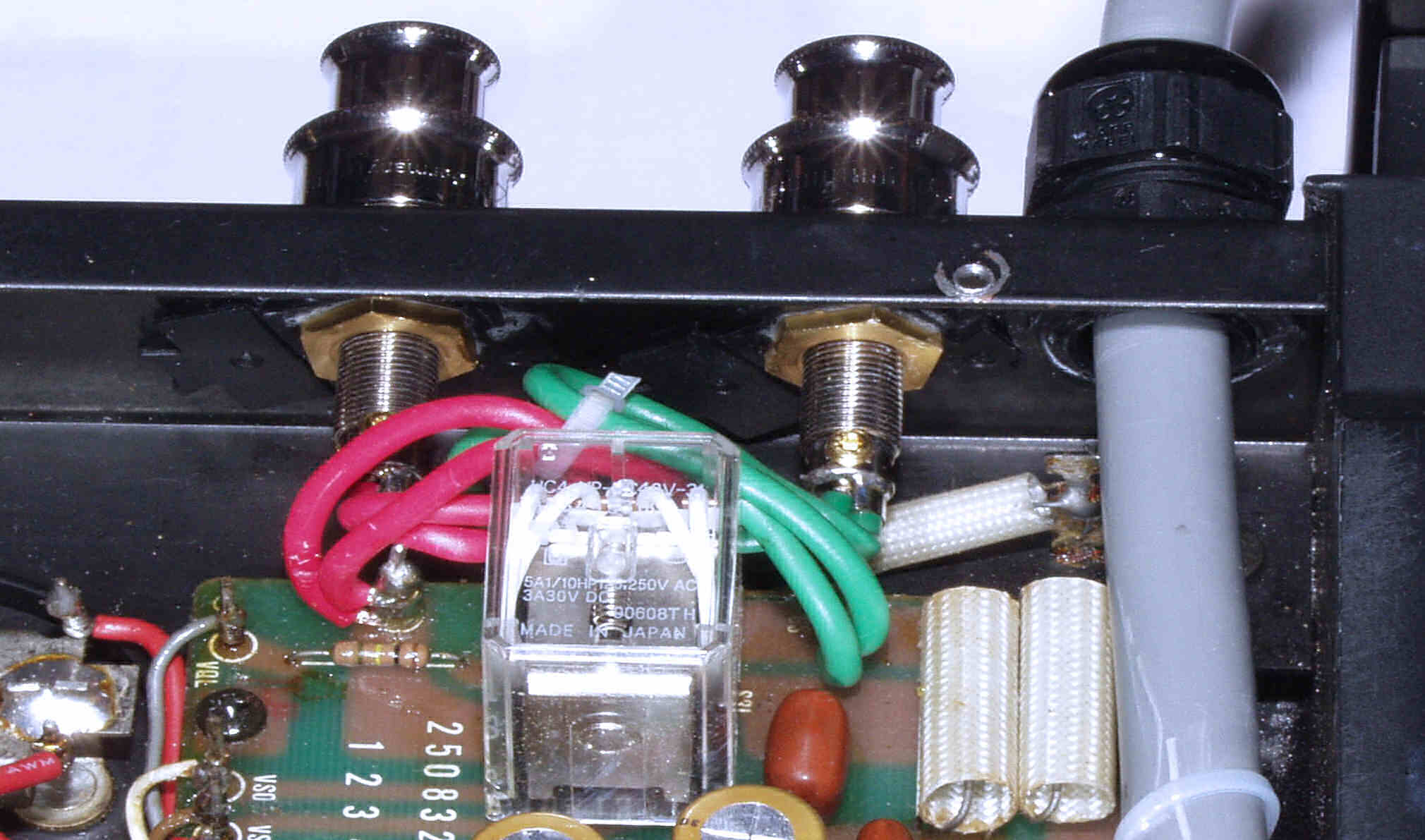

Ｃ７５．　修理後　Ｒ−ＳＰ端子裏配線、ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

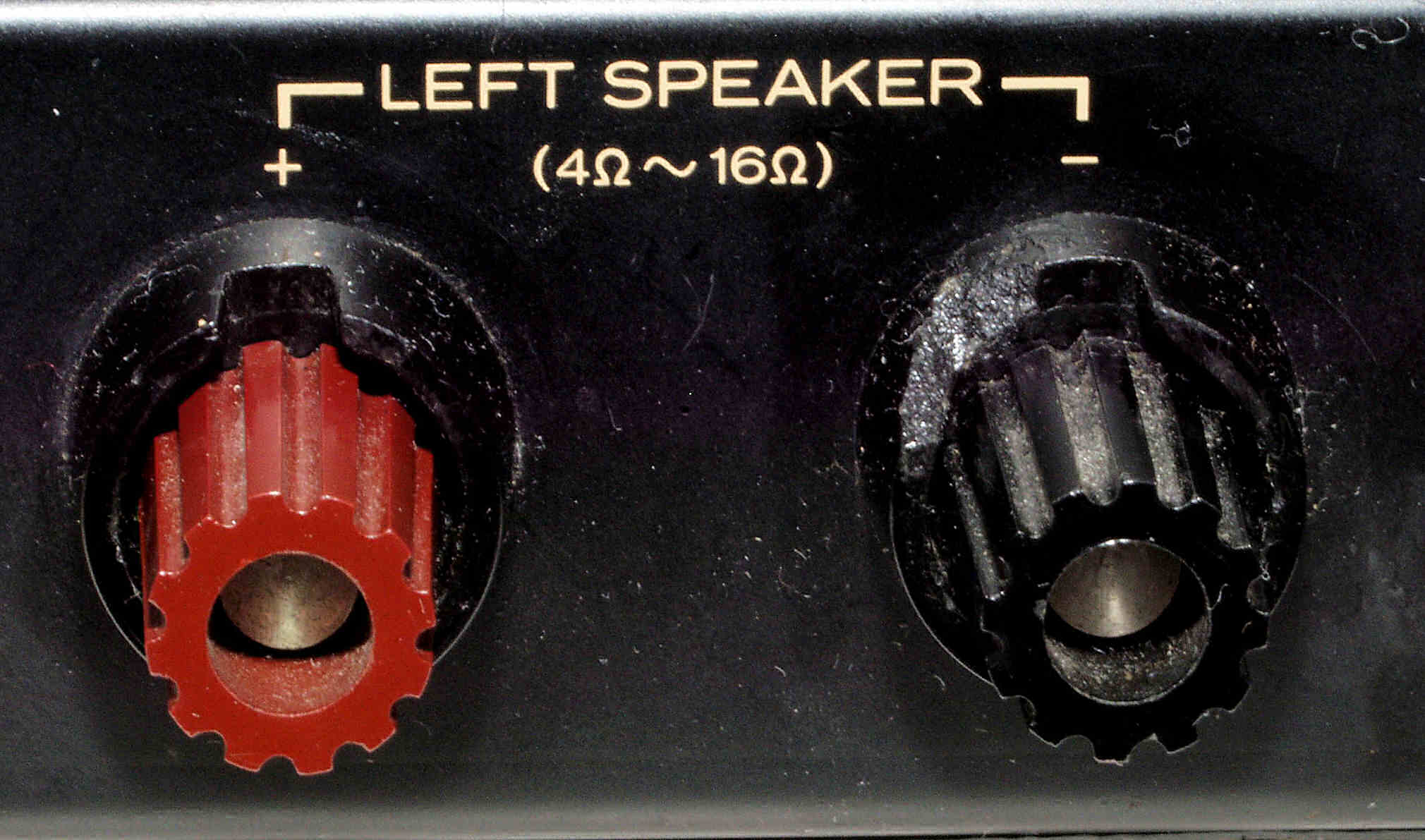

Ｃ８１．　修理前　Ｌ−ＳＰ端子

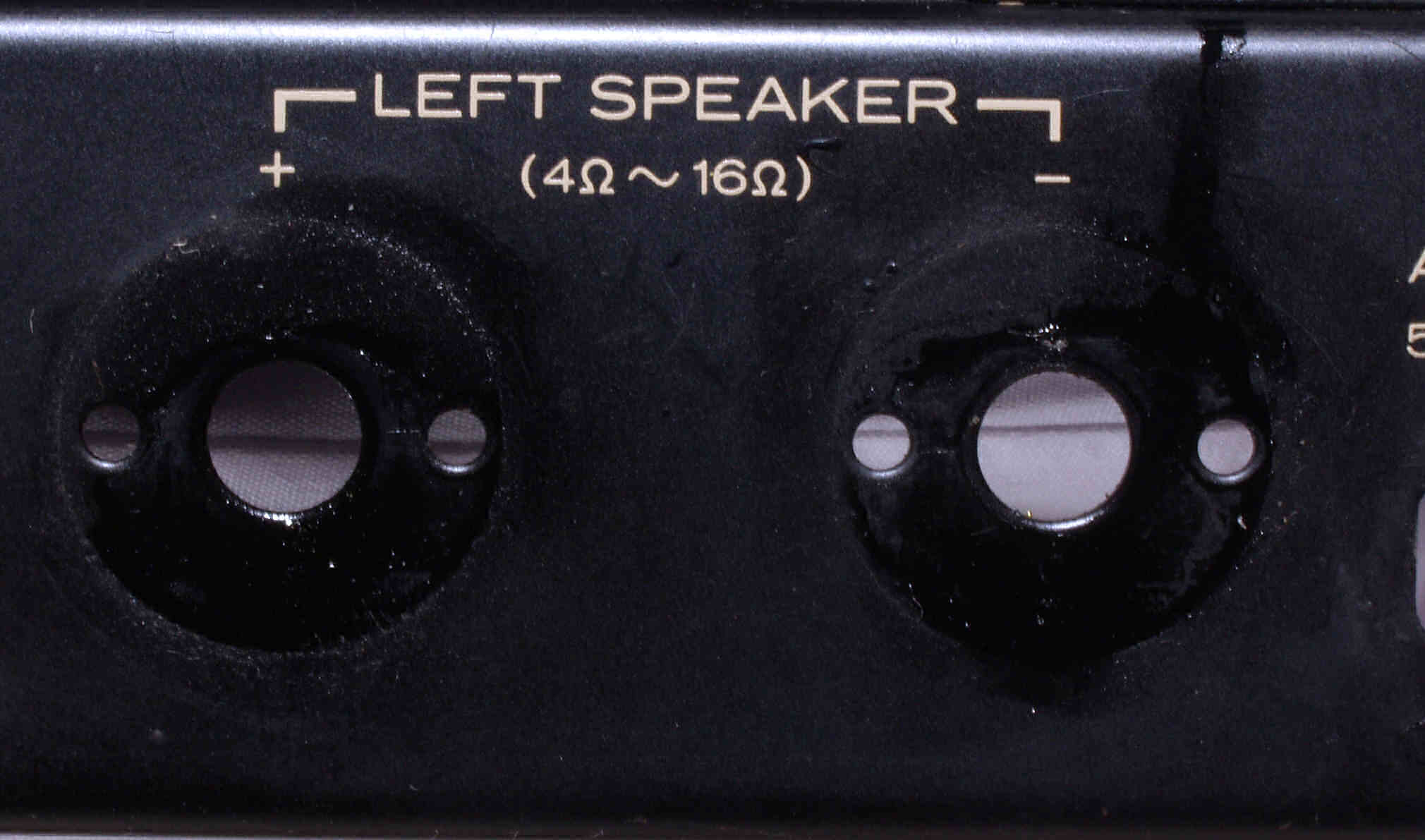

Ｃ８２．　修理中　Ｌ−ＳＰ接続端子穴加工前

Ｃ８３．　修理中　Ｌ−ＳＰ接続端子穴加工

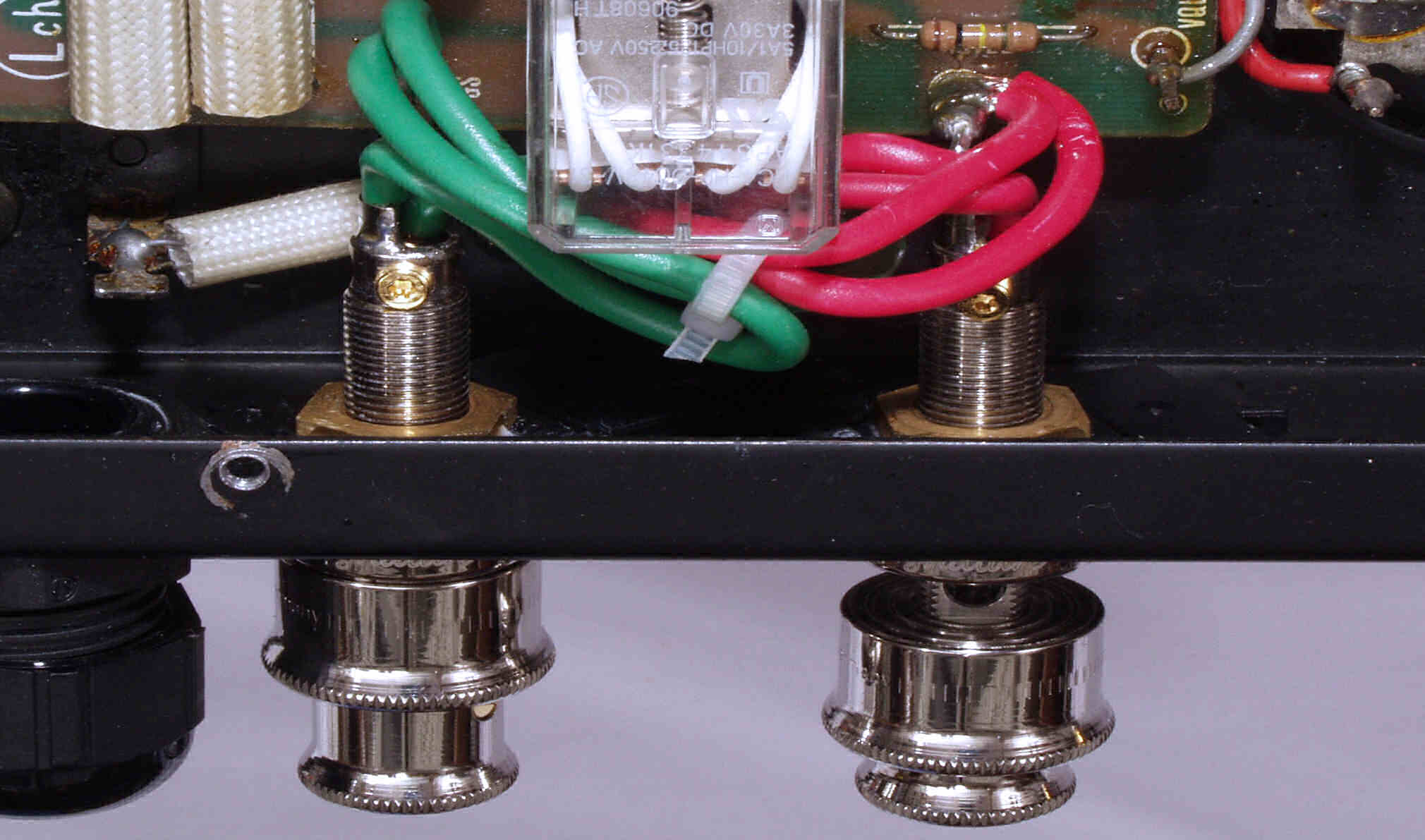

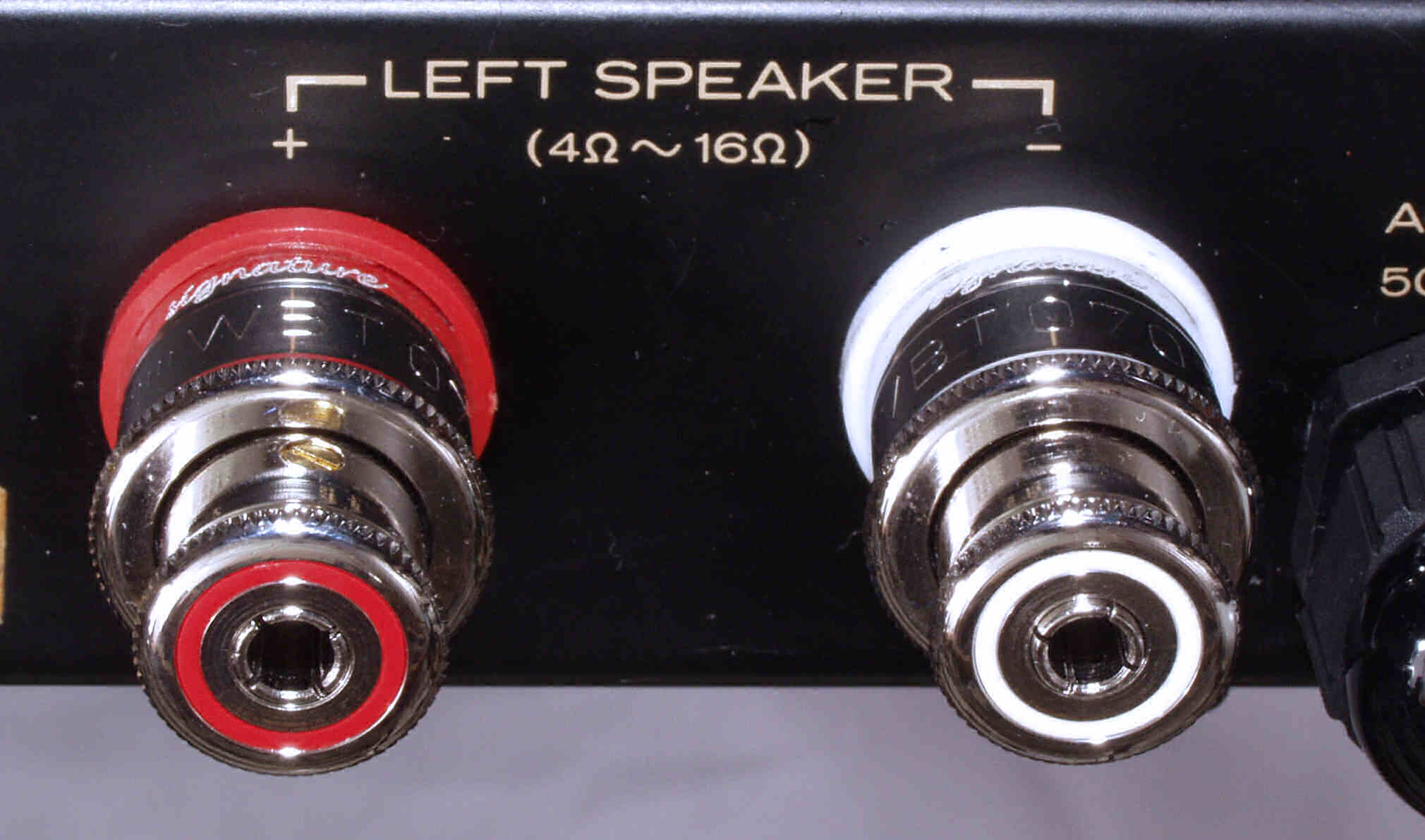

Ｃ８４．　修理（交換）後　Ｌ−ＳＰ端子、　ＷＢＴ−０７０２ＰＬ

Ｃ８５．　修理後　Ｒ−ＳＰ端子裏配線、ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした。理由はこちら

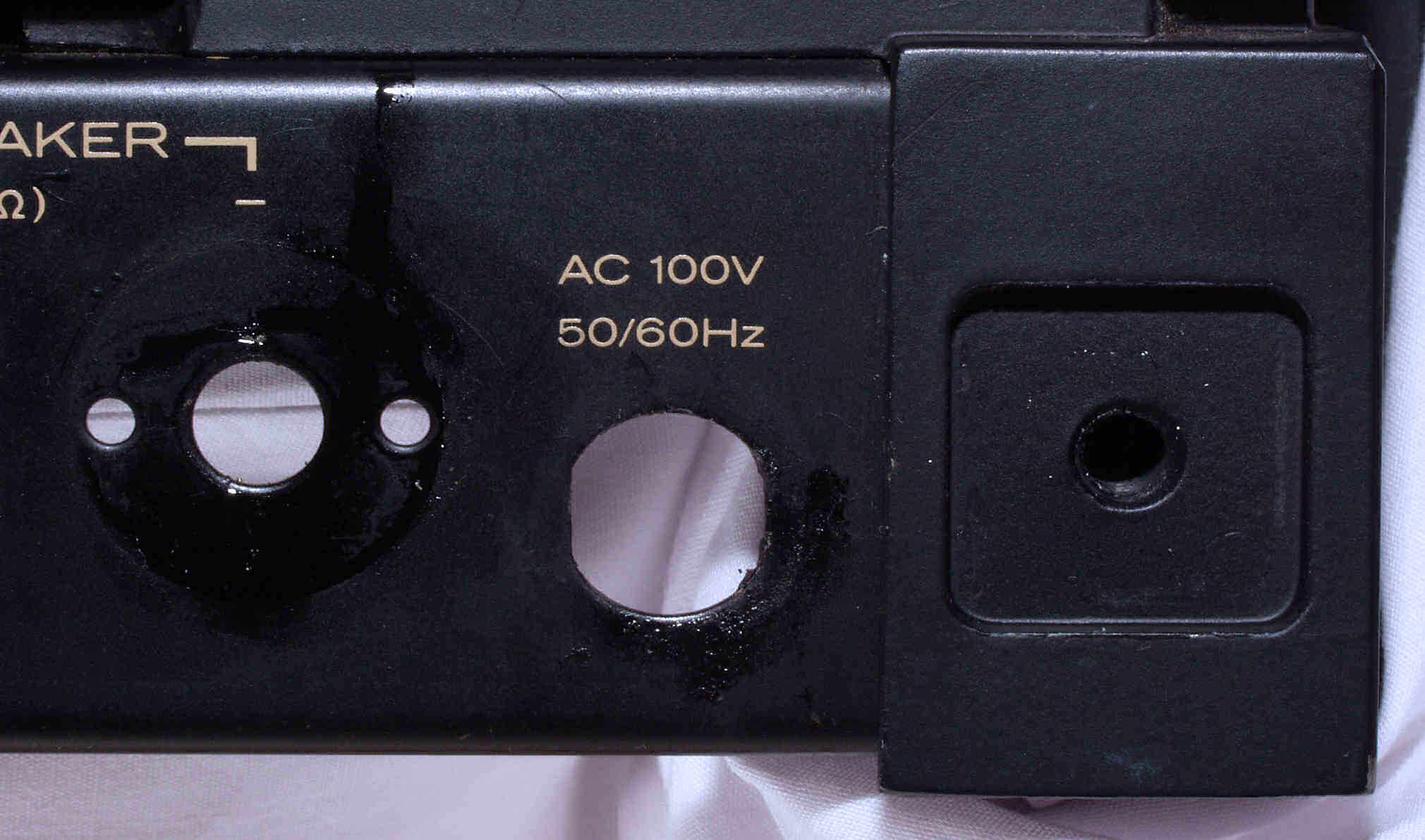

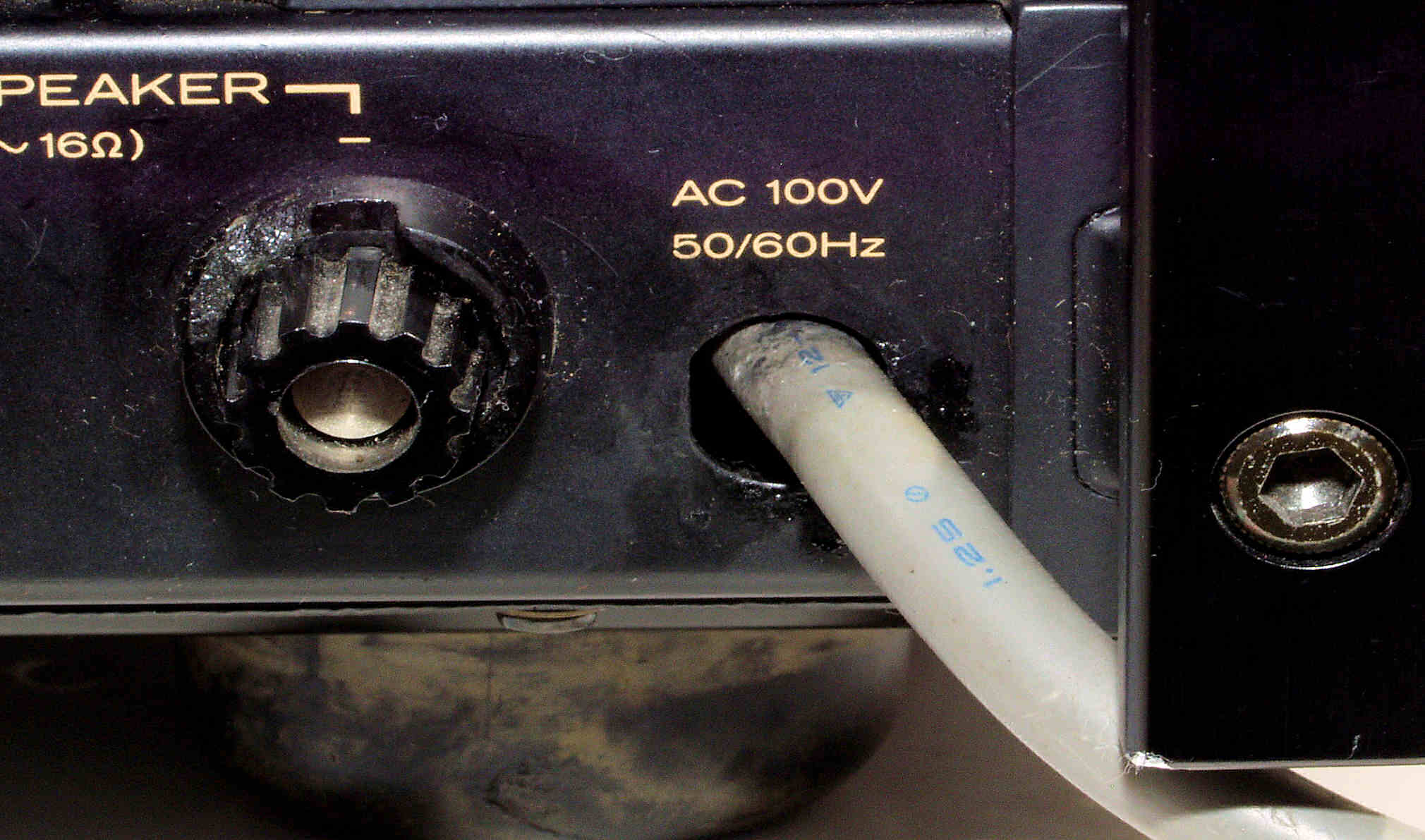

Ｃ９１．　修理前　電源ケーブル取り付け部

Ｃ９２．　修理中　電源ケーブル取り付け部穴加工前、　接点復活材でベトベト！

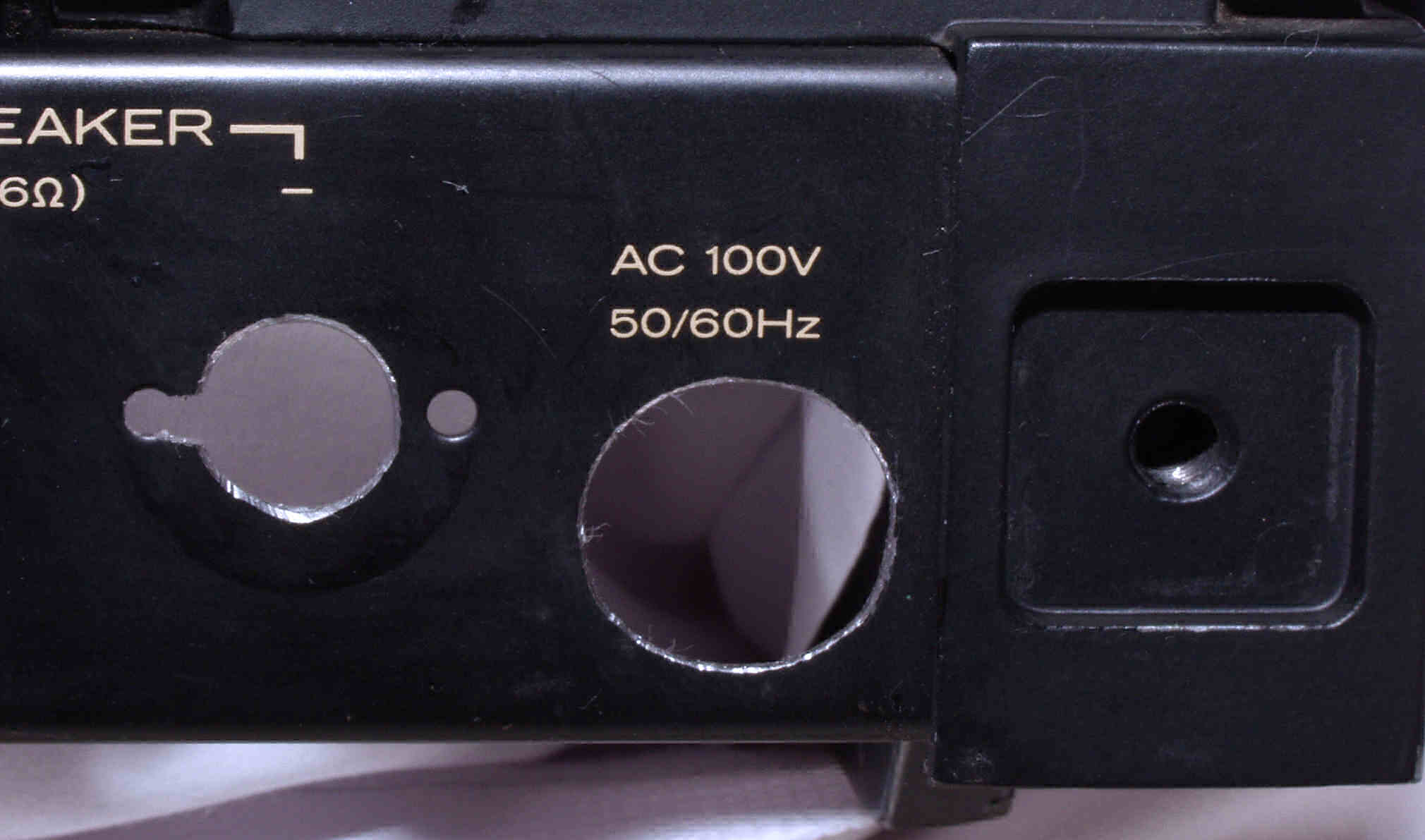

Ｃ９３．　修理中　電源ケーブル取り付け部穴加工後

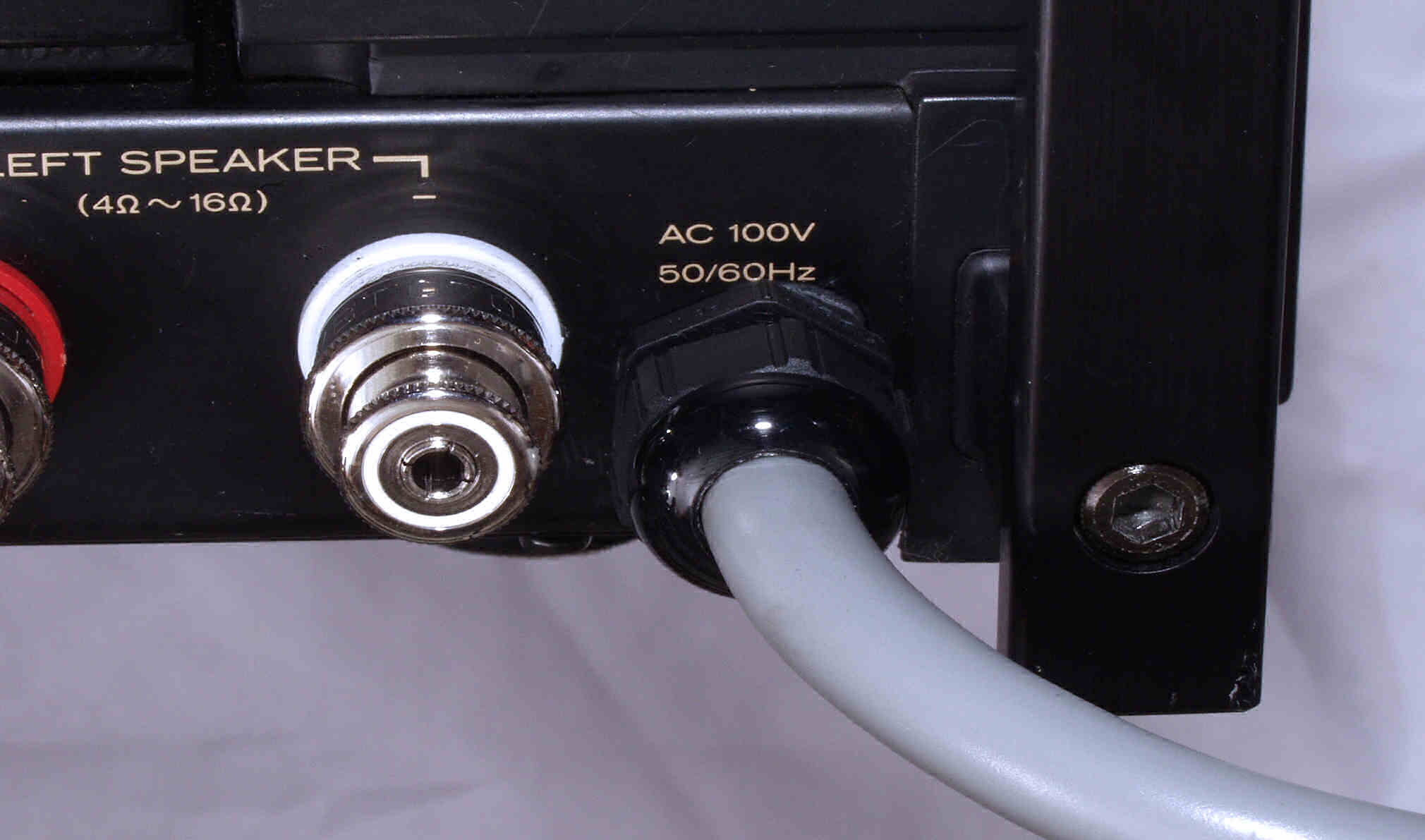

Ｃ９４．　修理後　電源ケーブル取り付け部

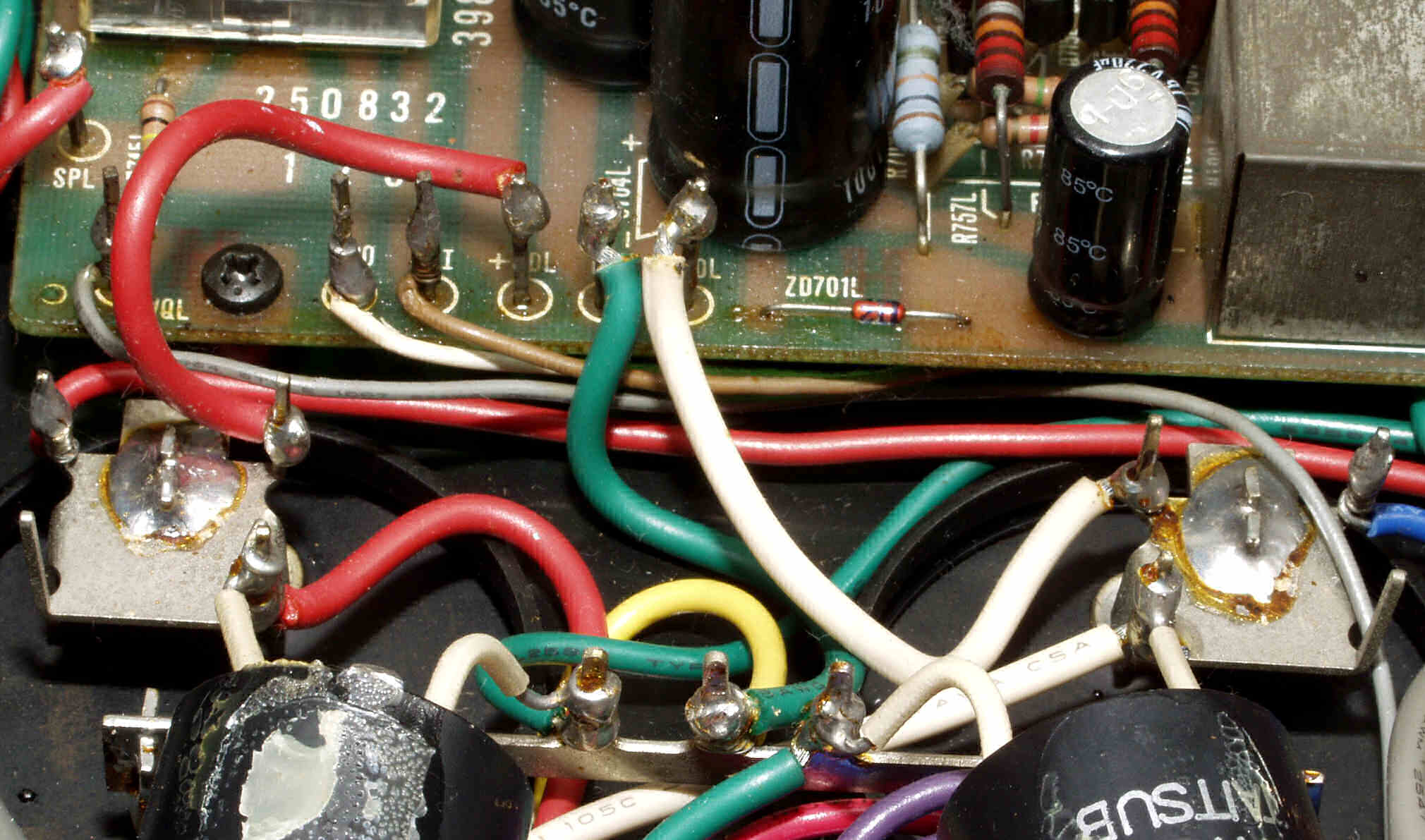

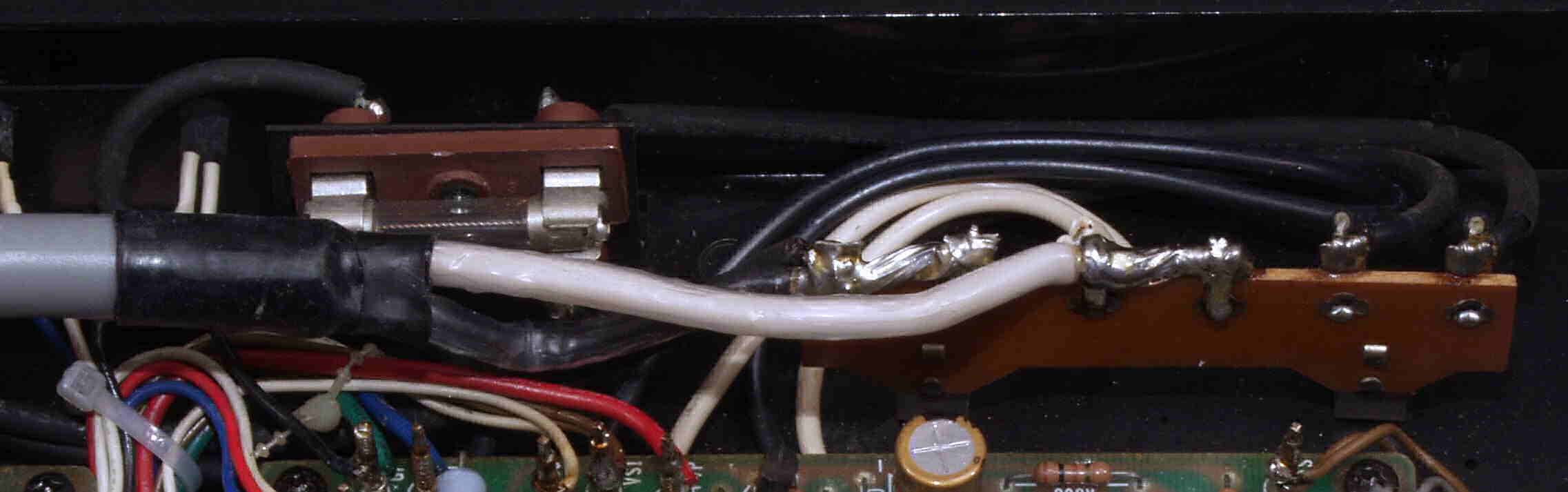

Ｃ９５．　修理前　電源ケーブル取り付け内部

Ｃ９６．　修理後　電源ケーブル取り付け内部

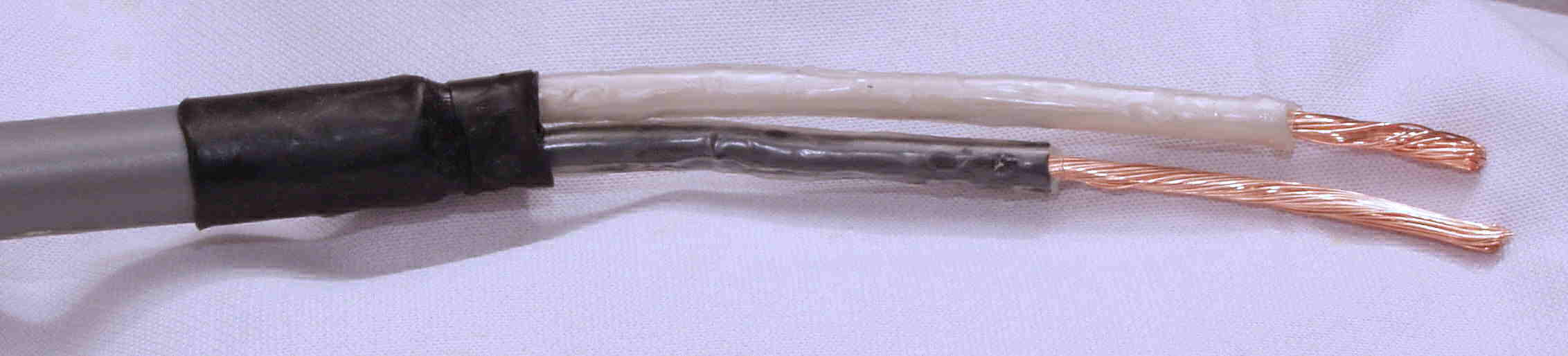

Ｃ９７．　修理中　電源ケーブル端末処理。

Ｃ９８．　修理前　ラグ端子に電源ケーブル取り付、端子が壊れている。

Ｃ９９．　修理後　ラグ端子に電源ケーブル取り付。

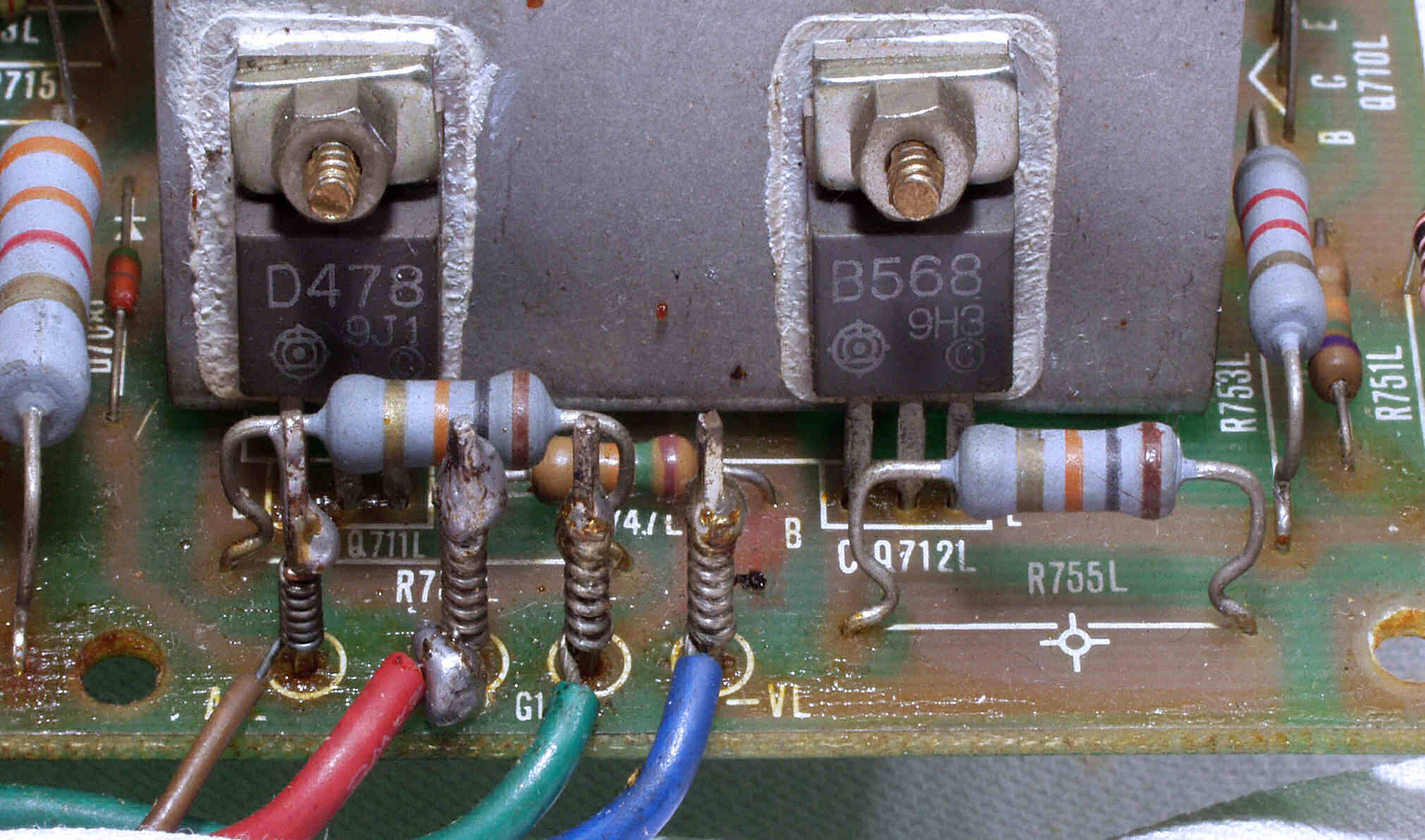

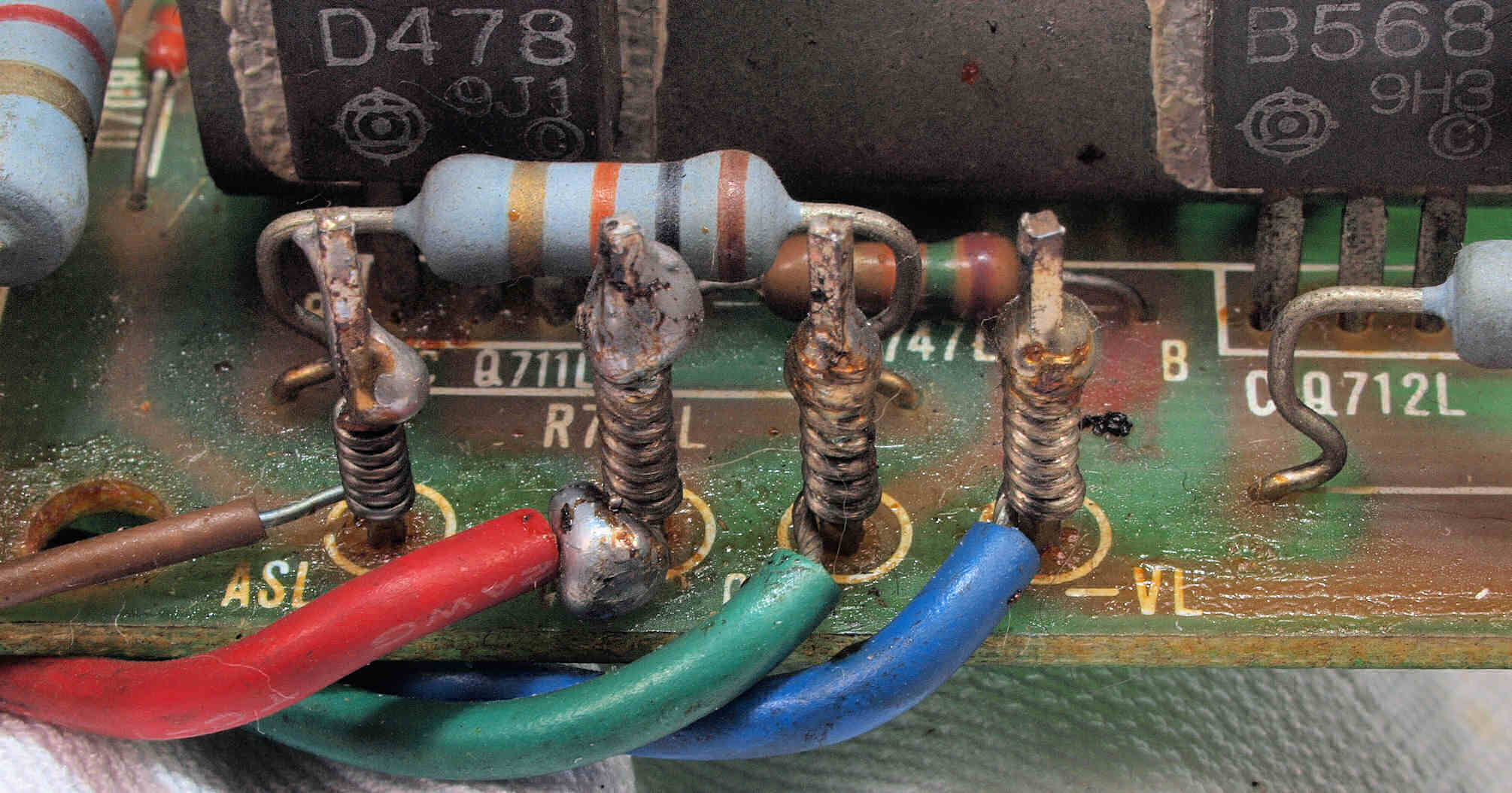

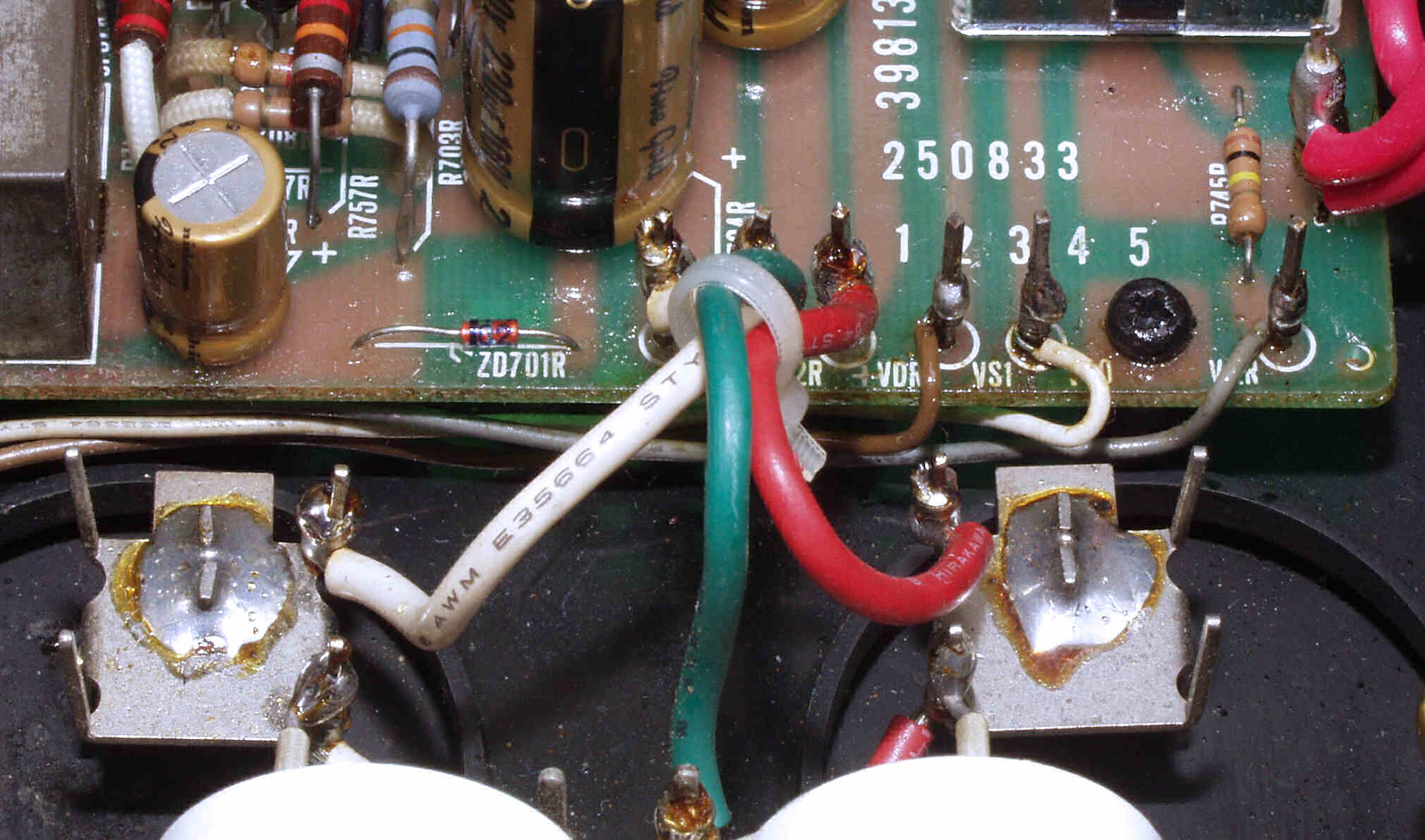

ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線

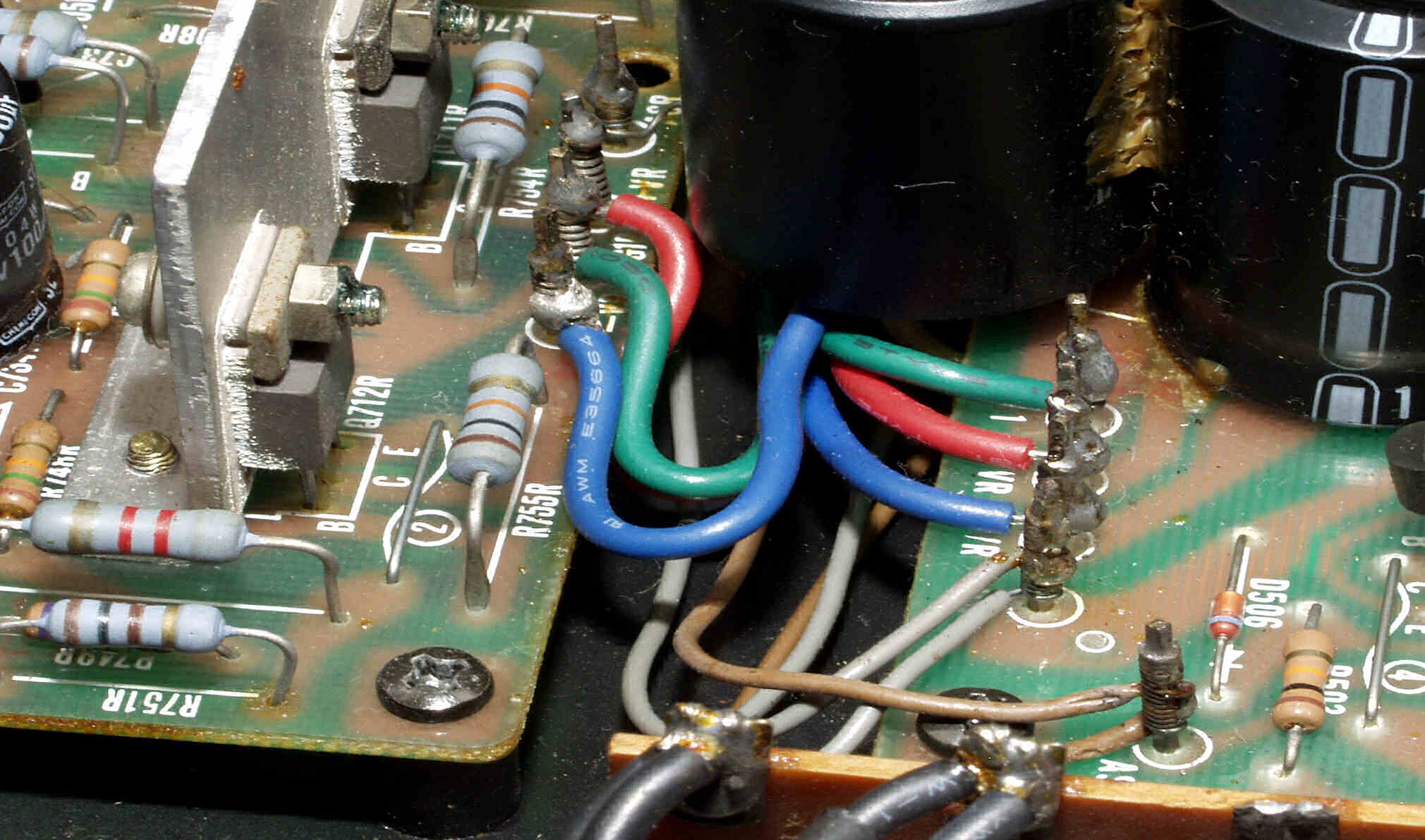

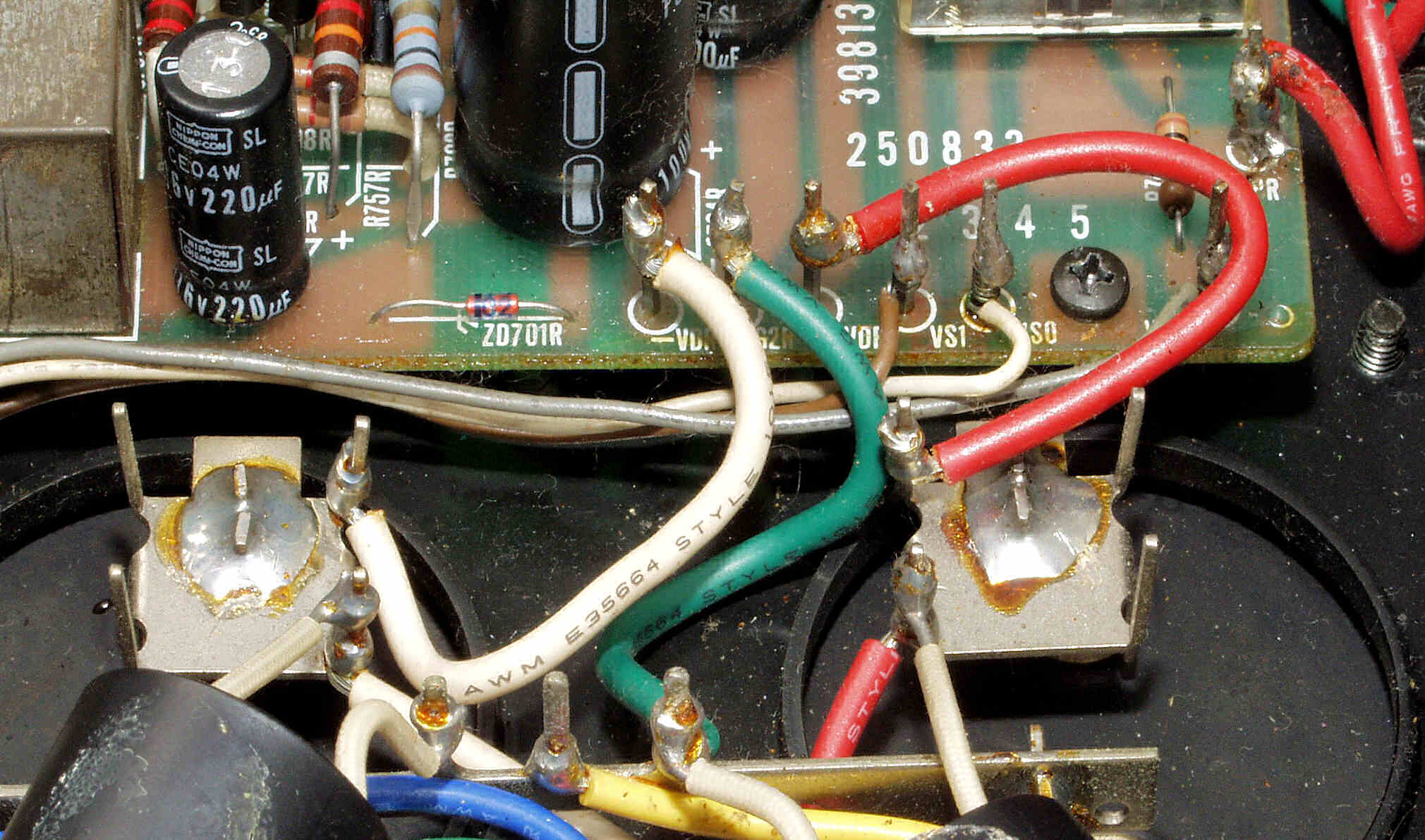

ＣＡ２．　修理後　Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線

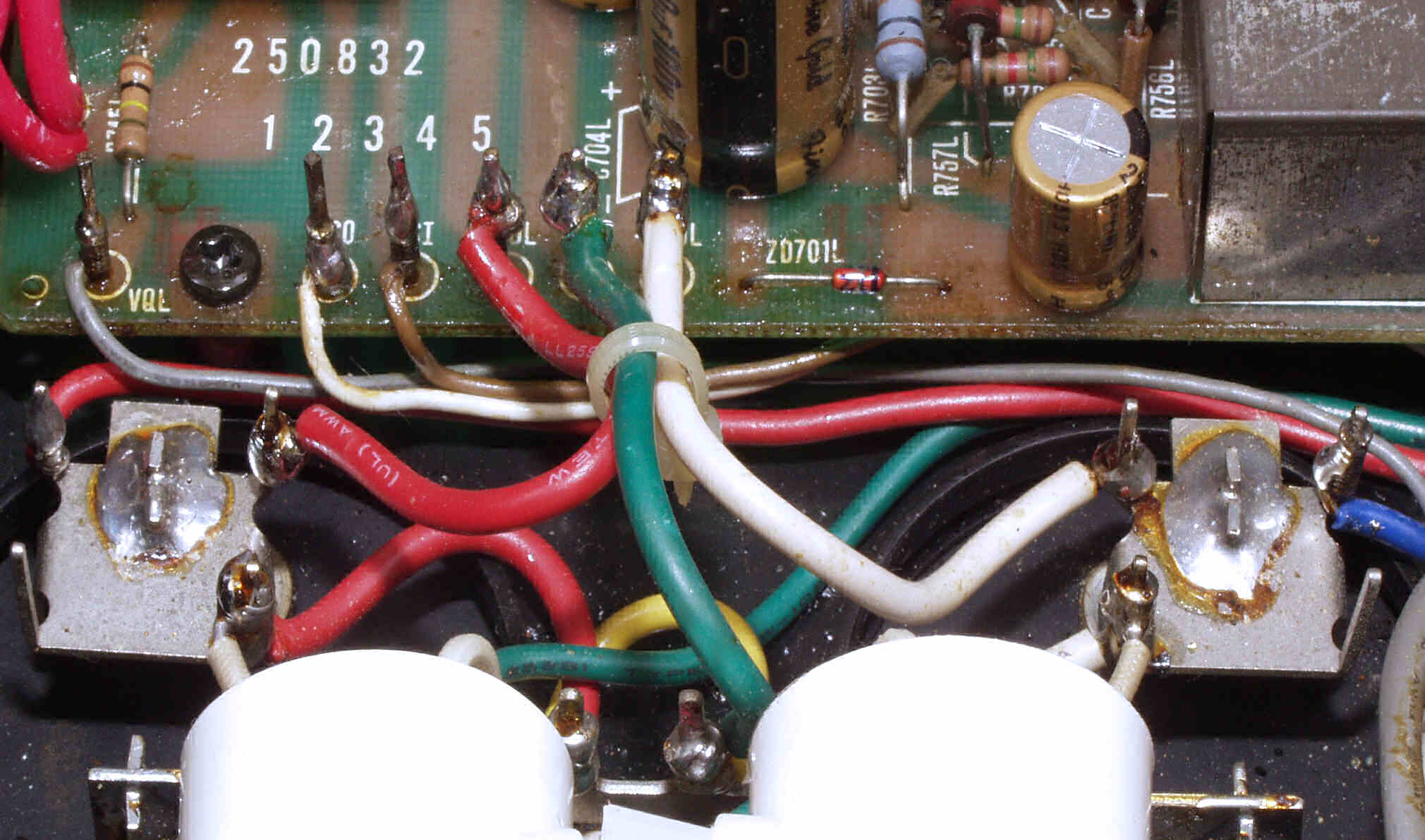

ＣＡ４．　修理後　Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる

ＣＡ５．　修理前　R側ドライブ基板−電源基板へのラッピング線

ＣＡ６．　修理後　R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

ＣＡ７．　修理前　Ｌ側ドライブ基板−電源基板

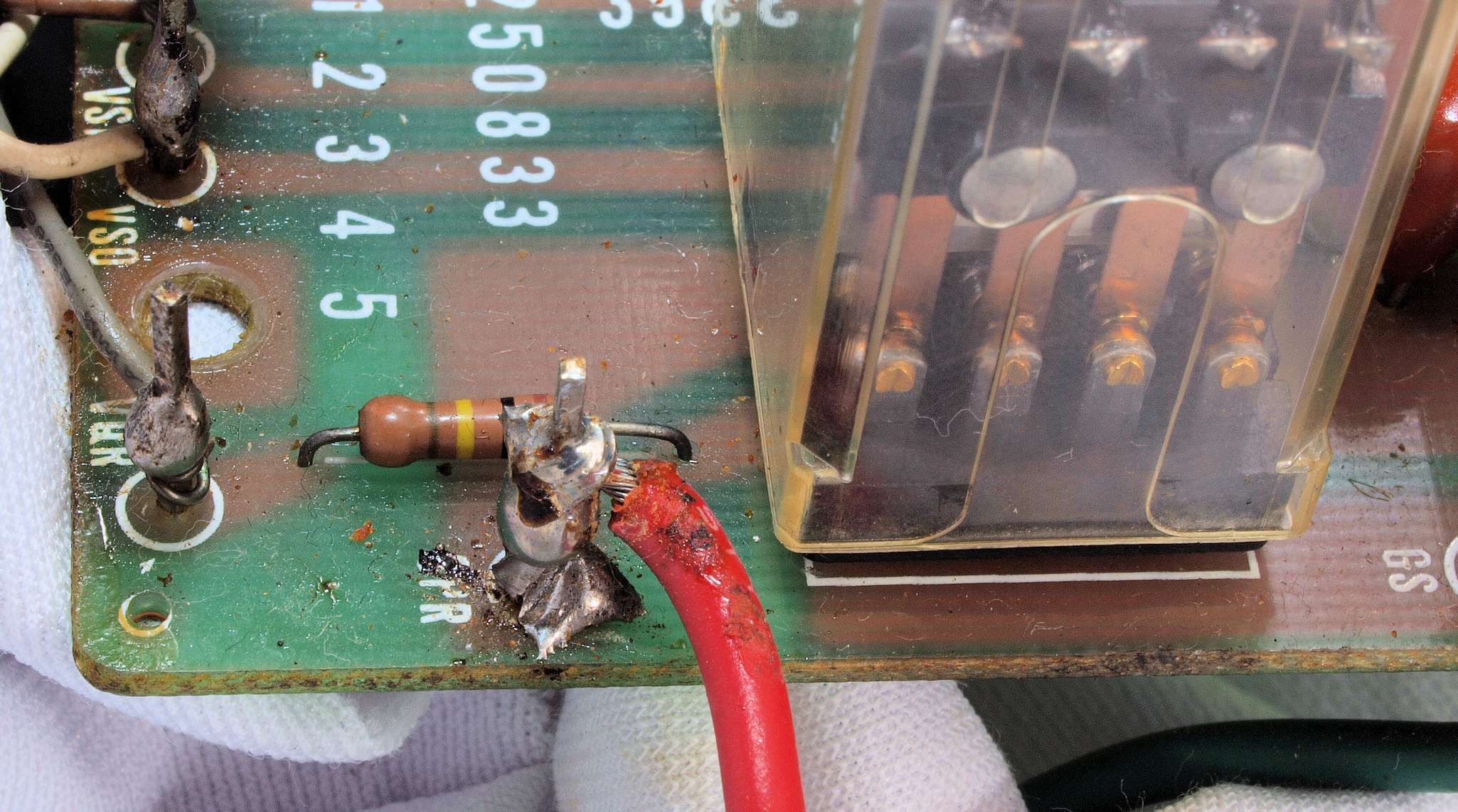

ＣＡ７２．　修理中　Ｌ側ドライブ基板−電源基板、　ラッピングの線に付着した半田球。

ＣＡ８．　修理後　Ｌ側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

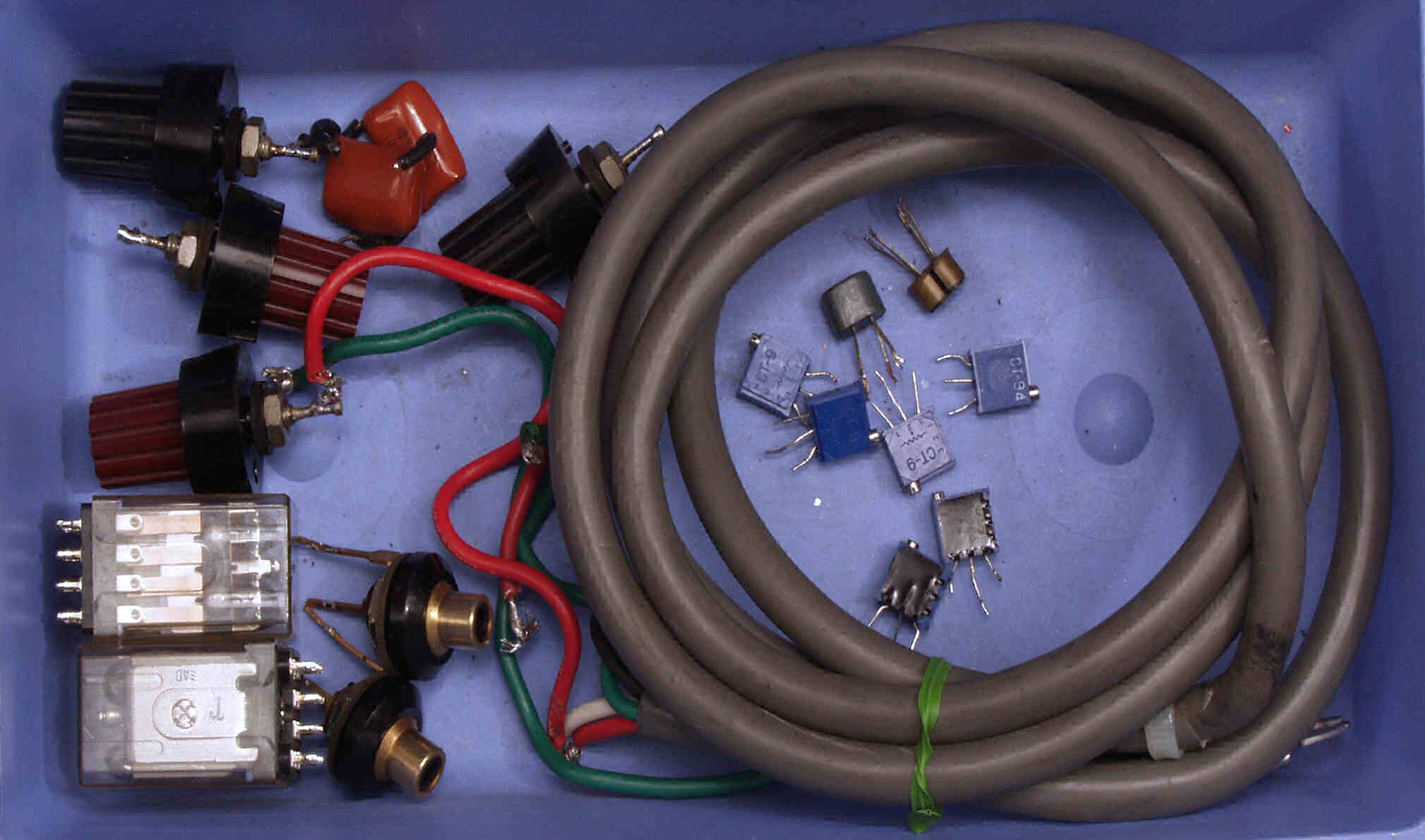

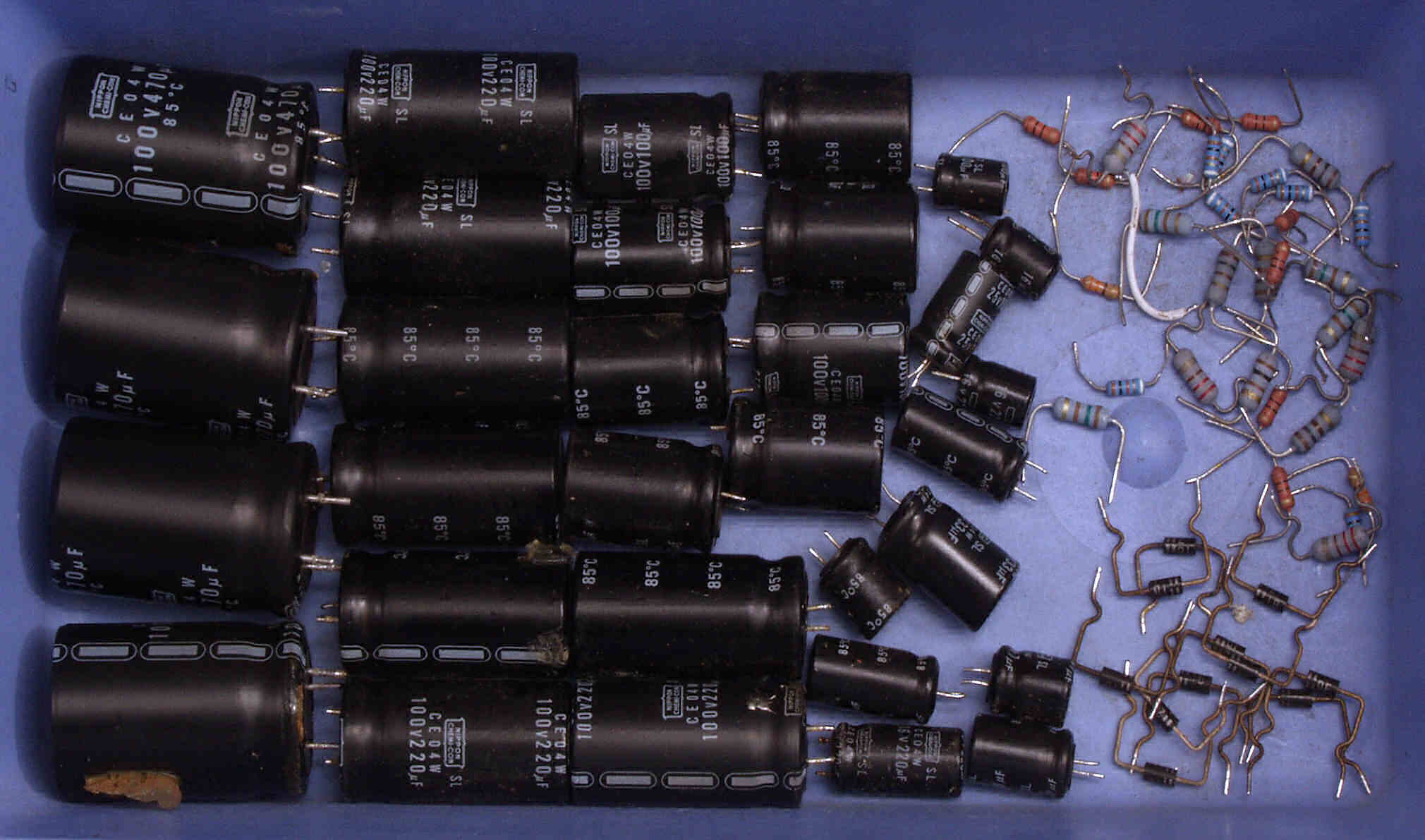

ＣＢ１．　交換した部品

ＣＢ２．　交換した部品２

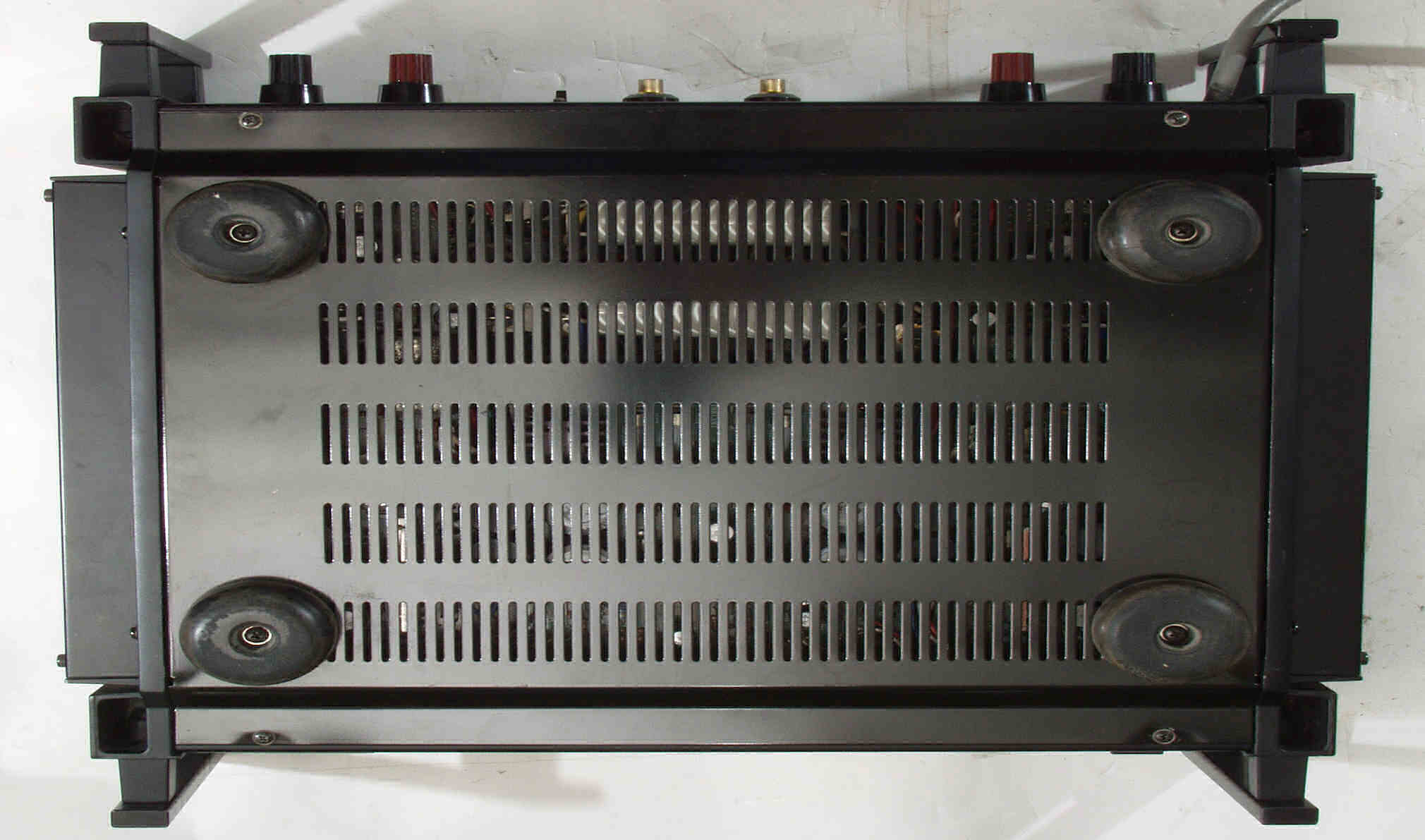

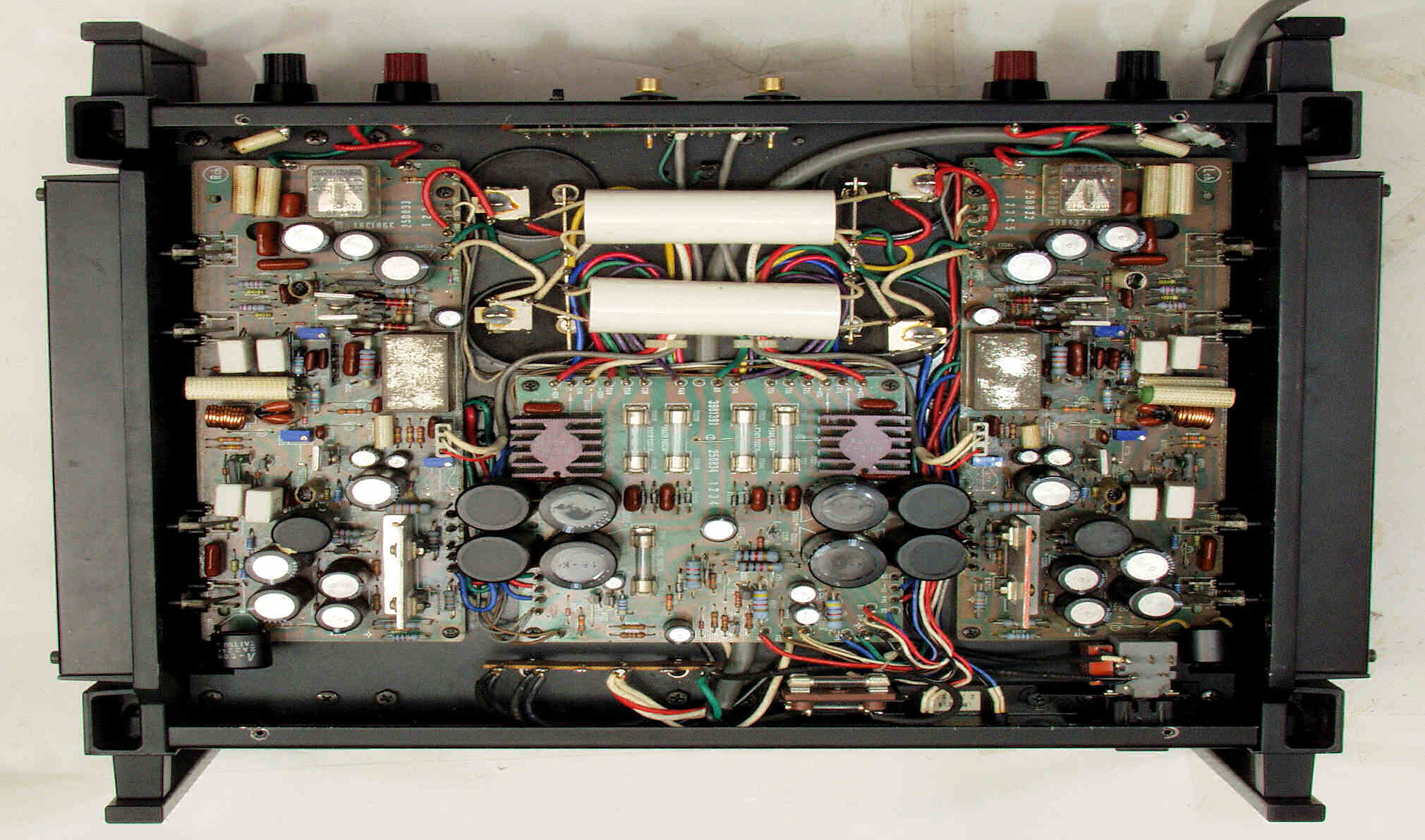

ＣＤ１．　修理前　下から見る

ＣＤ２．　修理後　下から見る

ＣＤ３．　完成、綺麗なお尻で帰ります。

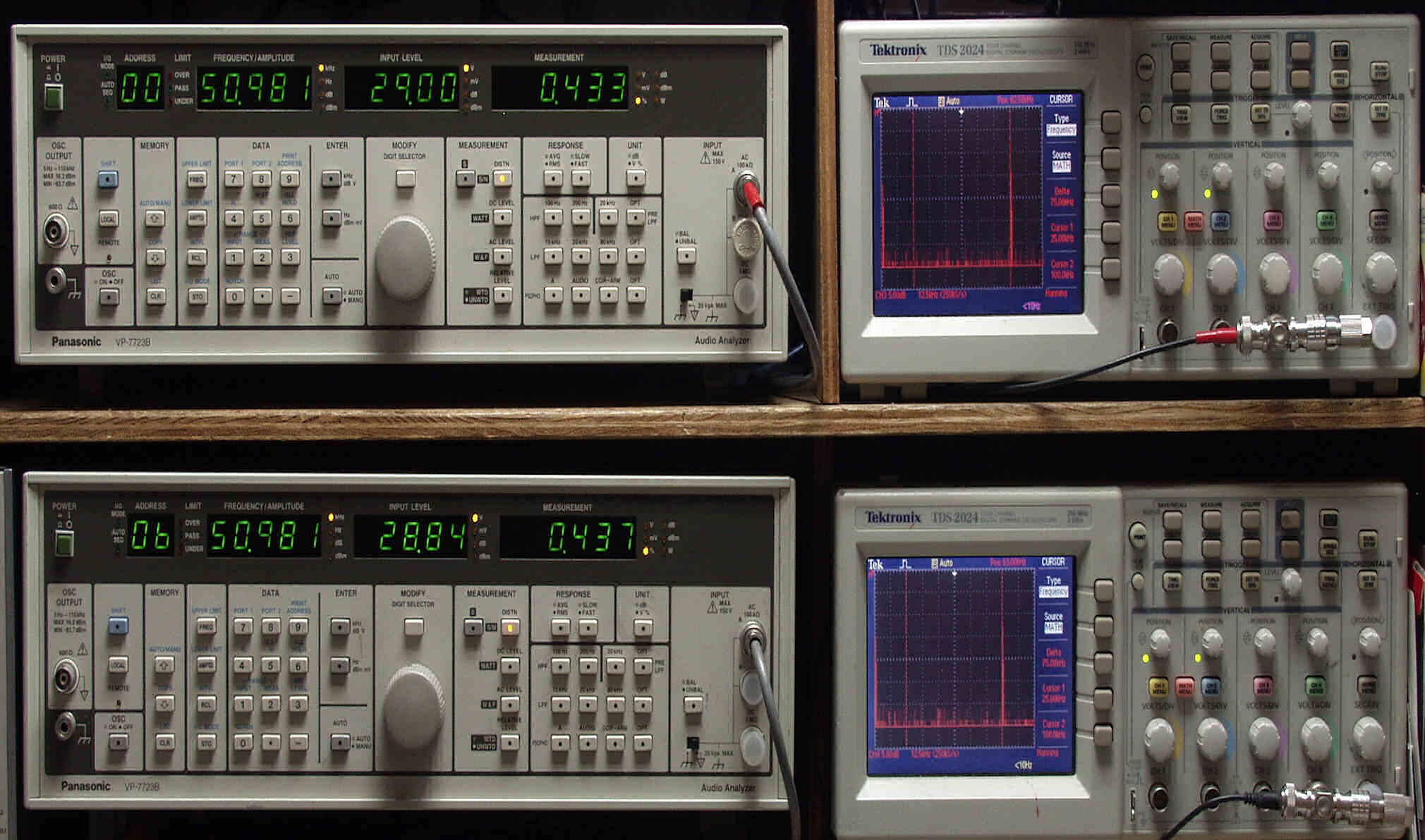

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

Ｅ２１．　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００５％歪み、　５０ＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６％歪み、　５０ＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｅ２２．　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００５％歪み、　１００ＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６％歪み、　１００ＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｅ２３．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１％歪み、　５００ＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１２％歪み、　５００ＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１３％歪み、　１ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１６％歪み、　１ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２７％歪み、　５ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０３２％歪み、　５ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０３％歪み、　１０ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０３８％歪み、　１０ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１６％歪み、　５０ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１６％歪み、　５０ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｅ２８．　Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０８５％歪み、　１００ｋＨＺ。 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．２７％歪み、　１００ｋＨＺ。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。 　　　　　ＲＬ共、出力を１３０Ｗ位に落とすと、０．０２％の歪みになる。

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。 　　　　電源コードはまだ、未工事なので、クリップコードで対応。

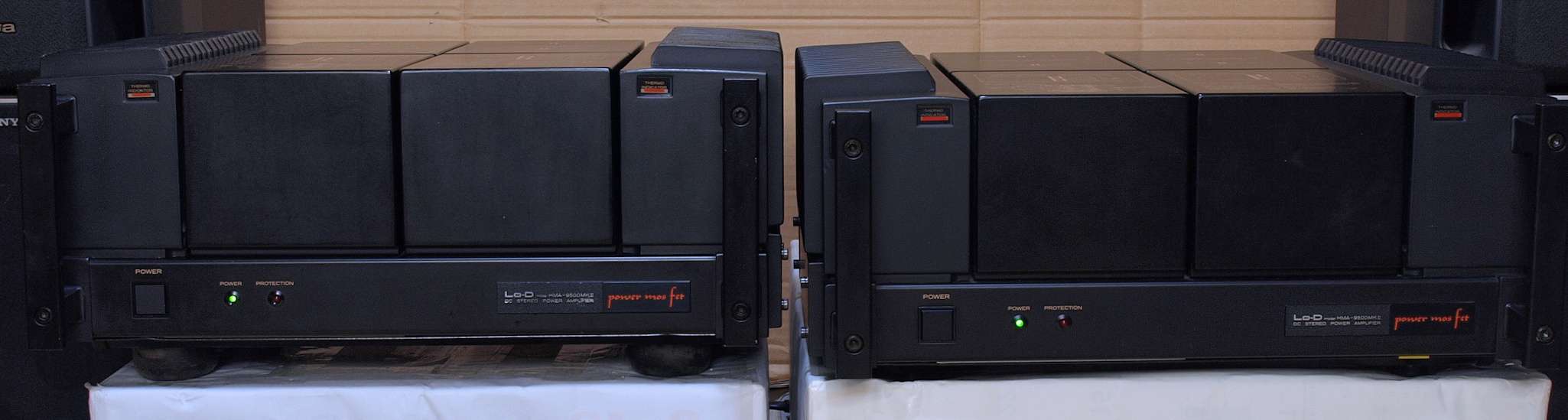

Ｅ４．　完成　　２４時間エージング。　右は　HMA-9500ｍｋ�U　４７台目。
