| ＨＭＡ－９５００ｍｋⅡ． ７８台目修理記録 |
| ２０２５／１０／１６．到着 ．完成 |
| 注意 このＡＭＰはアースラインが浮いています。 ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。 ＲＬ－ＳＰのアース線も接続（共通）してもいけません、＋－の撚りのあるのも使用出来ません。 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
Ａ． 修理前の状況
B． 原因
Ｃ． 修理状況
Ｆ． 修理費 ，０００円 オーバーホール修理。 但し、最終測定時に結果が悪くて、終段ＦＥＴ（電界効果トランジスター）交換費用は別途。 Ｙ． ユーザー宅の設置状況 Ｓ． ＨＩＴＡＣＨＩ Ｌｏ－Ｄ ＨＭＡ－９５００ｍｋⅡ の仕様（マニアルより） |
| Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１． 点検中 前から見る |
 |
| Ａ１２． 点検中 前右から見る |
 |
| Ａ１３． 点検中 後から見る |
 |
| Ａ１４． 点検中 後左から見る |
 |
| Ａ１５． 点検中 上から見る |
 |
| Ａ２１． 点検中 下前から見る |
 |
| Ａ２２． 点検中 下前左から見る |
 |
| Ａ２３． 点検中 下後から見る |
 |
| Ａ２４． 点検中 下後右から見る |
 |
| Ａ２５． 点検中 下から見る。４本の足の凹み無。 |
 |
| Ａ３１． 点検中 下蓋を取り、下から見る。 |
 |
| Ａ３２． 点検中 電源トランスの詰め物を見る。左右共焼けは無。 |
| Ａ４１． 点検中 Ｒ側ドライブ基板の電解コンデンサー頭のビニールのむけは、使用時間が少ないか無。 |
 |
 |
| Ａ４２． 点検中 Ｌ側ドライブ基板の電解コンデンサー頭のビニールのむけは、使用時間が少ないか無。 |
 |
 |
| Ａ４３． 点検中 電源基板の電解コンデンサー頭のビニールのむけは、使用時間が少ないか無。 |
 |
| Ａ５１． 点検中 電解コンデンサー外観比較、１００μ／１００Ｖ |
 |
| Ａ５２． 点検中 電解コンデンサー外観比較、２２０μ／１００Ｖ |
 |
| Ａ５３． 点検中 電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。 |
 |
| Ａ６１． 点検中 入力ＲＣＡ端子。 |
 |
| Ａ６１２． 点検中 入力ＲＣＡ端子。 ＷＢＴ－０２０１に交換可能。 |
 |
| Ａ６１３． 点検中 入力ＲＣＡ端子。 ＷＢＴ－０２１０Ａｇに交換可能です。 |
 |
| Ａ６１４． 点検中 入力ＲＣＡ端子。 ＷＢＴ－０２１０Ｃｕに交換可能です。 |
 |
| Ａ６２． 点検中 使用されていたＲＣＡ端子。 中心電極は上下で挟む方式。 |
 |
| Ａ６３． 点検中 使用されていたＲＣＡ端子。 挟み込むタイプなので、接触は２点（２線）のみ。 |
 |
| Ａ６４． 点検中 使用されていたＲＣＡ端子。 拡大。 |
 |
| Ａ６５． 点検中 最近のテフロン絶縁製ＲＣＡ端子。中心電極は円筒状で４つ割方式。９５００／９５００ＭＫⅡでは取り付け穴が大きく使用不可。 |
 |
 |
| Ａ６６． 点検中 ＷＢＴ製ＲＣＡ端子 ＷＢＴ－０２０１。 さらに複雑な構造で「カチ」と差し込み感を与える。 |
 |
 |
| Ａ６７． 点検中 最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。 |
 |
| Ａ７１． 点検中 Ｒ－ＳＰ端子 |
 |
| Ａ７１２． 点検中 Ｒ－ＳＰ端子裏配線。 |
 |
| Ａ７２． 点検中 Ｒ－ＳＰ端子。 ＷＢＴ－０７０２ＰＬ に交換可能です。 |
 |
| Ａ７３． 点検中 Ｒ－ＳＰ端子。 ＷＢＴ－０７０２に交換可能です。 |
 |
| Ａ７４． 点検中 Ｒ－ＳＰ端子。 ＷＢＴ－０７０５Ａｇに交換可能です。 |
 |
| Ａ７５． 点検中 Ｒ－ＳＰ端子。 ＷＢＴ－０７０５Ｃｕに交換可能です。 |
 |
| Ａ７６． 点検中 Ｒ－ＳＰ端子。 ＷＢＴ－０７３５に交換可能です、但し既存の取り付け穴が見えます。 |
 |
| Ａ７７． 点検中 ＳＰ端子。 その他 在庫ＳＰ接続端子、フルテック製品 使用可能です。 |
 |
| Ａ７８． 点検中 ＳＰ端子。 下記中国製大型も使用可能です、工賃込み１．５万円。 |
 |
| Ａ７９． 点検中 Ｌ－ＳＰ端子 |
 |
| Ａ７９２． 点検中 Ｌ－ＳＰ端子裏配線。 |
 |
| Ａ８１． 点検中 電源コード取り付け。 |
 |
| Ａ８２． 点検中 電源コード下記の仕様で交換可能です。 |
| Ａ８２１． 点検中 使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ ＷＦ－５０１８）。 |
 |
| Ａ８３． 点検中 交換する電源コード（3.5スケア）、 PSE合格品なので被服が分厚い！ |
 |
| Ａ８４． 点検中 交換する電源コード、 PSE合格品なので被服が分厚い！ |
 |
| Ａ８５． 点検中 交換する黑色電源コード。 電気的性能や耐候性能は上記灰色と同じです。 |
 |
| Ａ９１． 点検中 ラグ端子に電源ケーブル取り付。 |
| Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１． 修理前 下になる放熱器や取っ手の部分を養生する。 |
| Ｃ１１． 修理前 Ｒ側ドライブ基板。 修理履歴無！ |
| Ｃ１２． 修理後 Ｒ側ドライブ基板。 初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。 |
| Ｃ１３． 修理前 Ｒ側ドライブ基板裏 |
| Ｃ１４． 修理中 Ｒ側ドライブ基板裏 定電圧ＴＲ（トランジスター）の足の銅箔を広げる。 |
| Ｃ１５． 修理（半田補正）後 Ｒ側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。 |
| Ｃ１６． 完成Ｒ側ドライブ基板裏 洗浄後防湿材を塗る。 |
| Ｃ１７． 修理前 Ｒ側放熱器裏の埃。 |
| Ｃ２８． 修理（清掃）後 Ｒ側放熱器裏の埃。 |
| Ｃ２１． 修理前 Ｌ側ドライブ基板。 修理履歴無！ |
| Ｃ２２． 修理後 Ｌ側ドライブ基板。 初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 ヒューズ入り抵抗全部、電解コンデンサー１１個、ＴＲ（トランジスター）２個交換、モジュール修理交換部品は除く。 |
| Ｃ２３． 修理前 Ｌ側ドライブ基板裏 |
| Ｃ２４． 修理中 Ｌ側ドライブ基板裏 定電圧ＴＲ（トランジスター）の足の銅箔を広げる。 |
| Ｃ２５． 修理（半田補正）後 Ｌ側ドライブ基板裏 半田を全部やり直す。 |
| Ｃ２６． 完成Ｌ側ドライブ基板裏 洗浄後防湿材を塗る。 |
| Ｃ２７． 修理中 L側放熱器裏の埃。 |
| Ｃ２８． 修理（清掃）後 Ｌ側放熱器裏の埃。 |
| Ｃ３１． 修理前 Ｒ側終段ＦＥＴ（電界効果トランジスター） |
| Ｃ３２． 修理中 Ｒ側終段ＦＥＴ（電界効果トランジスター）下の放熱器埃。 |
| Ｃ３３． 修理（清掃）後 Ｒ側終段ＦＥＴ（電界効果トランジスター）下の放熱器埃。 |
| Ｃ３４． 修理中 R側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコンオイル＝2.60～2.75、雲母＝5～8と２倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |
| Ｃ３５． 修理後 Ｒ側終段ＦＥＴ（電界効果トランジスター） |
| Ｃ３６． 修理前 Ｌ側終段ＦＥＴ（電界効果トランジスター） |
| Ｃ３７． 修理中 Ｒ側終段ＦＥＴ（電界効果トランジスター）下の放熱器埃。 |
| Ｃ３８． 修理（清掃）後 Ｌ側終段ＦＥＴ（電界効果トランジスター）下の放熱器埃。 |
| Ｃ３９． 修理中 Ｌ側終段ＦＥＴ（電界効果トランジスター）、取り付け絶縁マイカー。 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコン＝2.60～2.75、雲母＝5～8と、２倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |
| Ｃ３Ａ． 修理後 L側終段ＦＥＴ（電界効果トランジスター） |

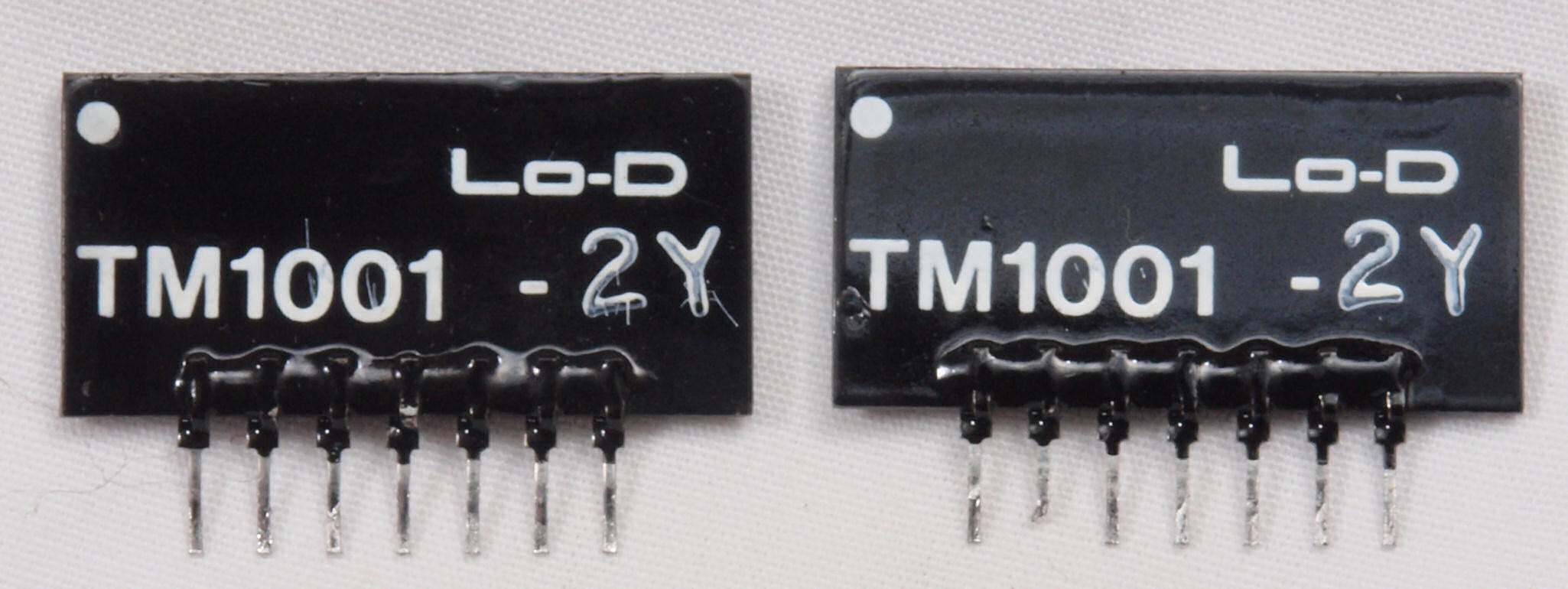

| Ｃ４１． 修理前 ＲＬモジュール。 |

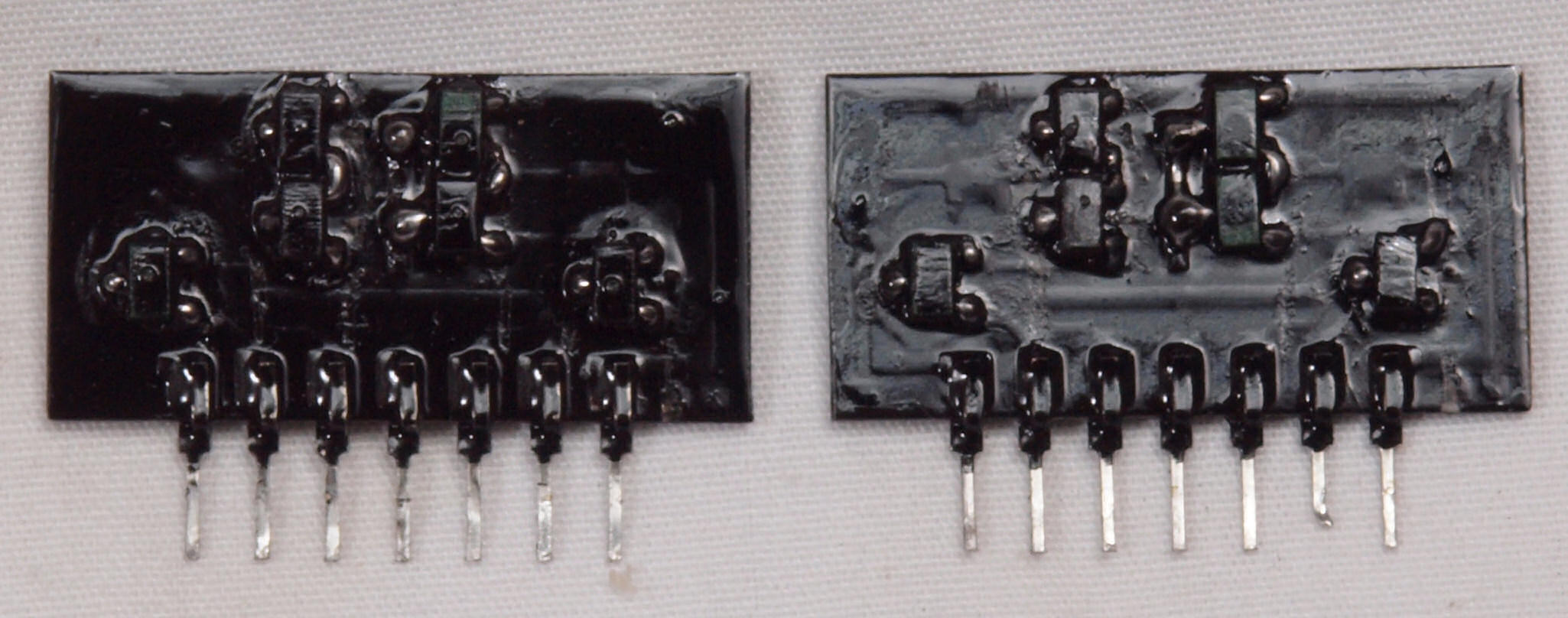

| Ｃ４２． 修理前 ＲＬモジュール裏。 |

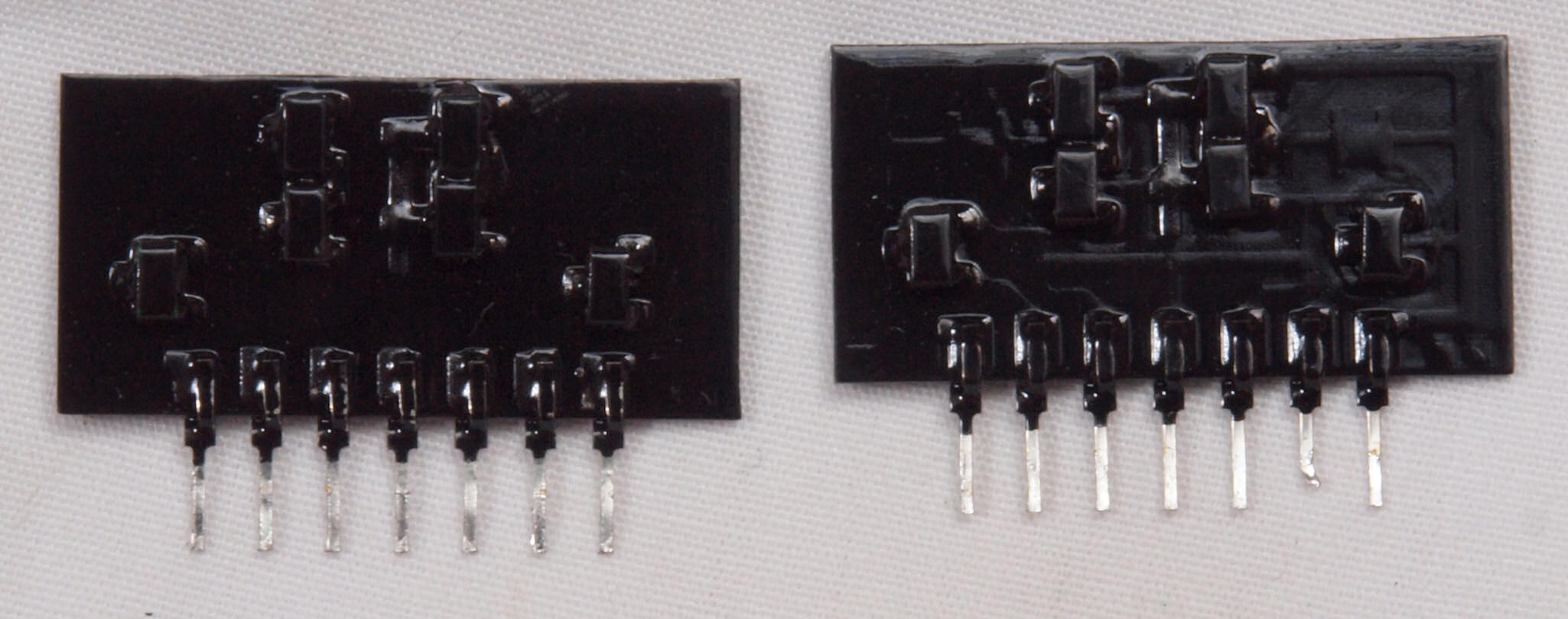

| Ｃ４３． 修理中 ＲＬモジュール裏。 ＴＲ（トランジスター）６個交換し、洗浄後軽くラッカーを吹く。 |

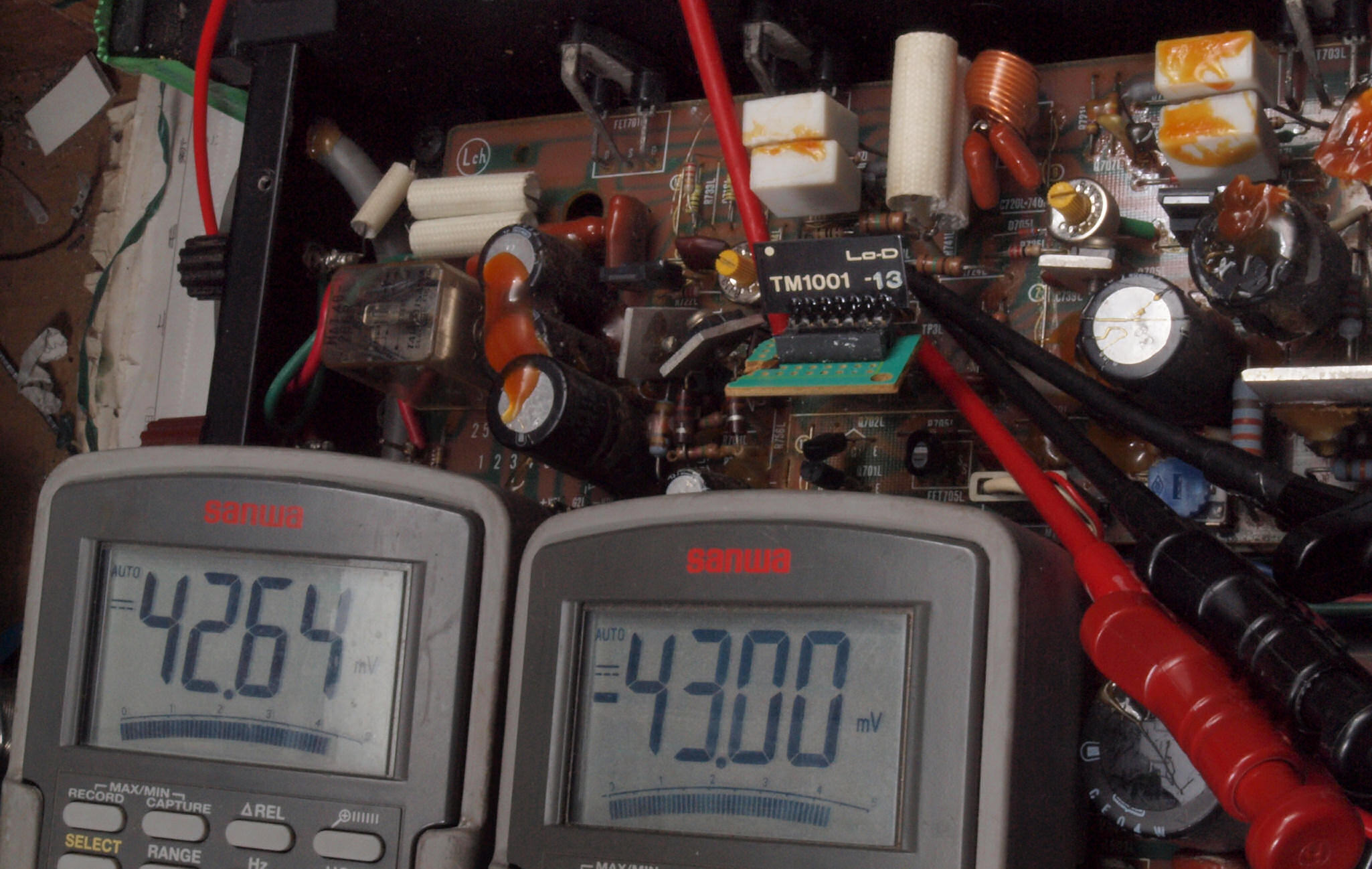

| Ｃ４４． 修理中 専用機でＲ側モジュール修理・測定・調整中。 |

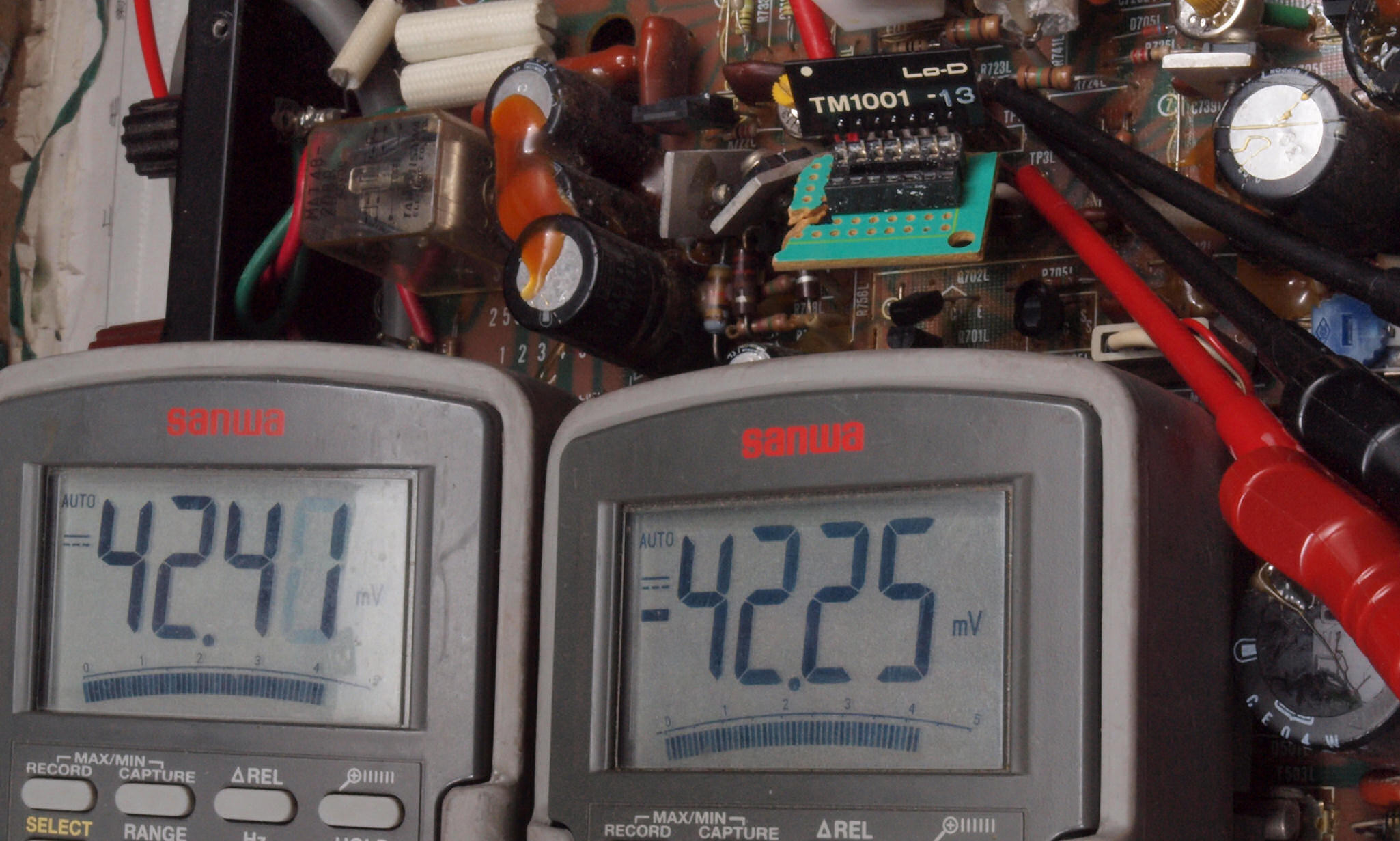

| Ｃ４５． 修理中 専用機でＬ側モジュール修理・測定・調整中。 |
| Ｃ５１． 修理前 電源基板。 修理履歴無！ |
| Ｃ５２． 修理後 電源基板。 ヒューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１４本交換。 整流ダイオードを新しいファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換。 輪ゴムは接着材が硬化するまで固定する。 |
| Ｃ５３． 修理前 電源基板裏 |
| Ｃ５４． 修理（半田補正）後 電源基板裏 半田を全部やり直す。 パスコン足絶縁チューブは２重にする。 |
| Ｃ５５． 完成電源基板裏 洗浄後防湿材を塗る |
| Ｃ５６． 修理中 絶縁シート。 過大電流による変形跡あり。 |
| Ｃ６１． 修理前 ＲＣＡ端子 |
| Ｃ６２． 修理（交換）後 入力ＲＣＡ端子。 ＷＢＴ－０２０１に交換。 |
| Ｃ６３． 修理中 ＲＣＡ端子取り付ナットは治具を使い締結する。 |
| Ｃ７１． 修理前 入力ＲＣＡ端子基板 |
| Ｃ７２． 修理後 入力ＲＣＡ端子基板。 フイルムコンデンサー２個交換。 |
| Ｃ７３． 修理前 入力ＲＣＡ端子基板裏 |
| Ｃ７４． 修理中 入力ＲＣＡ端子基板裏 Ｌ側もＷ－ＳＷにする為、基板改造。 |
| Ｃ７５． 修理（半田補正）後 入力ＲＣＡ端子基板裏 半田を全部やり直す。 フイルムコンデンサー２個増設。 |
| Ｃ７６． 完成入力ＲＣＡ端子裏 洗浄後防湿材を塗る。 |
| Ｃ７７． 修理前 入力ＲＣＡ端子基板取付。 曲がっている。 |
| Ｃ７８． 修理前 入力ＲＣＡ端子基板取付裏 |
| Ｃ７９． 修理後 入力ＲＣＡ端子基板取付裏 |
| Ｃ８１． 修理中 ＲＣＡ端子基板の切り換えＳＷ分解。 |
| Ｃ８２． 修理中 ＲＣＡ端子基板の切り換えＳＷ分解、肝心の接触端子部。 |
| Ｃ８３． 修理中 ＲＣＡ端子基板の切り換えＳＷ分解。端子を洗浄する。肝心の接触端子は綺麗な内側のを使用。 |
| ＣＣ１． 修理前 Ｒ側ドライブ基板へのラッピング線 |
| ＣＣ２． 修理後 Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる |
| ＣＣ３． 修理前 Ｌ側ドライブ基板へのラッピング線 |
| ＣＣ４． 修理後 Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる |
| ＣＣ５． 修理前 R側ドライブ基板－電源基板へのラッピング線 |
| ＣＣ６． 修理後 R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる |
| ＣＣ７． 修理前 Ｌ側ドライブ基板－電源基板 |
| ＣＣ８． 修理後 Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる |
| ＣＥ１． 交換した部品。 |
| ＣＥ３． 交換した部品、接点が酸化したＳＰ接続リレー。僅かに光っている所が通電部分。 |
| ＣＦ１． 修理前 下から見る |
| ＣＦ２． 修理後 下から見る |
| Ｅ． 測定・調整。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０． 出力・歪み率測定・調整 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ－７２０１Ａ より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。 |
| Ｅ１． ５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００２８０％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００２９７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
| Ｅ２． １００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００３２４％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００３７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
| Ｅ３． ５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００４８７歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００５０７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
| Ｅ４． １ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００６１１％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００６３４％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
| Ｅ５． ５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１５０％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１５８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
| Ｅ６． １０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１６３％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１７２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
| Ｅ７． ５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１０５％歪み。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００５４３％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
| Ｅ８． １００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、 ０．０２２４％歪み。 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、 ０．０２２５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 このＡＭＰの特色で、全く落ちない！ |
| Ｅ９． フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。 |
| Ｙ． ユーザー宅の設置状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１． 設置状況、 全体正面から見る。 |
