ＨＣＡ−９０００．　２台目修理記録

同時修理　ＨＭＡ−９５００ｍｋ�U．７１台目　　２０２３／１０／２６．持込　　　２０２４／１／１９完成

Ａ．　修理前の状況 新品購入後40年以上経過している物です。 （私の相棒のような存在です） オーバーホール修理です。 Ｂ．　原因・現状 各部経年劣化により歪みが多い。 Ｒ側ＭＣヘッドアンプ故障。 ヒューズ入り抵抗劣化。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 １部ＴＲ（トランジスター）交換。 全ヒューズ入り抵抗交換。 １部フイルムコンデンサー交換・追加。 ＲＣＡ端子交換。 D．　使用部品 オーディオ用電解コンデンサー　　　４１個（ニチコン・ミューズ使用） 半固定ＶＲ　　　　　　　　　　　　　　　　６個。 フイルムコンデンサー　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　　　　　３３個。 抵抗　　　　　　　　　　　　　　　　　　　８個。 テフロン絶縁ＲＣＡ端子　　　　１０組２０個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 F．　修理費　　　　　　　　　１４０，０００円 　　　　　　　　　　　　　　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＨＣＡ−９０００　の仕様（カタログ・マニアルより）

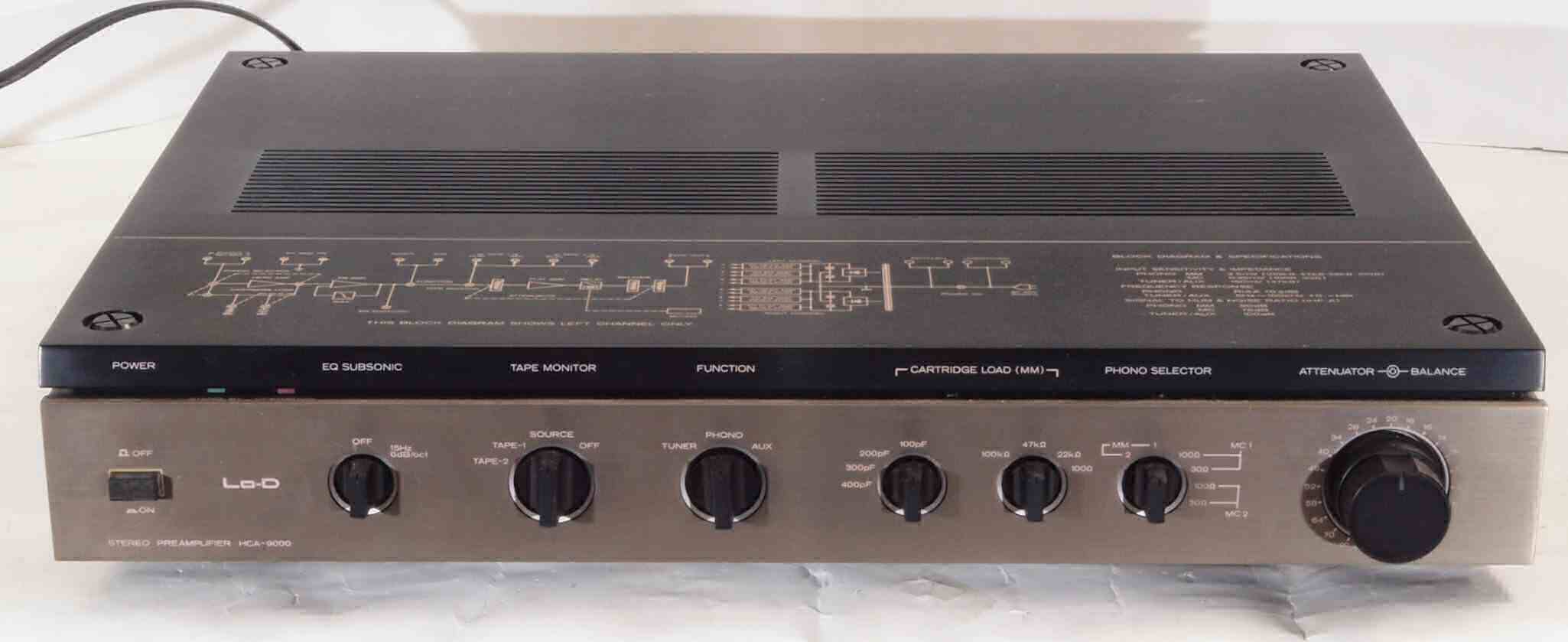

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

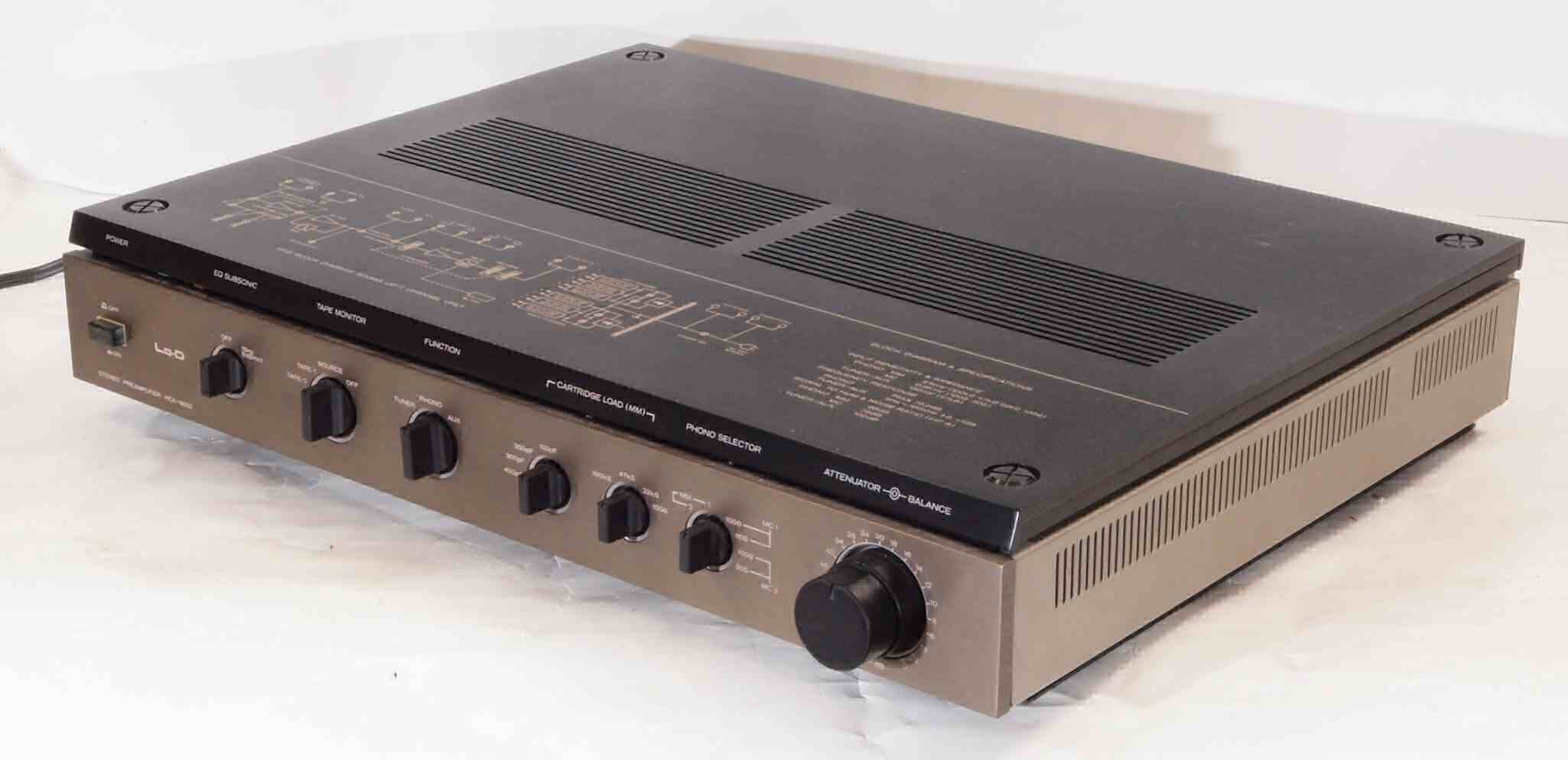

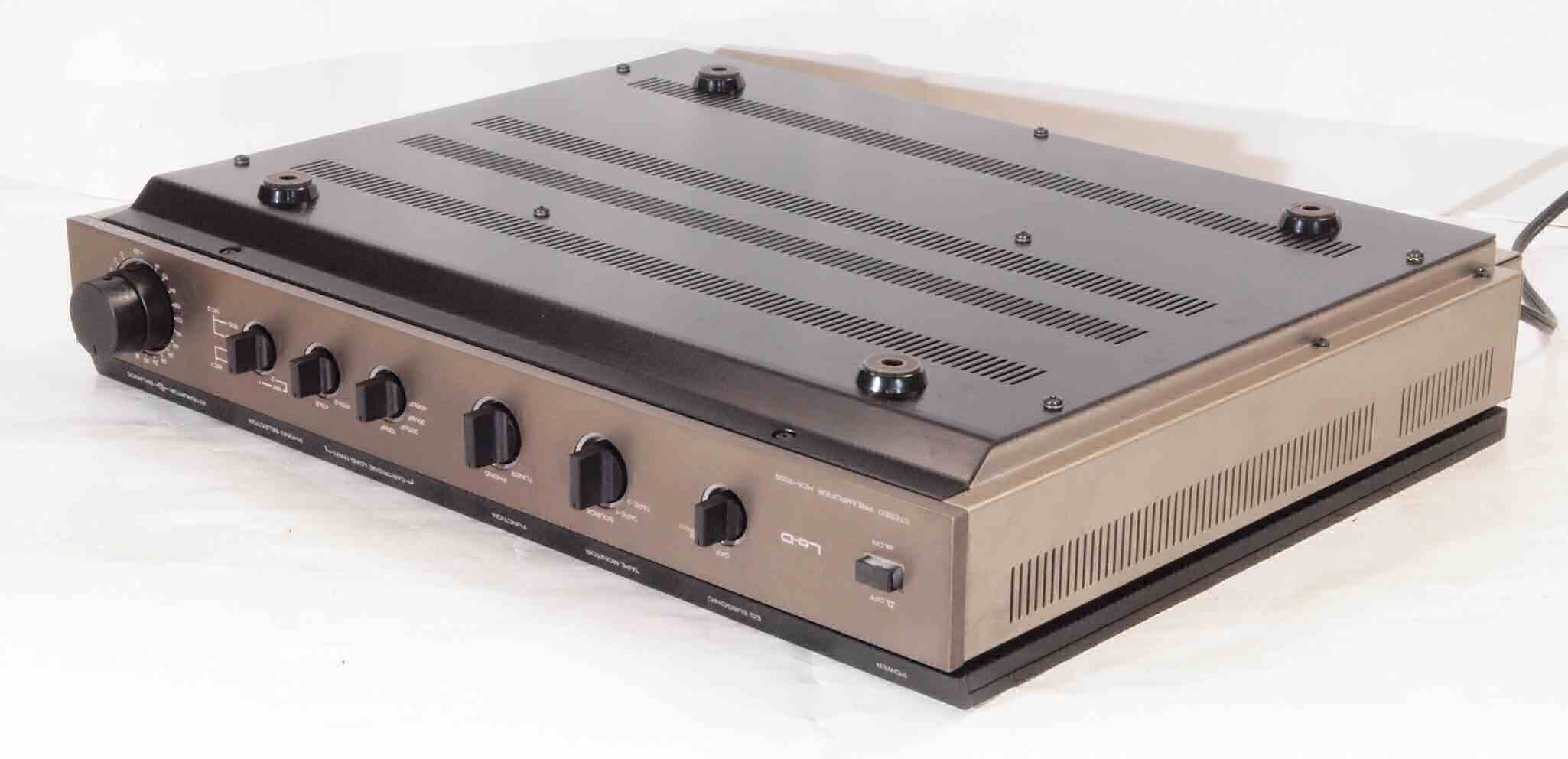

Ａ１２．　点検中　前右から見る

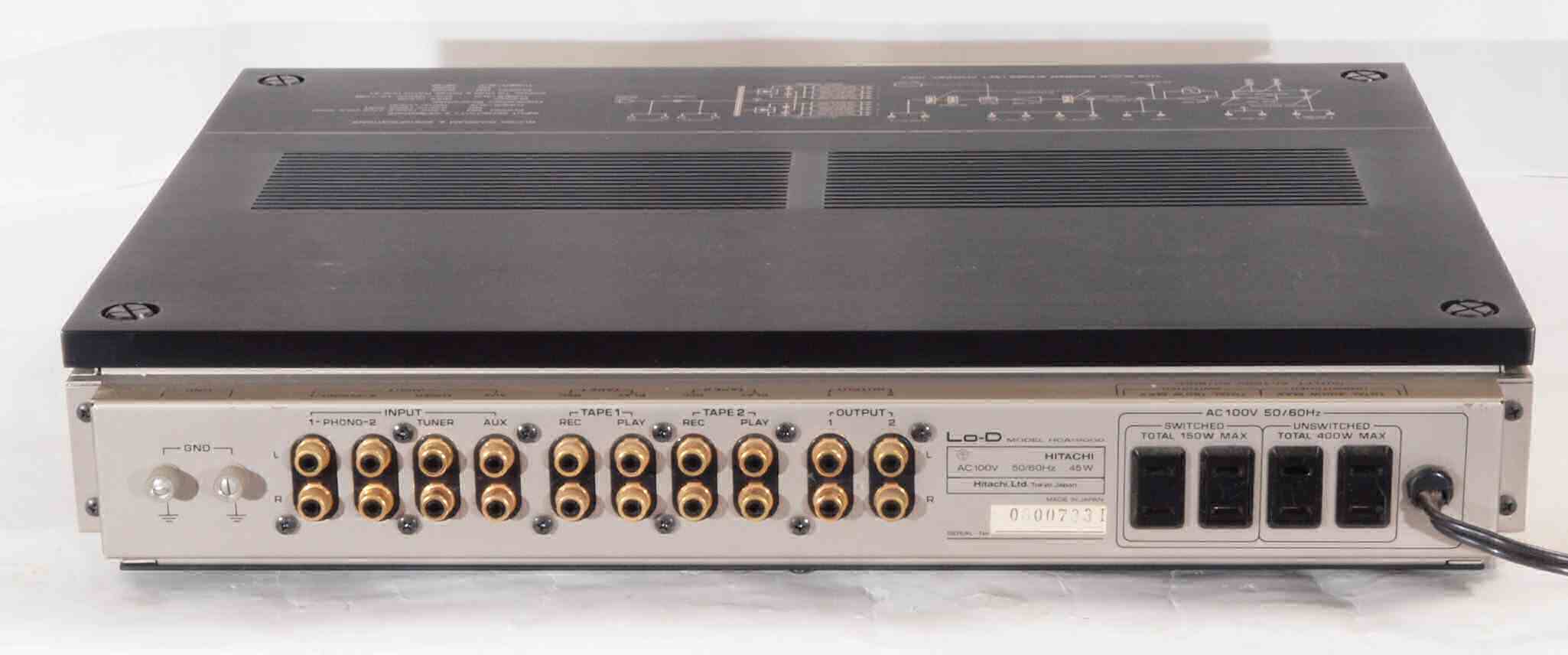

Ａ１３．　点検中　後から見る

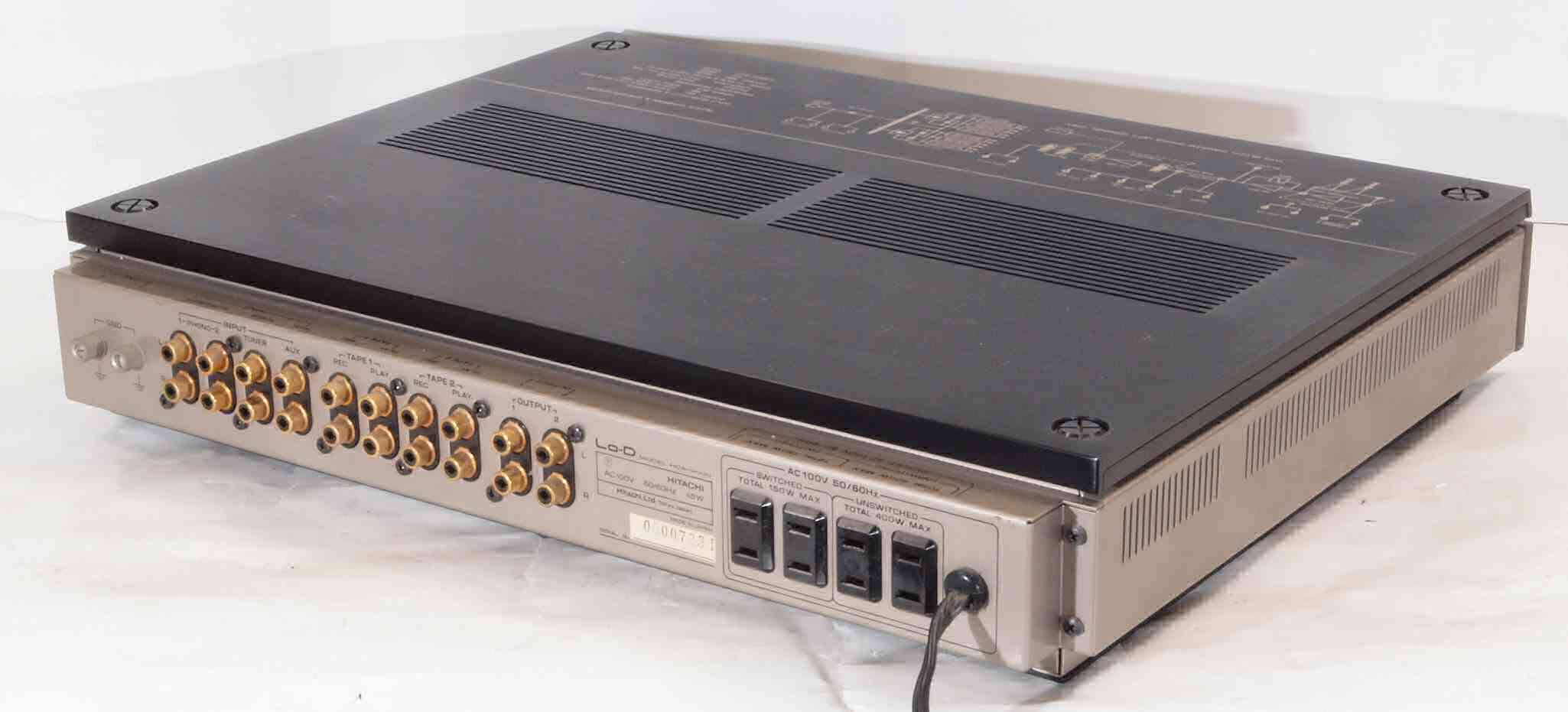

Ａ１５．　点検中　後左から見る

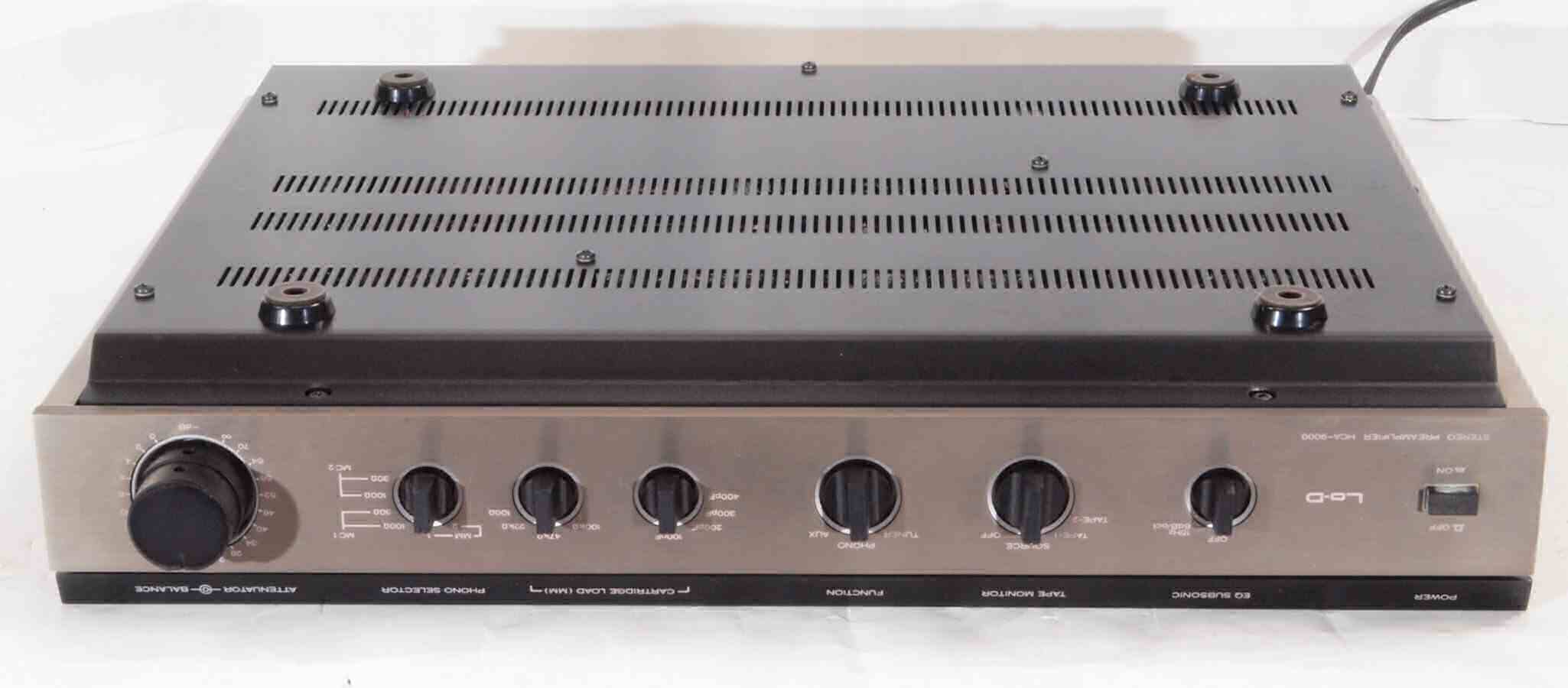

Ａ２１．　点検中　上から見る

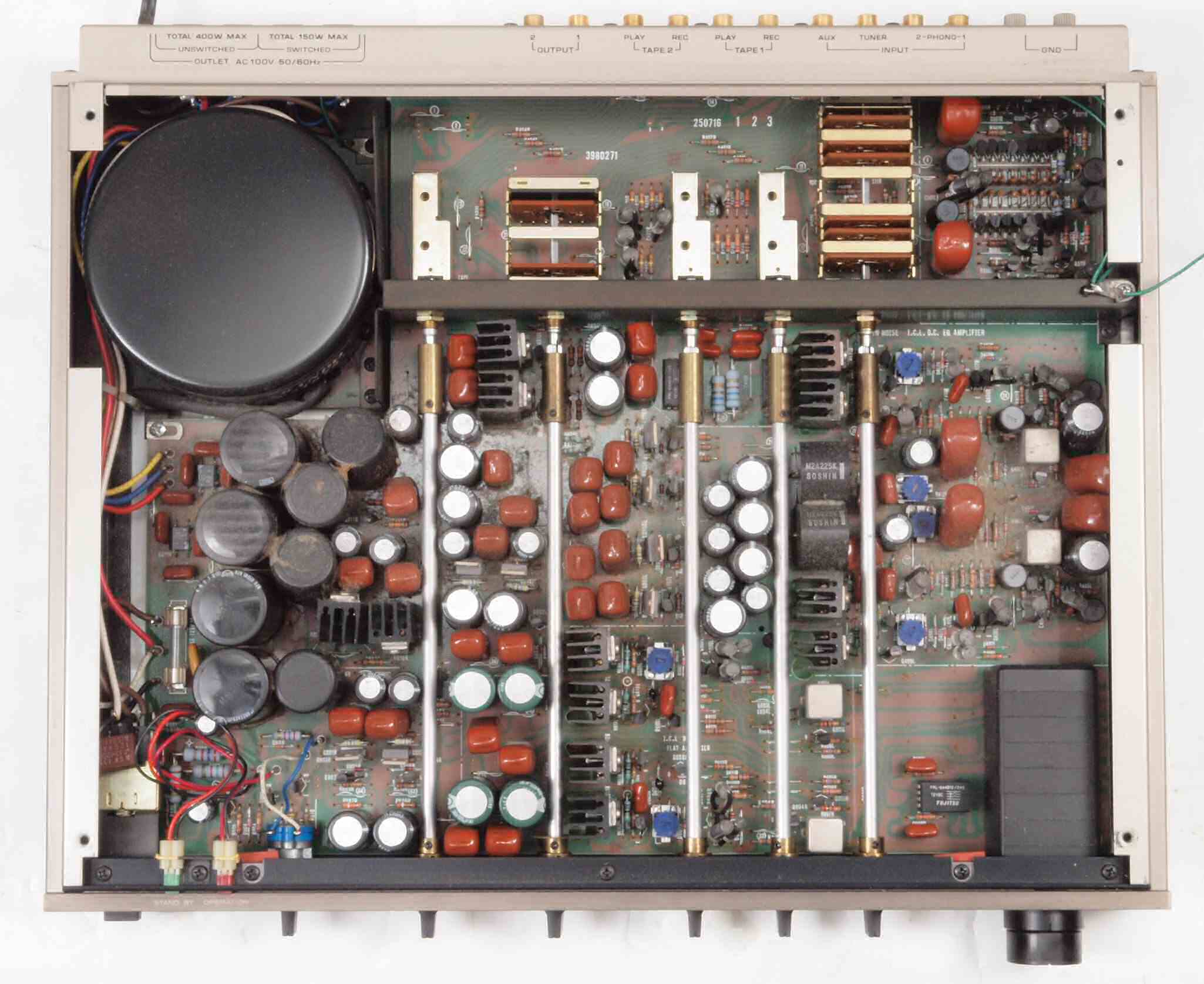

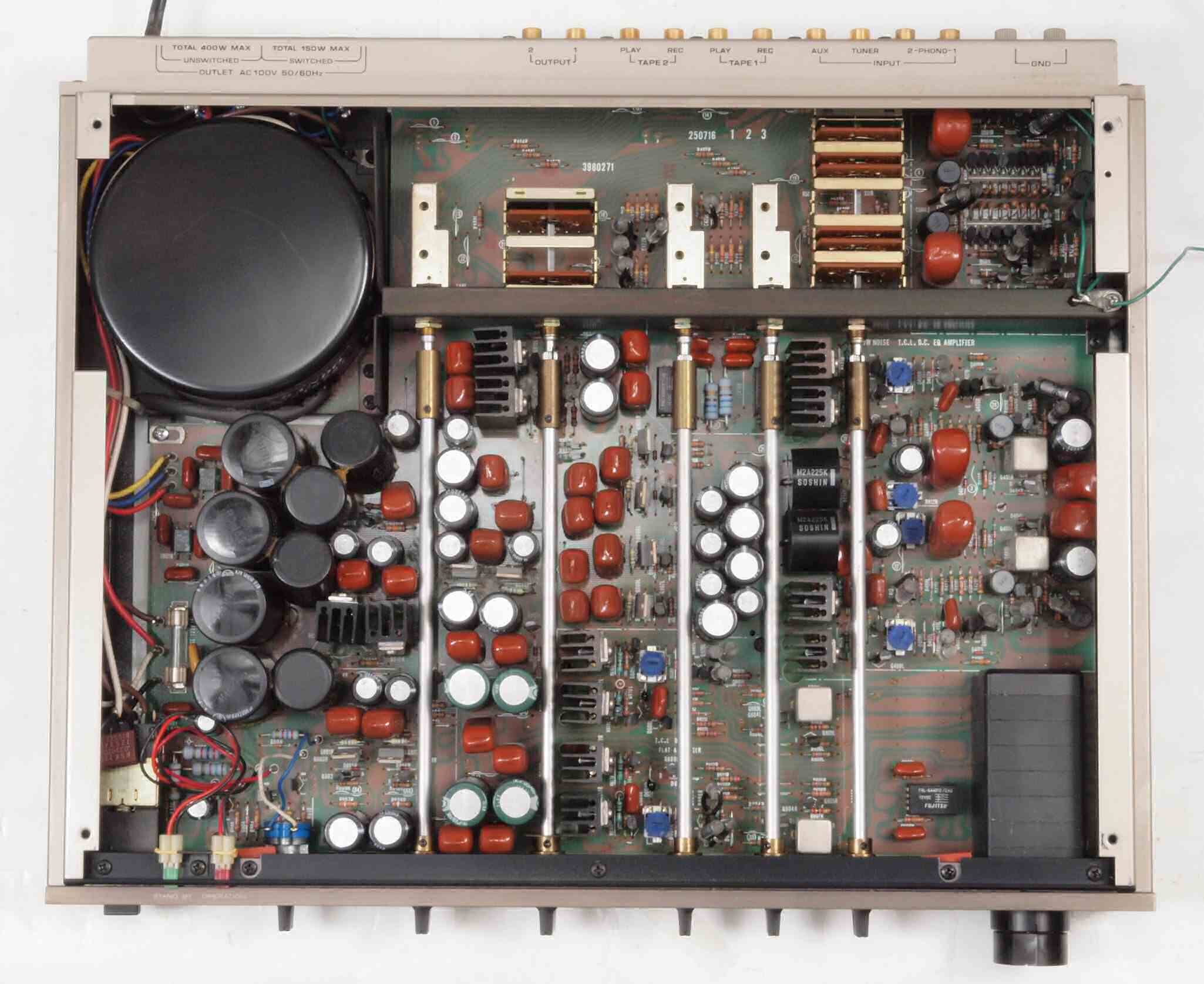

Ａ２２．　点検中　上下蓋を取り、上から見る

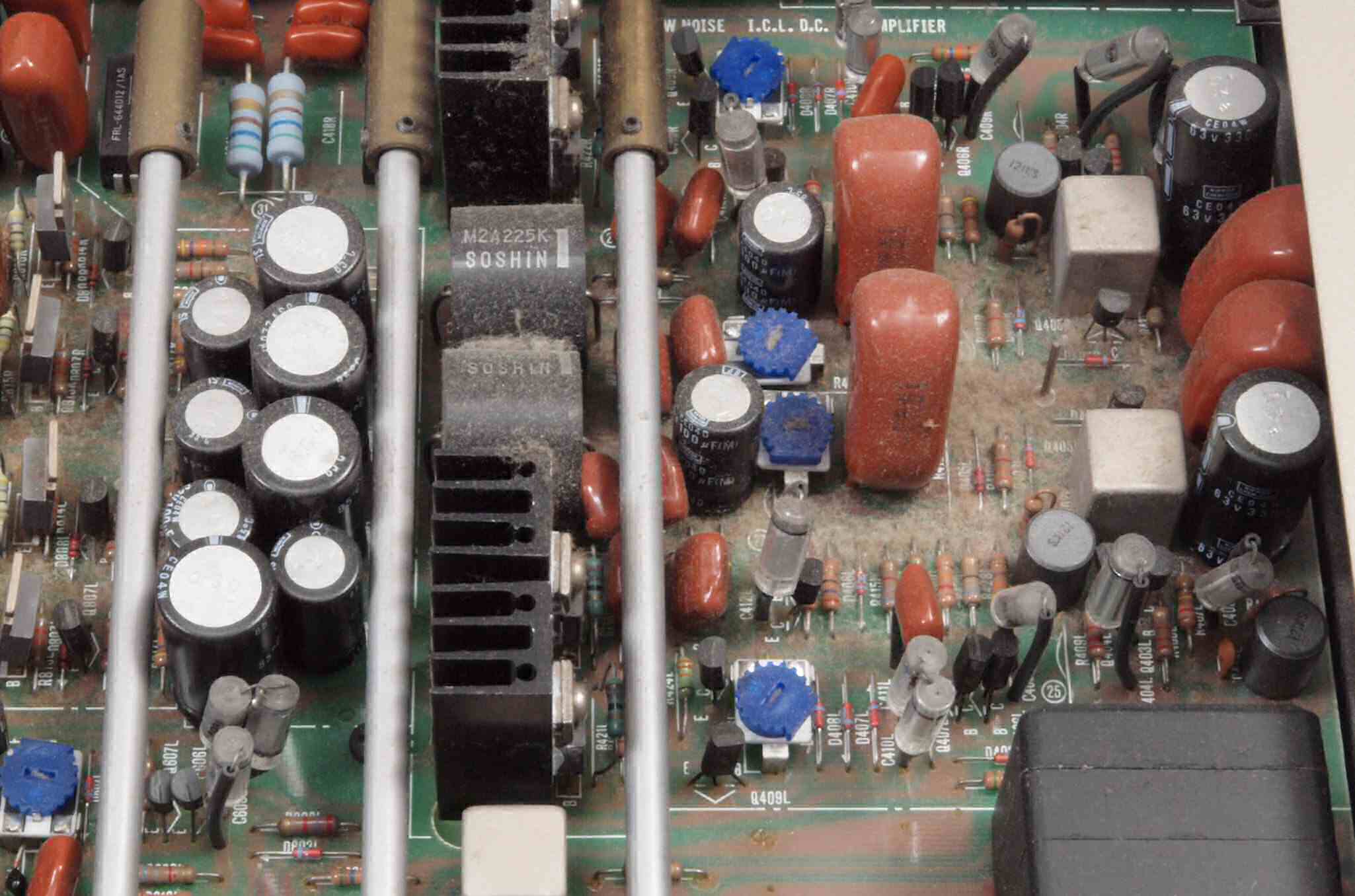

Ａ２３．　点検中　上下蓋を取り、上から見る。埃は少ない。

Ａ２４．　点検中　上下蓋を取り、上から見る。埃は少ない。

Ａ２５．　点検中　上下蓋を取り、清掃後上から見る

Ａ２５．　点検中　上下蓋を取り、清掃後上から見る。劣化したヒューズ入り抵抗。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

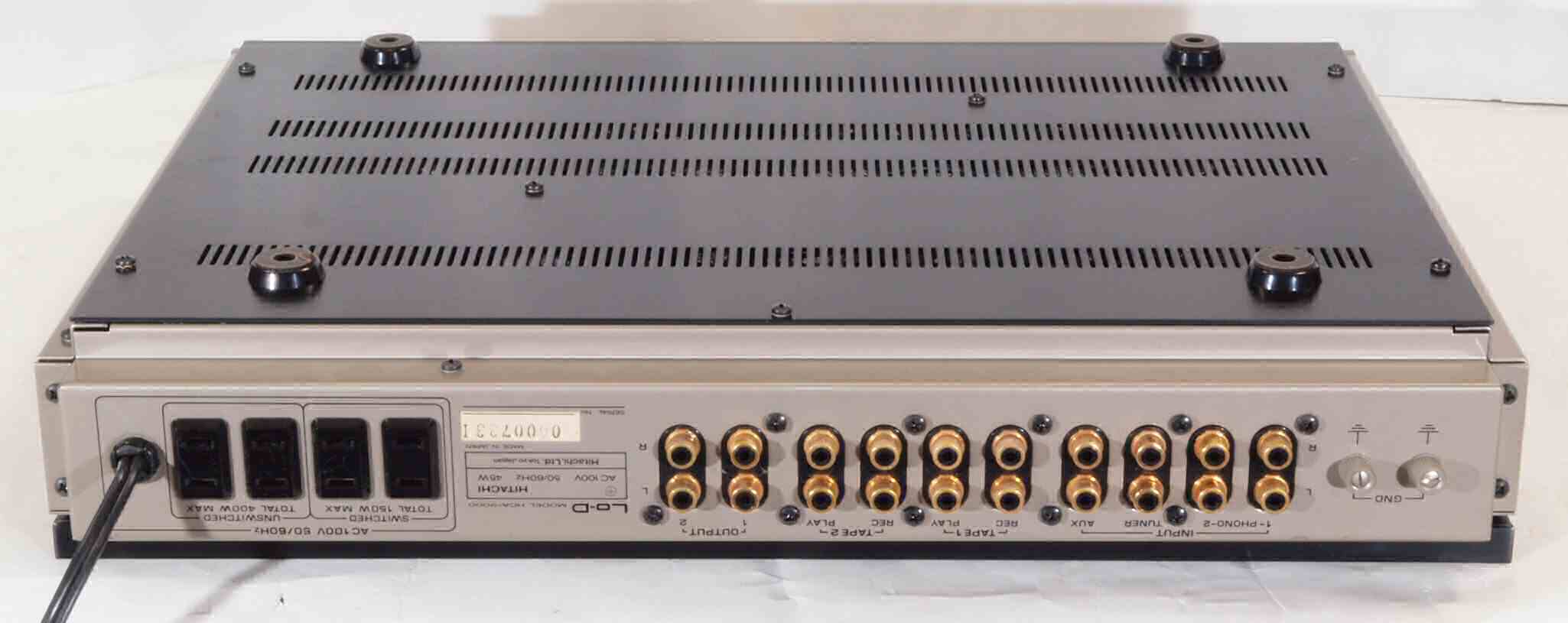

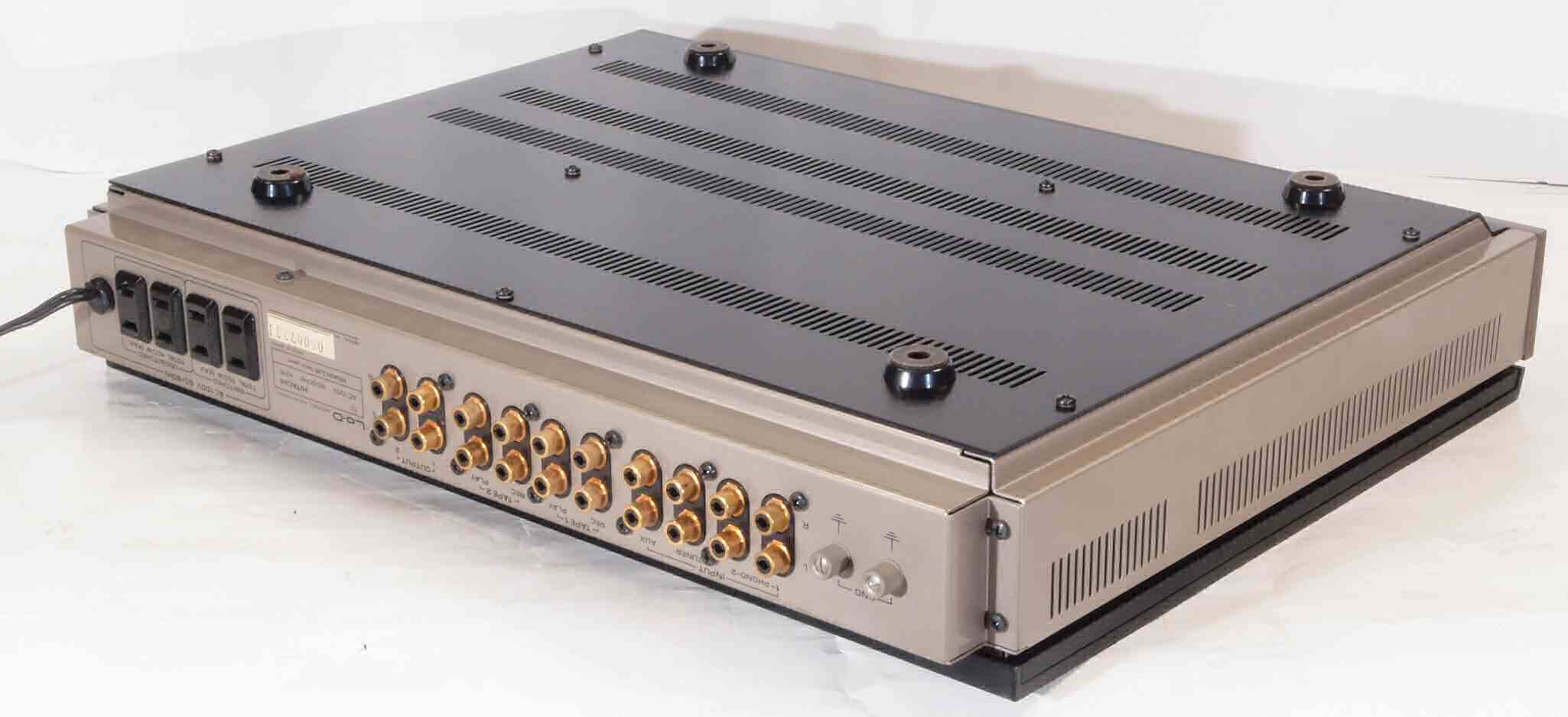

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

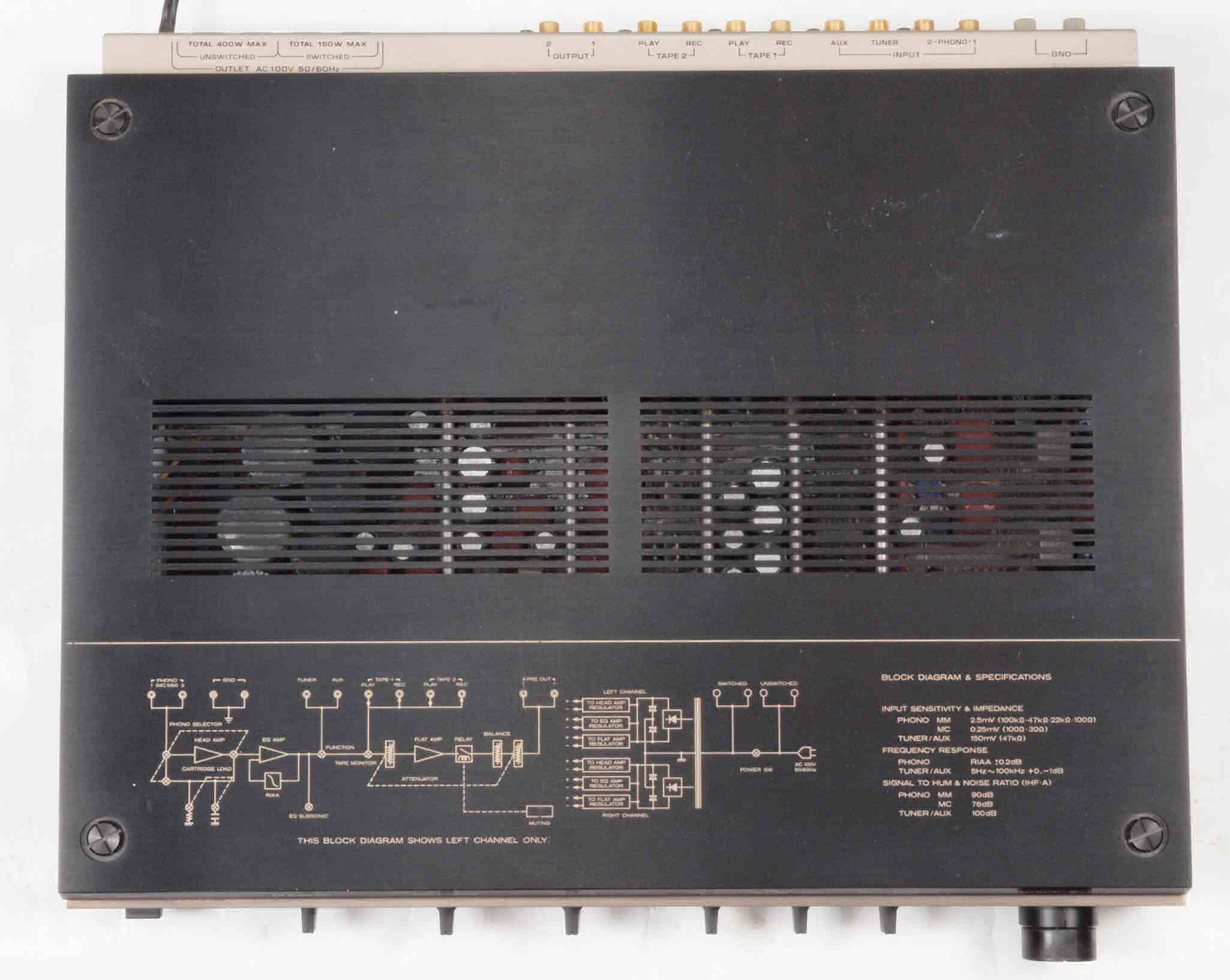

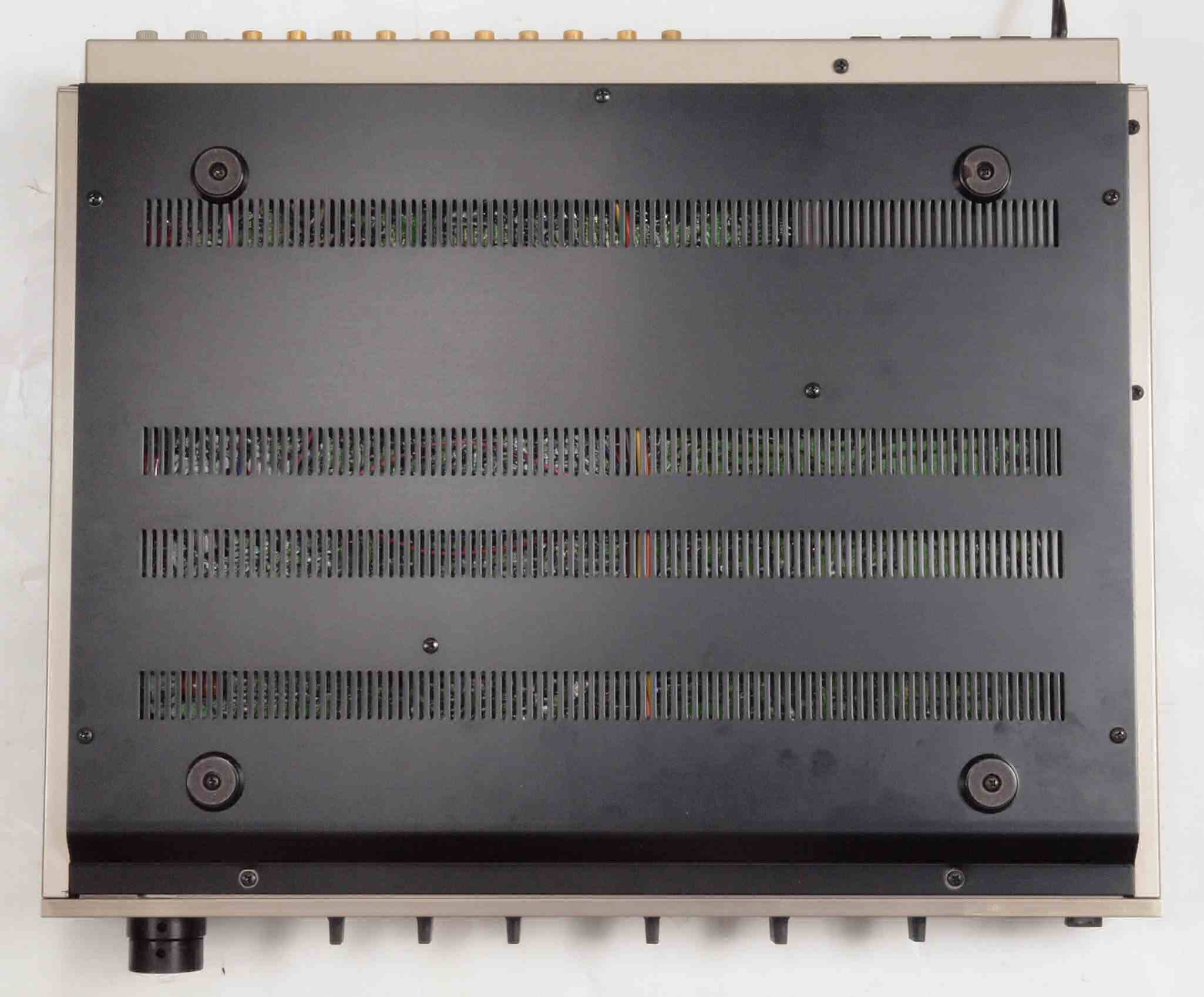

Ａ４１．　点検中　下から見る。

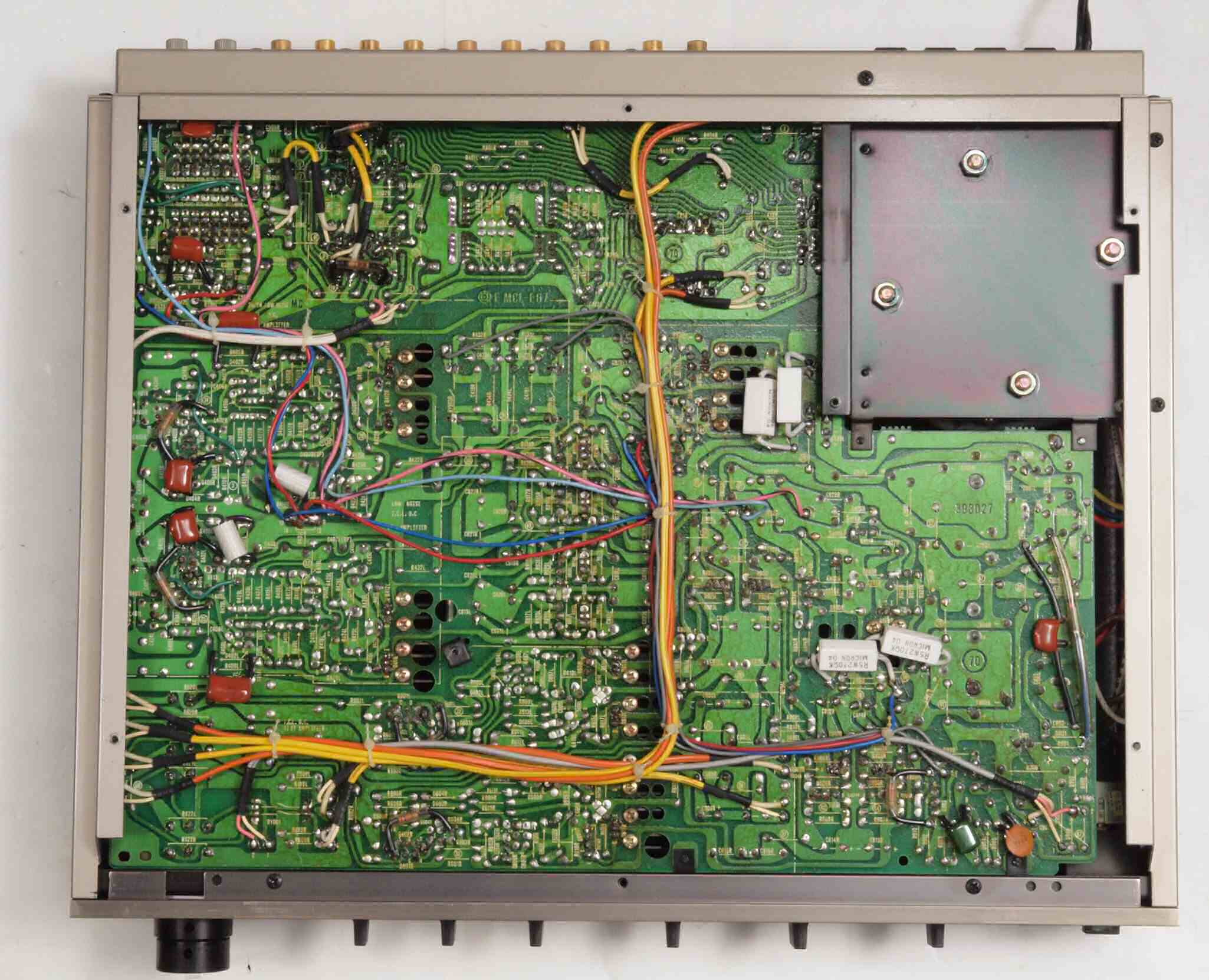

Ａ４２．　点検中　上下蓋を取り、下から見る

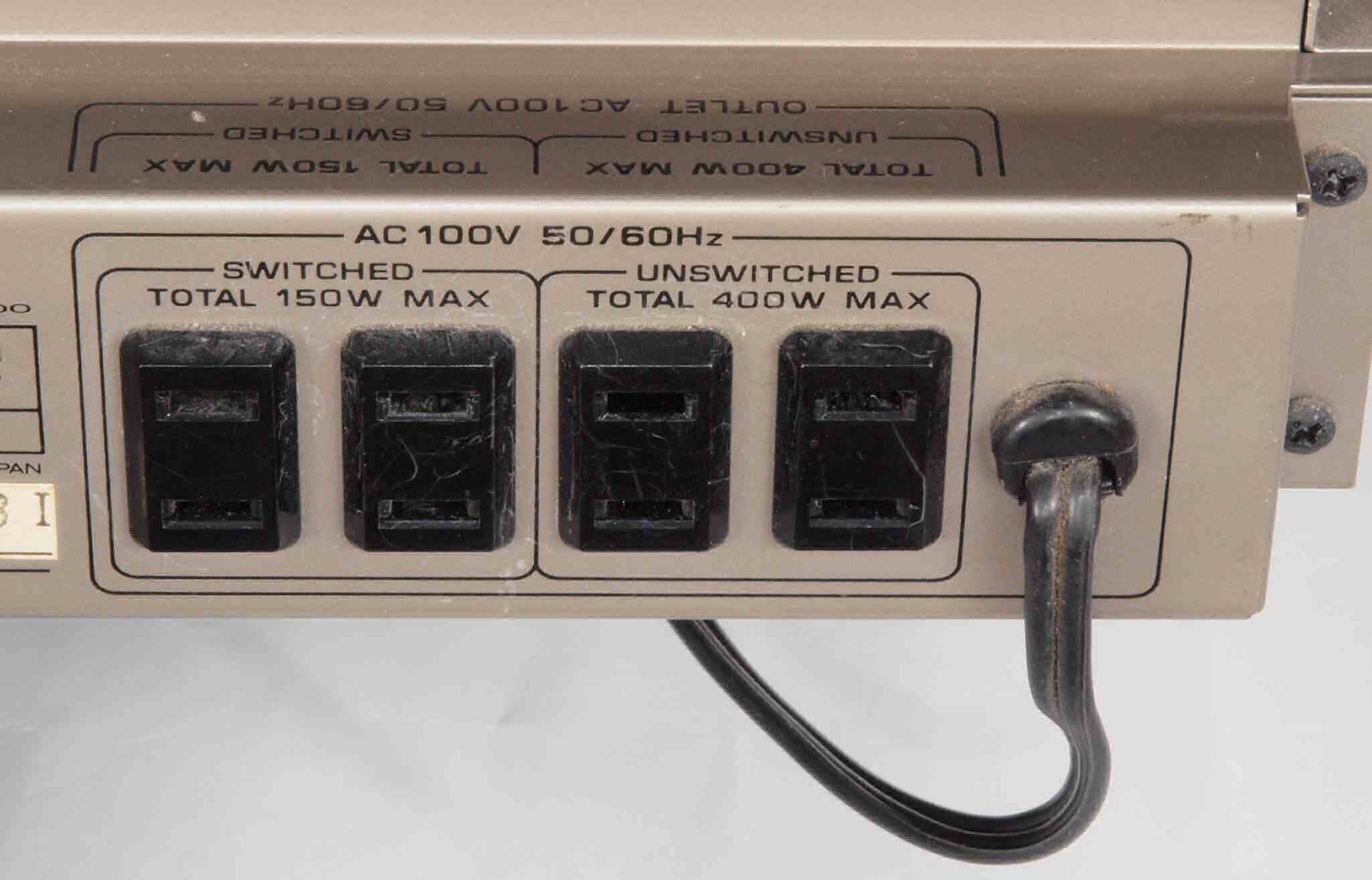

Ａ５１．　点検中　ＡＣコード−接続位置。

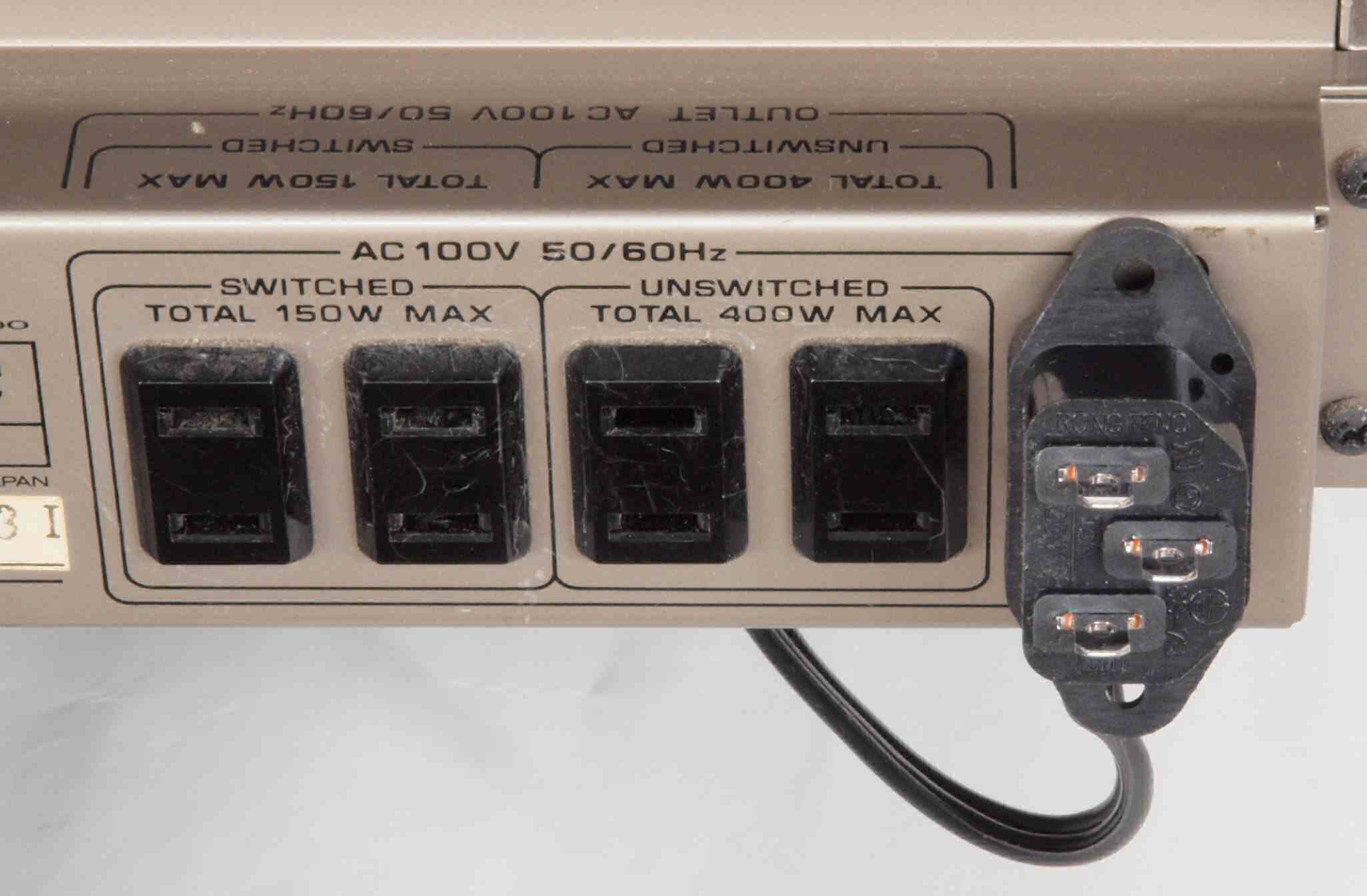

Ａ５２．　点検中　ＡＣコード−を取り、３Ｐインレット取り付け可能。

Ａ６１．　点検中　入力ＲＣＡ端子。

Ａ６２．　点検中　テフロン絶縁製に交換。

Ａ７１．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ７２．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ７３．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ７４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７５．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

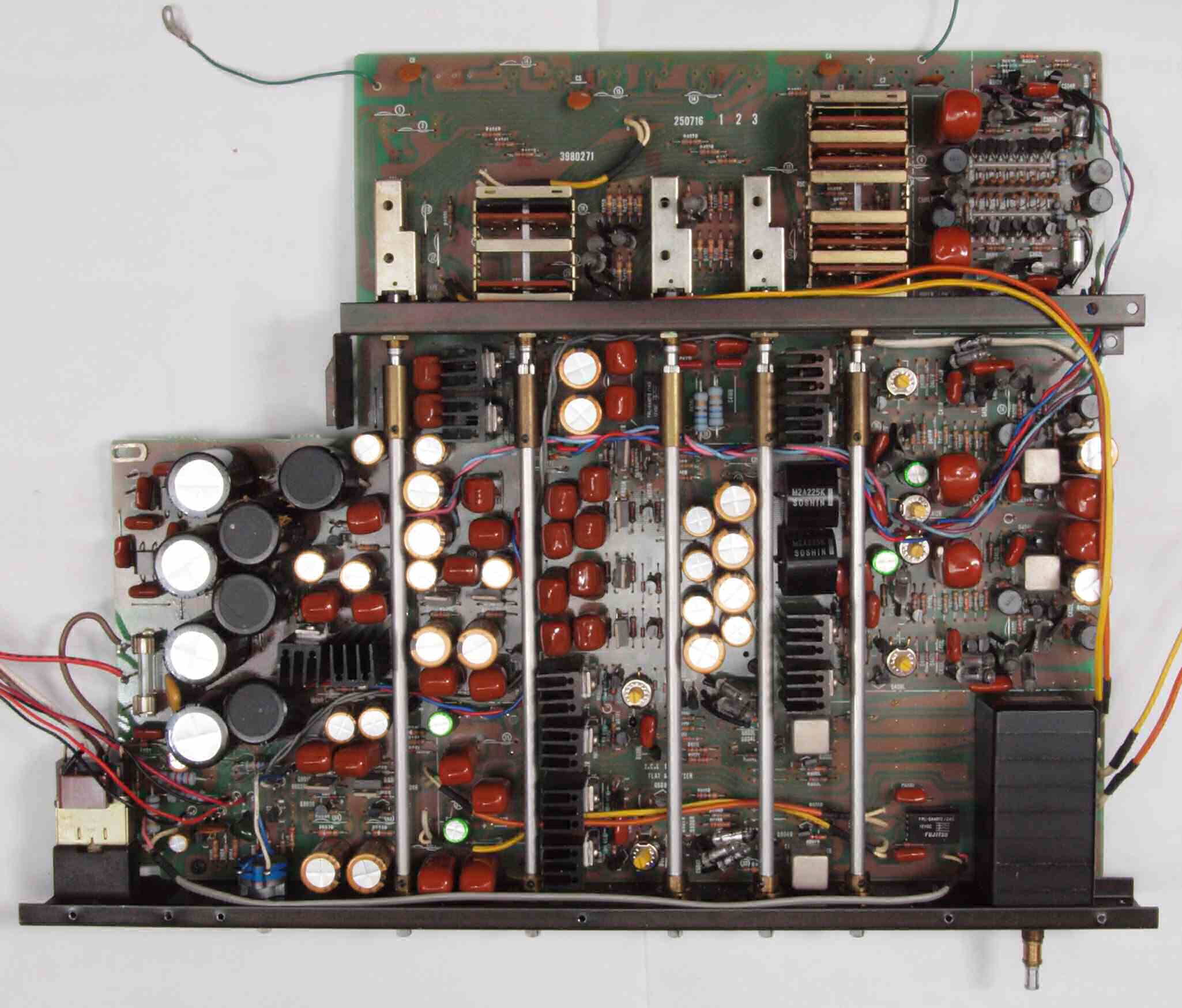

Ｃ．　修理状況 Ｃ１１．　修理中　基板全体。

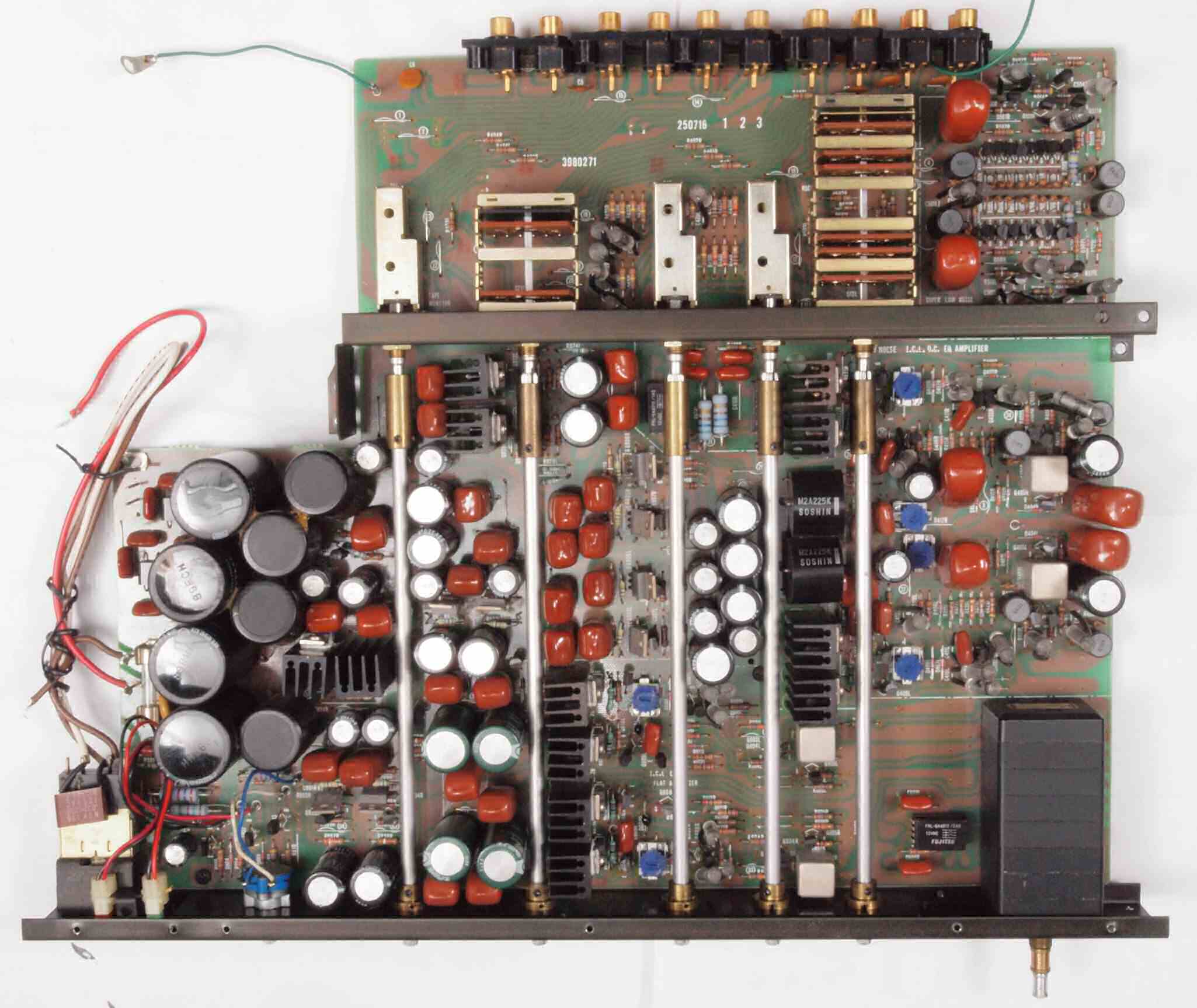

Ｃ１２．　修理後　基板全体。

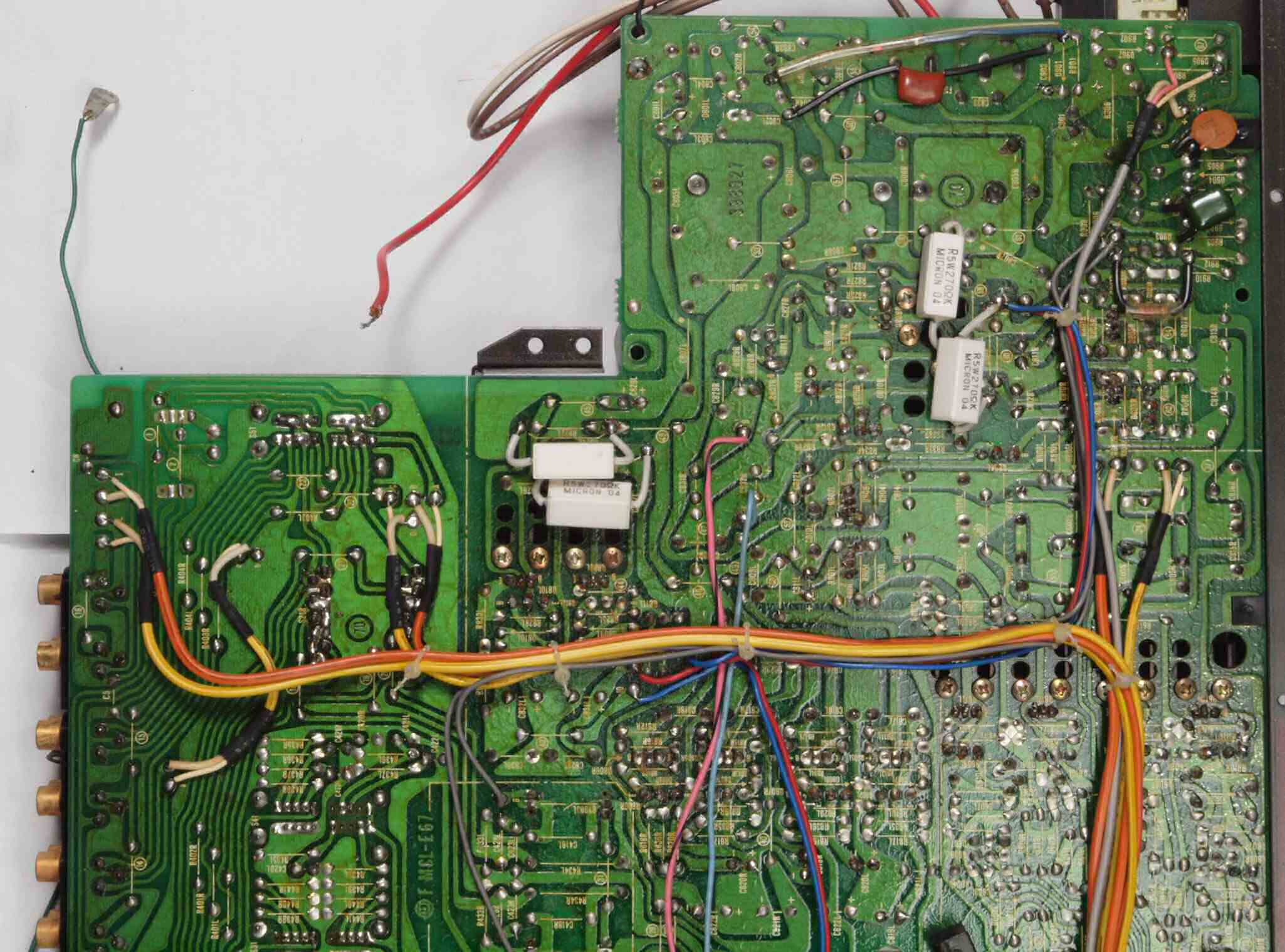

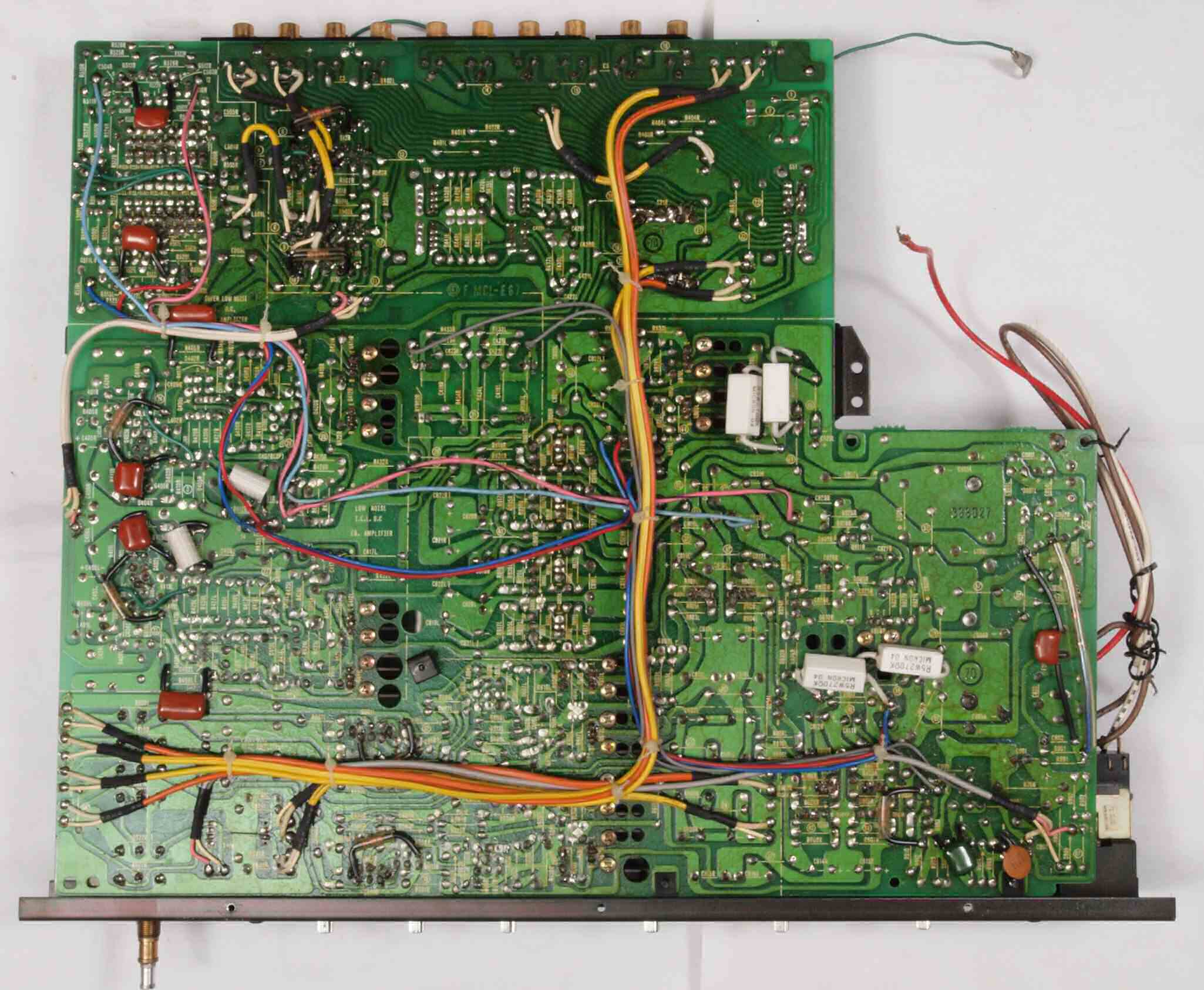

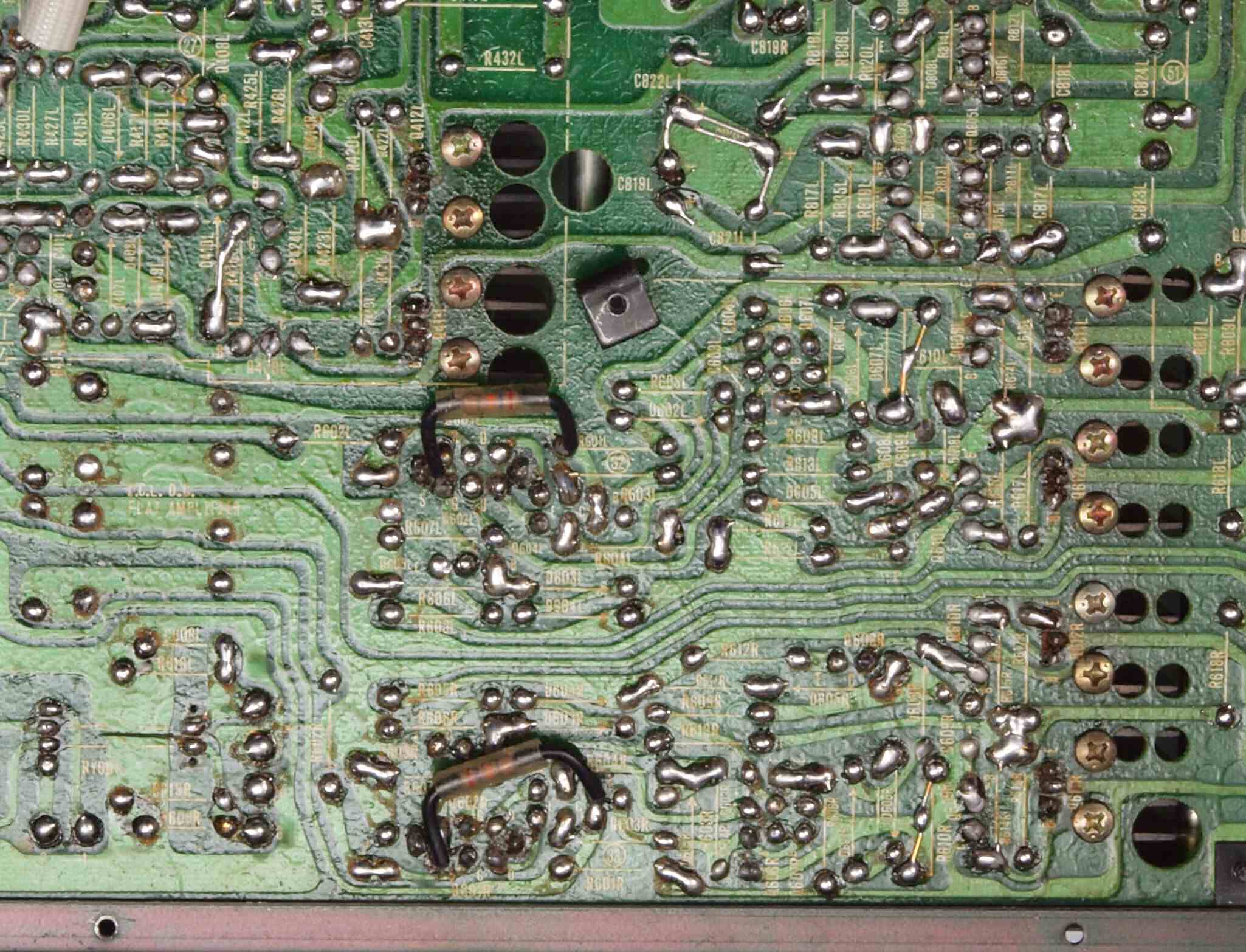

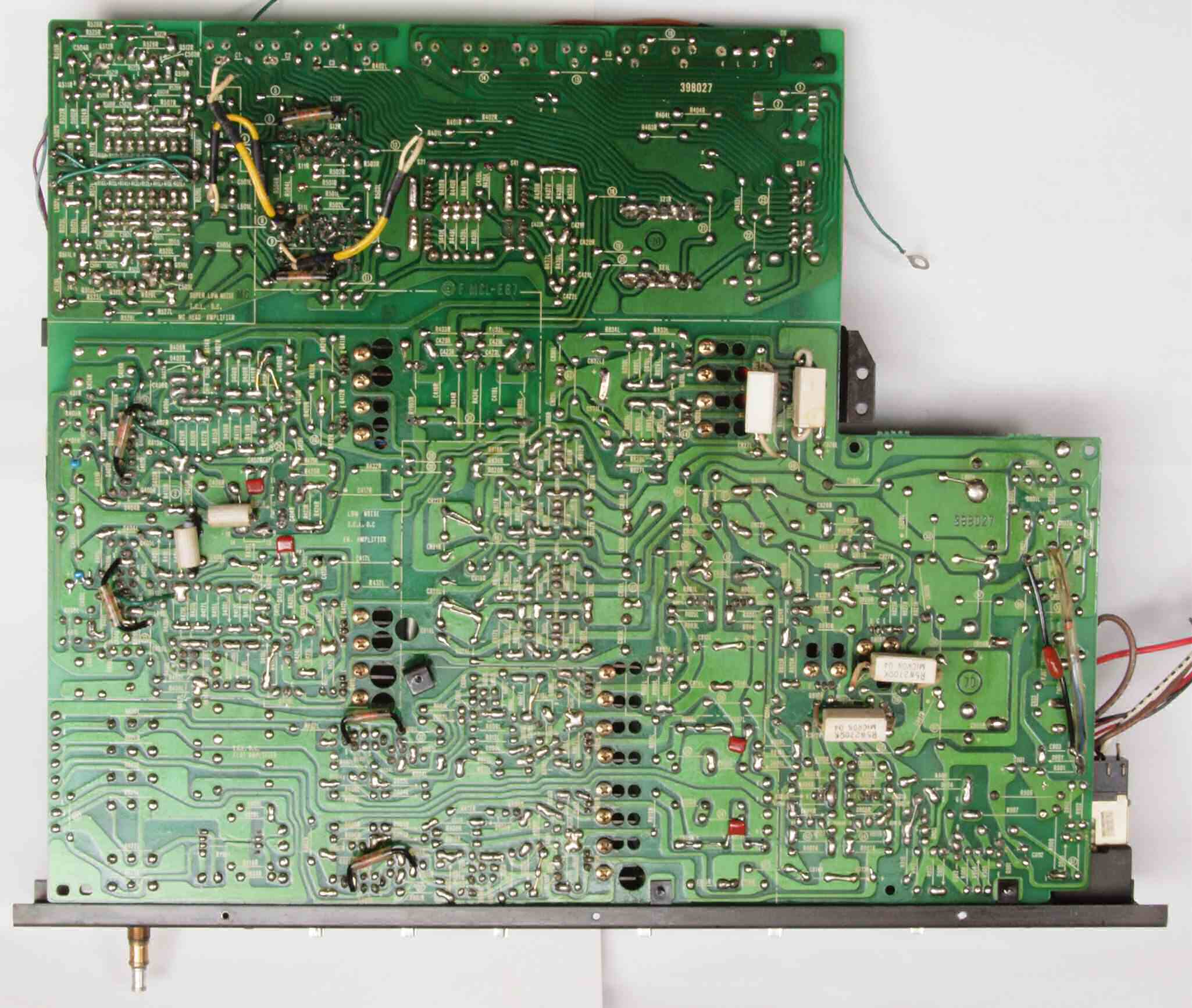

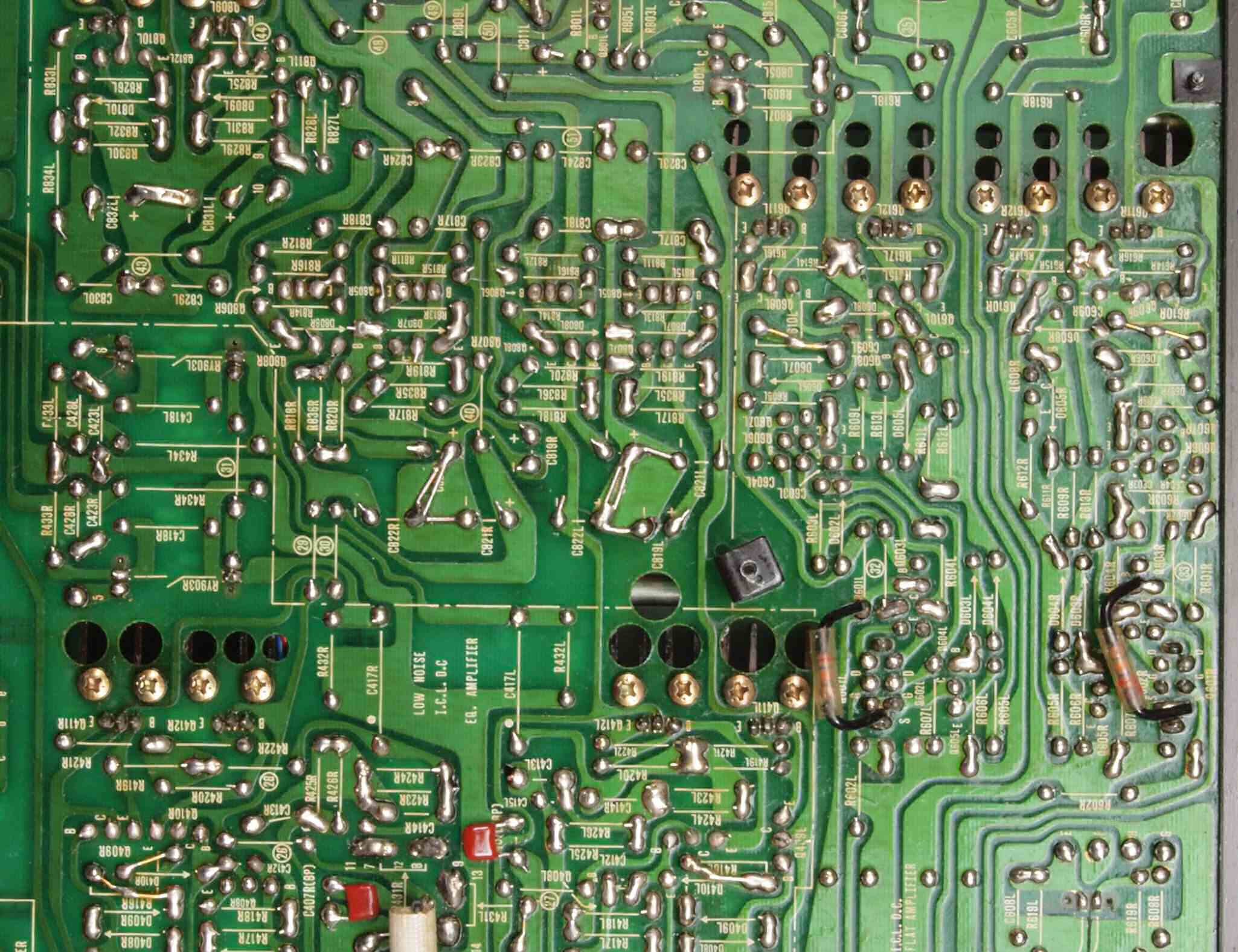

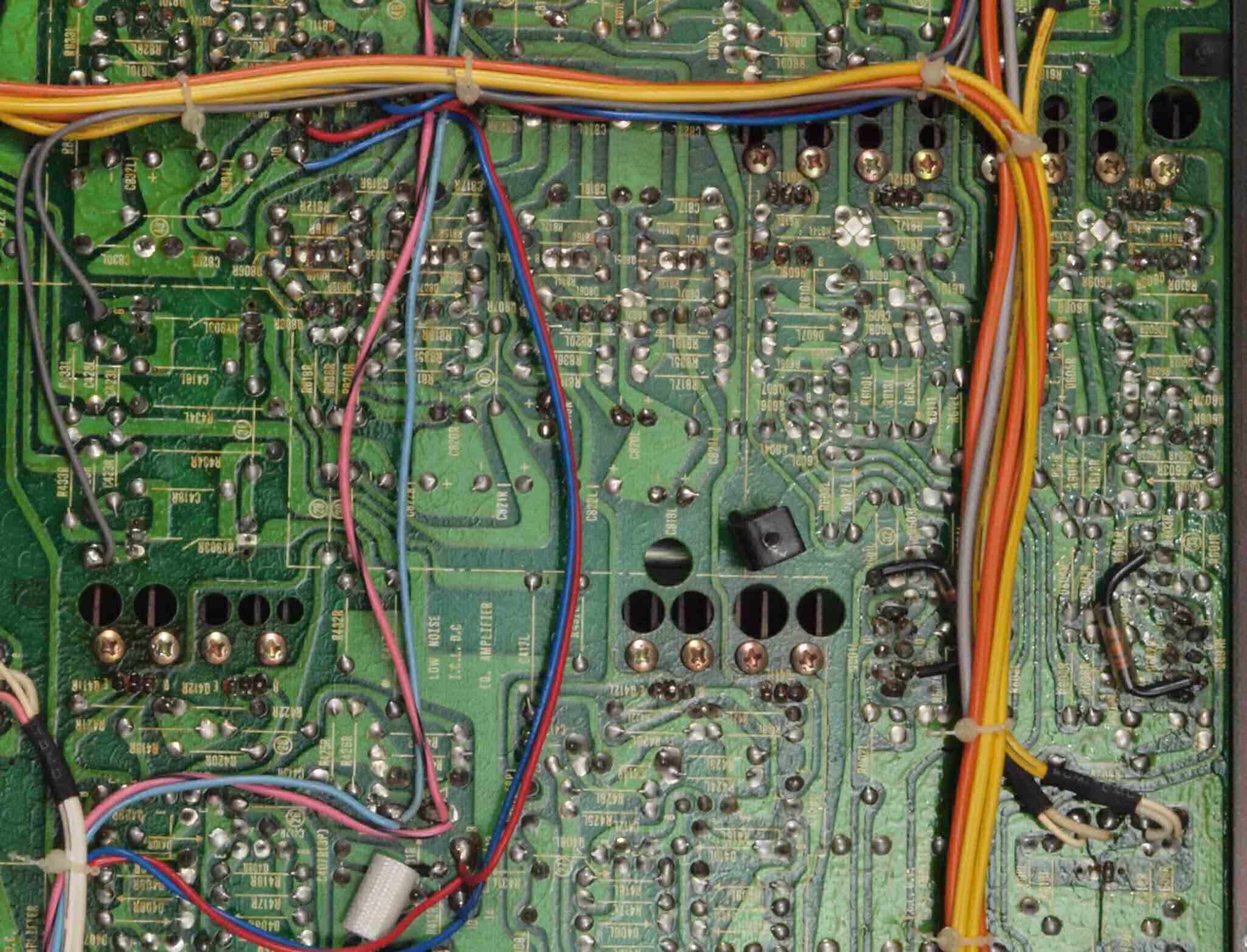

Ｃ１３．　修理中　基板全体裏。

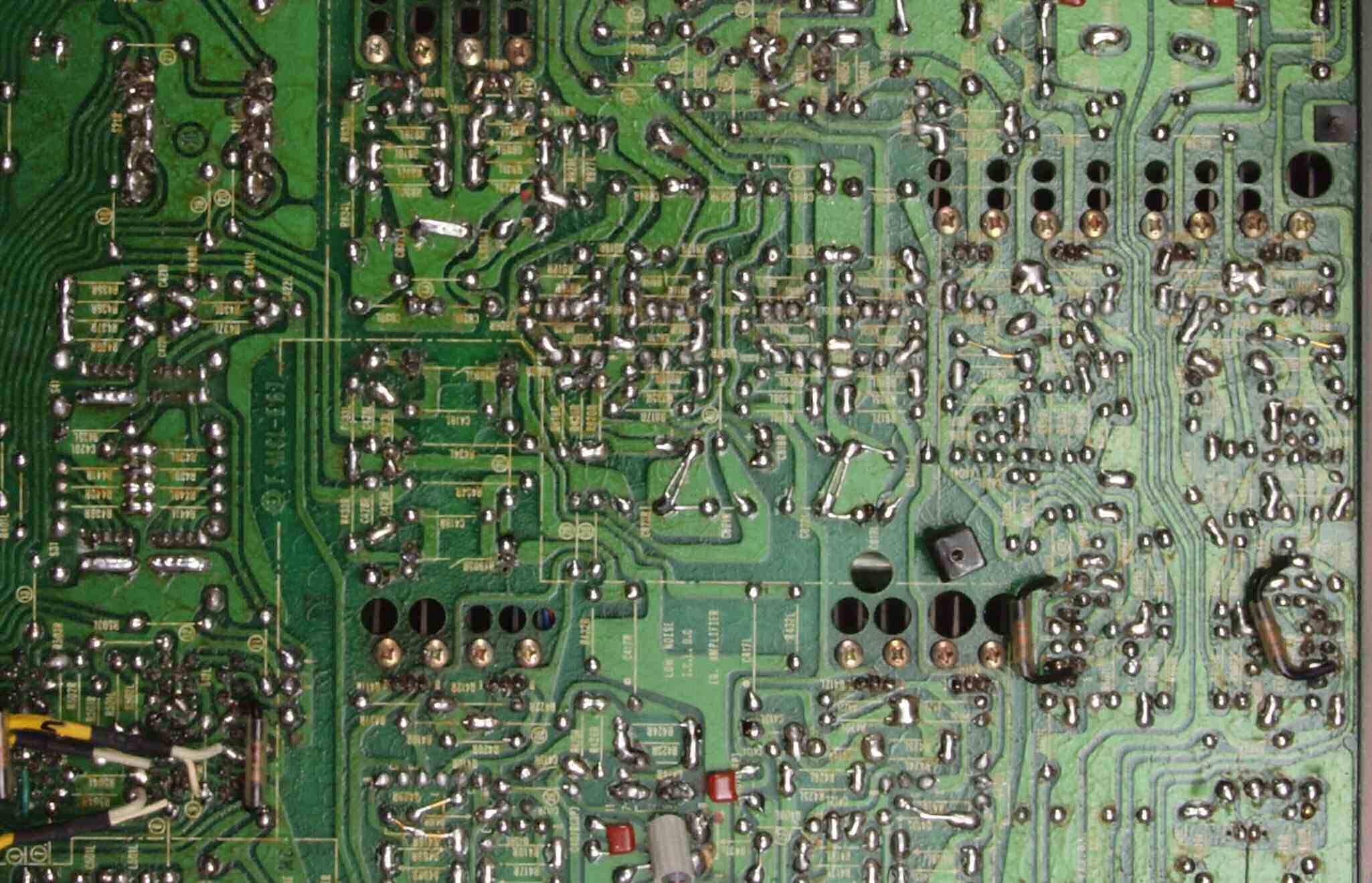

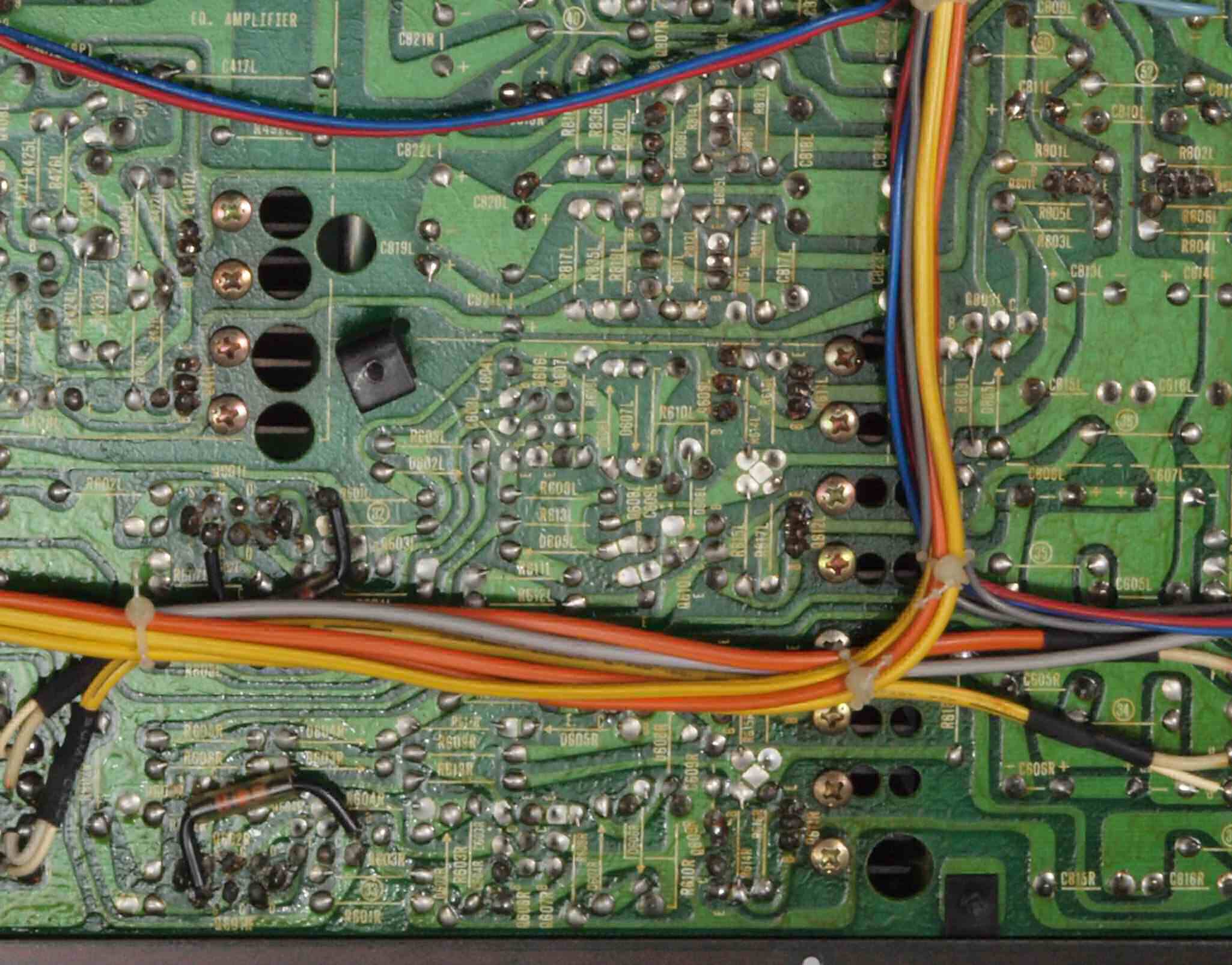

Ｃ１４．　修理（半田補正）後　基板全体裏。 　全ての半田をやり修す。

Ｃ１５．　完成基板全体裏。　　洗浄後防湿材を塗る。

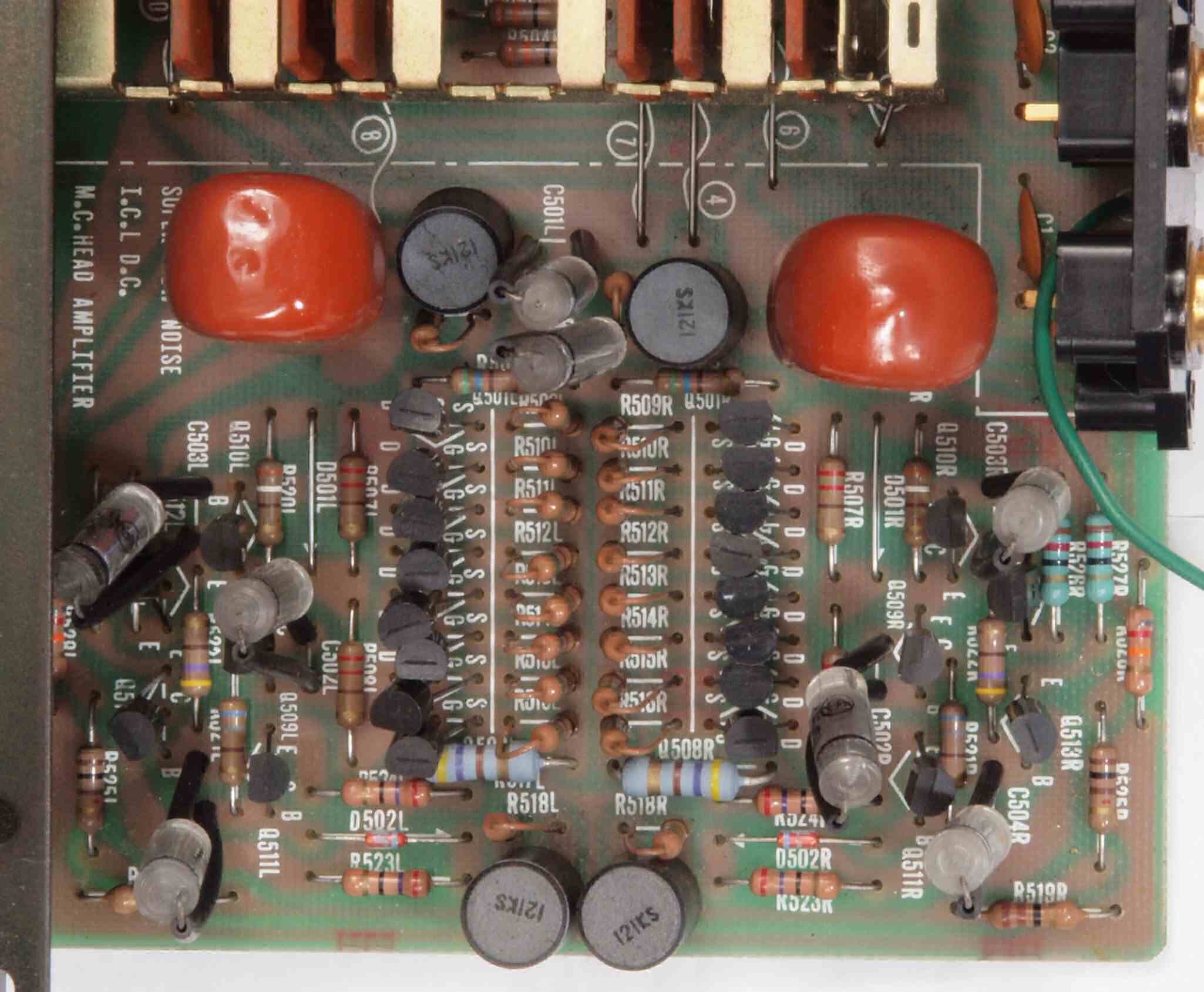

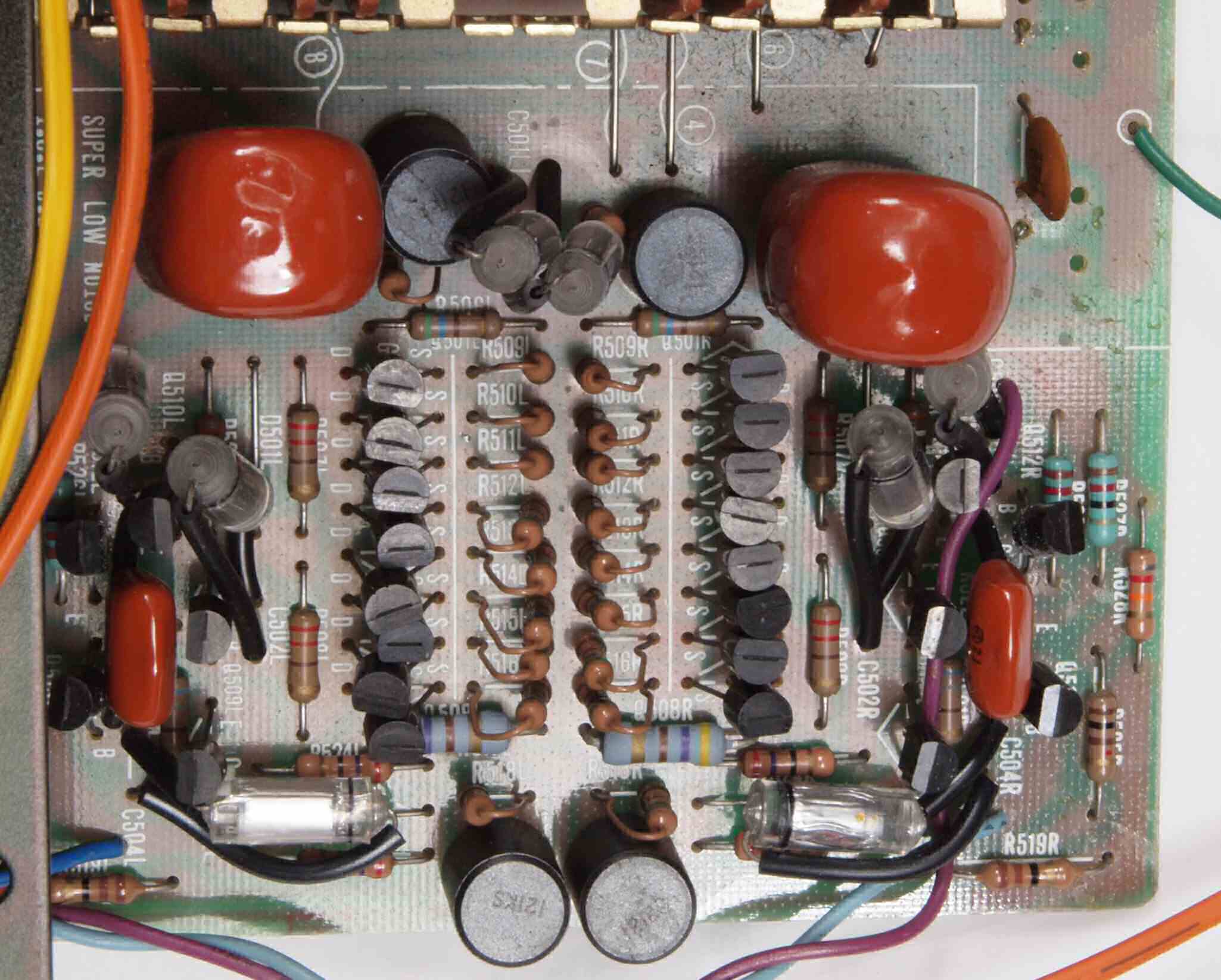

Ｃ２１．　修理前　ＥＱ−HEAD-ＡＭＰ部基板。

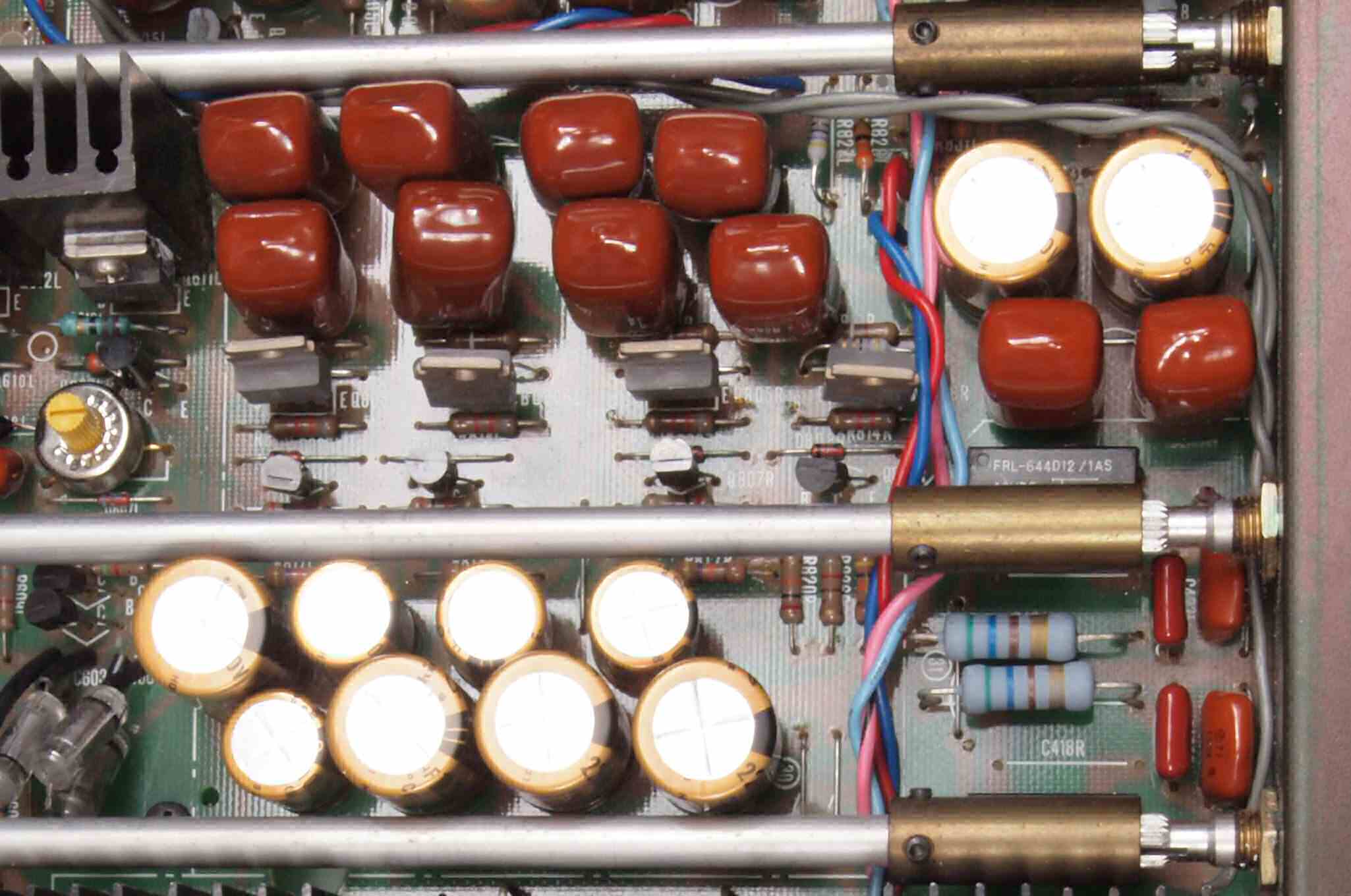

Ｃ２２．　修理後　ＥＱ−HEAD-ＡＭＰ部基板。ＴＲ（トランジスター）４個交換。

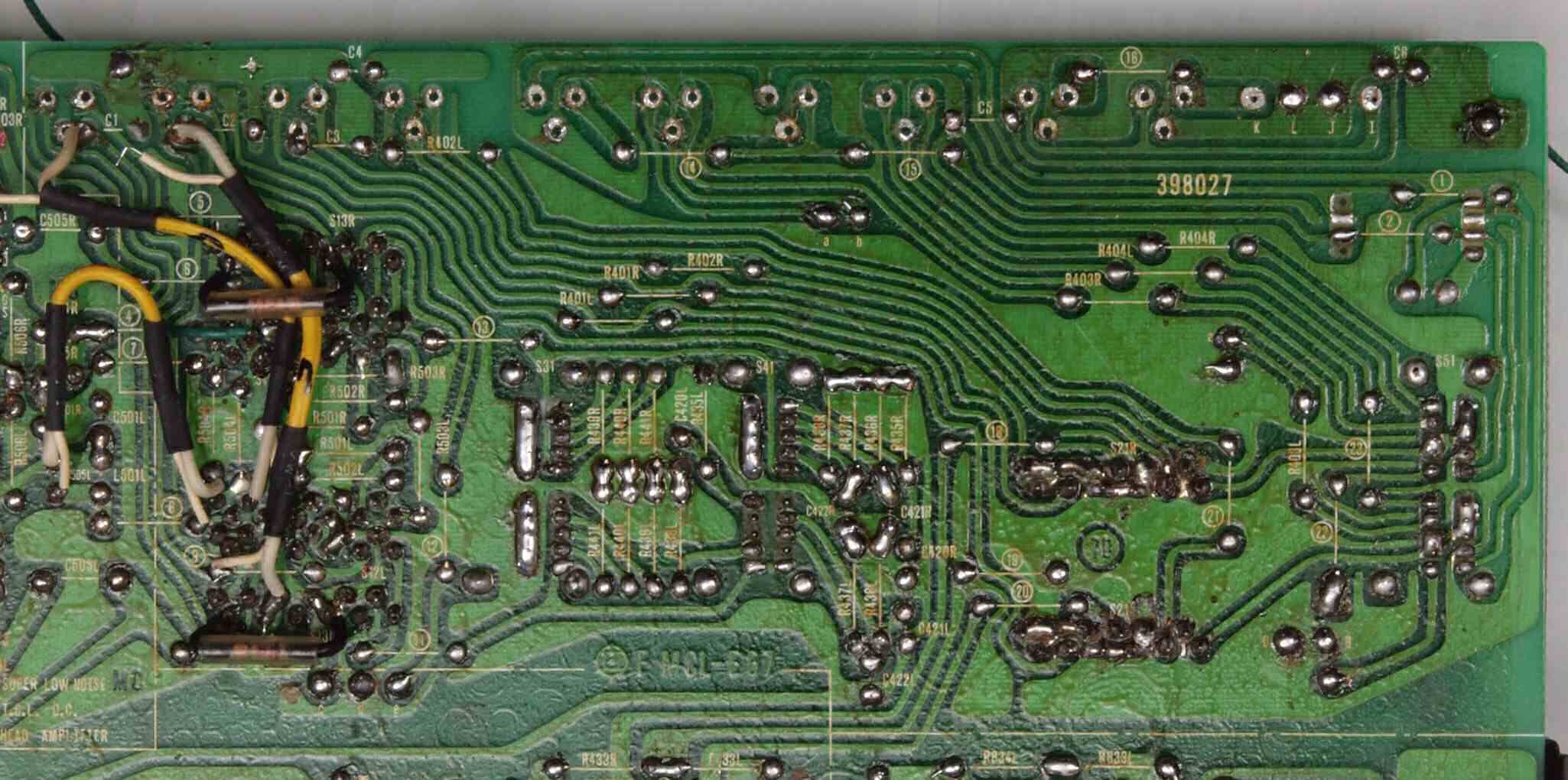

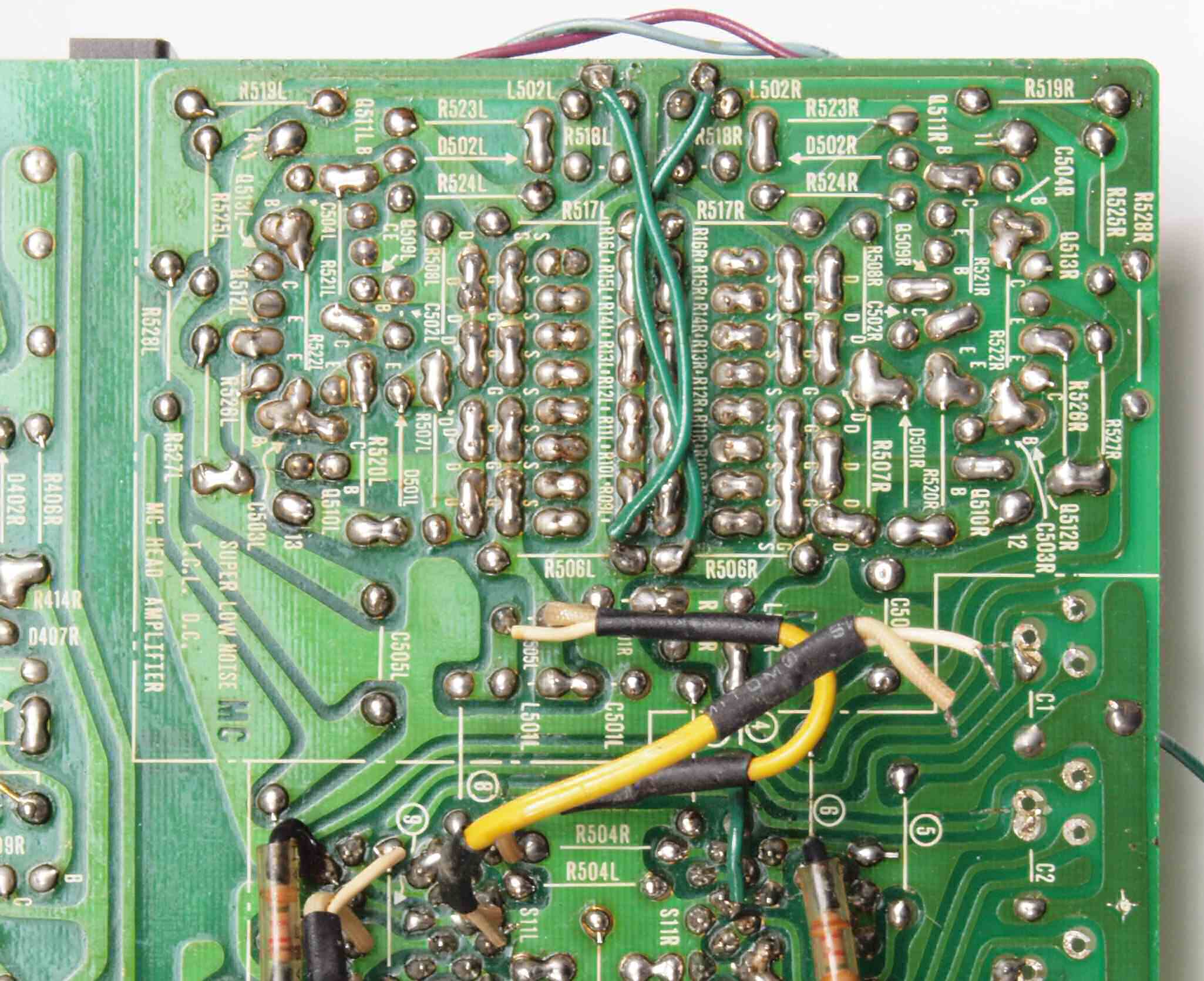

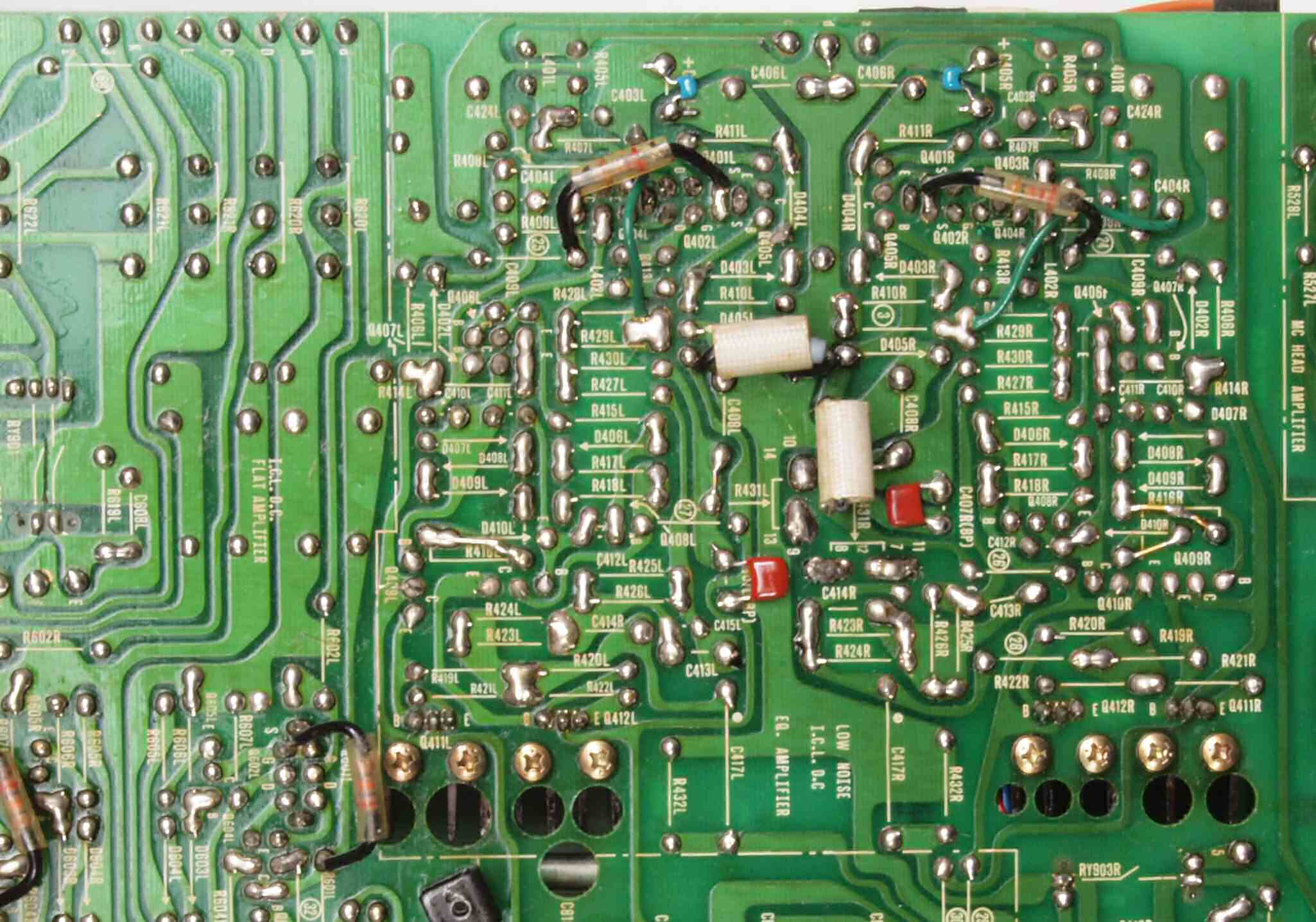

Ｃ２３．　修理前　ＥＱ−HEAD-ＡＭＰ部基板裏。

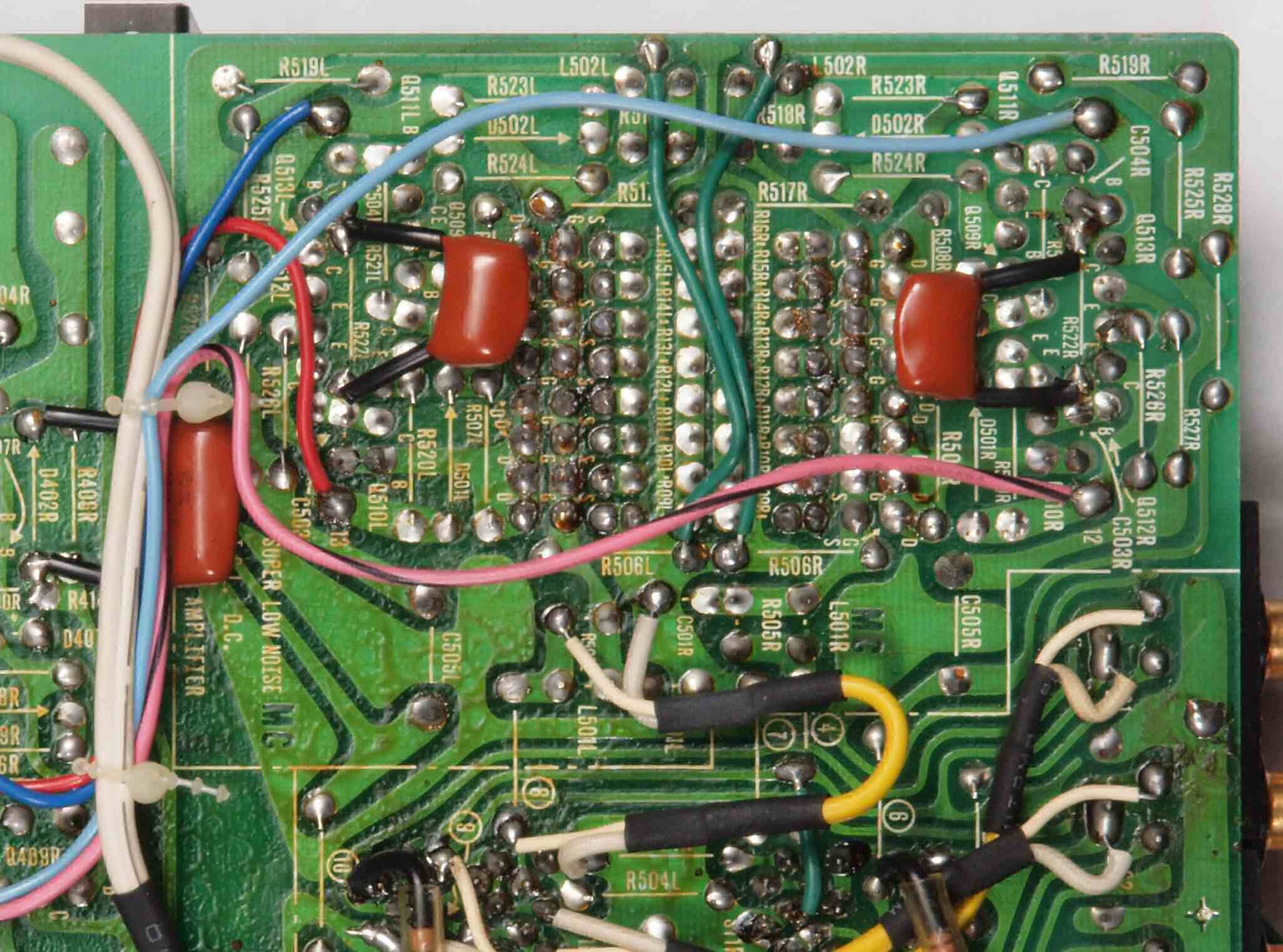

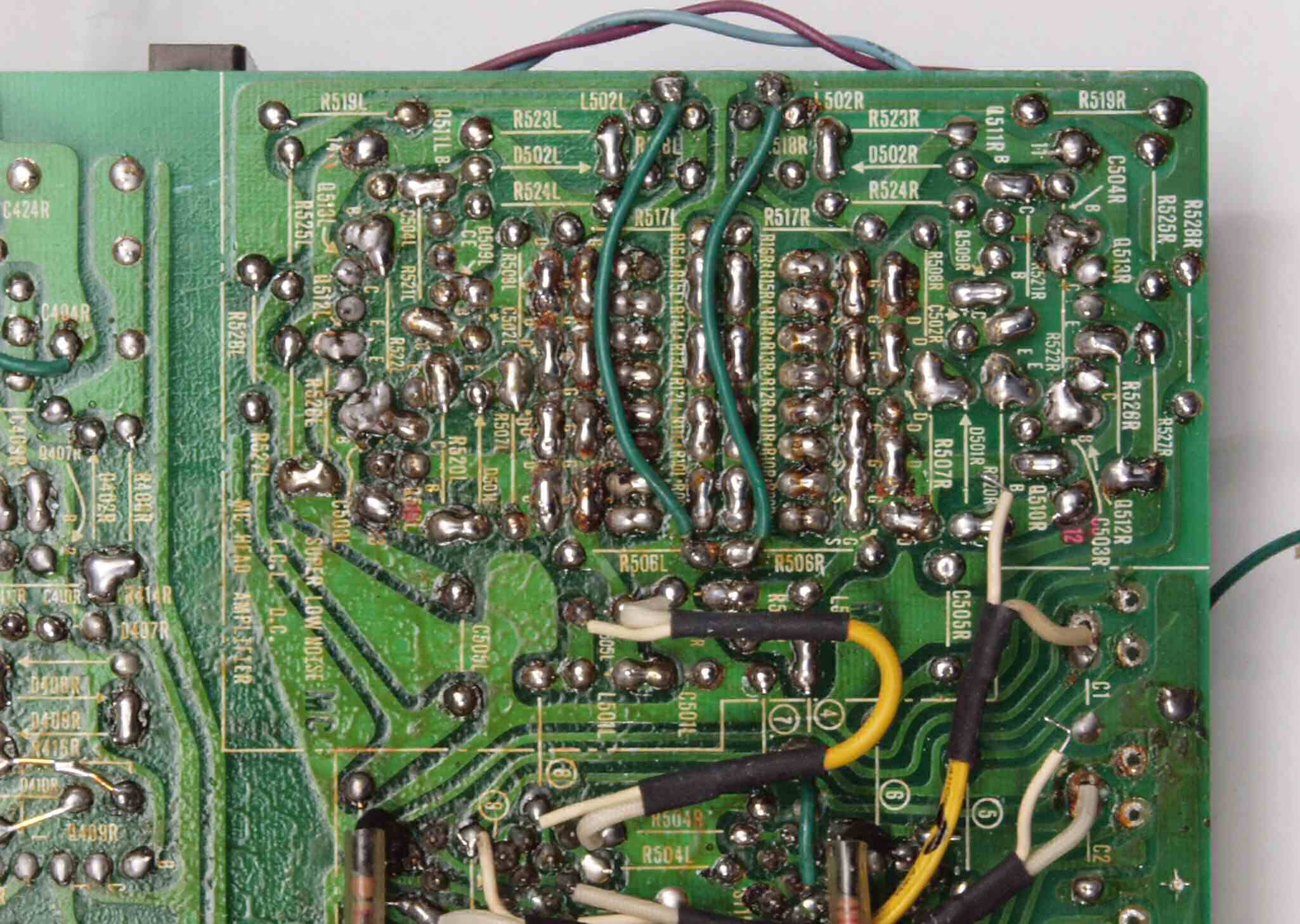

Ｃ２４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ部基板裏。 　全ての半田をやり修す。

Ｃ２５．　完成ＥＱ−HEAD-ＡＭＰ基板基板裏。　　洗浄後防湿材を塗る。

Ｃ３１．　修理前　入出力ＲＣＡ端子。

Ｃ３２．　修理（交換）後　入出力ＥＣＡ端子。

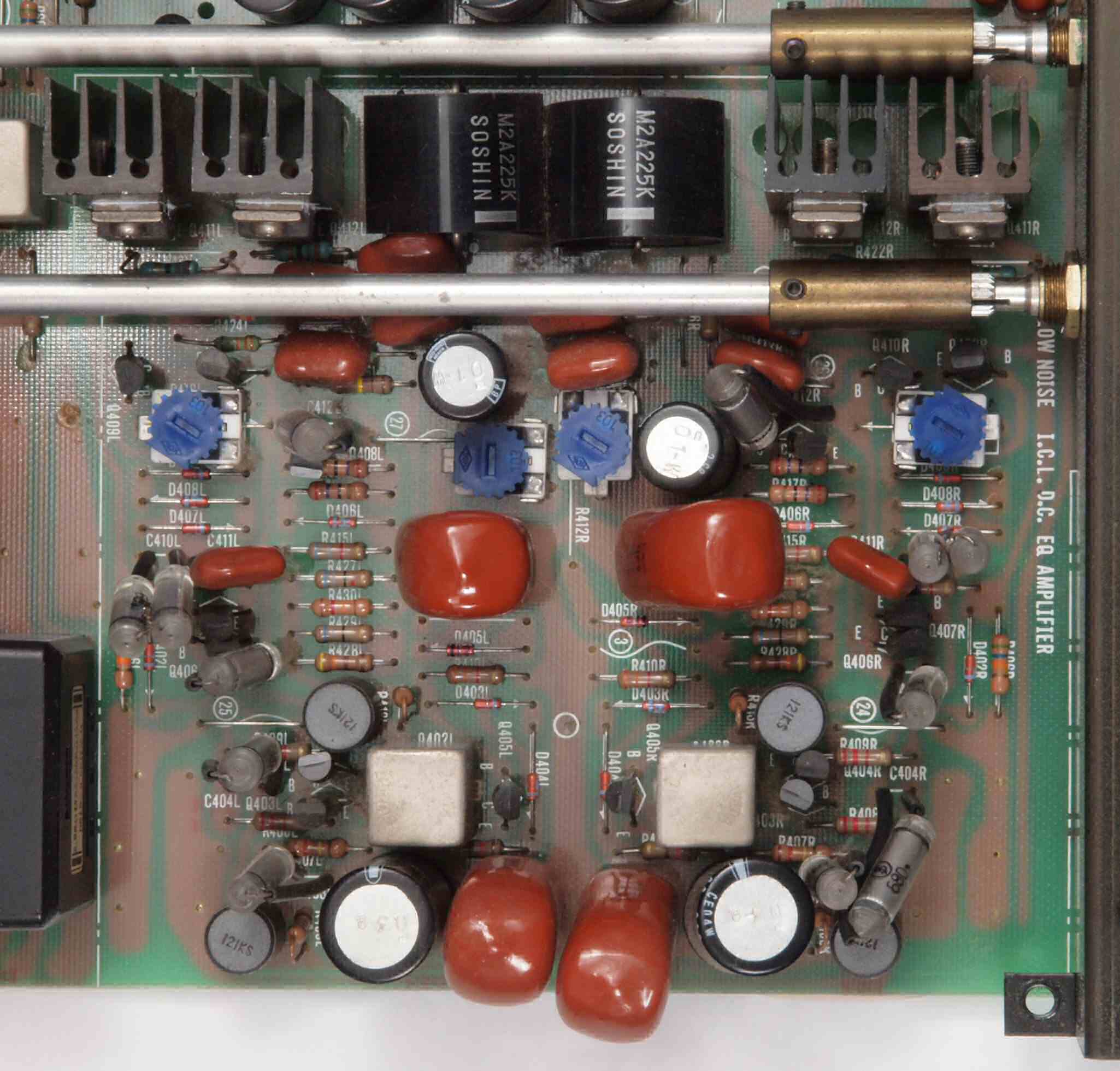

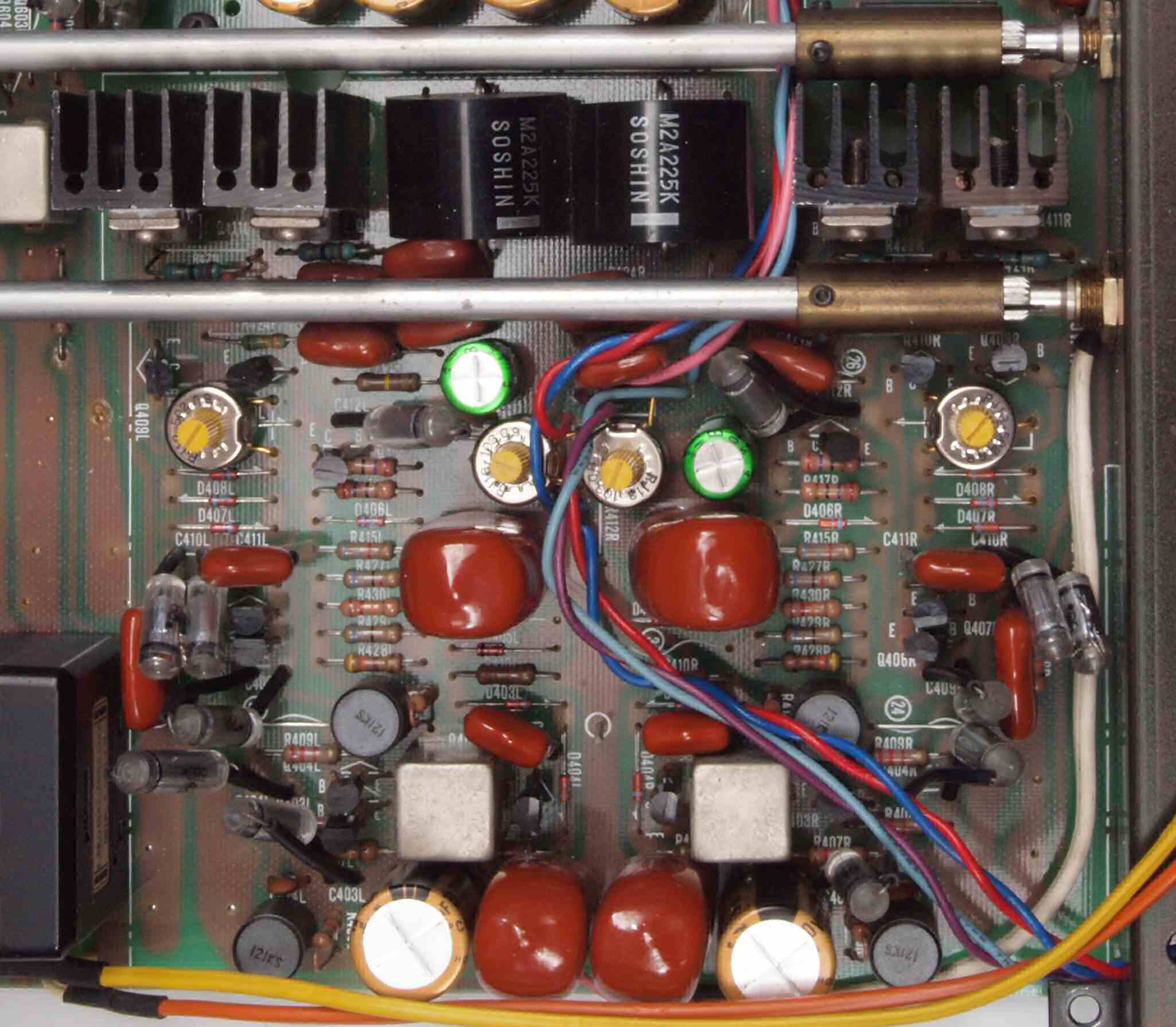

Ｃ４１．　修理前　ＥＱ−ＡＭＰ部基板。

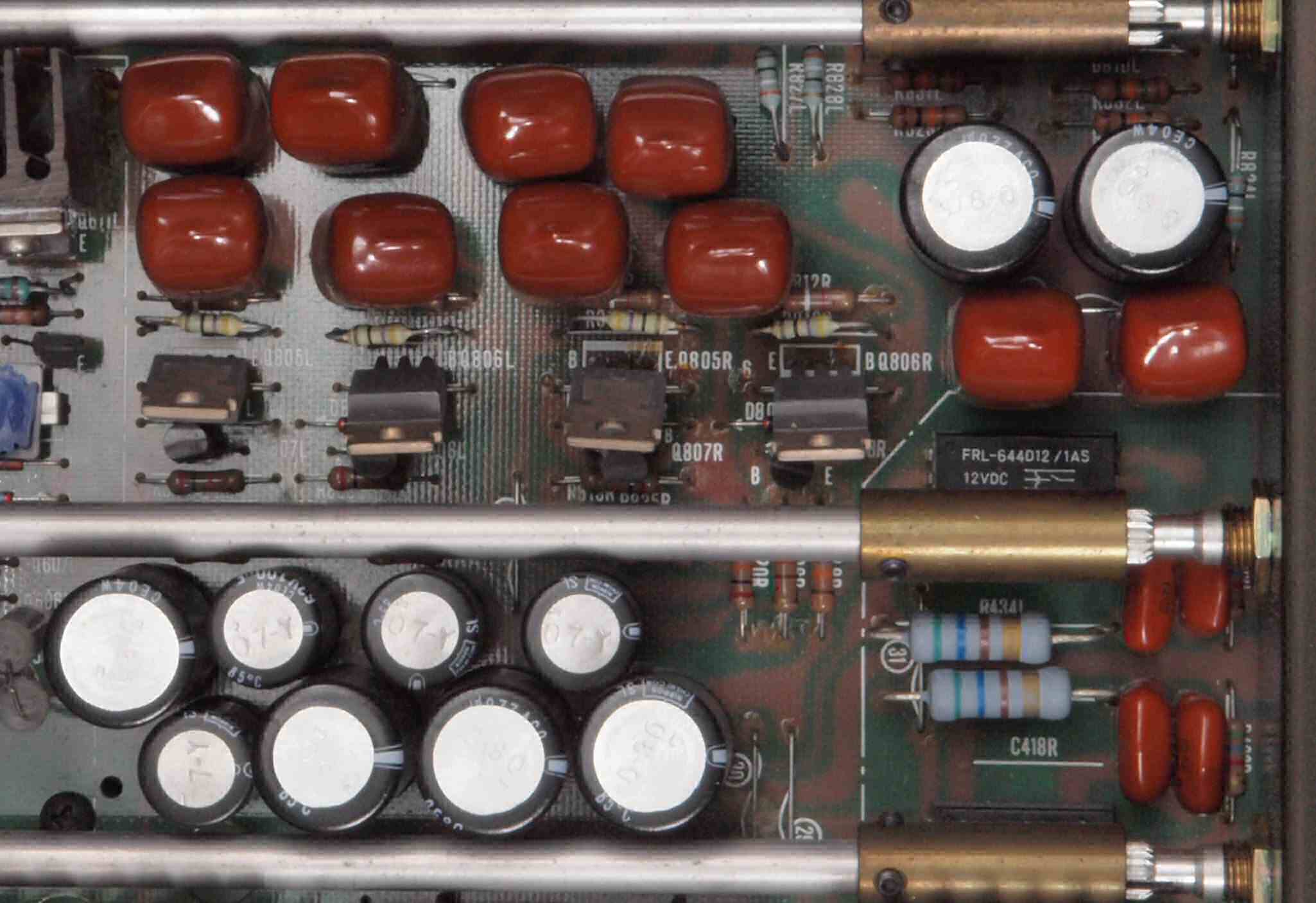

Ｃ４２．　修理後　ＥＱ−ＡＭＰ部基板。電解コンデンサー４個、半固定ＶＲ４個、ＴＲ（トランジスター）４個交換。

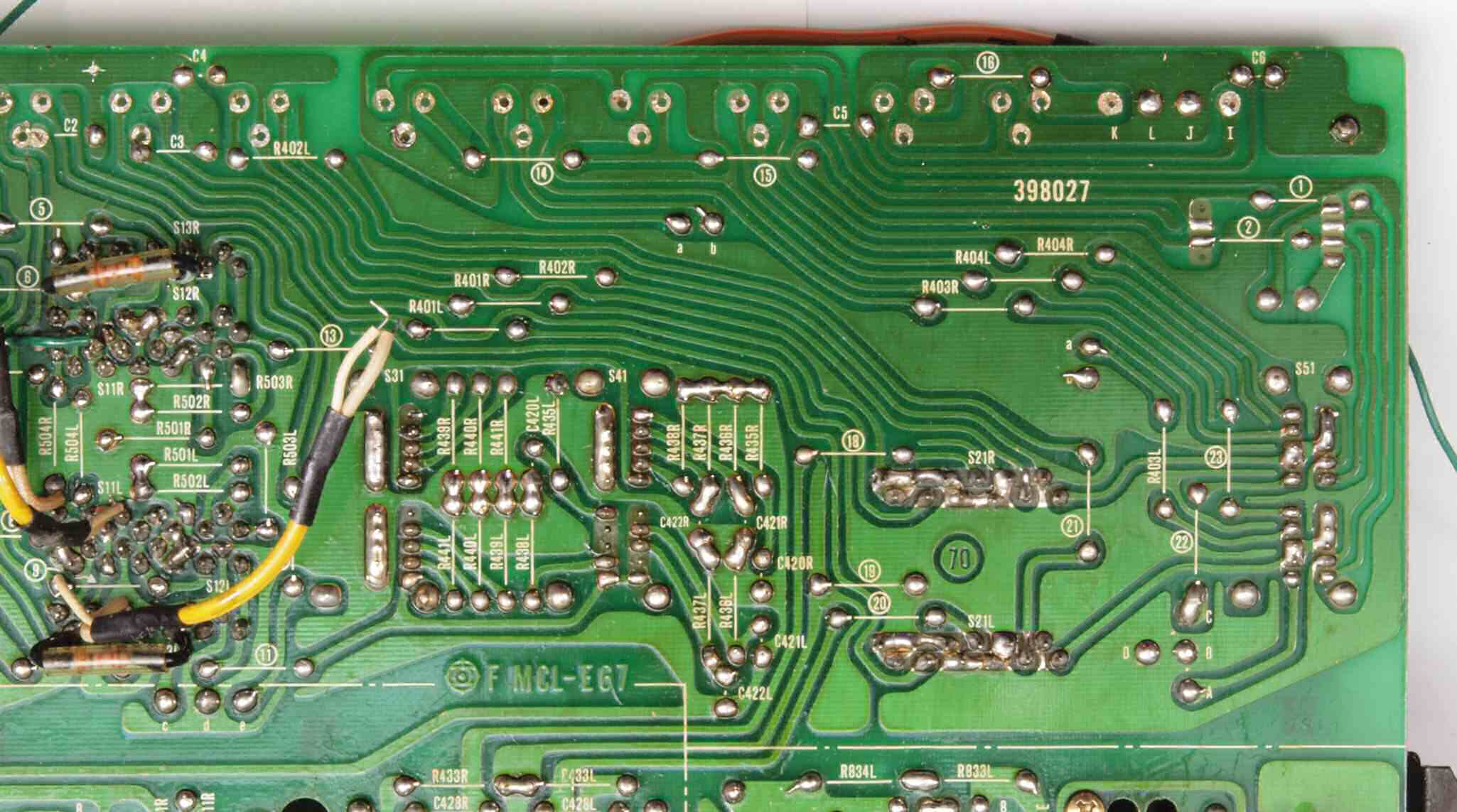

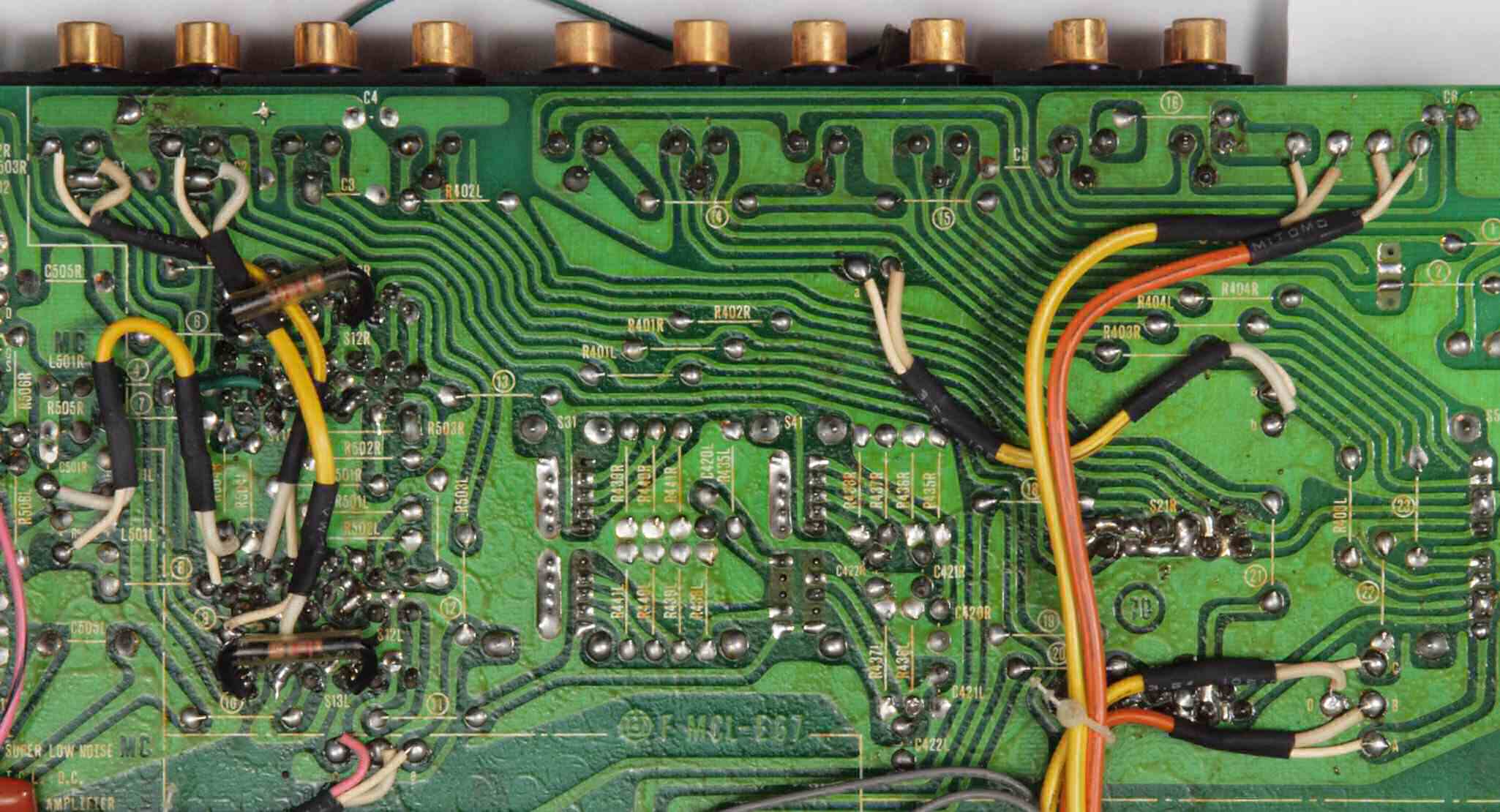

Ｃ４３．　修理前　ＥＱ−ＡＭＰ部基板裏。

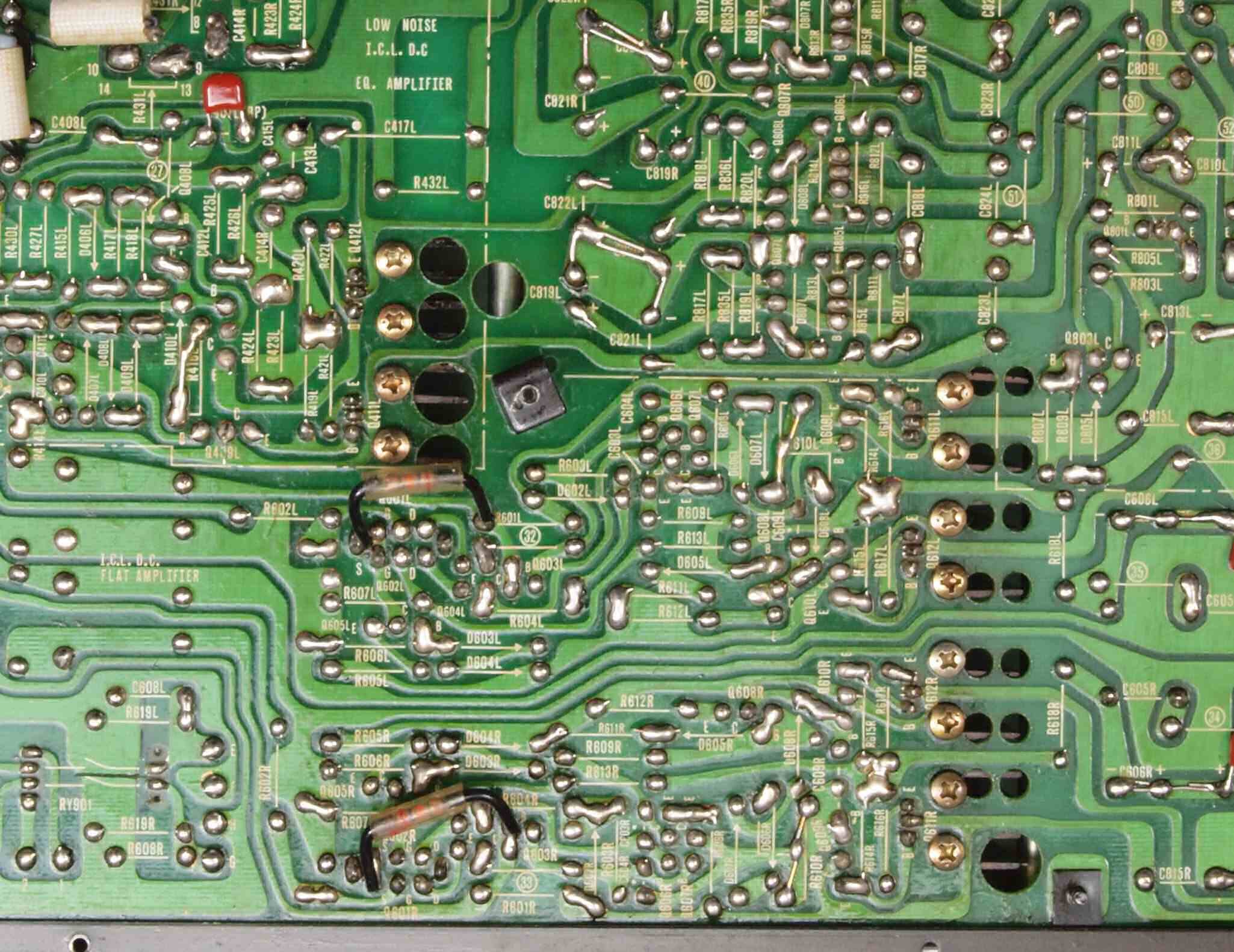

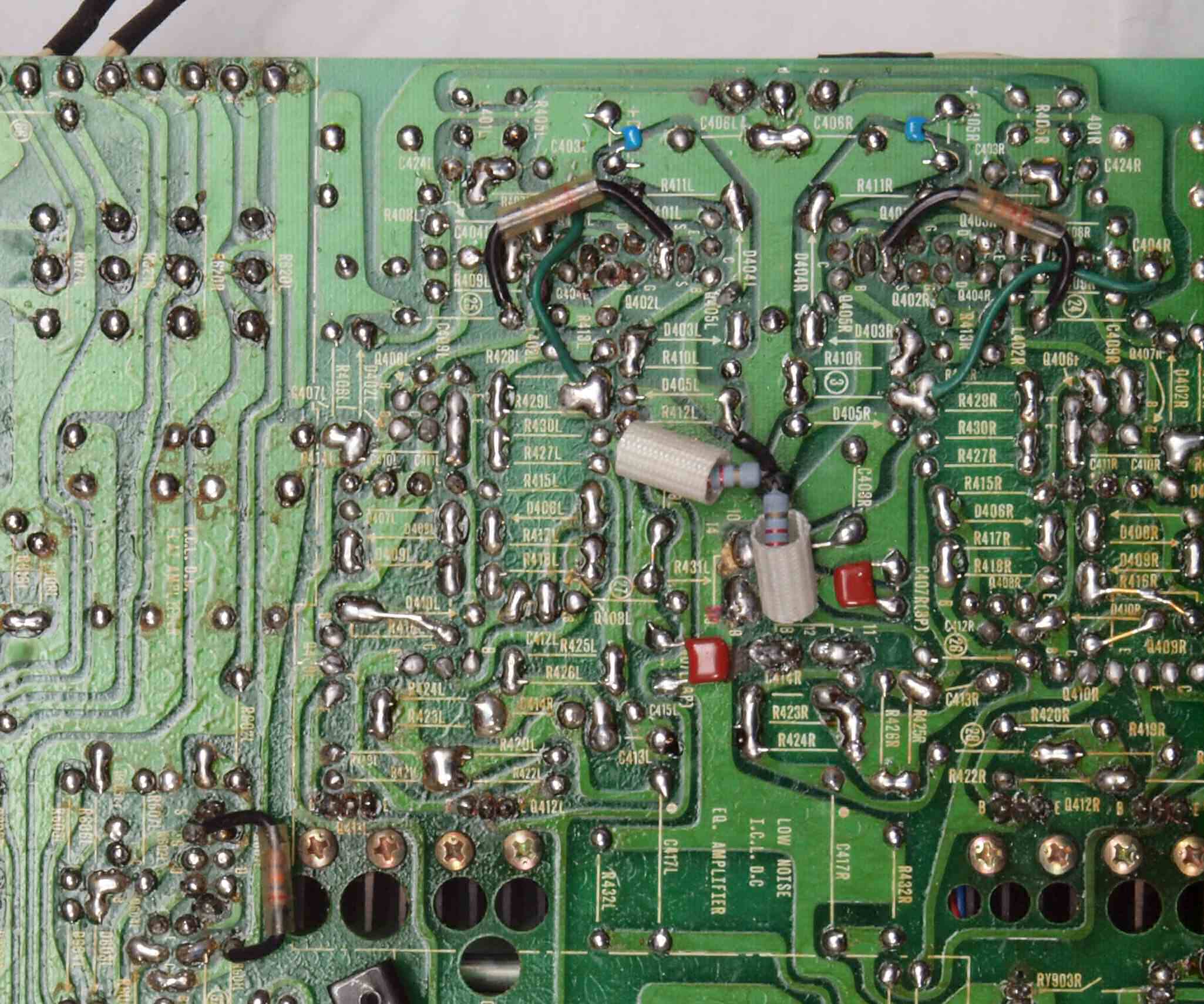

Ｃ４４．　修理（半田補正）後　ＥＱ−ＡＭＰ部基板裏。 　全ての半田をやり修す。フイルムコンデンサー２個、セラミックコンデンサー２個追加。

Ｃ４５．　完成ＥＱ-ＡＭＰ部基板裏。　　洗浄後防湿材を塗る。

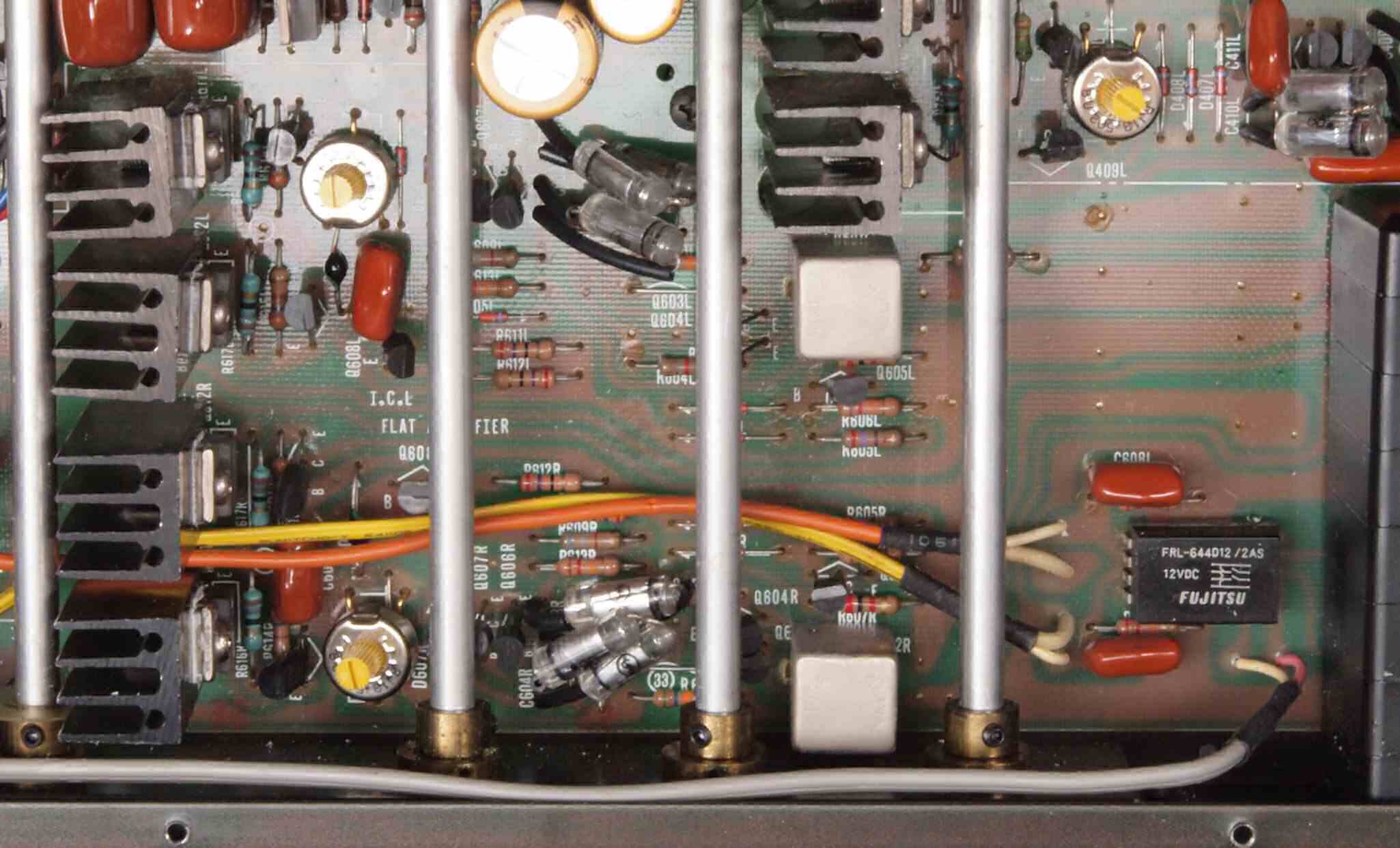

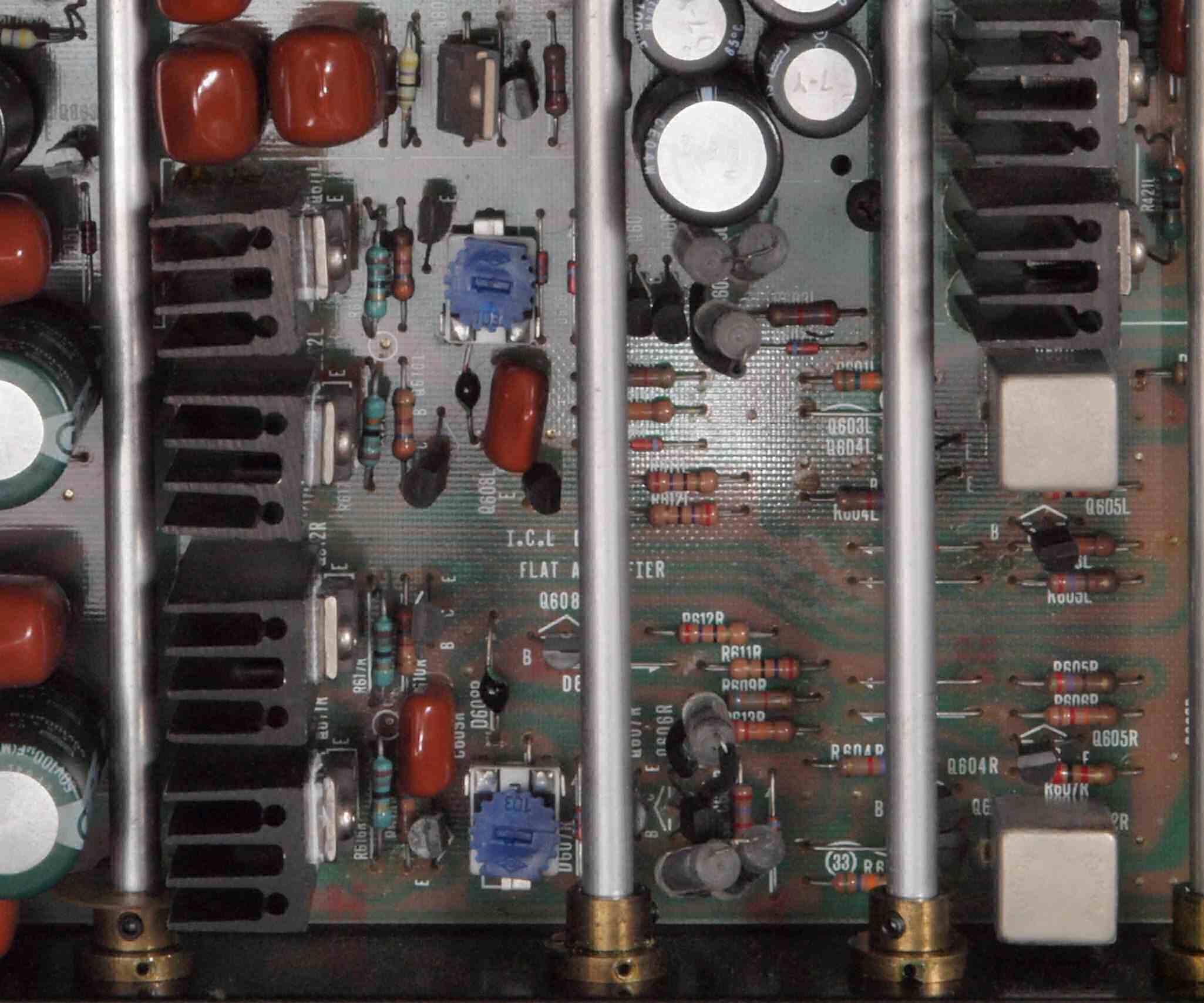

Ｃ５１．　修理前　バッファーＡＭＰ部基板。

Ｃ５２．　修理後　バッファーＡＭＰ部基板。半固定ＶＲ２個、ＴＲ（トランジスター）４個交換。

Ｃ５３．　修理前　バッファーＡＭＰ部基板裏。

Ｃ５４．　修理（半田補正）後　バッファーＡＭＰ部基板裏。 　全ての半田をやり修す。

Ｃ５５．　完成バッファーＡＭＰ・ＳＷコントロール部基板裏。　　洗浄後防湿材を塗る。

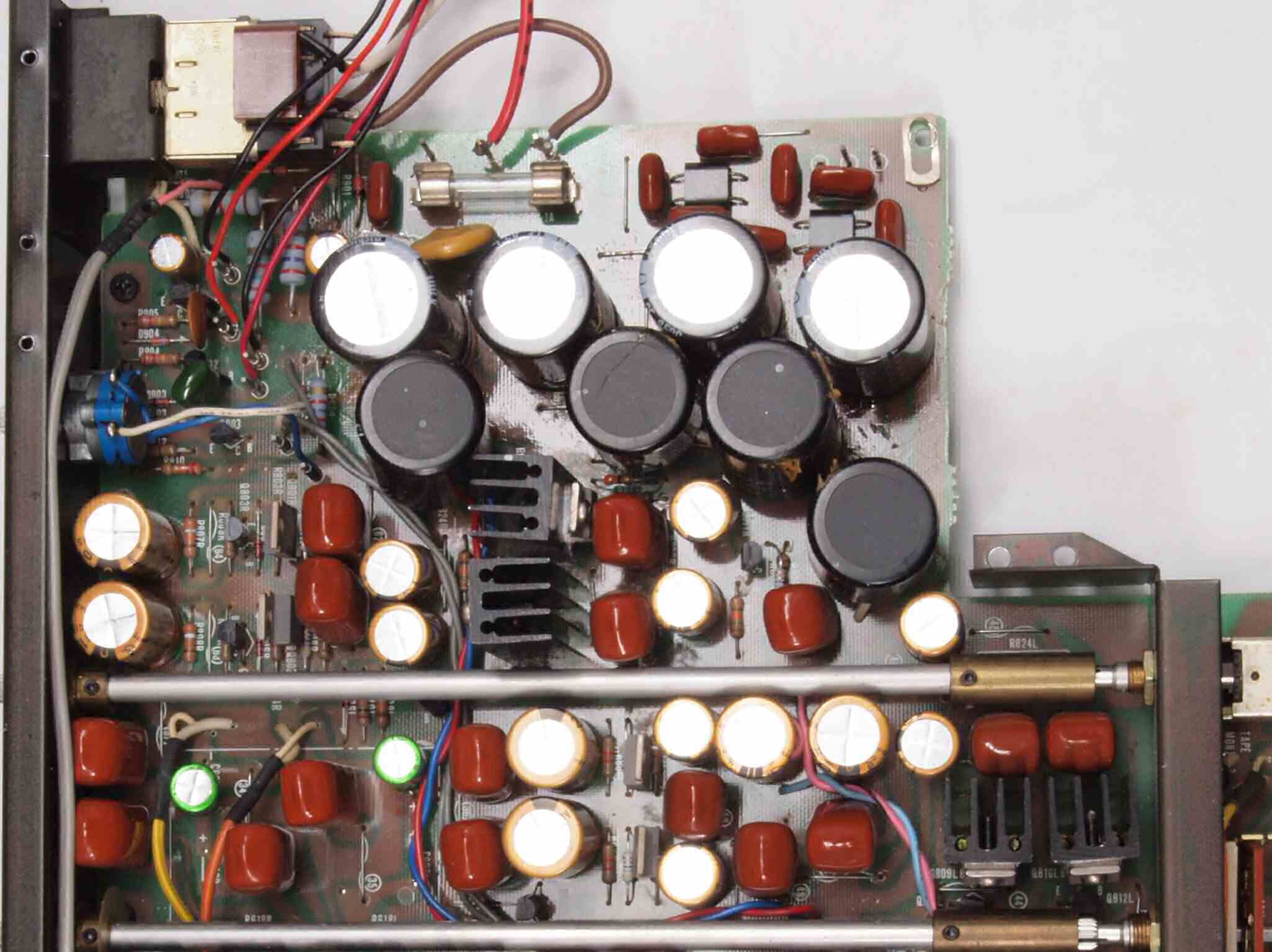

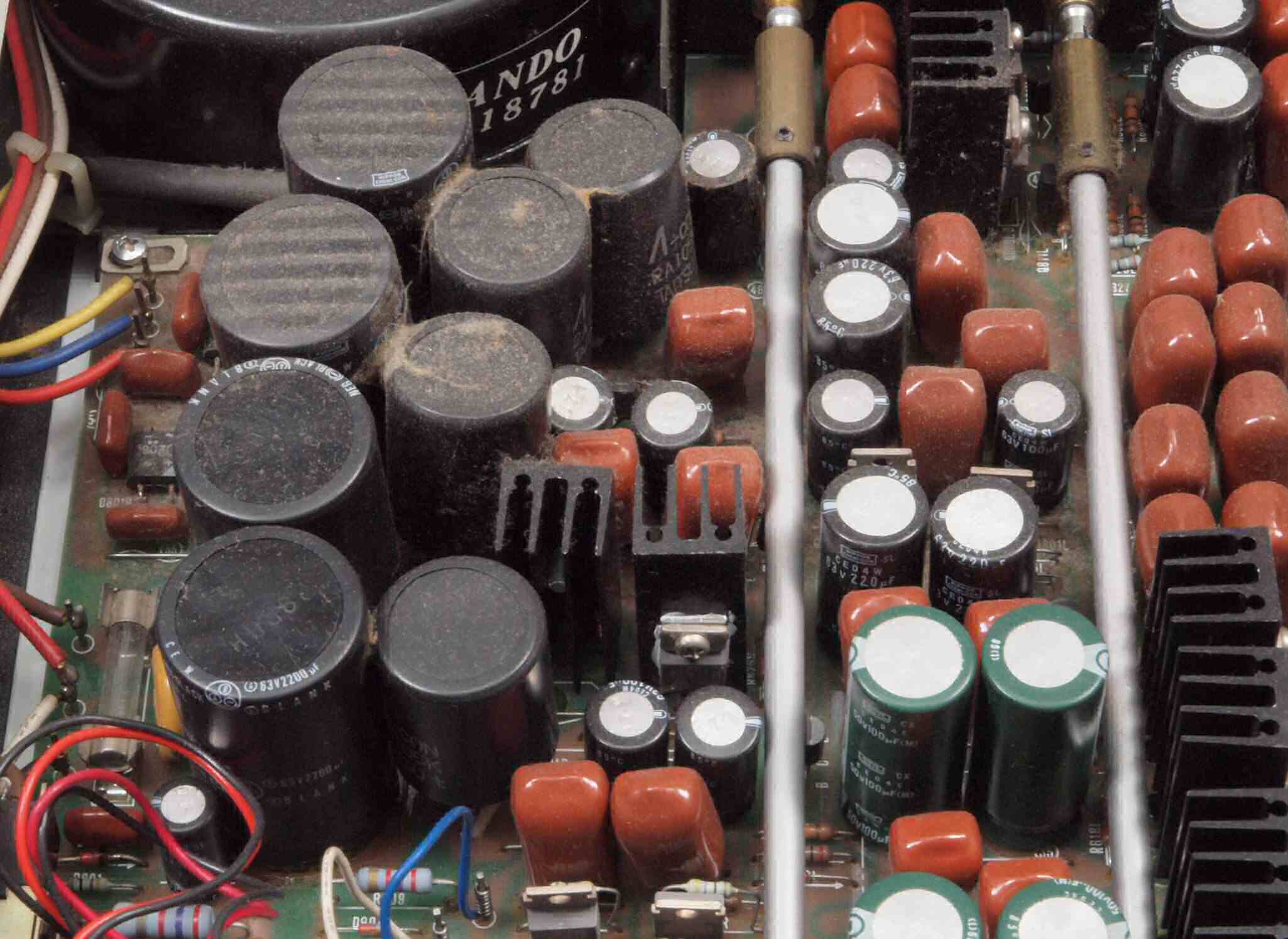

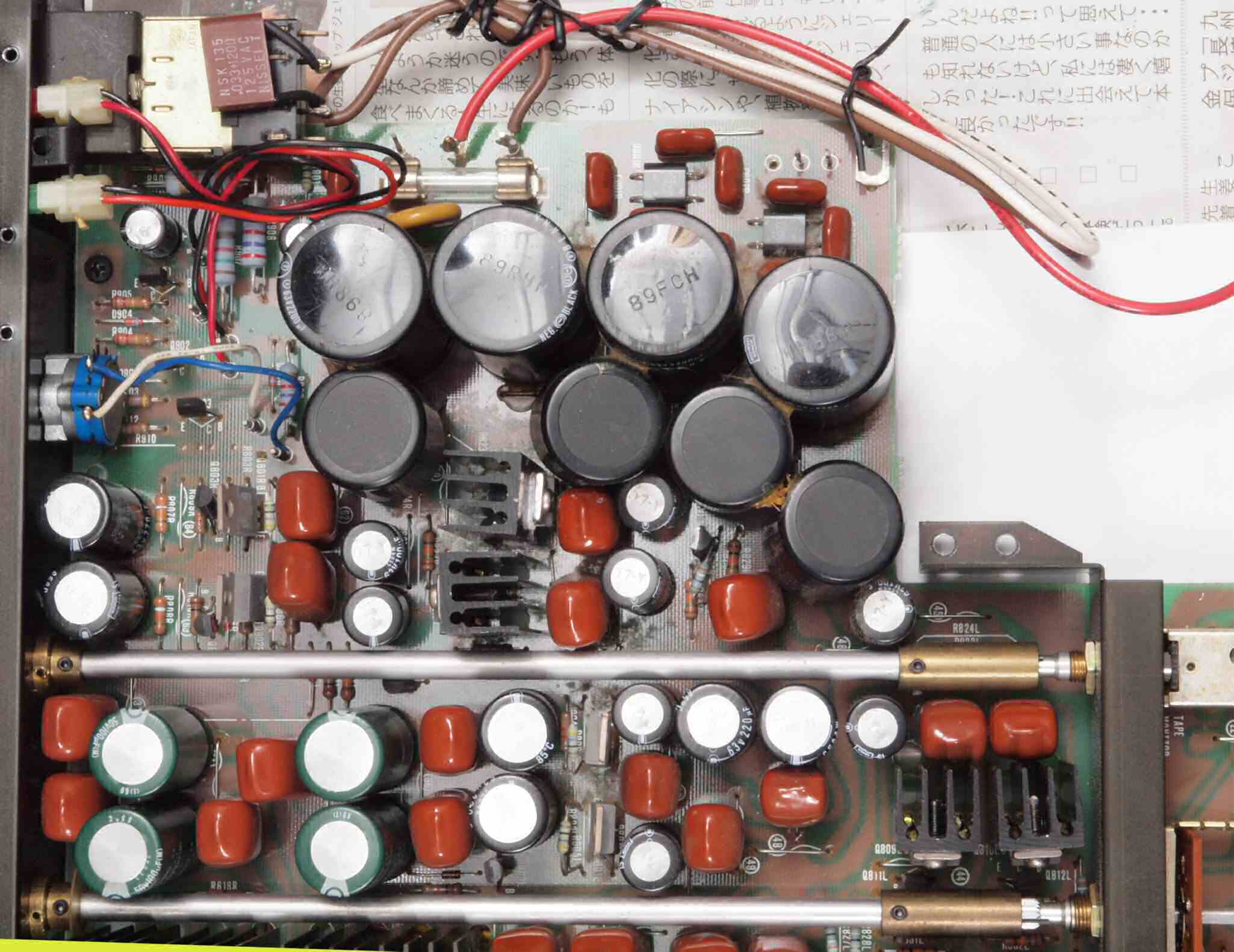

Ｃ６１．　修理前　電源部基板。

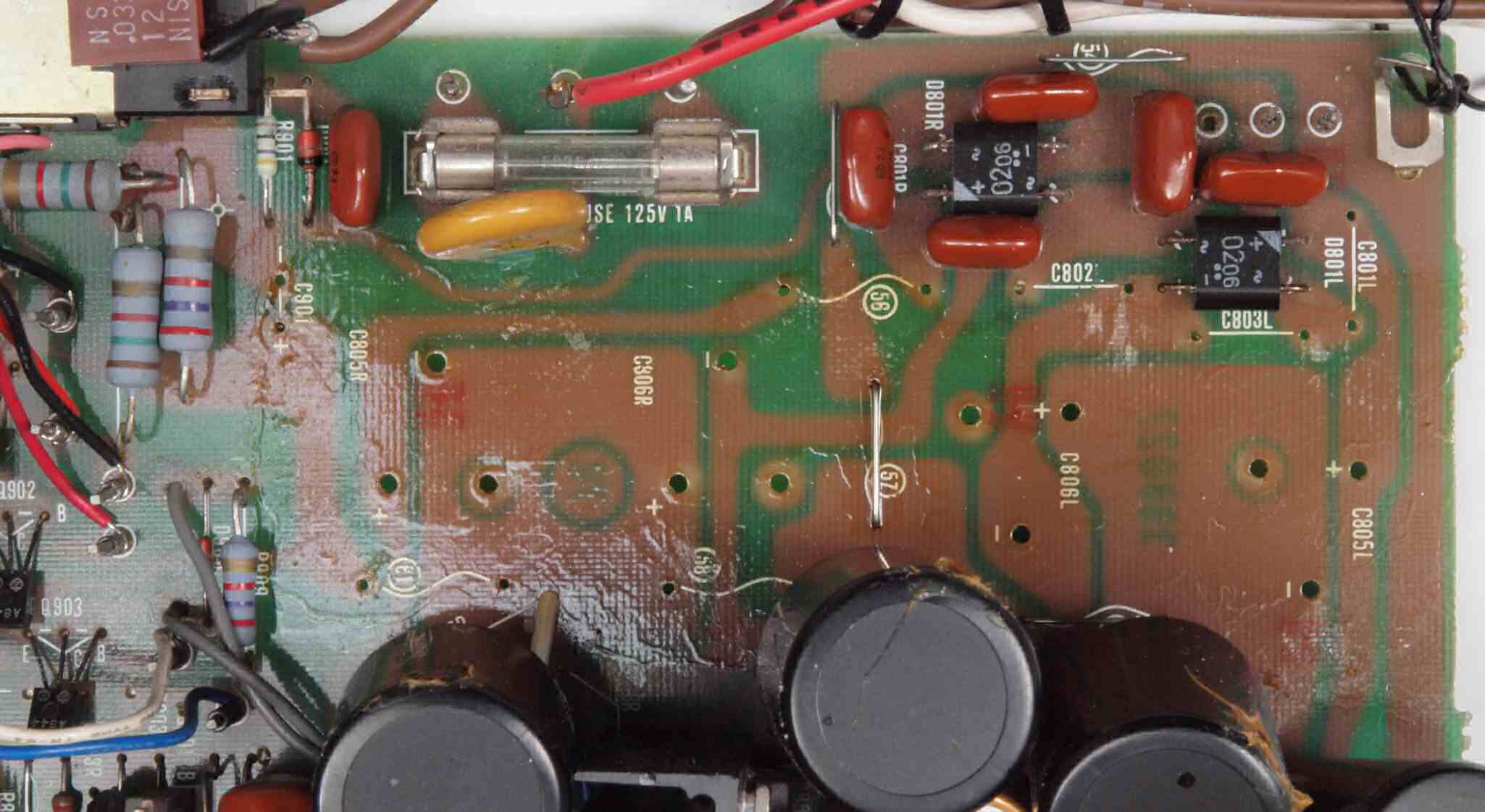

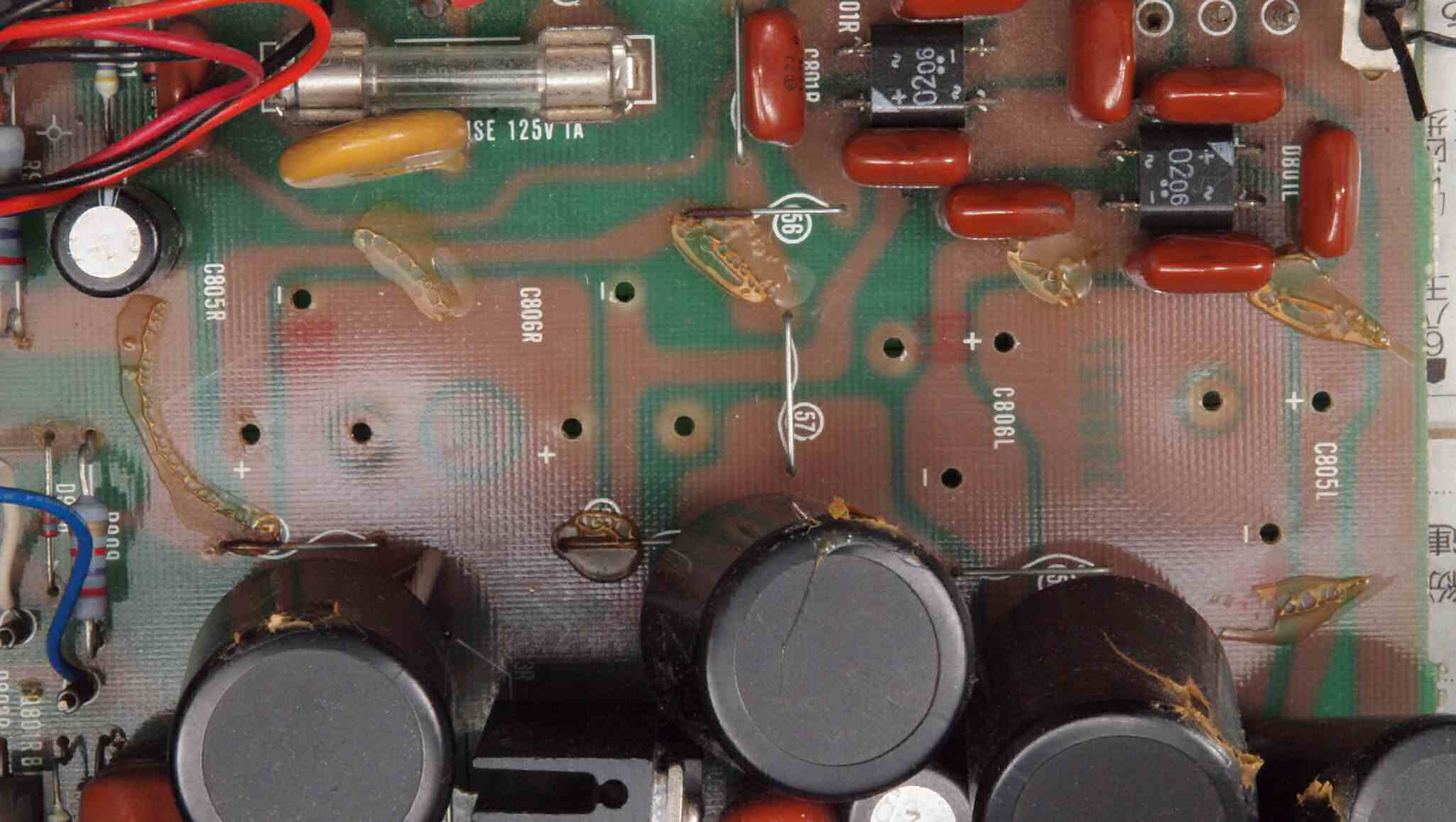

Ｃ６２．　修理中　電源部基板。　トルエン溶媒の接着剤。

Ｃ６３．　修理後　電源部基板。　トルエン溶媒の接着剤を取り去り、コート液を塗布後。

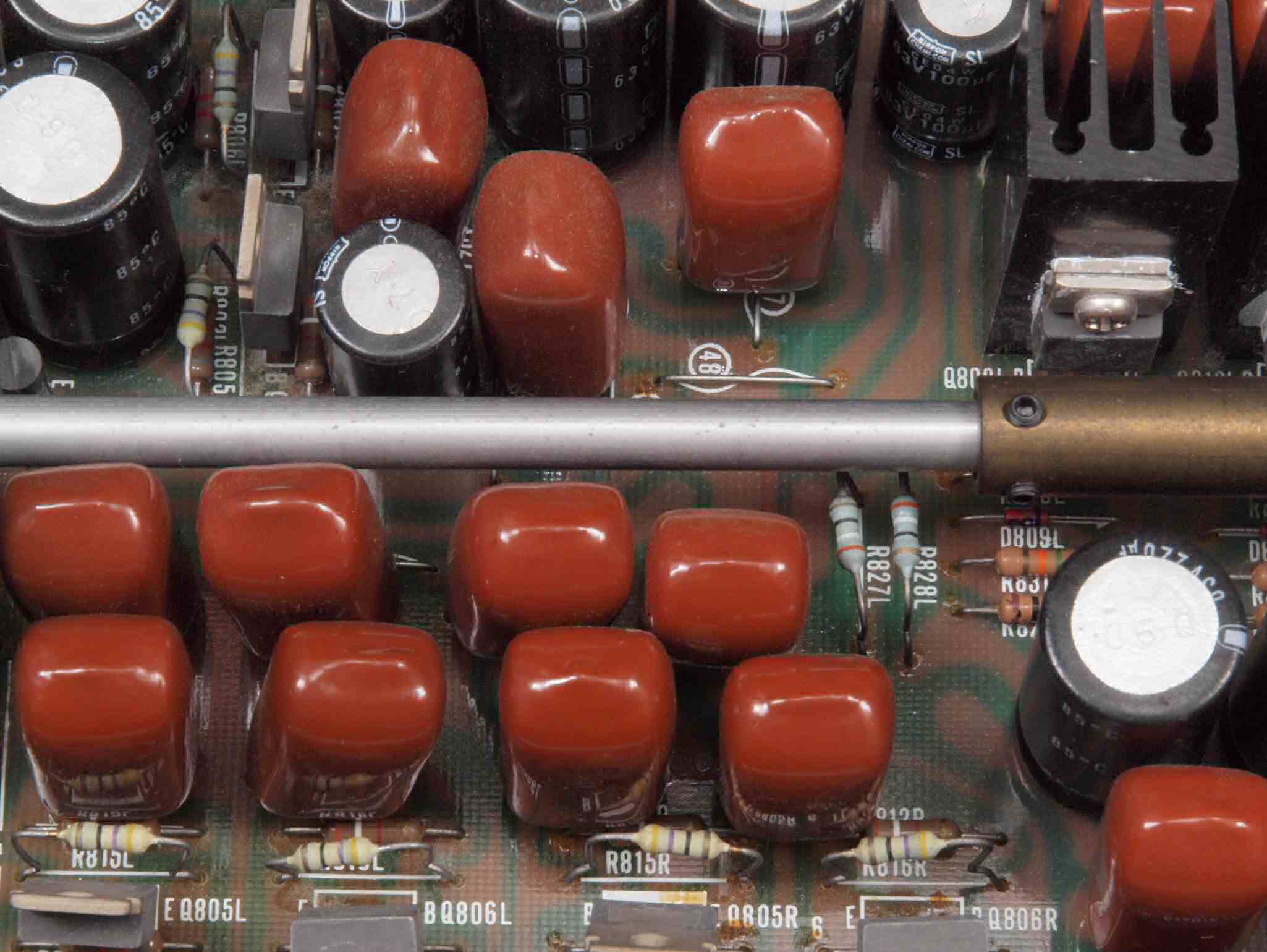

Ｃ６４．　修理後　電源部基板。電解コンデンサー２０個、抵抗４個、ＴＲ（トランジスター）４個交換。

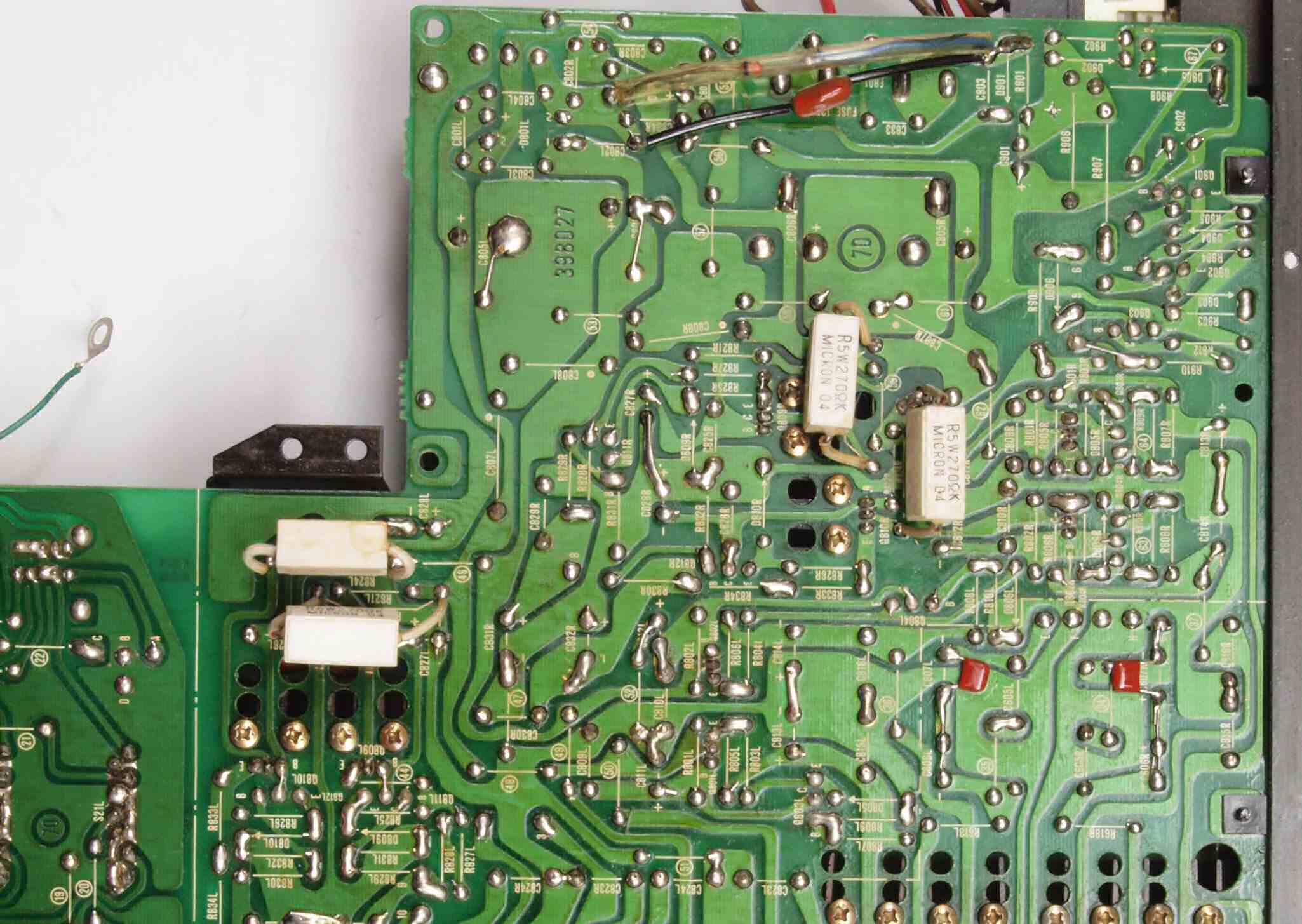

Ｃ６５．　修理前　電源部基板裏。

Ｃ６６．　修理（半田補正）後　電源部基板裏。 　全ての半田をやり修す。フイルムコンデンサー２個追加。

Ｃ６７．　完成電源部基板裏。　　洗浄後防湿材を塗る。

Ｃ６８．　修理前　電源部基板２。電解コンデンサー１０個、抵抗８個、ＴＲ（トランジスター）４個交換。

Ｃ６９．　修理後　電源部基板２。

Ｃ６Ａ．　修理前　電源部基板２裏。

Ｃ６Ｂ．　修理（半田補正）後　電源部基板裏。 　全ての半田をやり修す。

Ｃ６Ｃ．　完成電源部基板２裏。　　洗浄後防湿材を塗る。

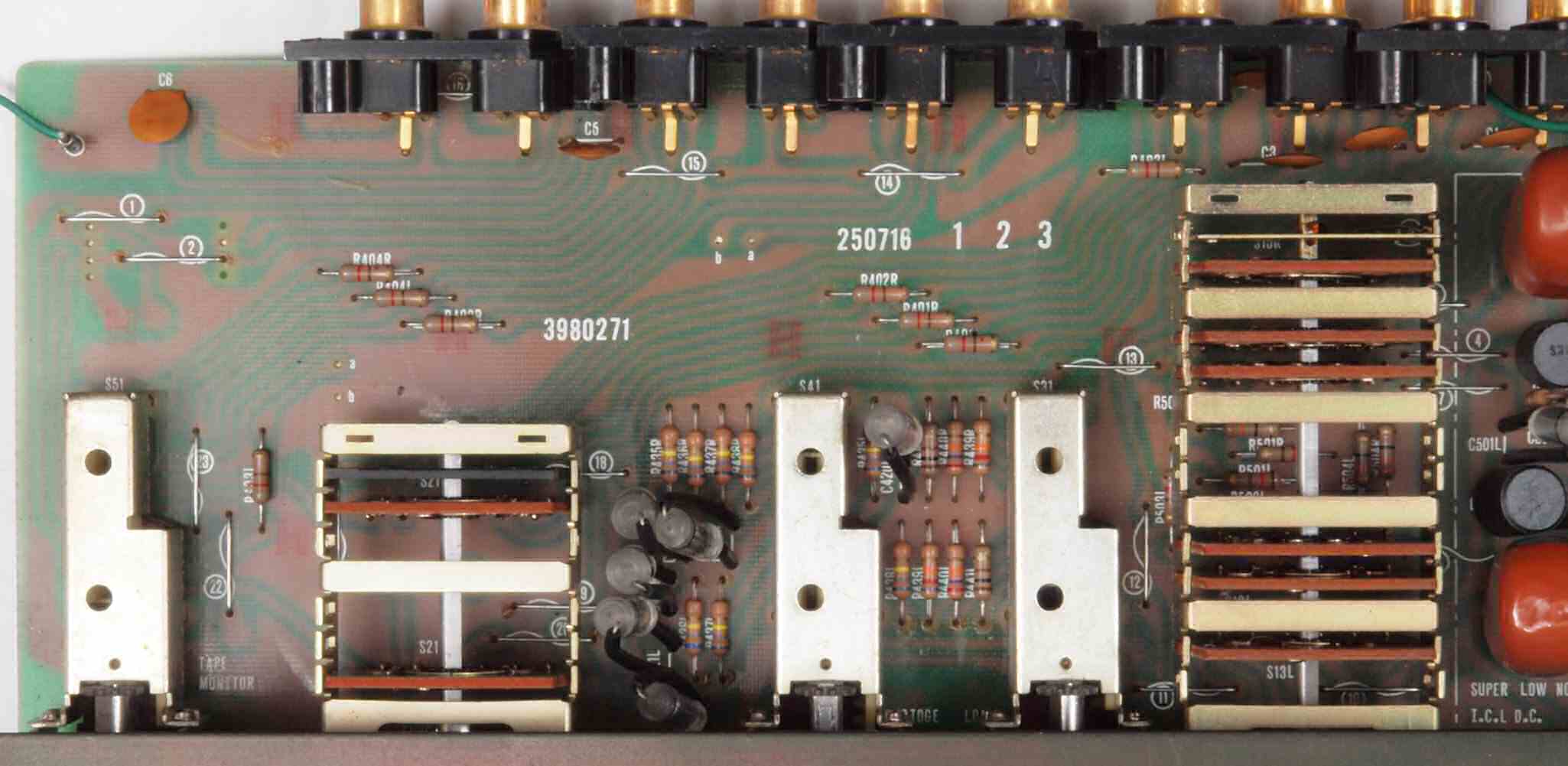

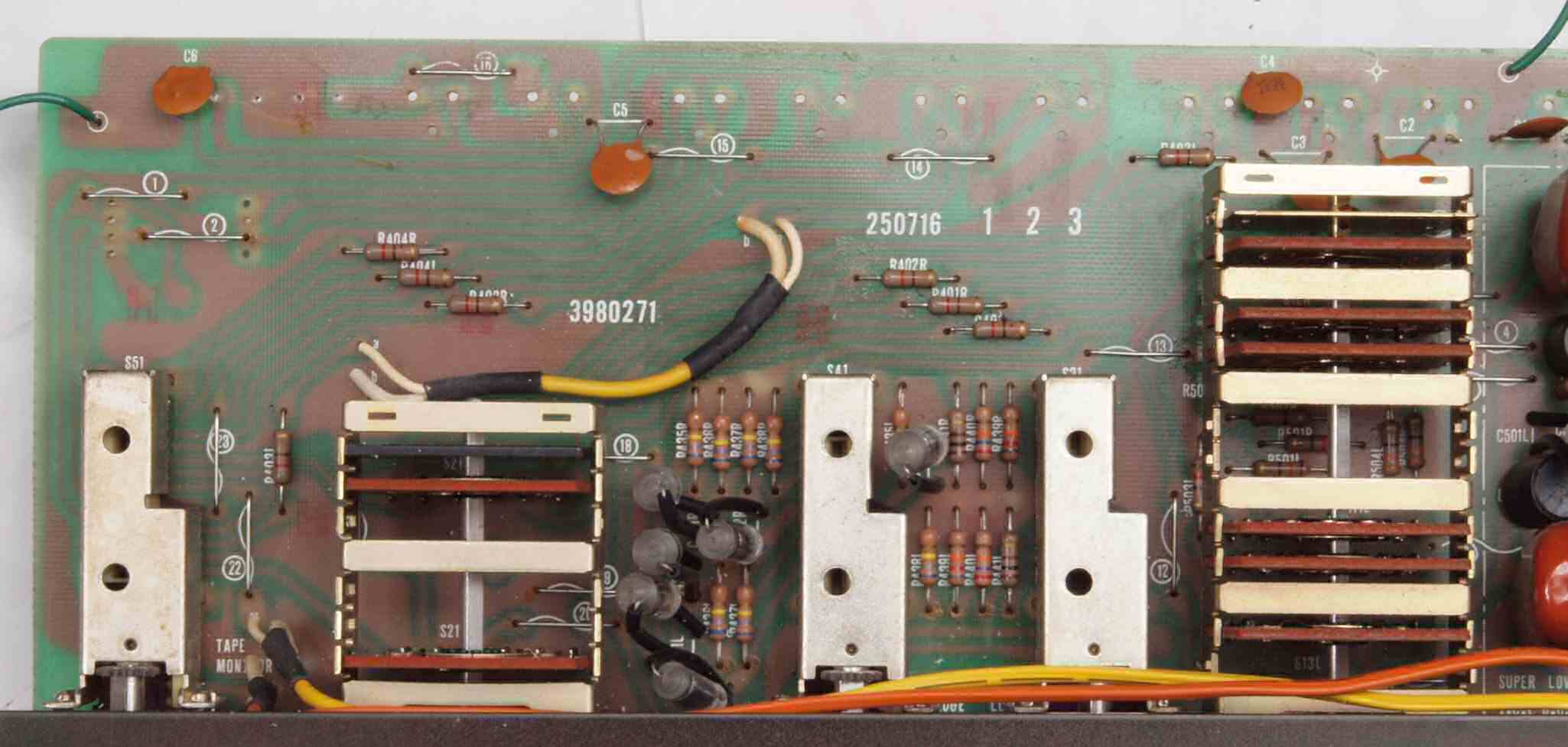

Ｃ７１．　修理前　ＳＷ部基板。

Ｃ７２．　修理後　ＳＷ部基板。

Ｃ７３．　修理前　ＳＷ部基板裏。

Ｃ７４．　修理（半田補正）後　ＳＷ部基板裏。 　全ての半田をやり修す。

Ｃ７５．　完成ＳＷ部基板裏。　　洗浄後防湿材を塗る。

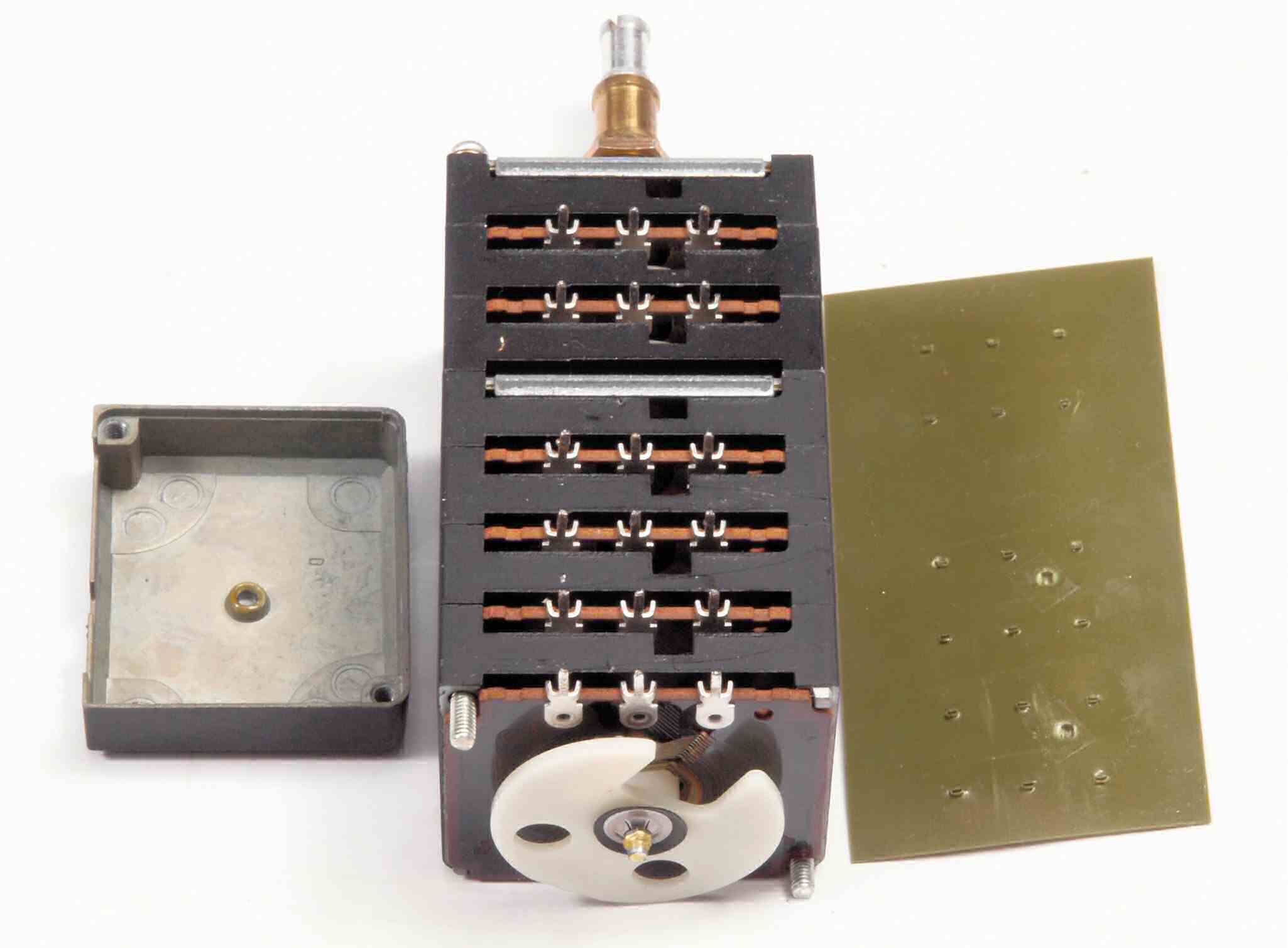

Ｃ８１．　清掃中　主ＶＲ、接点復活材を使用する為に空けられた２個の穴。このシートを取るのが面倒な為。

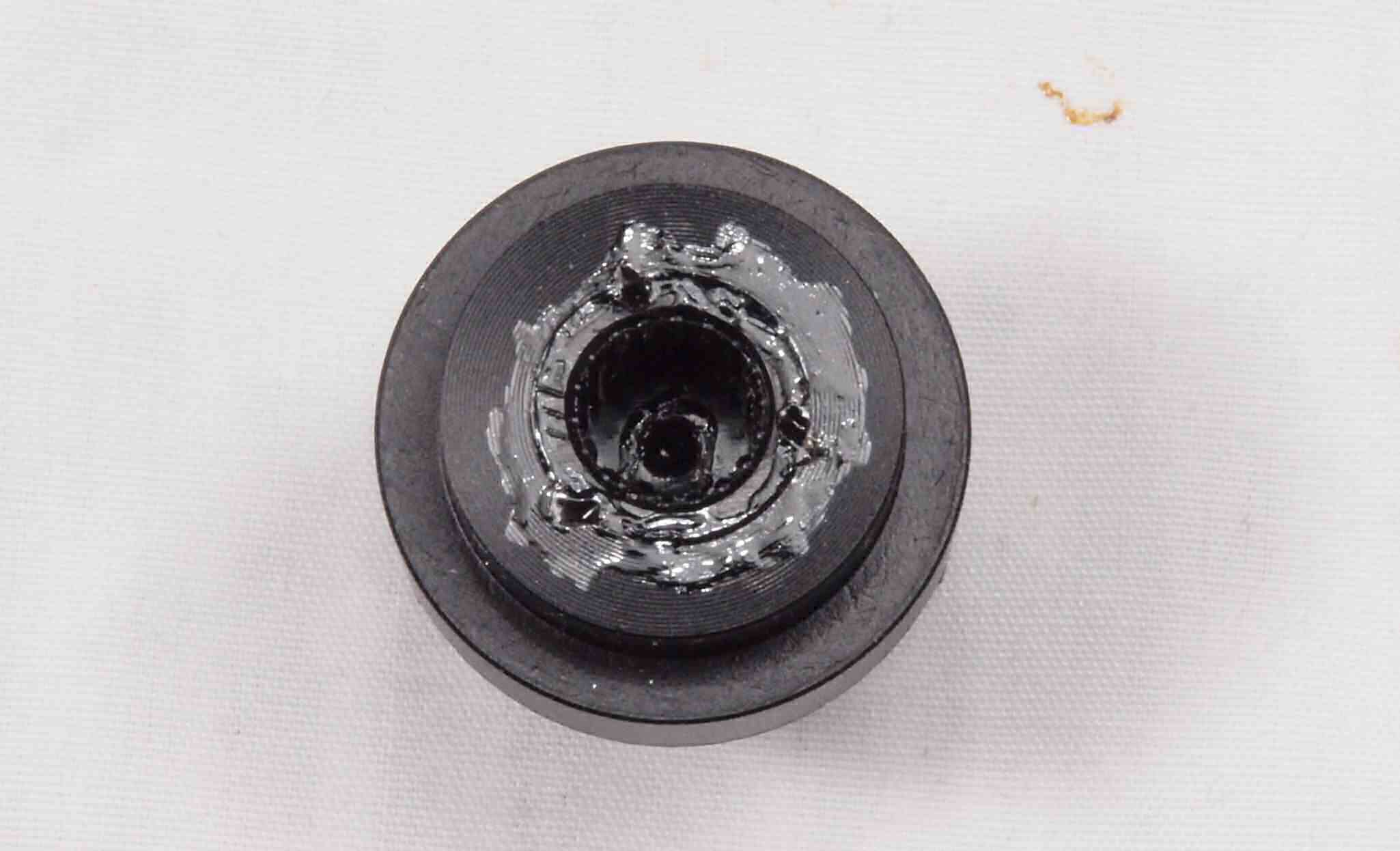

Ｃ９１．　修理中　ツマミ接着。

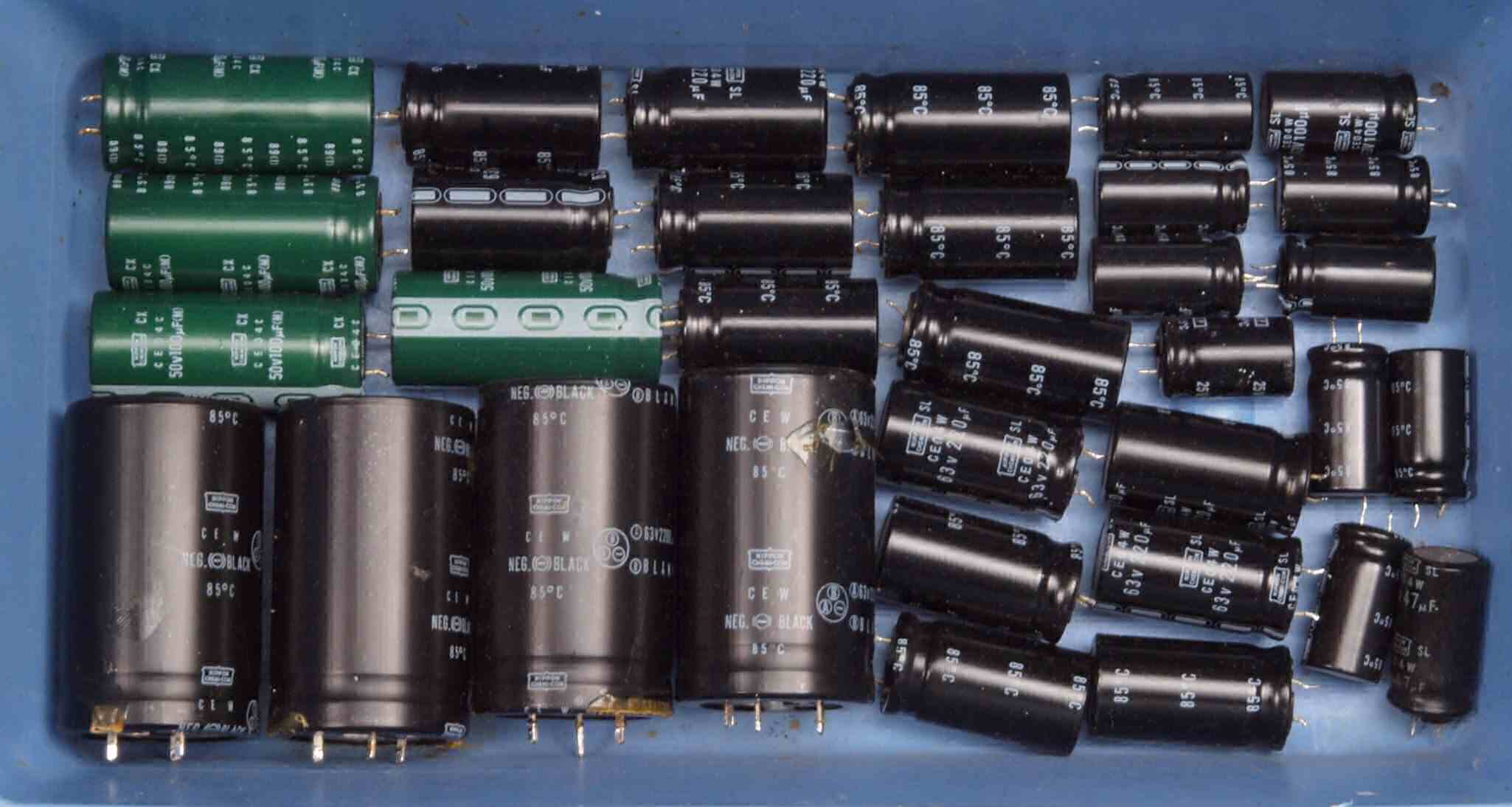

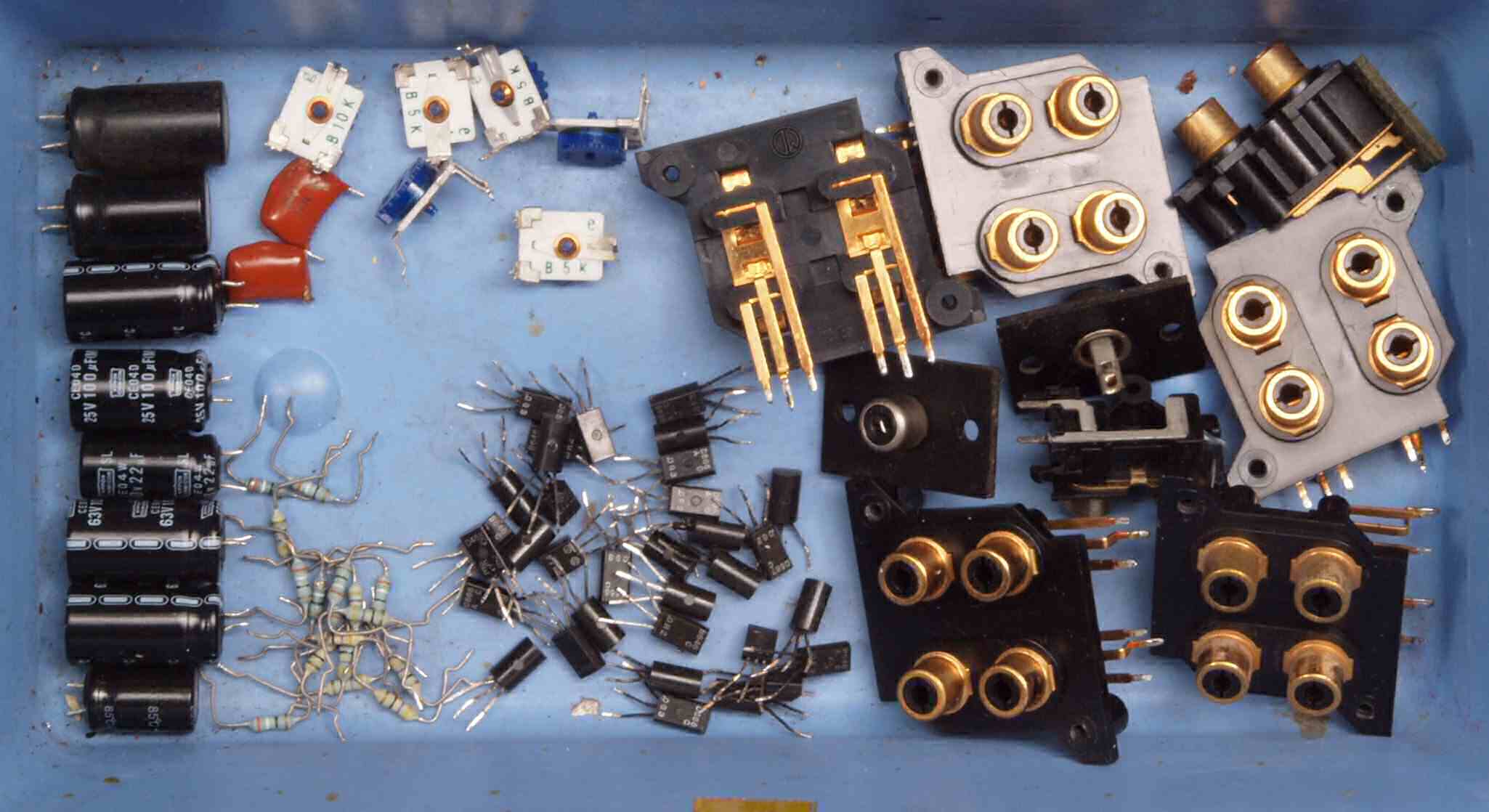

ＣＡ１．　交換部品。

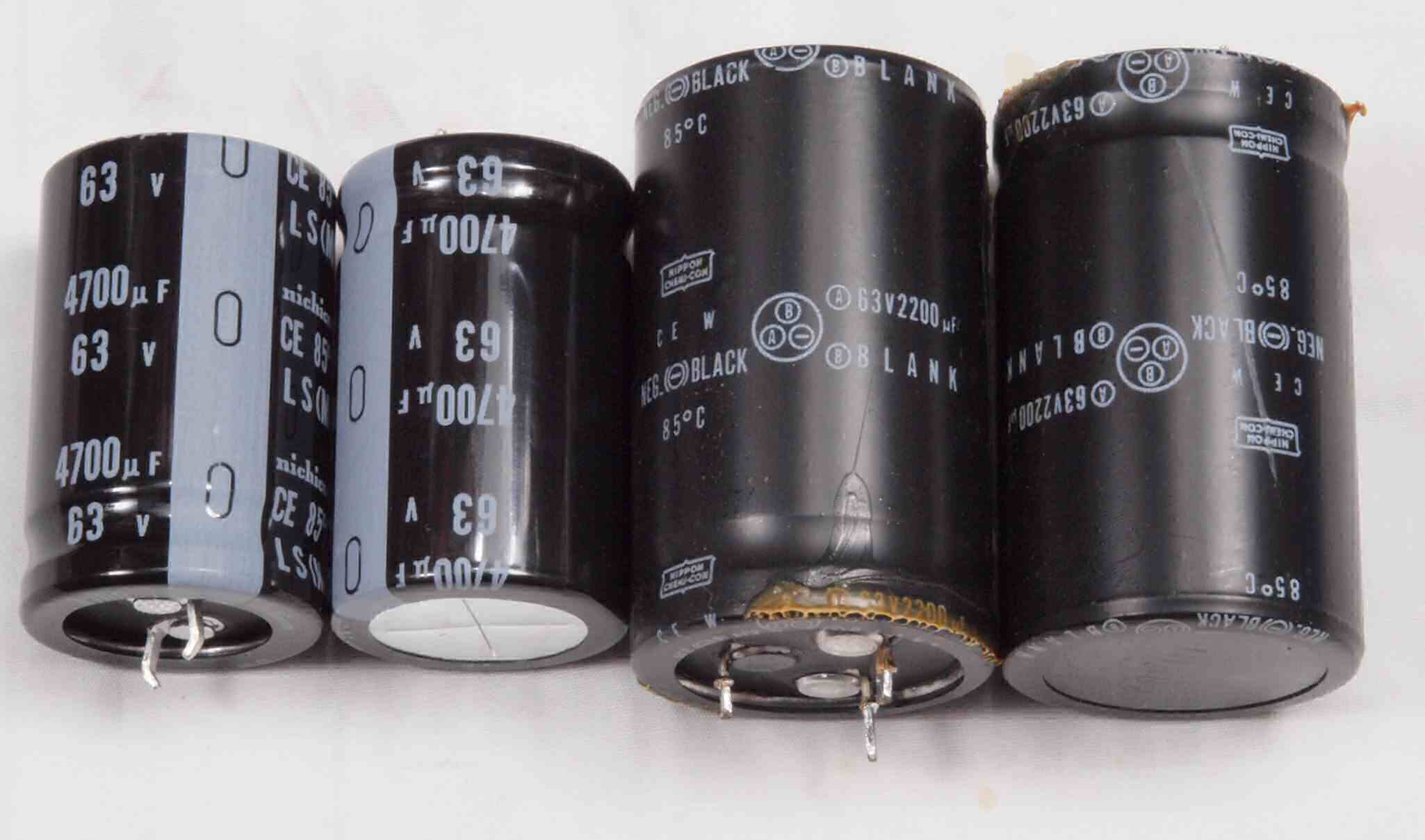

ＣＡ２．　交換部品、左＝交換する電解コンデンサー、４７００μＦ／６３ＶＷ。右＝付いていた電解コンデンサー、２２００μＦ／６３ＶＷ。

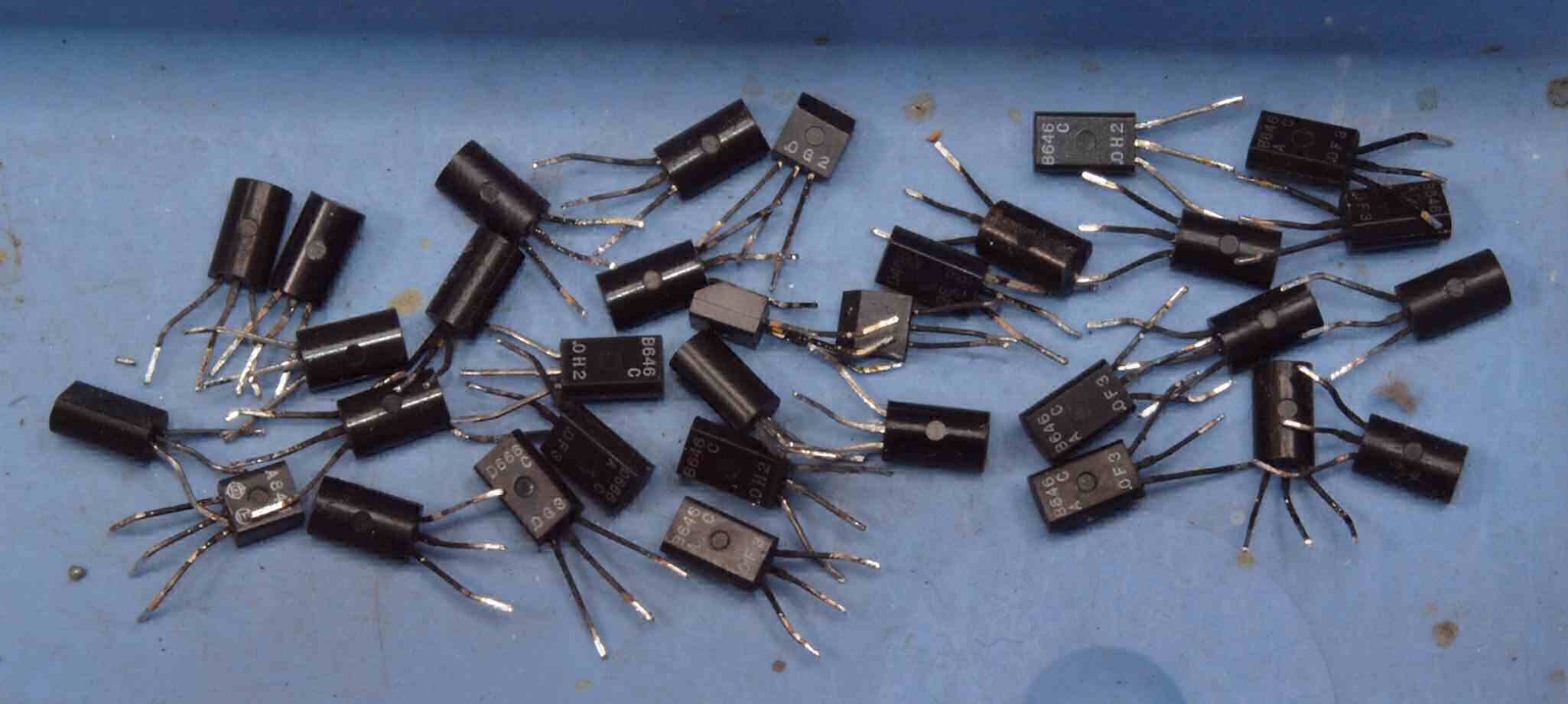

ＣＡ３．　交換部品。　足黒ＴＲ（トランジスター）。

ＣＢ１．　修理前　上から

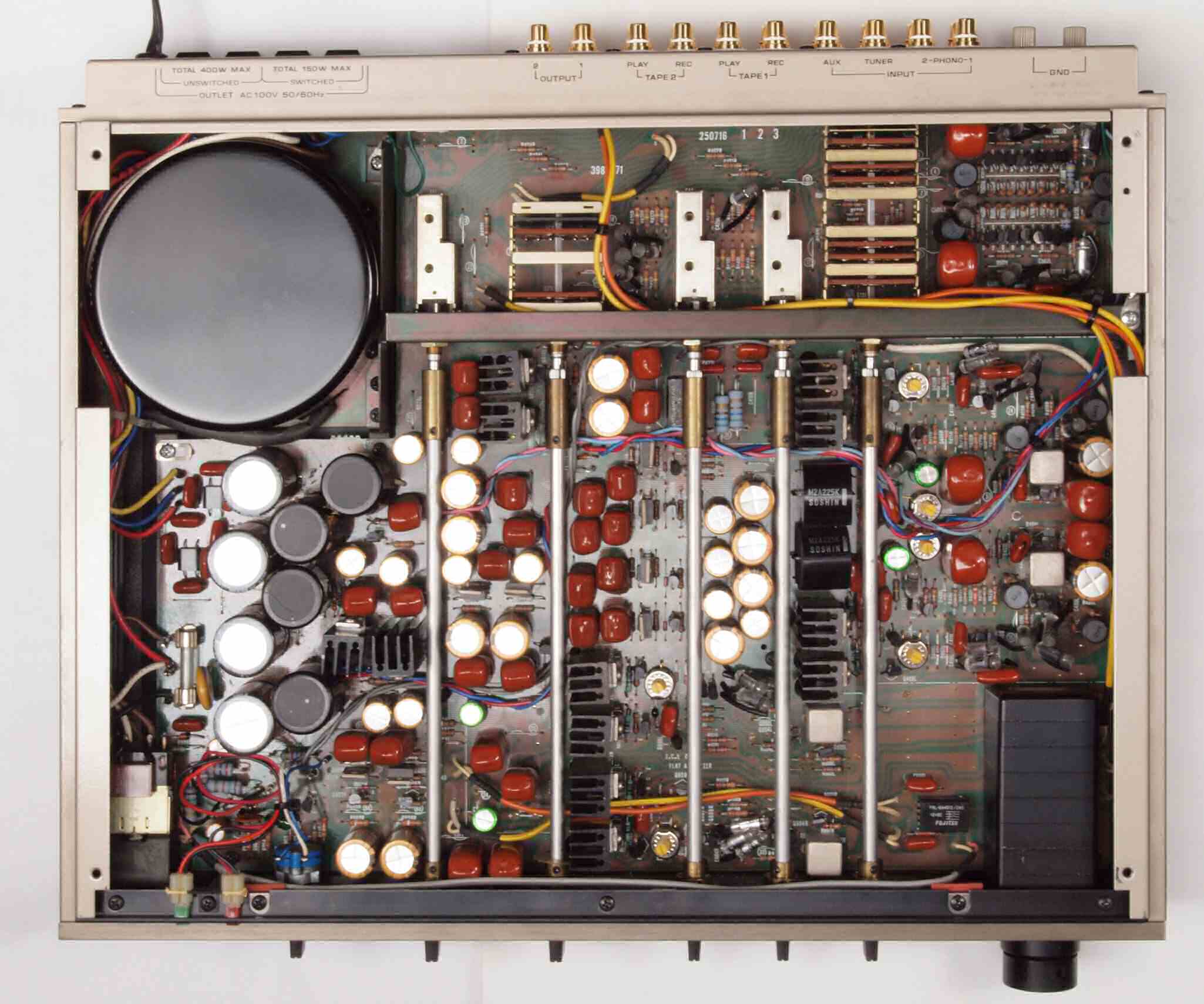

ＣＢ２．　修理後　上から

ＣＢ３．　修理前　下から

ＣＢ４．　修理後　下から

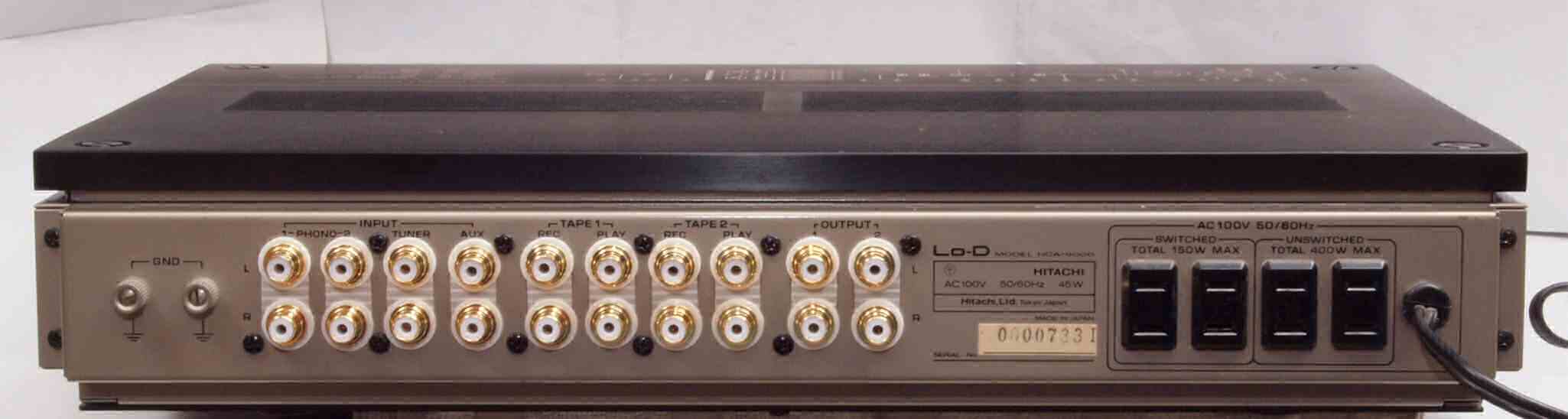

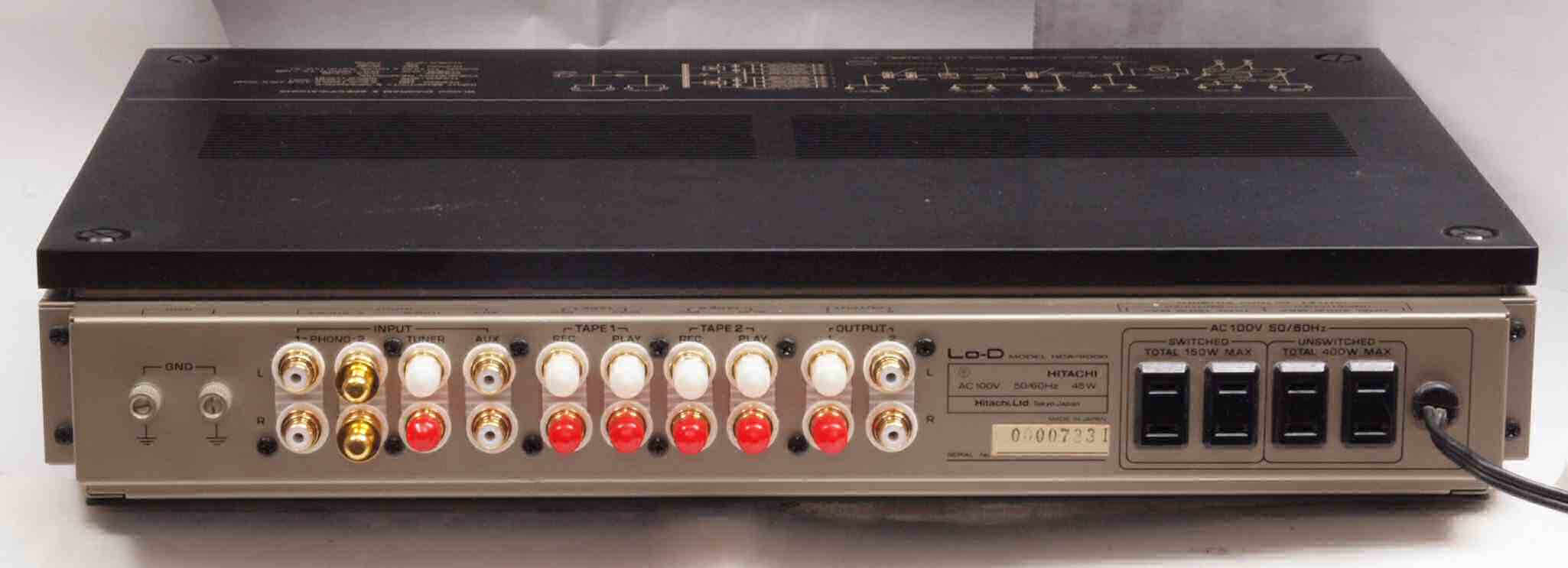

ＣＣ１．　完成後から見る。

ＣＣ２．　完成後から見る。　使用しないＲＣＡ端子にはキャップを付ける。

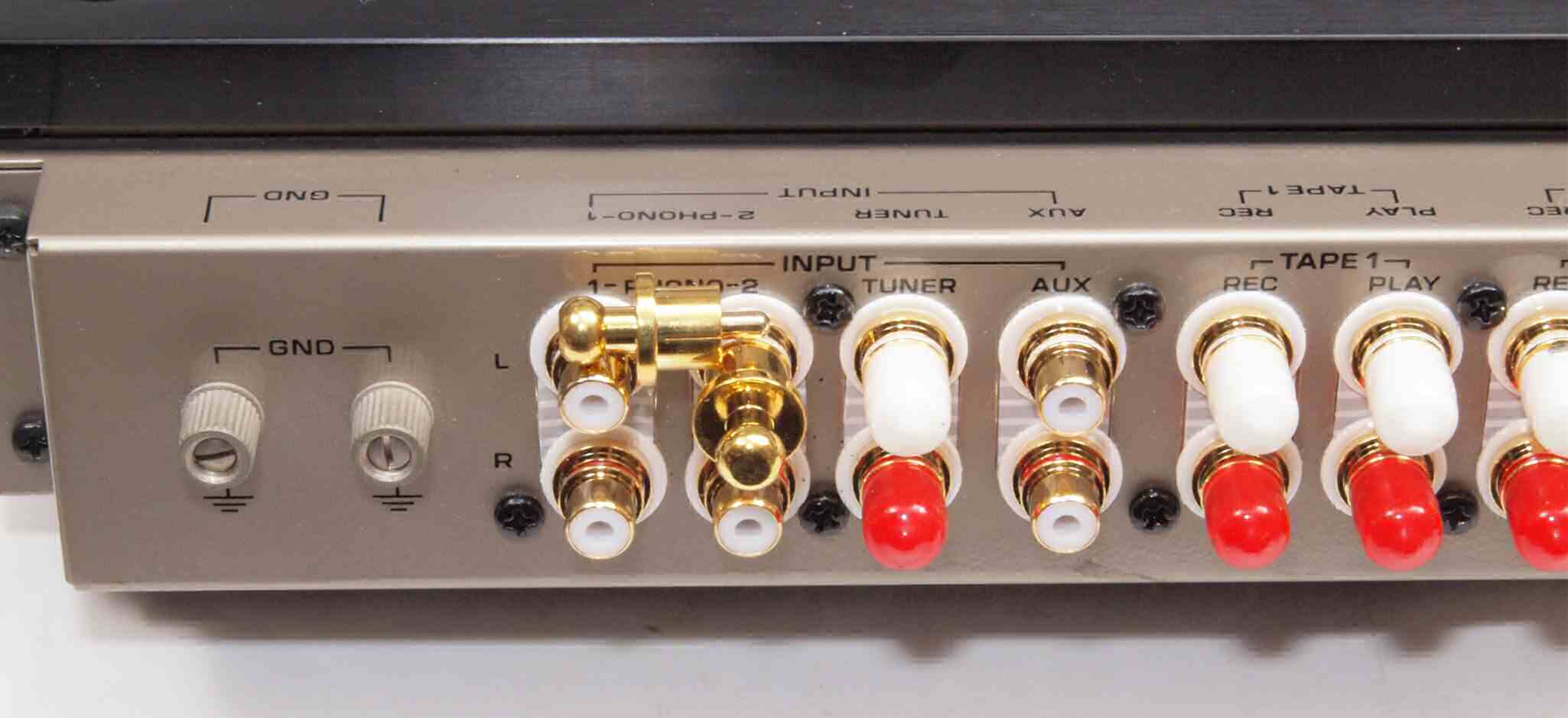

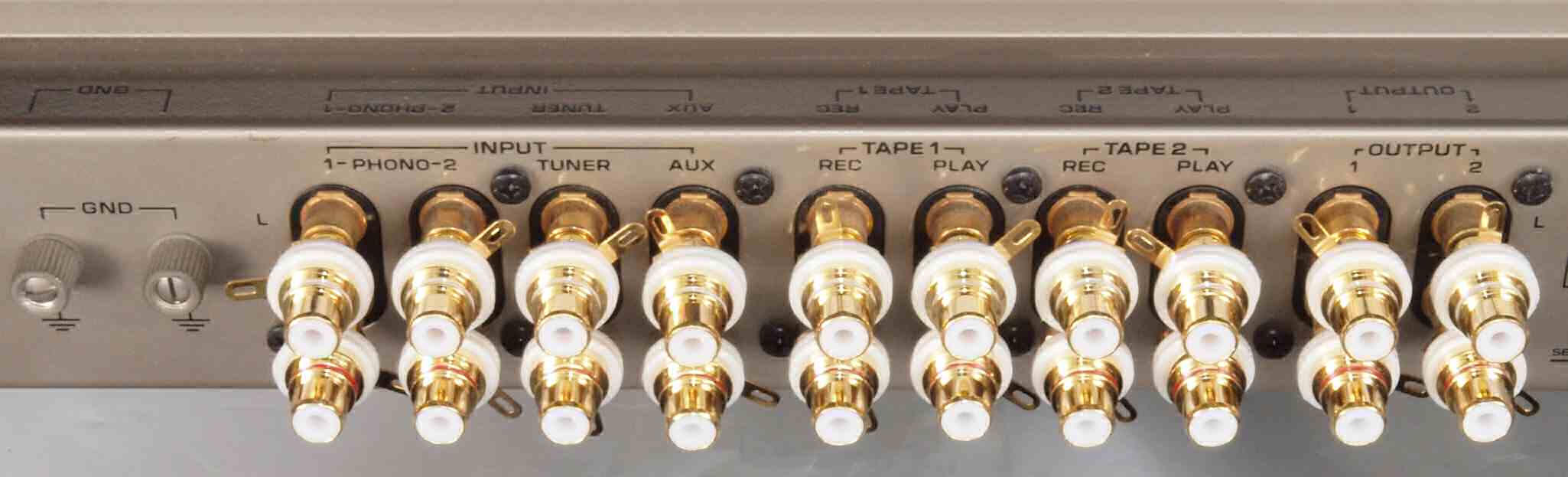

ＣＣ３．　完成後から見る。　使用しないＰＨＯＮＯ入力ＲＣＡ端子にはショウトピンを付ける。

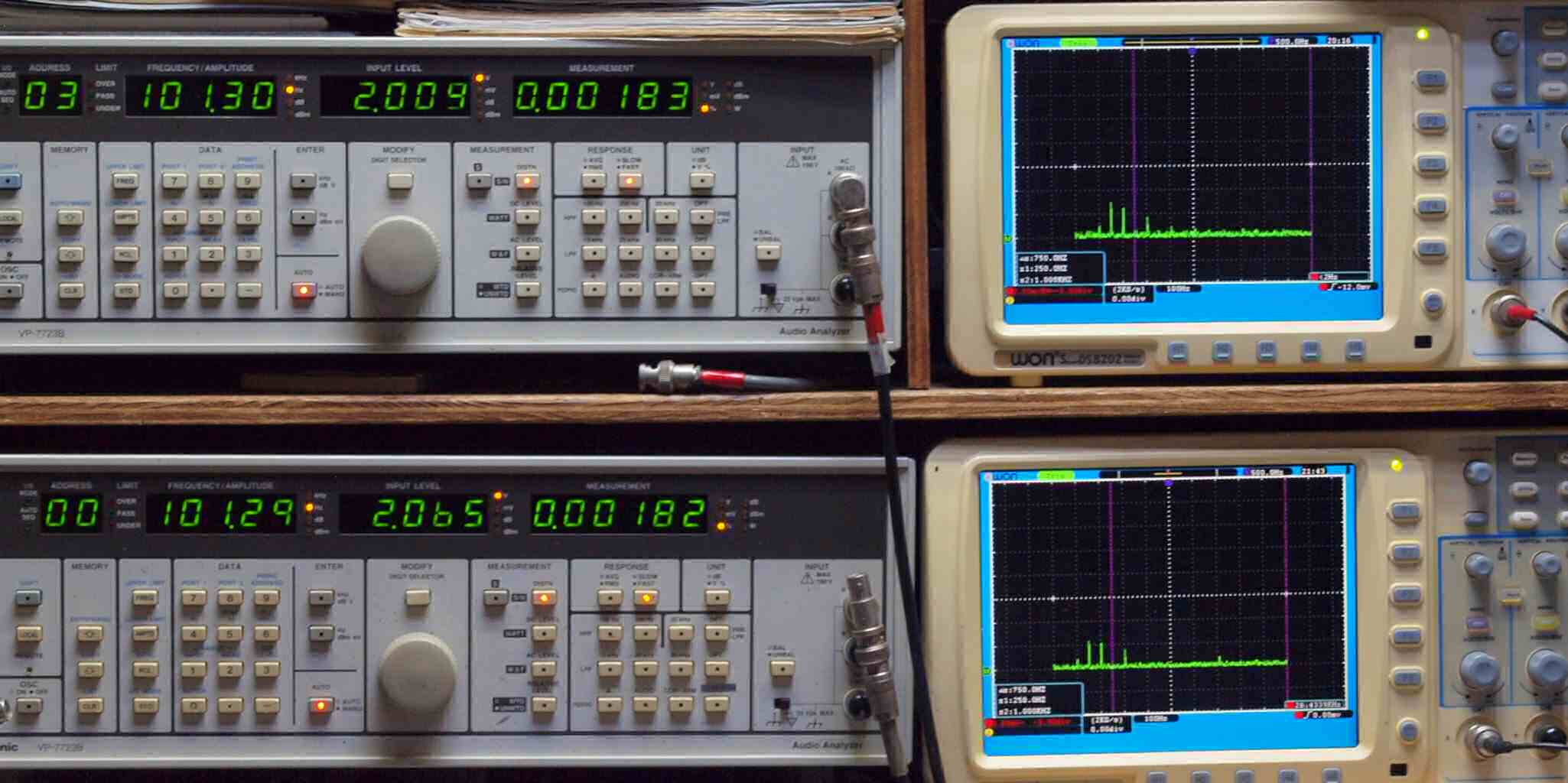

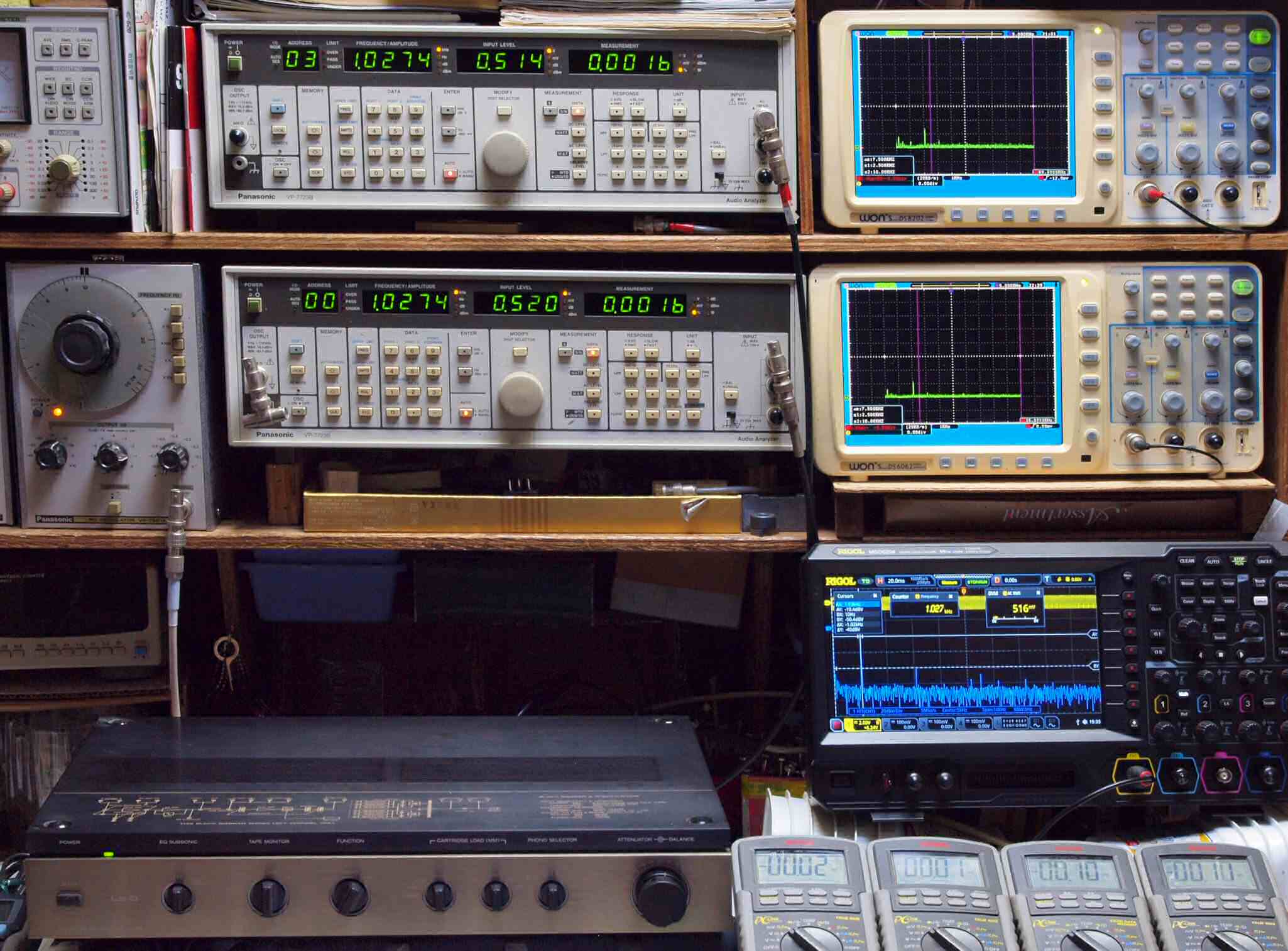

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

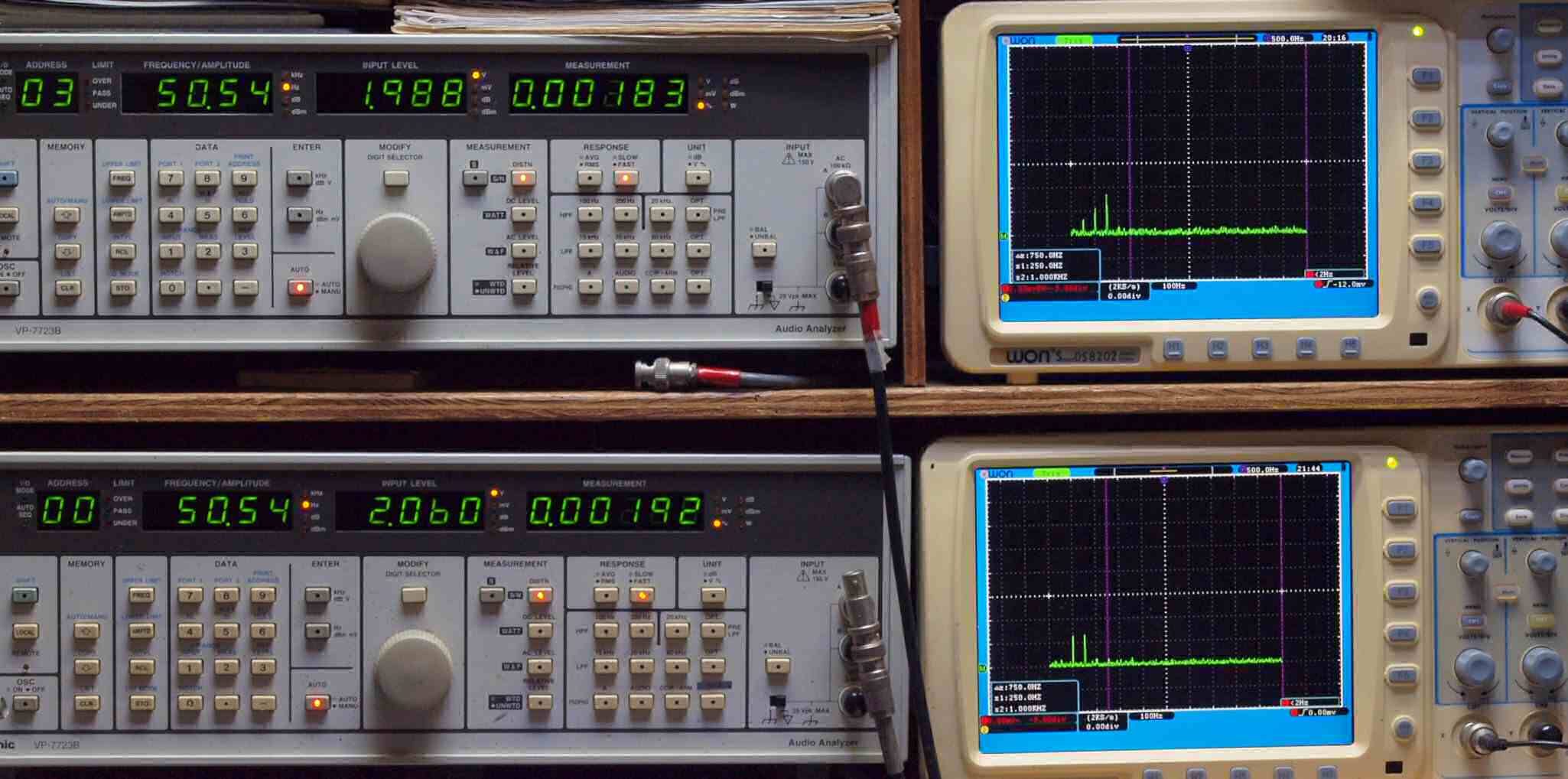

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００１８３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００１９２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００１８３％歪み。 　　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００１８２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００１７３％歪み。 　　　　　　　　　　　　 　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００１７３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

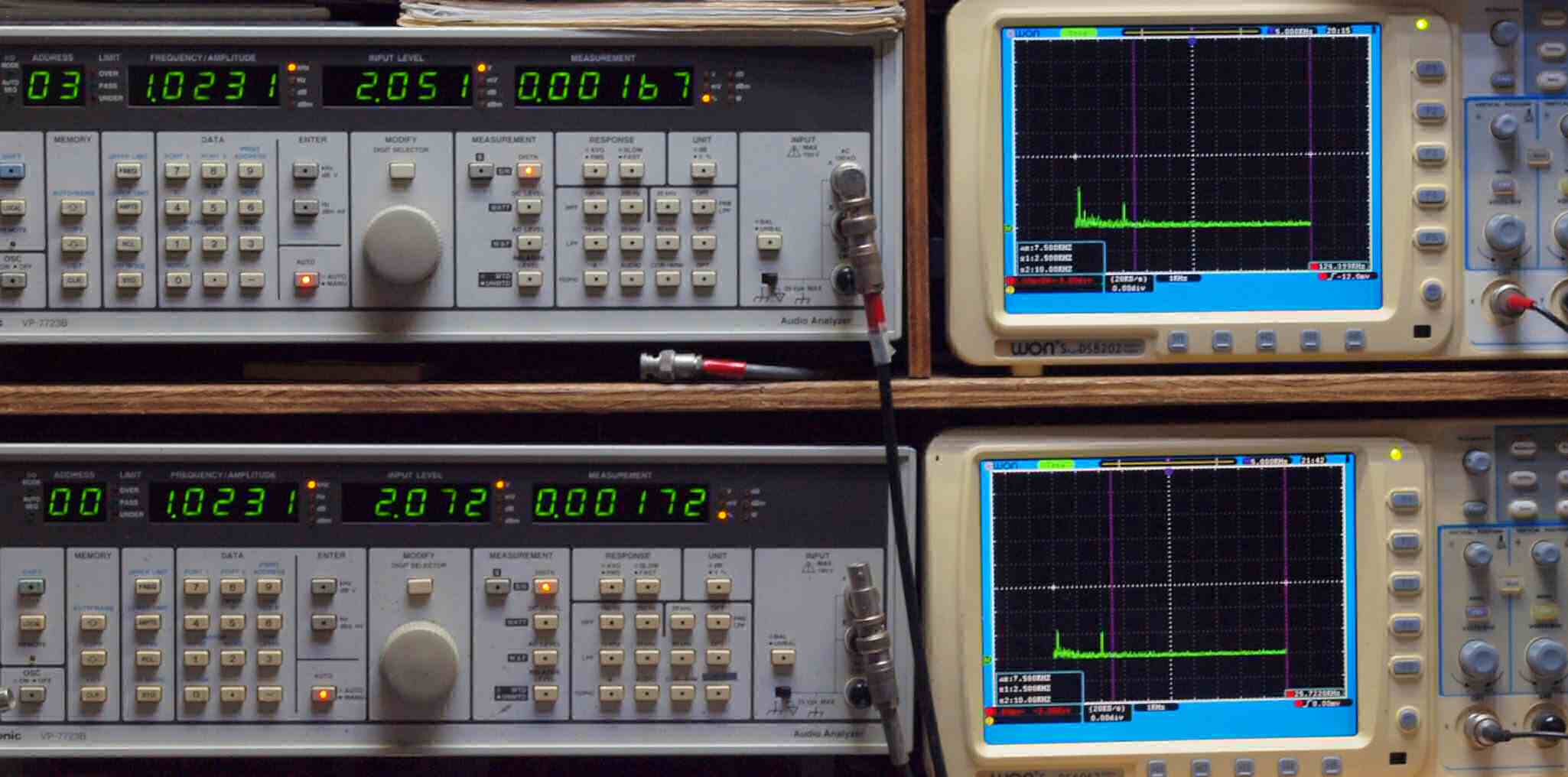

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００１６７％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００１７２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

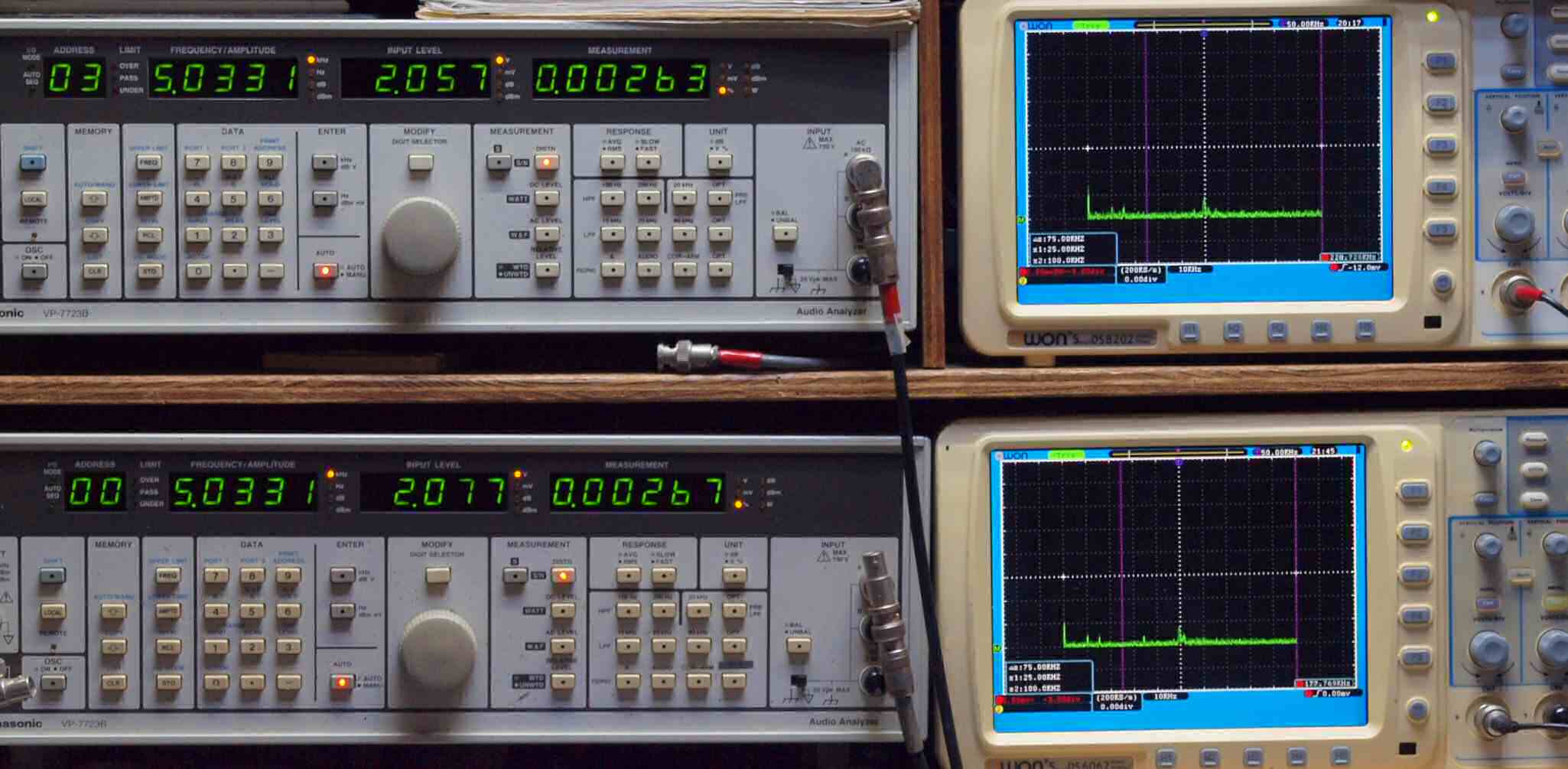

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００２６３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００２６７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

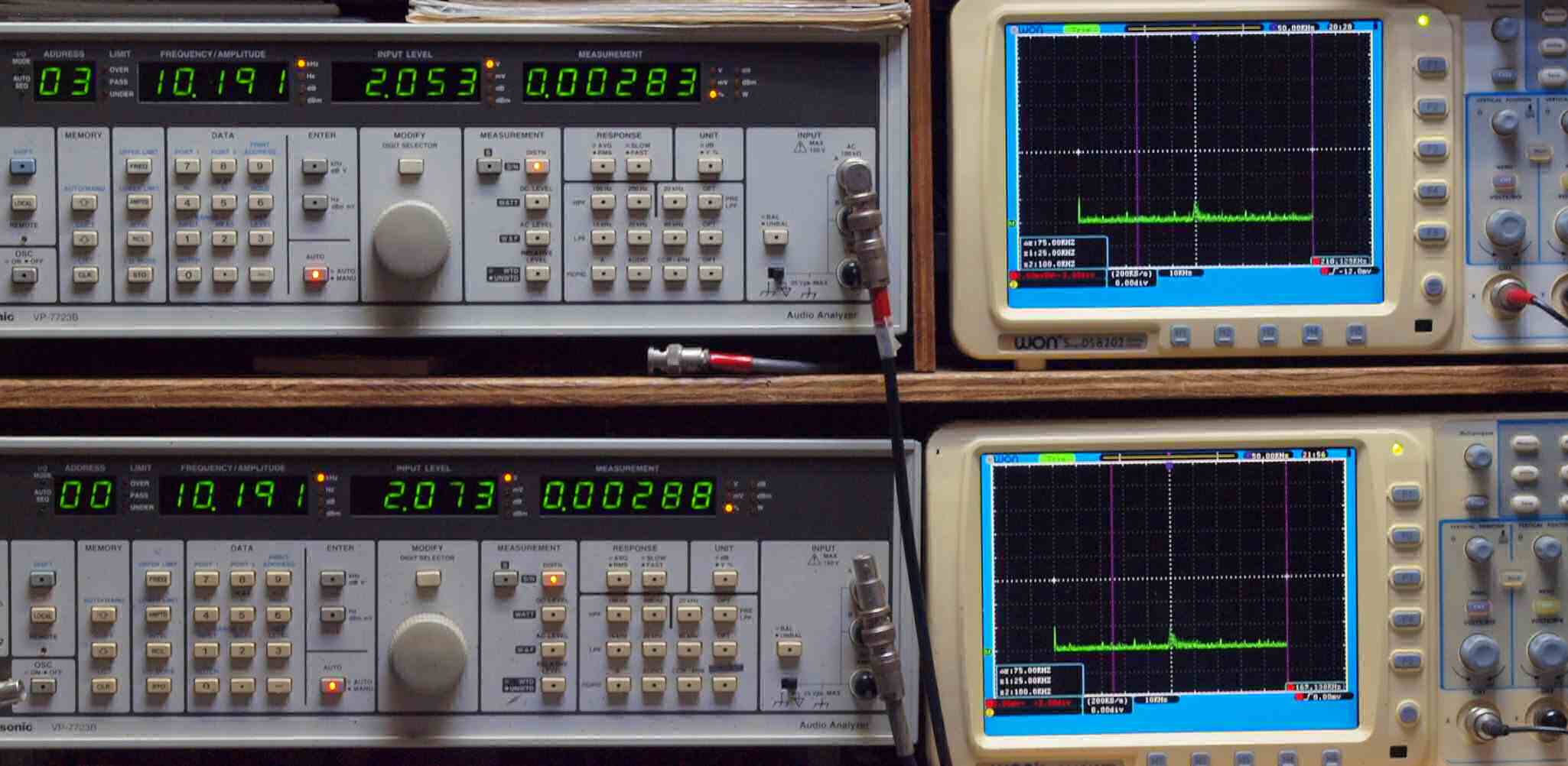

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００２８３％歪み。 　　　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．００２８８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００１８３％歪み。 　　　　　 　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００１９２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

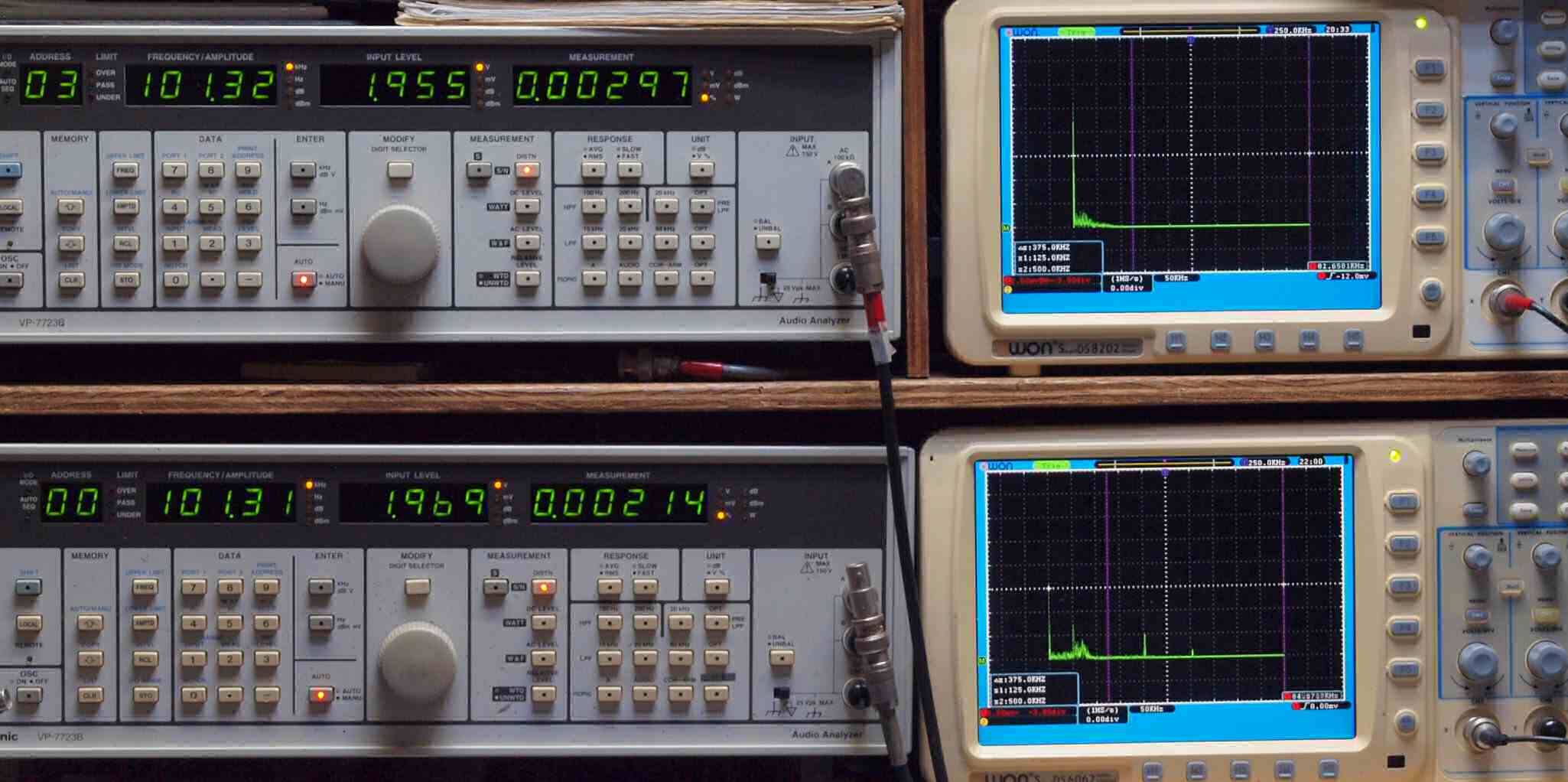

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００２９７％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００２１４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．００８２０％歪み。 　　　　　ＰＨＯＮＯ_２入力、　Ｌ側出力電圧＝２Ｖ、　０．００７７６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

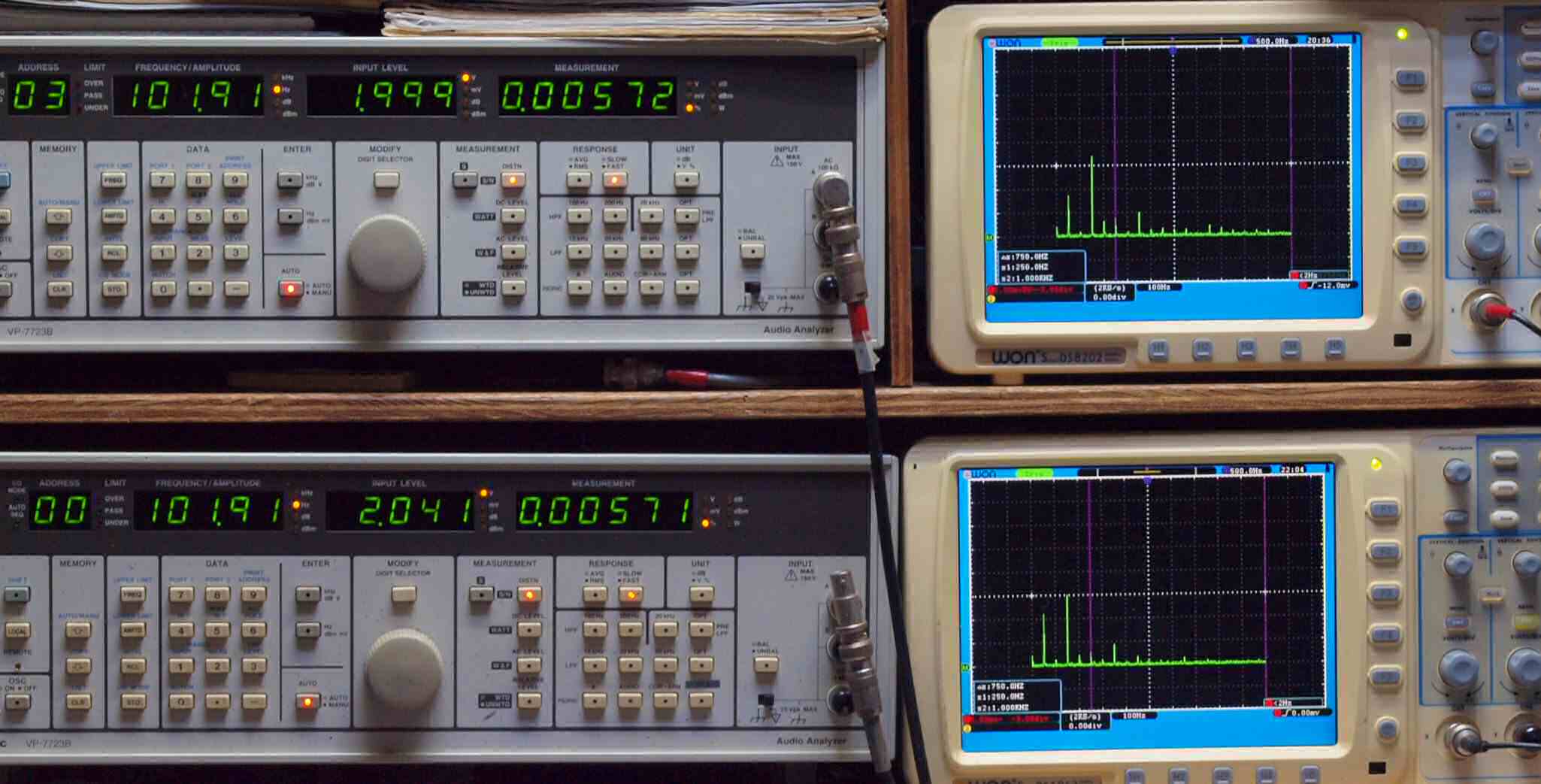

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５７２％歪み。 　　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５７１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

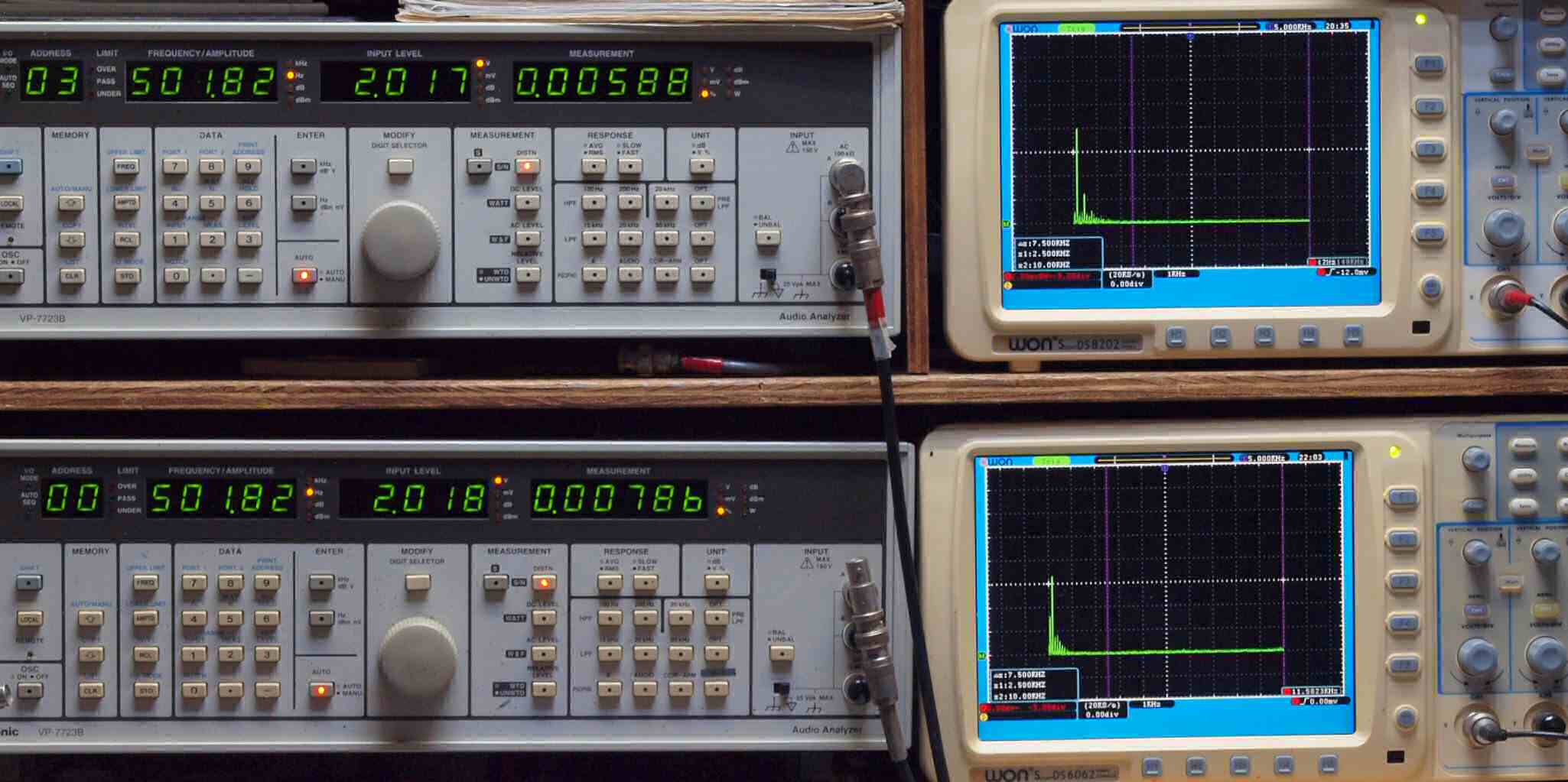

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５８８％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７８６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５５０％歪み。 　　　　　　　　 　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７１２％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７０７％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００９６５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

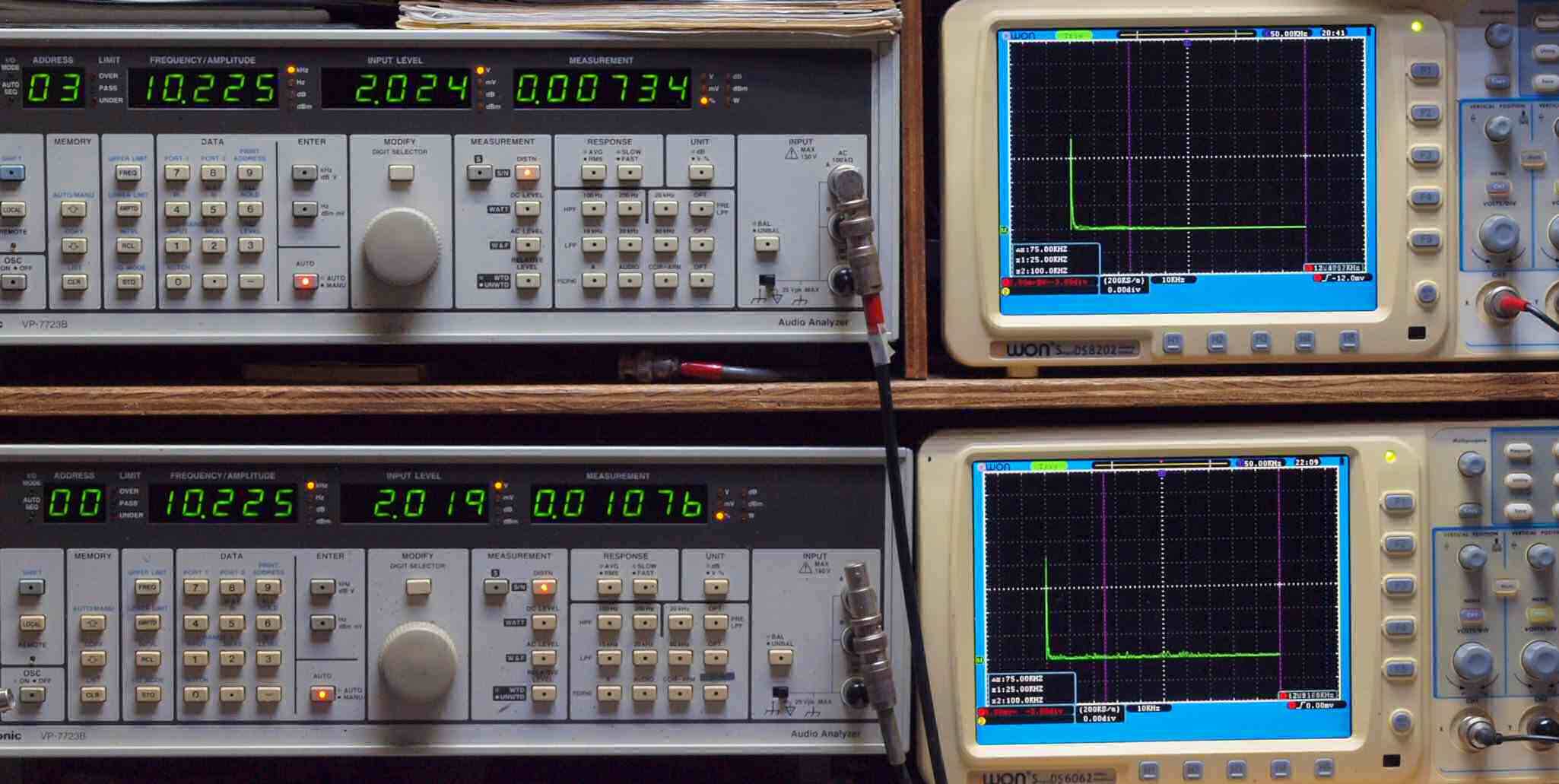

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７３４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１０７６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

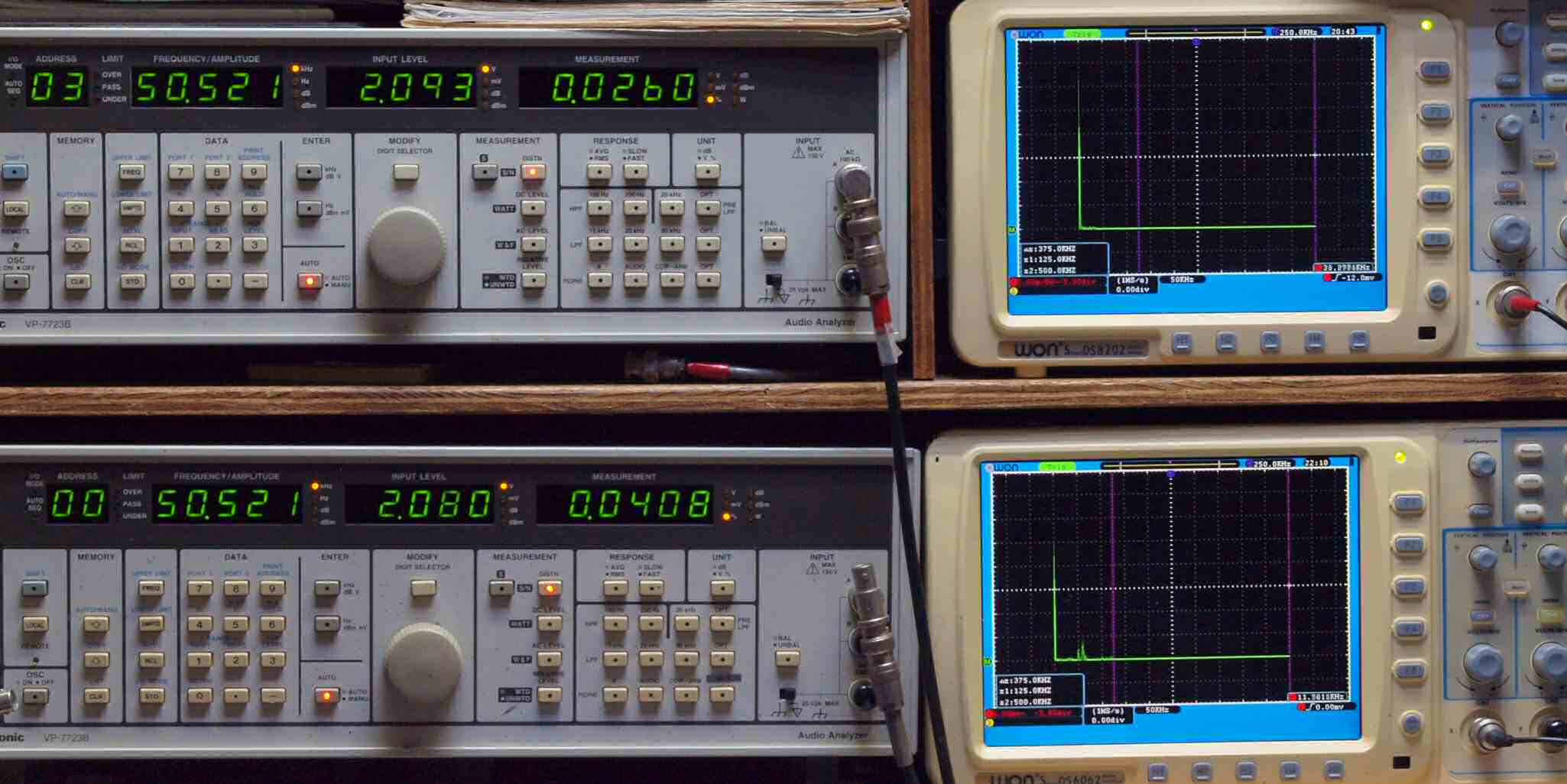

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２６０％歪み。 　　　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０４０８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

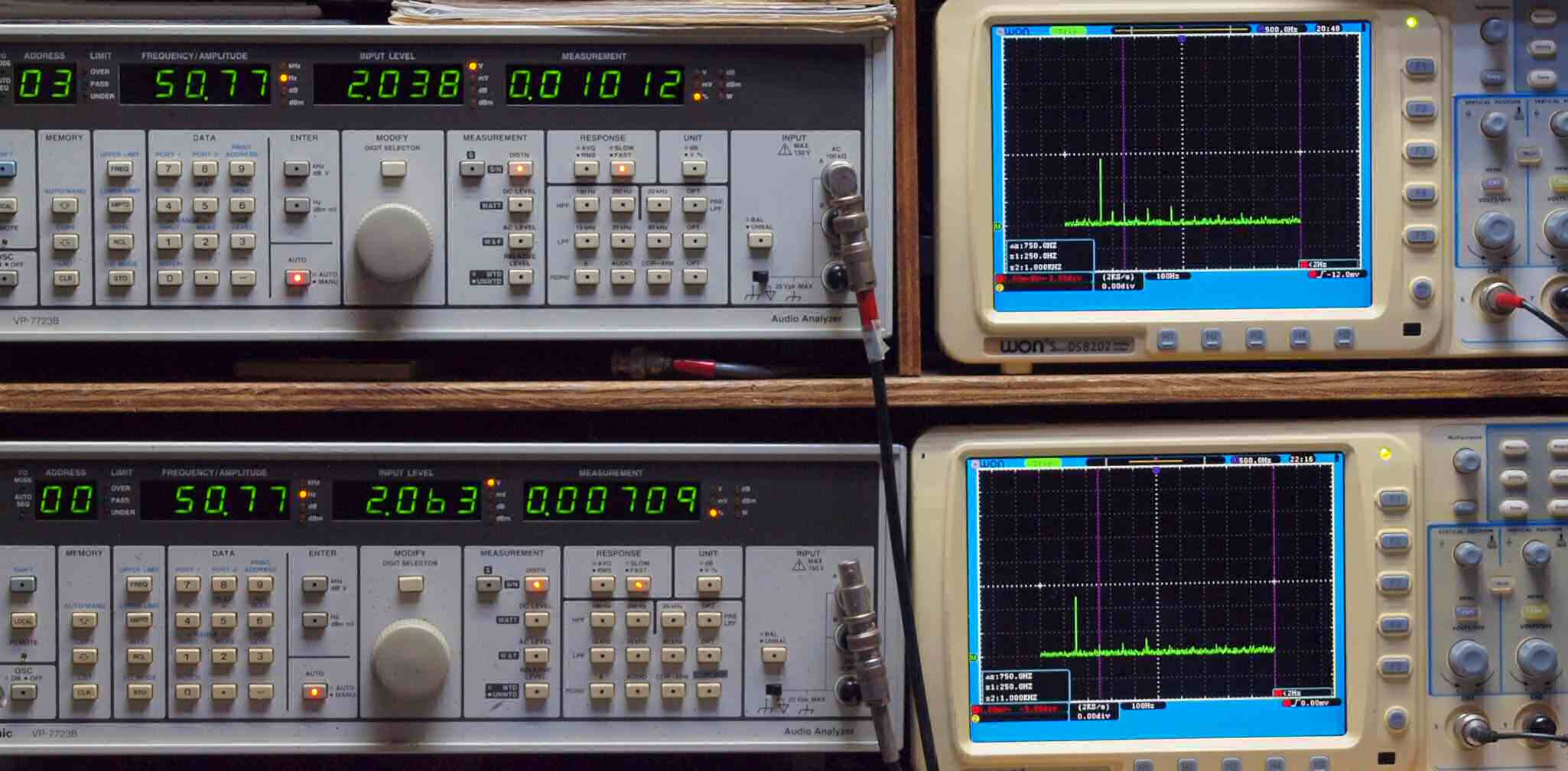

Ｅ４１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０１０１２％歪み。 　　　　　ＰＨＯＮＯ_１入力、　Ｌ側出力電圧＝２Ｖ、　０．００７０９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

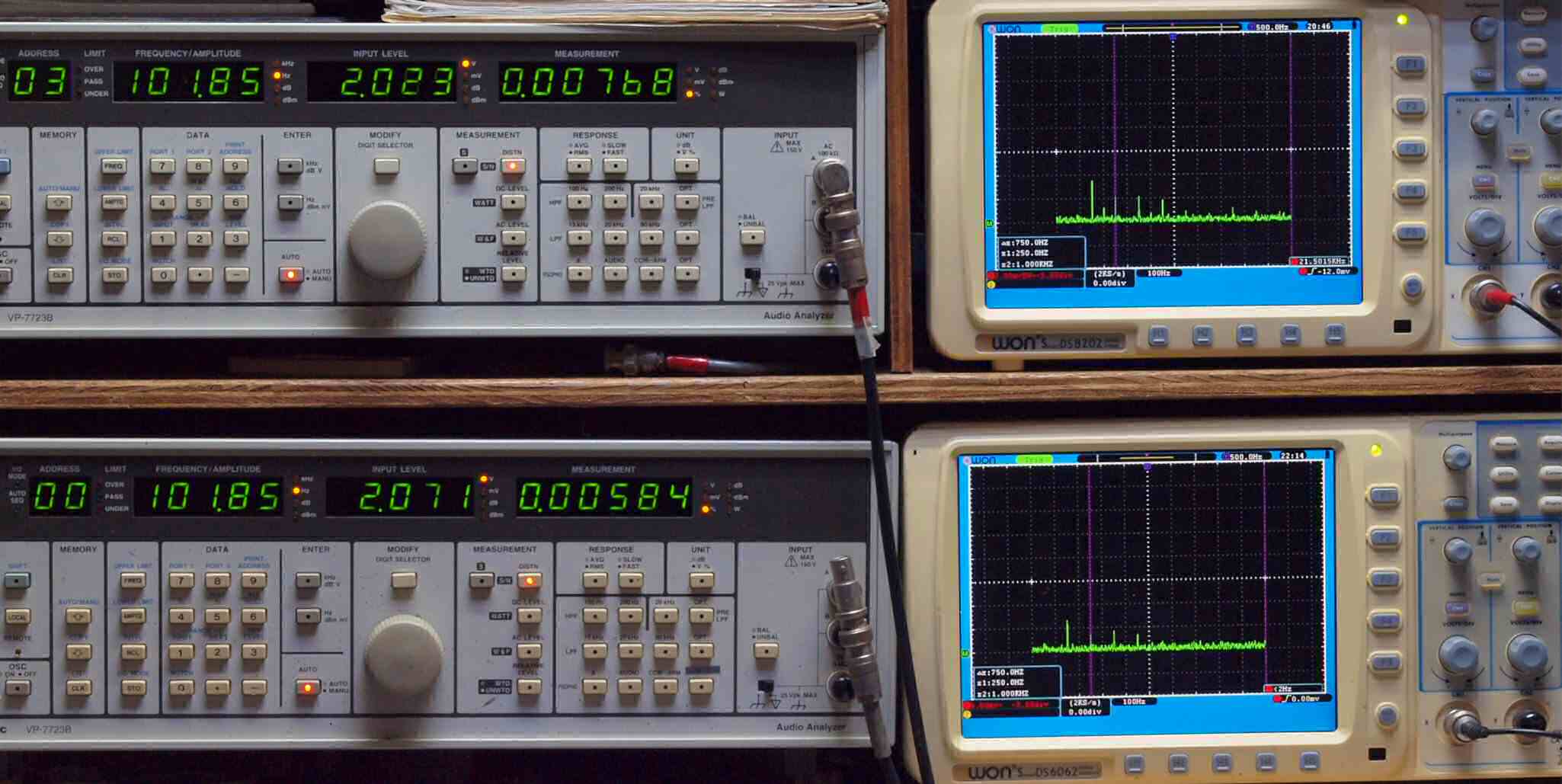

Ｅ４２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７６８％歪み。 　　　　　　　　　　　　 　　 　　Ｌ側出力電圧＝２Ｖ、　０．００５８４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

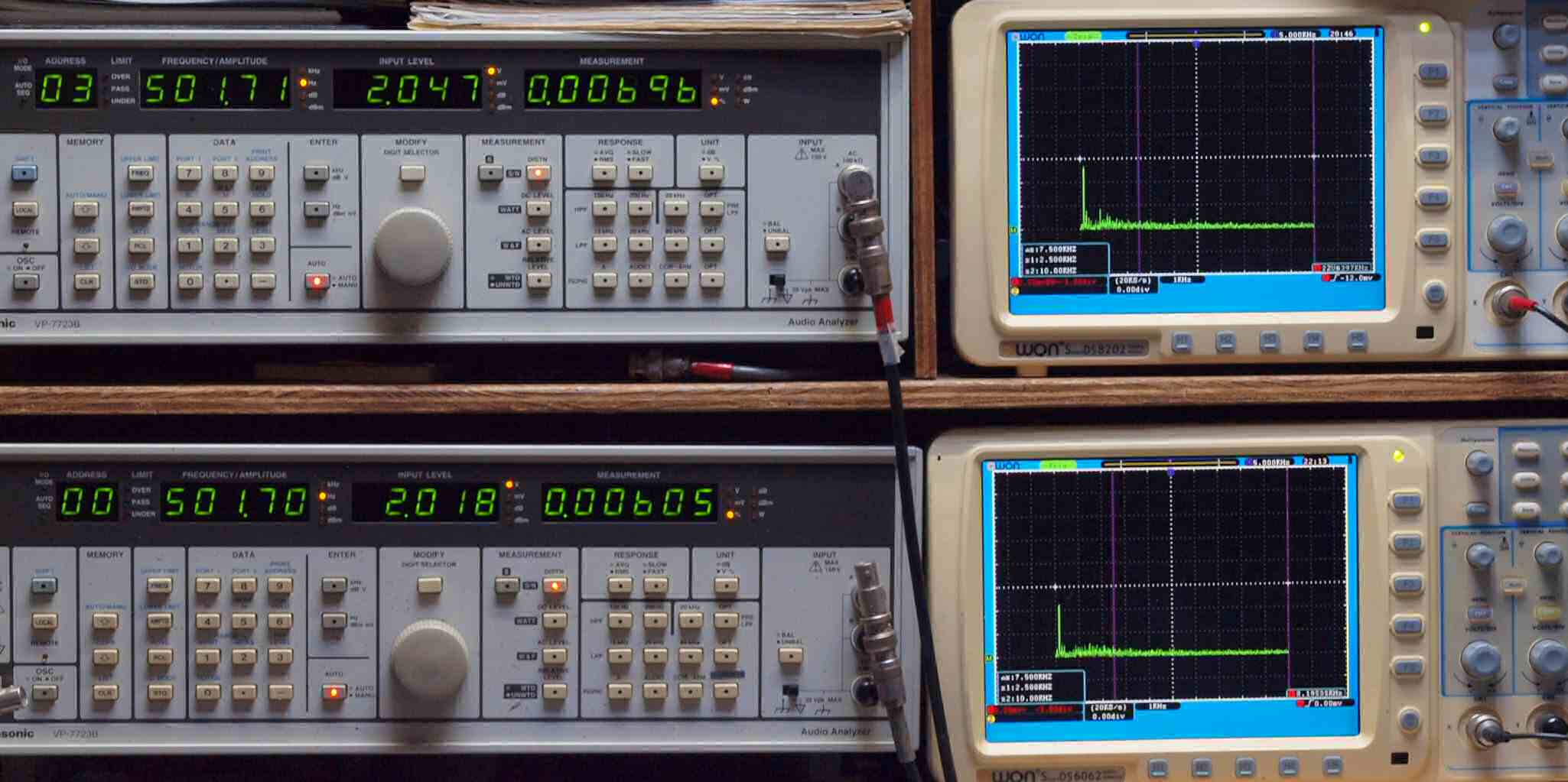

Ｅ４３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６９６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６０５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６６９％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５６４％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

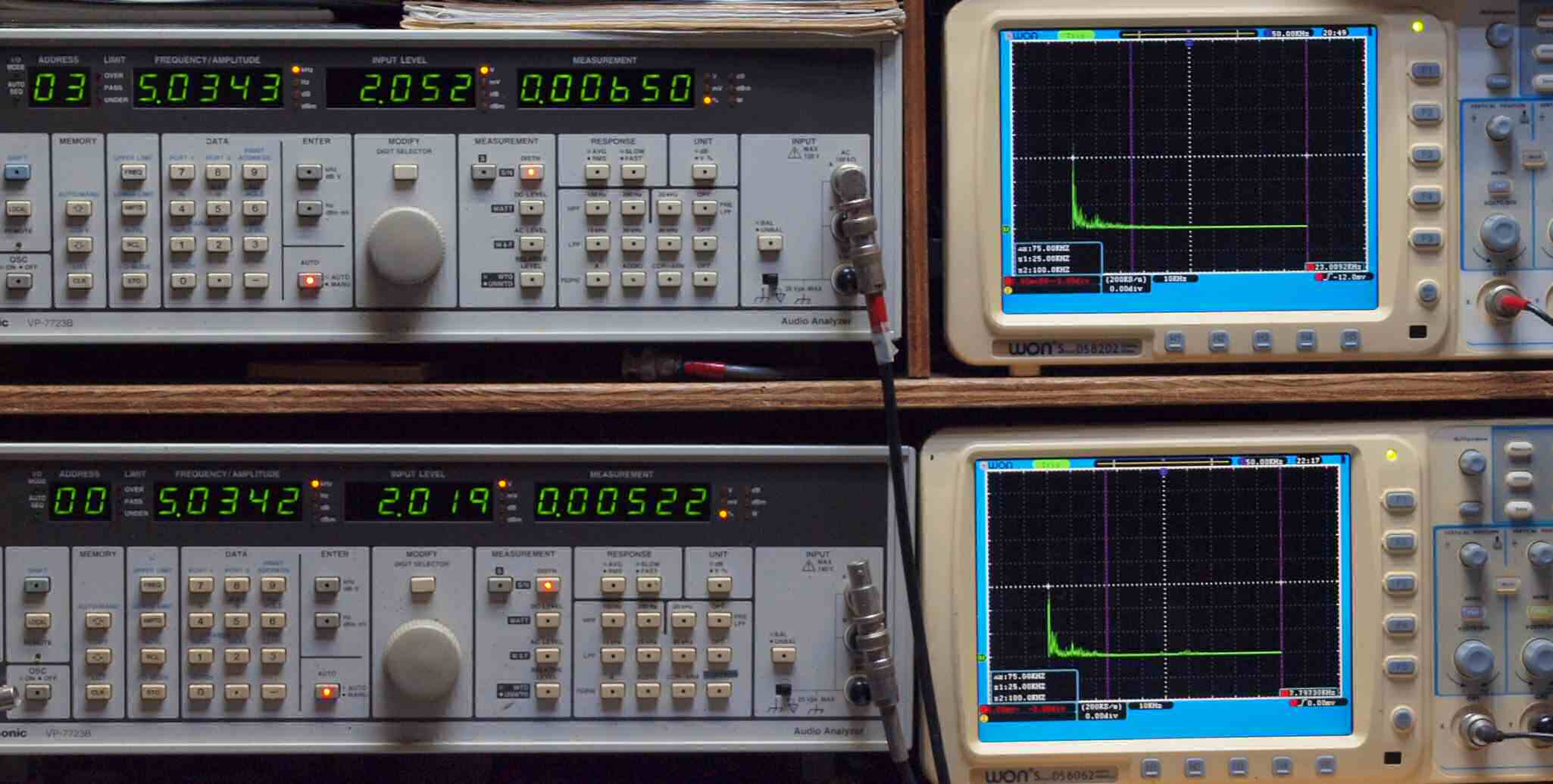

Ｅ４５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６５０％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５２２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

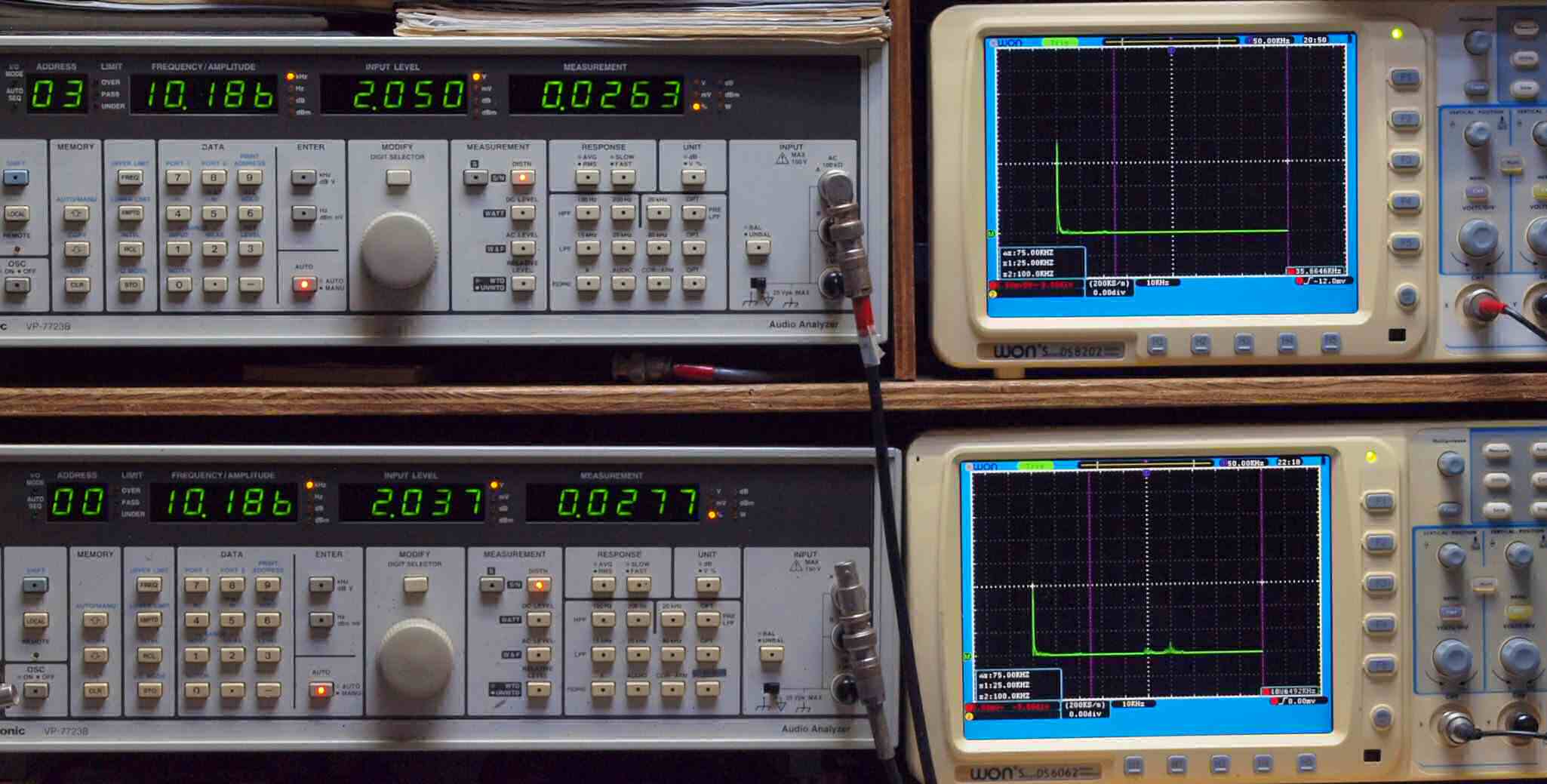

Ｅ４６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２６３％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０２７７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

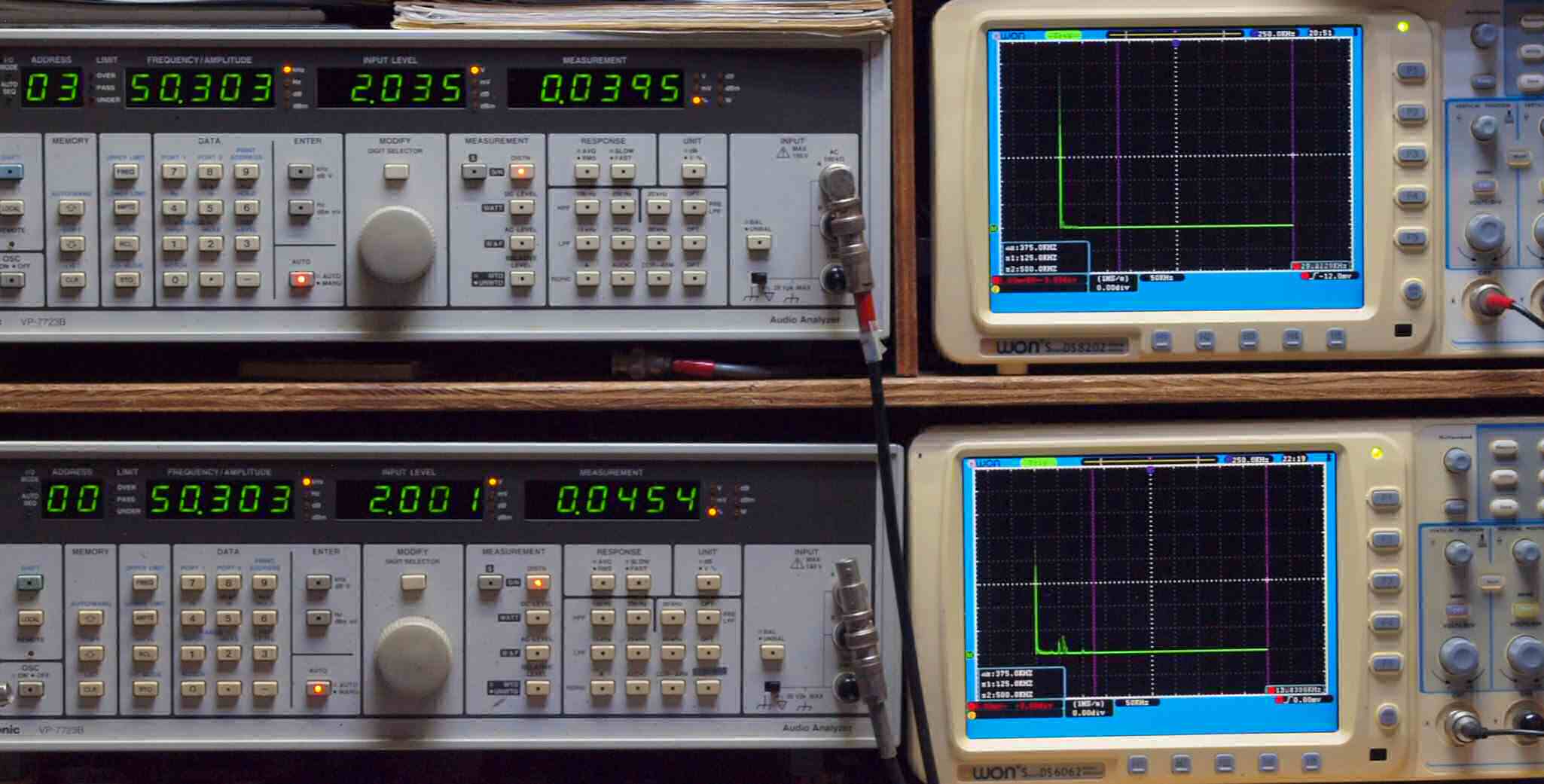

Ｅ４７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３９５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４５４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

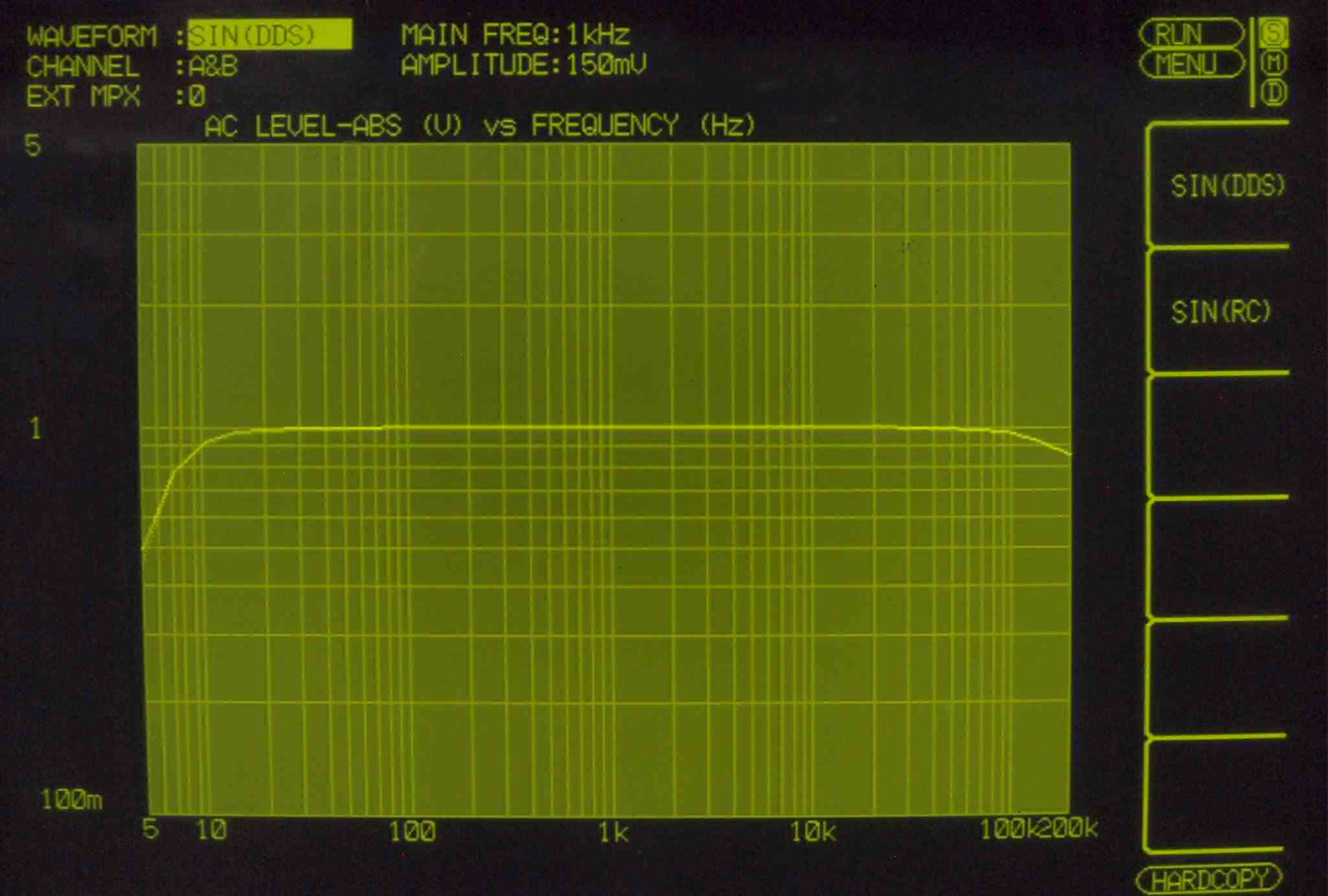

Ｆ１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

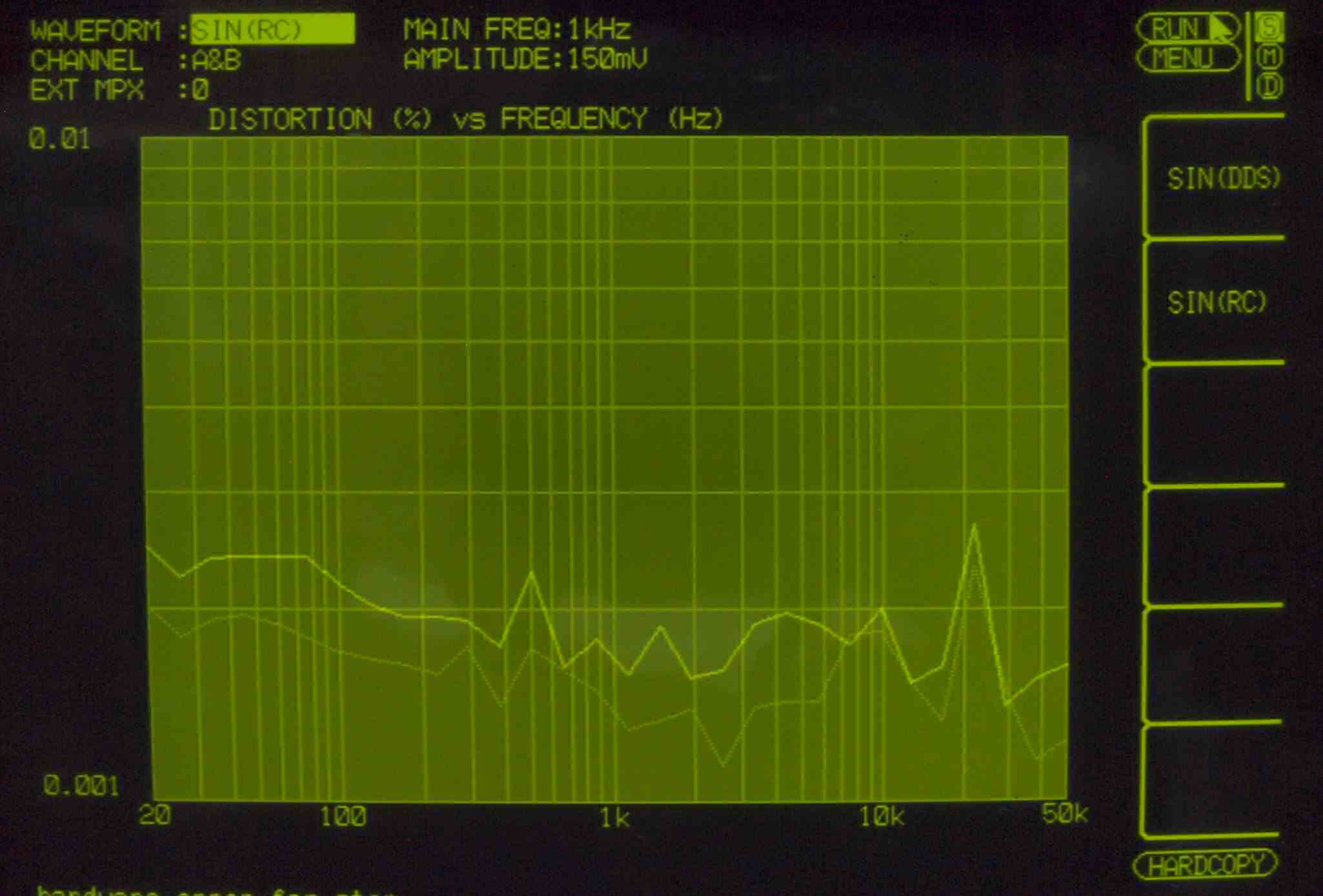

Ｆ２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２、４７ｋΩ。 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

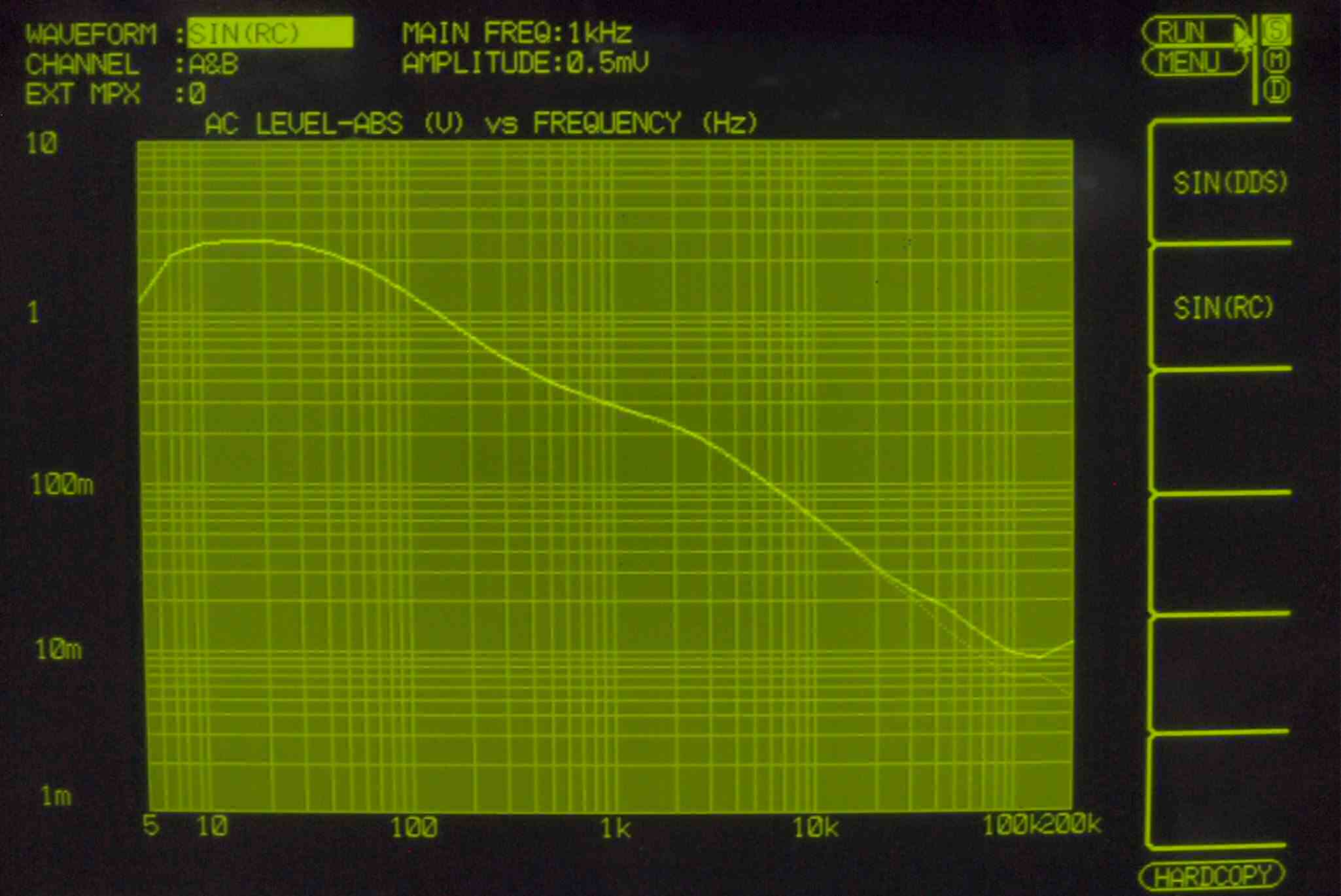

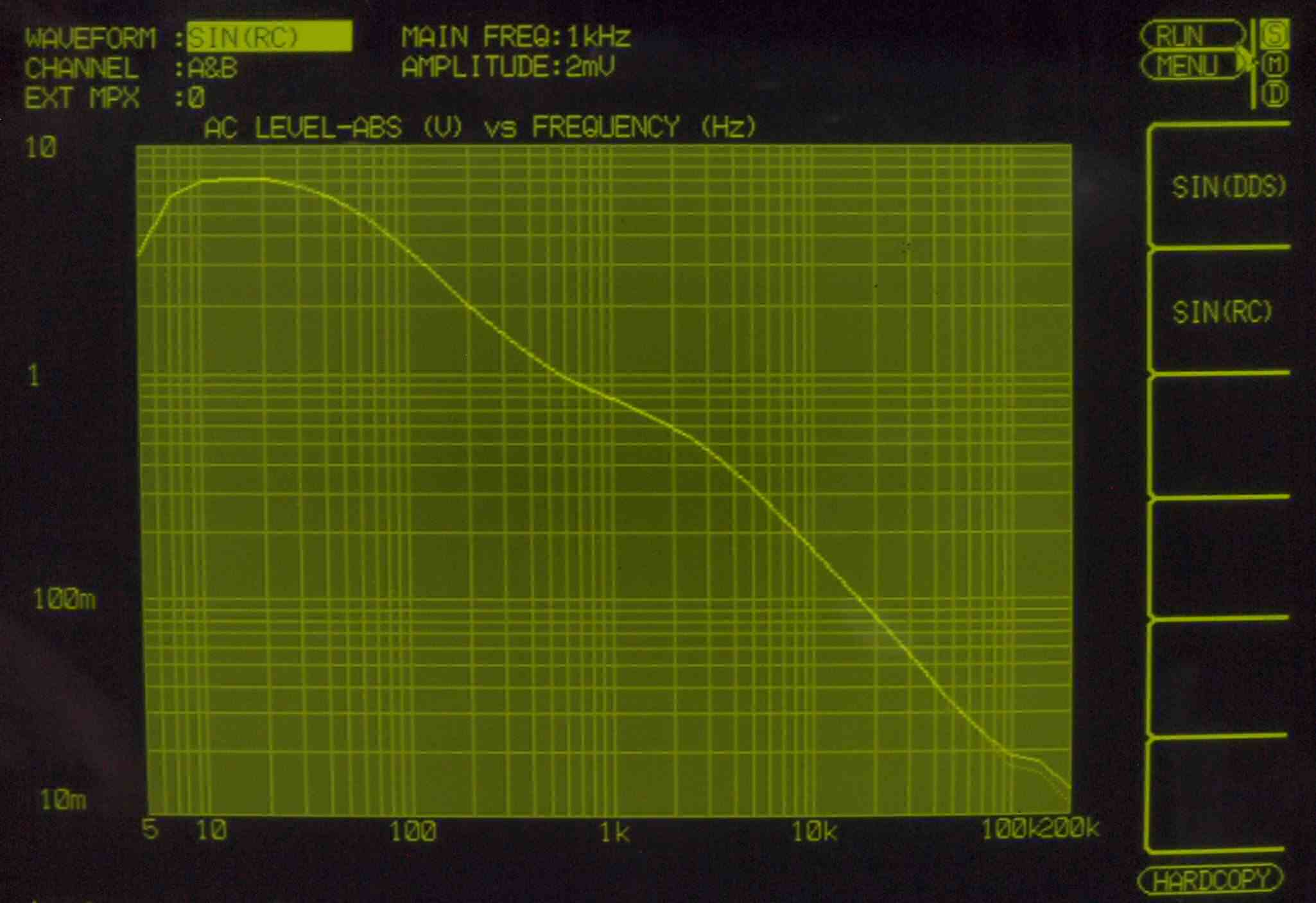

Ｆ４．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１、１００ｋΩ。 　　　　　　ＭＣ入力端子へ０．２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

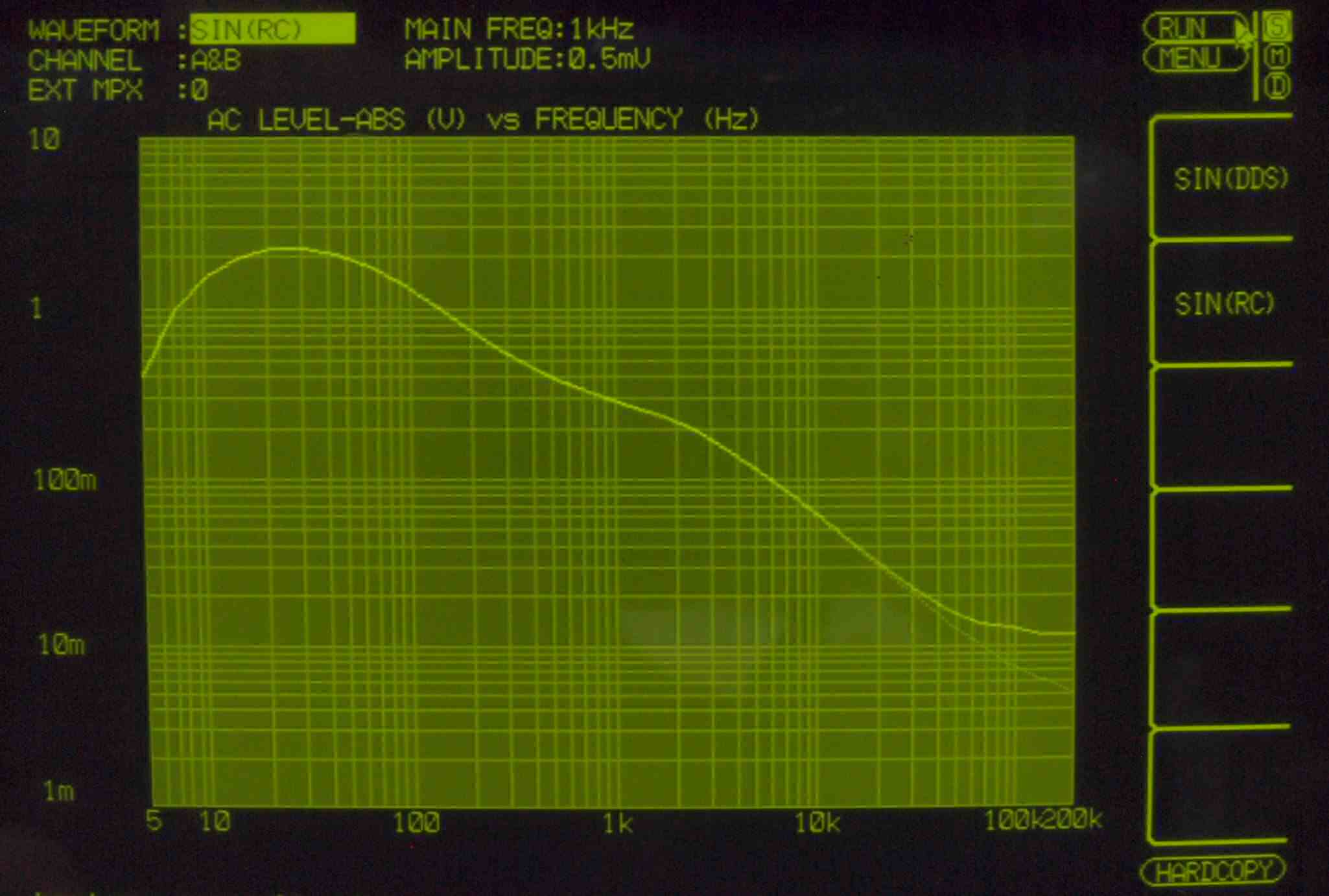

Ｆ５．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１、１００ｋΩ＋ＥＱ１５Ｈｚフイルター。 　　　　　　ＭＣ入力端子へ０．２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体正面から見る。

Ｓ．　ＨＣＡ−９０００　の仕様（カタログ・マニアルより）

型式 プリアンプ　ＨＣＡ−９０００ 回路方式 MCヘッドアンプ＝ICL DC構成 イコライザーアンプ＝ICL DC構成NF形 フラットアンプ＝ICL DC構成 入力感度/インピーダンス Phono1、2 MM＝2.5mV/100Ω、22kΩ、47kΩ、100kΩ 　　　　　　　　　　100pF、200pF、300pF、400pF Phono1、2 MC＝0.25mV/30Ω、100Ω Tuner、Aux、Tape1、2＝150mV/47kΩ 出力レベル/インピーダンス Rec out＝150mV/600Ω(最大20V以上) Output＝1V(最大20V以上)/30Ω(0〜-40dB) Phono最大許容入力 (1kHz、RMS、THD0.01%) Phono1、2 MM＝350mV Phono1、2 MC＝35mV 高調波歪率(20Hz〜20kHz) Phono1、2 MM＝0.005%以下(AT Rec out Level 1V)、0.005%以下(AT Rec out Level 4V) Phono1、2 MC＝0.01%以下(AT Rec out Level 1V)、0.005%以下(AT Rec out Level 4V) Tuner、Aux＝0.005%以下(AT Output Level 1V)、0.003%以下(AT Output Level 4V) 周波数特性 Phono1、2＝RIAA±0.2dB(20Hz〜20kHz) Tuner、Aux、Tape1、2＝5Hz〜100kHz +0 -1dB SN比(IHF、Aネットワーク) Phono1、2 MM＝90dB(AT Input Level 2.5mV) Phono1、2 MC＝76dB(AT Input Level 0.25mV) Tuner、Aux、Tape1、2＝100dB(AT Input Level 150mV) フィルター遮断特性(Phono入力のみ) 15Hz、6dB/oct 混変調歪率(60Hz:7kHz＝4:1) 0.002%以下(AT Output Level 7V) 残留雑音 5μV以下 使用半導体 トランジスタ＝81個、FET＝24個、ダイオード＝61個 電源電圧 AC100V、50Hz/60Hz 消費電力 45W ACアウトレット 電源スイッチ連動＝2系統、max150W、電源スイッチ非連動＝2系統、max400W 外形寸法 幅435x高さ80x奥行377mm 重量 8.4kg 価格 ￥200,000(1台、1979年頃)
