Ｍａｒａｎｔｚ　ＰＡ０２修理記録

２０２１／５／１２到着　　７／２０完成

Ａ．　修理前の状況 フルオーバーホール修理依頼。 Ｂ．　症状、原因 到着時、左側出力無。 Ｃ．　修理状況 前段ＴＲ（トランジスター）交換、増幅率＝ｈｆｅを測定し、揃えた選別品を使用する。 電解コンデンサー（オーディオ・コンデンサーミューズ使用）交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＲＣＡ端子を交換、ＷＢＴ−０２０１使用　。 ３Ｐインレット交換。 ＳＰ接続端子交換。 １部フイルムコンデンサー交換・追加 ＳＰ接続リレー交換。 冷却フアン分解・清掃。 制御リレー交換。 Ｄ．　使用部品 前段ＴＲ（トランジスター）　　　８個（ｈｆｅを揃えた選別品）。 SP接続リレー　　　　　　　　　　２個。 電解コンデンサー　　　　　　　　７６個。 フイルムコンデンサー　　　　　　１０個。 ＳＰ接続端子ＷＢＴ−０７３５　　１組４個。 ３Pインレット　FURUTECH ＮＣＦ　１個。 ＲＣＡ端子、ＷＢＴ−０２０１　　１組。 半固定ＶＲ　　　　　　　　　　　８個。 リレー　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｇ．　修理費　　１７０，０００円　　　　　　　オ−バ−ホ−ル修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｍａｒａｎｔｚ　ＰＡ０２　の仕様（マニアルより）

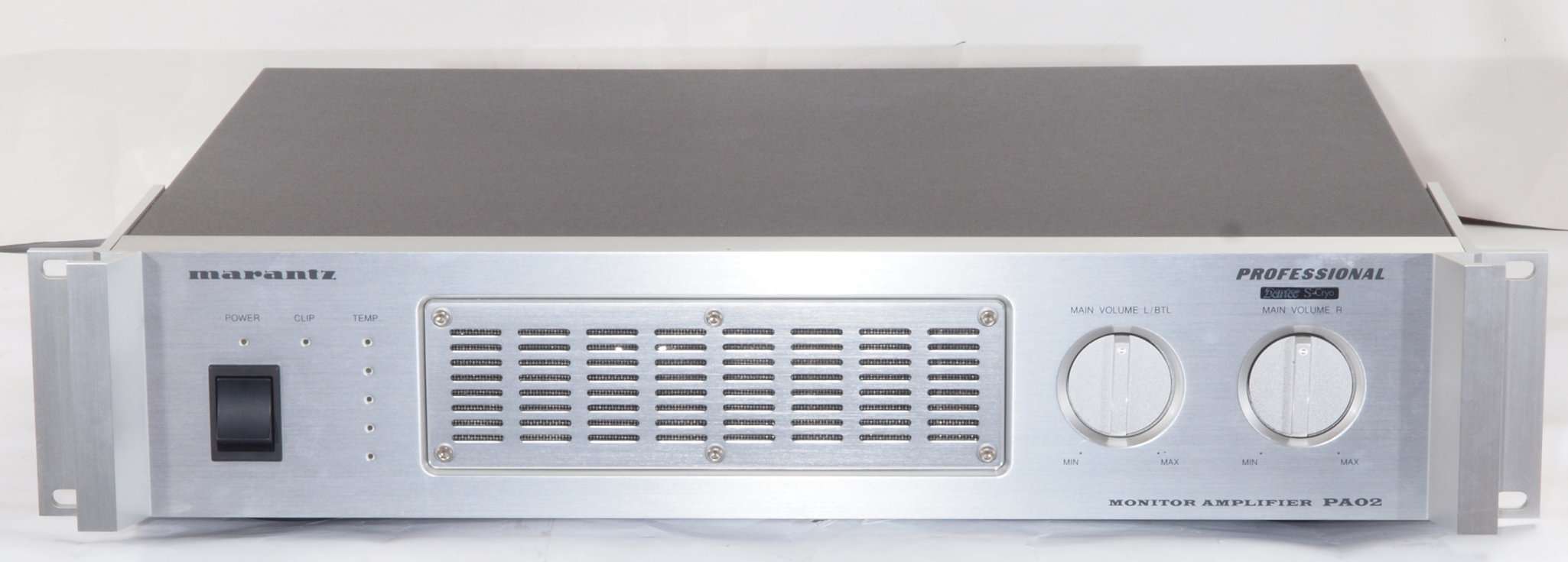

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

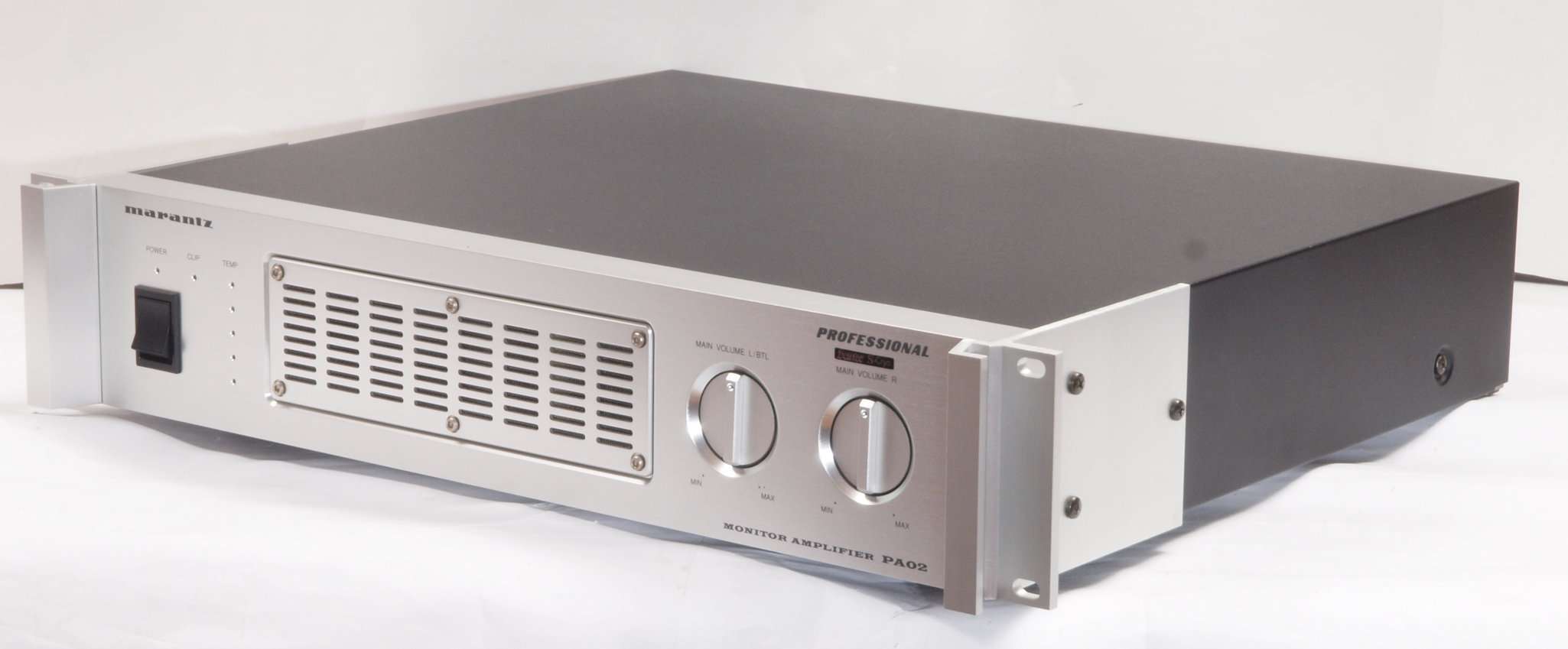

Ａ１２．　点検中　前右から見る

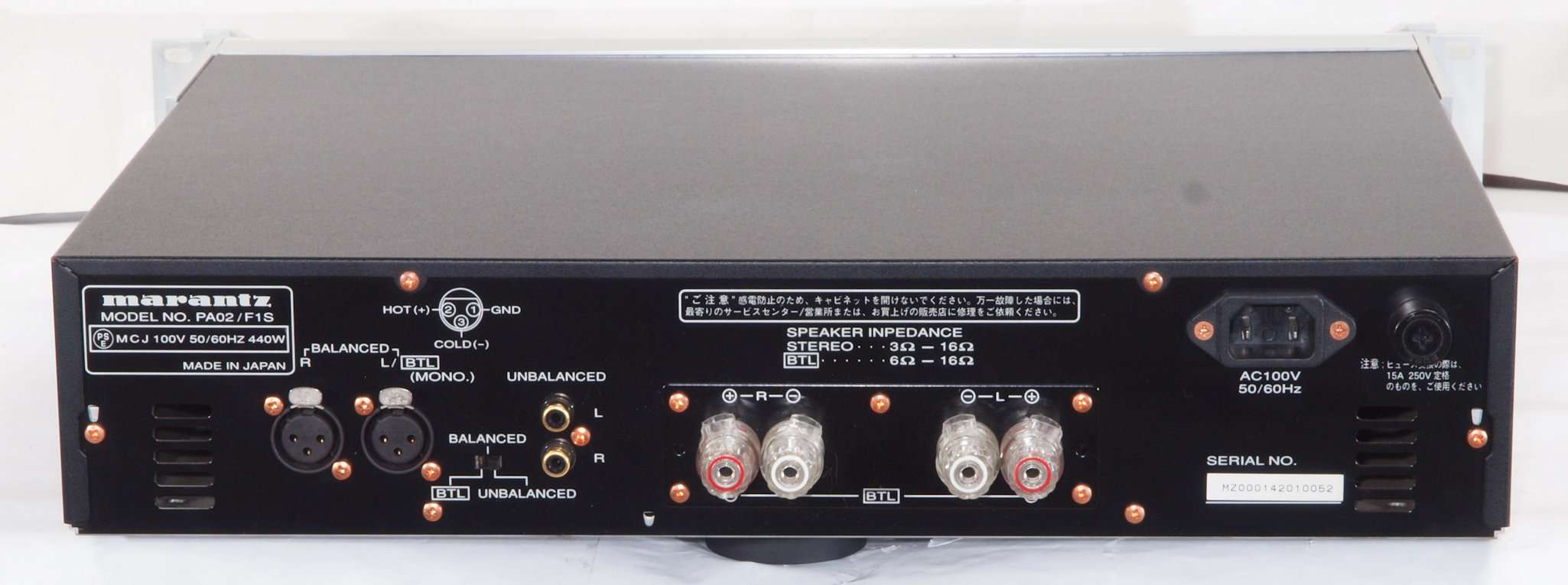

Ａ１３．　点検中　後から見る

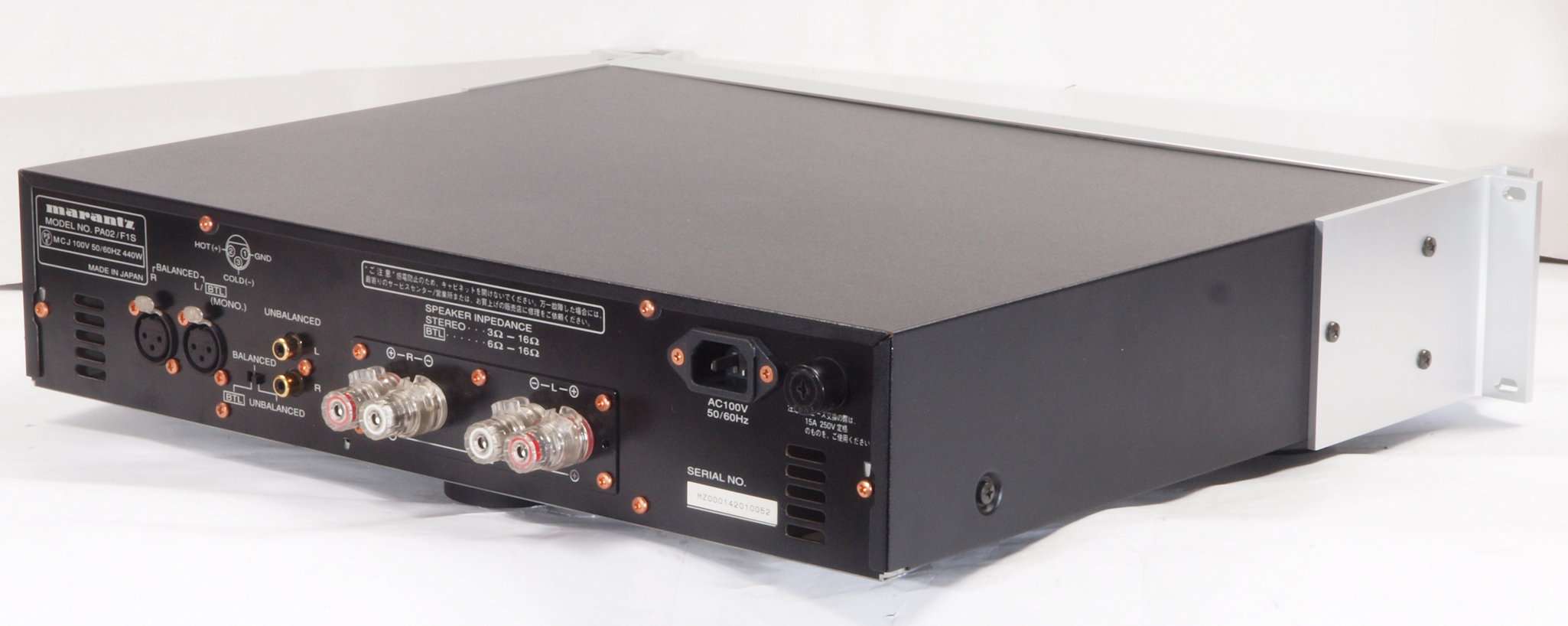

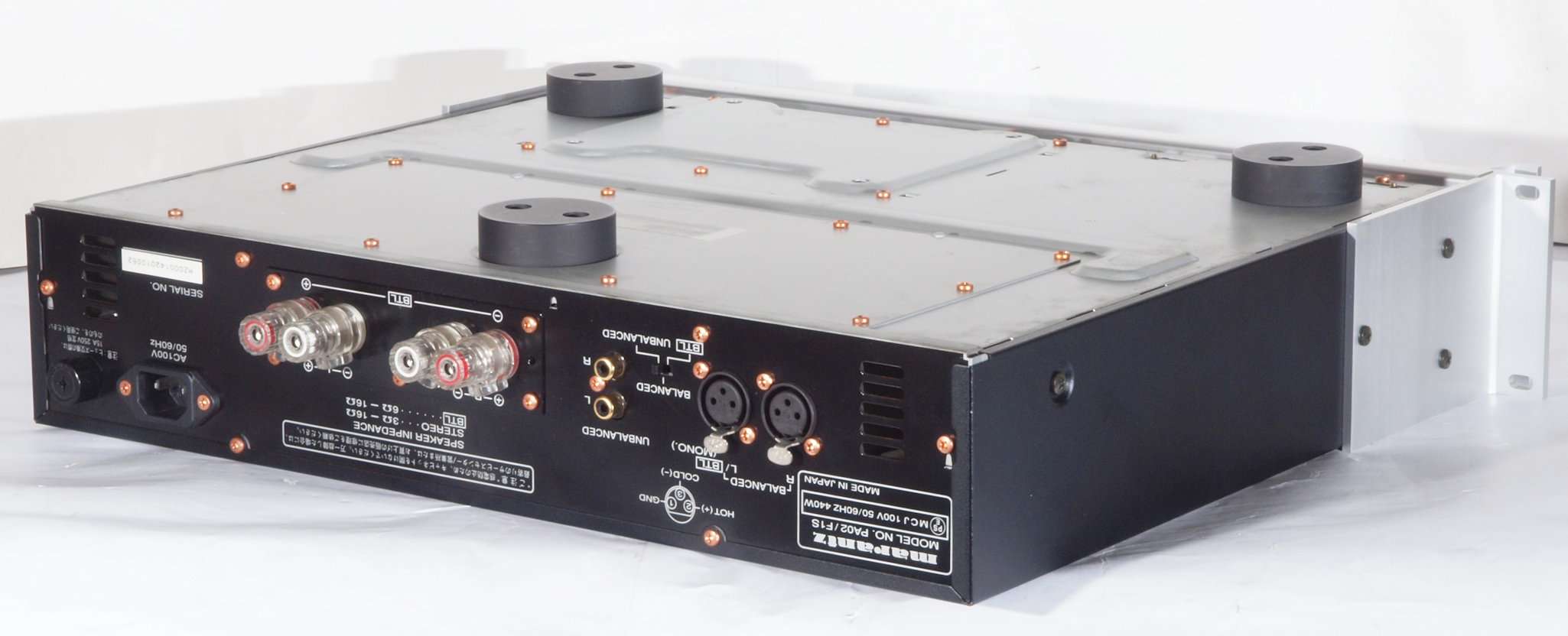

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

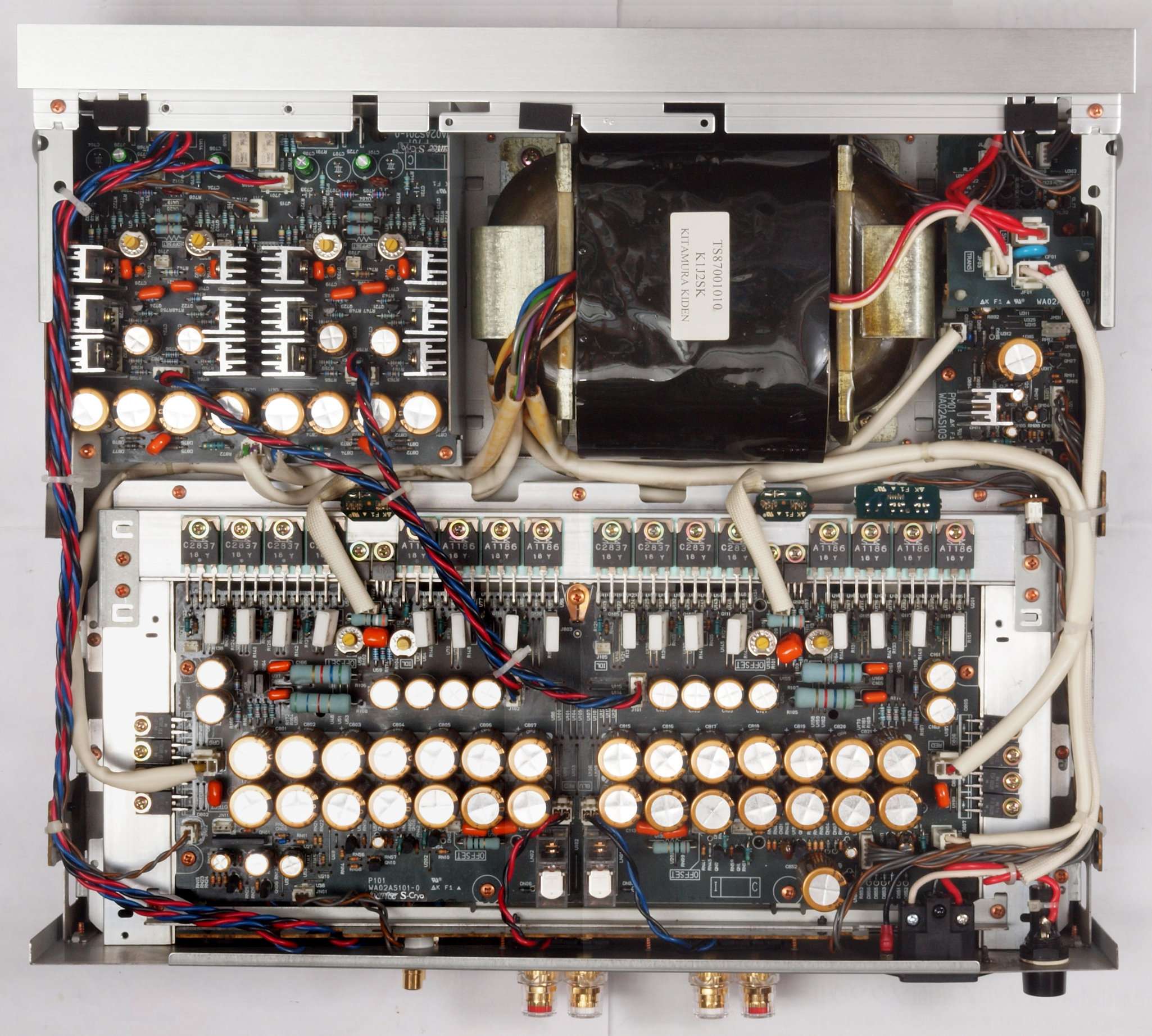

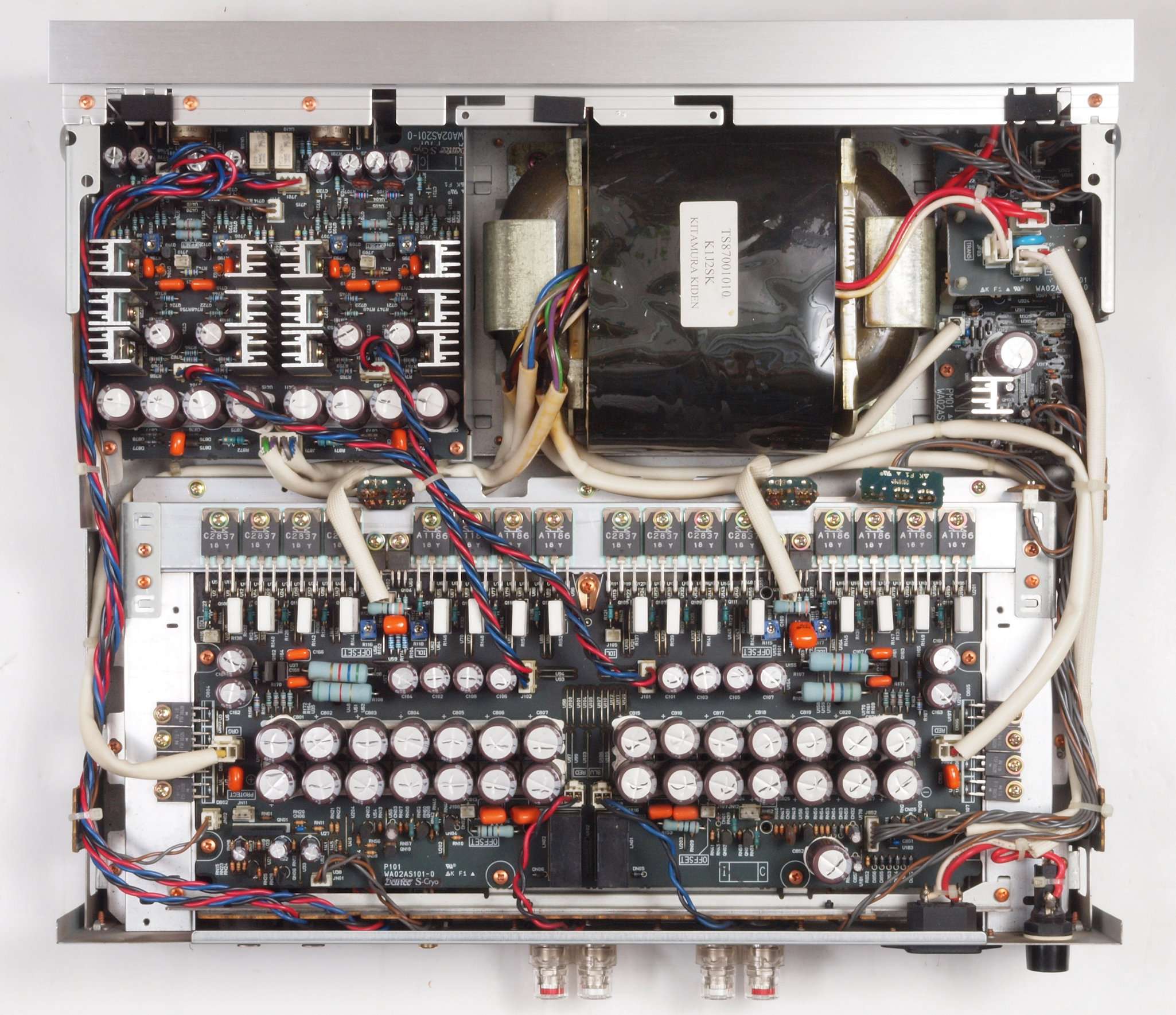

Ａ１６．　点検中　上蓋を取り、上から見る

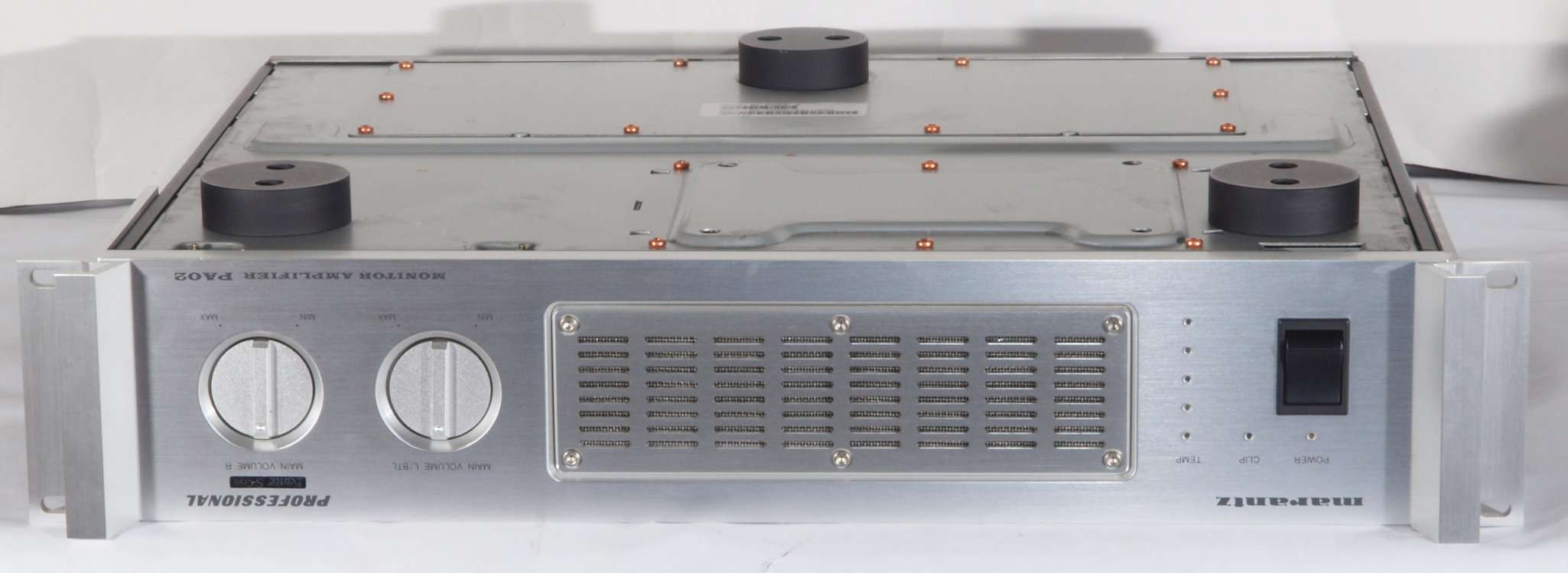

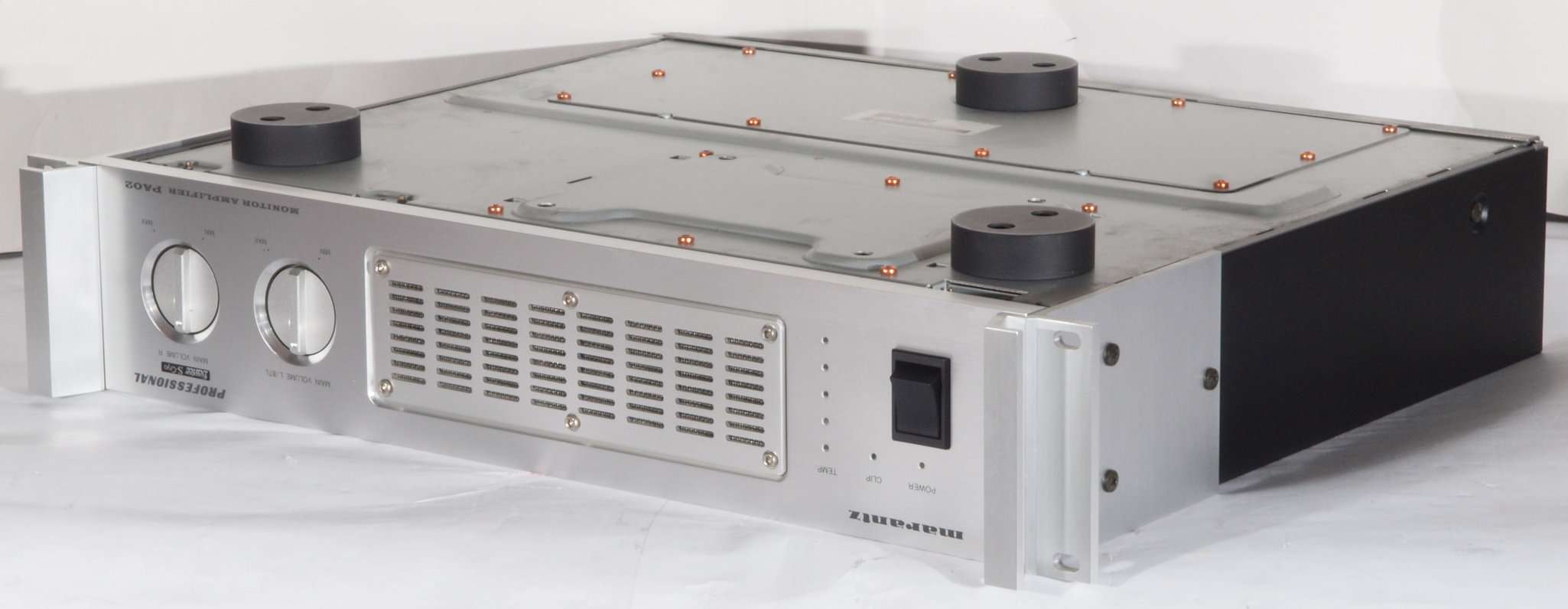

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

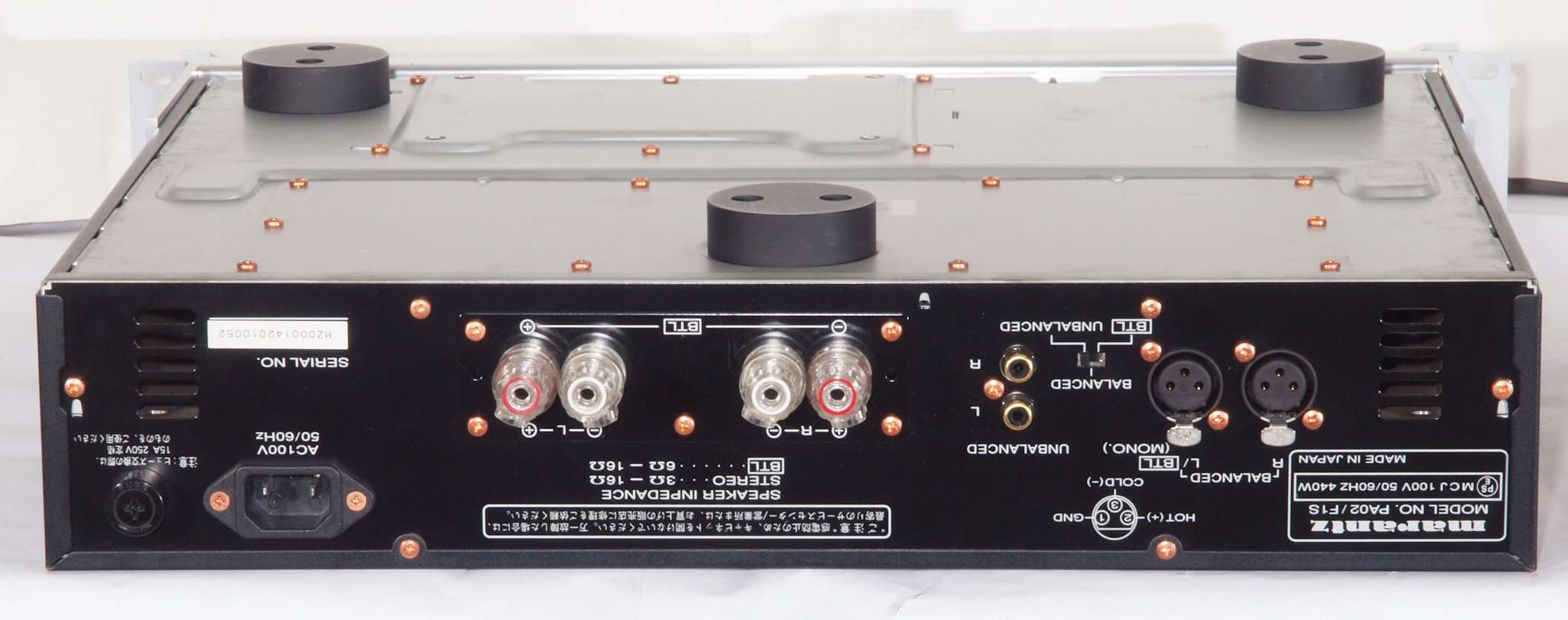

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

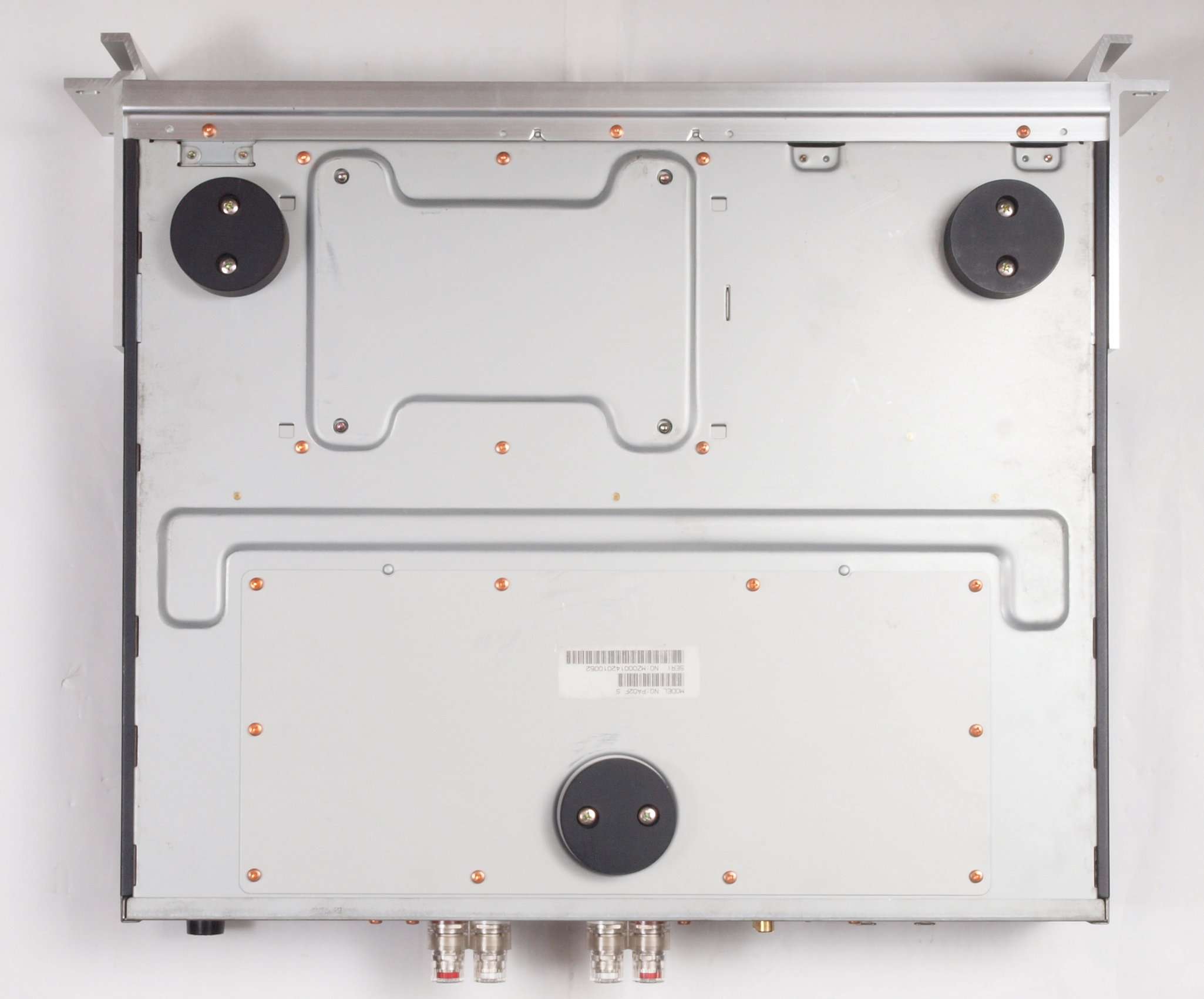

Ａ２５．　点検中　下から見る

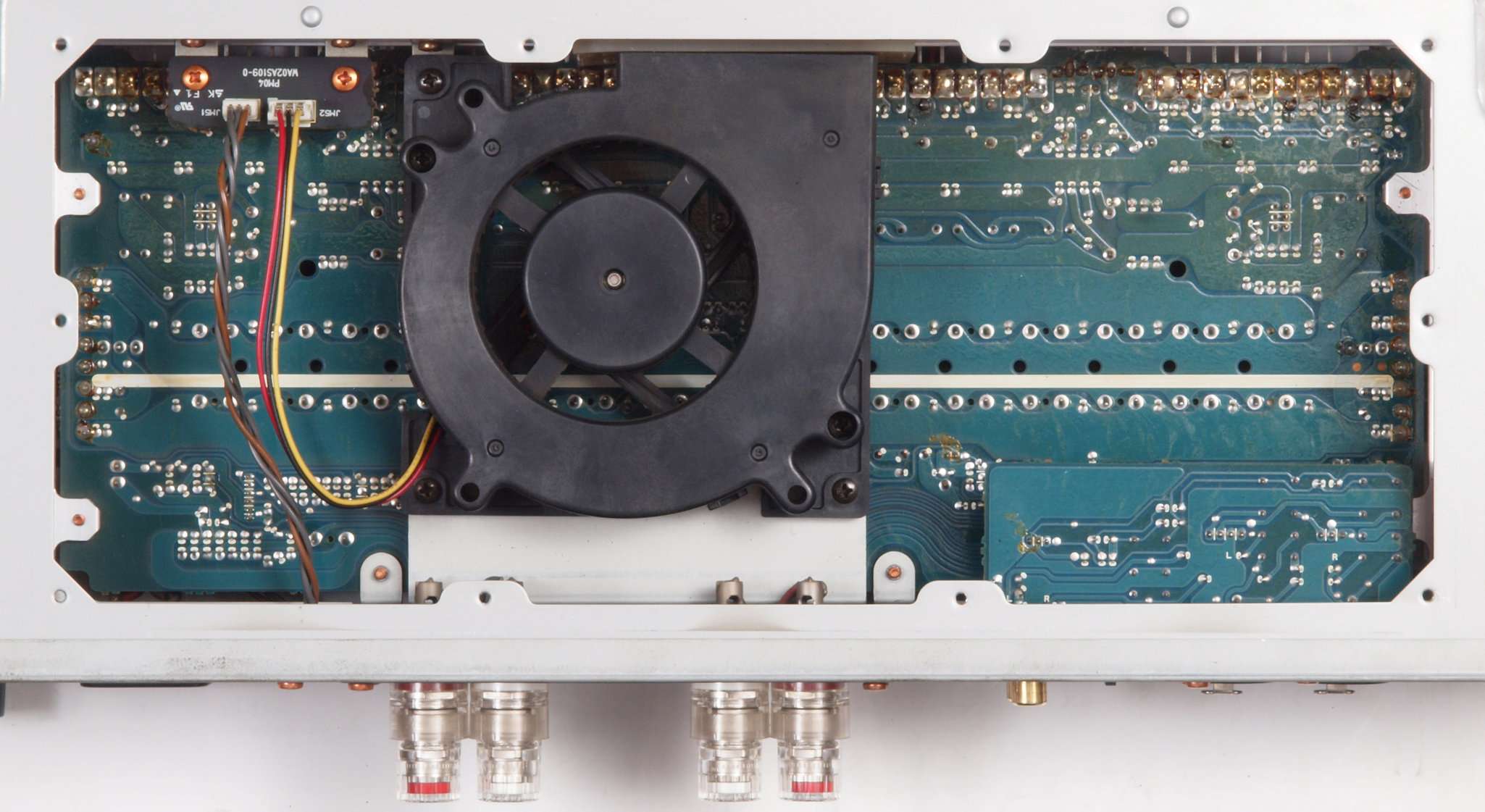

Ａ２６．　点検中　下蓋を取り、下から見る

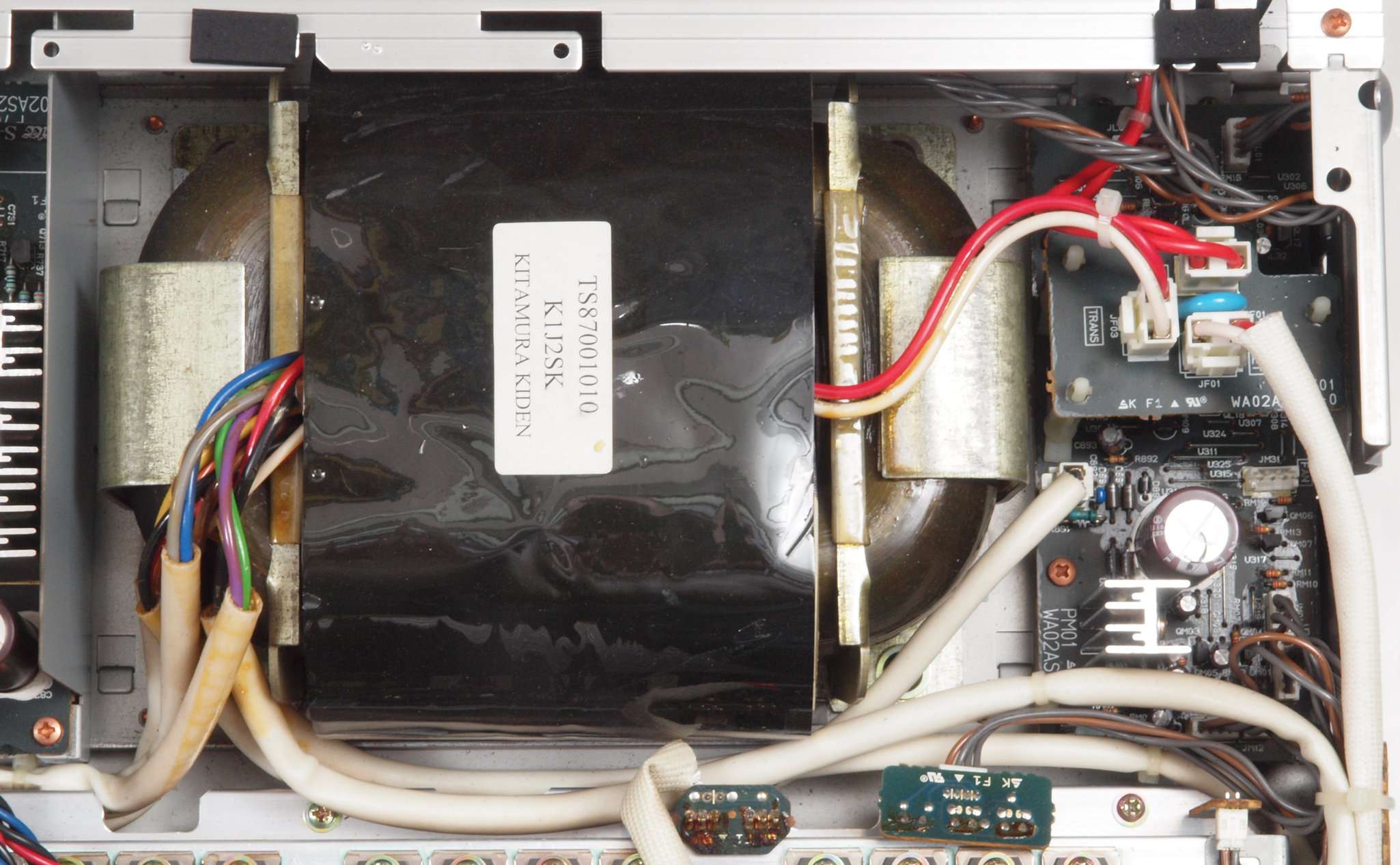

Ａ３１．　点検中　電源トランスブロック。

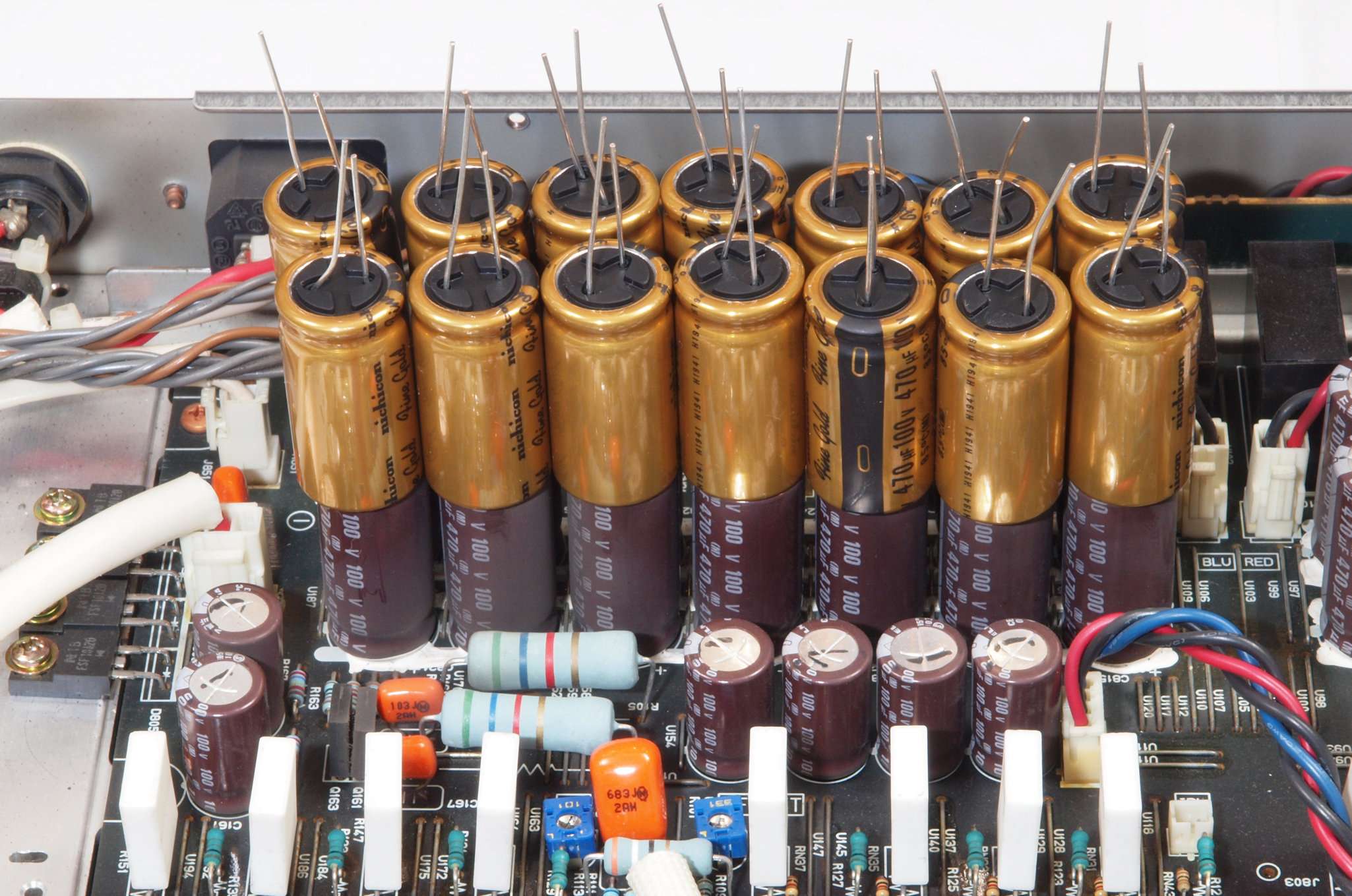

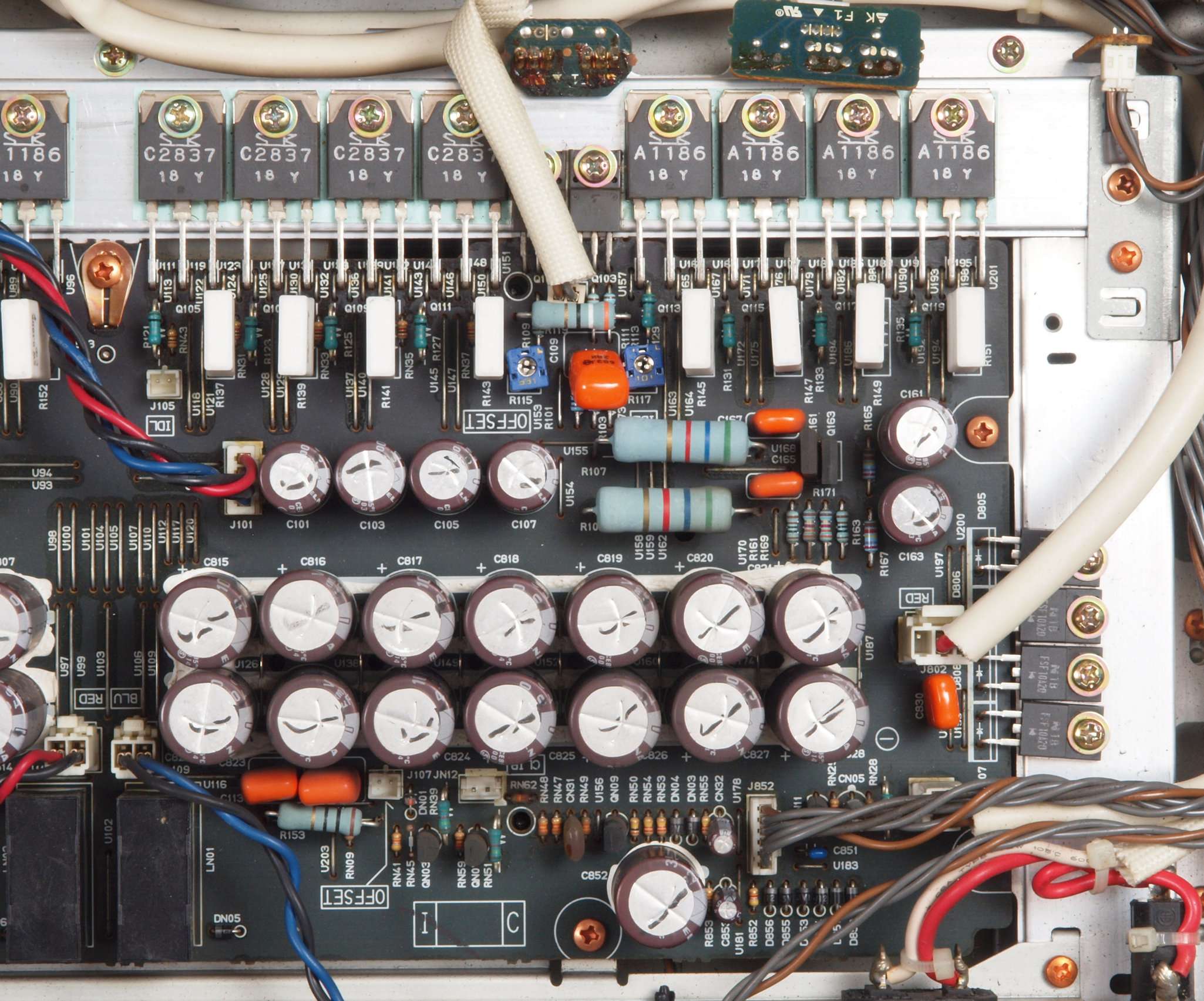

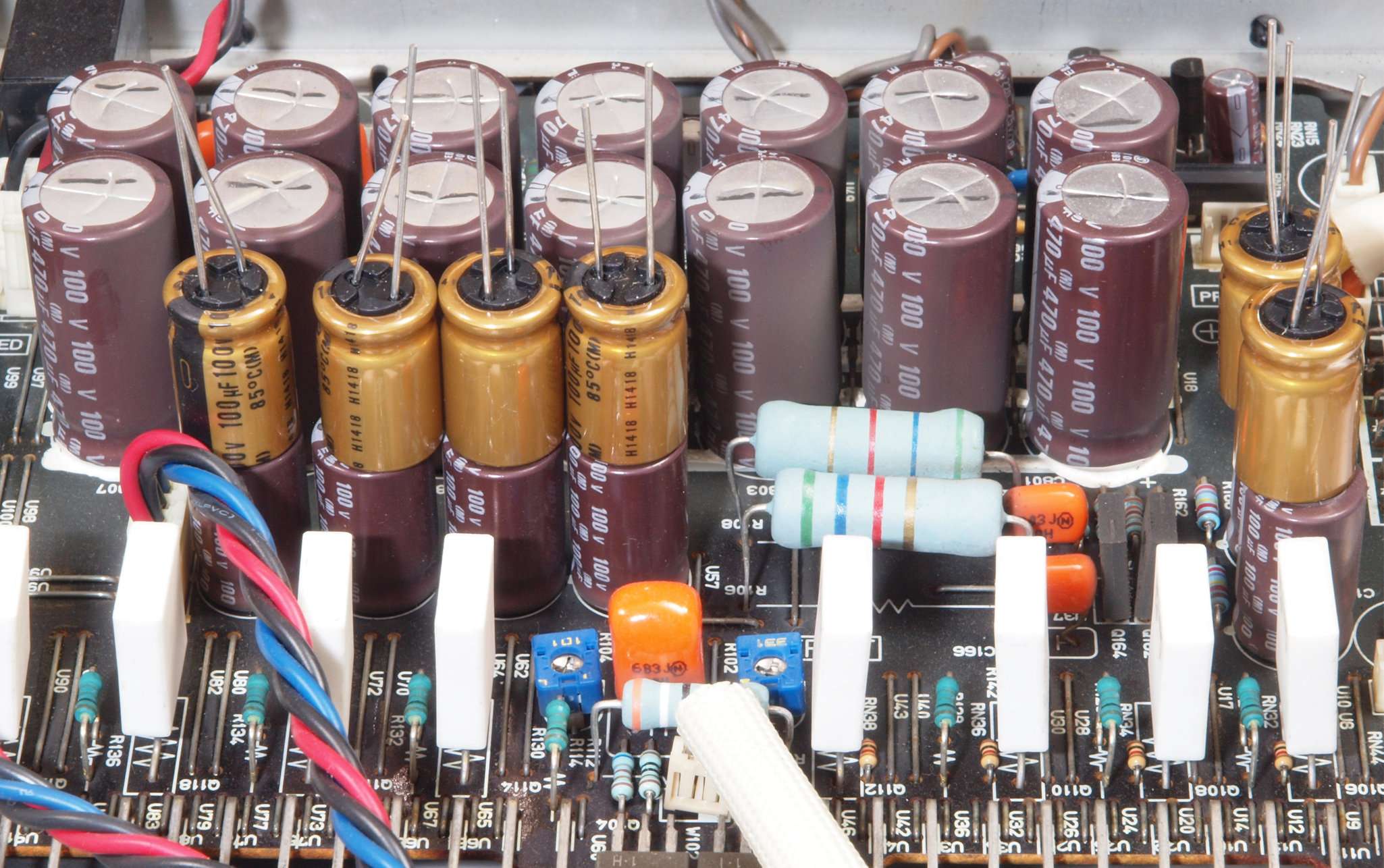

Ａ４１．　点検中　右側アンプブロック。

Ａ４２．　点検中　左側アンプブロック。

Ａ４３．　点検中　左側アンプブロック。　後発の同規格ニチコン製に交換可能。

Ａ４４．　点検中　左側アンプブロック。　後発の同規格ニチコン製に交換可能。

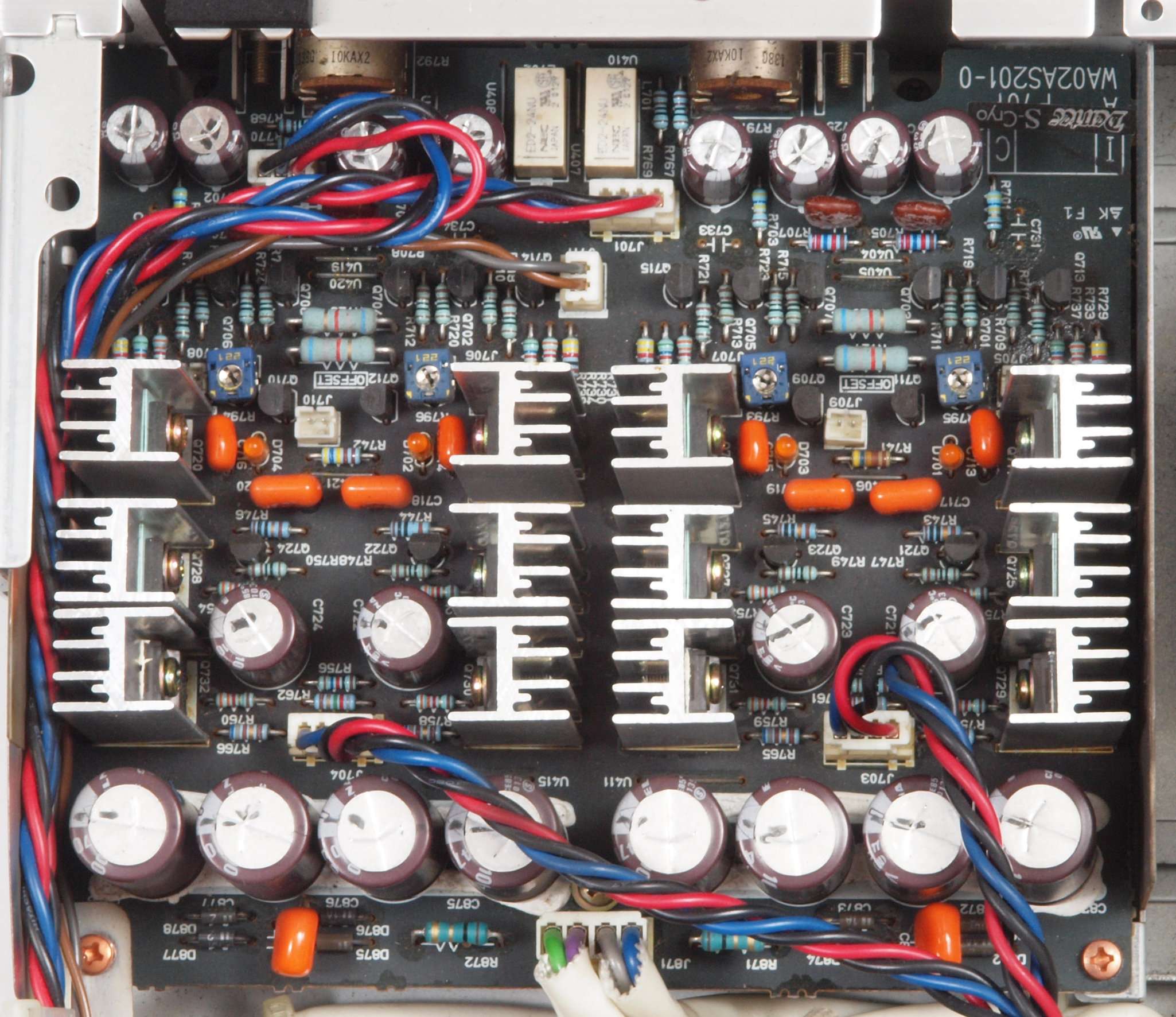

Ａ５１．　点検中　ドライブアンプ基板。

Ａ６１．　点検中　３Pインレット取付部。　アース端子は無。

Ａ６２．　点検中　３Pインレット取付部。ネジ止め高容量に交換、FURUTECH　ＮＣＦ使用。 　　　　　　　　　　　ネジ止めの場合増締めが必要なので、機種により使用可能。

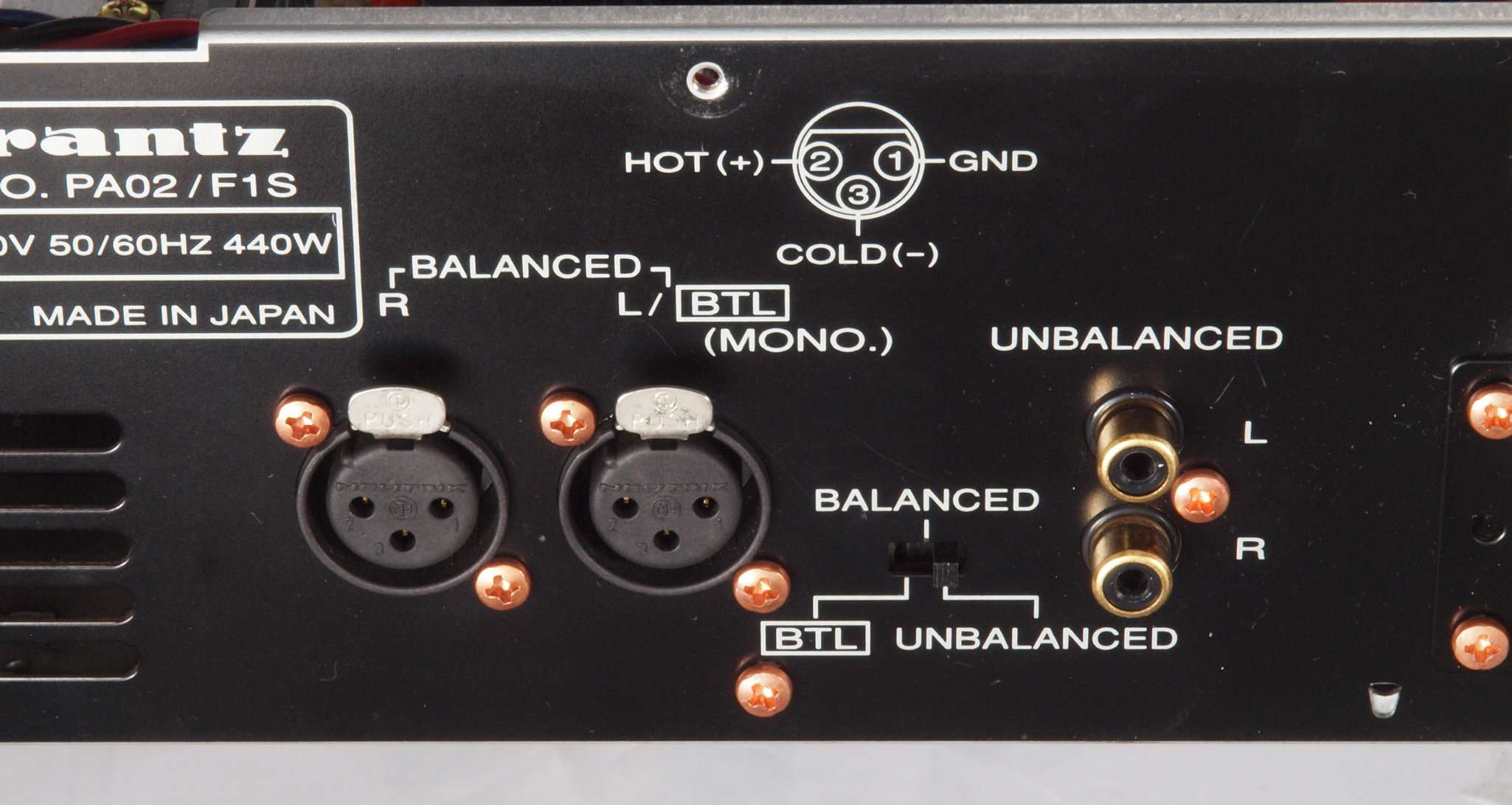

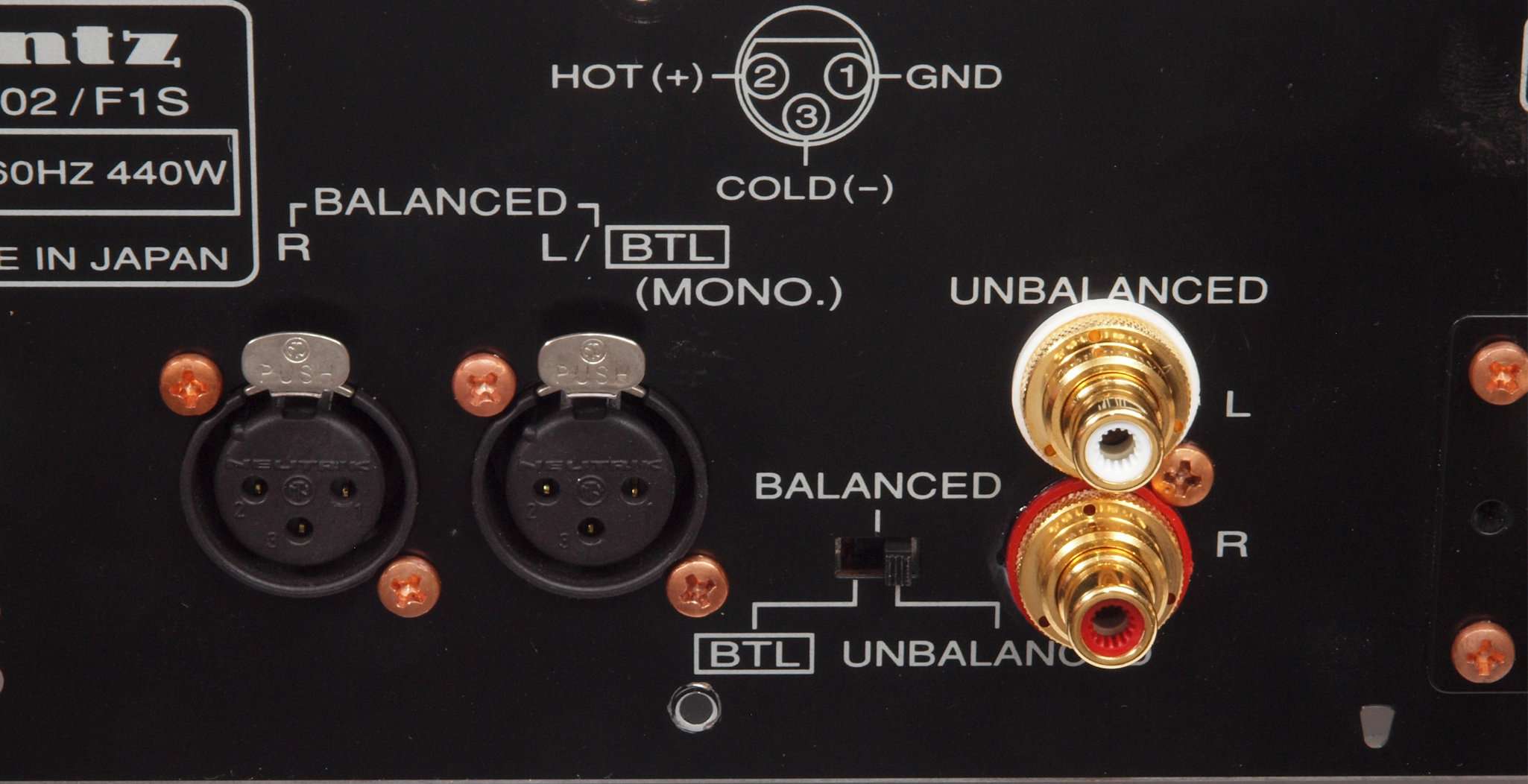

Ａ７１．　点検中　入力ＲＣＡ端子、ＸＬＲバランス入力端子。

Ａ７２．　点検中　入力ＲＣＡ端子、ＸＬＲバランス入力端子。　ＷＢＴ−０２０１に交換。　後発のNEUTRIC製品に交換可能。

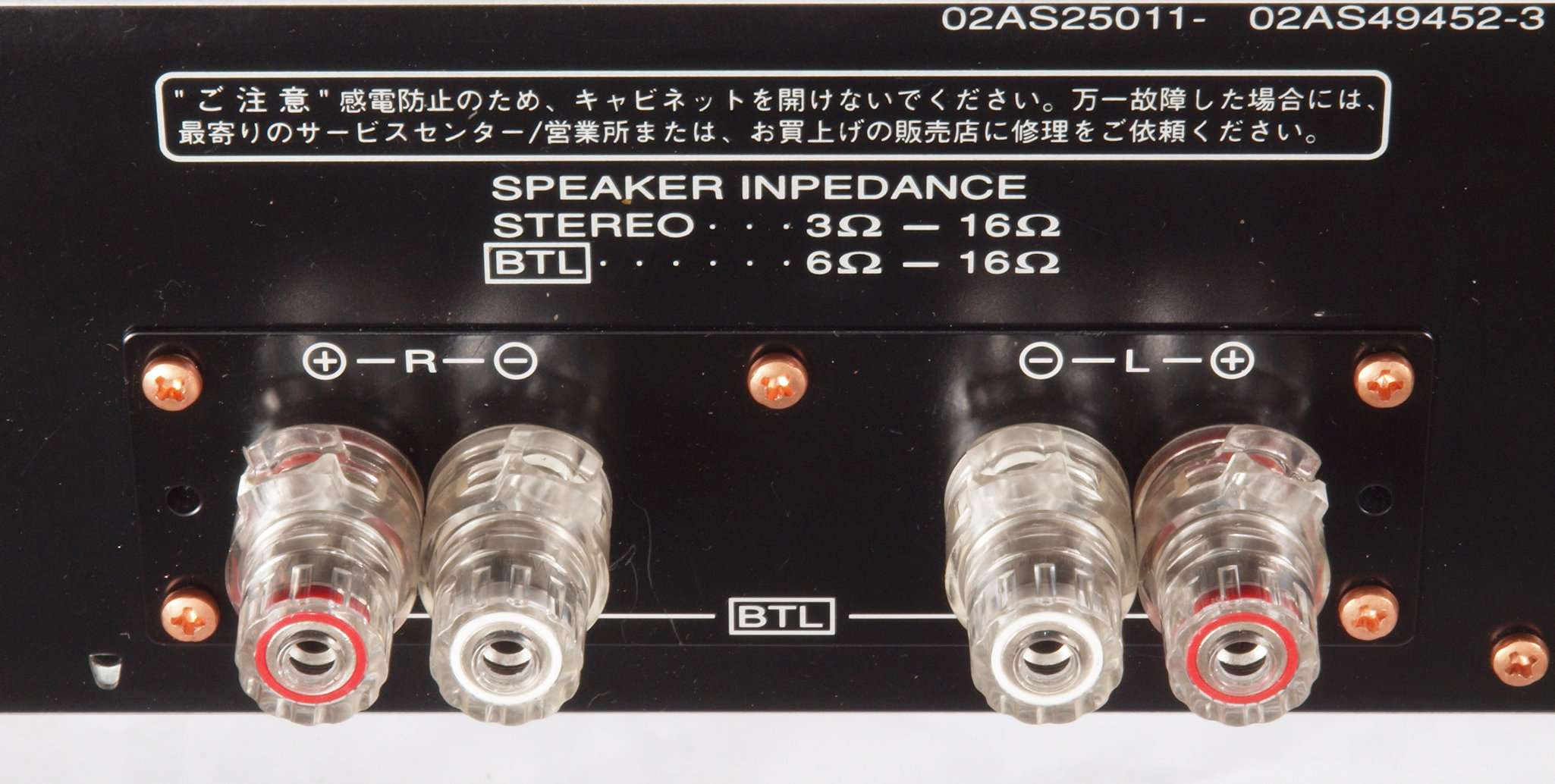

Ａ８１．　点検中　ＳＰ端子。

Ａ８２．　点検中　ＳＰ端子。簡単に交換出来るはＷＢＴ−０７３５。

Ａ８３．　点検中　ＳＰ端子。　左側ＷＢＴ−０７３５、右はＷＢＴ−０７３０　、ＷＢＴ−０７３０ＰＬも使用可能。

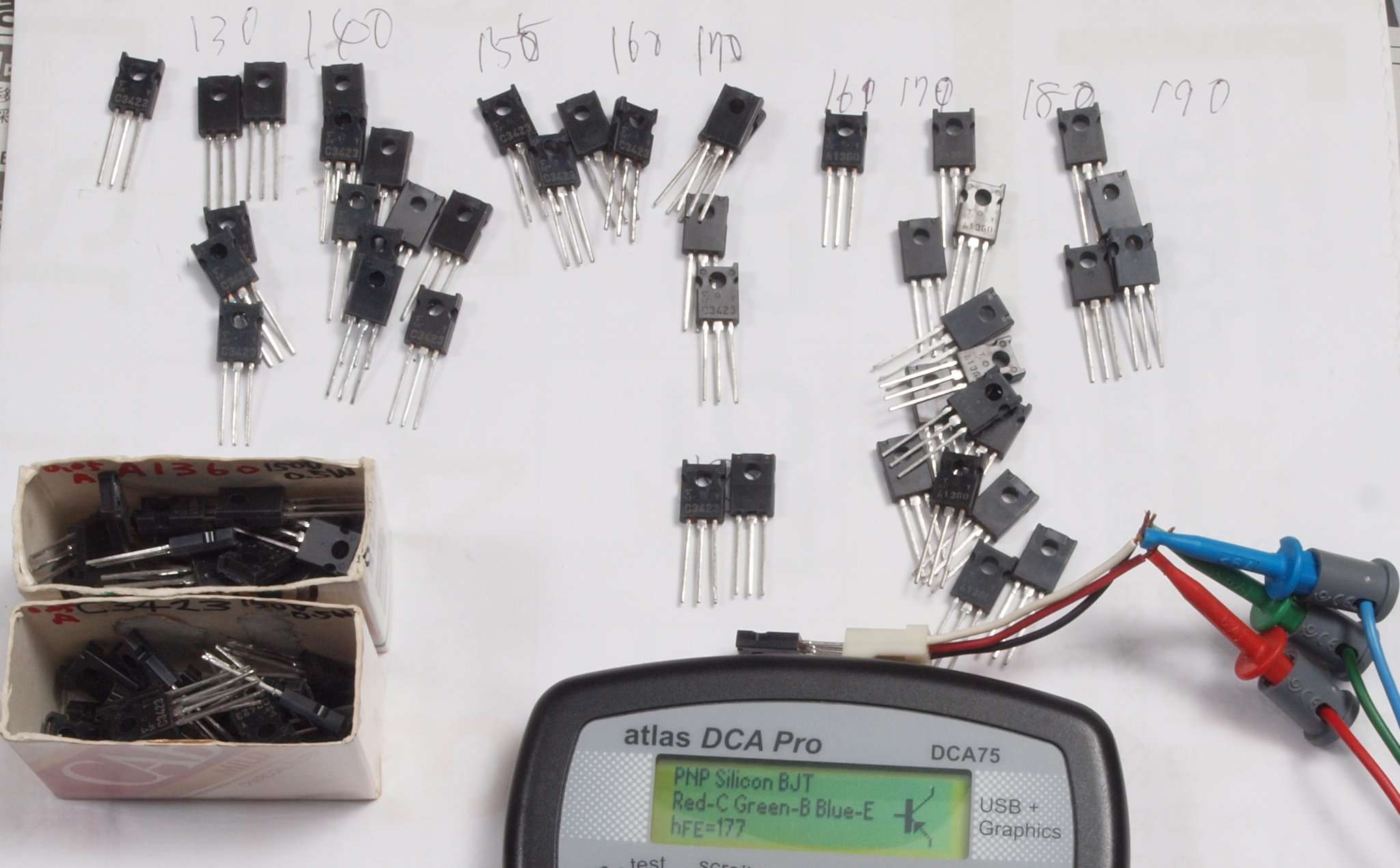

Ａ７１．　点検中　ドライブＴＲ（トランジスター）の測定・選別中。

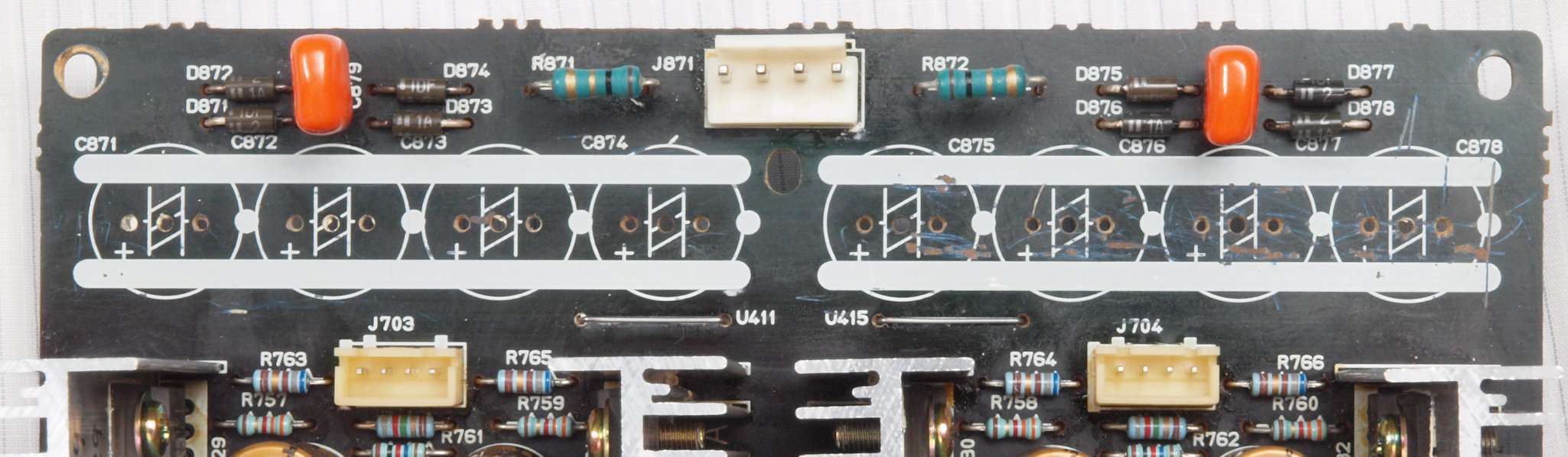

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　右側アンプブロック基板。

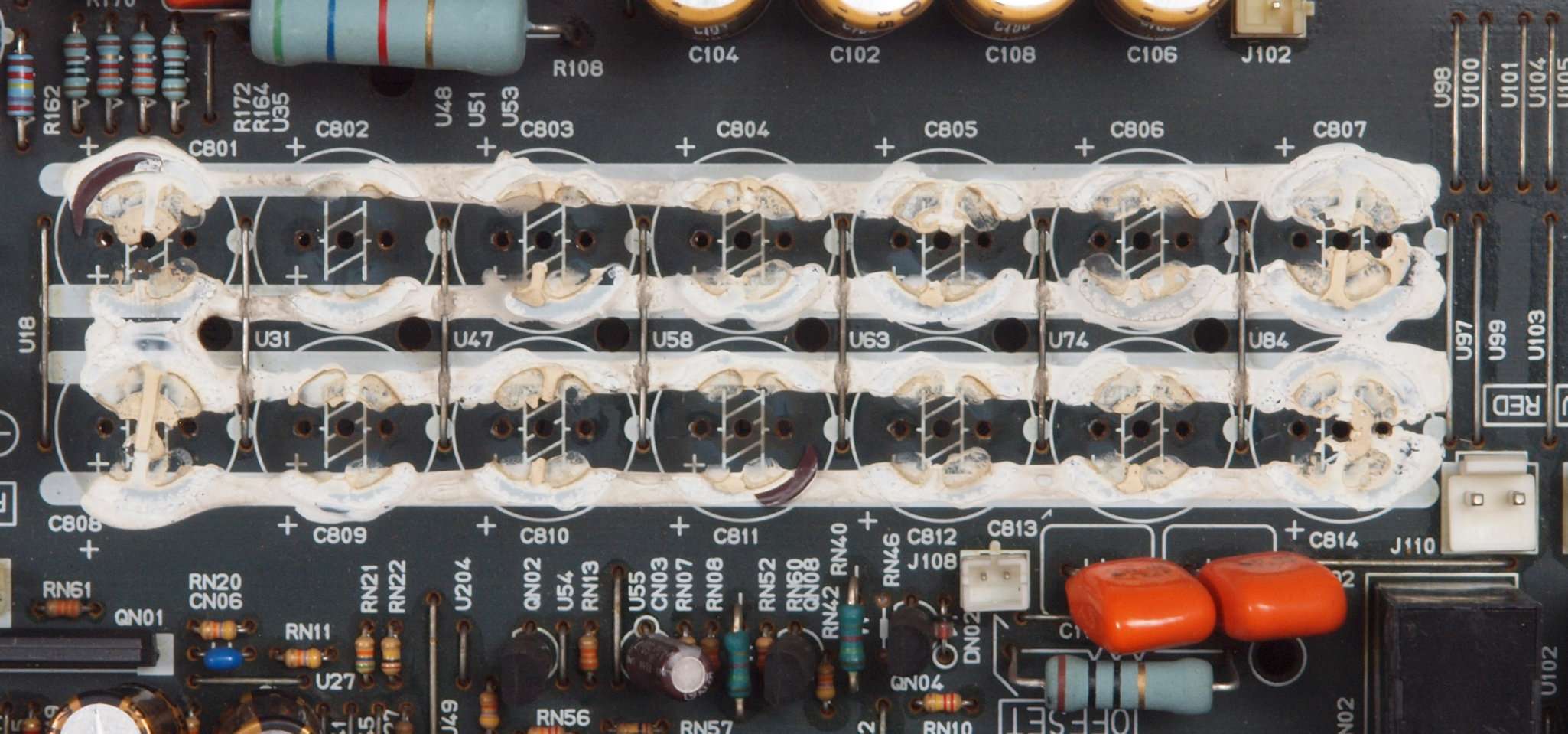

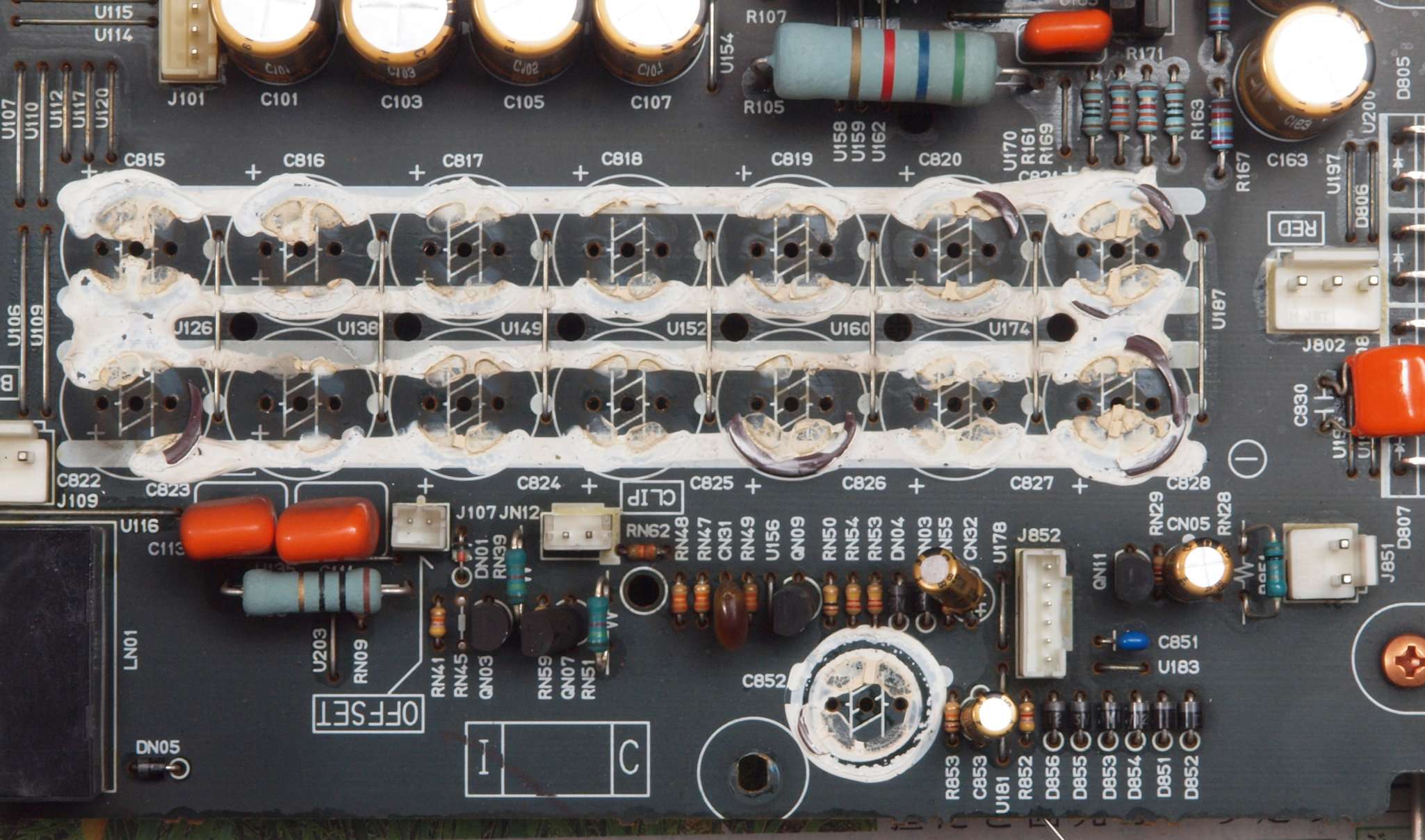

Ｃ１１２．　修理中　右側アンプブロック基板。　電解コンデンサー固定用の接着材。

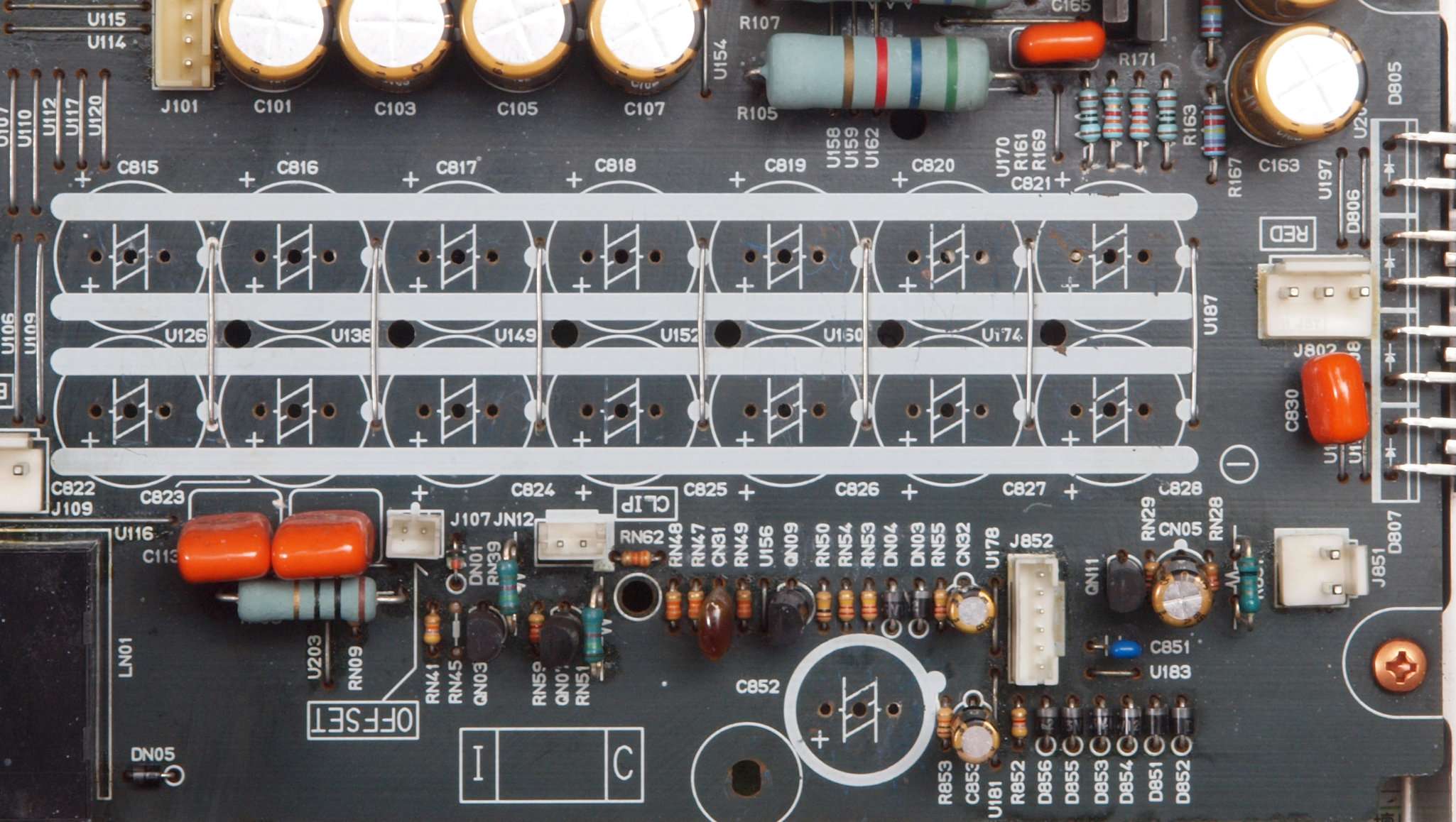

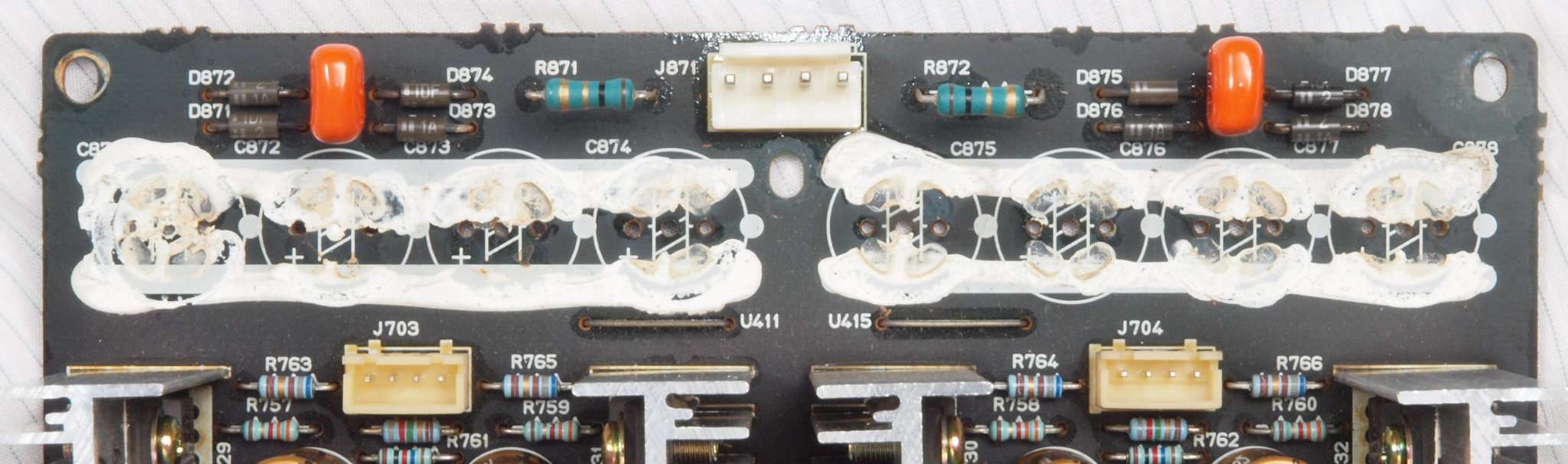

Ｃ１１３．　修理中　右側アンプブロック基板。　電解コンデンサー固定用の接着材を取り除。

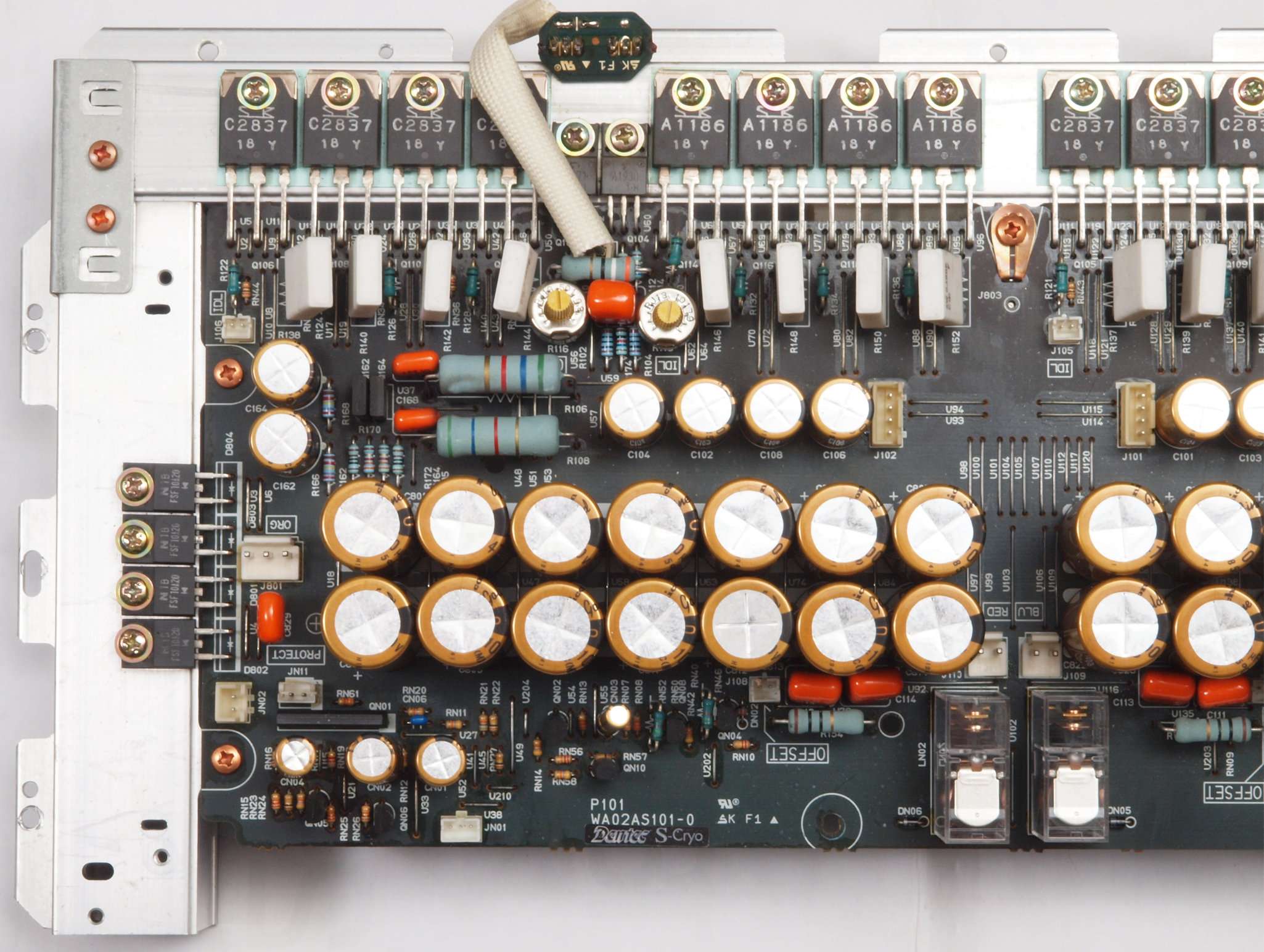

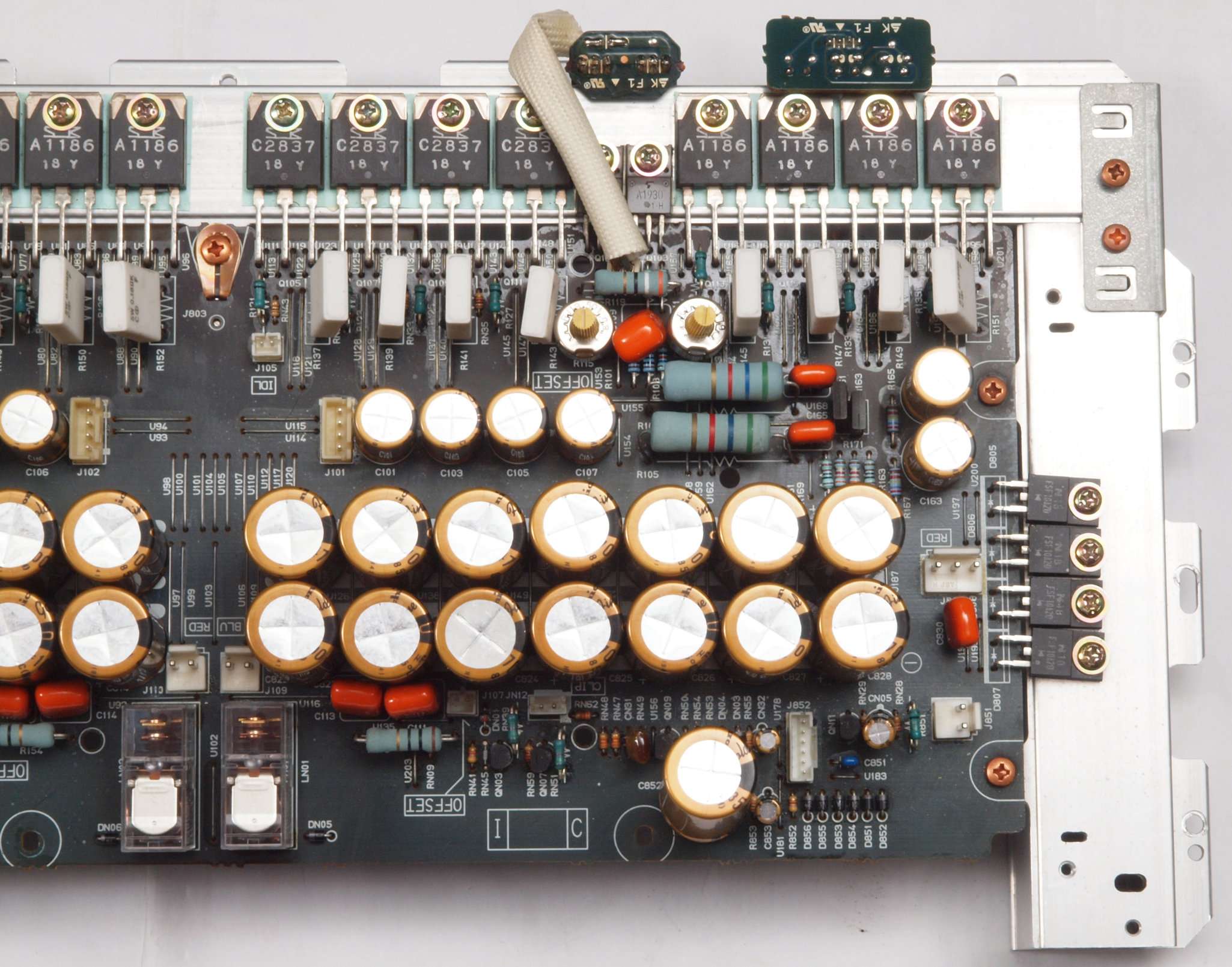

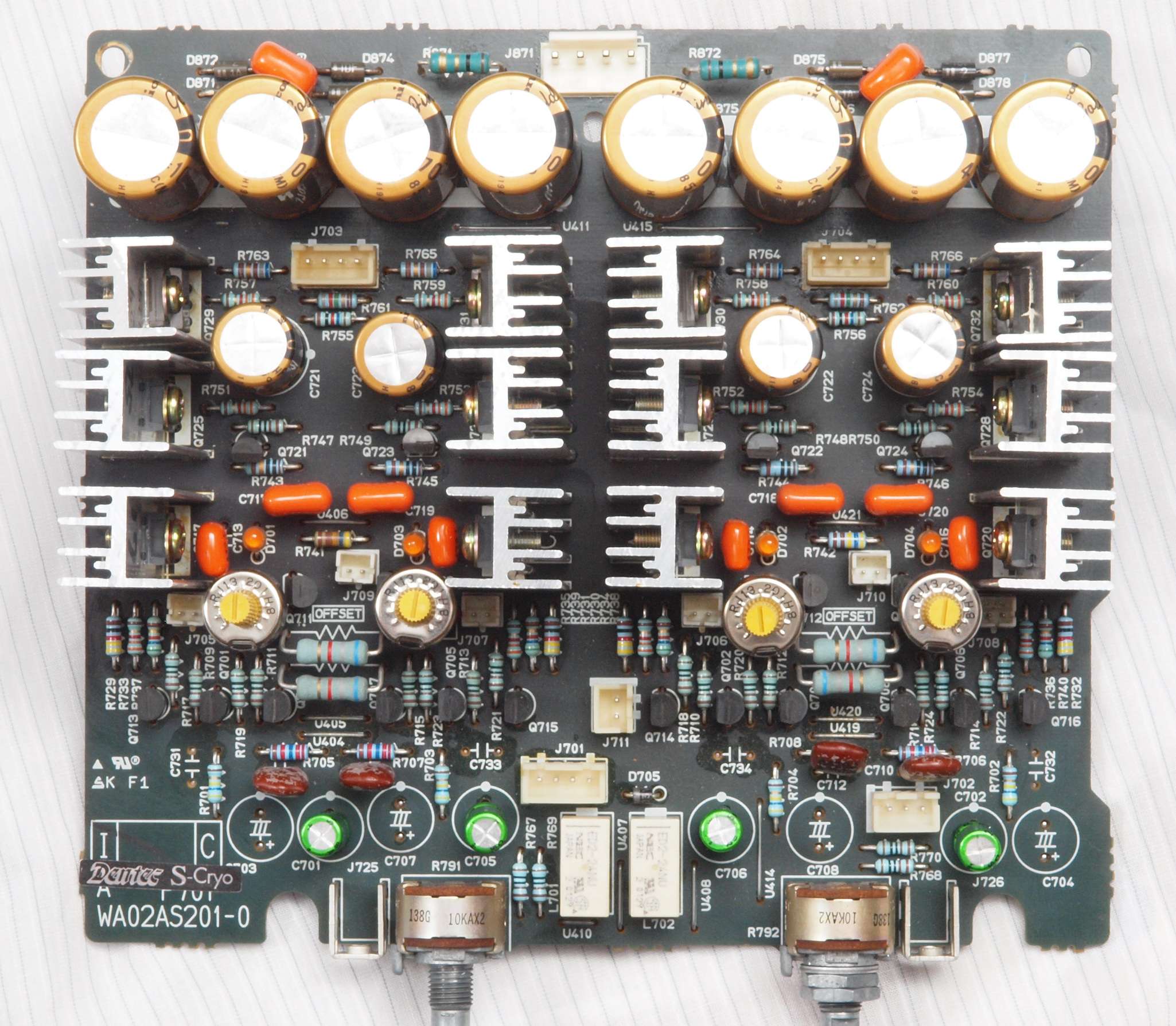

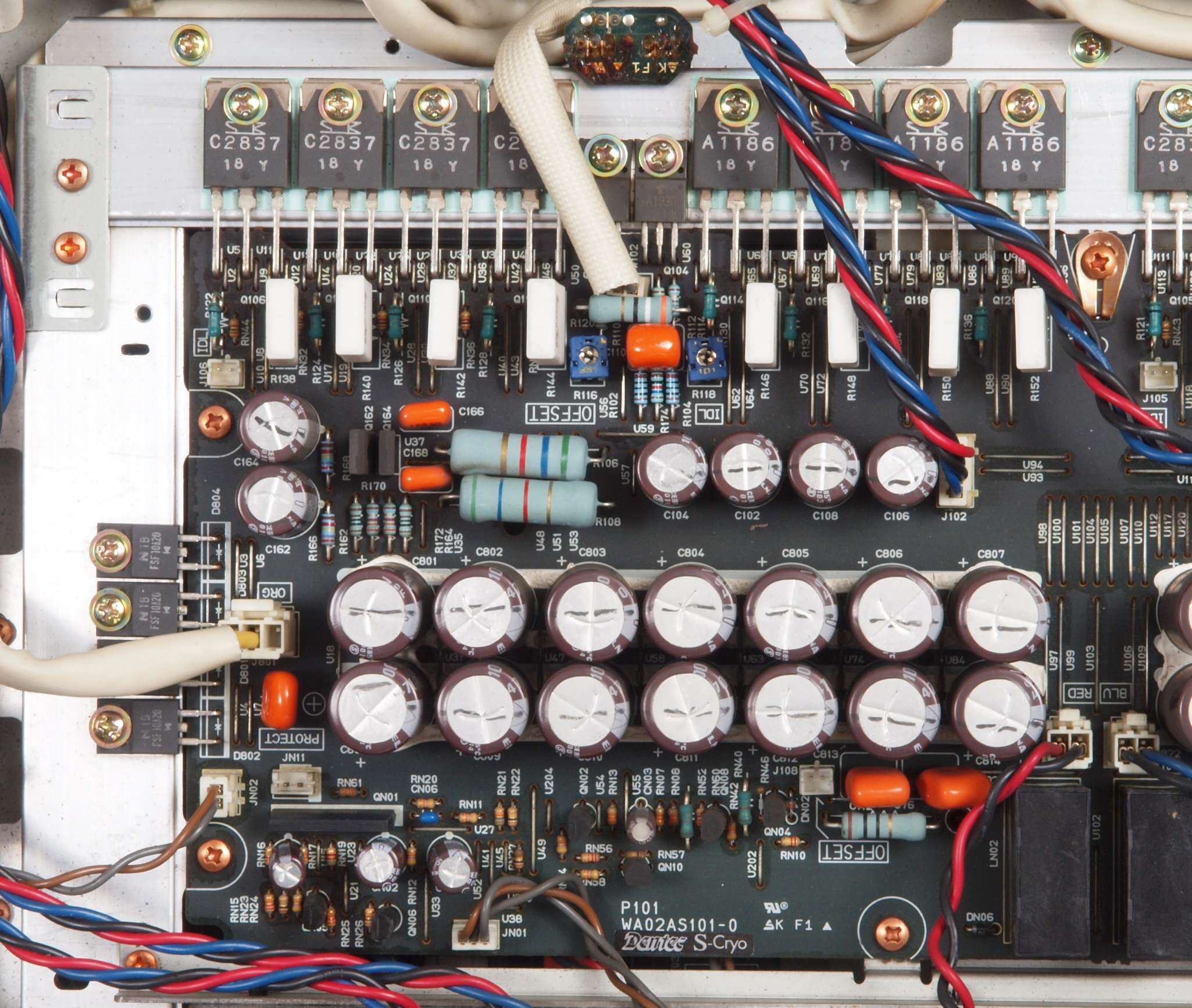

Ｃ１２．　修理後　右側アンプブロック基板。　半固定ＶＲ２個、電解コンデンサー２３個、リレー１個交換。

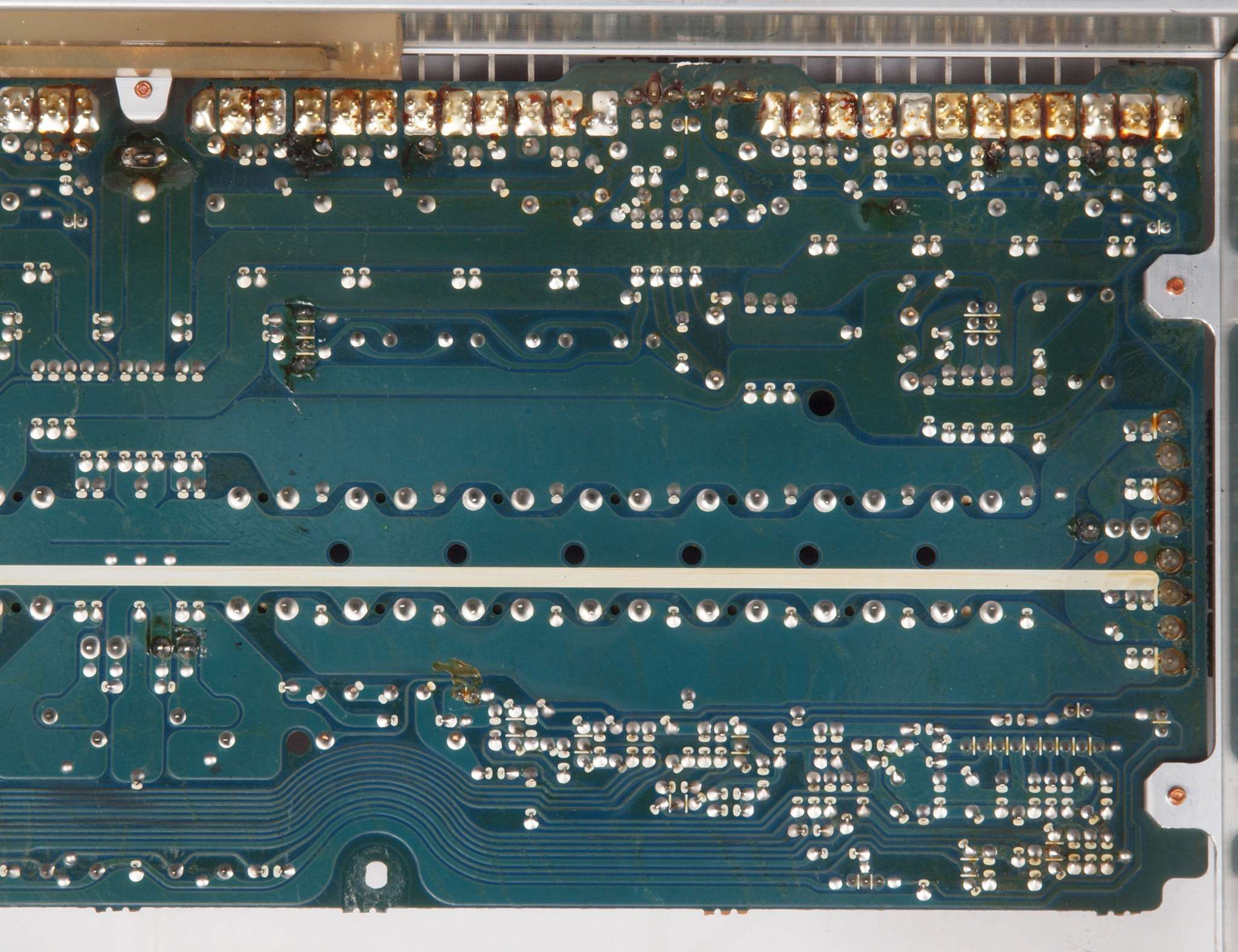

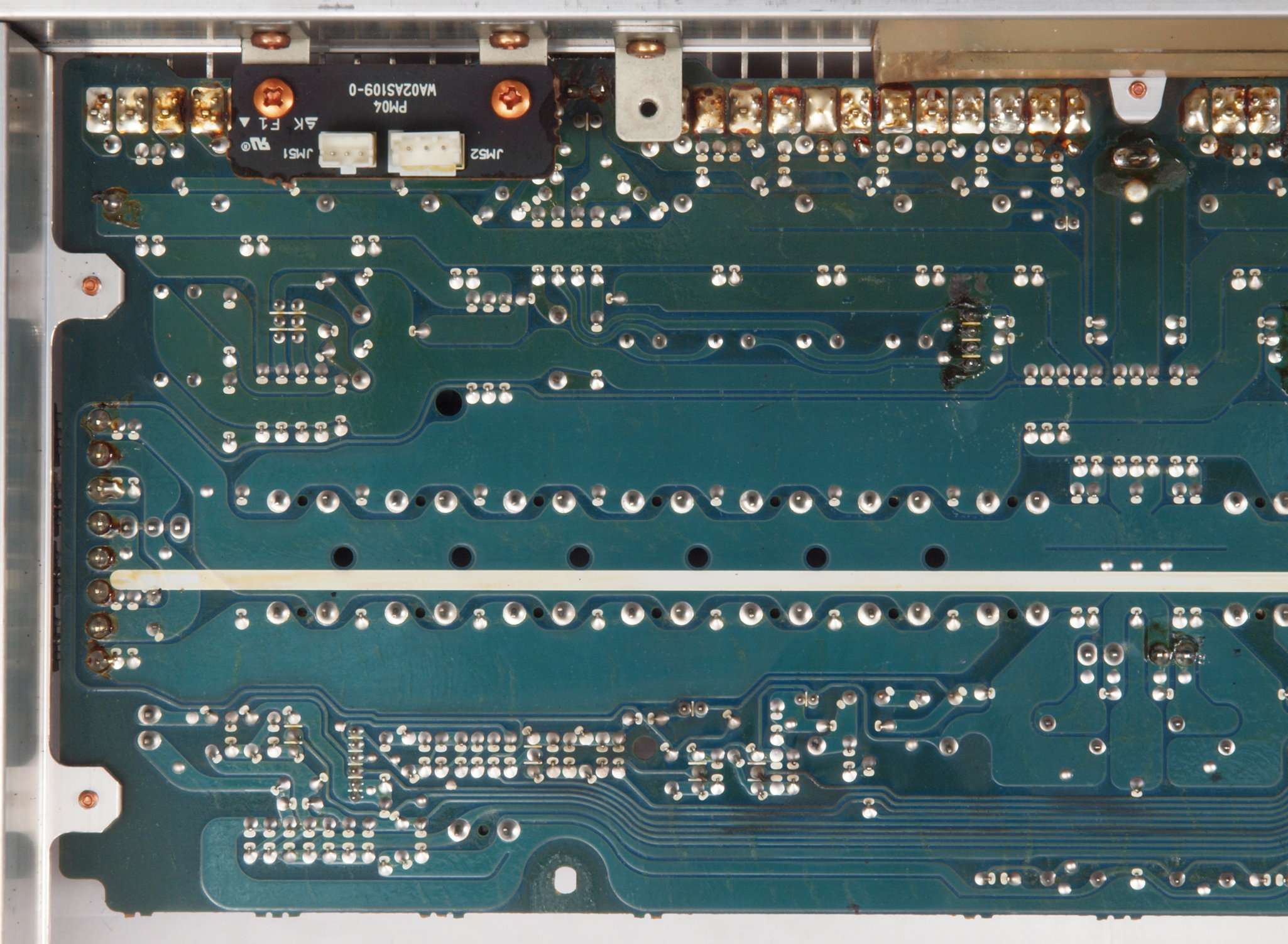

Ｃ１３．　修理前　右側アンプブロック基板裏

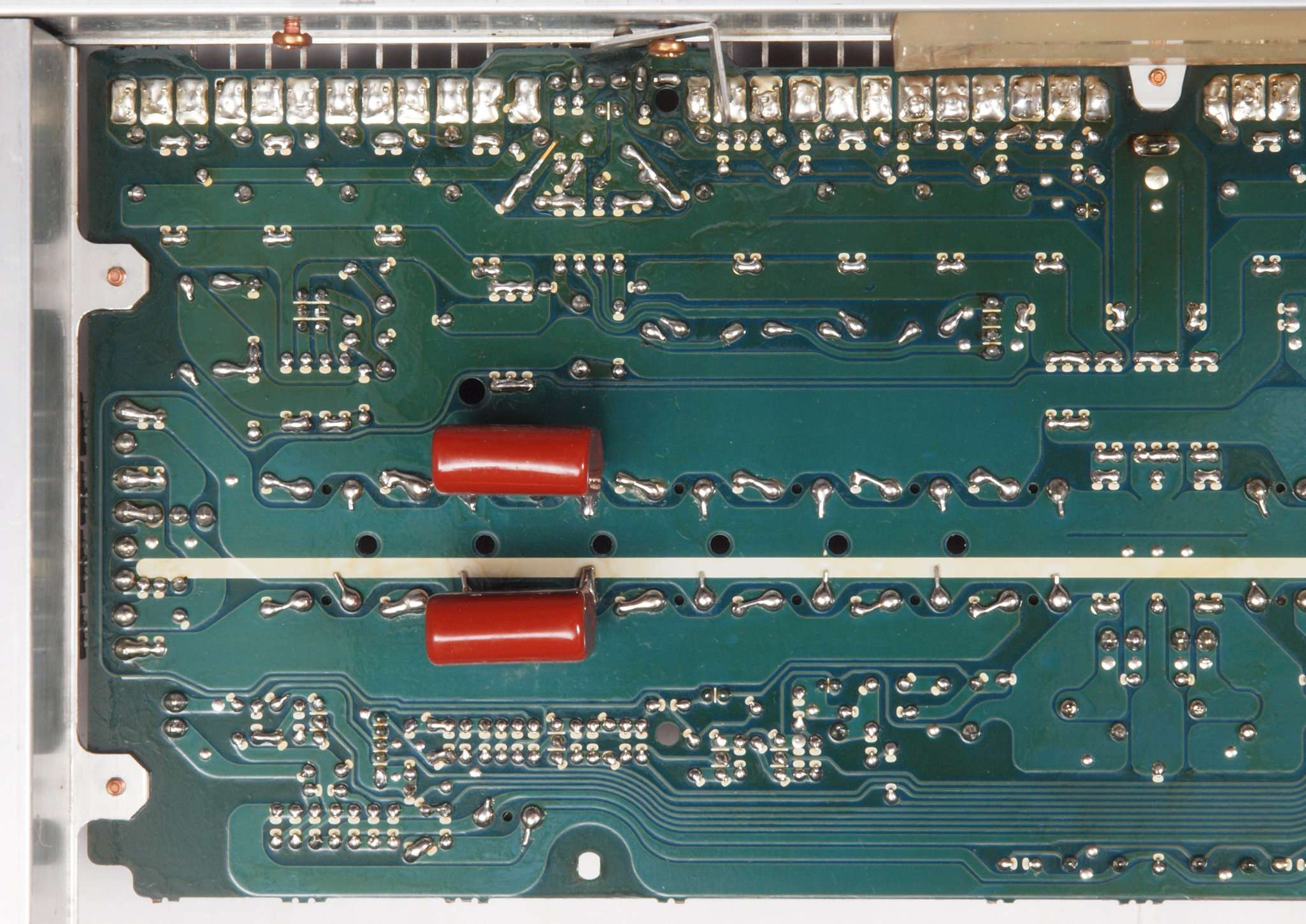

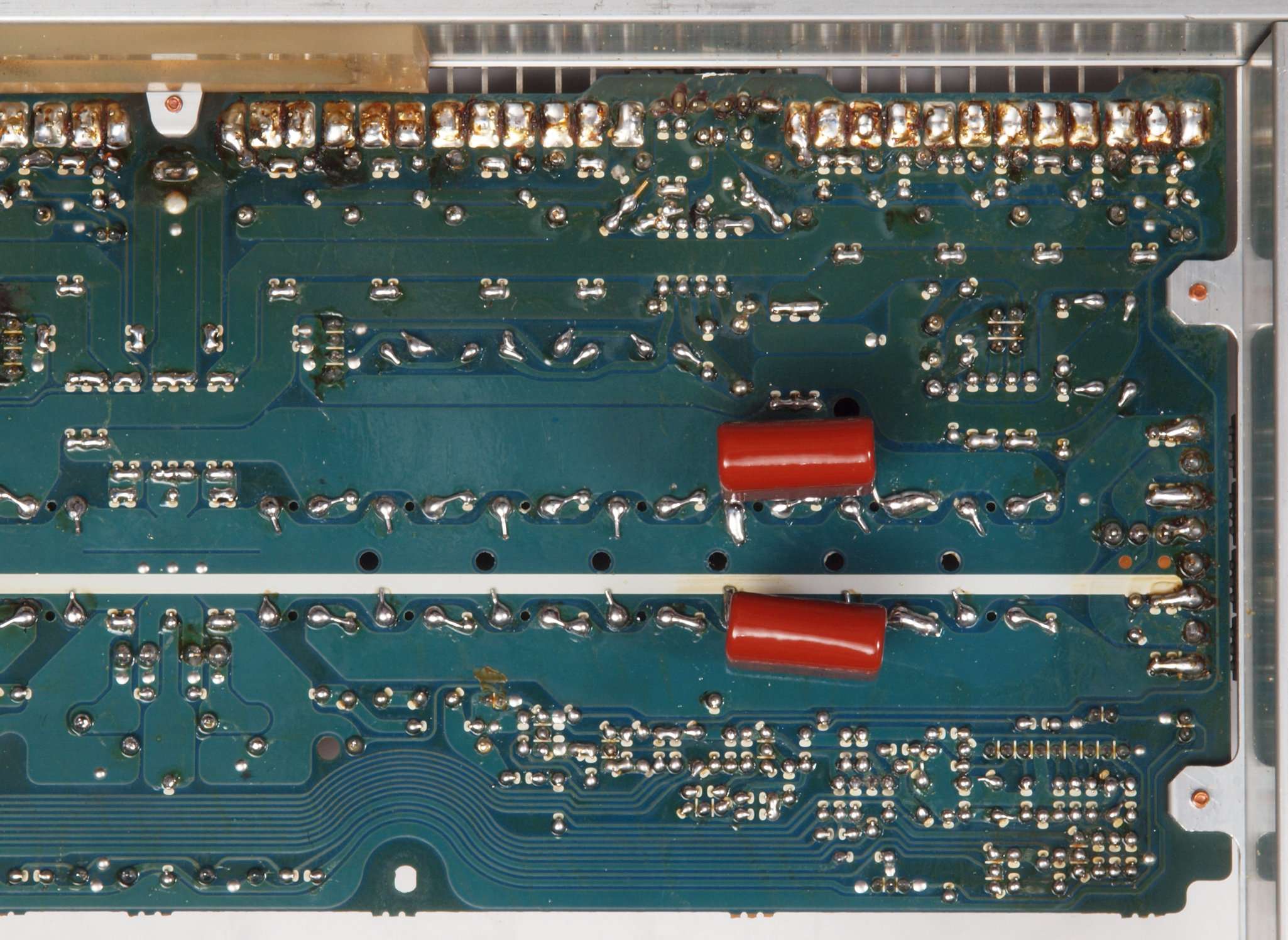

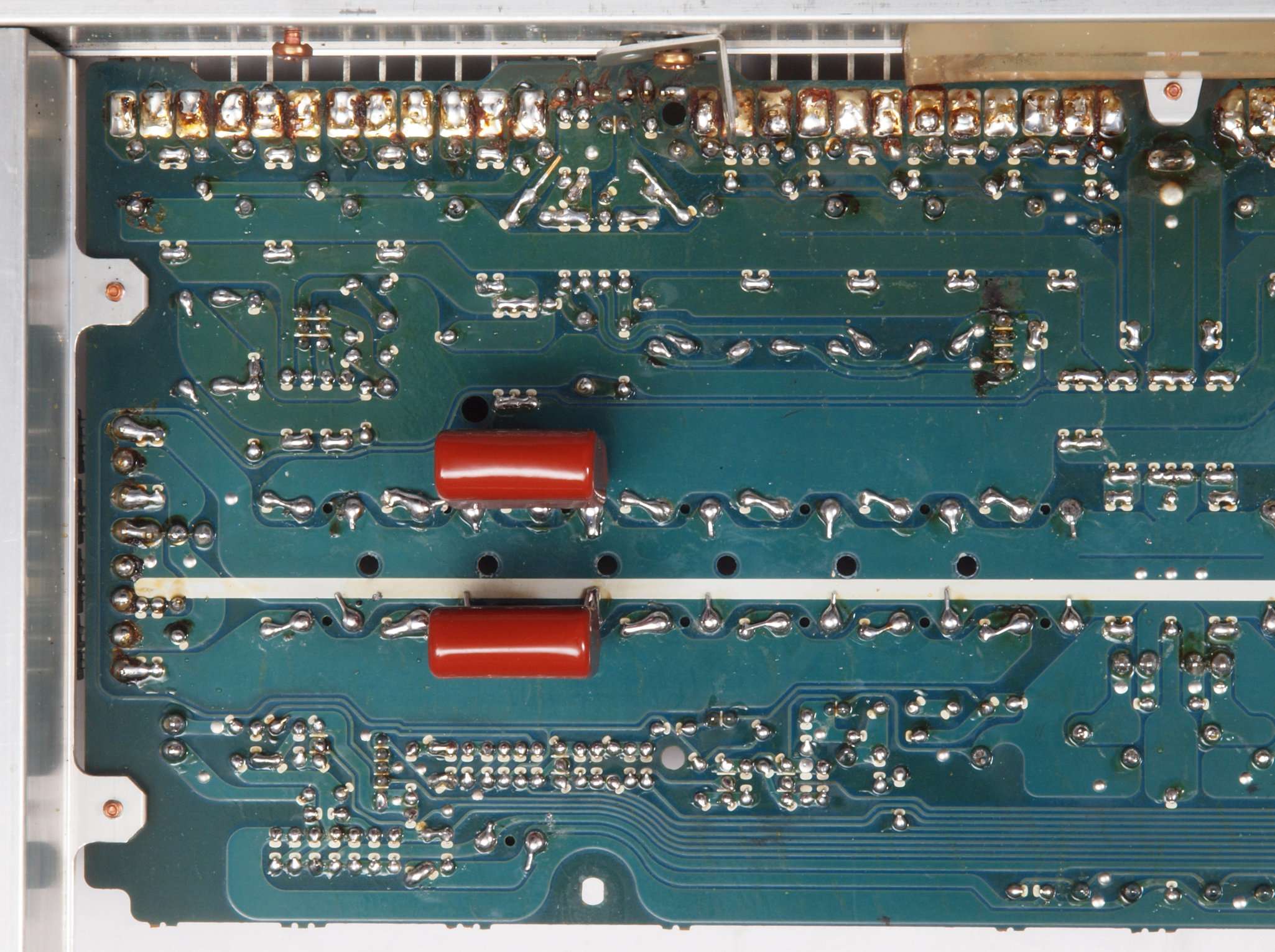

Ｃ１４．　（半田補正）後　右側アンプブロック基板裏。全ての半田をやり修す。フイルムコンデンサー２個追加。

Ｃ１５．　完成右側アンプブロック基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　左側アンプブロック基板。

Ｃ２１３．　修理中　左側アンプブロック基板。　電解コンデンサー固定用の接着材。

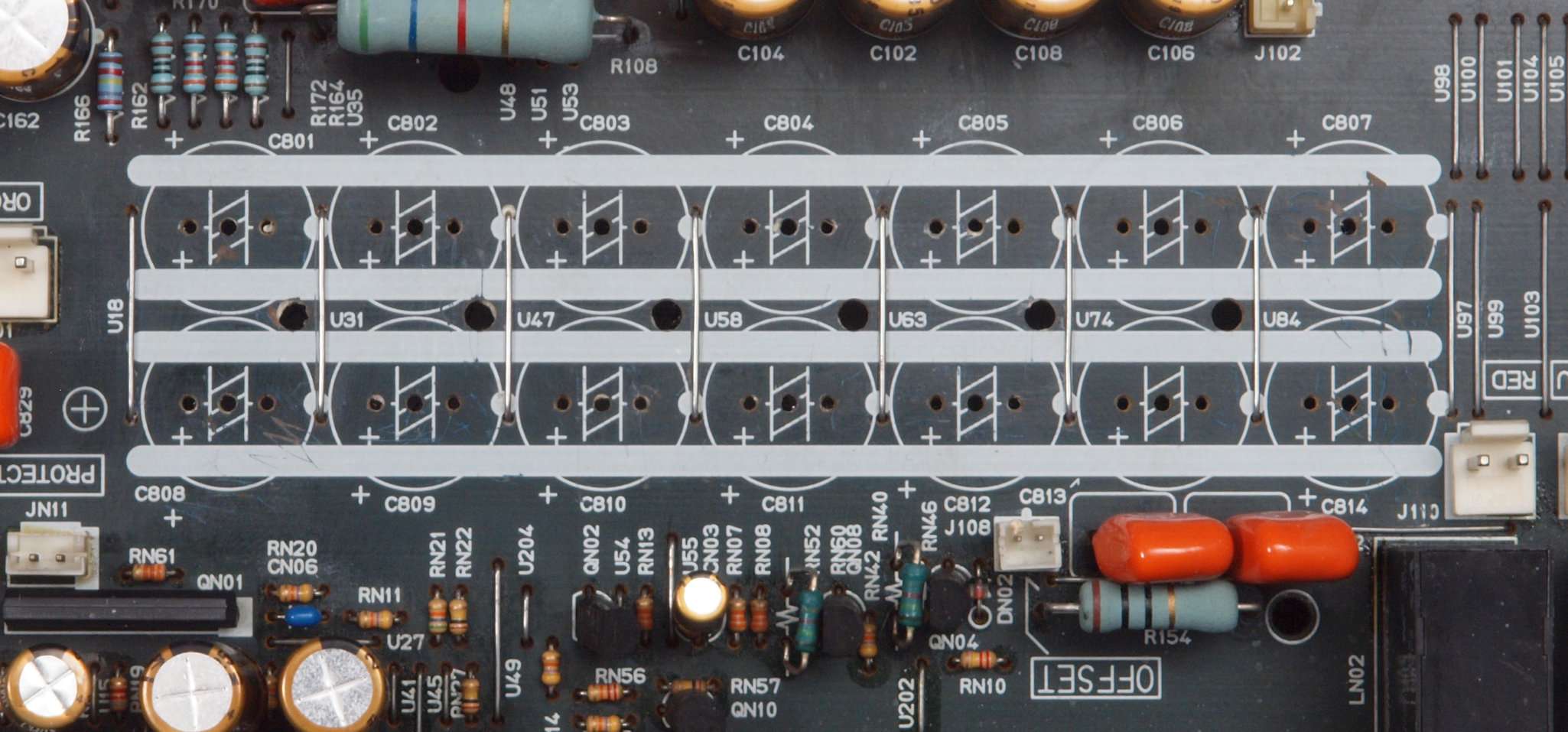

Ｃ２１３．　修理中　左側アンプブロック基板。　電解コンデンサー固定用の接着材を取り除。

Ｃ２２．　修理後　左側アンプブロック基板。　半固定ＶＲ２個、電解コンデンサー２３個、リレー１個交換。

Ｃ２３．　修理前　左側アンプブロック基板裏

Ｃ２４．　（半田補正）後　左側アンプブロック基板裏。全ての半田をやり修す。フイルムコンデンサー２個追加。

Ｃ２５．　完成左側アンプブロック基板裏。 余分なフラックスを落として、コート液を塗る。

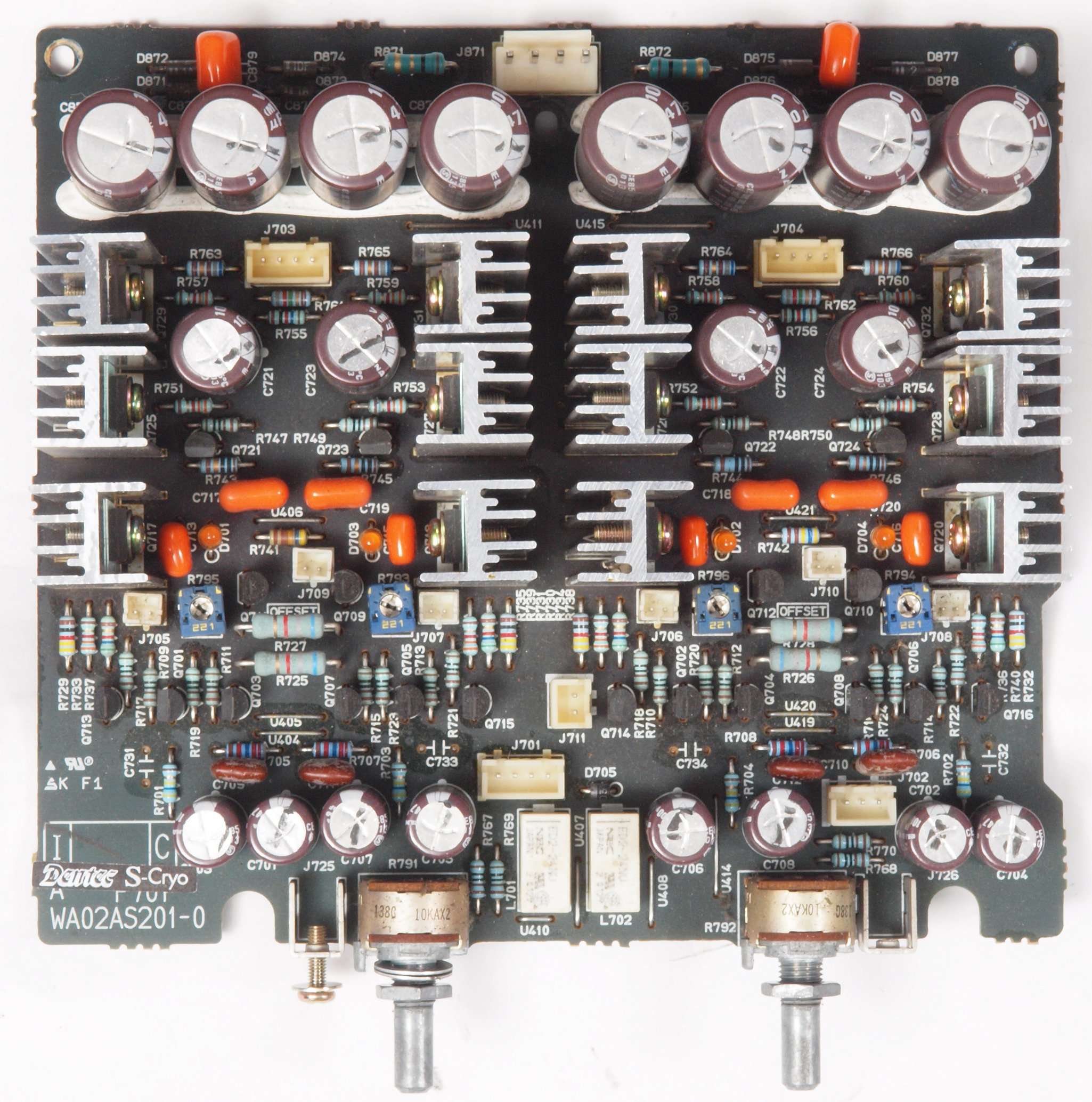

Ｃ３１．　修理前　ドライブアンプ基板。

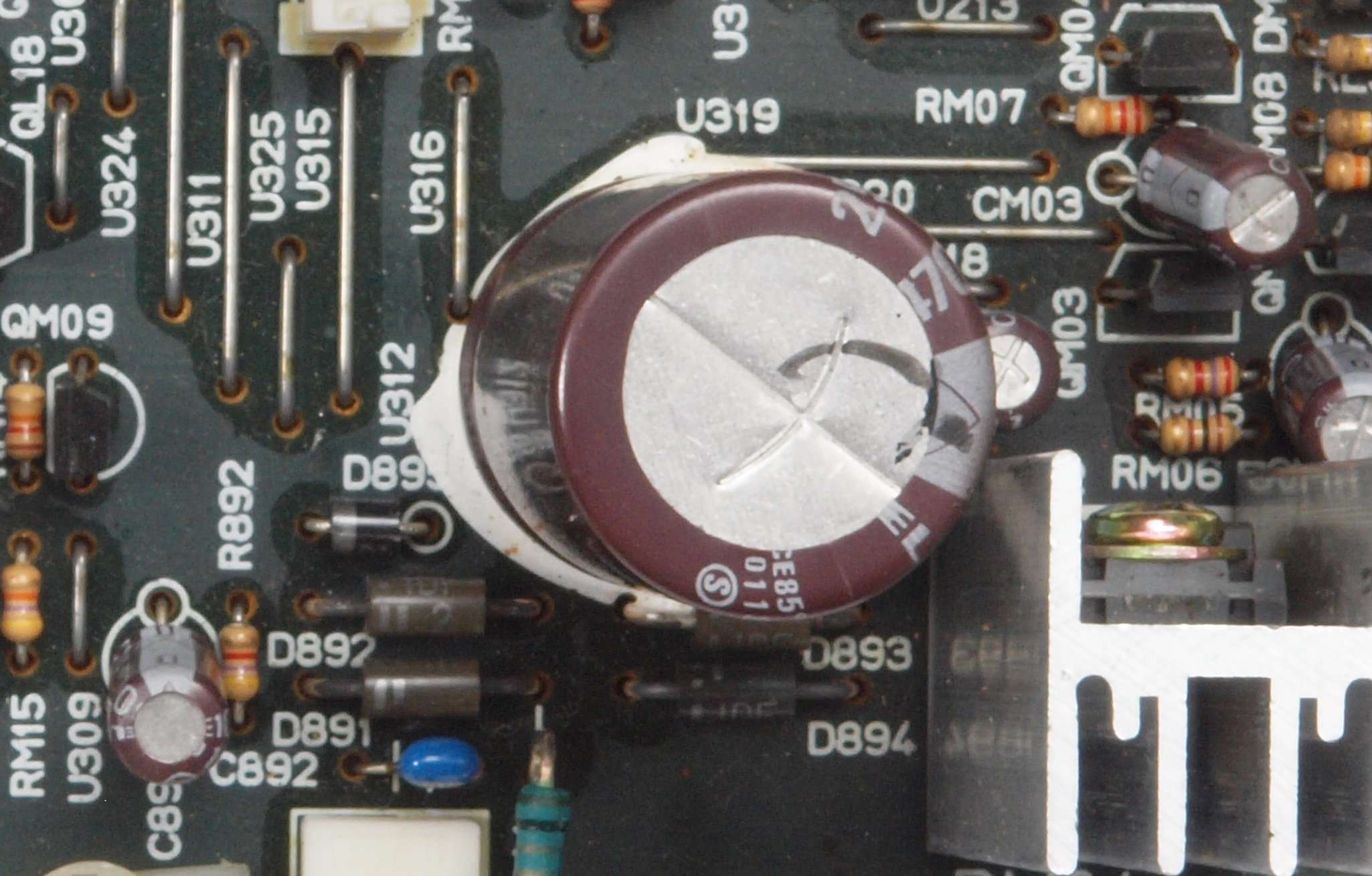

Ｃ３１２．　修理中　ドライブアンプ基板。　電解コンデンサー固定用の接着材。

Ｃ３１３．　修理中　ドライブアンプ基板。　電解コンデンサー固定用の接着材を取り除。

Ｃ３２．　修理後　ドライブアンプ基板。　ＴＲ（トランジスター）８個、電解コンンサー２０個、半固定ＶＲ４個交換。

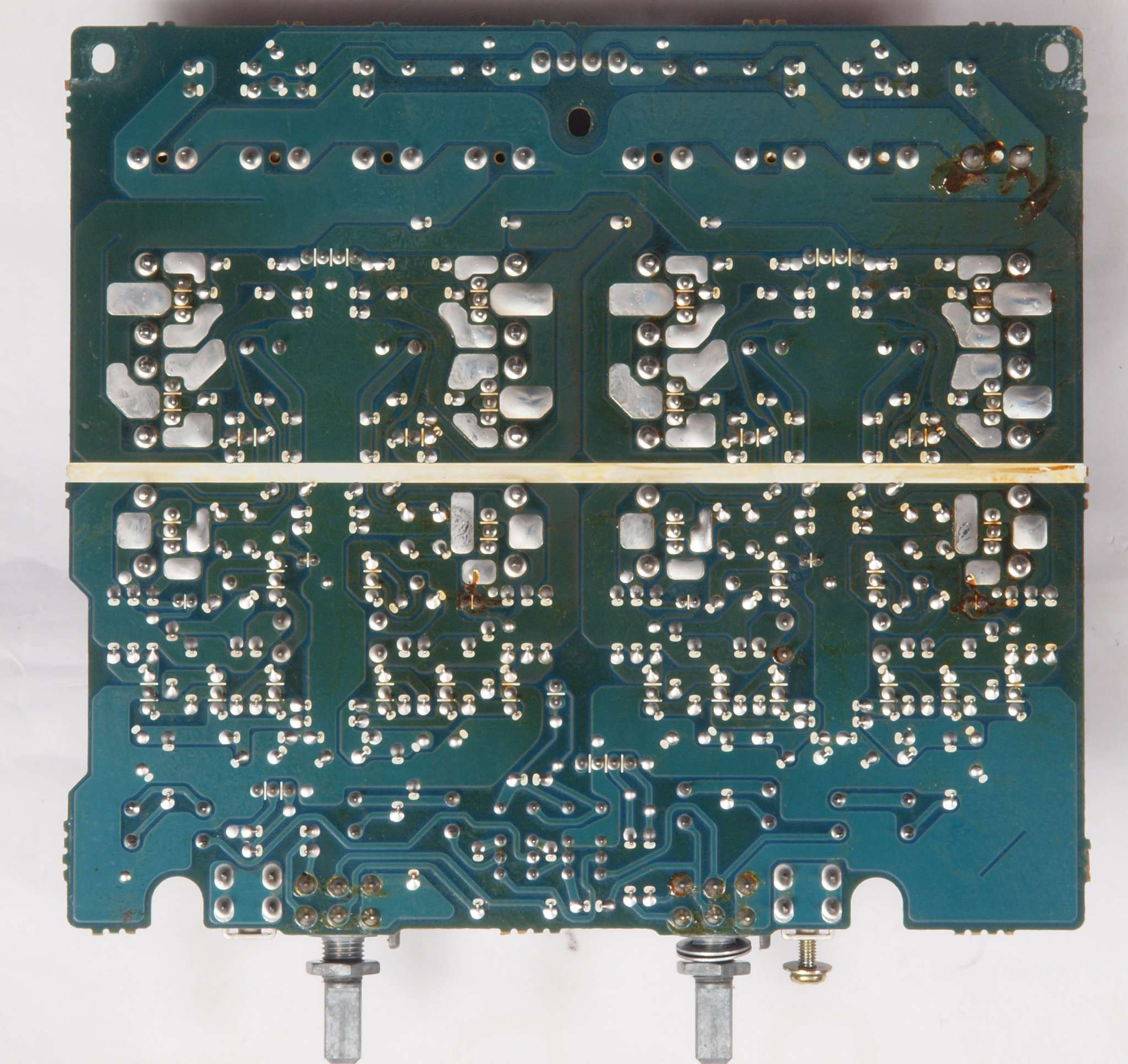

Ｃ３３．　修理前　ドライブアンプ基板裏。

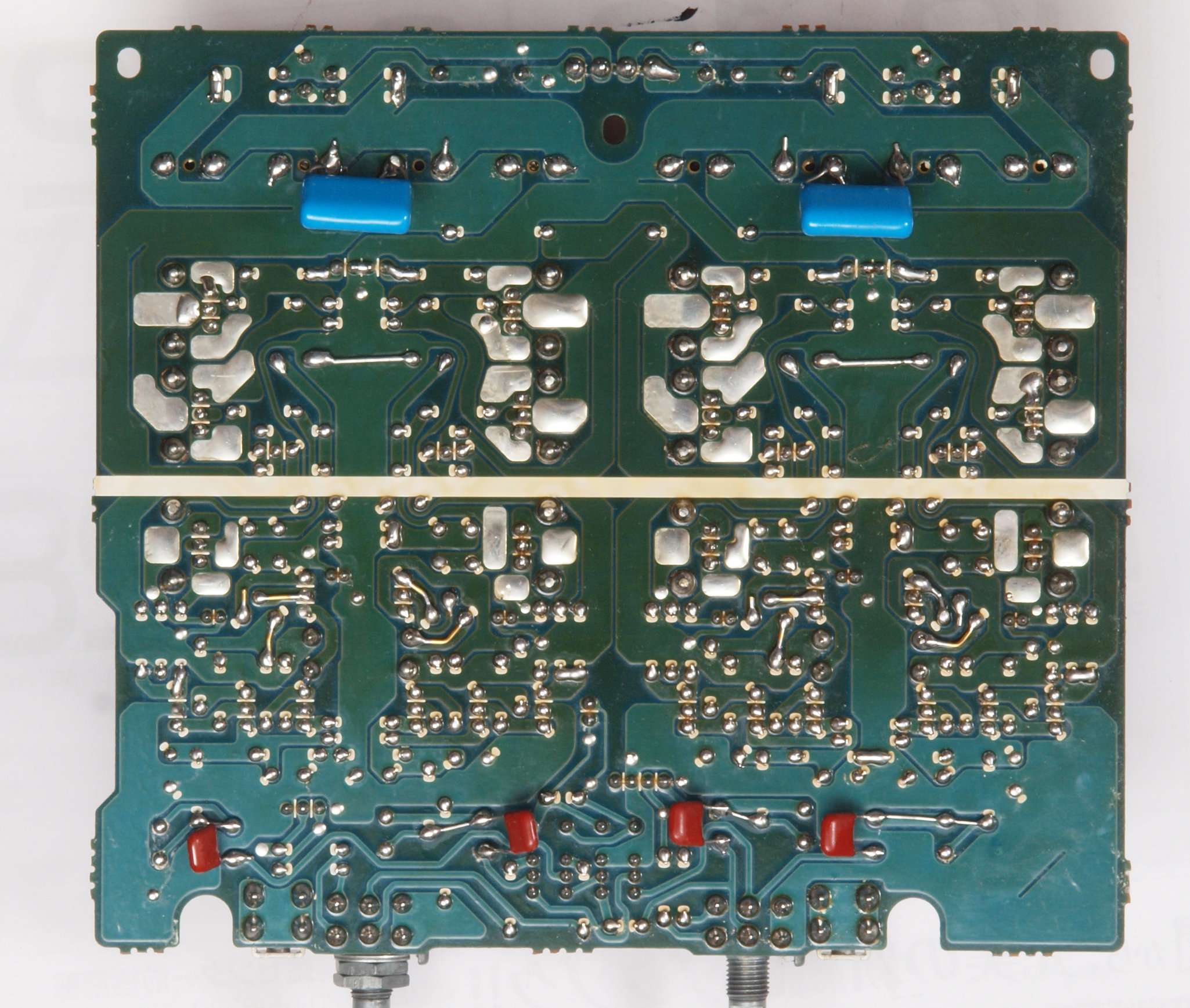

Ｃ３４．　修理（半田補正）後　ドライブアンプ基板裏。　全半田やり直す。フイルムコンデンサー６個追加。

Ｃ３５．　完成ドライブアンプ基板裏。　不要なフラックスを取り、コート液を塗布。

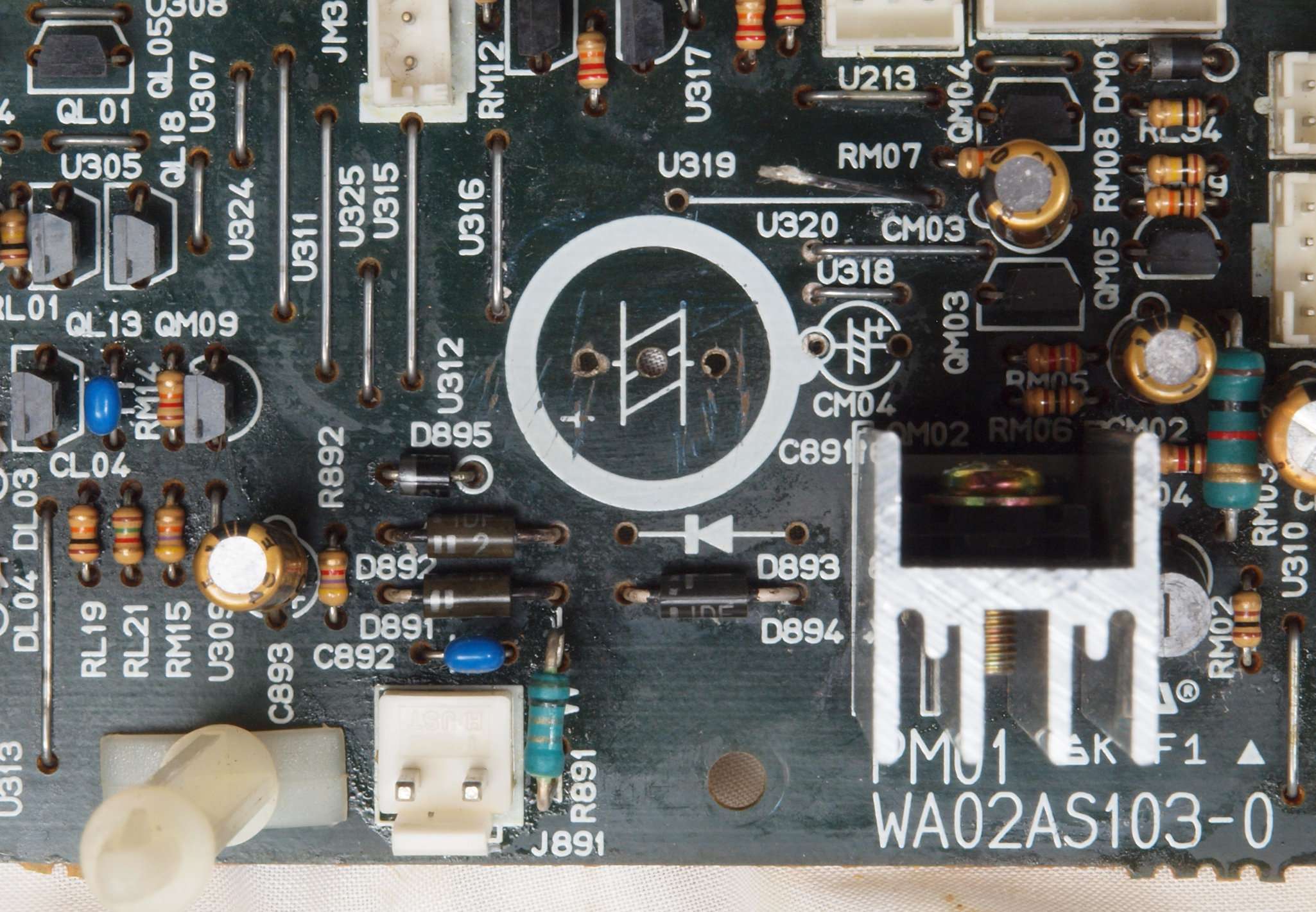

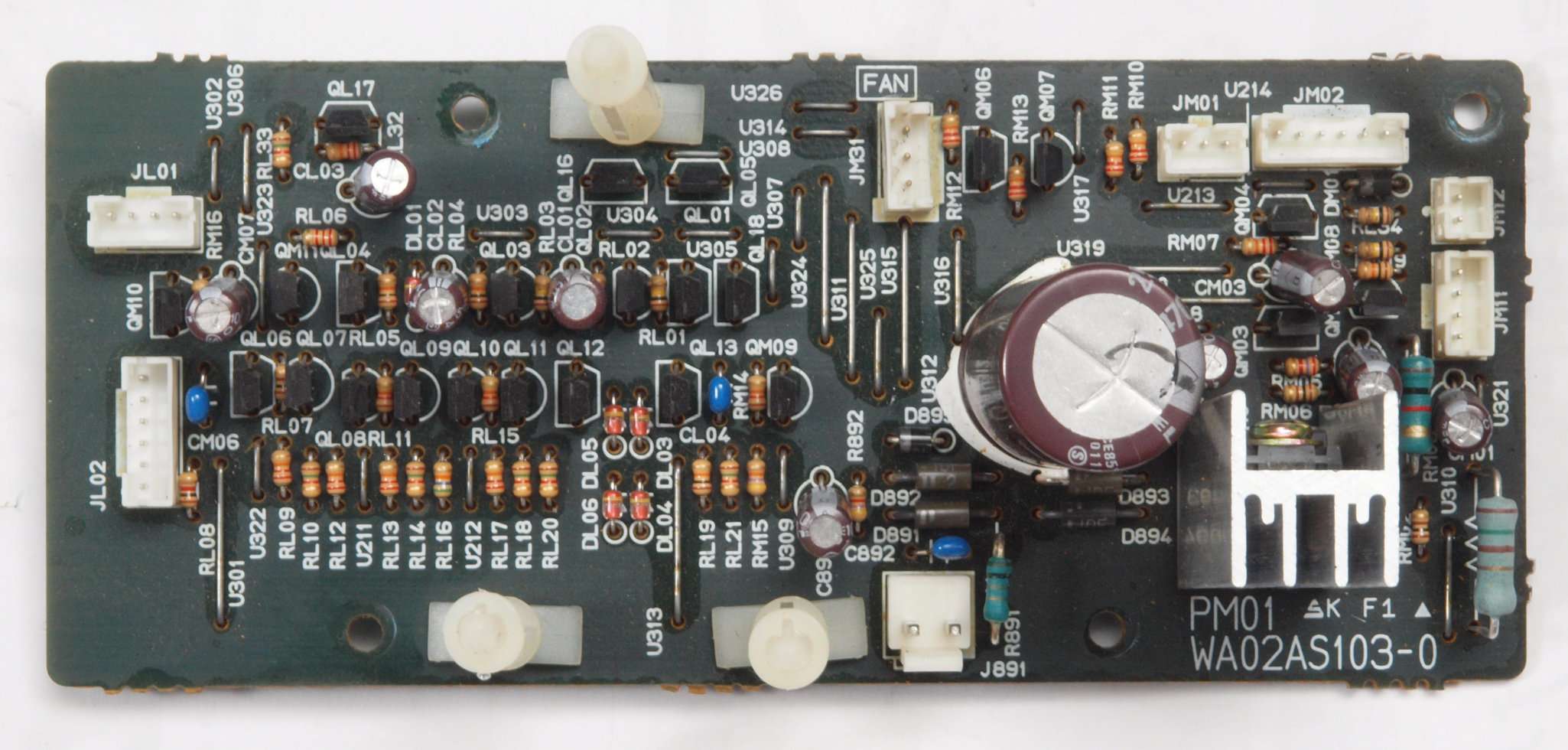

Ｃ４１．　修理前　フアン制御基板。

Ｃ４１２．　修理中　ドライブアンプブロック基板。　電解コンデンサー固定用の接着材。

Ｃ４１３．　修理中　フアン制御基板。　電解コンデンサー固定用の接着材を取り除。

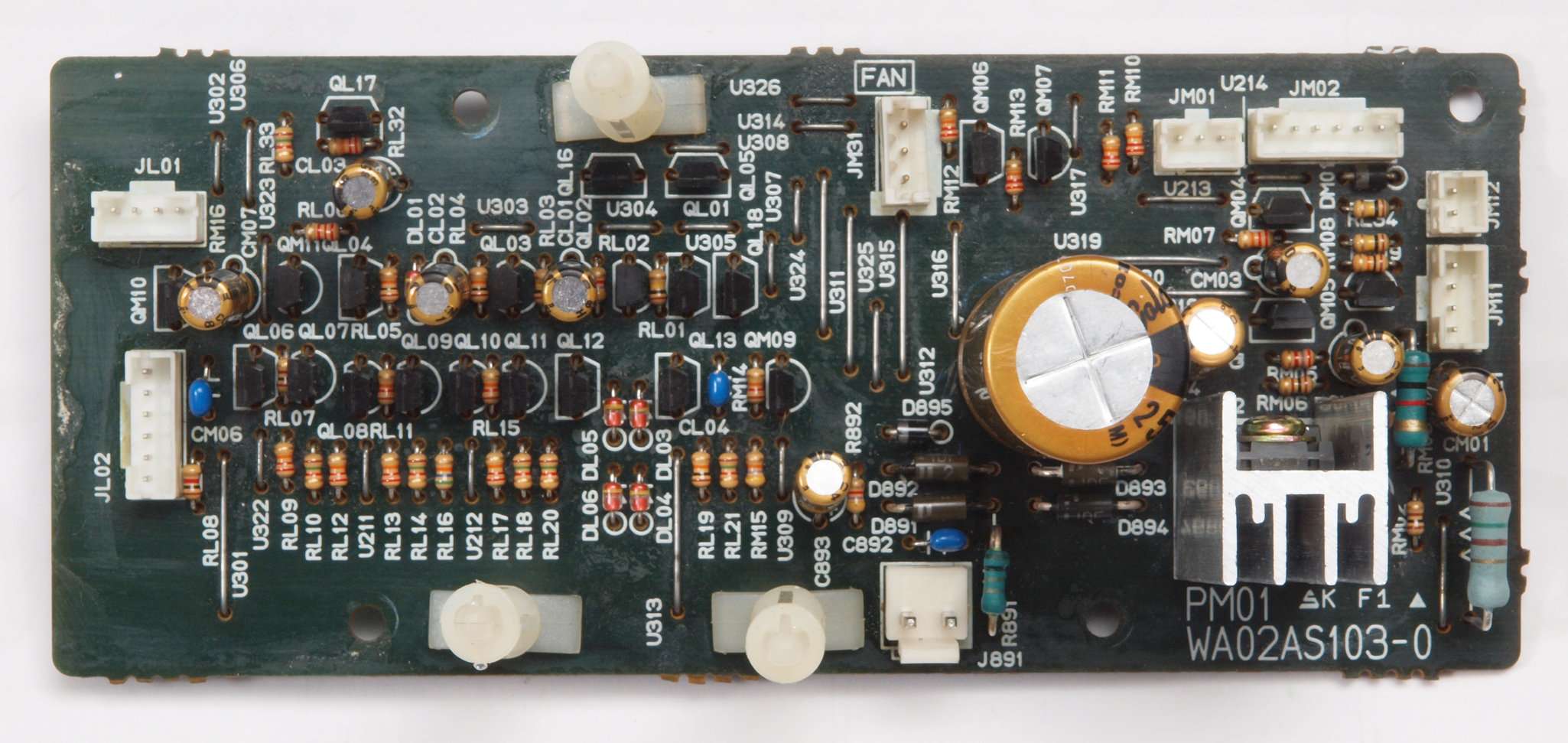

Ｃ４２．　修理後　フアン制御基板。　電解コンンサー１０個。

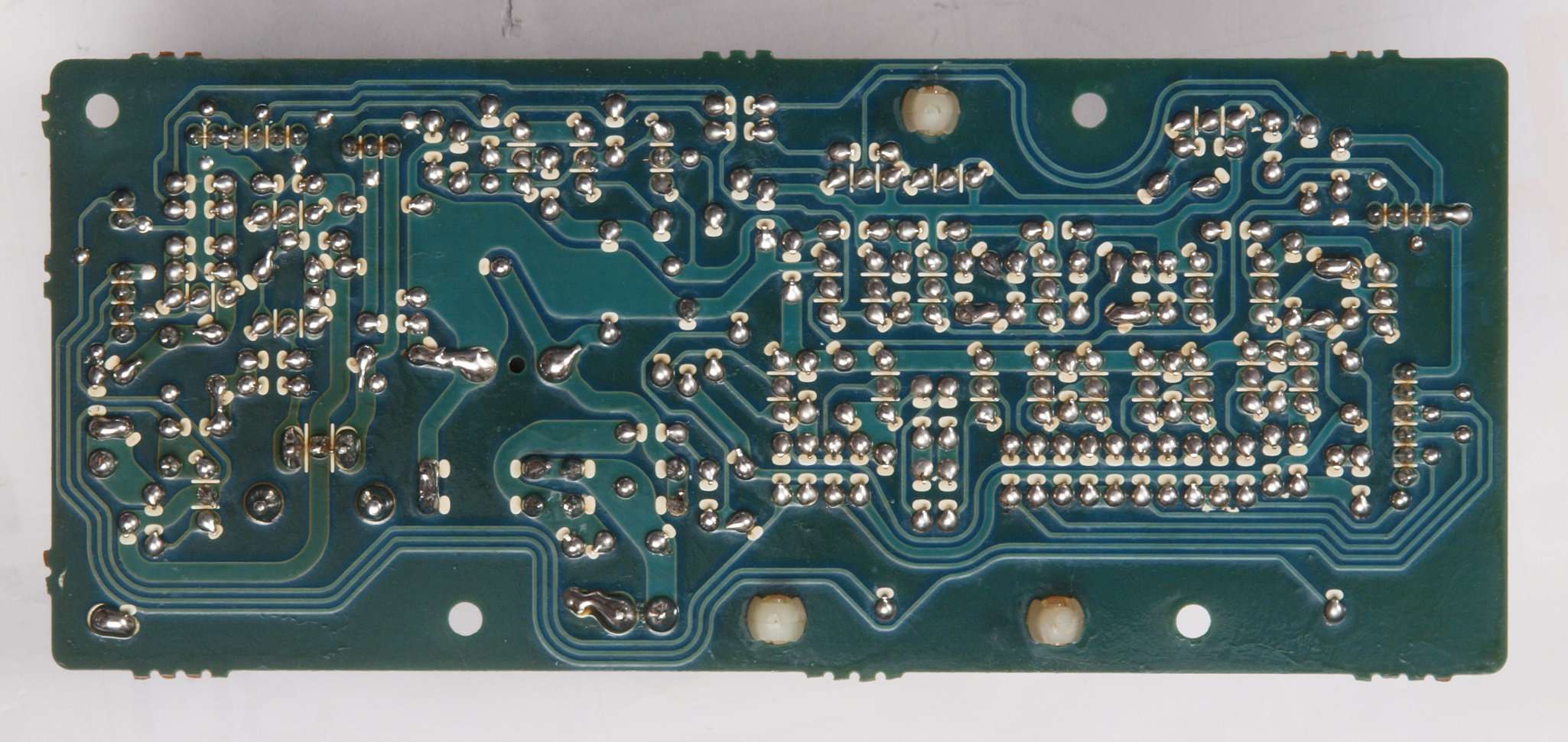

Ｃ４３．　修理前　フアン制御基板裏。

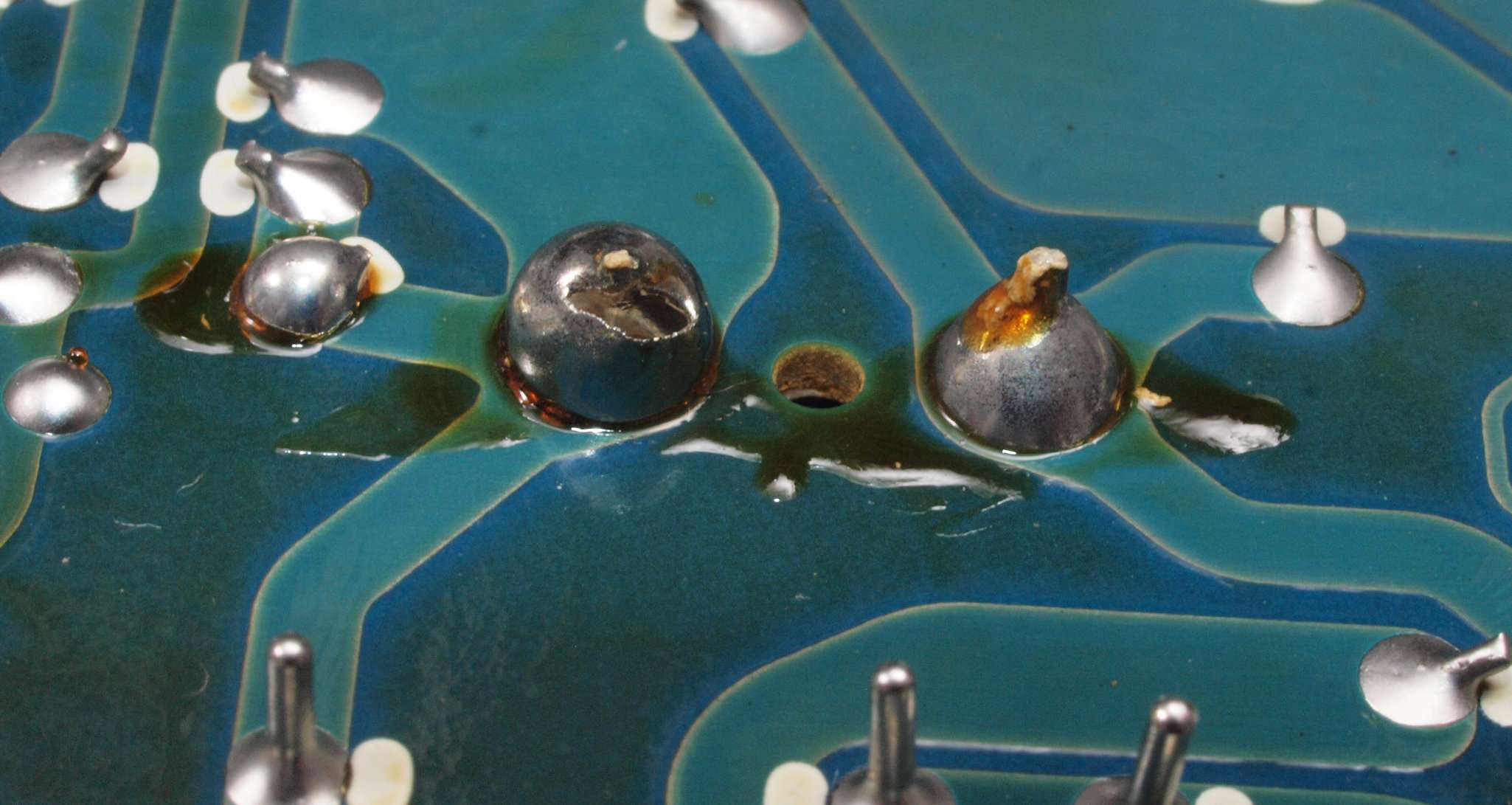

Ｃ４４．　修理中　フアン制御基板裏。　半田不良予備郡。

Ｃ４５．　完成フアン制御基板裏。　　全半田やり直し、不要なフラックスを取り、コート液を塗布。

Ｃ５１．　修理前　ＬＥＤ表示基板。

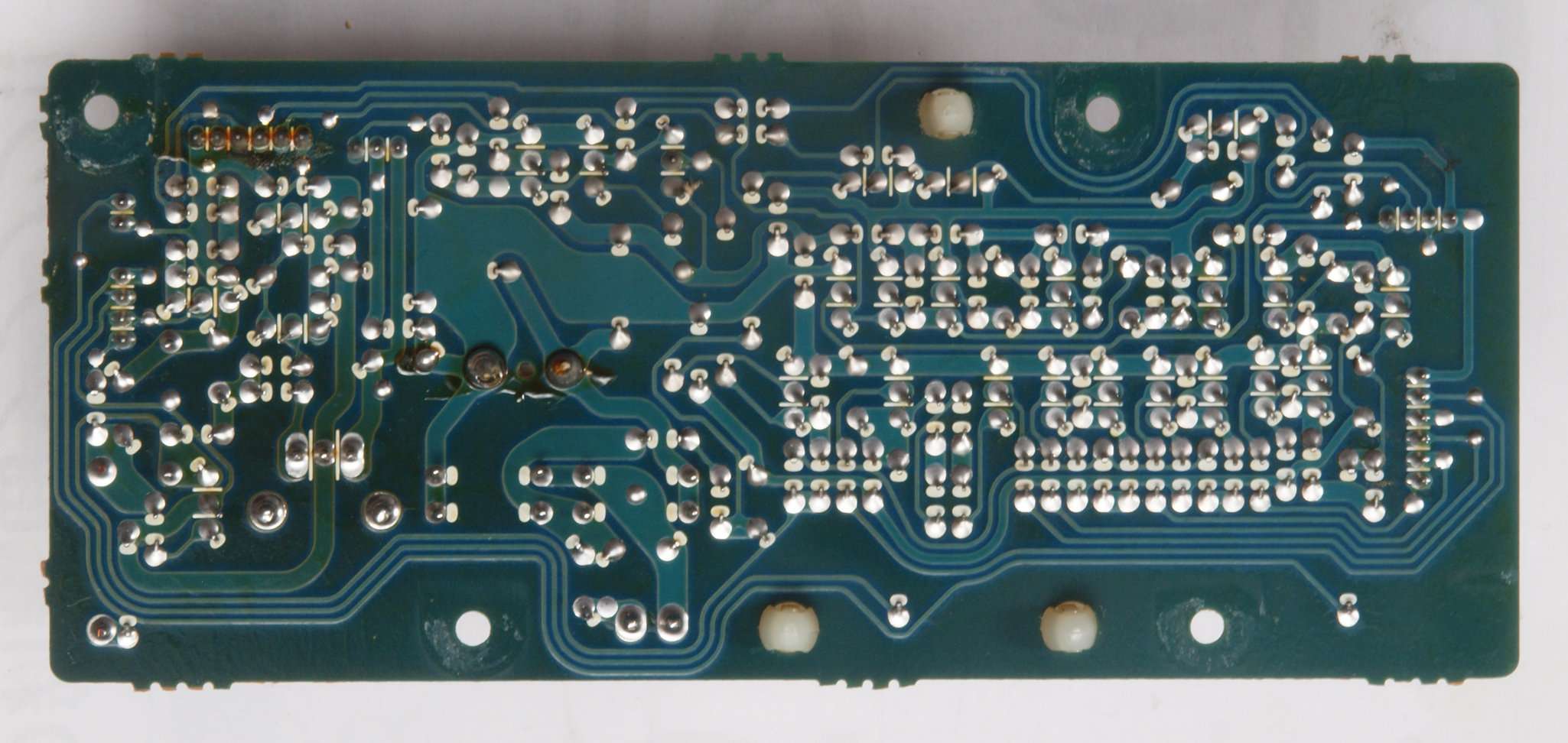

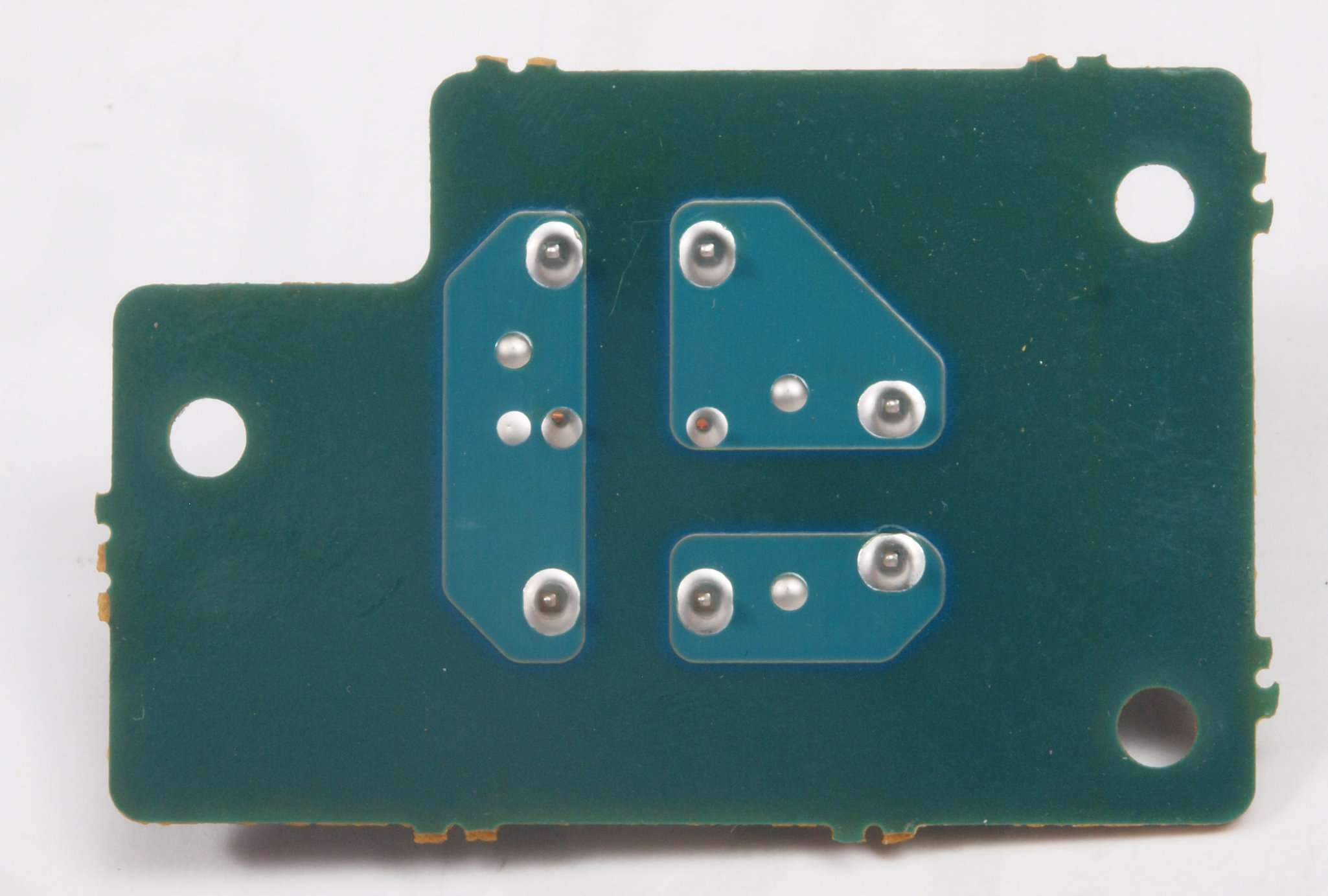

Ｃ５２．　修理前　ＬＥＤ表示基板裏。

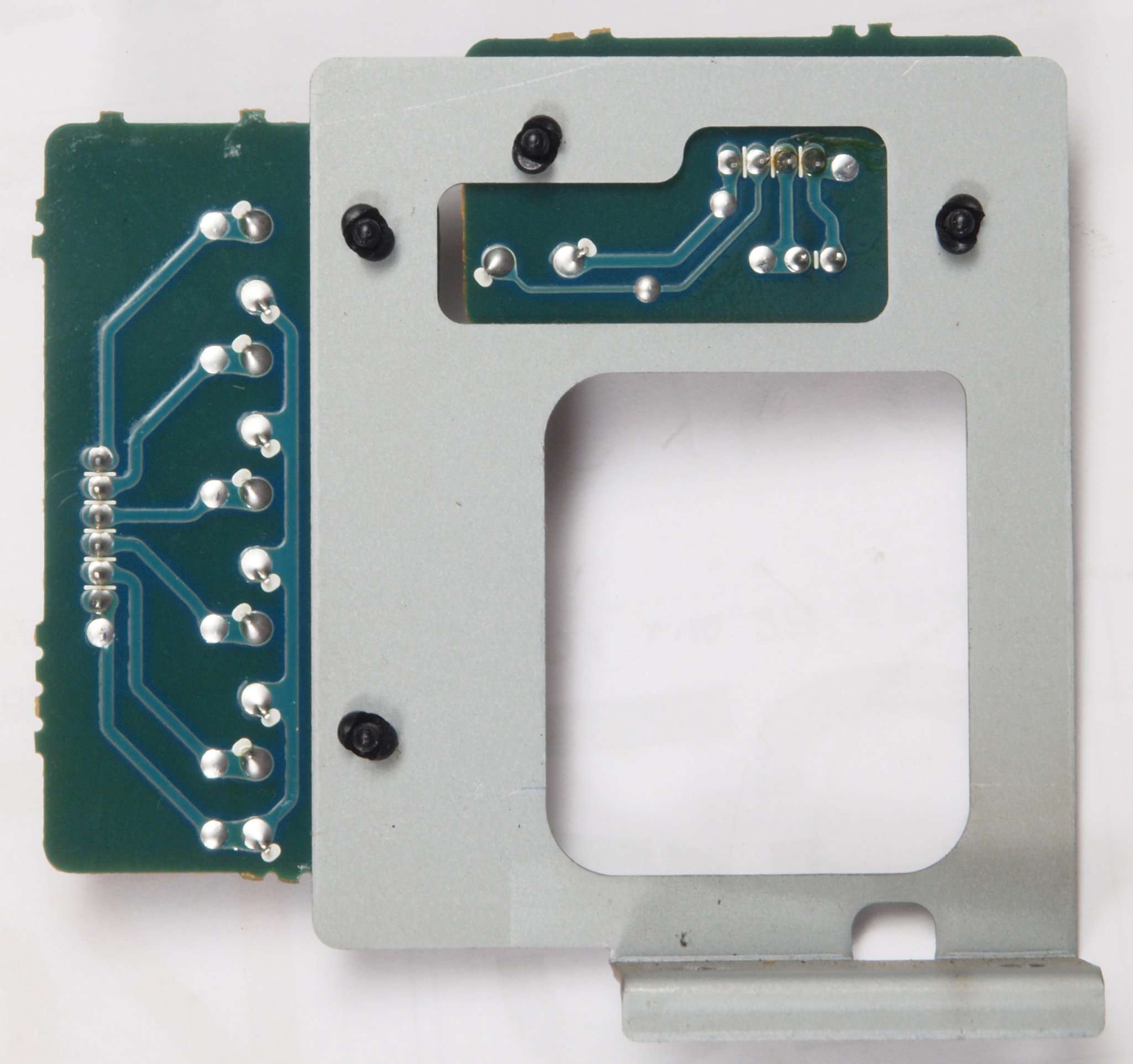

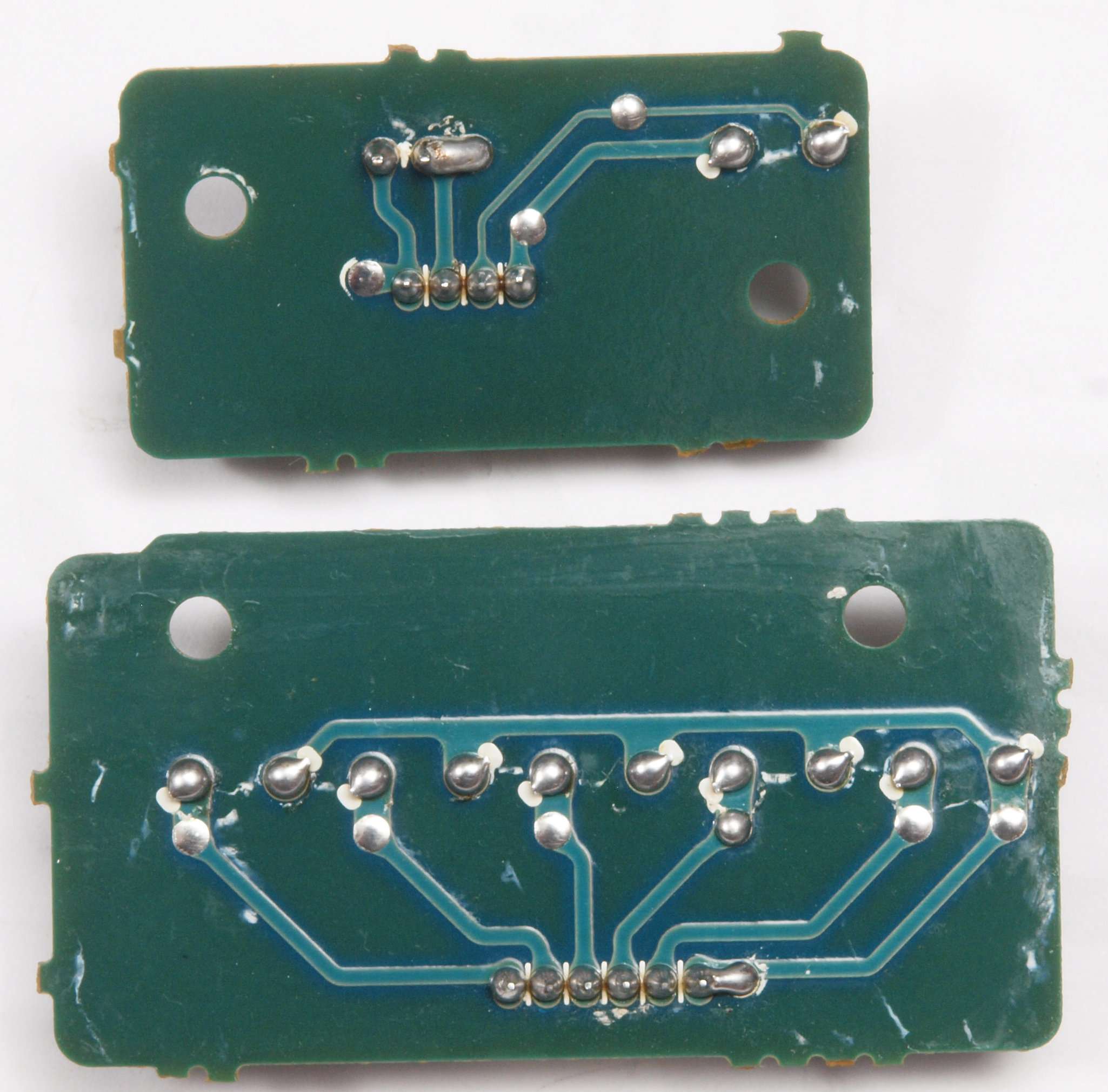

Ｃ５３．　修理（半田補正）後　ＬＥＤ表示基板裏。　全半田やり直す。

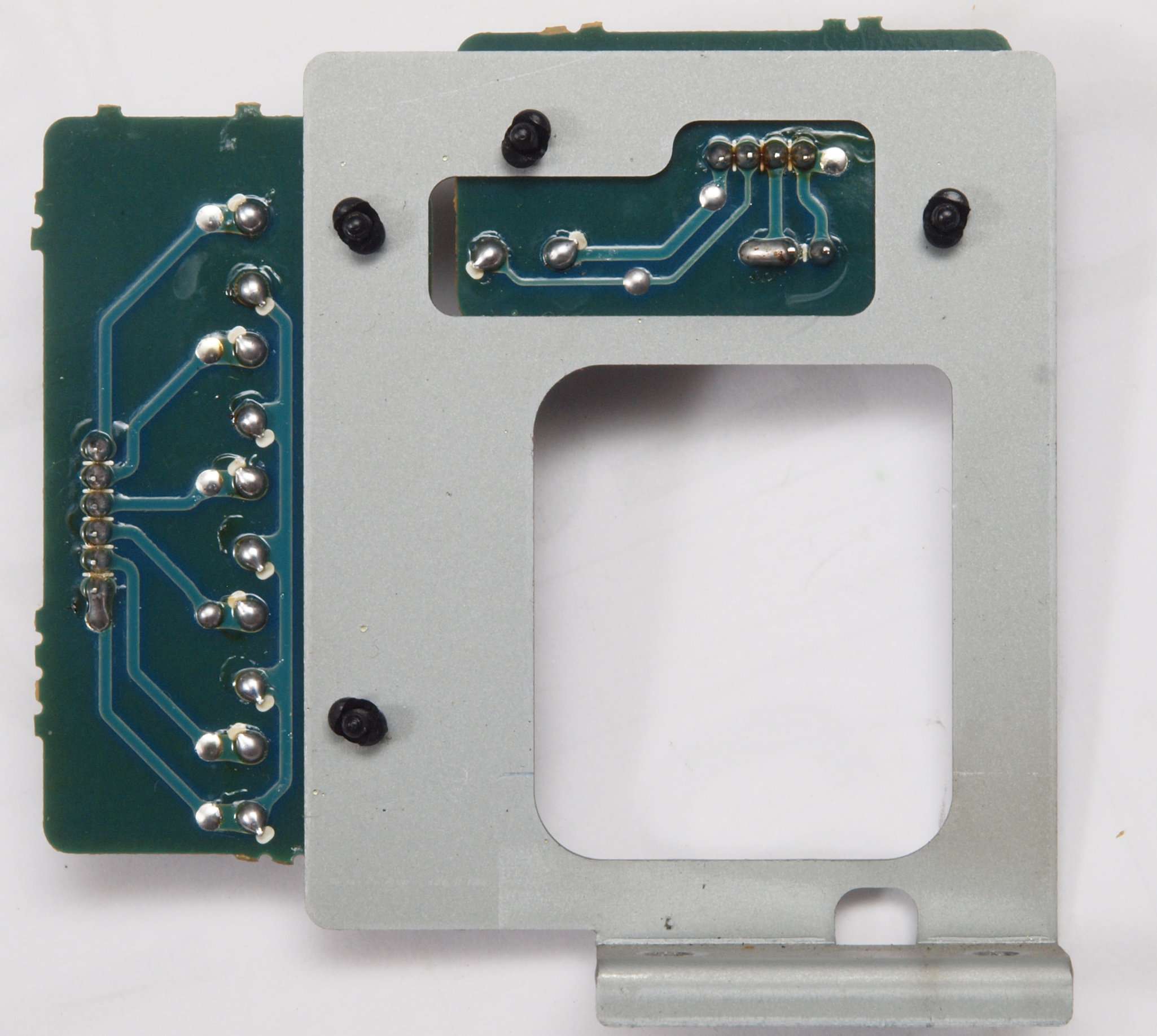

Ｃ５４．　完成ＬＥＤ表示基板裏。　不要なフラックスを取り、コート液を塗布。

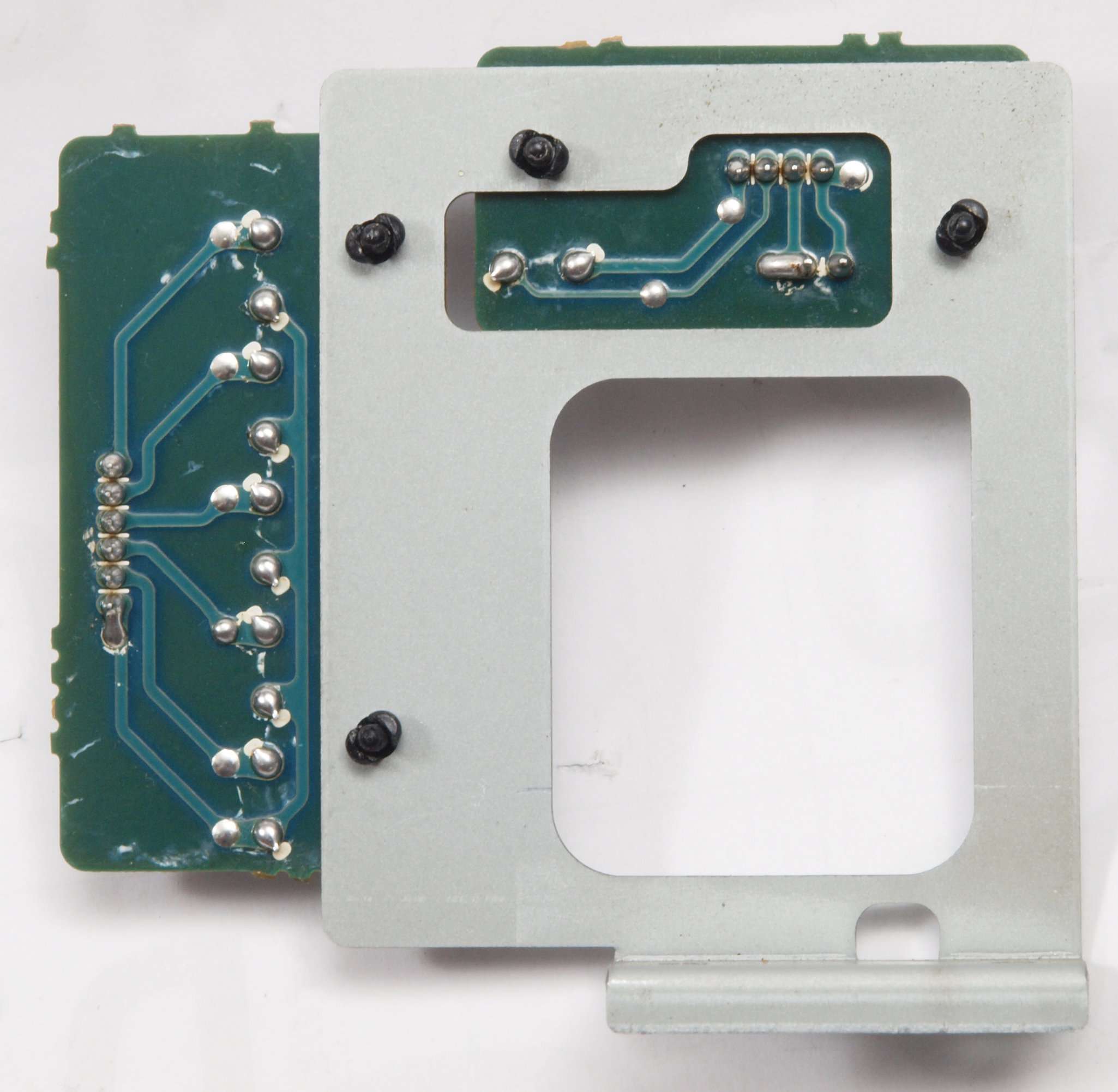

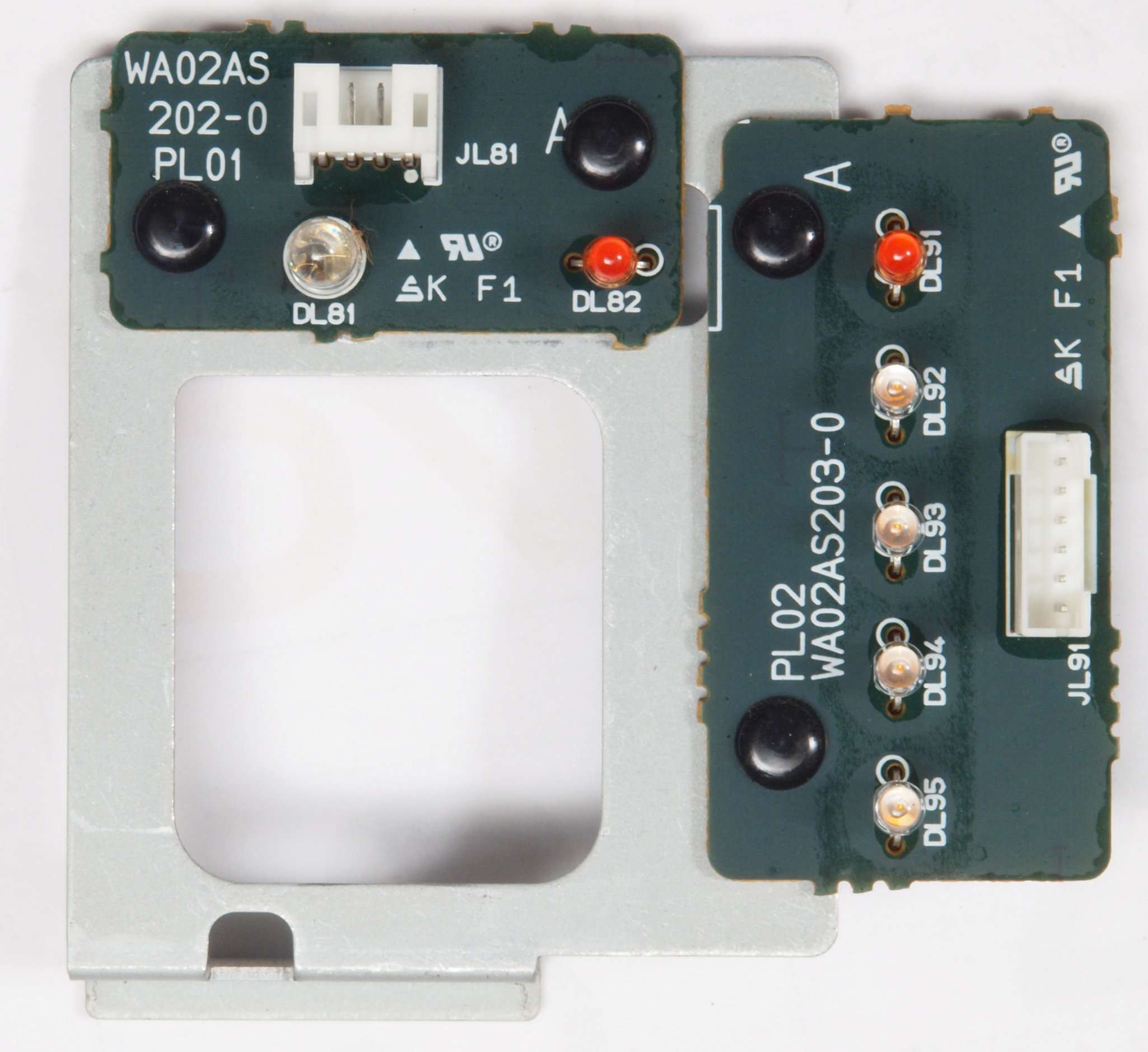

Ｃ５５．　金具に取付完成ＬＥＤ表示基板裏。

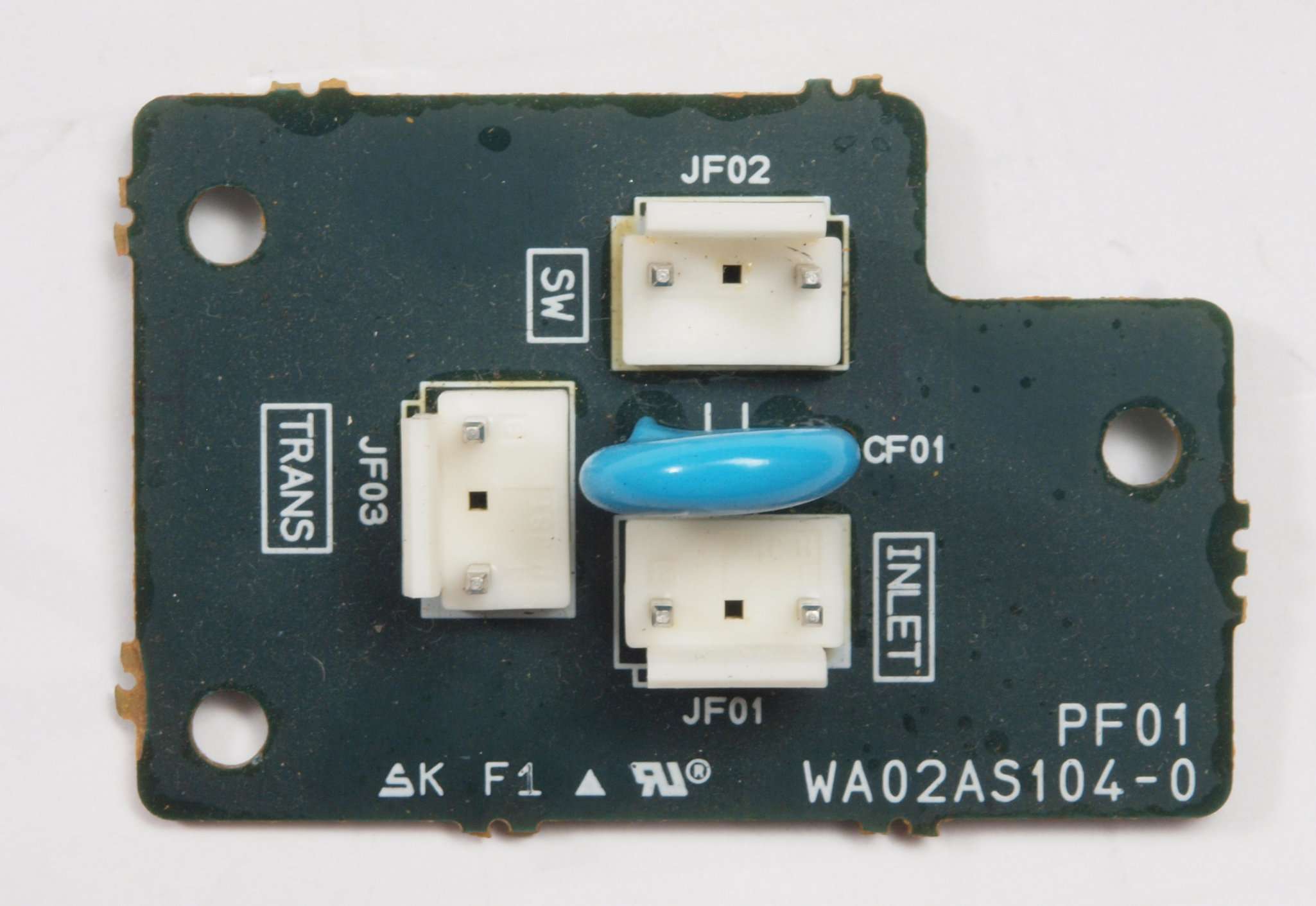

Ｃ６１．　修理前　基板。

Ｃ６２．　修理前　基板裏。

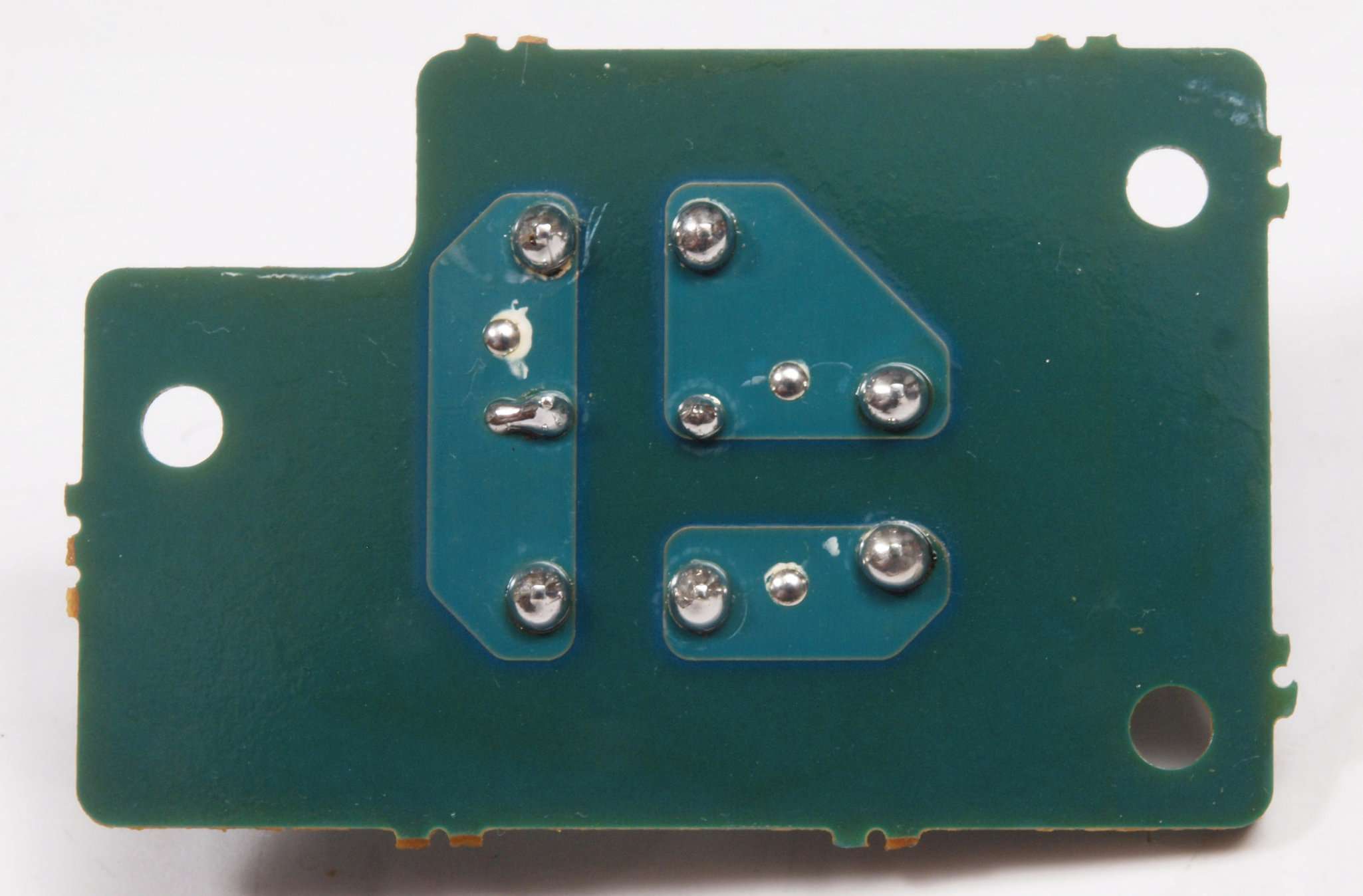

Ｃ６３．　修理（半田補正）後　基板裏。　全半田やり直す。

Ｃ６４．　完成基板裏。　不要なフラックスを取り、コート液を塗布。

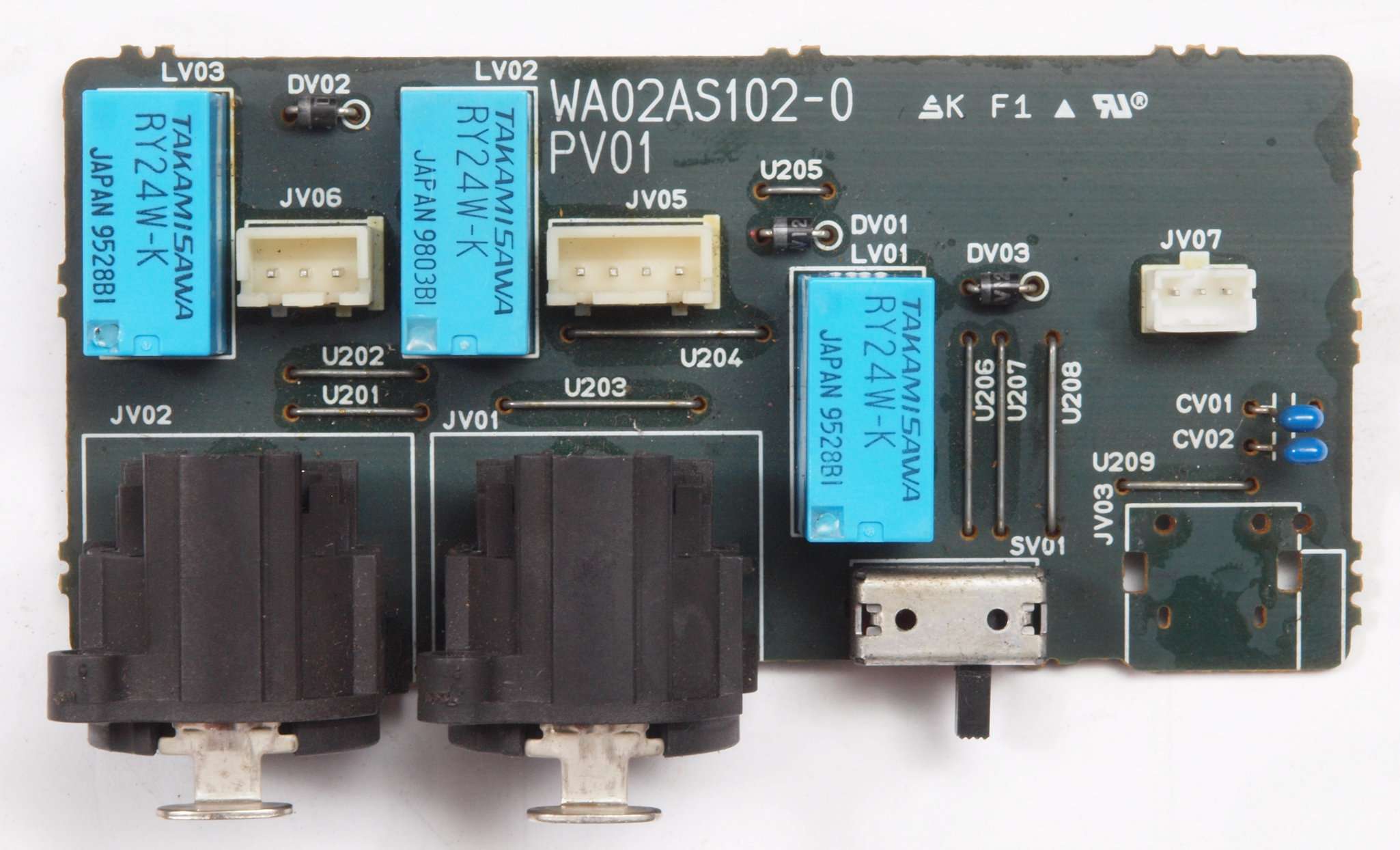

Ｃ７１．　修理前　入力端子基板。

Ｃ７２．　修理後　入力端子基板。　リレー３個交換。

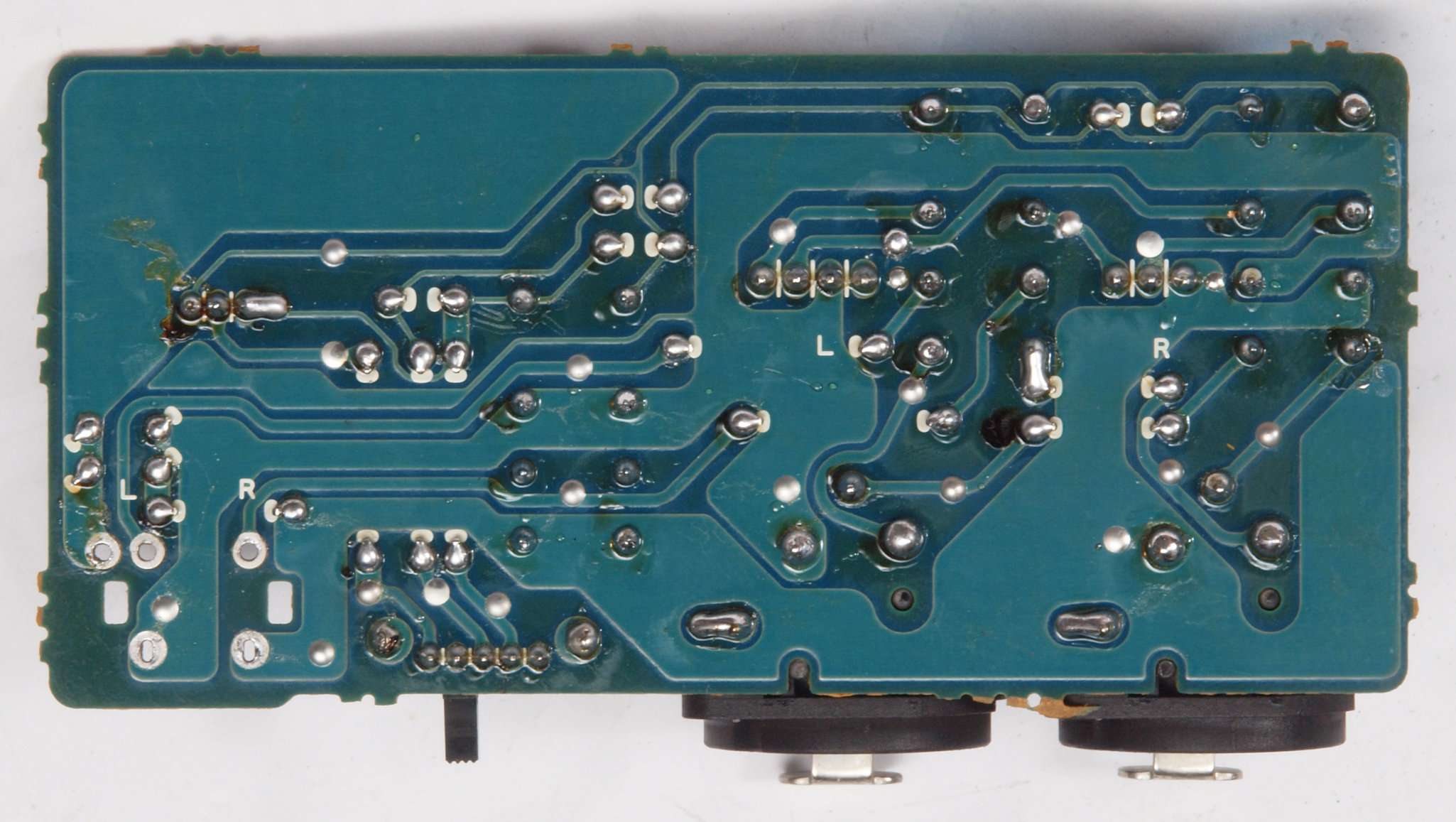

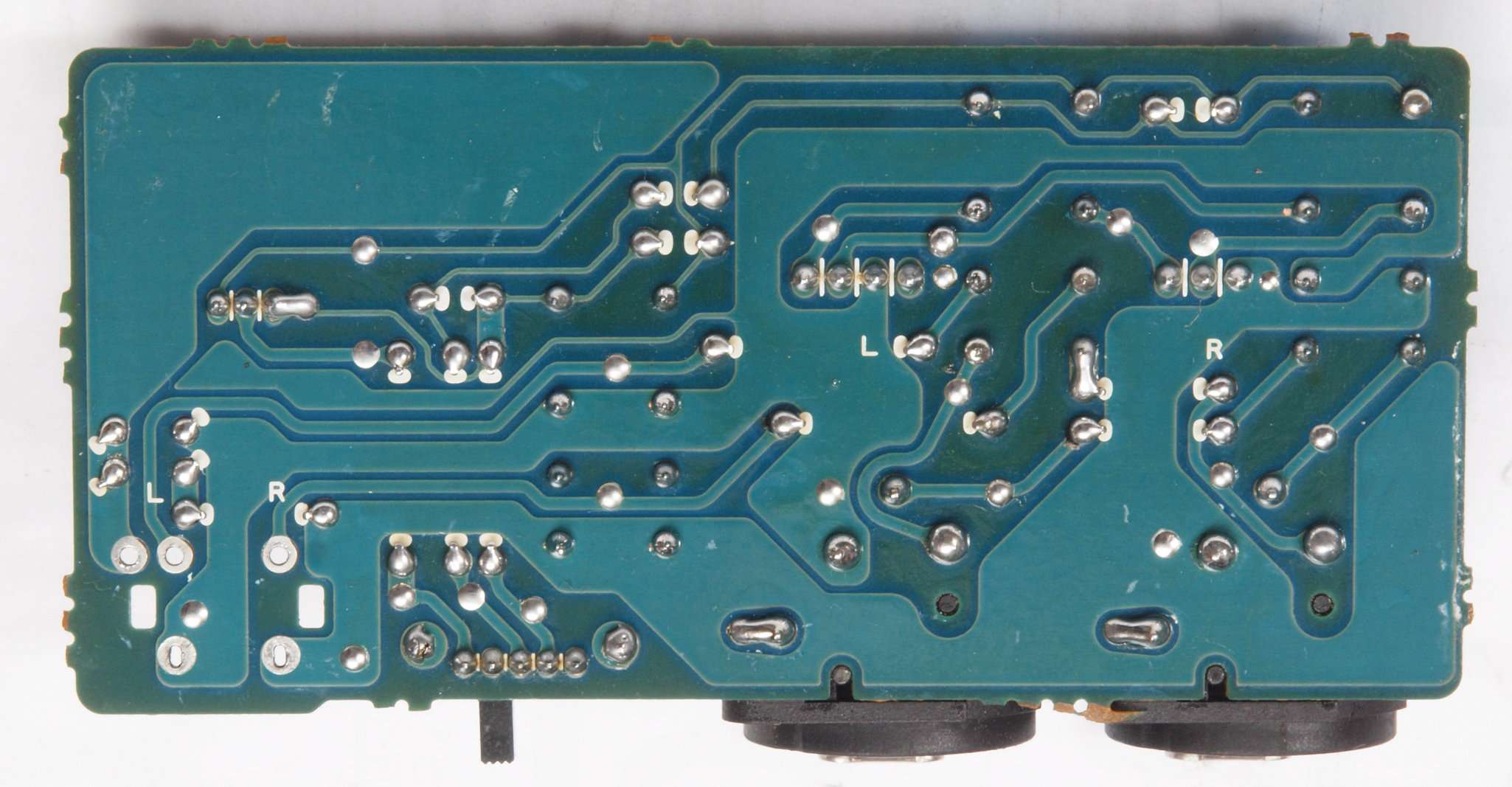

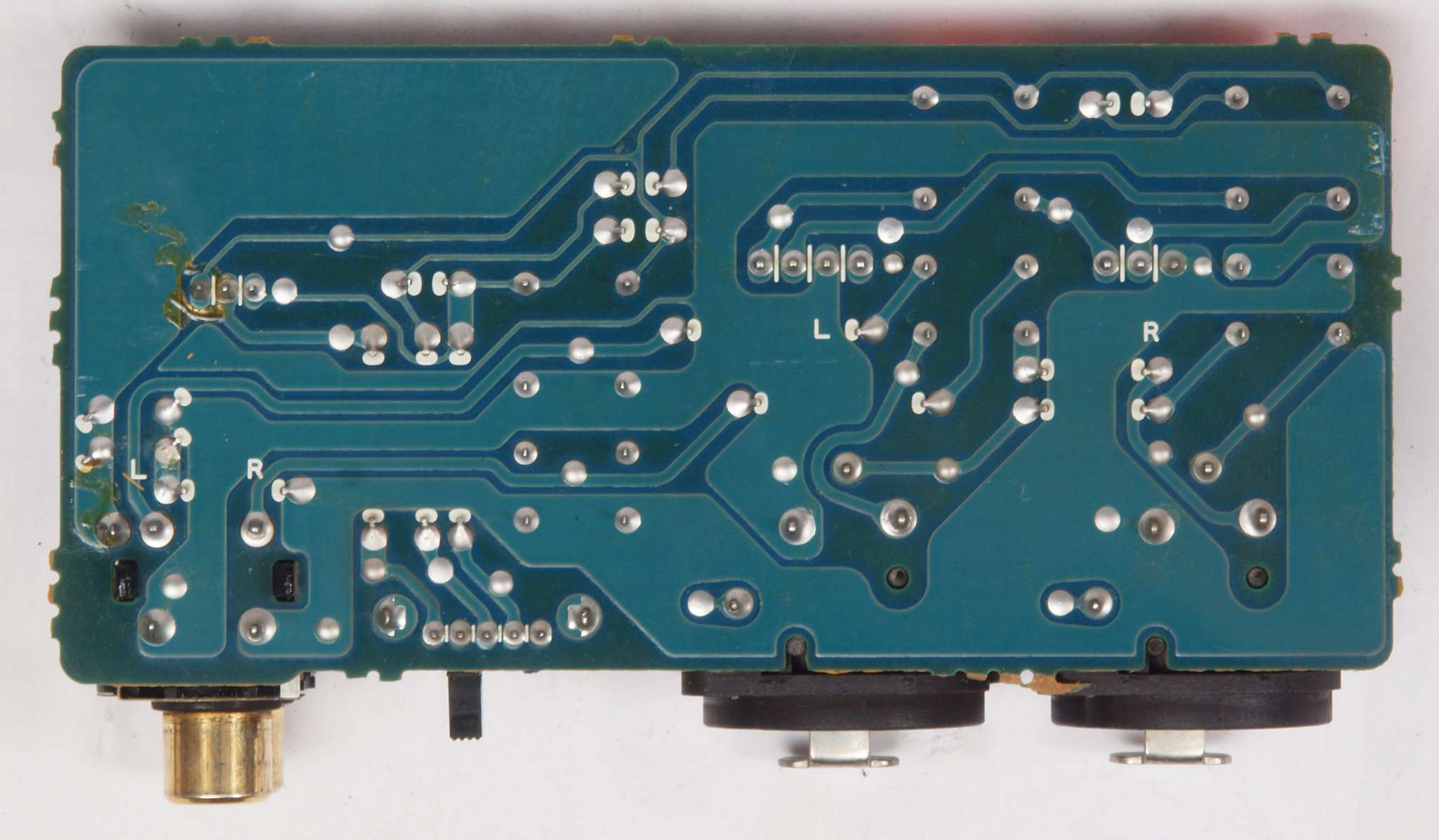

Ｃ７３．　修理前　入力端子基板裏。

Ｃ７４．　修理（半田補正）後　入力端子基板裏。　全半田やり直す。

Ｃ７５．　完成入力端子基板裏。　不要なフラックスを取り、コート液を塗布。

Ｃ８１．　修理前　左側温度感知ＴＲ（トランジスター）基板＆サーミスター基板。

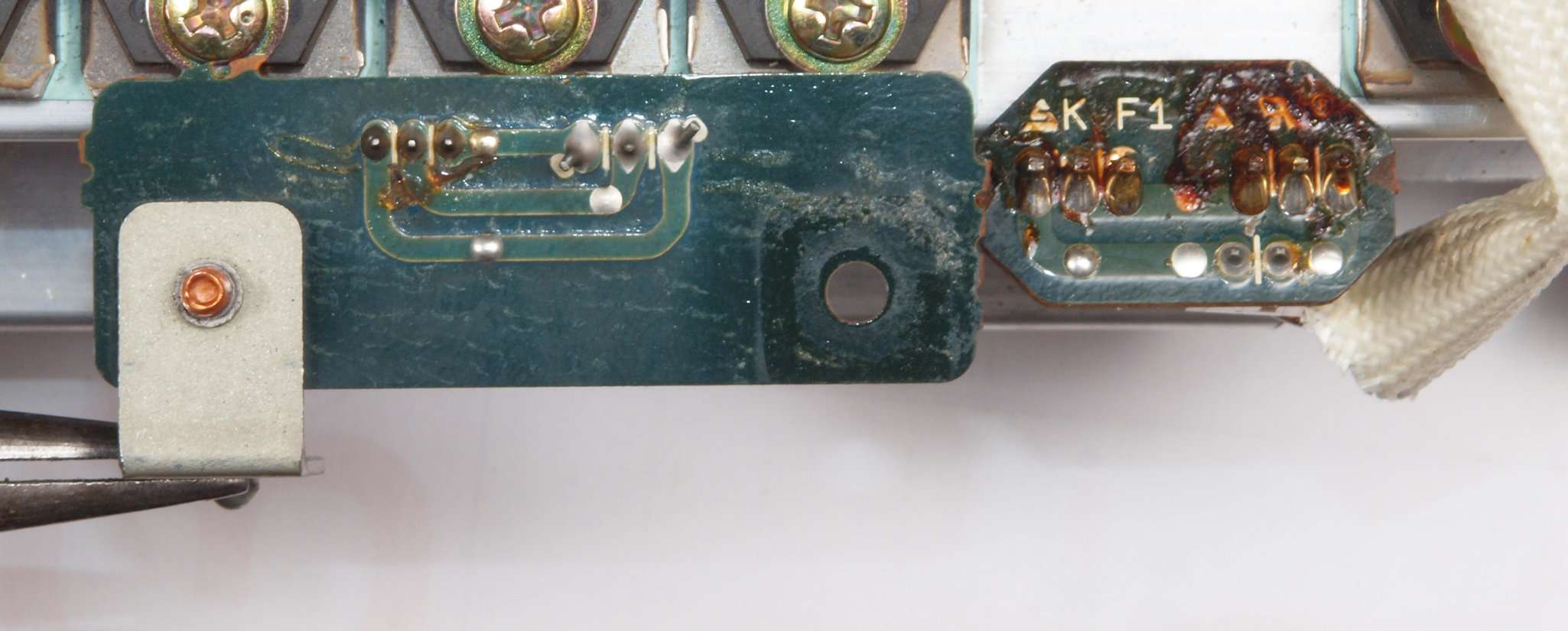

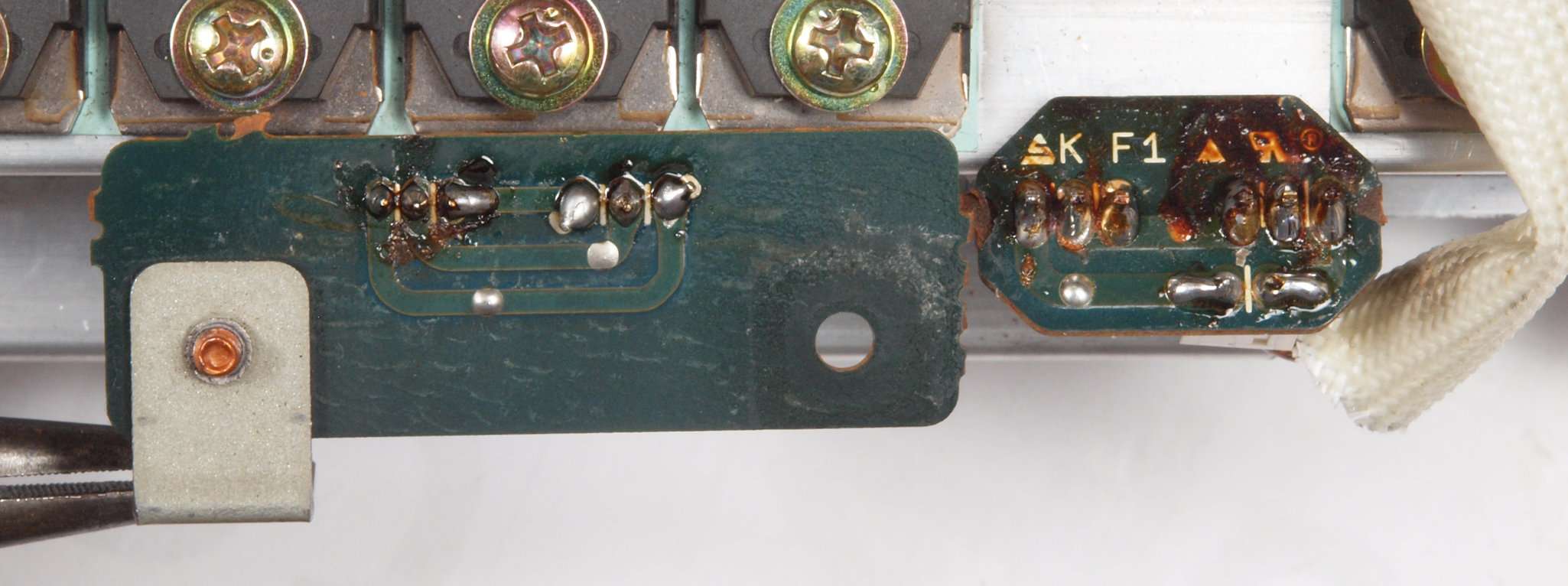

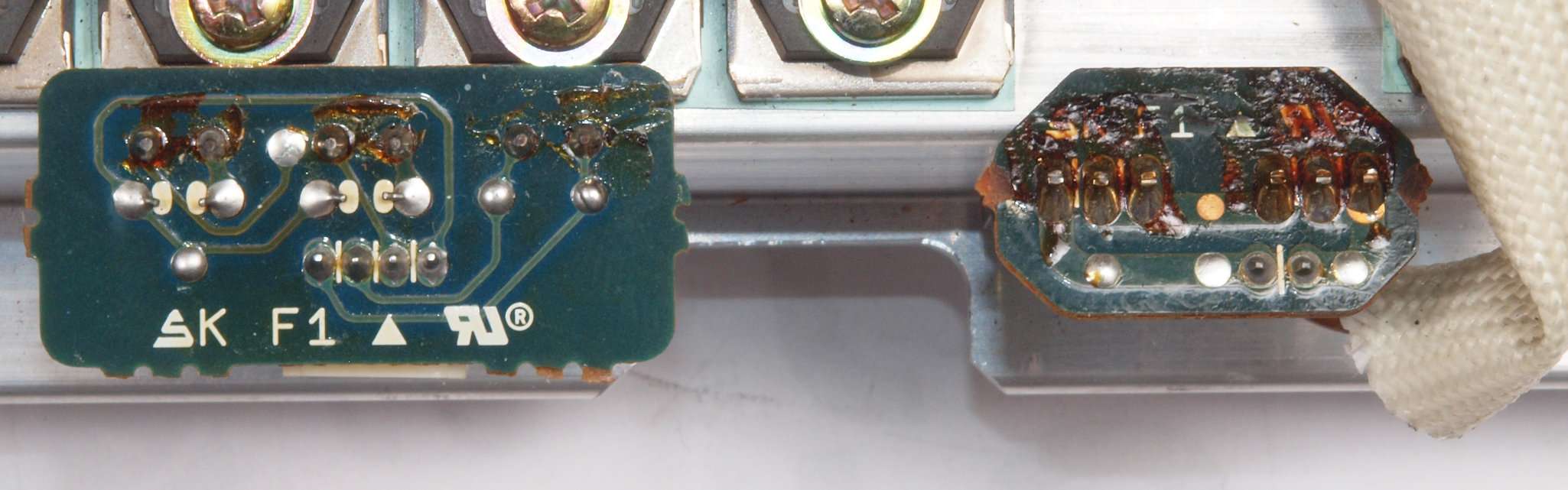

Ｃ８２．　修理前　左側温度感知ＴＲ（トランジスター）基板裏＆サーミスター基板裏。

Ｃ８３．　修理（半田補正）後　左側温度感知ＴＲ（トランジスター）基板裏＆サーミスター基板裏。　全半田やり直す。

Ｃ８４．　完成左側温度感知ＴＲ（トランジスター）基板裏＆サーミスター基板裏。　不要なフラックスを取り、コート液を塗布。

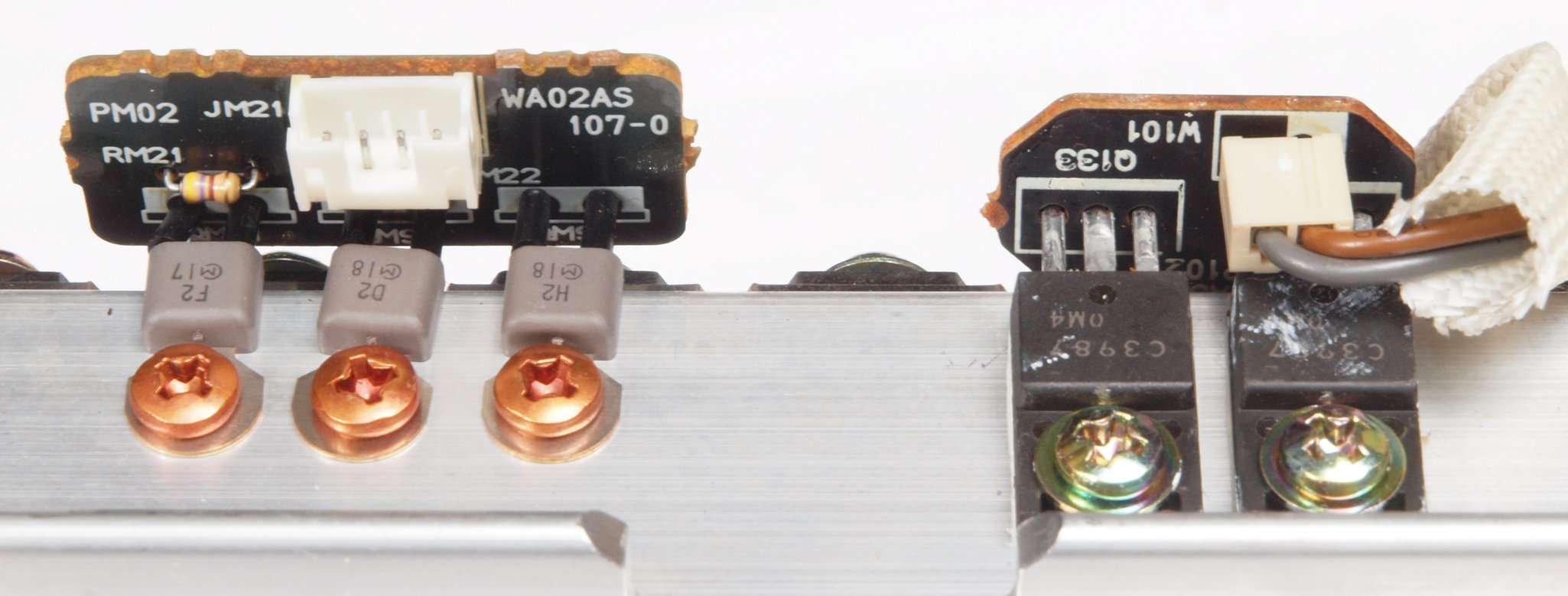

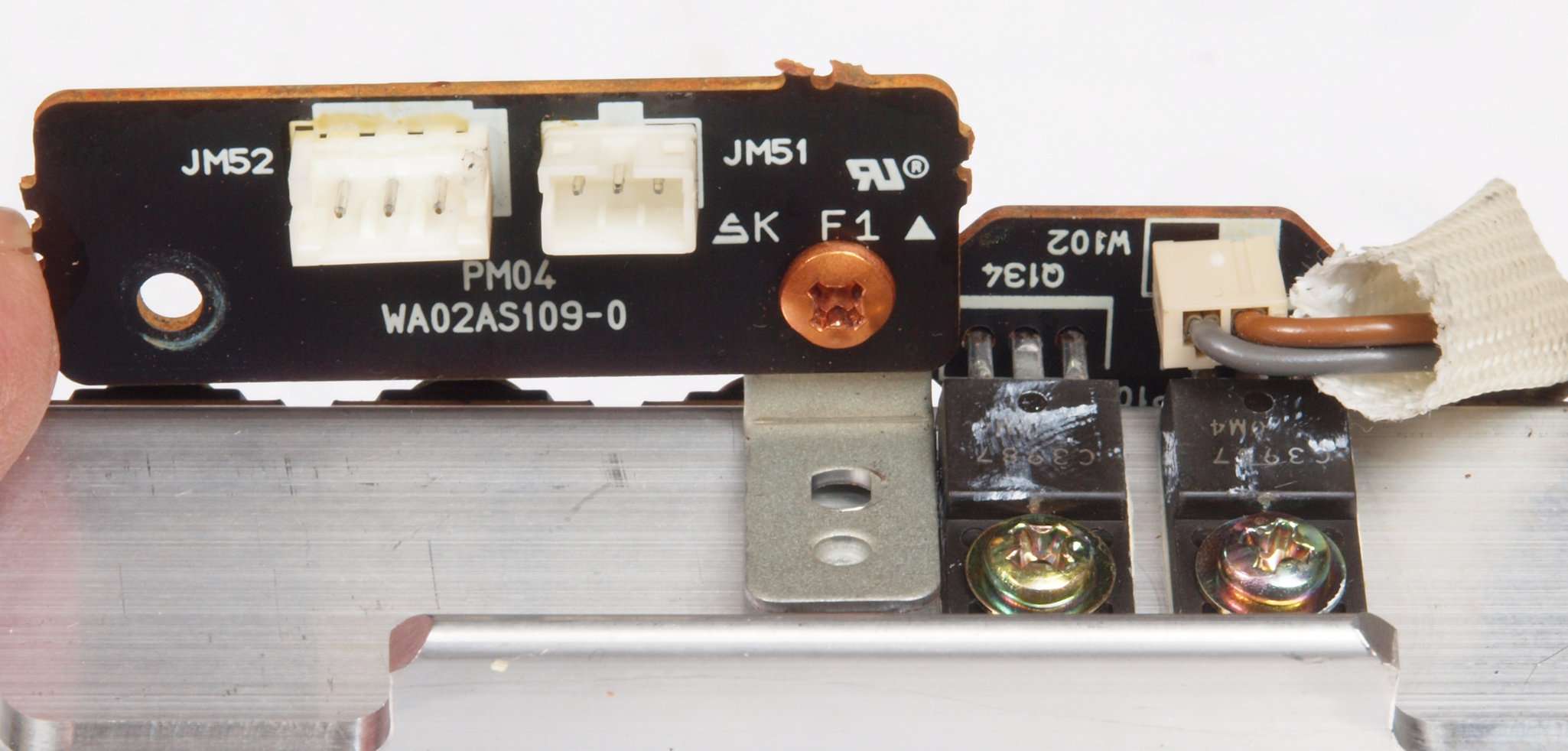

Ｃ９１．　修理前　右側温度感知ＴＲ（トランジスター）基板＆フアン接続基板。

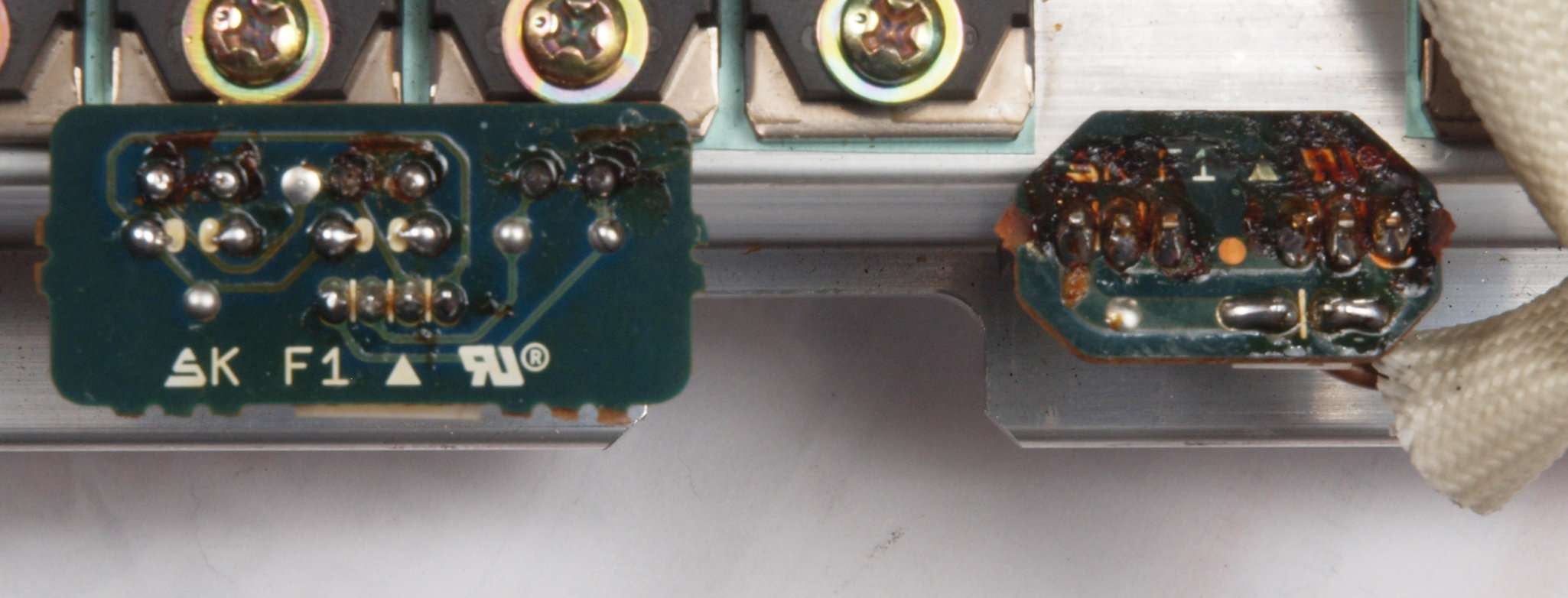

Ｃ９２．　修理前　右側温度感知ＴＲ（トランジスター）基板裏＆フアン接続基板裏。

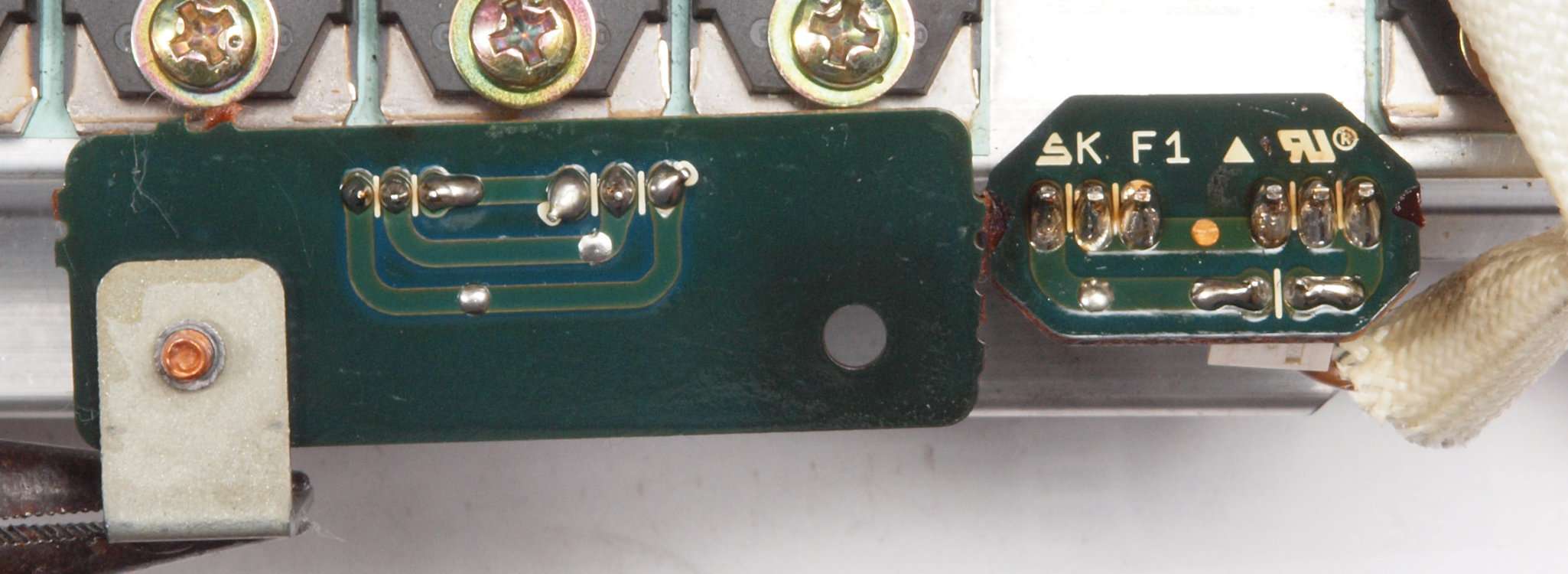

Ｃ９３．　修理（半田補正）後　右側温度感知ＴＲ（トランジスター）基板裏＆フアン接続基板裏。　全半田やり直す。

Ｃ９４．　完成右側温度感知ＴＲ（トランジスター）基板裏＆フアン接続基板裏。　不要なフラックスを取り、コート液を塗布。

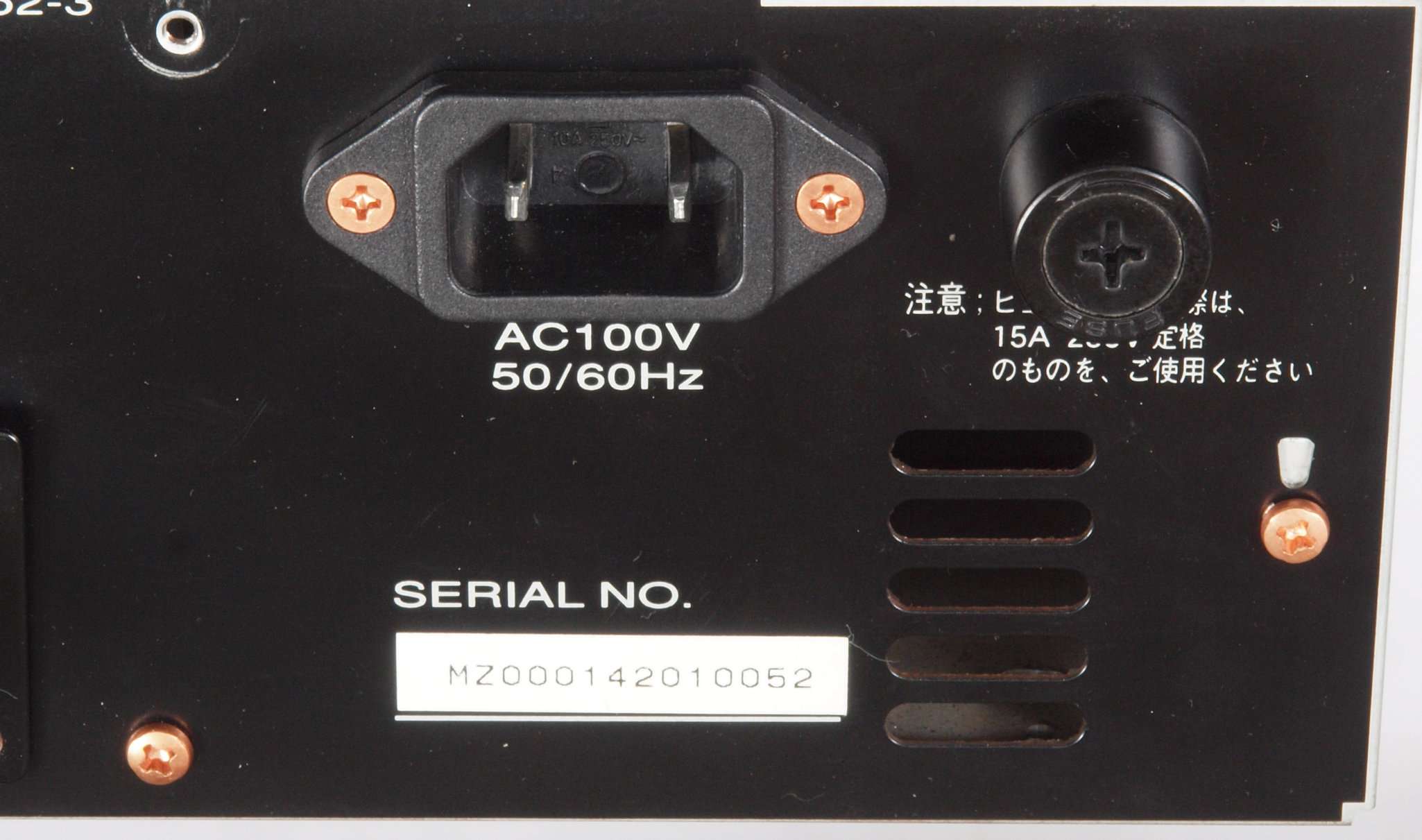

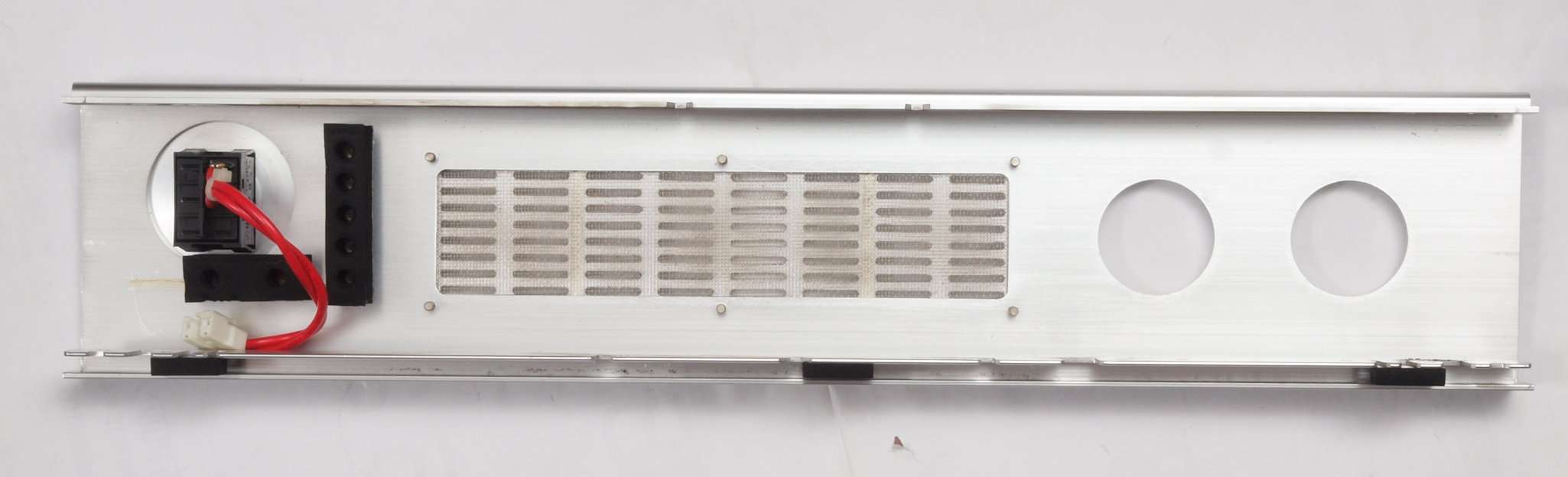

ＣＡ１．　修理前　３Ｐインレット。アース端子無。

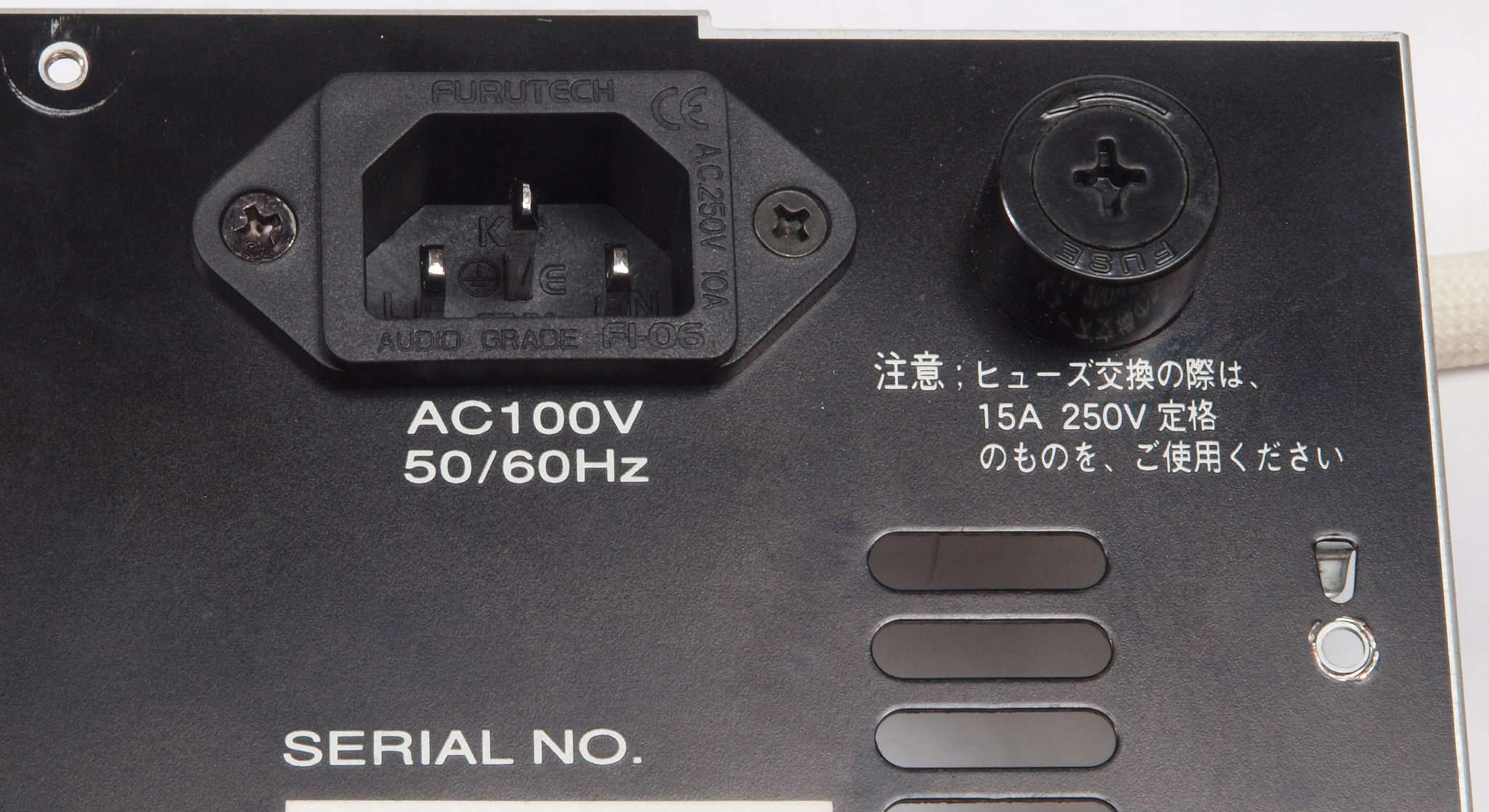

ＣＡ２．　修理（交換）後　３Ｐインレット。　FURUTECH　ＮＣF使用。

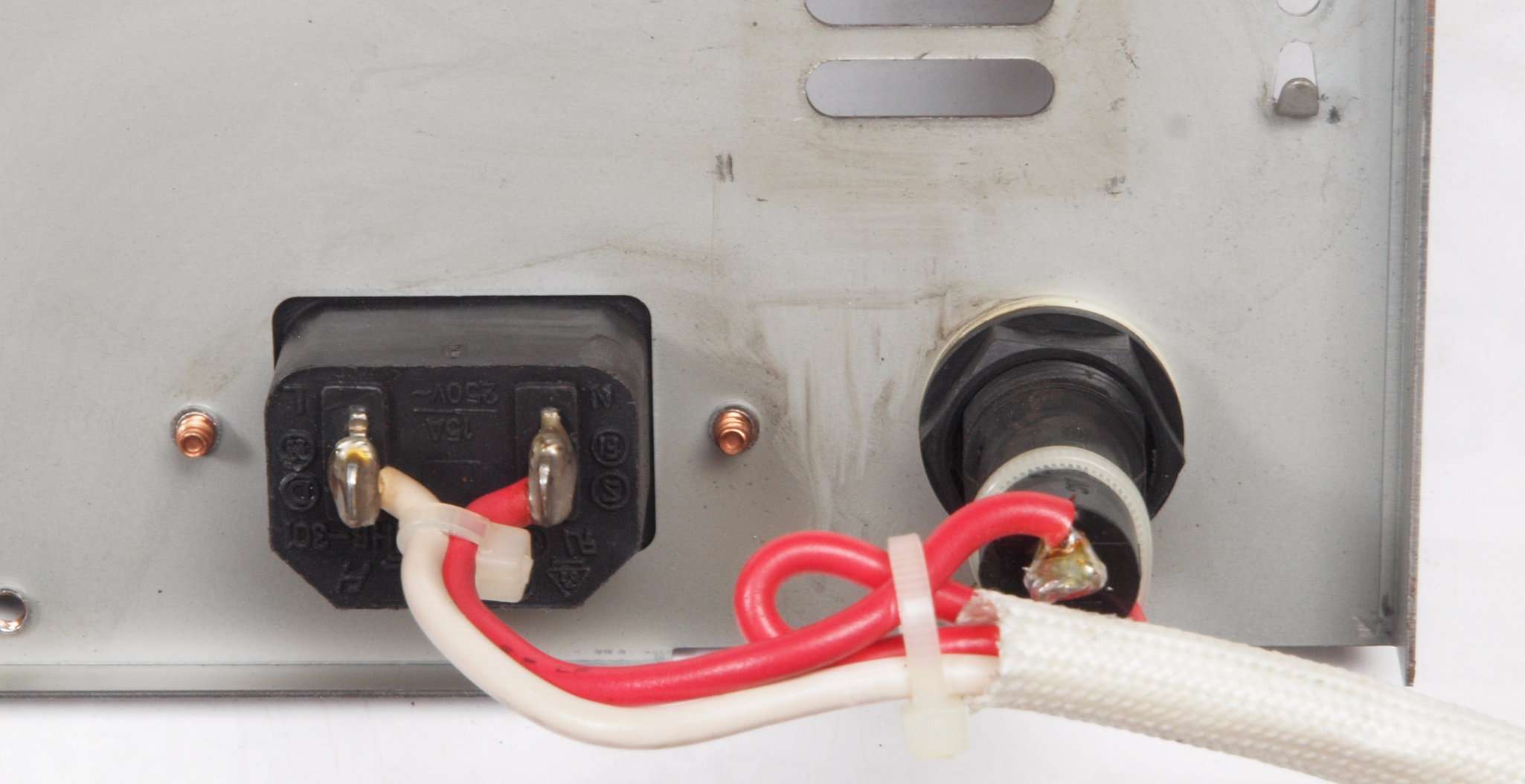

ＣＡ３．　修理前　３Ｐインレット裏配線。

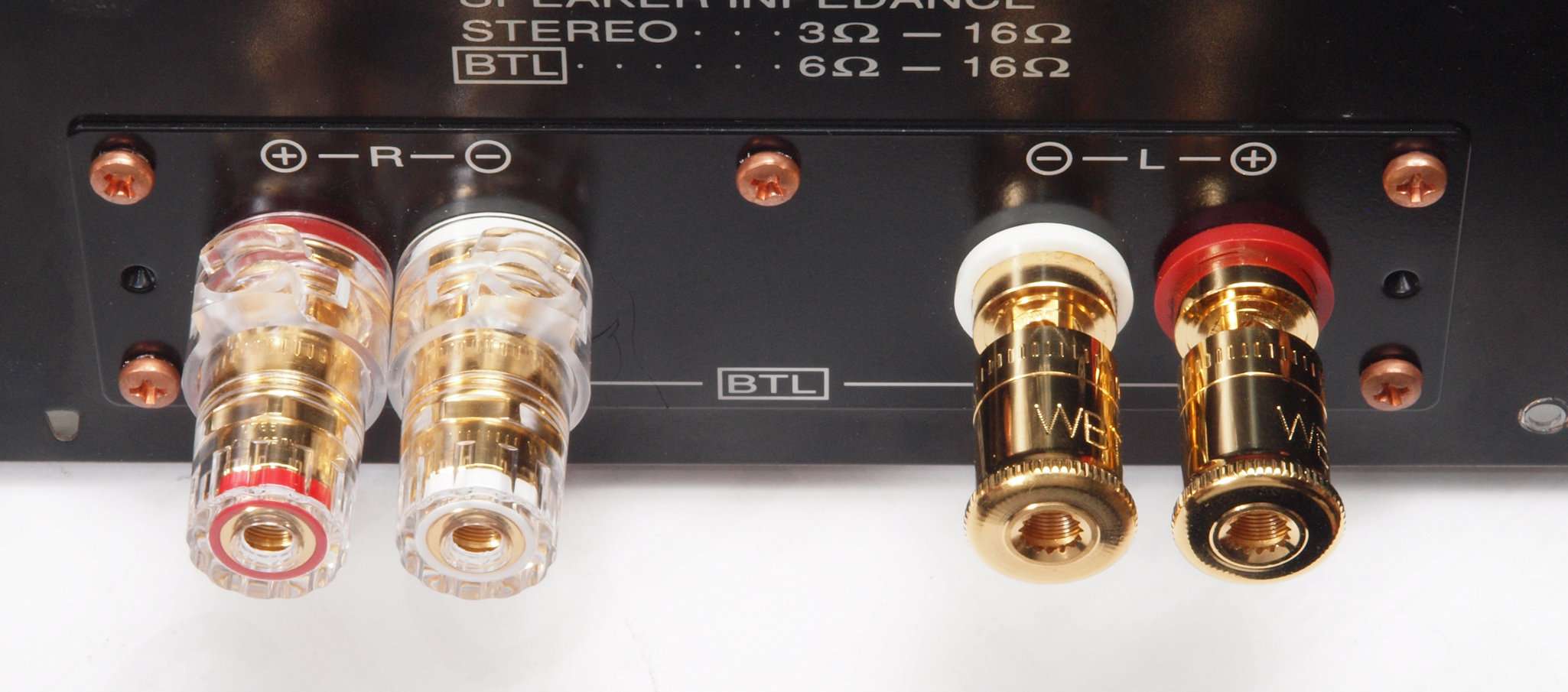

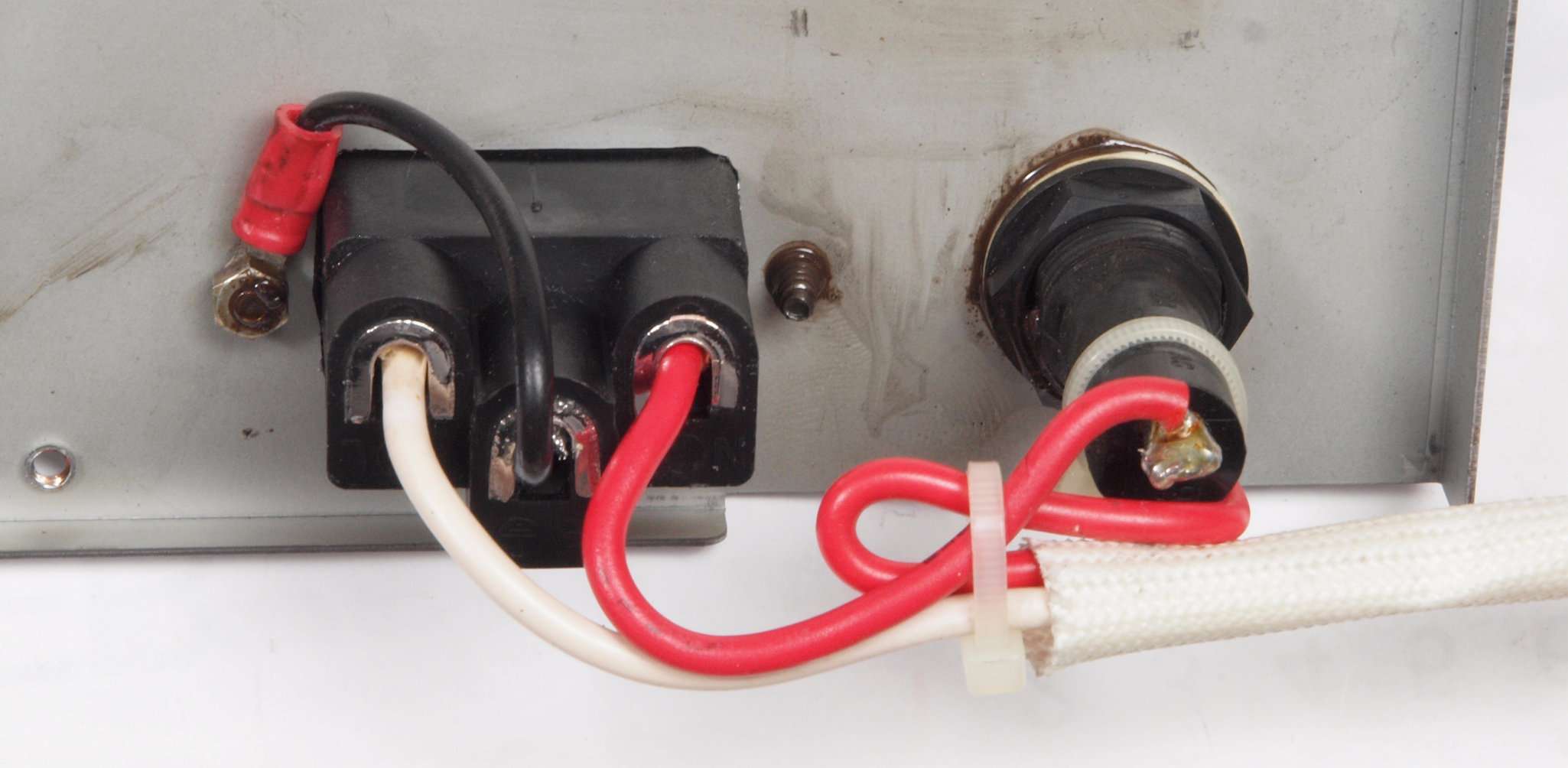

ＣＡ４．　修理（交換）後　３Ｐインレット裏配線。　アースも取付る。

ＣＢ１．　修理前　入力ＲＣＡ端子。

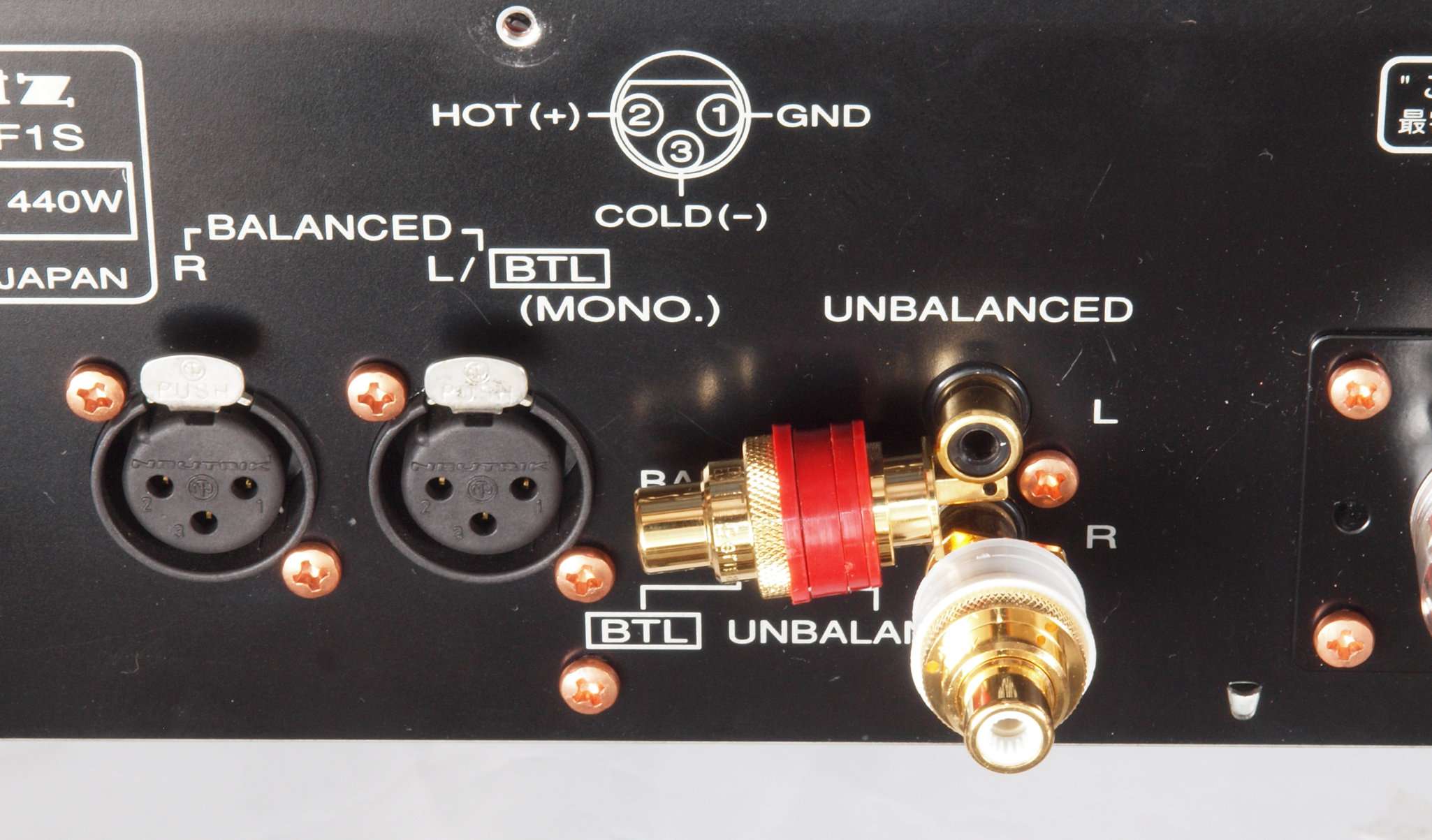

ＣＢ２．　修理（交換）後　入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換。

ＣＣ１．　修理前　ＳＰ接続端子。

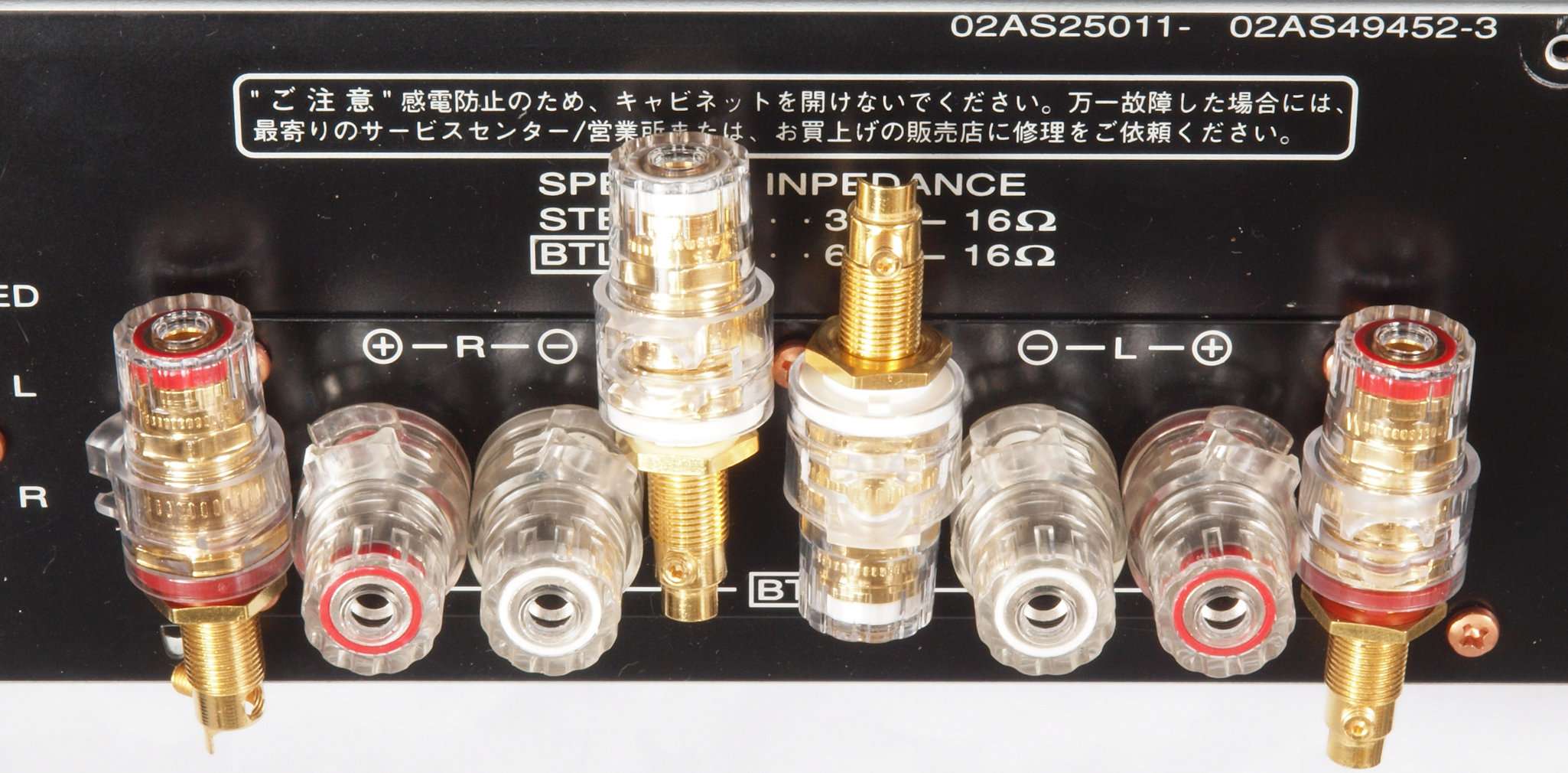

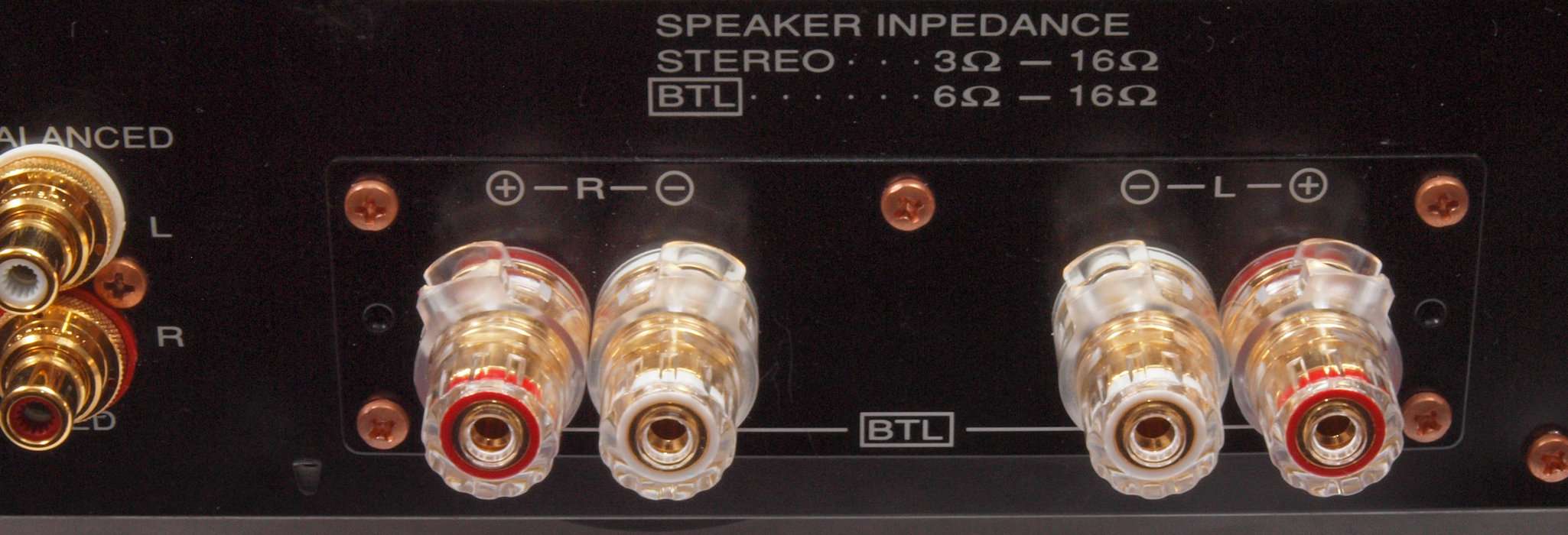

ＣＣ２．　修理（交換）後　ＳＰ接続端子。

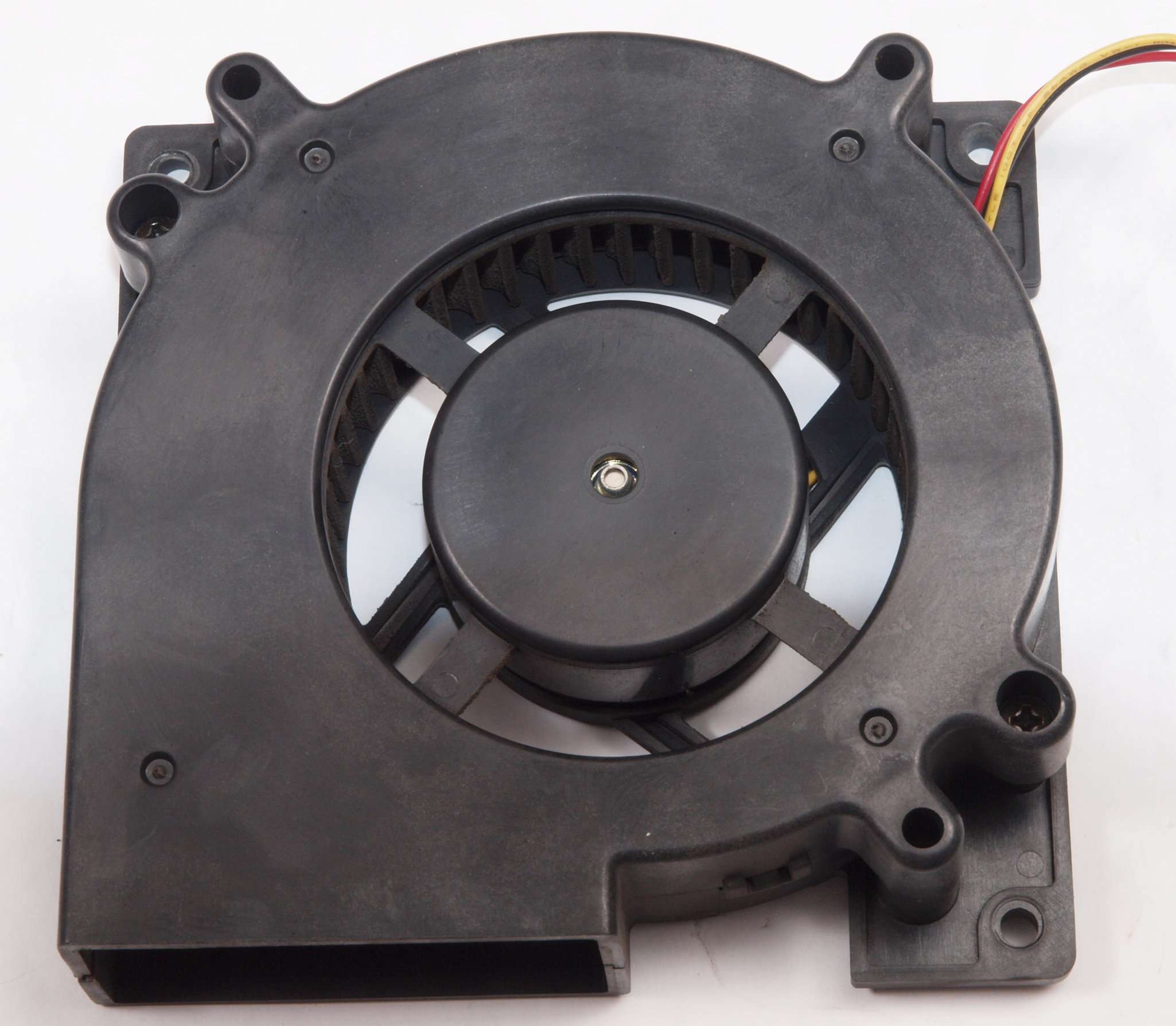

ＣＤ１．　修理中　冷却フアン取出、清掃。

ＣＤ２．　修理中　冷却フアン取出、清掃。反対側。

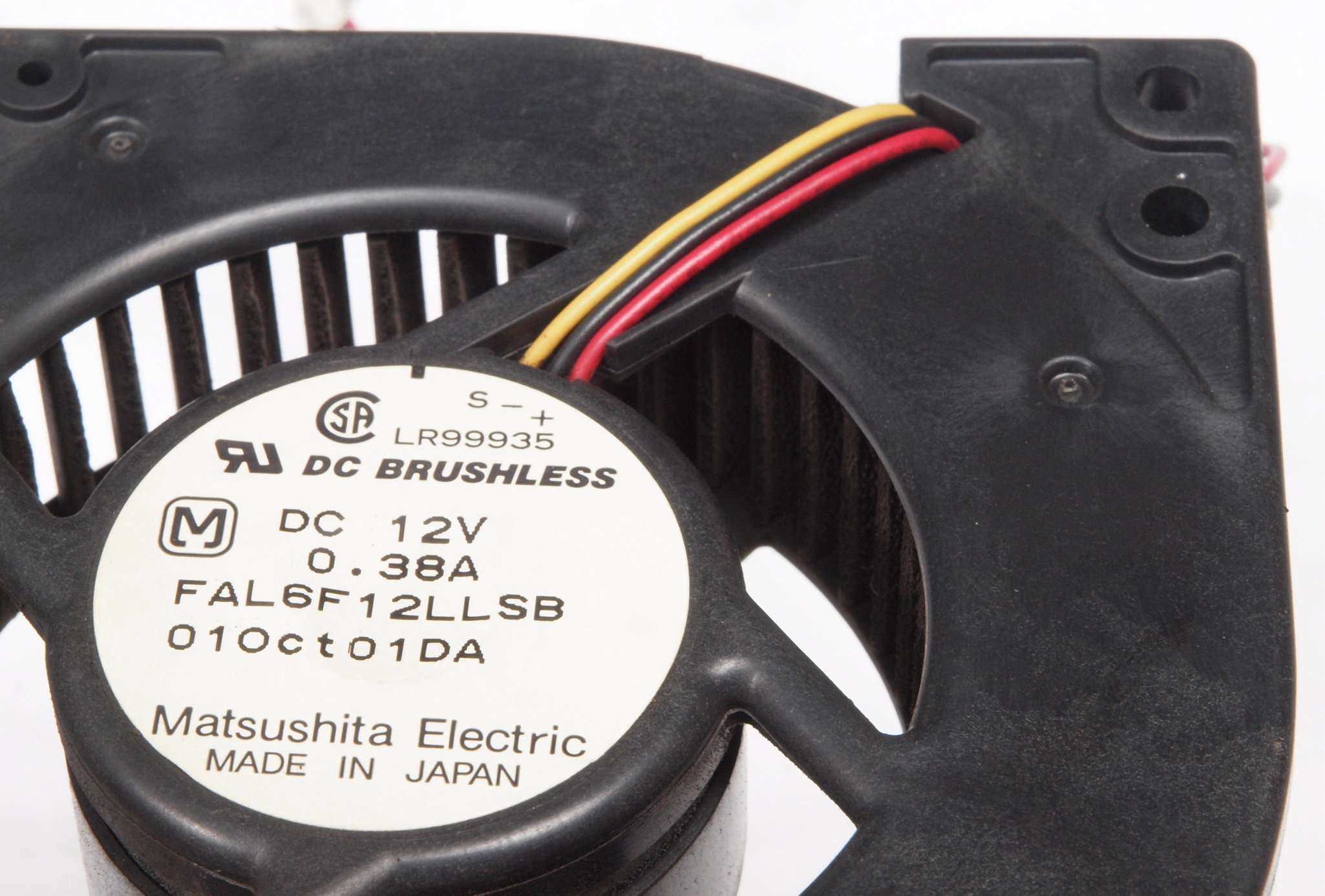

ＣＤ３．　修理（清掃）中　冷却フアン分解・清掃。

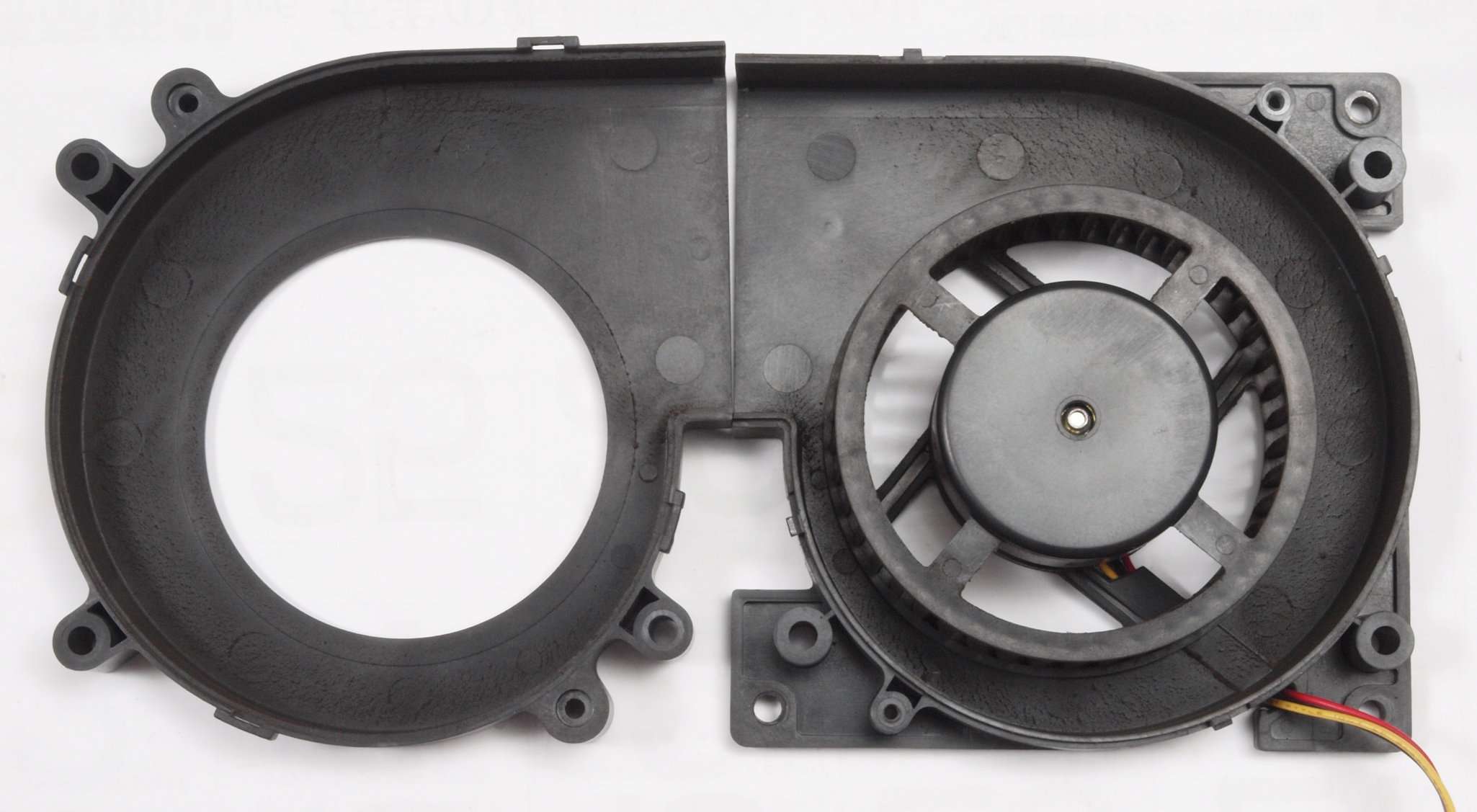

ＣＤ４．　修理（清掃）中　冷却フアン・シロッコ分解・清掃。

ＣＤ５．　修理（清掃）中　冷却フアン・シロッコ分解・清掃。　反対側。

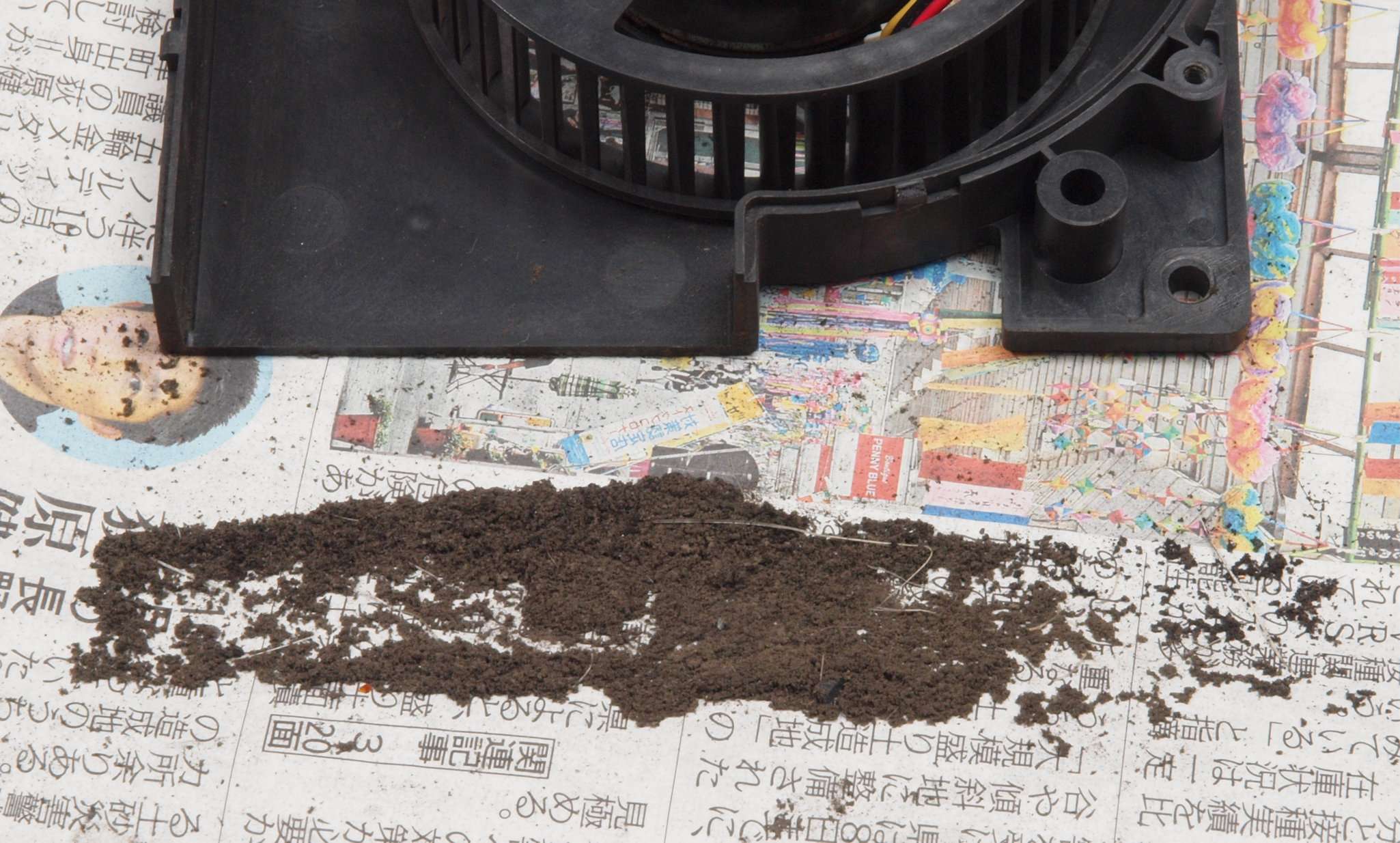

ＣＤ６．　修理（清掃）後　冷却フアン・シロッコの埃。

ＣＤ７．　修理（清掃）中　冷却フアン出口ジョイント。

ＣＤ８．　修理（清掃）中　冷却ダクト右側出口。

ＣＤ９．　修理（清掃）中　冷却ダクト左側出口。

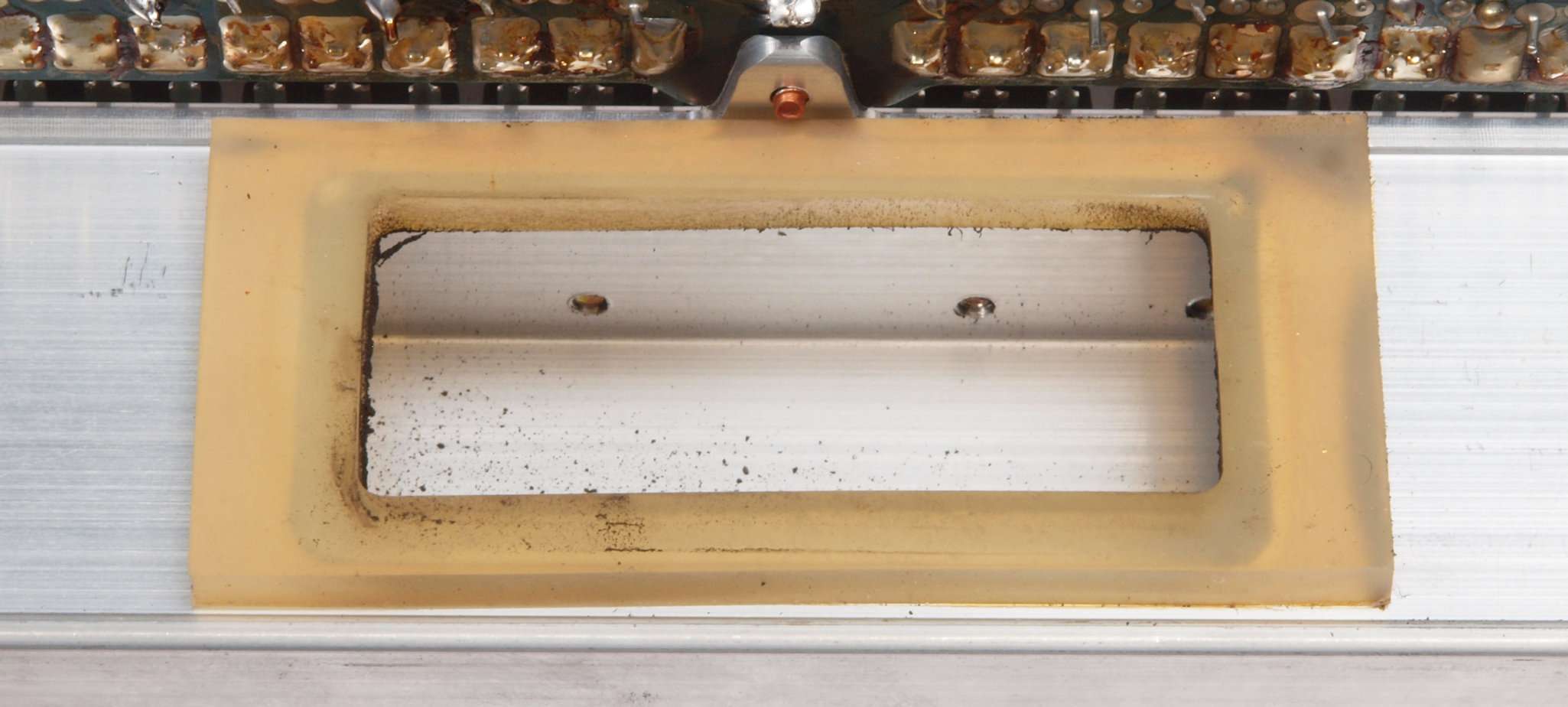

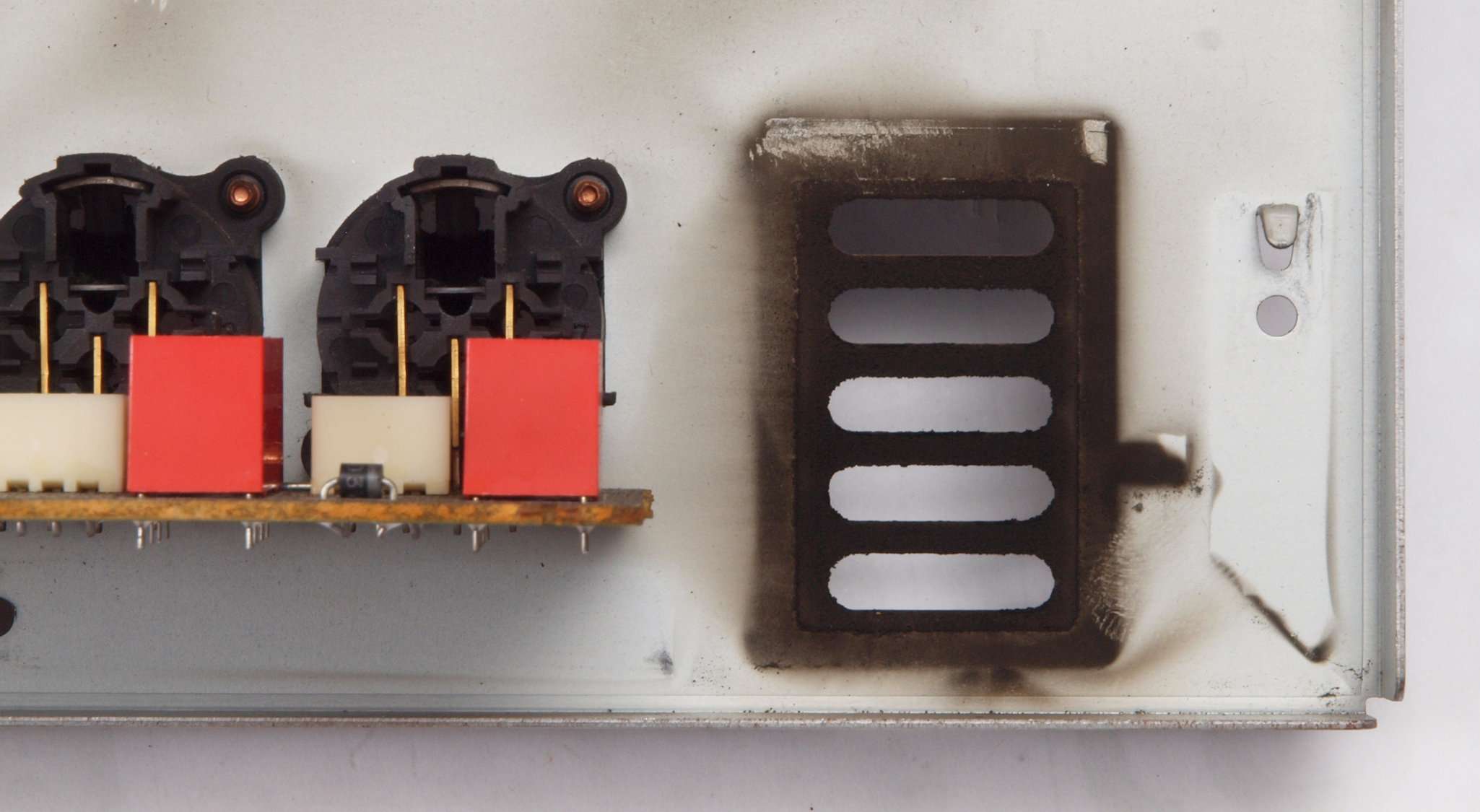

ＣＤＡ．　前面パネルを外し空気取り入れ口清掃

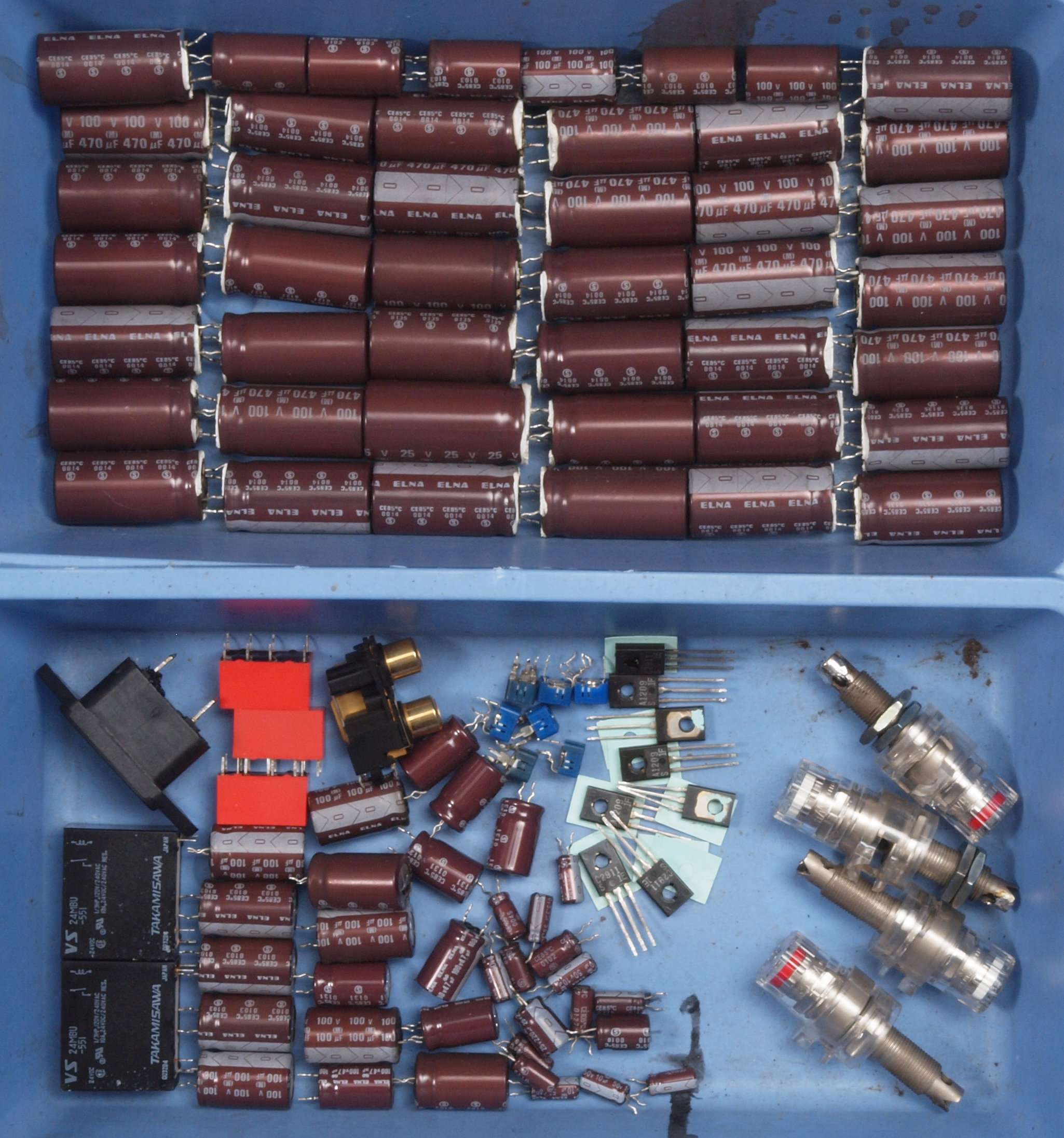

ＣＥ１．　交換部品

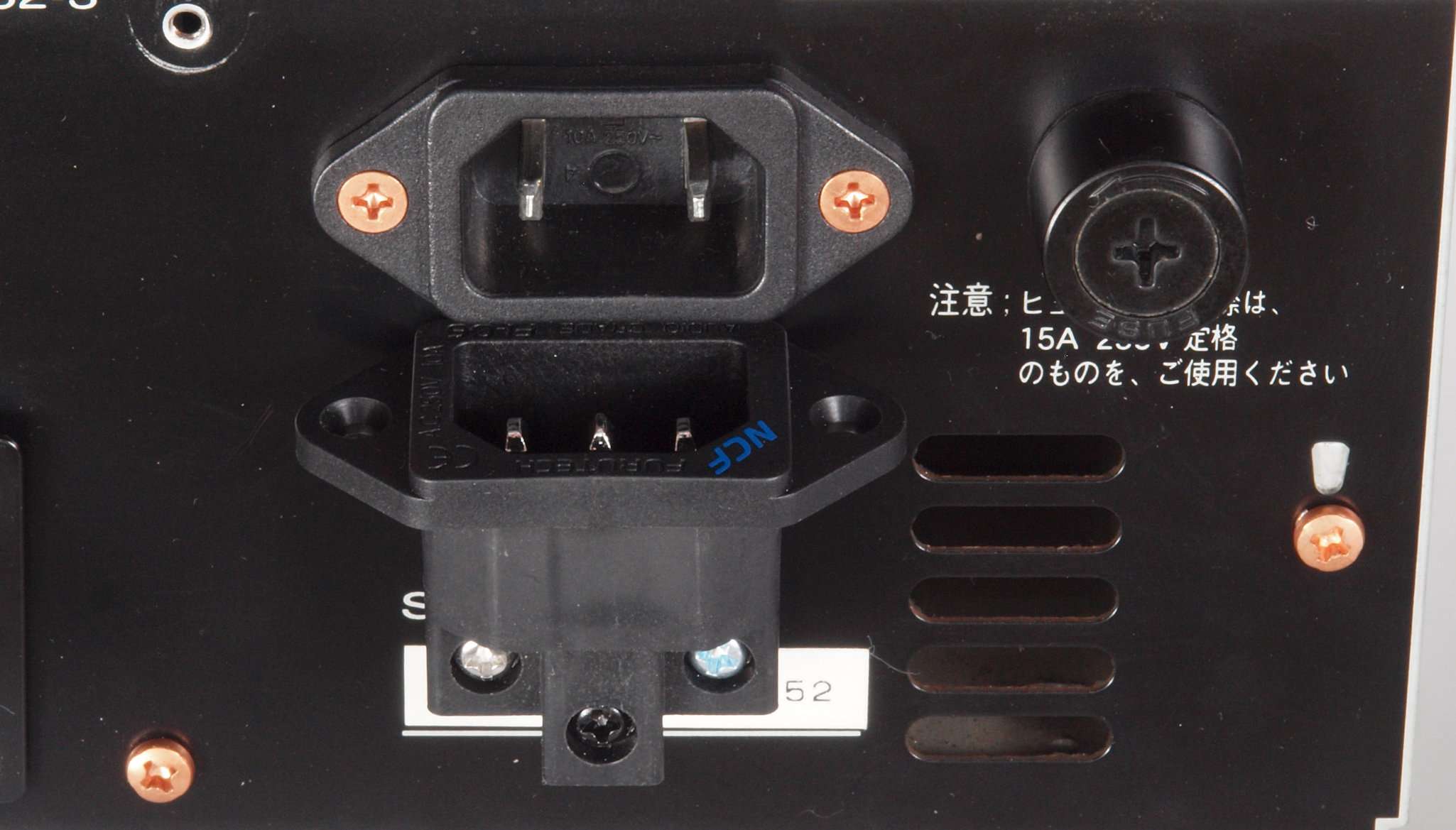

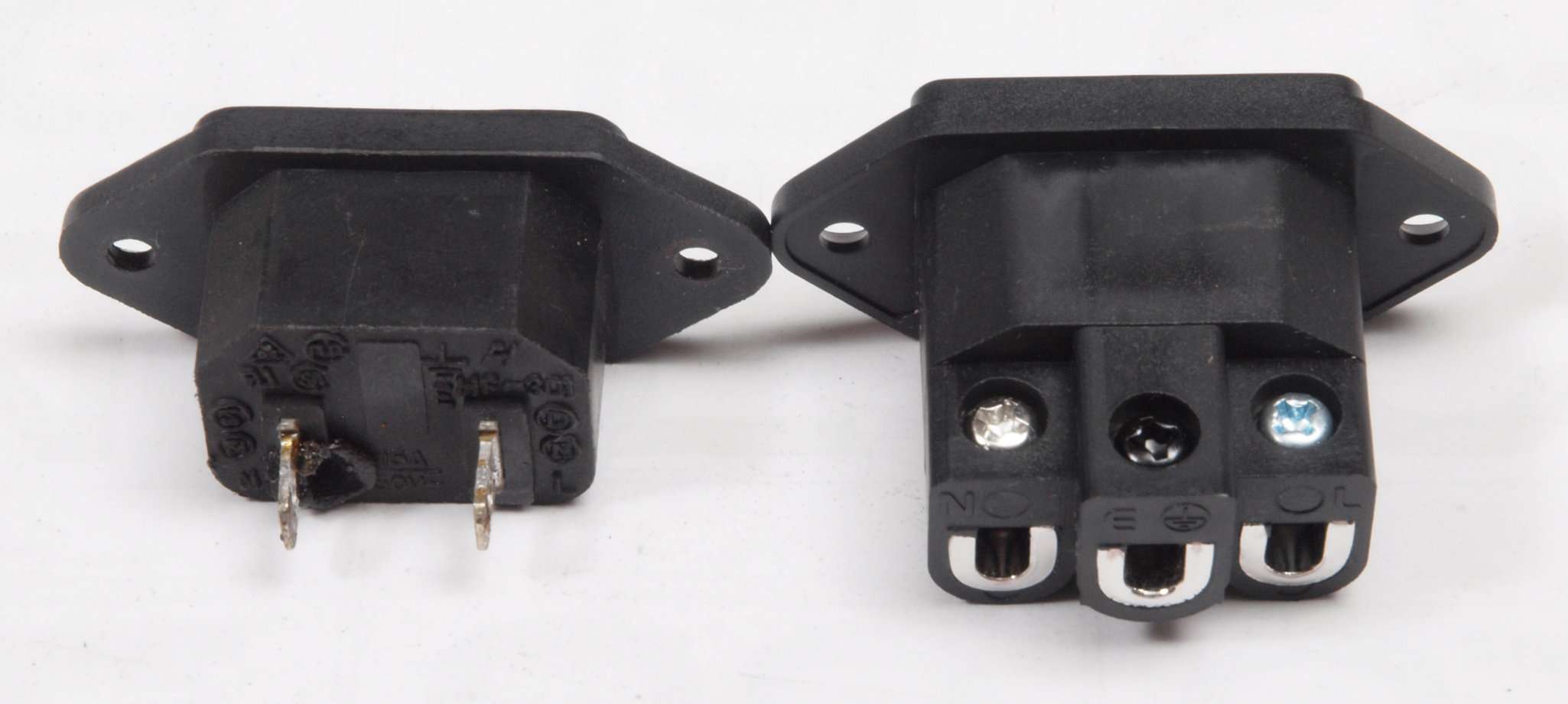

ＣＥ２．　交換部品、３Ｐインレット。左＝付いていた物、右＝交換した物FURUTECH ＮＣＦ。

ＣＦ１．　修理前　上から見る

ＣＦ２．　修理後　上から見る

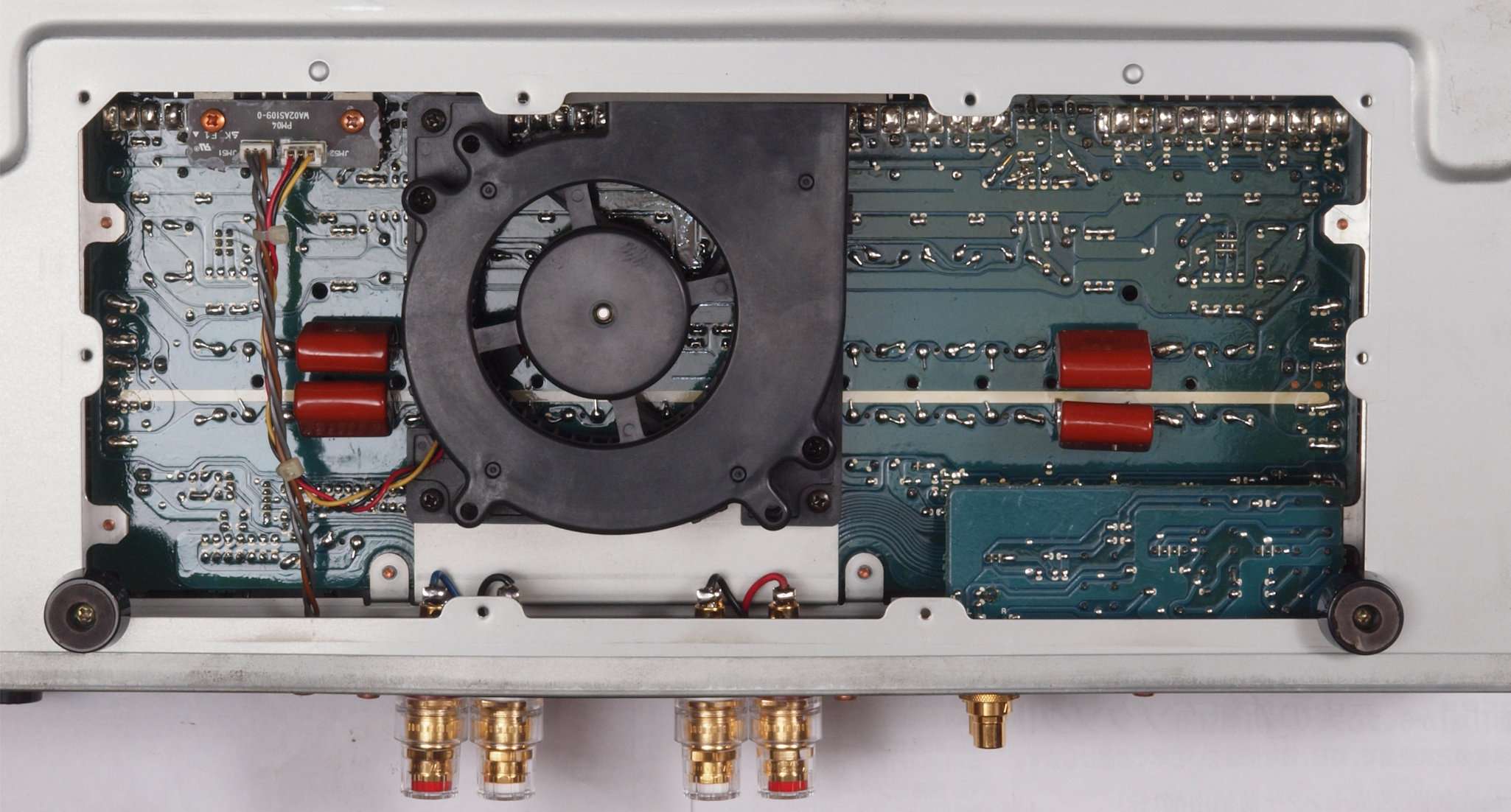

ＣＦ３．　修理前　下から見る。

ＣＦ４．　修理後　下から見る。

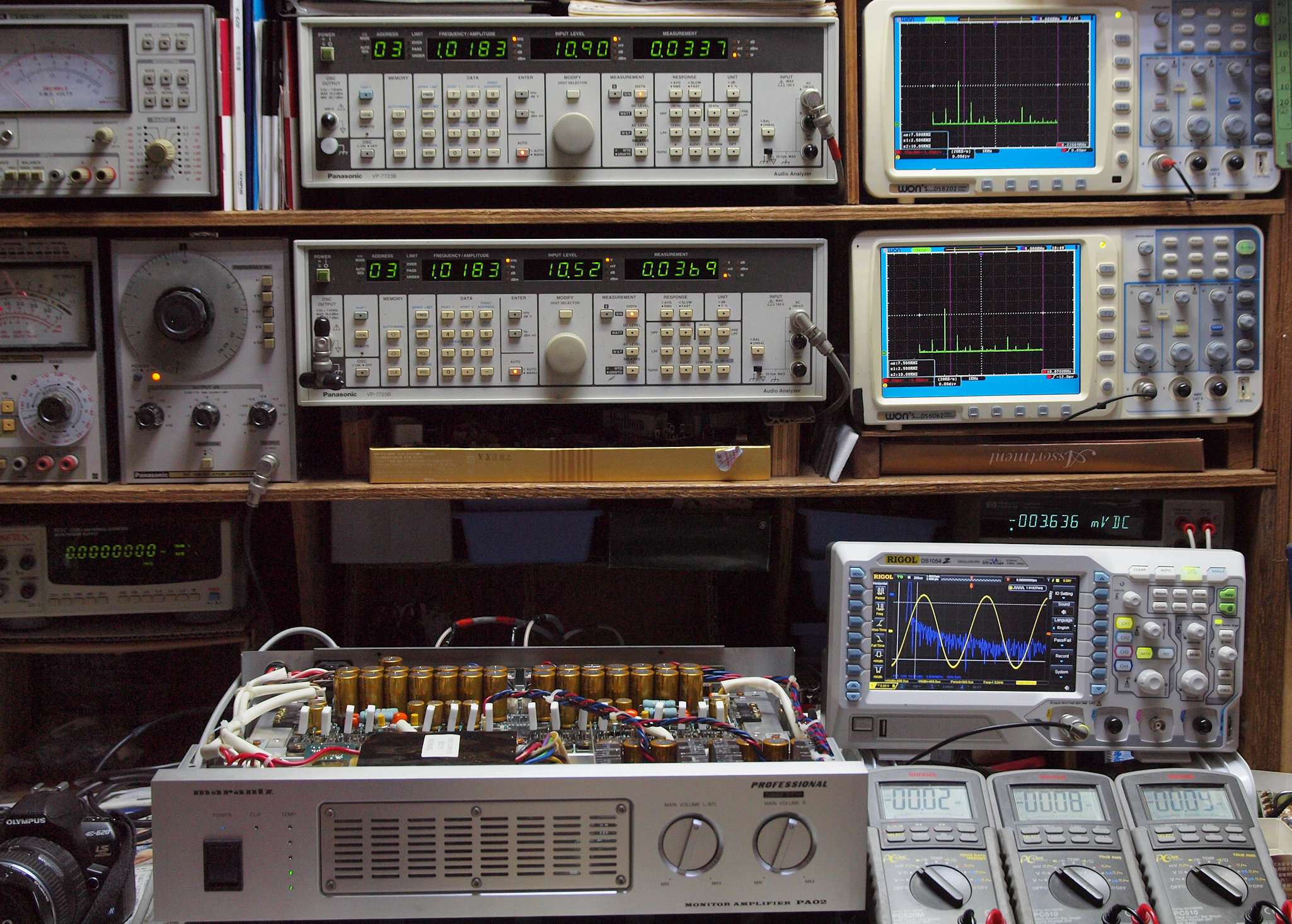

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０８４１％歪み。 　　　　　　　　 　　 　 Ｌ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０８１１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

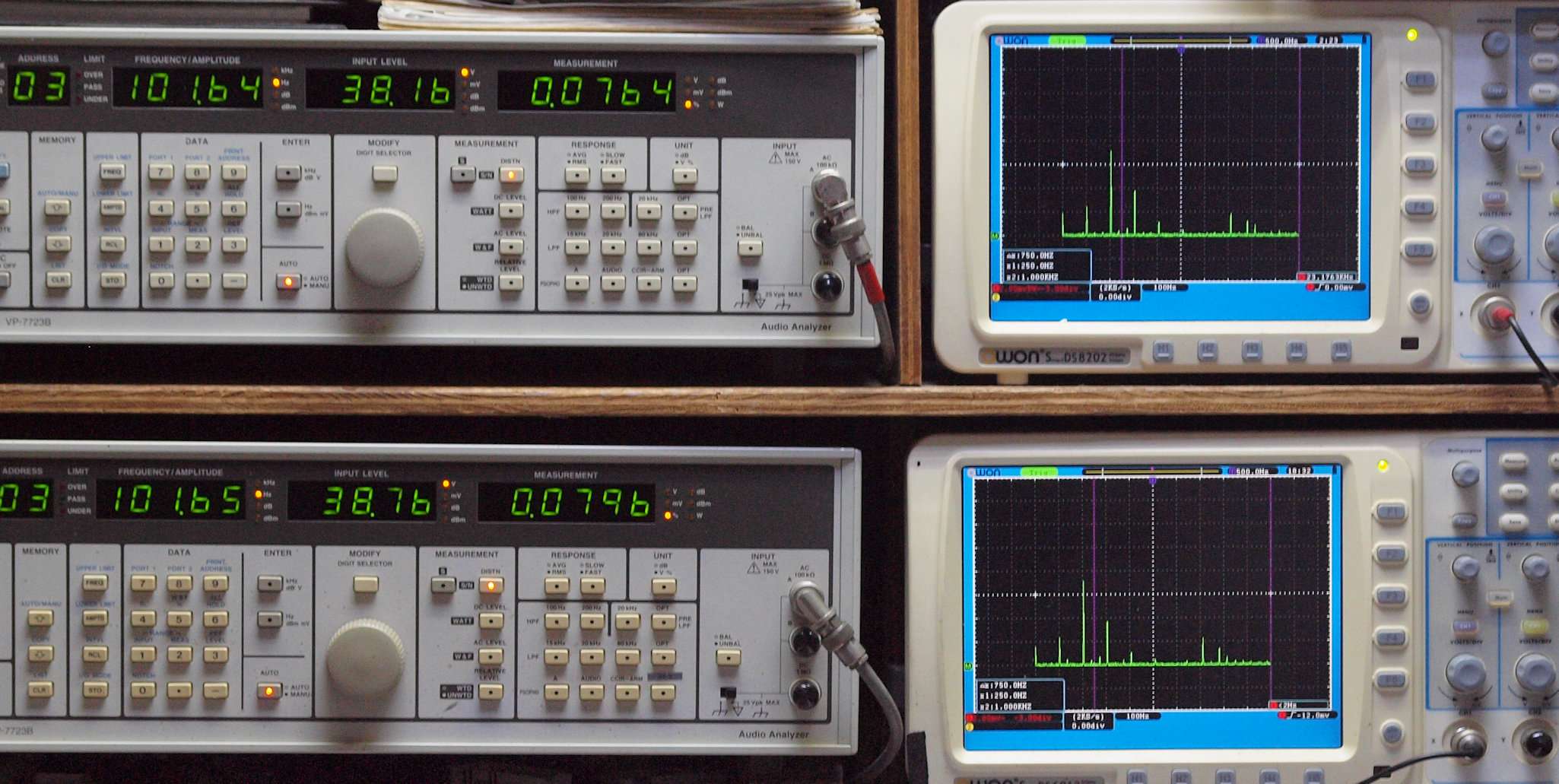

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０７６４％歪み。 　　　　　　　 　　　 　　 Ｌ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０７９６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

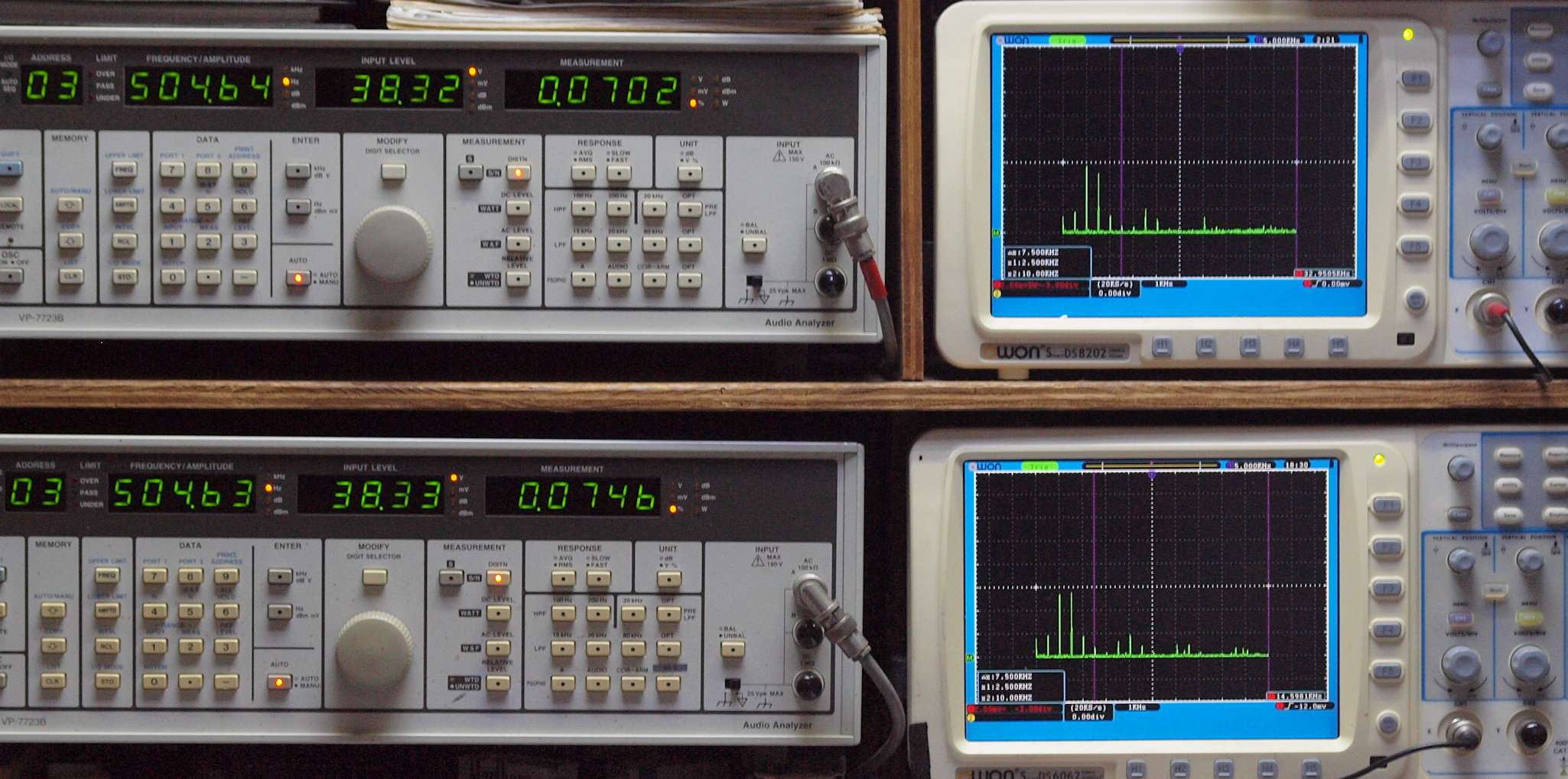

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０７０２歪み。 　　　　　　　　 　　 　　 Ｌ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０７４６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０６４５％歪み。 　　　　　　　　 　　 　 Ｌ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０７５１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

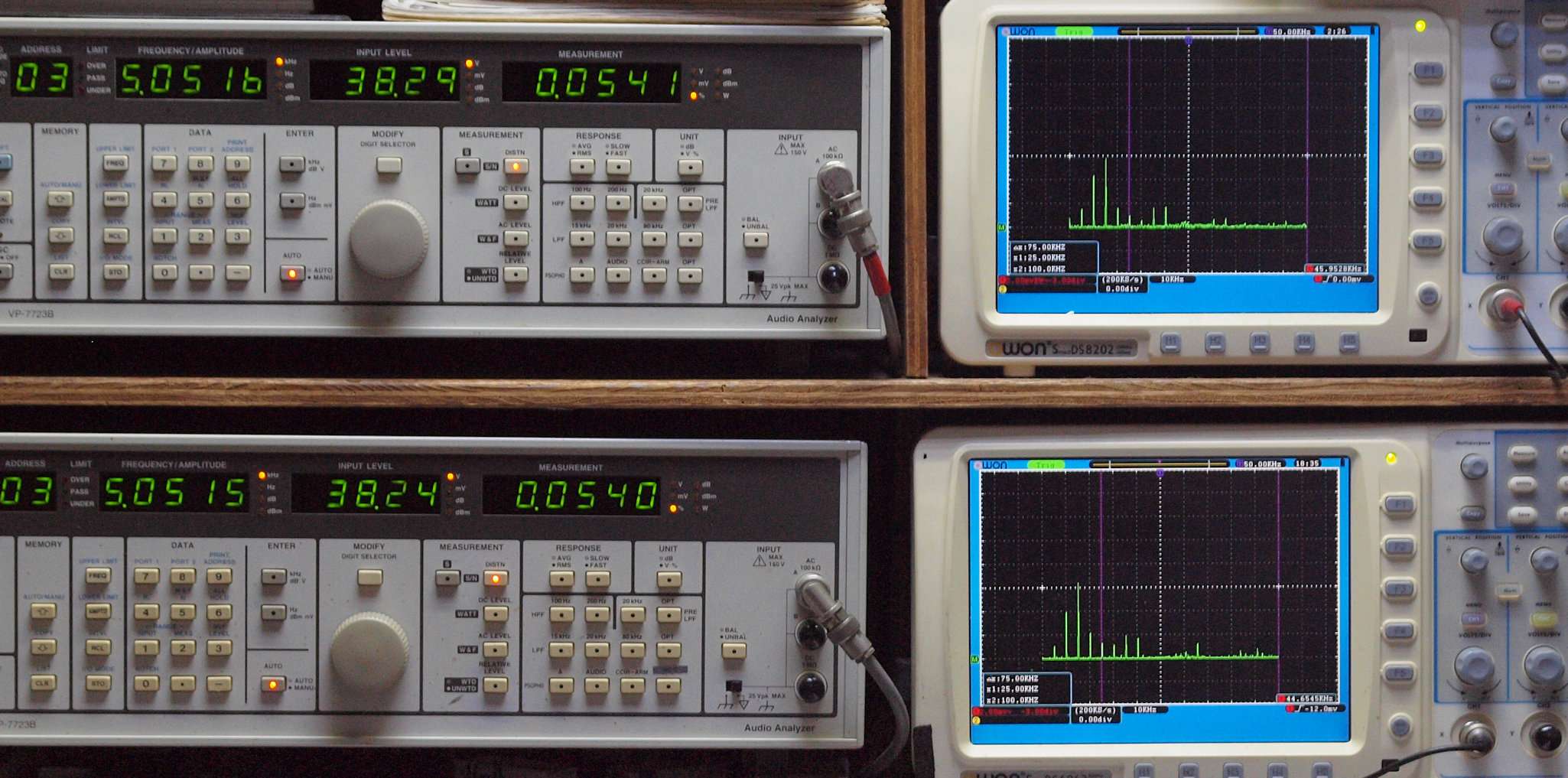

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０５４１％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０５４０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

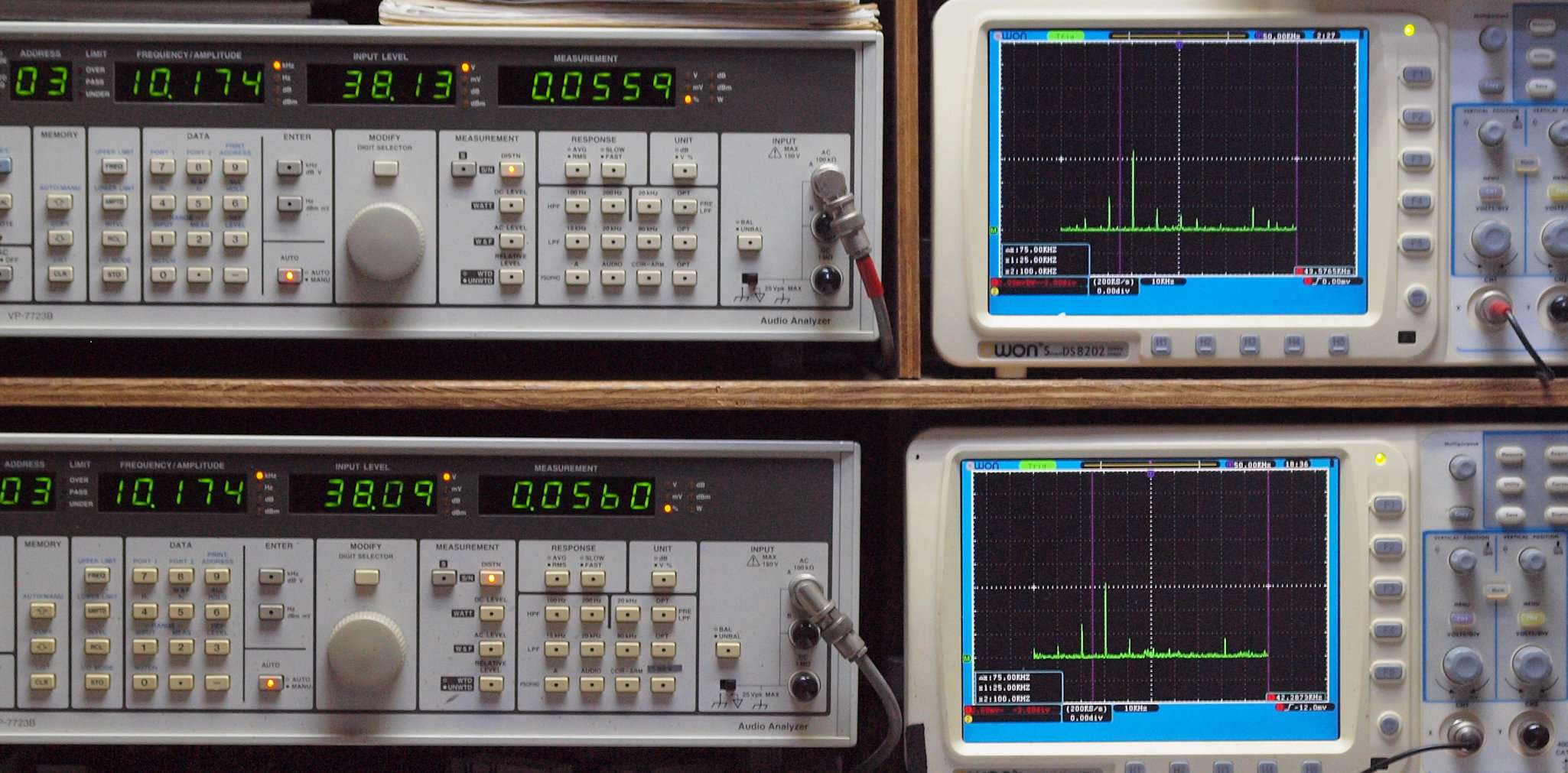

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０５５９％歪み。 　　　　　　　　　　 　 　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０５６０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

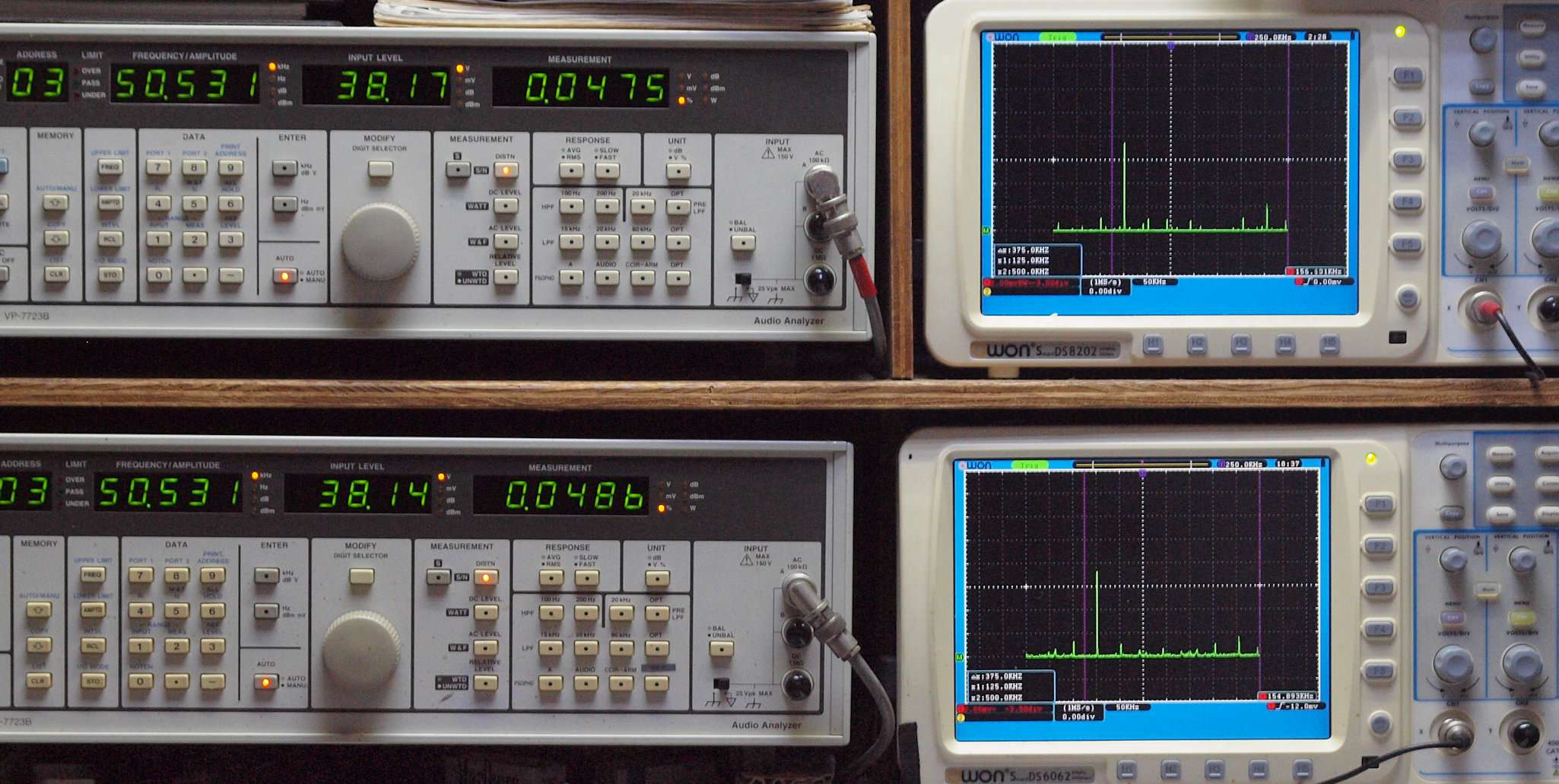

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０４７５％歪み。 　　　　　　　 　　 　　 　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０．５Ｗ出力、　０．０４８６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

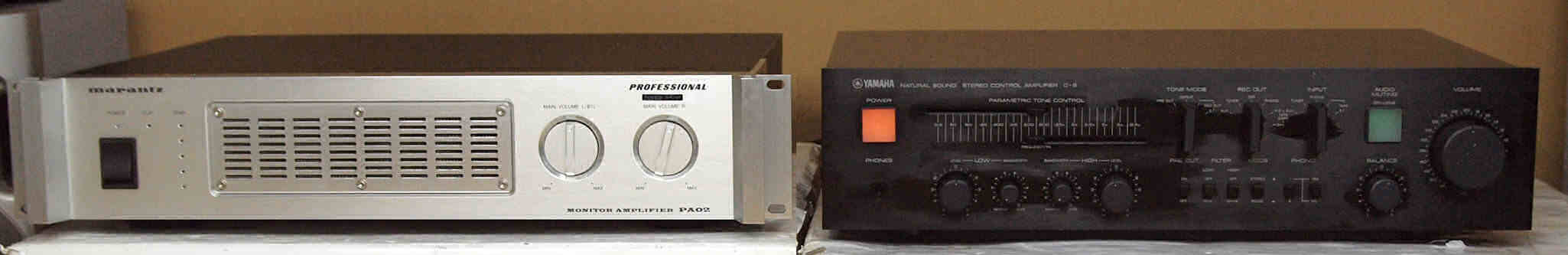

Ｅ８．　完成　　２４時間エージング、　右はＹＡＭＡＨＡ　Ｃ−６。

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｍａｒａｎｔｚ　ＰＡ０２　の仕様（カタログ・マニアルより）

型式 ステレオパワーアンプ　ＰＡ０２ 定格出力（20Hz〜20kHz、両ch同時動作） 180W＋180W（8Ω負荷） 230W＋230W（6Ω負荷） 300W＋300W（4Ω負荷） 350W＋350W（2Ω負荷） 700W（BTL使用時、6Ω） 全高調波歪率（20Hz〜20kHz、両ch駆動8Ω負荷） 0.07％以下 出力帯域幅(8Ω負荷90W) 10Hz〜120kHz 周波数特性 5Hz〜240kHz +0 -1dB 入力感度/インピーダンス 0dB(0.775V)/10kΩ SN比（IHF-A,入力ショート） 120dB 電源電圧、周波数 AC100V,50Hz/60Hz 定格消費電力（電気用品取締法） 440W 外形寸法 幅486×高さ103×奥行420mm 重量 13.8kg 価格 275,000円（2001年発売）
