Ｍａｒａｎｔｚ　ＰＭ－５　修理記録

平成２１年８月２６日持込　　１１月２０日完成

Ａ．　修理前の状況

オーバーホール修理依頼。

Ｈ．　バラック修理での測定

Ｂ．　原因・現状

経年劣化。

Ｃ．　修理状況

大型を除く、全電解コンデンサー交換。
半固定ＶＲ交換。
劣化ＴＲ（トランジスター）交換劣化。
劣化ＦＥＴ（電解トランジスター）交換。
ＳＰ接続リレー交換。

Ｅ．　使用部品

オーディオ用電解コンデンサー　　５２個（ニチコン・ミューズ使用）
ＲＣＡ端子　　　　　　　　　　　　　　　　８個
半固定ＶＲ　　　　　　　　　　　　　　　４個
ＳＰ接続端子　　　　　　　　　　　　　　８個
ＦＥＴ（電解トランジスター）　　　　　　４個
ＳＰ接続リレー　　　　　　　　　　　　　３個

Ｅ．　調整・測定

Ｇ．　修理費　　　　　　　　　　　１１８，０００円　「オーバーホール修理」

Ｓ．　Ｍａｒａｎｔｚ　ＰＭ－５　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況

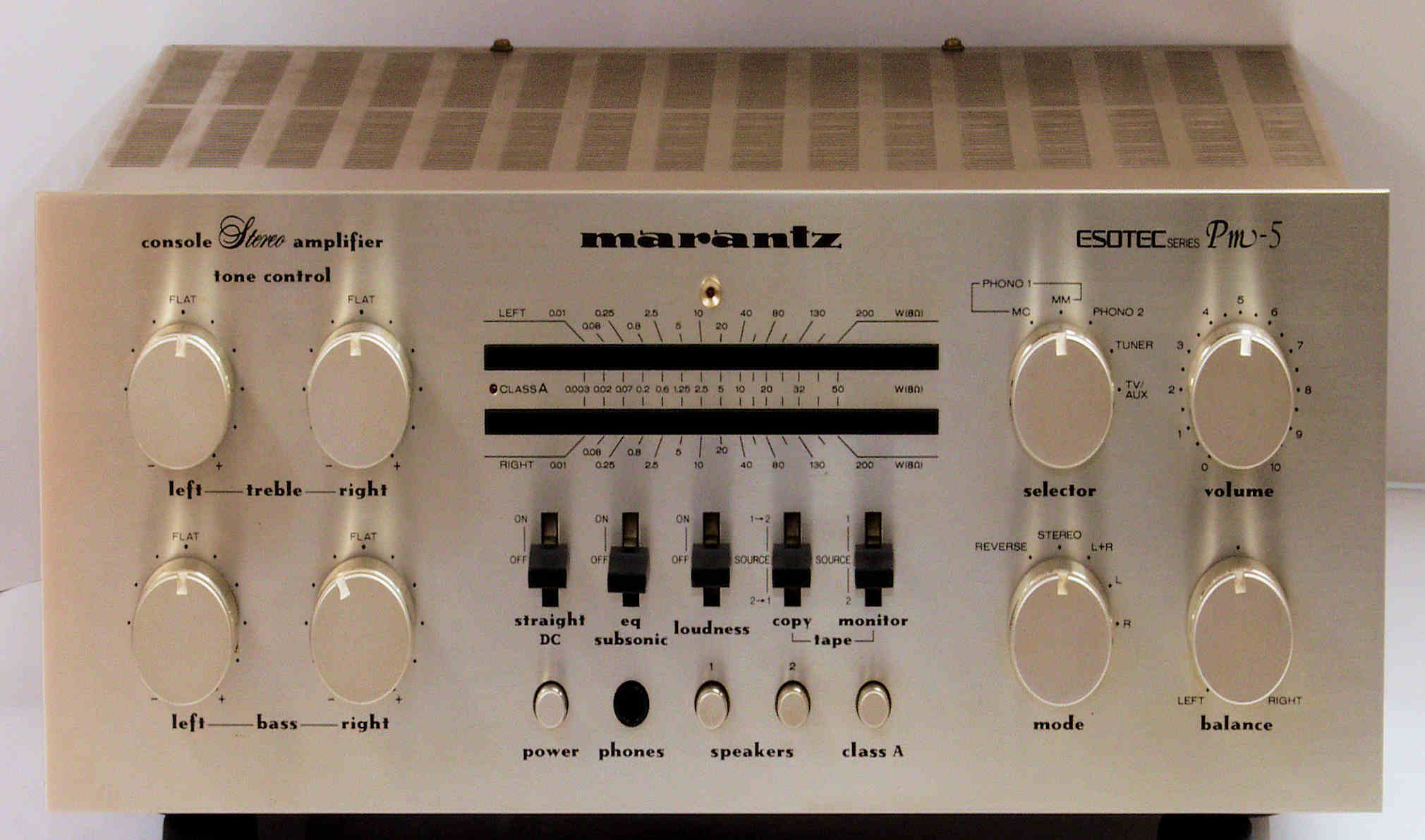

Ａ１１．　点検中、　前から見る。

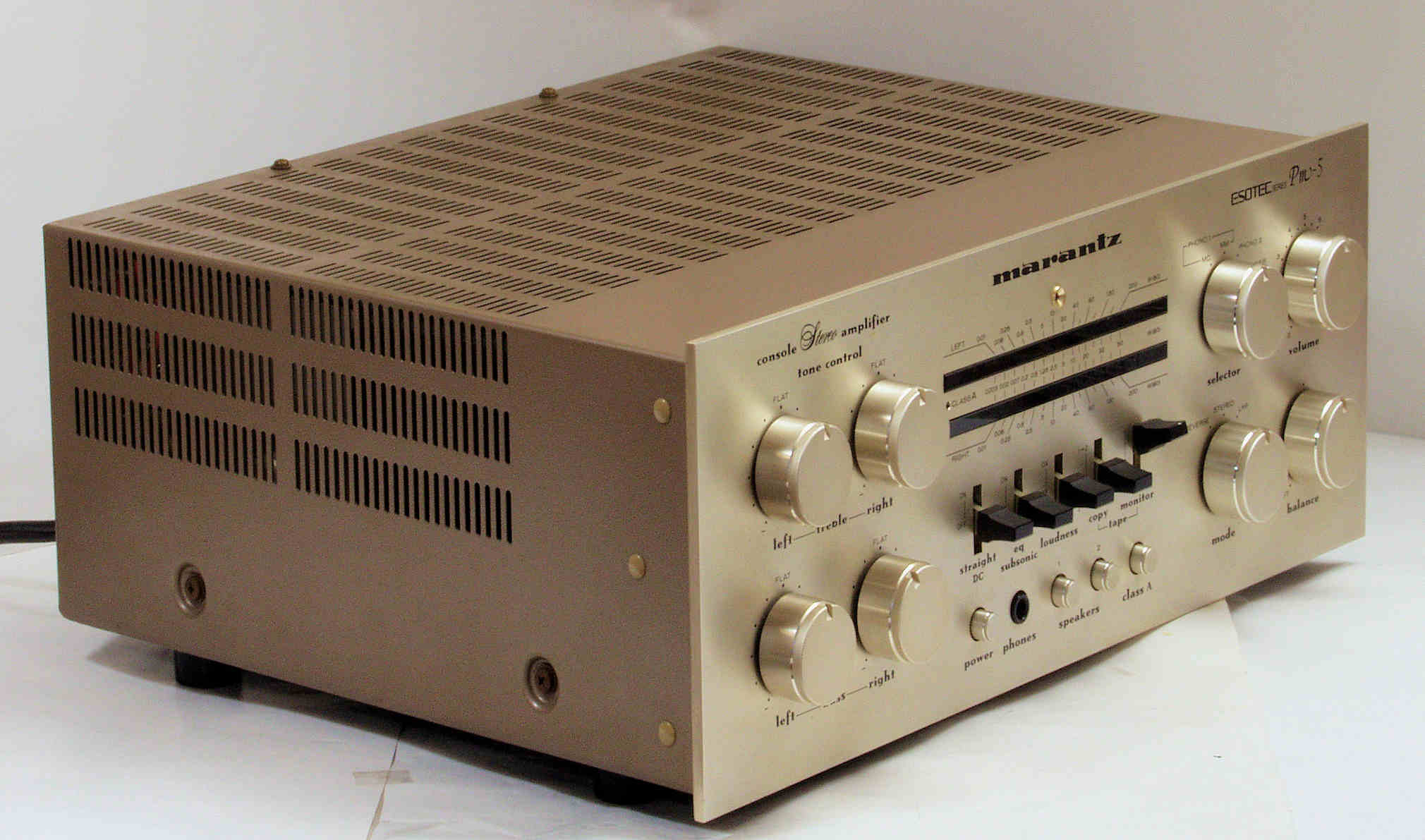

Ａ１２．　点検中、　前左から見る。

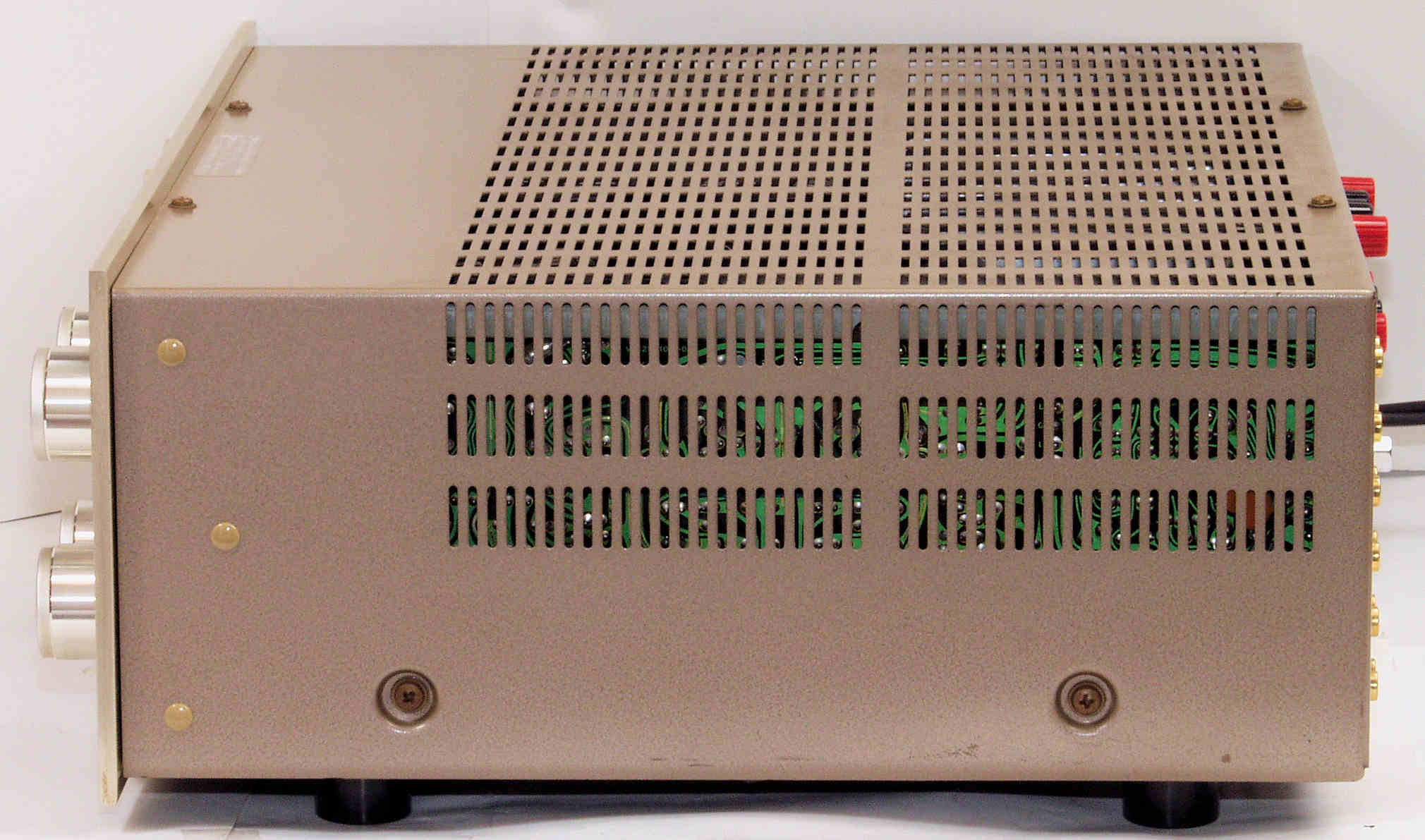

Ａ１３．　点検中、　左から見る。

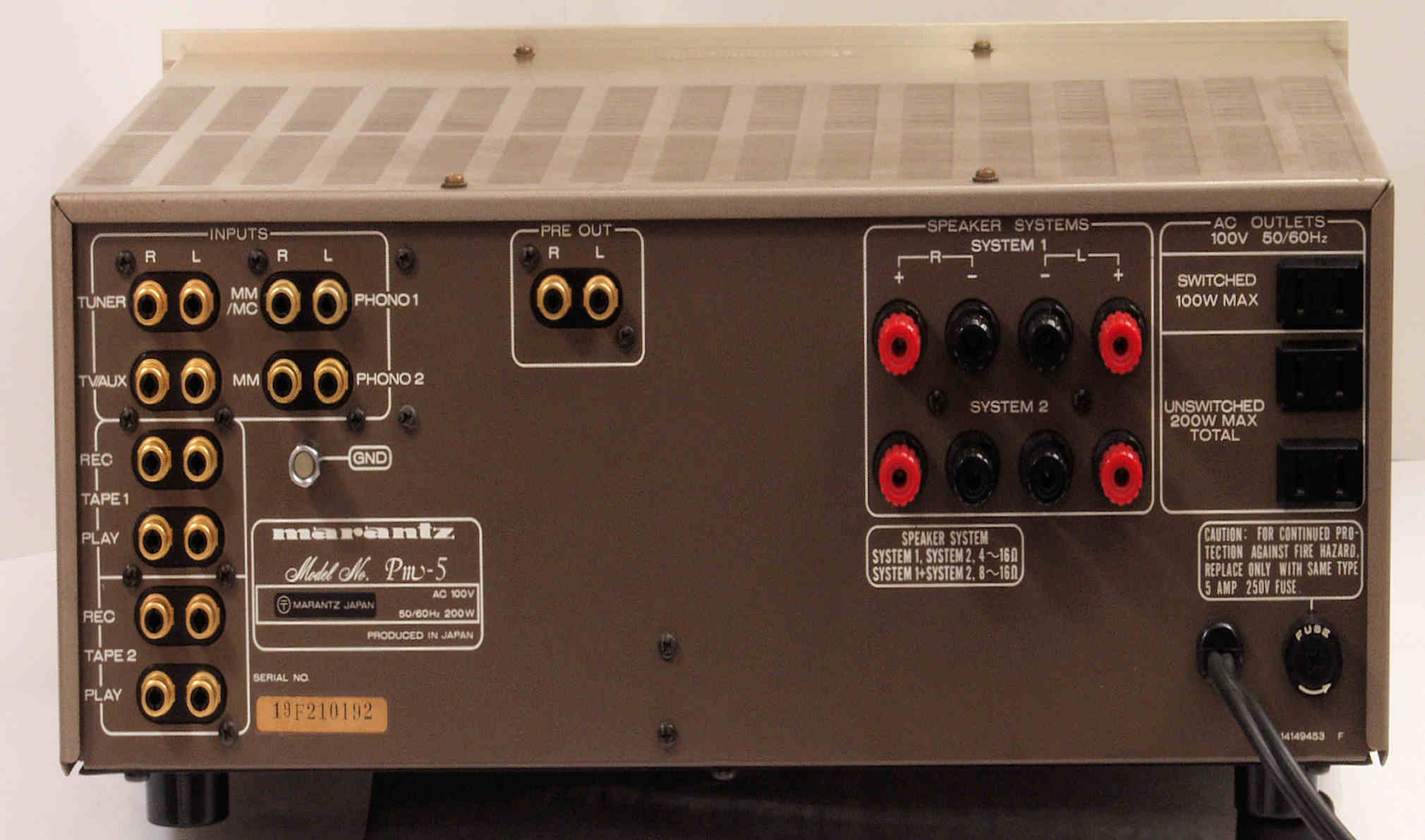

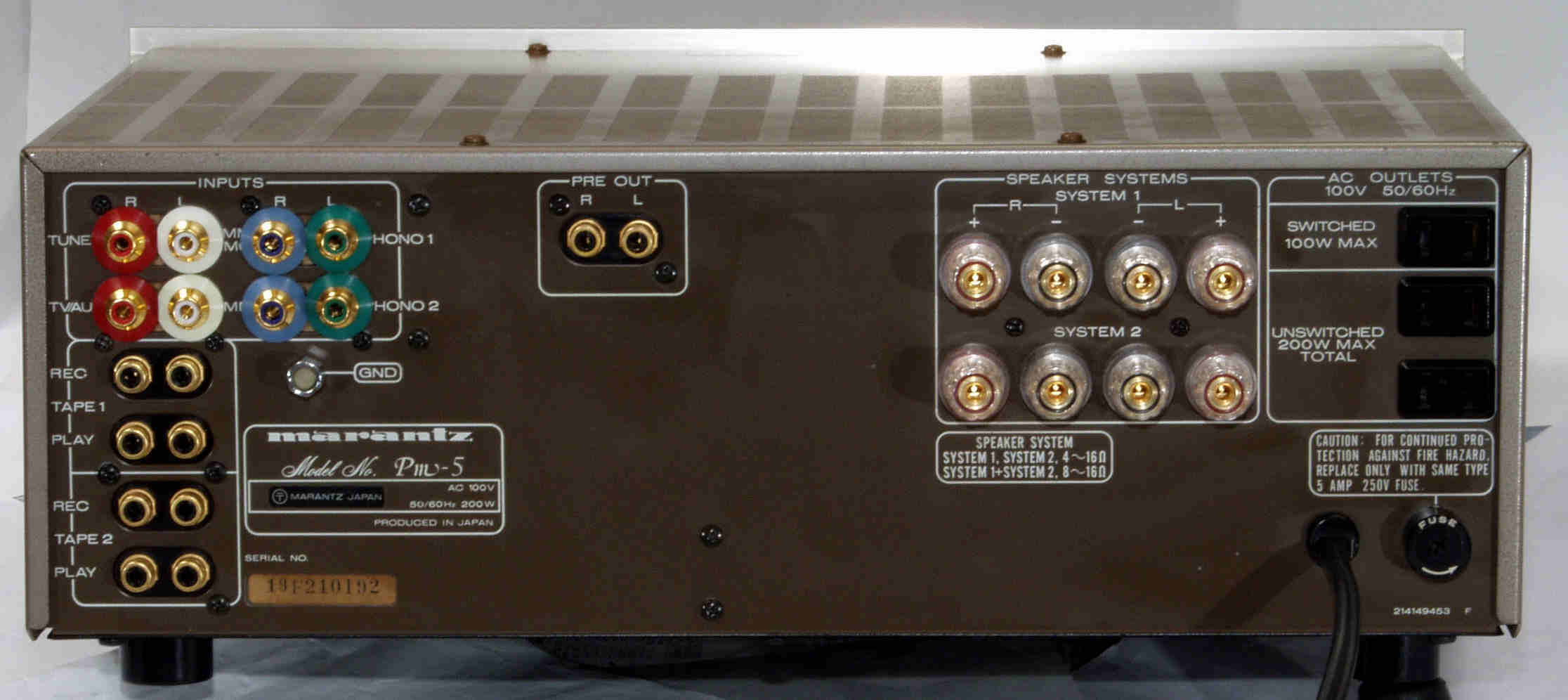

Ａ１４．　点検中、　後から見る。

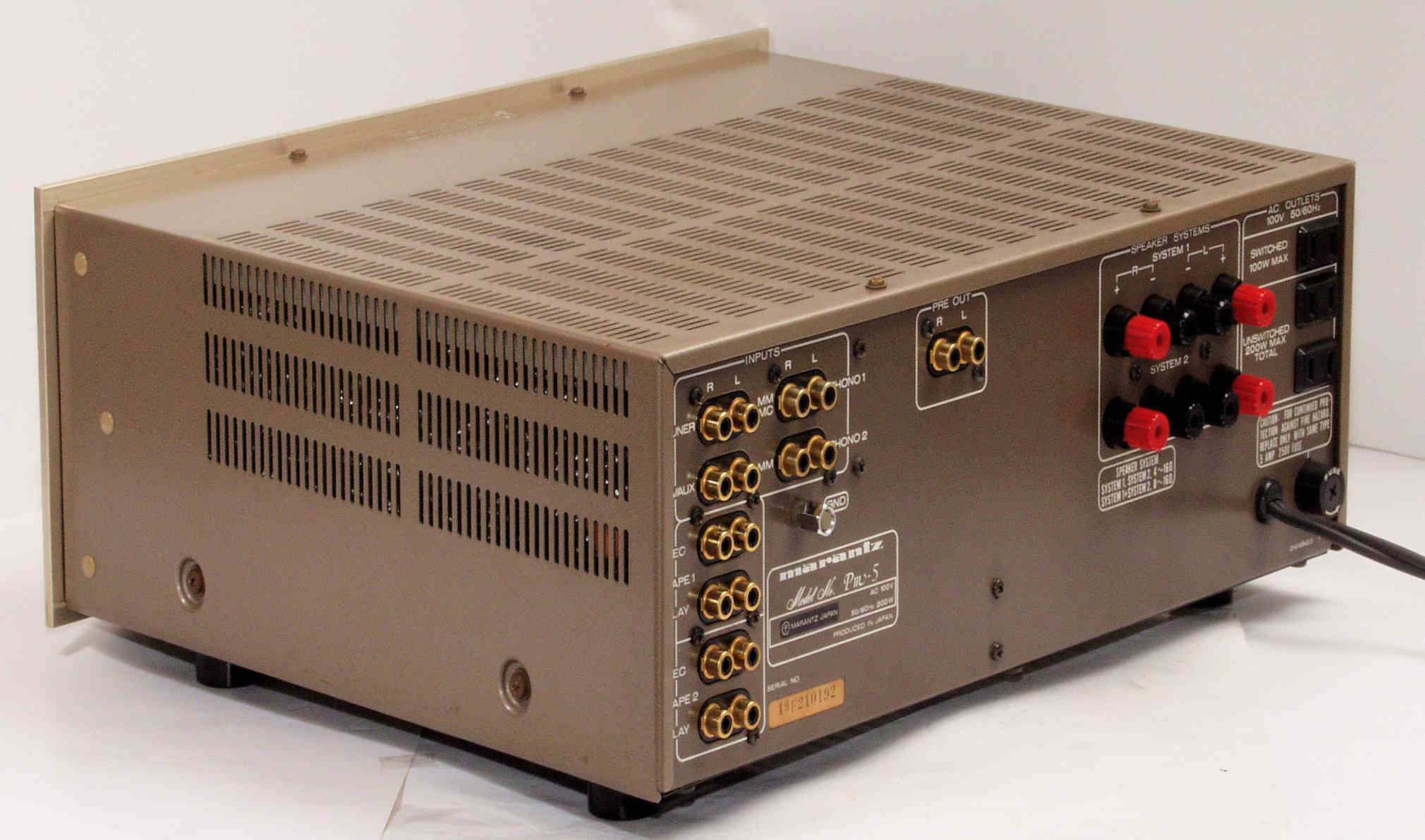

Ａ１５．　点検中、　後右から見る。

Ａ１６．　点検中、　右から見る。

Ａ２１．　点検中、　上から見る

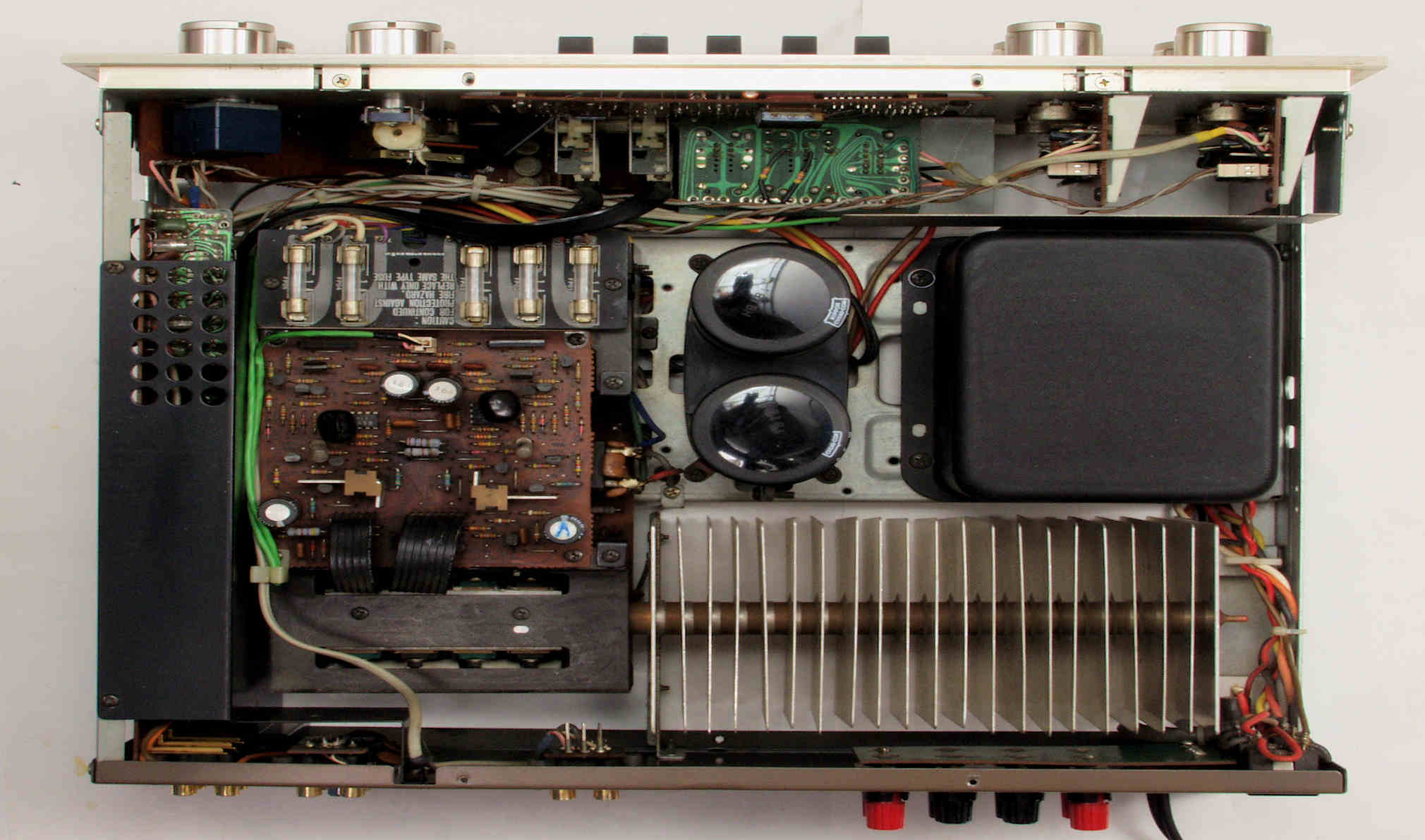

Ａ２２．　点検中、　上蓋を取り、上から見る。

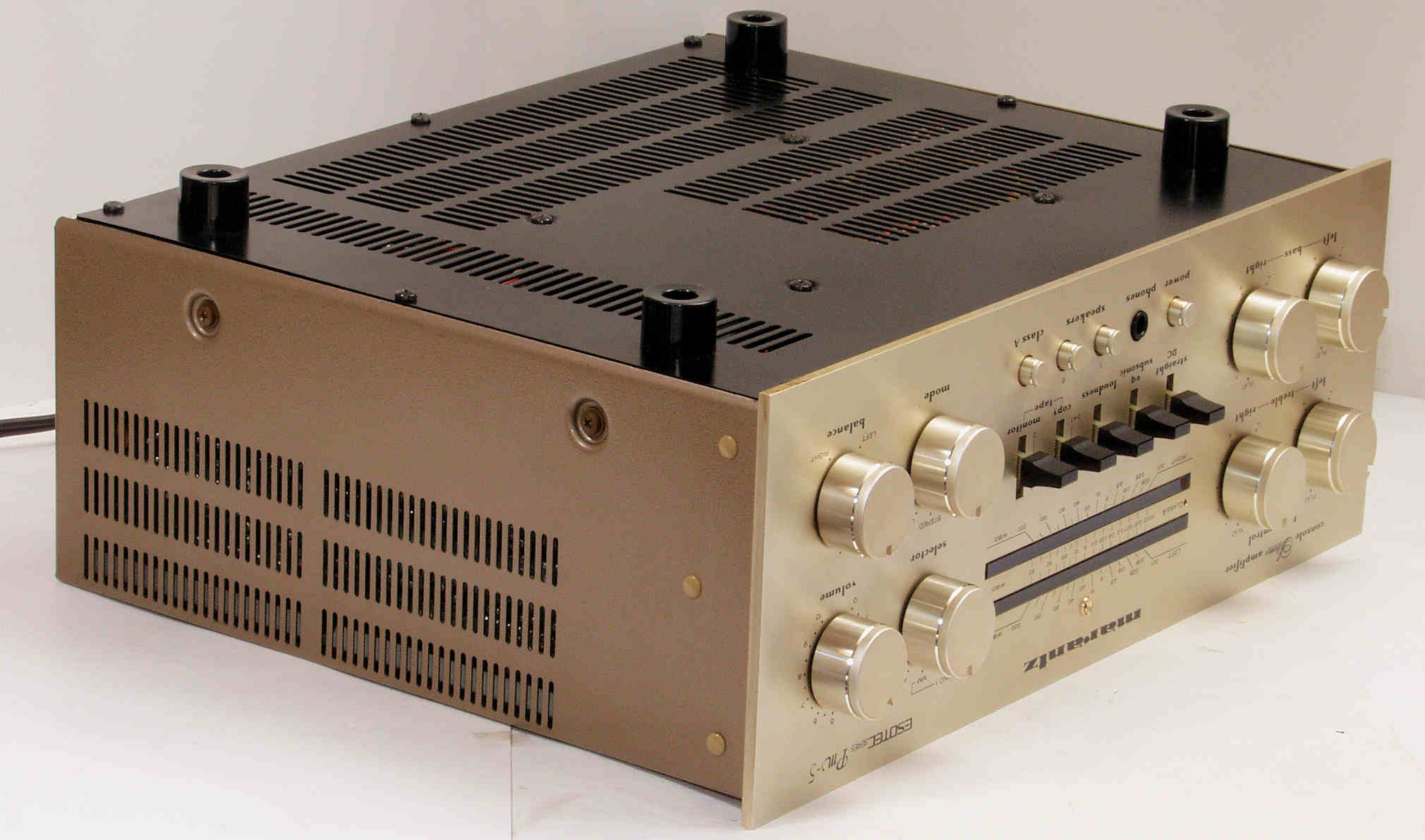

Ａ３１．　点検中、　下前から見る。

Ａ３２．　点検中、　下前右から見る。

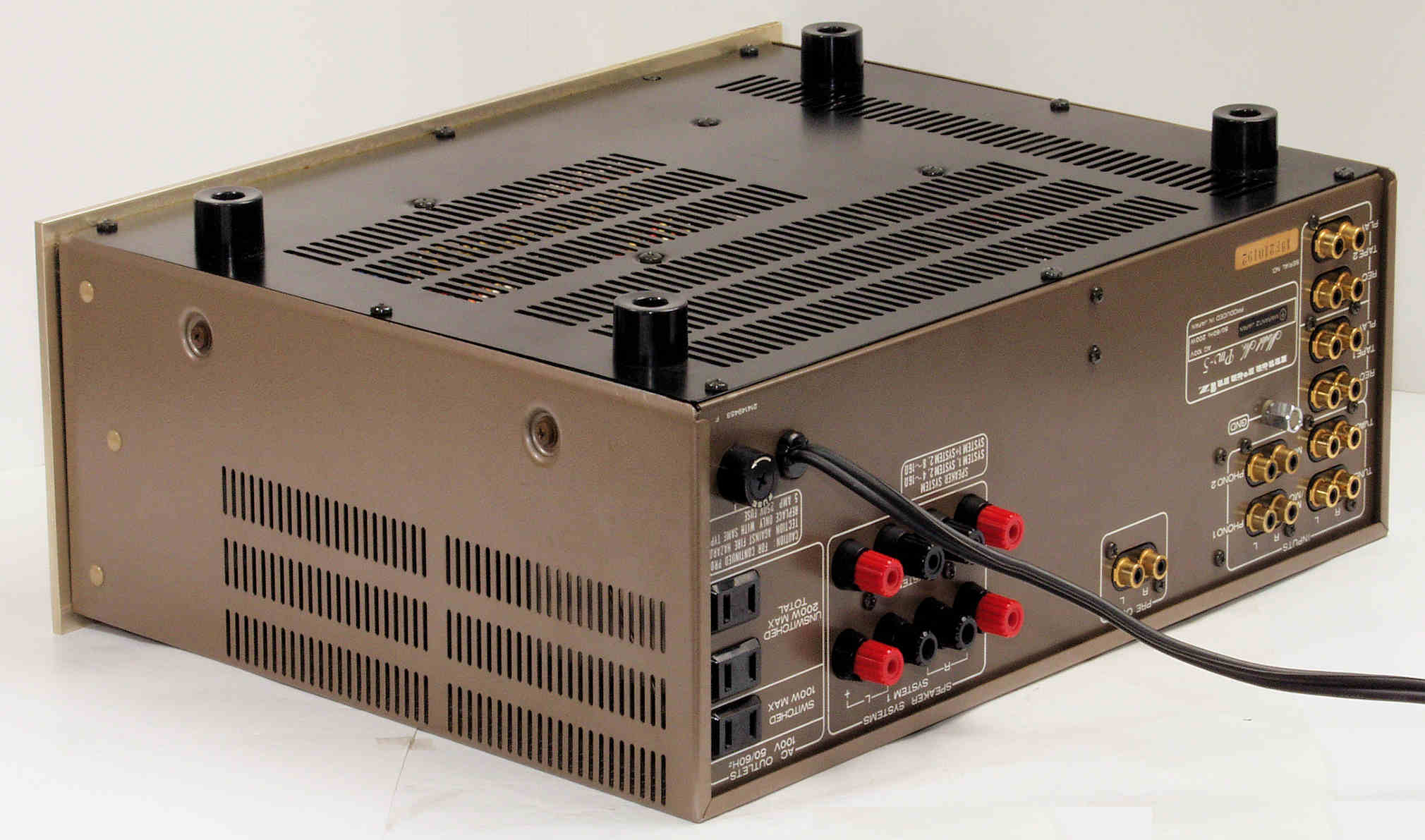

Ａ３３．　点検中、　下後から見る。

Ａ３４．　点検中、　下後左から見る。

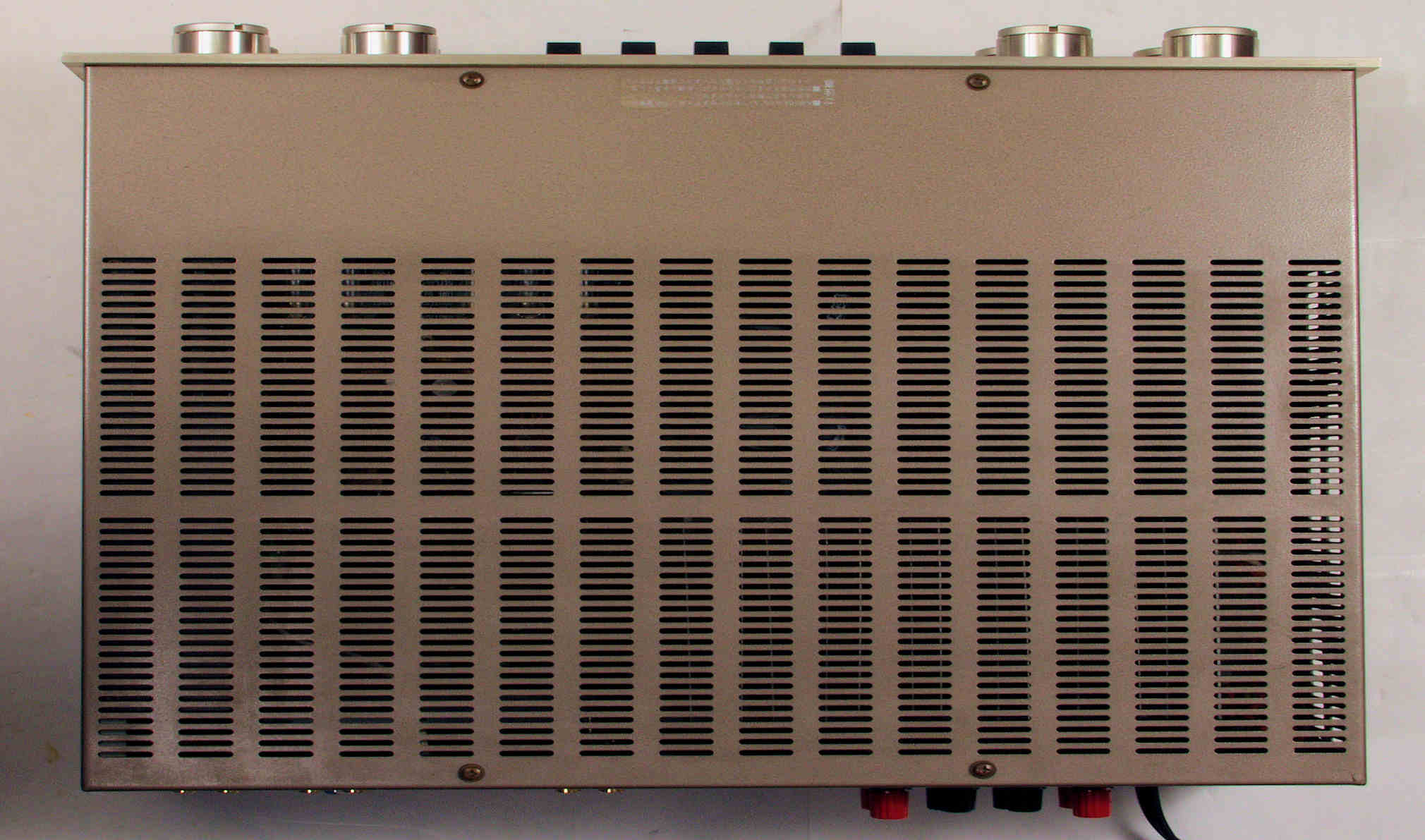

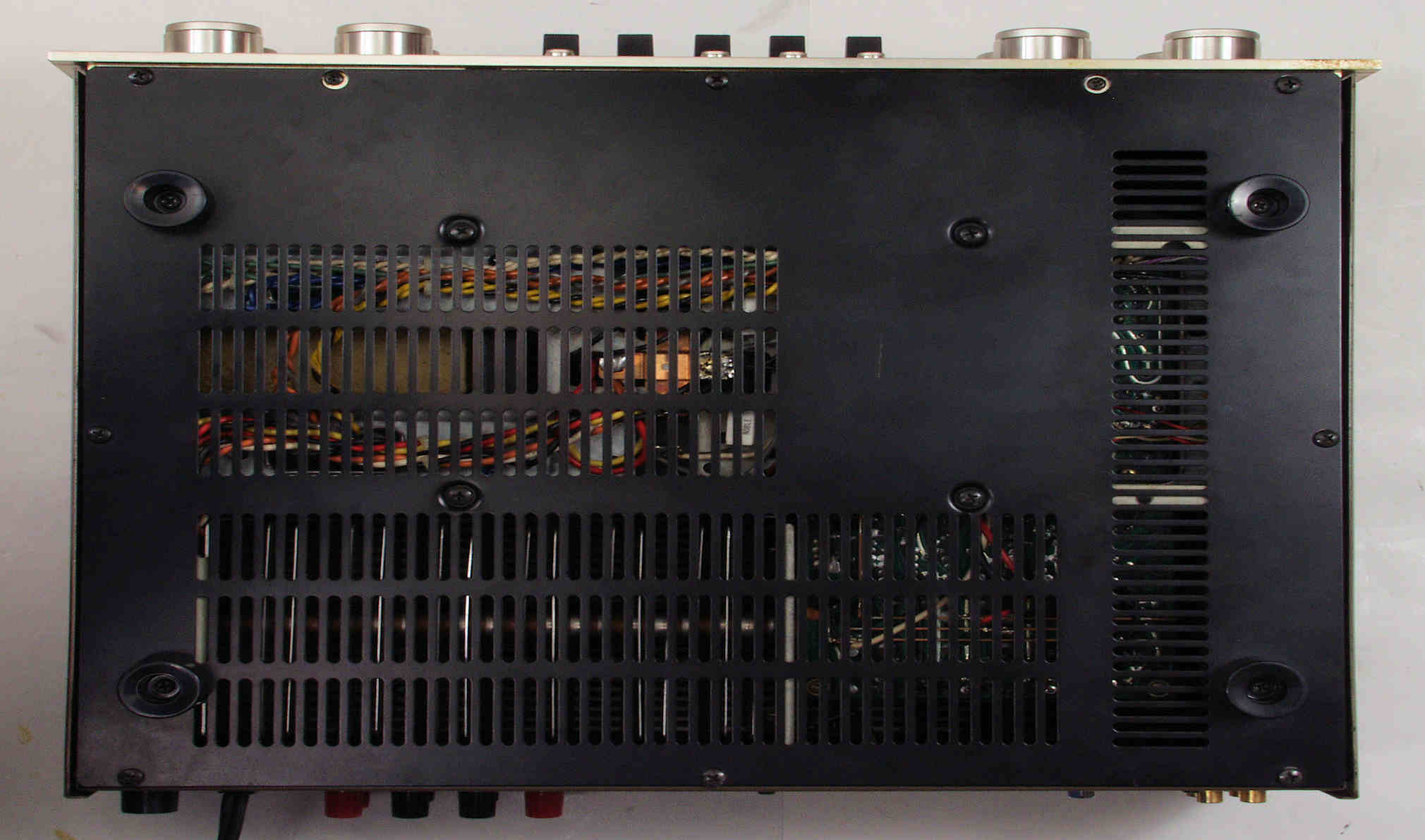

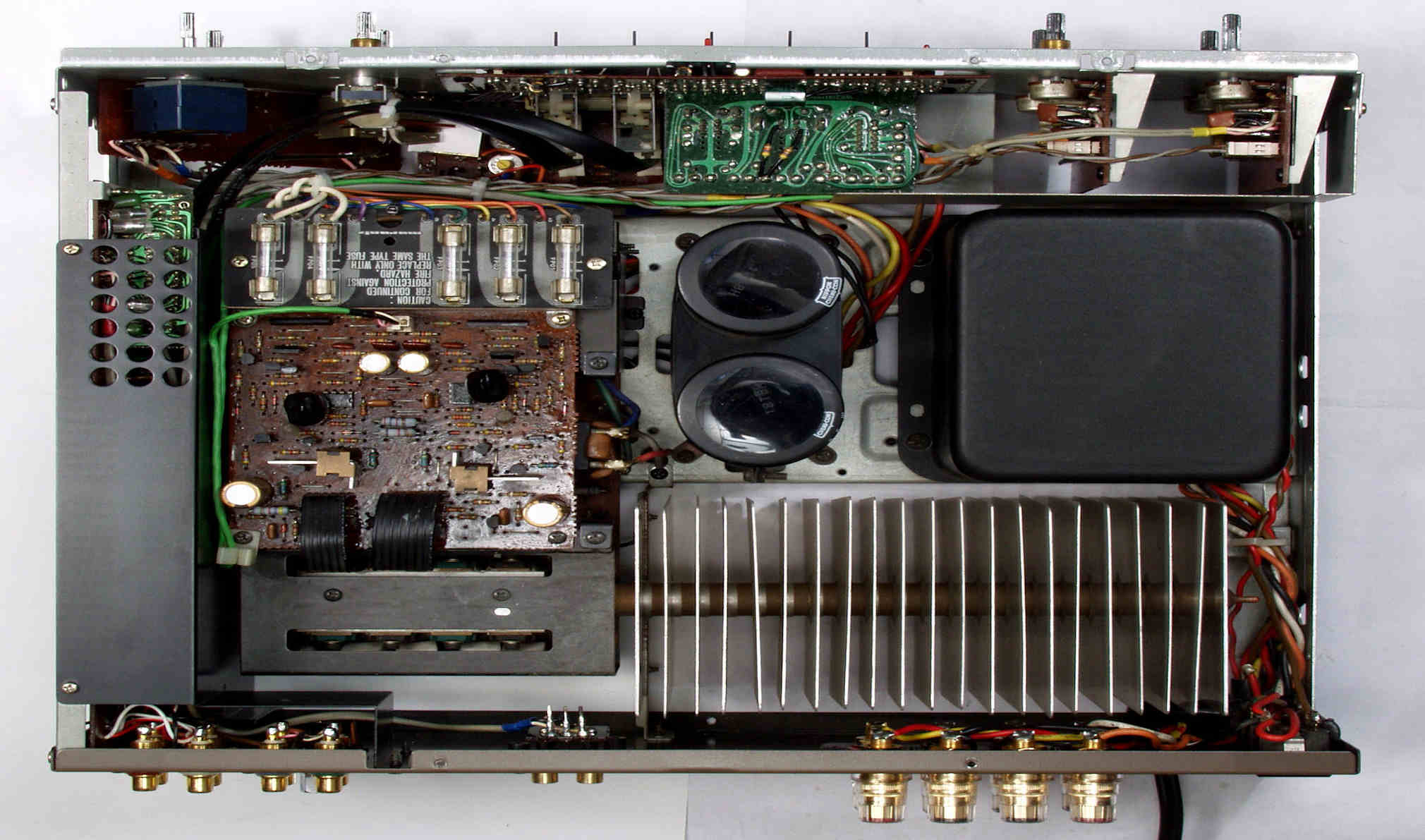

Ａ４１．　点検中、　下から見る。

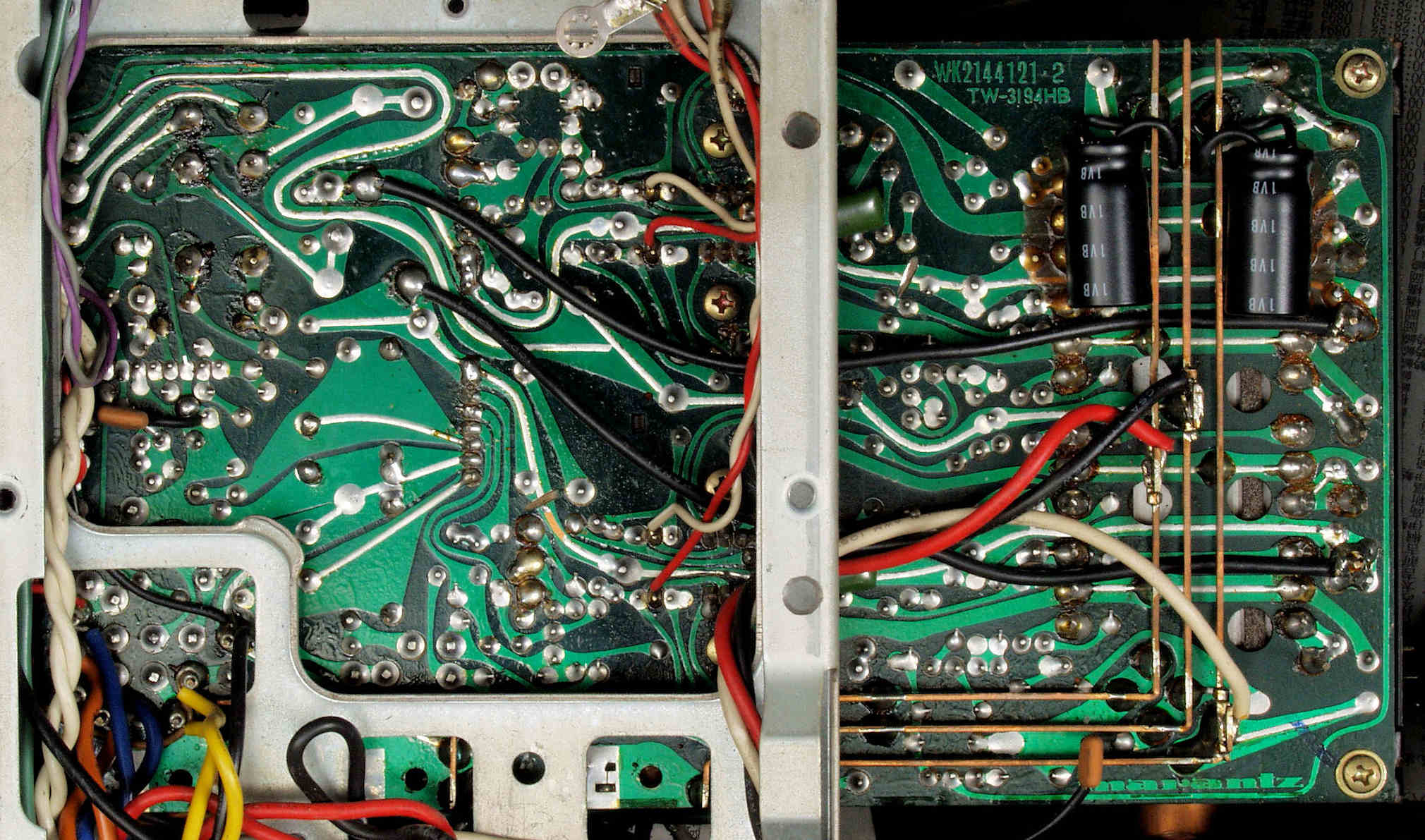

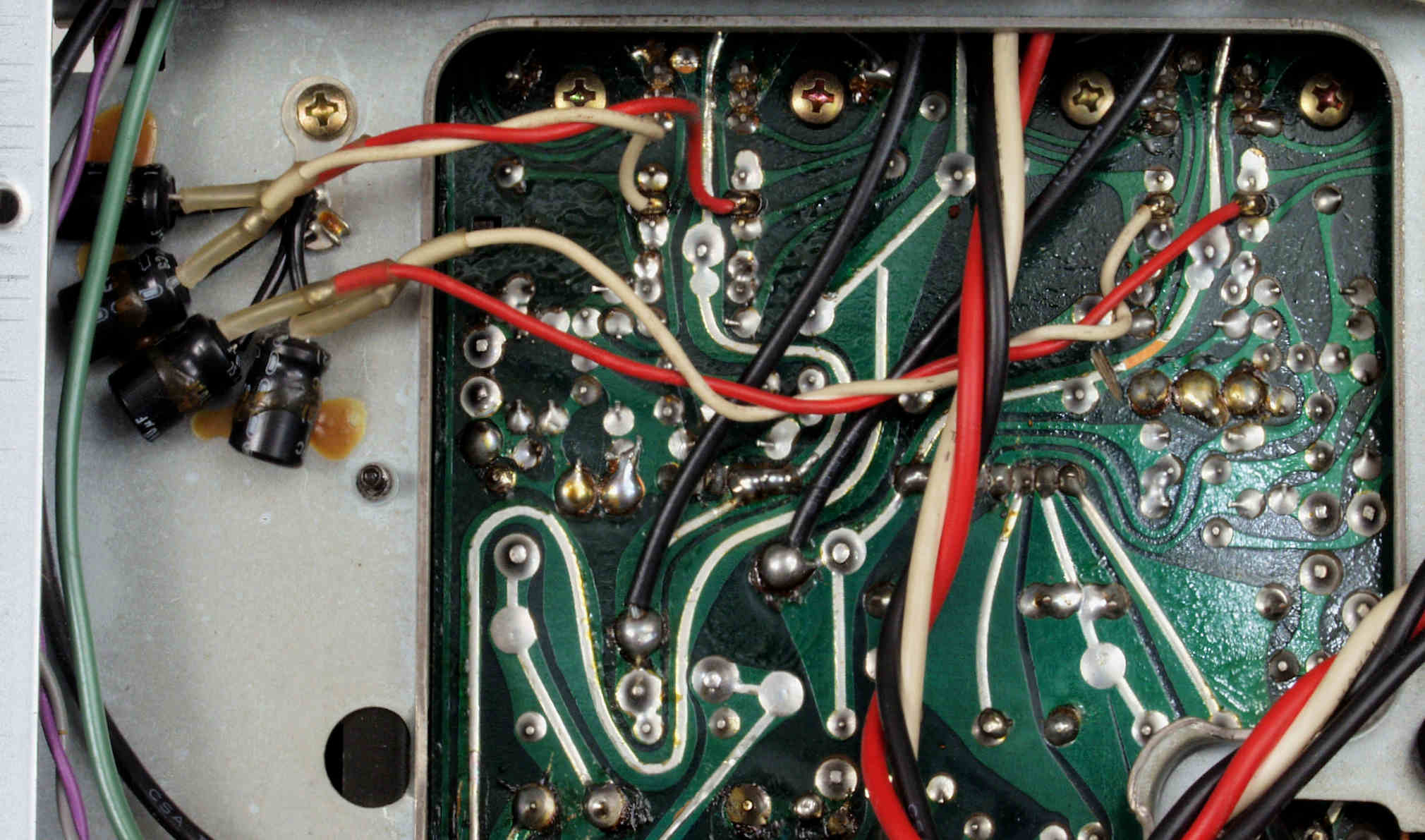

Ａ４２．　点検中、　下蓋を取り、下から見る。

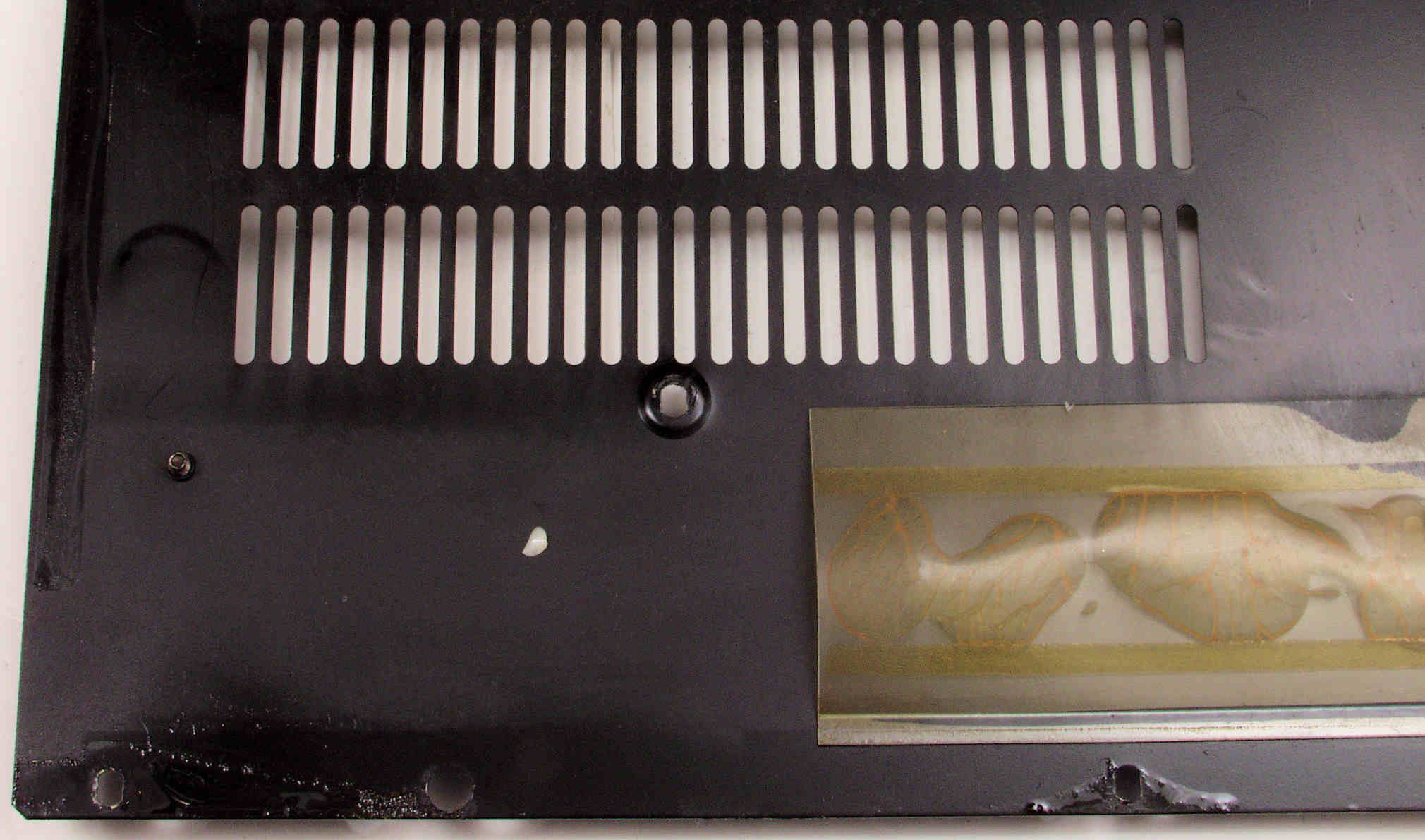

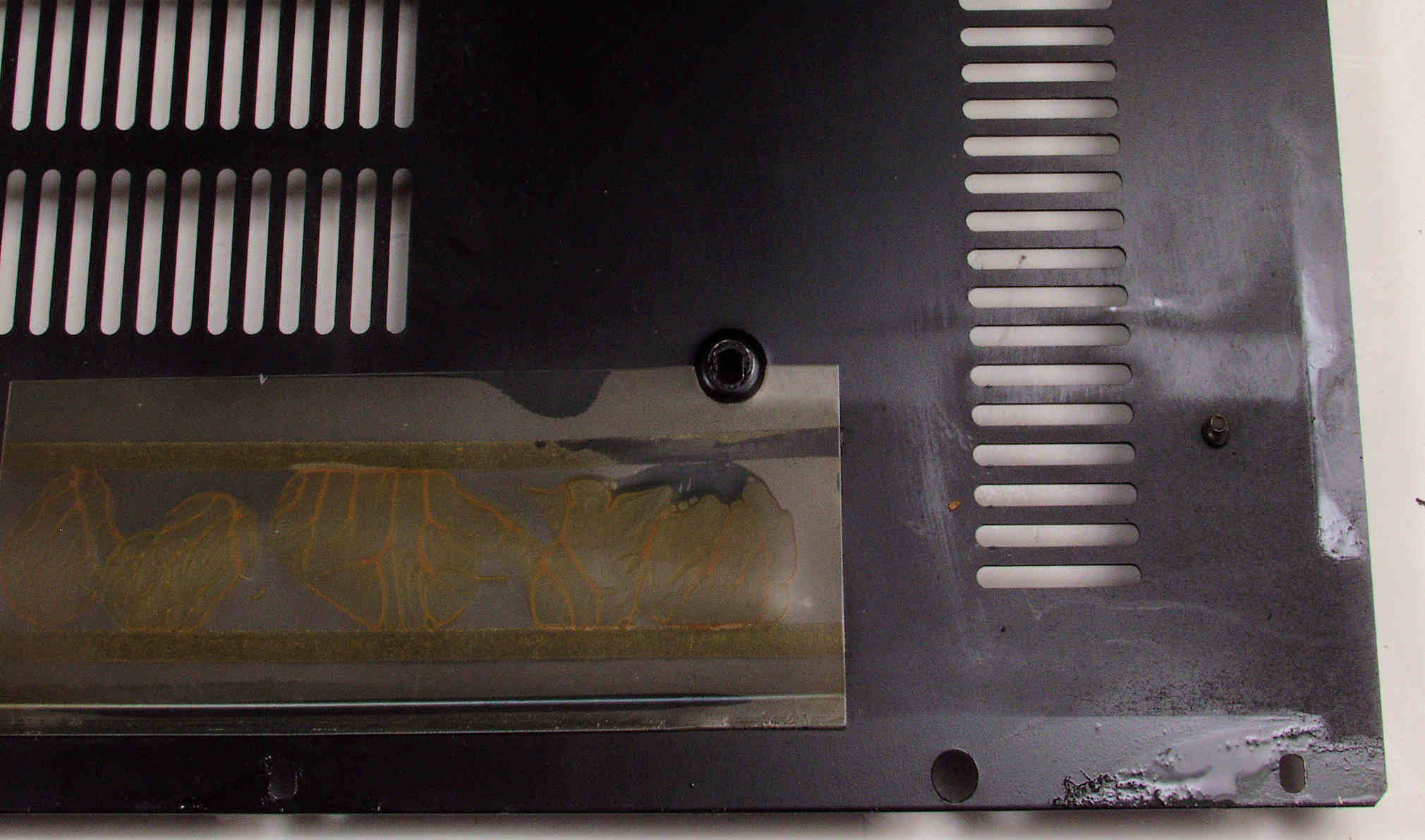

Ａ５１．　点検中、　多量の接点洗浄剤の使用で跡が残る下蓋右側。　　　「詳しくはこちら参照」

Ａ５２．　点検中、　多量の接点洗浄剤の使用で跡が残る下蓋左側。　　　「詳しくはこちら参照」

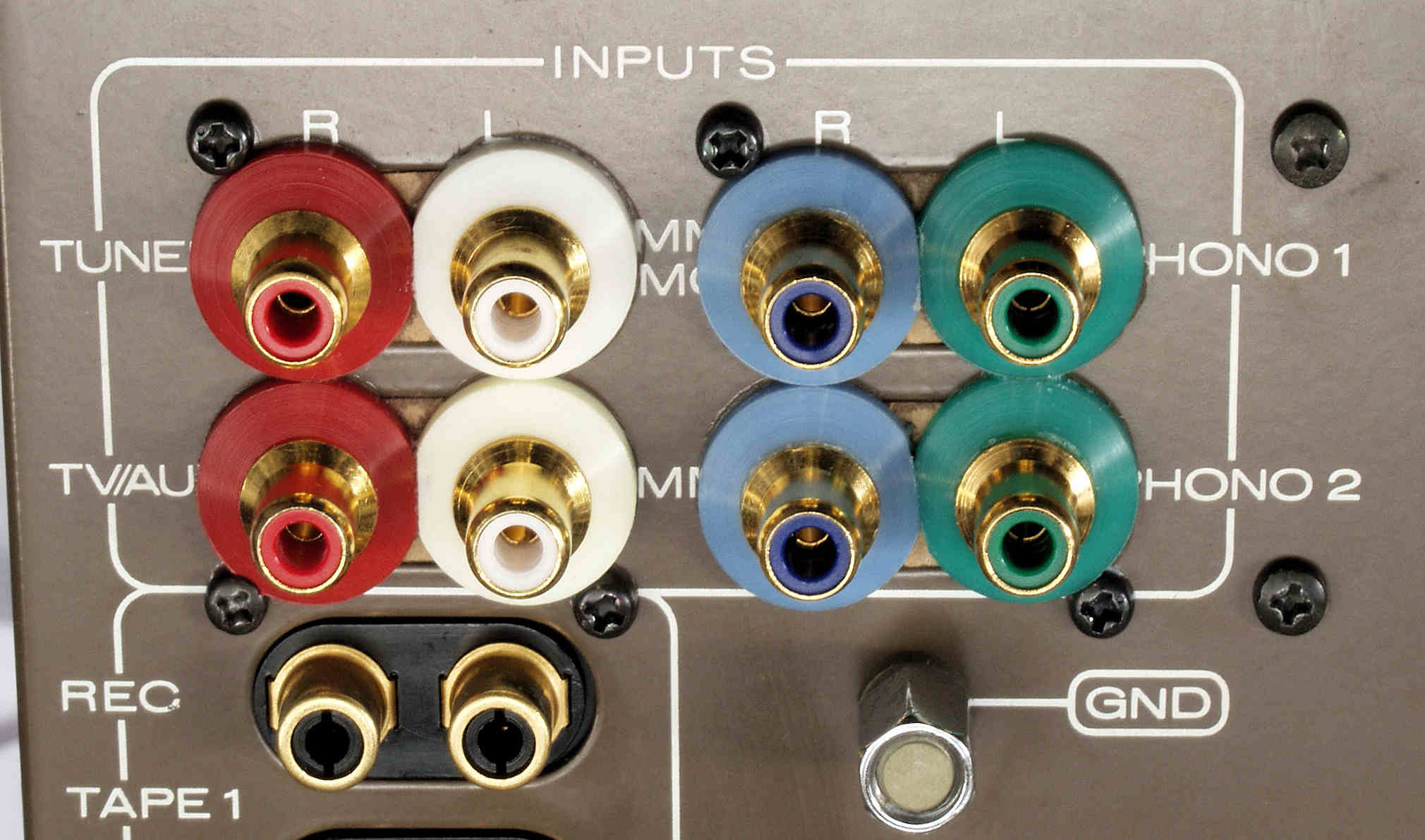

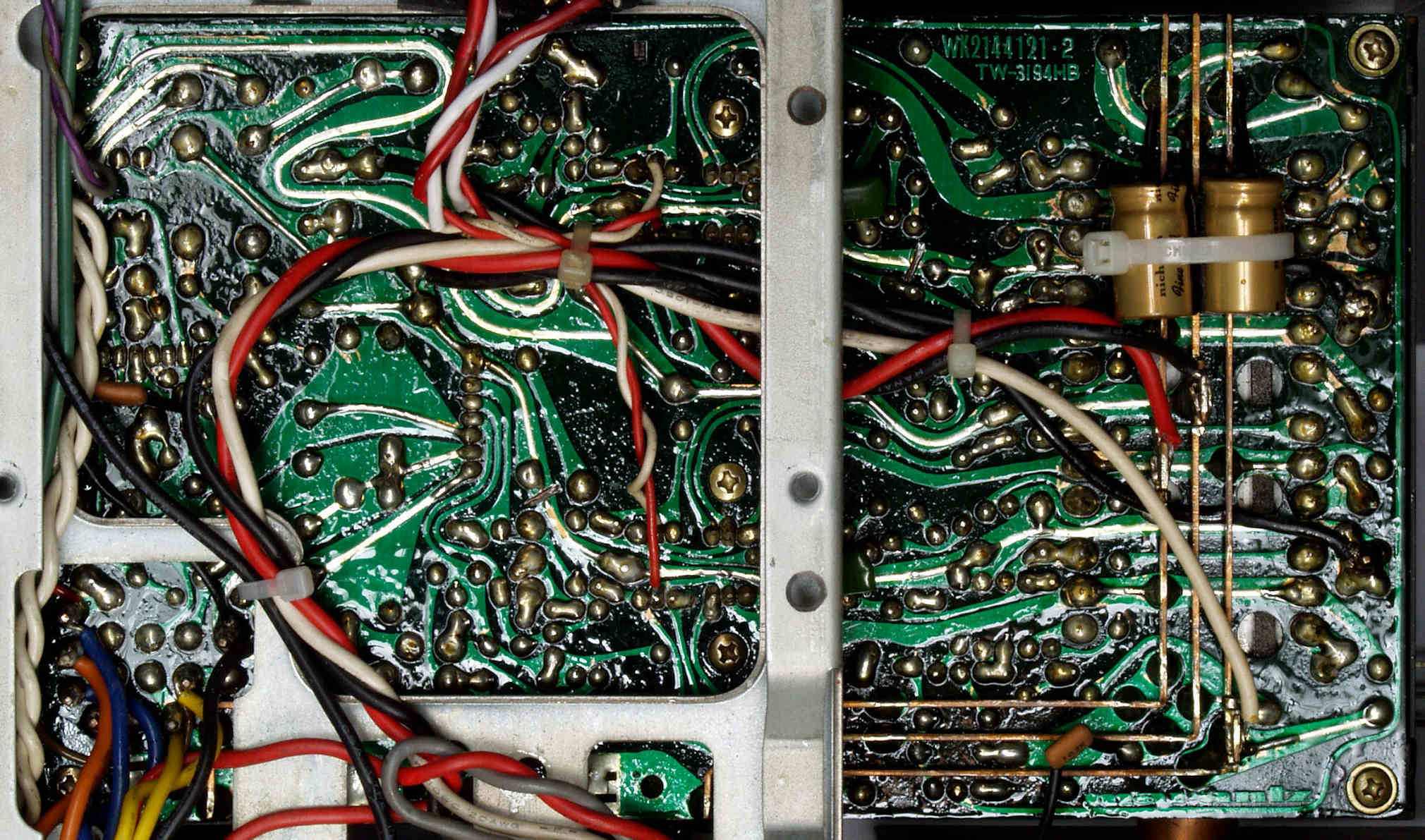

Ａ６１．　点検中、　入出力ＲＣＡ端子郡

Ａ６２．　点検中、　入出力ＲＣＡ端子郡、　４個単位で交換可能。

Ａ６３．　点検中、　交換するＲＣＡ端子。

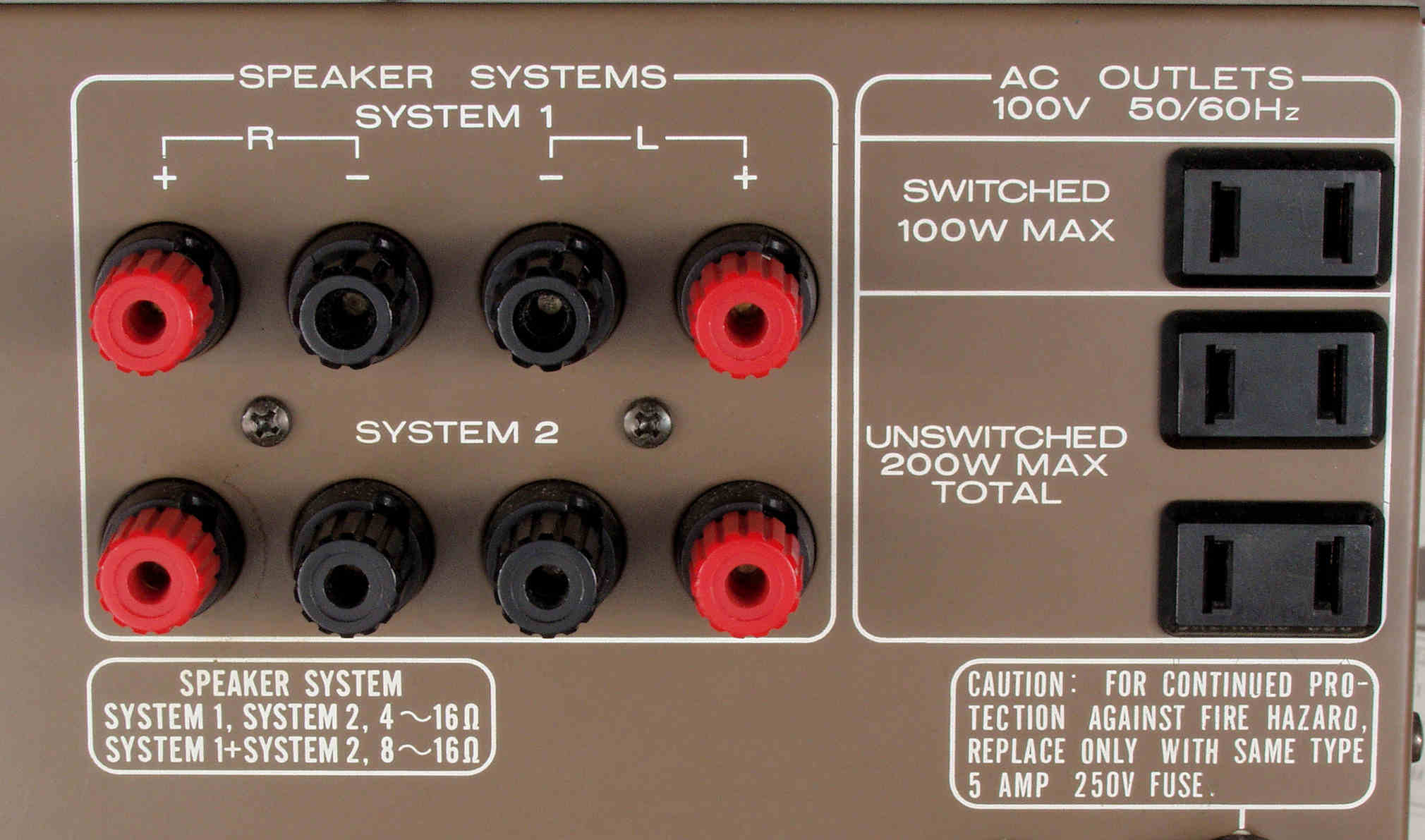

Ａ７１．　点検中、　ＳＰ出力端子

Ａ７２．　点検中、ＳＰ出力端子、　絶縁タイプに交換可能。

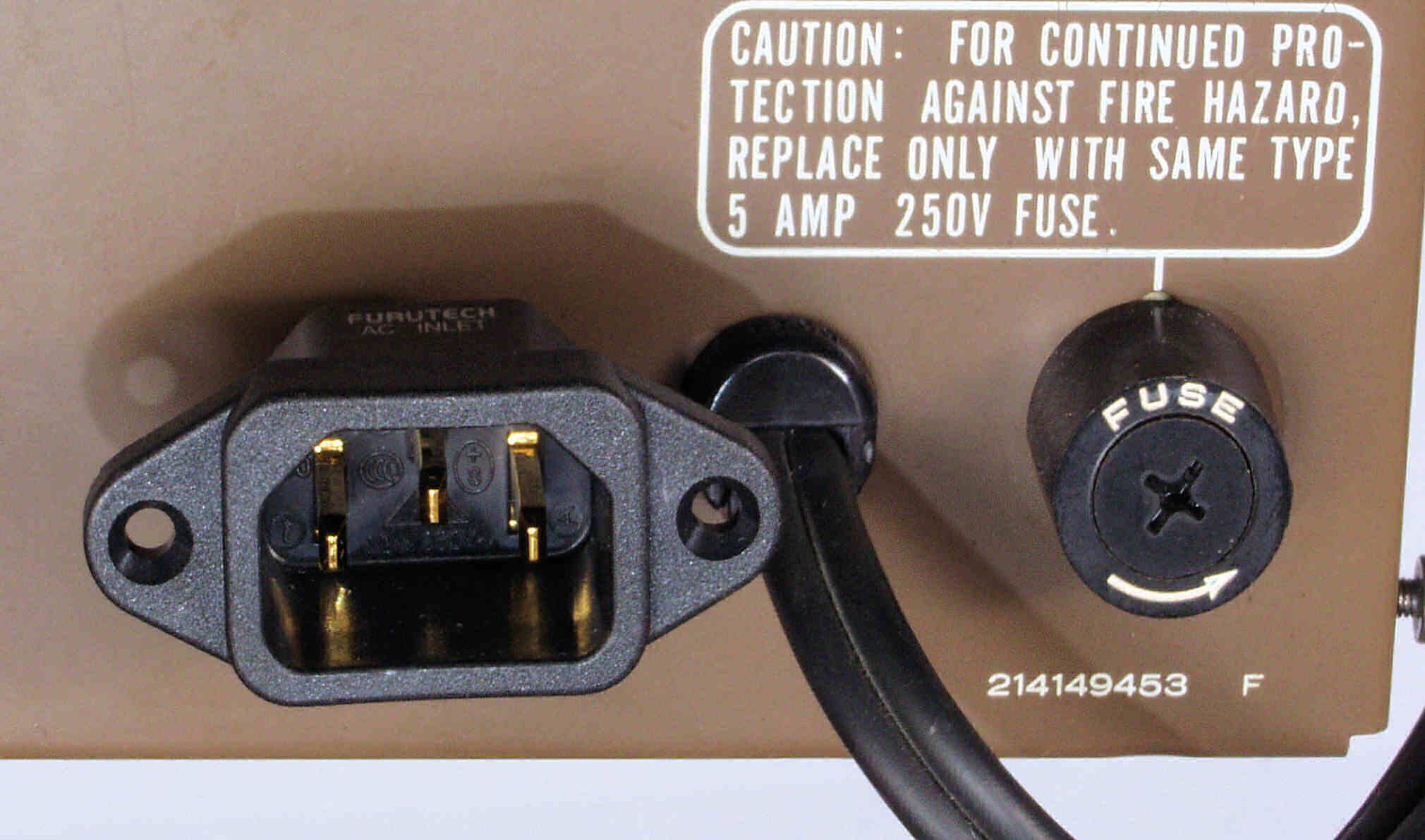

Ａ８１．　点検中、電源ケーブル挿入口、　３Pインレットに交換可能ですが、今回見送り。

Ａ９１．　点検中、モードＳＷ、　位置がずれている、ストッパーの消耗？

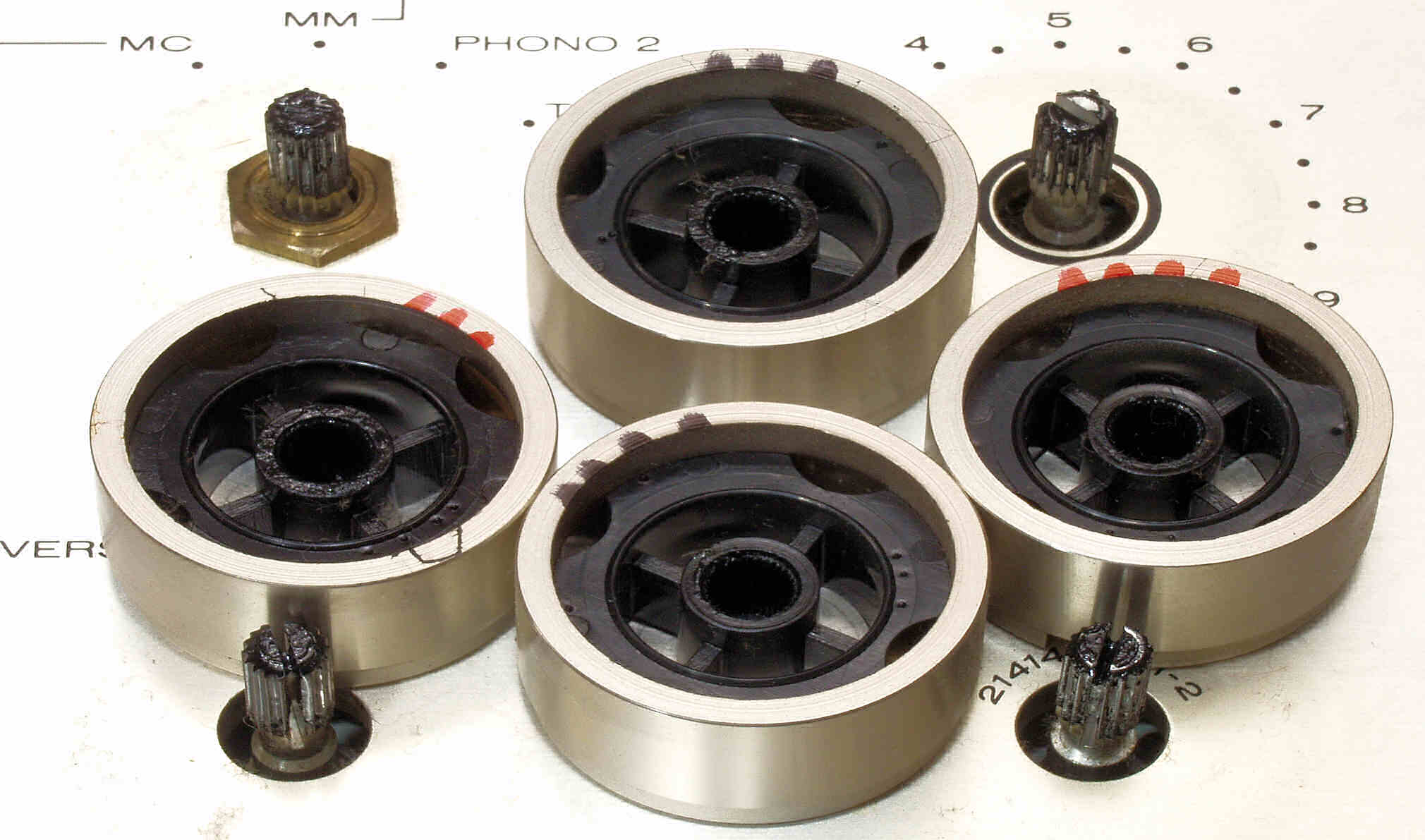

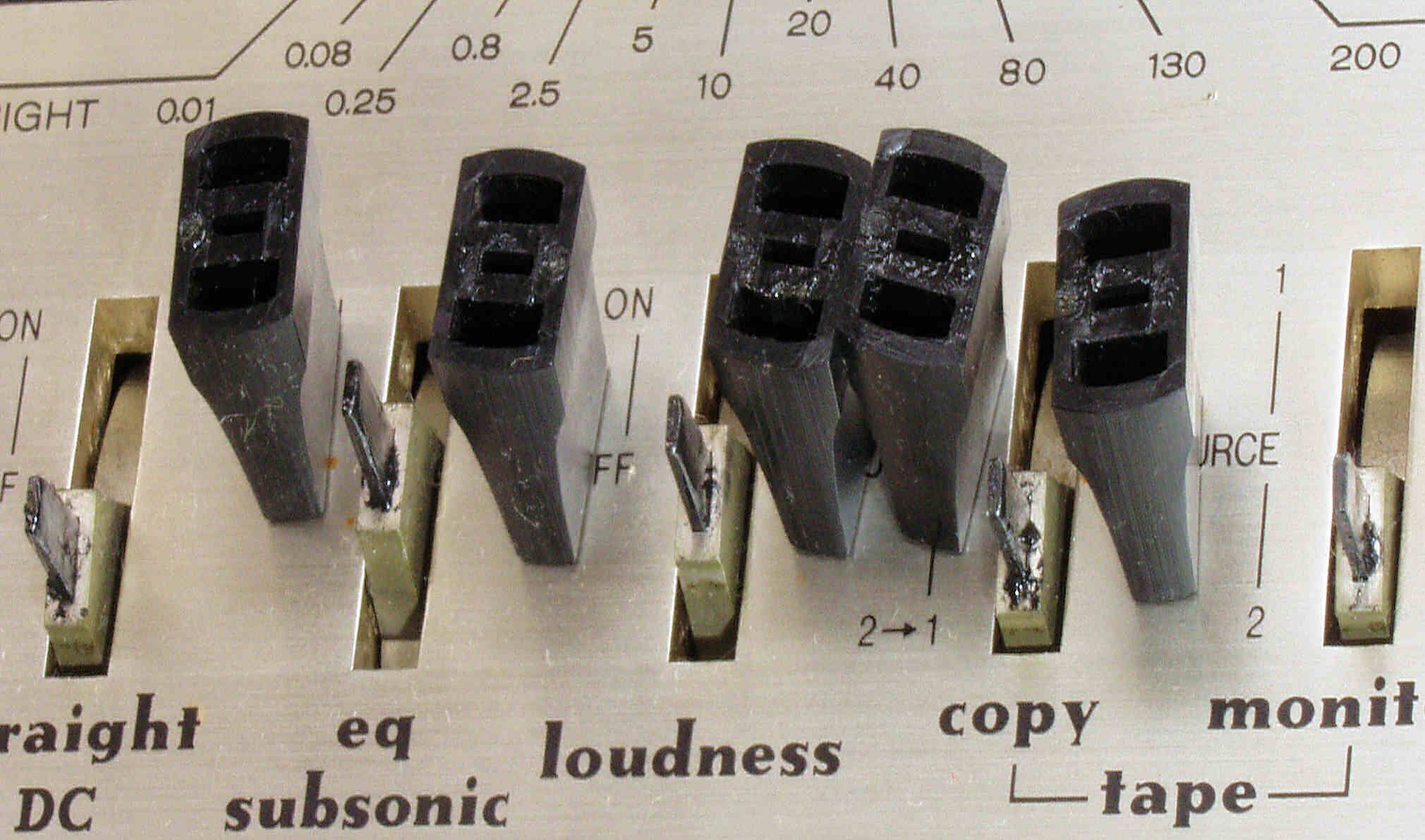

Ａ９２．　点検中、モードＳＷとツマミ（ノブ）、　固定にプラスチックを溶解する、溶液を使用した？

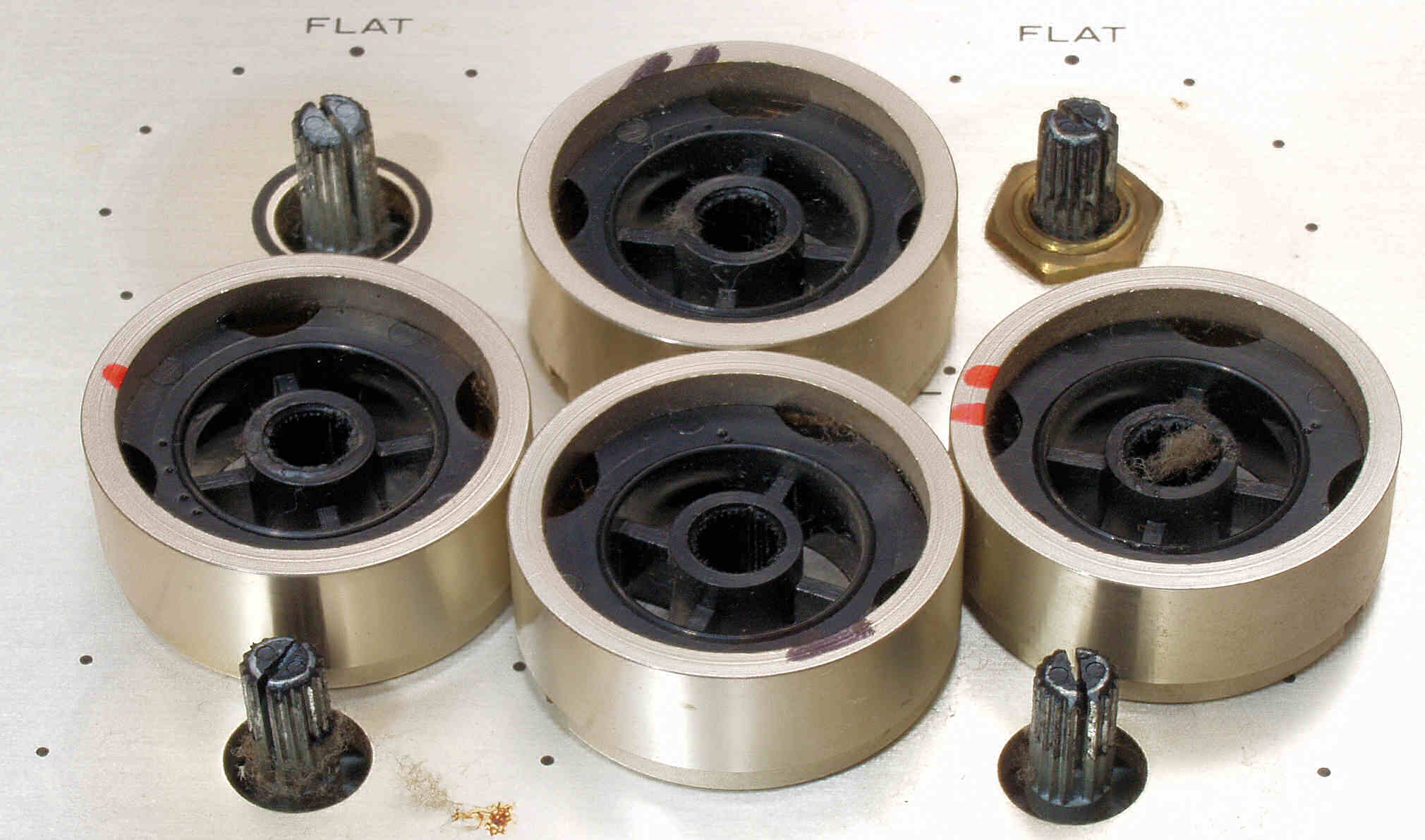

Ａ９３．　点検中、　ＴｏｎｅＶＲ軸とツマミ、　固定にプラスチックを溶解する、溶液を使用した？

Ａ９４．　点検中、　メインＶＲ他軸とツマミ、　固定にプラスチックを溶解する、溶液を使用した？

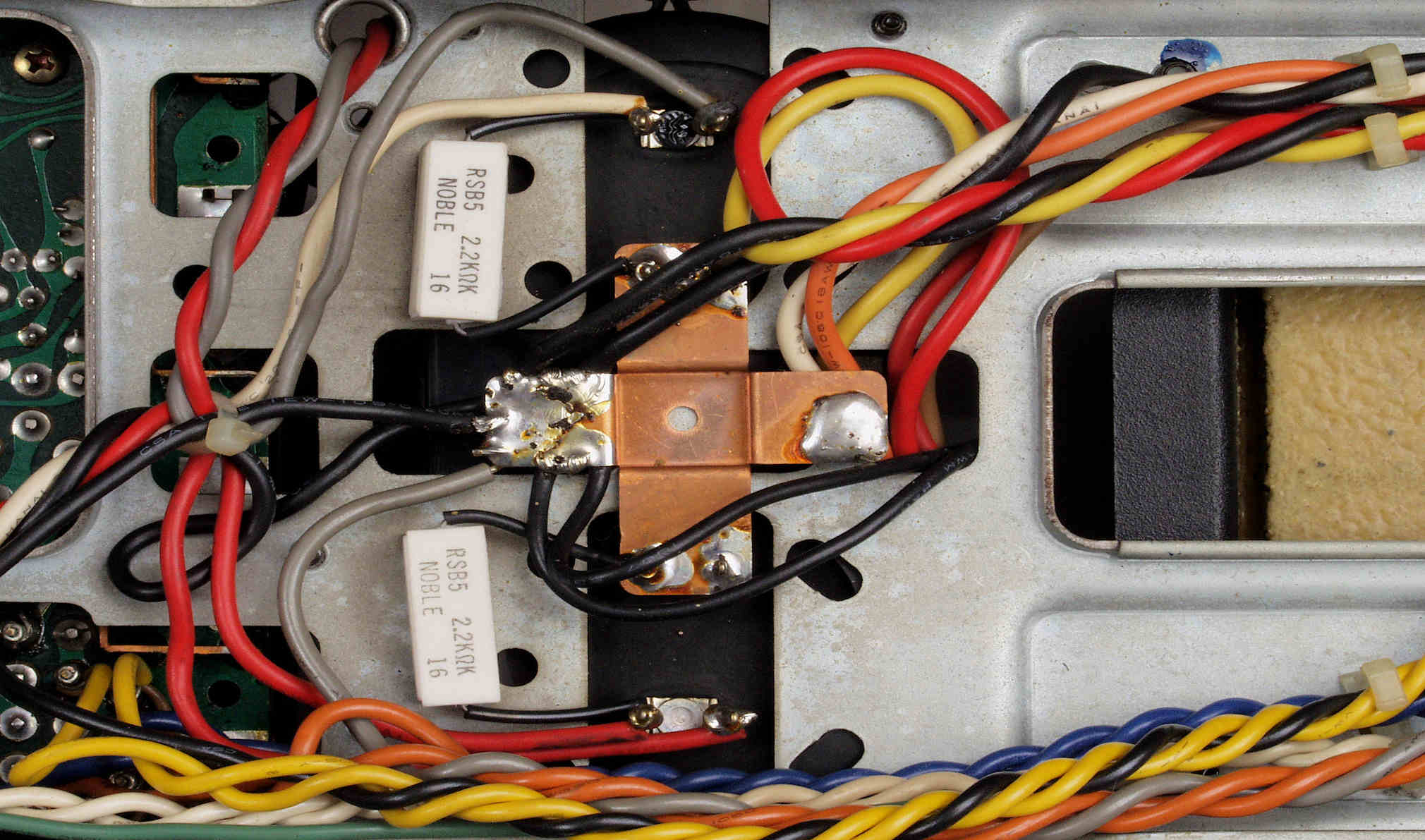

ＡＡ１．　点検中、　銅板のアース母所。

ＡＡ２．　点検中、　終段ＴＲ（トランジスター）への、銅板の電源ライン。

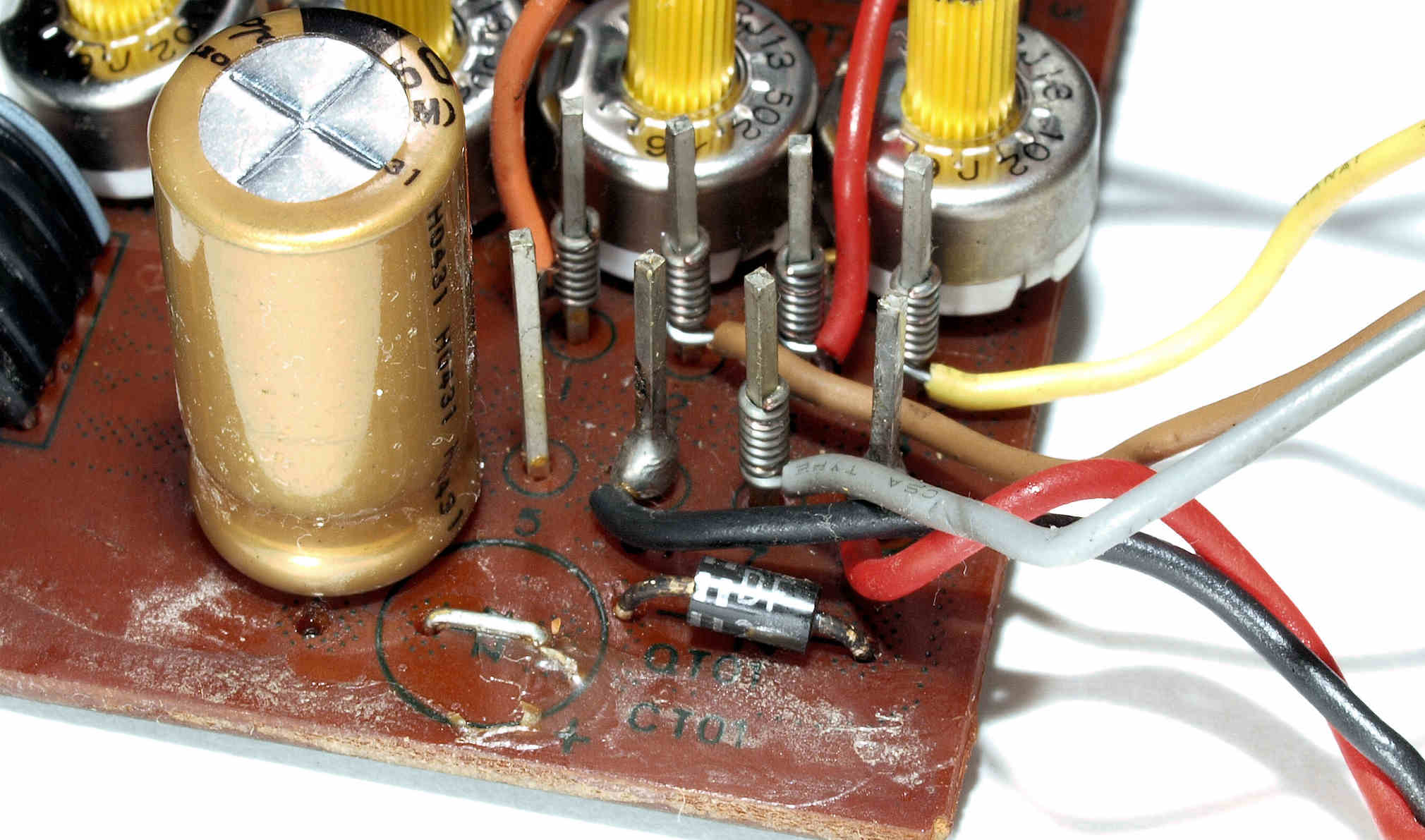

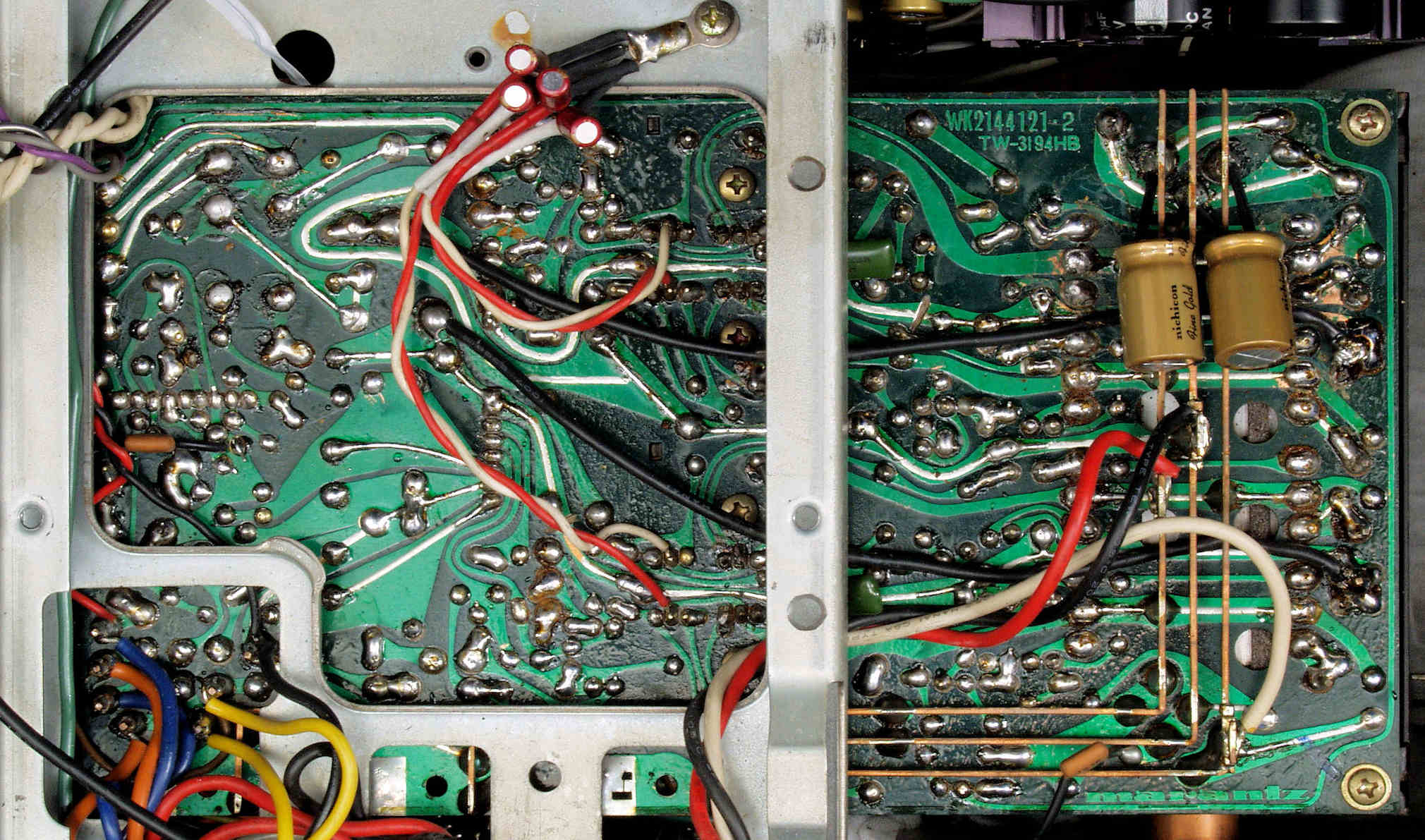

ＡＡ３．　点検中、　手直し電解コンデンサー取り付け。

Ｈ．　バラック修理での測定

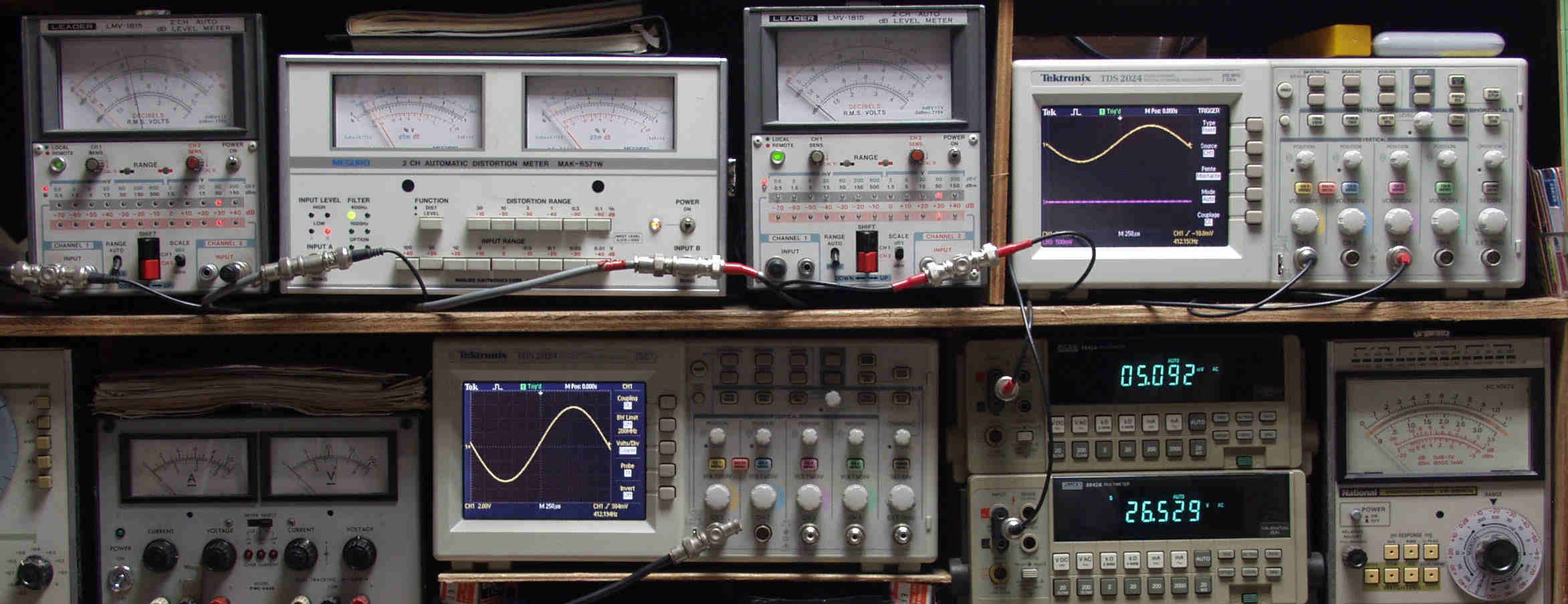

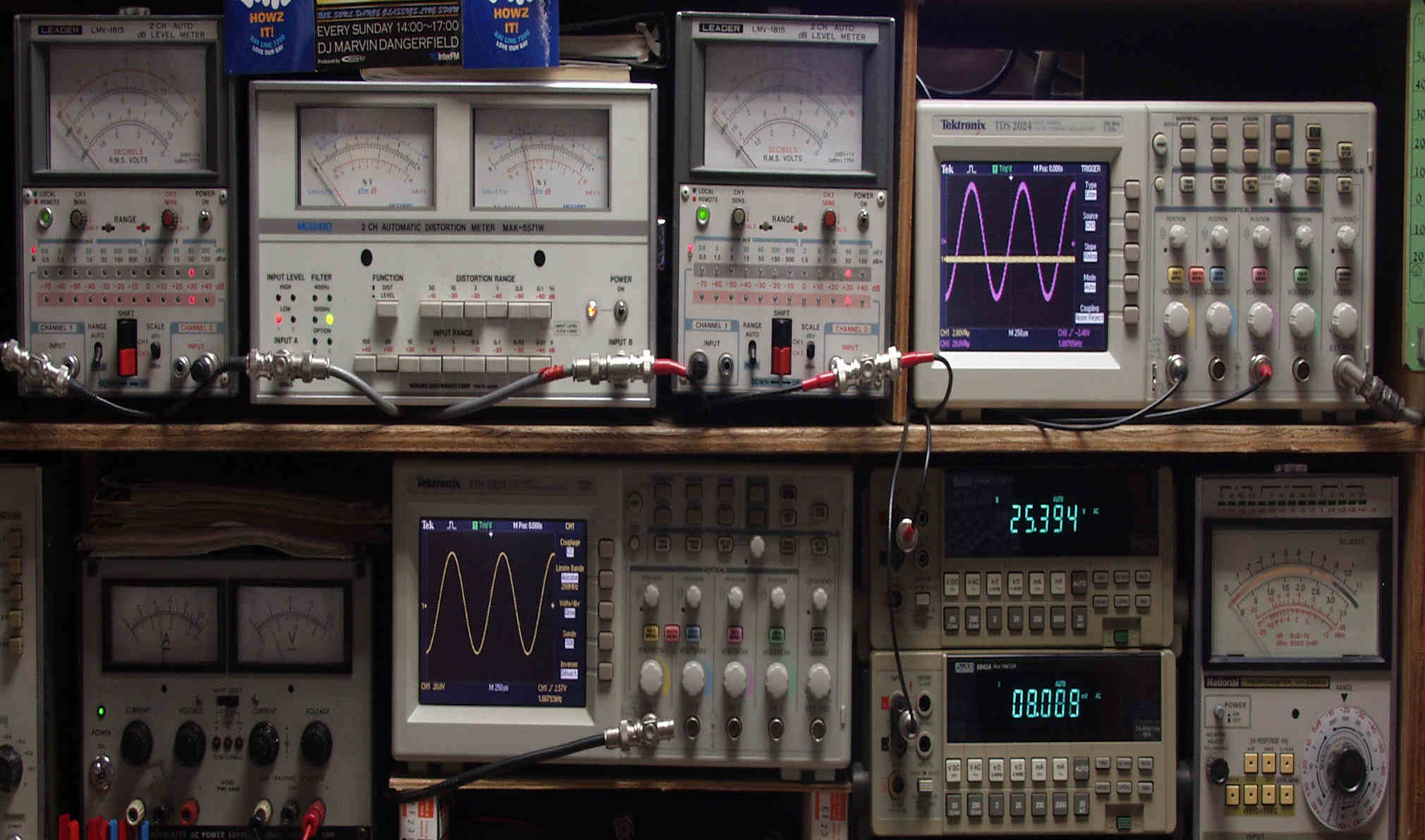

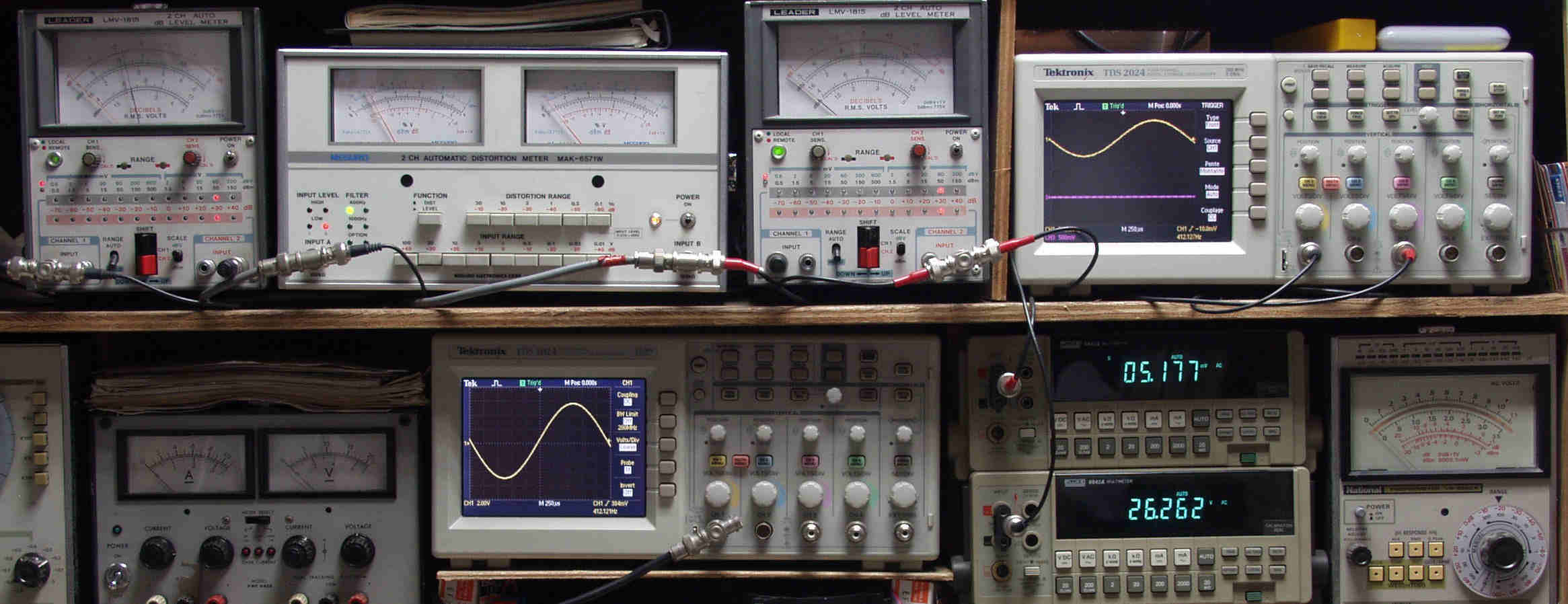

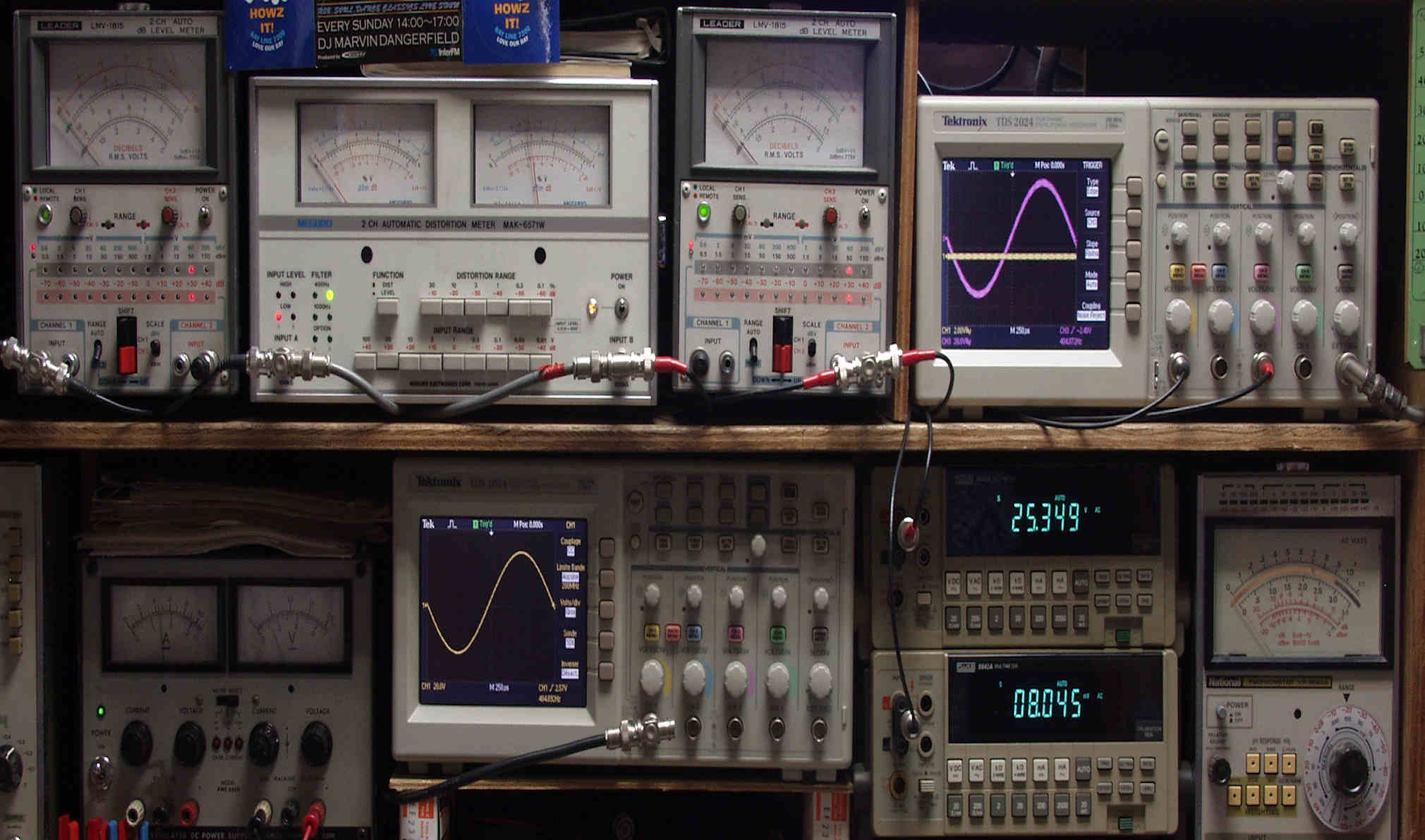

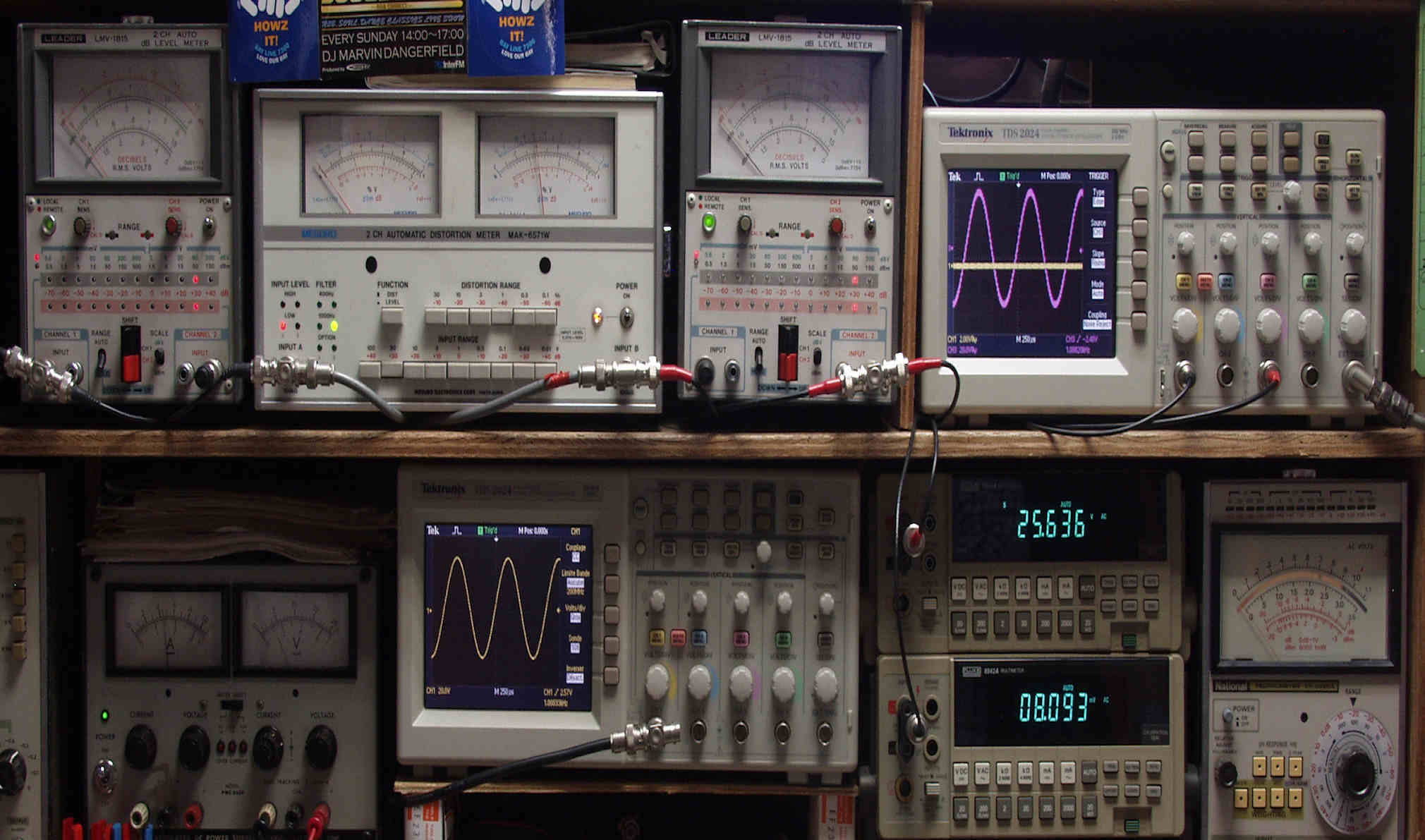

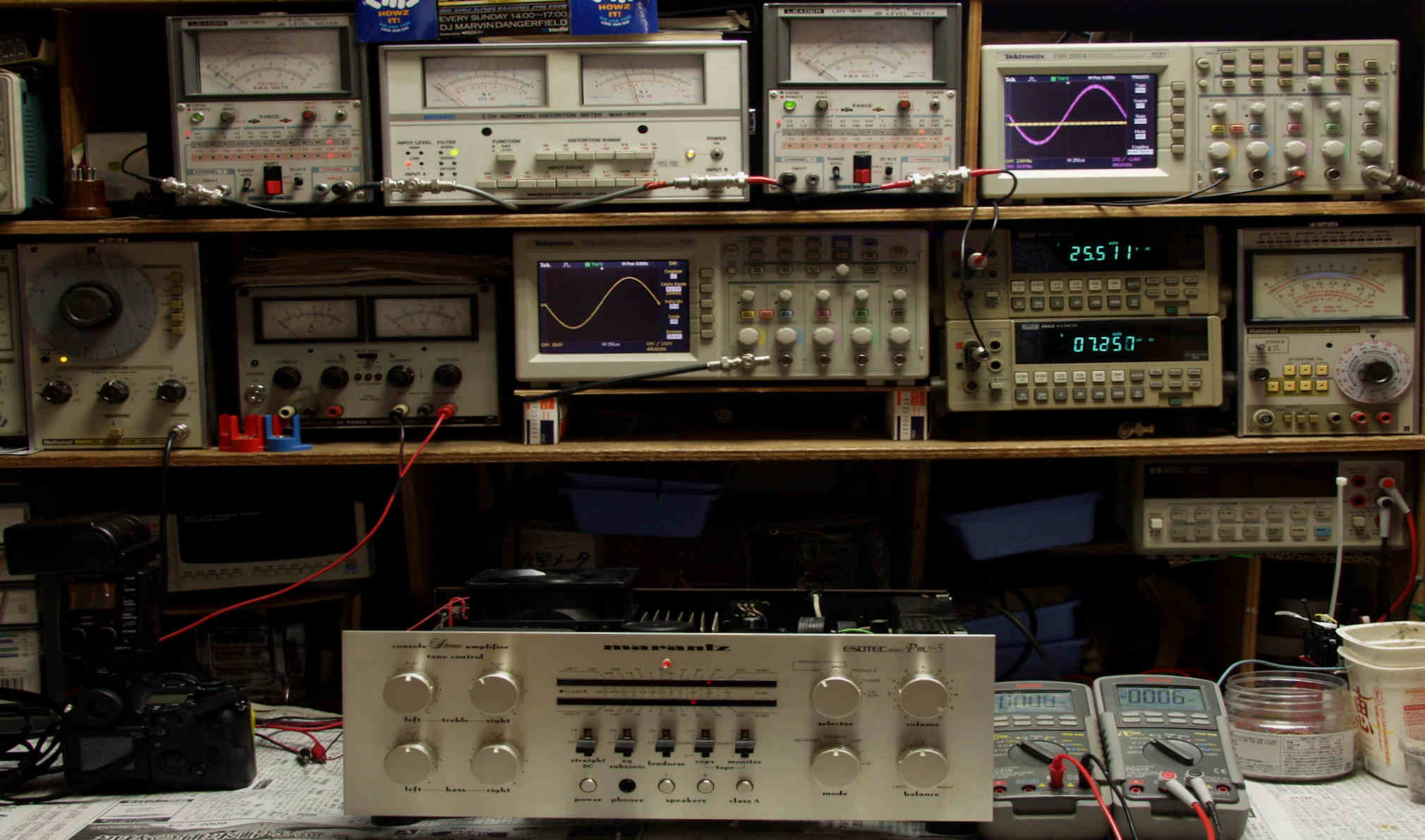

Ｈ１．　出力・歪み率測定。
　　　　＜見方＞。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

Ｈ２１．　Ｒ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｈ２２．　Ｌ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｈ２３．　Ｒ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｈ２４．　Ｌ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｈ３１．　Ｒ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＭＭ入力、　１０００ＨＺ。

Ｈ３２．　Ｌ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４５％（測定レンジ＝１％）、　ＭＭ入力、　１０００ＨＺ。

Ｈ３３．　Ｒ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＭＭ入力、　４００ＨＺ。

Ｈ３４．　Ｌ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．３％（測定レンジ＝１％）、　ＭＭ入力、　４００ＨＺ。

Ｈ４１．　Ｒ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．３５％（測定レンジ＝１％）、　ＭＣ入力、　１０００ＨＺ。

Ｈ４２．　Ｌ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．２％（測定レンジ＝１％）、　ＭＣ入力、　１０００ＨＺ。

Ｈ４３．　Ｒ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．３５％（測定レンジ＝１％）、　ＭＣ入力、　４００ＨＺ。

Ｈ４４．　Ｌ側、ＳＰ出力電圧＝２５Ｖ＝７８Ｗ出力。　歪み率＝０．４％（測定レンジ＝１％）、　ＭＣ入力、　４００ＨＺ。

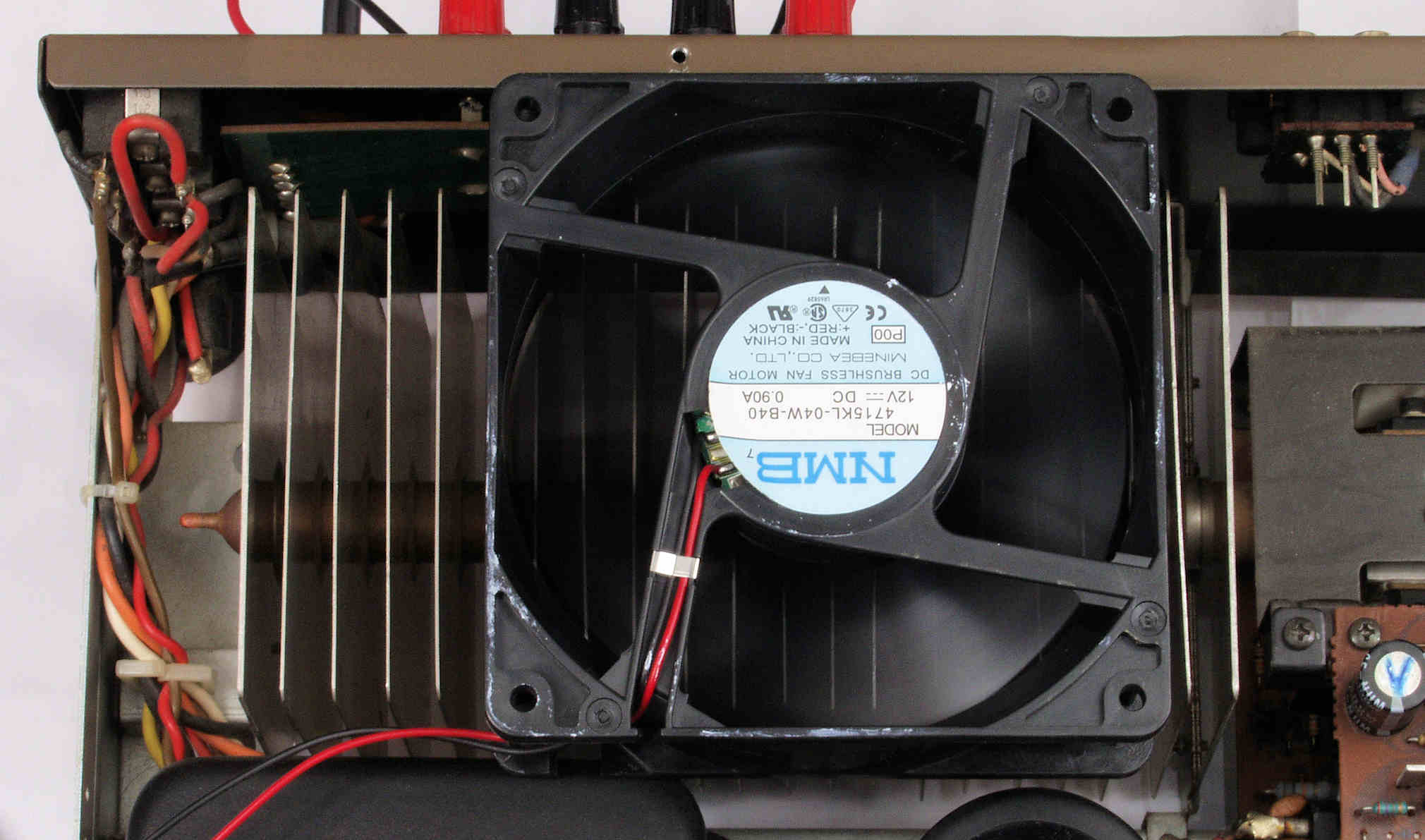

Ｈ５．　フルパワーの測定なので、フアンを使用する。

Ｃ．　修理状況

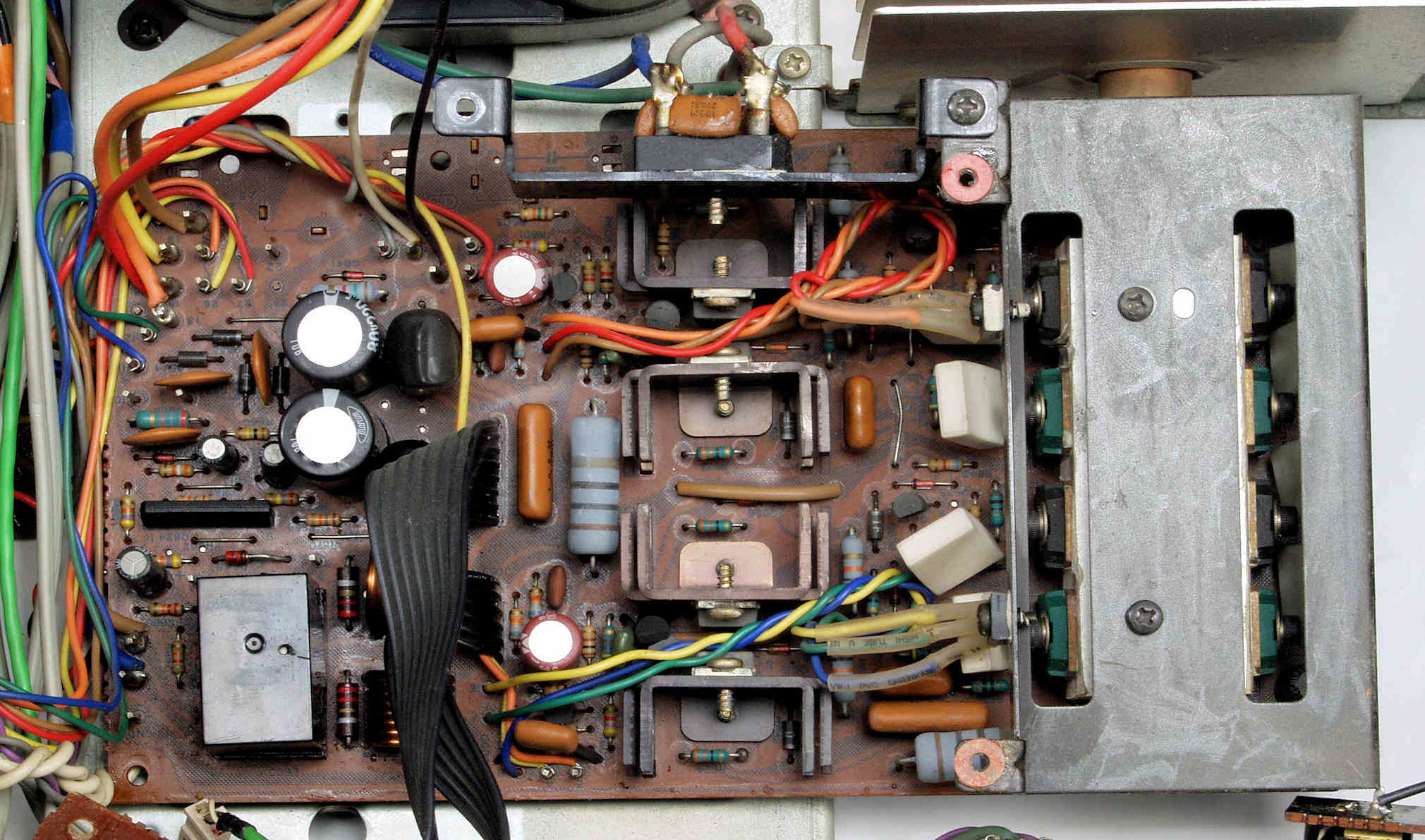

Ｃ１１．　修理前　終段基板

Ｃ１２．　修理後　終段基板　　リレー２個、電解コンデンサー７個交換

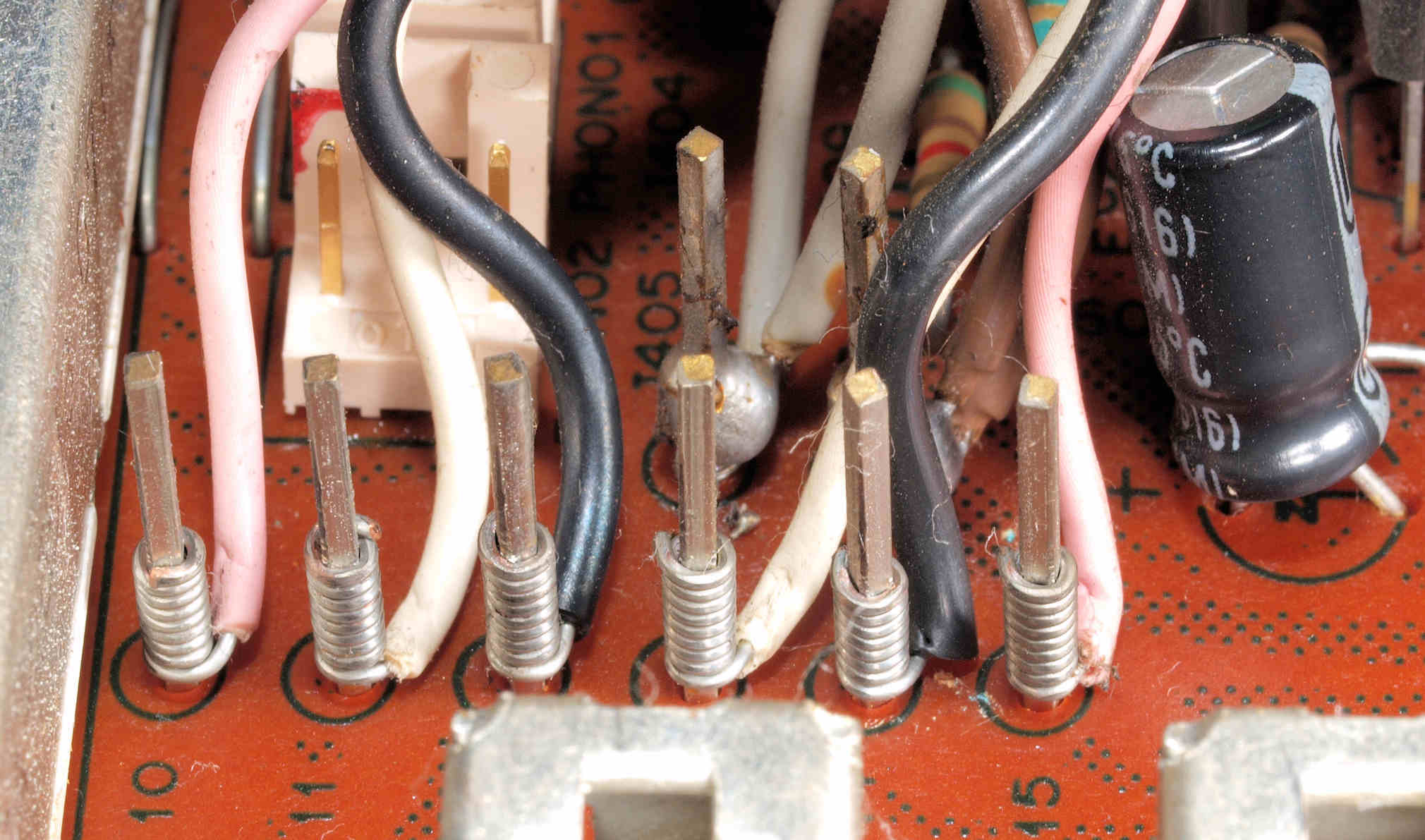

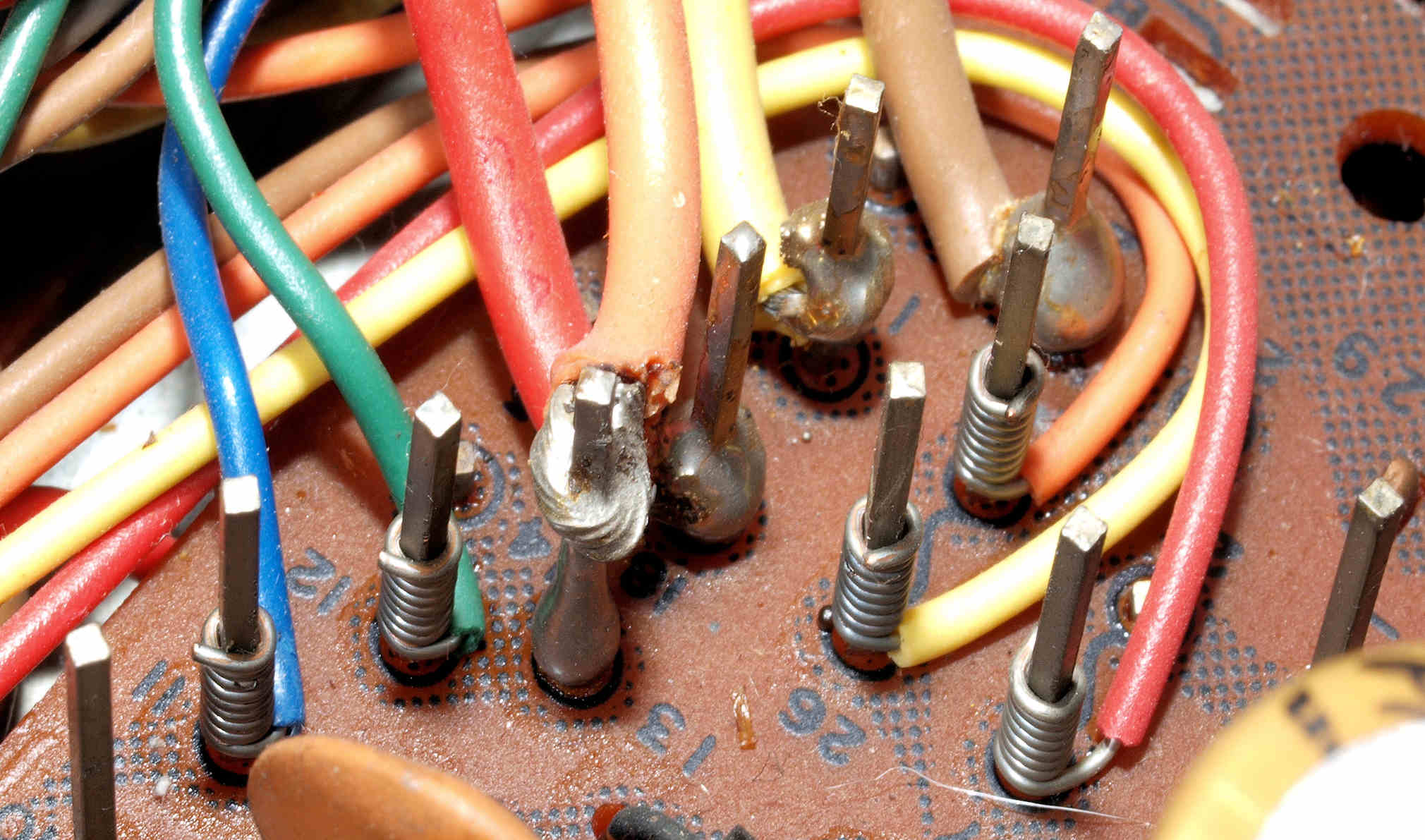

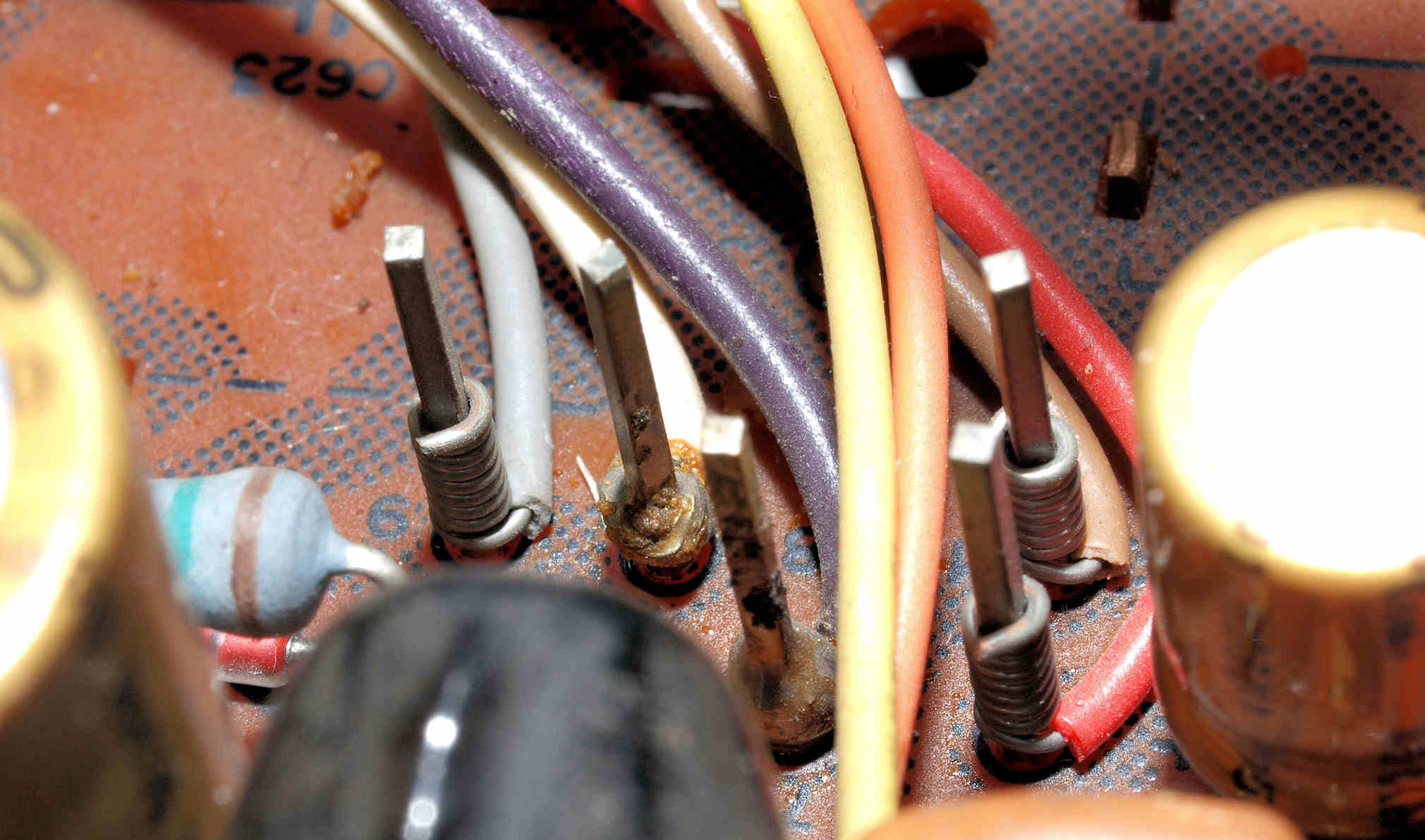

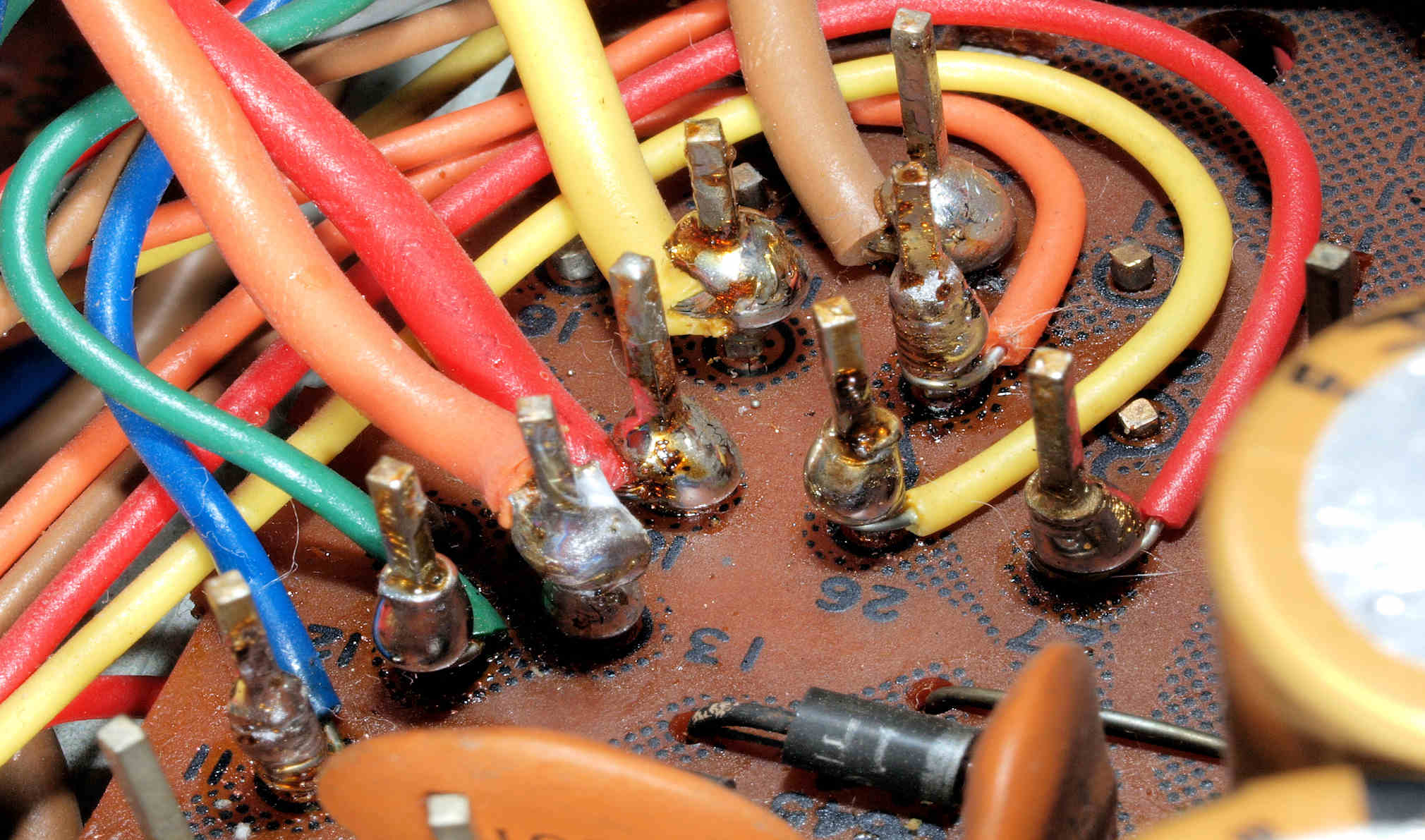

Ｃ１３．　修理前　終段基板ラッピング。

Ｃ１４．　修理（半田補正）後　終段基板ラッピング、半田を流し込む。

Ｃ１５．　修理前　終段基板ラッピング２。

Ｃ１６．　修理（半田補正）後　終段基板ラッピング２、半田を流し込む。

Ｃ１６２．　修理前　終段基板ラッピング３、半田を流し込む。

Ｃ１６３．　修理（半田補正）後　終段基板ラッピング３、半田を流し込む。

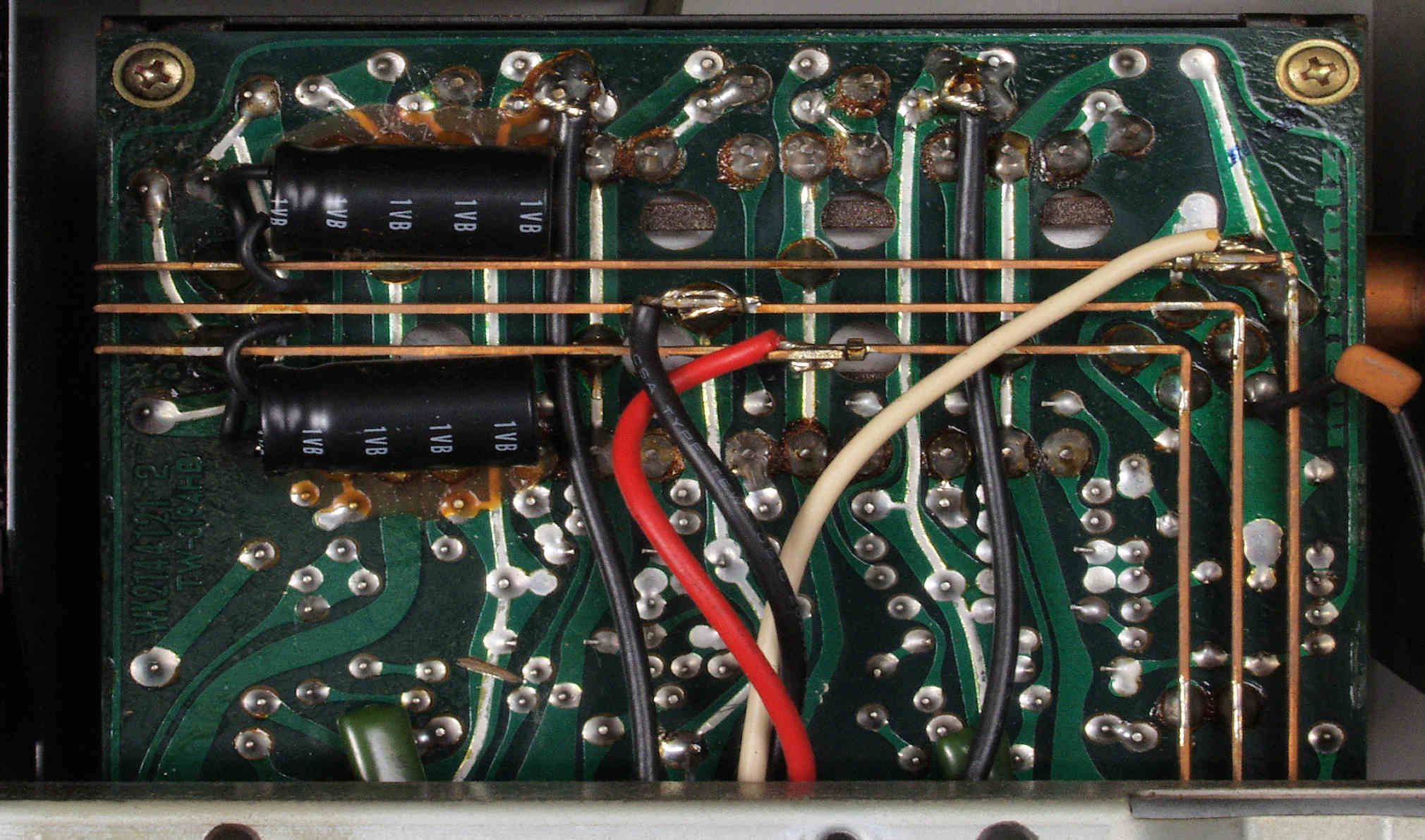

Ｃ１７．　修理前　終段基板裏

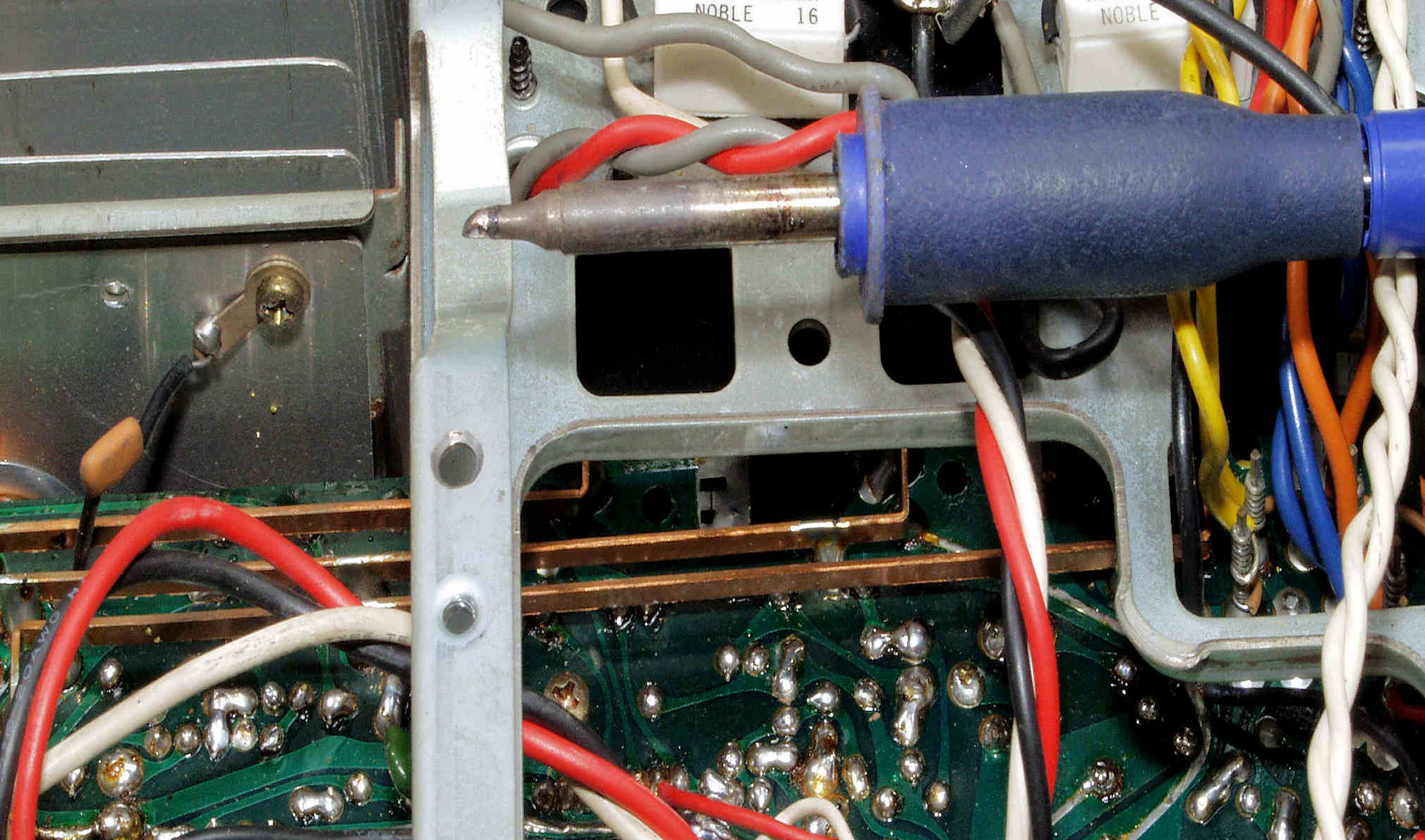

Ｃ１８．　修理（半田補正）中　終段基板裏、最近の半田コテはすごく優秀で、小型でも７０Ｗと容量が大きいので、銅バー（板）も十分半田出来る。

Ｃ１８２．　修理（半田補正）後　終段基板裏

Ｃ１９．　完成終段基板裏　洗浄後

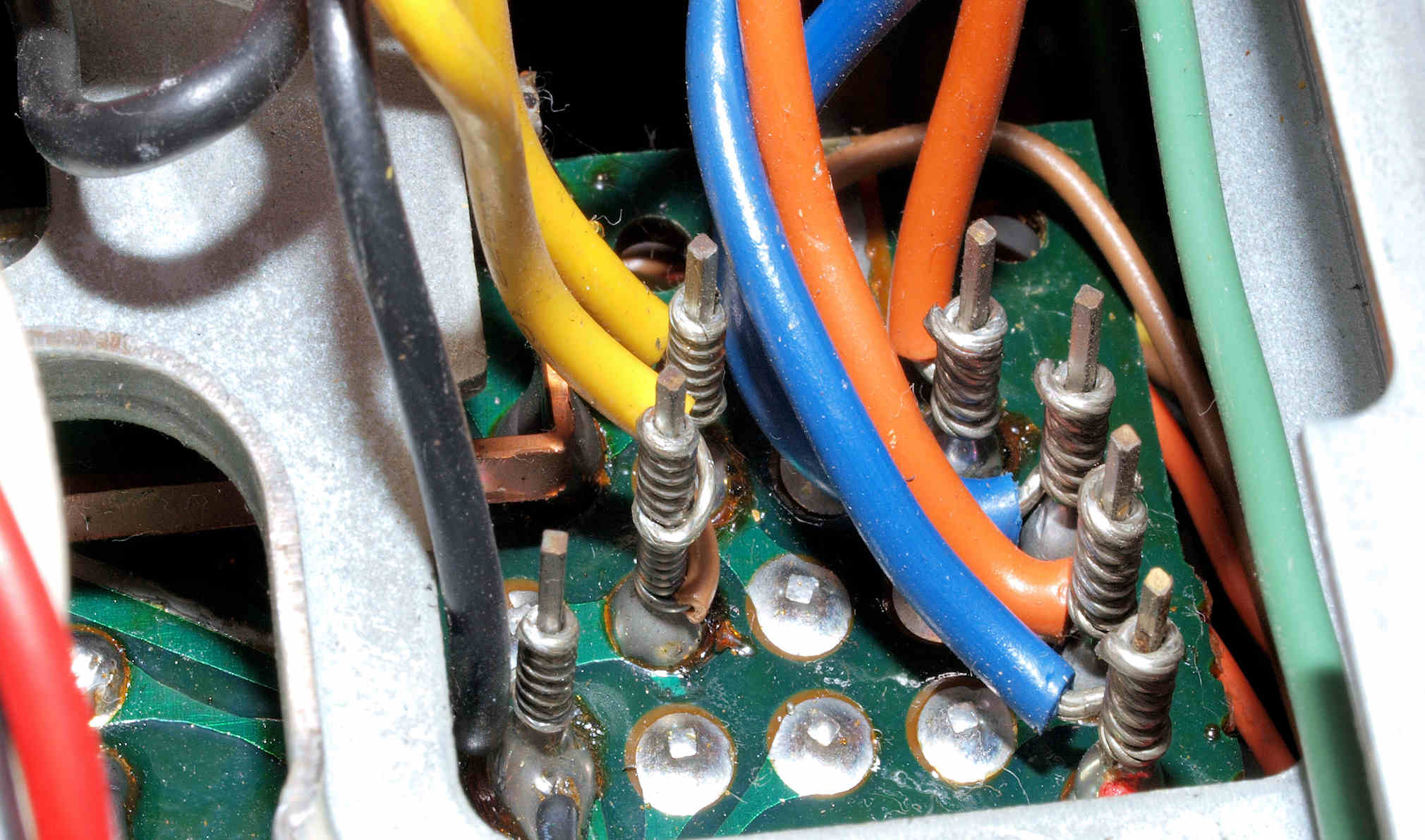

Ｃ１Ａ．　修理前　終段基板裏ラッピング。

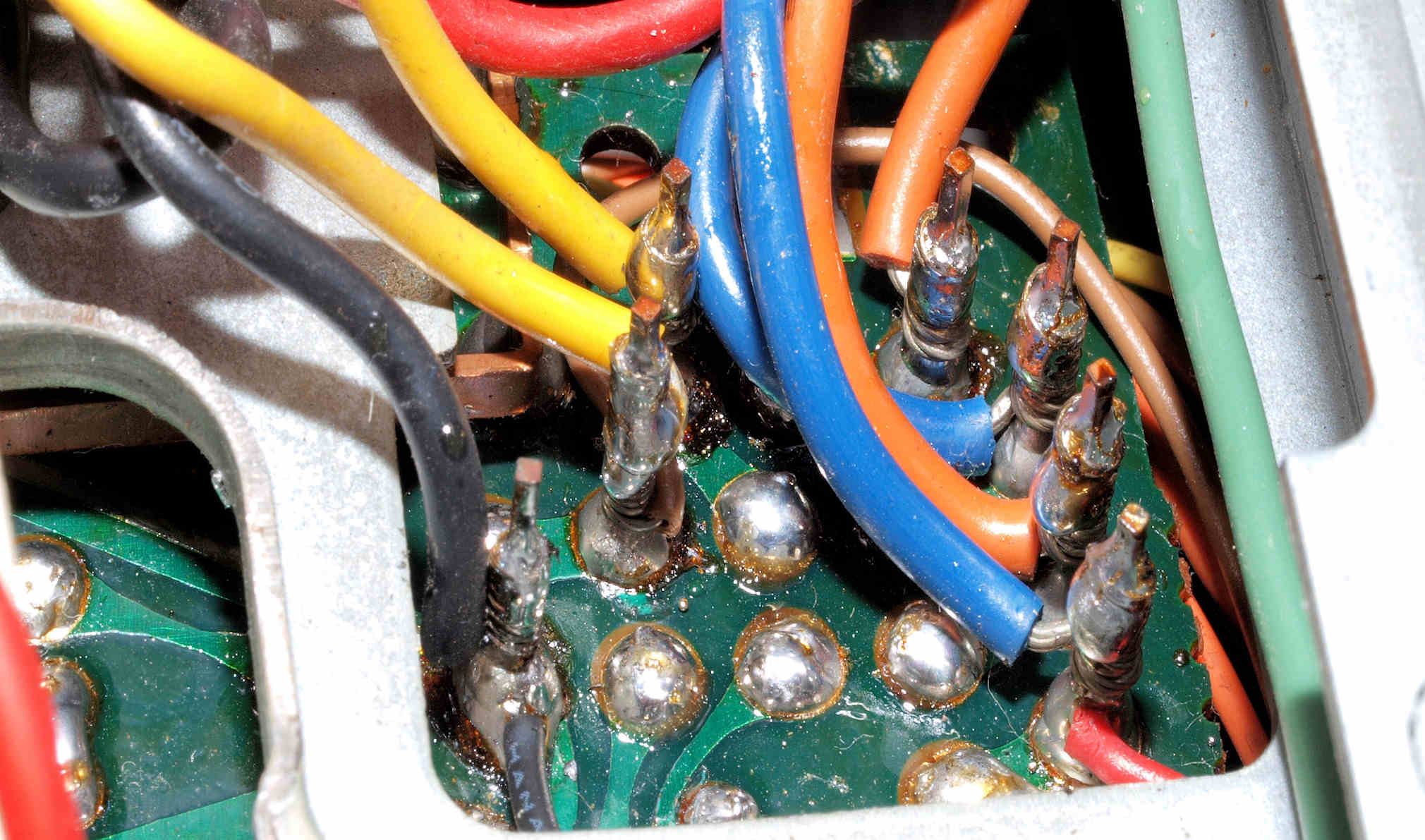

Ｃ１Ｂ．　修理（半田補正）後　終段基板裏ラッピング、半田を流し込む。

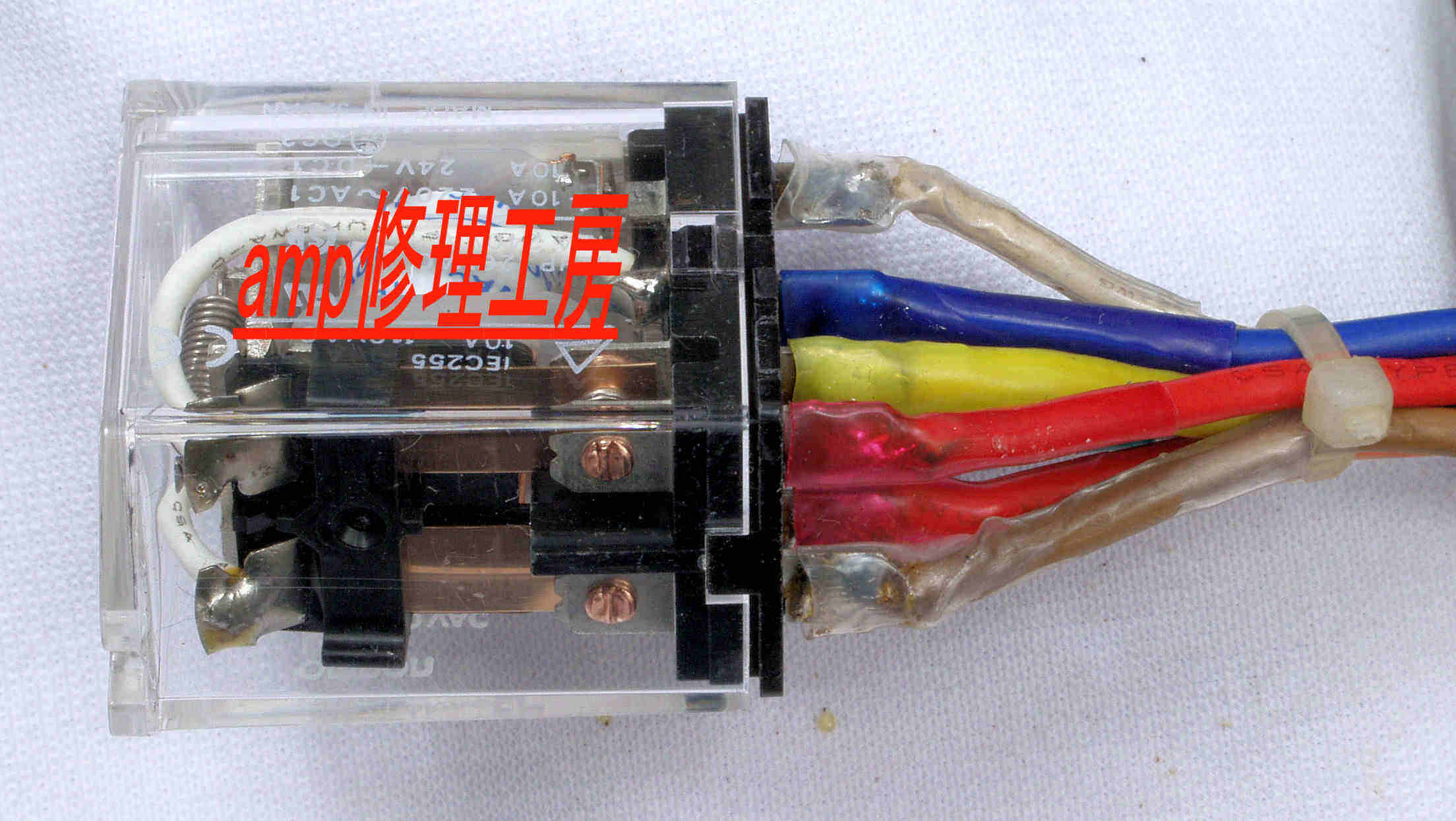

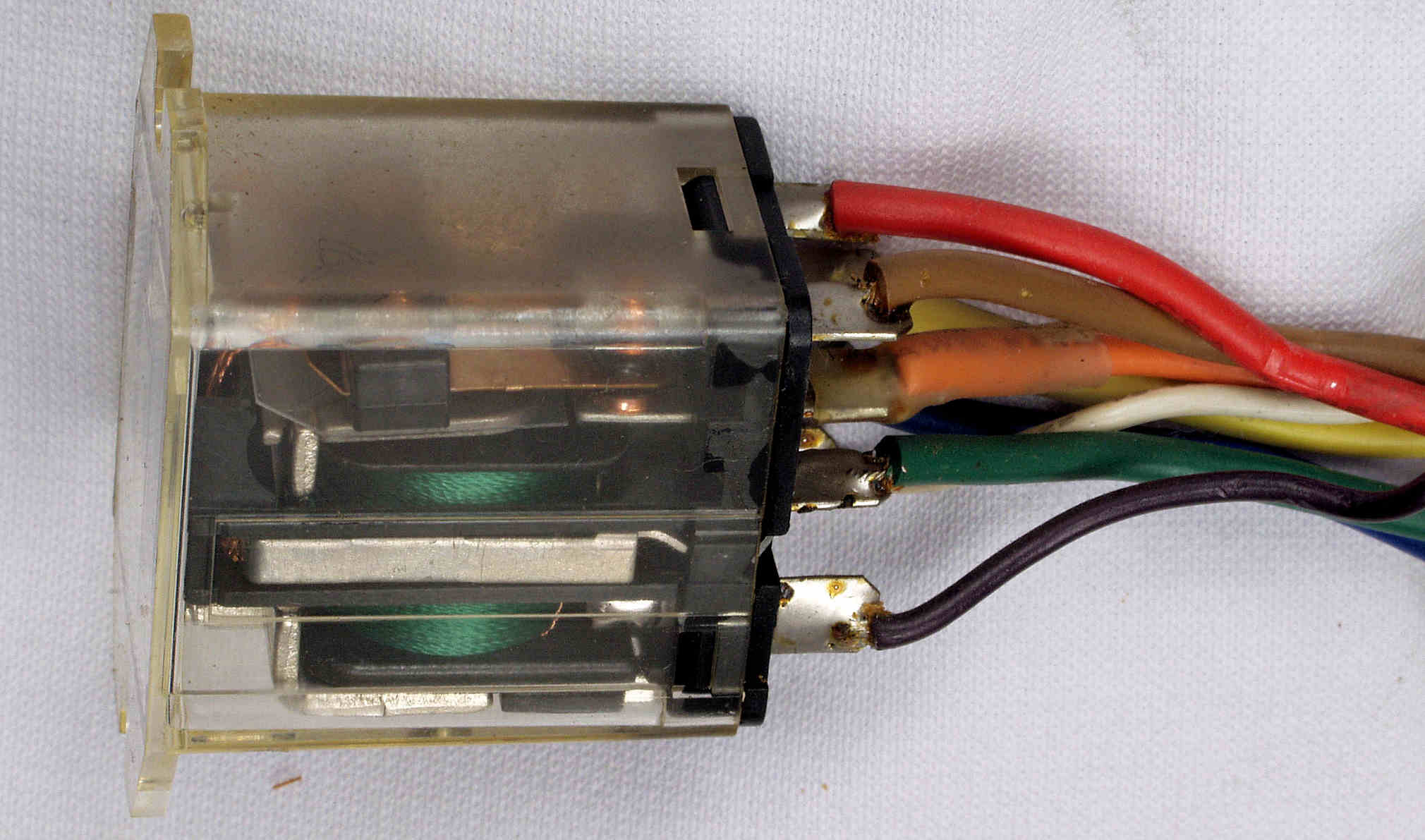

Ｃ１Ｃ．　修理前　終段ＴＲ（トランジスター）Ａ級／Ｂ級切り替えリレー。

Ｃ１Ｄ．　修理（交換）後　終段ＴＲ（トランジスター）Ａ級／Ｂ級切り替えリレー。

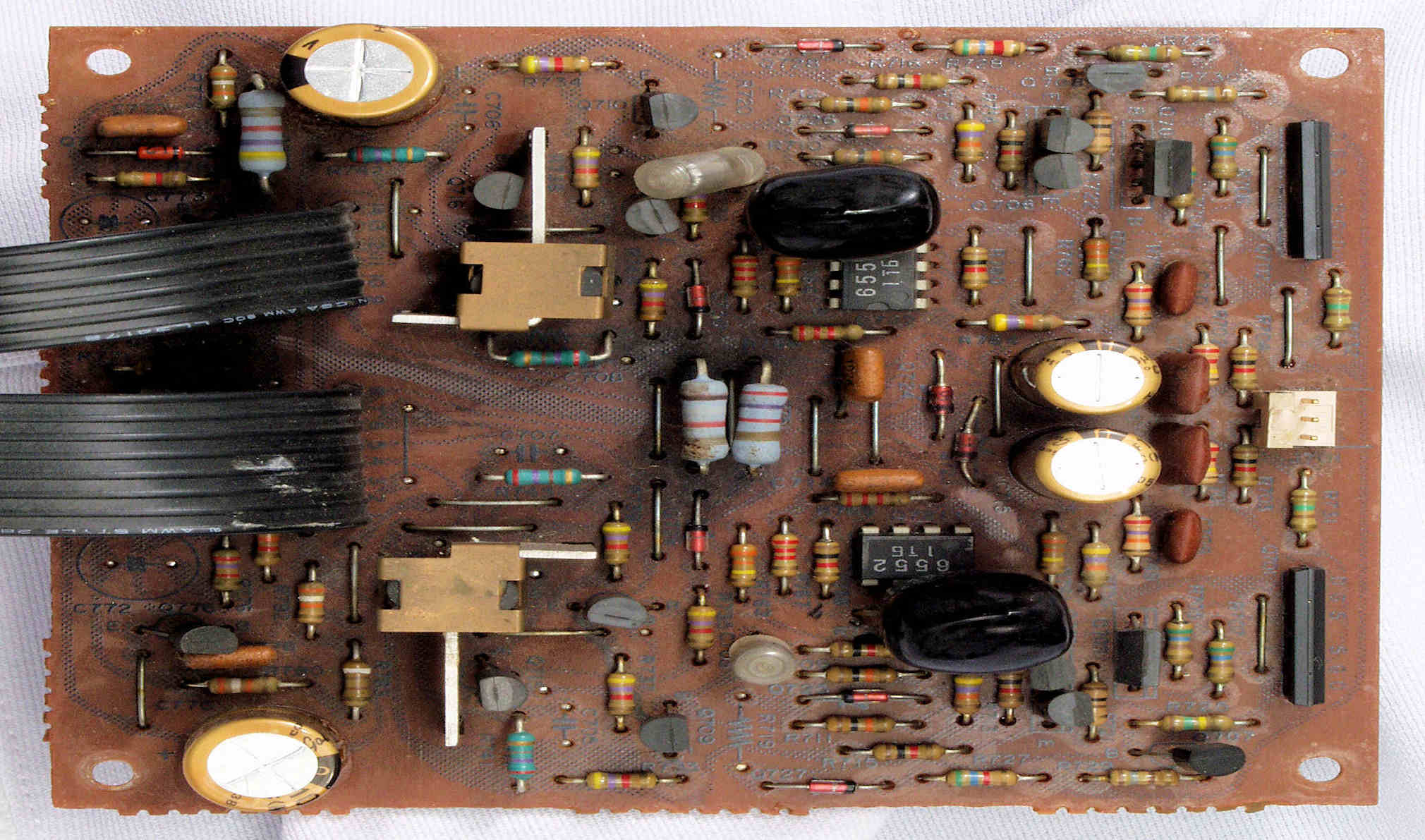

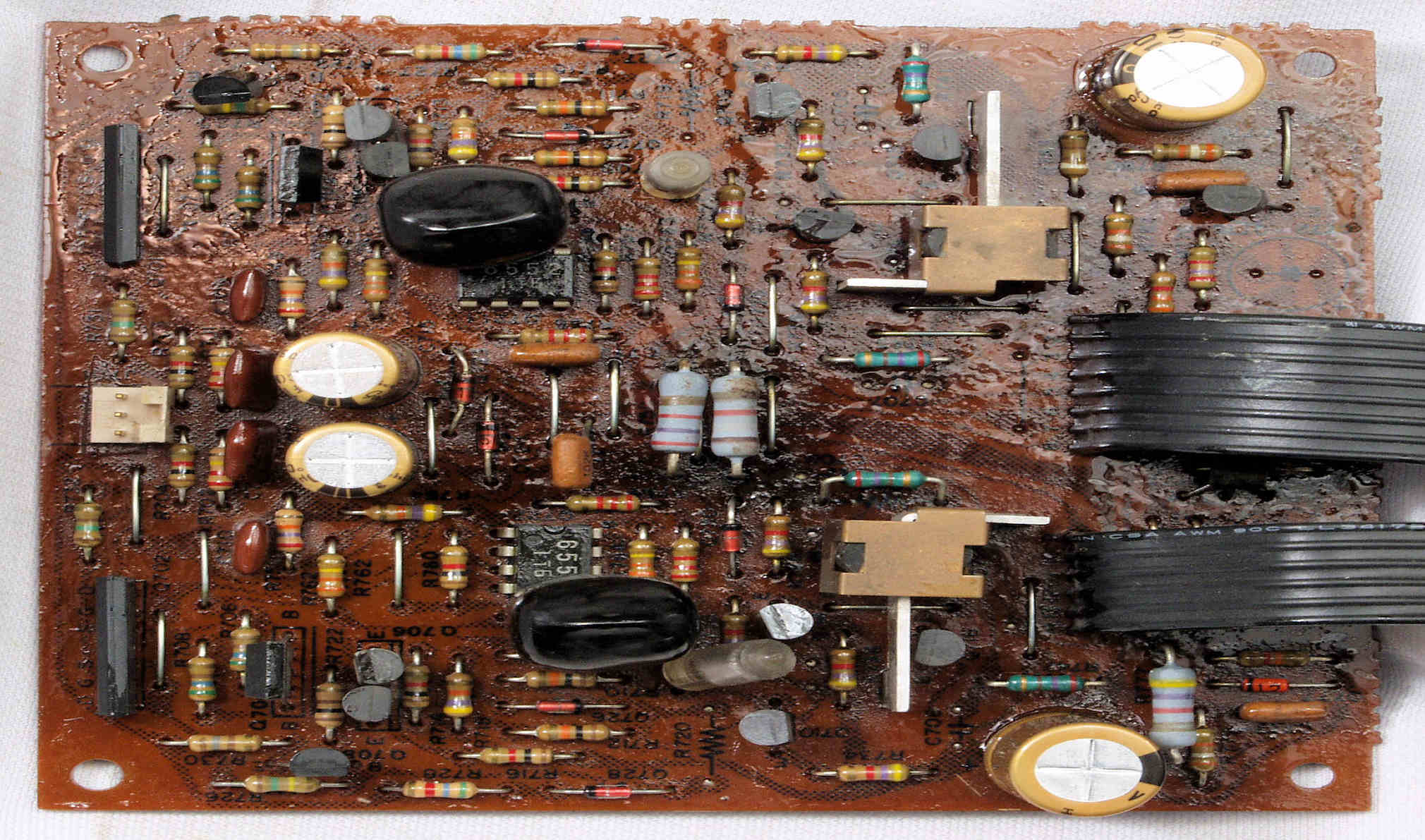

Ｃ２１．　修理前　メインＡＭＰ基板

Ｃ２２．　修理後　メインＡＭＰ基板　　初段ＦＥＴ（電解トランジスター）２個、電解コンデンサー４個交換

Ｃ２２２．　完成メインＡＭＰ基板、コート液を塗り、乾燥後。

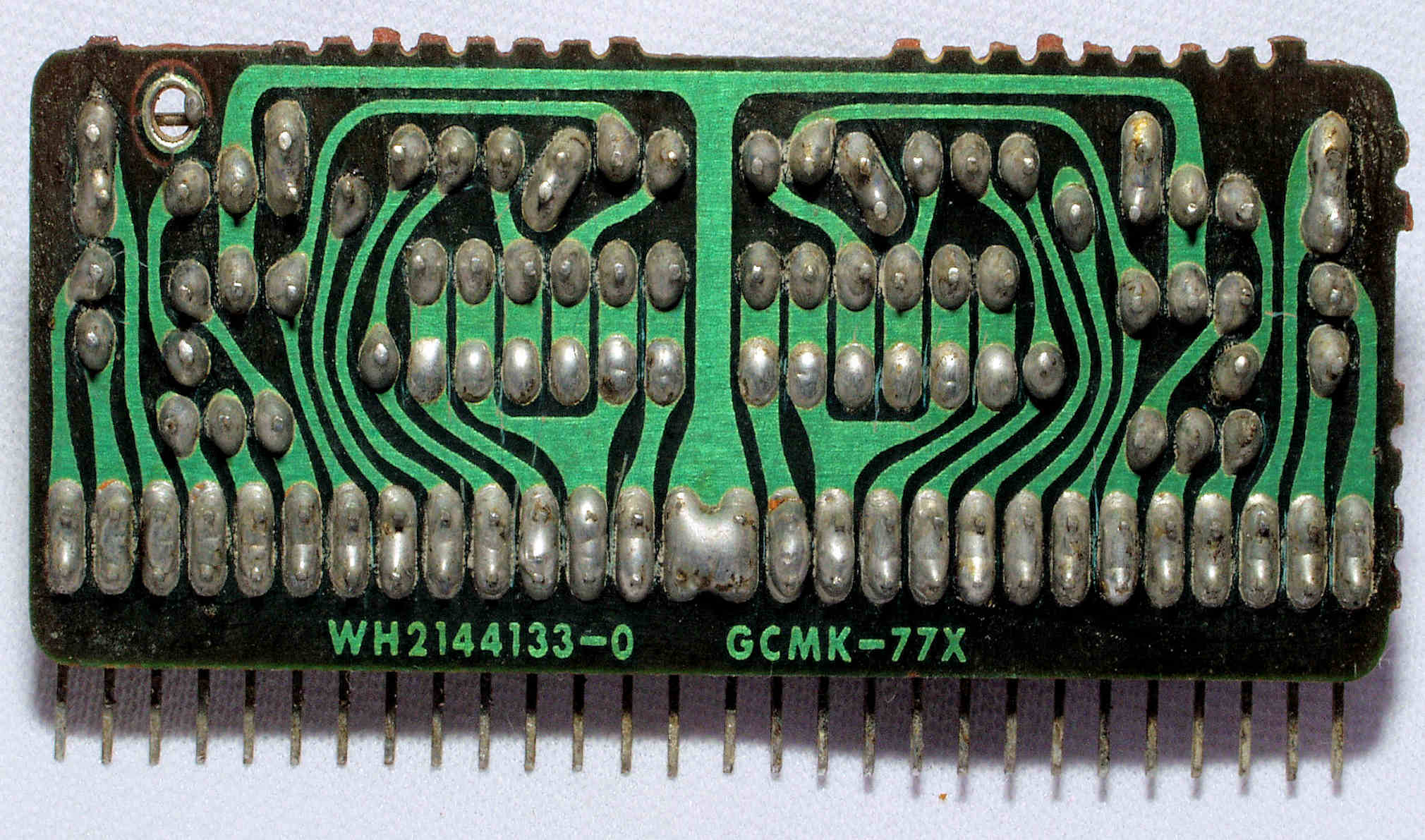

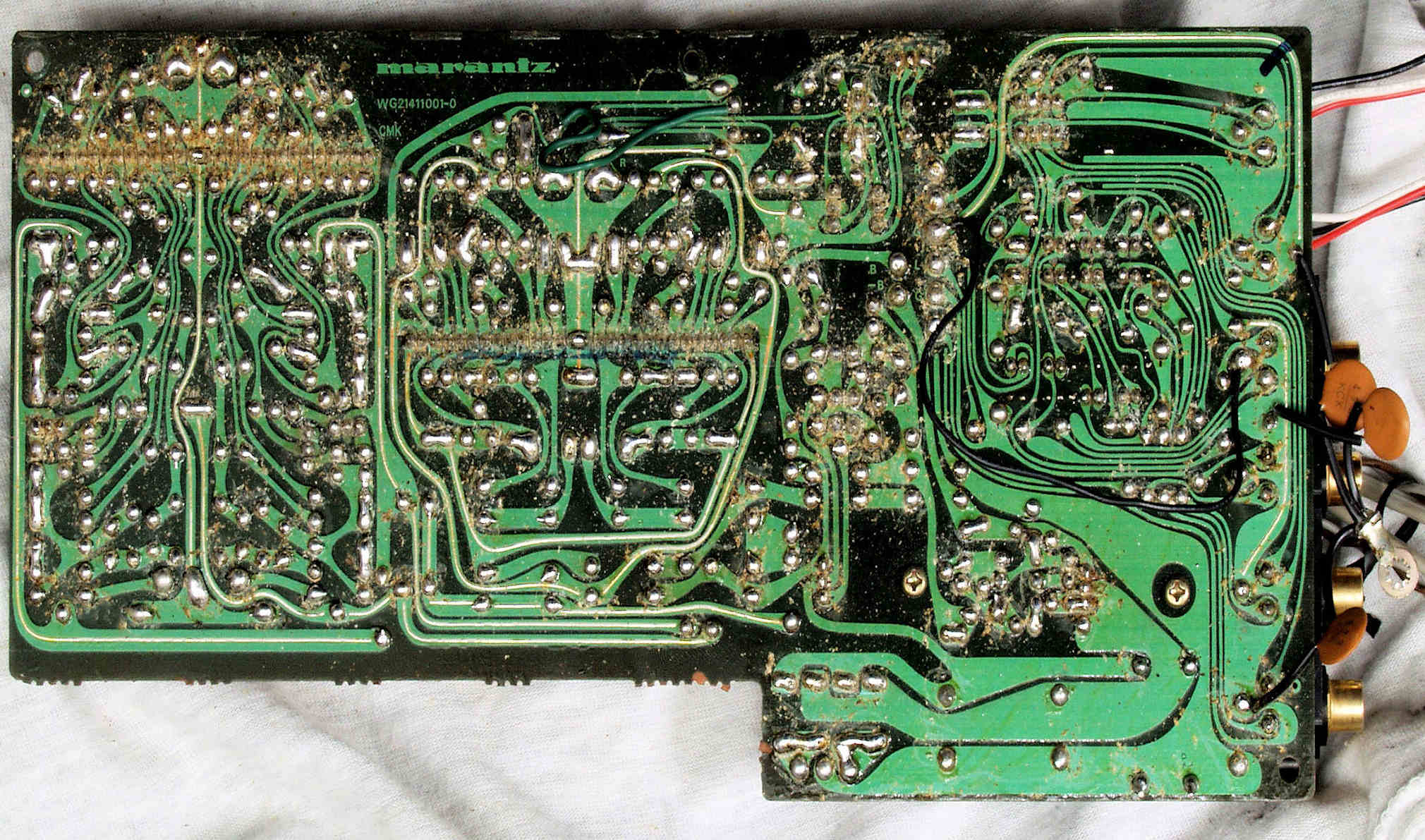

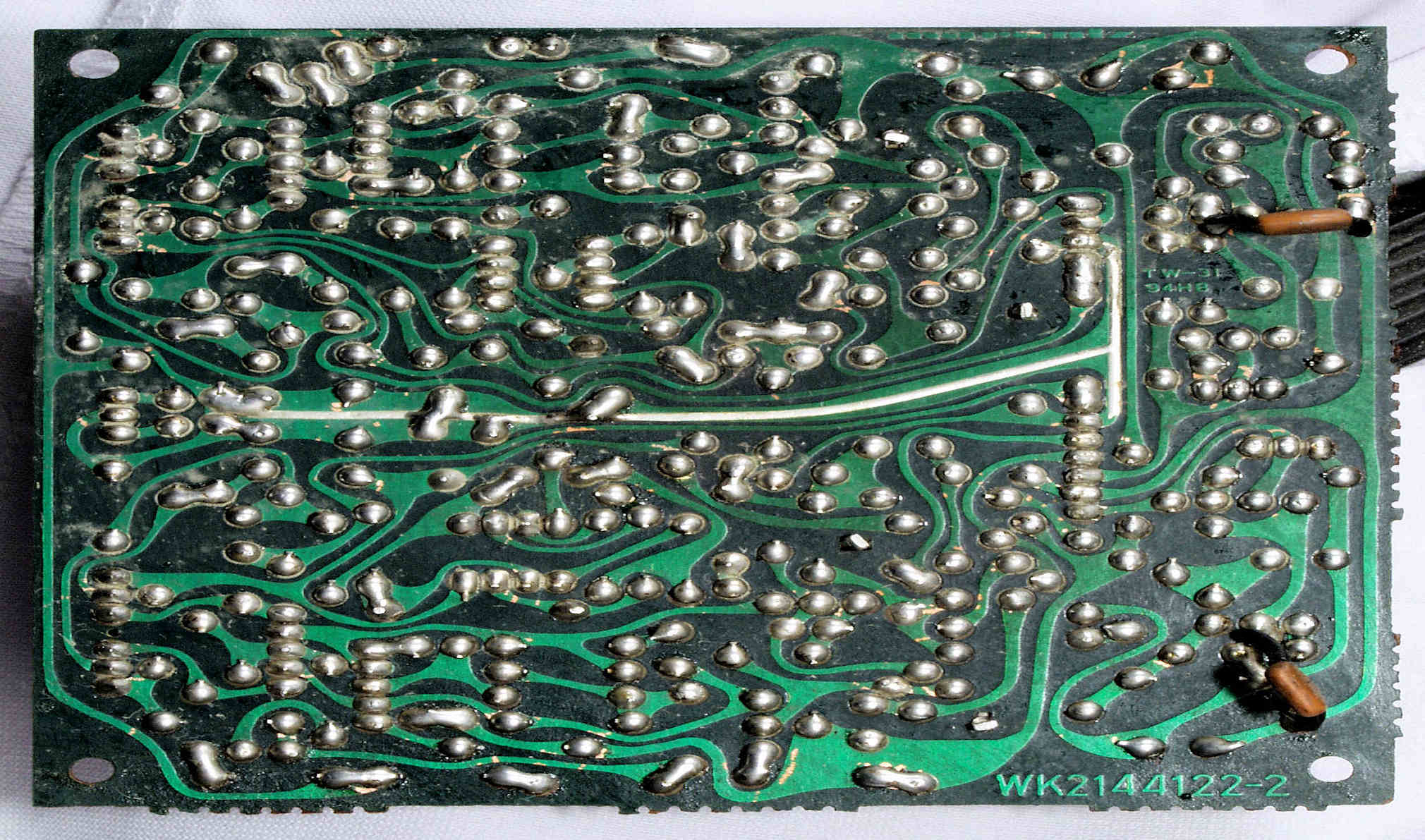

Ｃ２３．　修理前　メインＡＭＰ基板裏

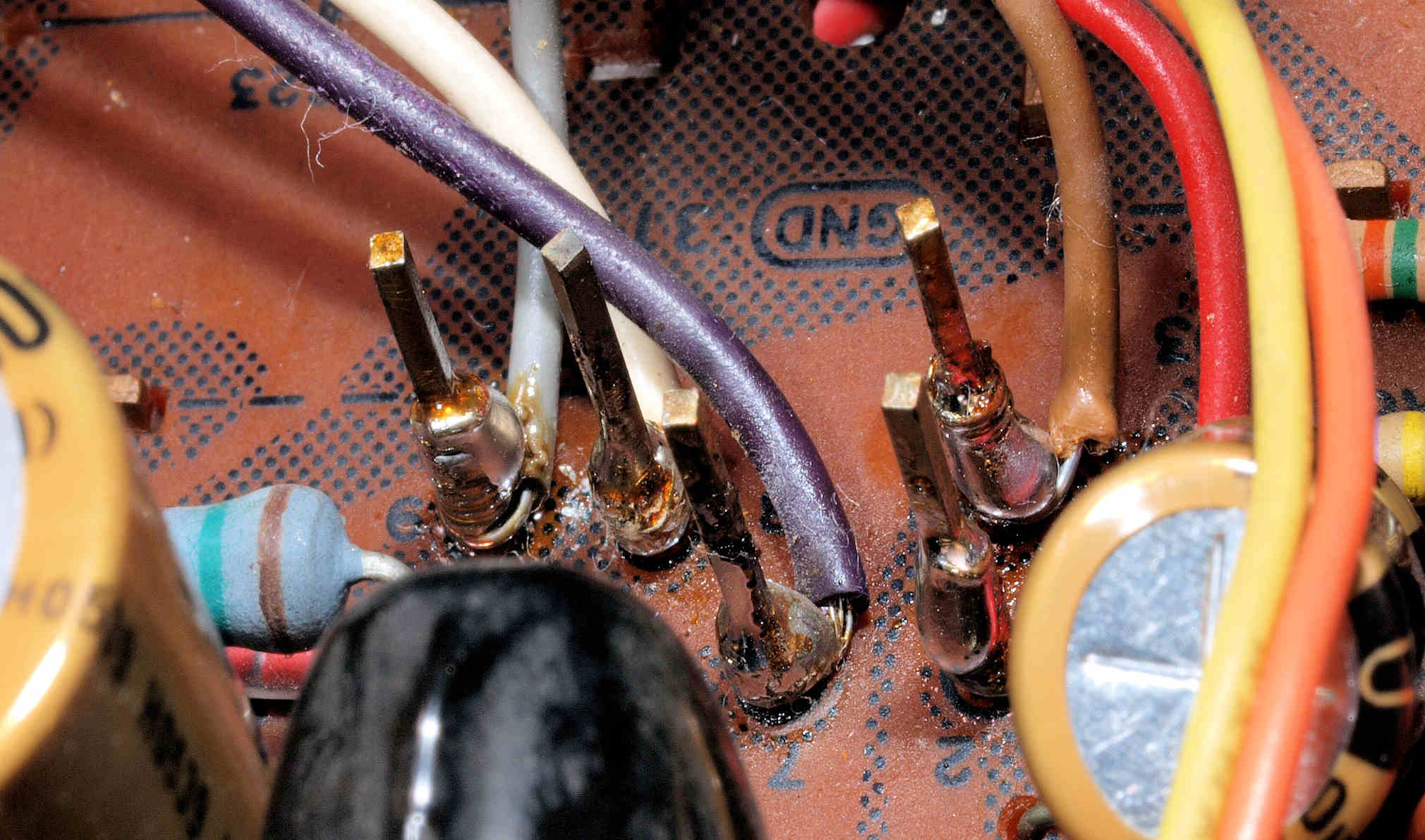

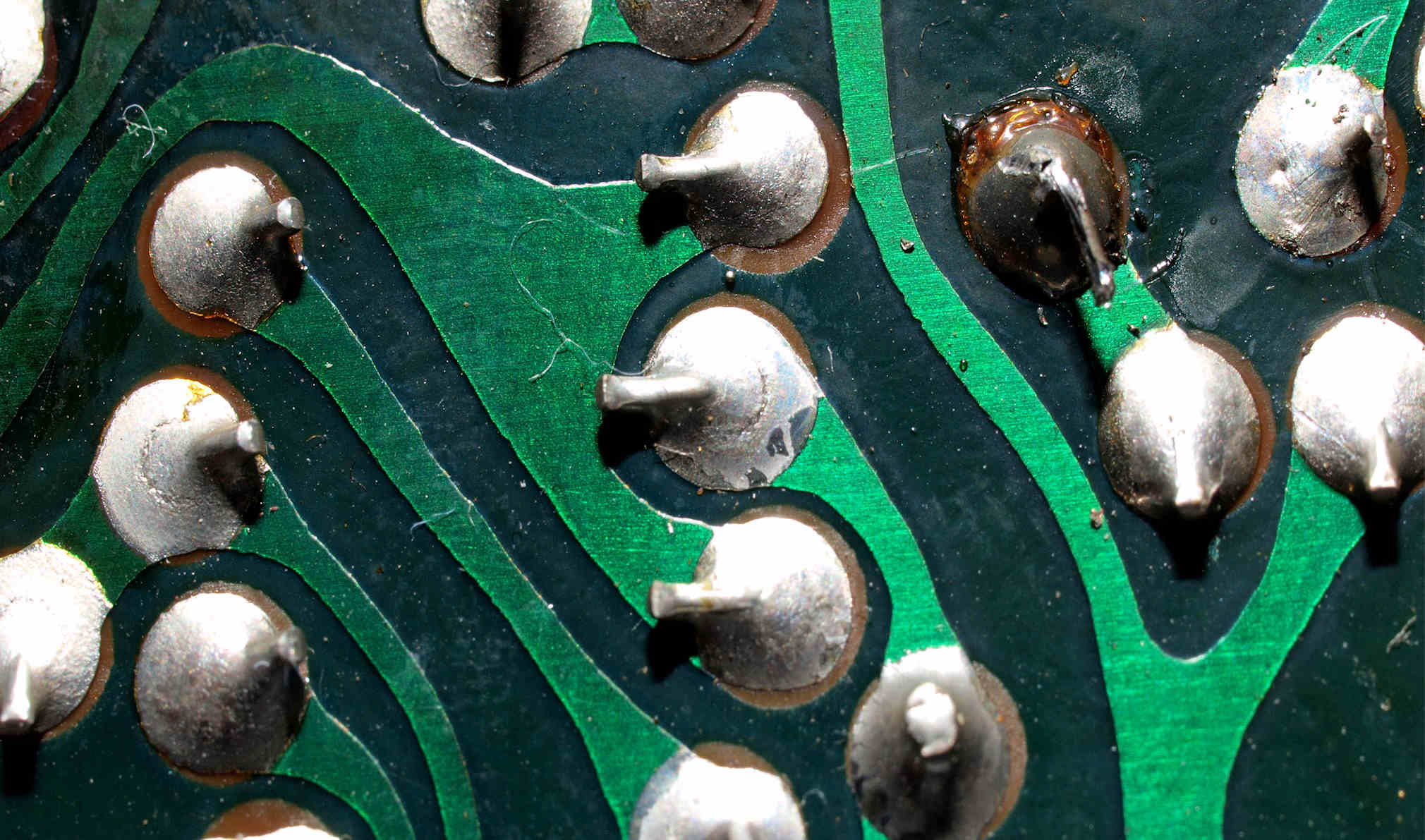

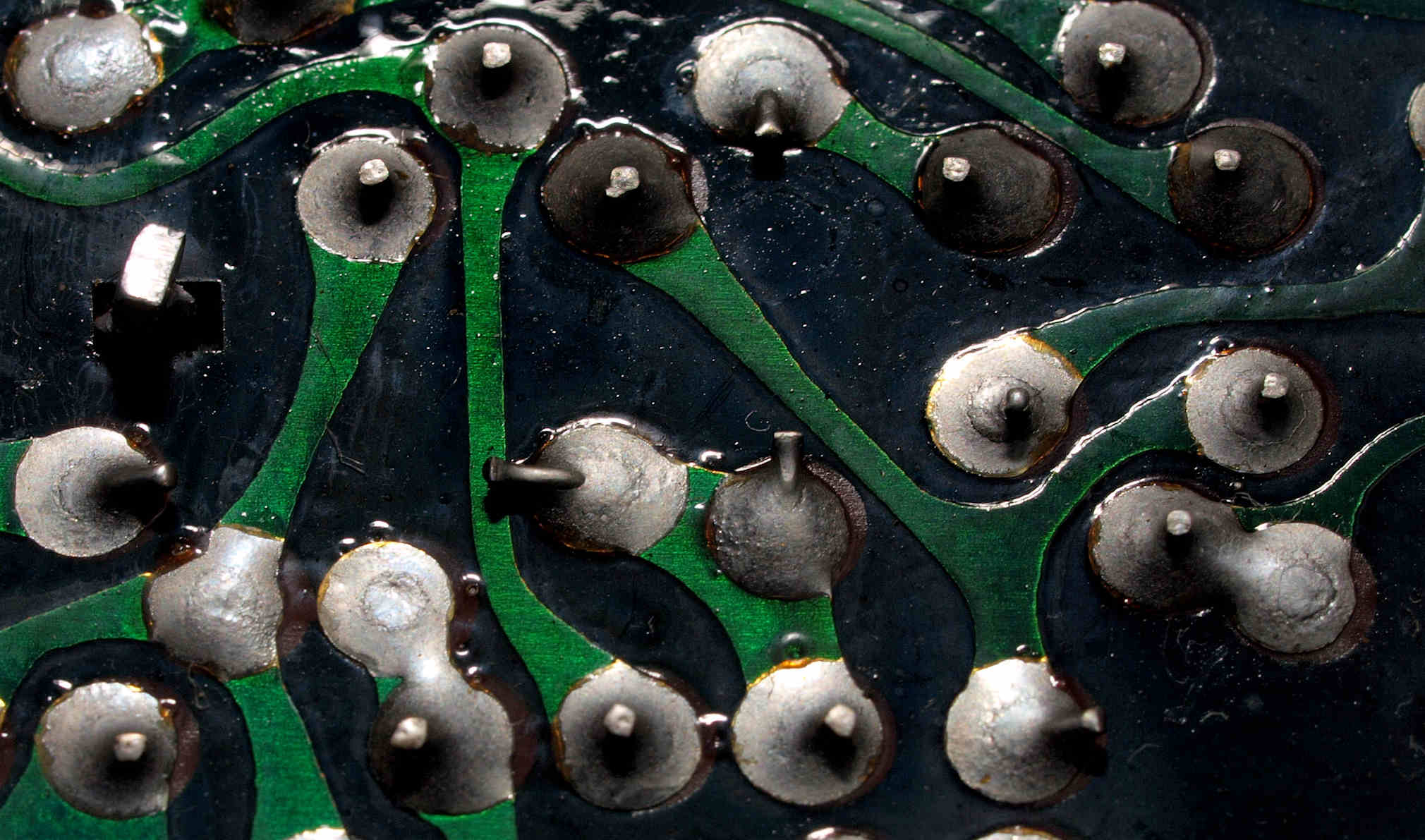

Ｃ２３２．　修理前　メインＡＭＰ基板裏、　半田不良ケ所

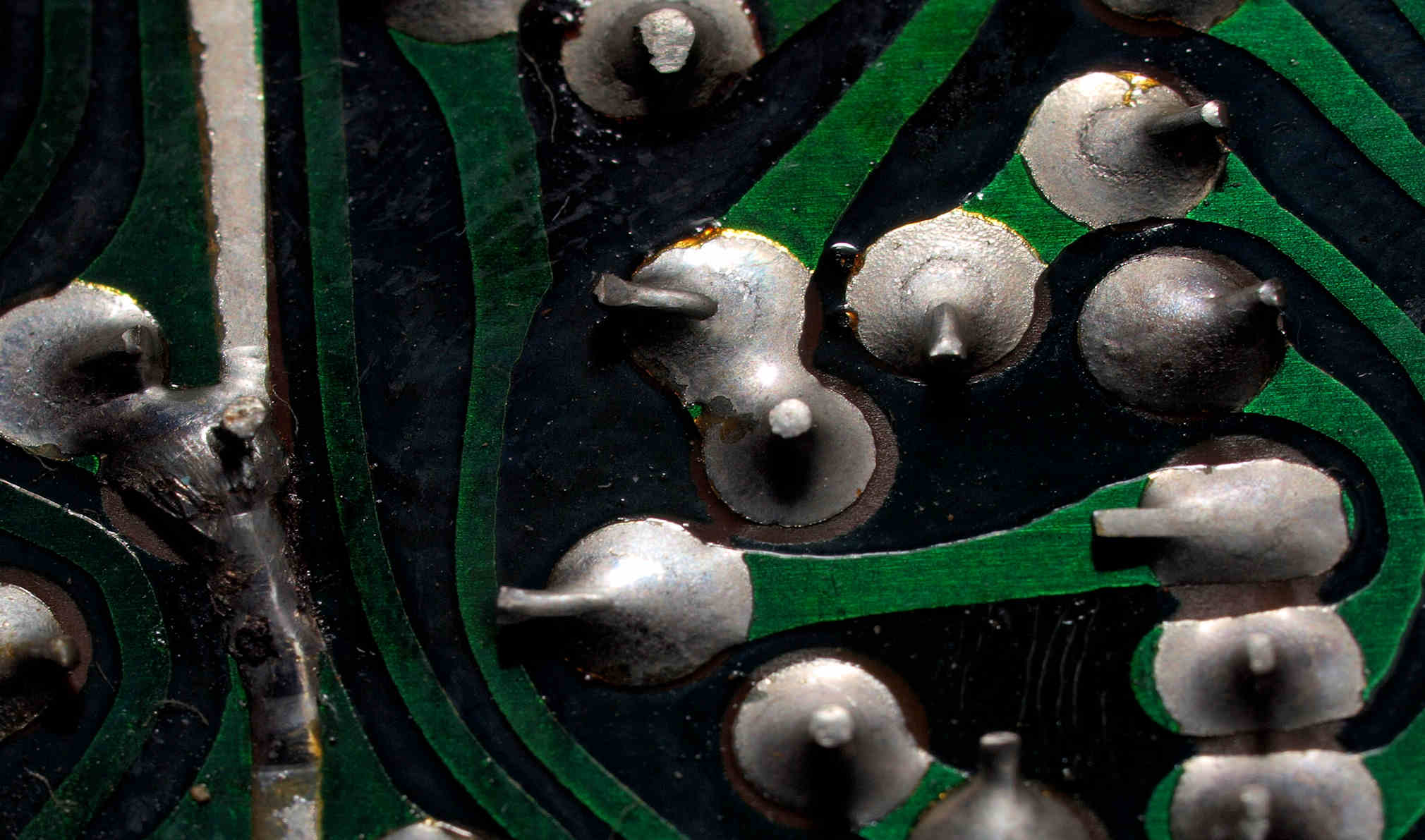

Ｃ２３３．　修理前　メインＡＭＰ基板裏、　半田不良ケ所２

Ｃ２３４．　修理前　メインＡＭＰ基板裏、　半田不良ケ所３

Ｃ２４．　修理（半田補正）後　メインＡＭＰ基板裏

Ｃ２５．　修理中　メインＡＭＰ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

Ｃ２６．　完成メインＡＭＰ基板裏、コート液を塗り、乾燥後。

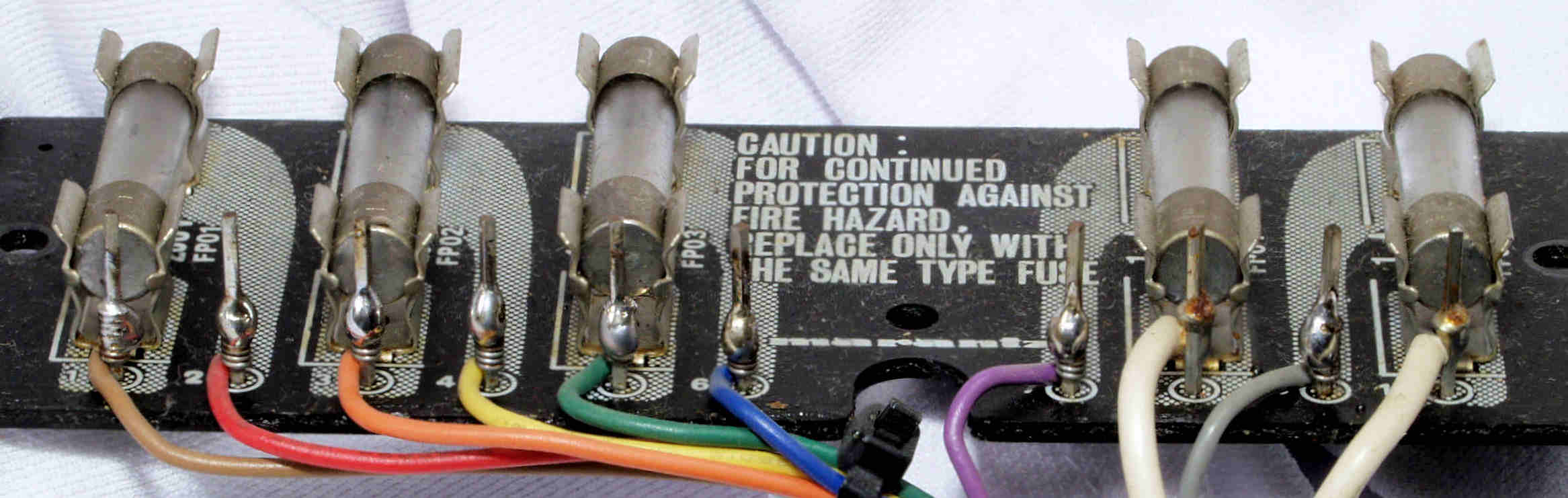

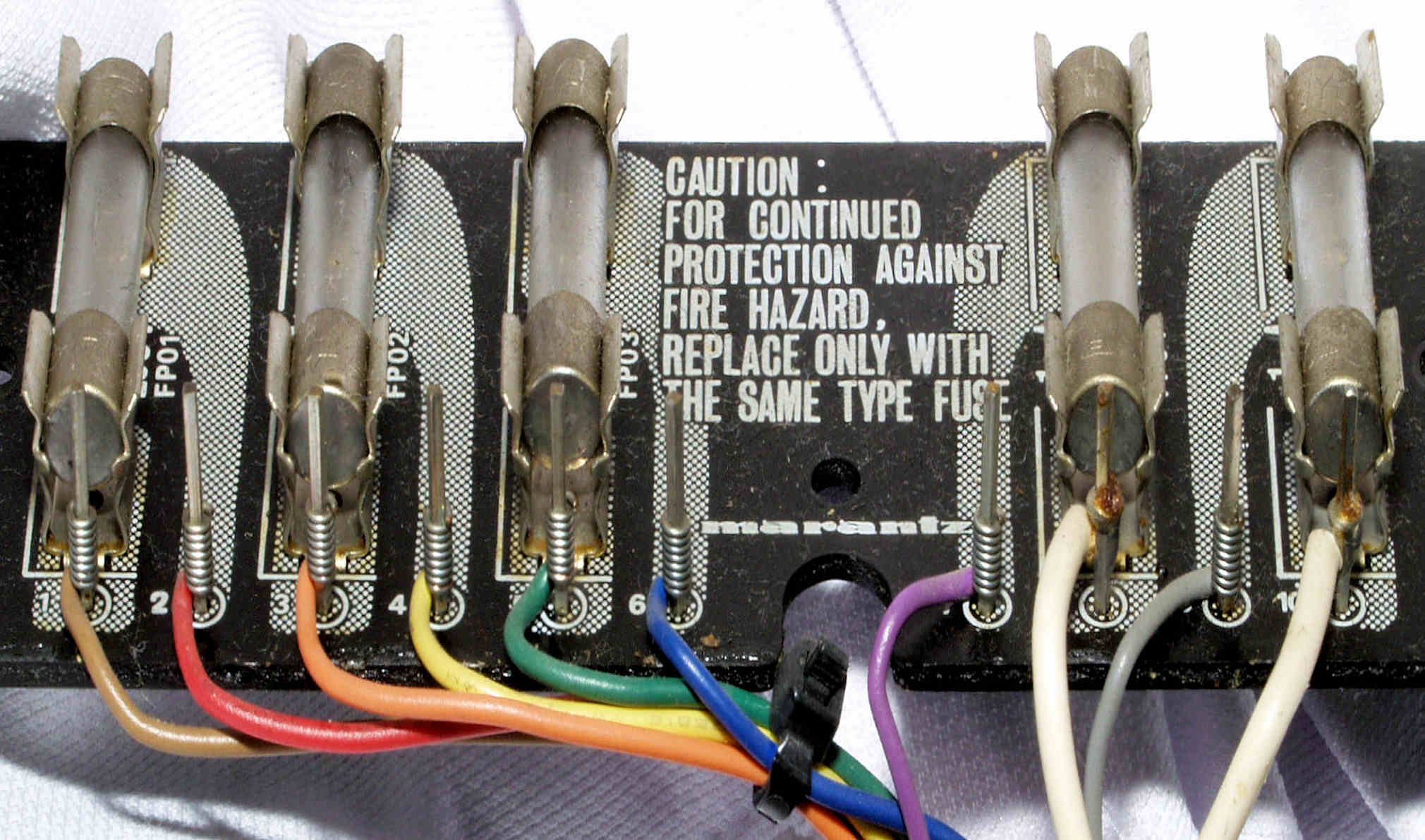

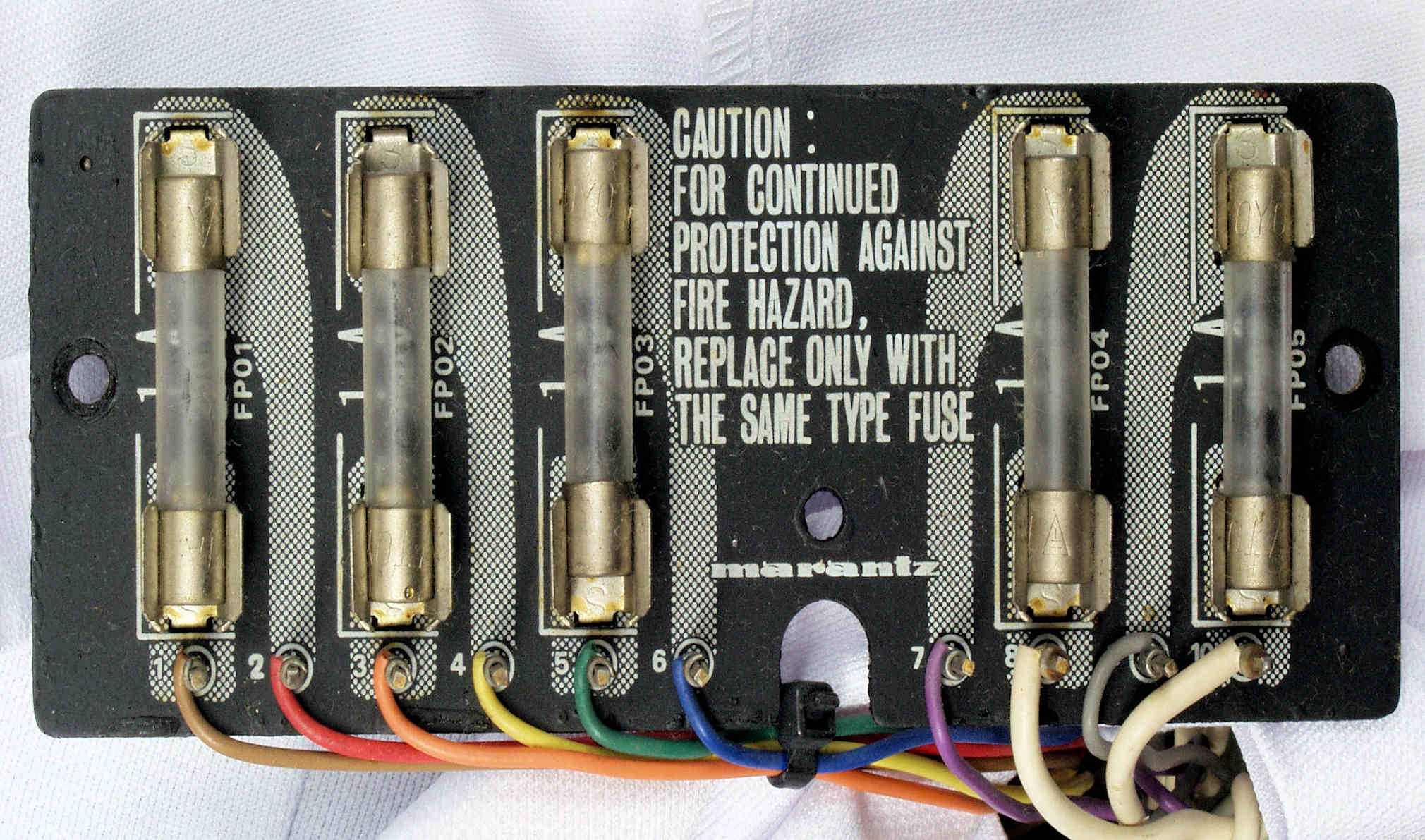

Ｃ３１．　修理前　ヒューズ基板

Ｃ３１２．　修理前　ヒューズ基板、ラッピング

Ｃ３１３．　修理（半田補正）後　ヒューズ基板、ラッピング

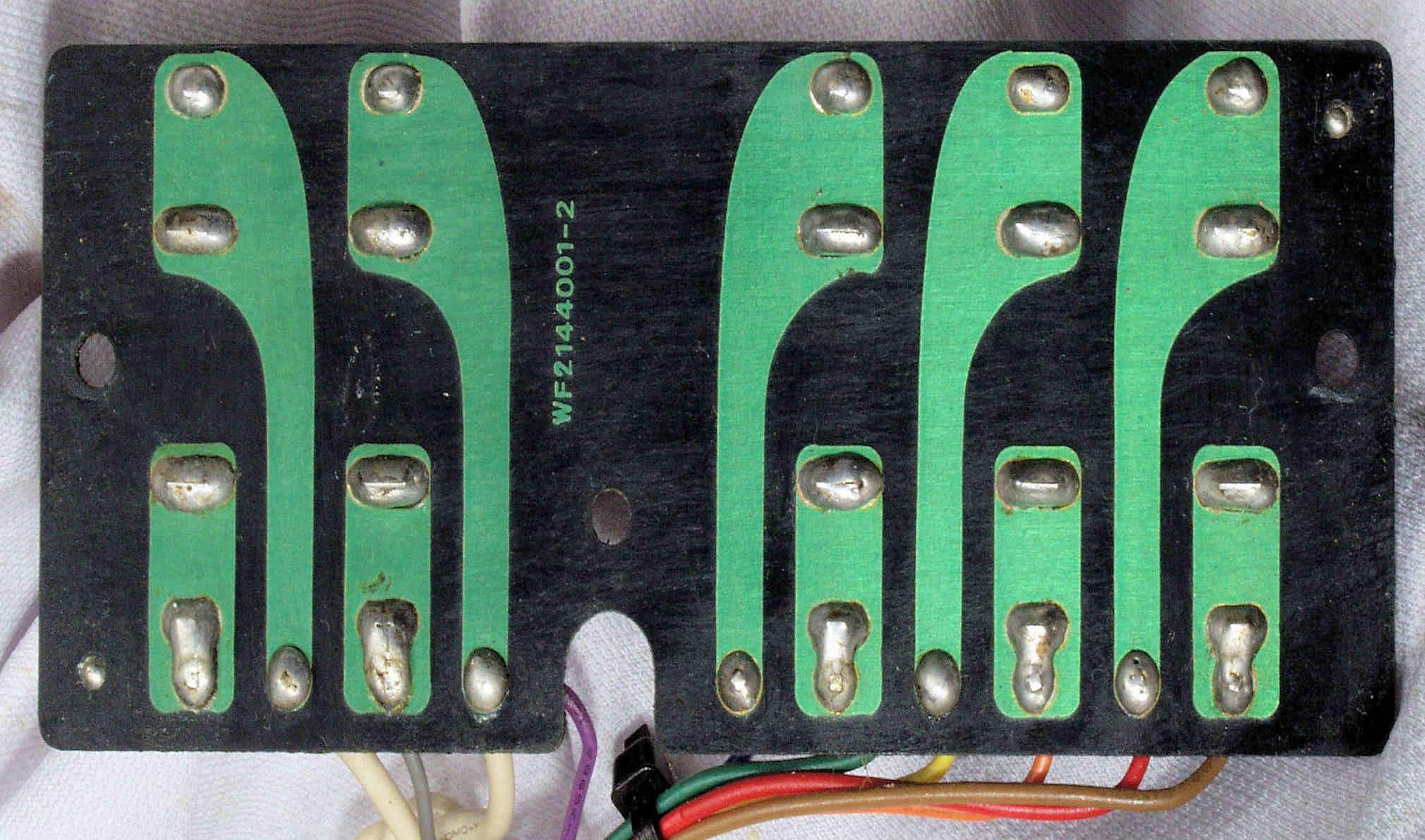

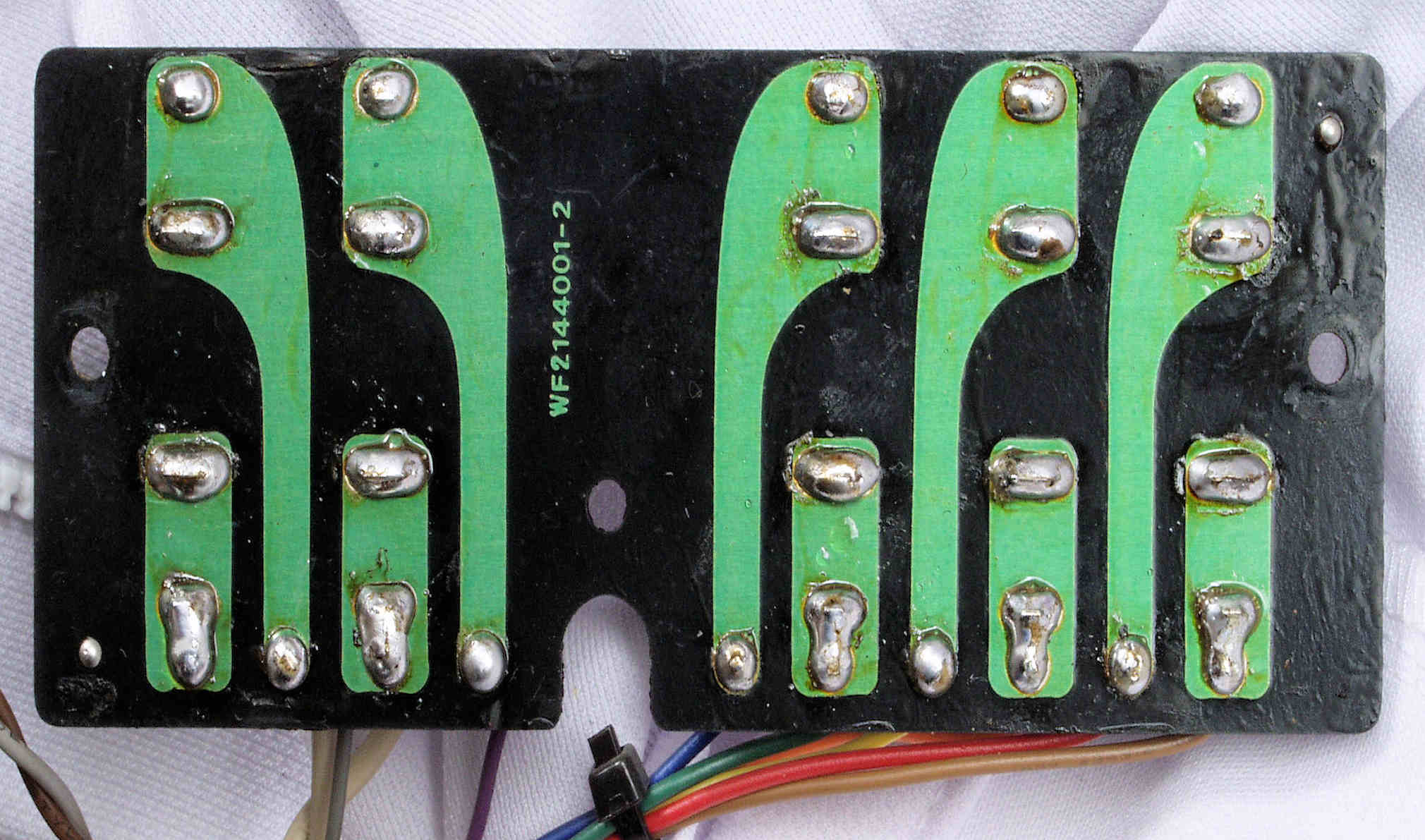

Ｃ３４．　修理前　ヒューズ基板裏

Ｃ３５．　修理（半田補正）後　ヒューズ裏

Ｃ３６．　修理中　ヒューズ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

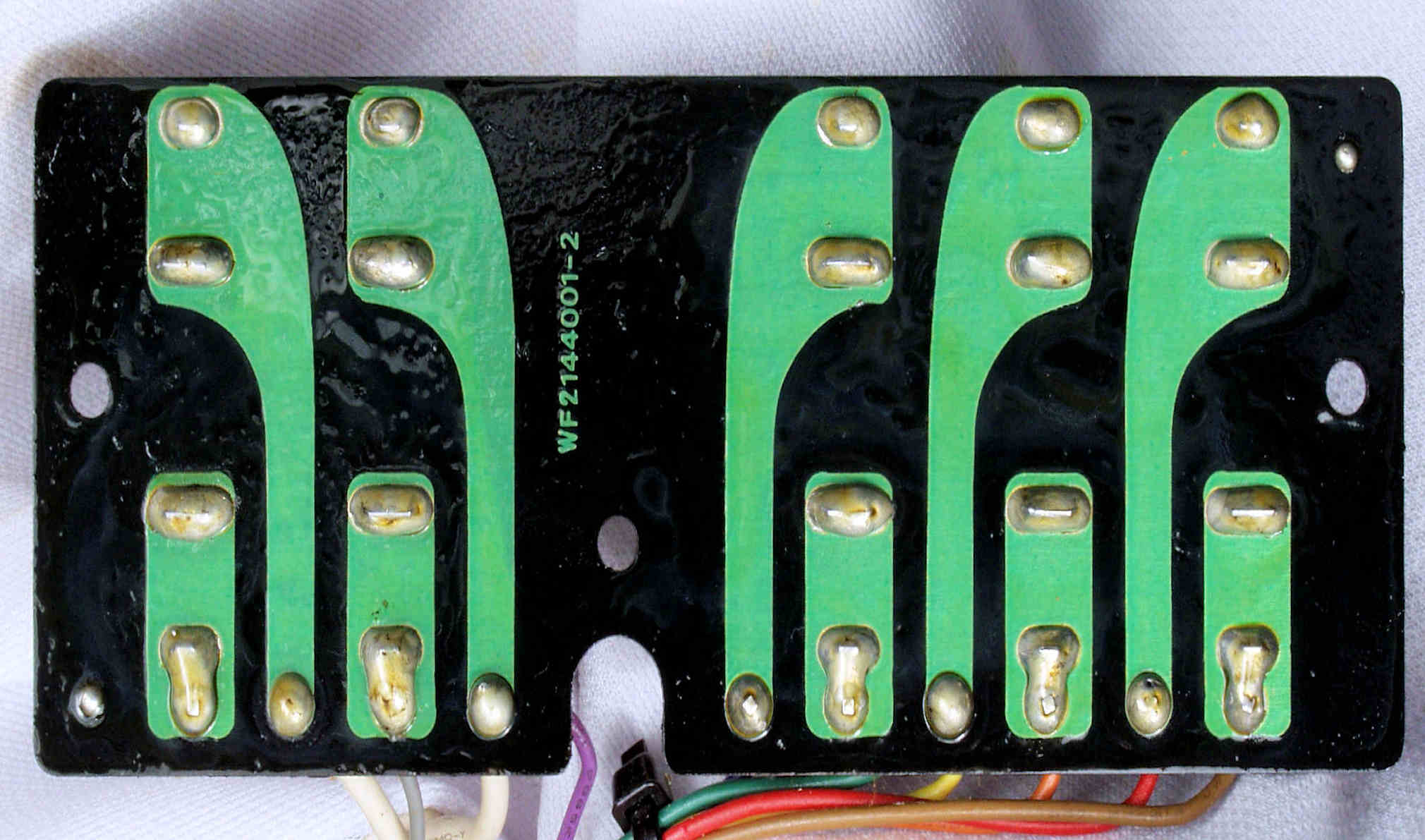

Ｃ３７．　完成ヒューズ基板裏、コート液を塗り、乾燥後。

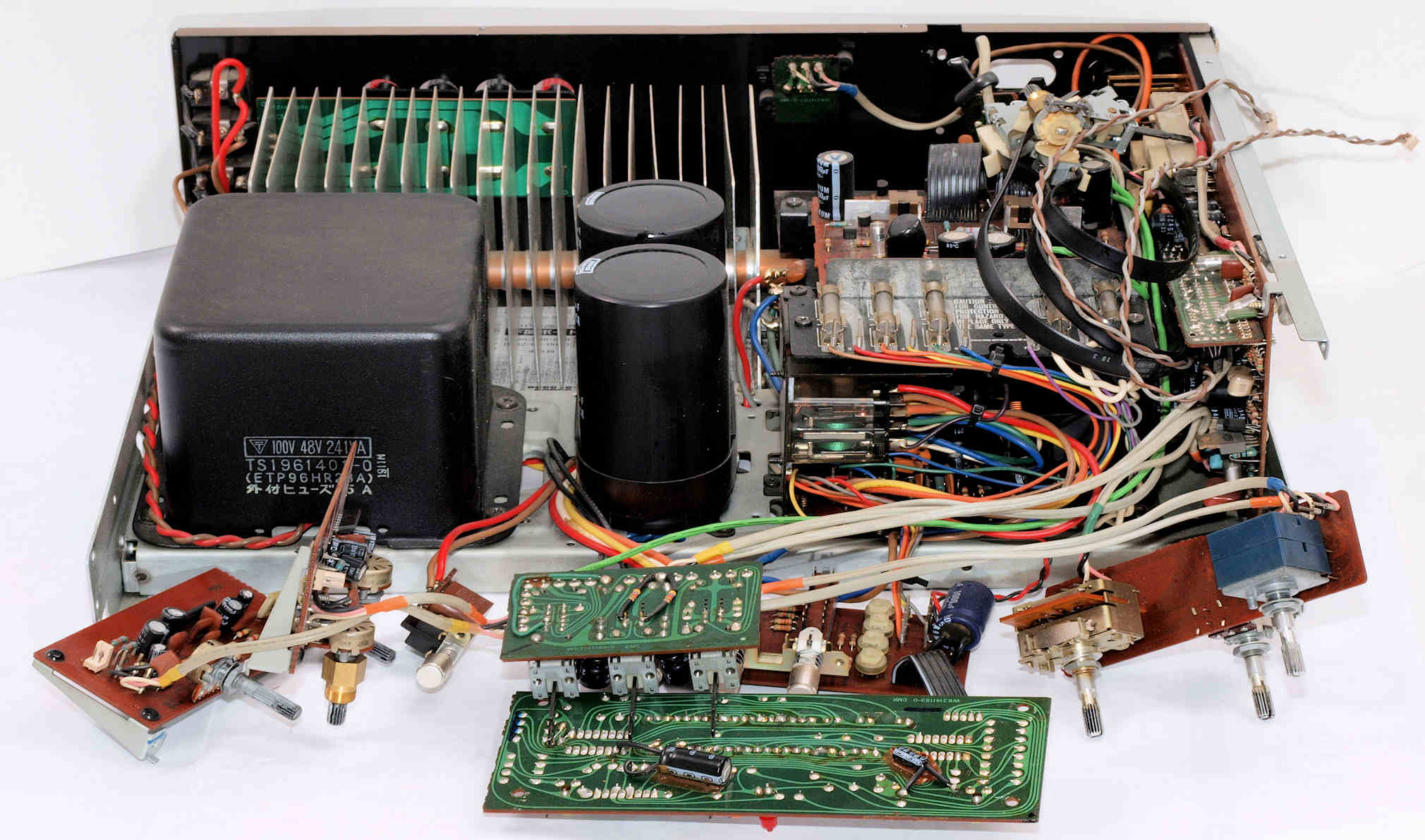

Ｃ４．　修理中　前パネル＋シャシを取り修理開始。

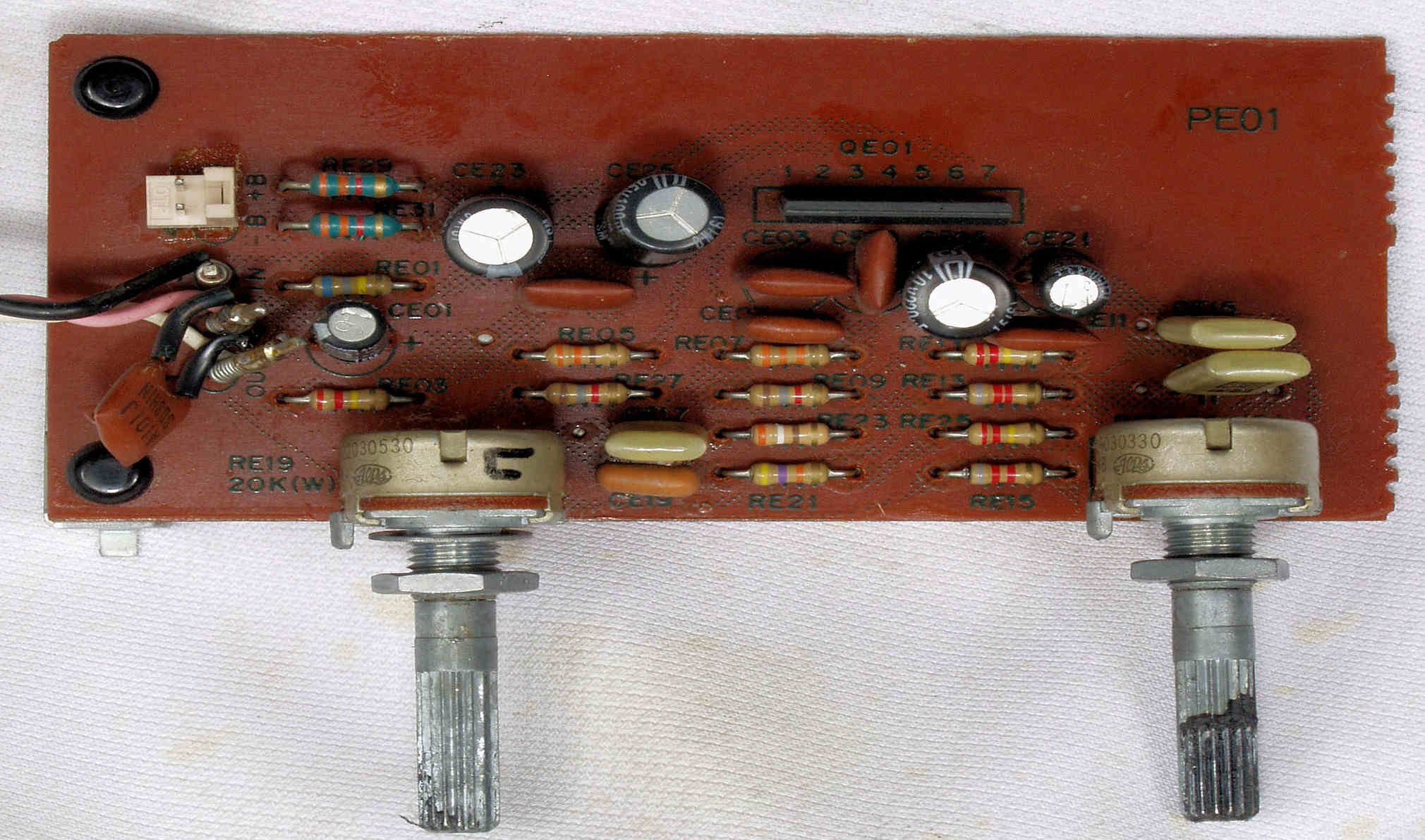

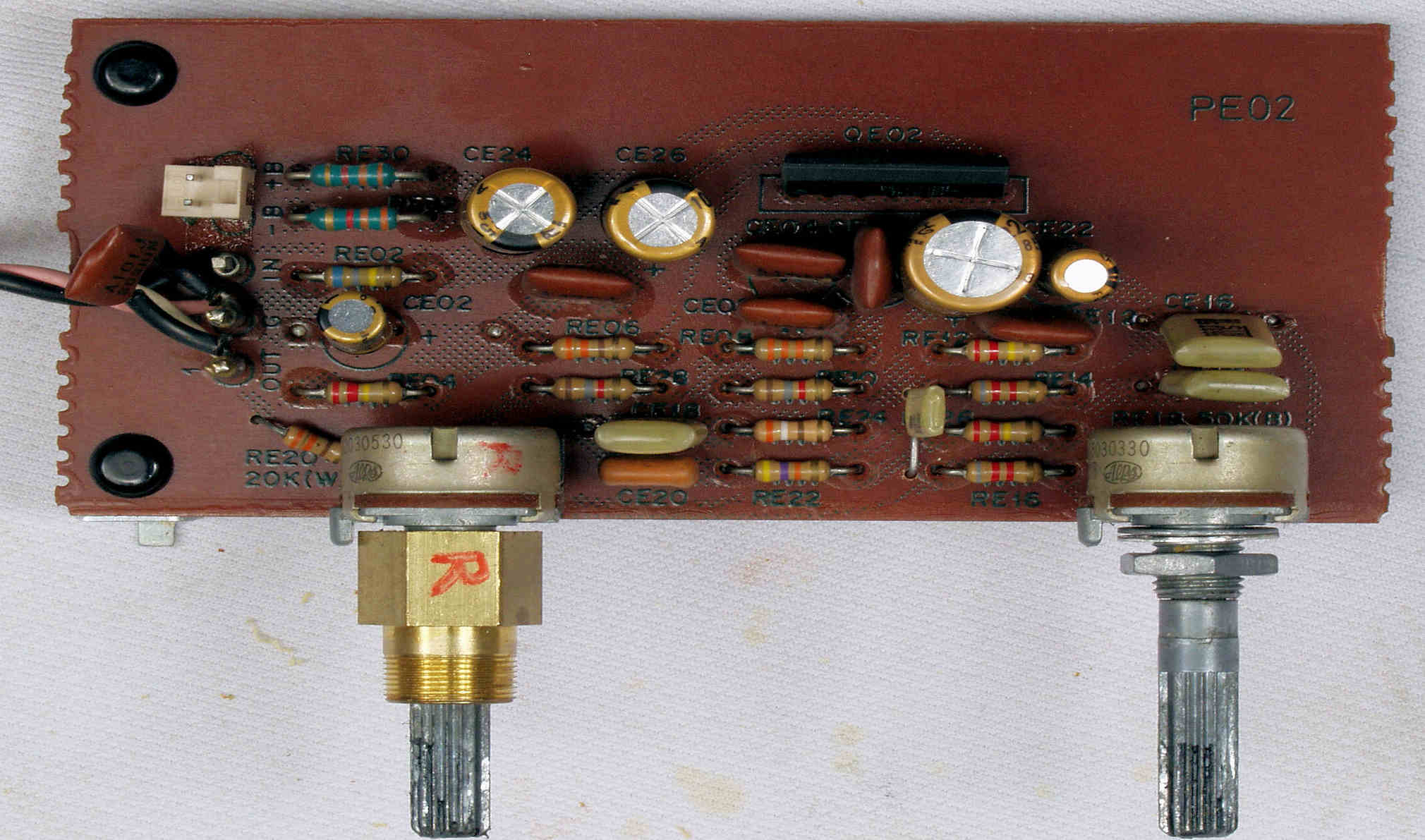

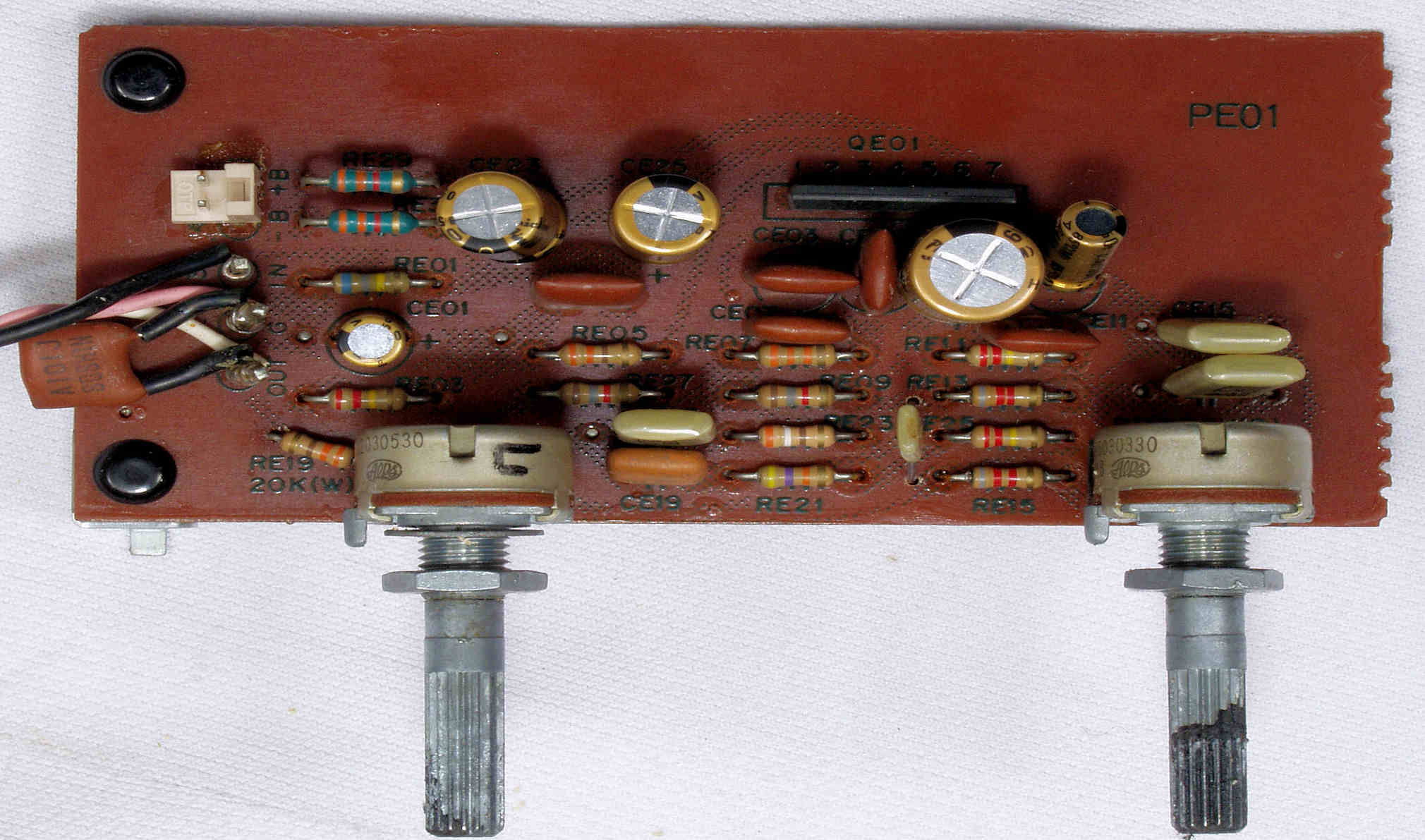

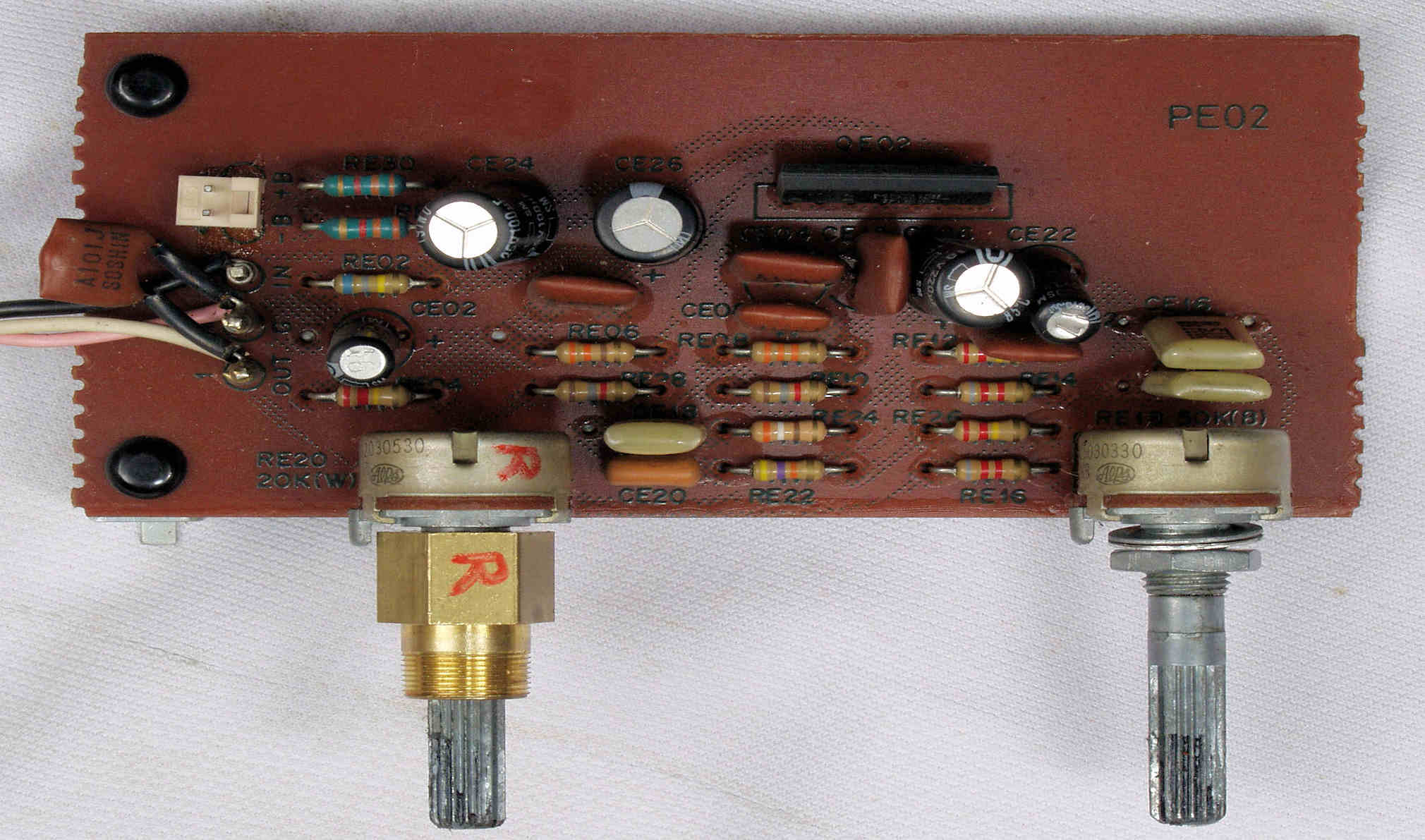

Ｃ４１．　修理前　R側ＴｏｎｅＣｏｎｔｒｏｌ基板

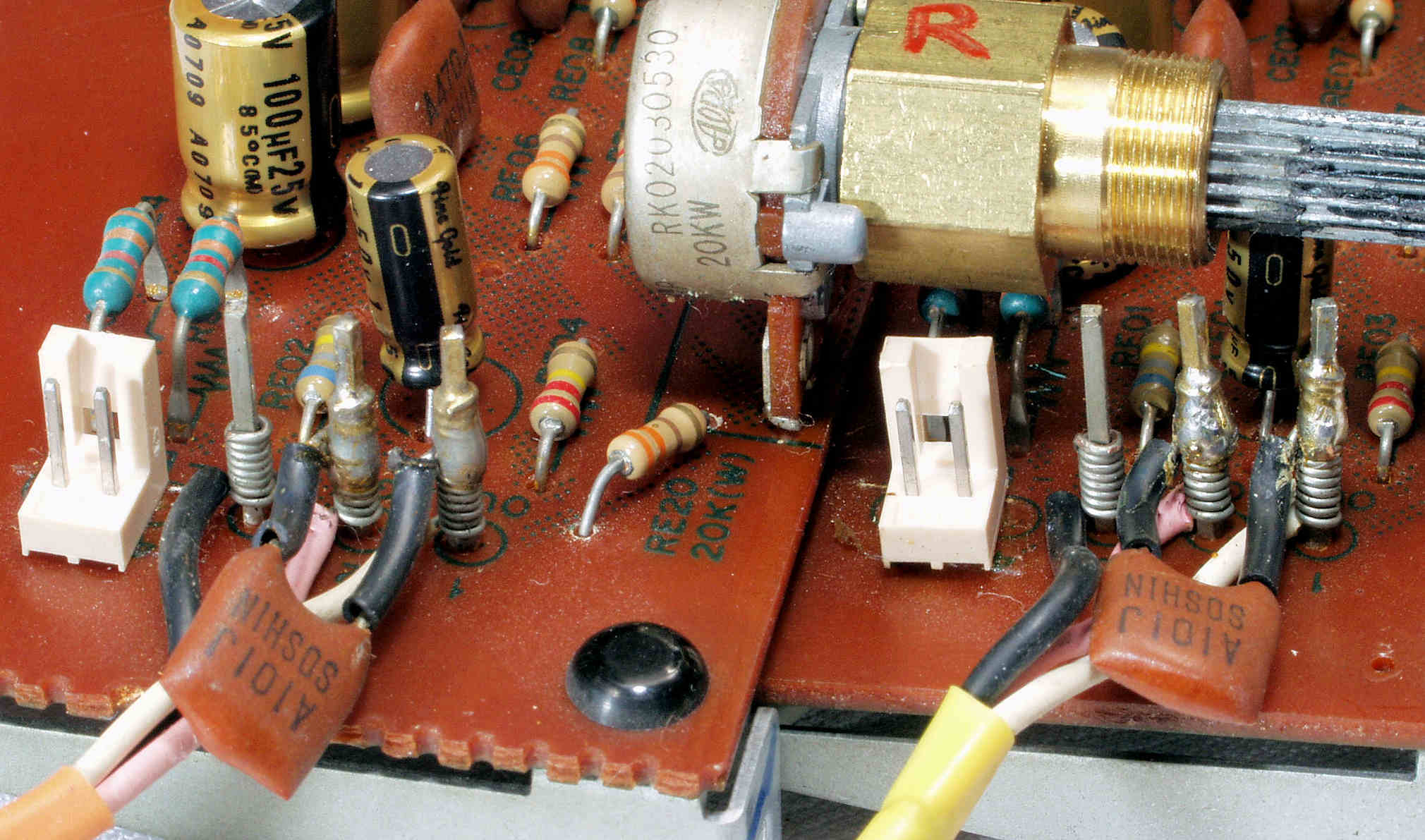

Ｃ４２．　修理後　R側ＴｏｎｅＣｏｎｔｒｏｌ基板　電解コンデンサー５個交換

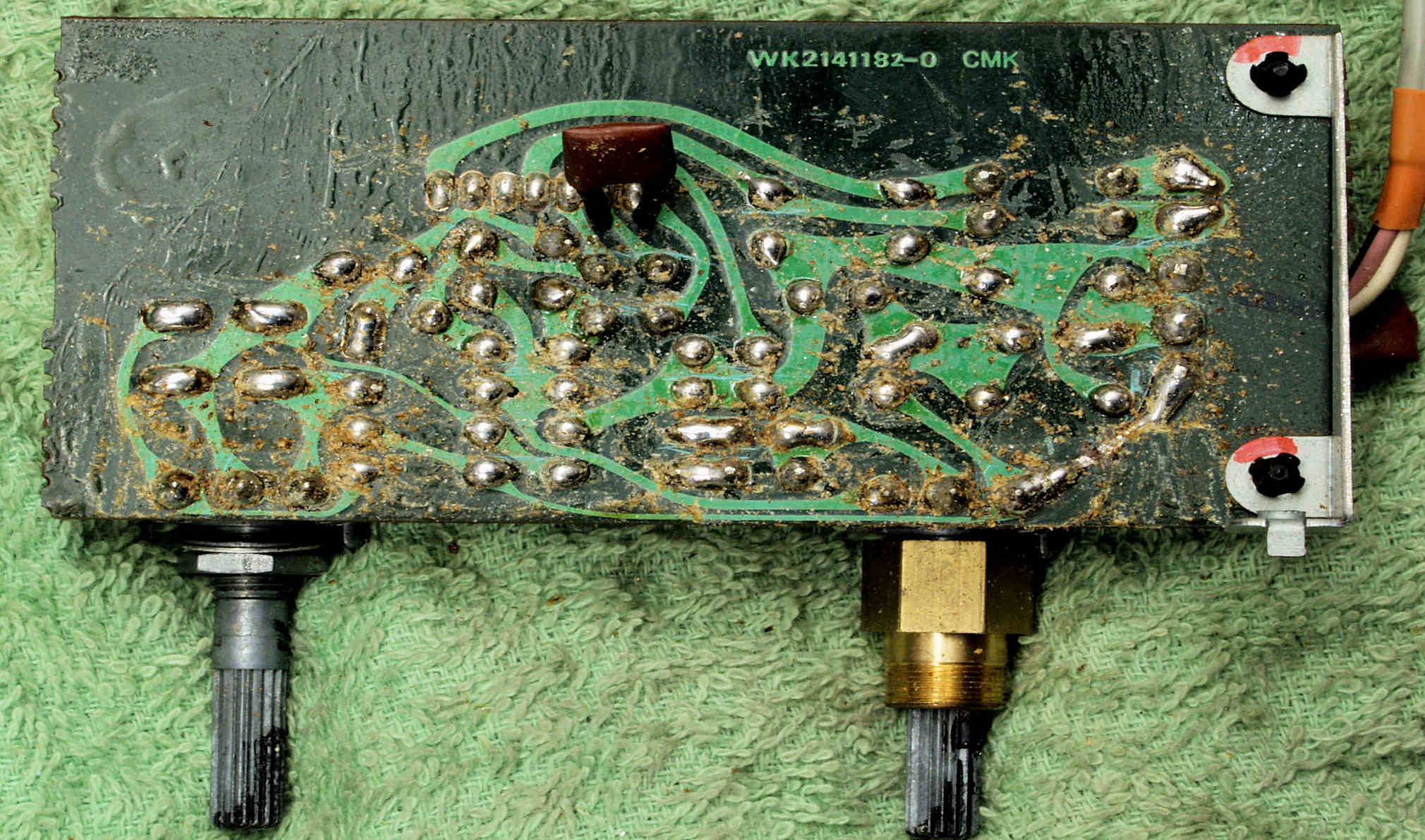

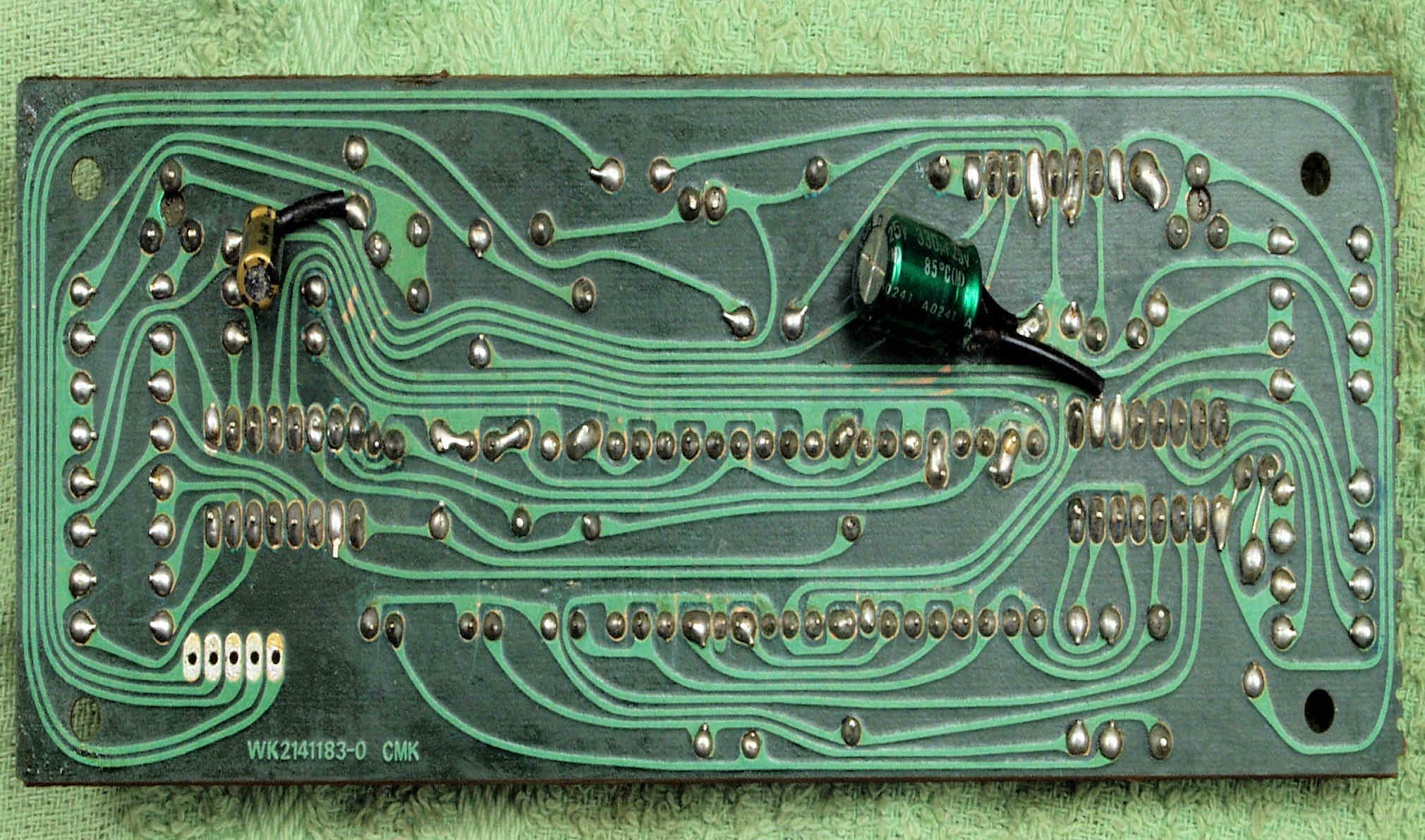

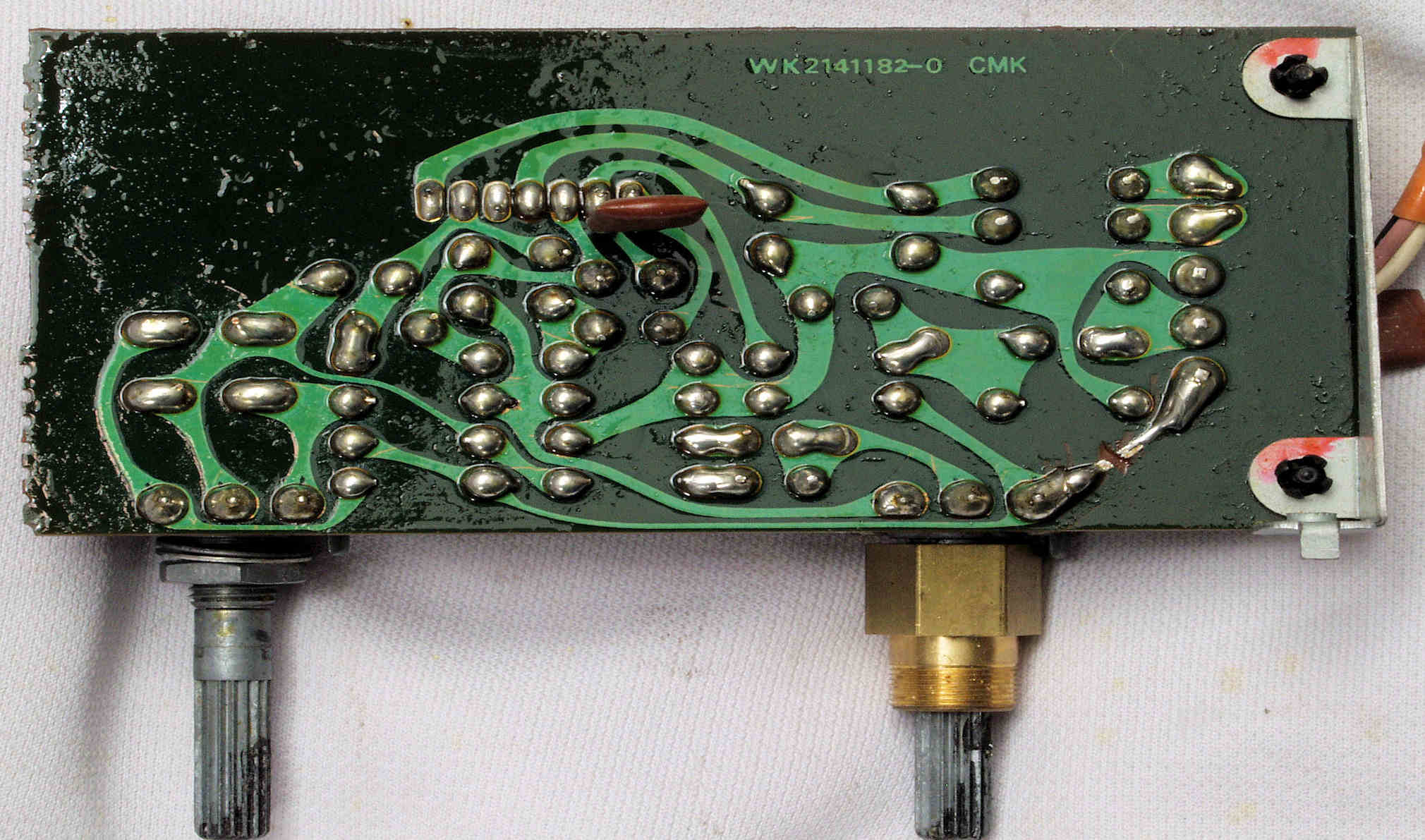

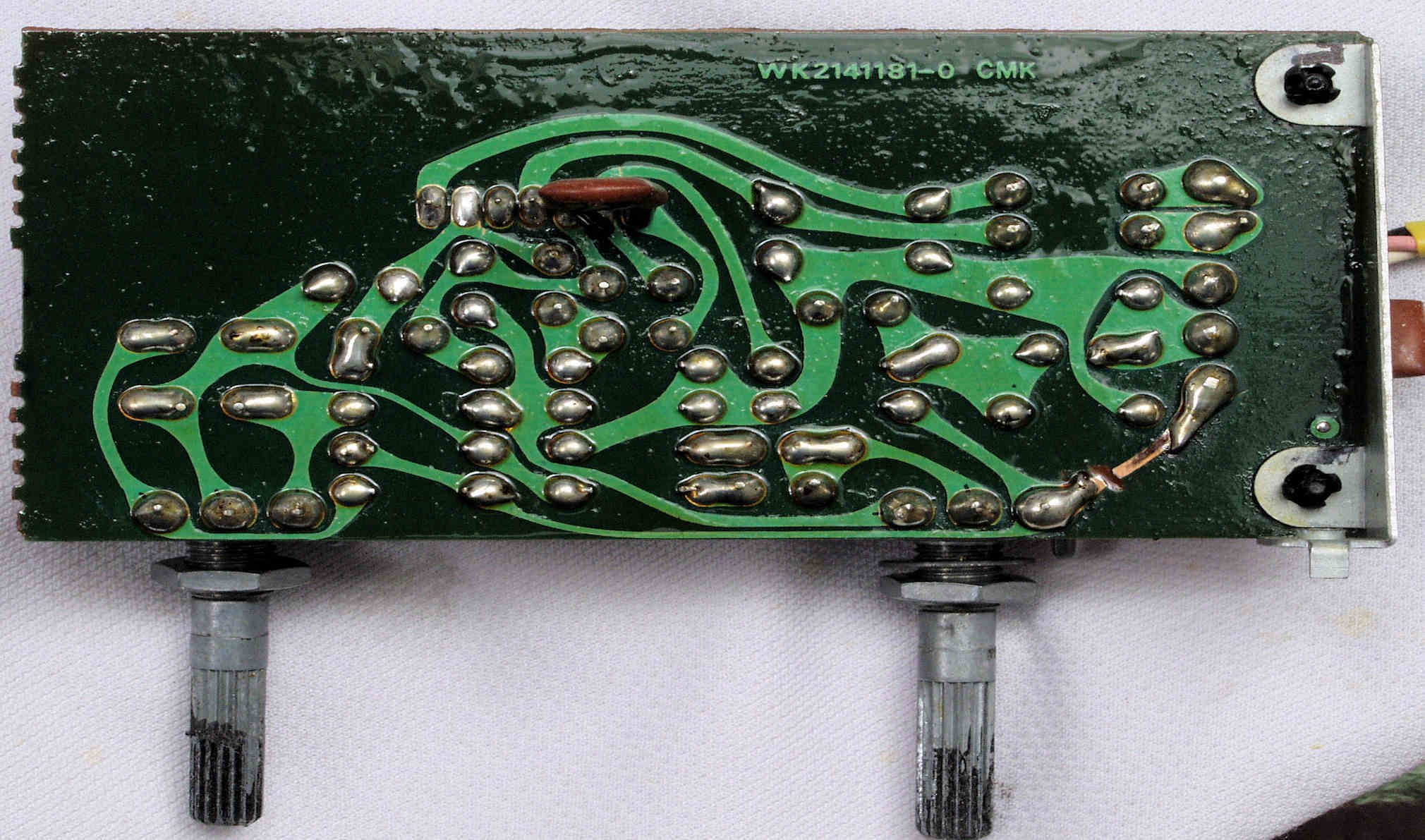

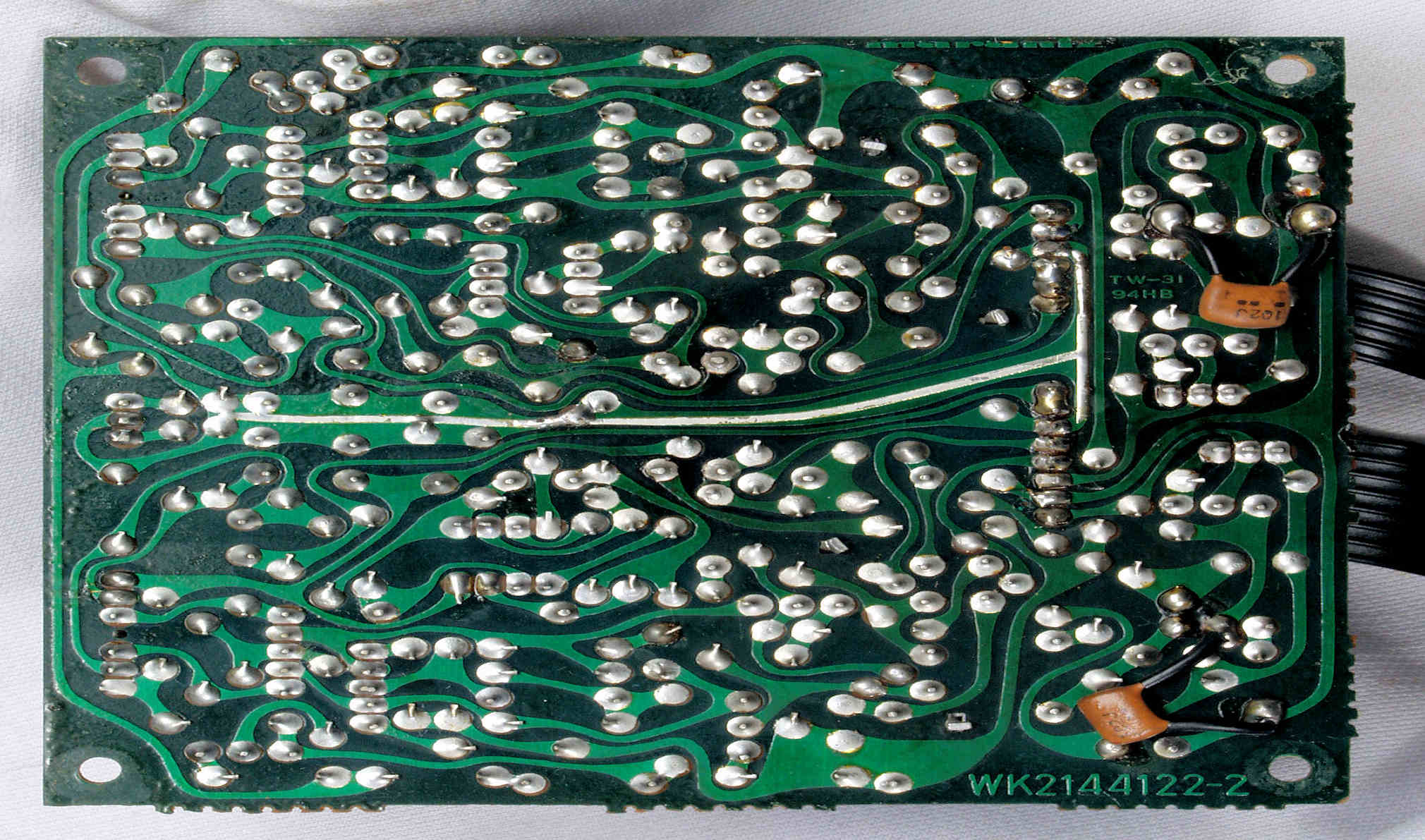

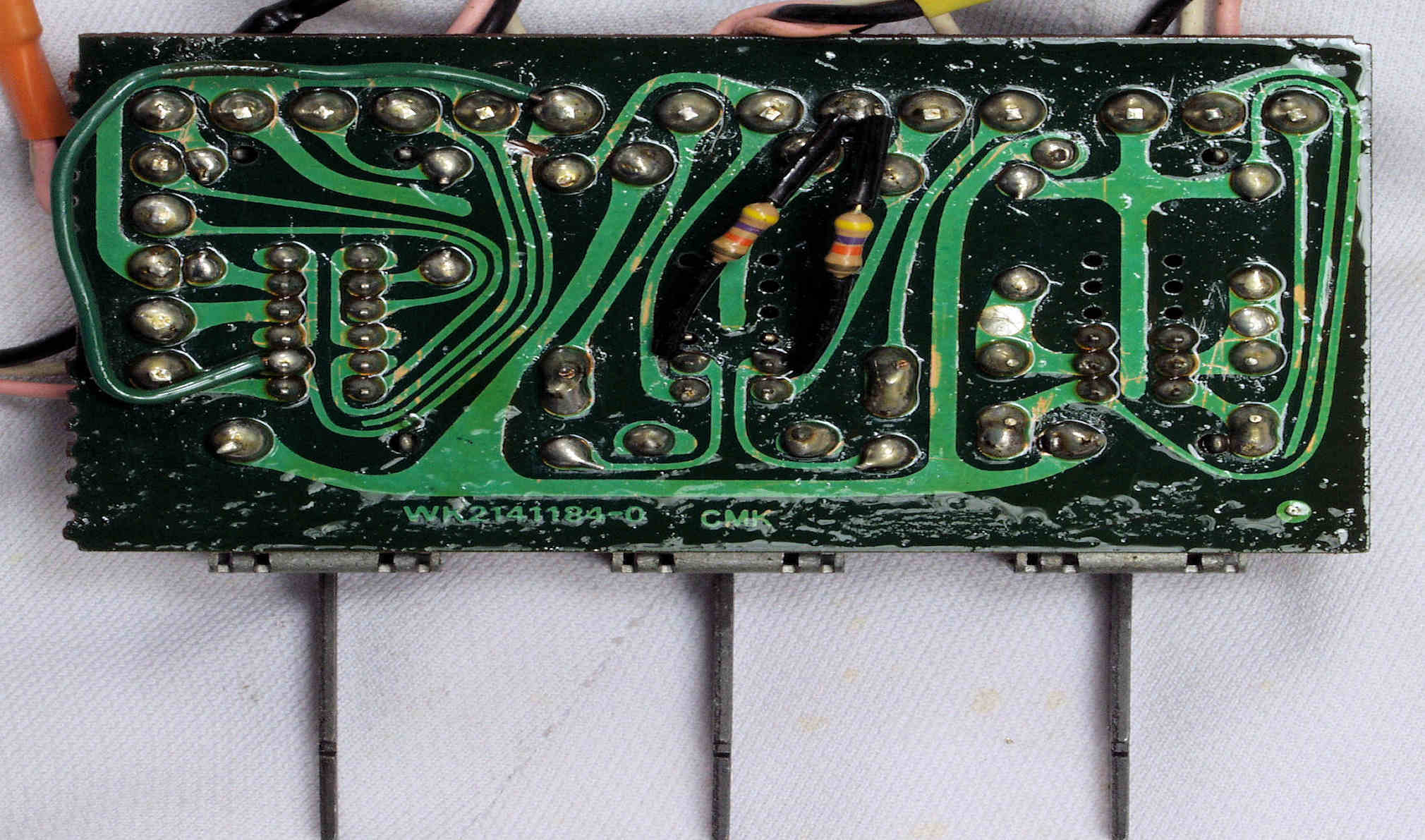

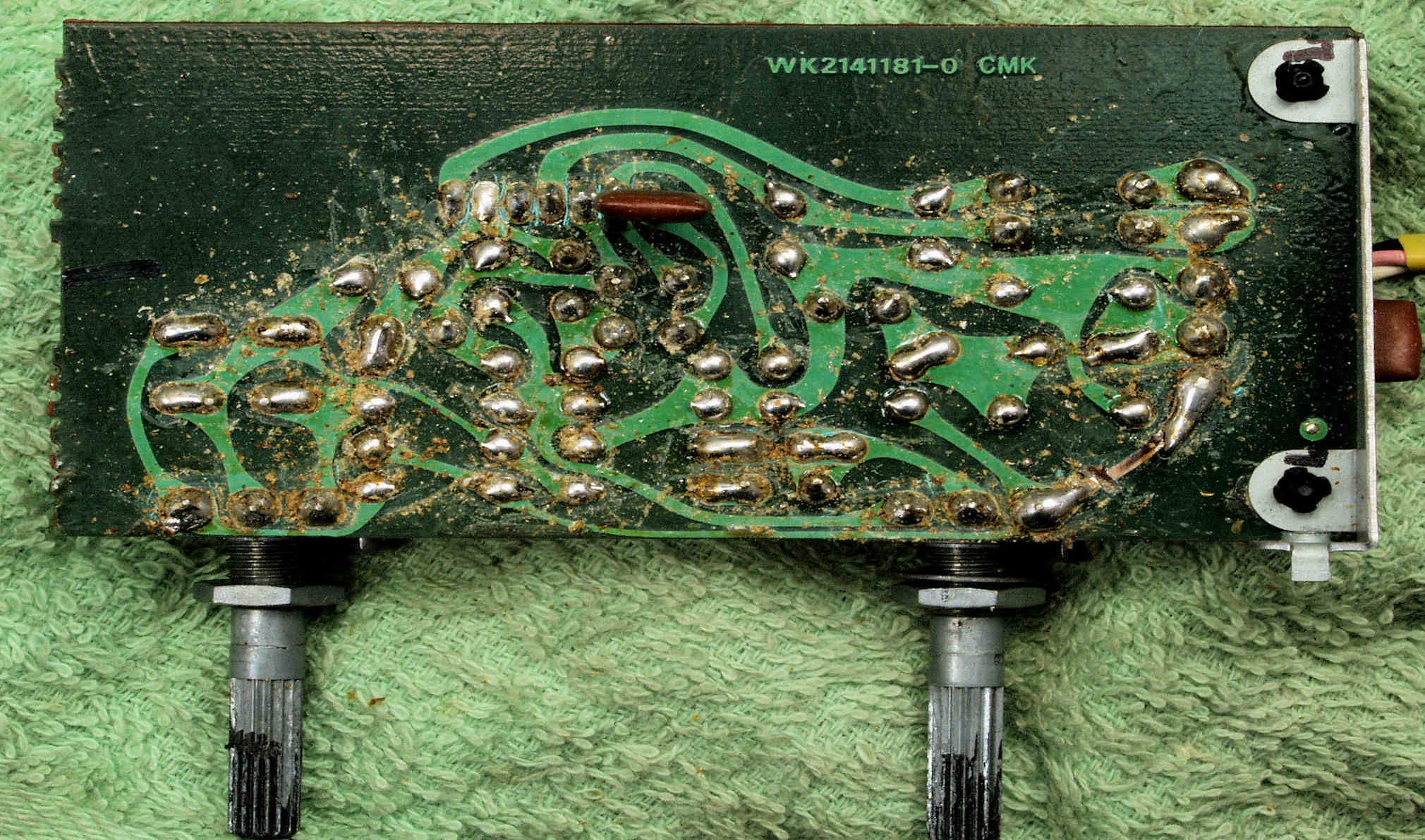

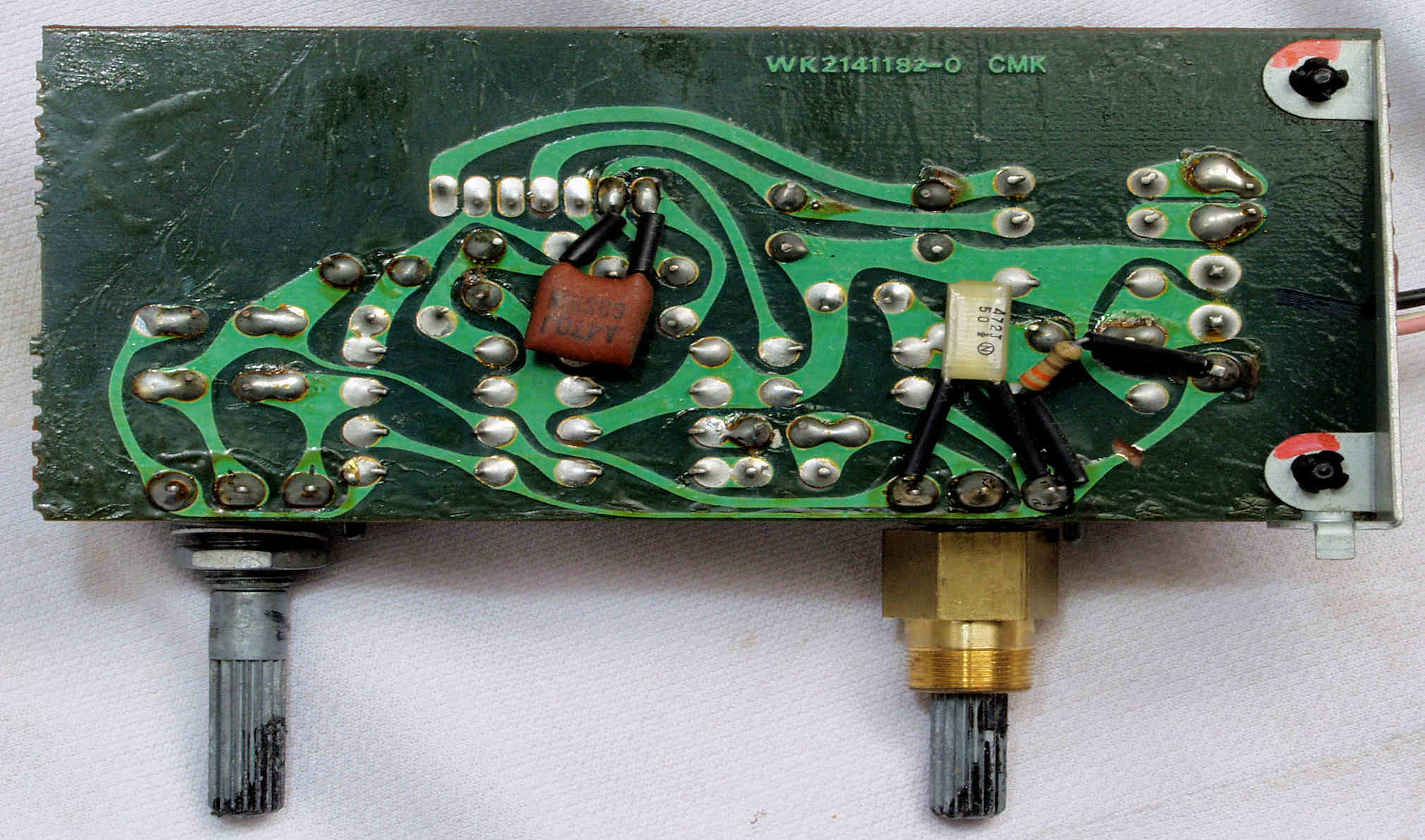

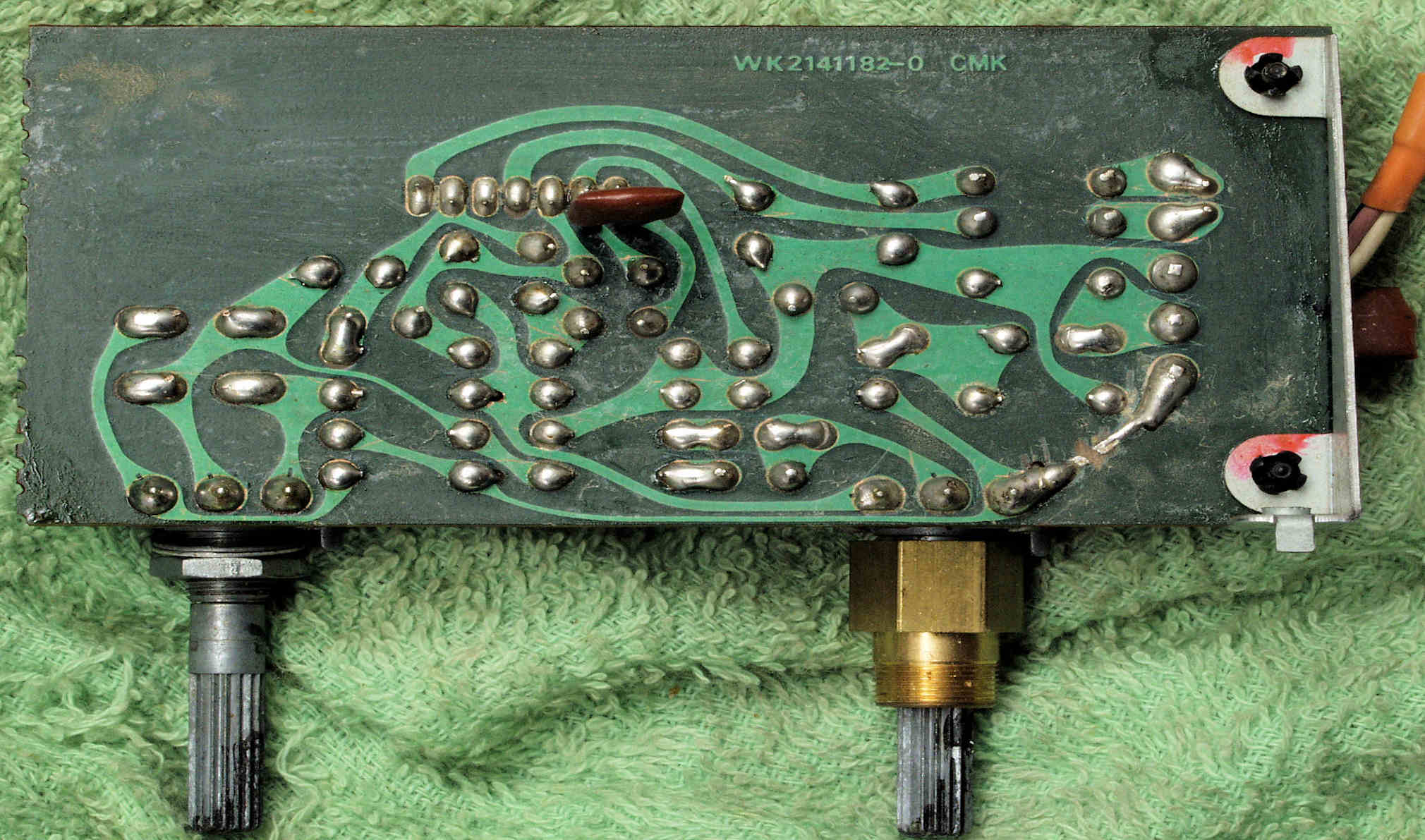

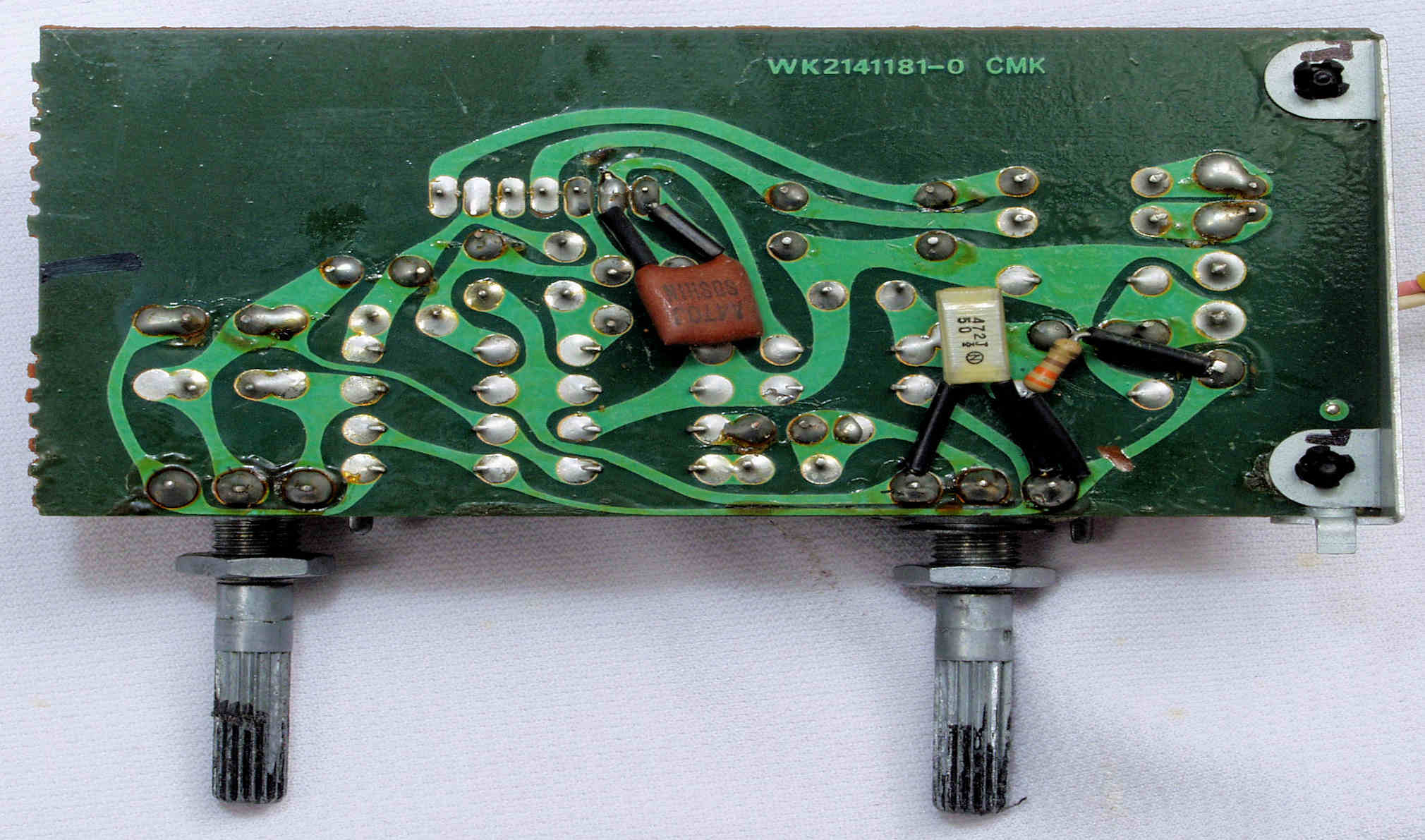

Ｃ４３．　修理前　R側ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ４４．　修理（半田補正）後　R側ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ４５．　修理中　R側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ４６．　修理中　R側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

Ｃ４７．　完成R側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、コート液を塗り、乾燥後。

Ｃ５１．　修理前　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ５２．　修理後　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板　電解コンデンサー５個交換

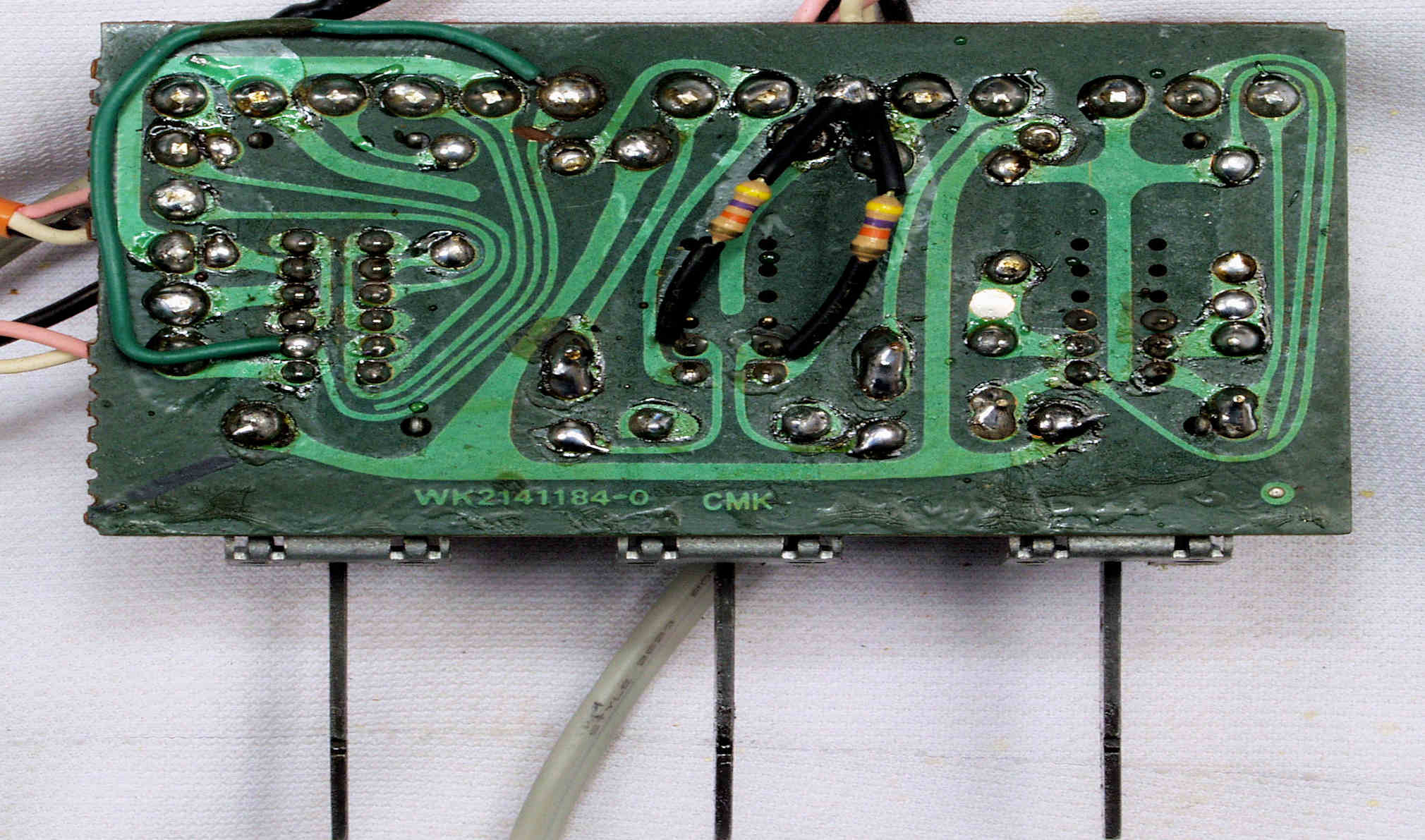

Ｃ５３．　修理前　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ５４．　修理（半田補正）後　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ５５．　修理中　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ５６．　修理中　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

Ｃ５７．　完成Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、コート液を塗り、乾燥後。

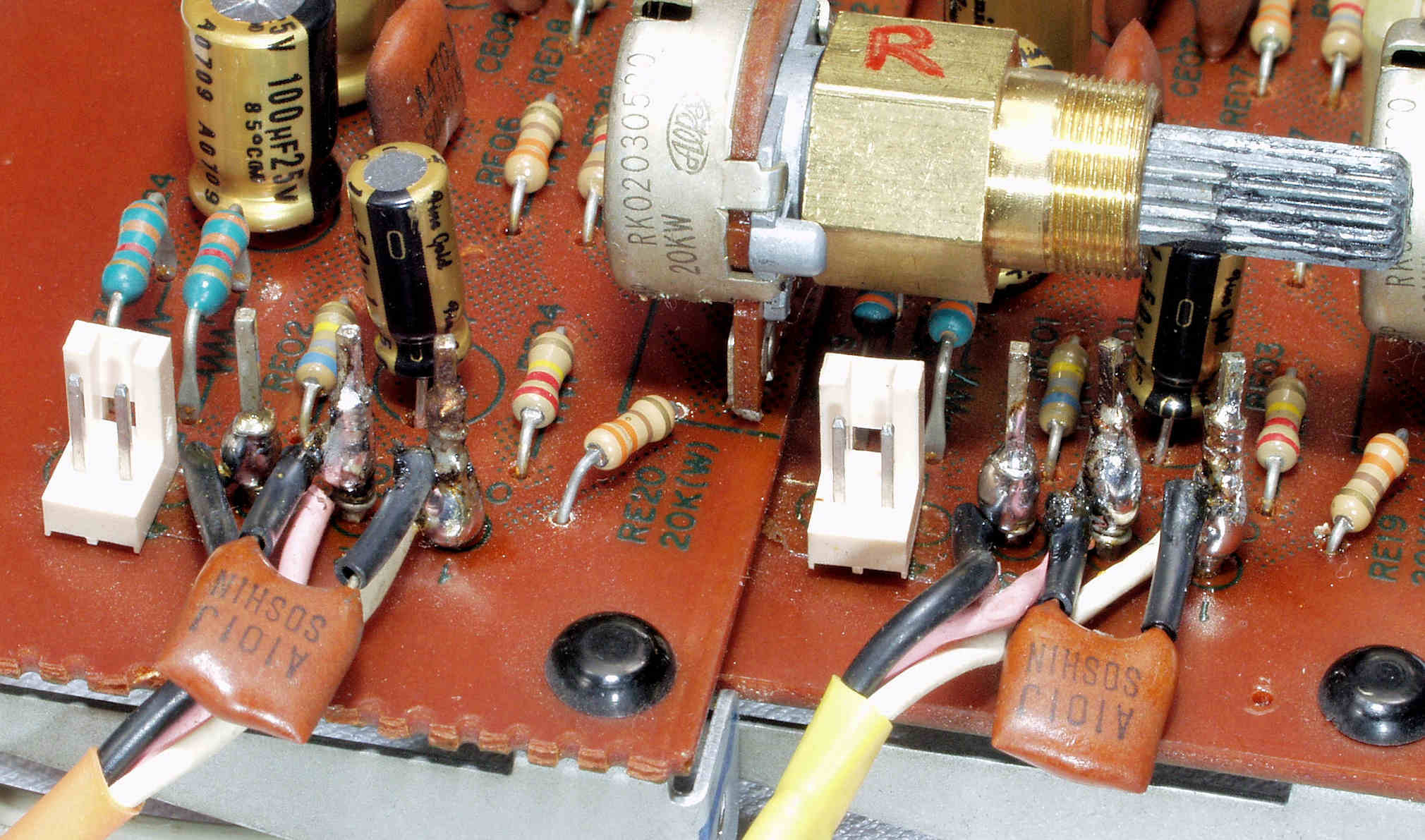

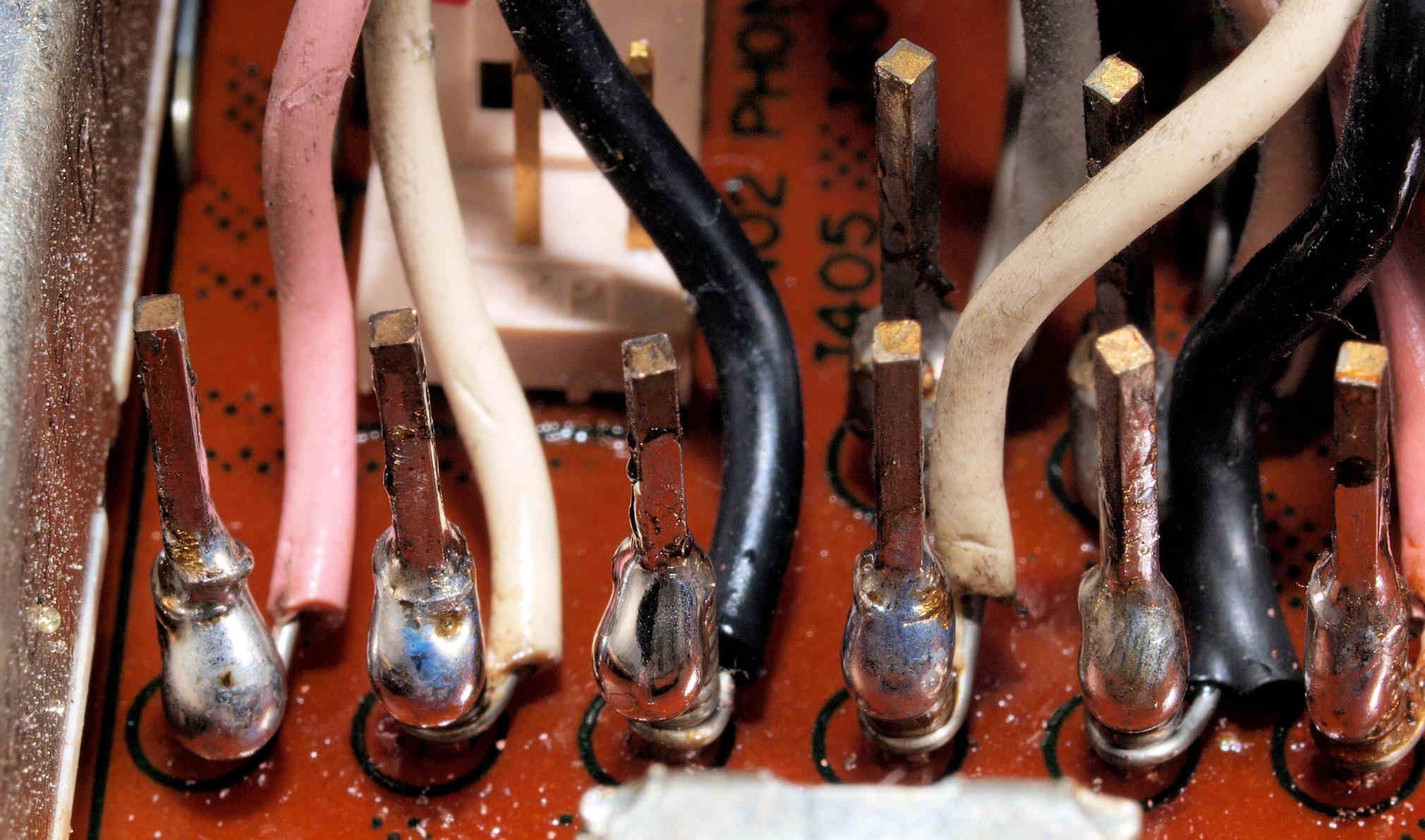

Ｃ５Ａ．　修理前　RＬ側ＴｏｎｅＣｏｎｔｒｏｌ基板、ラッピング。

Ｃ５Ｂ．　修理（半田補正）後　RＬ側ＴｏｎｅＣｏｎｔｒｏｌ基板　ラッピング、半田を流し込む。

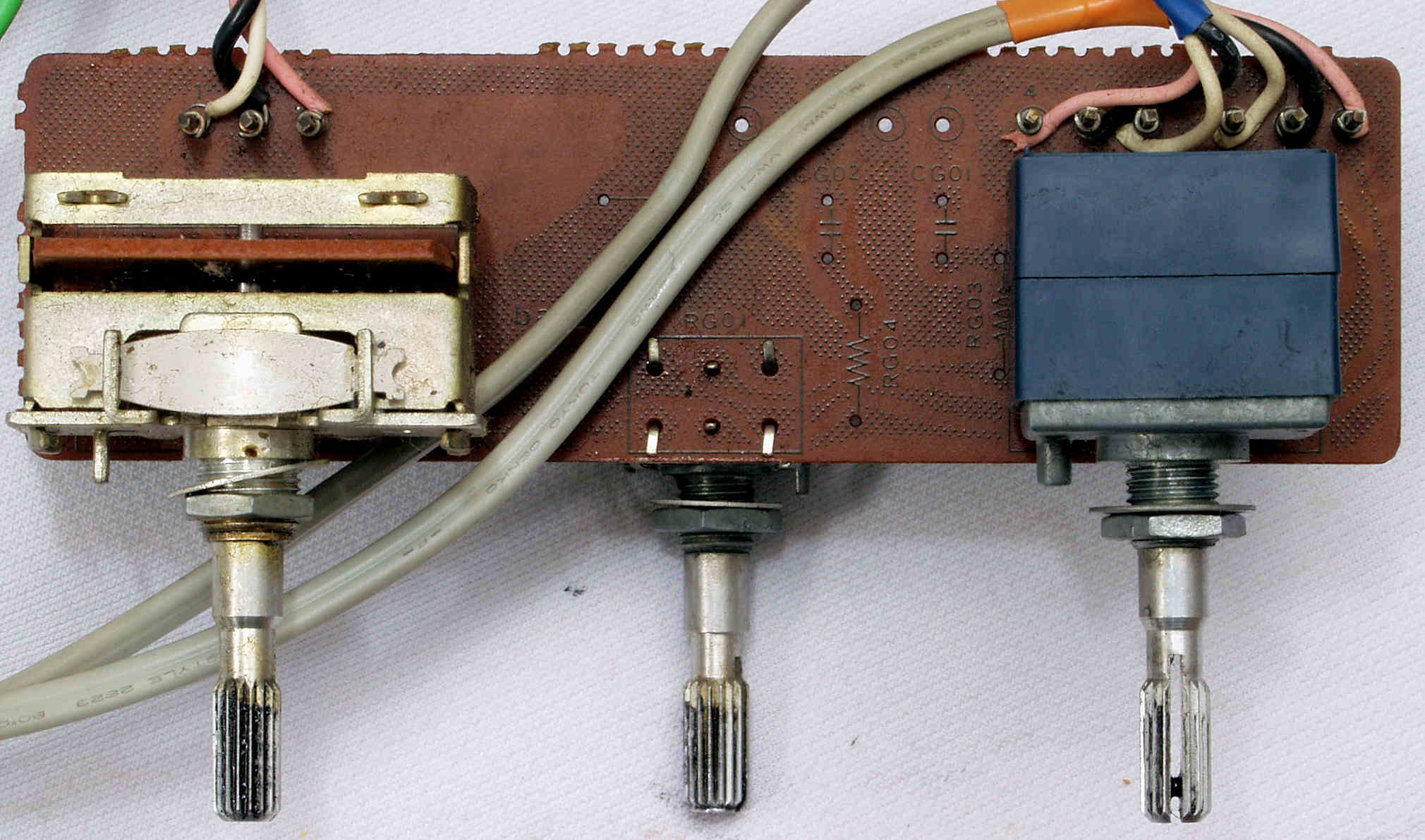

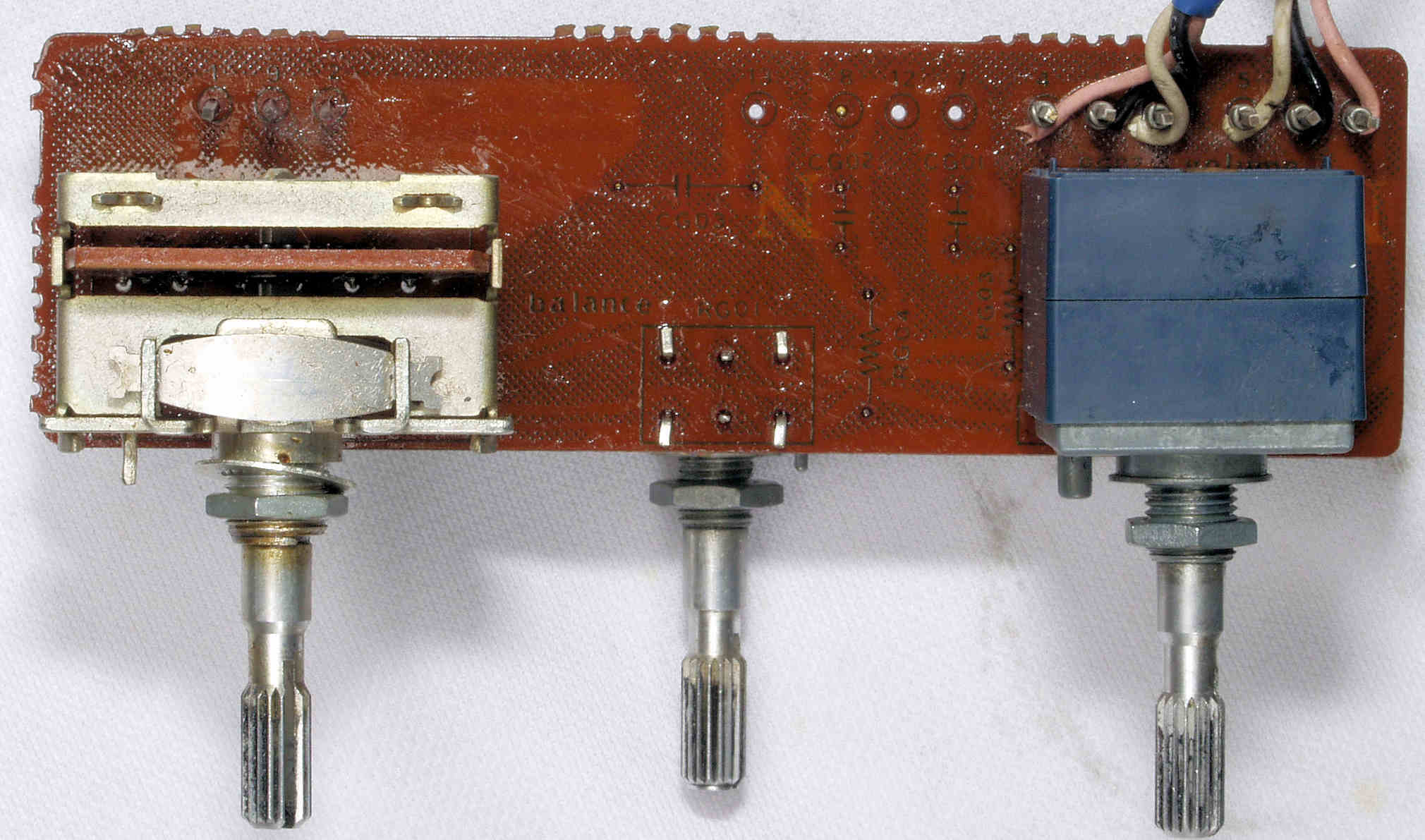

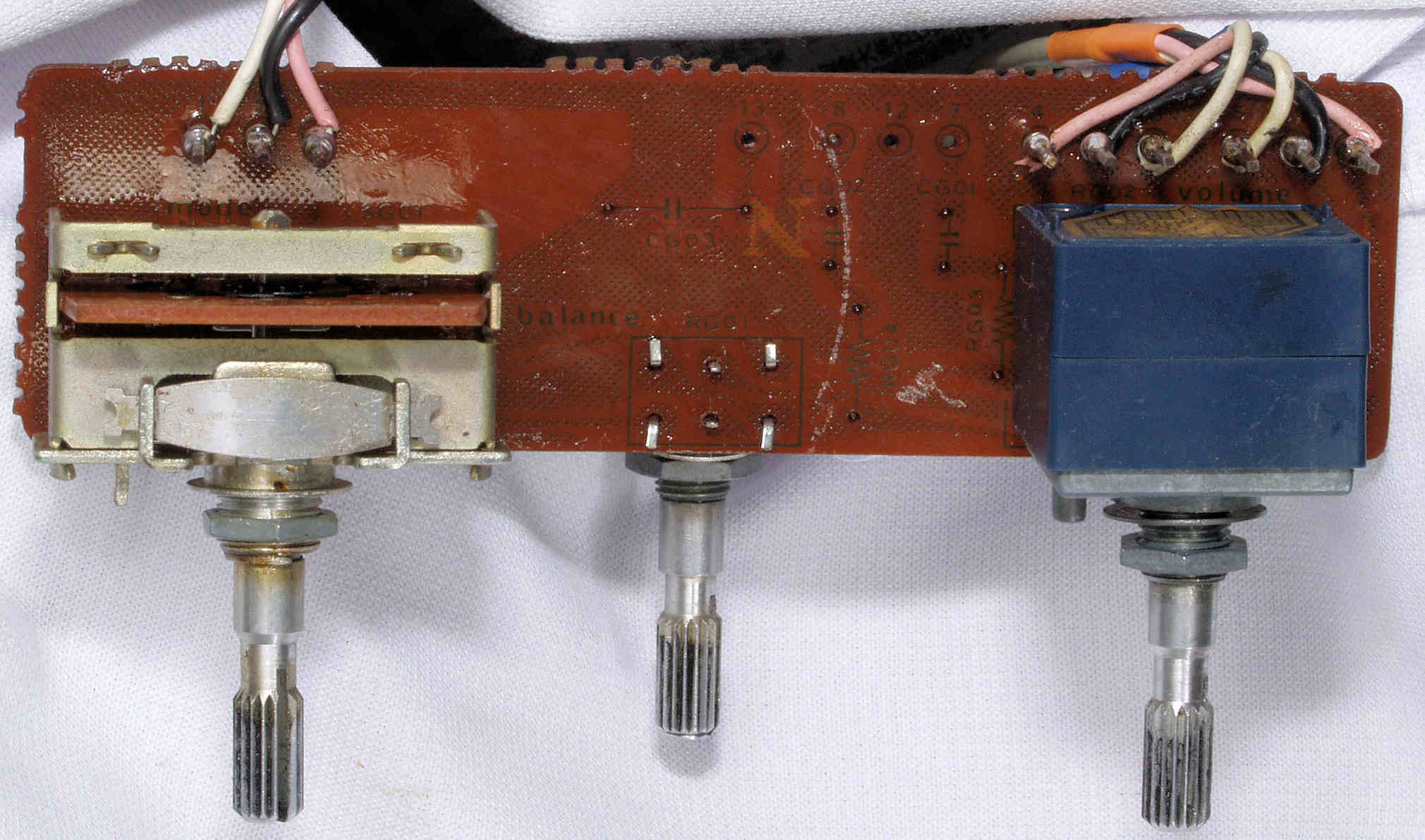

Ｃ６１．　修理前　ＭａｉｎＶｏｌｕｍｅ・ＢａｌａｎｃｅＶＲ・ＭｏｄｅＳＷ基板

Ｃ６２．　修理後　ＭａｉｎＶｏｌｕｍｅ・ＢａｌａｎｃｅＶＲ・ＭｏｄｅＳＷ基板、コート液を塗り、乾燥後。

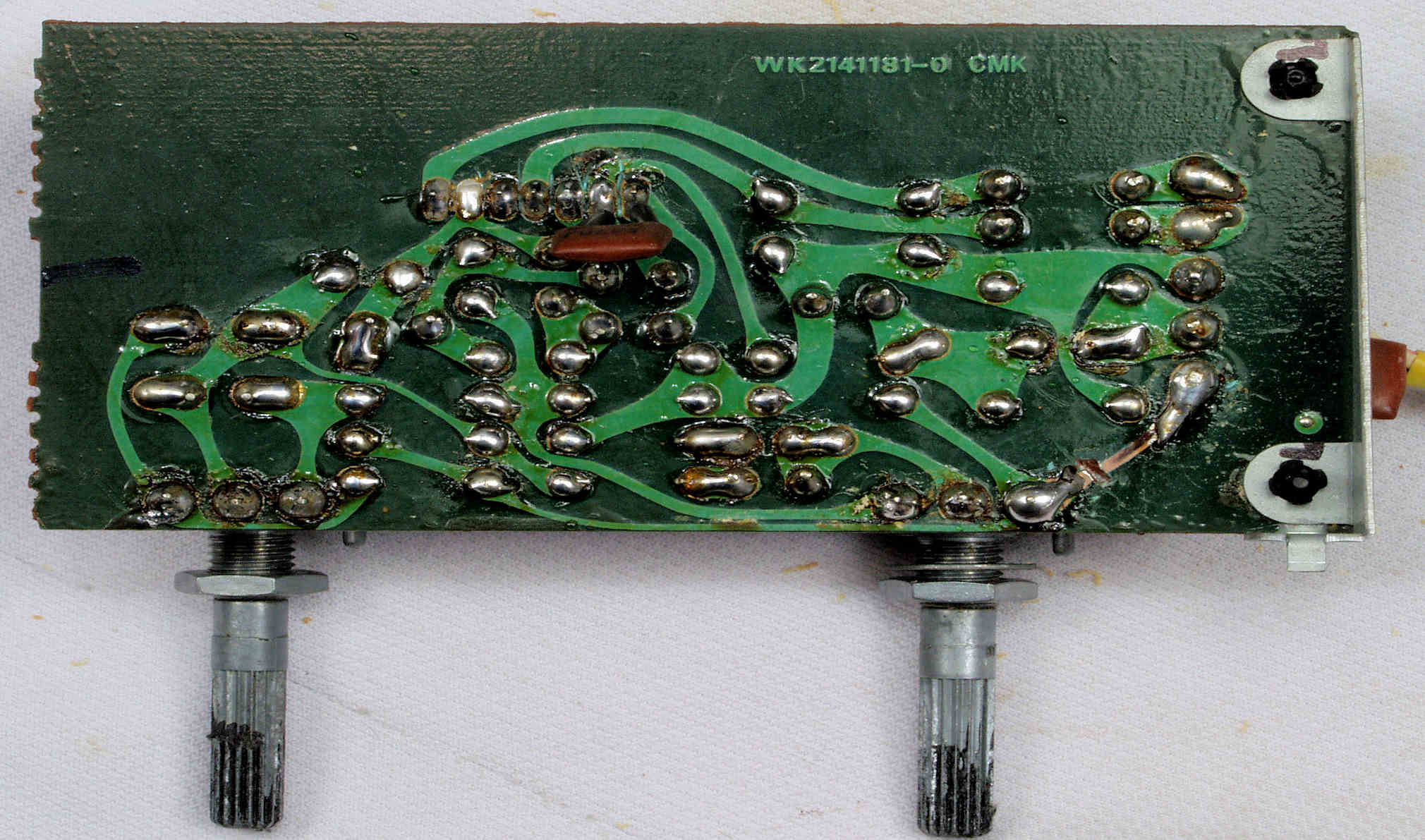

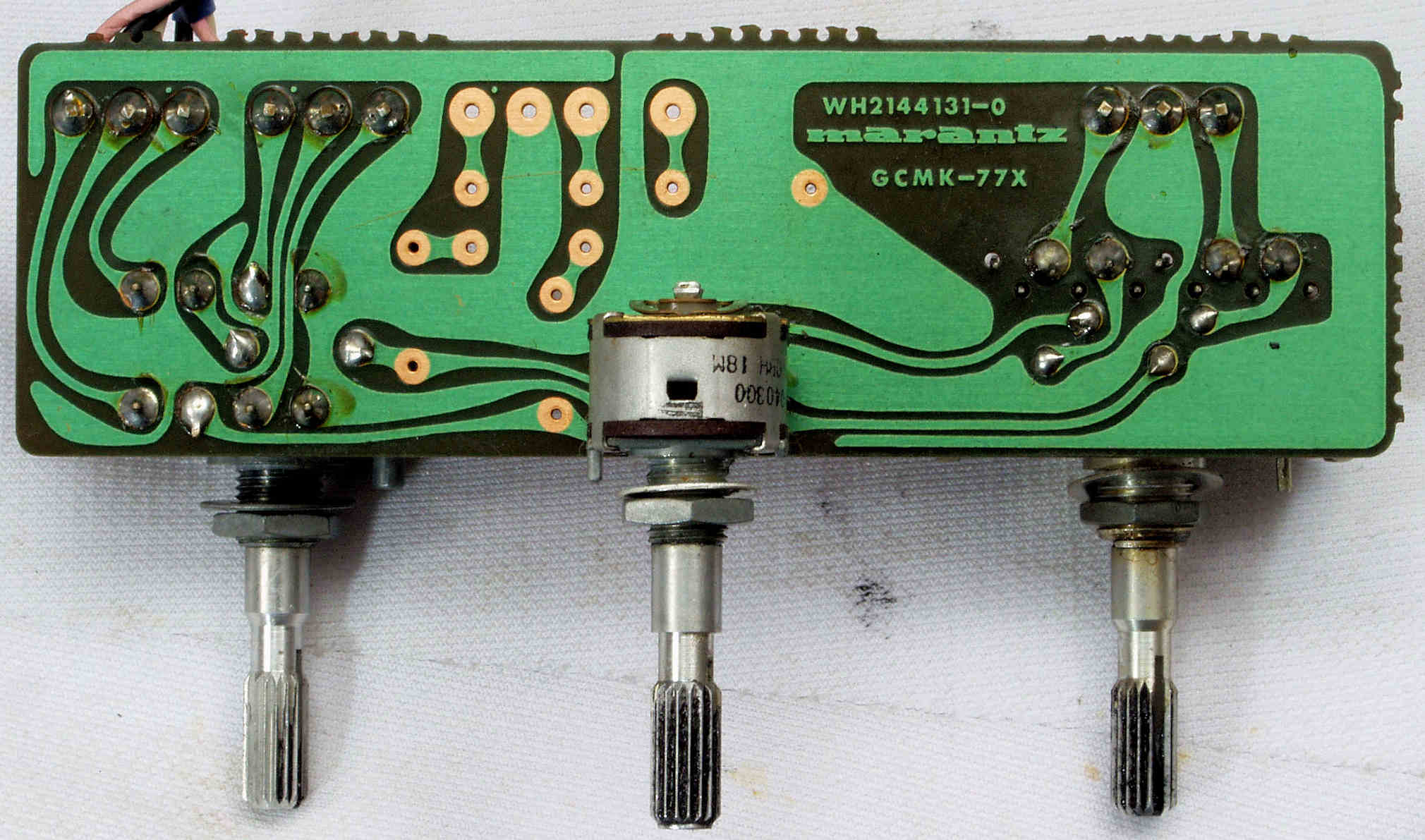

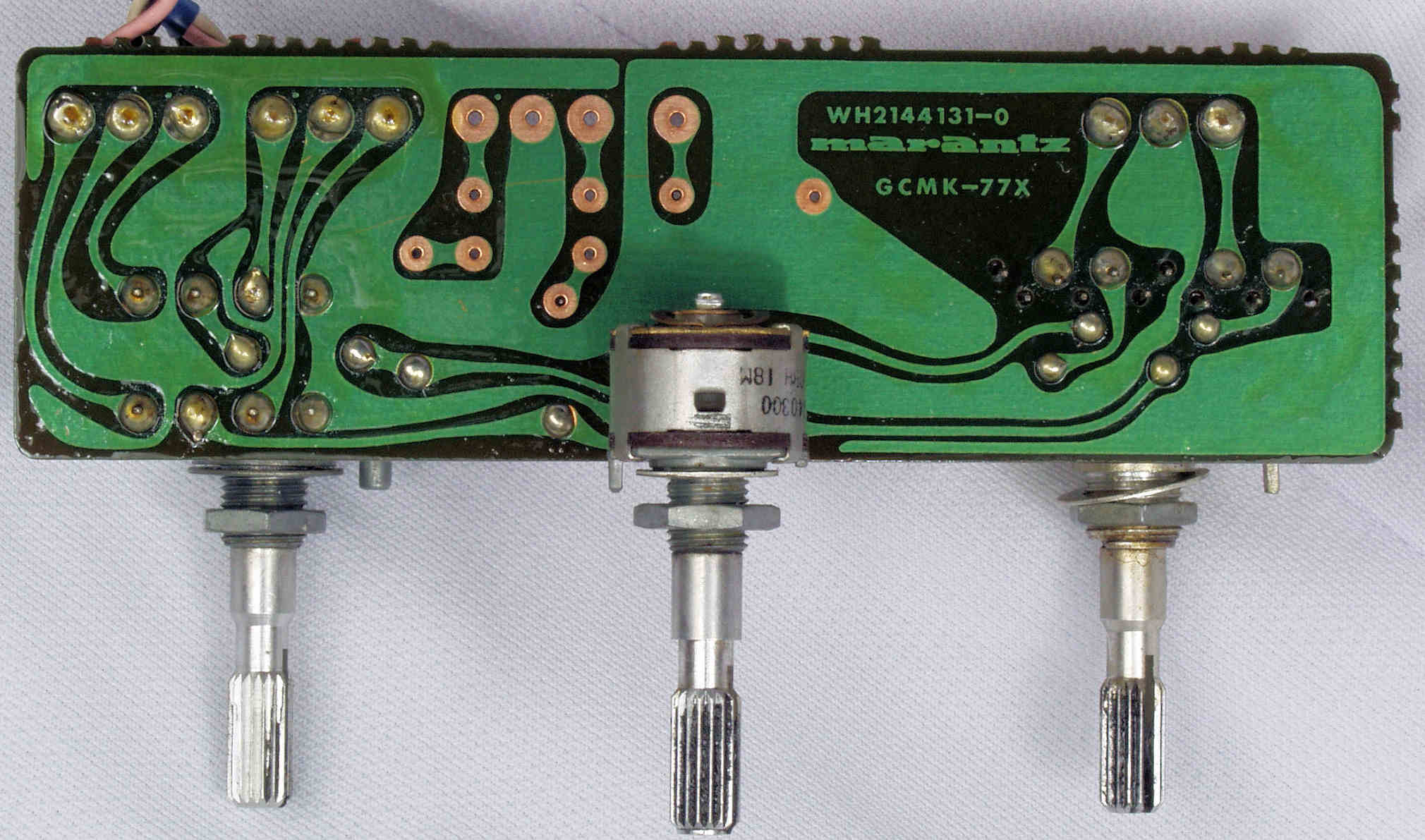

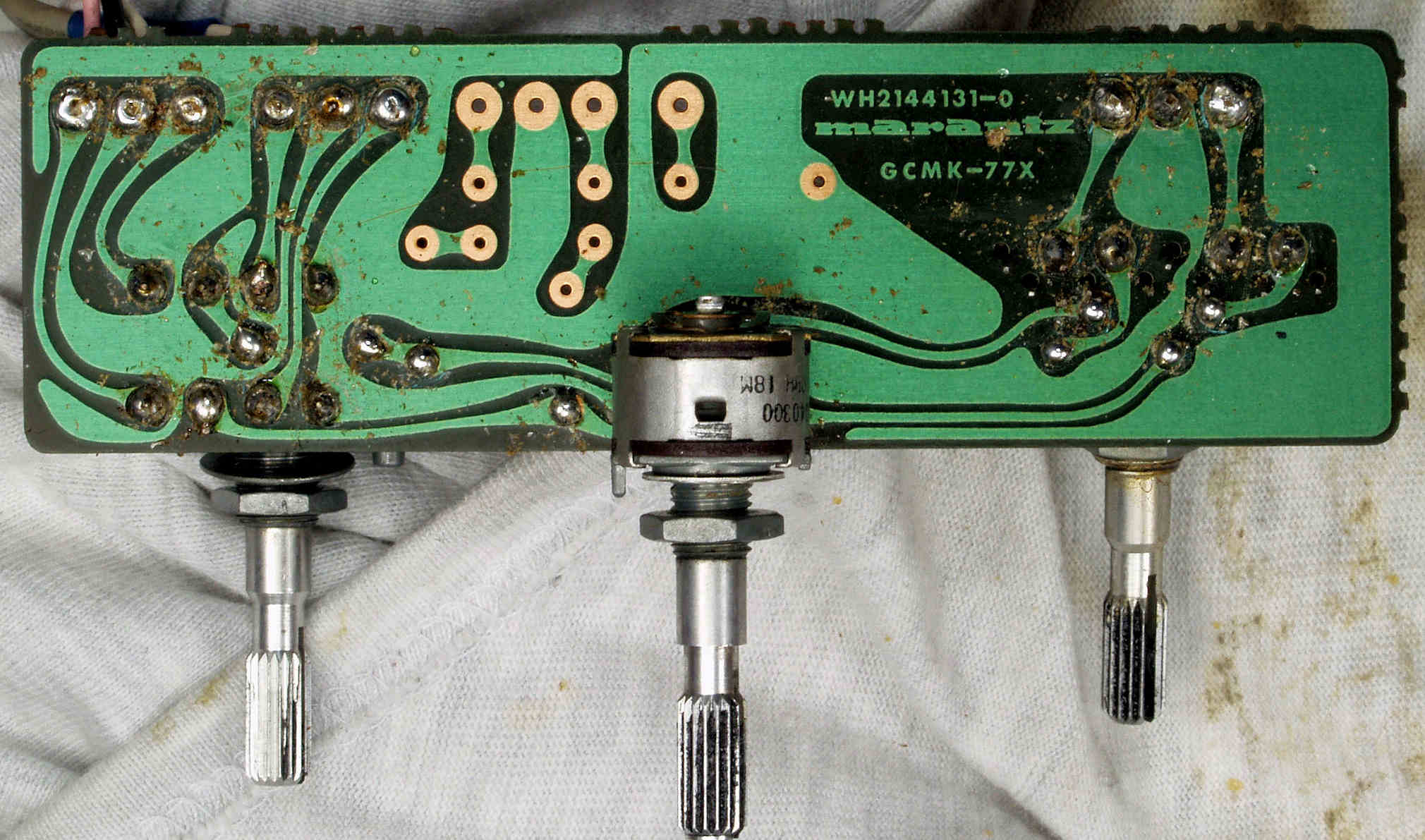

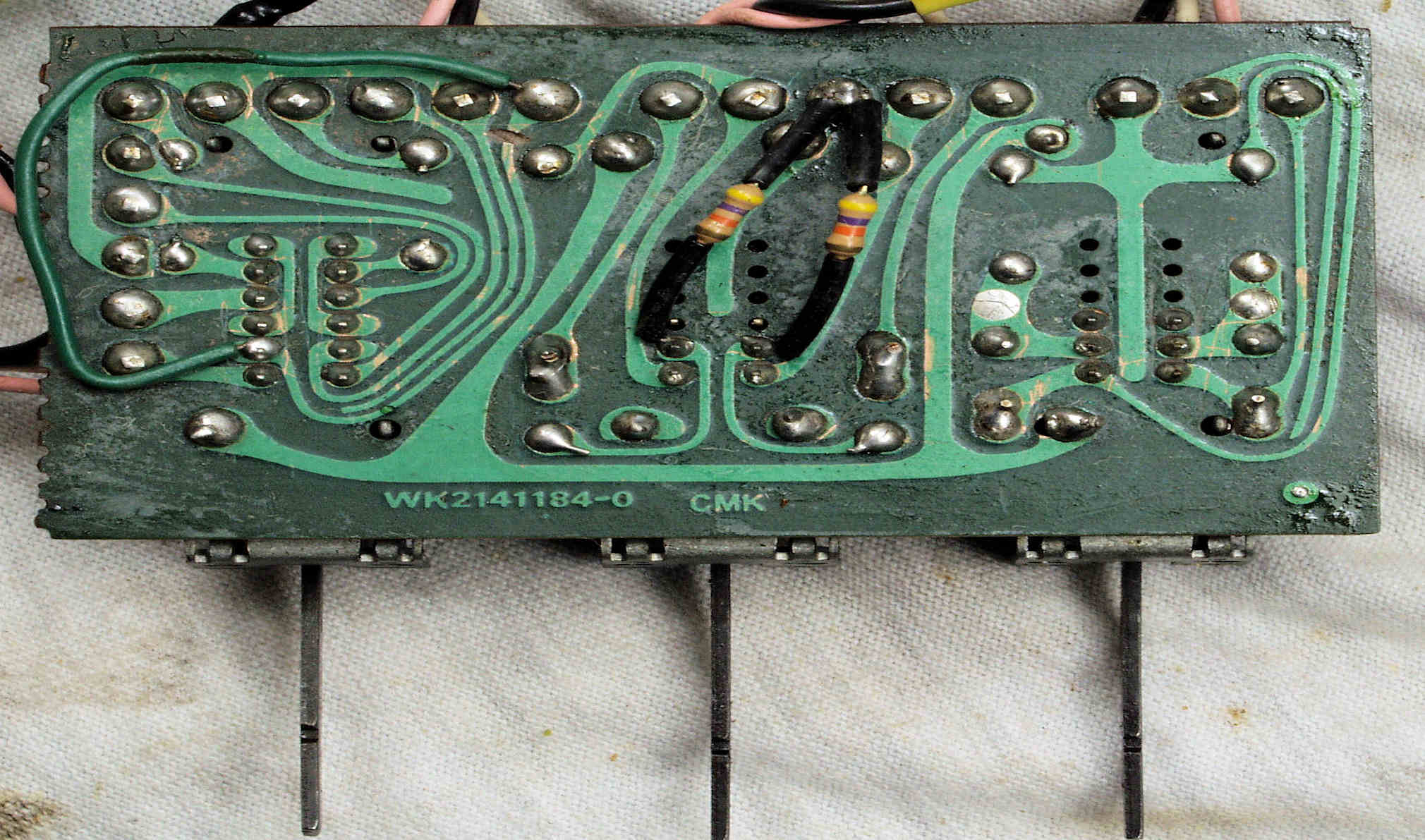

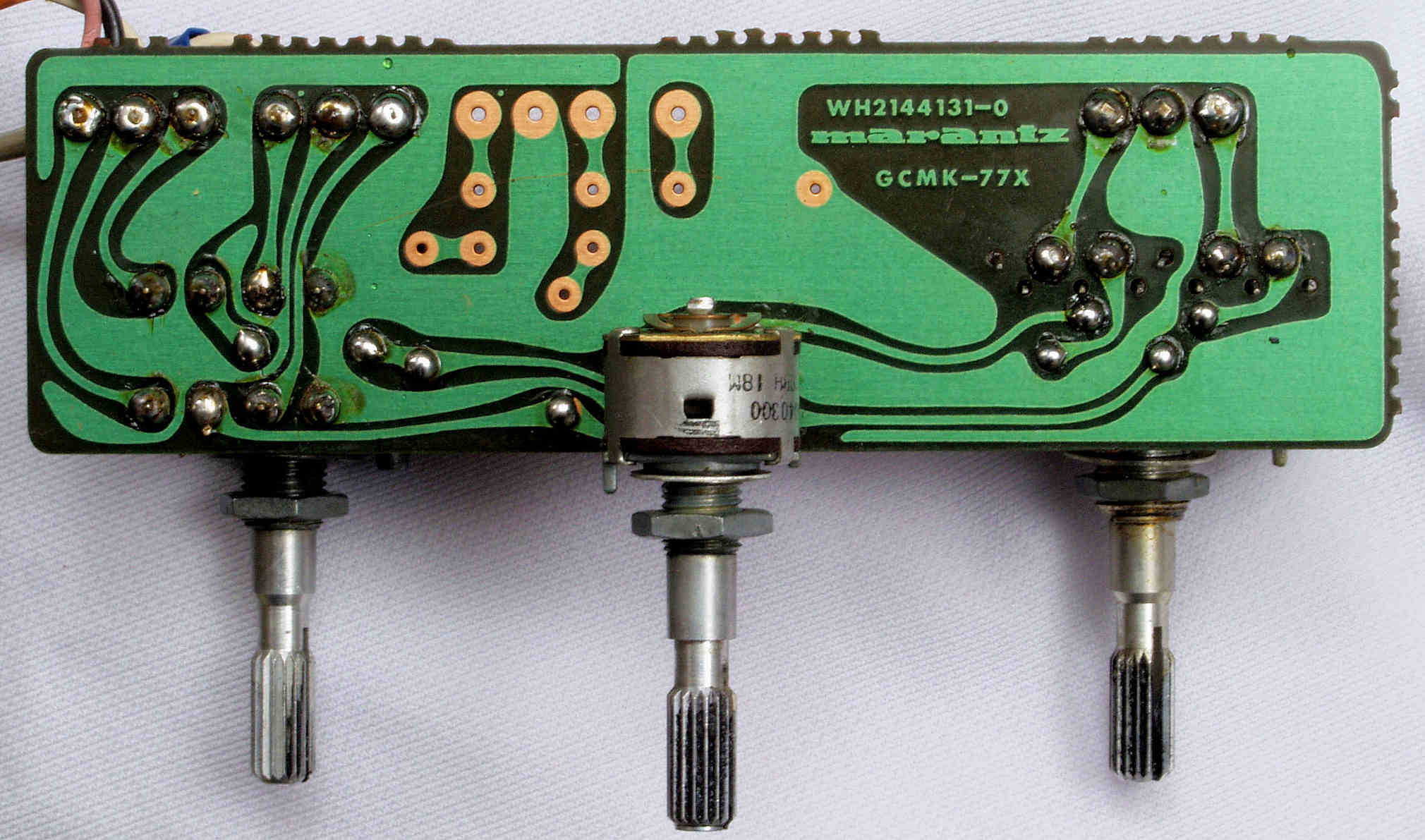

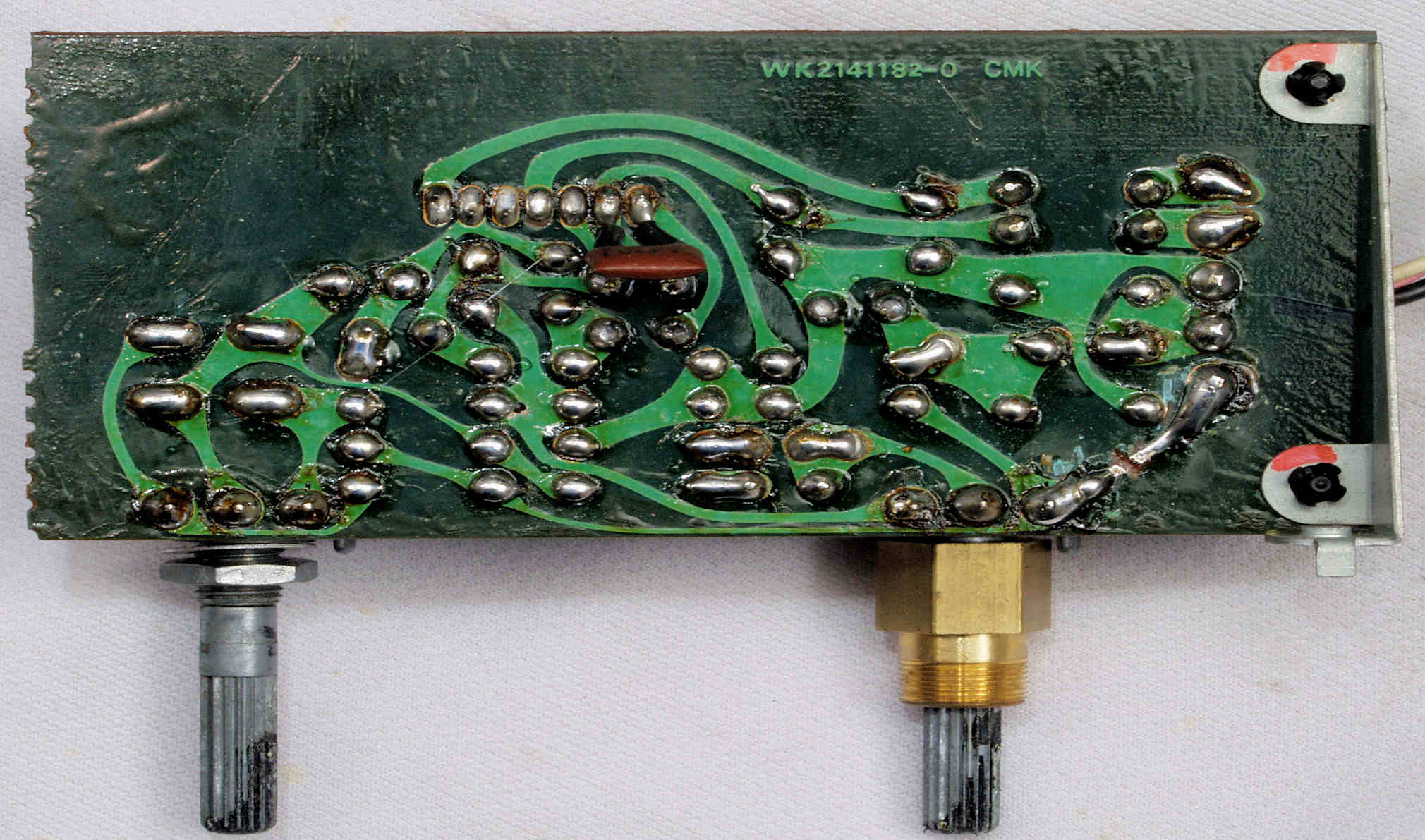

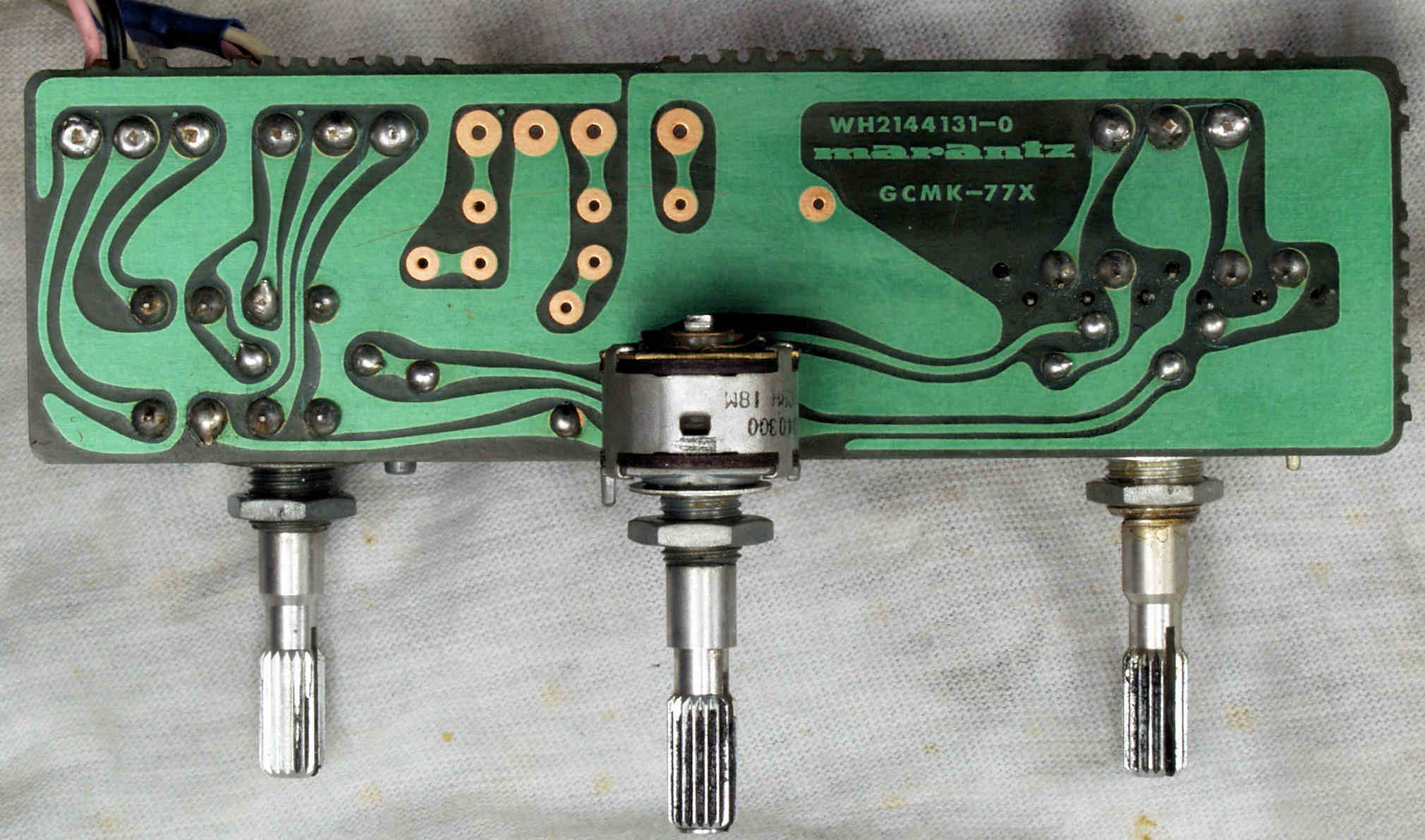

Ｃ６３．　修理前　ＭａｉｎＶｏｌｕｍｅ・ＢａｌａｎｃｅＶＲ・ＭｏｄｅＳＷ基板裏

Ｃ６４．　修理（半田補正）後　ＭａｉｎＶｏｌｕｍｅ・ＢａｌａｎｃｅＶＲ・ＭｏｄｅＳＷ基板裏

Ｃ６５．　修理中　ＭａｉｎＶｏｌｕｍｅ・ＢａｌａｎｃｅＶＲ・ＭｏｄｅＳＷ基板裏、不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ６６．　修理中　ＭａｉｎＶｏｌｕｍｅ・ＢａｌａｎｃｅＶＲ・ＭｏｄｅＳＷ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

Ｃ６７．　完成ＭａｉｎＶｏｌｕｍｅ・ＢａｌａｎｃｅＶＲ・ＭｏｄｅＳＷ基板裏、コート液を塗り、乾燥後。

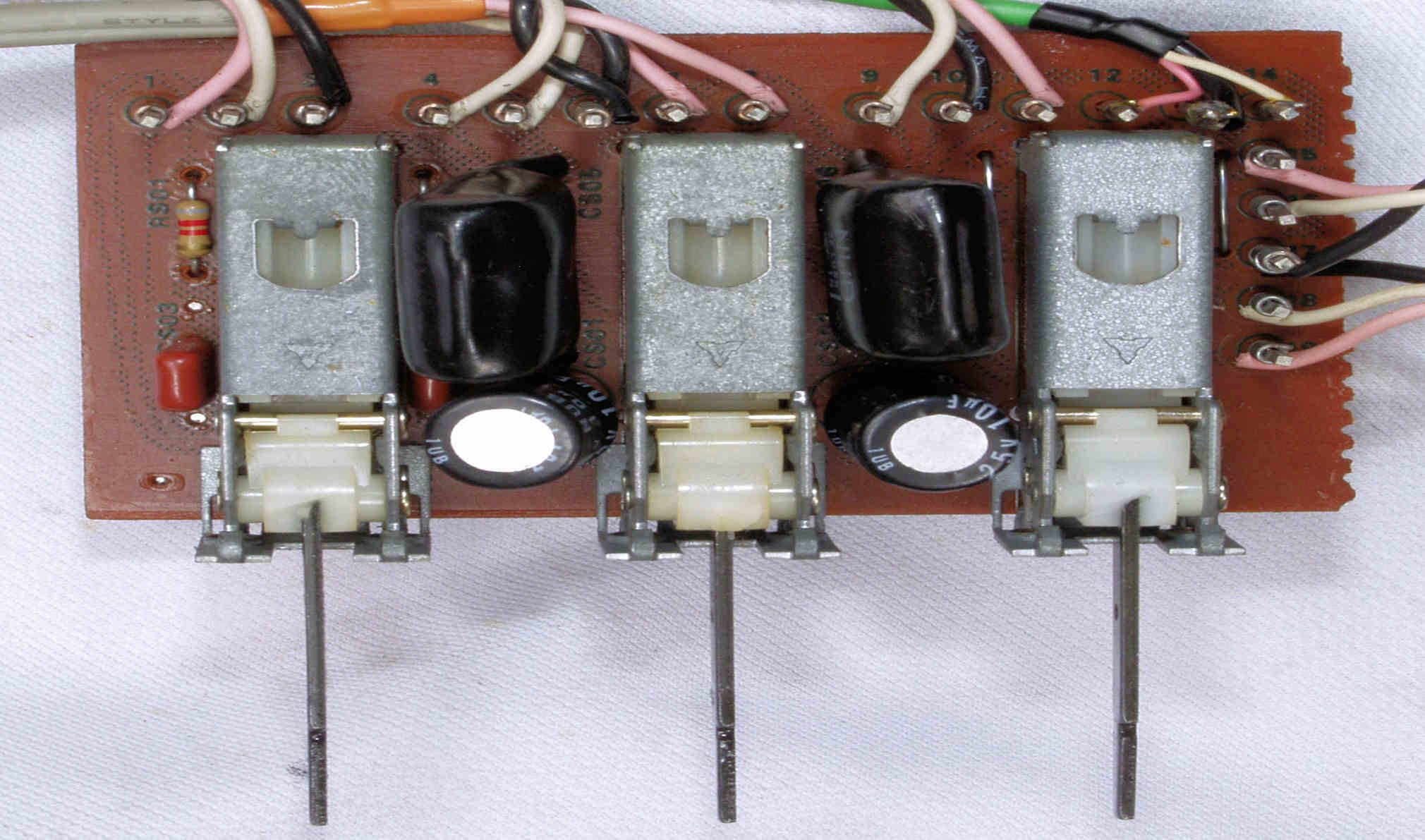

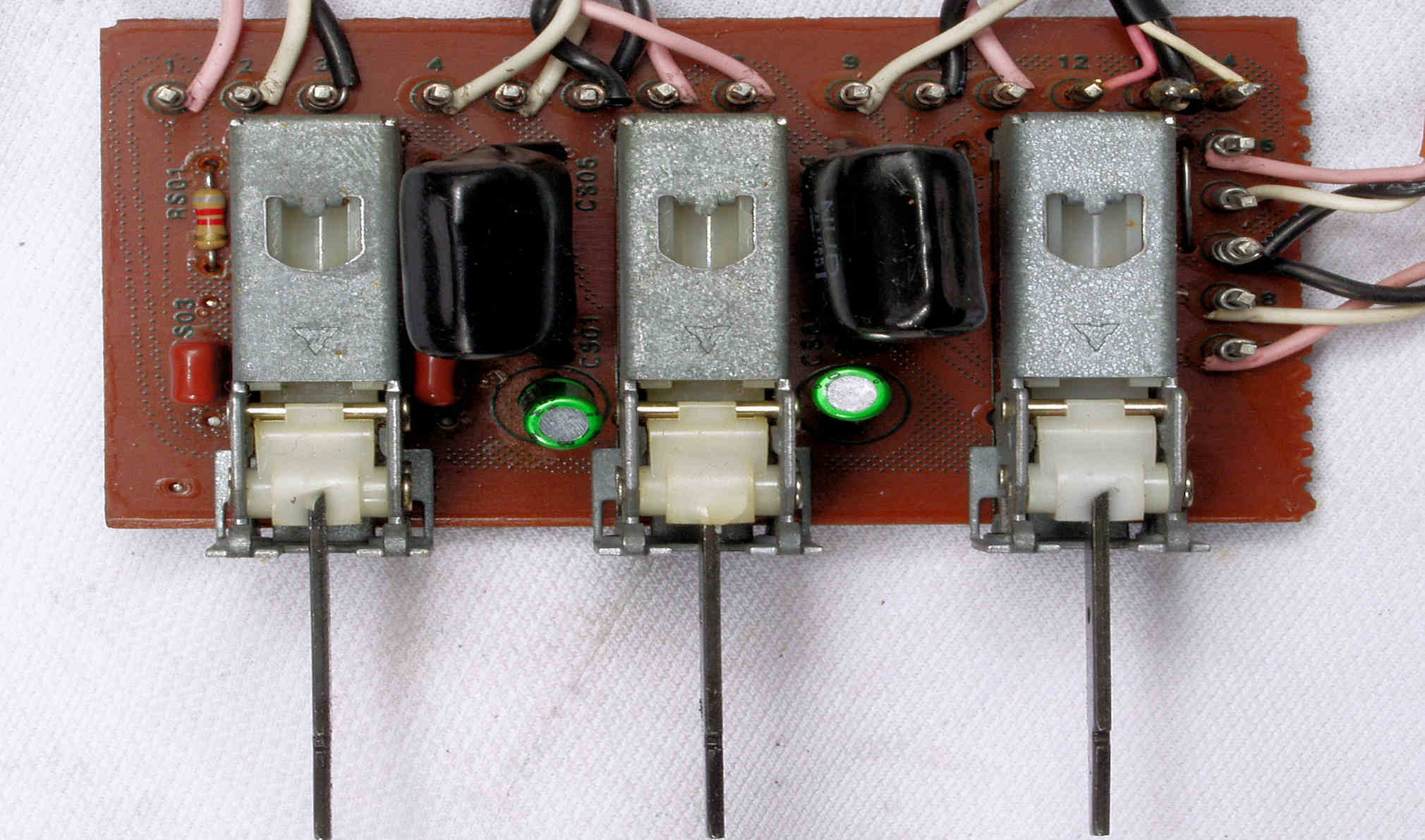

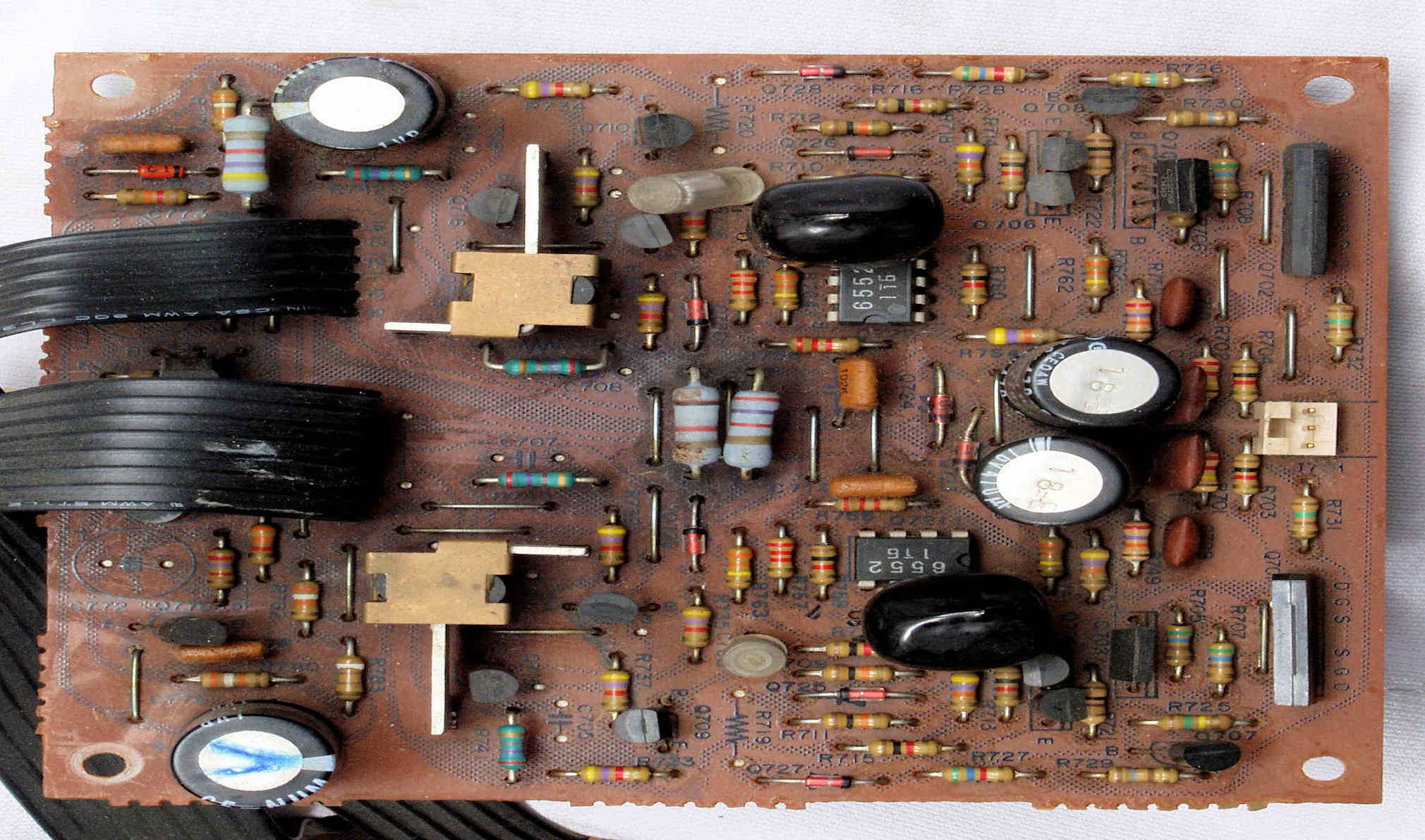

Ｃ７１．　修理前　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板

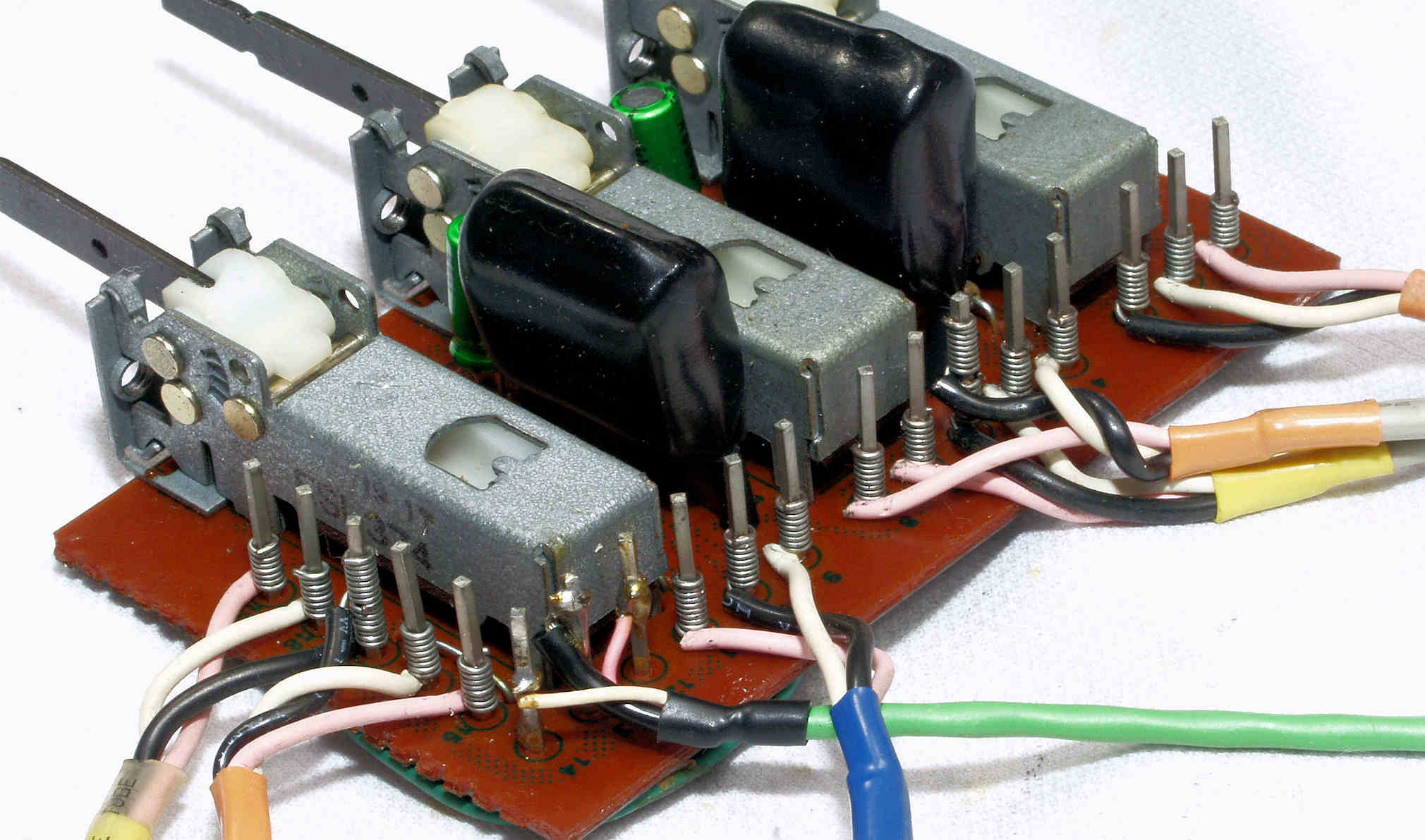

Ｃ７２．　修理後　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板、電解コンデンサー２個交換

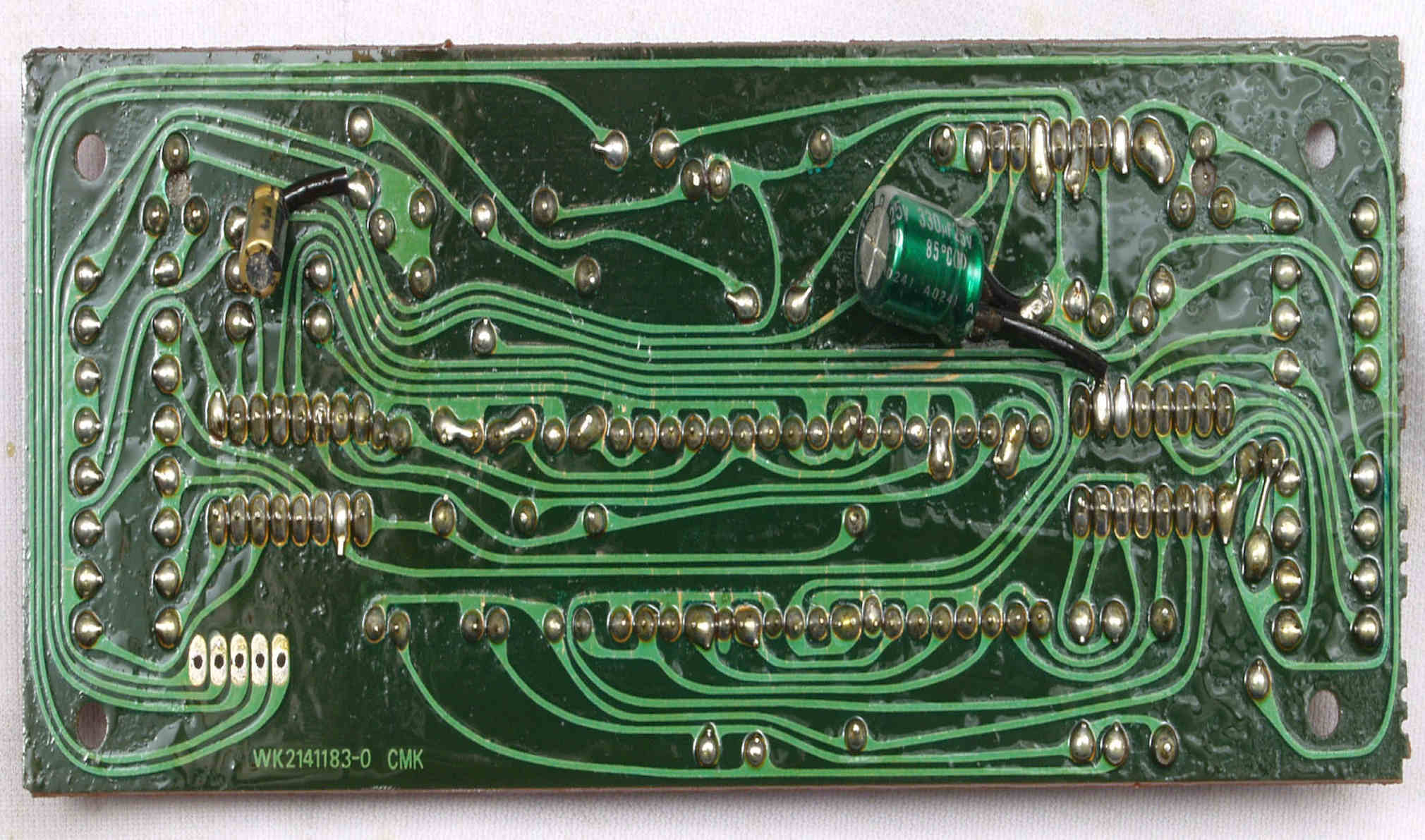

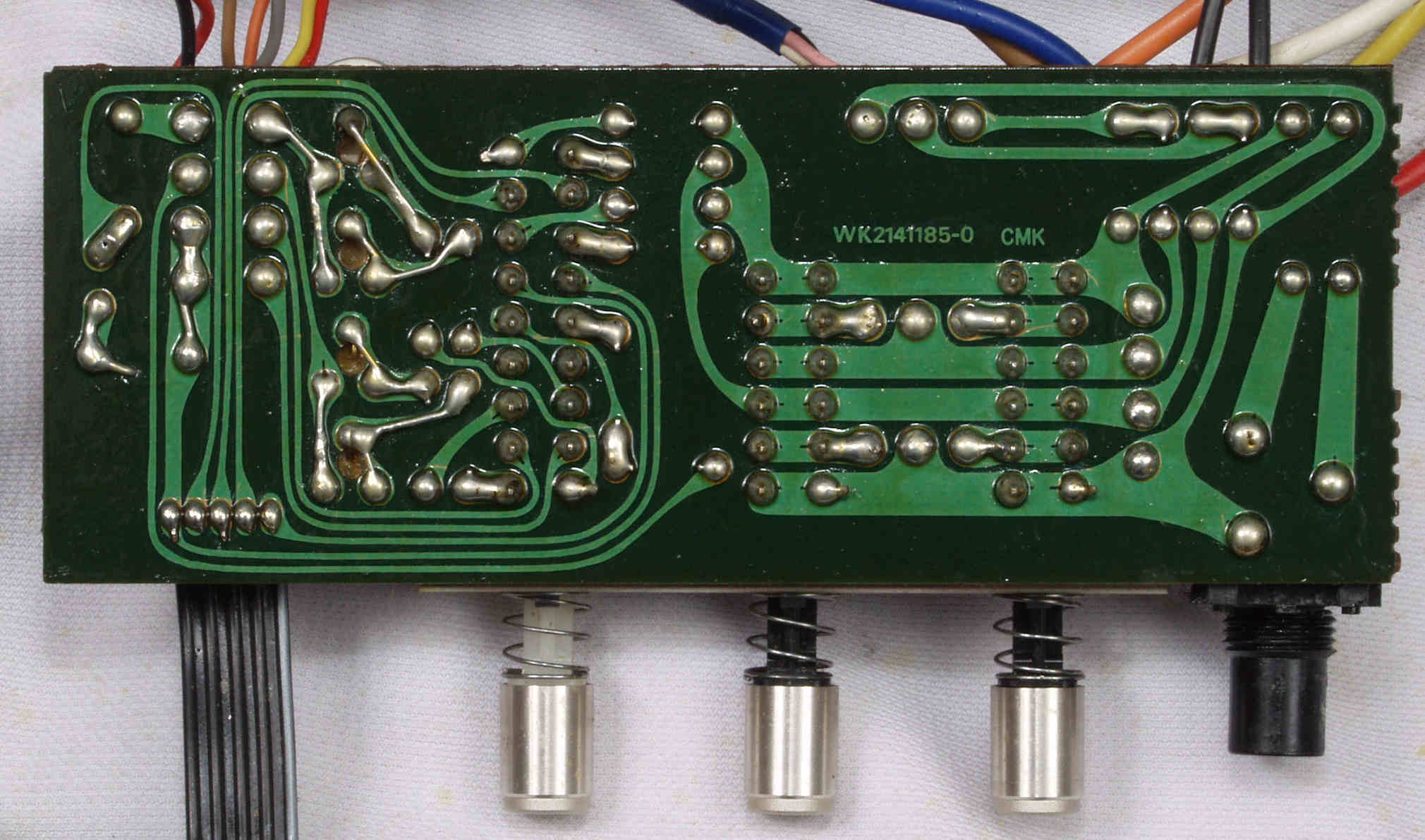

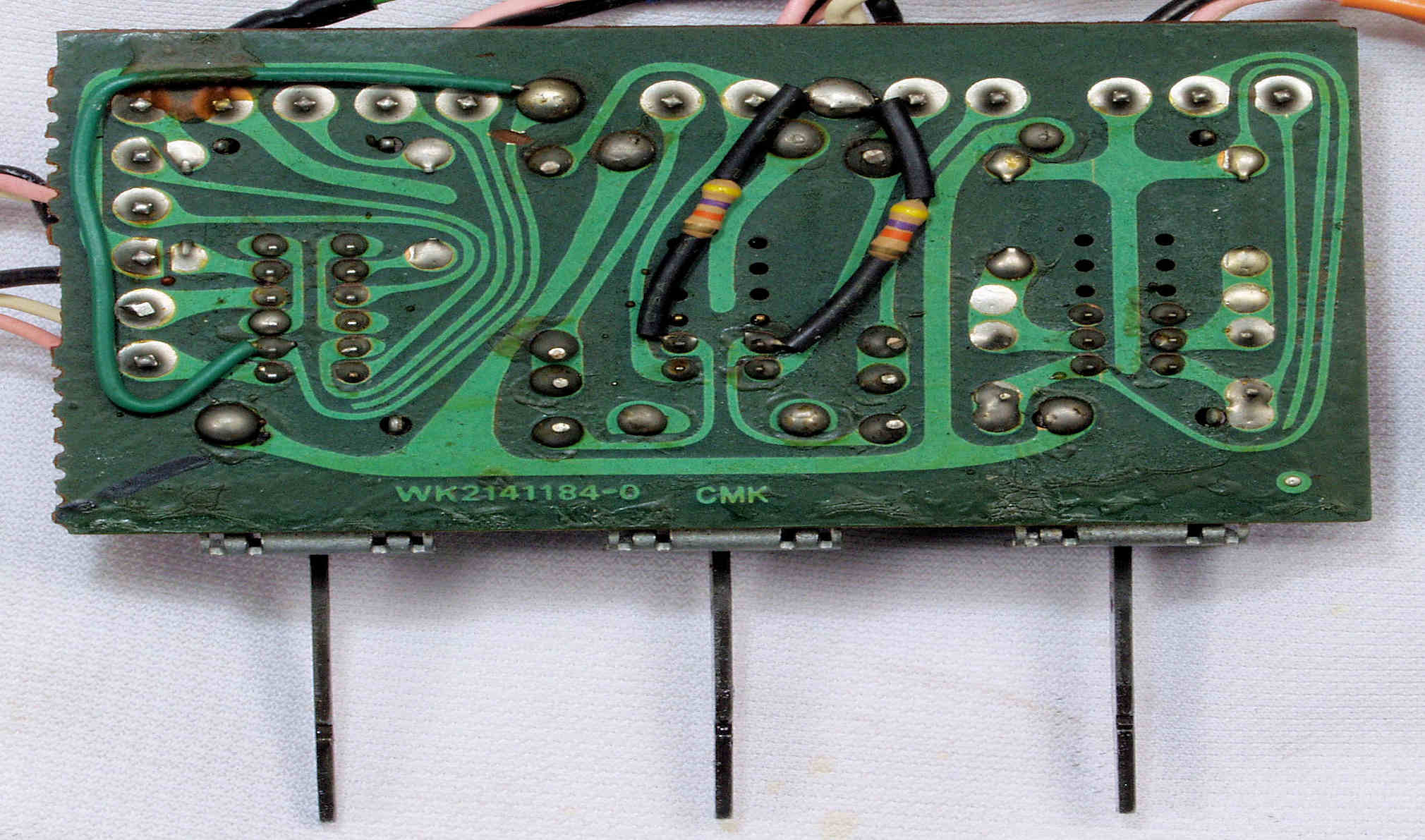

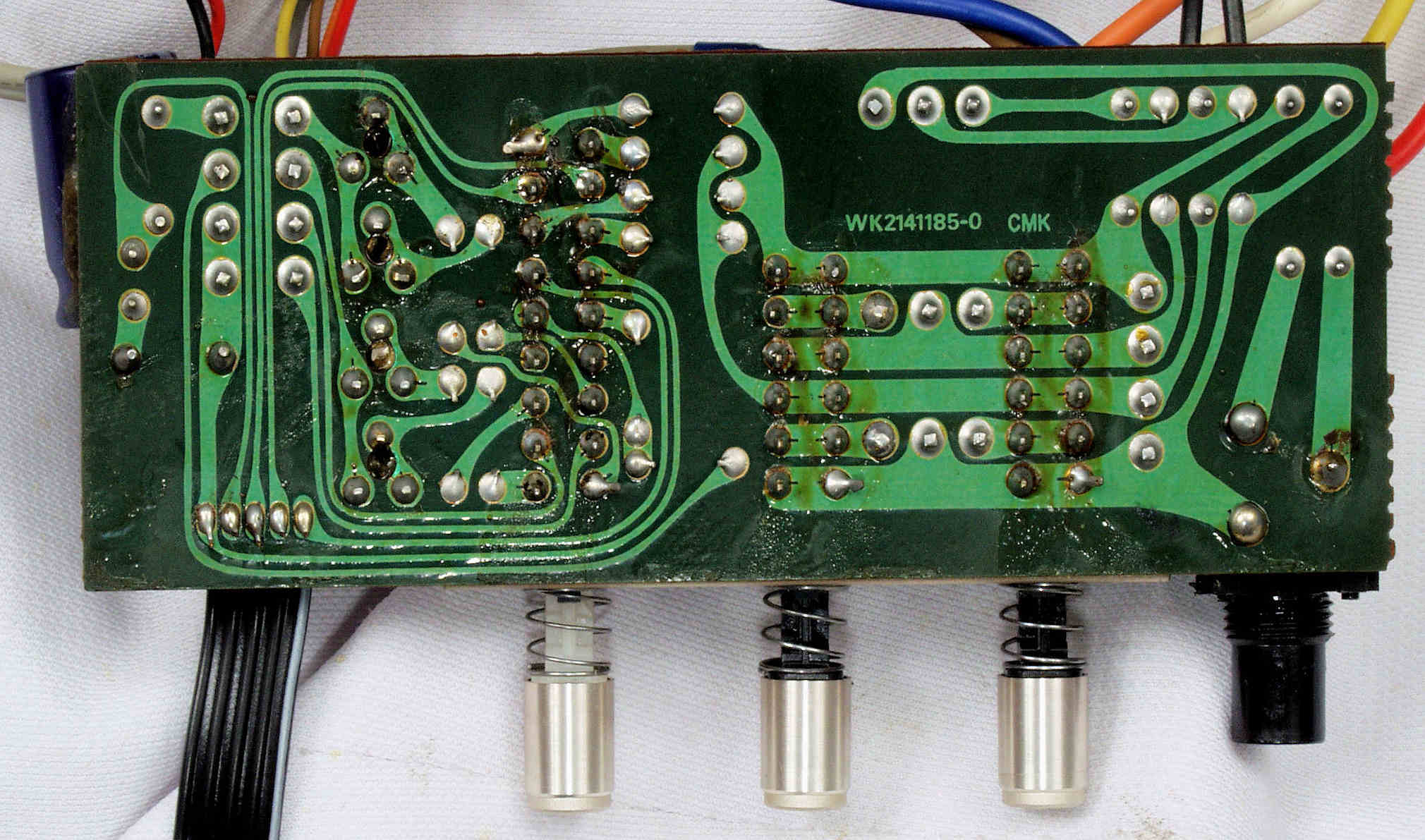

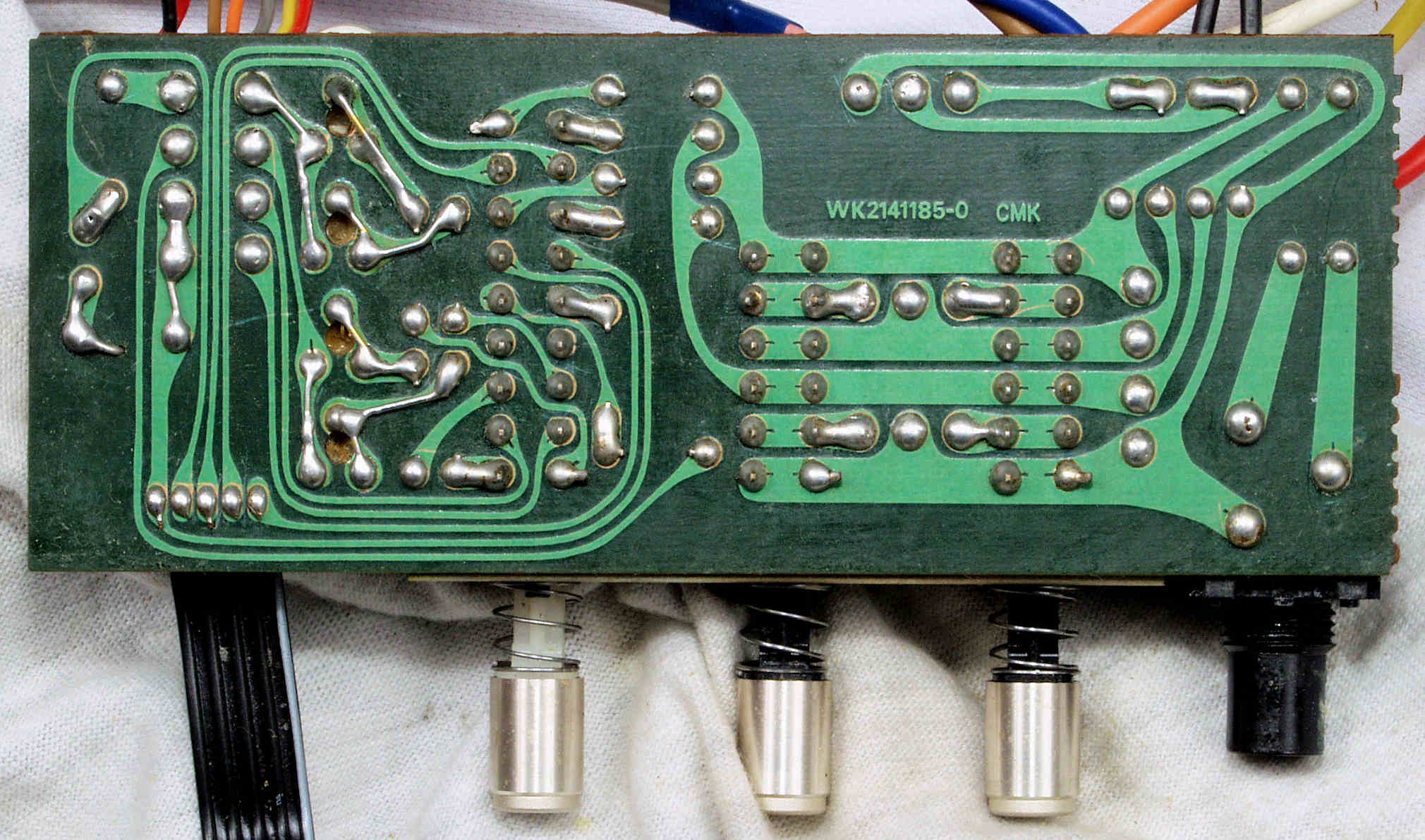

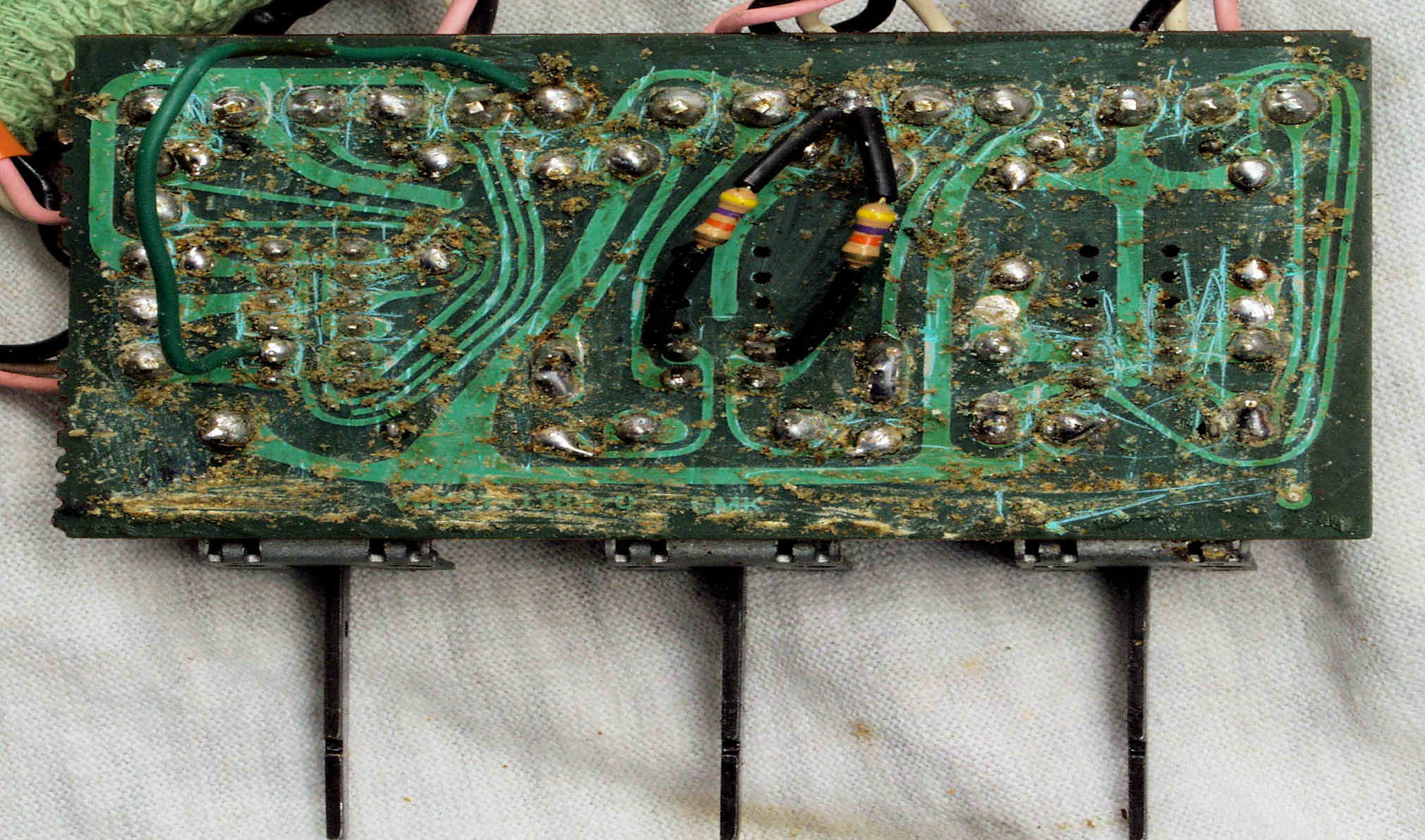

Ｃ７３．　修理前　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板裏

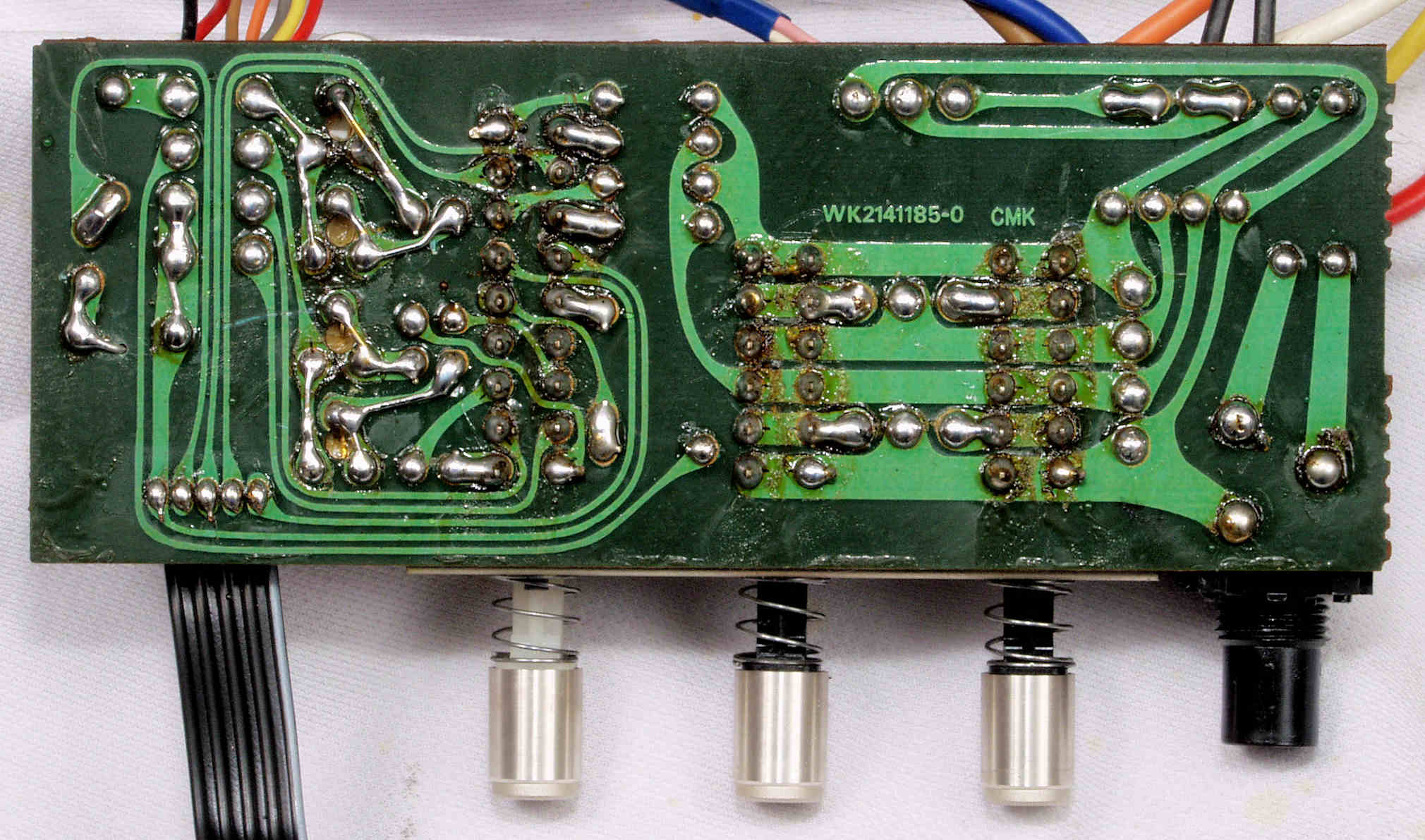

Ｃ７４．　修理（半田補正）後　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板裏

Ｃ７５．　修理中　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板裏、不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ７６．　修理中　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

Ｃ７７．　完成ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板裏、コート液を塗り、乾燥後。

Ｃ７Ａ．　修理前　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板、ラッピング。

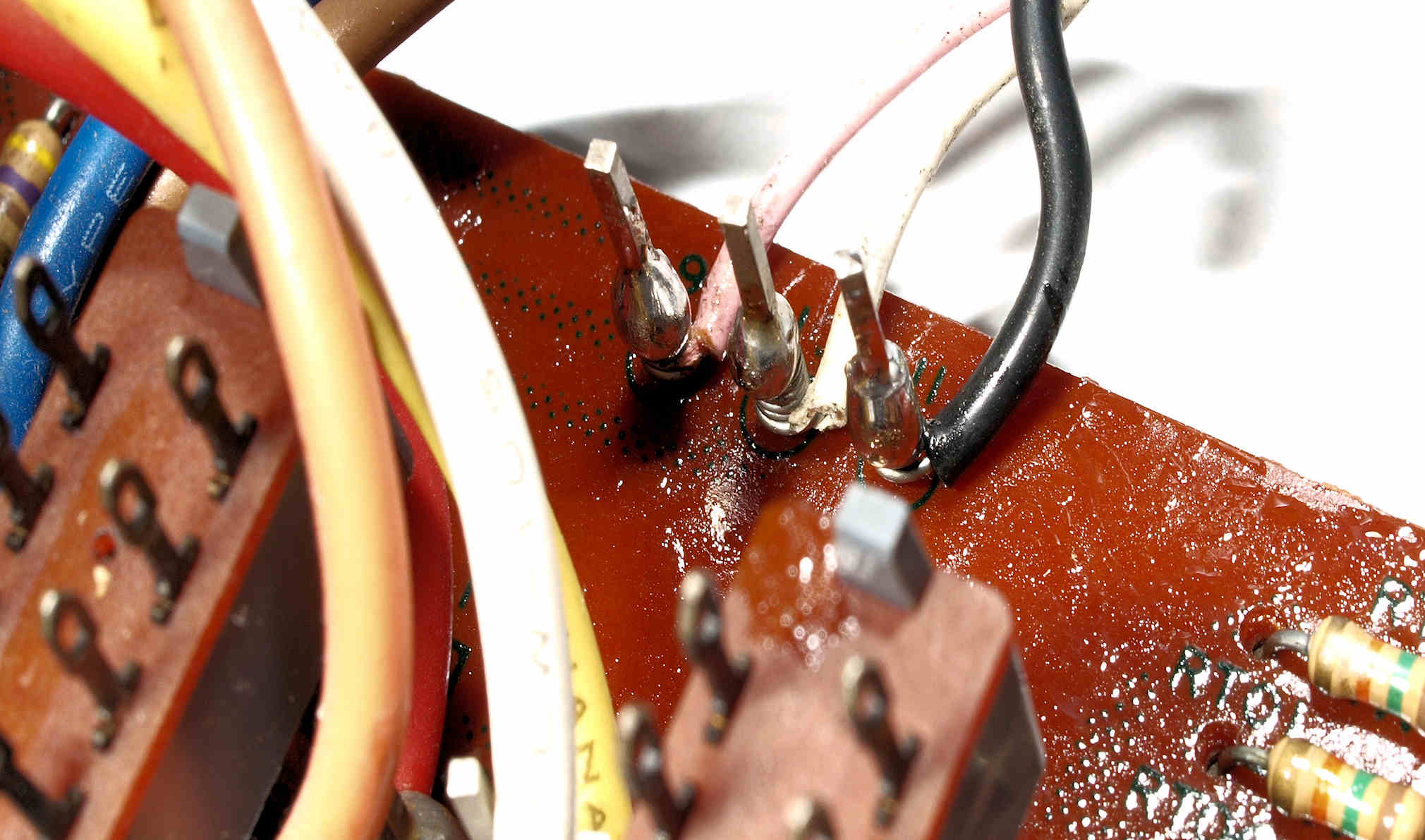

Ｃ７Ｂ．　修理（半田補正）後　ＬｏｕｄｎｅｓｓＳＷ・ＥＱ_ＳｕｂｓｏｎｉｃＳＷ・ＳｔｒａｉｇｈｔＤＣ_ＳＷ基板　ラッピング、半田を流し込む。

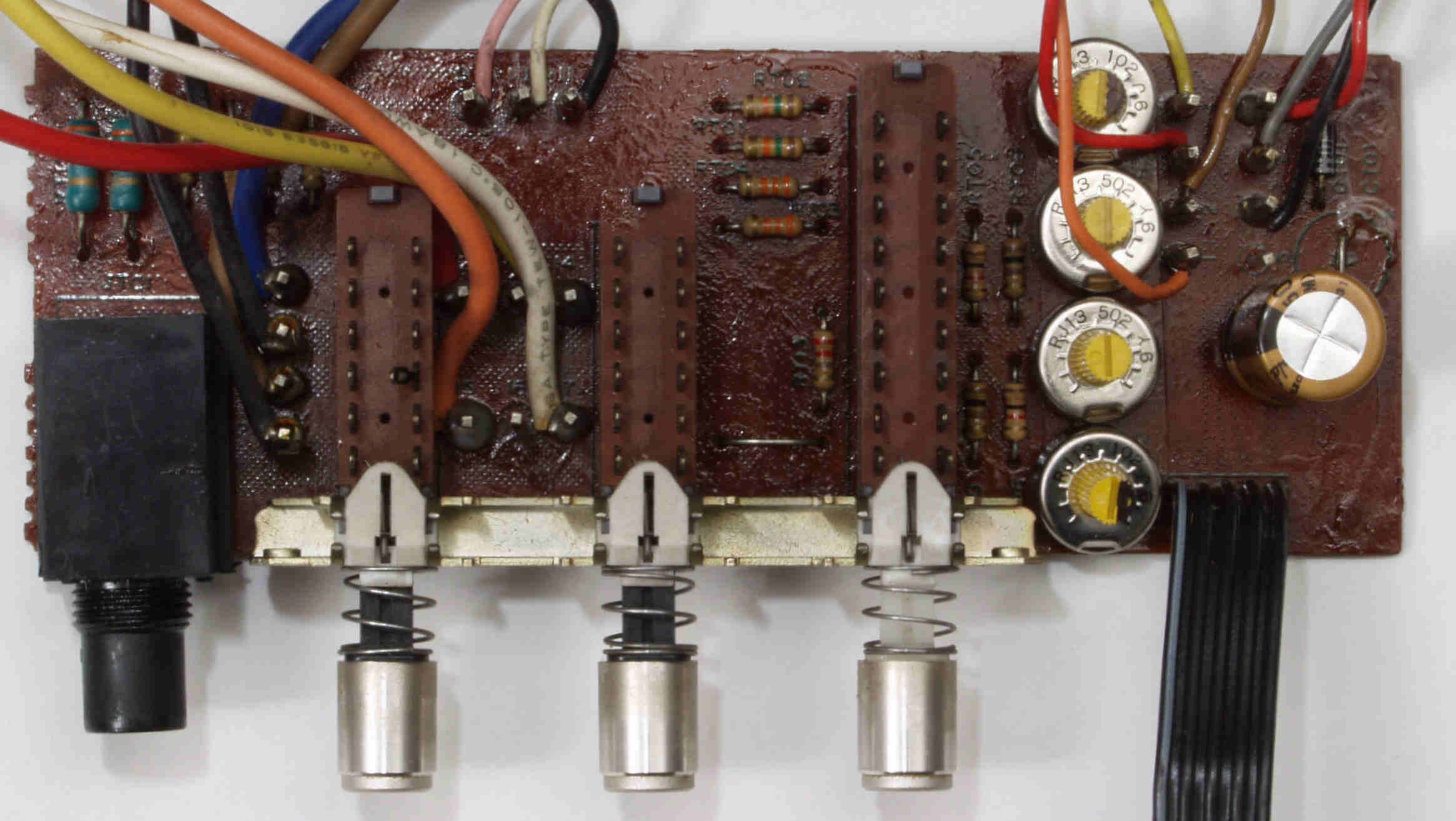

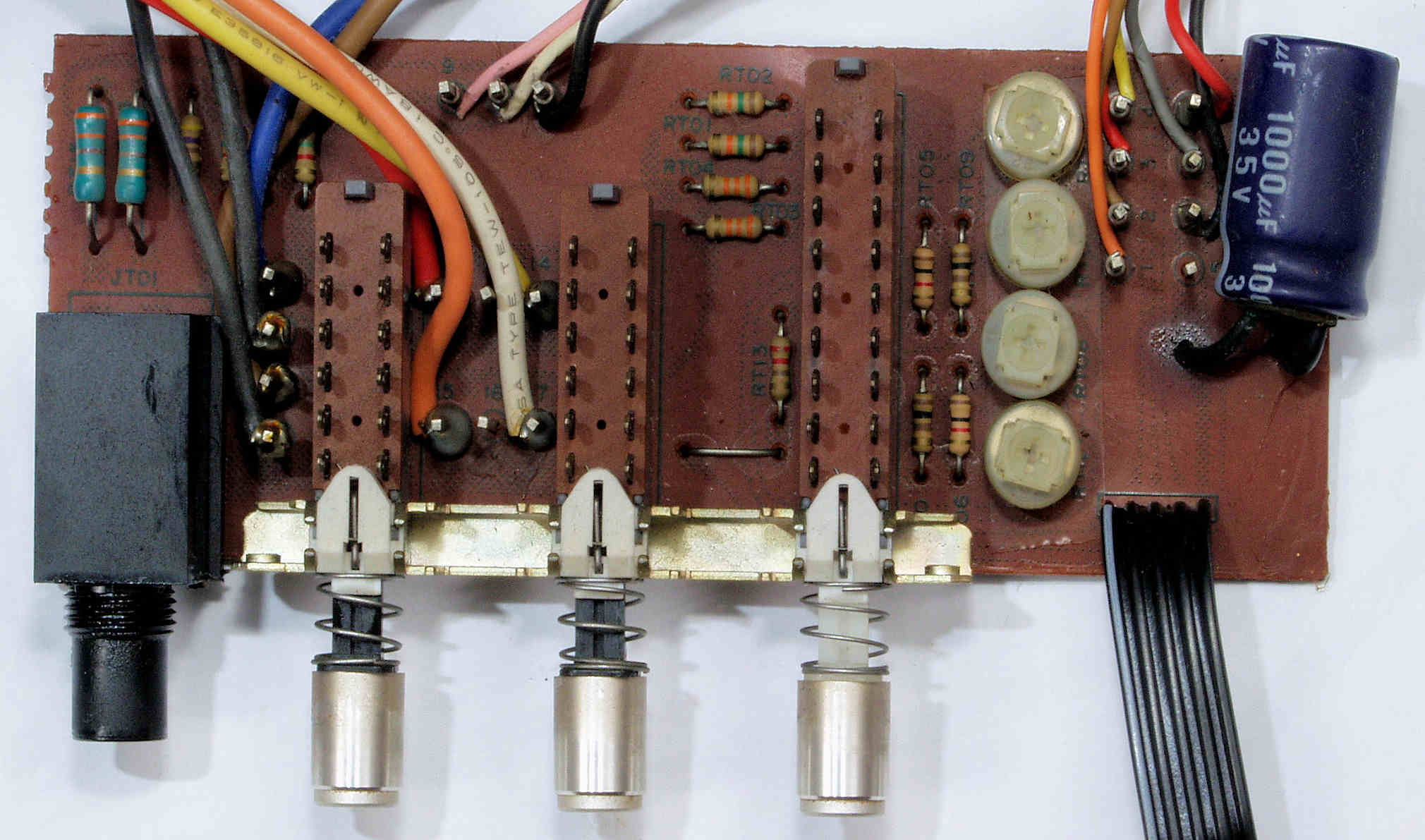

Ｃ８１．　修理前　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板

Ｃ７２．　修理後　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板、半固定ＶＲ４個、電解コンデンサー１個交換

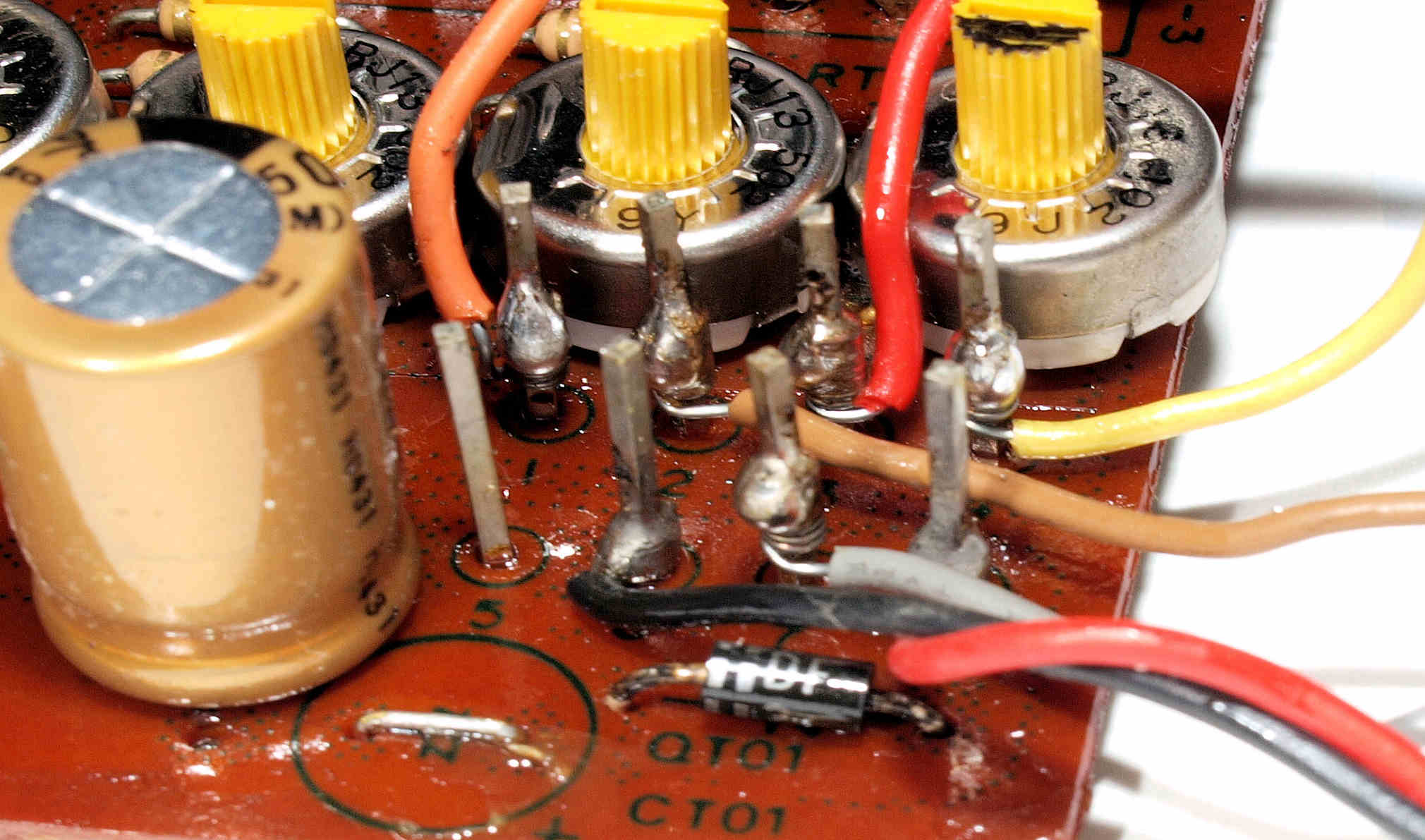

Ｃ７２２．　修理前　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板、ラッピング

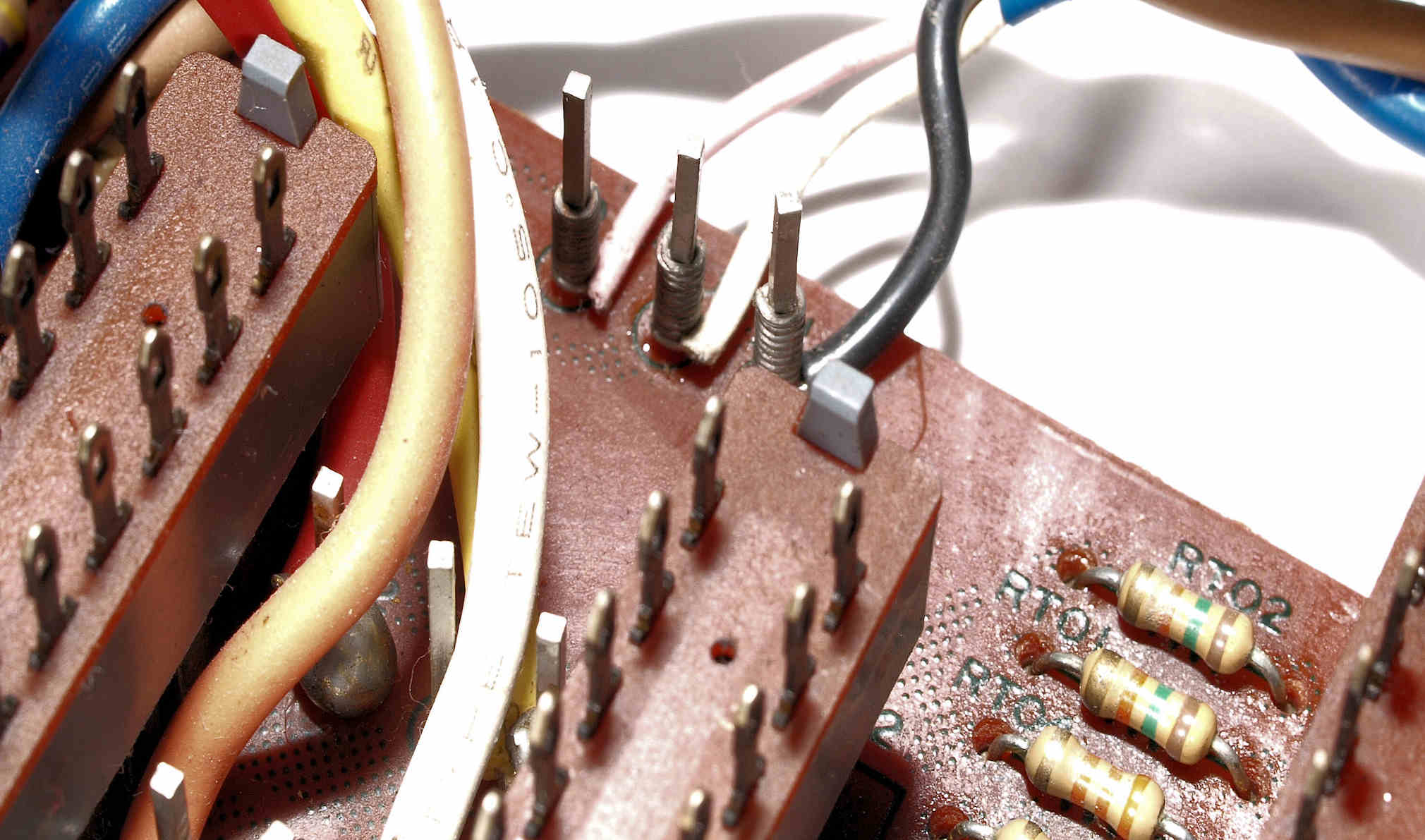

Ｃ７２３．　修理（半田補正）後　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板、ラッピング、半田を流し込む。

Ｃ７２４．　修理前　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板、ラッピング

Ｃ７２５．　修理（半田補正）後　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板、ラッピング、半田を流し込む。

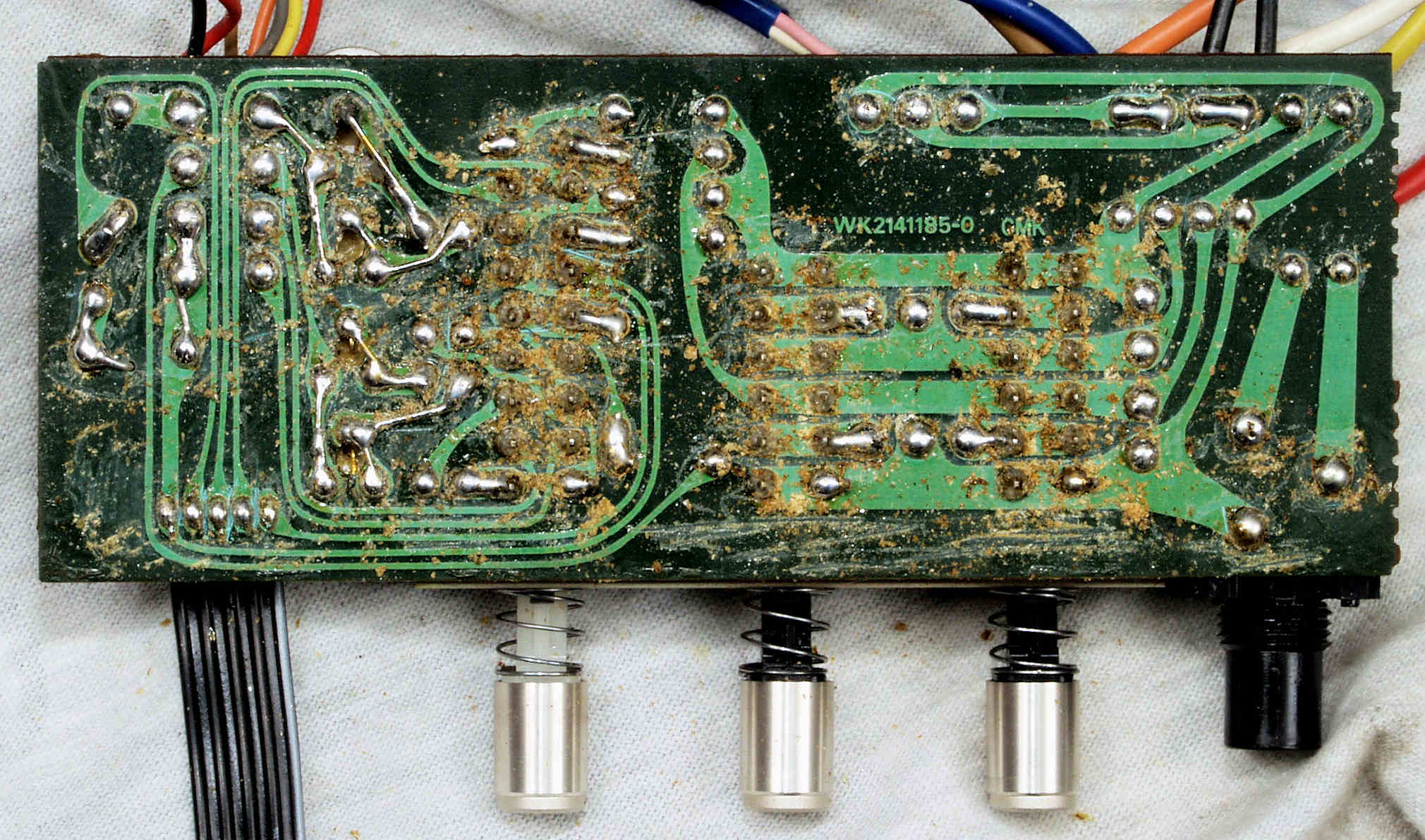

Ｃ７３．　修理前　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板裏

Ｃ７４．　修理（半田補正）後　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板裏

Ｃ７５．　修理中　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板裏、不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ７６．　修理中　ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

Ｃ７７．　完成ＨｅａｄＨｏｎｅｓ・Ｓｐｅａｋｅｒｓ_ＳＷ・ＣｌａｓｓＡ_ＳＷ基板裏、　、コート液を塗り、乾燥後。

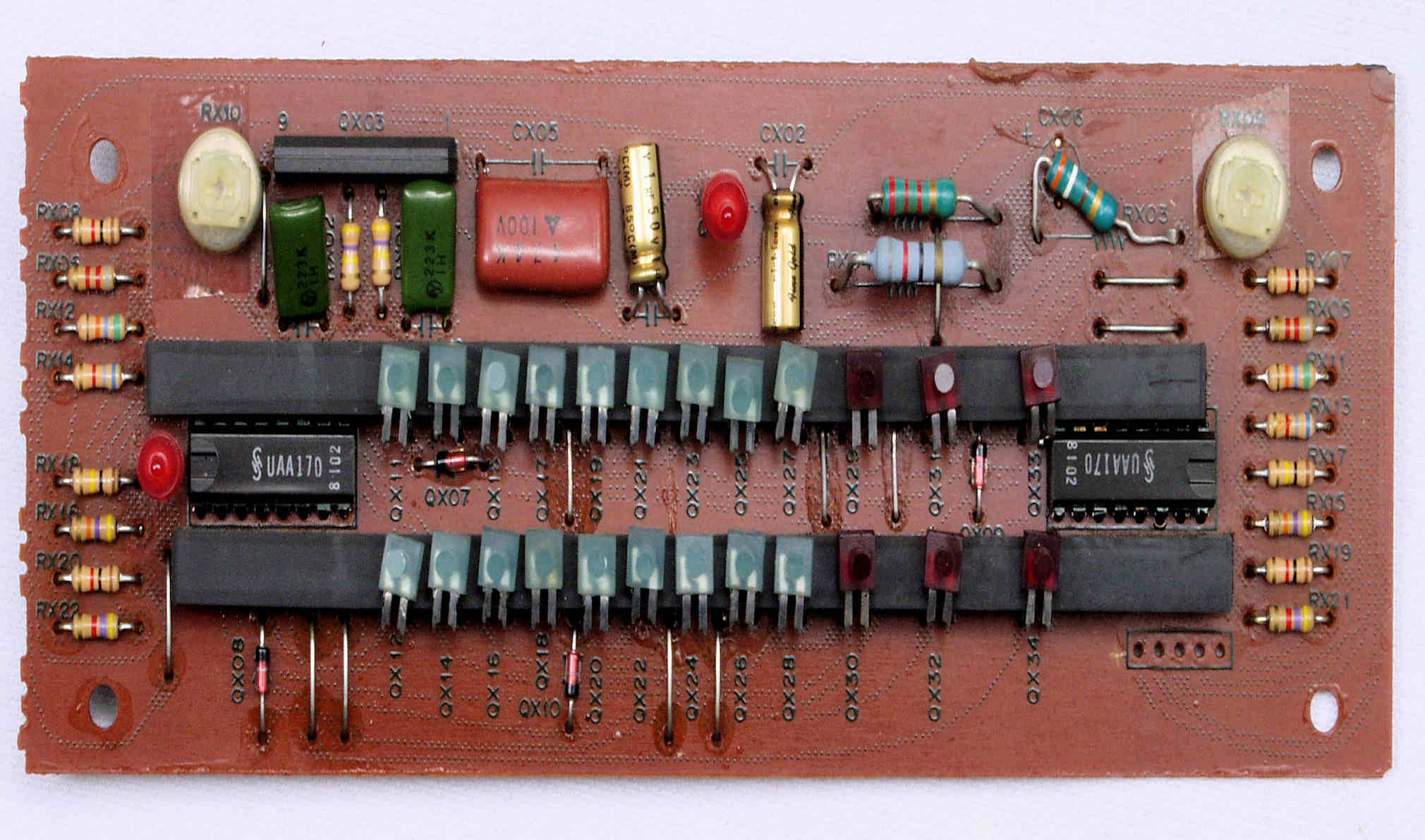

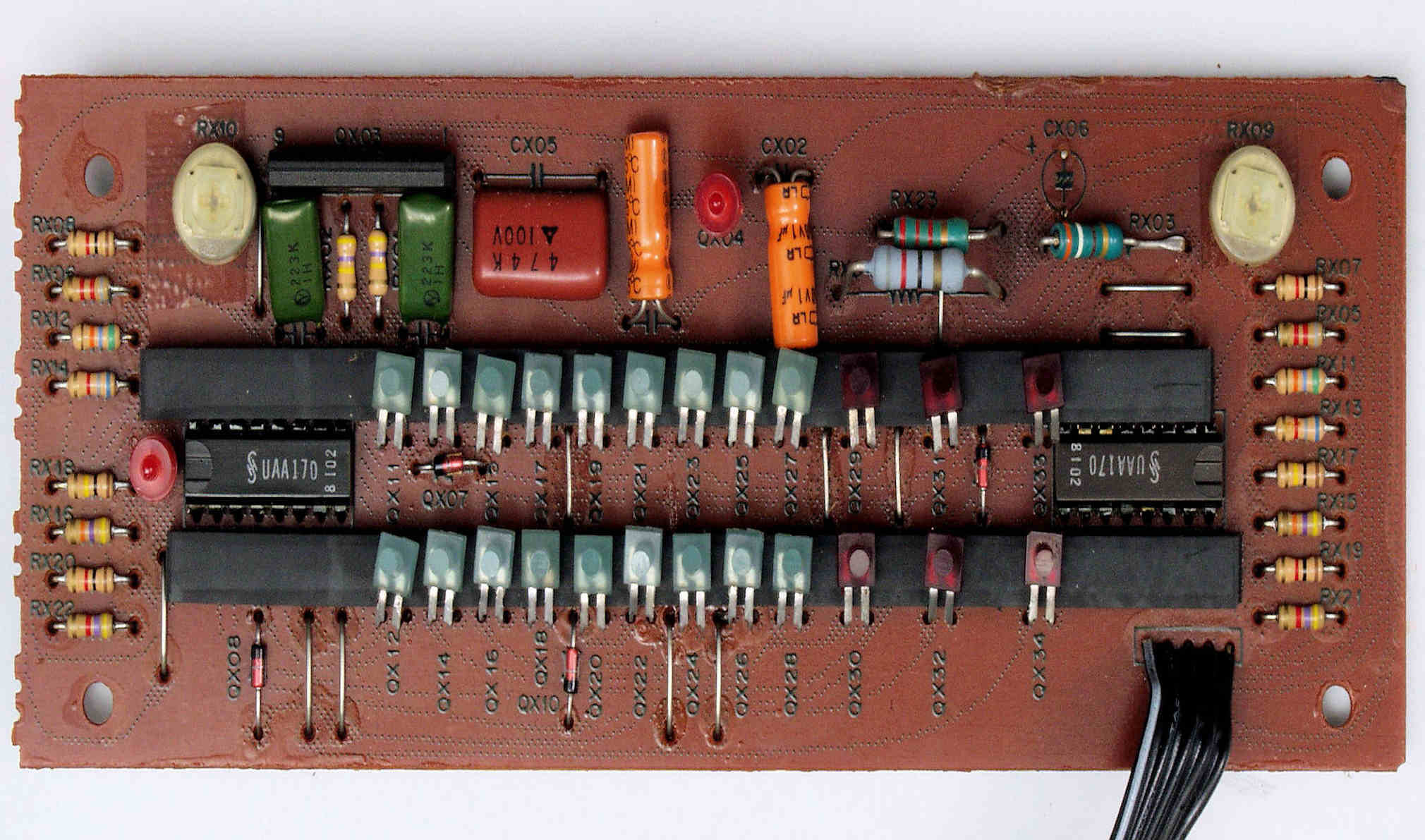

Ｃ８１．　修理前　ＶＵ_Ｄｉｓｐｌａｙ基板

Ｃ８２．　修理後　ＶＵ_Ｄｉｓｐｌａｙ基板、電解コンデンサー２個交換。

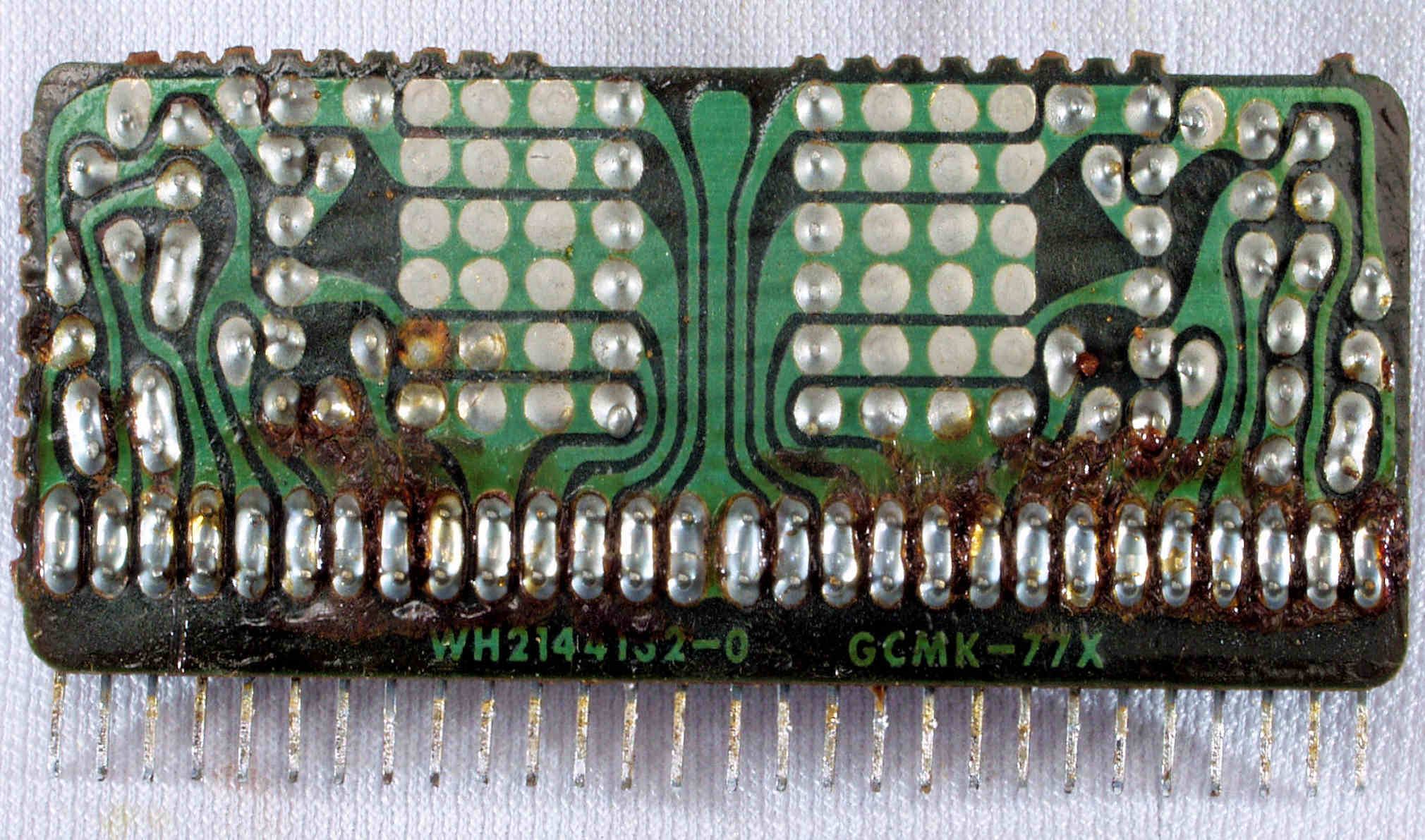

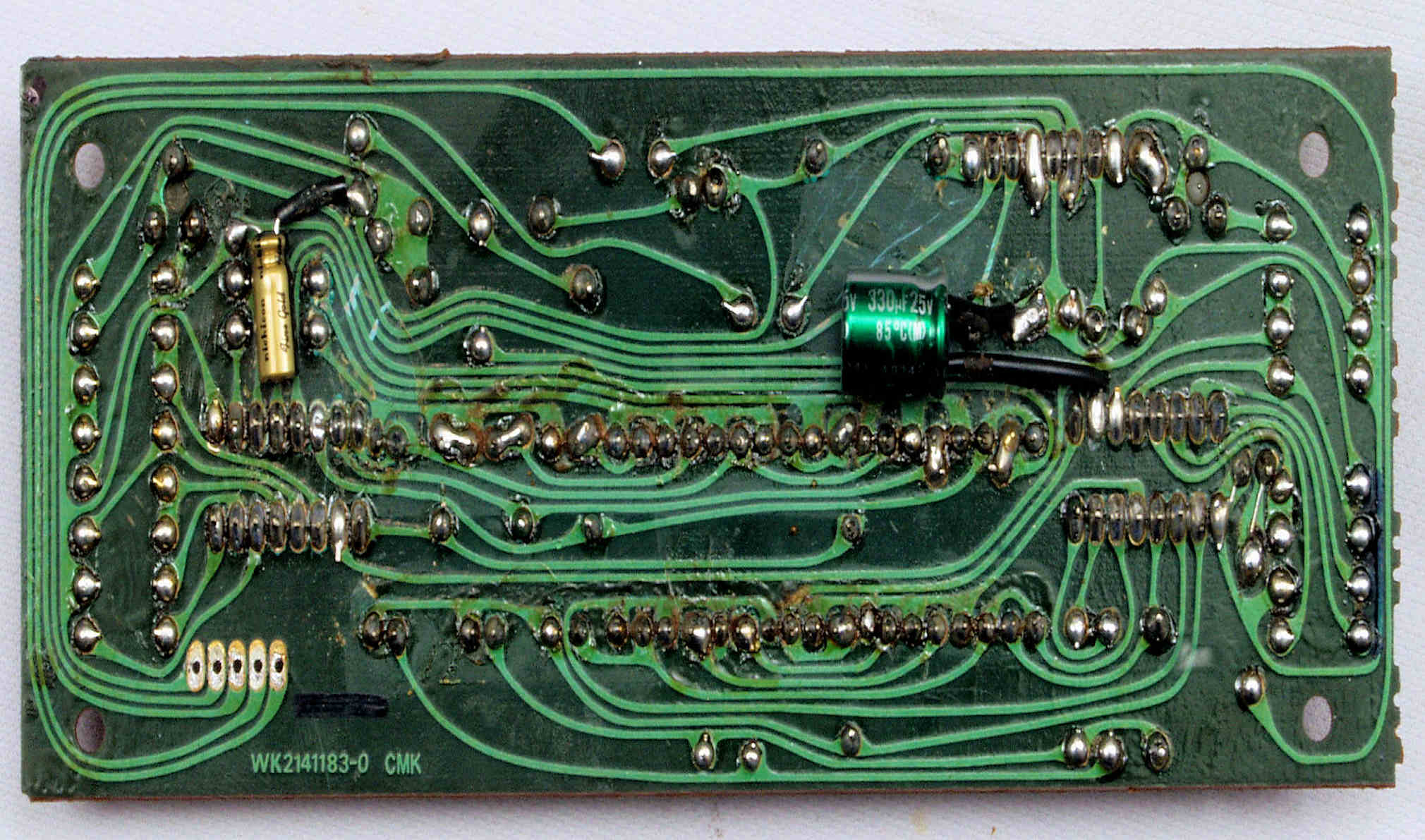

Ｃ８３．　修理前　ＶＵ_Ｄｉｓｐｌａｙ基板裏

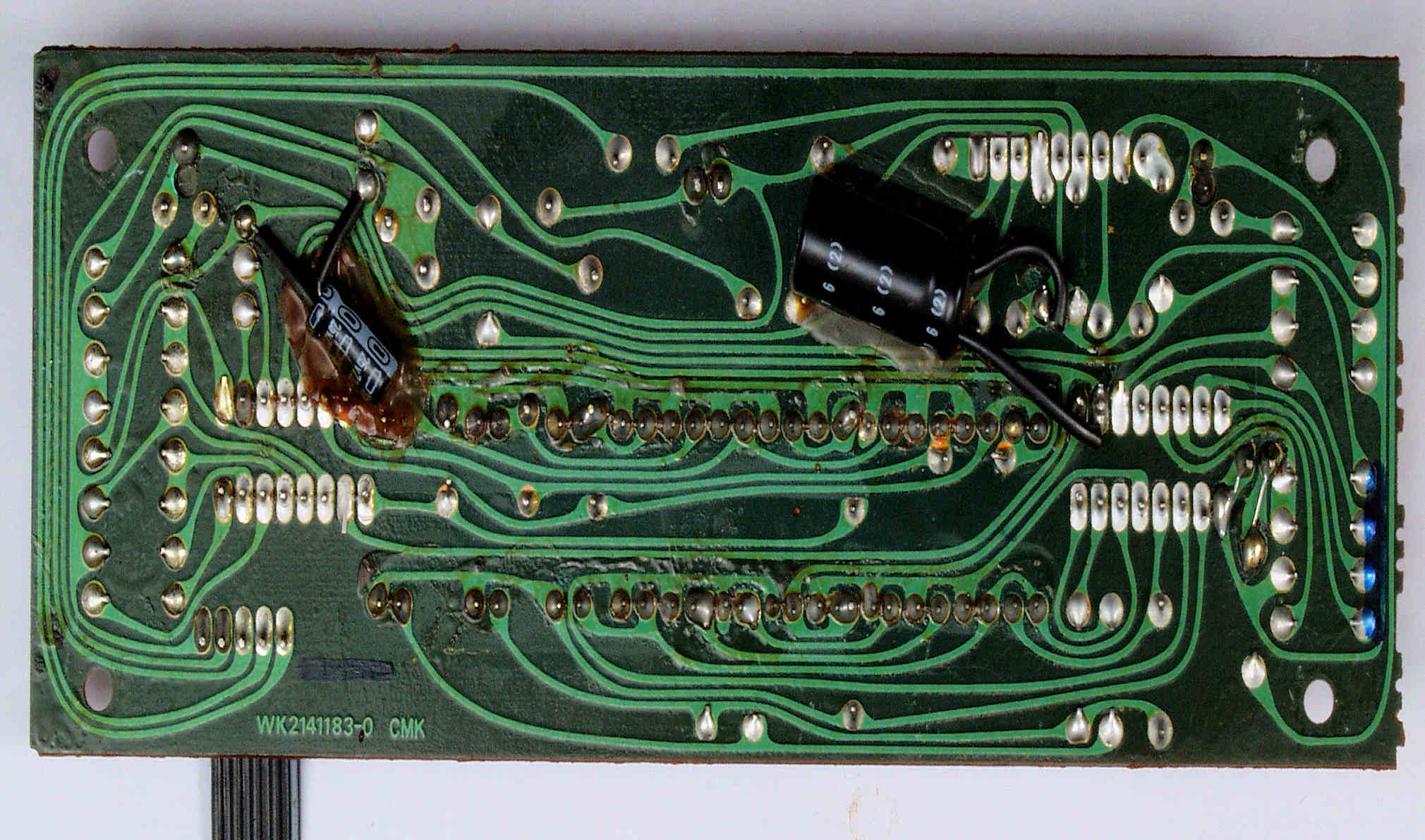

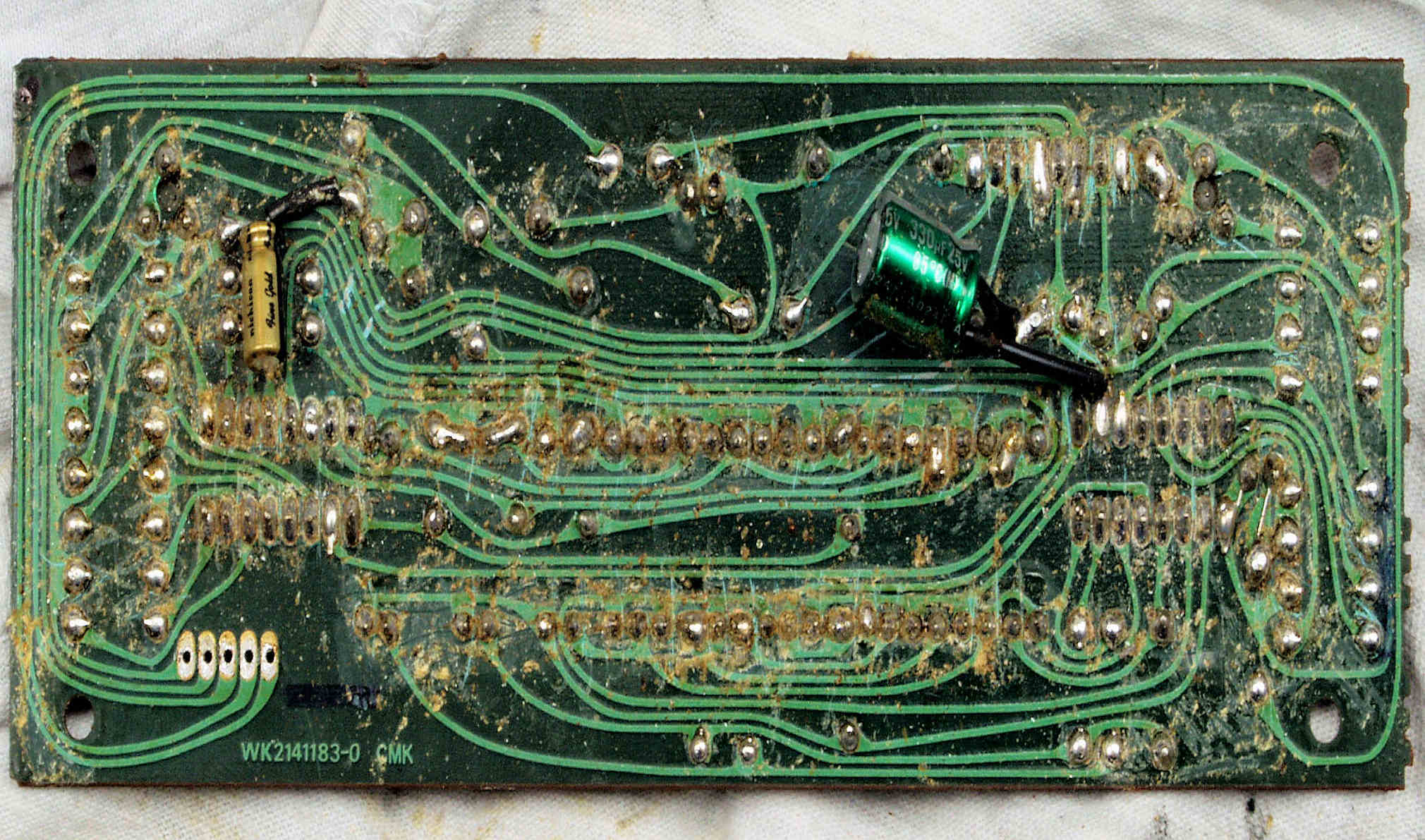

Ｃ８４．　修理（半田補正）後　ＶＵ_Ｄｉｓｐｌａｙ基板裏、電解コンデンサー２個交換。

Ｃ８５．　修理中　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ８６．　修理中　Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

Ｃ８７．　完成Ｌ側ＴｏｎｅＣｏｎｔｒｏｌ基板裏、コート液を塗り、乾燥後。

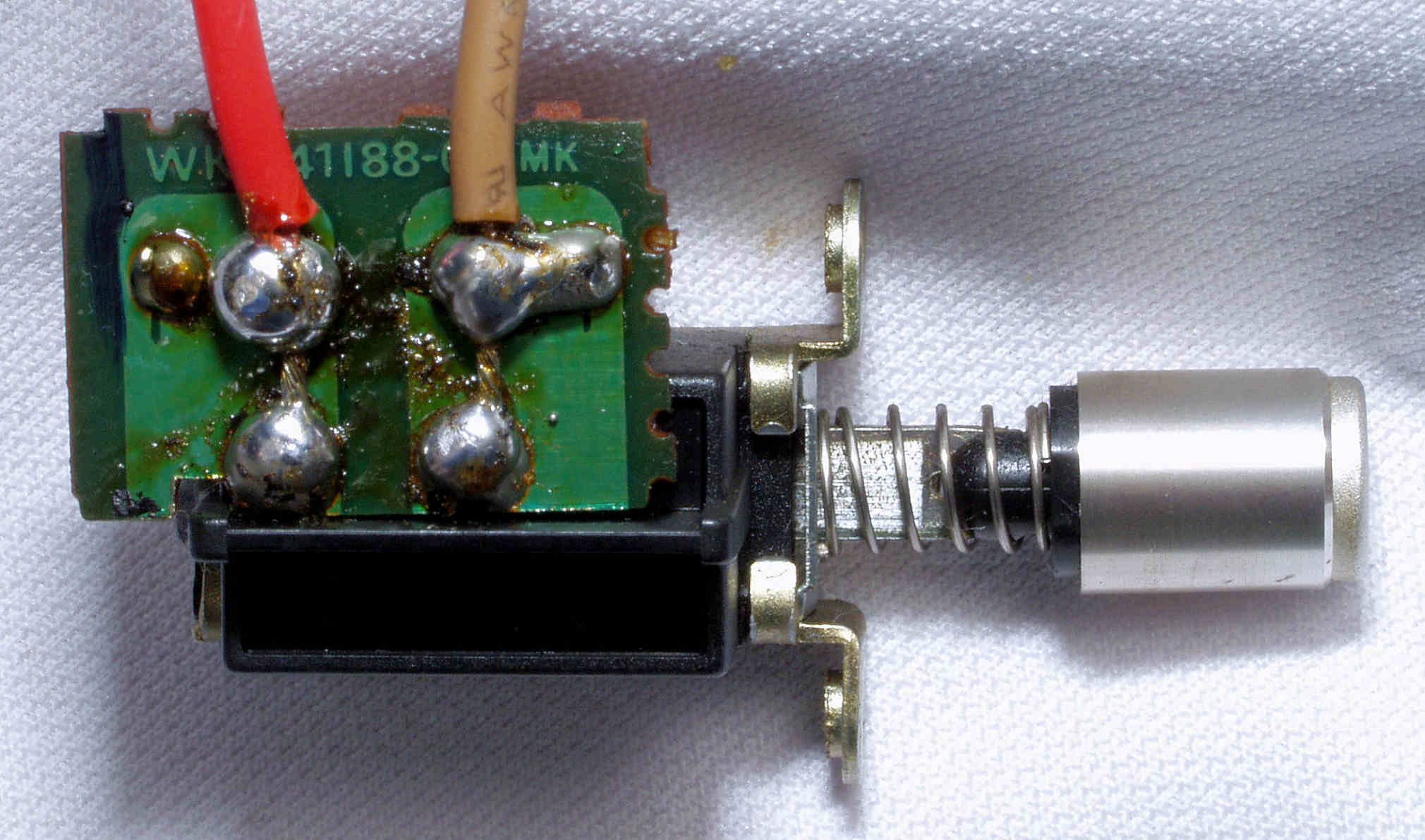

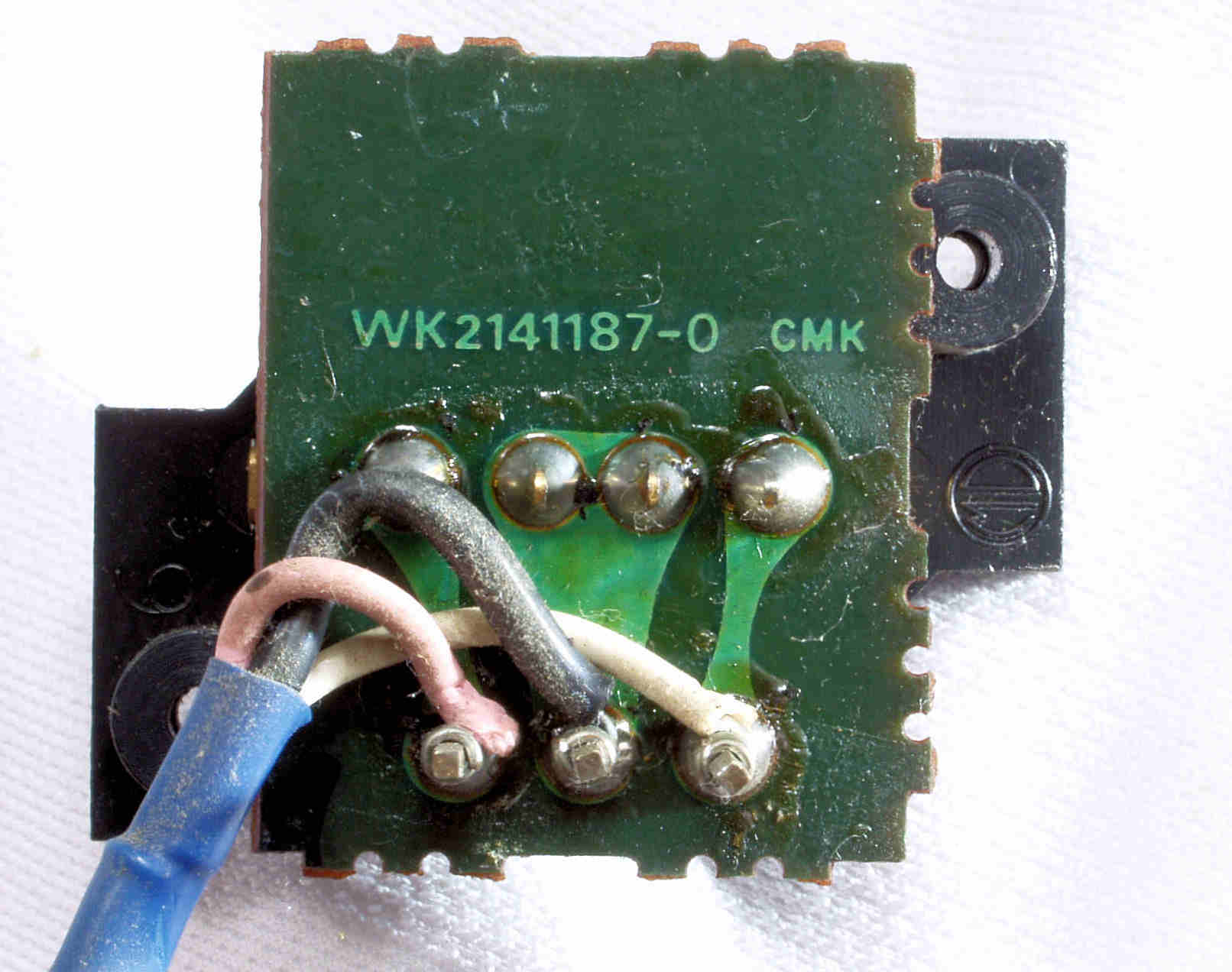

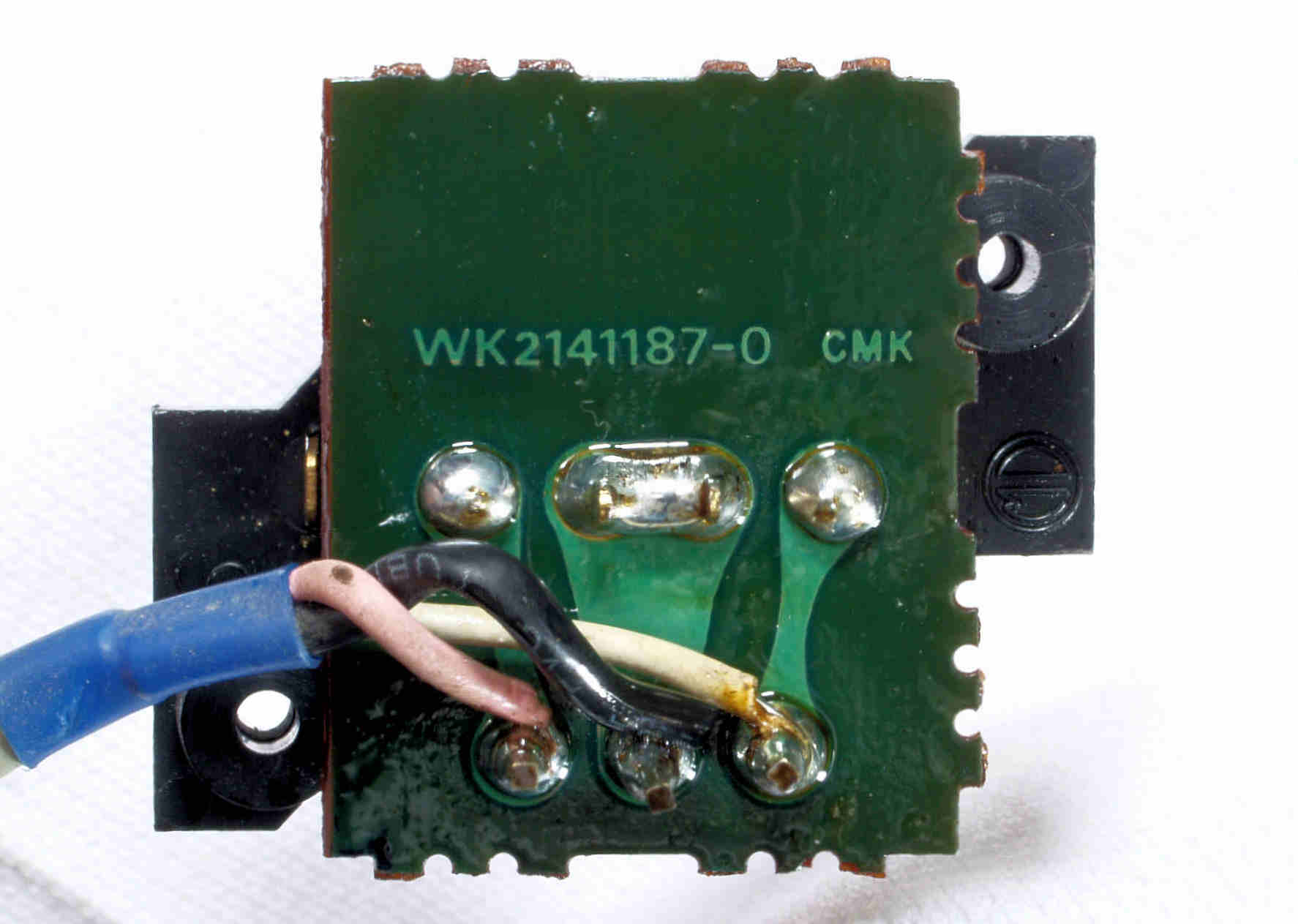

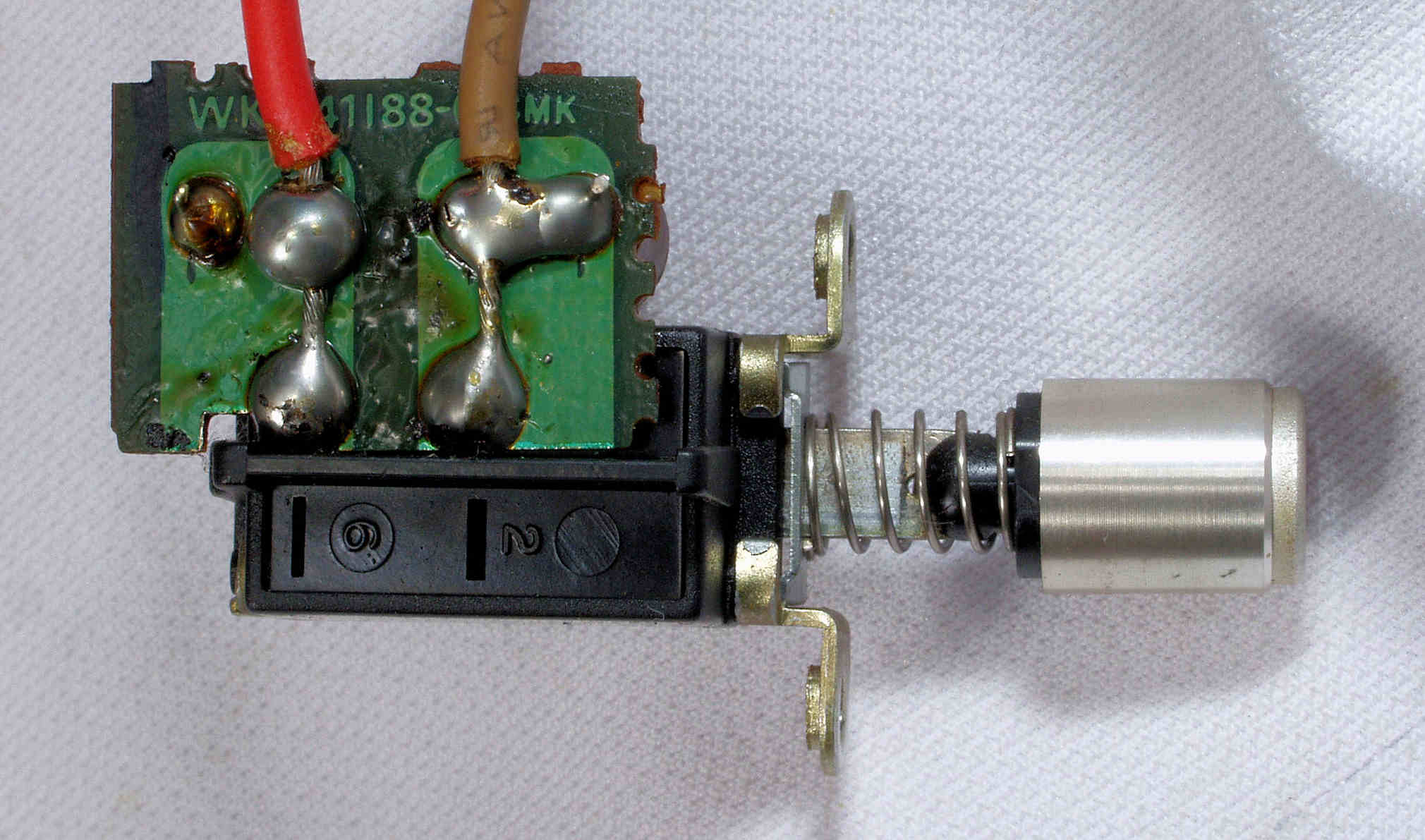

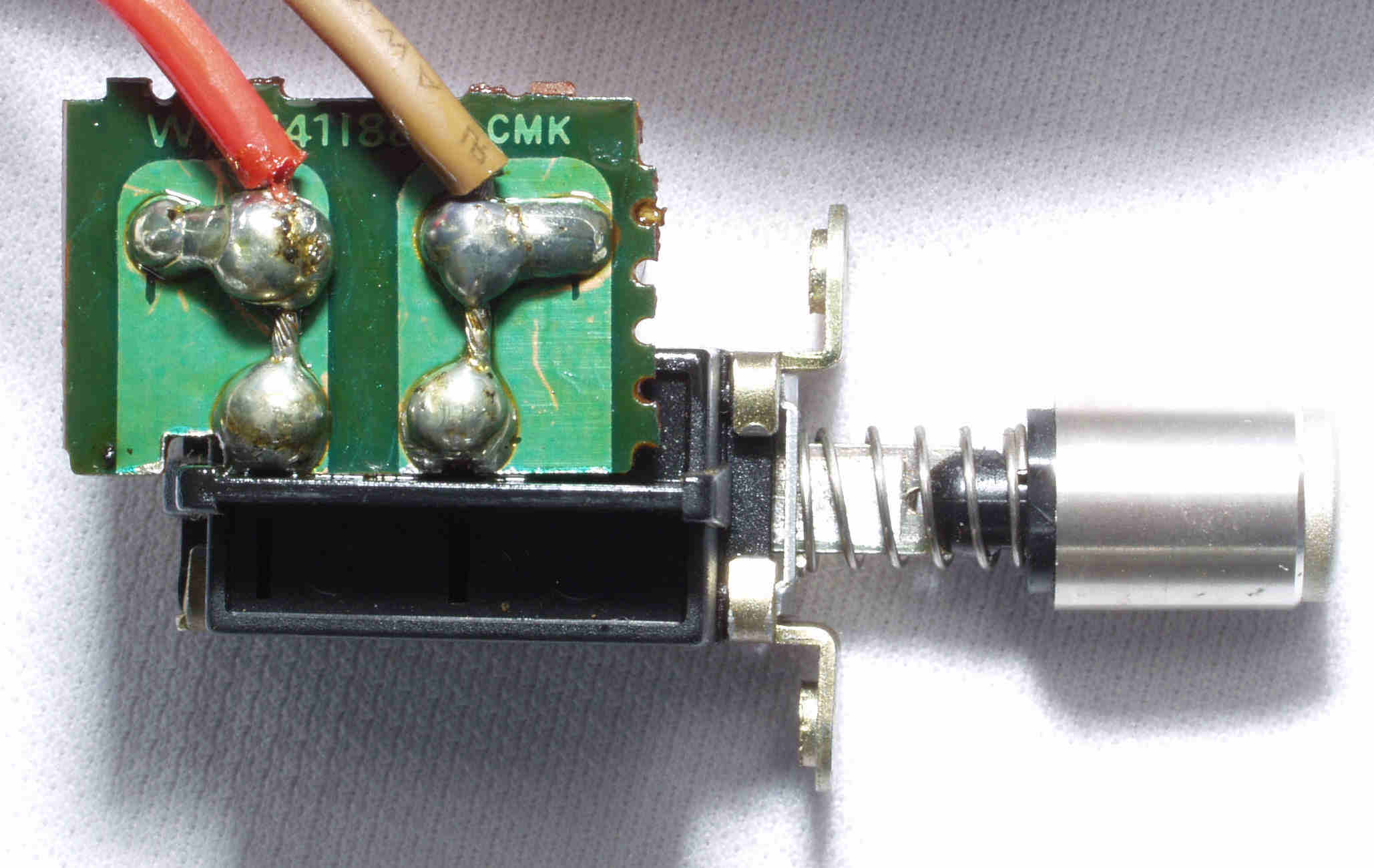

Ｃ９１．　修理前　電源ＳＷ基板裏

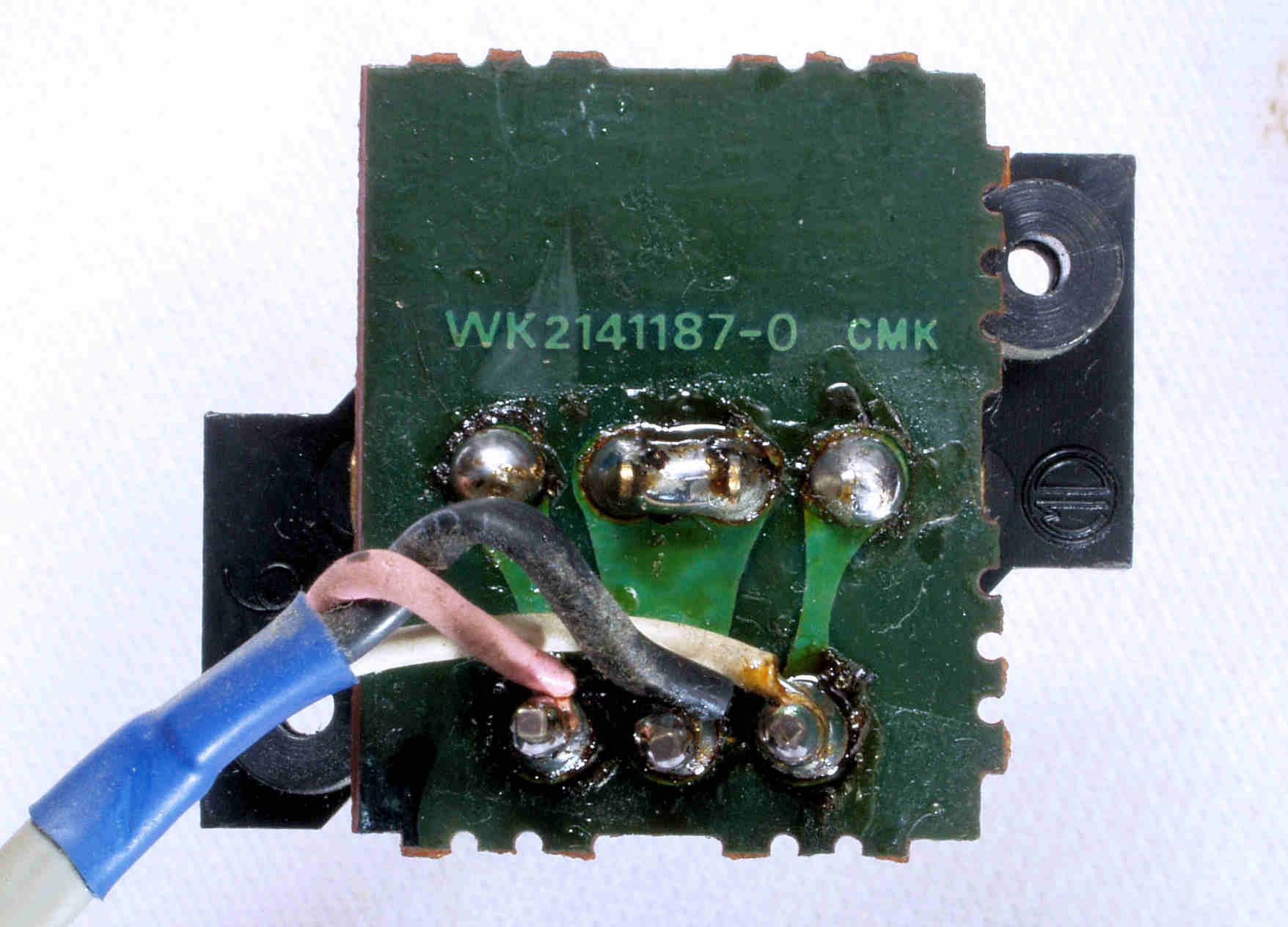

Ｃ９２．　修理（半田補正）後　基板裏

Ｃ９３．　完成基板裏、　洗浄後コート液を塗る。

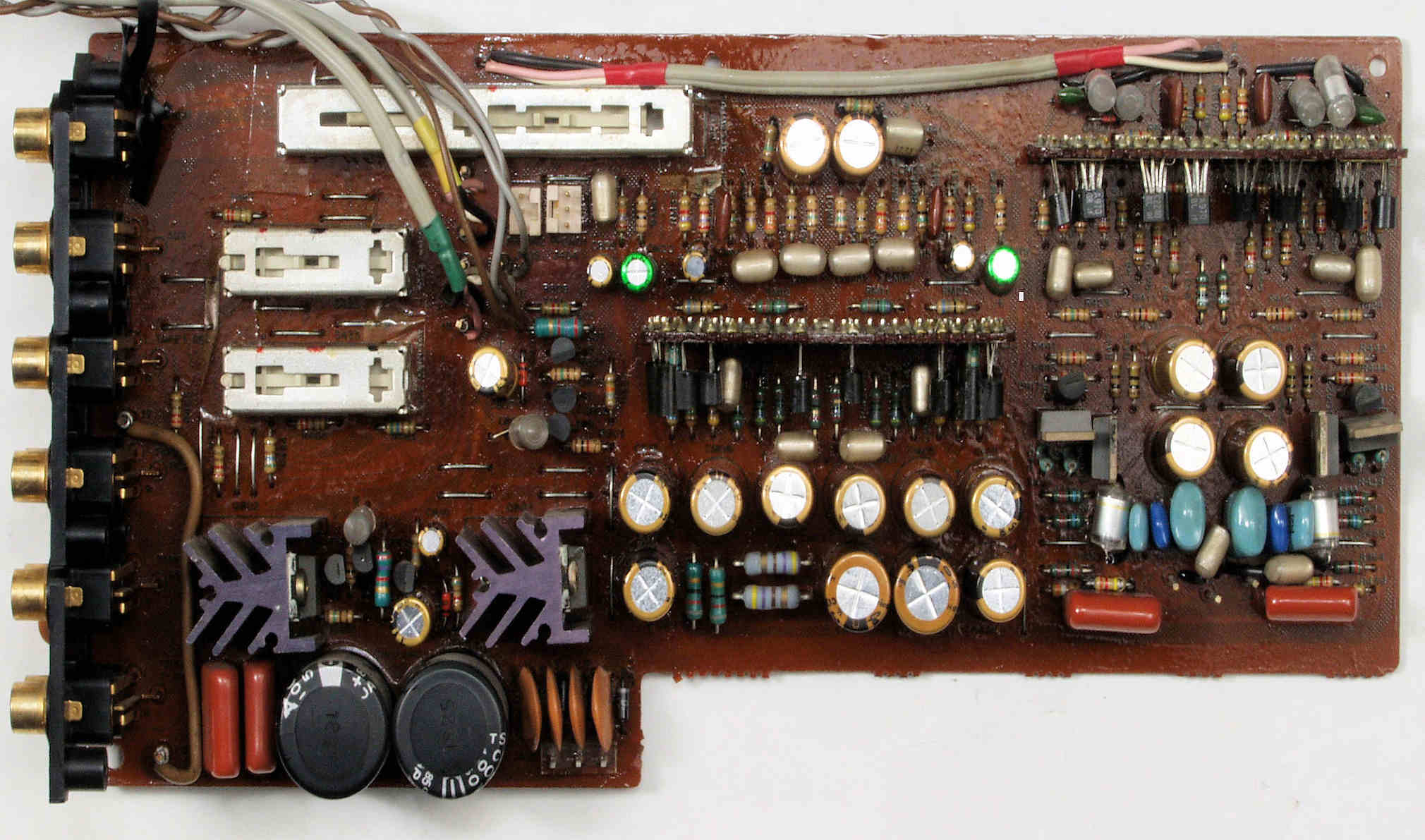

ＣＡ１．　修理前　ＥＱ・AMP基板

ＣＡ２．　修理後　ＥＱ・AMP基板、電解コンデンサー２４個交換

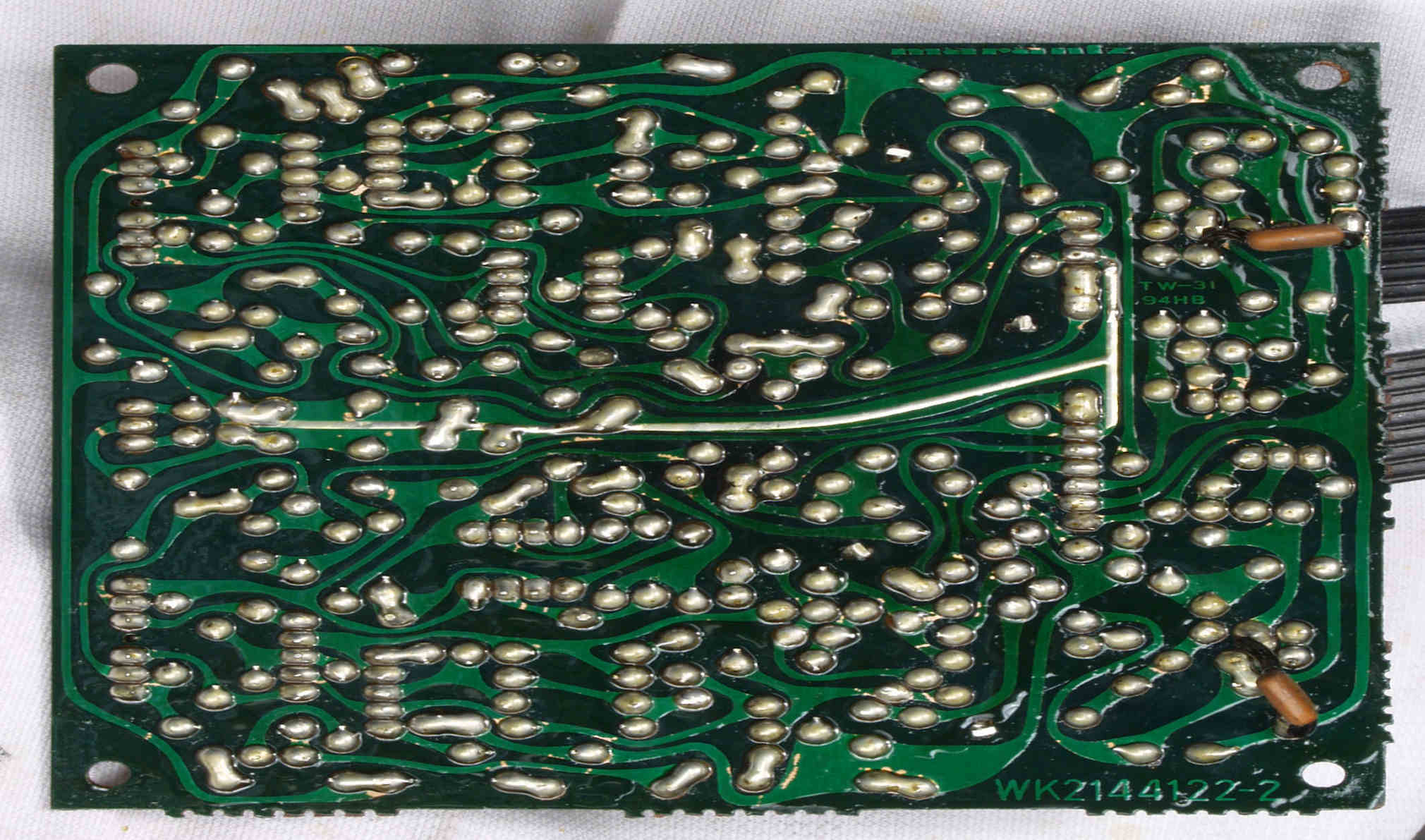

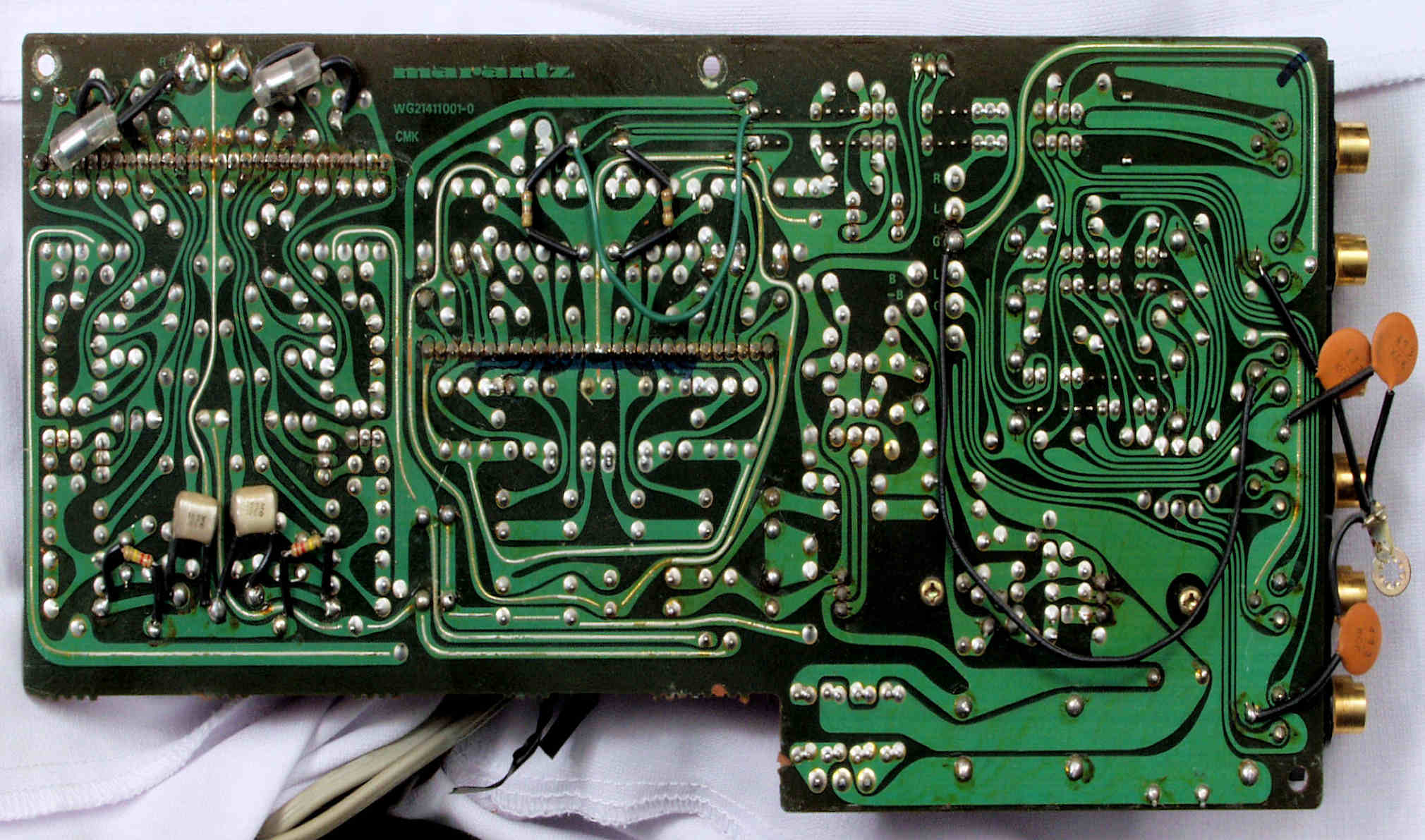

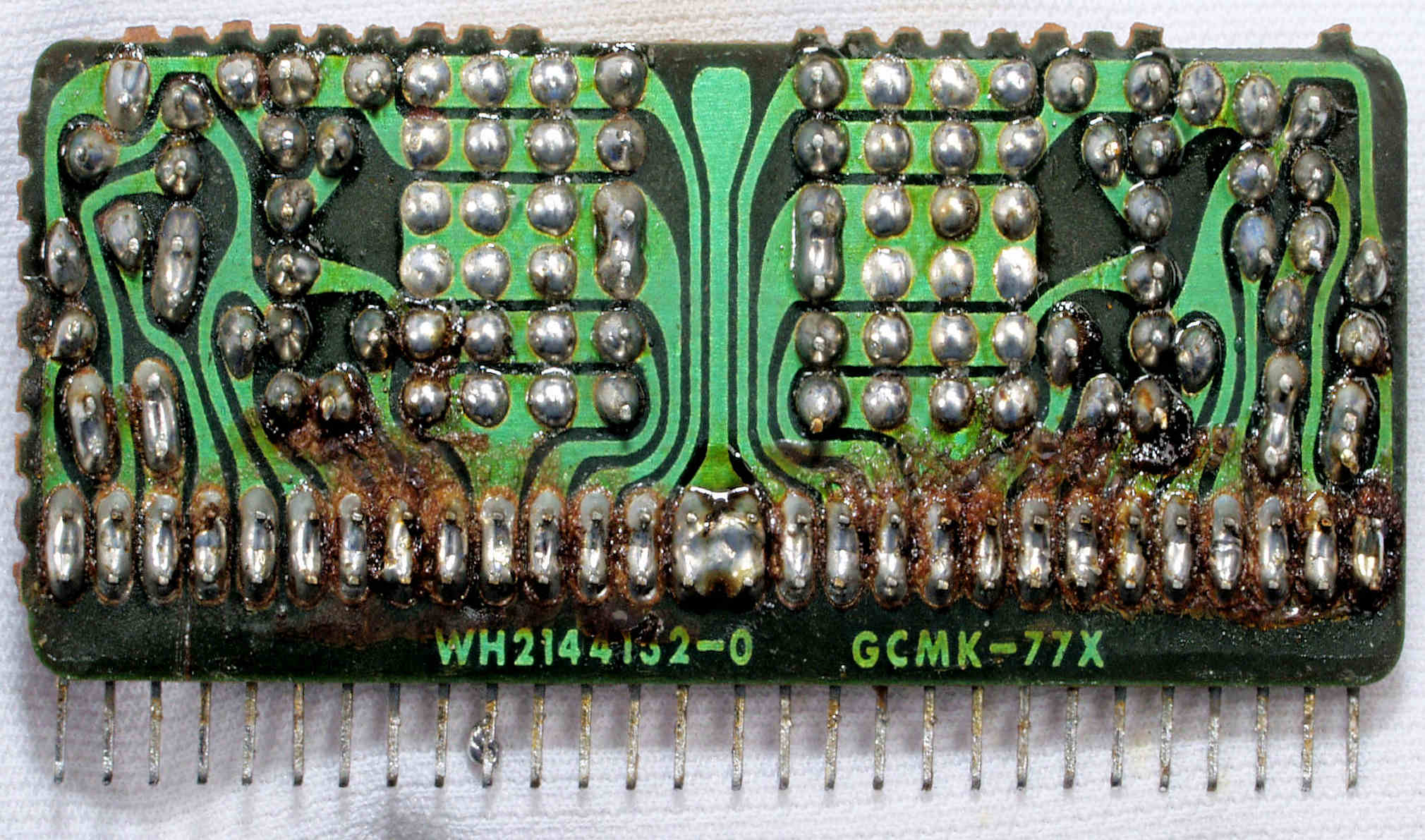

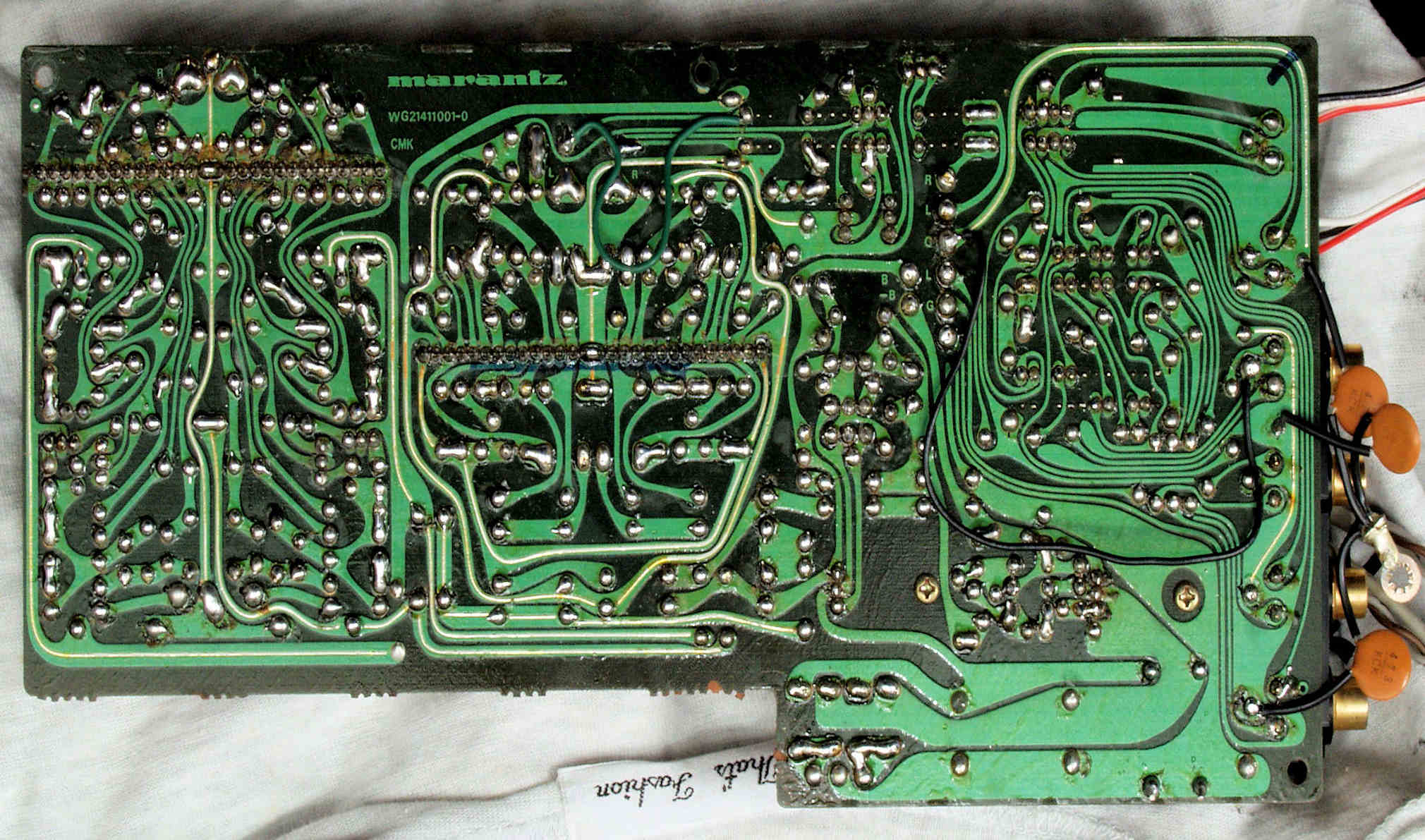

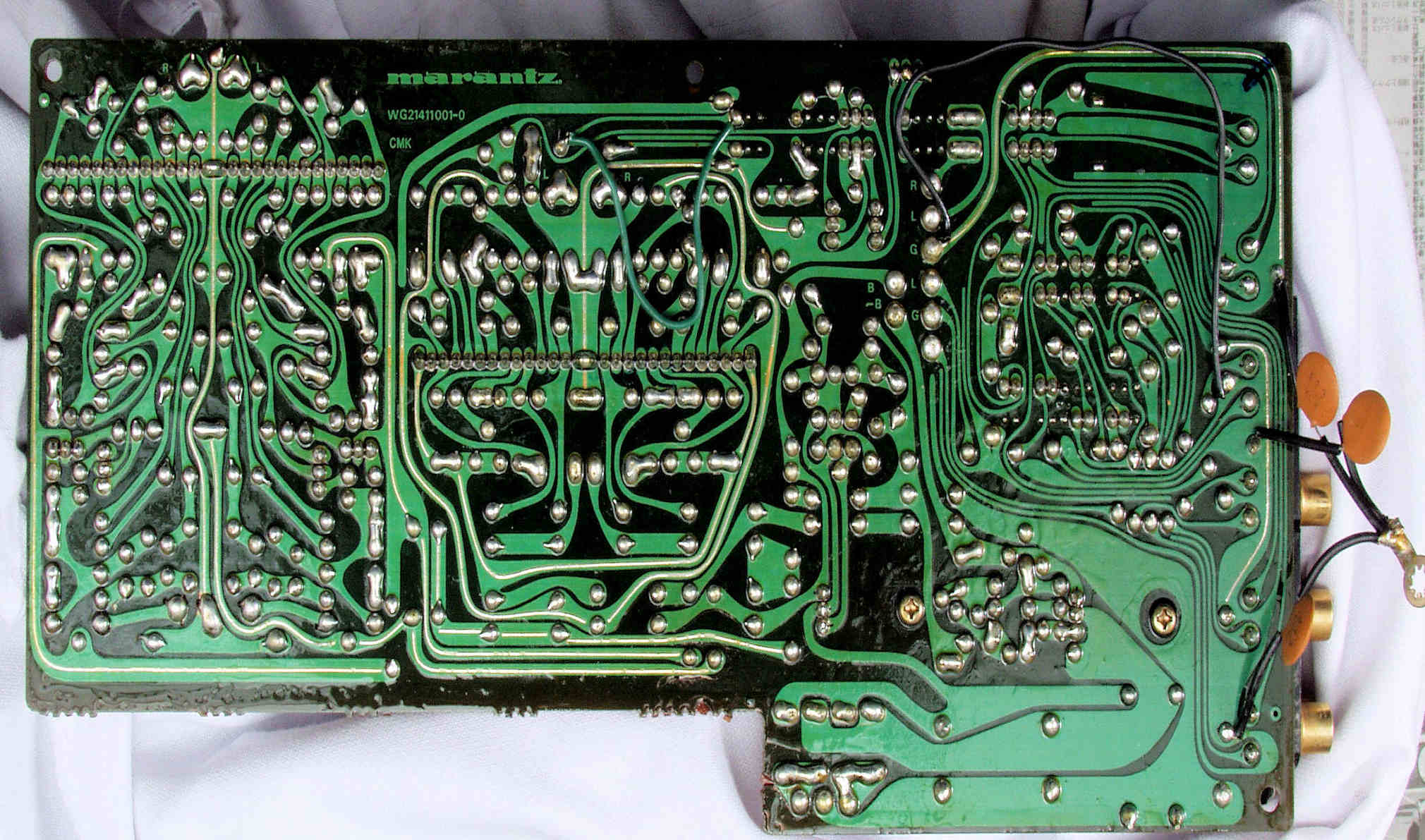

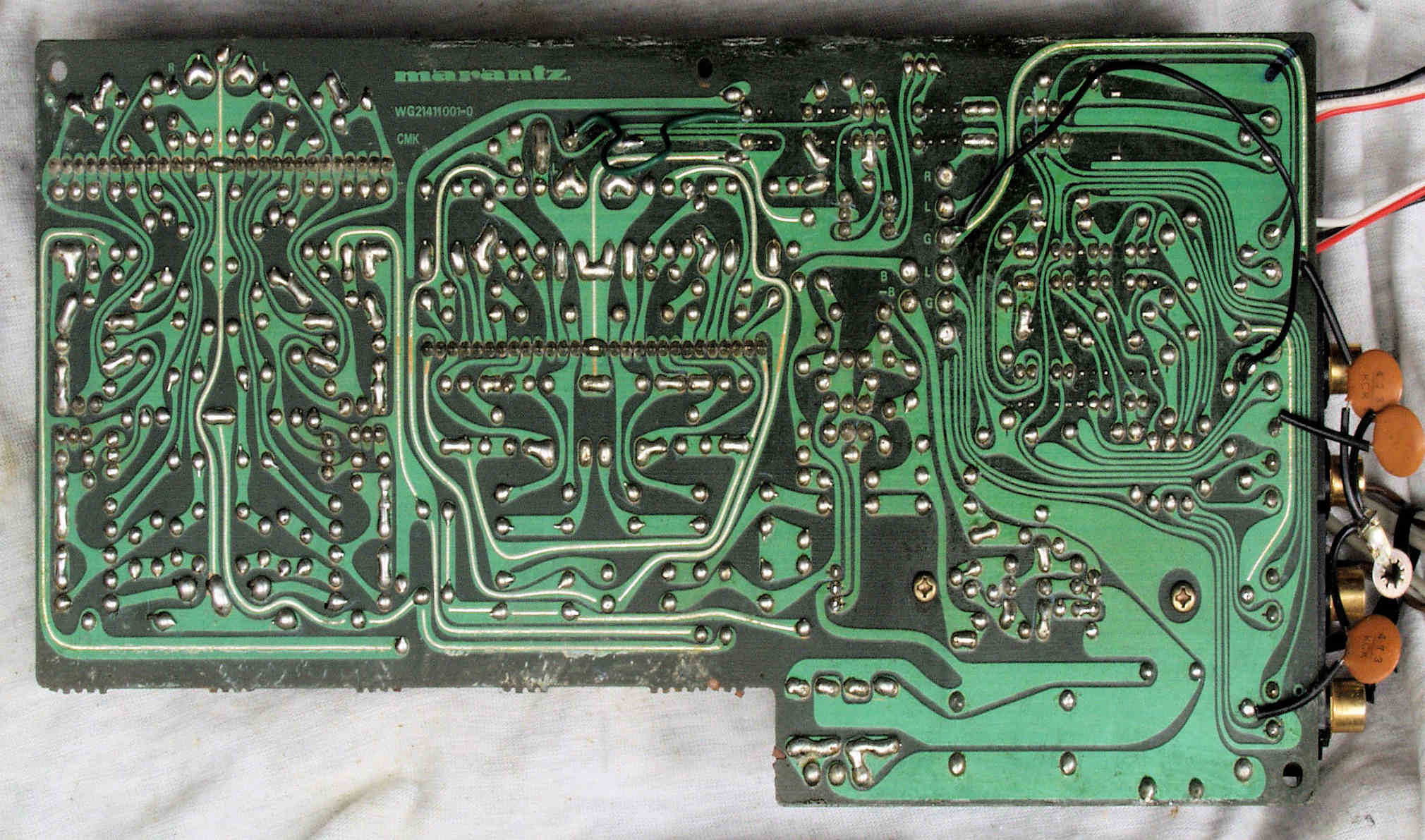

ＣＡ３．　修理前　ＥＱ・AMP基板裏

ＣＡ４．　修理（半田補正）後　ＥＱ・AMP基板裏

ＣＡ４２．　修理中　ＥＱ・AMP基板裏、不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

ＣＡ５．　修理中　ＥＱ基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

ＣＡ６．　完成ＥＱ基板裏、コート液を塗り、乾燥後。

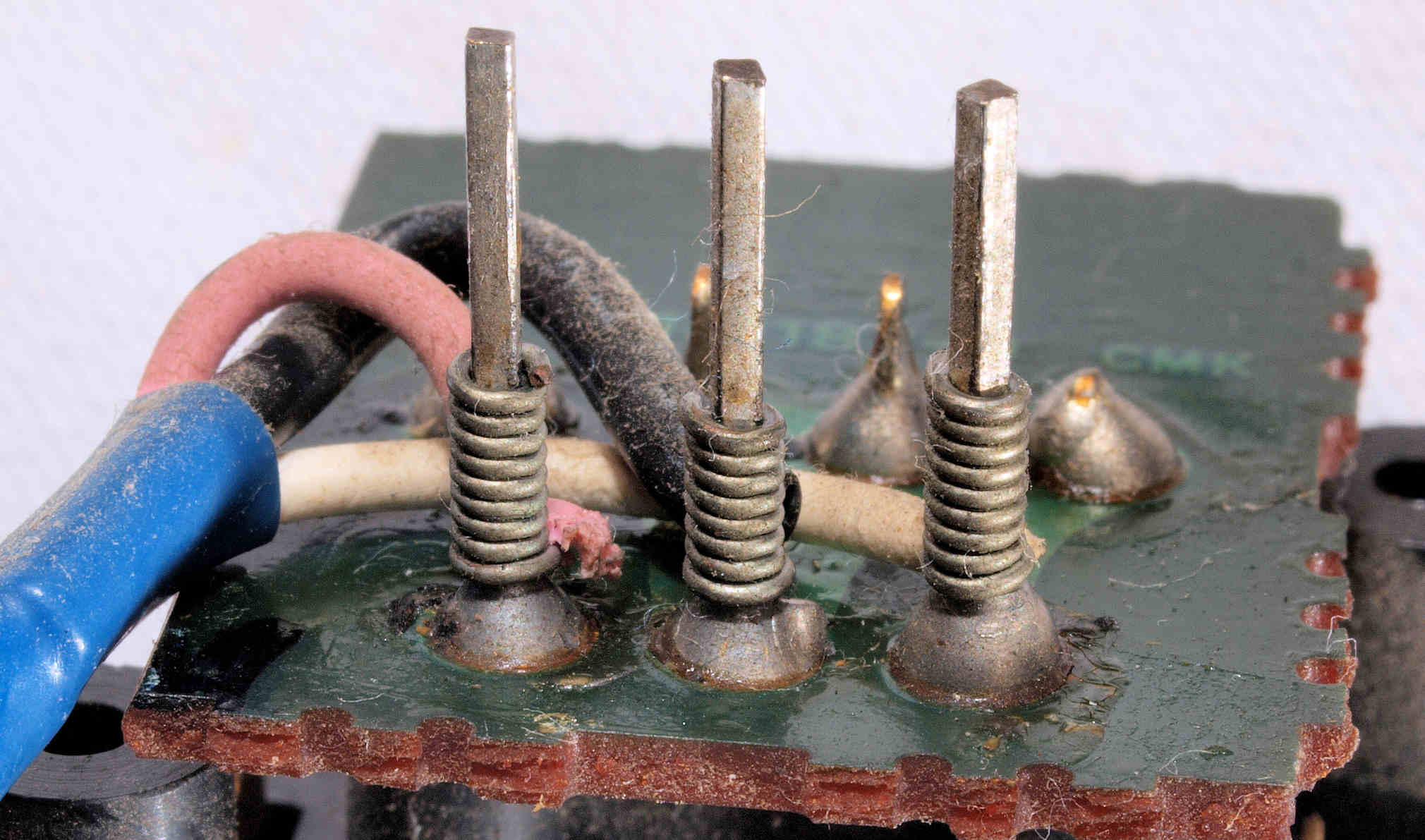

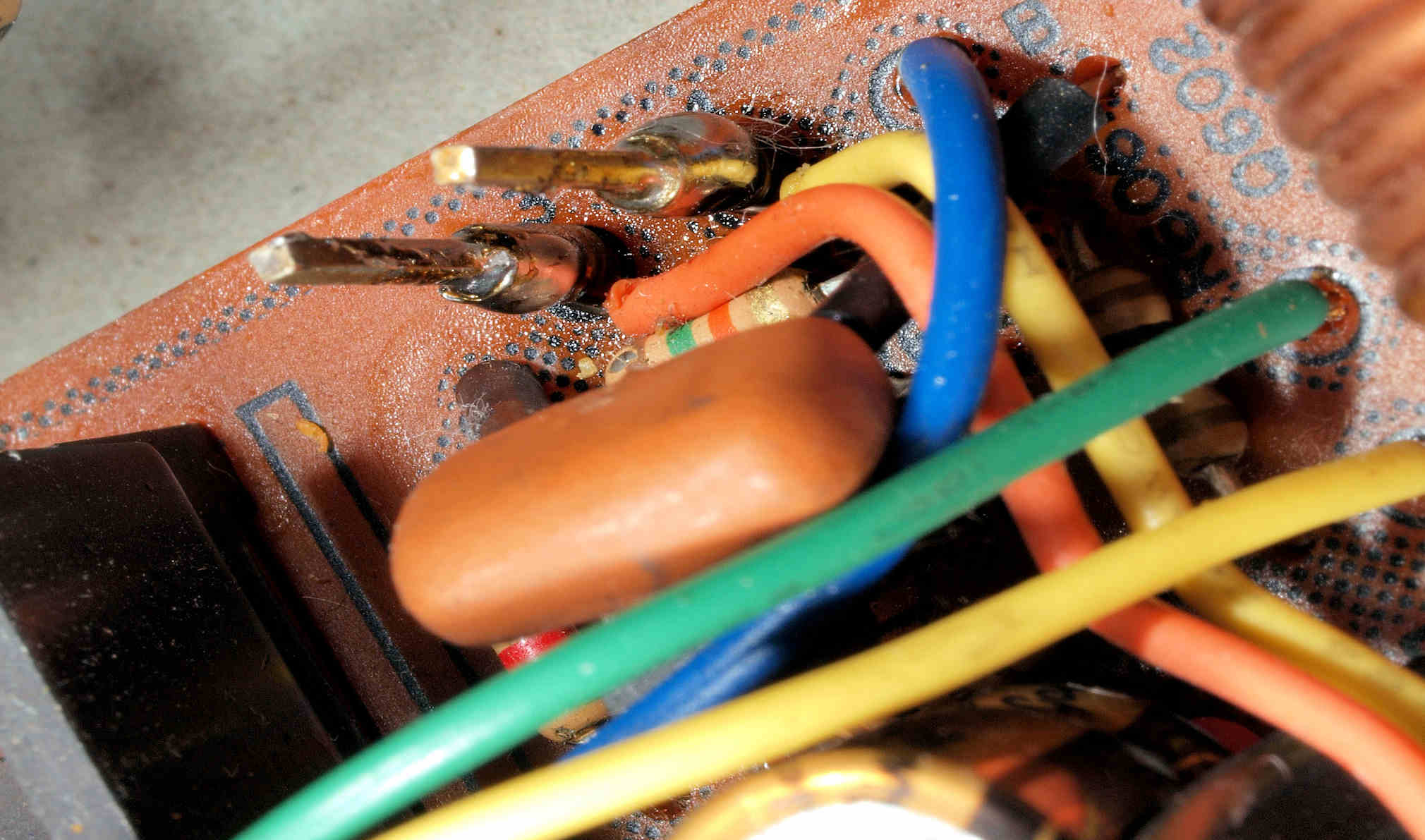

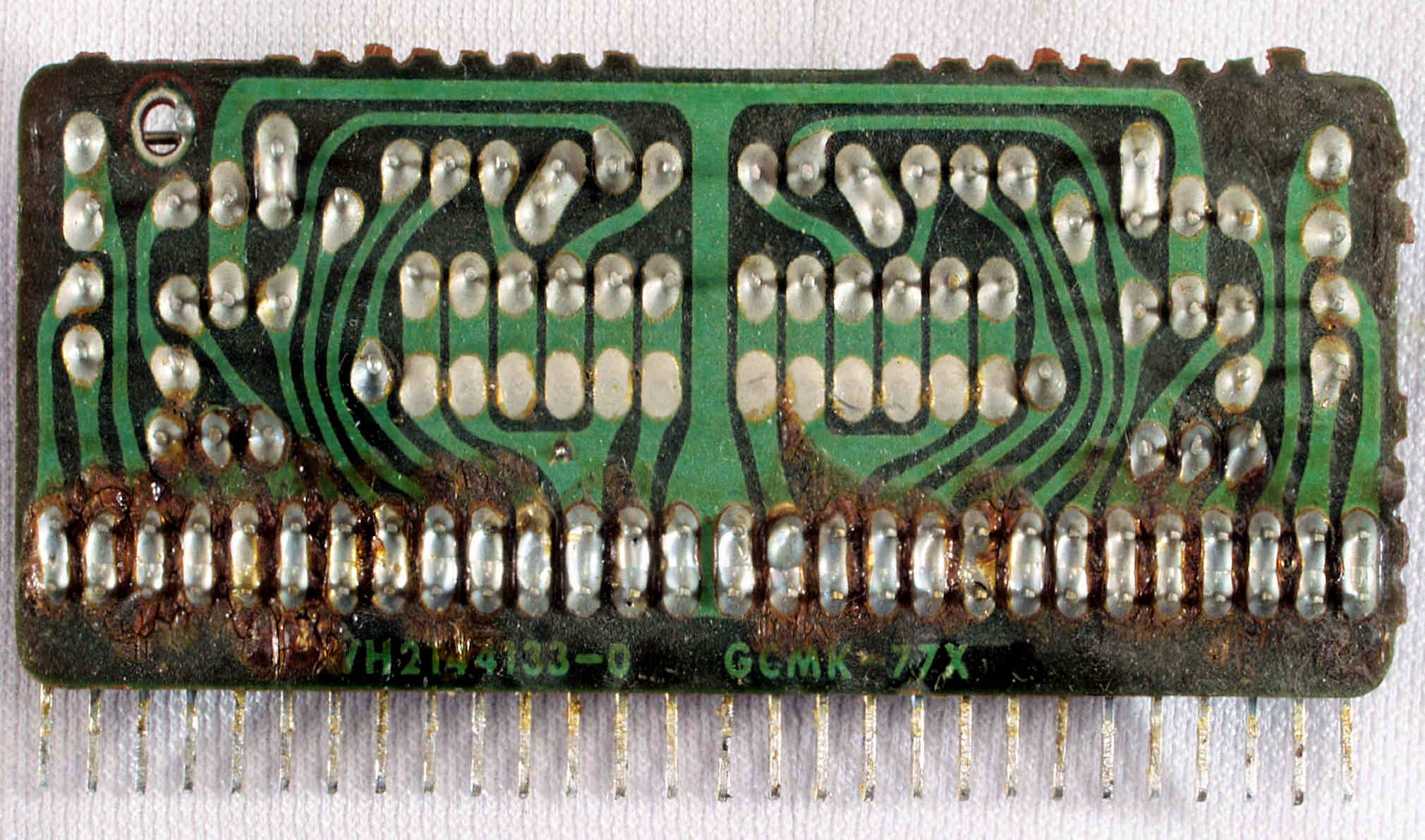

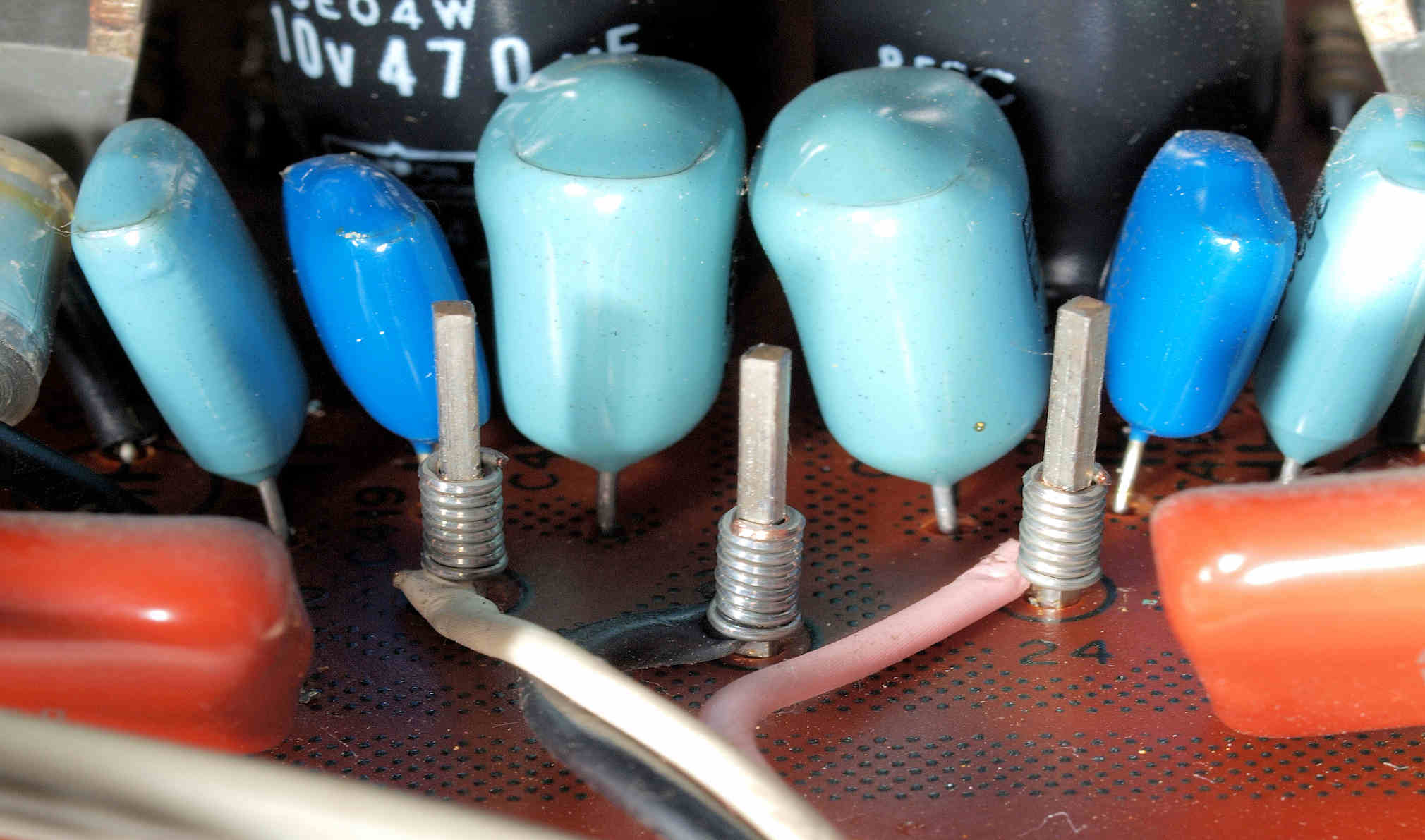

ＣＡ７．　修理前　ＥＱ基板　ラッピング

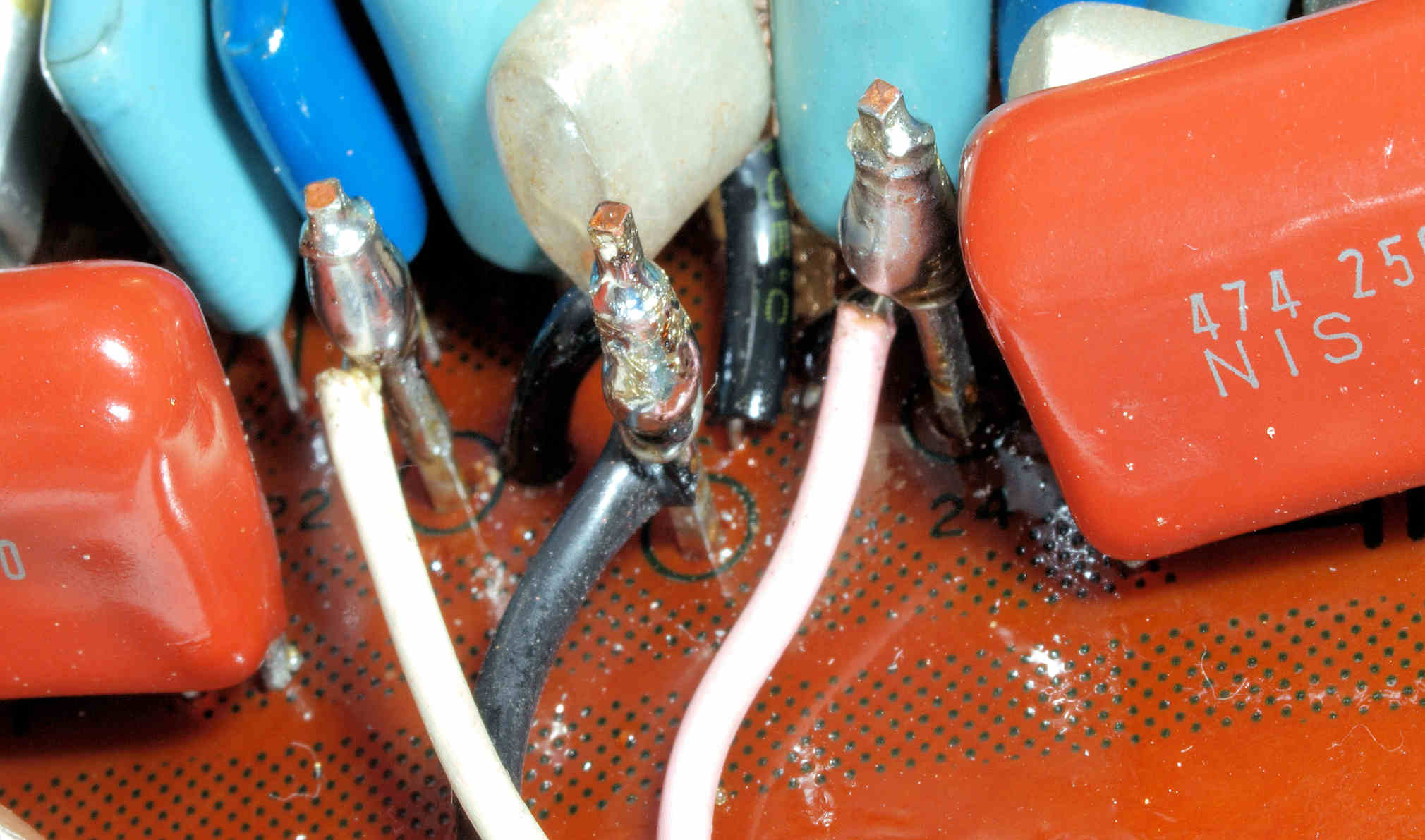

ＣＡ８．　修理（半田補正）後　ＥＱ基板　ラッピング、半田を流し込む。

ＣＡ９．　修理前　ＥＱ基板　ラッピング２

ＣＡＡ．　修理（半田補正）後　ＥＱ基板　ラッピング２、半田を流し込む。

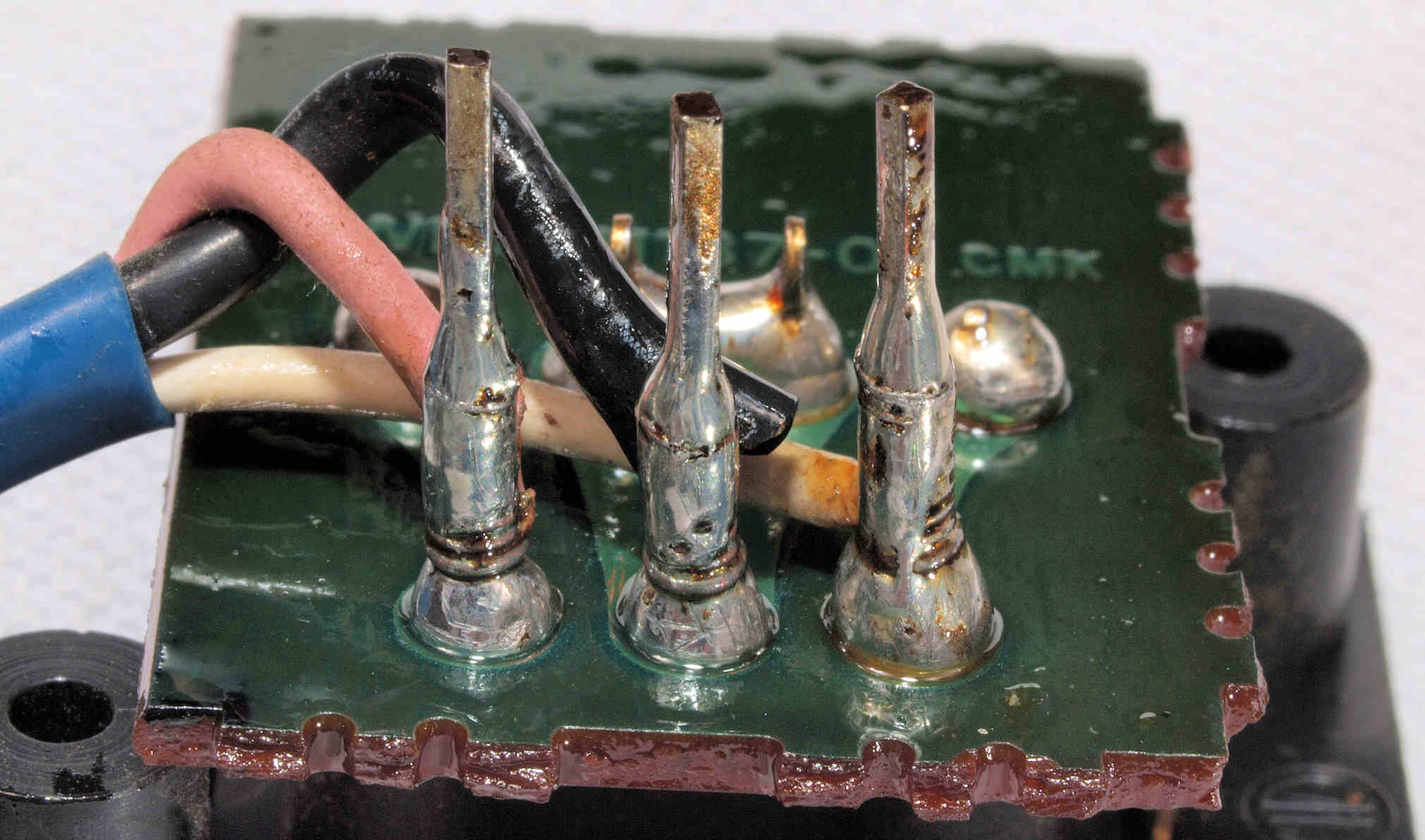

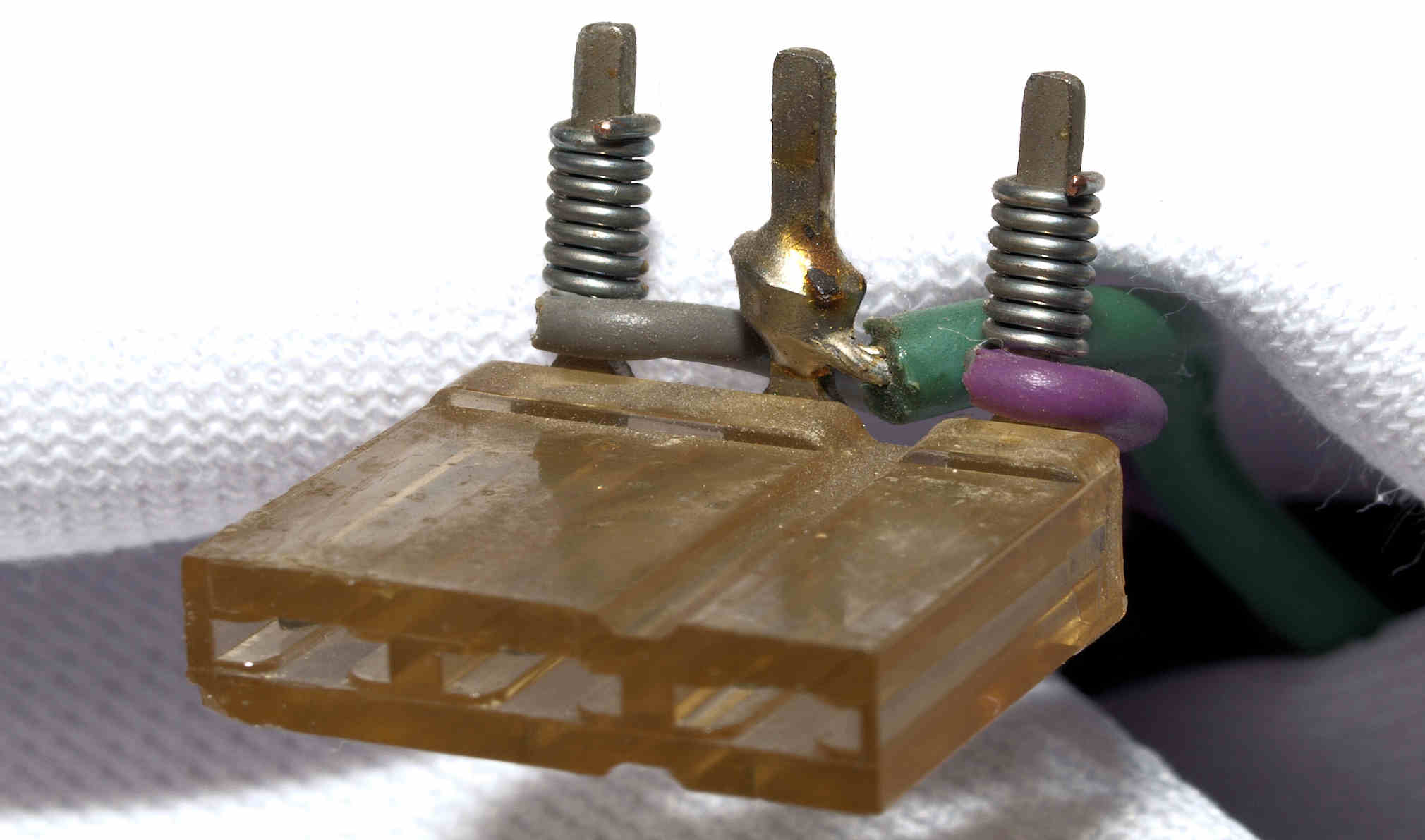

ＣＡＢ．　修理（半田補正）後　ＥＱ基板電源コネクターラッピング

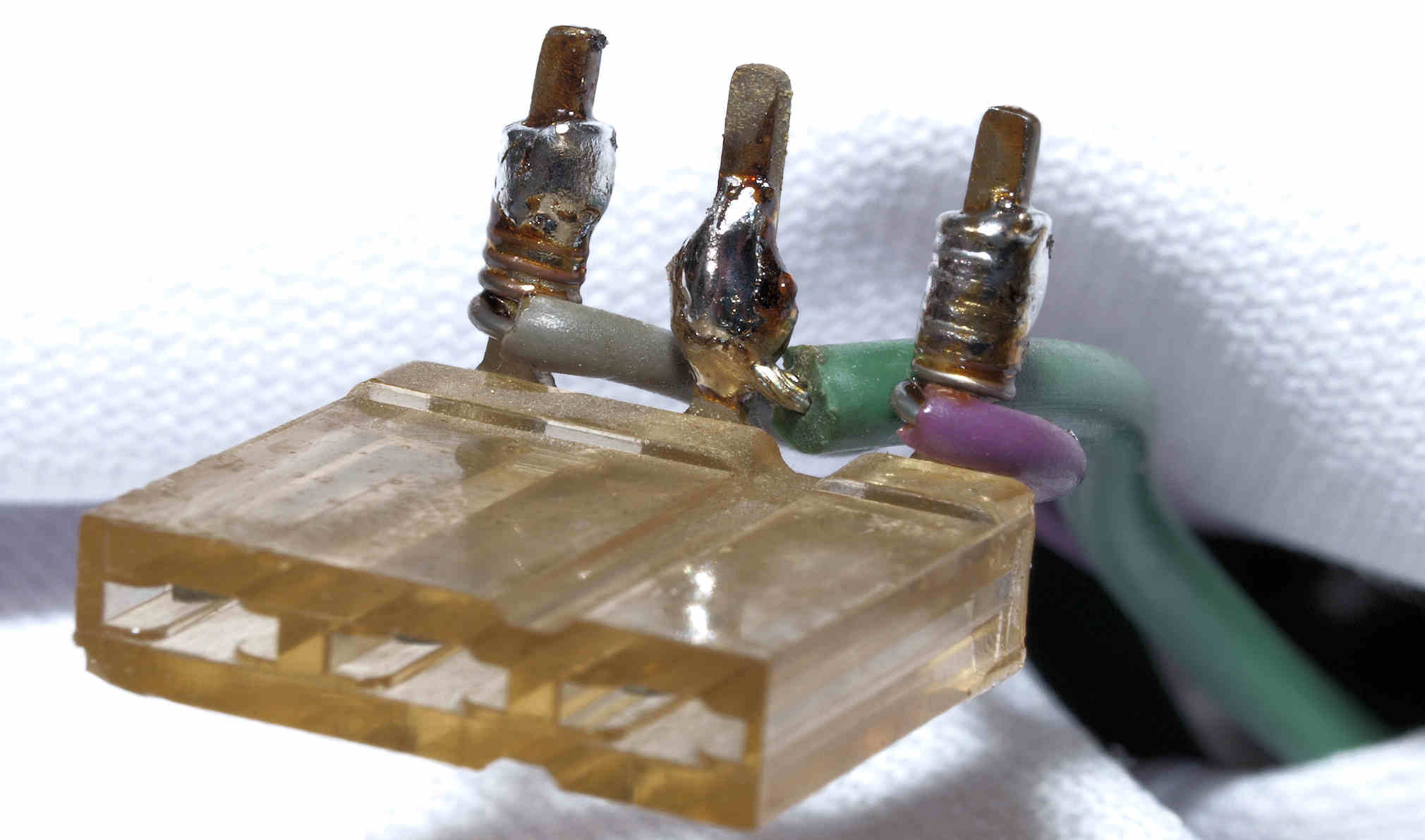

ＣＡＣ．　修理（半田補正）後　ＥＱ基板電源コネクターラッピング、半田を流し込む。

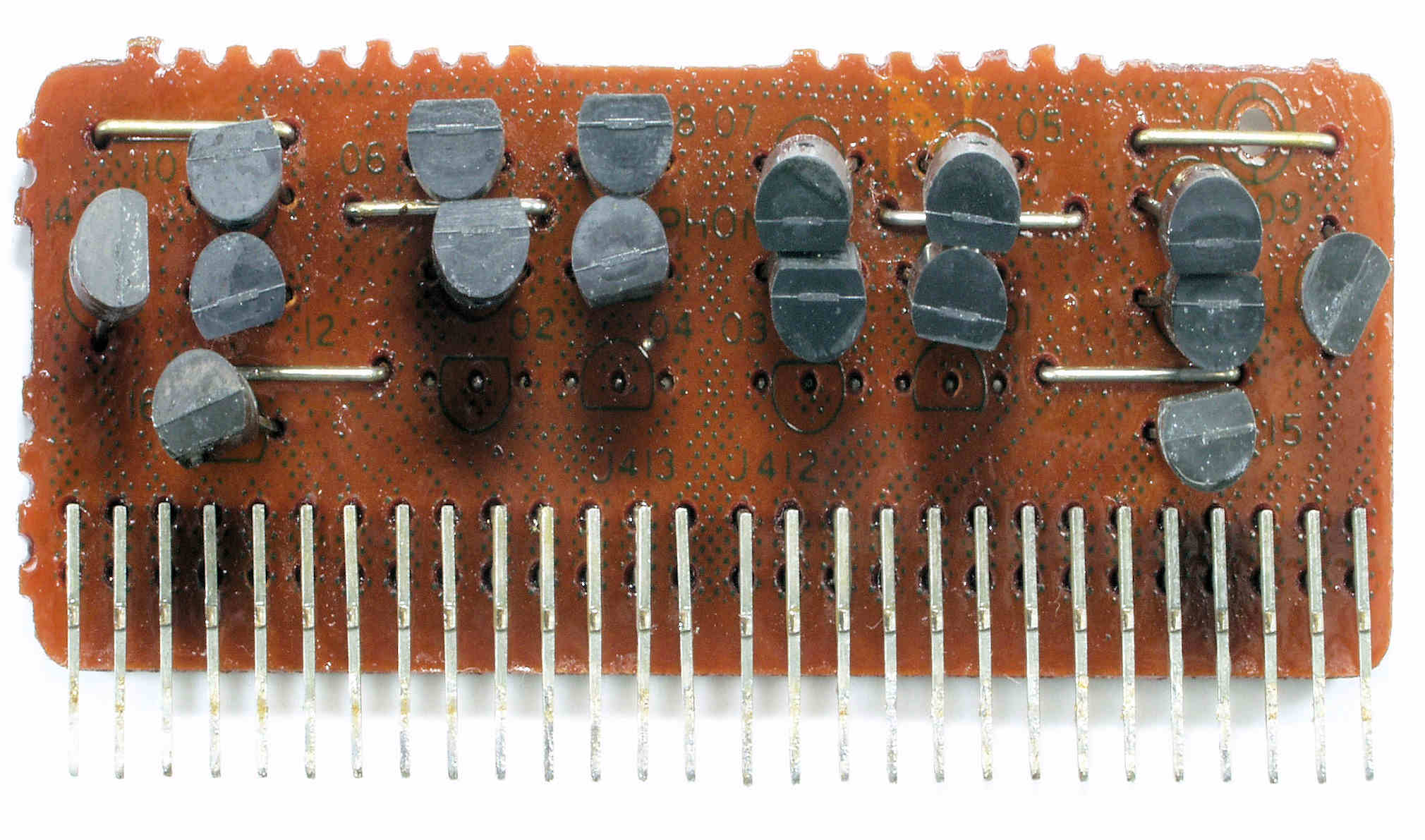

ＣＢ１．　修理前　ＥＱ・ＡＭＰ・ＴＲ（トランジスター）基板

ＣＢ２．　修理後　ＥＱ・ＡＭＰ・ＴＲ（トランジスター）基板、コート液を塗り、乾燥後。

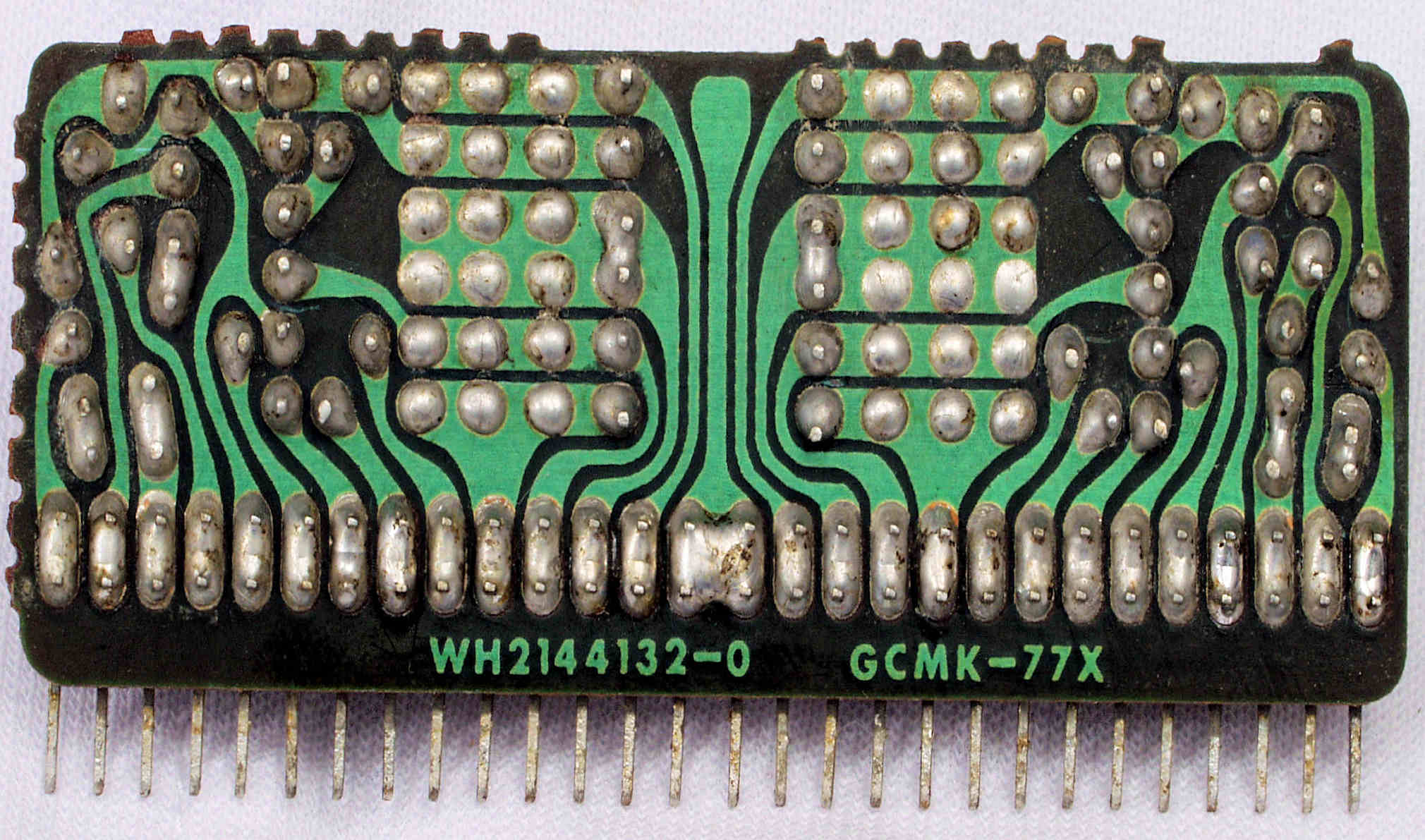

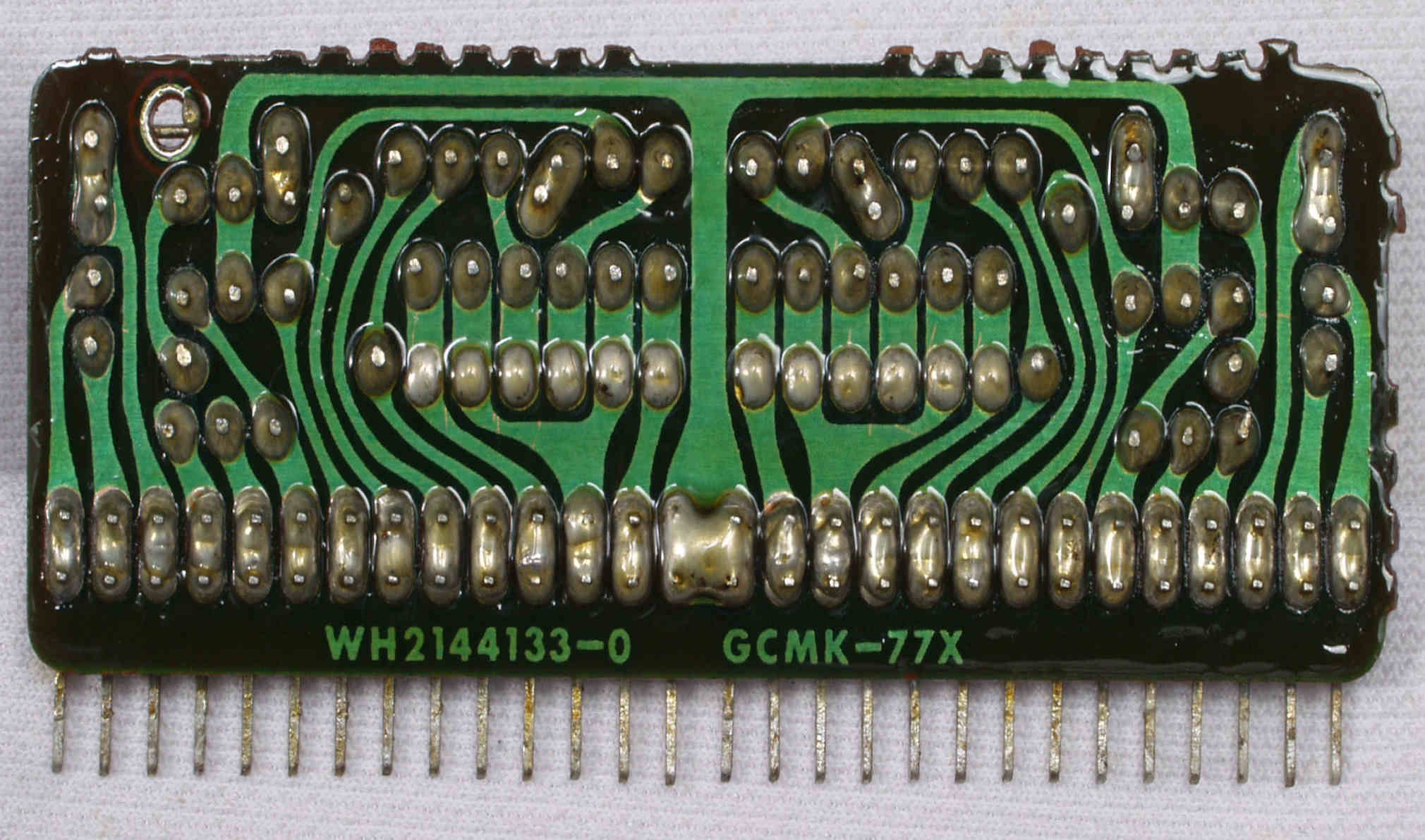

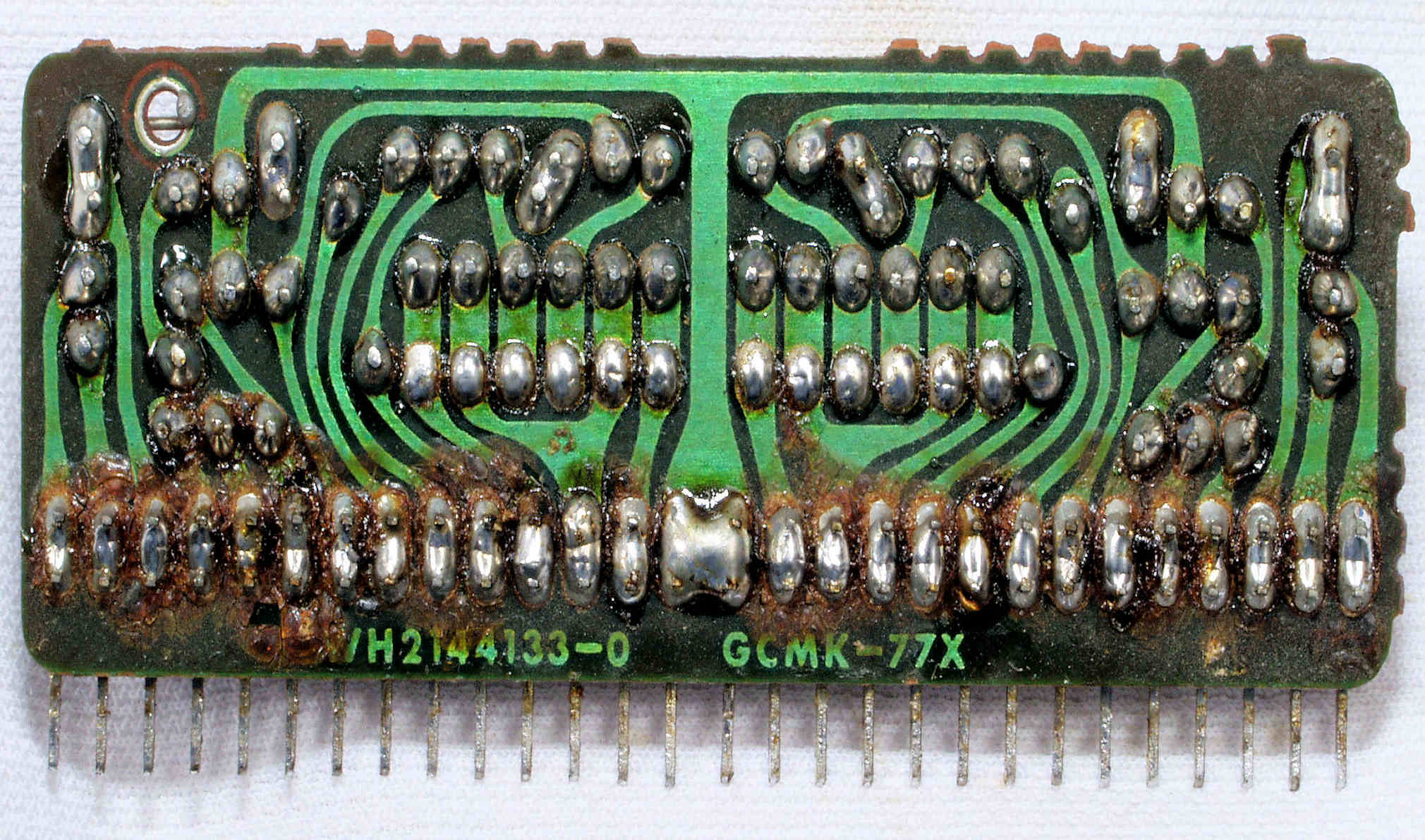

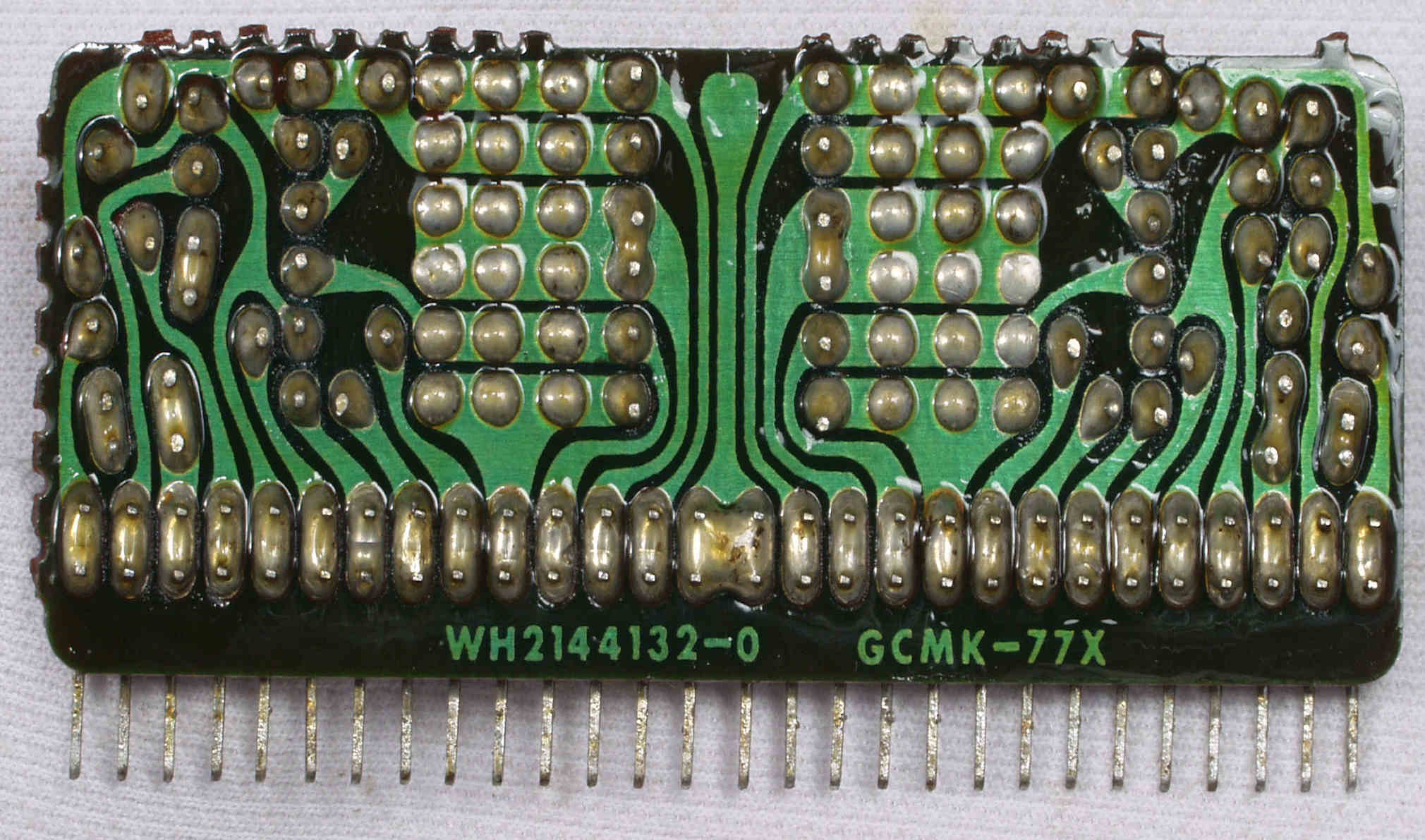

ＣＢ３．　修理前　ＥＱ・ＡＭＰ・ＴＲ（トランジスター）基板裏

ＣＢ４．　修理（半田補正）後　ＥＱ・ＡＭＰ・ＴＲ（トランジスター）基板裏

ＣＢ５．　修理中　ＥＱ・ＡＭＰ・ＴＲ（トランジスター）基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

ＣＢ６．　完成ＥＱ・ＡＭＰ・ＴＲ（トランジスター）基板裏、コート液を塗り、乾燥後。

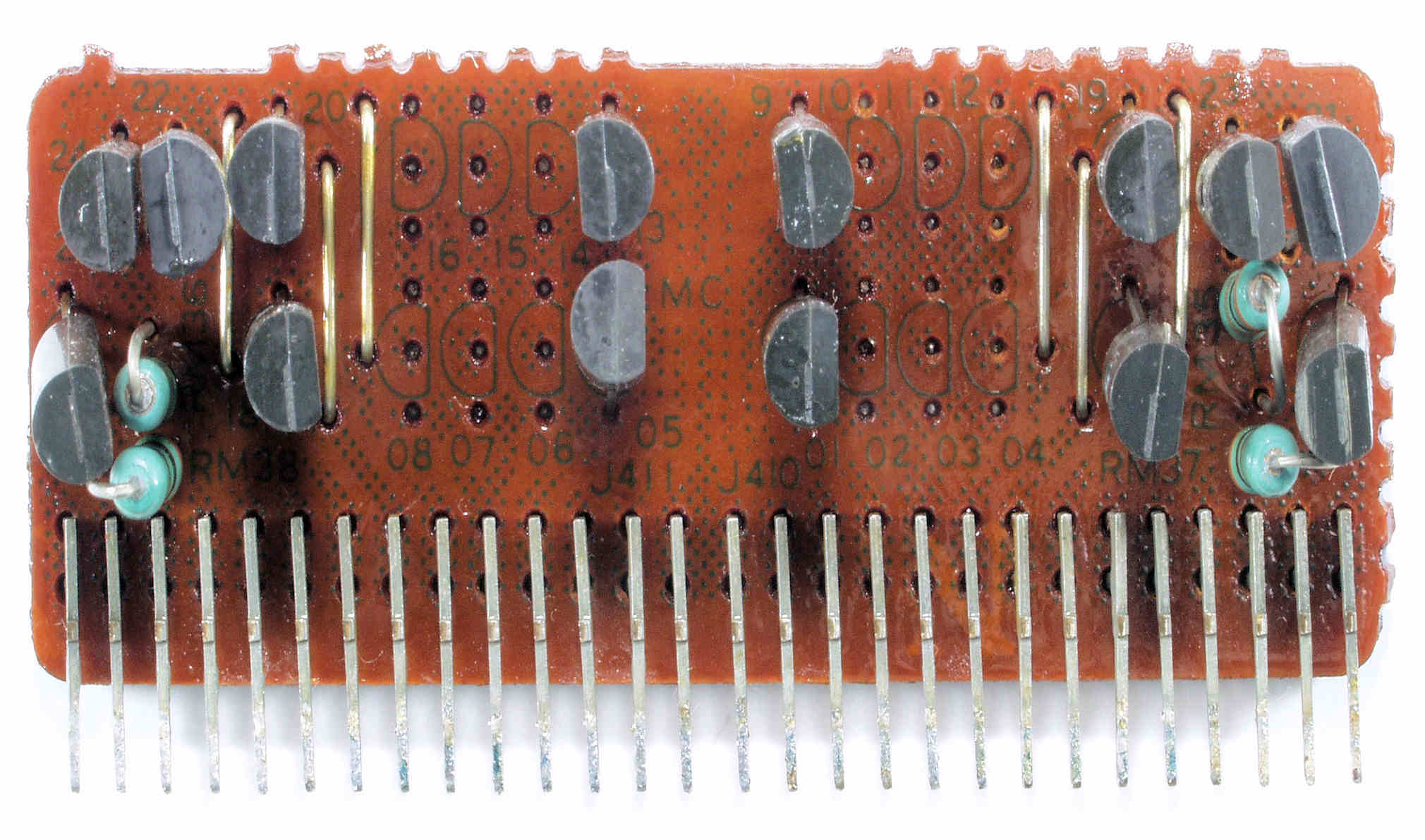

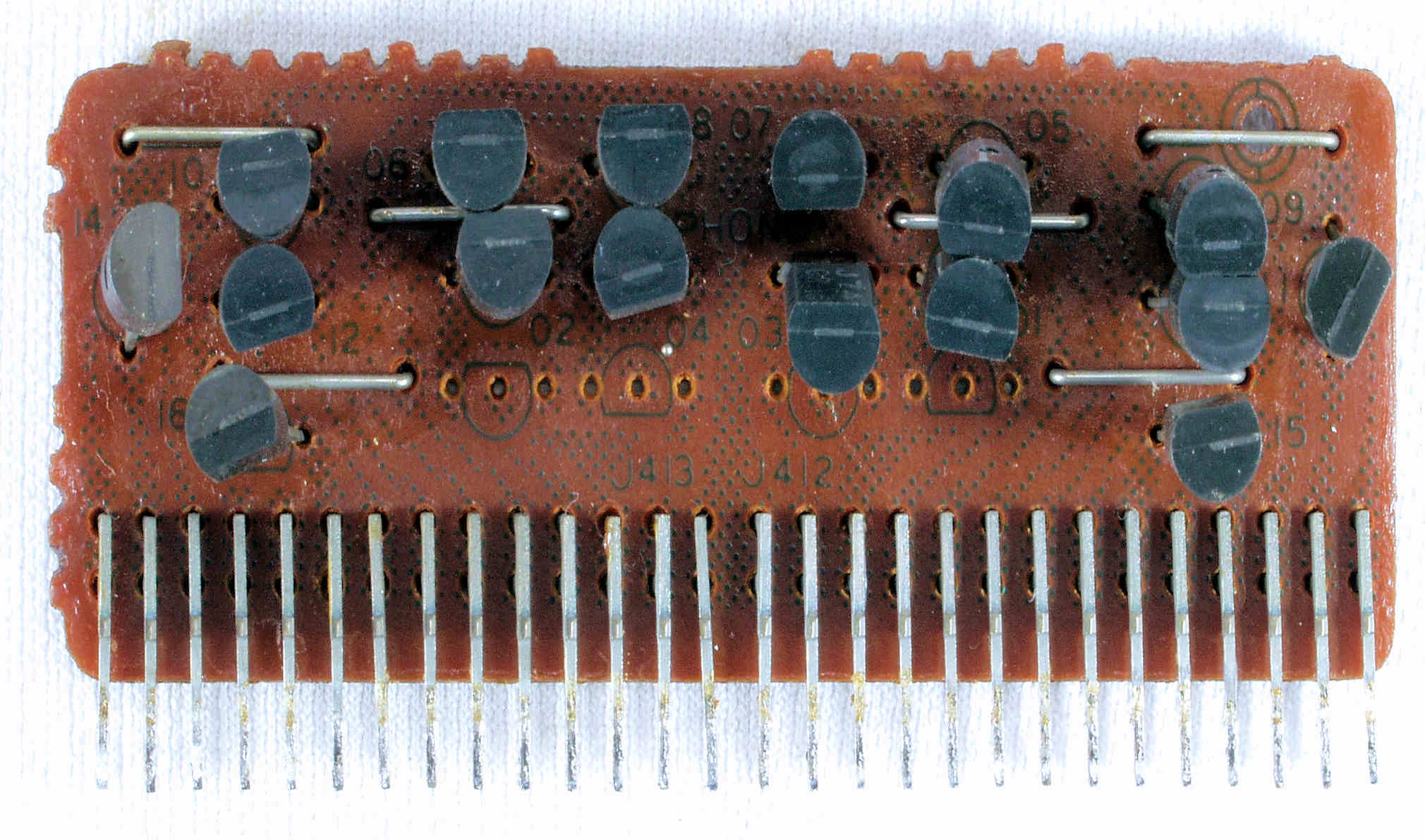

ＣＣ１．　修理前　ＭＣ・ＡＭＰ・ＴＲ（トランジスター）基板

ＣＣ２．　修理後　ＭＣ・ＡＭＰ・ＴＲ（トランジスター）基板、コート液を塗り、乾燥後。

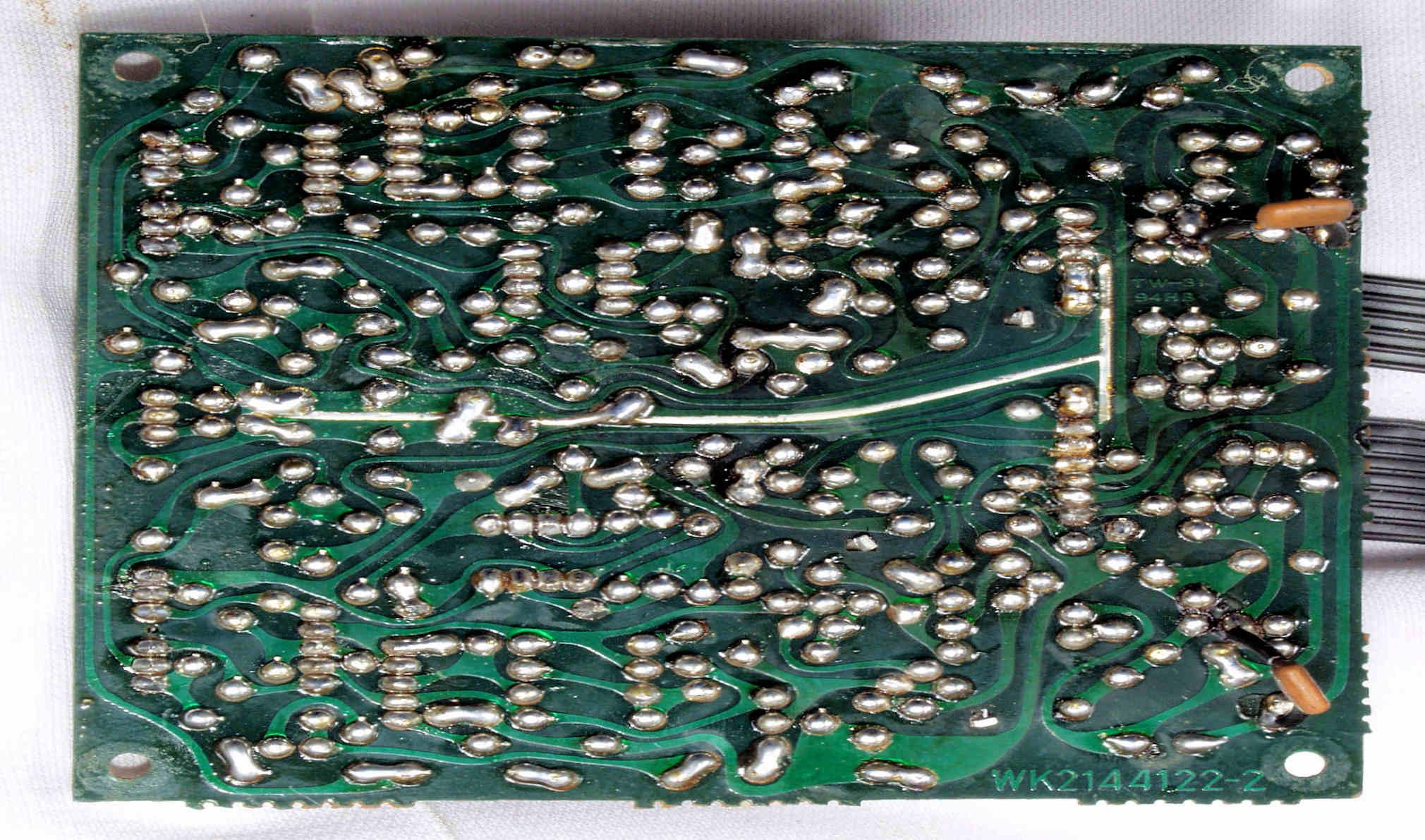

ＣＣ３．　修理前　ＭＣ・ＡＭＰ・ＴＲ（トランジスター）基板裏

ＣＣ４．　修理（半田補正）後　ＭＣ・ＡＭＰ・ＴＲ（トランジスター）基板裏

ＣＣ５．　修理中　ＭＣ・ＡＭＰ・ＴＲ（トランジスター）基板裏、　洗浄後、　環境問題から、フロン系が使用できないので、乾燥に１日費やす。

ＣＣ６．　完成ＭＣ・ＡＭＰ・ＴＲ（トランジスター）基板裏、コート液を塗り、乾燥後。

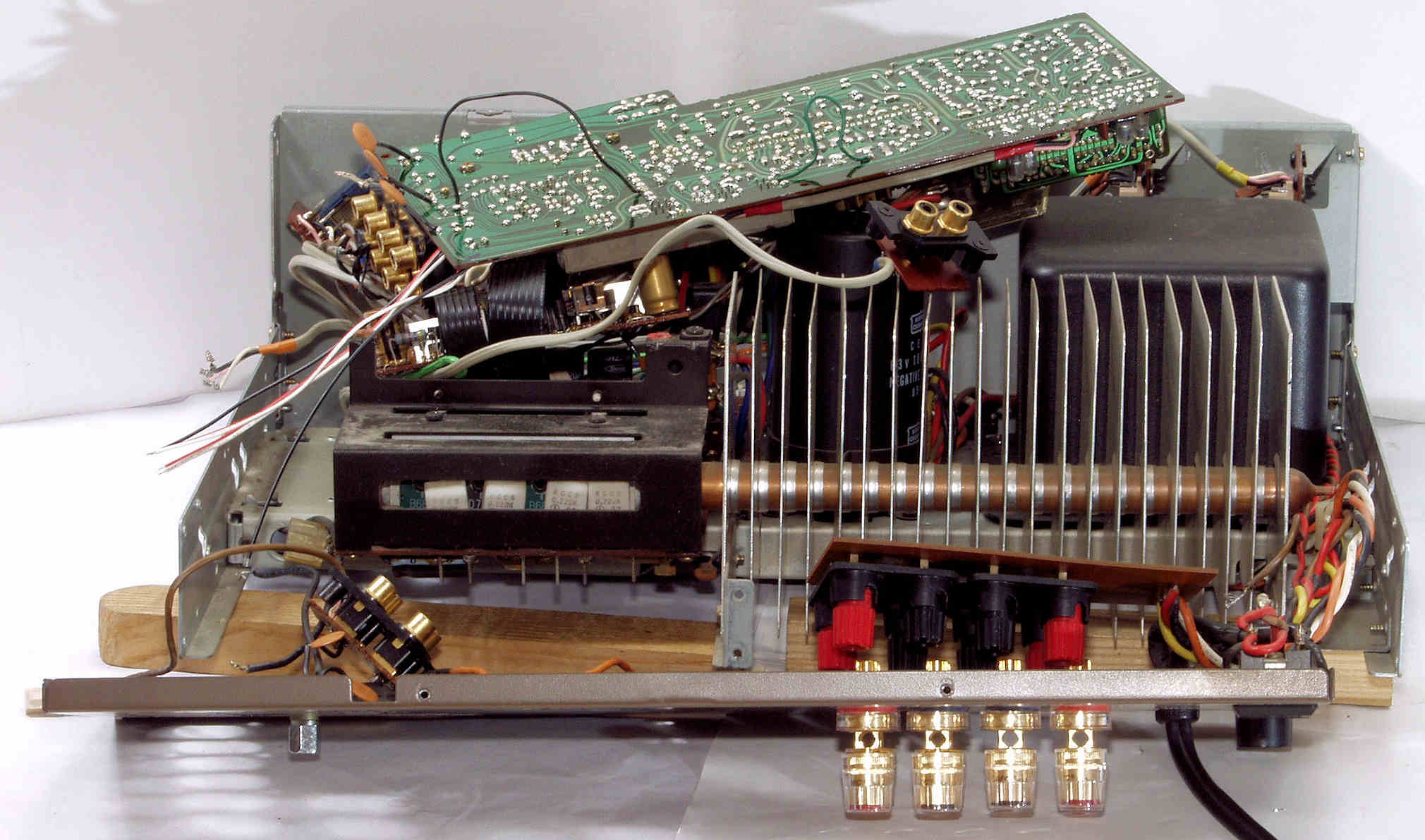

ＣＤ．　後パネルを取り修理中

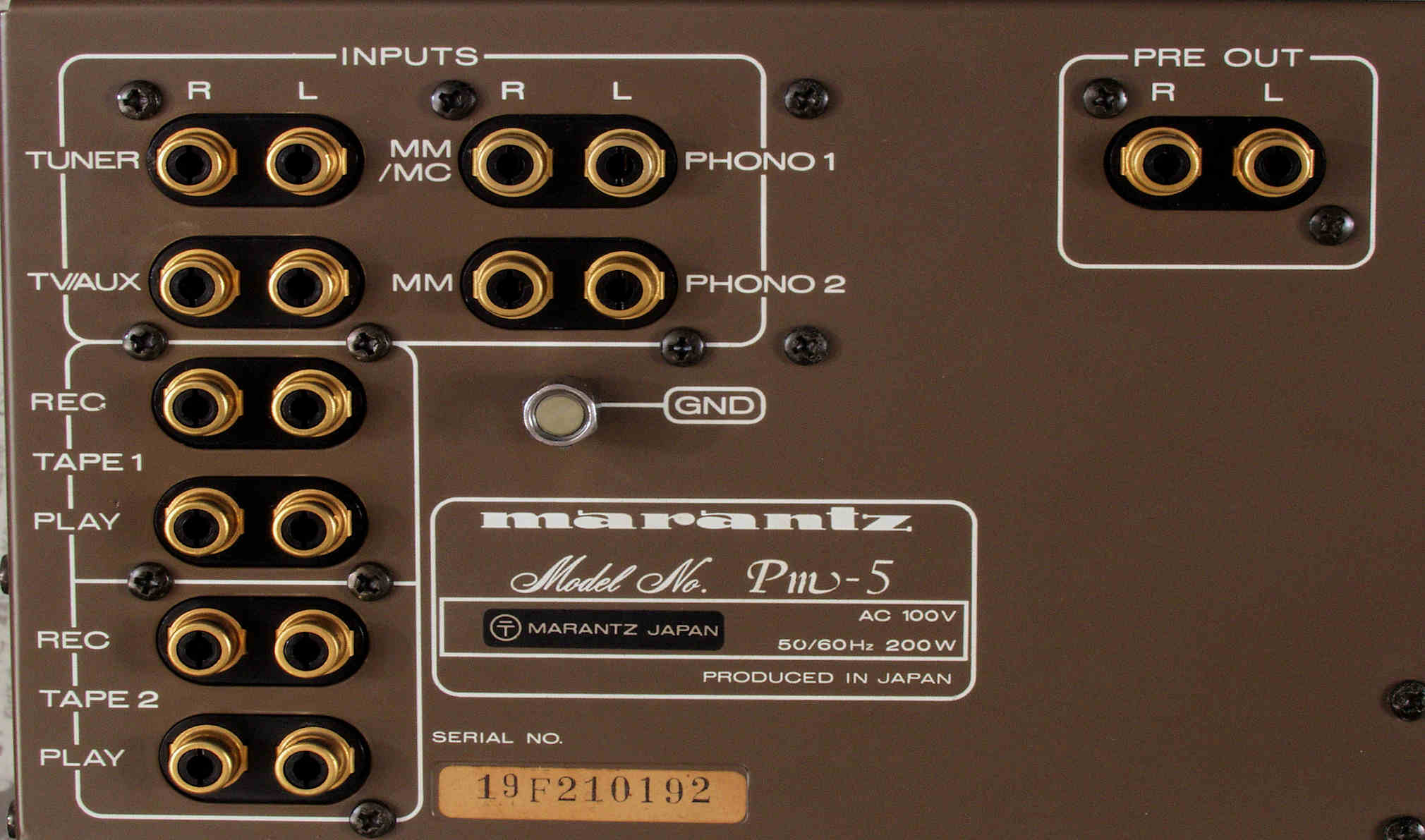

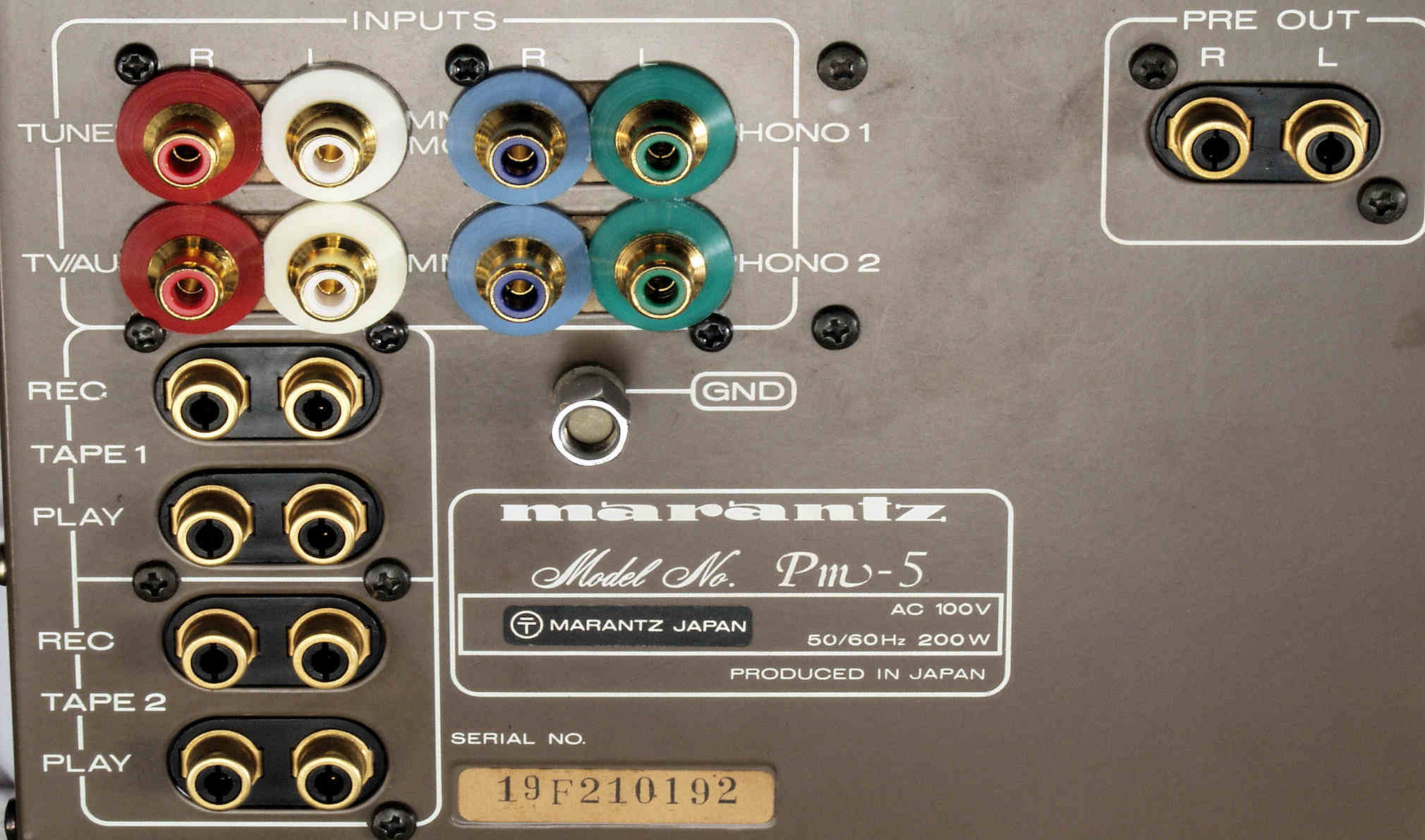

ＣＤ２．　修理前　入出力端子群

ＣＤ３．　修理（交換）後　入出力端子群

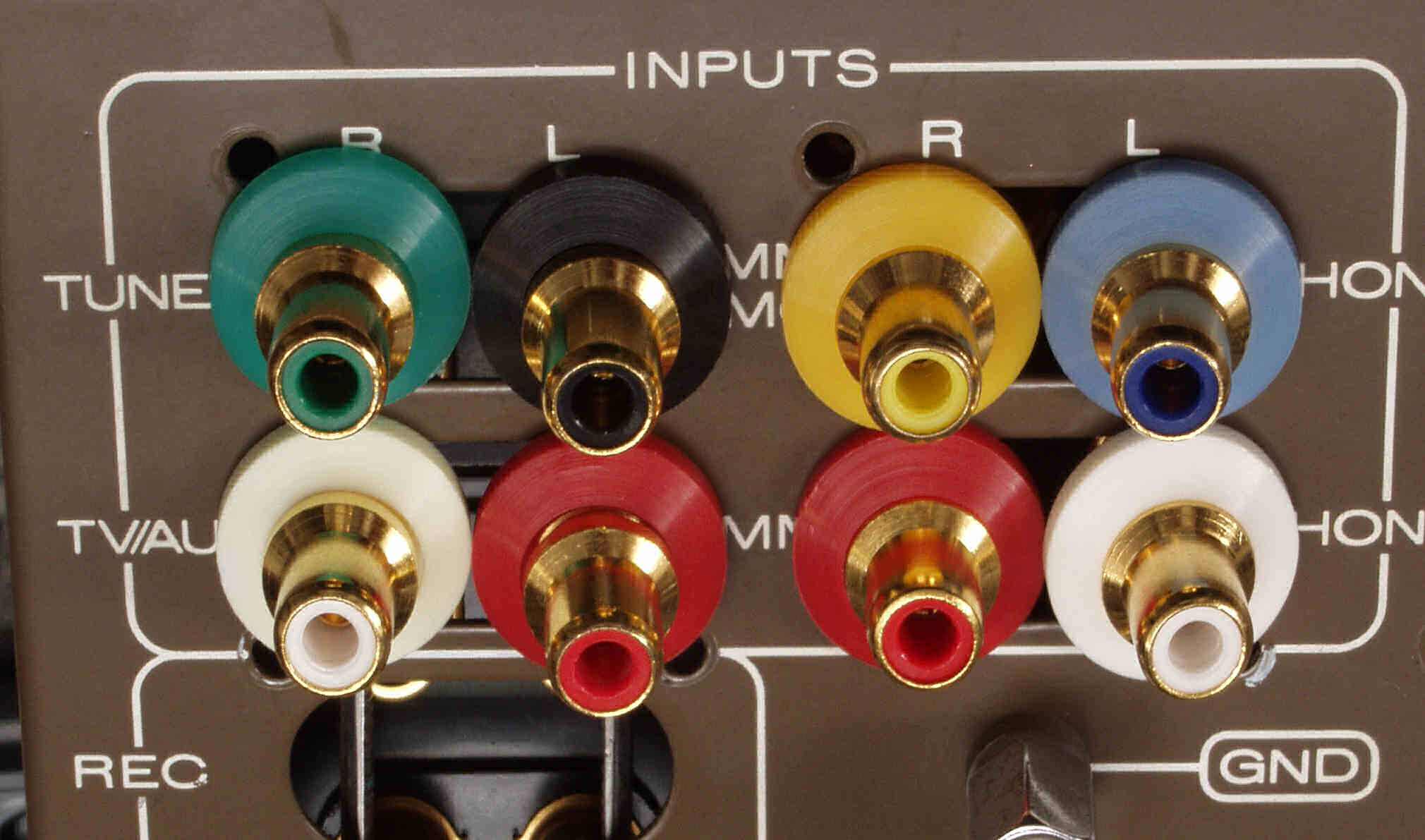

ＣＤ４．　修理（交換）後　入出力端子群、拡大。

ＣＤ５．　修理前　ＳＰ接続端子

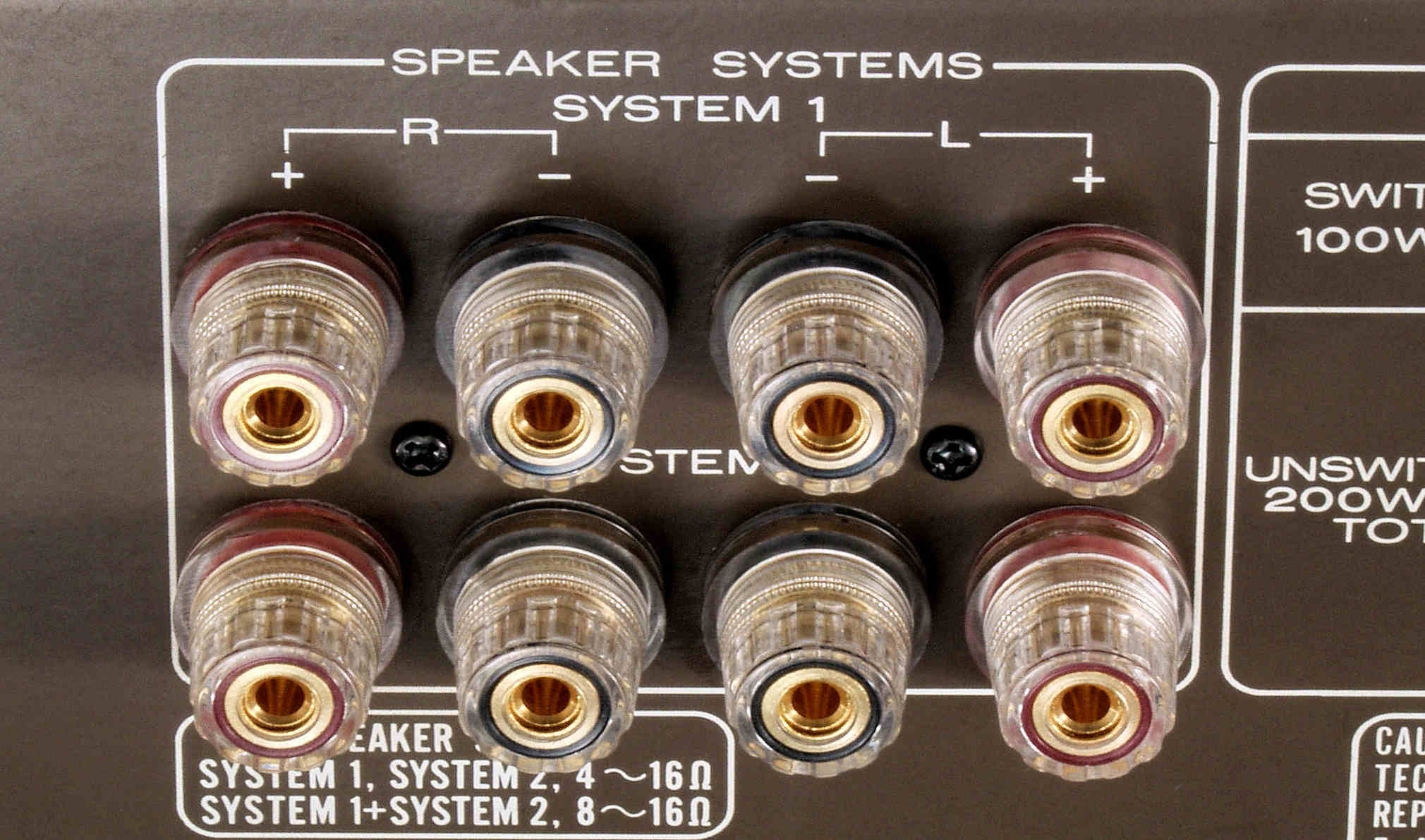

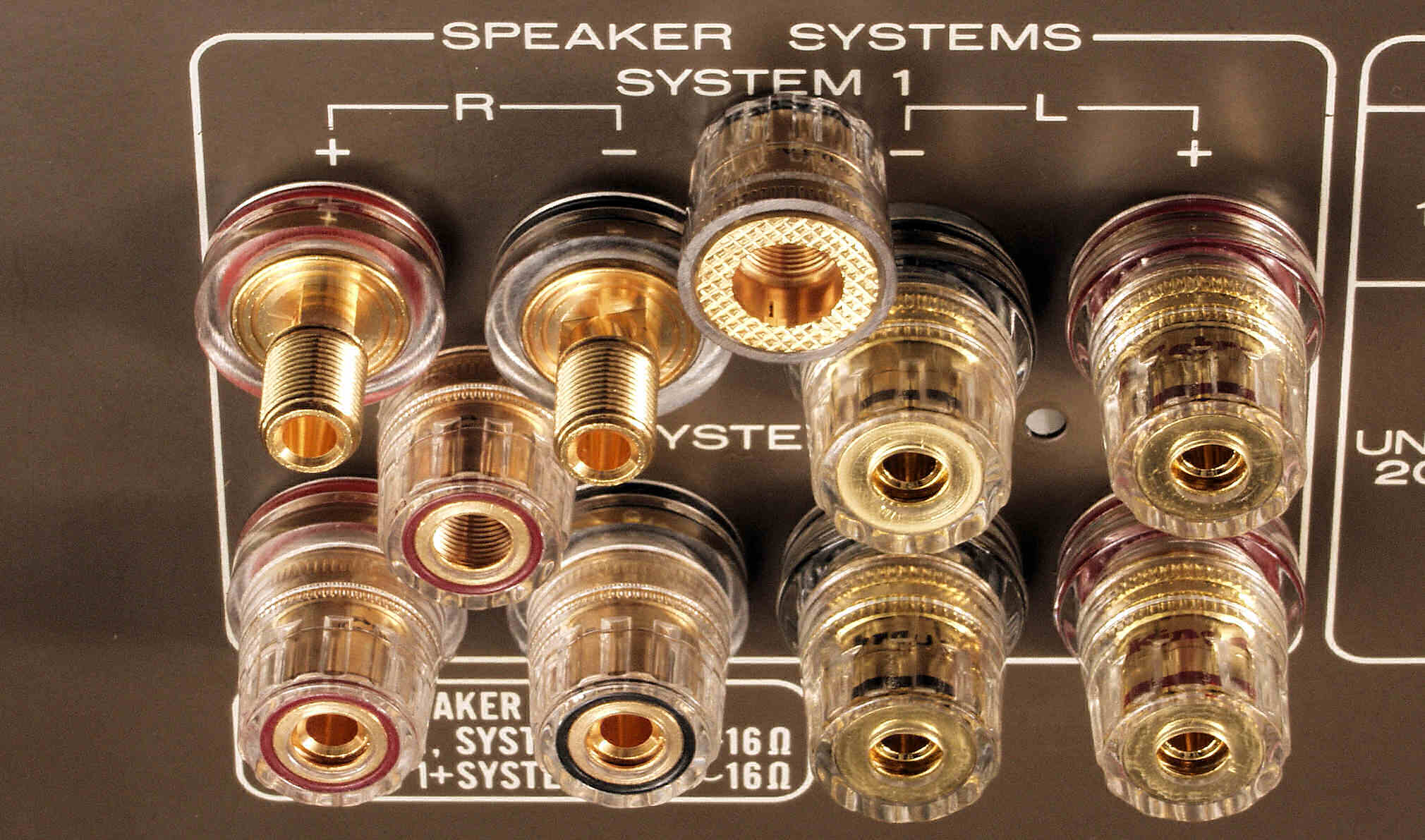

ＣＤ６．　修理（交換）後　ＳＰ接続端子

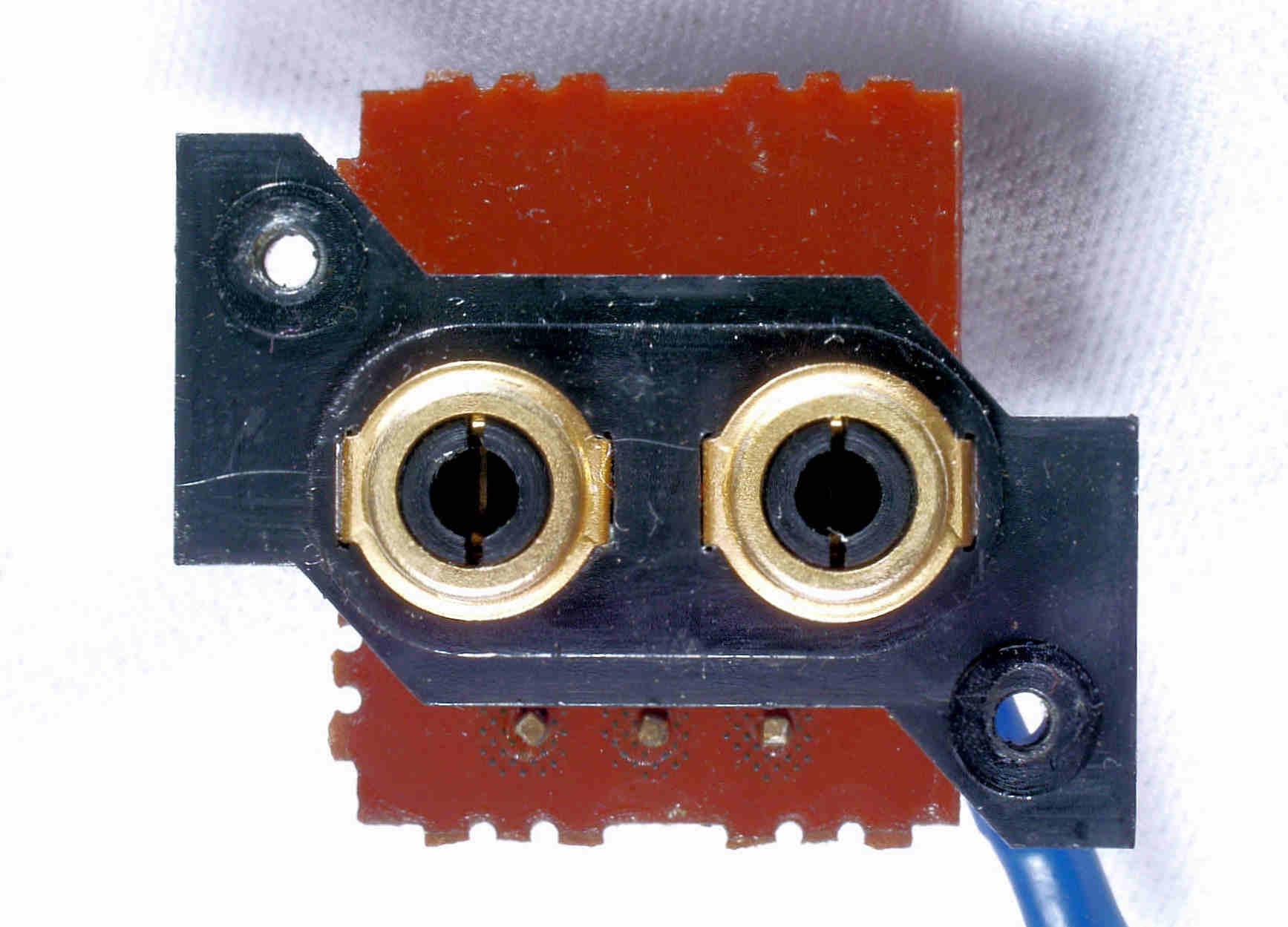

ＣＥ１．　修理前　ＰｒｅＯｕｔ端子基板

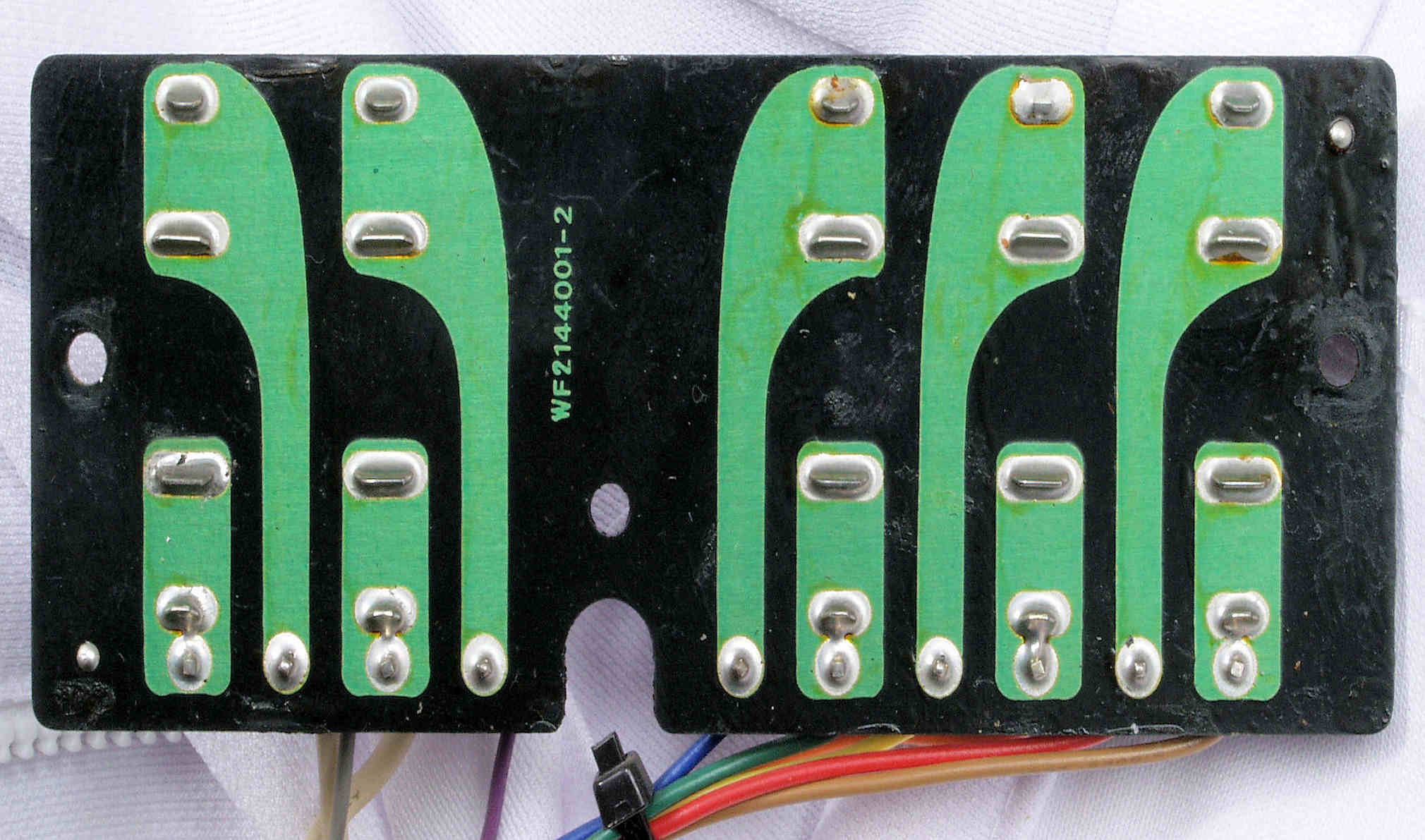

ＣＥ２．　修理前　ＰｒｅＯｕｔ端子基板裏

ＣＥ３．　修理（半田補正）後　ＰｒｅＯｕｔ端子基板裏

ＣＥ４．　完成ＰｒｅＯｕｔ端子基板裏、コート液を塗り、乾燥後。

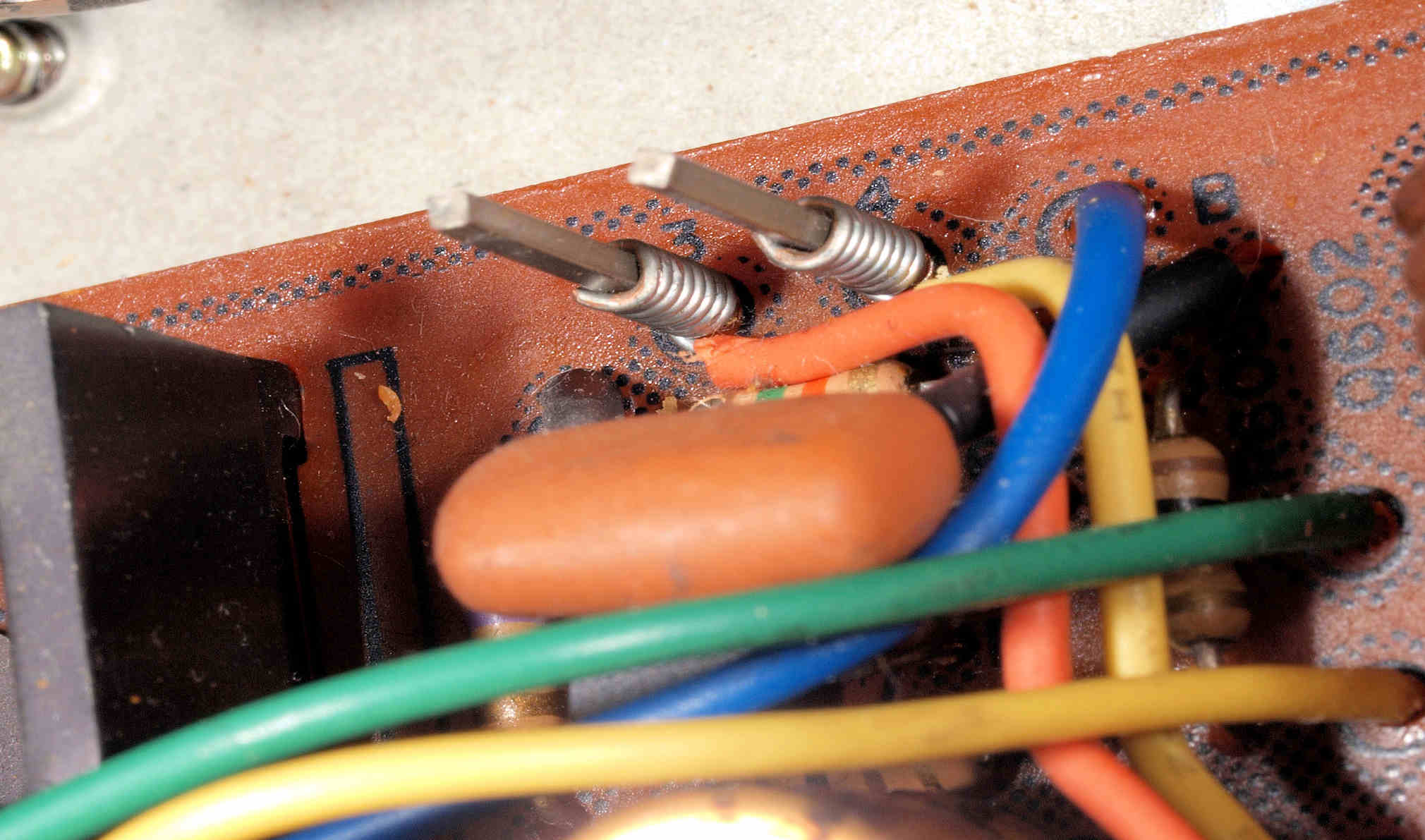

ＣＥ５．　修理前　ＰｒｅＯｕｔ端子基板裏ラッピング。

ＣＥ６．　修理（半田補正）後　ＰｒｅＯｕｔ端子基板裏ラッピング、半田を流し込む。

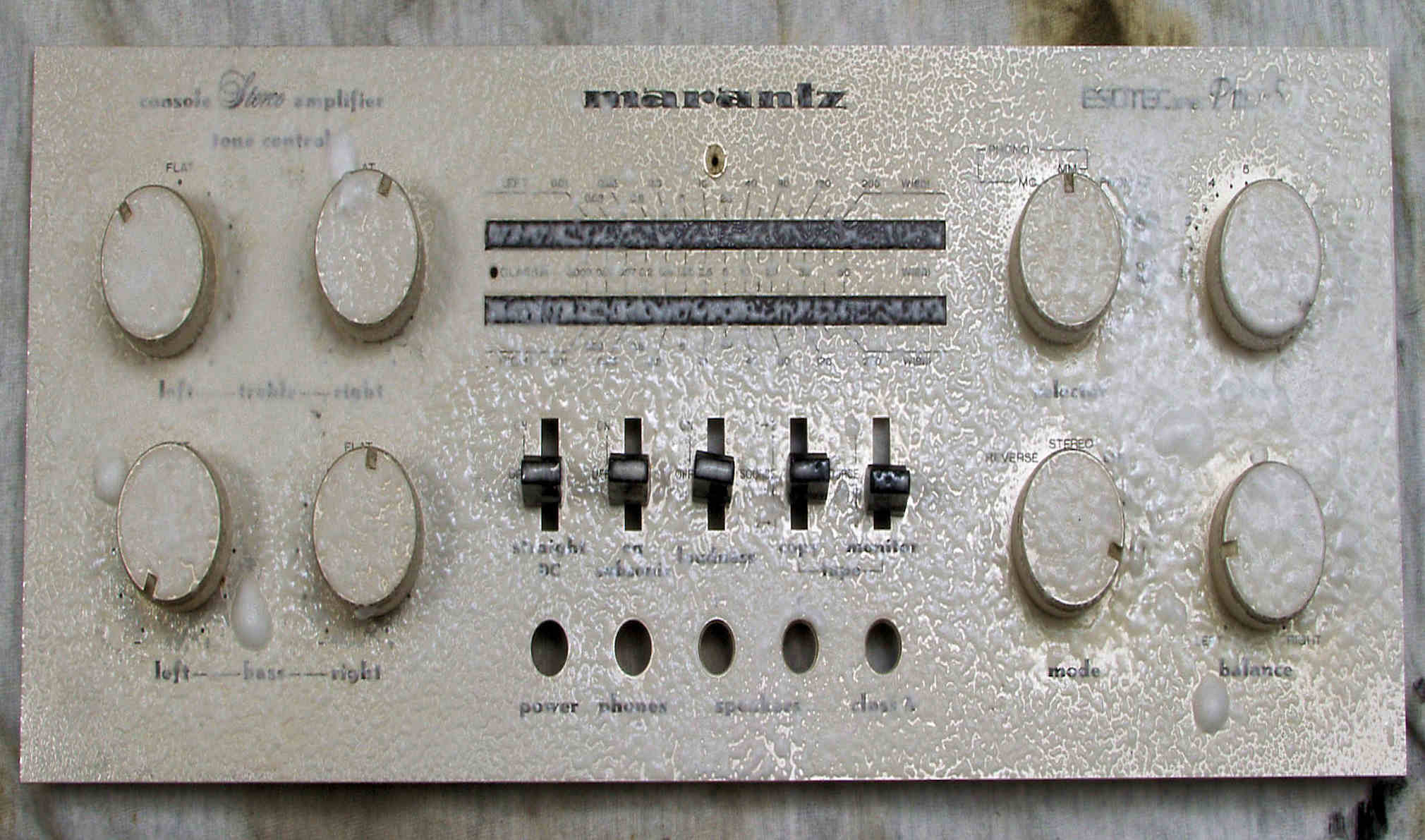

ＣＦ１．　パネル清掃

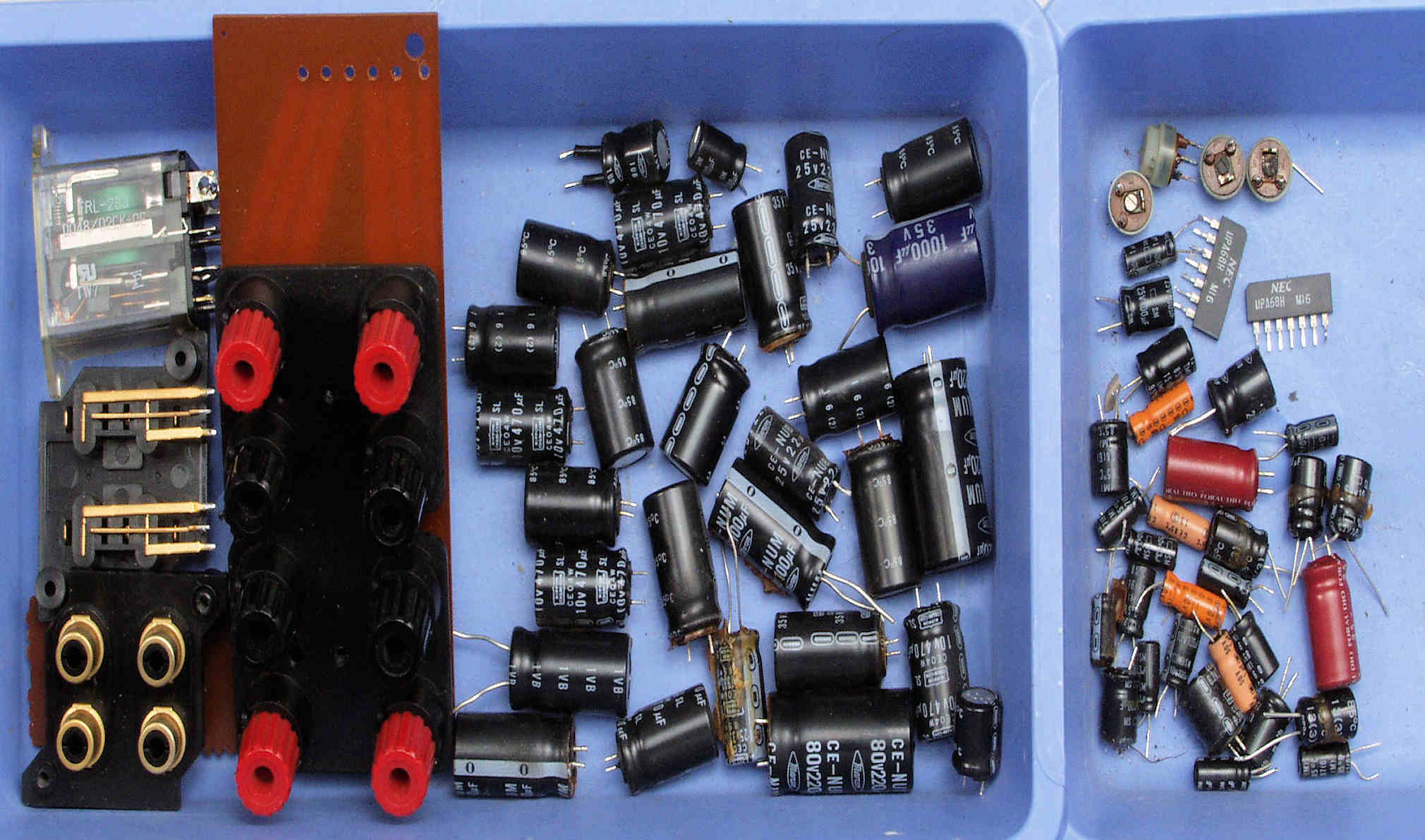

ＣＧ．　交換部品

ＣＨ１．　修理前　上から見る

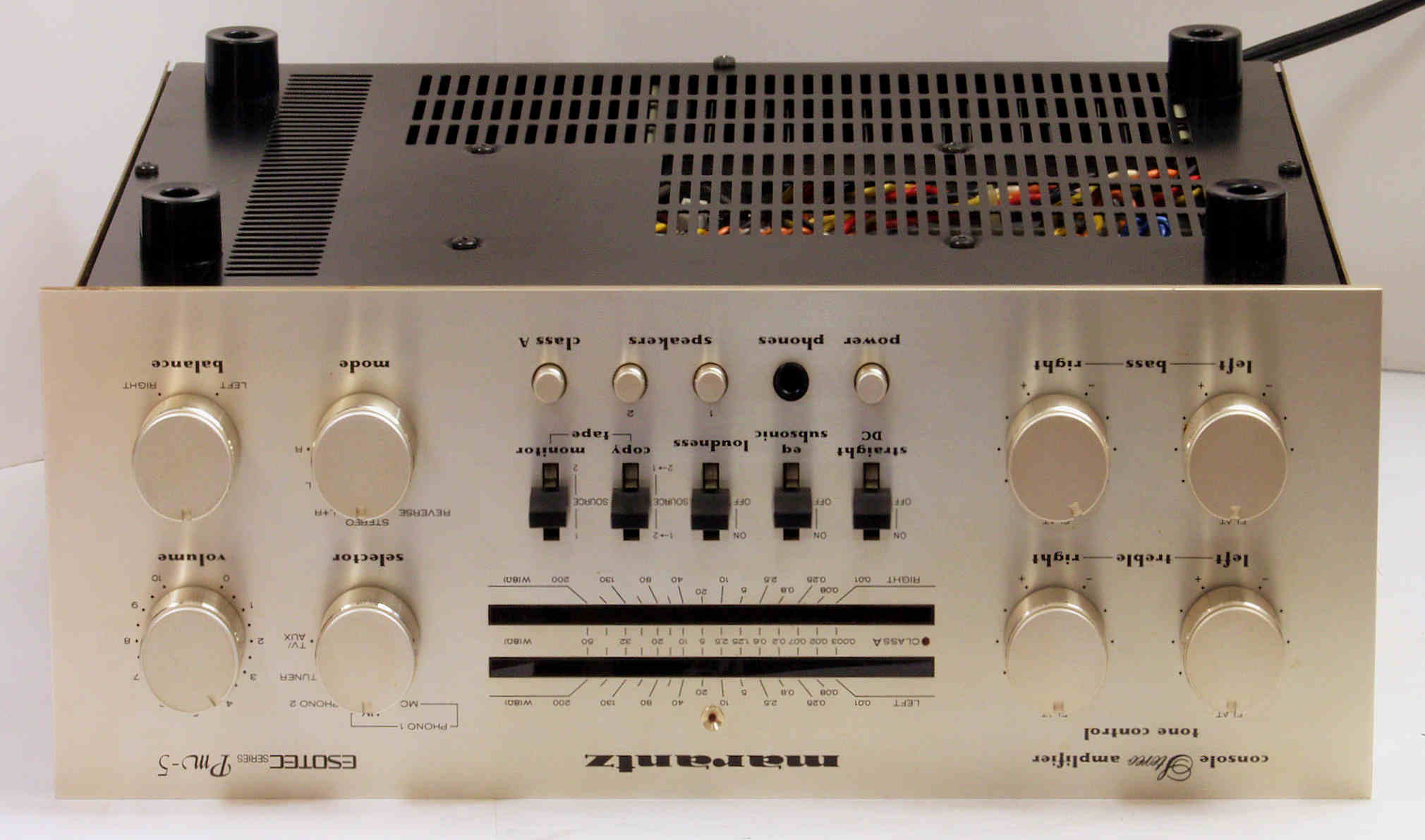

ＣＨ２．　修理後　上から見る

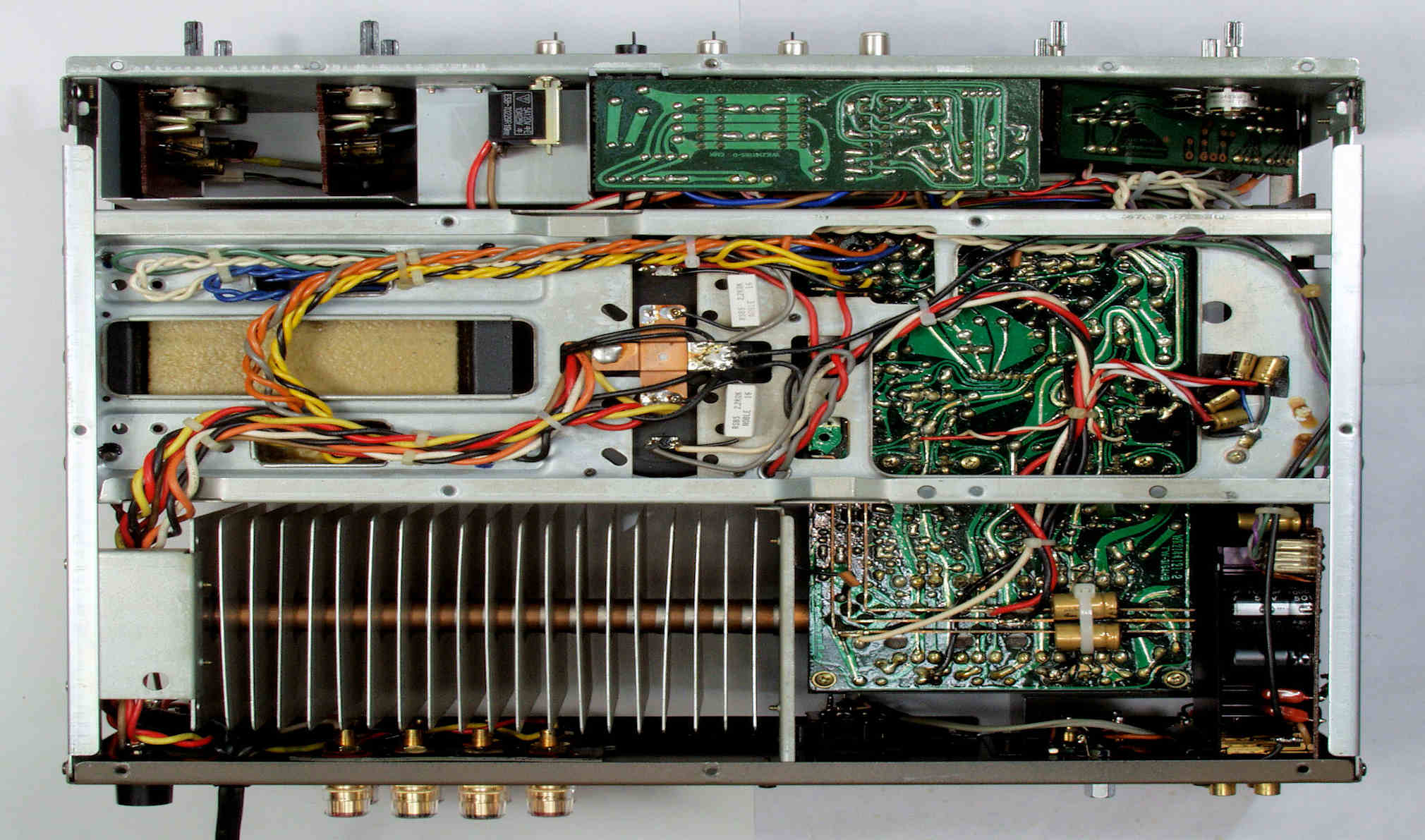

ＣＨ３．　修理前　下から見る

ＣＨ４．　修理後　下から見る

Ｅ．　調整・測定

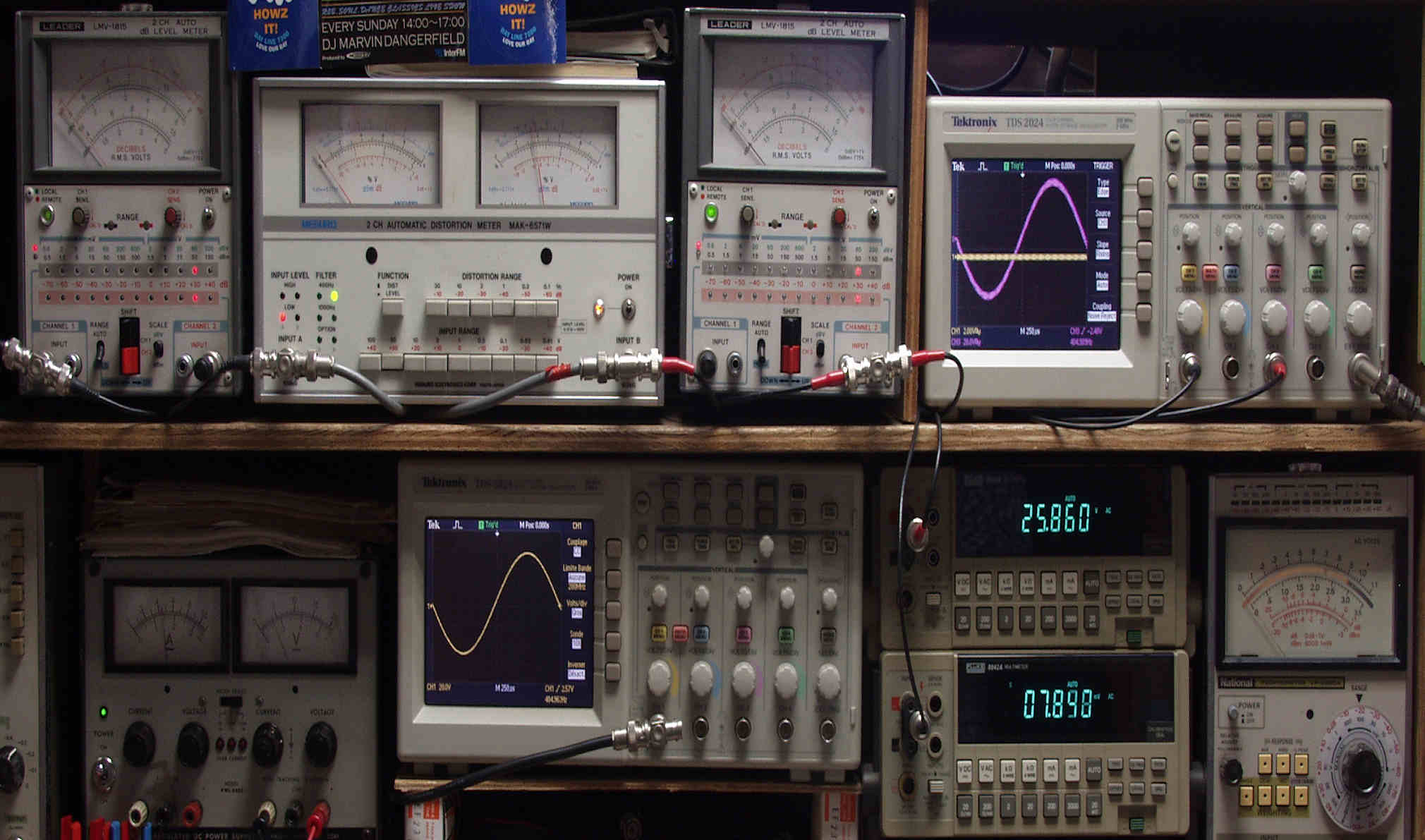

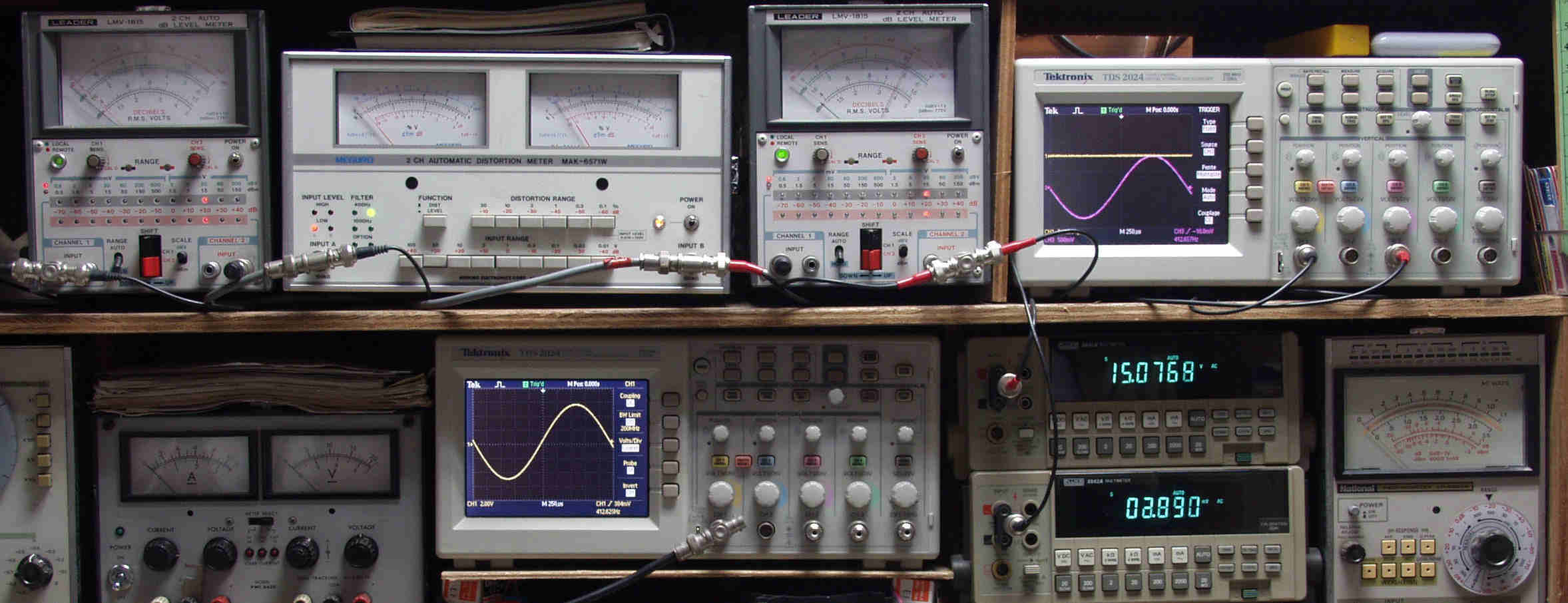

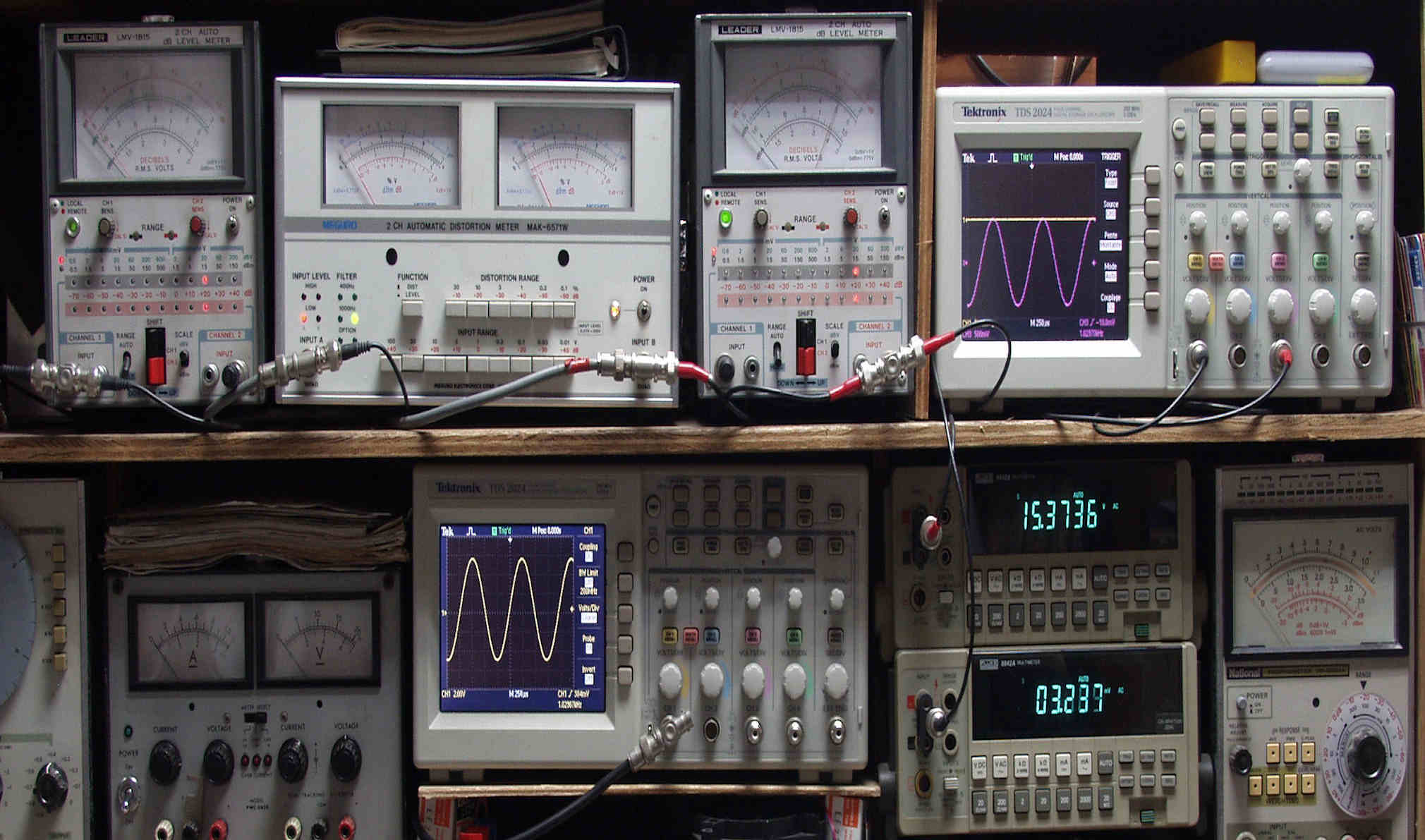

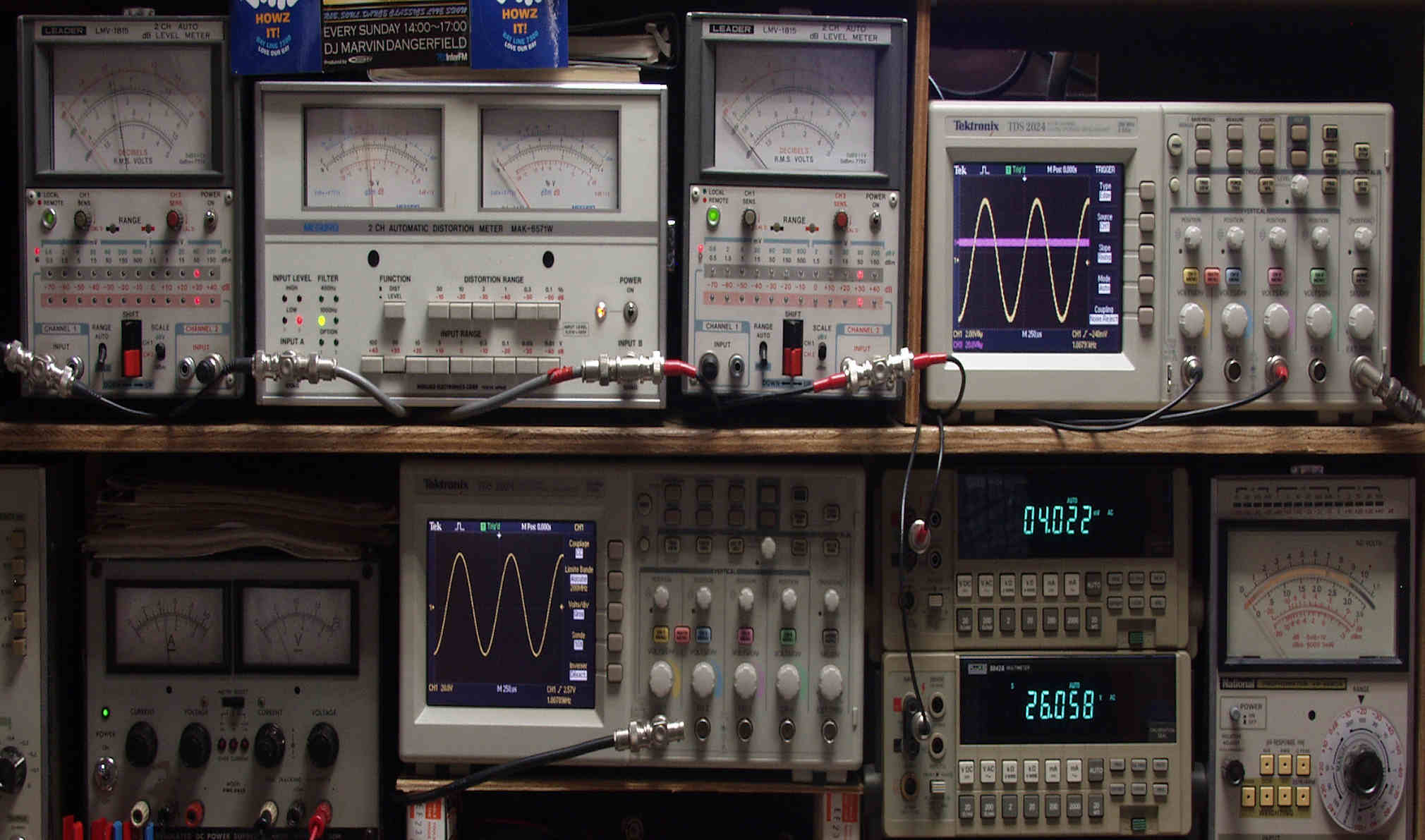

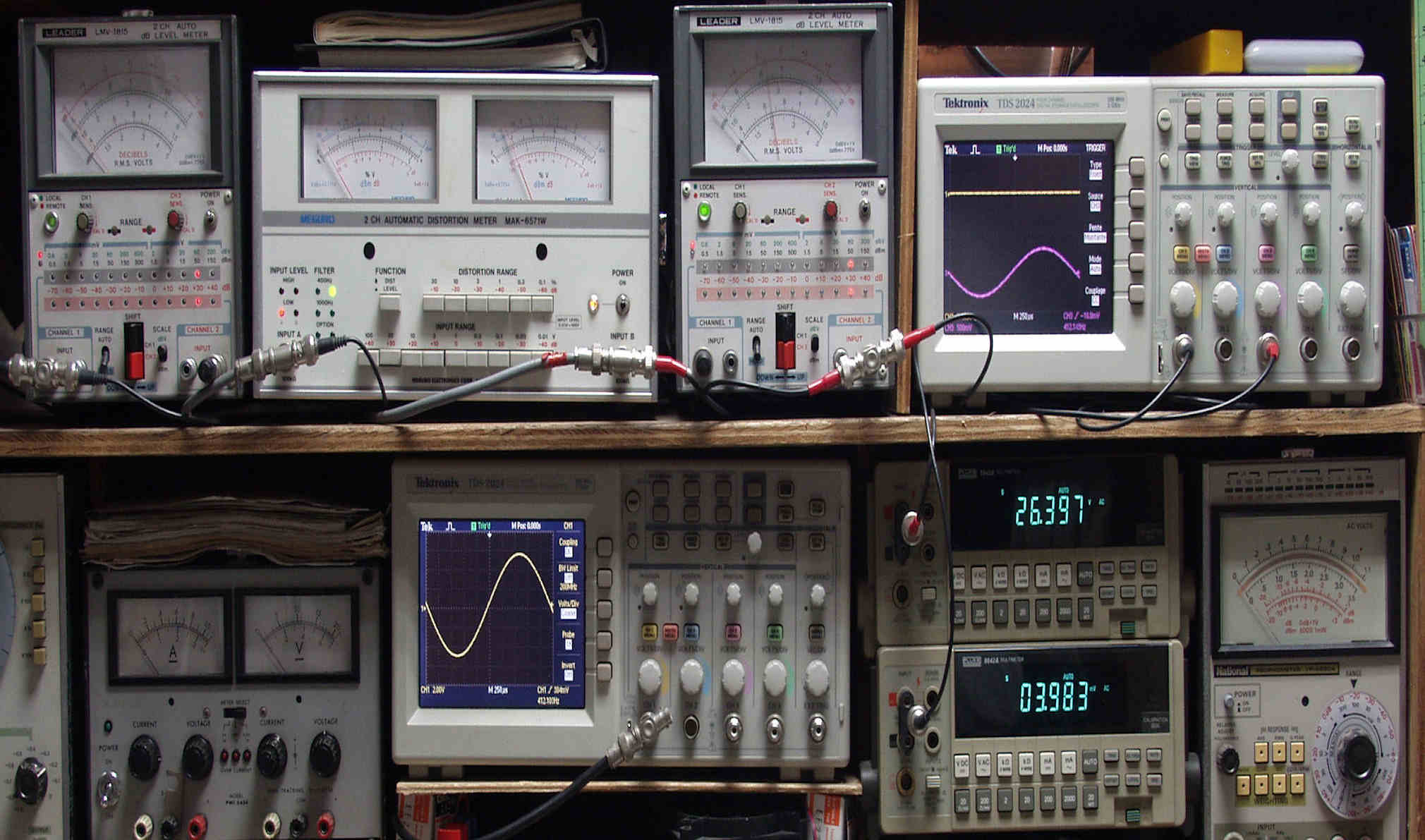

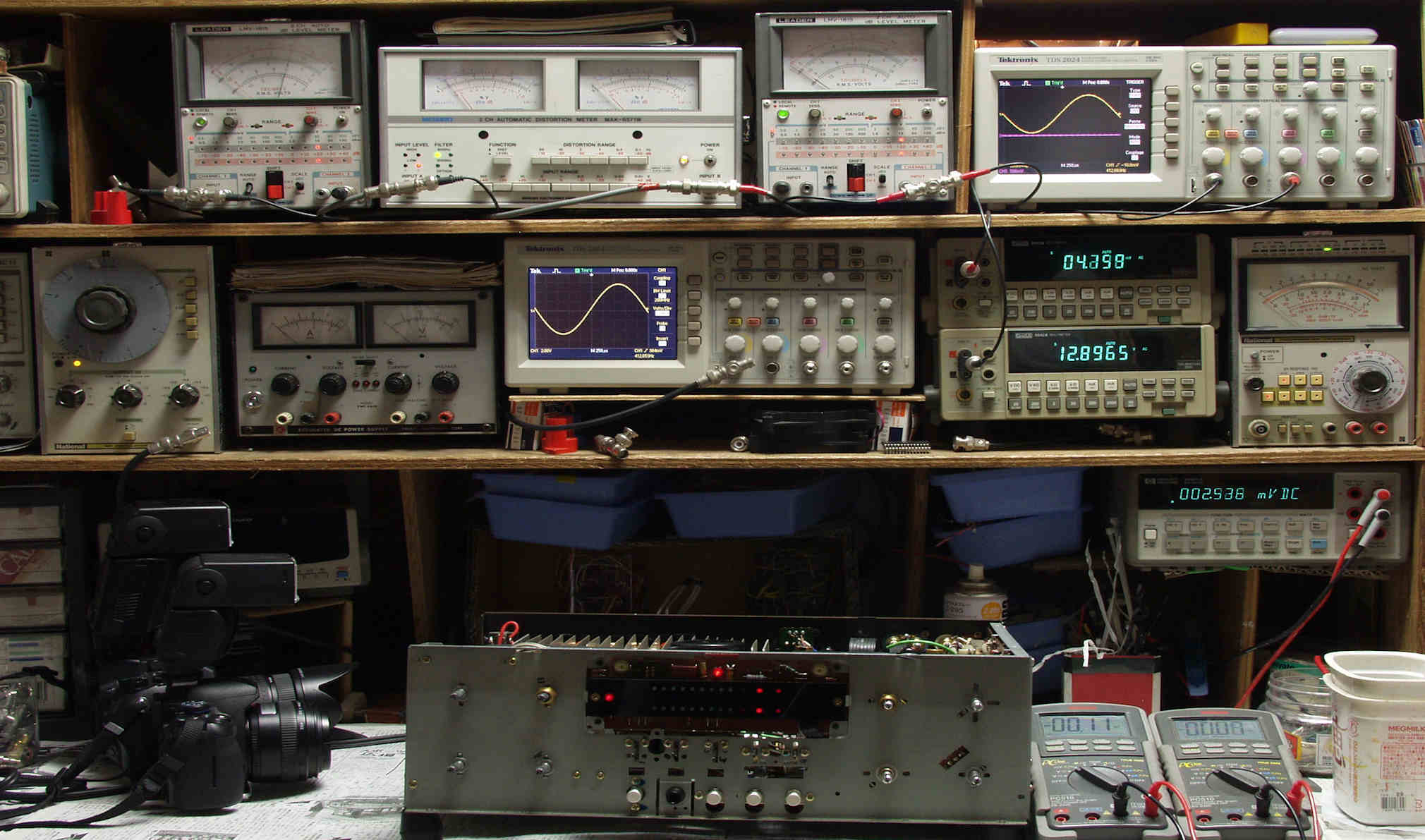

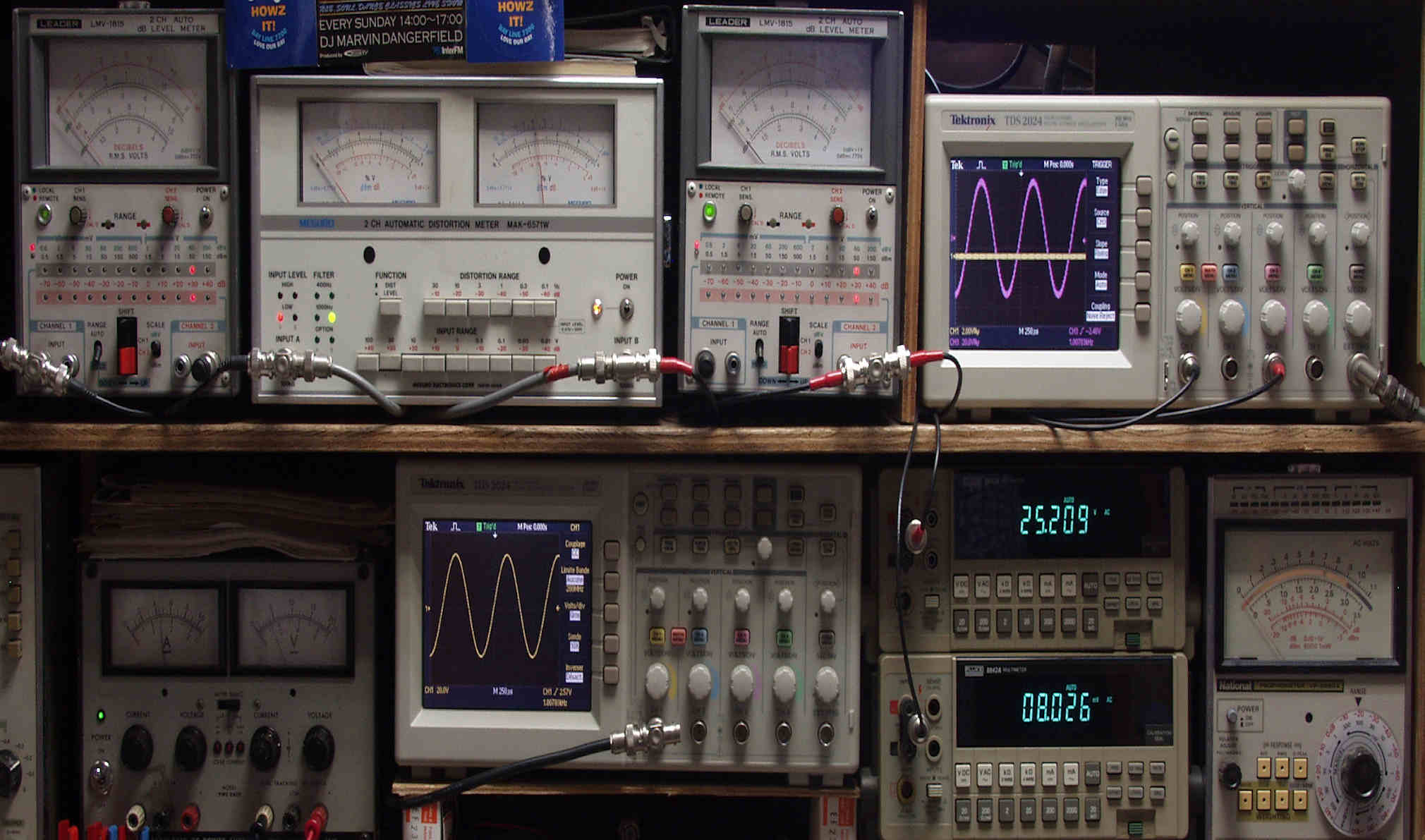

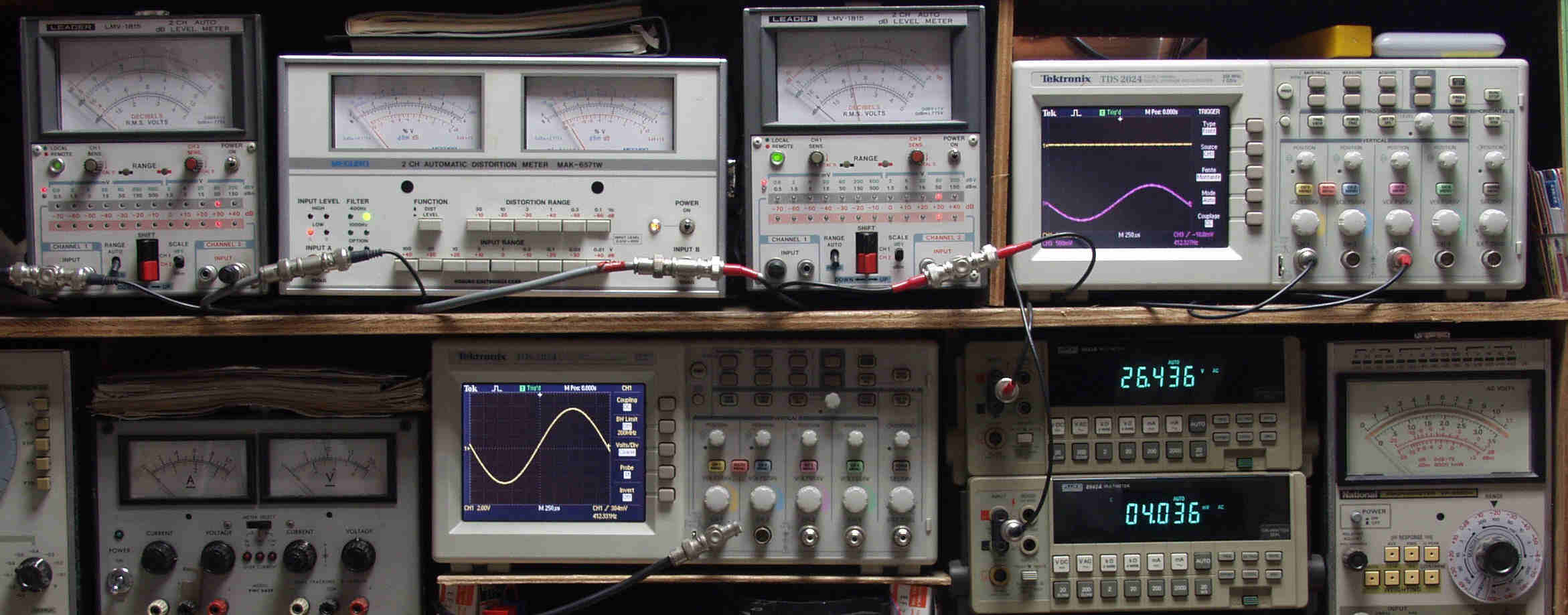

Ｅ１．　出力・歪み率測定。
　　　　＜見方＞。
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。
　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。
　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。
　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。
　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

Ｅ２１．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｅ２２．　Ｌ側、、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｅ２３．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｅ２４．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｅ３１．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＭ入力、　１０００ＨＺ。

Ｅ３２．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＭ入力、　１０００ＨＺ。

Ｅ３３．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＭ入力、　４００ＨＺ。

Ｅ３４．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＭ入力、　４００ＨＺ。

Ｅ４１．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０３％（測定レンジ＝０．１％）、　ＭＣ入力、　１０００ＨＺ。

Ｅ４２．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０３％（測定レンジ＝０．１％）、　ＭＣ入力、　１０００ＨＺ。

Ｅ４３．　Ｒ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＣ入力、　４００ＨＺ。

Ｅ４４．　Ｌ側、ＳＰ出力電圧＝２６Ｖ＝８４．５Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＭＣ入力、　４００ＨＺ。

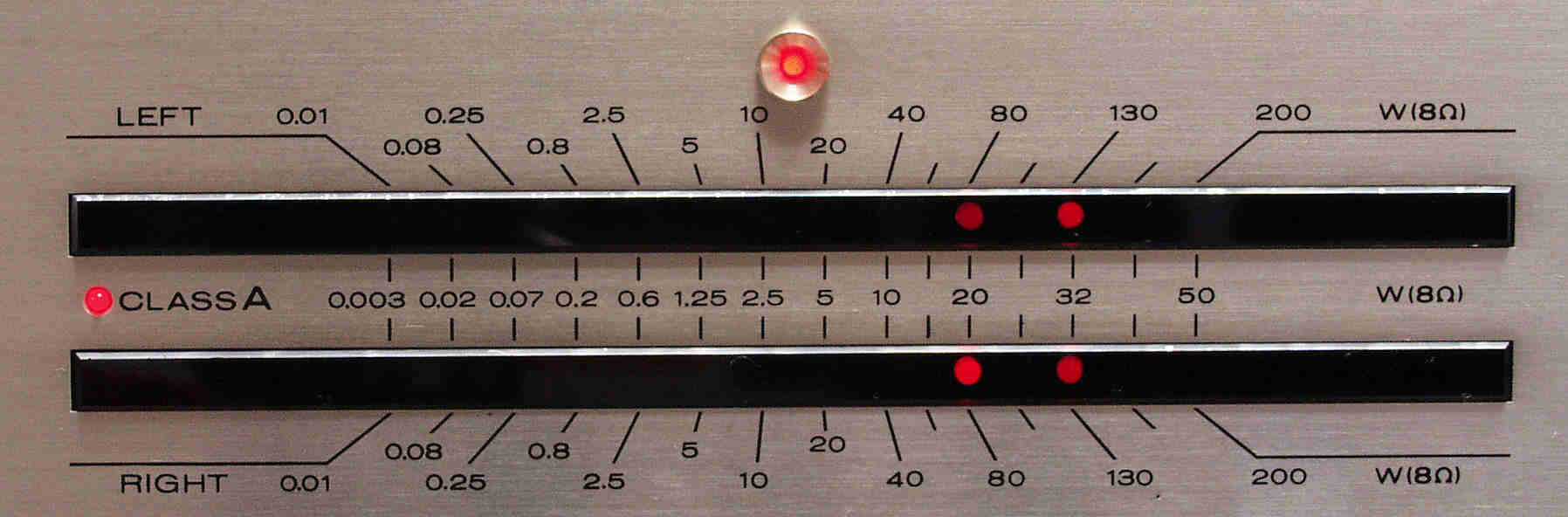

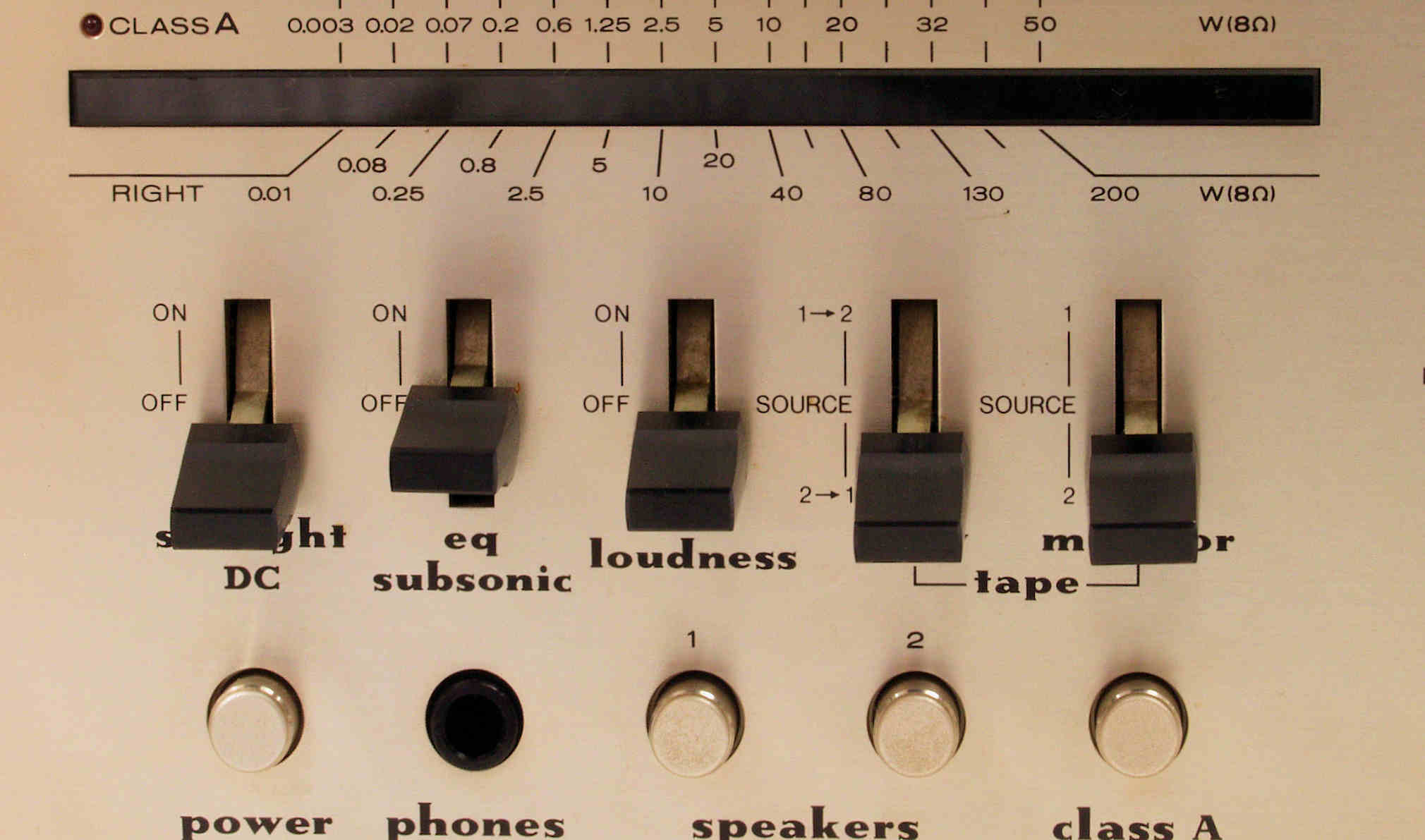

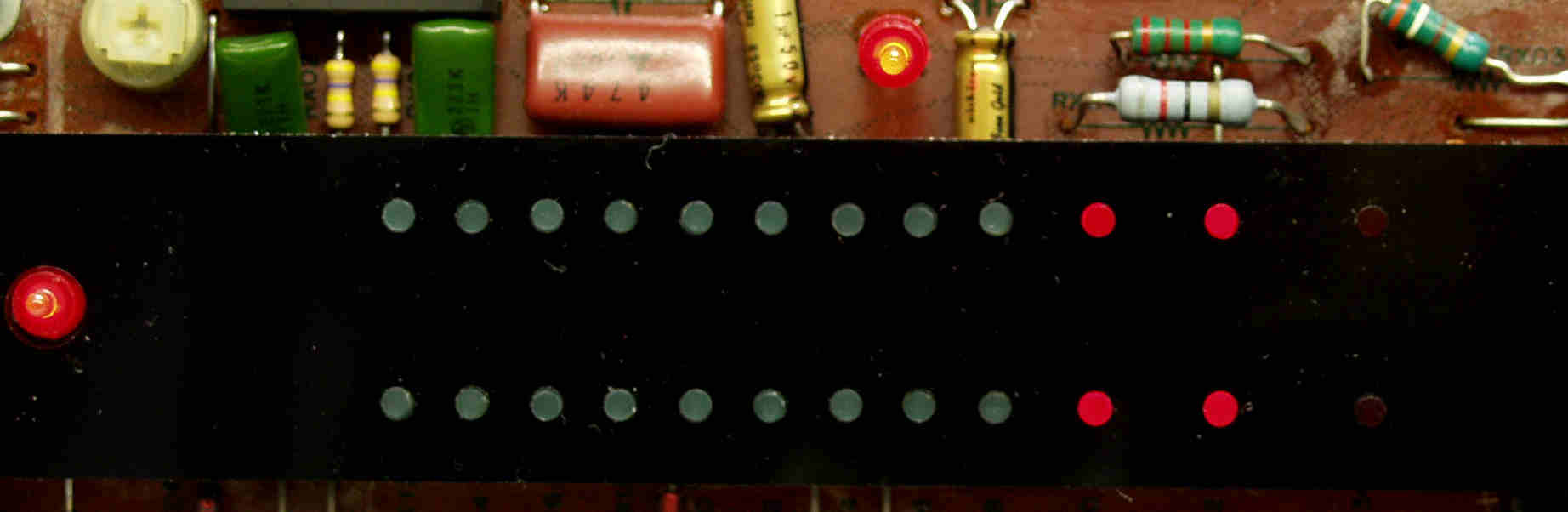

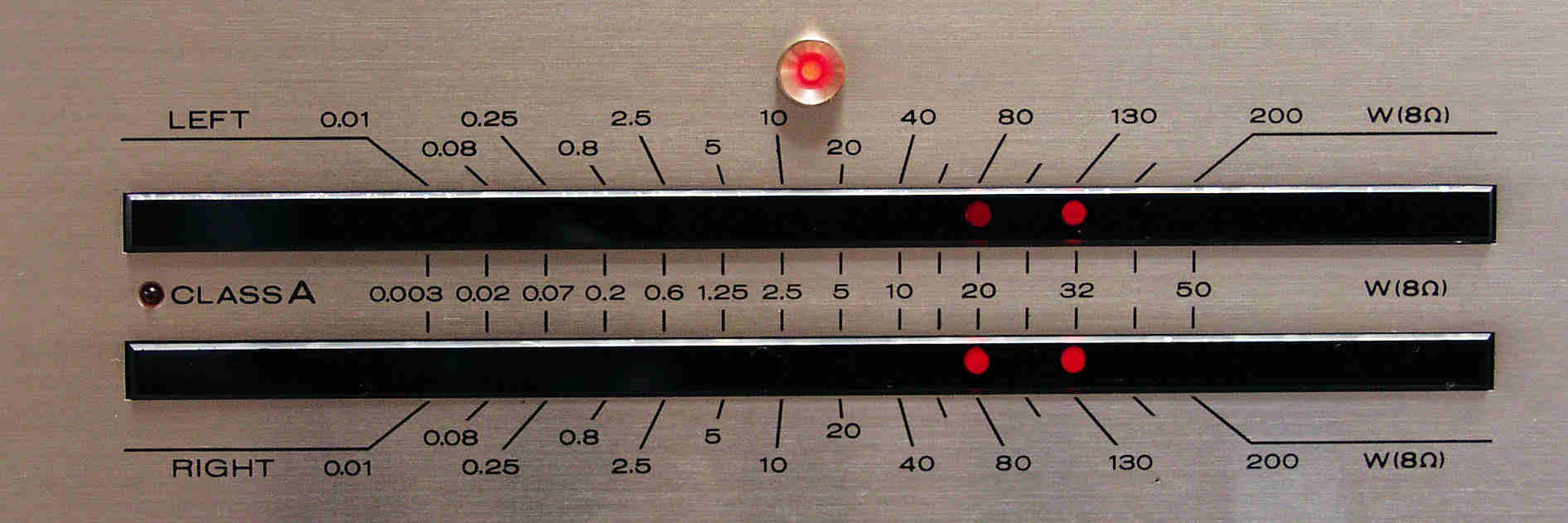

Ｅ５．　その時のＬＥＤ_ＶＵの表示。

終段ＴＲ（トランジスター）Ａ級動作

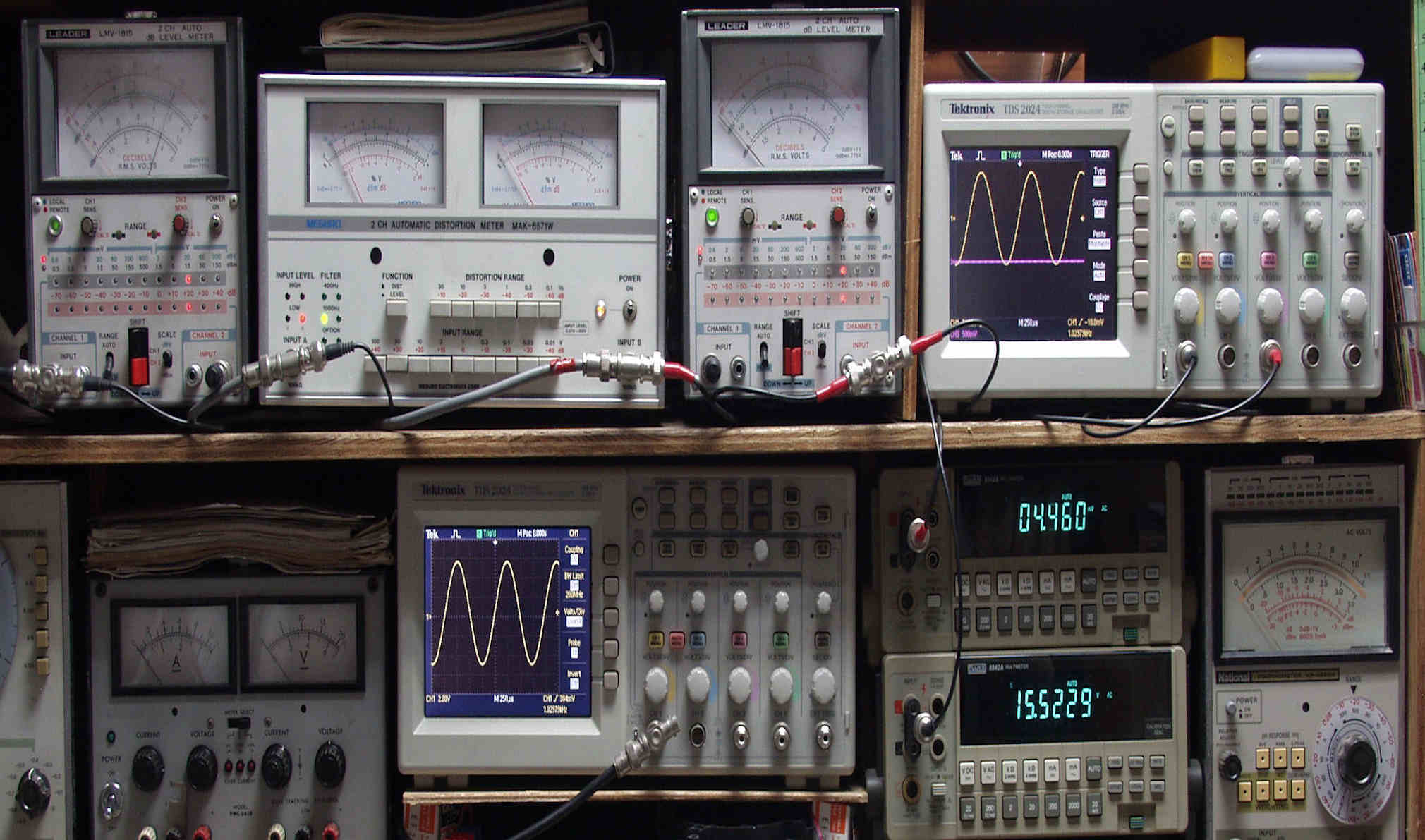

Ｅ６１．　Ｒ側、ＳＰ出力電圧＝１５Ｖ＝２８Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｅ６２．　Ｌ側、、ＳＰ出力電圧＝１５Ｖ＝２８Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　１０００ＨＺ。

Ｅ６３．　Ｒ側、ＳＰ出力電圧＝１５Ｖ＝２８Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｅ６４．　Ｌ側、ＳＰ出力電圧＝１５Ｖ＝２８Ｗ出力。　歪み率＝０．０２％（測定レンジ＝０．１％）、　ＡＵＸ入力、　４００ＨＺ。

Ｅ７１．　その時のＬＥＤ_ＶＵの表示。

Ｅ７２．　その時のＬＥＤ_ＶＵの表示。

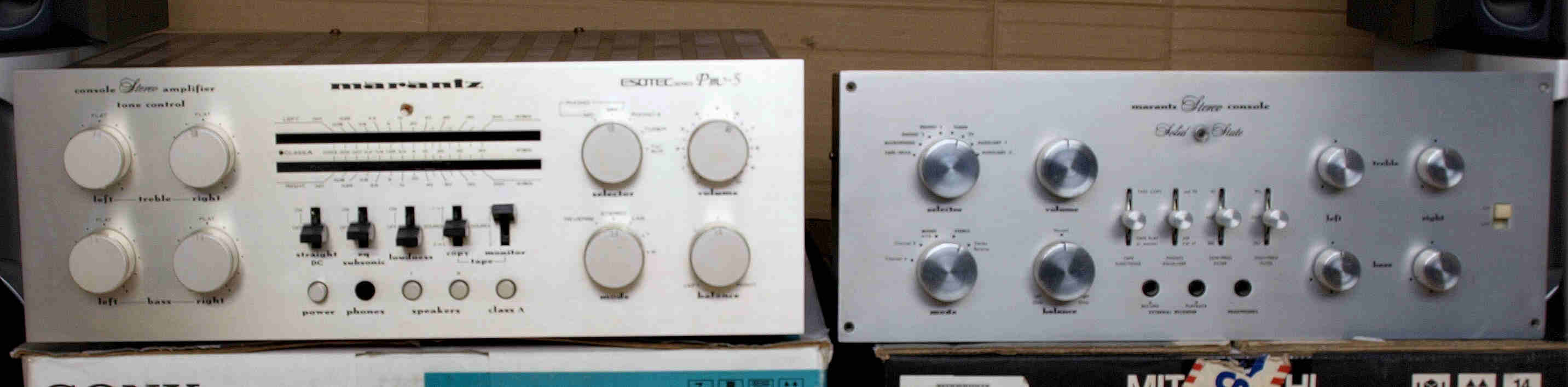

Ｅ８．　２４時間エージング、右はＭＡＲＡＮＺ　＃７Ｔ。

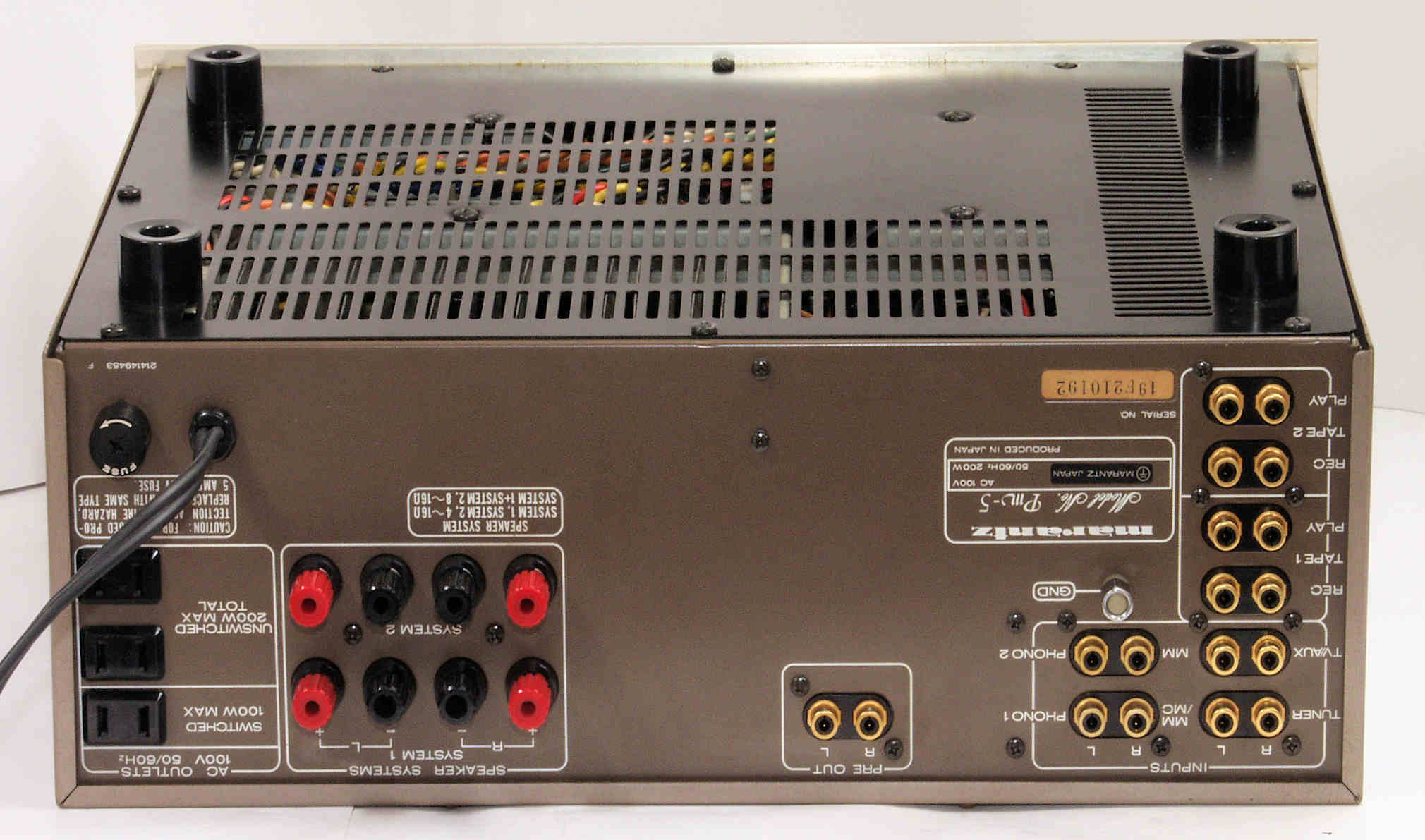

Ｅ９．　綺麗なお尻で帰ります。

Ｓ．　Ｍａｒａｎｔｚ　ＰＭ－５　の仕様（カタログ・マニアルより）　

型式	ステレオプリメインアンプ
定格出力 (20Hz～20kHz、両ch同時駆動)	80W+80W(8Ω、AB級) 20W+20W(8Ω、純A級)
全高調波歪率	0.015%以下(実効出力時、20Hz～20kHz、8Ω負荷)
混変調歪率	0.015%以下(60Hz:70kHz＝4:1、実効出力時、8Ω)
周波数特性	+0、-0.2dB(20Hz～20kHz) 5Hz～100kHz(+0、-2dB)
ダンピングファクタ	100以上(8Ω負荷、1kHz)
入力感度/インピーダンス	phono1 MM:2.2mV/47kΩ phono2 MM:2.2mV/47kΩ phono2 MC:200μV/75Ω TAPE、TUNER、AUX:150mV/40kΩ
定格出力/インピーダンス	TAPE OUT:150mV/600Ω
RIAA偏差	±0.2dB(20Hz～20kHz)
トーンコントロール特性	±8dB(低域 100Hz) ±8dB(高域 10kHz)
S/N比(IHF-A)	phono MM:86dB phono MC:68dB TAPE、TUNER、AUX:108dB
フォノ最大許容入力	MM:220mV(1kHz) MC:20mV(1kHz)
定格消費電力	電気用品取締法:200W
電源	100V、50/60Hz
外形寸法	幅416x高さ146x奥行332mm
重量	13kg
価格	￥100,000
