Nakamichi　ＰＡ−７０ＣＥ　修理記録

平成２４年９月３０日持込　　１１月９日完了

寸評　このＡＭＰを使用している方は、ＳＰ出力にＤＣ漏れがあり、ＳＰがダメージを受ける為、改造が必要です 　　　　アースラインが浮いています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ（左右）ＳＰのアース線も接続（共通）してもいけません

Ａ．　修理前の状況 右チャンネルから音が出なくなる、電源ＳＷを何回か「オンオフ」するも症状変わらず。 電源スイッチを押した後の「リレーの接続音」が小さい気がした。 音の出ている左チャンネルもホワイトノイズが大きかった。 とりあえず購入元へ持っていくため、配線を外してタオルケットに包み、車へ運ぶ時に、転び負傷（アンプは無事）し、持っていくのを諦める。 2012/8/17 　念のため、症状の確認 入力ピンジャックの左右を変えてみる、左から音が出なければ、症状は変わらないはずだが、音は両チャンネルとも出るので、とりあえず様子をみる。 数時間の駆動では問題なさそう。ただ、破裂音のようなものが１回した気がした。 2012/8/18 スピーカ端子と入力端子を接点復活剤で清掃後、接続。 　FMを入れてみるも、右から２回大きな破裂音がしたので、電源オフした。 　 故障機器への思い入れ ナカミチ製品は、音のダイレクト感が気に入り、 50シリーズのCDプレーヤ、コントロールアンプCA-70も所持していました。 前者は作動不良、後者は使用中に大音量のブザー音が発生したため、 仕方なく処分しました。（いずれも20年以上経っていました） 今は、ドラゴンCDとチューナが残るのみです。 この音は捨てがたいです。 Ｂ．　原因 経年変化による劣化？ Ｃ．　修理状況 初段ＦＥＴ交換。 半固定ＶＲ　交換。 ＤＣバランス半固定ＶＲ追加。 フイルムコンデンサ−　１部交換。 電解コンデンサ−交換。 出力リレー　交換。 電源リレー　交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 Ｄ．　使用部品 半固定ＶＲ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー（オ−デオコンデンサ−ミューズ使用）　　　　２０個。 出力リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電源リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ＦＥＴ（電解トランジスター）　　　　　　　　　　　　　　　　　　　　　　２個。 増設リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　９０，０００円　　　＜＜オーバーホール修理＞＞ Ｓ．　Nakamichi　PA−７０CE　の仕様（マニアル・カタログより）

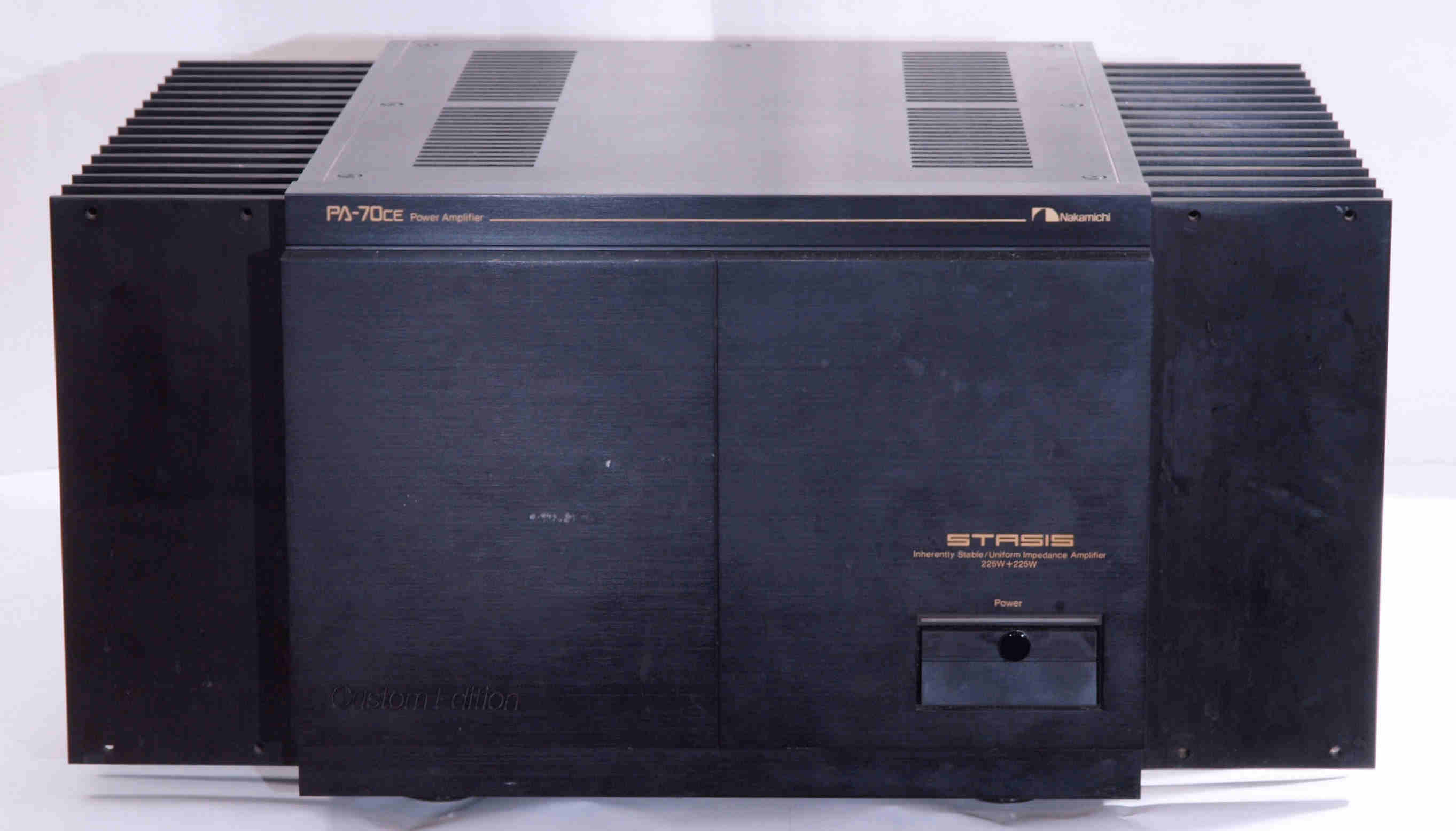

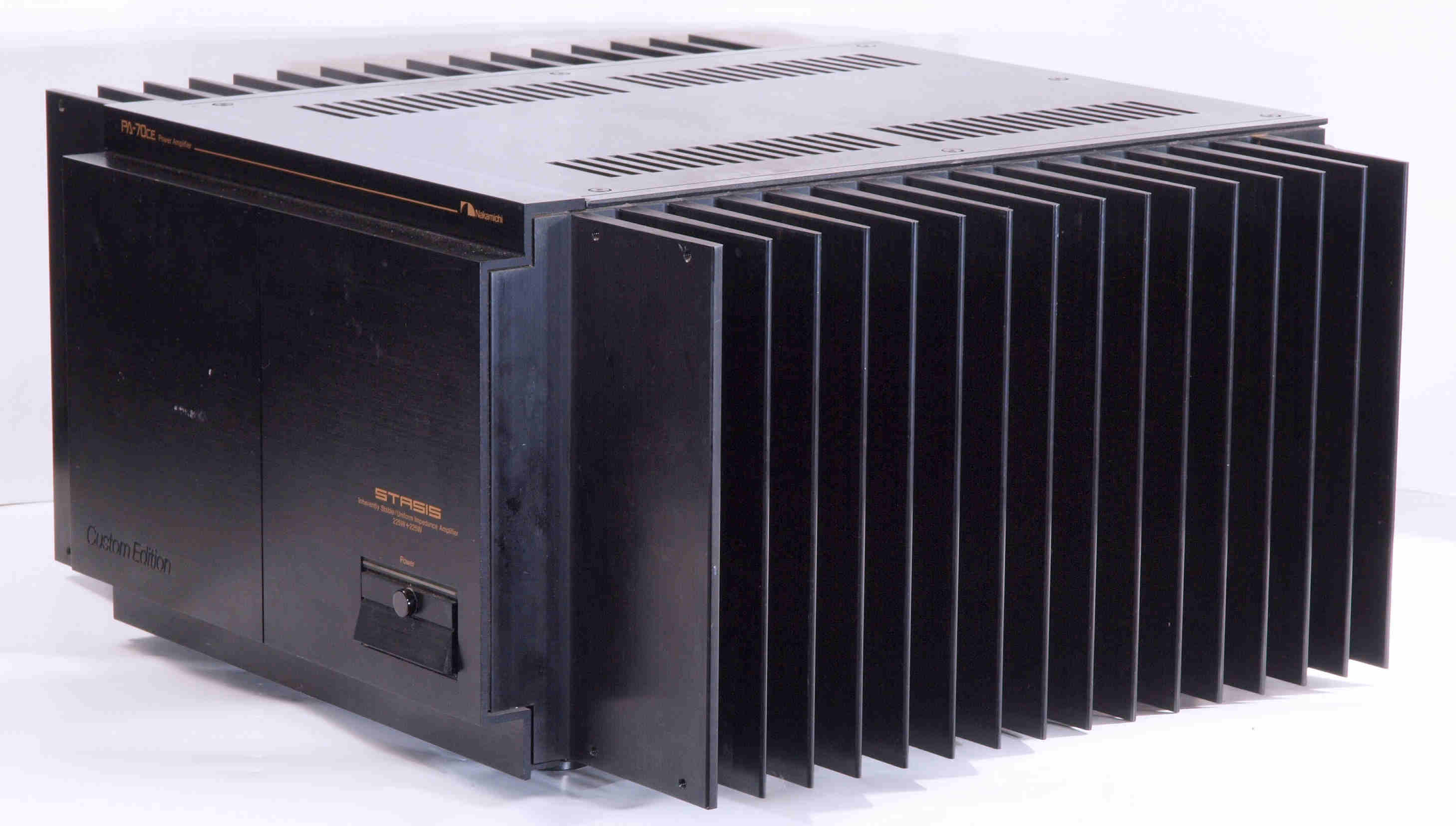

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

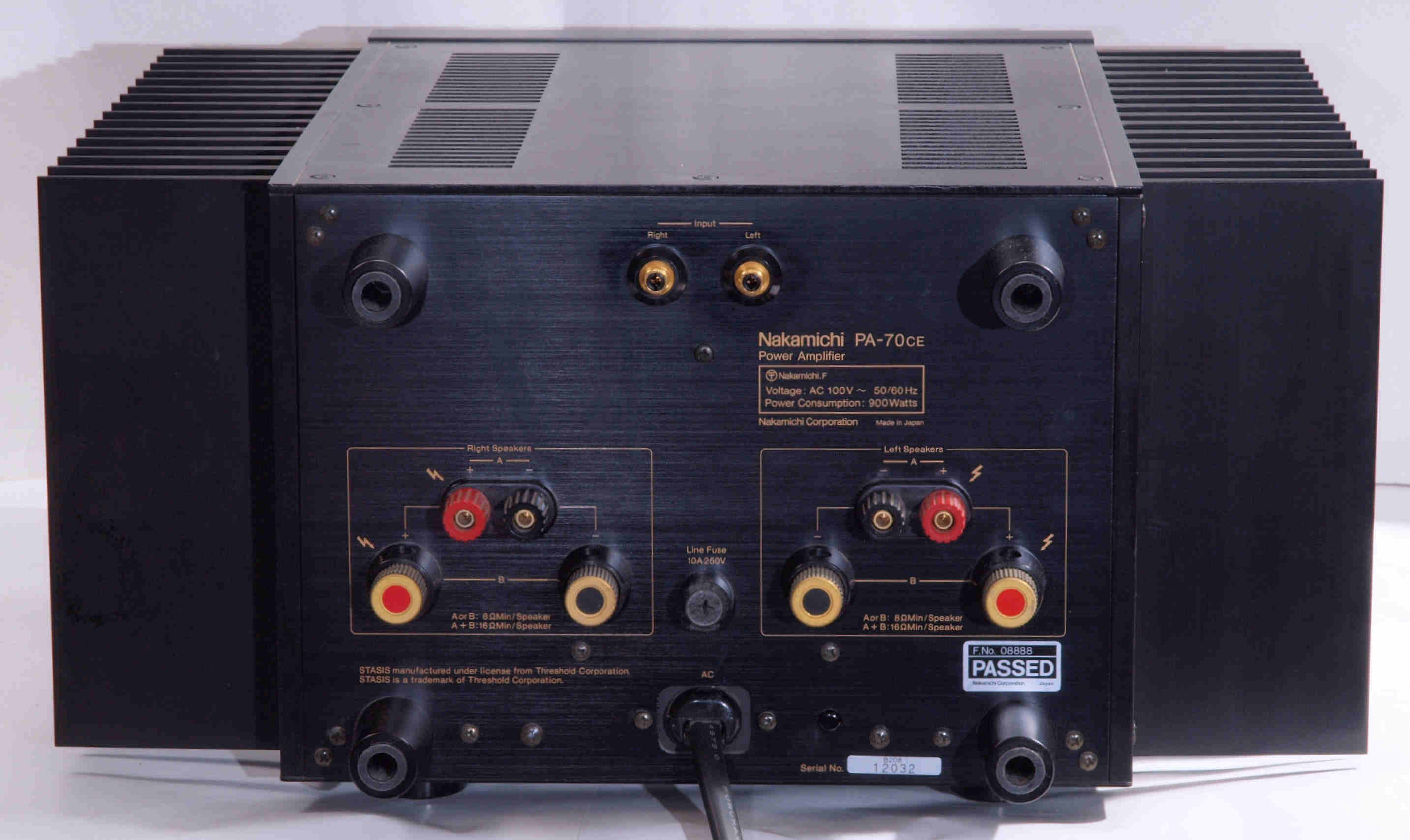

Ａ１４．　点検中　後から見る

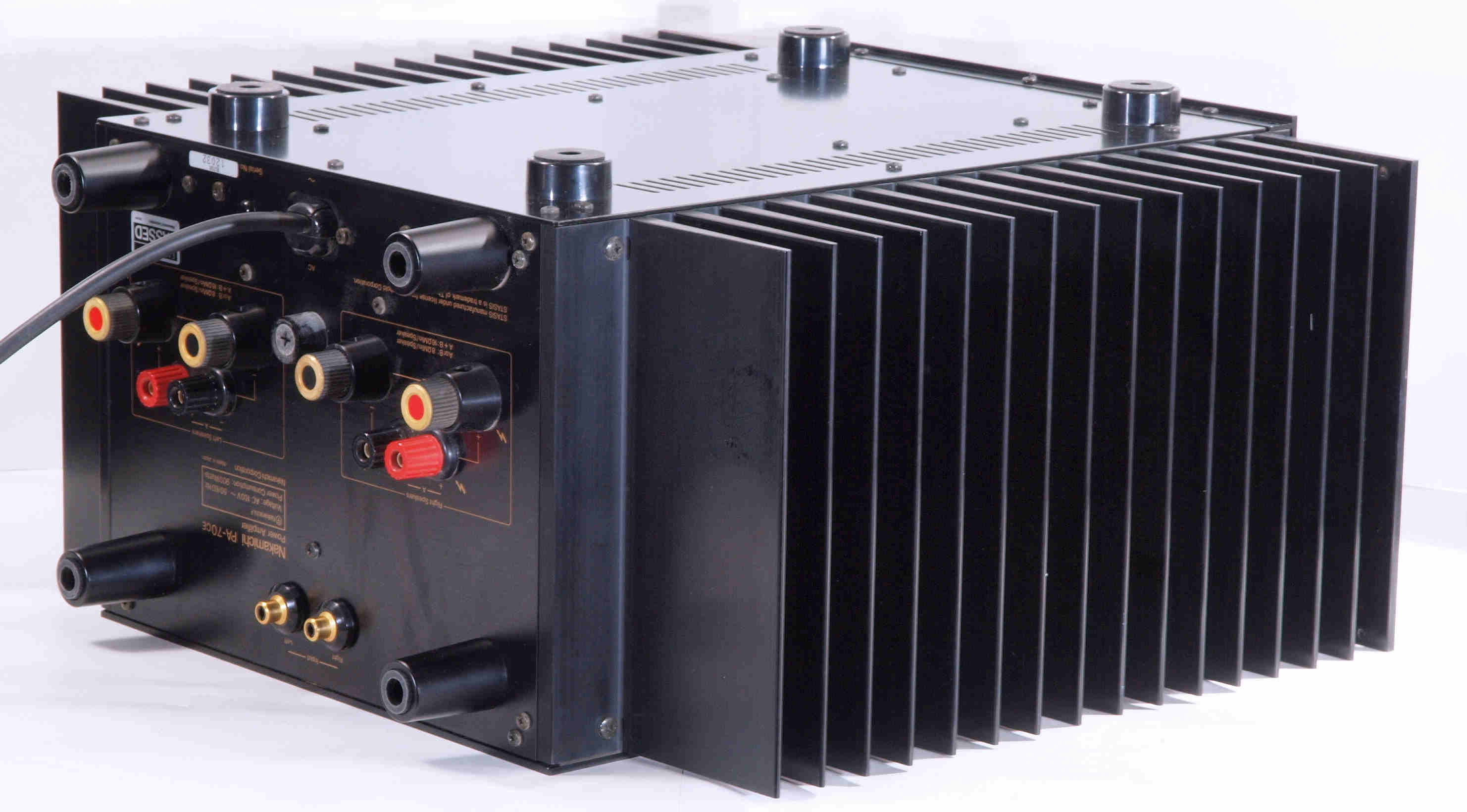

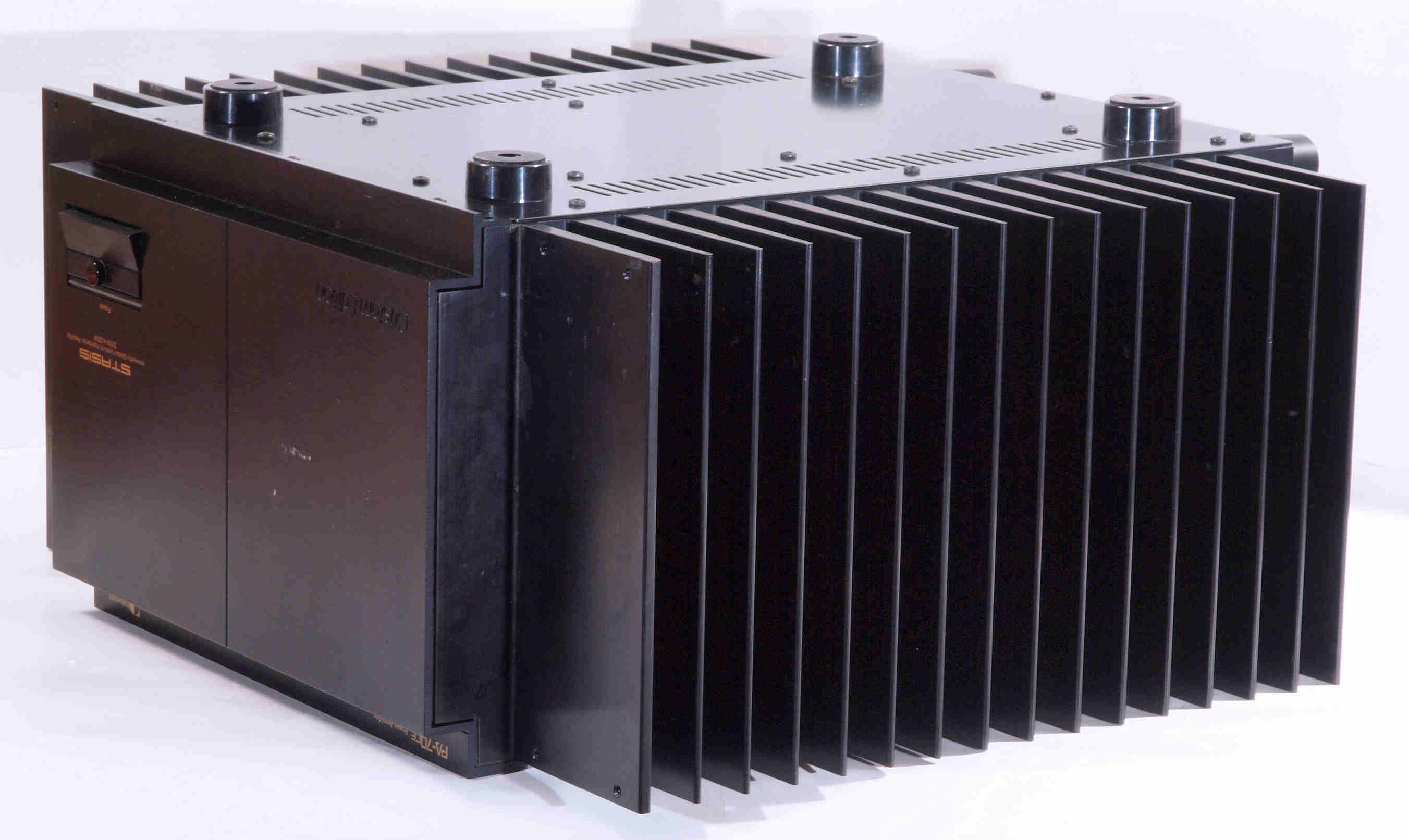

Ａ１５．　点検中　後左から見る

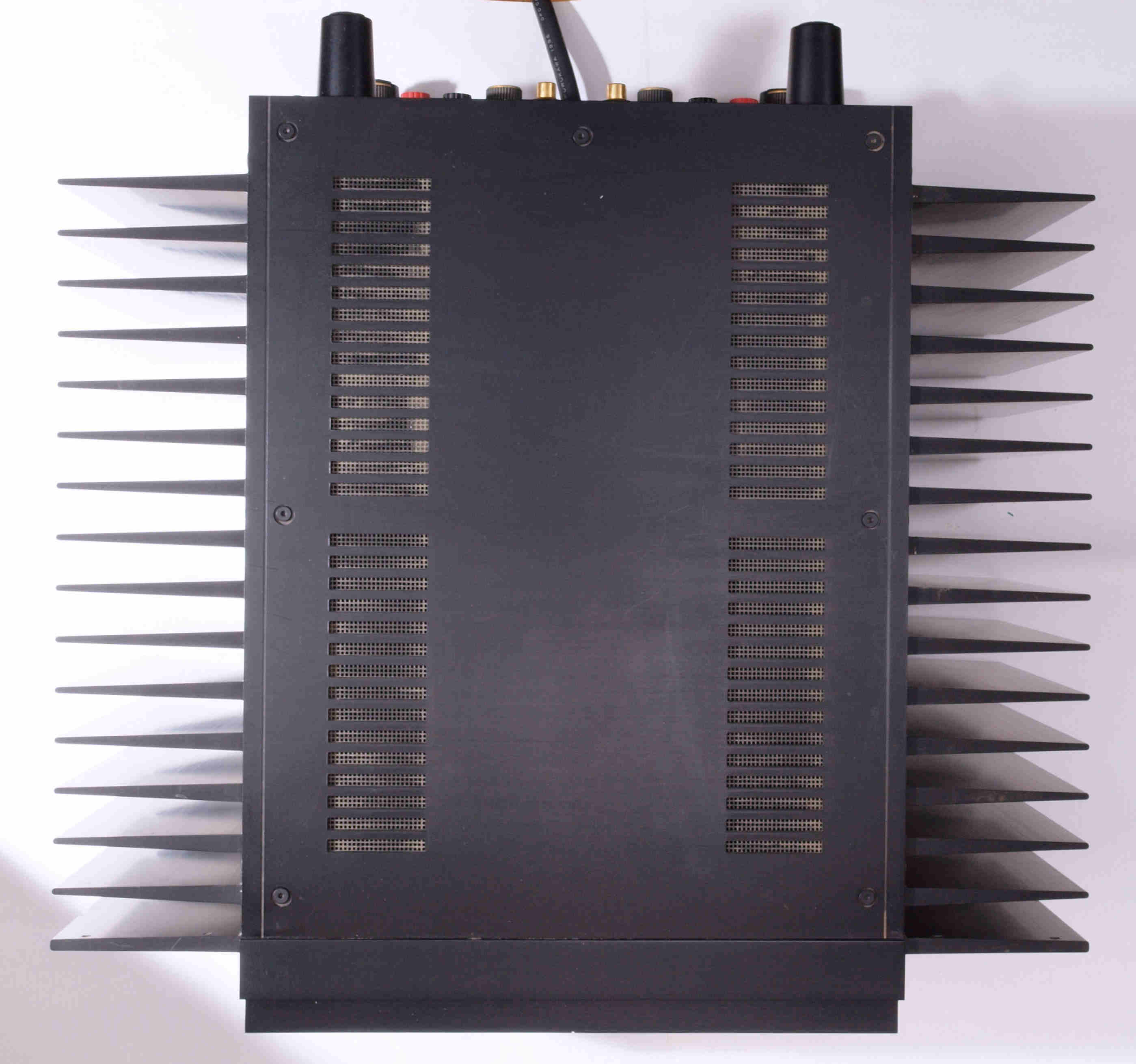

Ａ１７．　点検中　上から見る

Ａ１８．　点検中　上蓋を取り、上から見る

Ａ１８２．　点検中　上蓋を取り、清掃し、上から見る

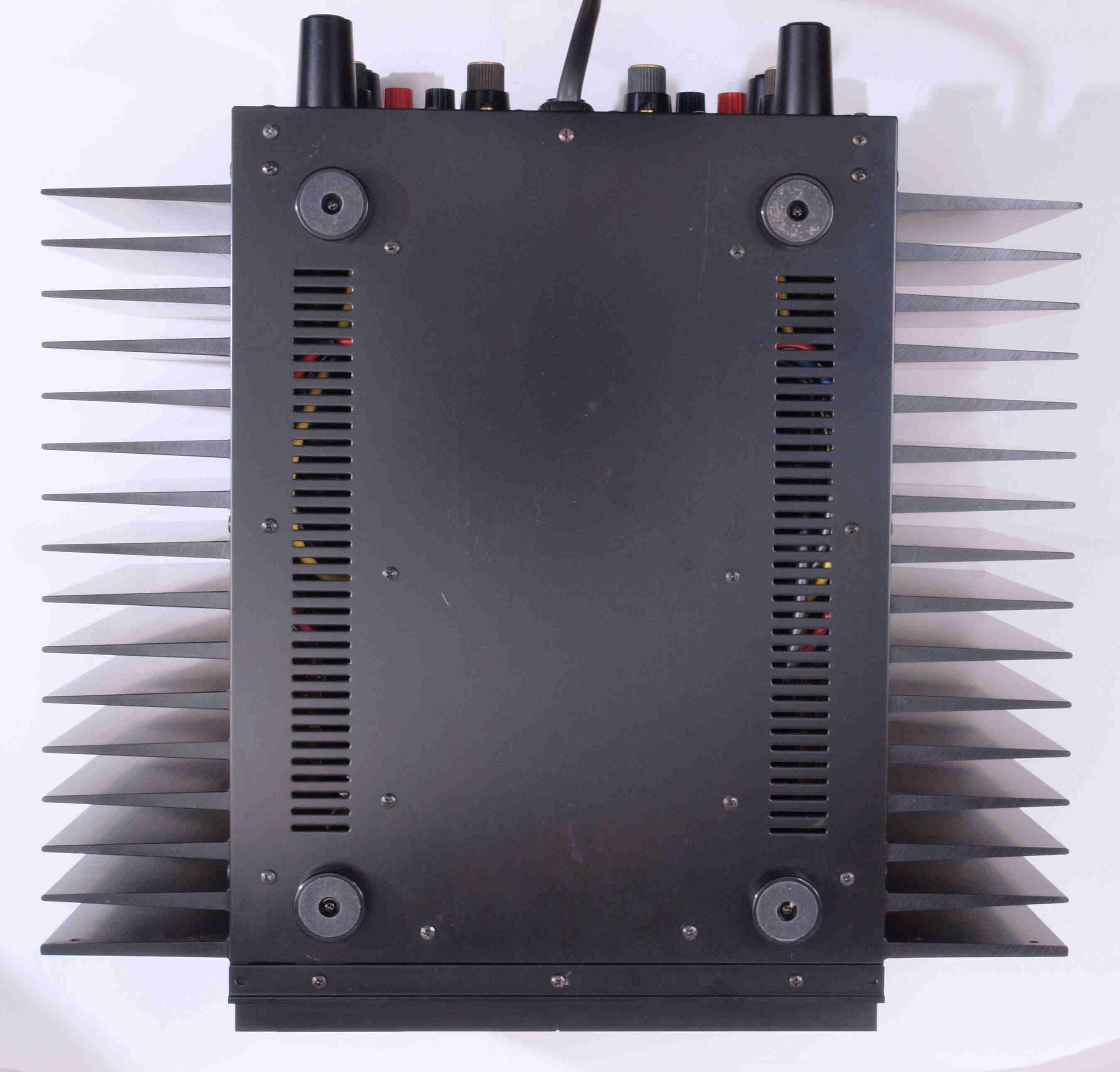

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

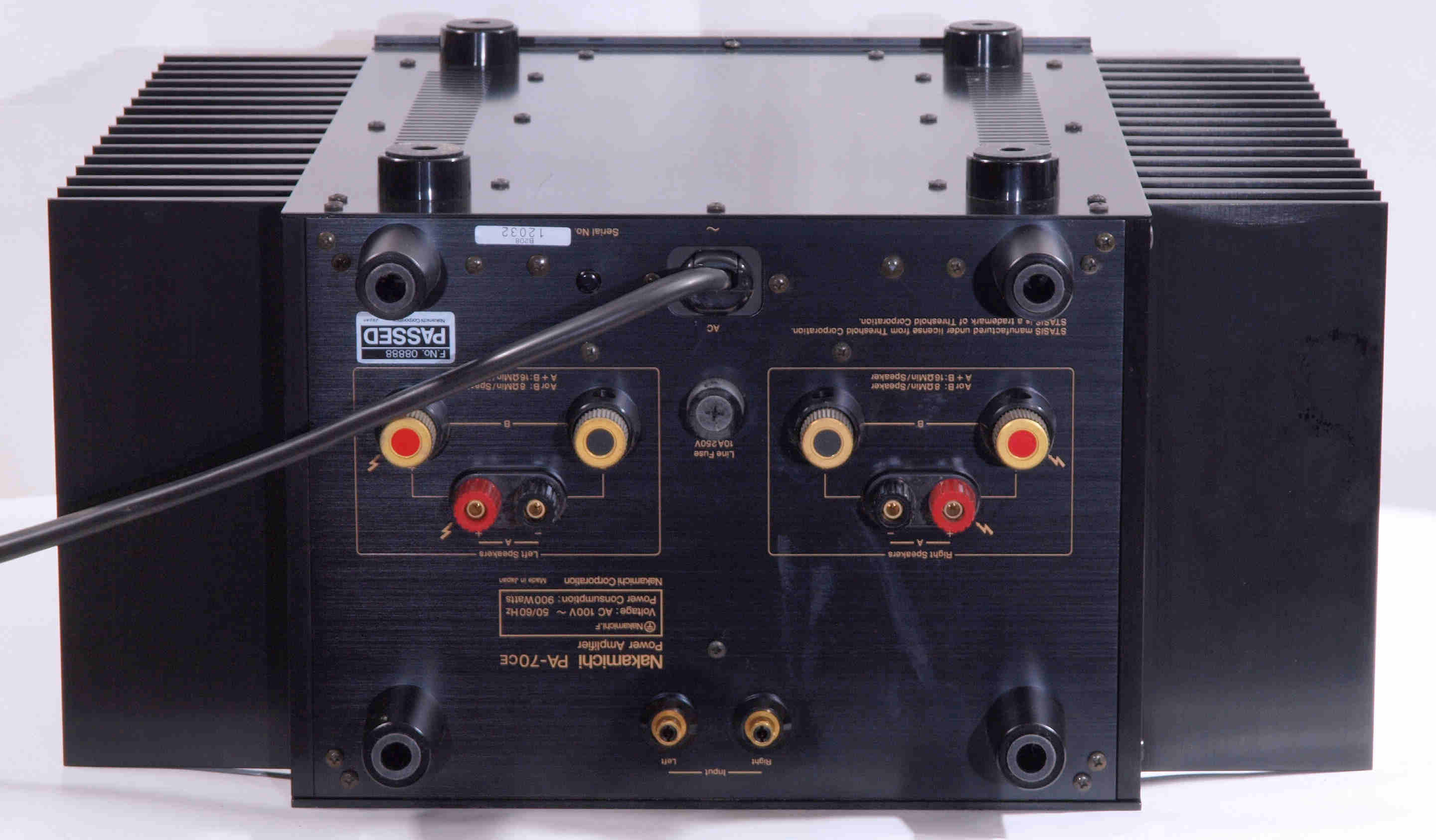

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

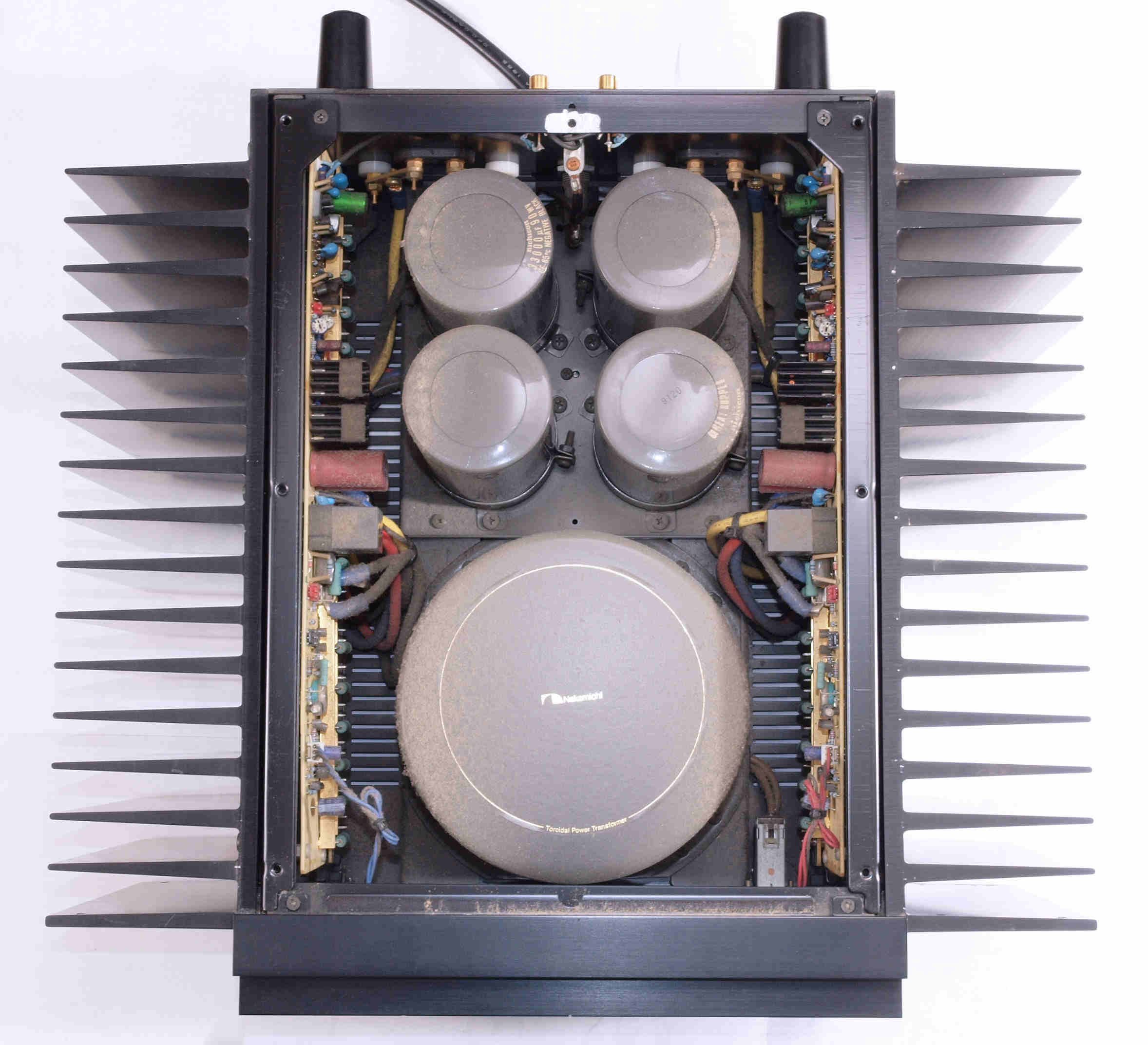

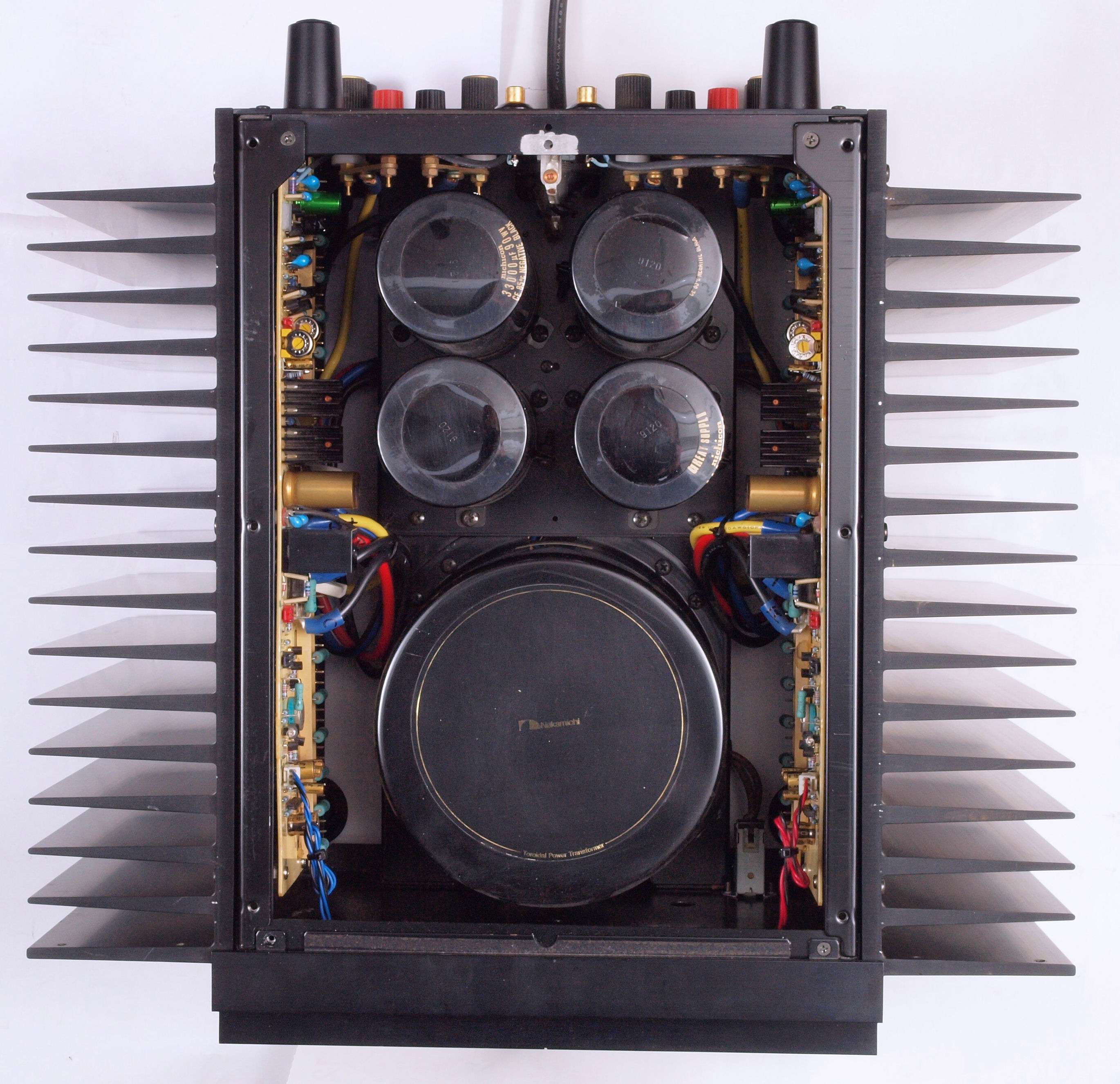

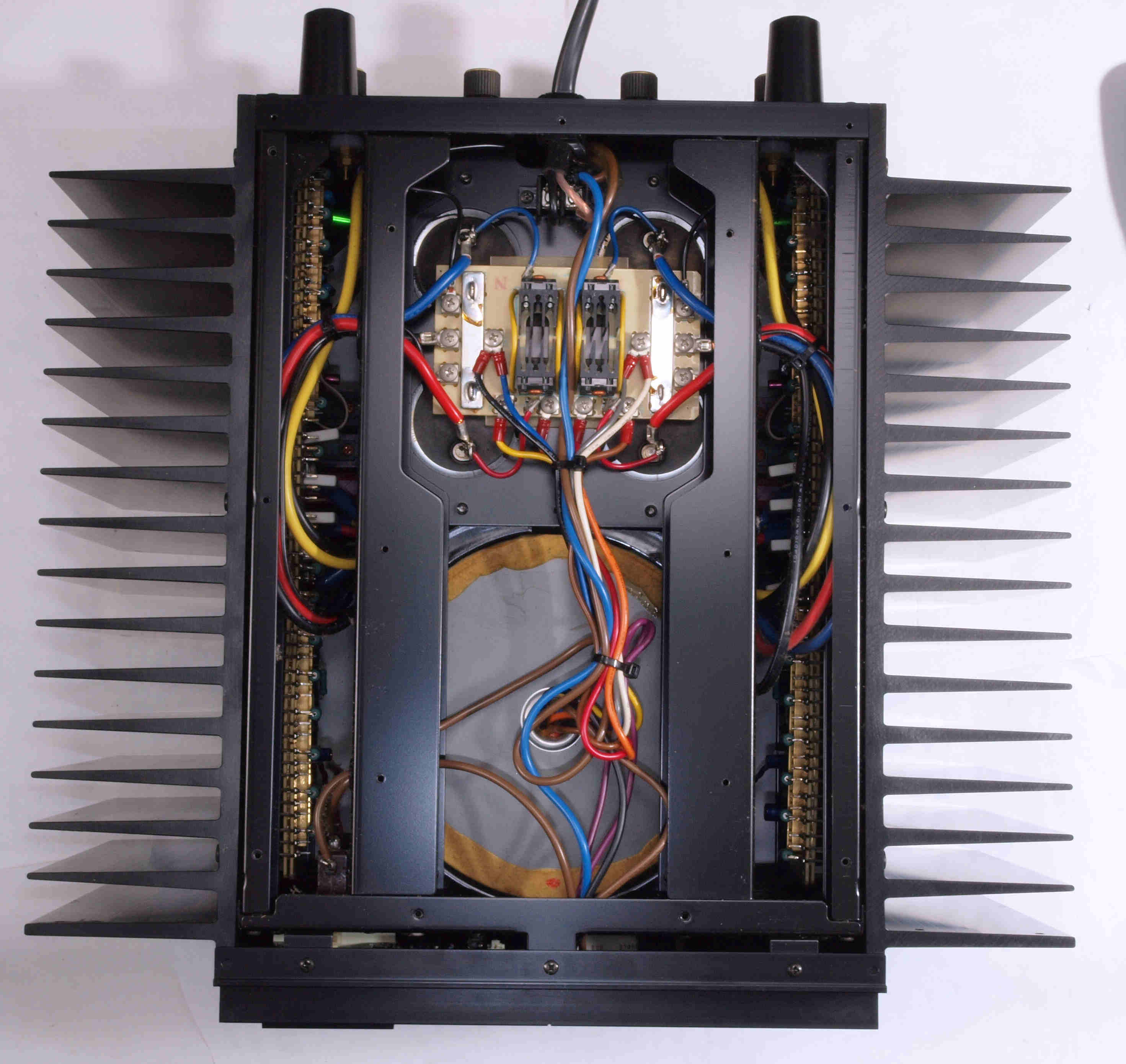

Ａ２６．　点検中　下蓋を取り、下から見る

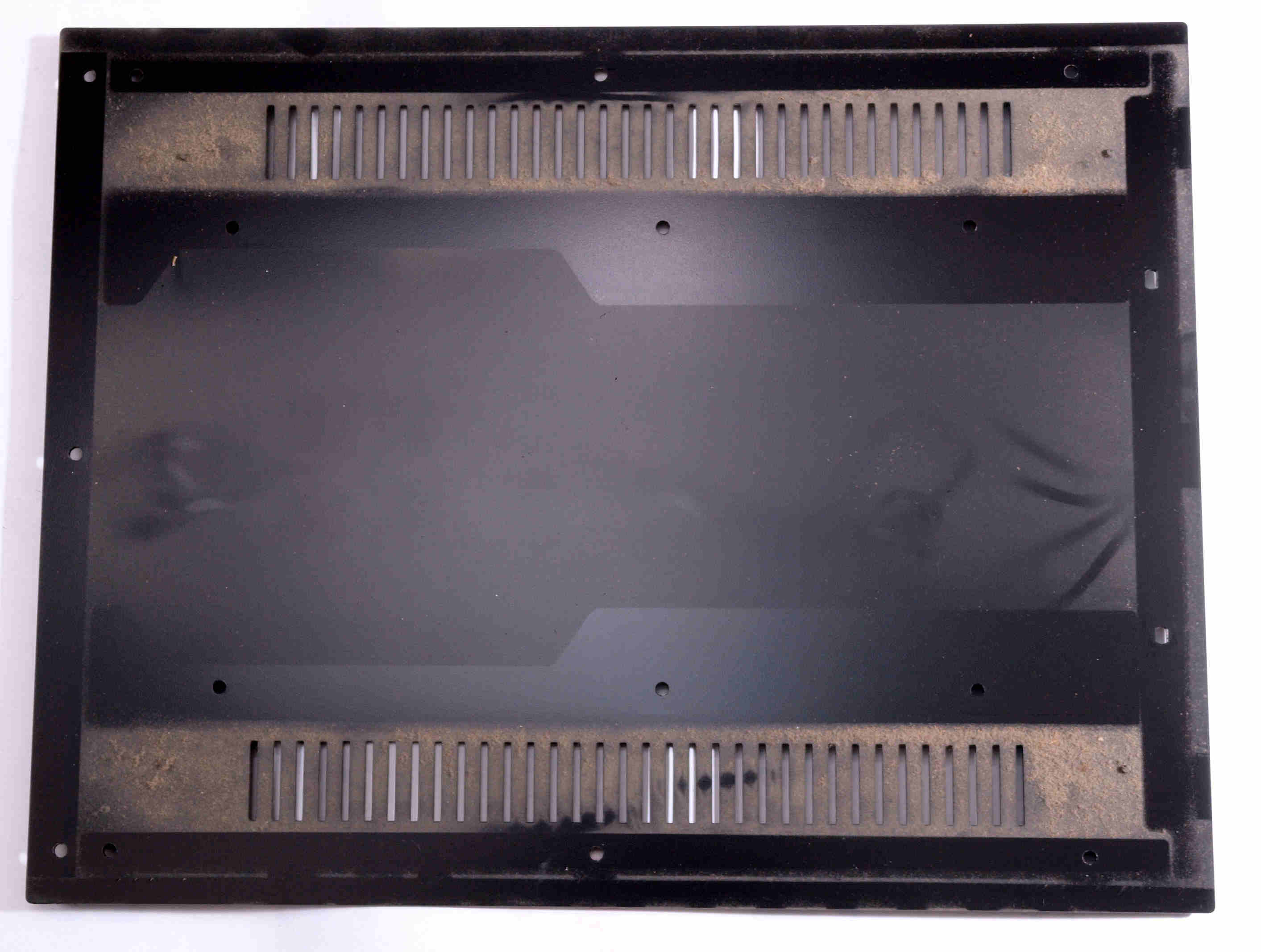

Ａ２７．　点検中　下蓋裏の埃

Ａ３１．　点検中　電源電解コンデンサーは３３０００μ／９０ＷＶ

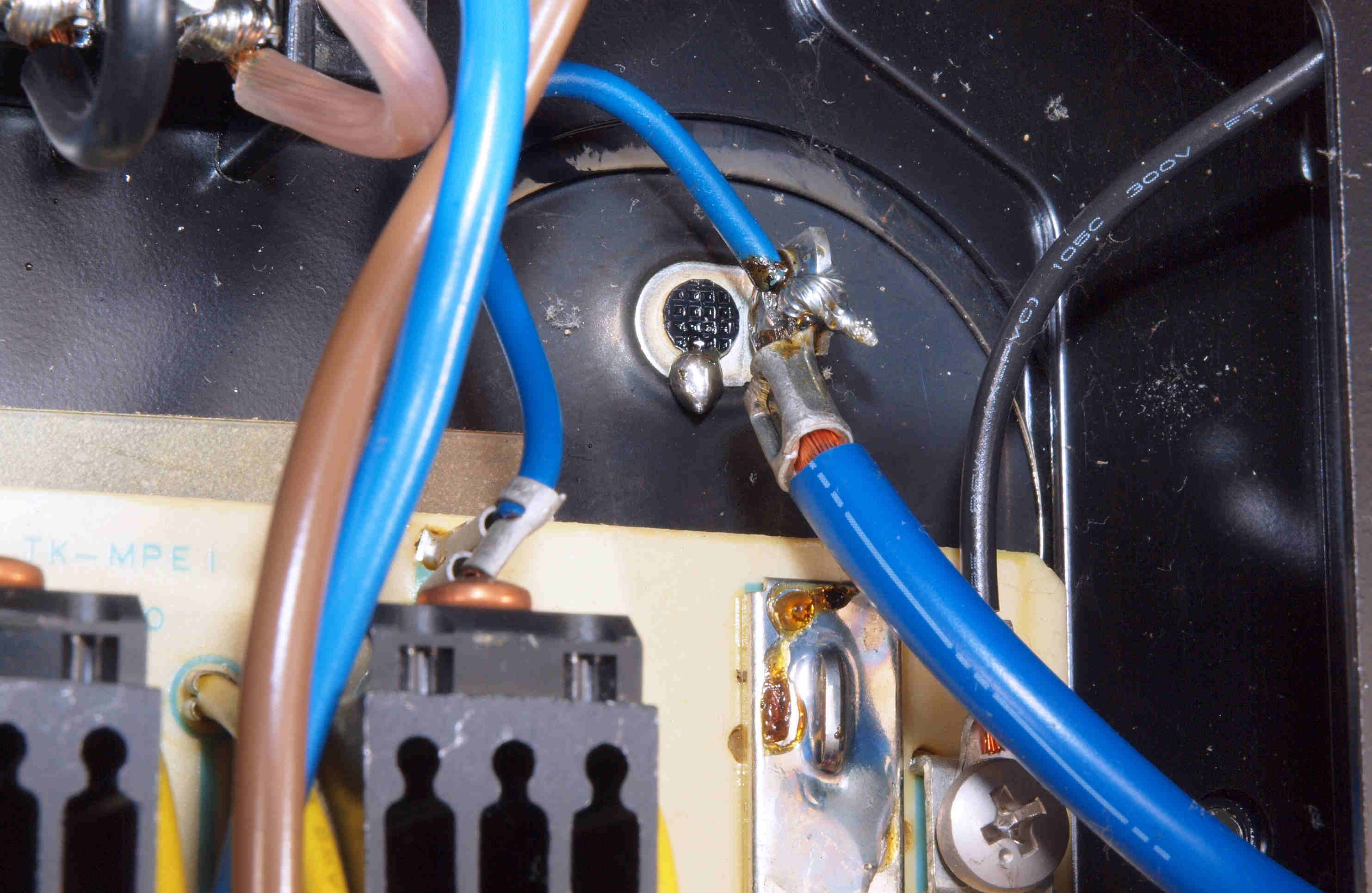

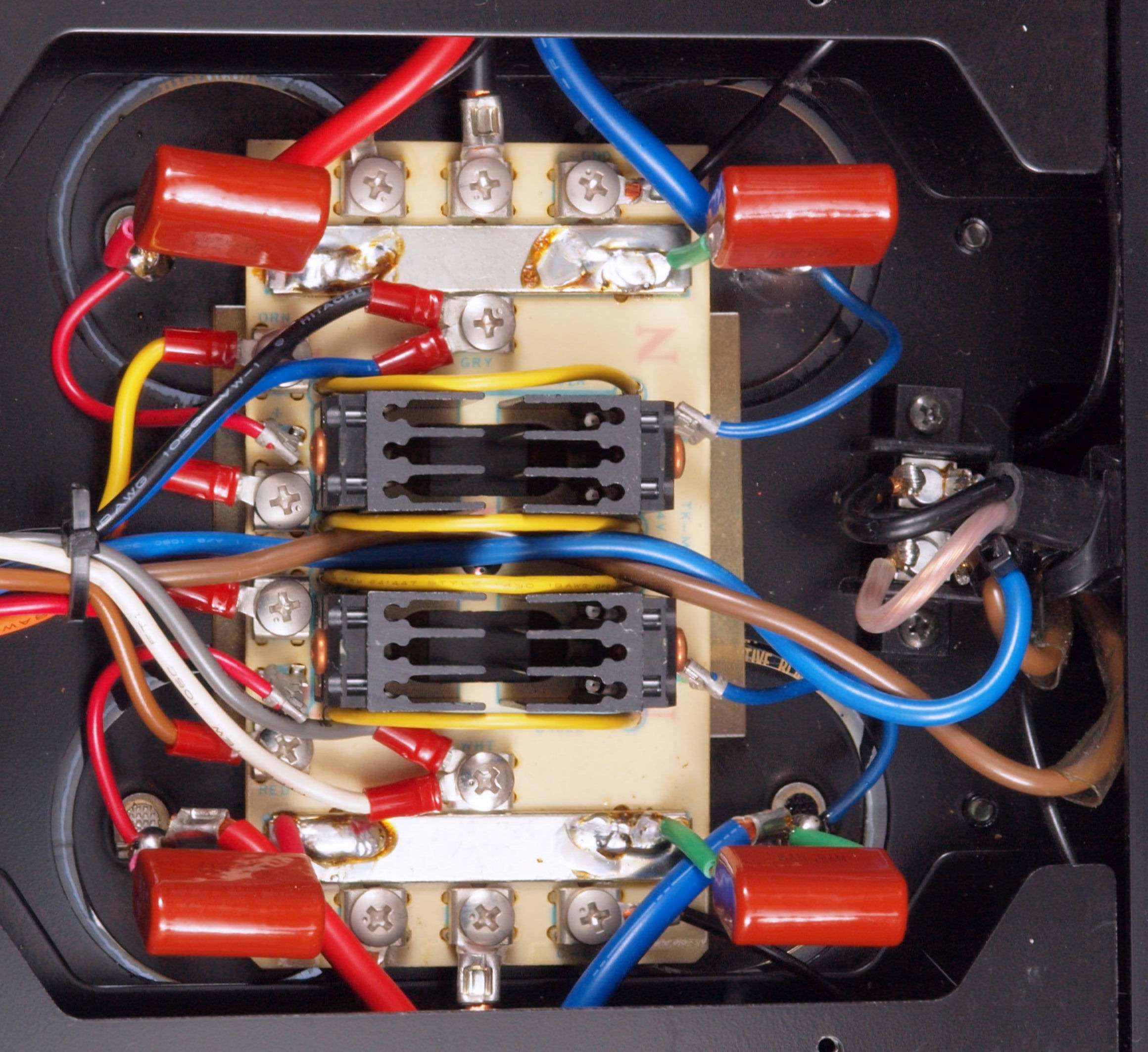

Ａ３２．　点検中　電源電解コンデンサー周り配線

Ａ３２．　点検中　電源電解コンデンサーの端子にかろうじて付着している半田球（屑）。

Ａ３４．　点検中　　Ｒ側放熱器の　放熱シリコンシートがずれている！

Ａ３５．　点検中　　Ｒ側ＡＭＰ基板止めネジが折れている。

Ａ３６．　点検中　　Ｌ側ＡＭＰ基板止めネジが折れている。

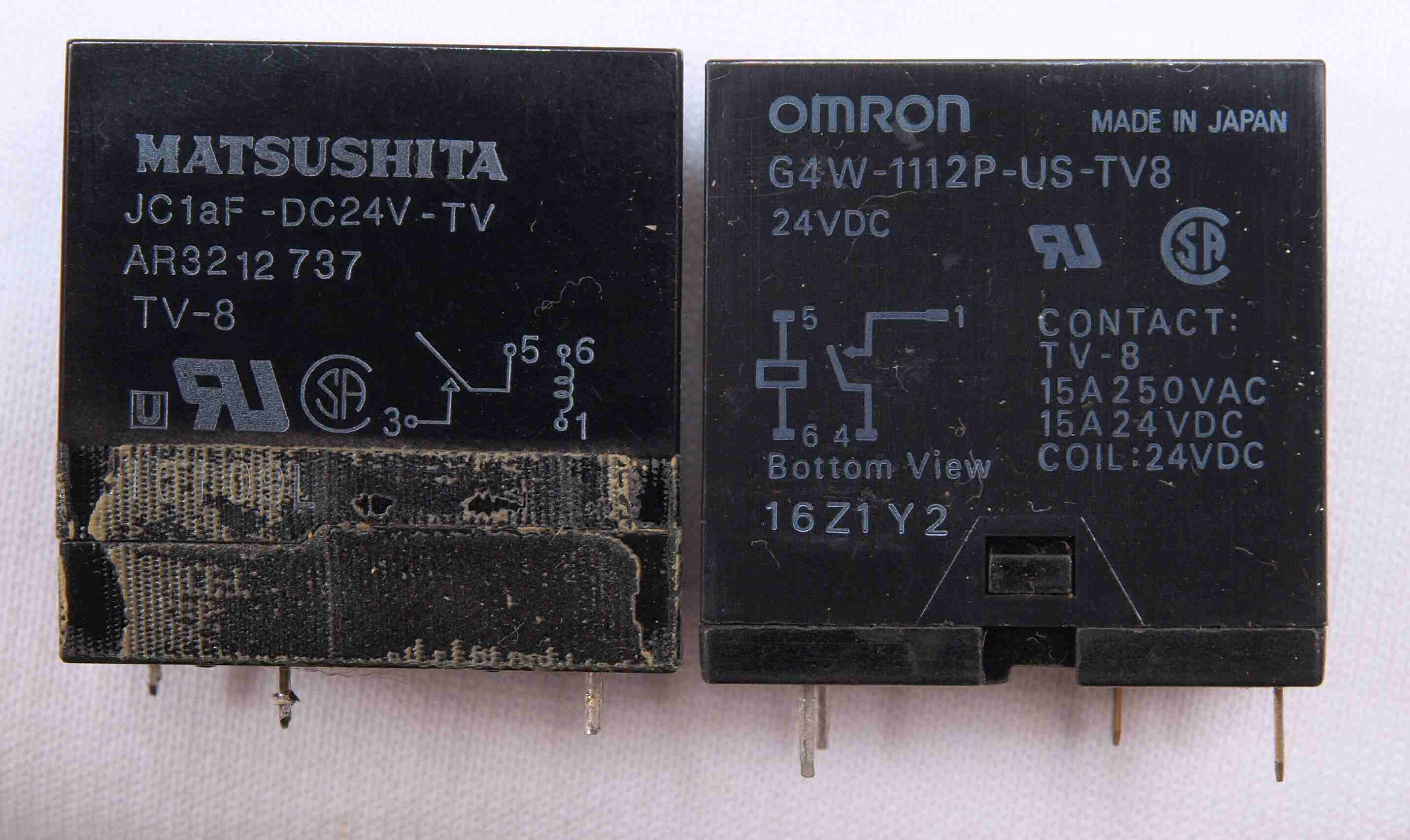

Ａ４１．　点検中　電源投入リレー比較　左＝付いていた接点容量１０A定格、　右＝交換する接点容量１５A定格。

Ａ４１．　点検中　SP接続リレー比較　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

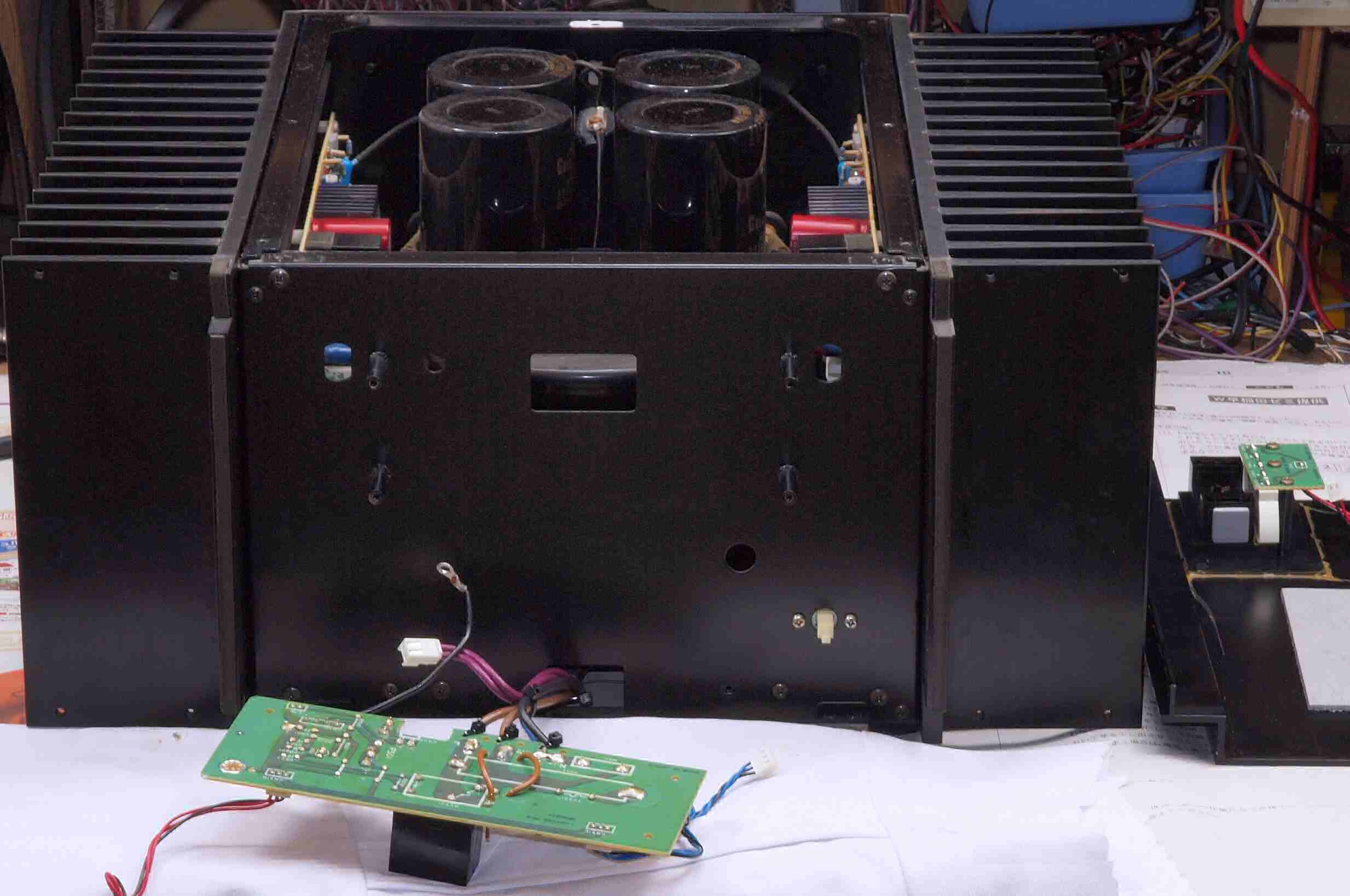

Ｃ．　修理状況． Ｃ１０．　修理中　　前面パネルを取り、修理中。

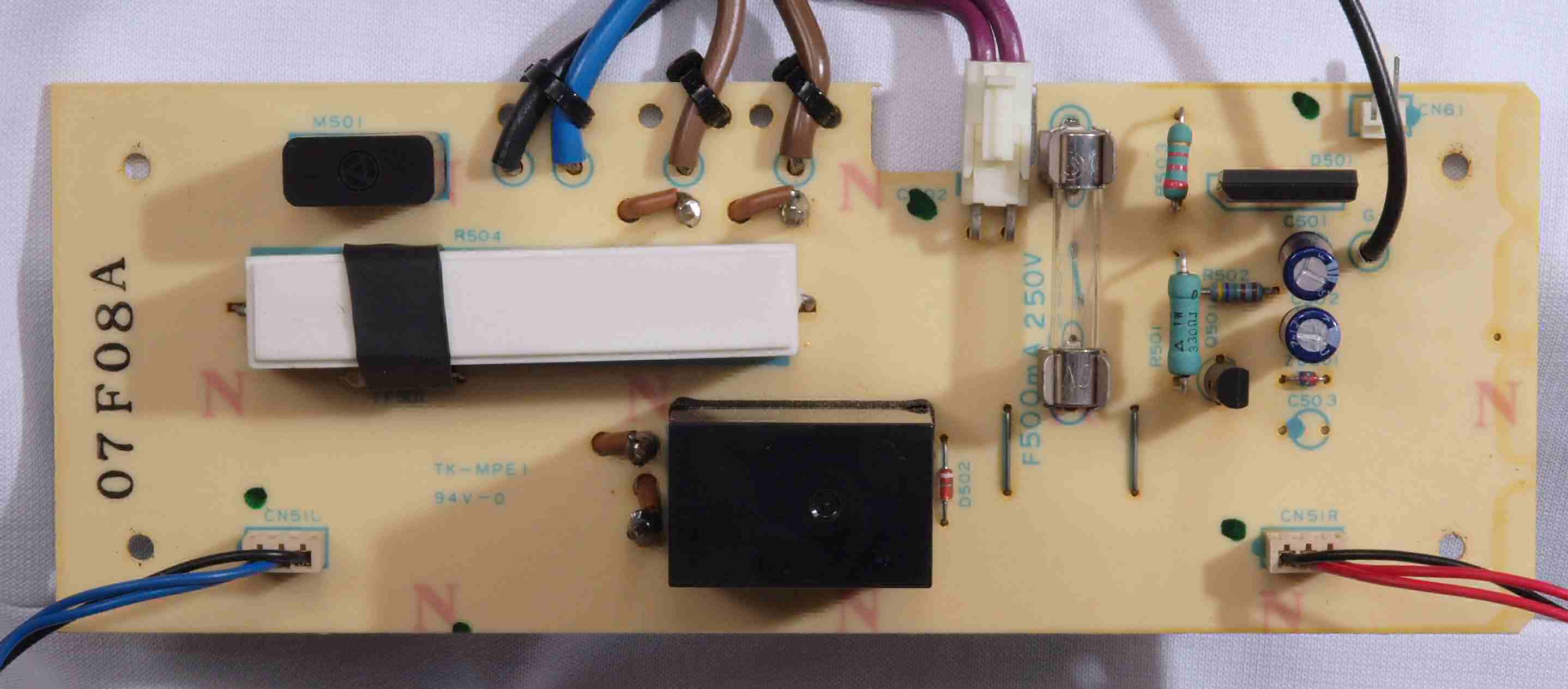

Ｃ１１．　修理前　　電源制御基板

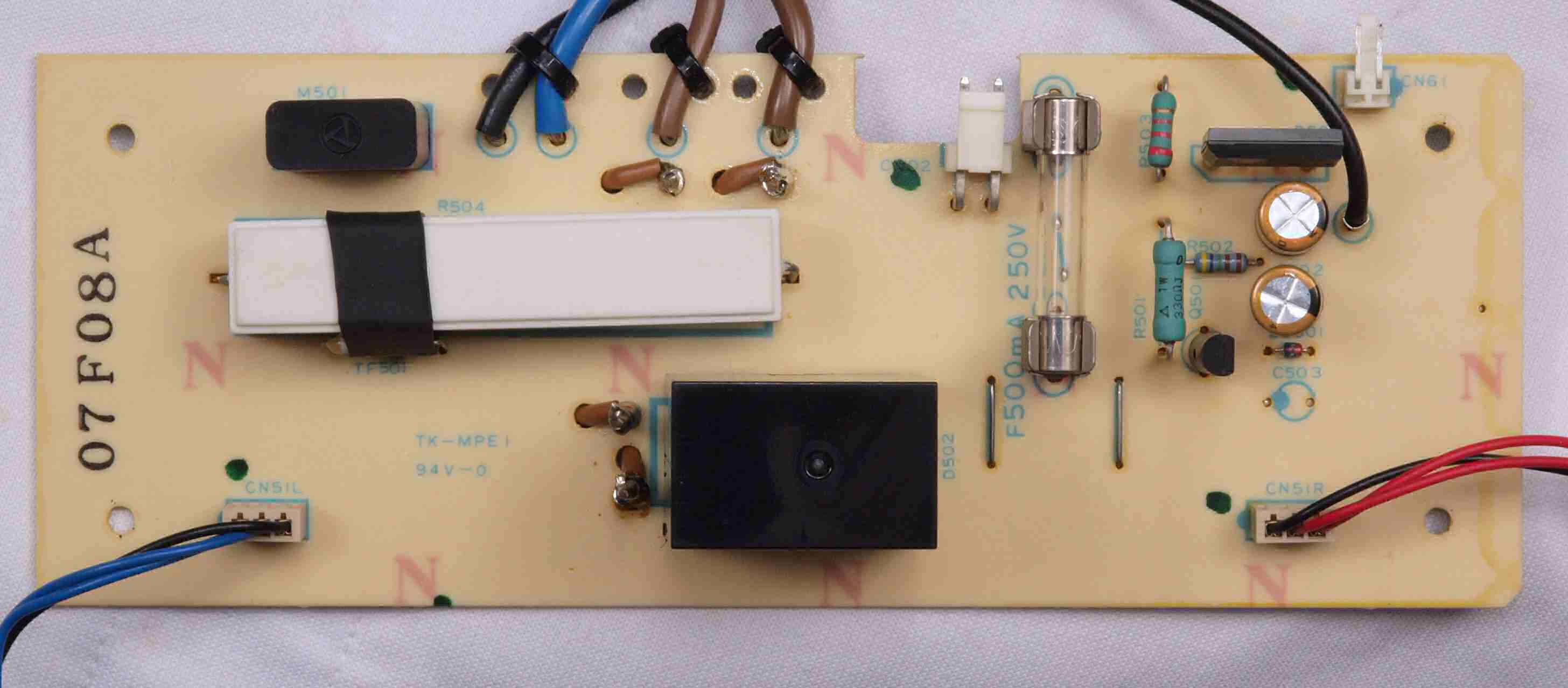

Ｃ１２．　修理後　　電源制御基板　　電解コンデンサー２個、リレー交換。

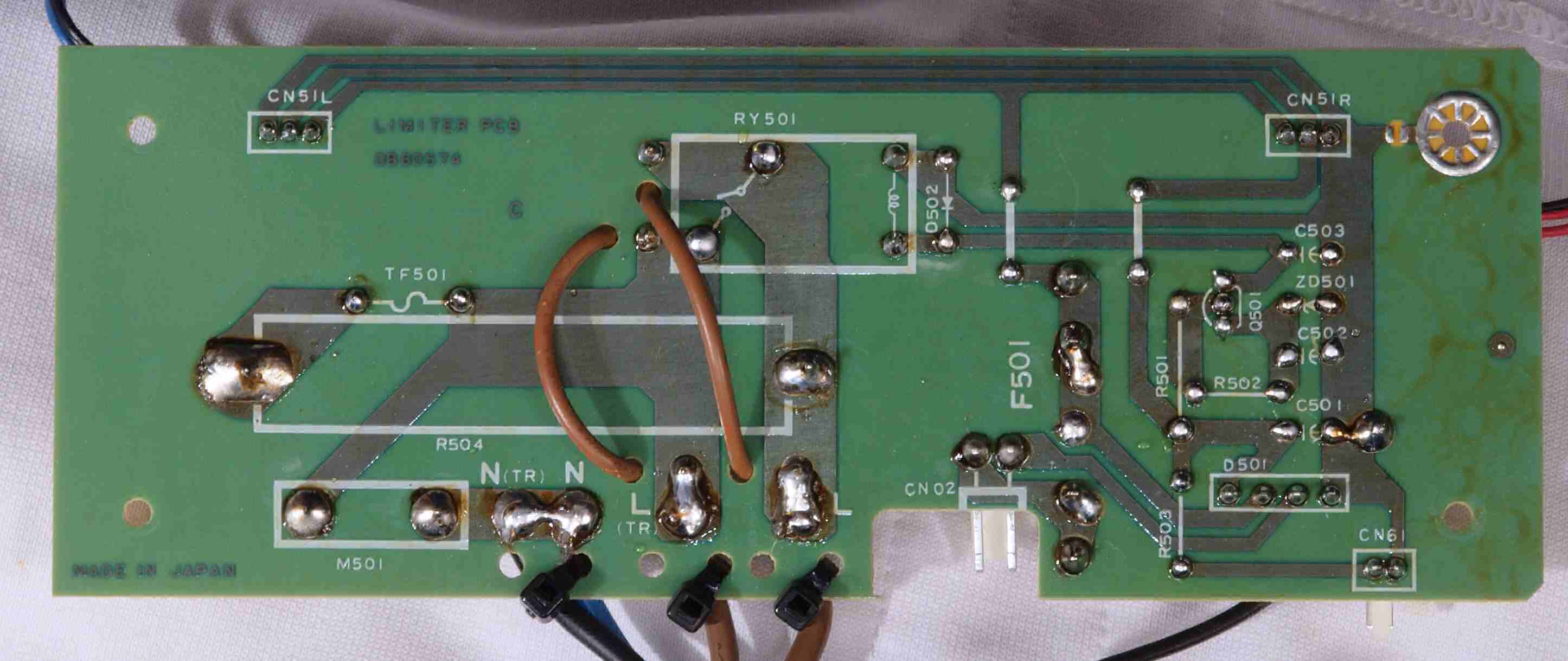

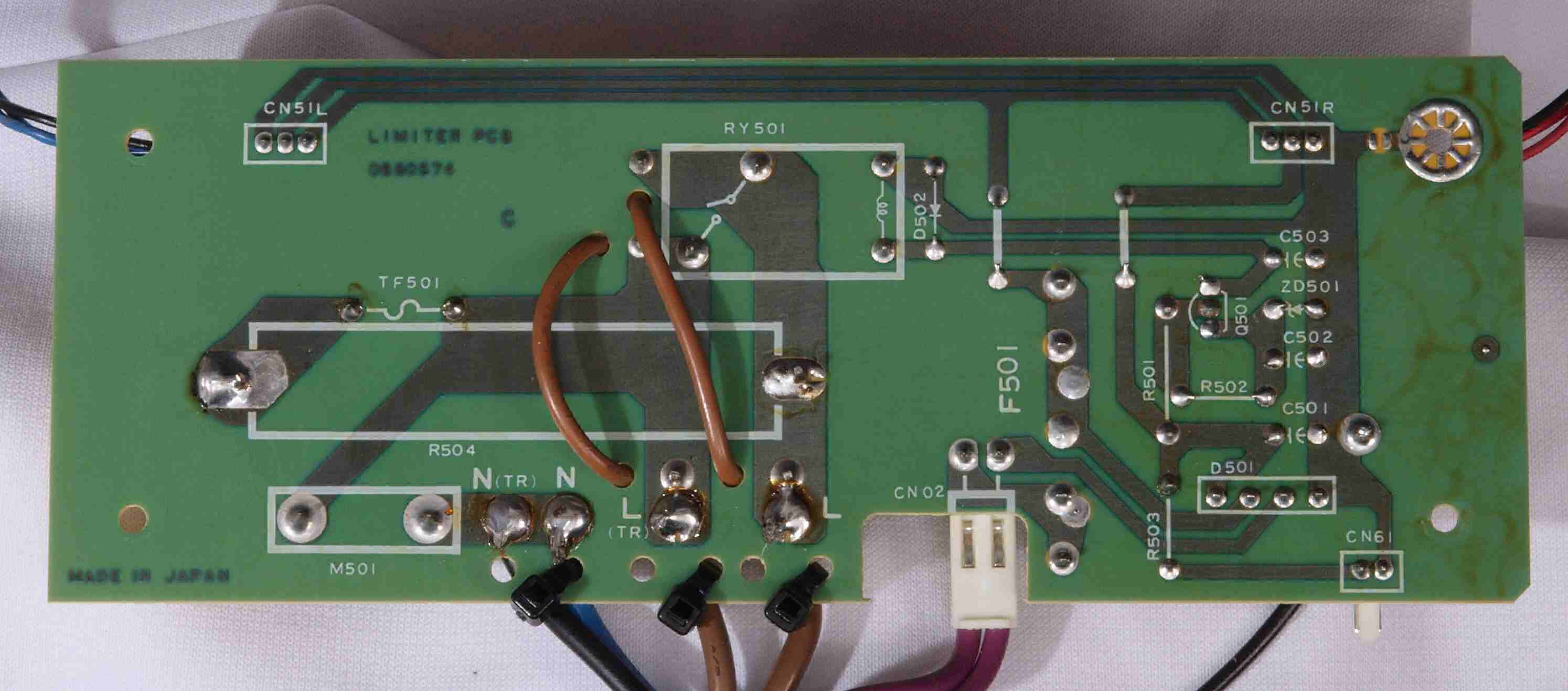

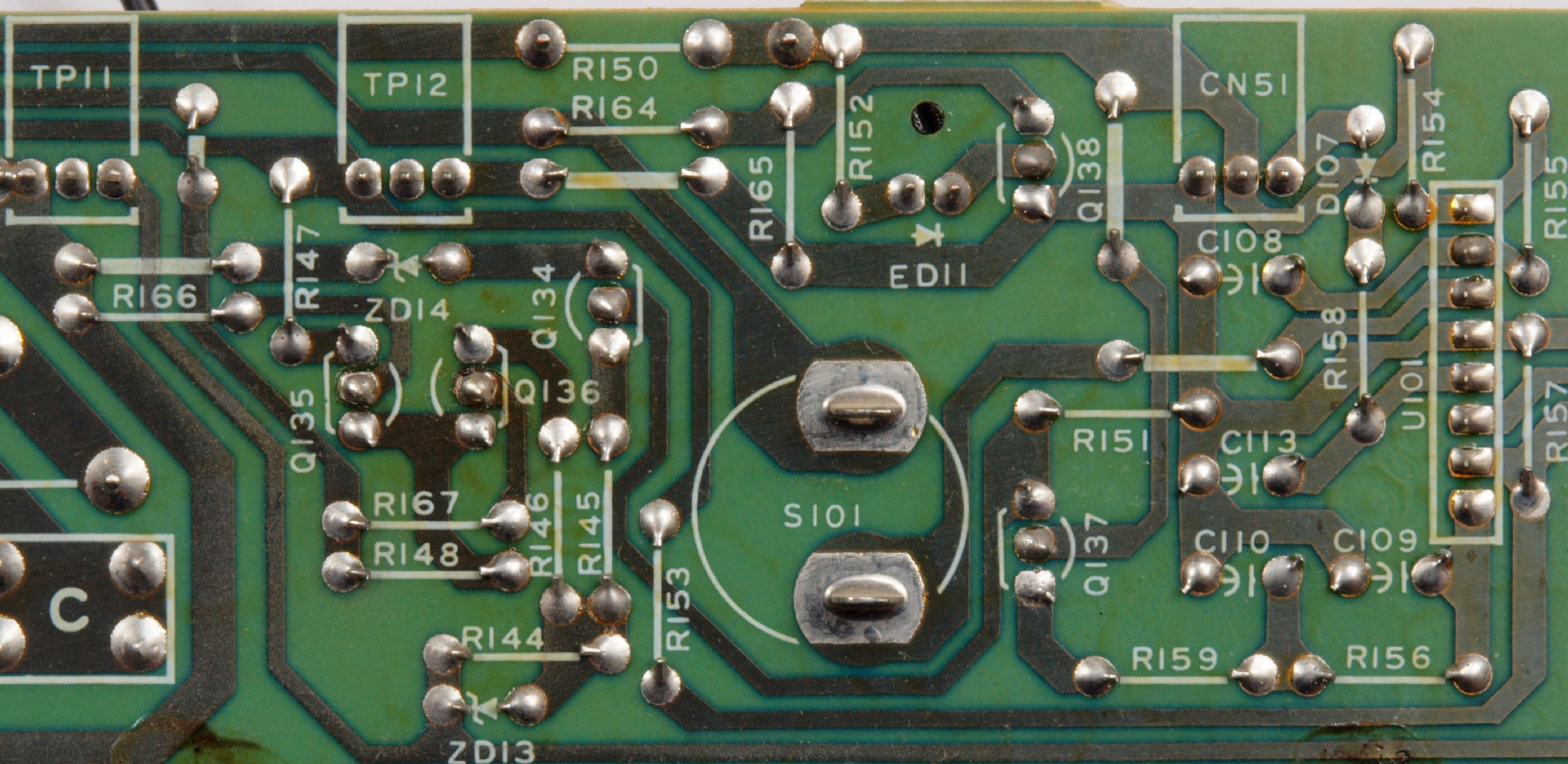

Ｃ１３．　修理前　　電源制御基板裏

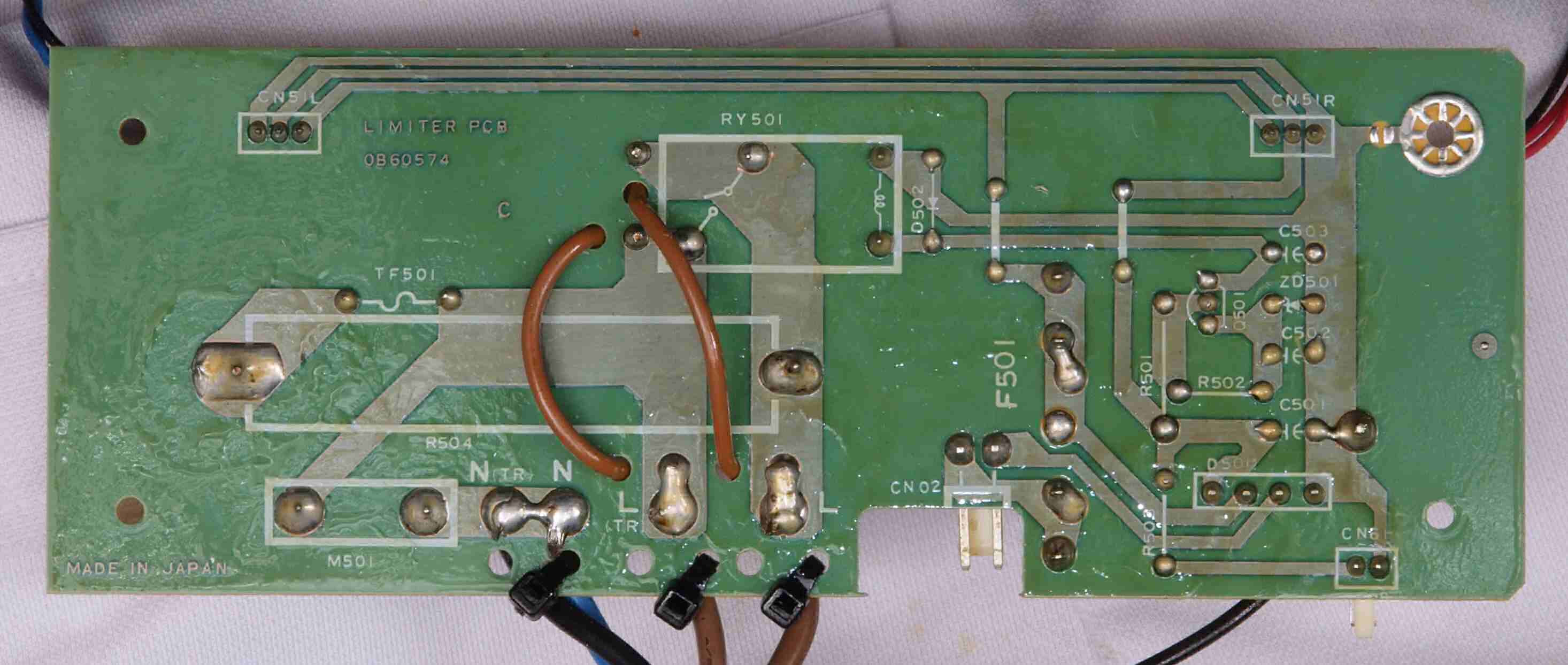

Ｃ１４．　修理（ハンダ補正）後　　　電源制御基板裏

Ｃ１５．　完成電源制御基板裏、　洗浄後防湿材を塗る。

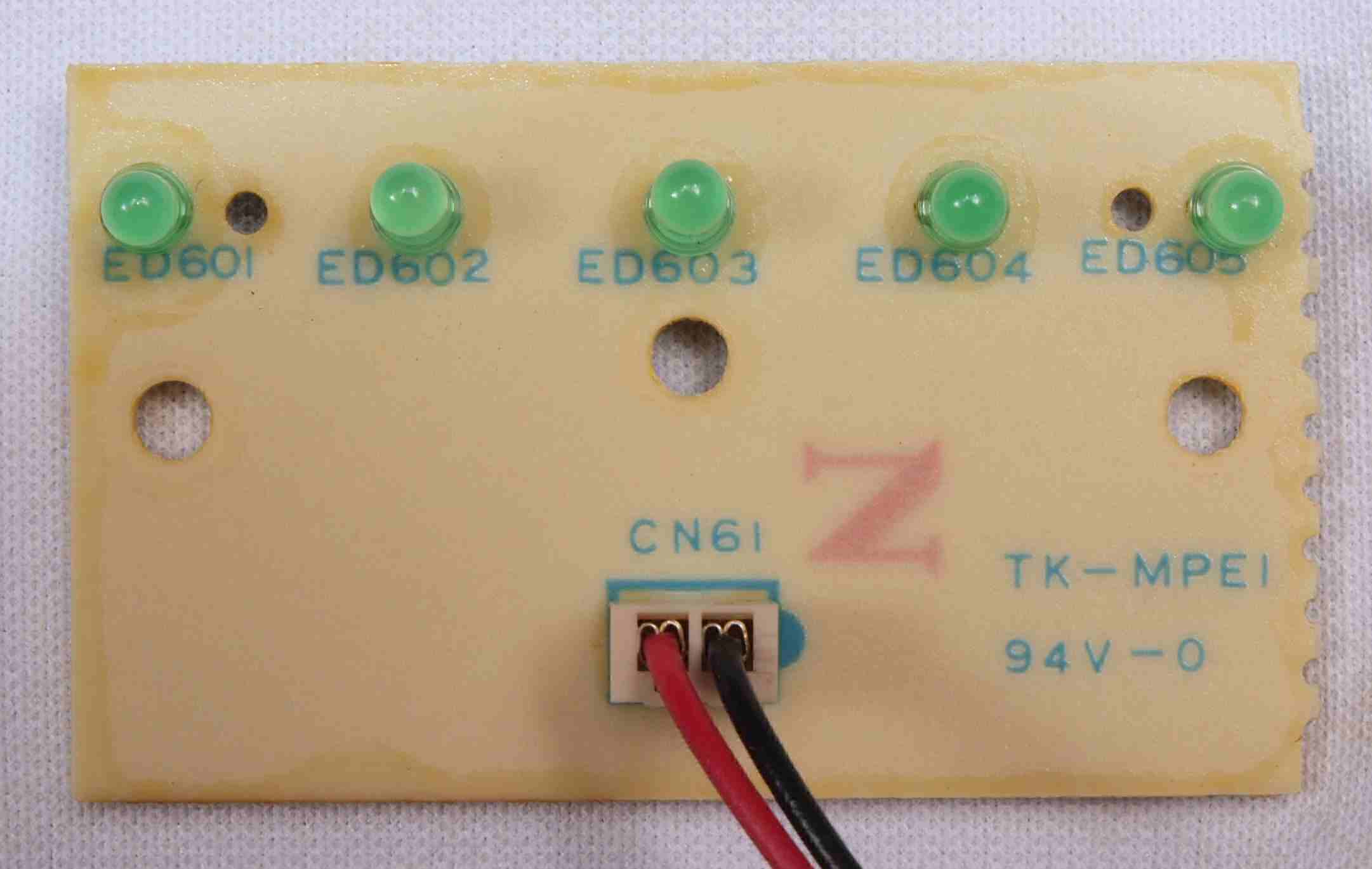

Ｃ２１．　修理前　　電源表示ＬＥＤ基板

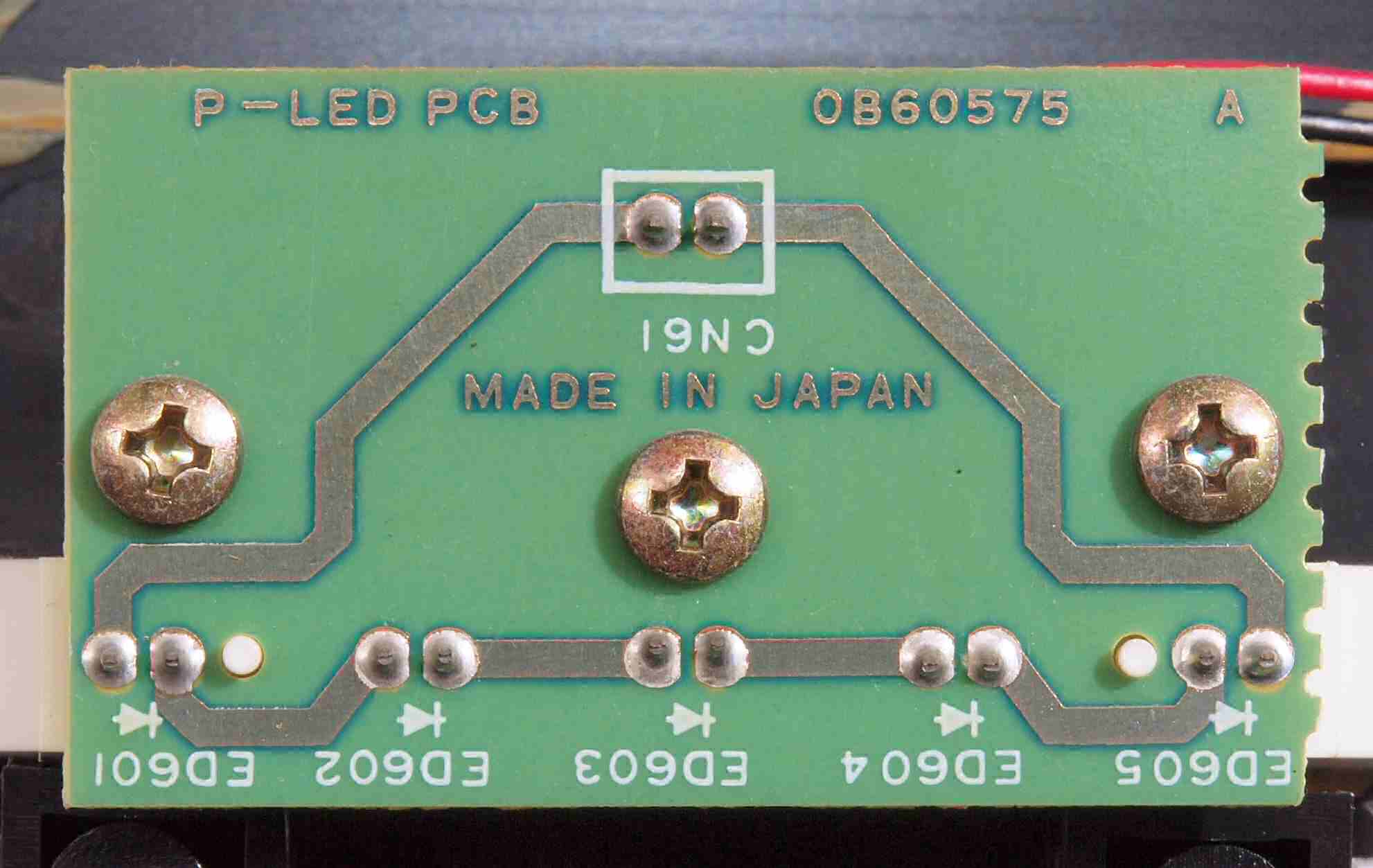

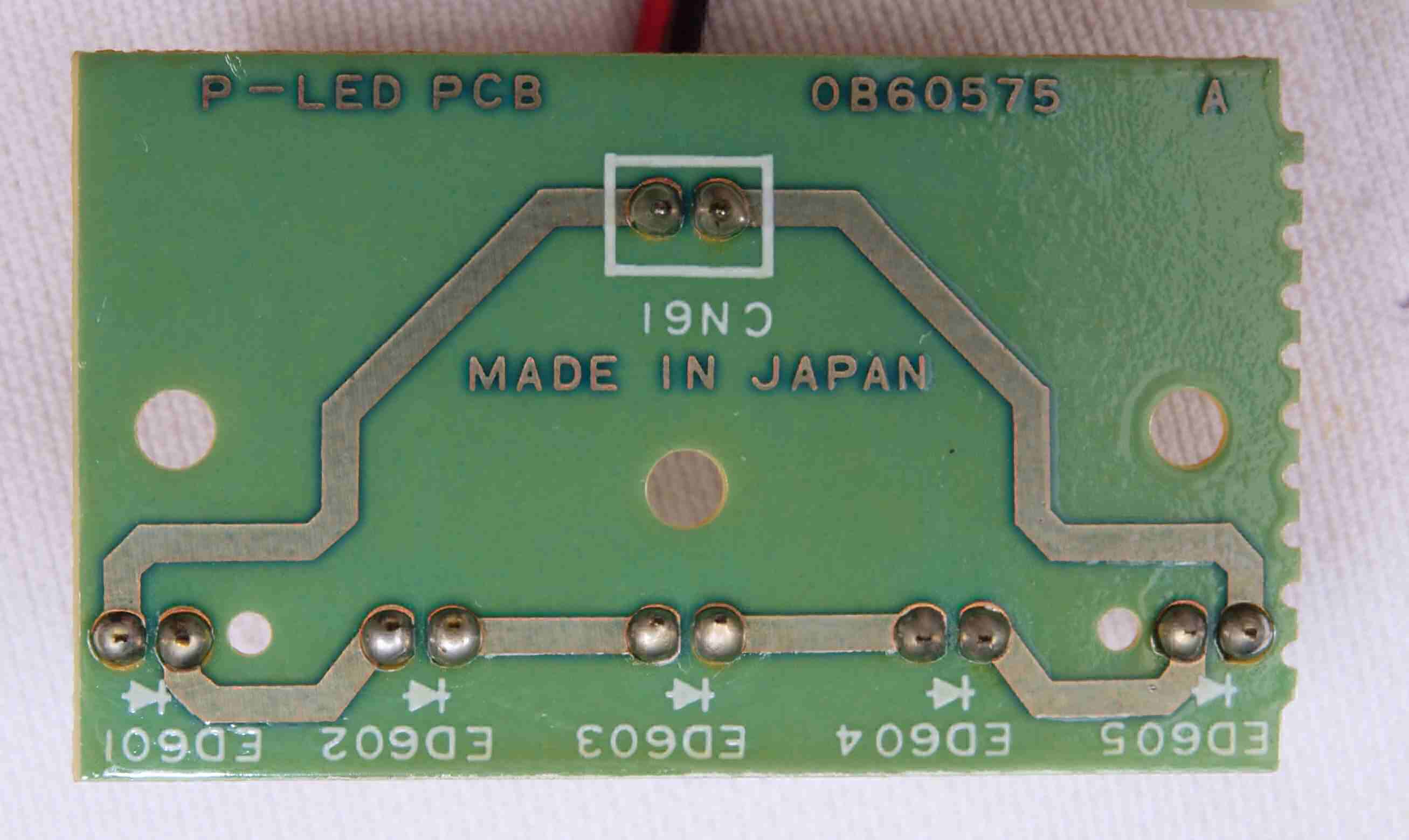

Ｃ２２．　修理前　　電源表示ＬＥＤ基板裏

Ｃ２３．　修理（ハンダ補正）後　電源表示ＬＥＤ基板裏

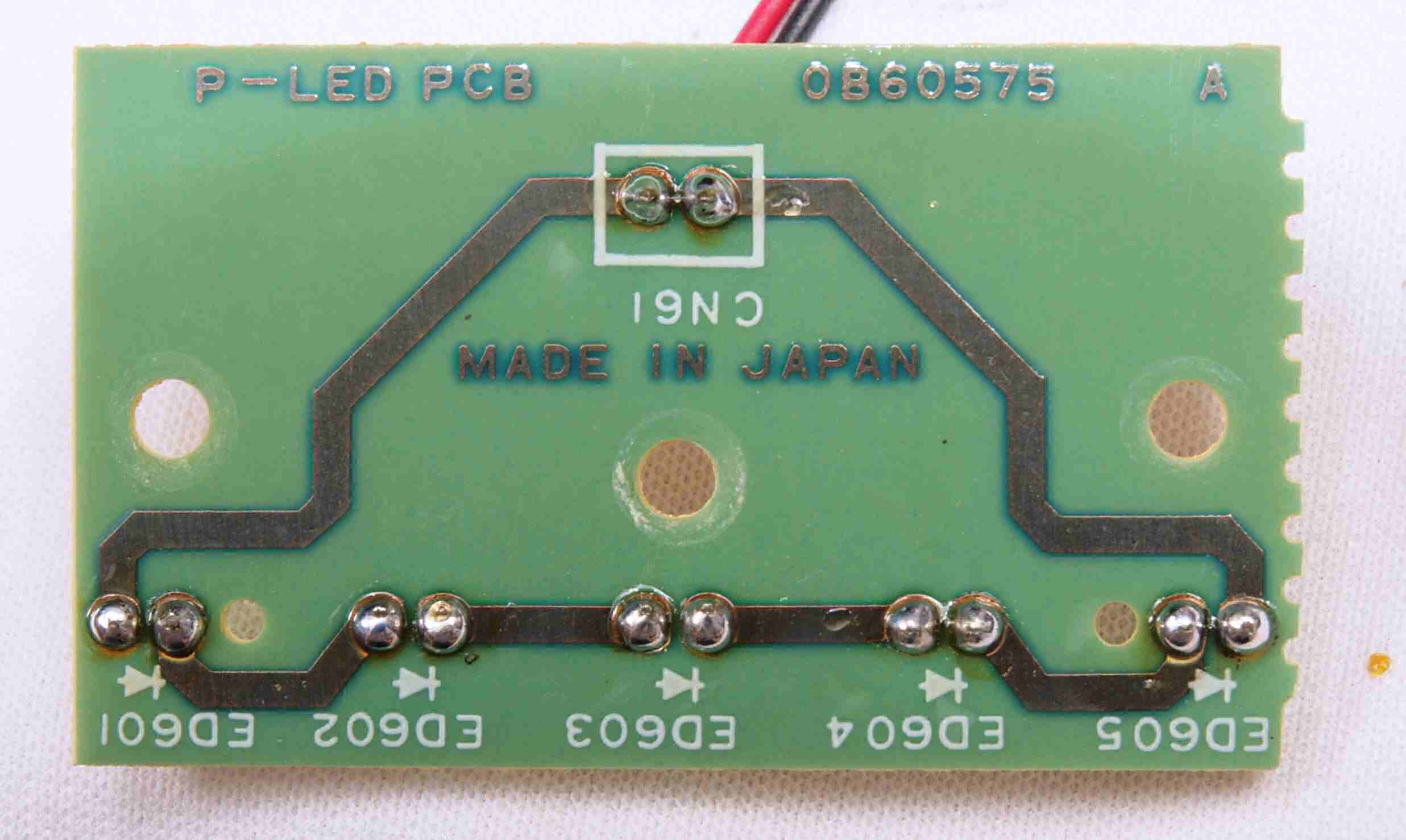

Ｃ２４．　完成電源表示ＬＥＤ基板裏、　洗浄後防湿材を塗る。

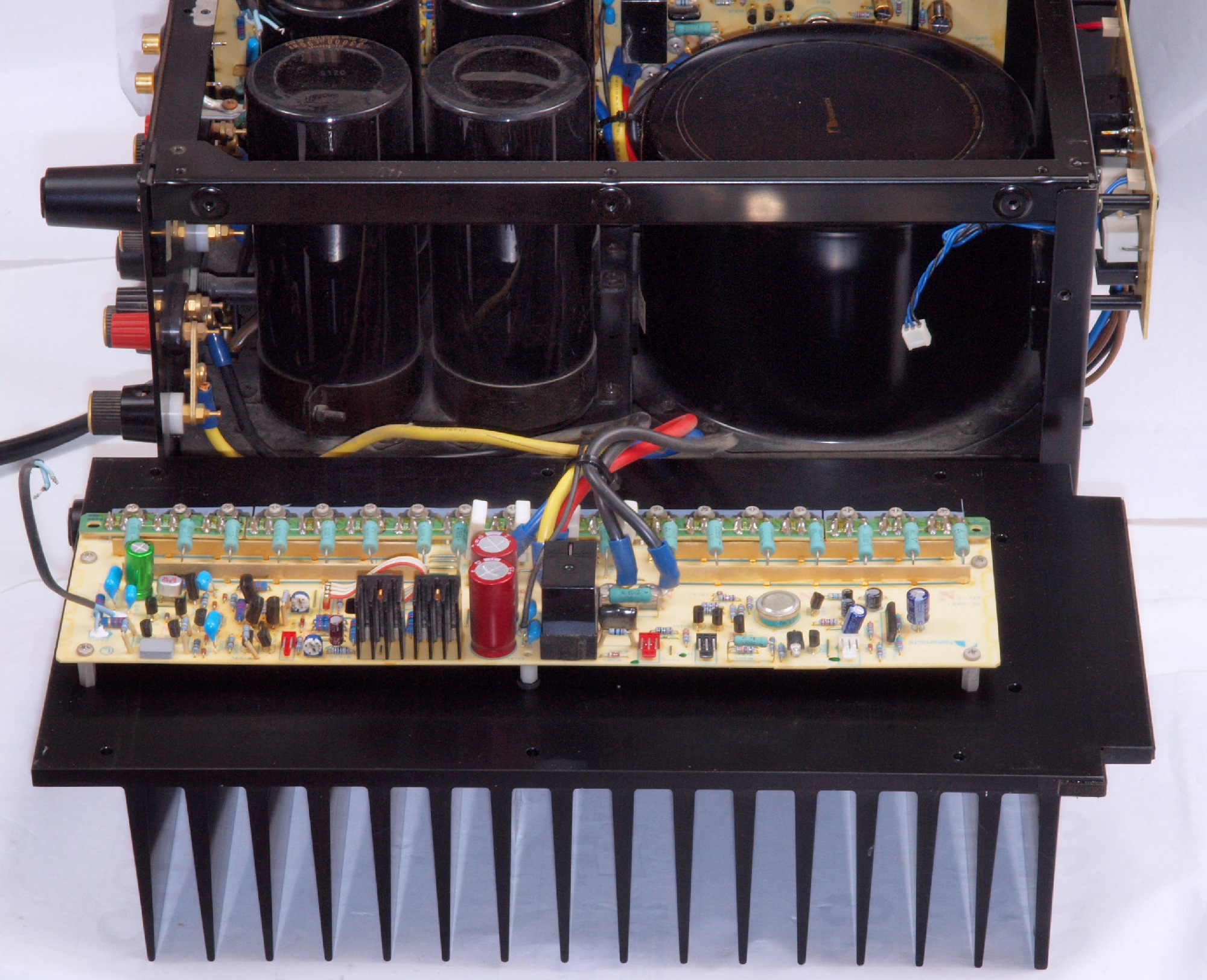

Ｃ３０．　修理中　　Ｒ側ＡＭＰ放熱器を倒し、修理。

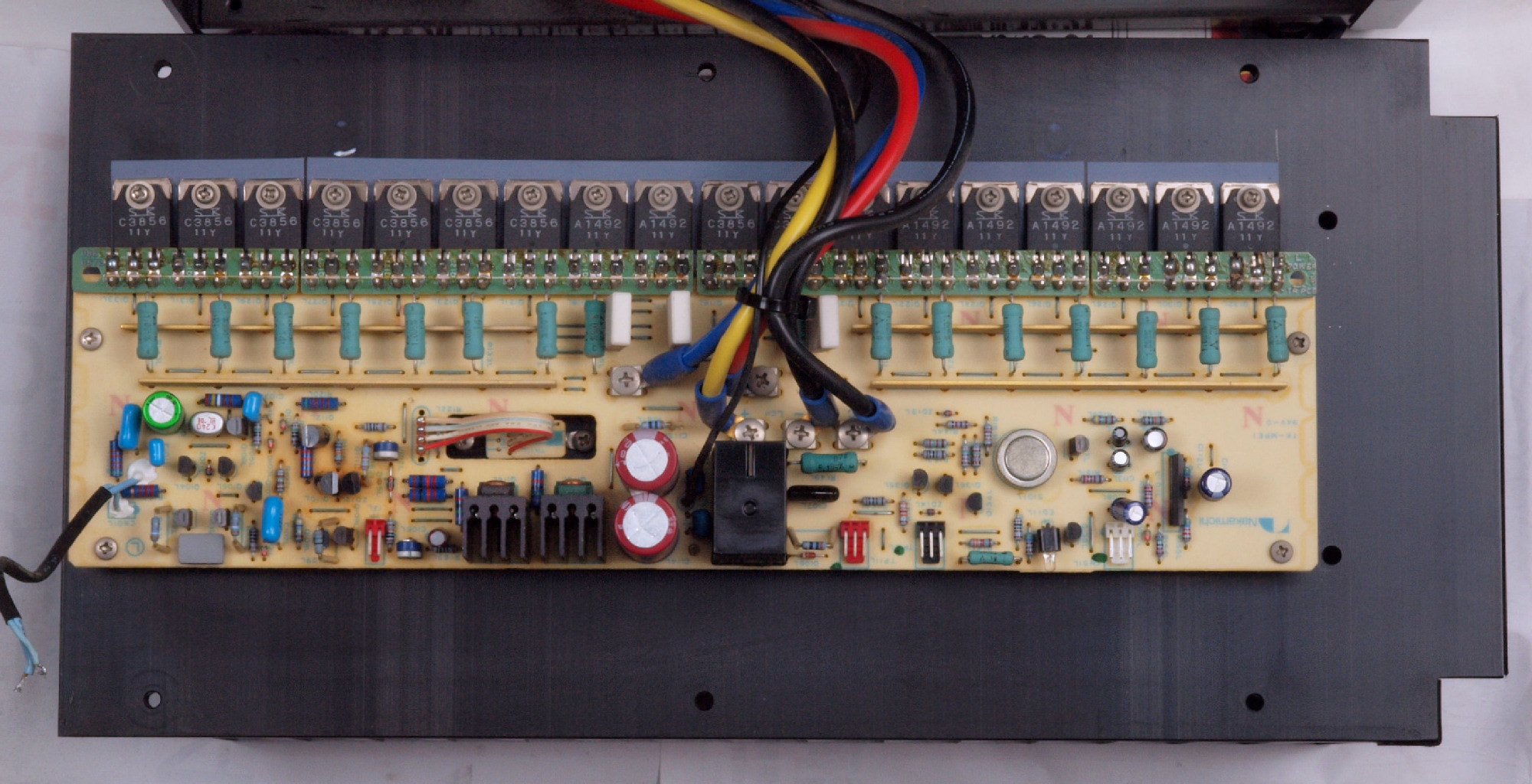

Ｃ３１．　修理前　　Ｒ側ＡＭＰ＋放熱器。

Ｃ３１２．　修理中　　Ｒ側ＡＭＰ＋放熱器、　上の写真でも解る様に、放熱シリコンシートがずれている！

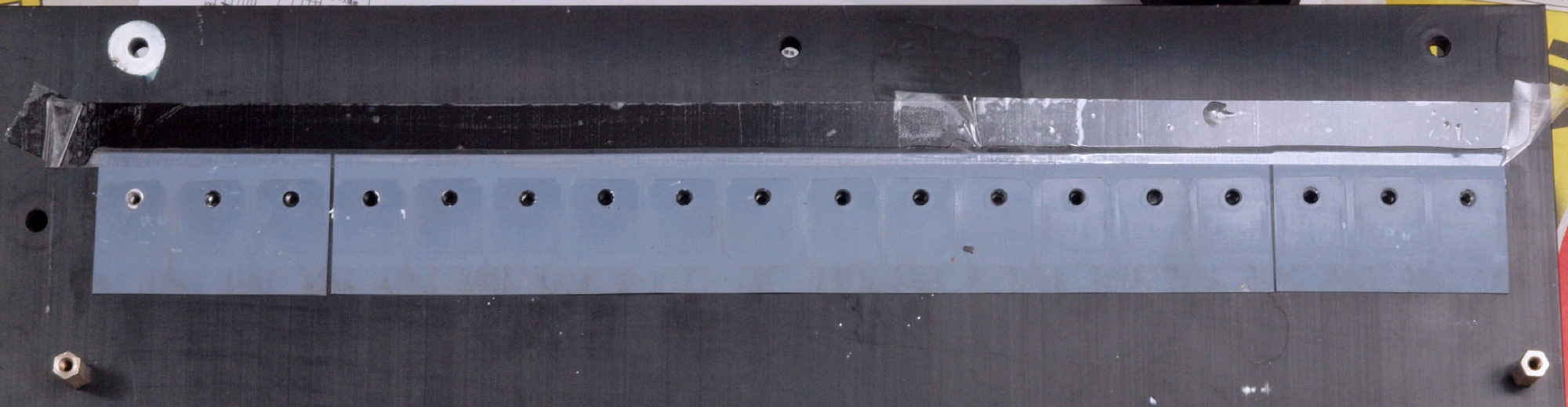

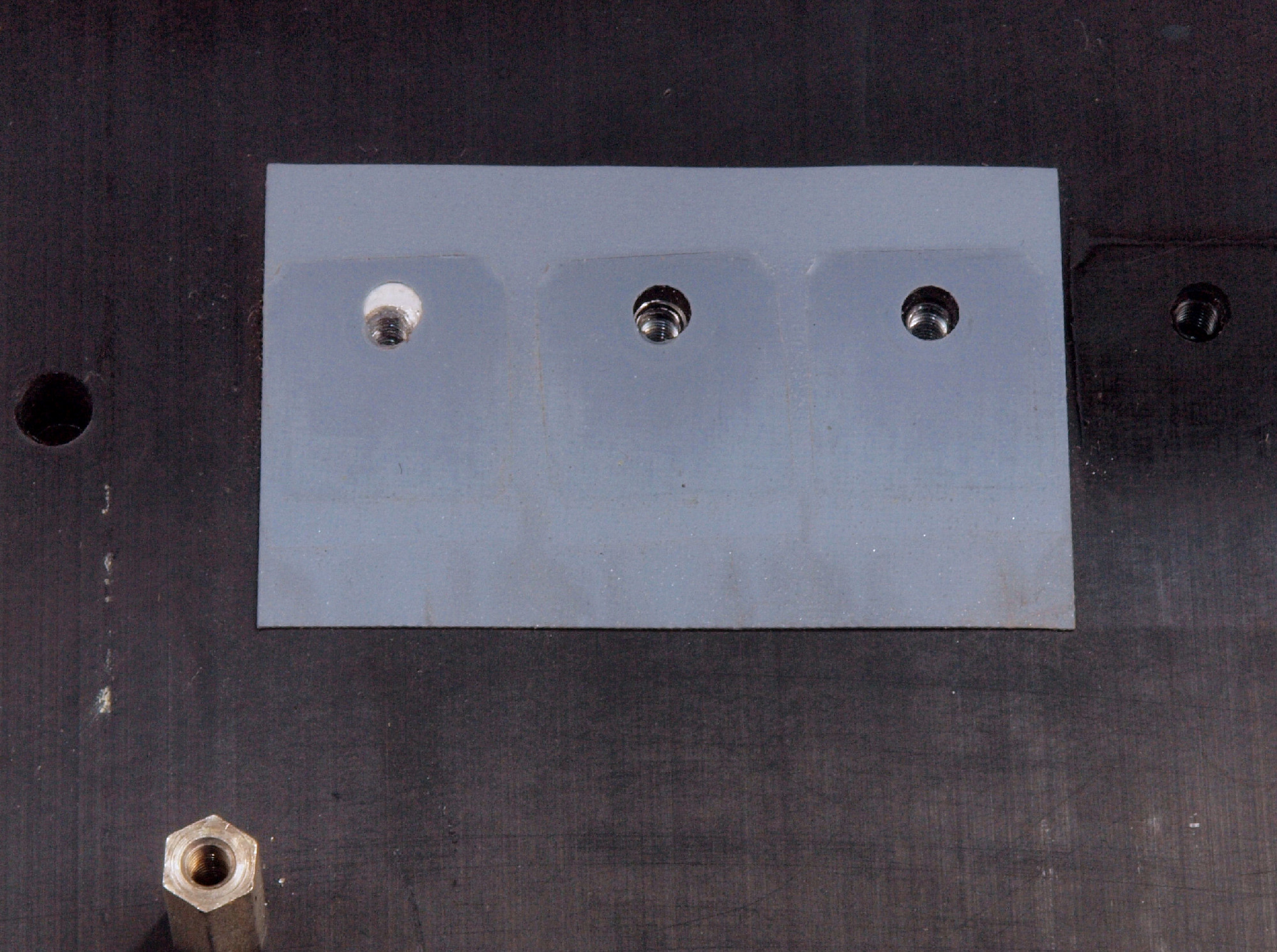

Ｃ３１３．　修理中　　Ｒ側ＡＭＰ＋放熱器、　ずれない様に、放熱シリコンシートをテープで固定する。

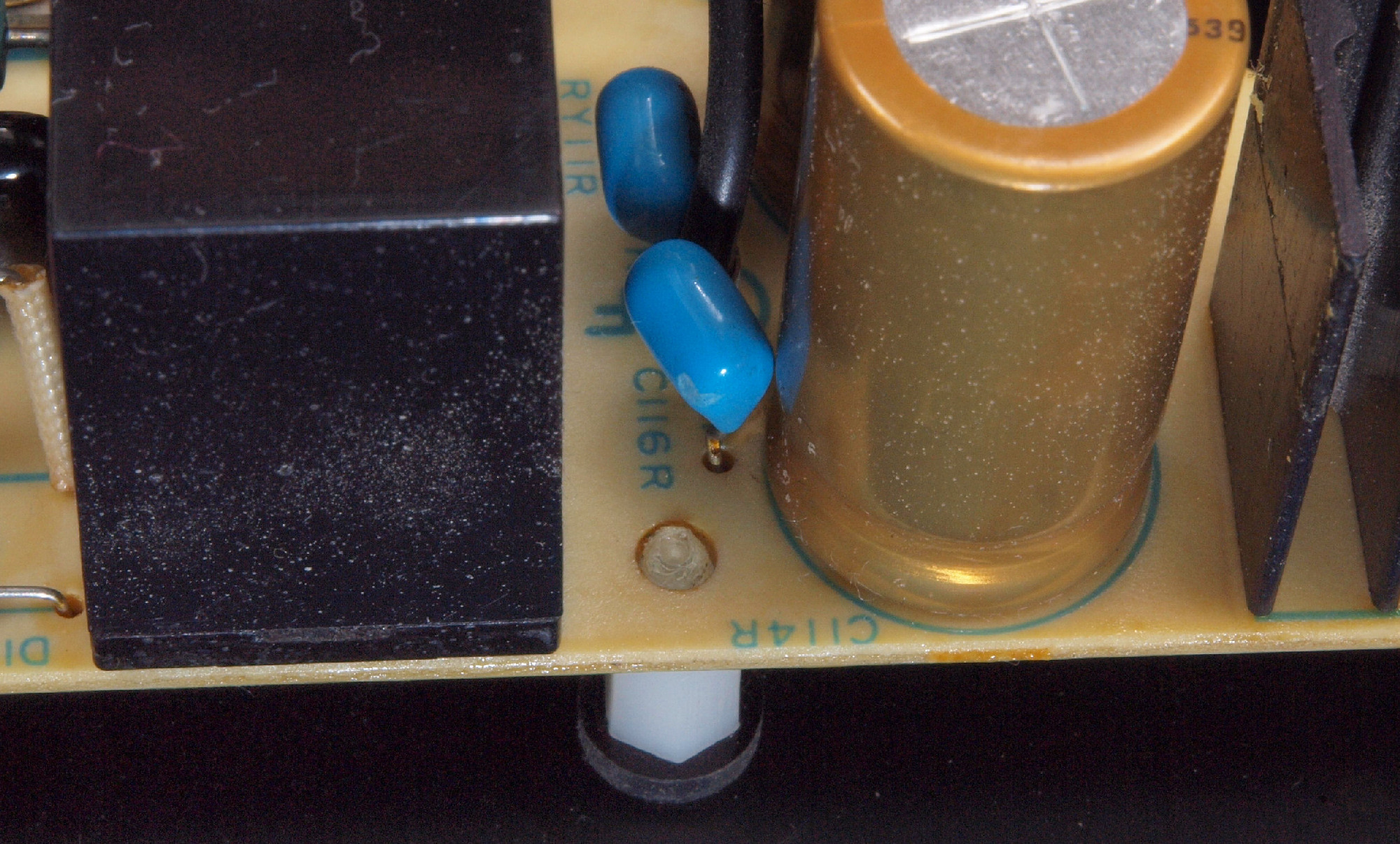

Ｃ３１４．　修理中　Ｒ側ＡＭＰ基板止めネジが折れている。

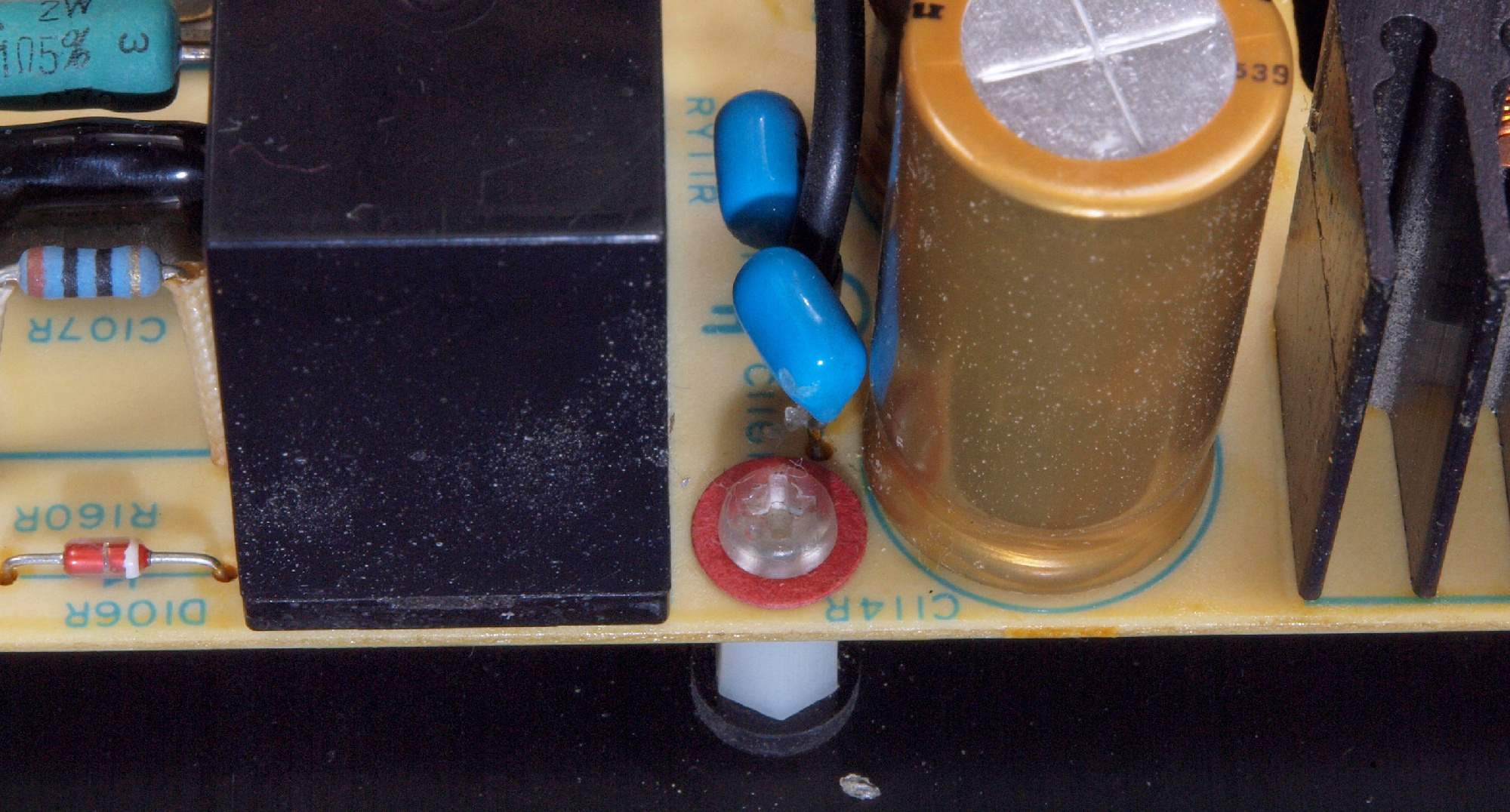

Ｃ３１５．　修理後　Ｒ側ＡＭＰ基板止めネジ、　交換してワッシャを入れる。

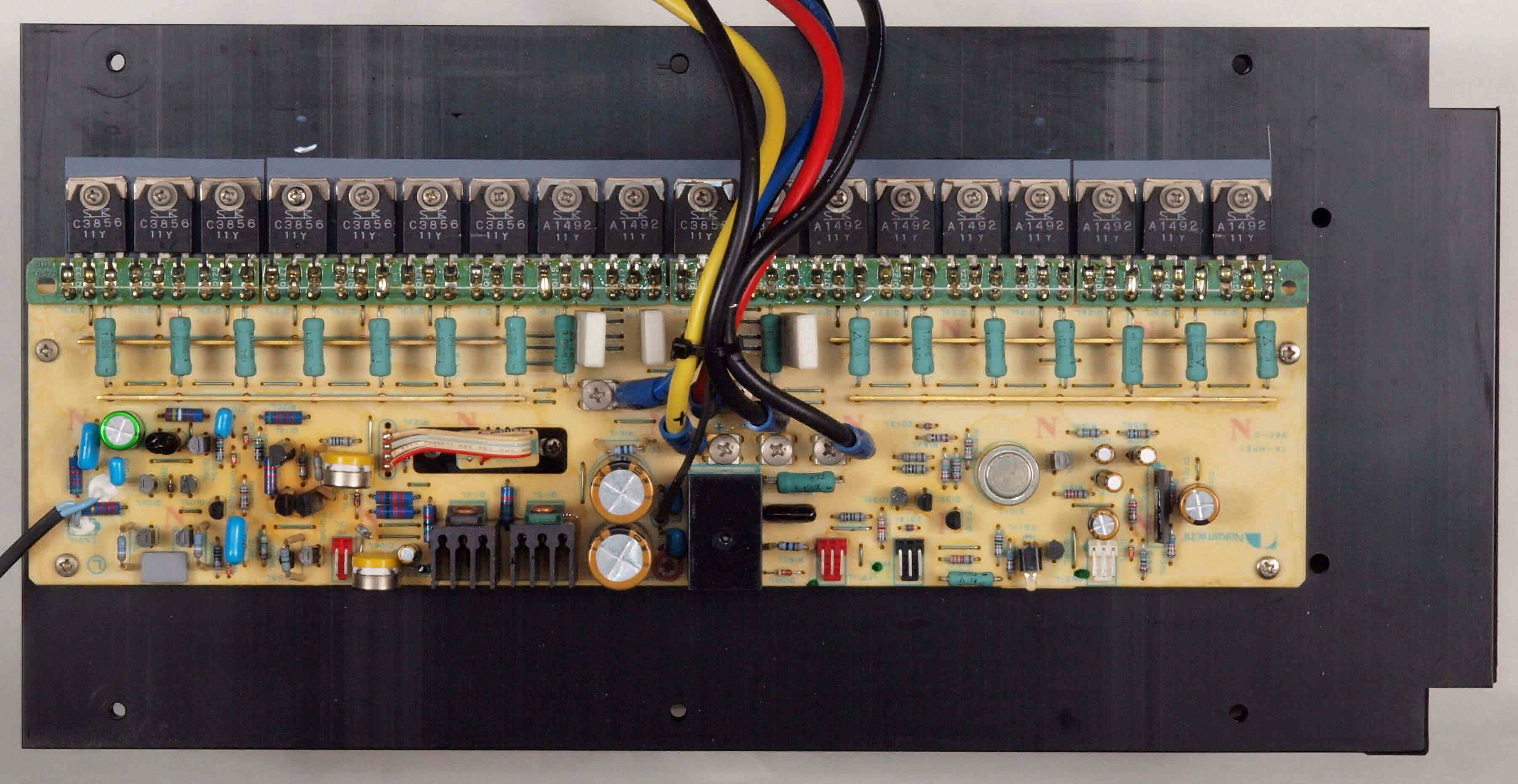

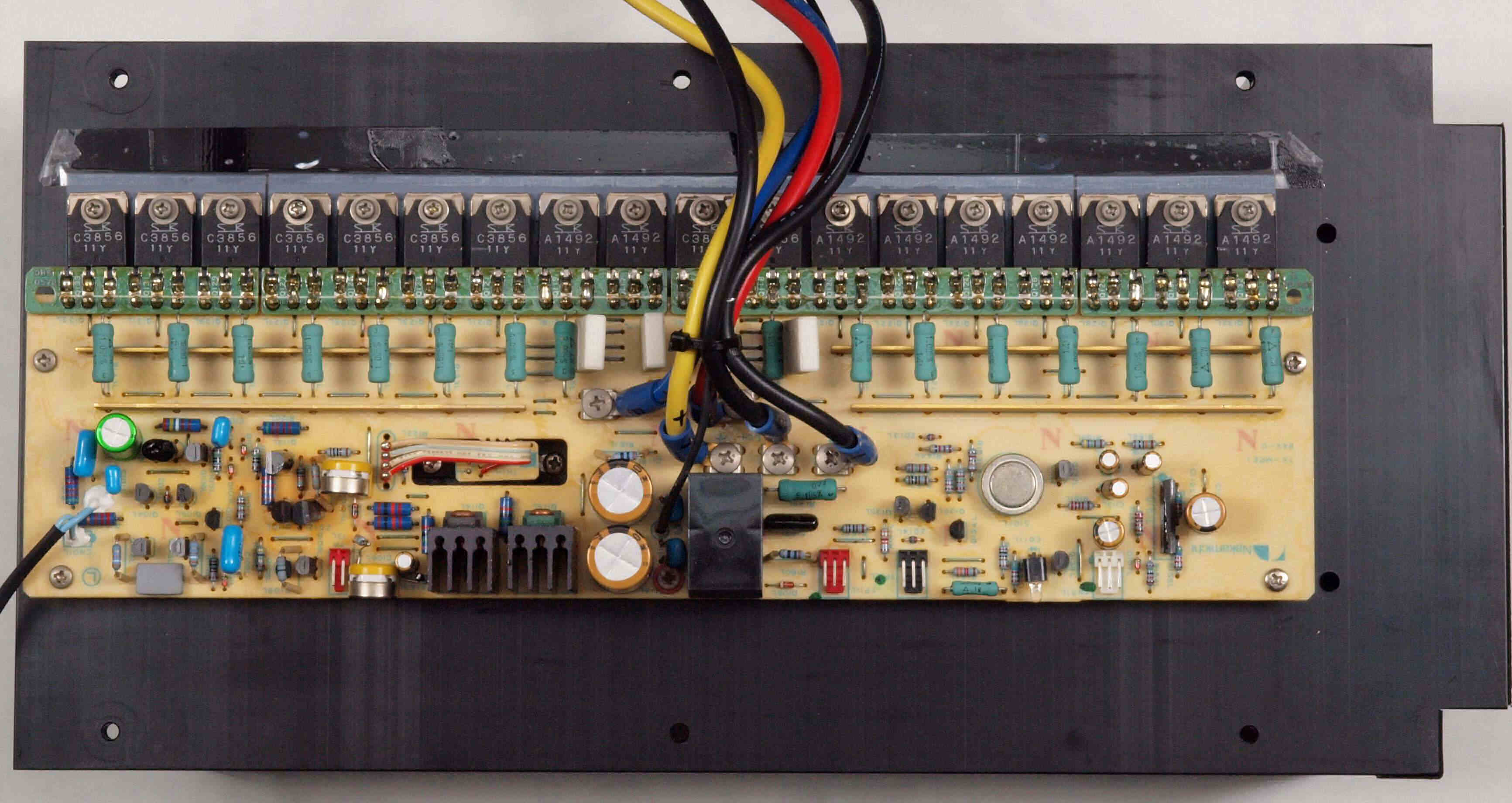

Ｃ３２．　修理後　　Ｒ側ＡＭＰ＋放熱器。

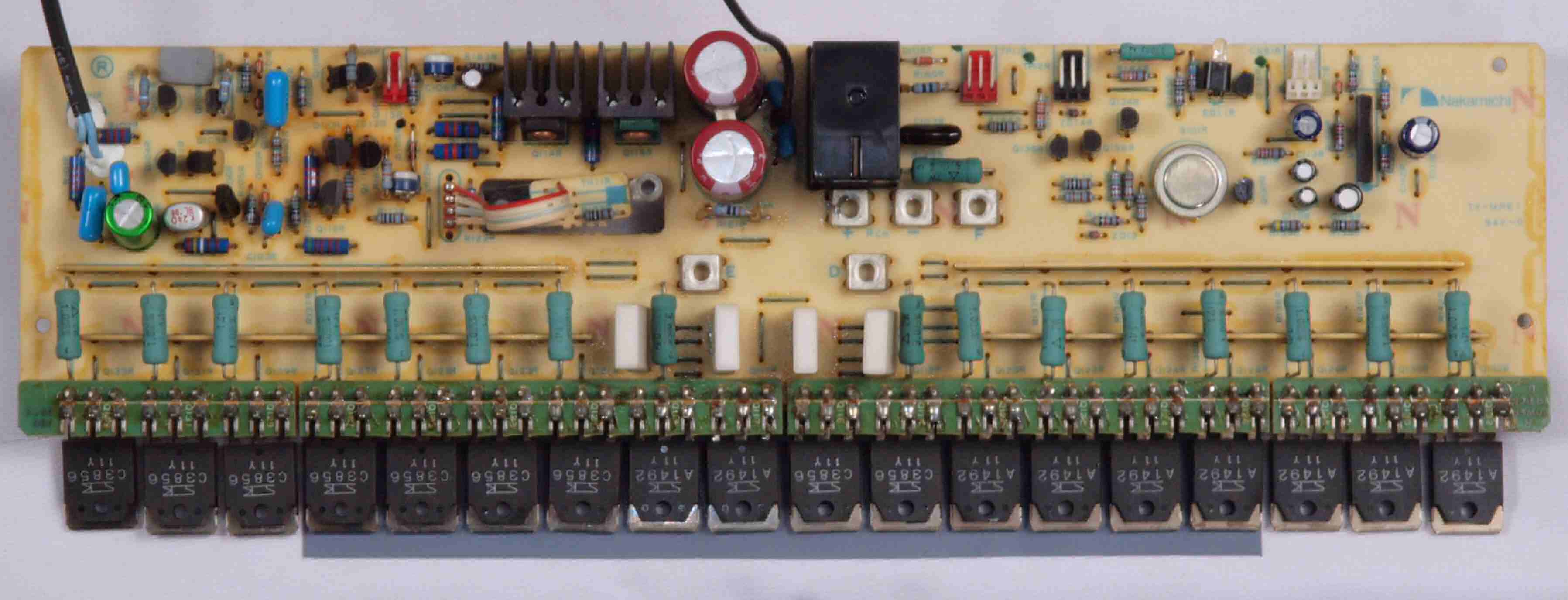

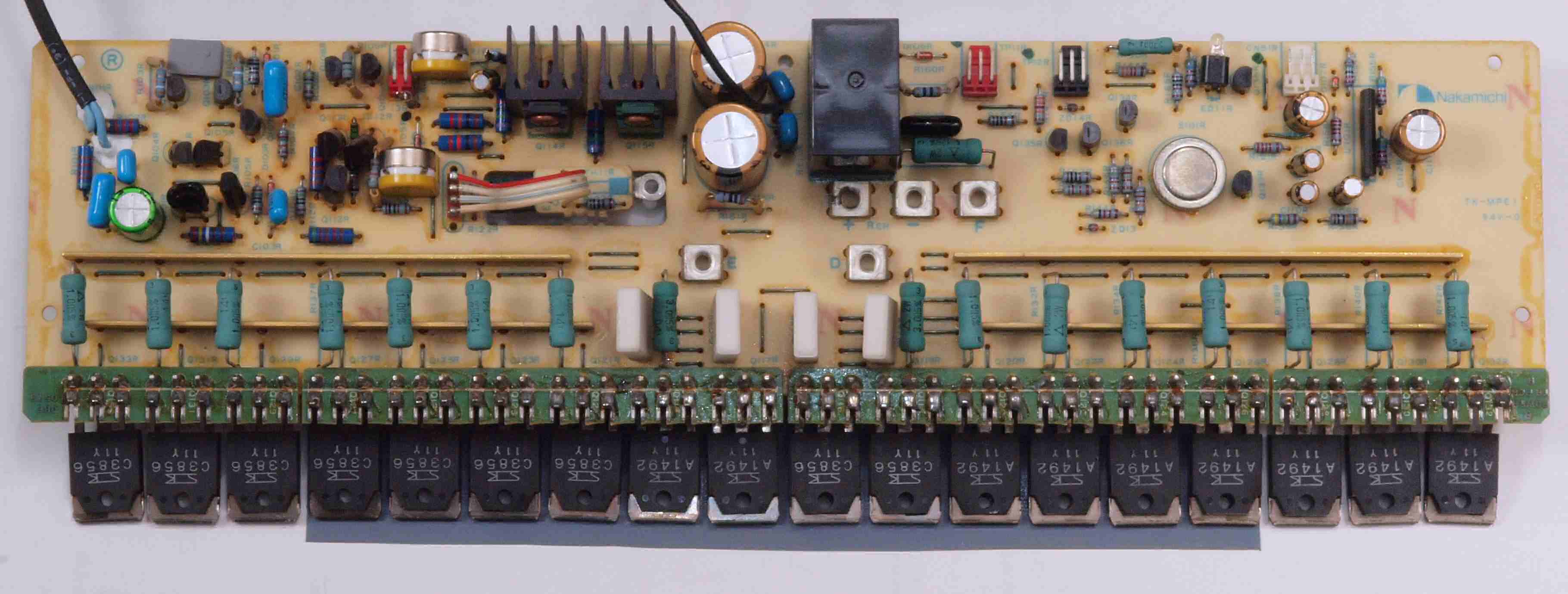

Ｃ３３．　修理前　　Ｒ側ＡＭＰ基板

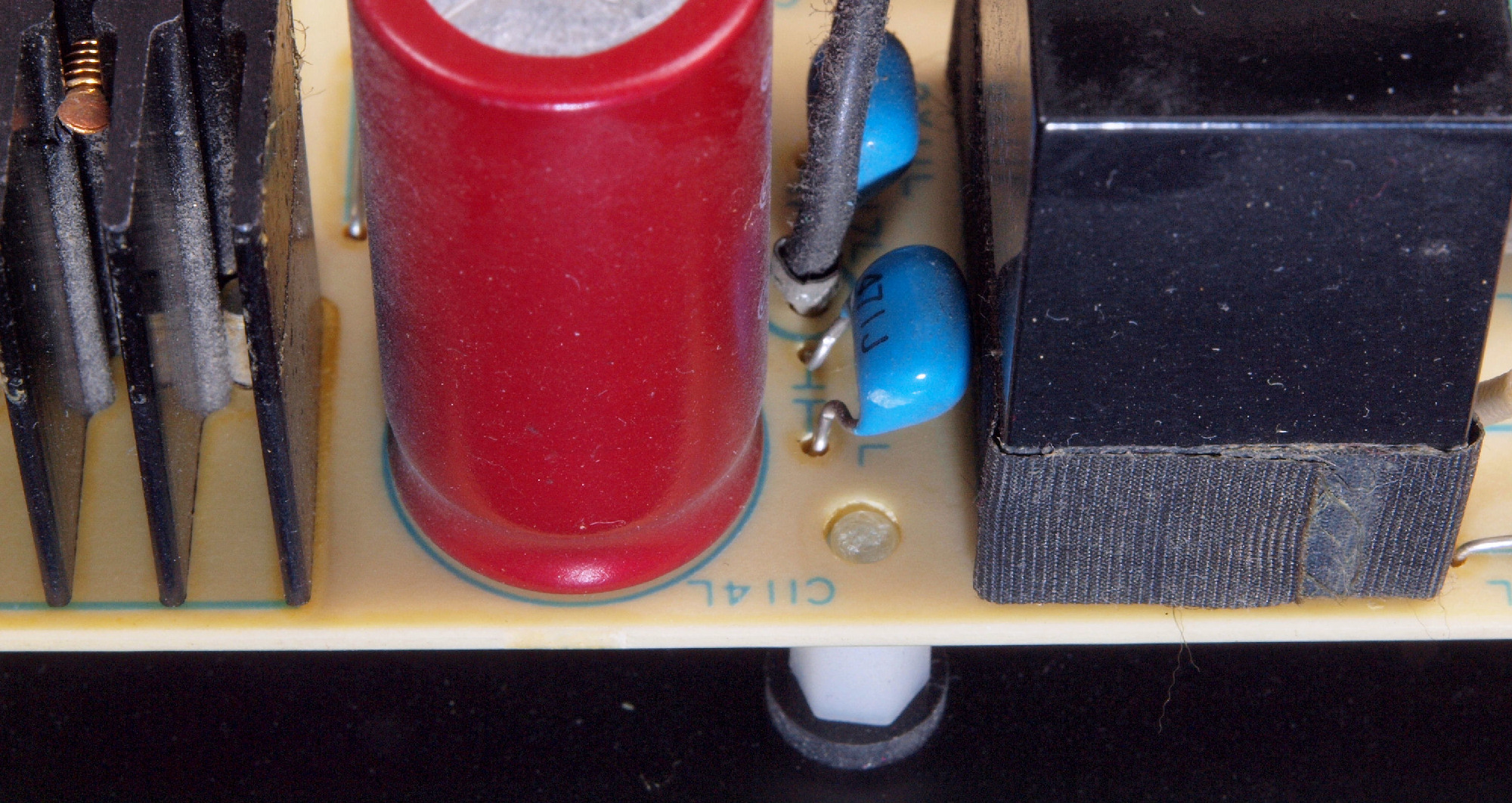

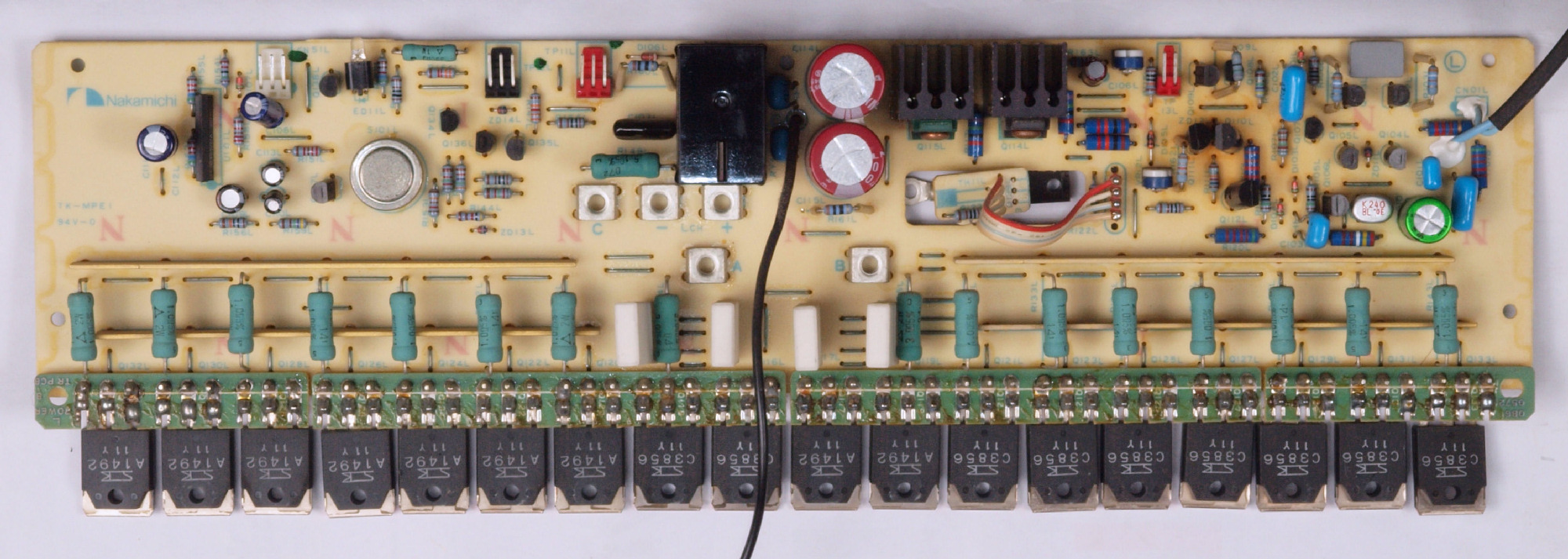

Ｃ３４．　修理後　　Ｒ側ＡＭＰ基板　電解コンデンサ−９個、ＦＥＴ１個、半固定ＶＲ２個交換。

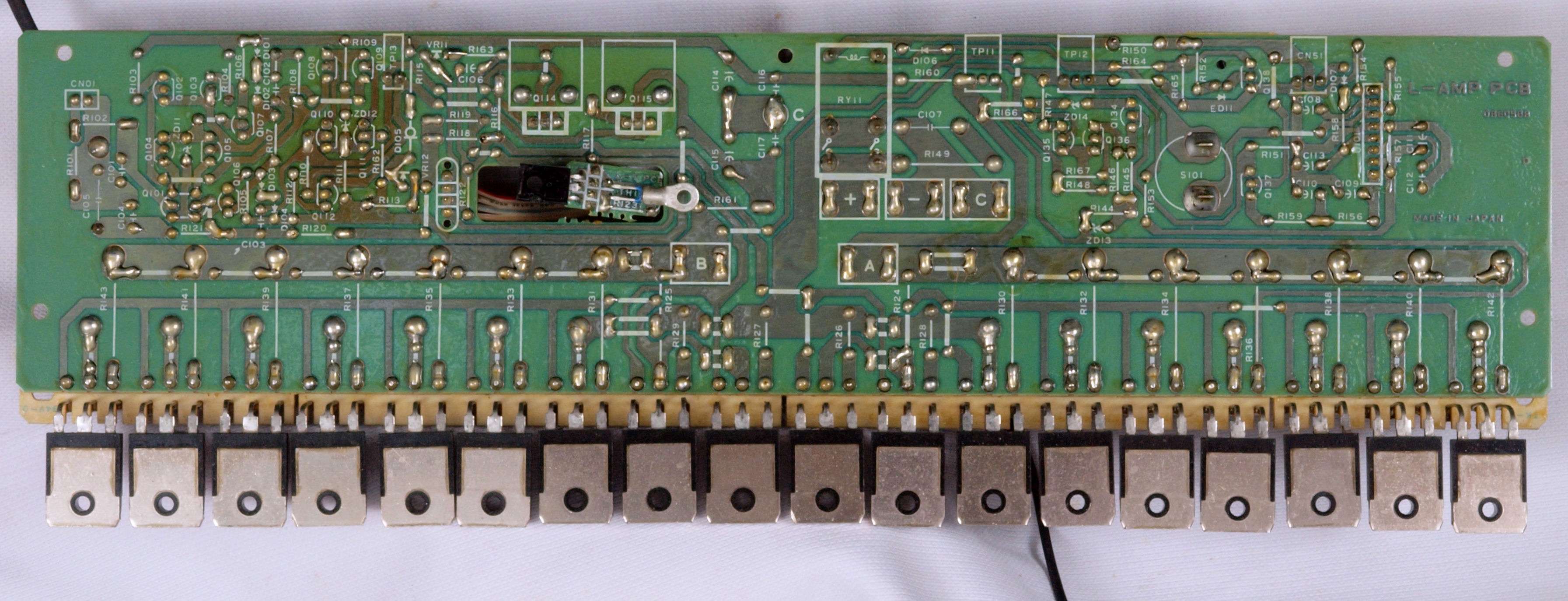

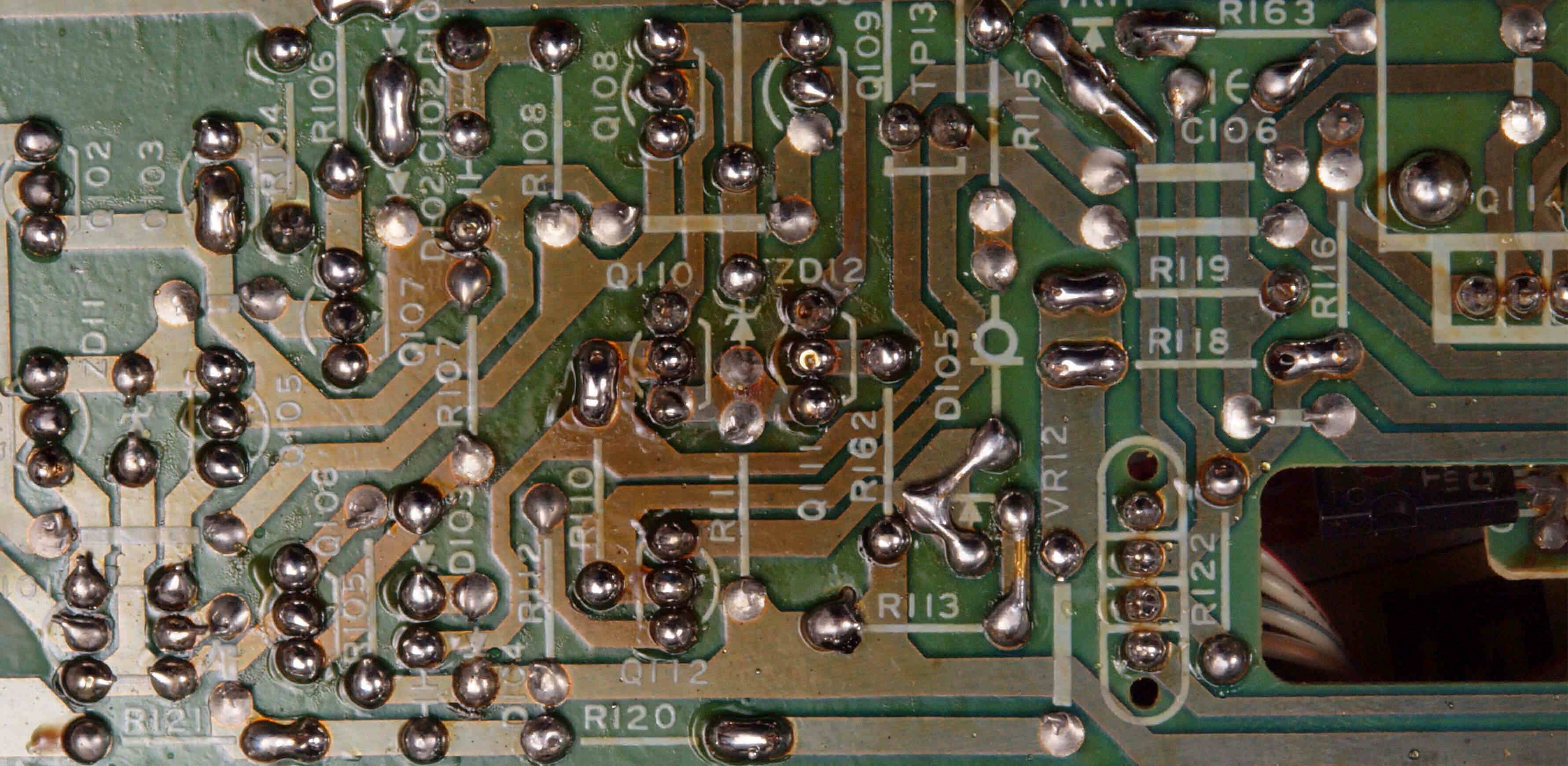

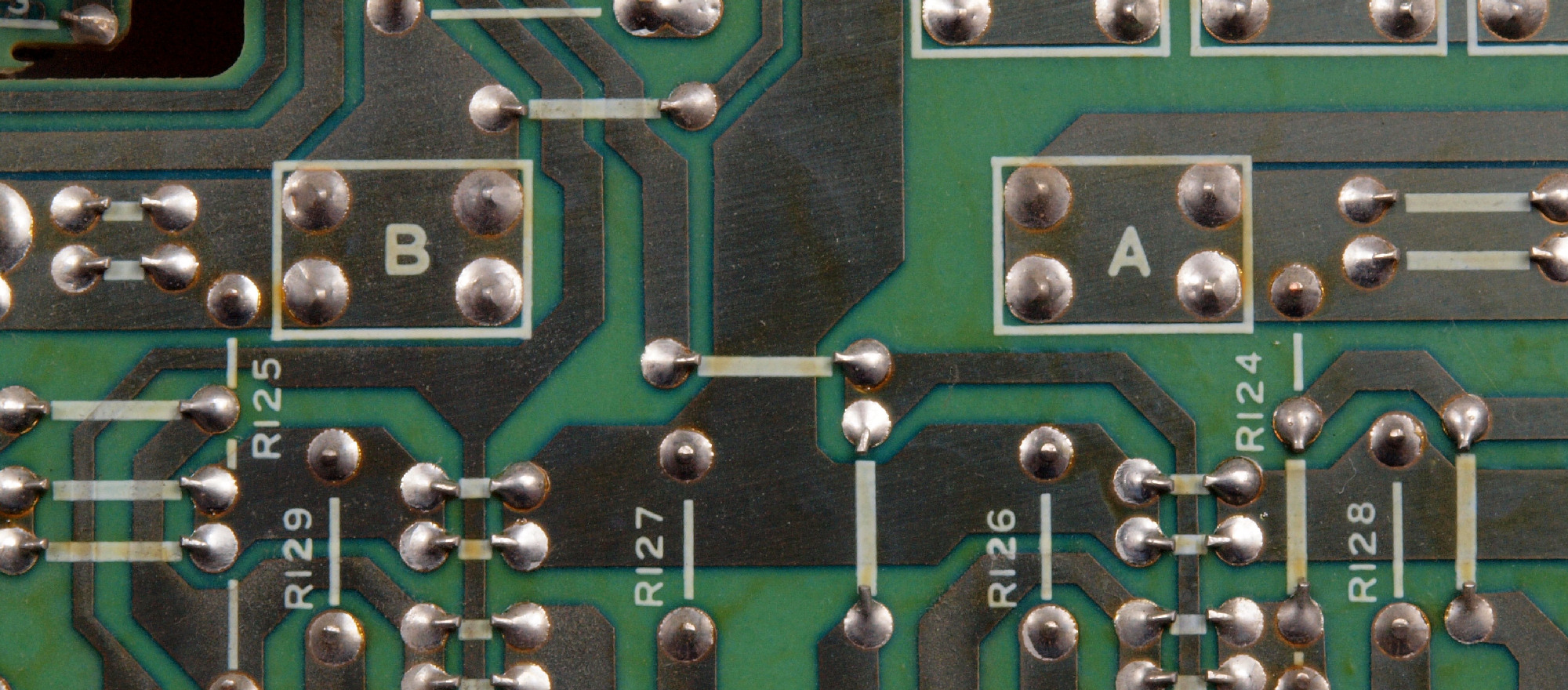

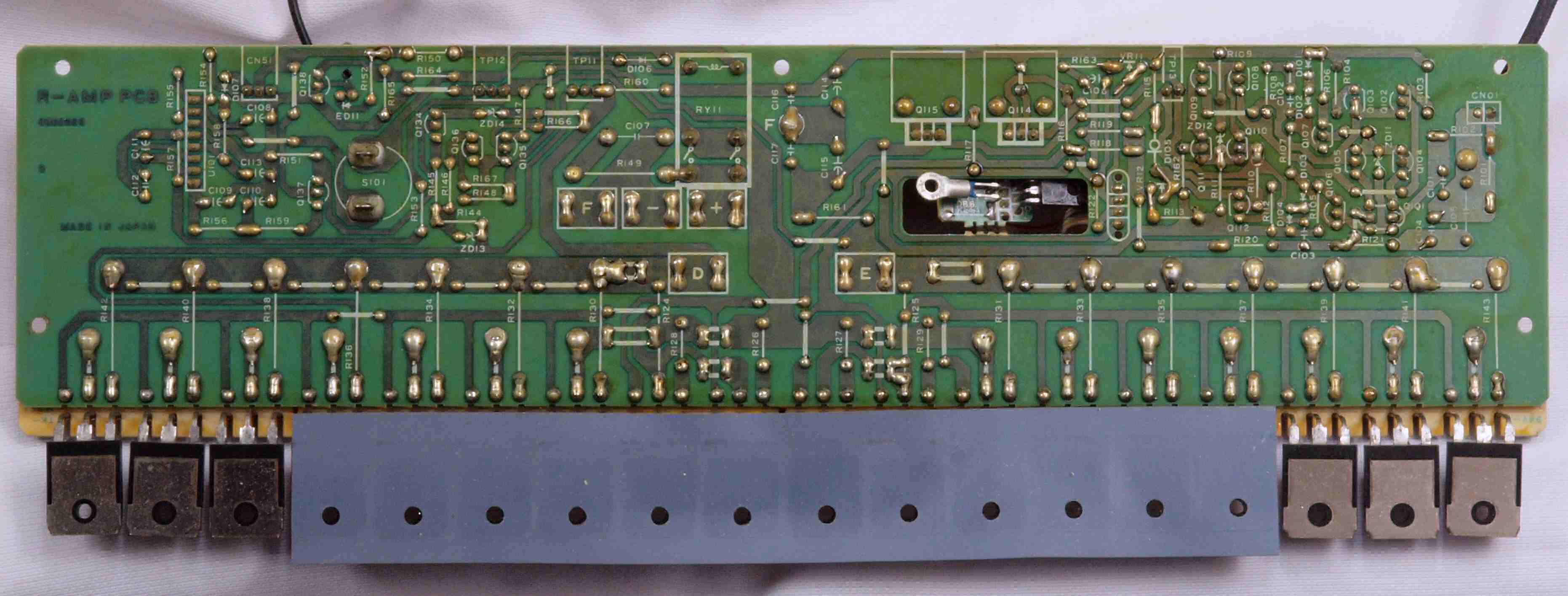

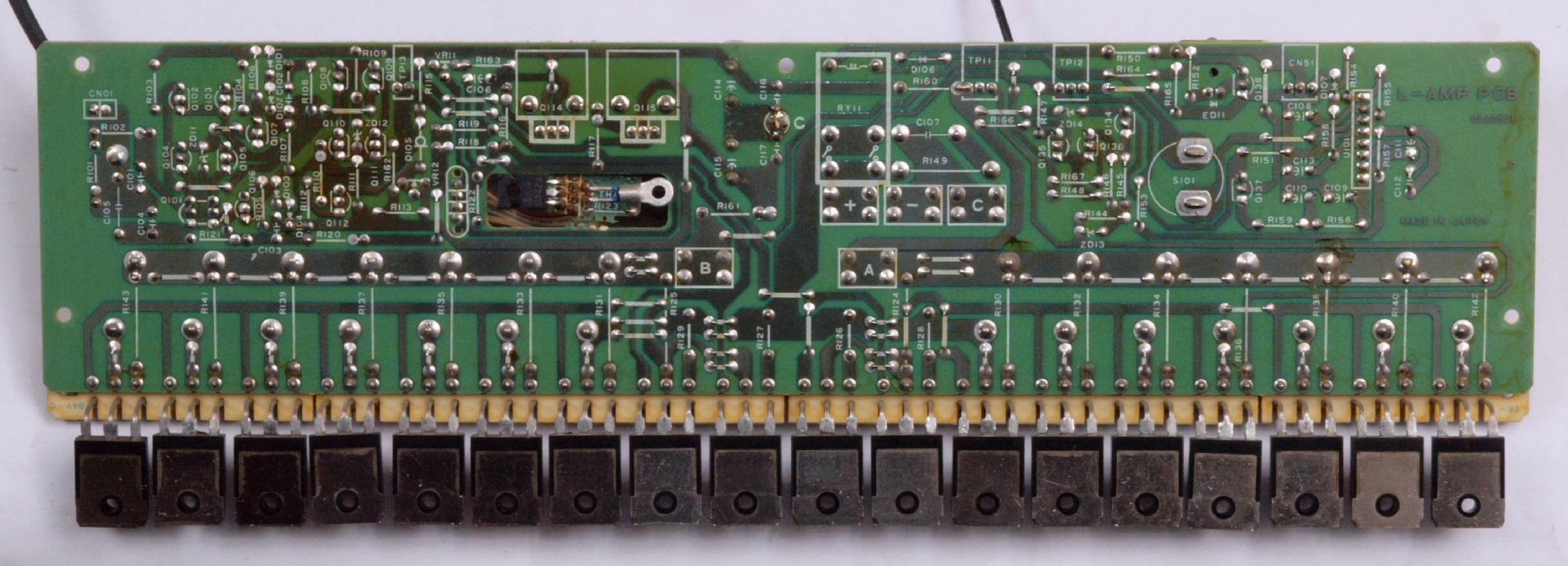

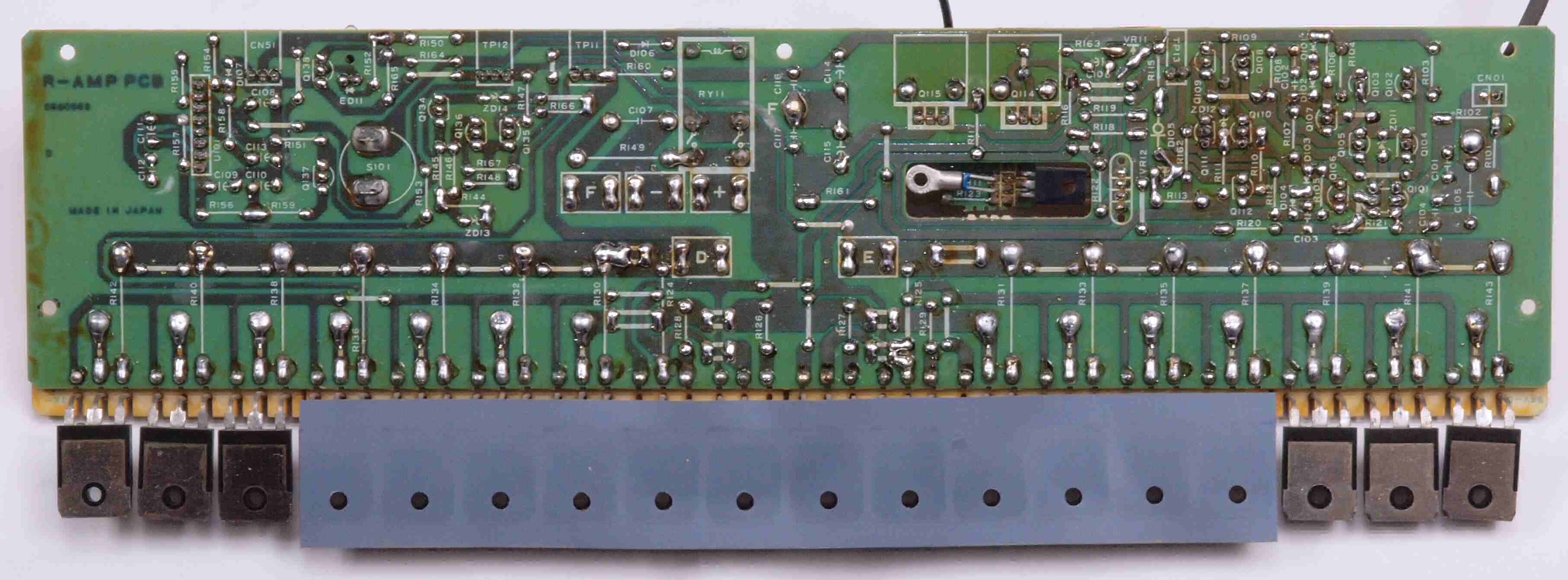

Ｃ３５．　修理前　　Ｒ側ＡＭＰ基板裏

Ｃ３５２．　修理前　　Ｒ側ＡＭＰ基板裏、　ジャンパー線等曲げ方向不良。

Ｃ３５３．　修理後　　Ｒ側ＡＭＰ基板裏、　ジャンパー線等曲げ修正後。

Ｃ３５４．　修理前　　Ｒ側ＡＭＰ基板裏、　ジャンパー線等曲げ方向不良２。

Ｃ３５５．　修理後　　Ｒ側ＡＭＰ基板裏、　ジャンパー線等曲げ修正後２。

Ｃ３５６．　修理前　　Ｒ側ＡＭＰ基板裏、　ジャンパー線等曲げ方向不良３。

Ｃ３５７．　修理後　　Ｒ側ＡＭＰ基板裏、　ジャンパー線等曲げ修正後３。

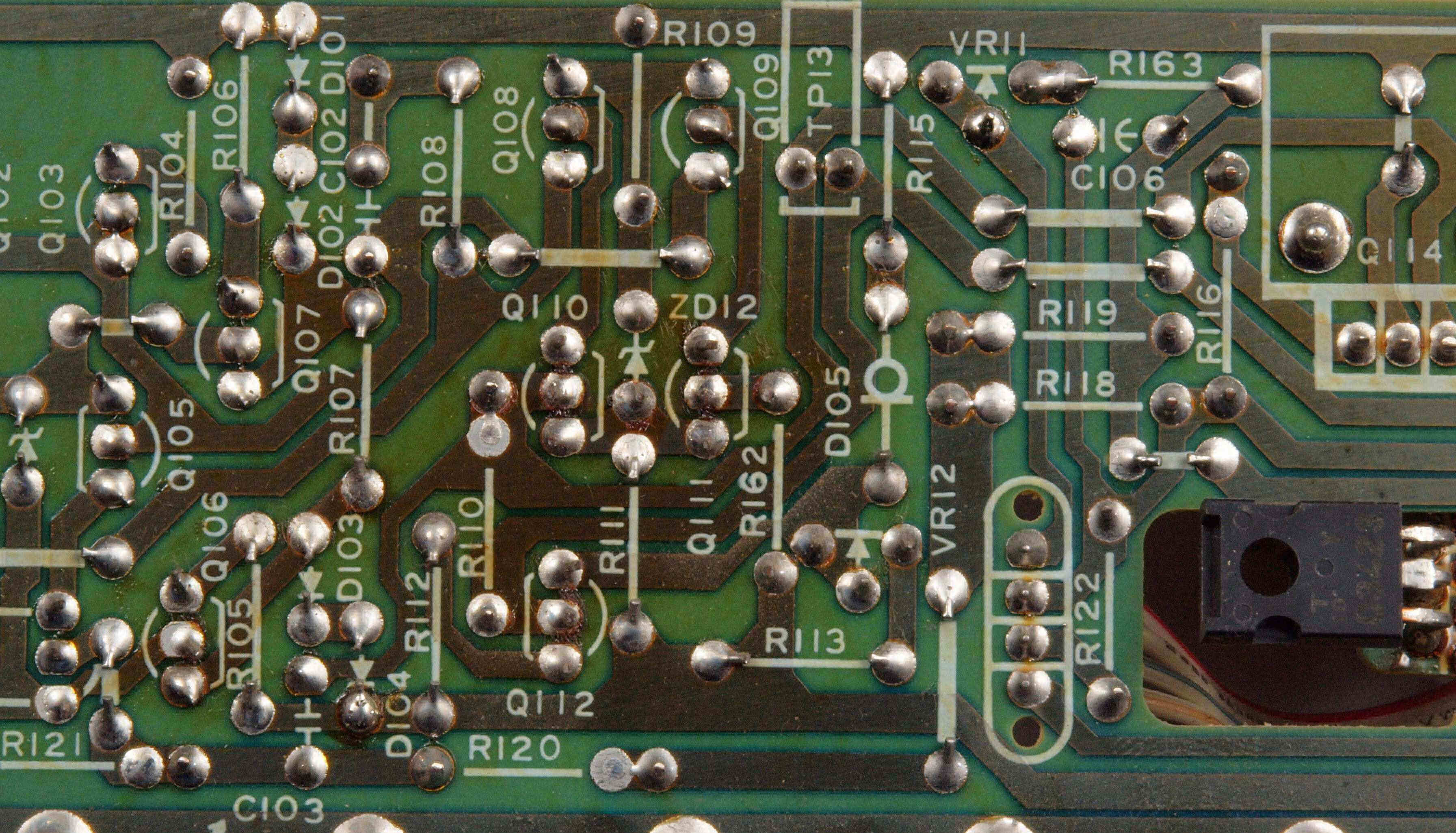

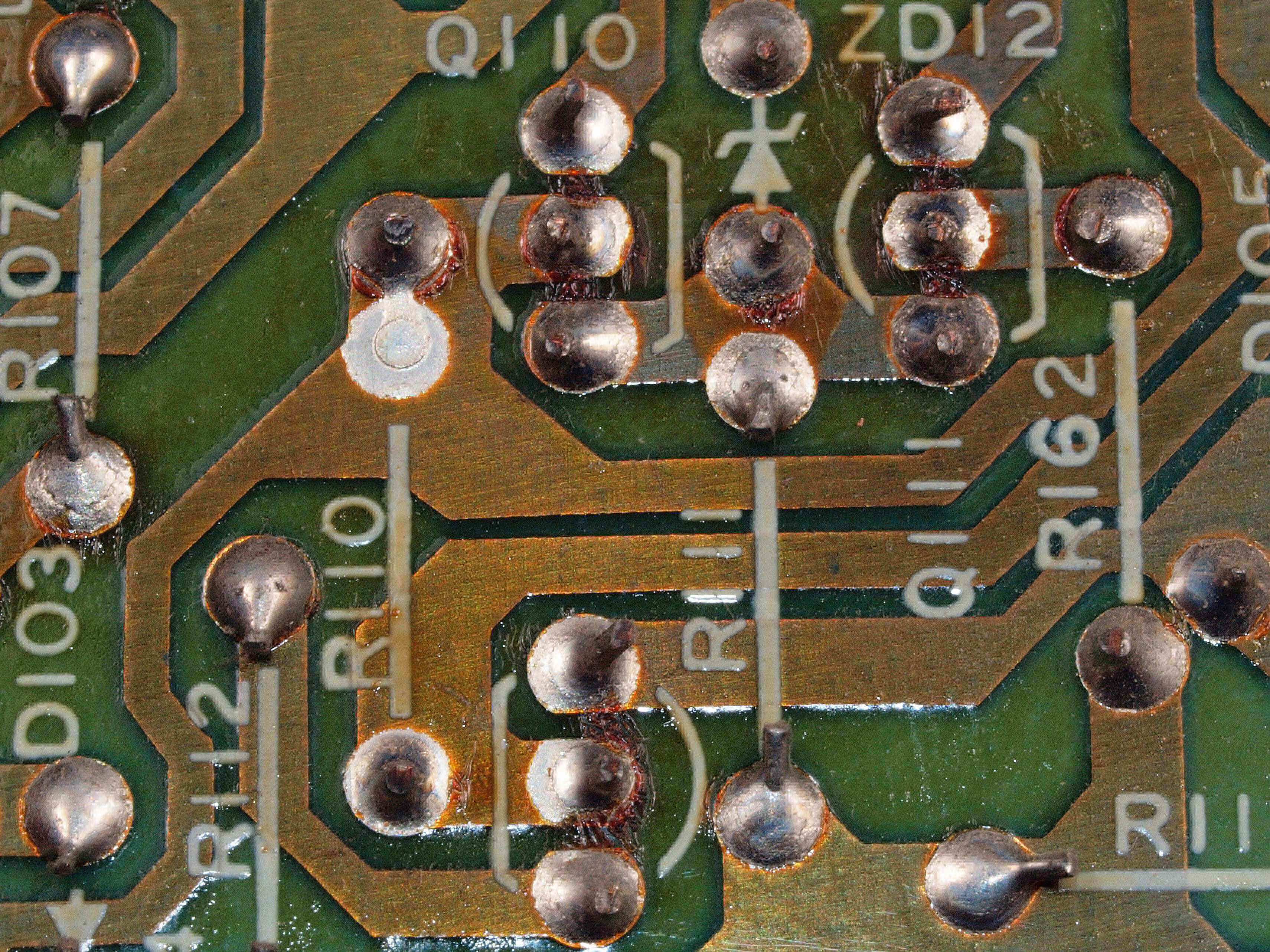

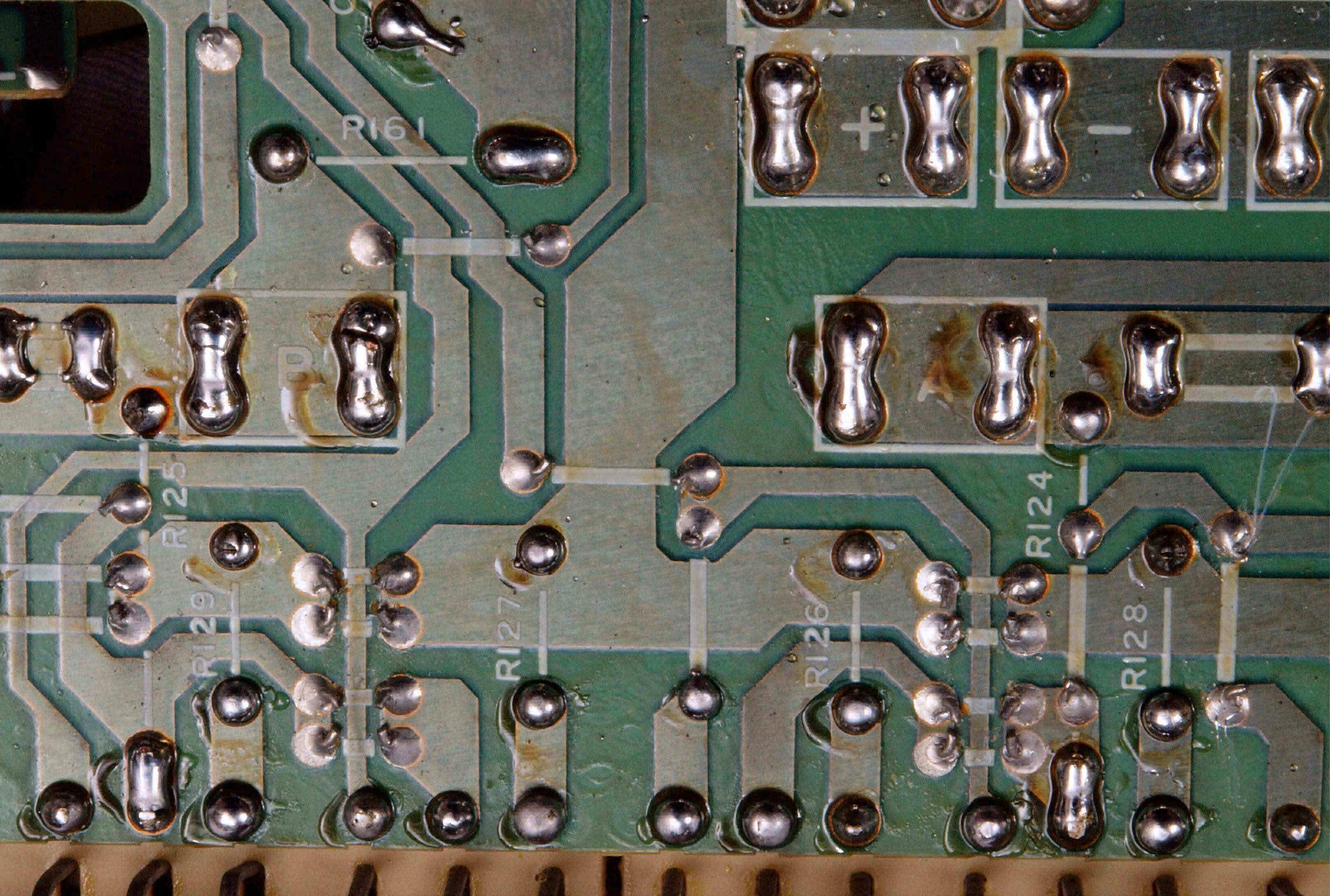

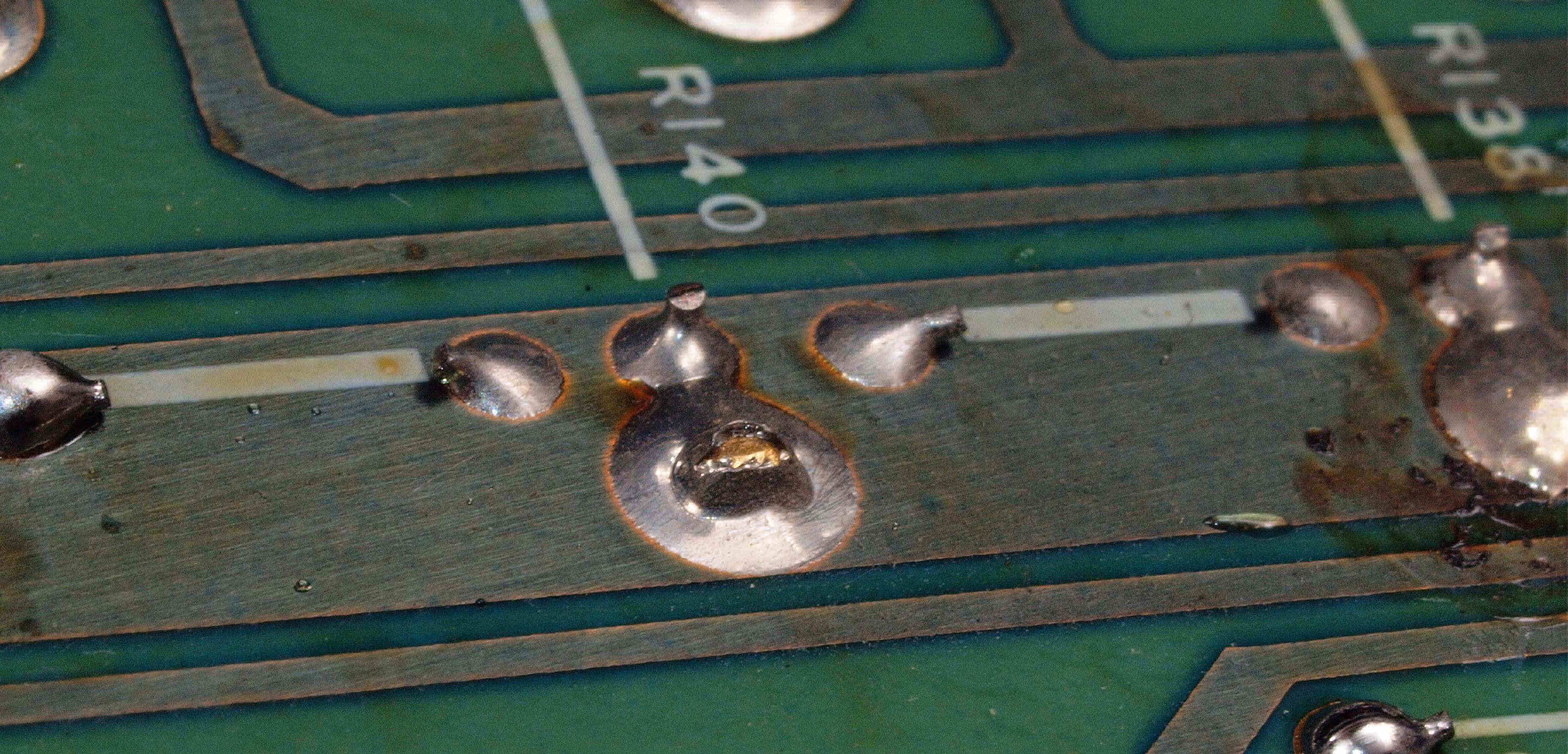

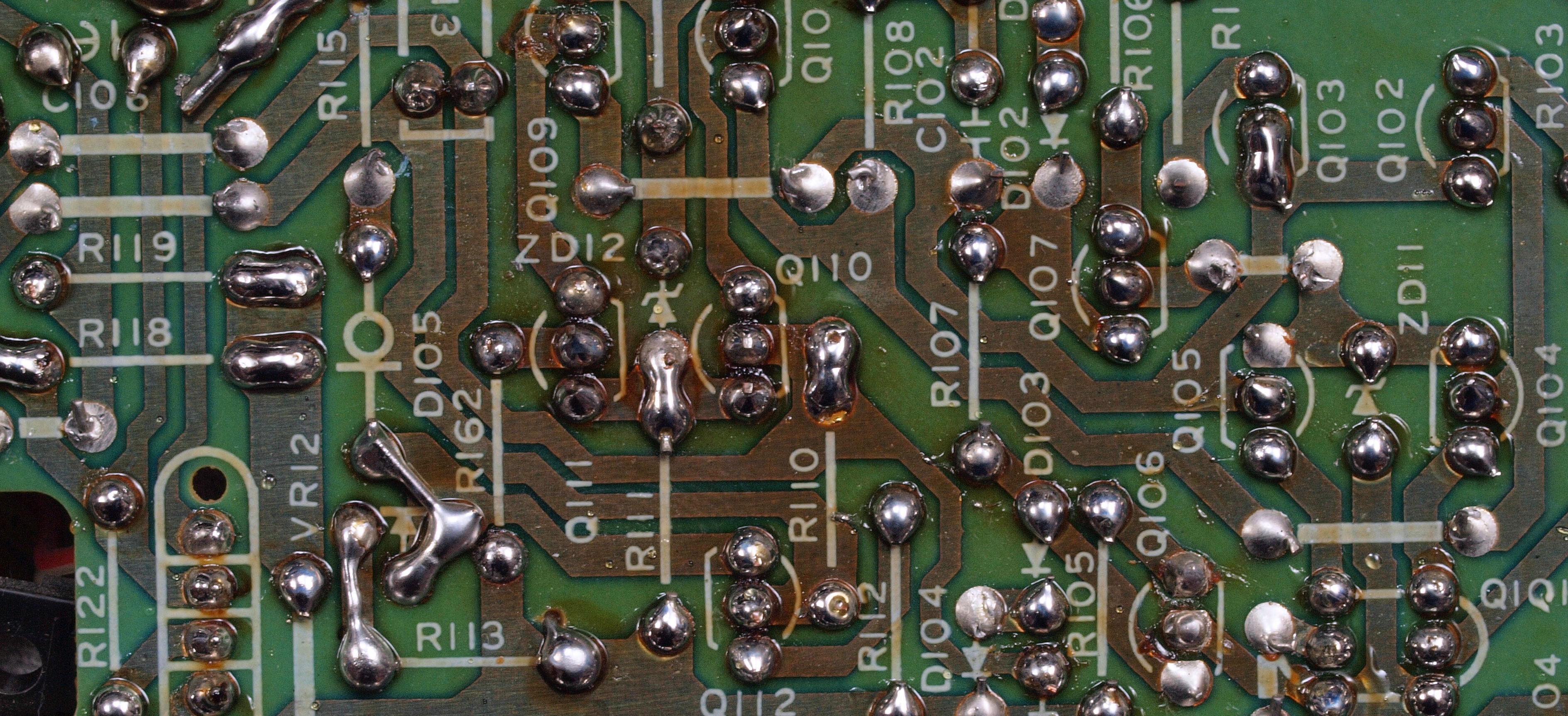

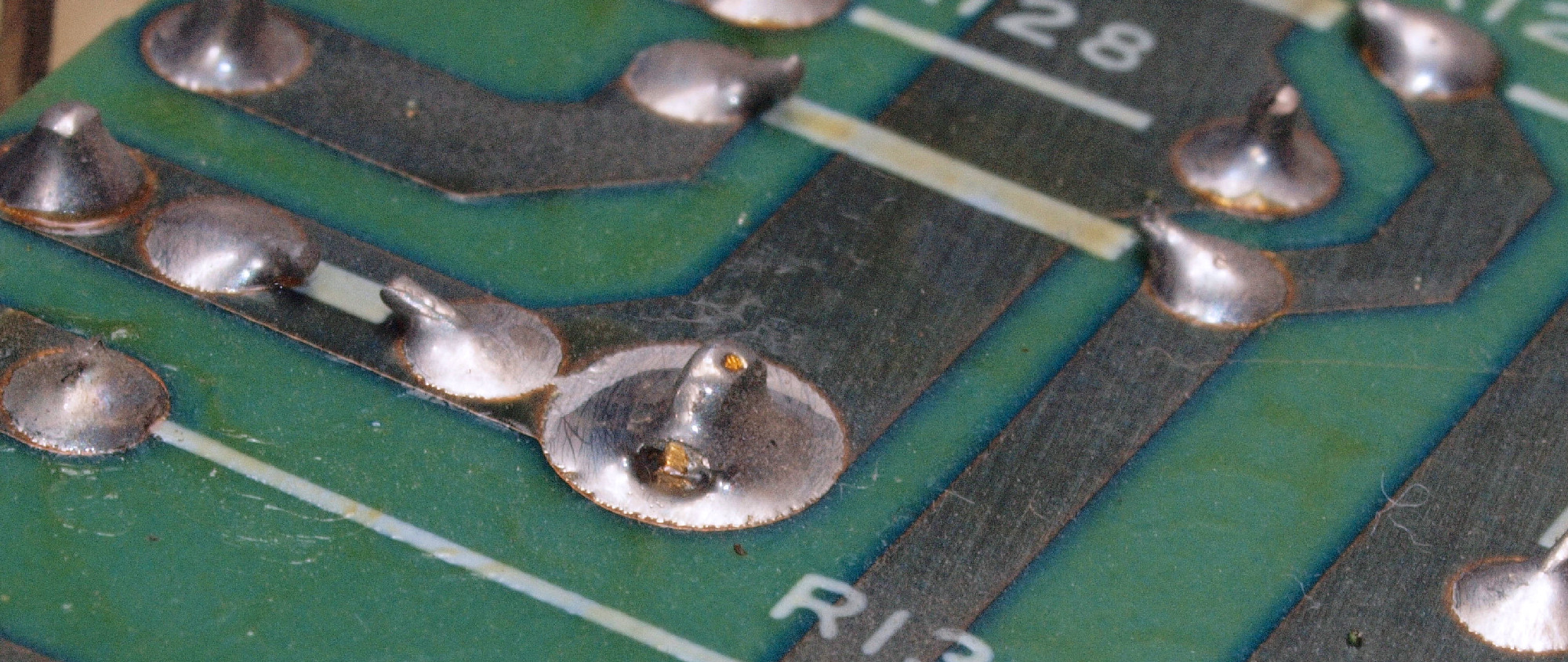

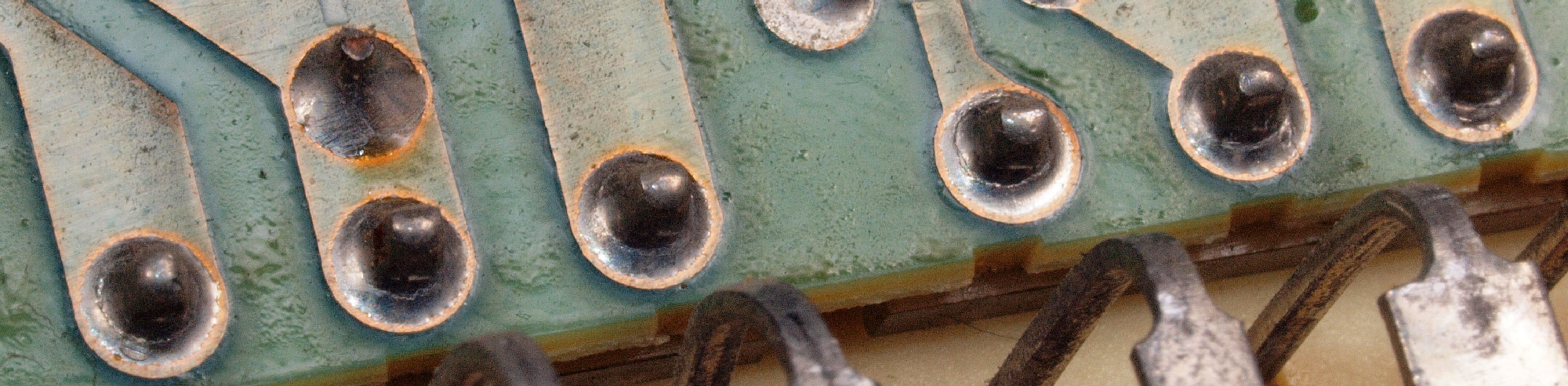

Ｃ３５８．　修理中　　Ｒ側ＡＭＰ基板裏、　半田不良ケ所。

Ｃ３５９．　修理中　　Ｒ側ＡＭＰ基板裏、　半田不良予備群。

Ｃ３５Ａ．　修理中　　Ｒ側ＡＭＰ基板裏、　半田不良予備群２。

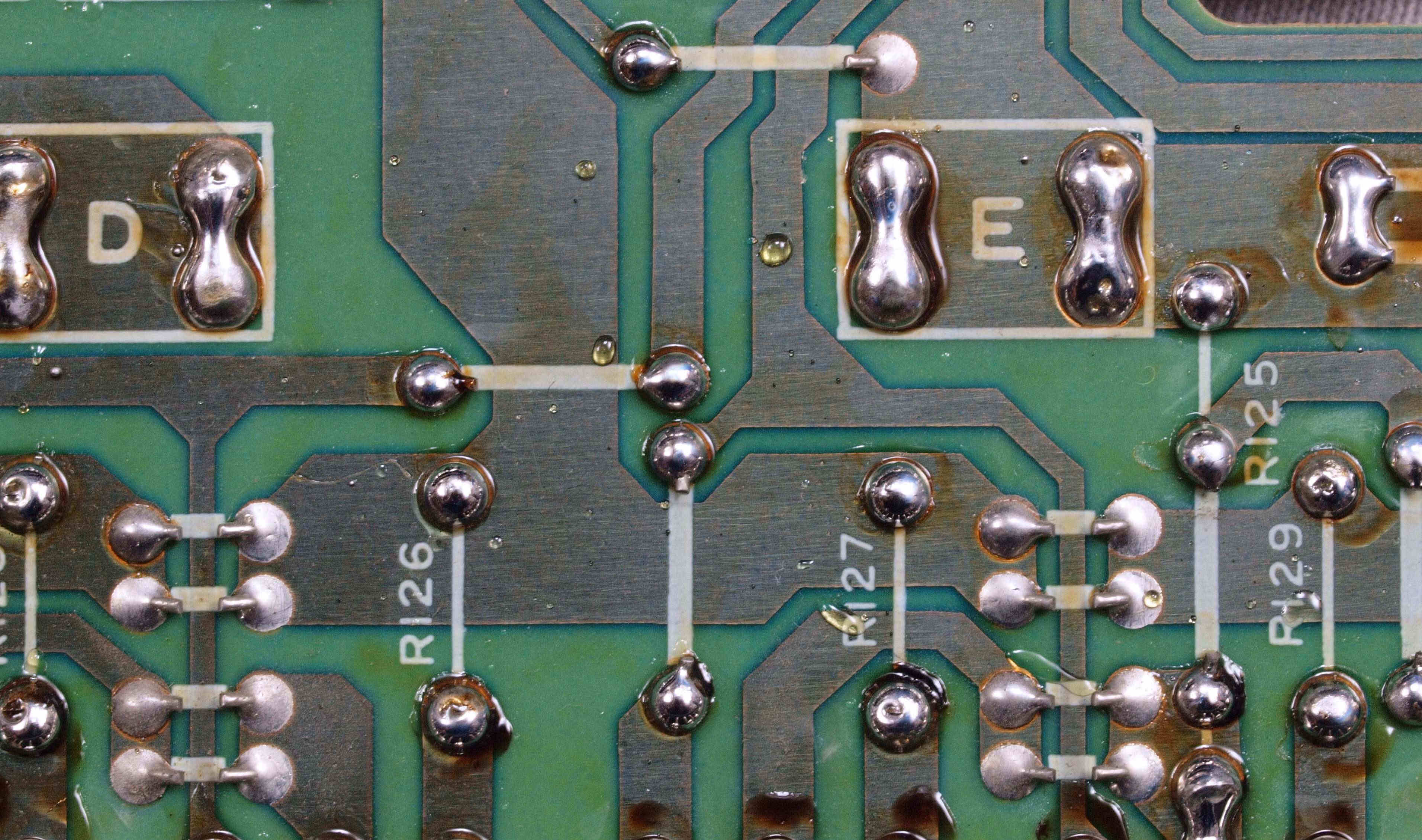

Ｃ３６．　修理（ハンダ補正）後　　　Ｒ側ＡＭＰ基板裏

Ｃ３７．　完成Ｒ側ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ４０．　修理中　　Ｌ側ＡＭＰ放熱器を倒し、修理。

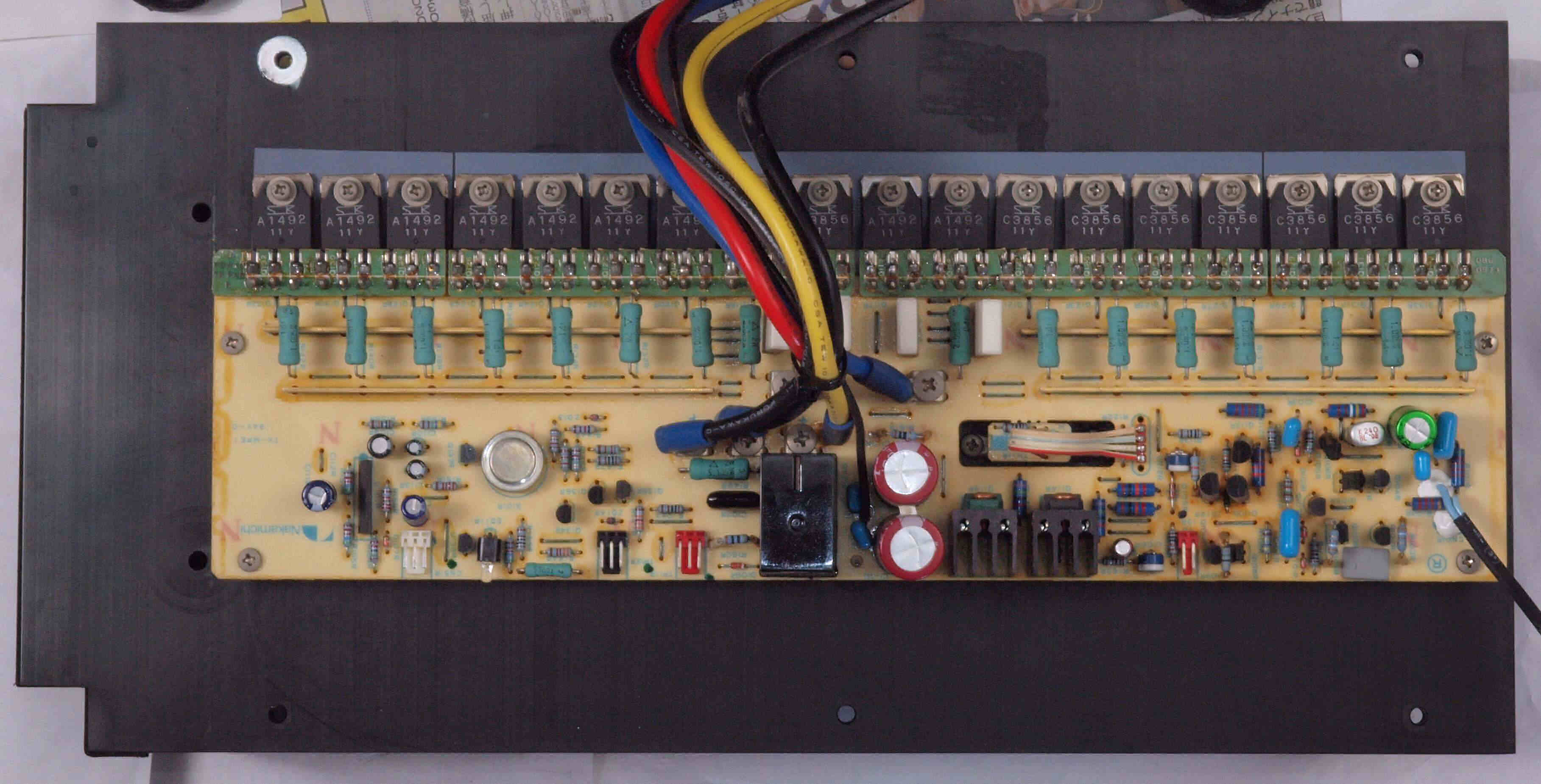

Ｃ４１．　修理前　　Ｌ側ＡＭＰ＋放熱器。

Ｃ４１３．　修理中　　Ｌ側ＡＭＰ＋放熱器、　ずれない様に、放熱シリコンシートをテープで固定する。

Ｃ４１４．　修理中　Ｌ側ＡＭＰ基板止めネジが折れている。

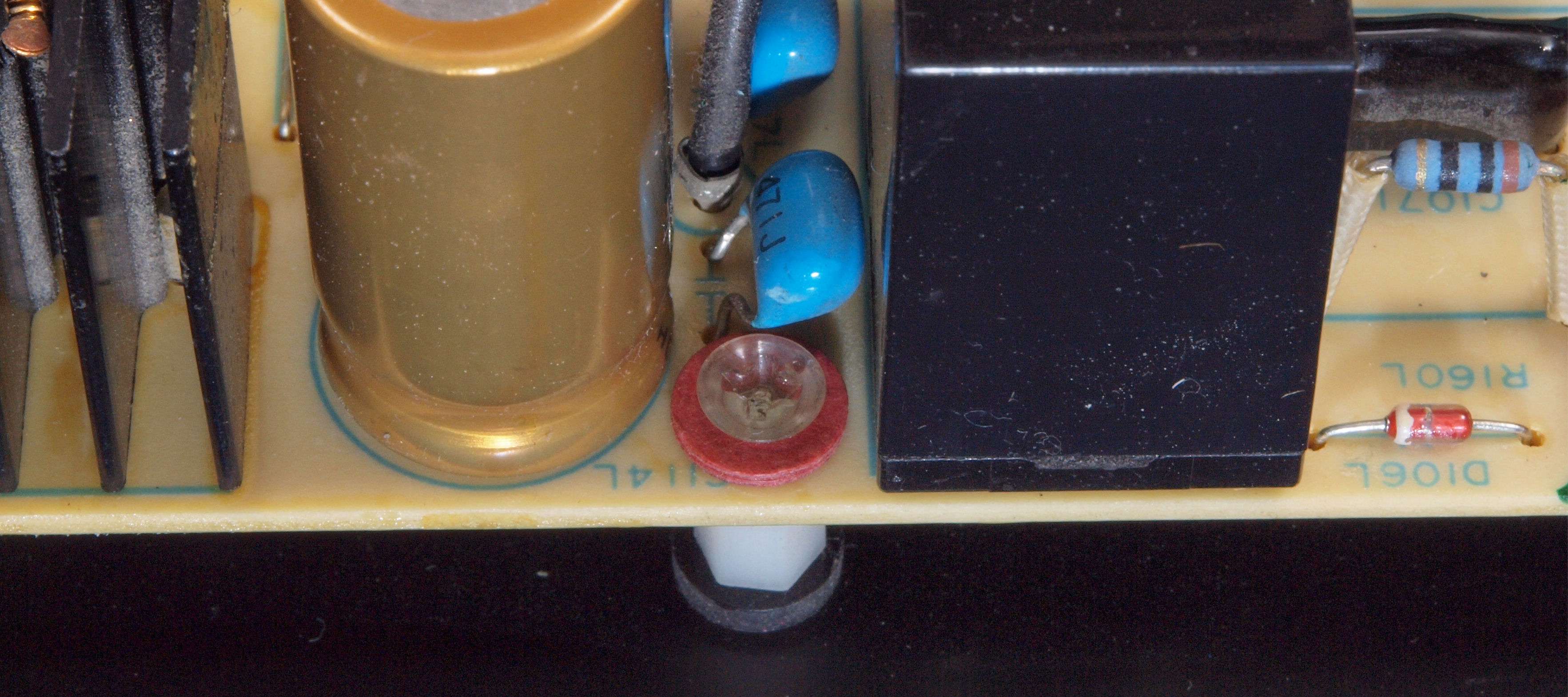

Ｃ４１５．　修理後　Ｌ側ＡＭＰ基板止めネジ、　交換してワッシャを入れる。

Ｃ４２．　修理後　　Ｌ側ＡＭＰ＋放熱器。

Ｃ４２２．　修理後　　Ｌ側ＡＭＰ＋放熱器。

Ｃ４３．　修理前　　Ｌ側ＡＭＰ基板

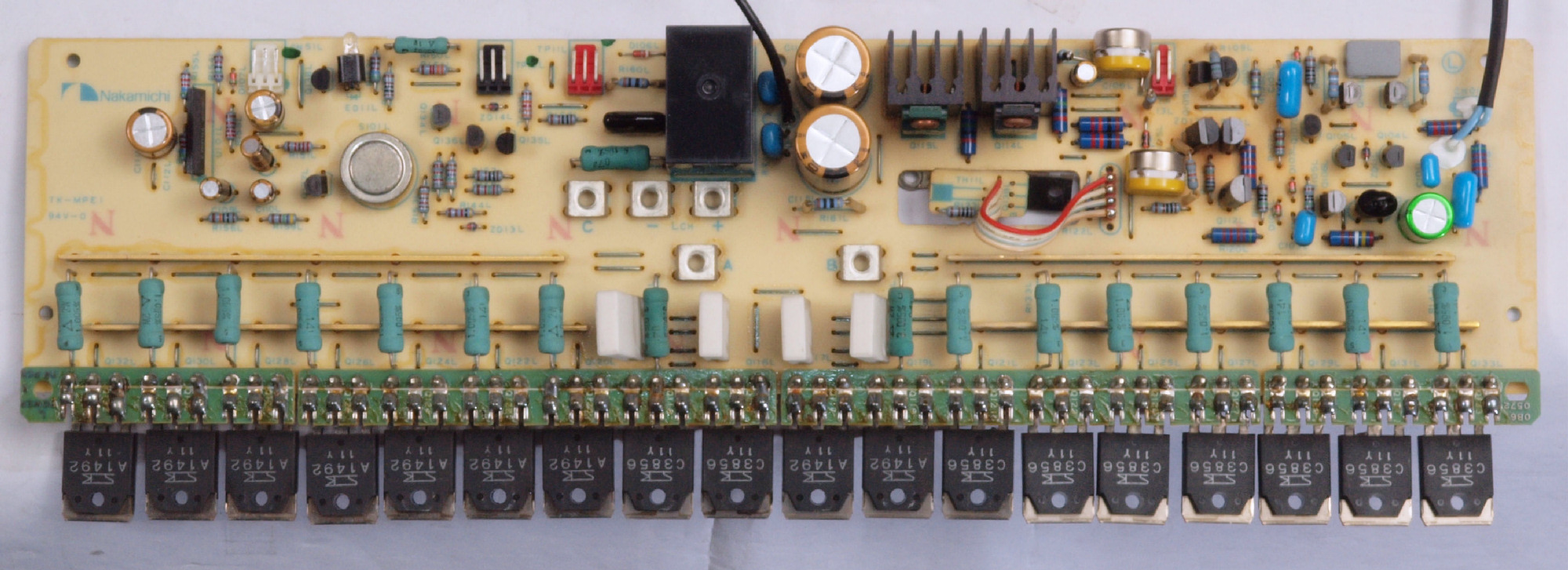

Ｃ４４．　修理後　　Ｌ側ＡＭＰ基板　電解コンデンサ−９個、ＦＥＴ１個、半固定ＶＲ２個交換。

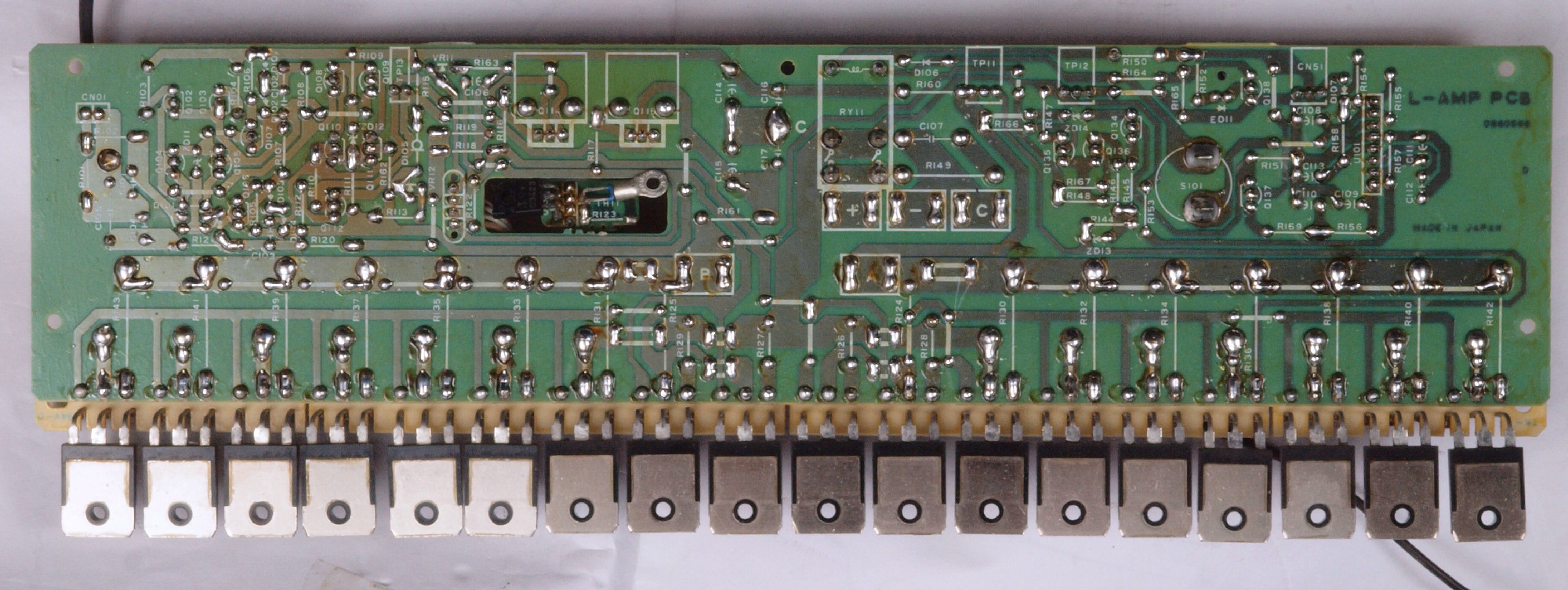

Ｃ４５．　修理前　　Ｌ側ＡＭＰ基板裏

Ｃ４５２．　修理前　　Ｌ側ＡＭＰ基板裏、　ジャンパー線等曲げ方向不良。

Ｃ３５３．　修理後　　Ｌ側ＡＭＰ基板裏、　ジャンパー線等曲げ修正後。

Ｃ４５４．　修理前　　Ｌ側ＡＭＰ基板裏、　ジャンパー線等曲げ方向不良２。

Ｃ３５５．　修理後　　Ｌ側ＡＭＰ基板裏、　ジャンパー線等曲げ修正後２。

Ｃ４５６．　修理前　　Ｌ側ＡＭＰ基板裏、　ジャンパー線等曲げ方向不良３。

Ｃ３５７．　修理後　　Ｌ側ＡＭＰ基板裏、　ジャンパー線等曲げ修正後３。

Ｃ３５８．　修理中　　Ｒ側ＡＭＰ基板裏、　半田不良ケ所。

Ｃ３５９．　修理中　　Ｒ側ＡＭＰ基板裏、　半田不良予備群。

Ｃ３５Ａ．　修理中　　Ｒ側ＡＭＰ基板裏、　半田不良予備群２。

Ｃ３５Ｂ．　修理中　　Ｒ側ＡＭＰ基板裏、　半田不良予備群３。

Ｃ４６．　修理（ハンダ補正）後　　Ｌ側ＡＭＰ基板裏

Ｃ４７．　完成Ｌ側ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ５１．　修理中　　後面パネルを取り、修理中。

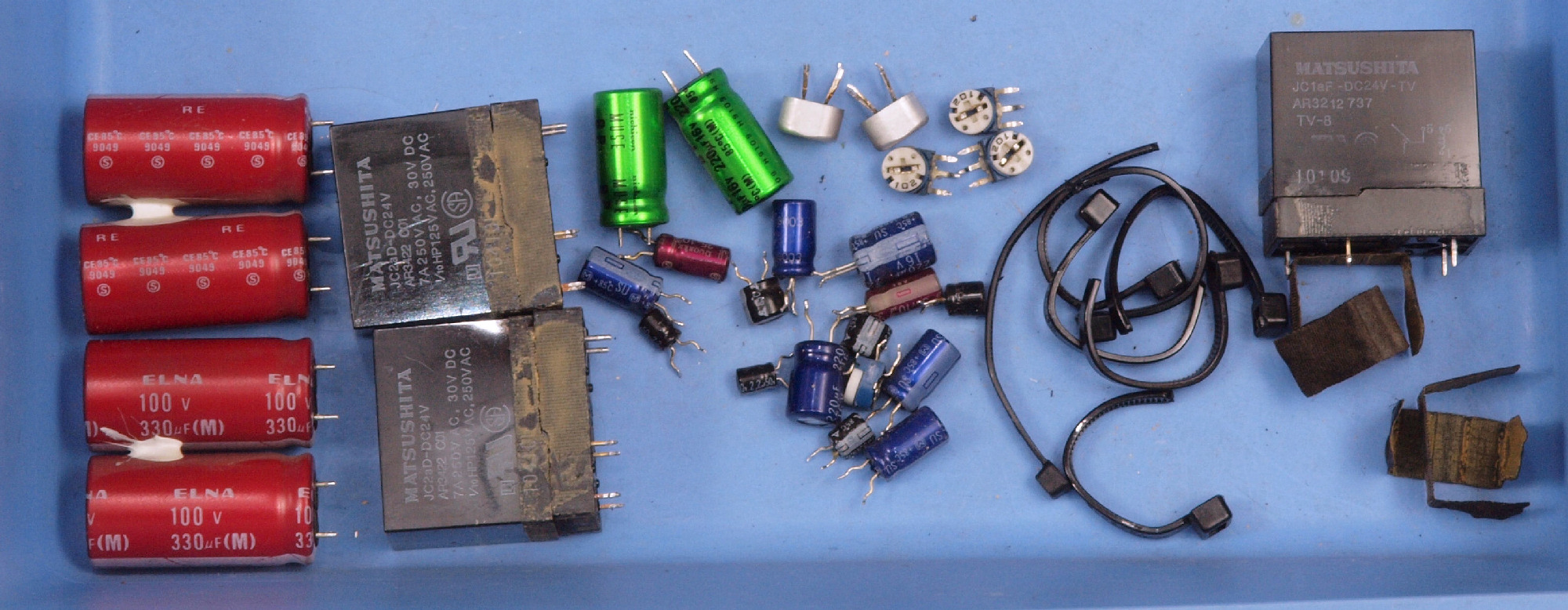

Ｃ６．　交換部品

Ｃ７１．　修理前　上から見る

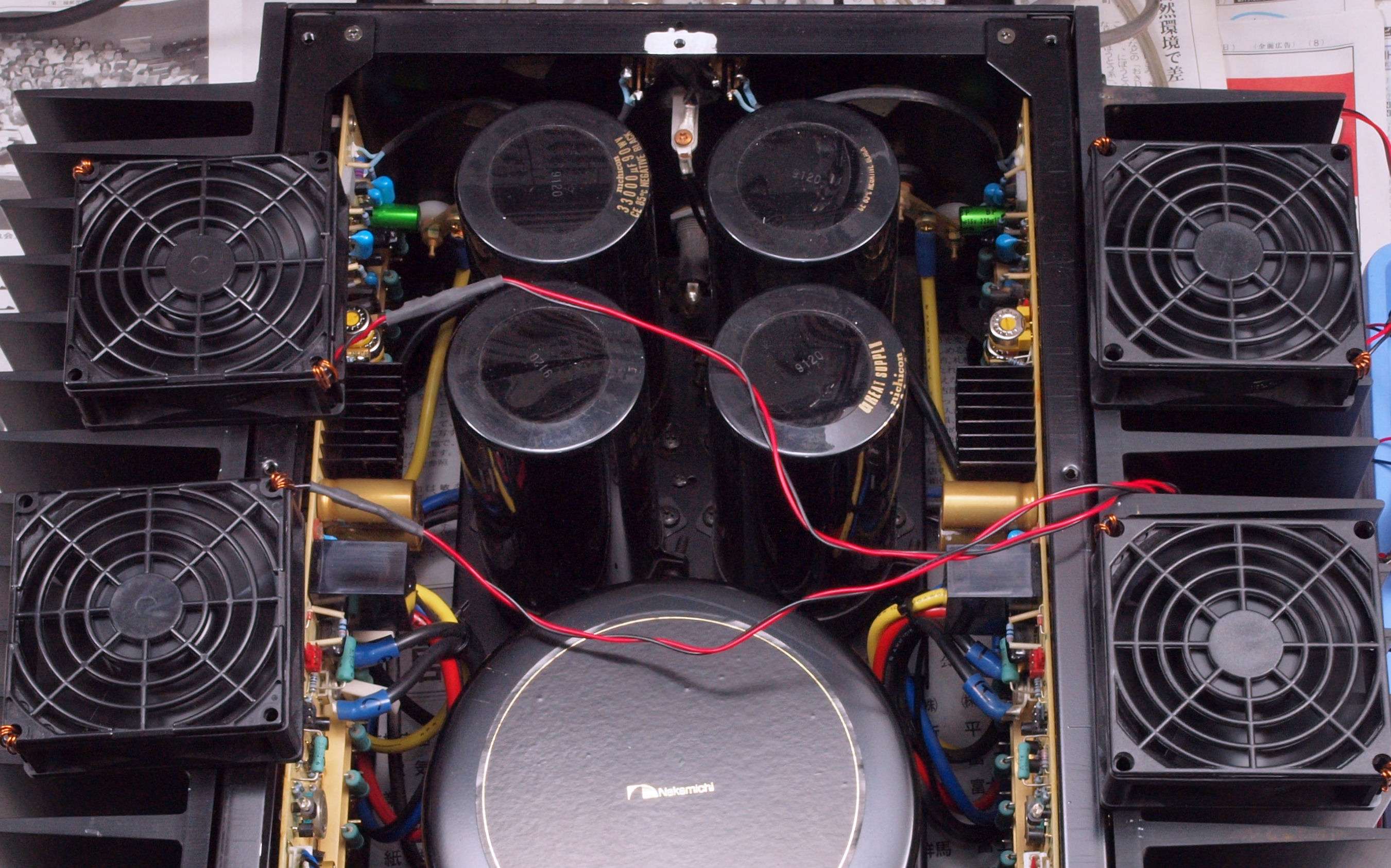

Ｃ７２．　修理後　上から見る

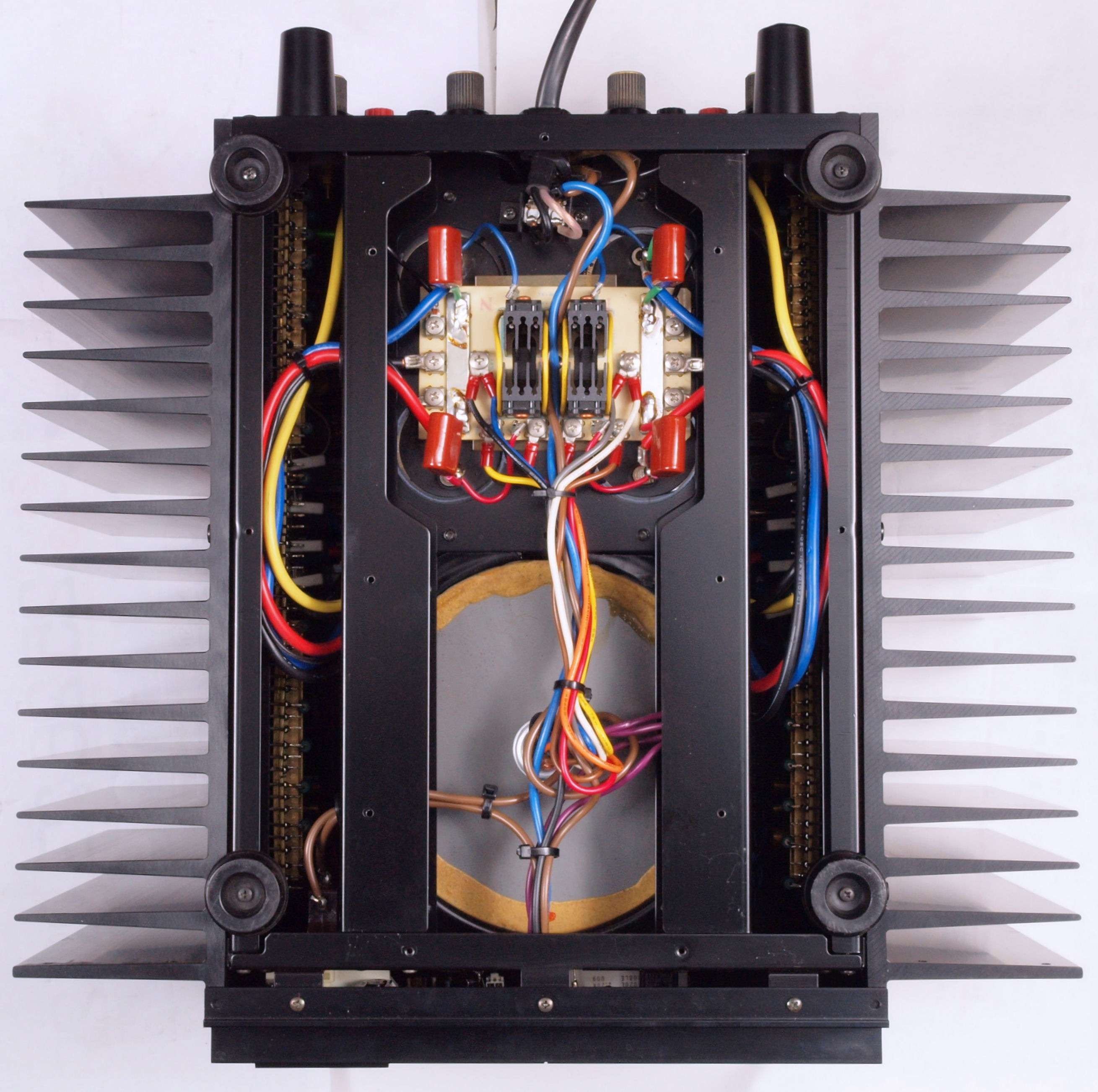

Ｃ７３．　修理前　下から見る

Ｃ７４．　修理後　下から見る

Ｃ７５．　修理後　下から見る拡大　フイルムコンデンサー４個追加。

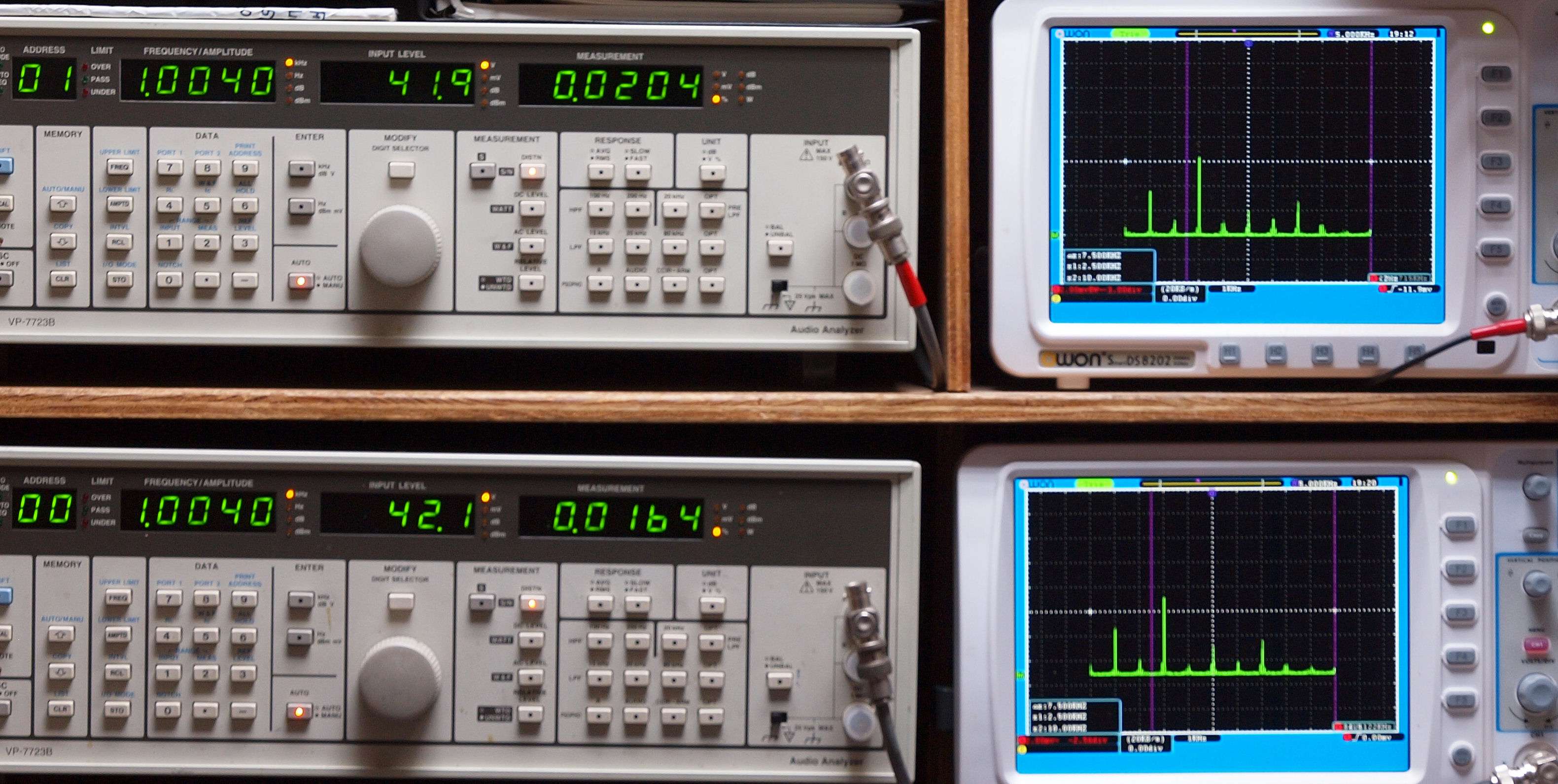

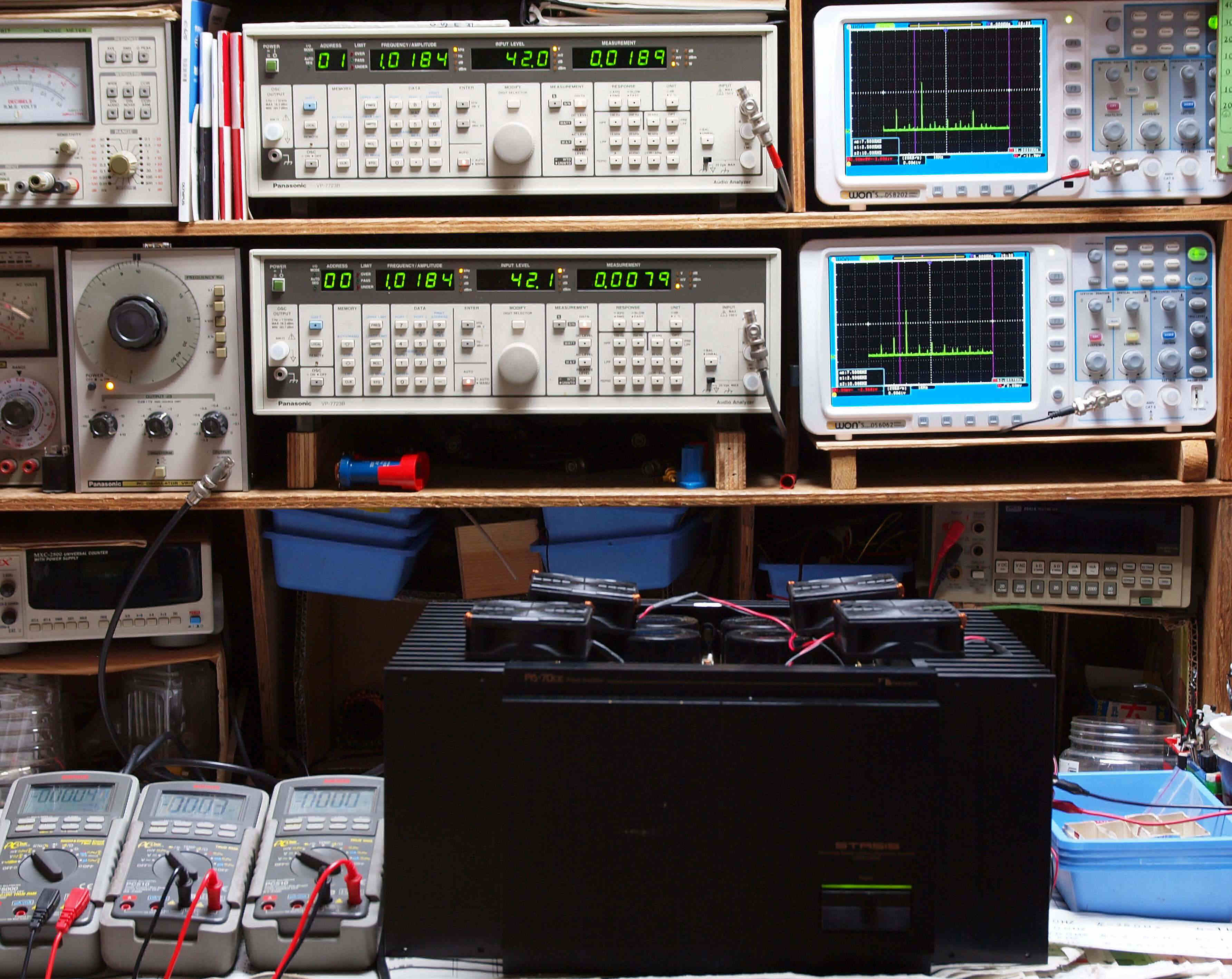

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

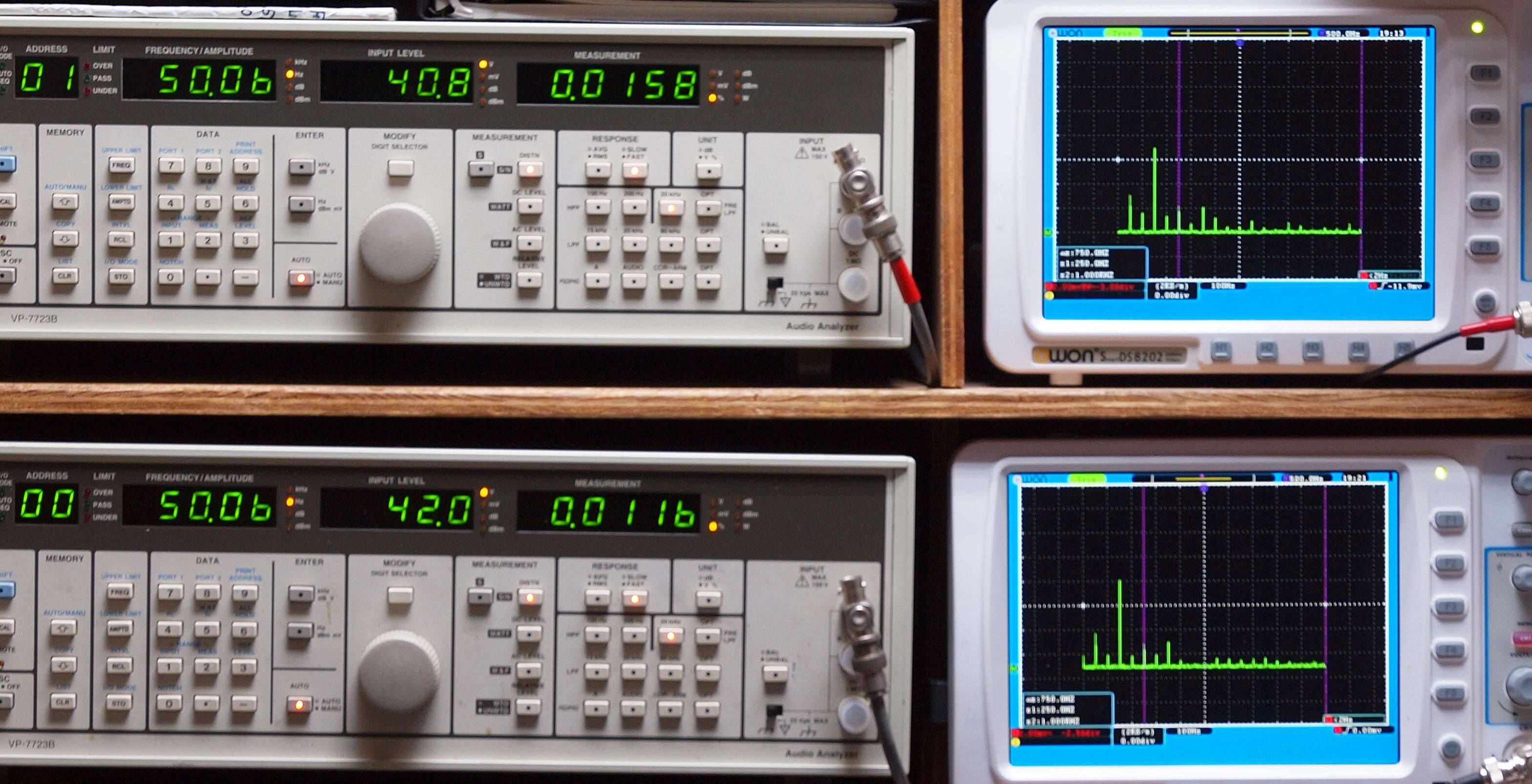

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１６％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　０．０１６％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

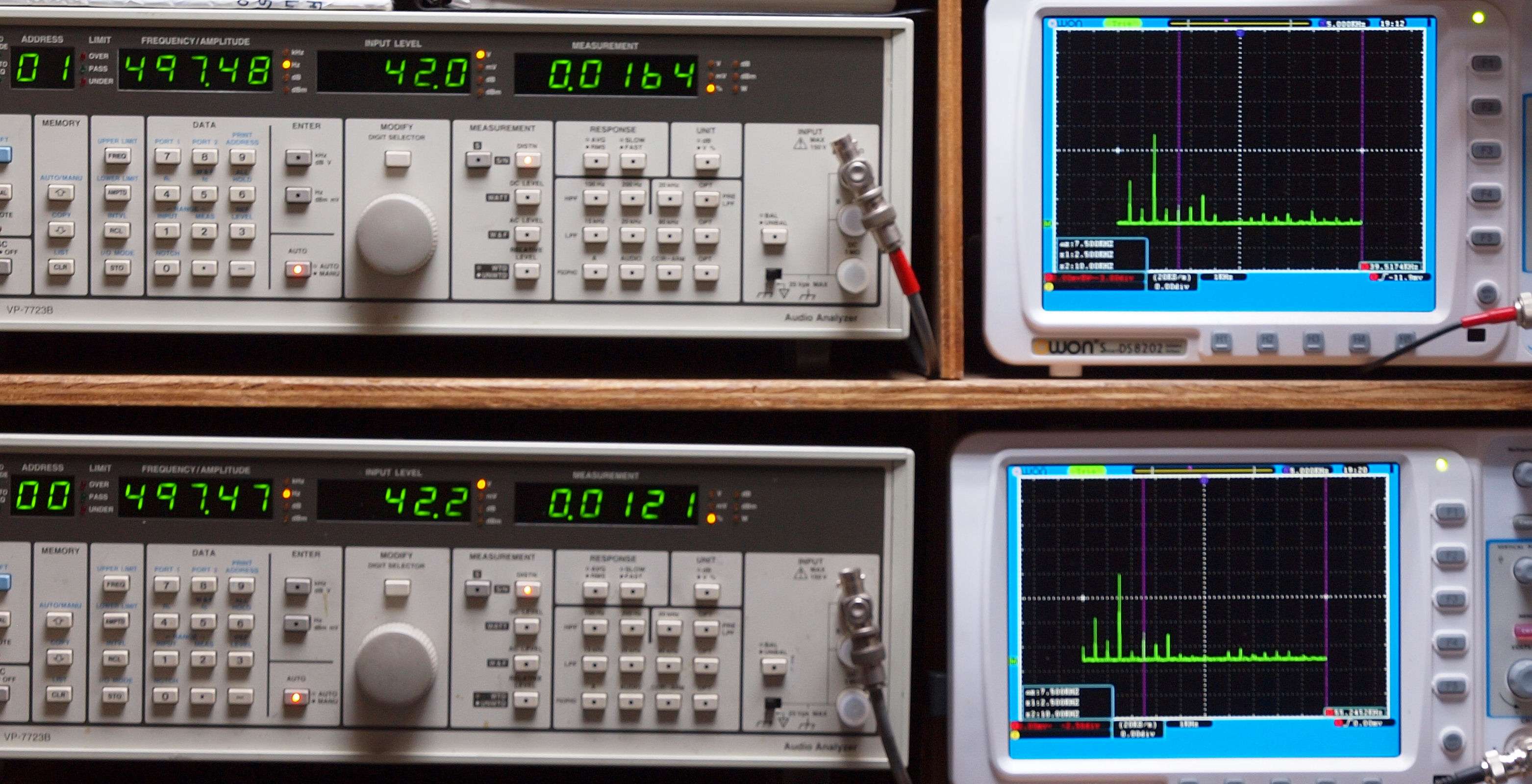

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０１６％歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０２０％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０１６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

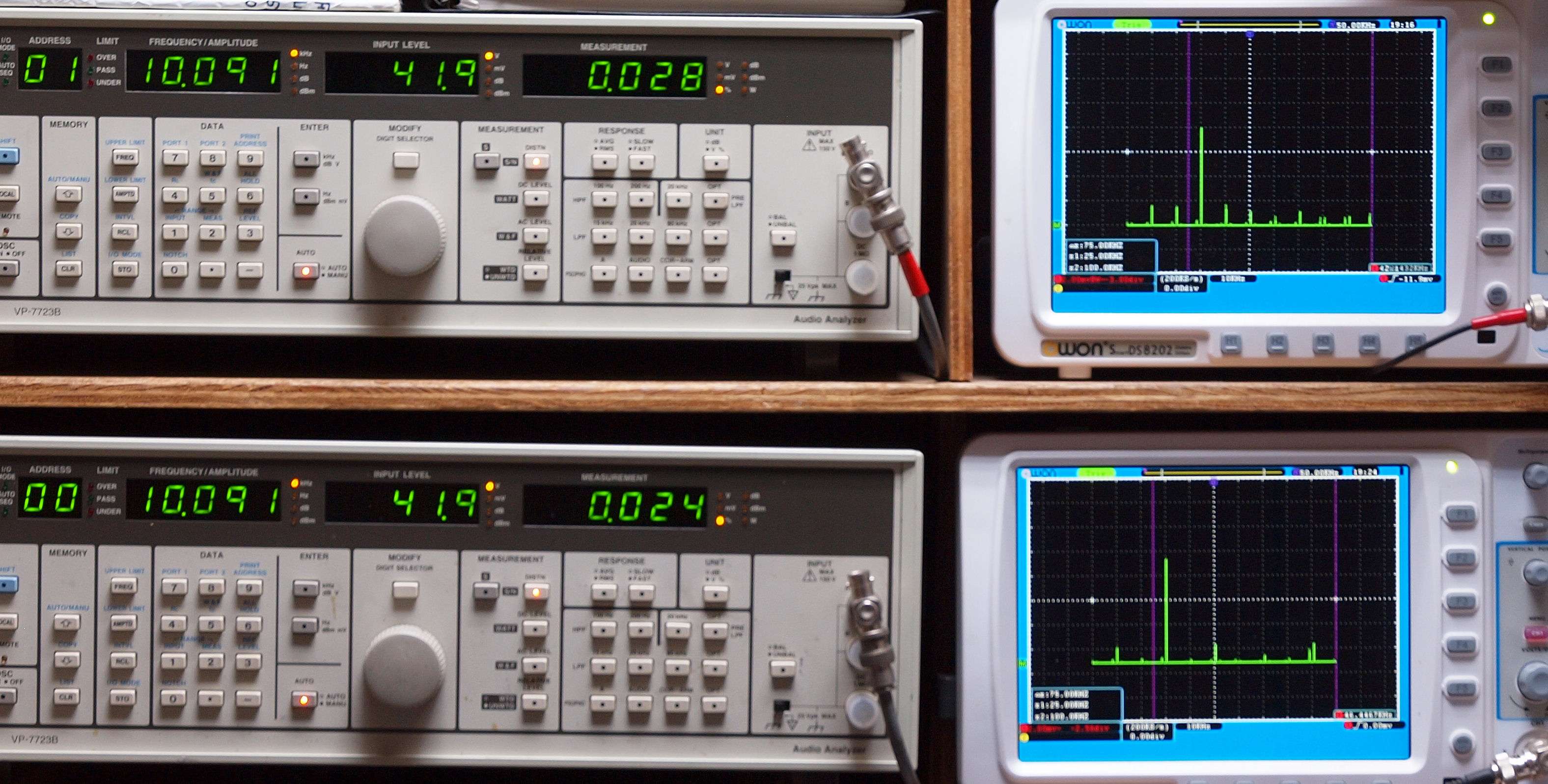

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０２８％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４２Ｖ＝２２０Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

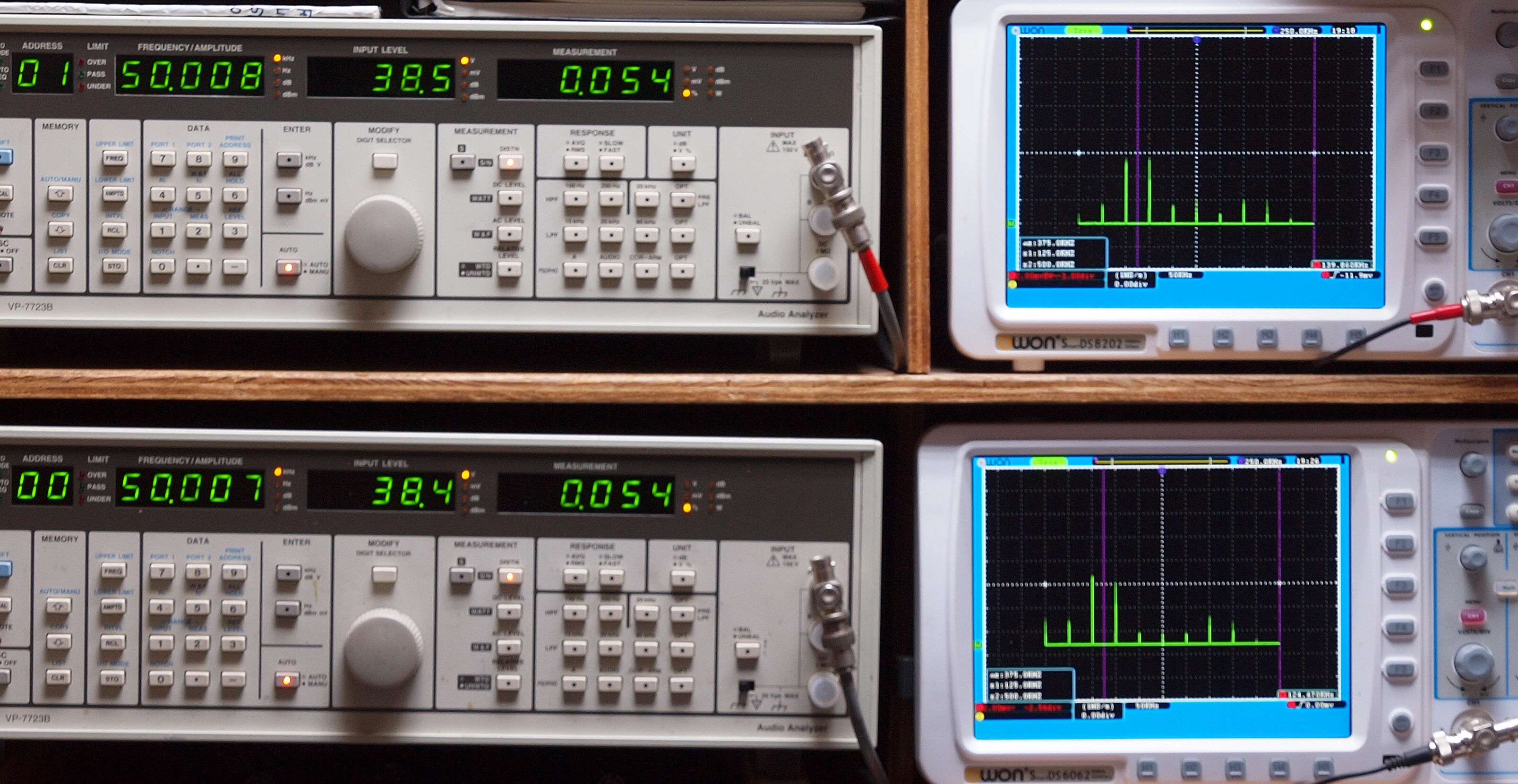

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０５４％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０５４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

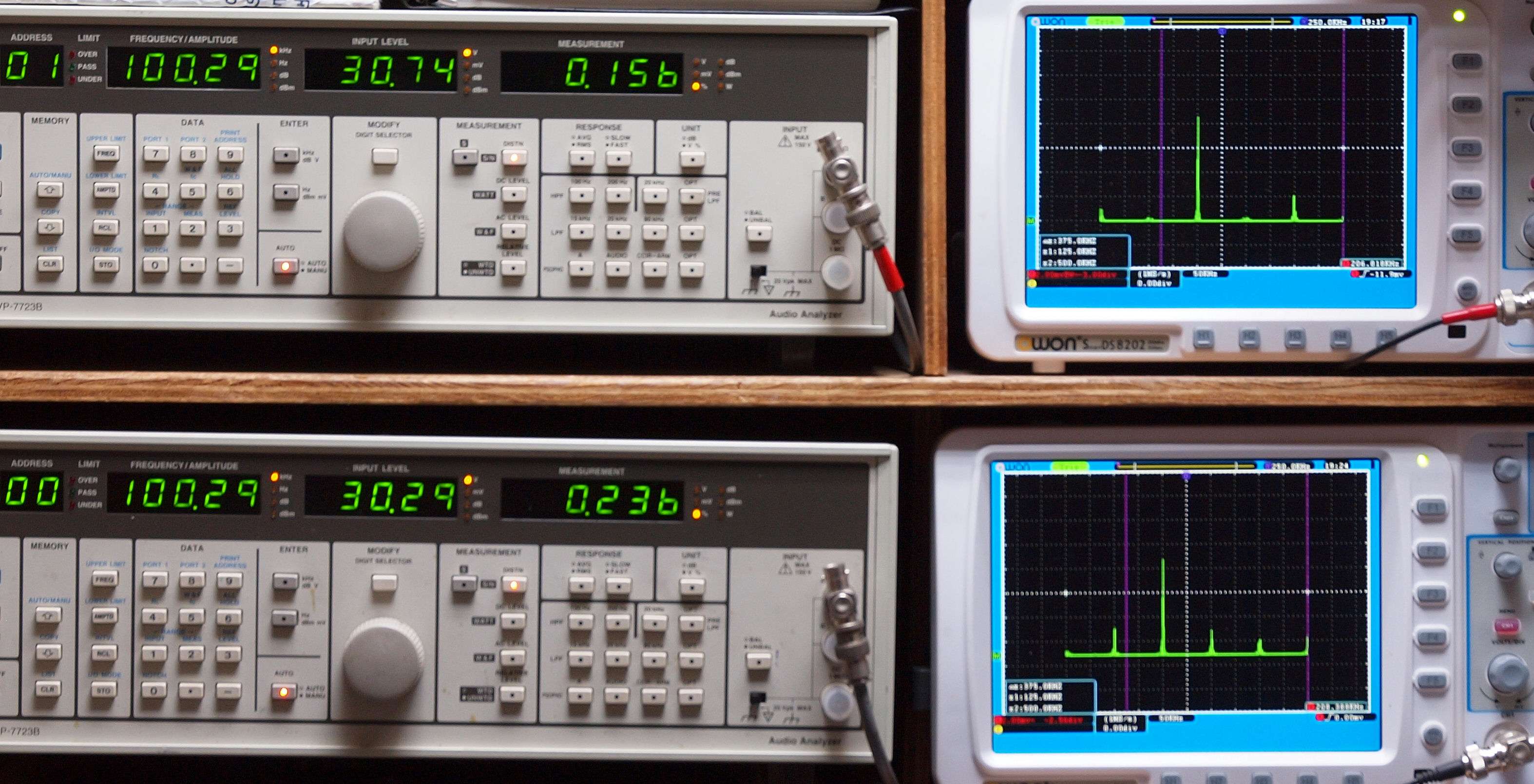

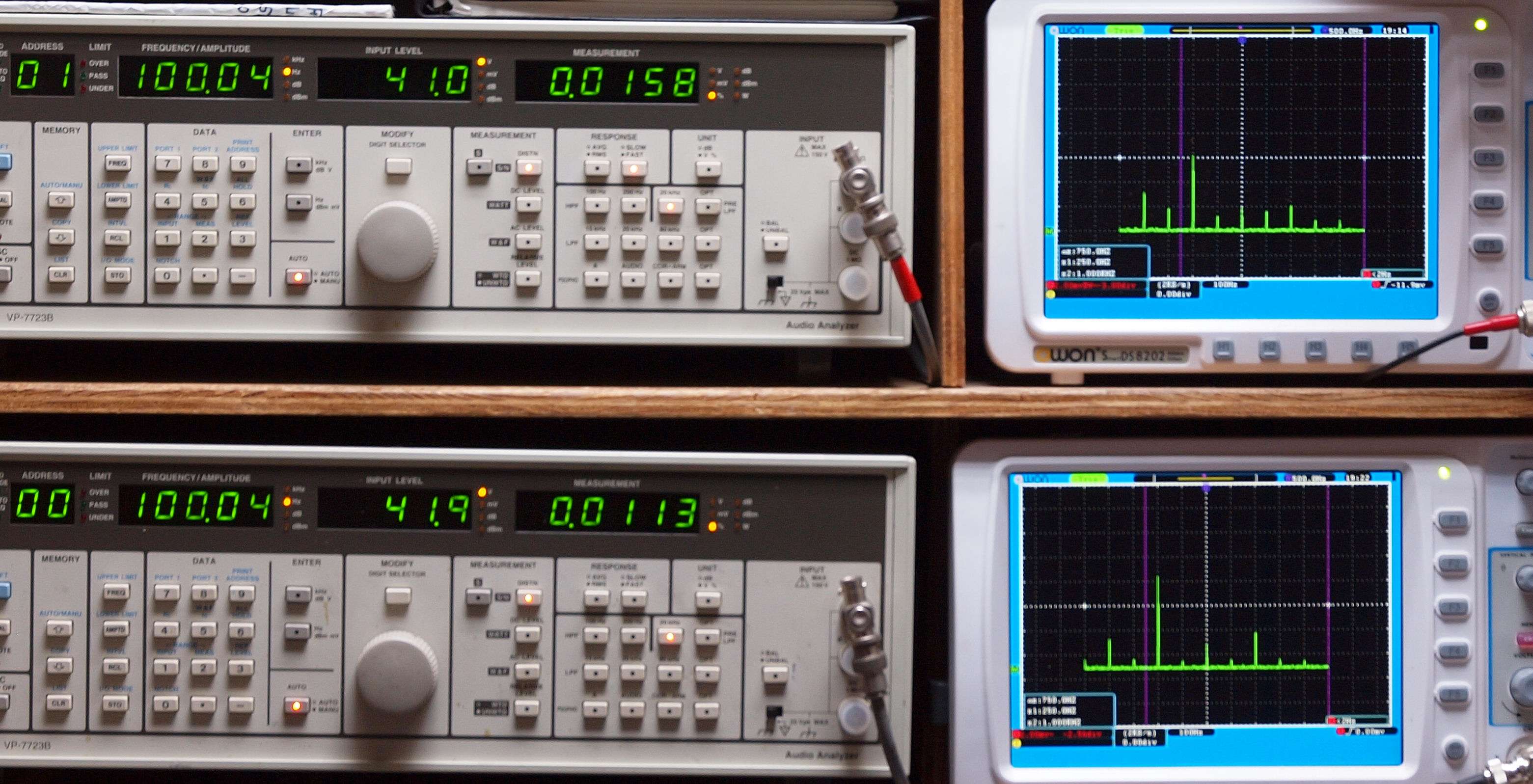

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．１５６％歪み。 　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．２３６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

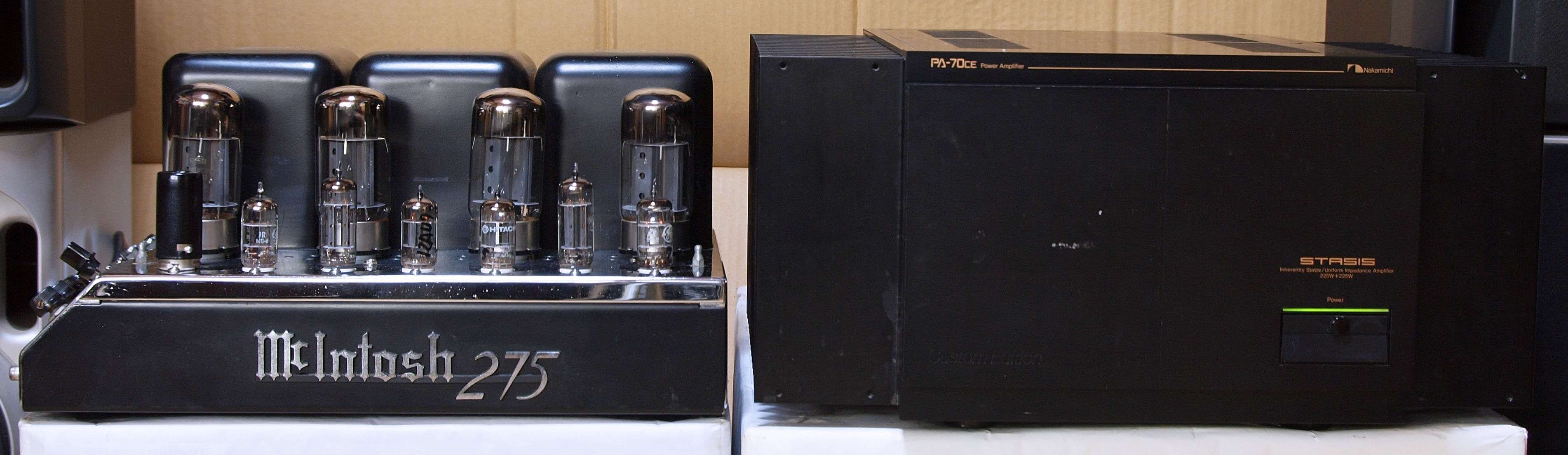

Ｅ４．　完成　２４時間エージング。　左はＭｃｉｎｔｏｓｈ　ＭＣ２７５．　６台目

Ｓ．　Nakamichi　PA−７０ＣＥ　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　PA-70CE　（Custom Edition） 定格出力（新IHF） 225W＋225W（8Ω、両ch駆動、20Hz〜20kHz、0.05％THD） ダイナミックパワー 340W（8Ω、片チャンネル当り） ダイナミックヘッドルーム（新IHF） 1.7dB（8Ω） パワーバンド幅 5Hz〜50kHz（112.5W、0.05％ THD） ダンピングファクター（新IHF） 60以上（20Hz/1kHz/20kHz） 入力感度/インピーダンス（新IHF） 2.0V/50kΩ（定格出力）140mV/50kΩ（1W出力） 周波数特性（新IHF） 20Hz〜20kHz +0 -0.2dB（1W）、　7Hz〜150kHz +0 -3dB（1W） S/N比（IHF A-WTD） 120dB以上（入力ショート、定格出力） 残留ノイズ（IHF A-WTD） 25μV以下 全高調波歪率 0.05％以下（定格出力、20Hz〜20kHz） 混変調歪率 0.05％以下（定格出力、60Hz：7kHz=4：1） ステレオセパレーション（入力ショート） 120dB（100Hz）、　105dB（1kHz）、　90dB（10kHz） 出力トランジスタ数 18個（片チャンネル当り） 最大出力電流（片チャンネル当り） 20A連続90Aピーク 電源部 700Wトロイダルトランス 132,000μF電源フィルターコンデンサー （33,000μF×4） 電源 AC100V、50Hz/60Hz 消費電力 最大900W 外形寸法 幅435×高さ200×奥行421mm 重量 約28.5kg 価格 ４２万円／１９８８年
