ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００．　２台目修理記録

平成１６年４月８日到着　４月２６日修理完了

Ａ．　修理前の状況 　25年以上前のものですが　ONKYOのインテグラシリーズです 　 Ｂ．　原因 経年変化による劣化 電解コンデンサー劣化 Ｃ．　修理状況 初段ＴＲ（トランジスター）交換 ＲＬバイアス／バランスＶＲ交換 電解コンデンサー交換（オーデオコンデンサー使用） Ｄ．使用部品 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　４個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　３１個 Ｅ．調整・測定 Ｆ．　修理費　　　６８，０００円　　 Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　修理前点検中　上から見る、非常に綺麗です

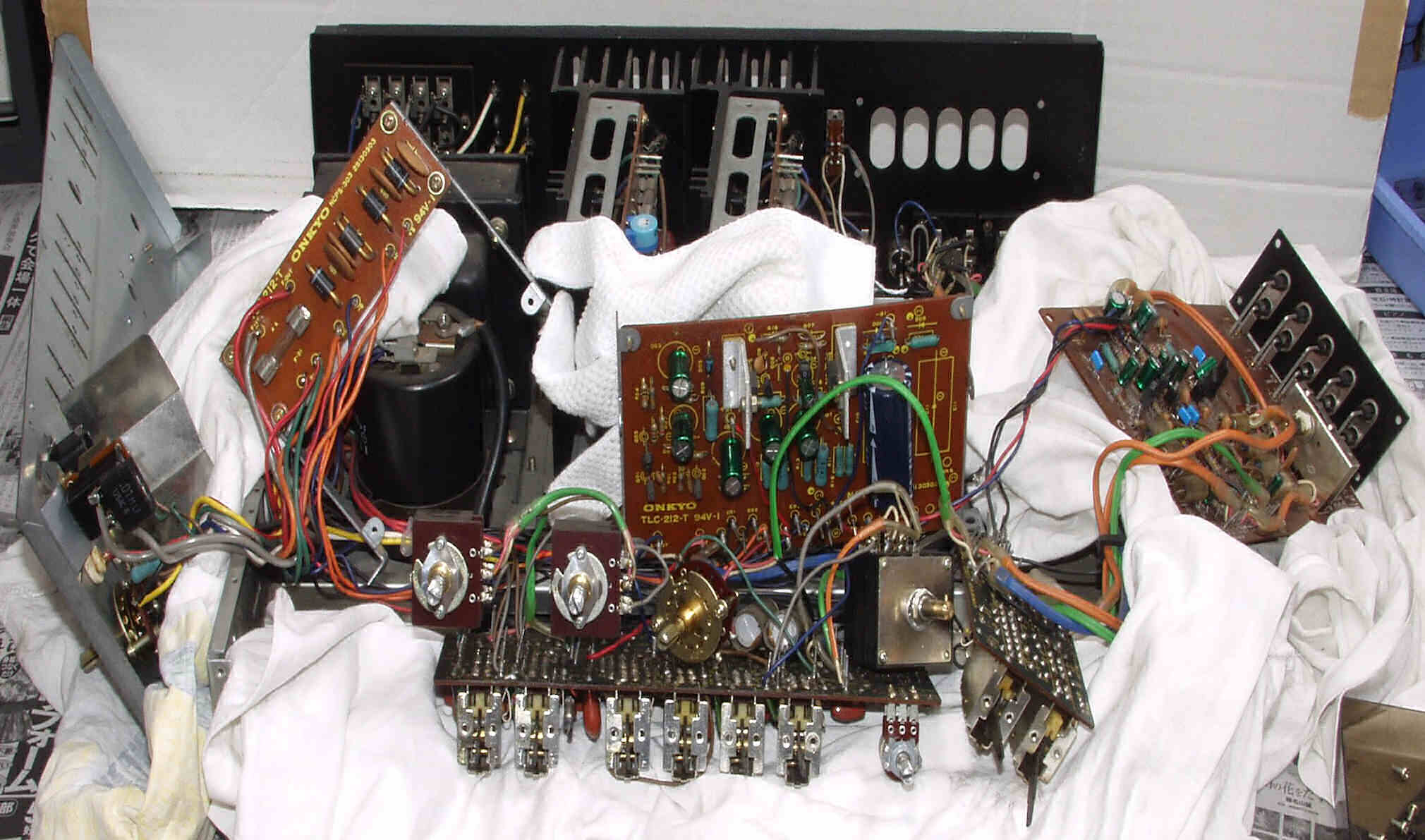

Ｃ．　修理状況 Ｃ１．　修理中　この当時は未だ人件費が安く、高いコネクターを使用していないので、ご覧の様に作業性が悪。

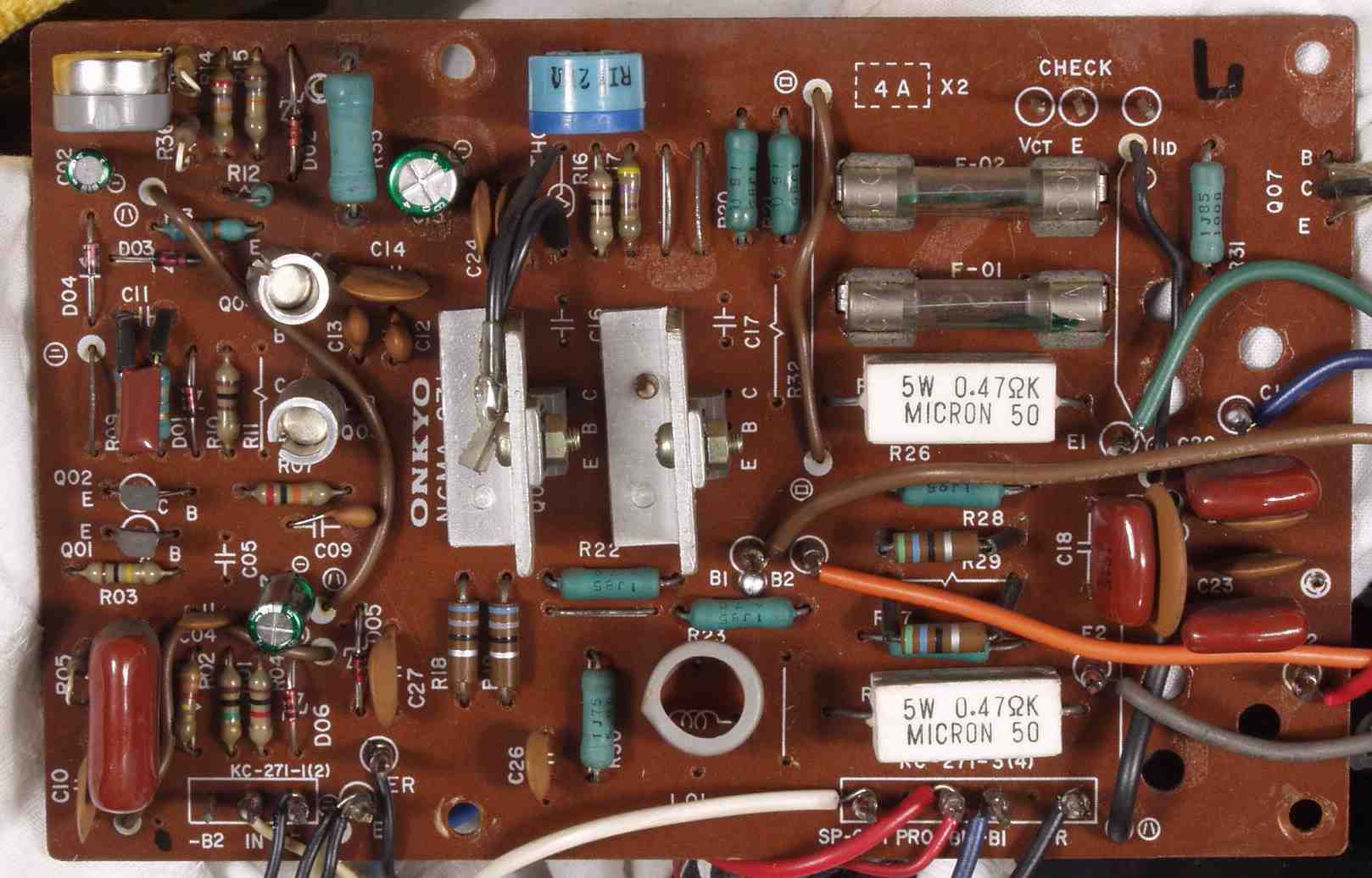

Ｃ１Ａ．　修理前　Ｒドライブ基板

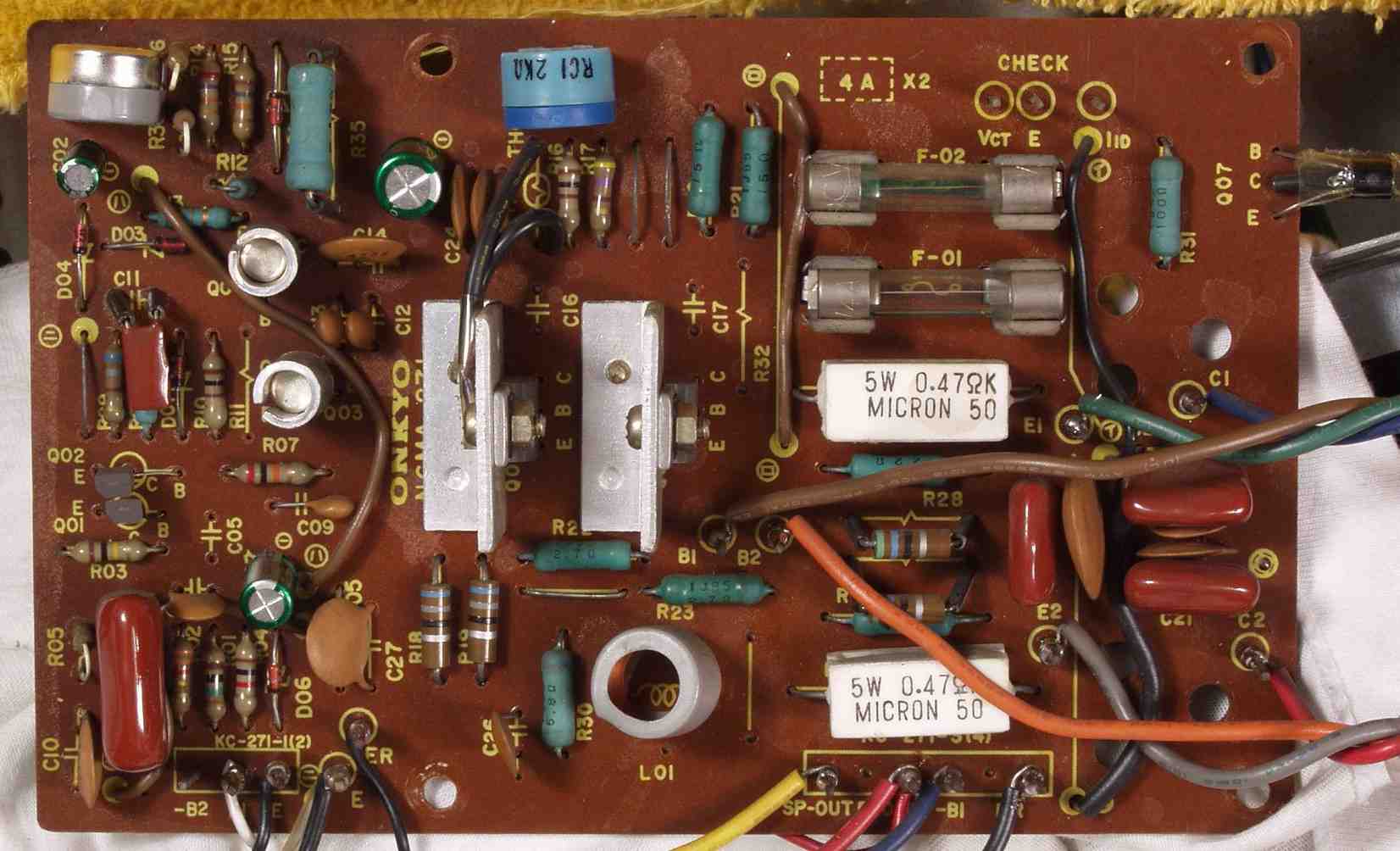

Ｃ１Ｂ．　修理後　Ｒドライブ基板　ＴＲ（トランジスター）２個、バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー３個交換

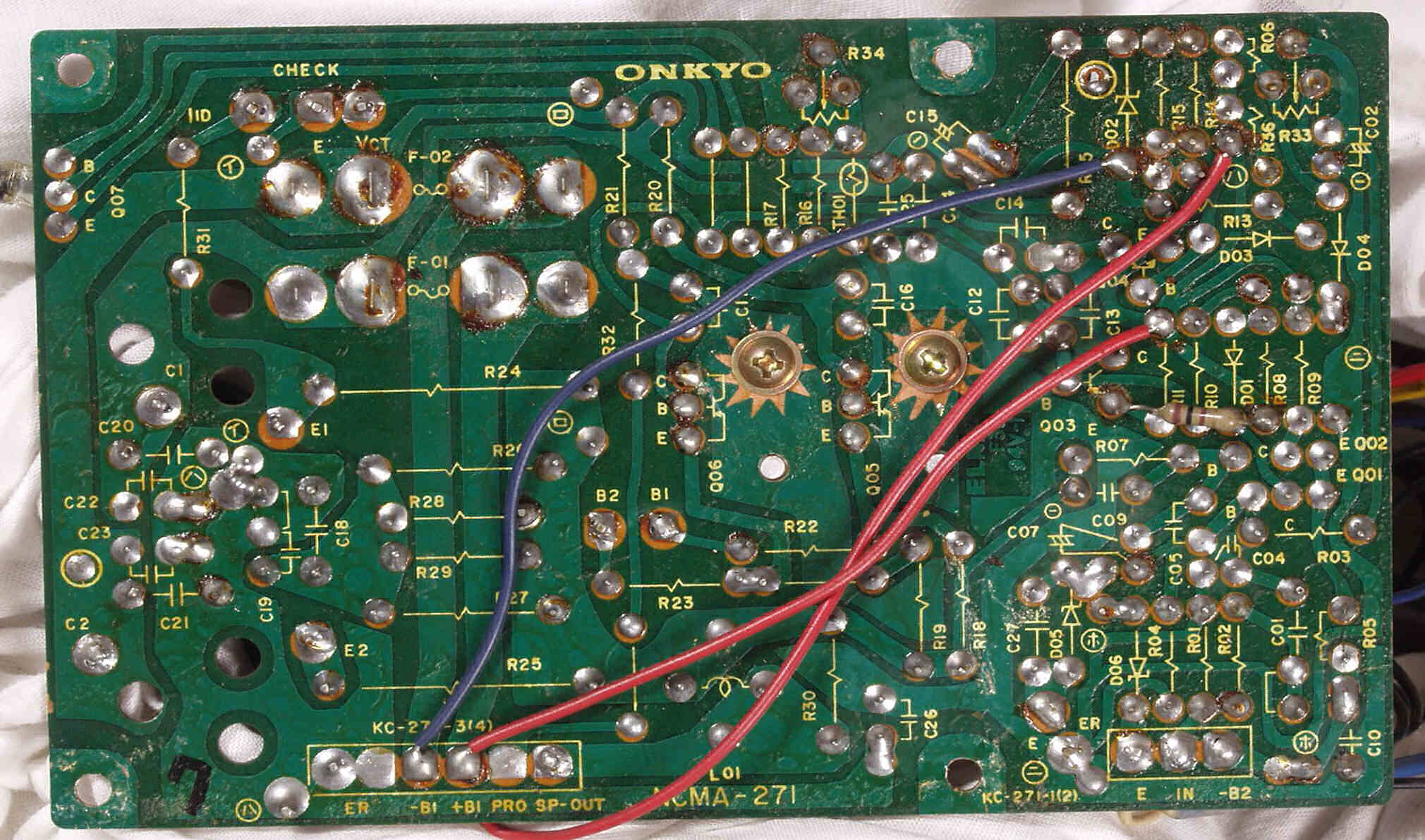

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

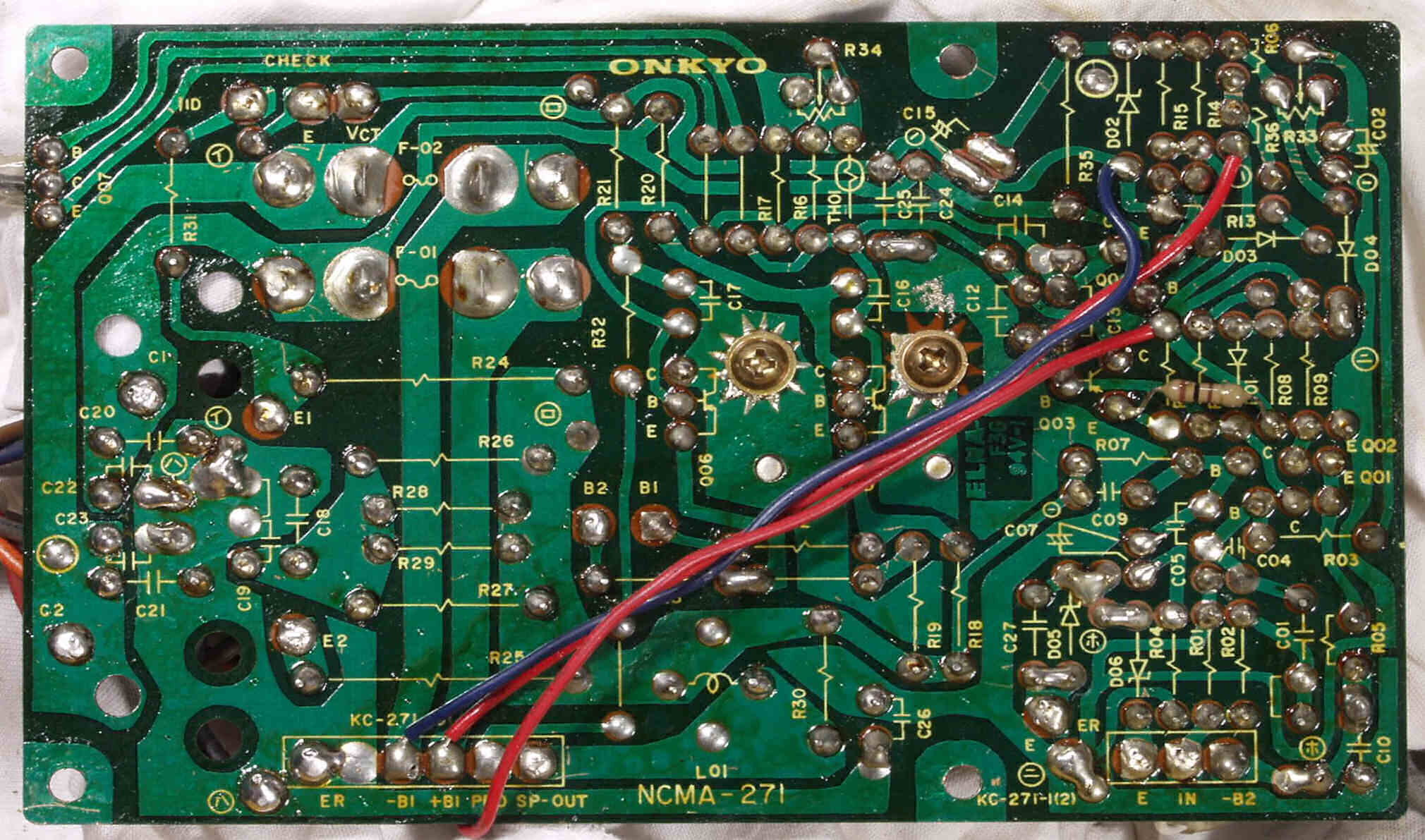

Ｃ１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　不要なフラックスを取り清掃後

Ｃ２Ａ．　修理前　Ｌドライブ基板

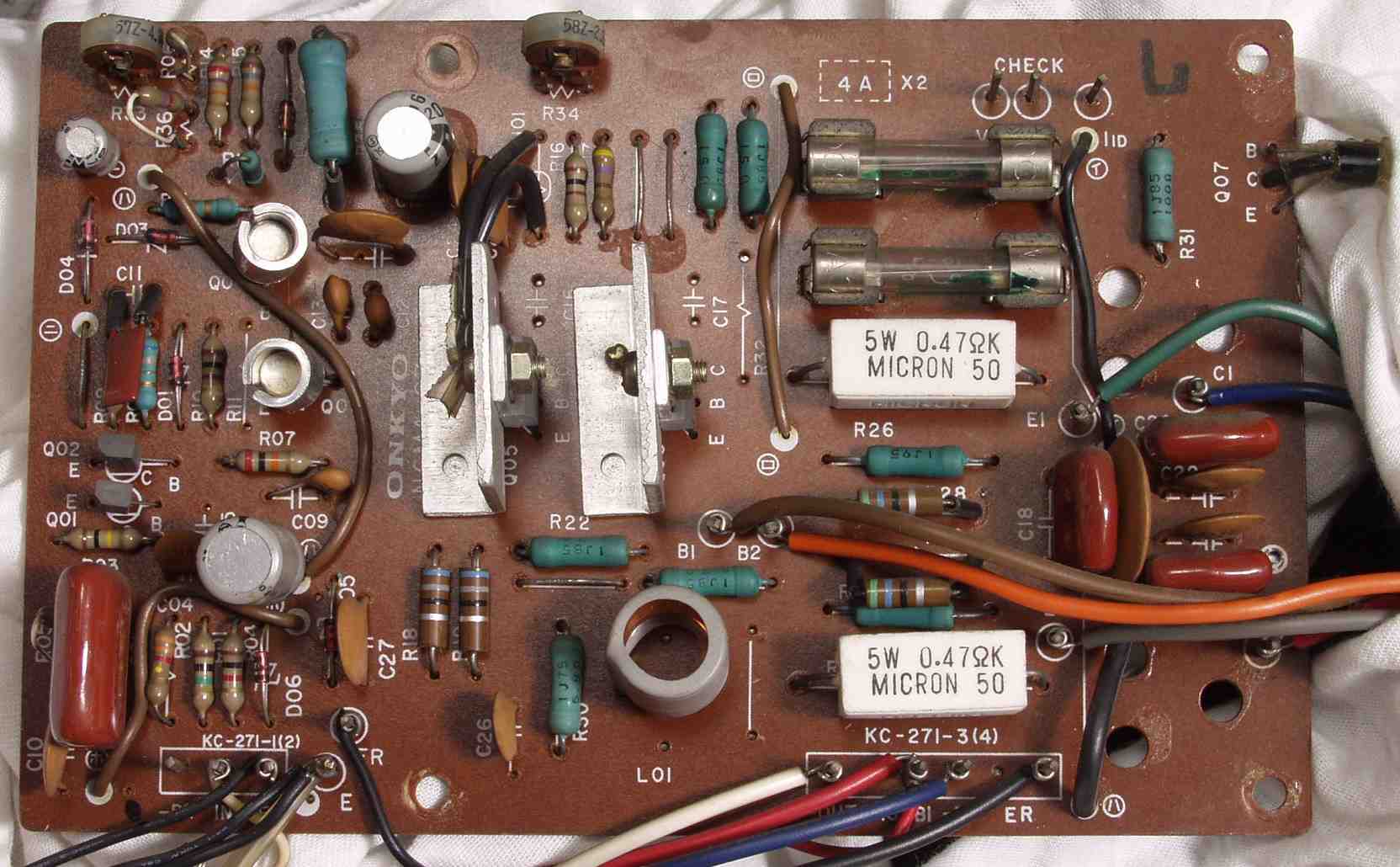

Ｃ２B．　修理後　Ｌドライブ基板　ＴＲ（トランジスター）２個、バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー３個交換

Ｃ２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　　不要なフラックスを取り清掃後

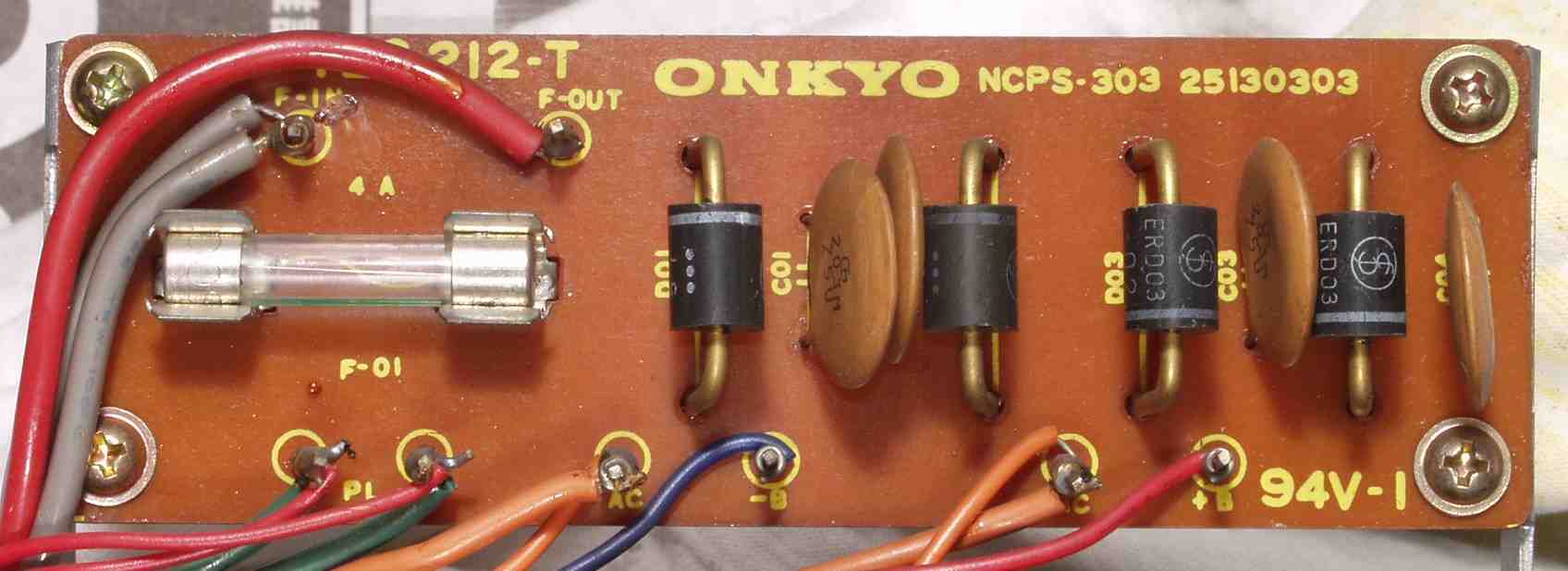

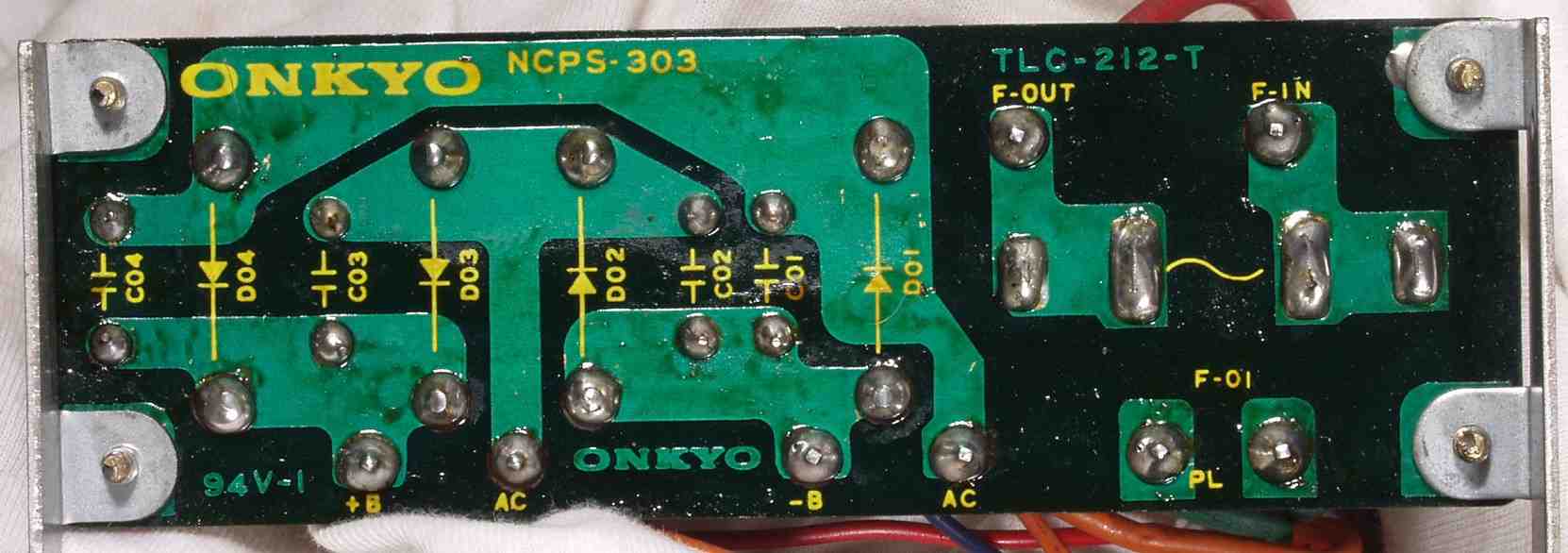

Ｃ３Ａ．　修理前　電源基盤

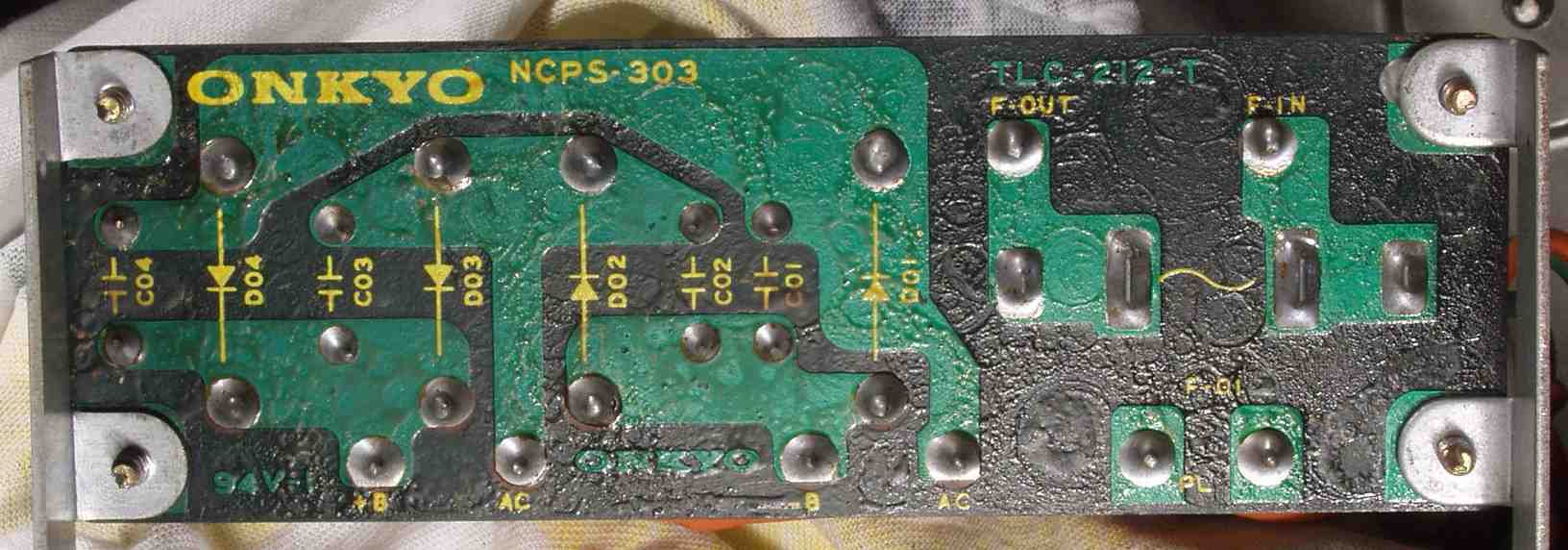

Ｃ３Ｃ．　修理前　電源基盤裏

Ｃ３Ｄ．　修理（半田補正）後　電源基盤裏　不要なフラックスを取り清掃後

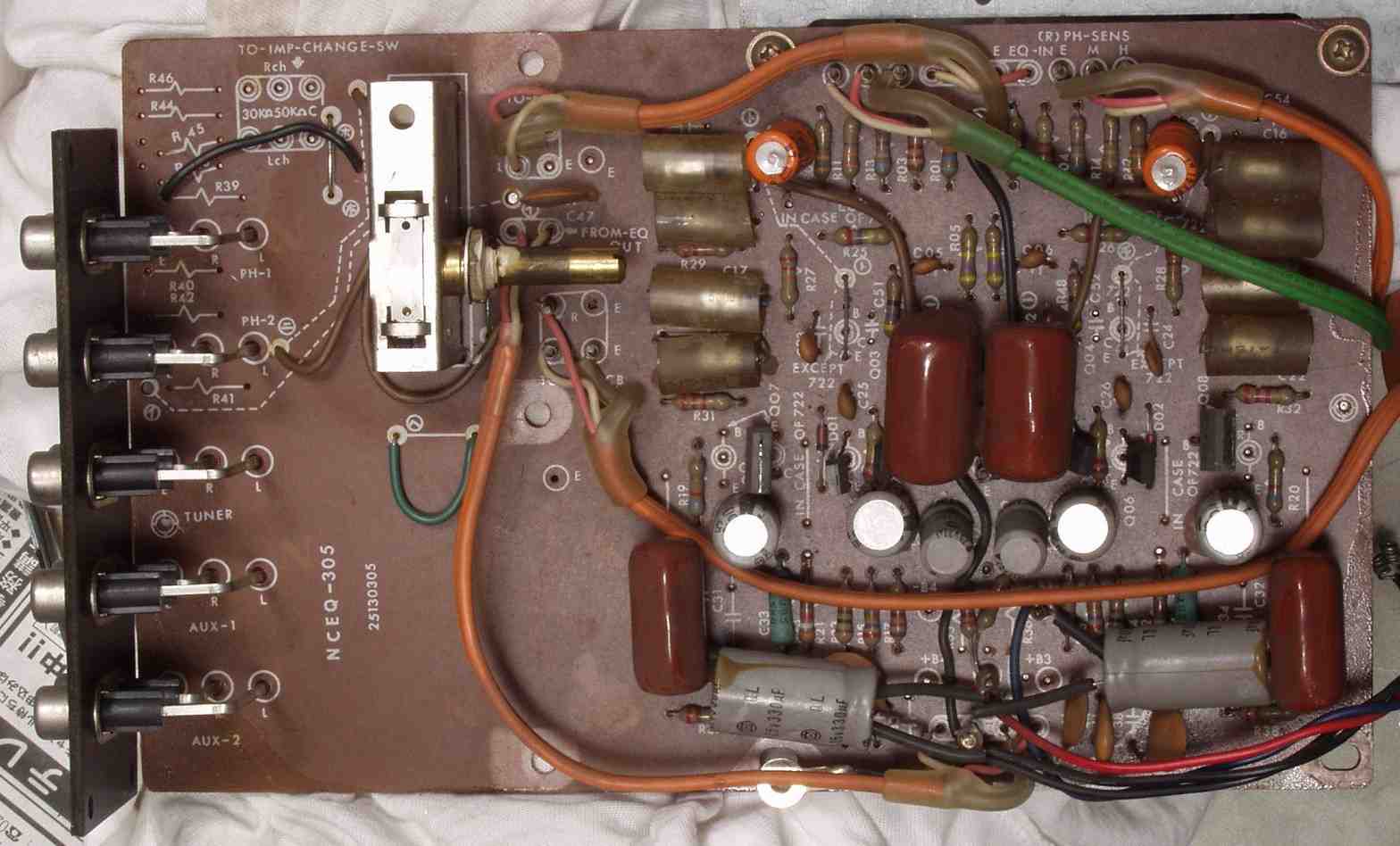

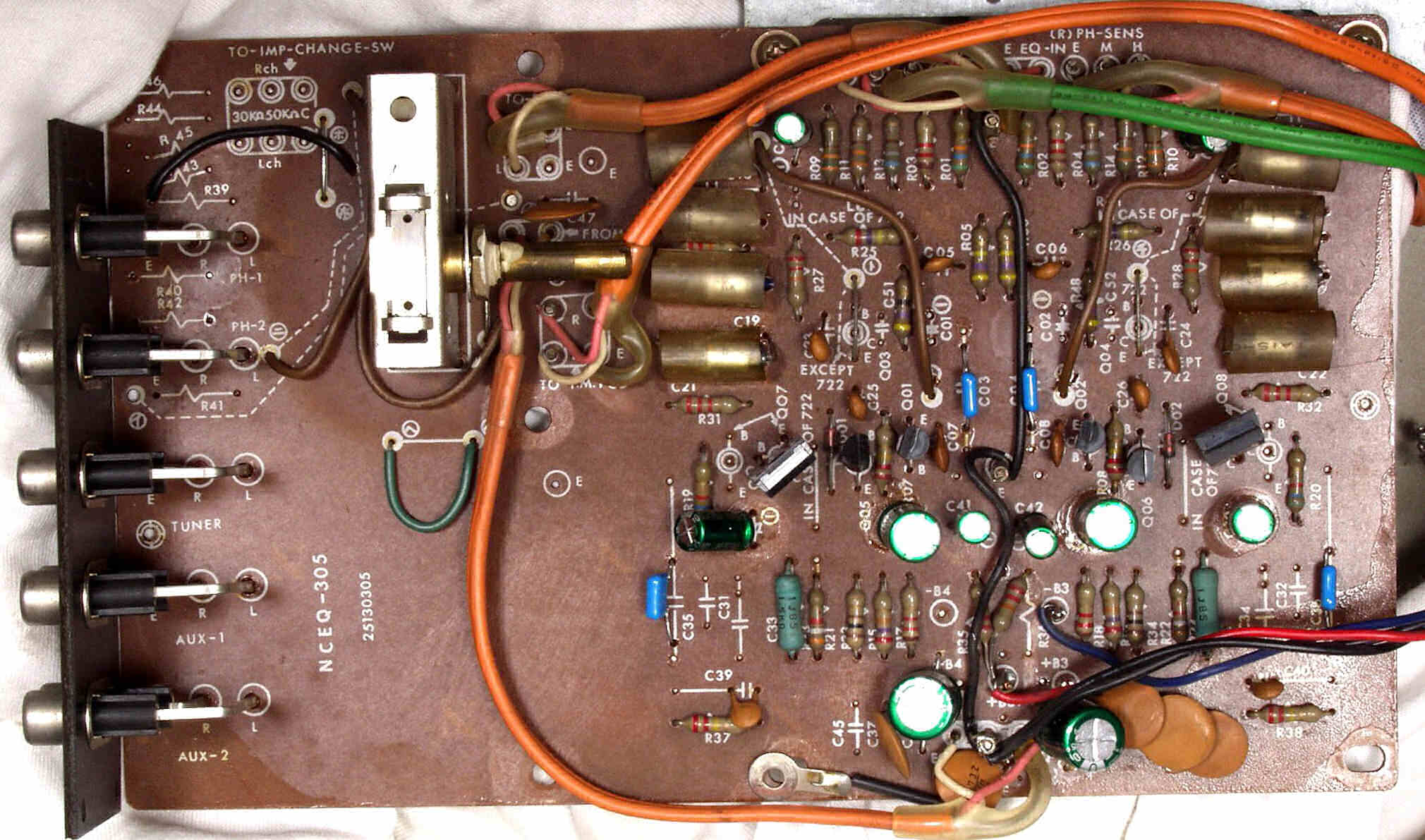

Ｃ４Ａ．　修理前　ＥＱ基板

Ｃ４B．　修理後　ＥＱ基板

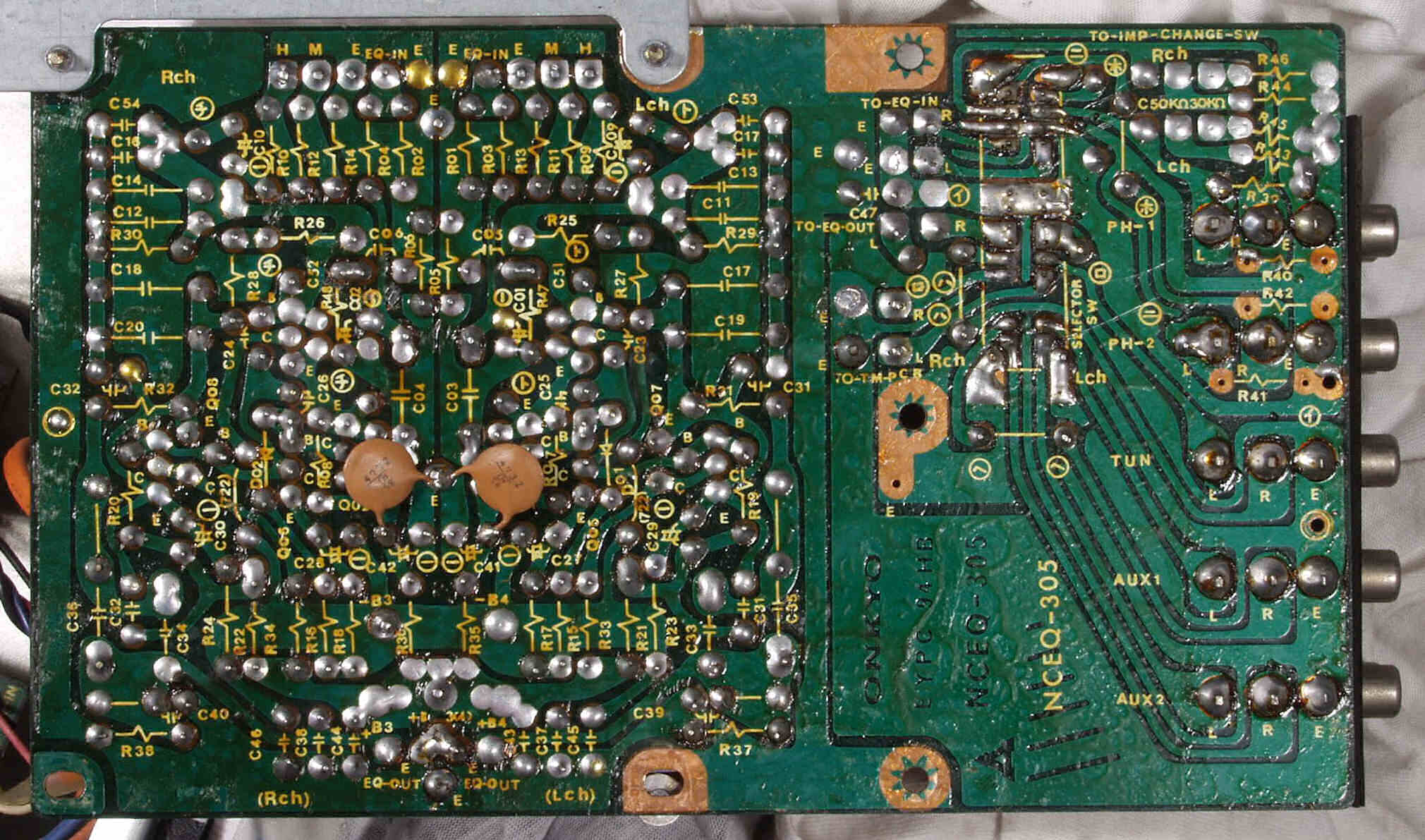

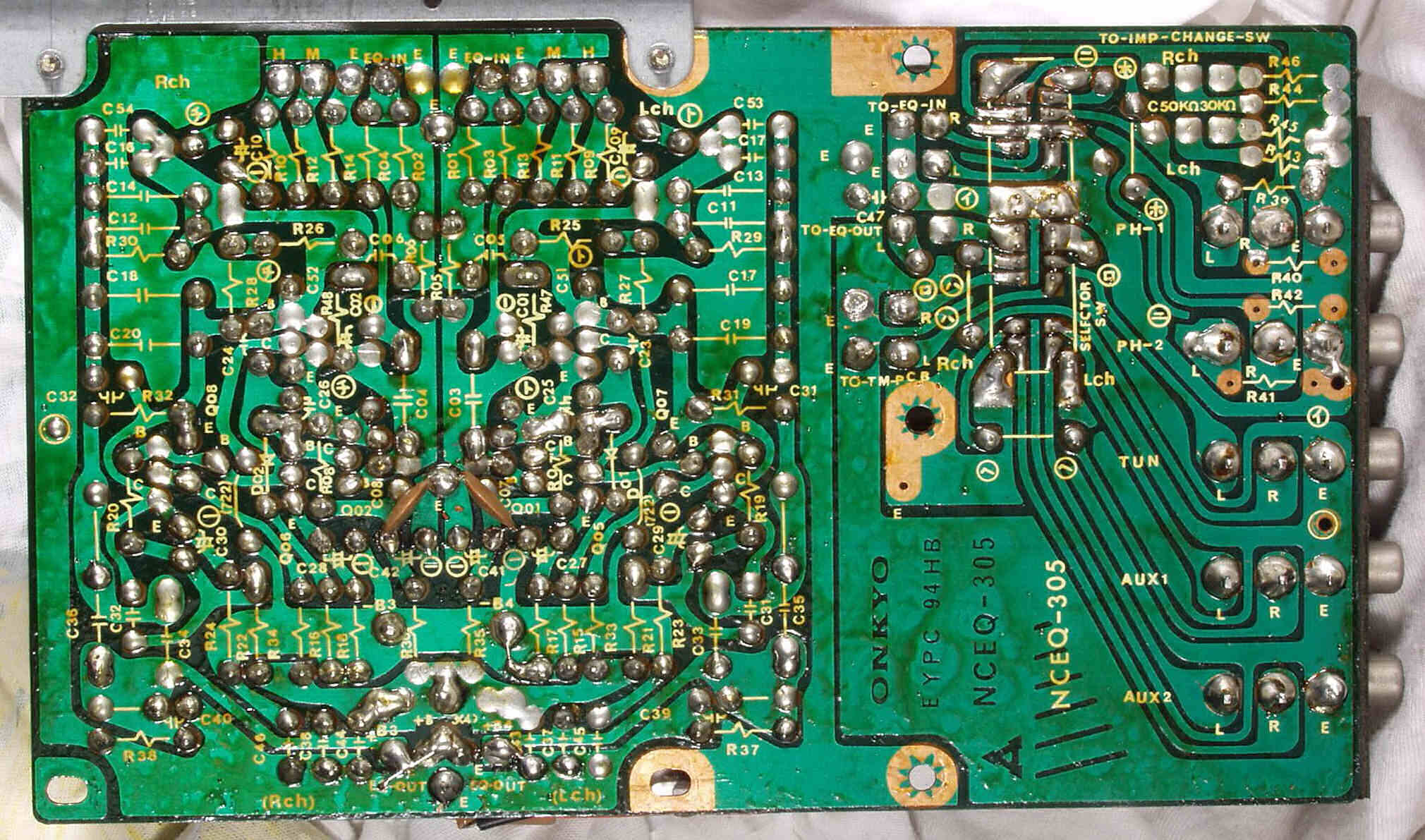

Ｃ４Ｃ．　修理後　ＥＱ基板裏

Ｃ４Ｄ．　修理（半田補正）後　ＥＱ基板裏　不要なフラックスを取り清掃後

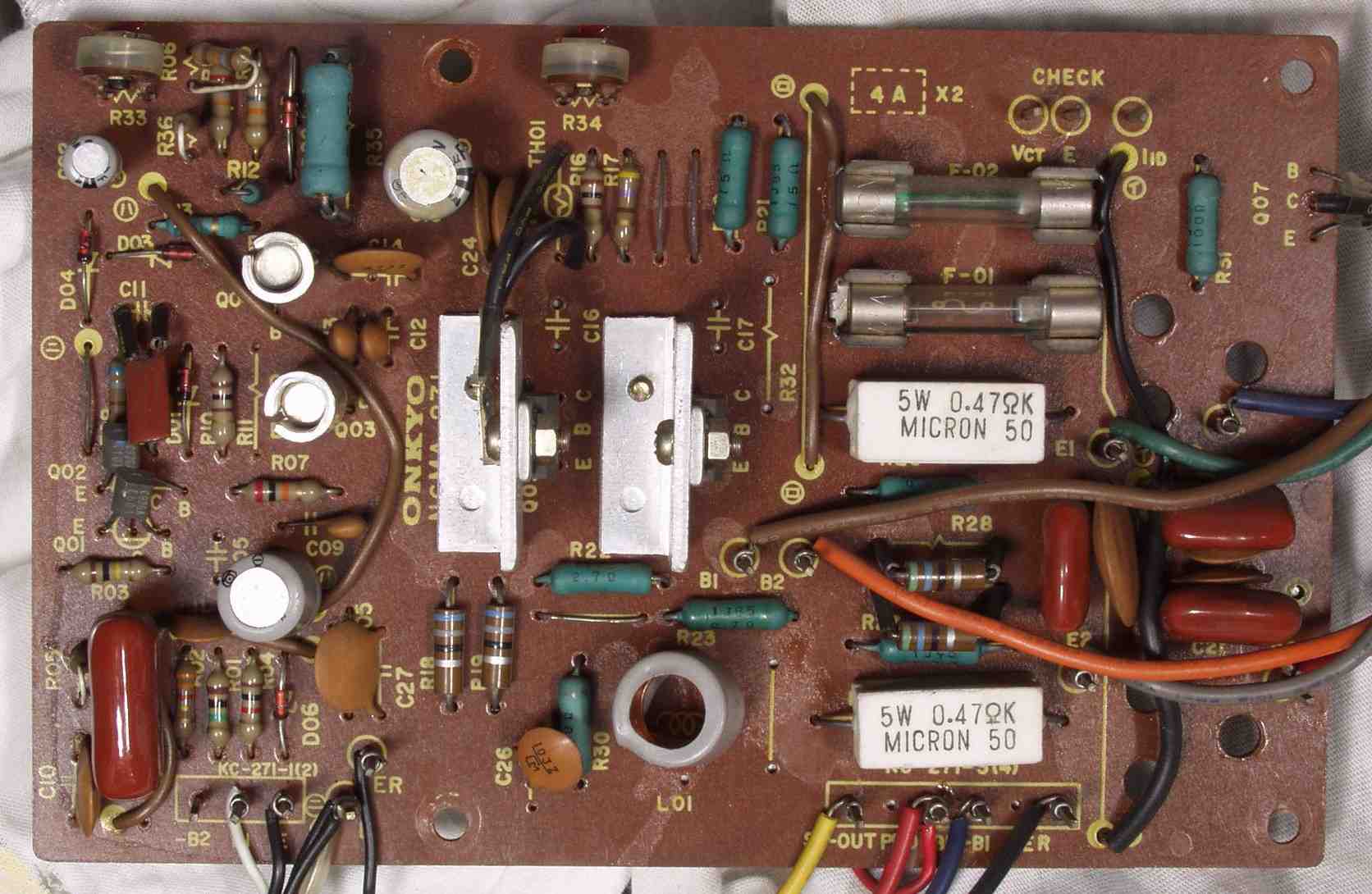

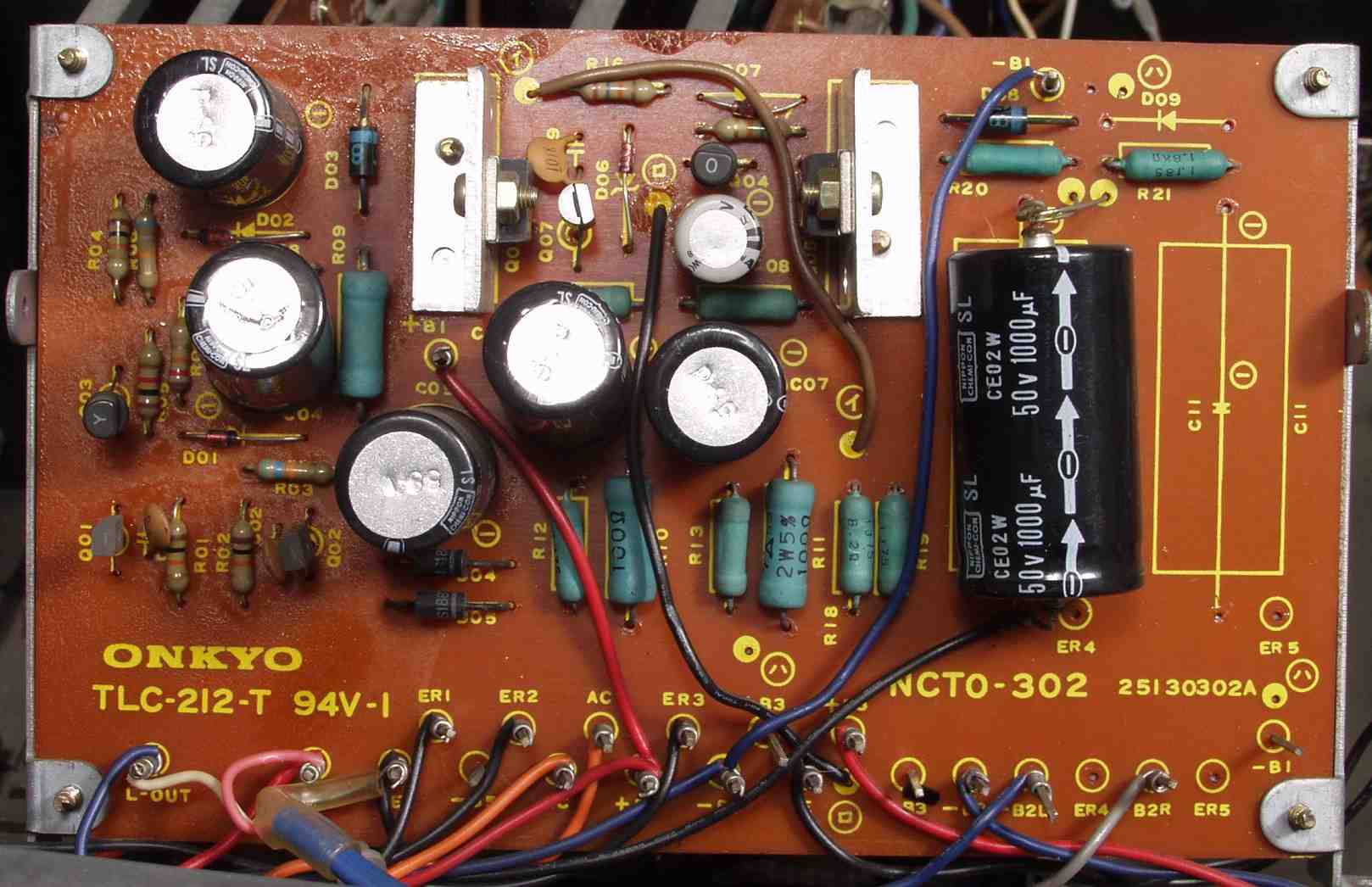

Ｃ５Ａ．　修理前　定電圧基板

Ｃ５Ｂ．　修理後　定電圧基板

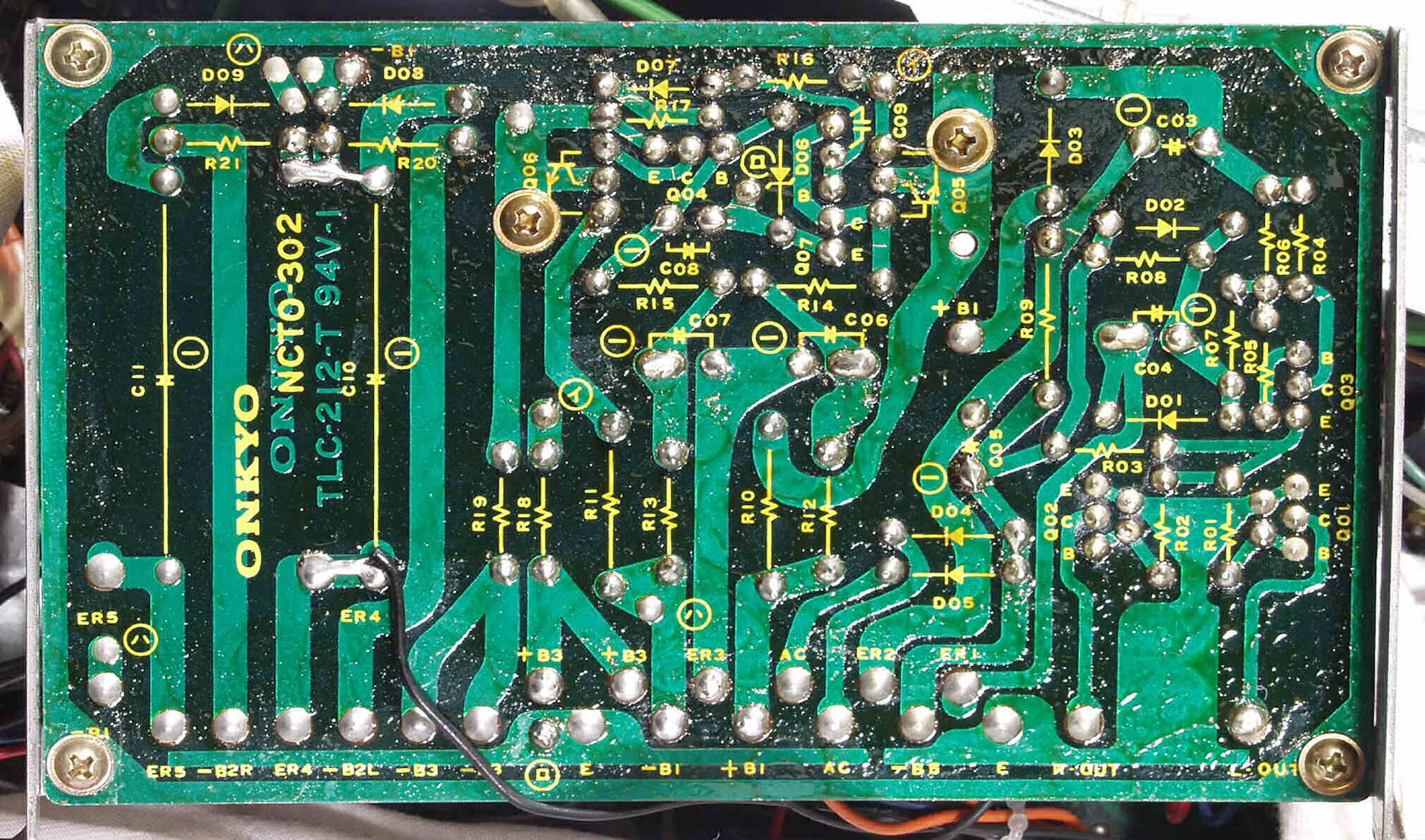

Ｃ５Ｃ．　修理前　定電圧基板裏

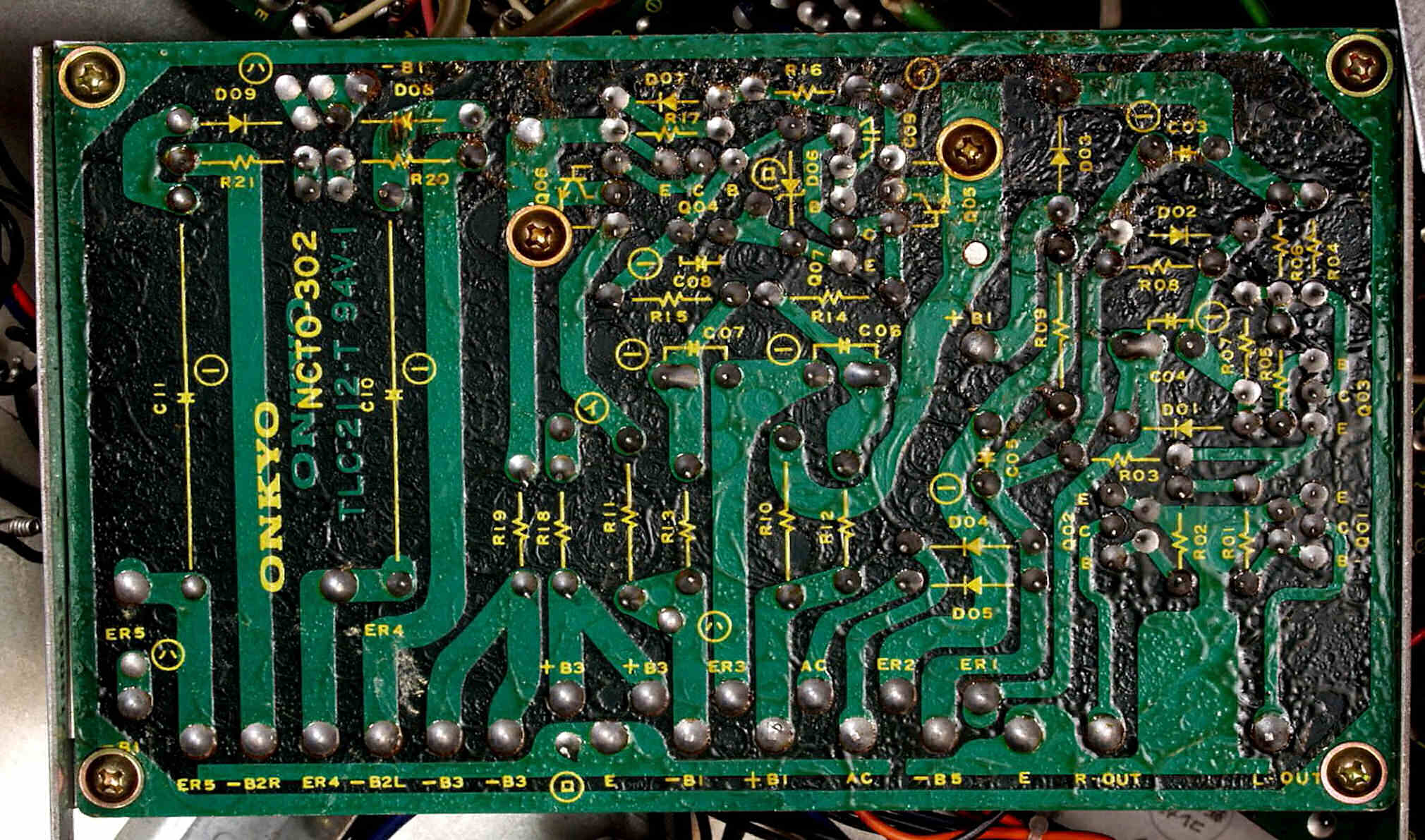

Ｃ５Ｄ．　修理（半田補正）後　定電圧基板裏　不要なフラックスを取り清掃後

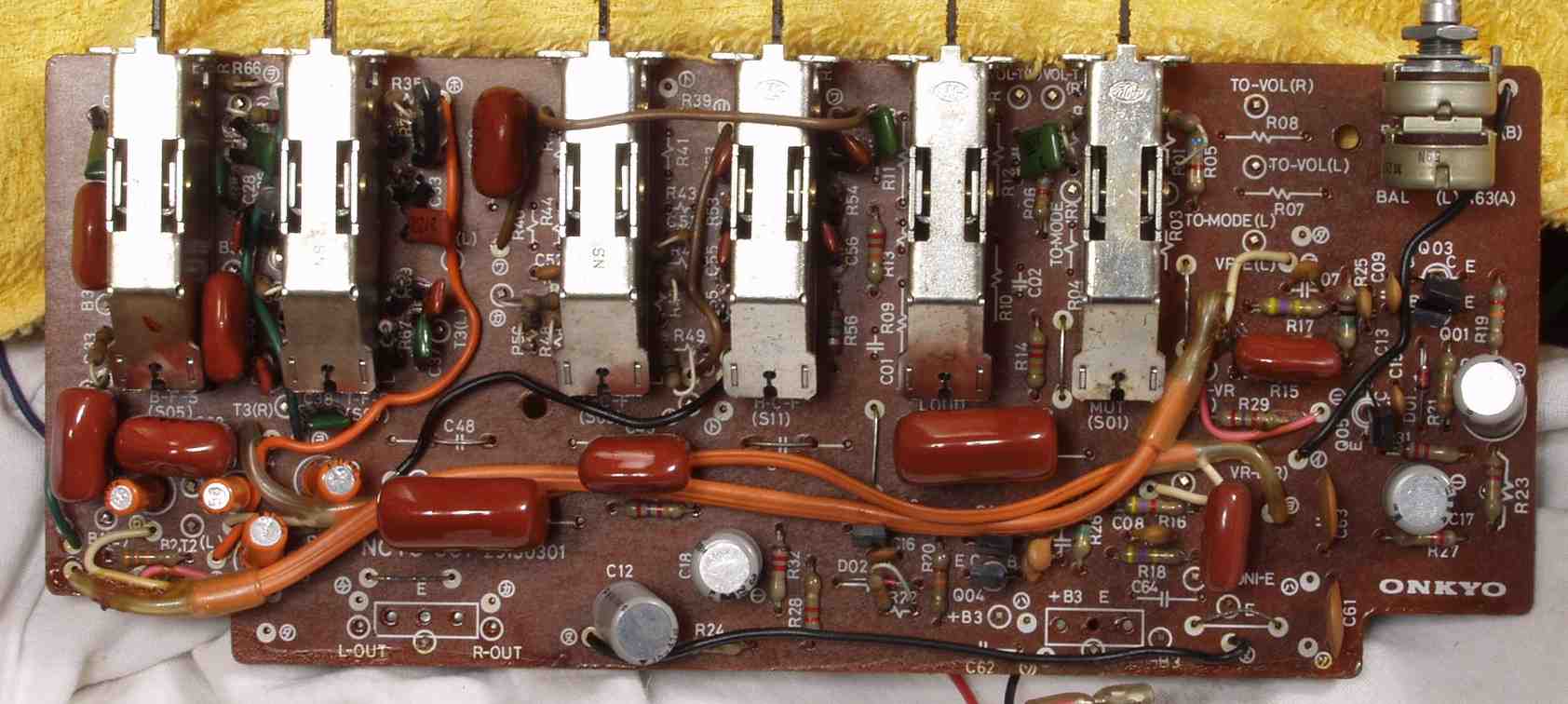

Ｃ６Ａ．　修理前　コントロール基板

Ｃ６Ｂ．　修理後　コントロール基板

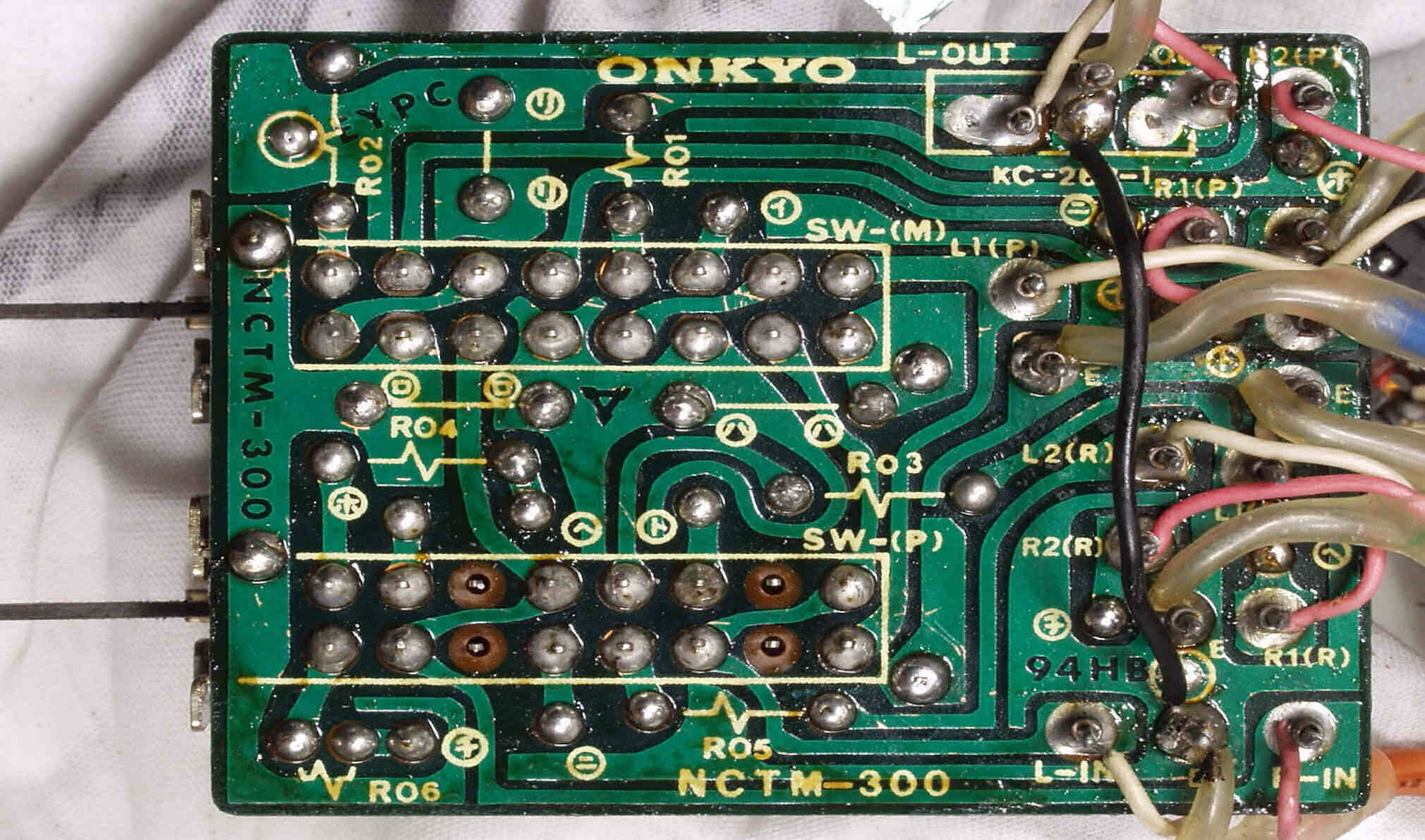

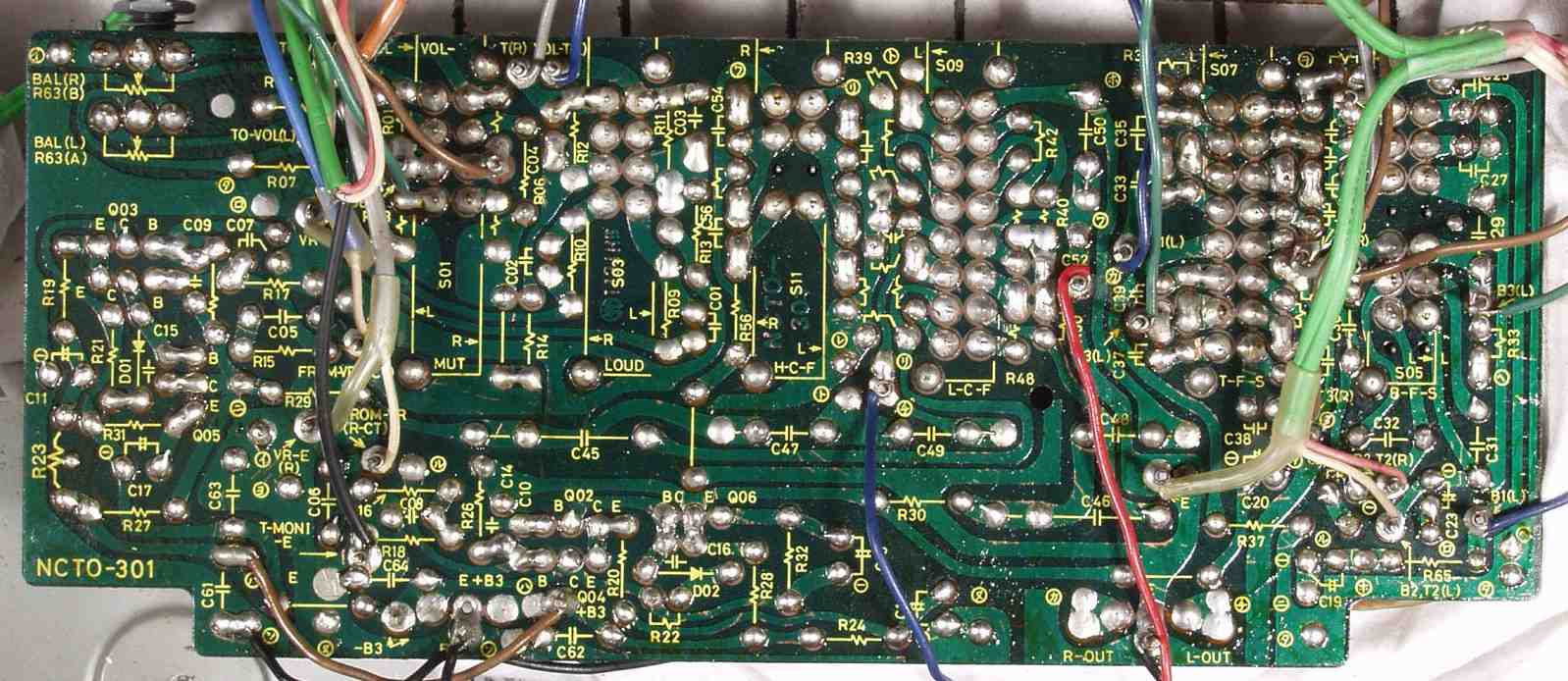

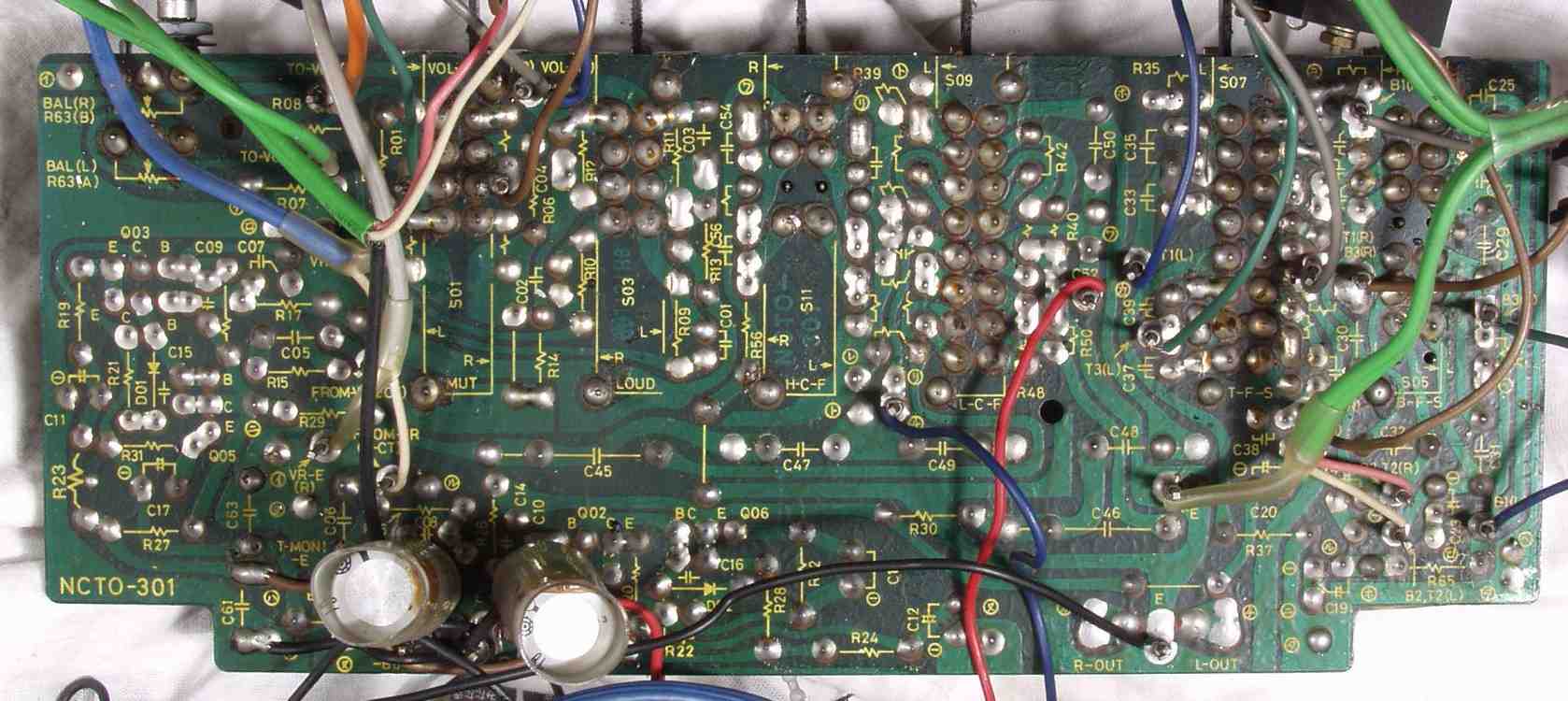

Ｃ６Ｃ．　修理前　コントロール基板裏

Ｃ６Ｄ．　修理（半田補正）後　　コントロール基板裏　不要なフラックスを取り清掃後

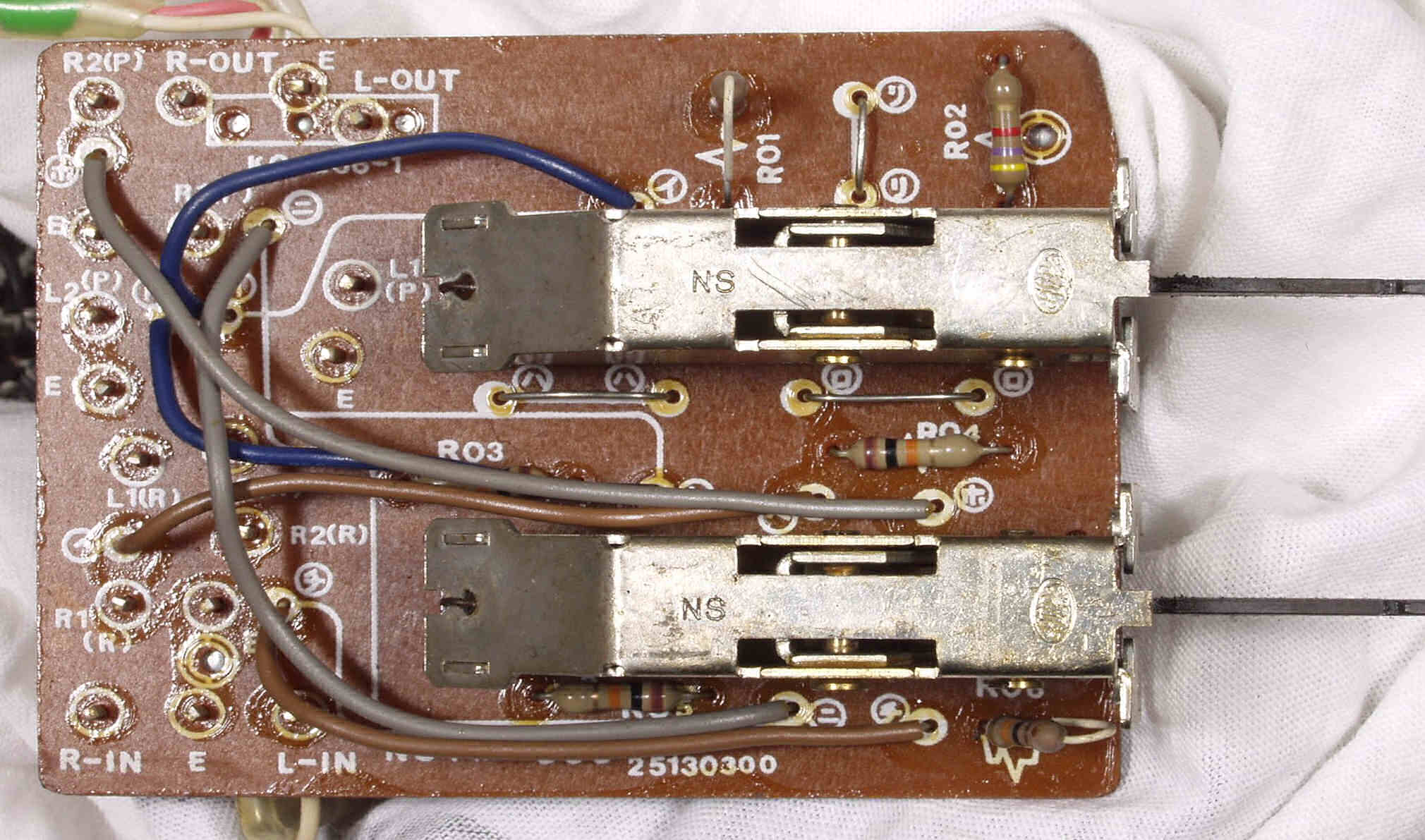

Ｃ７Ａ．　修理前　テープコントロール基板

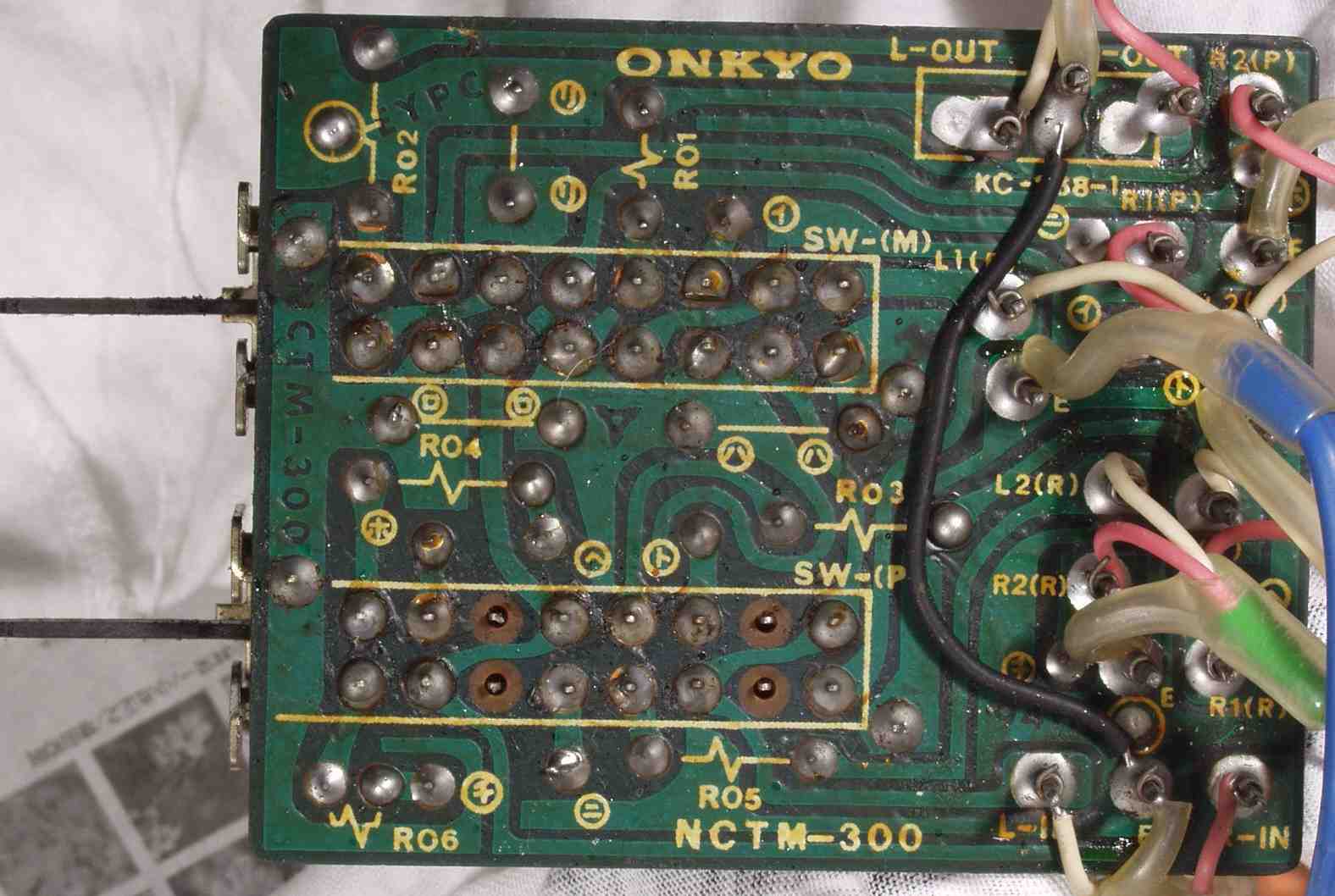

Ｃ７Ｂ．　修理前　テープコントロール基板裏

Ｃ７Ｃ．　修理（半田補正）後　　テープコントロール基板裏　不要なフラックスを取り清掃後

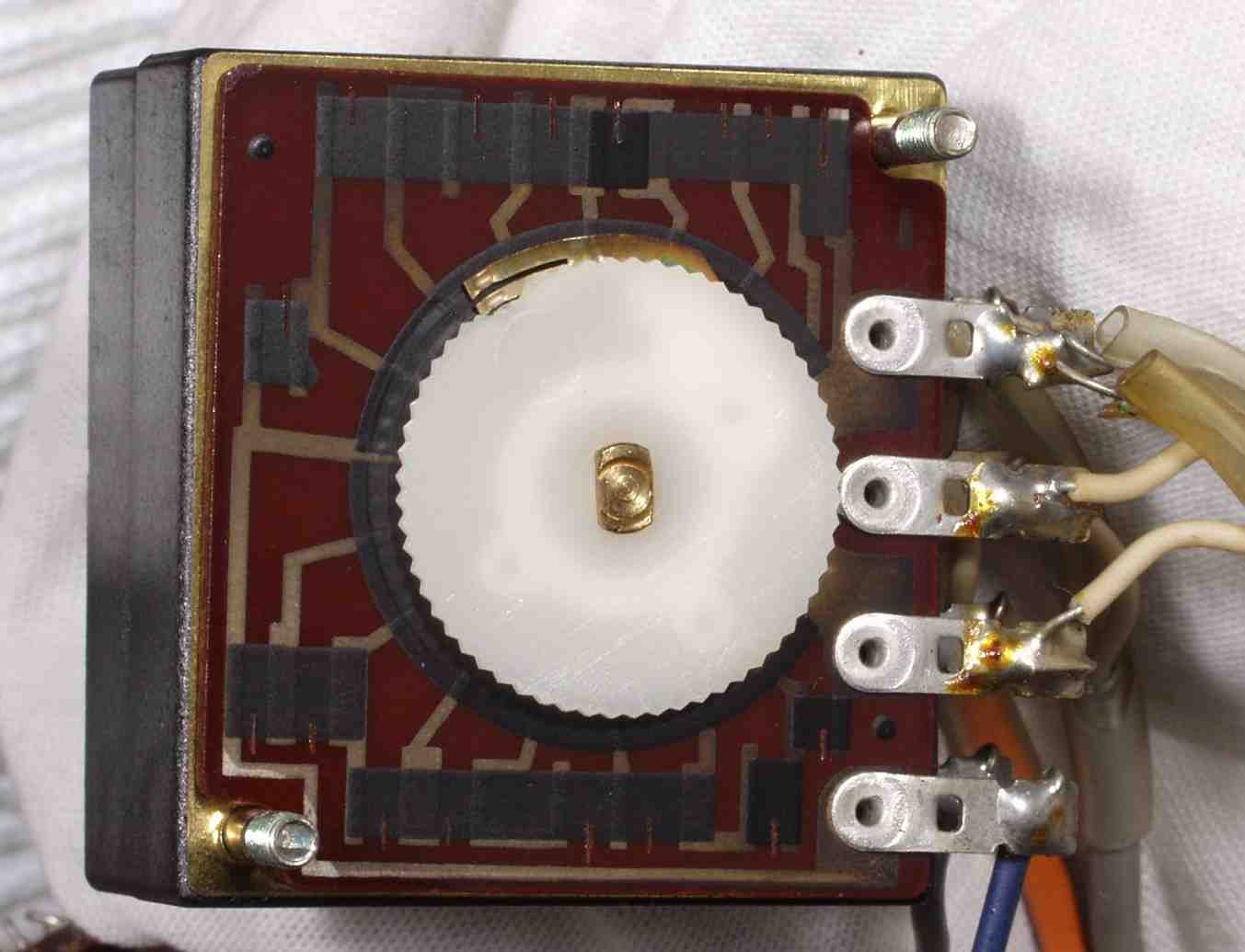

Ｃ８A．　修理中　抵抗を配置した、性能の良いＶＲですが、カシメて有るので分解出来ず。

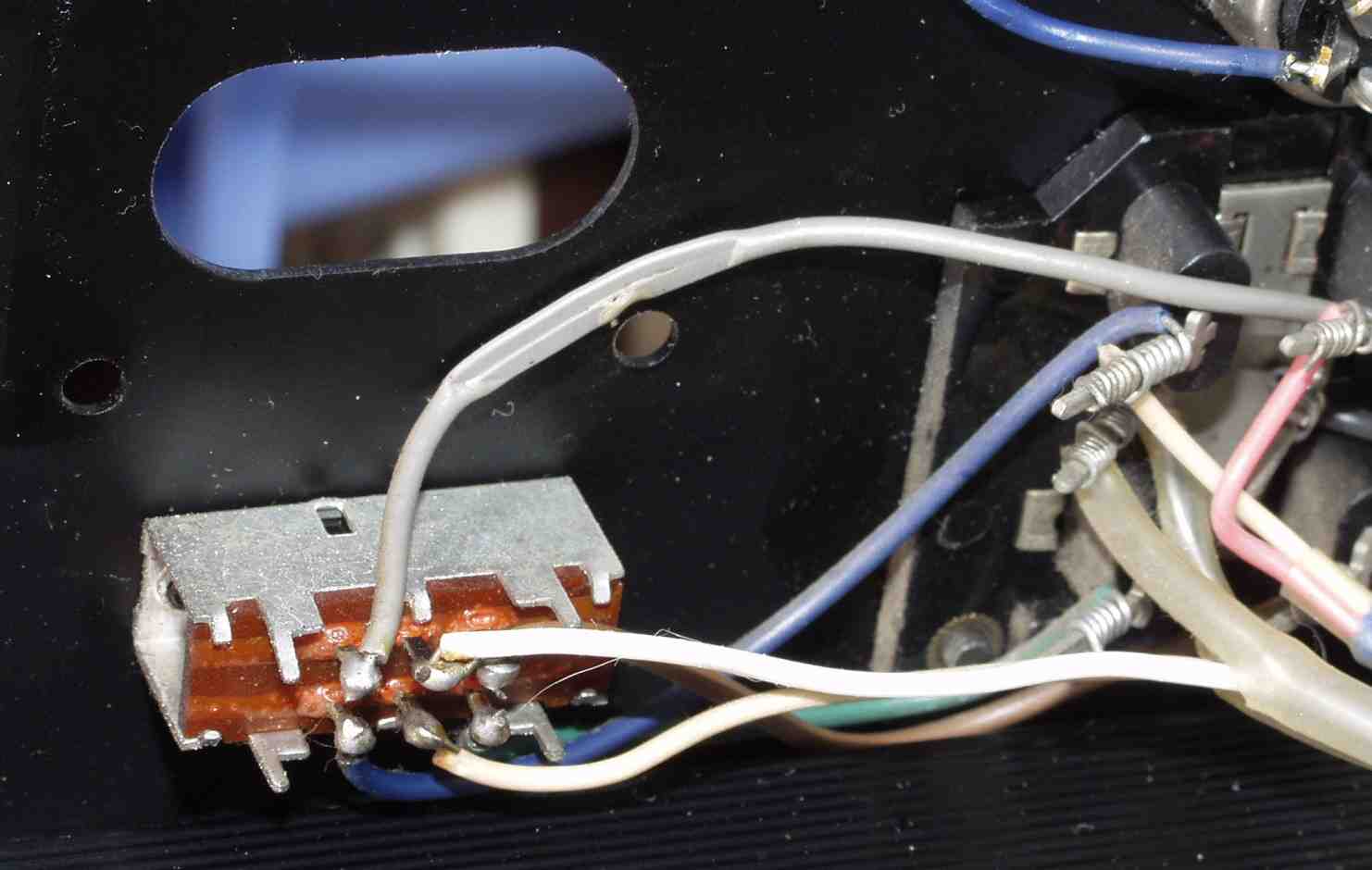

Ｃ８Ｂ．　修理中　組み付けが悪く、配線を噛んでいた。

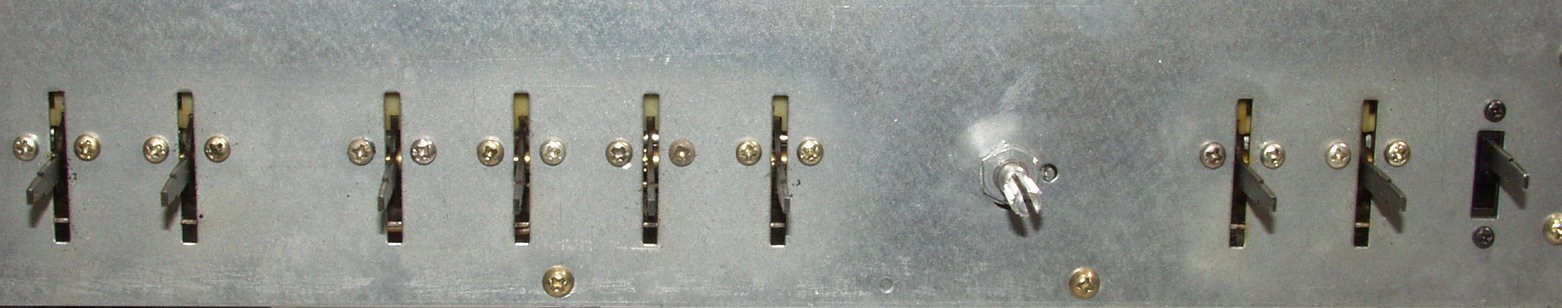

Ｃ９Ａ．　修理中　止めネジが片方のみしか無い

Ｃ９Ｂ．　修理後　止めネジを倍にする

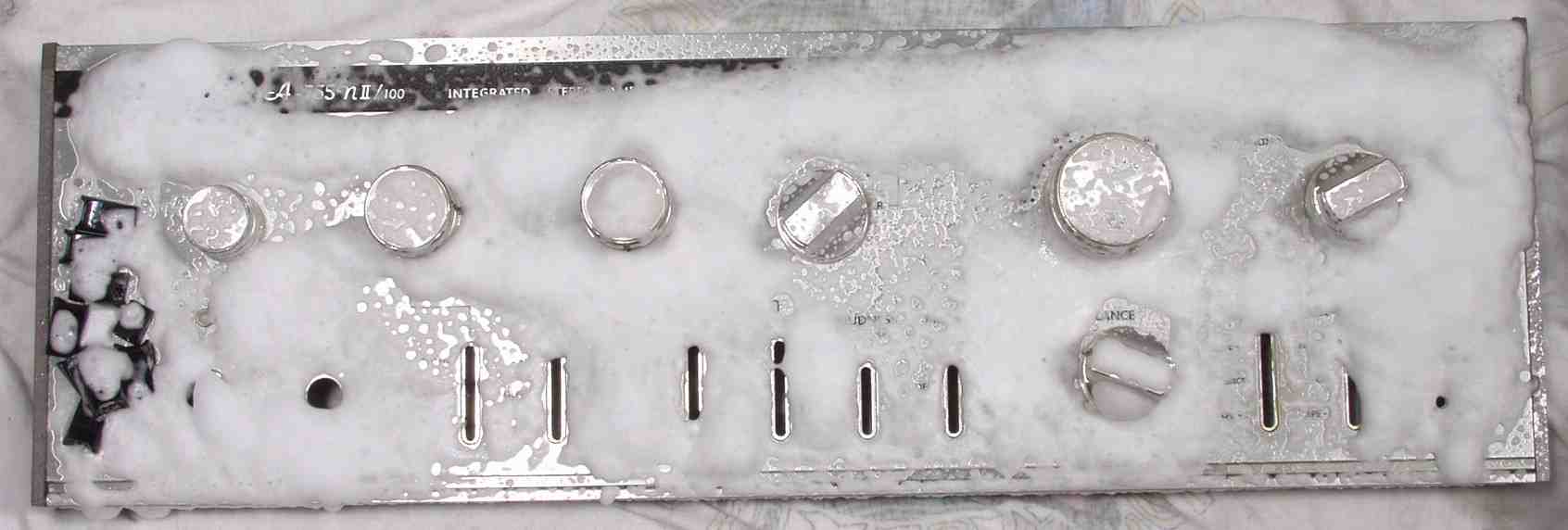

Ｃ９Ｃ．　パネル清掃

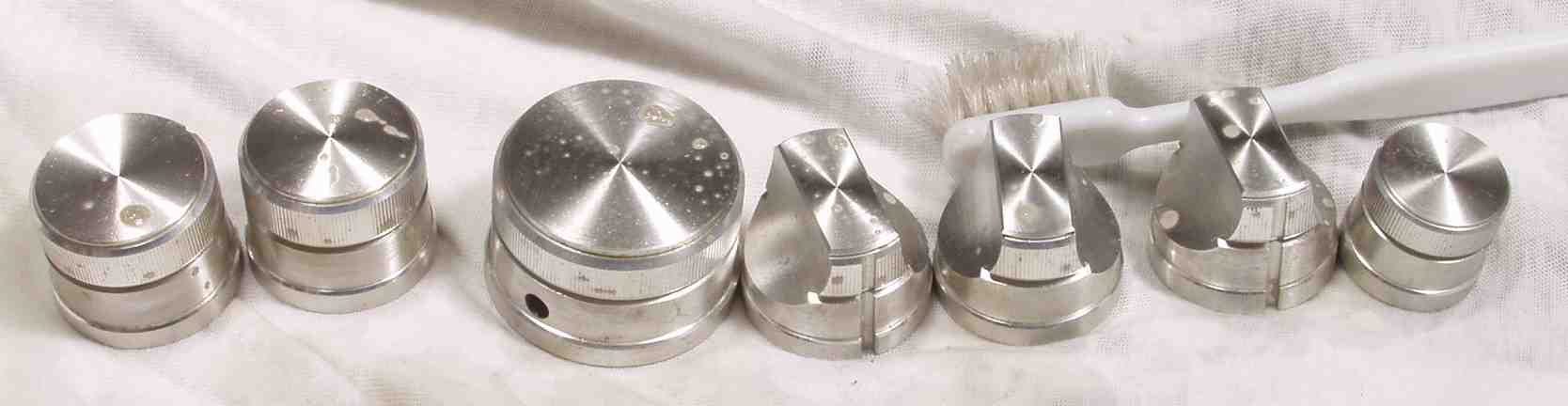

Ｃ９Ｄ．　ツマミ清掃

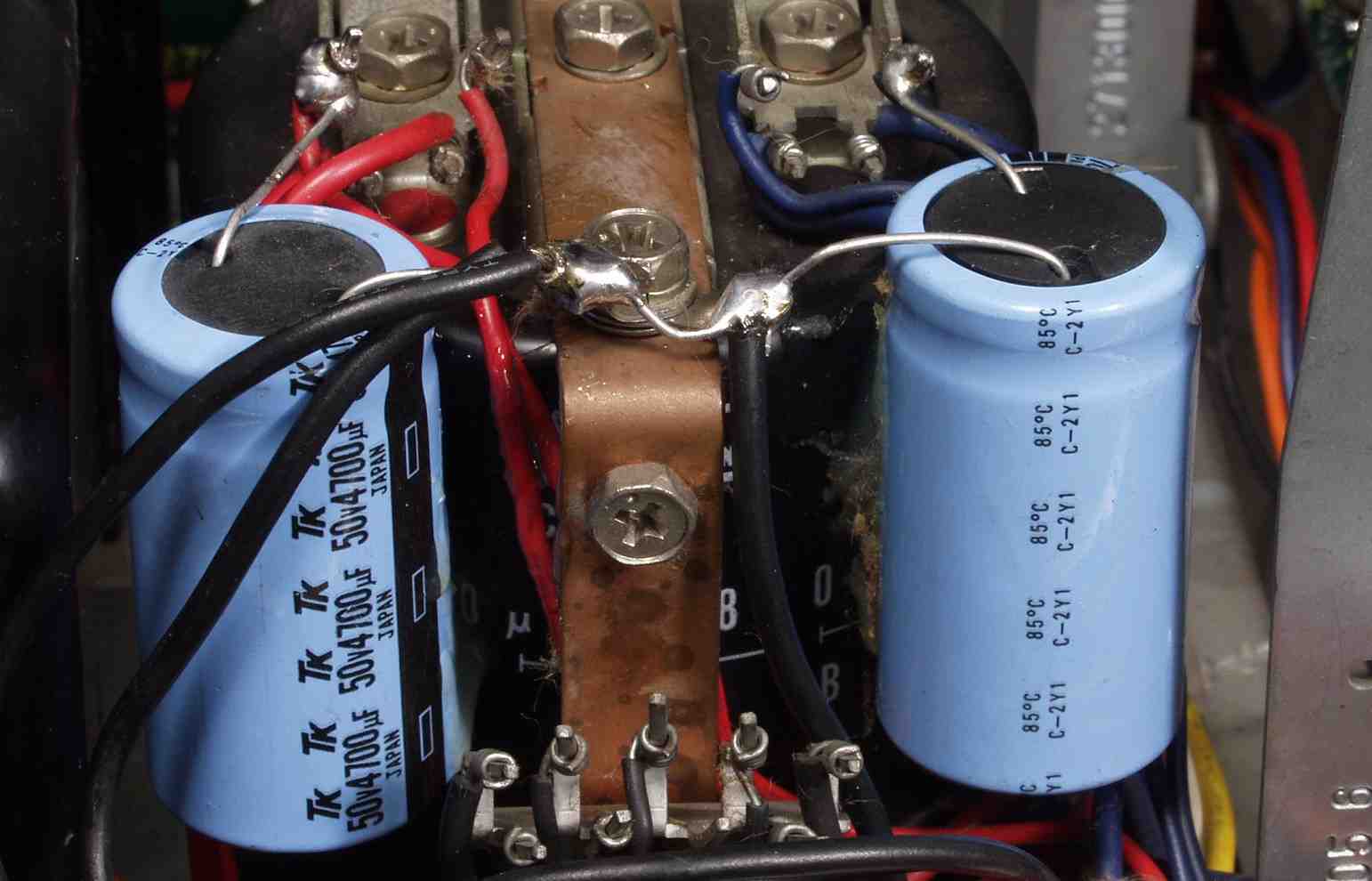

ＣＡ．　追加した電解コンデンサー

ＣＢ．　交換した部品

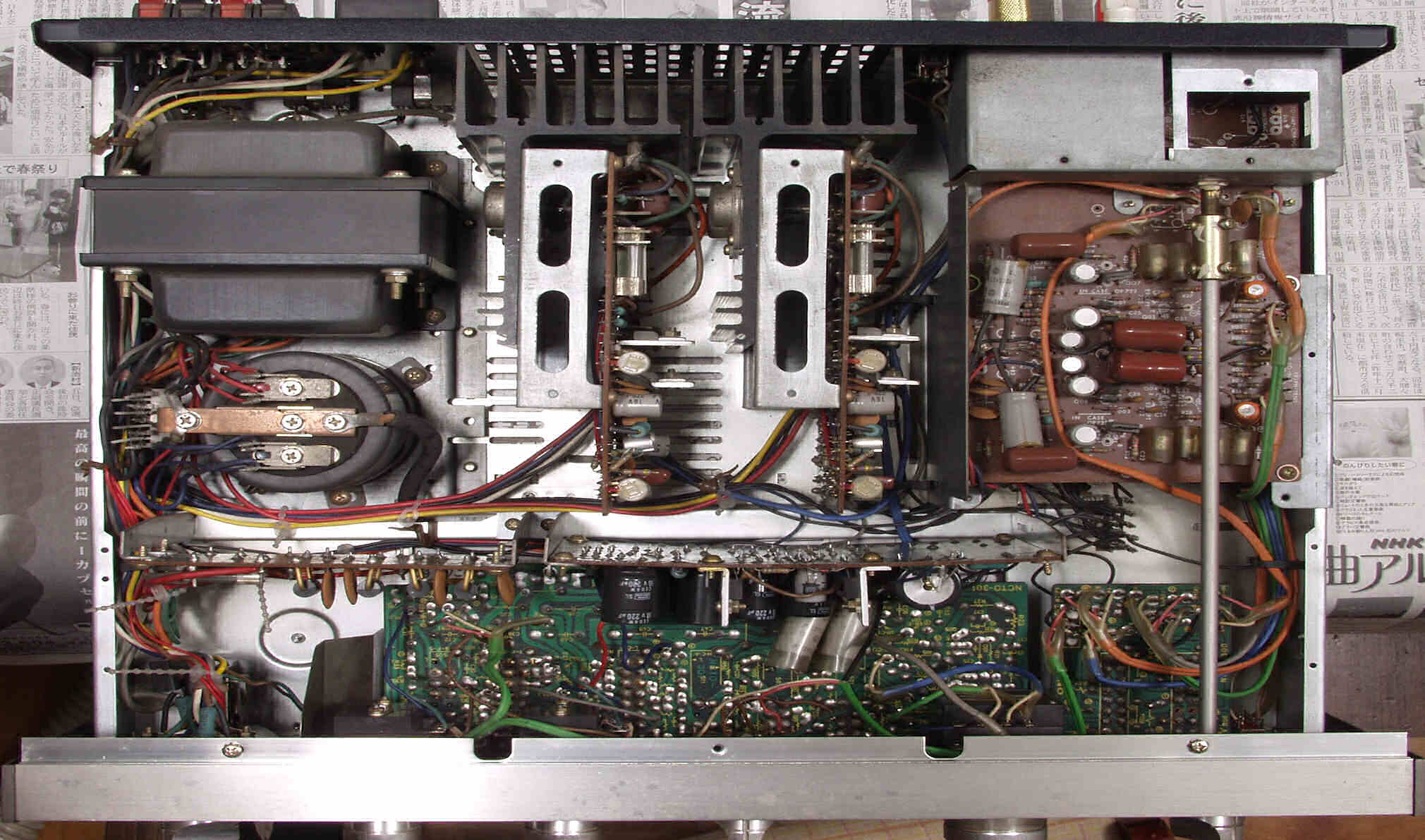

ＣＣＡ．　修理前　下から見る

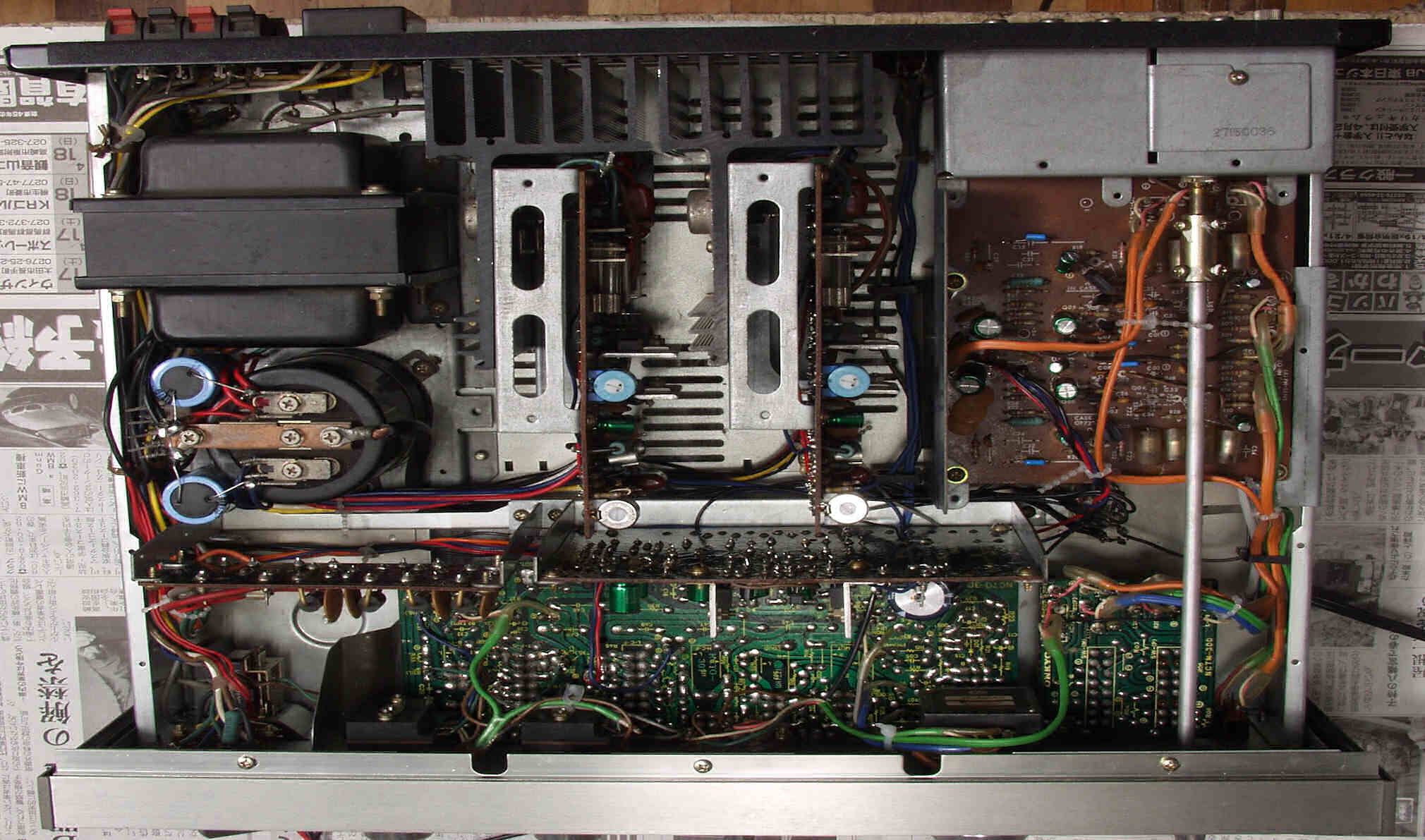

ＣＣＢ．　修理後　上から見る

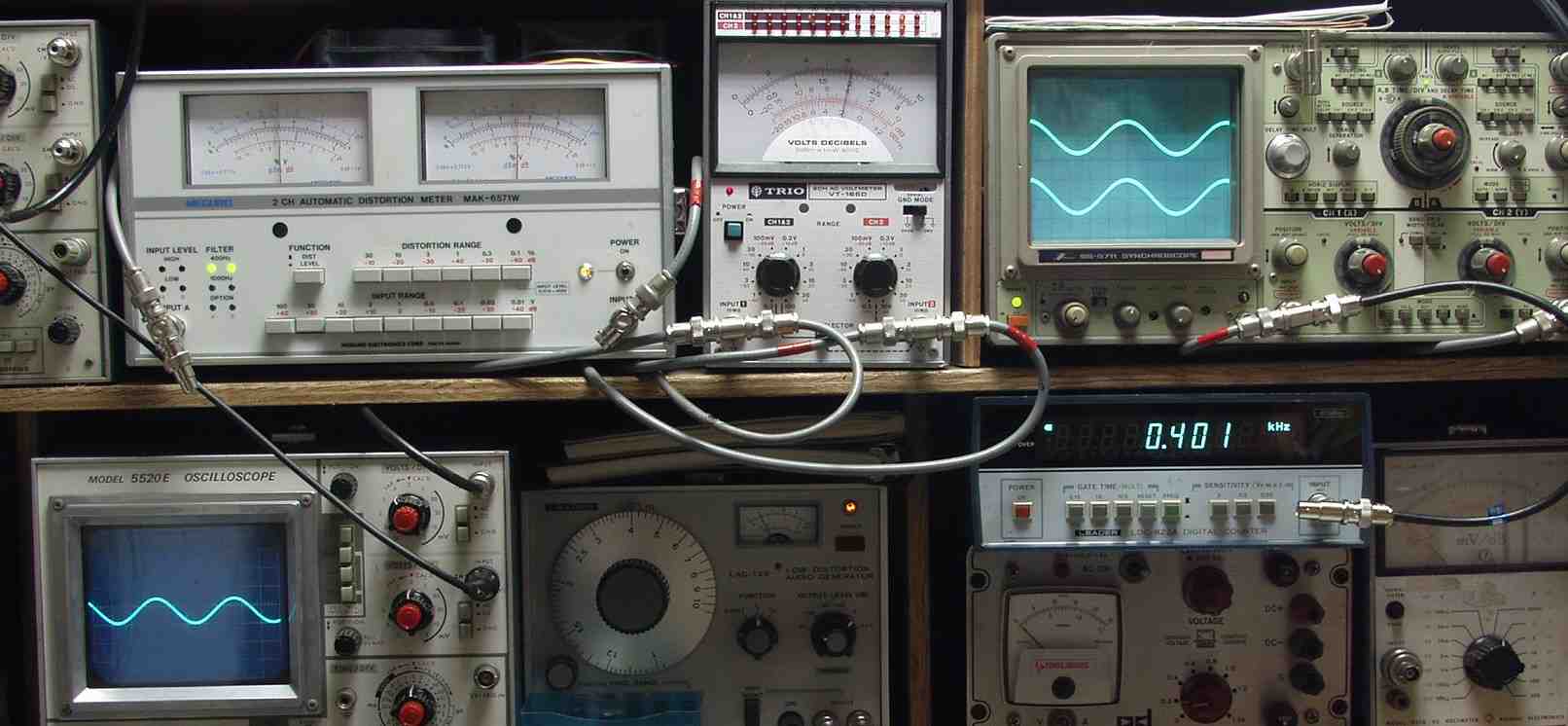

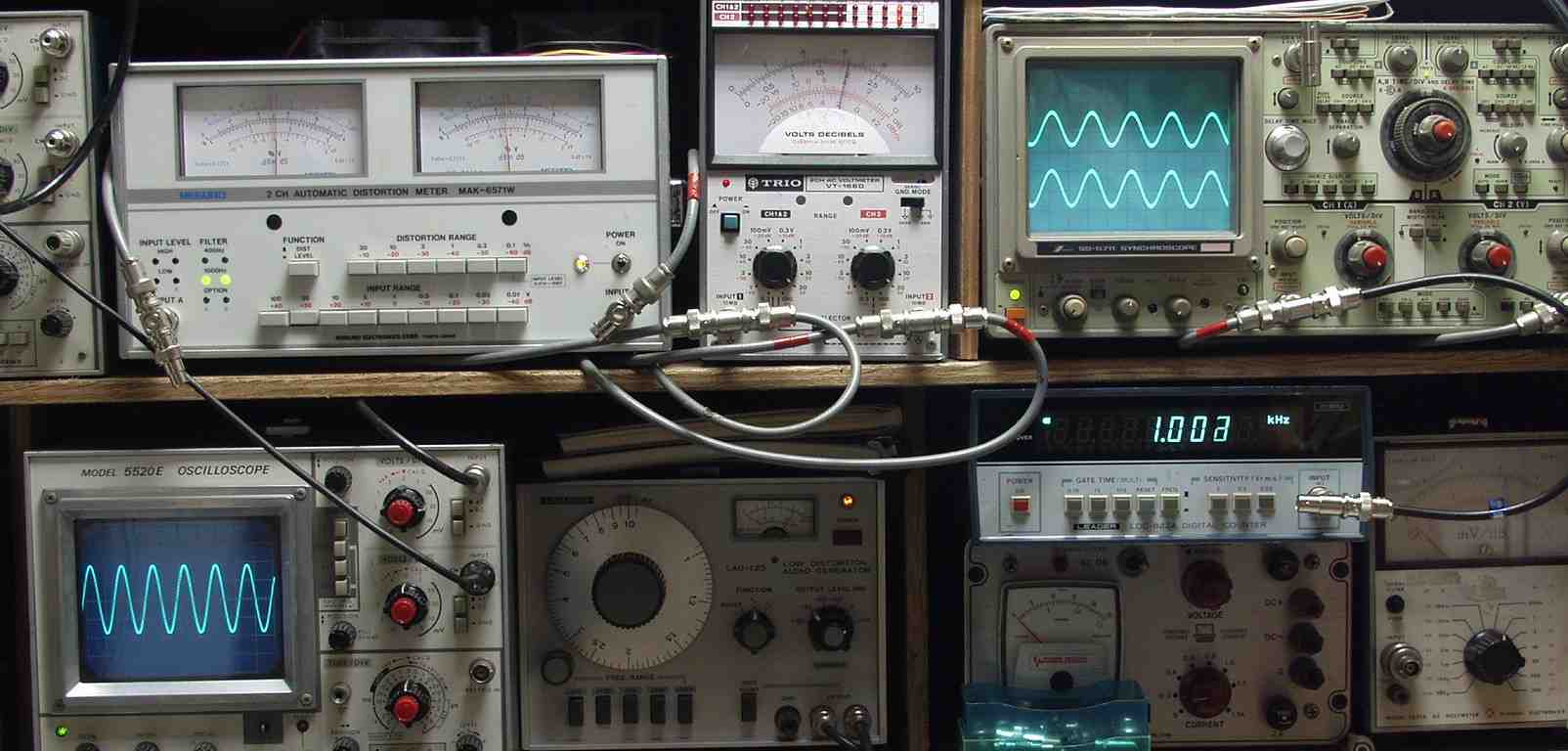

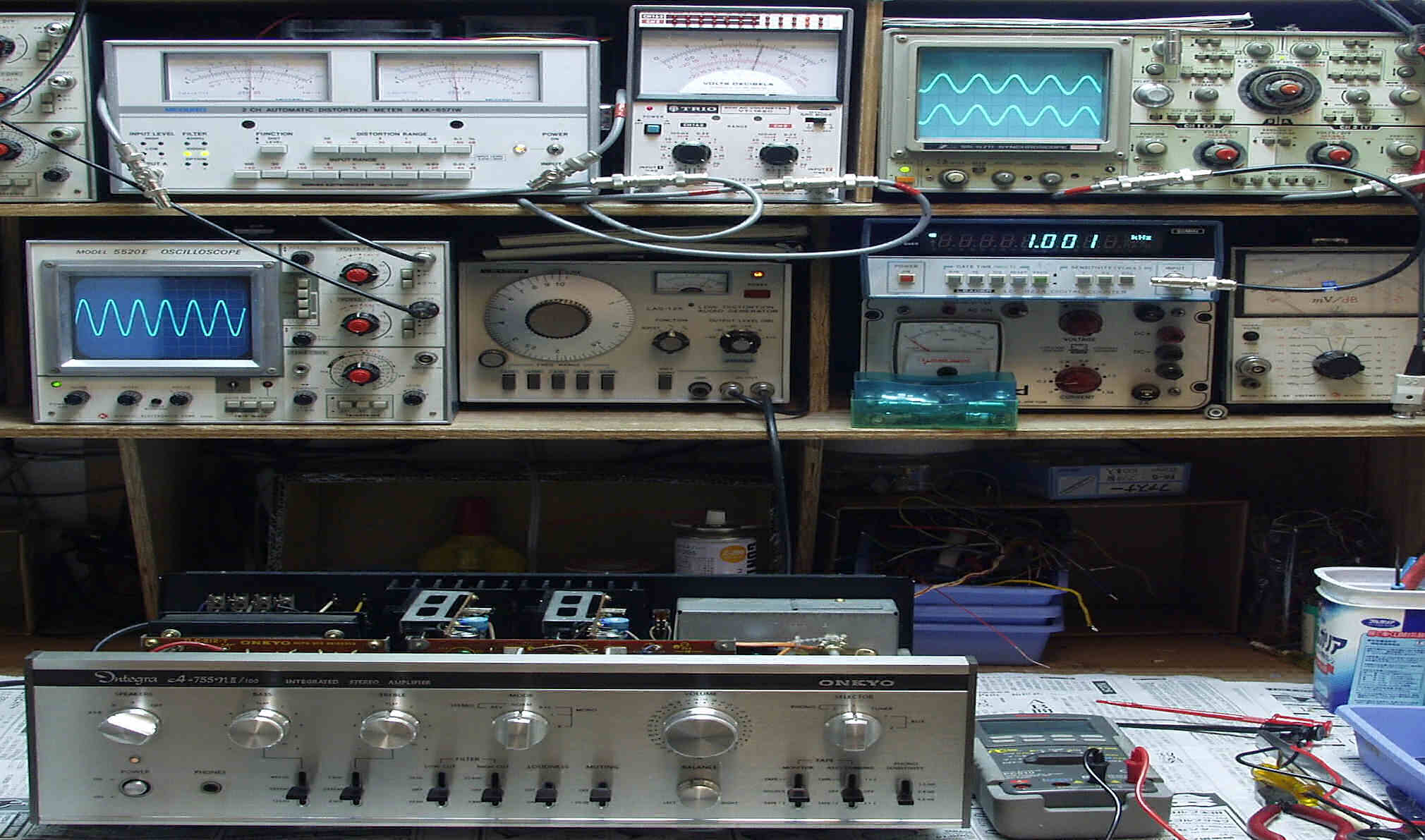

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

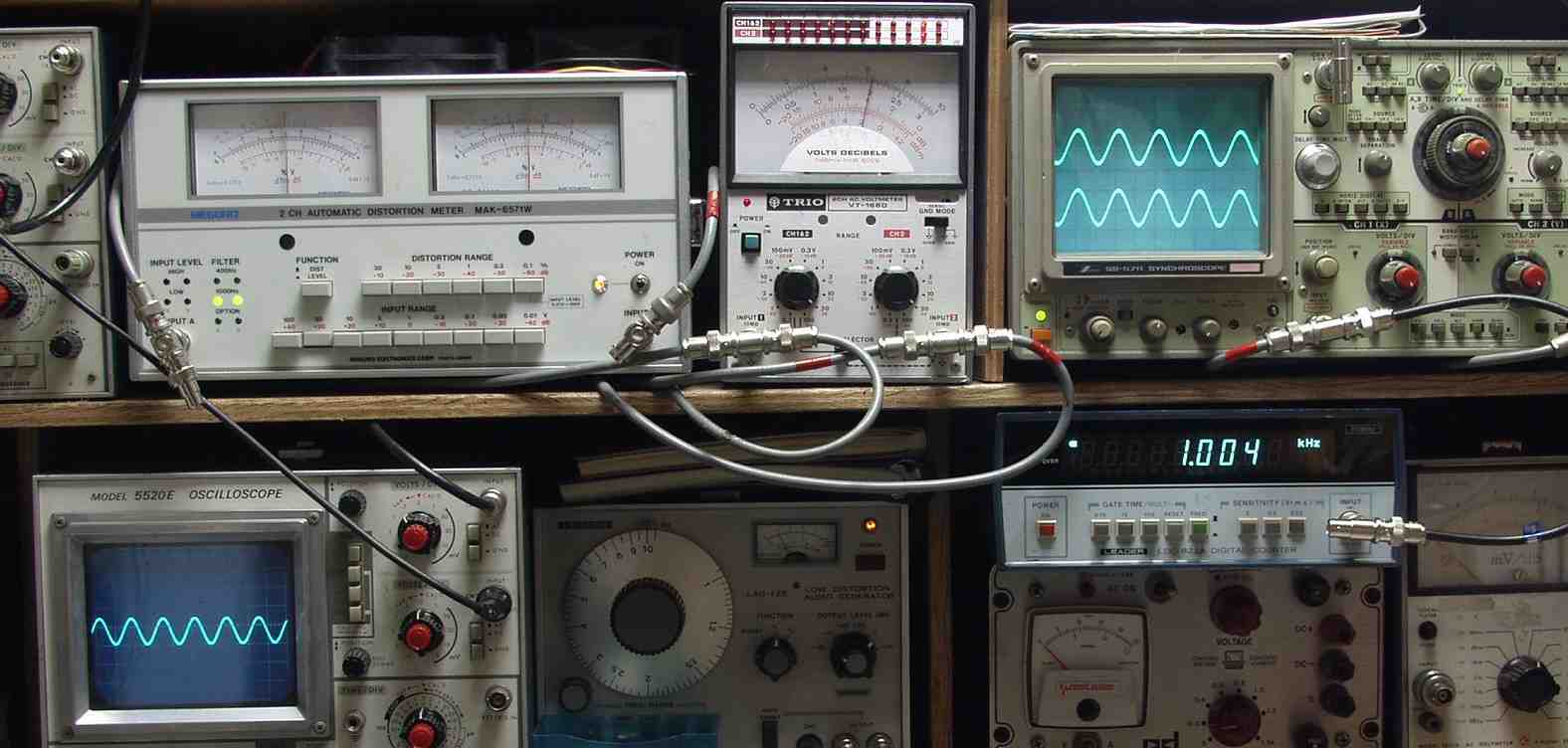

Ｅ２Ａ．　ＳＰ出力　２０Ｖ＝５０Ｗ　歪み率＝０．０５％　ＡＵＸ入力　１０００ＨＺ

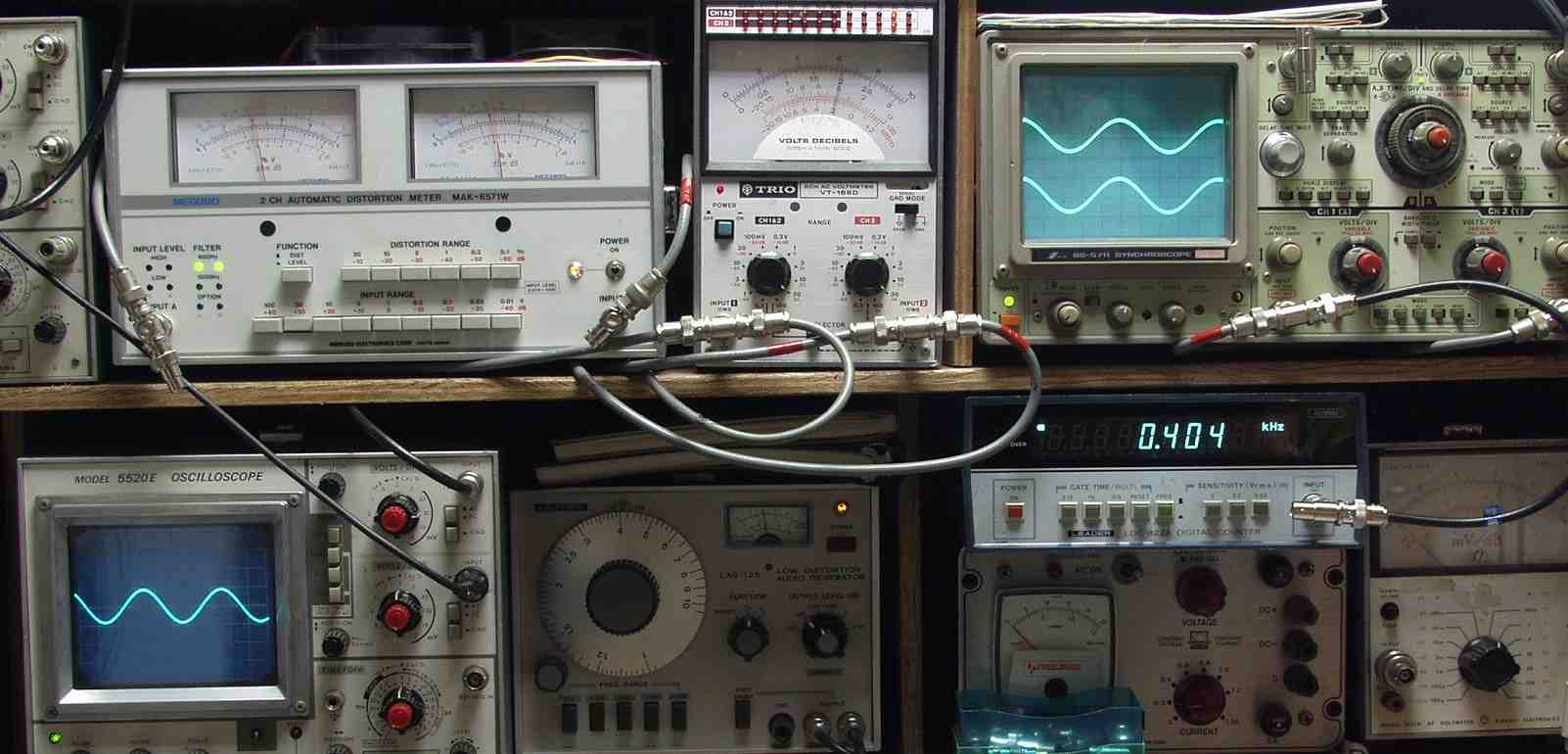

Ｅ２Ｂ．　ＳＰ出力　２０Ｖ＝５０Ｗ　歪み率＝０．０５％　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　ＳＰ出力　２０Ｖ＝５０Ｗ　歪み率＝０．０４％　ＭＭ入力　１０００ＨＺ

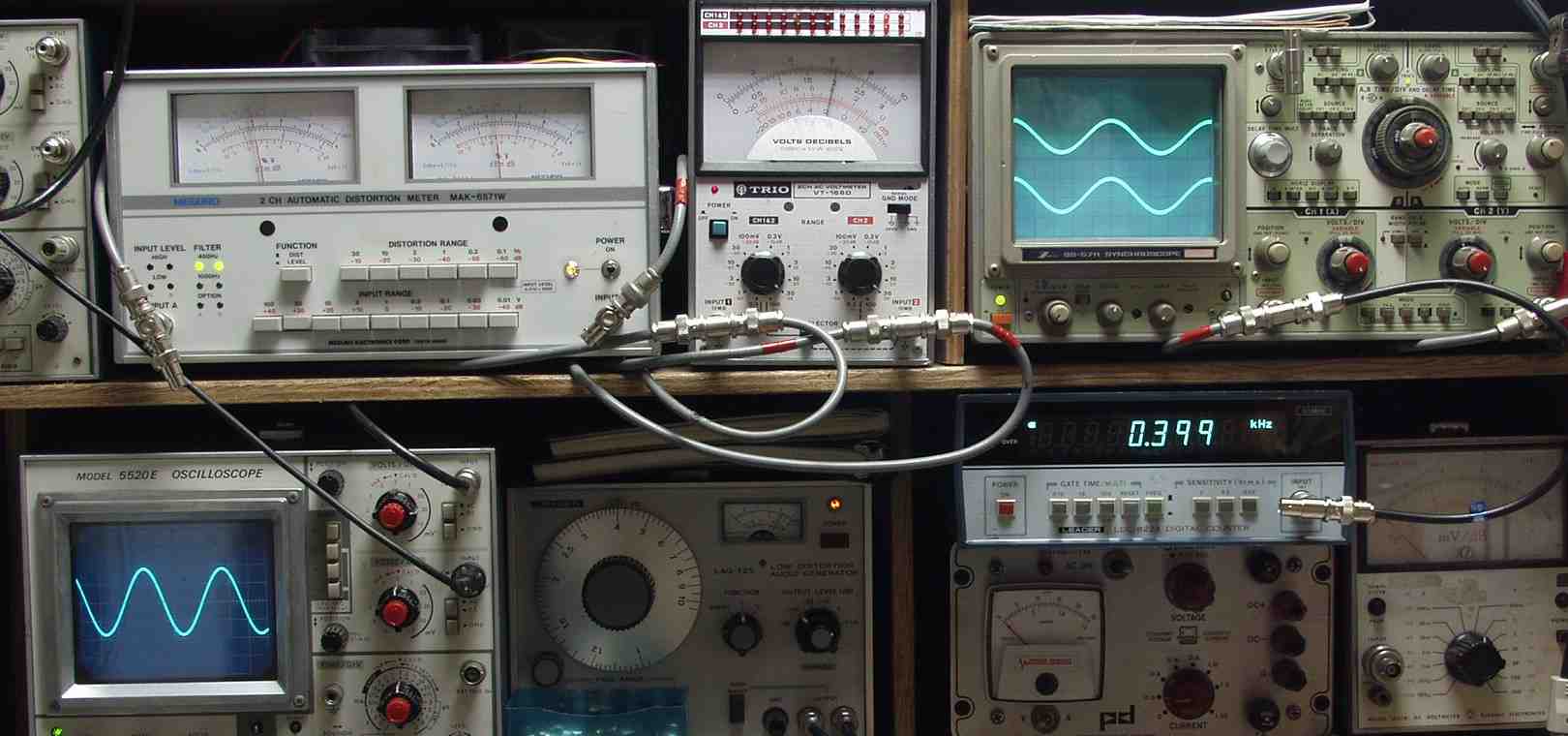

Ｅ３Ｂ．　ＳＰ出力　２０Ｖ＝５０Ｗ　歪み率＝０．０５％　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　ＳＰ出力　２０Ｖ＝５０Ｗ　歪み率＝０．０５％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　ＳＰ出力　２０Ｖ＝５０Ｗ　歪み率＝０．０５％　ＭＣ入力　４００ＨＺ

Ｅ３．　完成　　２４時間エージング

Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００ パワーアンプ部 定格出力(両ch駆動) 1kHz= 50W+50W(8Ω) 55W+55W(4Ω) 20Hz〜20kHz= 45W+45W(8Ω) ダイナミックパワー(1kHz、8Ω) 160W 全高調波歪率(1kHz) 0.05%以下(定格出力時) 0.03%以下(10W出力時) 0.03%以下(0.5W出力時) 混変調歪率(SMPTE、70Hz:7kHz＝4:1) 0.05%以下(定格出力時) パワーバンドウィズ(IHF -3dB、THD 0.3%) 10Hz〜100kHz SN比(IHF Aネットワーク、入力シャント) 110dB以上 ダンピングファクター(DC〜20kHz) 8Ω=60 4Ω=30 負荷インピーダンス 4Ω〜16Ω 入力インピーダンス(10Hz〜50kHz) 100kΩ 利得 26dB 定格入力電圧(Main-In) 1V 入出力極性 同相 出力端子 Speaker=A、B、A+B切換 ヘッドホンジャック プリアンプ部 入力感度/インピーダンス Phono1=1.2mV、2.4mV、4.8mV/50kΩ Phono2=1.2mV、2.4mV、4.8mV/50kΩ Tuner、AUX1、2、Tape Play1、2=100mV/50kΩ 全高調波歪率(1V、1kHz) 0.03%以下 混変調歪率(1V、SMPTE、70Hz:7kHz＝4:1) 0.05%以下 RIAA偏差(Phono1、2、30Hz〜15kHz) ±0.5dB以下 Phono最大許容入力(1kHz/10kHz(RMS)) 250mV/1100mV(感度2.4mV、THD 0.1%) S/N(IHF Aネットワーク) Phono1、2=75dB以上 Tuner、AUX1、2、Tape Play1、2=90dB以上 出力電圧 Pre Out(100kΩ負荷時)=定格1V、最大4V Tape Rec1、2=定格100mV 出力インピーダンス Pre Out=2.7kΩ Tape Rec1、2=12kΩ トーンコントロール Treble(ターンオーバ2kHz時)=±10dB(10kHz) Bass(ターンオーバ400Hz時)=±10dB(100Hz) ターンオーバー周波数 Treble=2kHz、8kHz、Defeat Bass=400Hz、125Hz、Defeat ラウドネス(ボリューム-30dB時) +5dB(70Hz) フィルタ High-Filter=5kHz、20kHz、6dB/oct Low-Filter=10Hz、30Hz、6dB/oct. ミューティング -20dB 入出力極性 EQ Amp=同相 Tone+Buffer Amp=同相 トランジェントキラー動作 SW-On時=約4秒 SW-Off時=0.5秒より開始 総　合 使用半導体 トランジスタ=37個 ダイオード=29個 電源 AC100V、50Hz/60Hz AC出力 Switched=2系統、200VA Unswitched=1系統、200VA 消費電力 電気用品取締法規格=130W 最大消費電力=350W 外形寸法 幅467x高さ161x奥行384mm 重量 12.8kg 価格 ￥69,800(1975年発売)
