ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００．　３台目修理記録

２０２２／１１／１０．

倉庫整理の為、オークションに出品するため測定 Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００　の仕様（マニアル・カタログより）

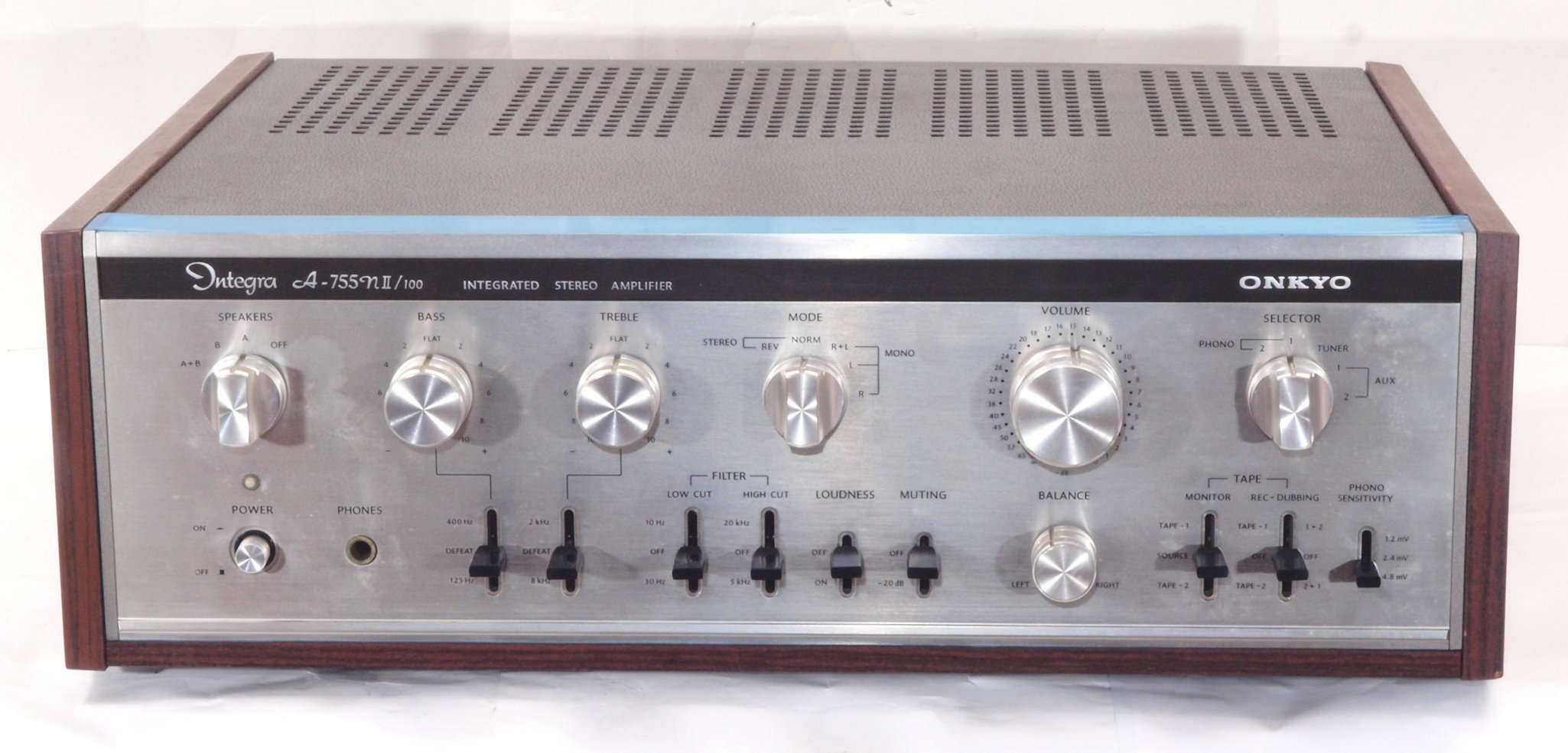

１．　前から見る。

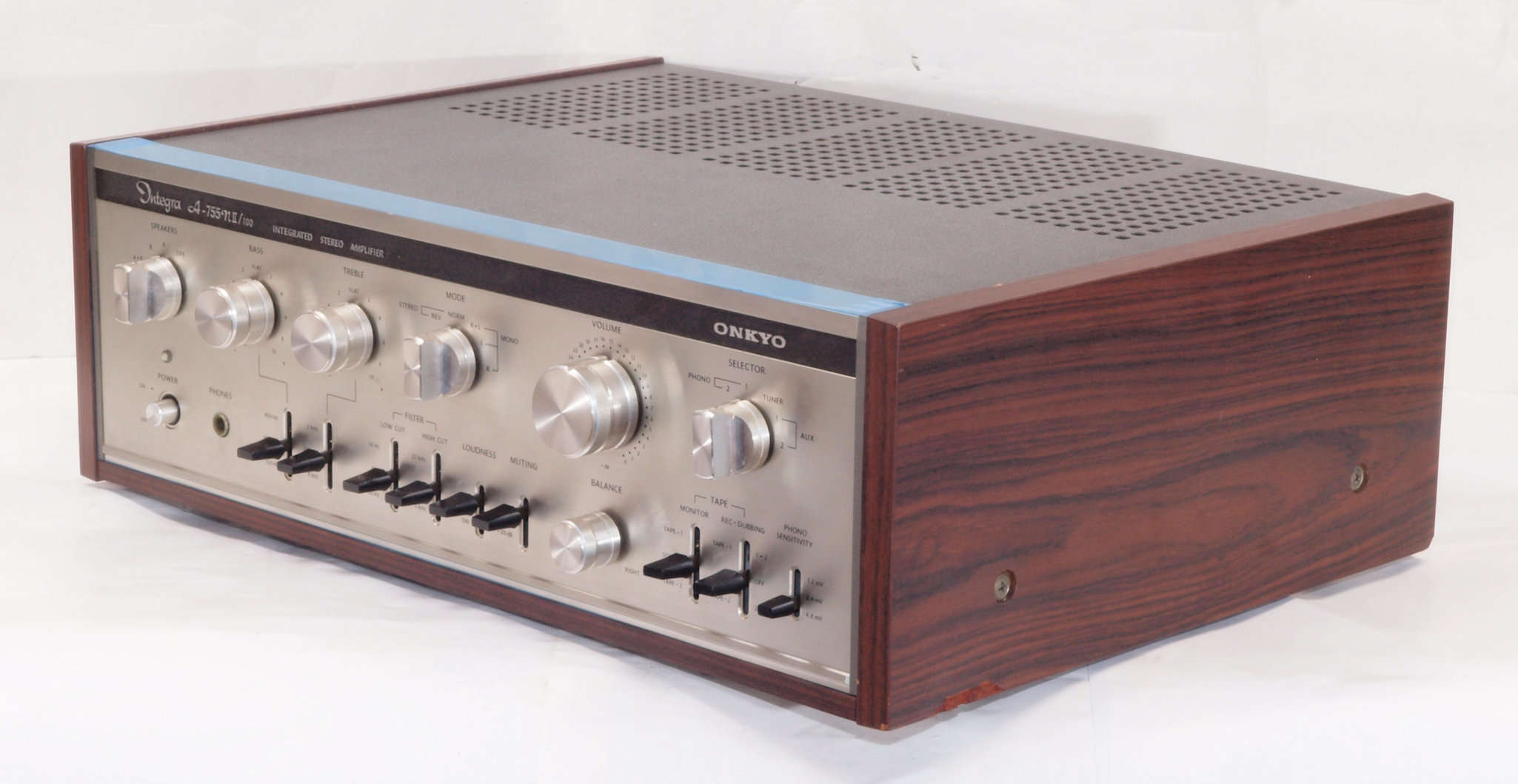

２．　前右から見る。

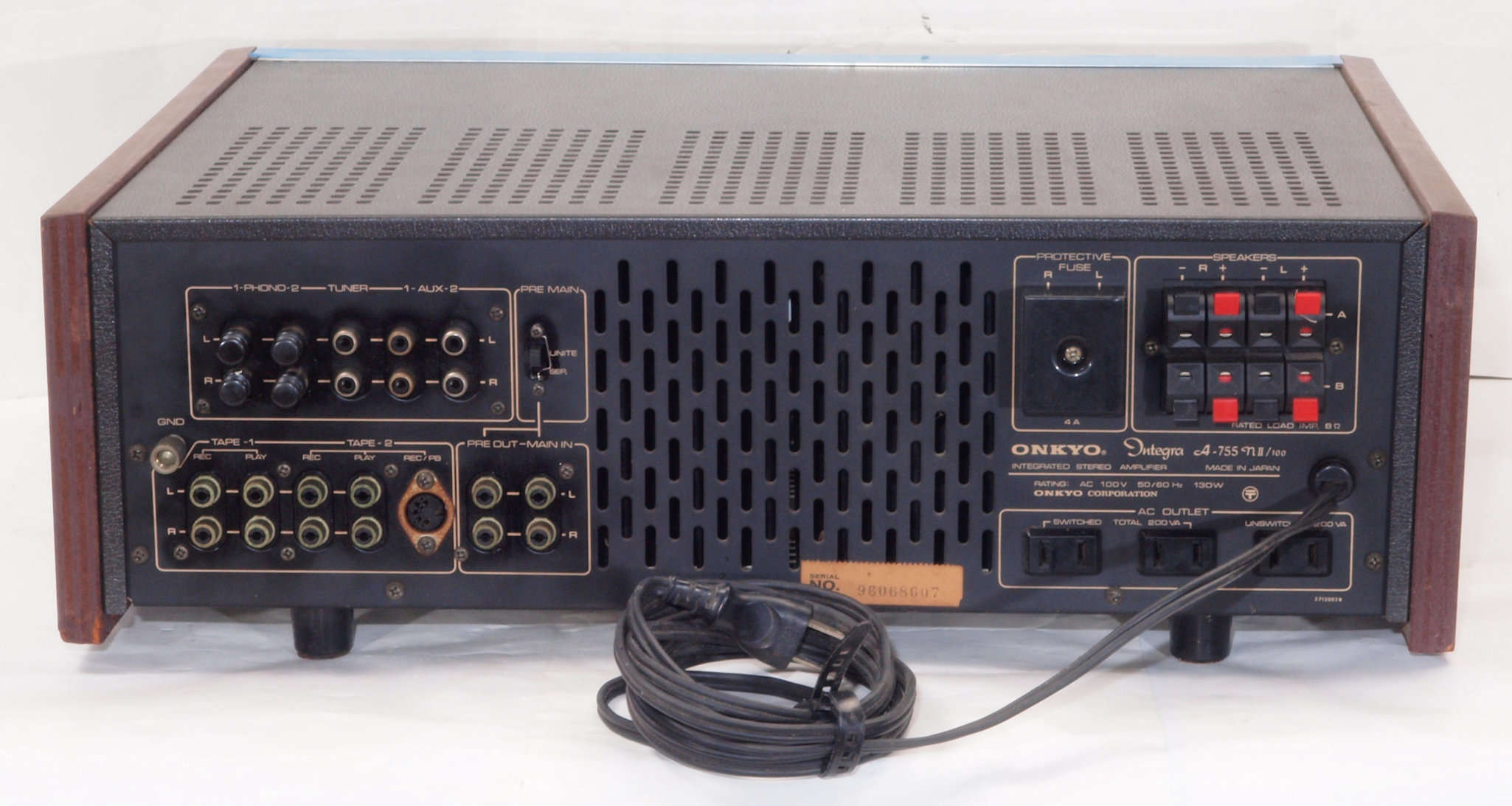

３．　後から見る。

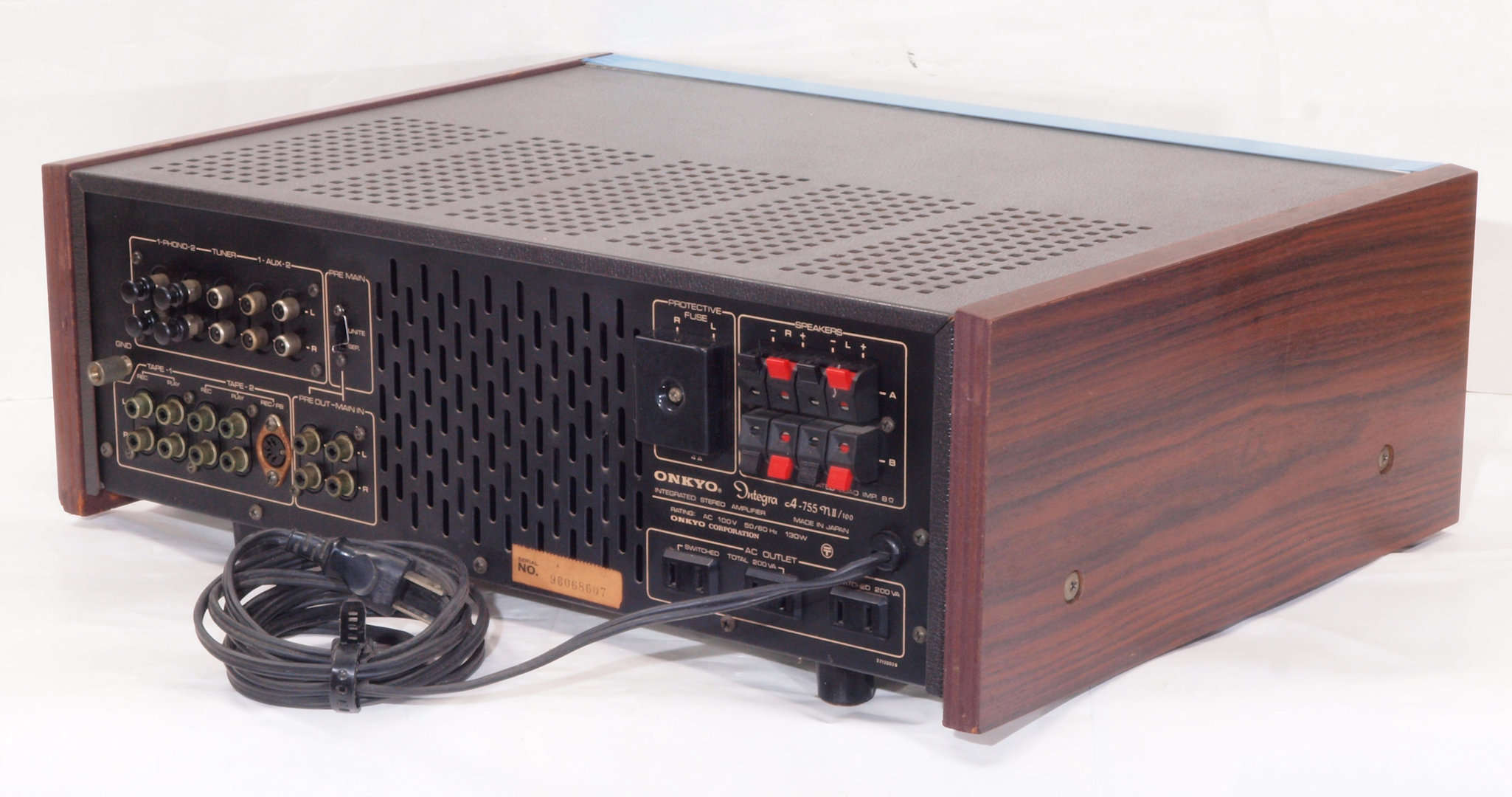

４．　後左から見る。

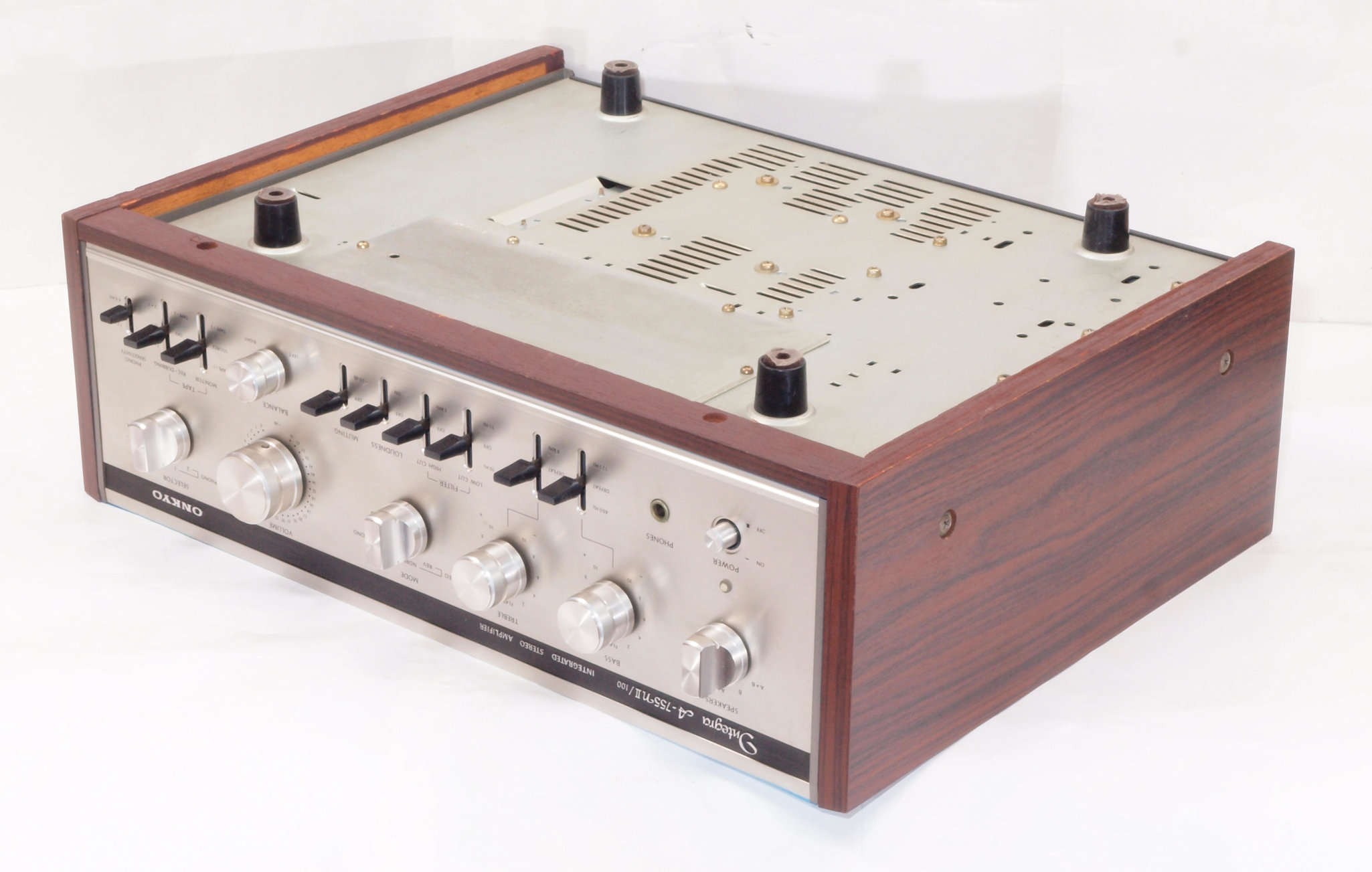

５．　下前左から見る。

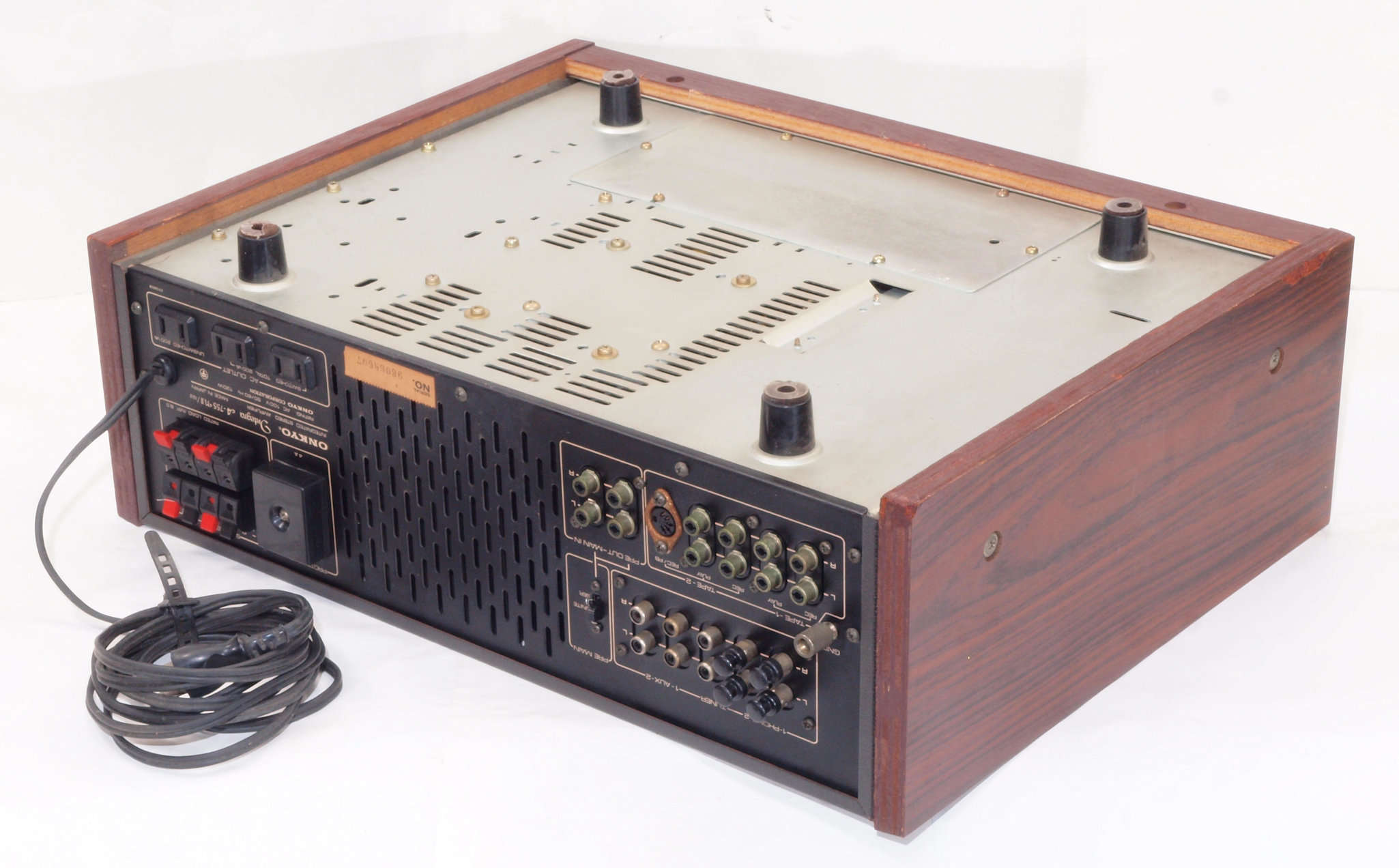

６．　下後右から見る。

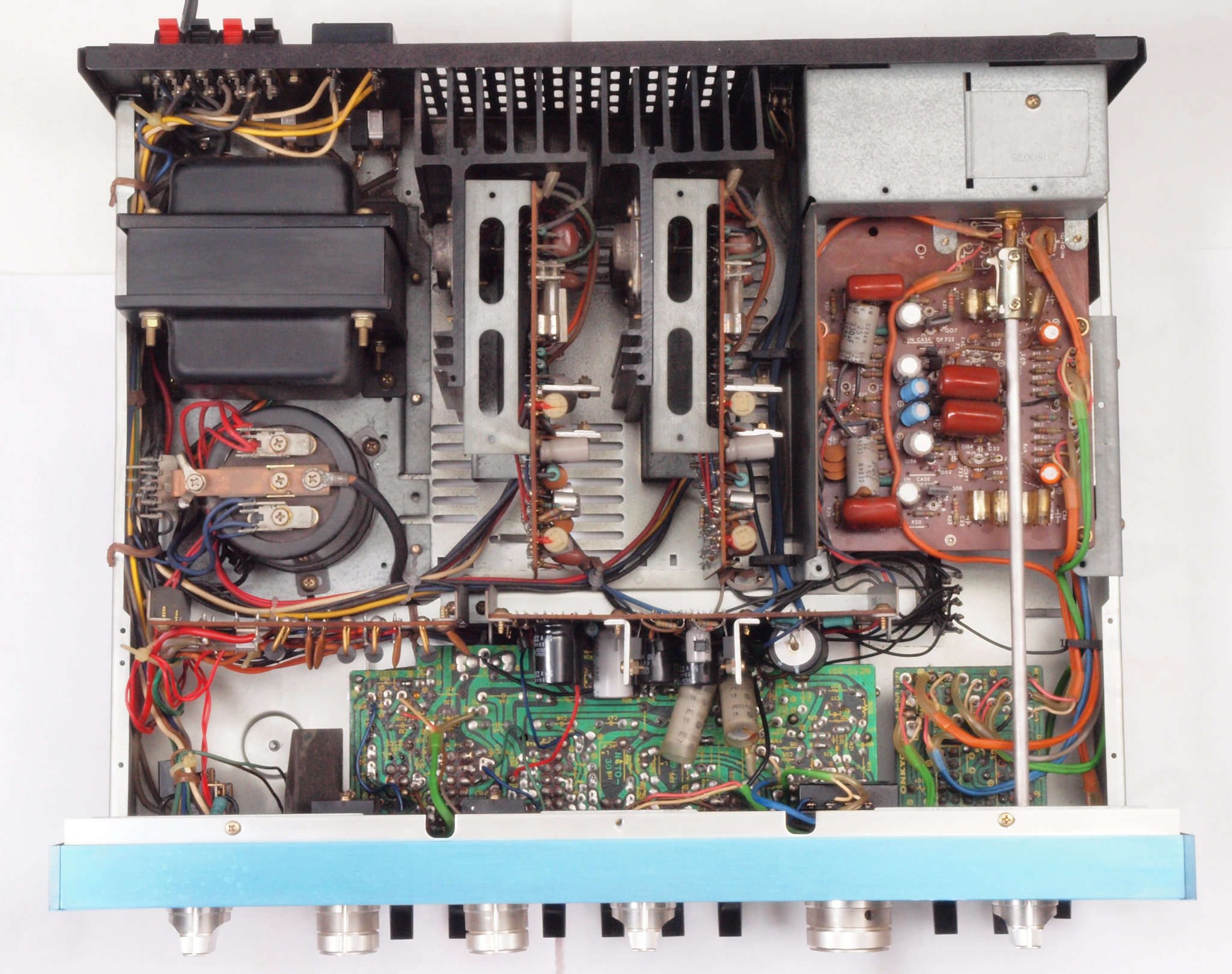

７．　上下パネルを外し、上から見る。

Ｅ．　調整・測定。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

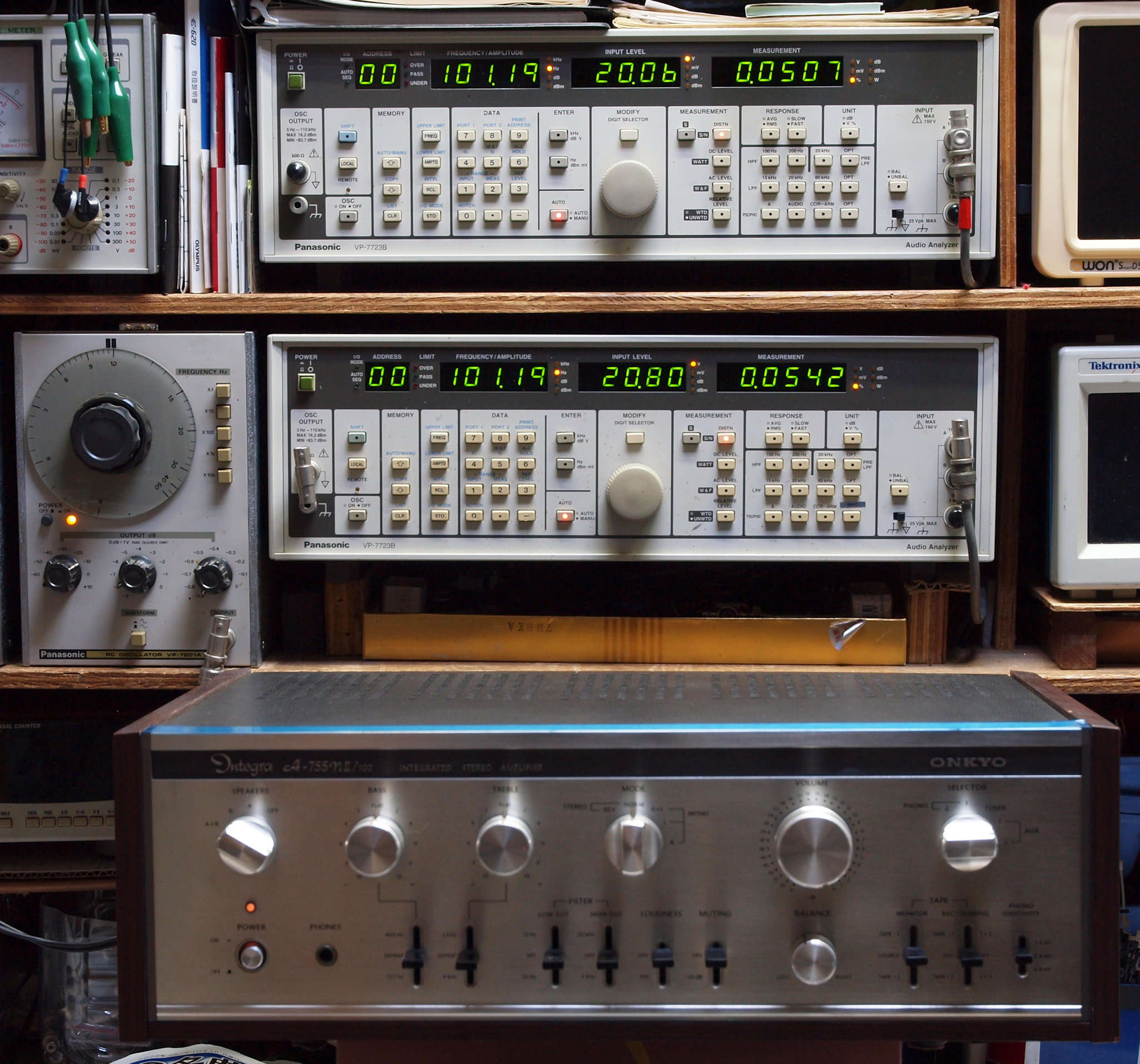

Ｅ１．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０５０７％歪み。 　　　　　　　 　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０５４２％歪み。

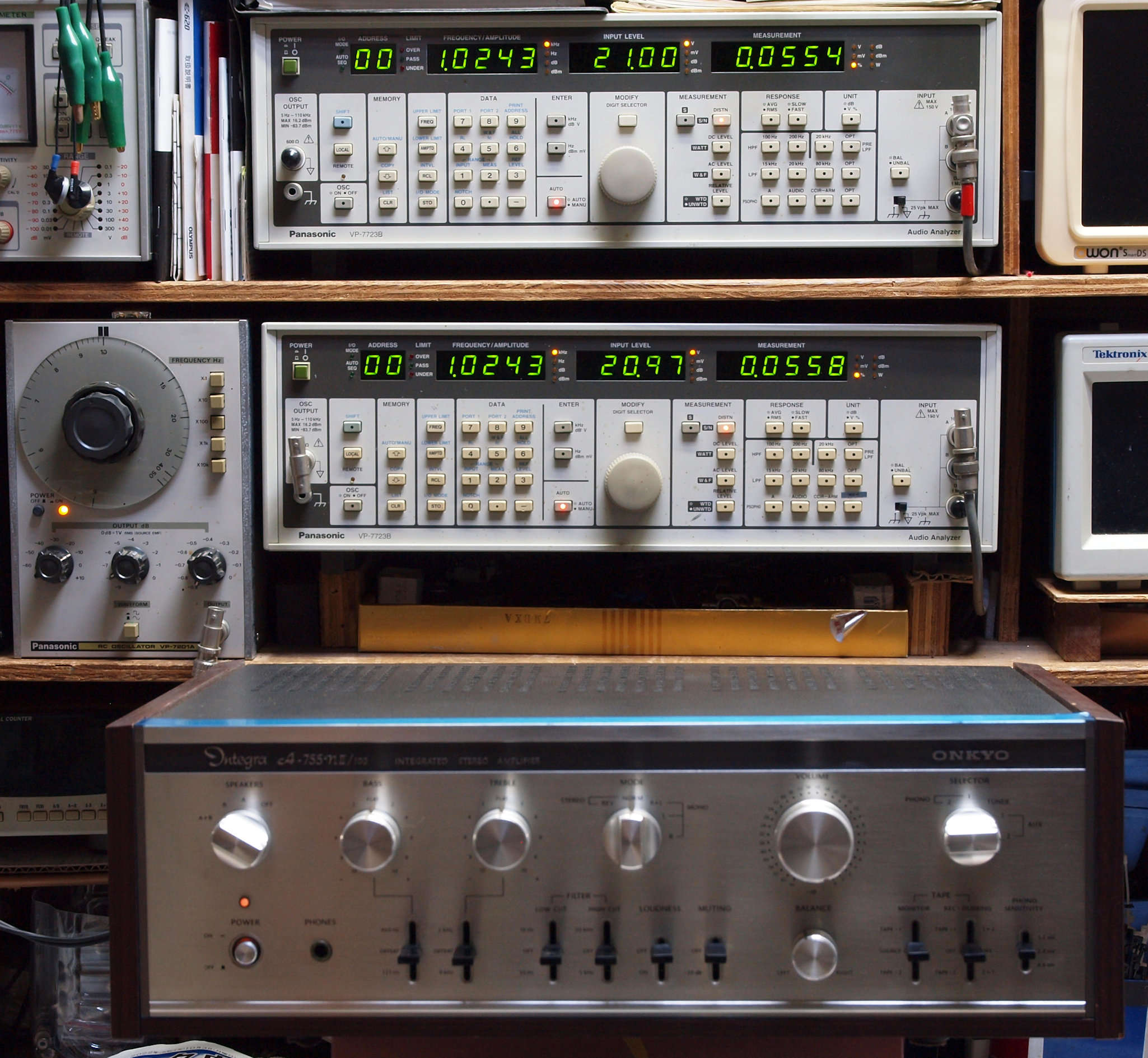

Ｅ２．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０５５４％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０５５８％歪み。

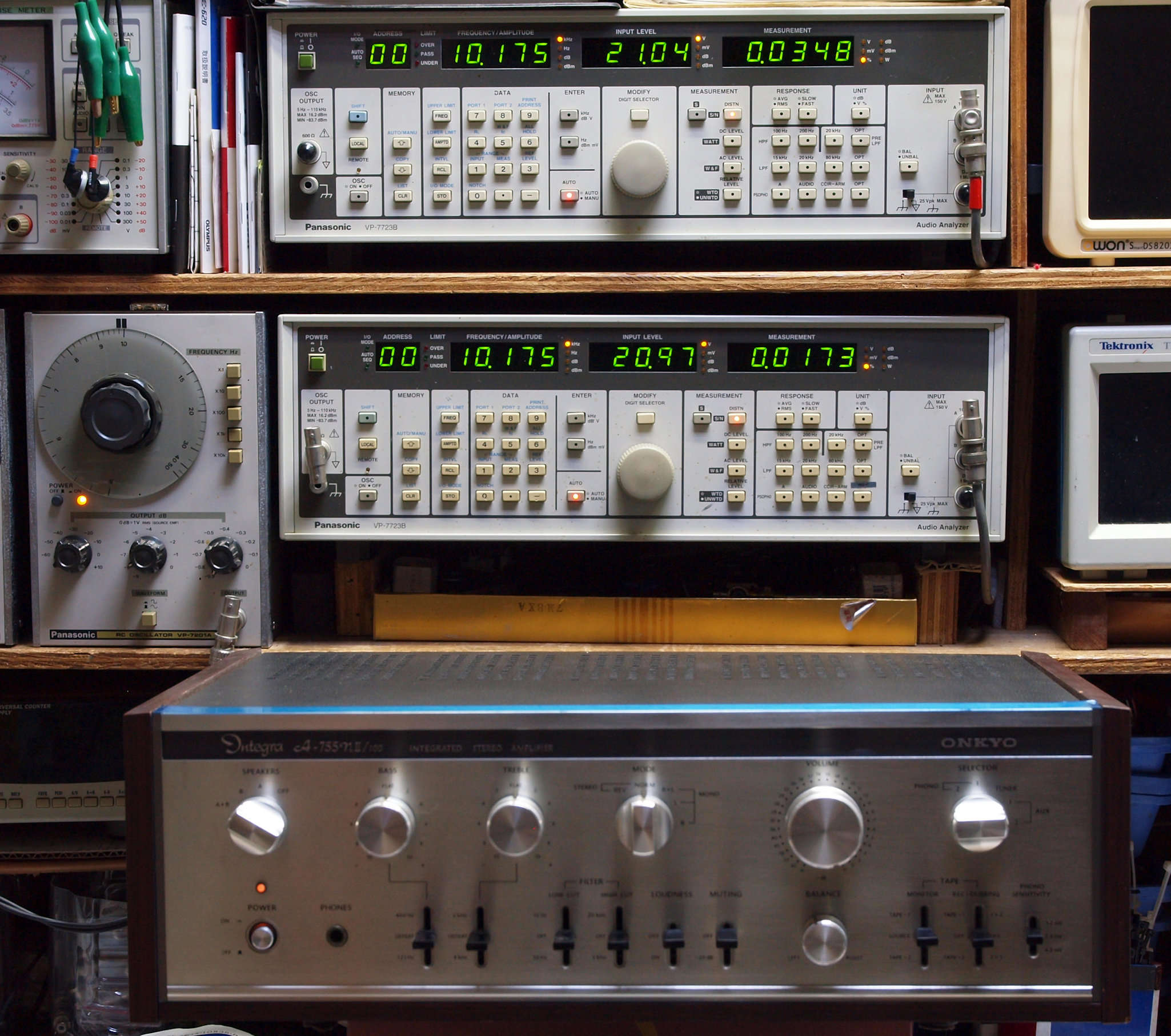

Ｅ３．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０３４８％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０１７３％歪み。

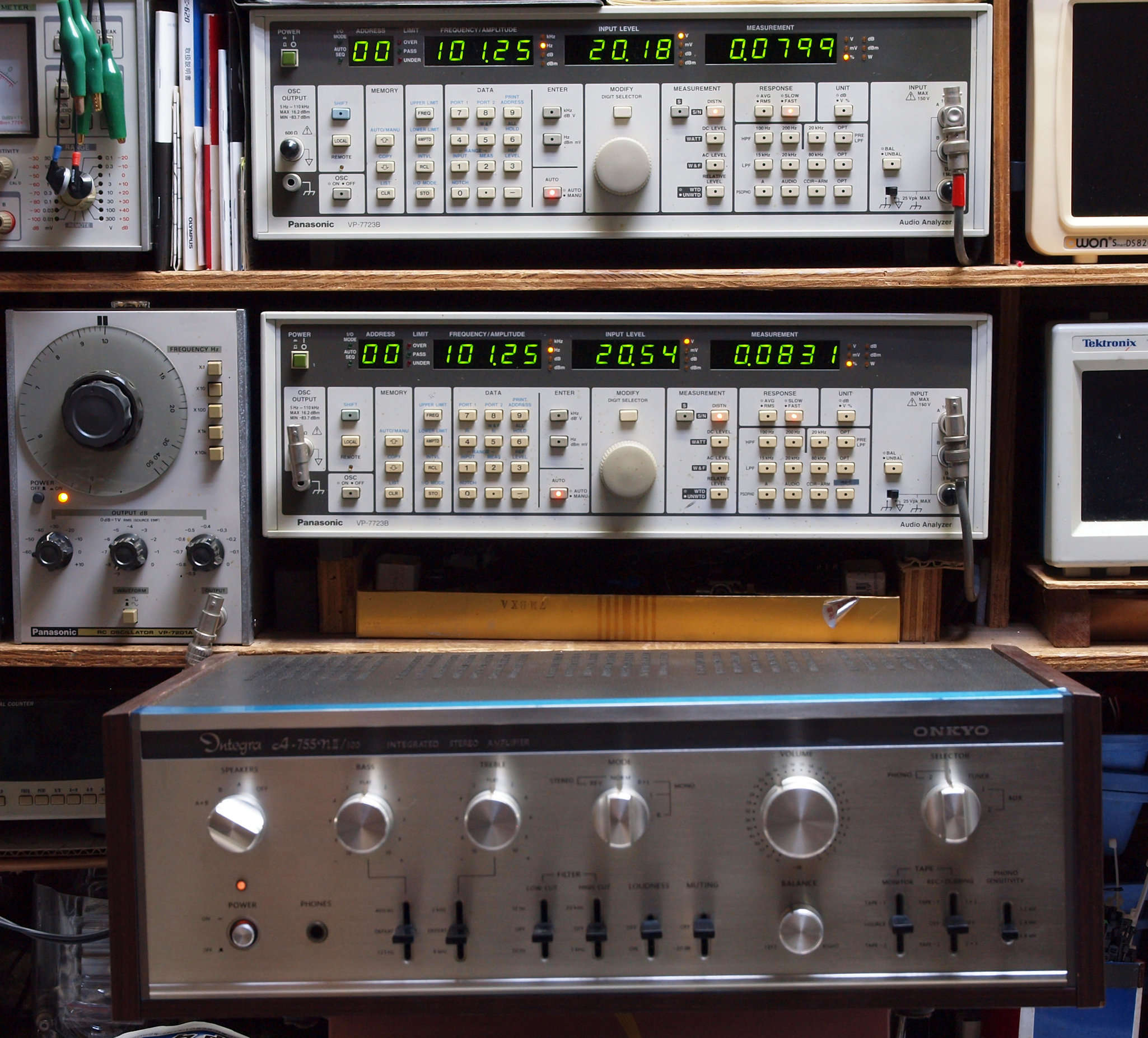

Ｅ４．　ＭＭ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０７９９％歪み。 　　　　　　　 　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０８３１％歪み。

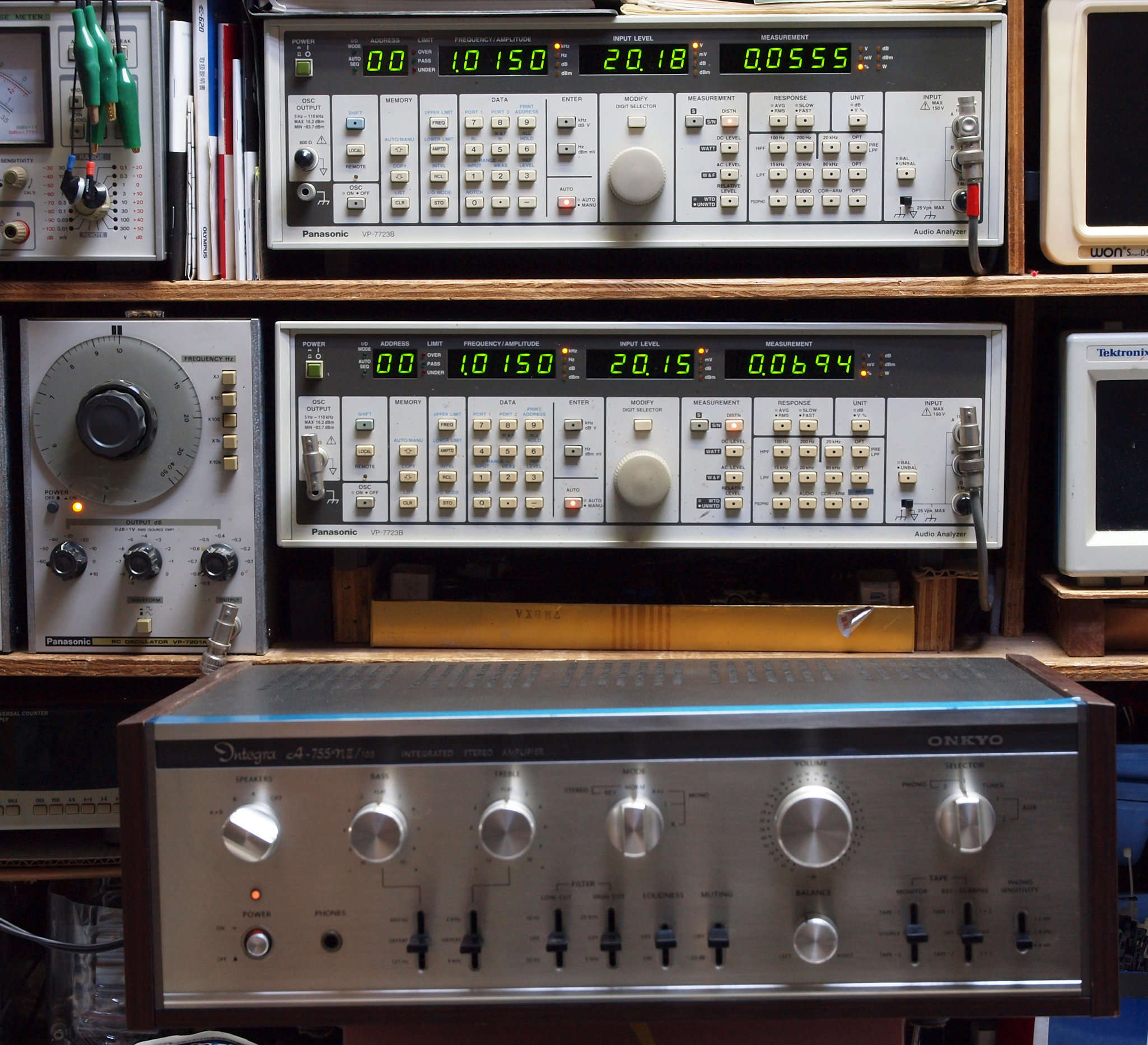

Ｅ５．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０５５５％歪み。 　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０６９４％歪み。

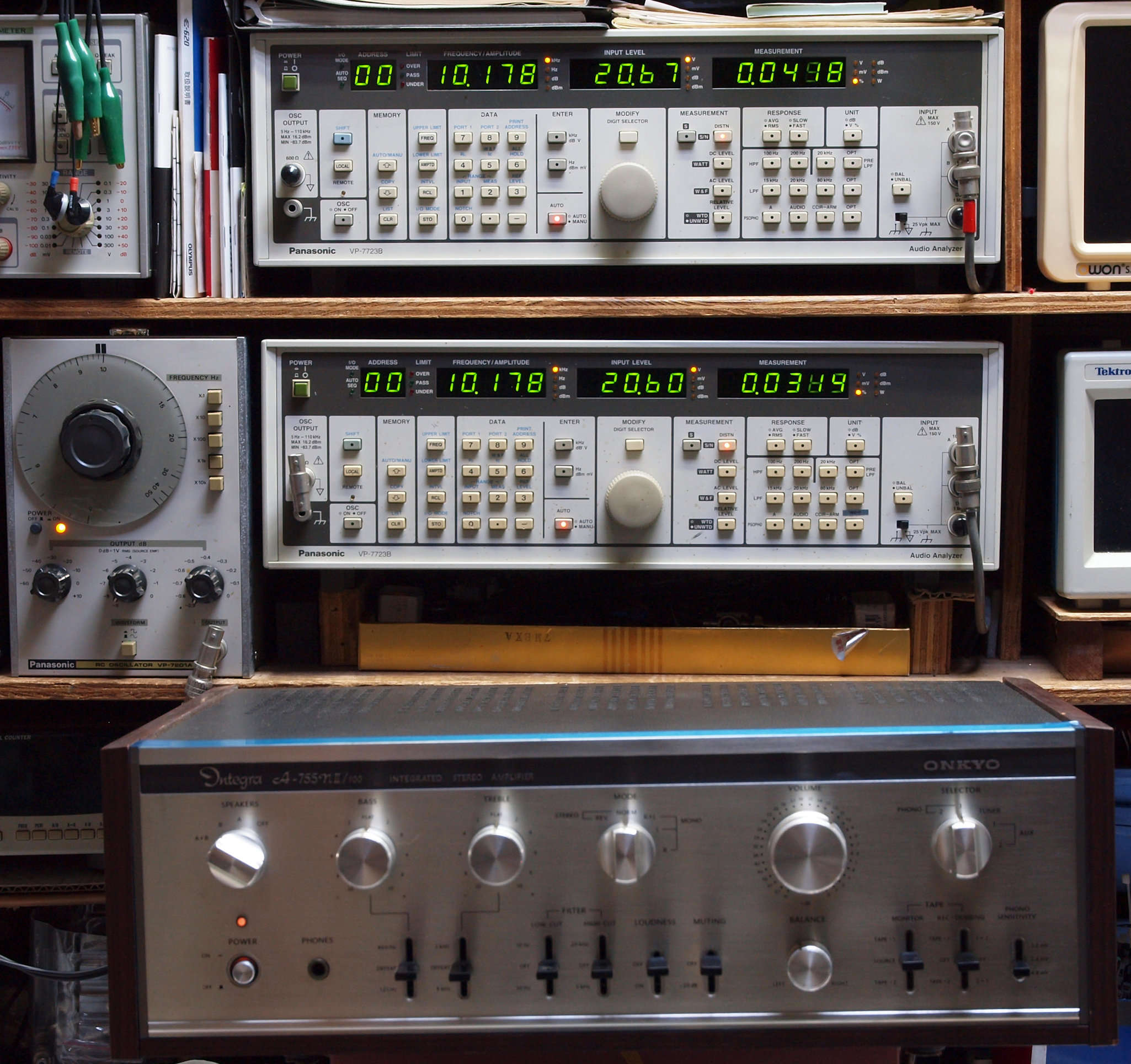

Ｅ６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０４１８％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０３１９％歪み。

Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００ パワーアンプ部 定格出力(両ch駆動) 1kHz= 50W+50W(8Ω) 55W+55W(4Ω) 20Hz〜20kHz= 45W+45W(8Ω) ダイナミックパワー(1kHz、8Ω) 160W 全高調波歪率(1kHz) 0.05%以下(定格出力時) 0.03%以下(10W出力時) 0.03%以下(0.5W出力時) 混変調歪率(SMPTE、70Hz:7kHz＝4:1) 0.05%以下(定格出力時) パワーバンドウィズ(IHF -3dB、THD 0.3%) 10Hz〜100kHz SN比(IHF Aネットワーク、入力シャント) 110dB以上 ダンピングファクター(DC〜20kHz) 8Ω=60 4Ω=30 負荷インピーダンス 4Ω〜16Ω 入力インピーダンス(10Hz〜50kHz) 100kΩ 利得 26dB 定格入力電圧(Main-In) 1V 入出力極性 同相 出力端子 Speaker=A、B、A+B切換 ヘッドホンジャック プリアンプ部 入力感度/インピーダンス Phono1=1.2mV、2.4mV、4.8mV/50kΩ Phono2=1.2mV、2.4mV、4.8mV/50kΩ Tuner、AUX1、2、Tape Play1、2=100mV/50kΩ 全高調波歪率(1V、1kHz) 0.03%以下 混変調歪率(1V、SMPTE、70Hz:7kHz＝4:1) 0.05%以下 RIAA偏差(Phono1、2、30Hz〜15kHz) ±0.5dB以下 Phono最大許容入力(1kHz/10kHz(RMS)) 250mV/1100mV(感度2.4mV、THD 0.1%) S/N(IHF Aネットワーク) Phono1、2=75dB以上 Tuner、AUX1、2、Tape Play1、2=90dB以上 出力電圧 Pre Out(100kΩ負荷時)=定格1V、最大4V Tape Rec1、2=定格100mV 出力インピーダンス Pre Out=2.7kΩ Tape Rec1、2=12kΩ トーンコントロール Treble(ターンオーバ2kHz時)=±10dB(10kHz) Bass(ターンオーバ400Hz時)=±10dB(100Hz) ターンオーバー周波数 Treble=2kHz、8kHz、Defeat Bass=400Hz、125Hz、Defeat ラウドネス(ボリューム-30dB時) +5dB(70Hz) フィルタ High-Filter=5kHz、20kHz、6dB/oct Low-Filter=10Hz、30Hz、6dB/oct. ミューティング -20dB 入出力極性 EQ Amp=同相 Tone+Buffer Amp=同相 トランジェントキラー動作 SW-On時=約4秒 SW-Off時=0.5秒より開始 総　合 使用半導体 トランジスタ=37個 ダイオード=29個 電源 AC100V、50Hz/60Hz AC出力 Switched=2系統、200VA Unswitched=1系統、200VA 消費電力 電気用品取締法規格=130W 最大消費電力=350W 外形寸法 幅467x高さ161x奥行384mm 重量 12.8kg 価格 ￥69,800(1975年発売)
