Ｐｉｏｎｅｅｒ　Ｍ－４．　３台目修理記録

平成１４年８月２５日到着　　　９月２日完成

Ａ．　修理前の状況

フューズが飛びました。
パイオニアサービスに見てもらったところ、現在部品が無く修理不可という返事でした

Ｂ．　原因・現状

終段ＴＲ（トランジスター）焼損他

Ｃ．　修理状況

終段ＴＲ（トランジスター）半分（８個）交換。
全終段ＴＲ（トランジスター）シリコンオイル塗り直し。
バイアス／バランス調整半固定ＶＲ交換。
バイアス回路改造換。
１部配線手直し、補強。
ランプ交換。
基盤半田補正。

Ｄ．　使用部品

終段ＴＲ（トランジスター）　　　　　　　　　　８個。
バイアス／バランス調整半固定ＶＲ　　　　６個。
コンデンサー
抵抗
ダイオード
ランプ

Ｅ．　調整・測定

Ｆ．　修理費　　　９１，０００円　　　＜＜オーバーホール修理＞＞

Ｓ．　Ｐｉｏｎｅｅｒ　Ｍ－４ａ　の仕様（マニアル・カタログより）

Ｃ．　修理状況
１１．　修理前　左ドライブ基盤

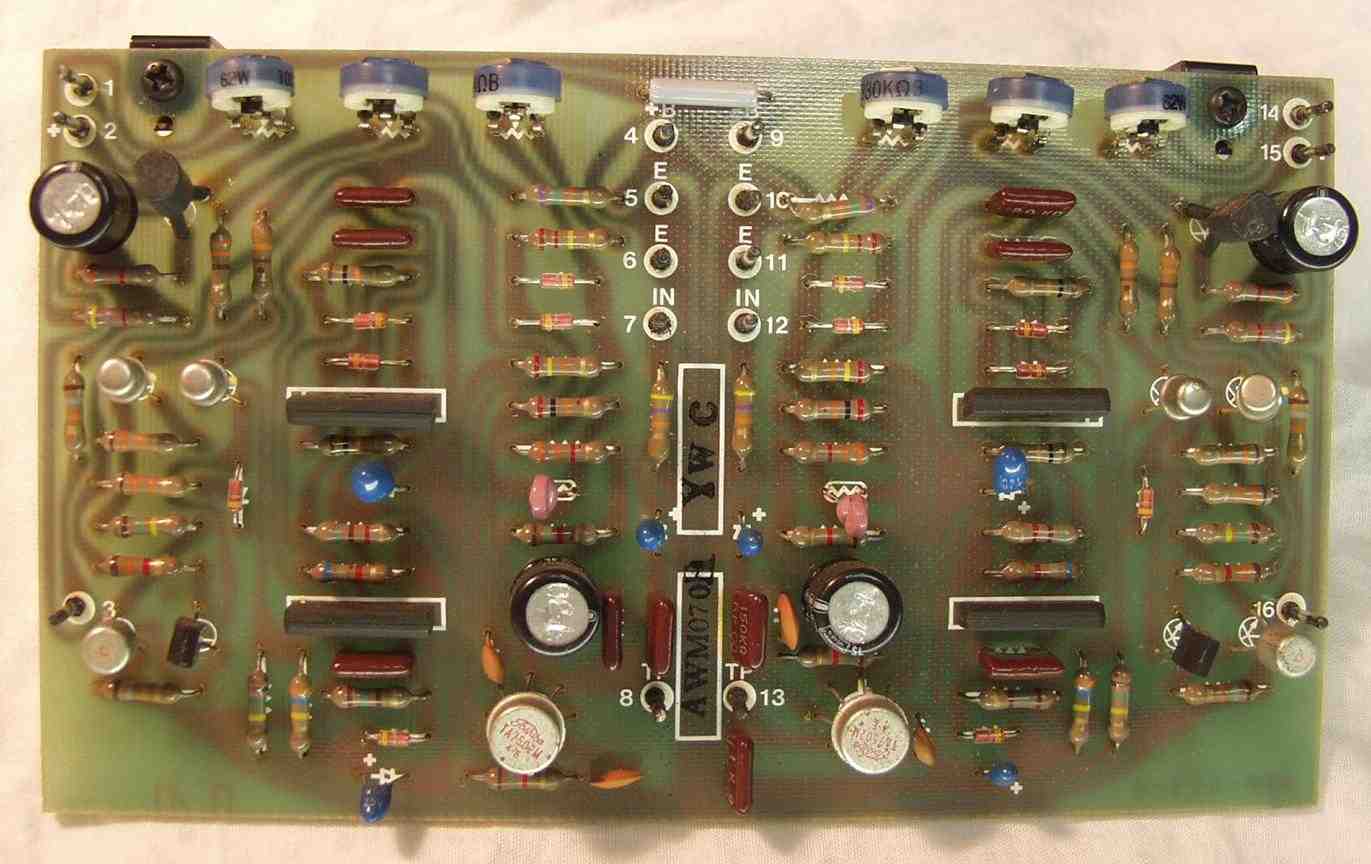

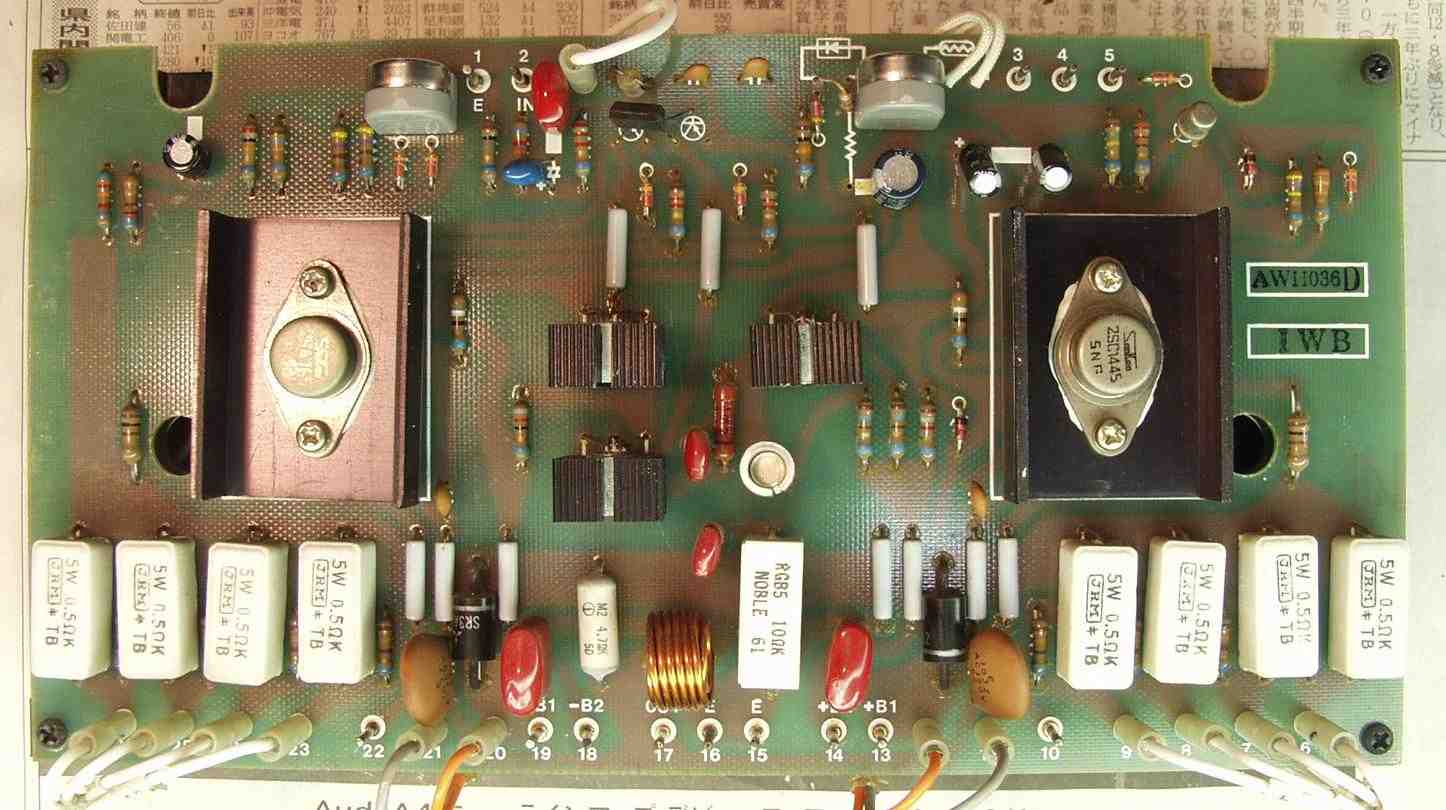

１２．　修理後　左ドライブ基盤
　　　　　半固定ＶＲ、バイアス回路改造

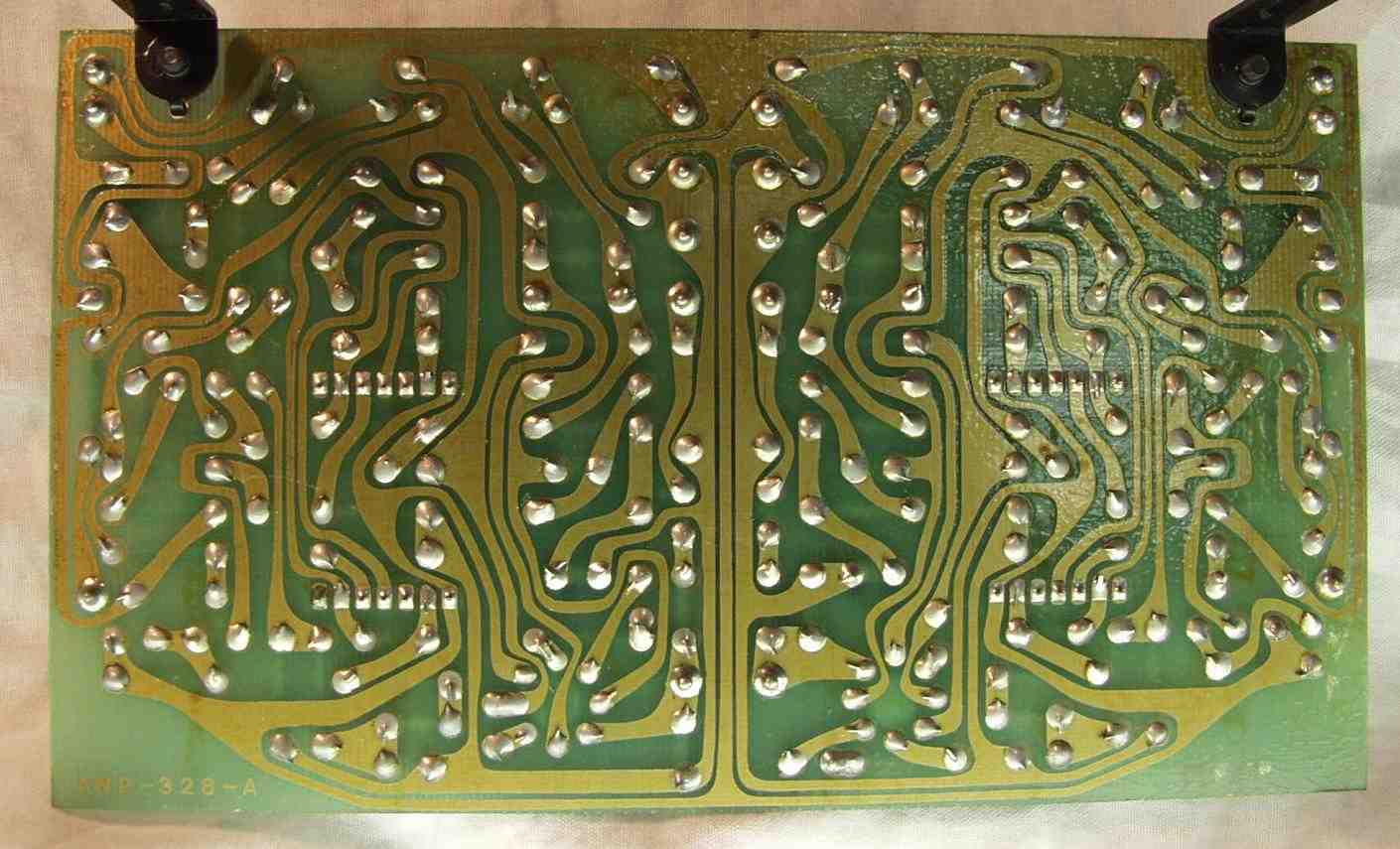

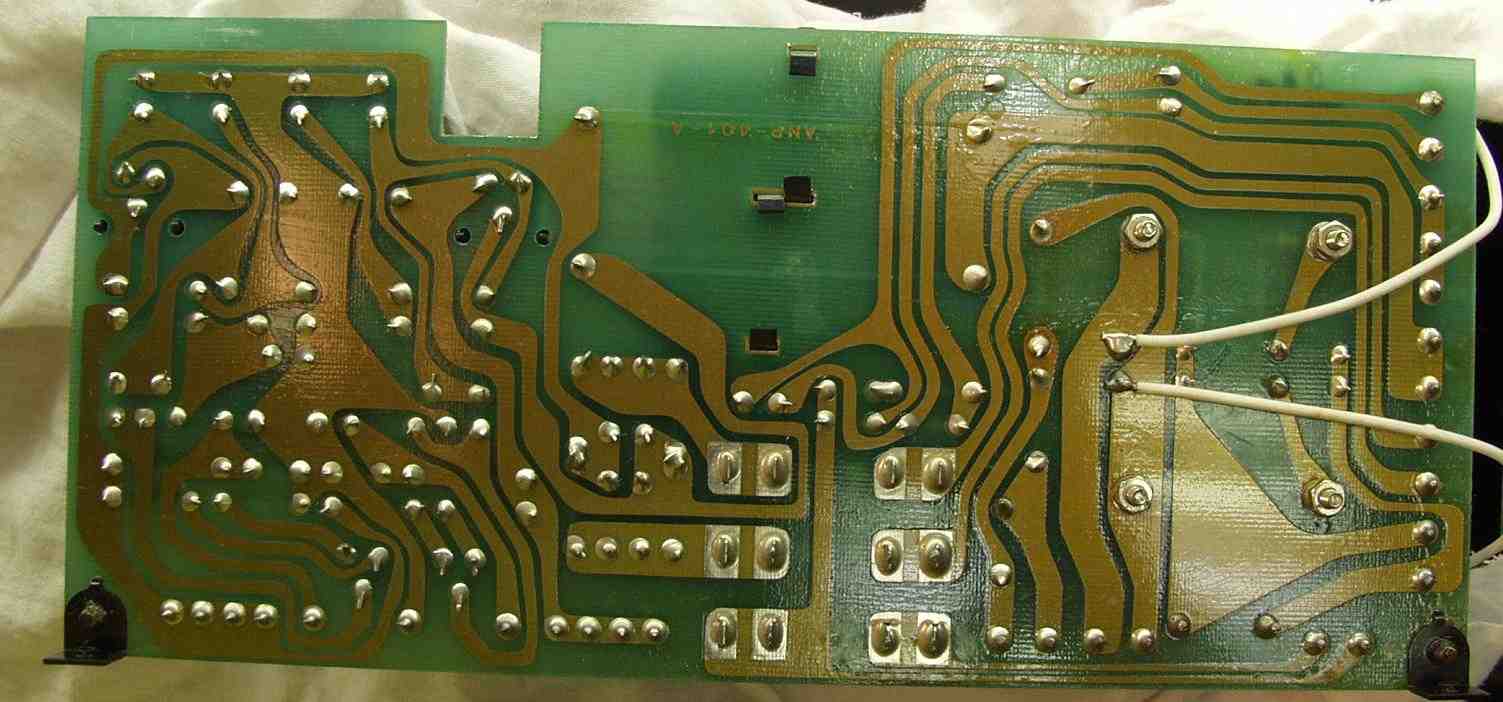

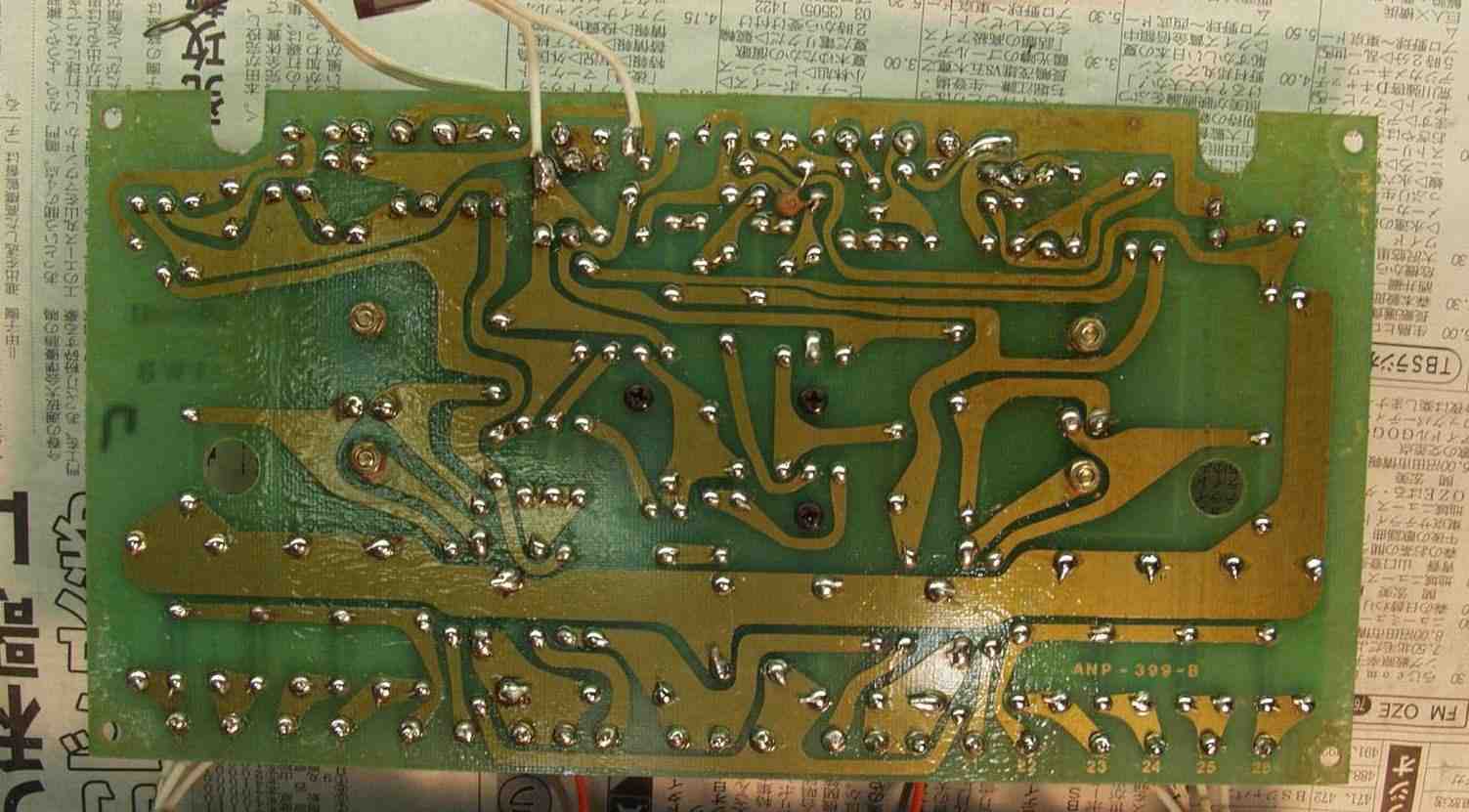

１３．　修理前　左ドライブ基盤裏　手付けなので状態は良い

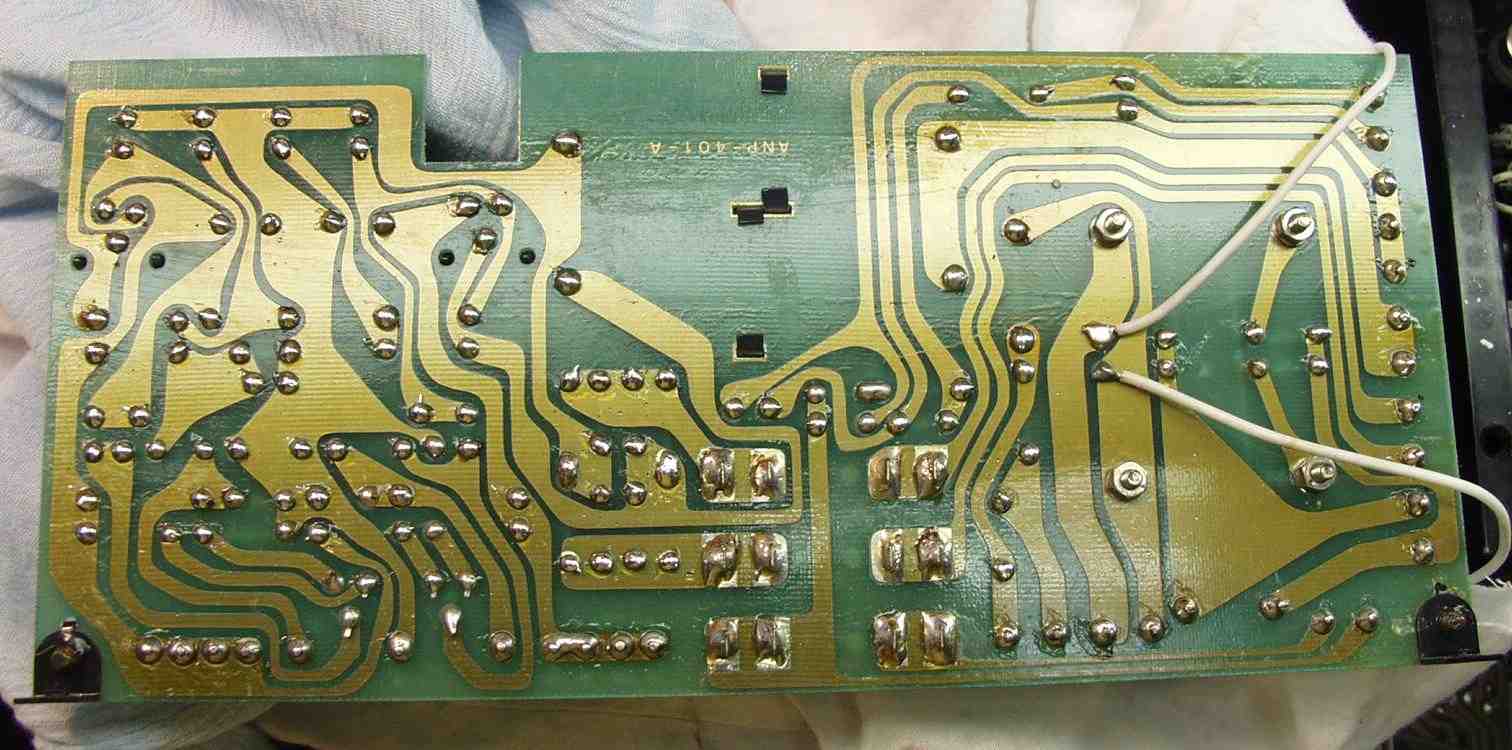

１４．　修理（半田補正後）後　左ドライブ基盤裏　念の為、高温に成る所、力の加わる所、大電流の所は補正する

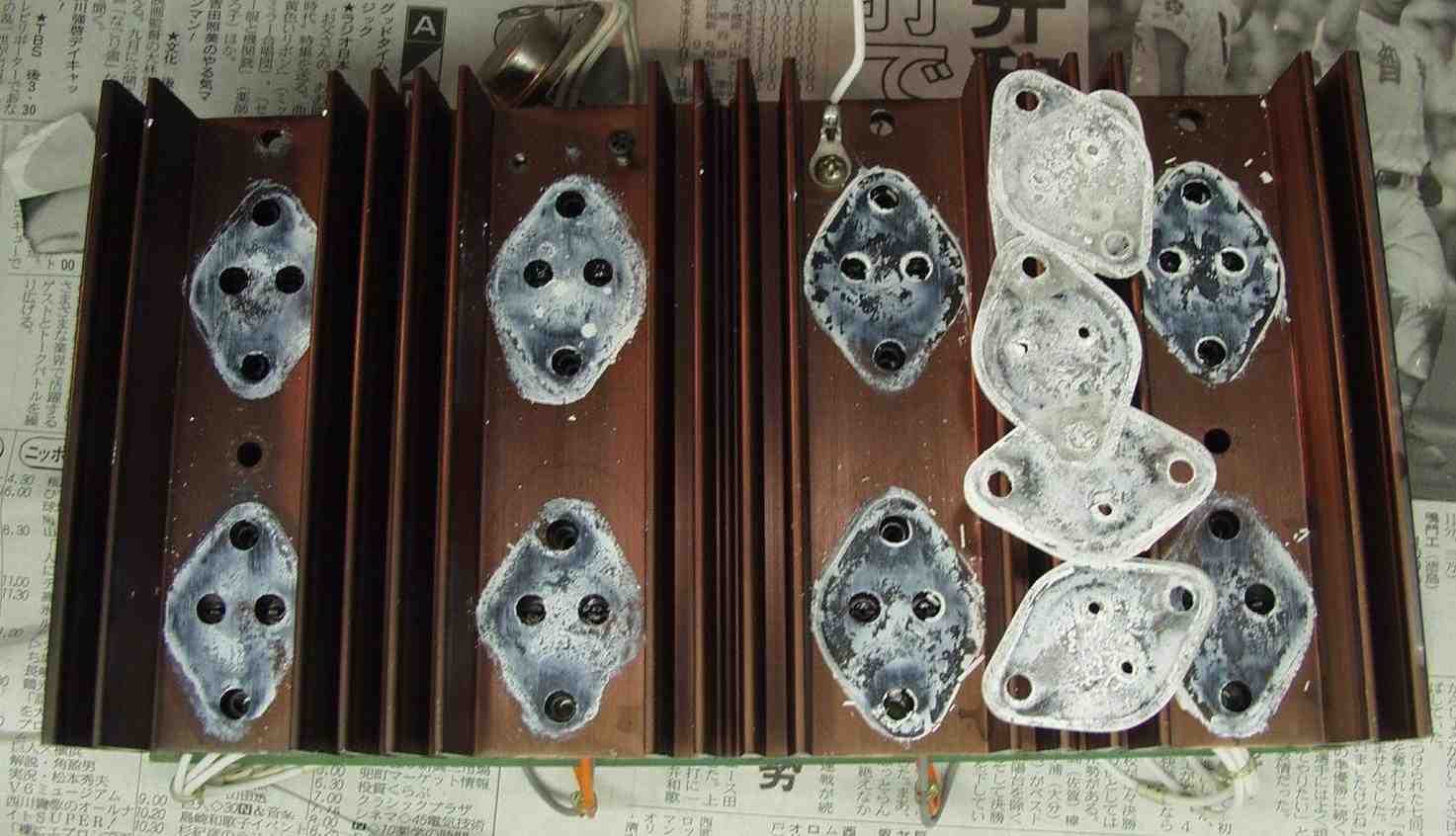

１５．　左終段ＴＲ（トランジスター）を取り外した所、熱でシリコングリスもバリバリ

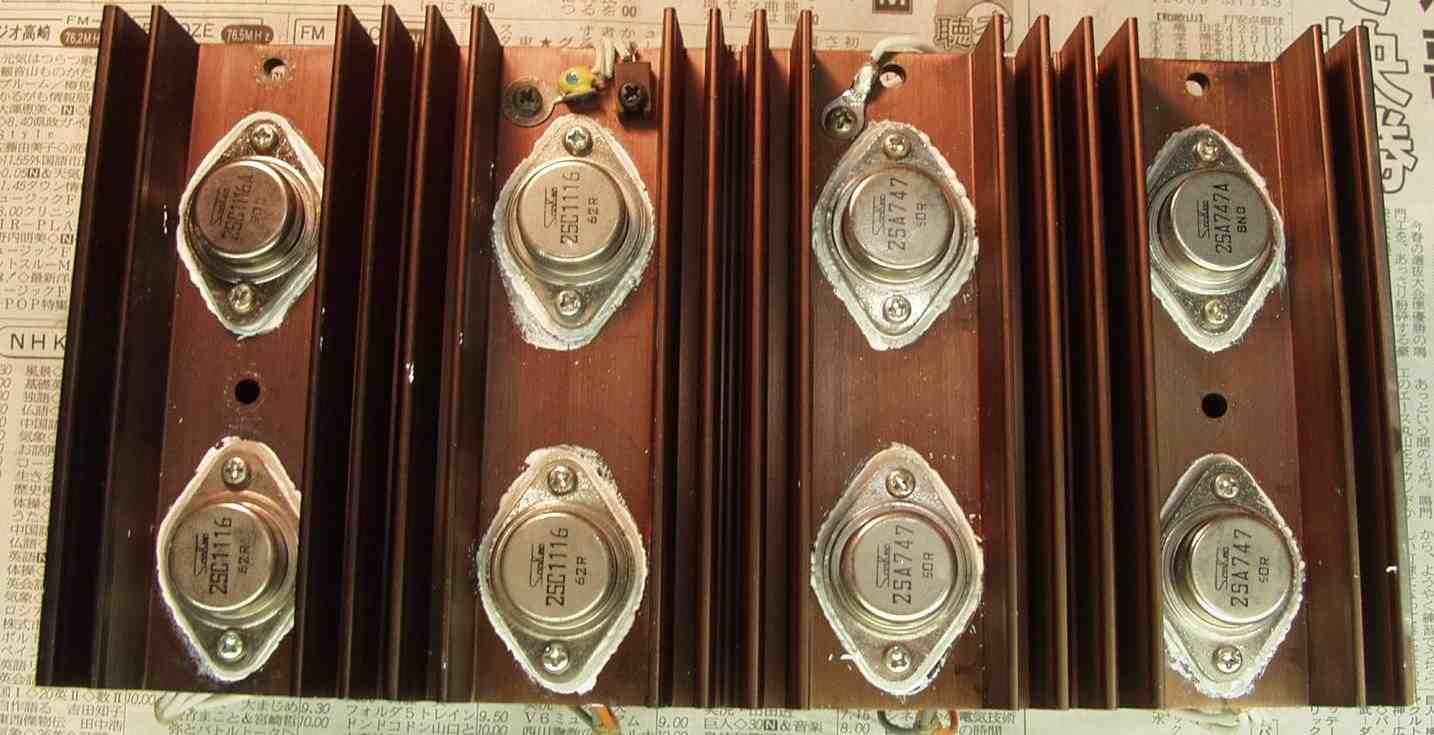

１６．　左終段ＴＲ（トランジスター）の交換及びシリコンオイルを塗り再取り付け
　　　　　半分を使用する　　　　

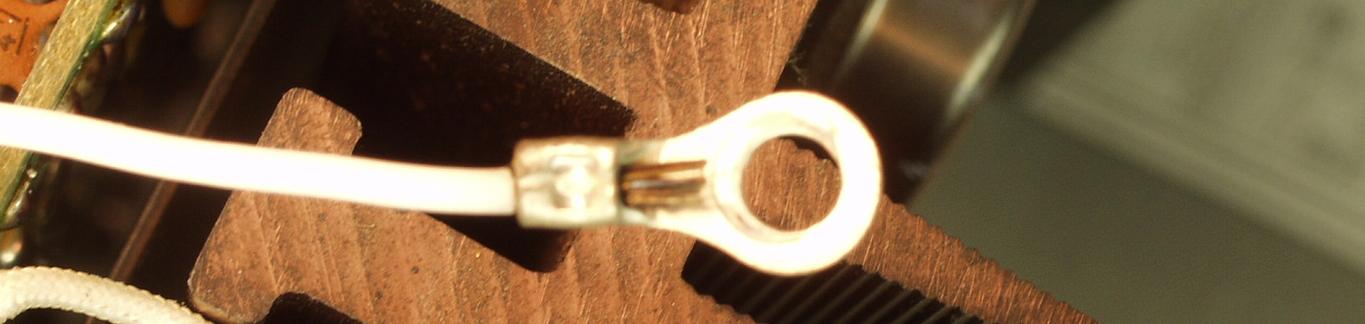

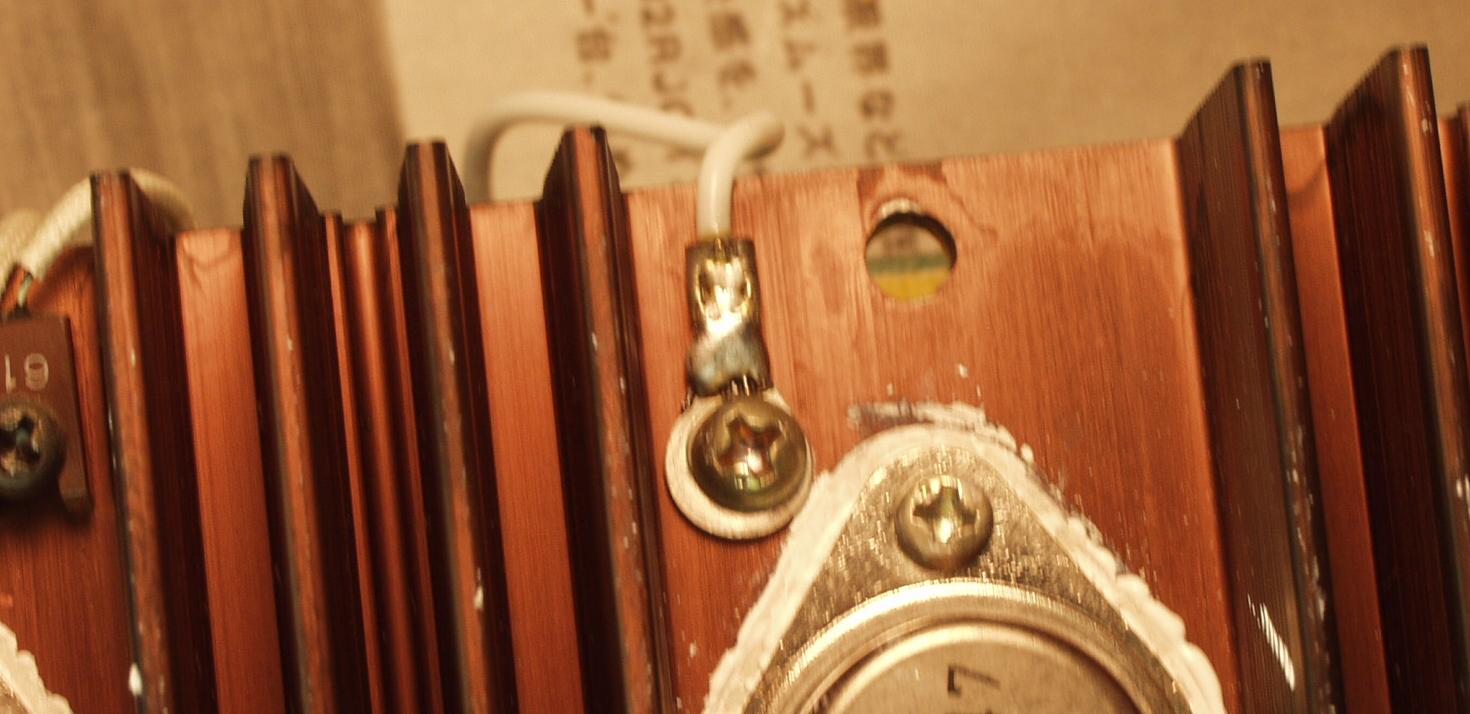

１７．　線が腐食している、圧着したラグ端子

１８．　半田で補正した、圧着したラグ端子

１９．　プロテクト基盤

２０．　修理前　プロテクト基盤

２１．　修理（半田補正後）後　プロテクト基盤

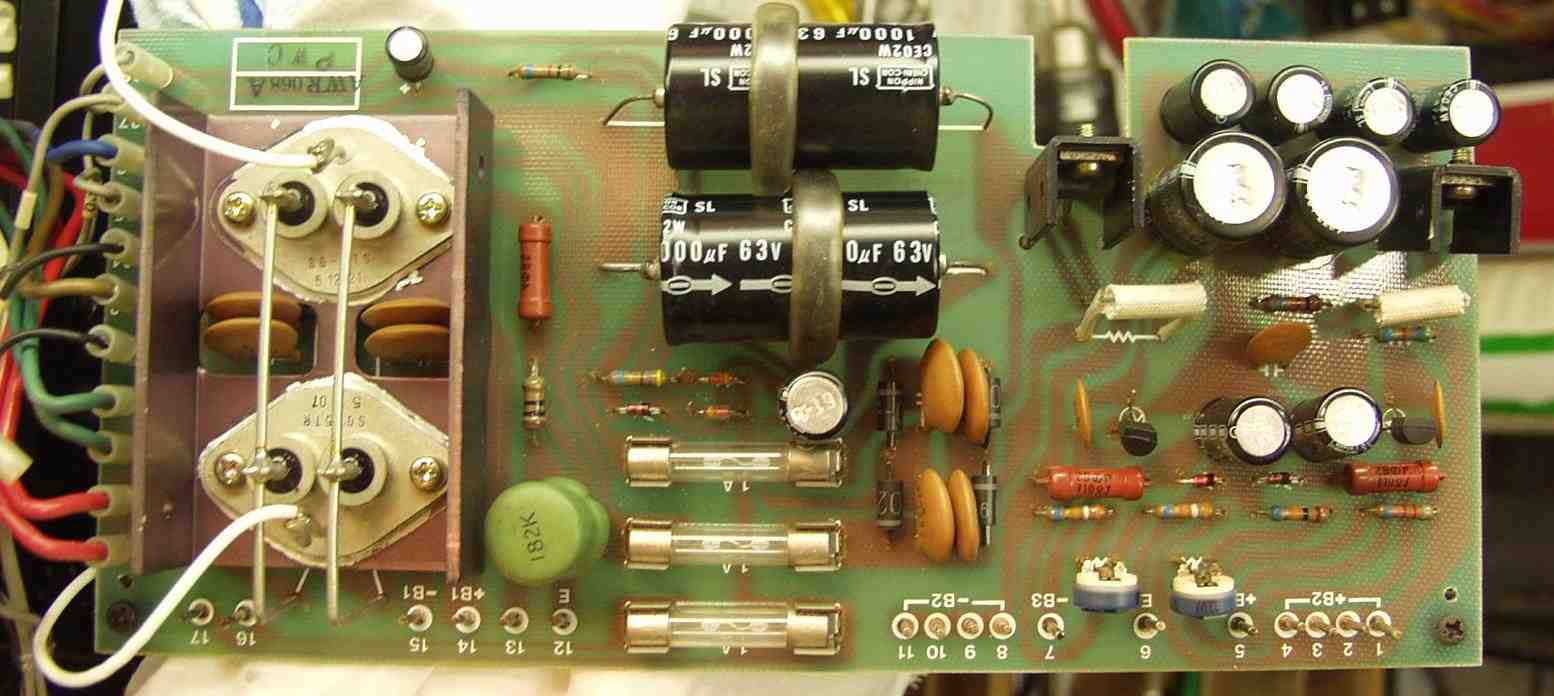

２２．　定電圧基盤

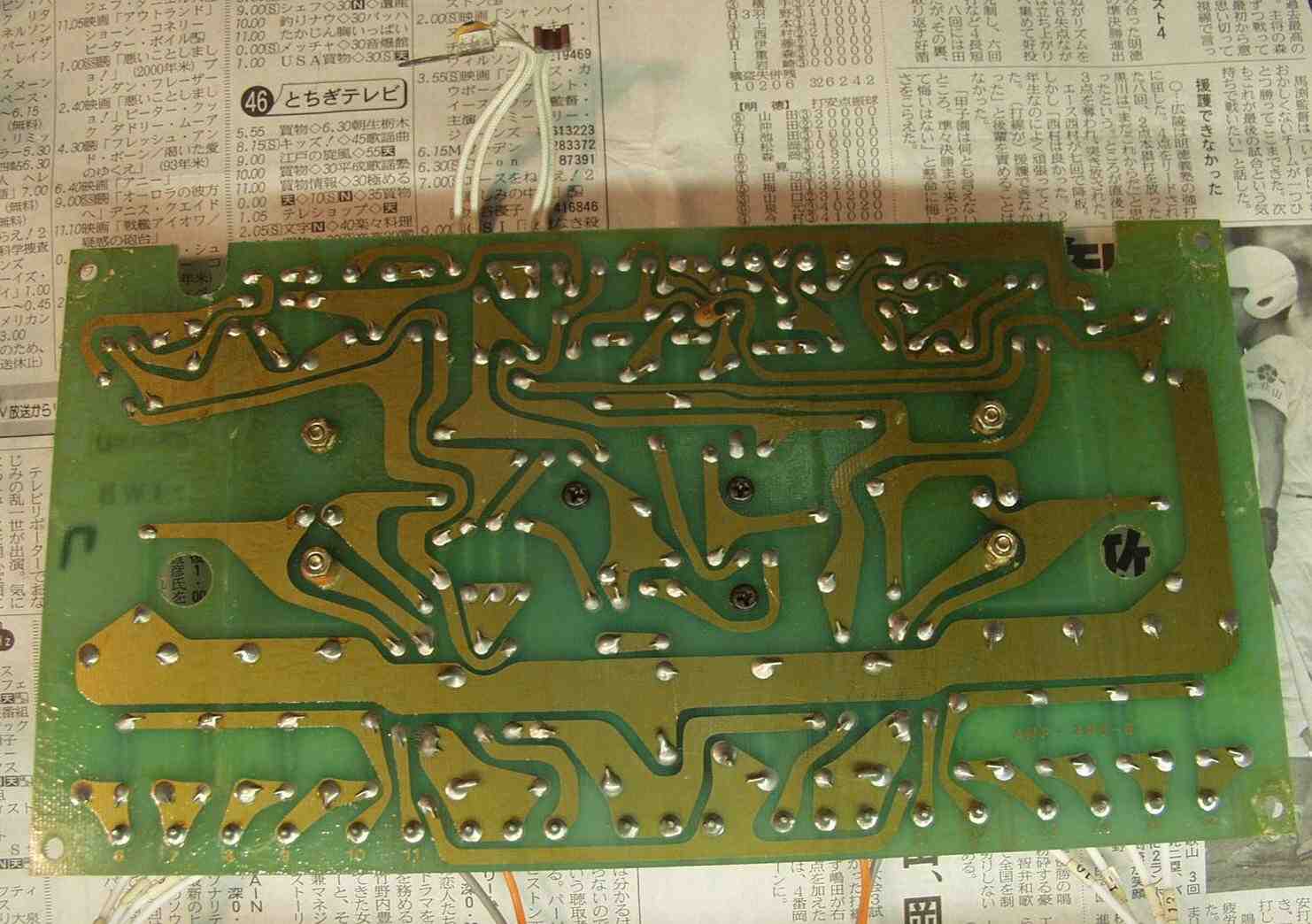

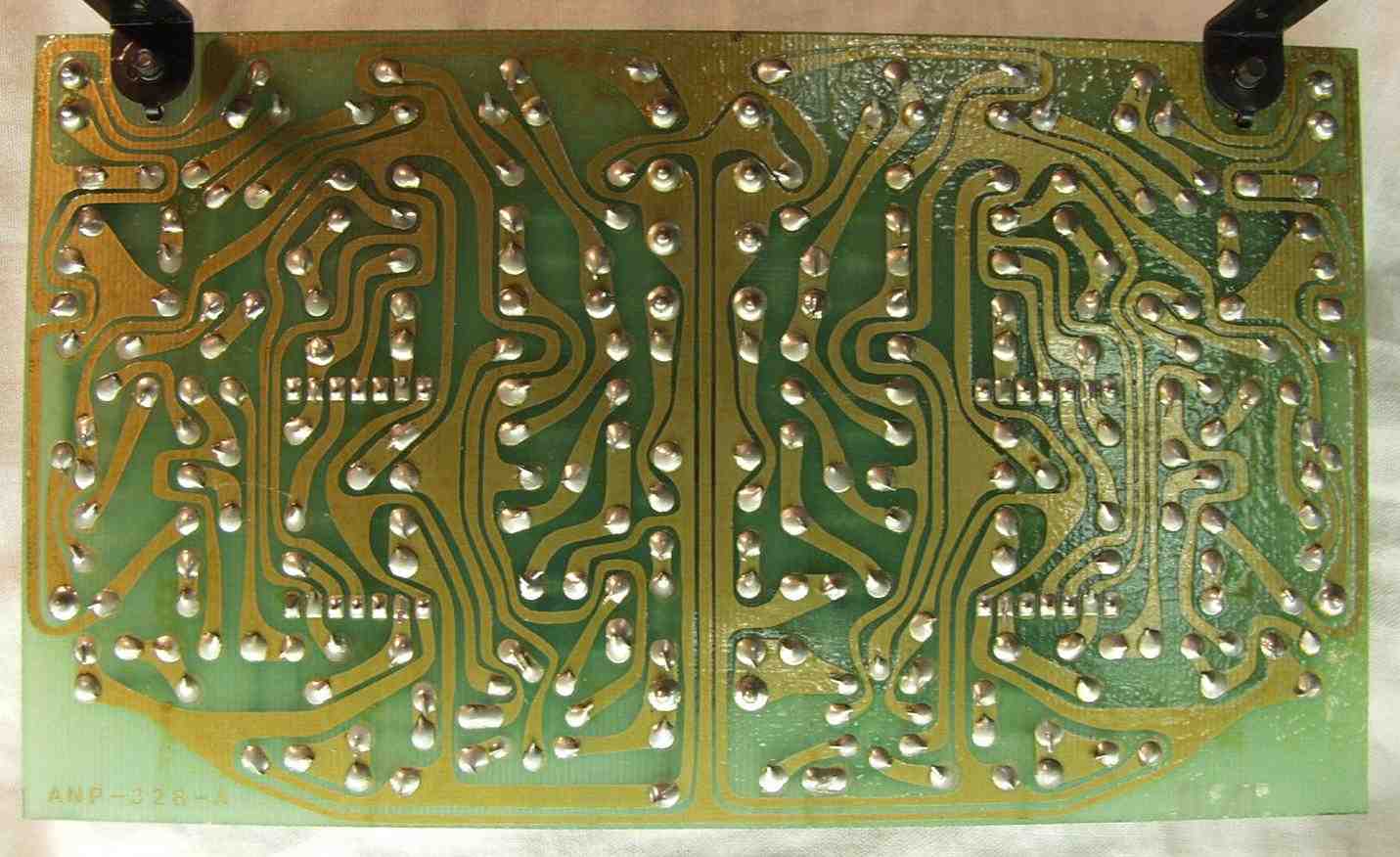

２３．　定電圧基盤裏　修理前

２４．　定電圧基盤裏　修理後（半田補正）

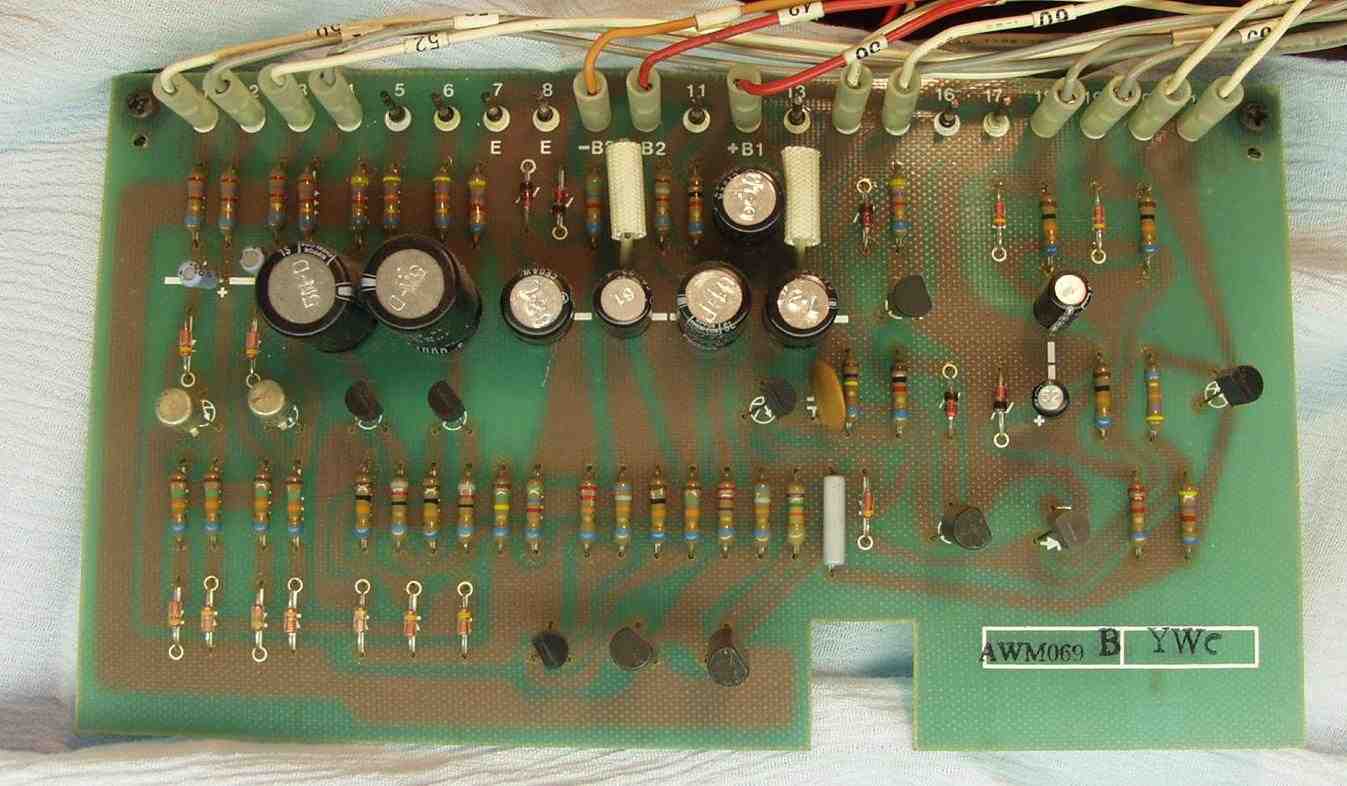

２５．　メーターＡＭＰ基盤

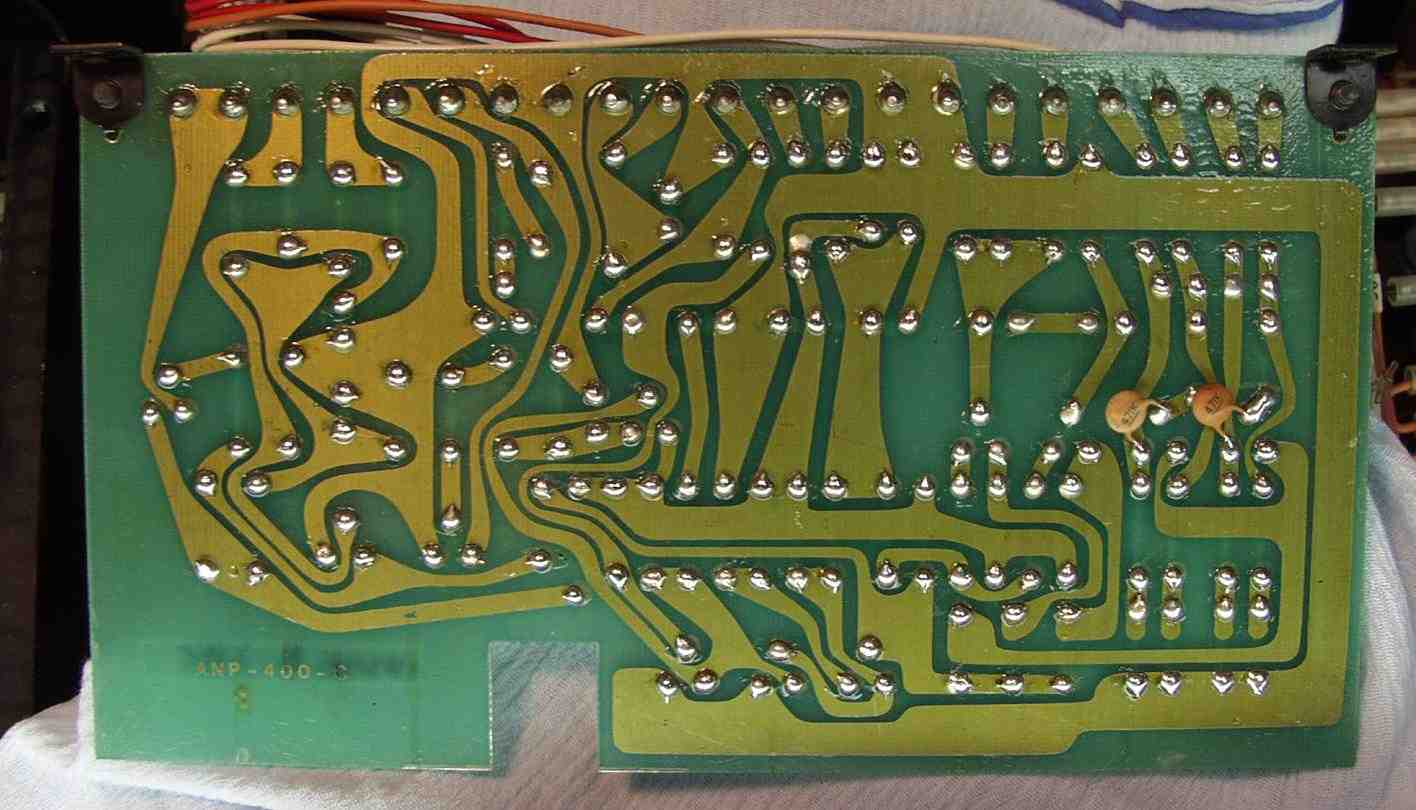

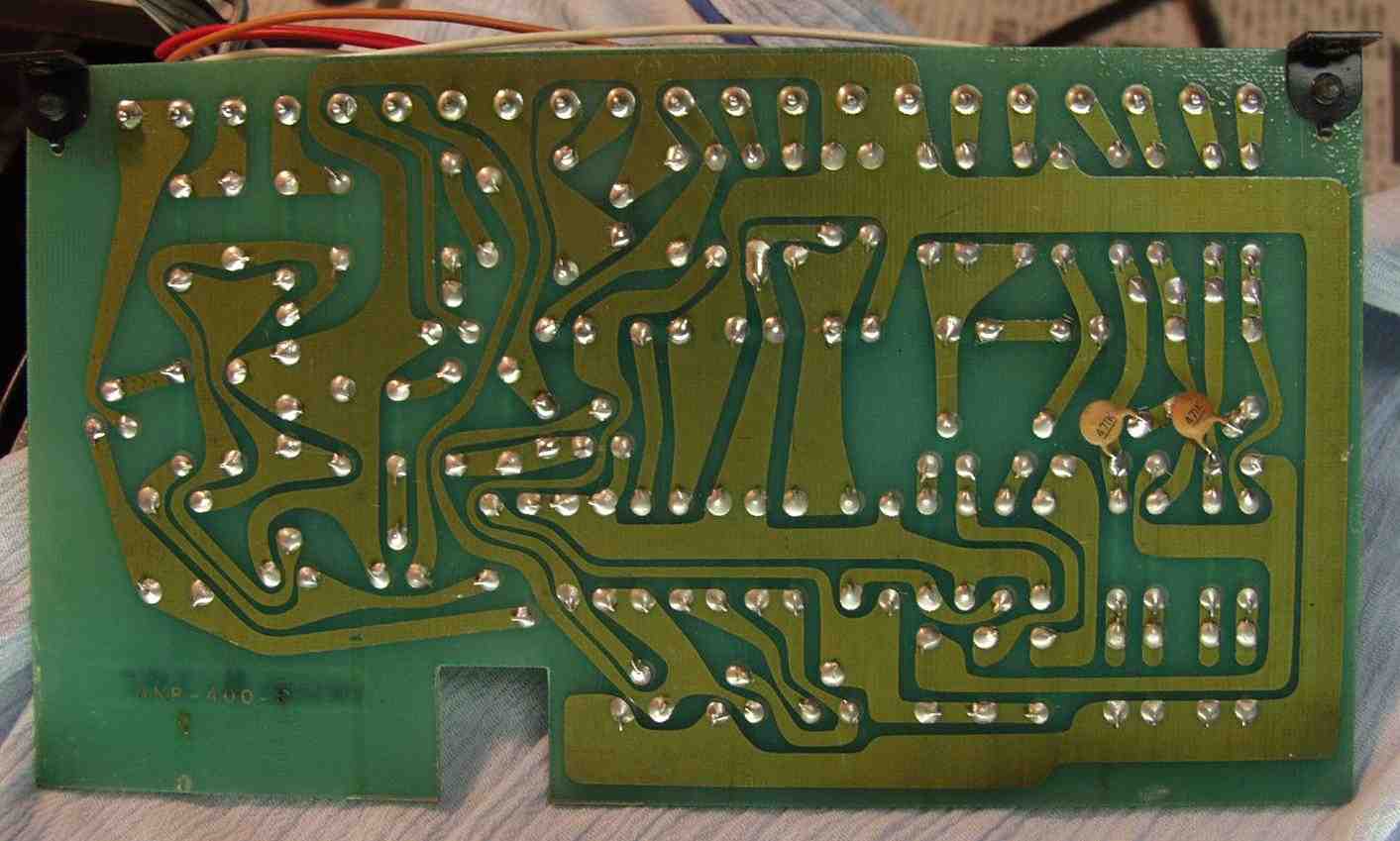

２６．　メーターＡＭＰ基盤裏

２７．　修理後（半田補正）　メーターＡＭＰ基盤裏

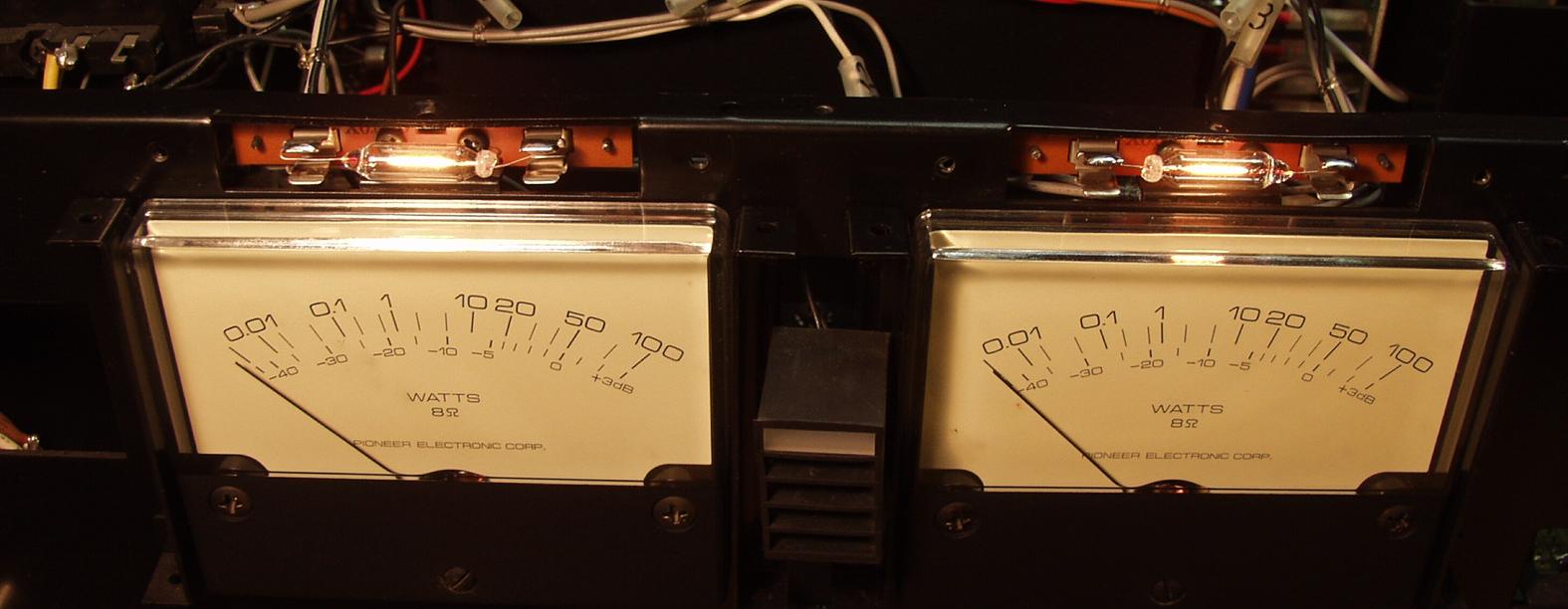

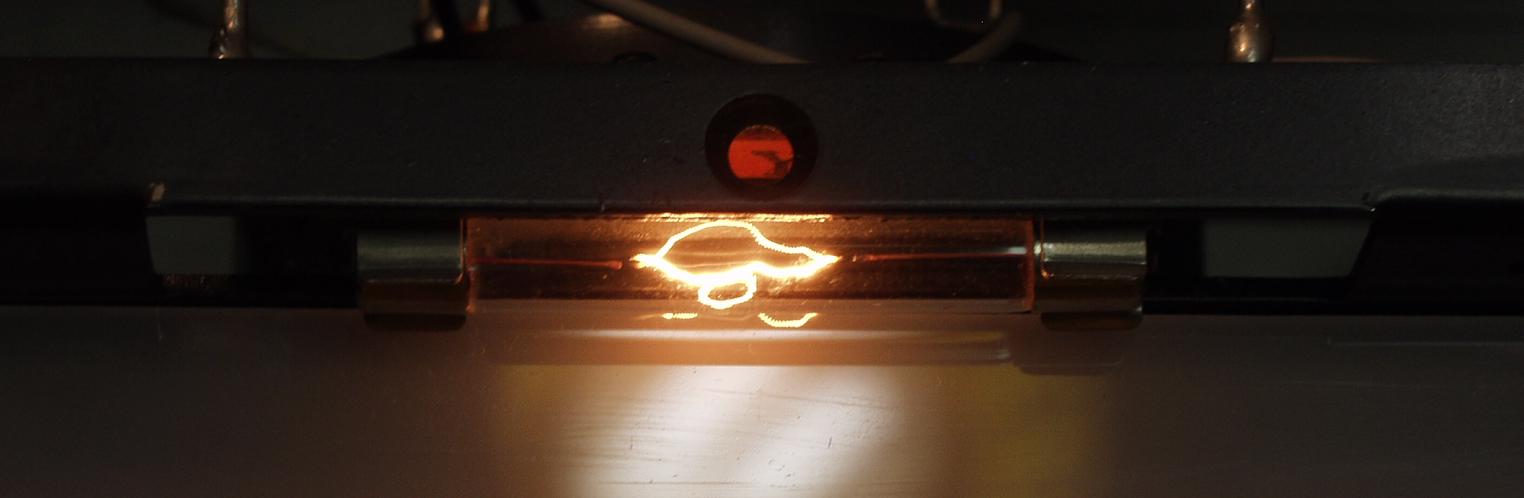

２８．　ランプもニクロム線がよじれている、こうなると寿命＝断線も時間の問題

２９．　ランプ交換する、ニクロム線は真っ直ぐ

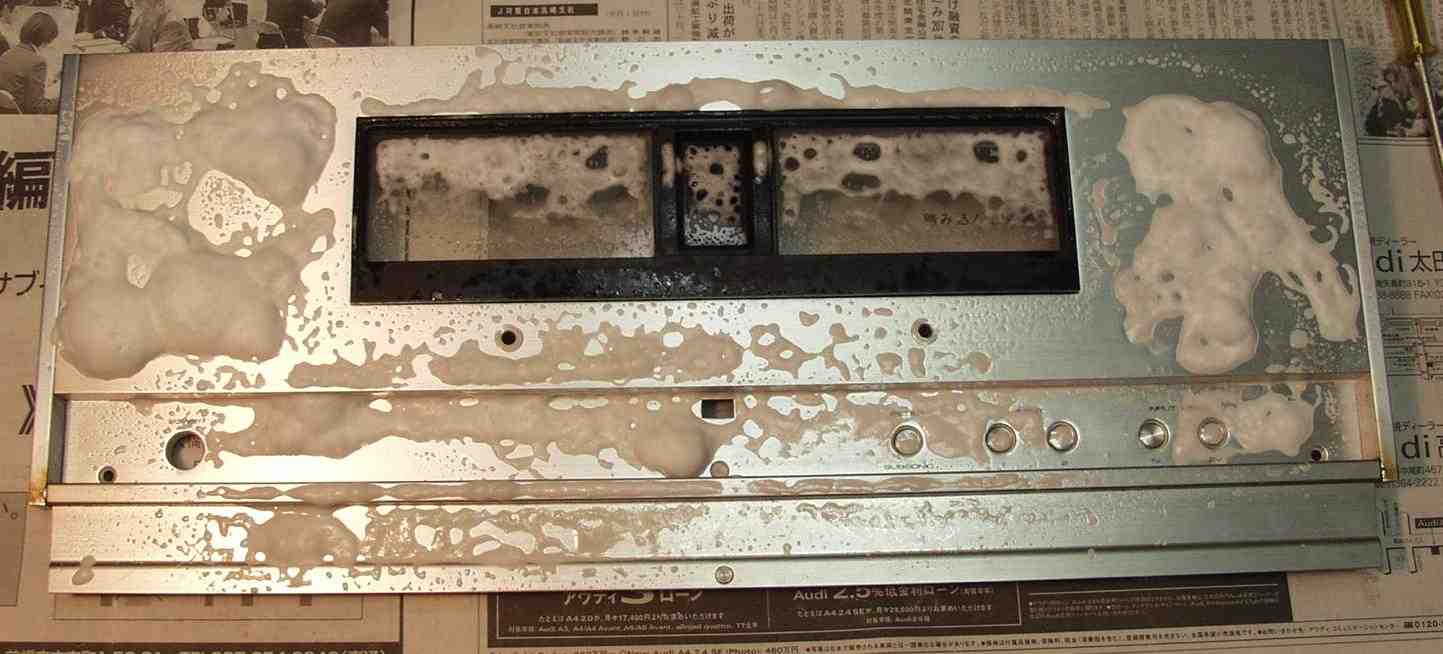

３０．　パネル清掃

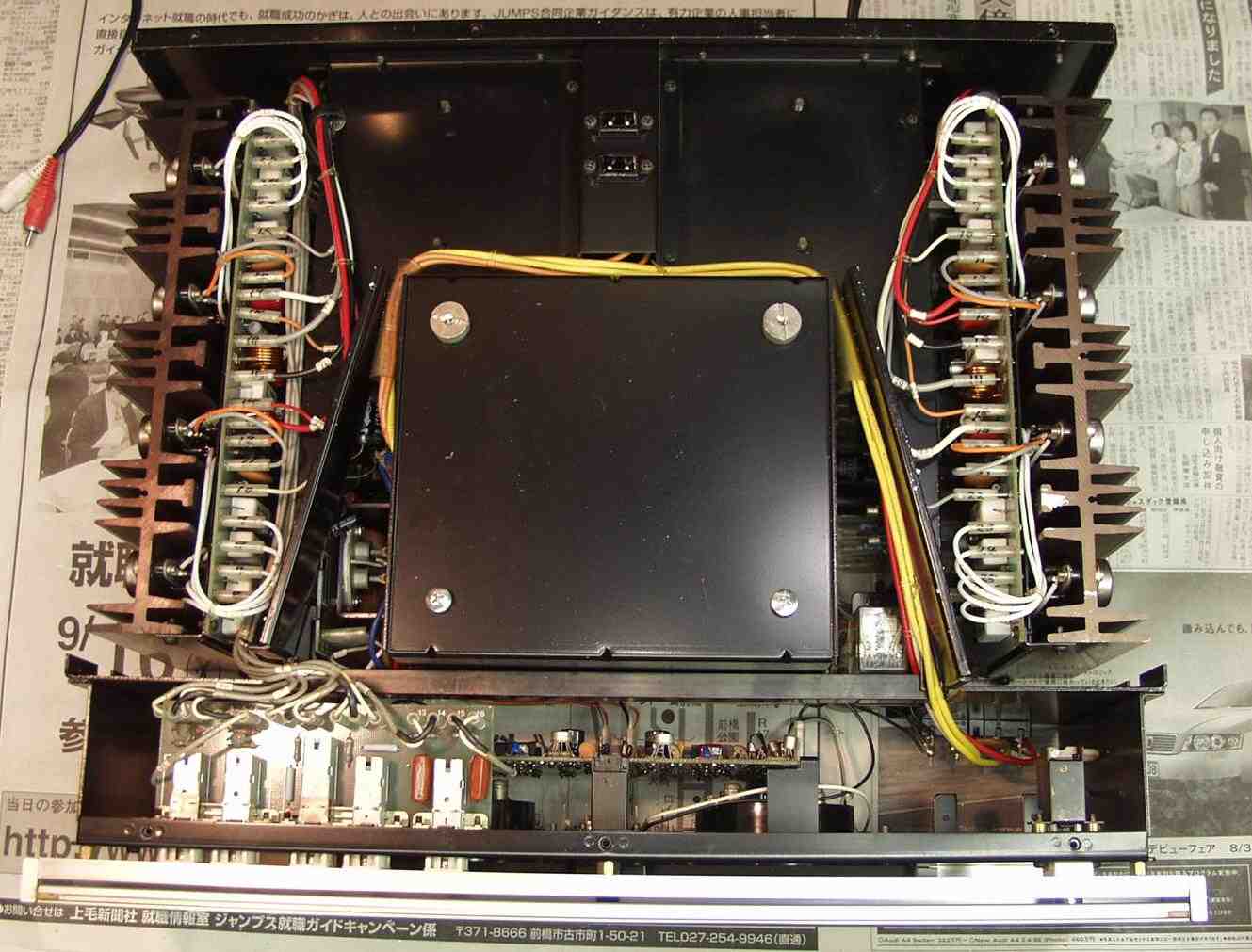

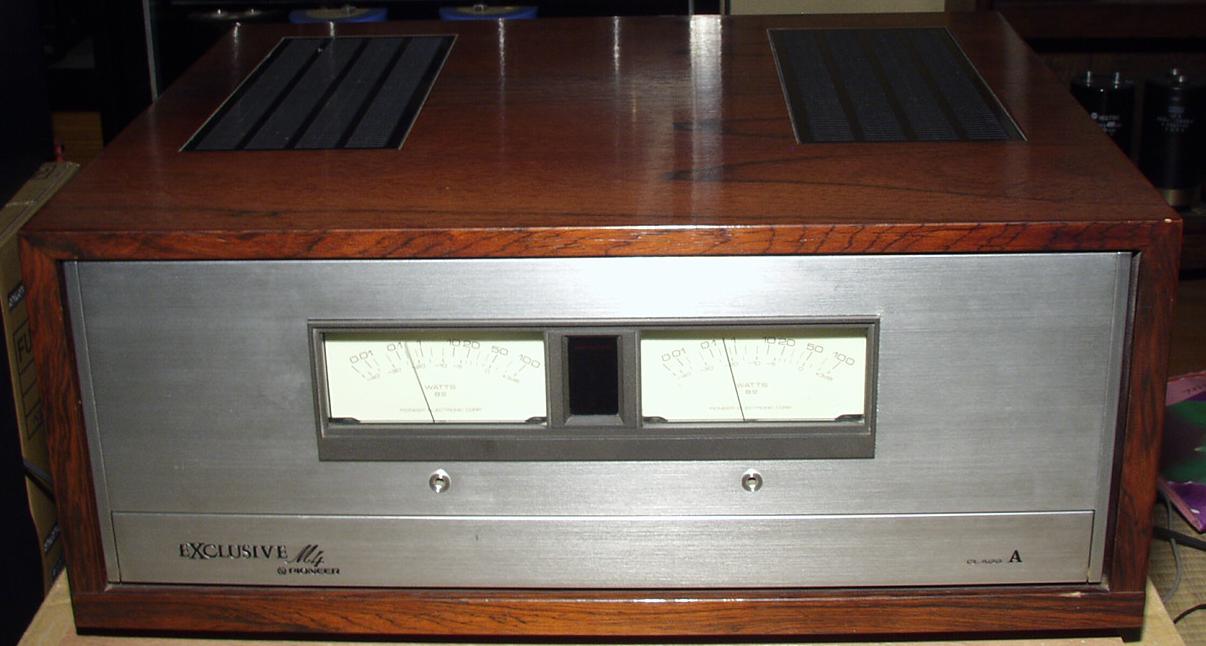

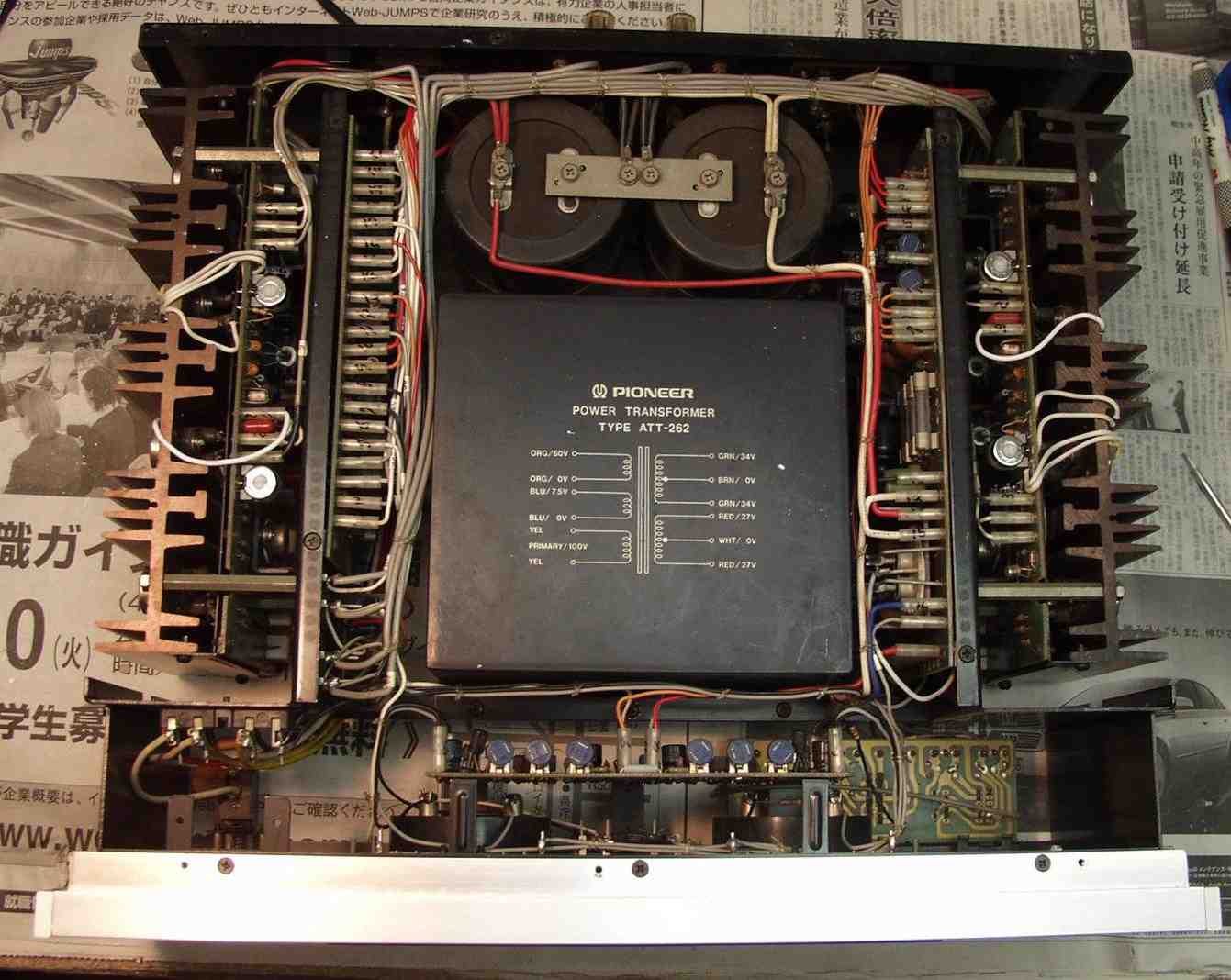

３１．　完成　上から見る

３２．　完成、下から見る

Ｅ．　調整・測定

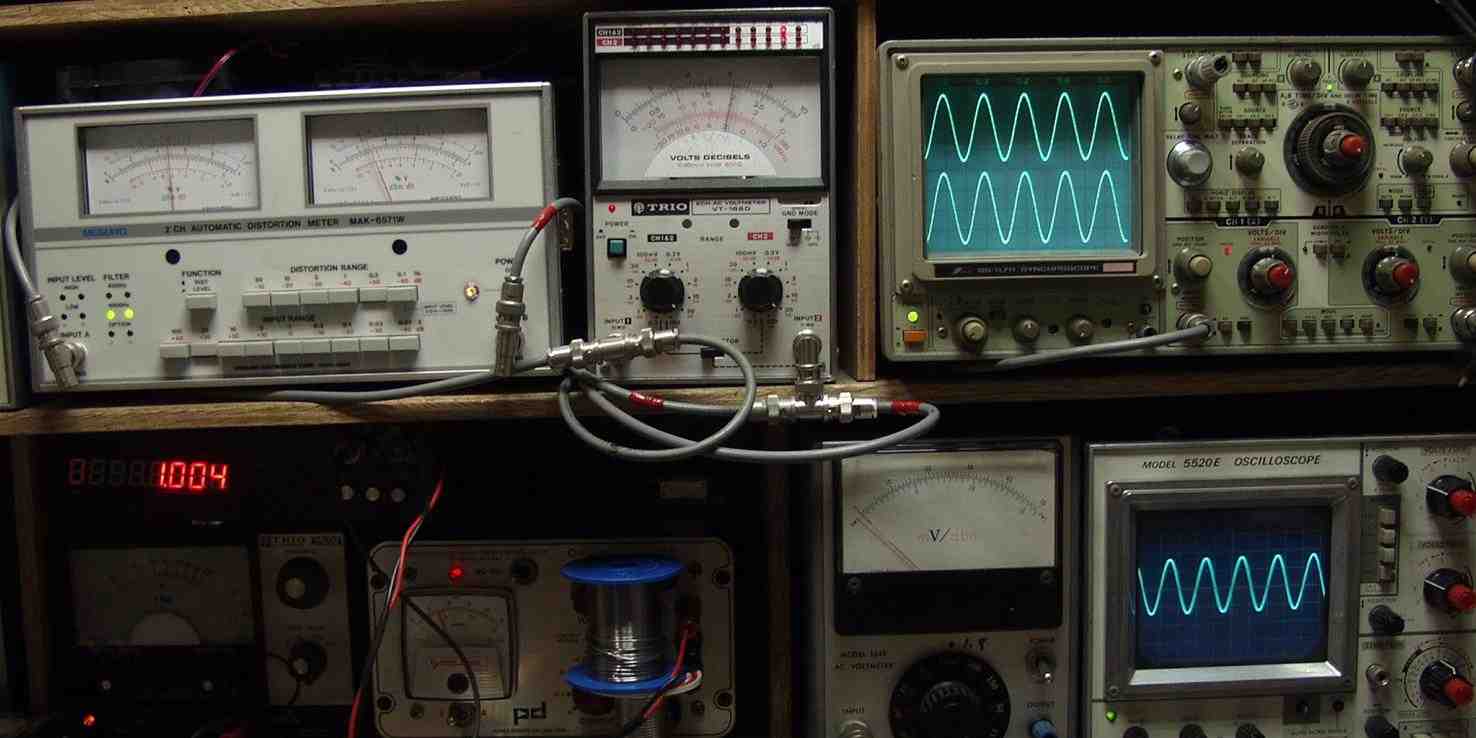

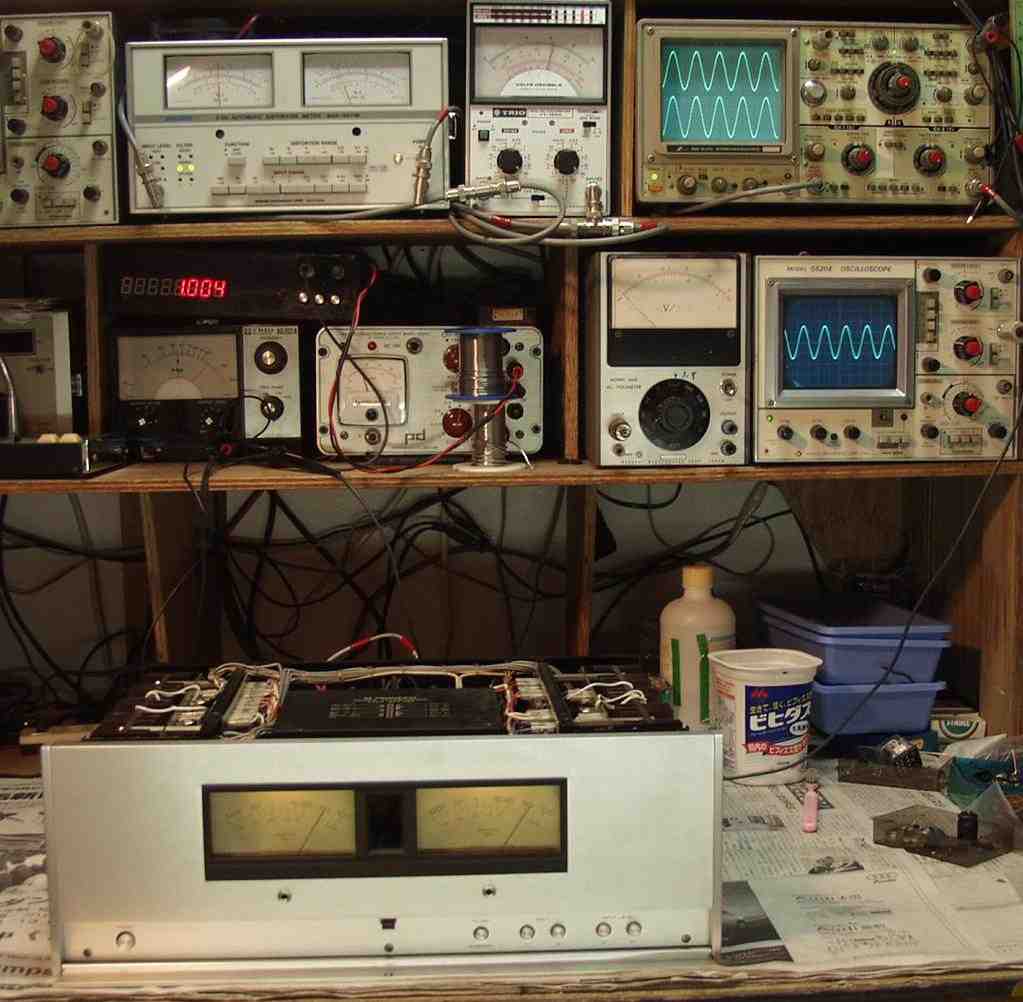

Ｅ１．　出力／歪み率測定・調整

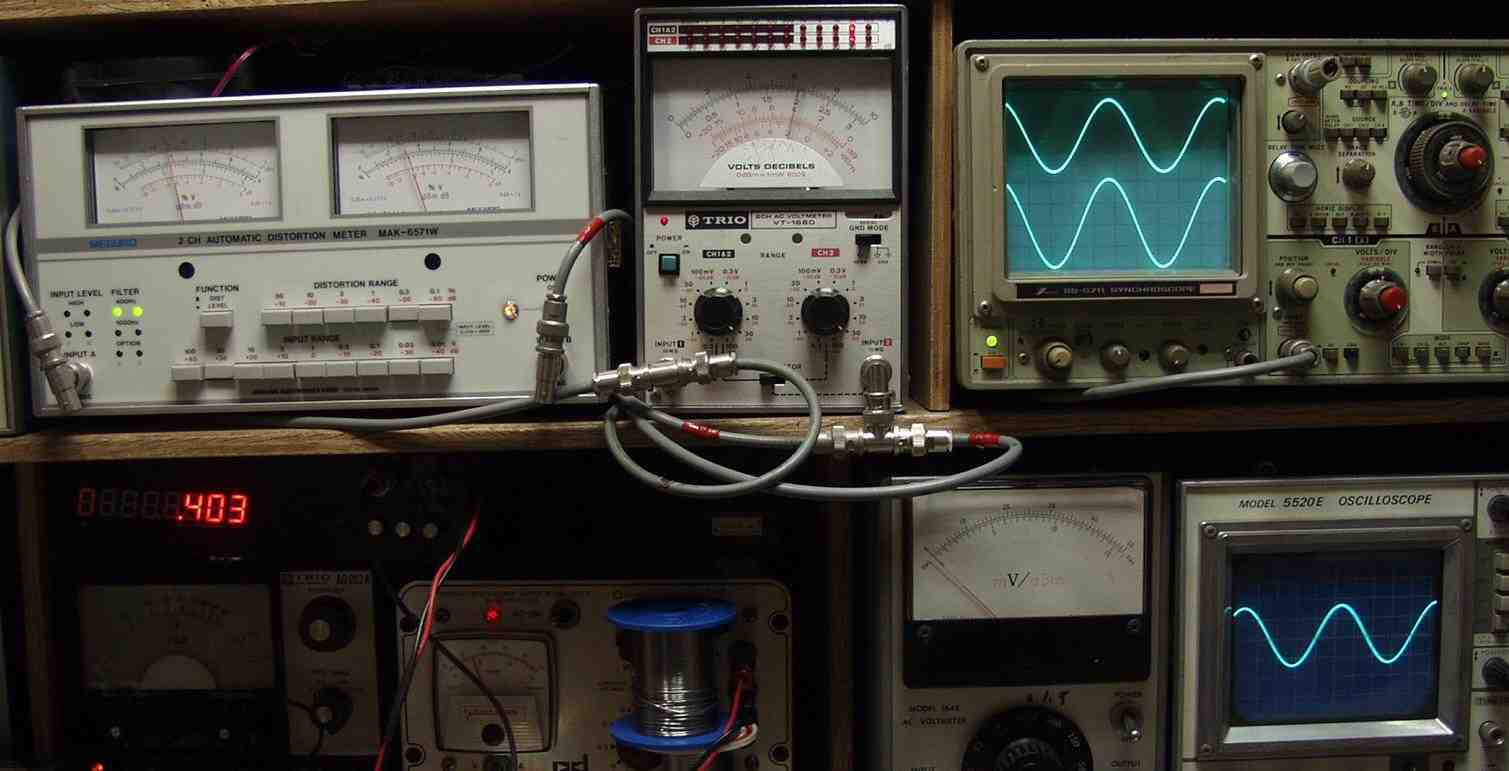

Ｅ２．　ＳＰ出力電圧＝２２Ｖ＝６０Ｗ出力　０．０９％歪み　４００ＨＺ。

Ｅ３．　ＳＰ出力電圧＝２２Ｖ＝６０Ｗ出力　０．０９％歪み　１０００ＨＺ。

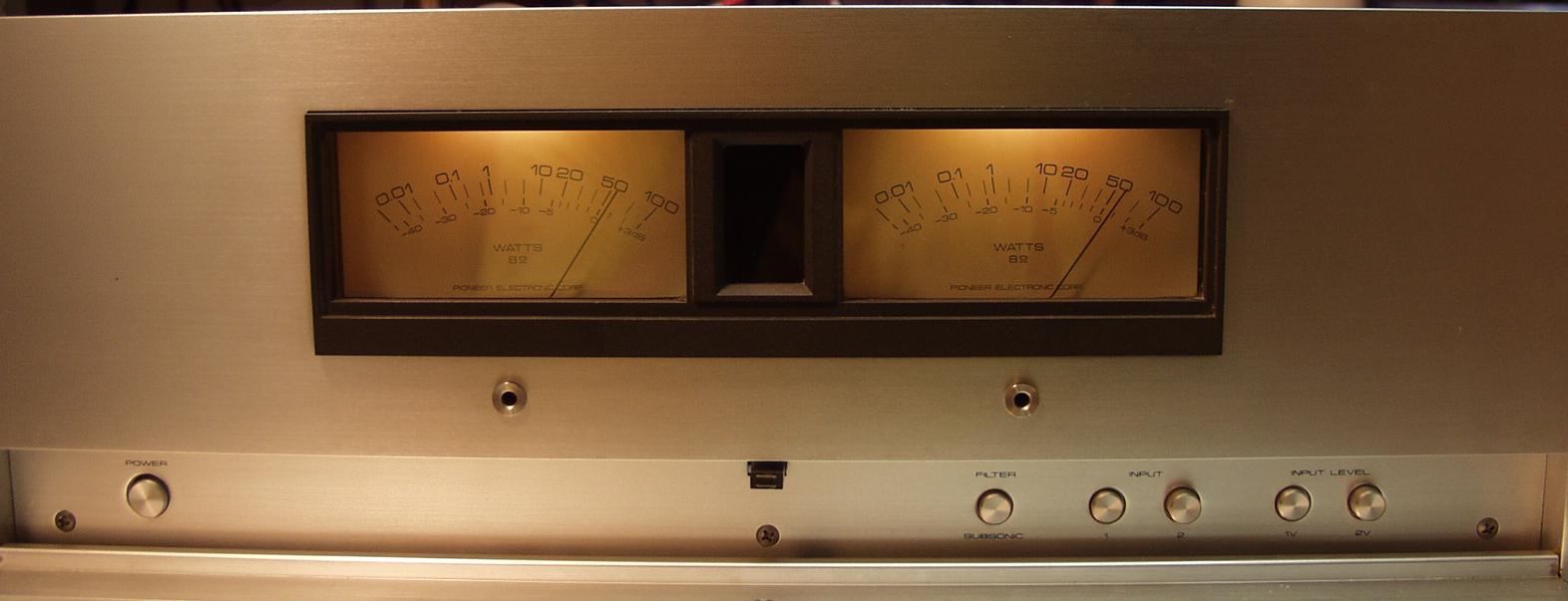

Ｅ４．　本体ＶＵメーター調整、２２Ｖ＝６０Ｗ

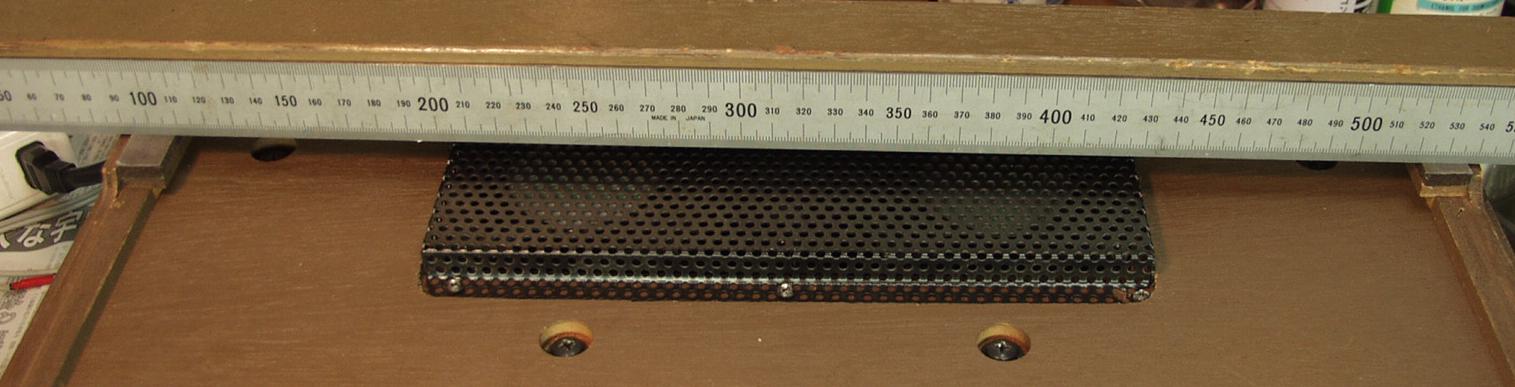

Ｅ５．　　本体下の空き　冷却の空気取り入れなのでもう少し開けたい

Ｅ６．　　完成　２４時間エージング

Ｓ．Ｐｉｏｎｅｅｒ　Ｍ－４ａ　の仕様（マニアル・カタログより）

型式	ステレオパワーアンプ　Ｍ－４ａ、（Ｍ－４）
回路方式	差動2段、PPドライブ、2段ダーリントン、クォドルプルPP 純コンプリメンタリーOCL（A級動作）
実効出力（20Hz～20kHz、両ch駆動）	50W＋50W（8Ω）
高調波歪率（20Hz～20kHz）	0.01％以下（実効出力時）、　M4=0.1％以下（実効出力時） 0.01％以下（25W出力時） 0.01％以下（1W出力時）、　M4=0.03％以下（1W出力時）
混変調歪率	0.01％以下（実効出力時）、　M4=0.1％以下（実効出力時） 0.01％以下（25W出力時） 0.01％以下（1W出力時）、　M4=0.03％以下（1W出力時）
出力帯域幅（IHF、両ch駆動）	5Hz～100kHz（高調波歪率 0.05％） M4=5Hz～70kHz（高調波歪率 0.05％）
周波数特性（1W出力時）	3Hz～60kHz +0 -1dB
入力感度/インピーダンス	Input1、2：1V、2V/50kΩ
出力端子	Speaker：8Ω
ダンピングファクター（20Hz～20kHz、8Ω）	30以上
サブソニックフィルター	8Hz、6dB/oct
S/N	110dB以上（IHF、Aネットワーク、ショートサーキット）
ピークメーター指示範囲	0.005W～100W（-40dB～+3dB）
使用半導体	トランジスタ：59個、　IC：6個、　ダイオード他：67個
電源電圧	AC100V、50Hz/60Hz
定格消費電力（最大消費電力）	320W（電気用品取締法）
電源コンセント	電源スイッチ非連動：1系統
外形寸法	幅468×高さ206×奥行385mm
重量	27.3kg
付属品	ピンプラグ付中継コード
価格	M4=\350,000（1974年頃） \430,000（1981年頃）
