Ｓｏｎｙ　ＴＡ−Ｅ７　修理記録
同時修理品ＴＡ−N７．　３台目　　　　　　　　２０１９／１２／１４持込　　　　２０２０／１／１６完成
A．　修理前の状況
  • 父から頂きました。

Ｂ．　原因・現状
  • 経年変化による各部劣化。
    出力せず。

Ｃ．　修理状況

Ｋ．　裏パネル修理（塗装）状況。

D．　使用部品
  • オーディオ用電解コンデンサー　　　　　　　　　　５４個（ニチコン・ミューズ使用）。
    ヒューズ（ブラケット付）　　　　　　　　　　　　　　　　　３本。
    テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　２２個。
    ３Ｐインレット　　　　　　　　　　　　　　　　　　　　　　１個。
    ＶＵメーター照明ランプ　　　　　　　　　　　　　　　２個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　４個。
    セラミックコンデンサー　　　　　　　　　　　　　　２４個。


Ｅ．　調整・測定

Ｆ．　上位測定機器での調整・測定

Ｇ．　修理費　　９０，０００円　　　オーバーホール修理

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｓｏｎｙ　ＴＡ−Ｅ７　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

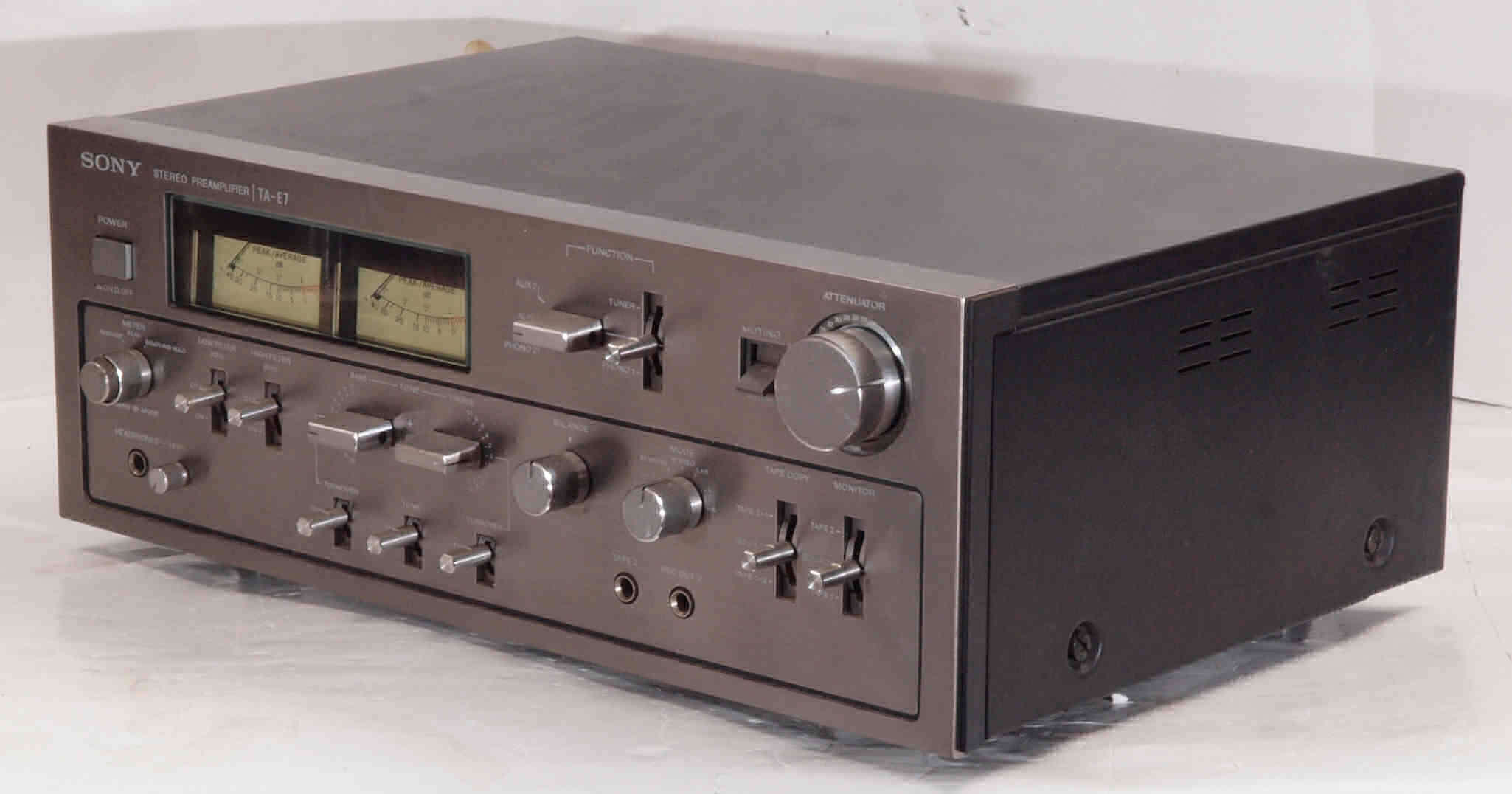

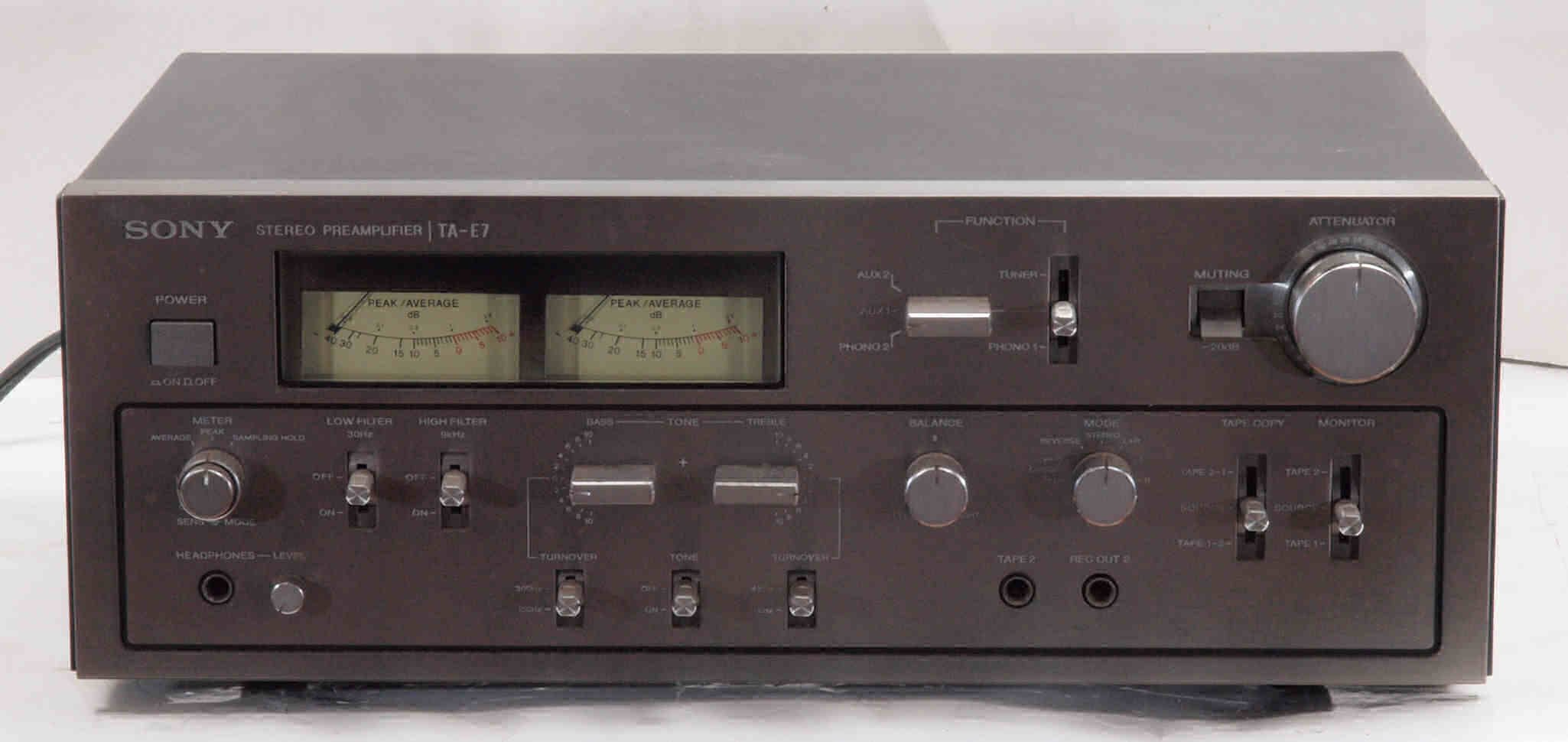

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前右から見る

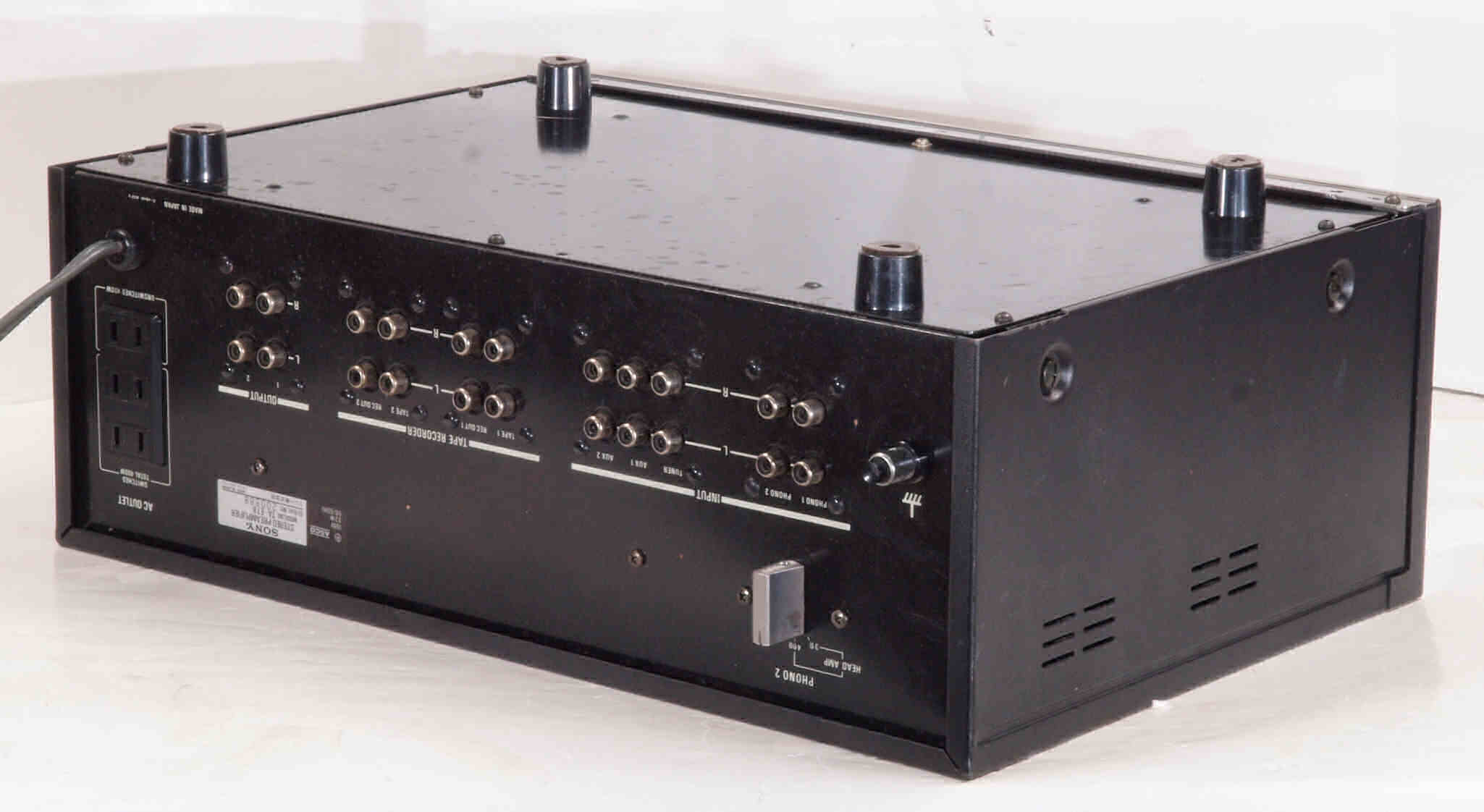

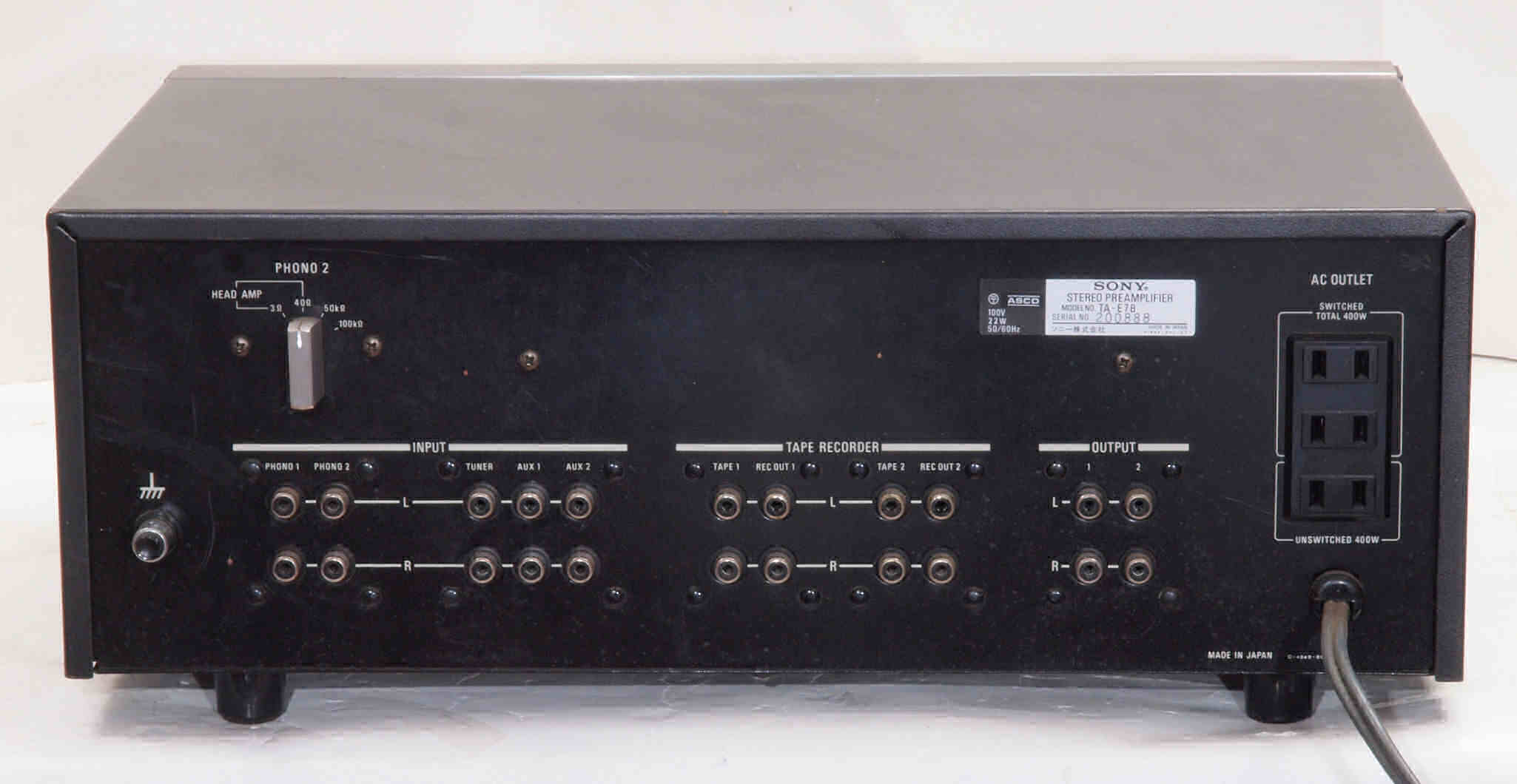

Ａ１３．　点検中　後から見る

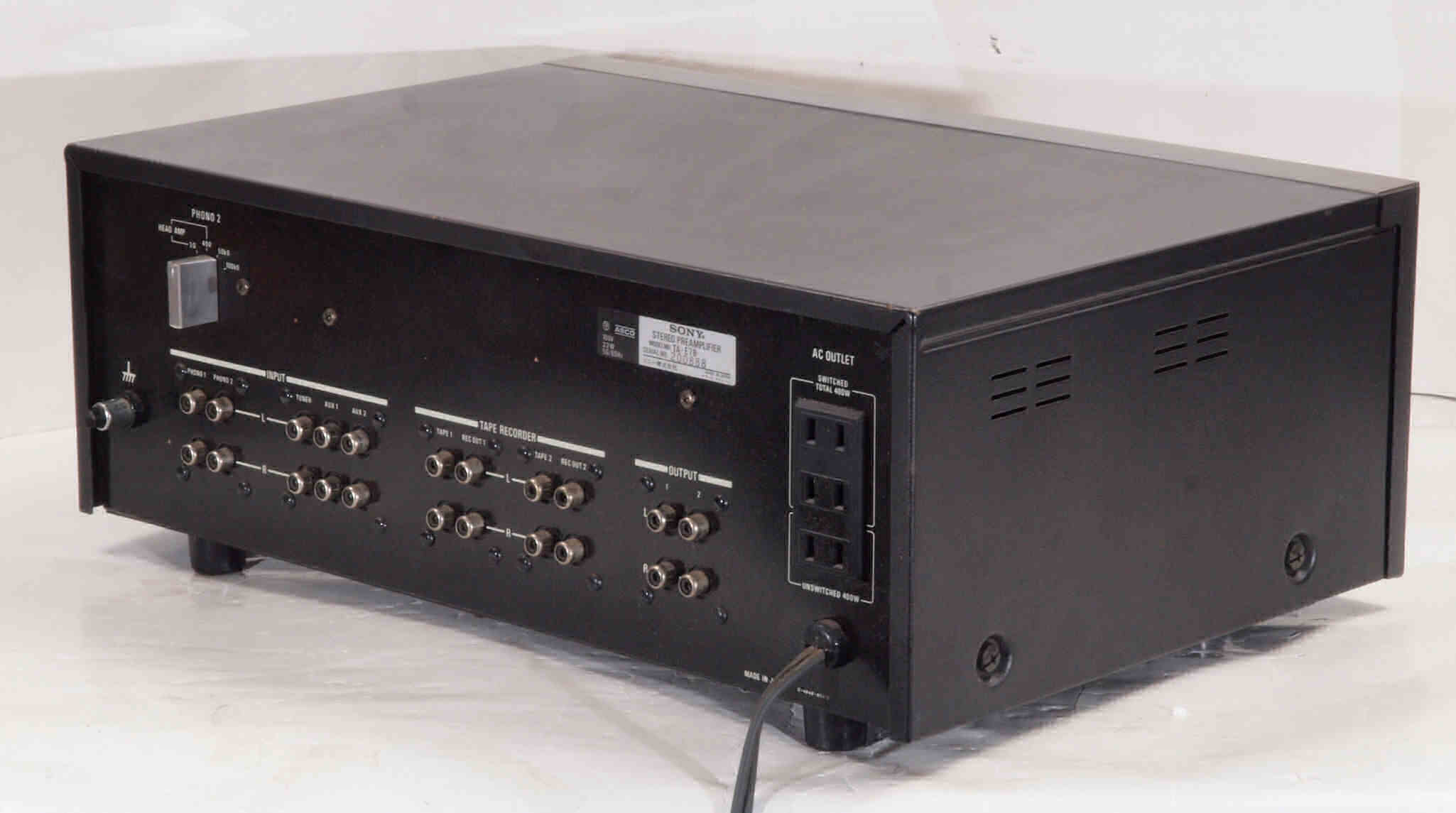

Ａ１４．　点検中　後左から見る

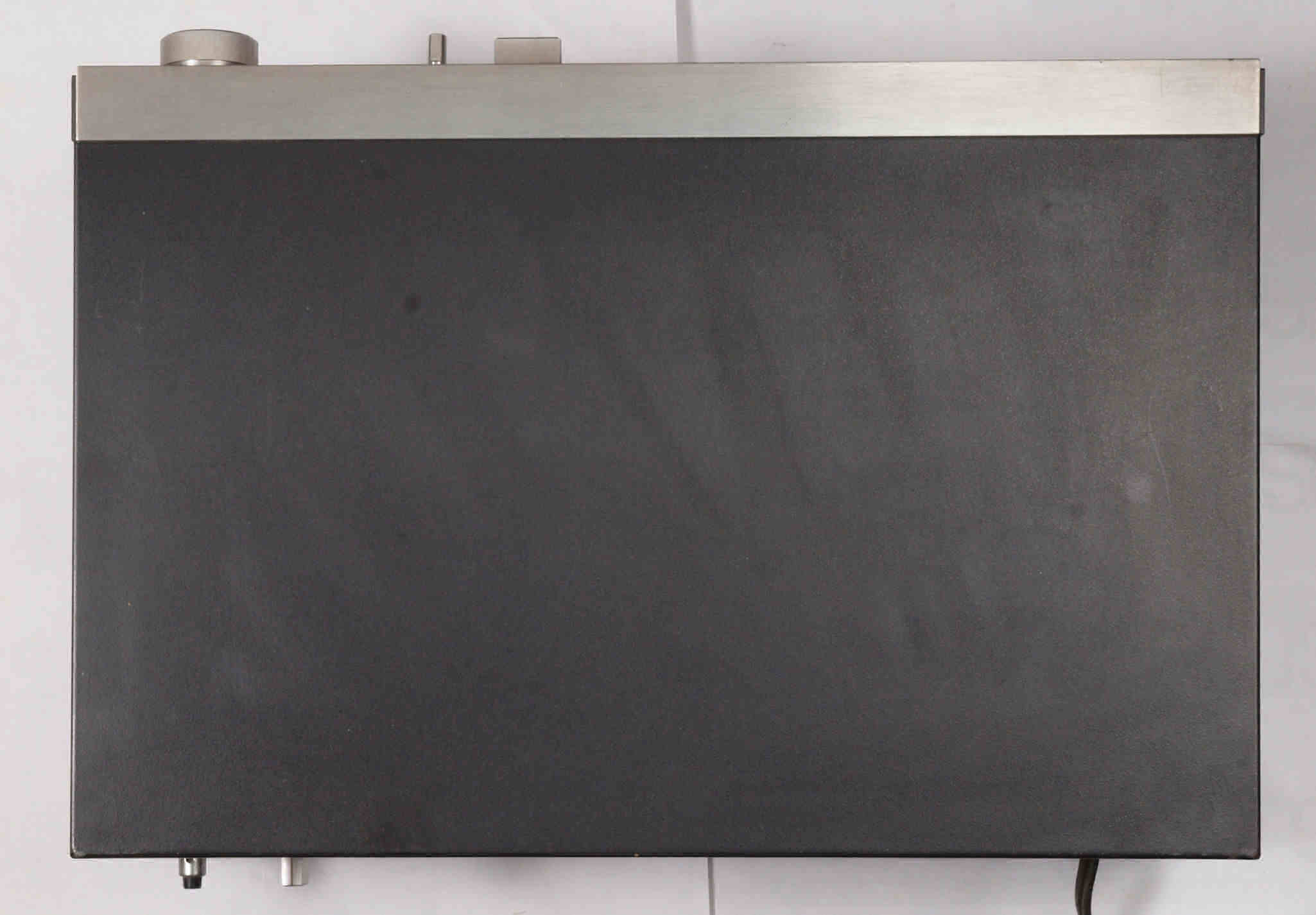

Ａ１５．　点検中　上から見る

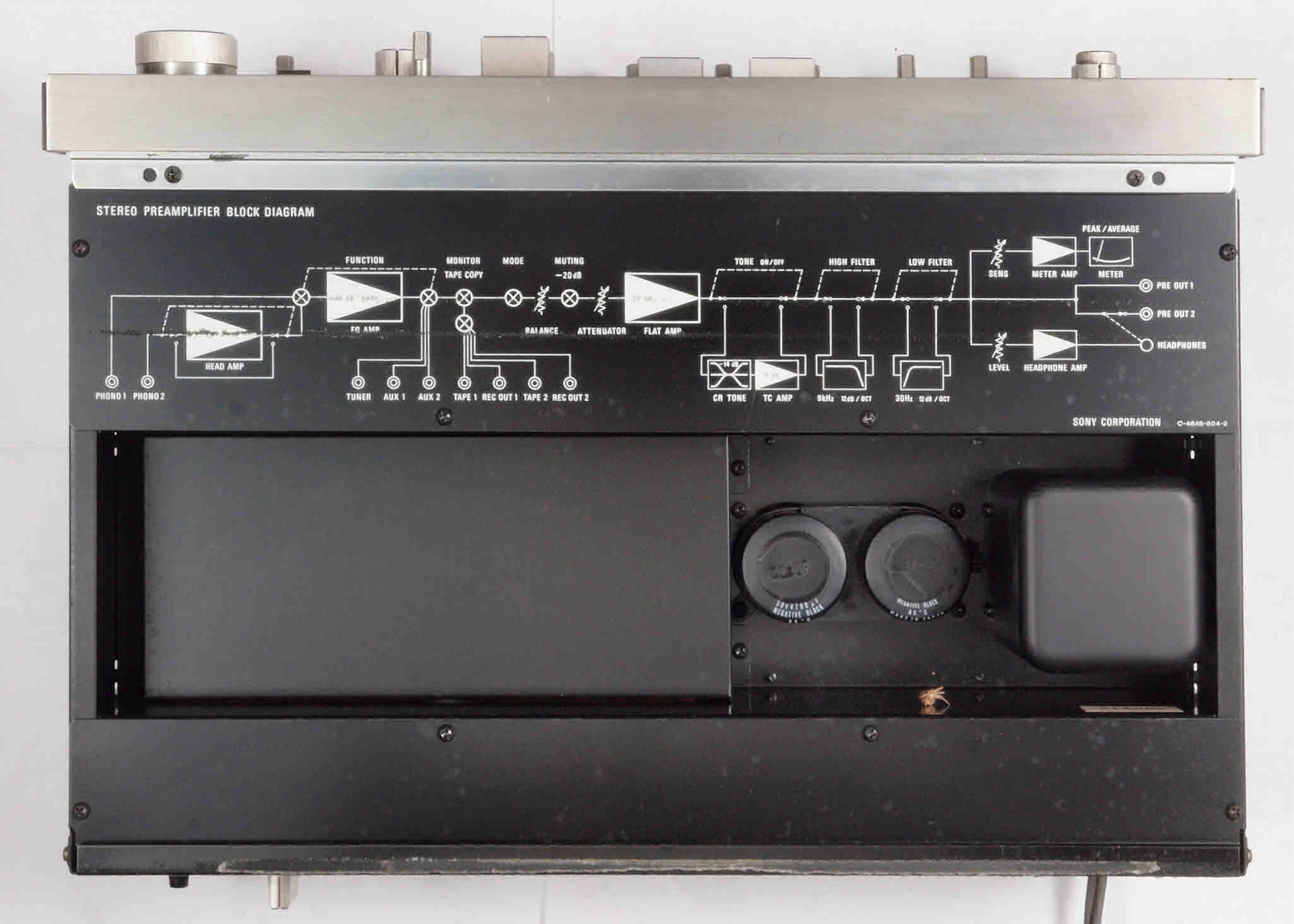

Ａ１６．　点検中　上蓋を取り、上から見る

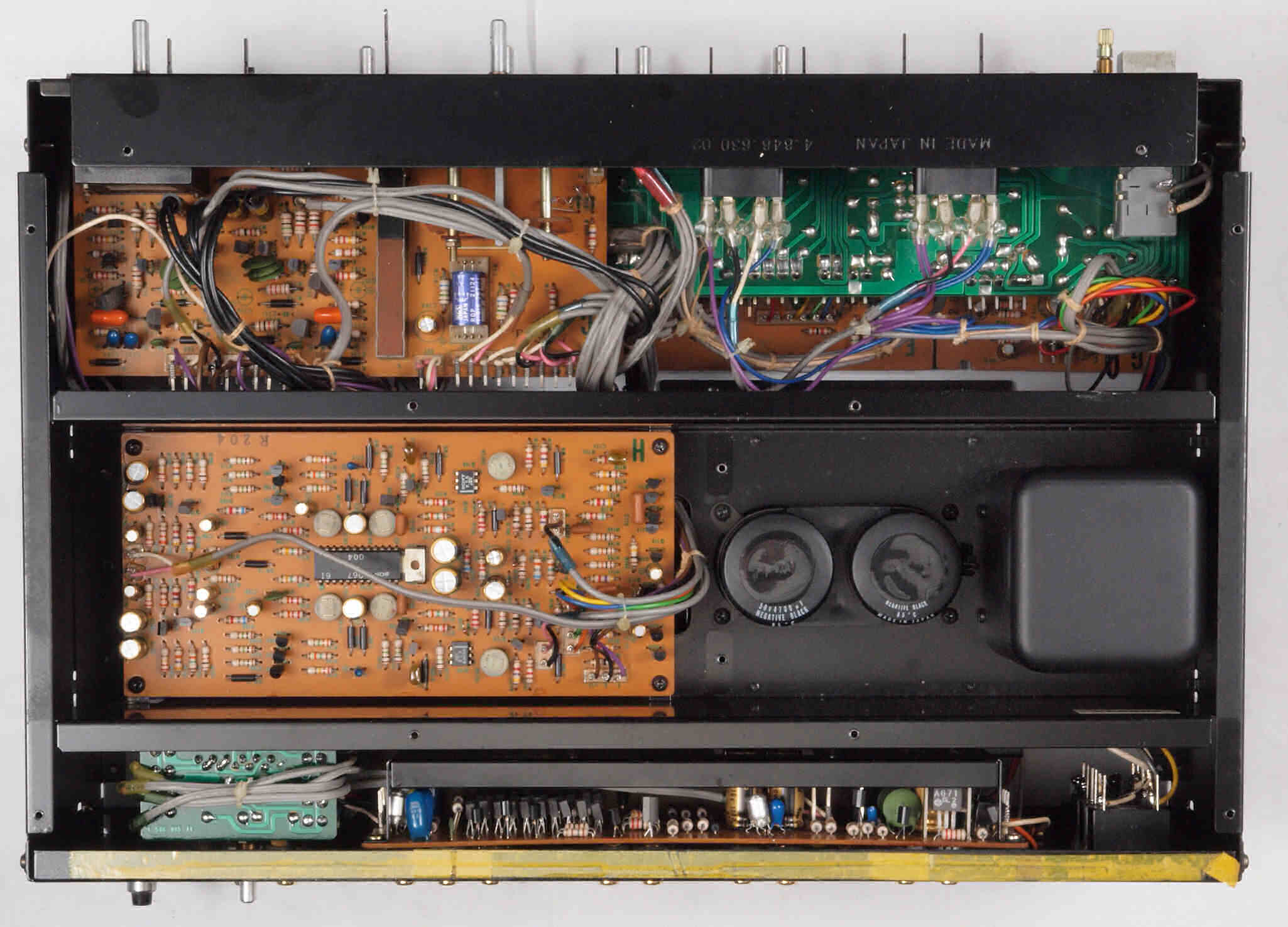

Ａ１７．　点検中　上蓋・シールドを取り、上から見る
Ａ１８．　点検中　上蓋・シールドを取り、上から見る。　クモが今日は？
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

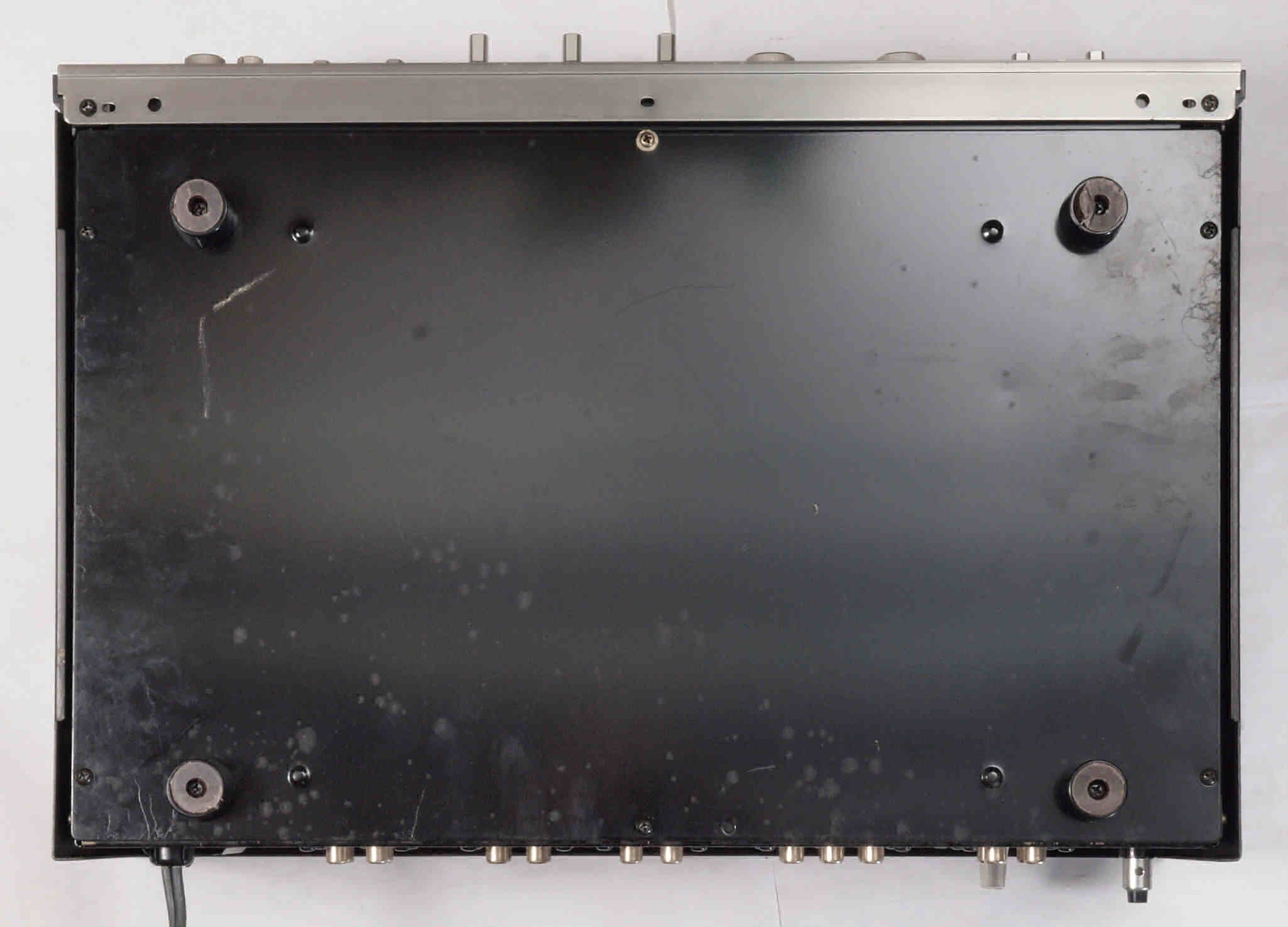

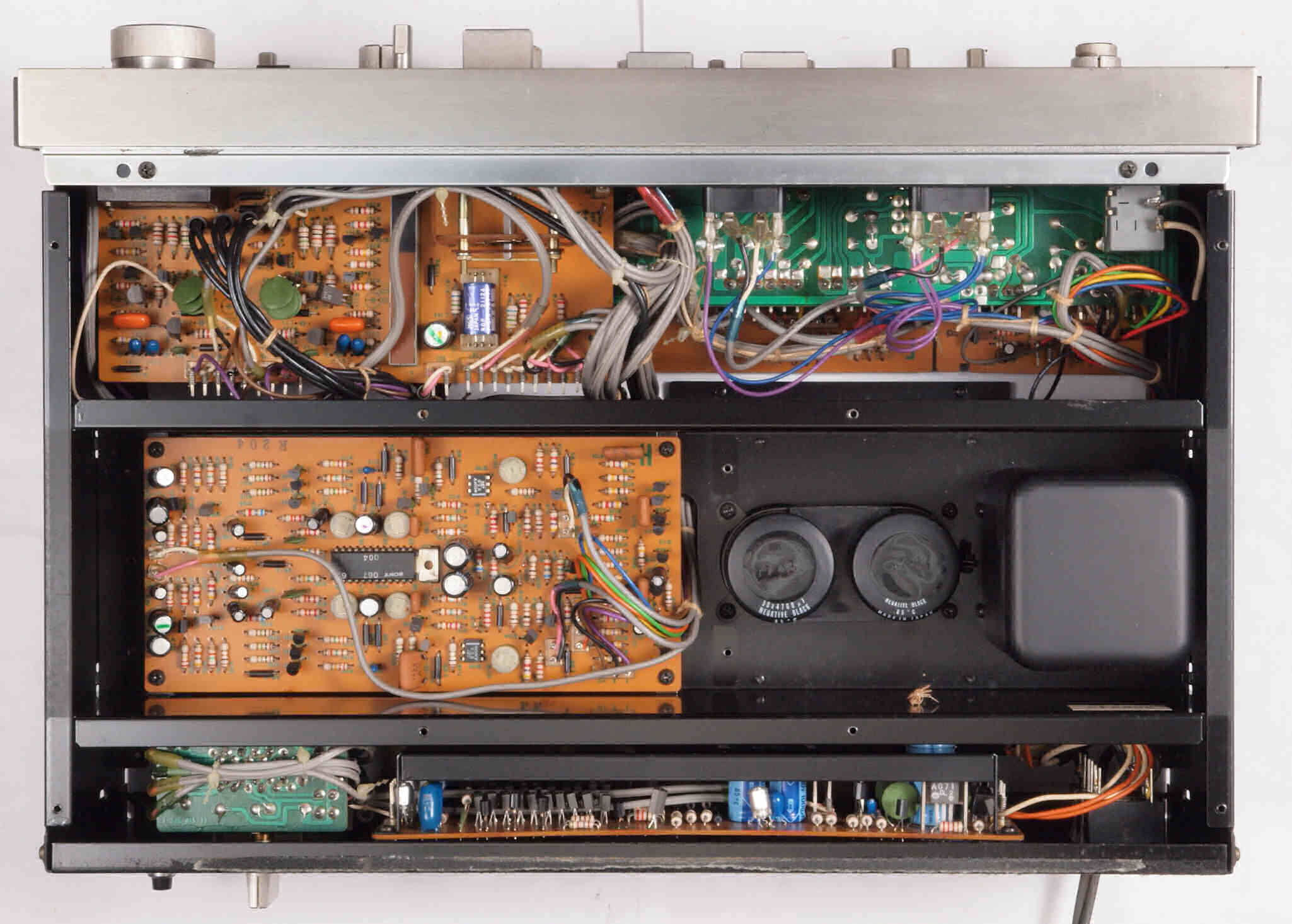

Ａ２５．　点検中　下から見る
Ａ２６．　点検中　下蓋を取り、下から見る

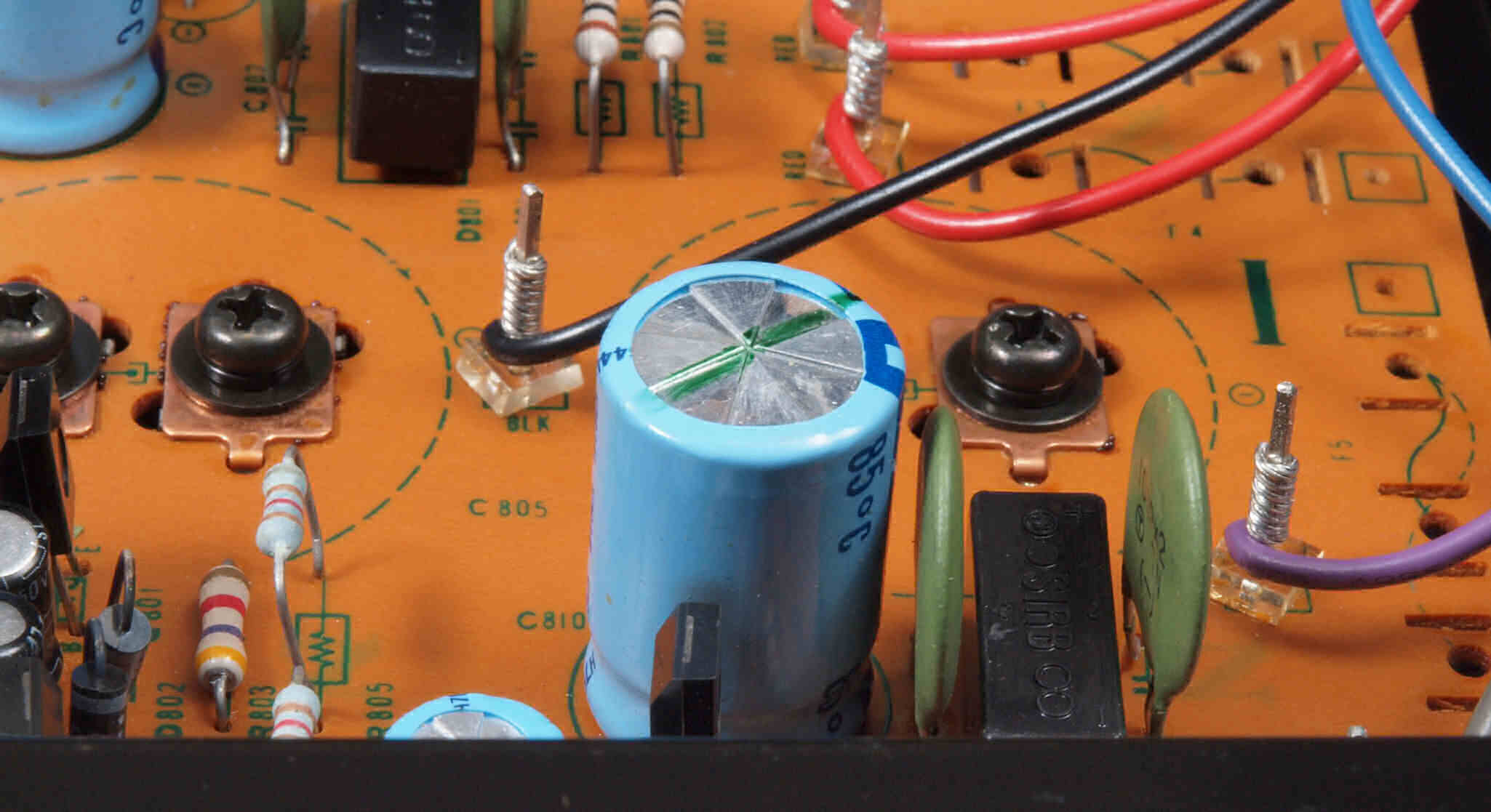

Ａ２７．　点検中　電源基板上の電解コンデンサーの頭が膨らみだしている。
Ａ２８．　点検中　MC-AMP基板上の電解コンデンサーの頭が膨らみだしている。

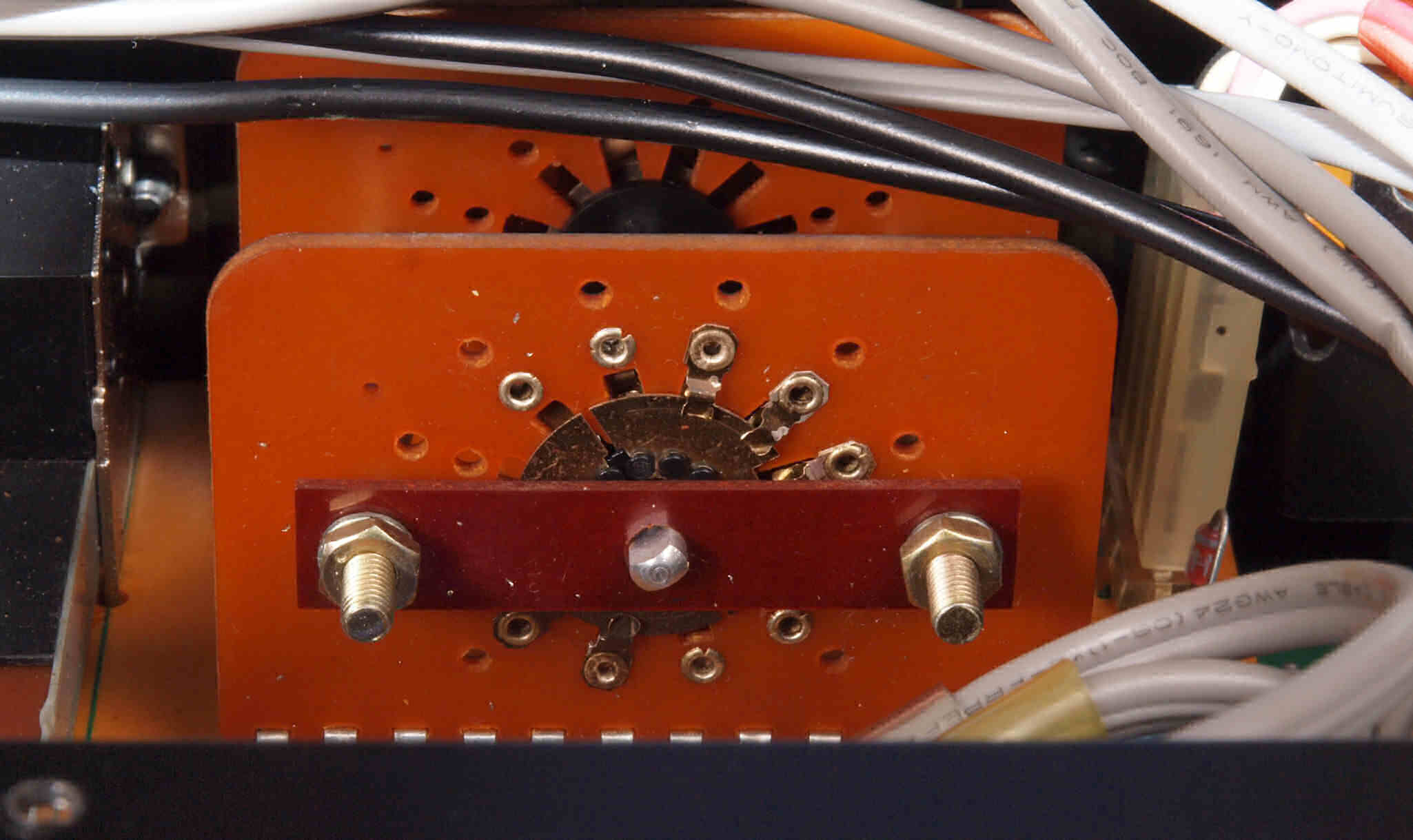

Ａ２９．　点検中　モードＳＷの接点が真っ黒。

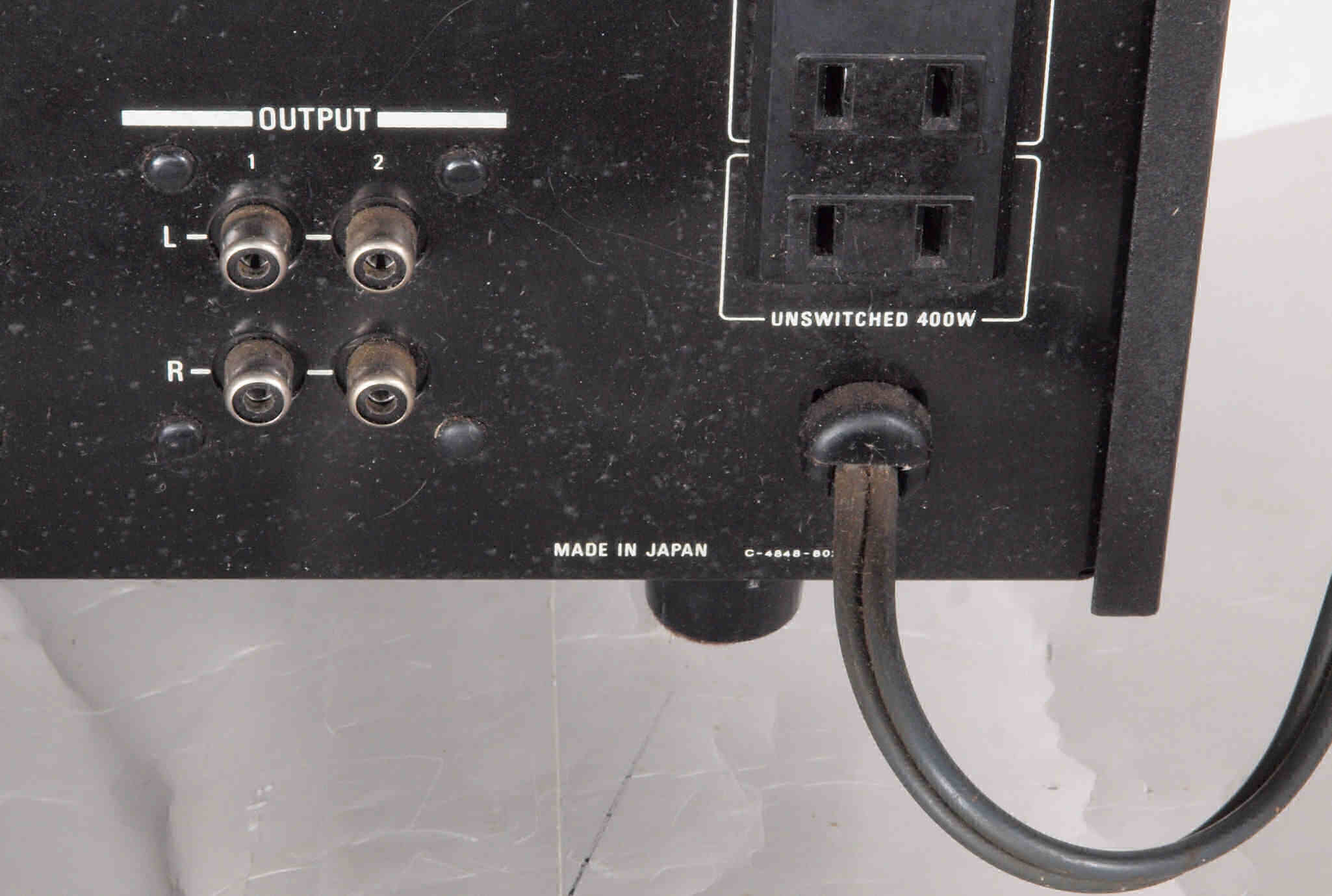

Ａ３１．　点検中　電源コード取り付け。
Ａ３２．　点検中　電源コード取り付け。　３Pインレットに交換。

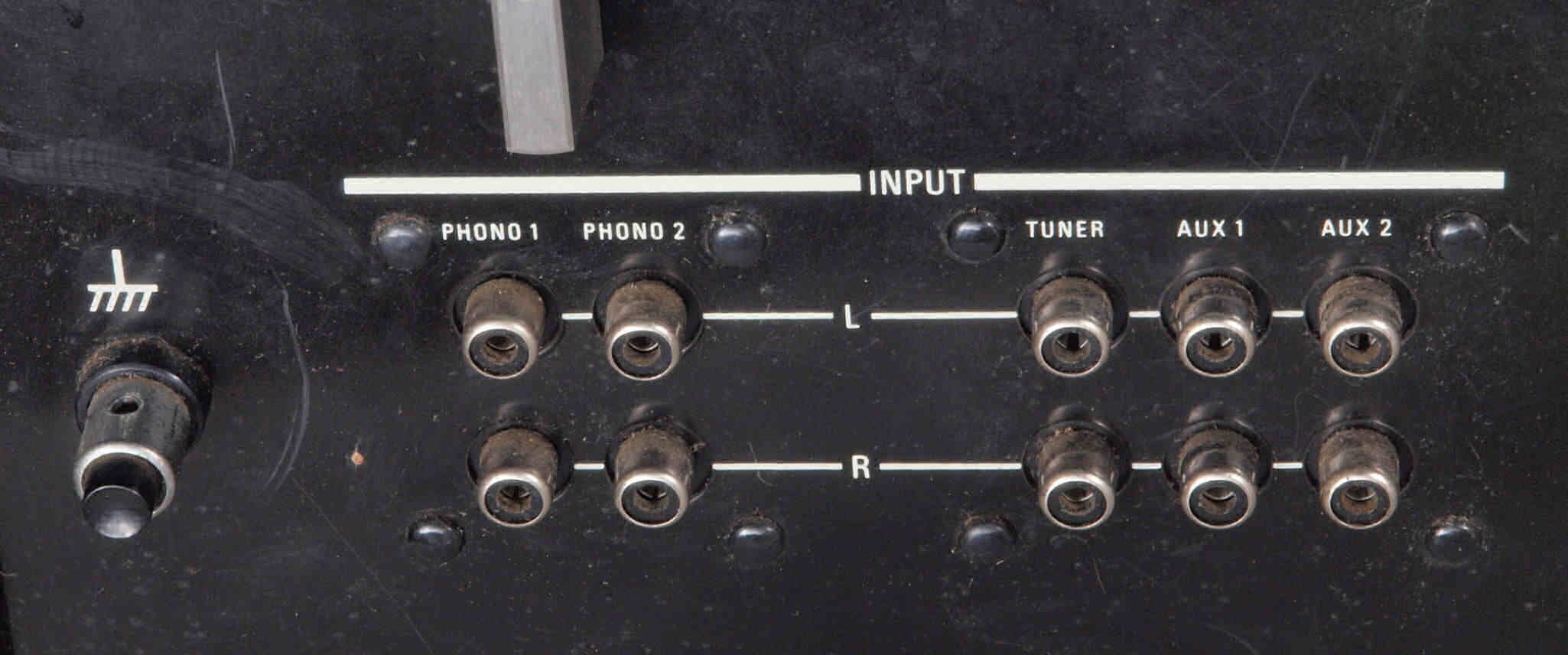

Ａ４１．　点検中　入力ＲＣＡ端子郡
Ａ４２．　点検中　PHONO_入力RCA端子。　　テフロン絶縁型と交換。
Ａ５１．　点検中　出力ＲＣＡ端子郡。
Ａ５２．　点検中　出力RCA端子。　　テフロン絶縁型と交換。

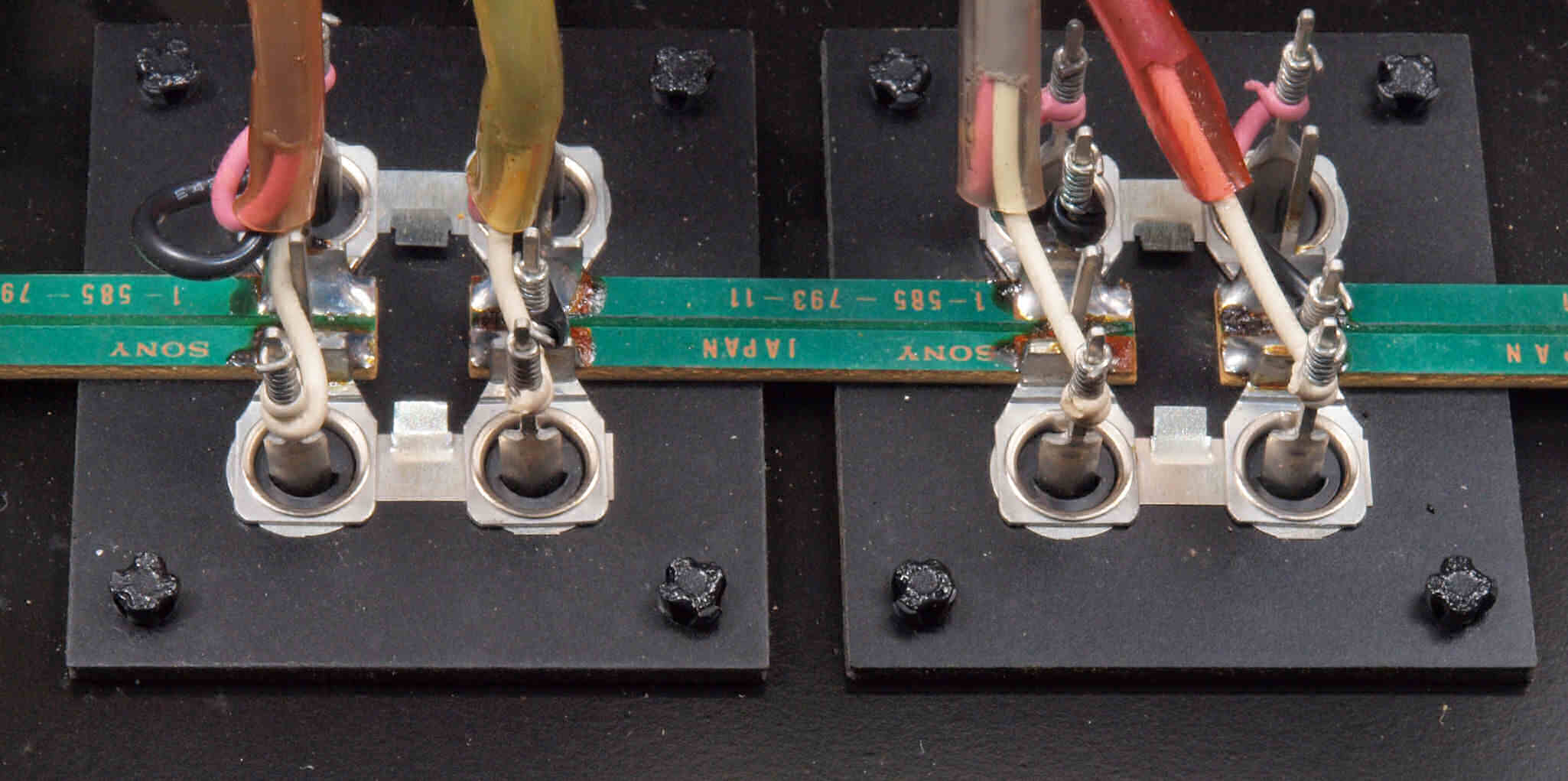

Ａ５３．　点検中　入出力ＲＣＡ端子郡裏。　固定ナイロンピンが溶接固定されている。
Ａ５４．　点検中　入出力ＲＣＡ端子郡裏、拡大。　固定ナイロンピンが溶接固定されている。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

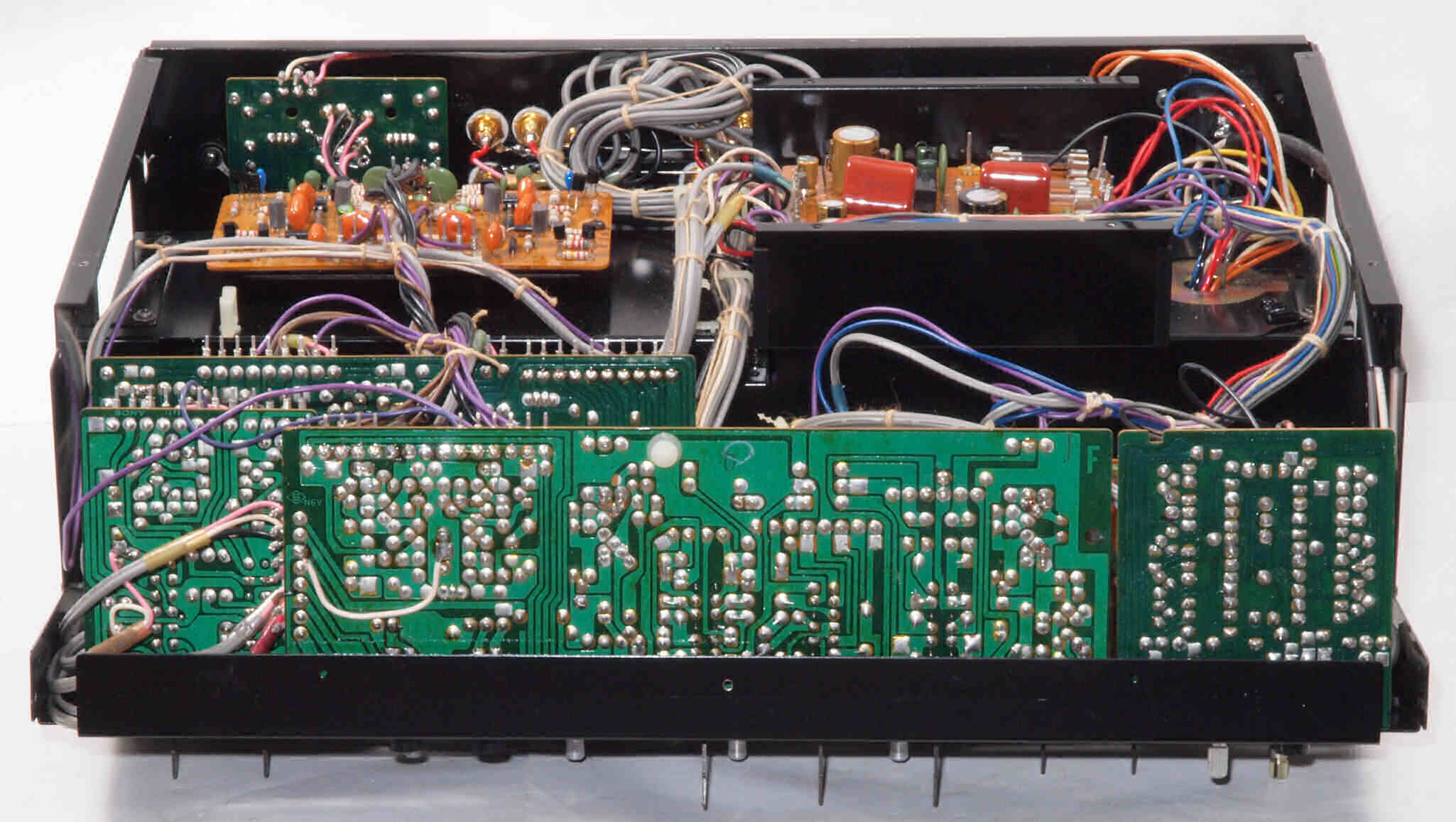

Ｃ０．　修理中　後パネルを倒し修理中

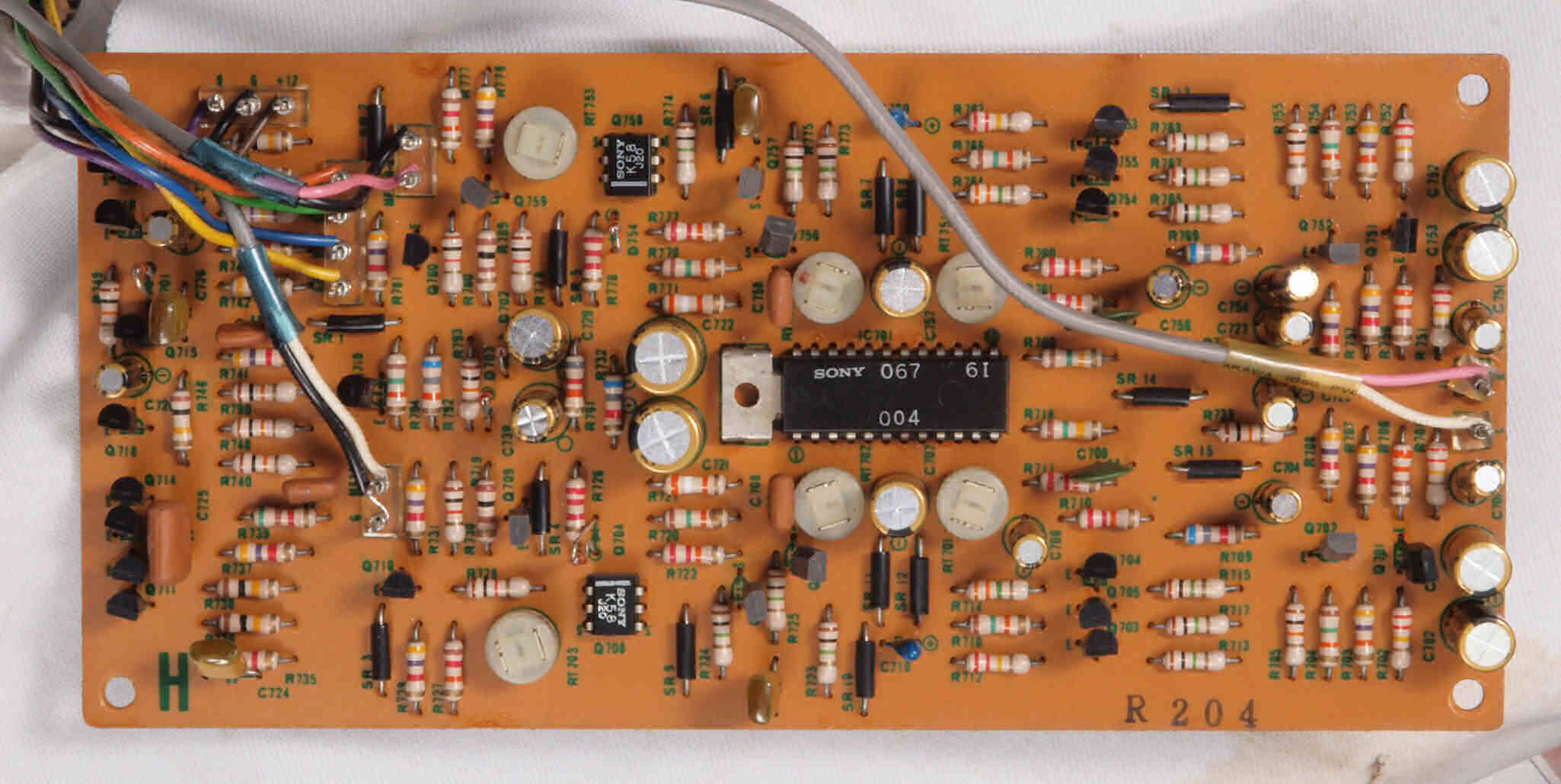

Ｃ１１．　修理前　ＭＣ−ＡＭＰ基板
Ｃ１１２．　修理中　ＭＣ−ＡＭＰ基板。基板上の電解コンデンサーの頭が膨らみだしている。
Ｃ１２．　修理後　ＭＣ−ＡＭＰ基板。　電解コンデンサ−６個交換。

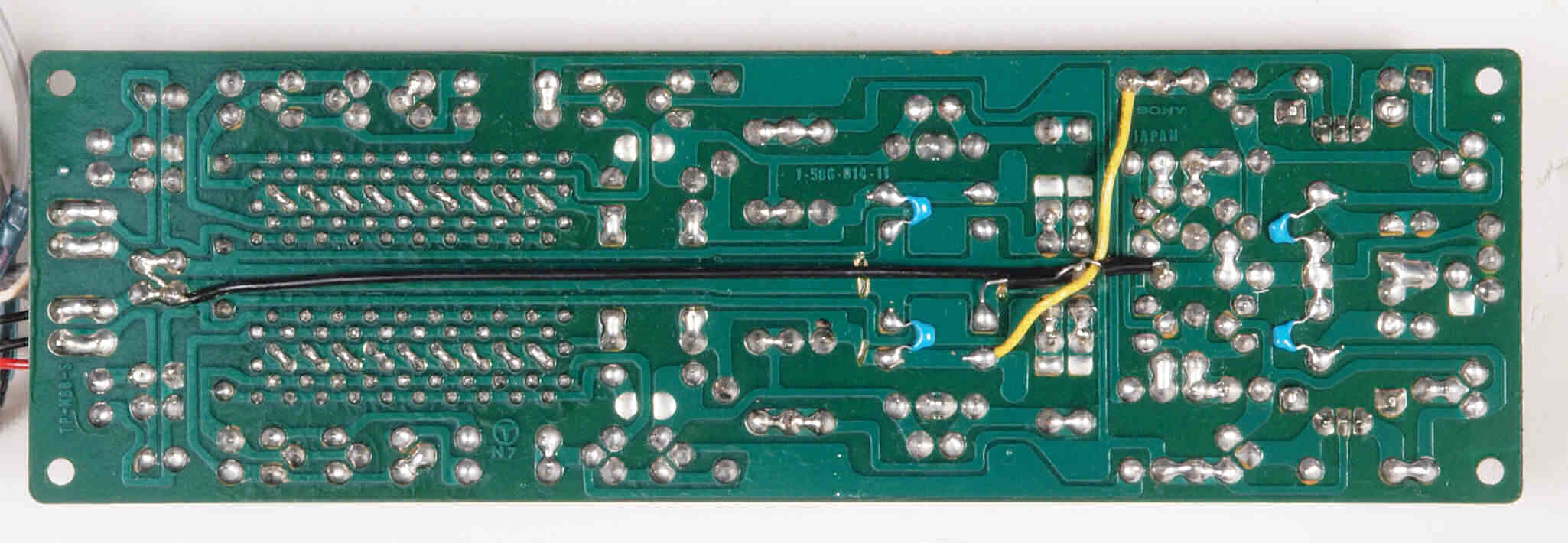

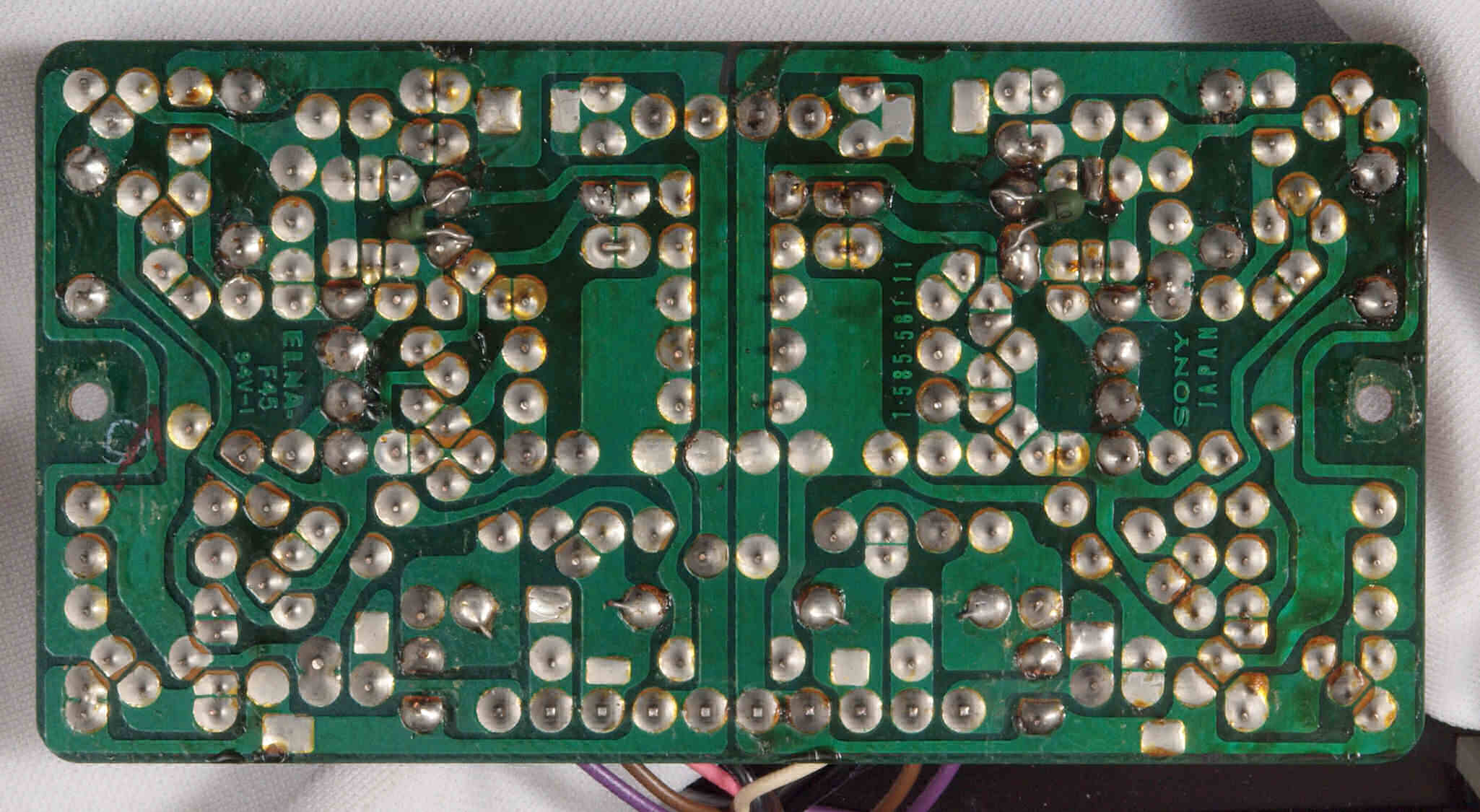

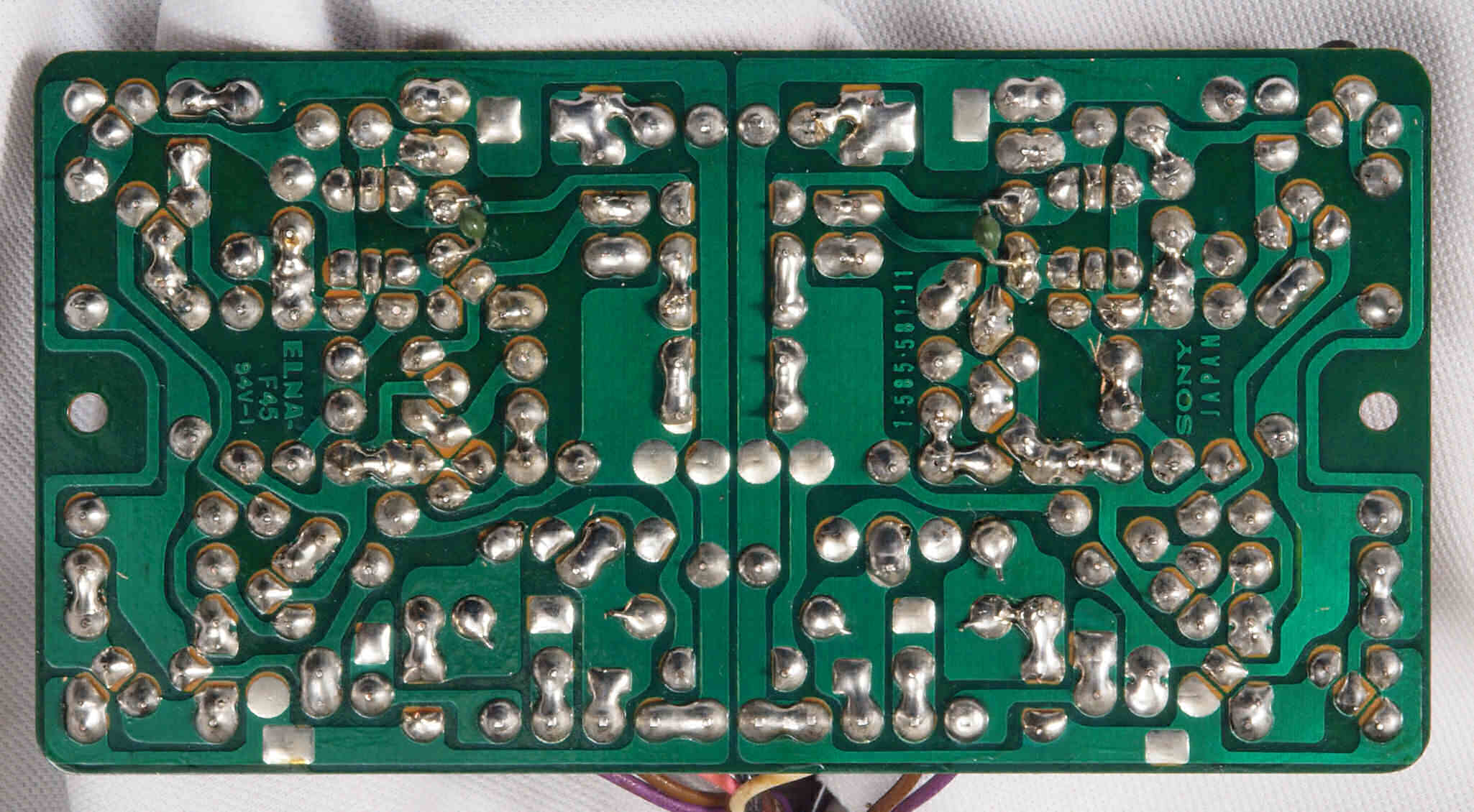

Ｃ１３．　修理前　ＭＣ−ＡＭＰ基板裏

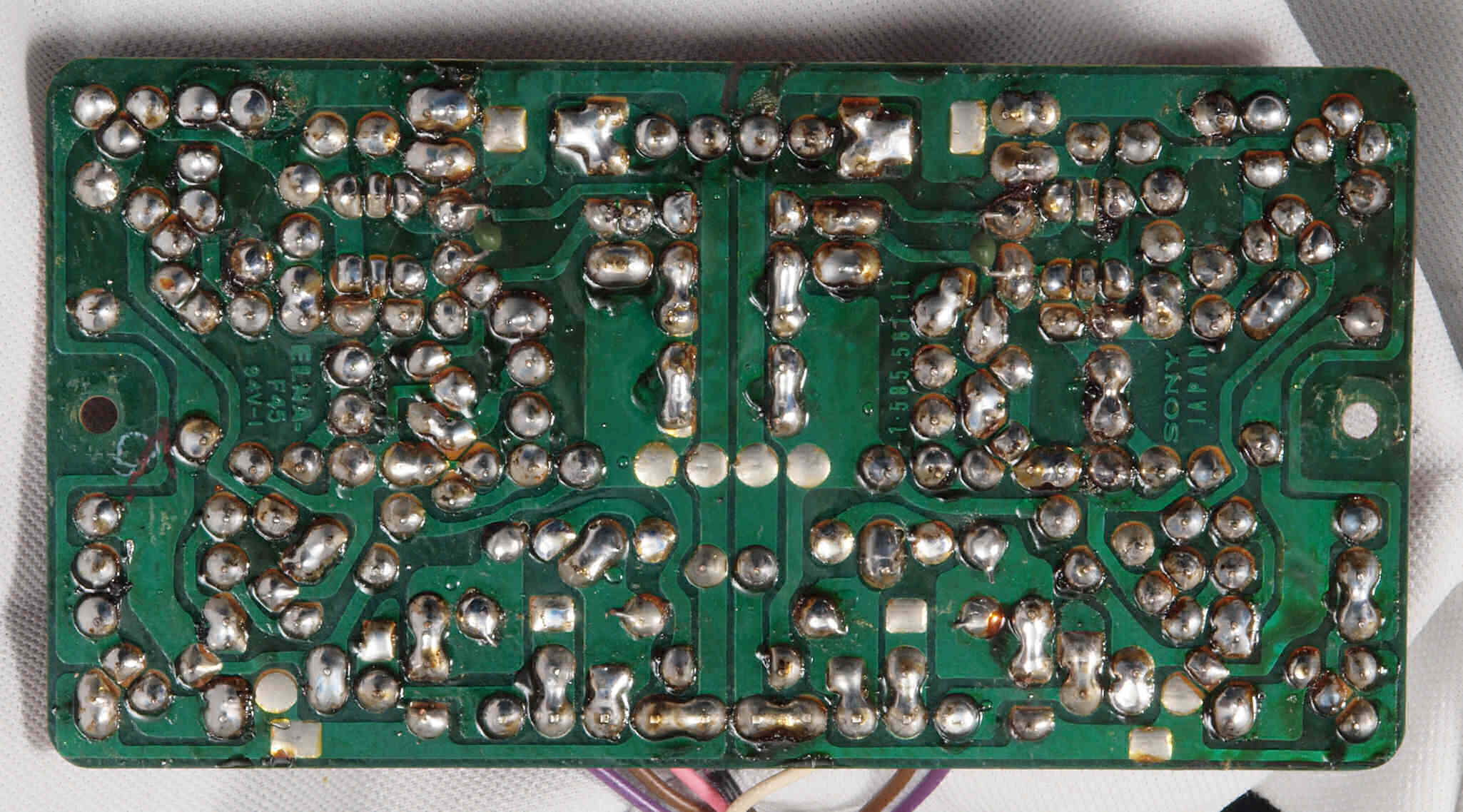

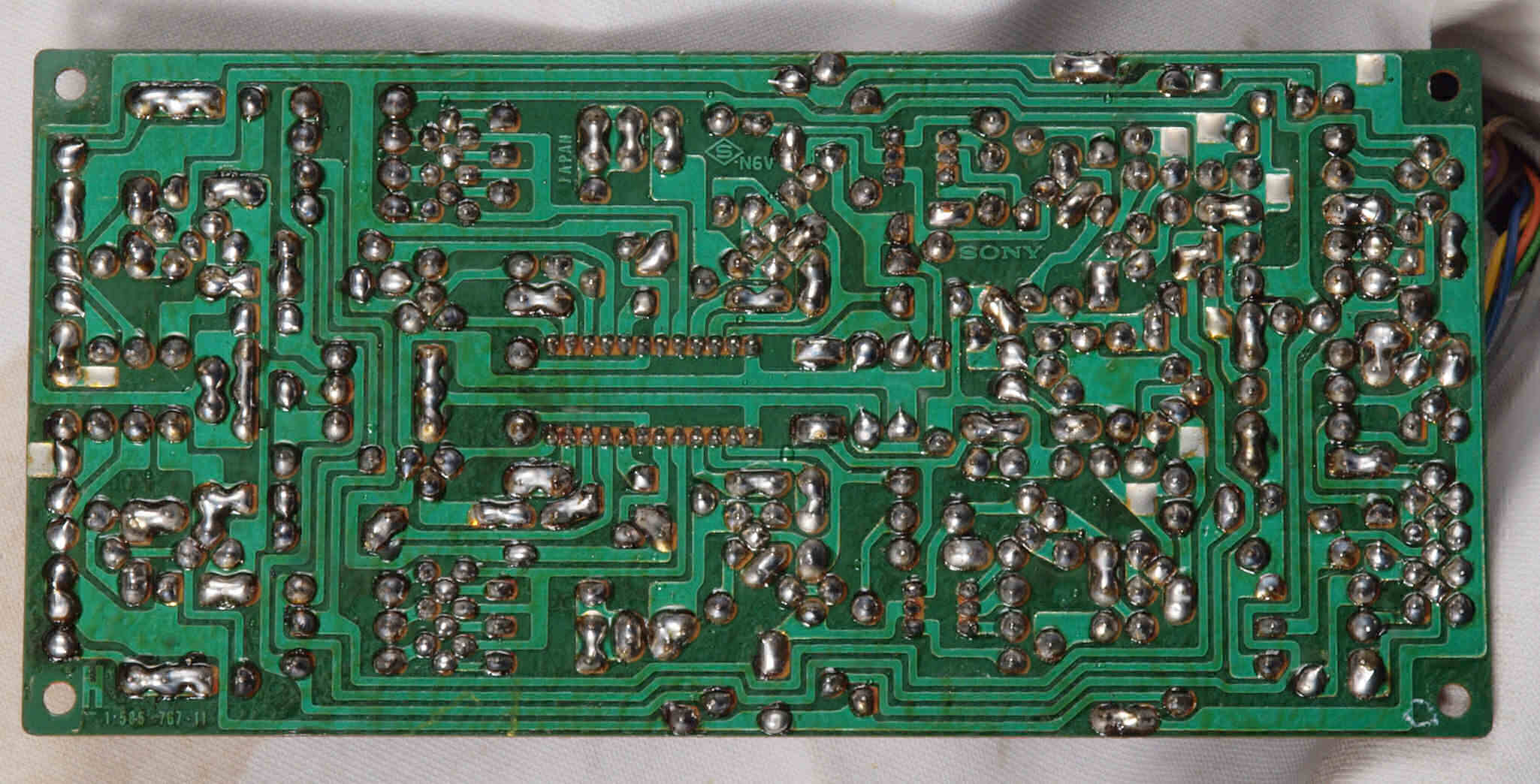

Ｃ１４．　修理（半田補正）後。　ＭＣ−ＡＭＰ基板裏、　全ての半田をやり修す、セラミックコンデンサー４個追加
Ｃ１５．　完成ＭＣ−ＡＭＰ基板裏。　洗浄後防湿材（コート液）を塗る。

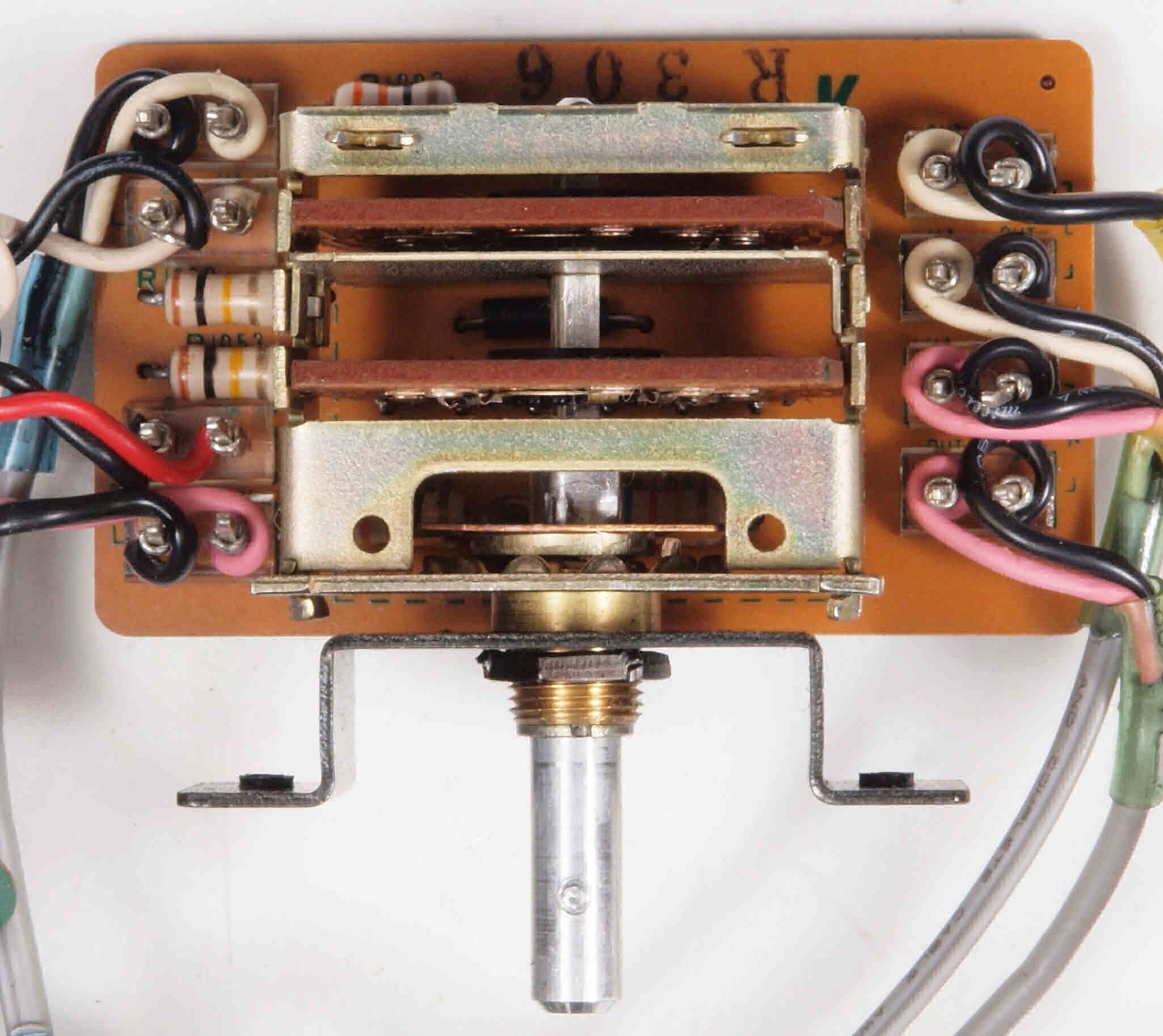

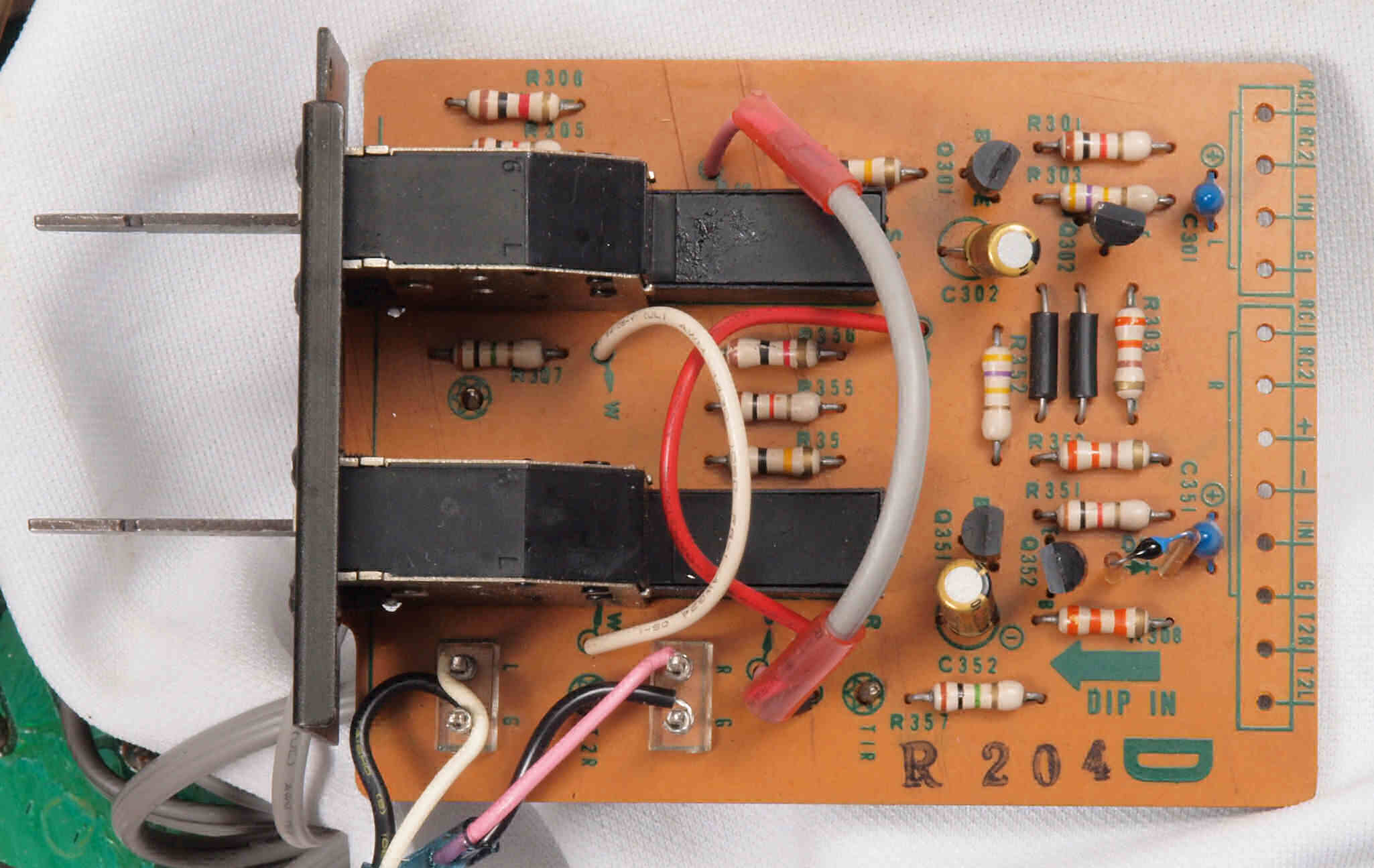

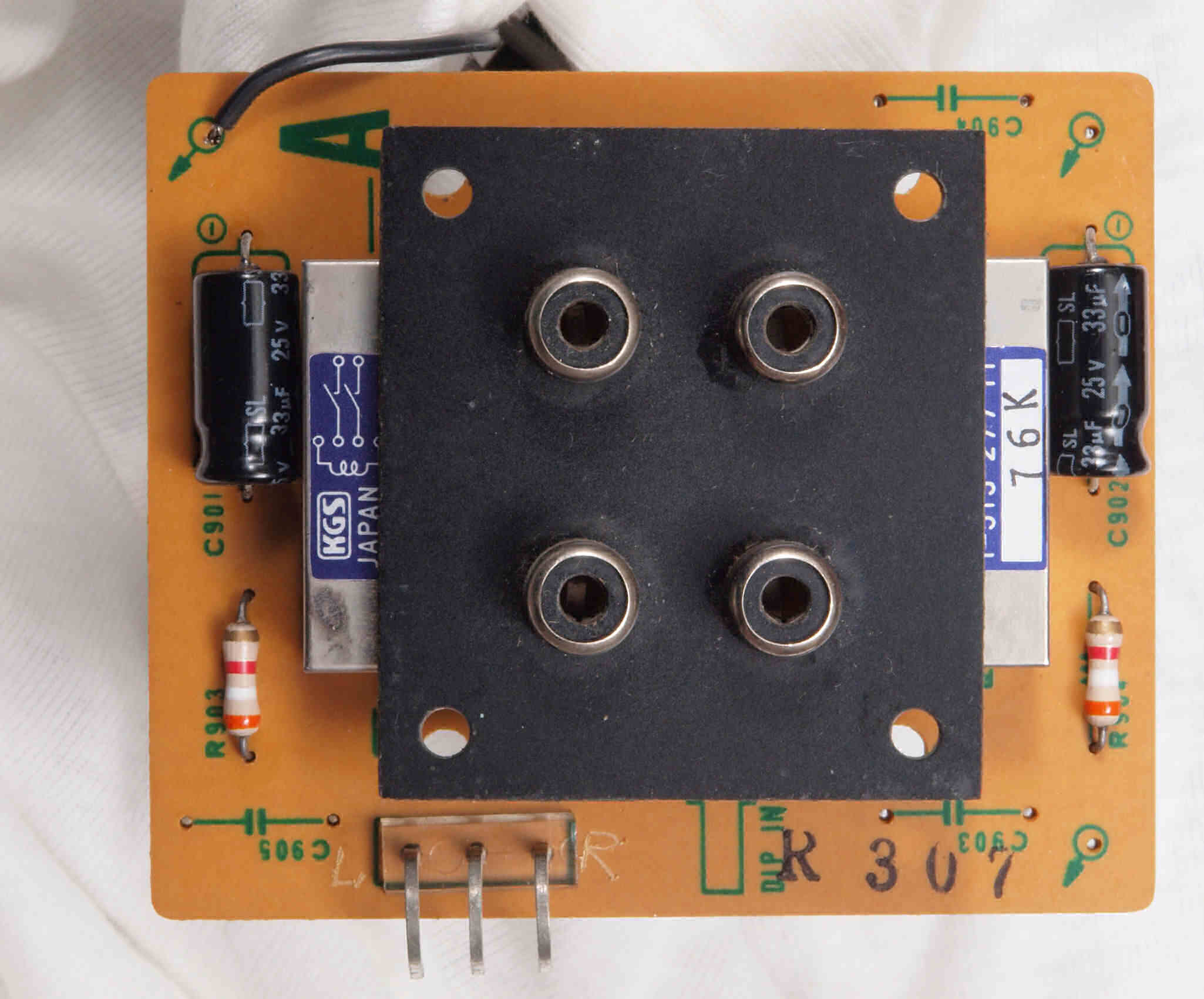

Ｃ２１．　修理前　ＰＨＯＮＯ２　負荷抵抗切替ＳＷ基板、３Ω、４０Ω，５０ｋΩ、１００ｋΩ。

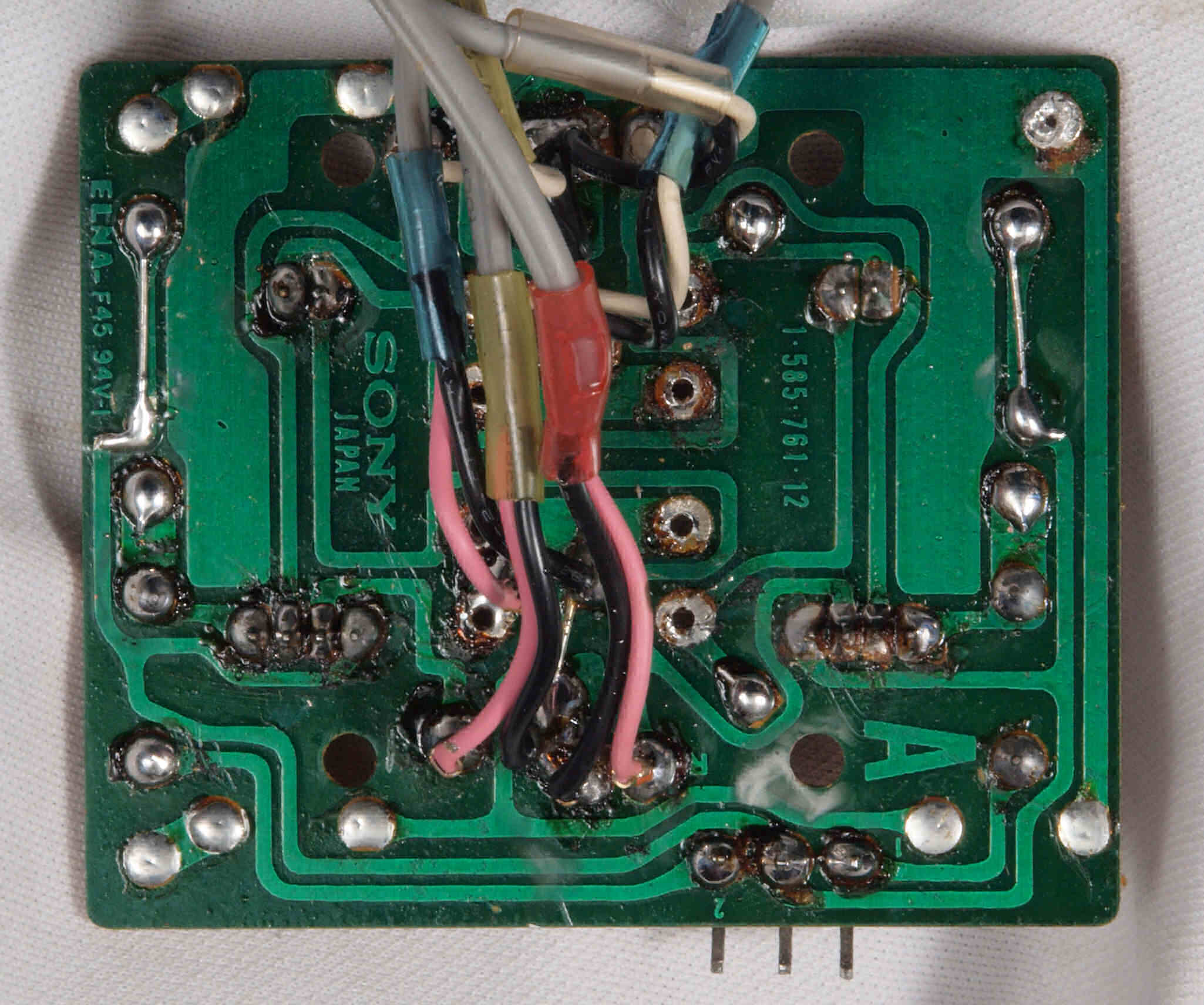

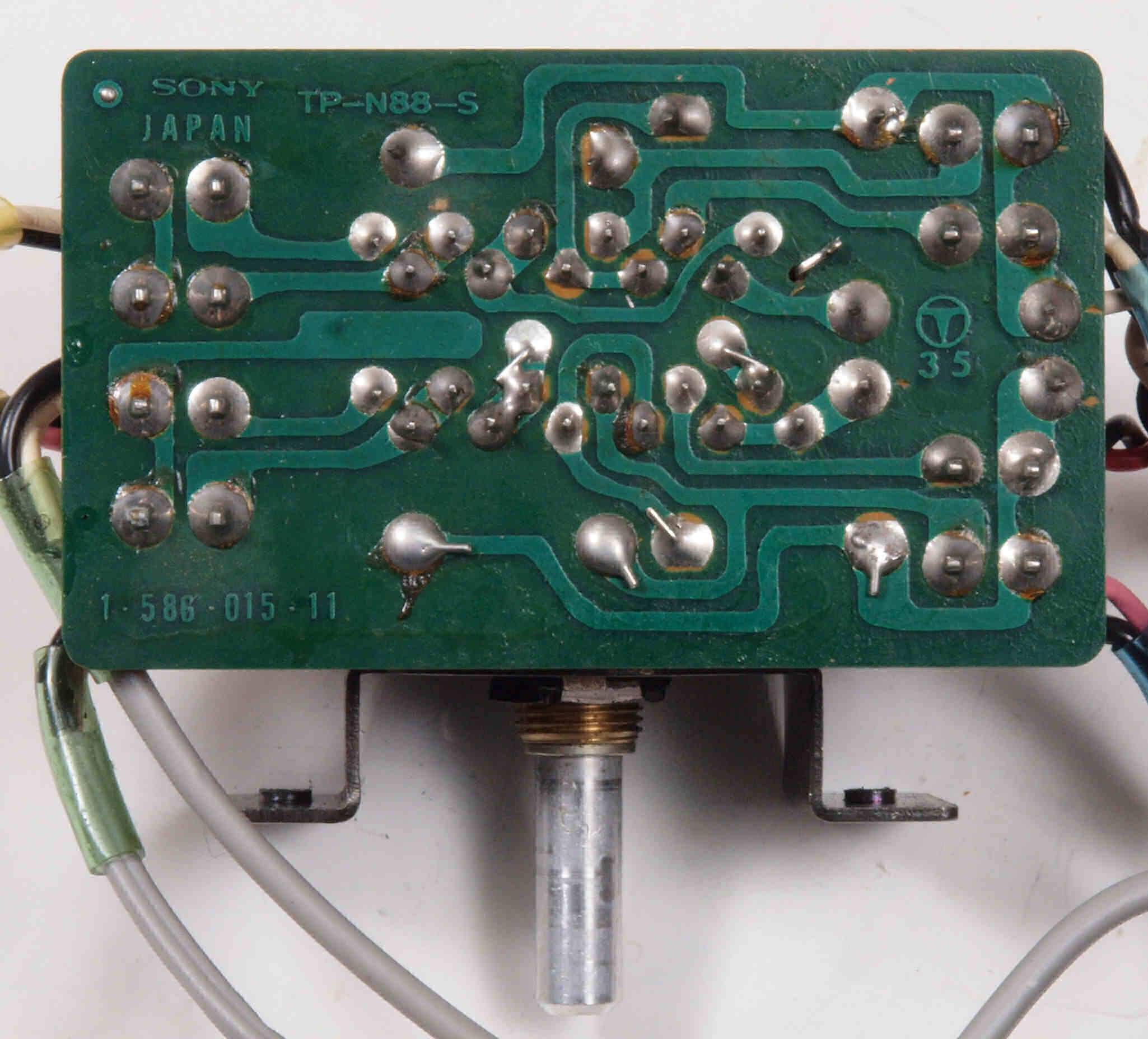

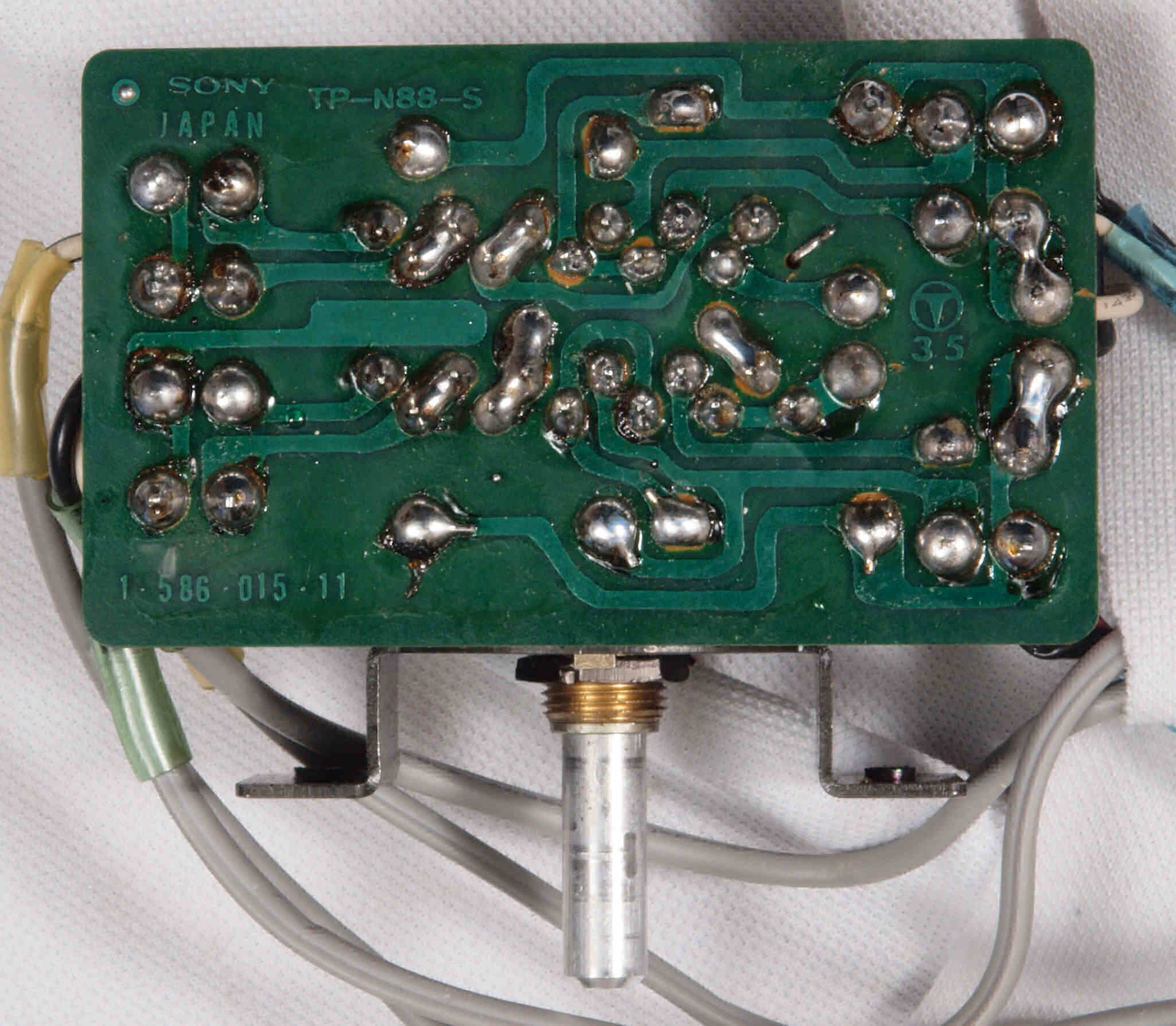

Ｃ２２．　修理前　　ＰＨＯＮＯ２　負荷抵抗切替ＳＷ基板裏。

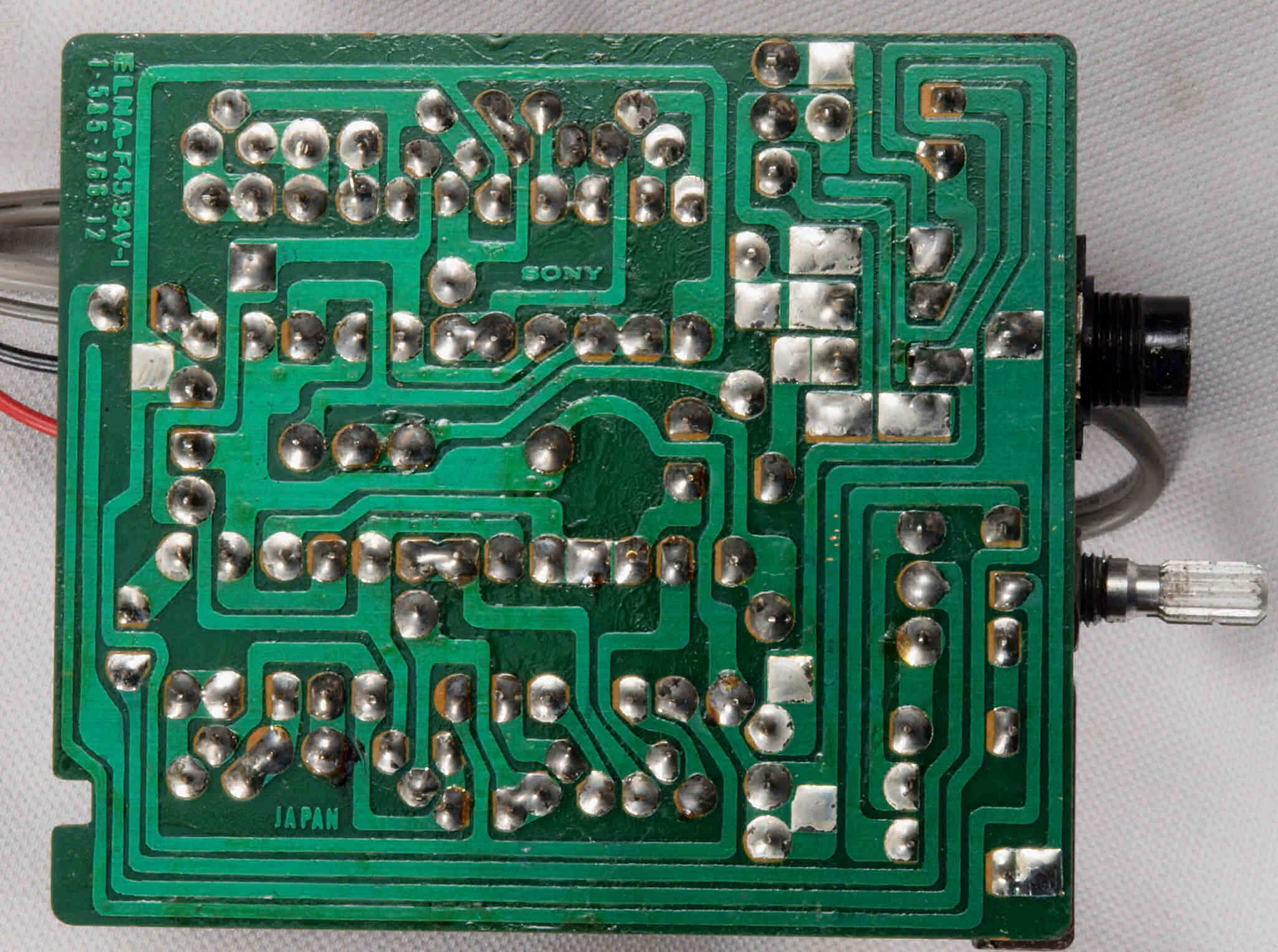

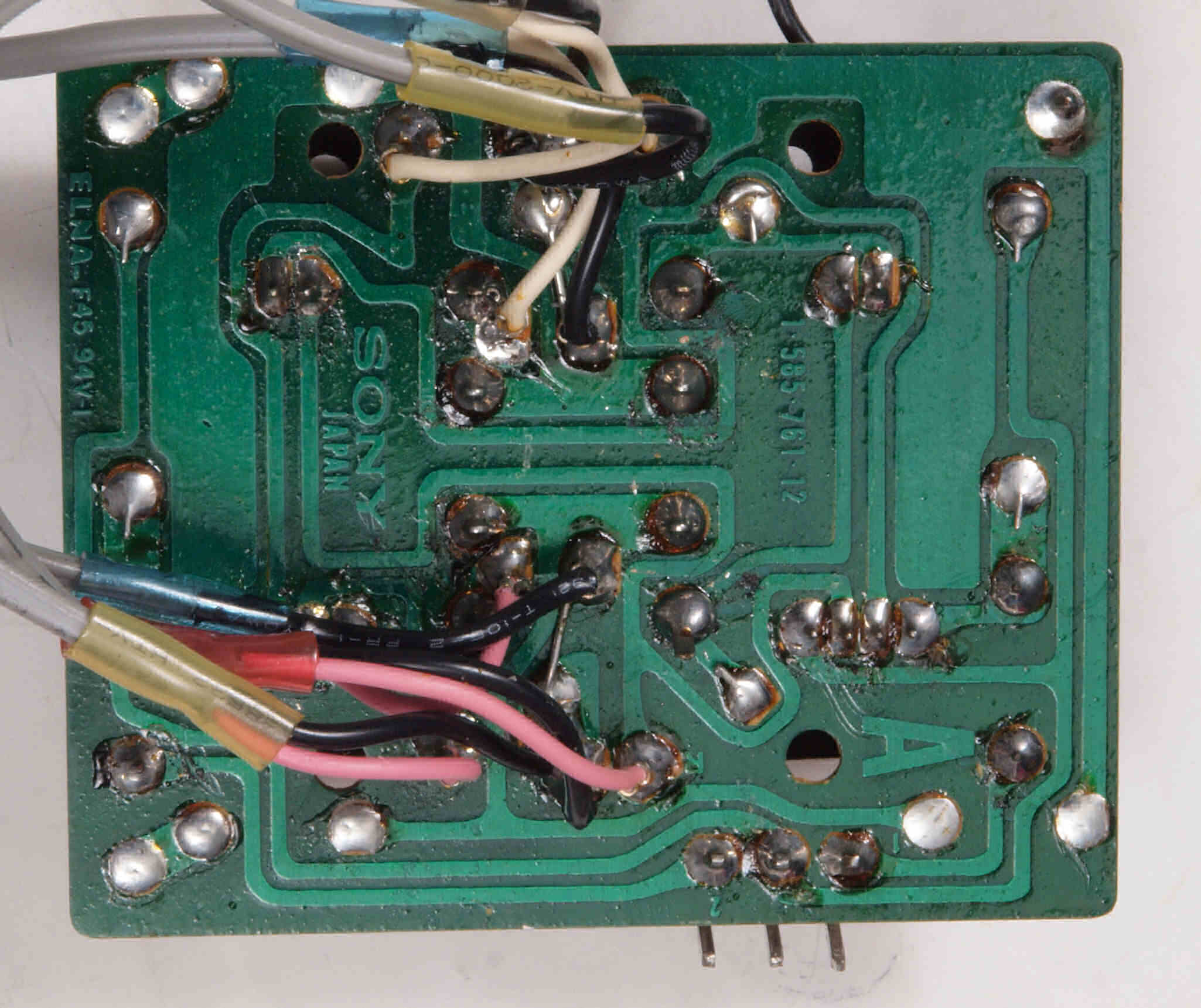

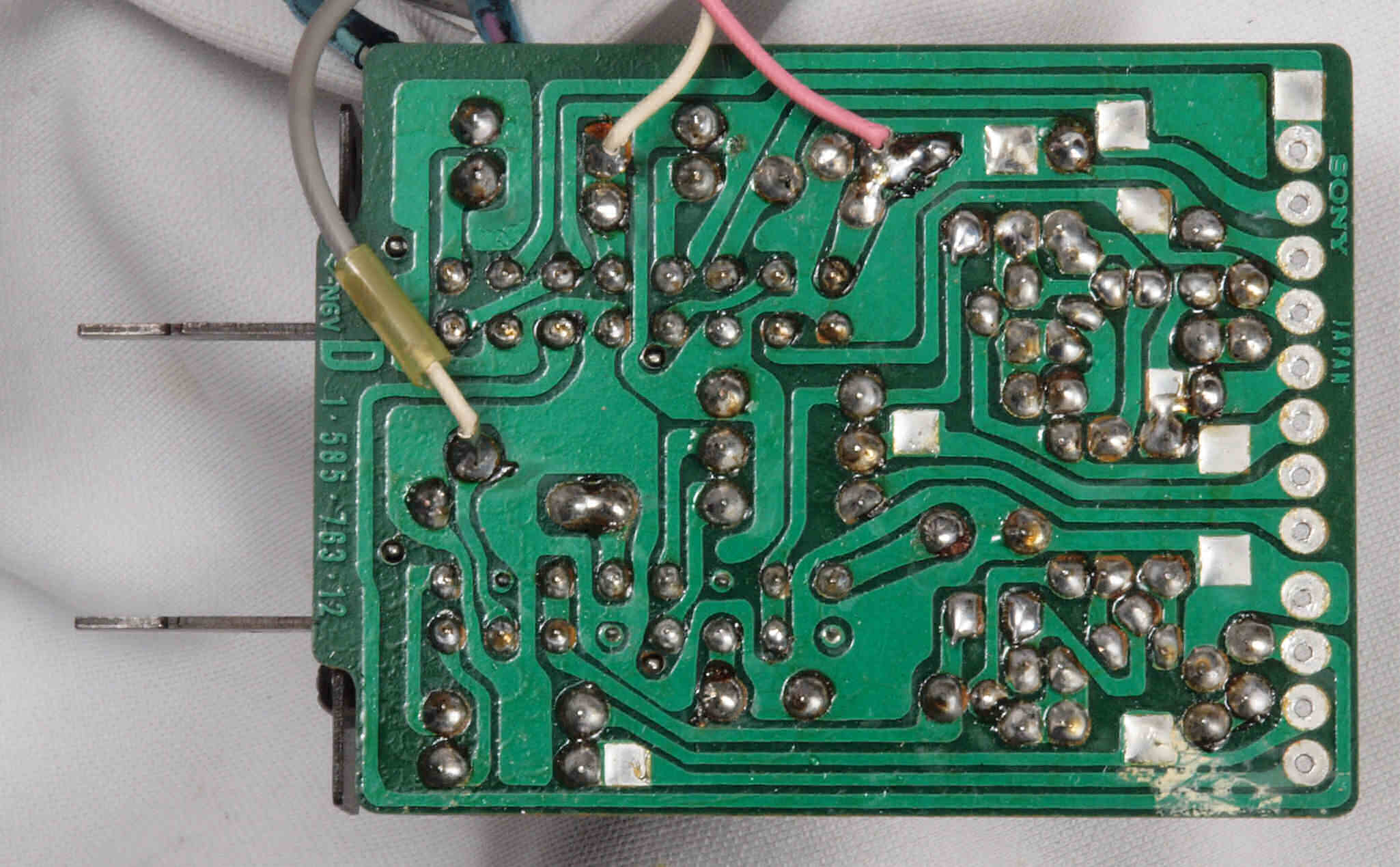

Ｃ２３．　修理（半田補正）後　ＰＨＯＮＯ２　負荷抵抗切替ＳＷ基板裏 　全ての半田をやり修す

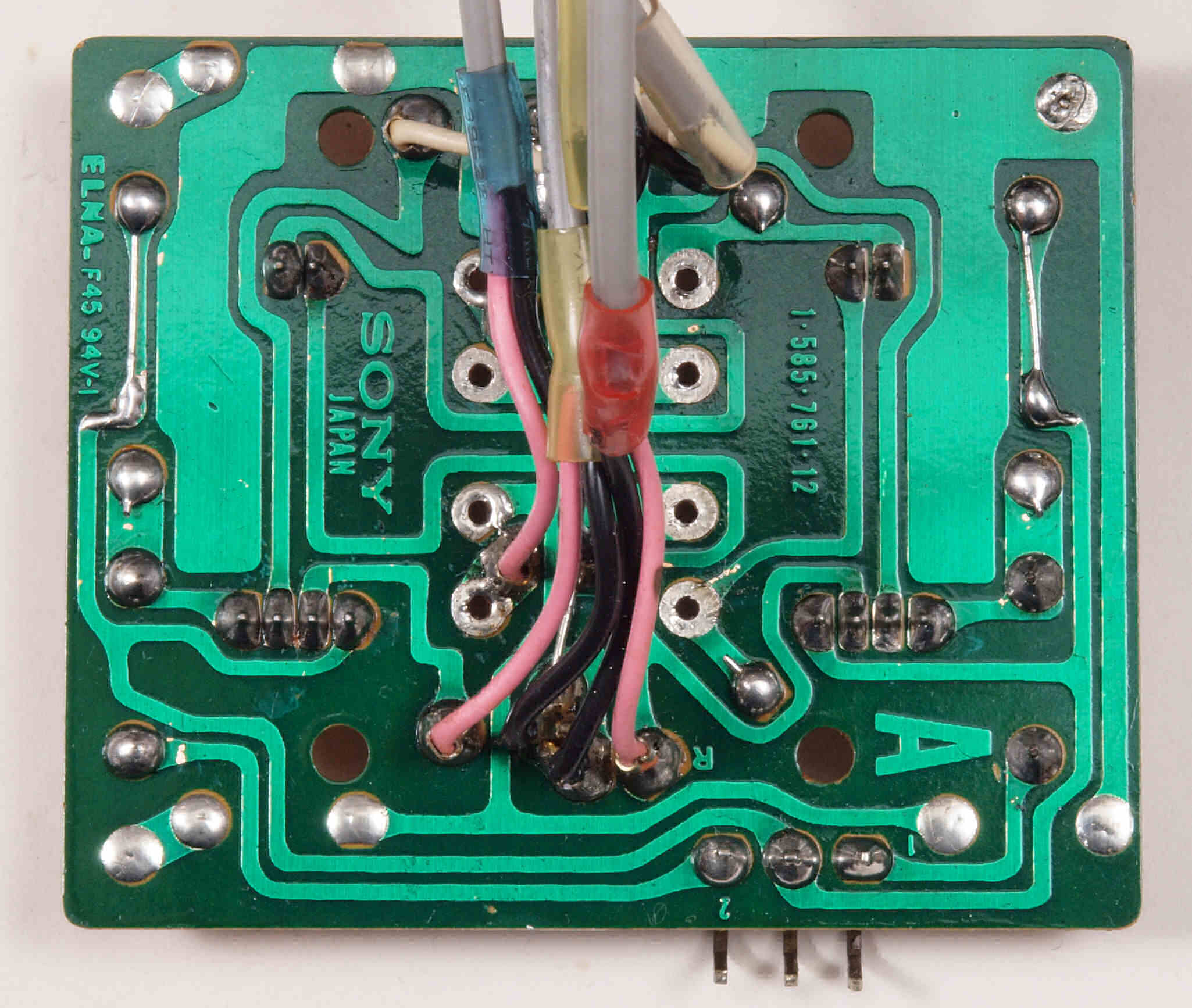

Ｃ２４．　完成ＰＨＯＮＯ２　負荷抵抗切替ＳＷ基板裏。　洗浄後防湿材（コート液）を塗る。

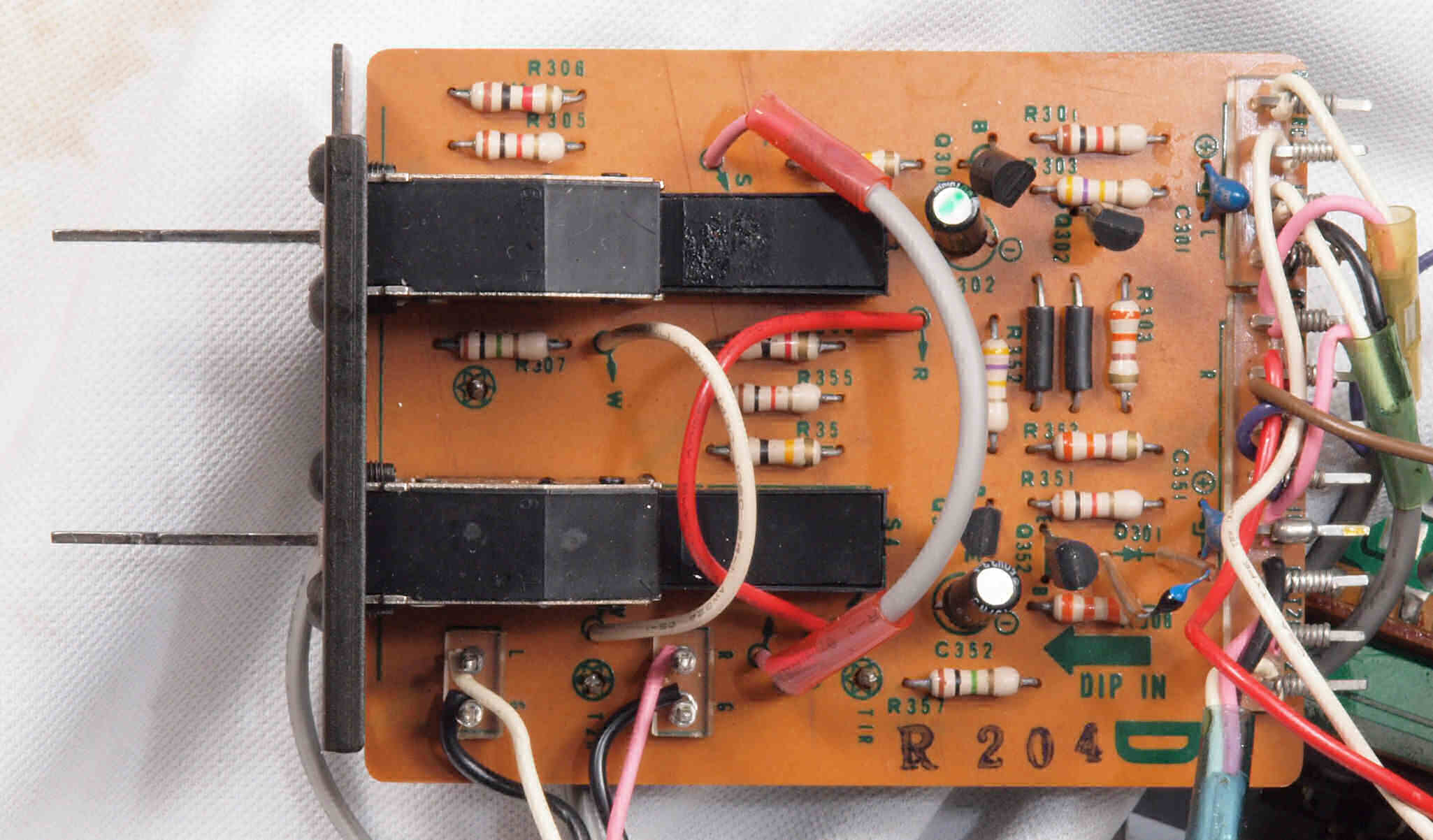

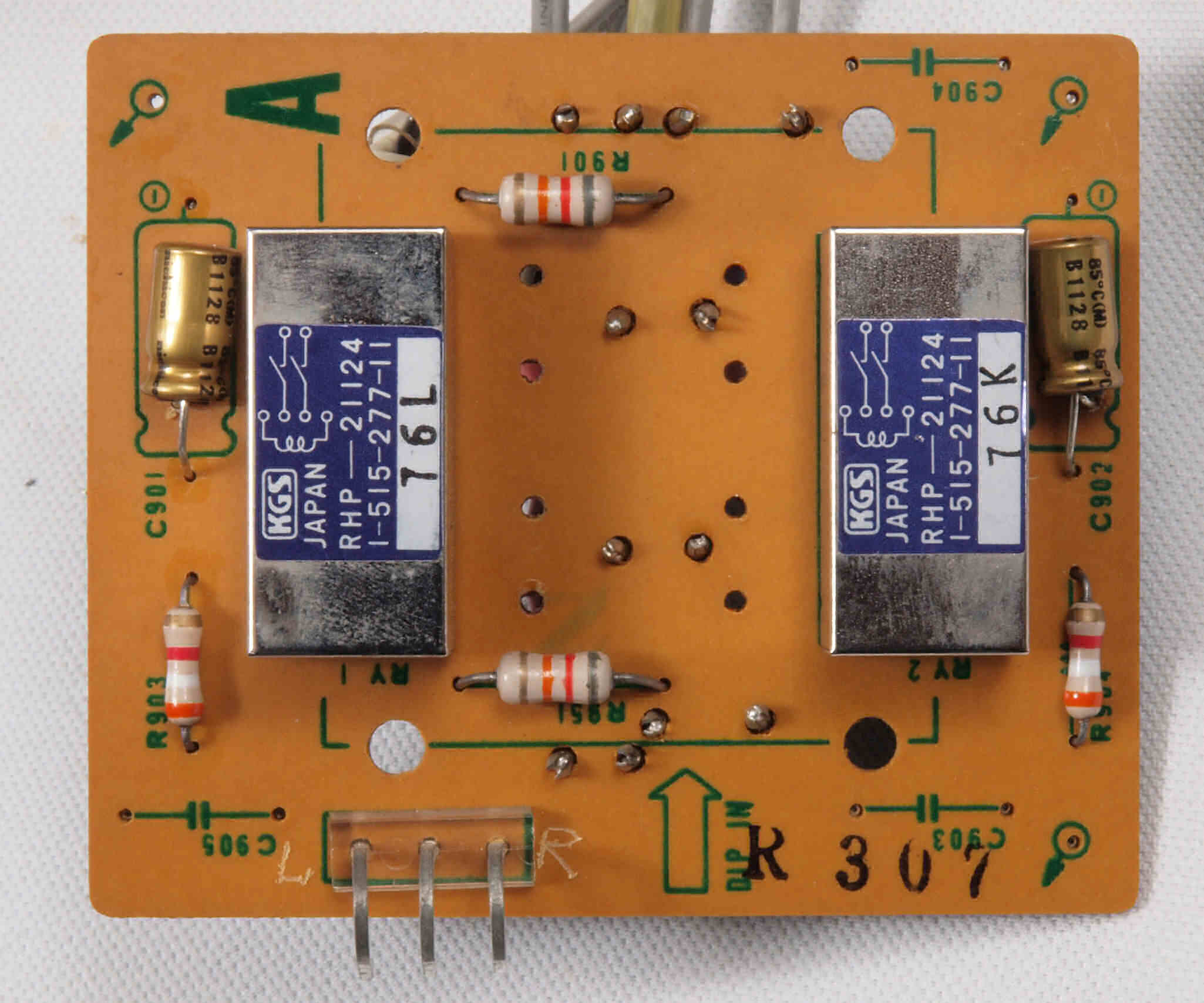

Ｃ３１．　修理前　ＰＨＯＮＯ１／ＰＨＯＮＯ２　切替ＳＷ基板。
Ｃ３２．　修理後　　ＰＨＯＮＯ１／ＰＨＯＮＯ２　切替ＳＷ基板。　電解コンデンサ−２個交換

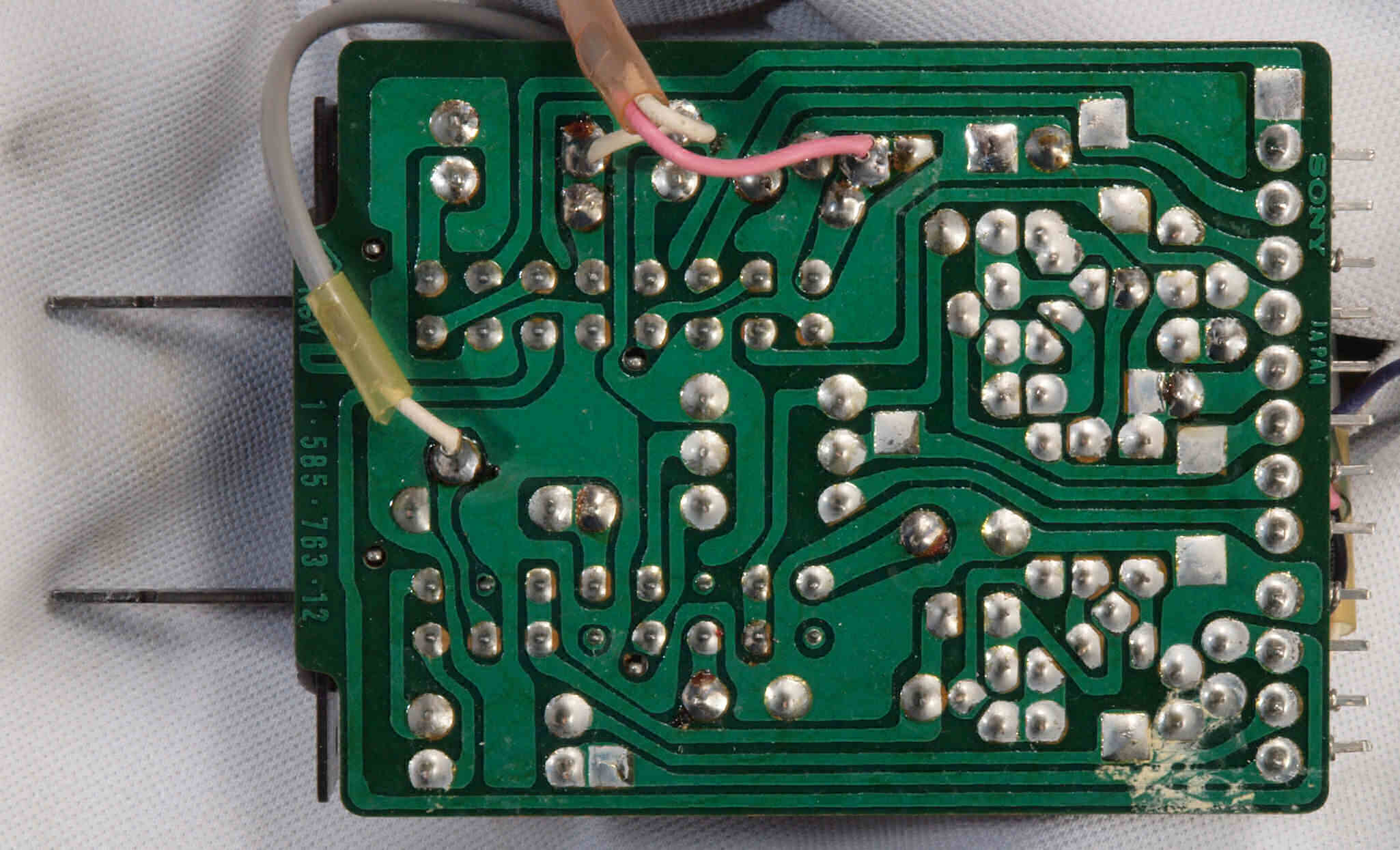

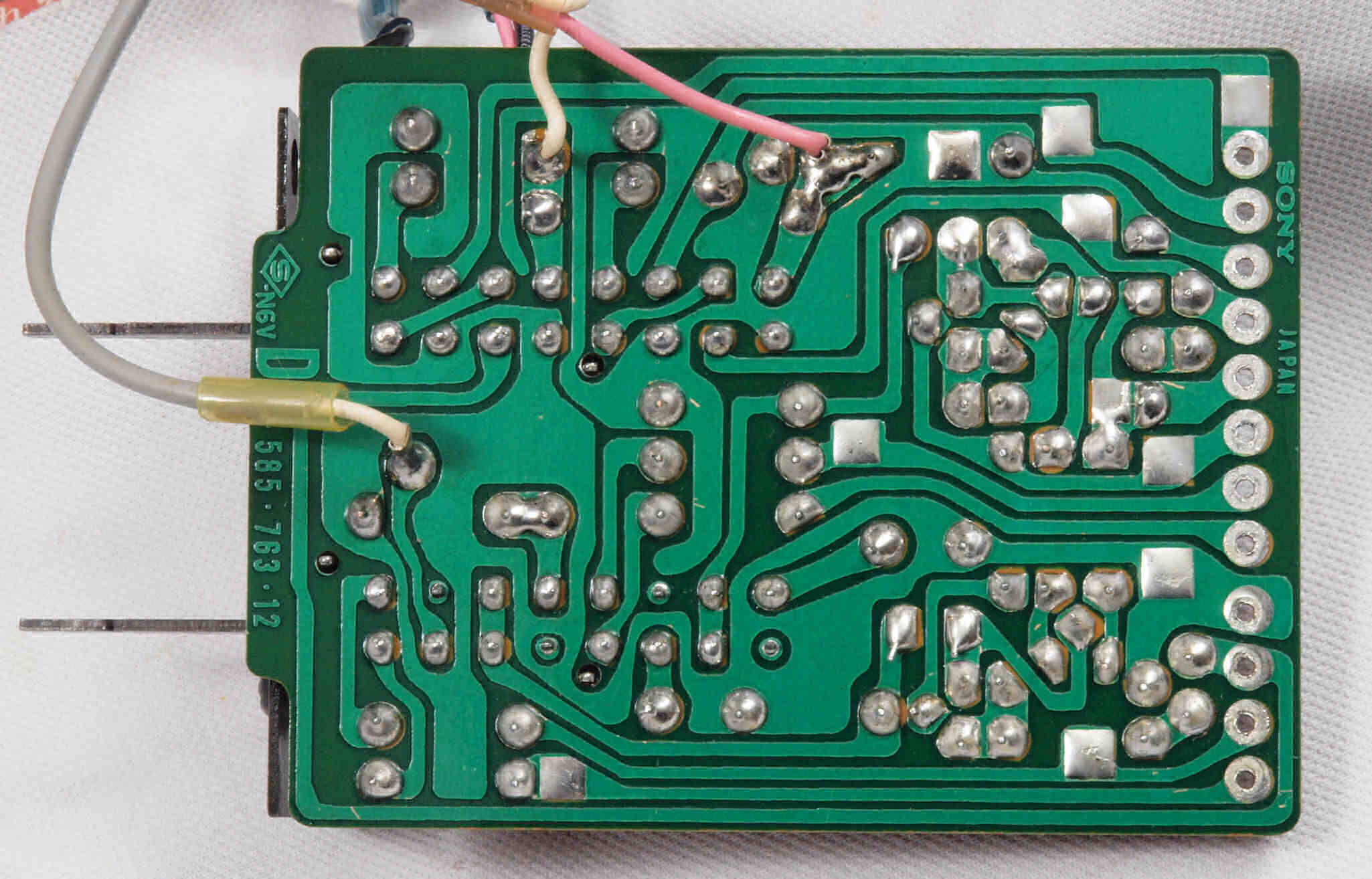

Ｃ３３．　修理前　　ＰＨＯＮＯ１／ＰＨＯＮＯ２　切替ＳＷ基板裏。
Ｃ３４．　修理（半田補正）後　　ＰＨＯＮＯ１／ＰＨＯＮＯ２　切替ＳＷ基板裏。 　全ての半田をやり修す
Ｃ３５．　完成　ＰＨＯＮＯ１／ＰＨＯＮＯ２　切替ＳＷ基板裏。　洗浄後防湿材（コート液）を塗る。

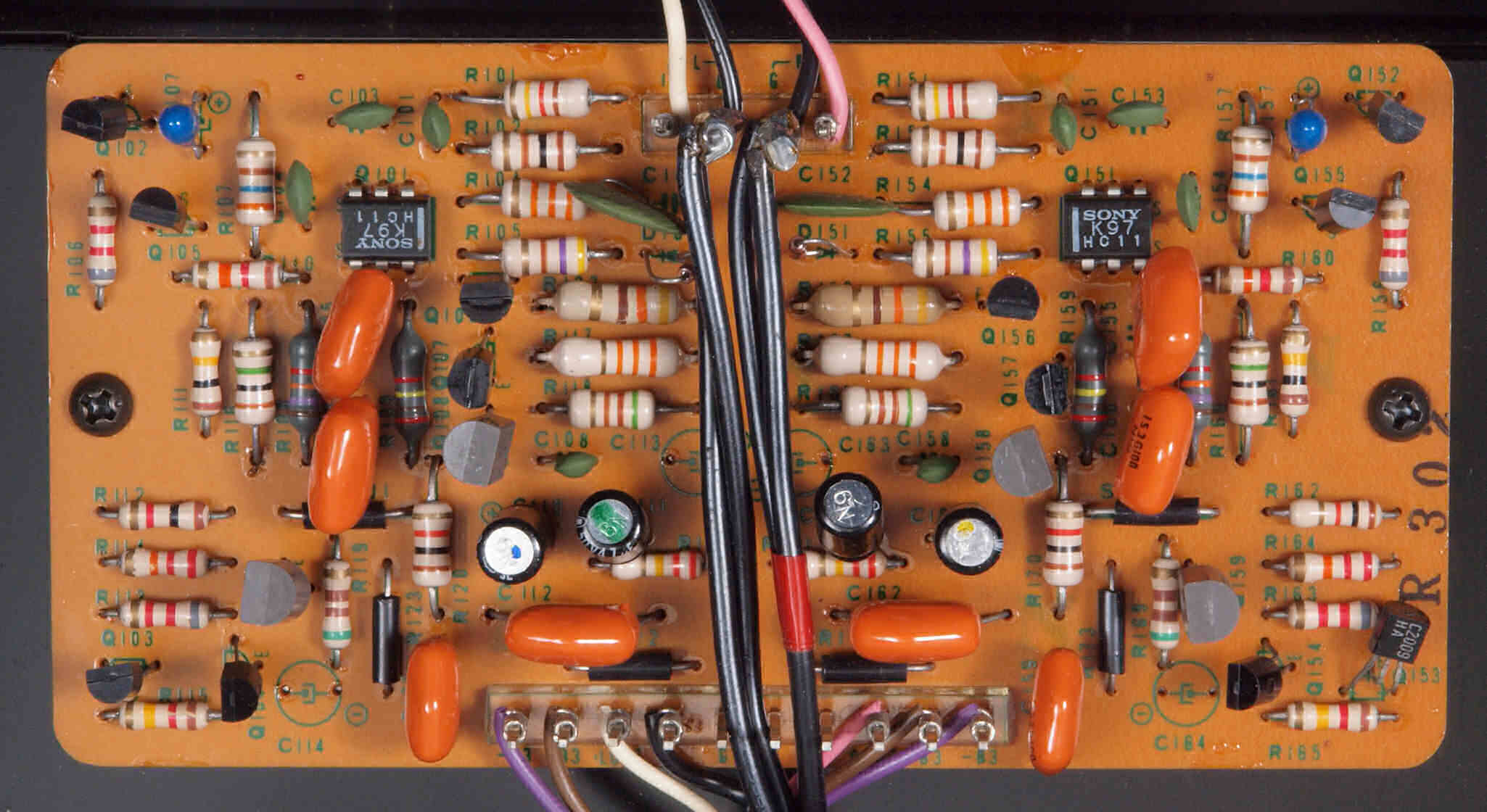

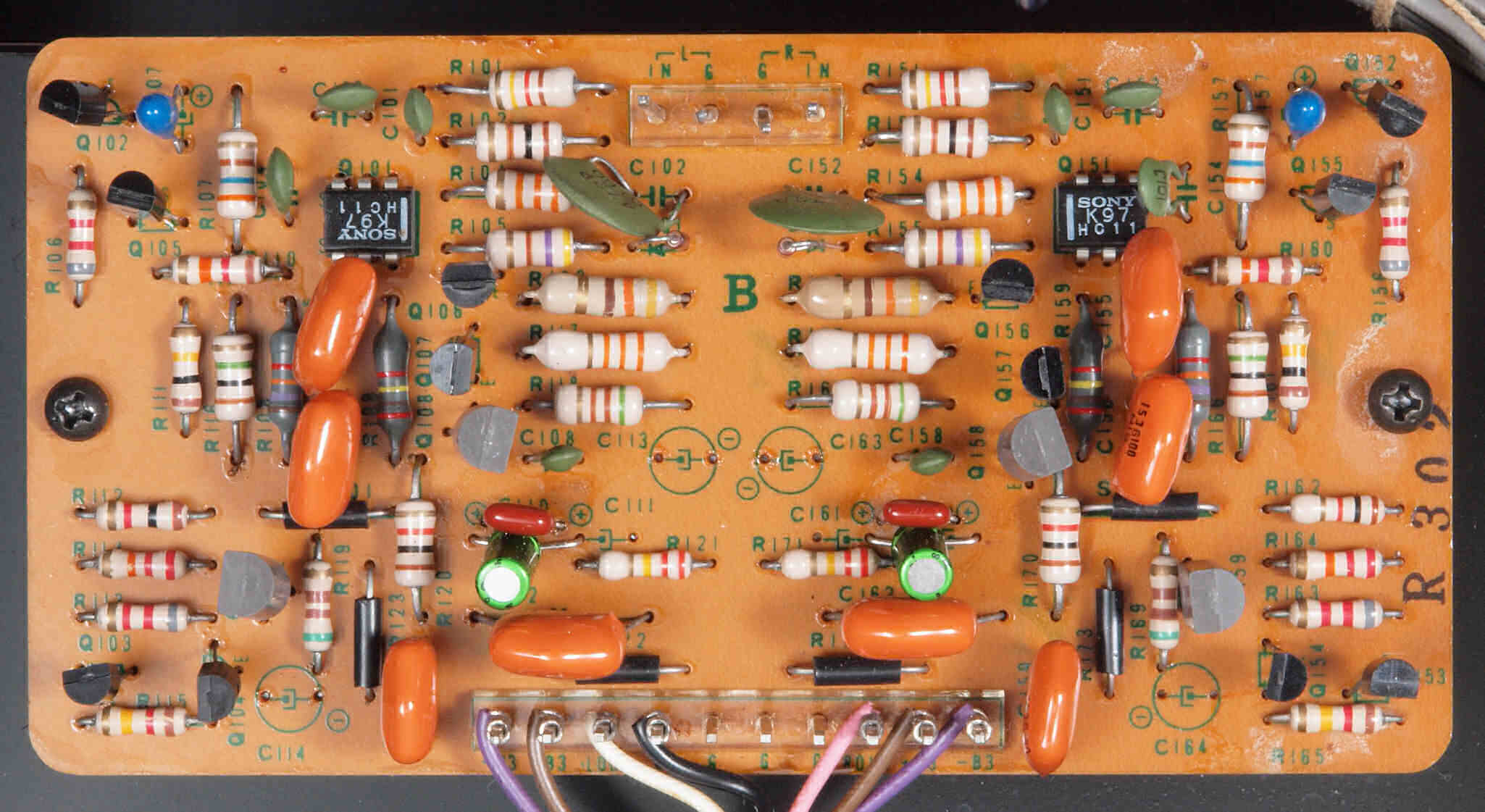

Ｃ４１．　修理前　ＥＱ（equalizer）基板。
Ｃ４２．　修理後　ＥＱ（equalizer）基板。　電解コンデンサー４個交換。

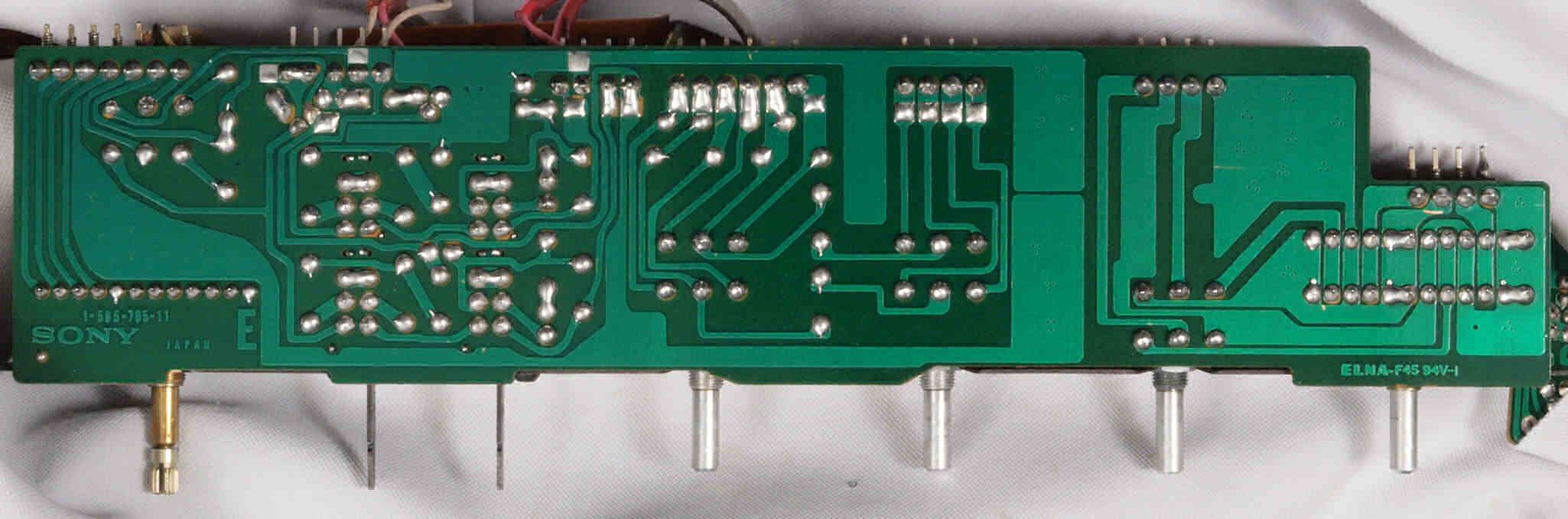

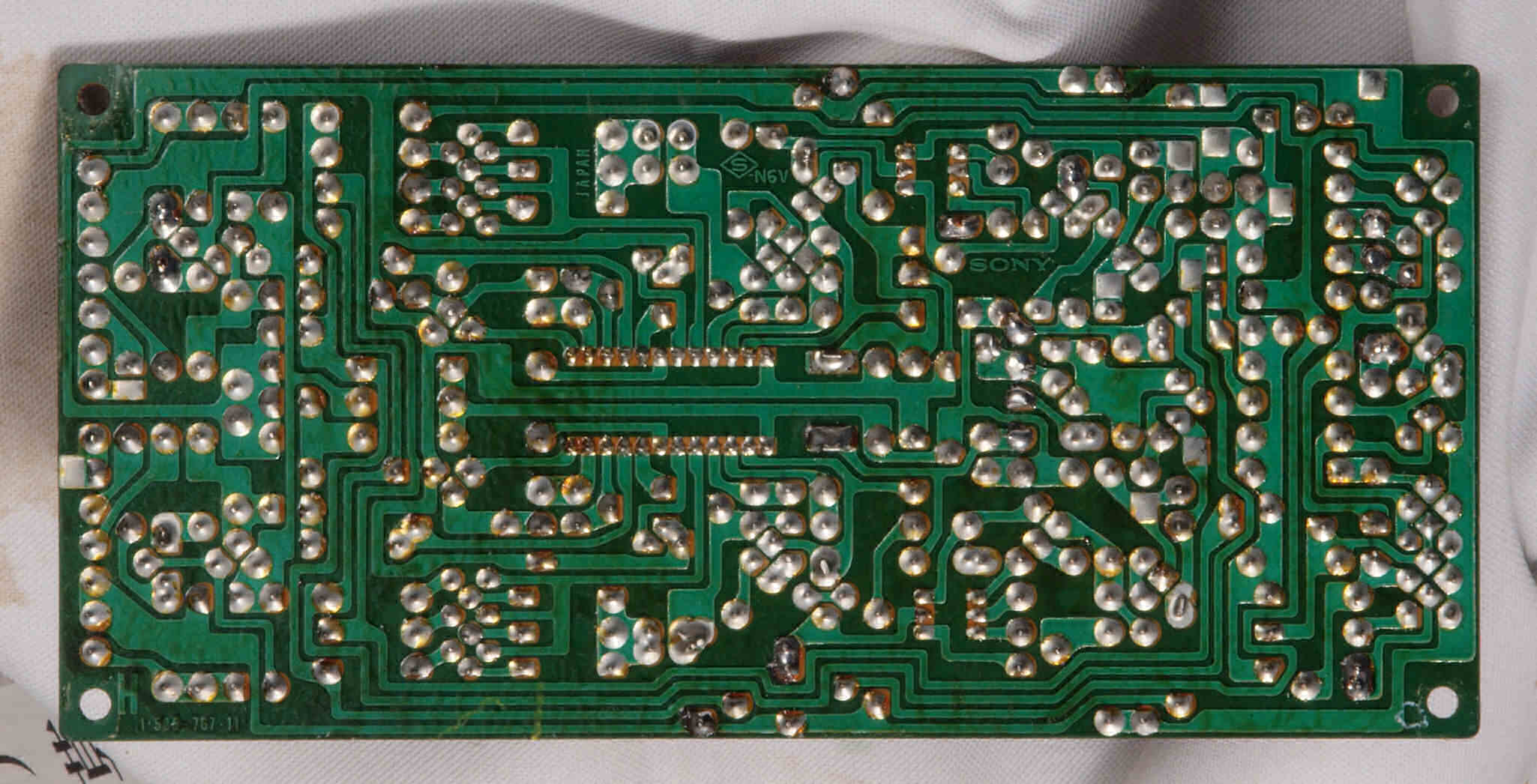

Ｃ４３．　修理前　ＥＱ（equalizer）基板裏。

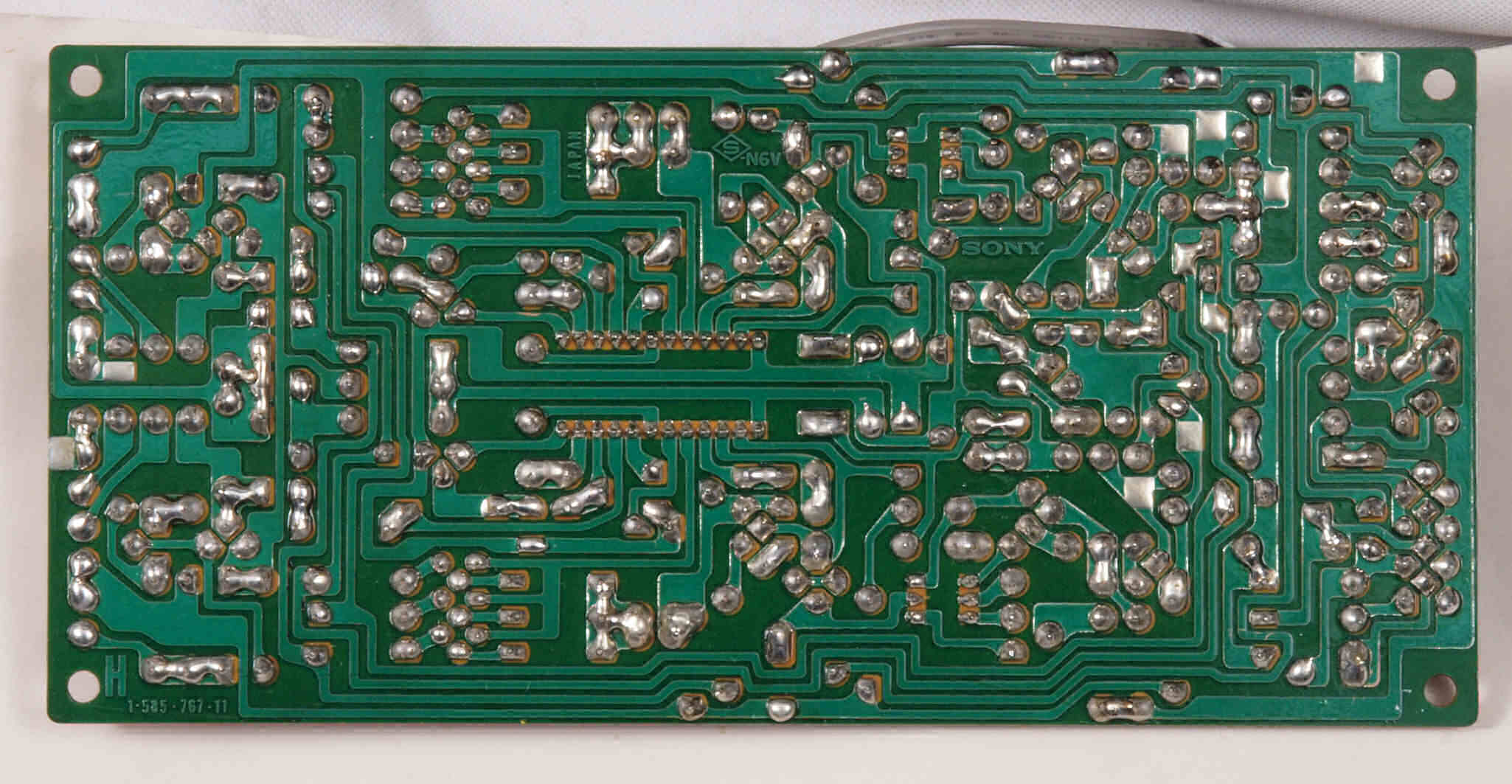

Ｃ４４．　修理（半田補正）後　ＥＱ（equalizer）基板、 　全ての半田をやり修す
Ｃ４５．　完成ＥＱ（equalizer）基板裏。　洗浄後防湿材（コート液）を塗る。

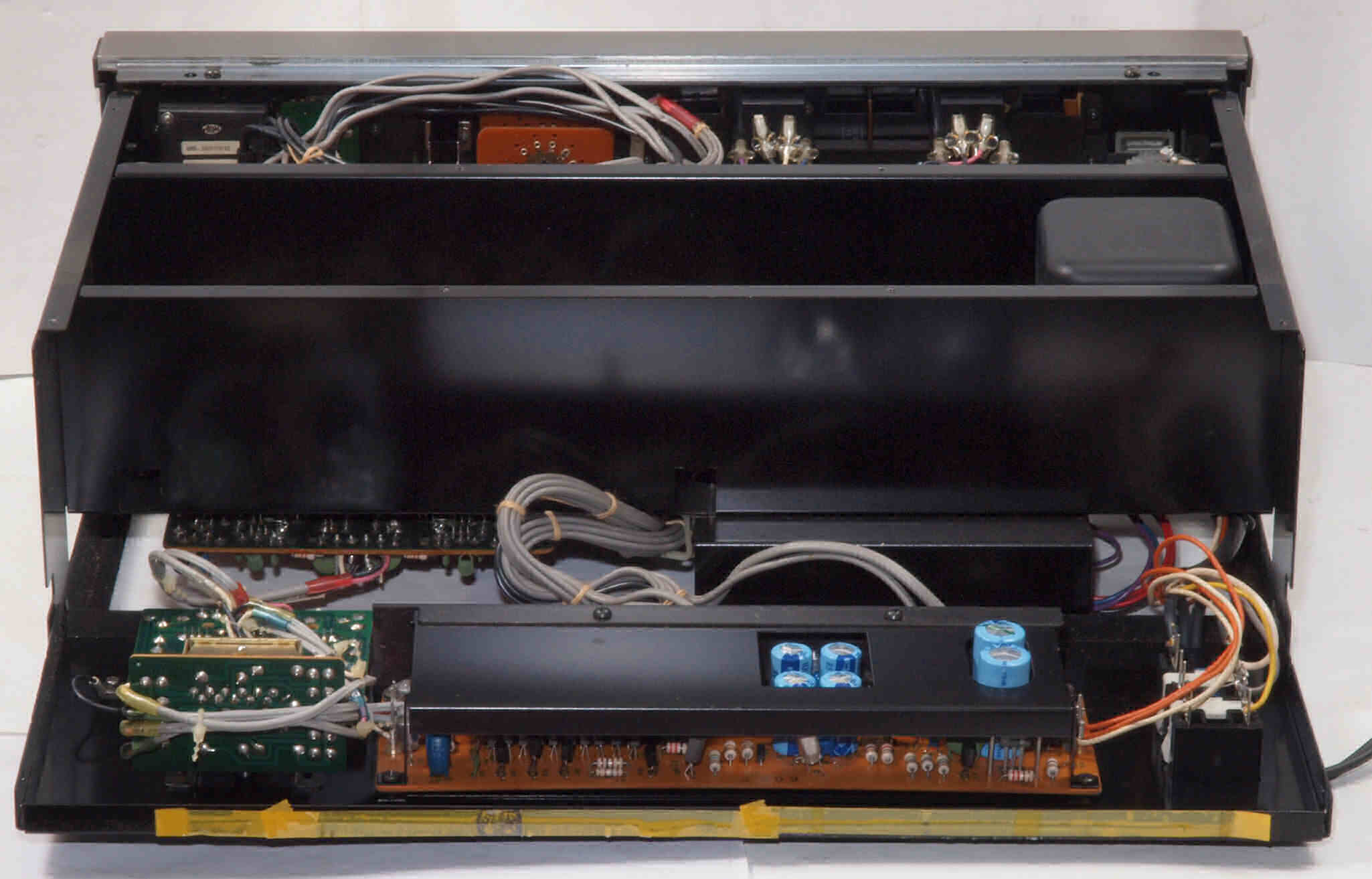

Ｃ５．　修理中　前パネルを倒し修理中

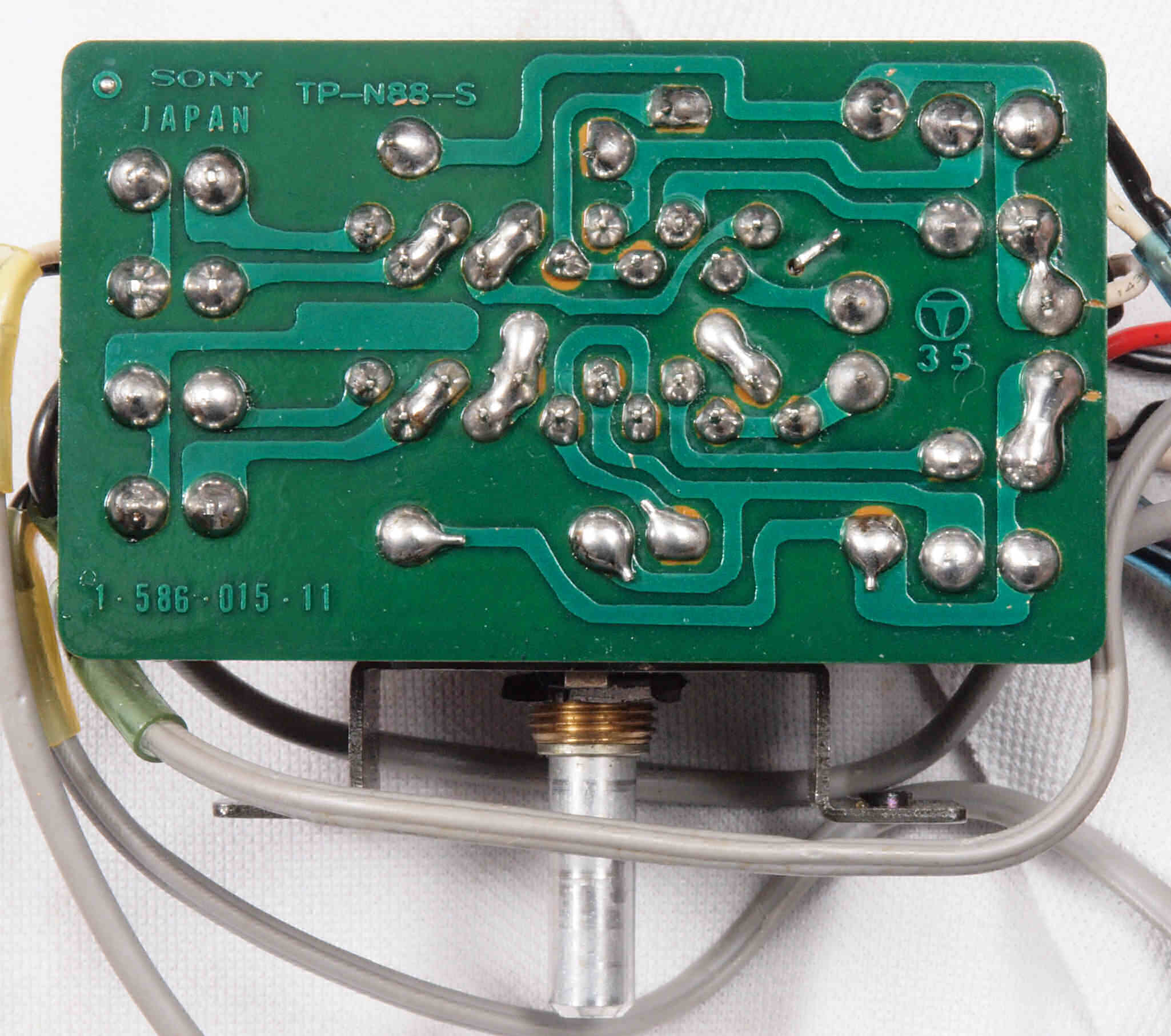

Ｃ５１．　修理前　テープモニター基板。
Ｃ５２．　修理後　テープモニター基板。　電解コンデンサー２交換。

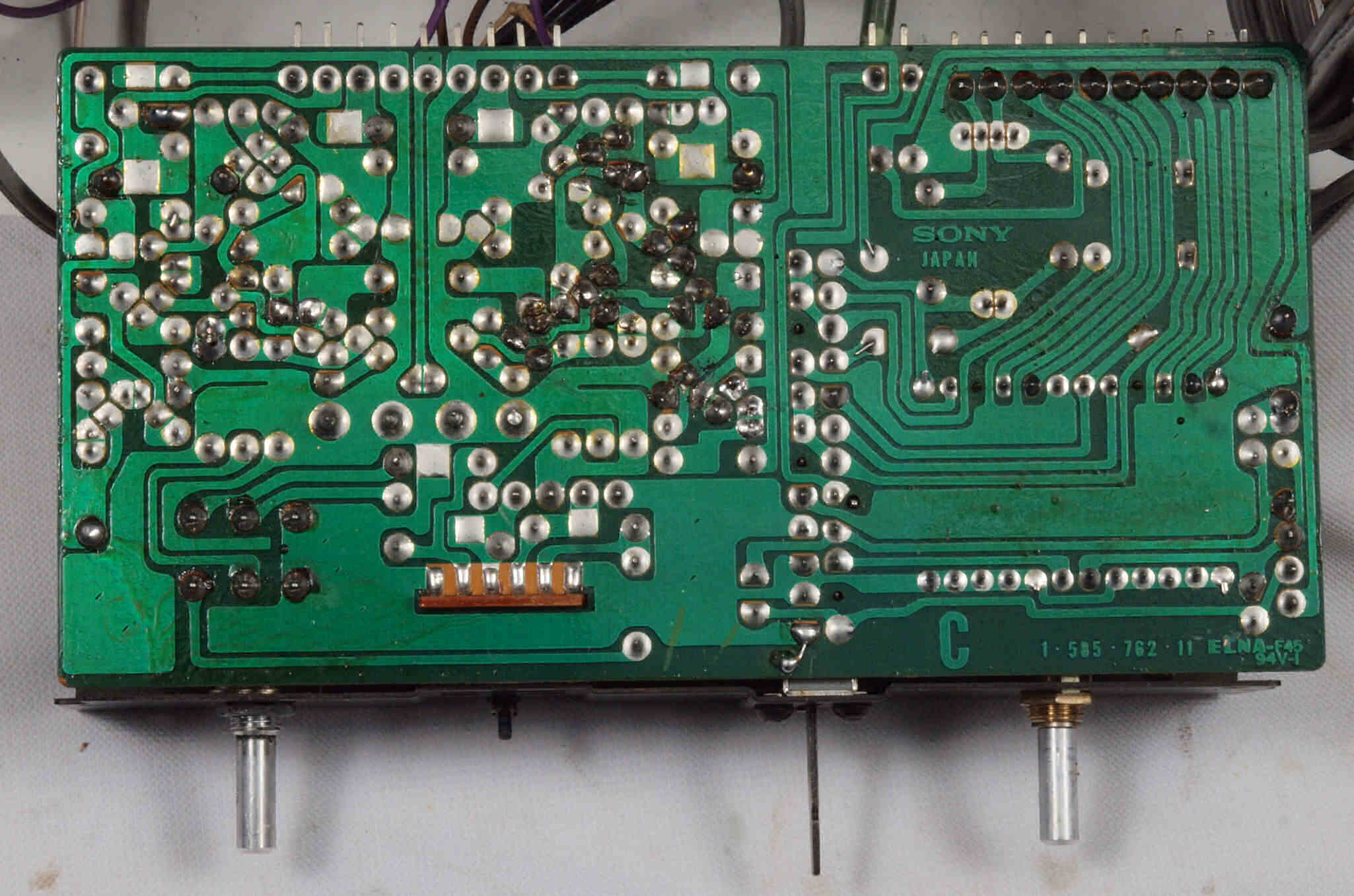

Ｃ５３．　修理前　テープモニター基板裏。
Ｃ５４．　修理（半田補正）後　テープモニター基板裏。 　全ての半田をやり修す
Ｃ５５．　完成テープモニター基板裏。　洗浄後防湿材（コート液）を塗る。

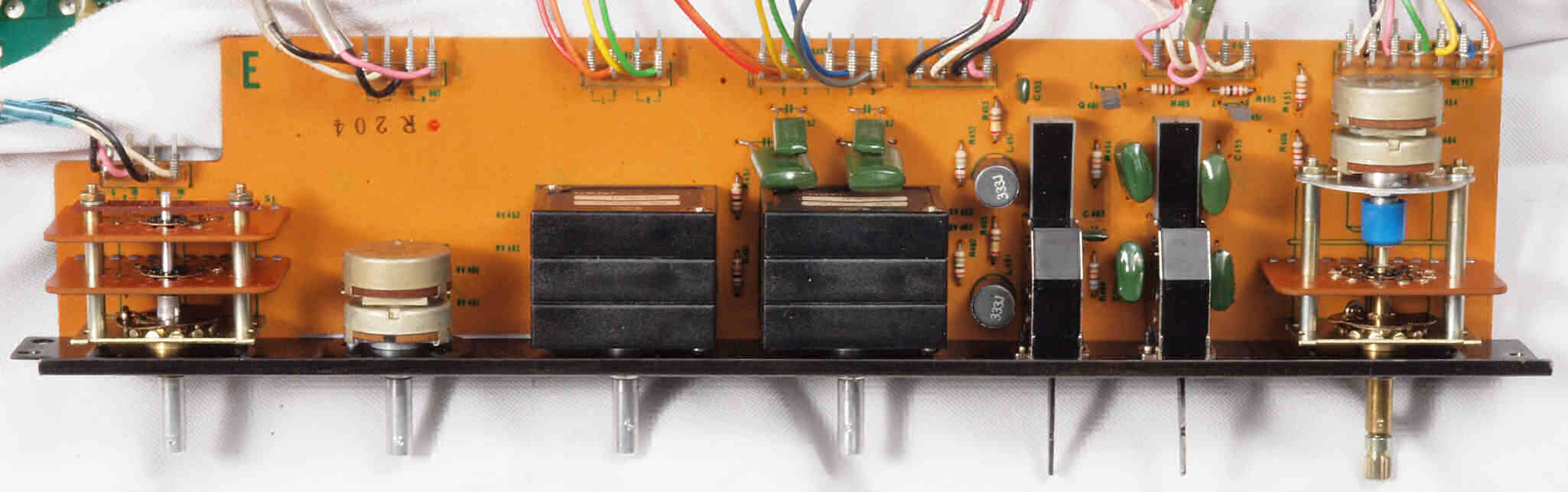

Ｃ６１．　修理前　トーン・コントロール基板。
Ｃ６２．　修理後　トーン・コントロール基板。　電解コンデンサー２個交換。
Ｃ６３．　修理前　トーン・コントロール基板裏。
Ｃ６４．　修理（半田補正）後　トーン・コントロール基板裏。 　全ての半田をやり修す
Ｃ６５．　完成トーン・コントロール基板裏。　洗浄後防湿材（コート液）を塗る。

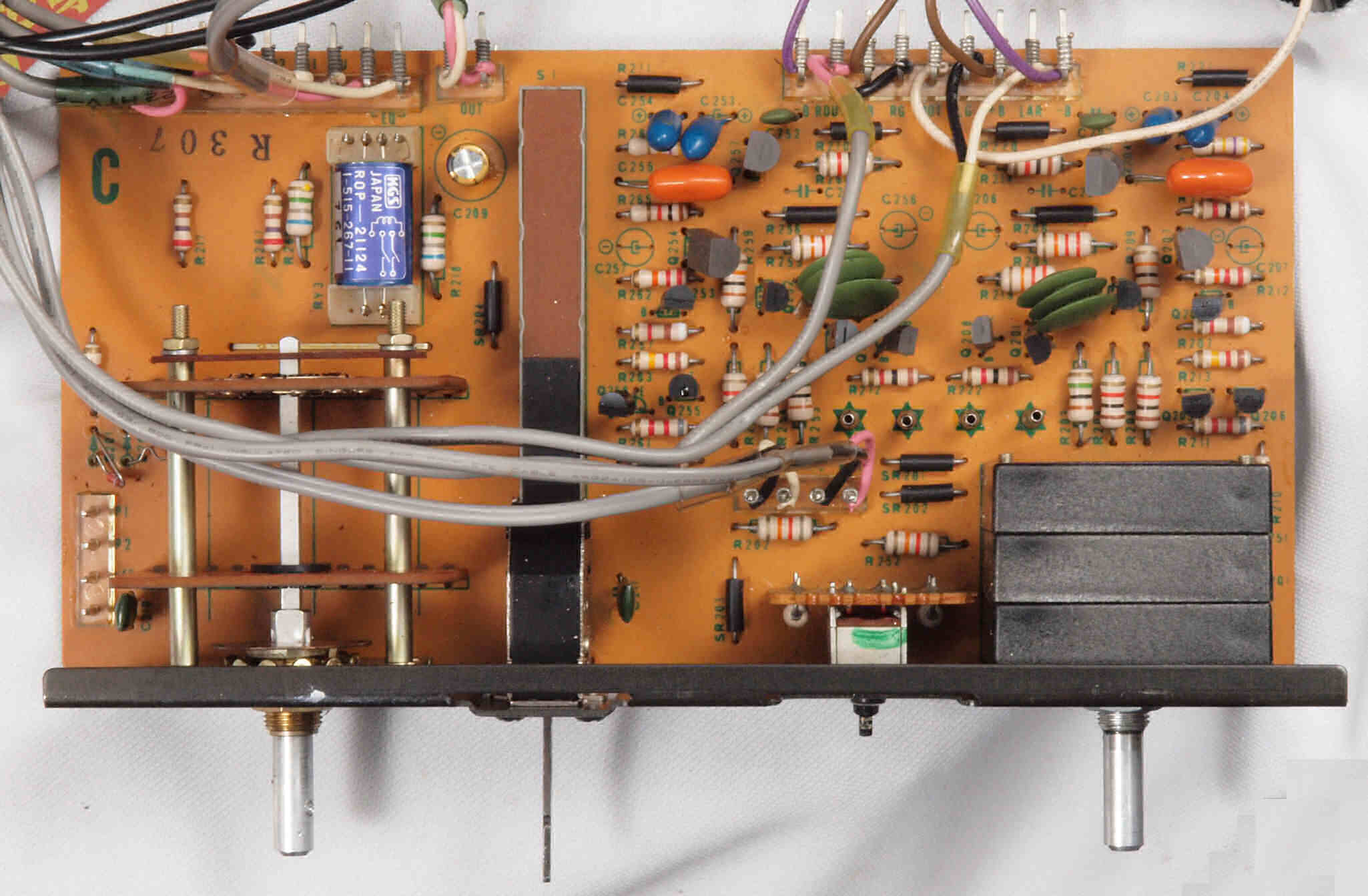

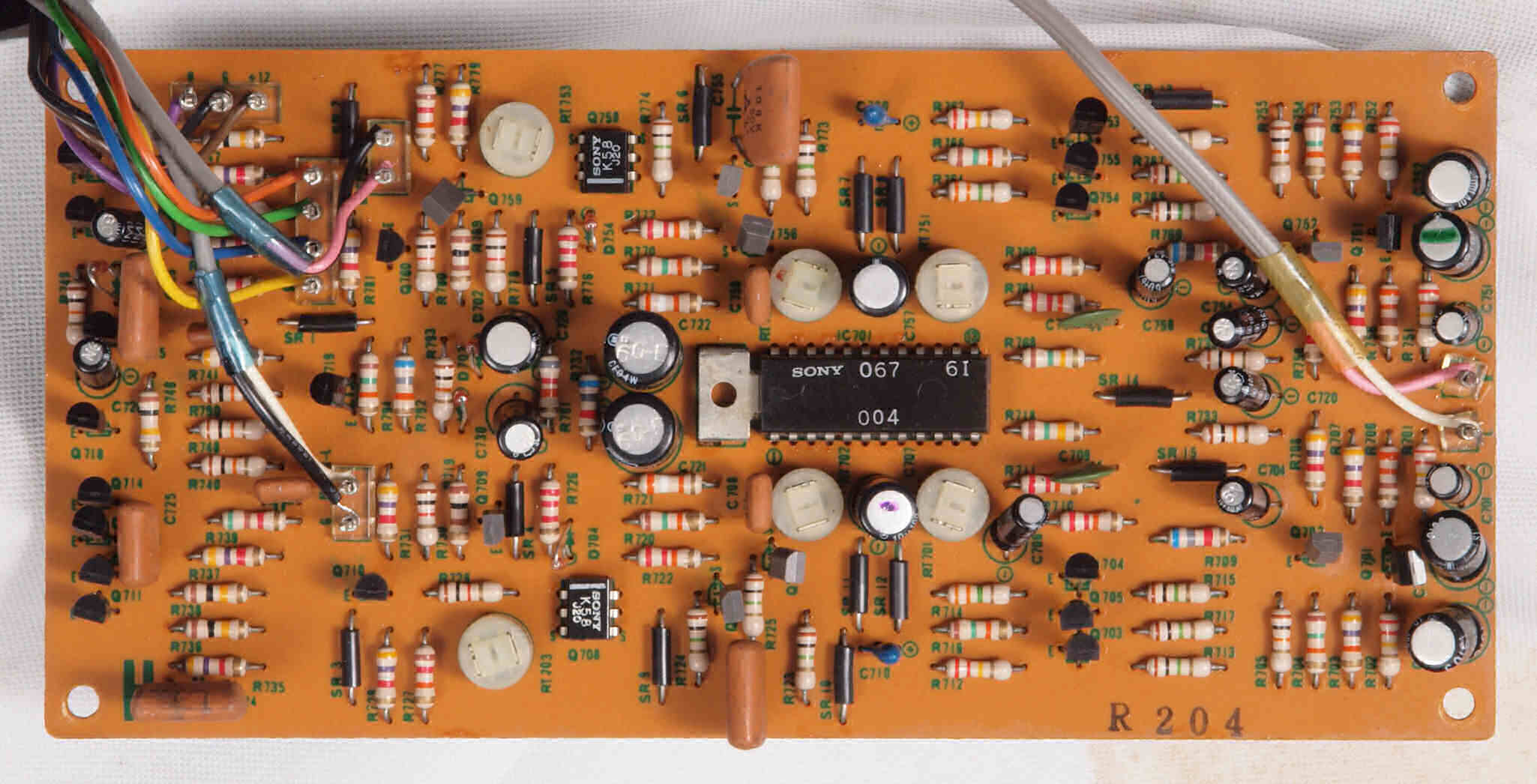

Ｃ７１．　修理前　コントロール（Ｃｏｎｔｒｏｌ）基板。

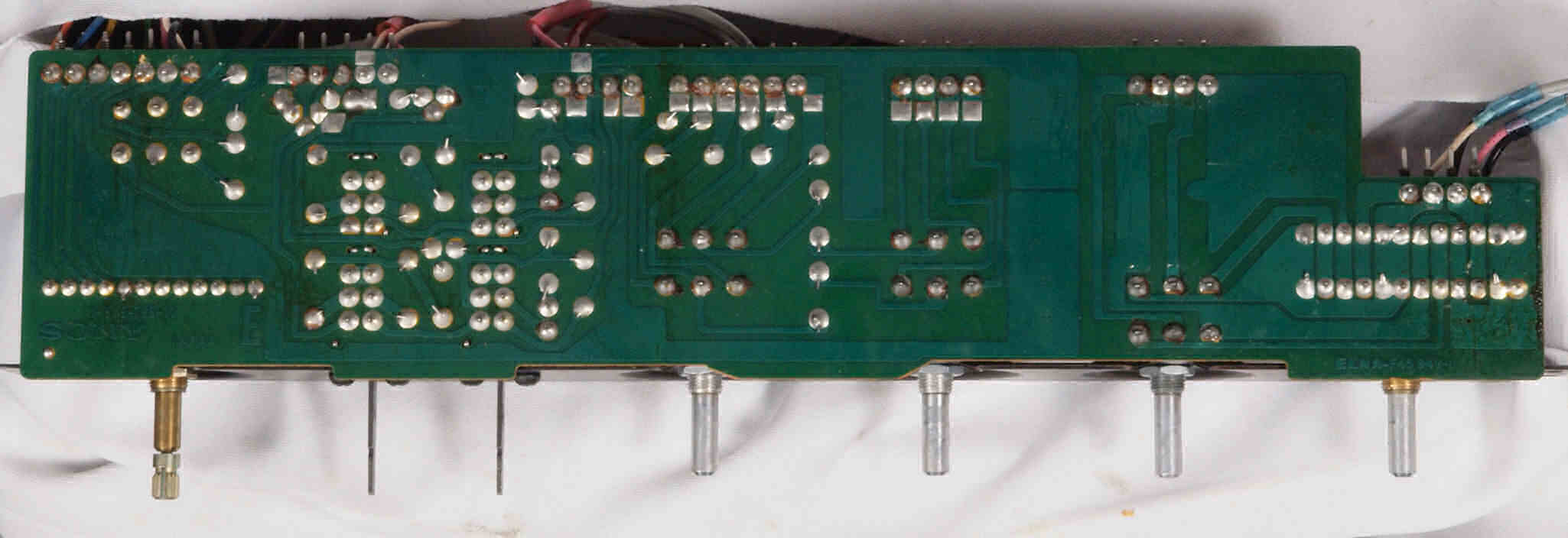

Ｃ７３．　修理前　コントロール（Ｃｏｎｔｒｏｌ）基板裏。

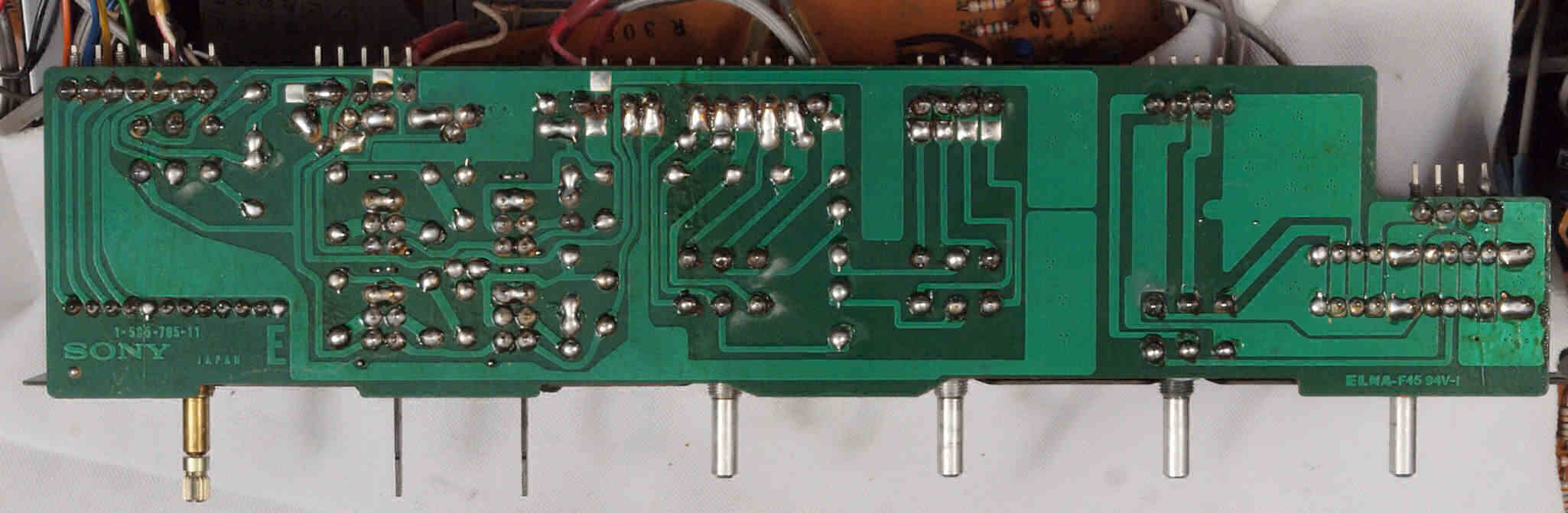

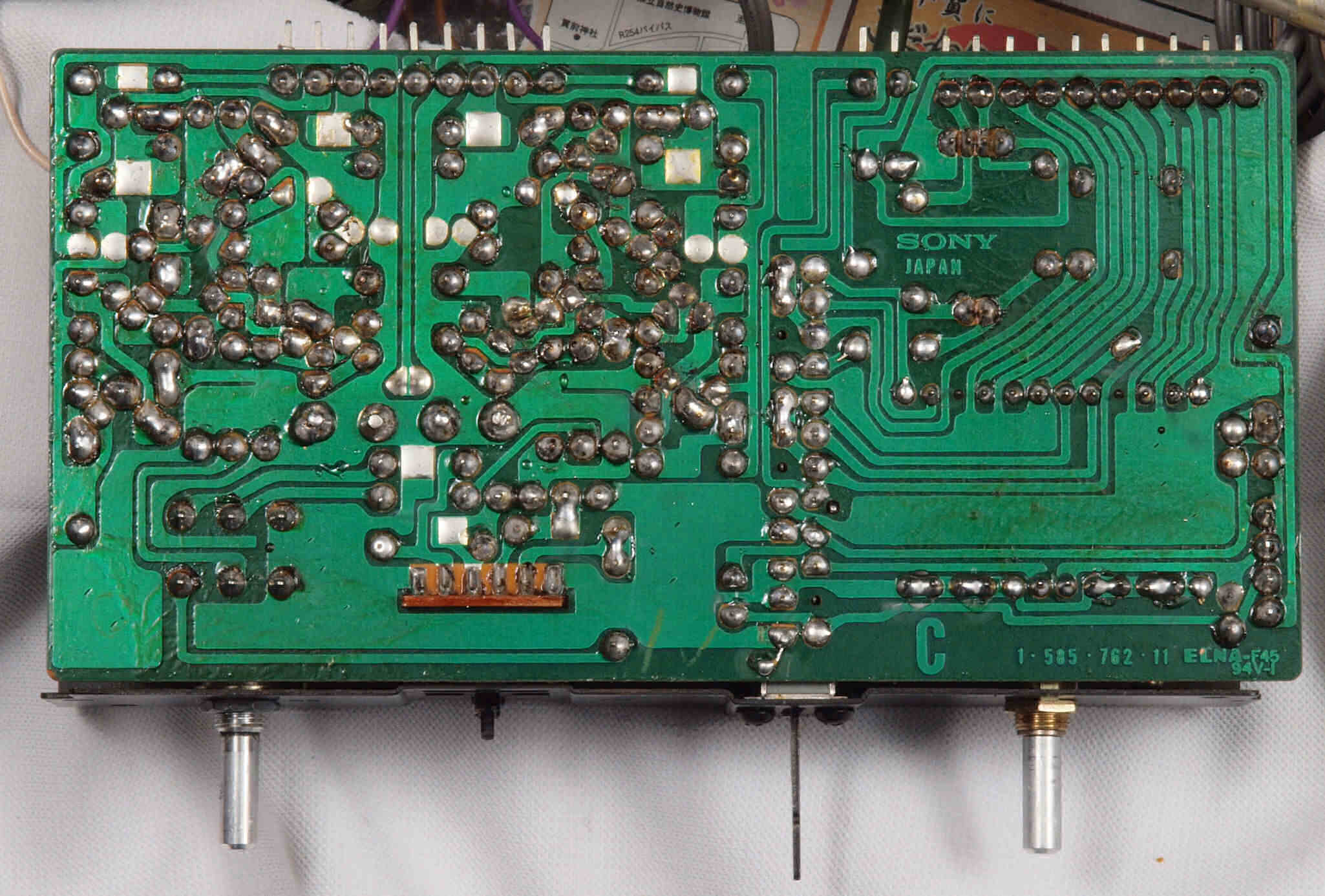

Ｃ７４．　修理（半田補正）後　コントロール（Ｃｏｎｔｒｏｌ）基板裏。 　全ての半田をやり修す
Ｃ７５．　完成コントロール（Ｃｏｎｔｒｏｌ）基板裏。　洗浄後防湿材（コート液）を塗る。
Ｃ８１．　修理前　フラット−ＡＭＰ基板。
Ｃ８２．　修理後　フラット−ＡＭＰ基板。　電解コンデンサー１個交換。
Ｃ８３．　修理前　フラットＥ−ＡＭＰ基板裏。
Ｃ８４．　修理（半田補正）後　フラット−ＡＭＰ基板、 　全ての半田をやり修す
Ｃ８５．　完成フラット−ＡＭＰ基板裏。　洗浄後防湿材（コート液）を塗る。

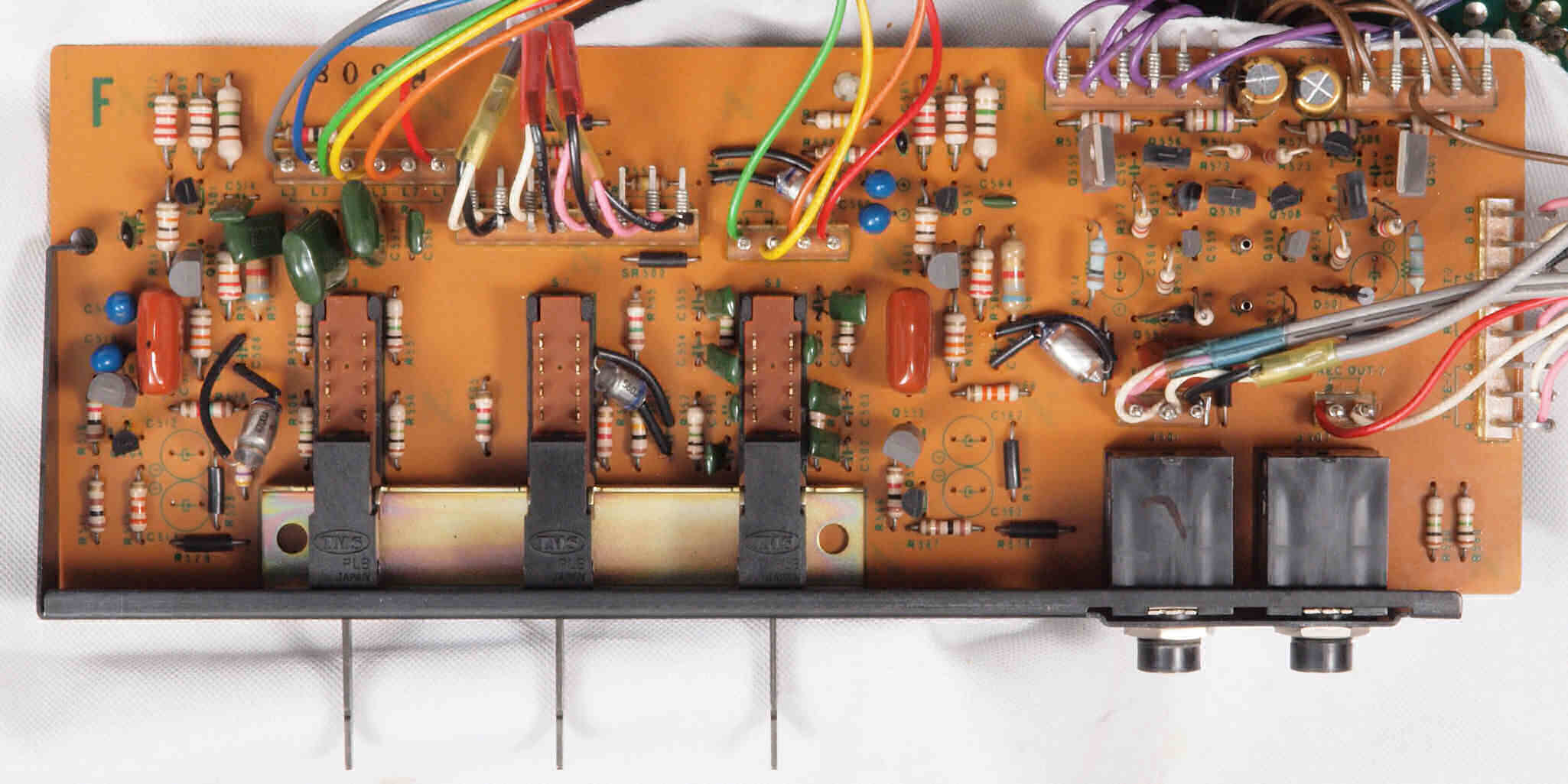

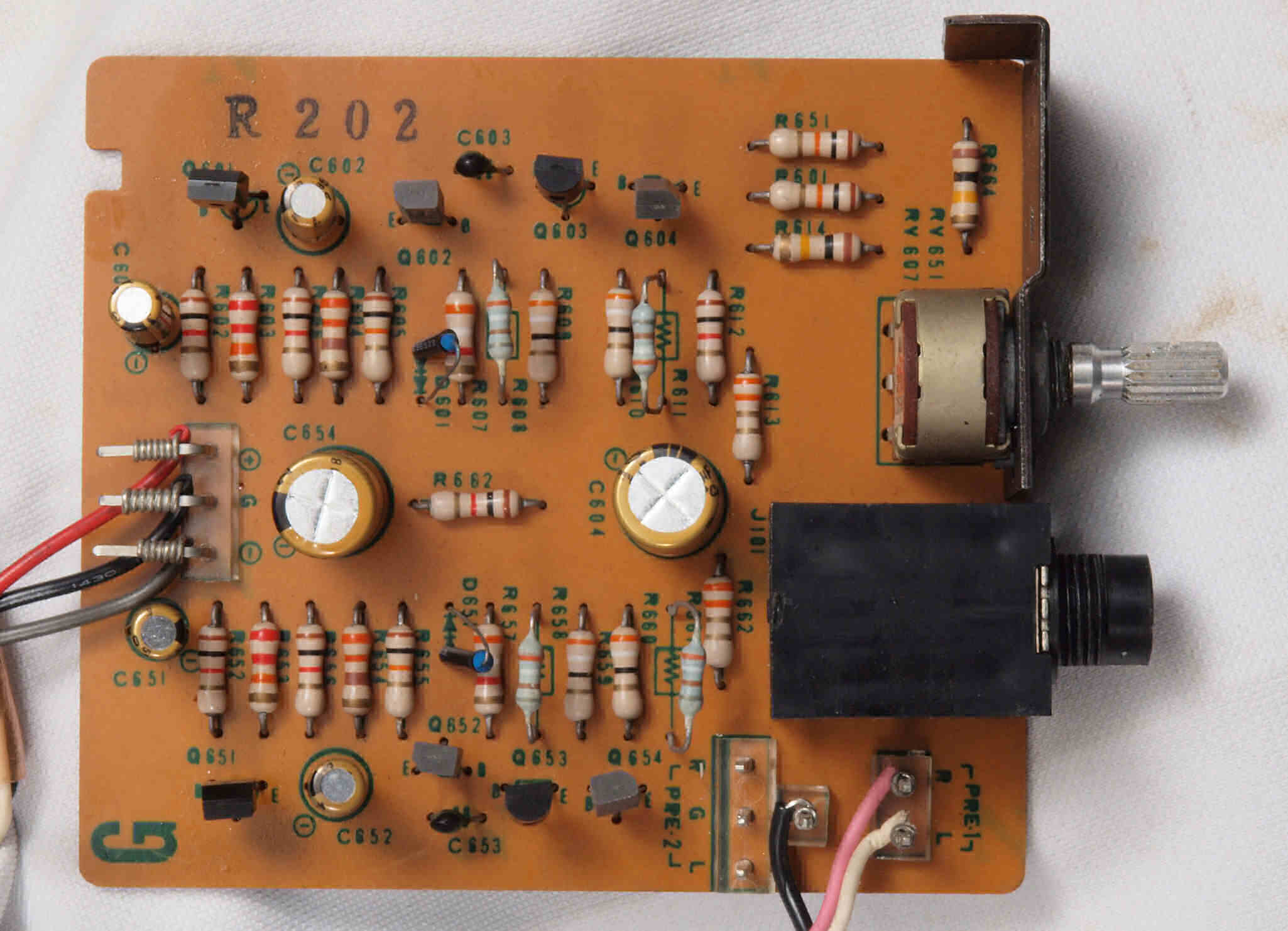

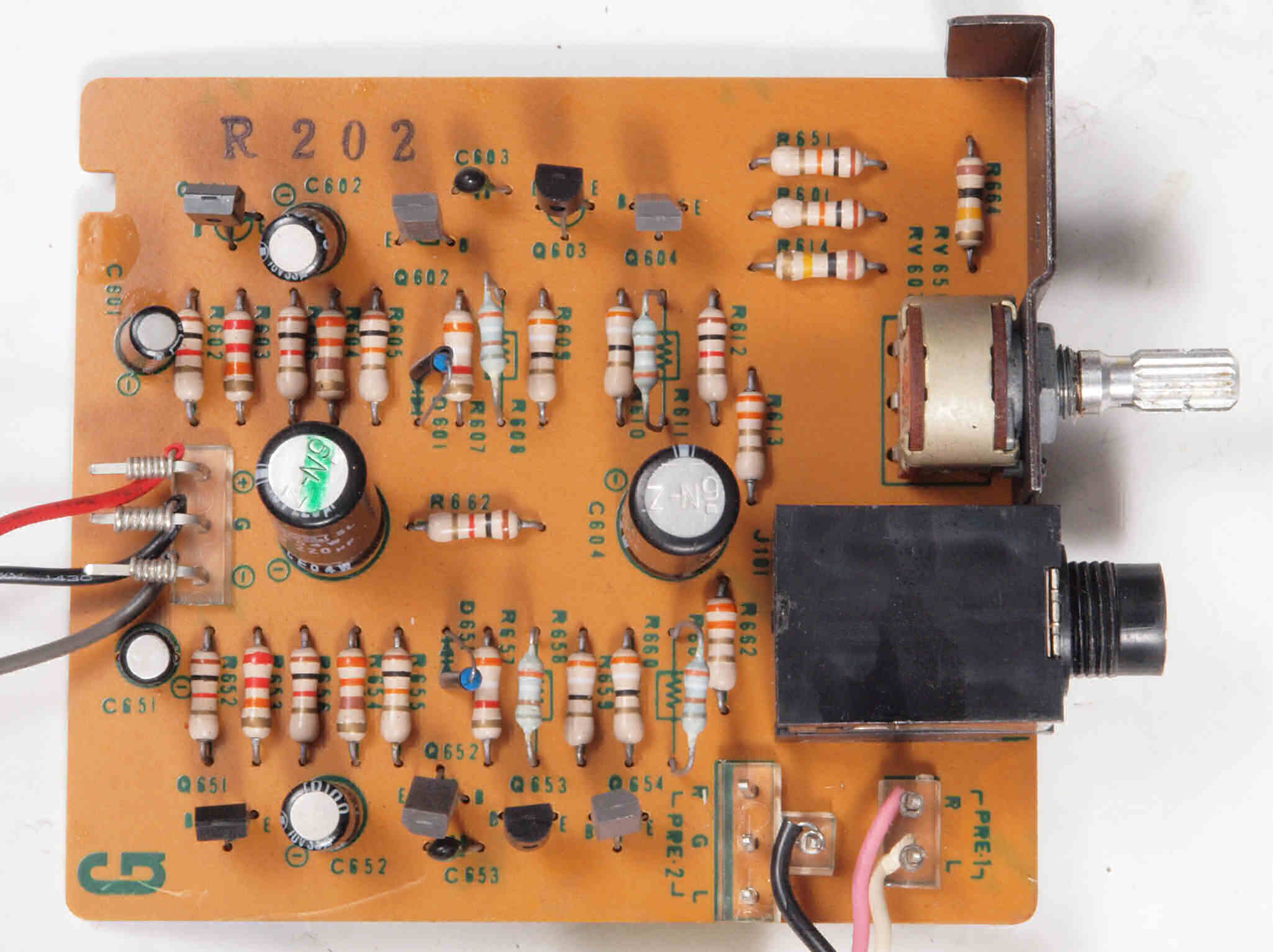

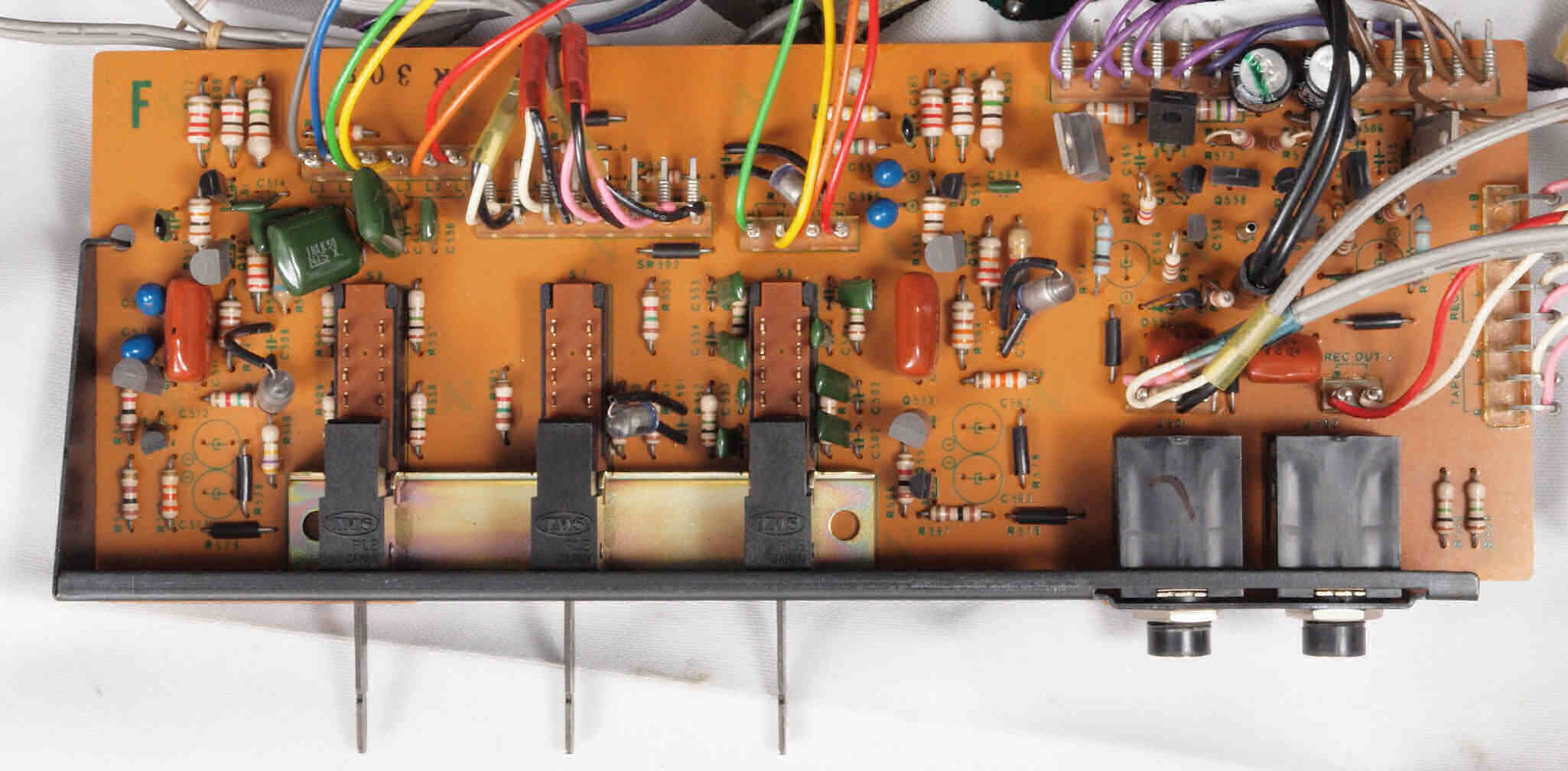

Ｃ９１．　修理前　ヘッドホーンＡＭＰ基板。
Ｃ９２．　修理後　ヘッドホーンＡＭＰ基板。　電解コンデンサー６交換。

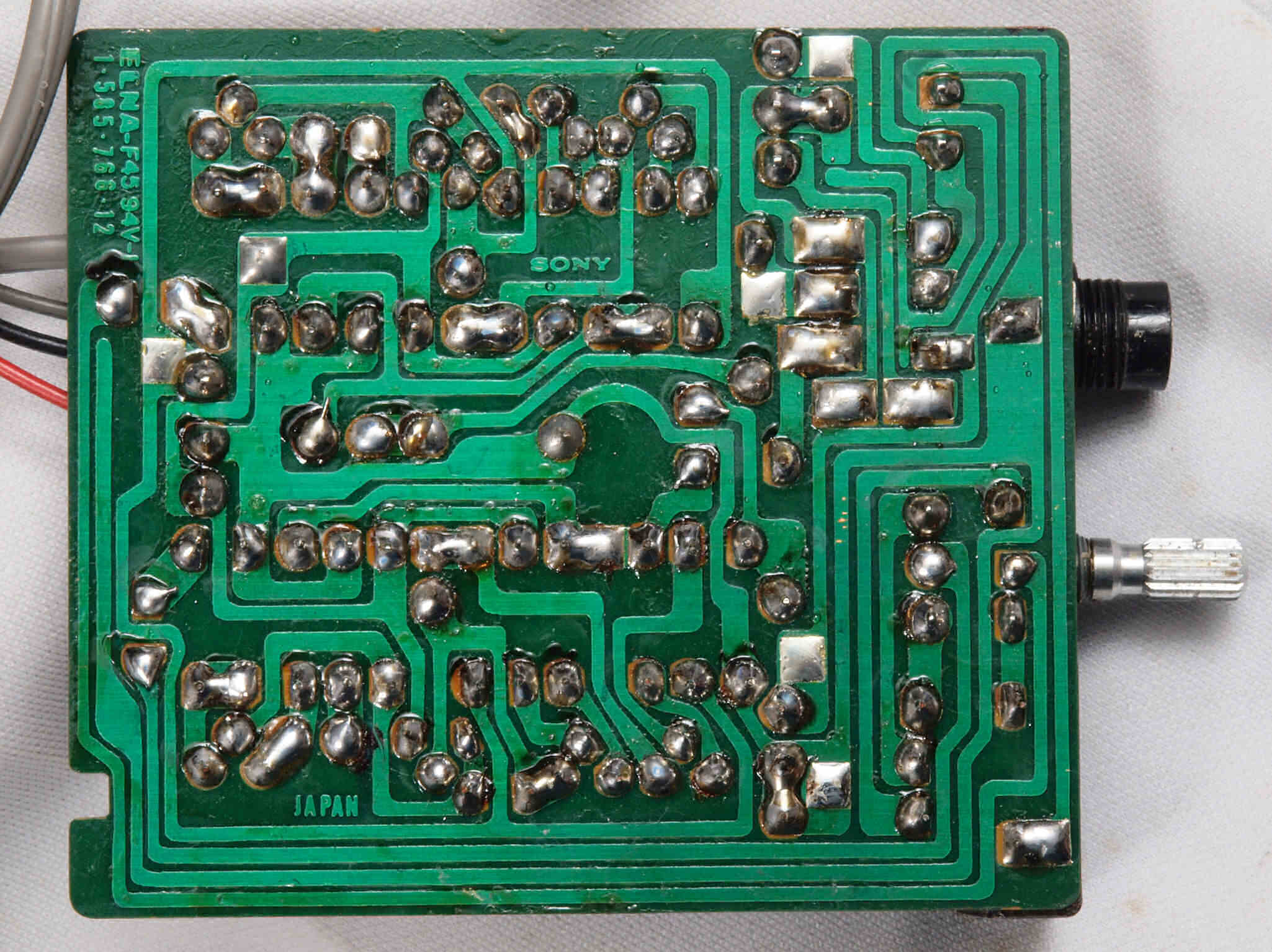

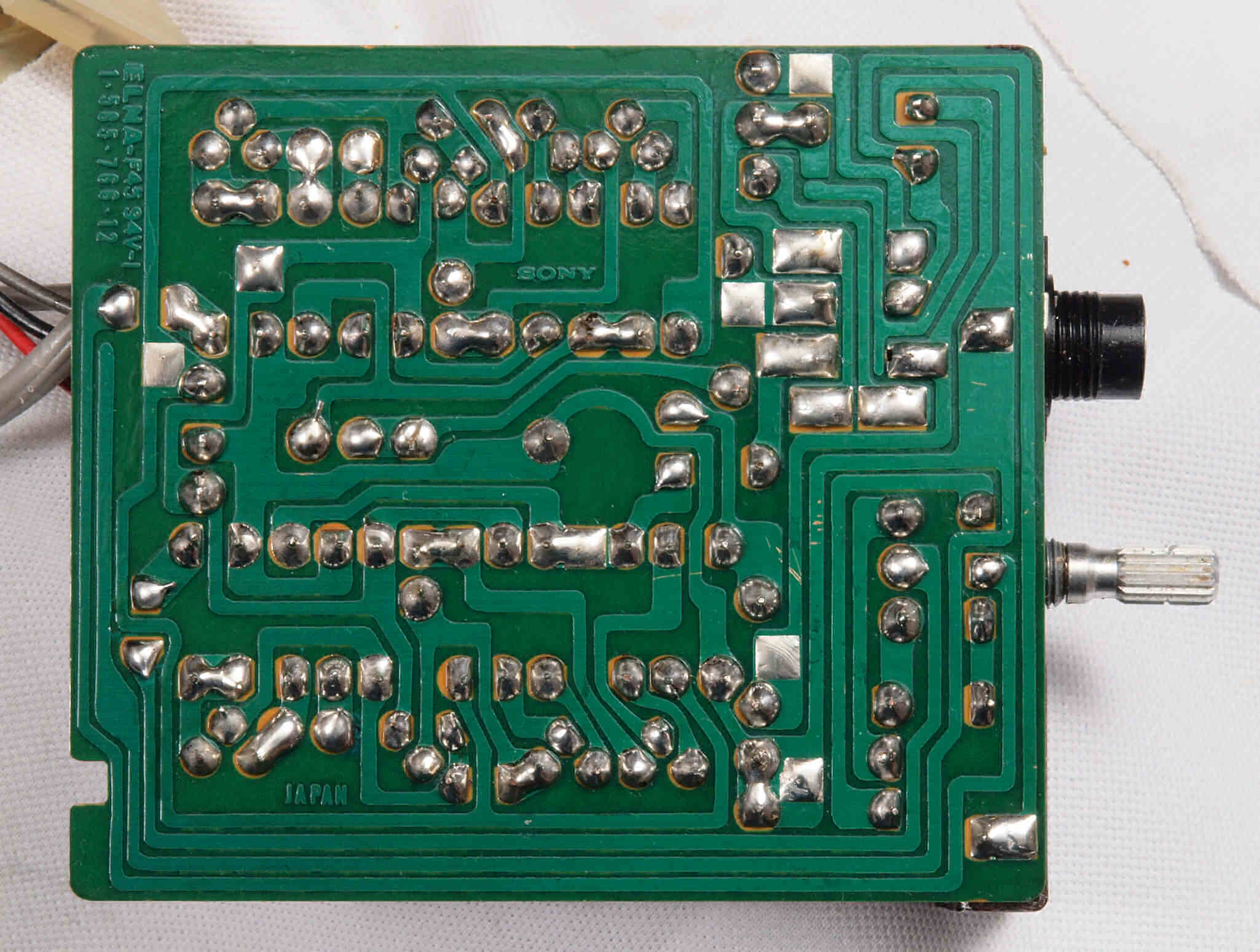

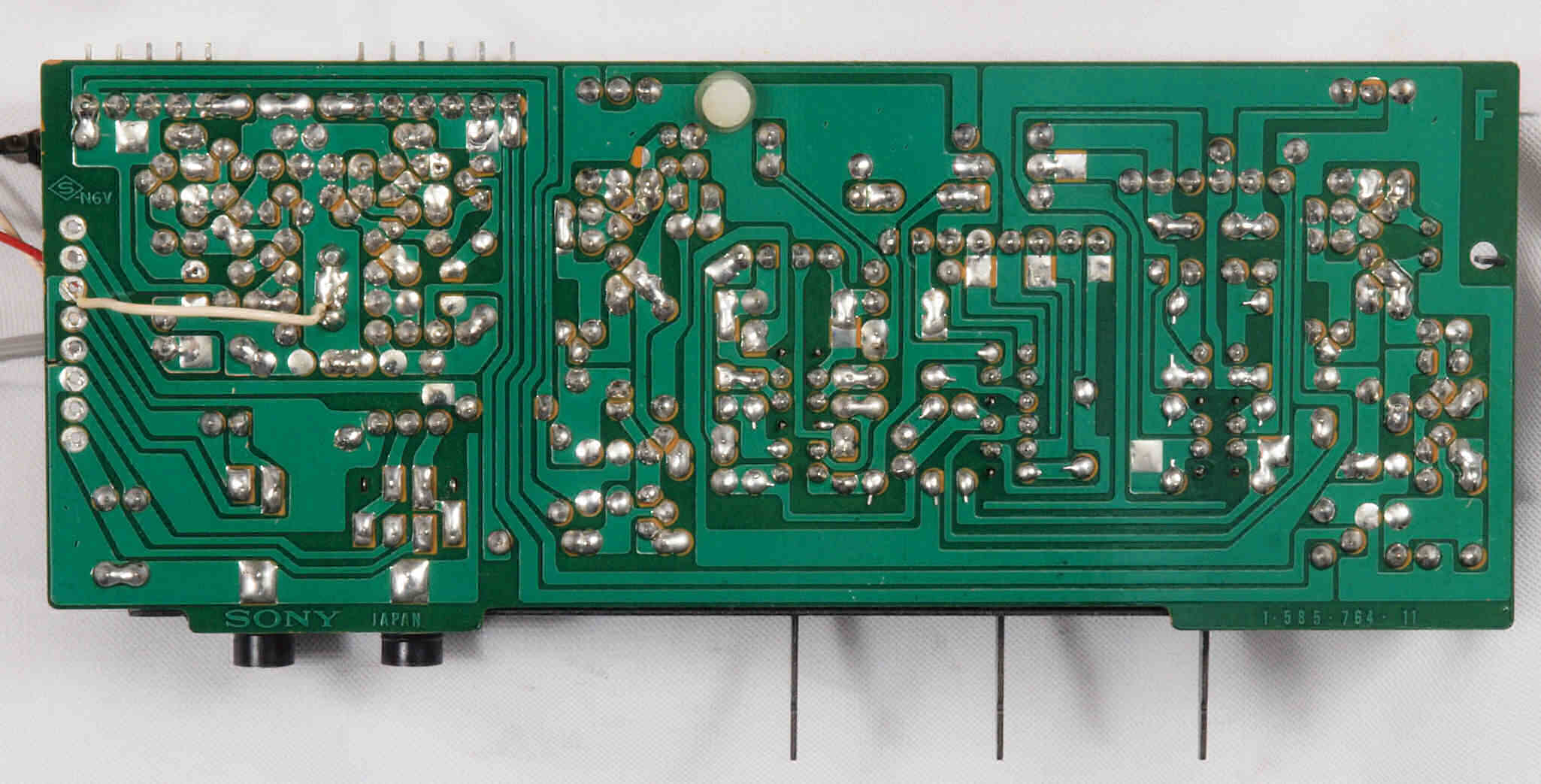

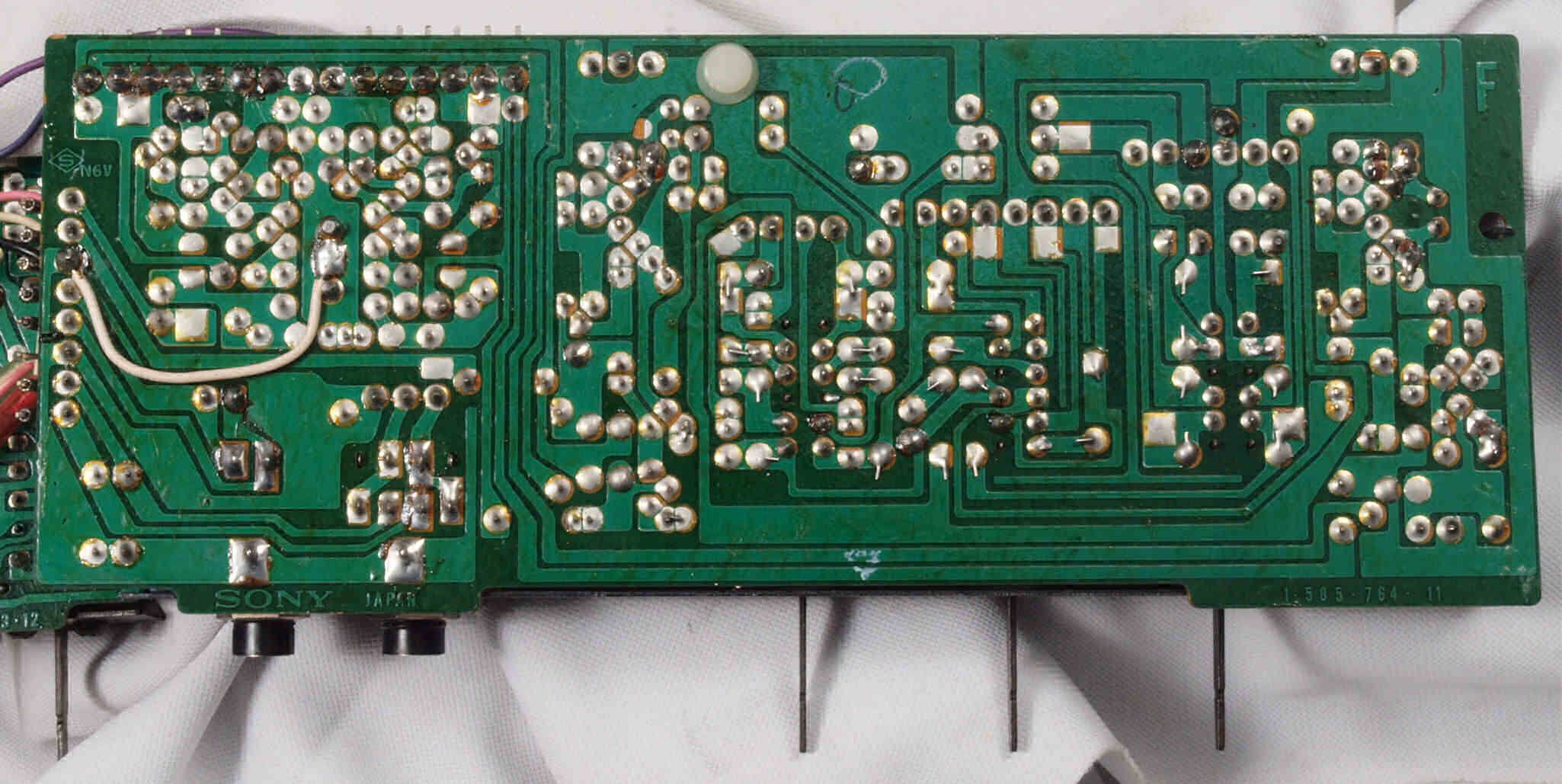

Ｃ９３．　修理前　ヘッドホーン基板裏。
Ｃ９４．　修理（半田補正）後　ヘッドホーンＡＭＰ基板裏。 　全ての半田をやり修す
Ｃ９５．　完成ヘッドホーンＡＭＰ基板裏。　洗浄後防湿材（コート液）を塗る。
ＣA１．　修理前　ＶＵ−ＡＭＰ基板。
ＣＡ２．　修理後　ＶＵ−ＡＭＰ基板。　電解コンデンサー２０個交換。

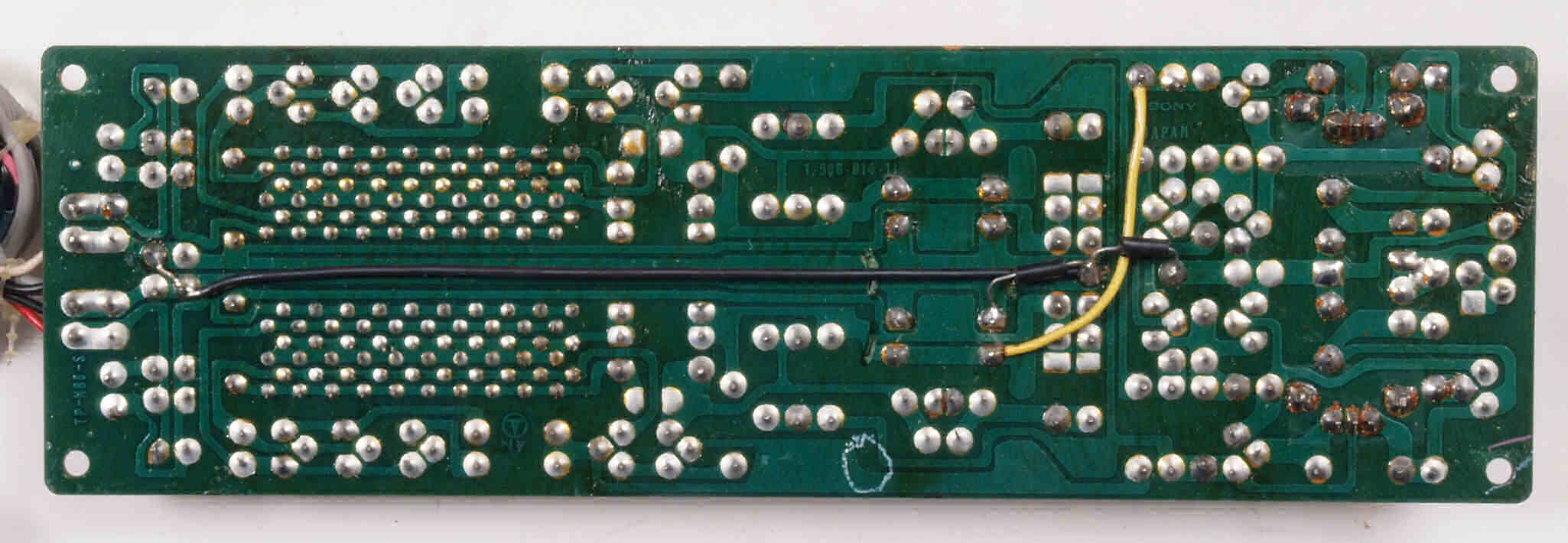

ＣA３．　修理前　ＶＵ−ＡＭＰ基板裏。

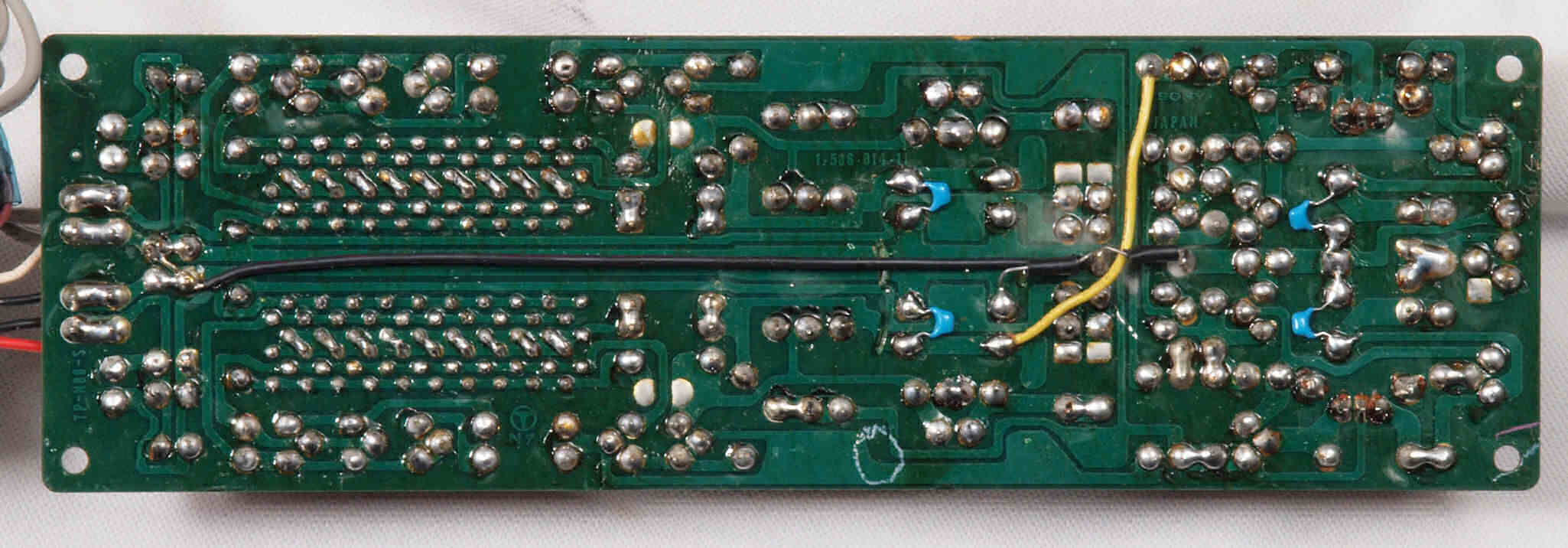

ＣＡ４．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏、 　全ての半田をやり修す
ＣＡ５．　完成ＶＵ−ＡＭＰ基板裏。　洗浄後防湿材（コート液）を塗る。
ＣＡ６．　修理中　ＶＵメーター照明ランプ交換。

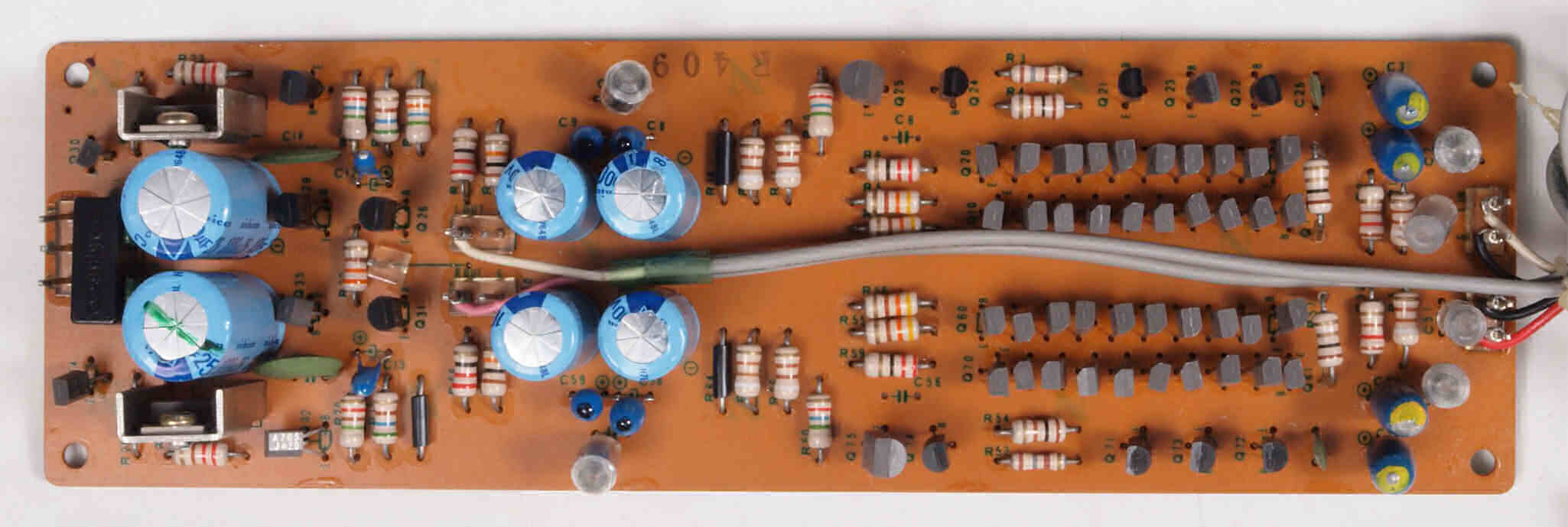

ＣＢ１．　修理前　電源基板

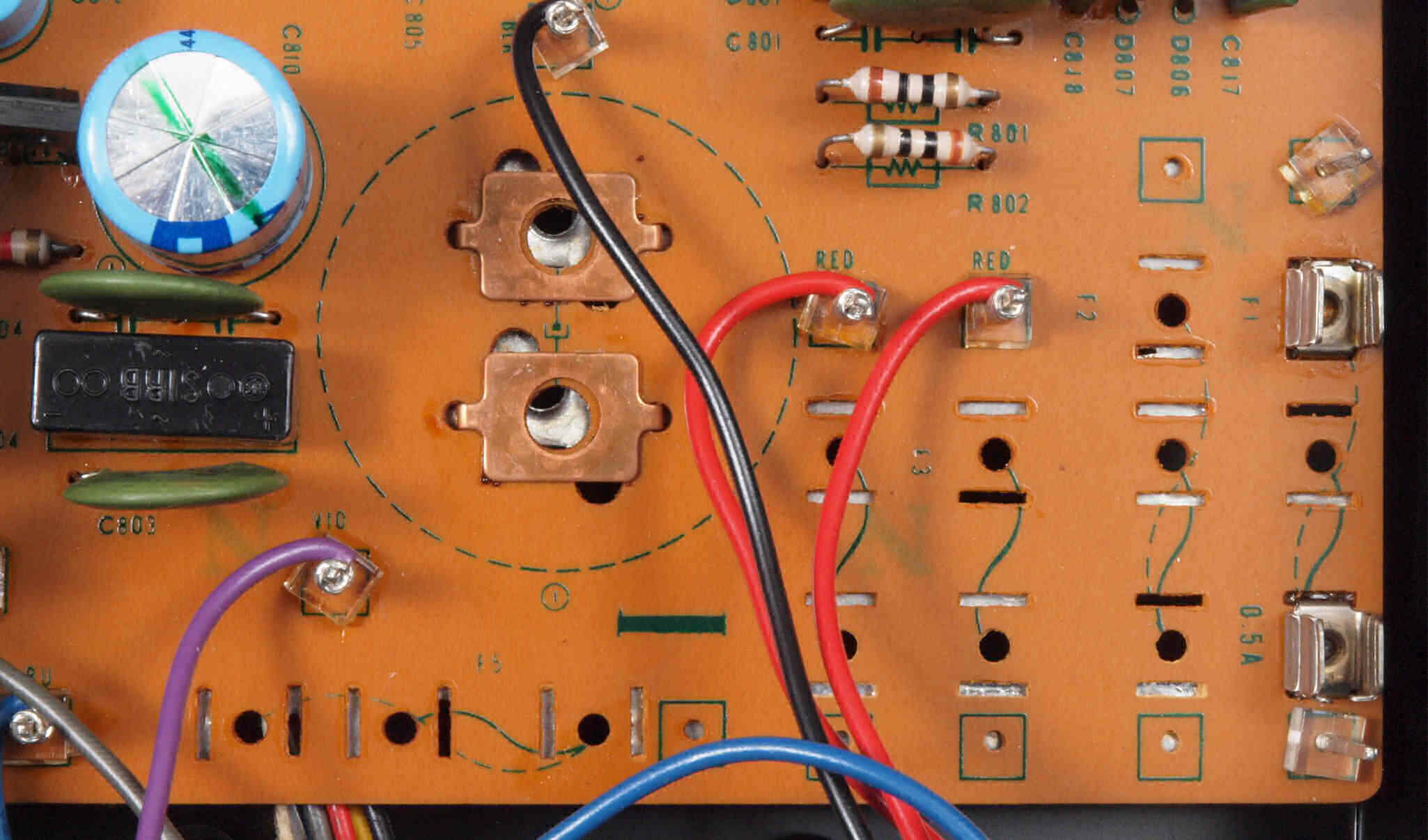

ＣＢ１２．　修理中　電源基板。ヒューズが全て省かれている！

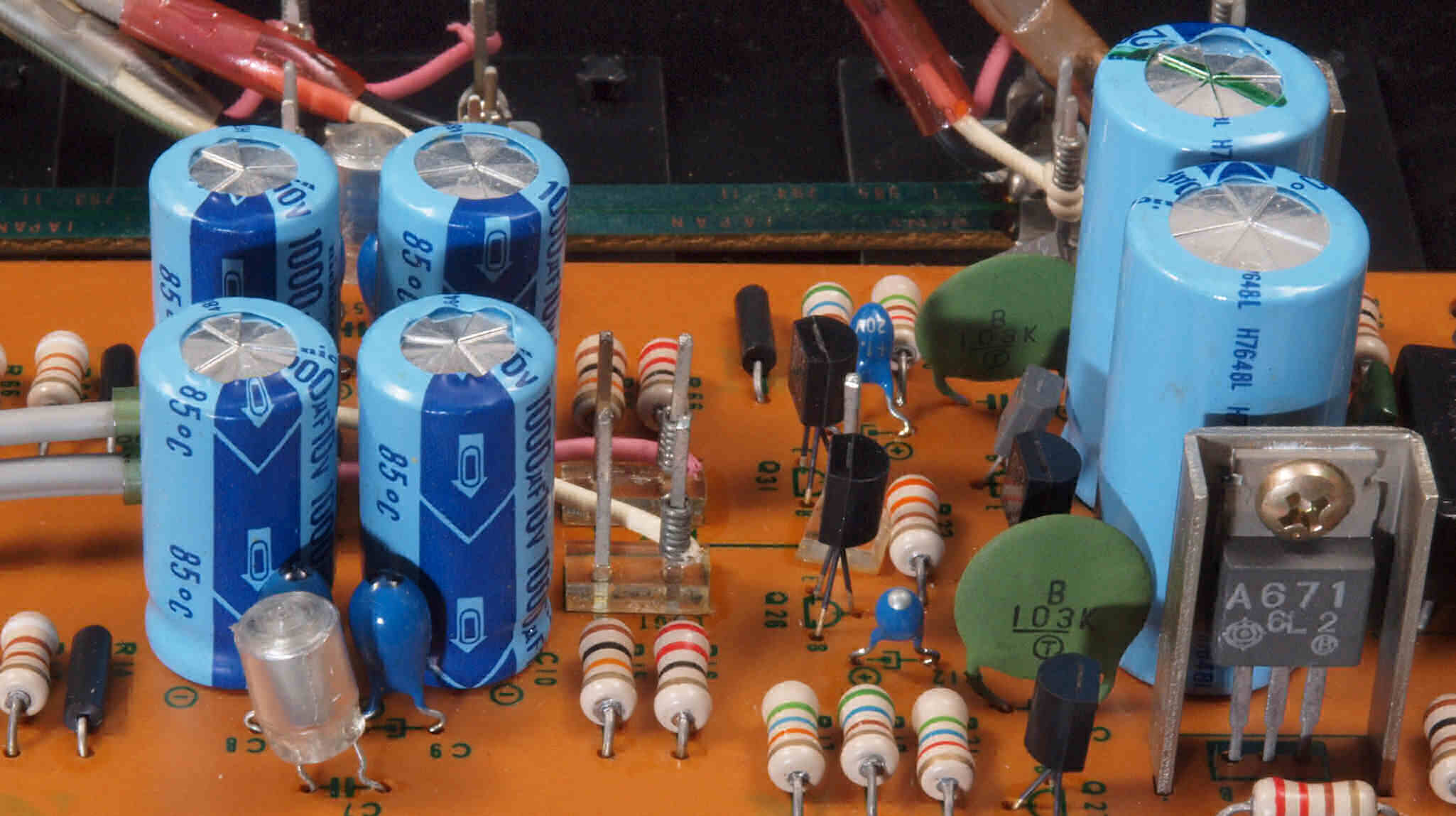

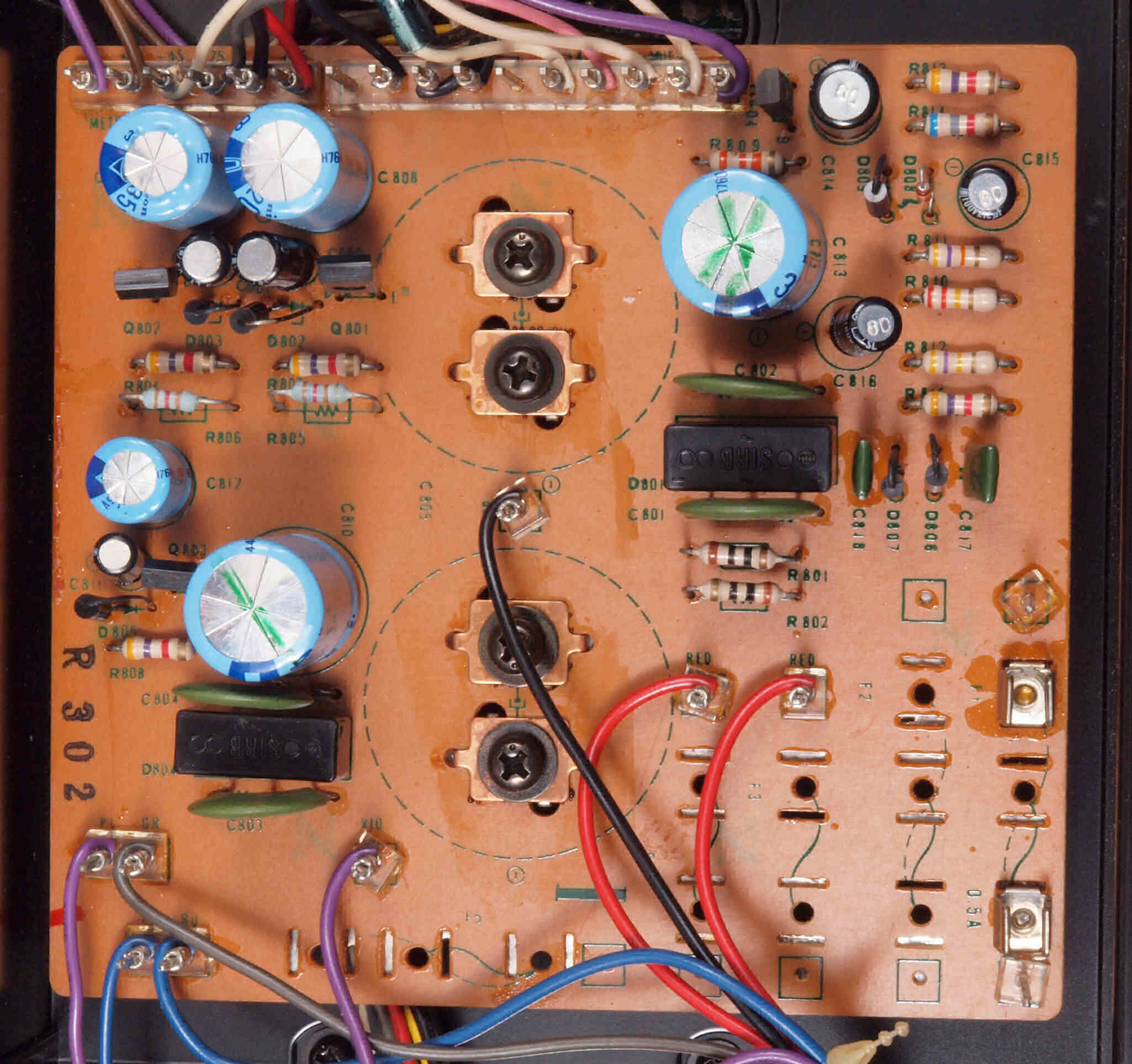

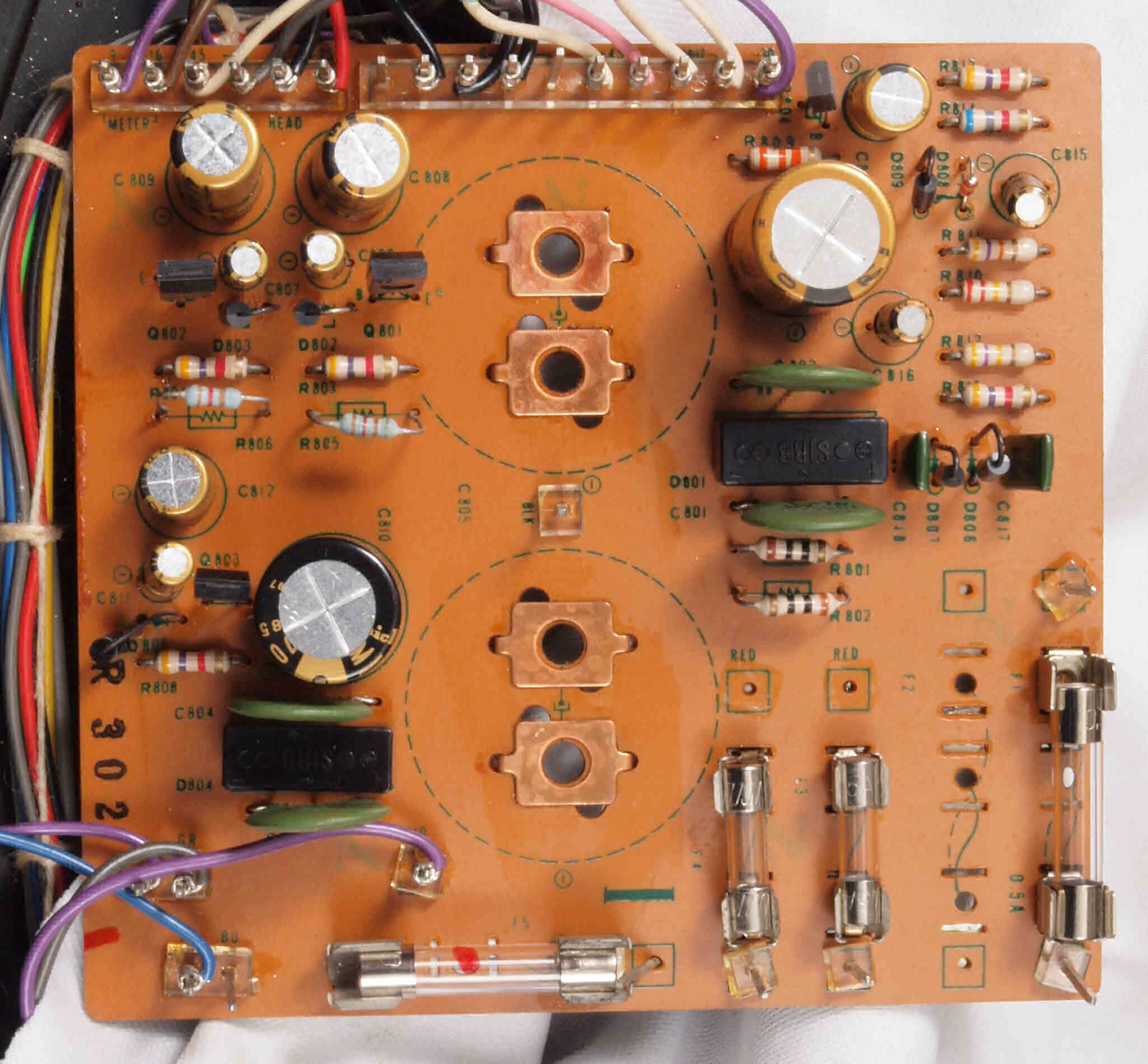

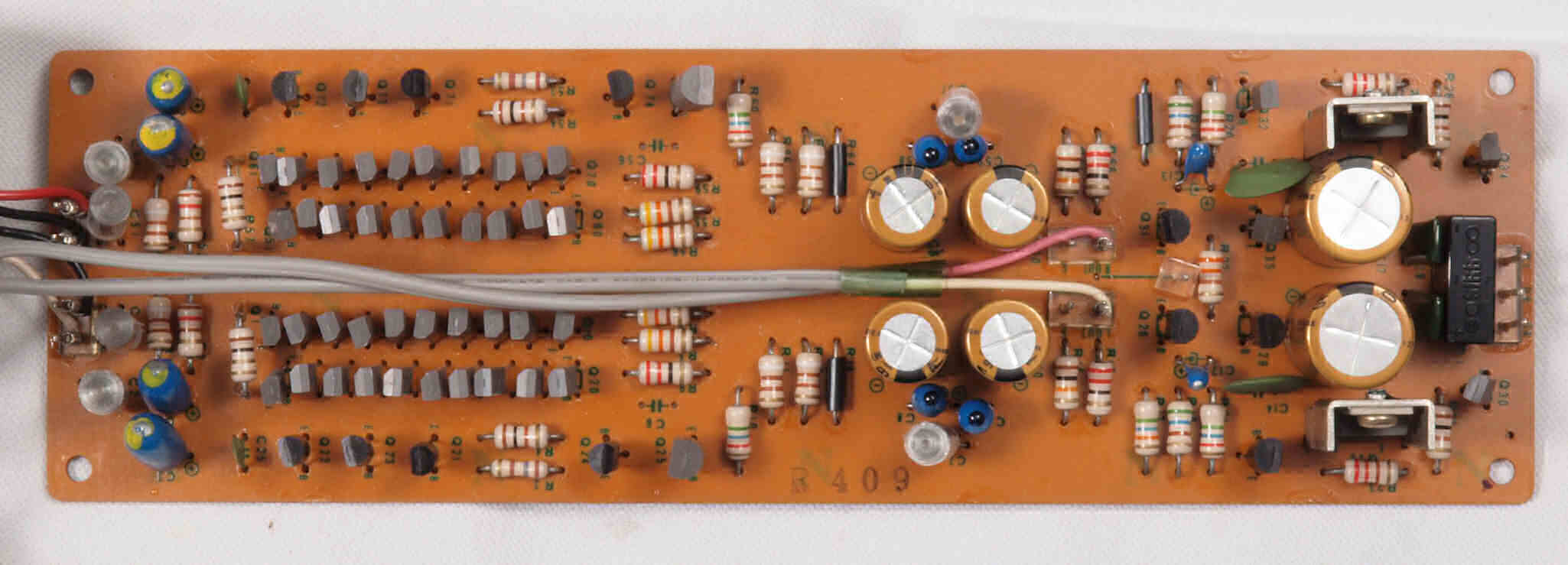

ＣＢ２．　修理後　電源基板　電解コンデンサー１１個交換。ヒューズ３本増設。

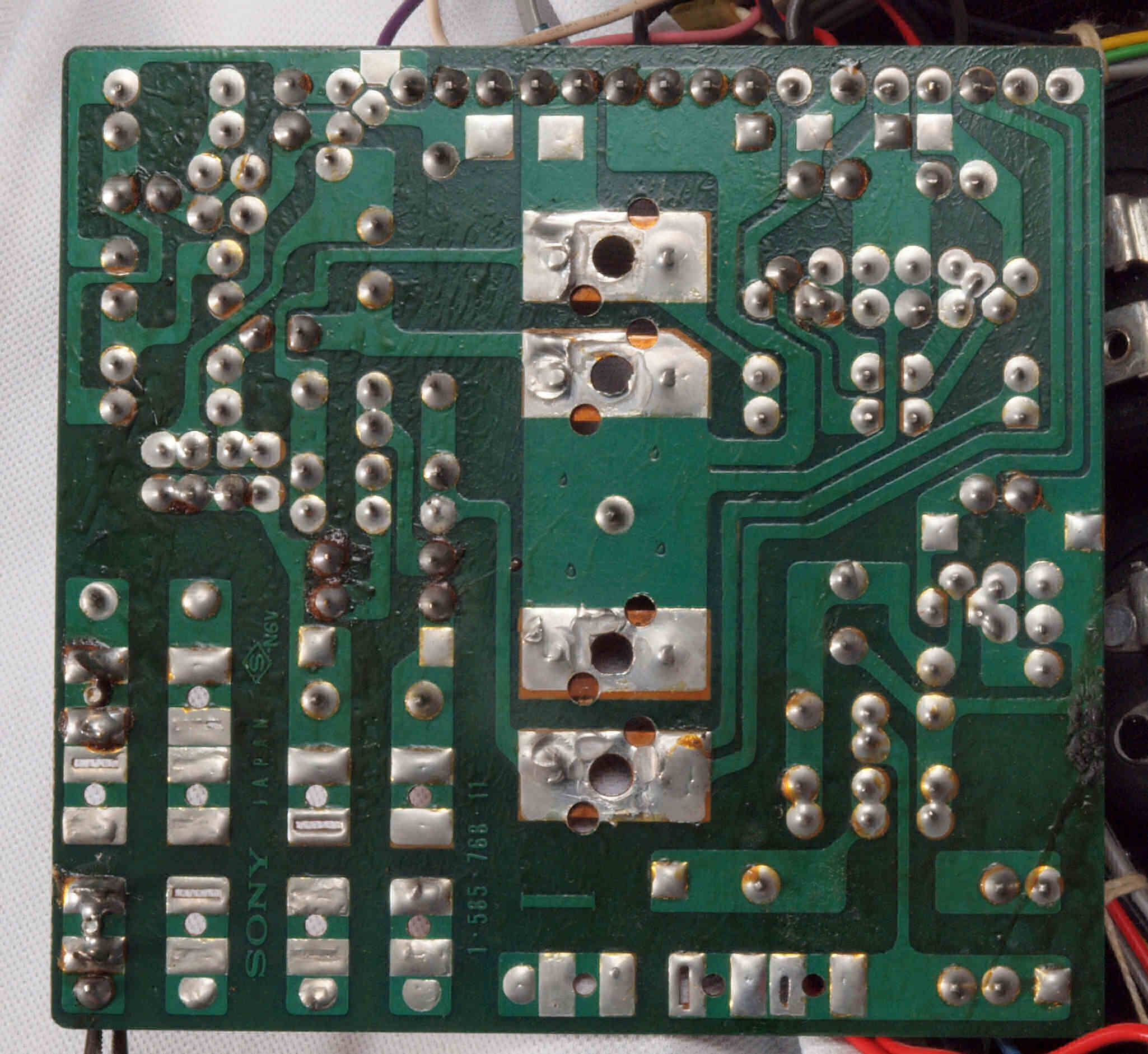

ＣＢ３．　修理前　電源基板裏

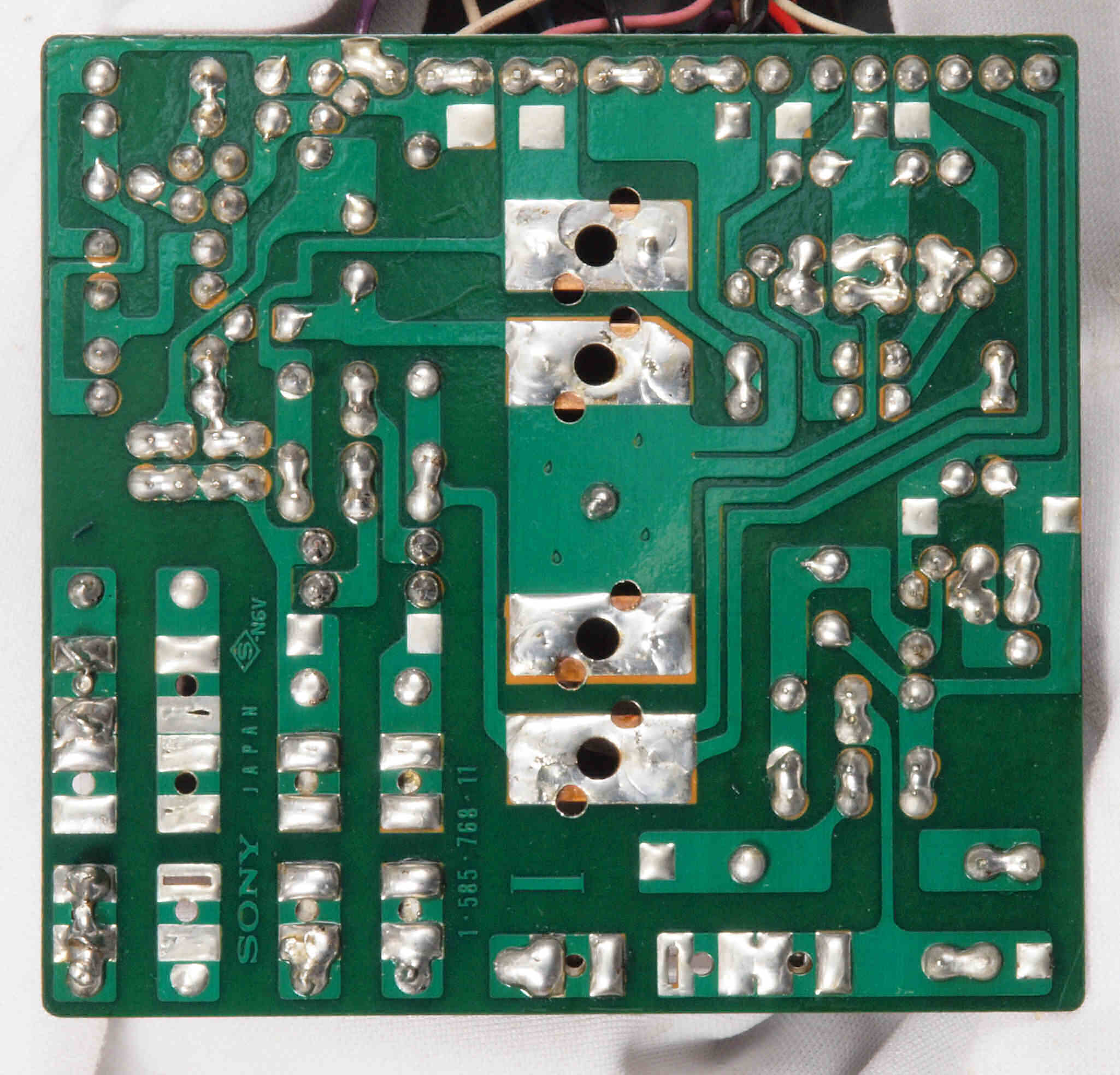

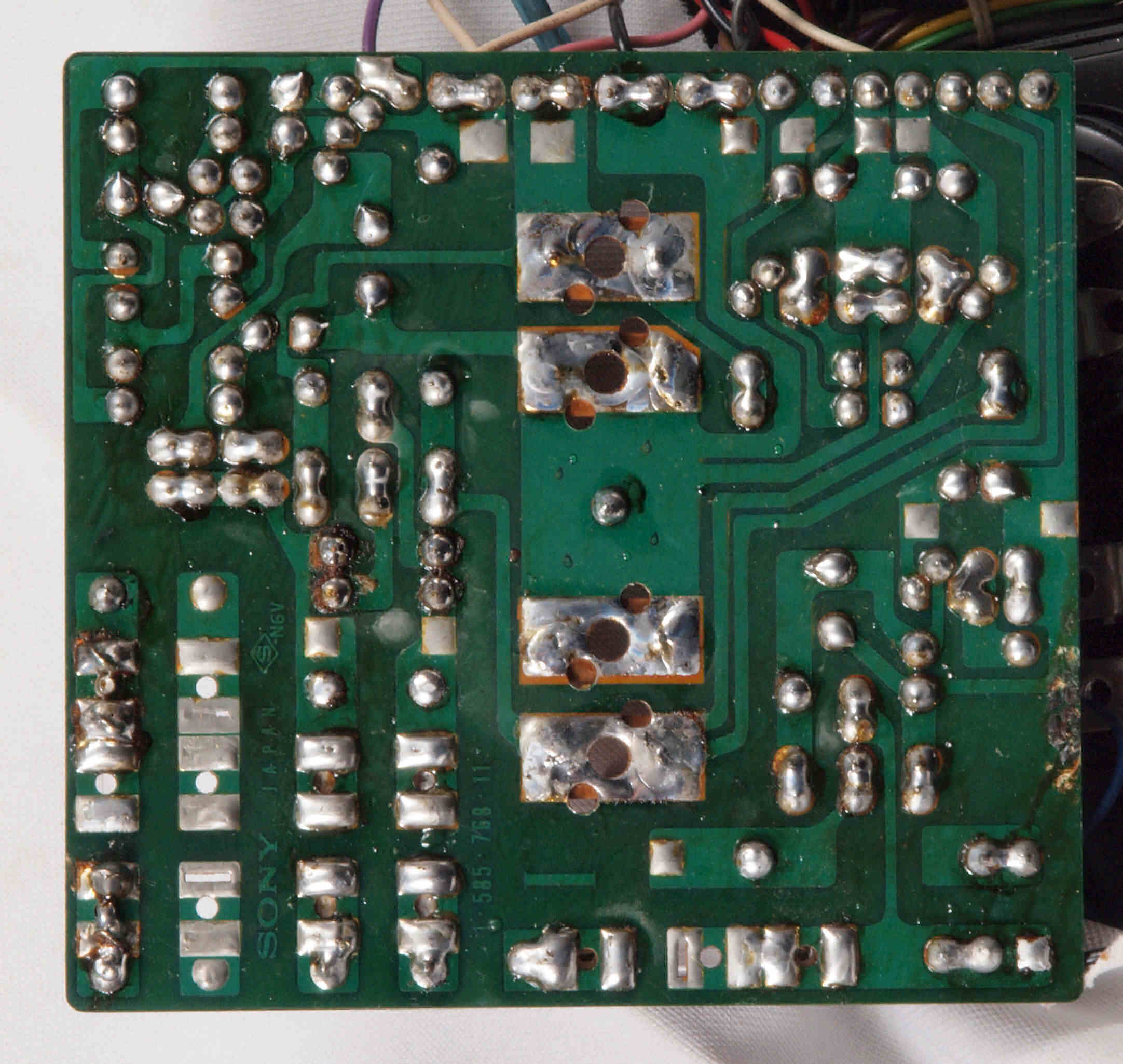

ＣＢ４．　修理（半田補正）後　電源基板裏 　全ての半田をやり修す
ＣＢ５．　完成電源基板裏。　洗浄後防湿材（コート液）を塗る。
ＣＣ１．　修理前　電源コード取り付け。
ＣＣ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

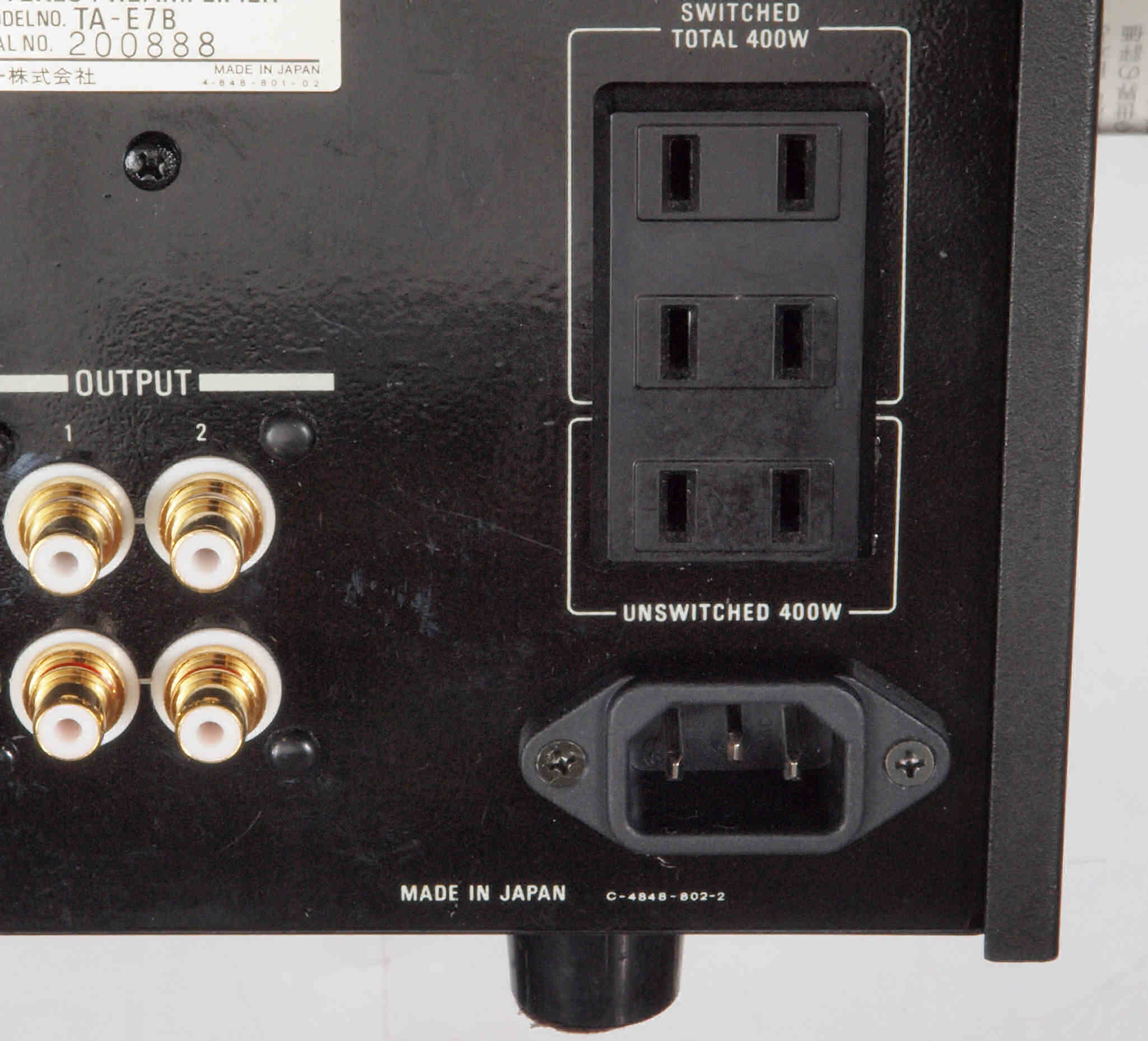

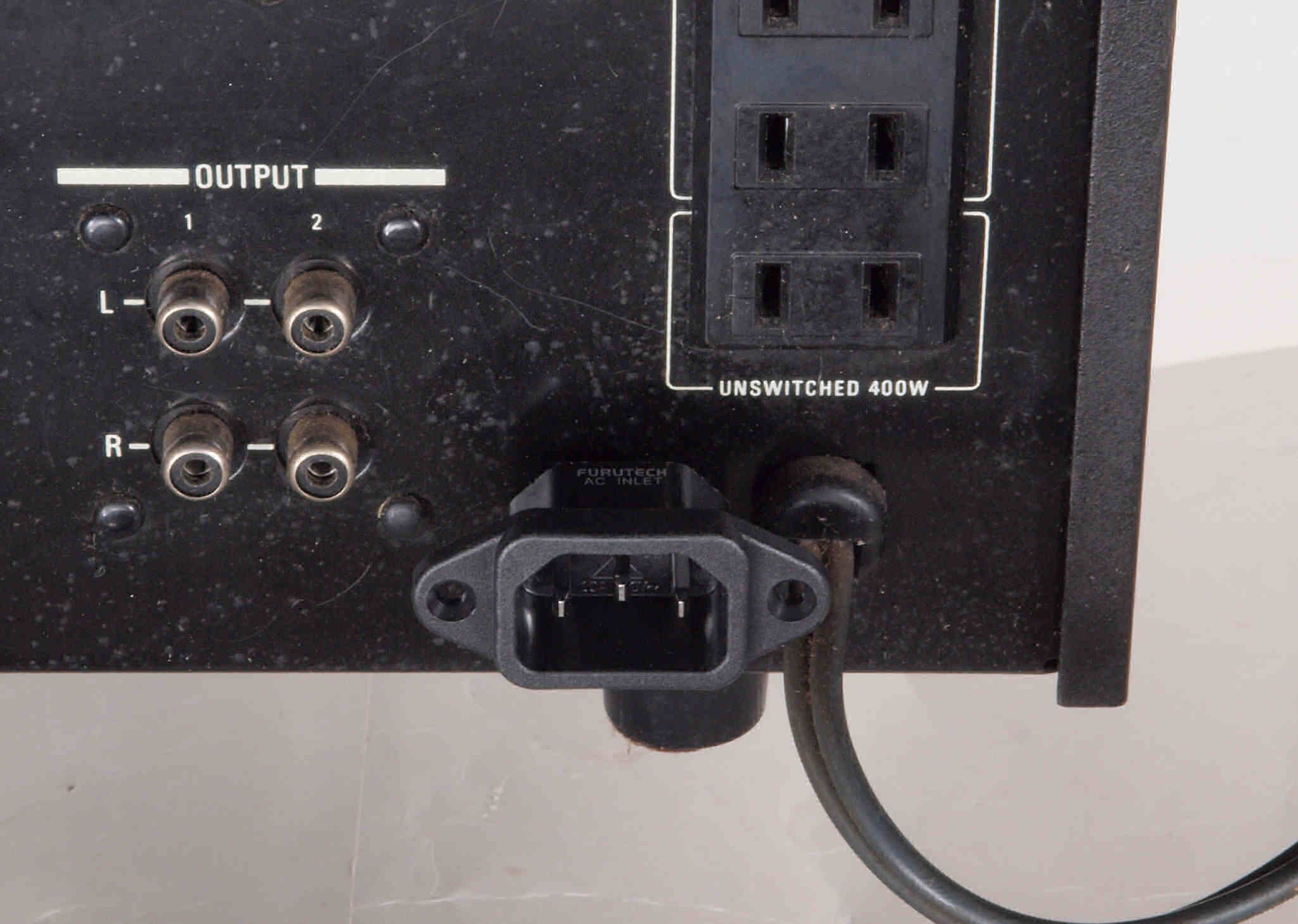

ＣＣ３．　修理後　３Ｐインレット取り付け。

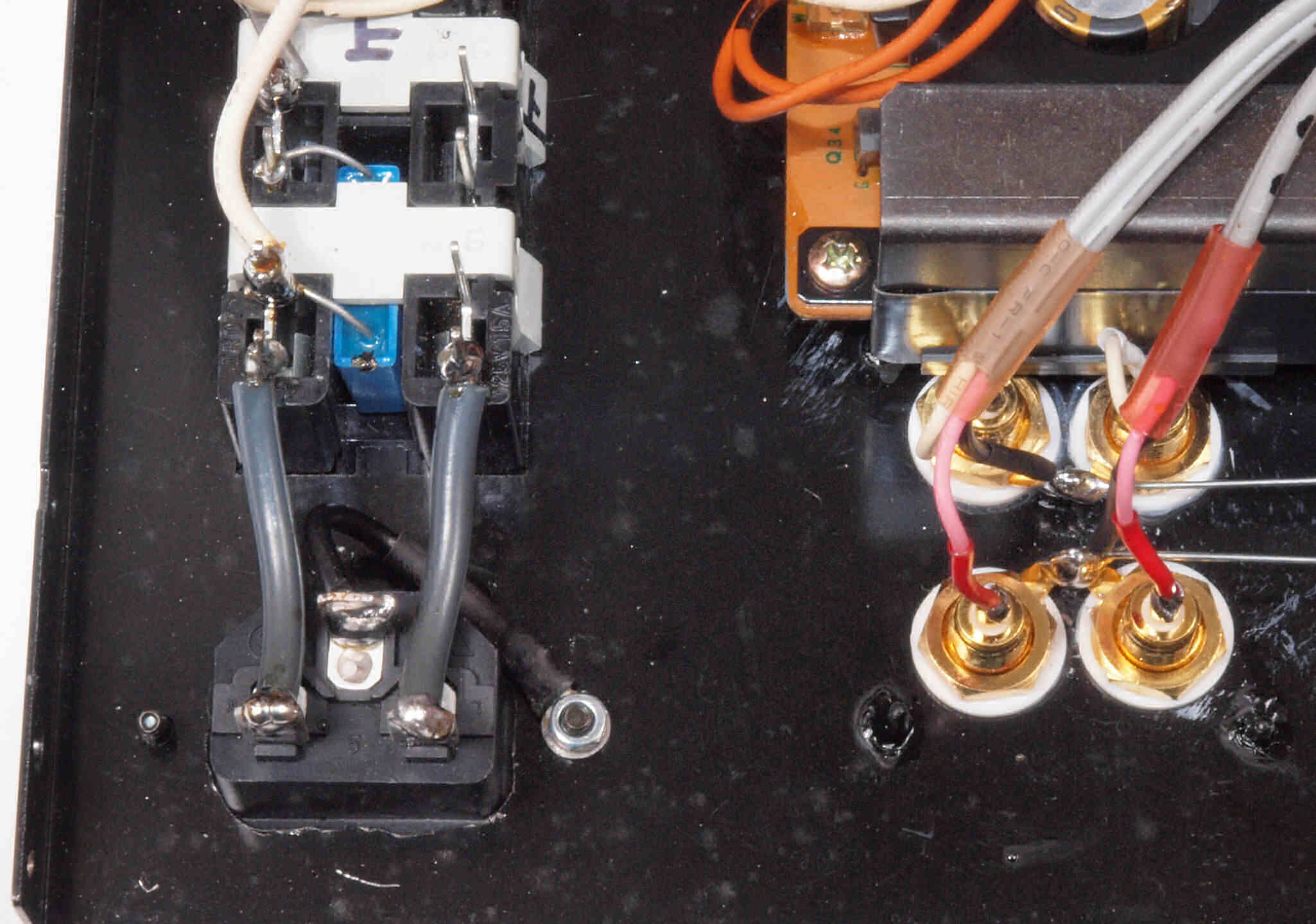

ＣＣ４．　修理後　３Ｐインレット裏の配線。　アースはしっかりと取る。
ＣＤ１．　修理前　入力RCA端子郡。

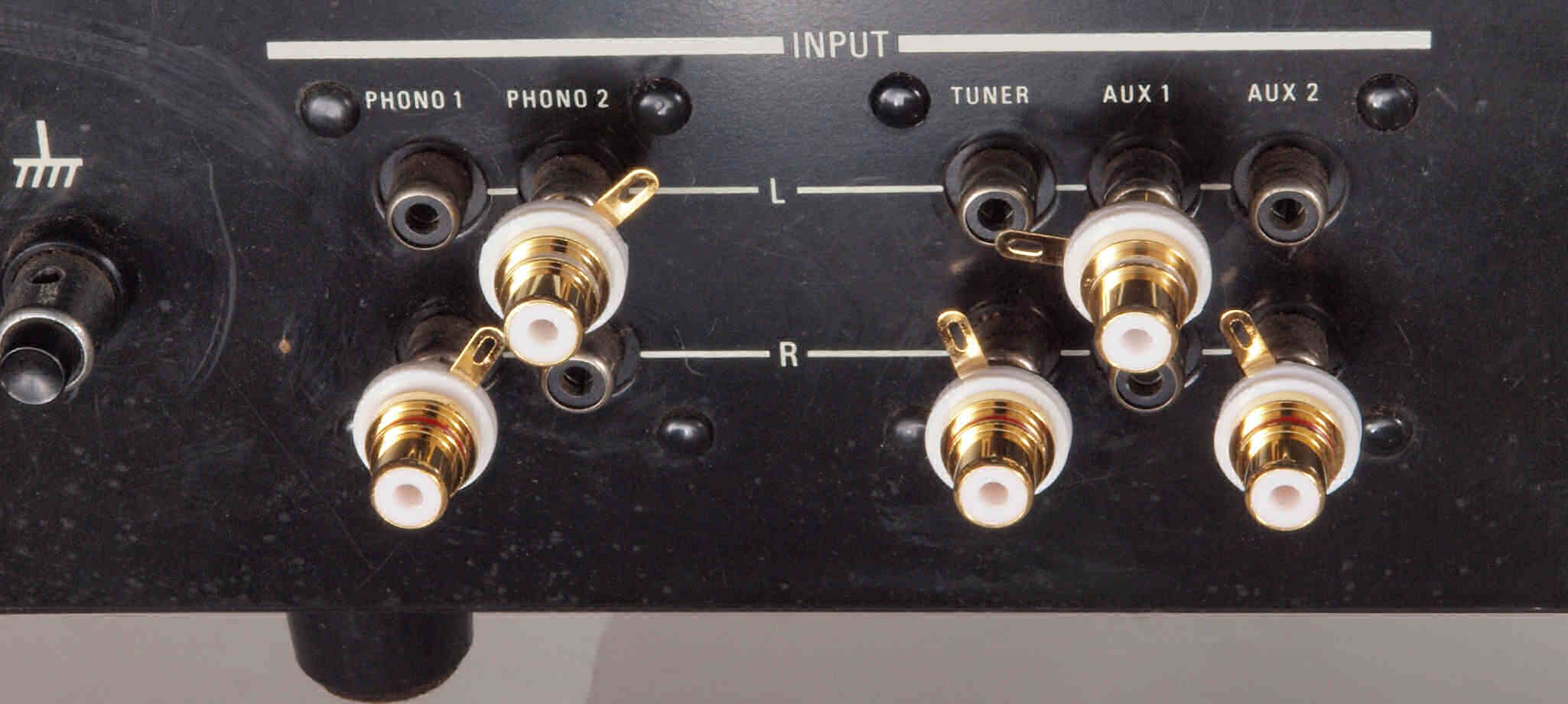

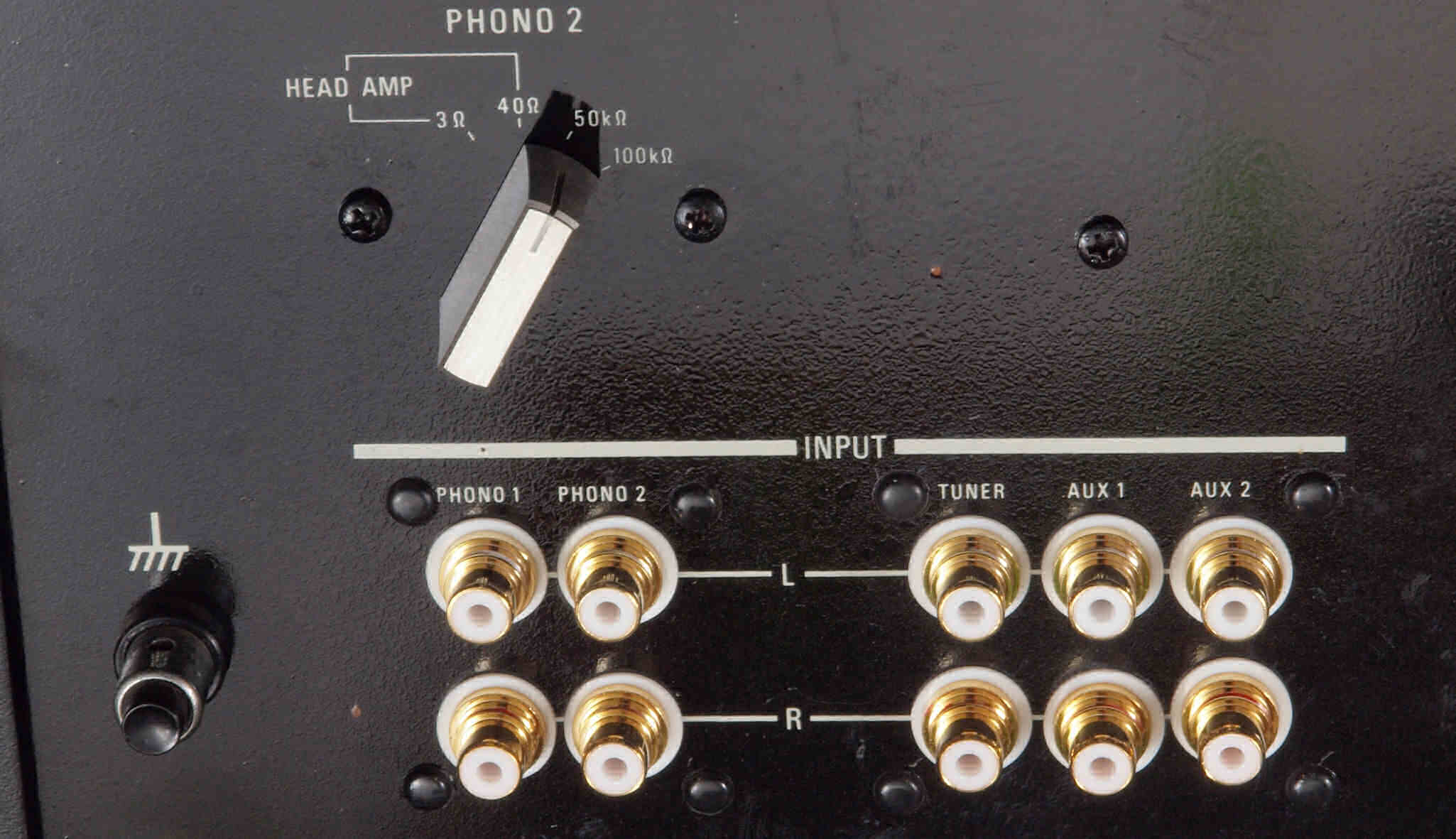

ＣＤ２．　修理（交換）後　入力RCA端子郡。　テフロン絶縁型と交換。　

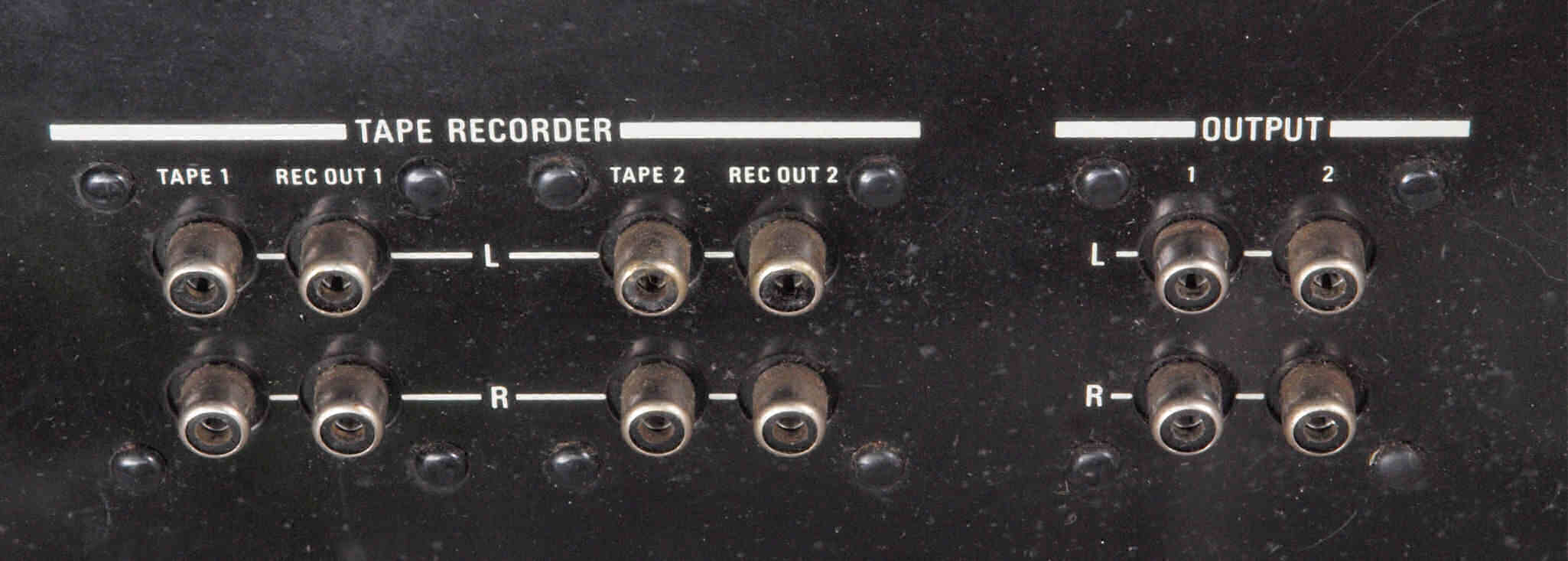

ＣＥ１．　修理前　ＴＡＰＥ入出力RCA端子、出力RCA端子。

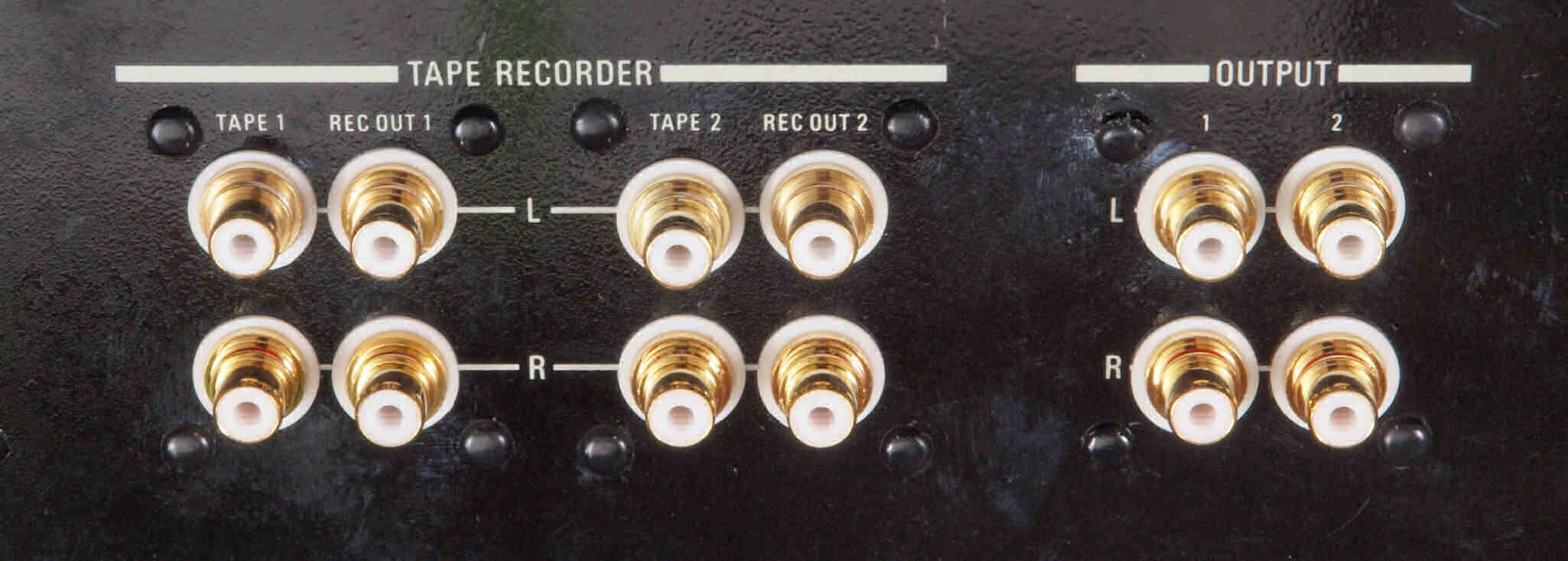

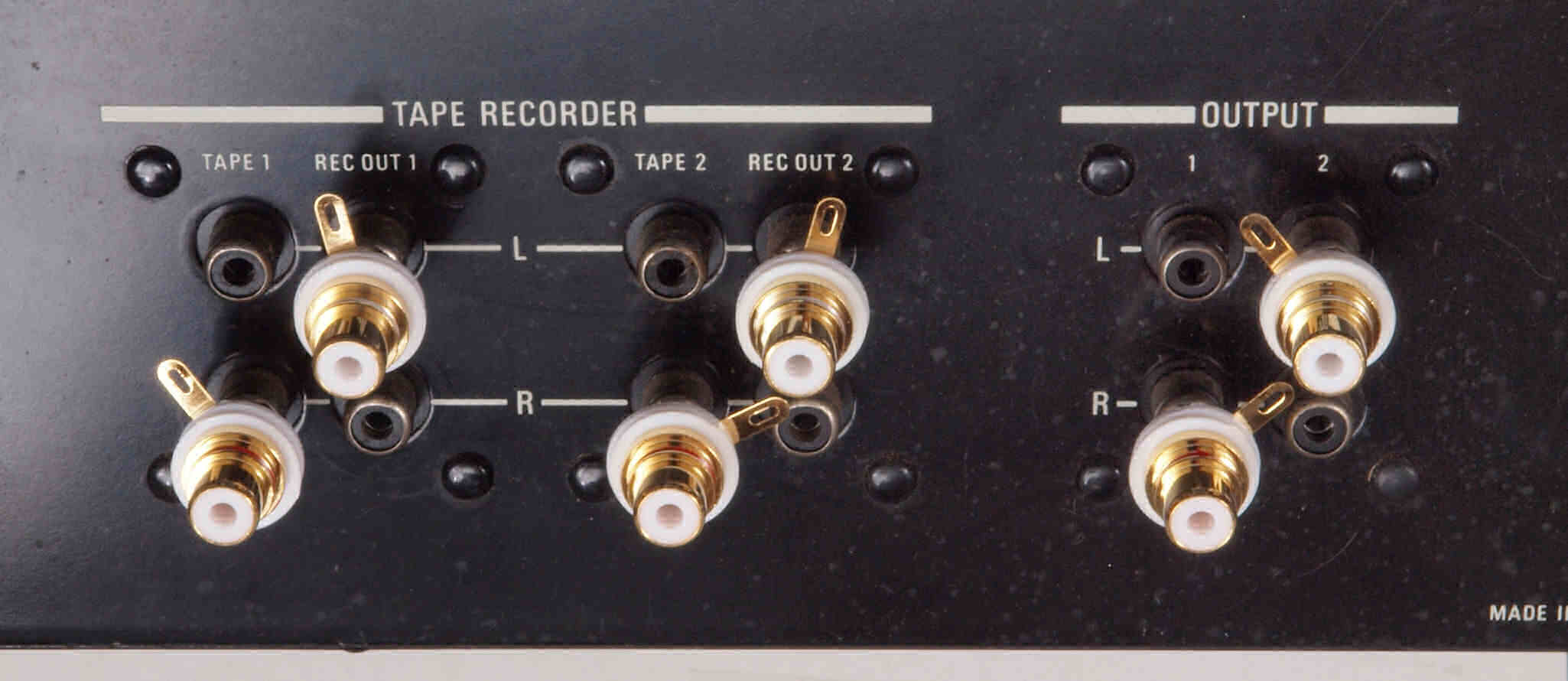

ＣＥ２．　修理（交換）後　ＴＡＰＥ入出力RCA端子、出力RCA端子。　テフロン絶縁型と交換。

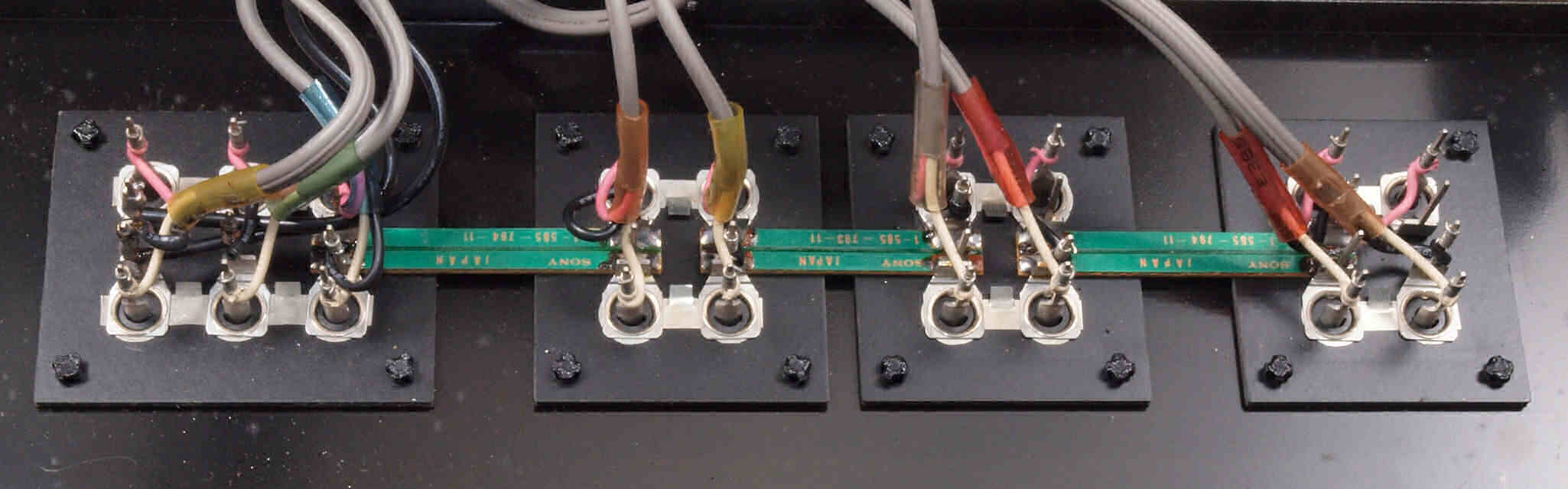

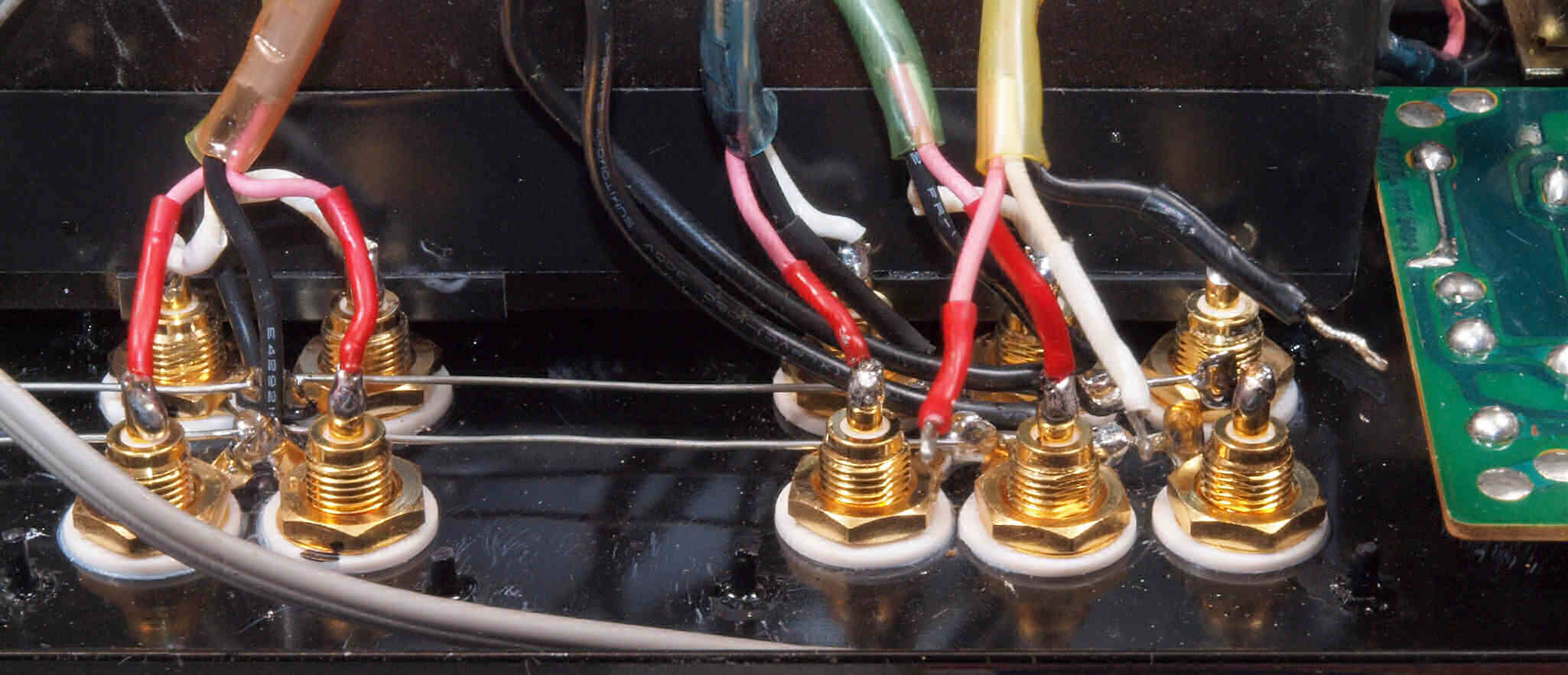

ＣＥ３．　修理（交換）後　ＴＡＰＥ入出力RCA端子裏、入力RCA端子裏。　接続シールドケーブルは絶縁ビニールを補強。

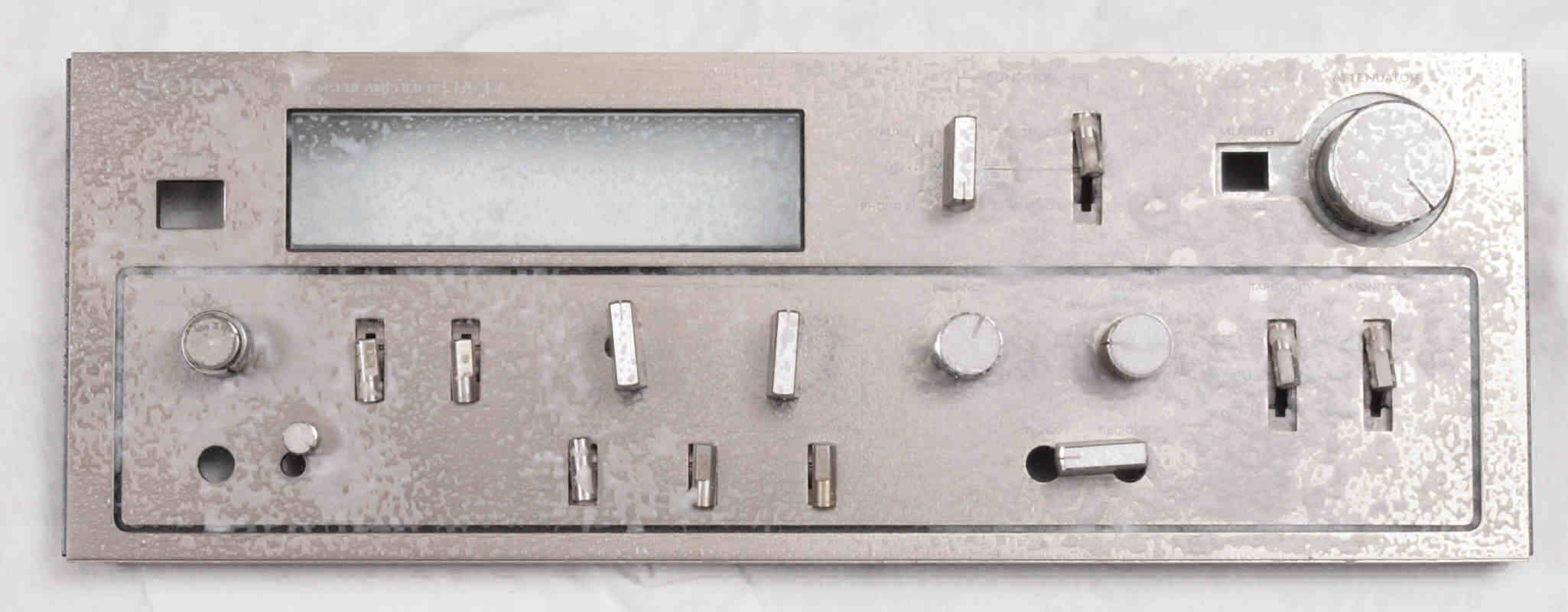

ＣＦ１．　前パネル清掃。

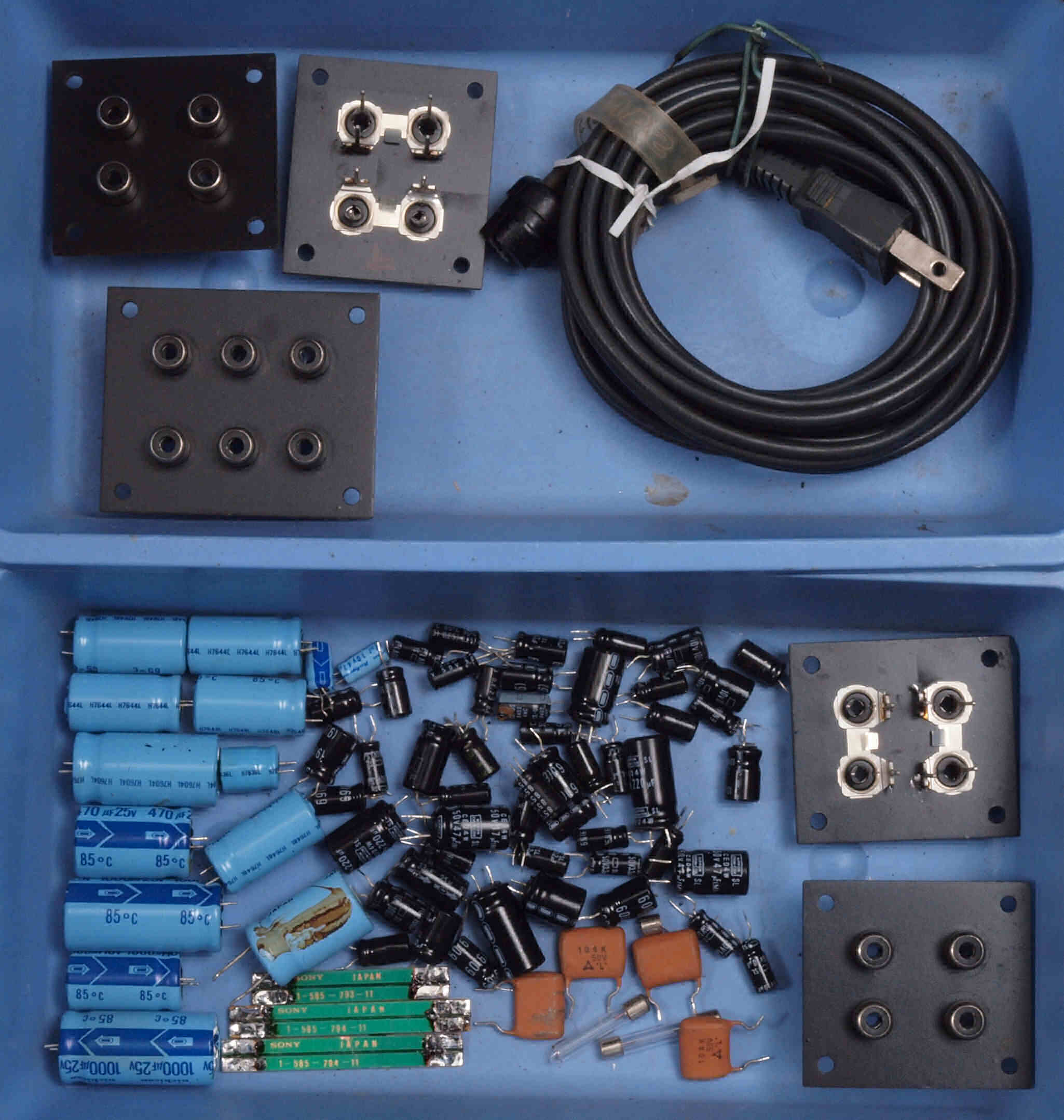

CＧ１．　交換部品　
ＣＨ１．　修理前　上から

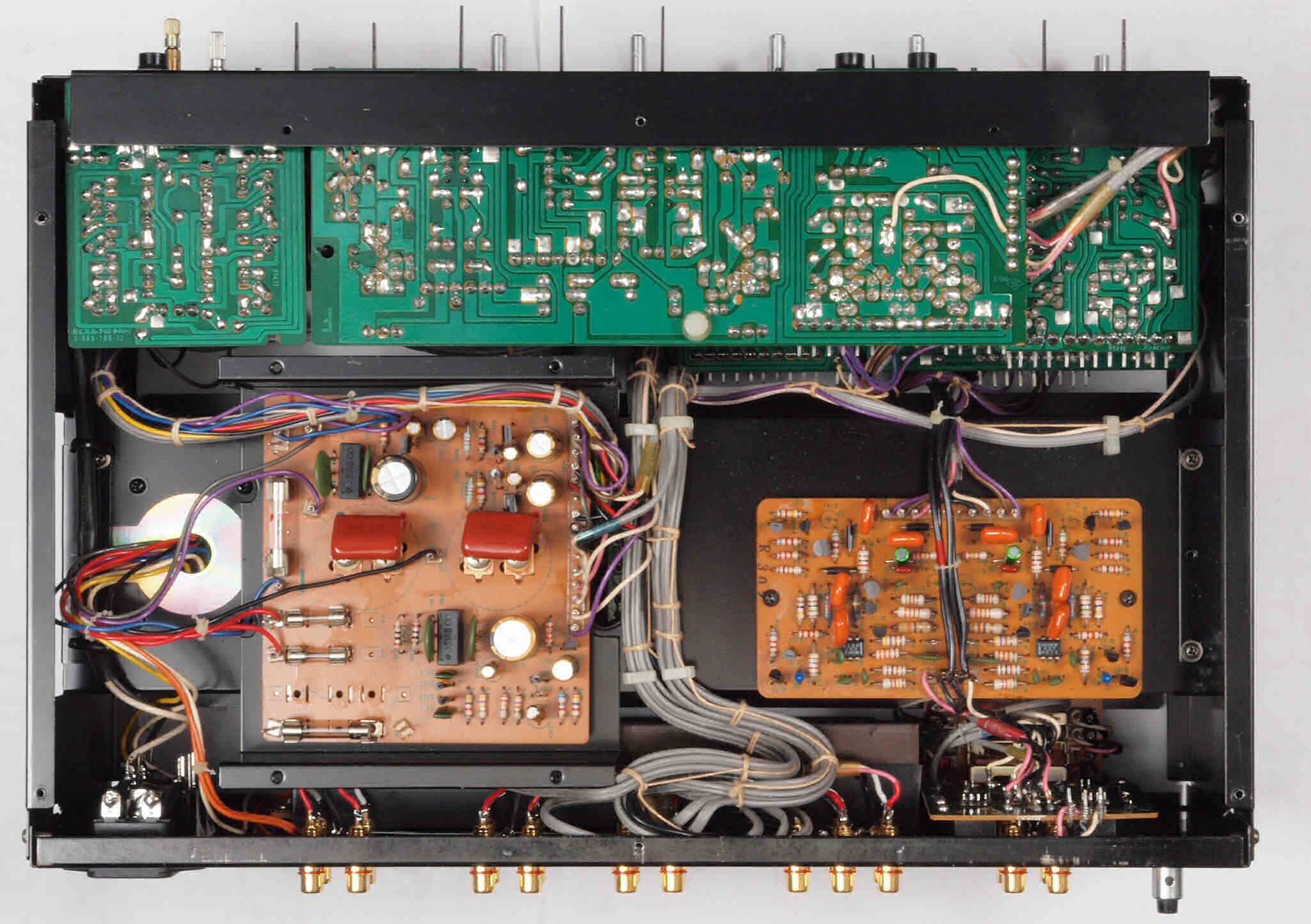

ＣＨ２．　修理後　上から
ＣＨ３．　修理前　下から

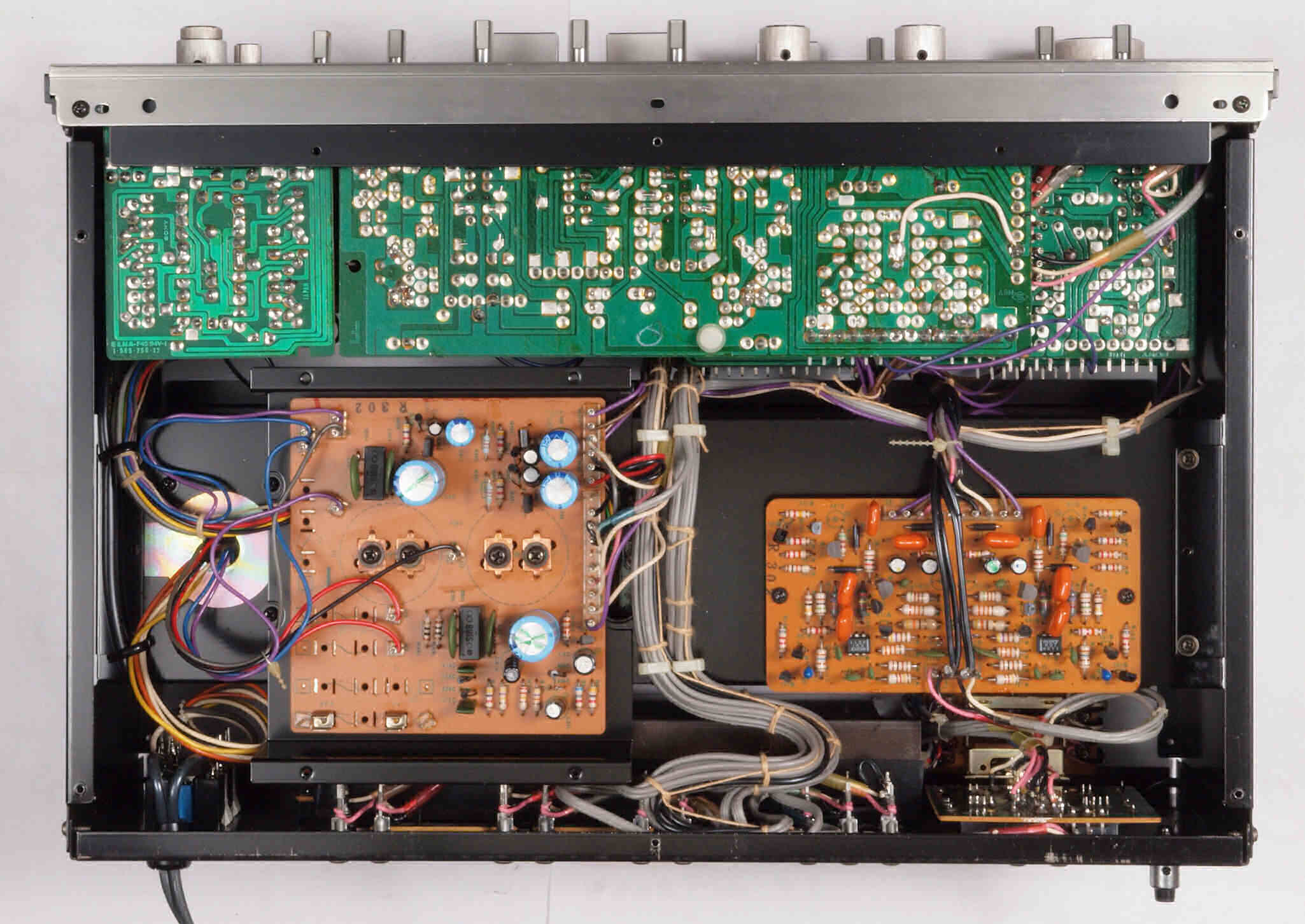

ＣＨ４．　修理後　下から
Ｋ．　裏パネル修理（塗装）状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

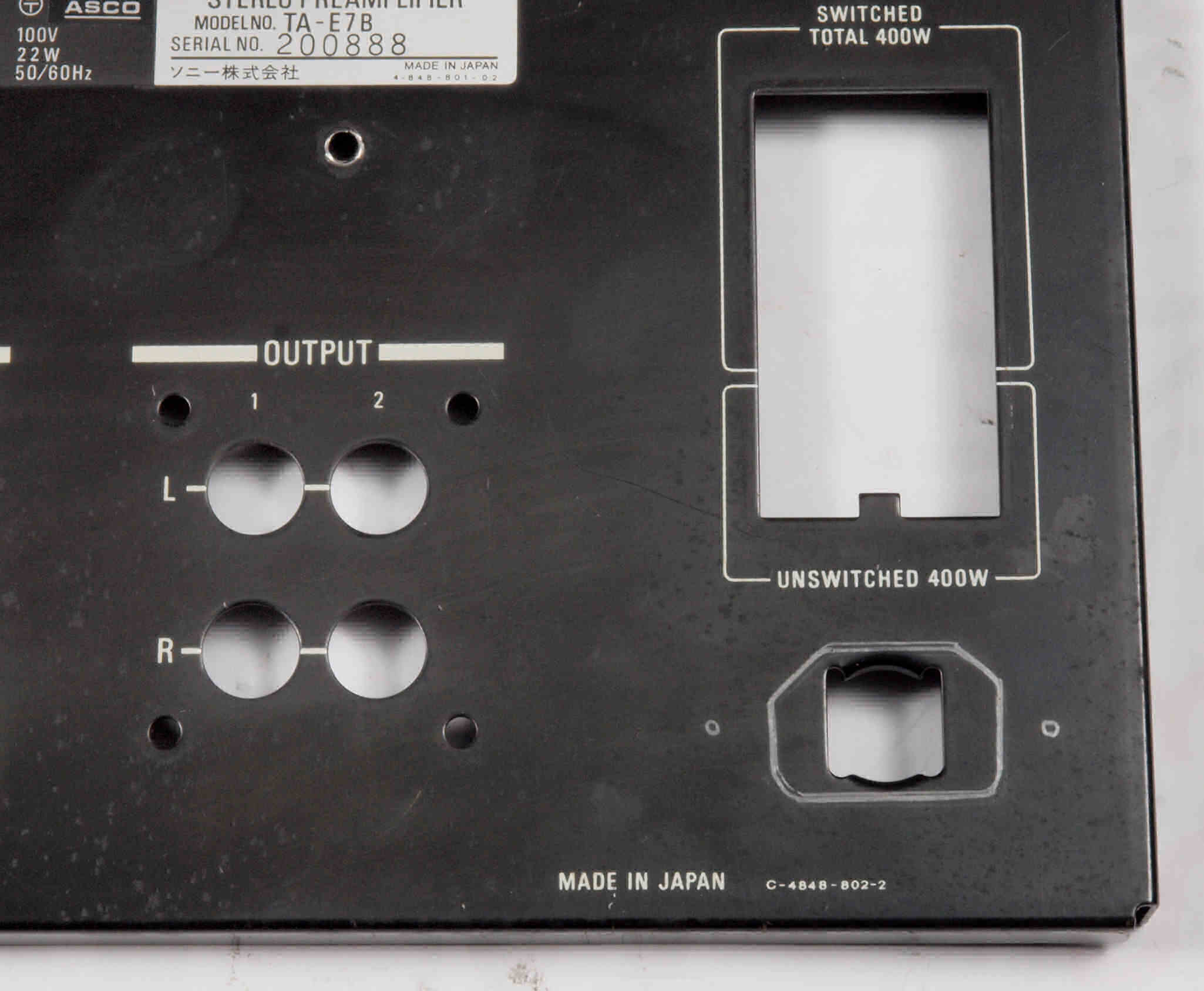

Ｋ１．　修理（塗装）前　裏パネル。

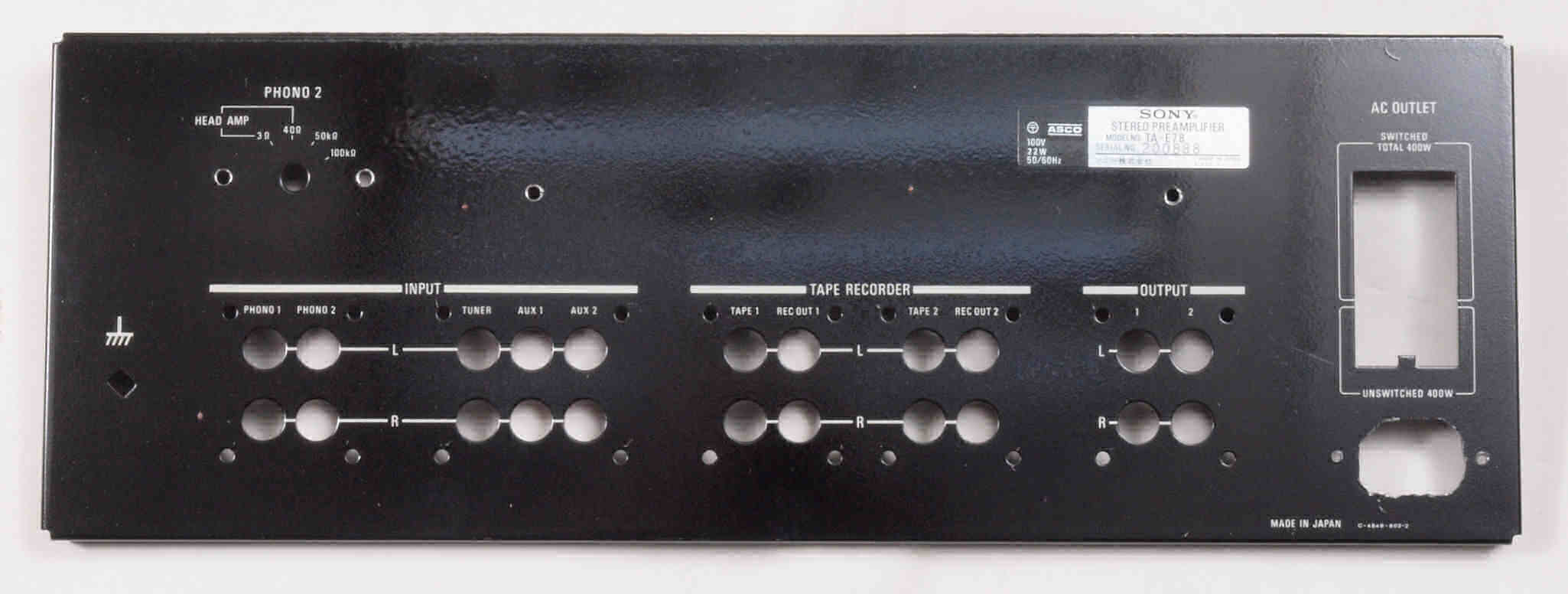

Ｋ２．　修理（塗装）後　裏パネル。

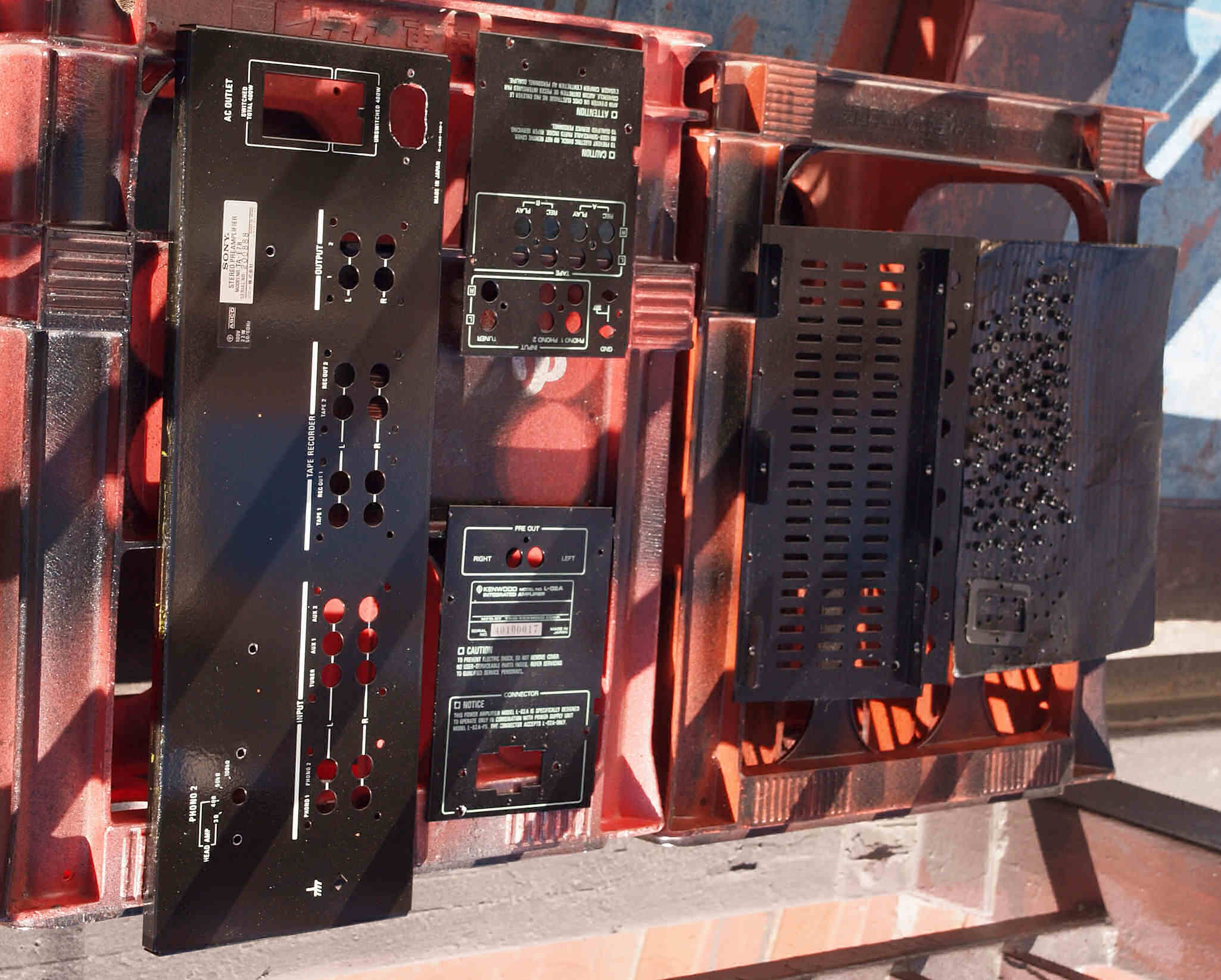

Ｋ３．　修理後　乾燥中。　右側は　Ｌ−０２Ａ．　１９台目
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

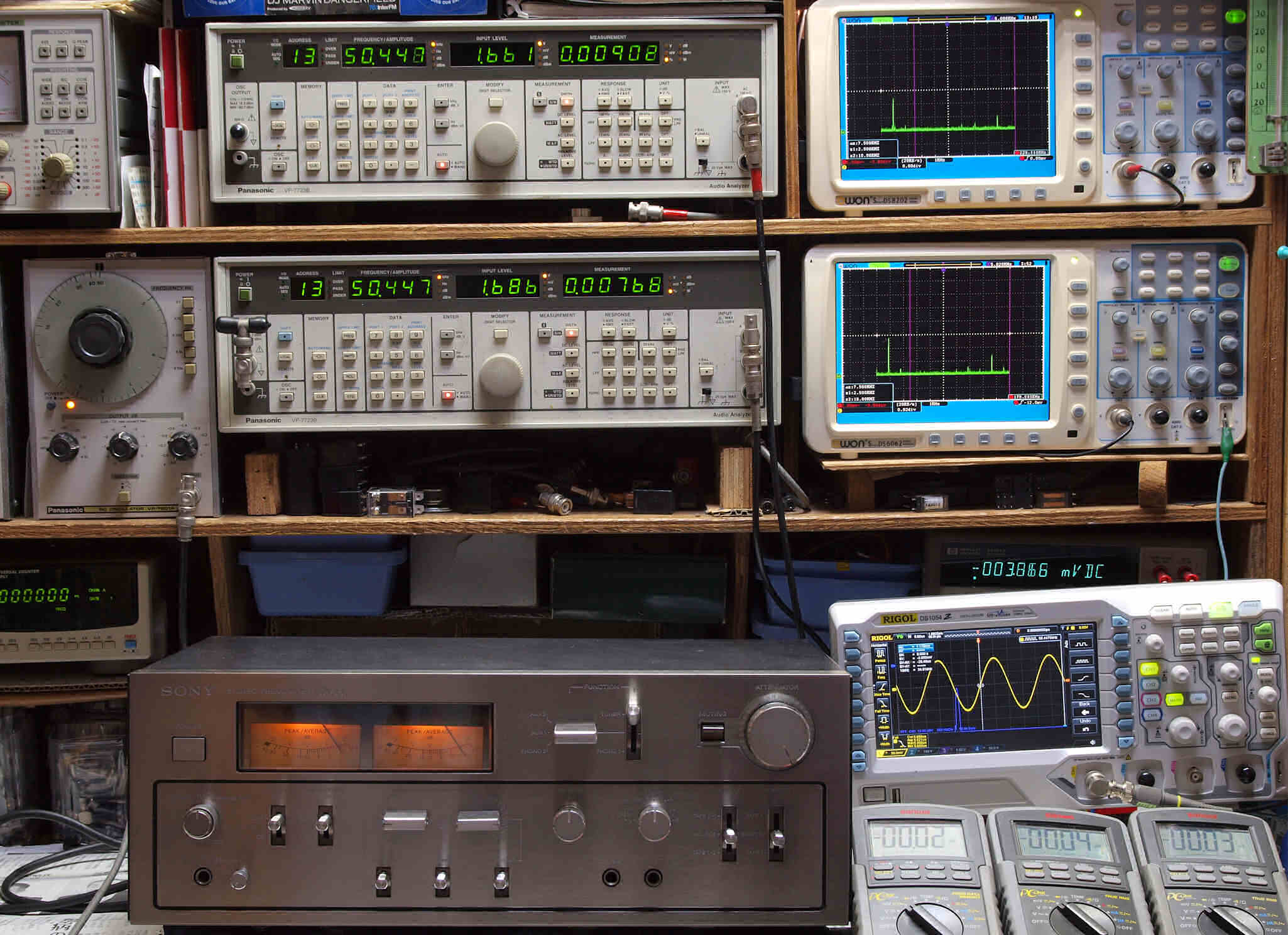

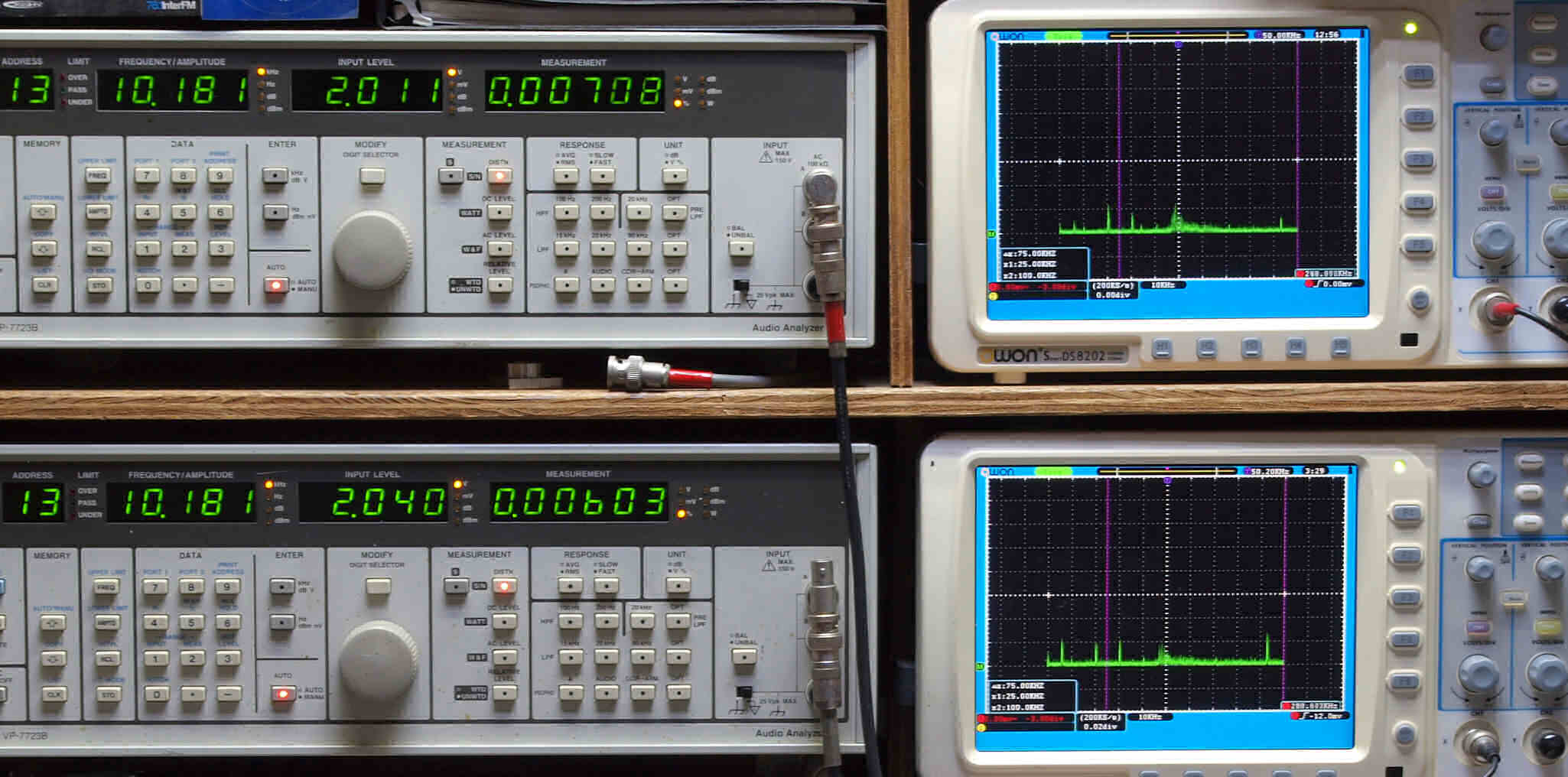

Ｅ０．　出力・歪み率測定・調整、「電源電圧は５０ＨＺ　１００Ｖ」。
　　　　「見方」。
　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

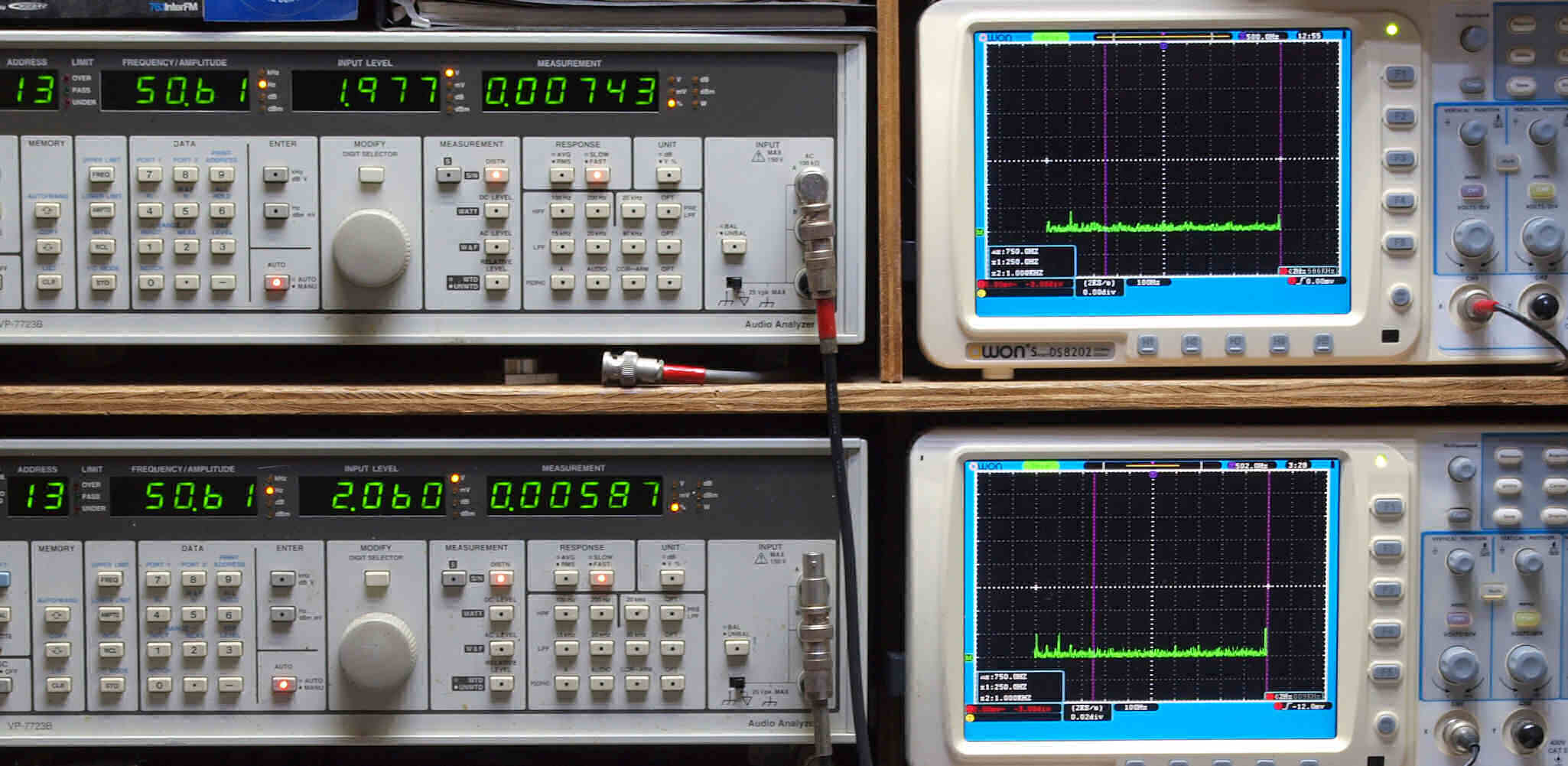

Ｅ１１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７４３％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５８７％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

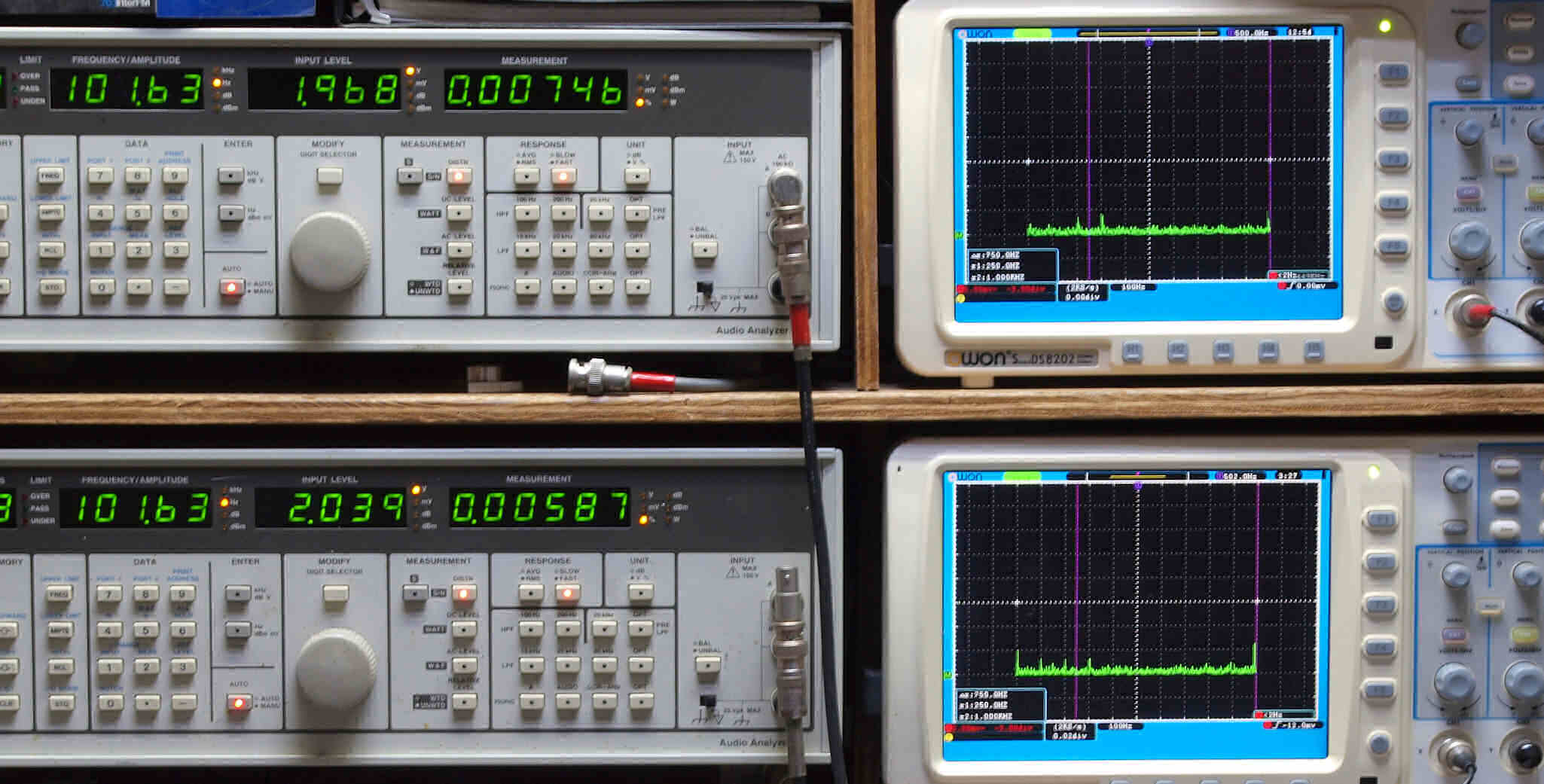

Ｅ１２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７４６％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５８７％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

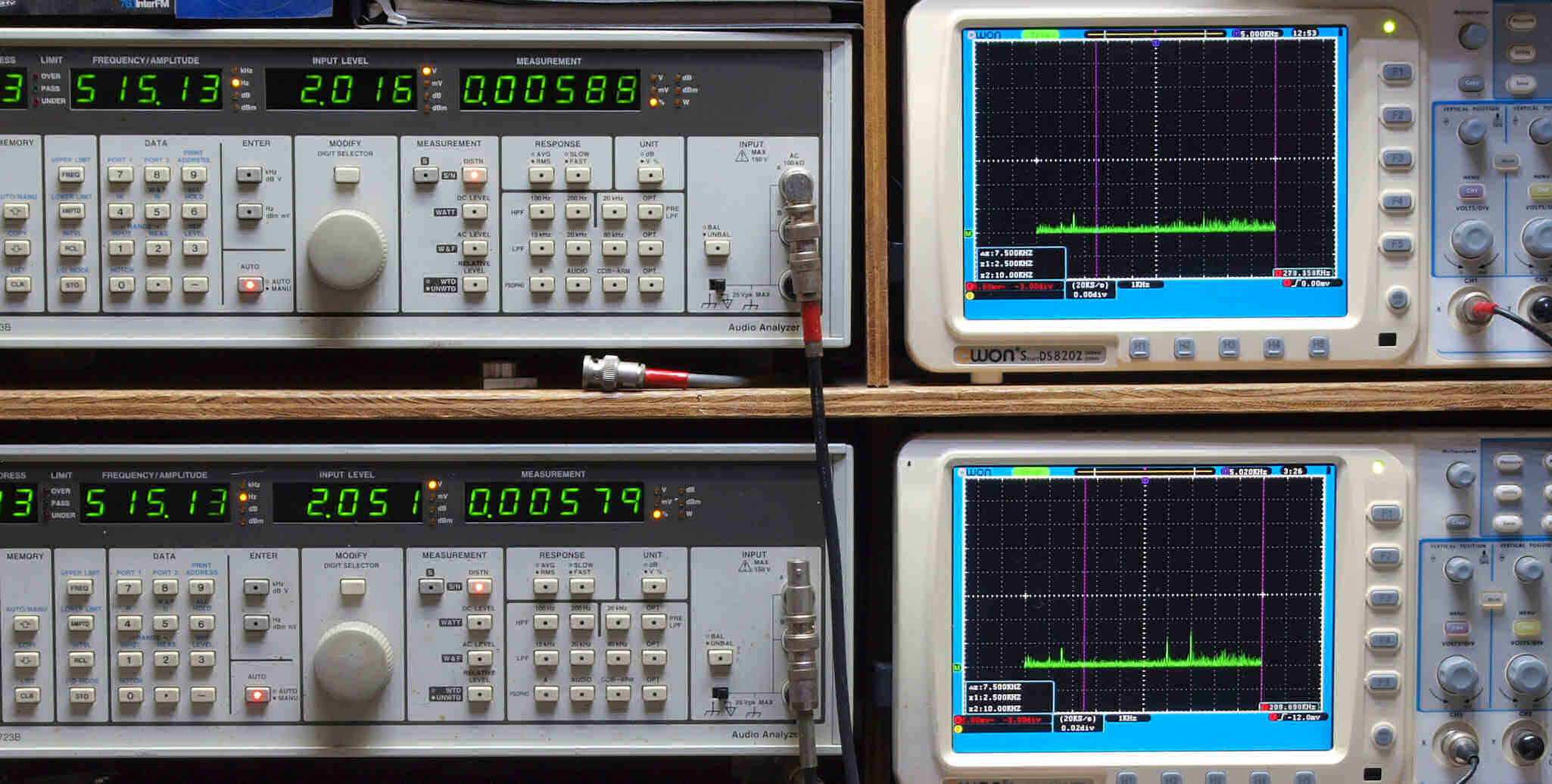

Ｅ１３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５８８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５７９％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５８８％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５８６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

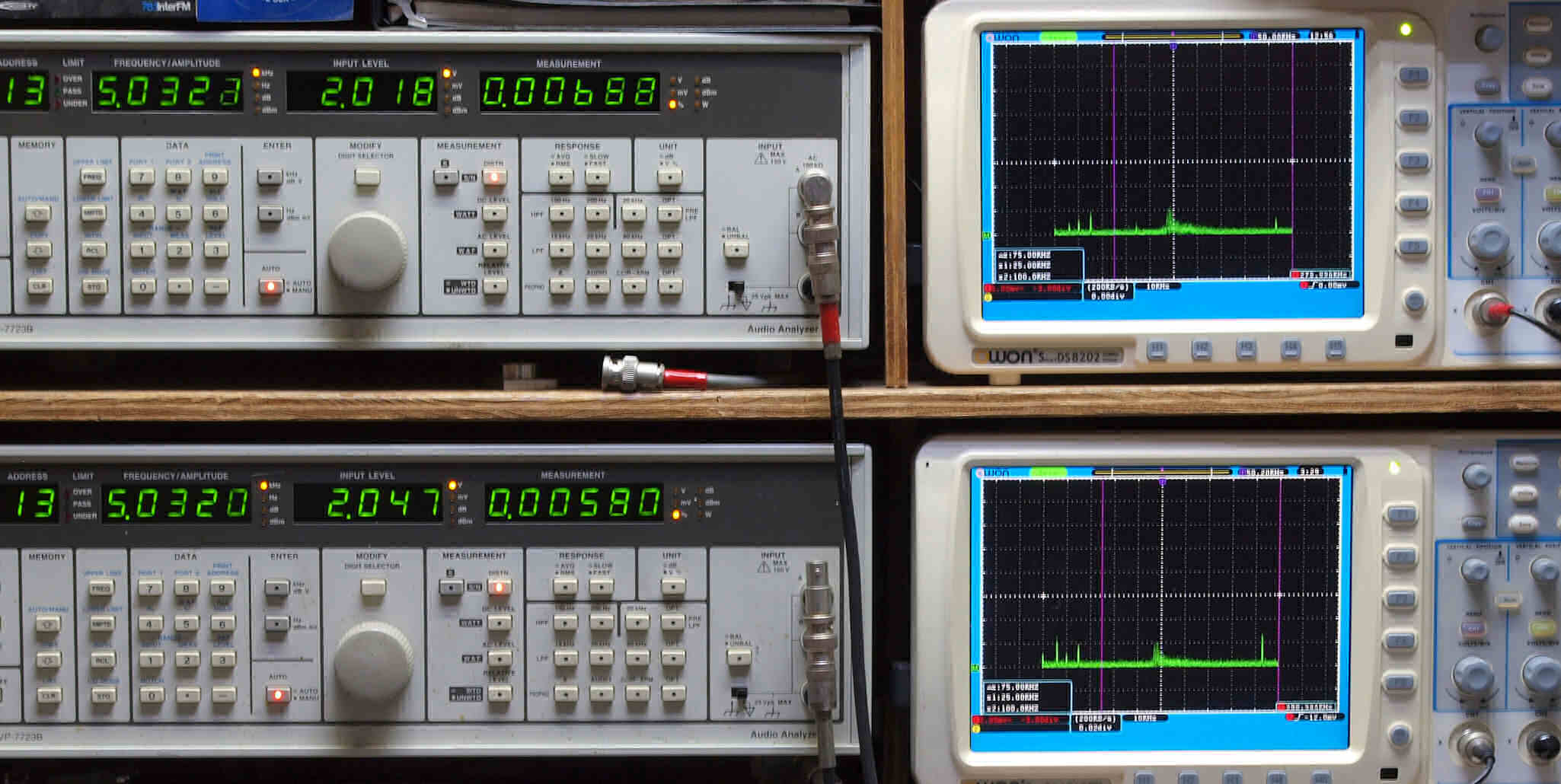

Ｅ１５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６８８％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５９０％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７０８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６０３％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８６３％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８４２％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１０６８％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１０９０％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

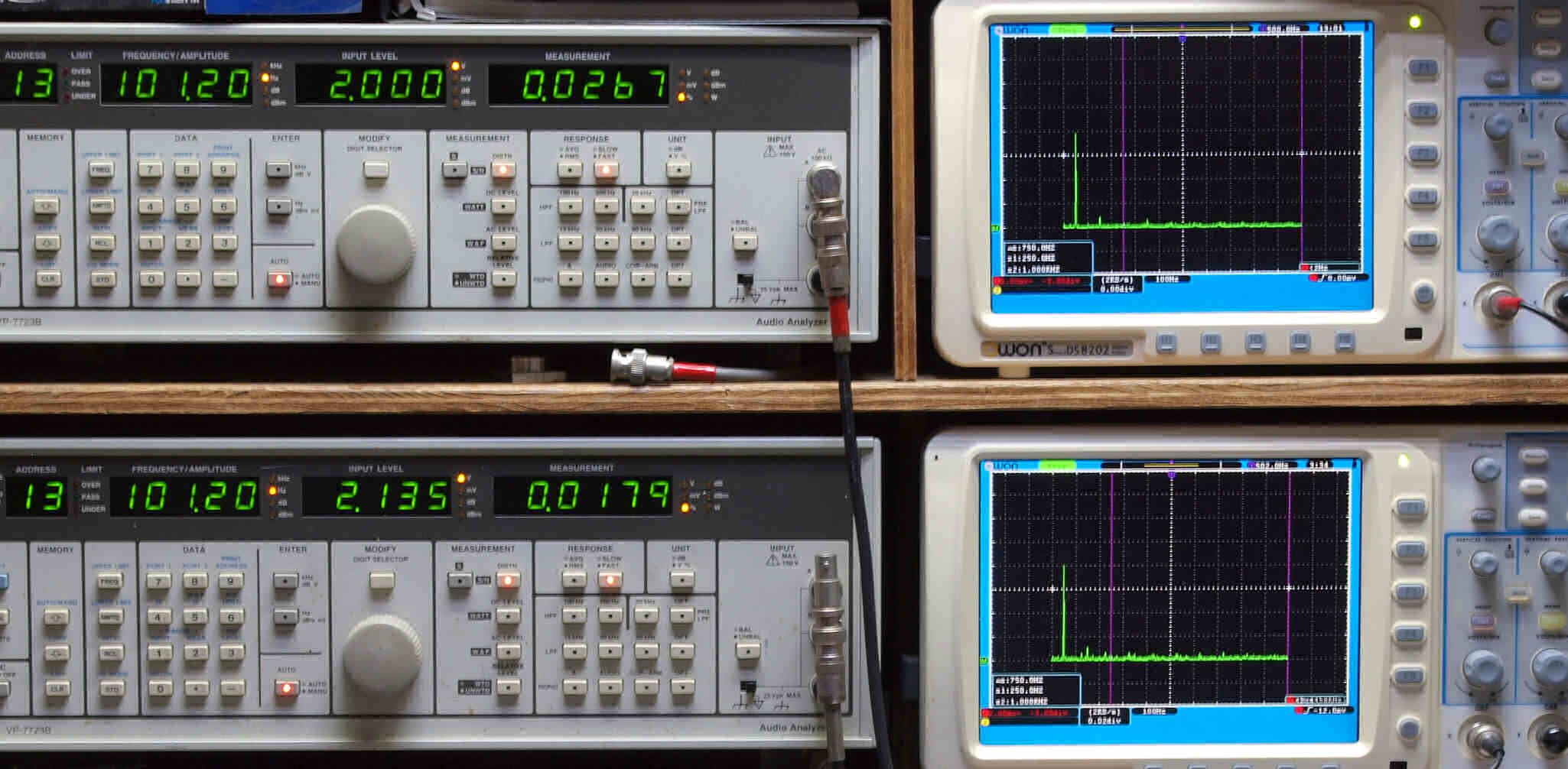

Ｅ２２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２６７％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１７９％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１０３３％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１６８％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

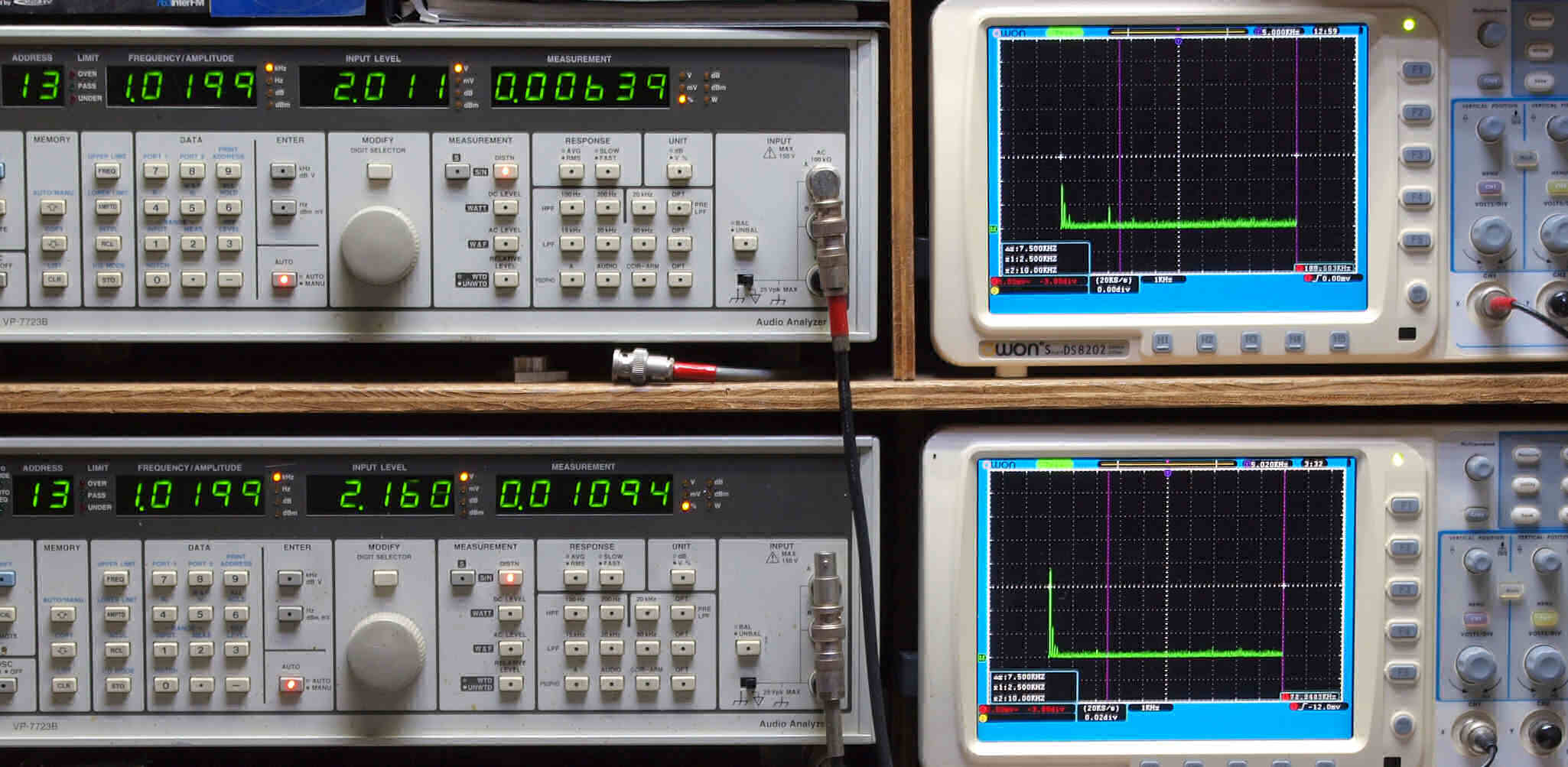

Ｅ２４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６３９％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１０９４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

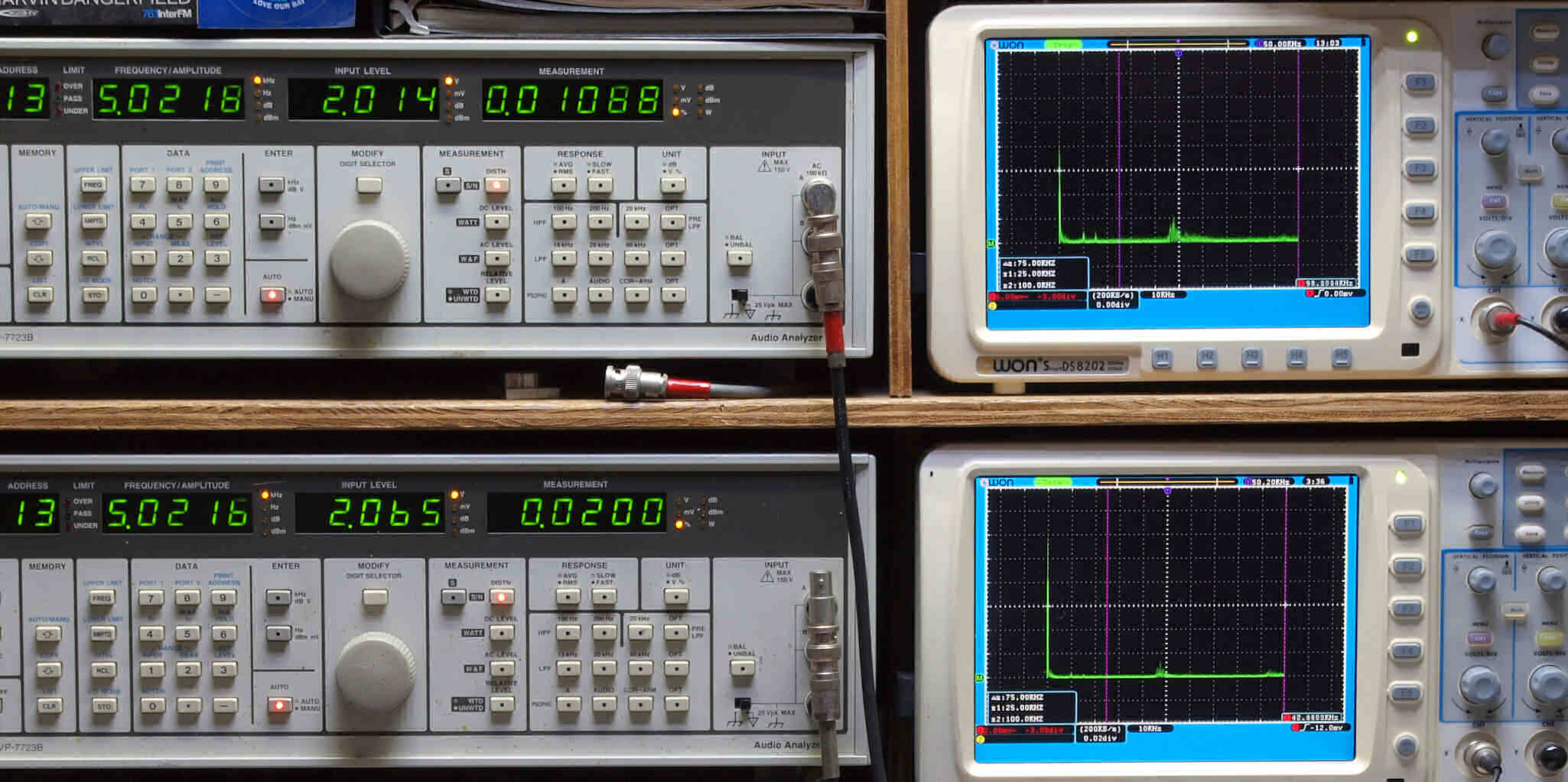

Ｅ２５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１０８８％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２００％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１０８８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２１６％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

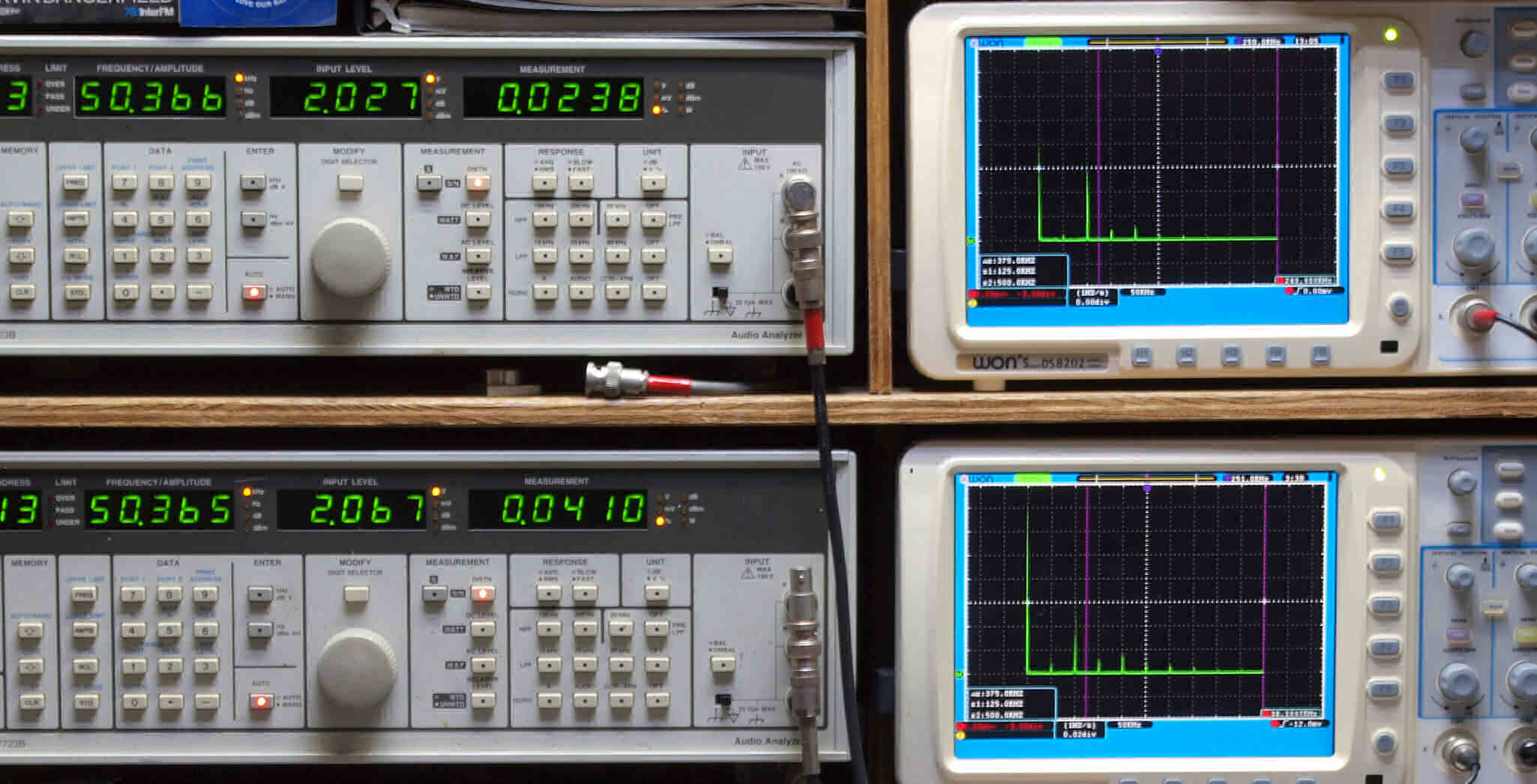

Ｅ２７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２３８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４１０％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。　　「電源電圧は５０ＨＺ　１００Ｖ」

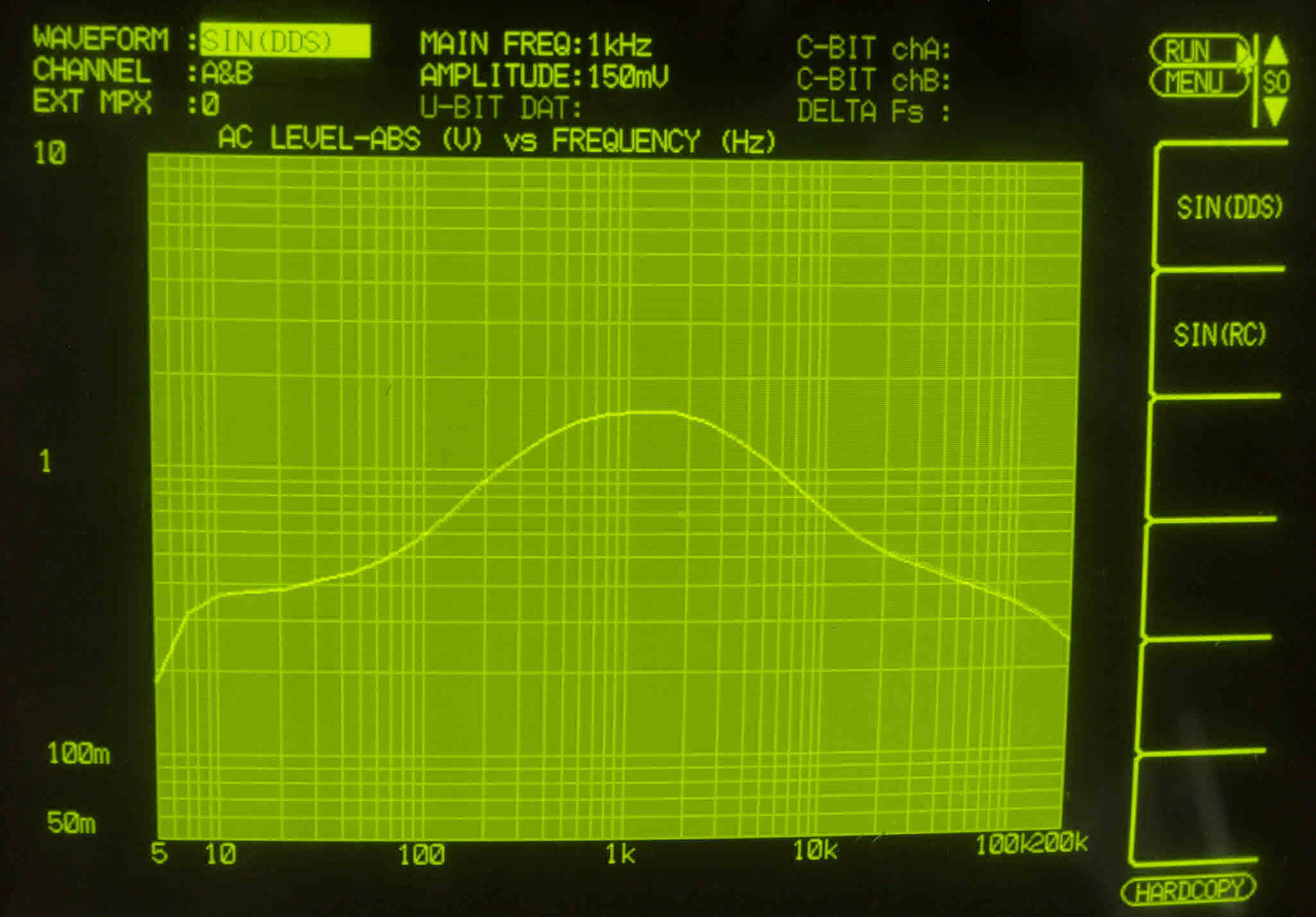

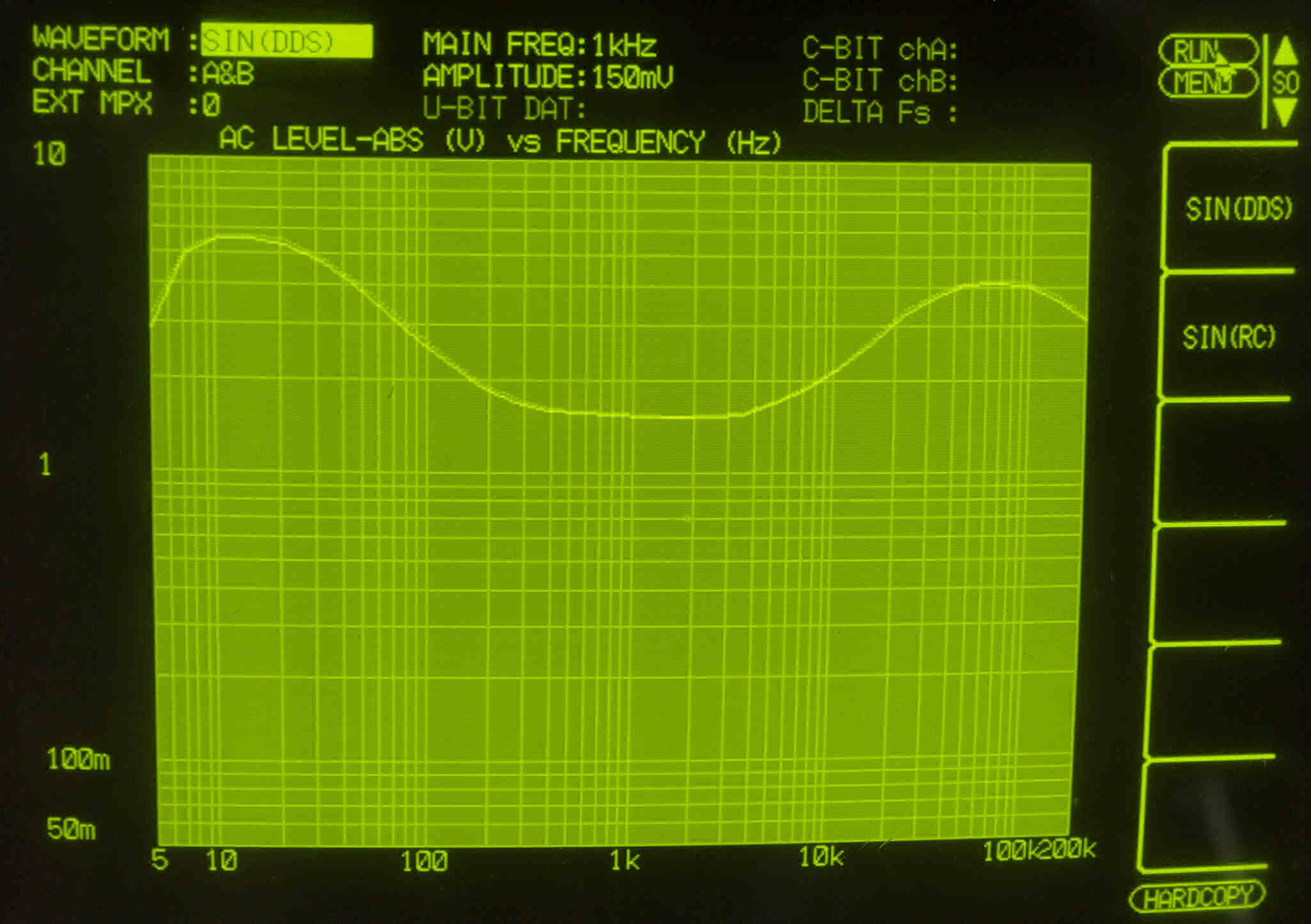

Ｆ１．　入出力特性測定（AUX入力）
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１．５Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

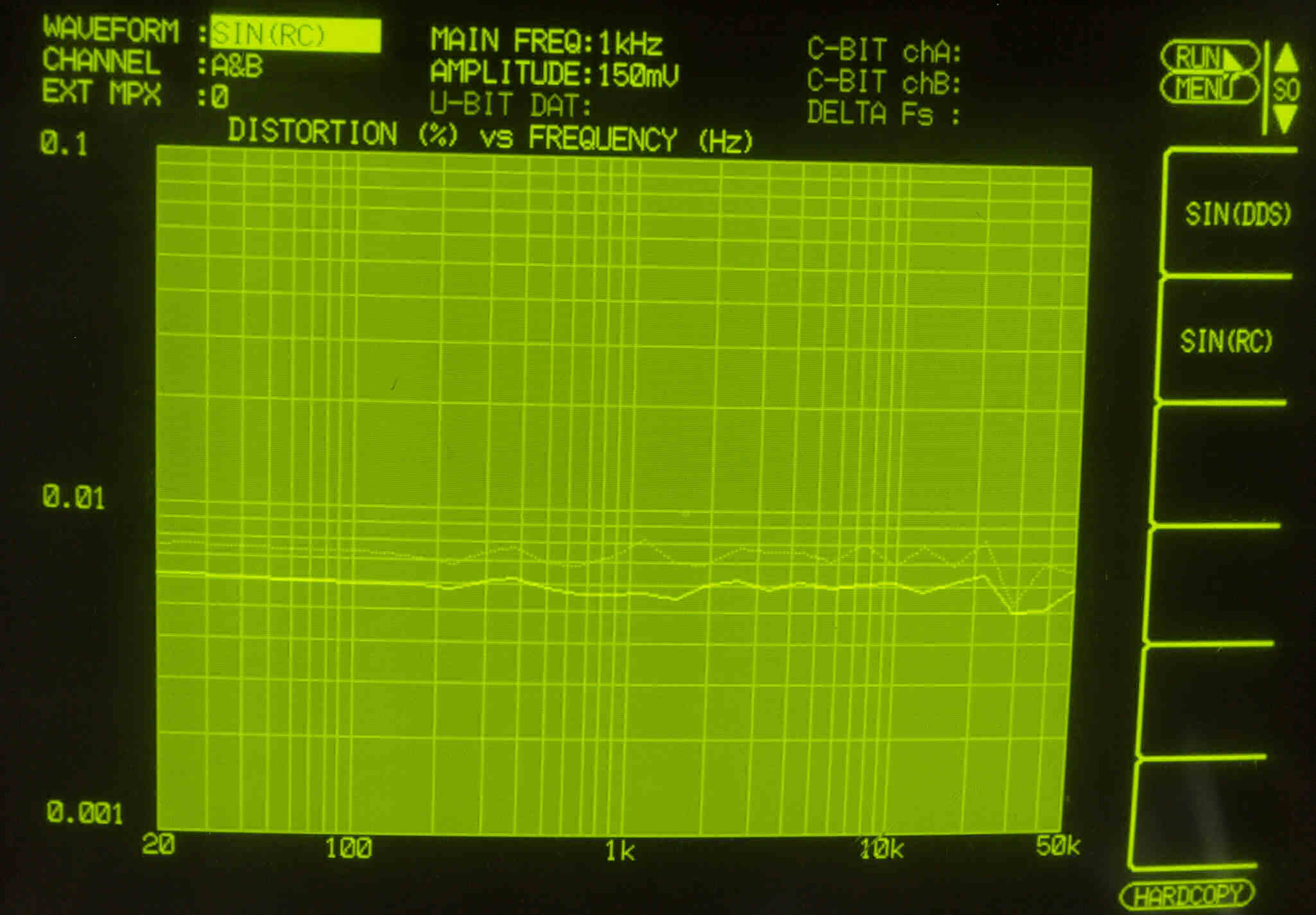

Ｆ２．　歪み率特性測定（AUX入力）
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（３０Ｈｚ）　＆　ＨｉｇｈＦｉｌｔｅｒ（９ｋＨｚ）　ＯＮ
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。
　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

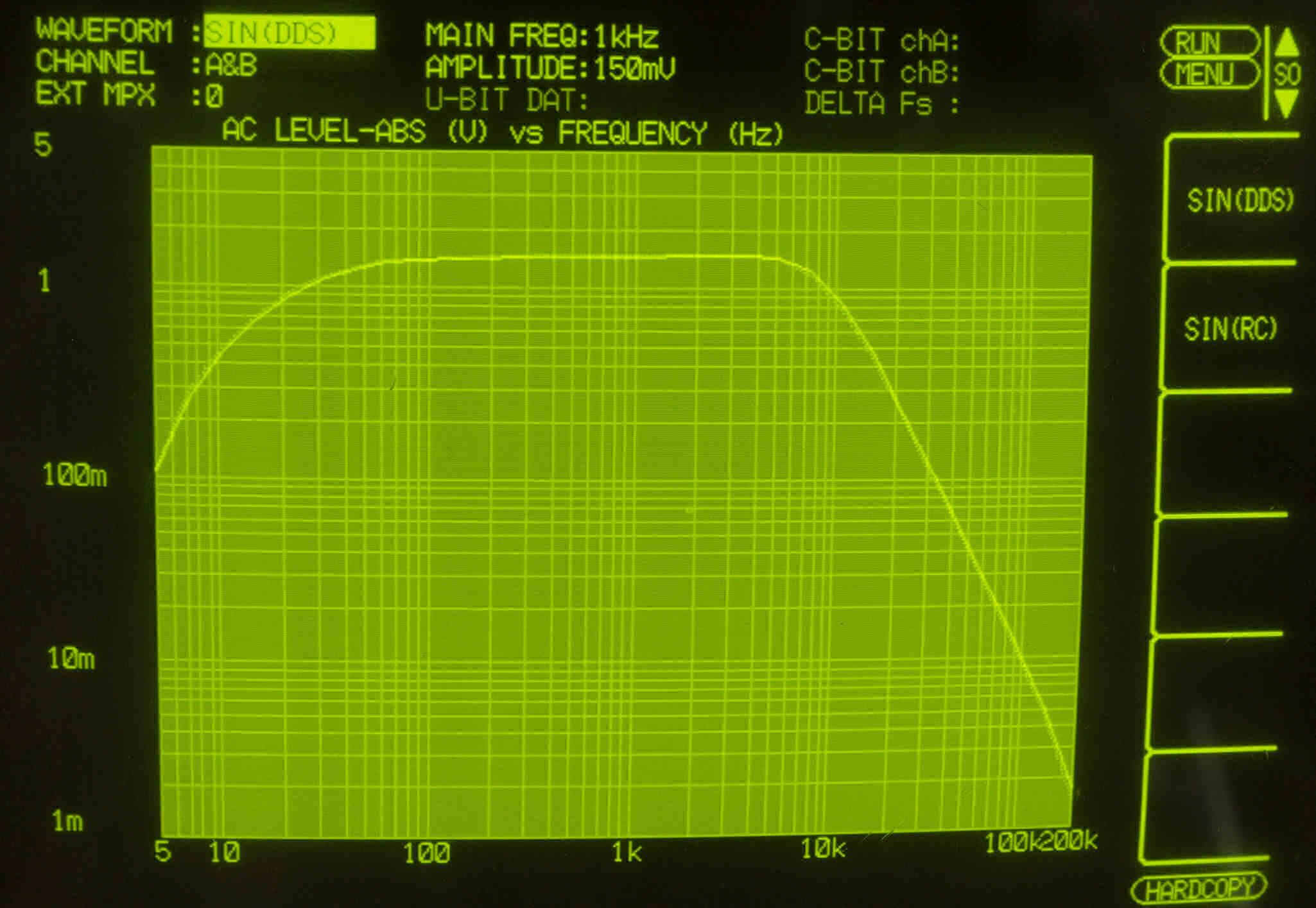

Ｆ４．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０Ｈｚ）　＆　ＴＲＥＢＬＥ（８ｋＨｚ）　最大。
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。
　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ５．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０Ｈｚ）　＆　ＴＲＥＢＬＥ（８ｋＨｚ）　最小。
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。
　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ６．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００Ｈｚ）　＆　ＴＲＥＢＬＥ（４ｋＨｚ）　最大。
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。
　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ７．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００Ｈｚ）　＆　ＴＲＥＢＬＥ（４ｋＨｚ）　最小。
　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。
　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ８．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１
　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ９．　入出力特性測定（MＣ入力）＝ＰＨＯＮＯ−２。
　　　　　　　ＭＣ入力　入力電圧＝０．２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

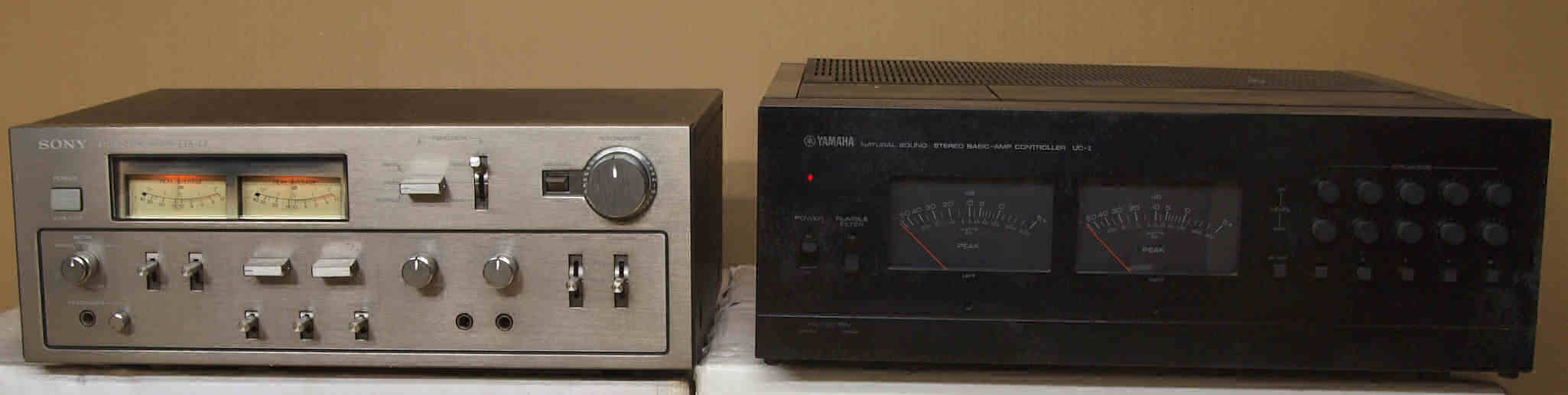

Ｅ５．　引き続き２４時間エージング。右は　ＹＡＭＡＨＡ　Ｂ−１．　１６台目。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体を、正面から見る。
Ｙ２．　設置状況、　正面から見る。　左は、同時修理品　ＴＡ−N７．　３台目
Ｓ．　Ｓｏｎｙ　ＴＡ−Ｅ７　の仕様（マニアル・カタログより）
型式 DCプリアンプ　ＴＡ−Ｅ７
入力感度/インピーダンス Phono1、2＝2.5mV/50kΩ
Tuner、AUX1、2、Tape1、2＝150mV/50kΩ
Headamp＝0.125mV/25Ω、100Ω
出力レベル/インピーダンス Rec Out1、2＝150mV(最大15V)/1kΩ
Output1、2＝5V(最大10V)/1.5kΩ
Headphone＝8Ω以上のHeadphoneに適合3.3Ω
高調波歪率(定格出力レベル) 0.003%以下(Output、1.5V出力時)
周波数特性 Phono1、2＝RIAA ±0.2dB
Tuner、AUX1、2、Tape1、2＝1Hz〜150kHz +0 -1dB
トーンコントロール Bass＝30Hz±10dB(150Hz)、　60Hz±10dB(300Hz)
Treble＝20kHz±10dB(4kHz)、　40kHz±10dB(8kHz)
フィルター Low＝30Hz、12dB/oct
High＝9kHz、12dB/oct
消費電力 22W
外形寸法 幅430x高さ170x奥行320mm
重量 11.2kg
価格 ￥150,000(1977年頃)
