Technics SE-A3

Ｔｅｃｈｎｉｃｓ　ＳＥ－Ａ３修理記録

平成１４年１４月１０日到着　　　月日完成

A．　修理前の状況
　Ｐａｎａｓｏｎｉｃのほうから電話でパワートランジスターが壊れて直らないと言われた
　
B．　原因
　前段AMPのＦＥＴ（電解トランジスター）／ＴＲ（トランジスター）劣化の為、終段ＴＲ（トランジスター）焼損
　
Ｃ．　修理状況
　　メインAMPのＴＲ（トランジスター）交換。
　　前段AMPのＦＥＴ（電解トランジスター）／ＴＲ（トランジスター）交換。
　　ＳＰ接続リレ－交換。
　　半固定ＶＲ交換。
　　各部調整。
　　配線手直し、補強。
　　経年劣化による各部ハンダ補正。
Ｄ．　使用部品
　　終段ＴＲ（トランジスター）　　　１６個。
　　ＴＲ（トランジスター）　　　　　　２４個。
　　ＳＰ接続リレー　　　　　　　　　　３個。
　　半固定ＶＲ　　　　　　　　　　　　９個。
　　ＦＥＴ　　　　　　　　　　　　　　　　４個。
　　コﾝﾃﾞﾝｻー　　　　　　　　　　　　　個。
　　抵抗　　　　　　　　　　　　　　　　個。
Ｅ．　修理費　　８５，０００円　　　オーバーホール修理。
　　　　さらにチュンＵＰの為に、電解オ－デオコンデンサーに交換の場合　追加　３０，０００円。
　　　　大型コンデンサーは除く　２５個交換。
Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＥ－Ａ３　の仕様（カタログ・マニアルより）

A．　修理前の状況

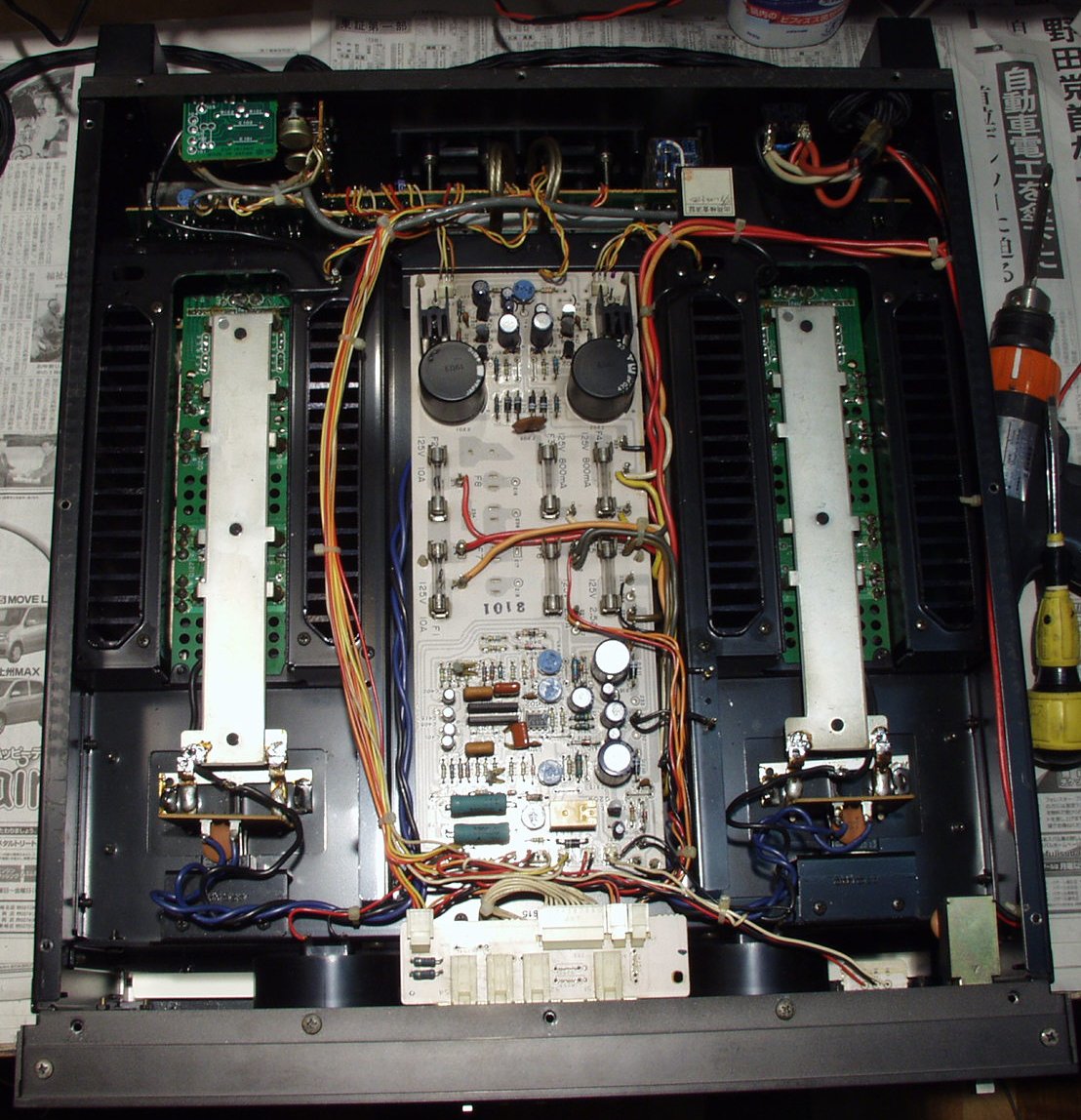

Ａ１．　修理前　下から見る　修理履歴あり　
　　　　　使用されている終段ＴＲ（トランジスター）はコンプリが１個になったタイプで現存しないので、交換には、加工が必要

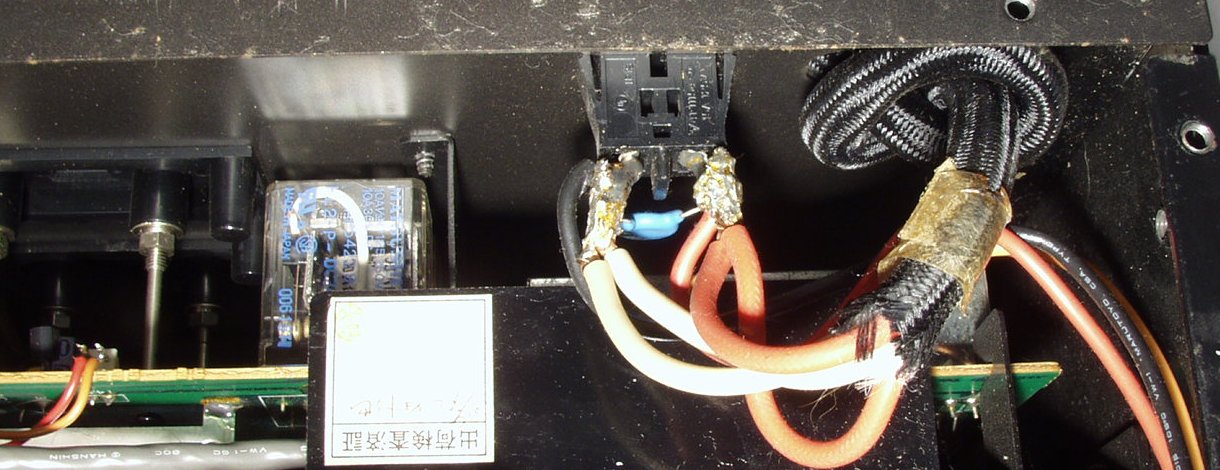

Ａ２．　修理前　いも半田の電源コード

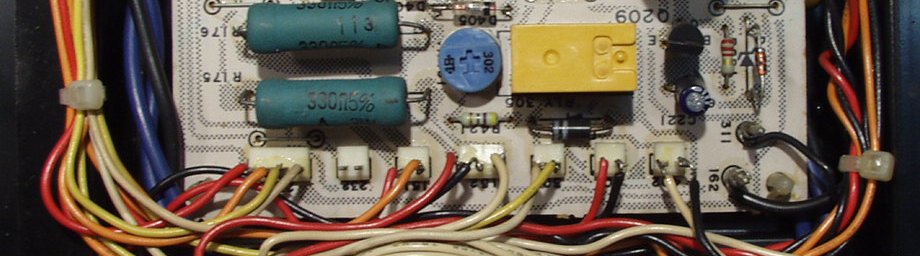

Ａ３．　修理前　雑音がコネクタ－と思い半田付けした物　その１

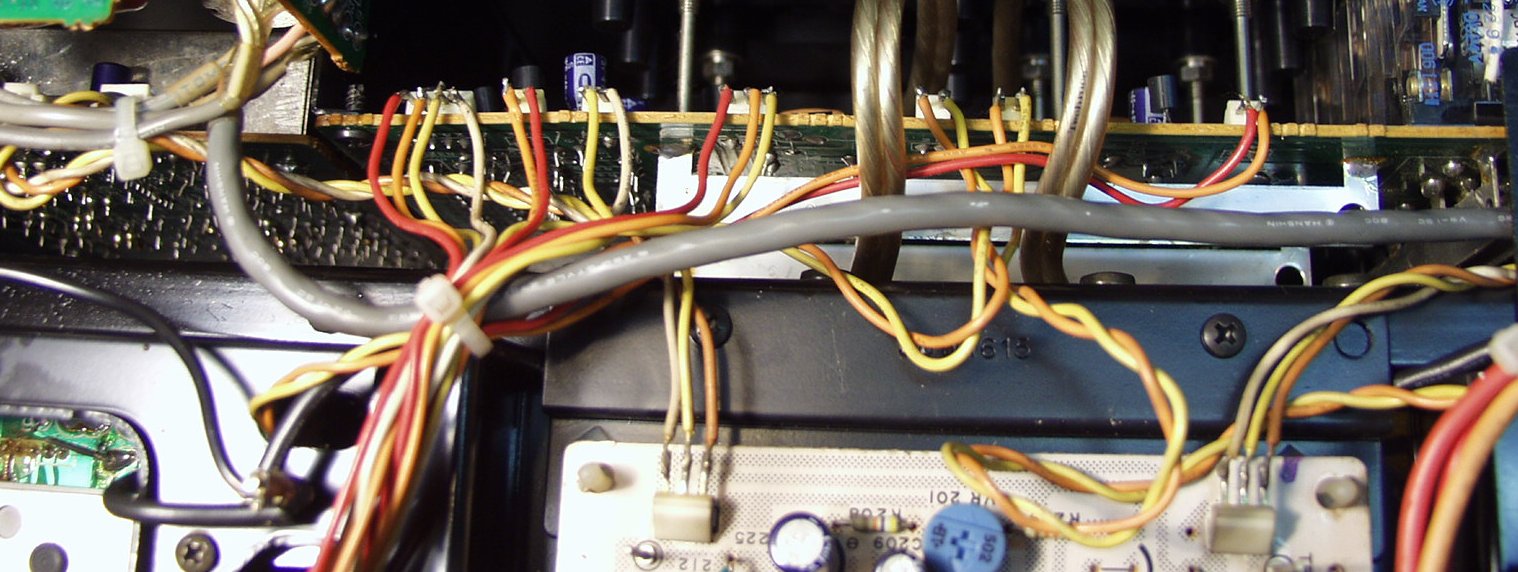

Ａ４．　修理前　雑音がコネクタ－と思い半田付けした物　その１

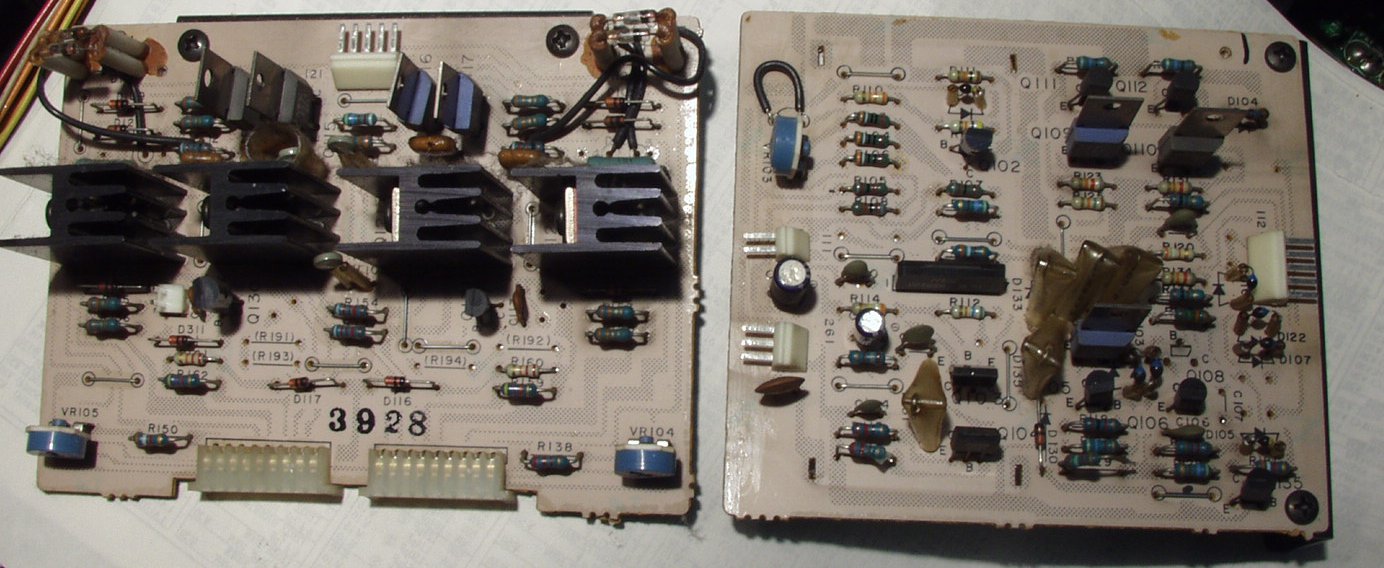

Ａ５．　修理前　片側の前段ＡＭＰ

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＥ－Ａ３　の仕様（カタログ・マニアルより）

型式	ステレオDCパワーアンプ　ＳＥ－Ａ３
実効出力	320W+320W(4Ω、20Hz～20kHz、0.003%) 200W+200W(8Ω、20Hz～20kHz、0.002%) 220W+220W(8Ω、1kHz、0.001%)
全高調波歪率	0.001%(20Hz～20kHz、定格出力-3dB時)
TIM歪	測定不能
出力帯域幅	5Hz～100kHz(T.H.D.0.007%)
周波数特性	DC～20kHz +0 -0.1dB、DC～300kHz +0 -3dB
SN比(IHF-A)	123dB
残留雑音	150μV
ダンピングファクタ	120(8Ω)
負荷インピーダンス	main or remote:4Ω～16Ω、main and remote:8Ω～16Ω
入力感度/インピーダンス	1V/47kΩ
メーター特性
指示範囲	0.0001W～300W(8Ω)-60dB～+5dB
周波数特性(指示精度)	10Hz～10kHz ±1dB(-40dB未満)、10Hz～20kHz ±1dB(-40dB以上)
アタックタイム	50μsec
リカバリータイム	750msec(0dB→-20dB)
総合
電源	AC100V、50Hz/60Hz
消費電力	560W
外形寸法	幅430x高さ208x奥行507mm
重量	35.2kg
価格	￥300,000(1979年12月発売)
