kenwood ka 9300

ＫＥＮＷＯＯＤ　ＫＡ－９３００．　２台目修理記録

平成１６年５月７到着　　７月２８日完成

Ａ．　修理前の状況

　時々音出ず。

B．　原因

電解コンデンサー劣化。
ＴＲ（トランジスター）劣化。

Ｃ．　修理状況

ＳＰ(speaker)接続リレー交換。
初段ＴＲ（トランジスター）交換。
ＲＬバイアス／バランスＶＲ（VolumeResistance）交換。
電解コンデンサー交換（オーディオコンデンサー使用）。

Ｄ．　使用部品

ＳＰ接続リレ－　　　　　　　　　　　　　　　　　　　　　　　　　１個。
ＦＥＴ（電界トランジスタ－）　　　　　　　　　　　　　　　　　　２個。
バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　４個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　７７個。

Ｅ．　調整・測定

Ｆ．　修理費　　　８５，０００円　　

Ｓ．　ＫＥＮＷＯＯＤ　ＫＡ－９３００．　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

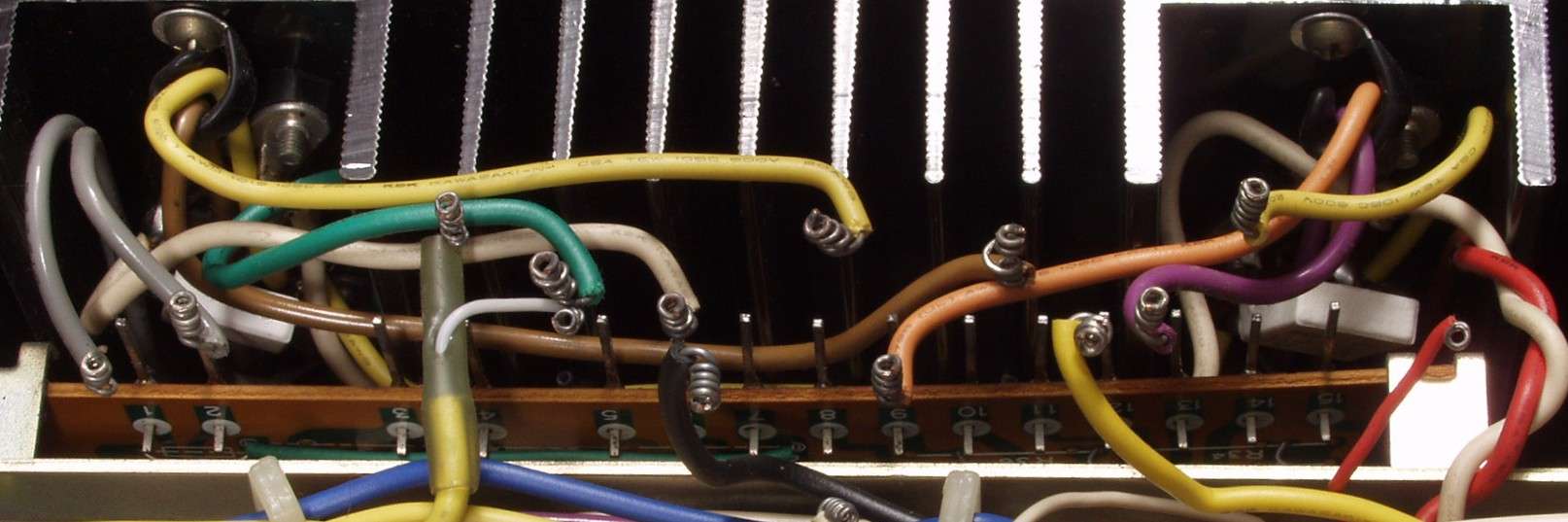

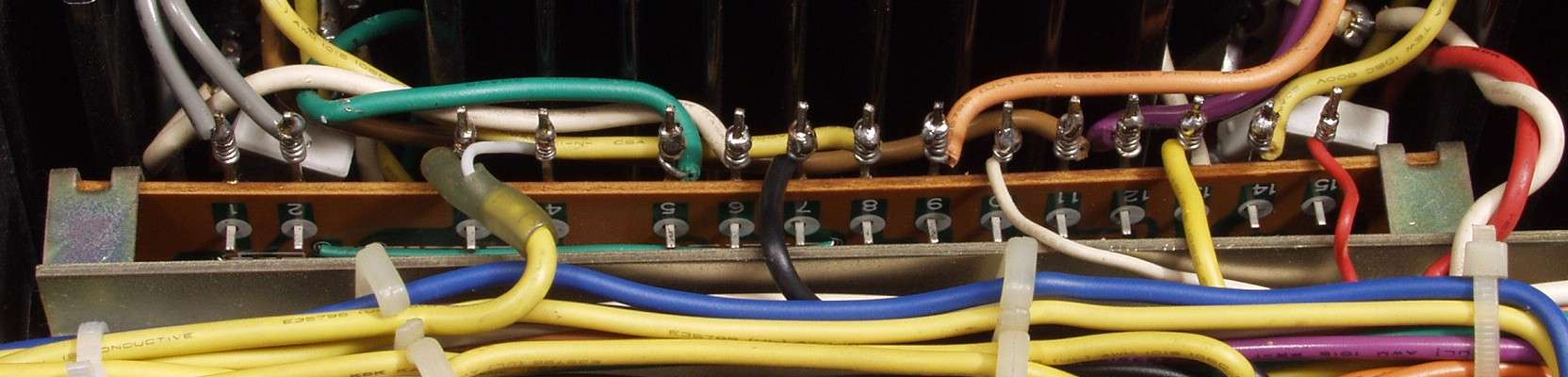

Ａ１．　点検中　上から見る　コネクターを使用せず、ラッピング配線の為、　修理は大変

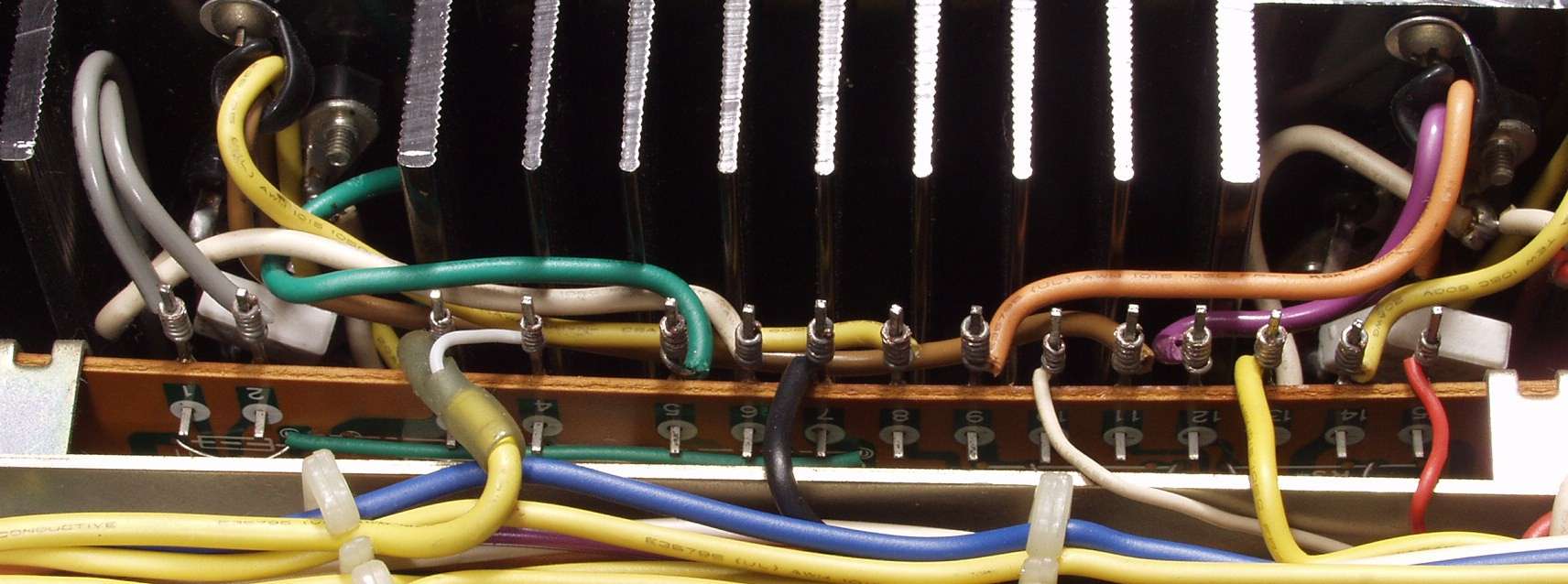

Ａ２．　点検中　下から見る　コネクターを使用せず、ラッピング配線の為、修理は大変

Ａ３．　点検中　ドライブ基板はラッピング配線のため、基板取り外しは大変

Ｃ．　修理状況

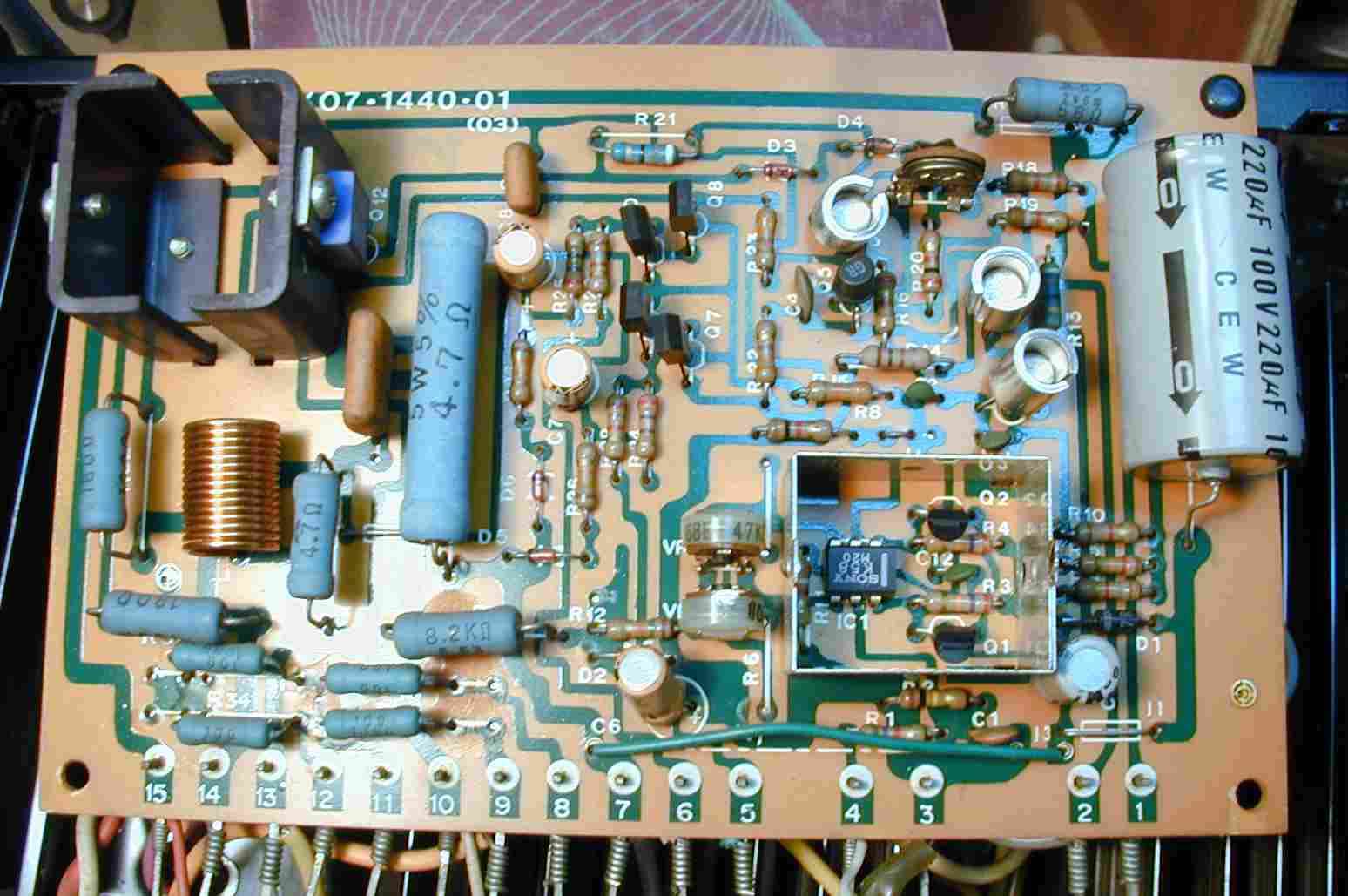

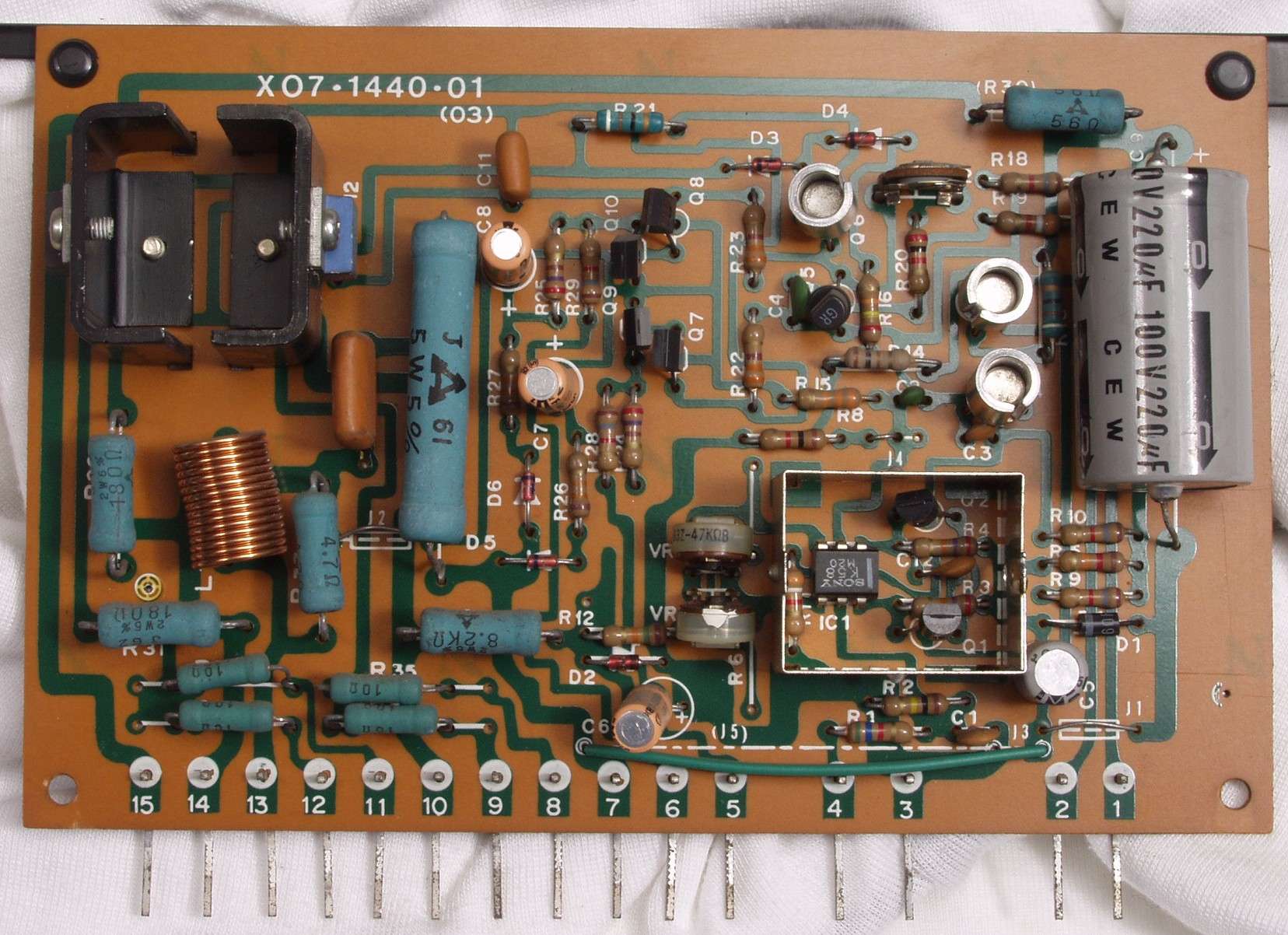

Ｃ１１．　修理前　　Ｒドライブ基板（写真紛失、下記は参考）

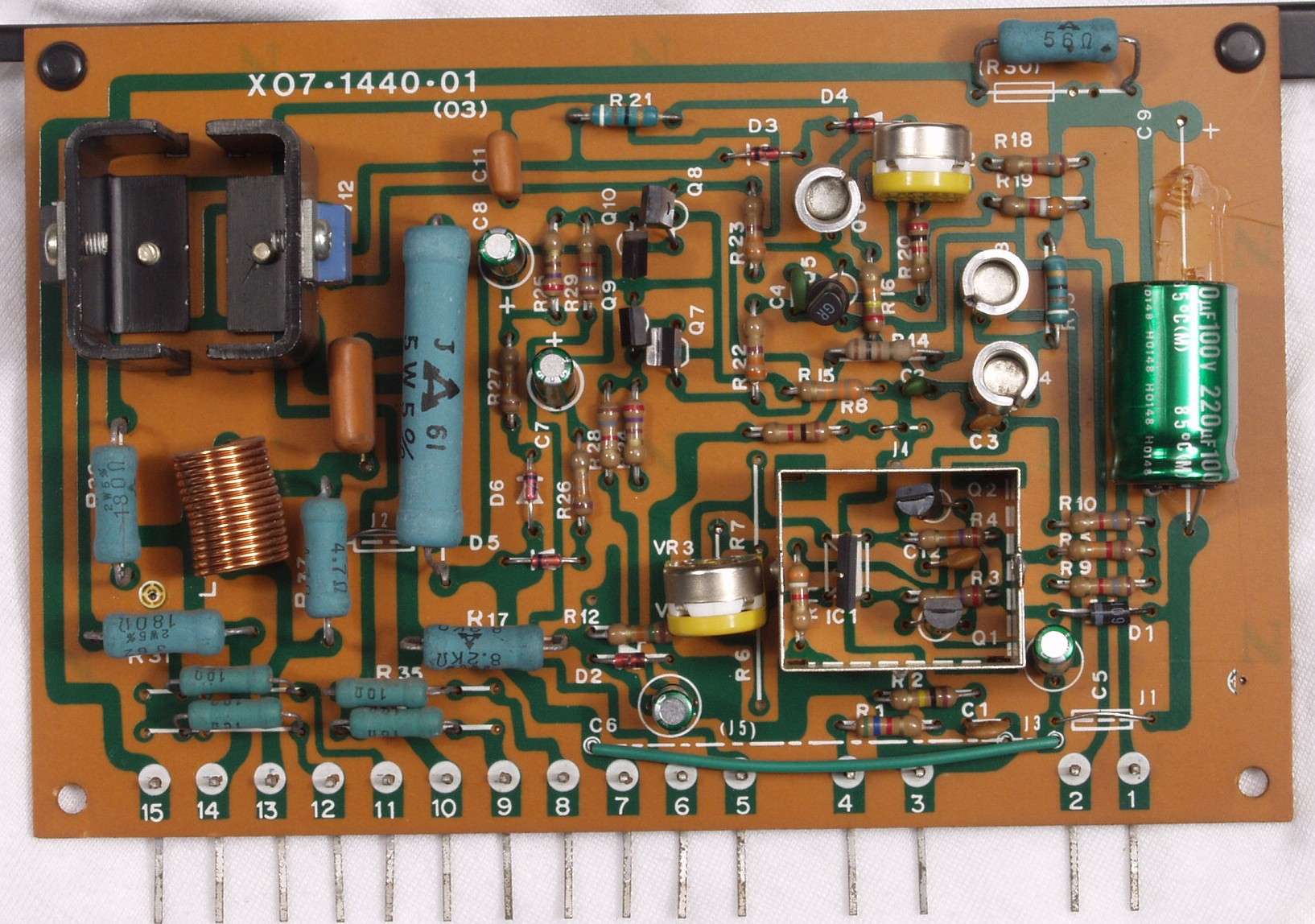

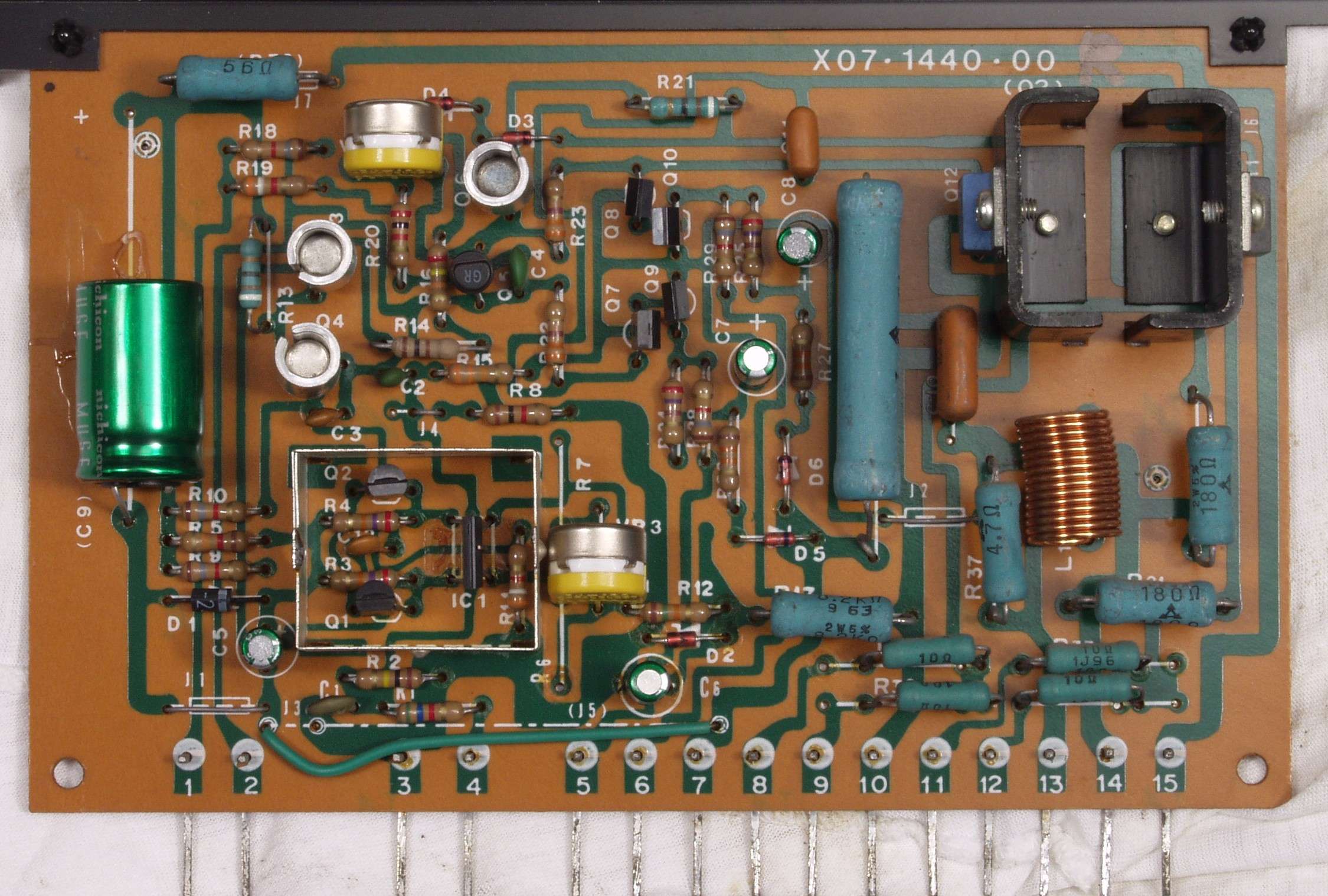

Ｃ１２．　修理後　　Ｒドライブ基板　半固定ＶＲ２個、電解コンデンサー６個、ＦＥＴ（電界トランジスター）交換

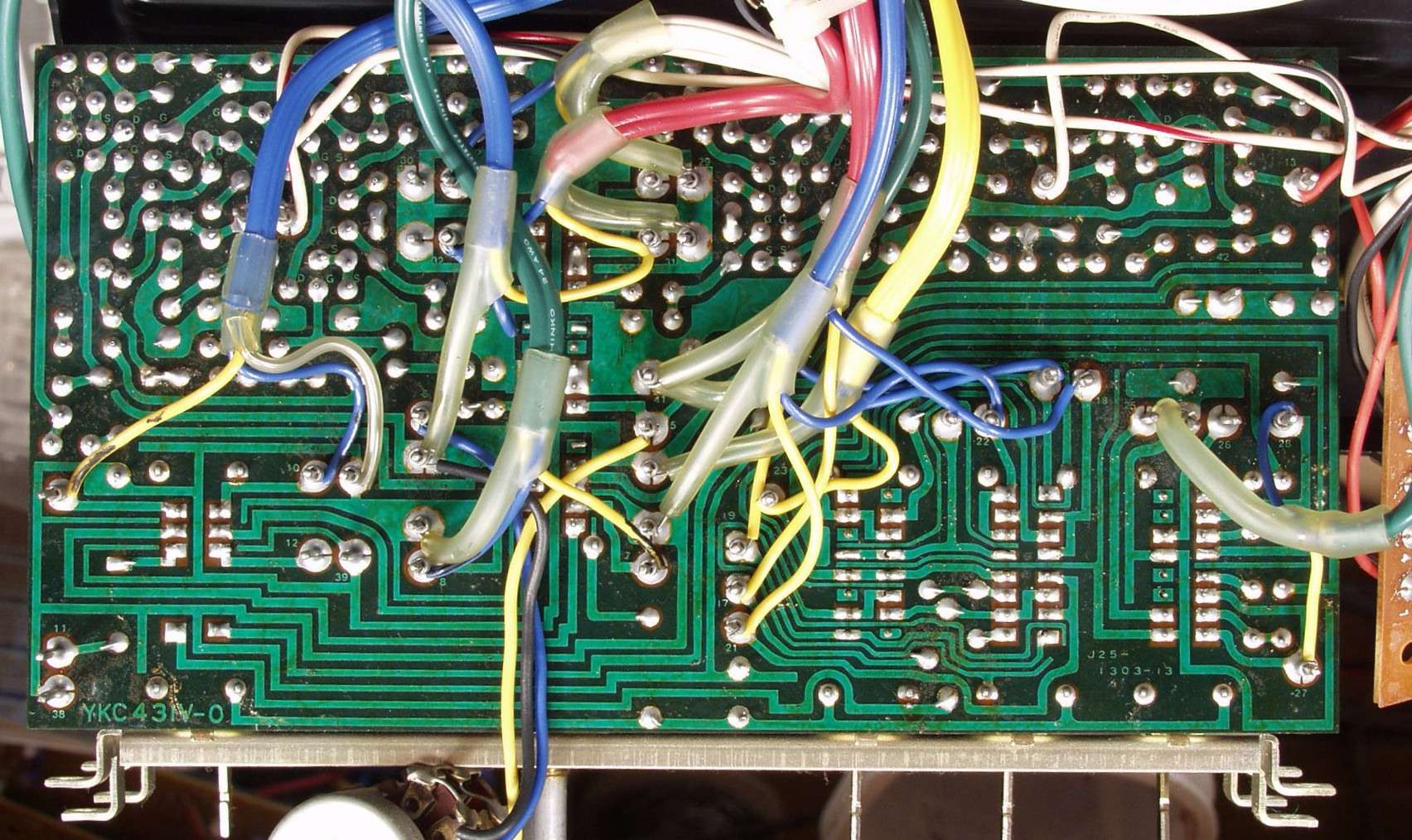

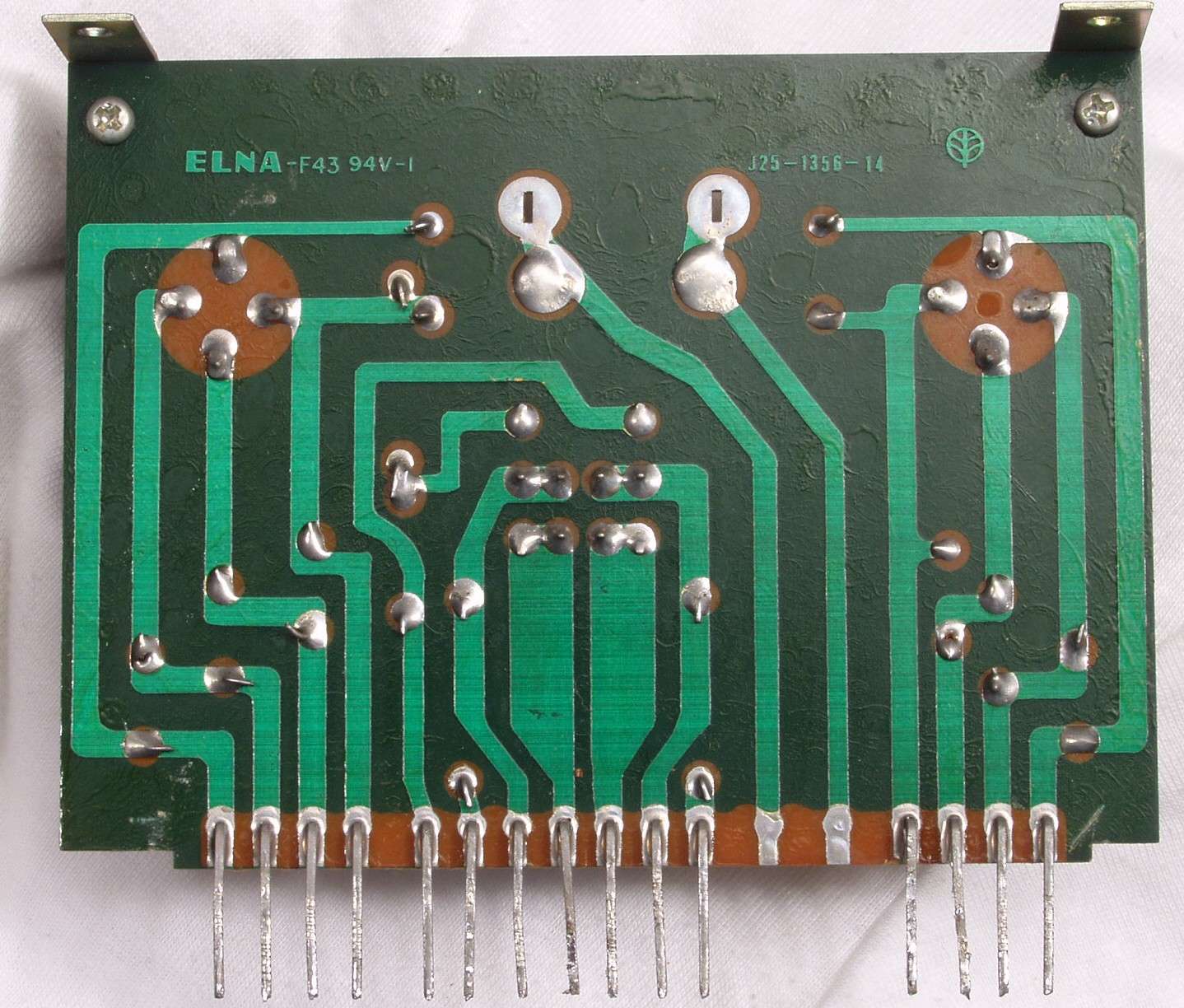

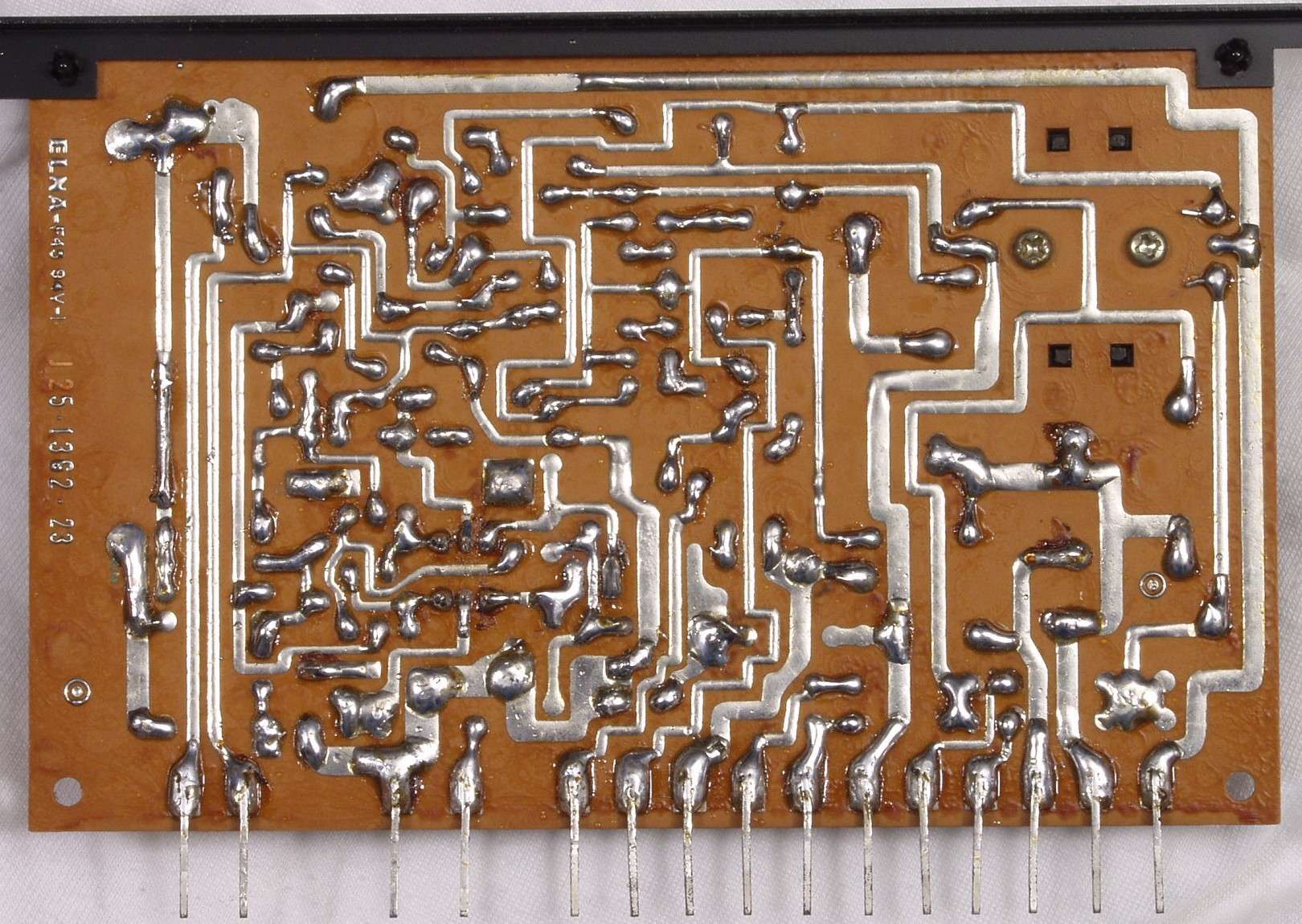

Ｃ１３．　修理前　　Ｒドライブ基板裏（写真紛失、下記は参考）

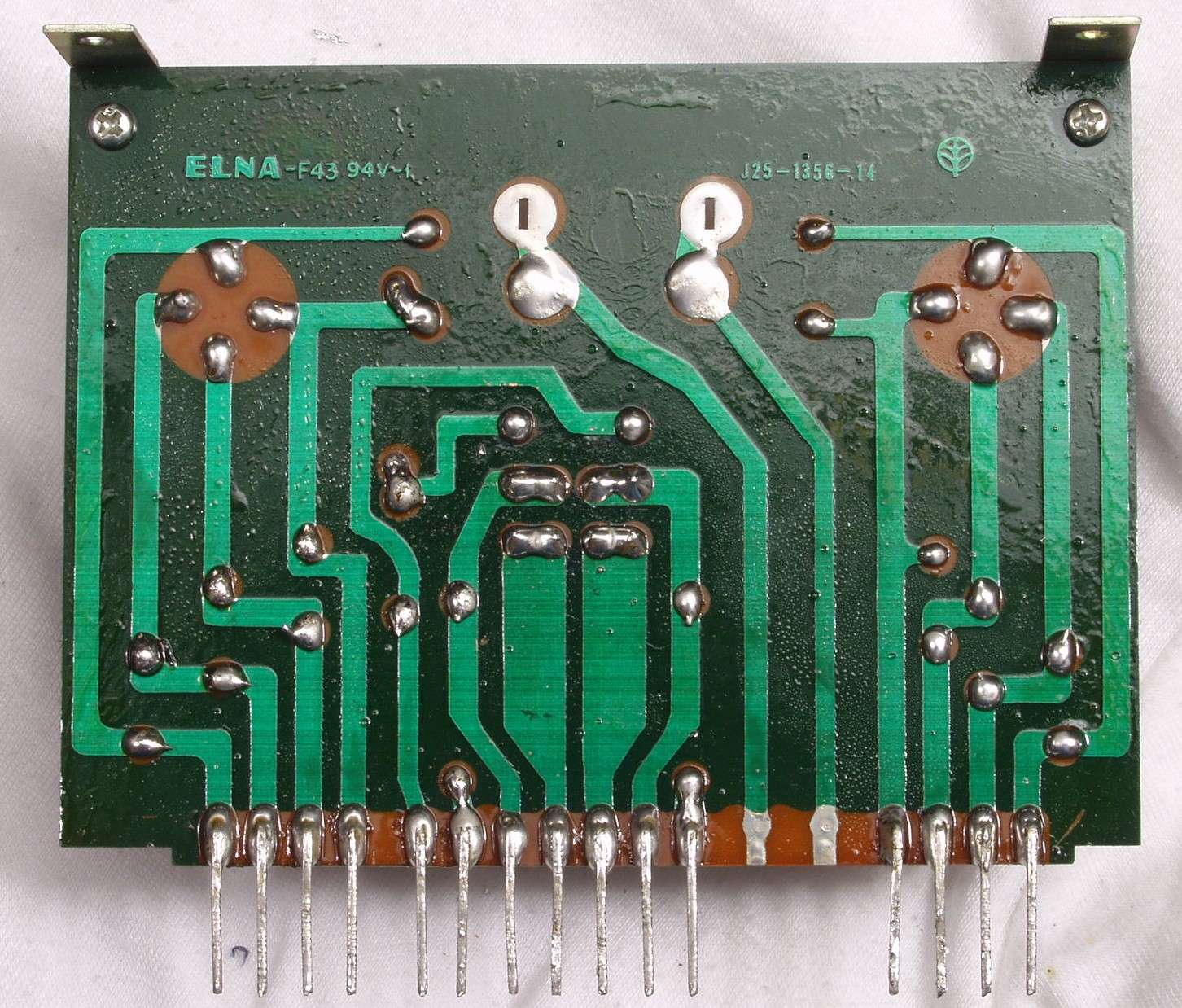

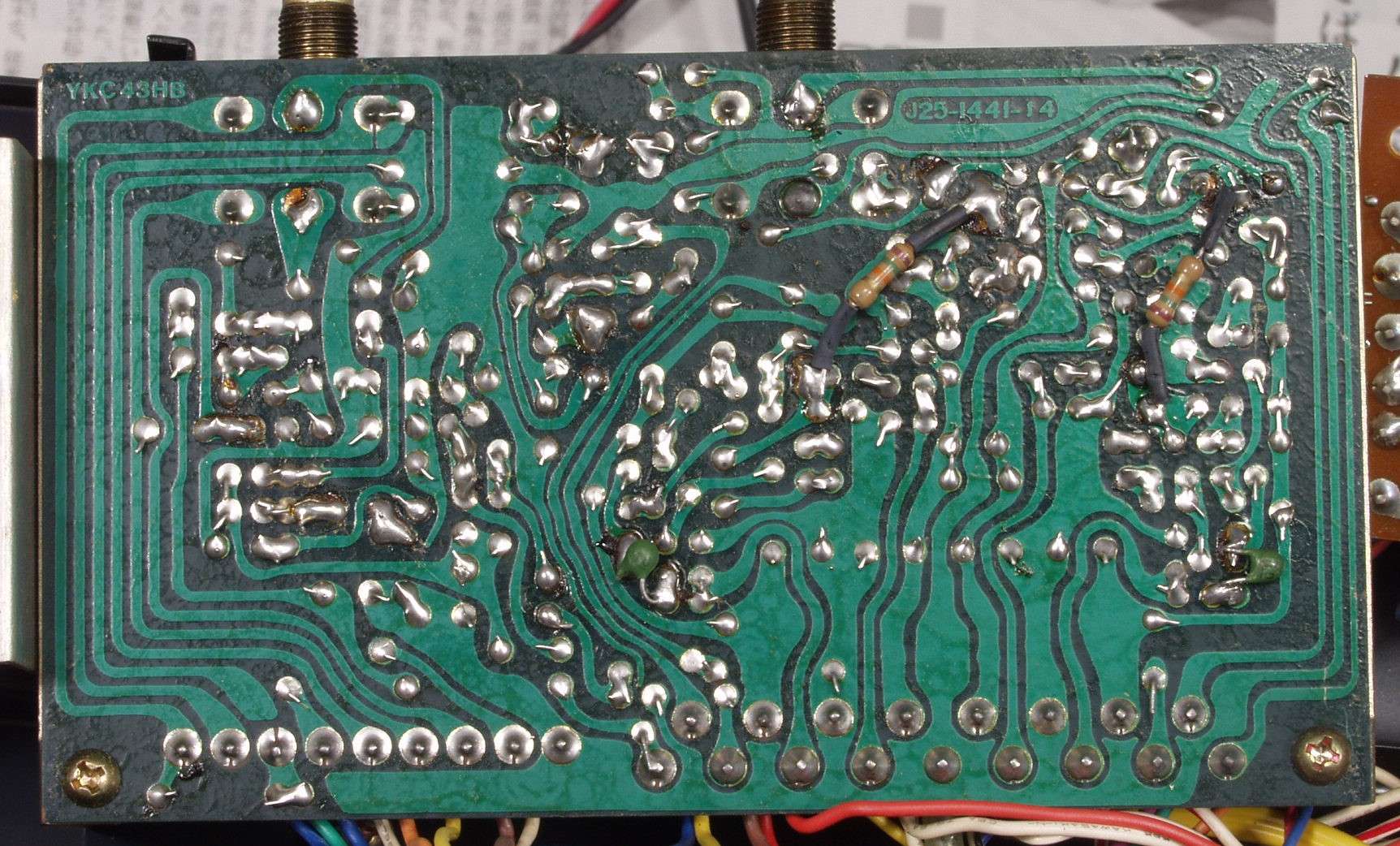

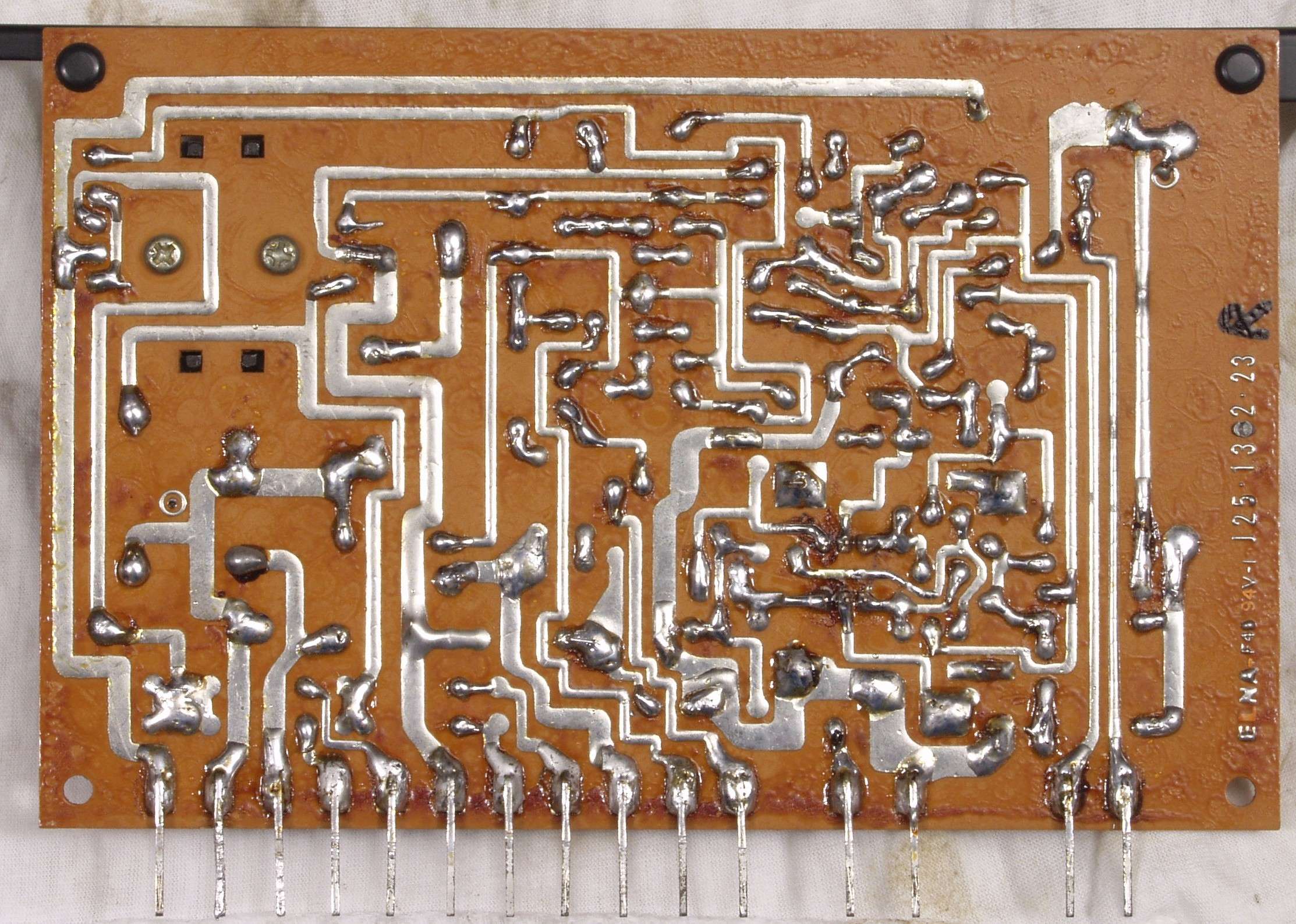

Ｃ１４．　修理（半田補正）後　　Ｒドライブ基板裏　半田を全部やり直す　普通はこれで完成

Ｃ１４．　完成　　Ｒドライブ基板裏　不要なフラックスを落とし、洗浄後

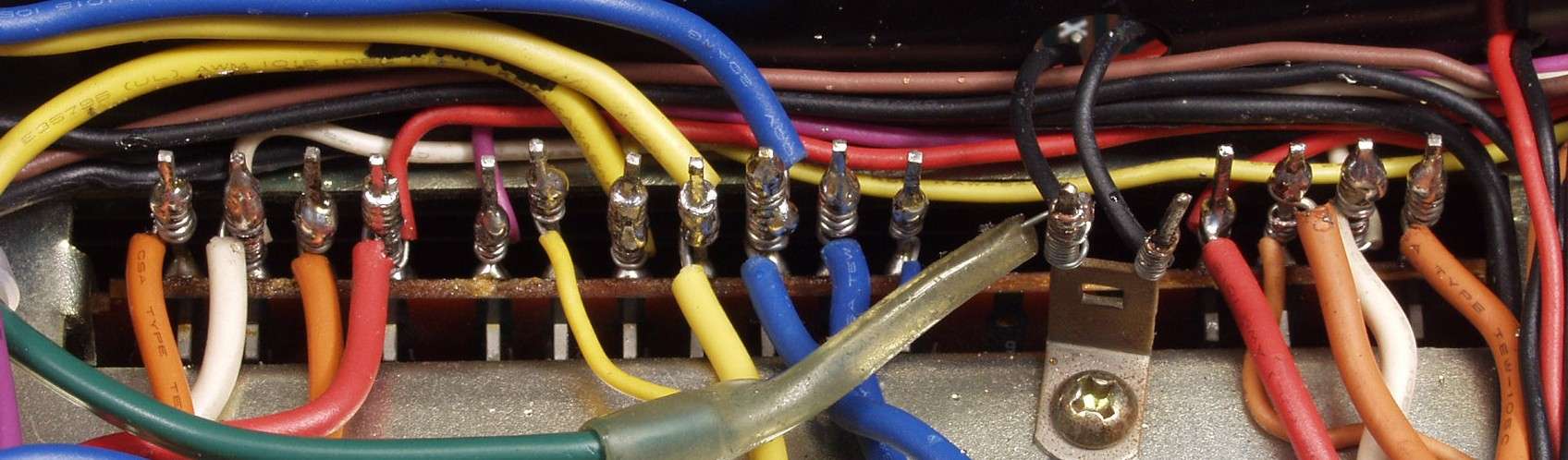

Ｃ１５．　修理後　　Ｒドライブ基板のラッピングに念のためハンダをする

Ｃ２１．　修理前　　Ｌドライブ基板

Ｃ２２．　修理後　　Ｌドライブ基板　　Ｒドライブ基板　半固定ＶＲ２個、電解コンデンサー６個、ＦＥＴ（電界トランジスター）交換

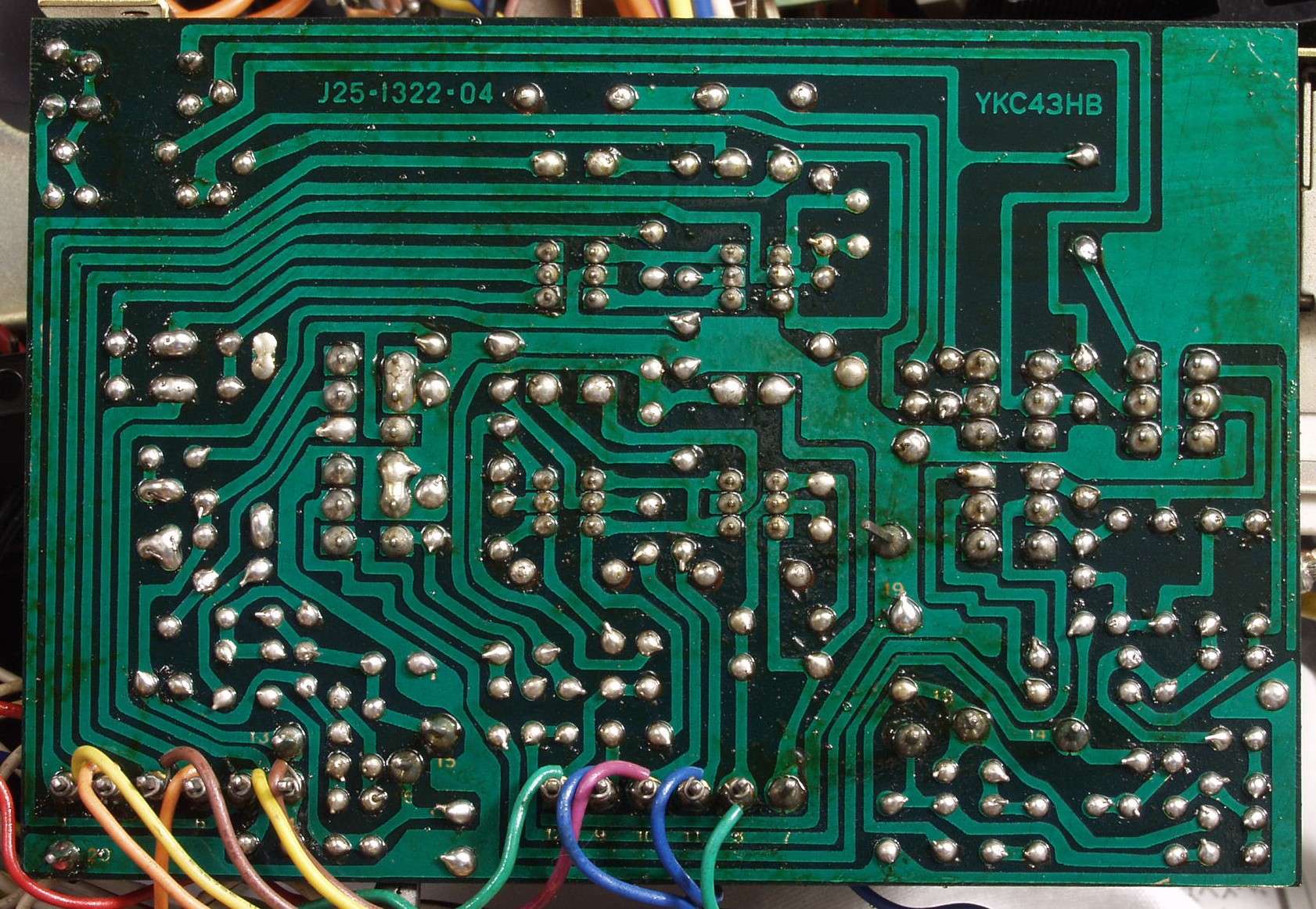

Ｃ２３．　修理前　　Ｌドライブ基板裏

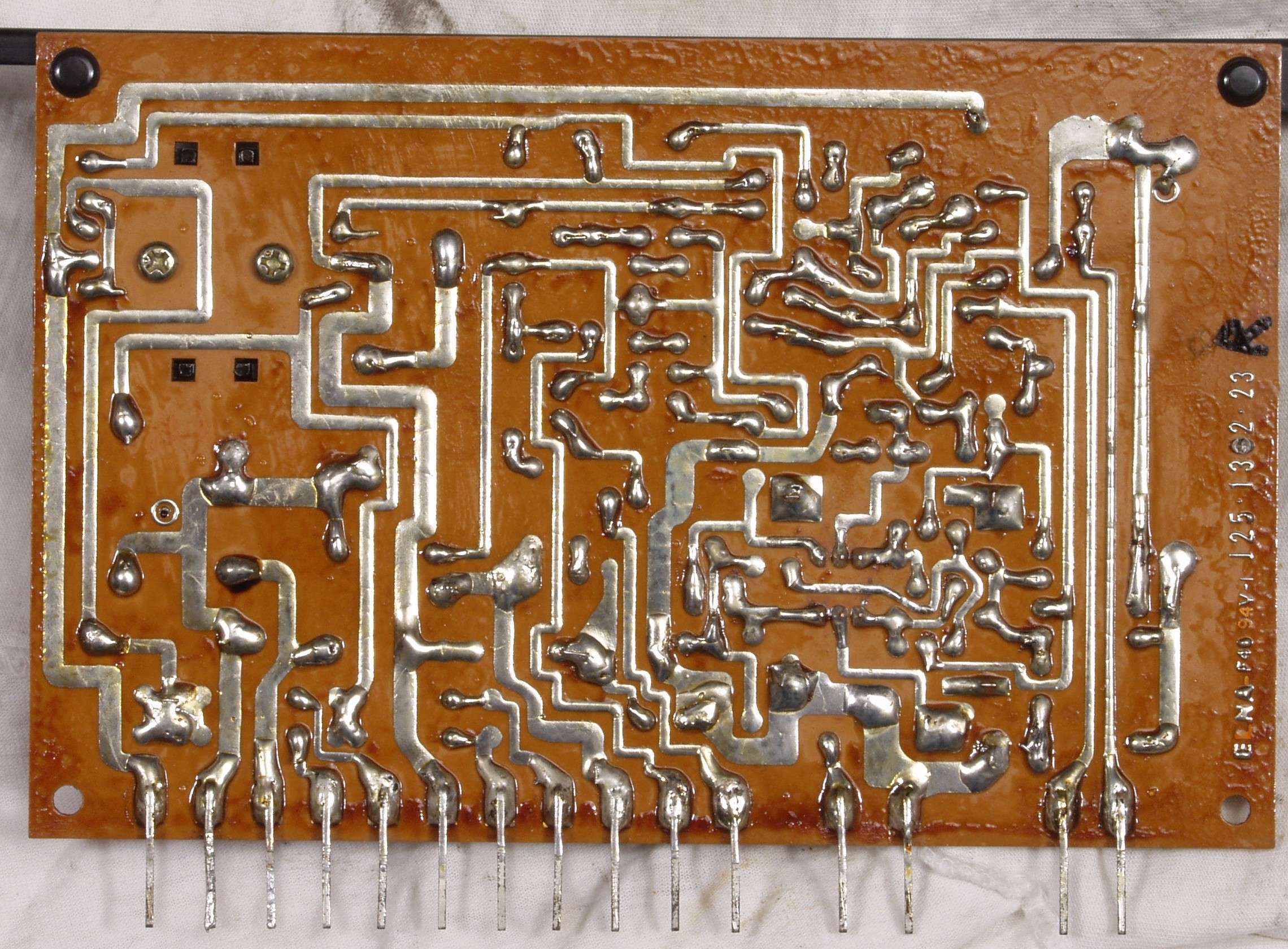

Ｃ２４．　修理（半田補正）後　　Ｌドライブ基板裏　半田を全部やり直す　普通はこれで完成

Ｃ２５．　完成　　Ｌドライブ基板裏　不要なフラックスを落とし、洗浄後

Ｃ２６．　修理中　　Ｌドライブ基板のラッピングを解いた所

Ｃ２７．　修理中　　Ｌドライブ基板のラッピングをした所

Ｃ２８．　修理後　　Ｌドライブ基板のラッピングに念のためハンダをする

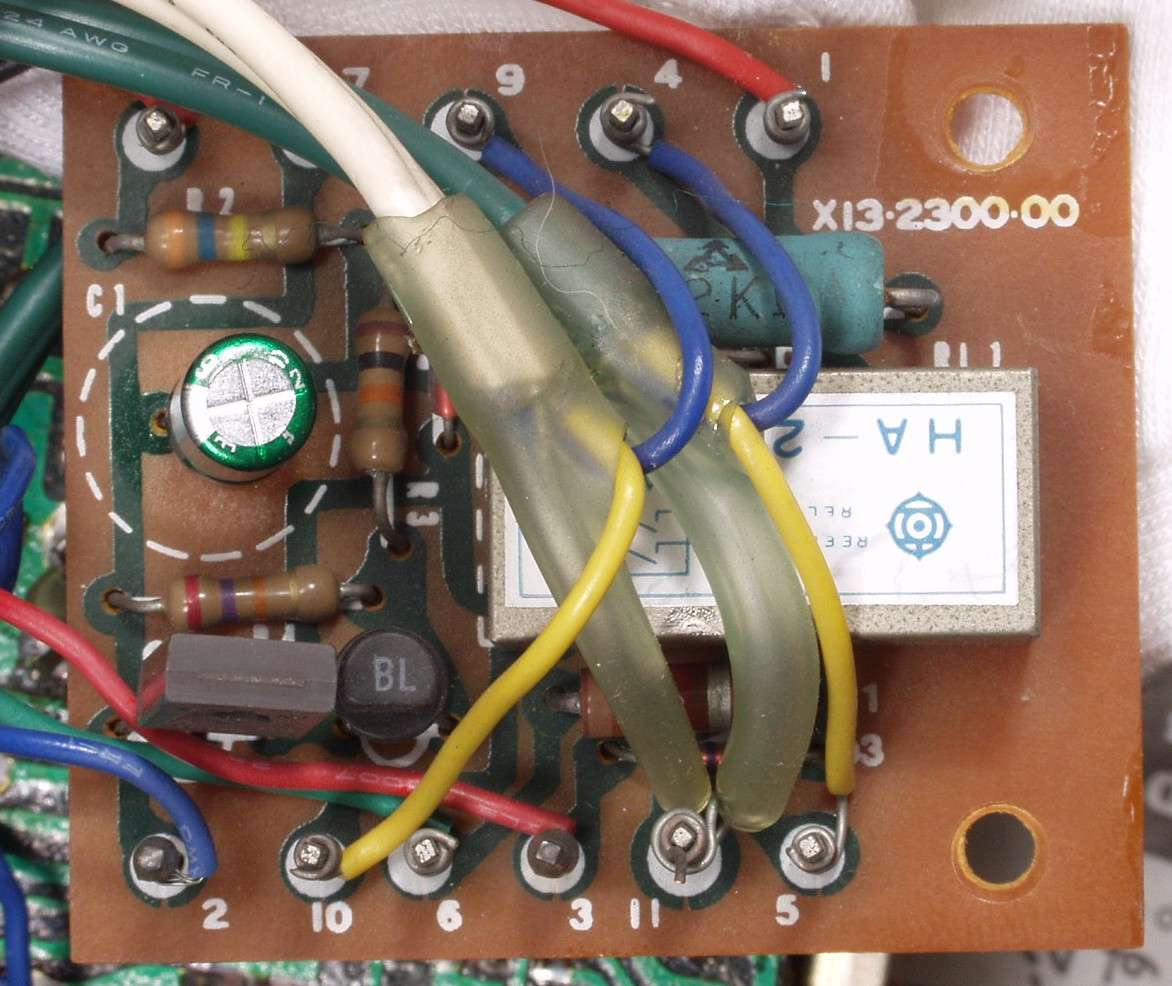

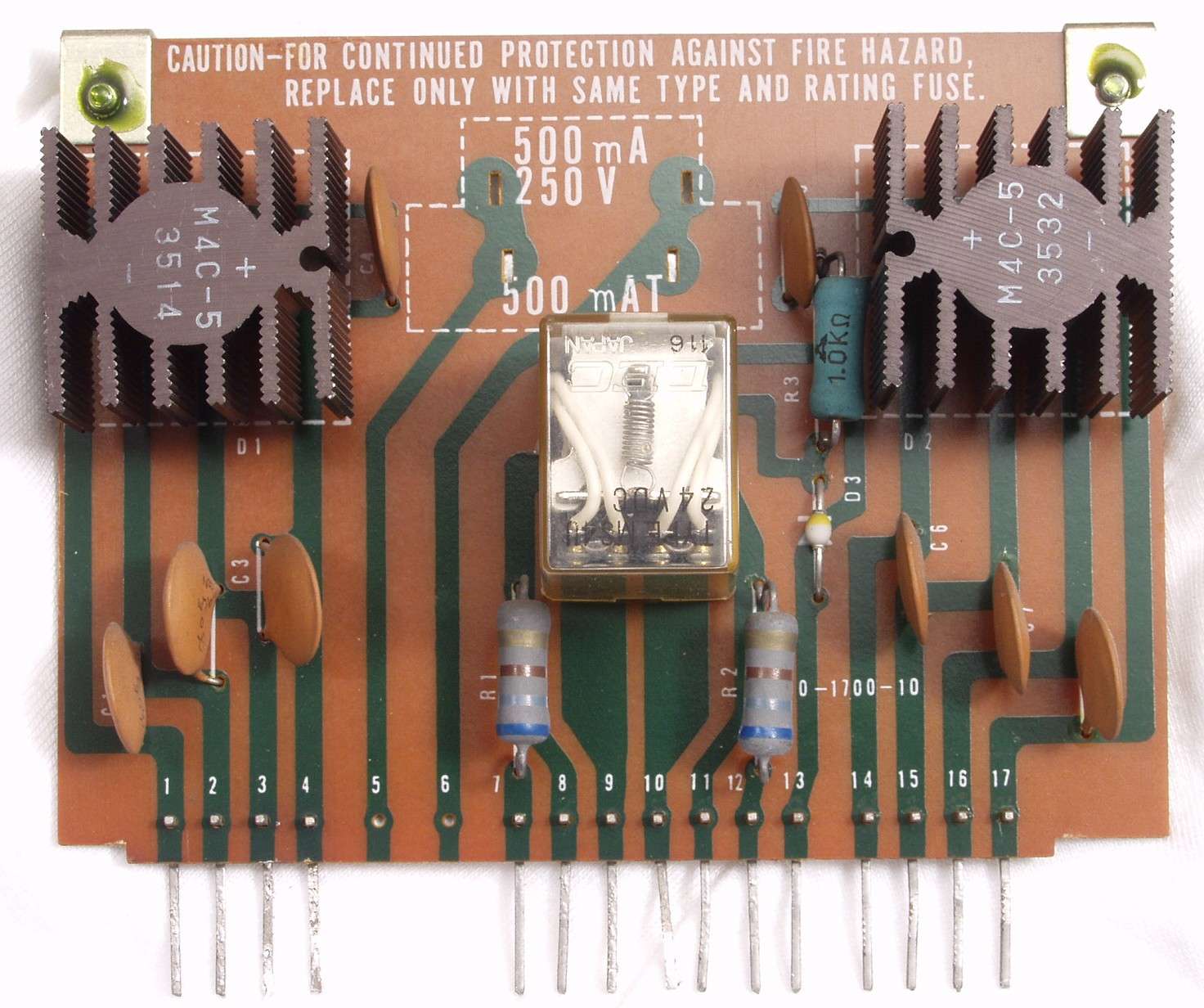

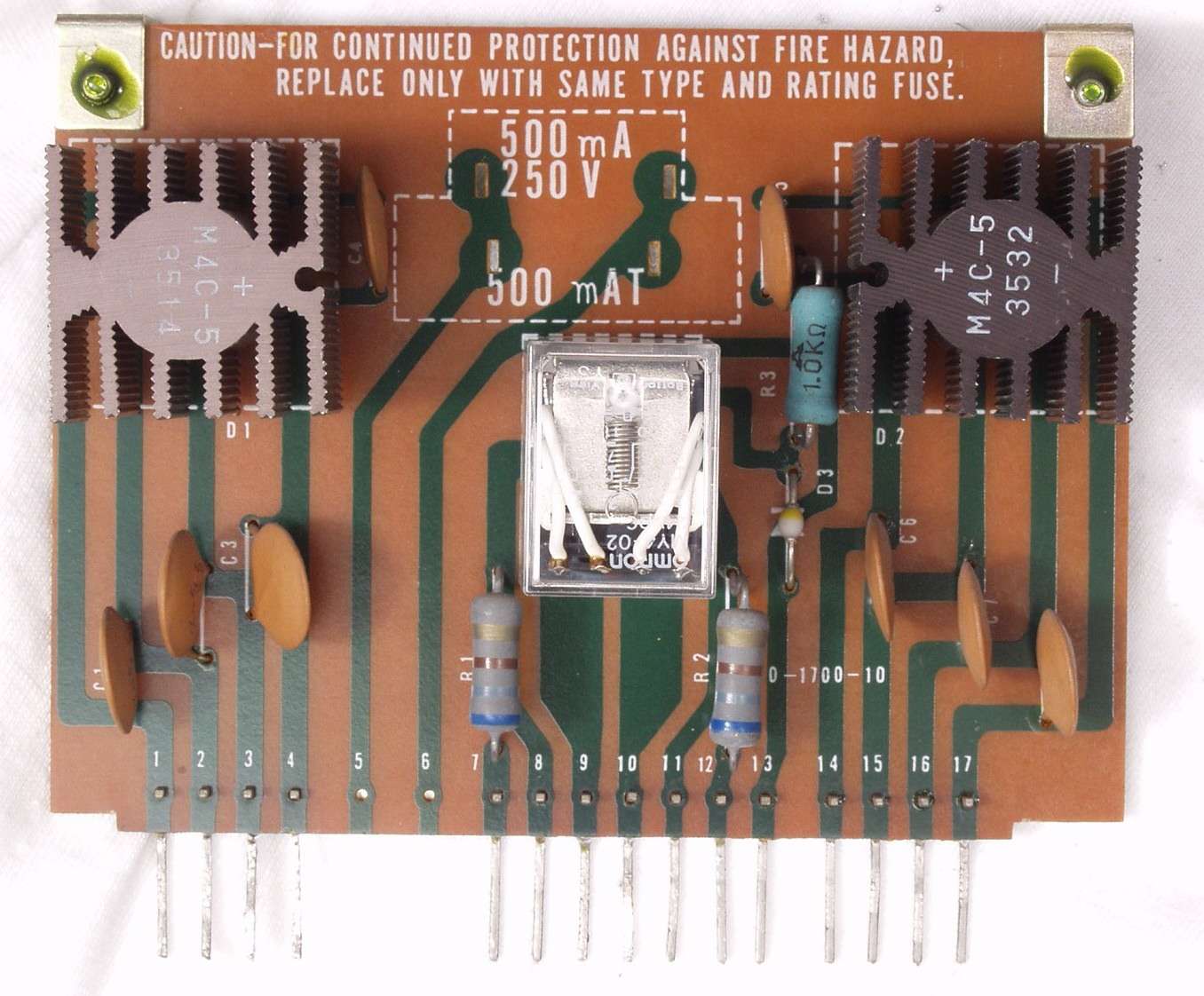

Ｃ３１．　修理前　　整流・ＳＰ接続リレー基板

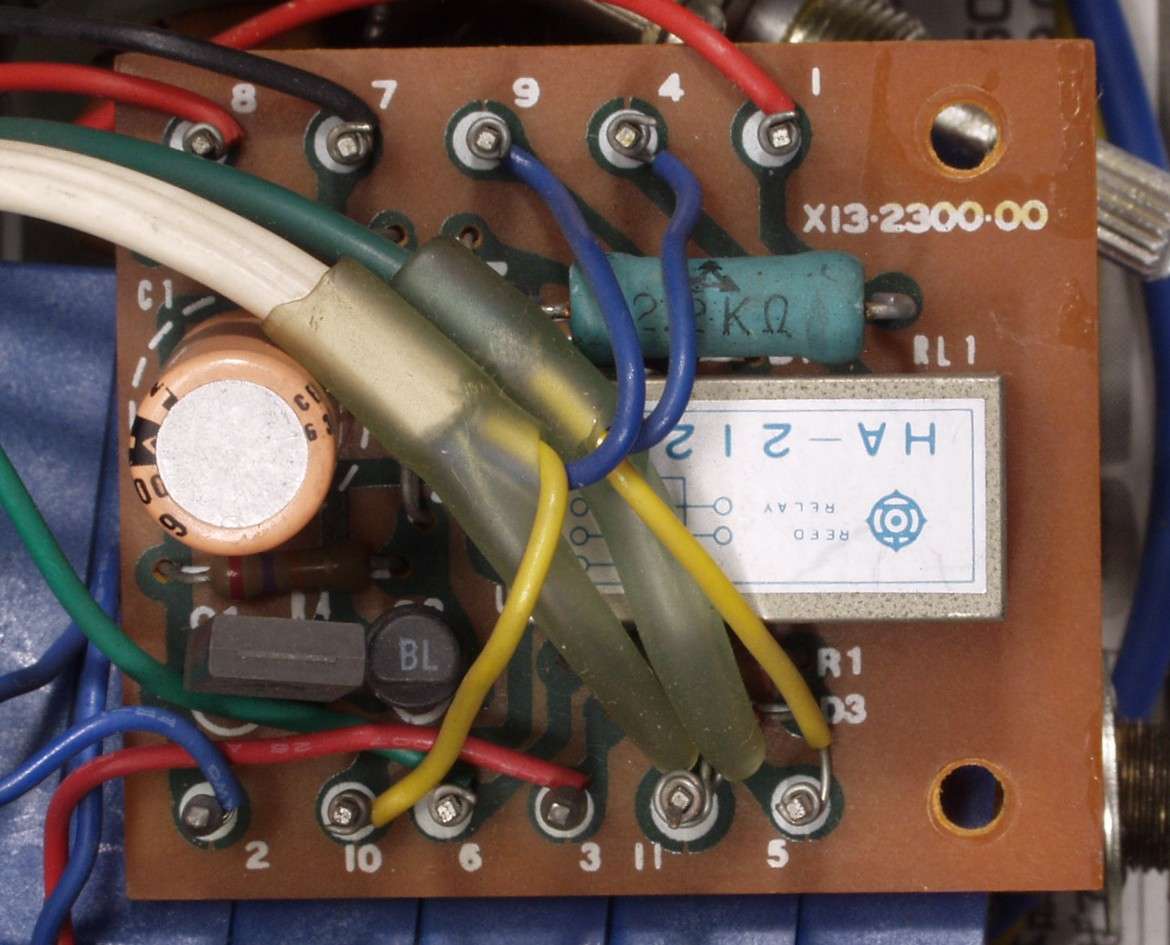

Ｃ３２．　修理後　　整流・ＳＰ接続リレー基板　　ＳＰ接続リレー交換

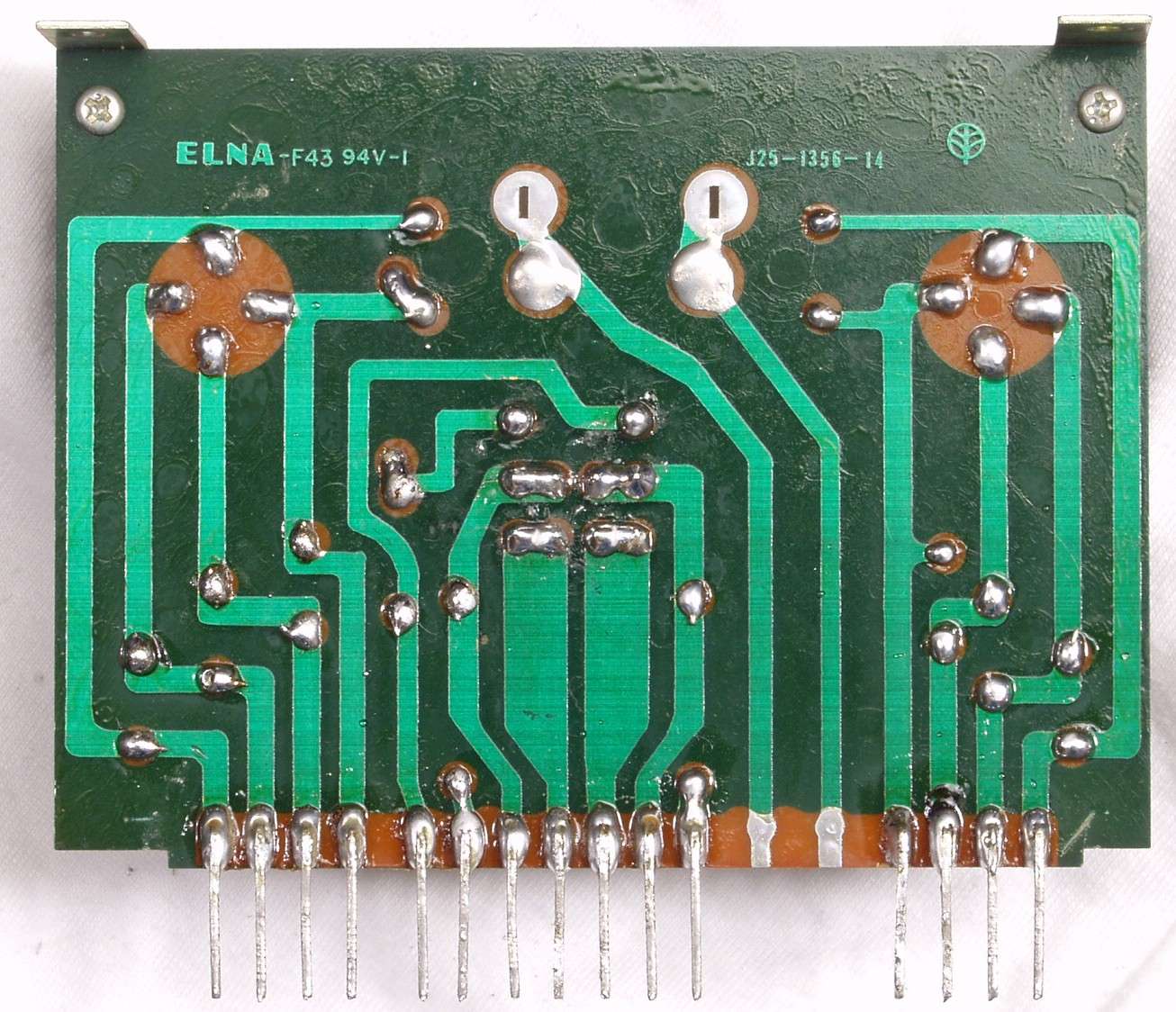

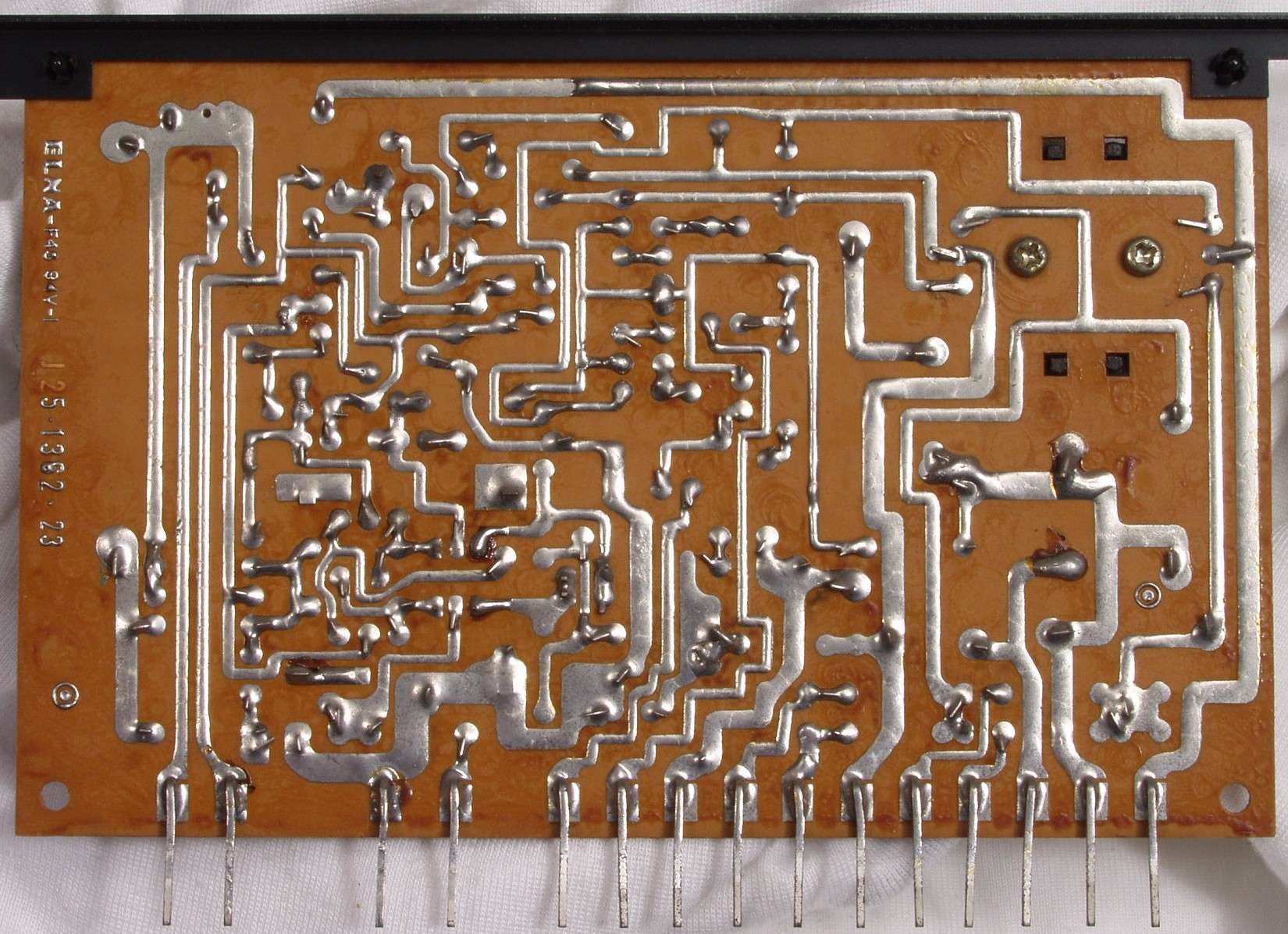

Ｃ３３．　修理前　　整流・ＳＰ接続リレー基板裏

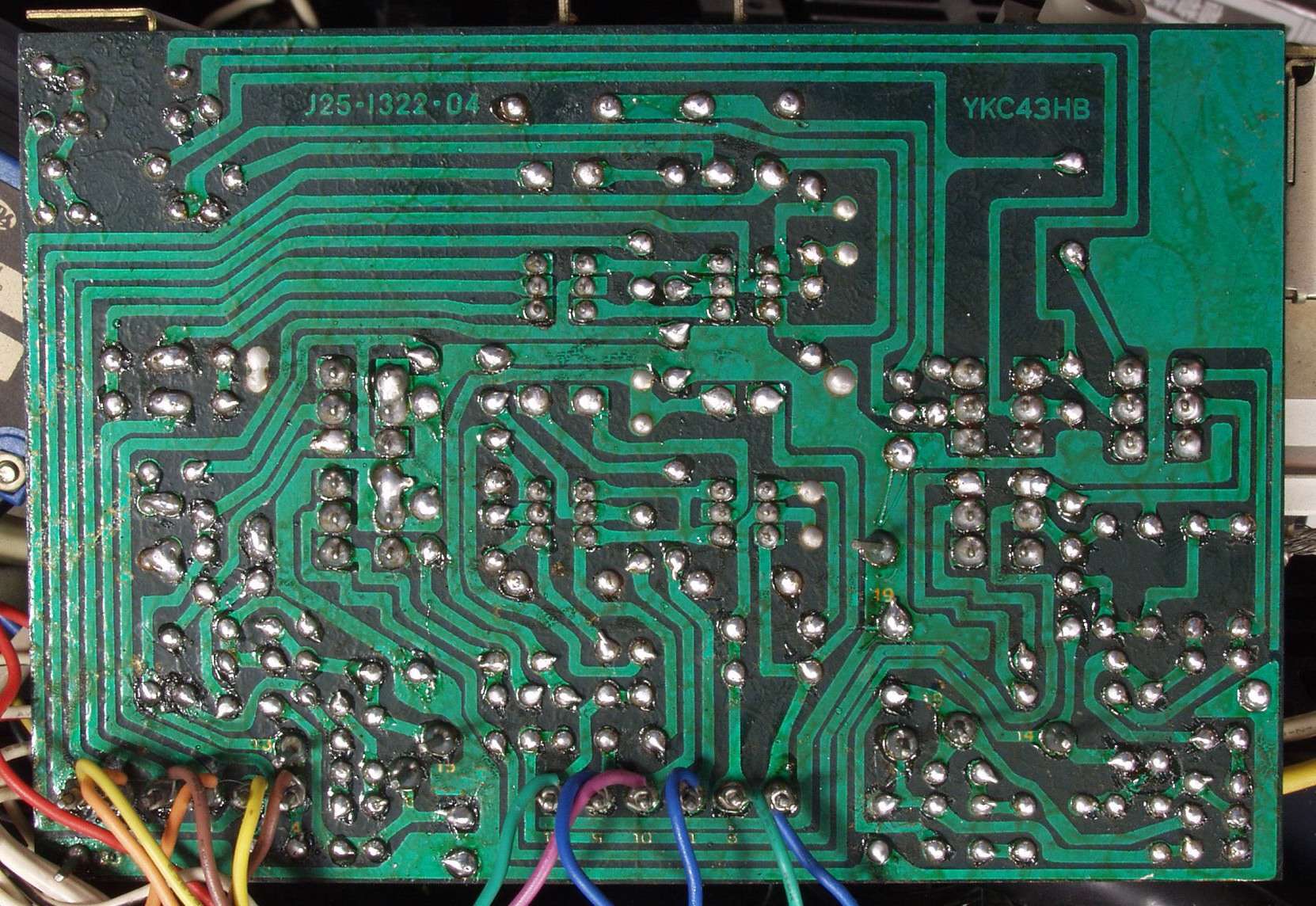

Ｃ３４．　修理（半田補正）後　　整流・ＳＰ接続リレー基板裏

Ｃ３５．　完成　　整流・ＳＰ接続リレー基板裏　不要なフラックスを落とし、洗浄後

Ｃ３６．　修理後　　整流・ＳＰ接続リレー基板のラッピングに念のためハンダをする

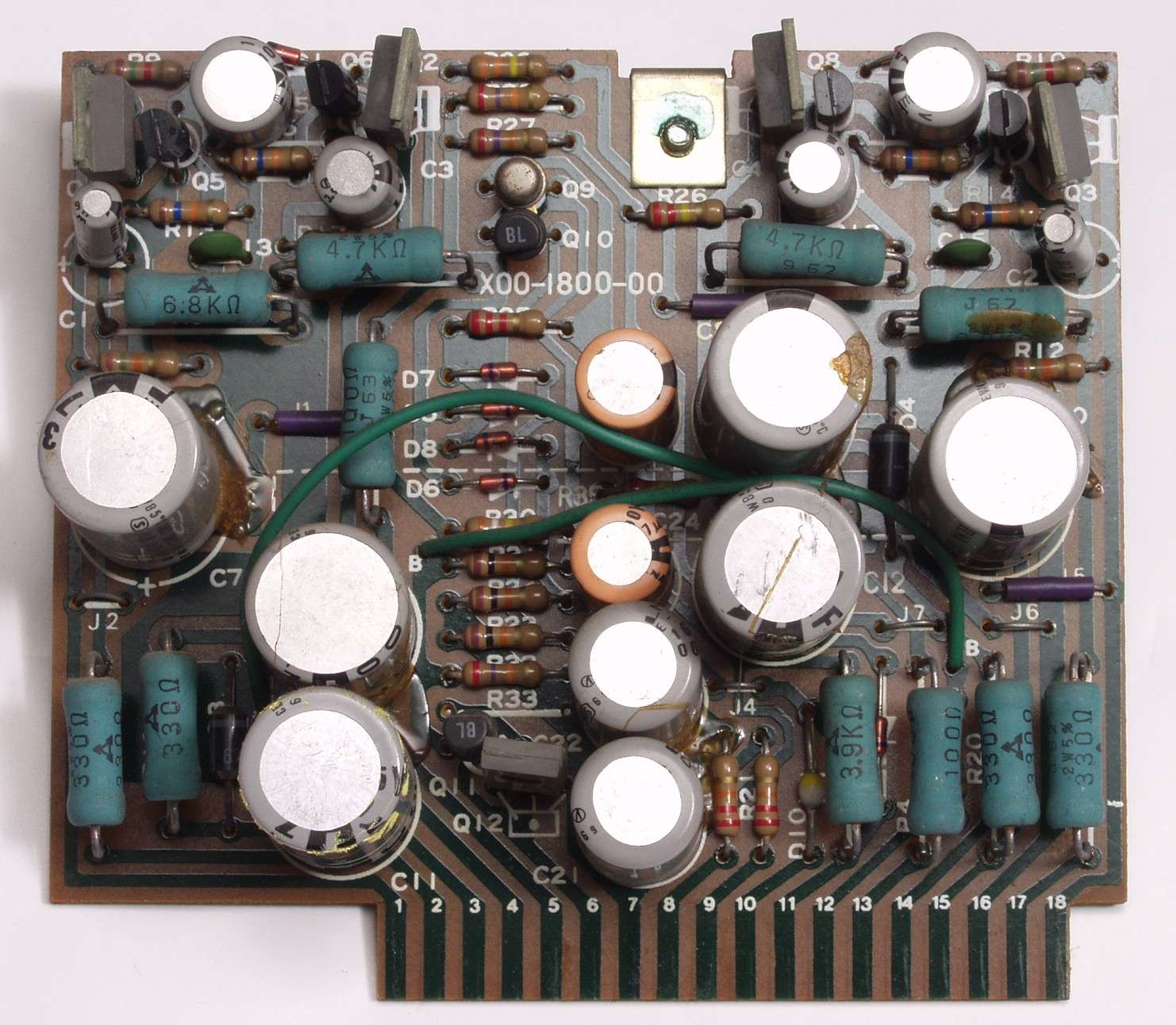

Ｃ４１．　修理前　　ＰｏｗｅｒＳｕｐｐｌｙ基板　この基板のみコネクター使用

Ｃ４２．　修理後　　ＰｏｗｅｒＳｕｐｐｌｙ基板　電解コンデンサー１６個交換

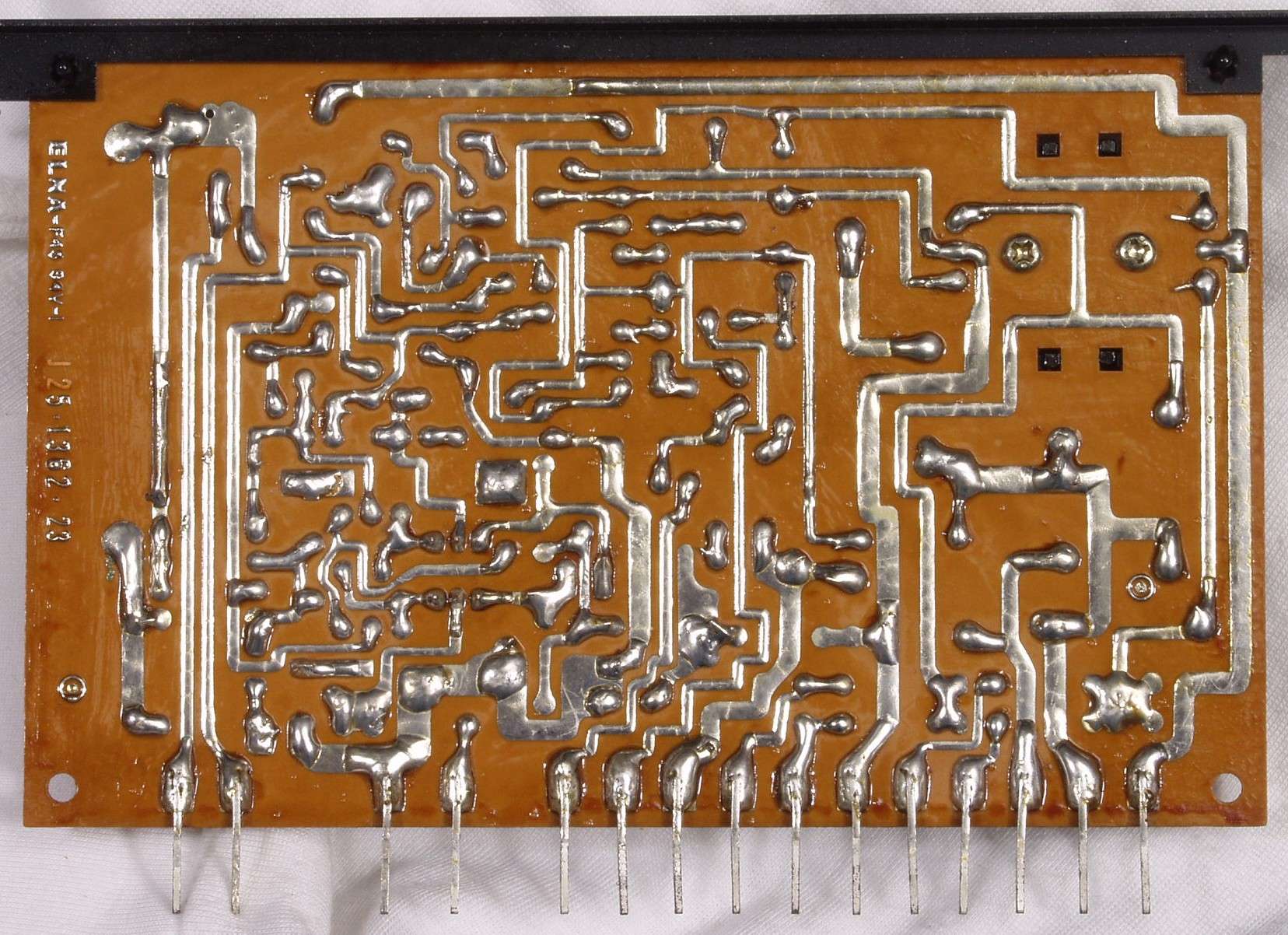

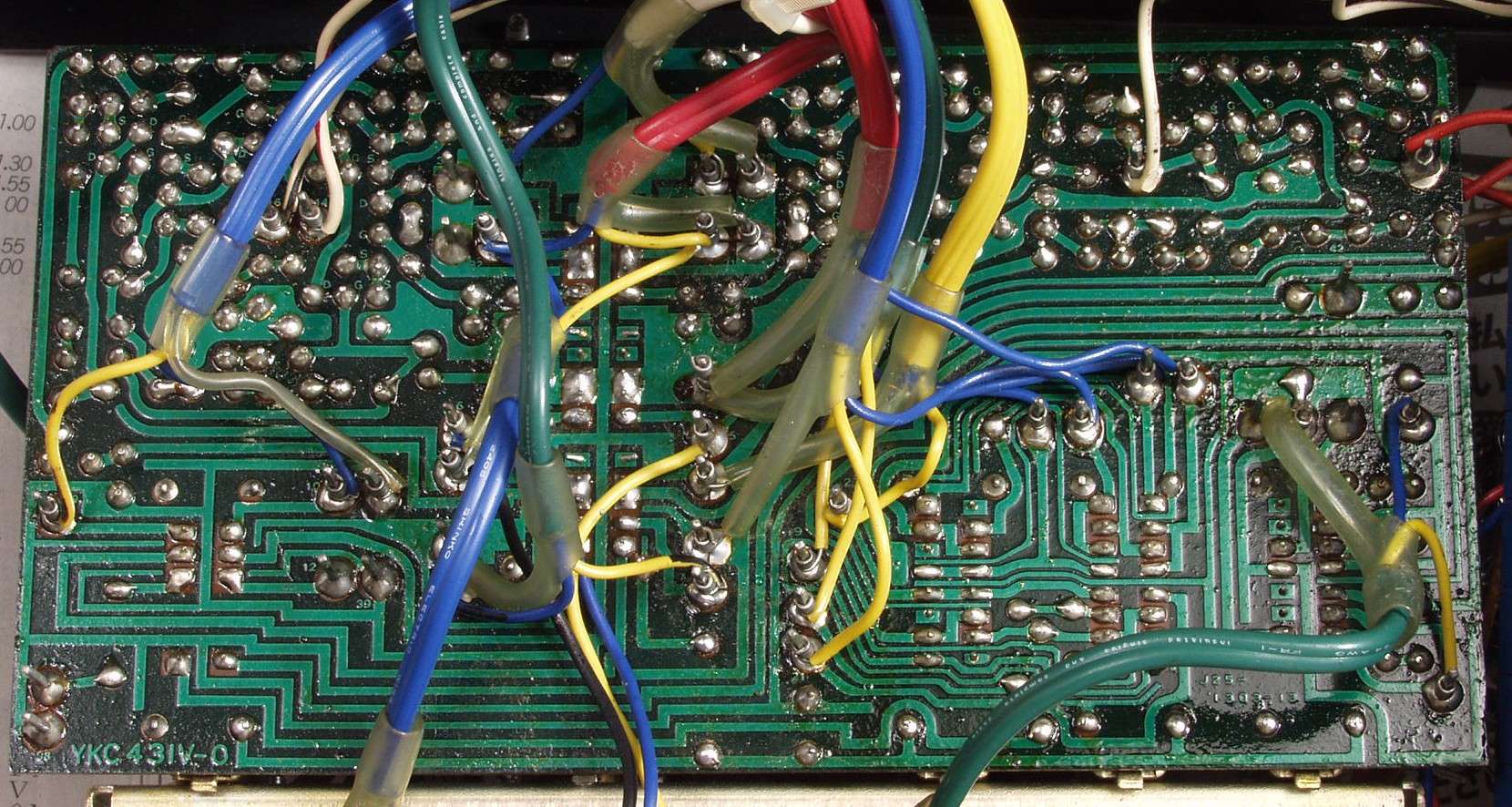

Ｃ４３．　修理前　　ＰｏｗｅｒＳｕｐｐｌｙ基板裏

Ｃ４４．　修理（半田補正）後　　ＰｏｗｅｒＳｕｐｐｌｙ基板裏　半田を全部やり直す　普通はこれで完成

Ｃ４５．　完成　　ＰｏｗｅｒＳｕｐｐｌｙ基板裏　不要なフラックスを落とし、洗浄後

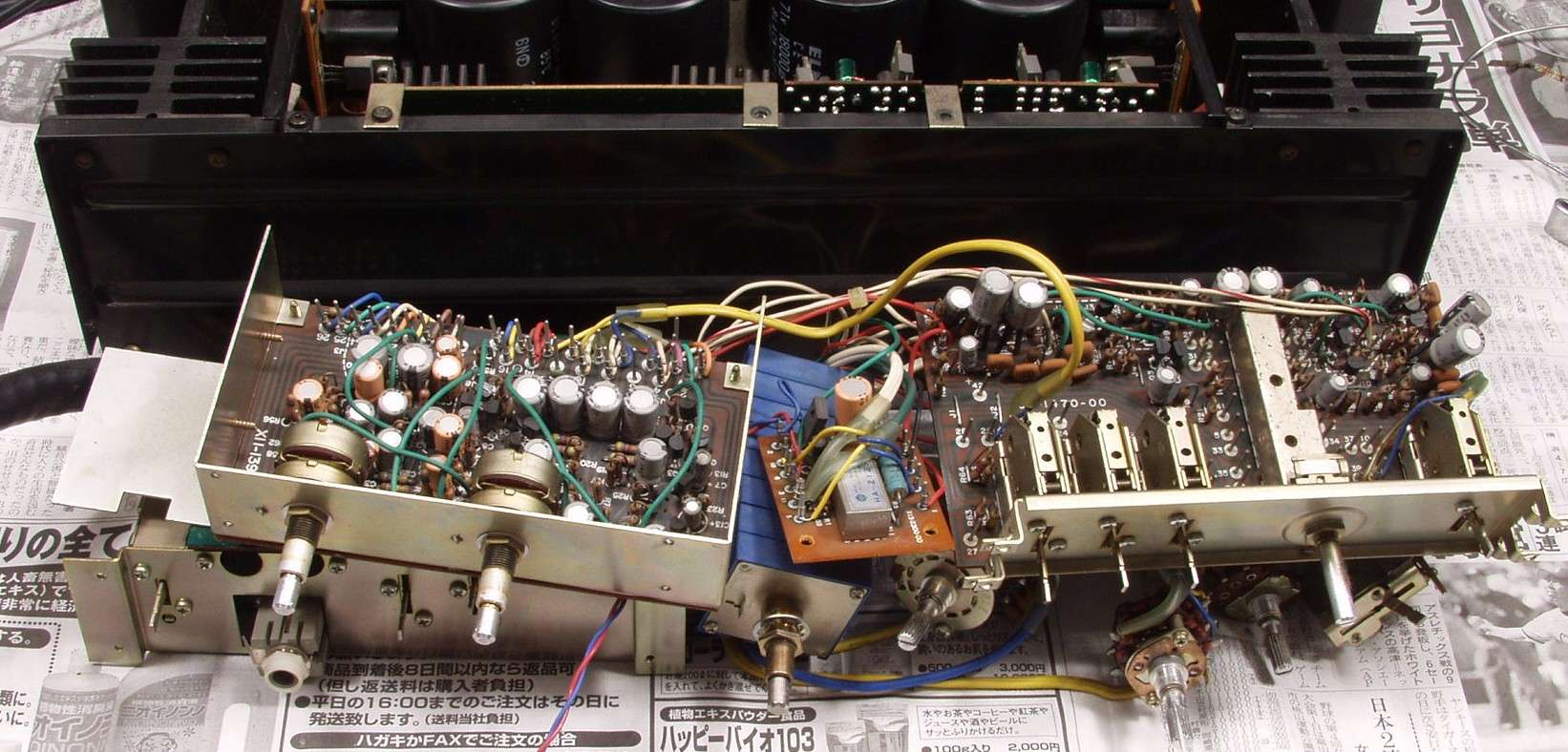

Ｃ５０．　修理中　　全面パネルを取り修理中

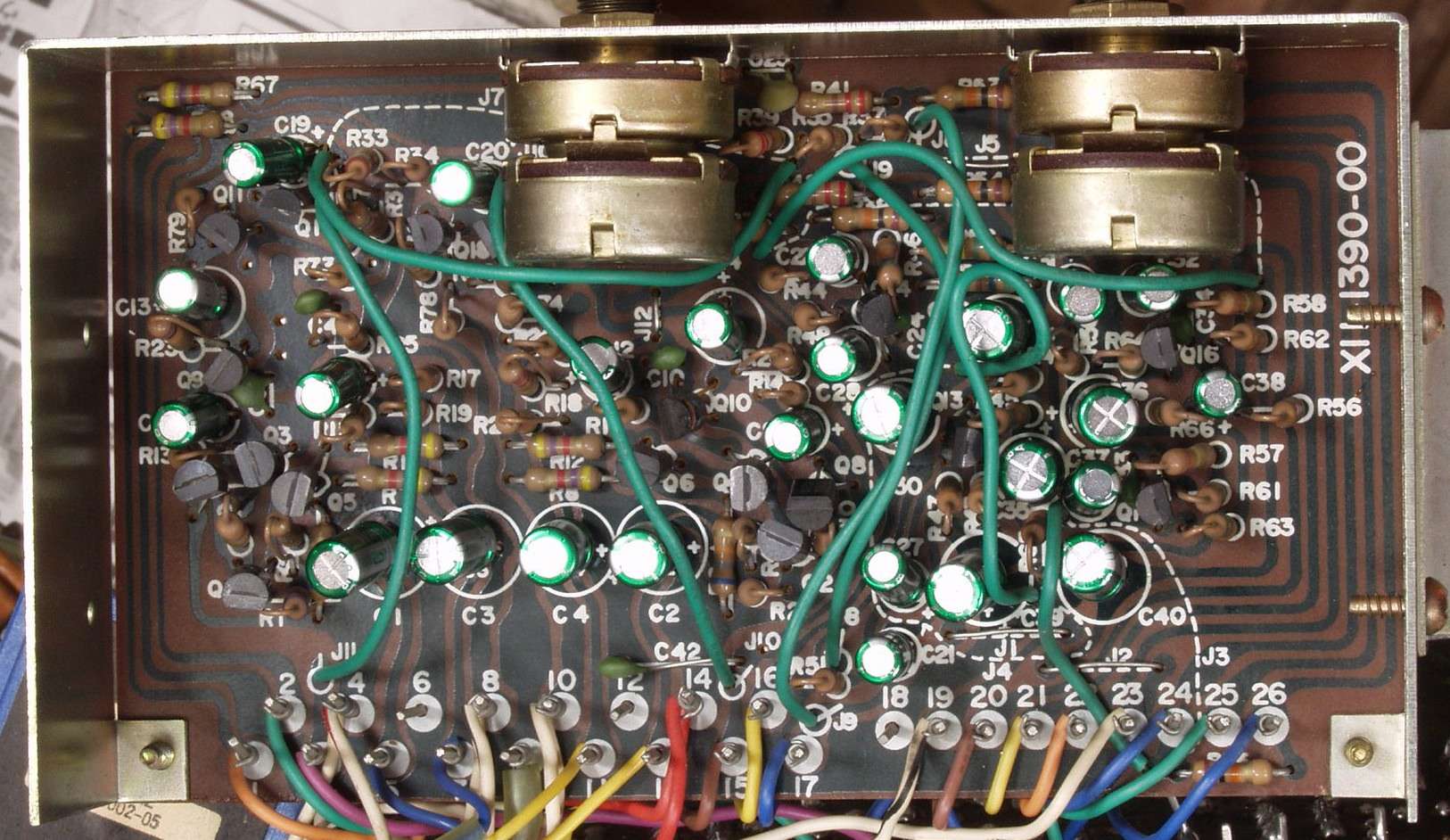

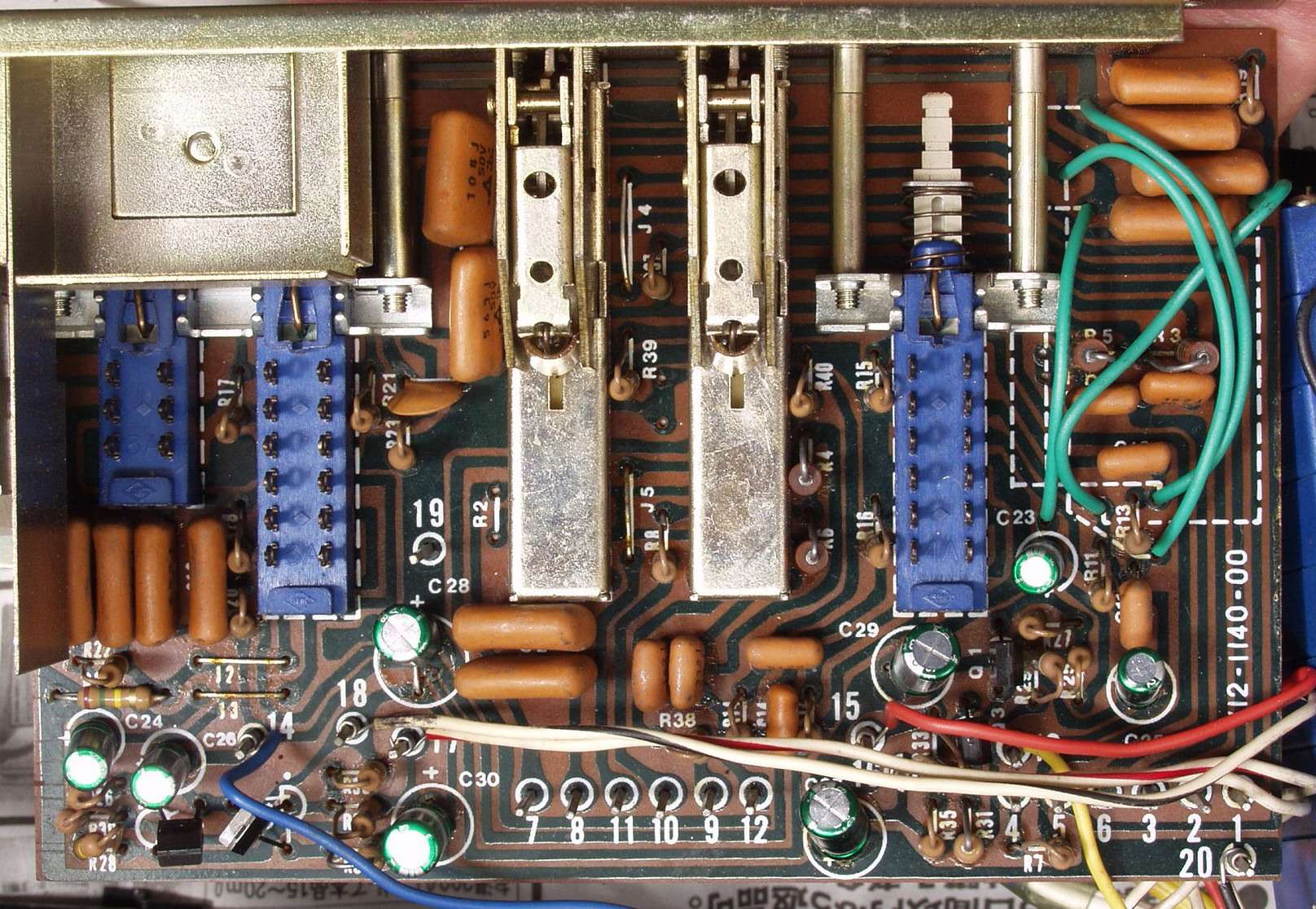

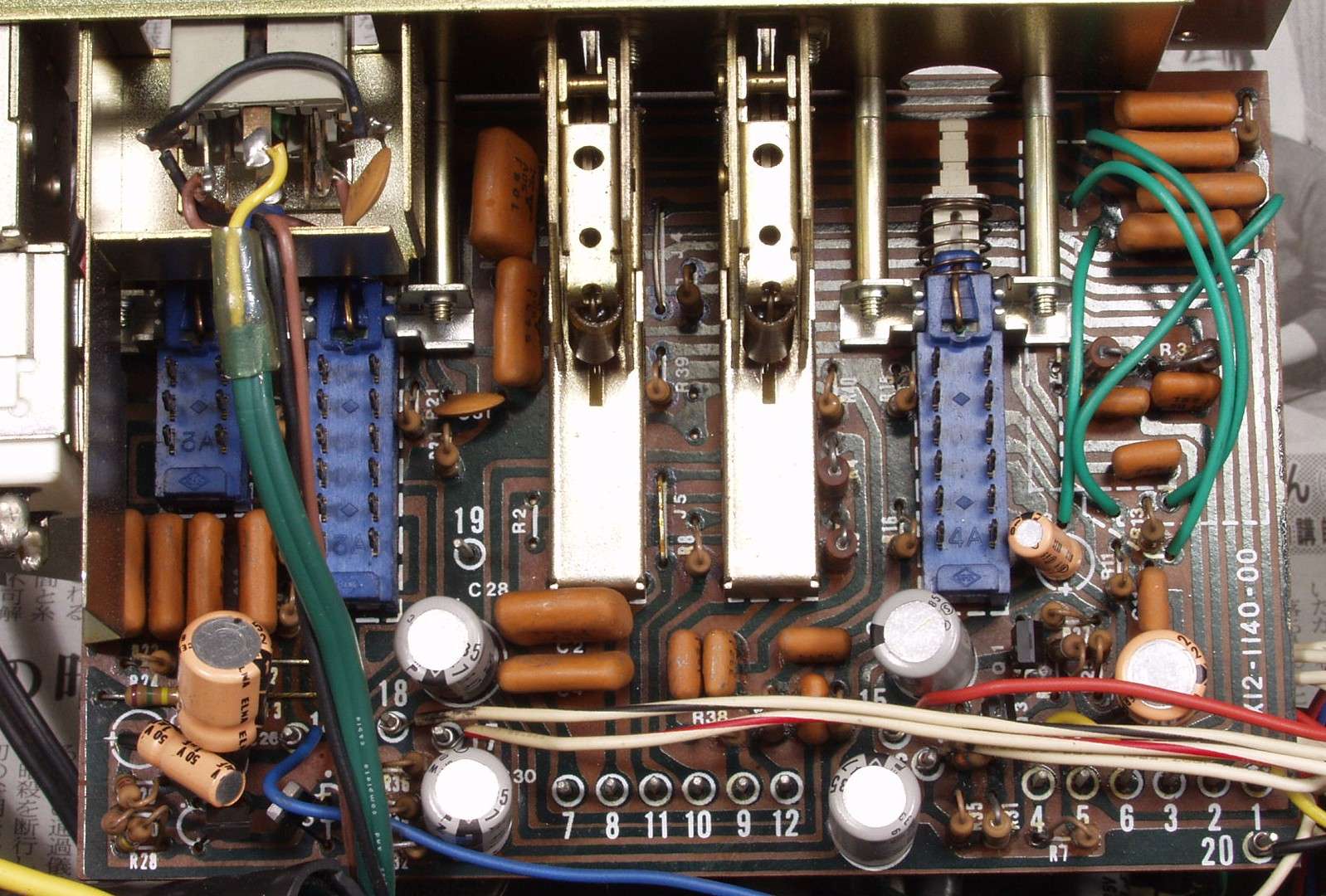

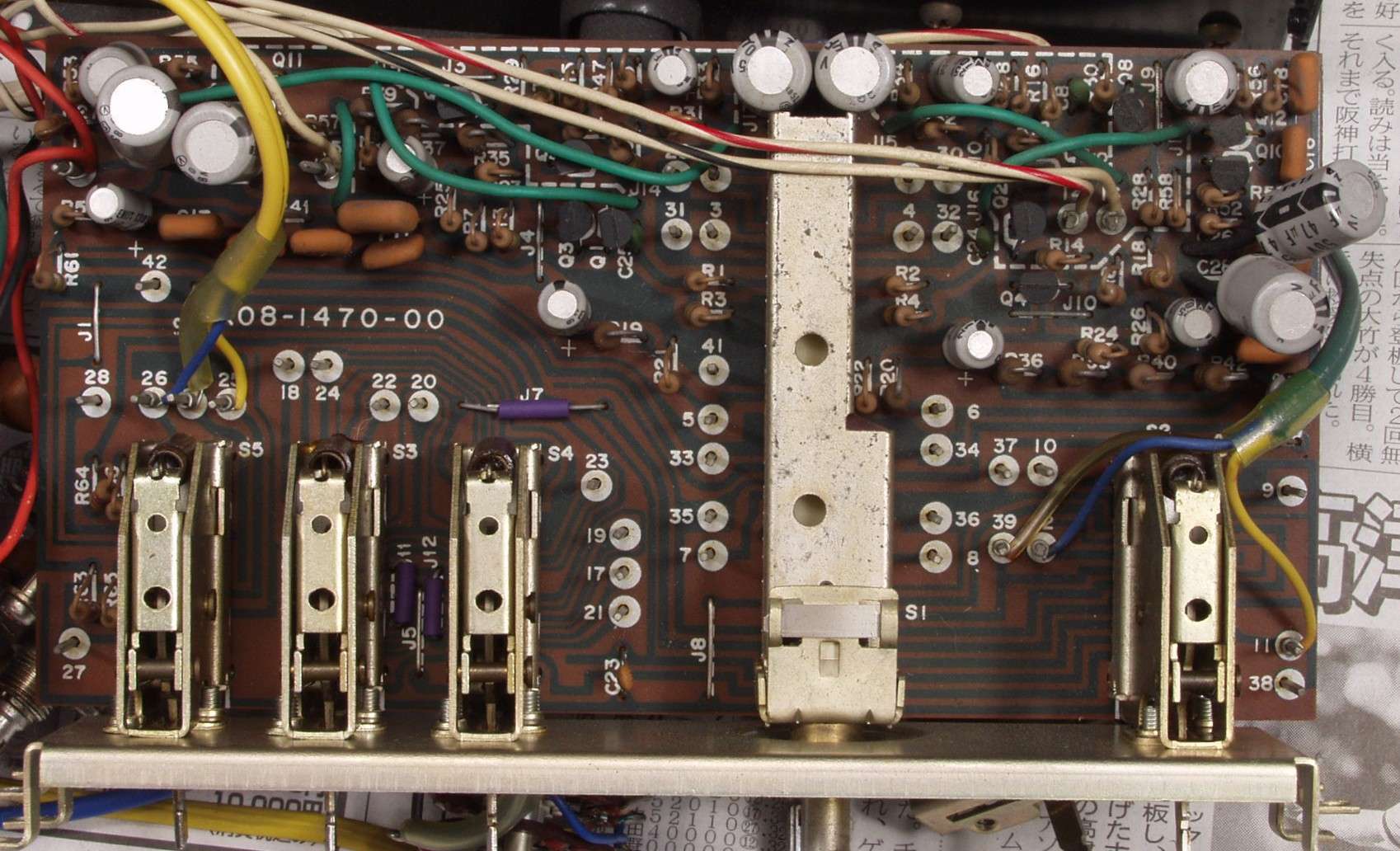

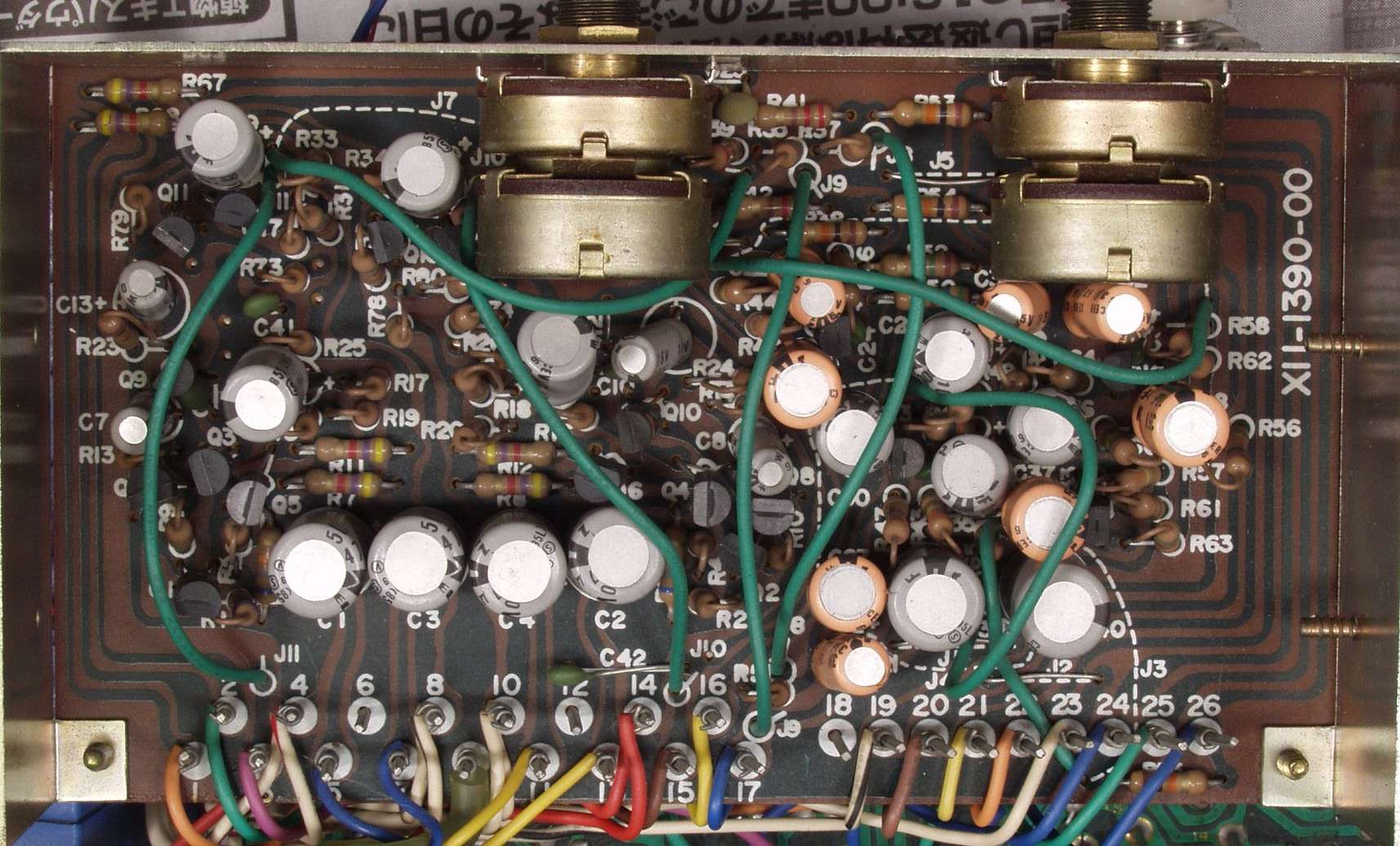

Ｃ５１．　修理前　　Ｔｏｎｅ基板

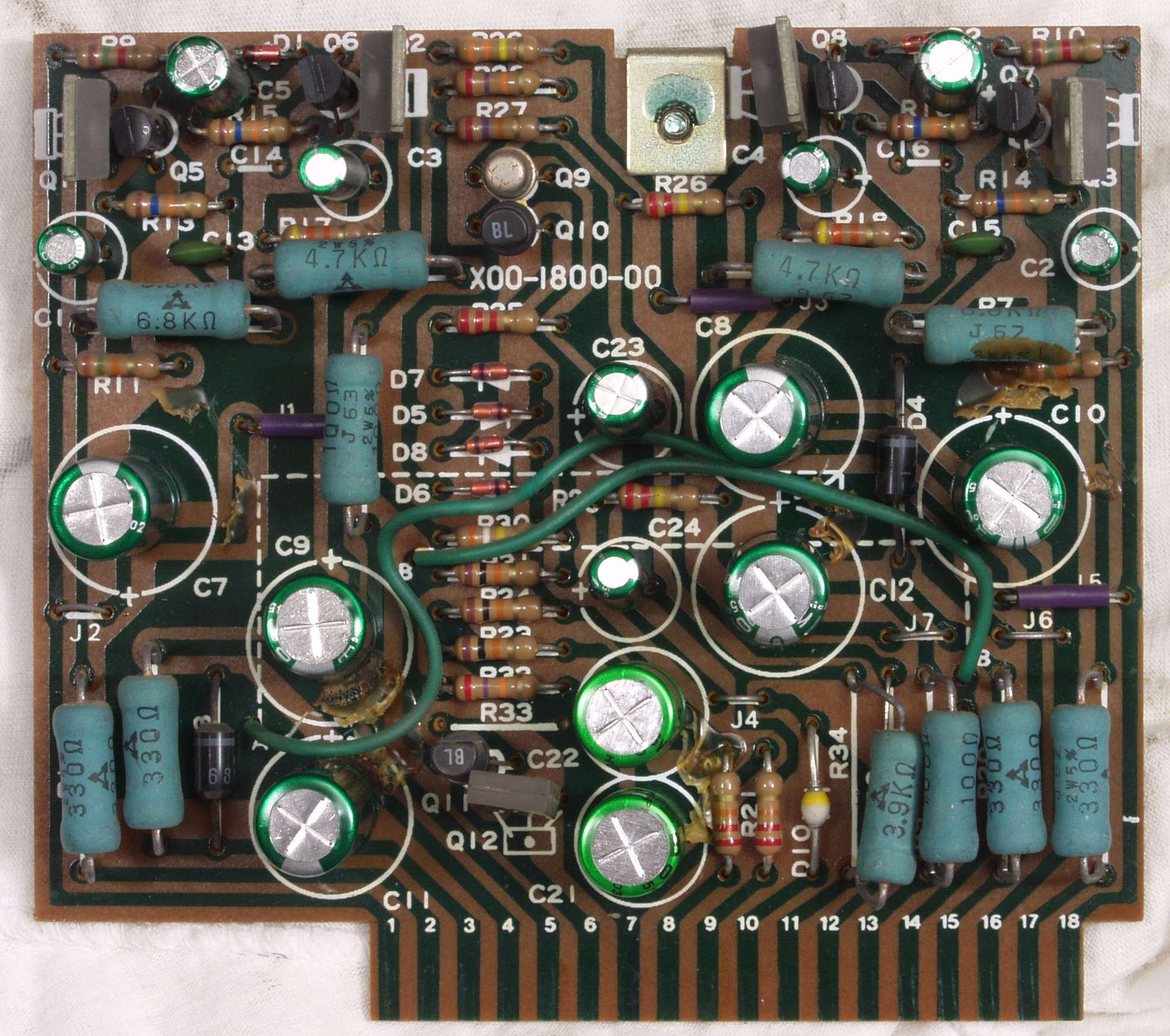

Ｃ５２．　修理後　　Ｔｏｎｅ基板　電解コンデンサー２６個交換

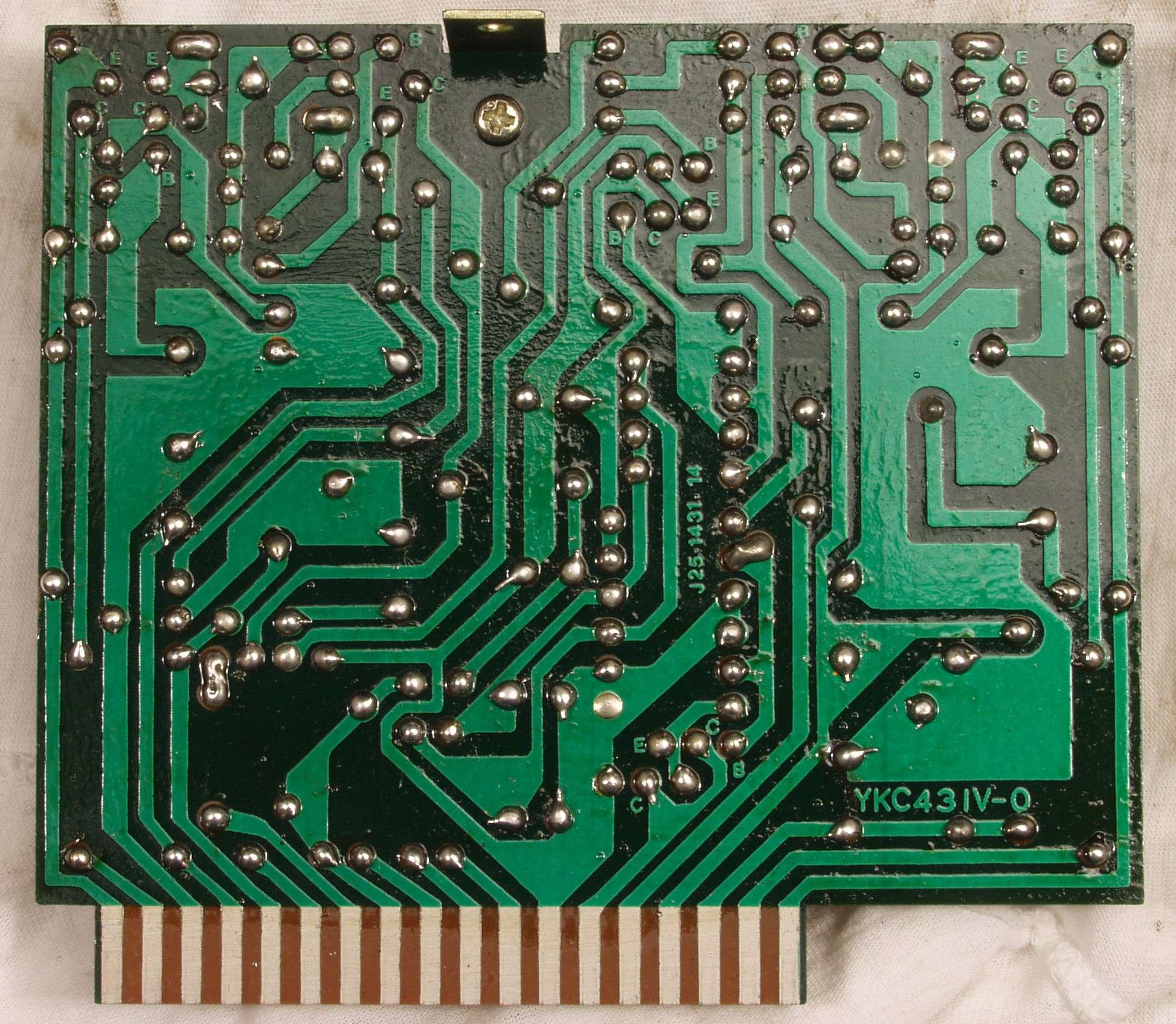

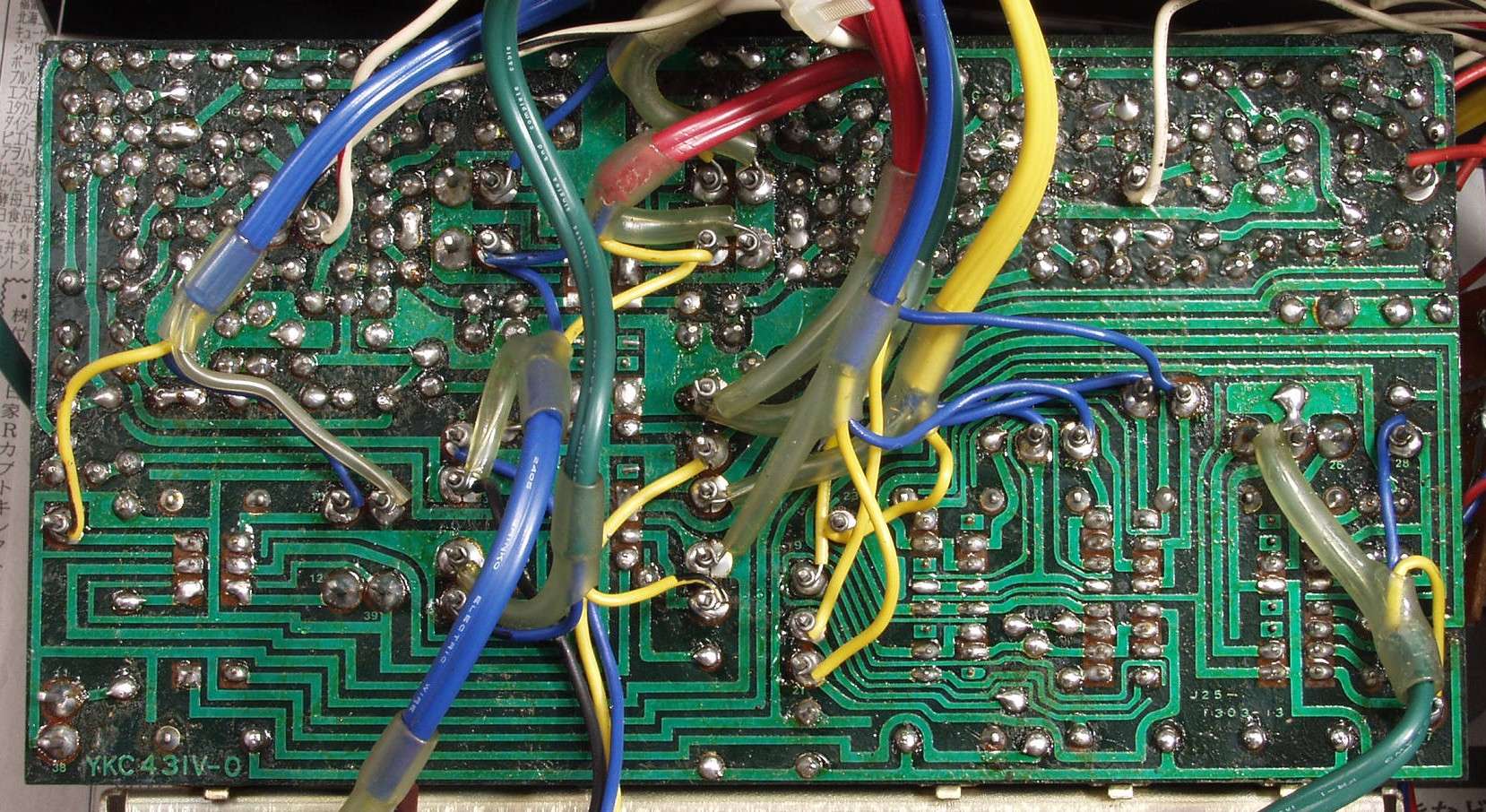

Ｃ５３．　修理前　　Ｔｏｎｅ基板裏

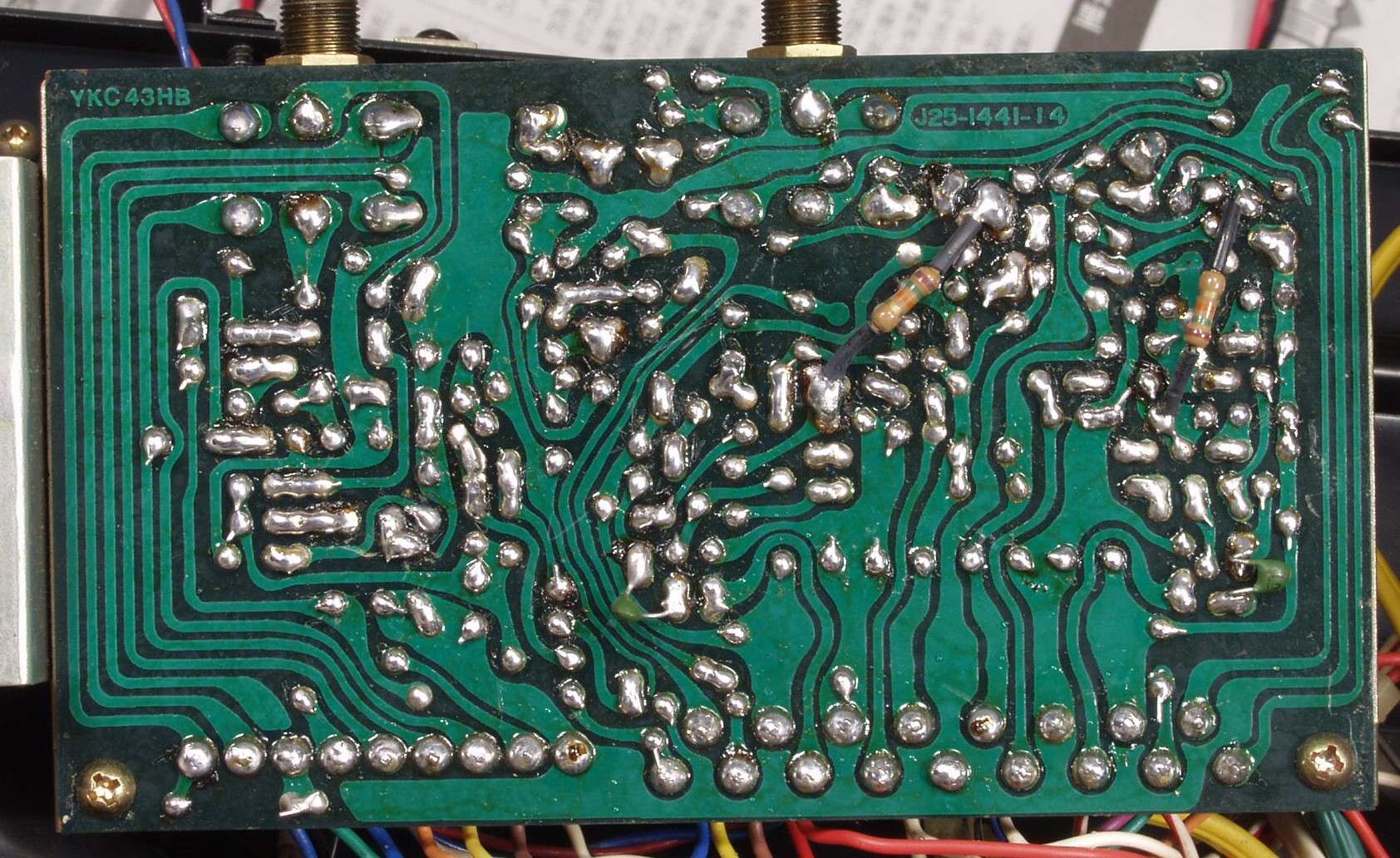

Ｃ５４．　修理（半田補正）後　　Ｔｏｎｅ基板裏

Ｃ５５．　完成　　Ｔｏｎｅ基板裏　不要なフラックスを落とし、洗浄後

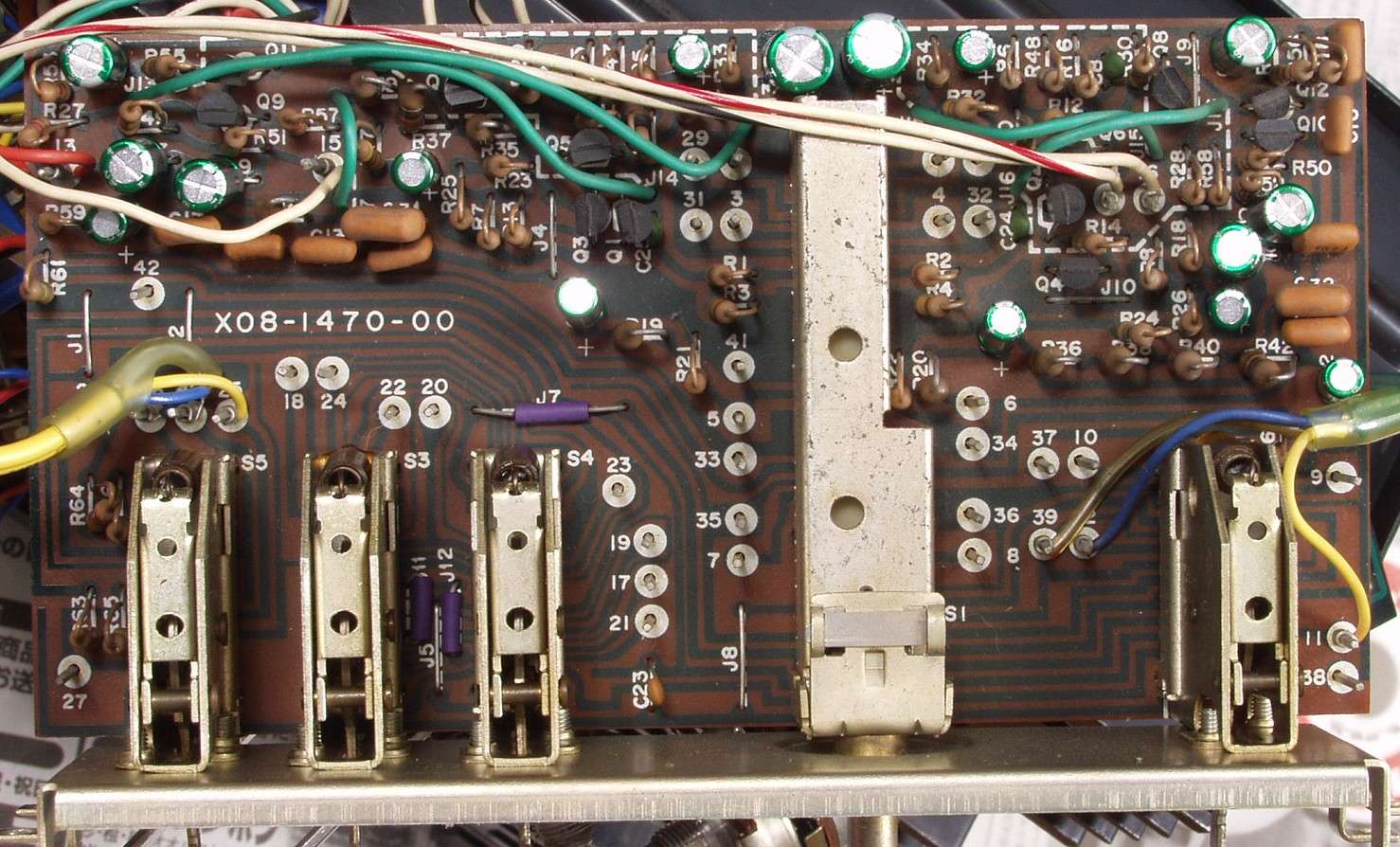

Ｃ６１．　修理前　　Ｆｉｌｔｅｒ基板

Ｃ６２．　修理後　　Ｆｉｌｔｅｒ基板　電解コンデンサー６個交換

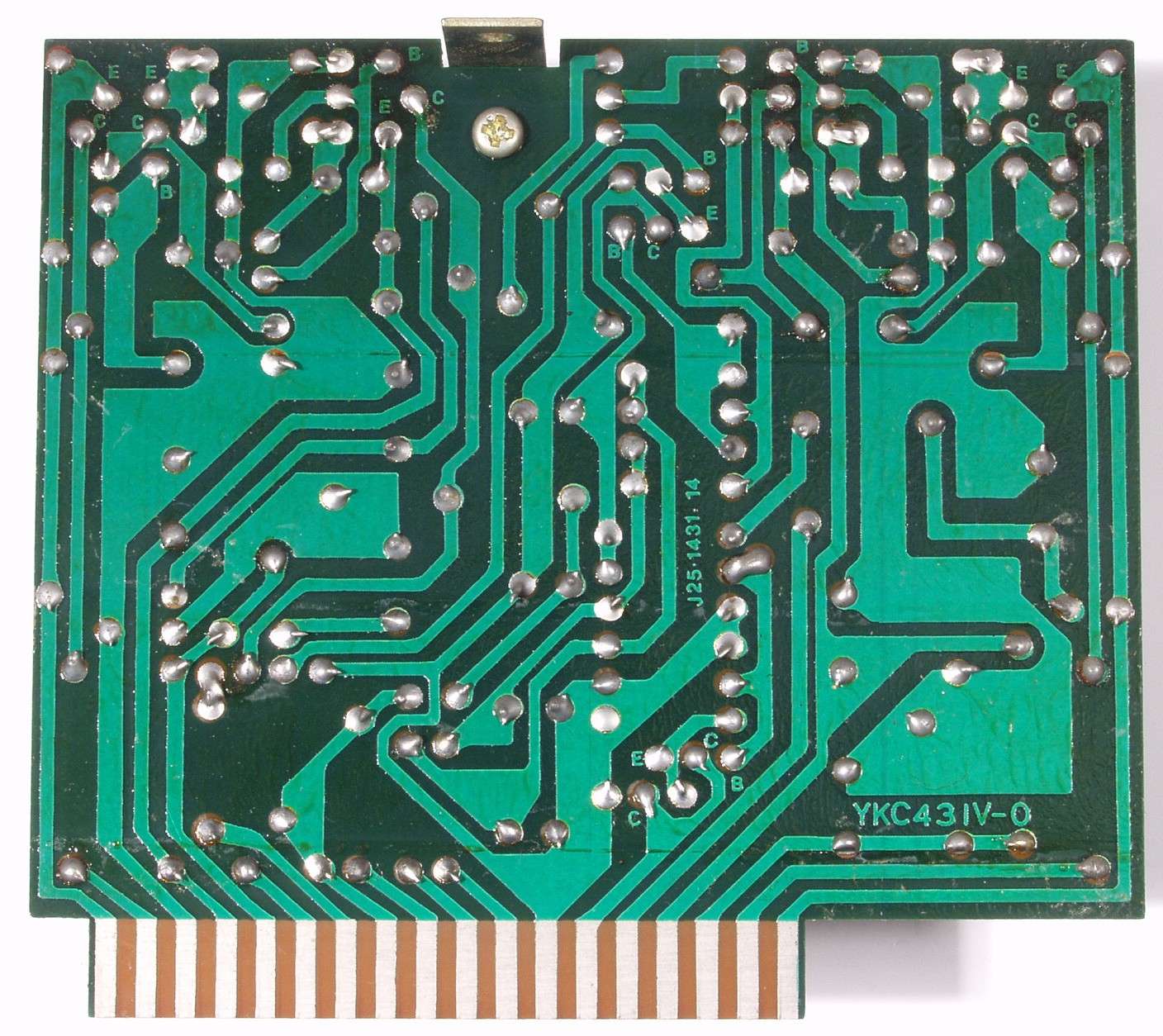

Ｃ６３．　修理前　　Ｆｉｌｔｅｒ基板裏

Ｃ６４．　修理（半田補正）後　　Ｆｉｌｔｅｒ基板裏

Ｃ６５．完成　　Ｆｉｌｔｅｒ基板裏　不要なフラックスを落とし、洗浄後

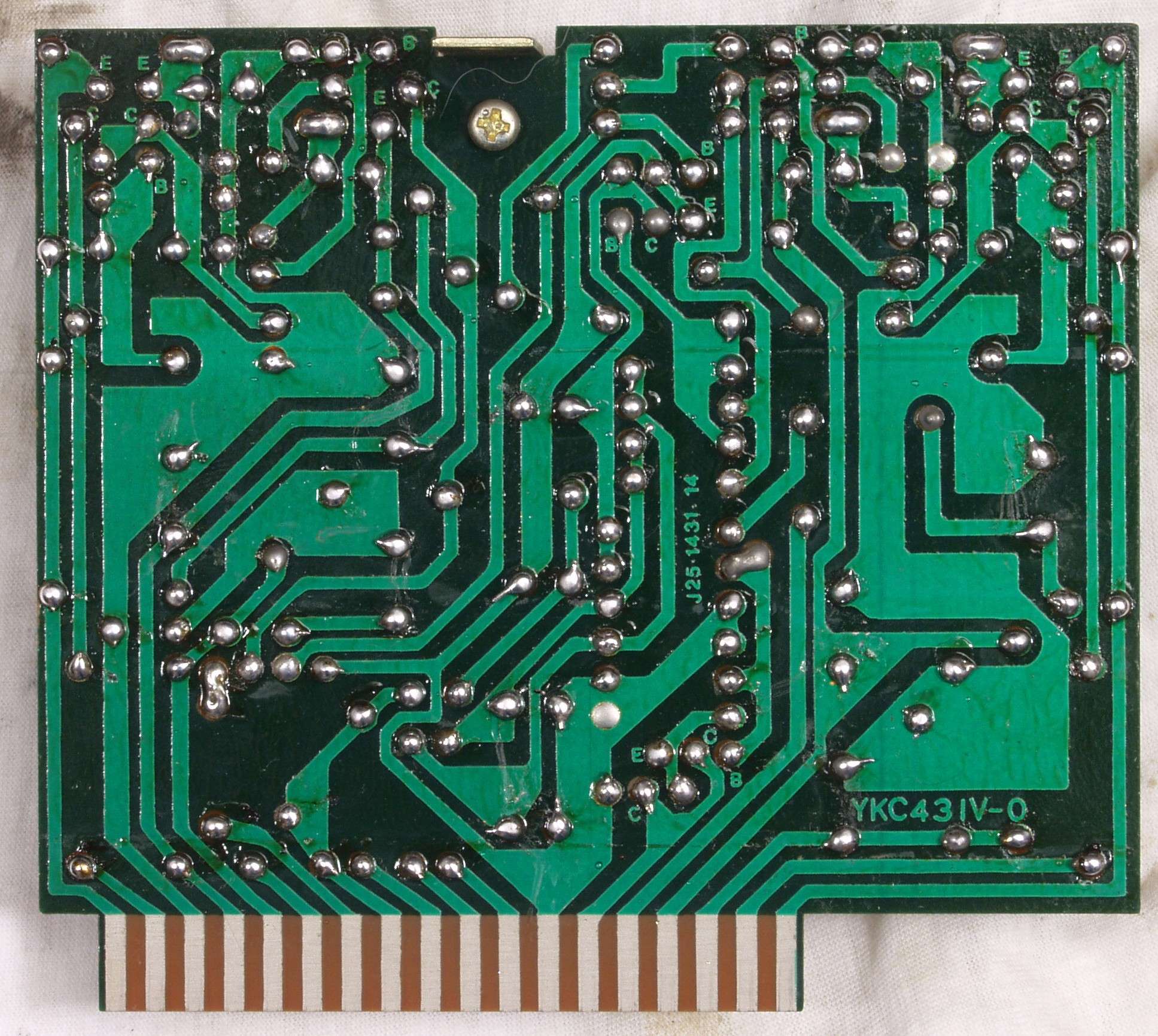

Ｃ７１．　修理前　　Ｐｕｒｅ基板

Ｃ７２．　修理後　　Ｐｕｒｅ基板　電解コンデンサー１６個交換

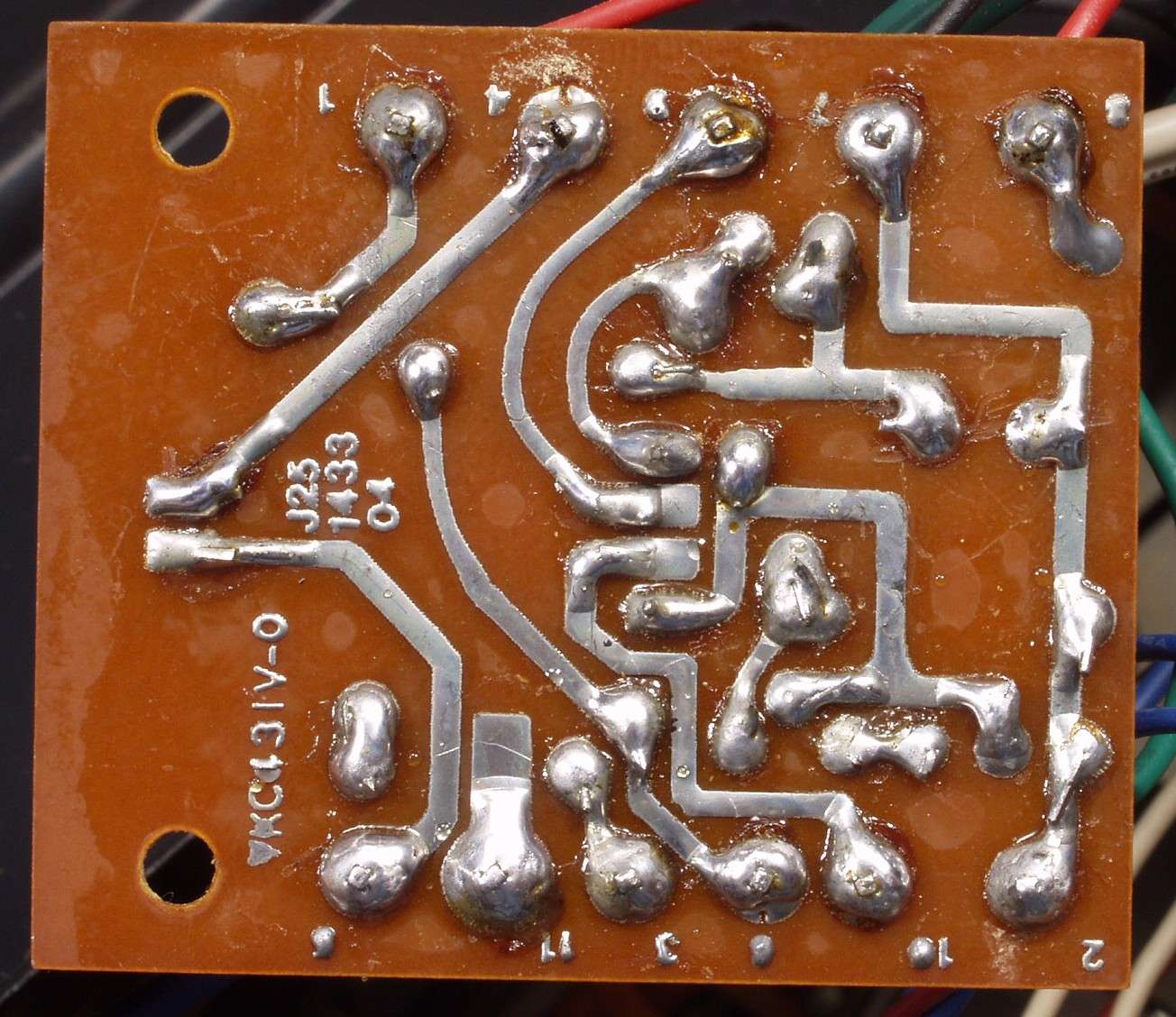

Ｃ７３．　修理前　　Ｐｕｒｅｒ基板裏

Ｃ７４．　修理（半田補正）後　　Ｐｕｒｅ基板裏

Ｃ７５．　完成　　　　Ｐｕｒｅ基板裏　不要なフラックスを落とし、洗浄後

Ｃ８１．　修理前　　Ｍｕｔｉｎｇ基板

Ｃ８２．　修理後　　Ｍｕｔｉｎｇ基板　電解コンデンサー交換

Ｃ８３．　修理前　　Ｍｕｔｉｎｇ基板裏

Ｃ８４．　修理（半田補正）後　　Ｍｕｔｉｎｇ基板裏

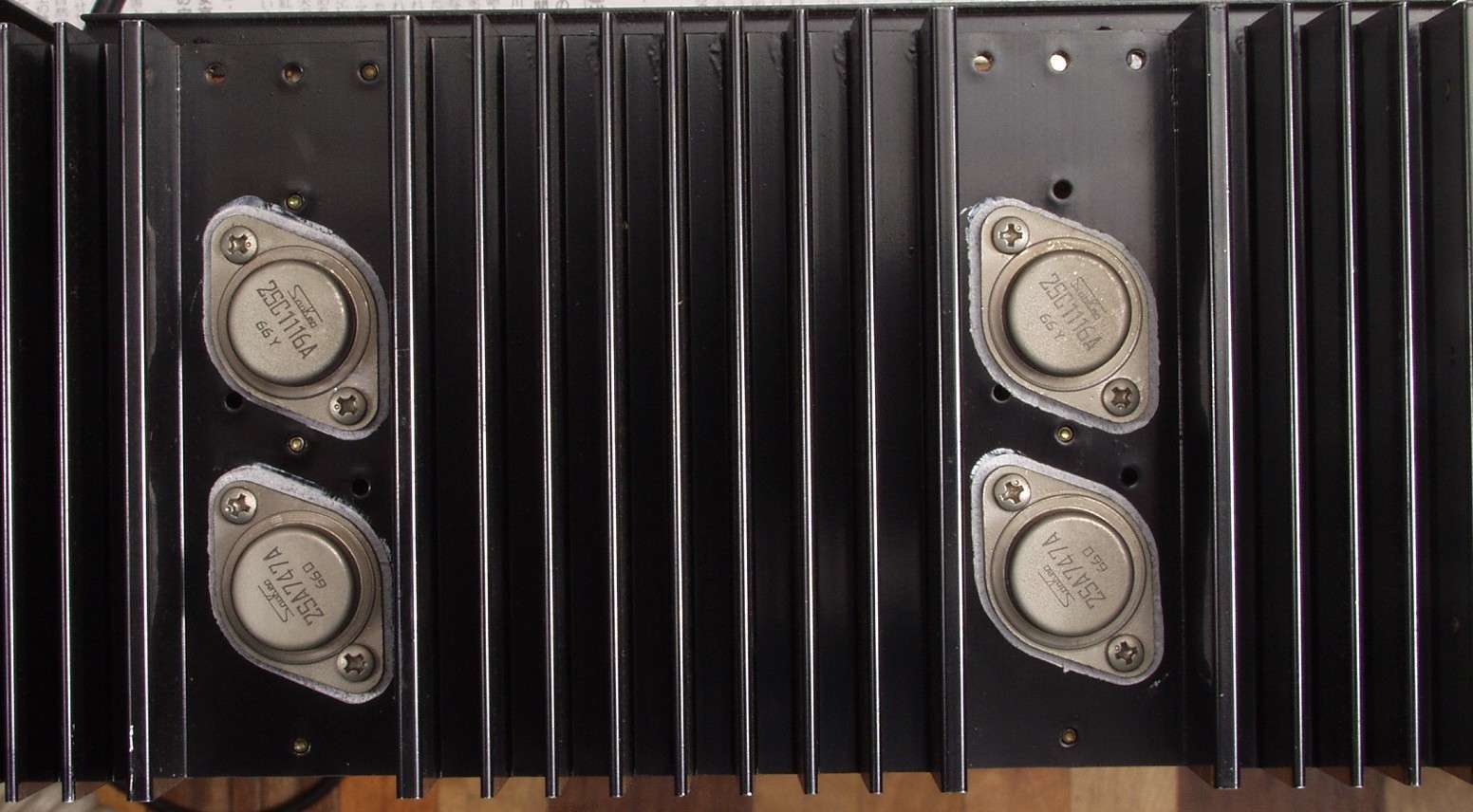

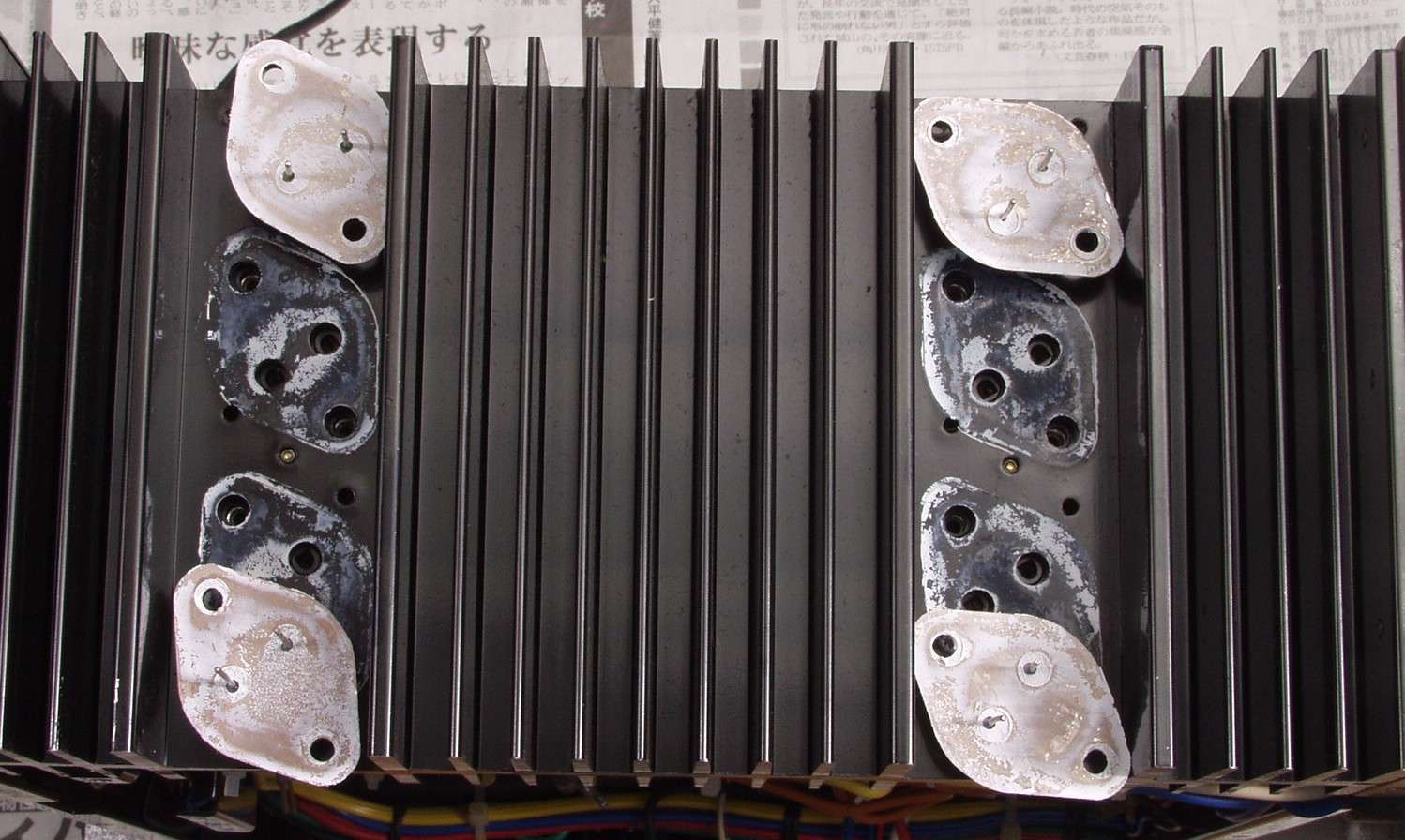

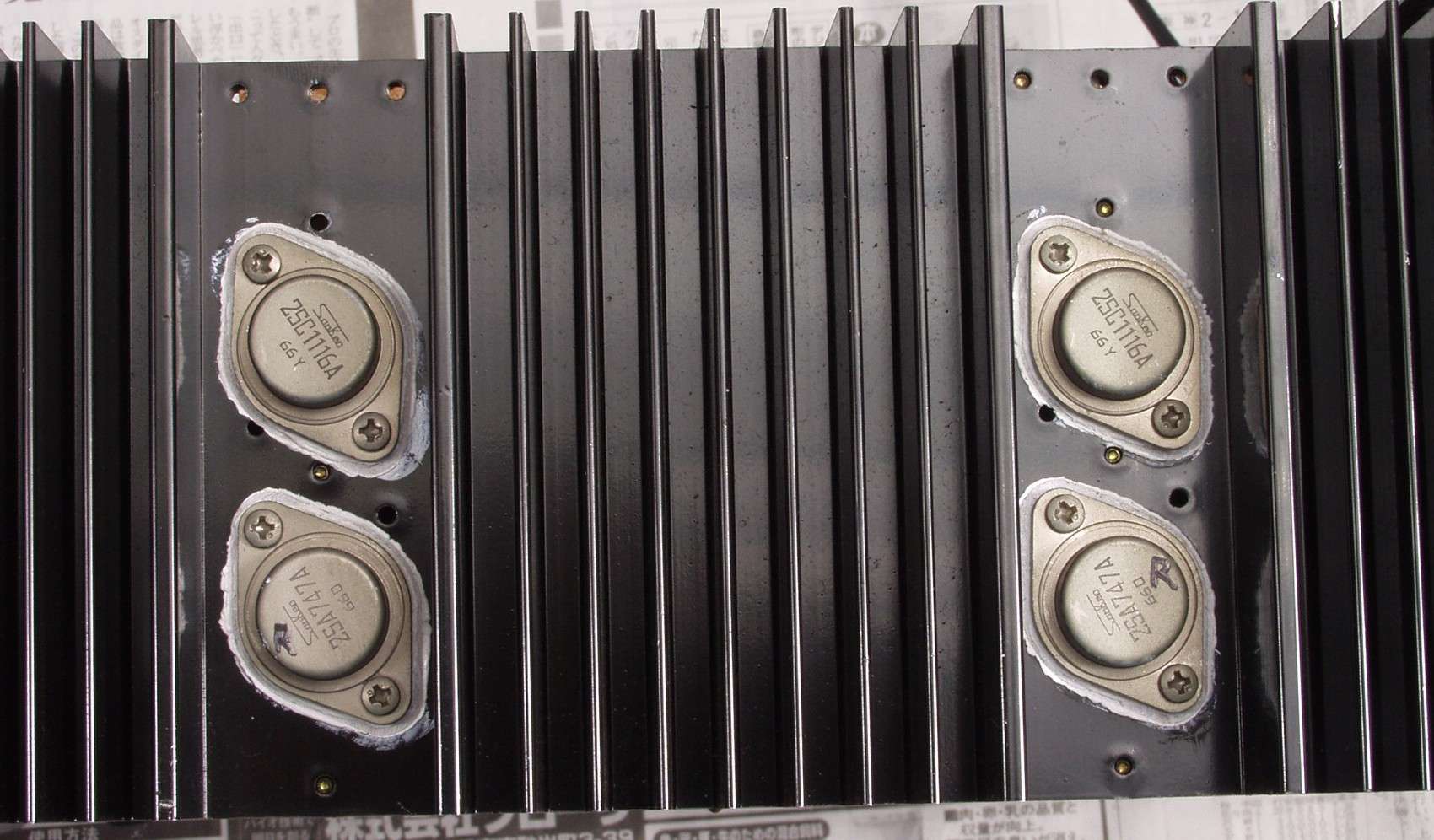

Ｃ９１．　修理前　　Ｒ終段ＴＲ（トランジスター）

Ｃ９２．　修理中　　Ｒ終段ＴＲ（トランジスター）

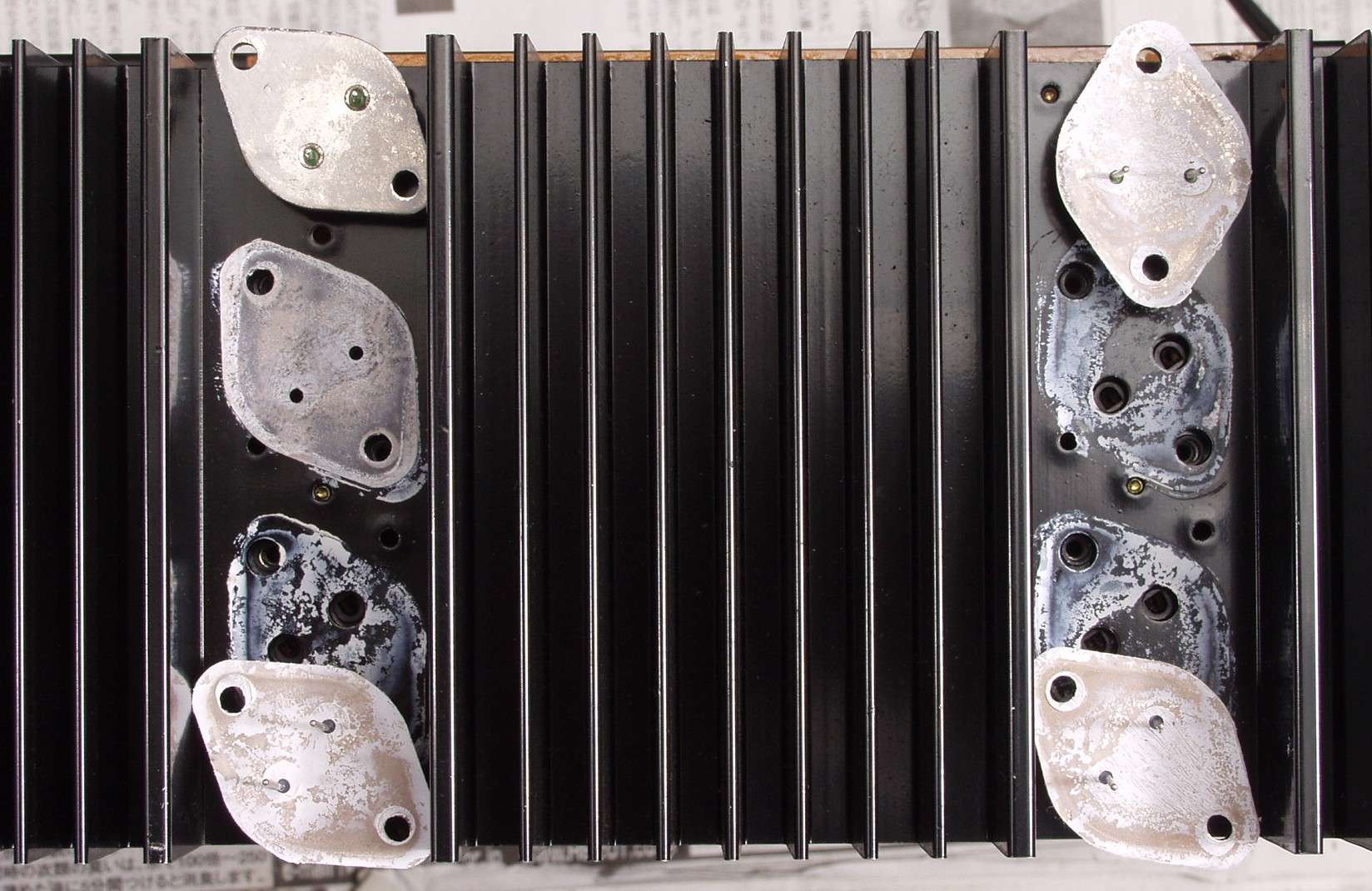

Ｃ９３．　修理後　　Ｒ終段ＴＲ（トランジスター）

Ｃ９４．　修理前　　Ｌ終段ＴＲ（トランジスター）

Ｃ９５．　修理中　　Ｌ終段ＴＲ（トランジスター）

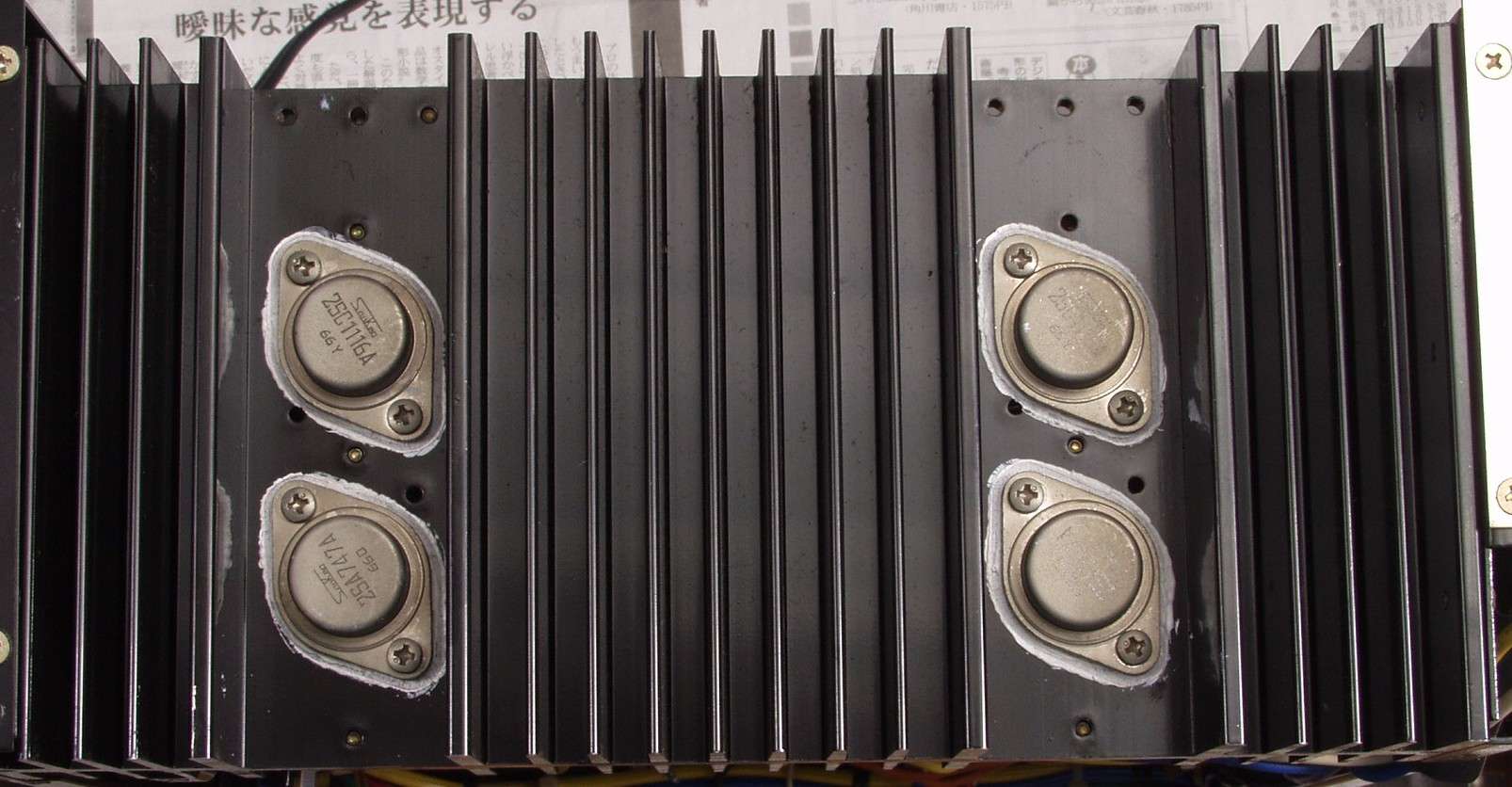

Ｃ９６．　修理中　　Ｌ終段ＴＲ（トランジスター）

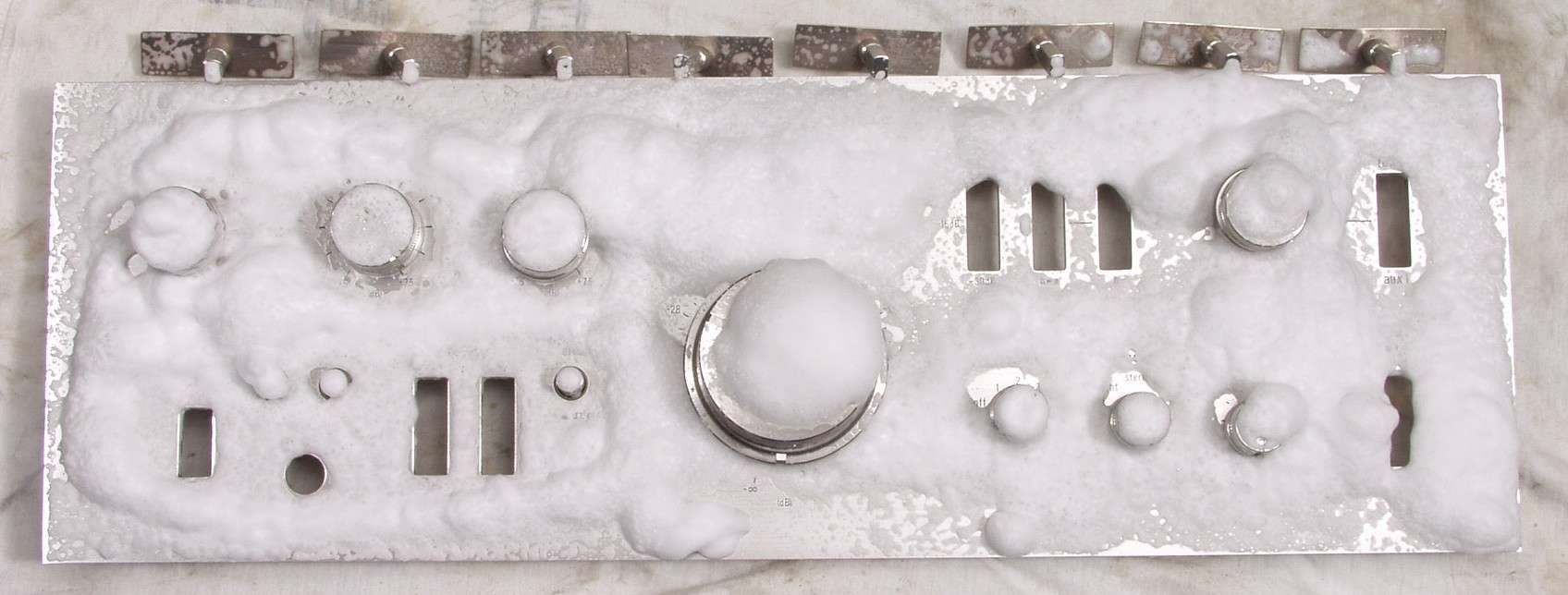

ＣＡ１．　パネル洗浄

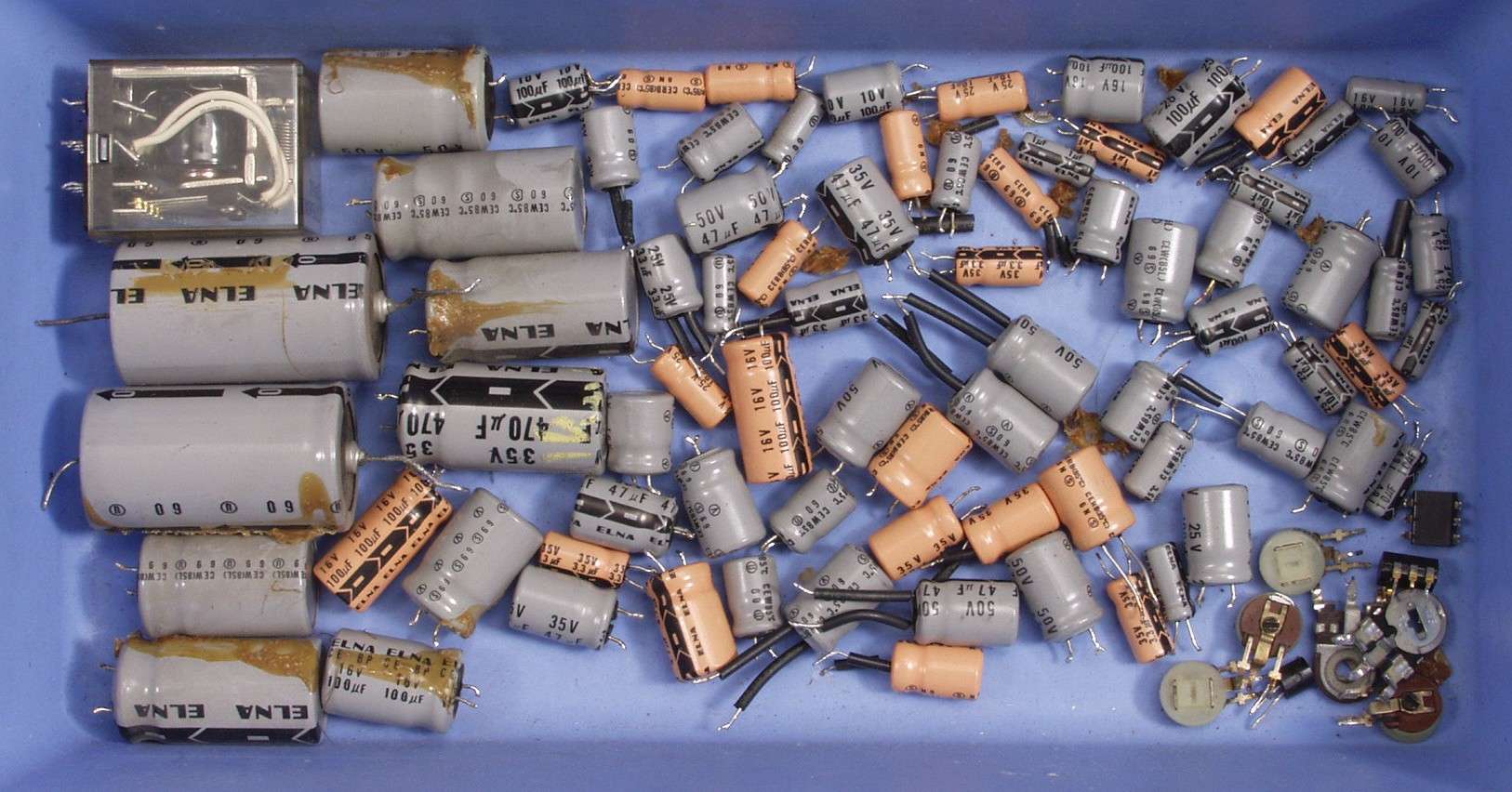

ＣＡ２．　交換した部品

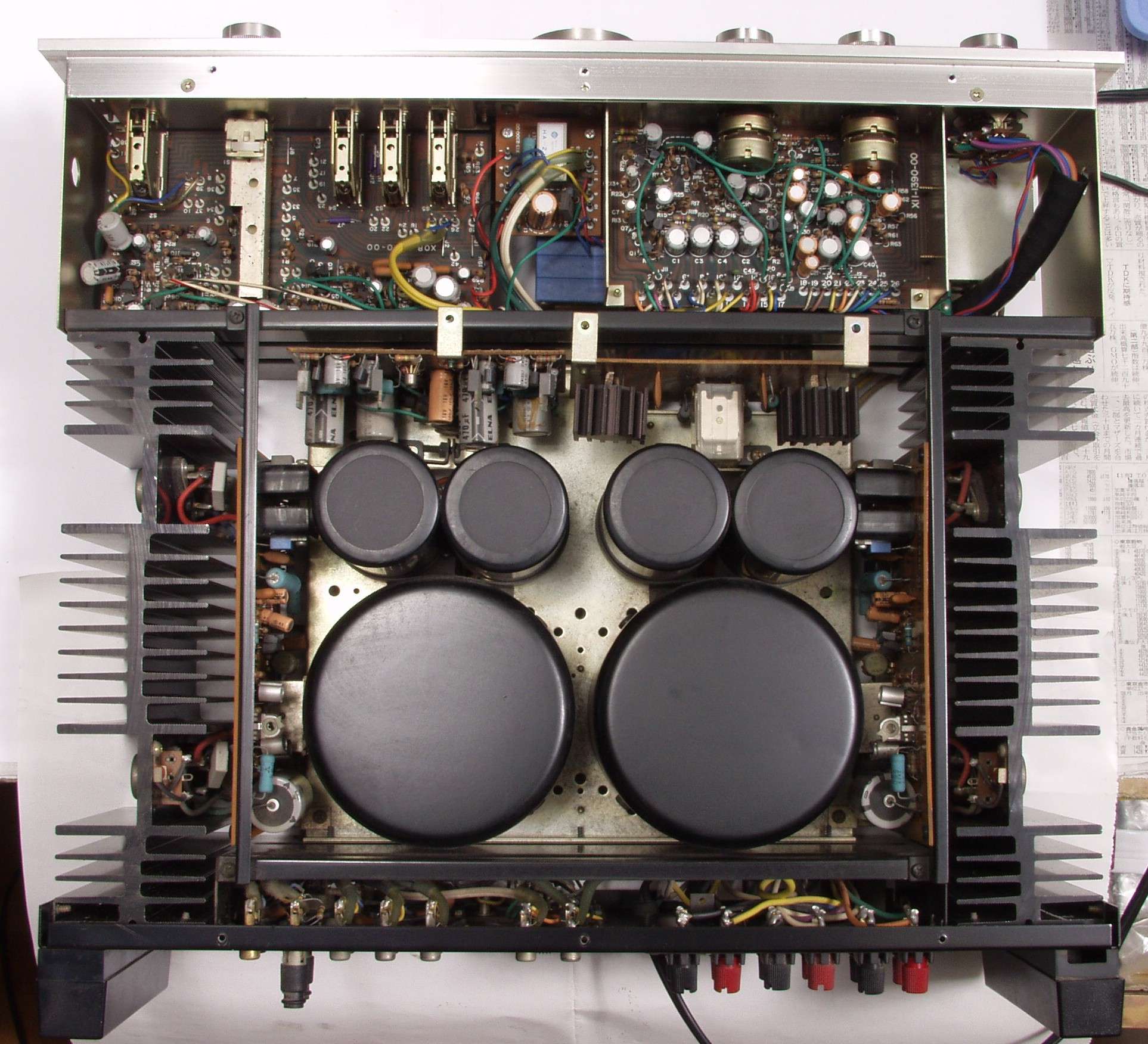

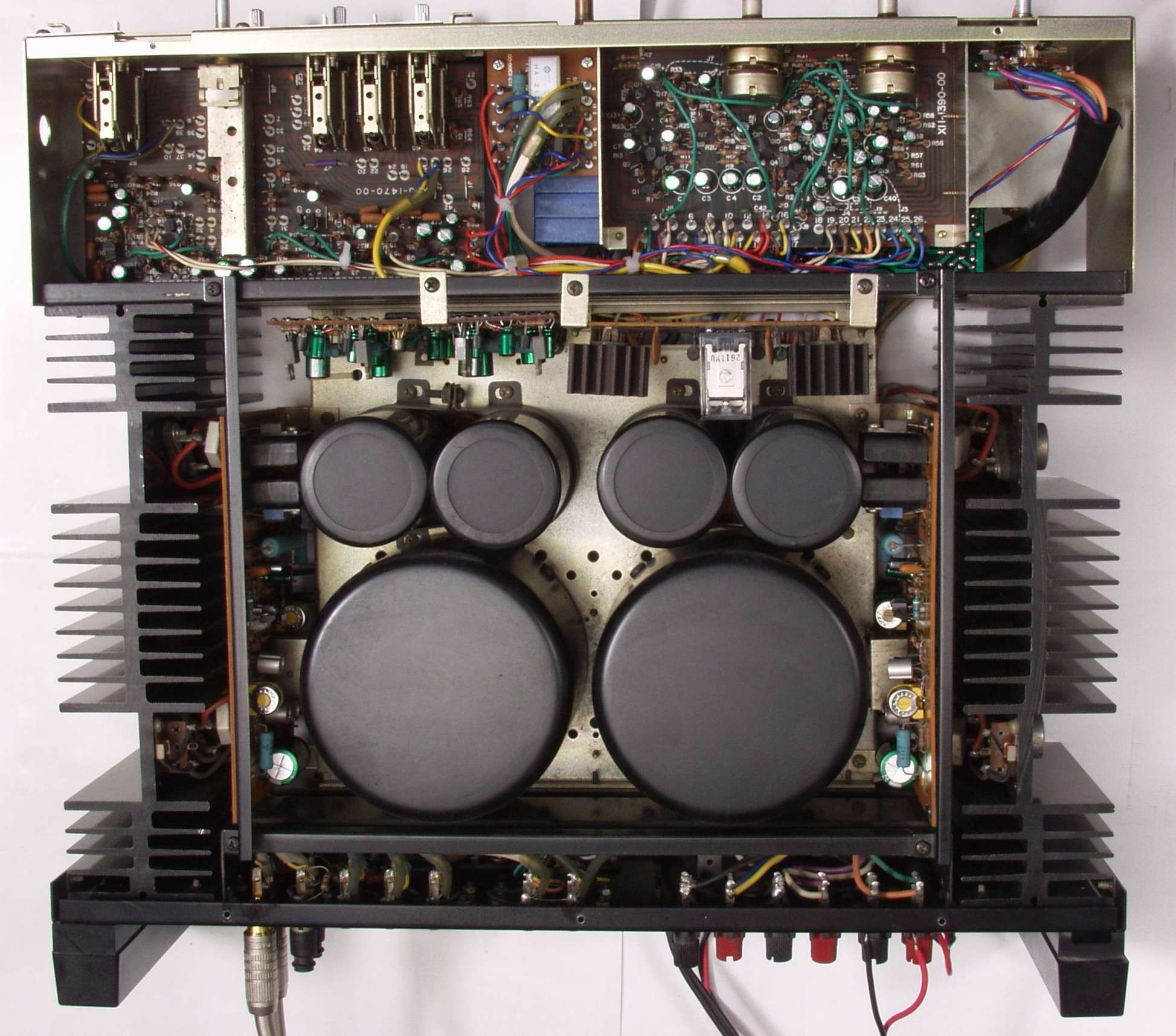

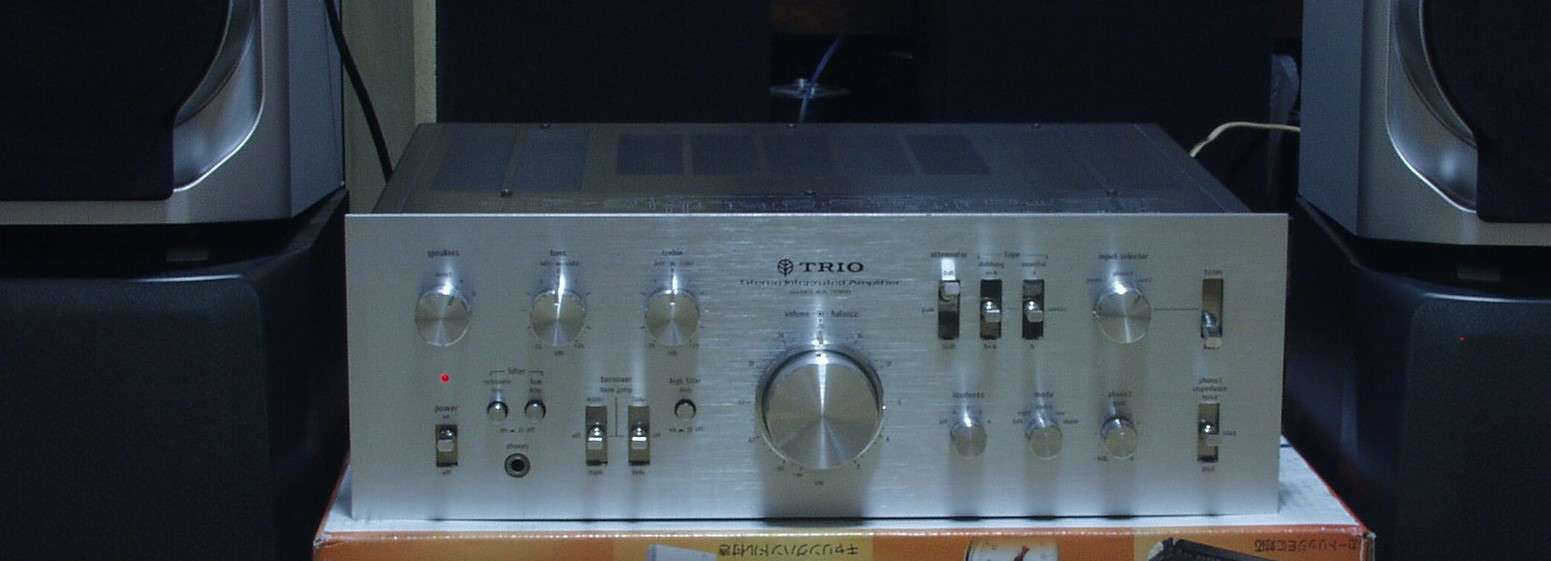

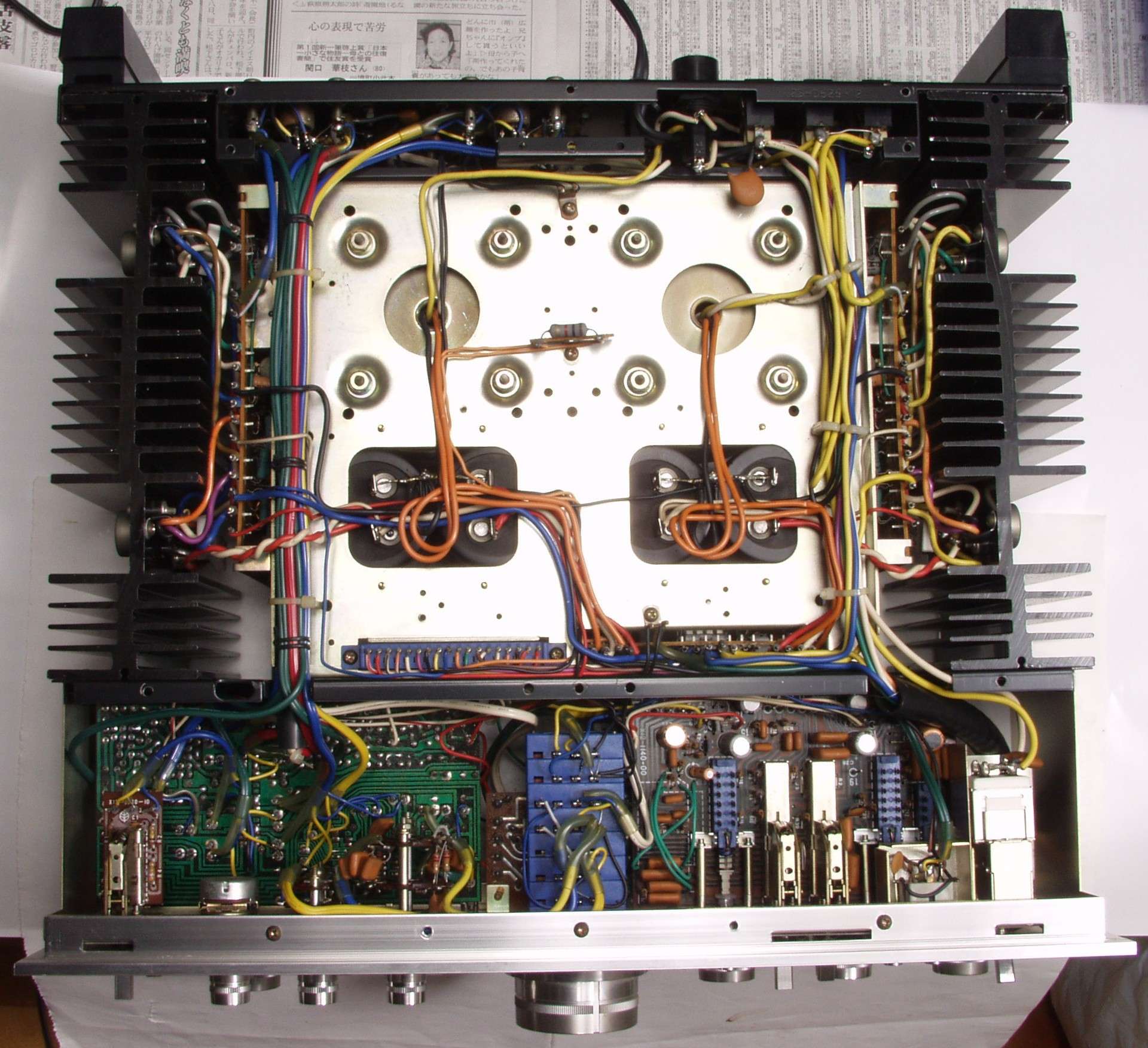

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

ＣＢ３．　修理前　下から見る

ＣＢ４．　修理後　下から見る

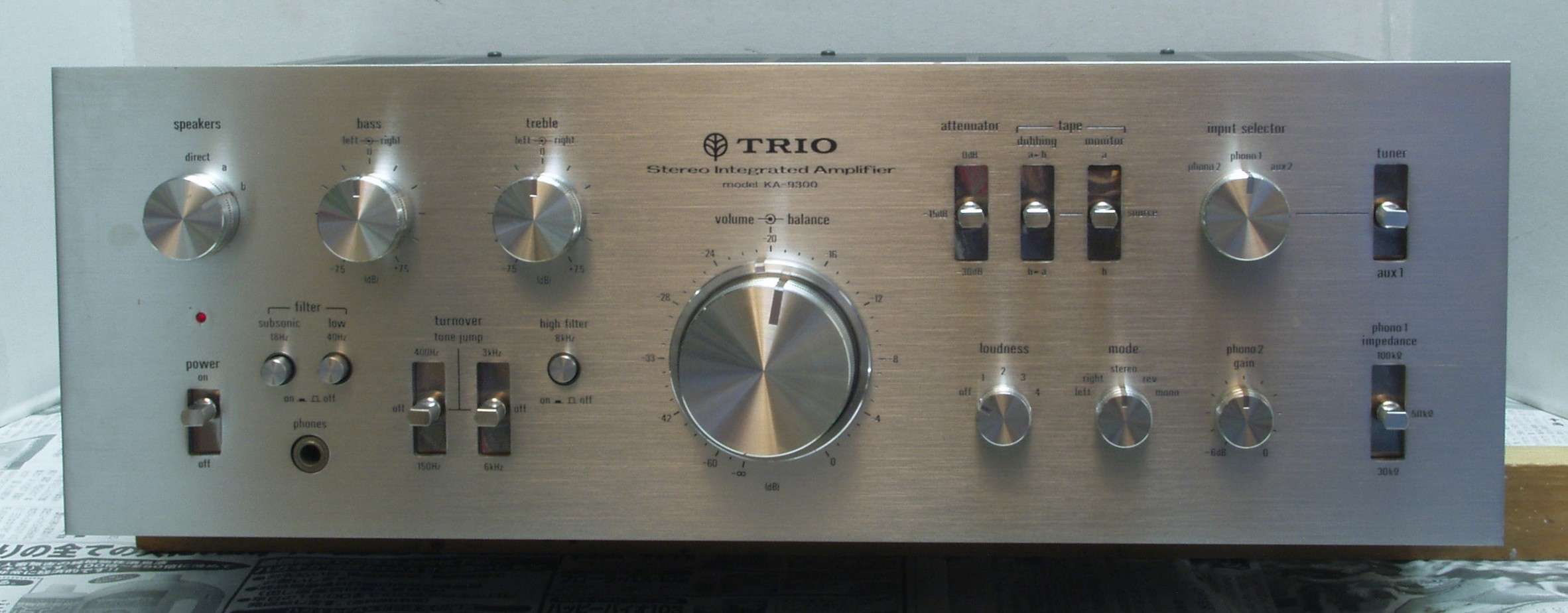

CＣ．　完成　　磨けば綺麗に成ります

Ｅ．　調整・測定

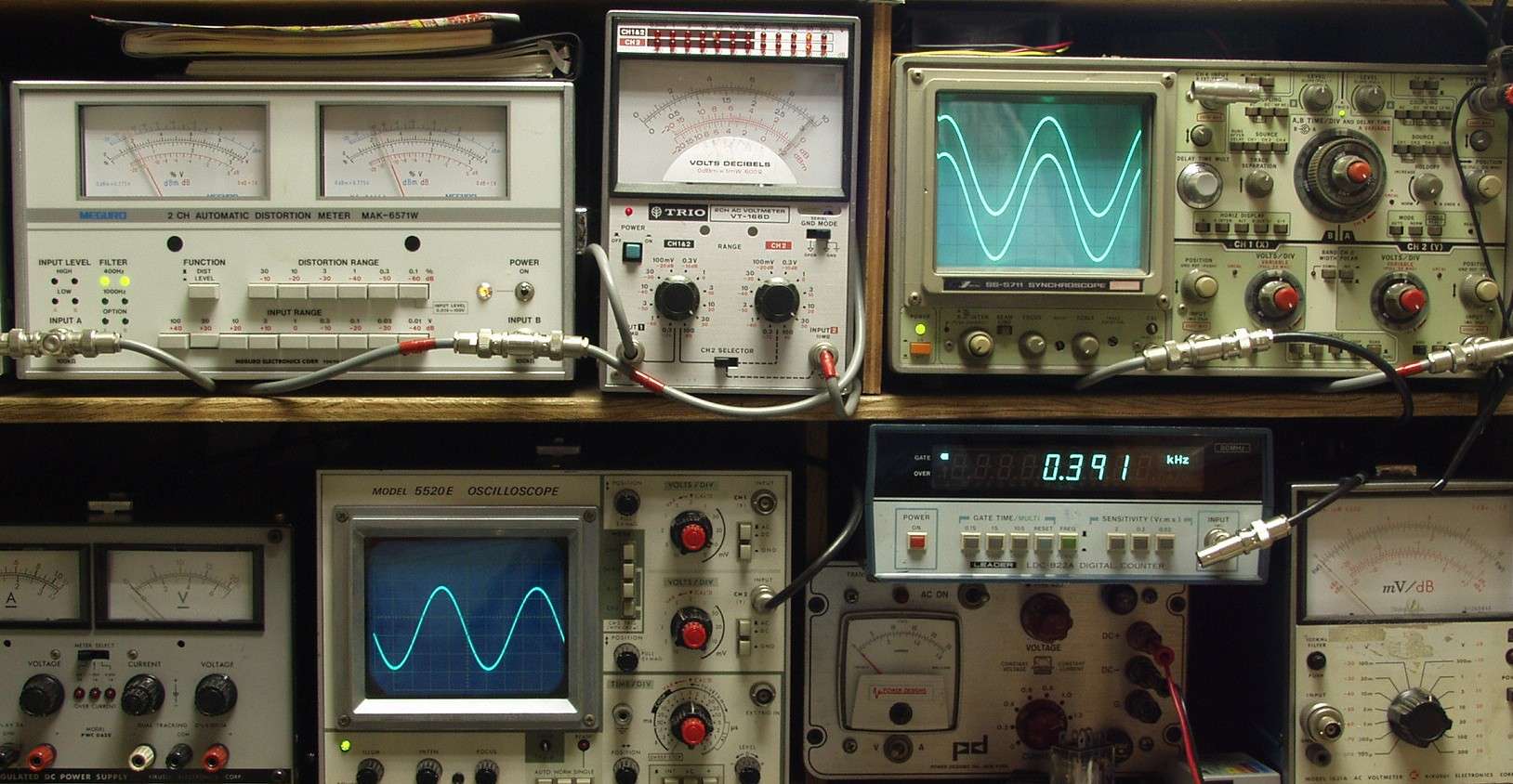

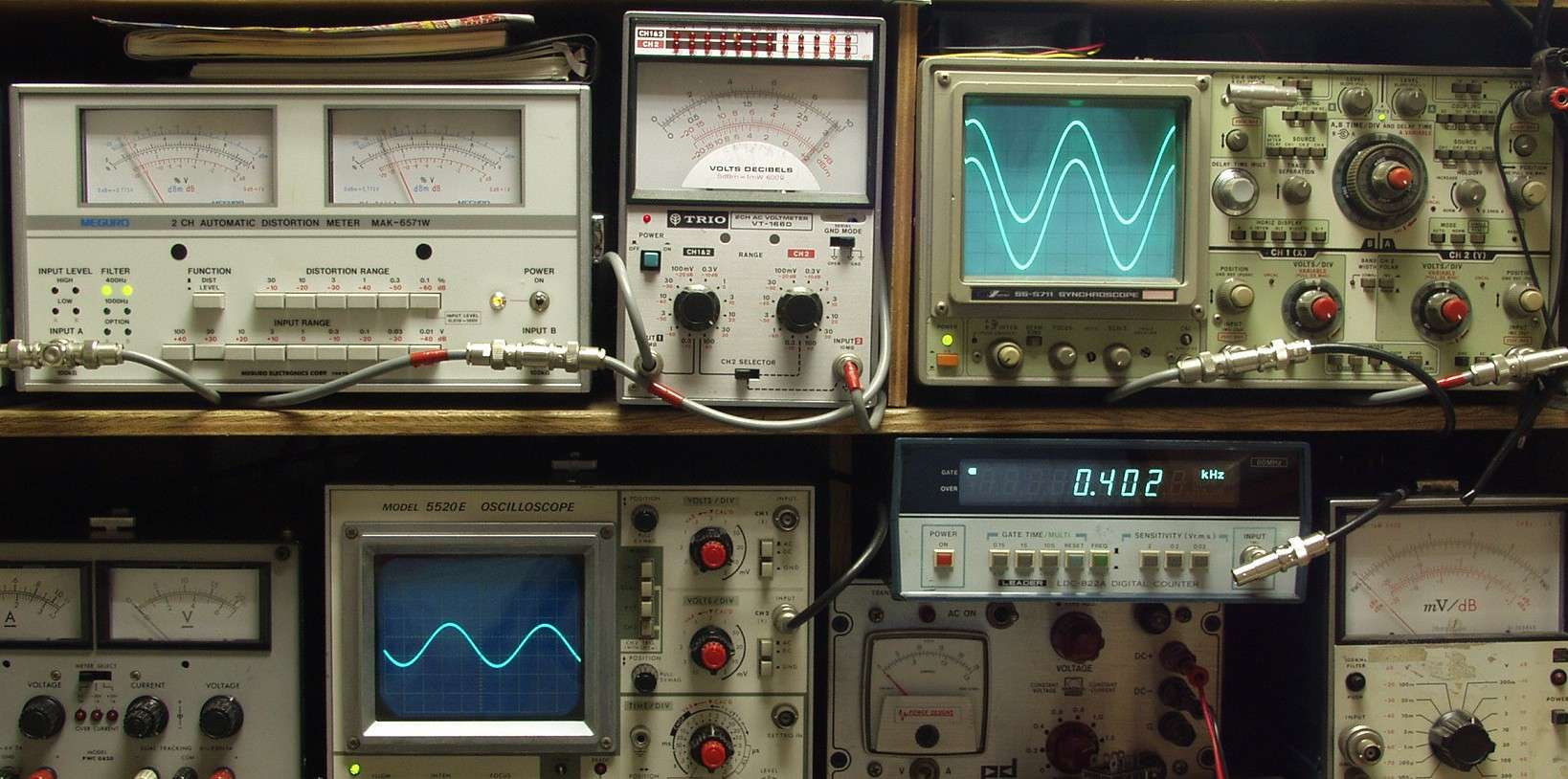

Ｅ１．　出力／歪み率測定・調整

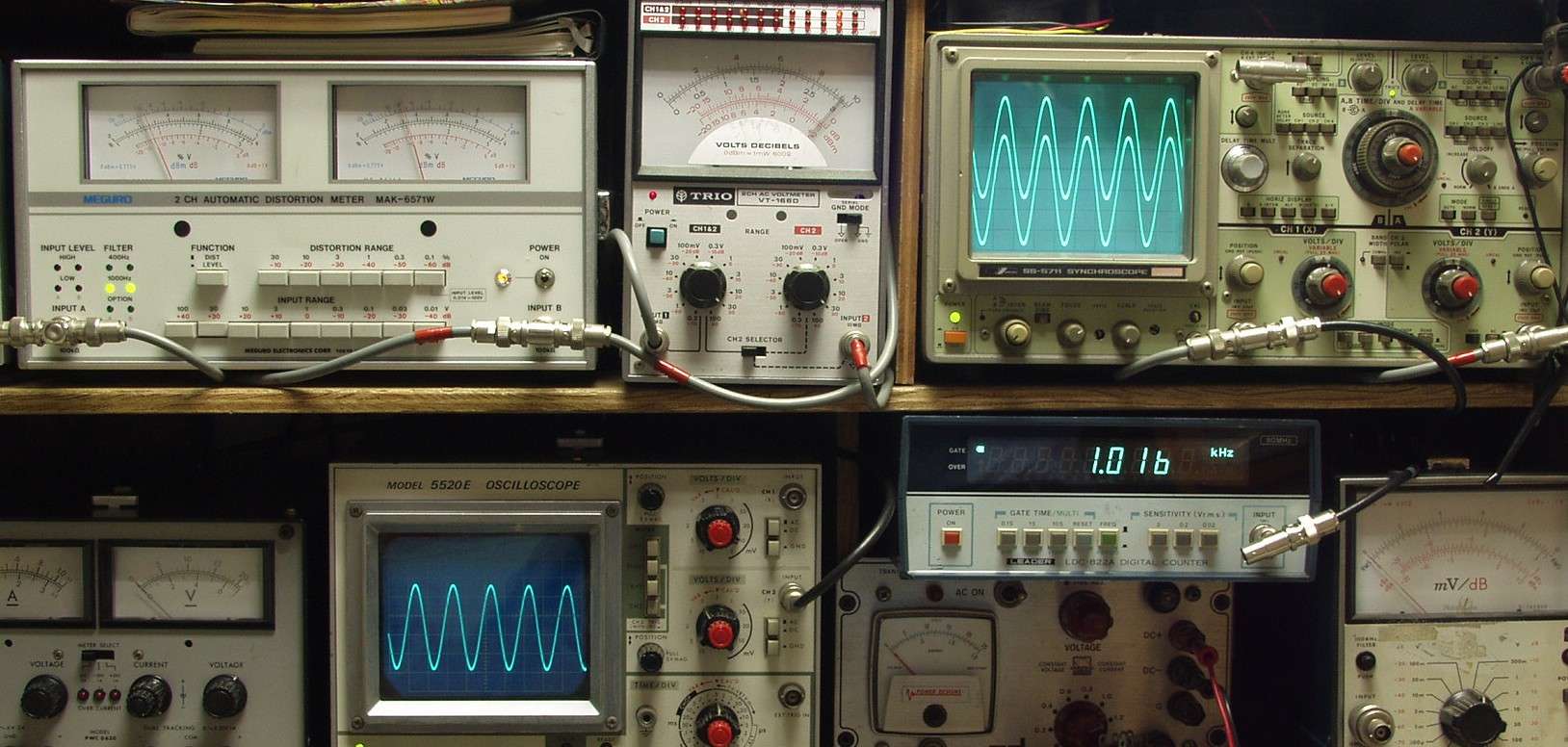

Ｅ２Ａ．　ＳＰ出力３０Ｖ＝１１２．５Ｗ出力　０．０４％歪み　１０００ＨＺ　ＡＵＸ入力

Ｅ２Ｂ．　ＳＰ出力３０Ｖ＝１１２．５Ｗ出力　０．０３％歪み　４００ＨＺ　ＡＵＸ入力

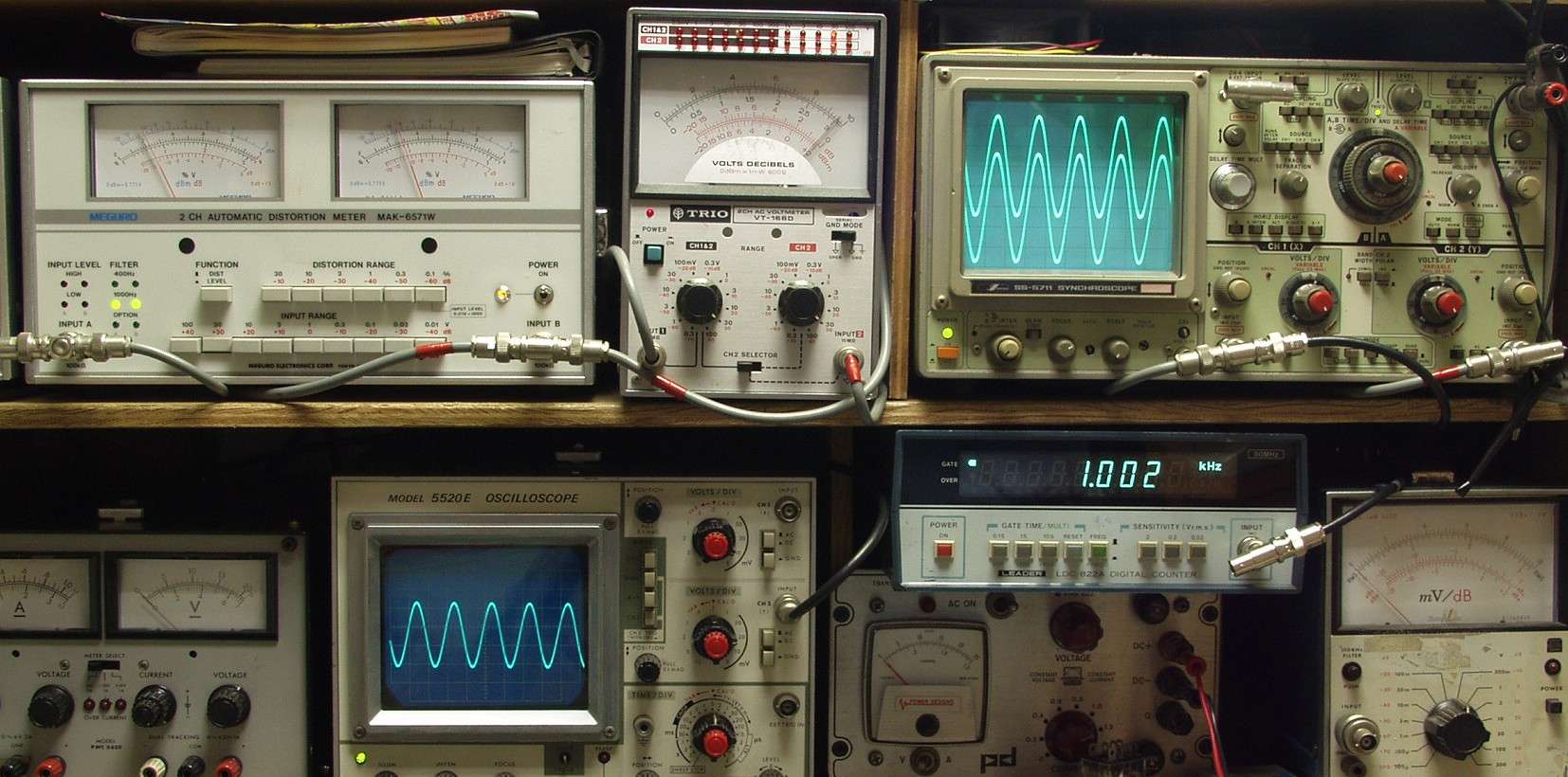

Ｅ３Ａ．　ＳＰ出力３０Ｖ＝１１２．５Ｗ出力　０．０３％歪み　１０００ＨＺ　ＭＭ入力

Ｅ３Ｂ．　ＳＰ出力３０Ｖ＝１１２．５Ｗ出力　０．０３％歪み　４００ＨＺ　ＭＭ入力

Ｅ３．　完成　　２４時間エージング

寸評
　　　配置は非常に良く、良いＡＭＰなのですが、ラッピングが難点！　価格を後５０００円上げても、コネクターを使用して欲しかった

Ｓ．　ＫＥＮＷＯＯＤ　ＫＡ－９３００．　の仕様（マニアル・カタログより）　

実効出力	１２０Ｗ＋１２０Ｗ（２０Ｈｚ～２０ｋＨｚ，両ｃｈ動作８Ω出力）１２５Ｗ＋１２５Ｗ（１ｋＨｚ，両ｃｈ動作８Ω出力）１４０Ｗ＋１４０Ｗ（２０Ｈｚ～２０ｋＨｚ，両ｃｈ動作４Ω出力）
全高調波歪率	０．０５％（定格出力時，８Ω出力）０．０３％（１Ｗ出力時，２０Ｈｚ～２０ｋＨｚ，８Ω出力）
混変調歪率	０．０５％（定格出力時，８Ω出力）０．０５％（１Ｗ出力時，２０Ｈｚ～２０ｋＨｚ，８Ω出力）
出力帯域特性	５Ｈｚ～５０ｋＨ（ＩＨＦ規格）
ＳＮ比	１１０dB以上（ＩＨＦ-Ａカーブ使用）
入力感度	１．０Ｖ
入力インピーダンス	１００ｋΩ
ダンピングファクター	５０、　８０（ダイレクト端子使用時）
最適負荷インピーダンス	４Ω～１６Ω
周波数特性	ＤＣ～７０ｋＨｚ、　＋０dB－１dB
プリＡＭＰ入力端子　感度／インピーダンス／ＳＮ比（ＩＨＦ-Ａカーブ）	ＰＨＯＮＯ１　　　２．５ｍＶ／３０・５０・１００ｋΩ／７６dB（５mV入力）ＰＨＯＮＯ２　　　２．５～５ｍＶ／５０ｋΩ／７６dB（５mV入力）ＴＵＮＥＲ　　　　１５０ｍＶ／５０ｋΩ／９６dB ＡＵＸ　　　　　　１５０ｍＶ／５０ｋΩ／９６dB ＴＡＰＥ　PLAY　１５０ｍＶ／５０ｋΩ／９６dB
プリＡＭＰ出力端子　出力レベル／出力インピーダンス	ＴＡＰＥ　ＲＥＣ　ＰＩＮ端子　１５０ｍＶ／６００Ω ＴＡＰＥ　ＲＥＣ　ＤＩＮ端子　　３０ｍＶ／８０ｋΩ
プリＡＭＰアウト出力インピーダンス	２．５ｋΩ以下
プリＡＭＰ部　出力歪	０．０２％（１Ｖ出力時）
プリＡＭＰ許容最大入力	ＰＨＯＮＯ１　２２０ｍＶ（１ｋＨｚ，歪０．０５％）ＰＨＯＮＯ２　２２０ｍＶ～４４０ｍＶ（１ｋＨｚ，歪０．０５％）
プリＡＭＰ周波数特性	ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ　ＰＬＡＹ　７Ｈｚ～５０ｋＨｚ＋０，－１dB ＰＨＯＮＯ　ＲＩＡＡ偏差　±０．２dB
プリＡＭＰトーンコントロール	ＢＡＳＳ　　　１５０Ｈｚ・４０Ｈｚ　±７．５dB 　　　　　　　　４００Ｈｚ・１００Ｈｚ±７．５dB ＴＲＥＢＬＥ　３ｋＨｚ・１０ｋＨｚ　±７．５dB 　　　　　　　　６ｋＨｚ・２０ｋＨｚ　±７．５dB
プリＡＭＰフィルター	ＳＵＢＳＯＮＩＣ　１８Ｈｚ　１２dB/ｏｃｔＬＯＷ　　　　　　４０Ｈｚ　１２dB/ｏｃｔＨＩＧＨ　　　　　　　８ｋＨｚ　１２dB/ｏｃｔ
プリＡＭＰラウドネスコントロール	＋２dB／＋４dB／＋６dB／＋８ｄＢ（－３０dB出力時・１００Ｈｚ）
プリＡＭＰアッテネーター	０，－１５dB，－３０dB
電源電圧・電源周波数	１００Ｖ・　５０Ｈｚ／６０Ｈｚ
定格消費電力	２９０Ｗ（電気用品取締法に基づく表示）
電源コンセント	電源スイッチ連動　　　２個（２００Ｗ）　　　　　　　　非連動　１個（１００Ｗ）
外形寸法	４４０mmＷ×１５４mmＨ×３９３mmＤ
重量	約１９ｋｇ
価格	１５万円／　　１９７６年
