ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　４台目修理

トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別。 注意 接続する機器のＤＣ漏れが無い事が確実以外は、「ＤＣ−ＳｕｂＳｏｎｉｃ」の位置で使用の事。　　「ここ参照」 「Ｓｔｒａｉｇｈｔ−ＤＣ」の位置は使用しない。 純正品の「Σ（シグマ）ケーブル」使用以外の、Σ（シグマ）ドライブ接続は、十分理解した上で行う事。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

Ｌ−０２Ｔの修理はこちら　　　　　　　　平成１７年１０月１０日持込　　　１１月２２日完成

A．　修理前の状況 オーバーホール修理 ＡＡ．　修理前・測定 Ｂ．　原因 熱、経年変化の劣化。 電解コンデンサーをオーディオコンデンサ−に交換（チューンＵＰ） Ｃ．　修理状況 ＳＰ(speaker)出力端子交換。 ＳＰ出力リレー交換。 ドライブ基板のＦＥＴ（電解トランジスター）／ＴＲ（トランジスター）交換。 ＥＱ−ＡＭＰのFET／ＴＲ交換。 ＭＣ−ＡＭＰのFET／ＴＲ交換。 半固定VR交換。 制御リレー交換。 配線手直し、補強。 基板ハンダ補正。 ＲＣＡ端子を１部ＷＢＴ　ＲＣＡ端子に交換。 Ｄ．　使用部品 ＳＰ(speaker)出力端子　　　　　　　　　　　　　８個。 ＳＰ出力リレー　　　　　　　　　　　　　　　　　　２個。 ドライブ基板のFET　　　　　　　　　　　　　　　２個。 ＥＱ−ＡＭＰのFET　　　　　　　　　　　　　　　　４個。 制御リレー　　　　　　　　　　　　　　　　　　　　１７個。 電解コンデンサー（ミュ−ズ）　　　　　　　　　７６個。 フイルムコンデンサー　　　　　　　　　　　　　　６個。 半固定VR　　　　　　　　　　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　８個。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　１組（定価で工賃込み）。 Ｅ．　調整・測定 Ｆ．　修理費　　　１１６，８００円　　　オーバーホール修理 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ の仕様（マニアル・カタログより）

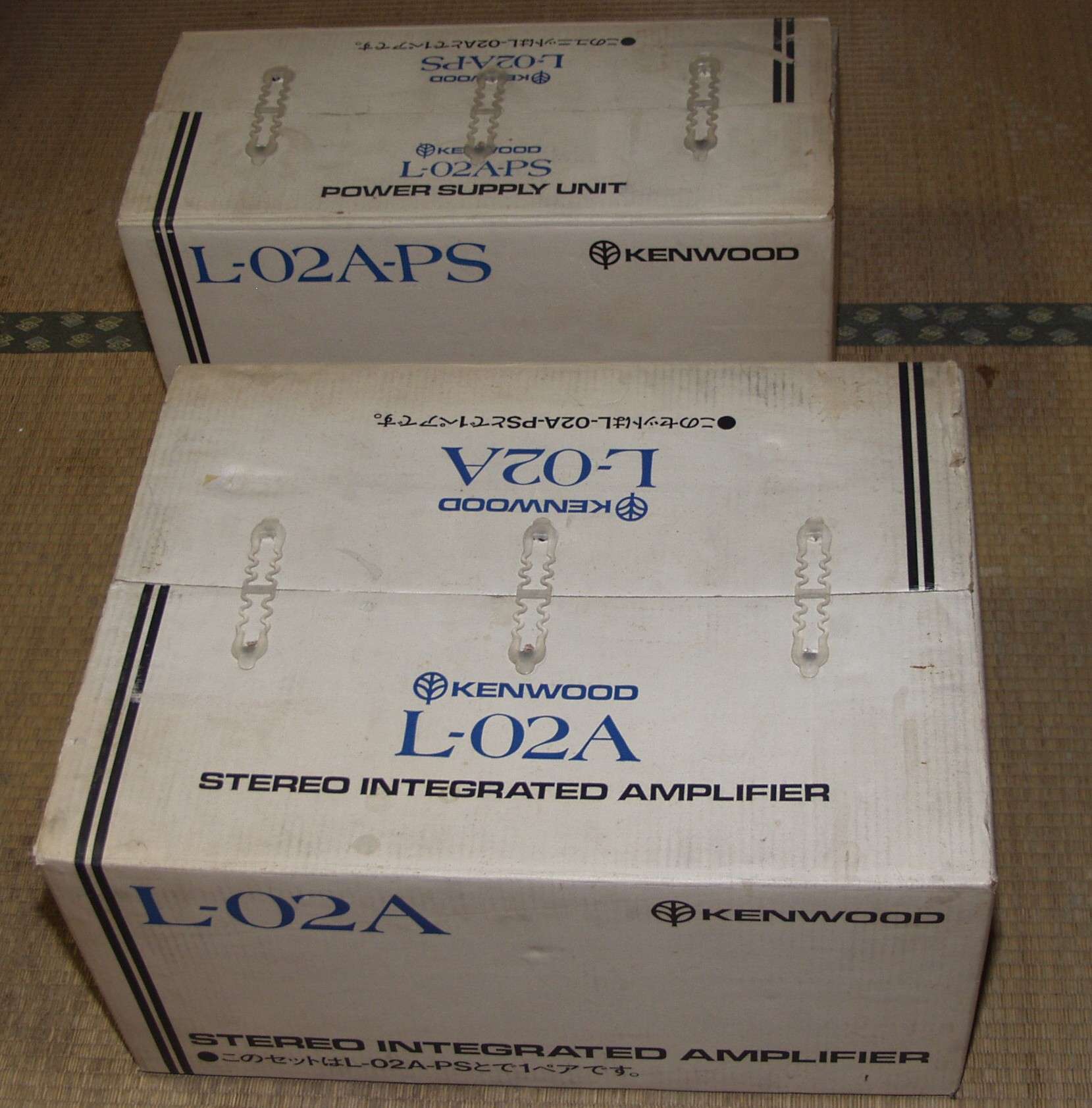

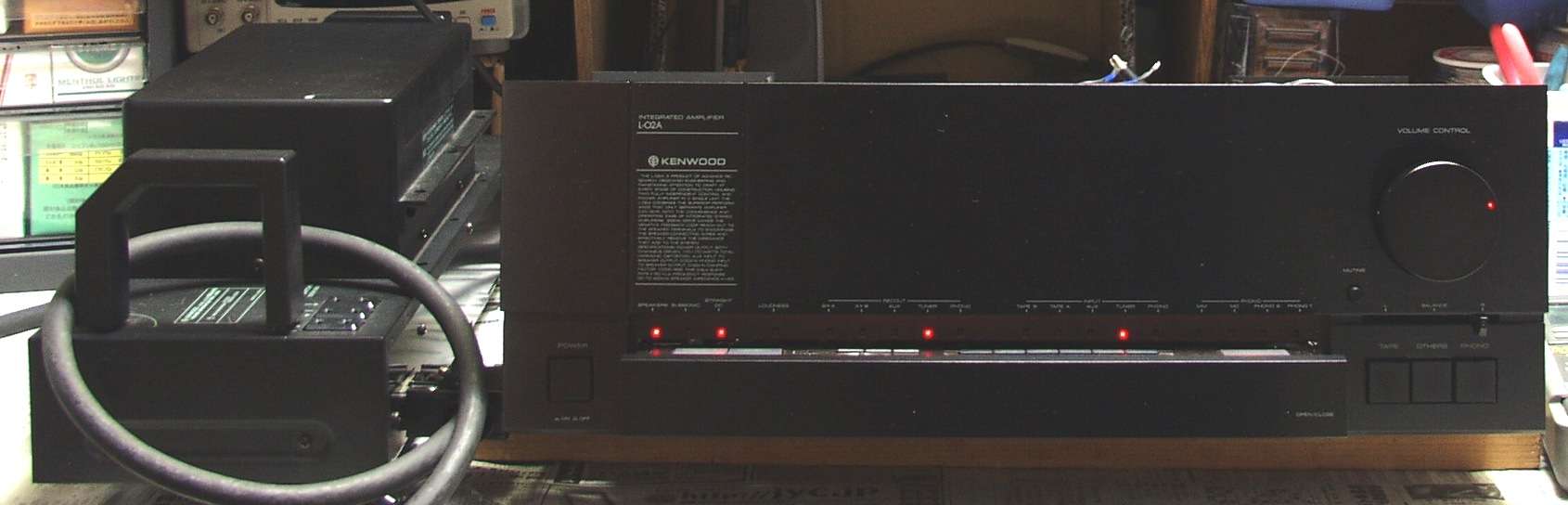

Ａ．　修理前の状況 Ａ１．　持込なのに、購入時の元箱入り！

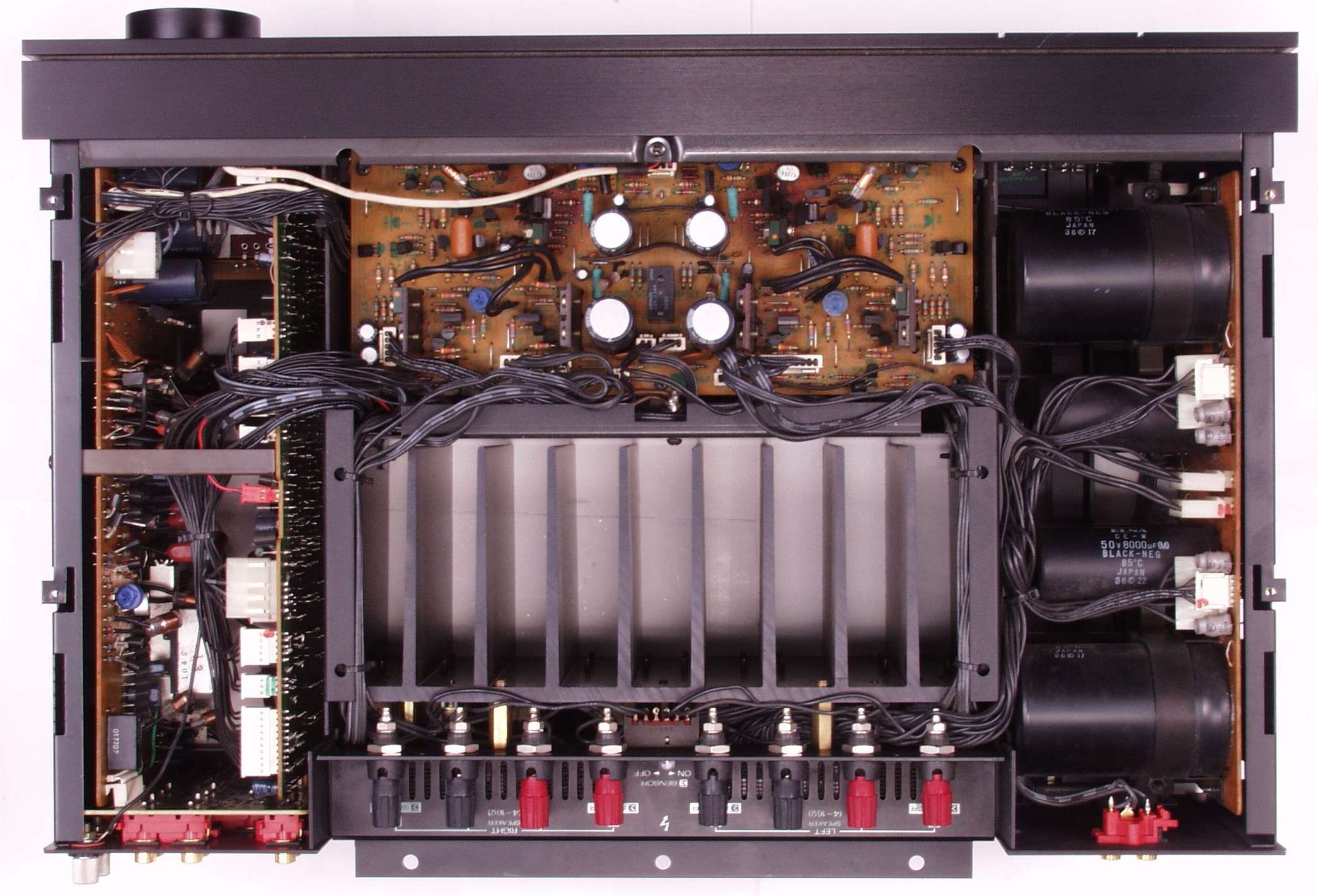

Ａ２．　上から見る

Ａ３．　下から見る

Ａ４．　交換する電源投入リレーの比較。 　　　　　　　左＝付いている物（１ａ＝１０Ａ）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ×２＝２０Ａ） 　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い 　　　　　　　但し、足数が増すので、基板の加工が必要となる。

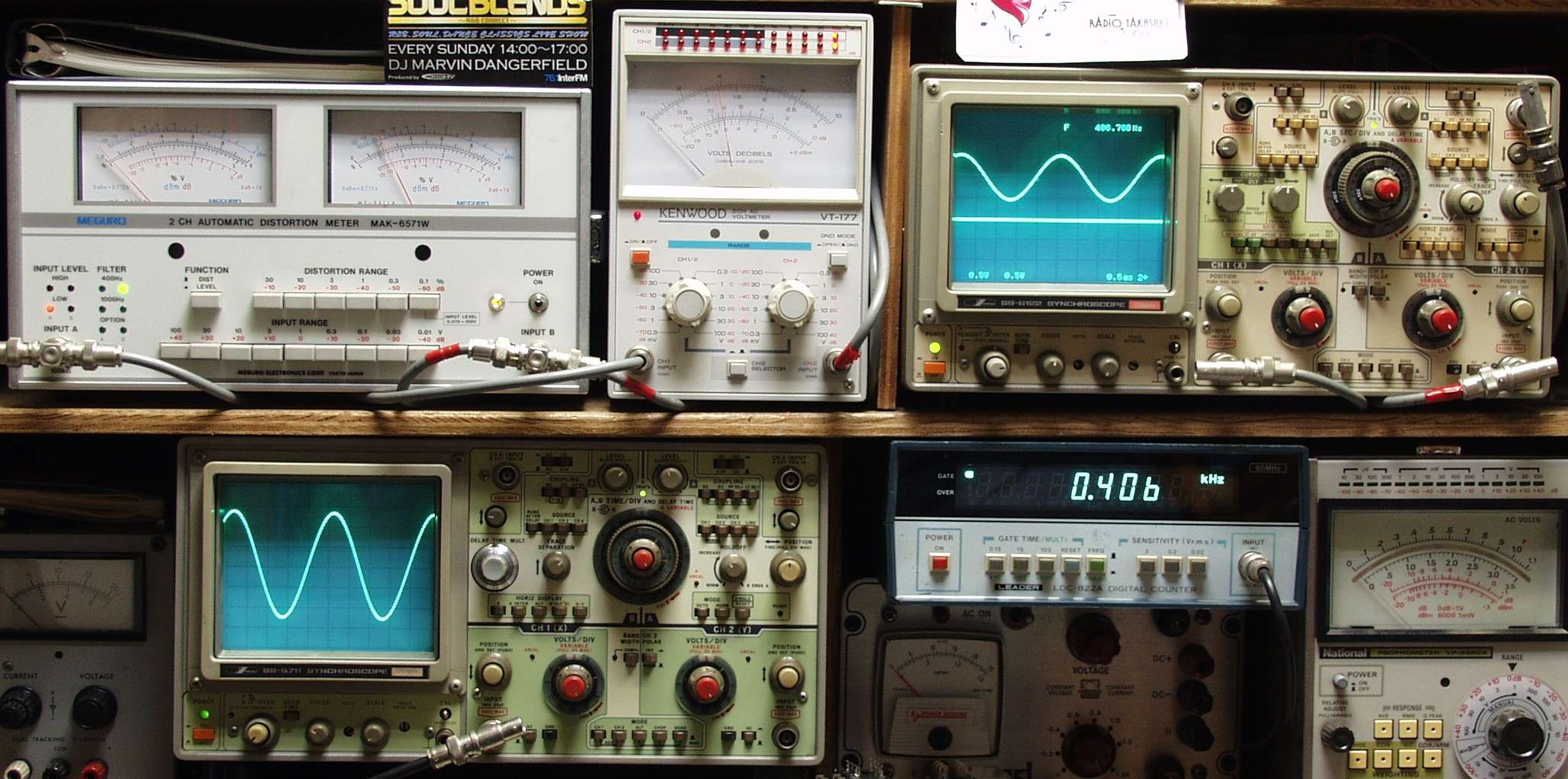

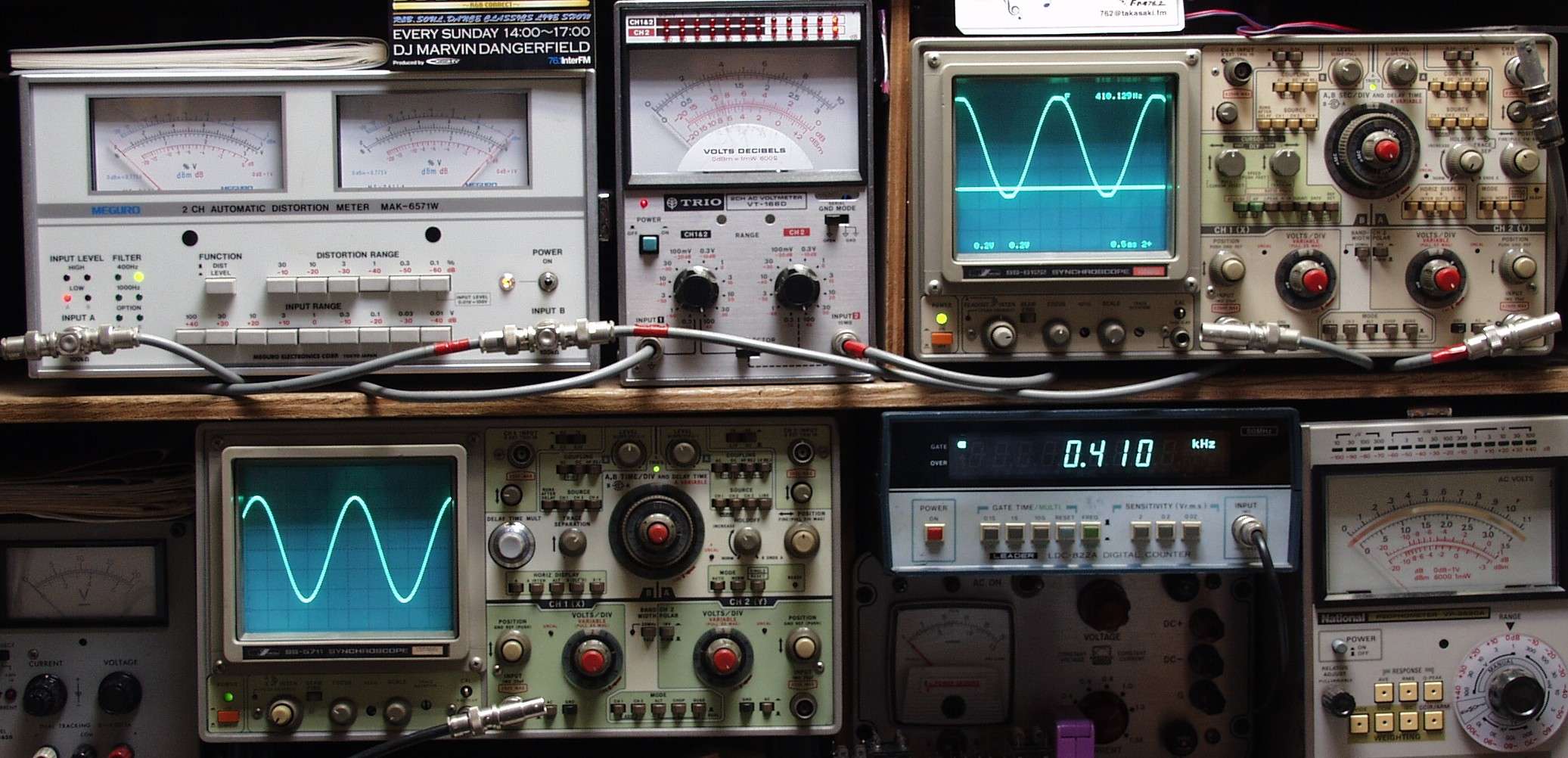

ＡＡ．　修理前・測定 ＡＡ１Ａ．　Ｒ−ＳＰ出力（８Ω）　３６Ｖ＝１６２Ｗ　歪率＝１％　ＡＵＸ入力　４００ＨＺ 　　　　　　　　　　　　　　　上左＝歪率計　上中＝電圧計　上右＝出力波形　下左＝入力波形　下右＝入力周波数 　　　　　　　　　　　　　　　左出力＝左＝黒針＝下　　右出力＝右＝赤針＝上

ＡＡ１Ｂ．　Ｌ−ＳＰ出力（８Ω）　３６Ｖ＝１６２Ｗ　歪率＝１％　ＡＵＸ入力　４００ＨＺ

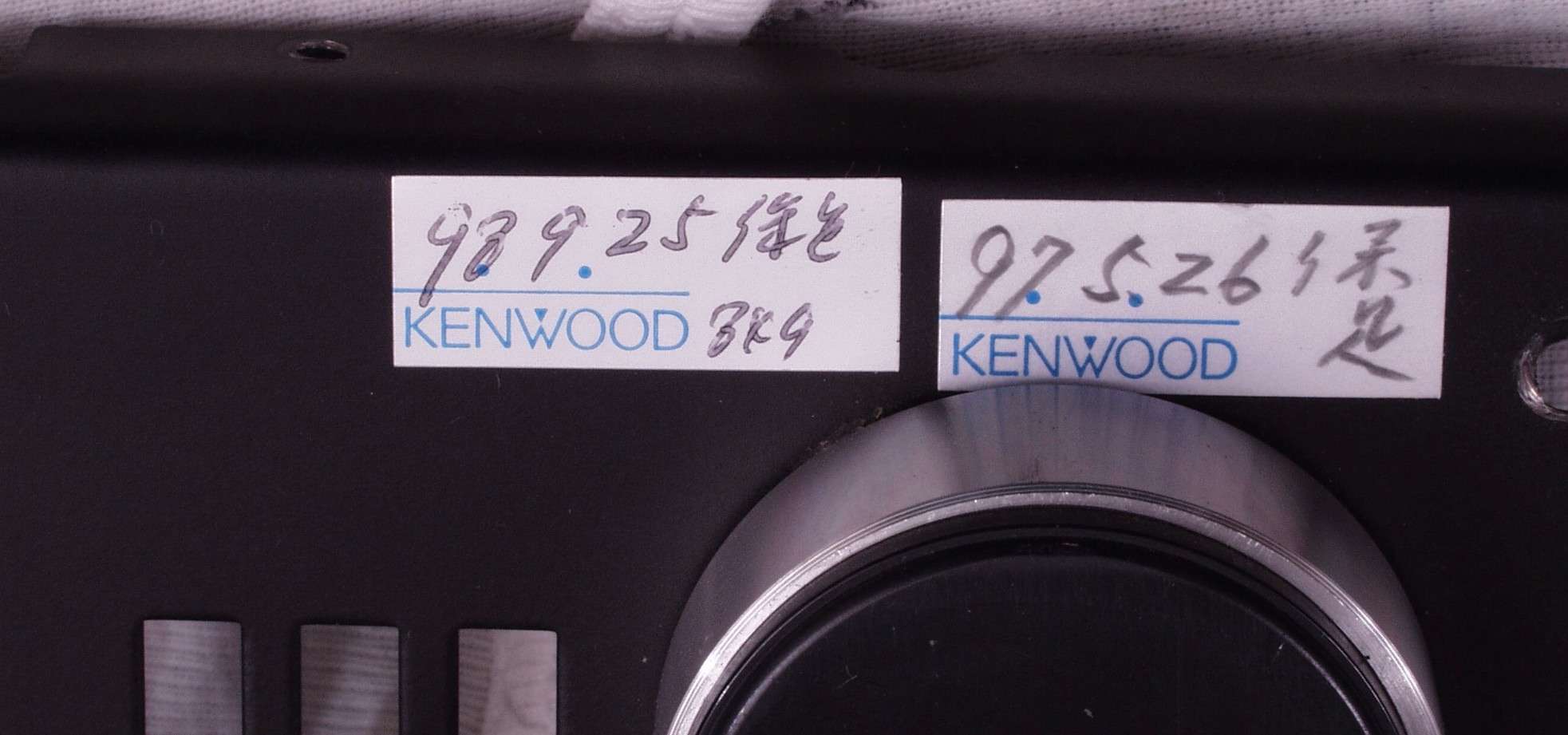

ＡＡ２．　過去の　修理履歴　１９９７年５月２６日、　１９９８年９月２５日

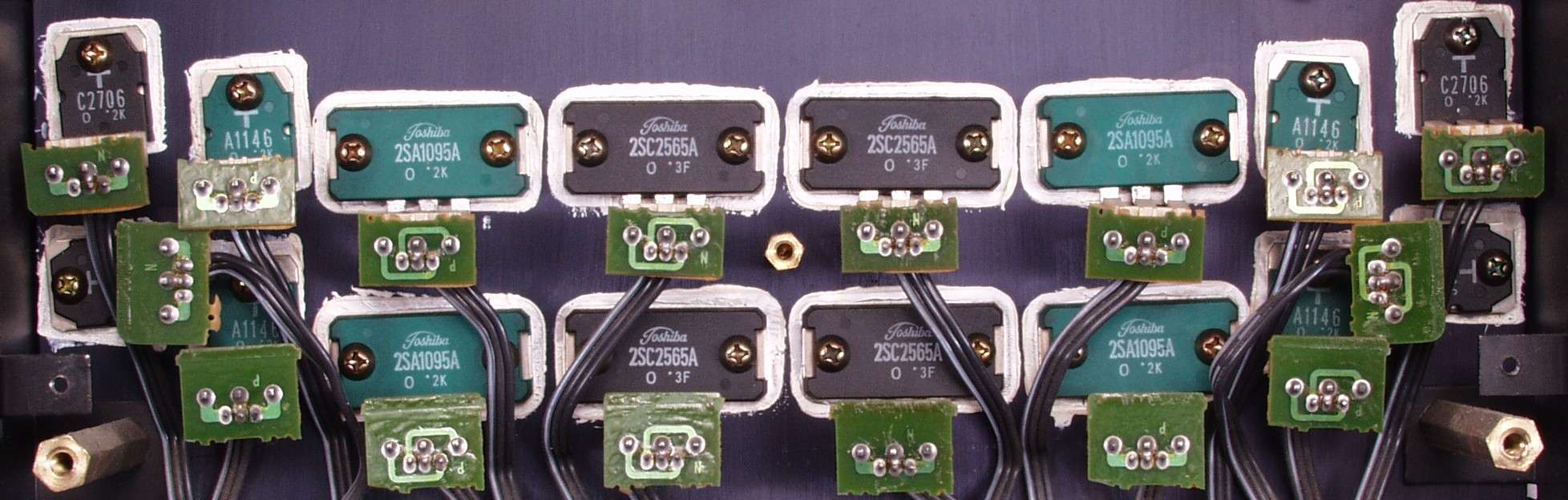

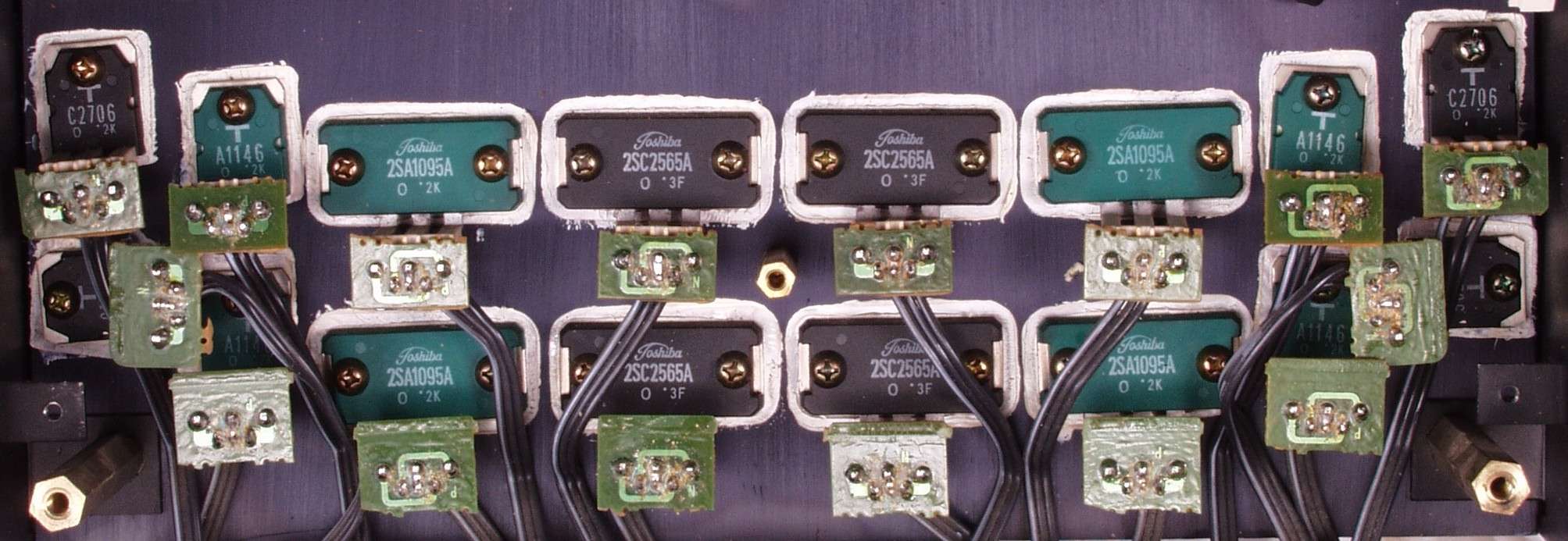

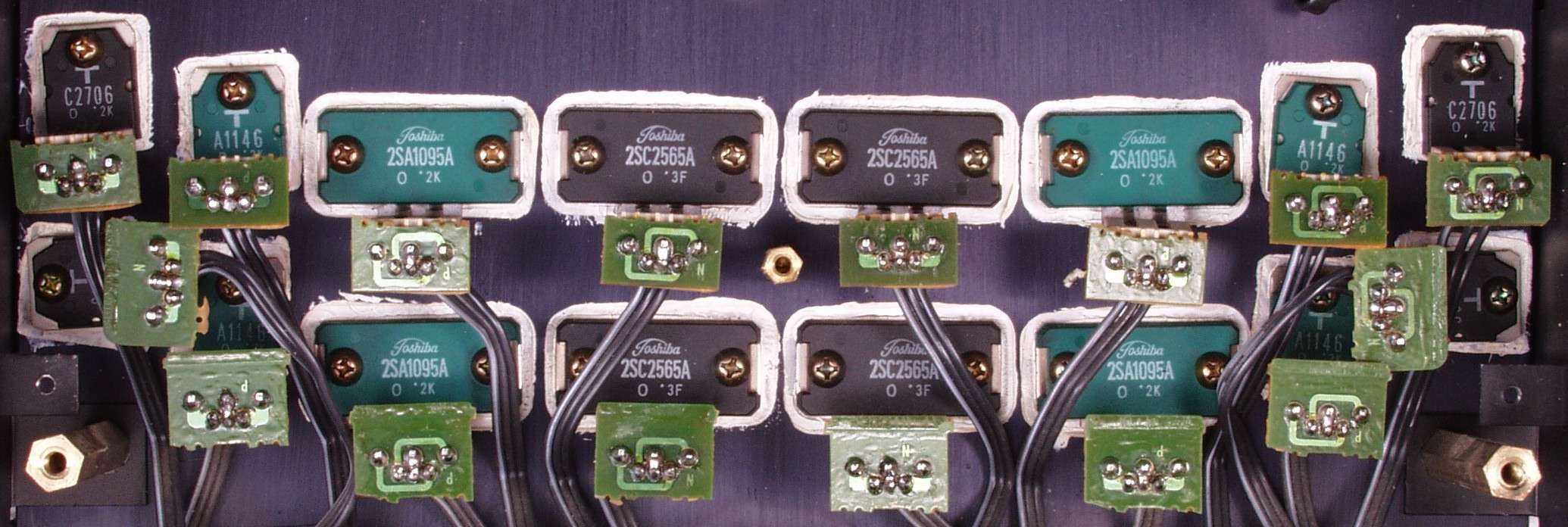

Ｃ．　修理状況 Ｃ１．　修理前　終段ＴＲ（トランジスター）

Ｃ１Ａ．　修理中　終段ＴＲ（トランジスター）基板のハンダ不良ヶ所

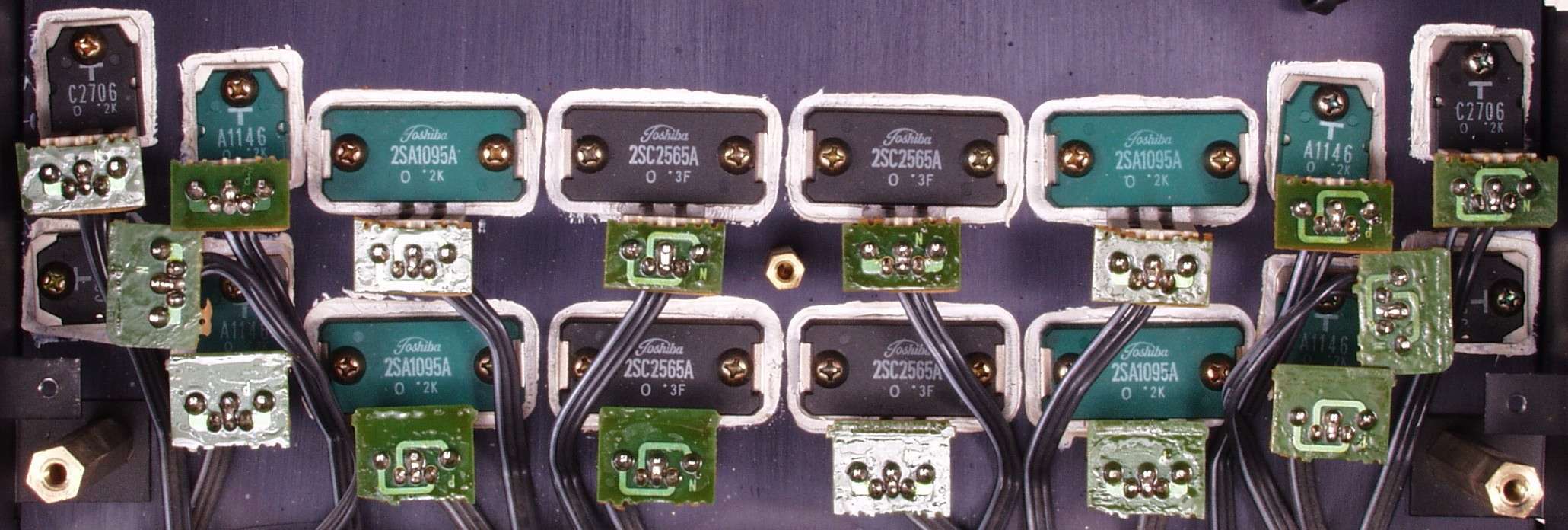

Ｃ１Ｂ．　修理後　終段ＴＲ（トランジスター） 　取り付けネジの増締め、基板のハンダ補正

Ｃ１Ｂ１．　修理中　終段ＴＲ（トランジスター） 　余計なフラックスを取り除いている所、単純な時間のかかる作業

Ｃ１Ｂ２．完成終段ＴＲ（トランジスター） 　洗浄後防湿材を塗る。

Ｃ１Ｃ．　修理前　終段・プロテクト基板

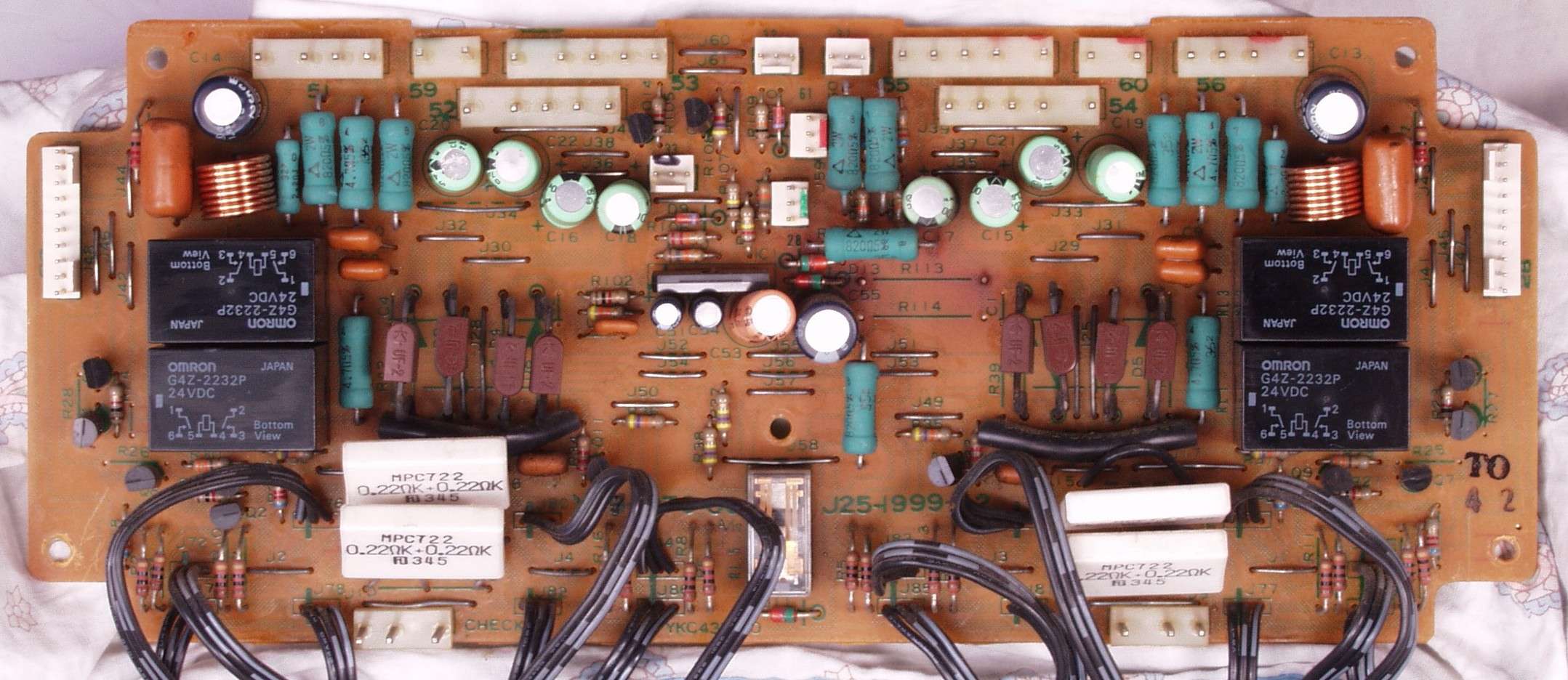

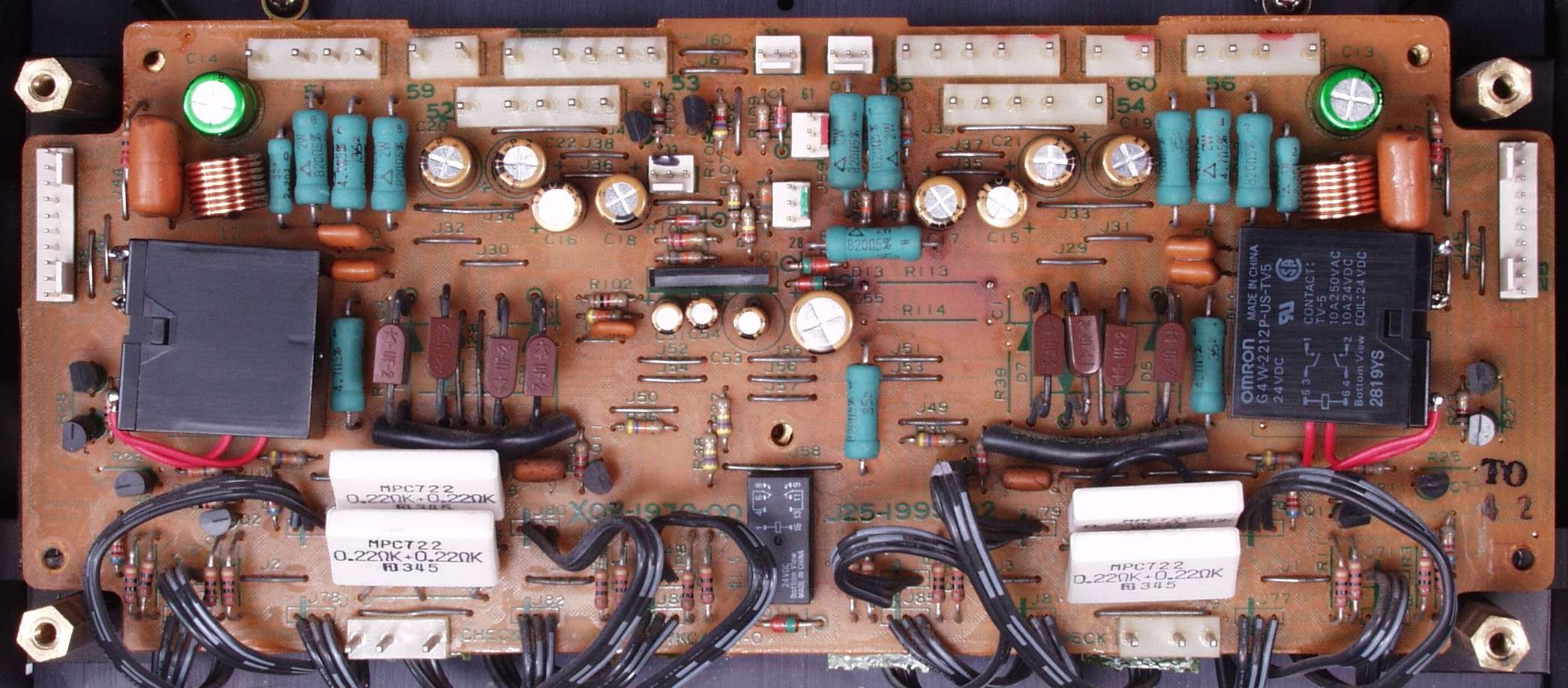

Ｃ１Ｄ．　修理後　終段・プロテクト基板　リレー５個、電解コンデンサー１４個交換 　　　　　　　　　　使用されているSP接続リレーは同型が市場に無いので、物理的・電気的に、適当な物に交換する 　　　　　　　　　　基板加工が必要ですが、使用した物は、接点容量は４倍（２０Ａ）になる。

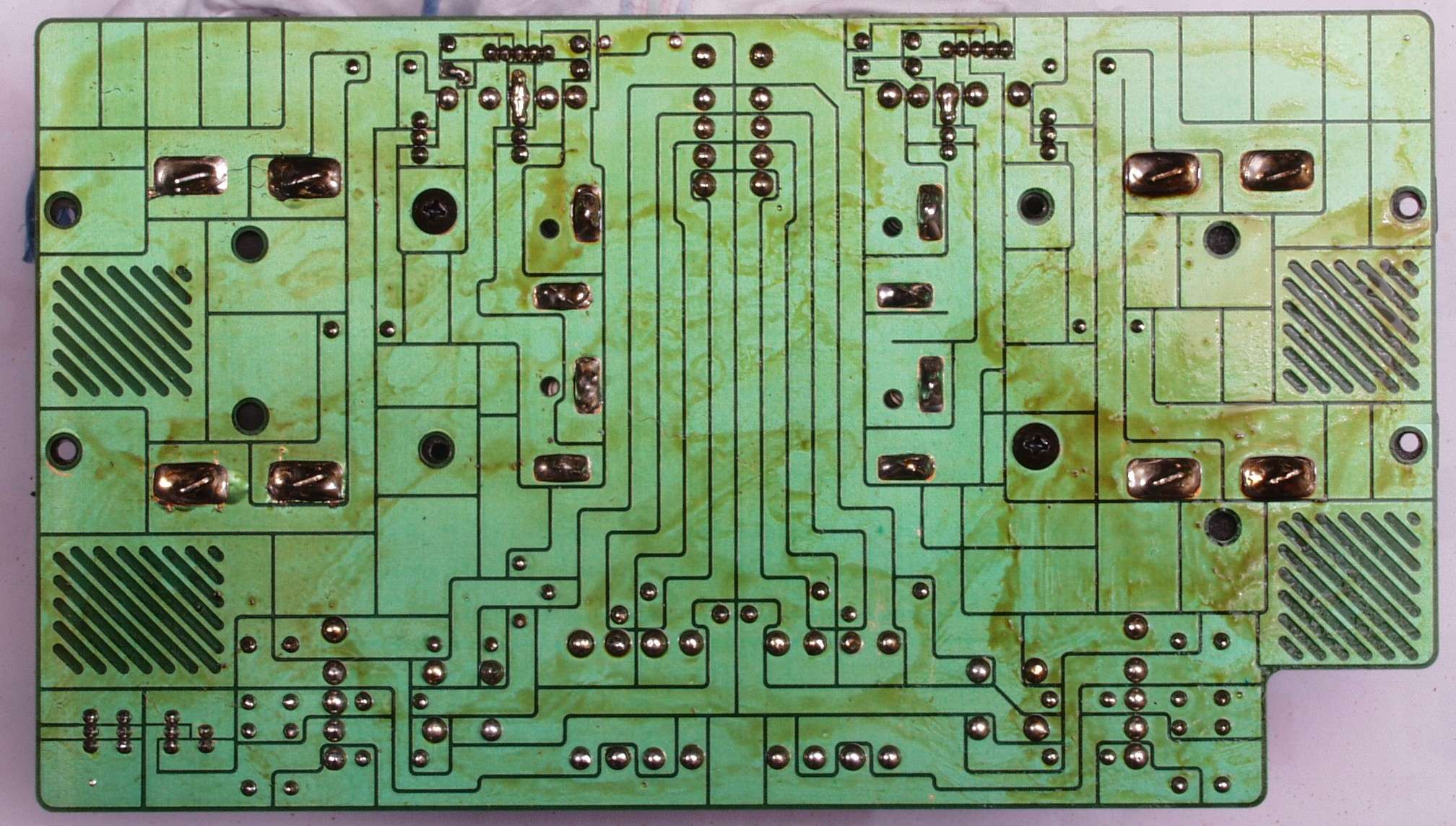

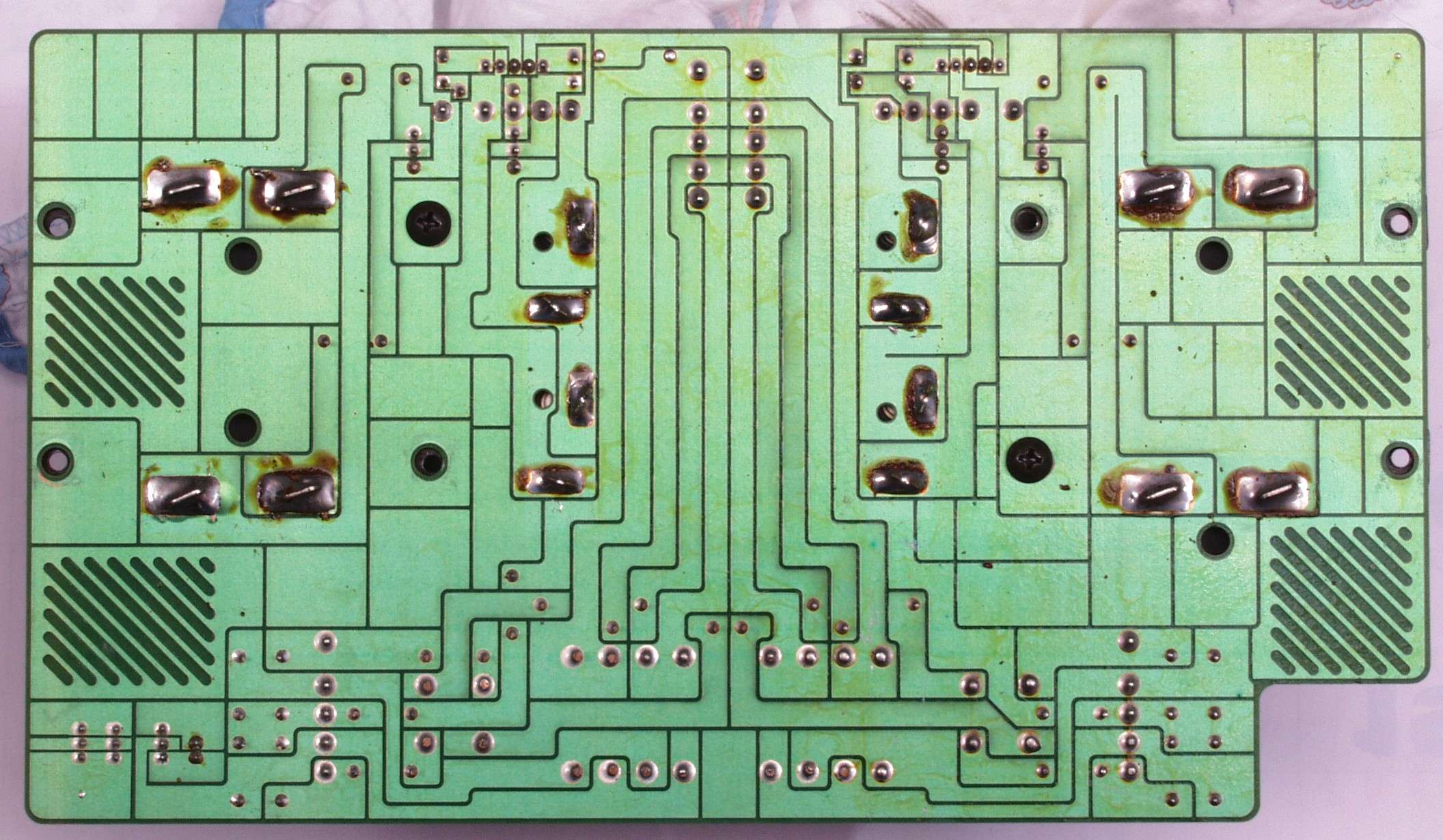

Ｃ１Ｅ．　修理前　終段・プロテクト基板裏

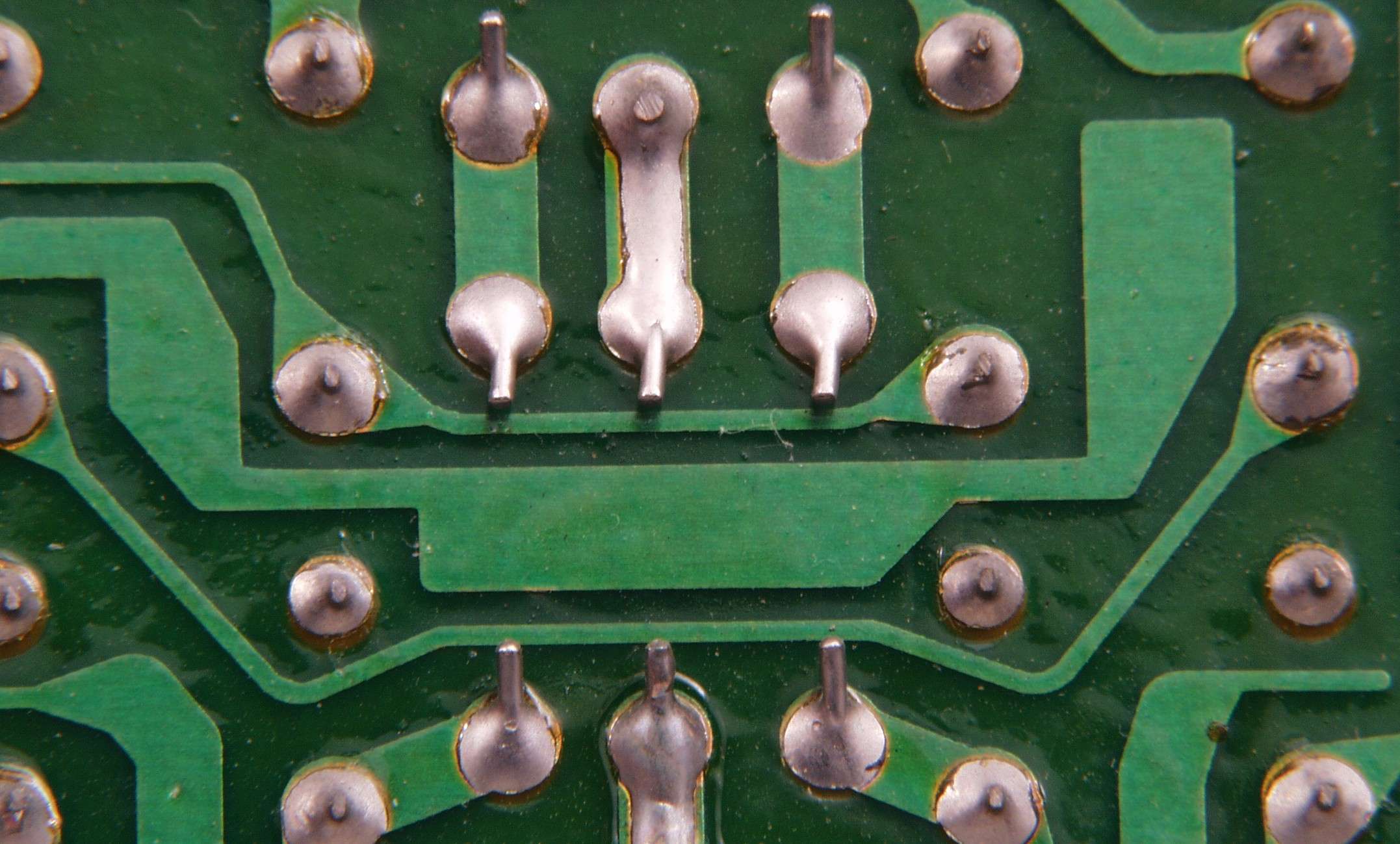

Ｃ１Ｅ１．　修理中　終段・プロテクト基板裏　前回　修理時の半田不十分ヶ所

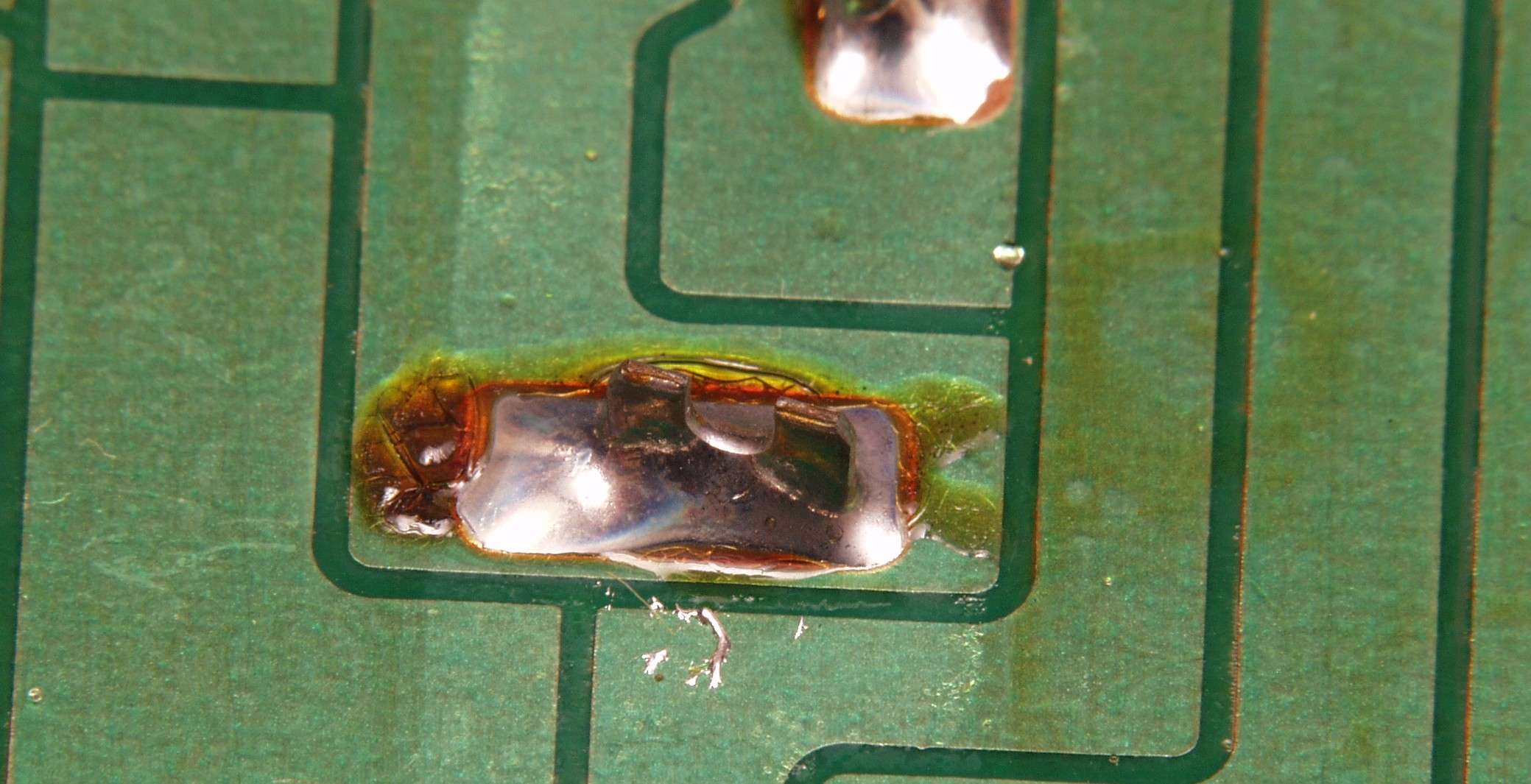

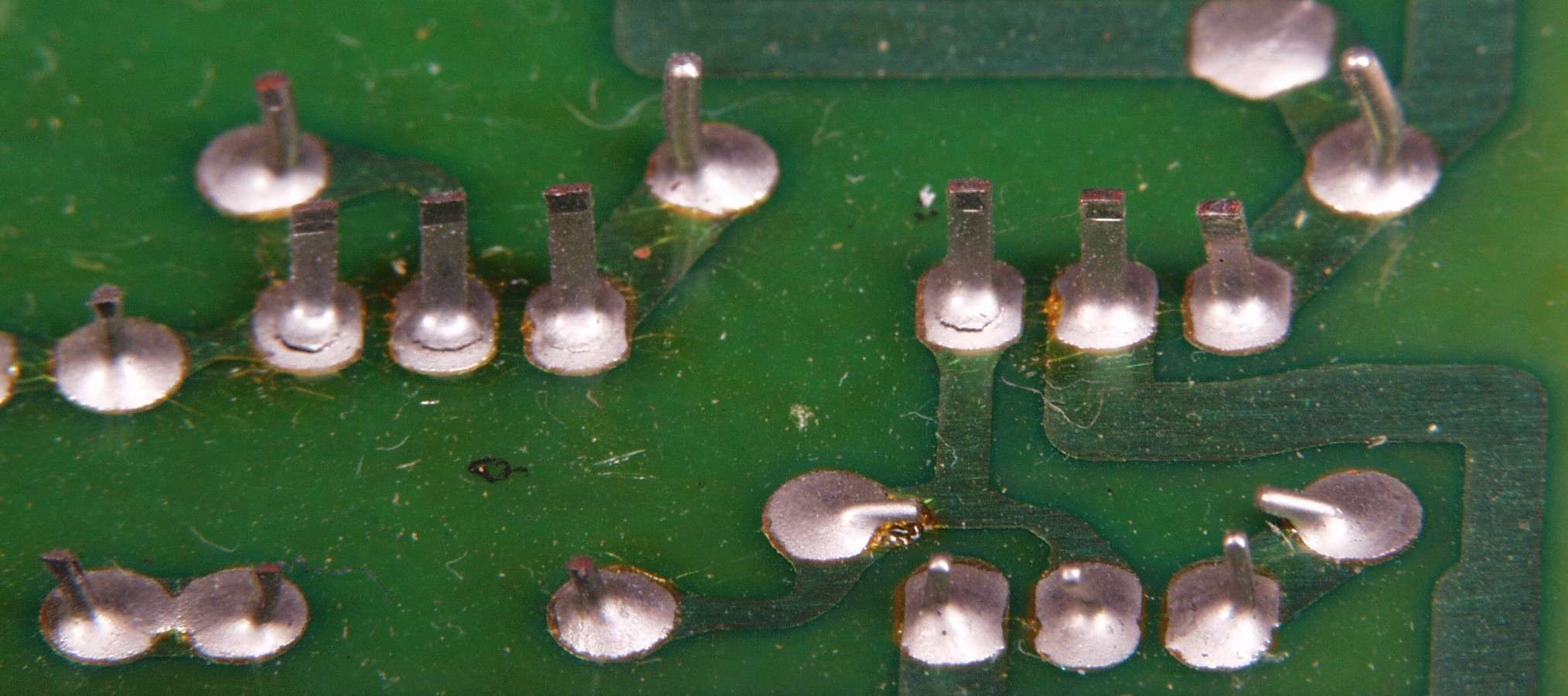

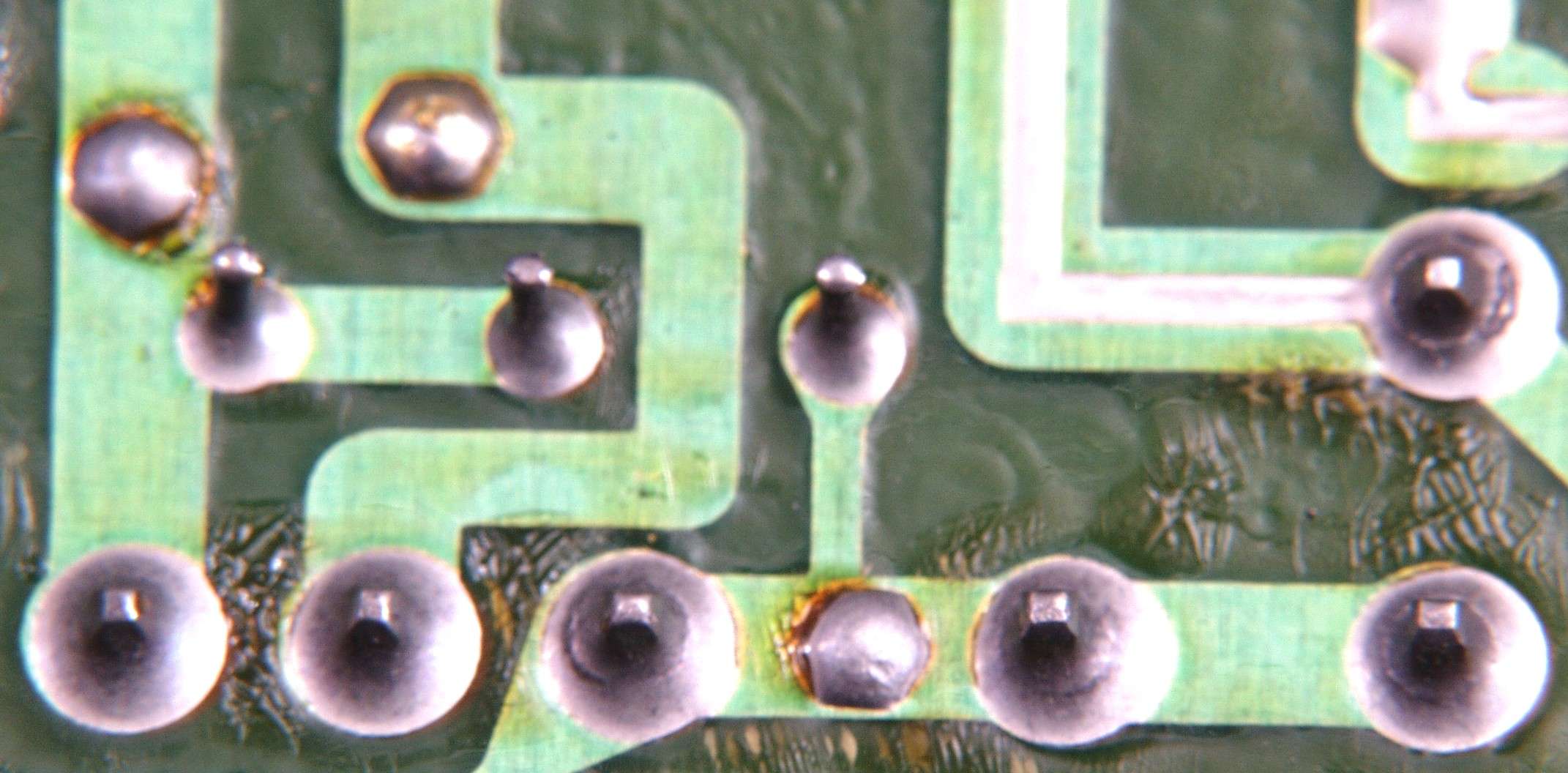

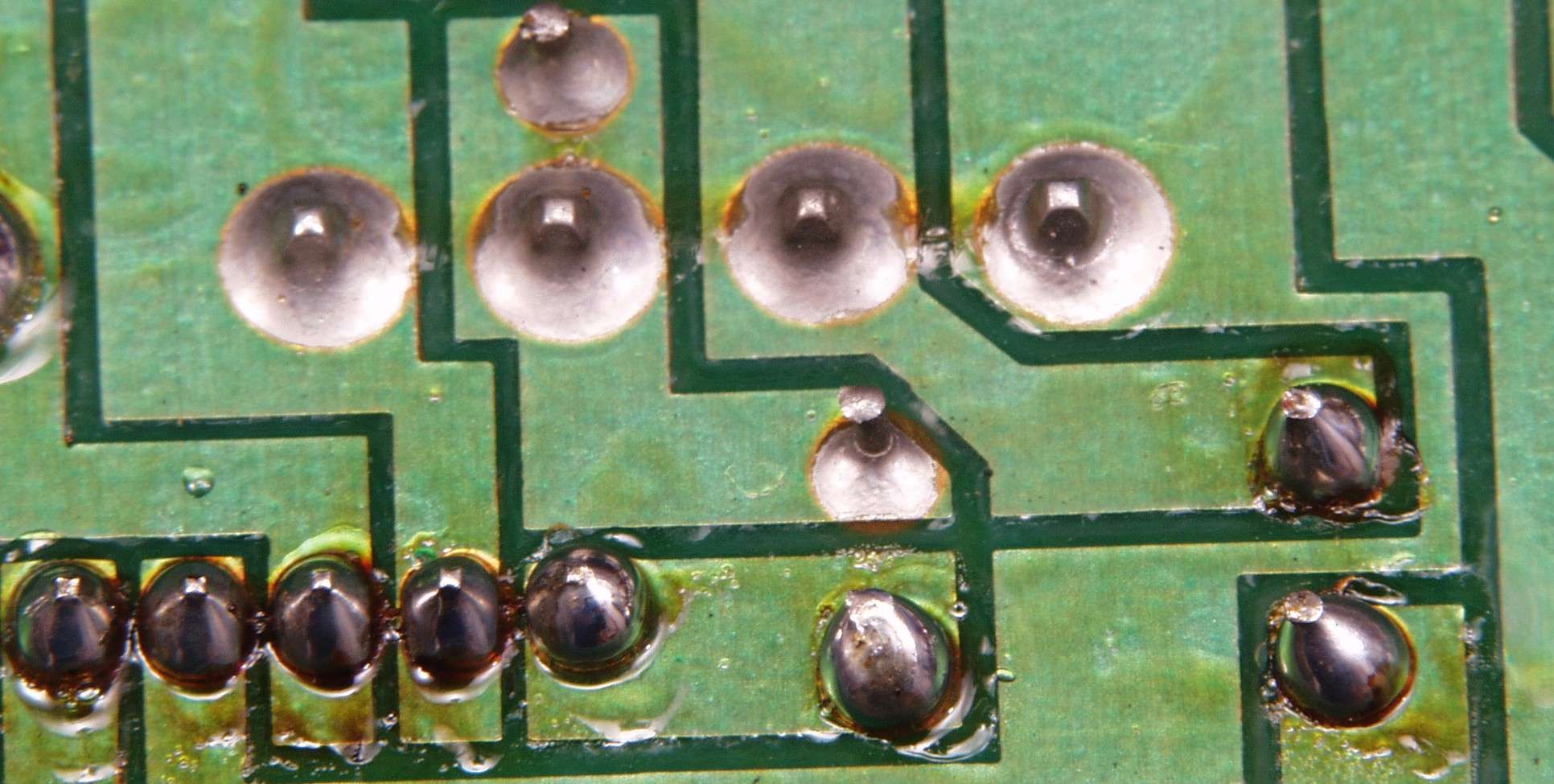

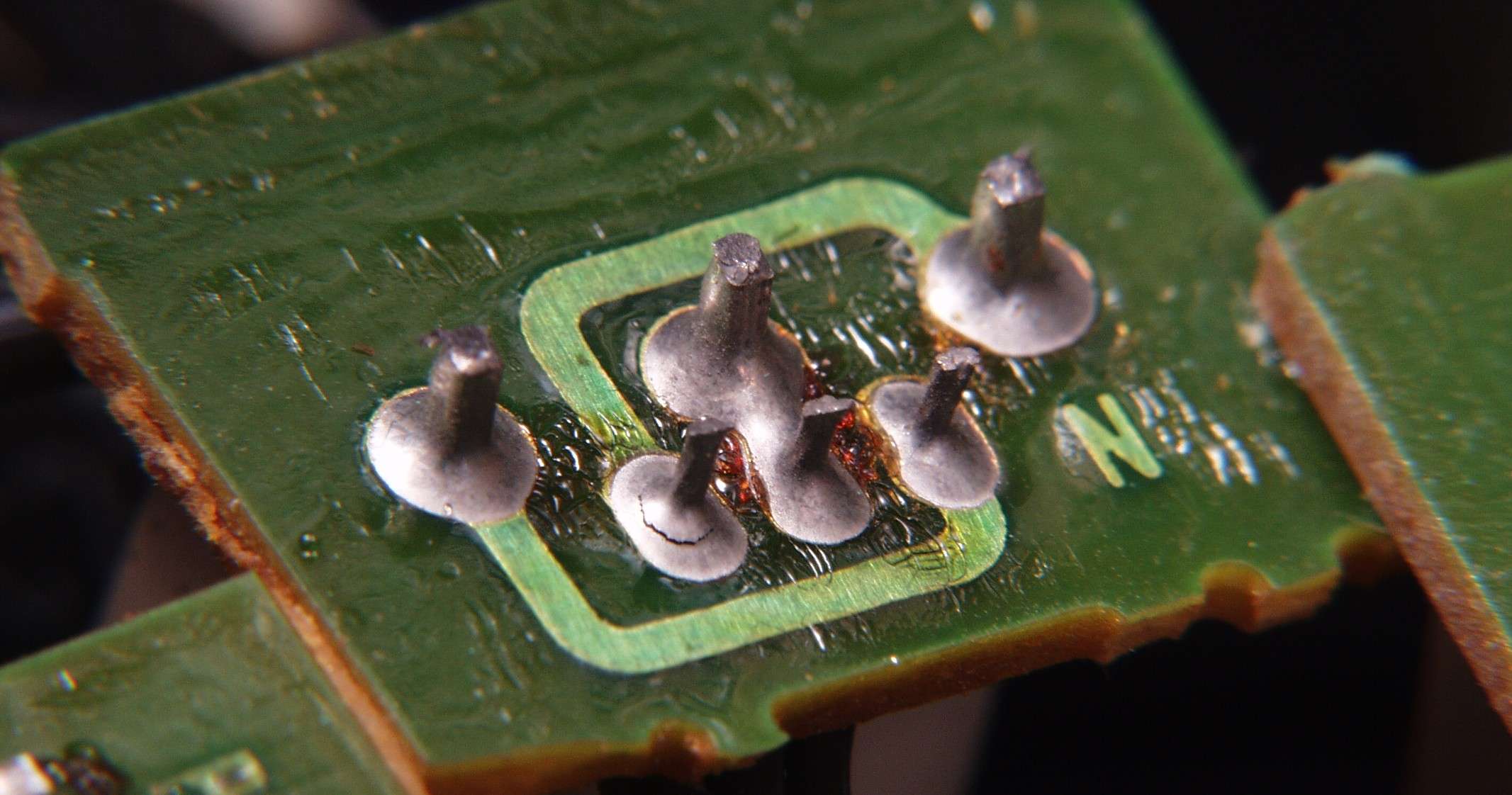

Ｃ１Ｅ２．　修理中　終段・プロテクト基板のハンダ不良ヶ所　その１

Ｃ１Ｅ３．　修理中　終段・プロテクト基板のハンダ不良ヶ所　その２

Ｃ１Ｅ４．　修理中　終段・プロテクト基板のハンダ不良ヶ所　その３

Ｃ１Ｅ５．　修理中　終段・プロテクト基板のハンダ不良ヶ所　その４

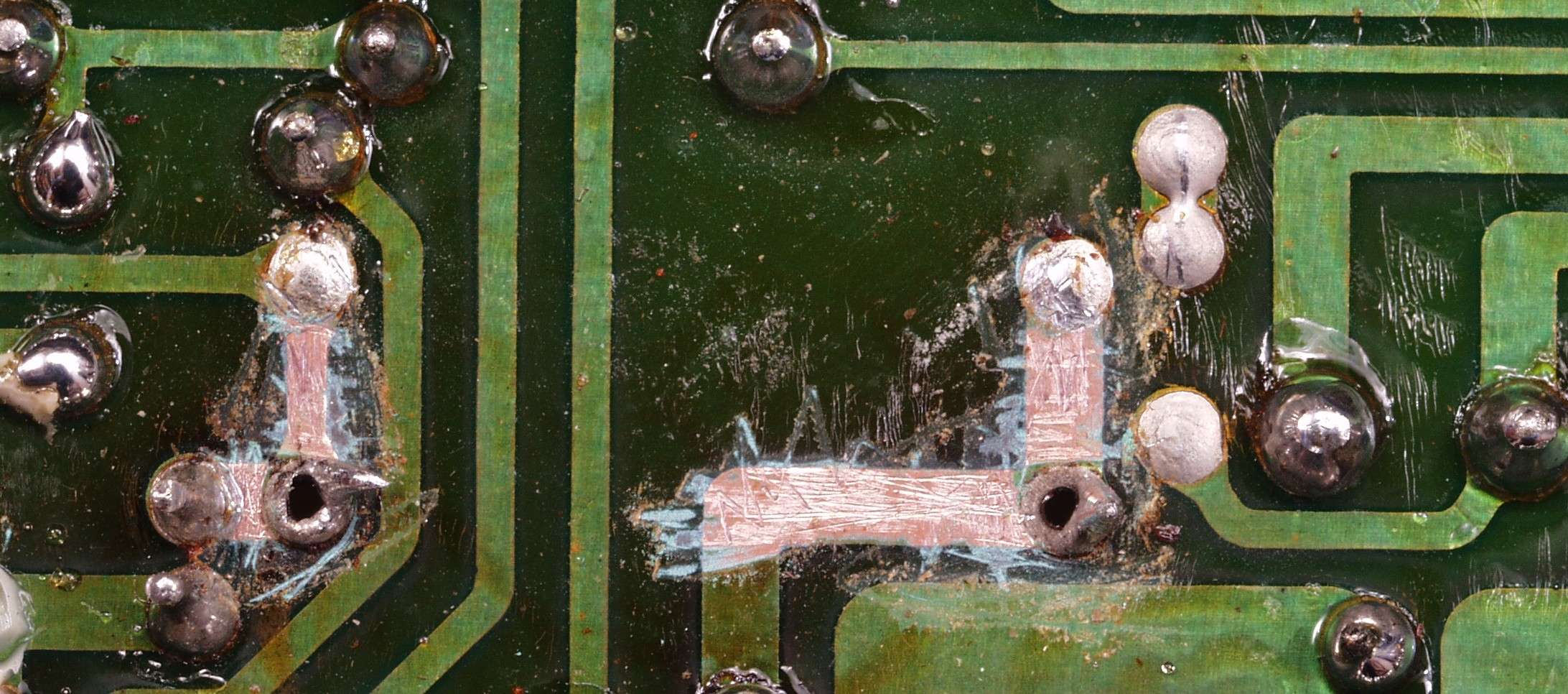

Ｃ１Ｅ６．　修理中　終段・プロテクト基板　銅箔の上にハンダを盛り補強する為、コートを落とす

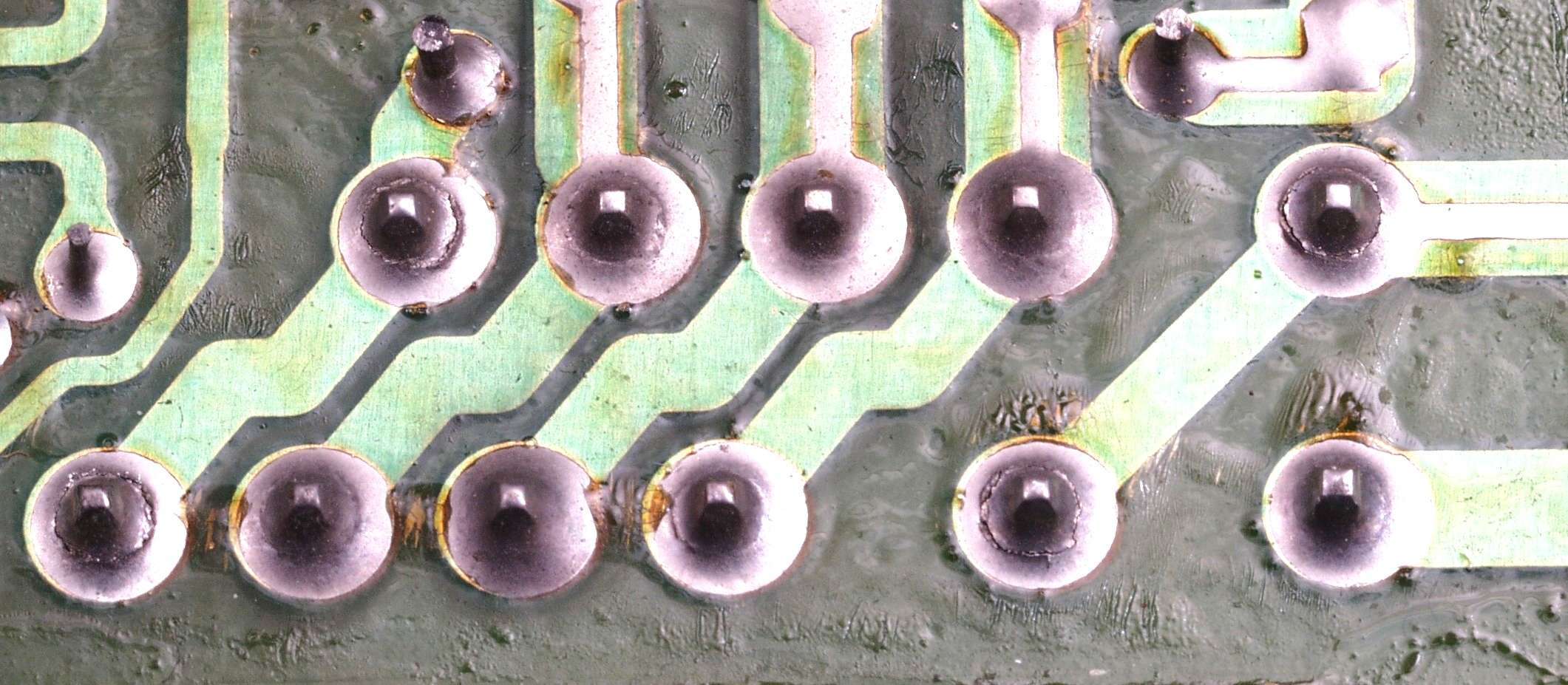

Ｃ１Ｅ７．　修理中　終段・プロテクト基板　銅箔の上にハンダを盛り補強する、これで少しは放熱が良くなる

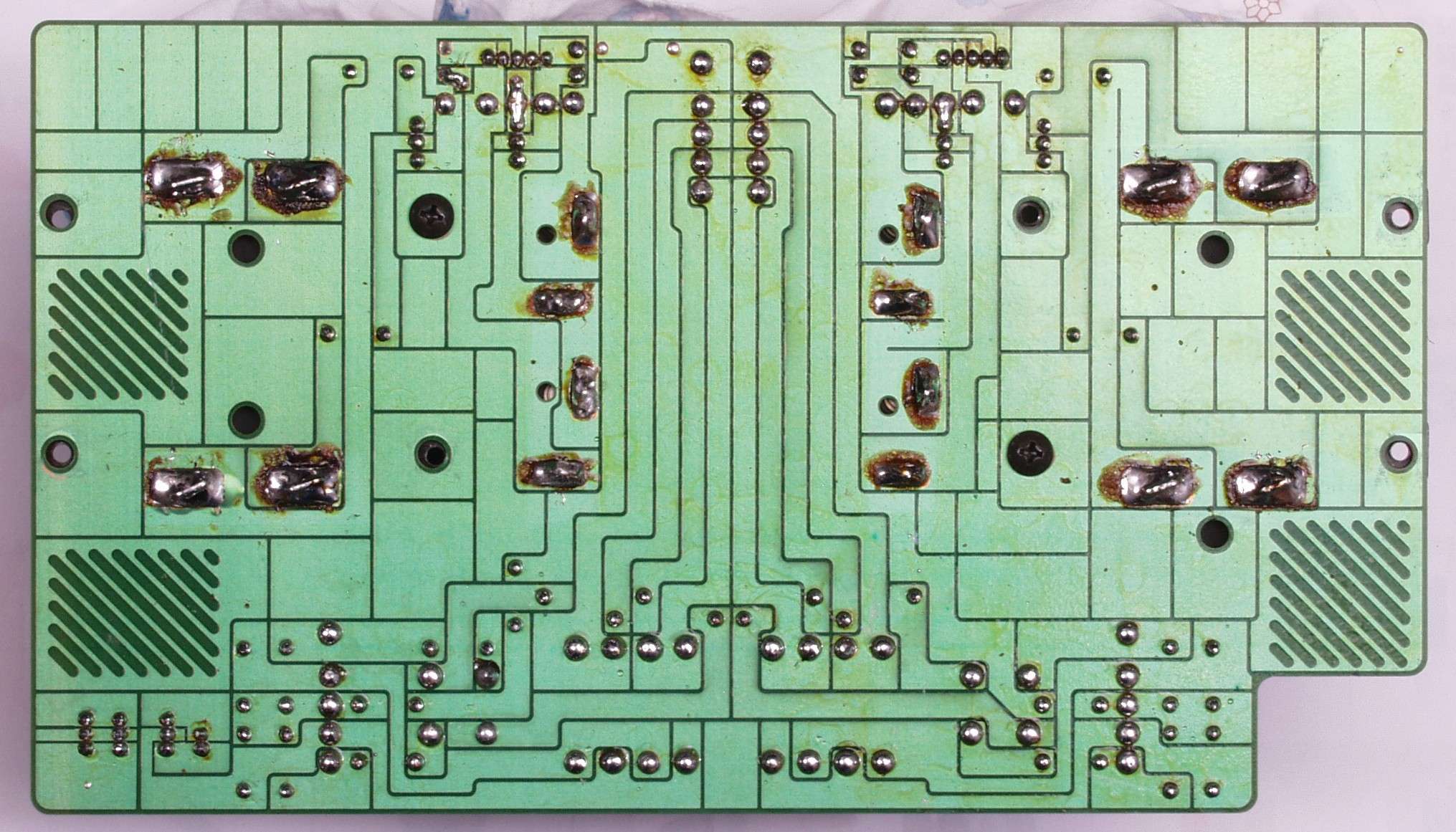

Ｃ１Ｆ．　修理（半田補正）後　終段・プロテクト基板裏

Ｃ１Ｇ．　修理中　終段・プロテクト基板裏　余計なフラックスを取り除いている所、単純な時間のかかる作業

Ｃ１Ｈ．完成終段基板　終段・プロテクト基板裏　洗浄後防湿材を塗る。

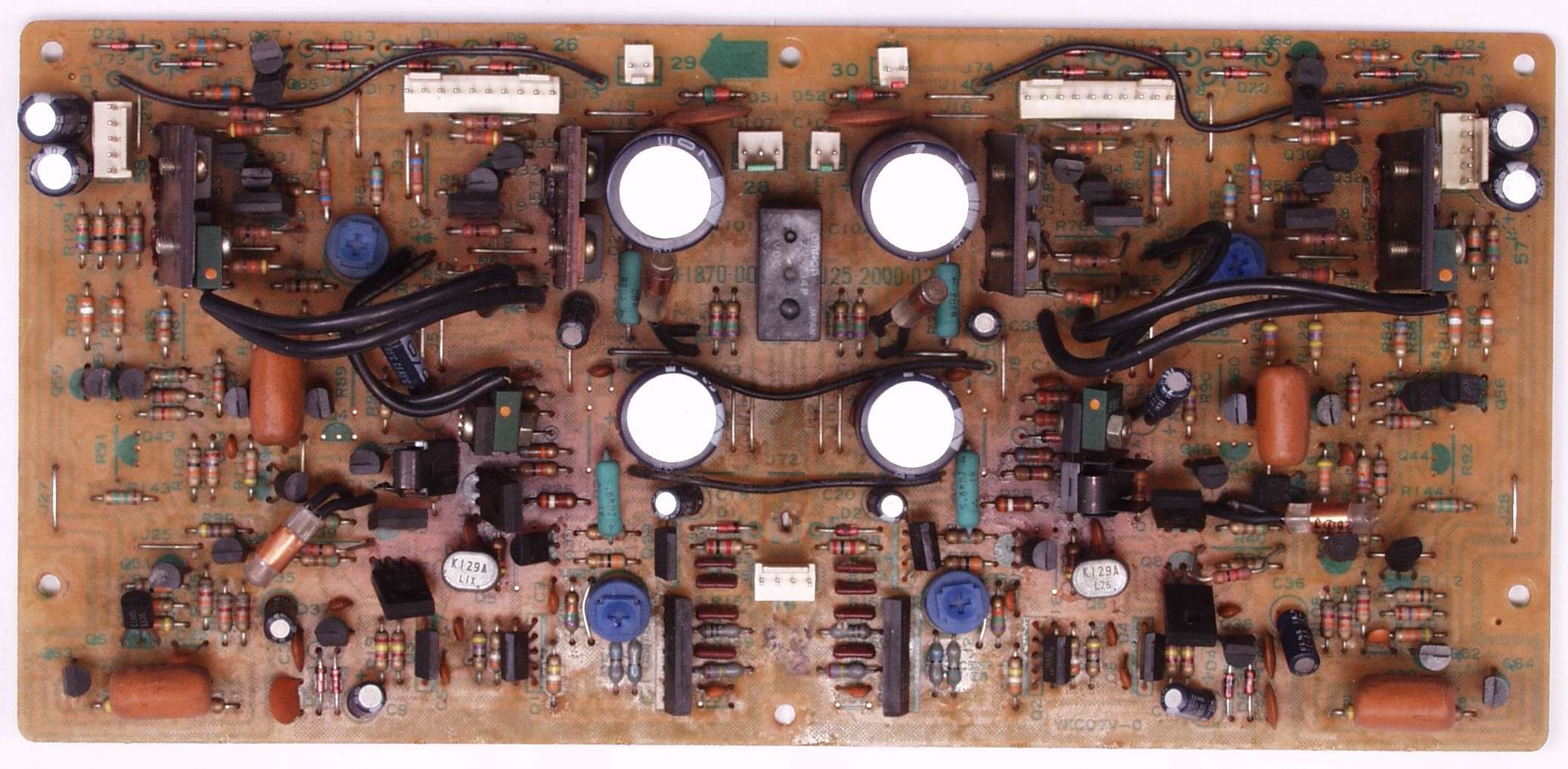

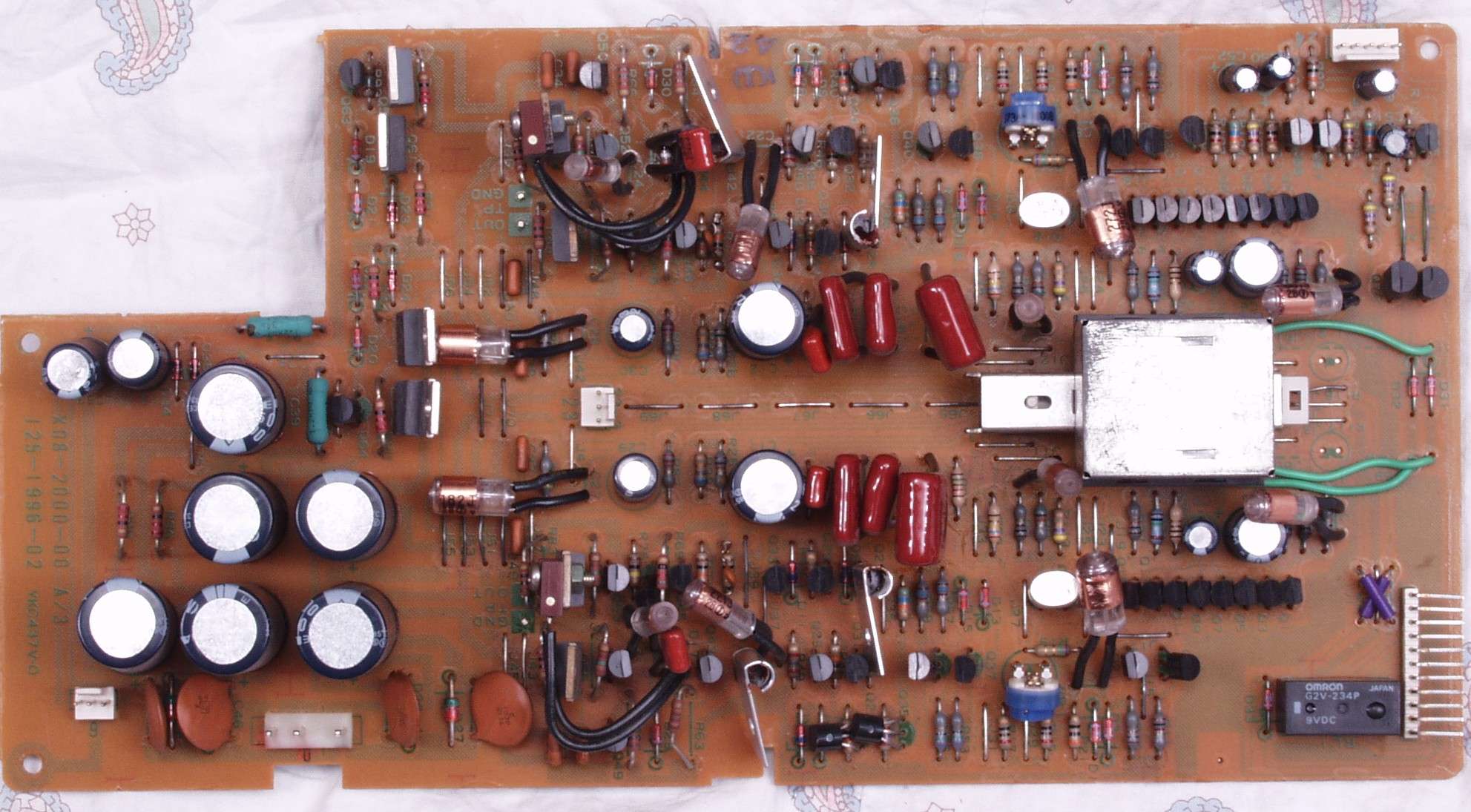

Ｃ２Ａ．　修理前　ドライブＡＭＰ基板

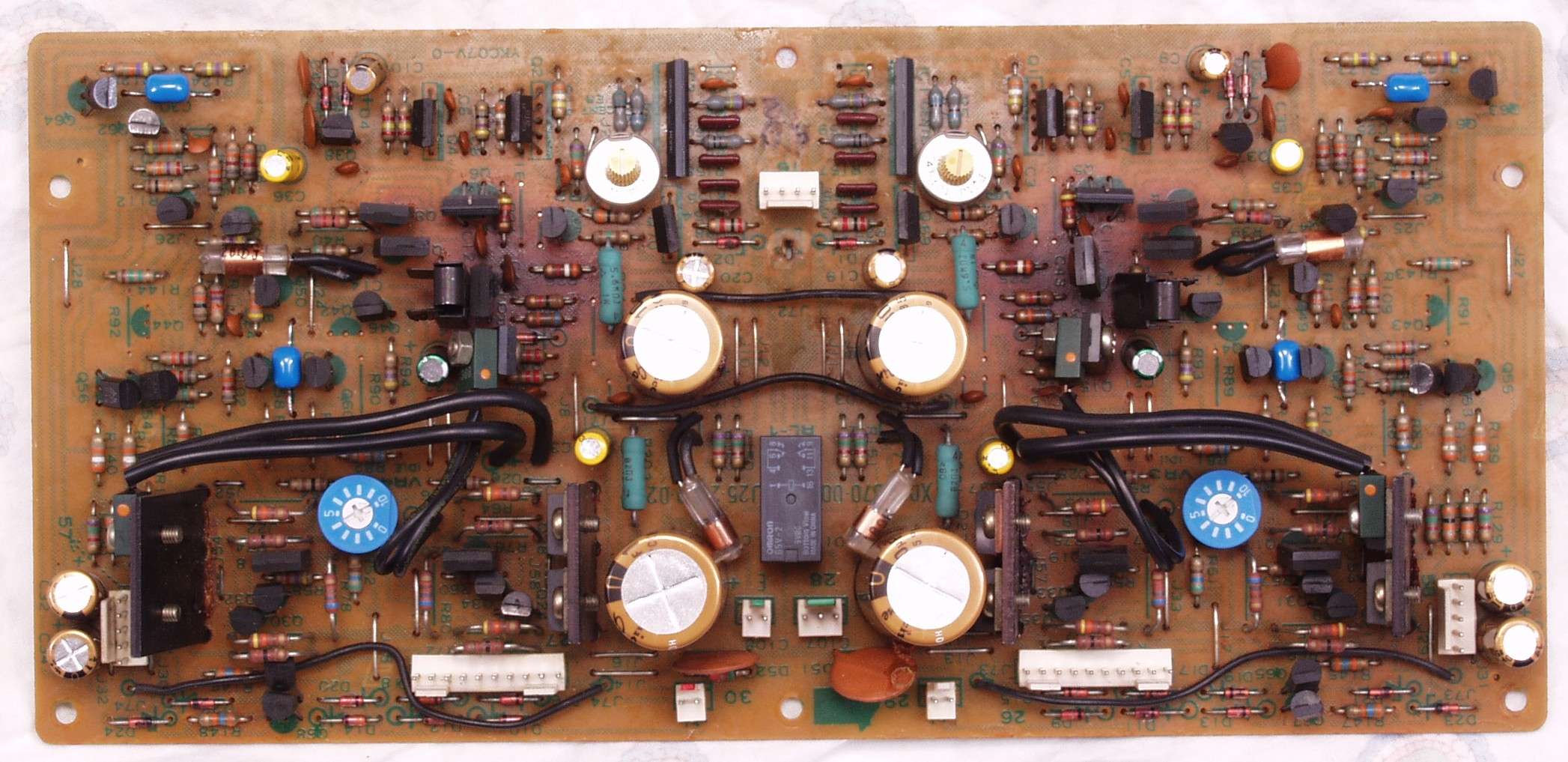

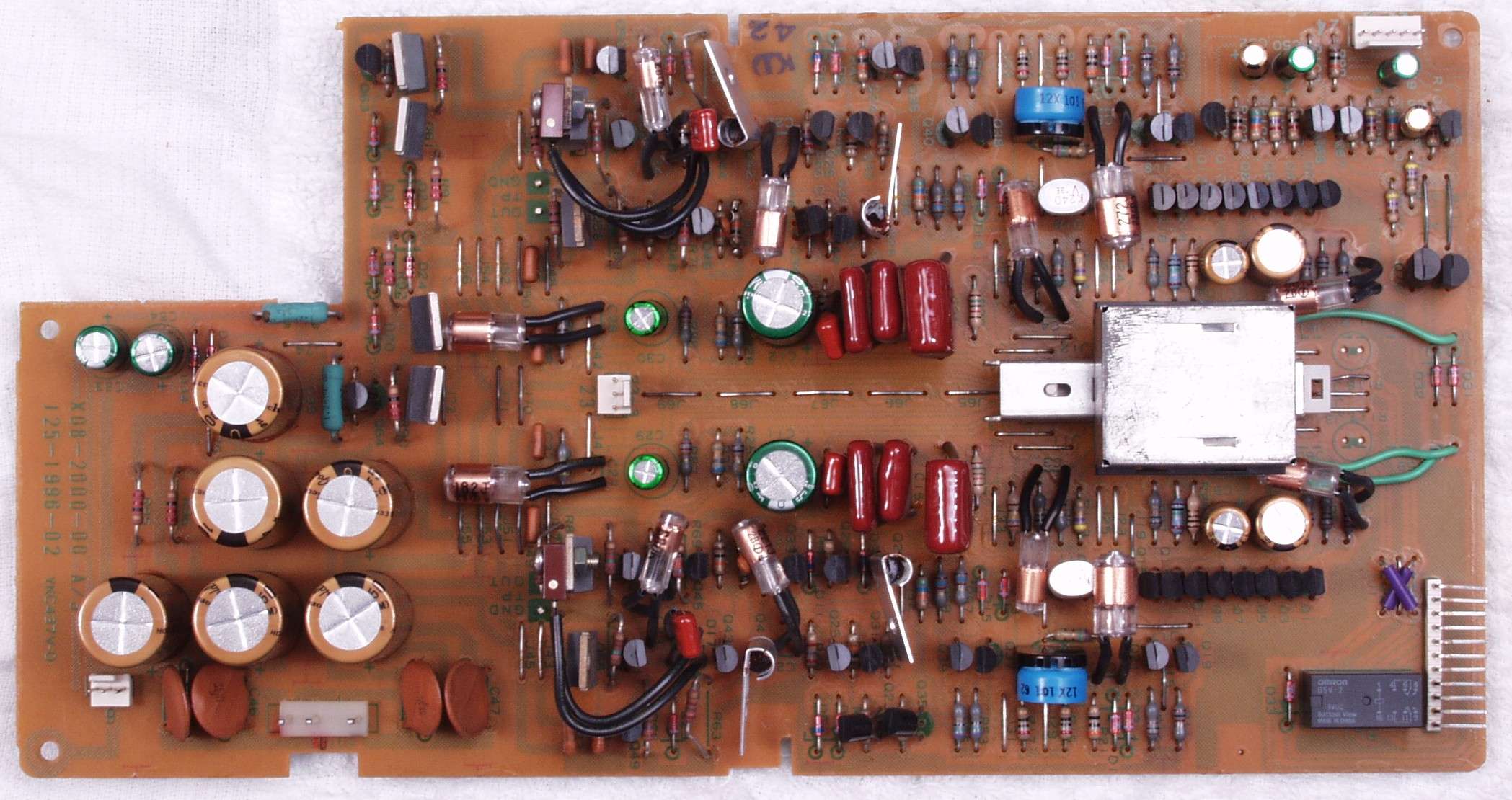

Ｃ２Ｂ．　修理後　ドライブＡＭＰ基板 　　　　　　　　　　　　　　半固定ＶＲ４個、リレー１個、ＦＥＴ４個、電解コンデンサー１６個、フイルムコンデンサー４個交換

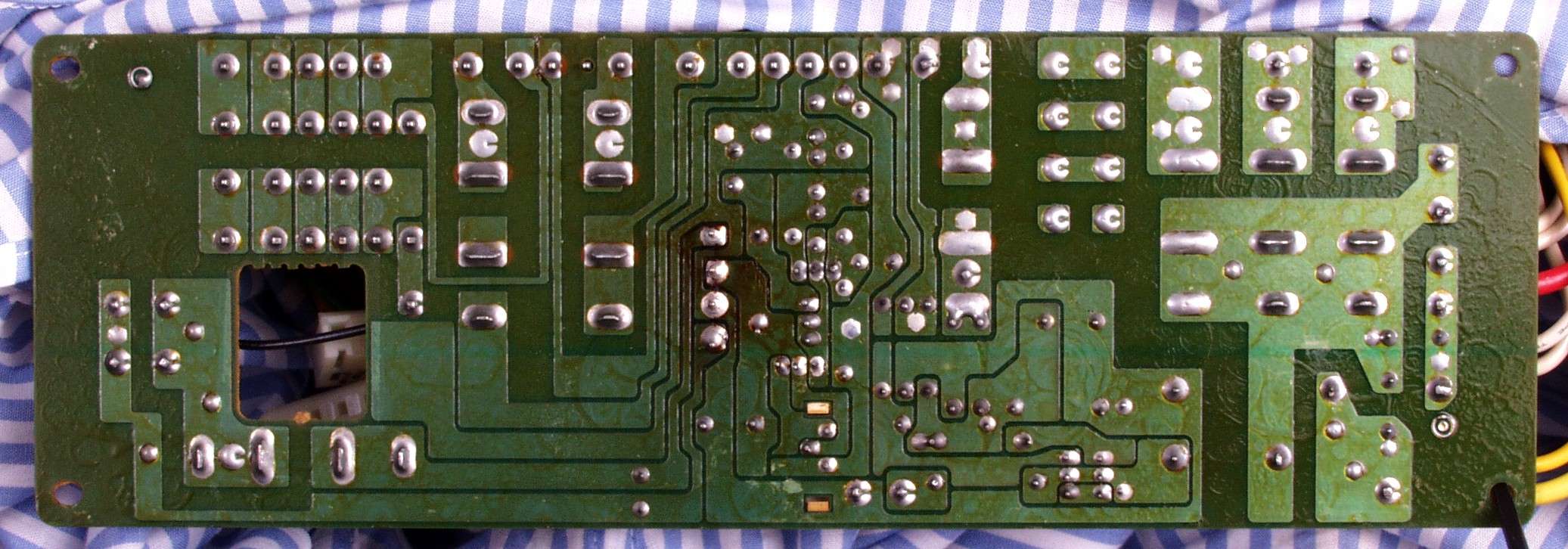

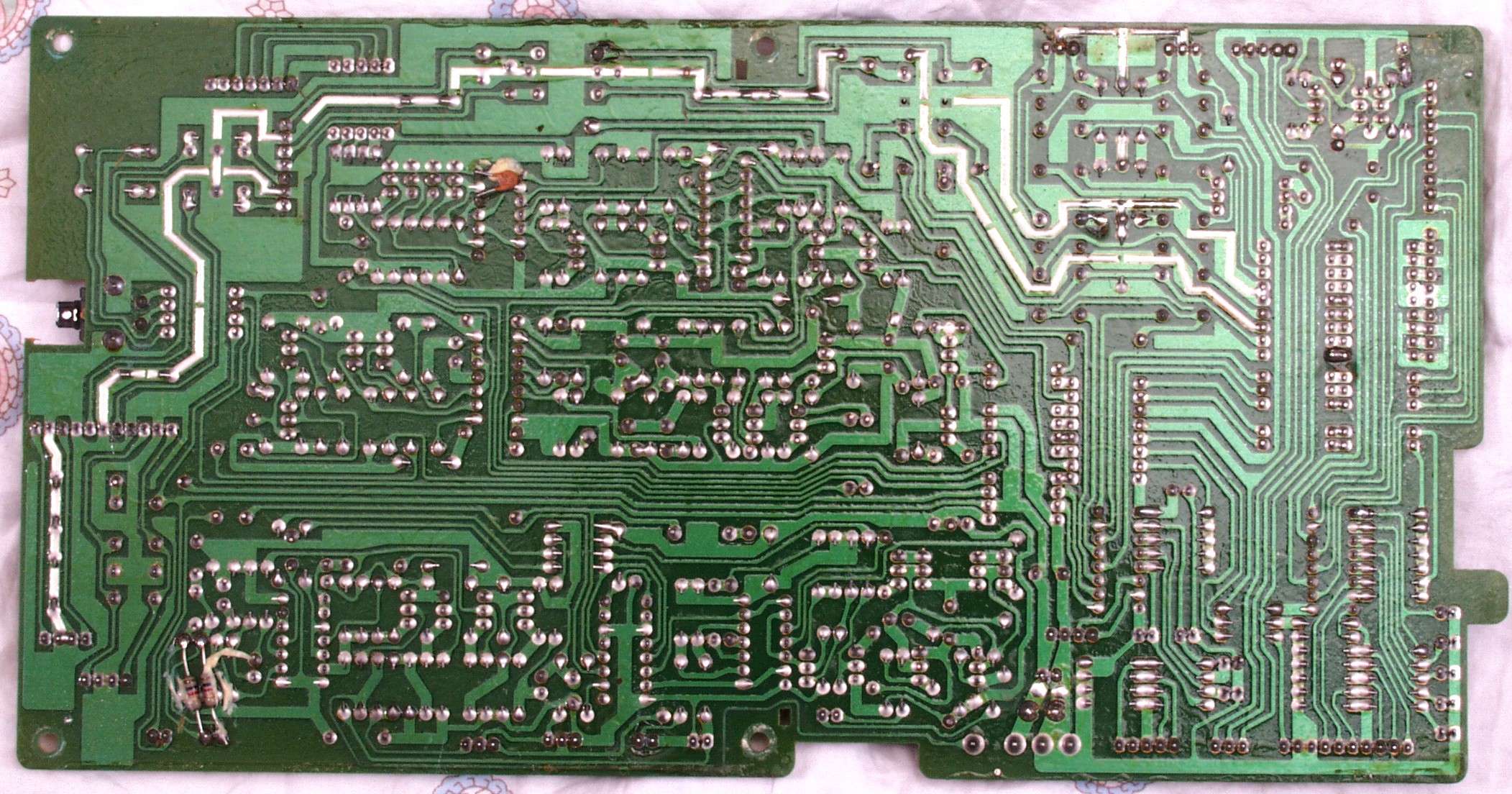

Ｃ２Ｃ．　修理前　ドライブＡＭＰ基板裏

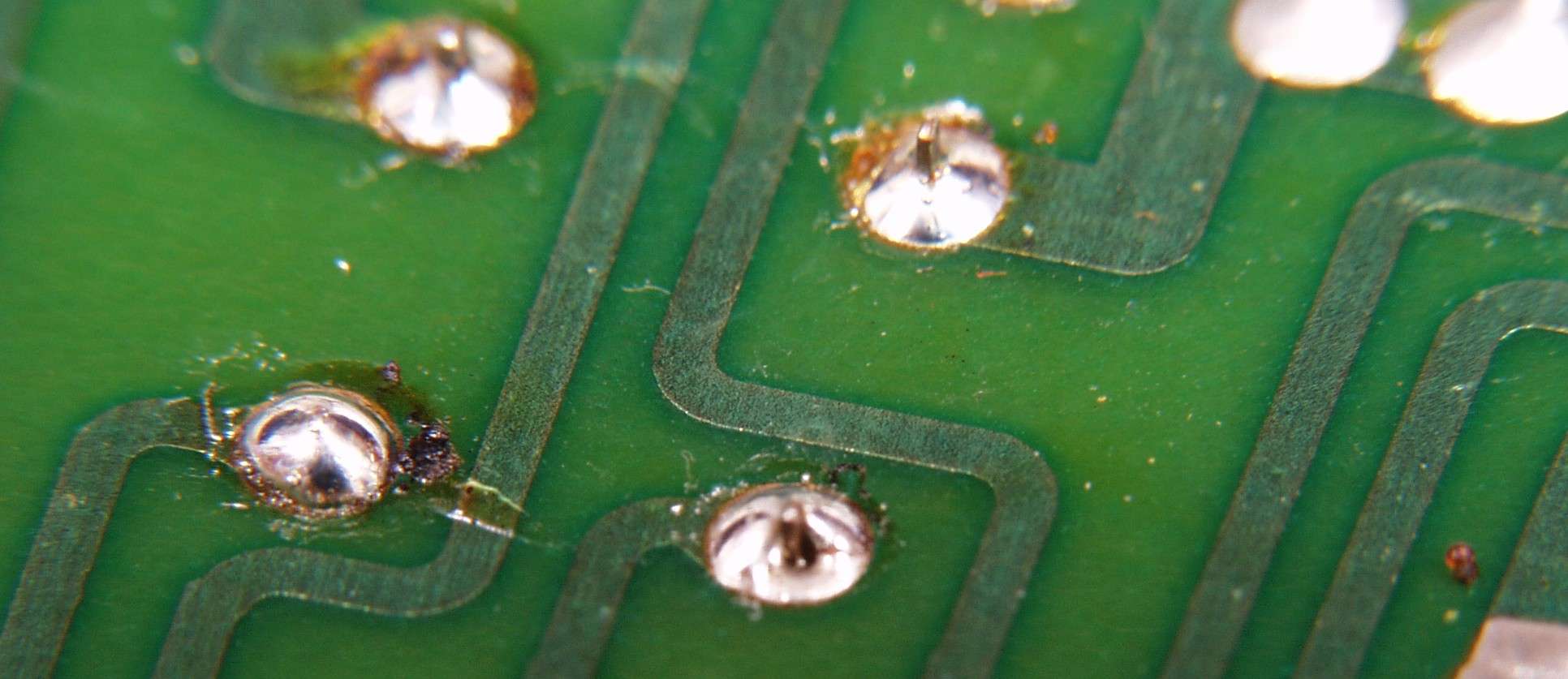

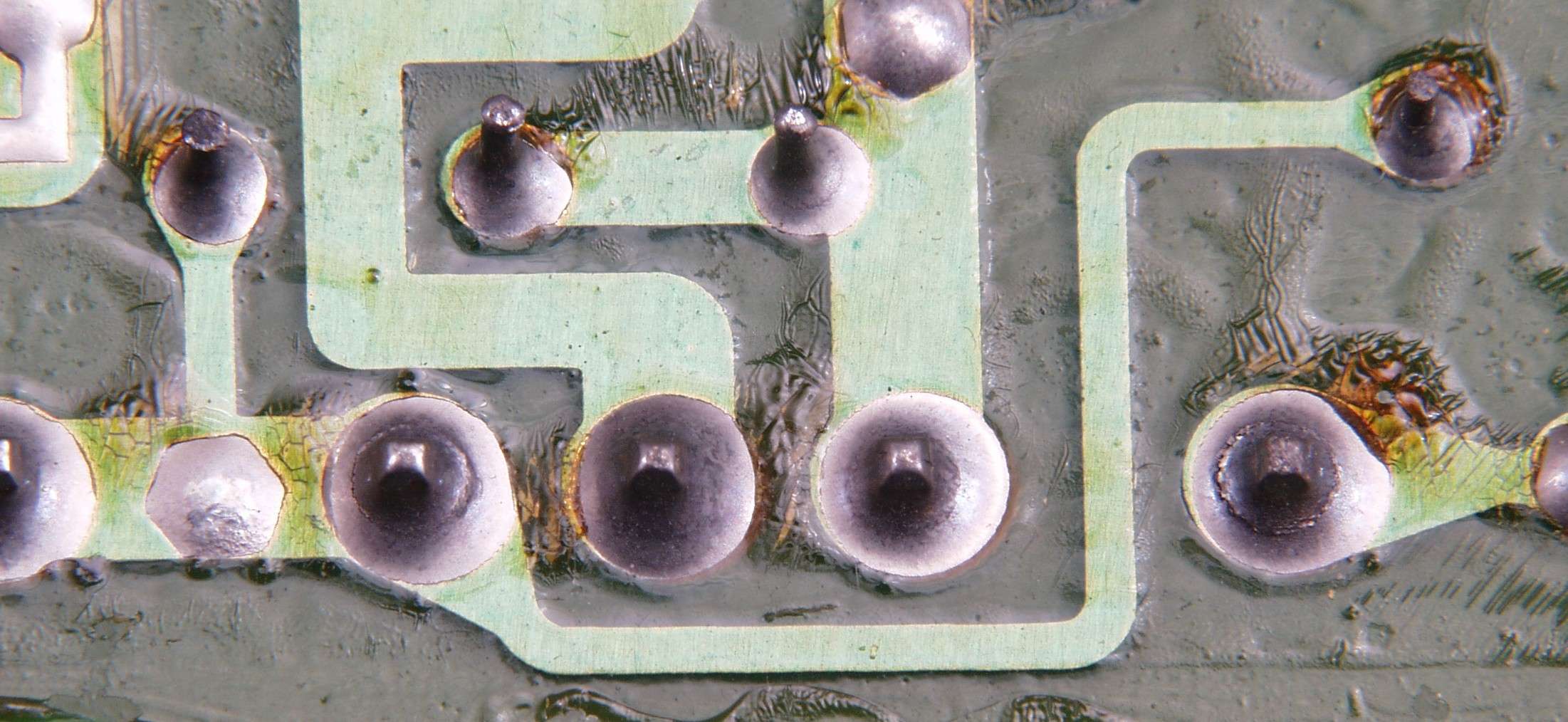

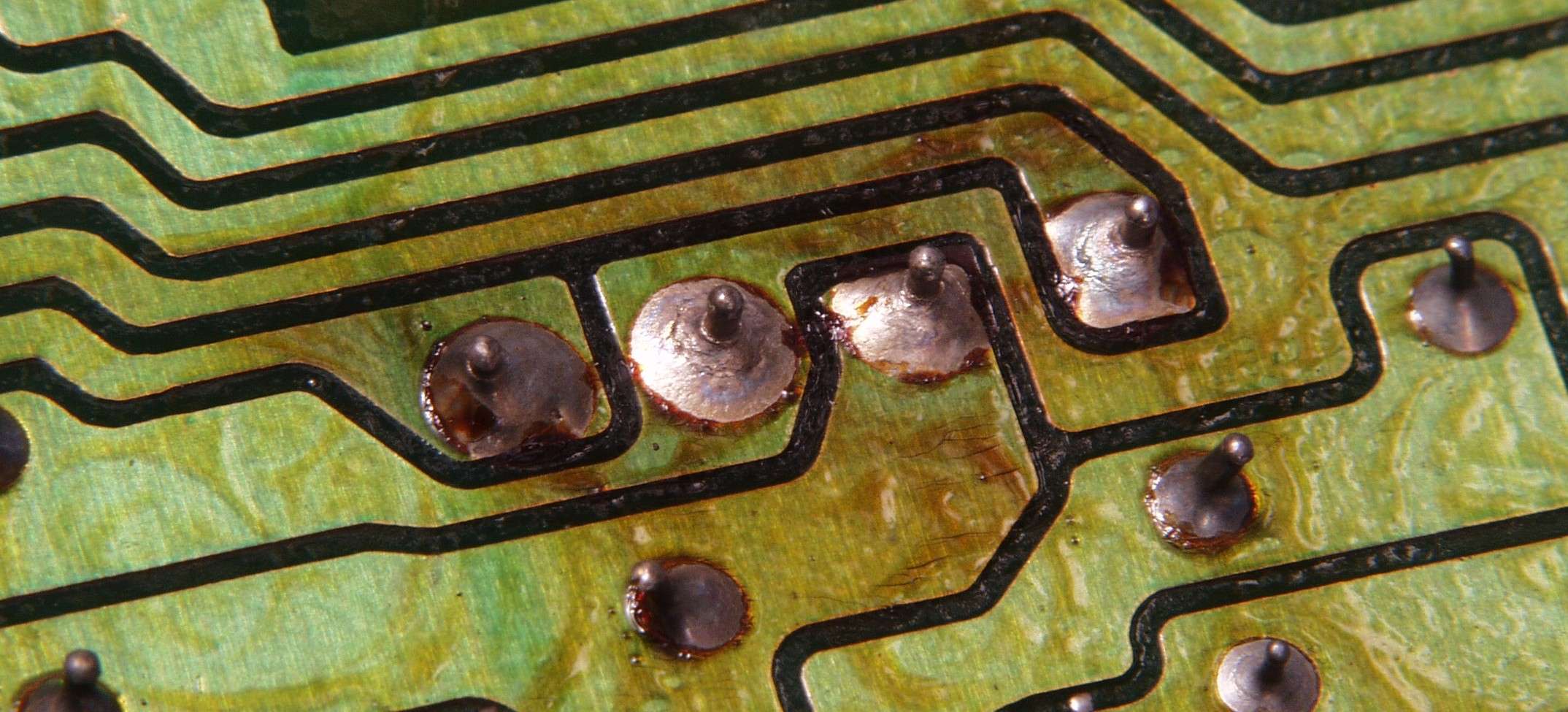

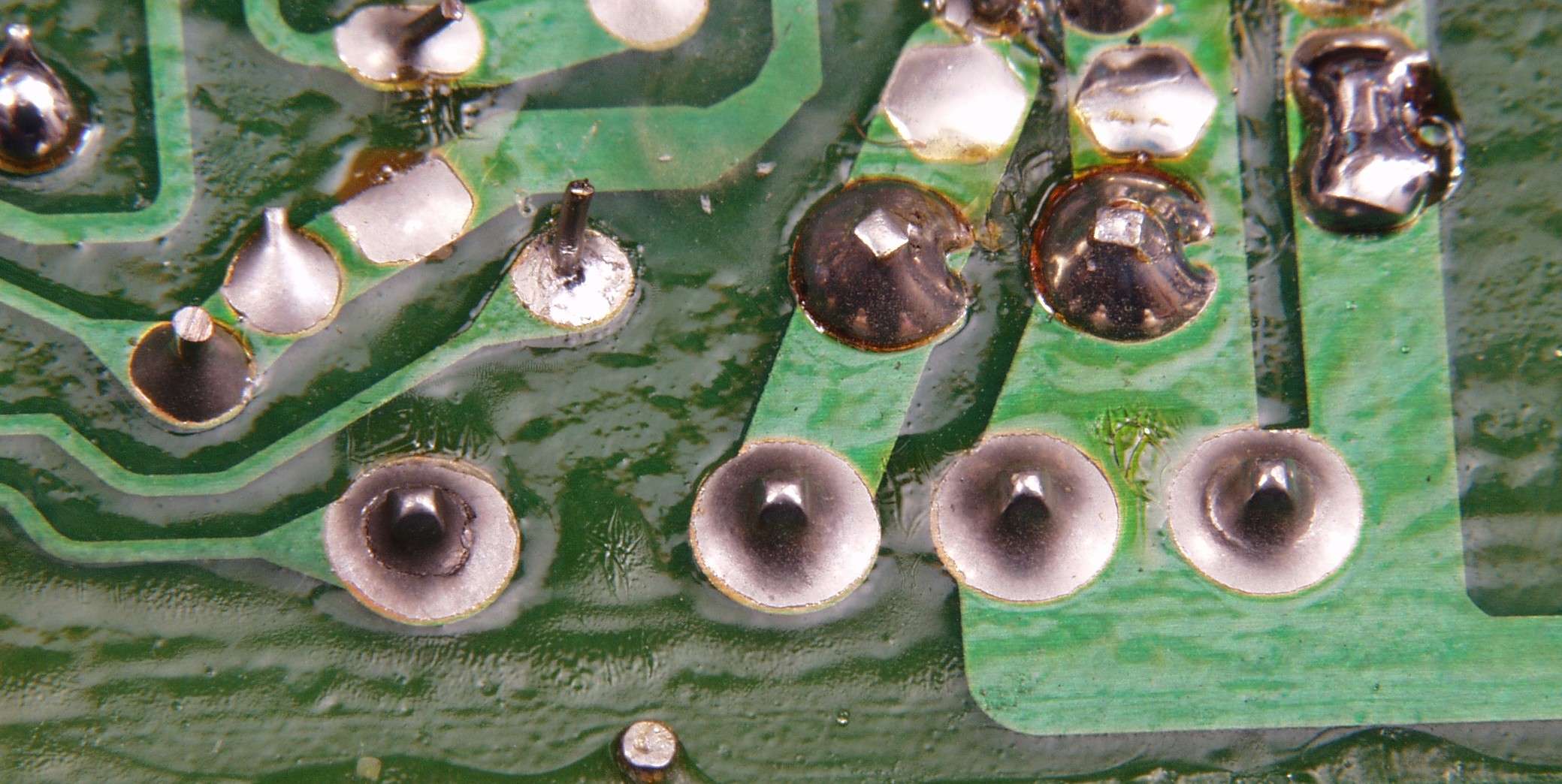

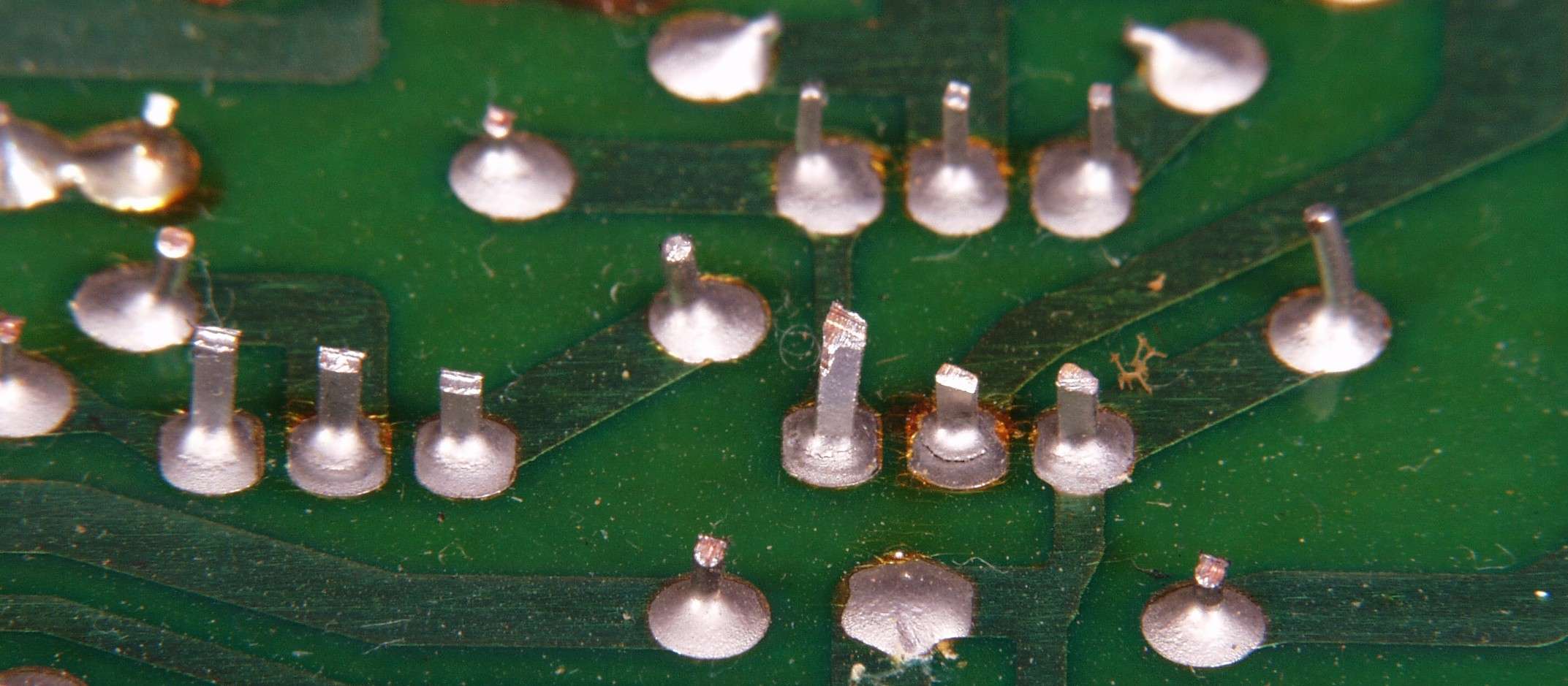

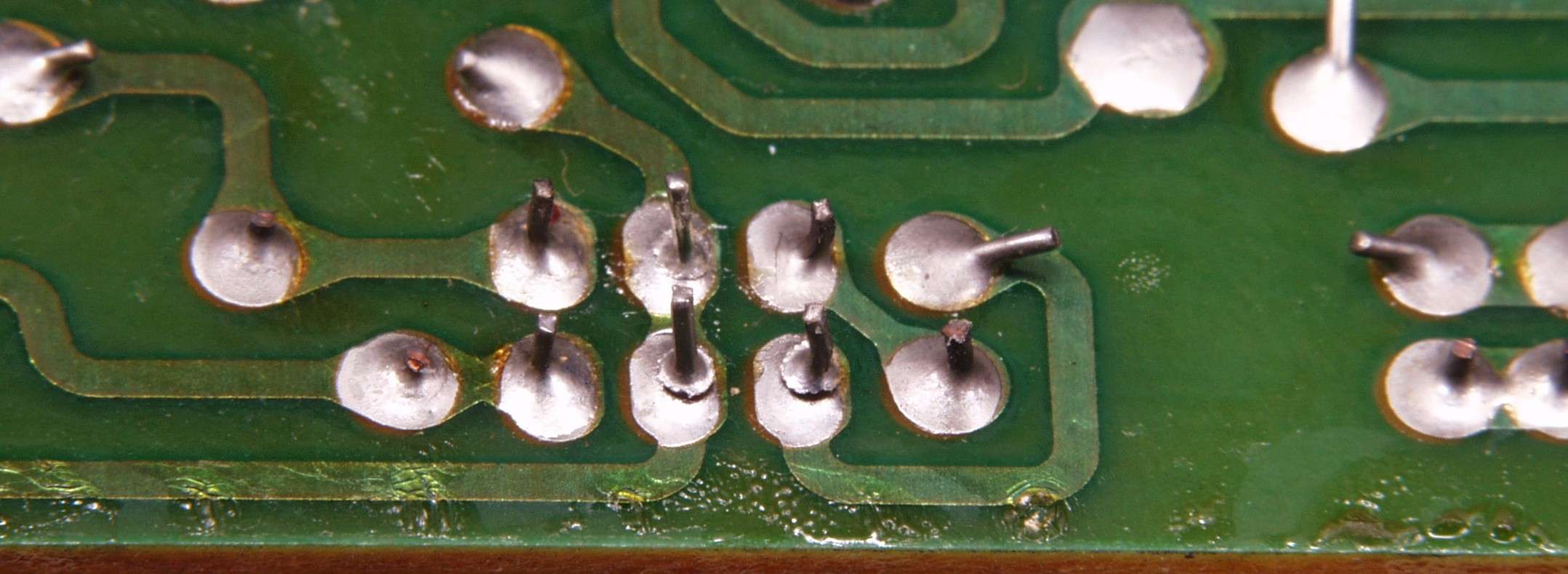

Ｃ２Ｃ１．　修理中　ドライブＡＭＰ基板裏のハンダ不良ヶ所　その１

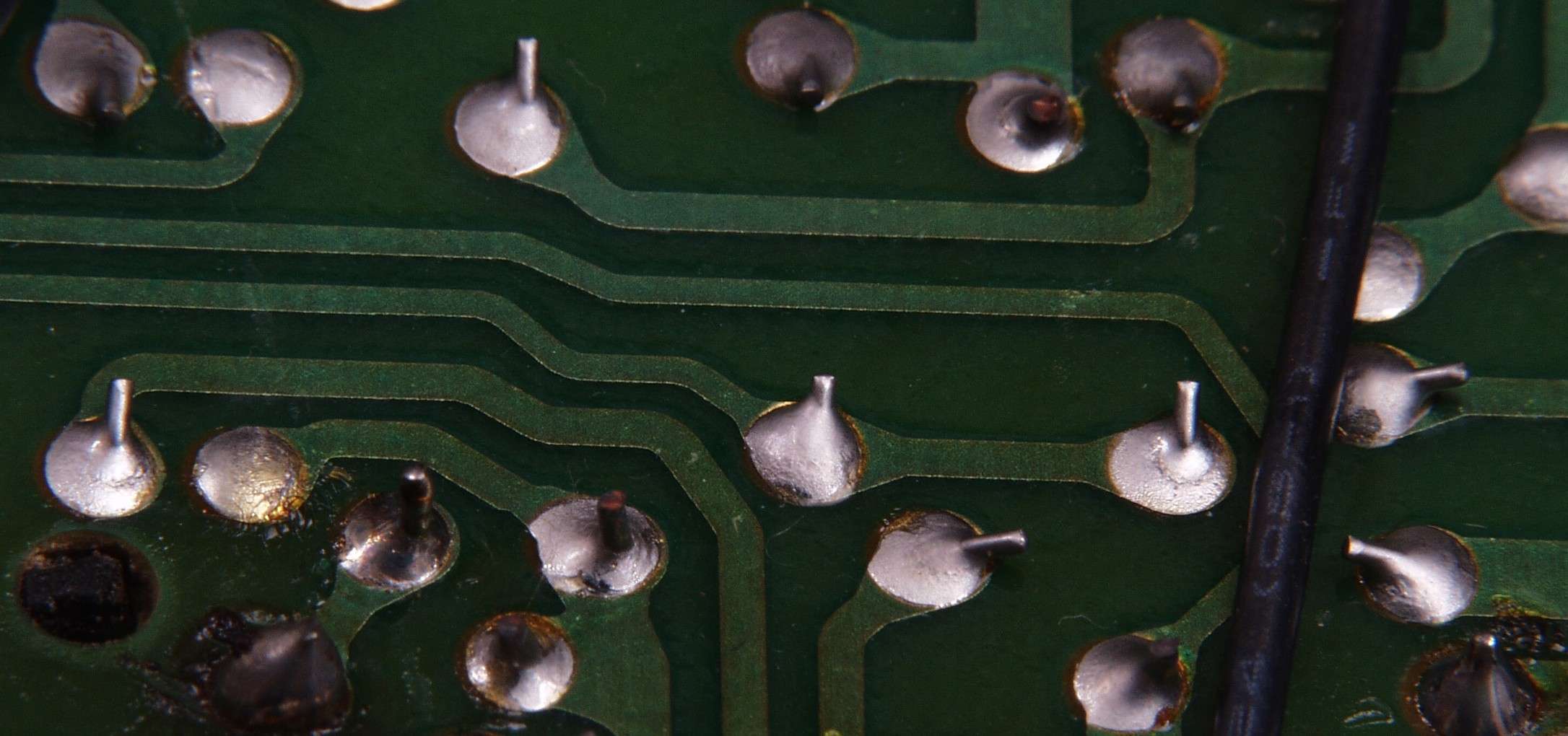

Ｃ２Ｃ２．　修理中　ドライブＡＭＰ基板裏のハンダ不良ヶ所　その２

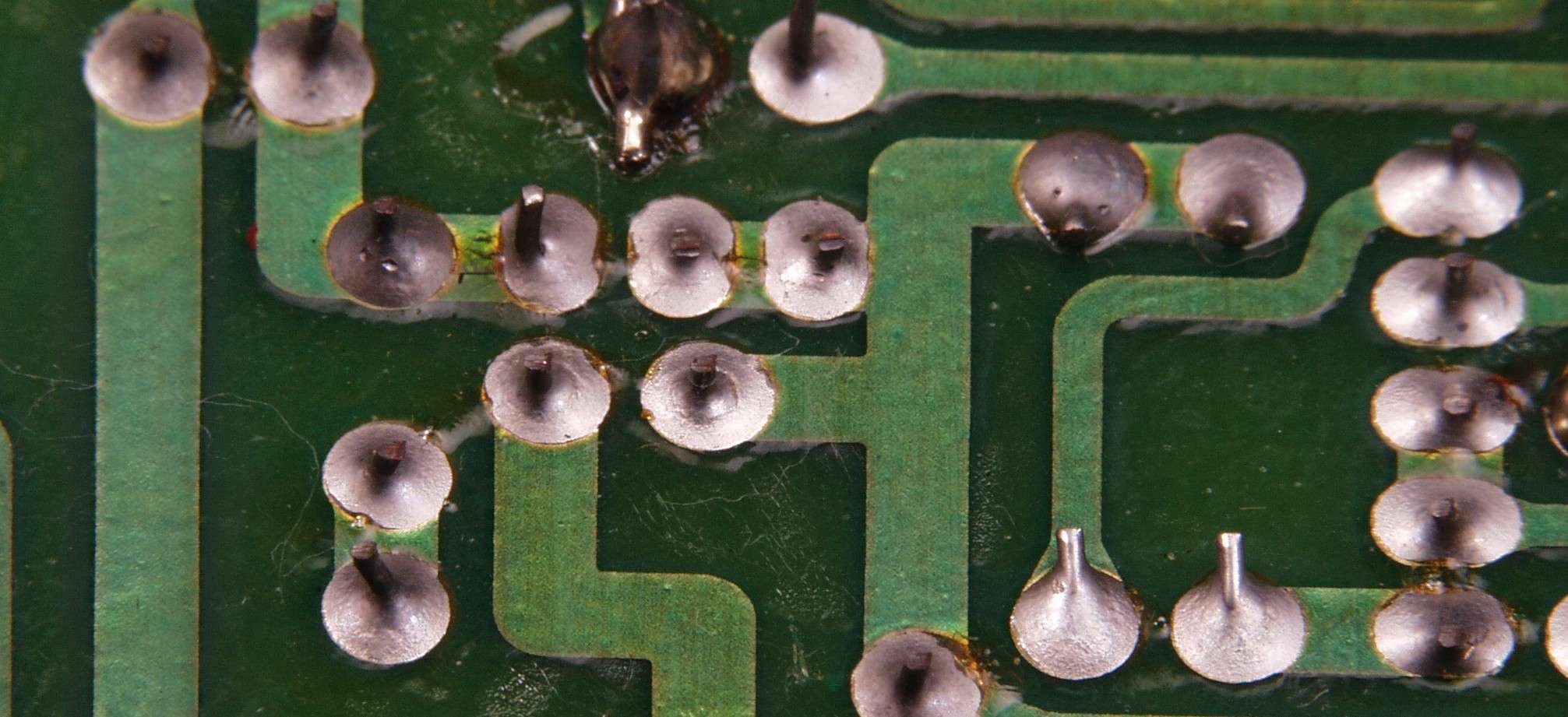

Ｃ２Ｃ３．　修理中　ドライブＡＭＰ基板裏のハンダ不良ヶ所　その３

Ｃ２Ｃ４．　修理中　ドライブＡＭＰ基板裏のハンダ不良ヶ所　その４

Ｃ２Ｃ５．　修理中　ドライブＡＭＰ基板裏のハンダ不良ヶ所　その５

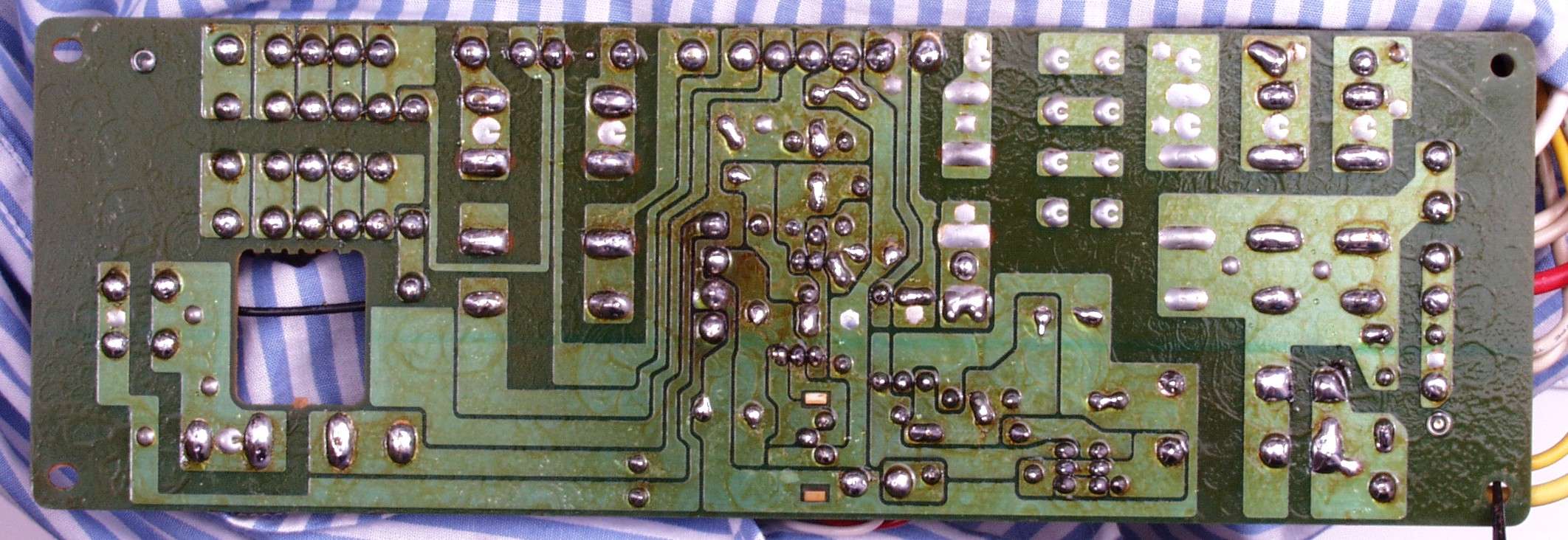

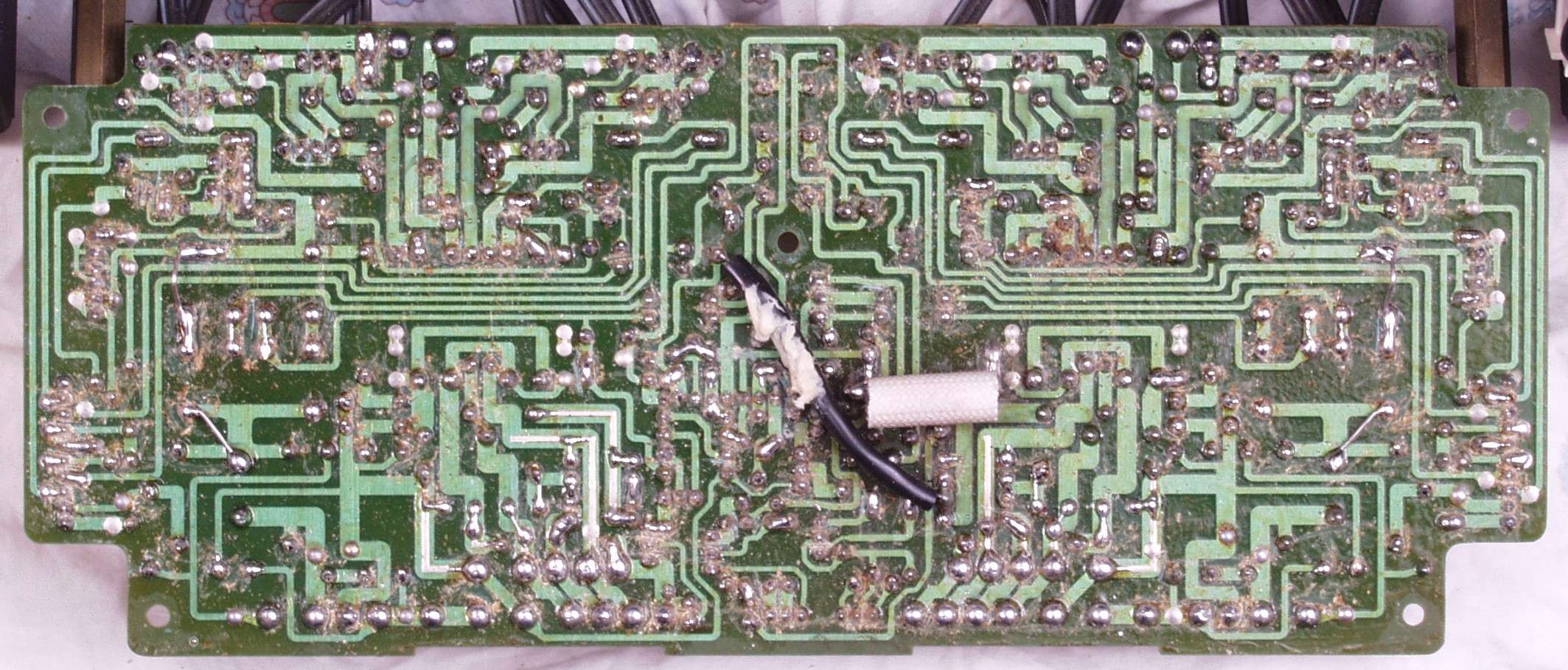

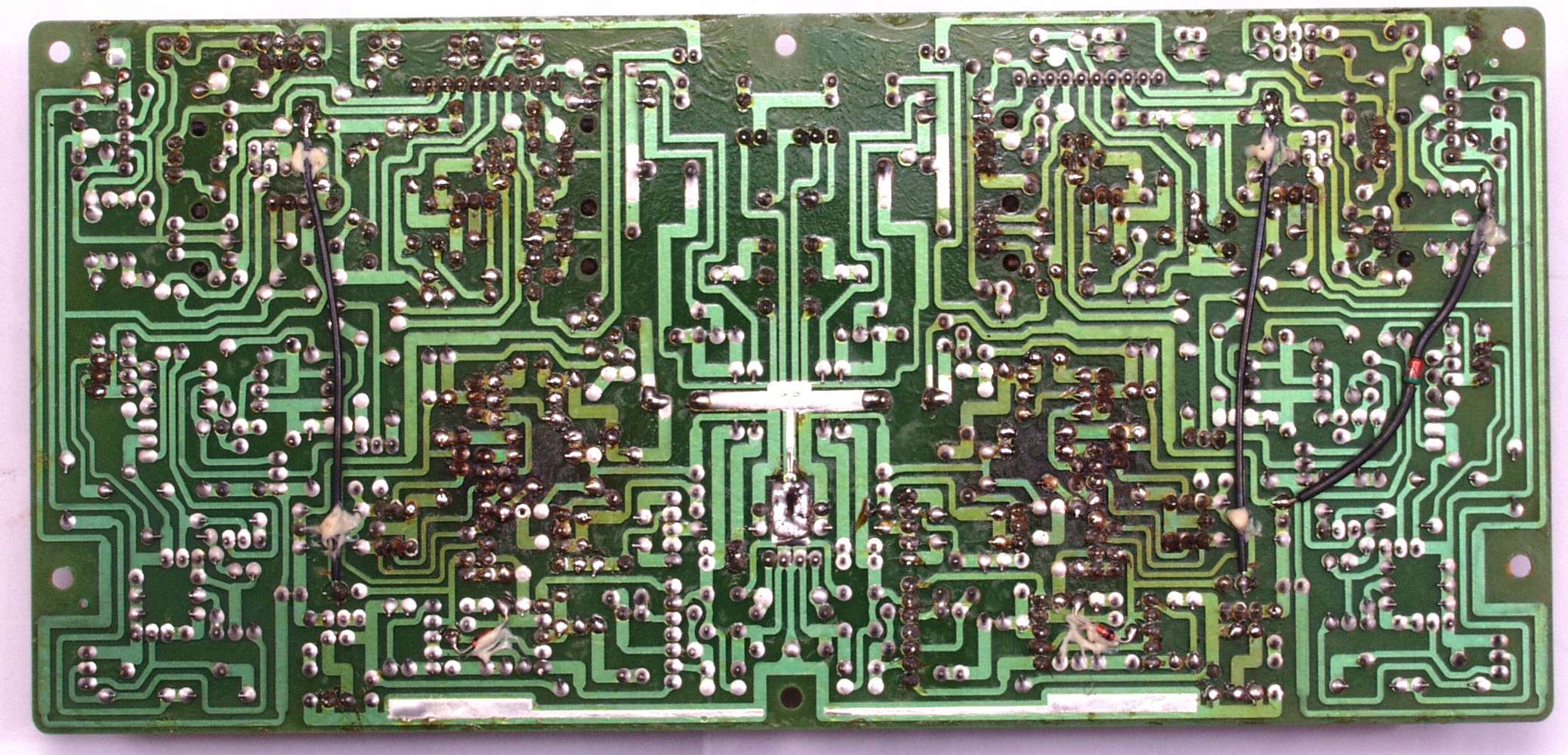

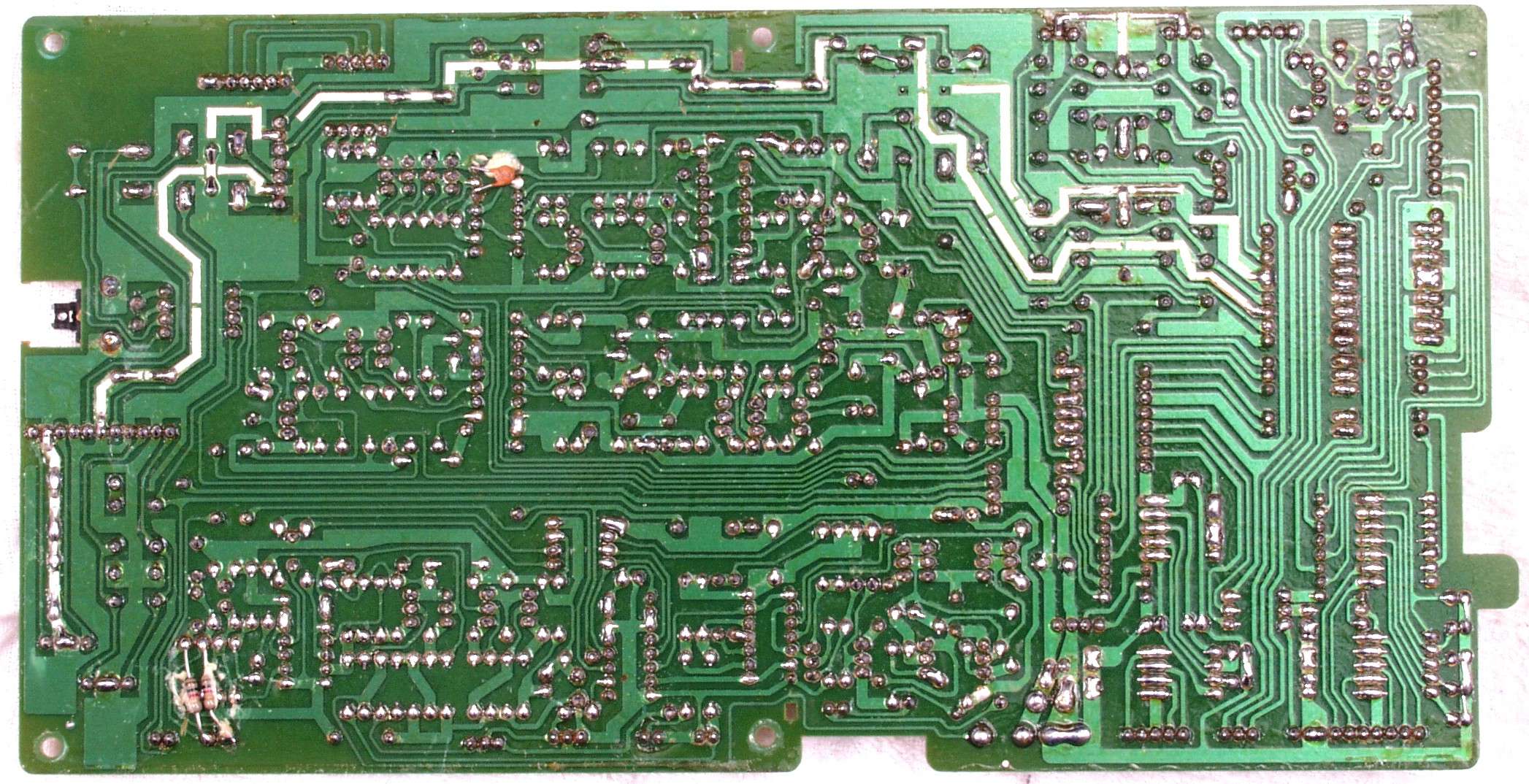

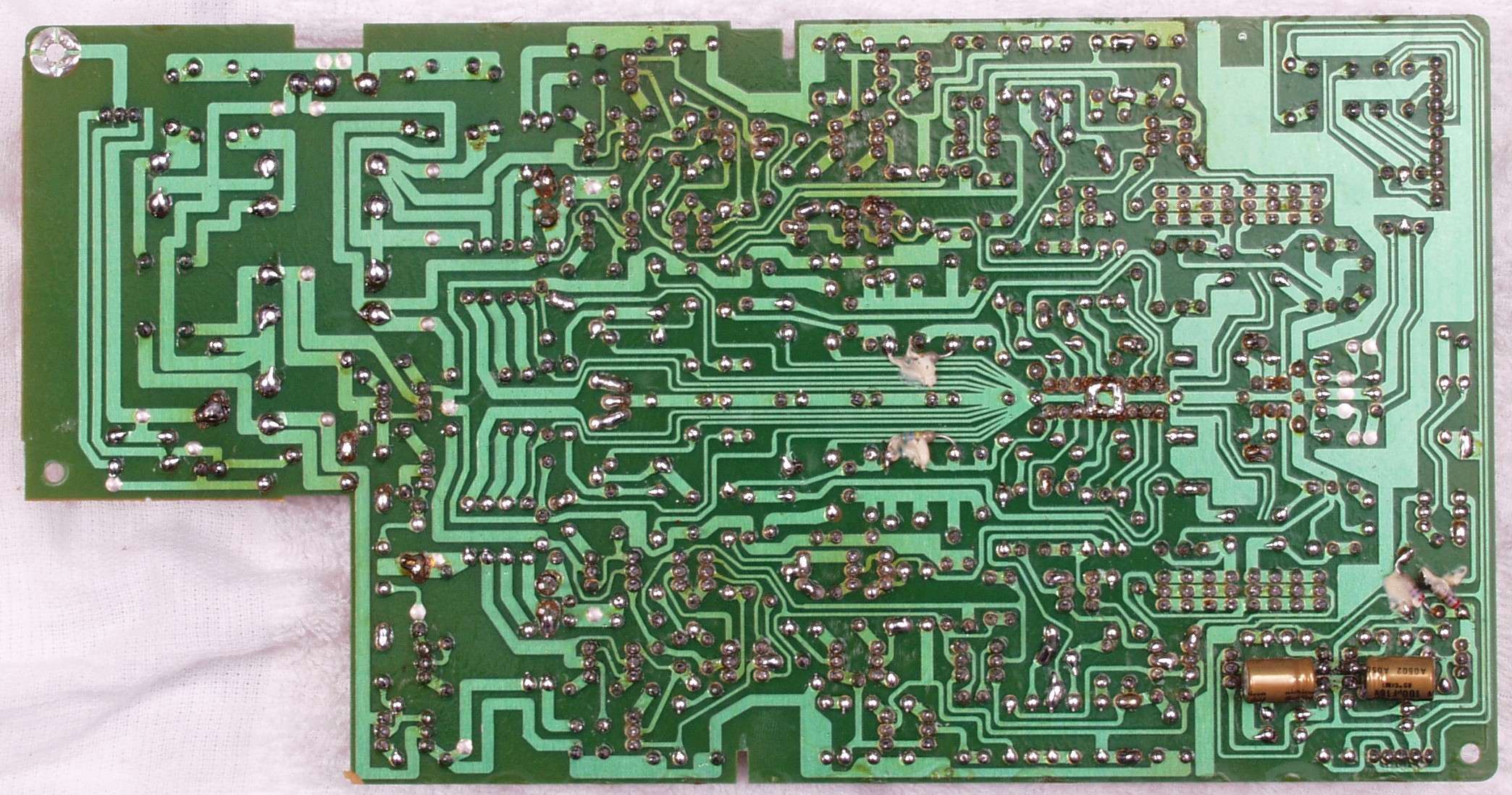

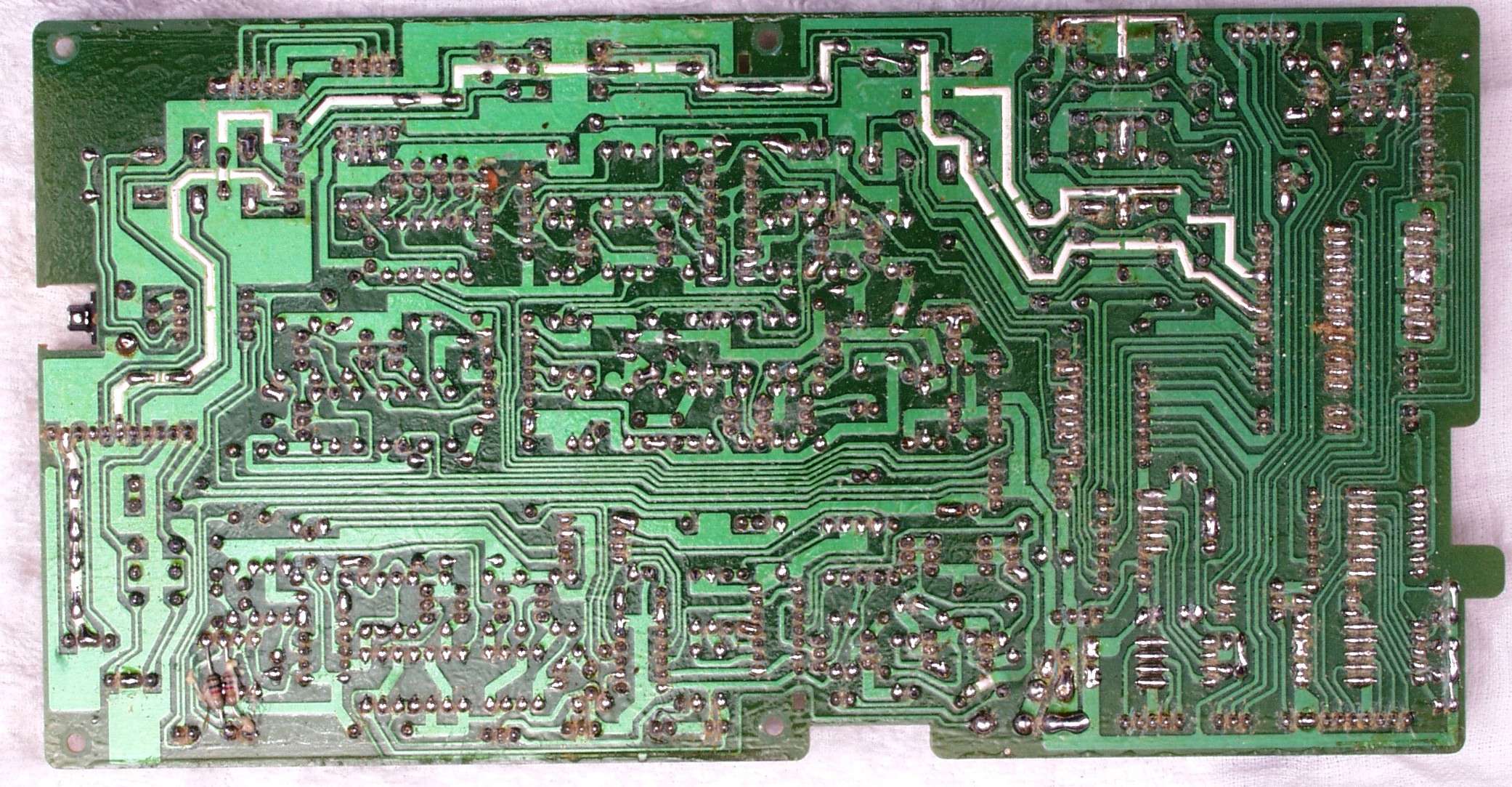

Ｃ２Ｄ．　修理（半田補正）後　ドライブＡＭＰ基板裏

Ｃ２Ｅ．　完成ドライブＡＭＰ基板裏　洗浄後防湿材を塗る。

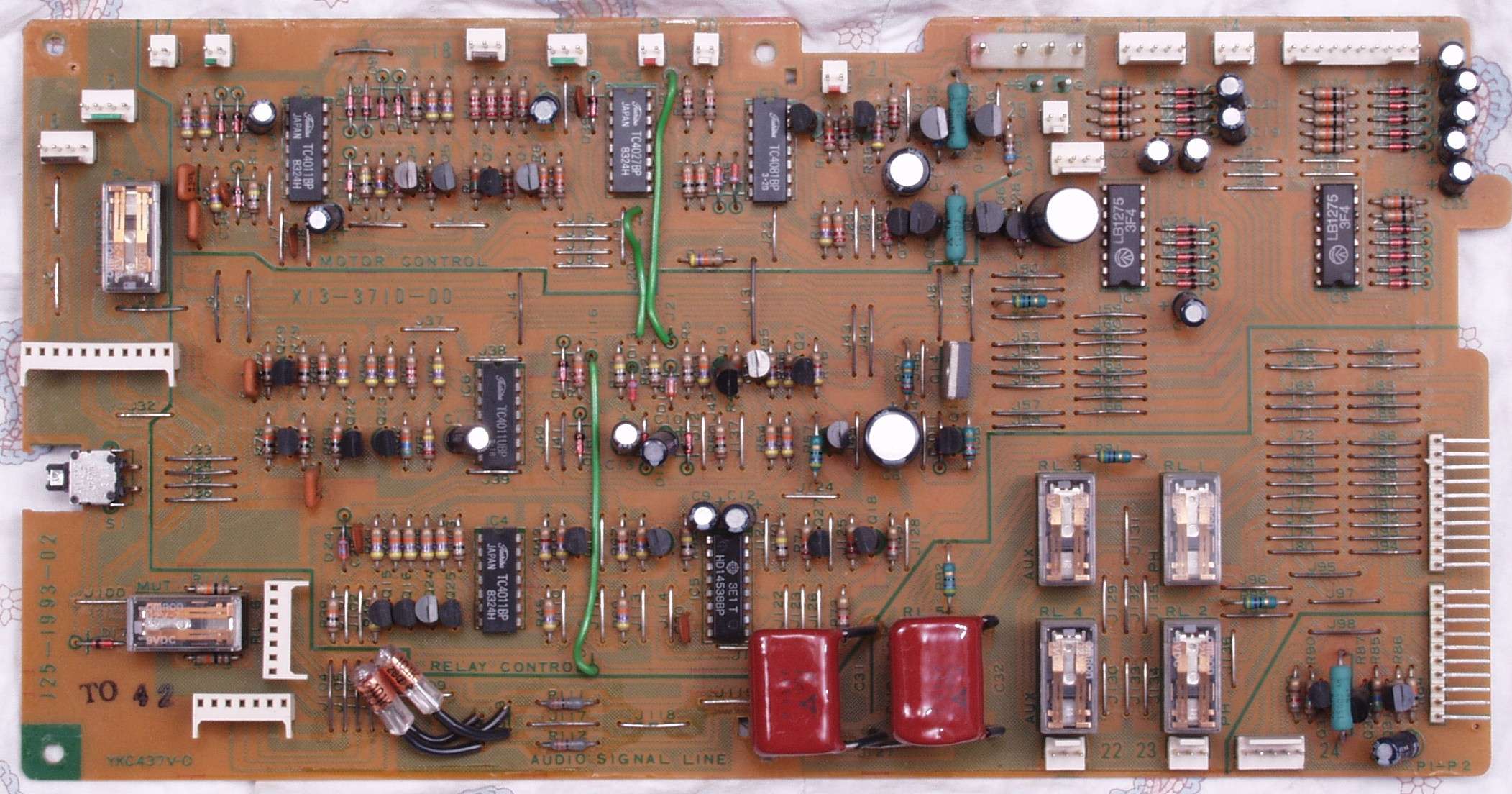

Ｃ３Ａ．　修理前　ＳＷ（switch）コントロール基板

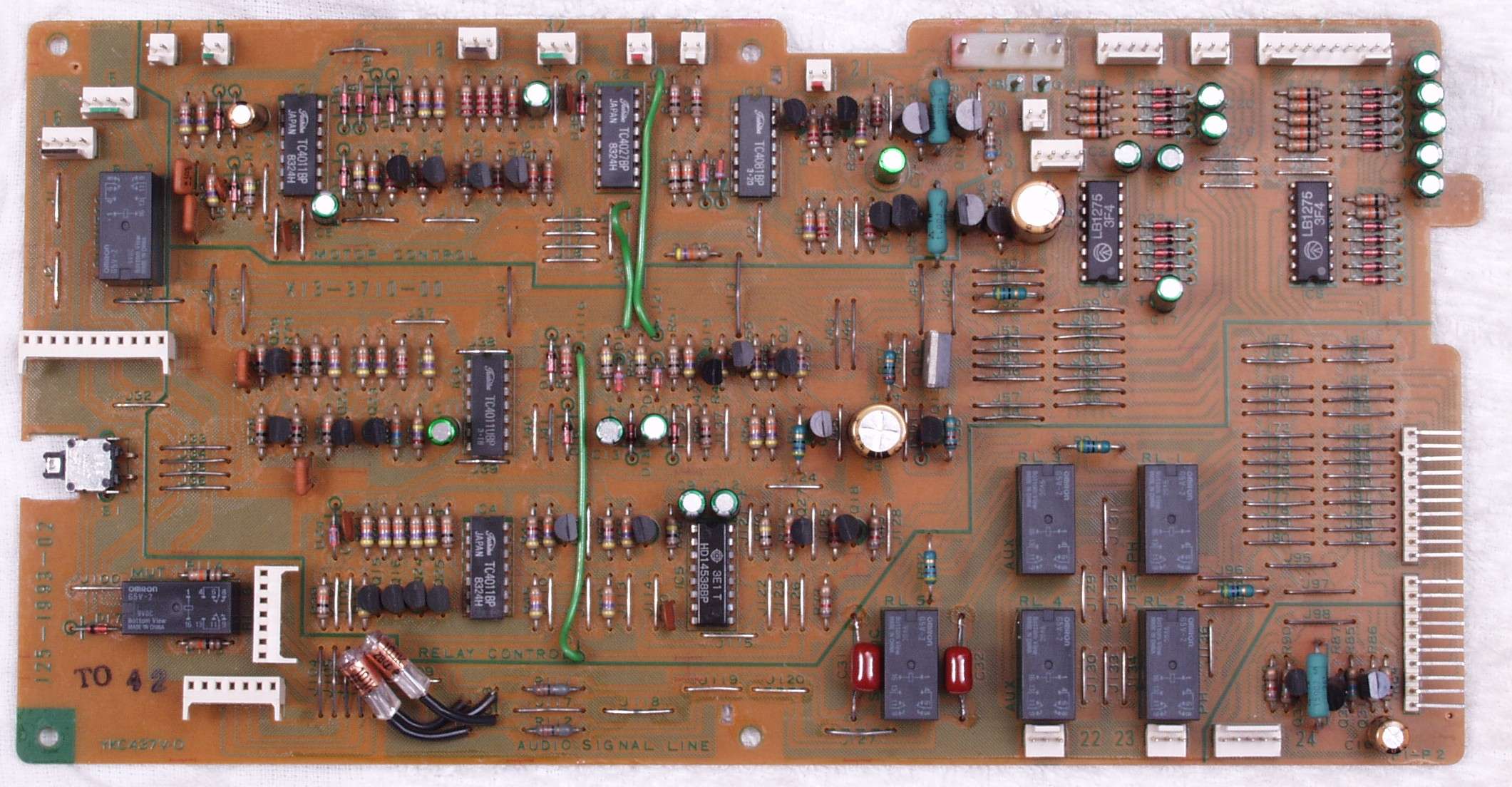

Ｃ３Ｂ．　修理後　ＳＷコントロール基板　リレー７個、電解コンデンサー２１個、フイルムコンデンサー２個交換

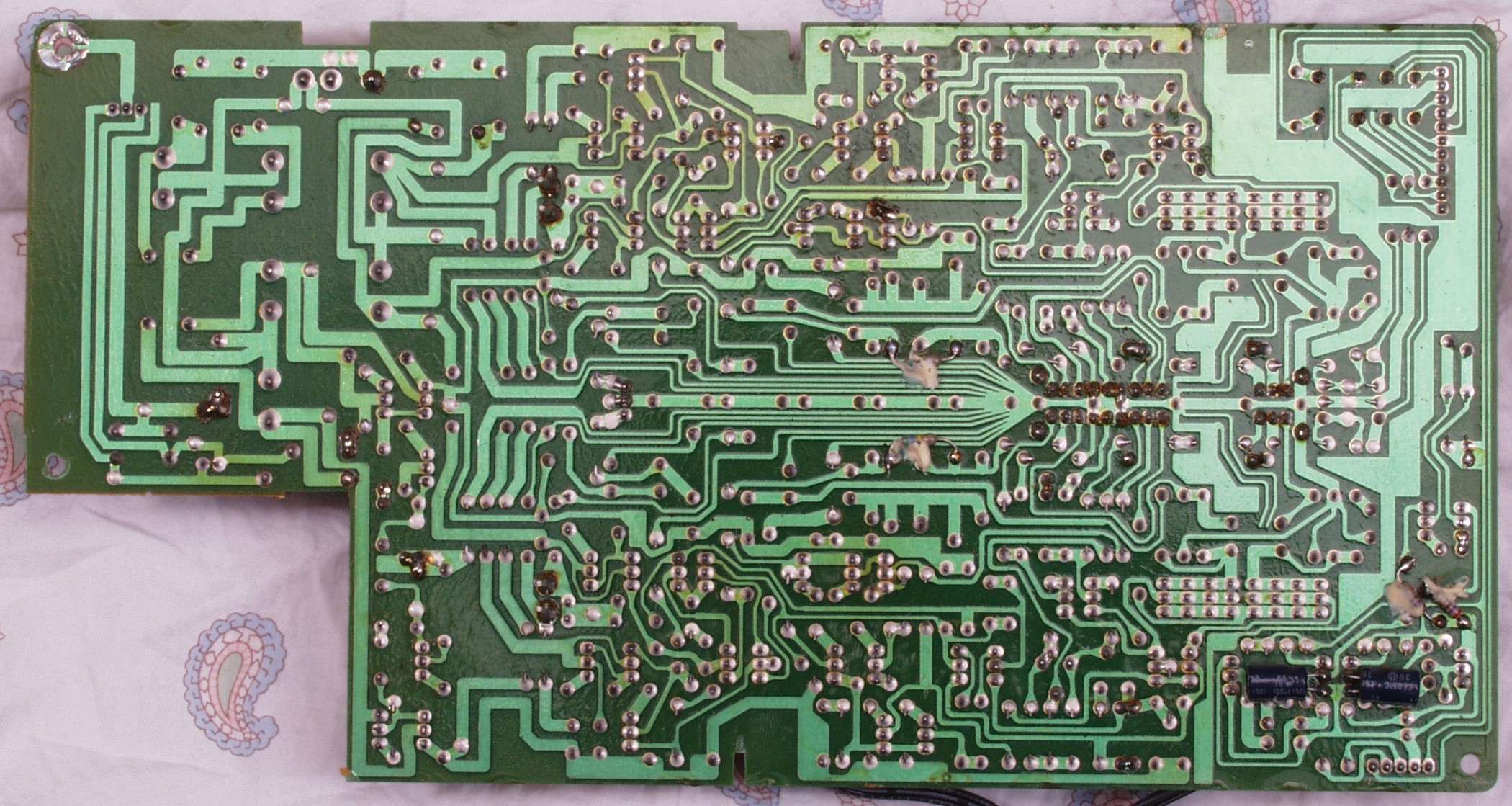

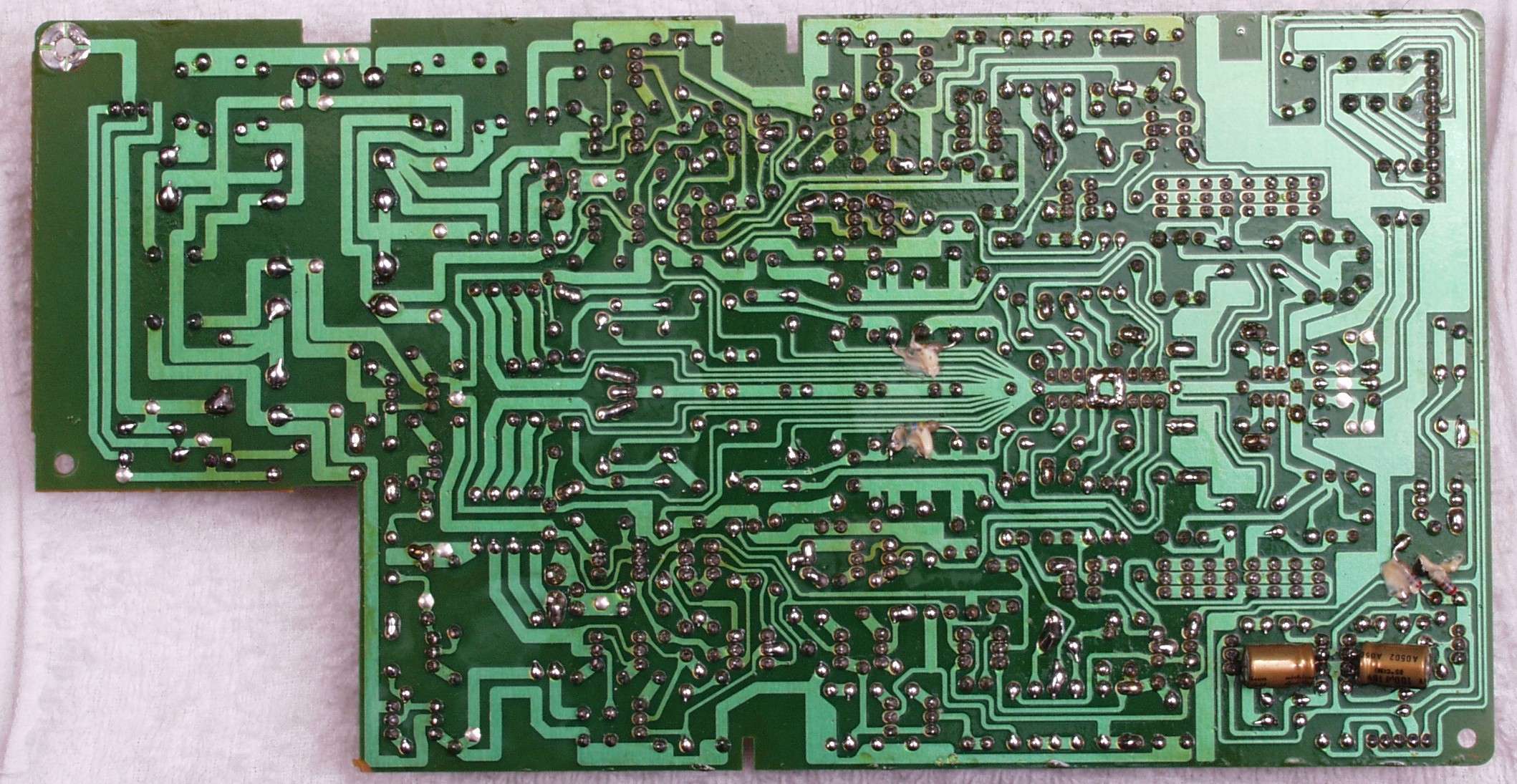

Ｃ３Ｃ．　修理前　ＳＷコントロール基板裏

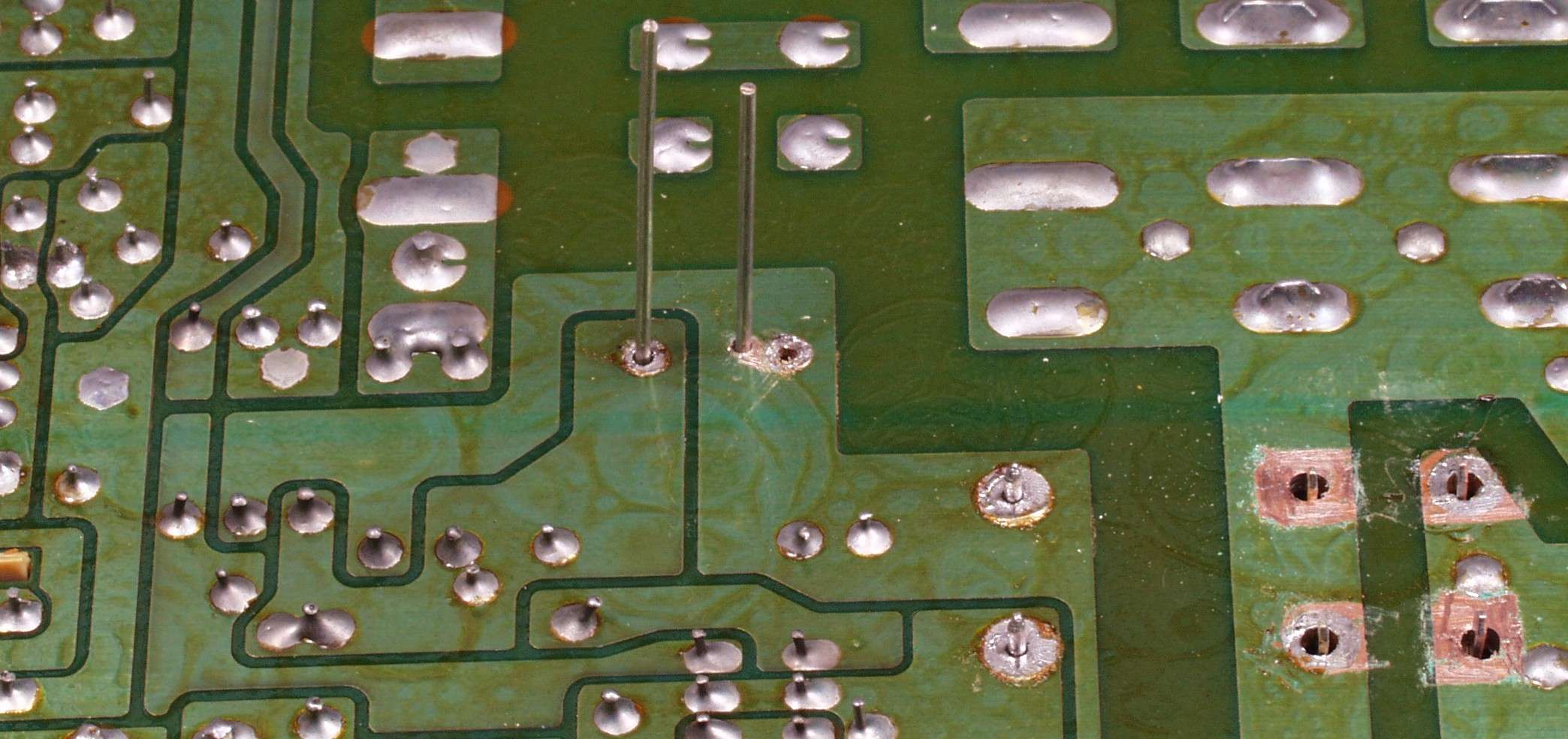

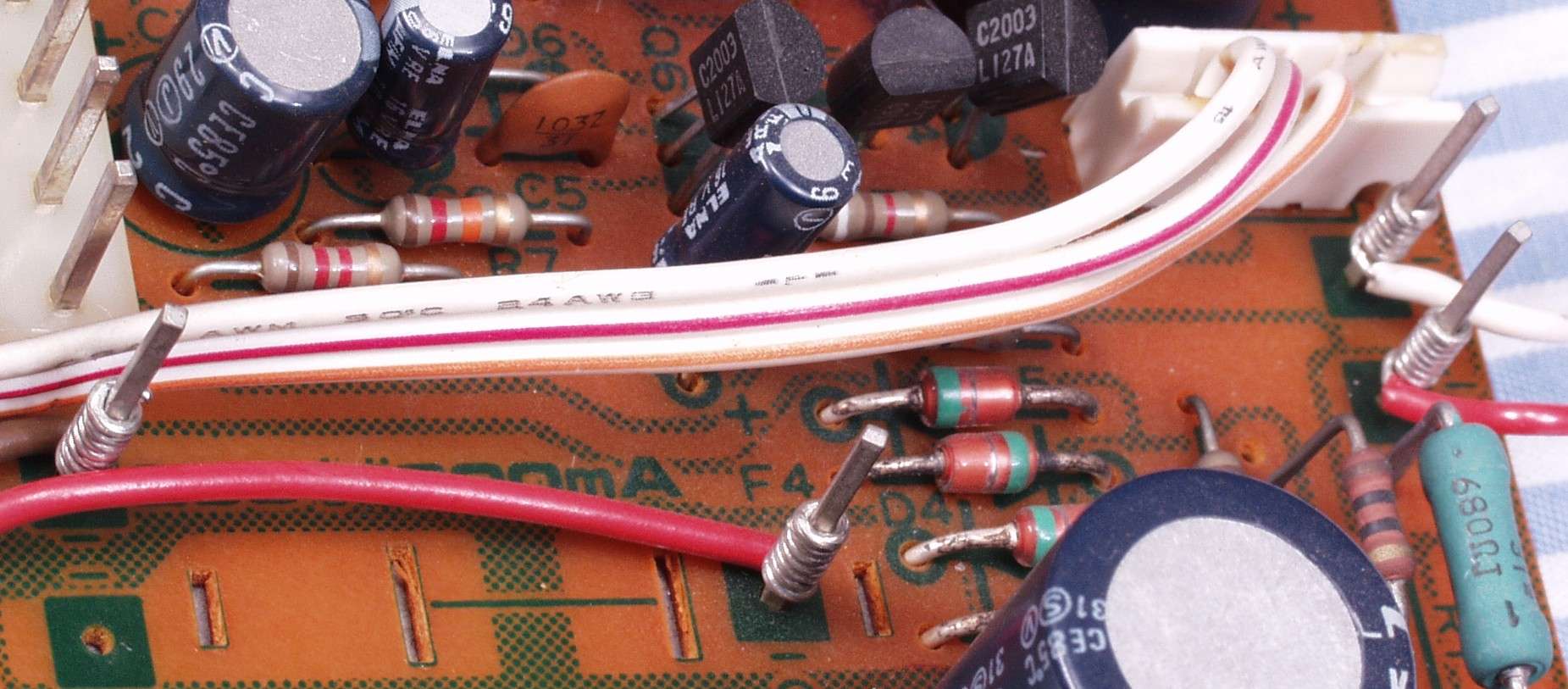

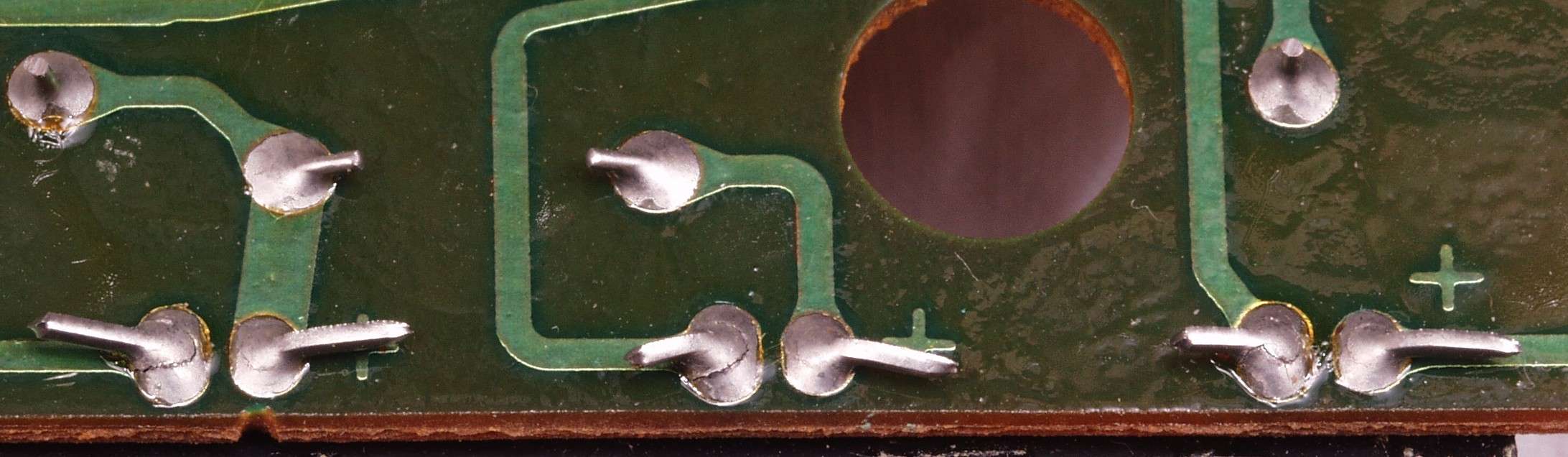

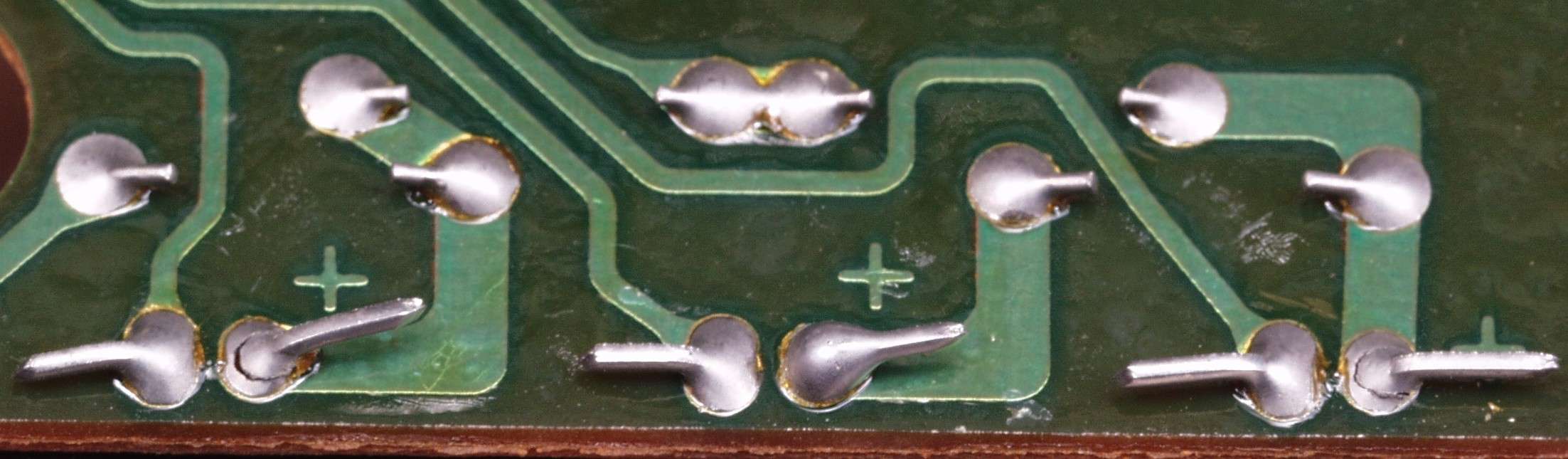

Ｃ３Ｃ１．　修理前　ＳＷコントロール基板裏　曲げる方向を考えて欲しい！

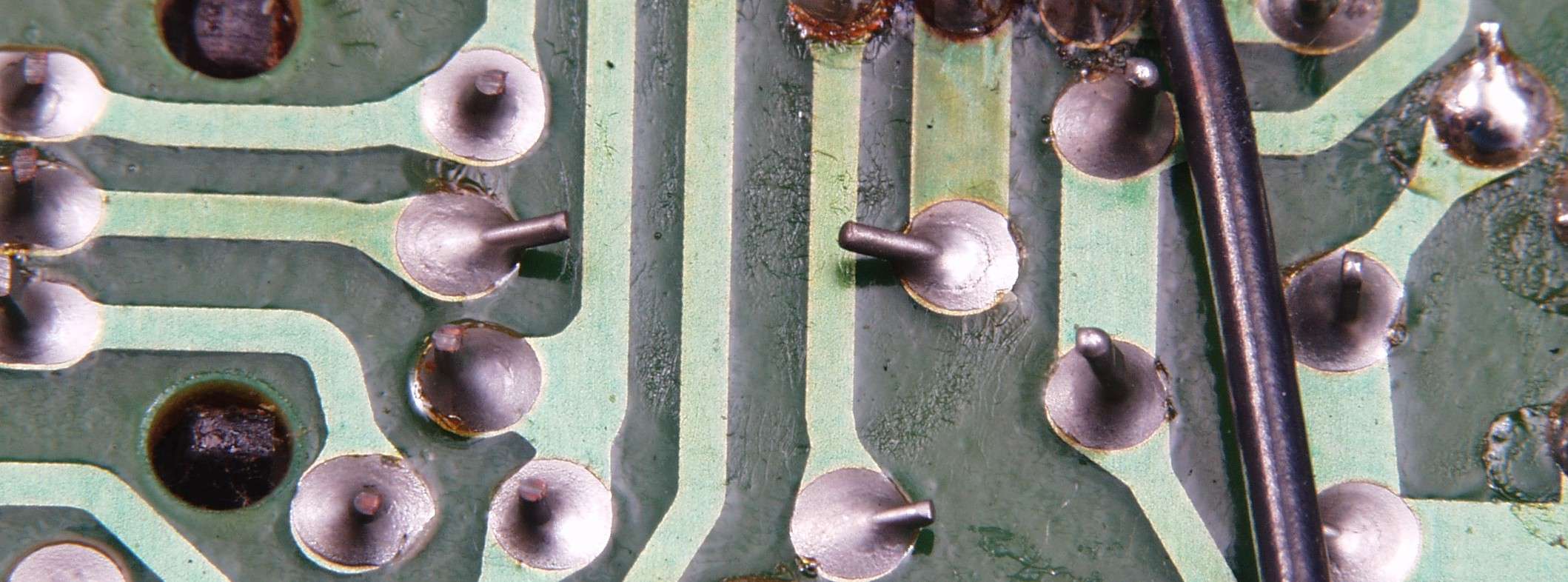

Ｃ３Ｃ２．　修理前　ＳＷコントロール基板裏　曲げる方向を考えて欲しい！

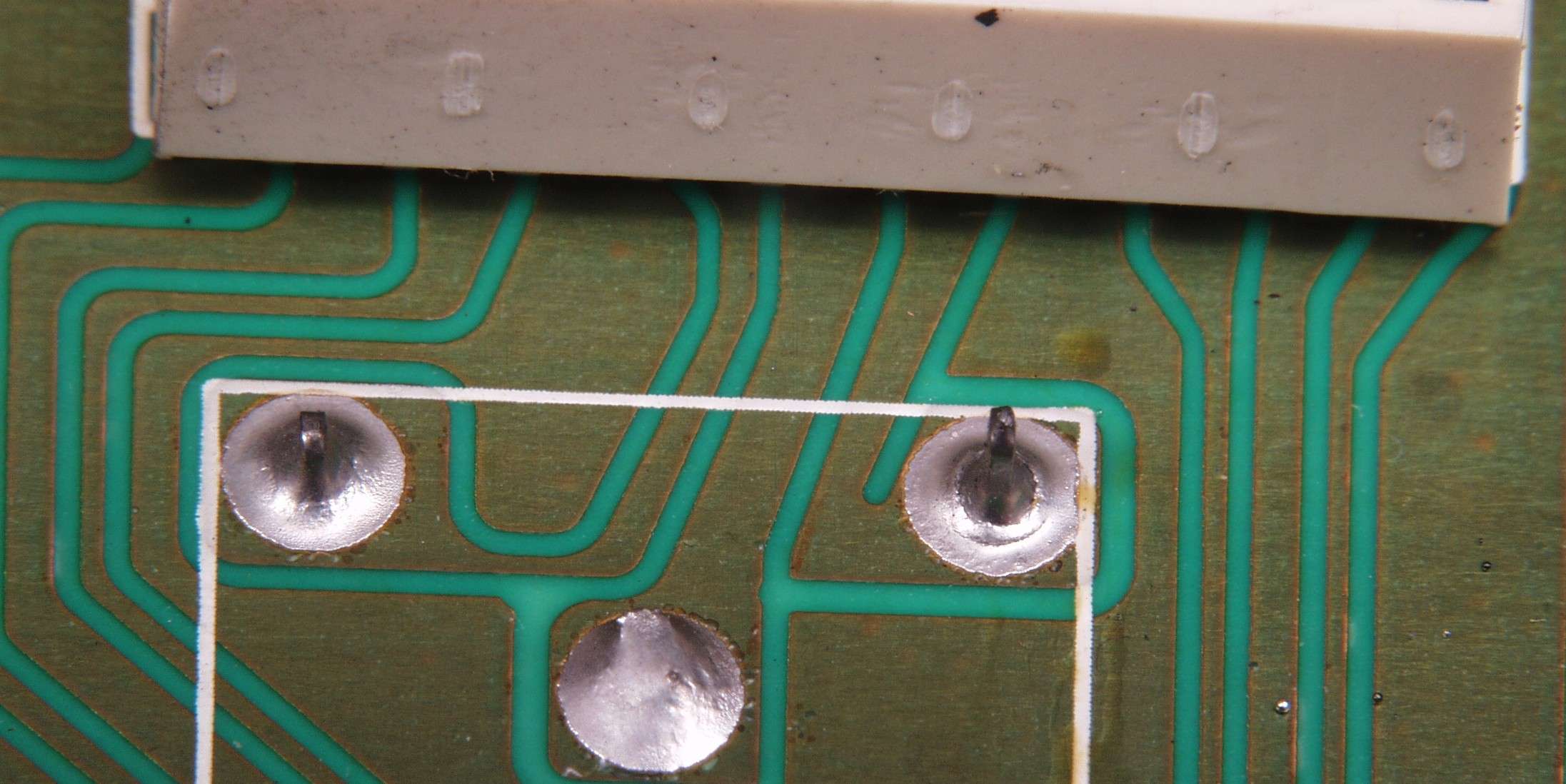

Ｃ３Ｃ３．　修理前　ＳＷコントロール基板裏　電源供給端子がハンダ不良

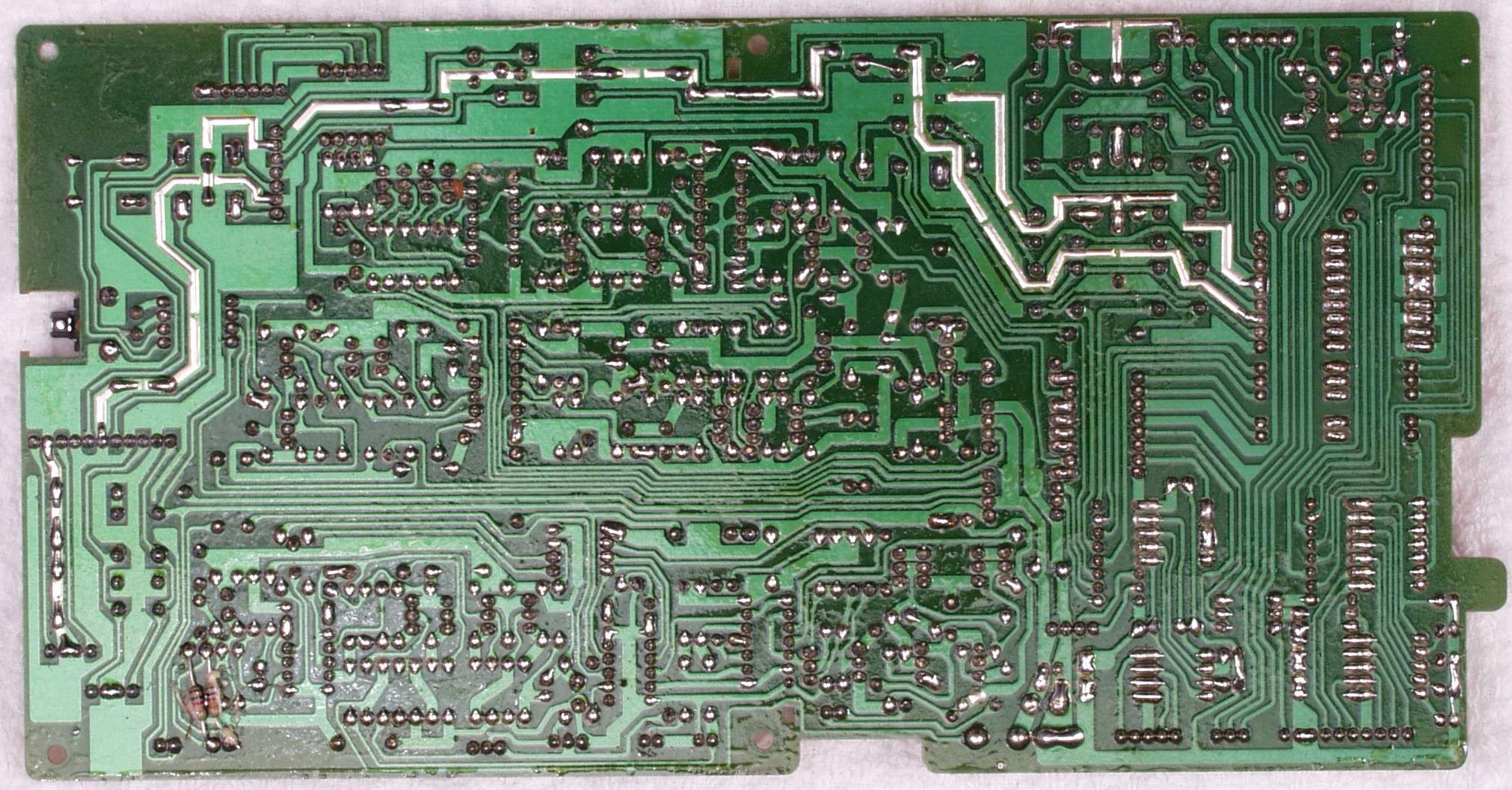

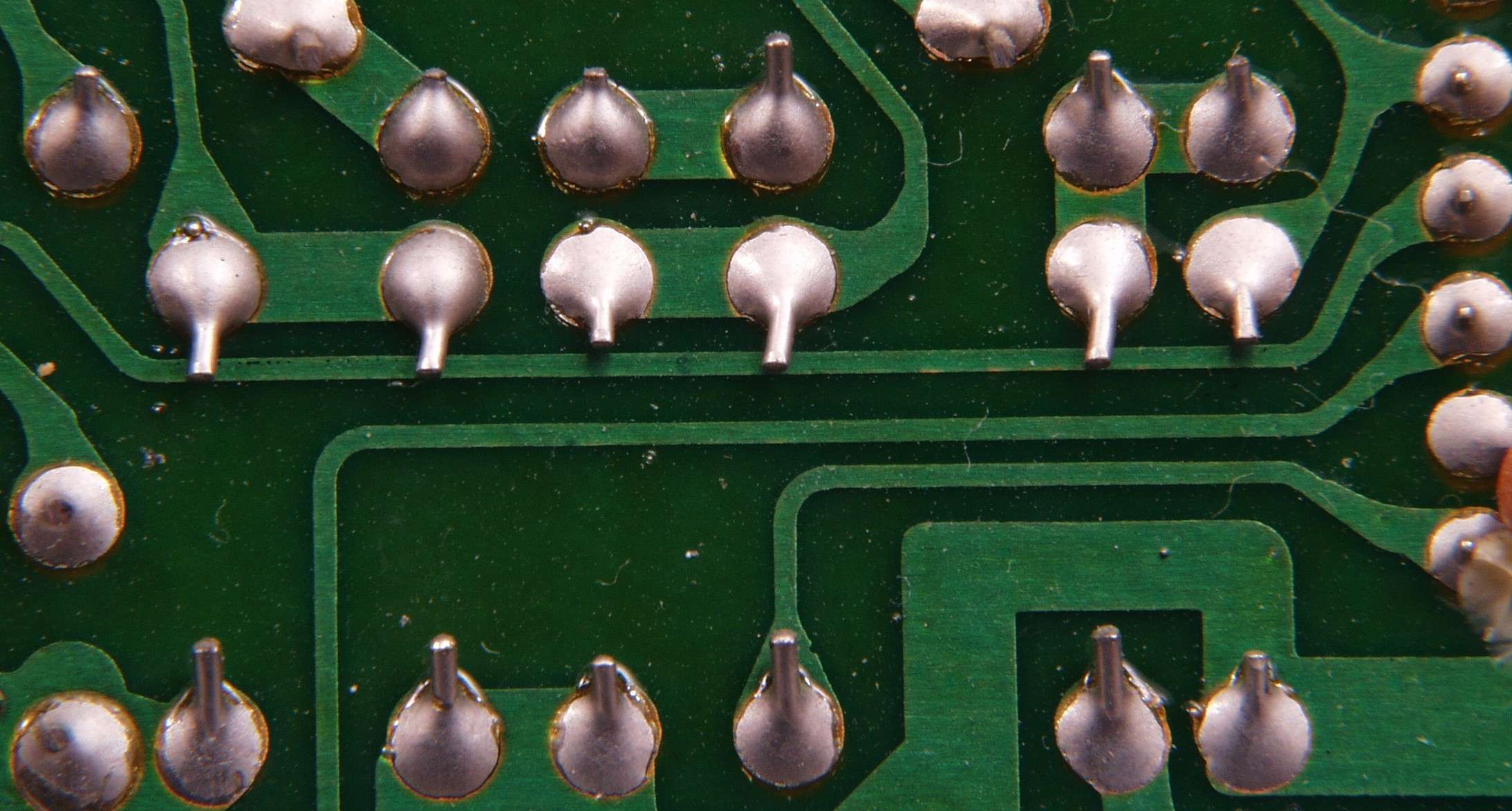

Ｃ３Ｄ．　修理（半田補正）後　ＳＷコントロール基板裏

Ｃ３Ｅ．　修理後　ＳＷコントロール基板裏　余計なフラックスを取り除いている所、単純な時間のかかる作業

Ｃ３Ｆ．　完成ＳＷコントロール基板裏　洗浄後防湿材を塗る。

Ｃ４Ａ．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板

Ｃ４Ｂ．　修理後　ＥＱ−ＡＭＰ基板　半固定ＶＲ２個、電解コンデンサー２０個交換

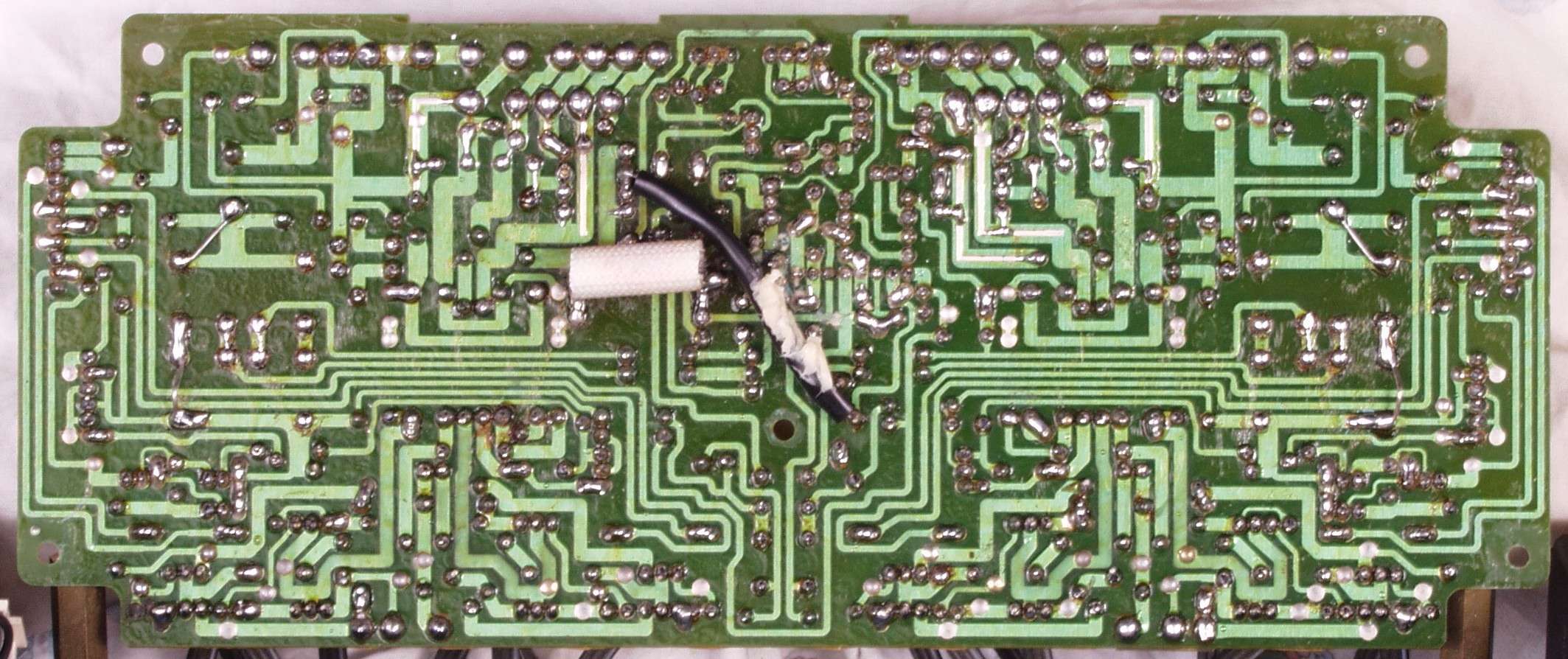

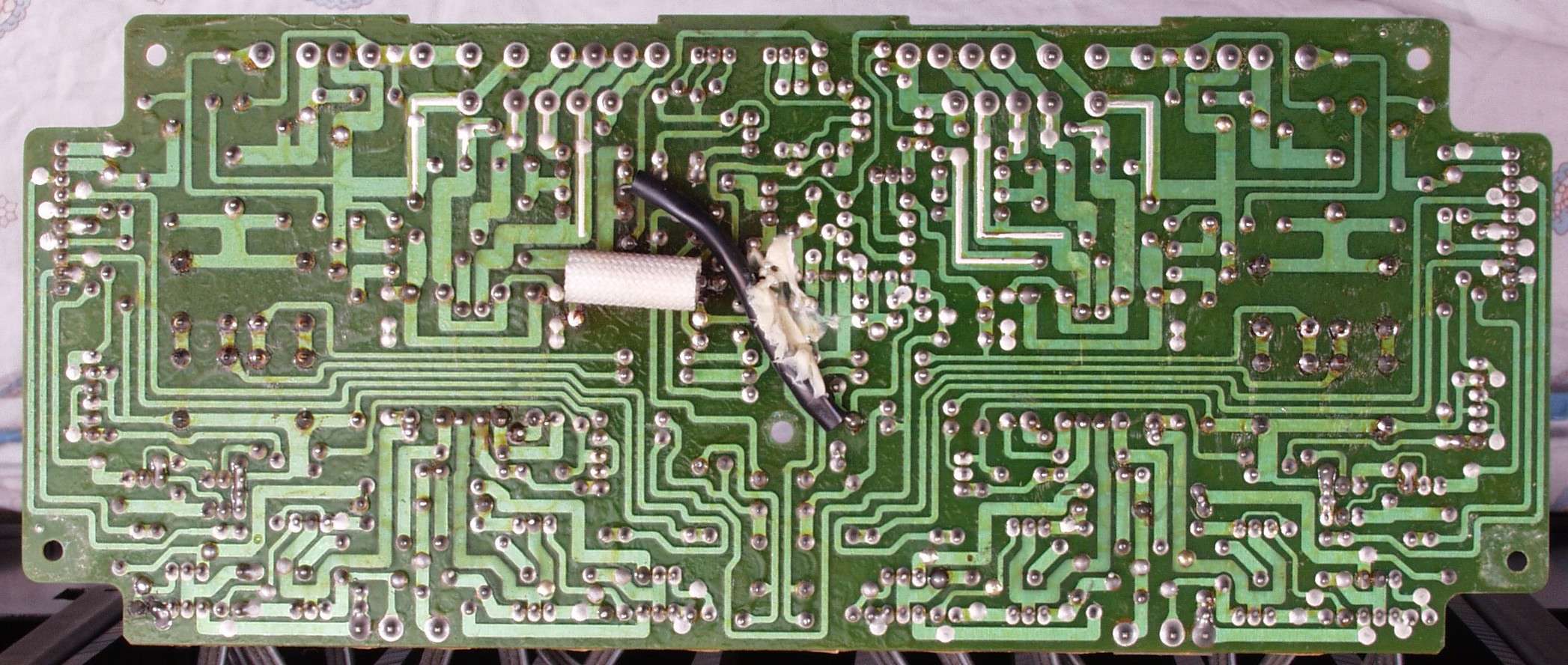

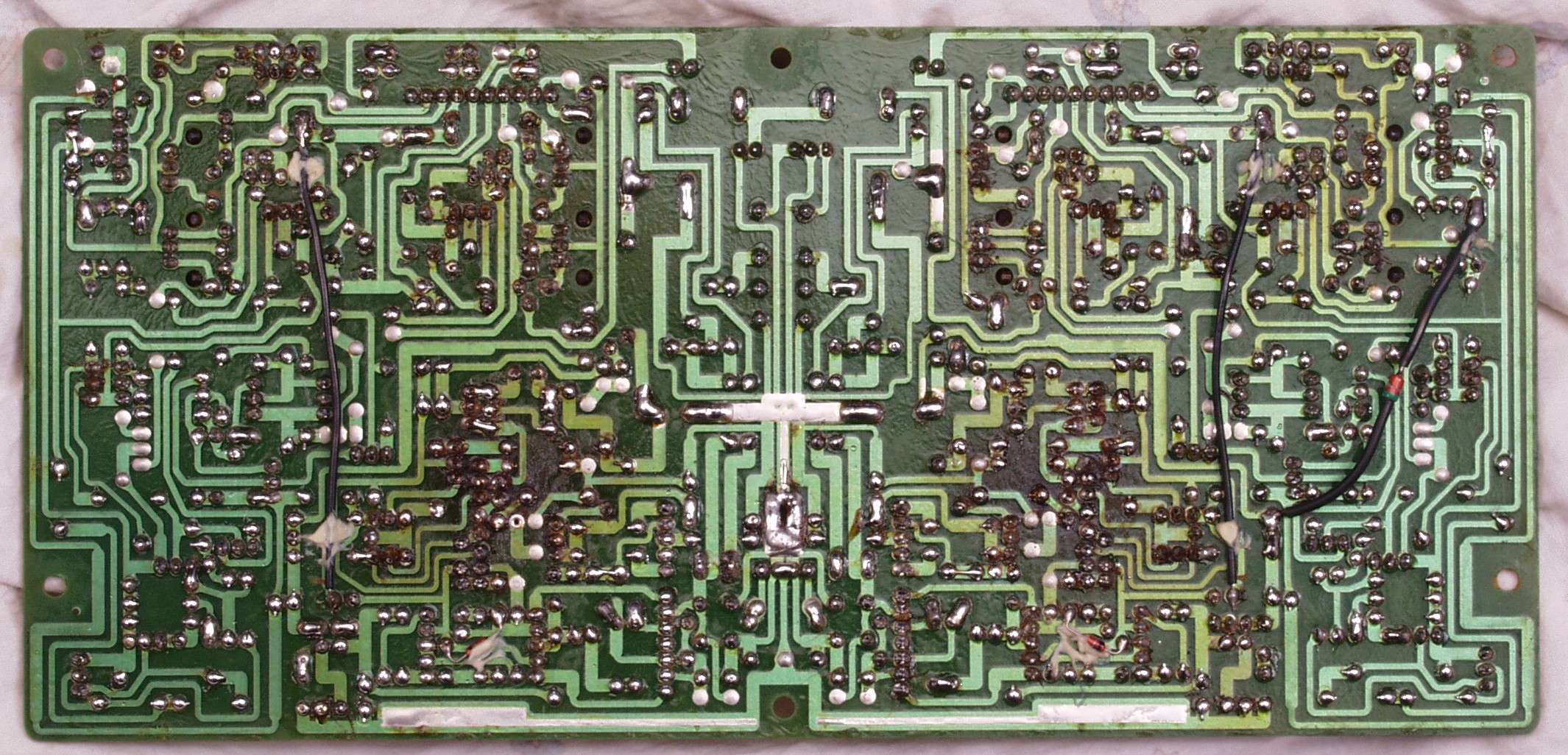

Ｃ４Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏

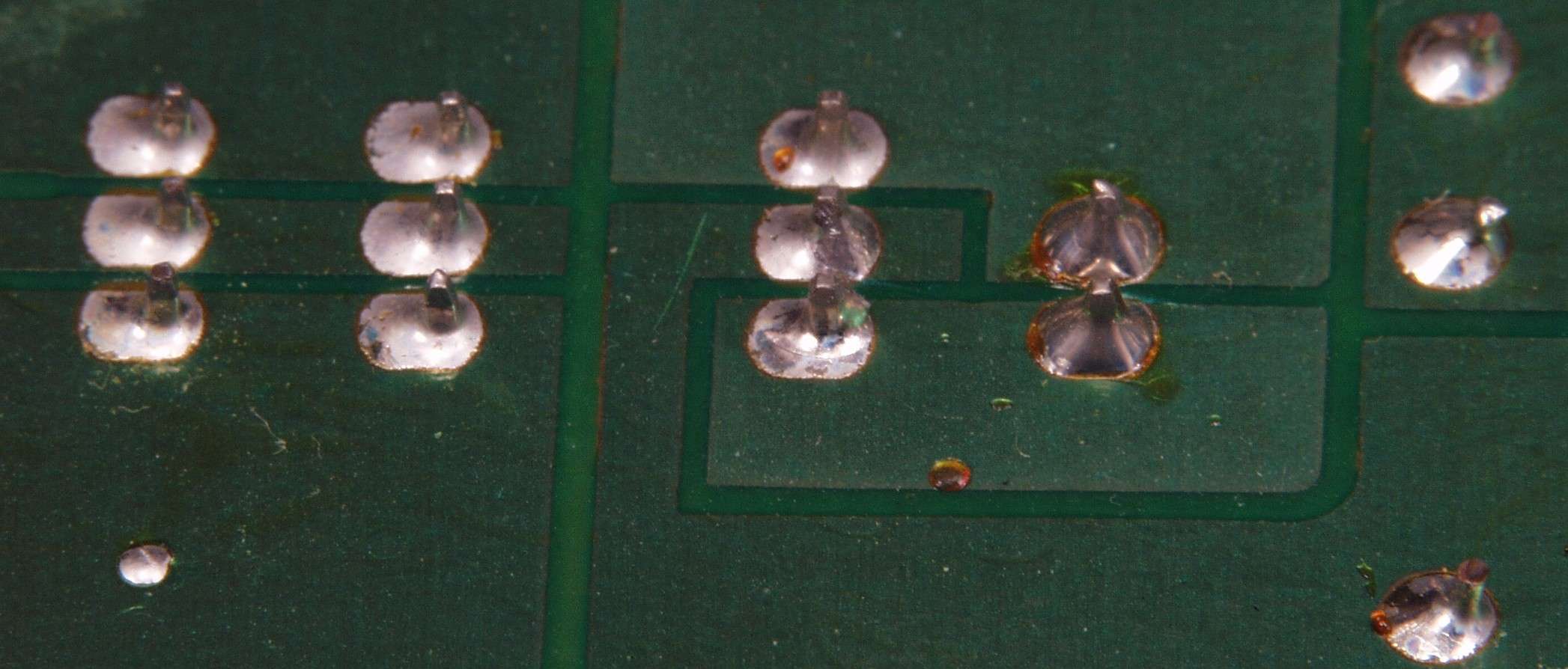

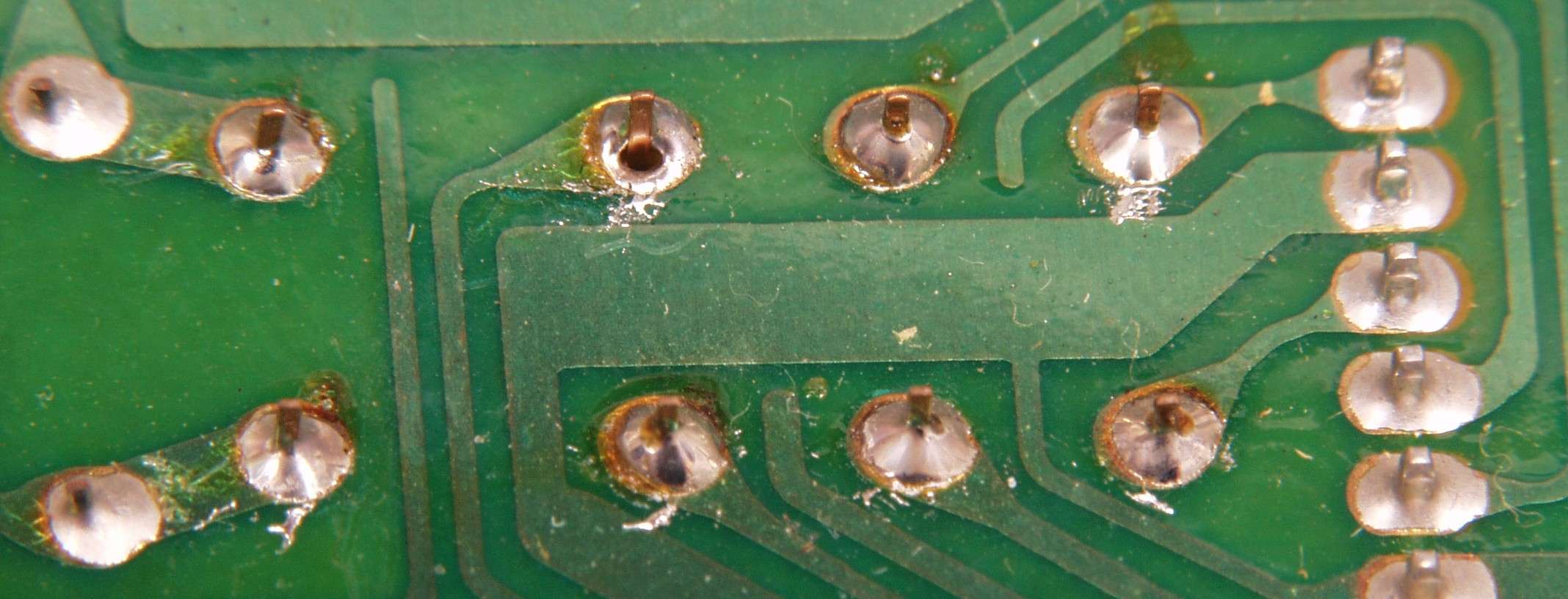

Ｃ４Ｃ１．　修理前　ＥＱ−ＡＭＰ基板裏　基板裏のハンダ不良ヶ所　その１

Ｃ４Ｃ２．　修理前　ＥＱ−ＡＭＰ基板裏　基板裏のハンダ不良ヶ所　その２

Ｃ４Ｃ３．　修理前　ＥＱ−ＡＭＰ基板裏　基板裏のハンダ不良ヶ所　その３ 　　　　　　　　　　　　　　　　　　　　　　　　　　　前回の　修理でリレーを交換した所

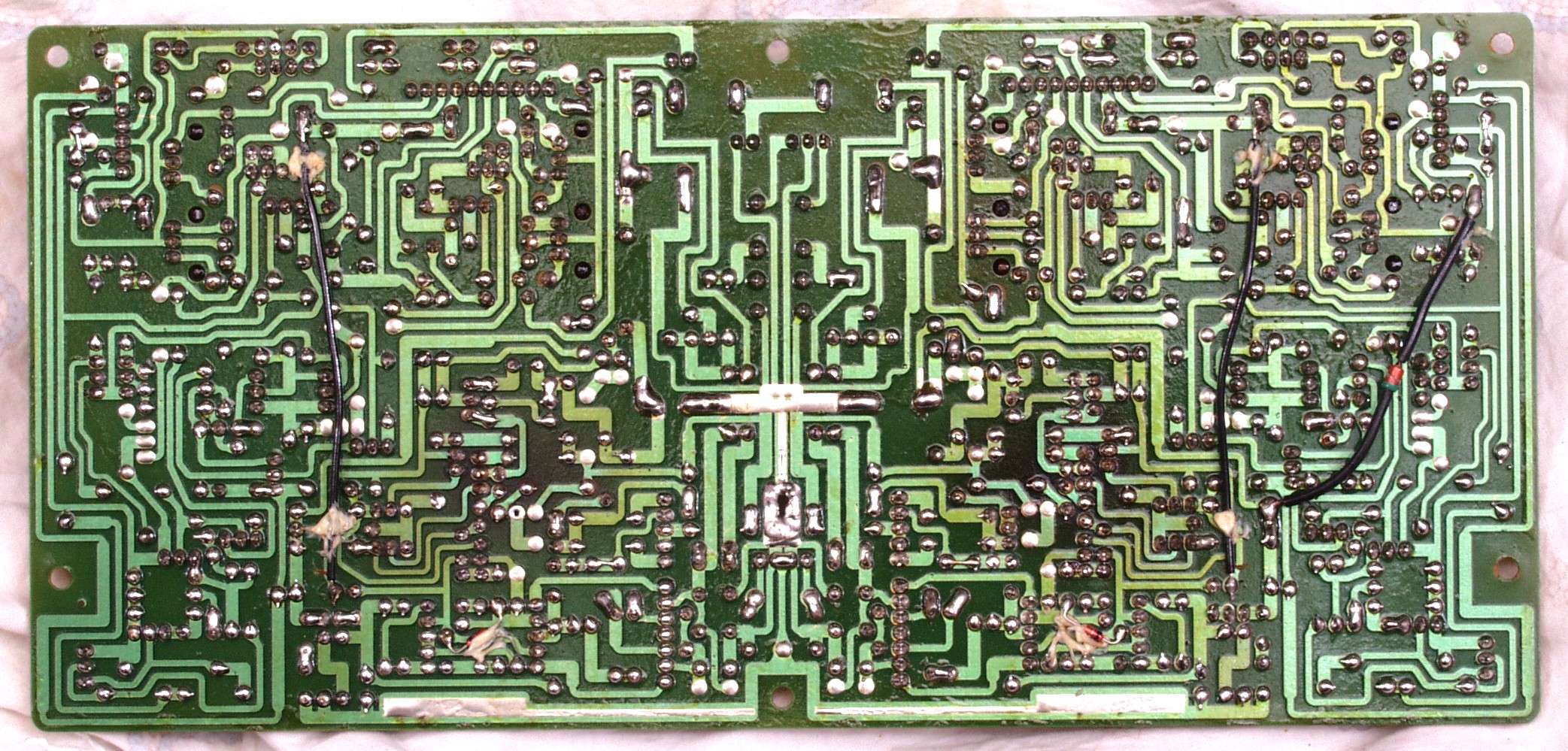

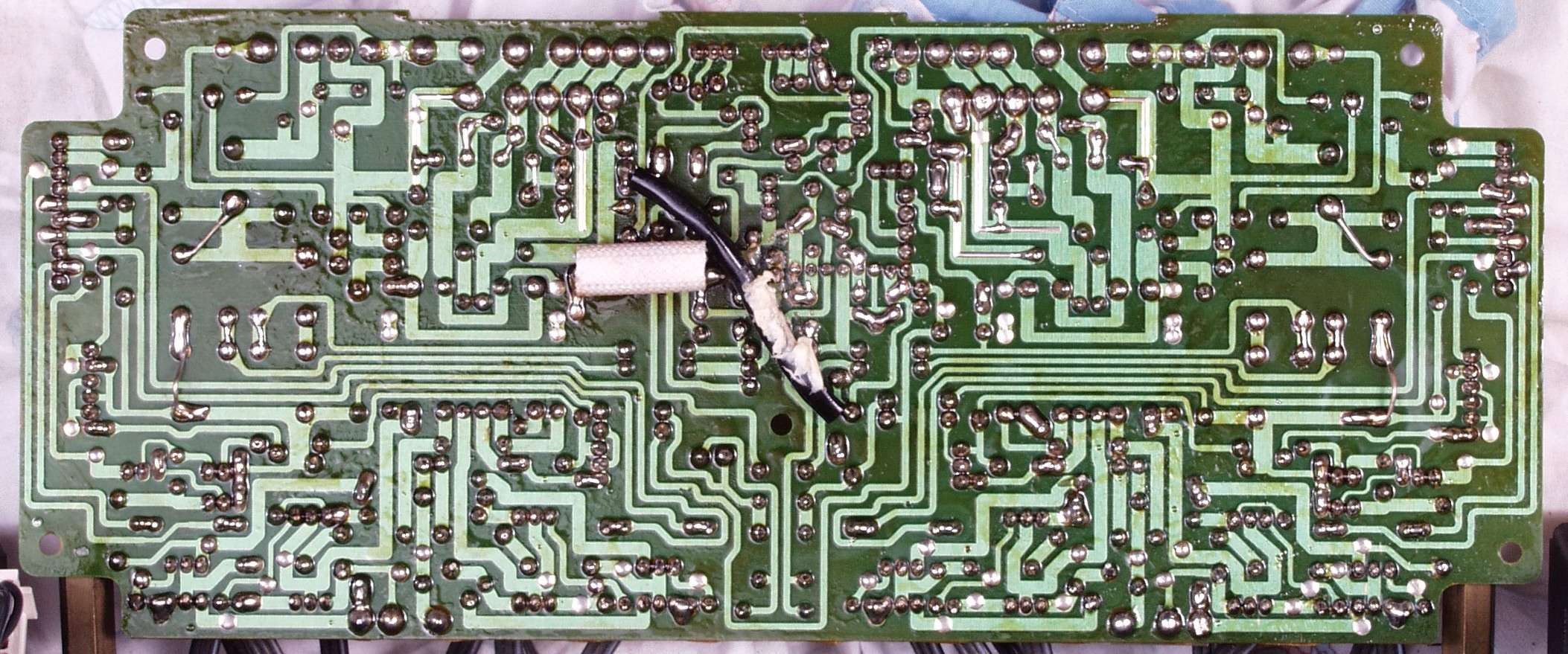

Ｃ４Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏

Ｃ４Ｅ．　完成ＥＱ−ＡＭＰ基板裏　洗浄後防湿材を塗る。

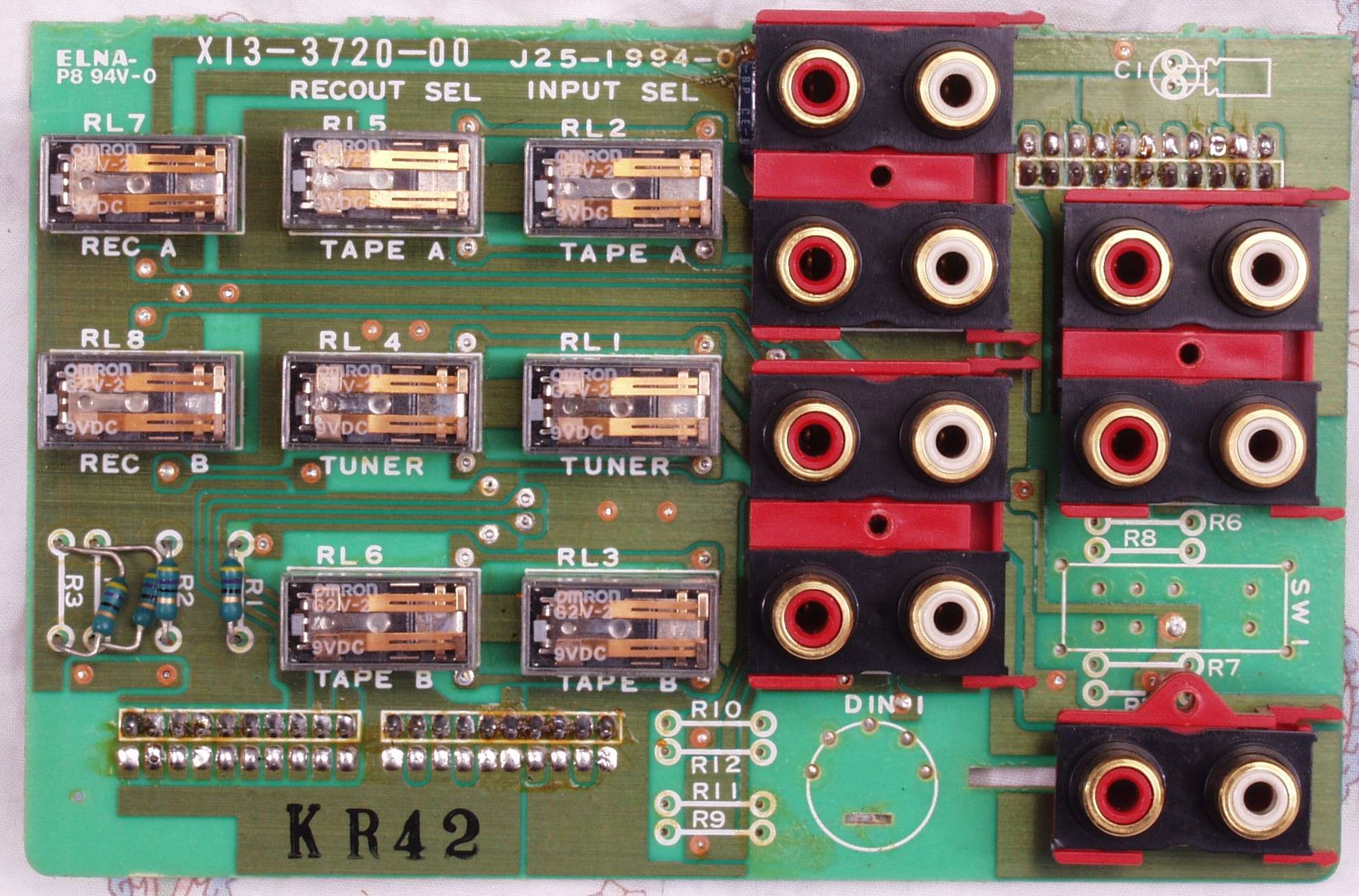

Ｃ５Ａ．　修理前　入力ＲＣＡ端子基板

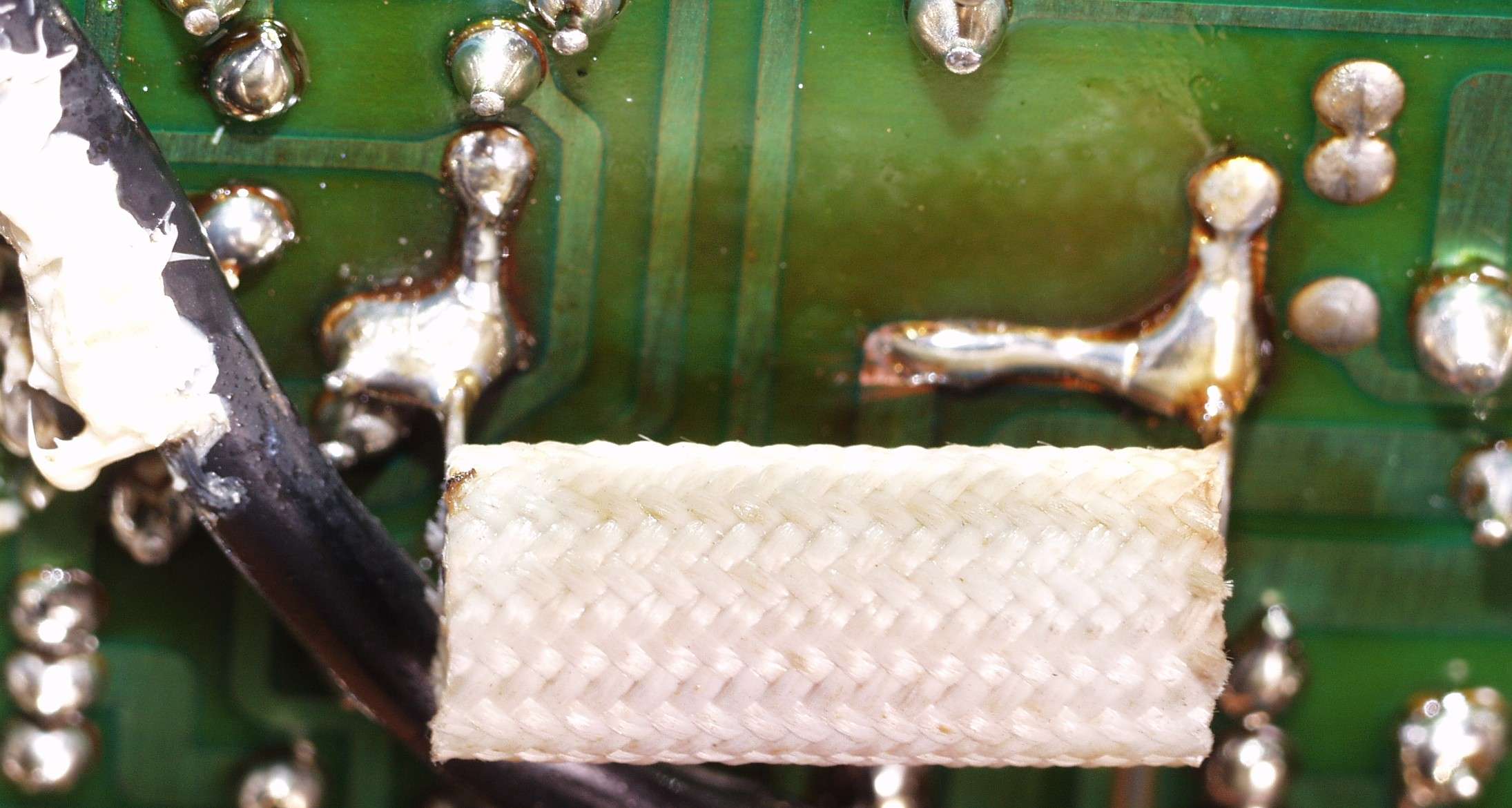

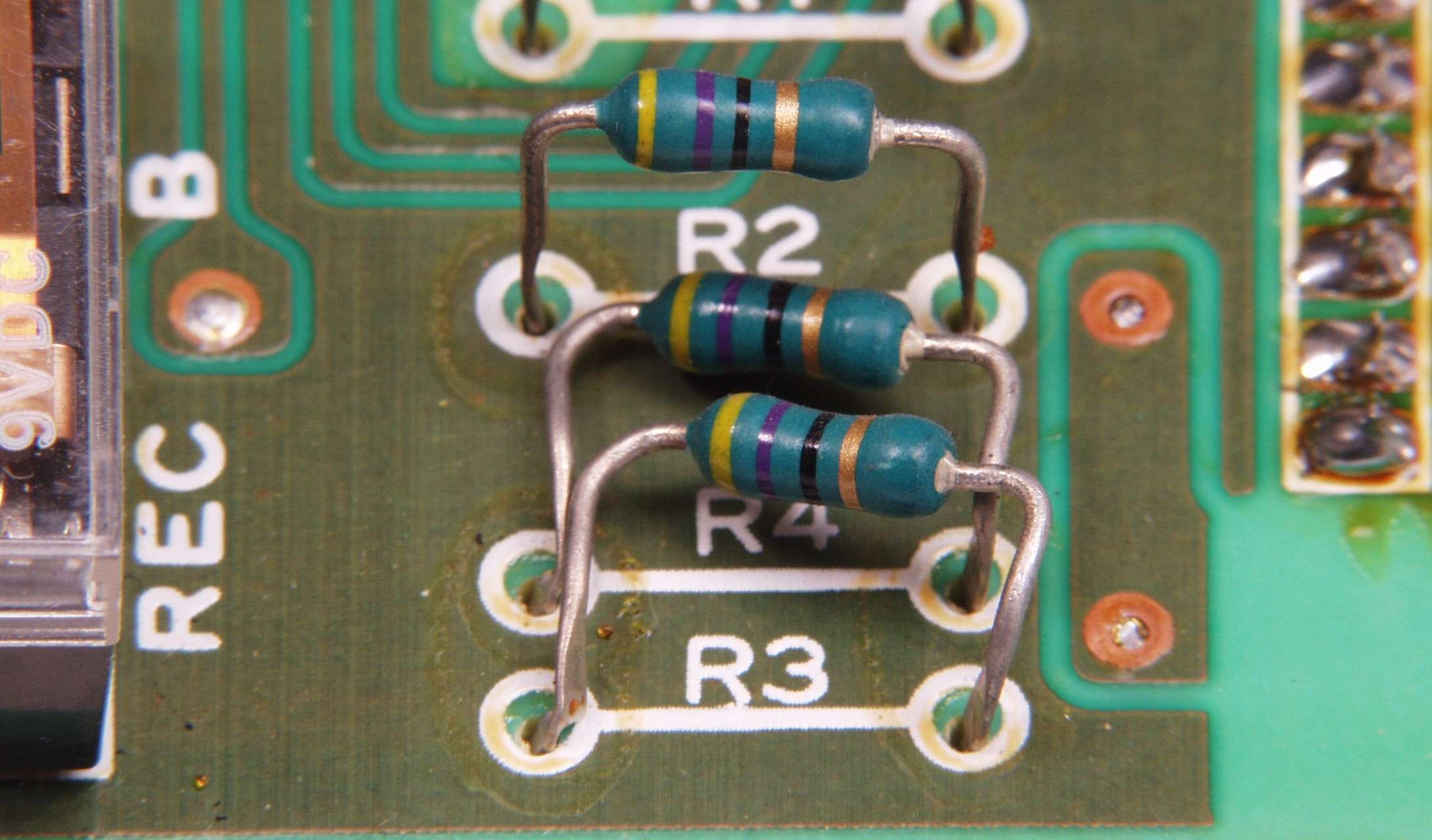

Ｃ５Ａ１．　修理前　入力ＲＣＡ端子基板　抵抗の足がショート（短絡）している、前回の　修理の時か？

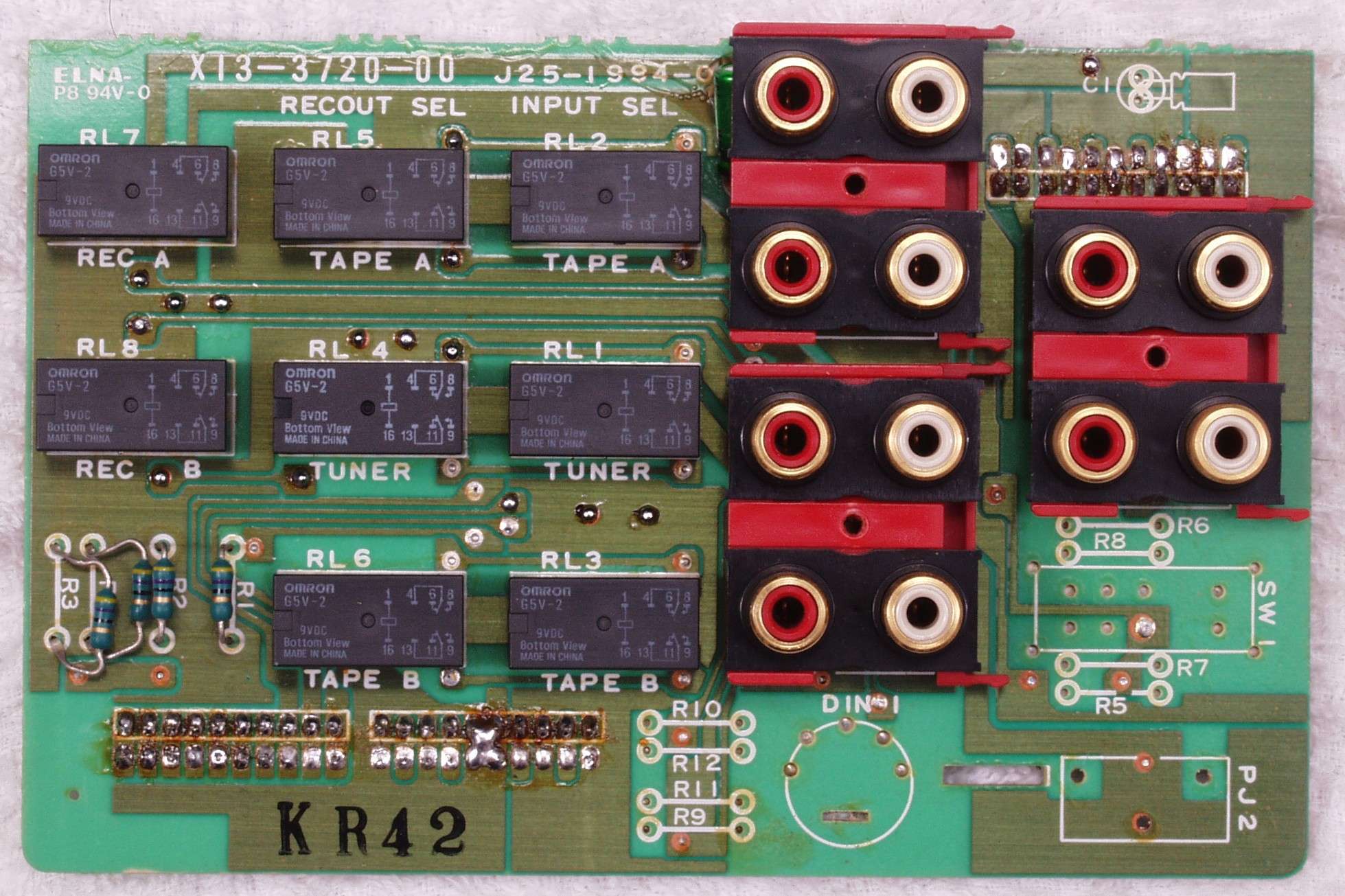

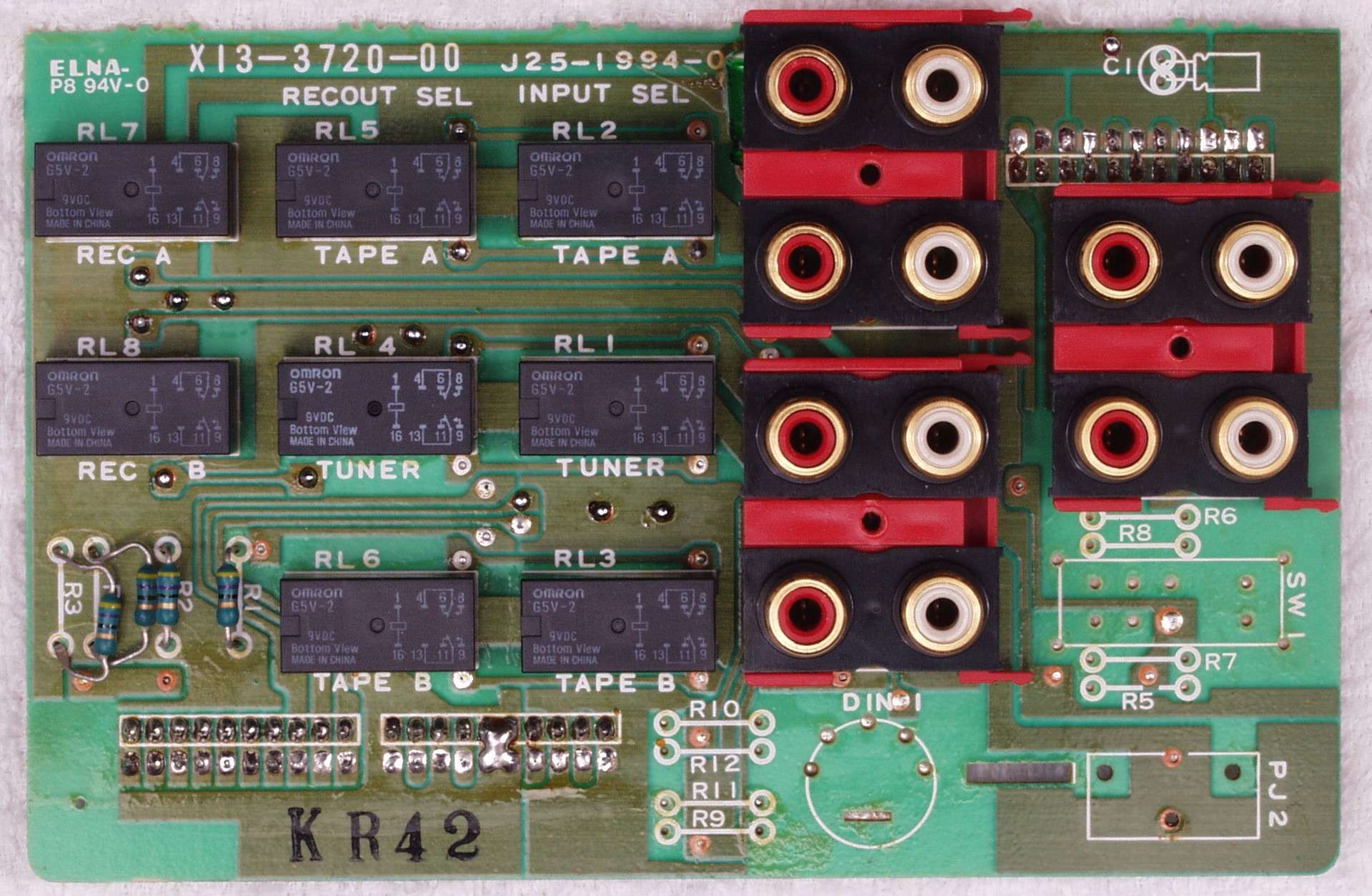

Ｃ５Ｂ．　修理後　入力ＲＣＡ端子基板　リレー８個、電解コンデンサー１個交換

Ｃ５Ｃ．　完成入力ＲＣＡ端子基板　洗浄後防湿材を塗る。

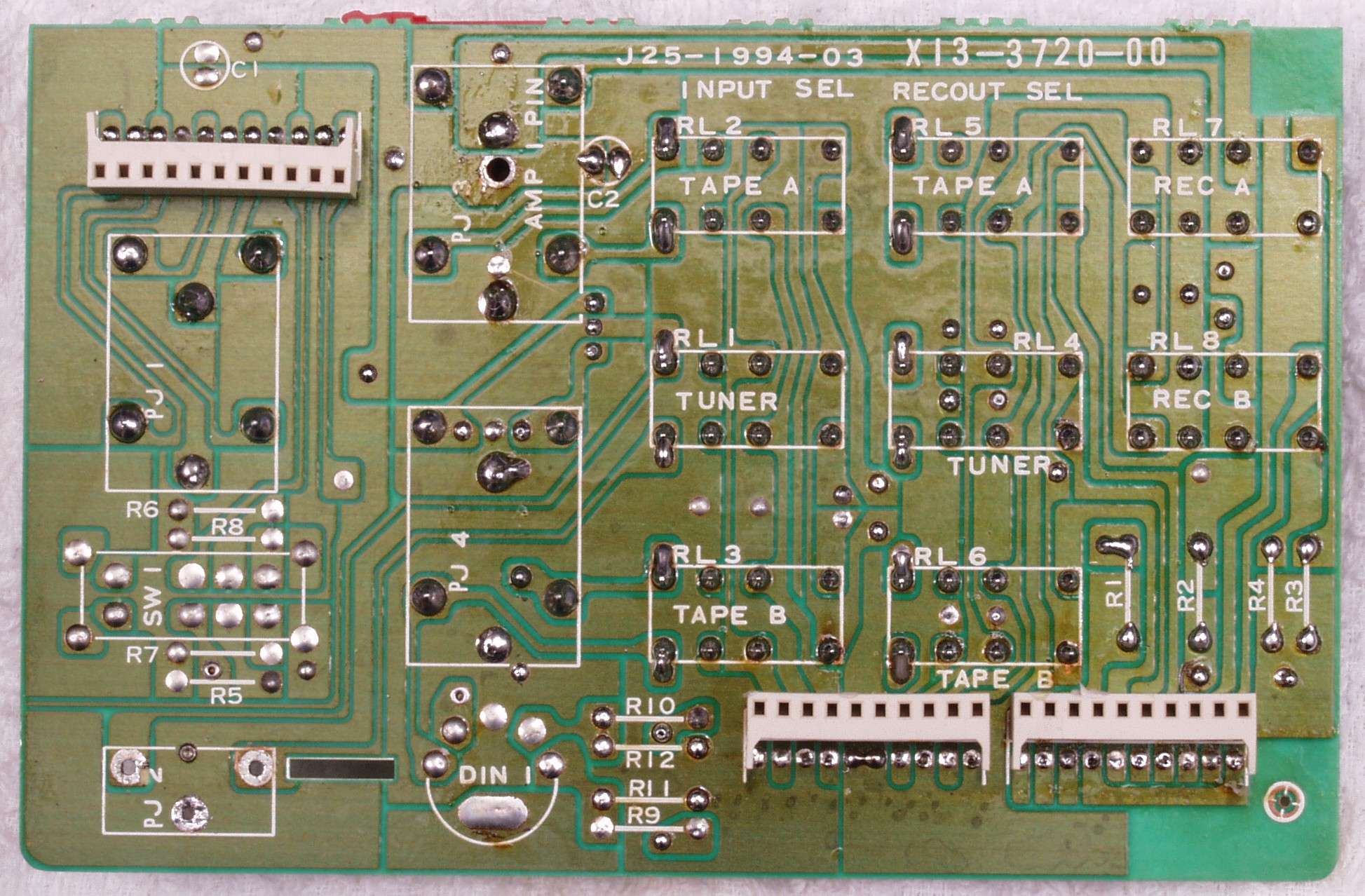

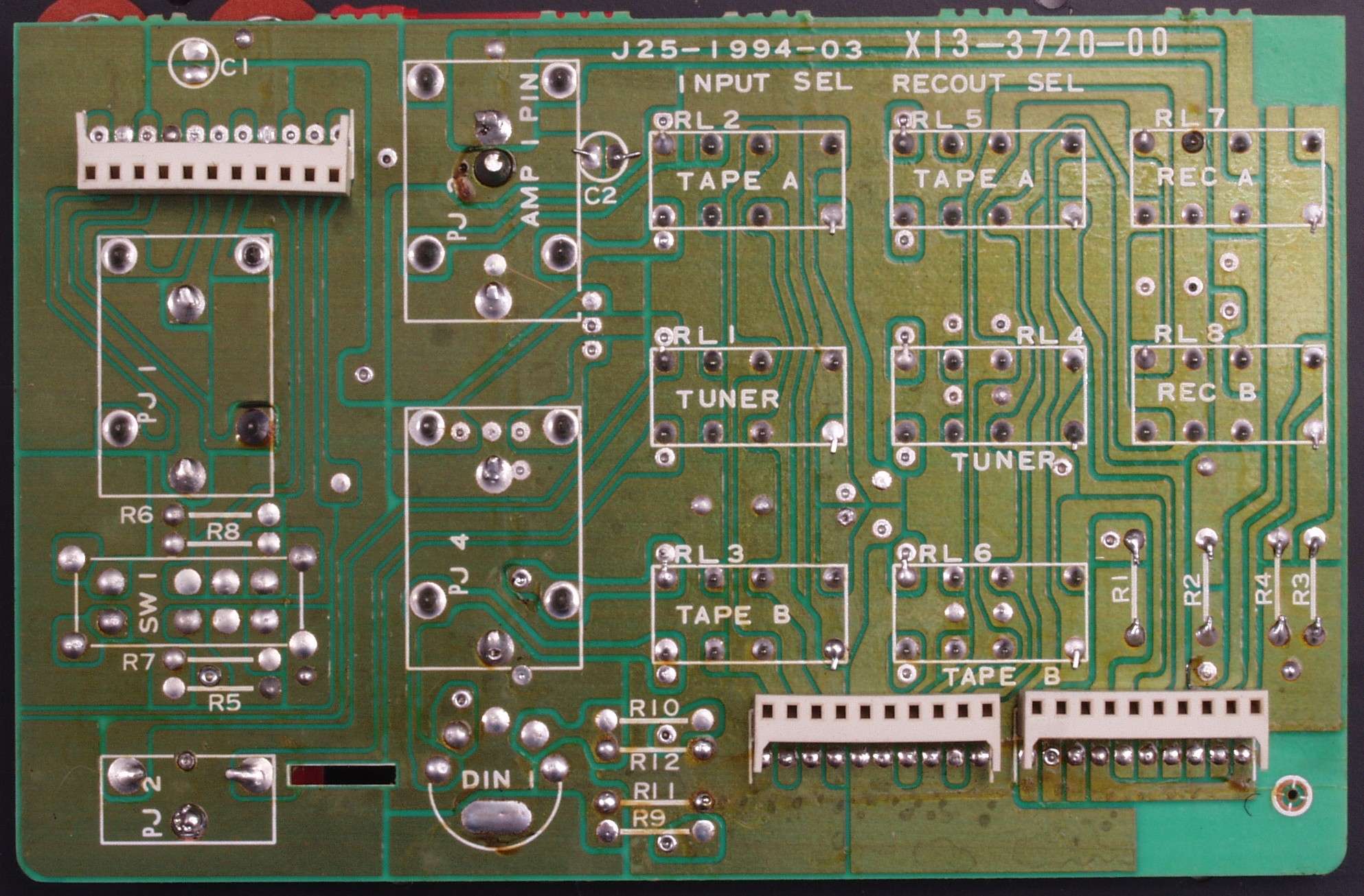

Ｃ５Ｄ．　修理前　入力ＲＣＡ端子基板裏

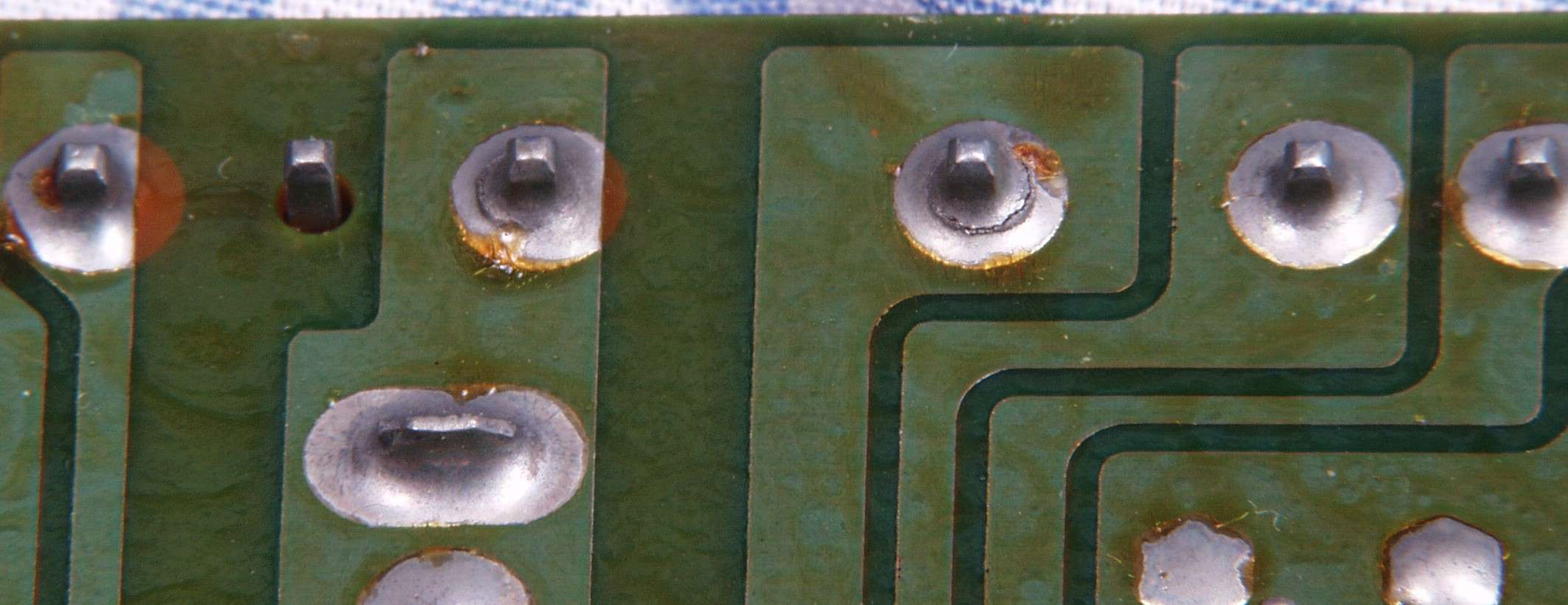

Ｃ５Ｄ１．　修理中　入力ＲＣＡ端子基板裏　ＲＣＡ端子の足がハンダ不良

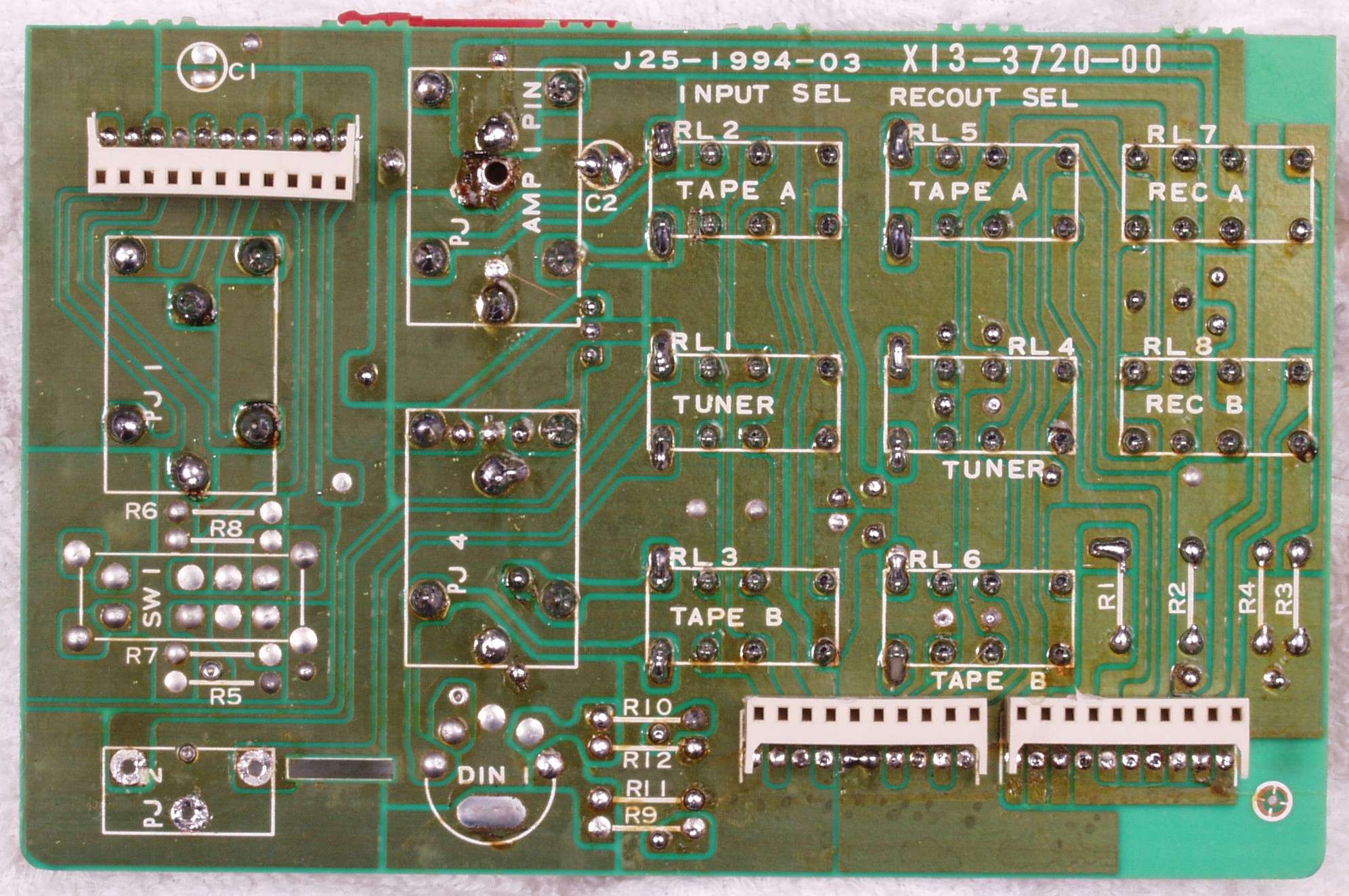

Ｃ５Ｅ．　修理（半田補正）後　入力ＲＣＡ端子基板裏

Ｃ５Ｆ．　完成入力ＲＣＡ端子基板裏　洗浄後防湿材を塗る。

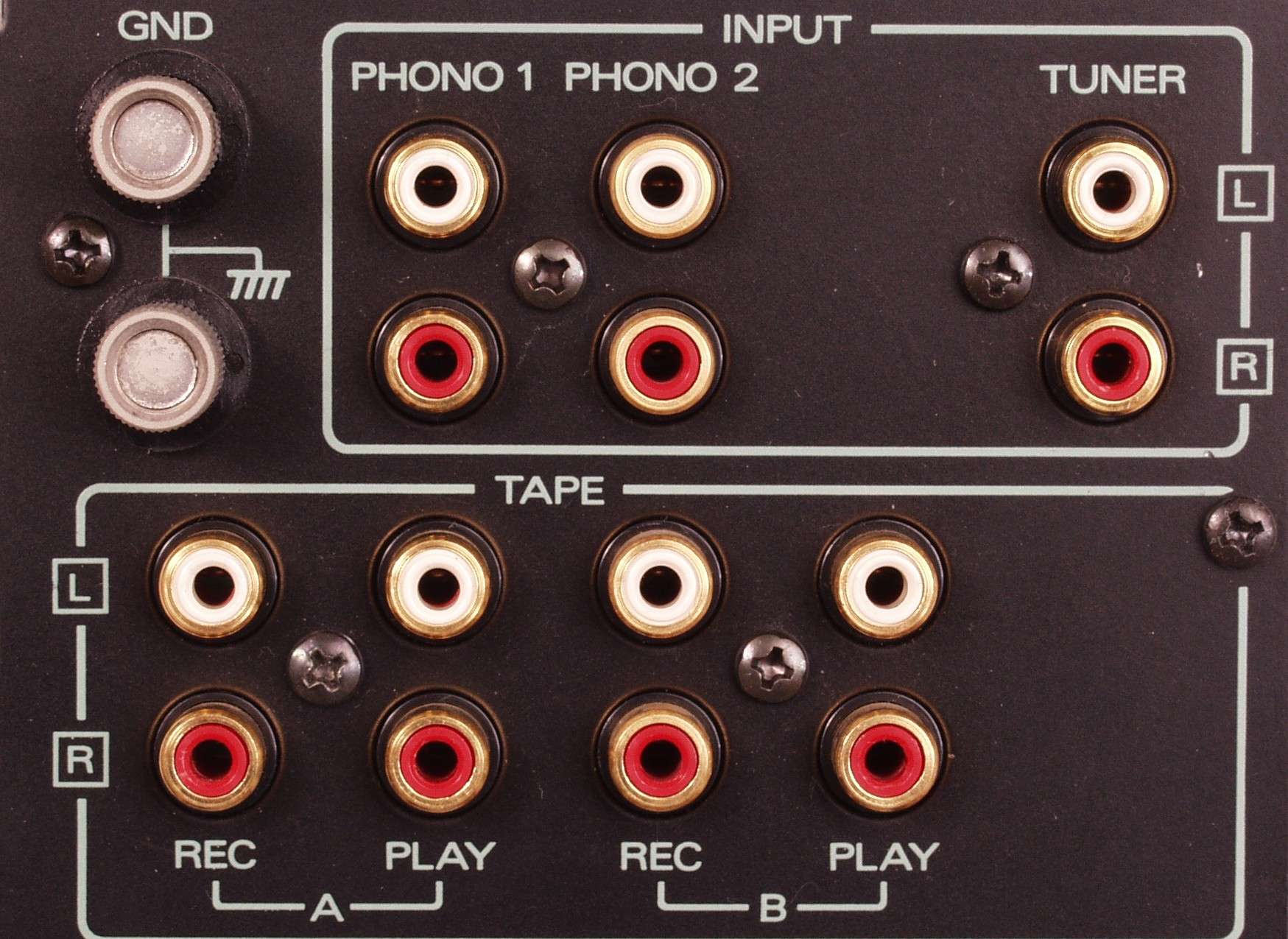

Ｃ５Ｇ．　修理前　入力ＲＣＡ端子郡

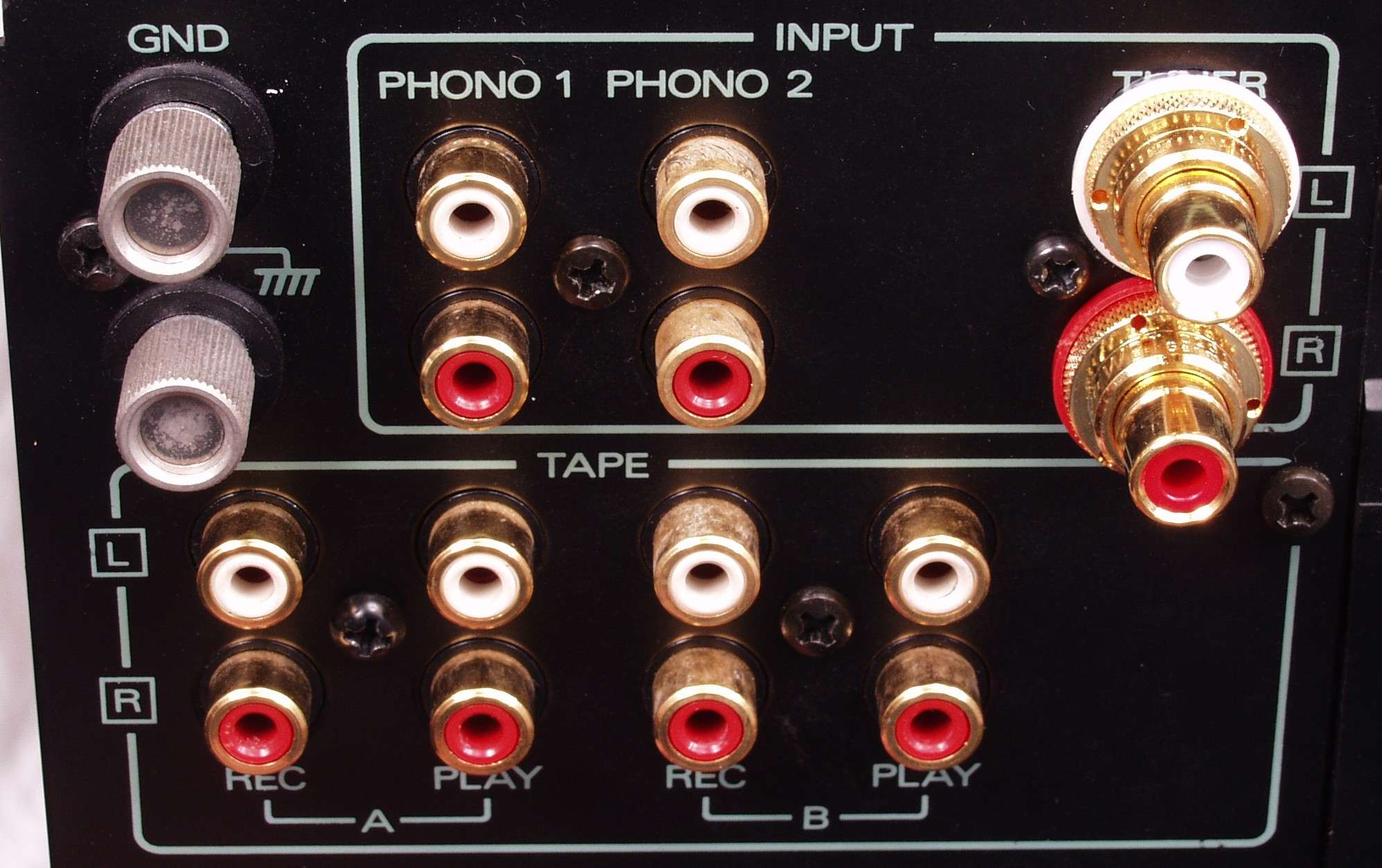

Ｃ５Ｈ．　修理後　入力ＲＣＡ端子郡　ＴＵＮＥＲ端子をＷＢＴに交換する

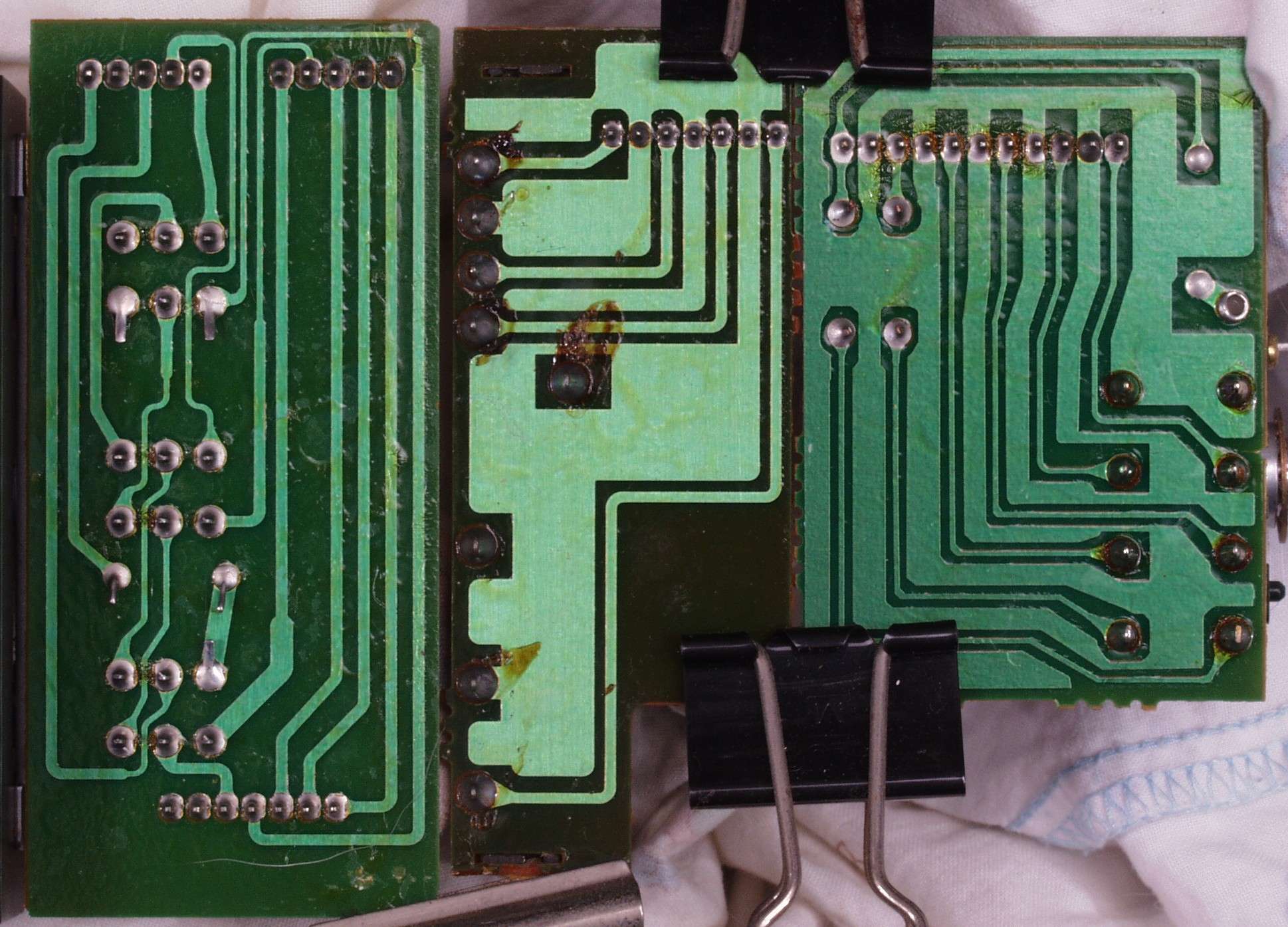

Ｃ６Ａ．　修理前　ＶＲ、ＳＷ基板裏

Ｃ６Ｂ．　修理（半田補正）後　　ＶＲ、ＳＷ基板裏

Ｃ６Ｃ．完成ＶＲ、ＳＷ基板裏　洗浄後防湿材を塗る。

Ｃ７Ａ．　修理前　整流基板

Ｃ７Ｃ．　修理前　整流基板裏

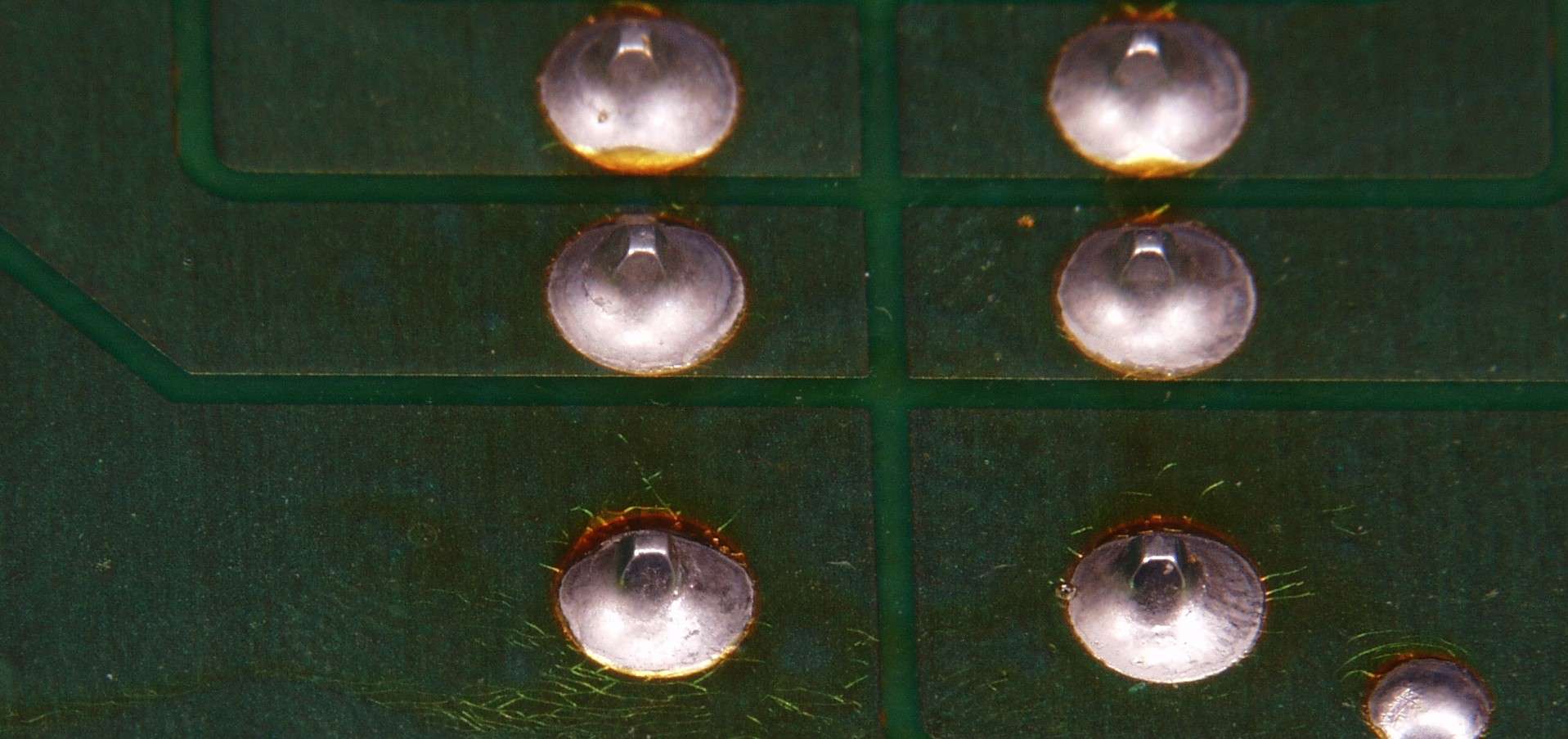

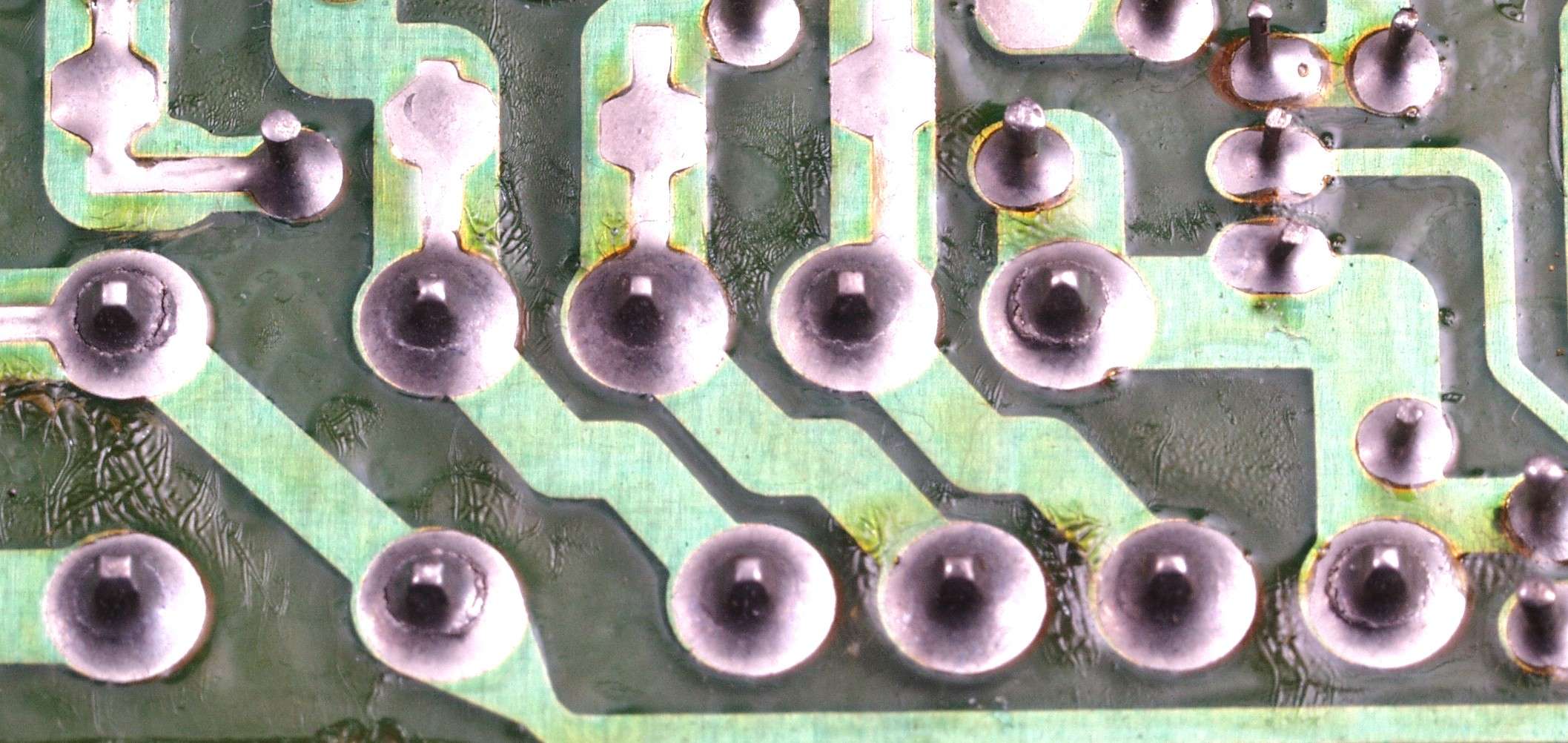

Ｃ７Ｃ１．　修理前　整流基板裏　半田不良予備郡　その1

Ｃ７Ｃ２．　修理前　整流基板裏　半田不良予備郡　その２

Ｃ７Ｃ３．　修理前　整流基板裏　半田不良予備郡　その３

Ｃ７Ｃ４．　修理前　整流基板裏　半田クズが付着

Ｃ７Ｄ．　修理（半田補正）後　整流基板裏

Ｃ７Ｅ．完成整流基板裏　洗浄後

Ｃ８Ａ．　修理前　ＳＰ端子

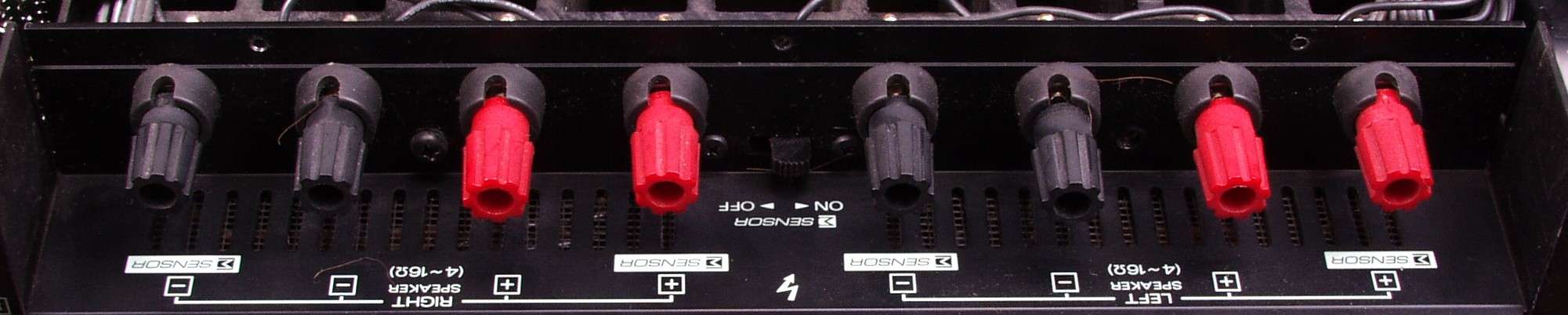

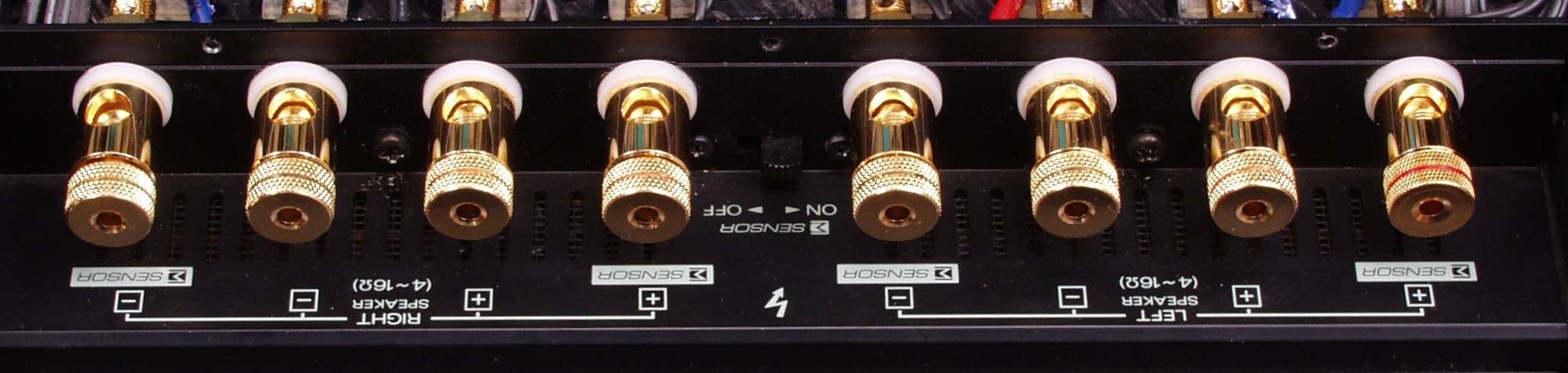

Ｃ８Ｂ．　修理後　ＳＰ端子

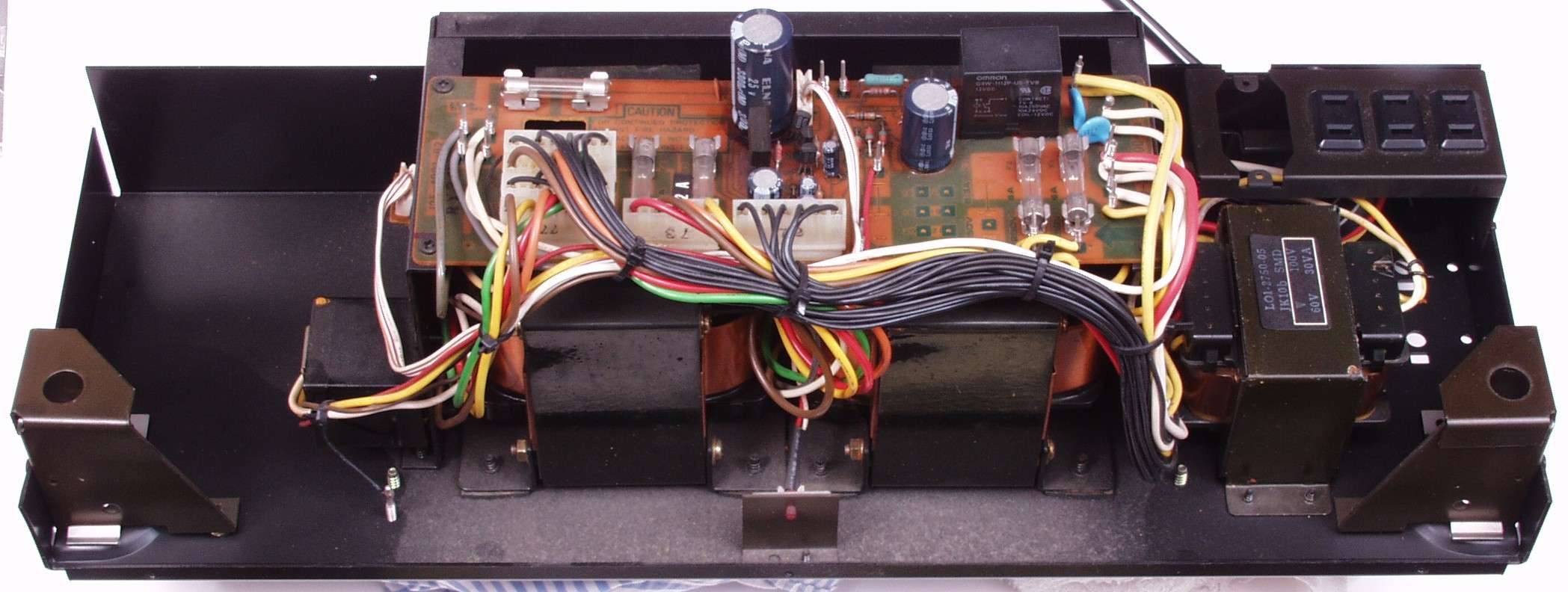

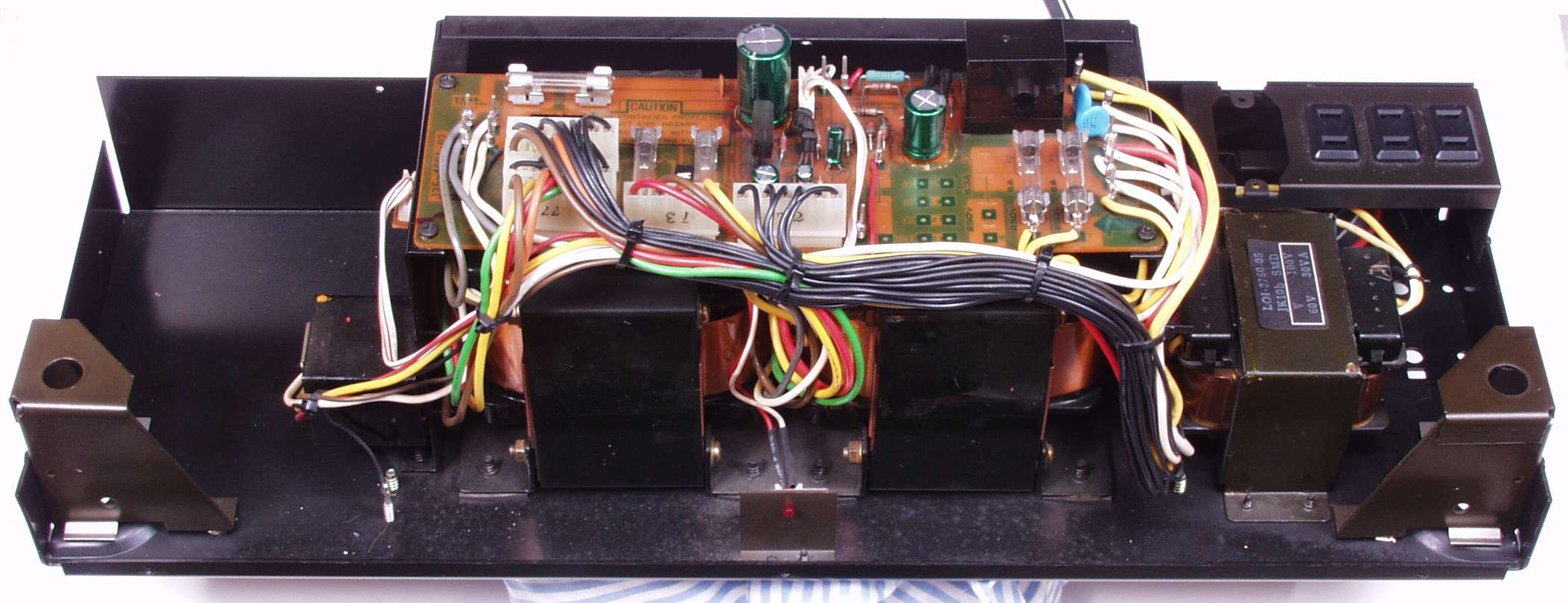

Ｃ９Ａ．　修理前　電源部

Ｃ９Ｂ．　修理後　電源部

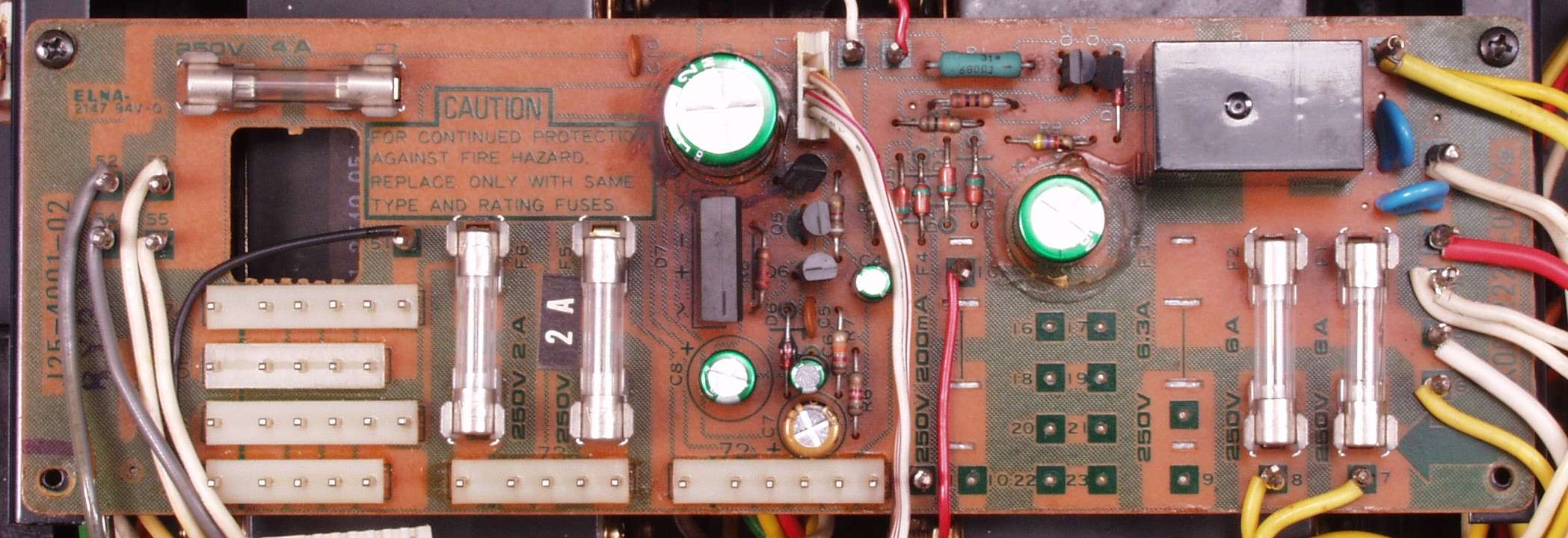

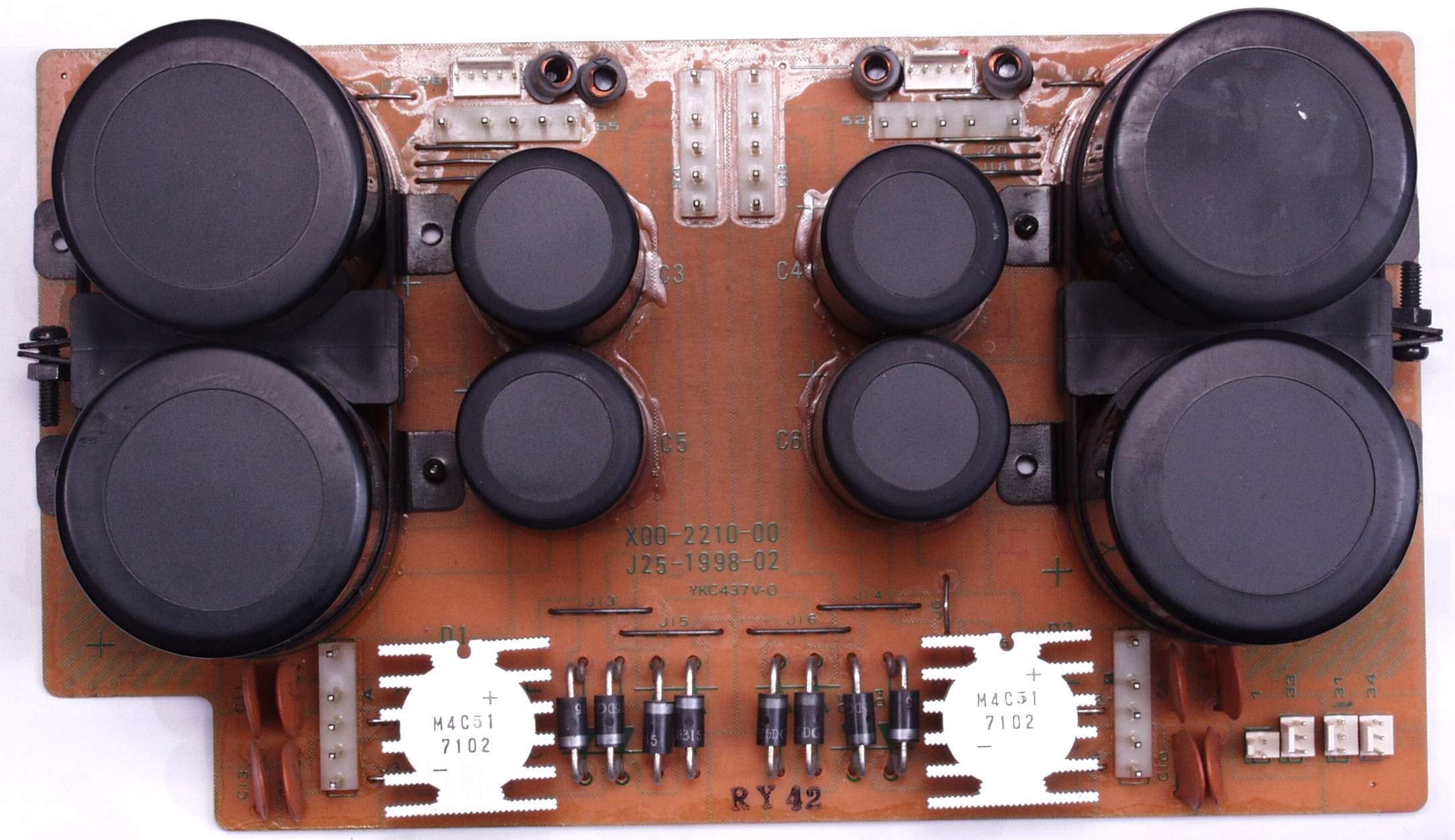

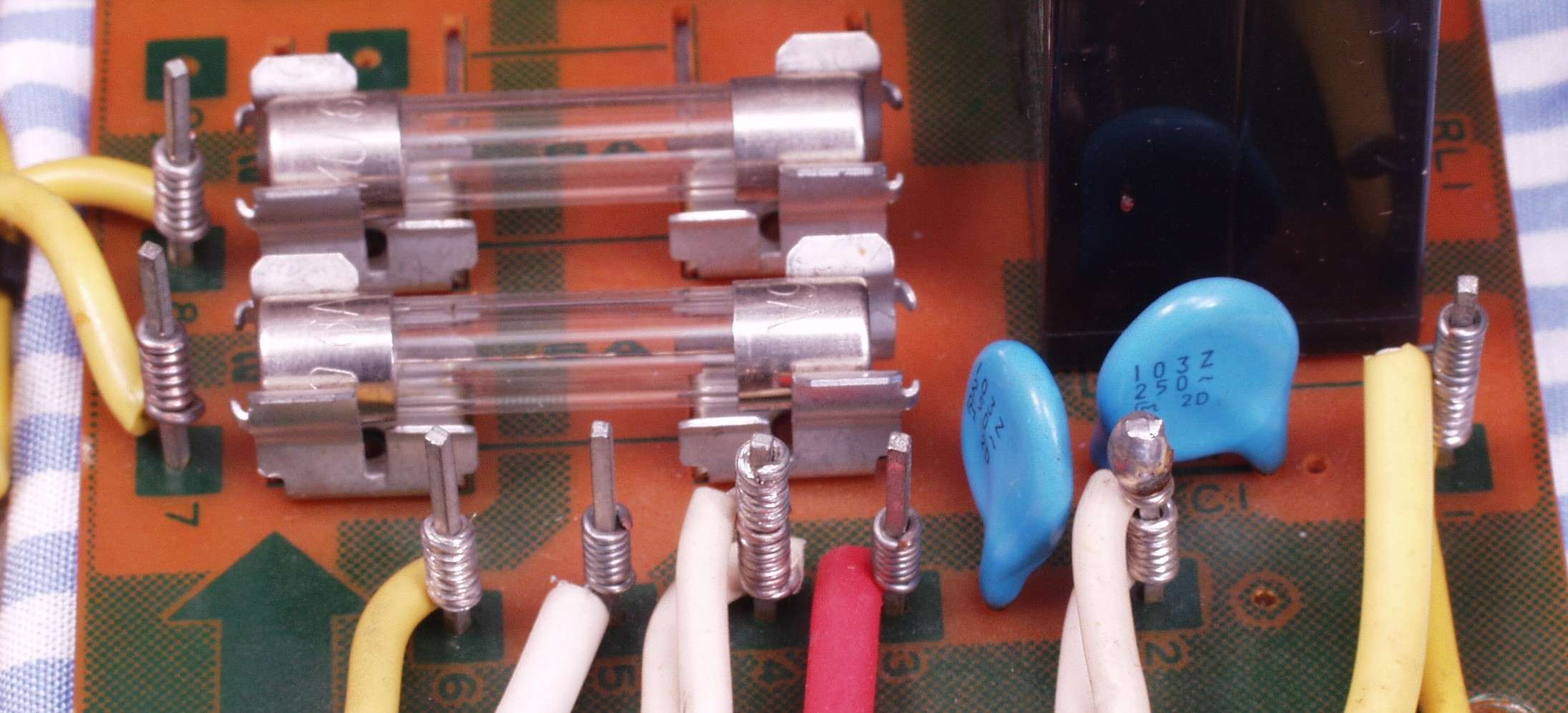

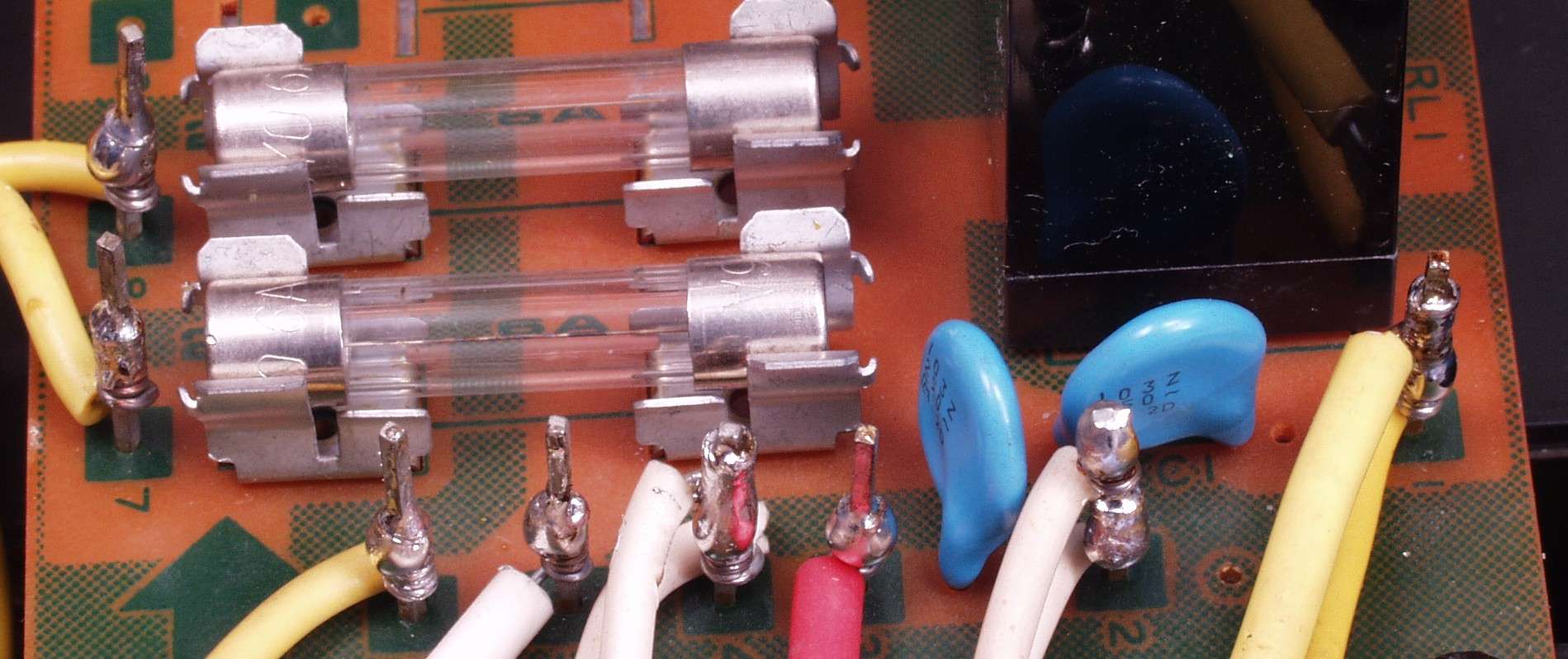

ＣＡＡ．　修理前　電源部基板

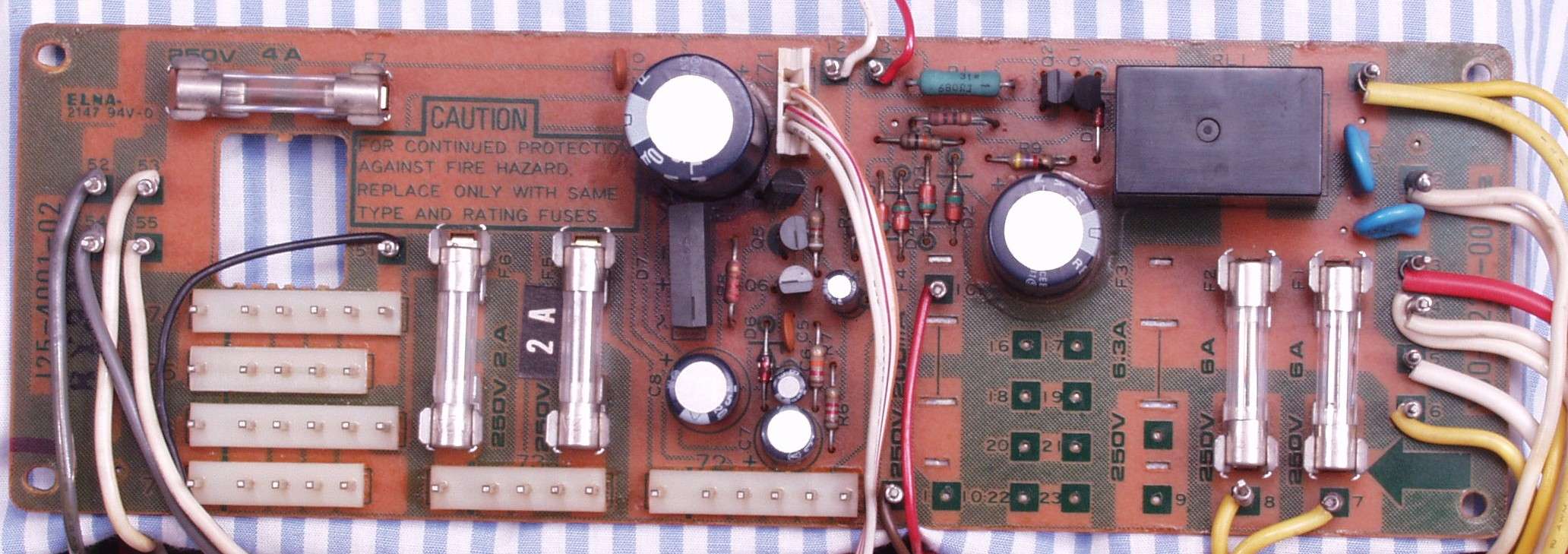

ＣＡＢ．　修理後　電源部基板　電解コンデンサー６個、リレー１個交換

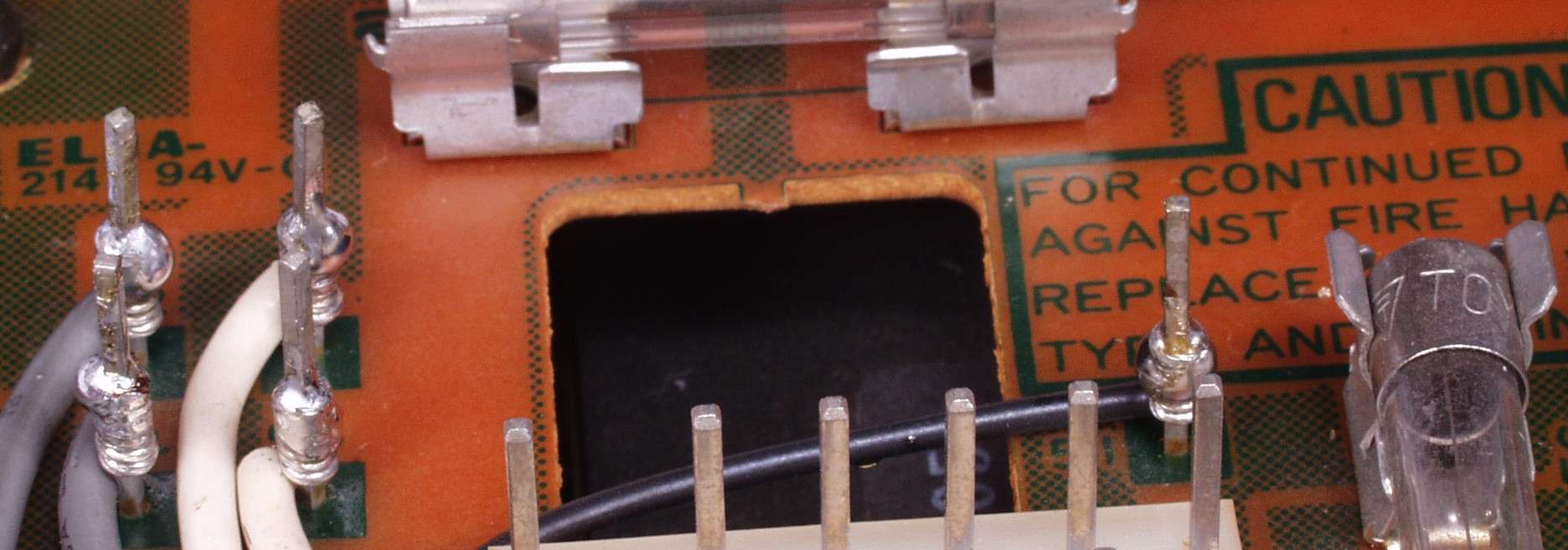

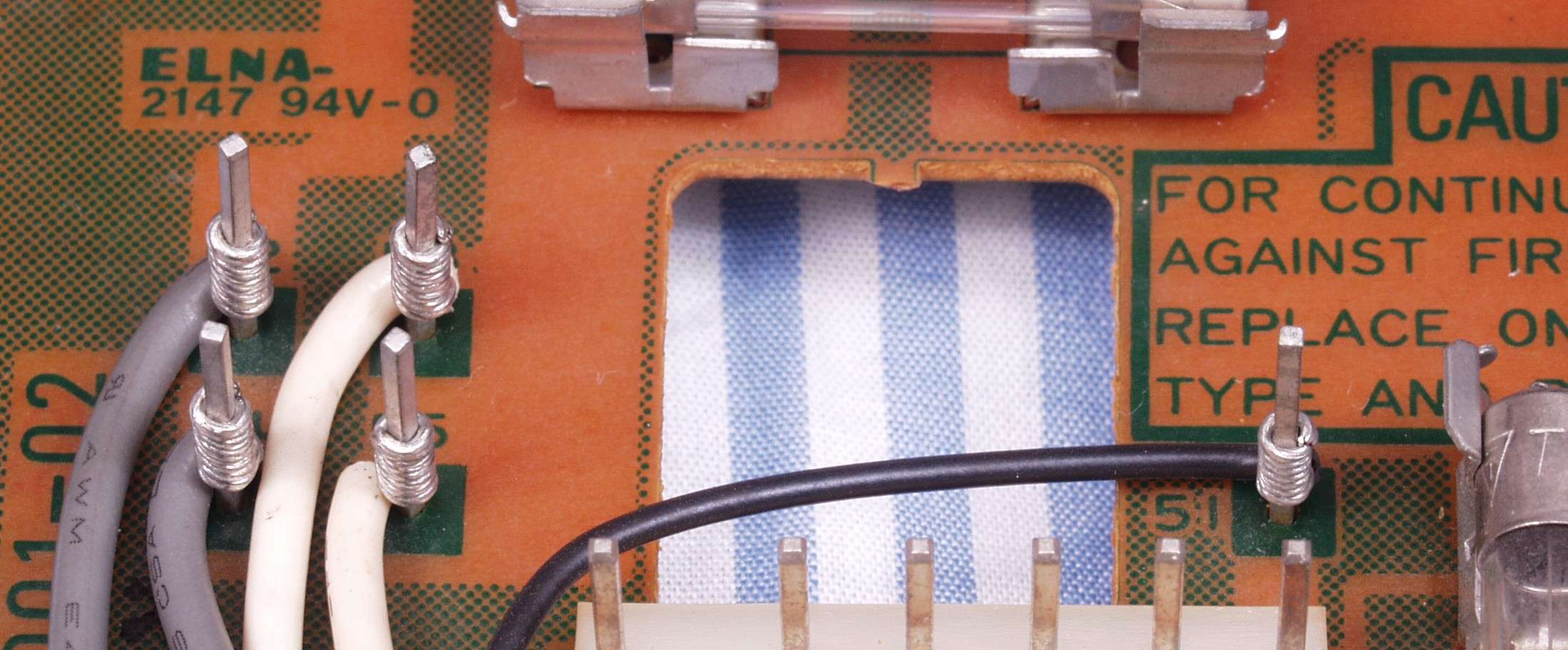

ＣＡＢ１．　修理前　電源部基板ラッピングその１

ＣＡＢ２．　修理後　電源部基板ラッピングその１　ハンダを浸み込ませる

ＣＡＢ３．　修理前　電源部基板ラッピングその２

ＣＡＢ４．　修理後　電源部基板ラッピングその２　ハンダを浸み込ませる

ＣＡＢ５．　修理前　電源部基板ラッピングその３

ＣＡＢ６．　修理後　電源部基板ラッピングその３　ハンダを浸み込ませる

ＣＡＣ．　修理前　電源部基板裏

ＣＡＣ１．　修理前　電源部基板裏ハンダ不良

ＣＡＣ２．　修理前　電源部基板裏ハンダ不良

ＣＡＣ３．　修理中　電源部基板裏　電解コンデンサーの足ピッチが異なるので、穴開け

ＣＡＤ．　修理（半田補正）後　電源部基板裏

ＣＡＥ．　完成電源部基板裏　洗浄後防湿材を塗る。

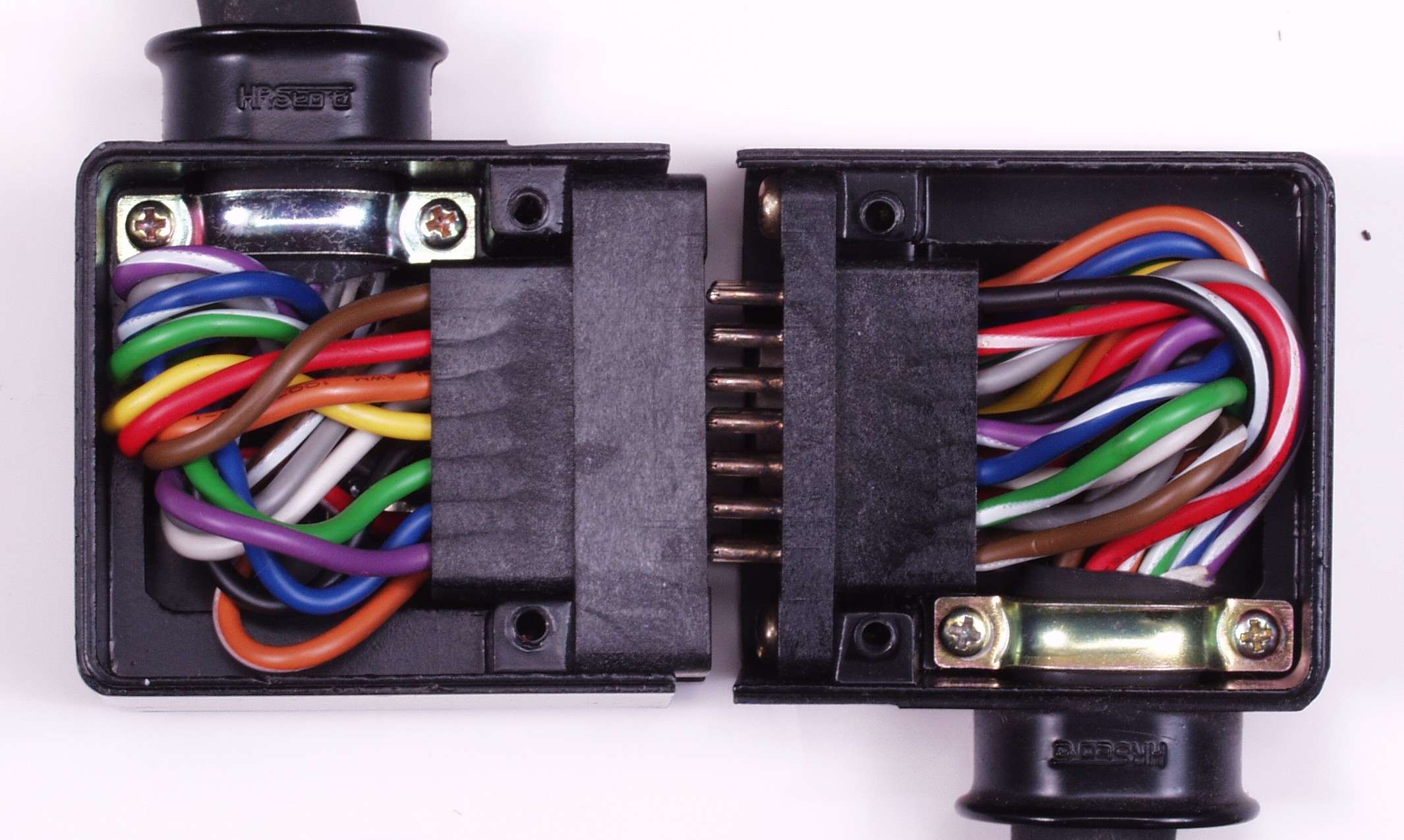

ＣＢＡ．　修理前　コネクター点検

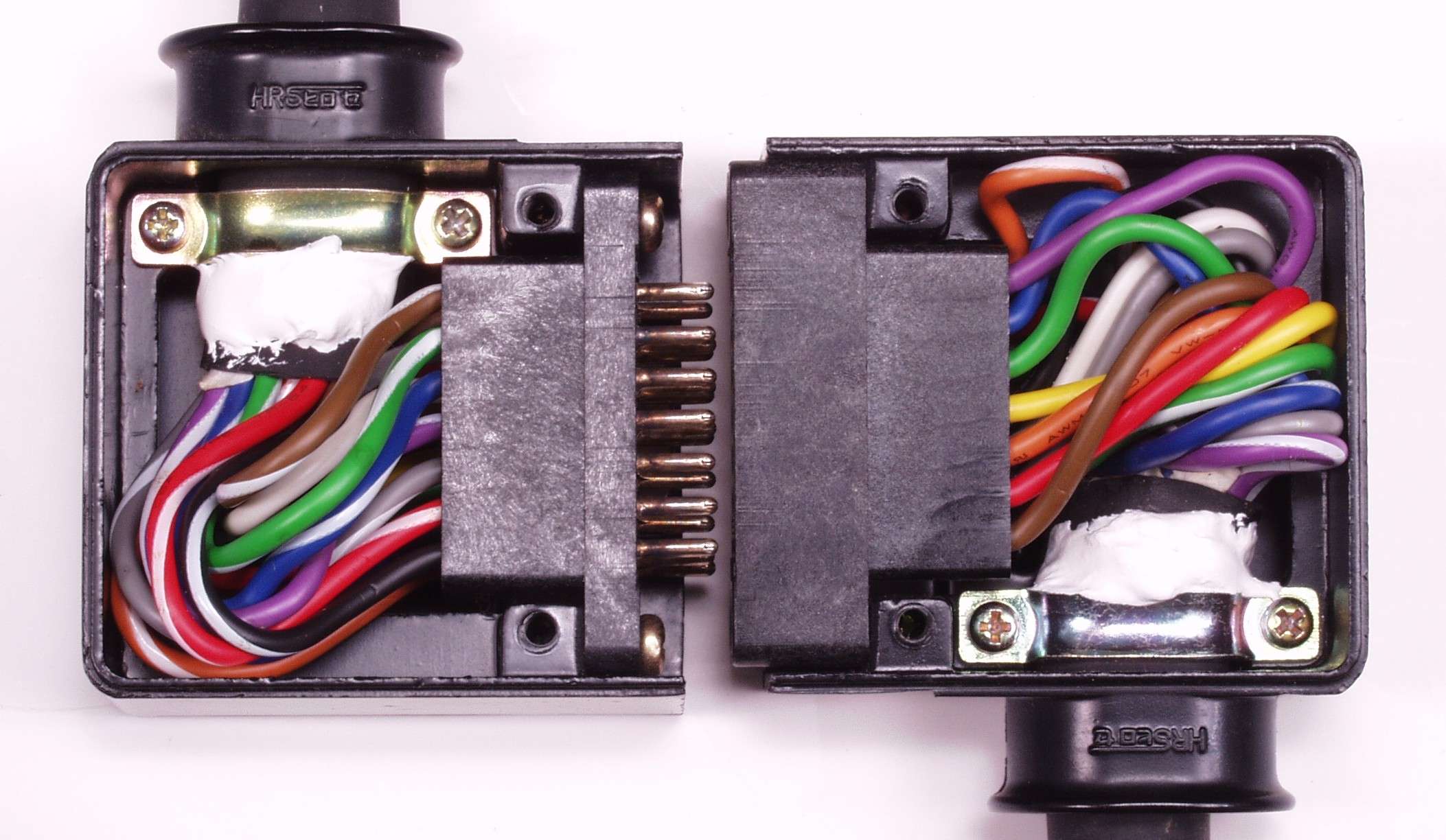

ＣＢＢ．　修理後　コードを押し込み接着する

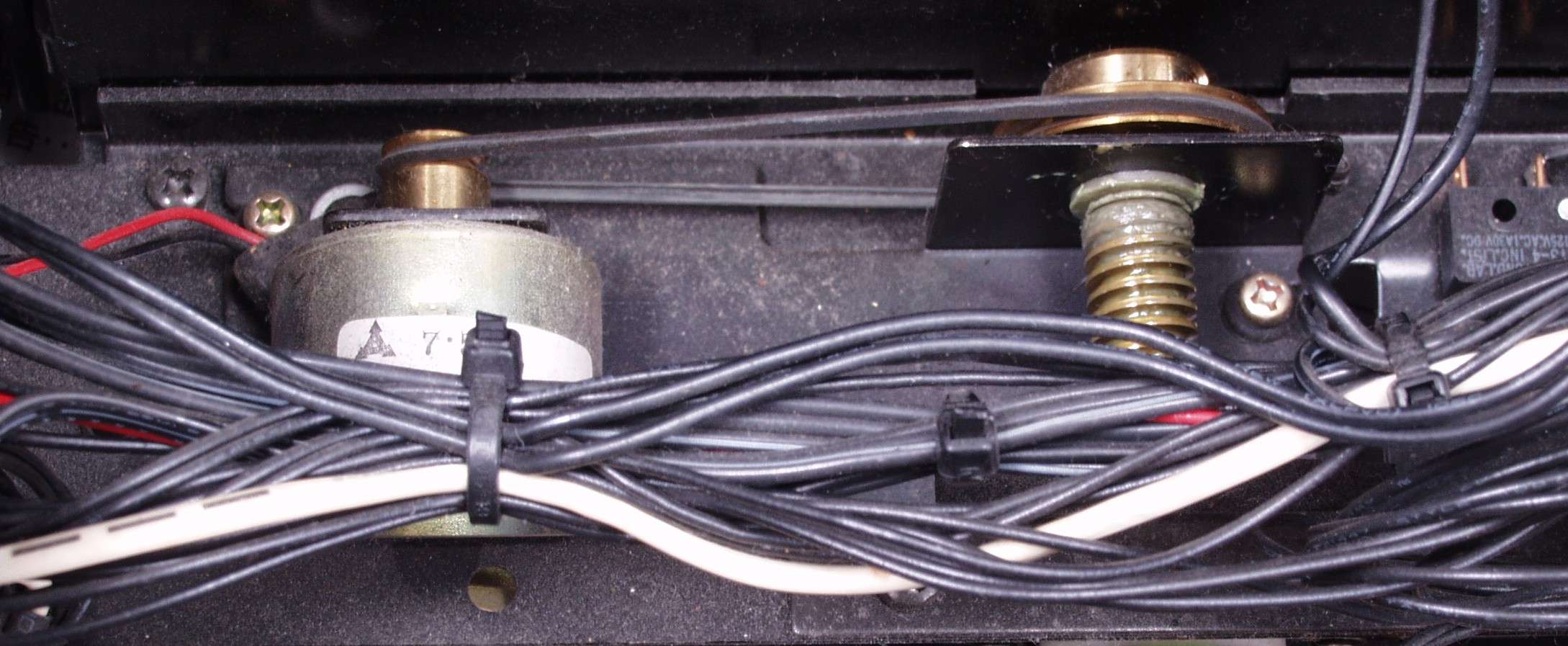

ＣＣＡ．　修理中　トレイ駆動装置　ベルトが伸びている

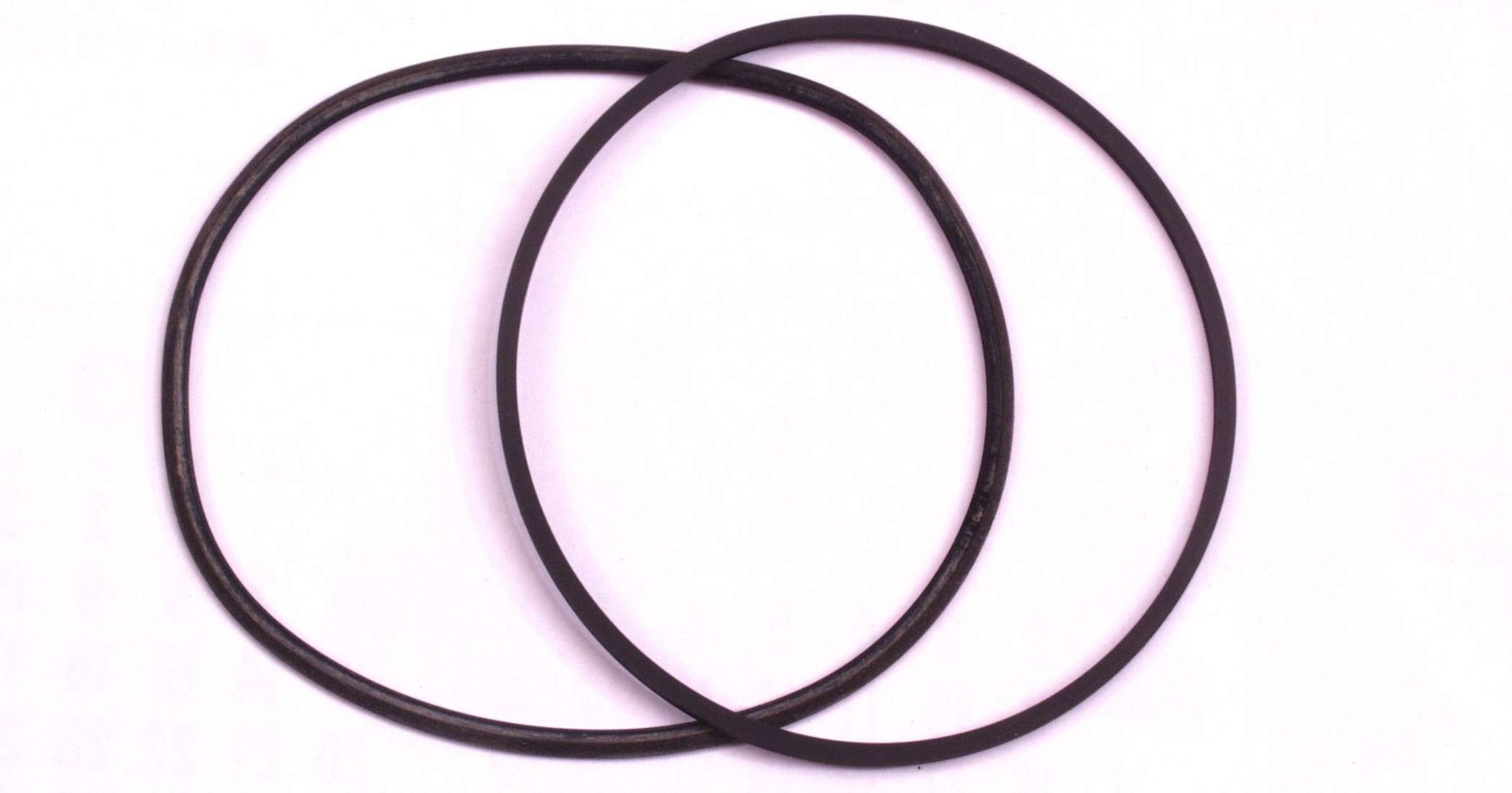

ＣＣＢ．　修理中　ベルトの比較　左＝使用していた物　右＝新しい物

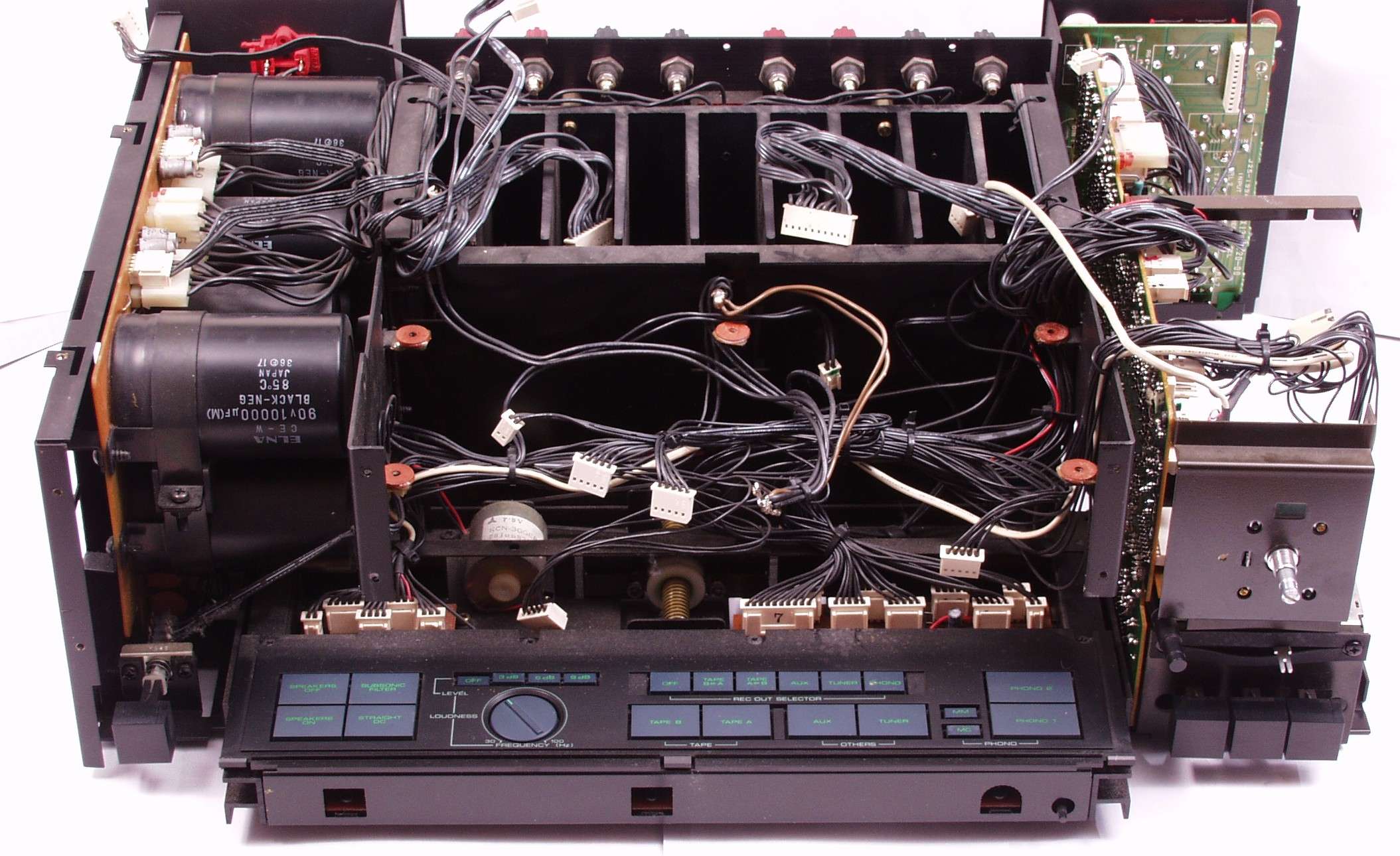

ＣＣＣ．　前面パネルを取り修理中

ＣＣＤ．　修理中　パネル清掃

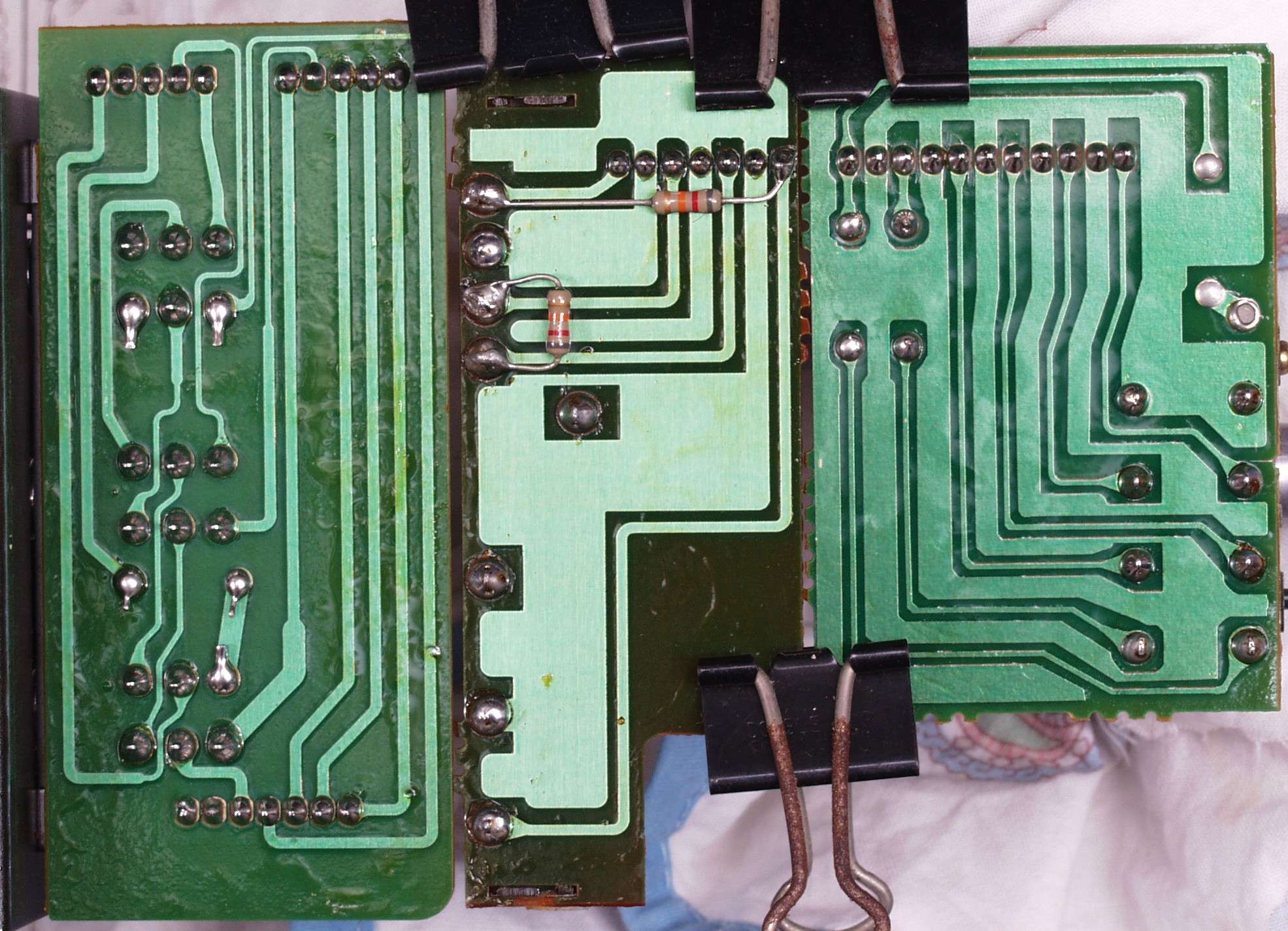

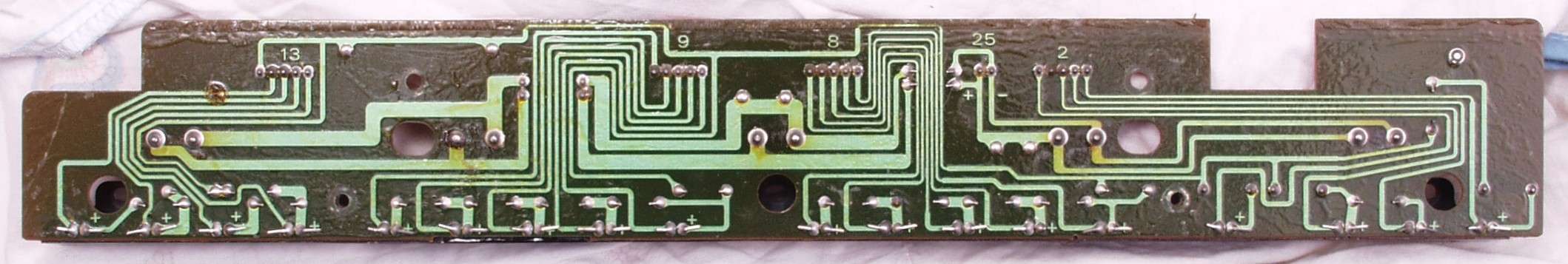

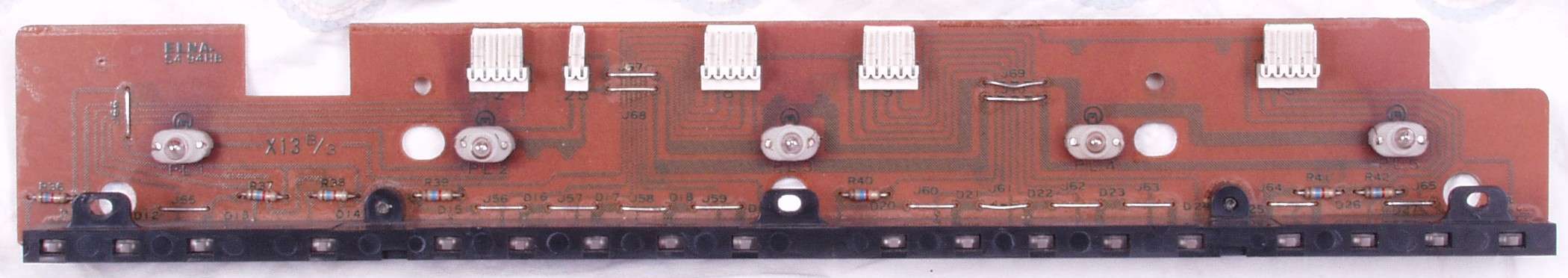

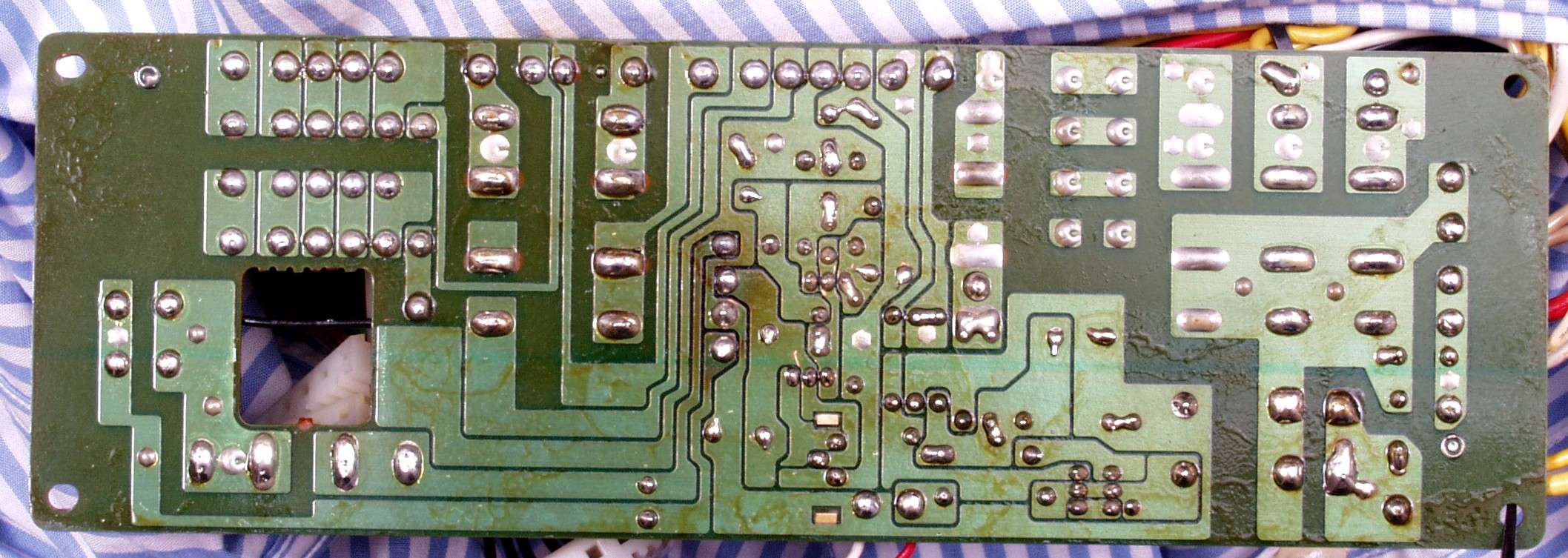

ＣＣＥ．　修理前　照明・ＬＥＤ基板裏

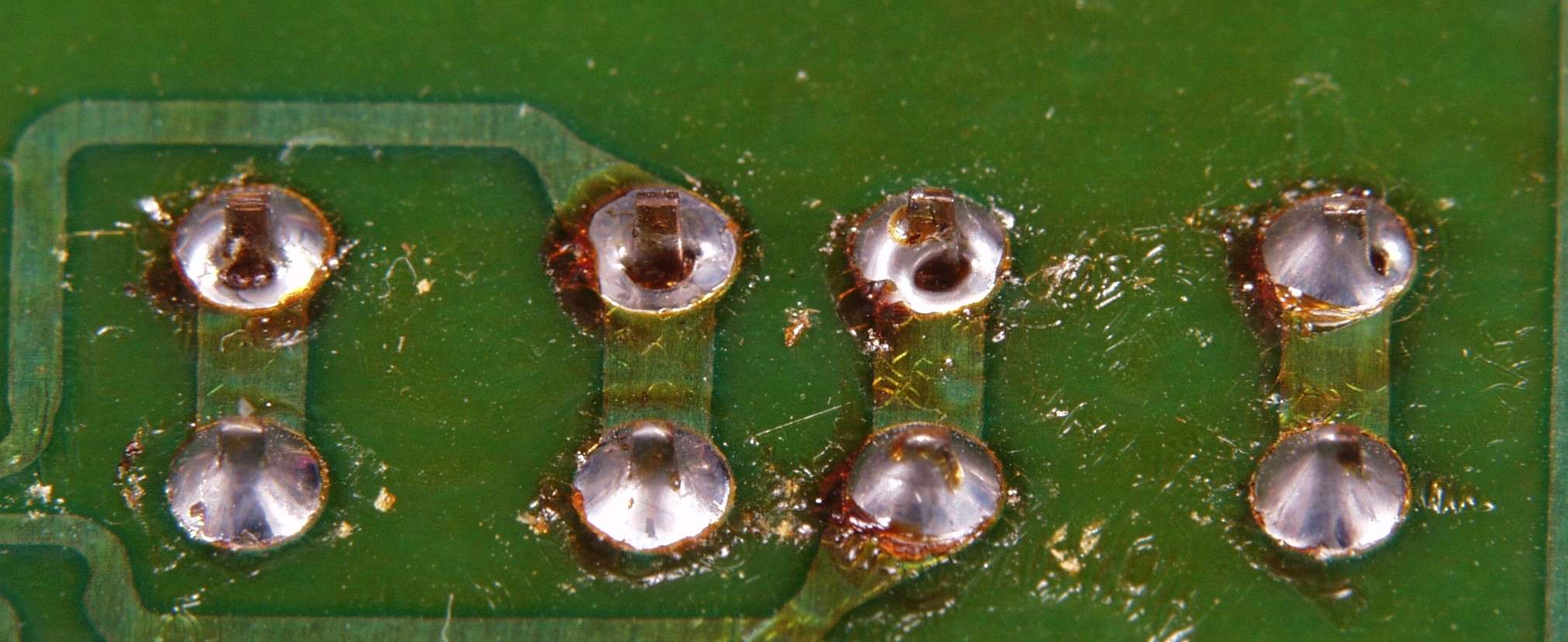

ＣＣＥ１．　修理前　照明・ＬＥＤ基板裏　ハンダ不良

ＣＣＥ２．　修理前　照明・ＬＥＤ基板裏　ハンダ不良その２

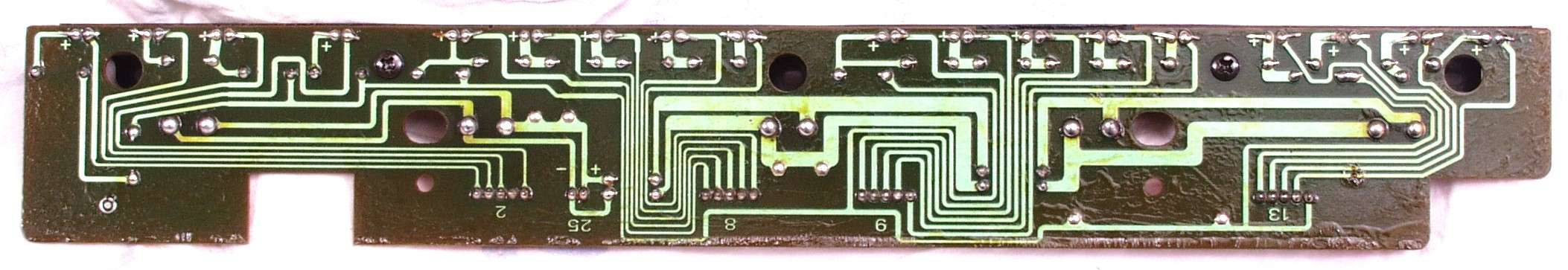

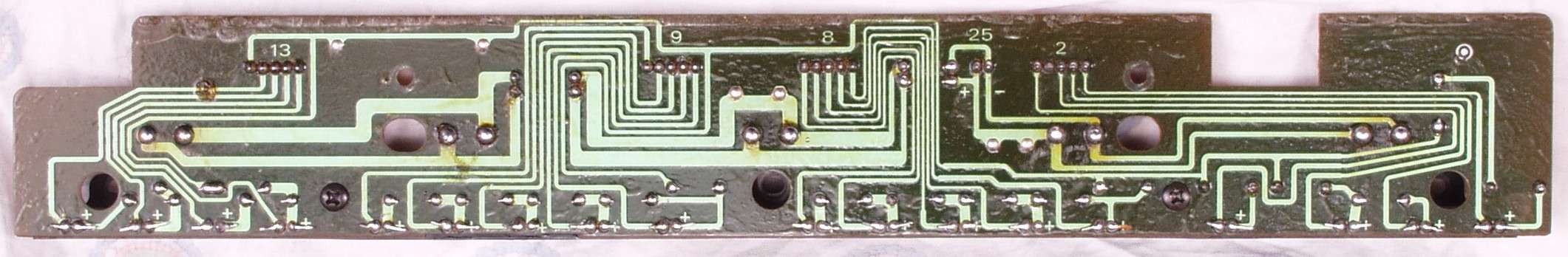

ＣＣＦ．　修理（半田補正）後　照明・ＬＥＤ基板裏　ランプ５個交換

ＣＣＧ．　完成照明・ＬＥＤ基板裏　洗浄後防湿材を塗る。

ＣＣＨ．　修理後　照明・ＬＥＤ基板裏　ランプ５個交換

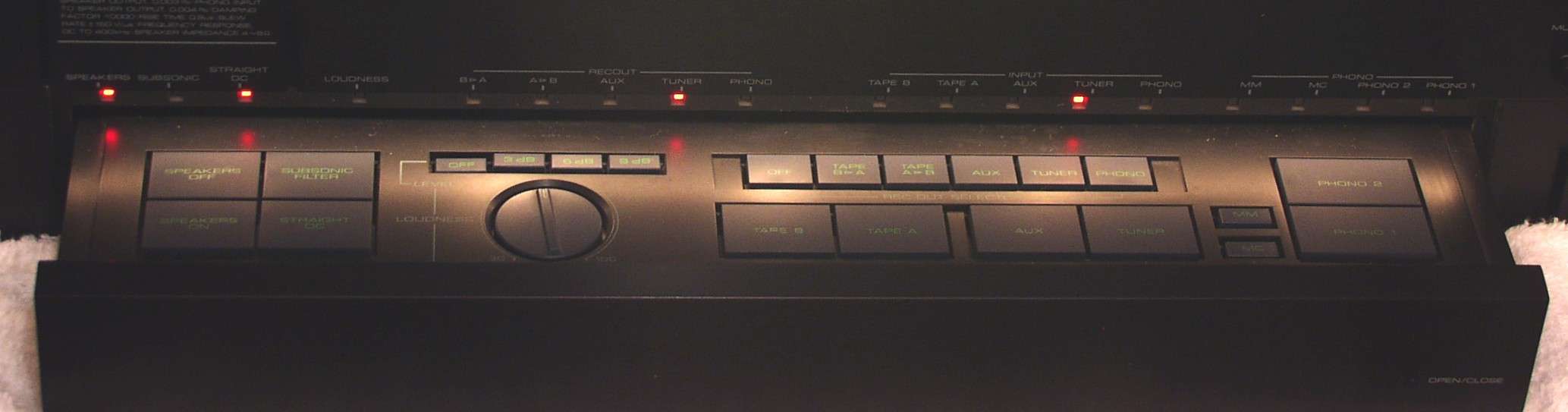

ＣＣＩ．　完成　ＬＥＤ照明も考慮したが、やはり電球が良い！

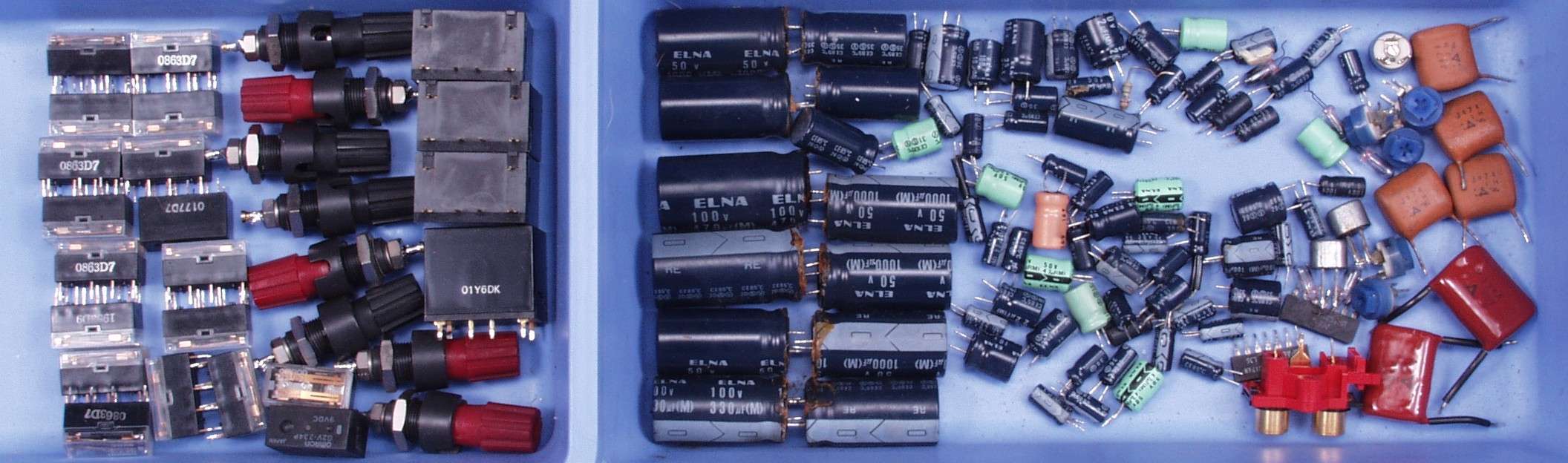

ＣＤＡ．　交換部品

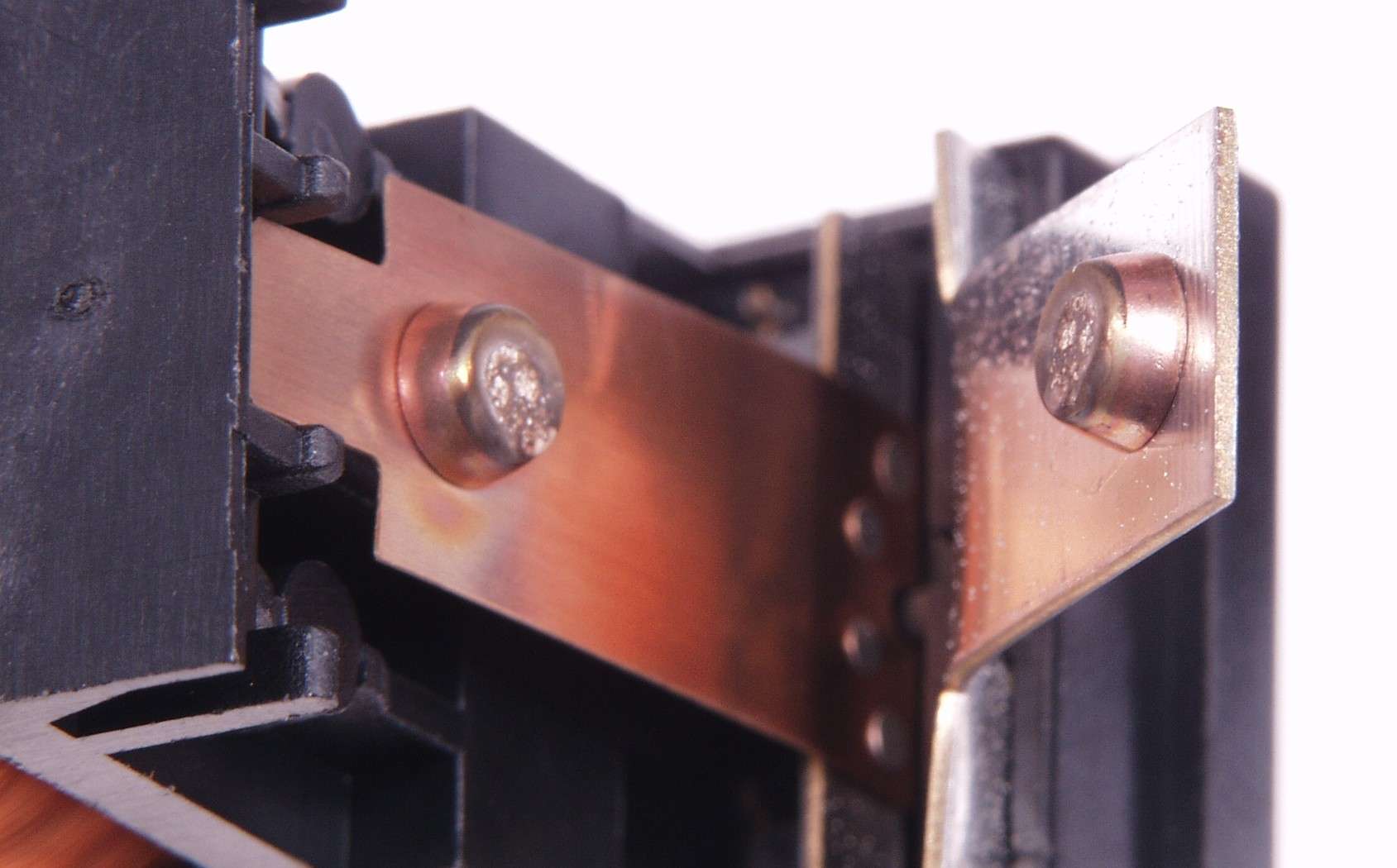

ＣＤＢ．　交換部品　電源投入リレーの接点、１個の接点では、切断時、アークで接点が損傷し、接触面積が減る。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　これを防ぐには、複数接点とする。

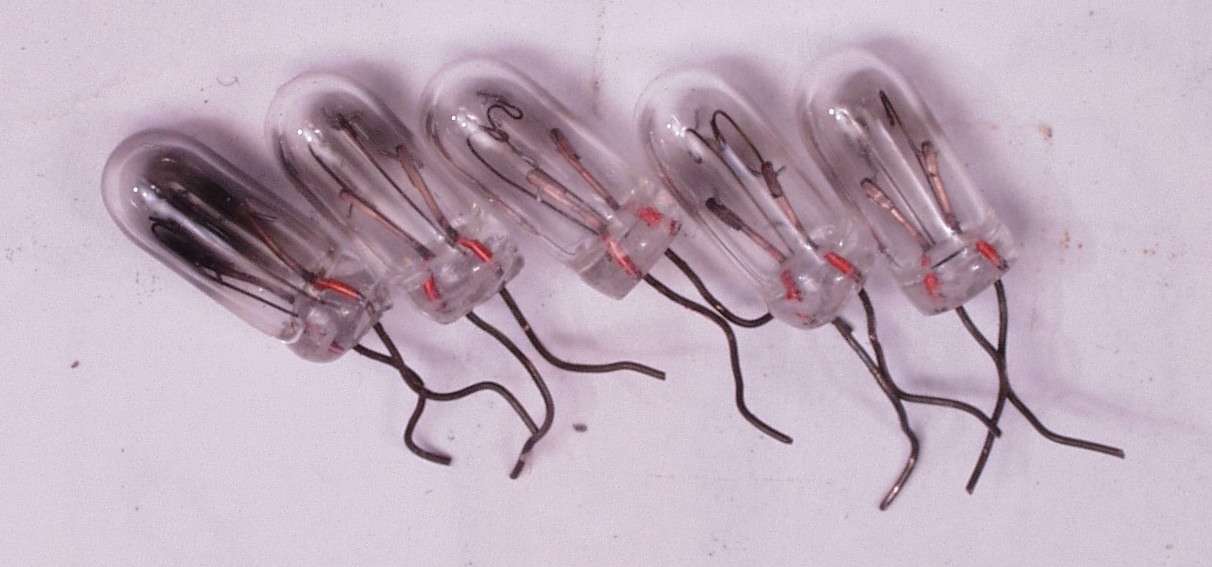

ＣＤＣ．　交換部品　切れたトレイ照明ランプや劣化した物、全てこうかんする。

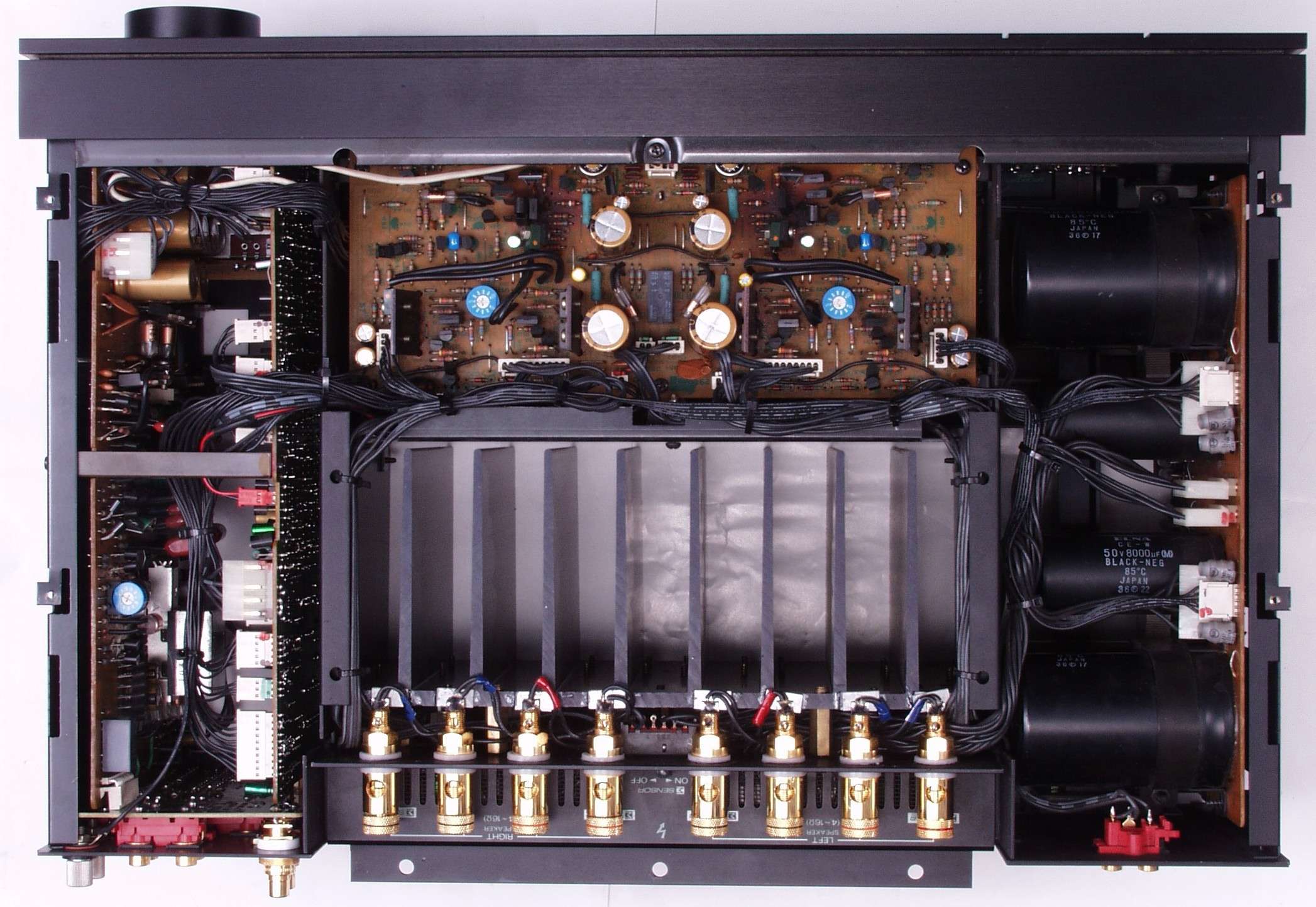

ＣＥＡ．　修理前　上から見る

ＣＥＢ．　修理後　上から見る

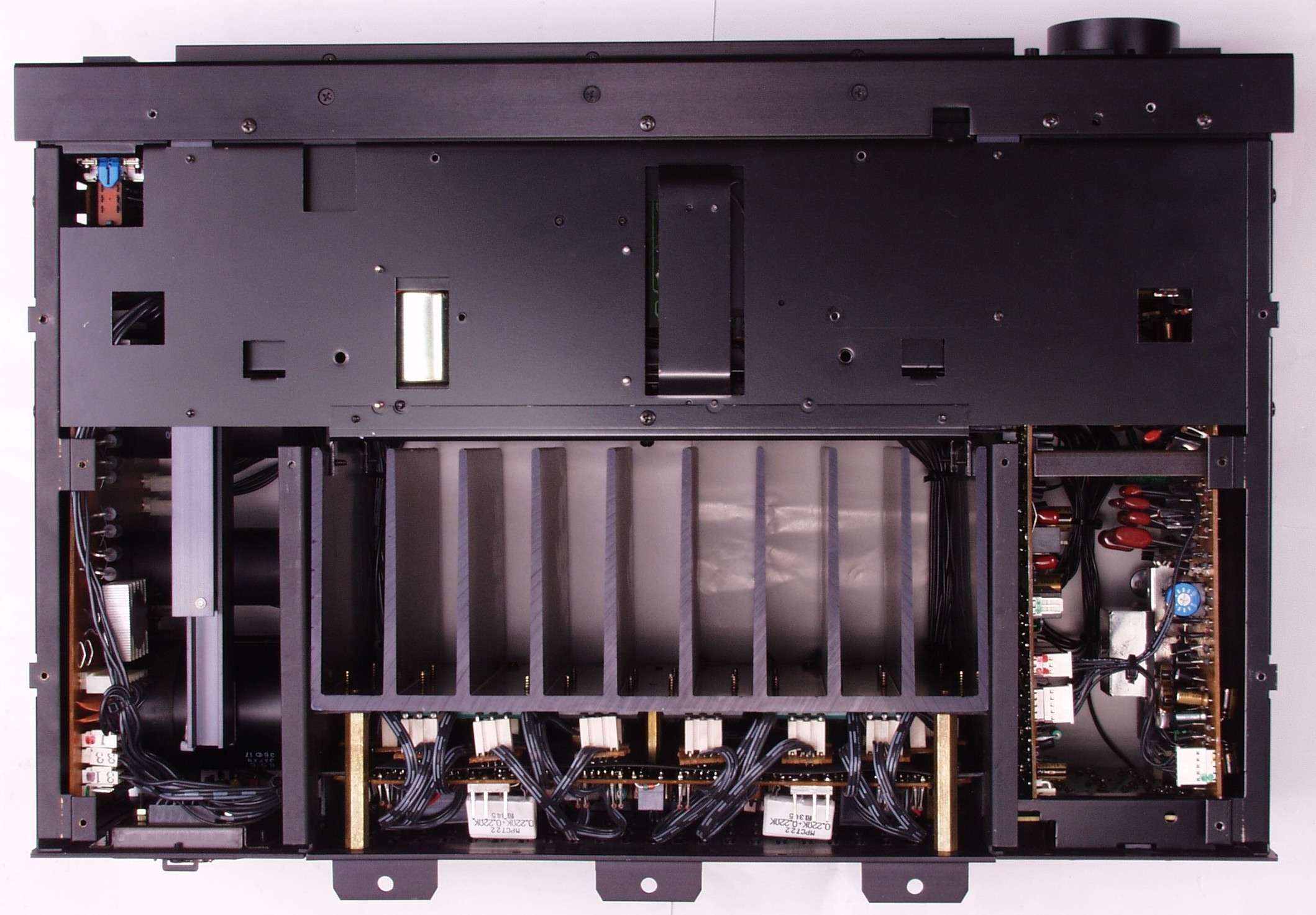

ＣＥＣ．　修理前　下から見る

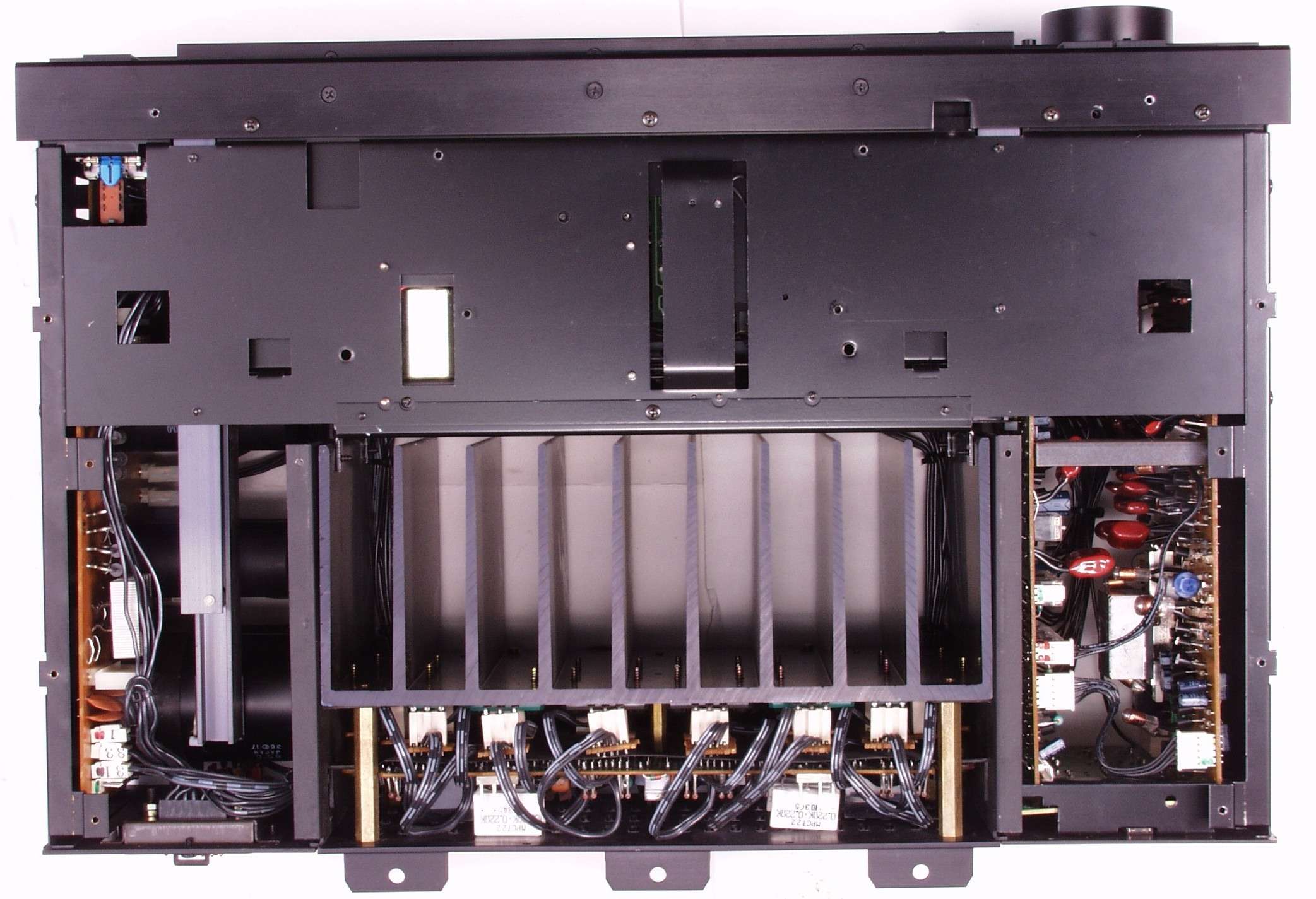

ＣＥＤ．　修理後　下から見る

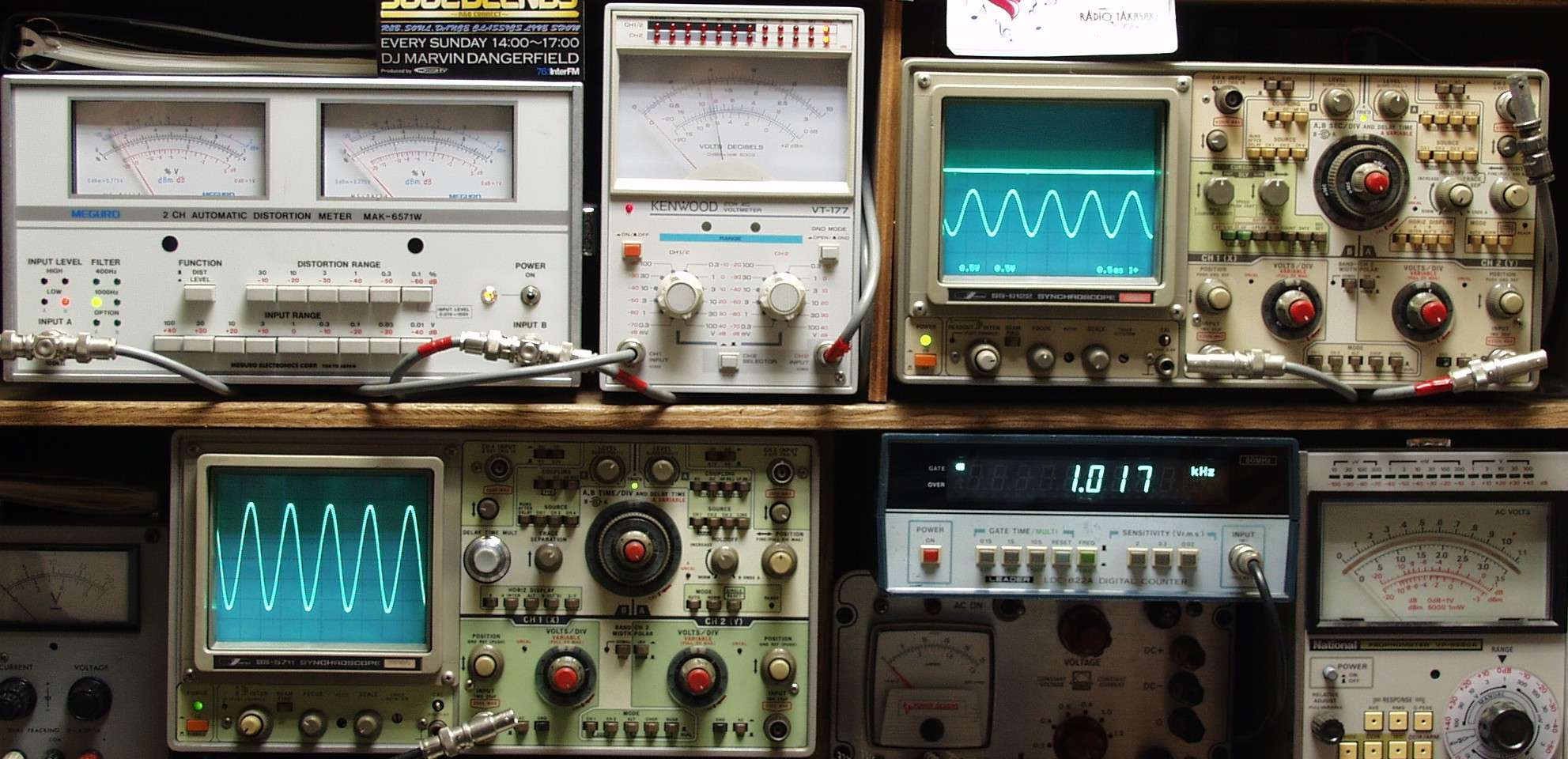

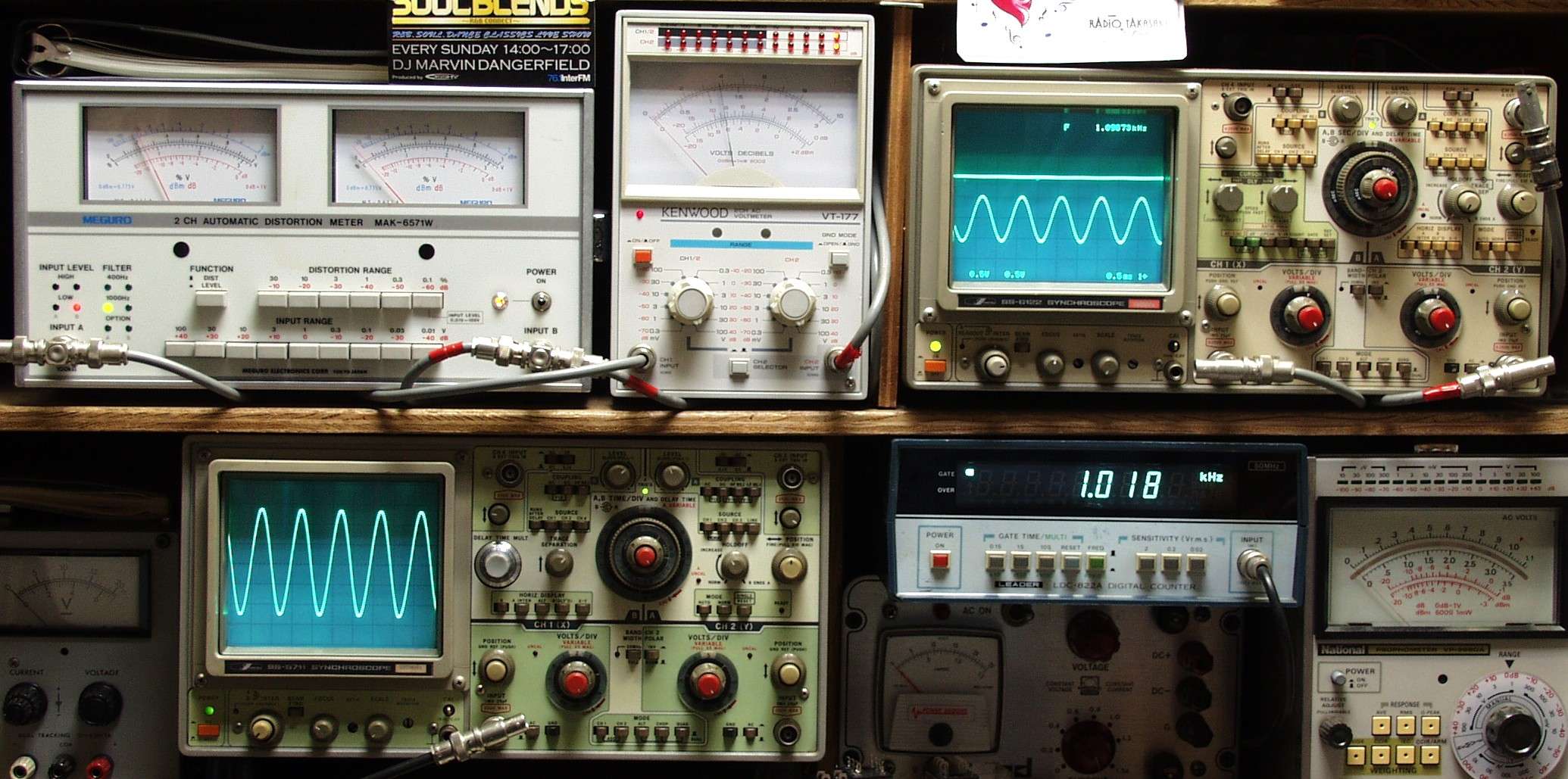

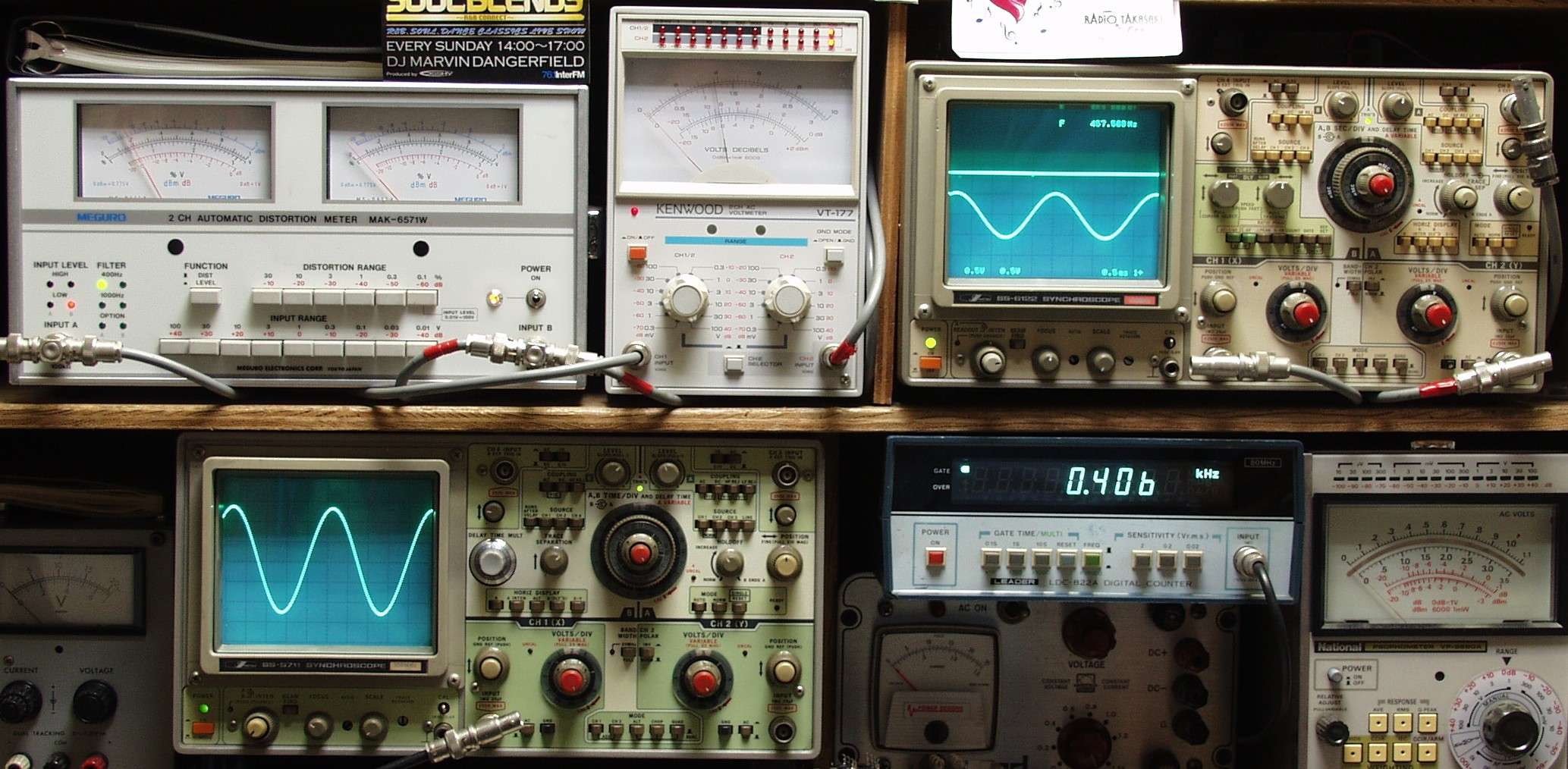

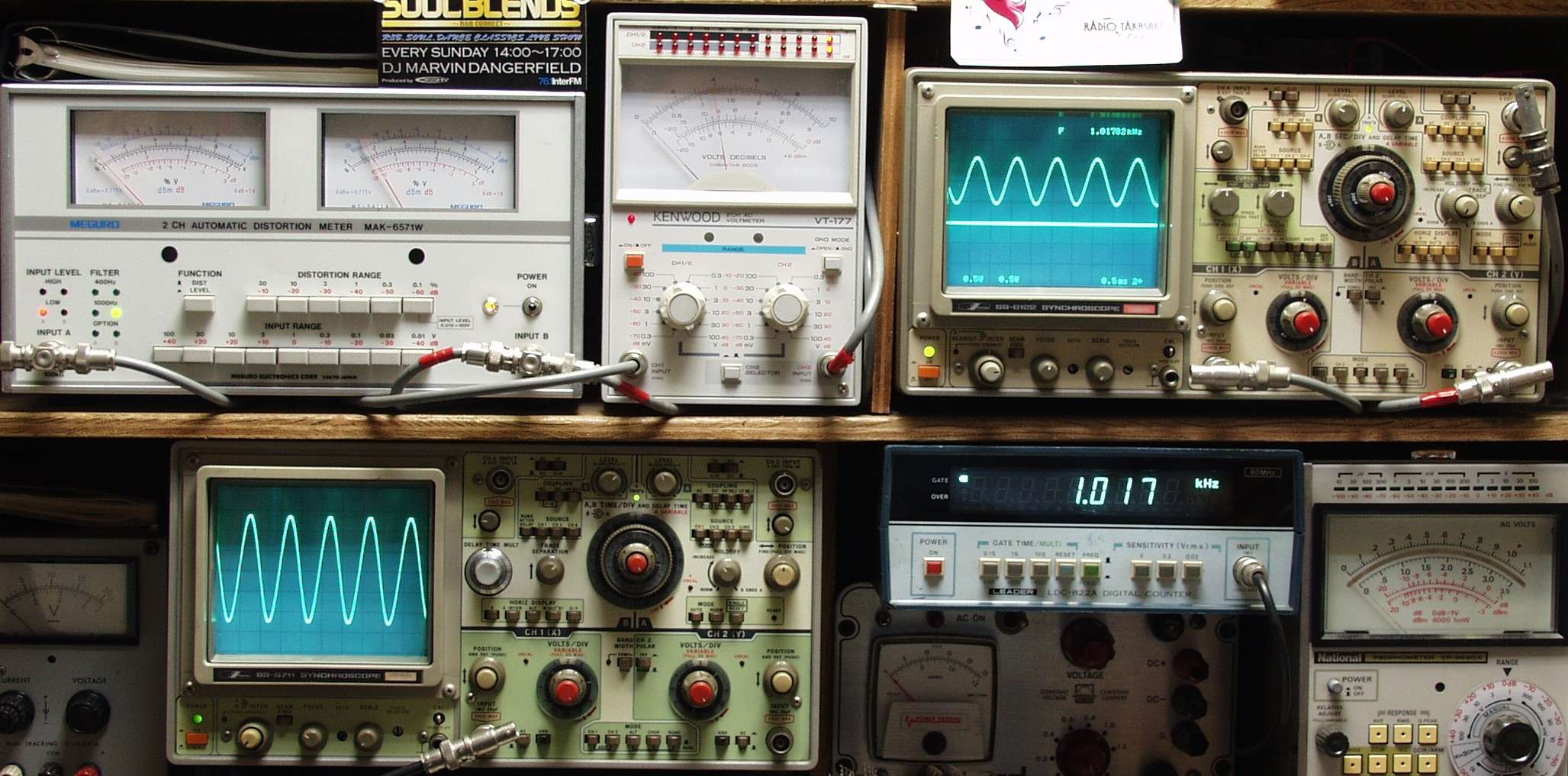

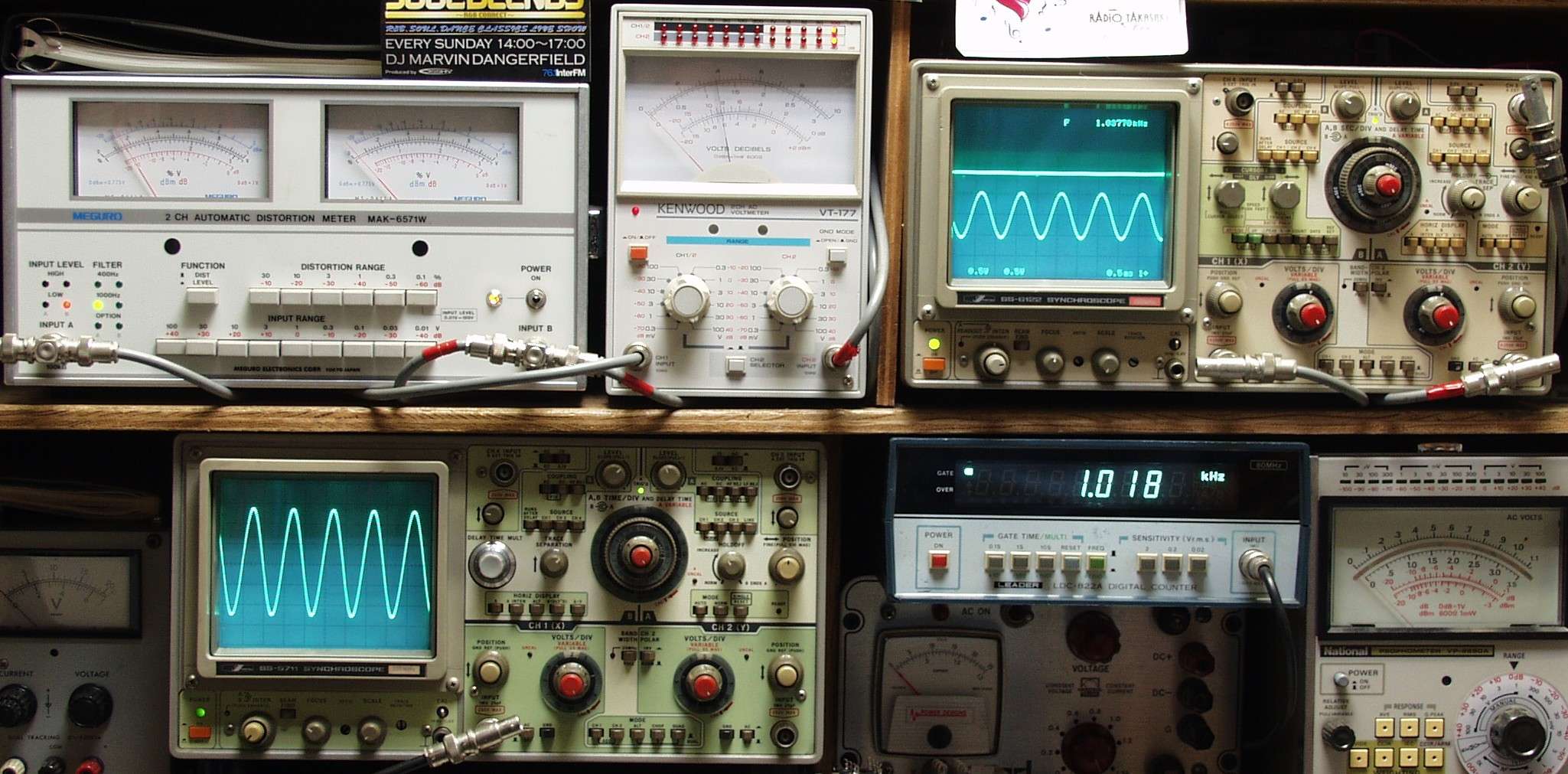

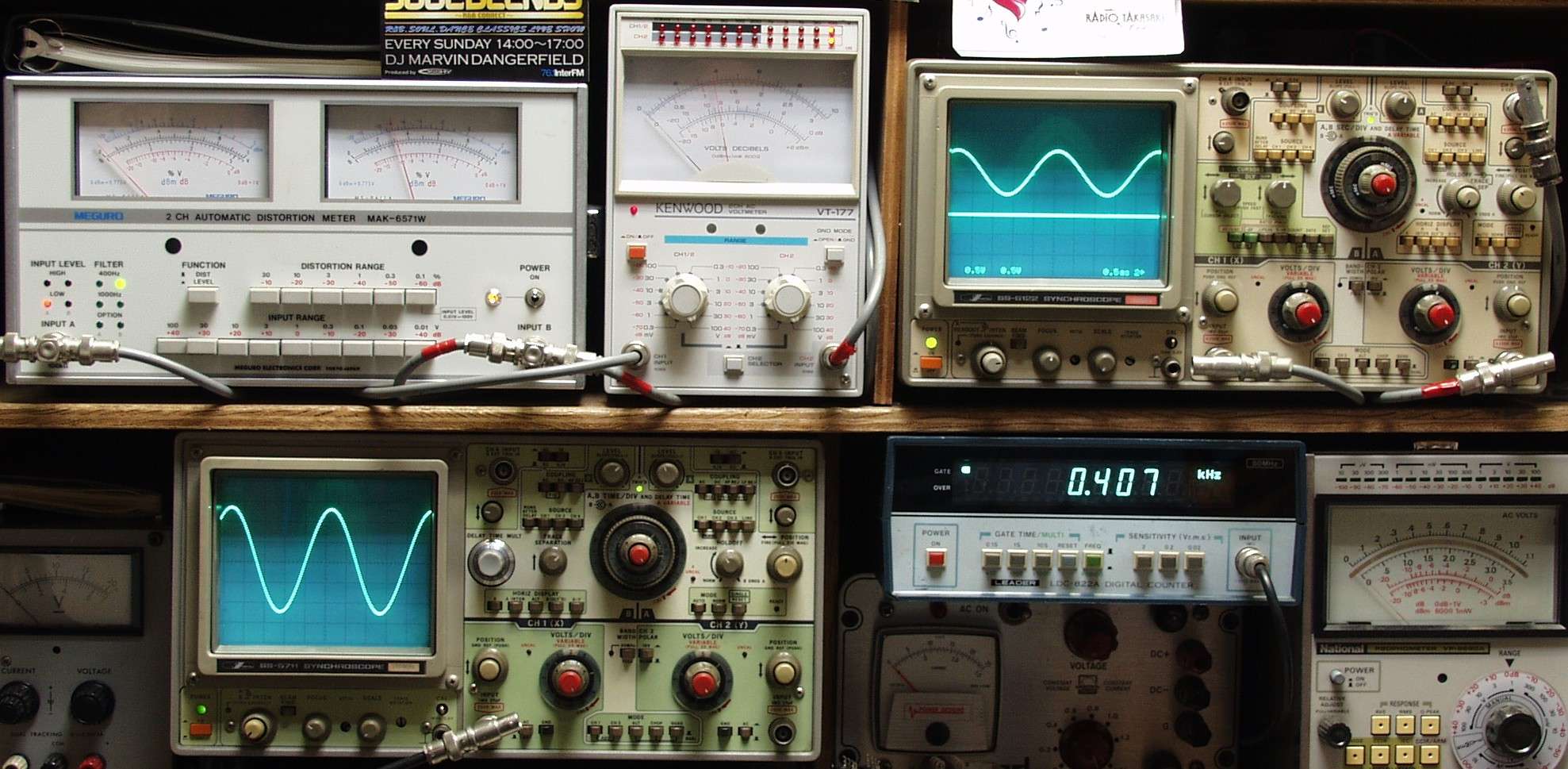

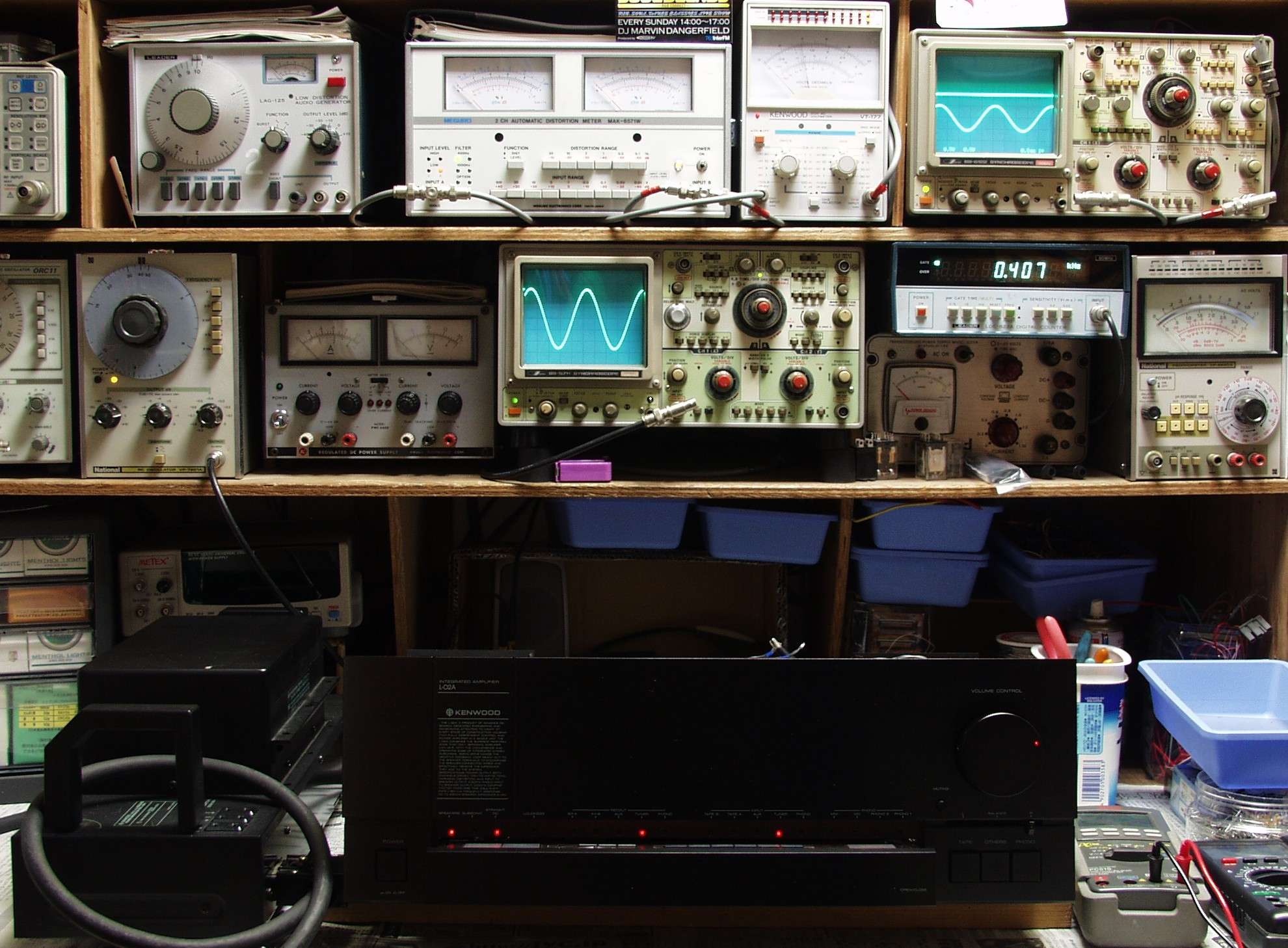

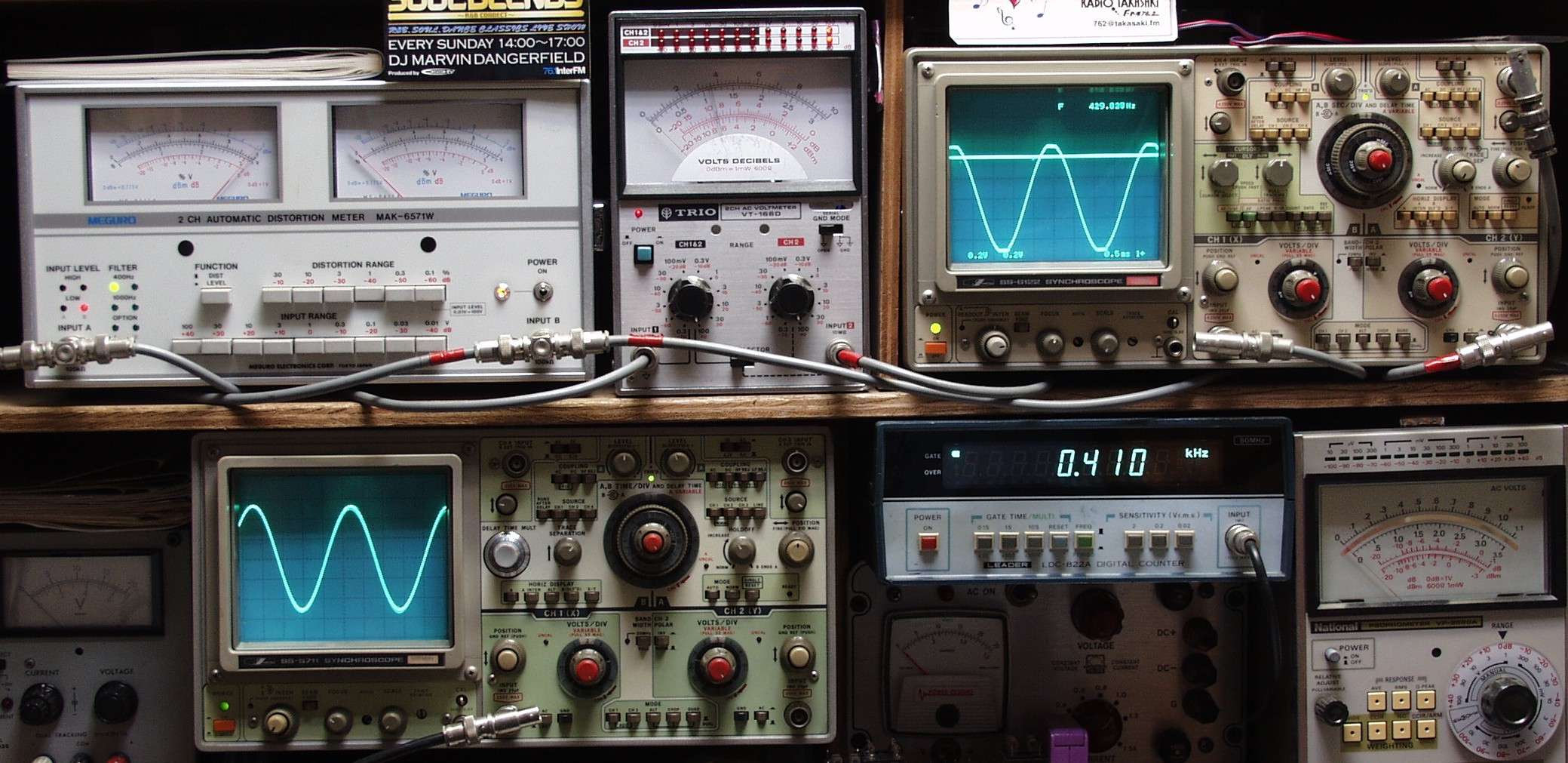

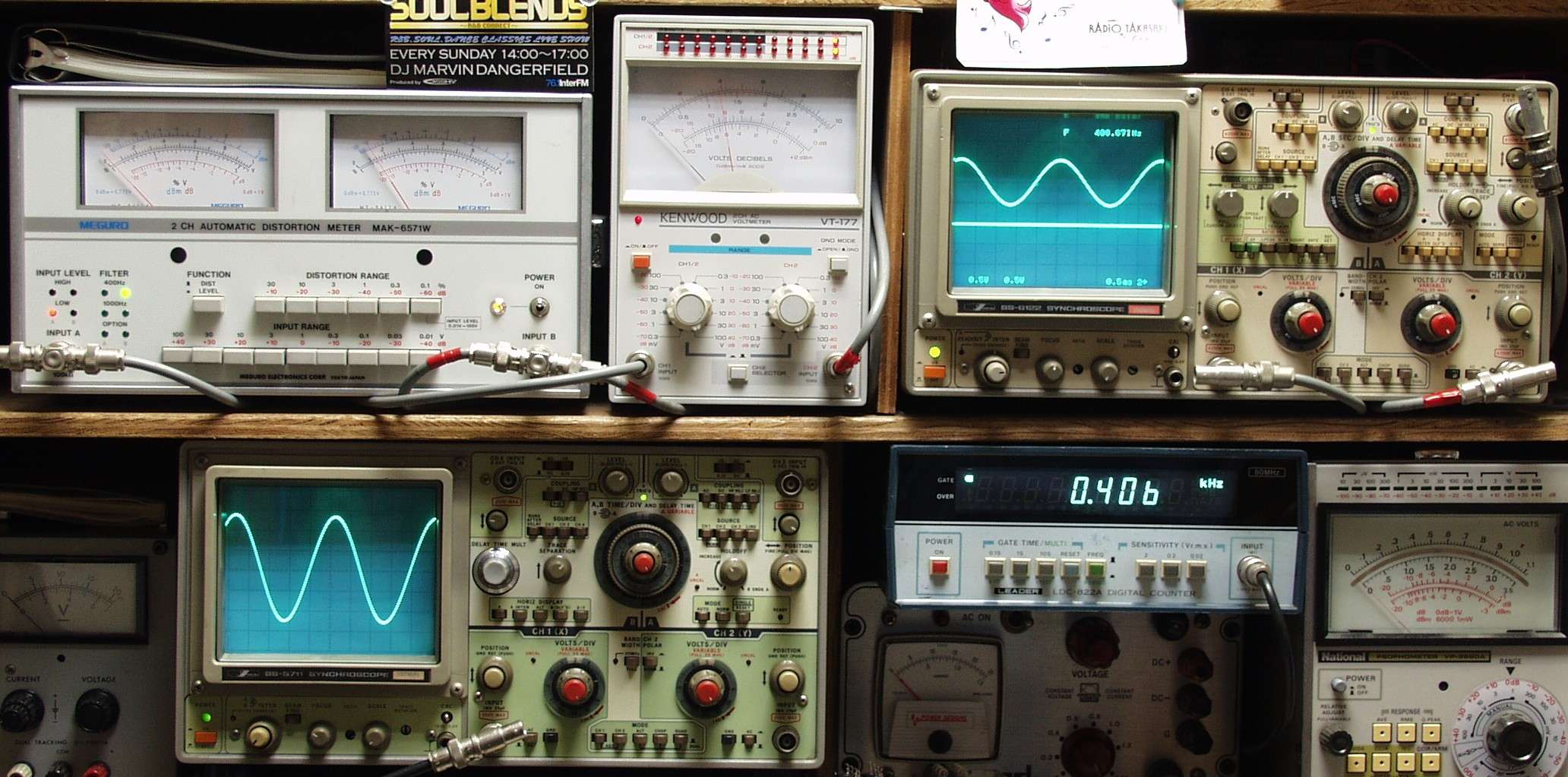

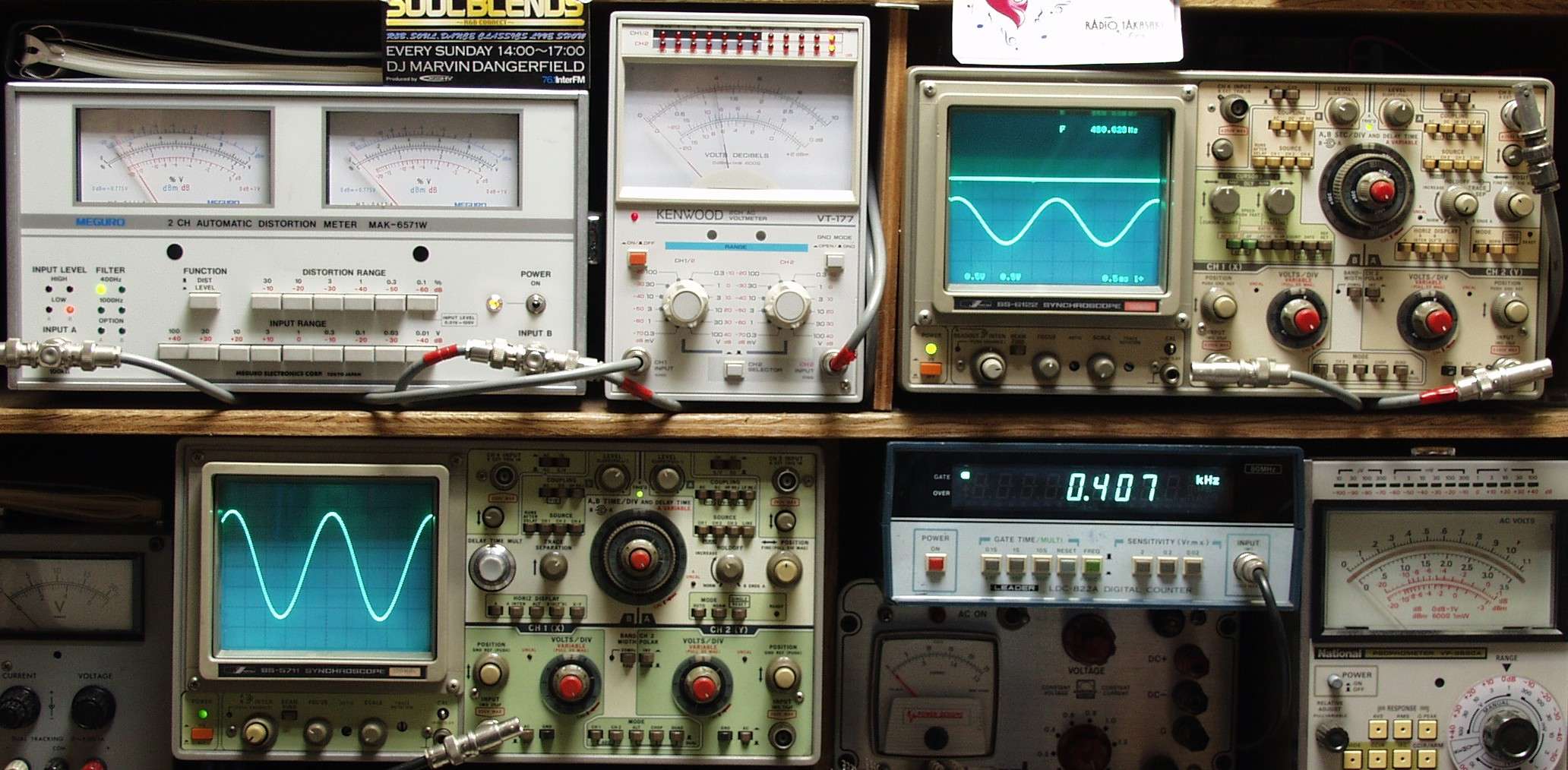

Ｅ．　調整・測定 Ｅ１．　出力、歪み調整・測定 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ２Ａ．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０４％　ＡＵＸ入力　１０００ＨＺ 　　　　　　　　　　　　　　　　　　　左＝歪率計　中＝電圧計　右＝出力波形　右下＝入力波形 　　　　　　　　　　　　　　　　　　　左出力＝左＝黒針＝下　　右出力＝右＝赤針＝上

Ｅ２Ｂ．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０４％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｃ．　Ｌ−ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｄ．　Ｌ−ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０２％　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＭ入力　４００ＨＺ

Ｅ３Ｃ．　Ｌ−ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０２％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｄ．　Ｌ−ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０２％　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０４％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｅ４Ｃ．　Ｌ−ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０２％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｄ．　Ｌ−ＳＰ出力（８Ω）　３７Ｖ＝１７１Ｗ　歪率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｅ５．２４時間エージング

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ 　の仕様（マニアル・カタログより）

型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ　L02A 定格出力（両ch動作） 170W＋170W（8Ω、20Hz〜20kHz） 250W＋250W（4Ω、1kHz、THD 0.003％） ダイナミックパワー 390W＋390W（4Ω） 250W＋250W（8Ω） 全高調波歪率 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ→ＳＰ端子。 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％。 　　　　1/2定格出力時　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％ ＰＨＯＮＯ→ＳＰ端子（Ｖｏｌ−２０dB） 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ＝０．００４％ 混変調歪率（60Hz：7kHz＝4：1） Tuner、Aux、Tape→SP端子：0.003％（8Ω） 周波数特性（Tuner、Aux、Tape→SP端子） DC〜400kHz -3dB SN比（IHF-A、定格出力時、SP端子） Phono MM＝91dB以上 Phono MC＝73dB以上 Tuner、Aux、Tpae＝110dB以上 サブソニックフィルター 18Hz、6dB/oct ラウドネスコントロール（Volume-30dB） 30Hz〜100Hz連続可変 +3dB/+6dB/+9dB ダンピングファクター（55Hz、8Ω） 10,000以上 ライズタイム 0.9μs スルーレート ±150V/μs 入力感度/インピーダンス（定格出力時、SP端子） Phono MM＝2.5mV/47kΩ Phono MC＝0.1mV/100Ω Tuner、Aux、Tape＝150mV/30kΩ Phono最大許容入力（1kHz、歪率0.0007％） MM＝350mV MC＝15mV Phono RIAA偏差 20Hz〜20kHz ±0.2dB 出力レベル/インピーダンス Tape rec（pin）＝150mV/430Ω Pre out（最大出力）＝2V/600Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力（電気用品取締法） 420W 電源コンセント 電源スイッチ連動＝2系統、250W 電源スイッチ非連動＝1系統、500W 外形寸法 本体＝幅480×高さ183×奥行343mm 電源部＝幅480×高さ181×奥行163mm ドッキング時＝幅480×高さ183×奥行482mm 重量 本体＝約17.5kg 電源部＝約17kg ドッキング時＝約34.5kg 価格 55万円（1982年発売） 特色。 新開発のＭＭ・ＭＣ入力差替えイコライザーアンプ。 アンプの入力波形＝スピーカーのドライブ波形。 スピーカーの入力端子までを保証するΣドライブ。 低インピーダンス負荷にもすぐれたドライブ能力を示すダイナミック・パワーサプライ。 大容量電源部。 初段にデュアルＦＥＴを使ったＤＣパワーアンプ。 各ステージを完全シールド、相互干渉を防いだシャーシ構造。 鳴きを抑えた重量級設計。 Σドライブ理論にそった独自の回路設計。 着脱可能なセパレート電源。 豊富なファンクションを内蔵したスライドコントロールボックス。 使用上の注意。 周波数によって、大幅にインピーダンスの変化するスピーカーシスムは、定格出力内でもプロテクトが働く場合があります。 入力切り替えはリレーで行われますが、唯一「ＭＭ／ＭＣ」の切り替えはメカＳＷに成ります。 電源ＳＷはリレー投入ですので、長く使用しない場合は、コンセントを抜くか、外部ＳＷで行いましょう。
