ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　６台目修理

トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別。 注意 接続する機器のＤＣ漏れが無い事が確実以外は、「ＤＣ−ＳｕｂＳｏｎｉｃ」の位置で使用の事。　　「ここ参照」 「Ｓｔｒａｉｇｈｔ−ＤＣ」の位置は使用しない。 純正品の「Σ（シグマ）ケーブル」使用以外の、Σ（シグマ）ドライブ接続は、十分理解した上で行う事。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

平成２２年５月２５日到着　　　８月４日完成

Ａ．　修理前の状況 正味、28年間仕舞い込む事も無く使いつづけましたので、真っ黒で中はボロボロだと思います。 Ｂ．　原因 熱、経年変化の劣化。 電解コンデンサーをオーディオコンデンサ−に交換（チューンＵＰ）。 Ｃ．　修理状況 ＳＰ(speaker)出力端子交換。 ＳＰ出力リレー交換。 ドライブ基板のＦＥＴ（電解トランジスター）交換。 ＥＱ−ＡＭＰのFET／ＴＲ交換。 ＭＣＡＭＰのFET／ＴＲ交換。 半固定VR交換。 制御リレー交換。 配線手直し、補強。 基板ハンダ補正。 操作トレイ駆動ベルト交換。 ＲＣＡ端子を１部ＷＢＴ　ＲＣＡ端子に交換。 パネル照明ランプ交換。 Ｄ．　使用部品 ＳＰ(speaker)出力端子　　　　　　　　　　　　　８個。 ＳＰ出力リレー　　　　　　　　　　　　　　　　　　２個。 ドライブ基板のFET　　　　　　　　　　　　　　　２個。 ＥＱ−ＡＭＰのFET　　　　　　　　　　　　　　　　４個。 制御リレー　　　　　　　　　　　　　　　　　　　　１７個。 電解コンデンサー（ミュ−ズ）　　　　　　　　　７６個。 フイルムコンデンサー　　　　　　　　　　　　　　６個。 半固定VR　　　　　　　　　　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　８個。 操作トレイ駆動ベルト。 パネル照明ランプ　　　　　　　　　　　　　　　　　５個。 ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　３組（定価で工賃込み） Ｅ．　調整・測定 Ｆ．　修理費　　　１４２，０００円　　　オーバーホール修理 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ の仕様（マニアル・カタログより）

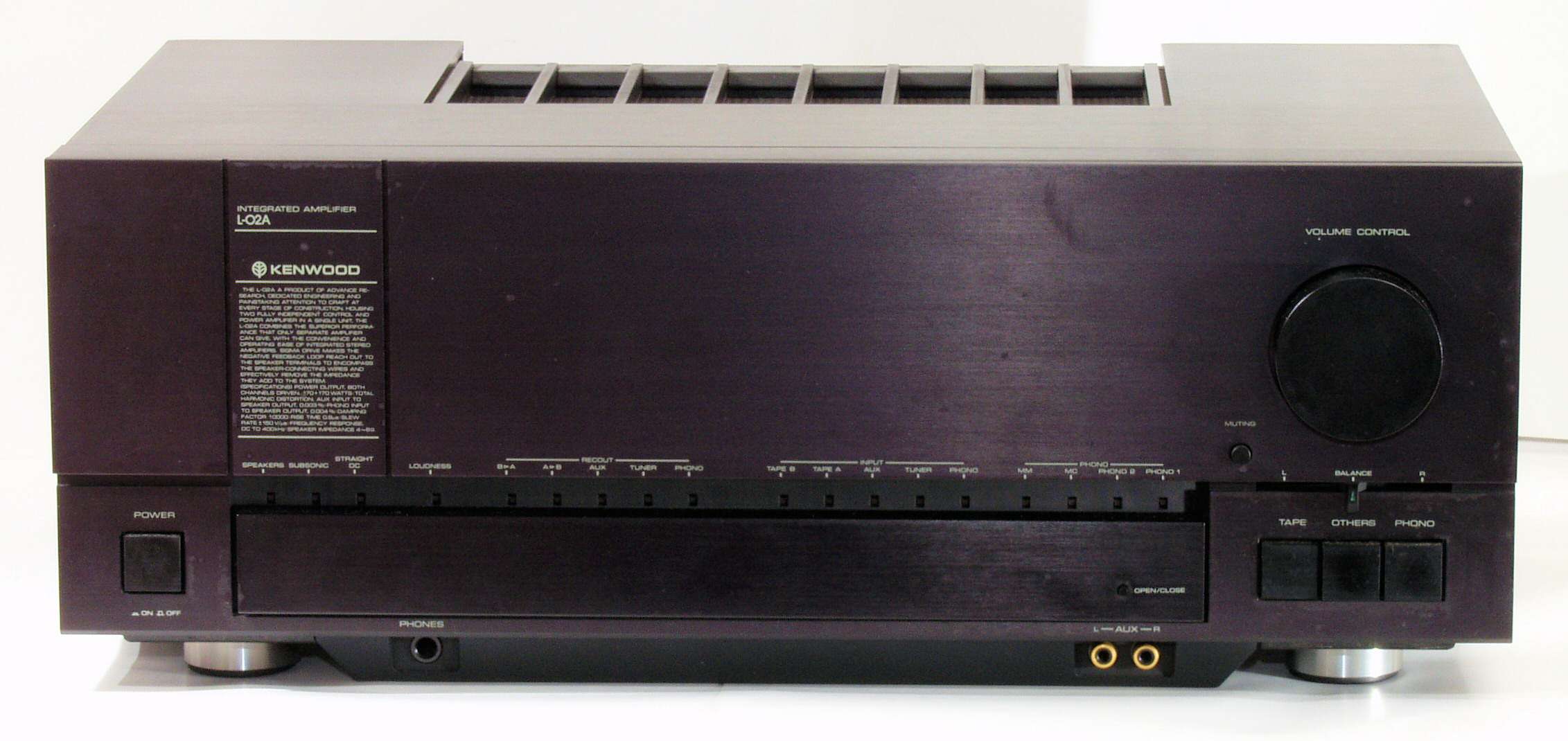

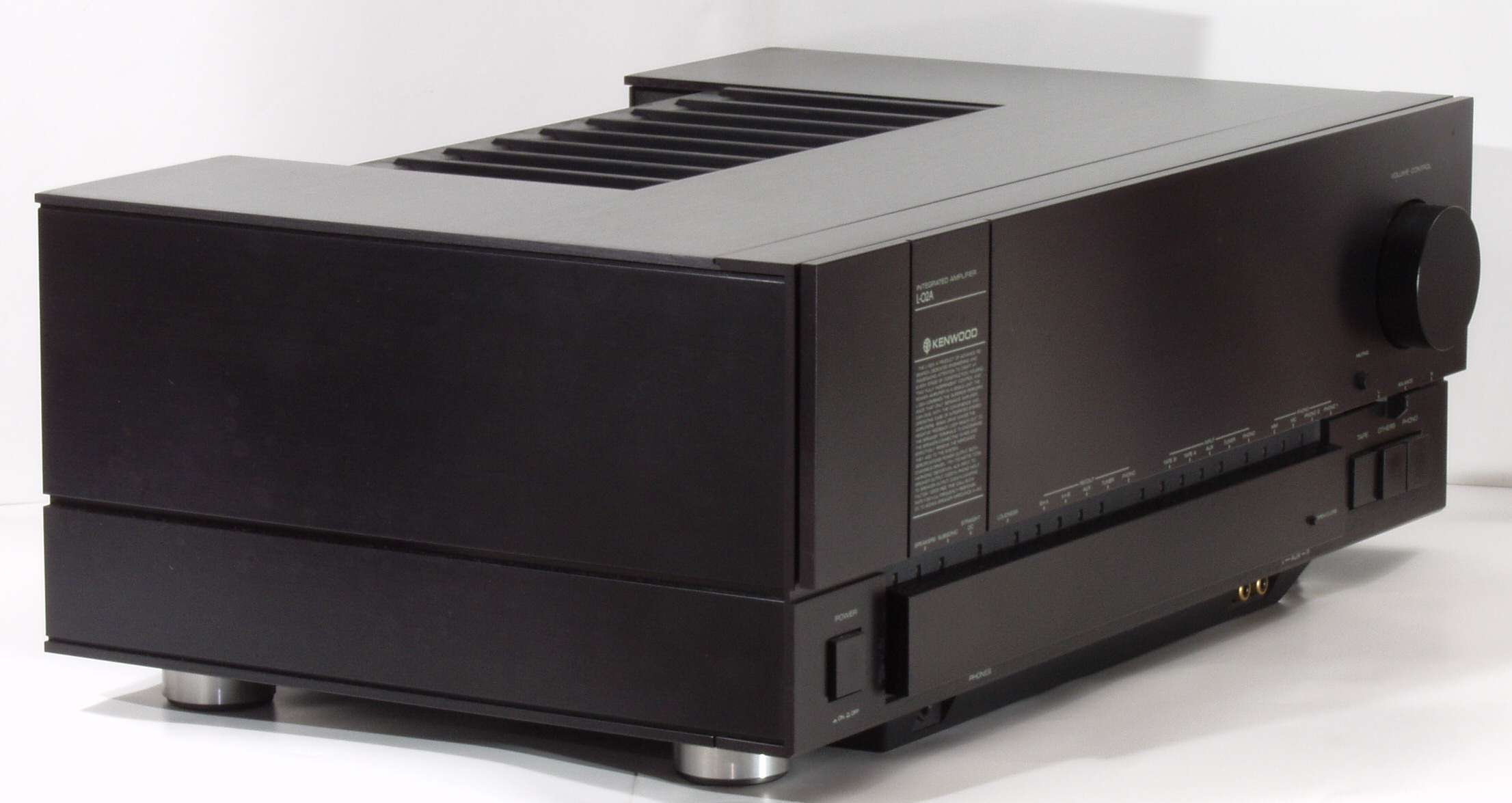

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前左から見る

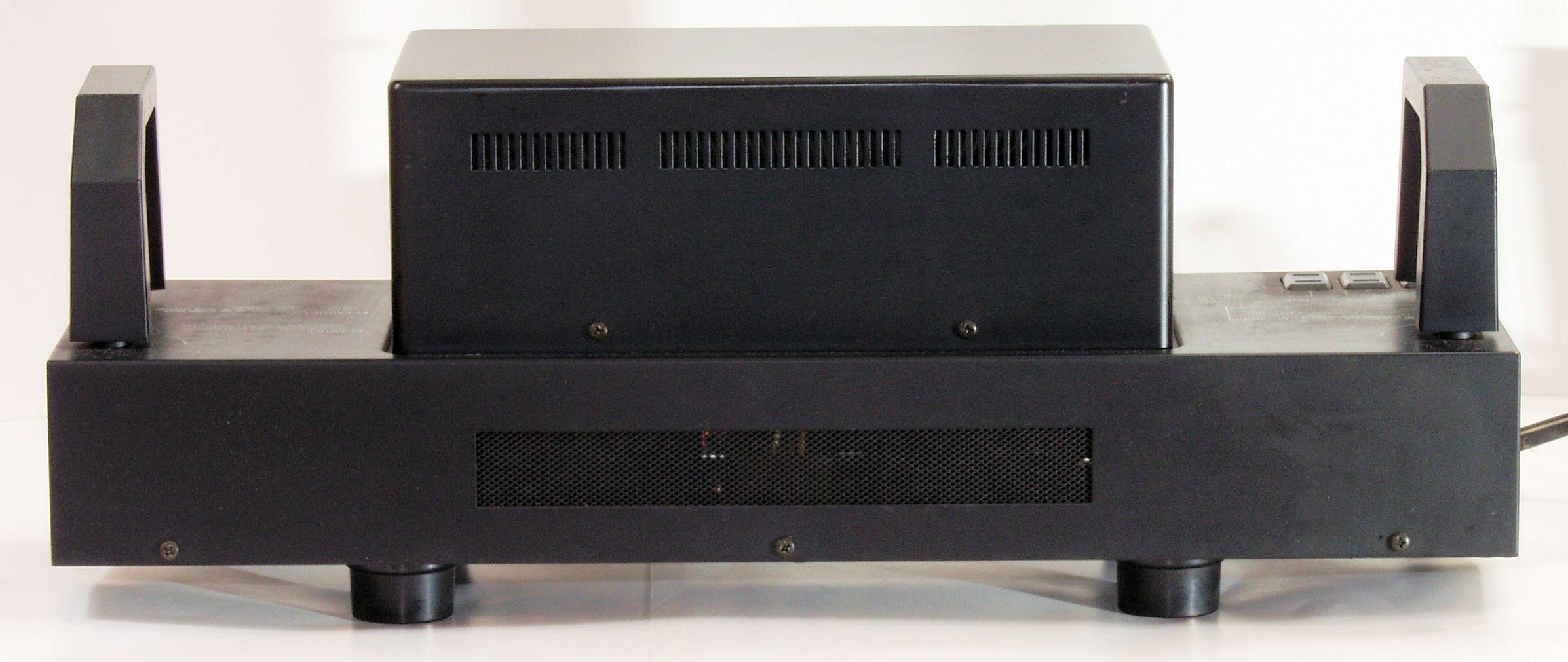

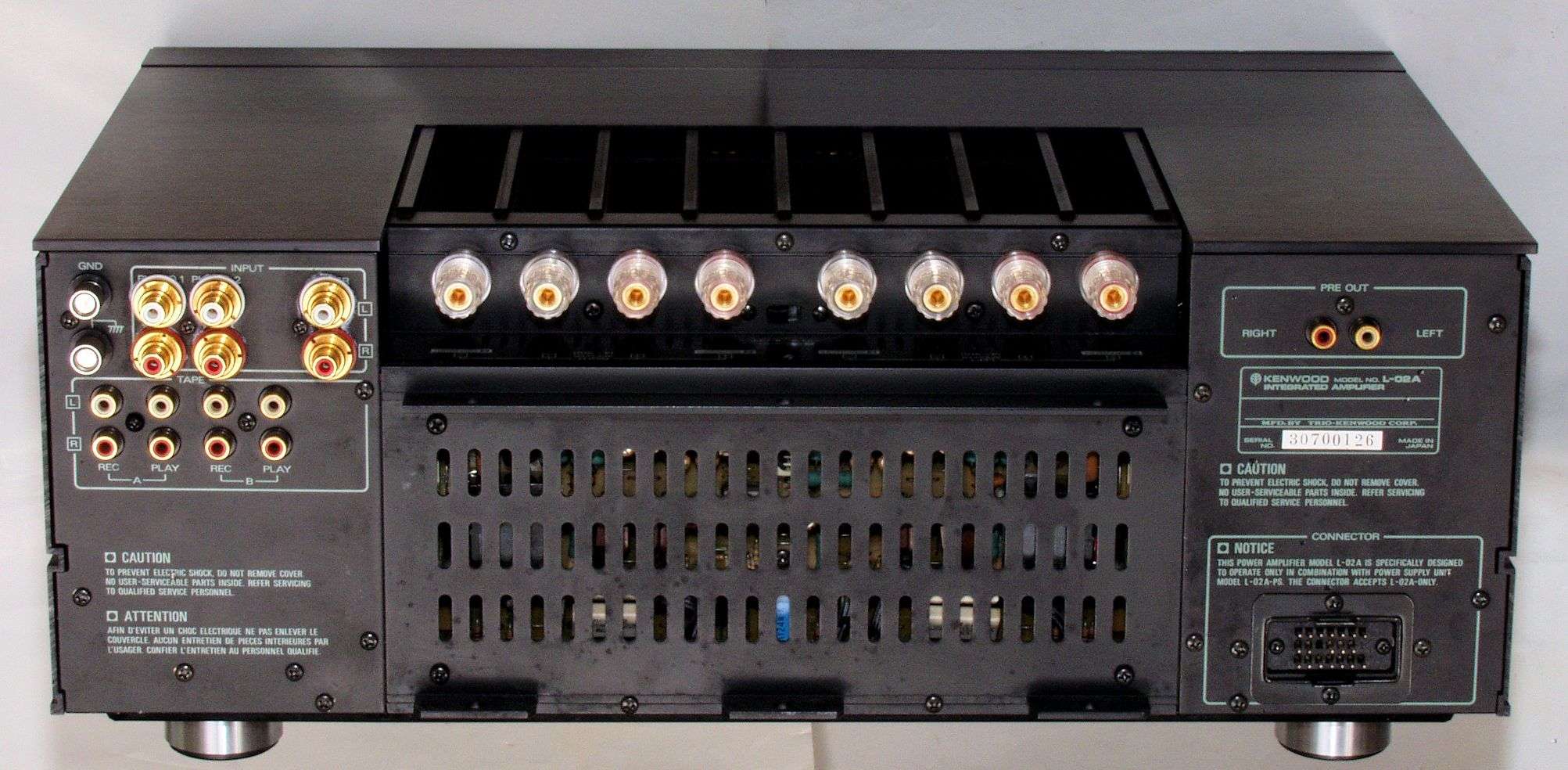

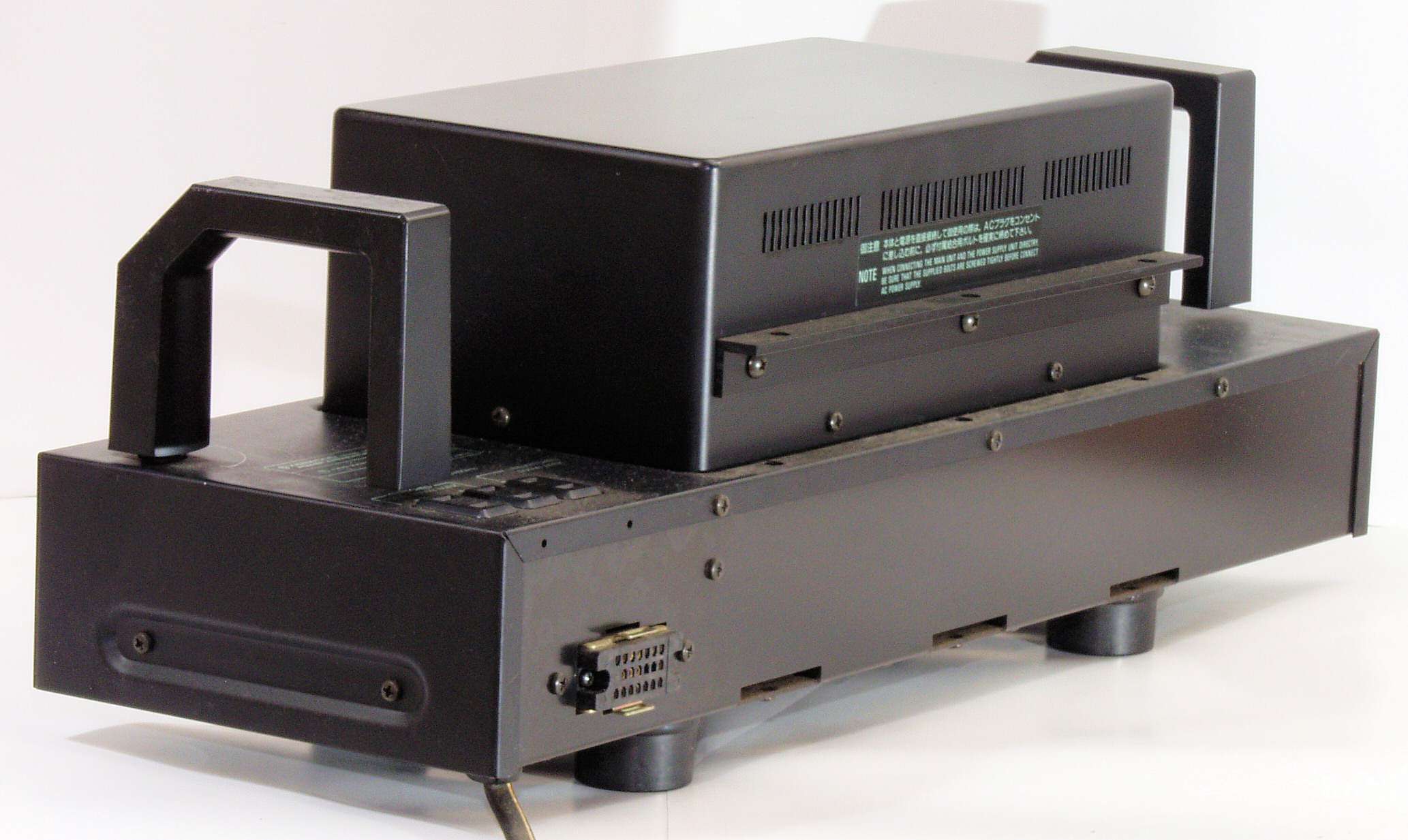

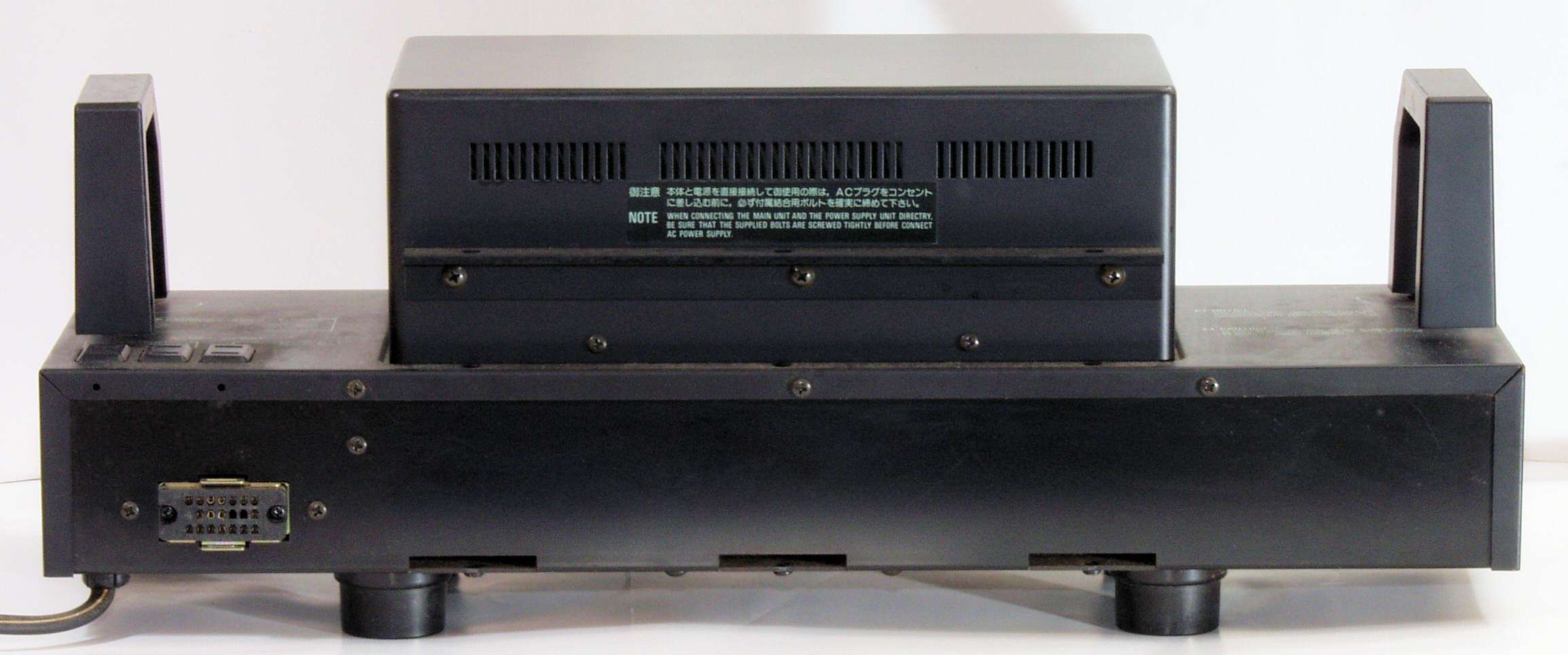

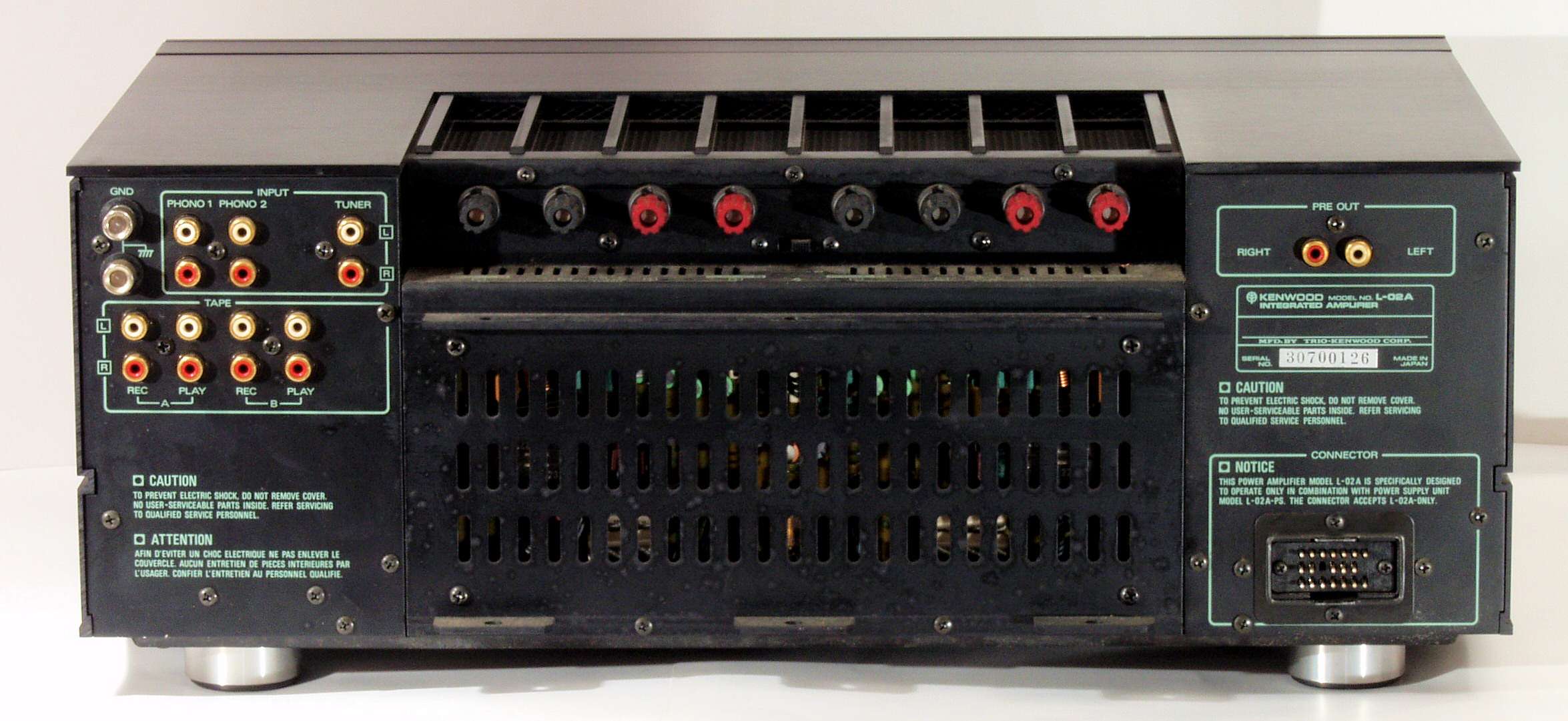

Ａ１３．　点検中　後から見る

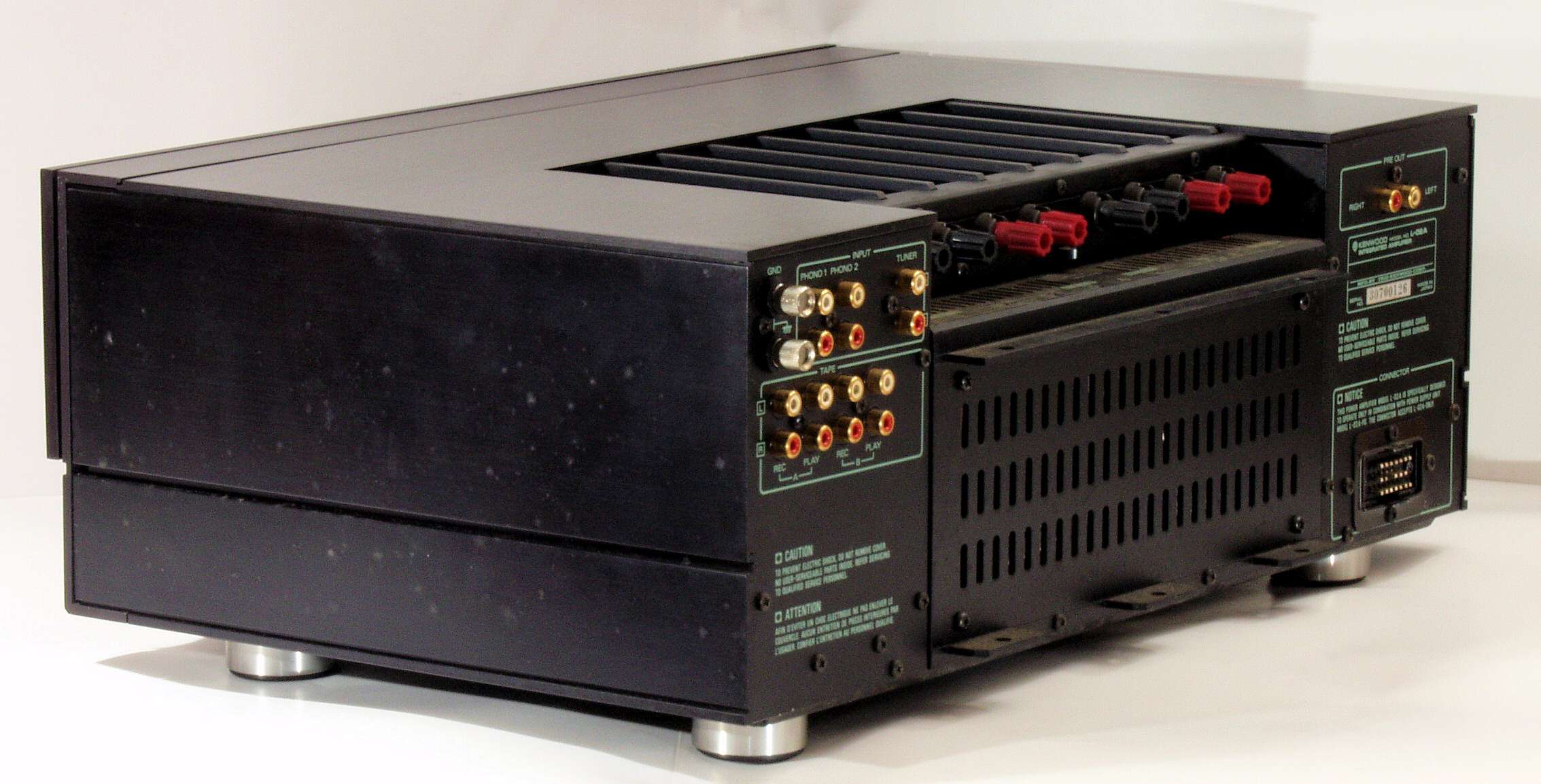

Ａ１４．　点検中　後右から見る

Ａ１５．　点検中　上から見る

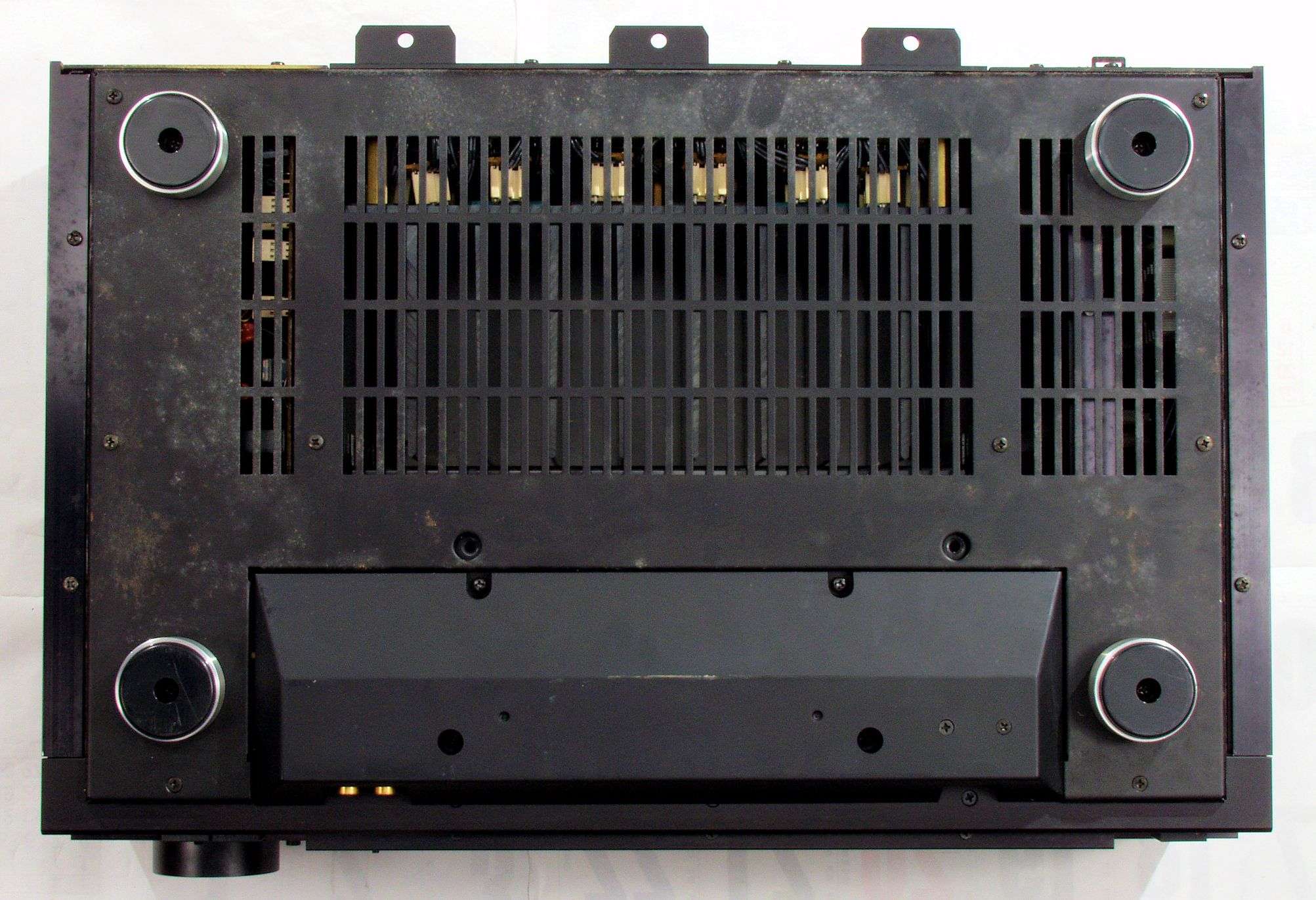

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

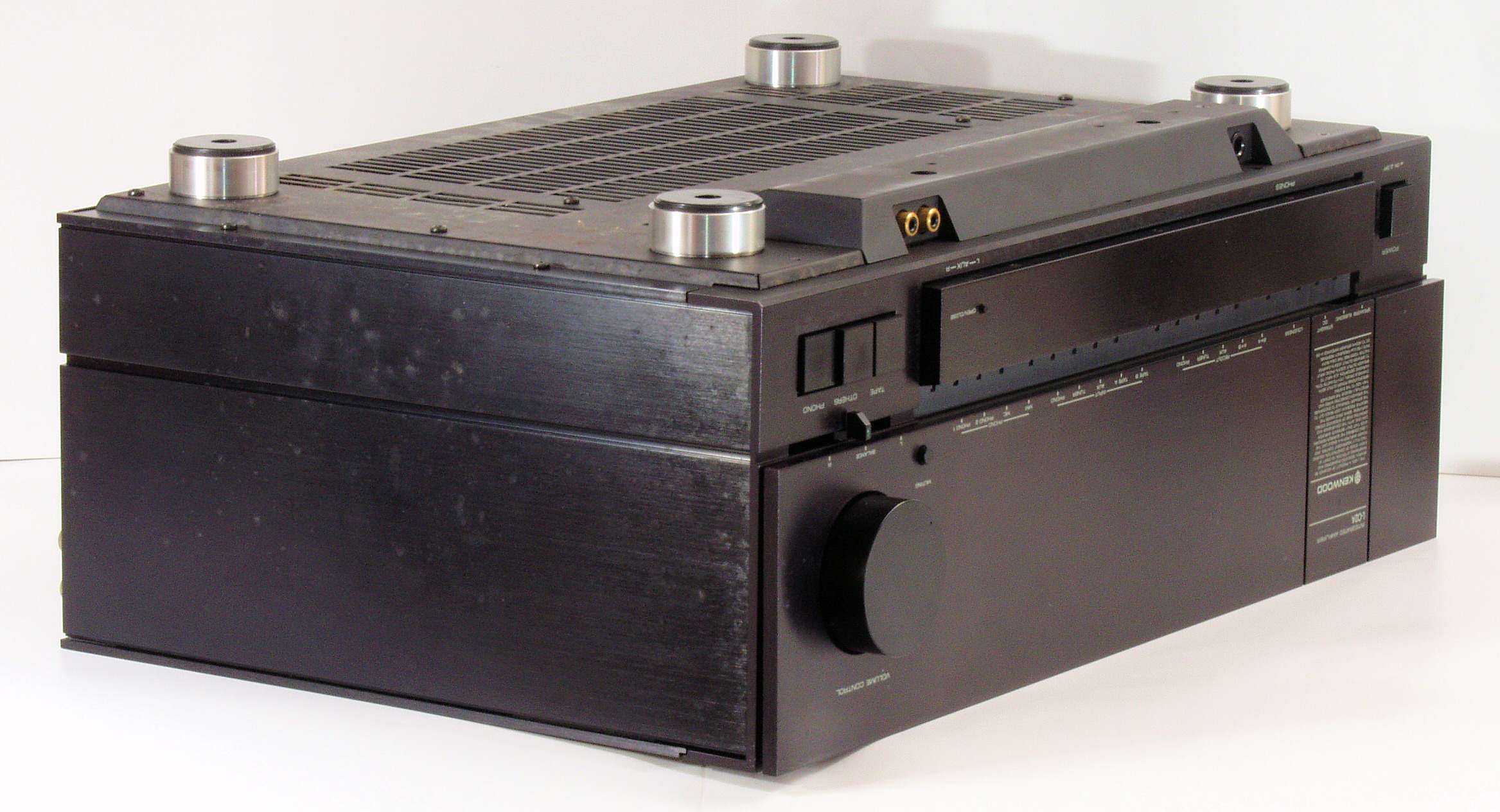

Ａ２３．　点検中　下前右から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後左から見る

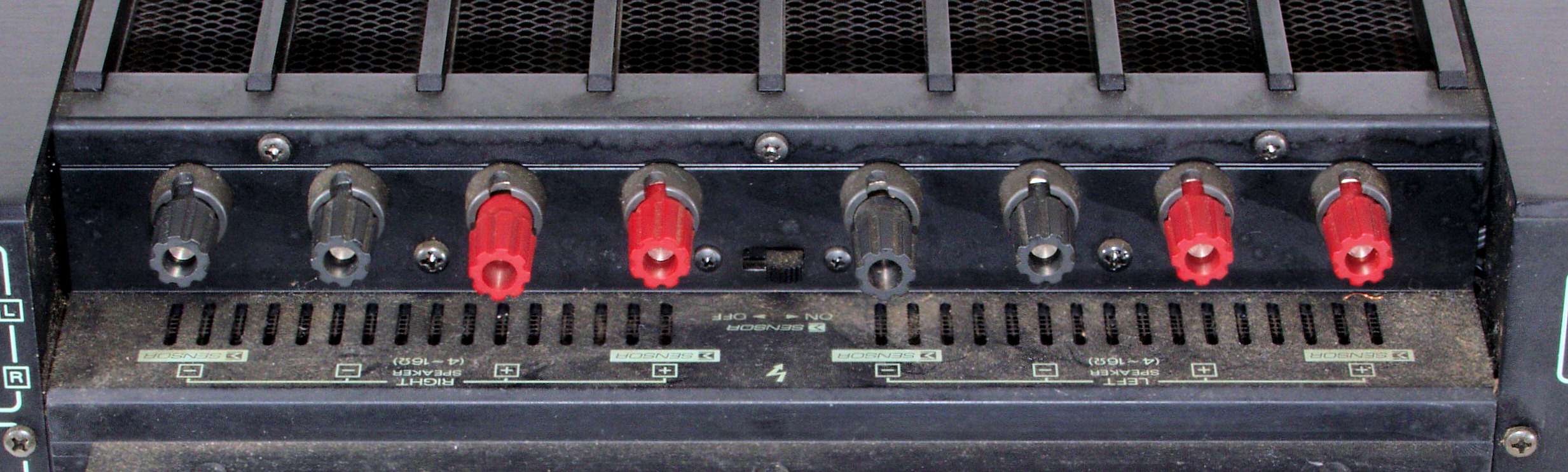

Ａ３１．　点検中　ＳＰ接続端子

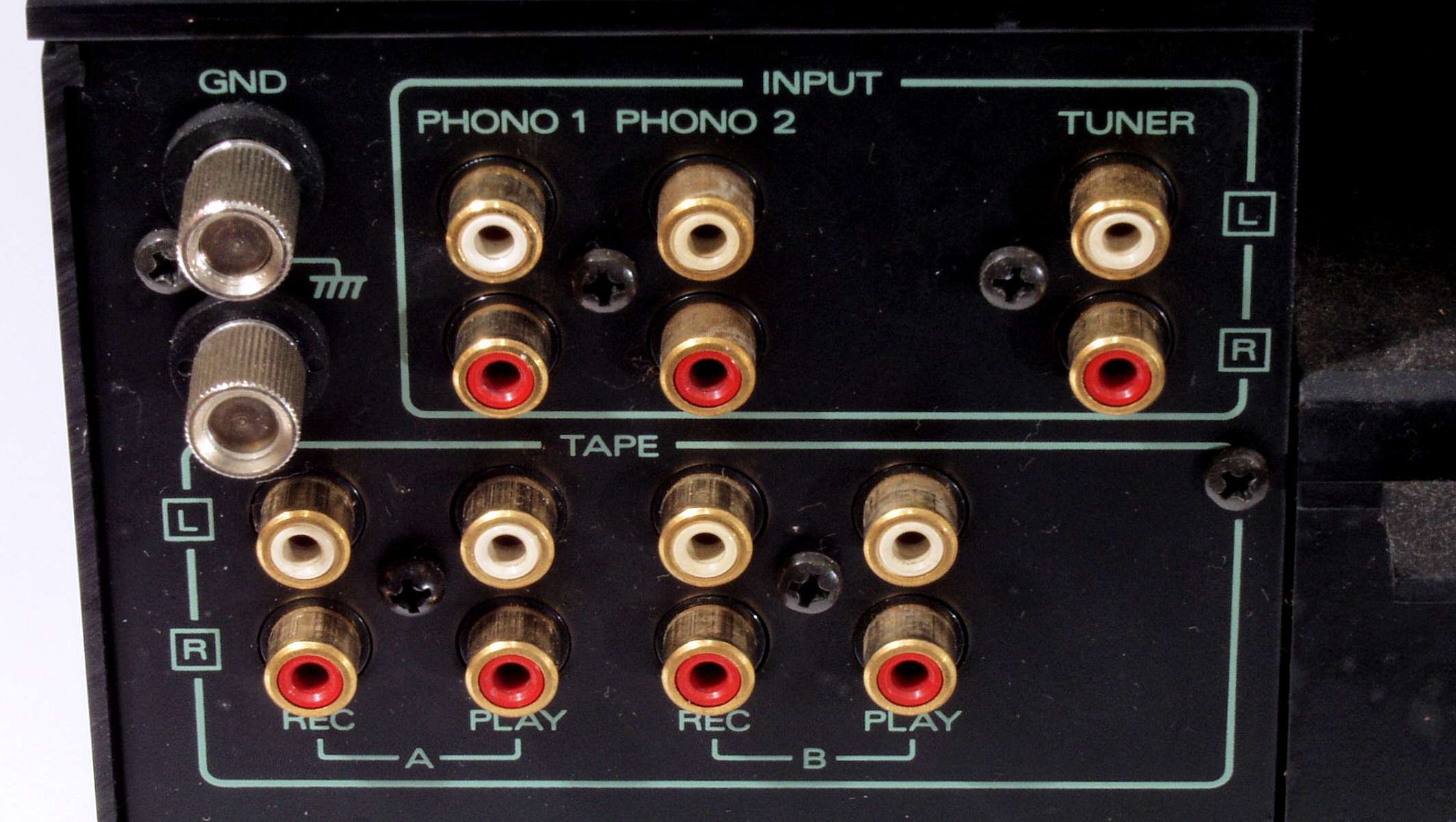

Ａ３２．　点検中　入出力　RCA端子郡

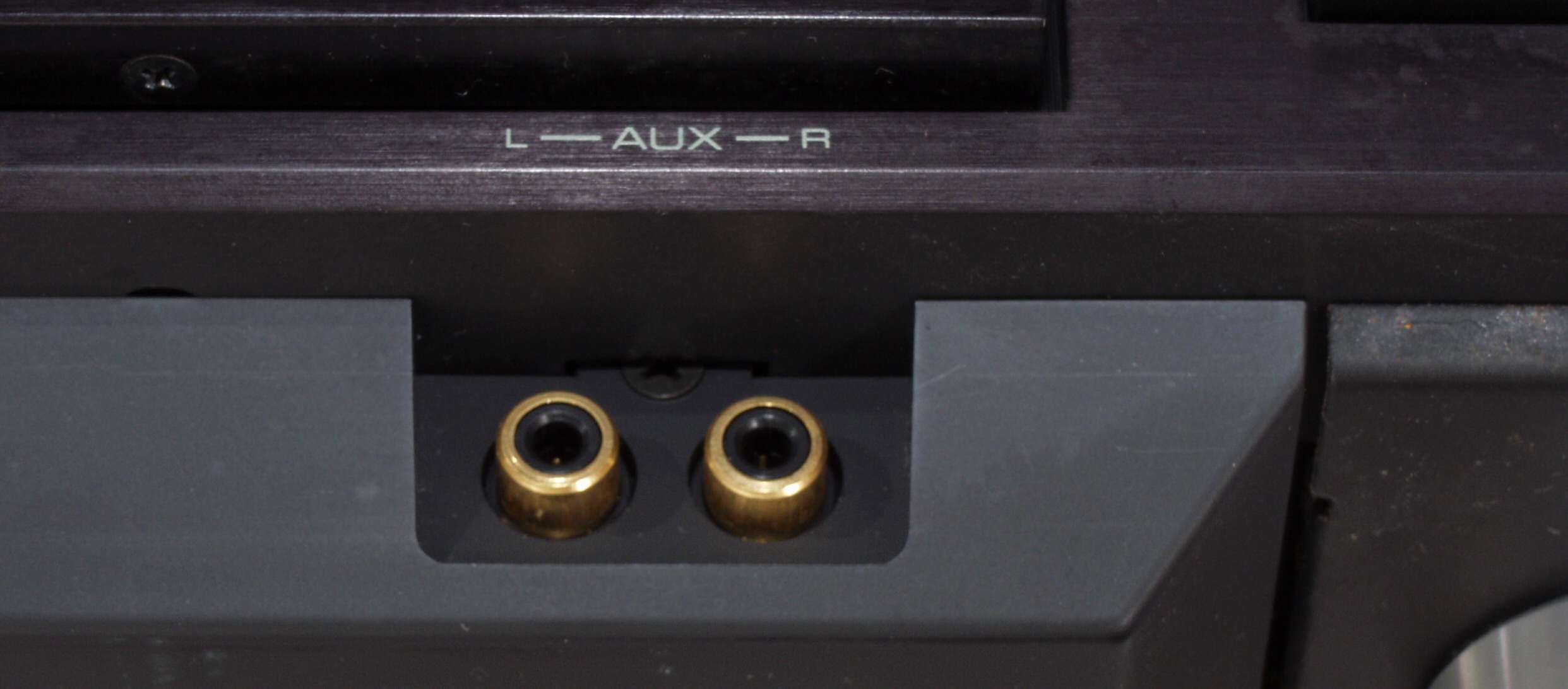

Ａ３３．　点検中　ＡＵＸ入力RCA端子

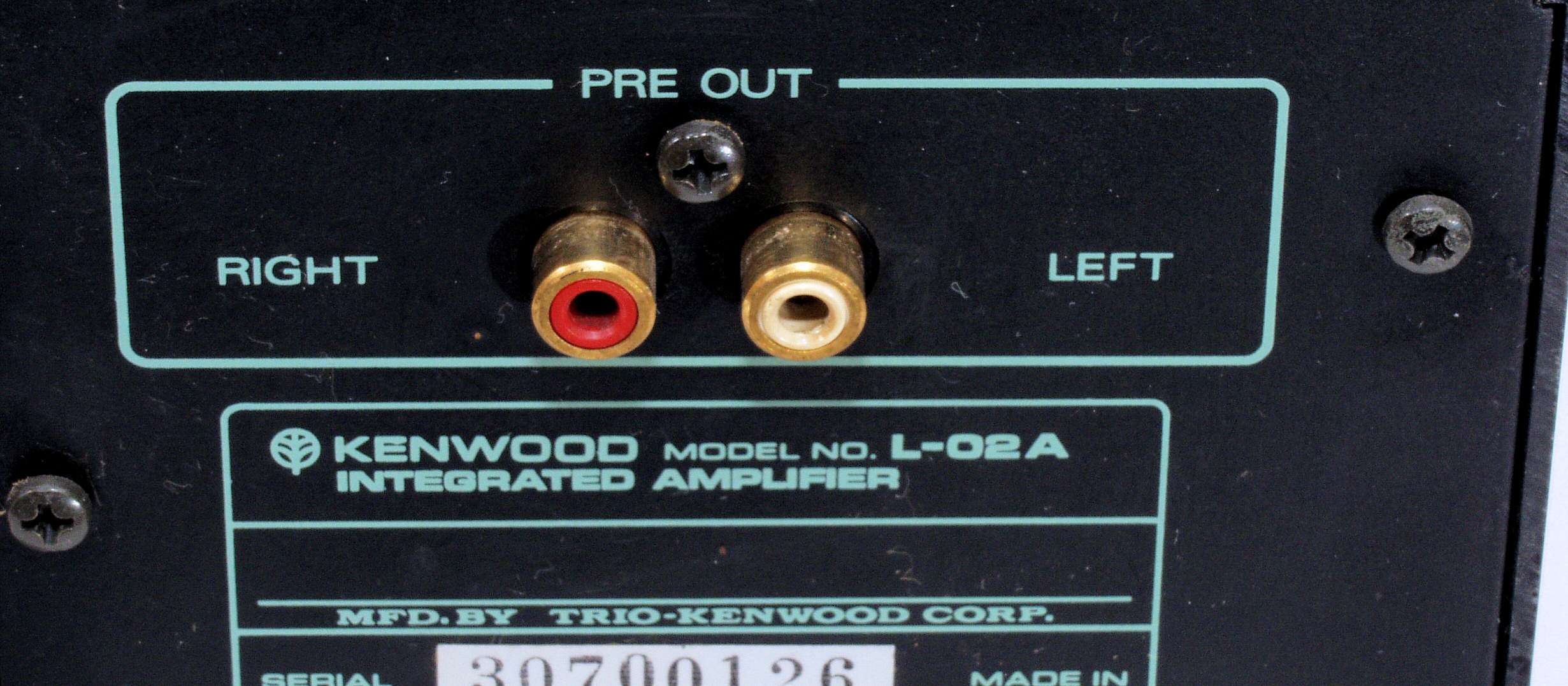

Ａ３４．　点検中　プリ出力RCA端子

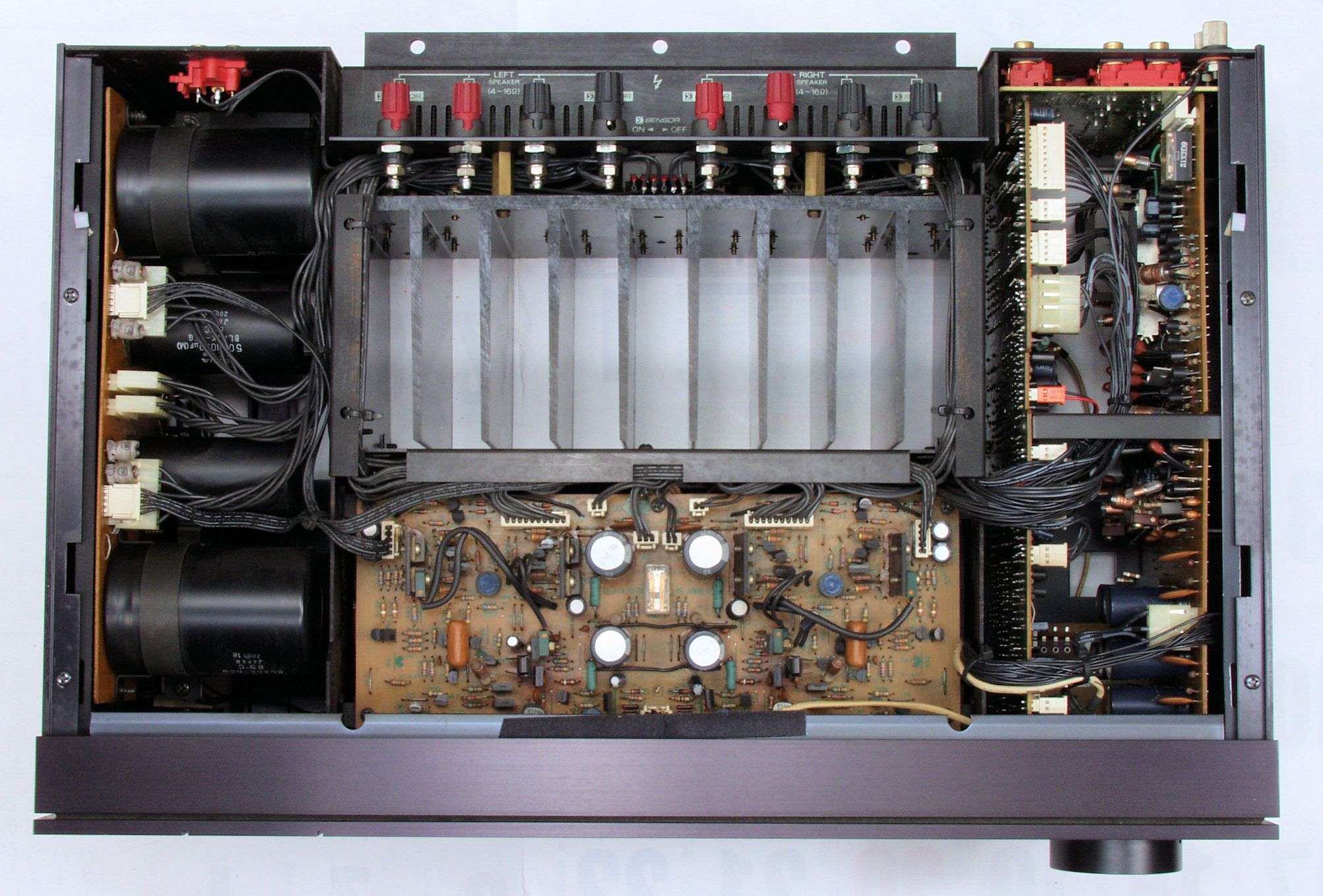

Ａ４１．　点検中　上、下蓋を取り、上から見る

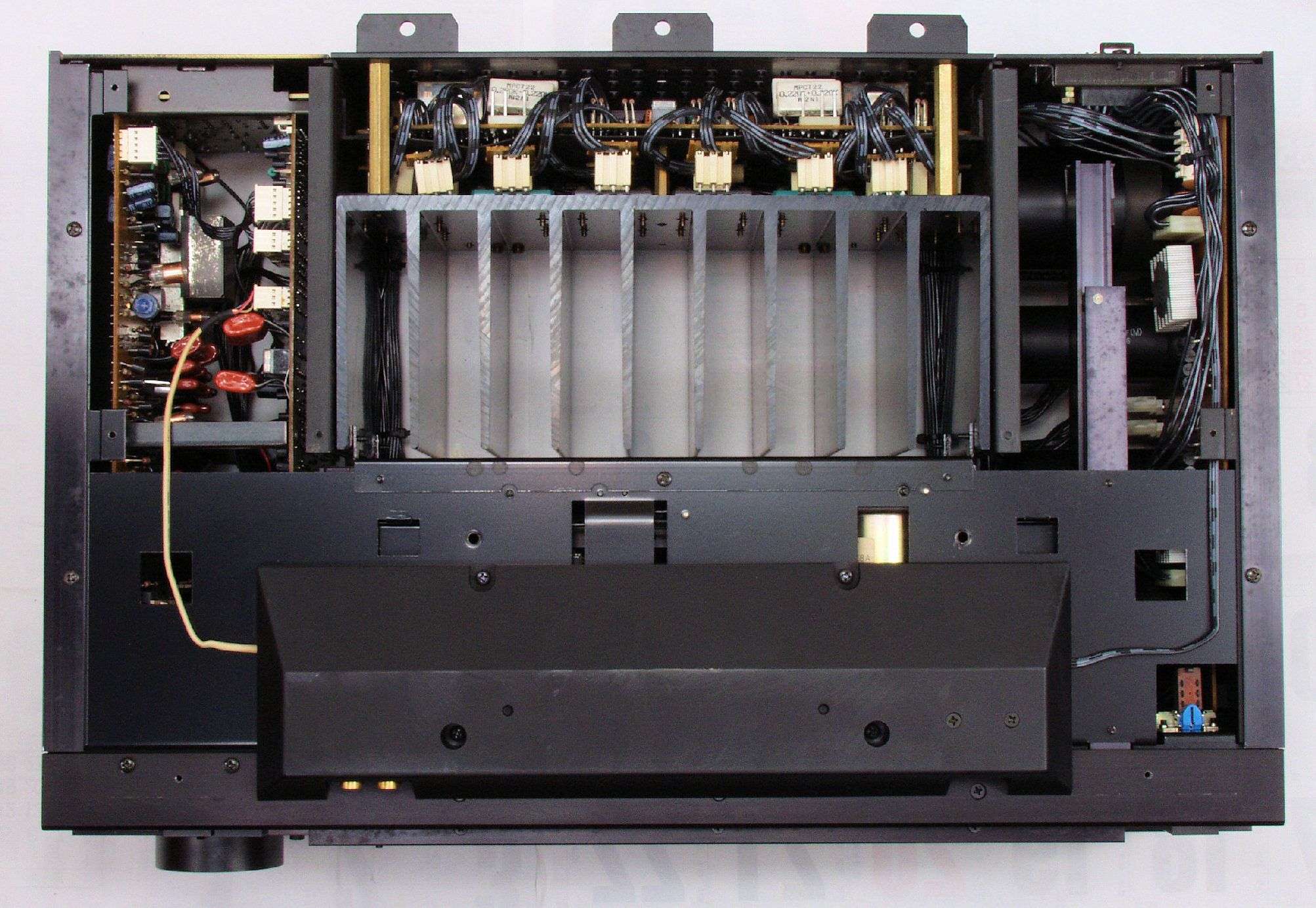

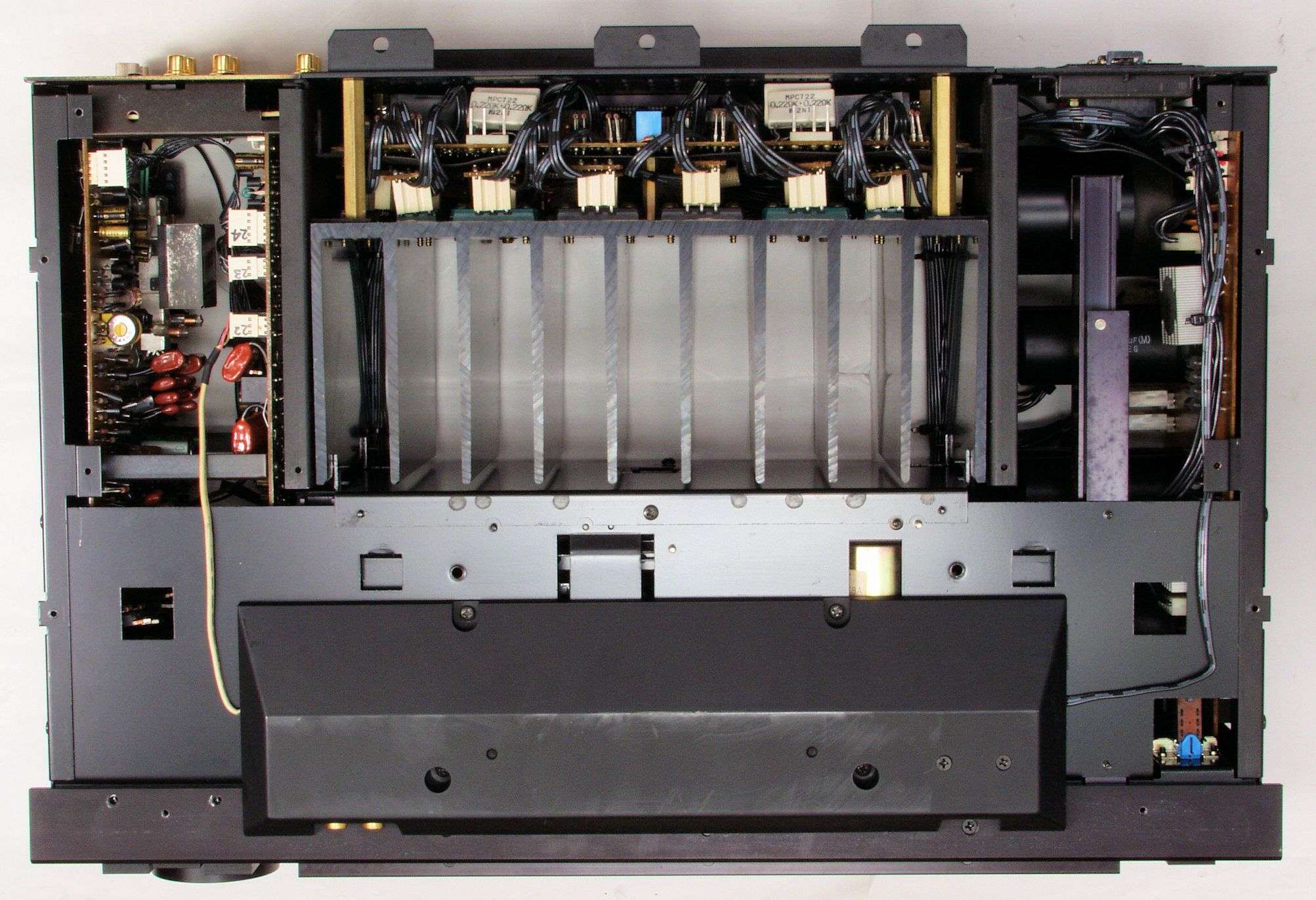

Ａ４２．　点検中　上、下蓋を取り、下から見る

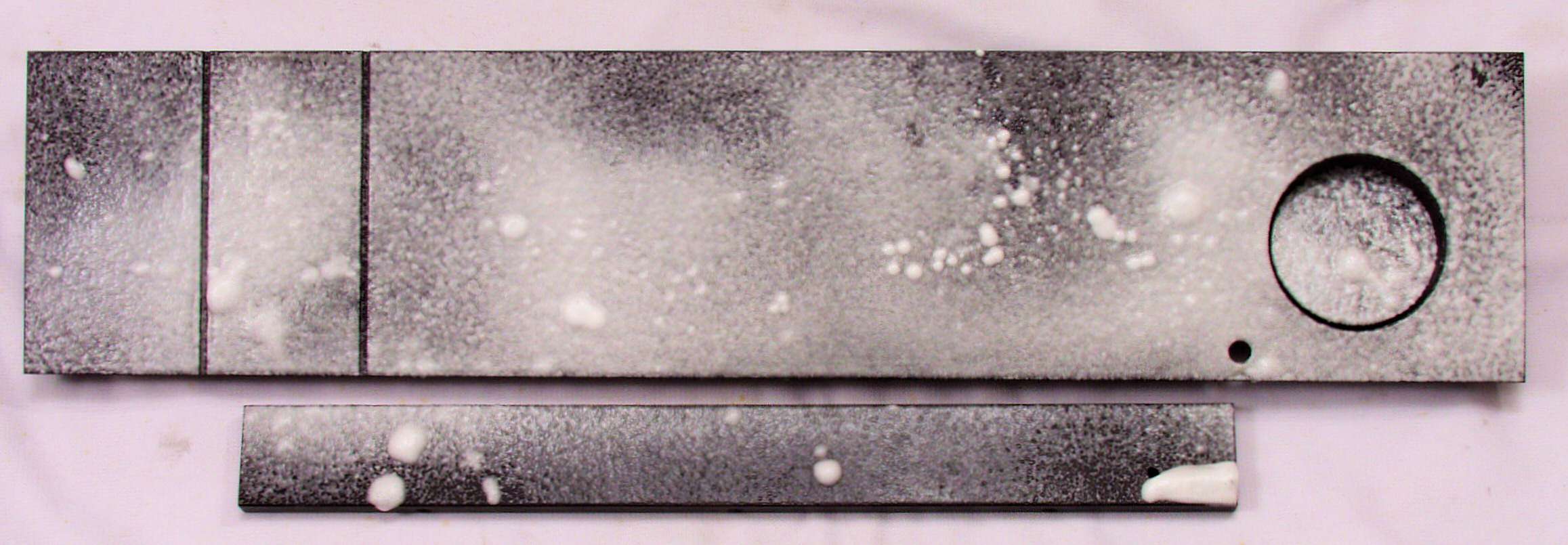

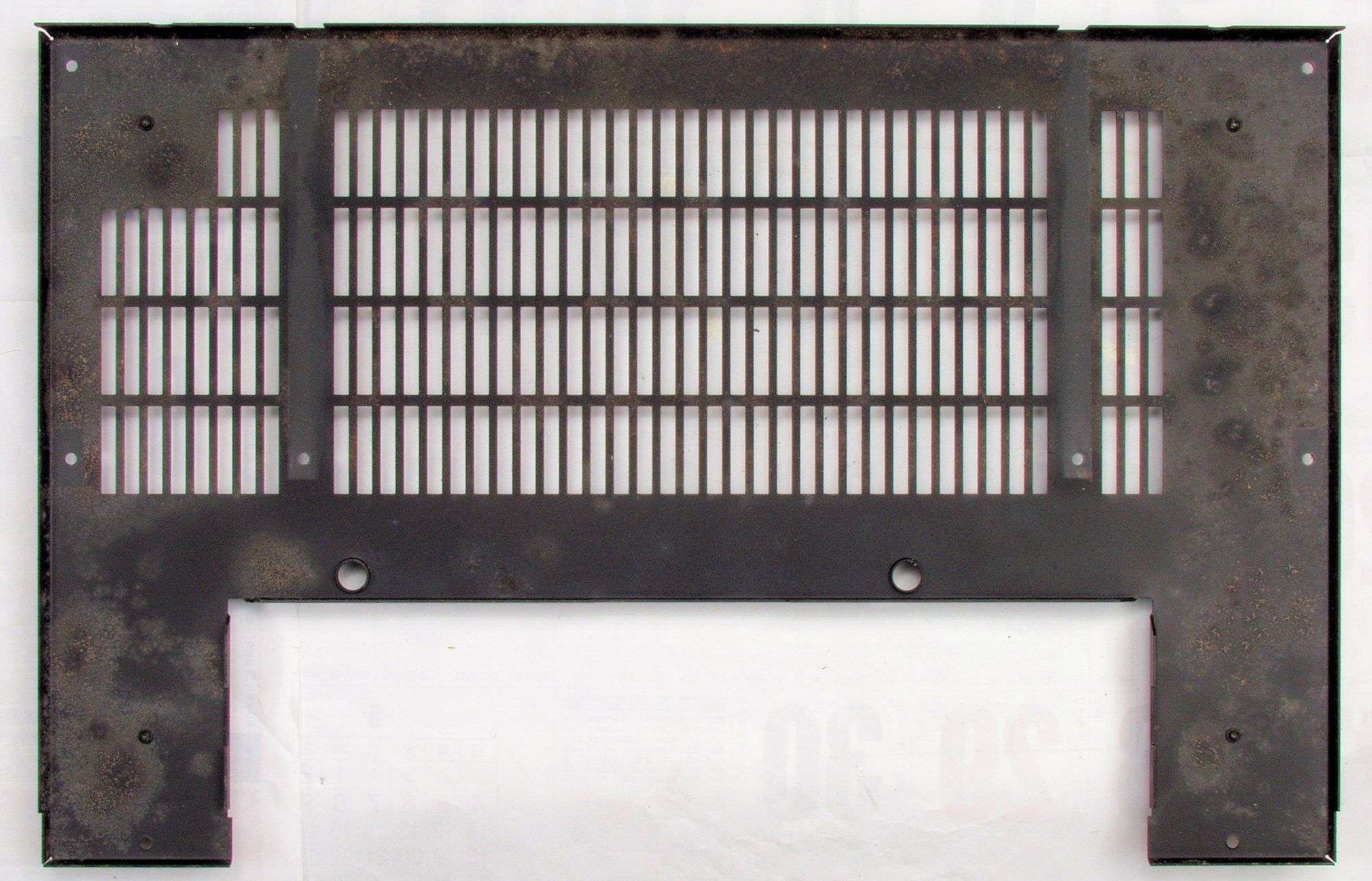

Ａ４３．　点検中　下蓋裏の錆や埃。

Ａ６１．　点検中　電源部・前から見る

Ａ６２．　点検中　電源部・前左から見る

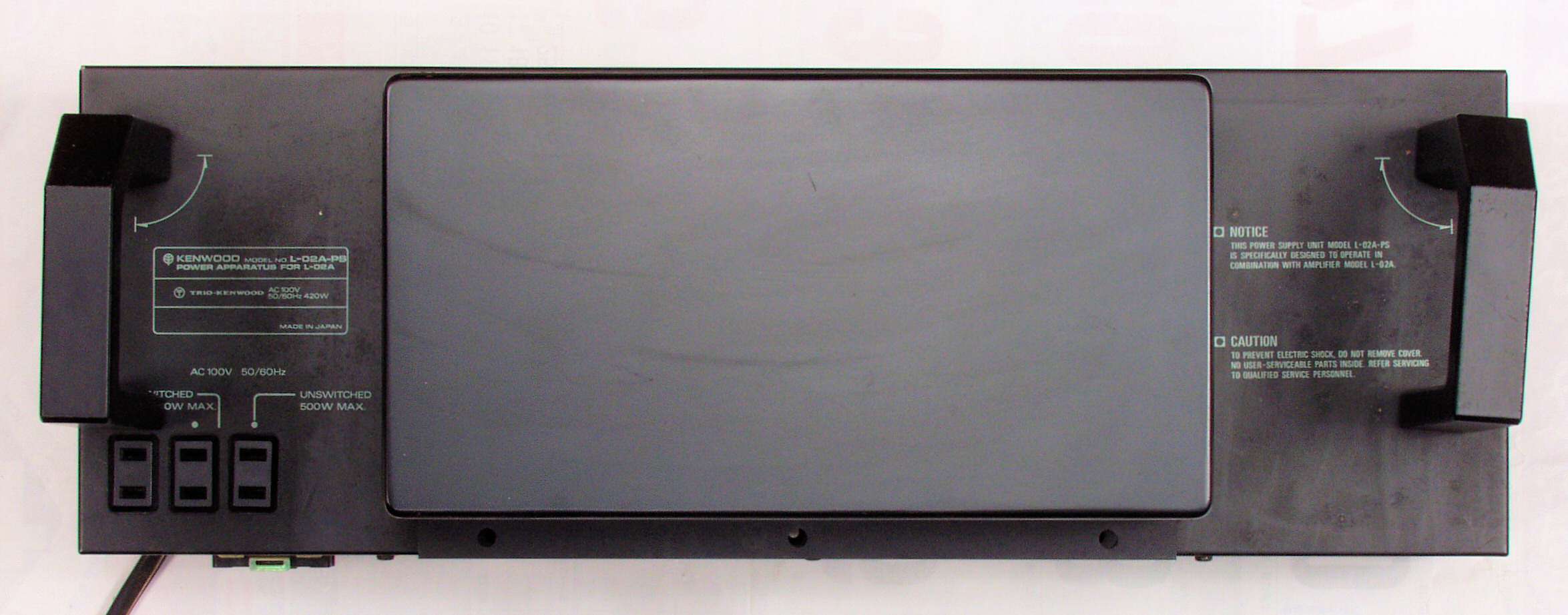

Ａ６３．　点検中　電源部・後から見る

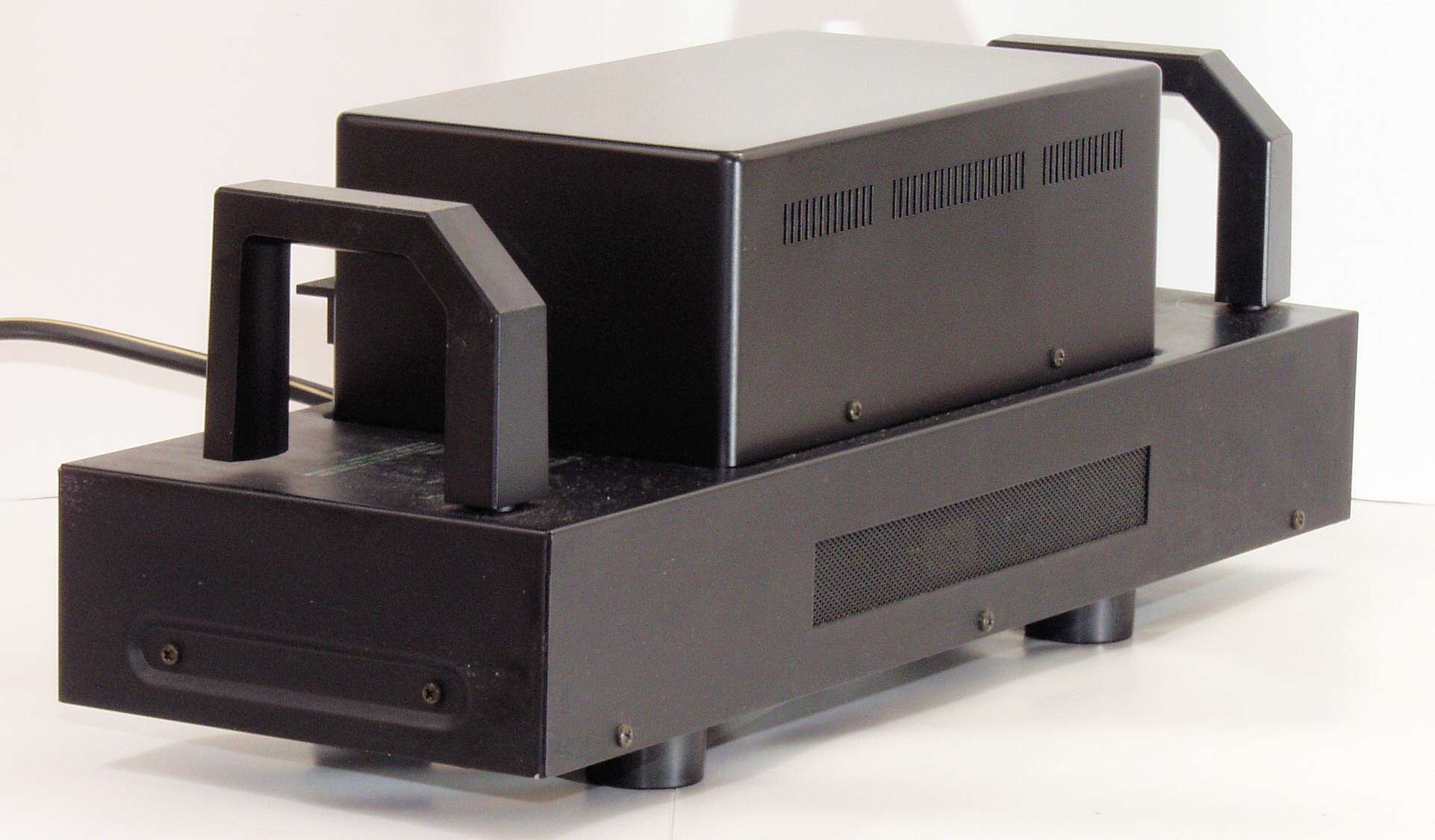

Ａ６４．　点検中　電源部・後右から見る

Ａ６５．　点検中　電源部・上から見る

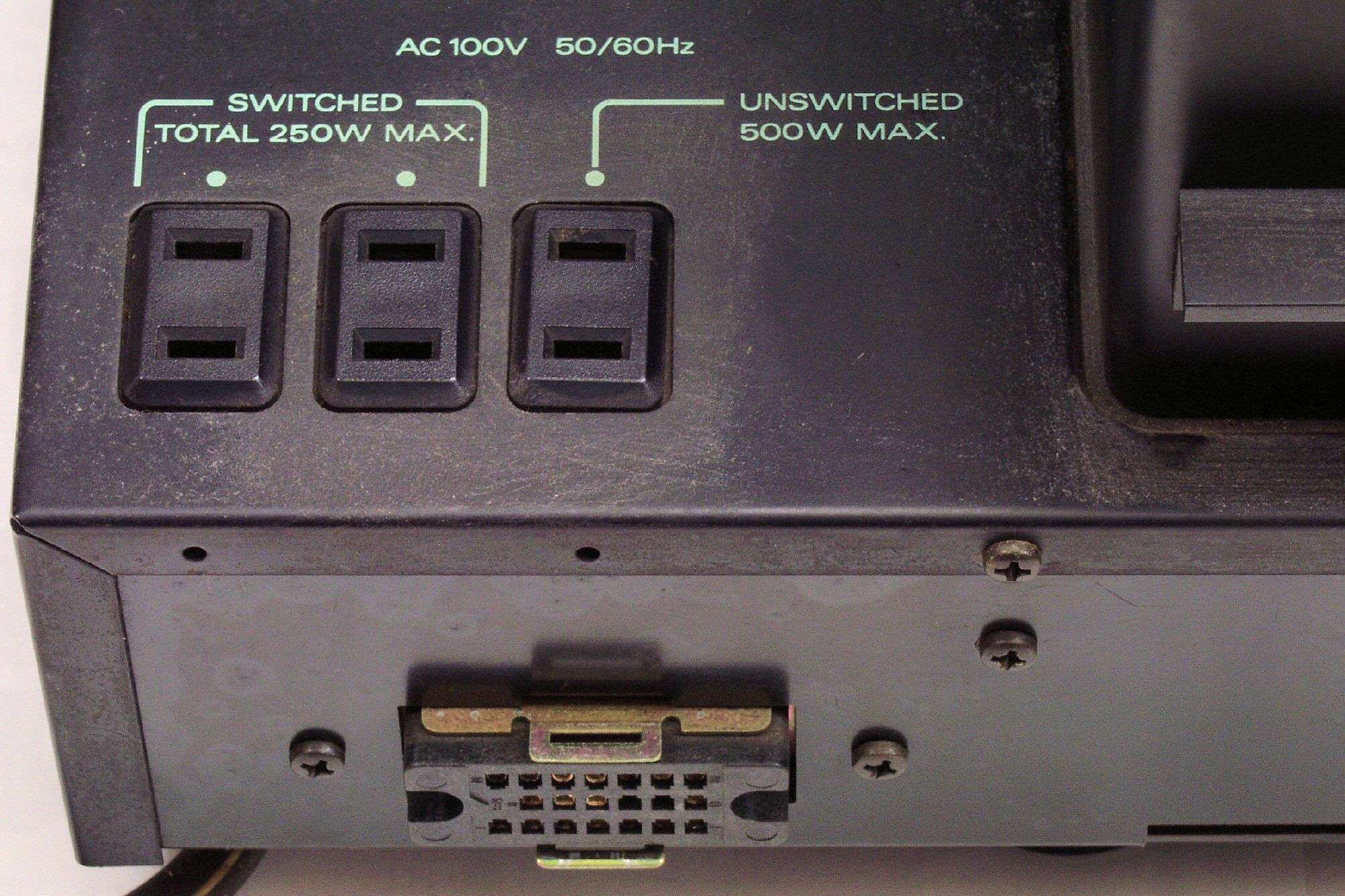

Ａ６６．　点検中　電源部・接続する機器の為のコンセント。

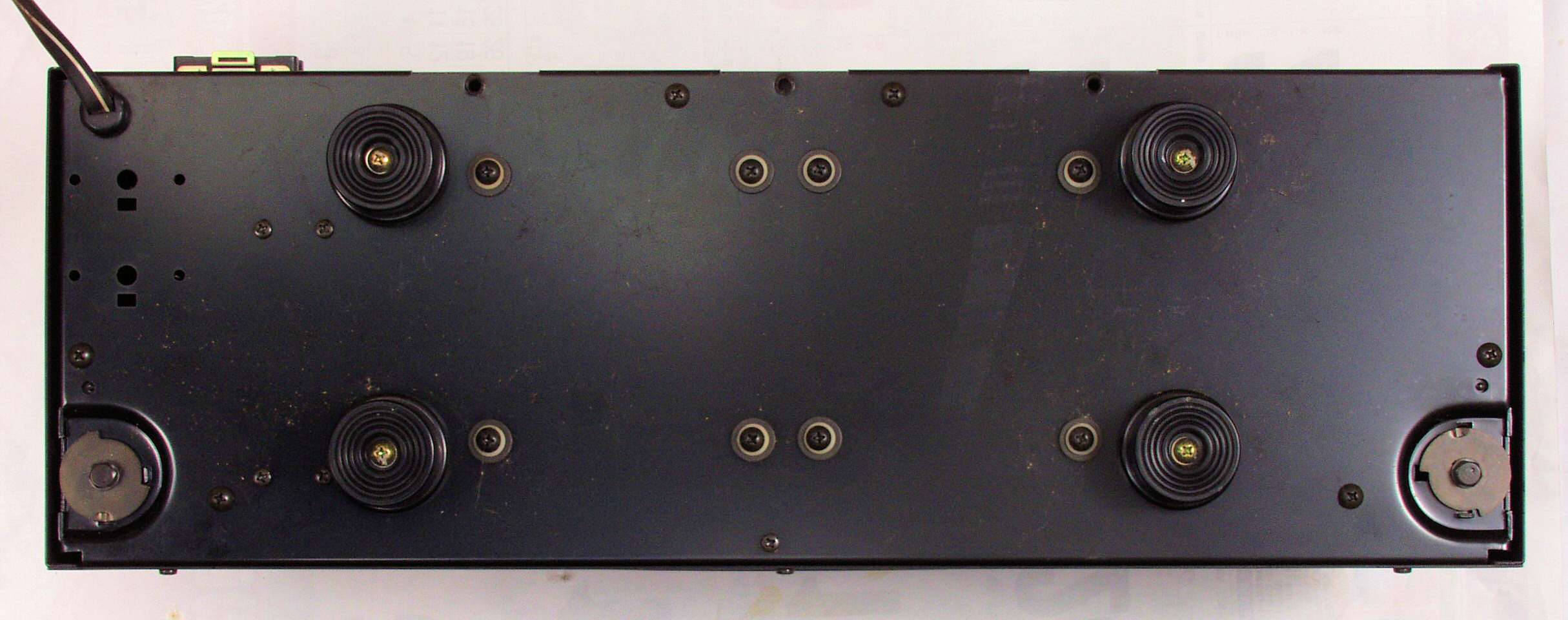

Ａ７１．　点検中　電源部・下から見る

Ａ７２．　点検中　電源部・下前から見る

Ａ７３．　点検中　電源部・下前右から見る

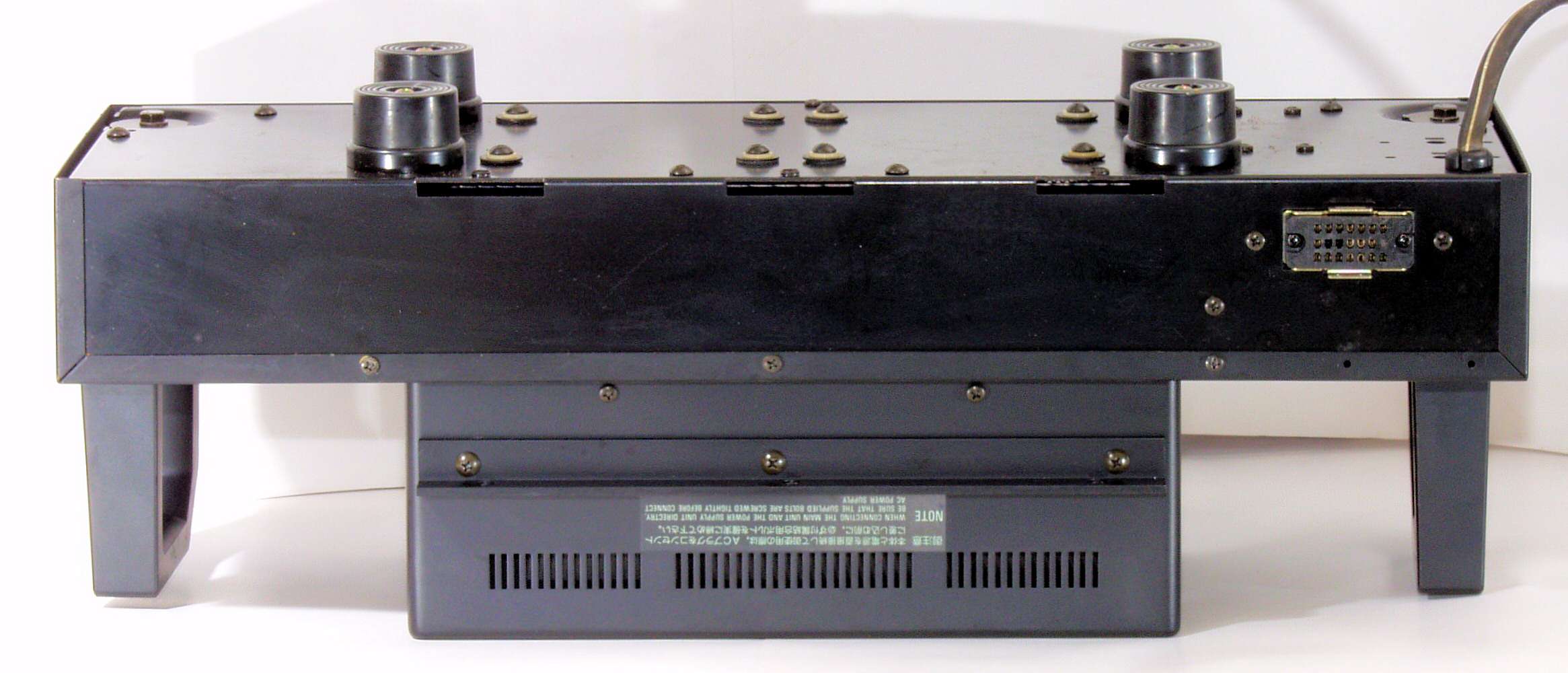

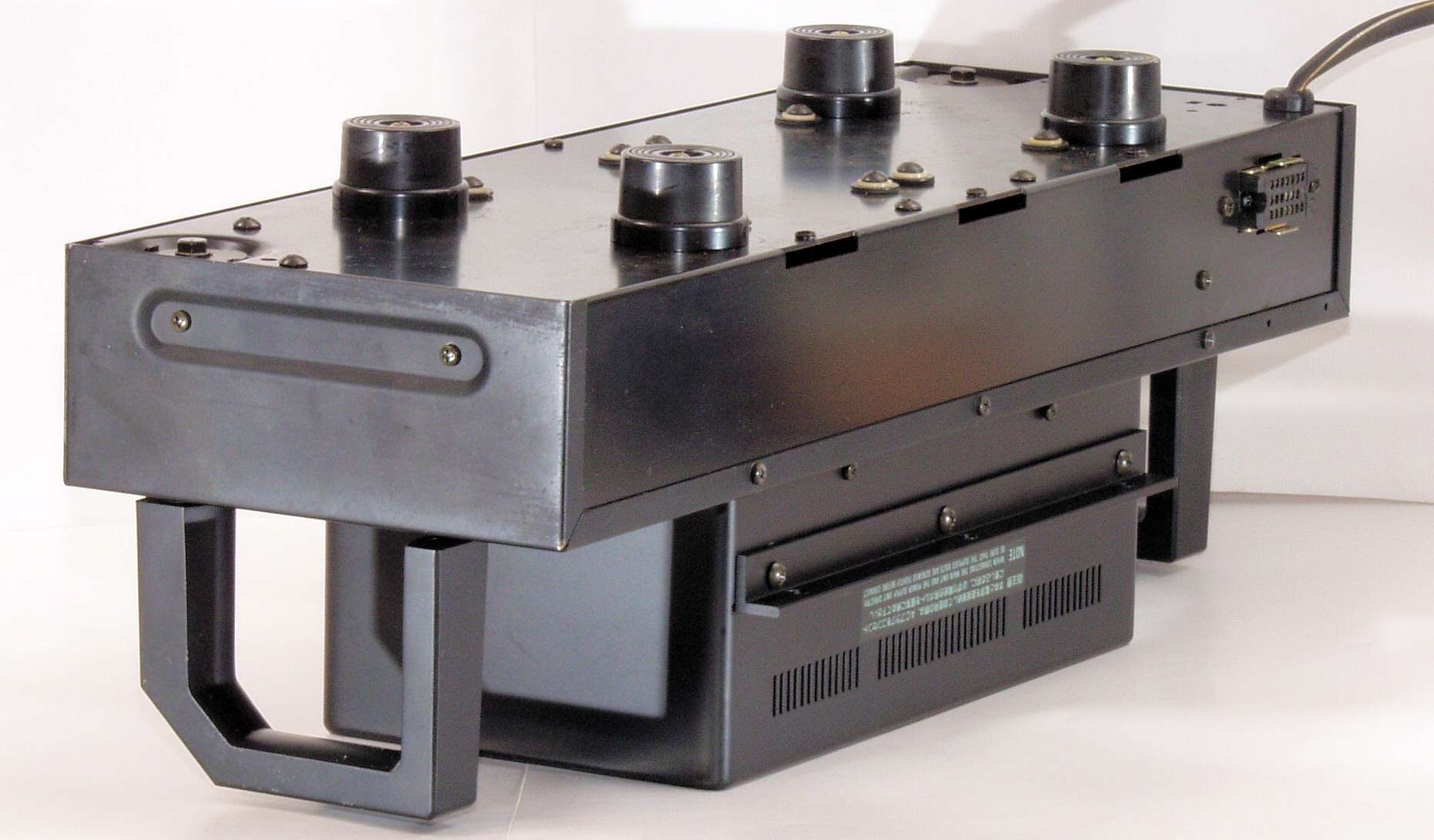

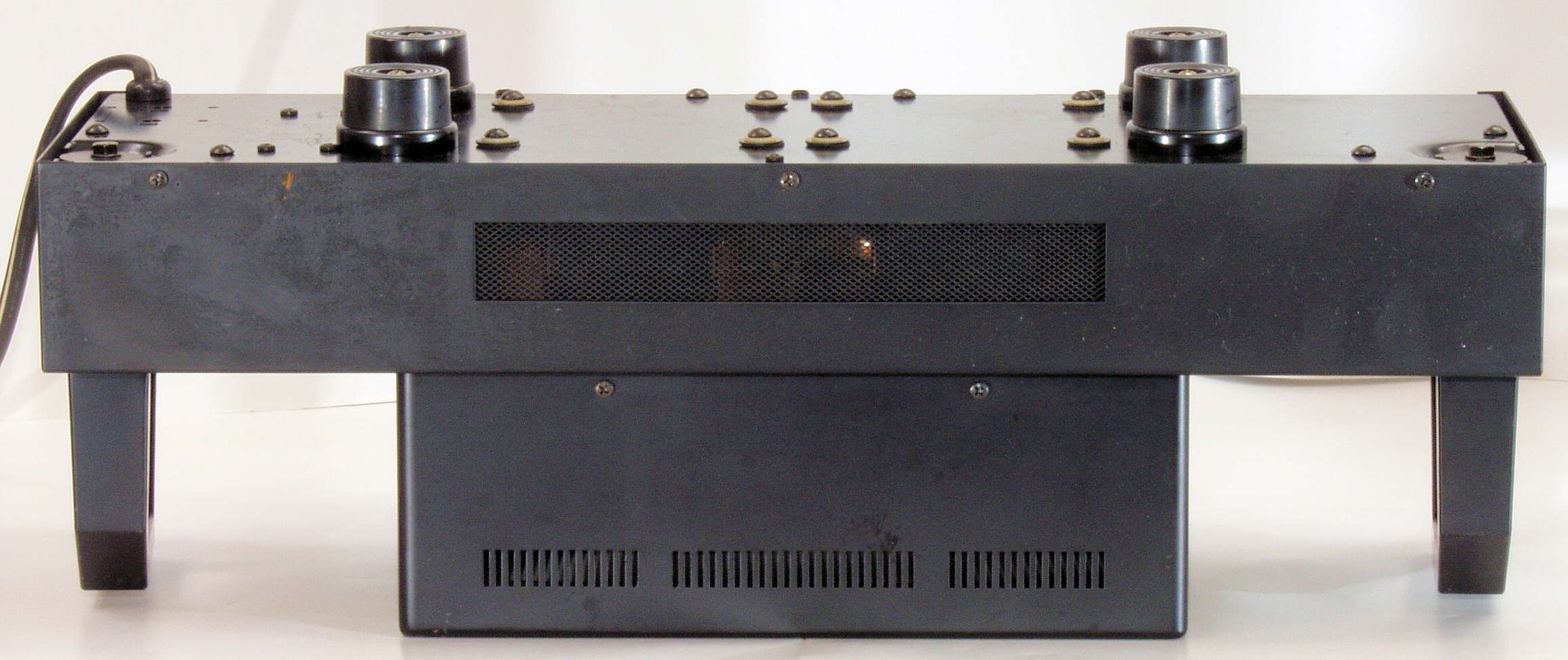

Ａ７４．　点検中　電源部・下後から見る

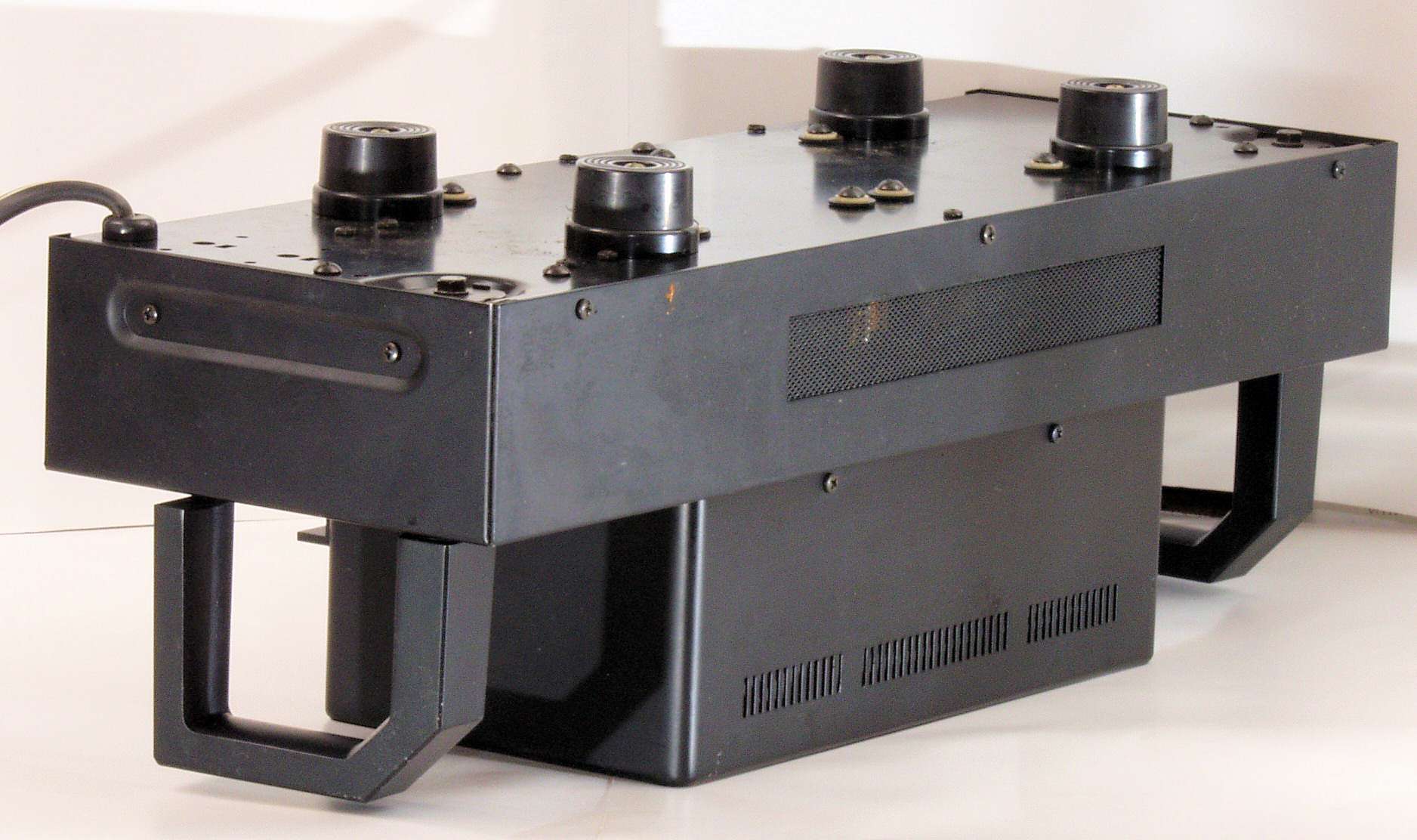

Ａ７５．　点検中　電源部・下後左から見る

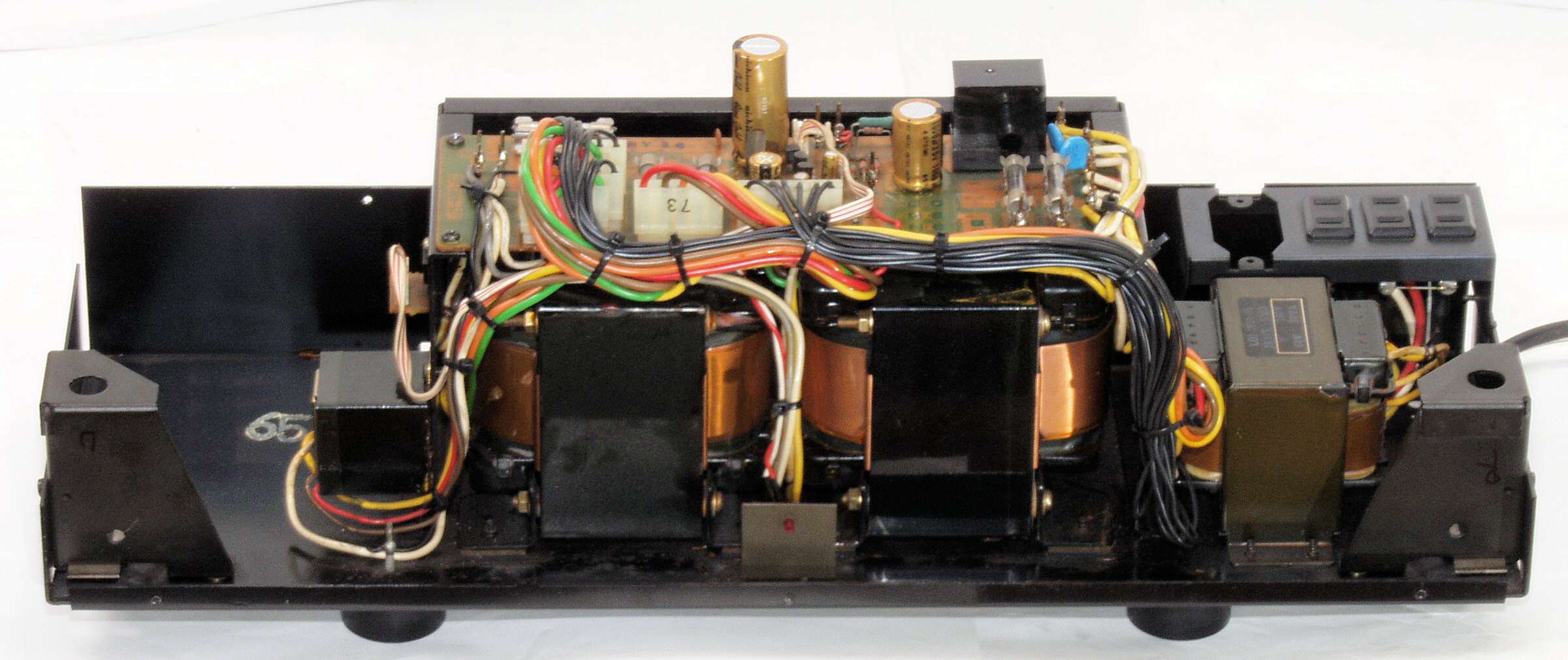

Ａ８１．　点検中　電源部・上蓋を取り上から見る

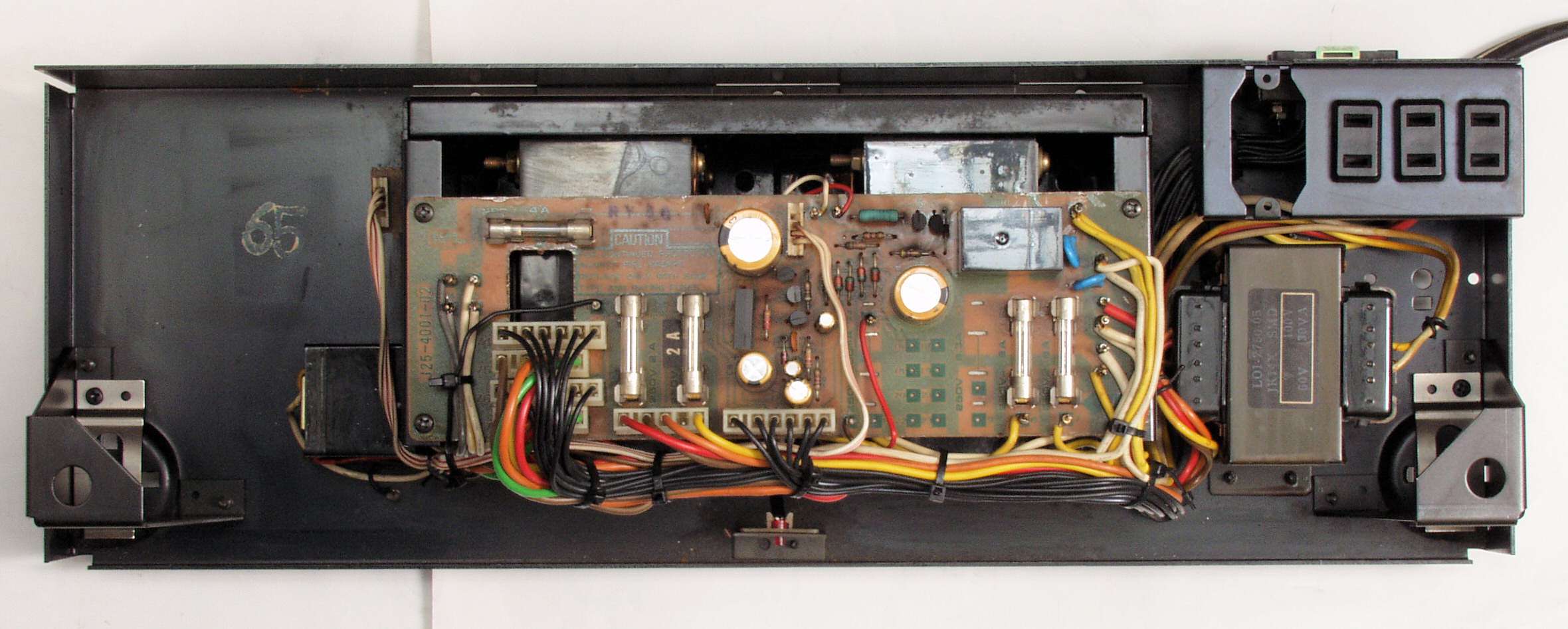

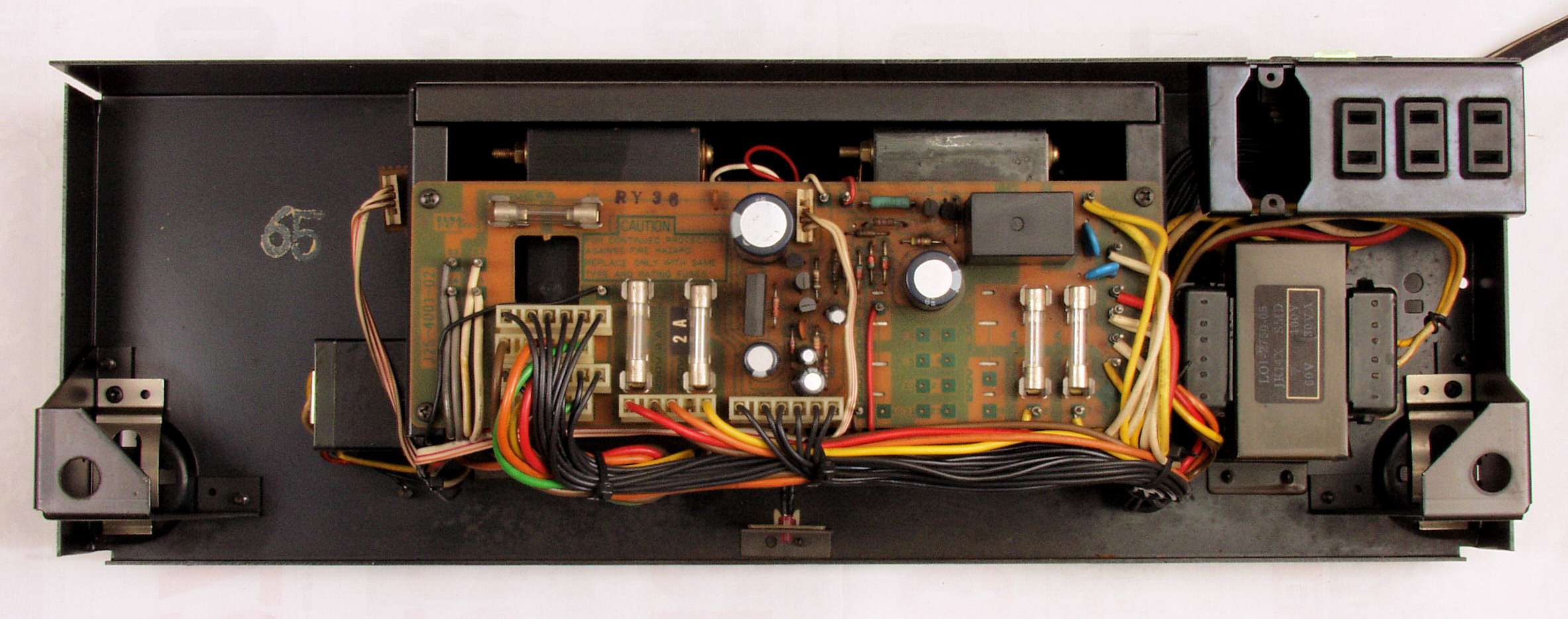

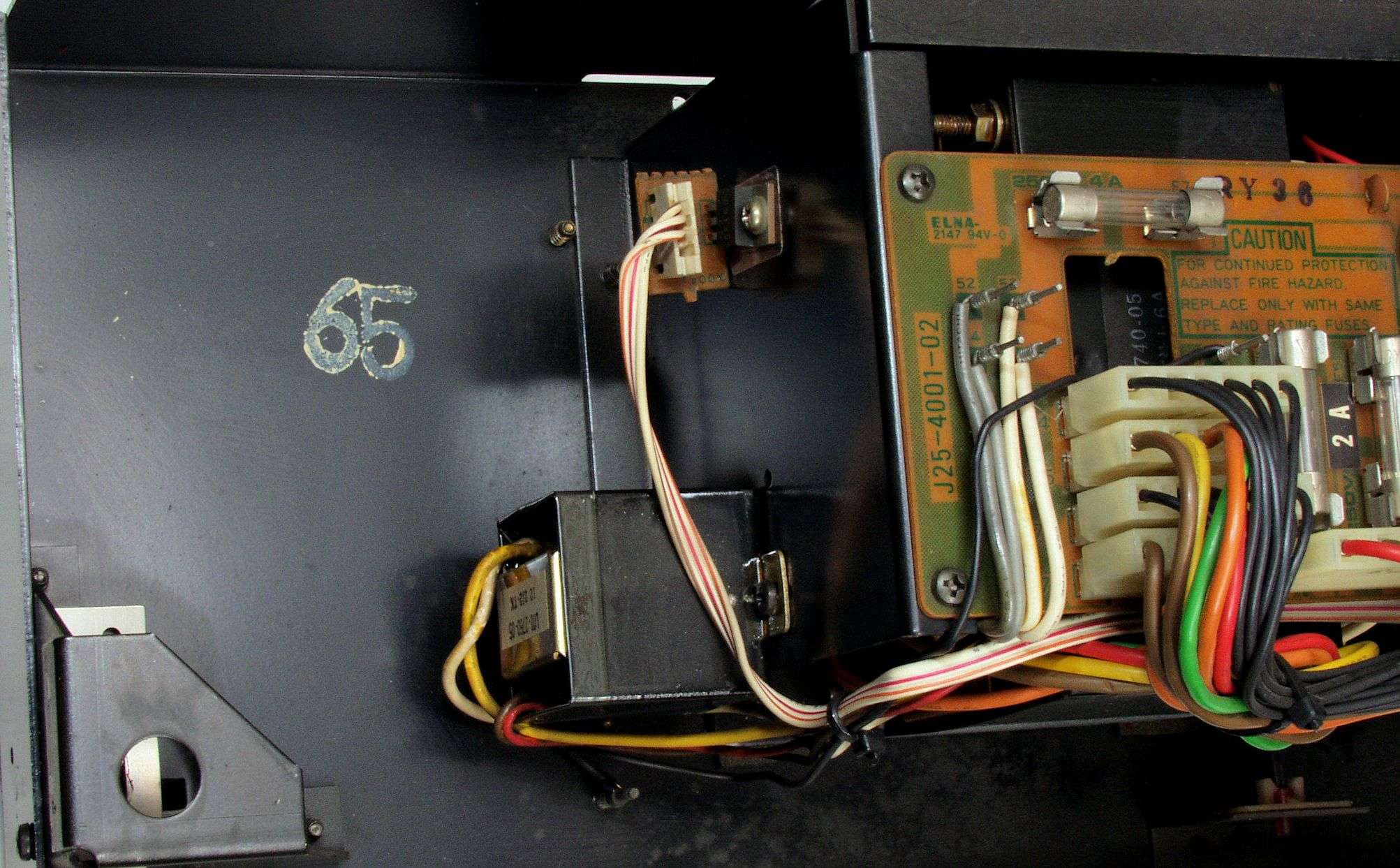

Ａ８２．　点検中　電源部・上蓋を取り上から見る、　「６５」は製造番号？

Ａ８３．　点検中　電源部・上蓋を取り上前から見る

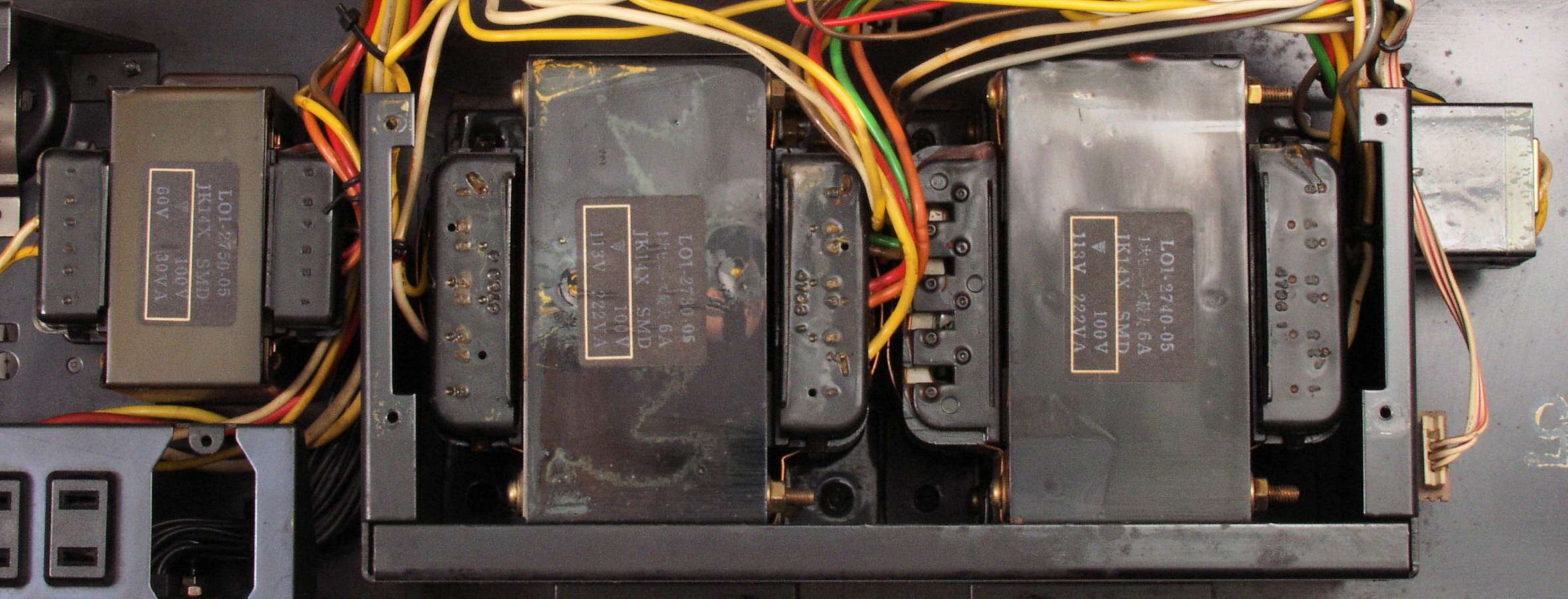

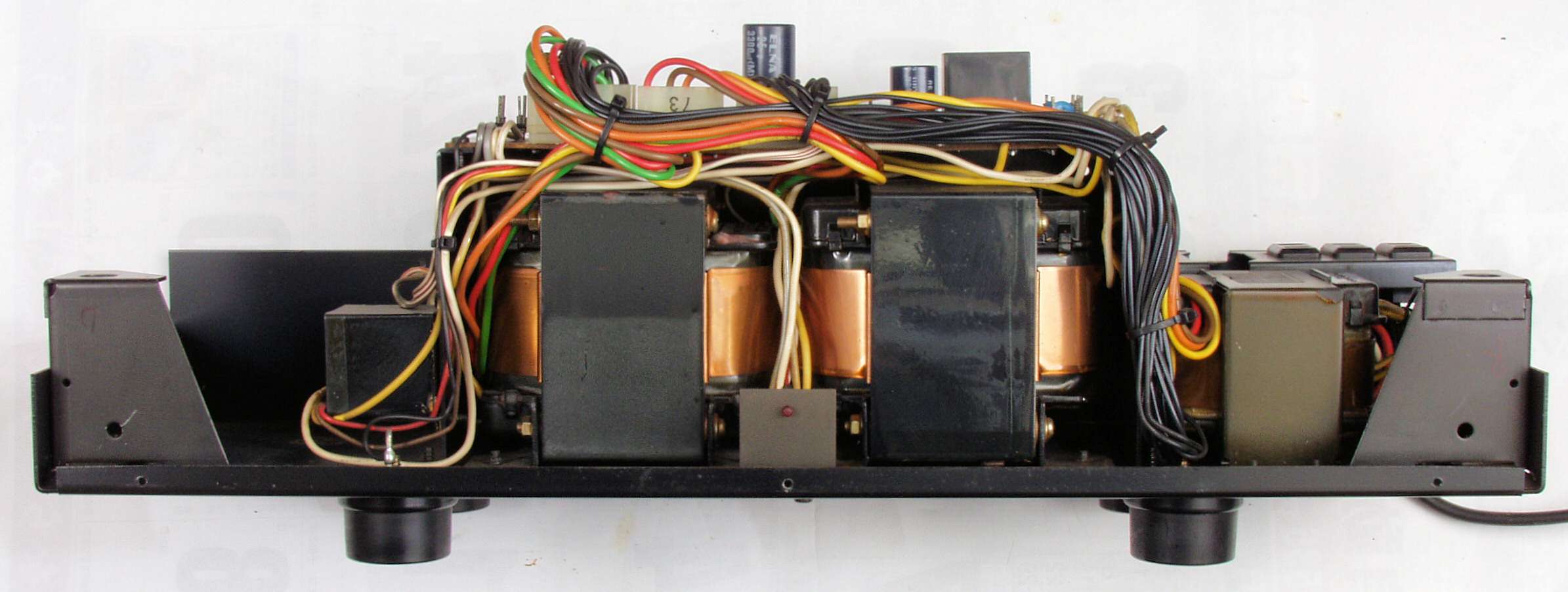

Ａ８４．　点検中　電源部・上蓋を取り上前から見る、　２２２VA−２個＋３０VA＋電源SW用の４トランス使用

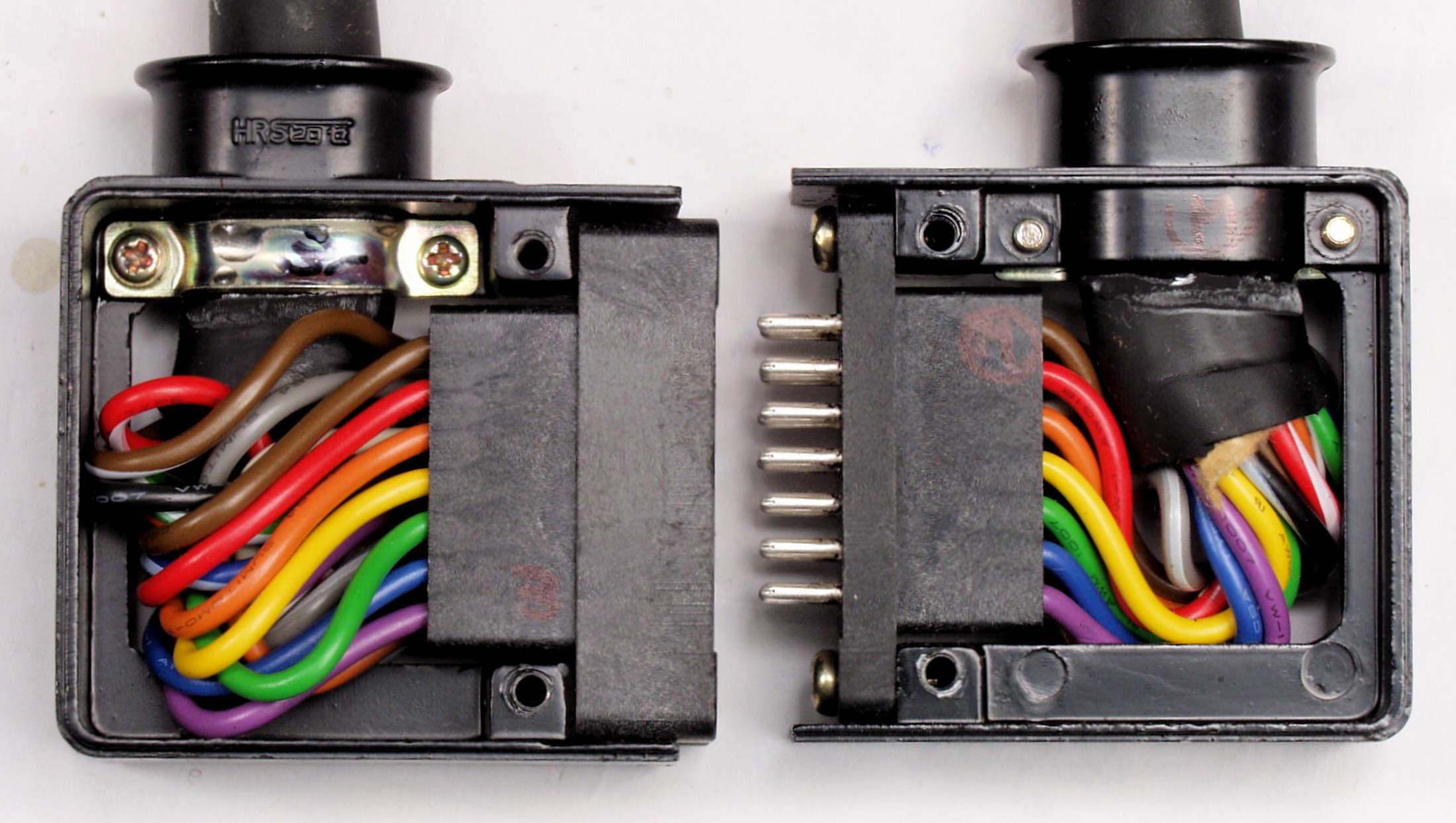

Ａ９１．　点検中　コネクター点検、ケーブル外皮がストッパーから外れている！

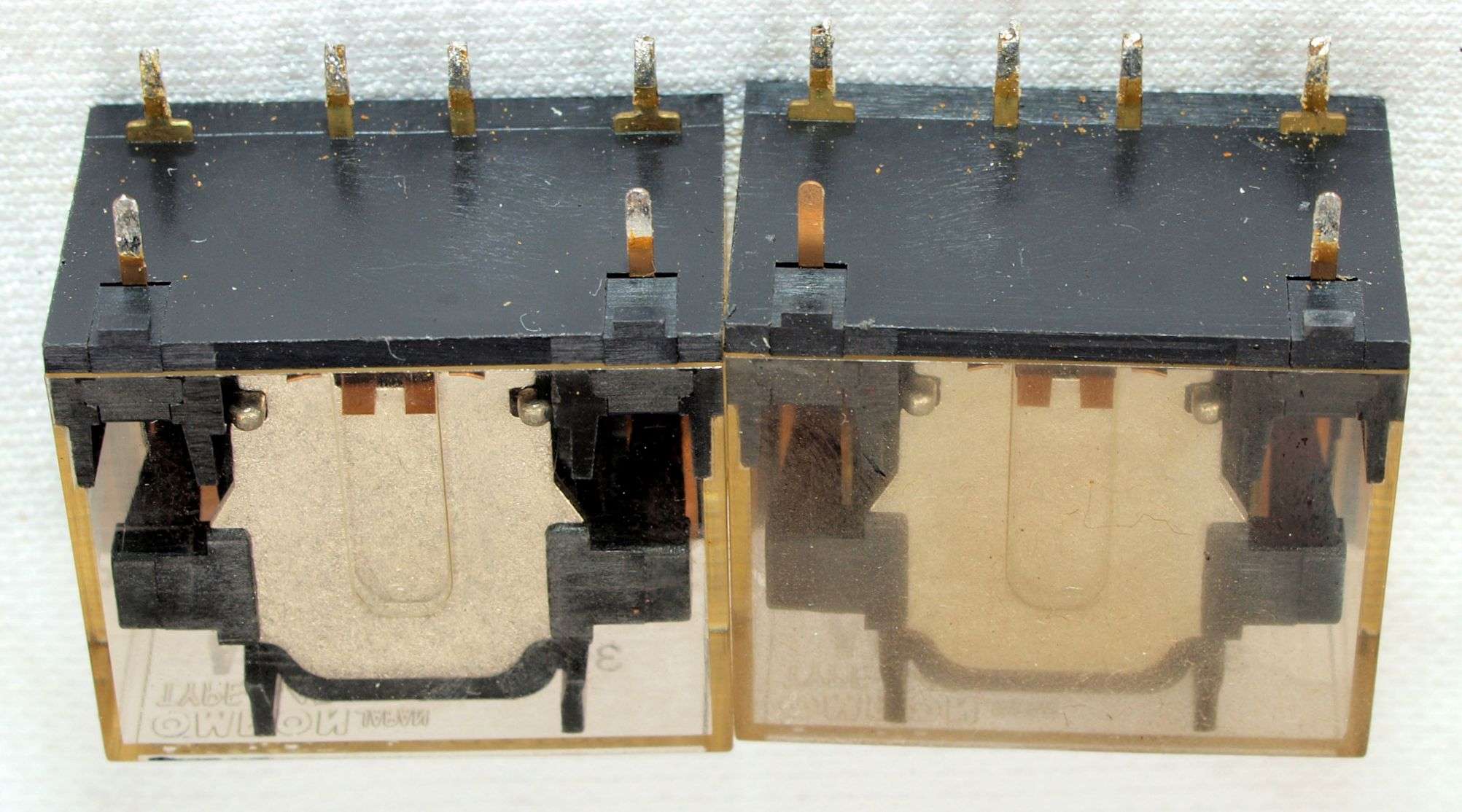

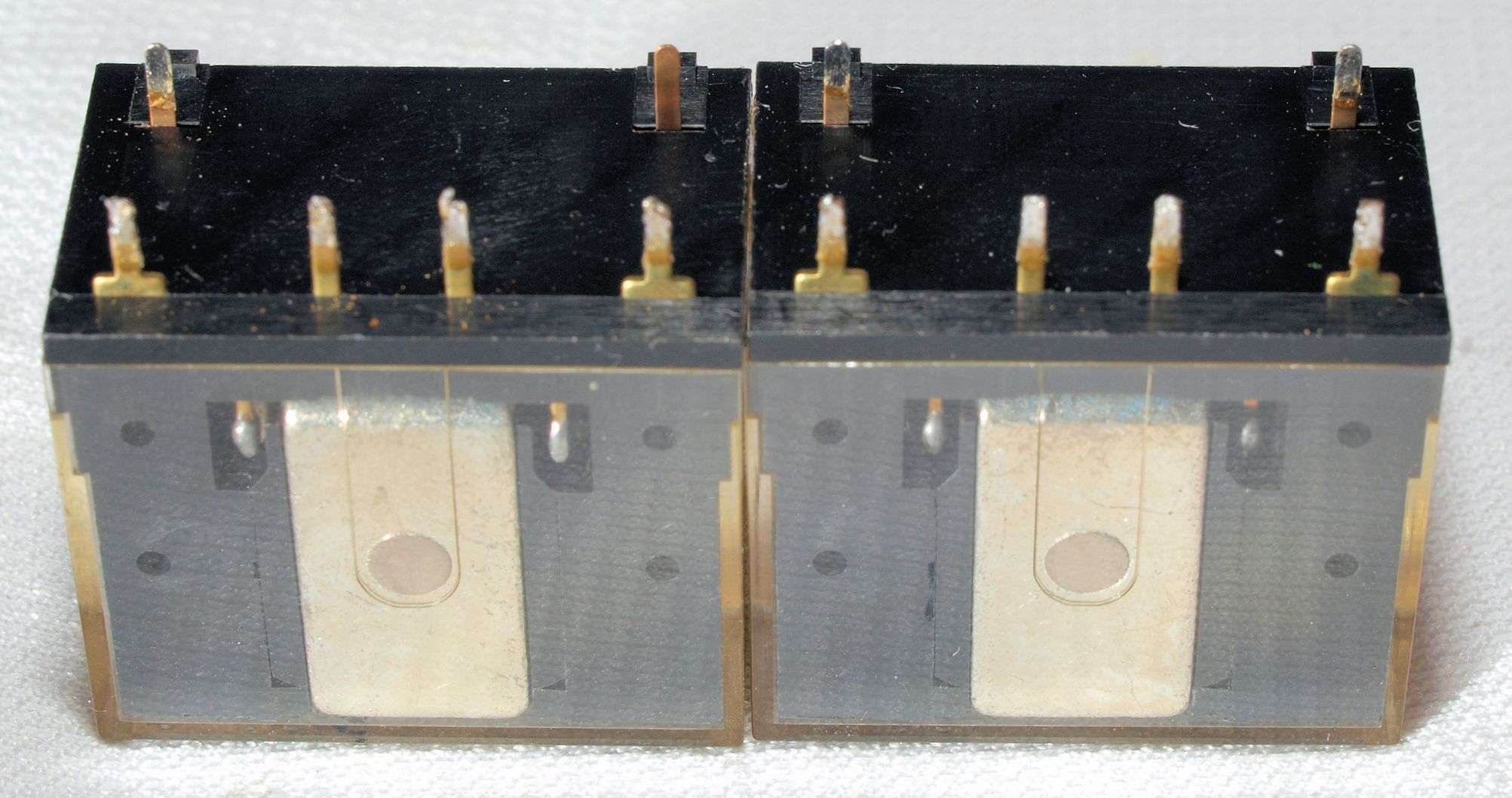

Ａ９２．　点検中　交換する電源投入リレーの比較。 　　　　　　　　　　　　　　　　　　　　　　　　　　左＝付いている物（１ａ＝１０Ａ）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ） 　　　　　　　　　　　　　　　　　　　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い 　　　　　　　　　　　　　　　　　　　　　　　　　　但し、足数が増すので、基板の加工が必要となる。

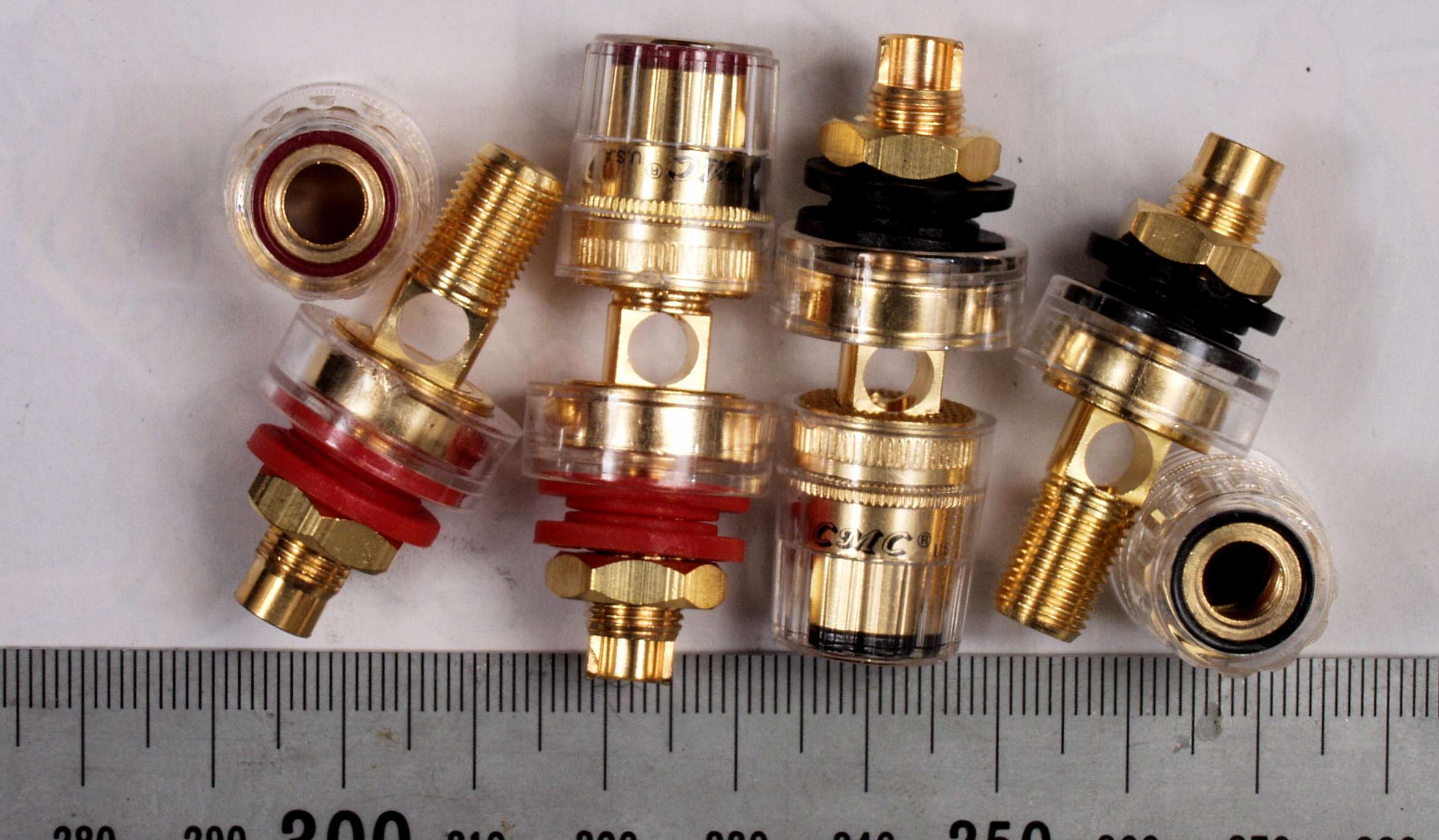

Ａ９３．　点検中　交換するSP接続端子、物理的な制約があるので、これを選定する。

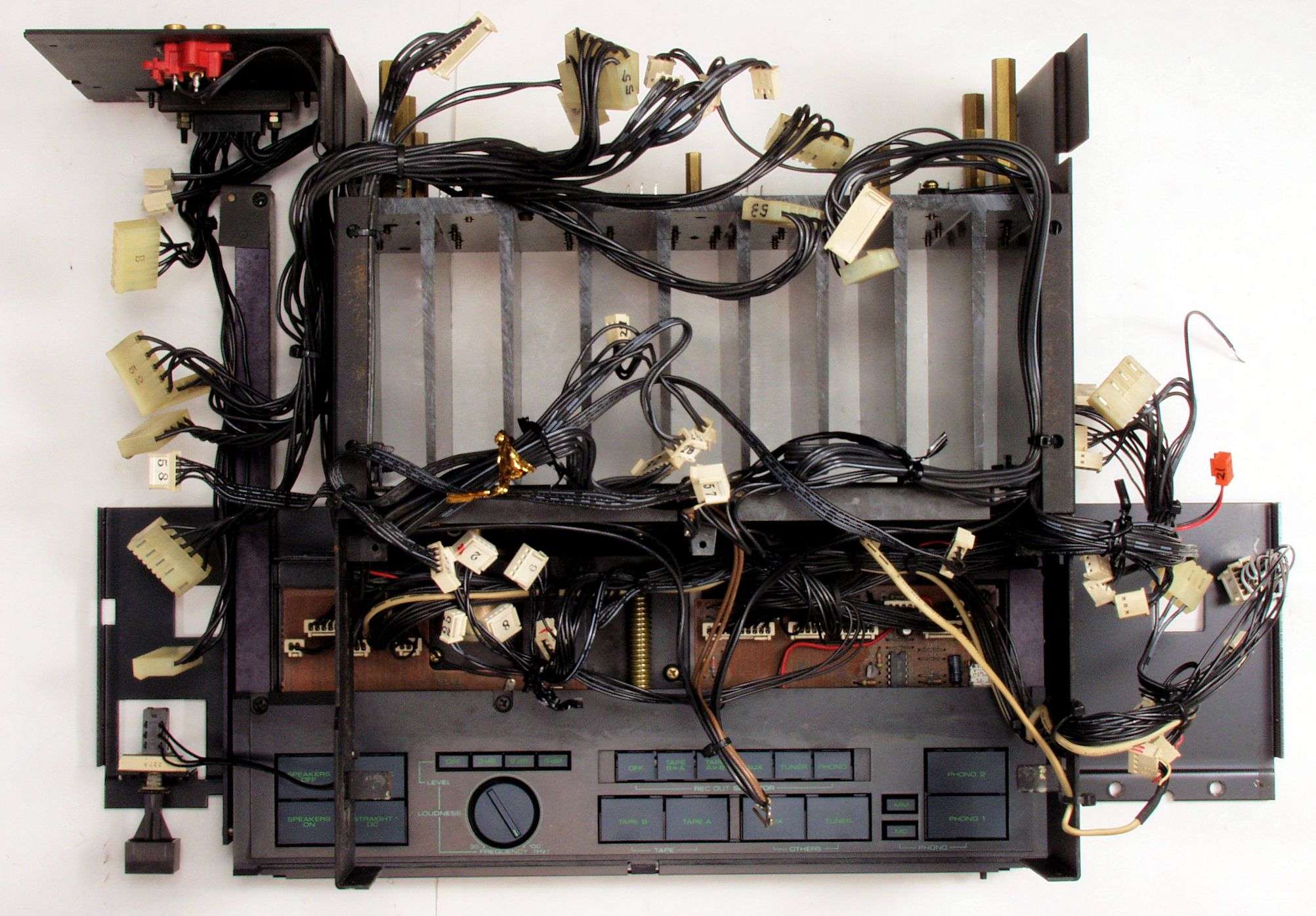

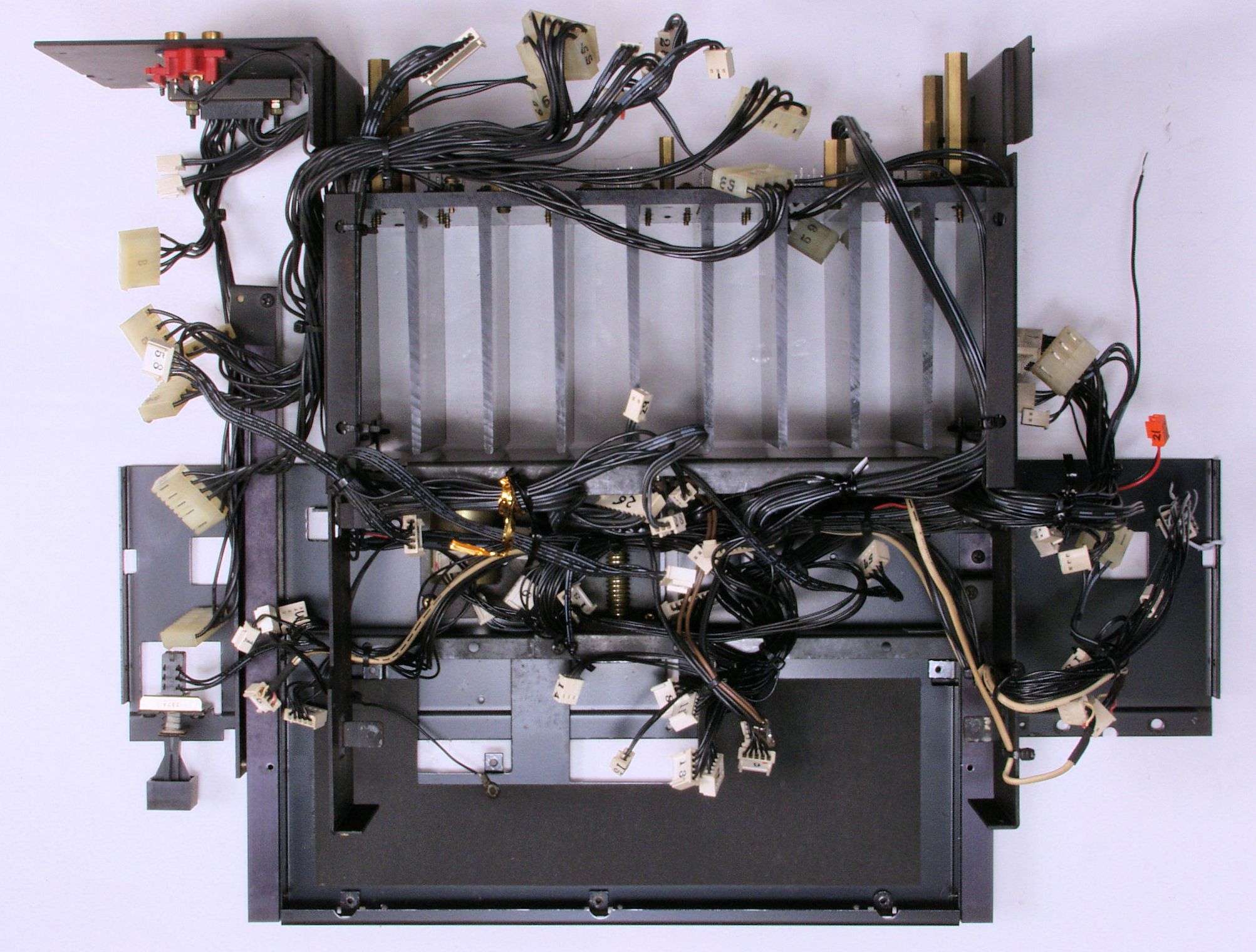

Ｃ．　修理状況。 Ｃ１．　修理中　基板を取り外す

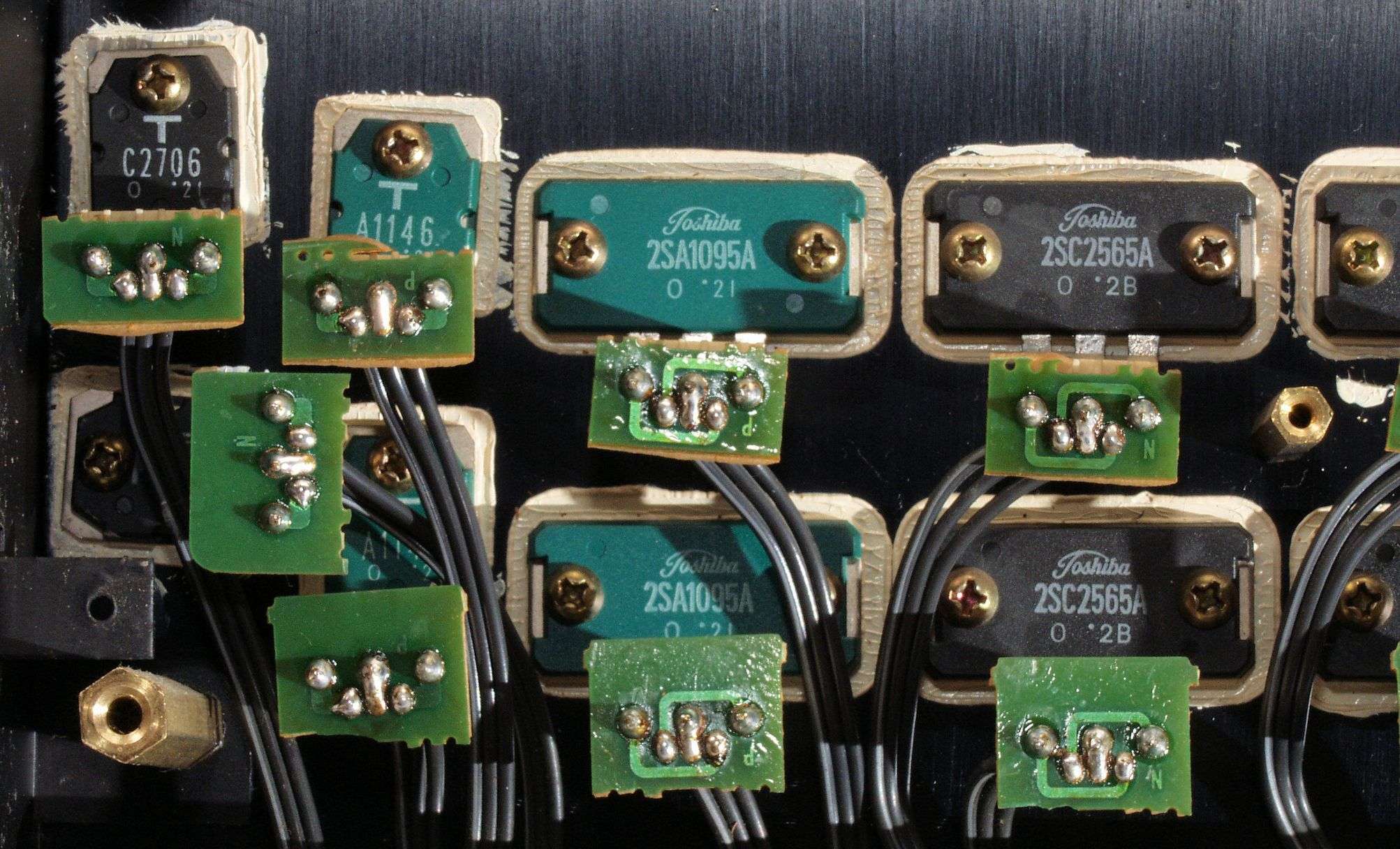

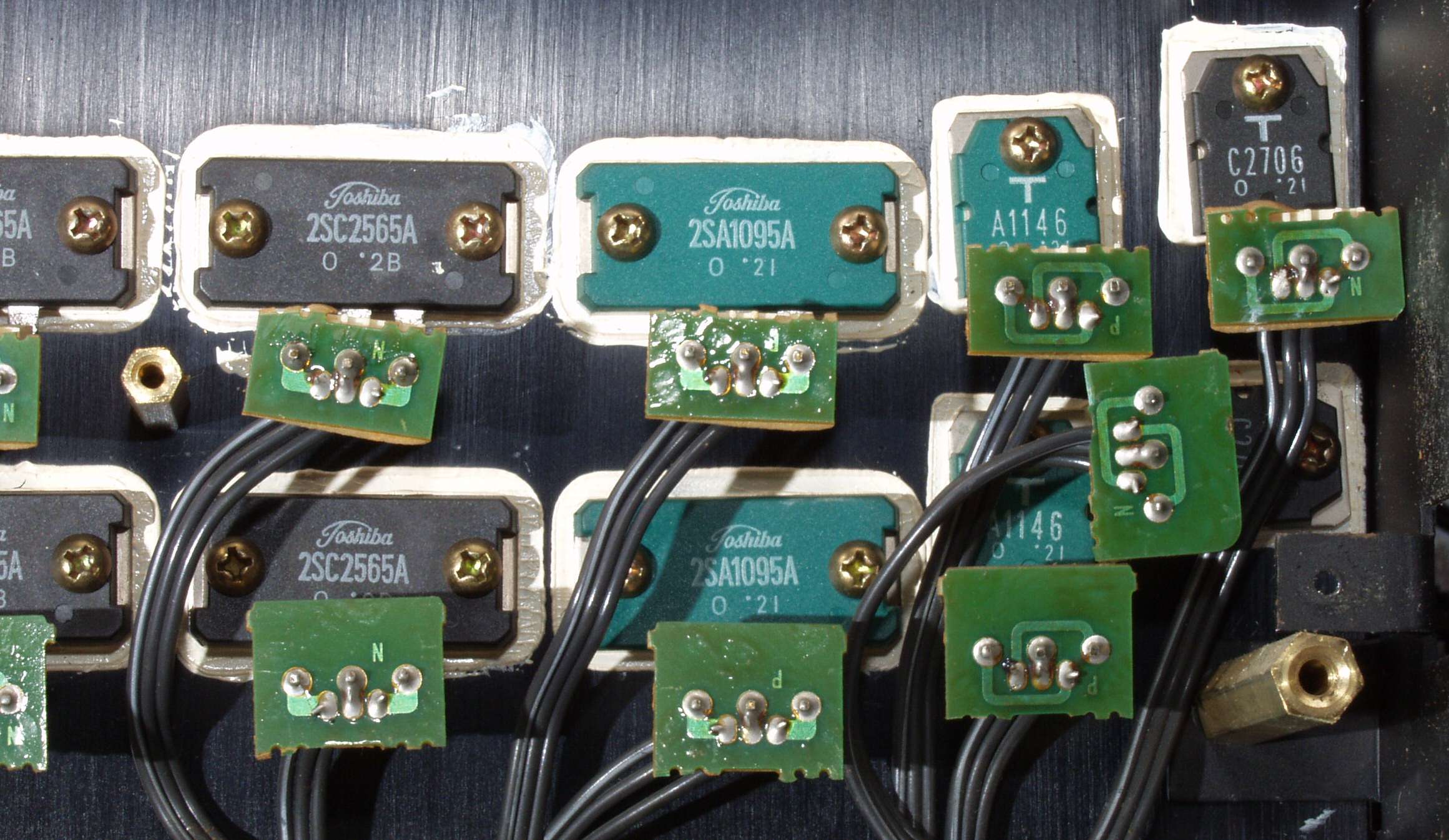

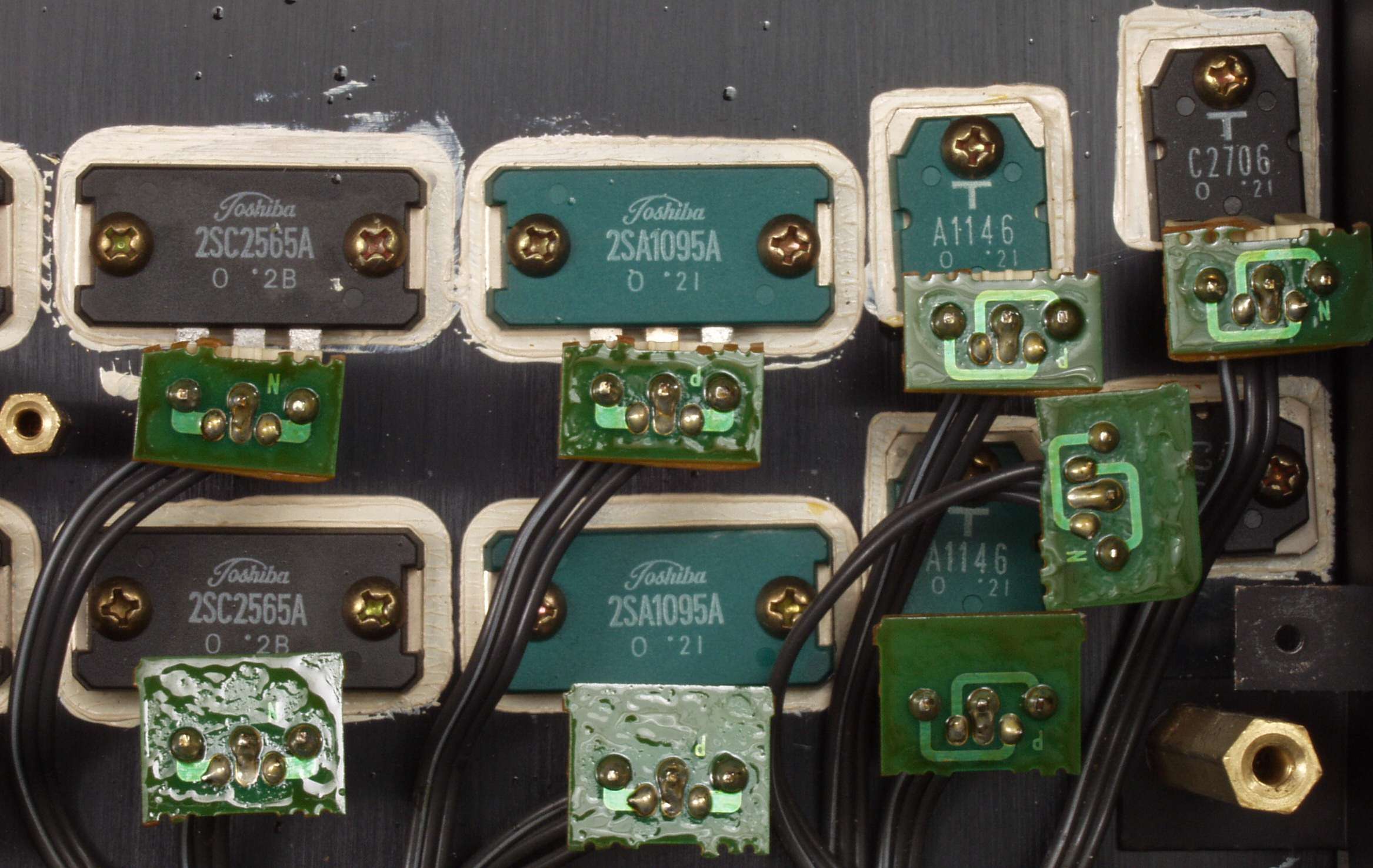

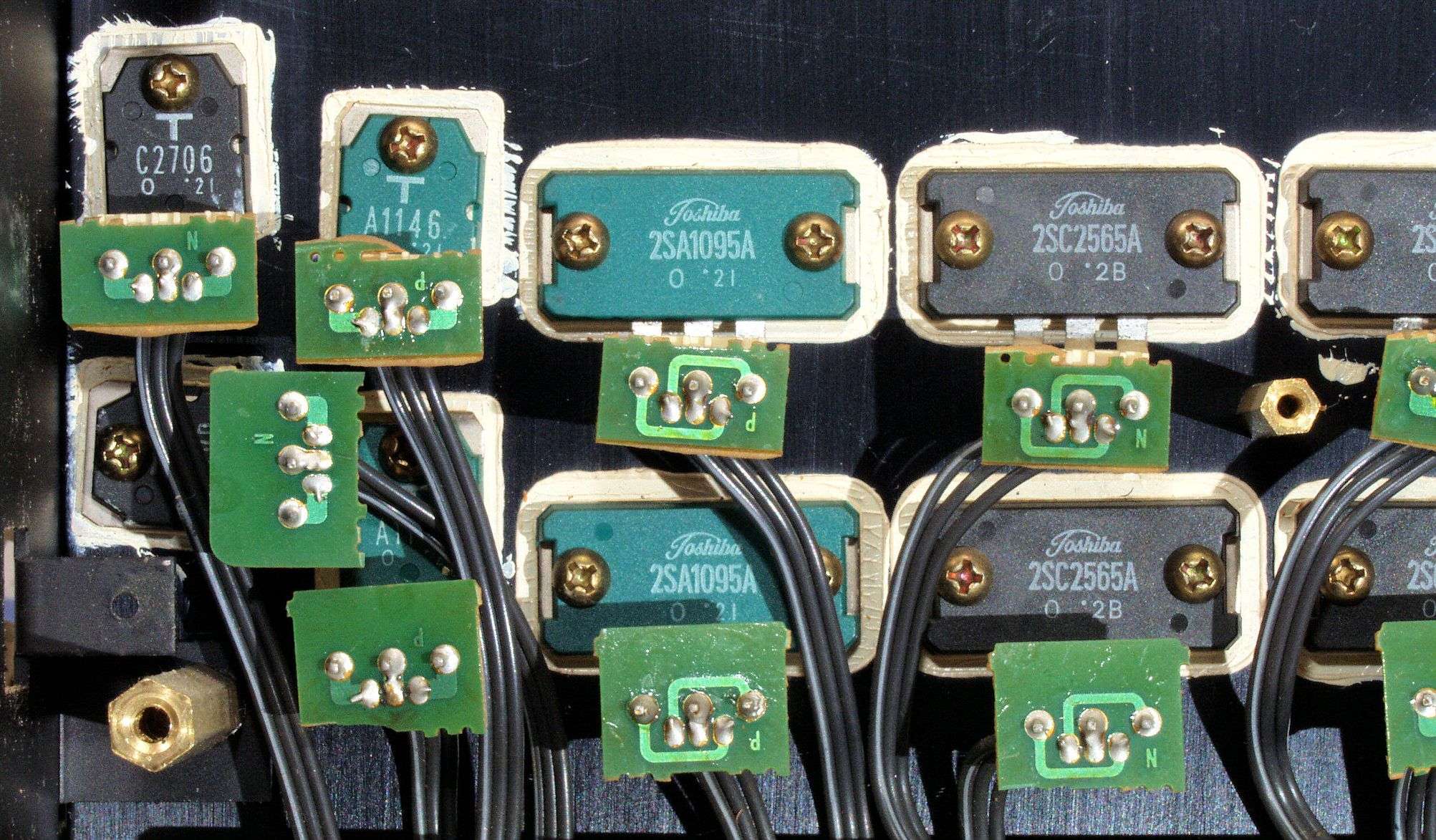

Ｃ１１．　修理前　左側終段ＴＲ（トランジスター）取付基板

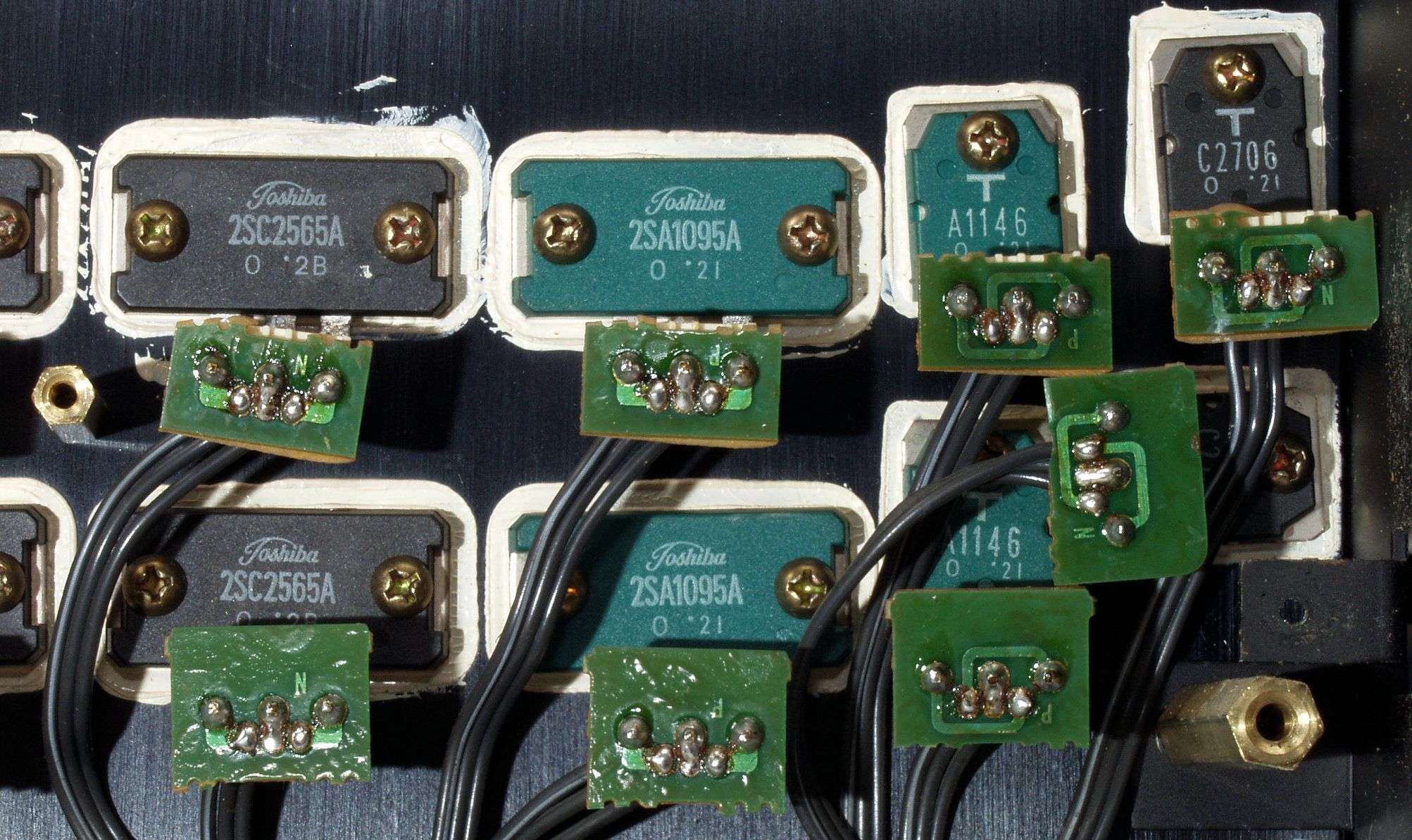

Ｃ１２．　修理（半田補正）後　左側終段ＴＲ（トランジスター）取付基板

Ｃ１３．　完成左側終段ＴＲ（トランジスター）取付基板　洗浄後防湿材を塗る。

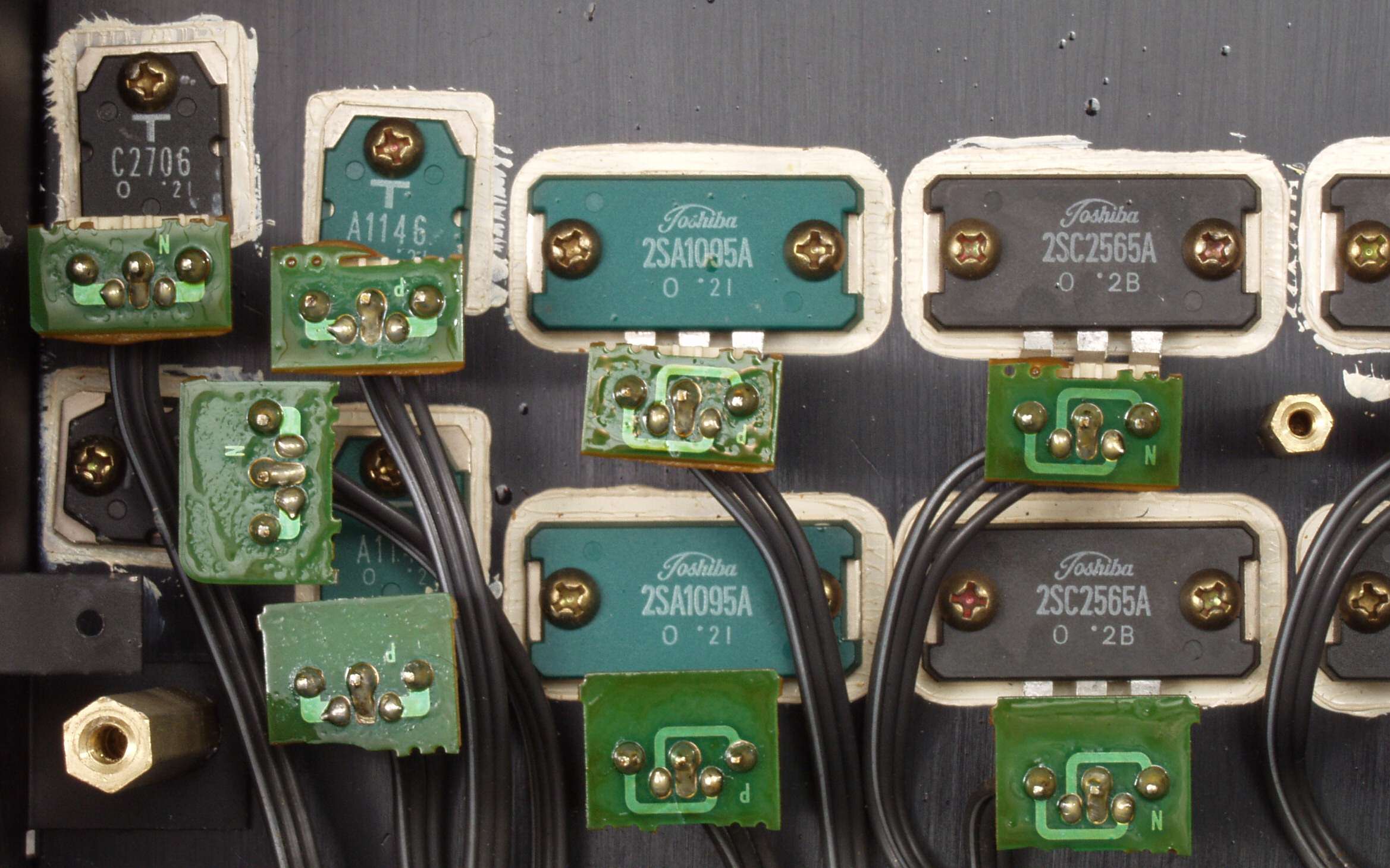

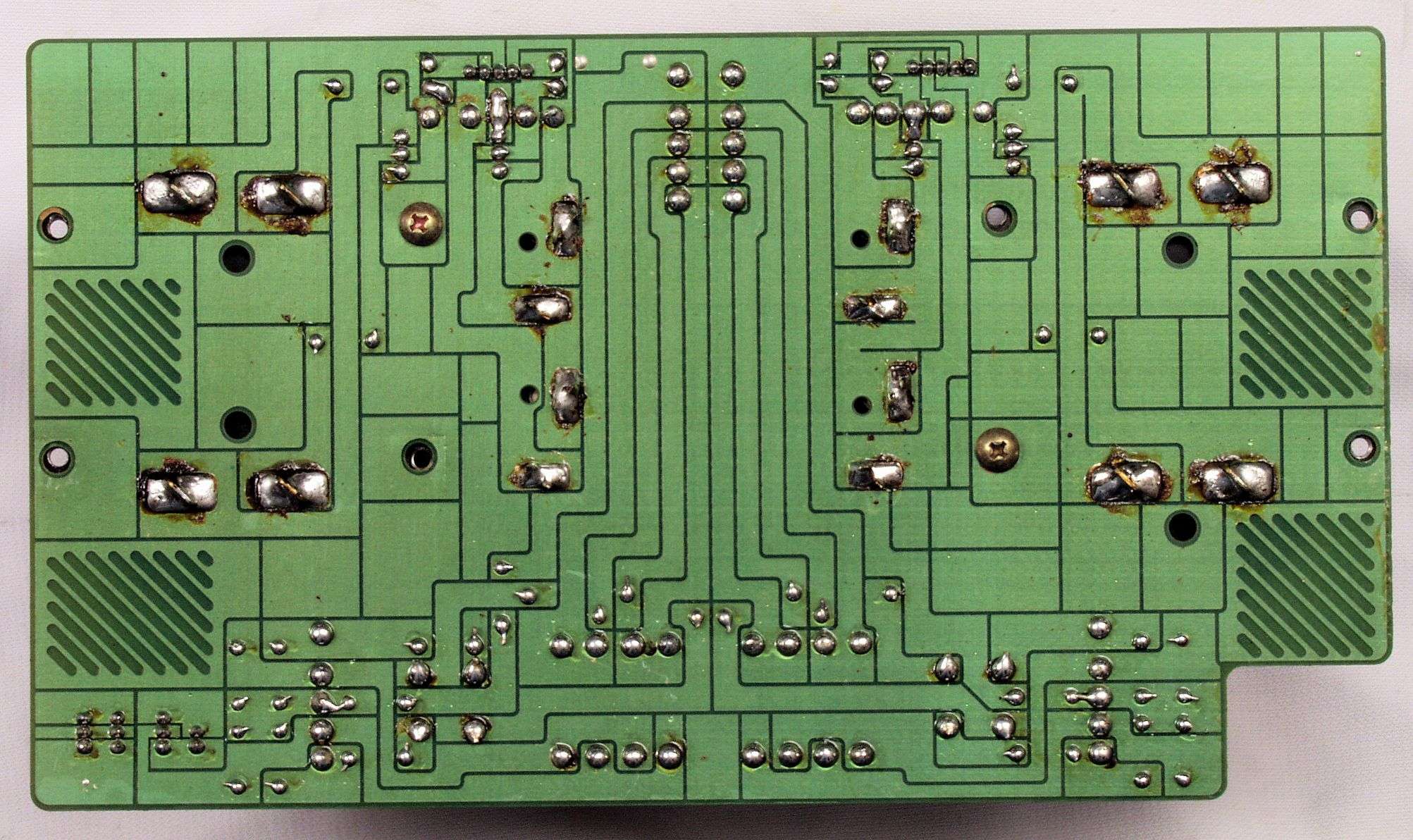

Ｃ１４．　修理前　左側終段ＴＲ（トランジスター）取付基板

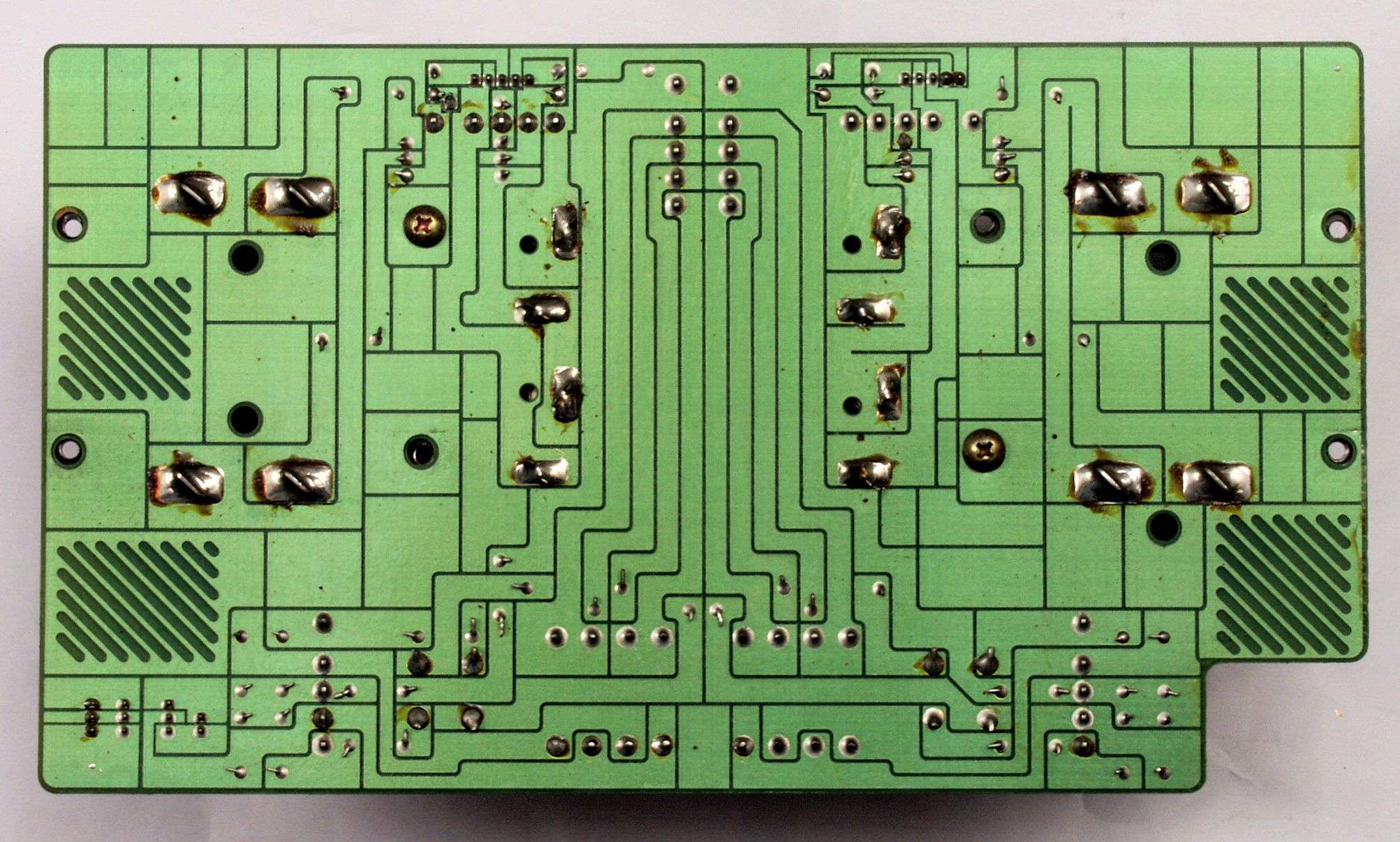

Ｃ１５．　修理（半田補正）後　左側終段ＴＲ（トランジスター）取付基板

Ｃ１６．　修理前　左側終段ＴＲ（トランジスター）取付基板

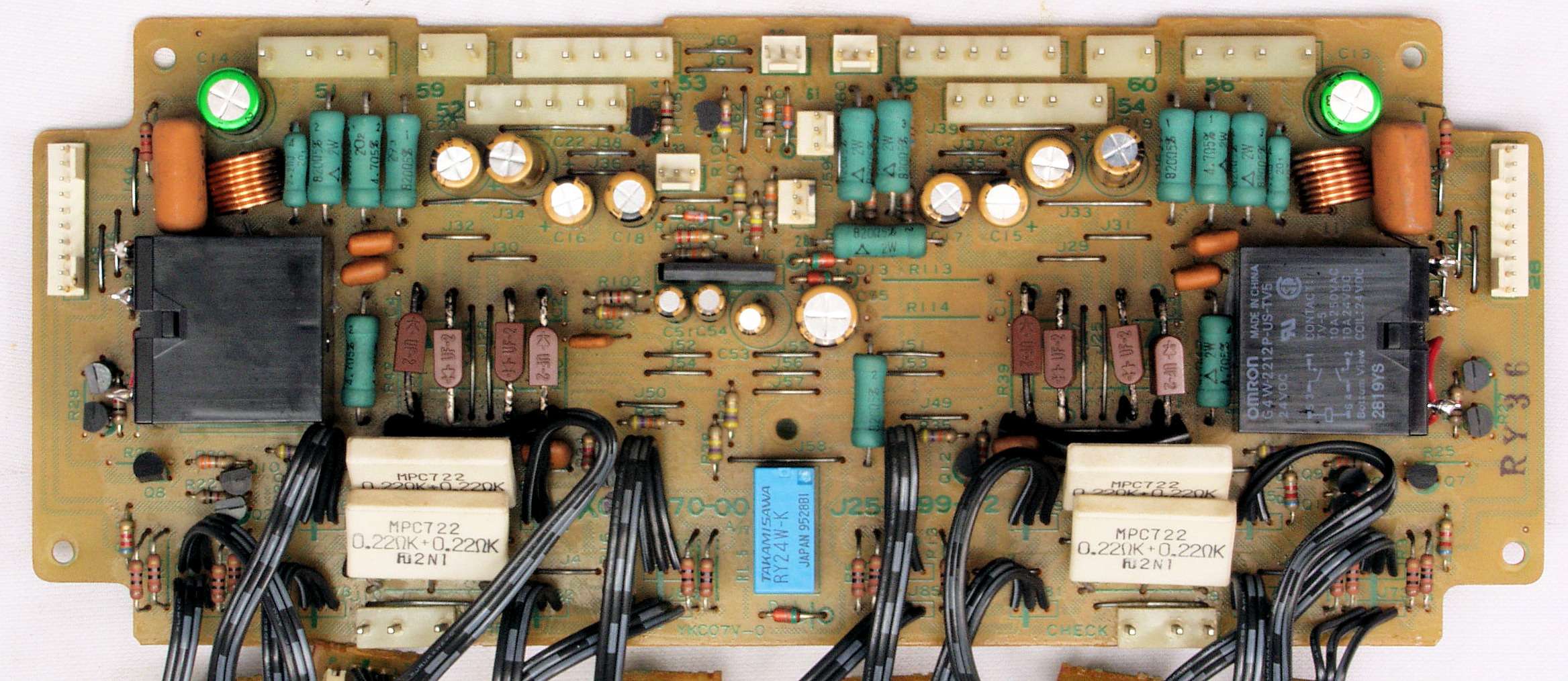

Ｃ２１．　修理前　終段・プロテクト基板

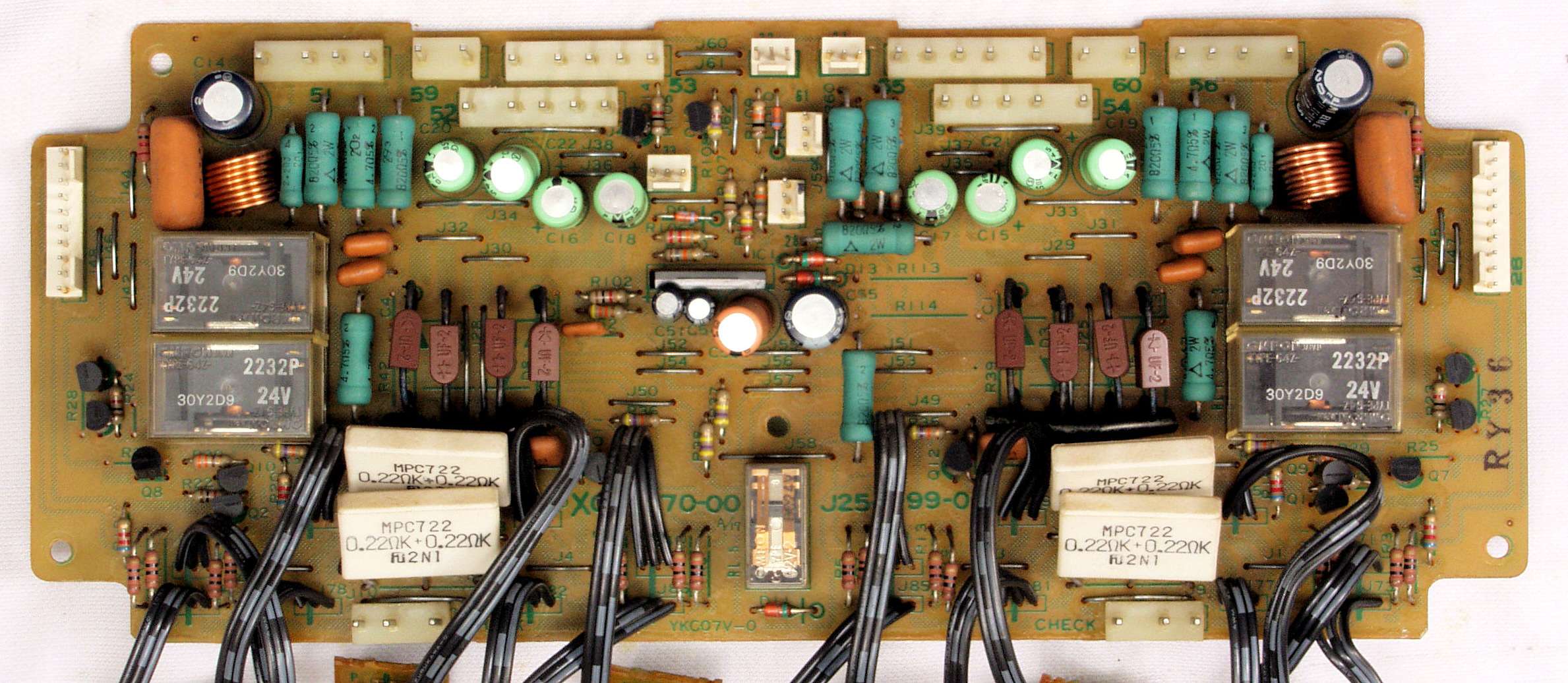

Ｃ２２．　修理後　終段・プロテクト基板　リレー５個、電解コンデンサー１４個交換 　　　　　　　　　　　　使用されているSP接続リレーは同型が市場に無いので、物理的・電気的に、適当な物に交換する 　　　　　　　　　　　　基板加工が必要ですが、使用した物は、接点容量は４倍（２０Ａ）になる。

Ｃ２３．　修理前　終段・プロテクト基板裏

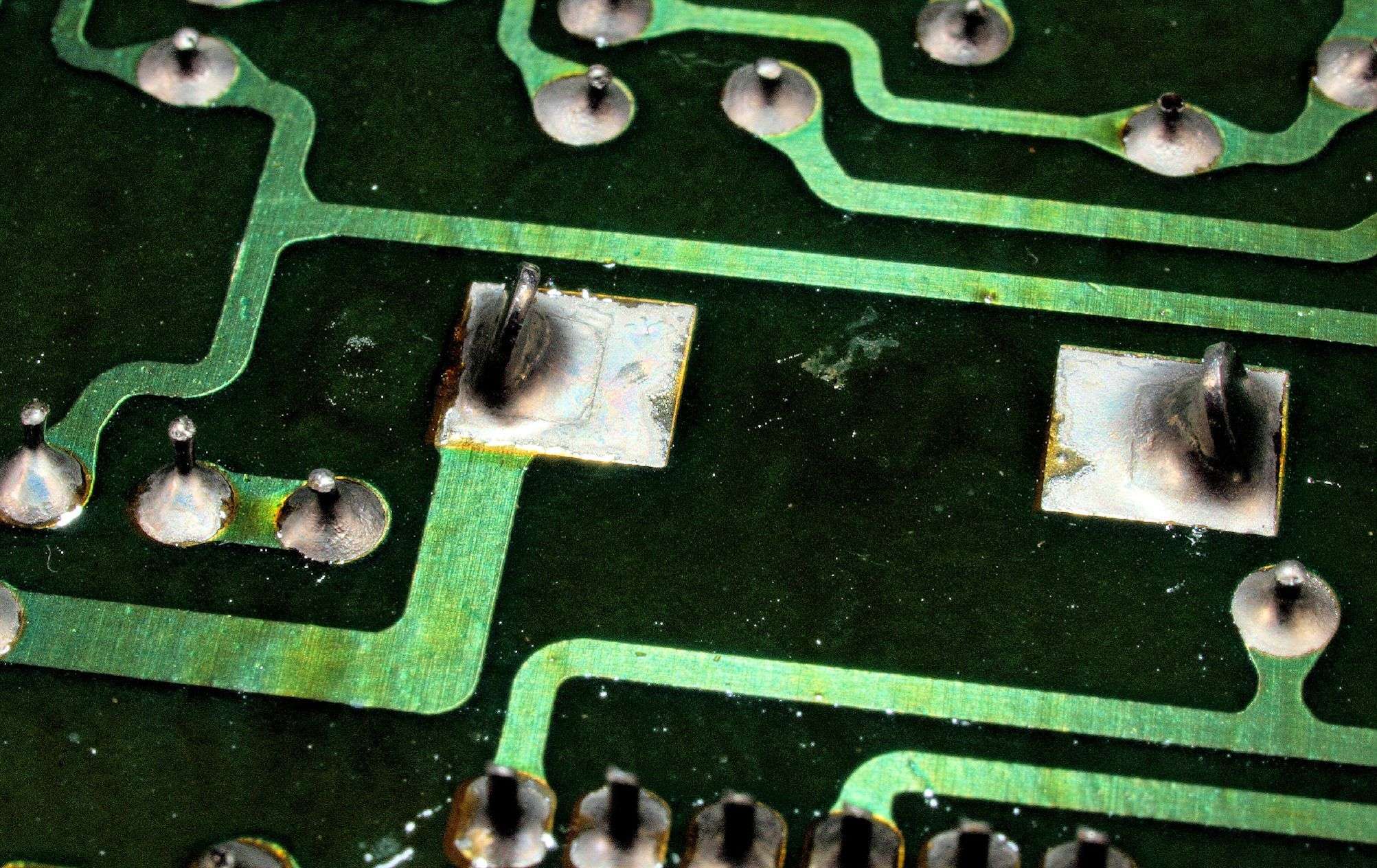

Ｃ２３２．　修理中　終段・プロテクト基板裏、ＳＰ接続リレーの端子が未半田！

Ｃ２３３．　修理中　終段・プロテクト基板裏、取り出したＳＰ接続リレー、確かに端子が未半田！

Ｃ２３４．　修理中　終段・プロテクト基板裏、取り出したＳＰ接続リレー、反対側も未半田！

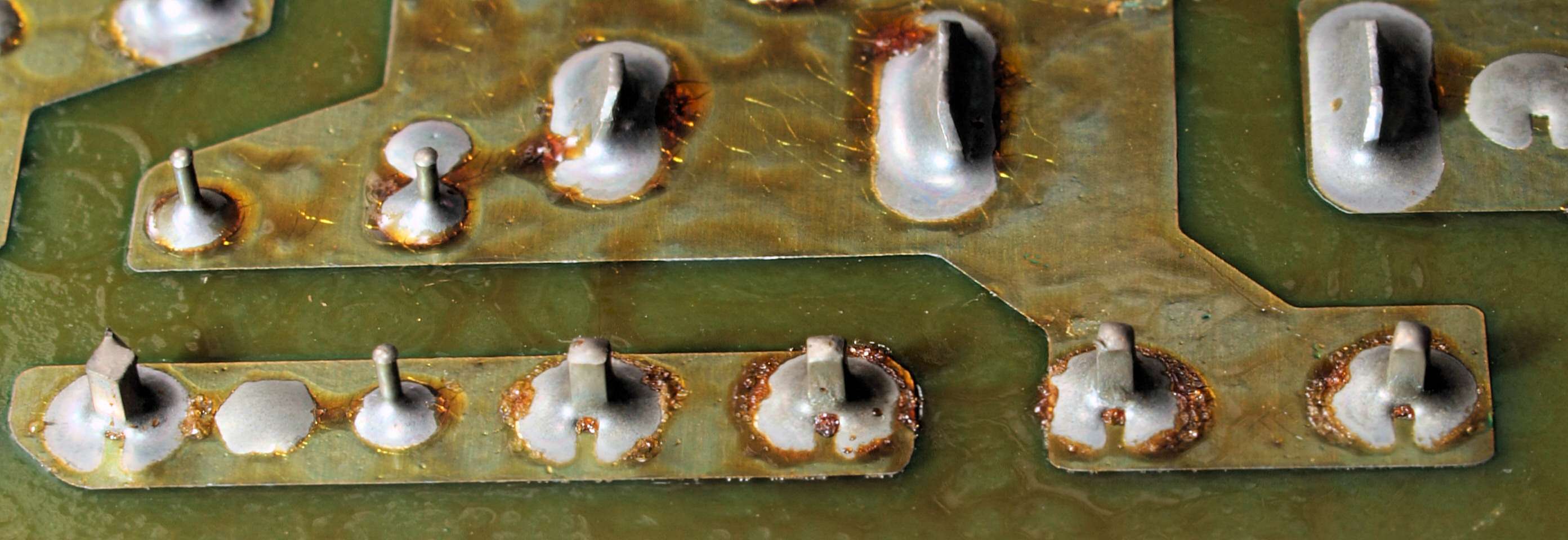

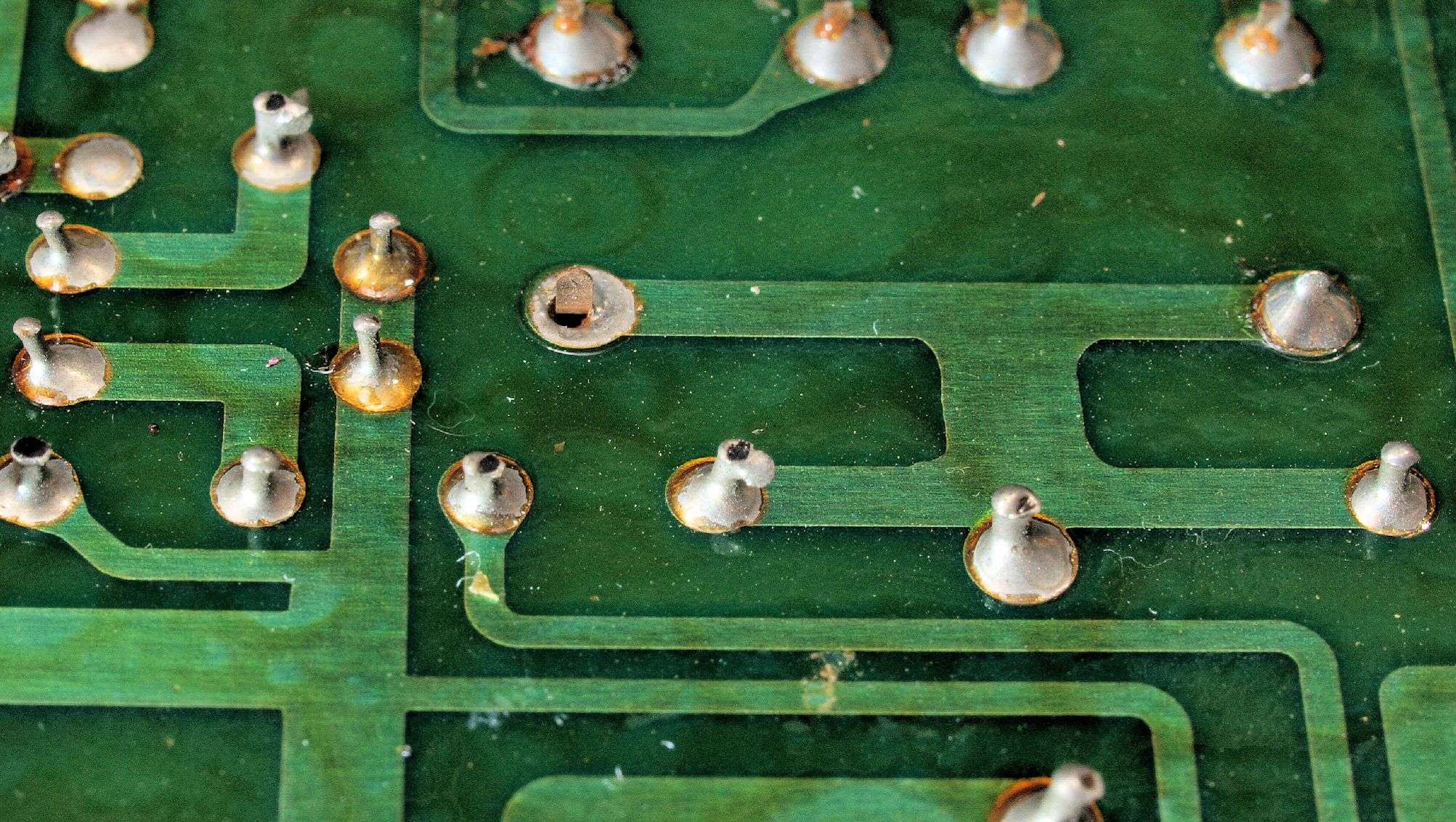

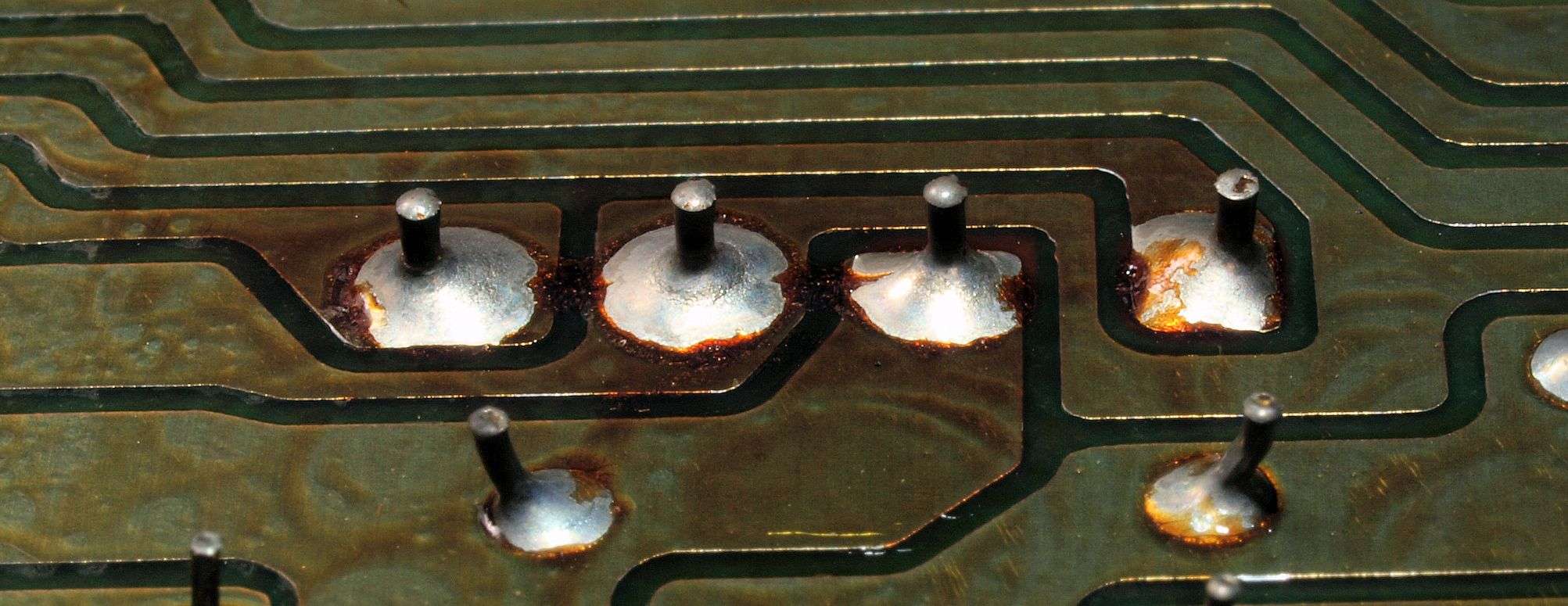

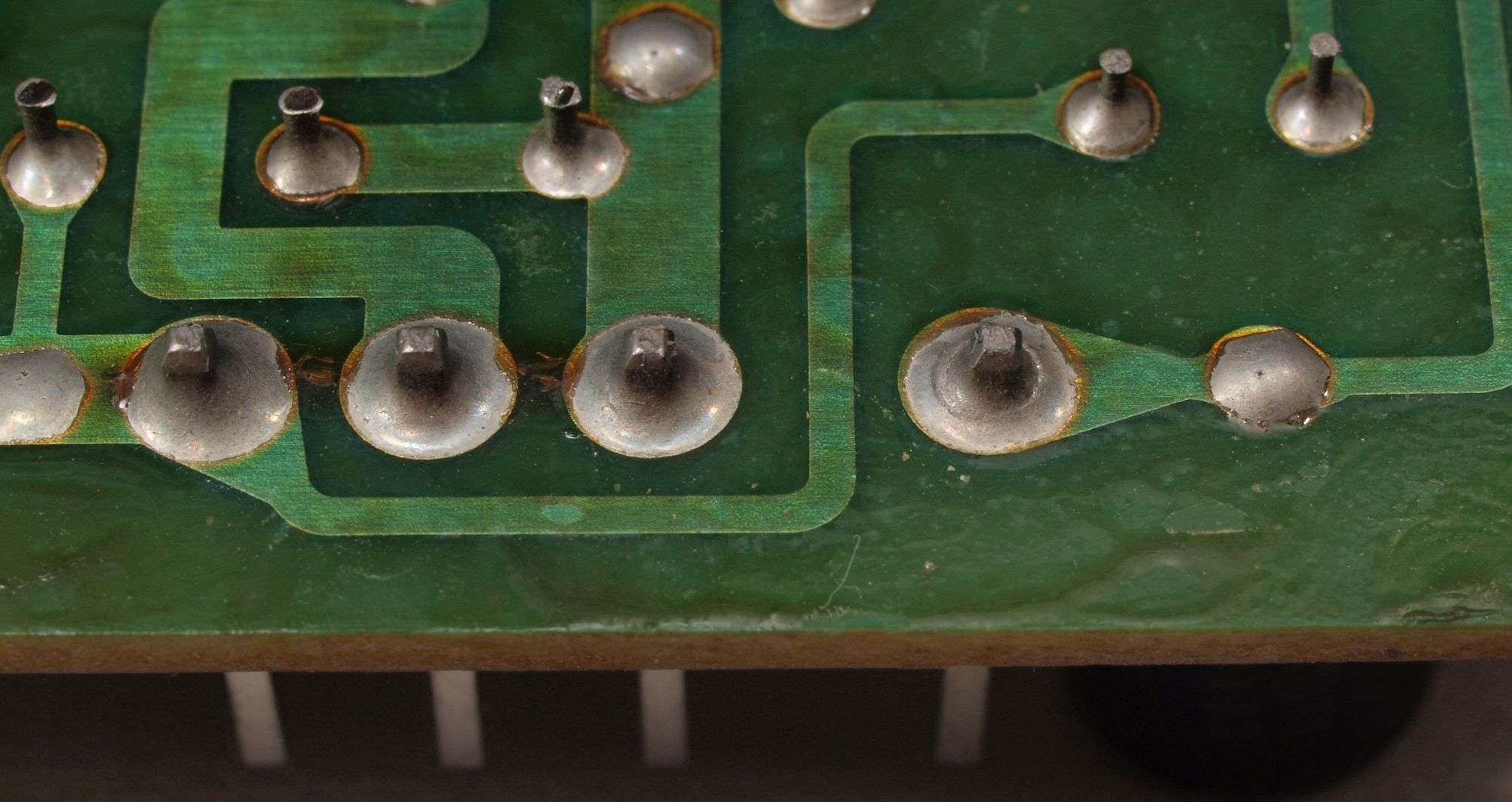

Ｃ２３５．　修理中　終段・プロテクト基板裏、半田不良予備軍

Ｃ２３６．　修理中　終段・プロテクト基板裏、半田不良予備軍２

Ｃ２４．　修理（半田補正）後　終段・プロテクト基板裏。　半田を全部やり直す。

Ｃ２５．完成終段基板　終段・プロテクト基板裏　洗浄後防湿材を塗る。

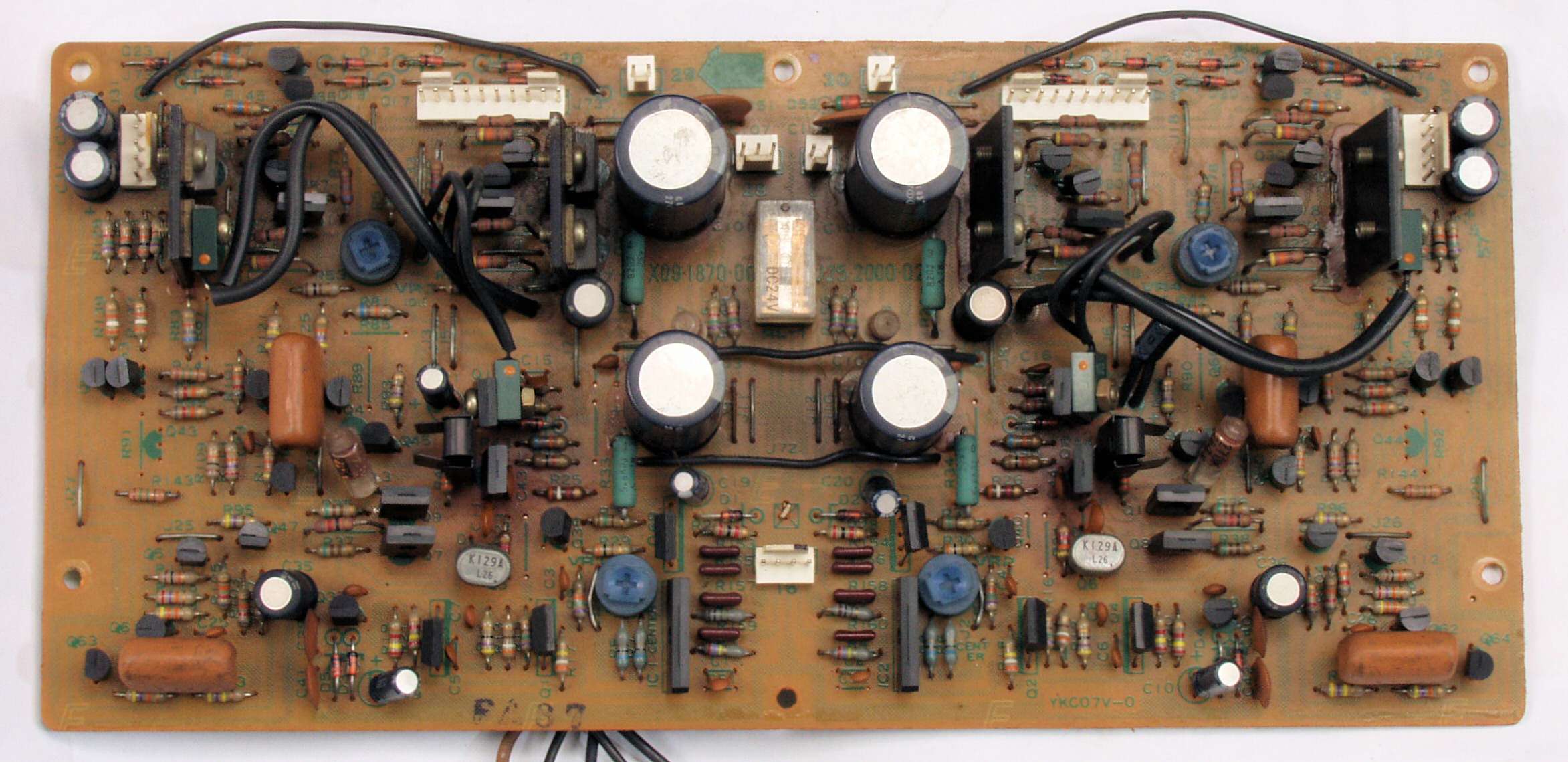

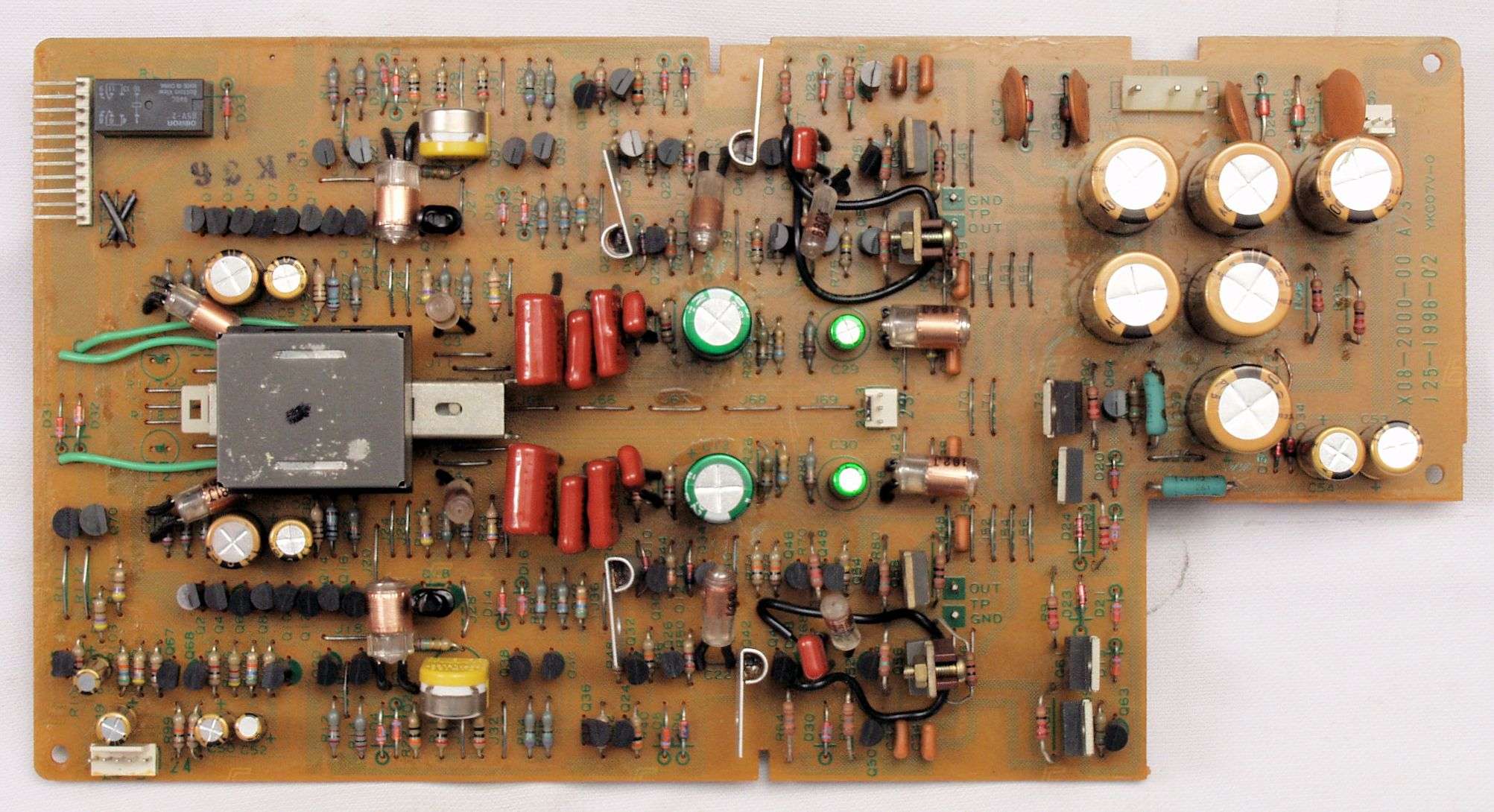

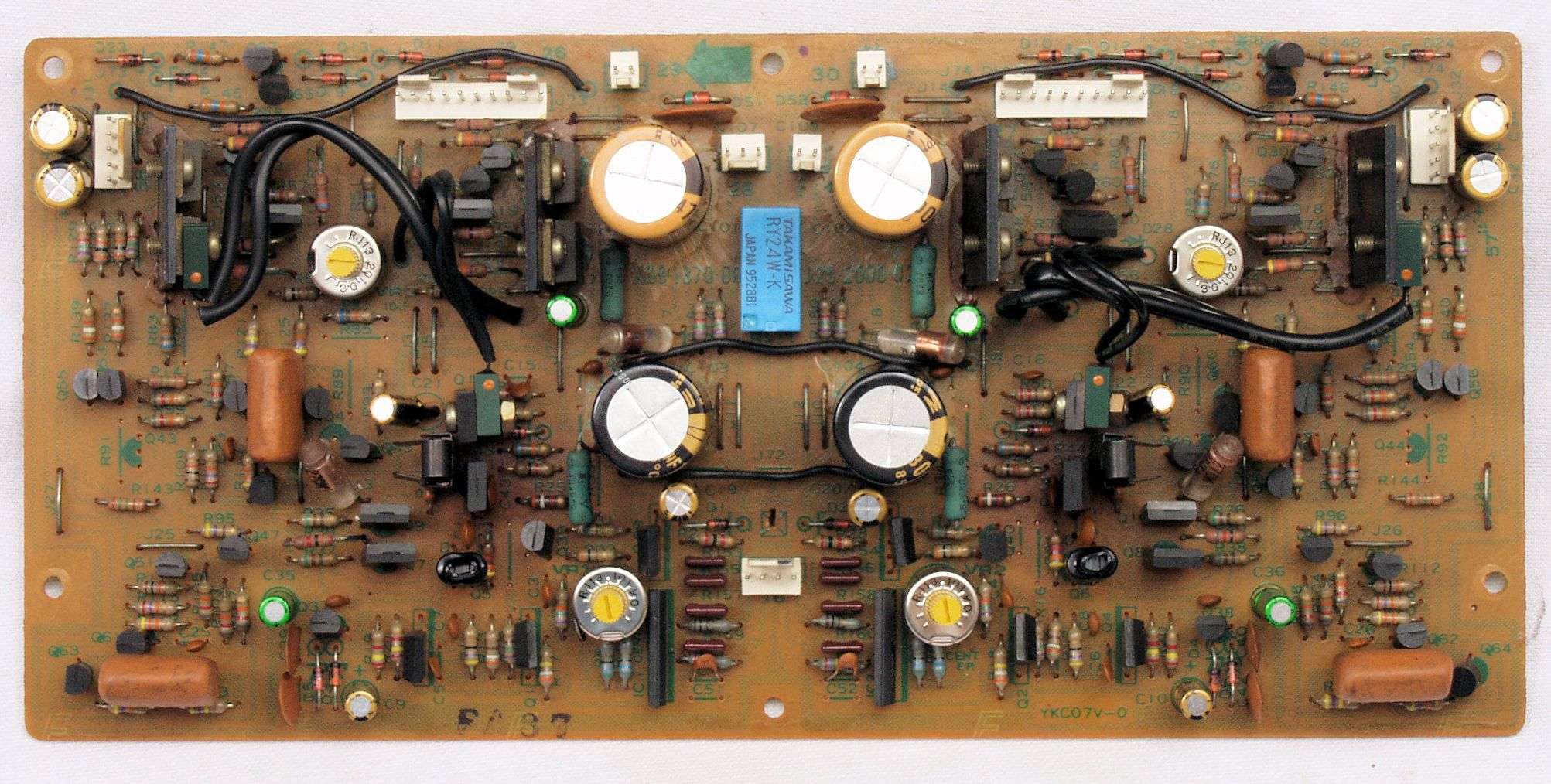

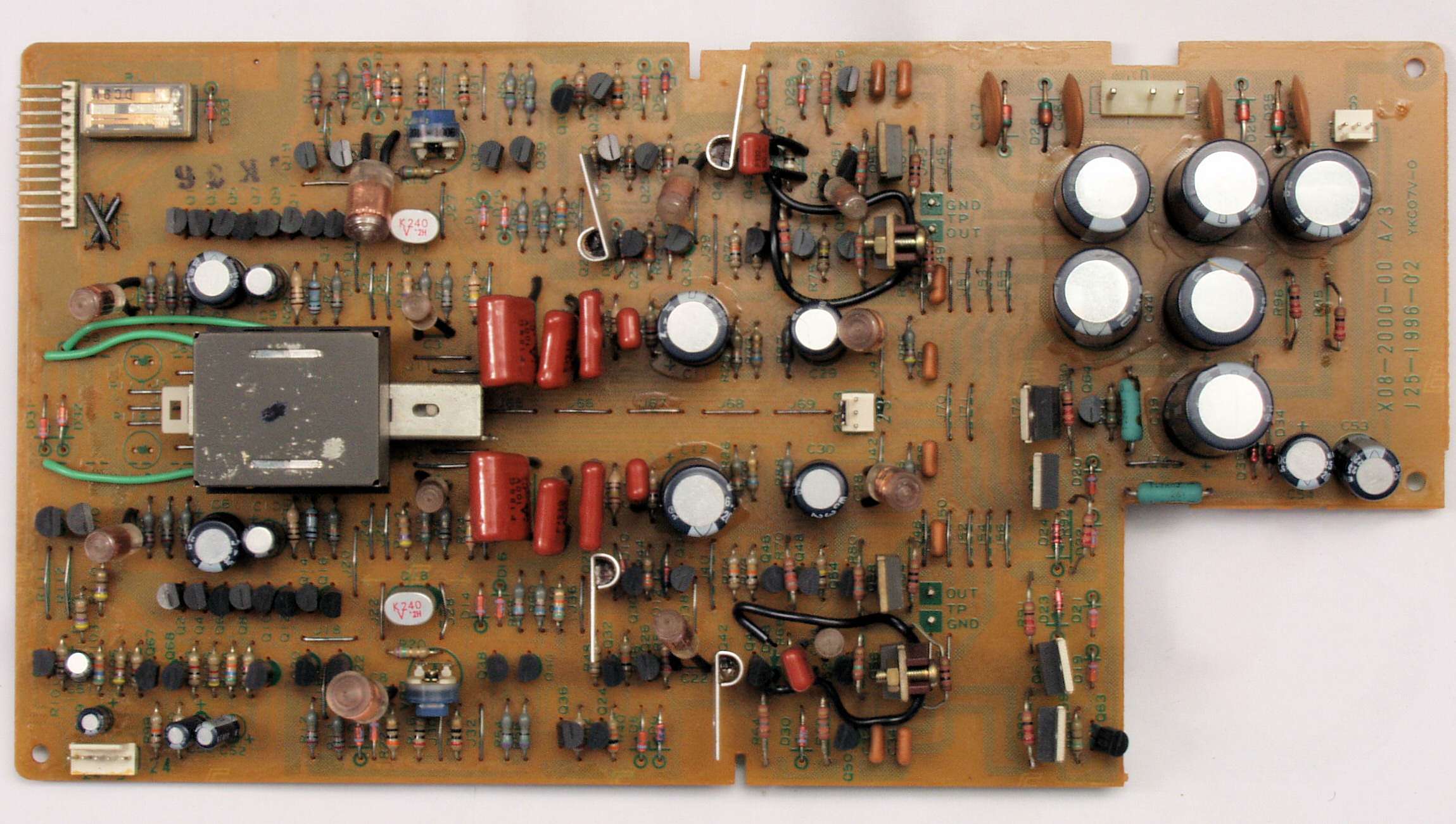

Ｃ３１．　修理前　ドライブＡＭＰ基板

Ｃ３２．　修理後　ドライブＡＭＰ基板　半固定ＶＲ４個、リレー１個、ＦＥＴ４個、電解コンデンサー１６個交換、フイルムコンデンサー２個追加

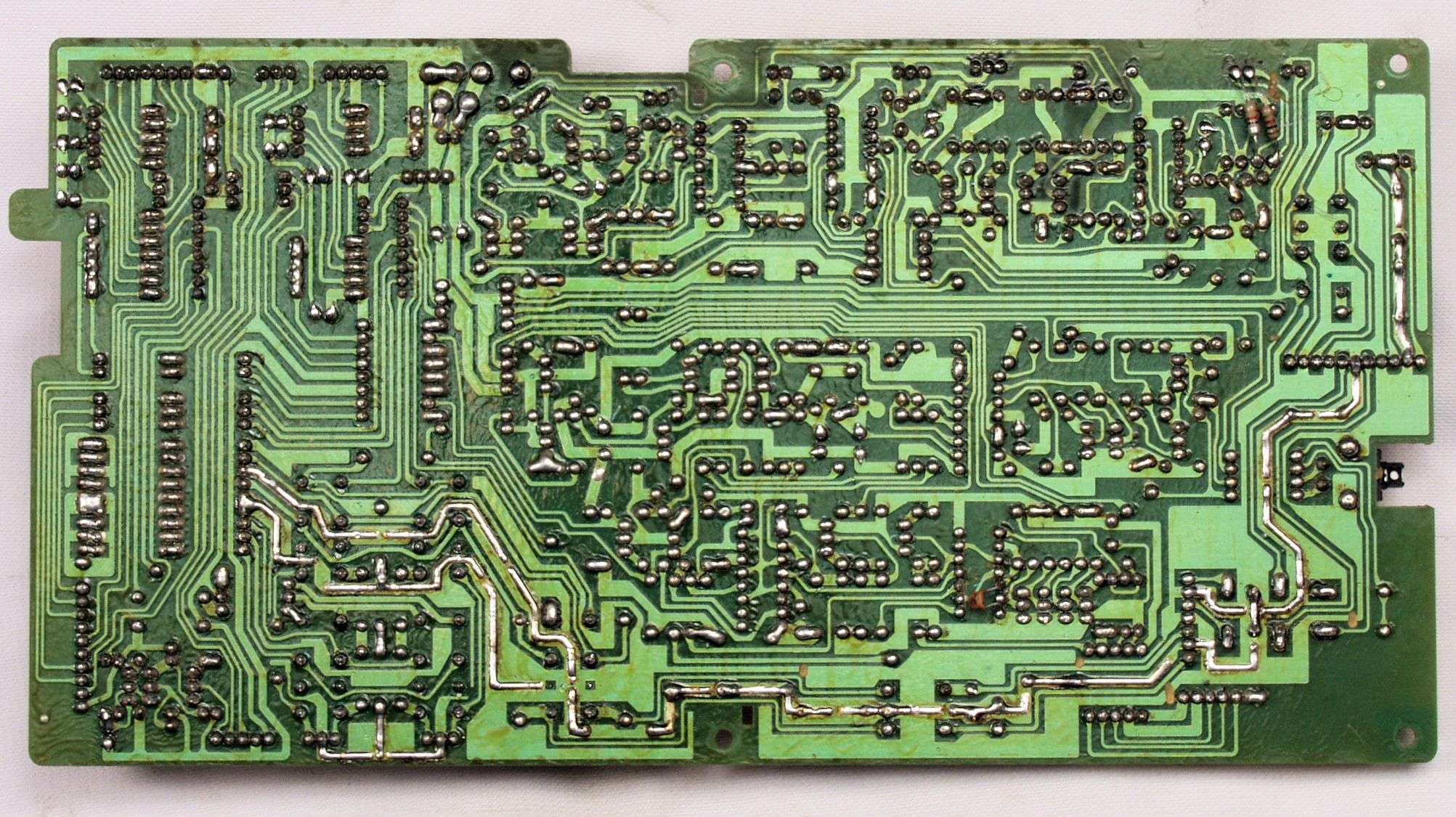

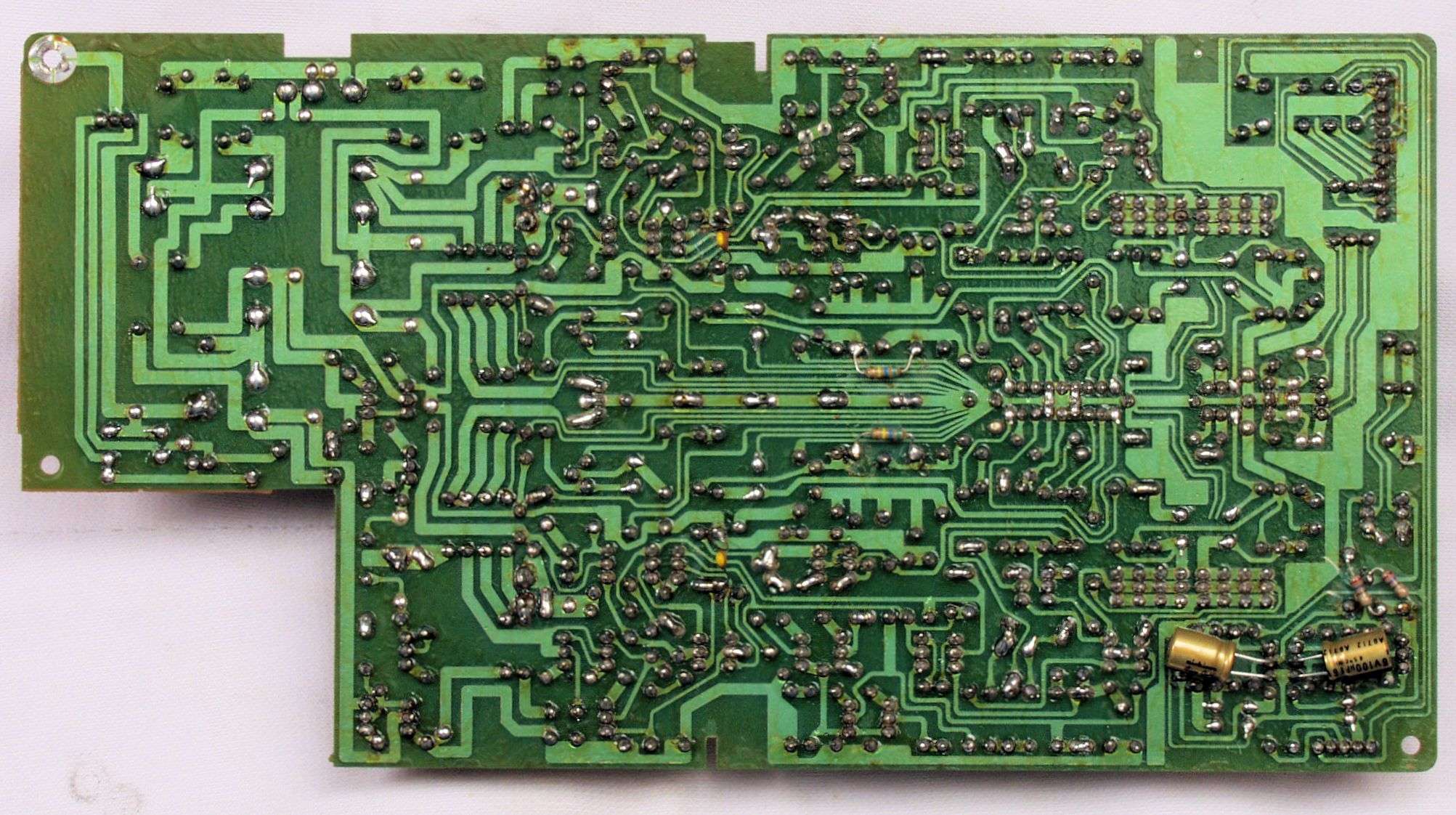

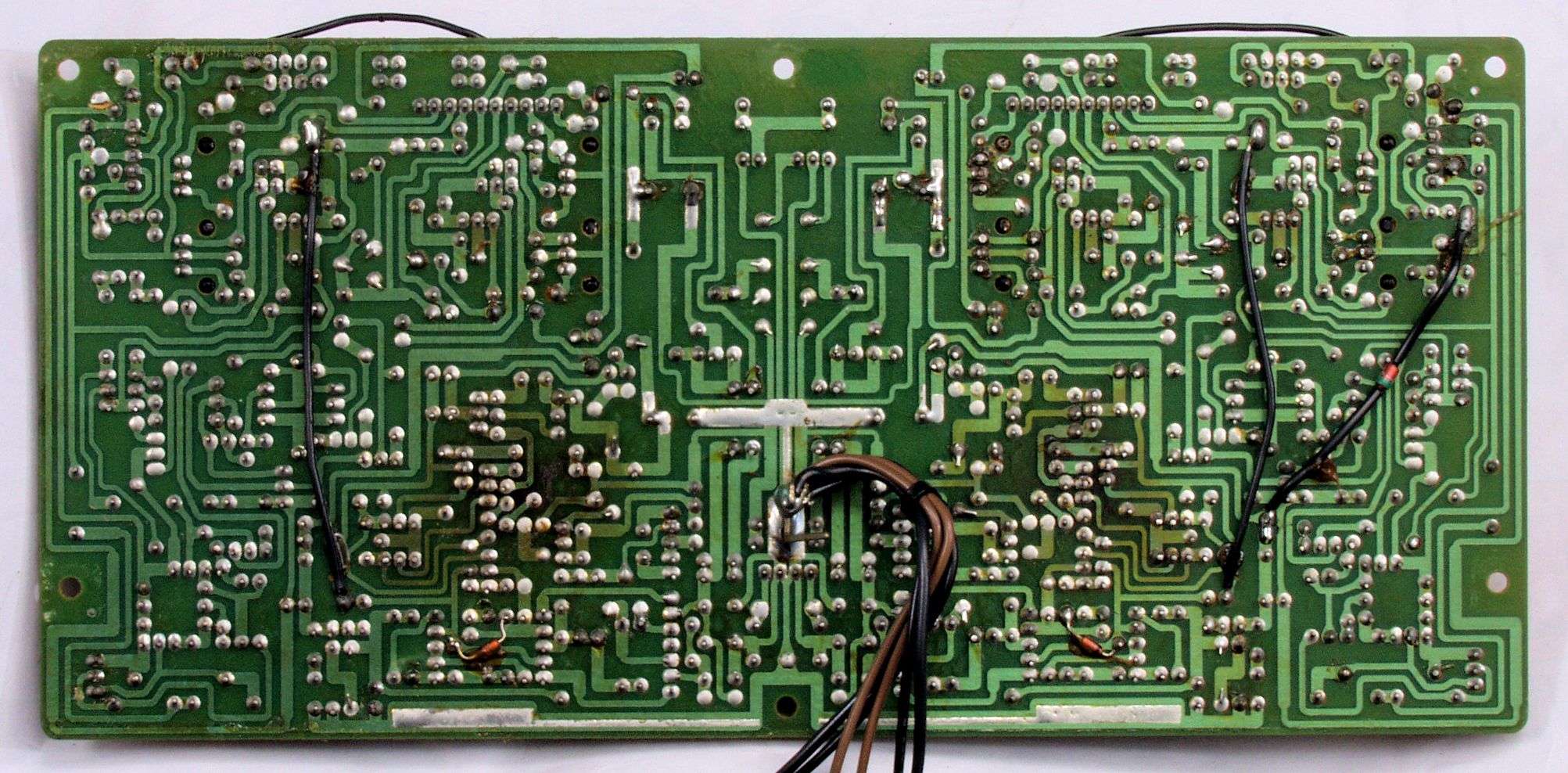

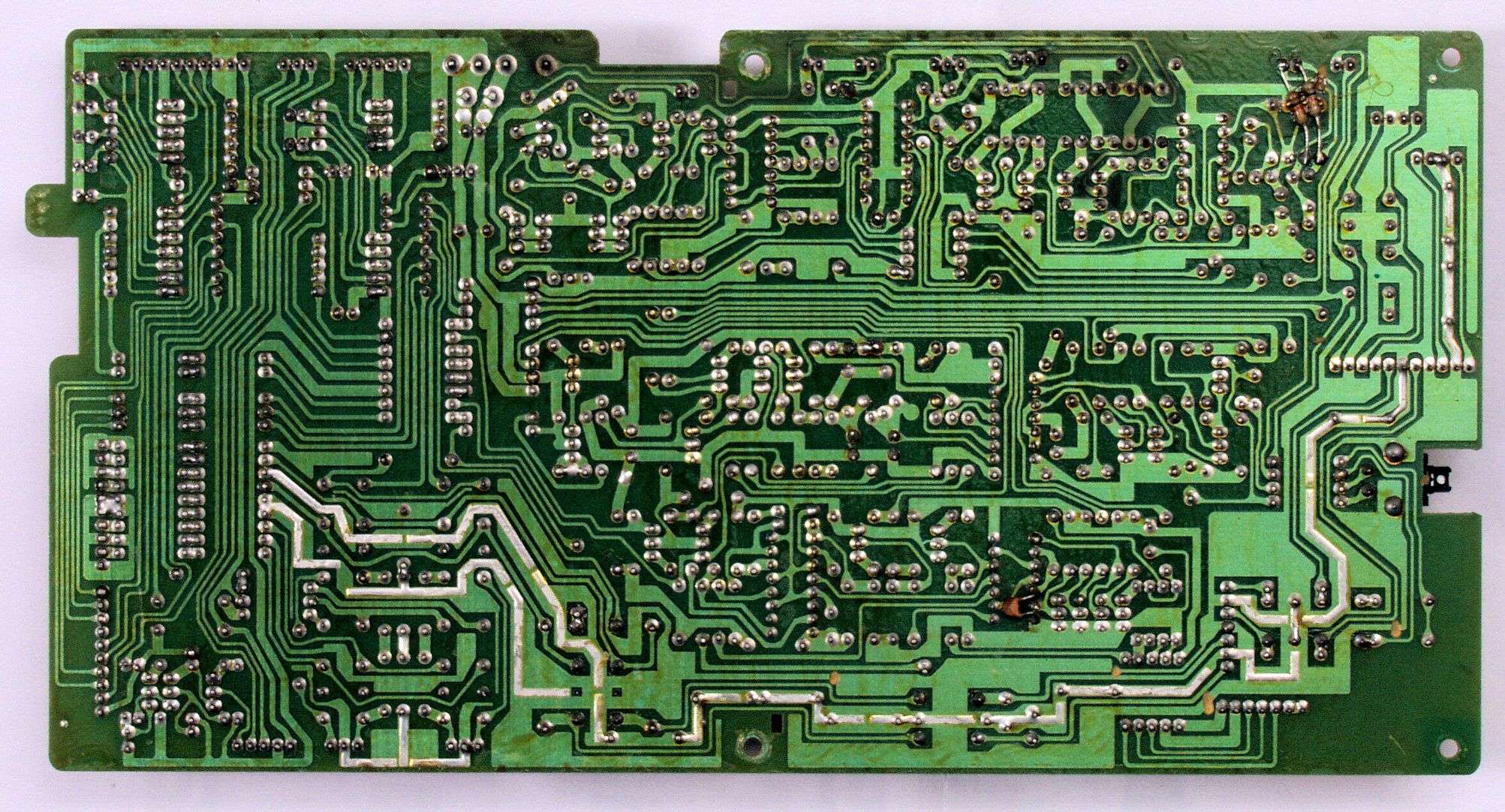

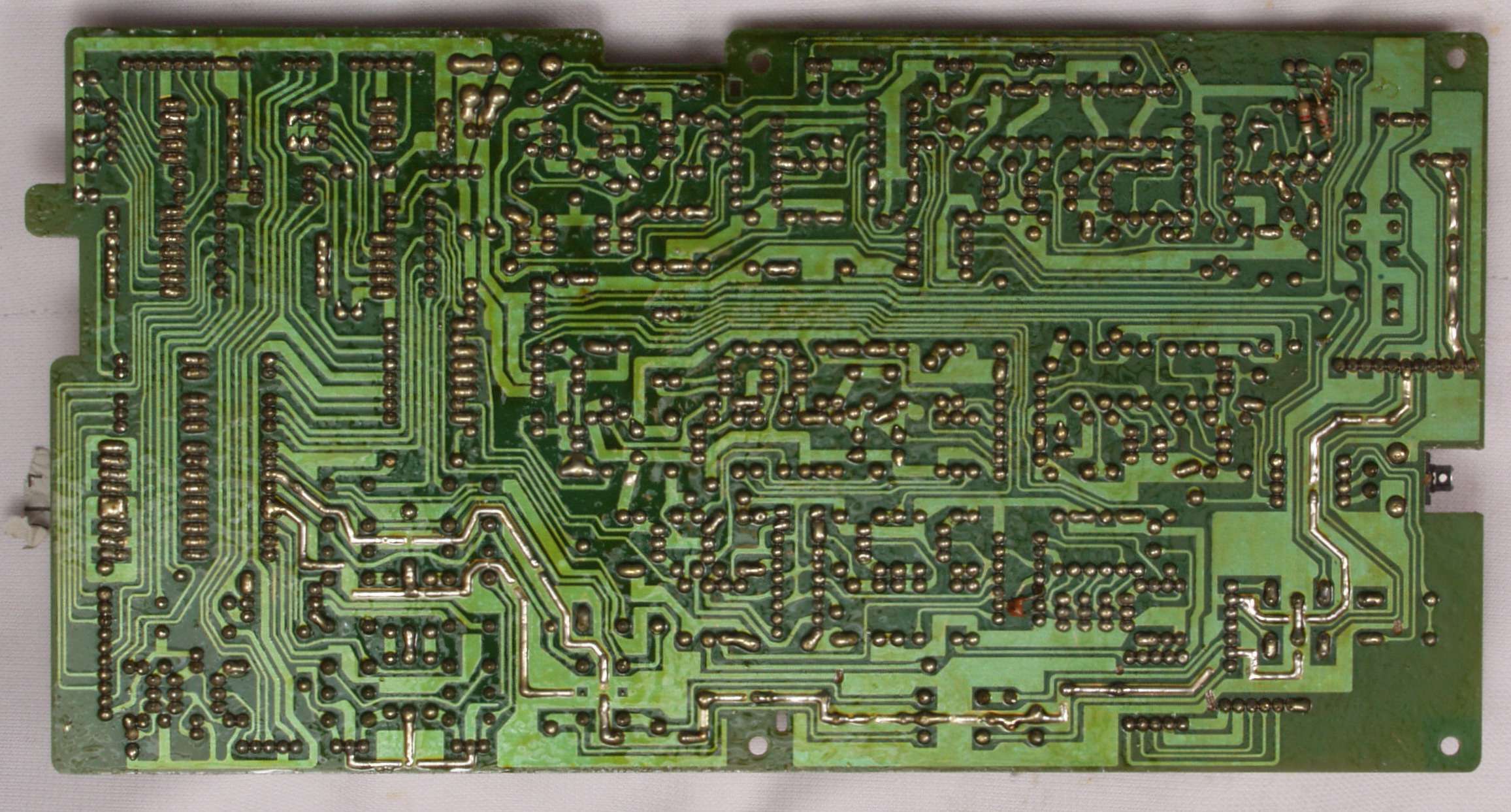

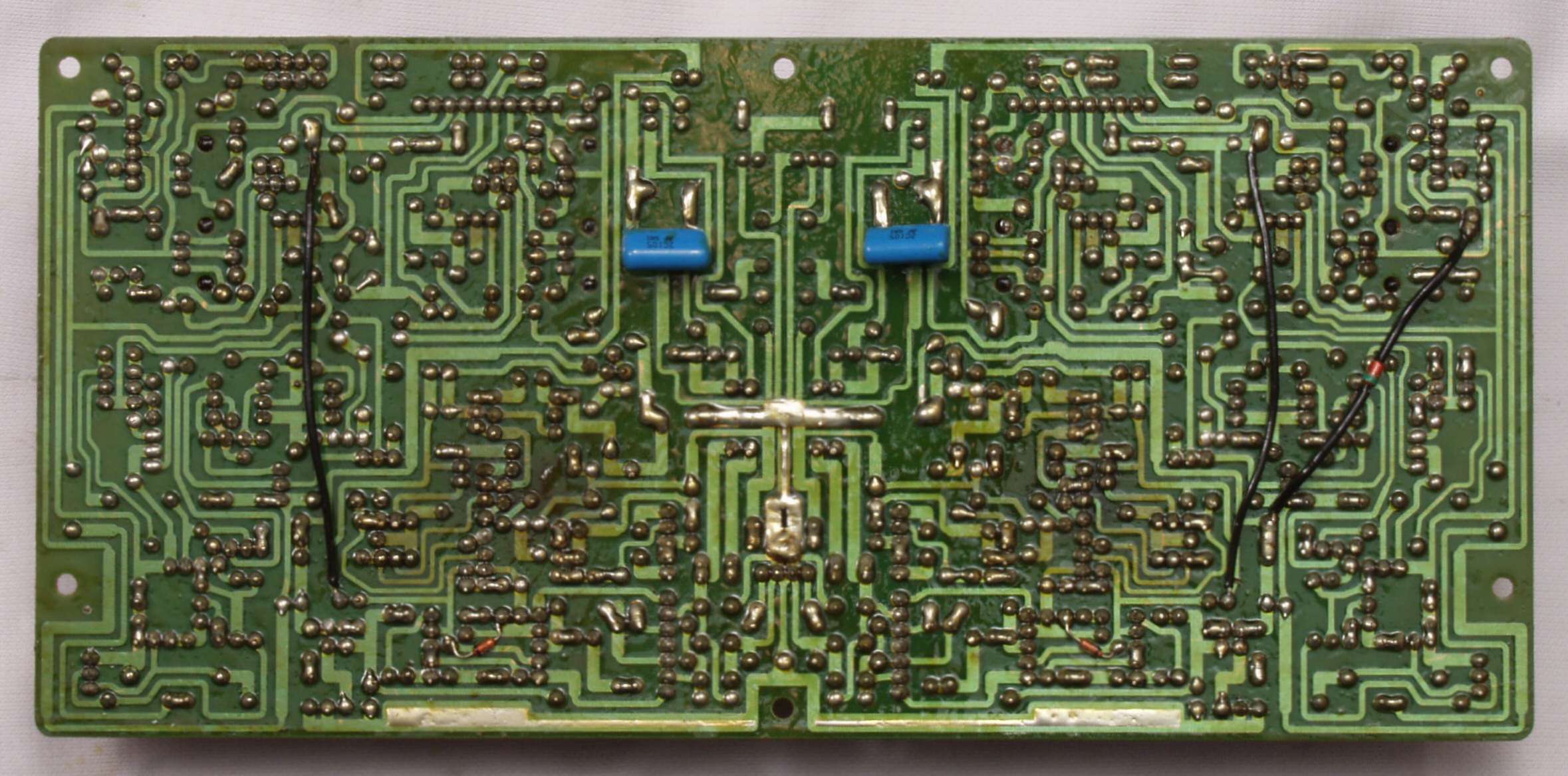

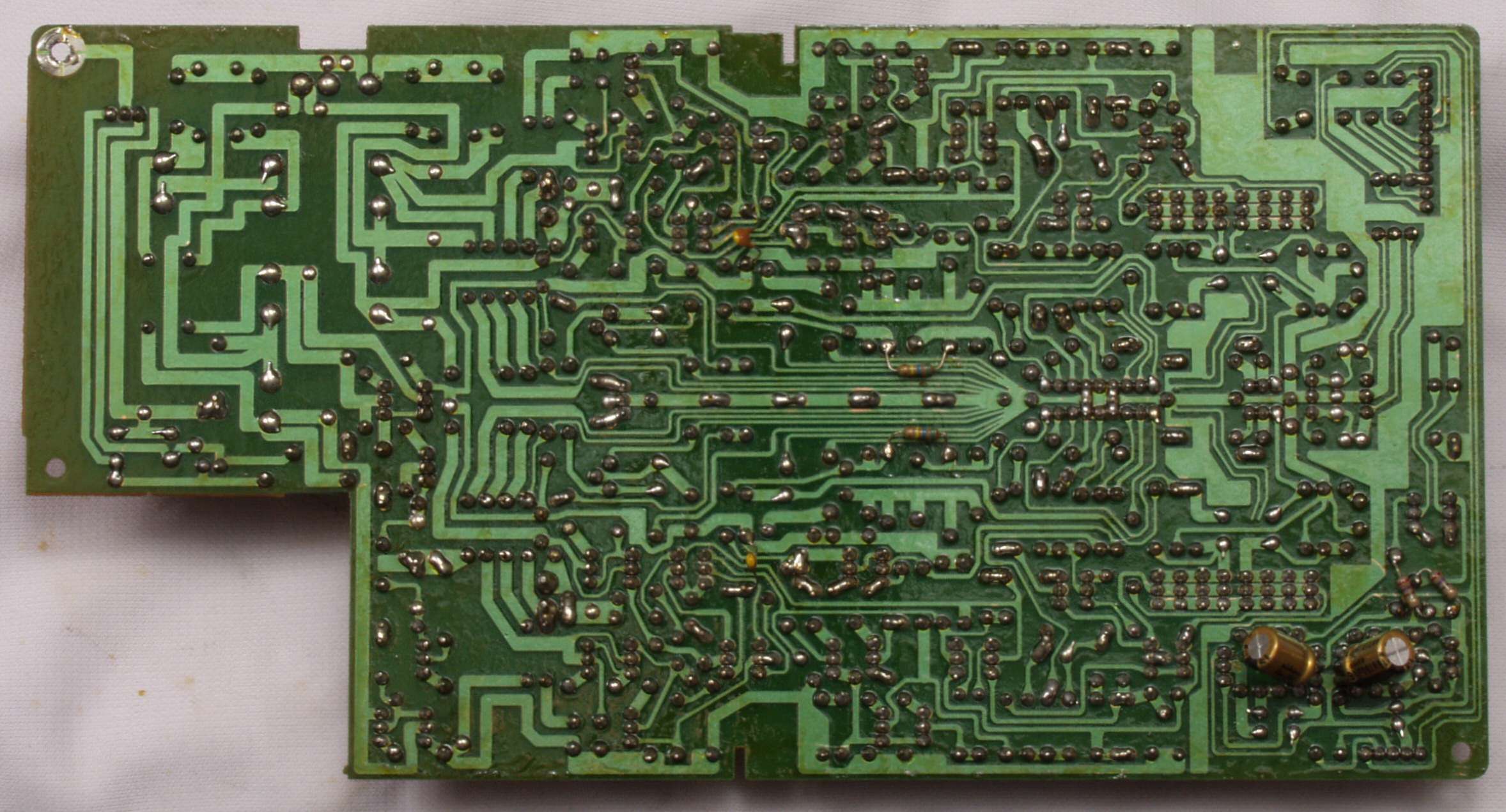

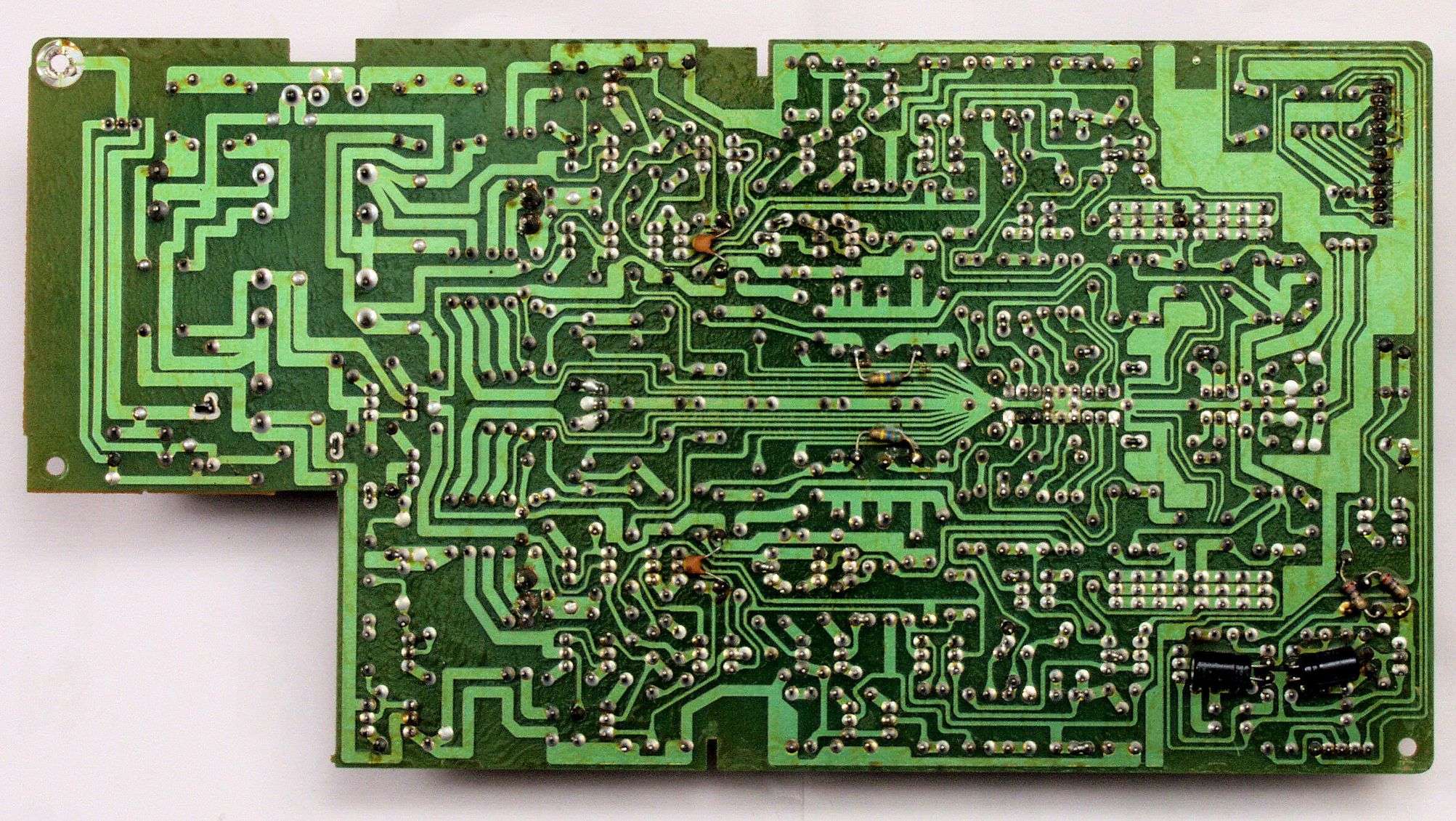

Ｃ３３．　修理前　ドライブＡＭＰ基板裏

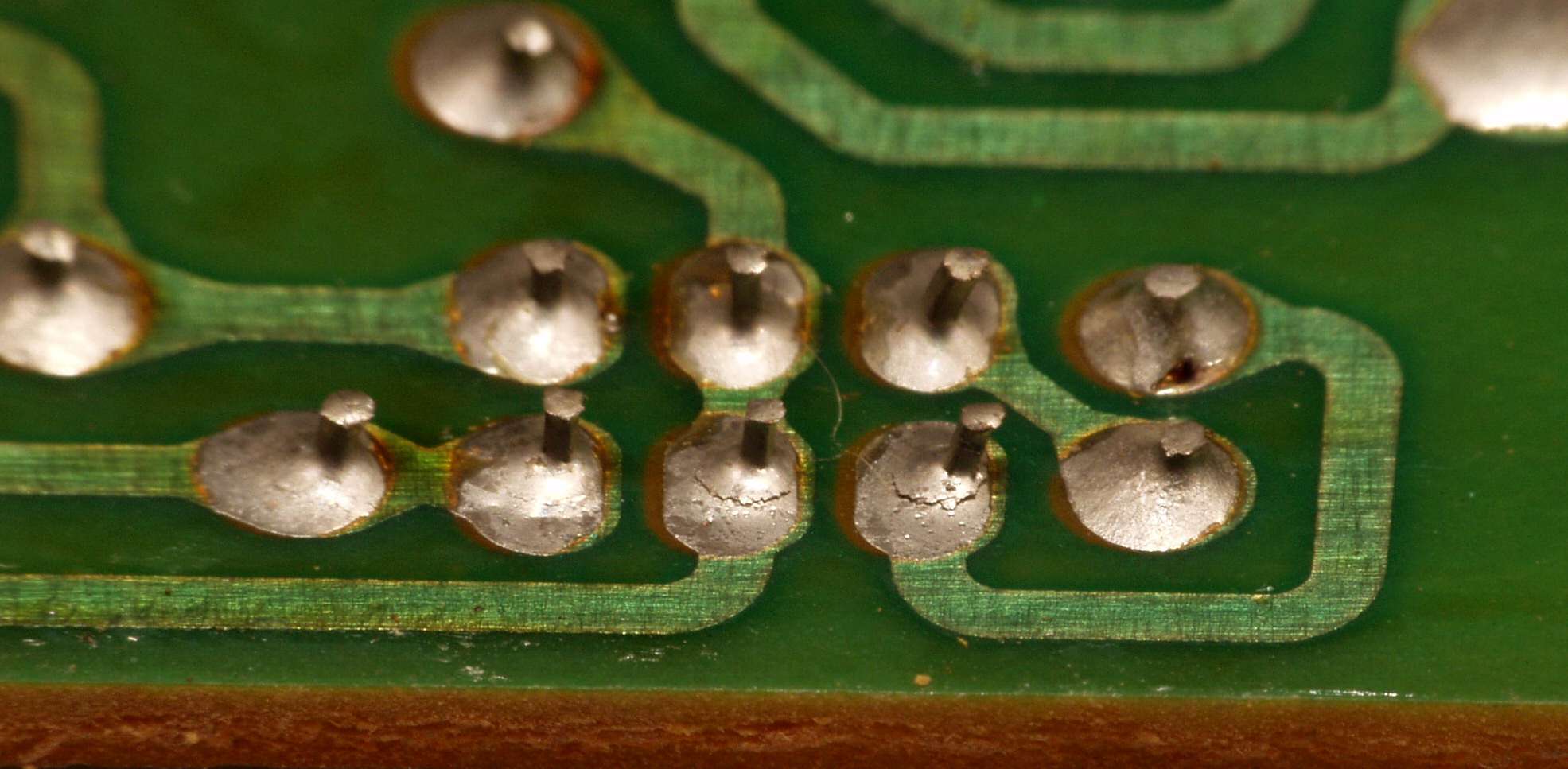

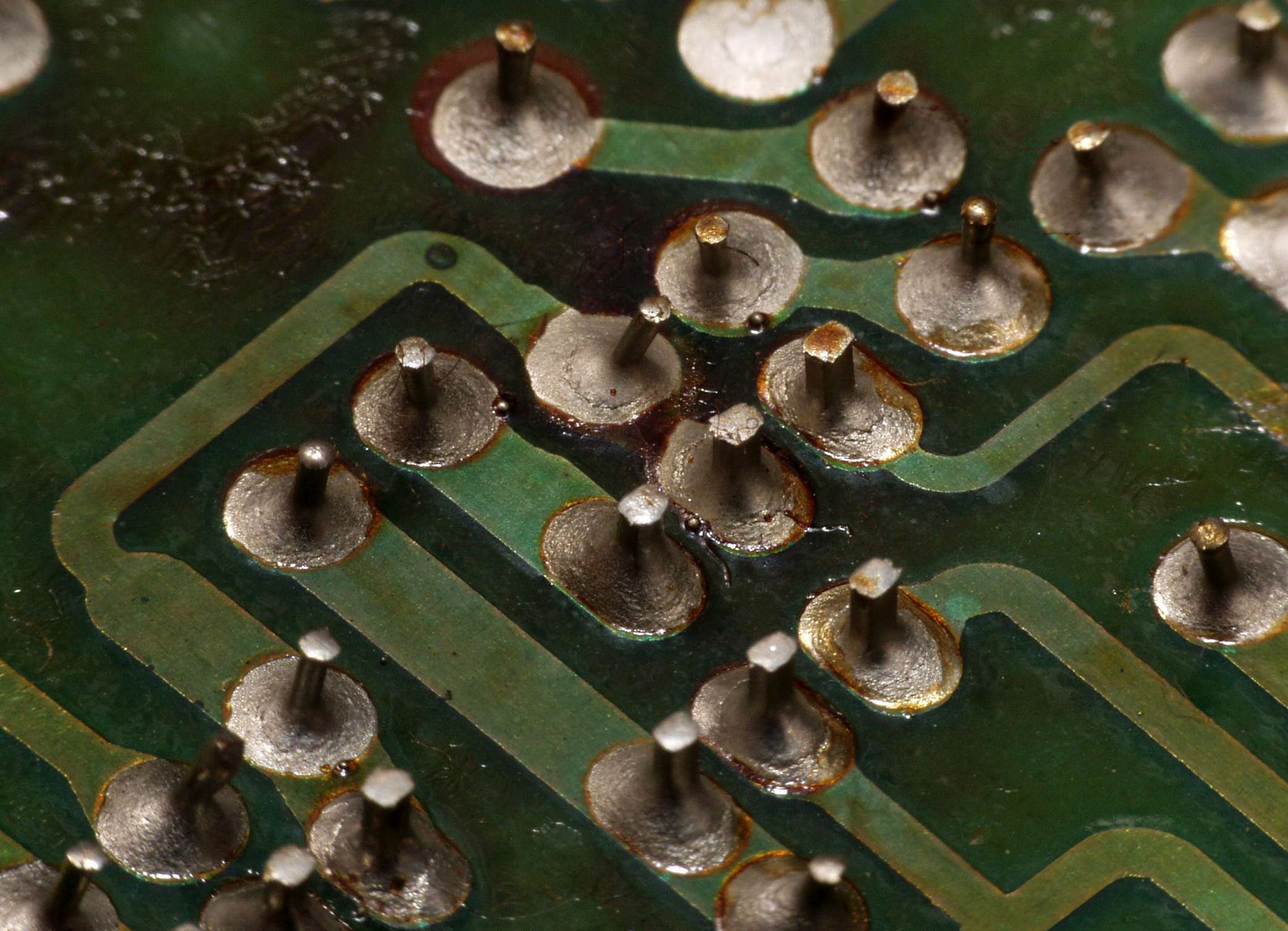

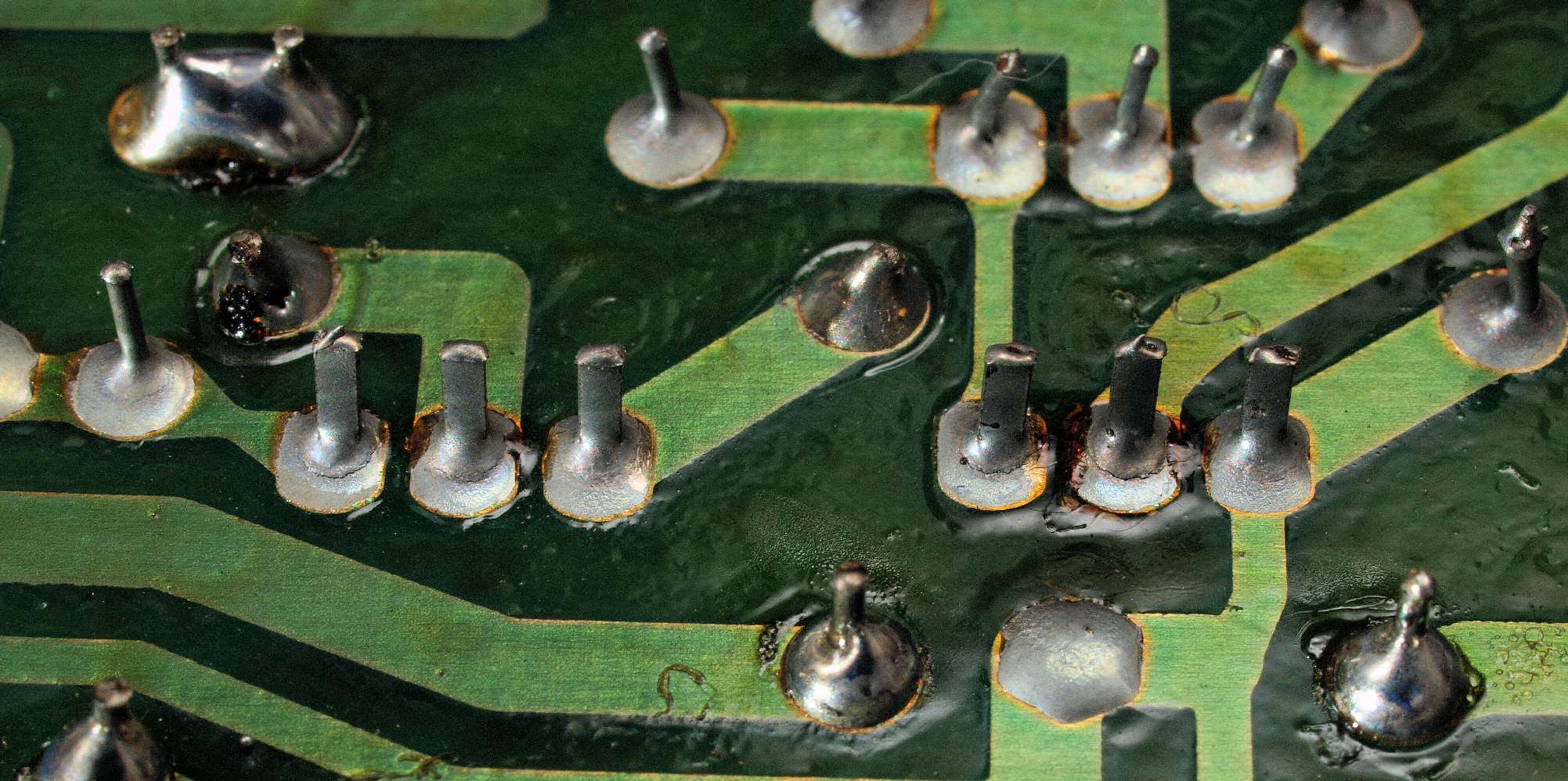

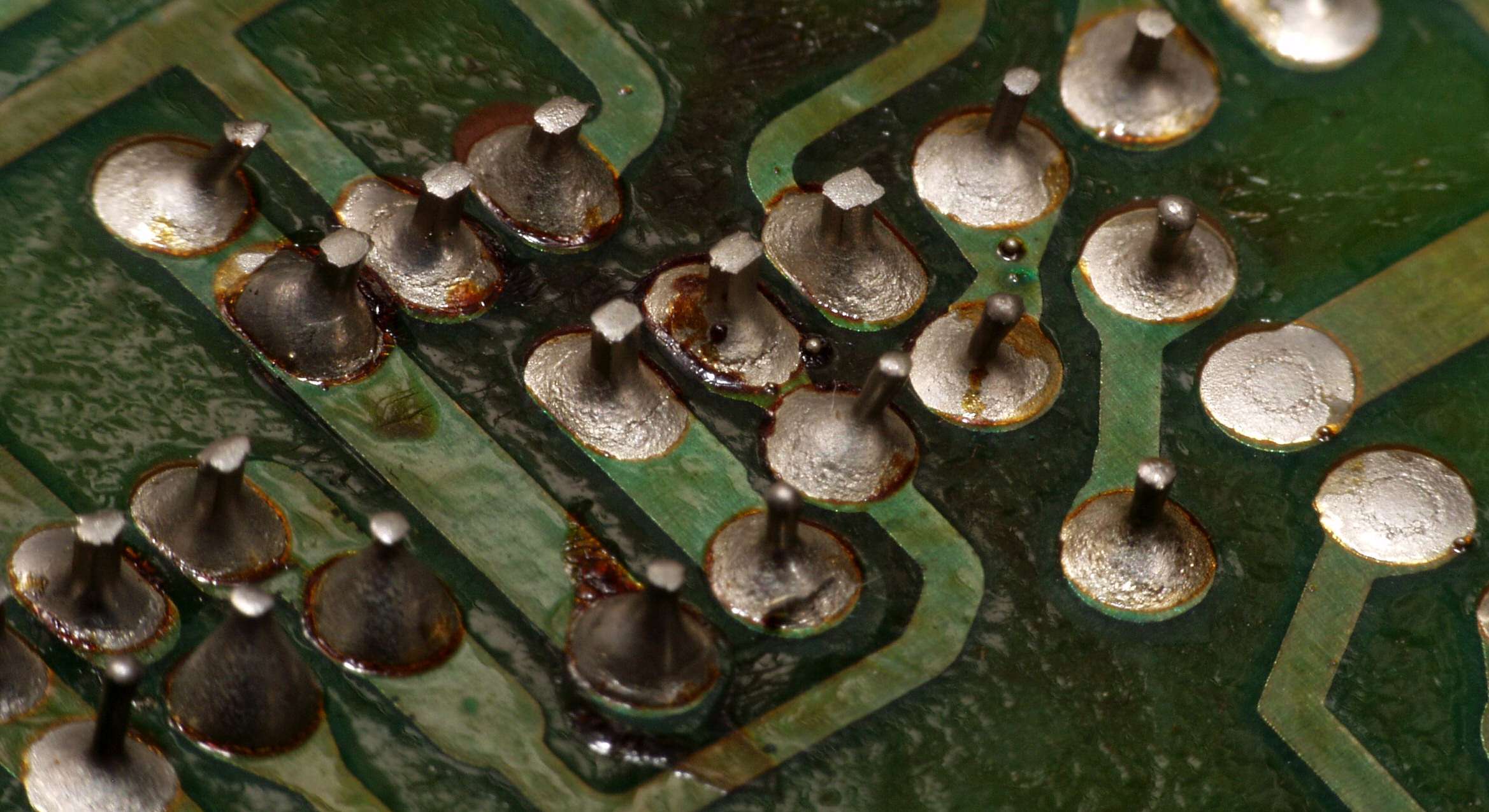

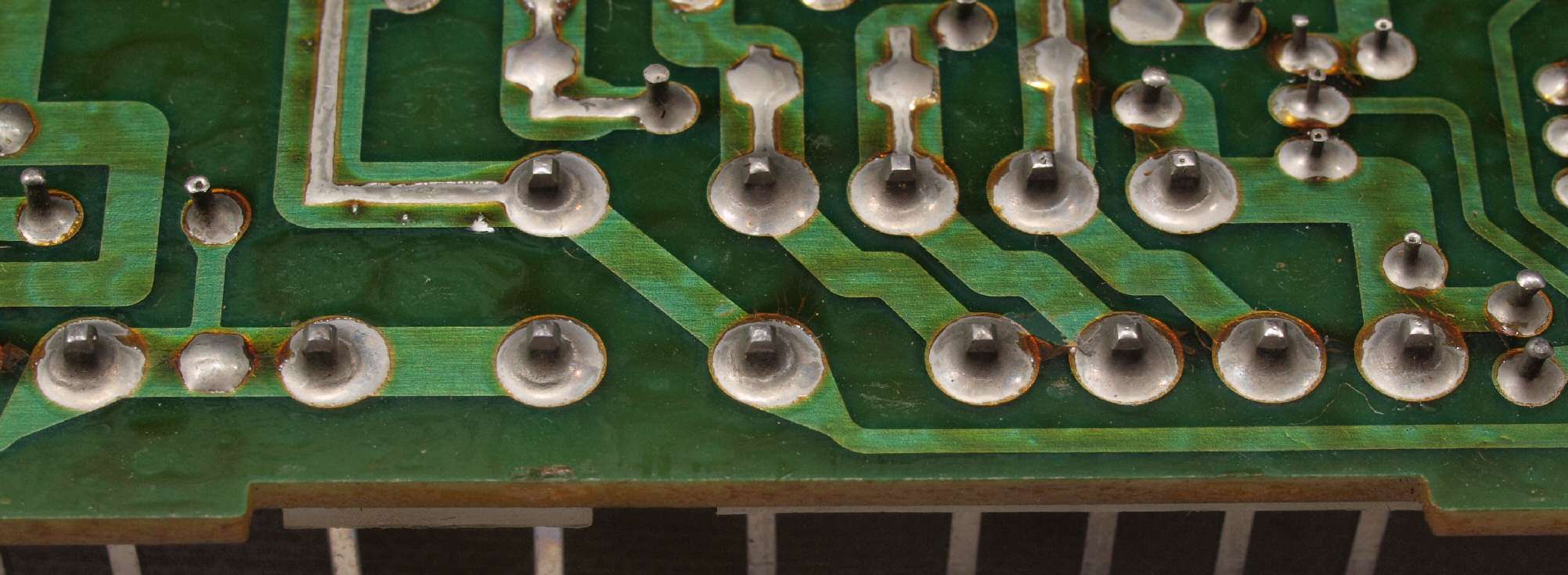

Ｃ３３１．　修理中　ドライブＡＭＰ基板裏、　半田不良ｹ所、製造時からの半田球も付いている。

Ｃ３３２．　修理中　ドライブＡＭＰ基板裏、　半田不良ｹ所、製造時からの半田球も付いている２。

Ｃ３３３．　修理中　ドライブＡＭＰ基板裏、　半田不良ｹ所３。

Ｃ３３４．　修理中　ドライブＡＭＰ基板裏、　半田不良ｹ所４。

Ｃ３３５．　修理中　ドライブＡＭＰ基板裏、　半田不良ｹ所５。

Ｃ３３６．　修理中　ドライブＡＭＰ基板裏、　半田不良ｹ所６。

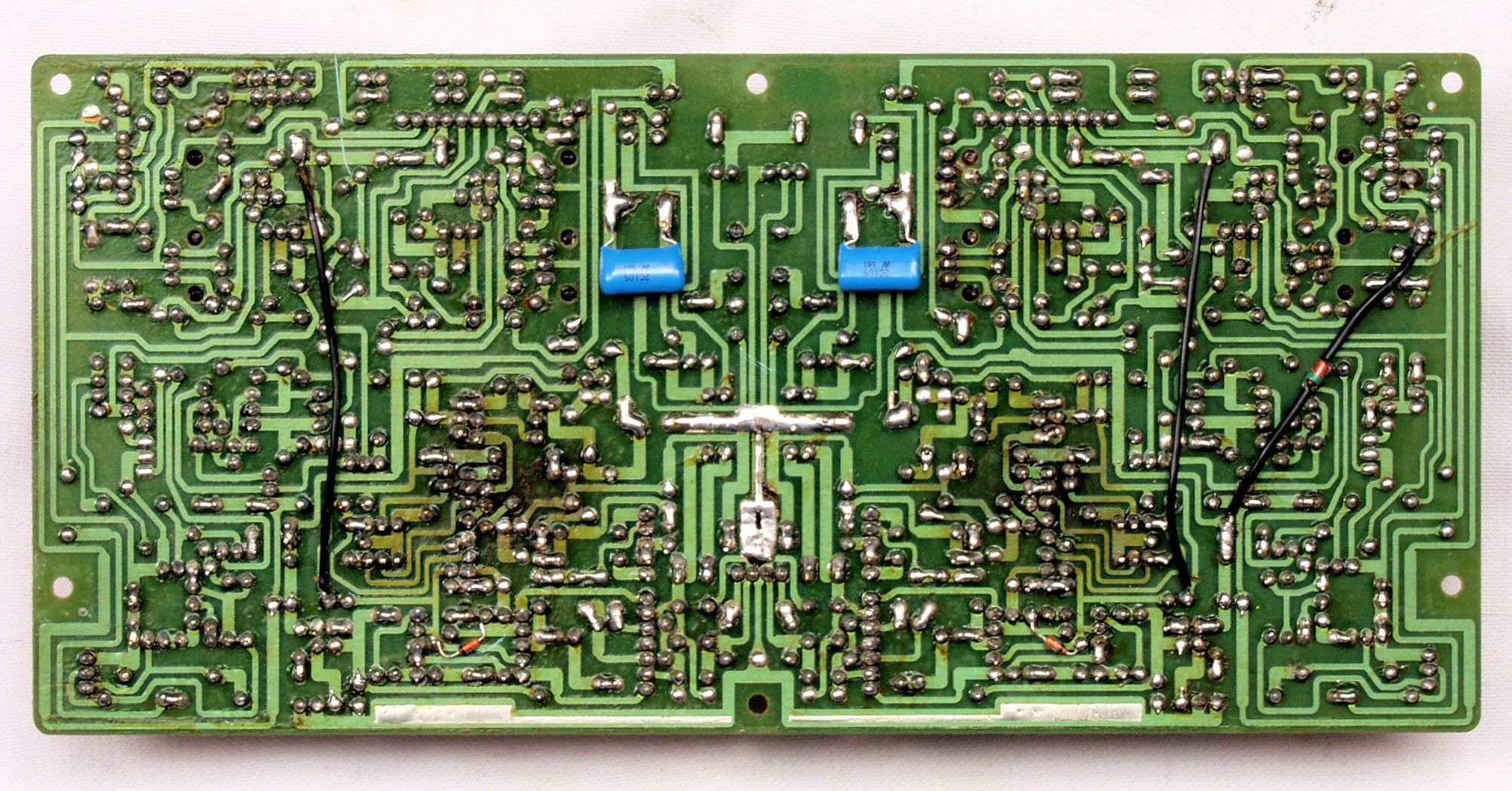

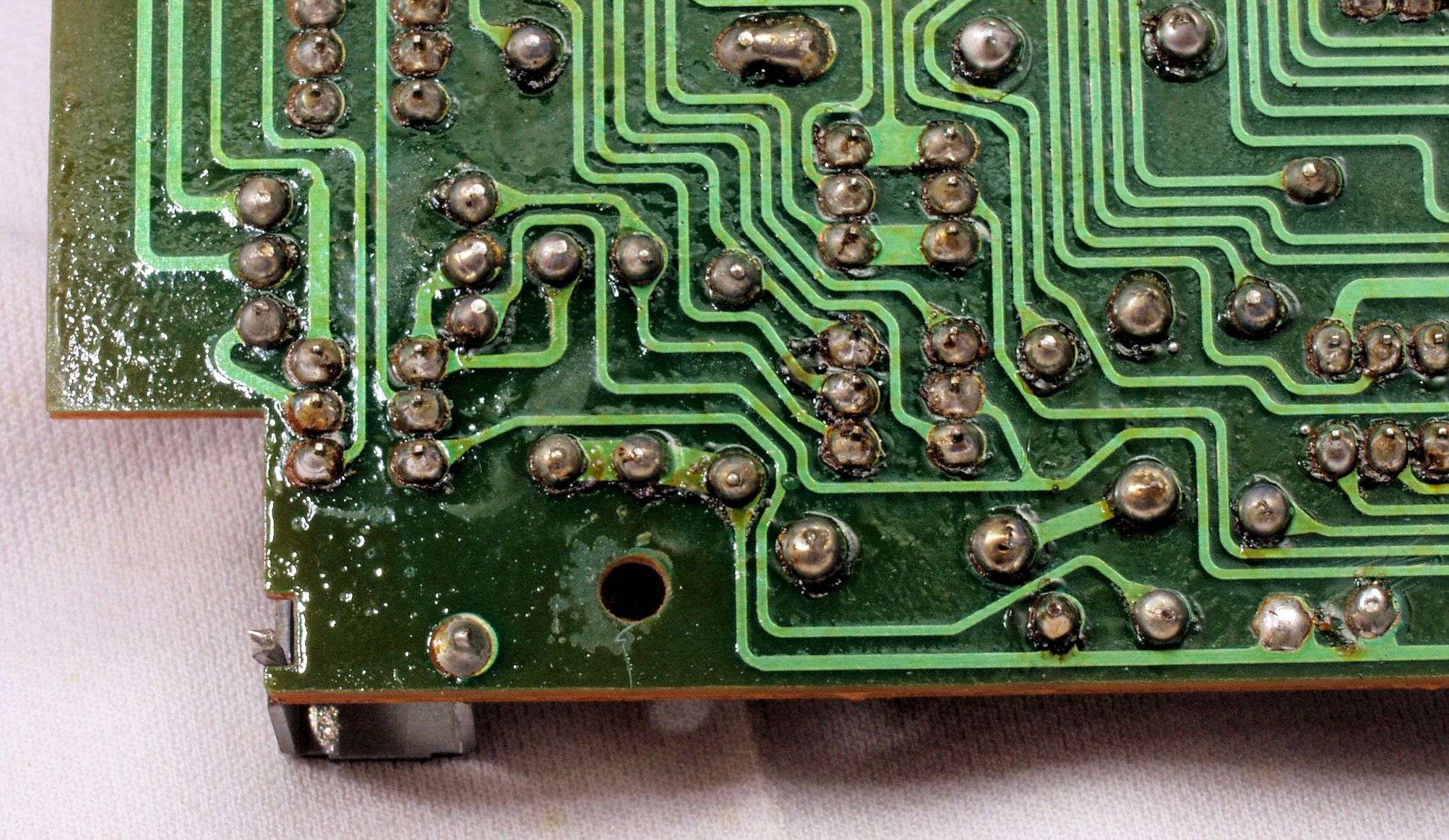

Ｃ３４．　修理（半田補正）後　ドライブＡＭＰ基板裏。　半田を全部やり直す。

Ｃ３５．　完成ドライブＡＭＰ基板裏　洗浄後防湿材を塗る。

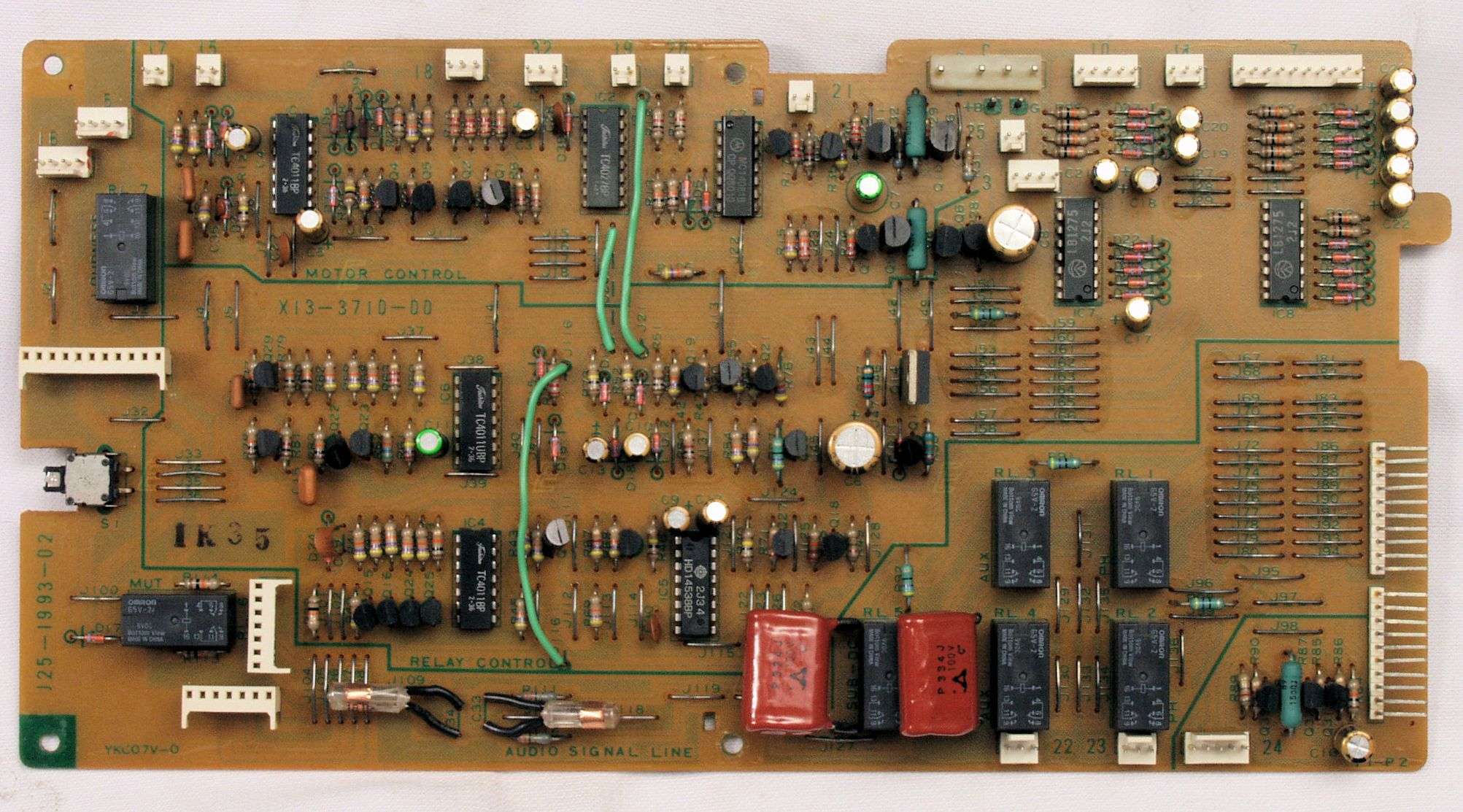

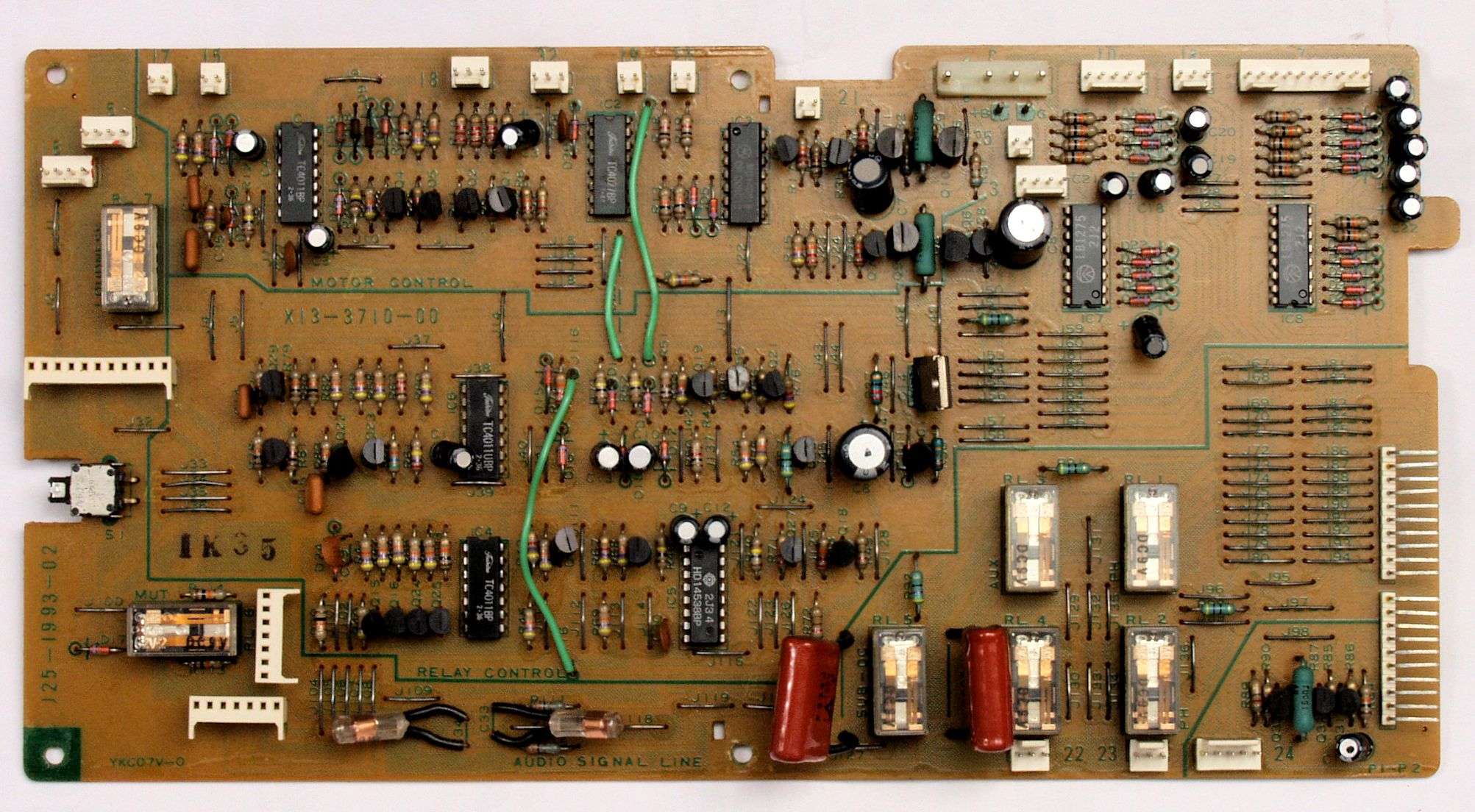

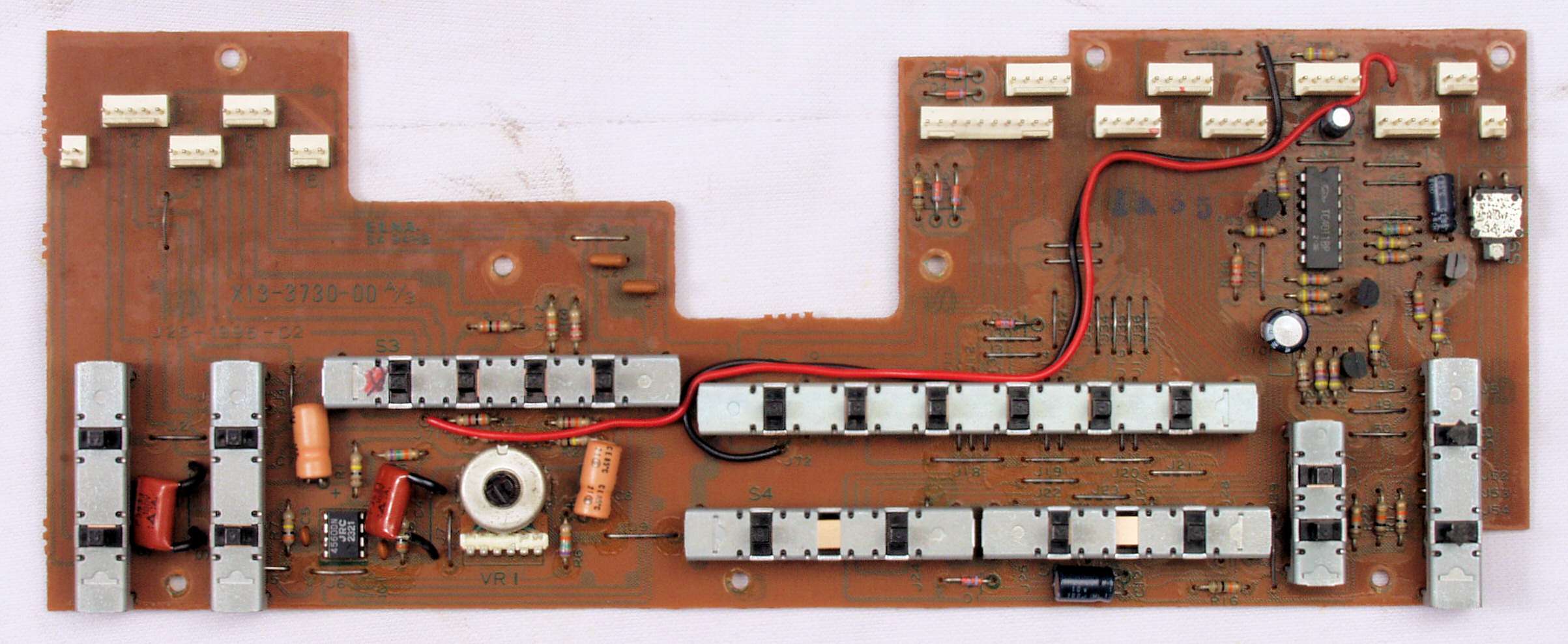

Ｃ４１．　修理前　ＳＷ（switch）コントロール基板

Ｃ４２．　修理後　ＳＷコントロール基板　リレー７個、電解コンデンサー２１個、フイルムコンデンサー２個交換

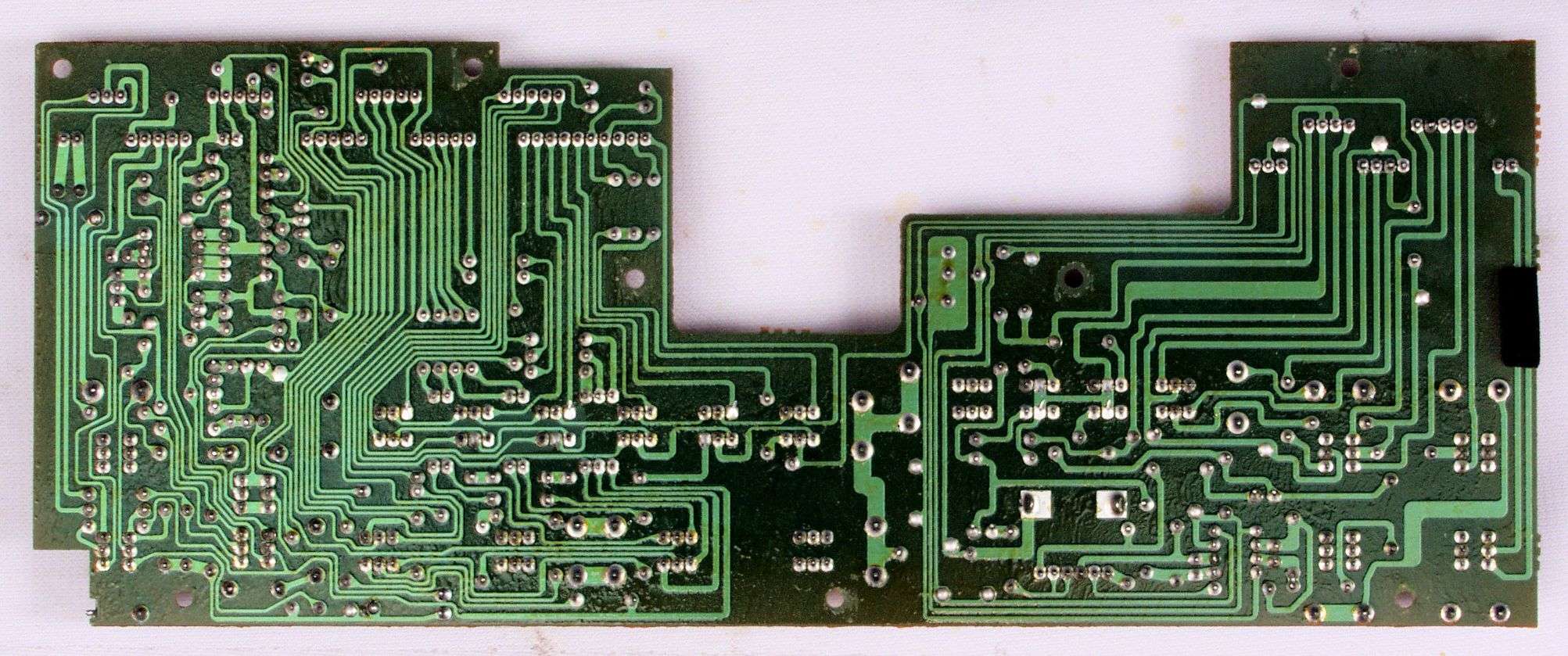

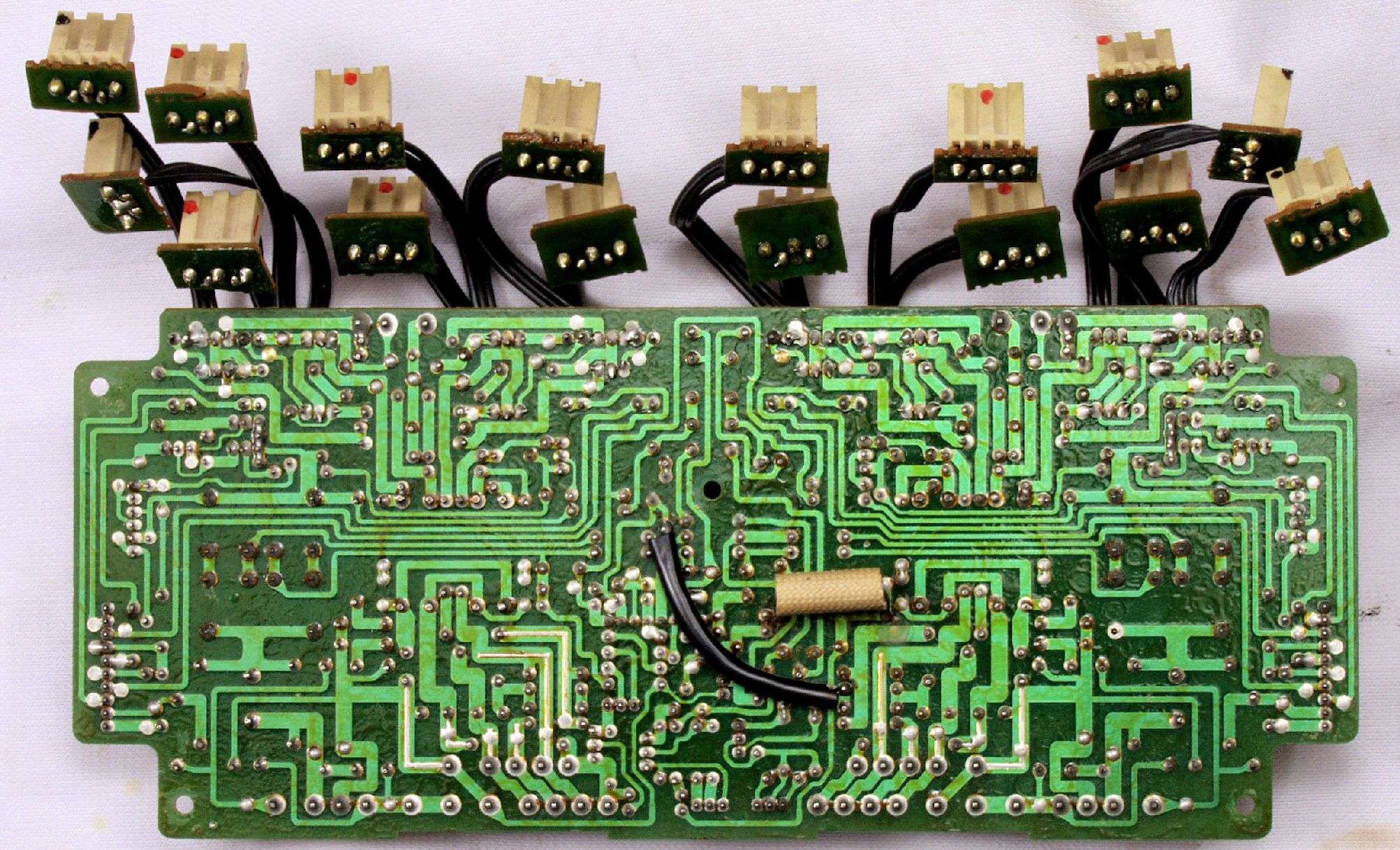

Ｃ４３．　修理前　ＳＷコントロール基板裏

Ｃ４４．　修理（半田補正）後　ＳＷコントロール基板裏。　半田を全部やり直す。

Ｃ４６．　完成ＳＷコントロール基板裏　洗浄後防湿材を塗る。

Ｃ５１．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板

Ｃ５２．　修理後　ＥＱ−ＡＭＰ基板　リレー１個、半固定ＶＲ２個、電解コンデンサー２０個交換

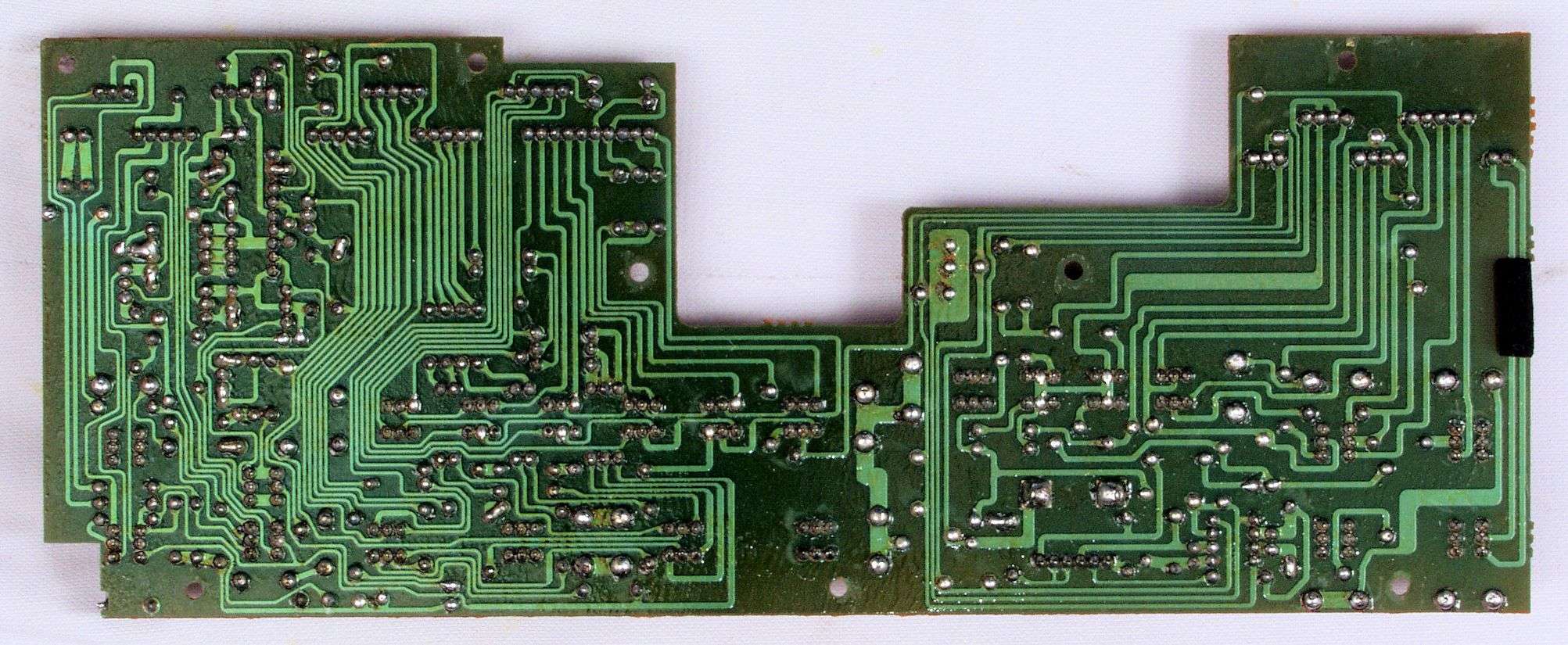

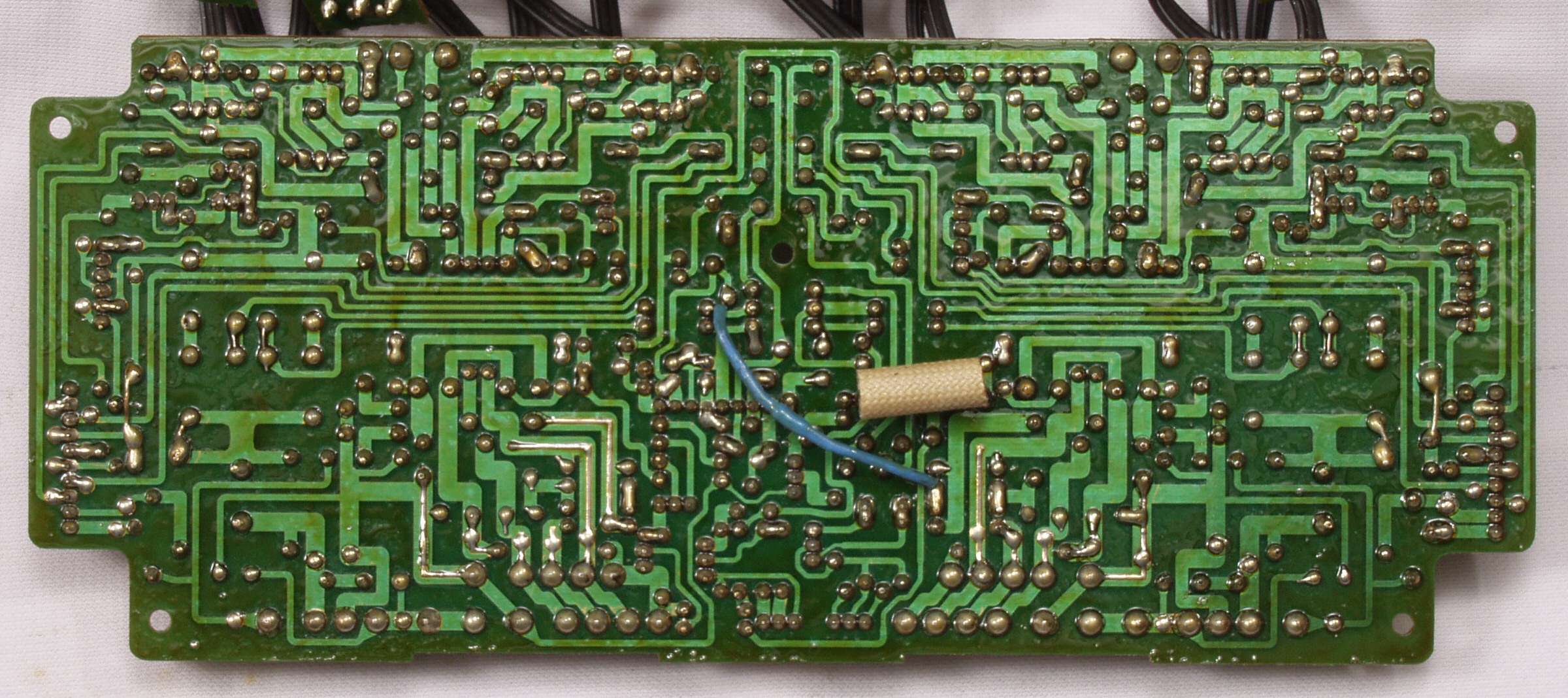

Ｃ５３．　修理前　ＥＱ−ＡＭＰ基板裏

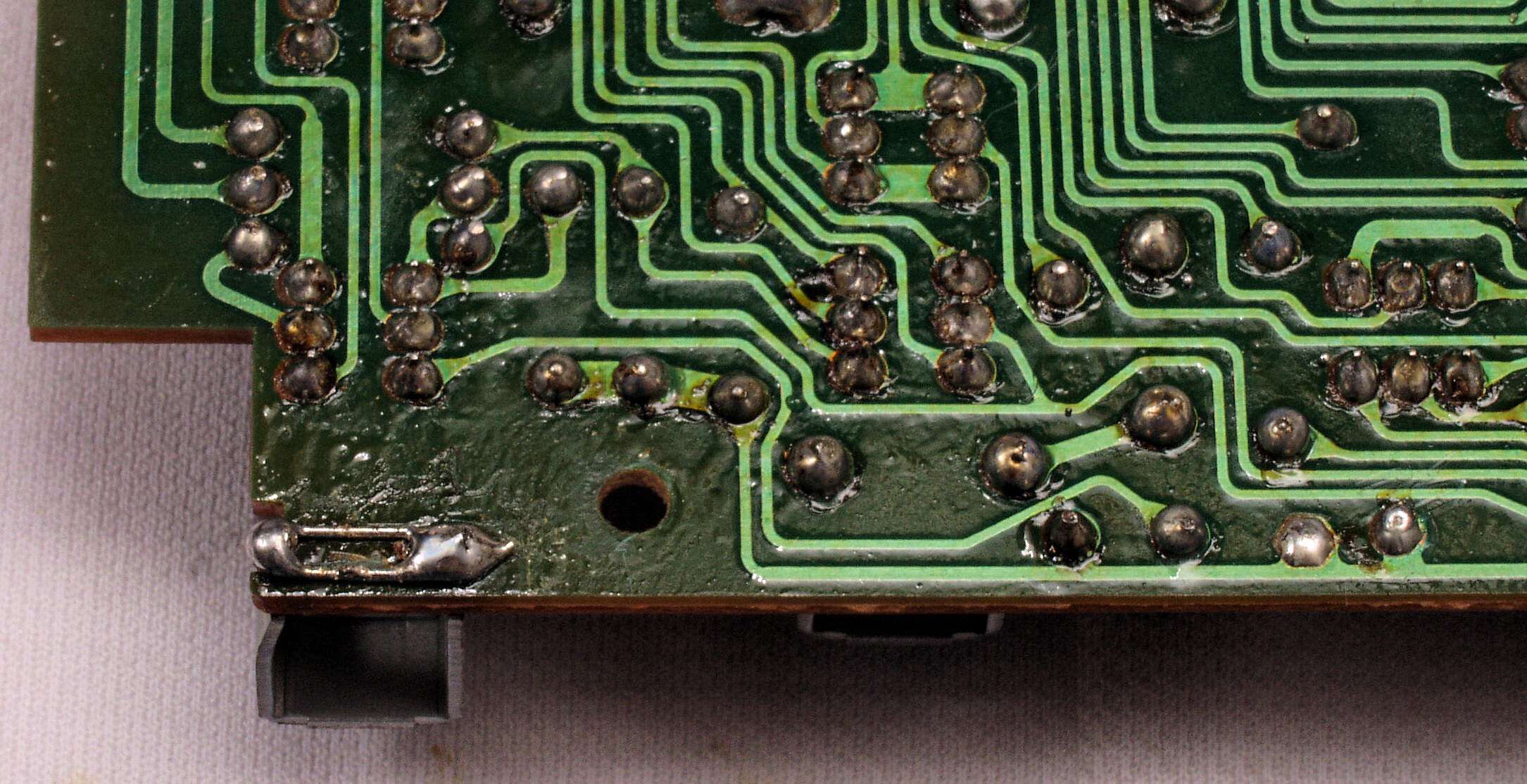

Ｃ５３２．　修理中　ＥＱ−ＡＭＰ基板裏、半田不良ケ所

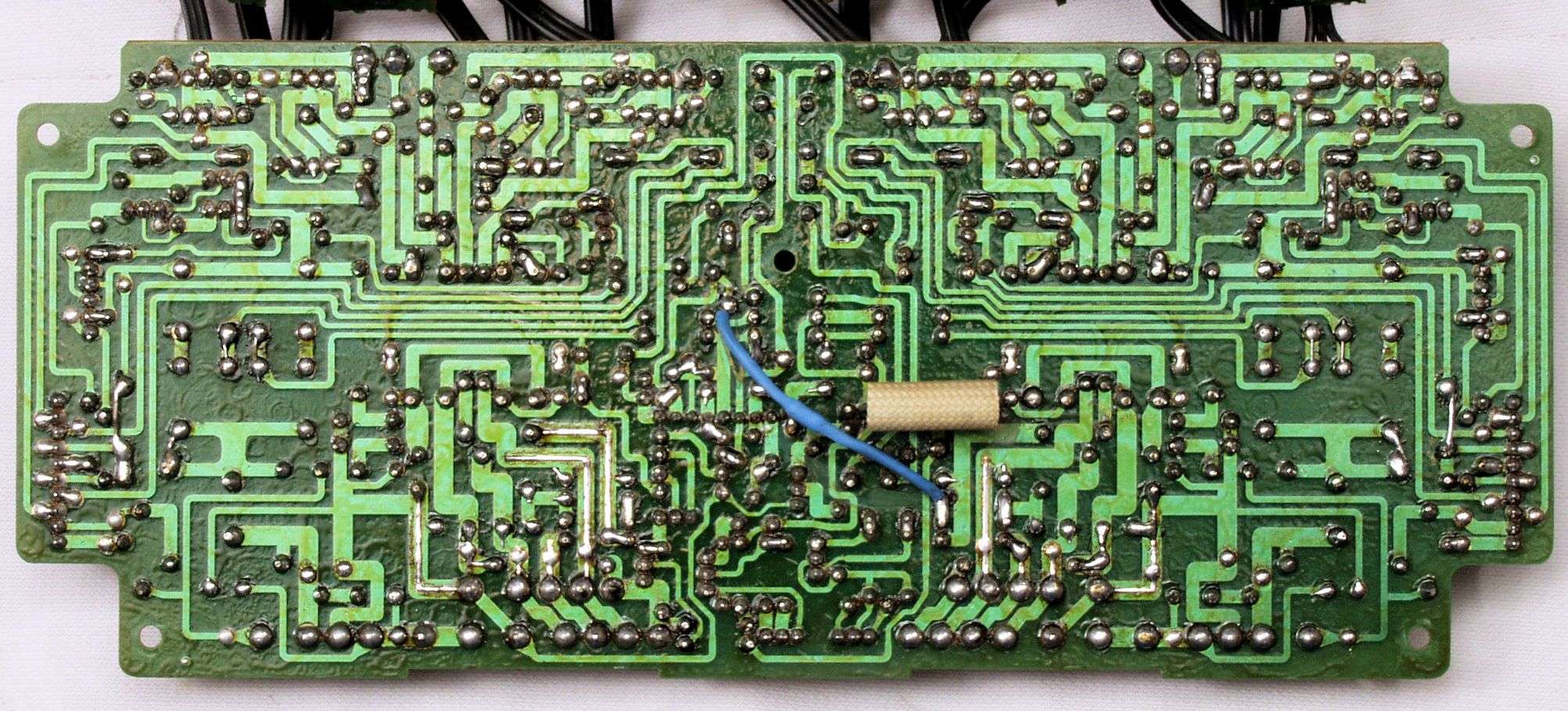

Ｃ５４．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ５５．　完成ＥＱ−ＡＭＰ基板裏　洗浄後防湿材を塗る。

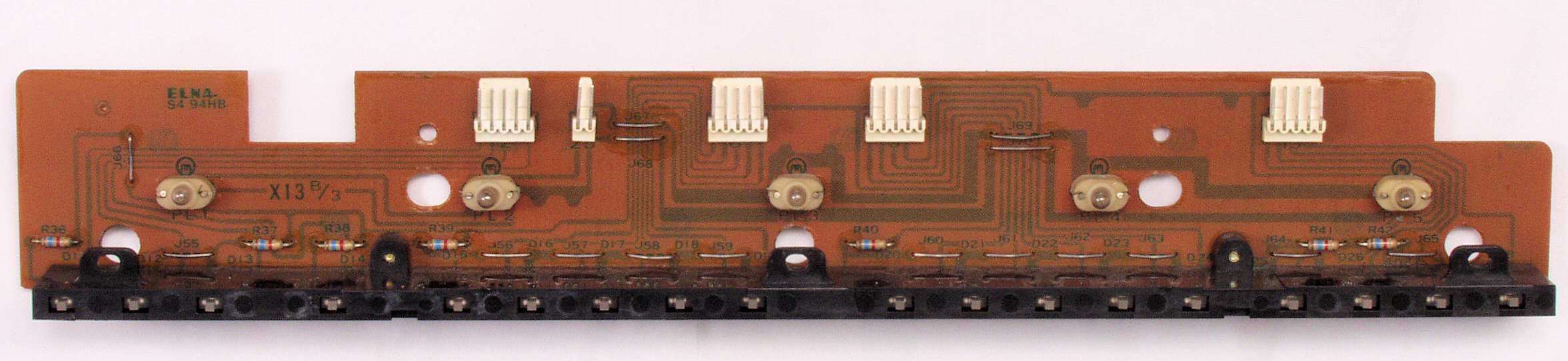

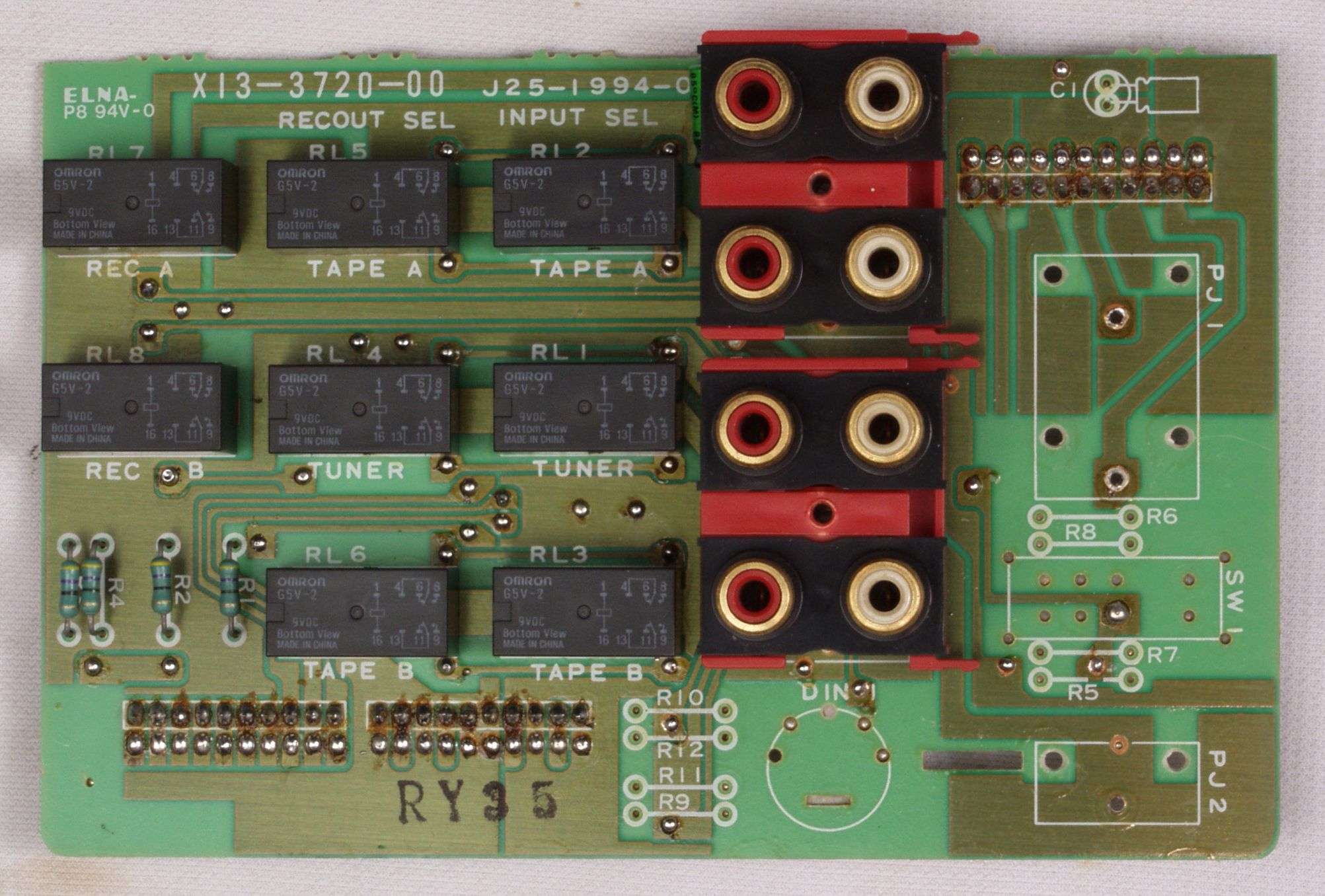

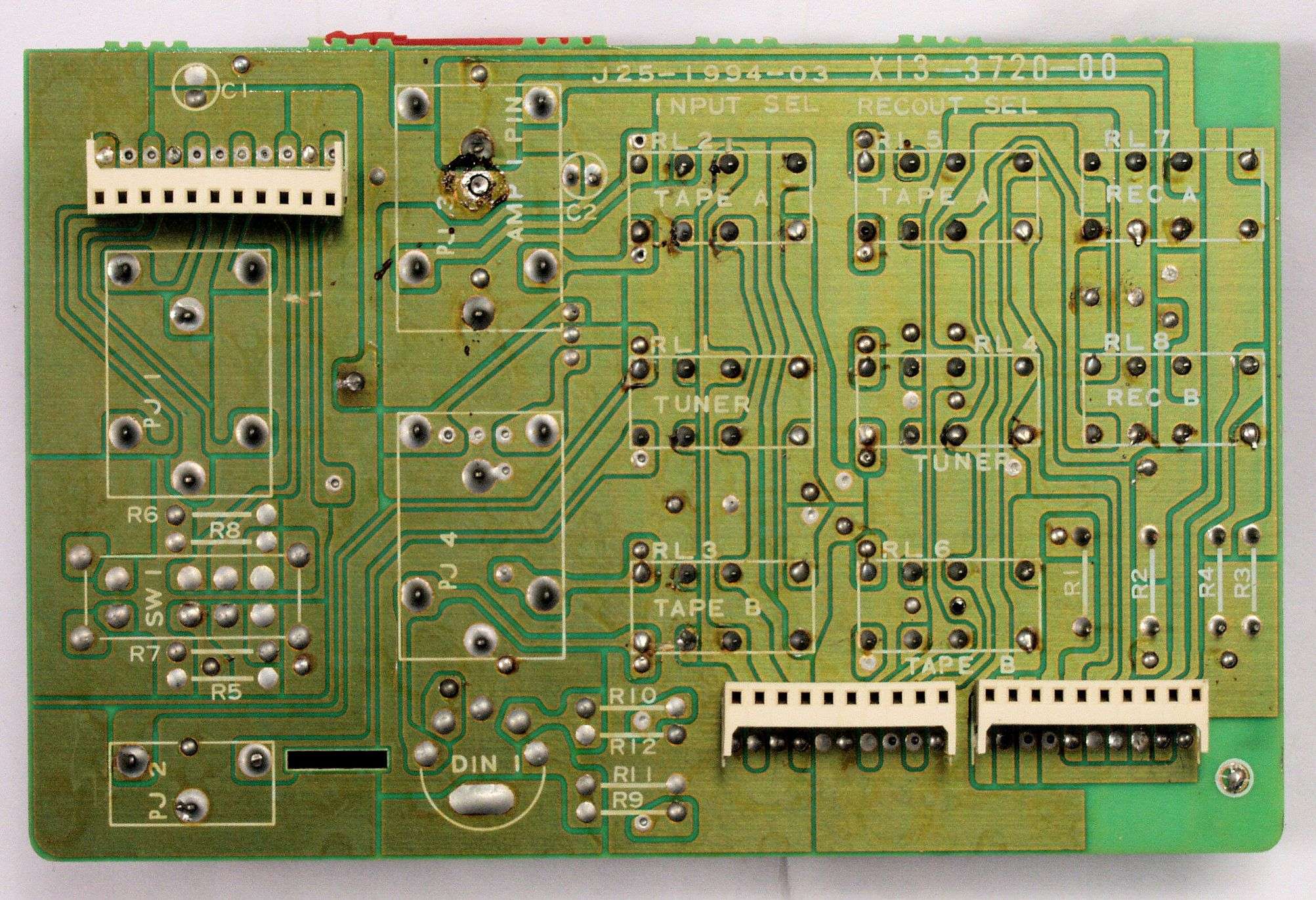

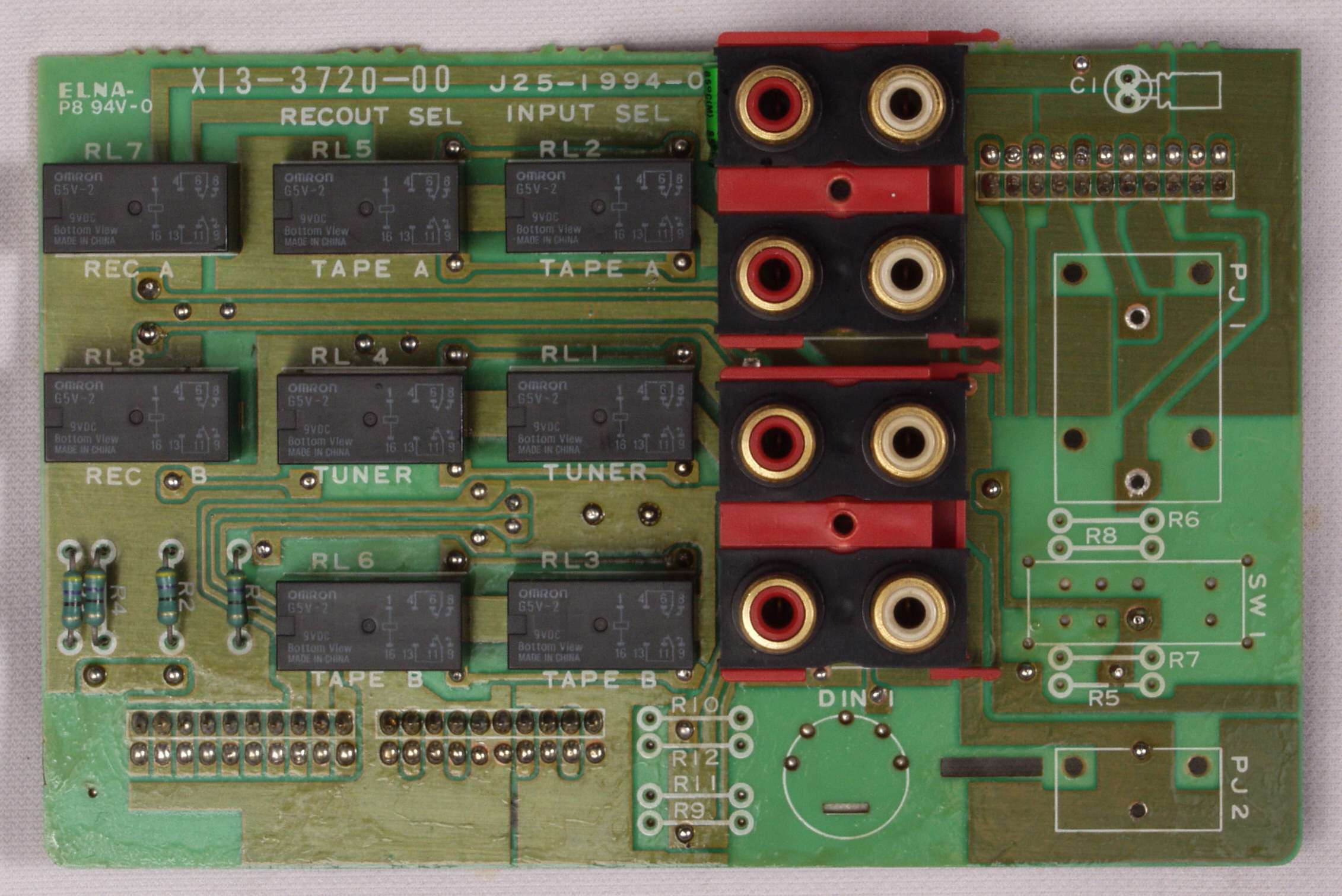

Ｃ６１．　修理前　入力ＲＣＡ端子基板

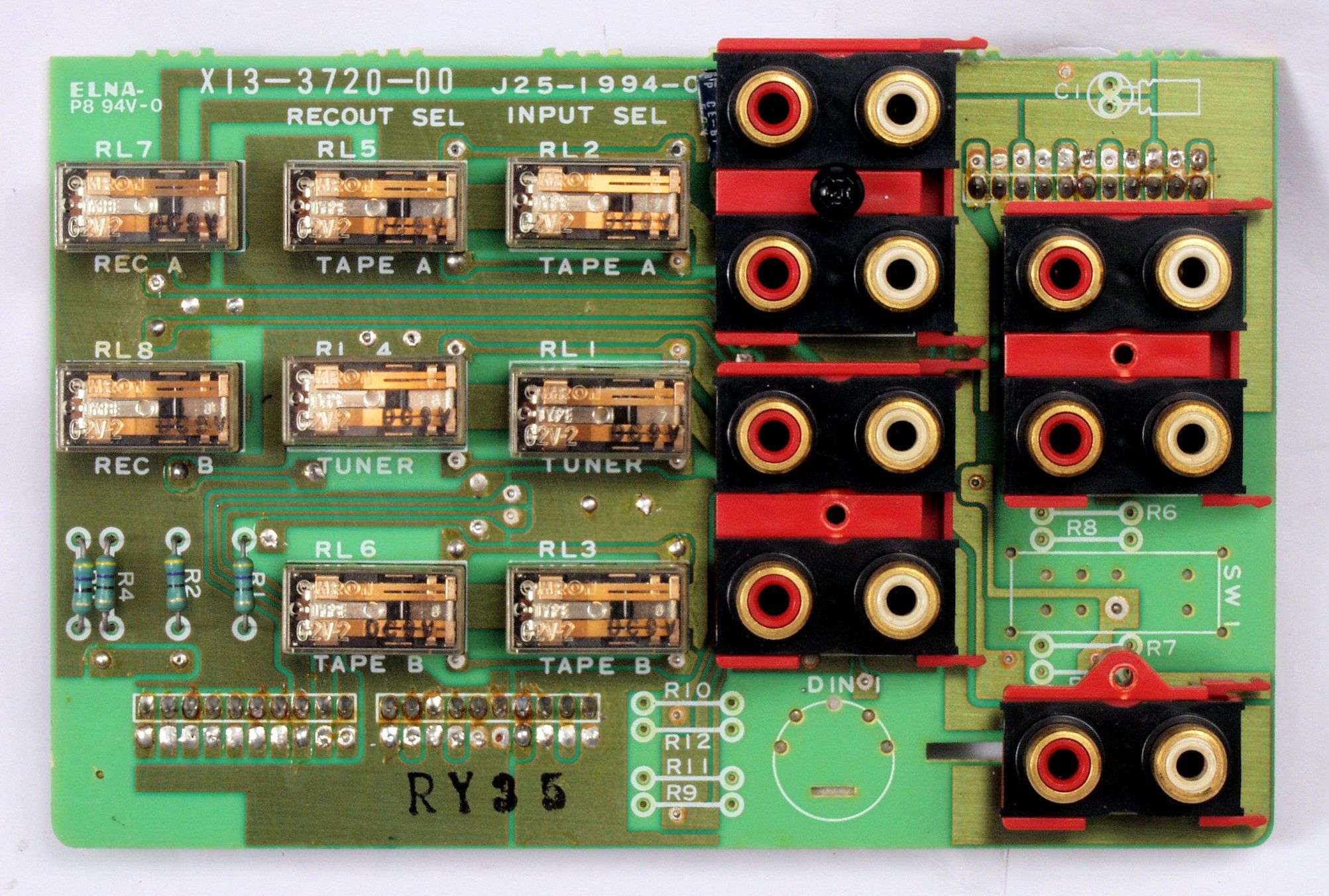

Ｃ６２．　修理後　入力ＲＣＡ端子基板　リレー８個、電解コンデンサー１個交換

Ｃ６３．　完成入力ＲＣＡ端子基板　洗浄後防湿材を塗る。

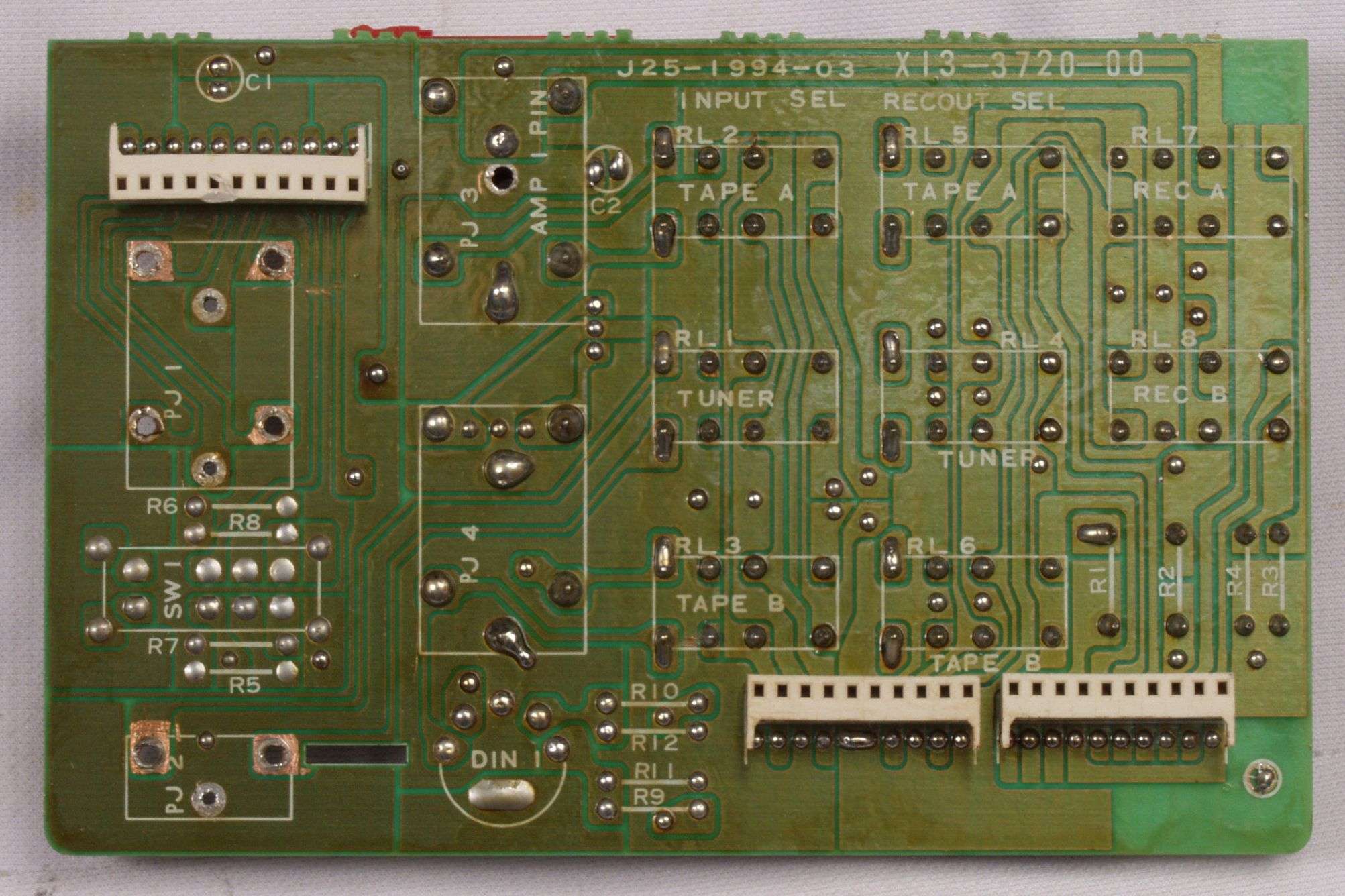

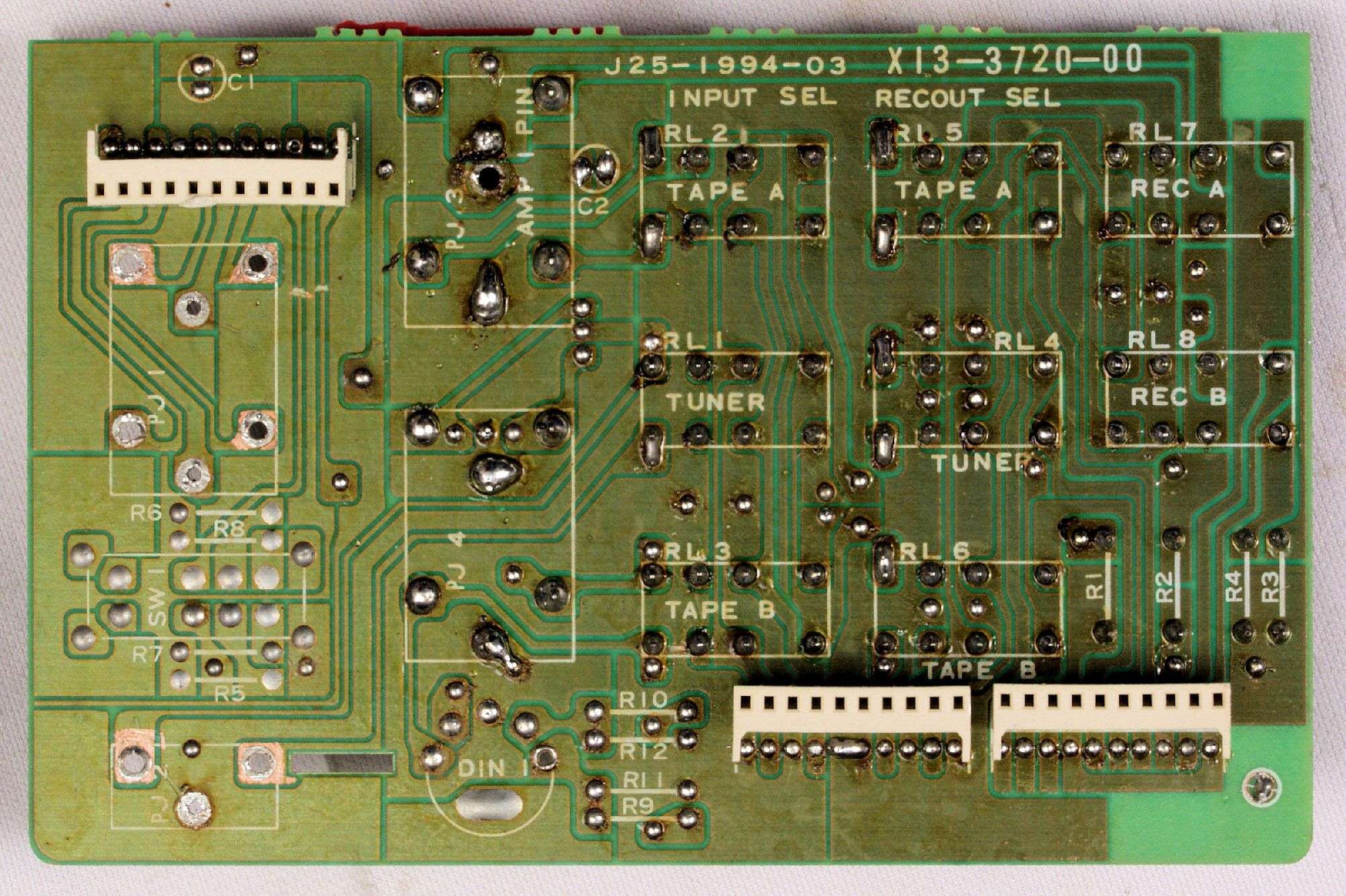

Ｃ６４．　修理前　入力ＲＣＡ端子基板裏

Ｃ６５．　修理（半田補正）後　入力ＲＣＡ端子基板裏。　半田を全部やり直す。

Ｃ６６．　完成入力ＲＣＡ端子基板裏　洗浄後防湿材を塗る。

Ｃ６７．　修理前　入出力　RCA端子郡

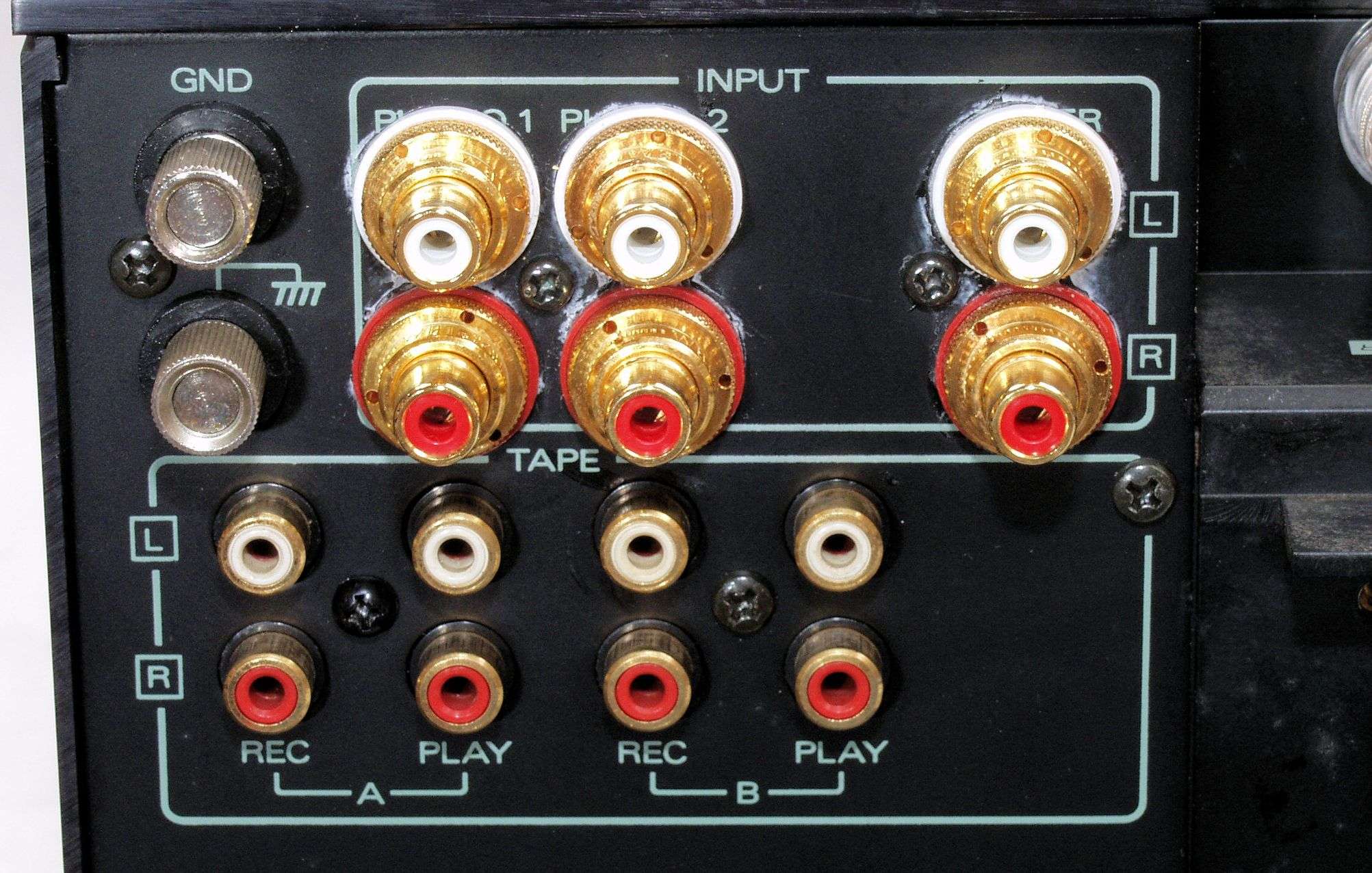

Ｃ６８．　修理（交換）後　入出力　RCA端子郡、　ＰＨＯＮＯ１、ＰＨＯＮＯ２、ＴＵＮＥＲをＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　に交換

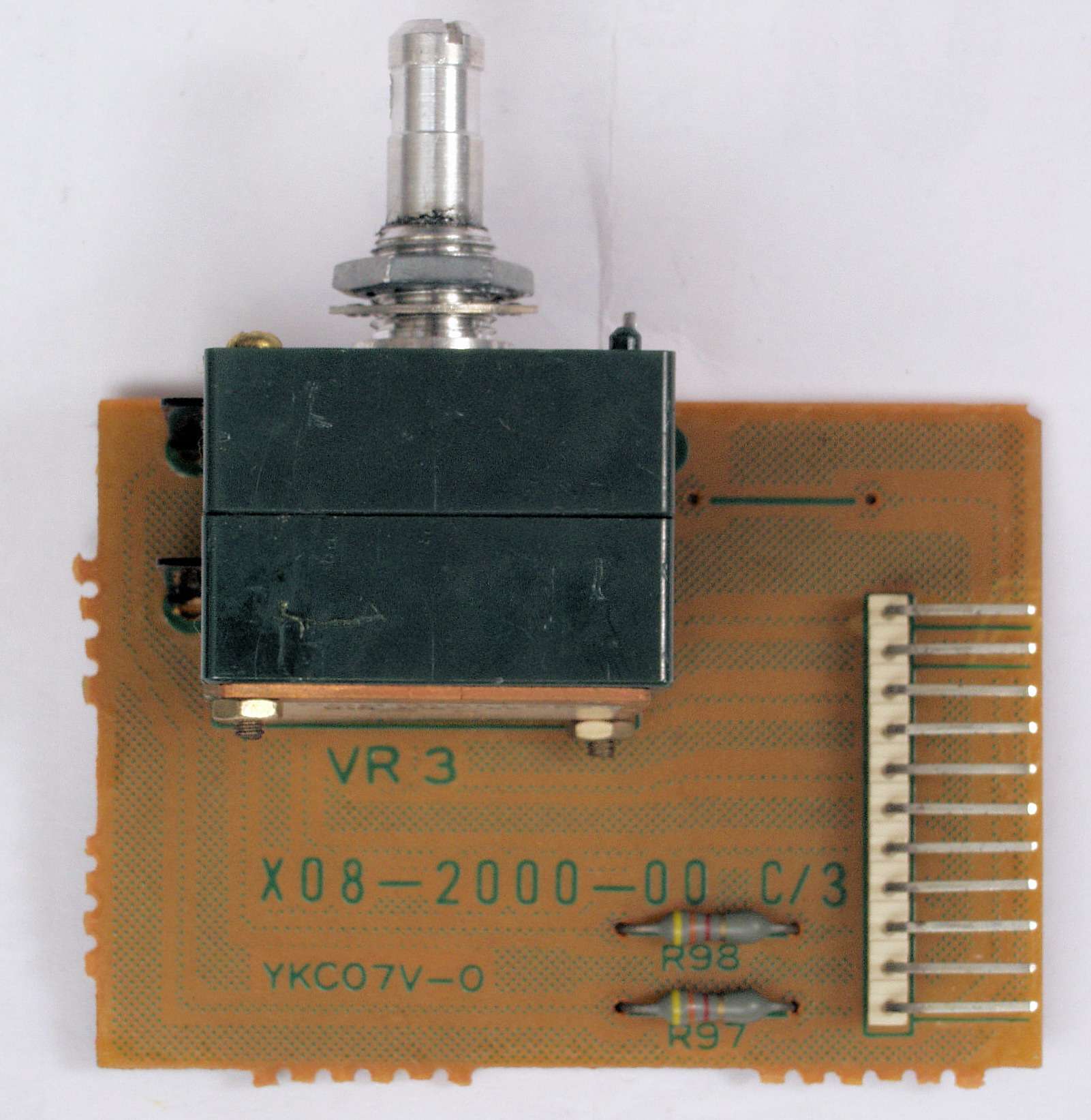

Ｃ７１．　修理前　ＶＲ、ＳＷ基板

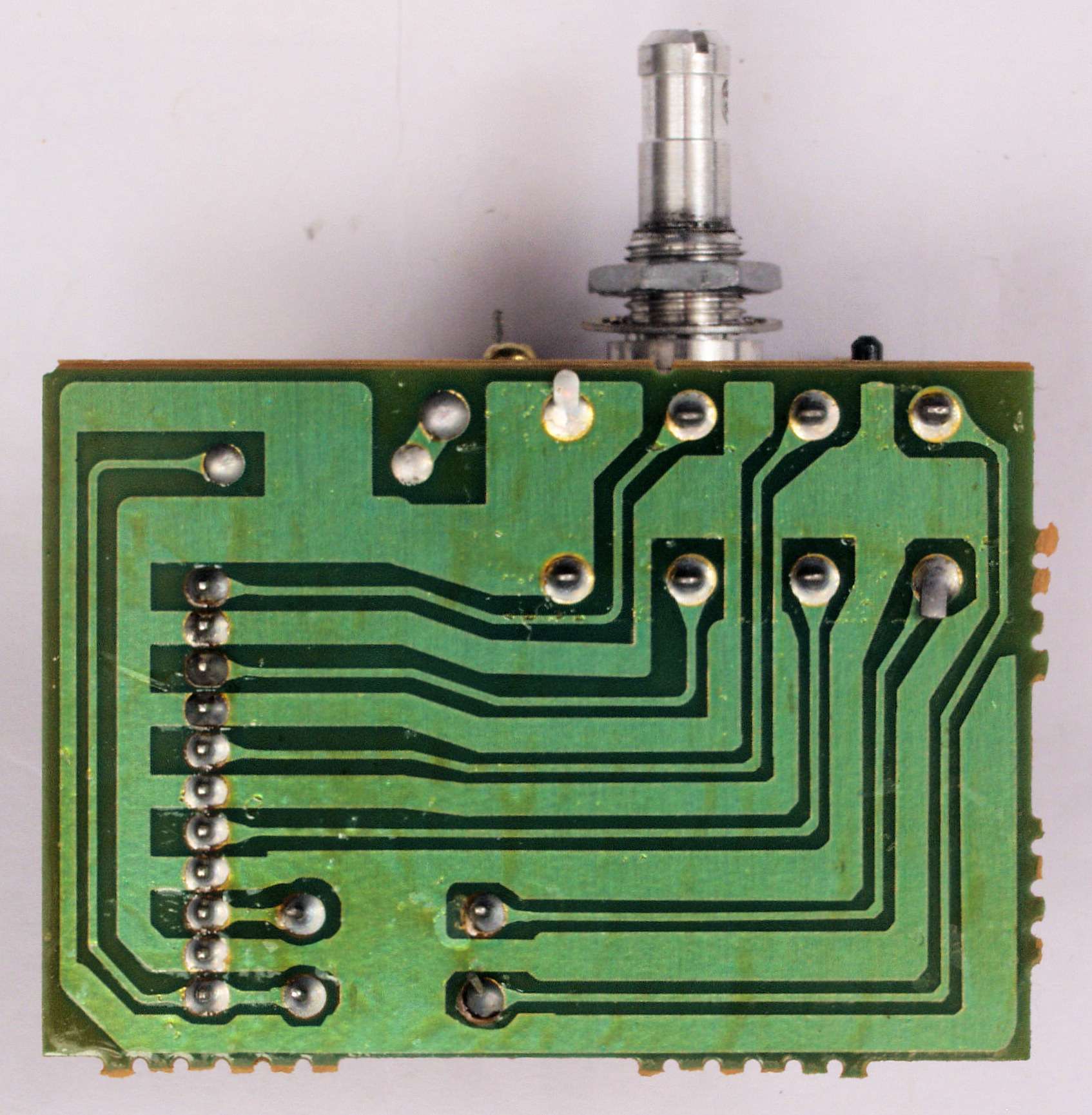

Ｃ７２．　修理前　ＶＲ、ＳＷ基板裏

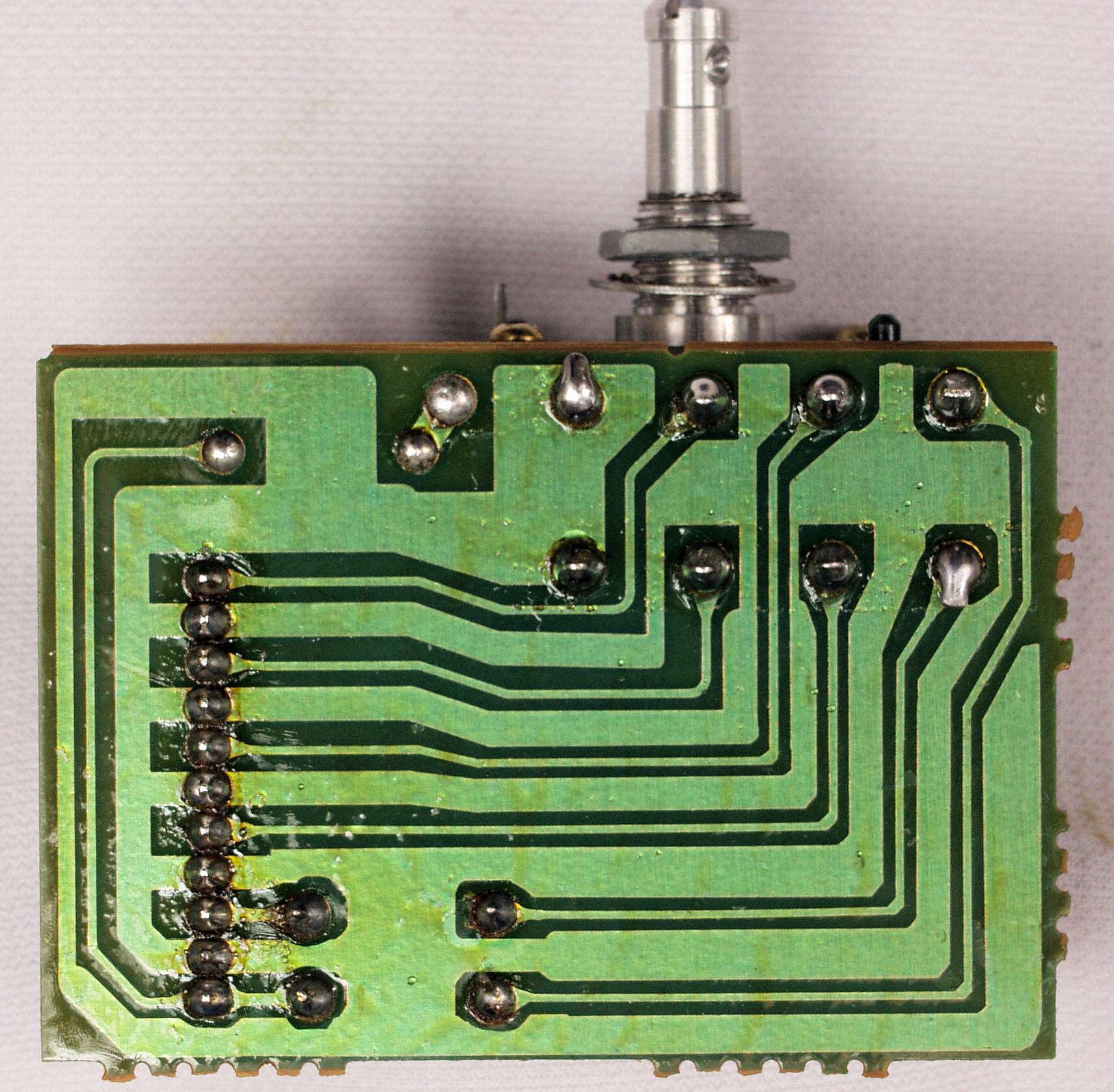

Ｃ７３．　修理（半田補正）後　　ＶＲ基板裏。　半田を全部やり直す。

Ｃ７４．　完成ＶＲ基板裏　洗浄後防湿材を塗る。

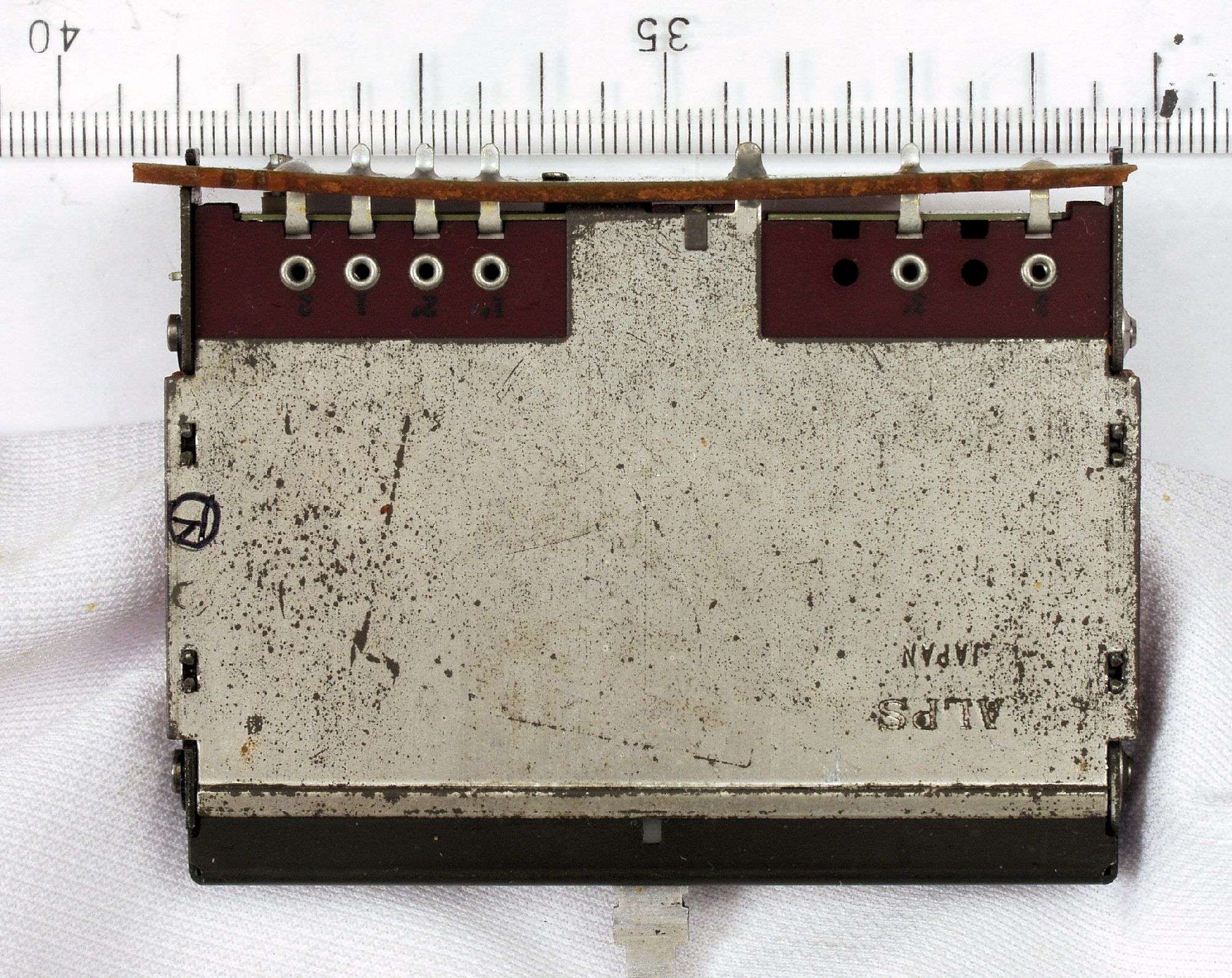

Ｃ７５．　ＶＲ清掃中、左側」の電極は上半分研磨。

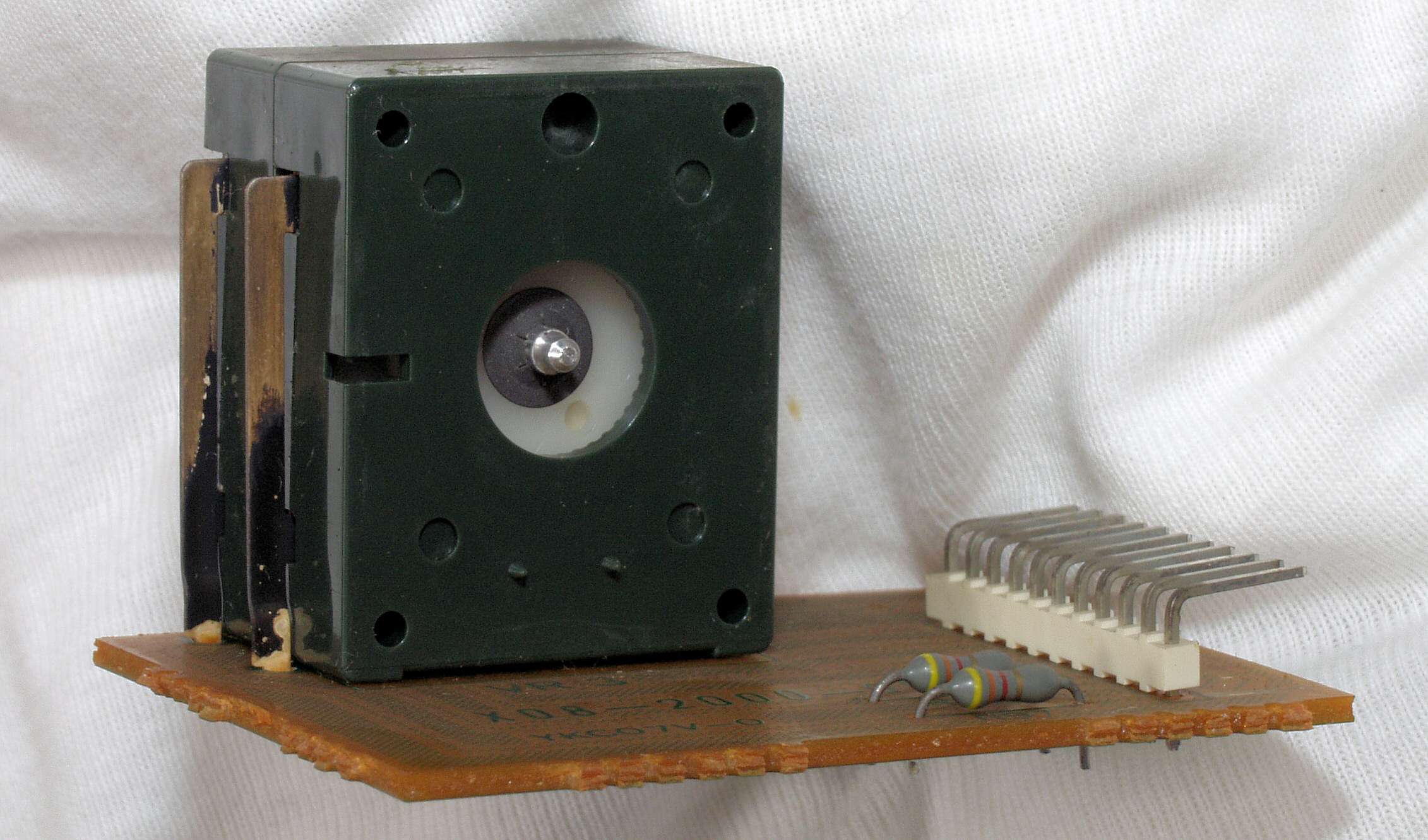

Ｃ８１．　修理前　バランスＶＲ基板

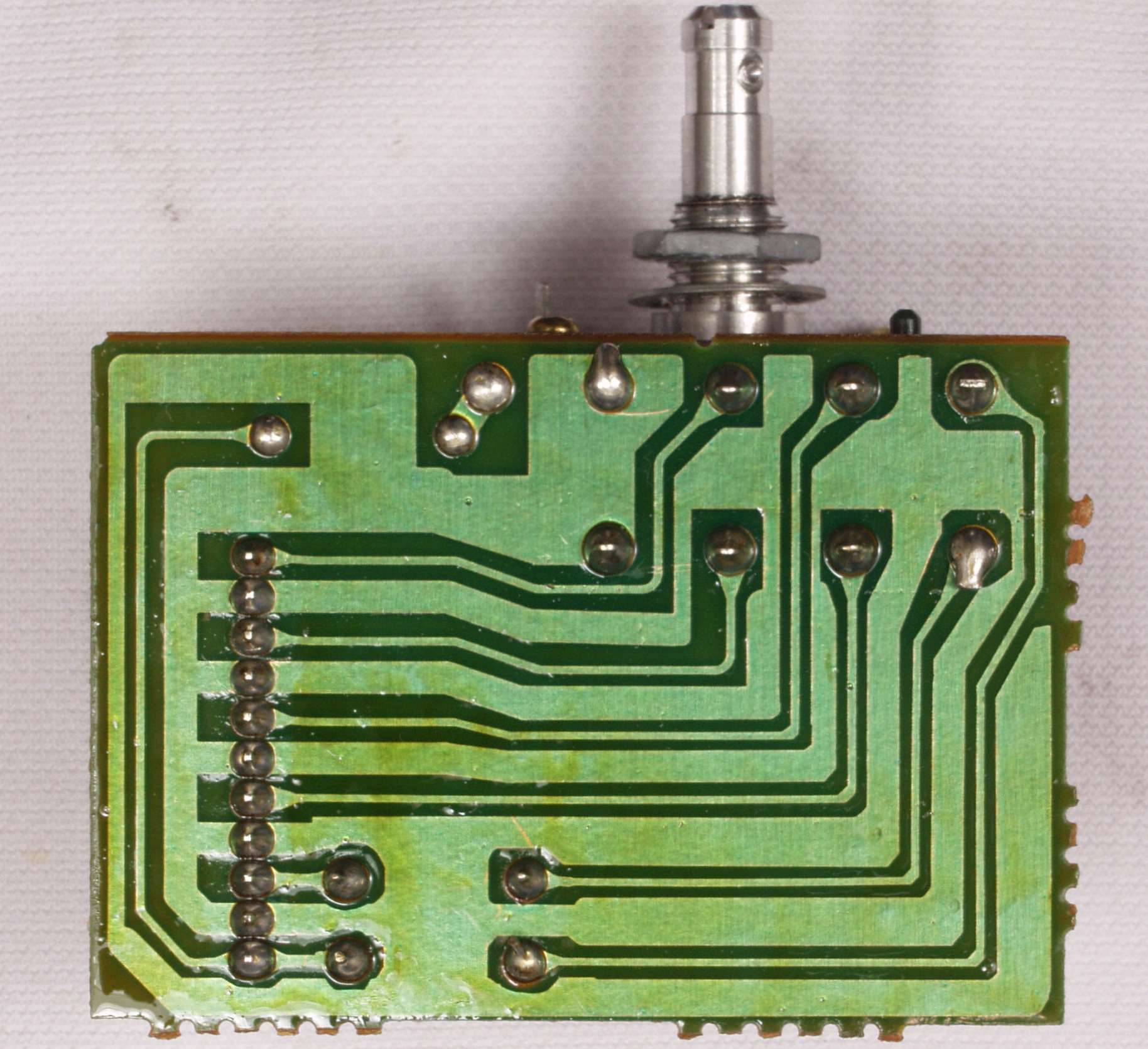

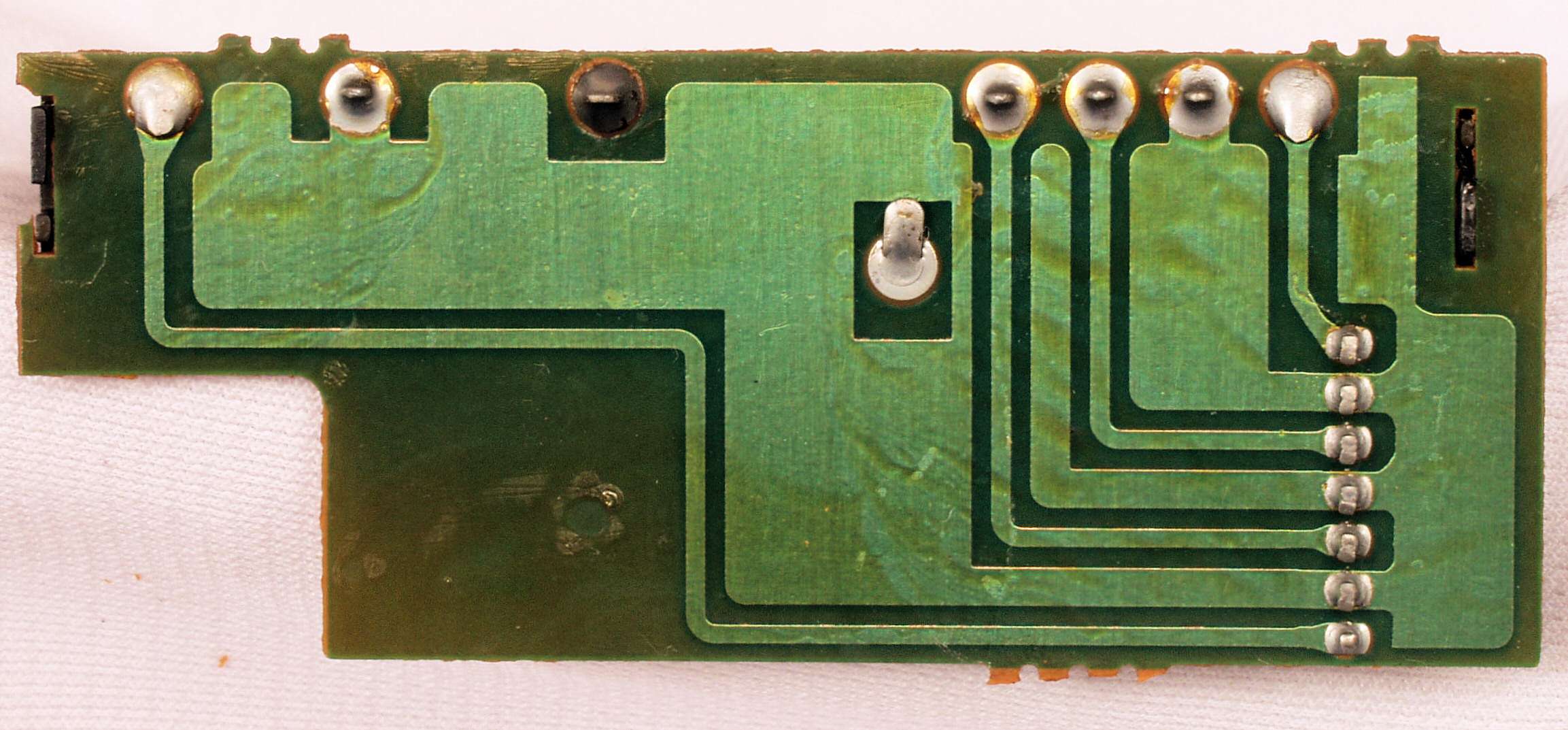

Ｃ８２．　修理前　バランスＶＲ基板裏

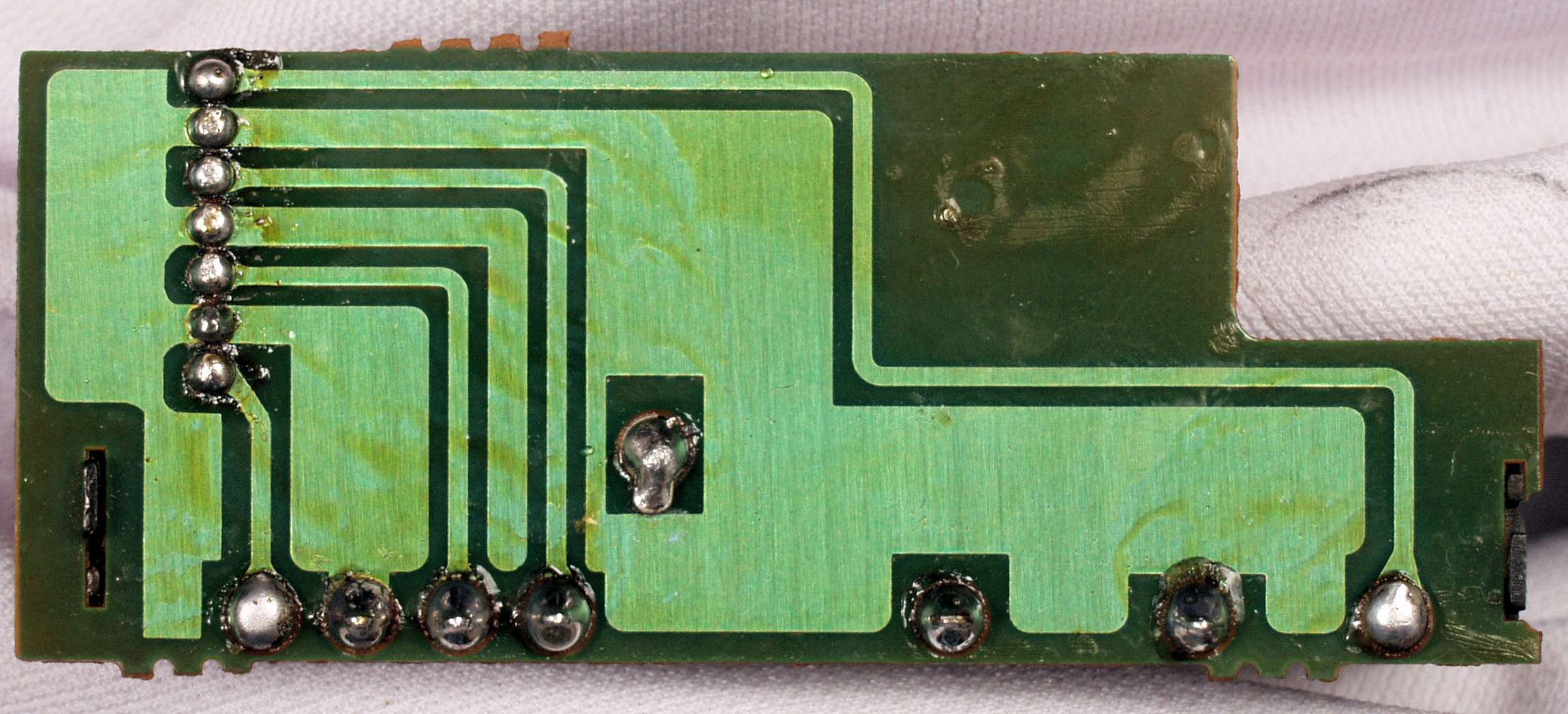

Ｃ８２２．　修理中　バランスＶＲ基板裏、半田不良ケ所

Ｃ８３．　修理（半田補正）後　バランスＶＲ基板裏。　半田を全部やり直す。

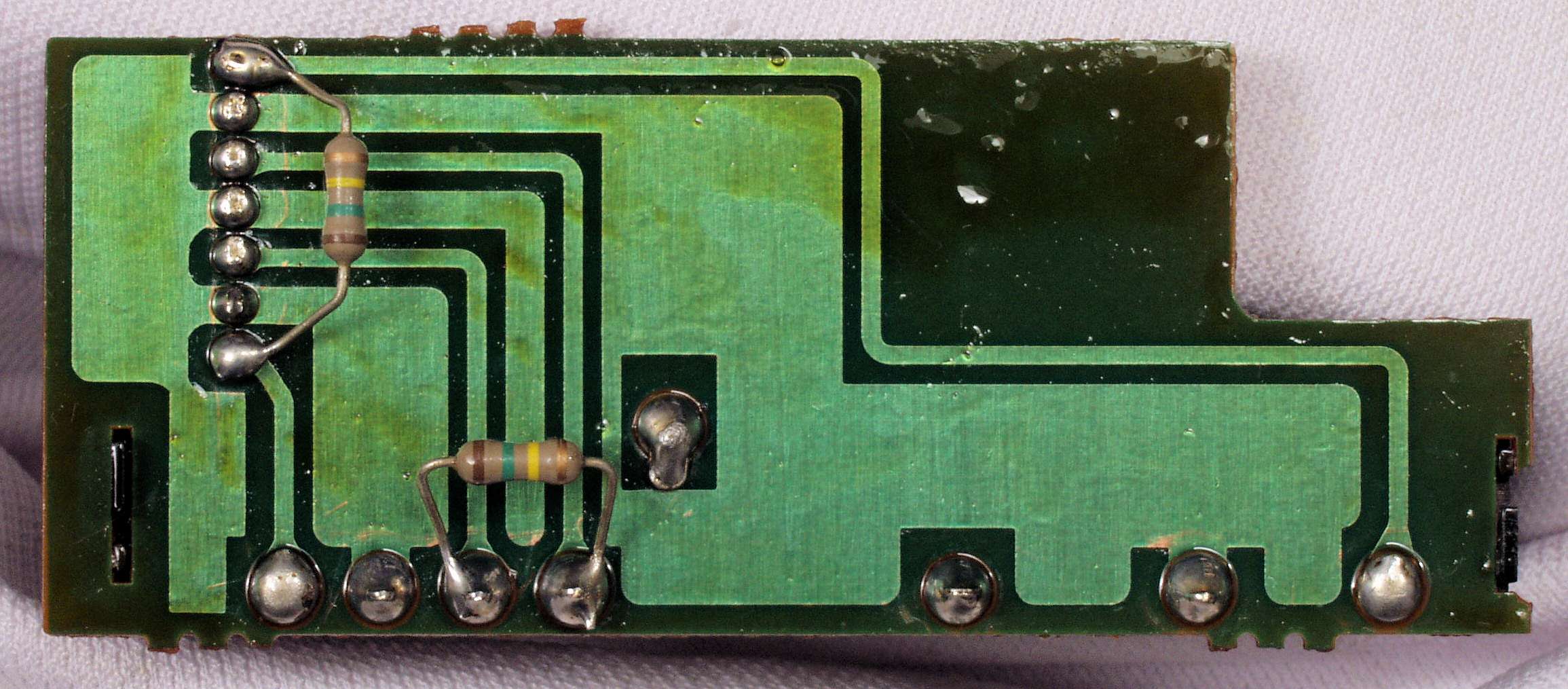

Ｃ８４．　完成バランスＶＲ基板裏　洗浄後防湿材を塗る。

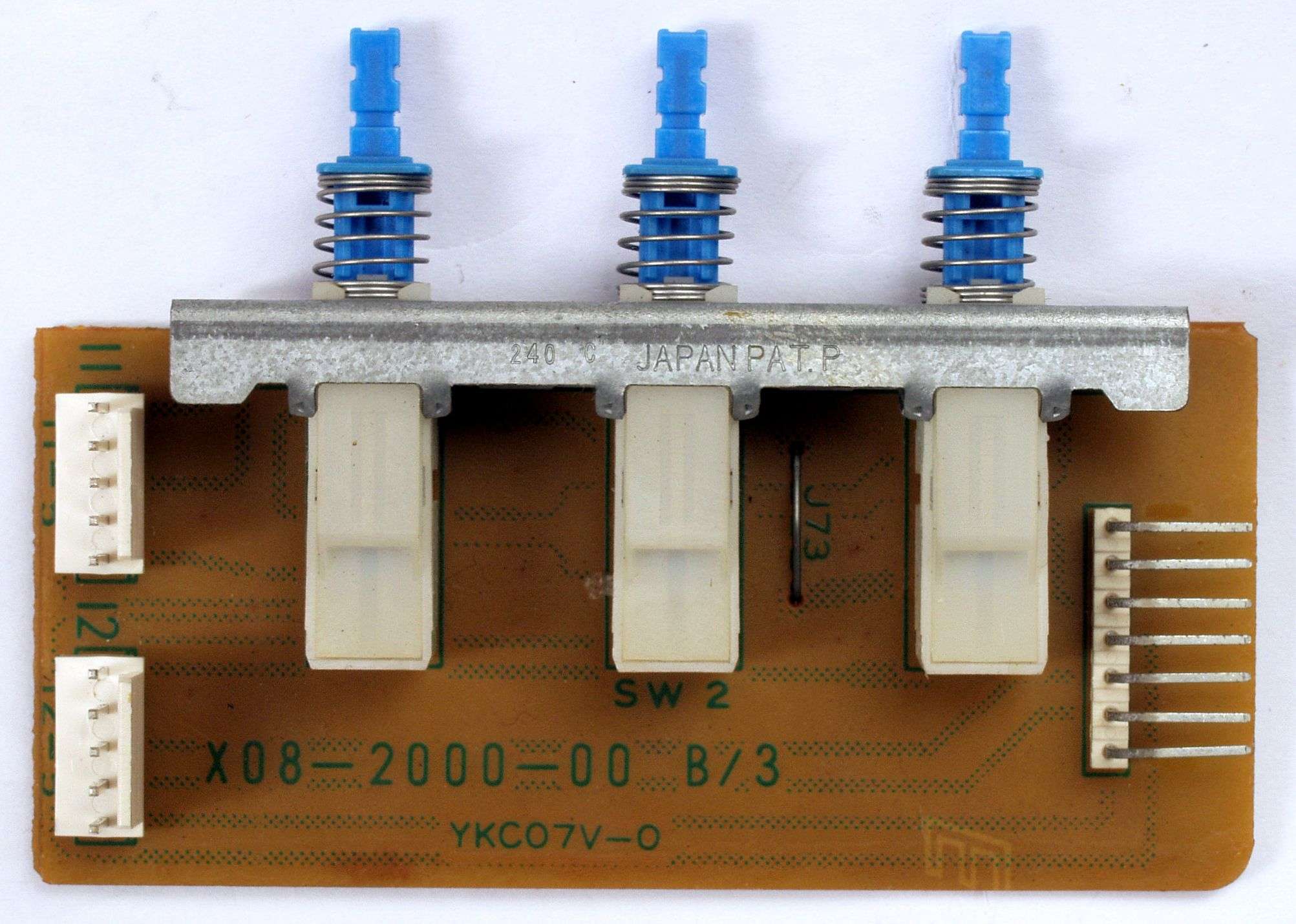

Ｃ９１．　修理前　入力ＳＷ基板

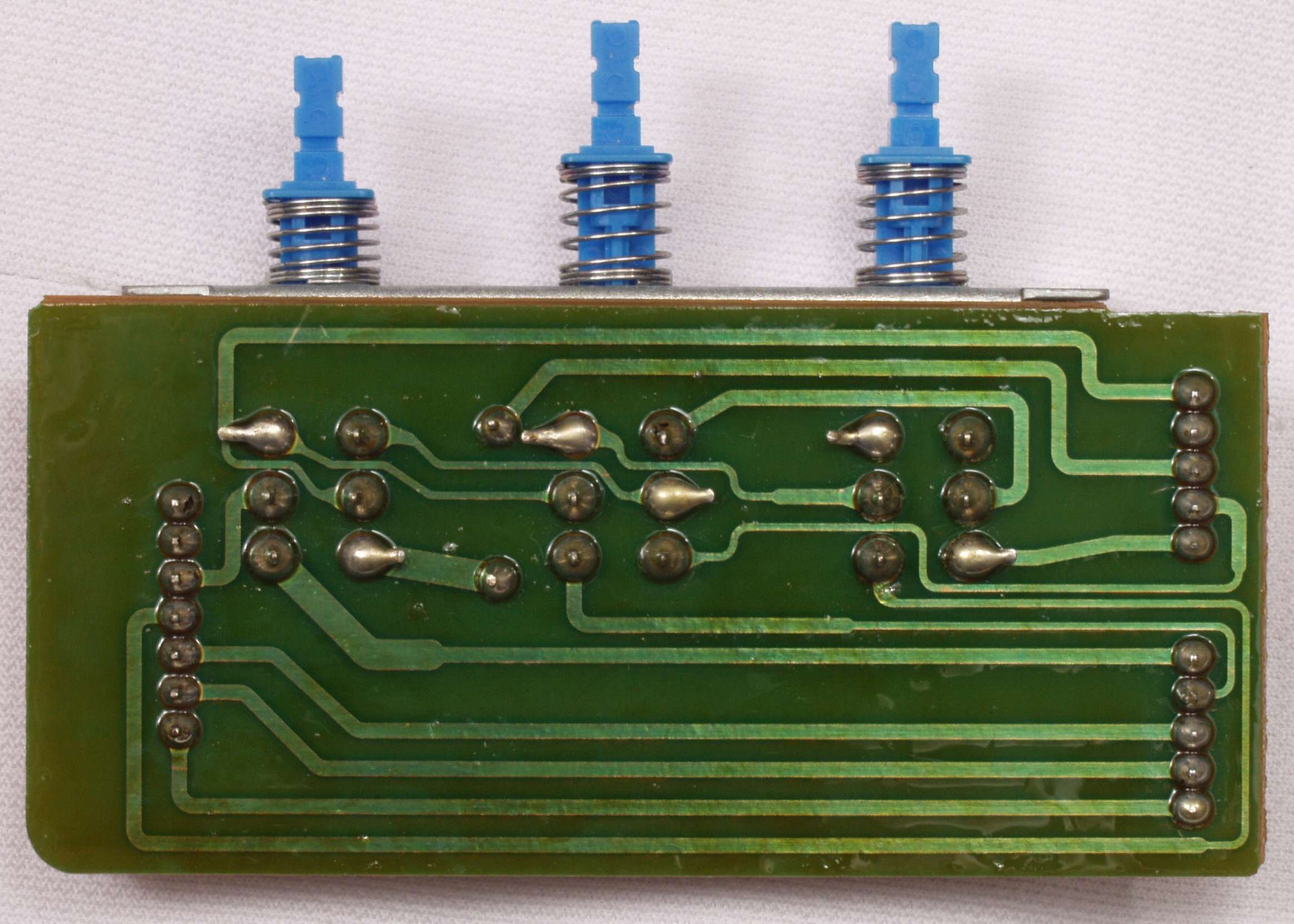

Ｃ９２．　修理前　入力ＳＷ基板裏

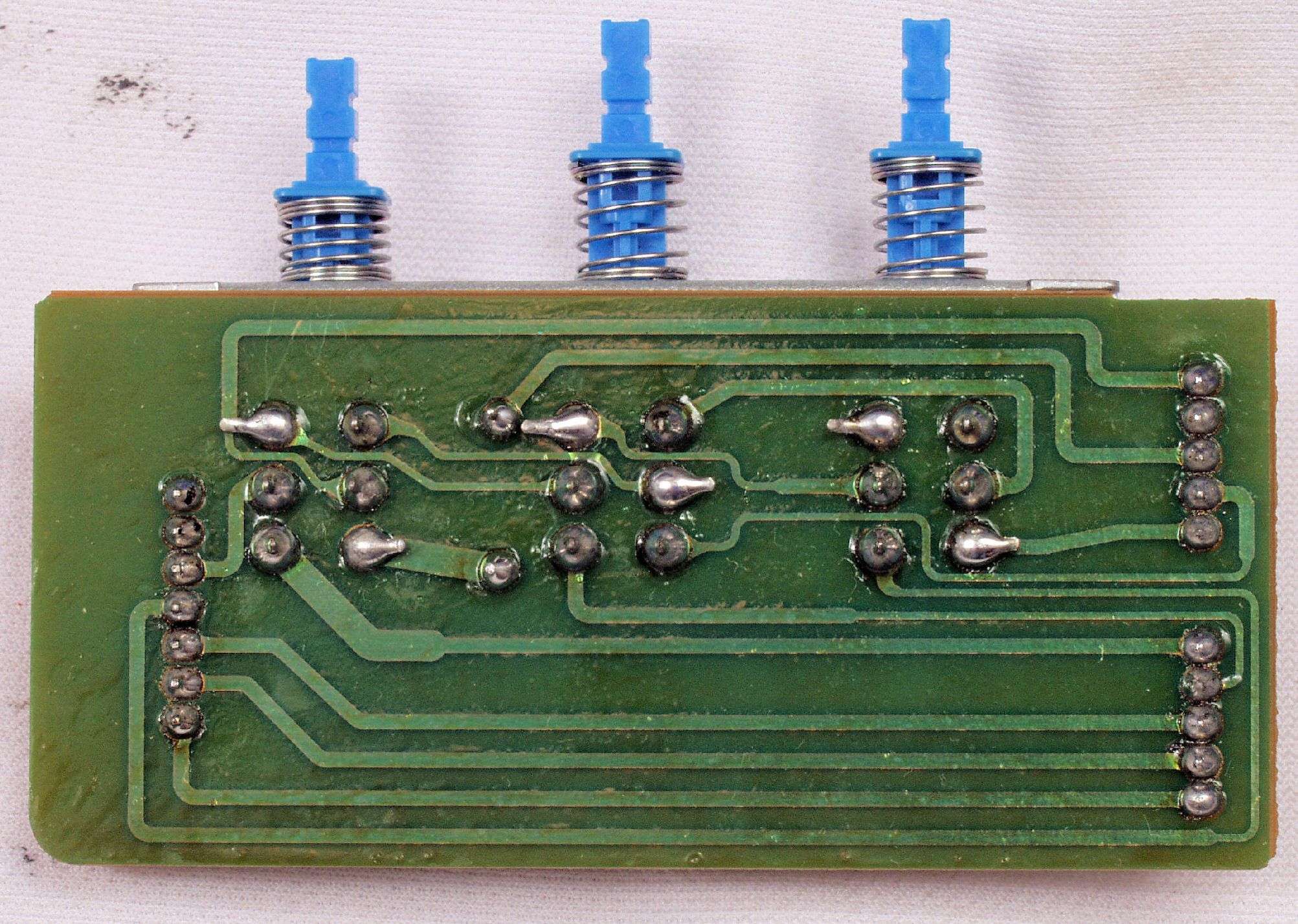

Ｃ９３．　修理（半田補正）後　入力ＳＷ基板裏。　半田を全部やり直す。

Ｃ９４．　完成入力ＳＷ基板裏　洗浄後防湿材を塗る。

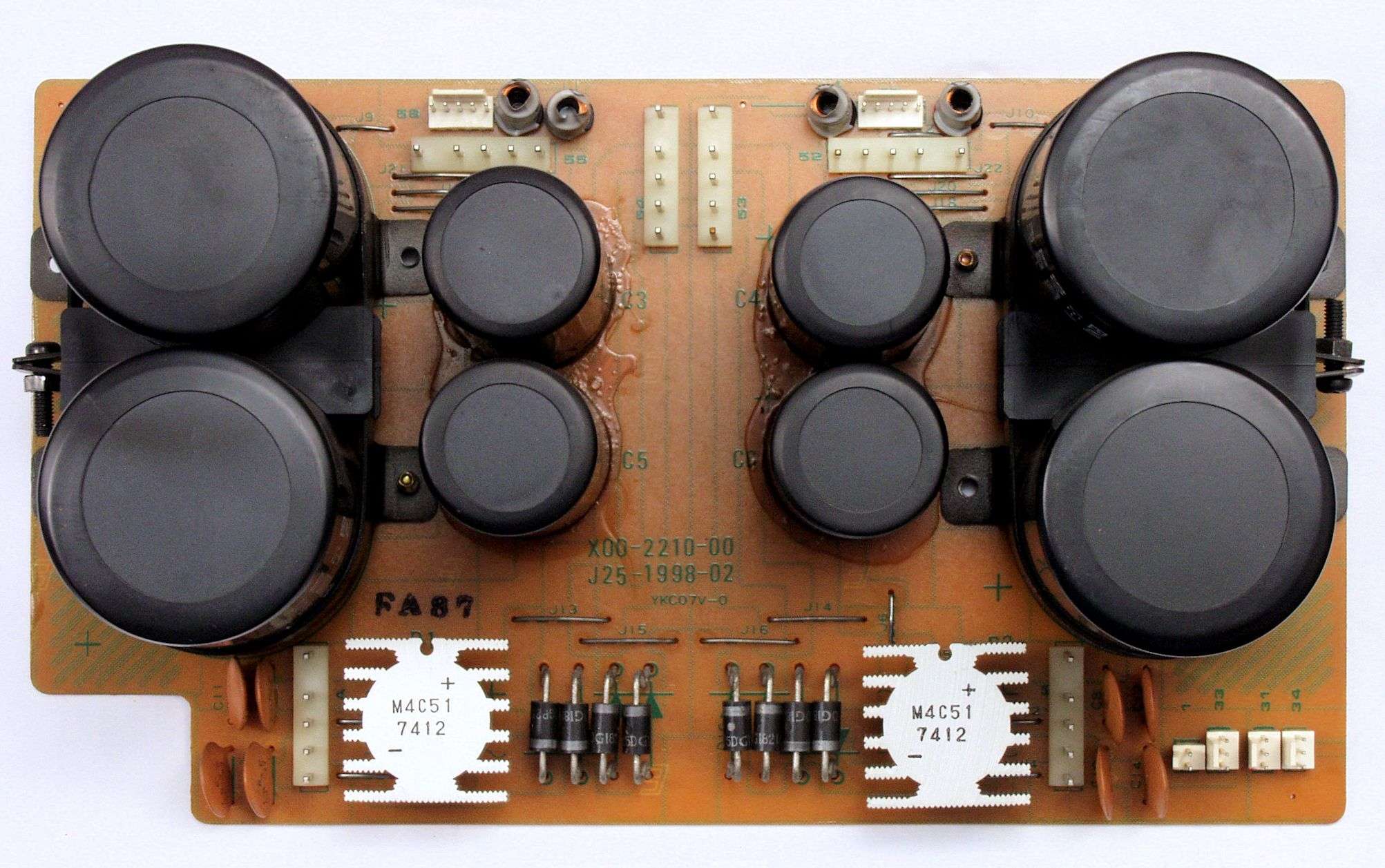

ＣA１．　修理前　整流基板

ＣA２．　修理前　整流基板裏

ＣA３．　修理（半田補正）後　整流基板裏。　半田を全部やり直す。

ＣA４．完成整流基板裏　洗浄後

ＣＢ１．　修理前　ＳＰ端子

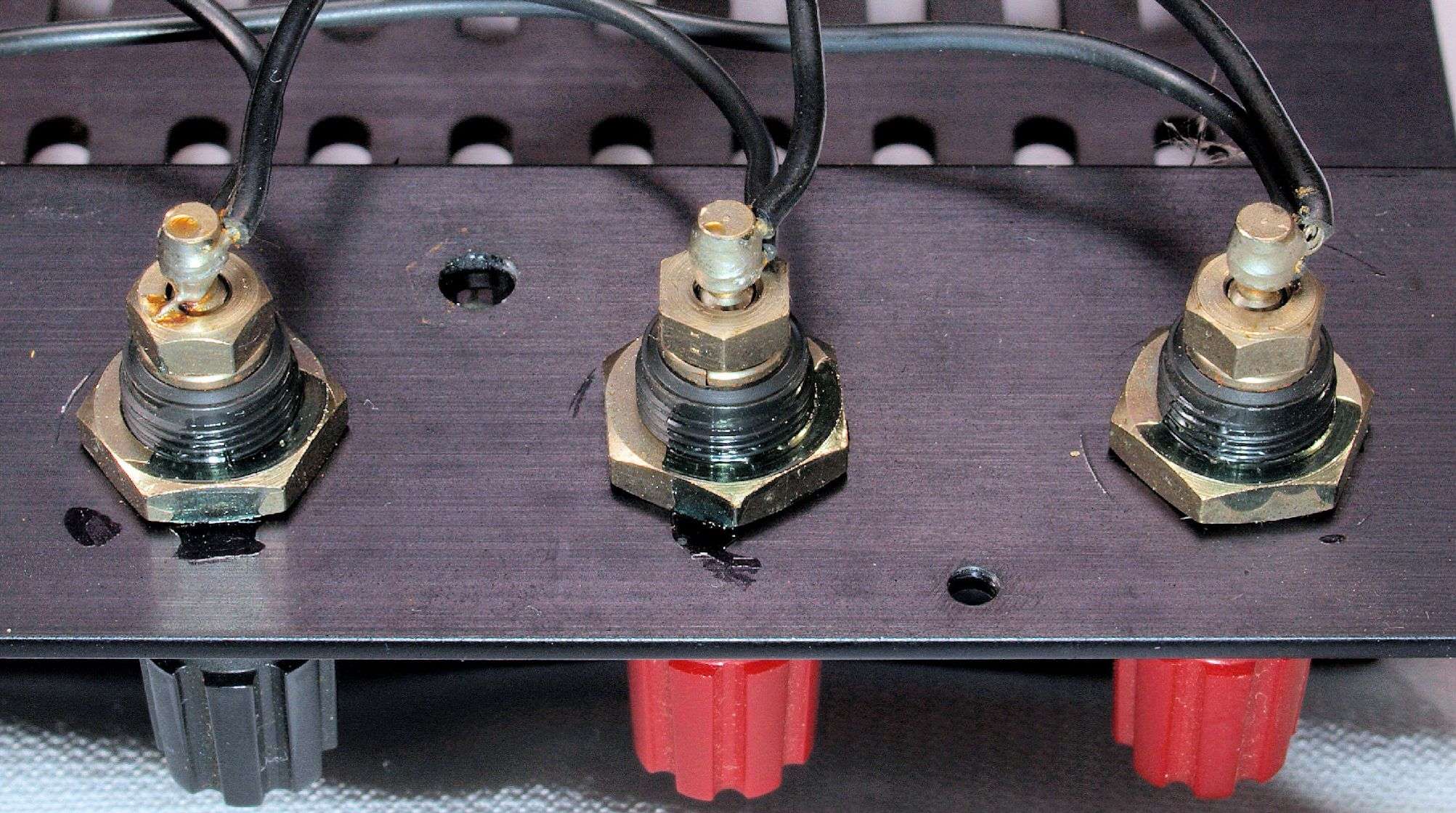

ＣＢ２．　修理中　ＳＰ端子の内側、端子取り付けビスが逆！

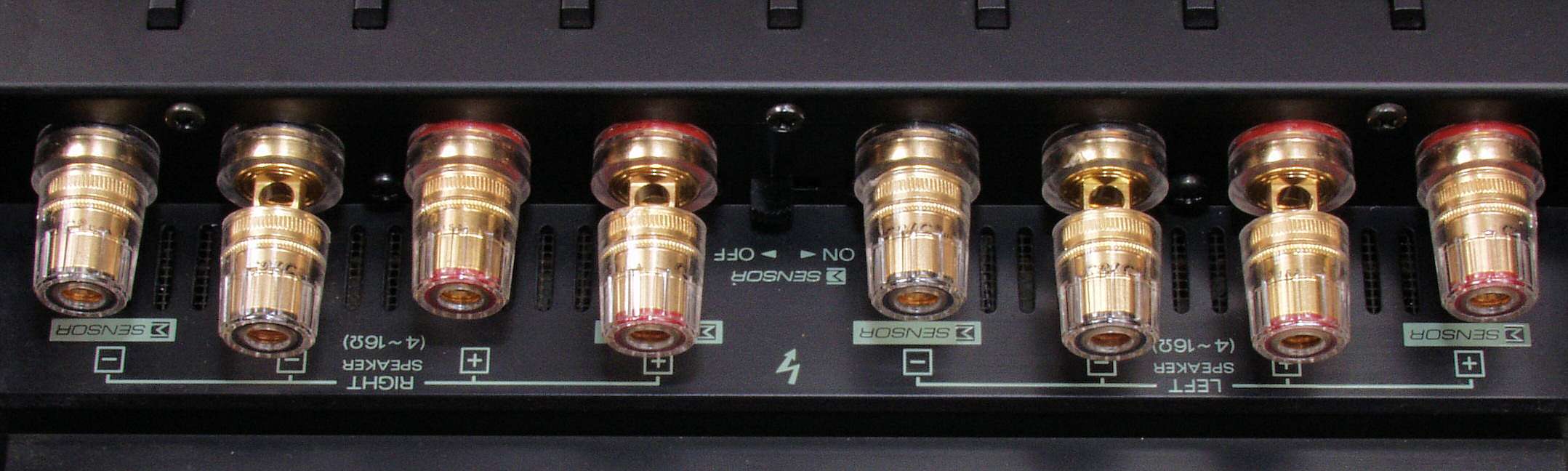

ＣＢ３．　修理（交換）後　ＳＰ端子

ＣＣ１．　修理前　電源部、　上から見る。

ＣＣ２．　修理後　電源部、　上から見る。

ＣＣ３．　修理前　電源部、前上から見る。

ＣＣ４．　修理後　電源部、前上から見る。

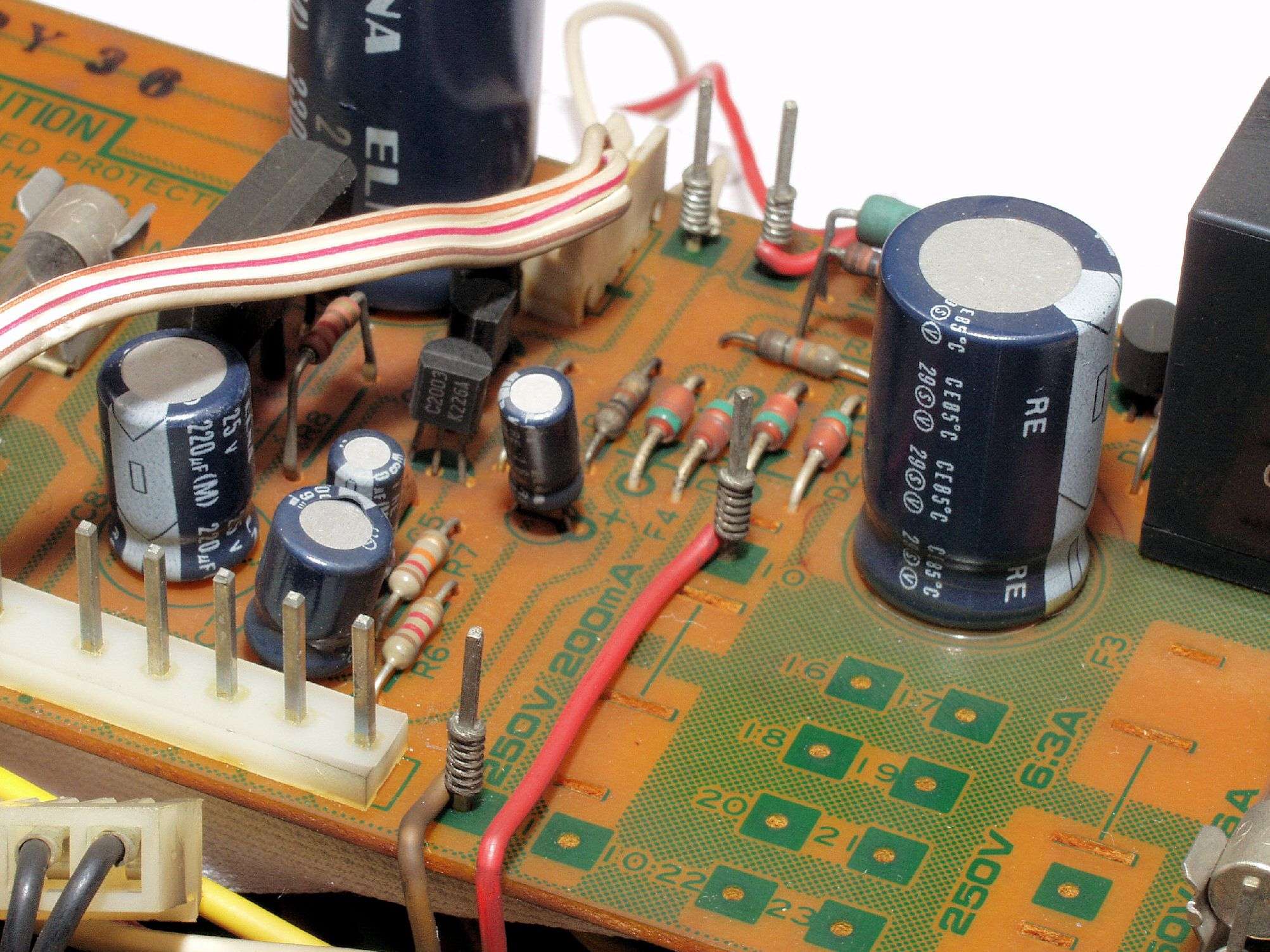

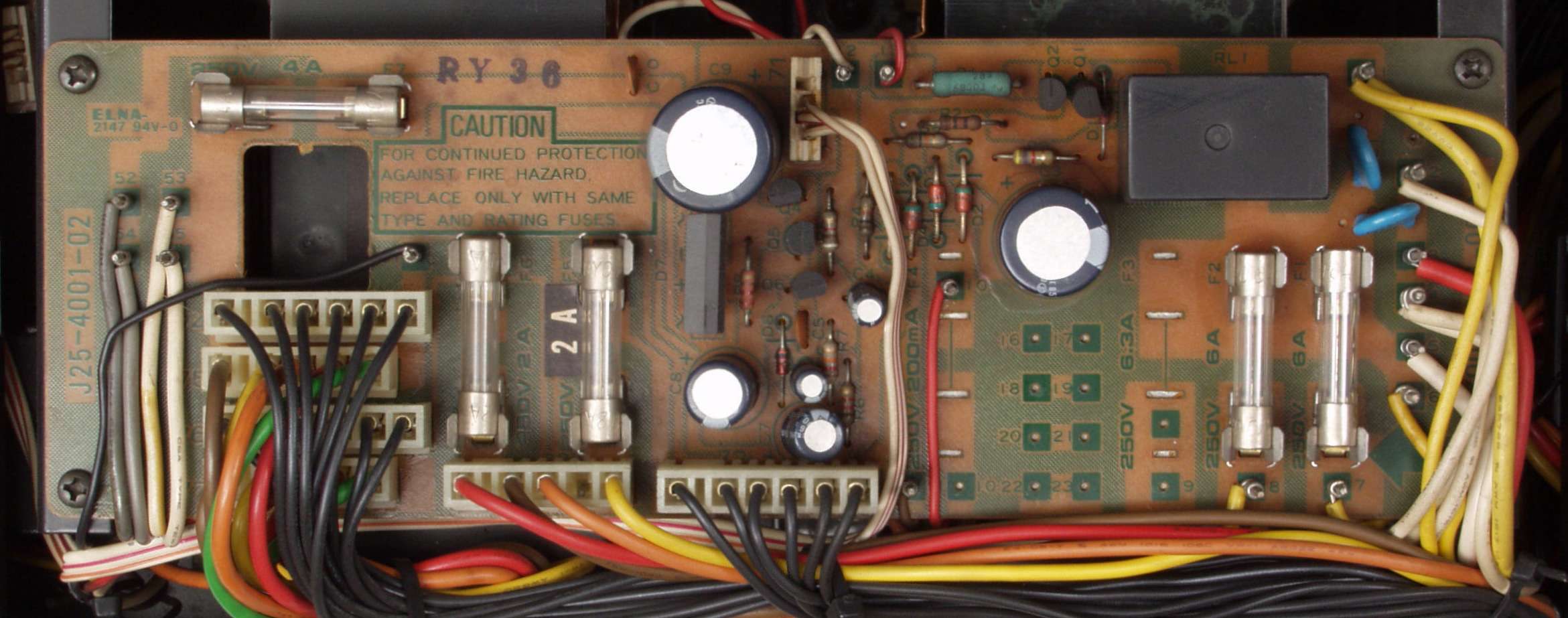

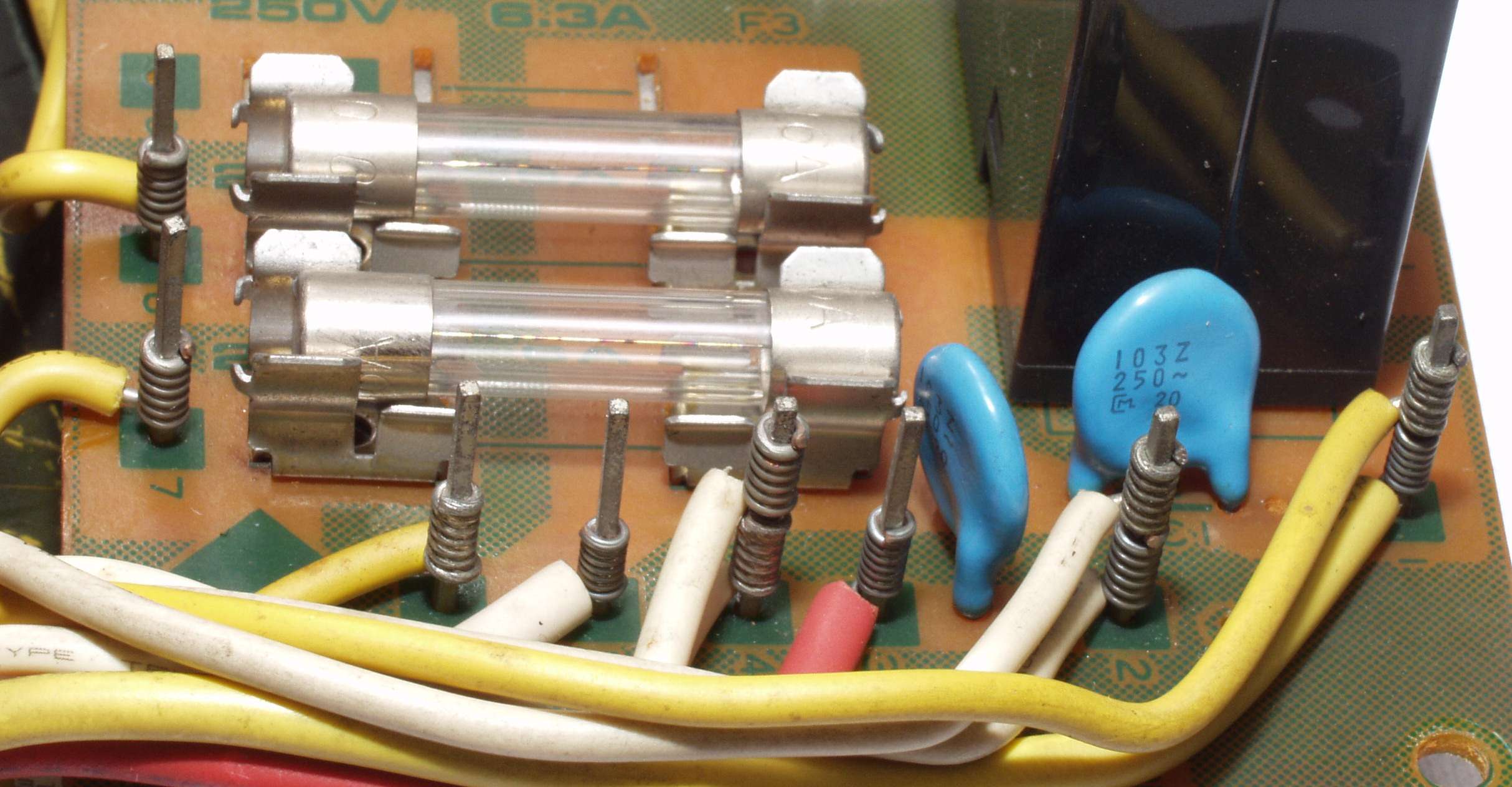

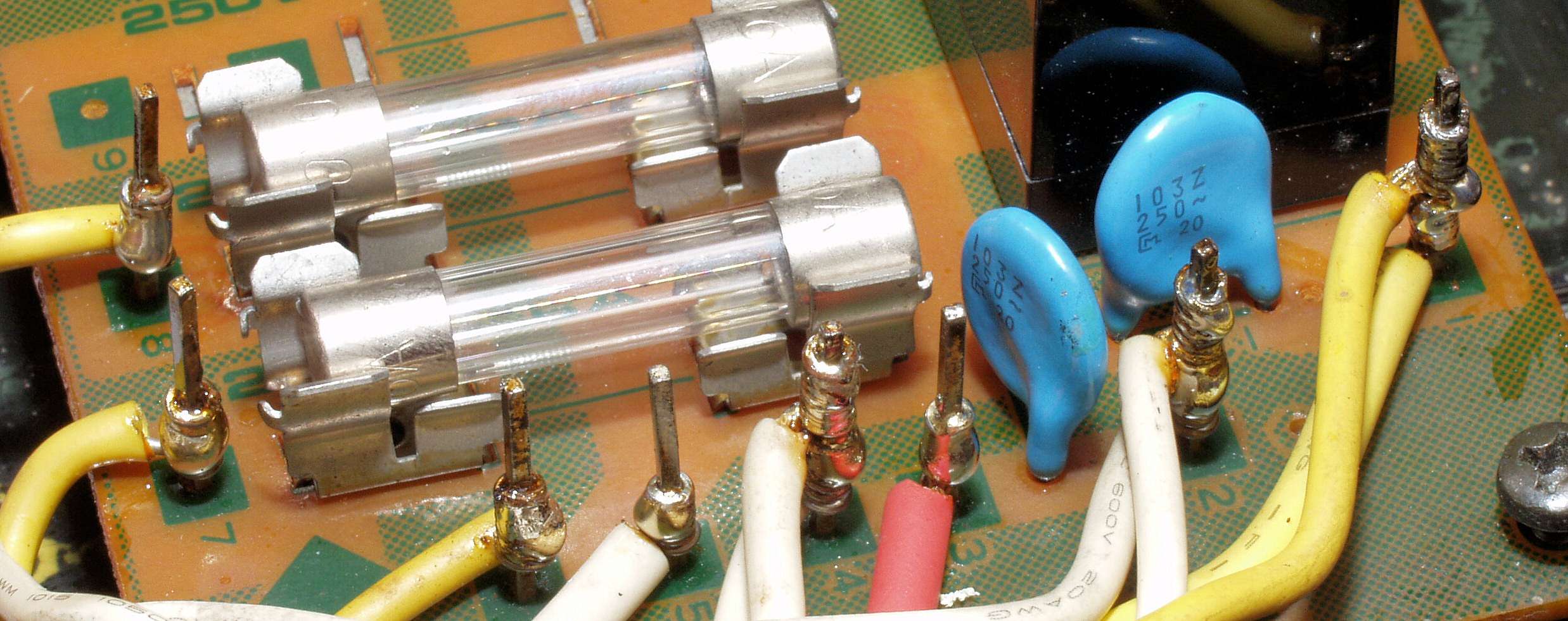

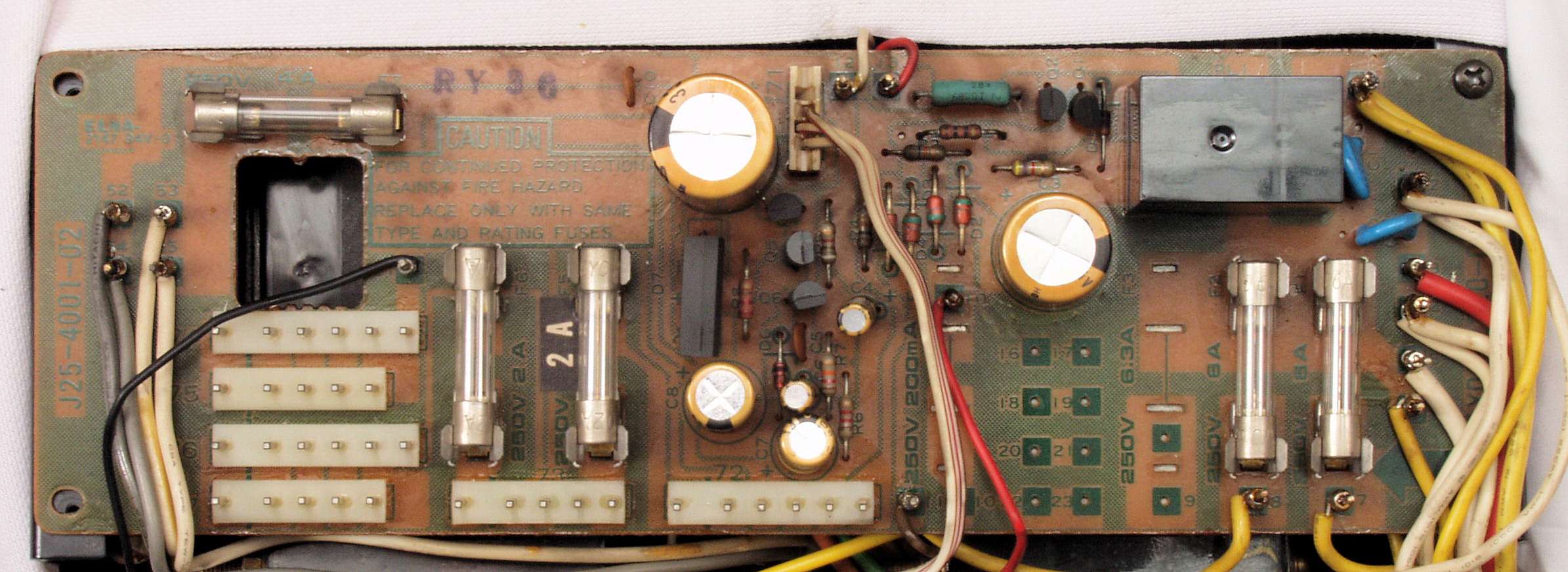

ＣＤ１．　修理前　電源部基板

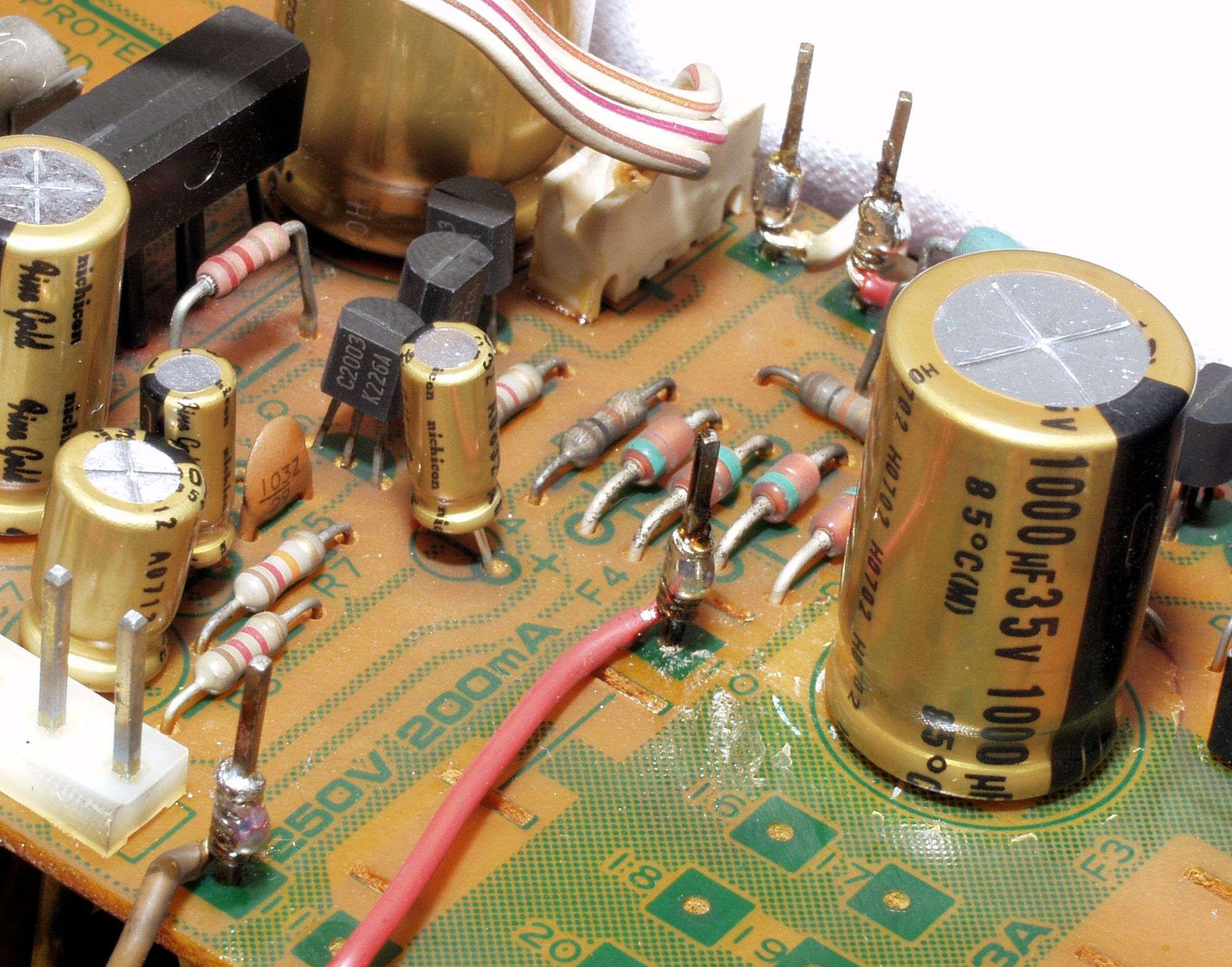

ＣＤ２．　修理後　電源部基板　電解コンデンサー６個、リレー１個交換

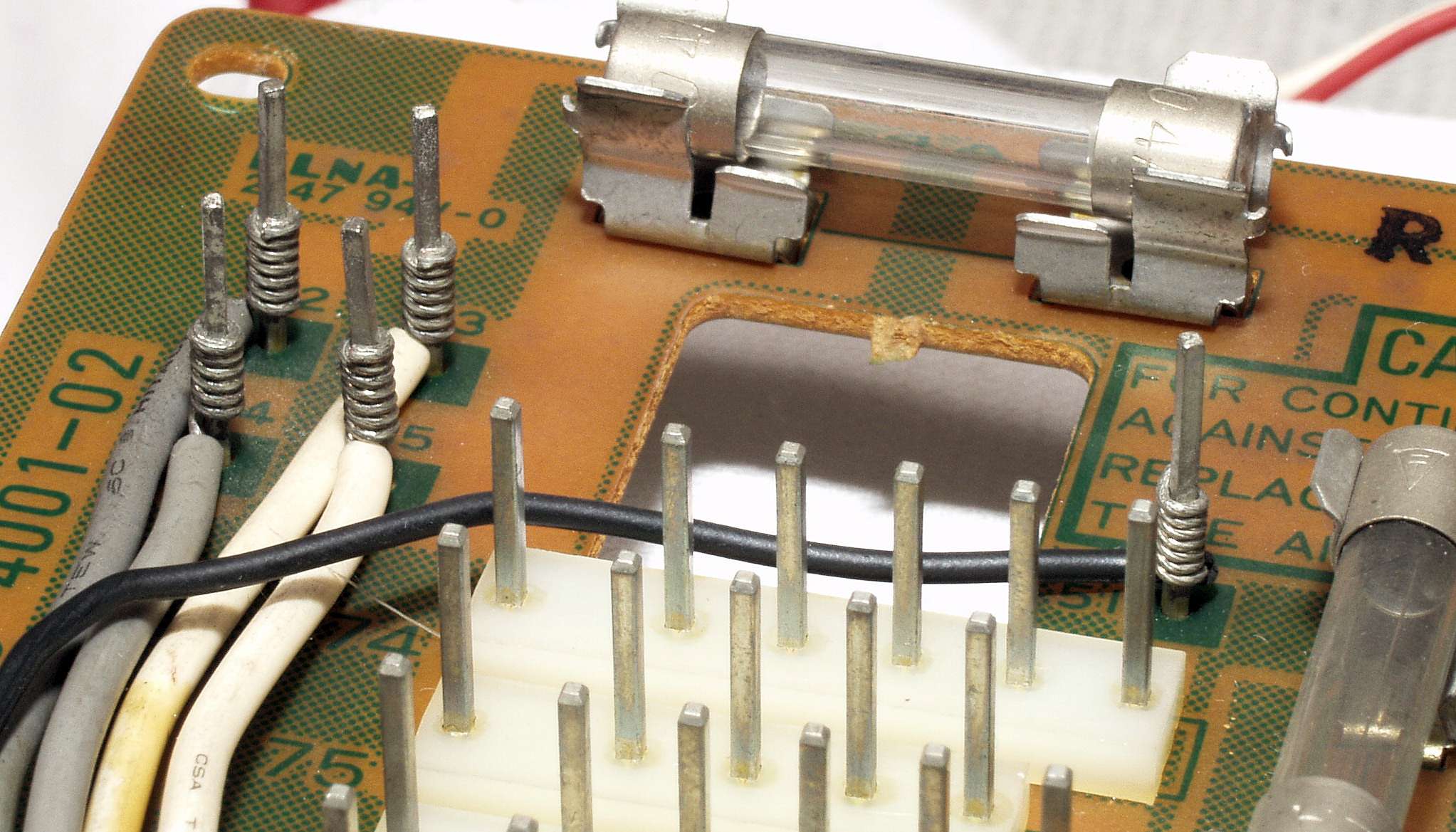

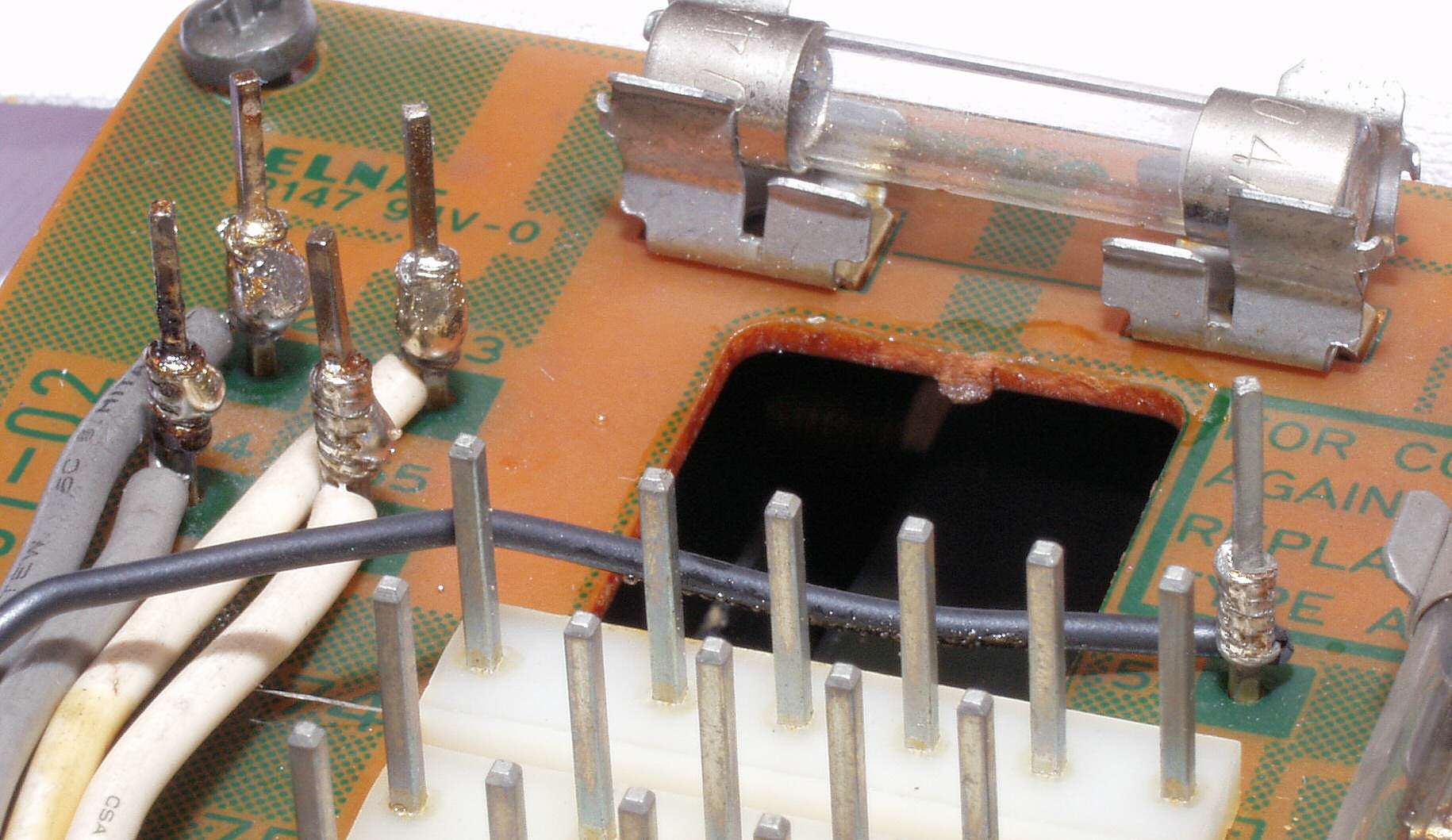

ＣＤ２１．　修理前　電源部基板ラッピングその１

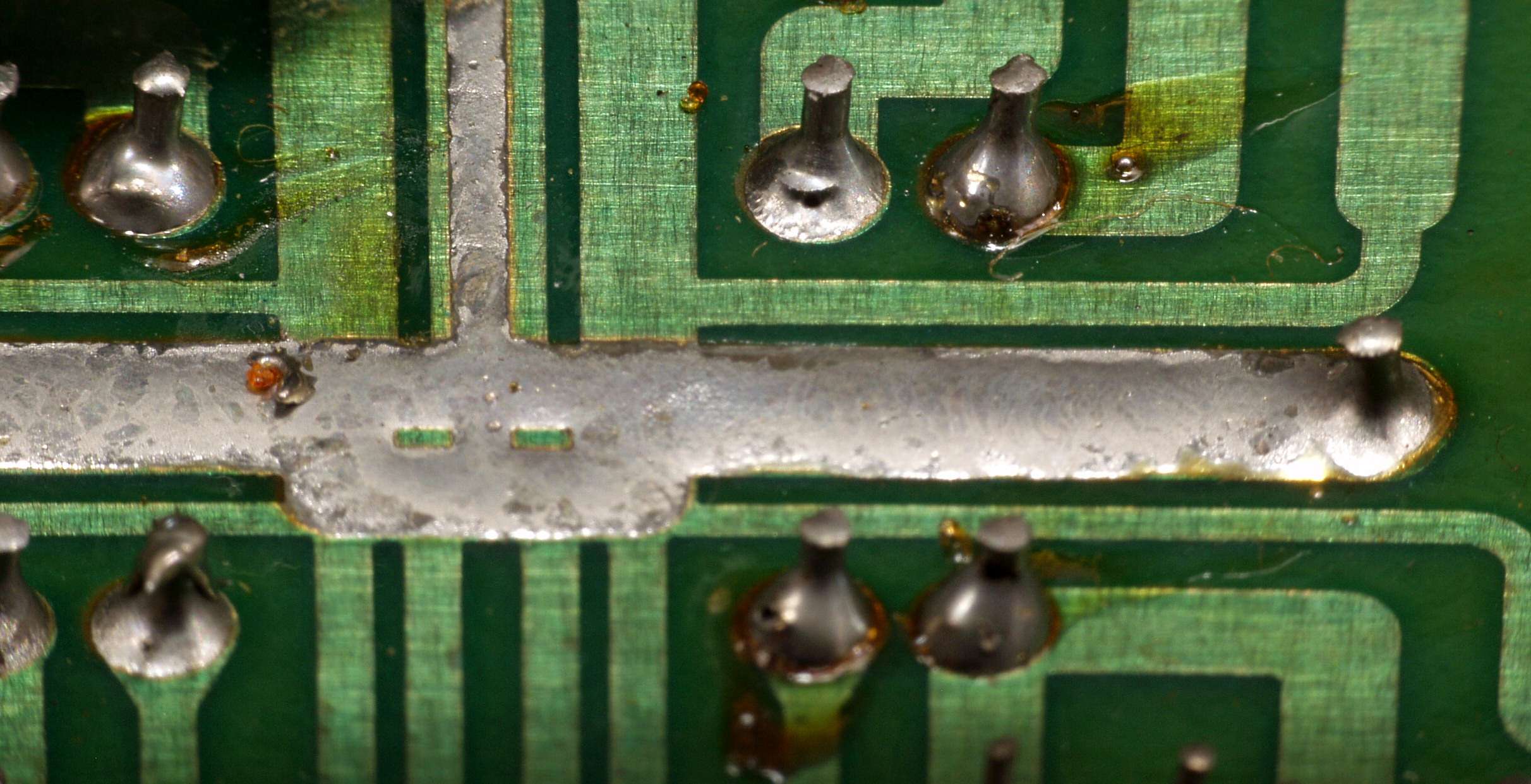

ＣＤ２２．　修理後　電源部基板ラッピングその１　ハンダを浸み込ませる

ＣＤ２３．　修理前　電源部基板ラッピングその２

ＣＤ２４．　修理後　電源部基板ラッピングその２　ハンダを浸み込ませる

ＣＤ２５．　修理前　電源部基板ラッピングその３

ＣＤ３．　修理後　電源部基板ラッピングその３　ハンダを浸み込ませる

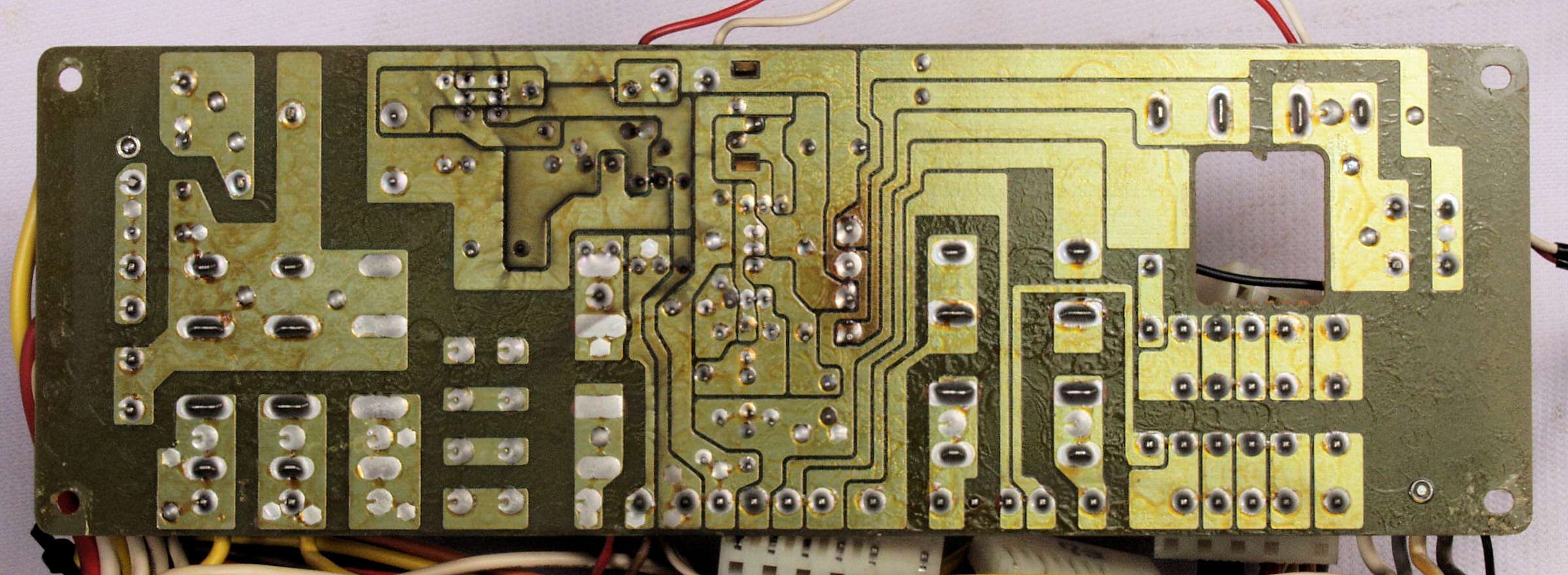

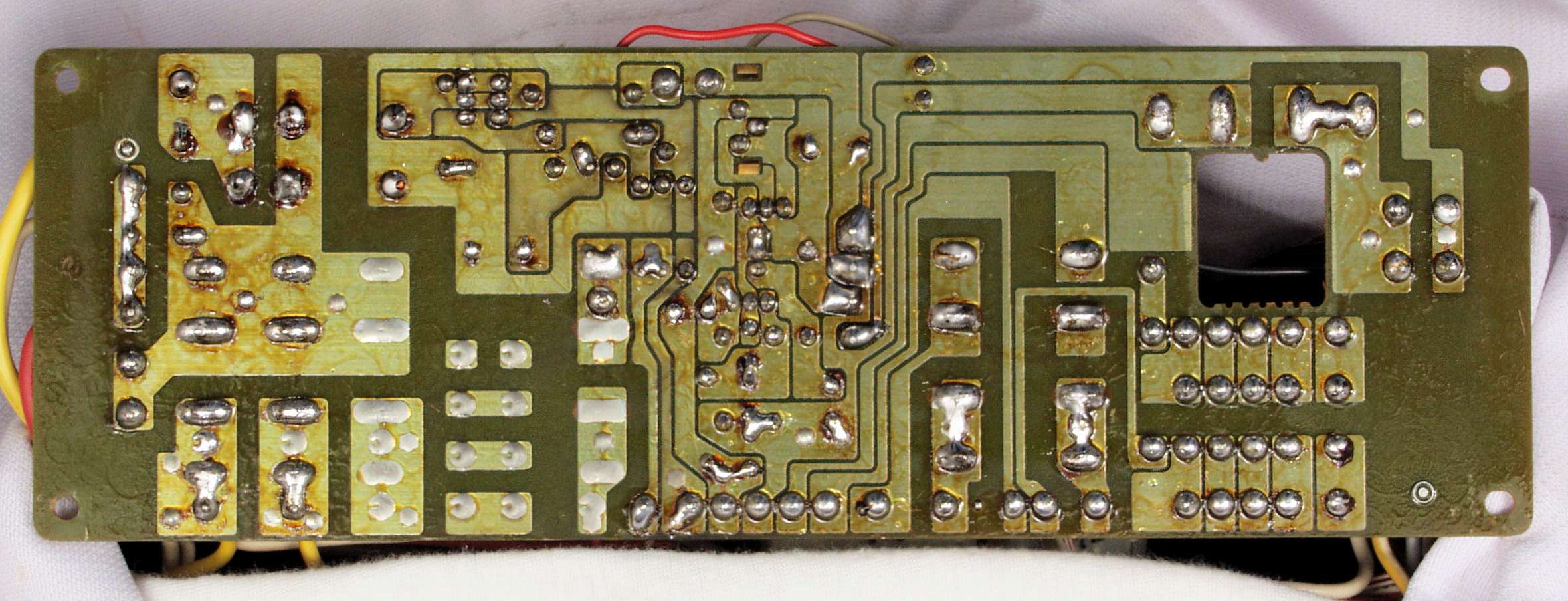

ＣＤ４．　修理前　電源部基板裏

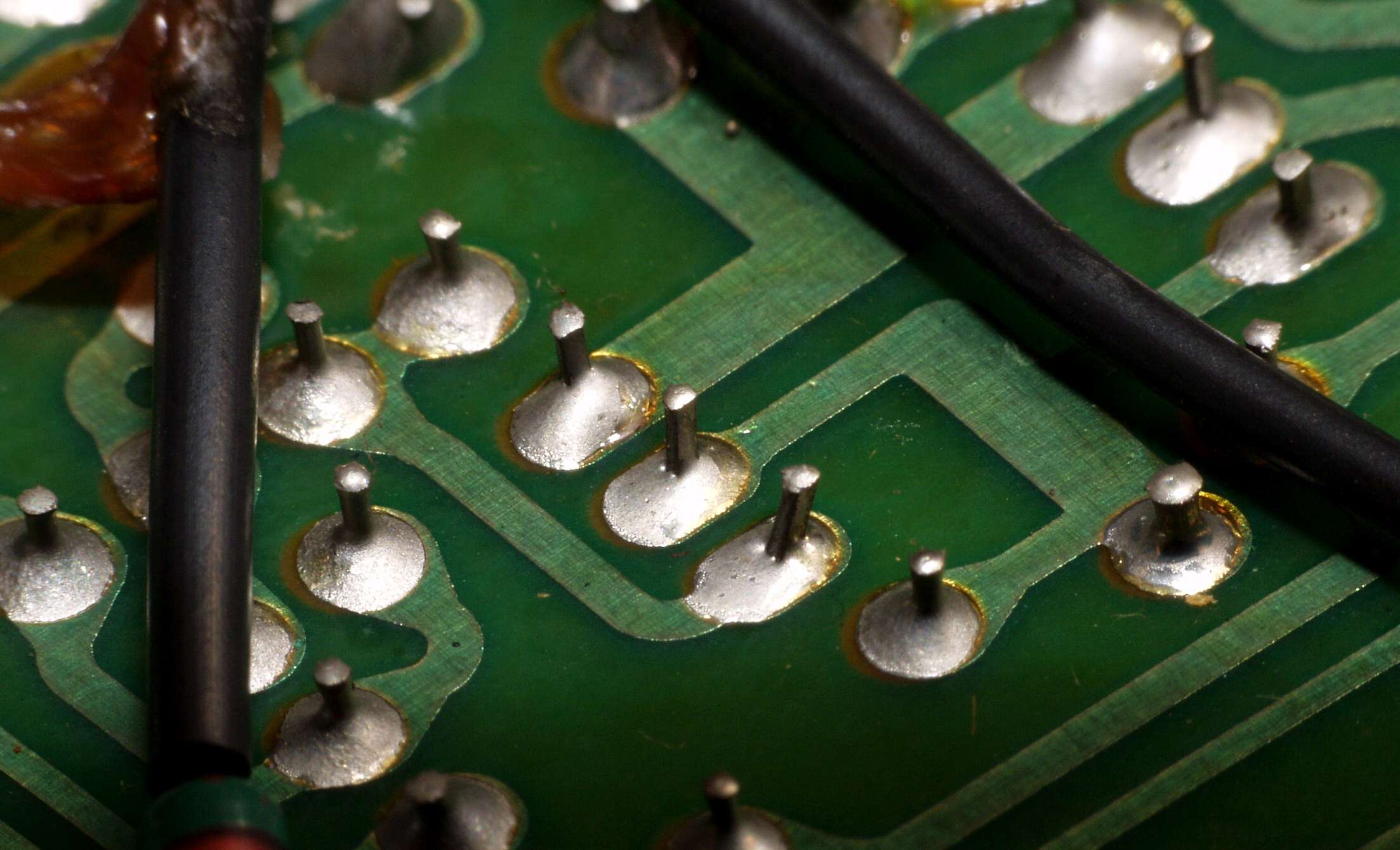

ＣＤ４２．　修理中　電源部基板裏、もう少し半田ののりが欲しい所

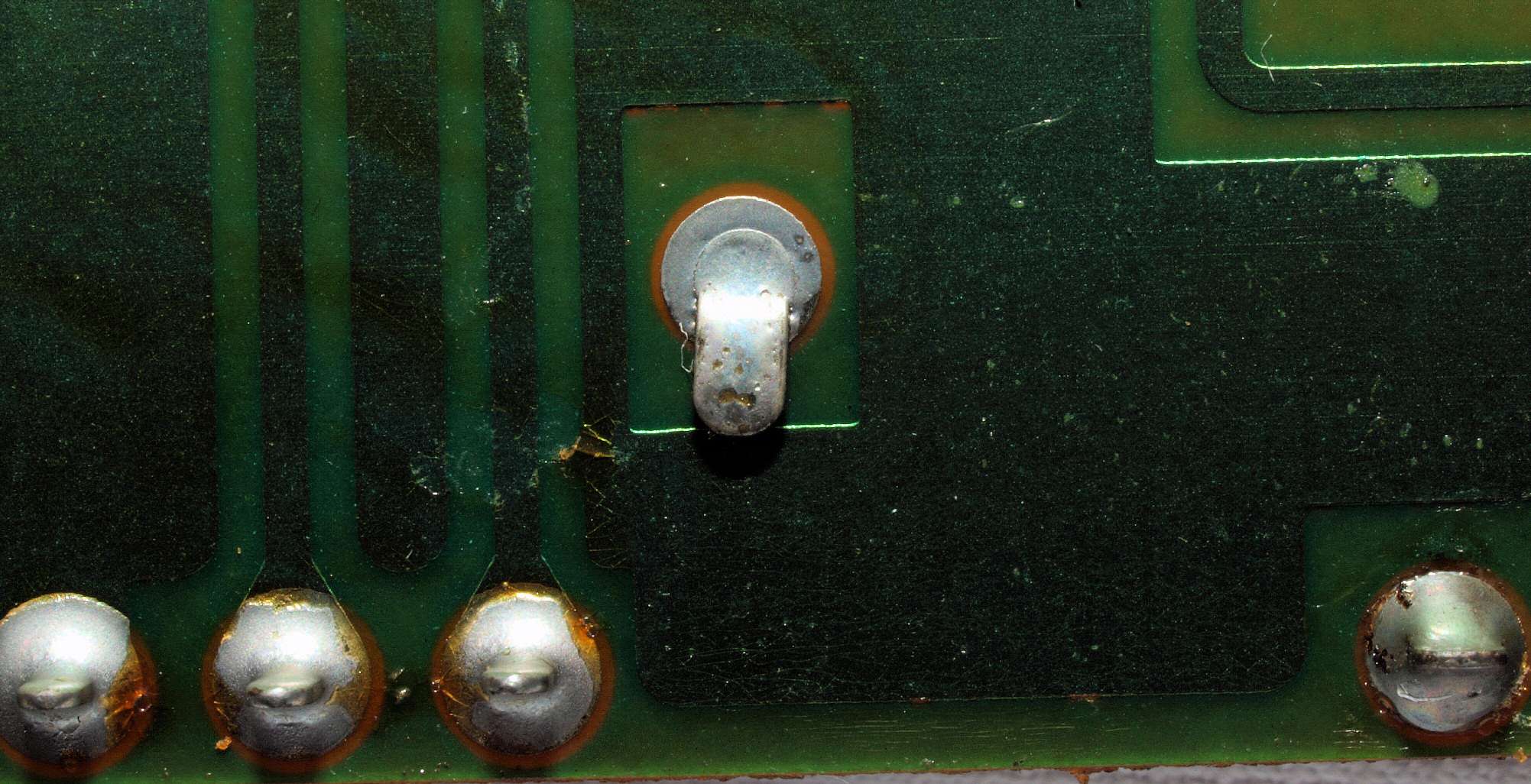

ＣＤ４３．　修理中　電源部基板裏、、半田不良ケ所

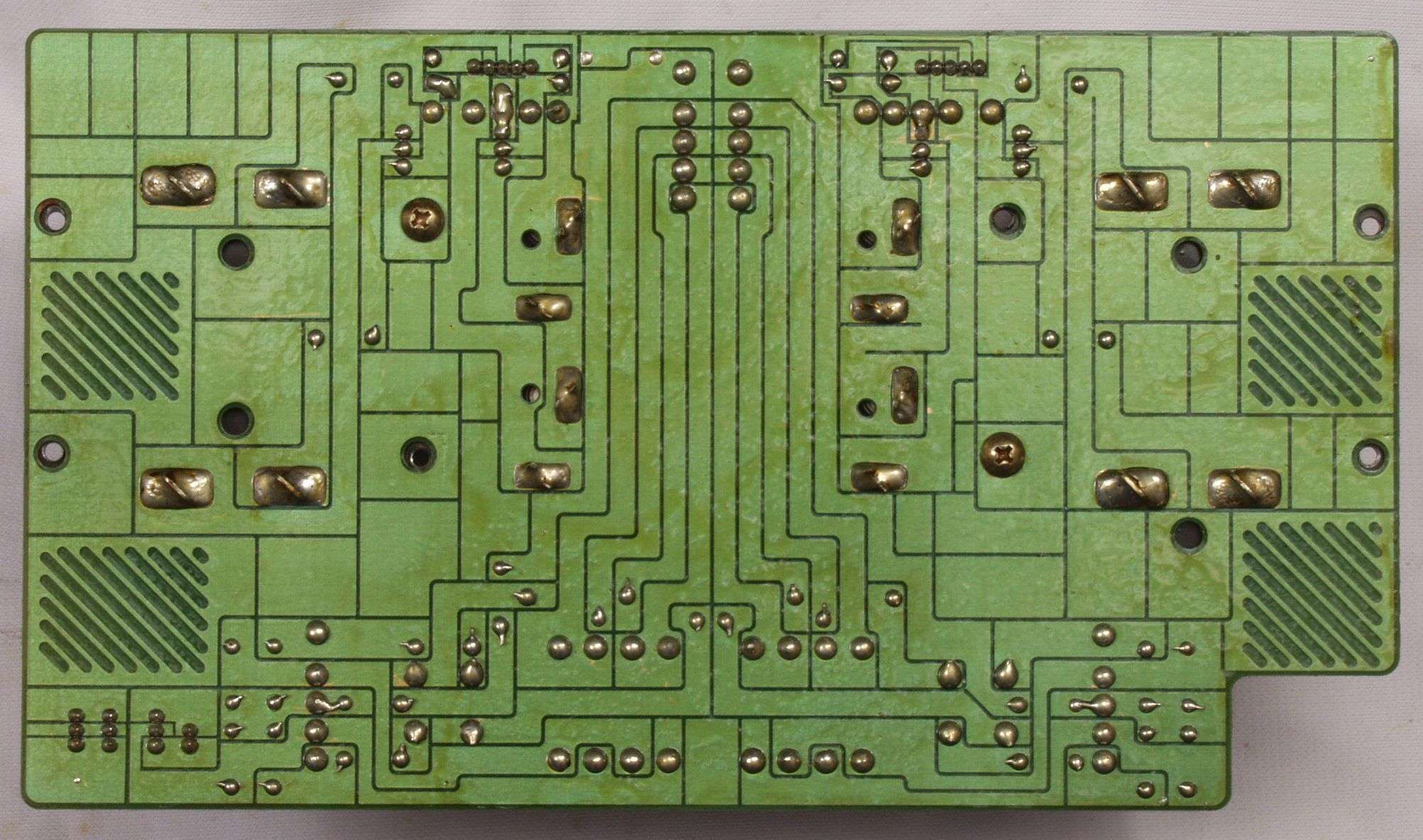

ＣＤ５．　修理（半田補正）後　電源部基板裏。　半田を全部やり直す。

ＣＤ６．　完成電源部基板裏　洗浄後防湿材を塗る。

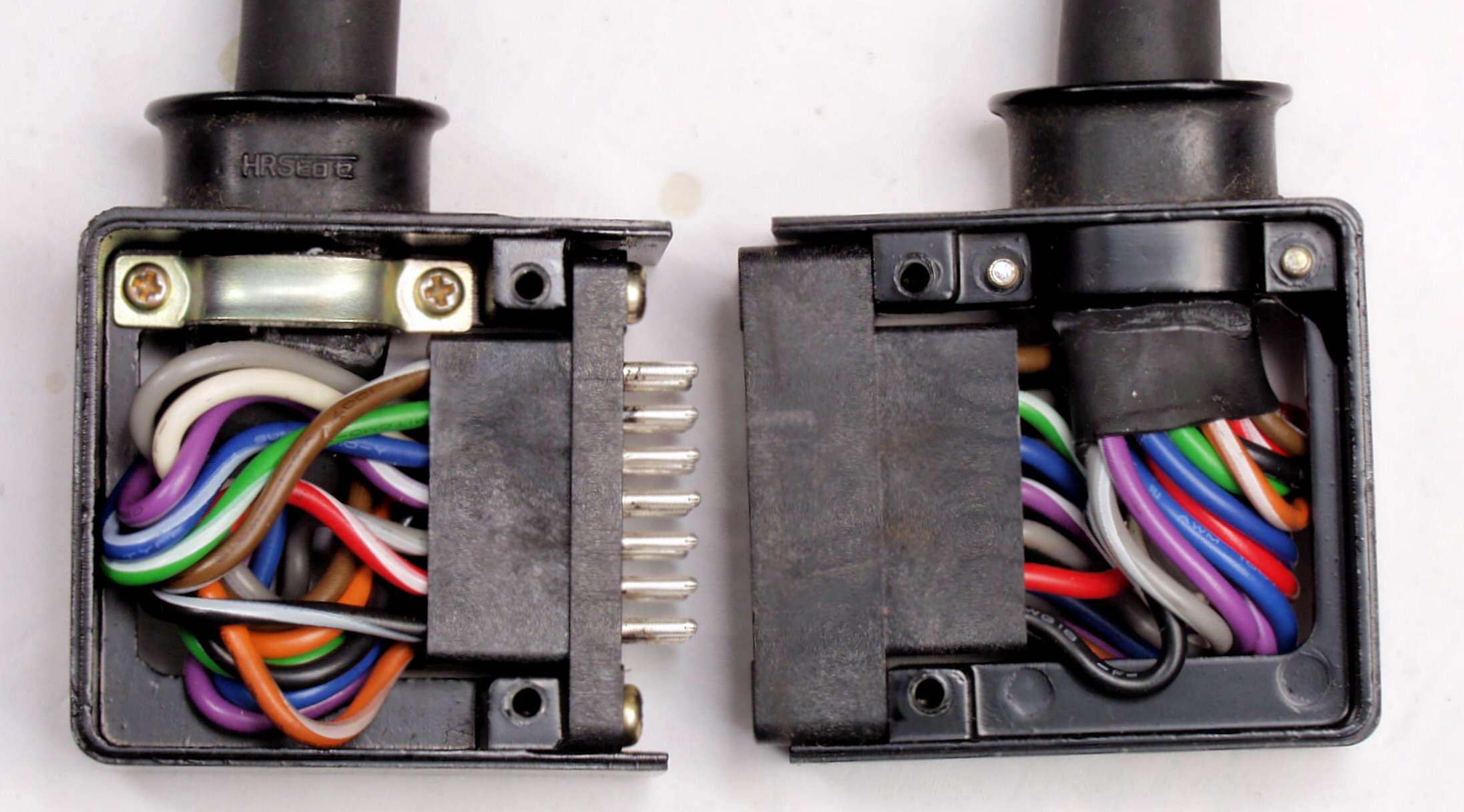

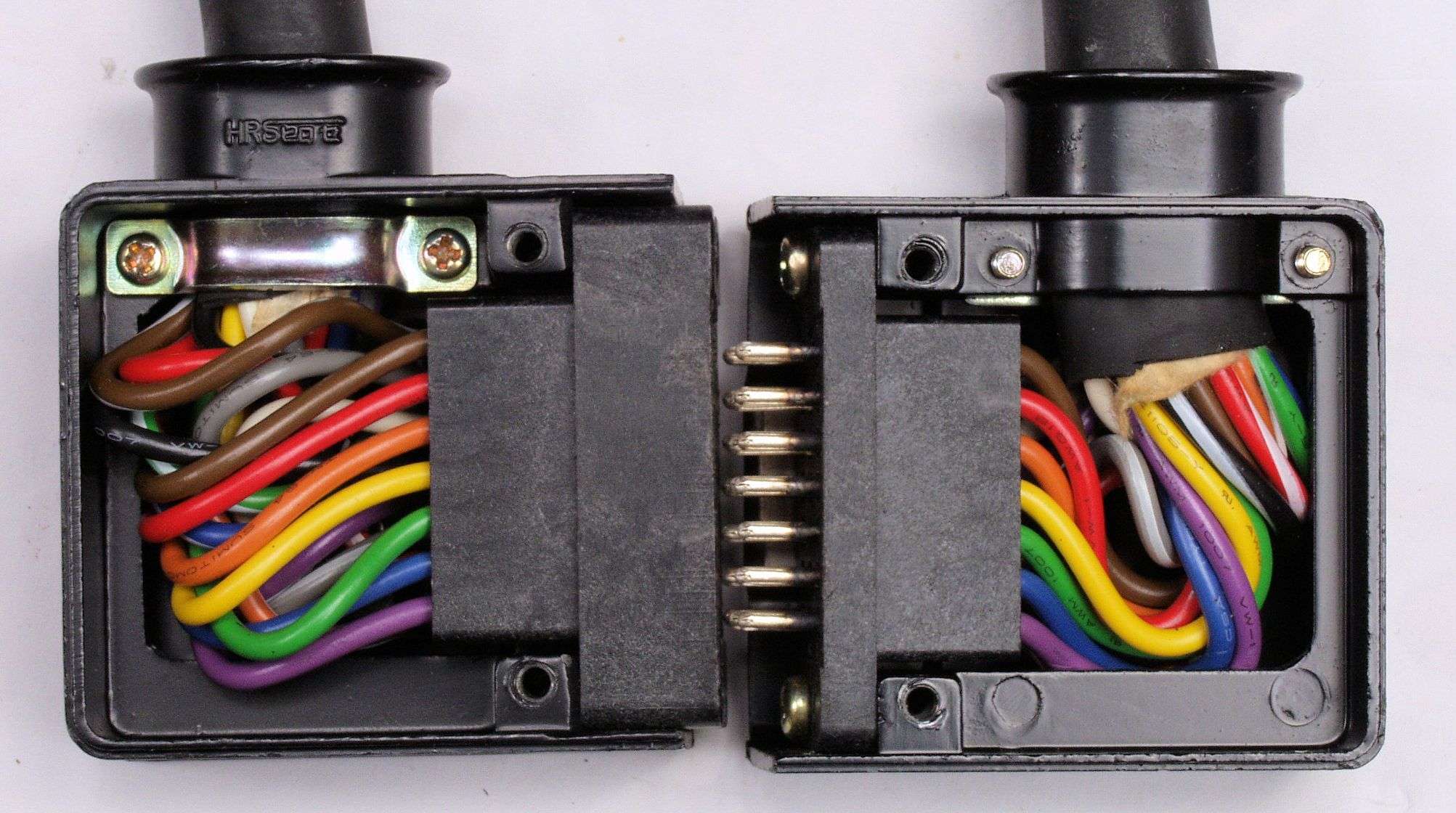

ＣＥ１．　修理前　コネクター点検

ＣＥ２．　修理後　コードを押し込み接着する

ＣＥ３．　修理後　コードを押し込み接着する、反対側。

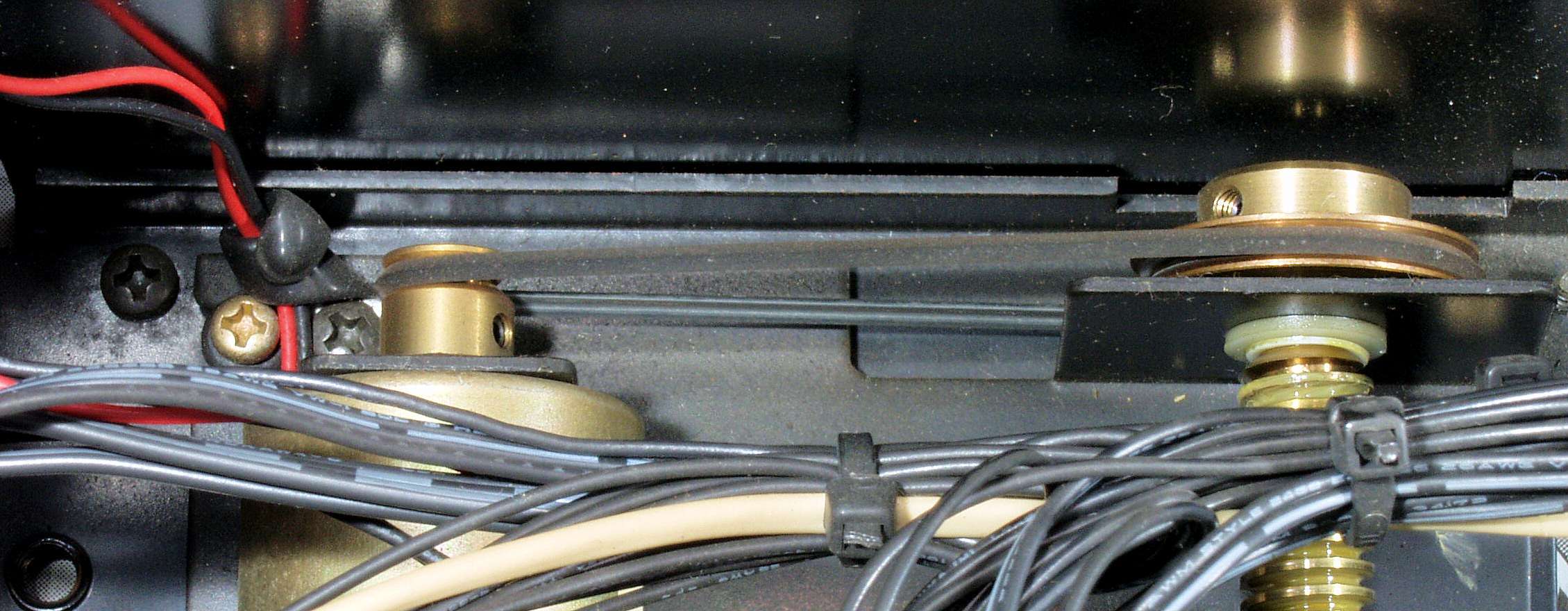

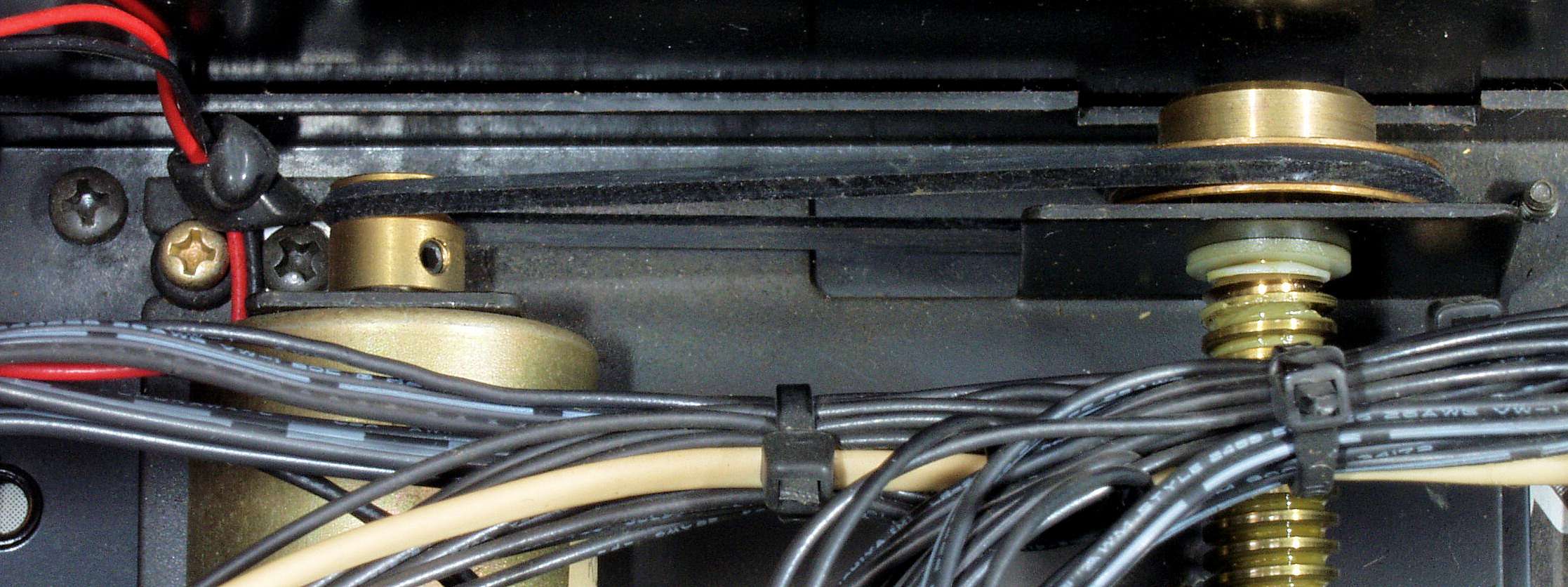

ＣＦ１．　修理前　トレイ駆動装置　ベルトが伸びている

ＣＦ２．　修理後　トレイ駆動装置　ベルト交換

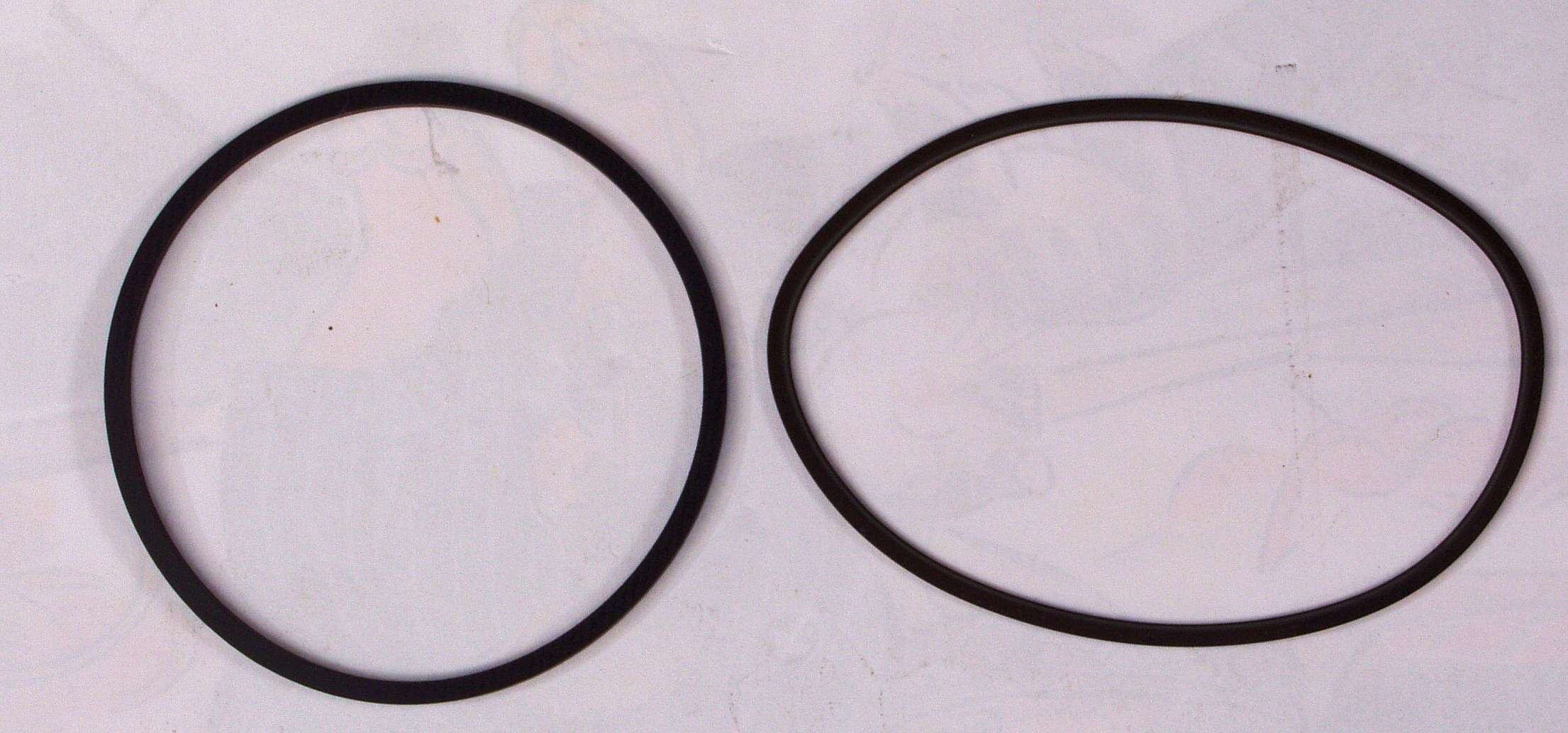

ＣＦ３．　修理中　ベルトの比較、　左＝新しい物。　右＝使用していた物。

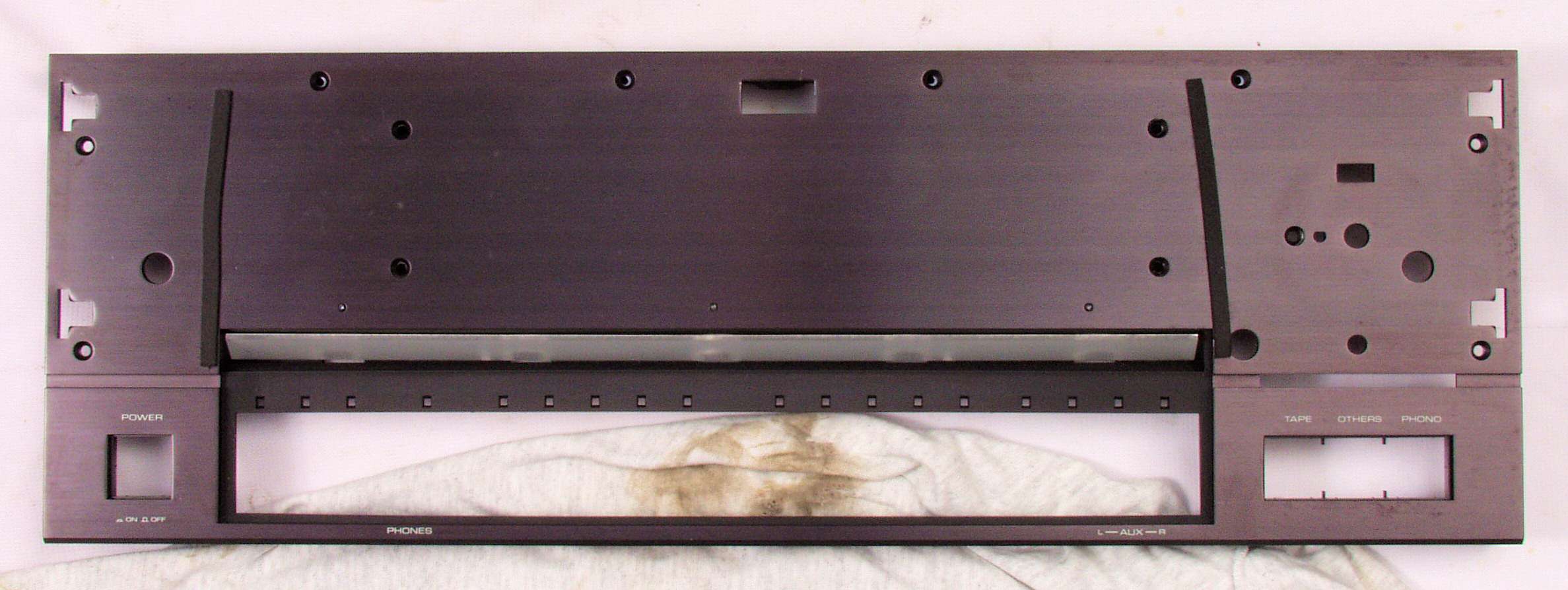

ＣＧ１．　前面パネルを取り修理（清掃）中、汚れはタバコのヤニ、真ん中のウエスの汚れ

ＣＧ２．　修理（清掃）中　パネル清掃

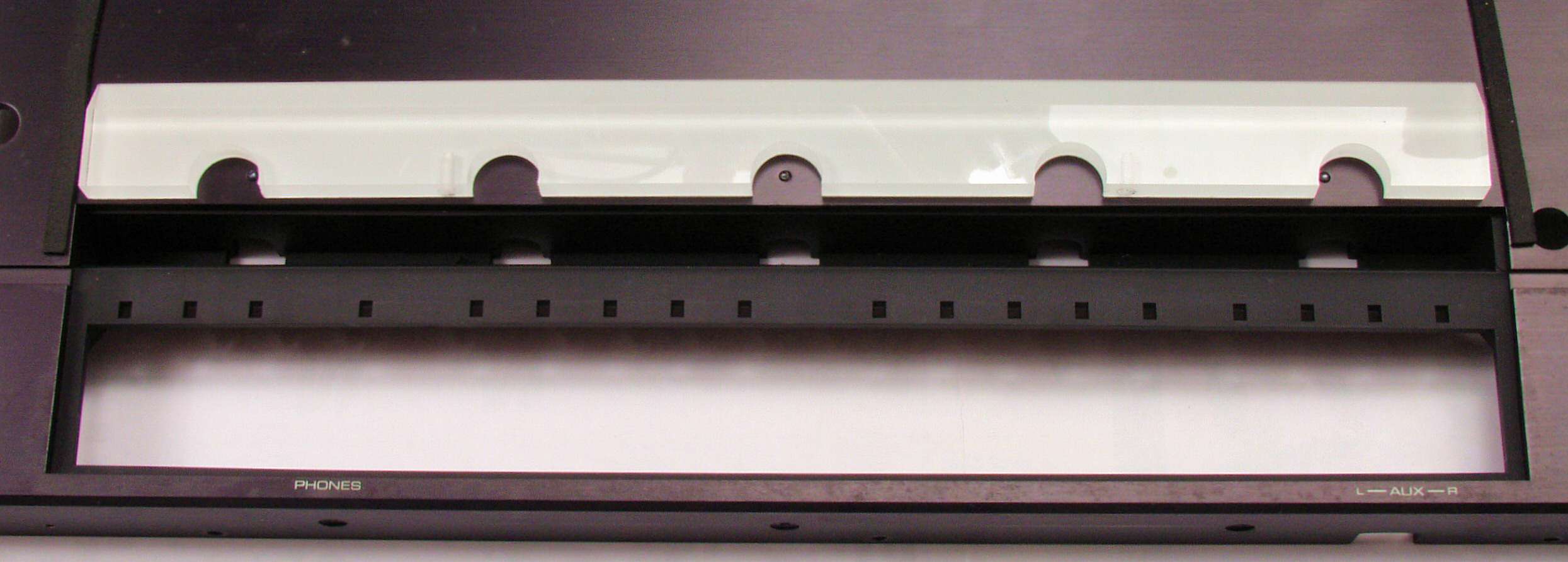

ＣＧ３．　修理中　照明拡散プラスック清掃。

ＣＧ４．　修理中　照明・ＬＥＤ基板、　パネル照明ランプ５個交換

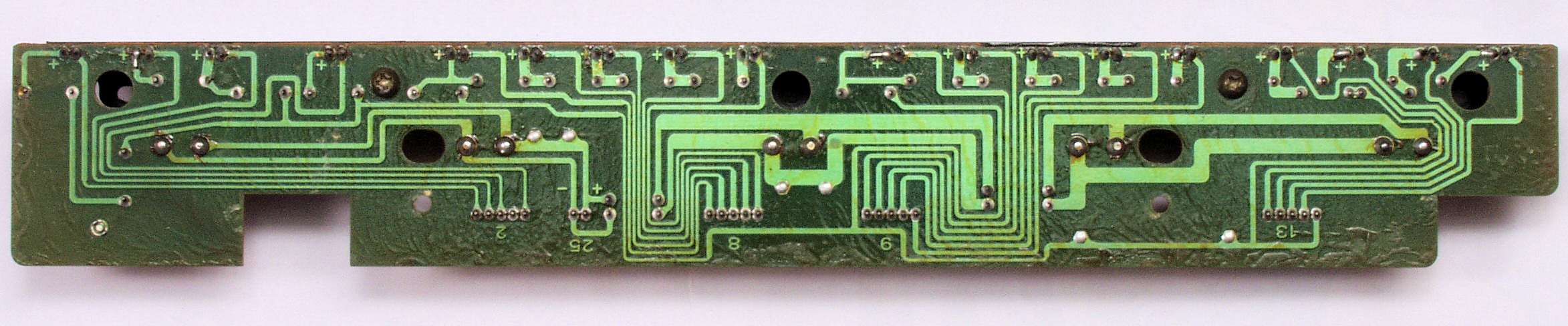

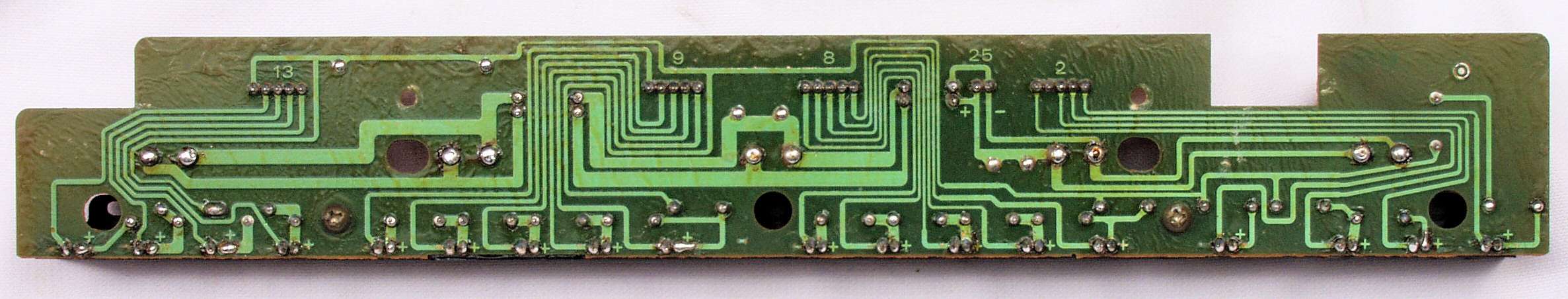

ＣＧ５．　修理前　照明・ＬＥＤ基板裏

ＣＧ６．　修理（半田補正）後　照明・ＬＥＤ基板裏。　半田を全部やり直す。

ＣＧ７．　完成照明・ＬＥＤ基板裏　洗浄後防湿材を塗る。

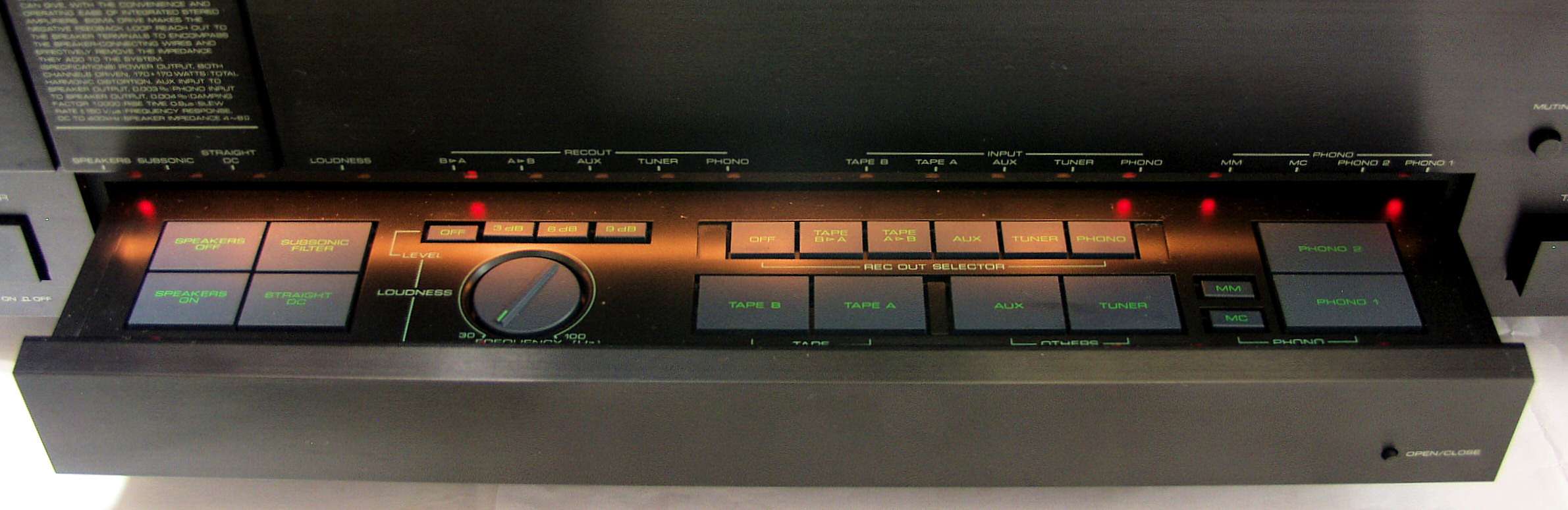

ＣＧ８．　完成　ＬＥＤ照明も考慮したが、やはり電球が良い！

ＣＨ１．　修理中　トレー操作基板を取り外す

ＣＨ２．　修理前　トレー操作基板

ＣＨ３．　修理後　トレー操作基板　電解コンデンサー６個交換

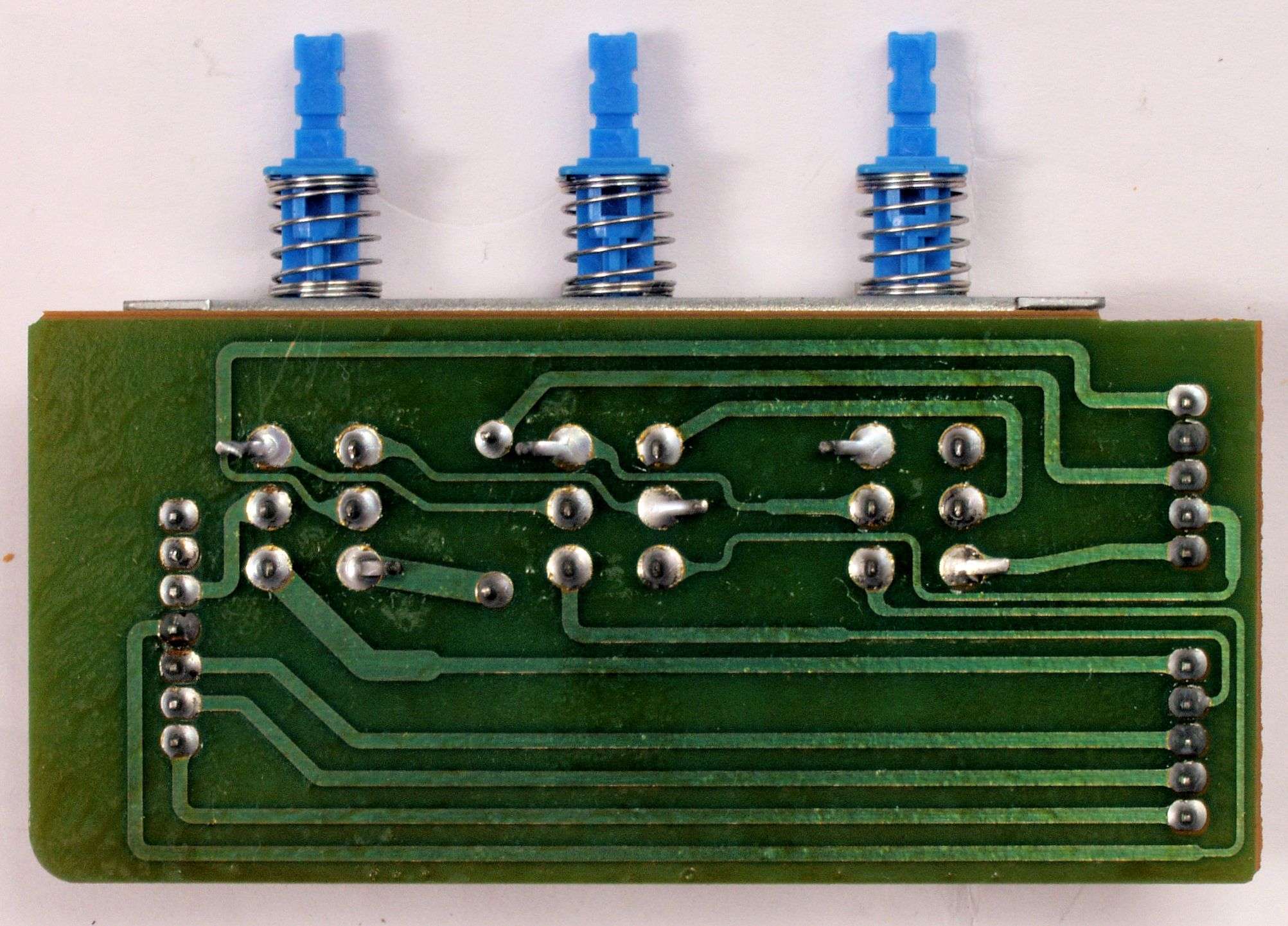

ＣＨ４．　修理前　トレー操作基板裏

ＣＨ４２．　修理中　トレー操作基板裏、　半田不良ケ所

ＣＨ４３．　修理中　トレー操作基板裏、　ＳＷの足が片方止めていない（設計ミス）

ＣＨ４４．　修理後　トレー操作基板裏、　反対側から鈴メッキ線で固定する

ＣＨ５．　修理（半田補正）後　トレー操作基板裏。　半田を全部やり直す。

ＣＨ６．　完成トレー操作基板裏　洗浄後防湿材を塗る。

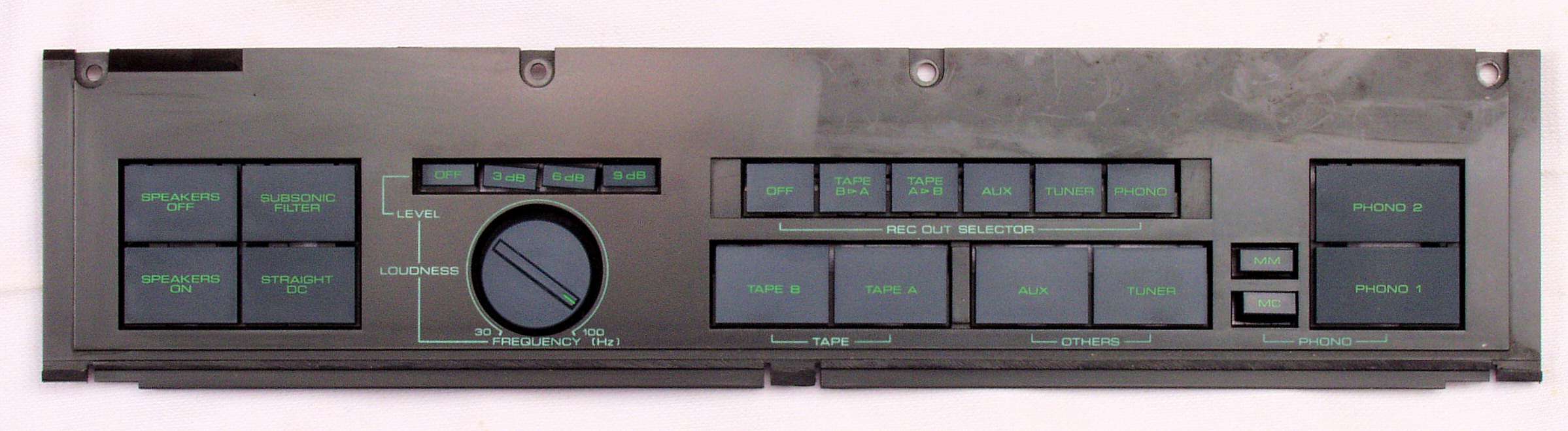

ＣＨ７．　トレー操作パネル清掃、　左半分清掃済み

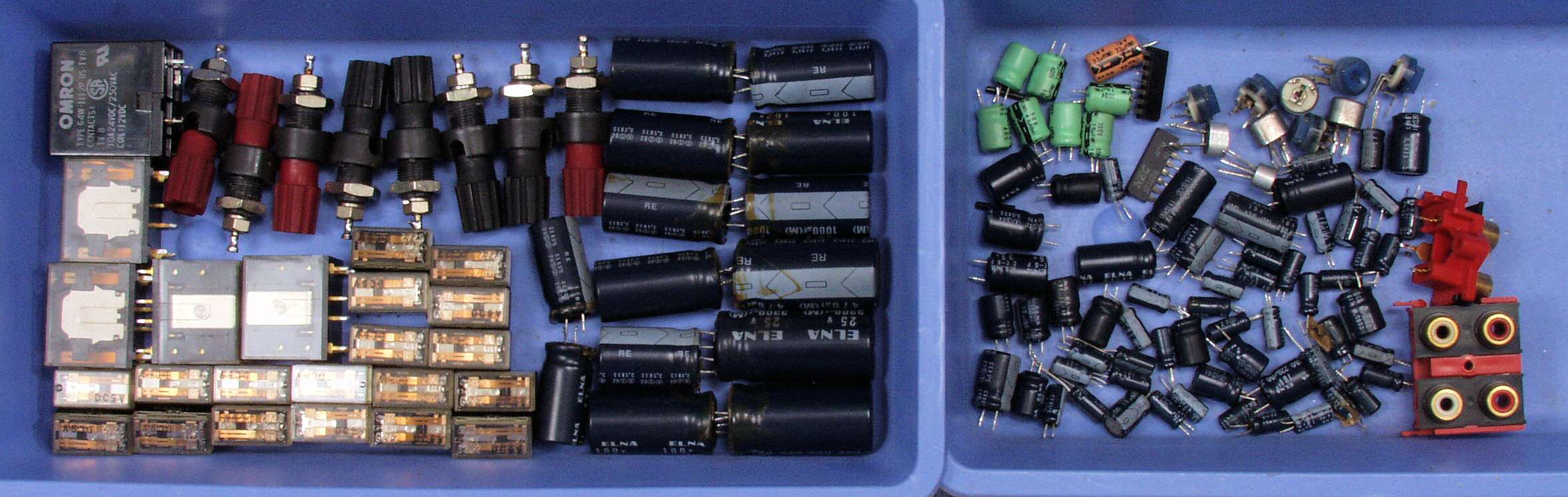

ＣＩ１．　交換部品

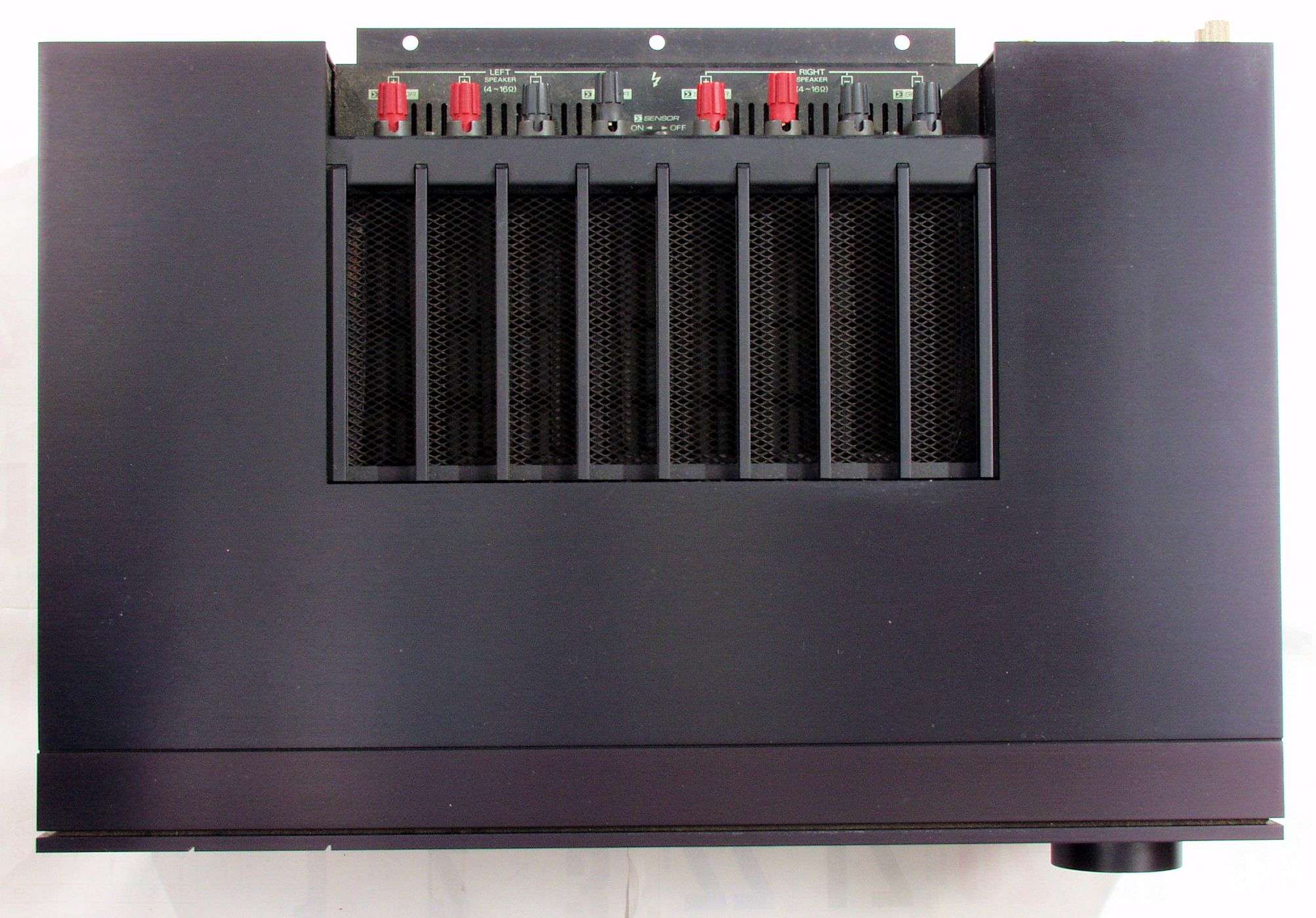

ＣＪ１．　修理前　上から見る

ＣＪ２．　修理後　上から見る

ＣＪ３．　修理前　下から見る

ＣＪ４．　修理後　下から見る

ＣＪ５．　完成、　綺麗なお尻で帰ります。

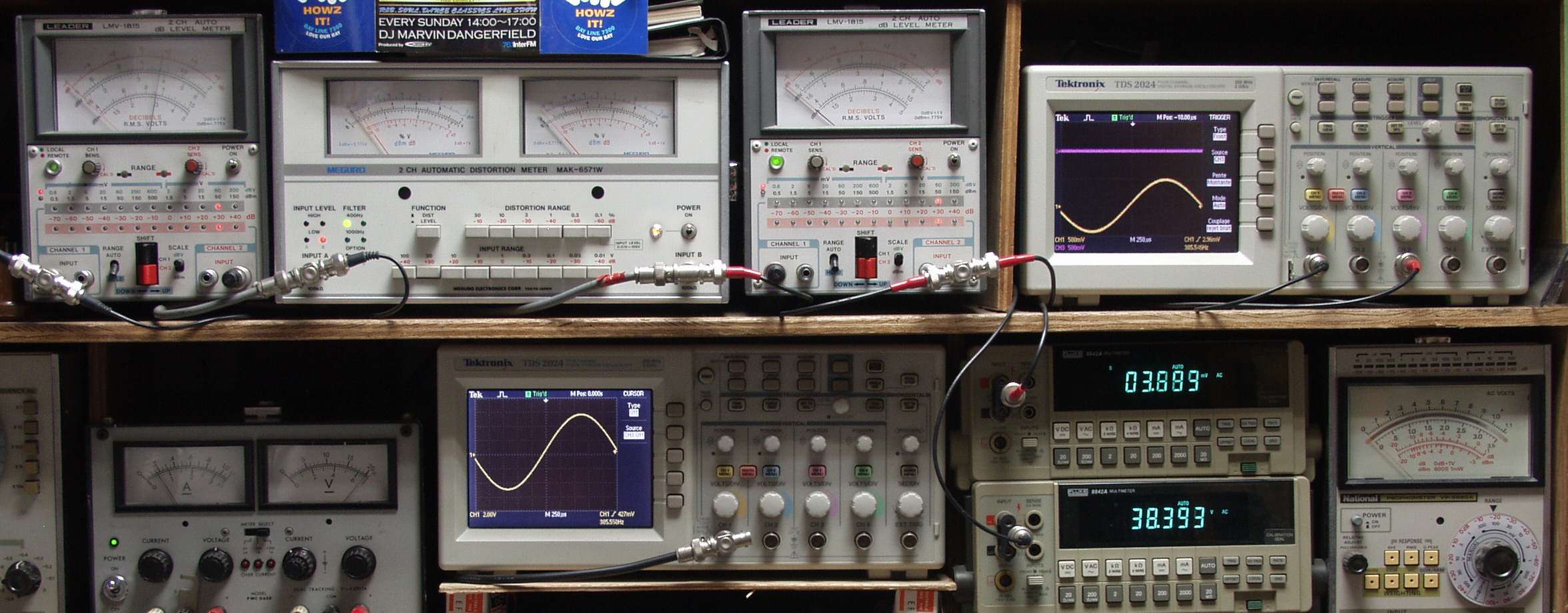

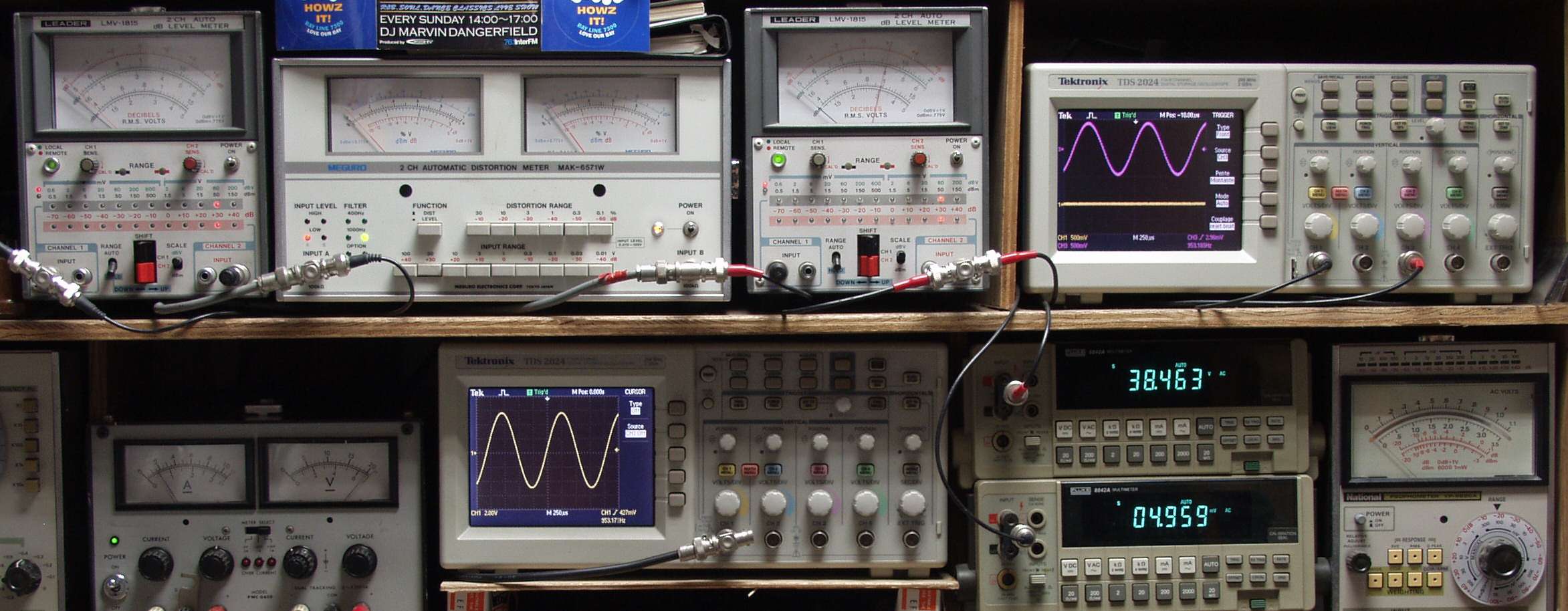

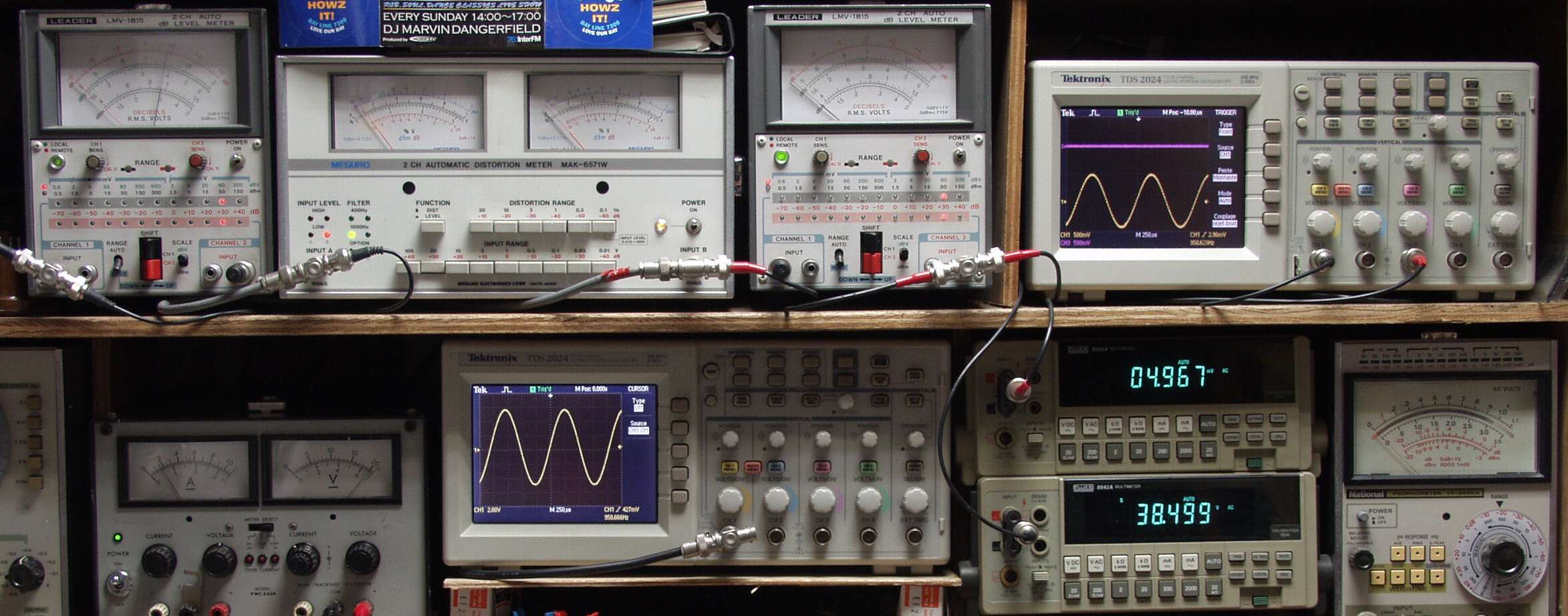

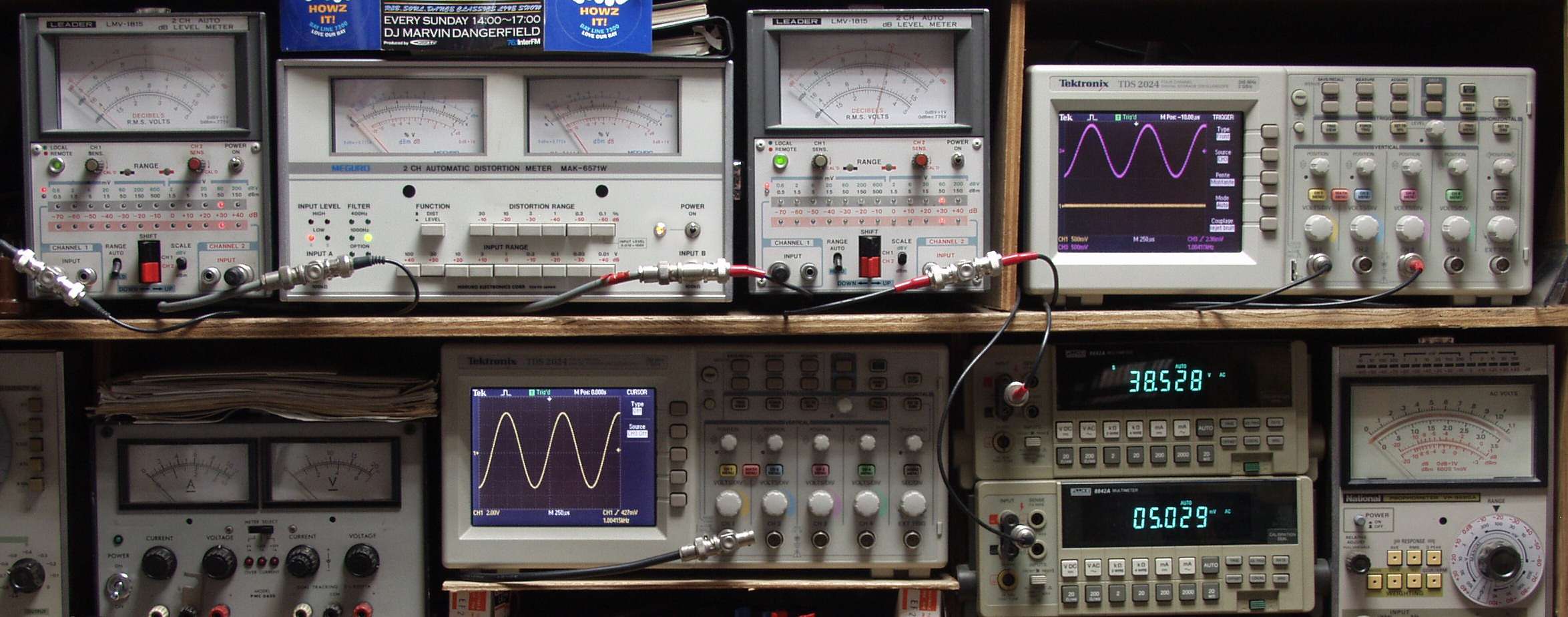

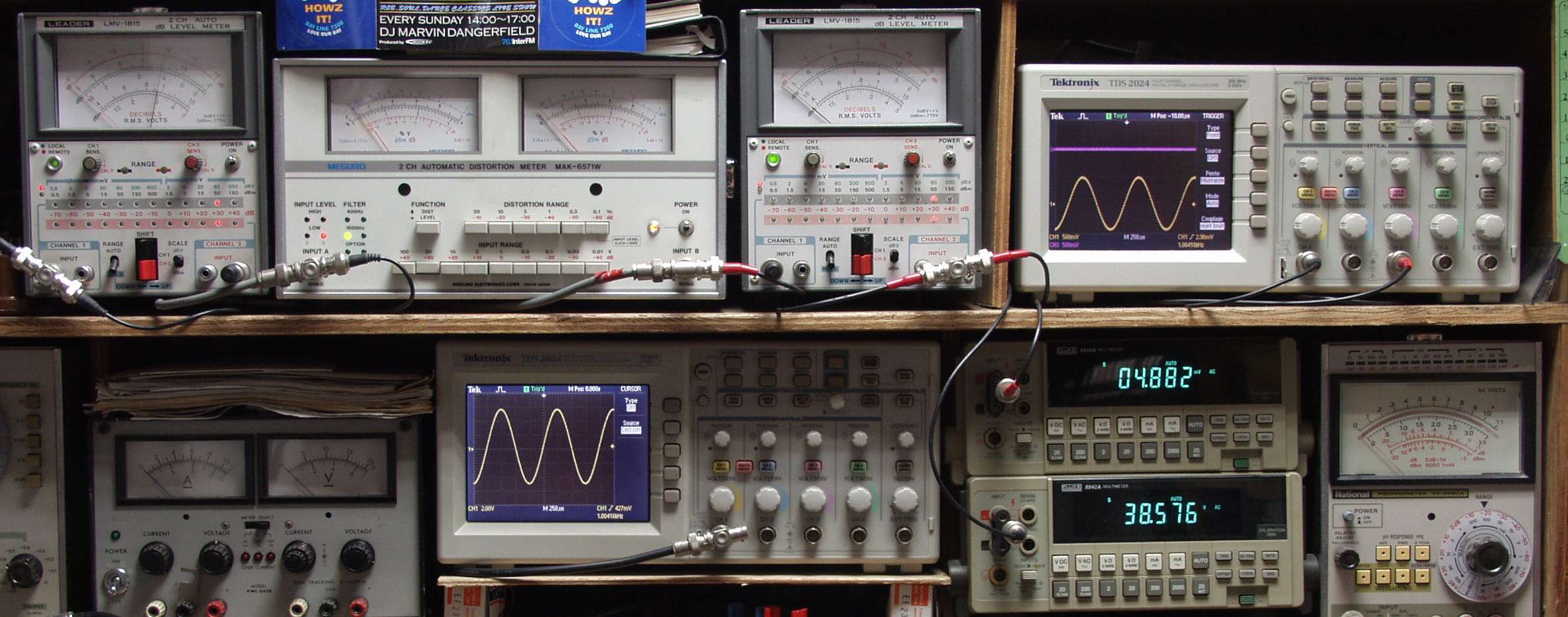

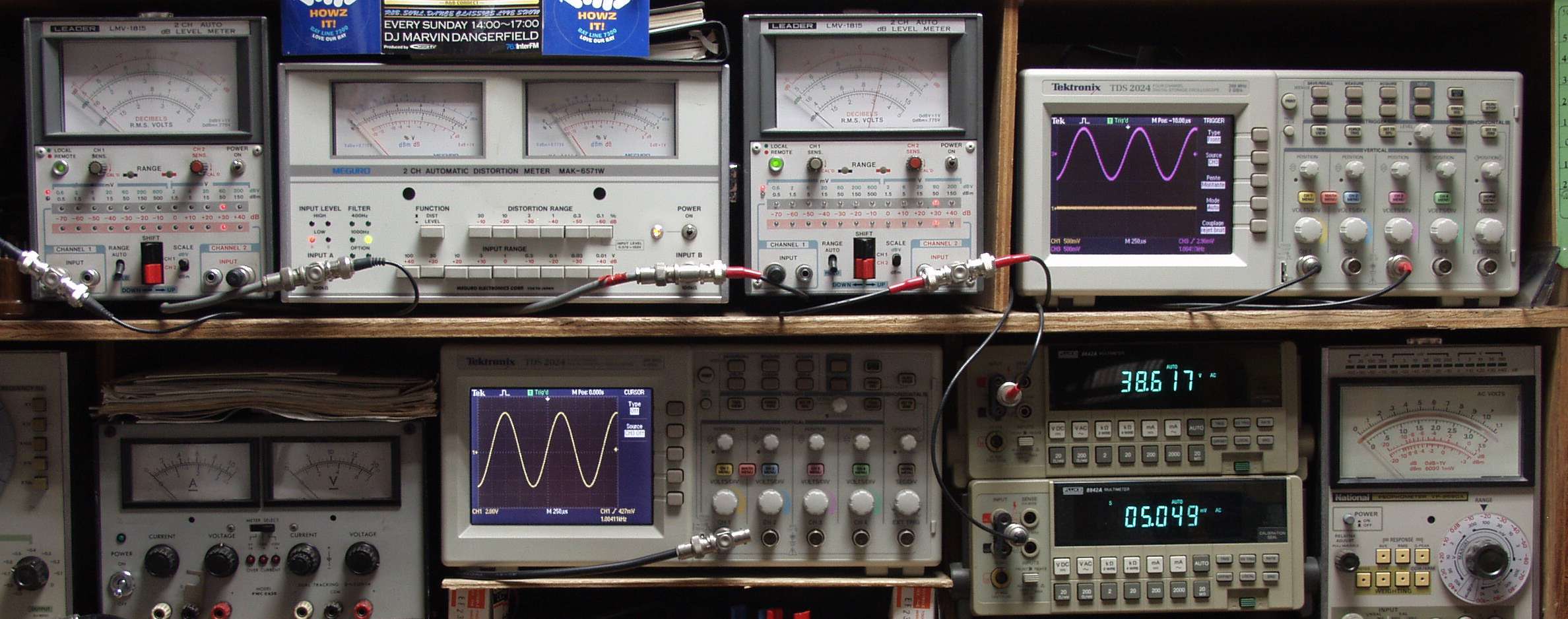

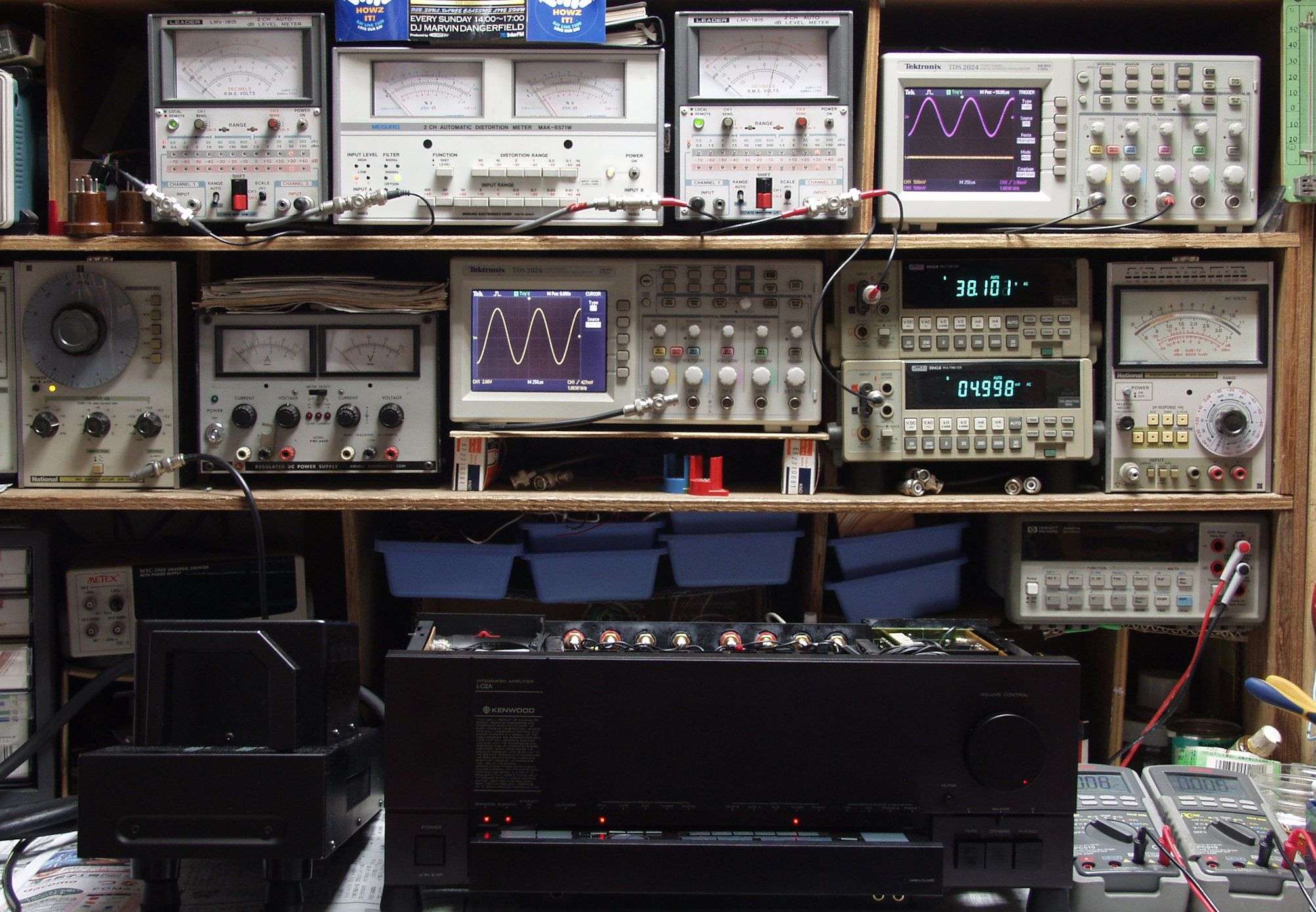

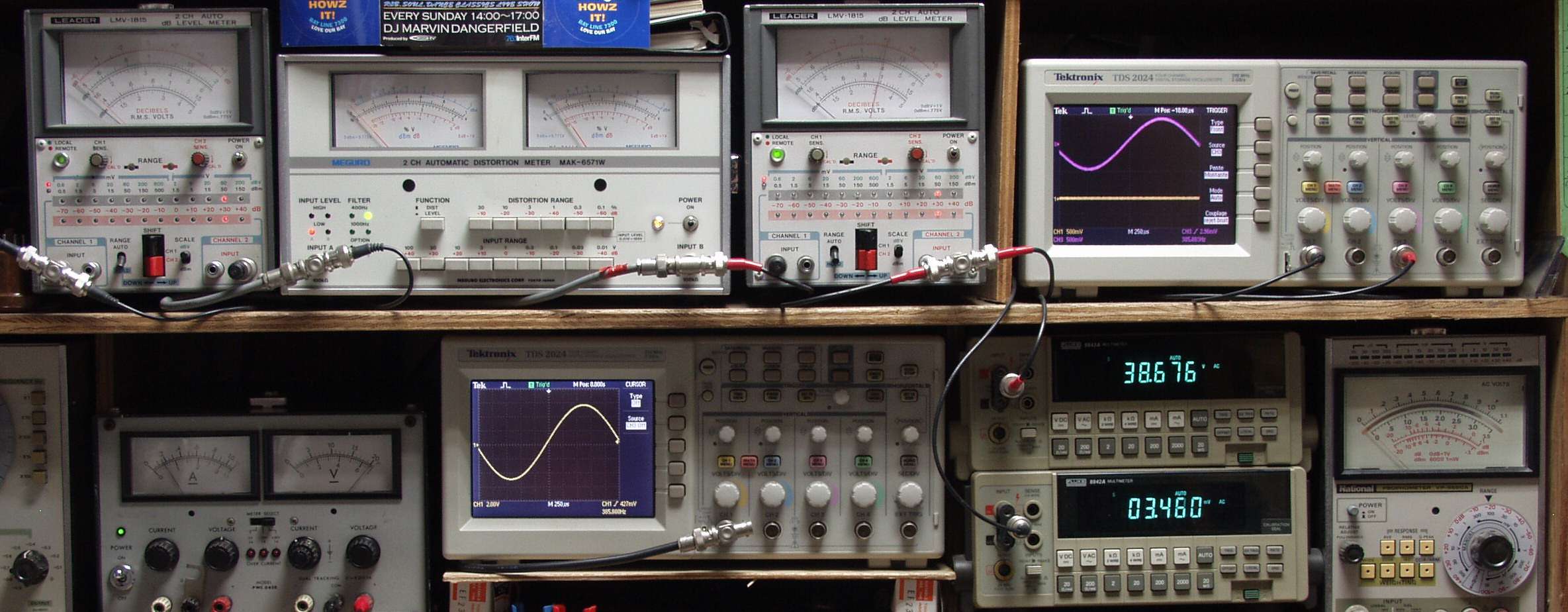

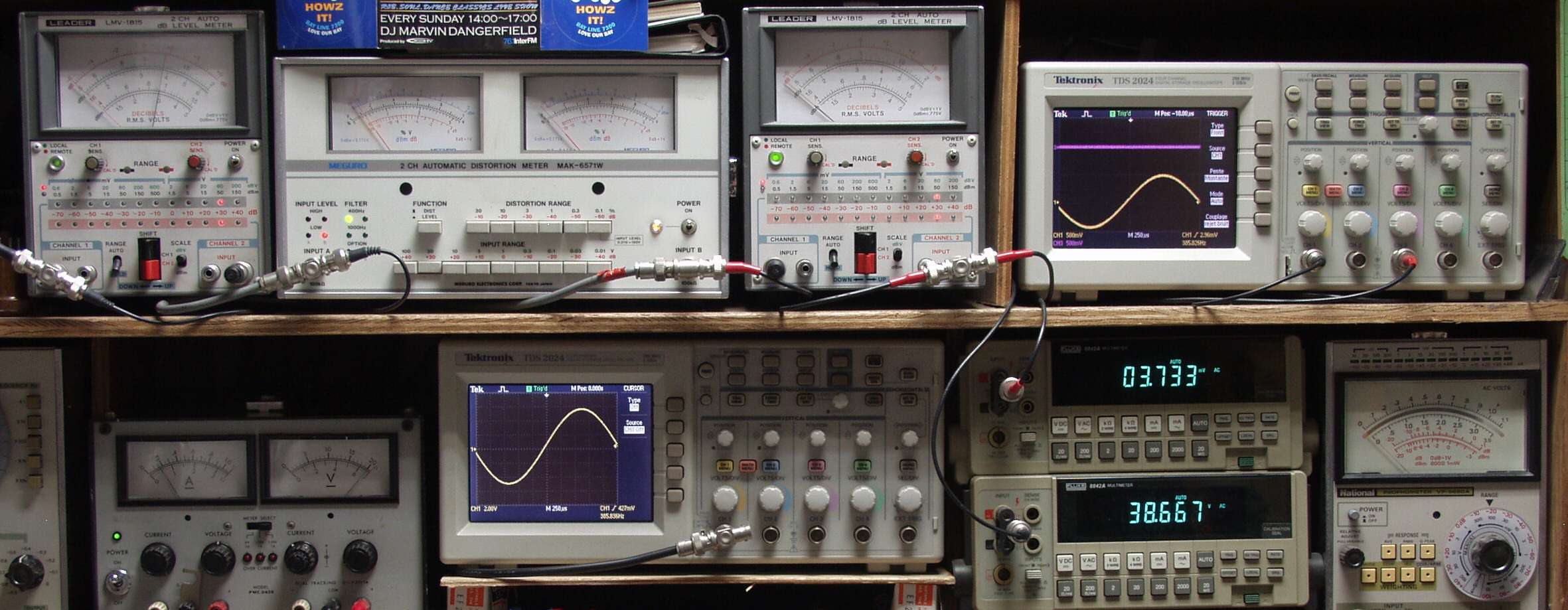

Ｅ．　調整・測定 Ｅ１．　出力・歪み調整・測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ

Ｅ２２．　Ｌ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ

Ｅ２３．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＡＵＸ入力　４００ＨＺ

Ｅ２４．　Ｌ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＡＵＸ入力　４００ＨＺ

Ｅ３１．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＭ入力　１０００ＨＺ

Ｅ３２．　Ｌ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＭ入力　１０００ＨＺ

Ｅ３３．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＭ入力　４００ＨＺ

Ｅ３４．　Ｌ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＭ入力　４００ＨＺ

Ｅ４１．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０４％　ＭＣ入力　１０００ＨＺ

Ｅ４２．　Ｌ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＣ入力　１０００ＨＺ

Ｅ４３．　Ｒ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｅ４４．　Ｌ−ＳＰ出力（８Ω）　３８Ｖ＝１８０Ｗ　歪率＝０．０２％　ＭＣ入力　４００ＨＺ

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ 　の仕様（マニアル・カタログより）

型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ　L02A 定格出力（両ch動作） 170W＋170W（8Ω、20Hz〜20kHz） 250W＋250W（4Ω、1kHz、THD 0.003％） ダイナミックパワー 390W＋390W（4Ω） 250W＋250W（8Ω） 全高調波歪率 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ→ＳＰ端子。 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％。 　　　　1/2定格出力時　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％ ＰＨＯＮＯ→ＳＰ端子（Ｖｏｌ−２０dB） 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ＝０．００４％ 混変調歪率（60Hz：7kHz＝4：1） Tuner、Aux、Tape→SP端子：0.003％（8Ω） 周波数特性（Tuner、Aux、Tape→SP端子） DC〜400kHz -3dB SN比（IHF-A、定格出力時、SP端子） Phono MM＝91dB以上 Phono MC＝73dB以上 Tuner、Aux、Tpae＝110dB以上 サブソニックフィルター 18Hz、6dB/oct ラウドネスコントロール（Volume-30dB） 30Hz〜100Hz連続可変 +3dB/+6dB/+9dB ダンピングファクター（55Hz、8Ω） 10,000以上 ライズタイム 0.9μs スルーレート ±150V/μs 入力感度/インピーダンス（定格出力時、SP端子） Phono MM＝2.5mV/47kΩ Phono MC＝0.1mV/100Ω Tuner、Aux、Tape＝150mV/30kΩ Phono最大許容入力（1kHz、歪率0.0007％） MM＝350mV MC＝15mV Phono RIAA偏差 20Hz〜20kHz ±0.2dB 出力レベル/インピーダンス Tape rec（pin）＝150mV/430Ω Pre out（最大出力）＝2V/600Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力（電気用品取締法） 420W 電源コンセント 電源スイッチ連動＝2系統、250W 電源スイッチ非連動＝1系統、500W 外形寸法 本体＝幅480×高さ183×奥行343mm 電源部＝幅480×高さ181×奥行163mm ドッキング時＝幅480×高さ183×奥行482mm 重量 本体＝約17.5kg 電源部＝約17kg ドッキング時＝約34.5kg 価格 55万円（1982年発売） 特色。 新開発のＭＭ・ＭＣ入力差替えイコライザーアンプ。 アンプの入力波形＝スピーカーのドライブ波形。 スピーカーの入力端子までを保証するΣドライブ。 低インピーダンス負荷にもすぐれたドライブ能力を示すダイナミック・パワーサプライ。 大容量電源部。 初段にデュアルＦＥＴを使ったＤＣパワーアンプ。 各ステージを完全シールド、相互干渉を防いだシャーシ構造。 鳴きを抑えた重量級設計。 Σドライブ理論にそった独自の回路設計。 着脱可能なセパレート電源。 豊富なファンクションを内蔵したスライドコントロールボックス。 使用上の注意。 周波数によって、大幅にインピーダンスの変化するスピーカーシスムは、定格出力内でもプロテクトが働く場合があります。 入力切り替えはリレーで行われますが、唯一「ＭＭ／ＭＣ」の切り替えはメカＳＷに成ります。 電源ＳＷはリレー投入ですので、長く使用しない場合は、コンセントを抜くか、外部ＳＷで行いましょう。
