ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　９台目修理

トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別 注意 接続する機器のＤＣ漏れが無い事が確実以外は、「ＤＣ−ＳｕｂＳｏｎｉｃ」の位置で使用の事。　　「ここ参照」 「Ｓｔｒａｉｇｈｔ−ＤＣ」の位置は使用しない。 純正品の「Σ（シグマ）ケーブル」使用以外の、Σ（シグマ）ドライブ接続は、十分理解した上で行う事。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

平成２４年１０月２日到着　　　１２月３日完成

Ａ．　修理前の状況 オークションで手に入れましたが、 音は出るけど酷い状態でした。 使用していたら更に悪く なり、症状といたしましては以下のような状況です。 　1. 左右の音量バランスが大きくLｃｈ寄りとなっている。 　2. 全体的に音はよくなく、安物のトランジスタアンプの音がする。 　3. 暫く使用しているうちにLｃｈが壊れ、ボンボンと連続的に 太鼓を叩いた音が出て、SPがこわれそう。 　4. 外観は割ときれいである。 　5. 各SWの動きが心もとない。 Ｂ．　原因 熱、経年変化の劣化、到着時プロテクト外れず。 前回の修理不足。 Ｃ．　本体修理状況 ＳＰ出力リレー交換。 ドライブ基板のＦＥＴ（電解トランジスター）交換。 半固定VR交換。 制御リレー交換。 配線手直し、補強。 基板ハンダ補正。 操作トレイ駆動ベルト交換。 Ｐ．　電源修理状況 Ｄ．　使用部品 ＳＰ出力リレー　　　　　　　　　　　　　　　　　　２個。 ドライブ基板のFET　　　　　　　　　　　　　　　２個。 制御リレー　　　　　　　　　　　　　　　　　　　　１７個。 電解コンデンサー（ミュ−ズ）　　　　　　　　　７６個。 フイルムコンデンサー　　　　　　　　　　　　　　６個。 半固定VR　　　　　　　　　　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　８個。 操作トレイ駆動ベルト。 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　オーバーホール修理 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ の仕様（マニアル・カタログより）

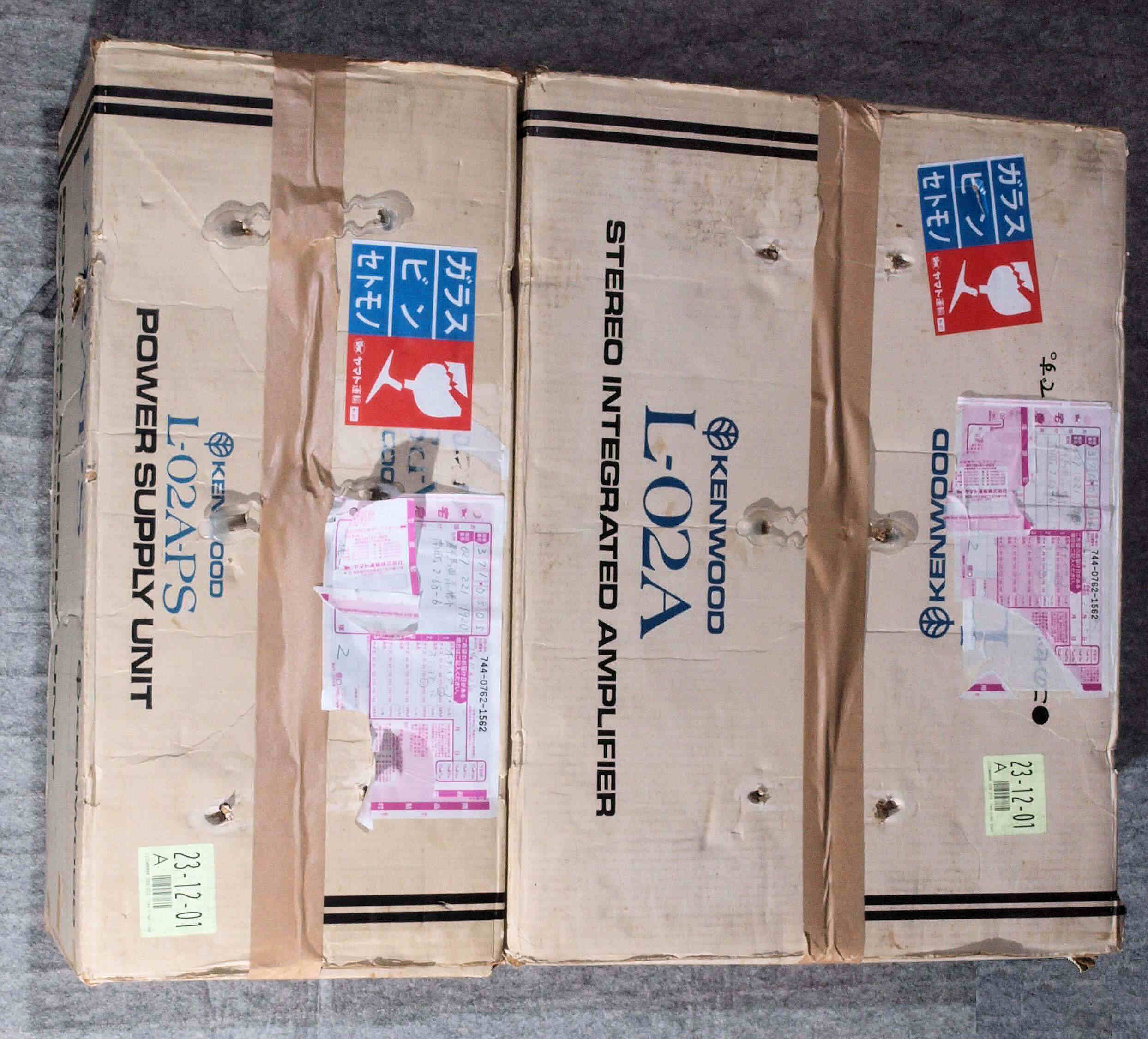

Ａ．　修理前の状況 Ａ１０．　点検中　元箱付き。

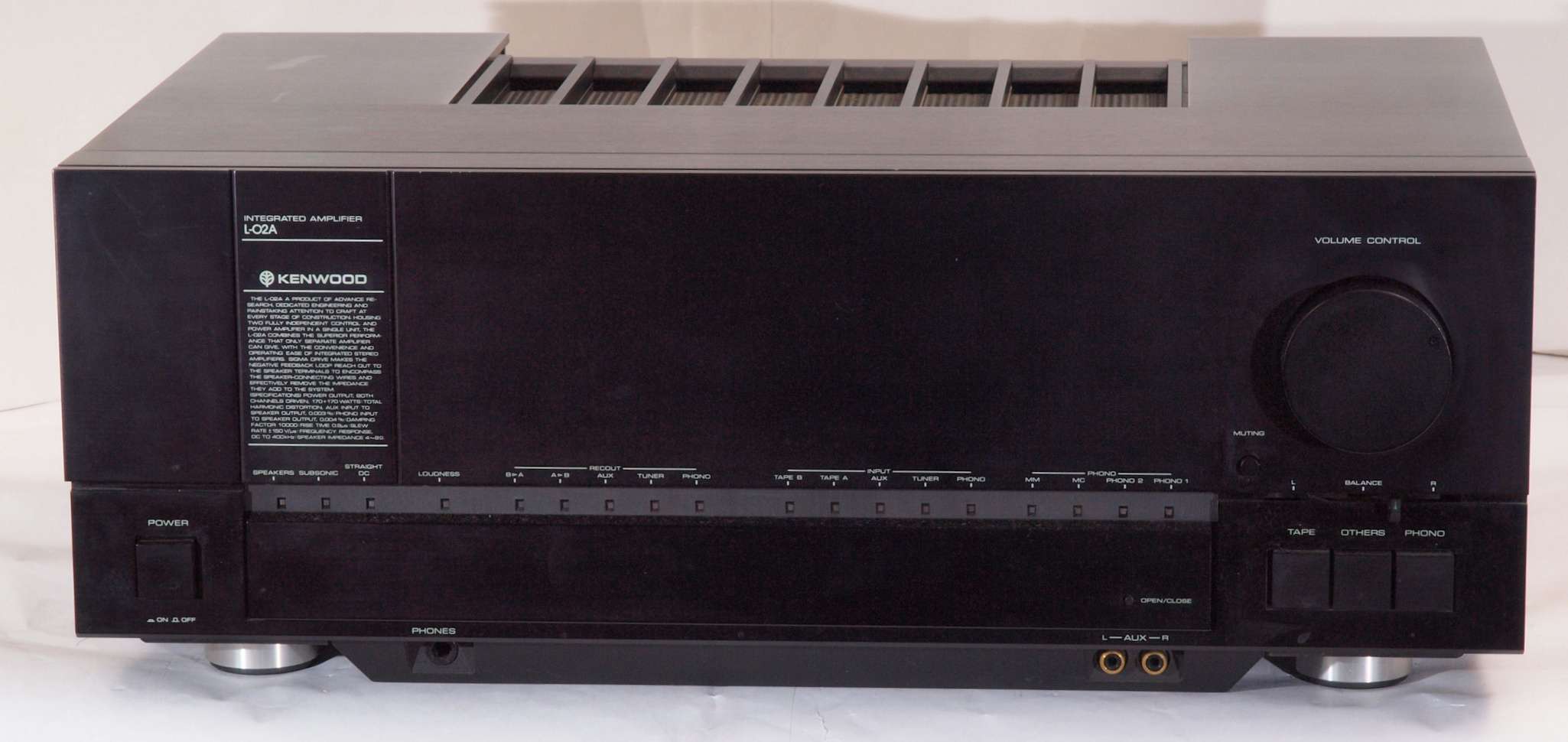

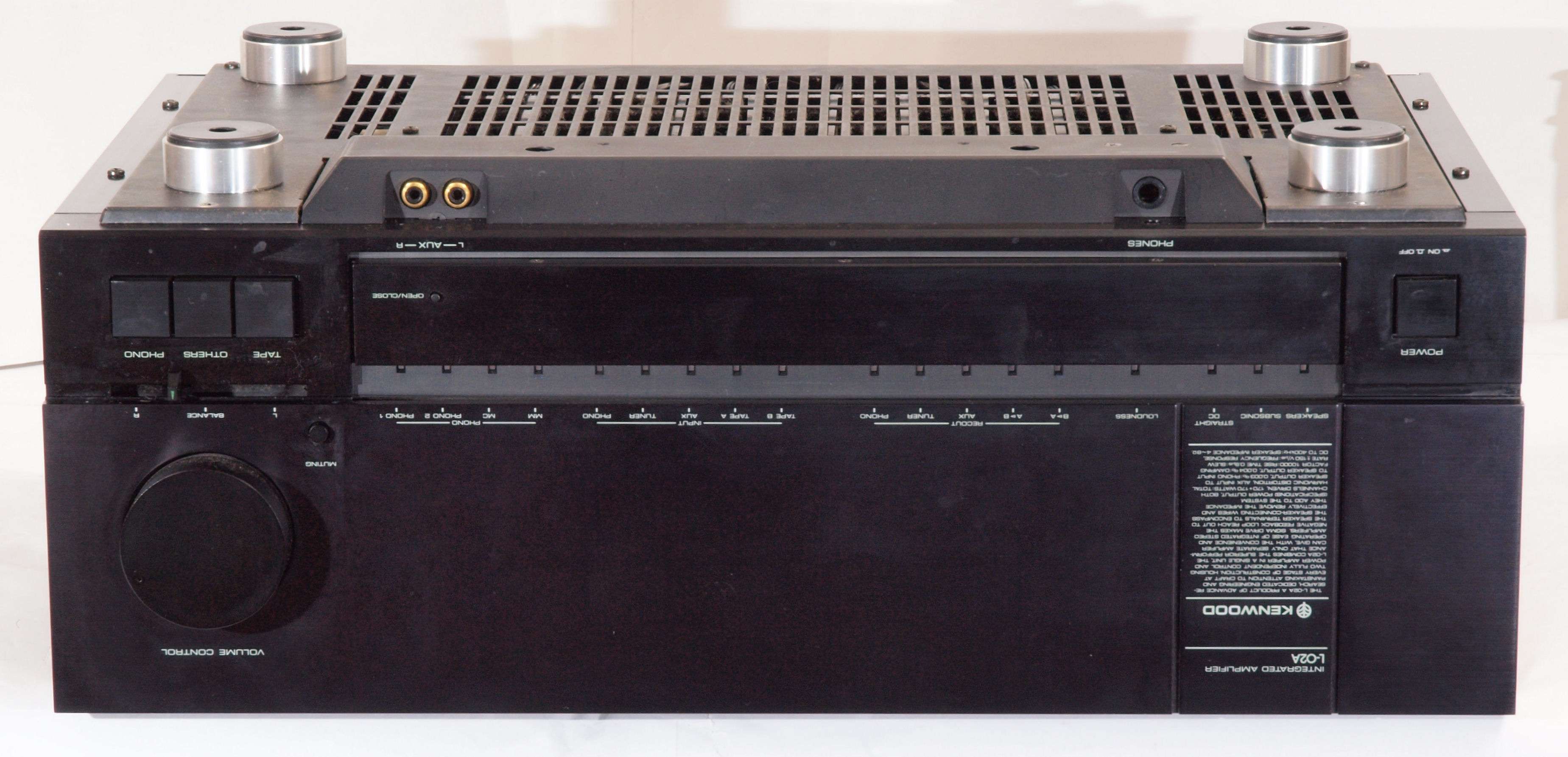

Ａ１１．　点検中　前から見る

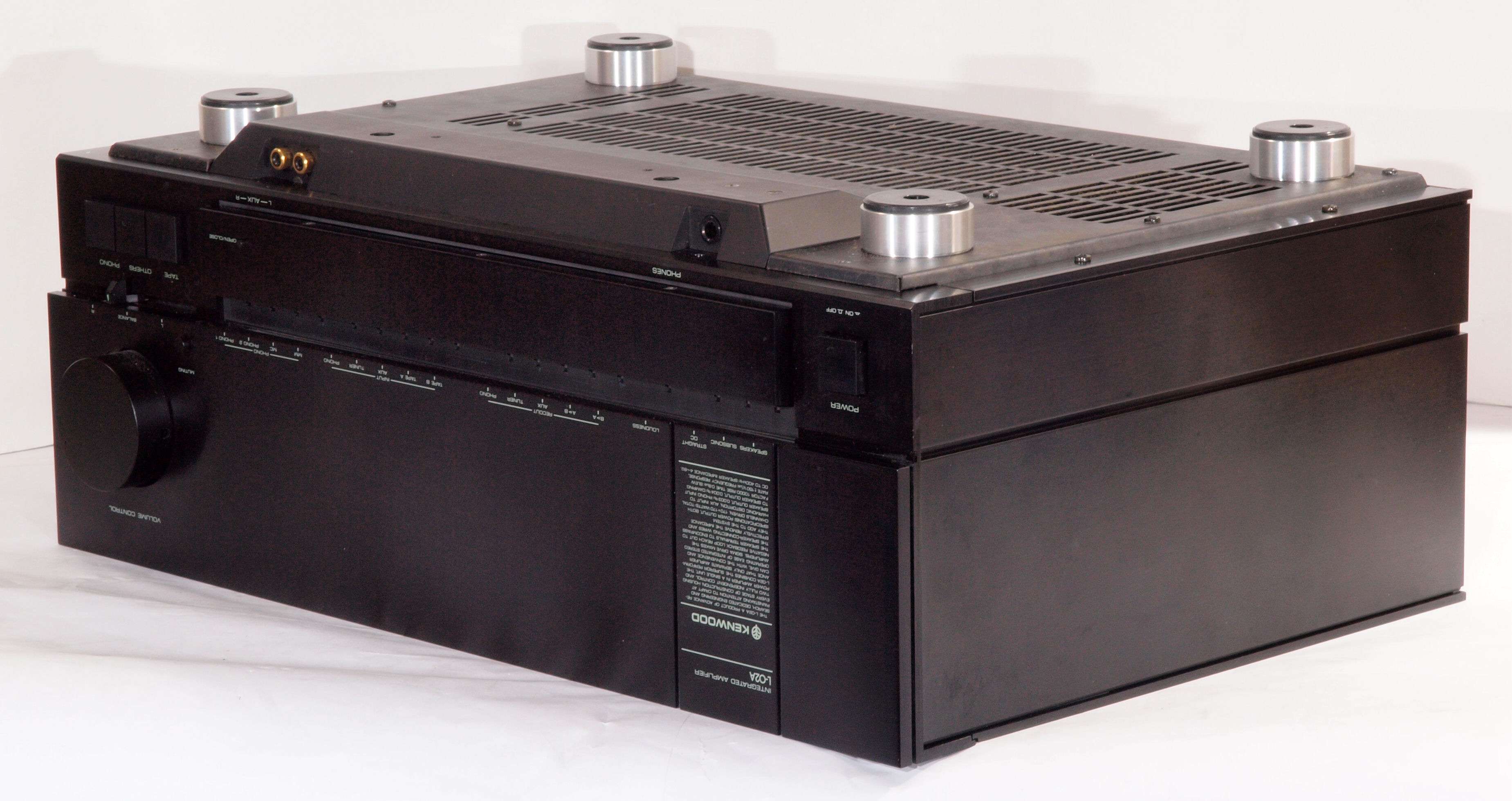

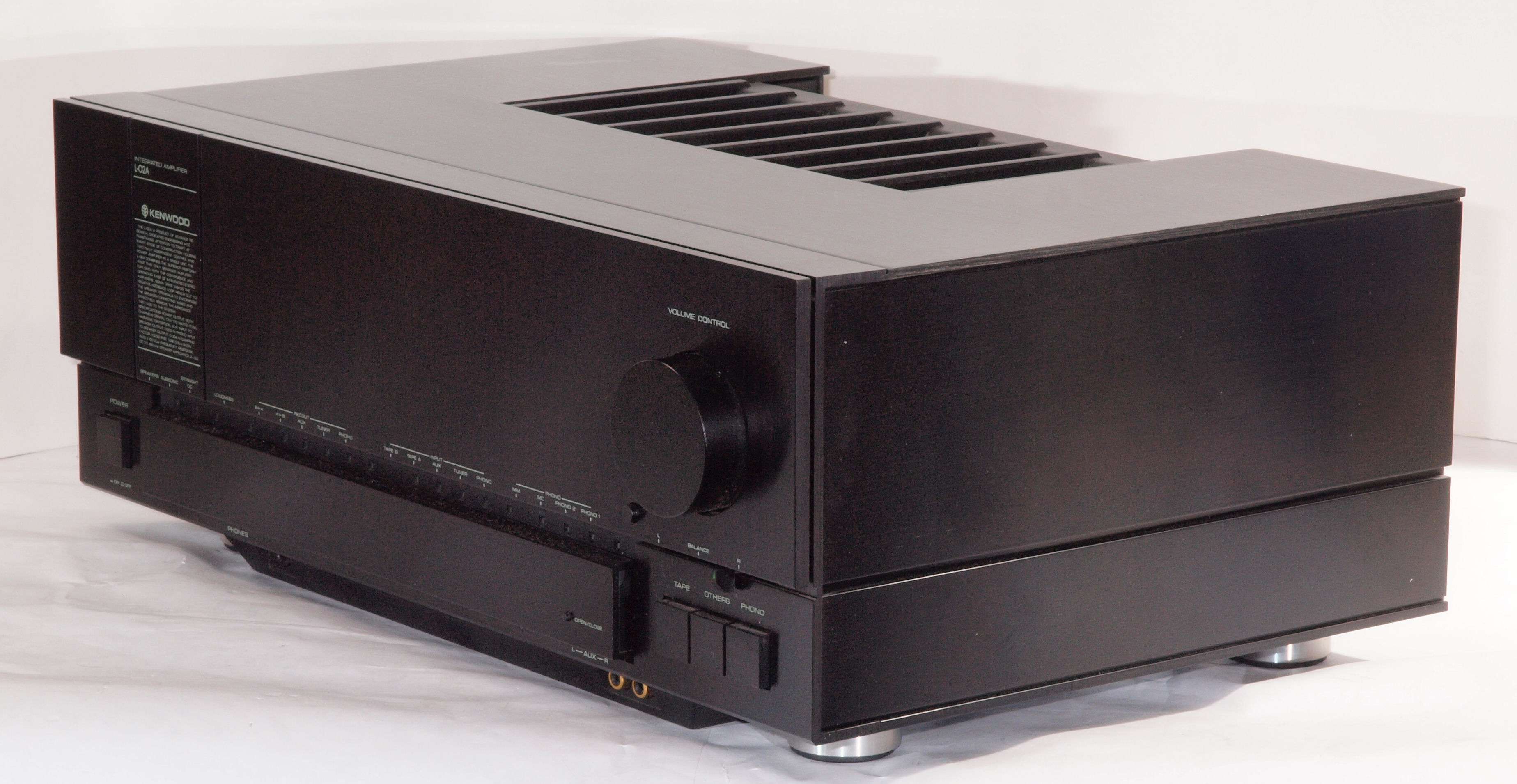

Ａ１２．　点検中　前右から見る

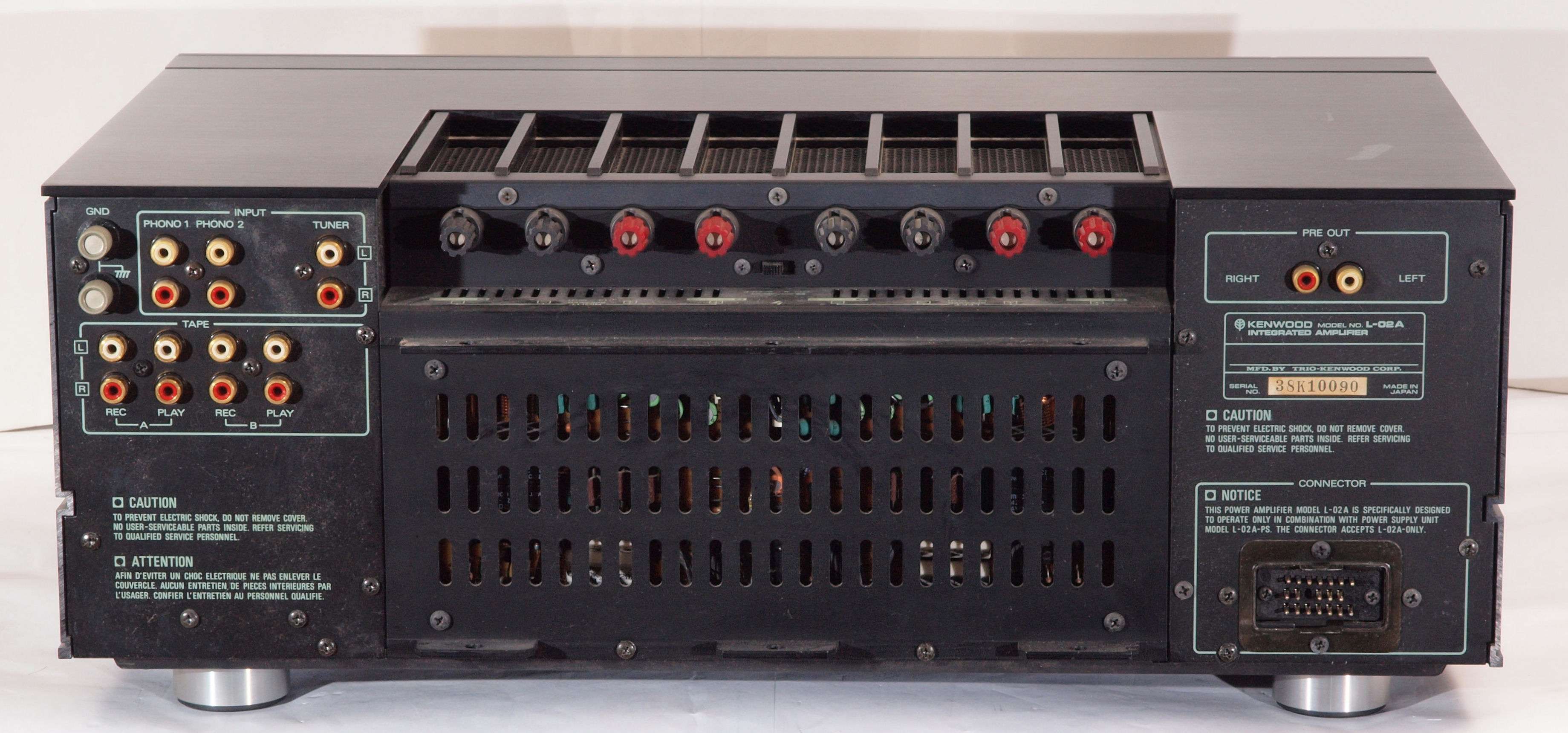

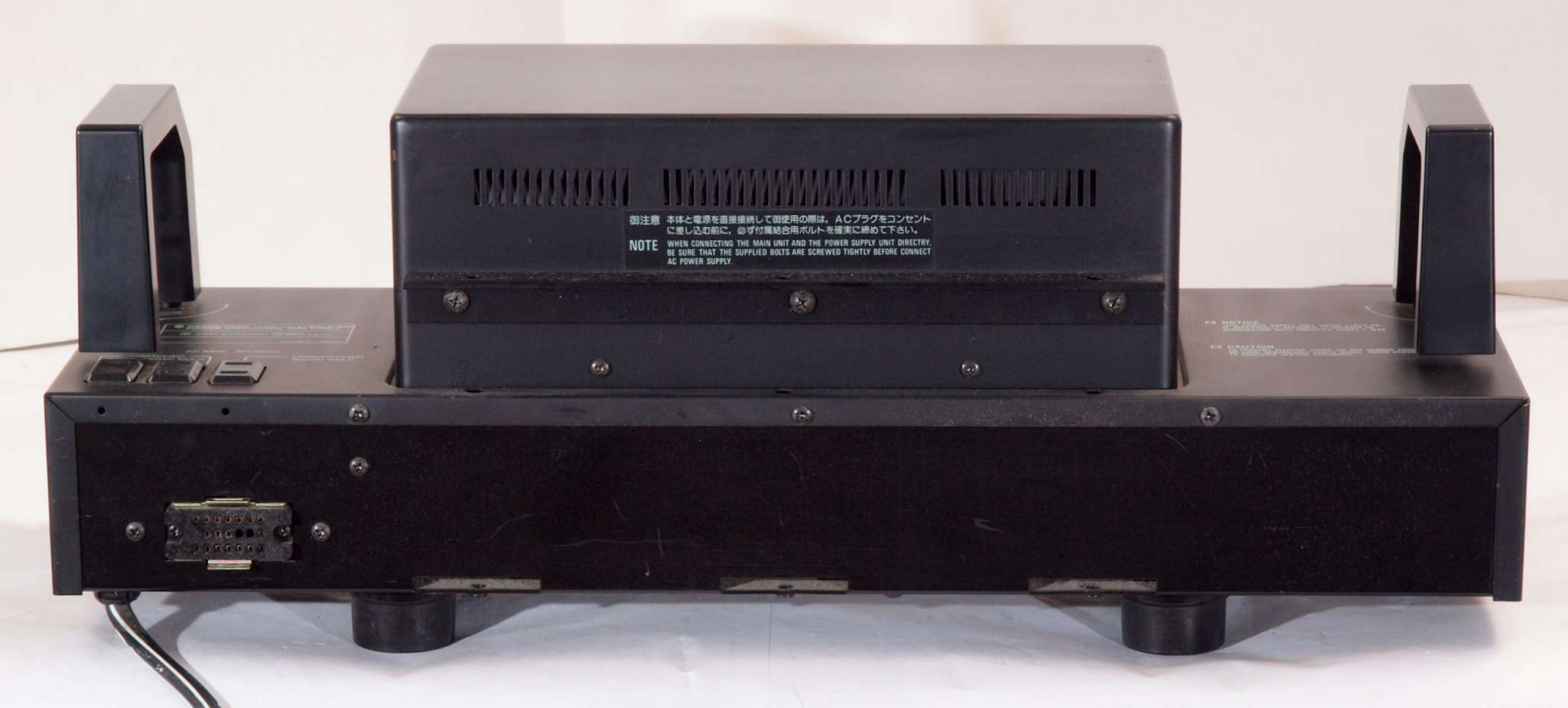

Ａ１３．　点検中　後から見る

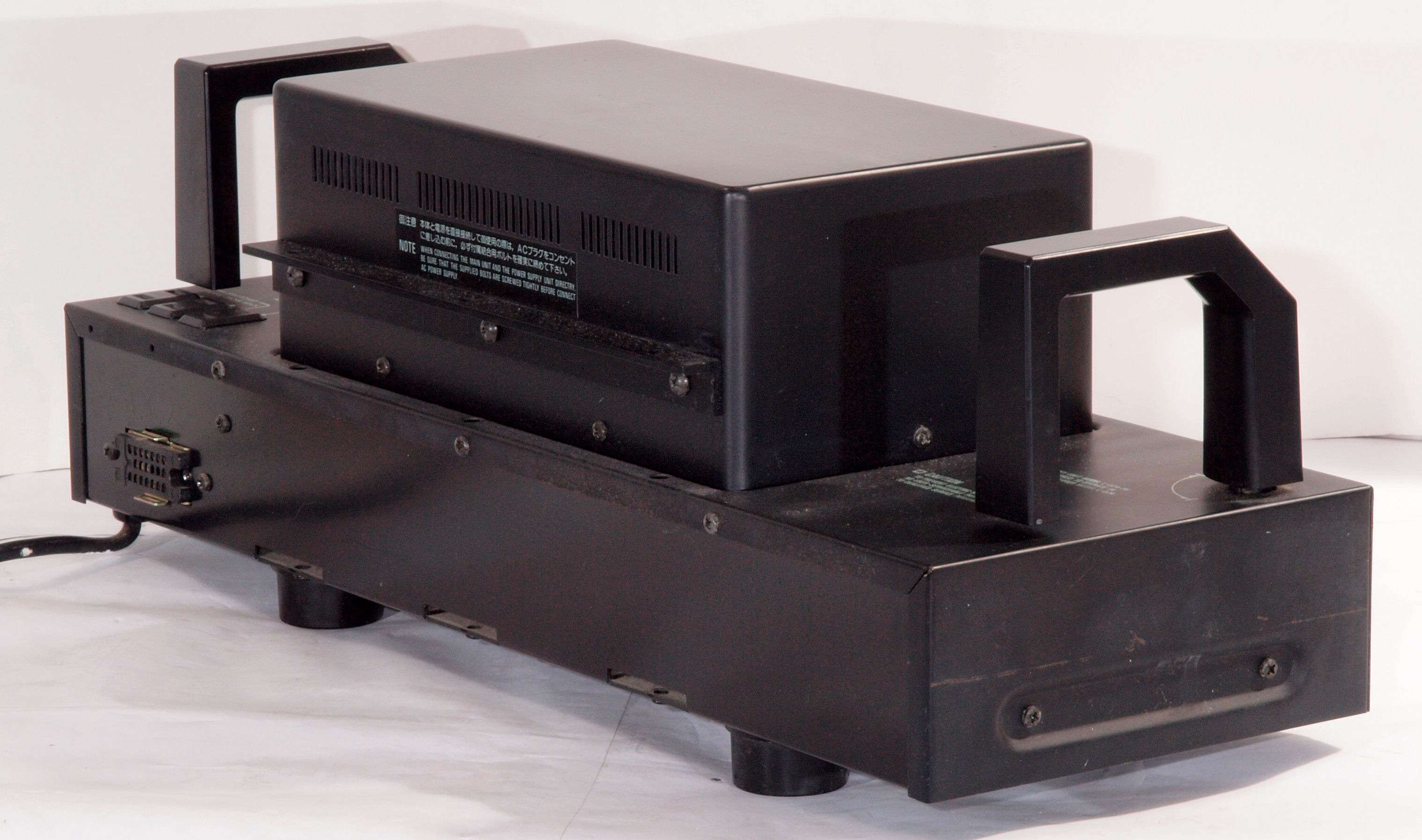

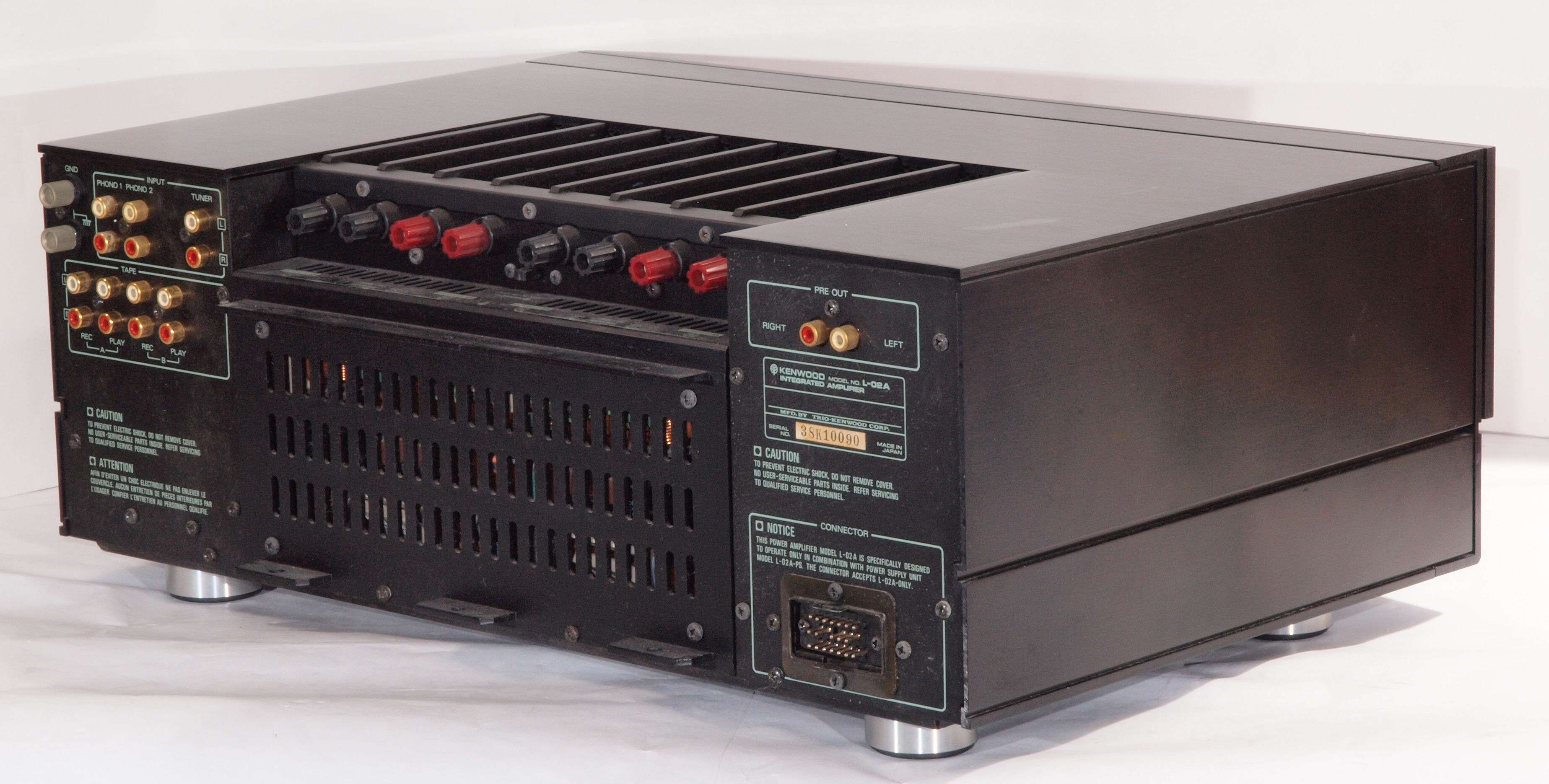

Ａ１４．　点検中　後左から見る

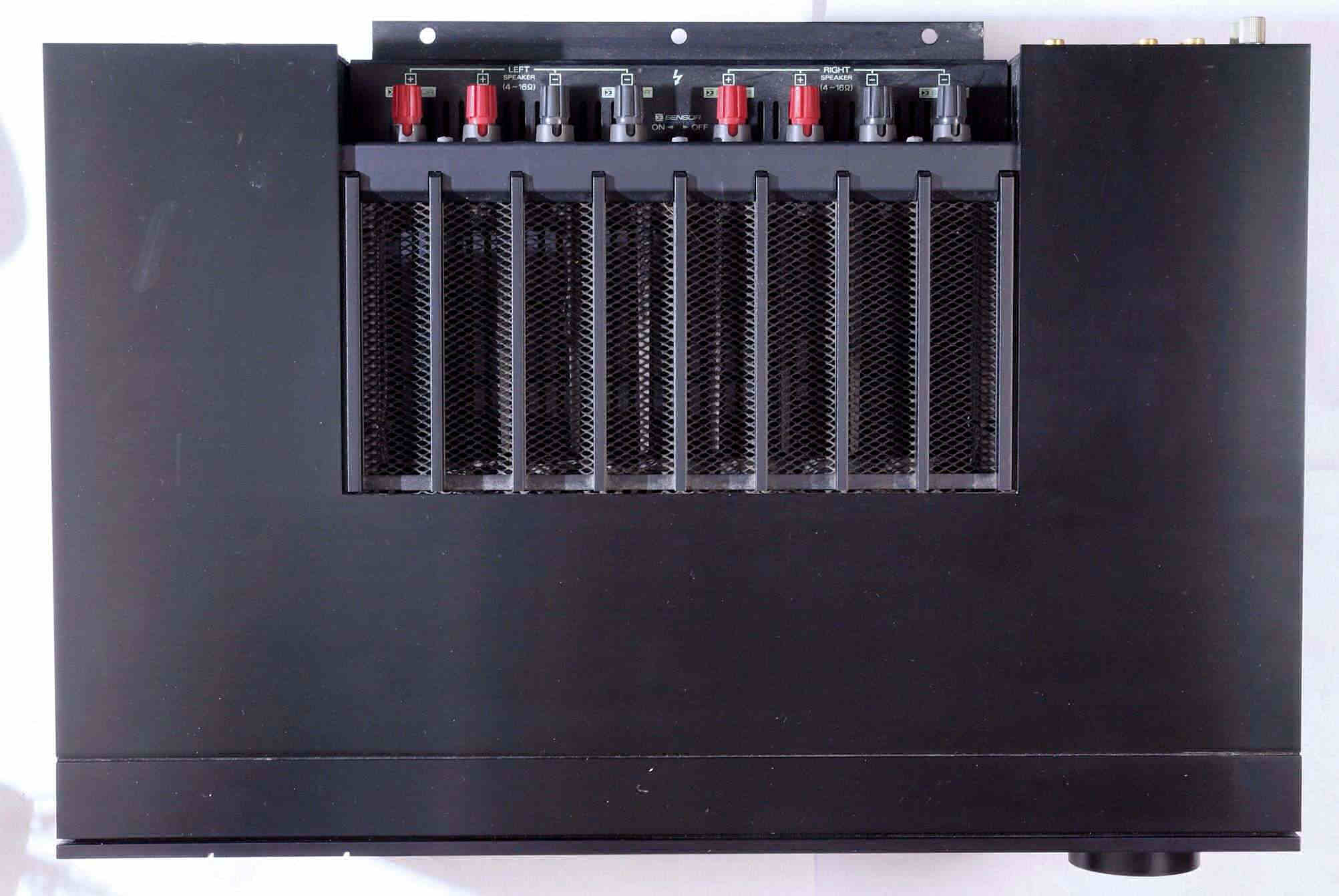

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上下蓋、左右側板取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

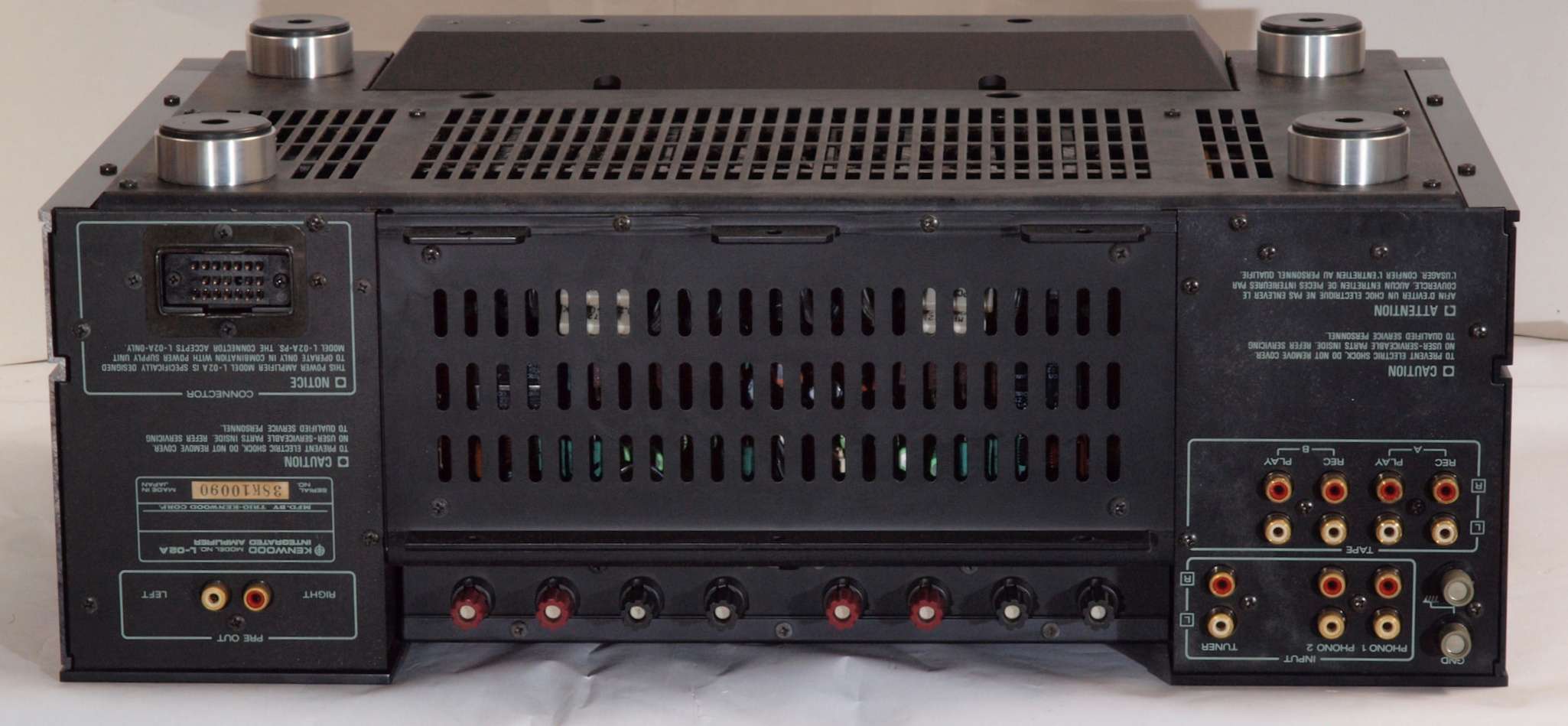

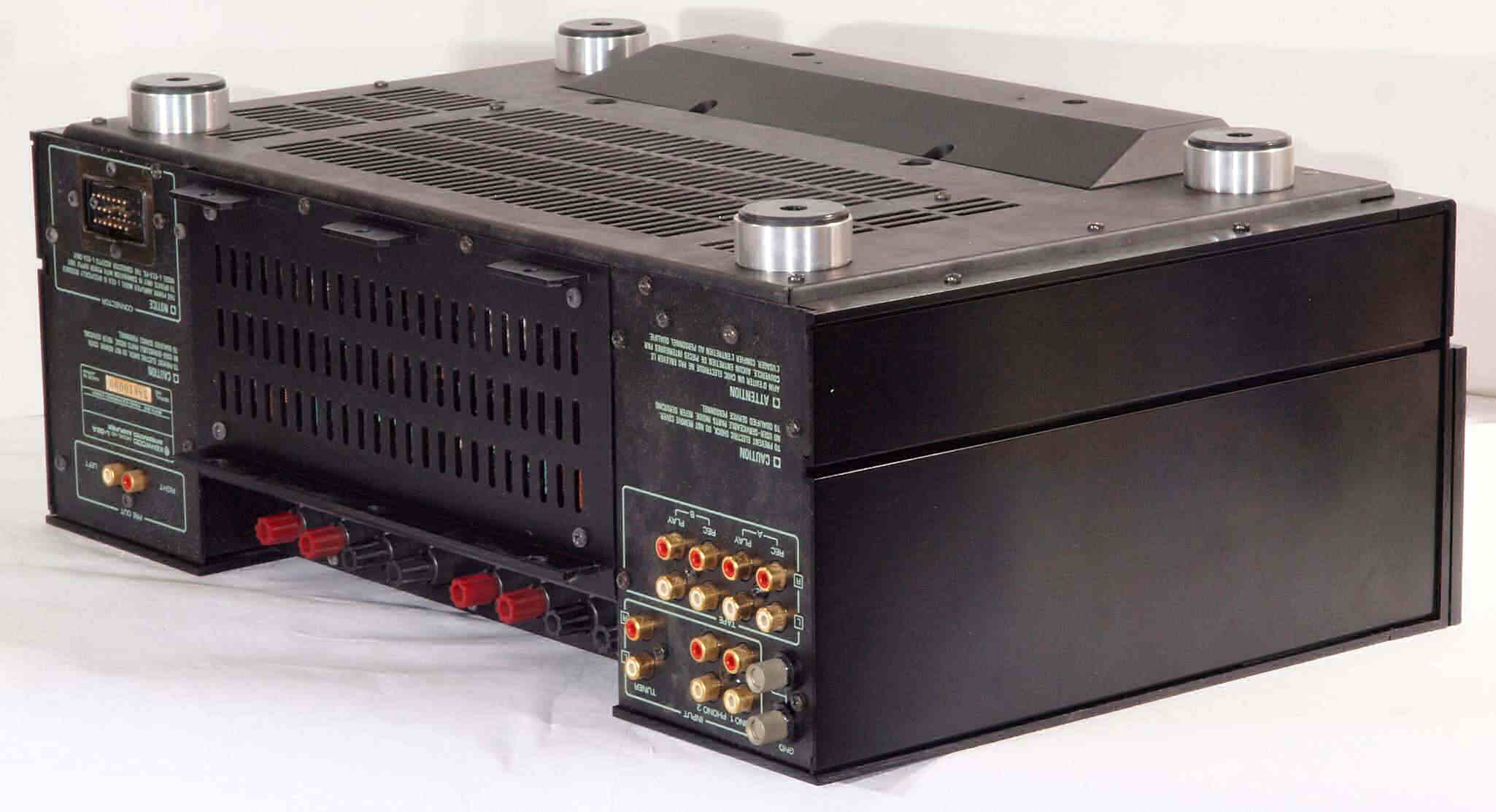

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

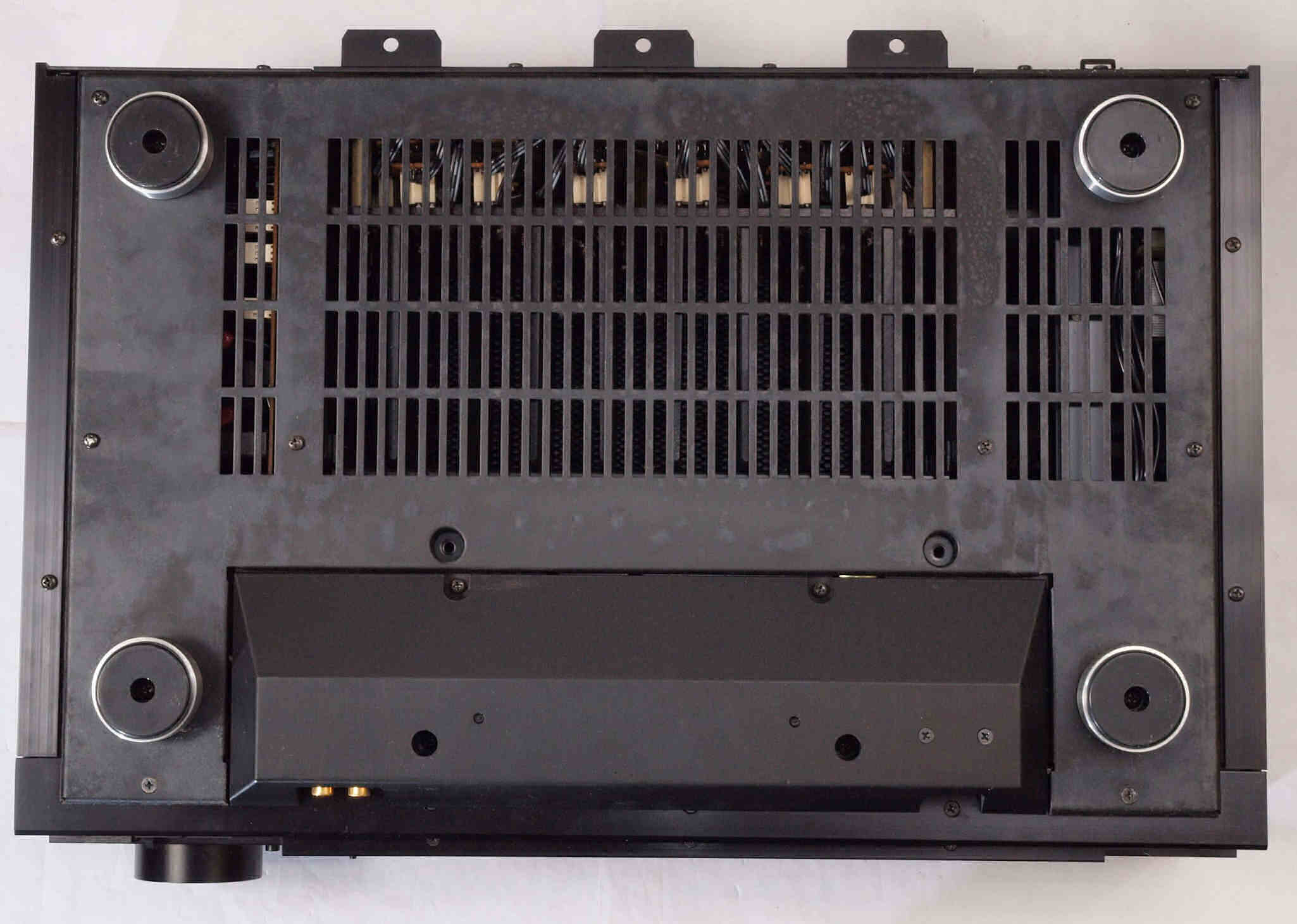

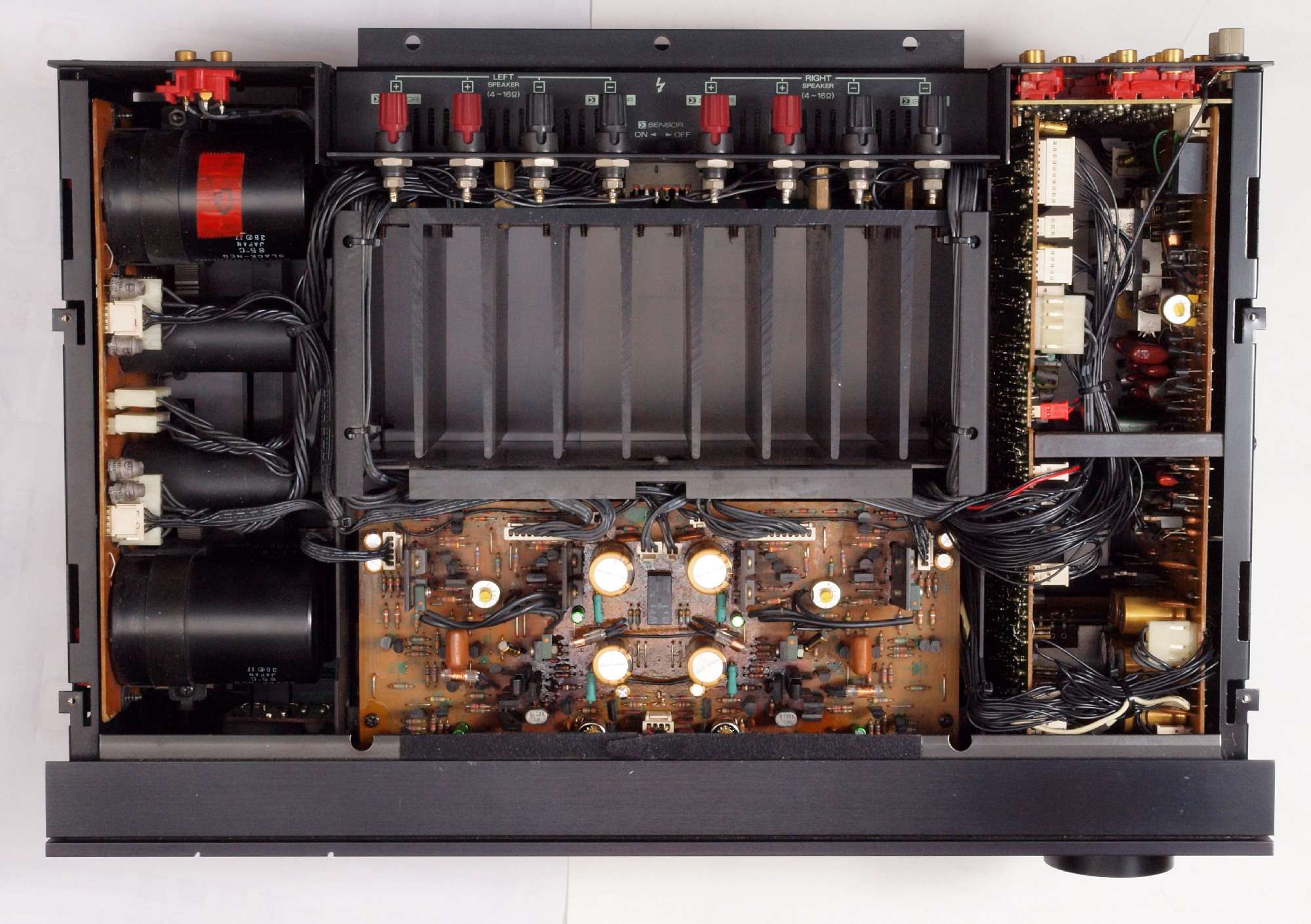

Ａ２５．　点検中　下から見る

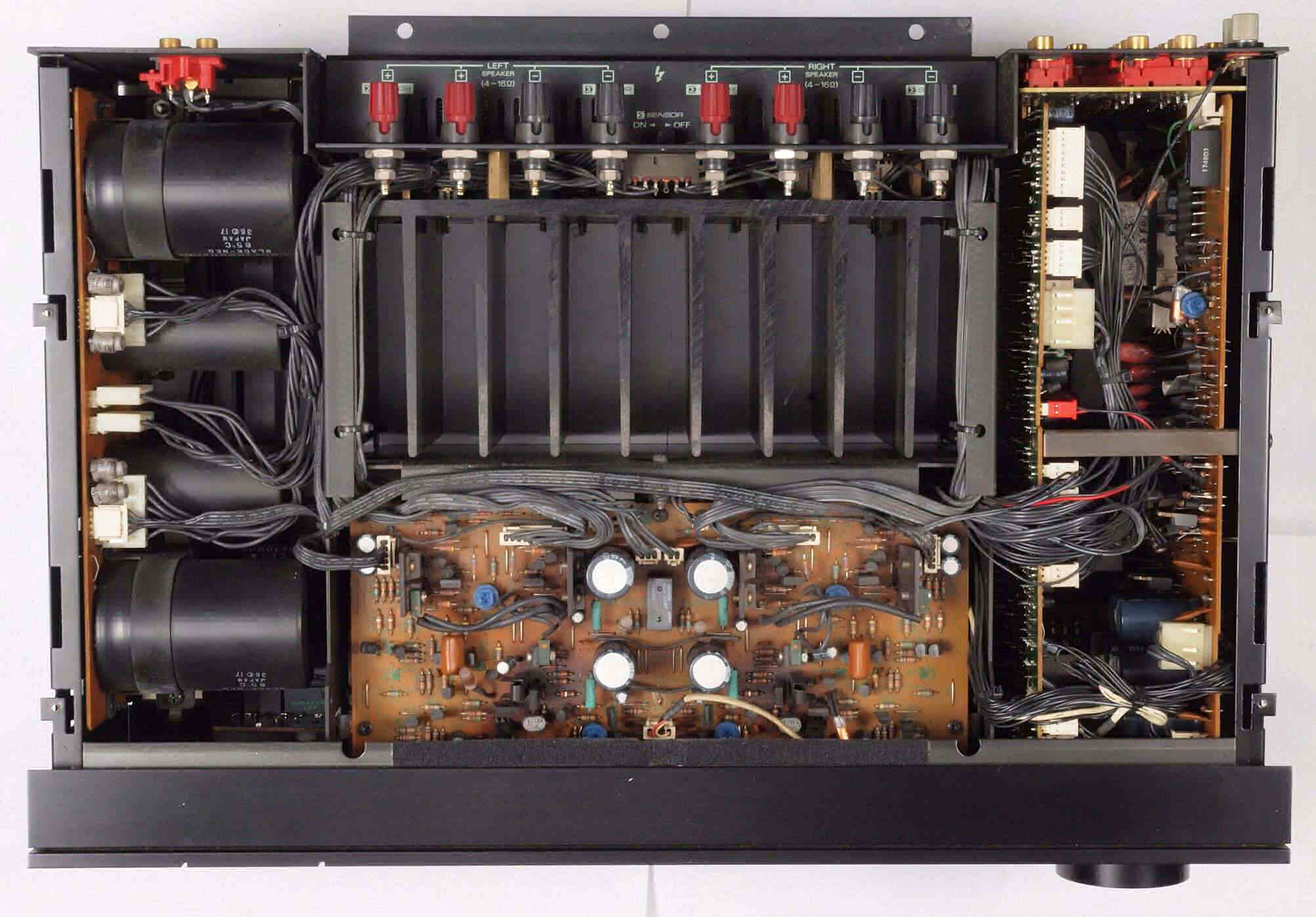

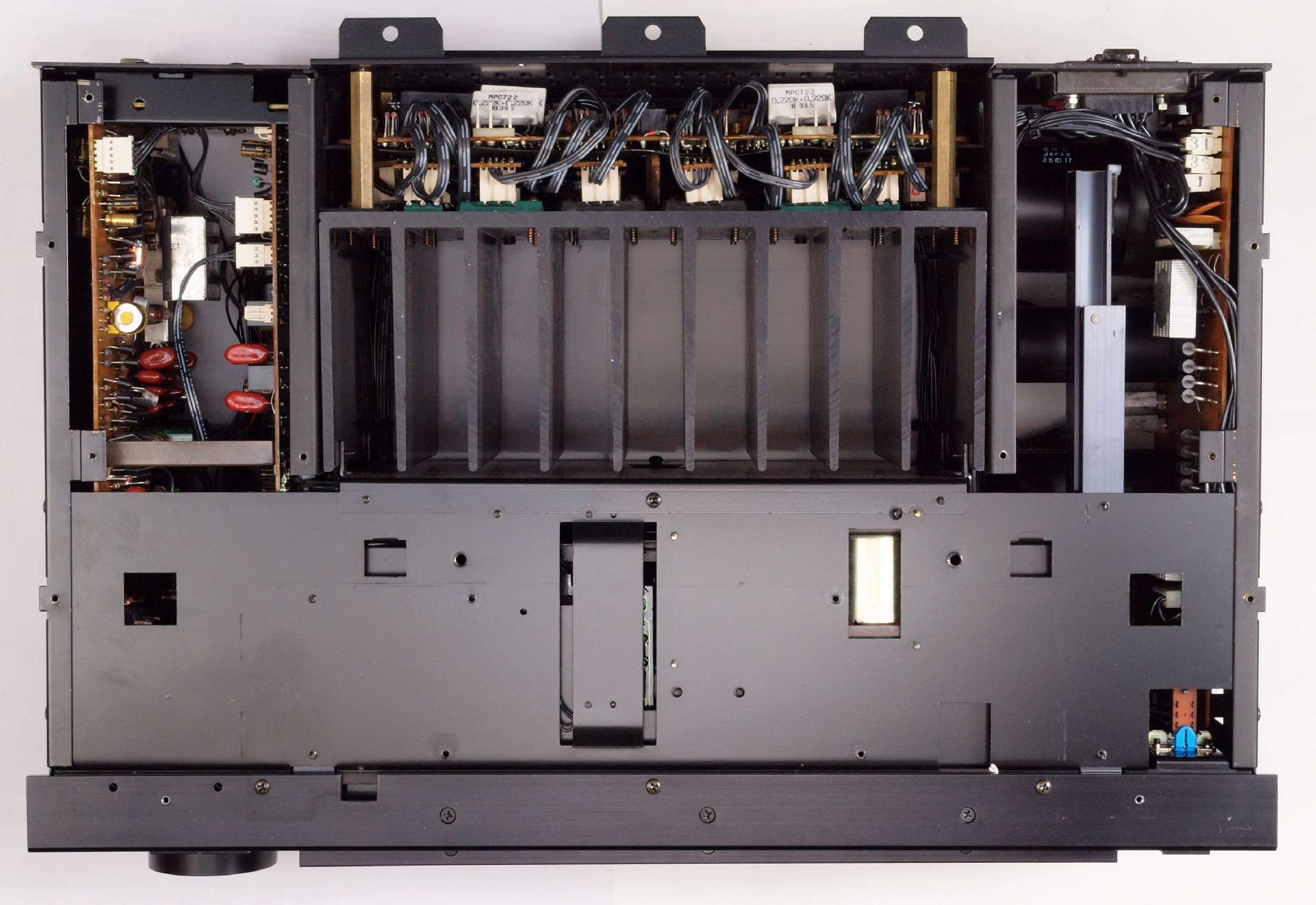

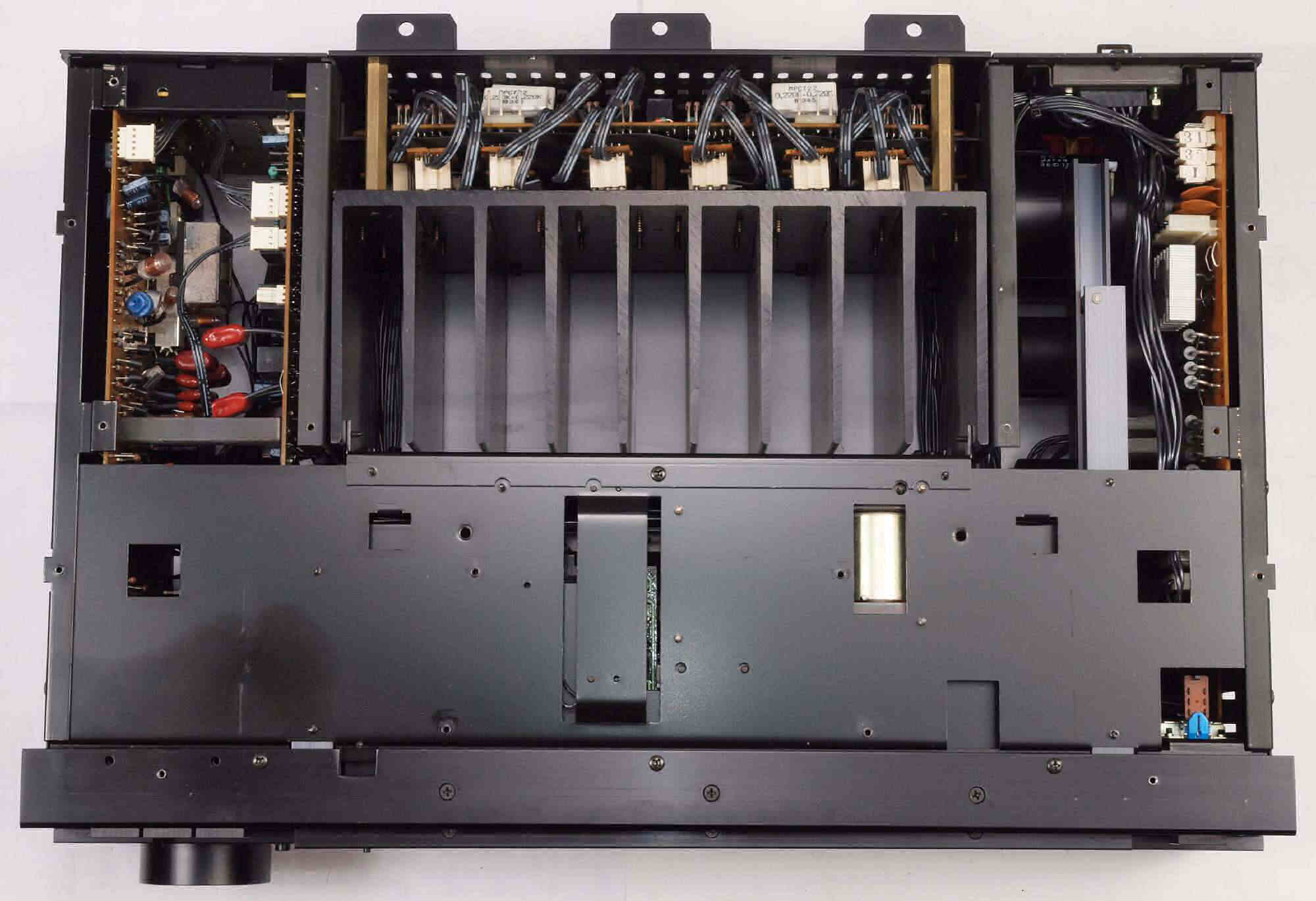

Ａ２６．　点検中　上下蓋、左右側板を取り、下から見る

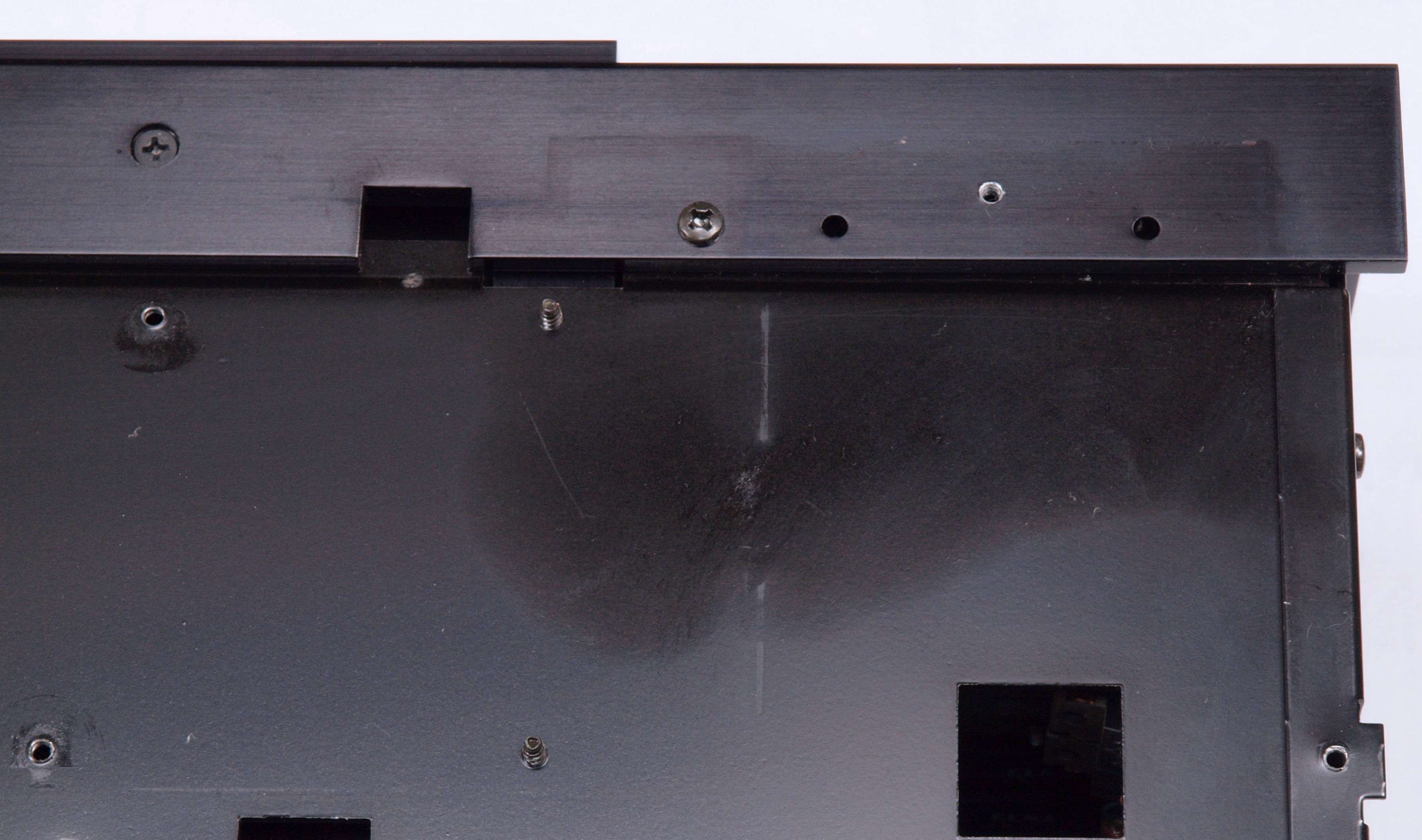

Ａ２７．　点検中　下蓋裏の埃。

Ａ２８．　点検中　メインVRやバランスVRに多量に吹き付けられた接点復活材の漏れ。

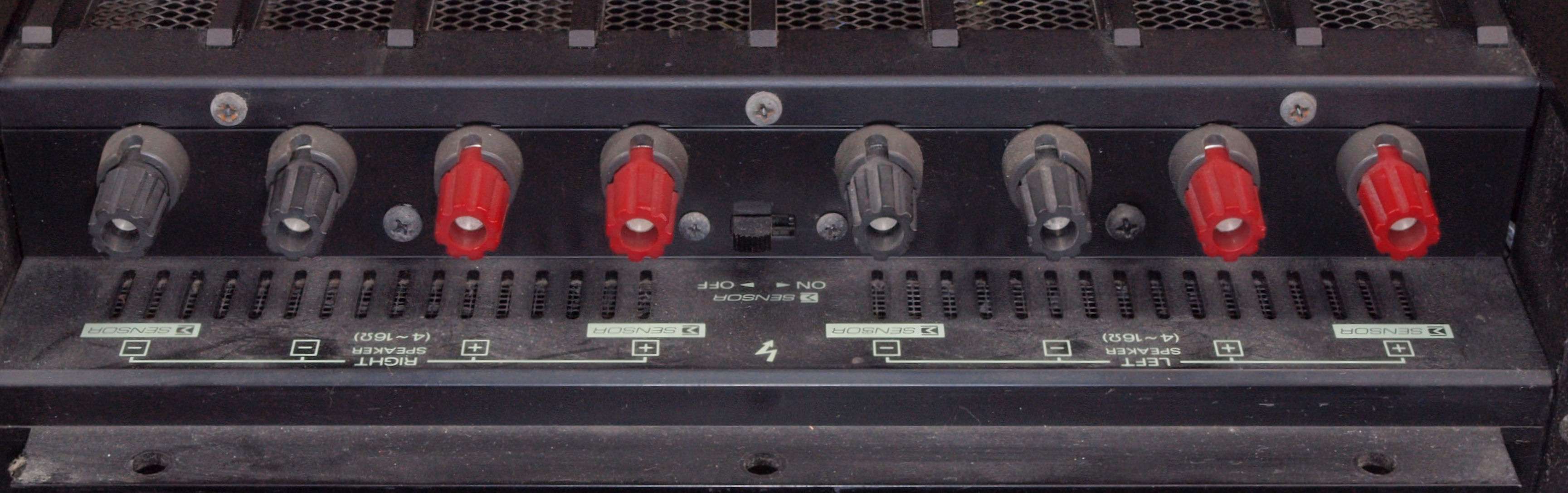

Ａ３１．　点検中　ＳＰ接続端子

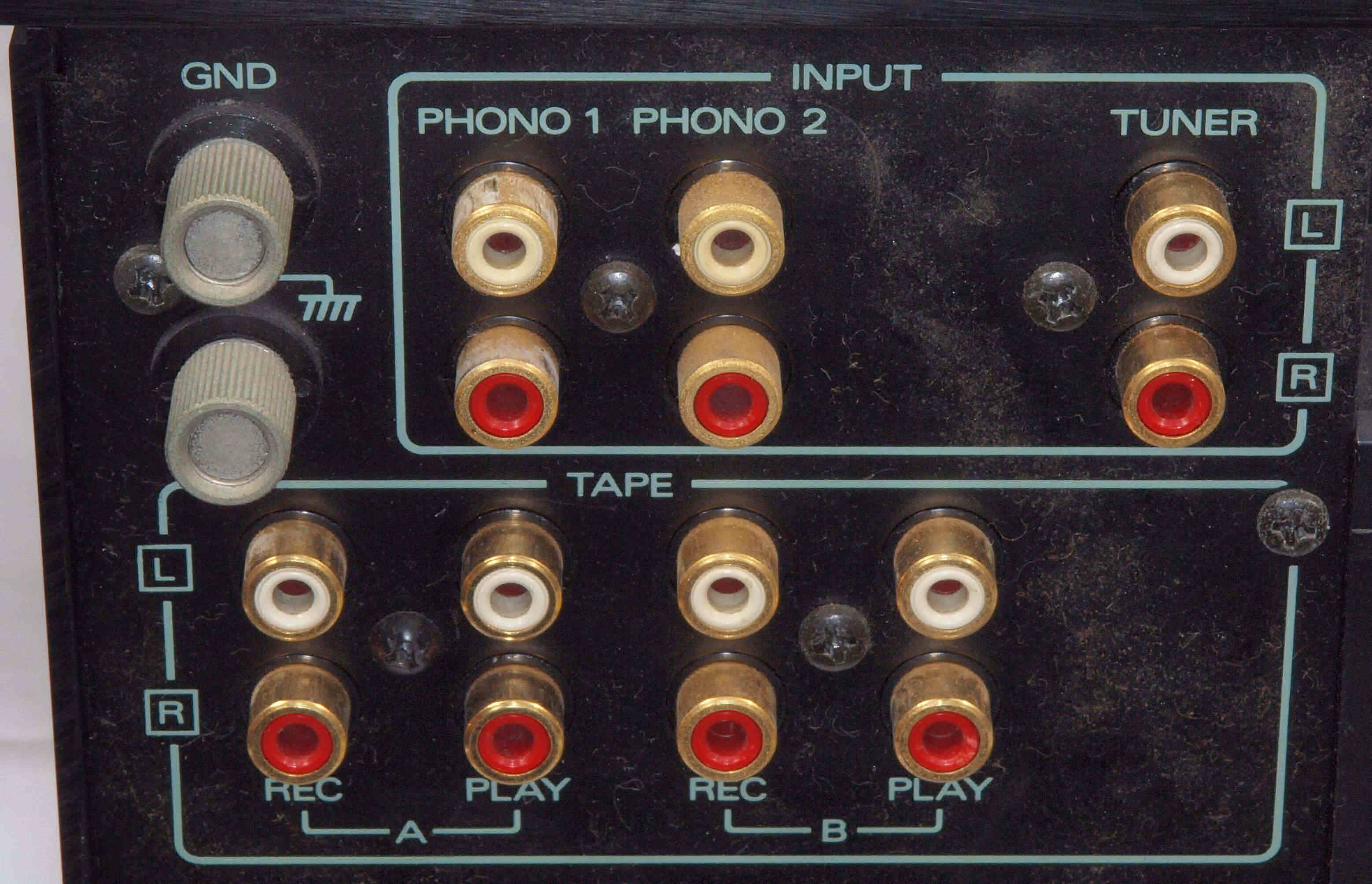

Ａ３２．　点検中　入出力　RCA端子郡

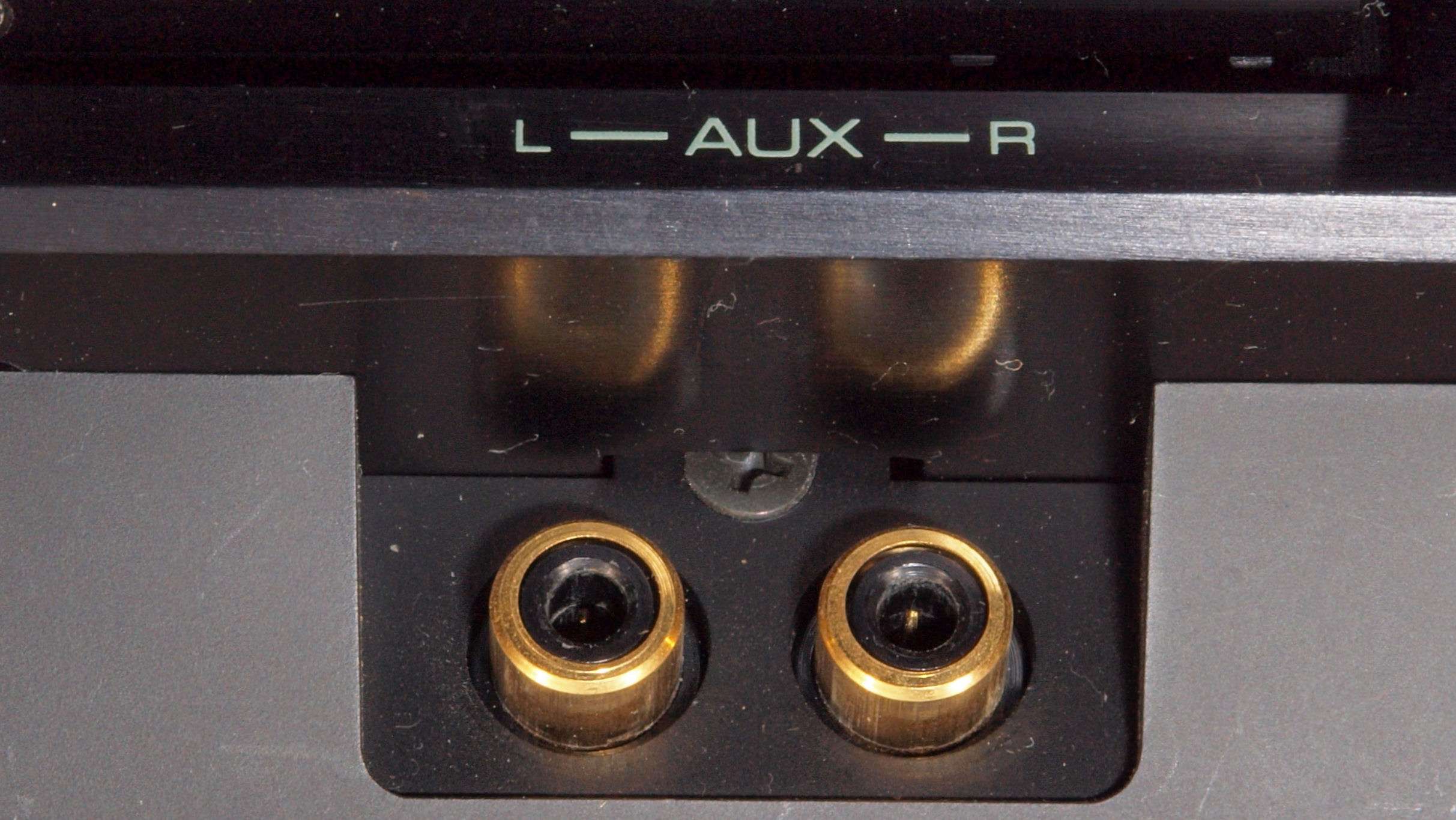

Ａ３３．　点検中　ＡＵＸ入力RCA端子

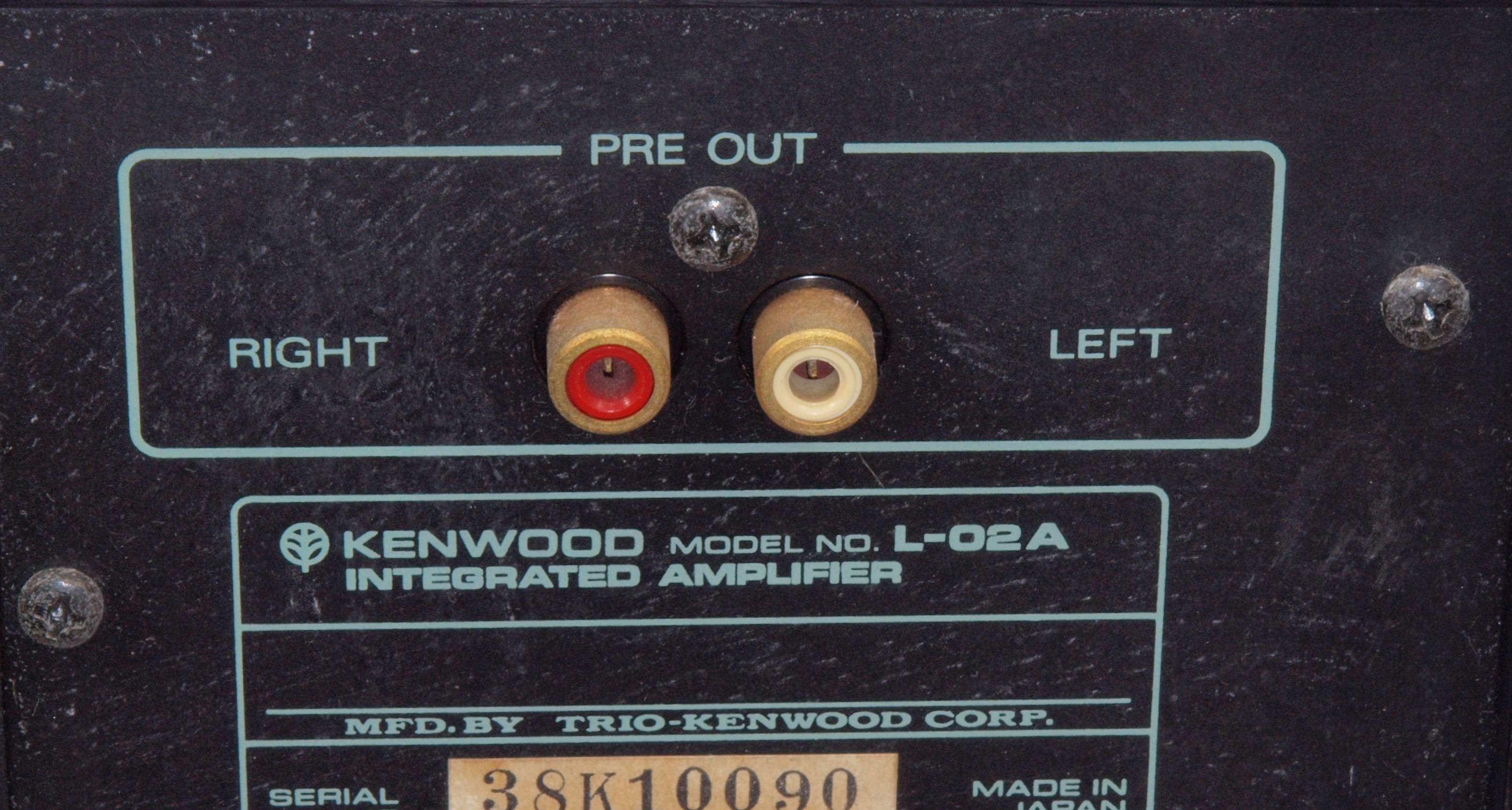

Ａ３４．　点検中　プリ出力RCA端子

Ａ４１．　点検中　電源部・前から見る

Ａ４２．　点検中　電源部・前右から見る

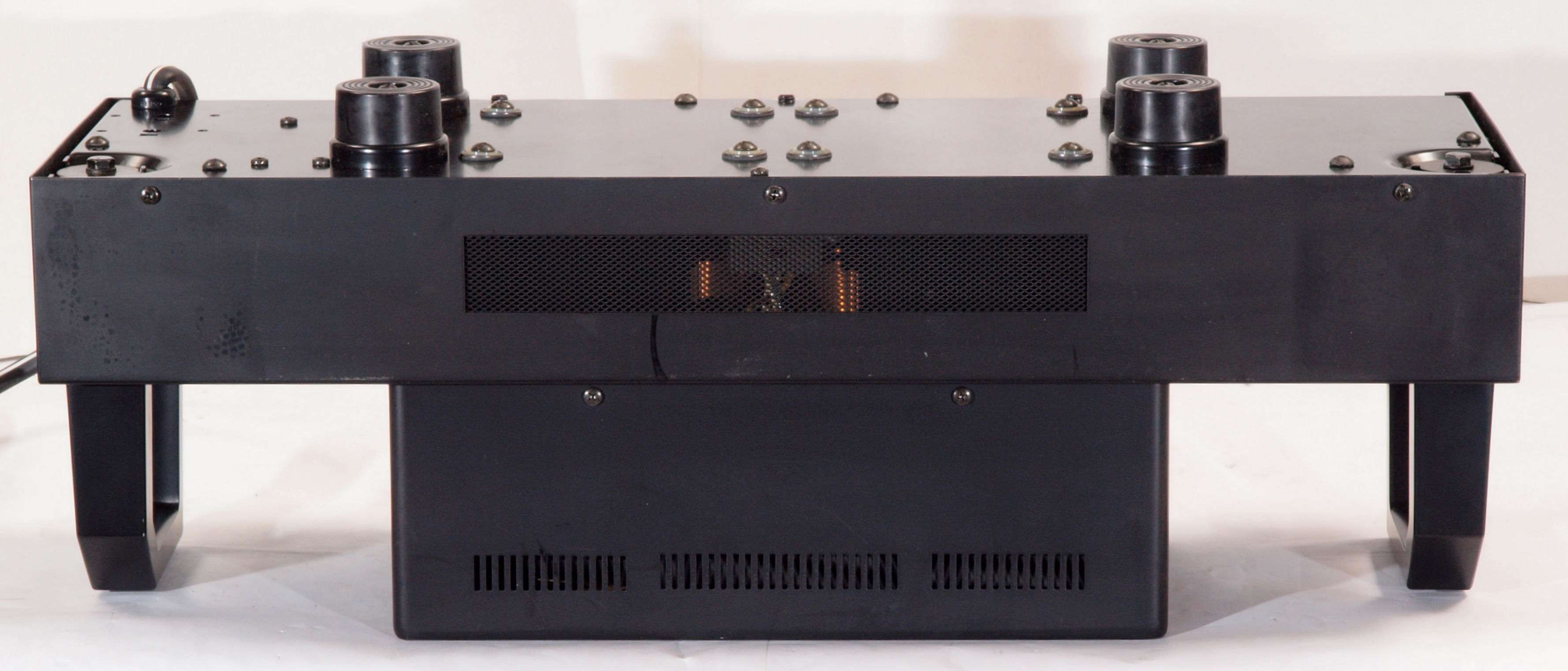

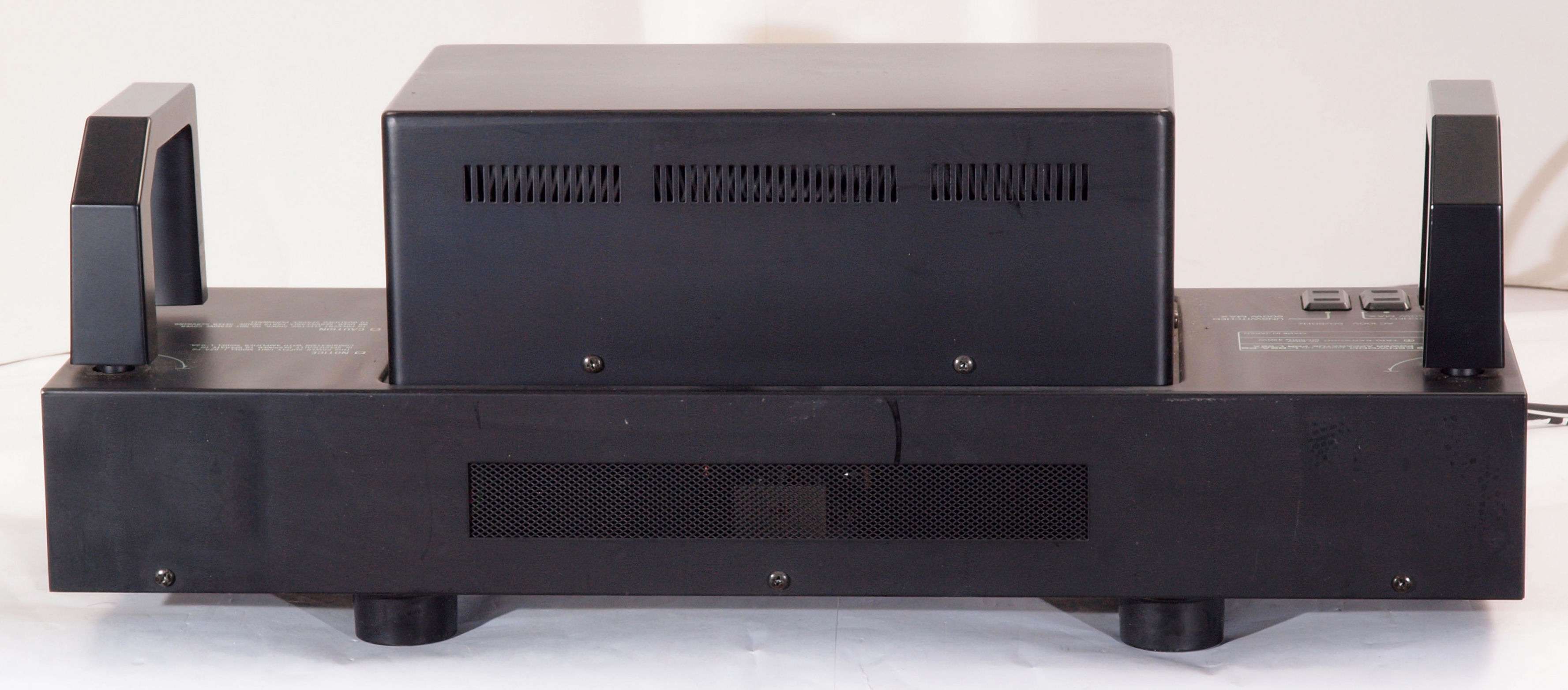

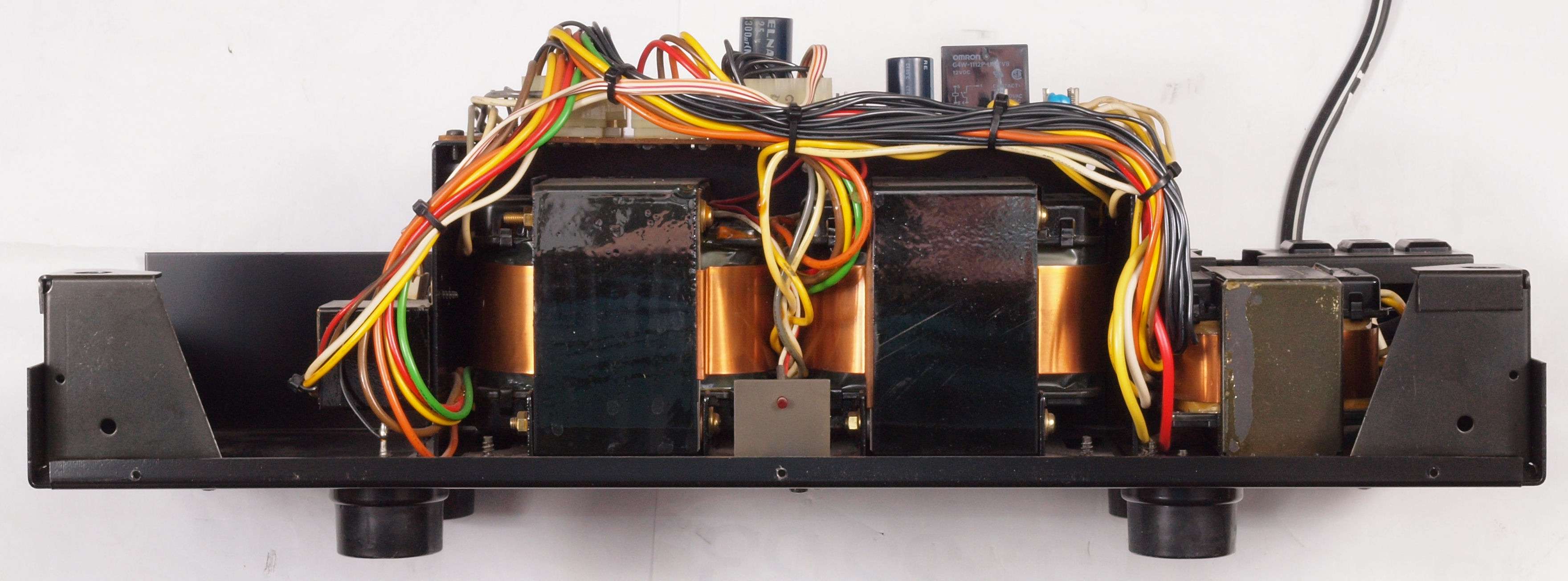

Ａ４３．　点検中　電源部・後から見る

Ａ４４．　点検中　電源部・後左から見る

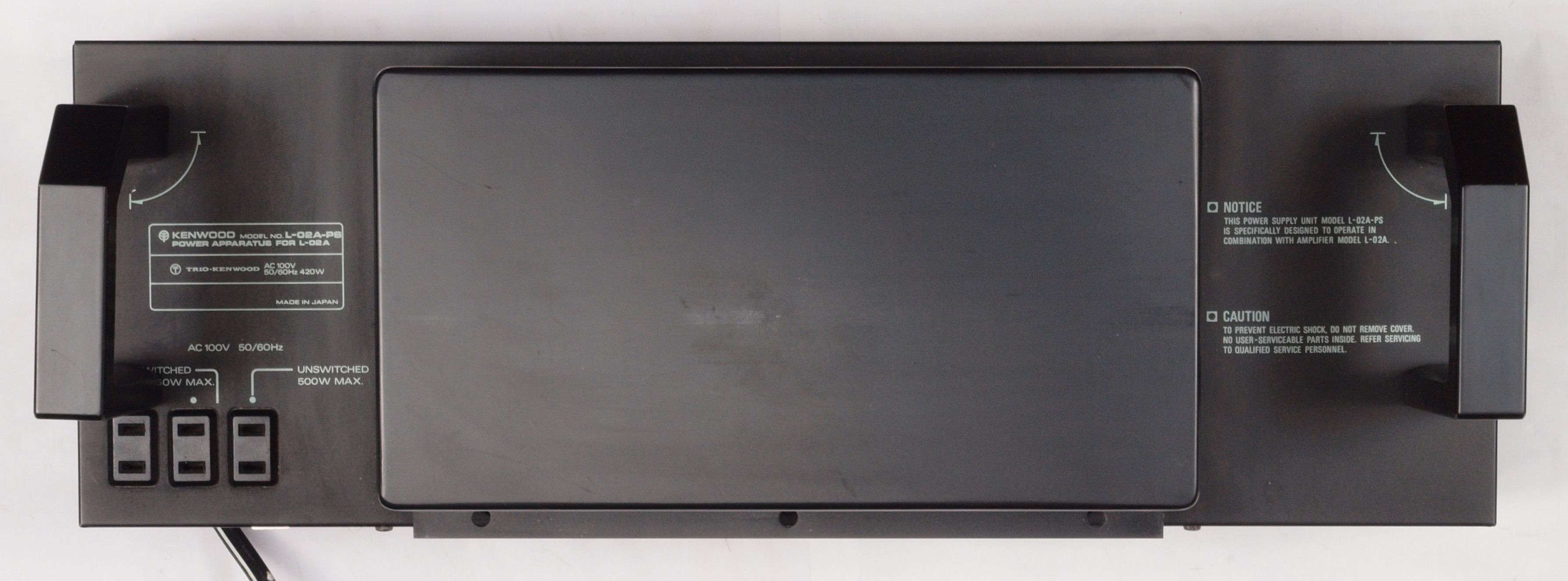

Ａ４５．　点検中　電源部・上から見る

Ａ４６．　点検中　電源部・上蓋を取り上から見る

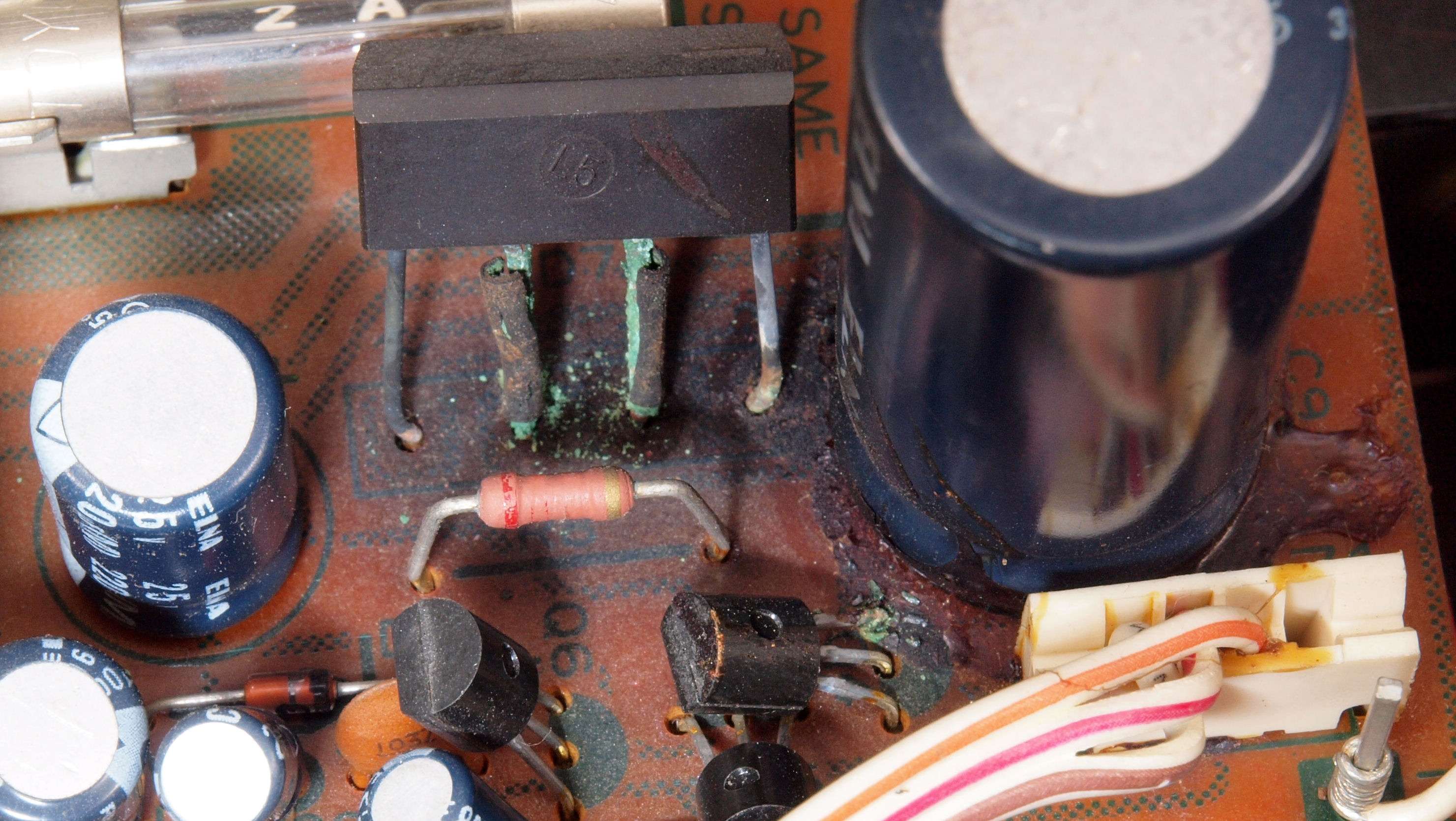

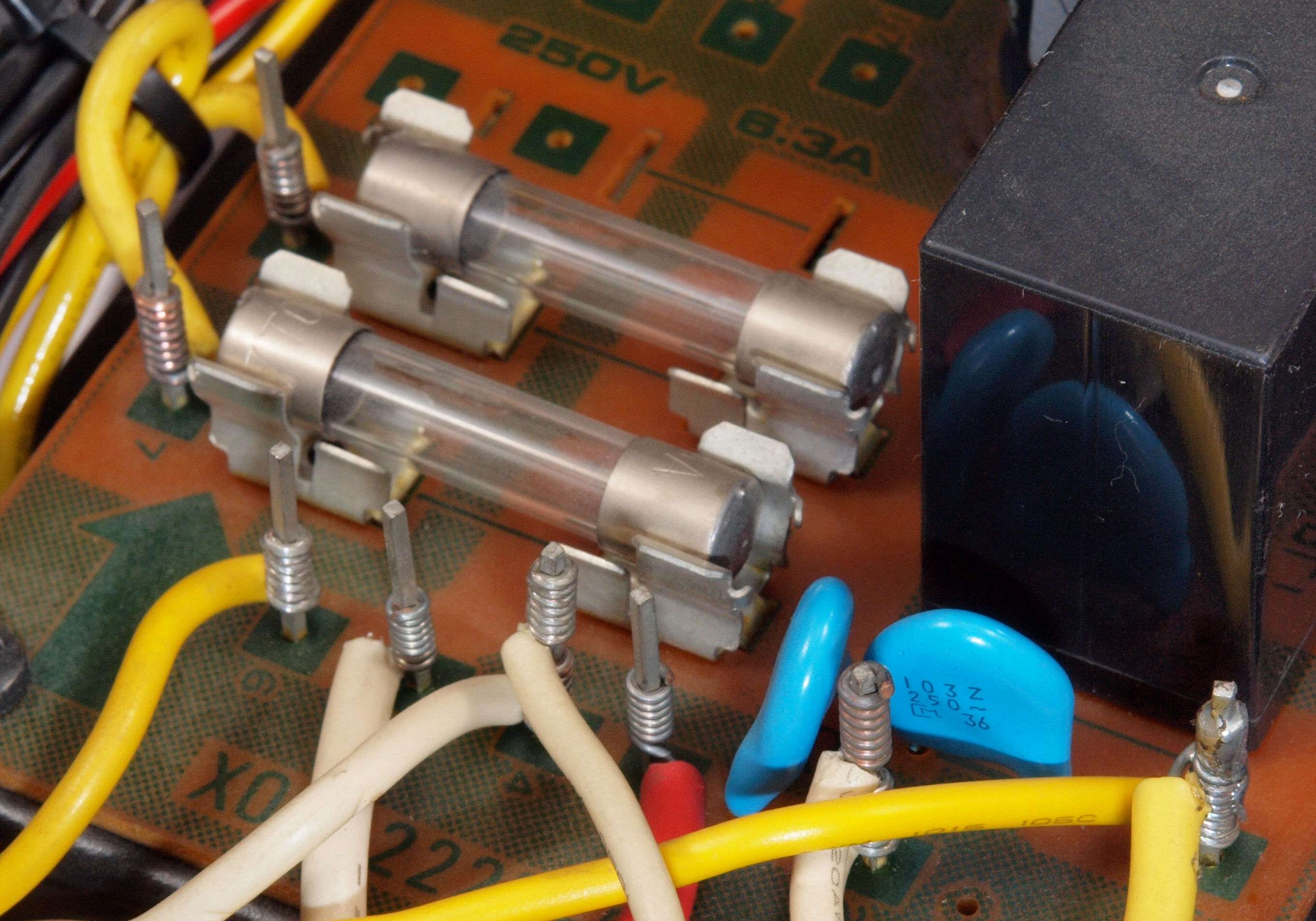

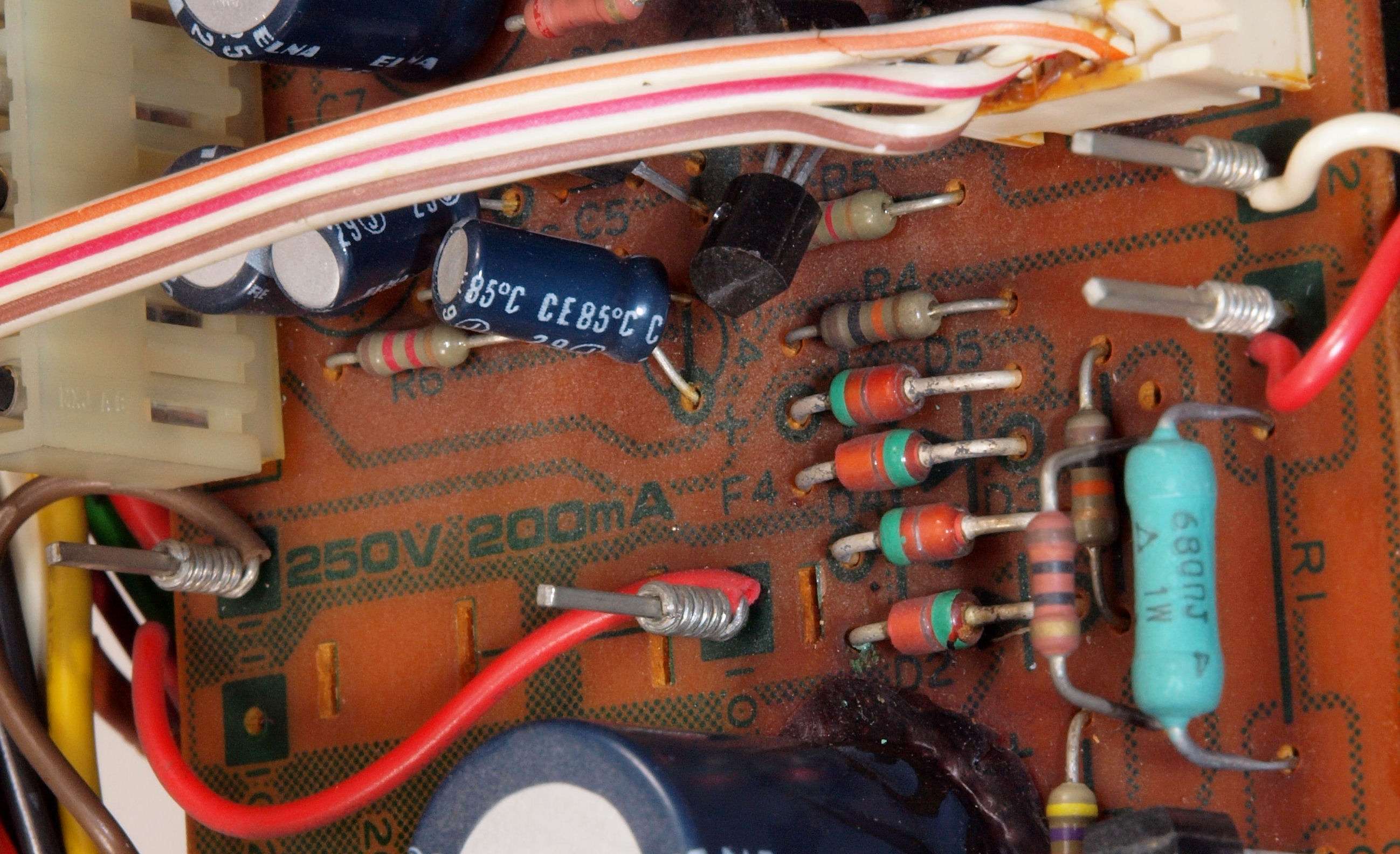

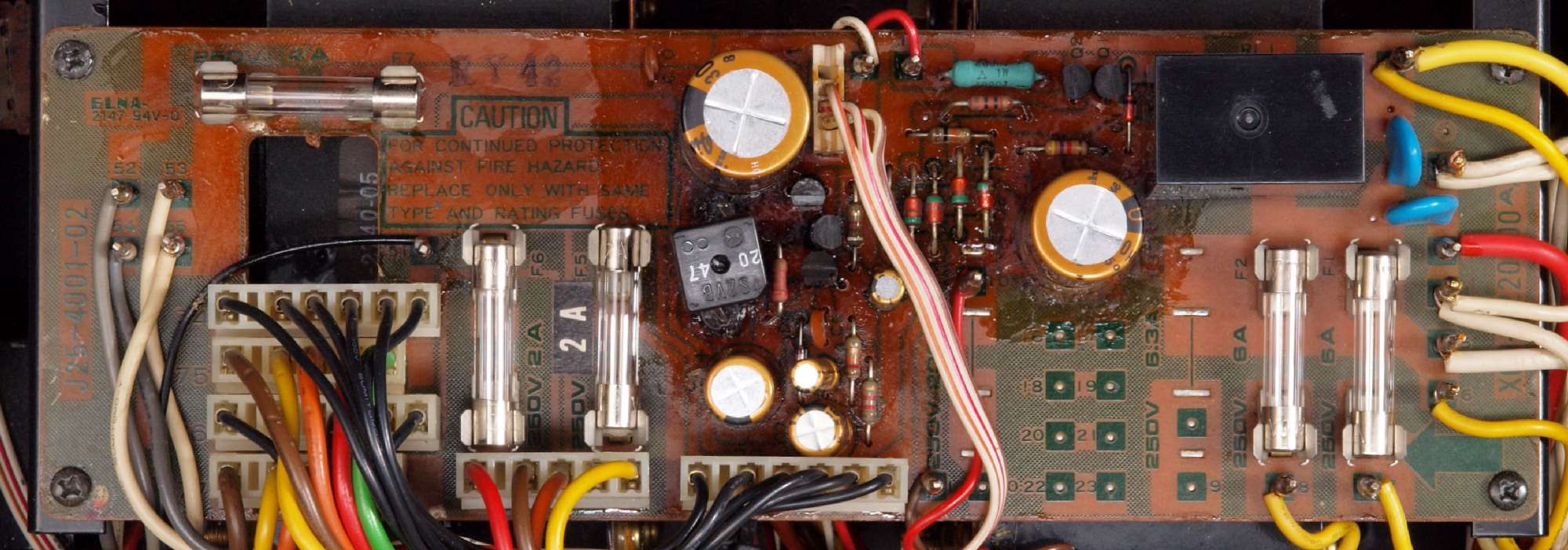

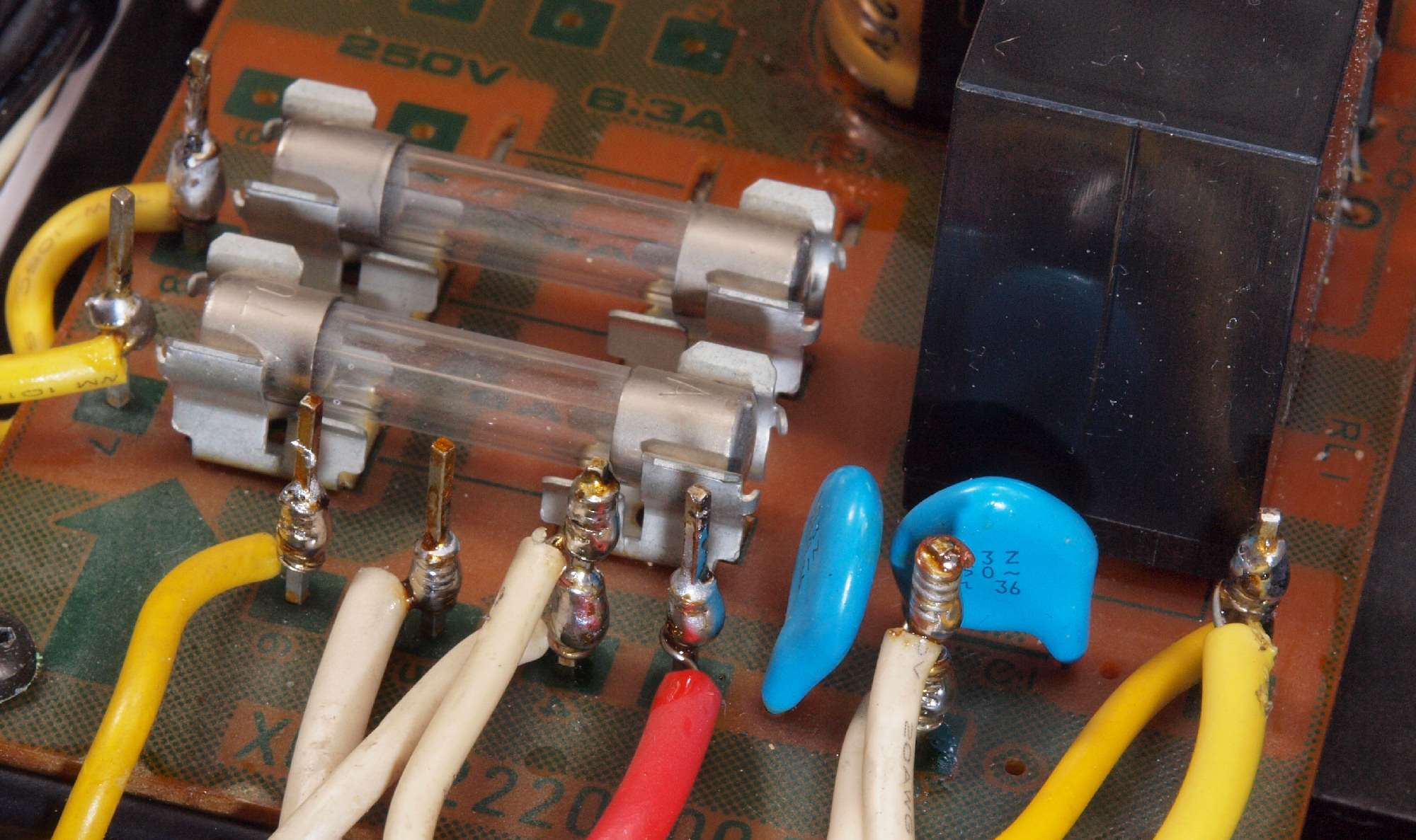

Ａ４６２．　点検中　電源部・上蓋を取り電源基板見る。　トルエン溶媒の接着剤で部品が腐食している。

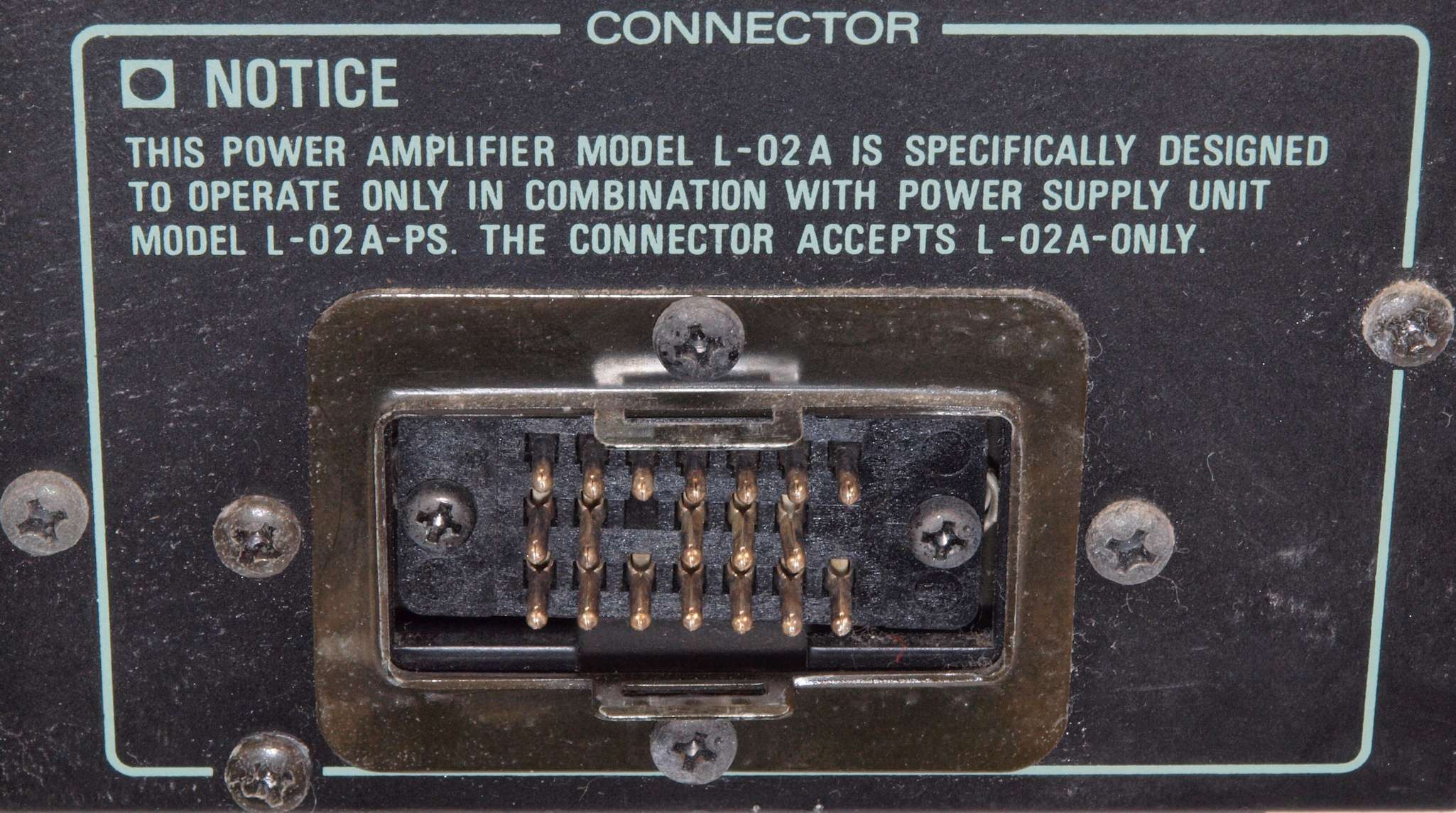

Ａ４７．　点検中　電源部に接続する為のケーブルコンネクター固定金具。直接ジョイントする場合は不要。

Ａ５１．　点検中　電源部・下前から見る

Ａ５２．　点検中　電源部・下前左から見る

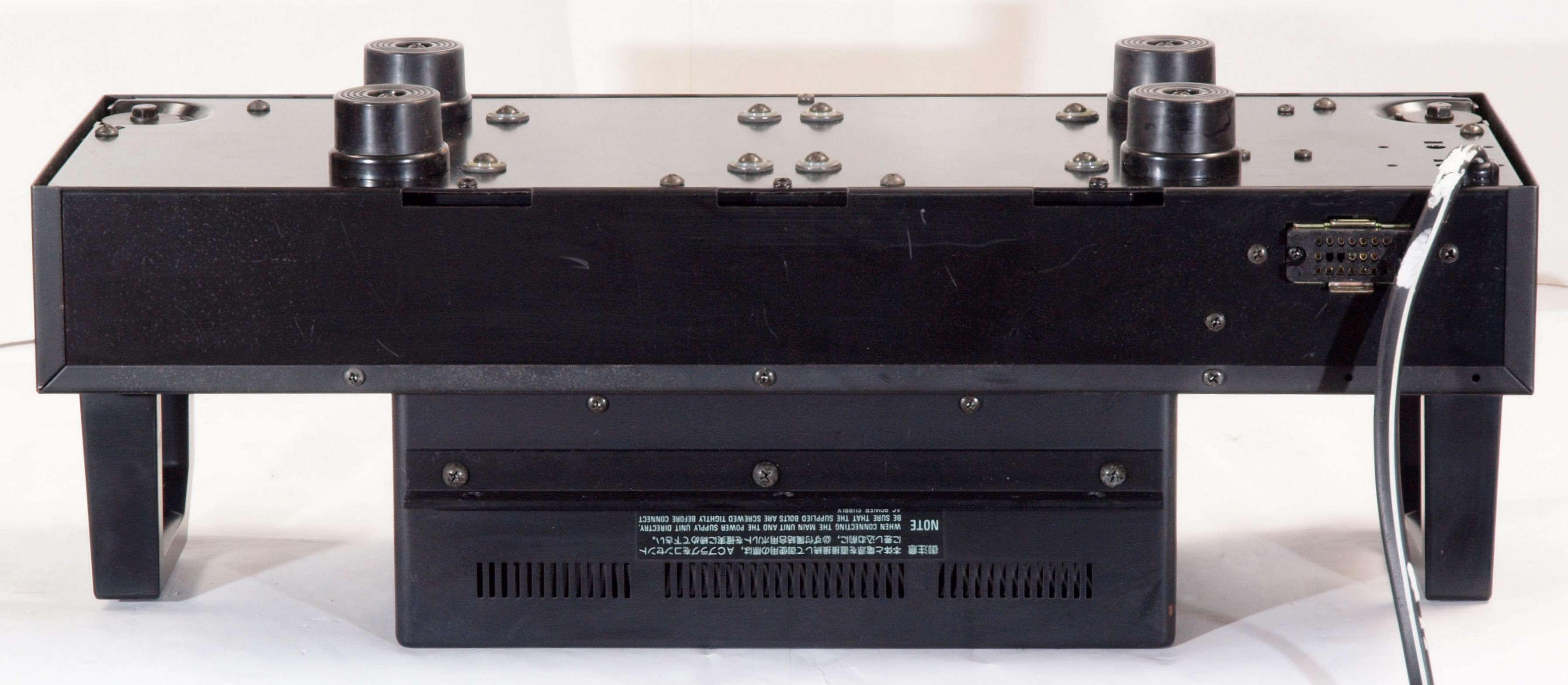

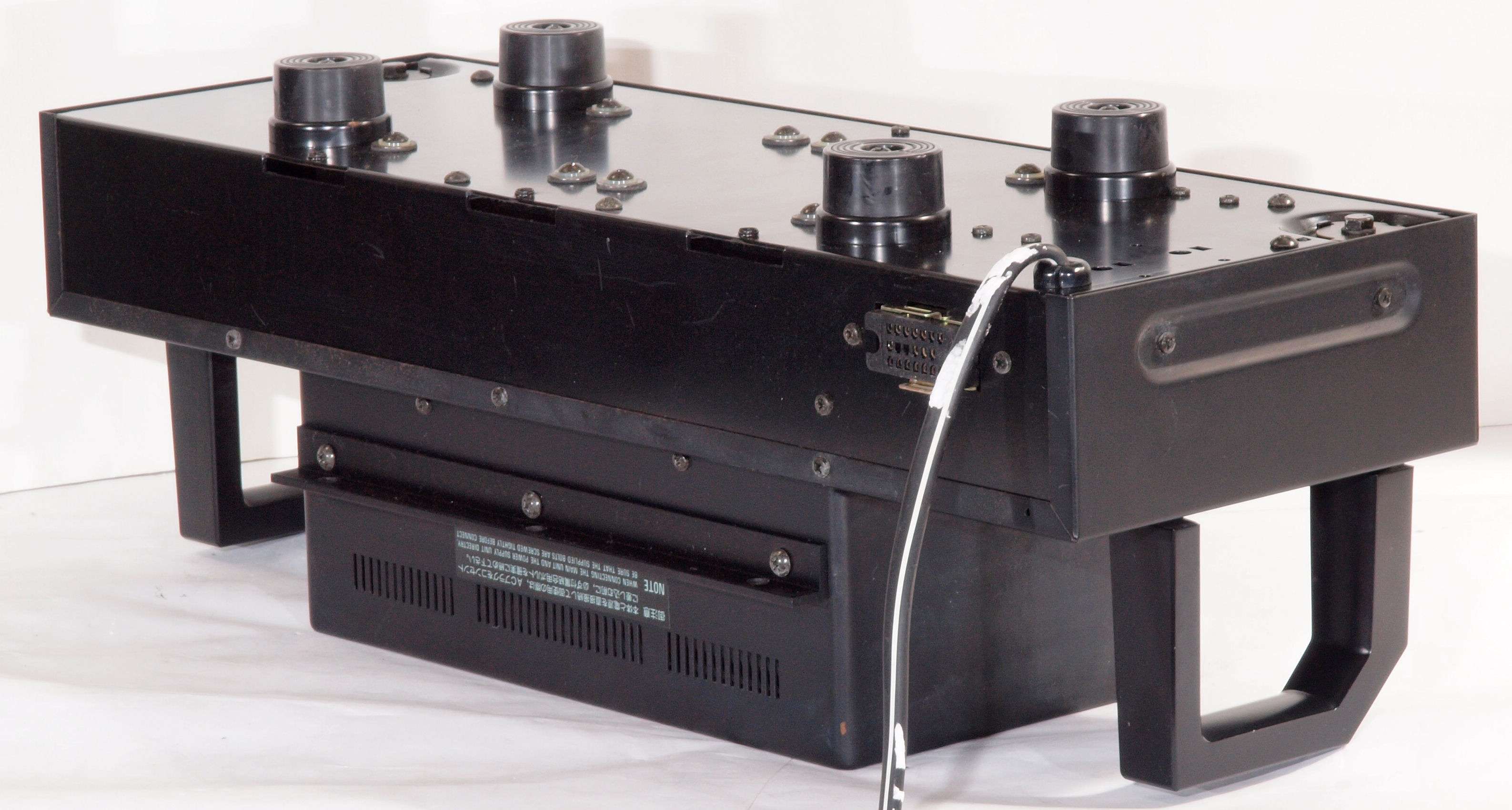

Ａ５３．　点検中　電源部・下後から見る

Ａ５４．　点検中　電源部・下後右から見る

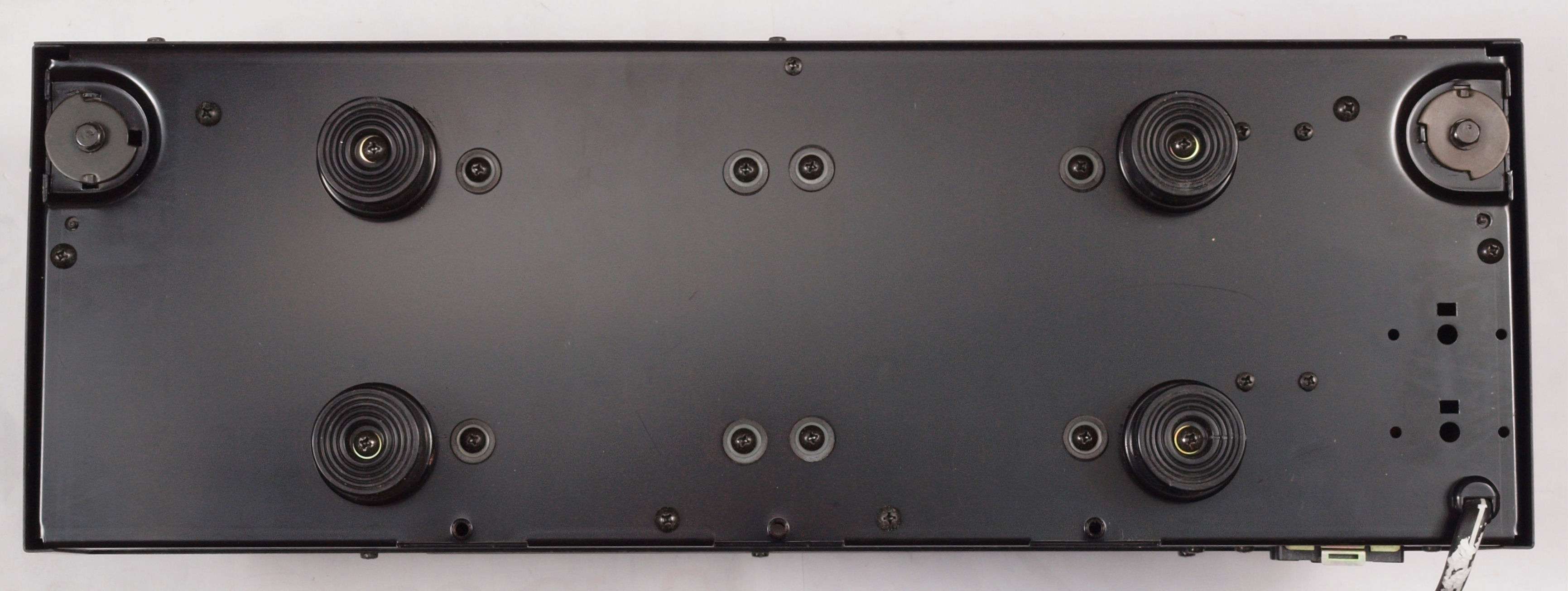

Ａ５５．　点検中　電源部・下から見る

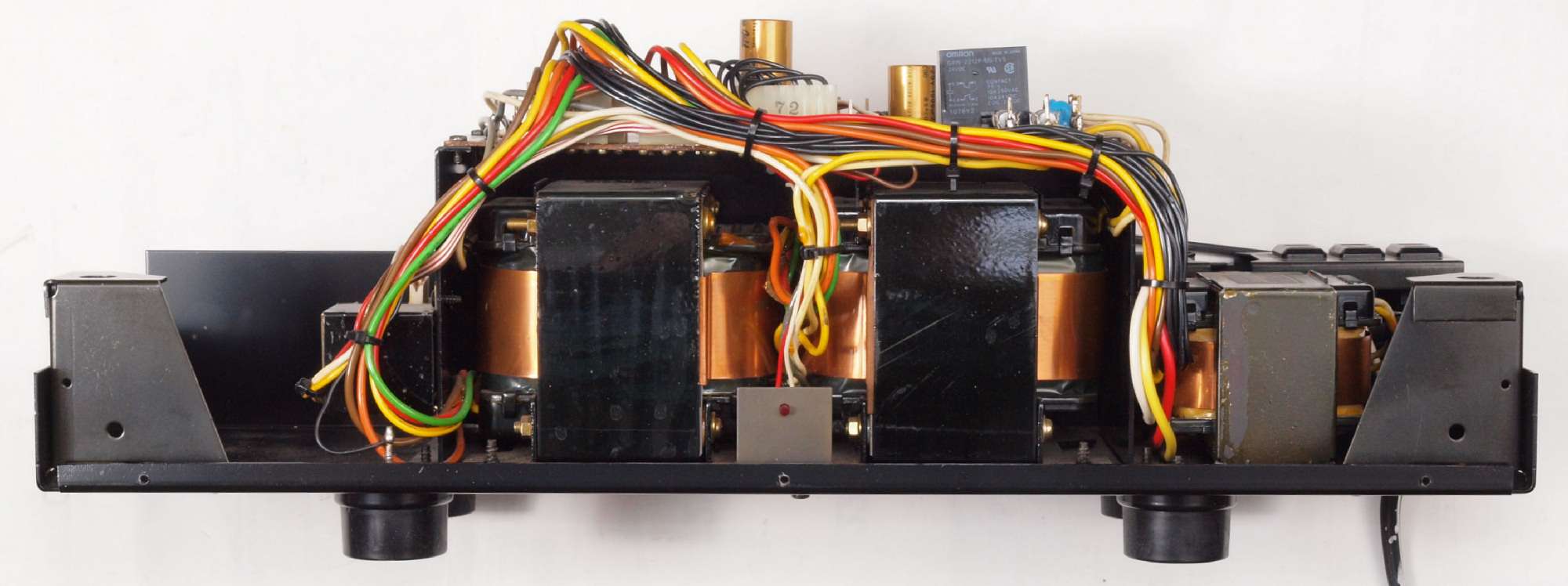

Ａ６１．　点検中　電源部・上蓋を取り前から見る

Ａ６２．　点検中　交換する電源投入リレーの比較。 　　　　　　　　　　　　　　　　　　　　左＝付いている物（１ａ＝１０Ａ）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ） 　　　　　　　　　　　　　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い 　　　　　　　　　　　　　　　　　　　　但し、足数が増すので、基板の加工が必要となる。

Ａ６３．　点検中　交換するSP接続リレーの比較。 　　　　　　　　　　　仕様書から　定格出力　１７０W（８Ω）の時の電流は４．５８Aが流れる。 　　　　　　　　　　　　　　　定格出力　２５０W（４Ω）の時の電流は７．９４Aが流れる。 　　　　　　　　　　　　　　　左＝付いている物（２ａ＝５Ａ×２）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ×２） 　　　　　　　　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い 　　　　　　　　　　　　　　　但し、足数が増すので、基板の加工が必要となる。 　　　　　　　　　　　　　　　純正回路では、片側２個リレー使用、接点をシリーズ（直列）接続して、遮断電圧を増している？

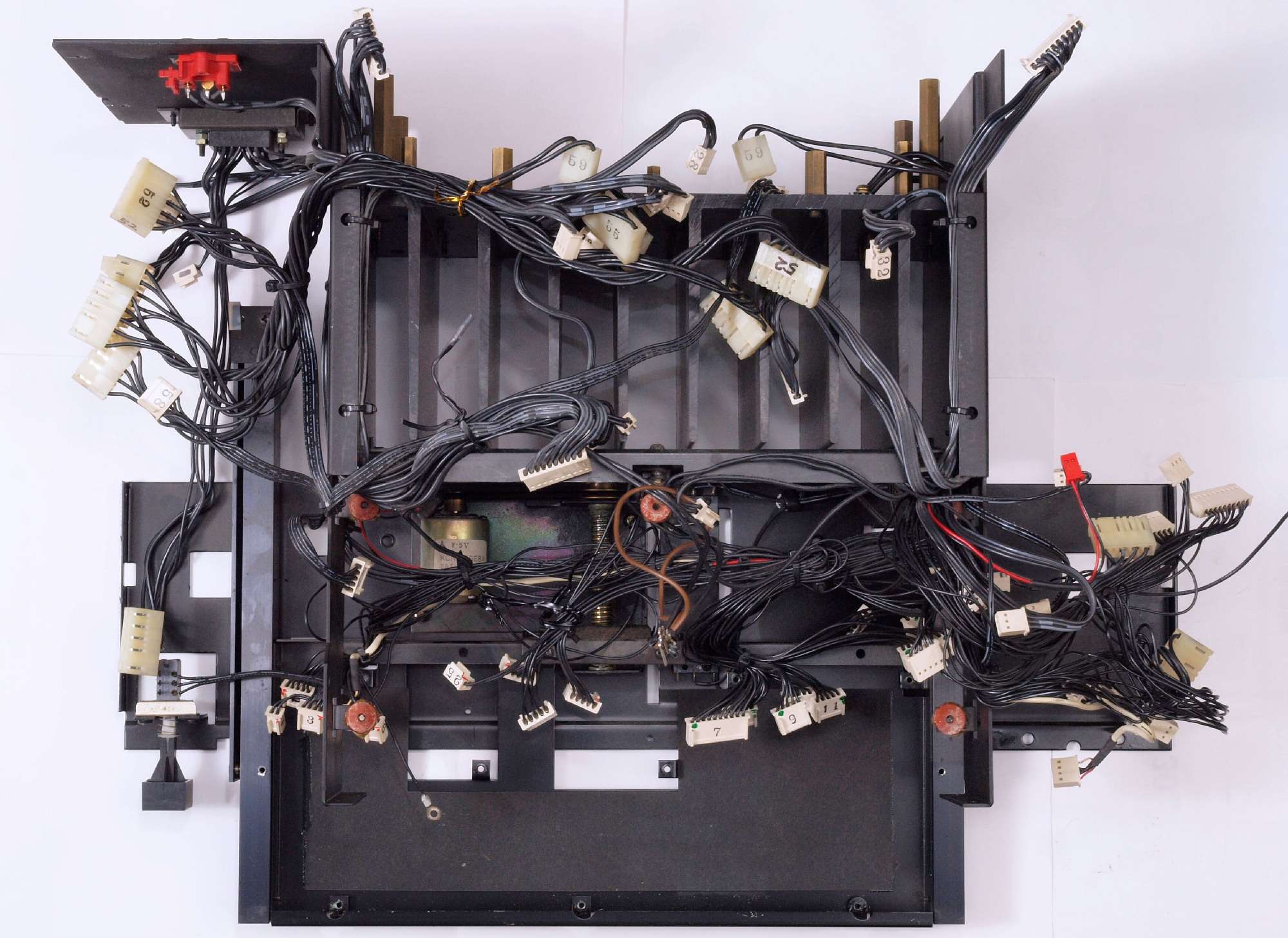

Ｃ．　本体修理状況。 Ｃ１．　修理中　基板を取り外す

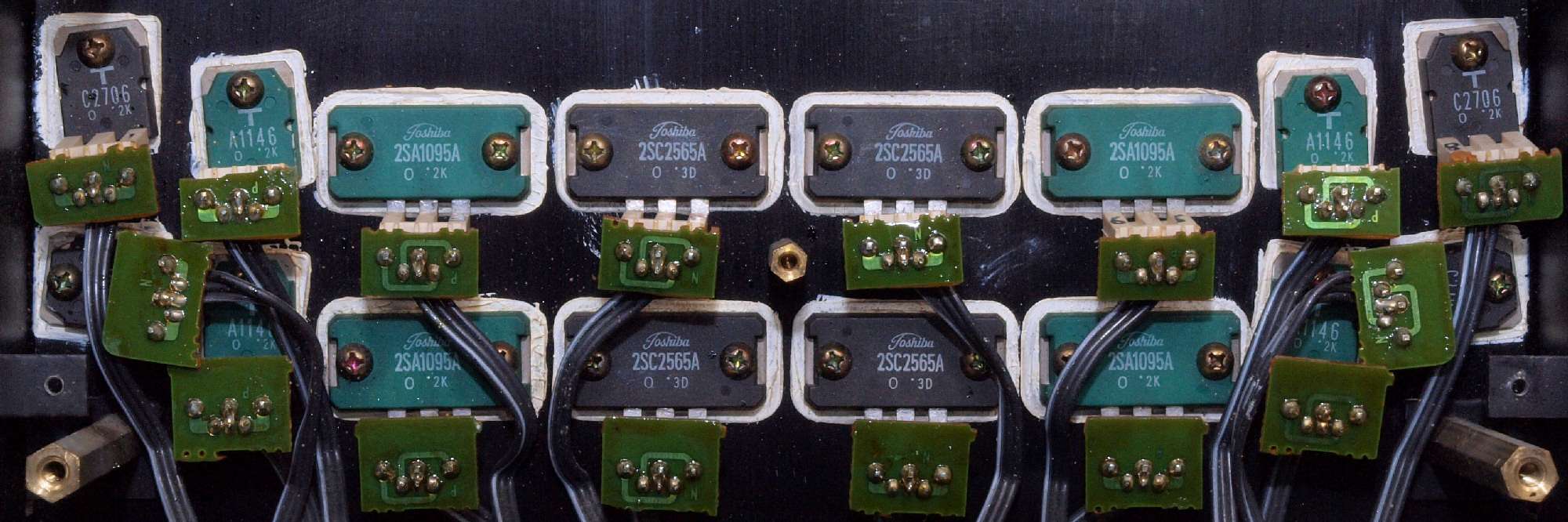

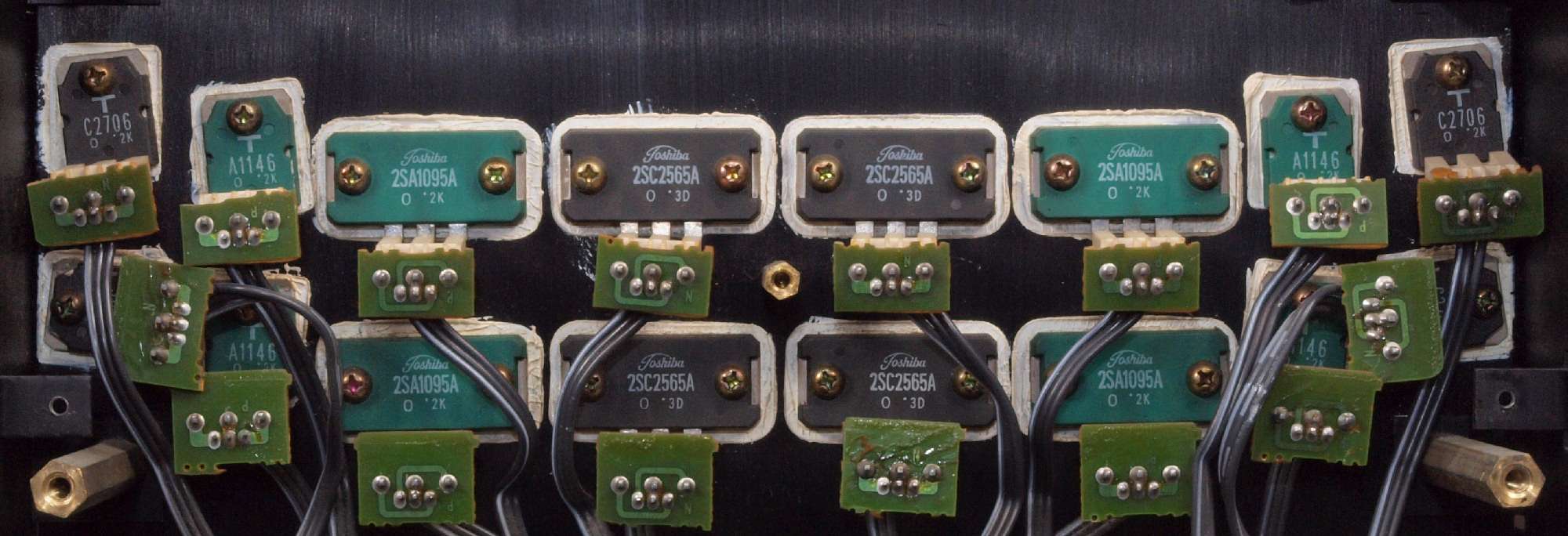

Ｃ１２．　修理前　終段ＴＲ（トランジスター）取付基板。

Ｃ１３．　修理（半田補正）後　終段ＴＲ（トランジスター）取付基板。　半田を全部やり直す。

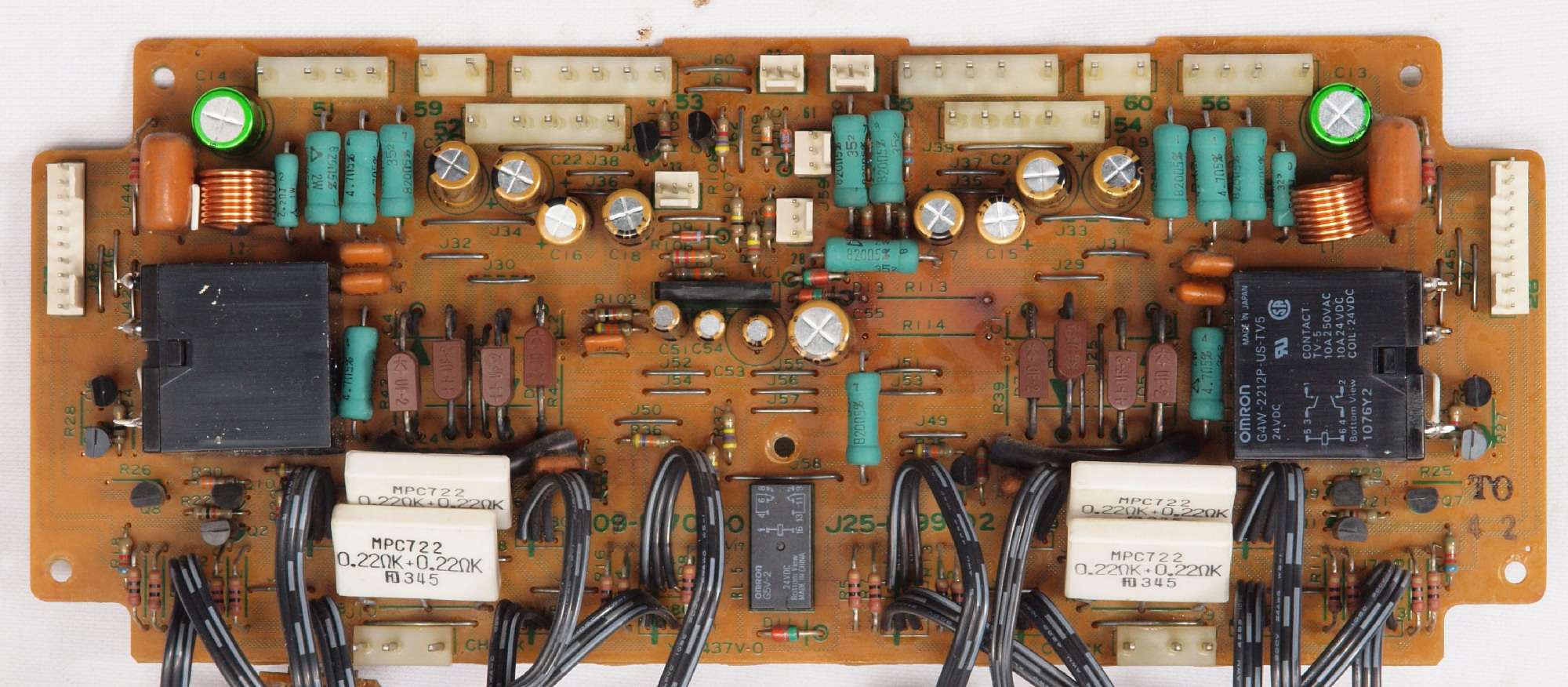

Ｃ２１．　修理前　終段・プロテクト基板

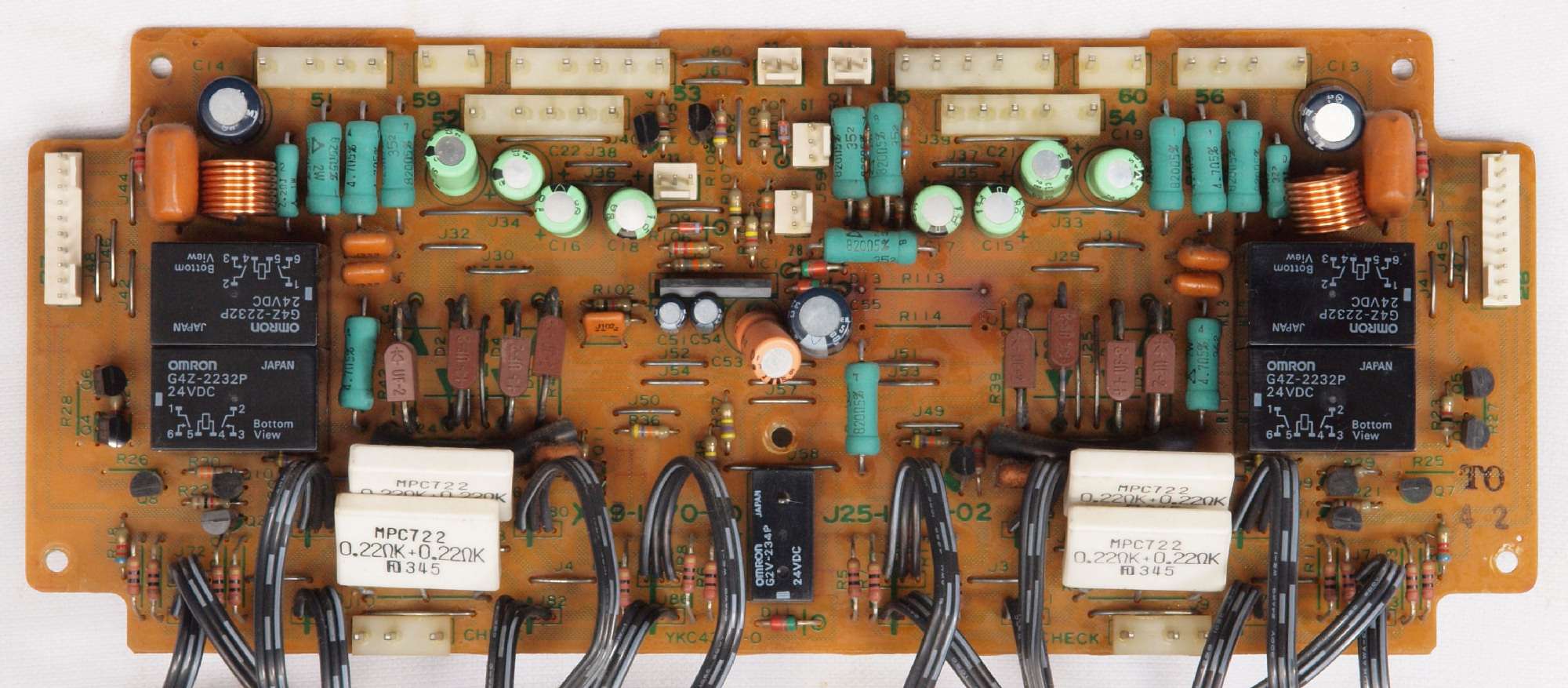

Ｃ２２．　修理後　終段・プロテクト基板　リレー５個、電解コンデンサー１４個交換 　　　　　　　　　　　　　使用されているSP接続リレーは同型が市場に無いので、物理的・電気的に、適当な物に交換する 　　　　　　　　　　　　　基板加工が必要ですが、使用した物は、接点容量は４倍（２０Ａ）になる。

Ｃ２３．　修理前　終段・プロテクト基板裏

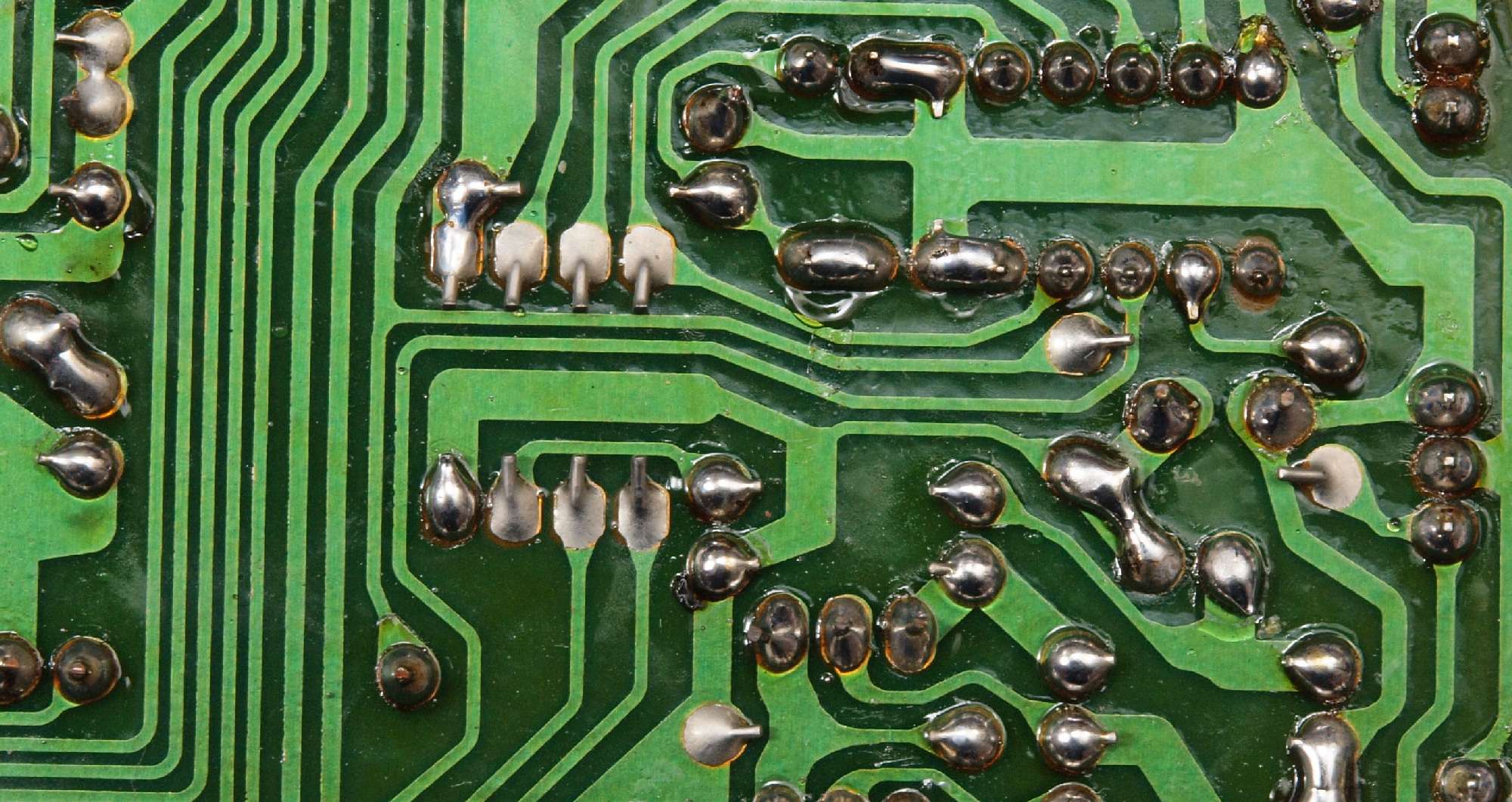

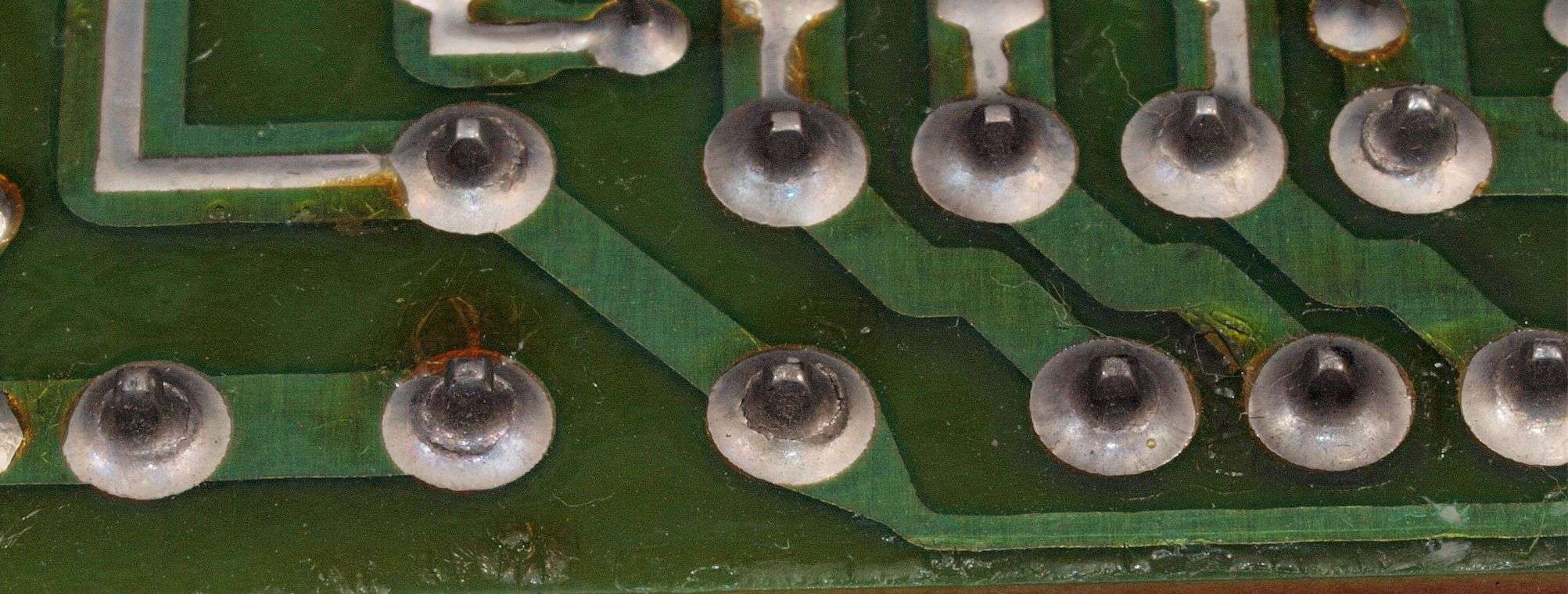

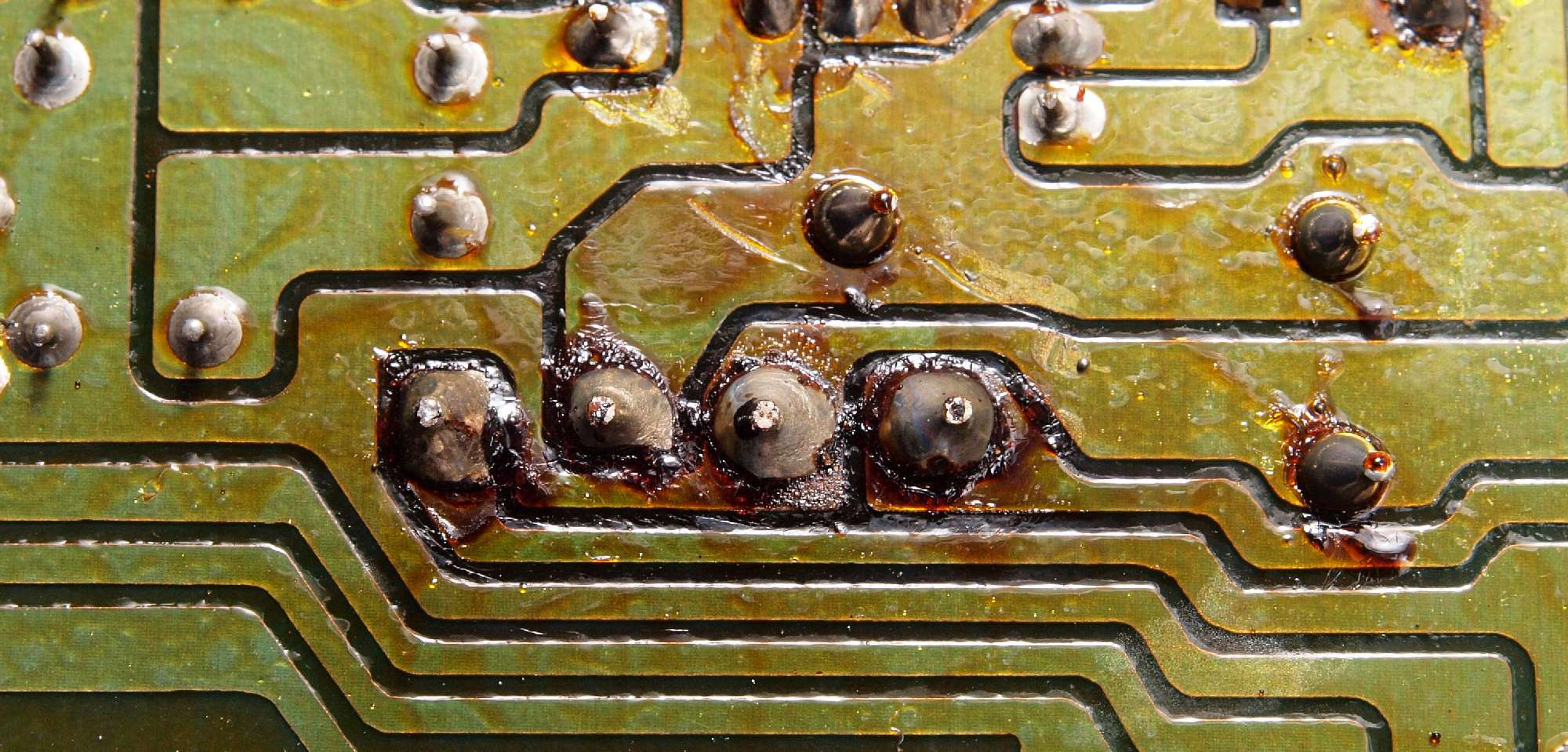

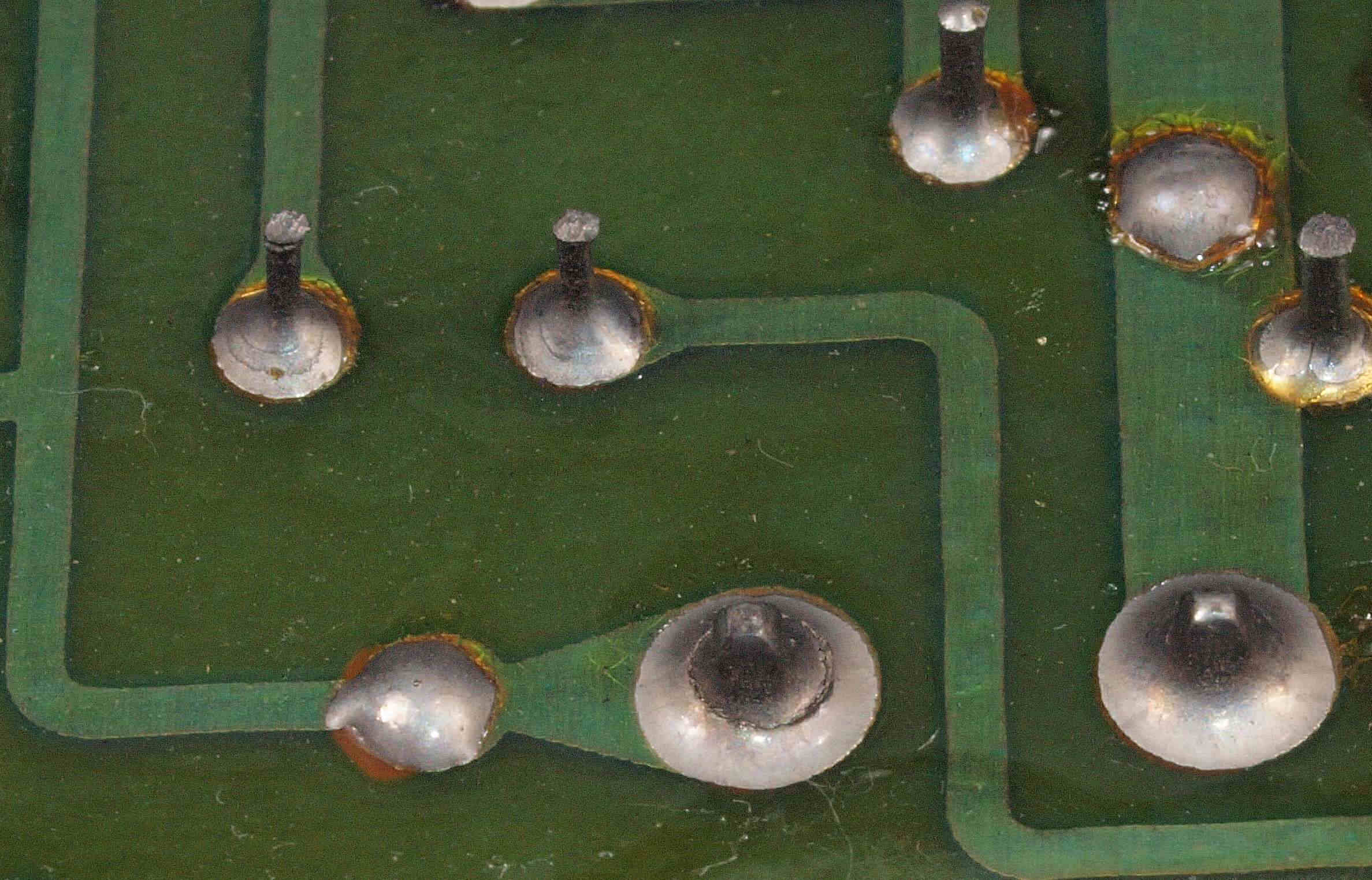

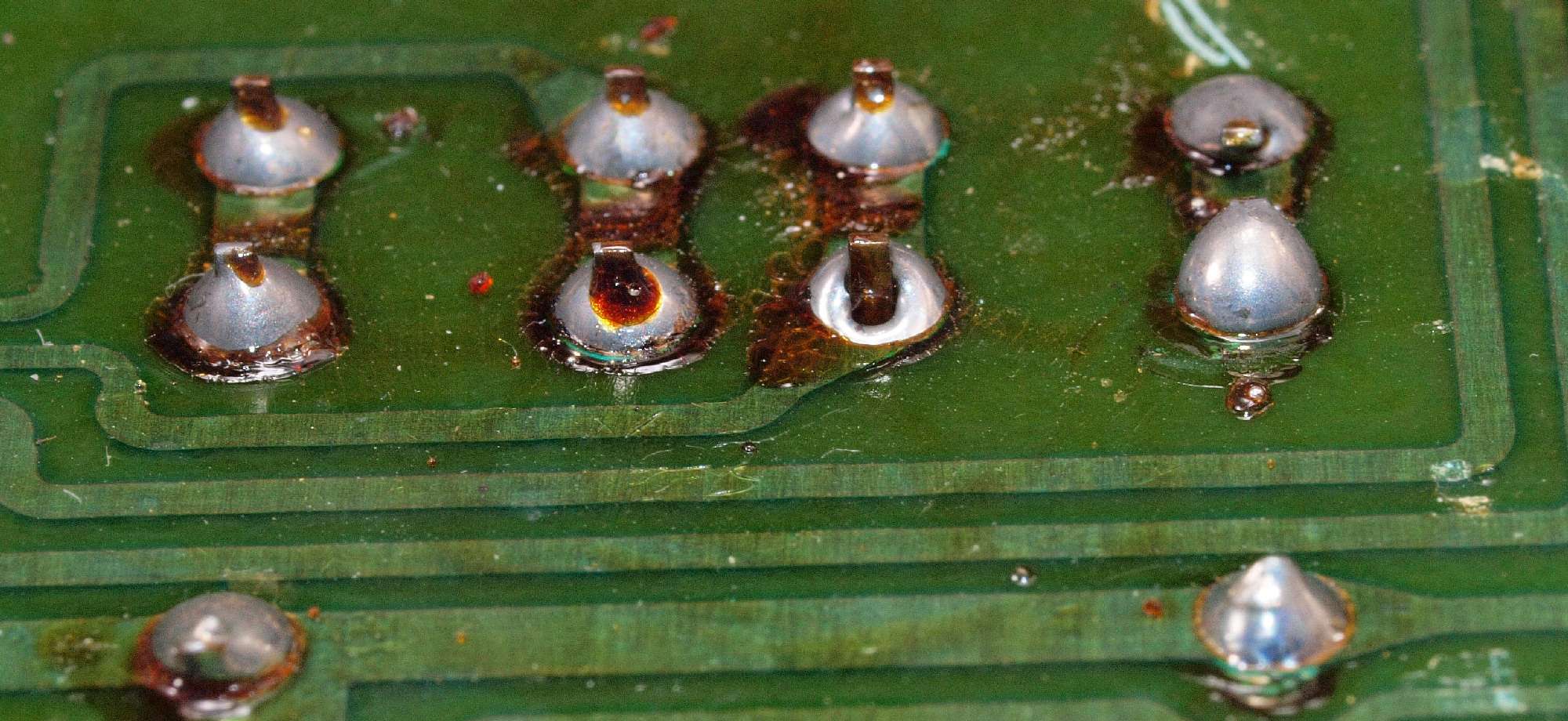

Ｃ２３２．　修理中　終段・プロテクト基板裏、　半田不良ケ所。

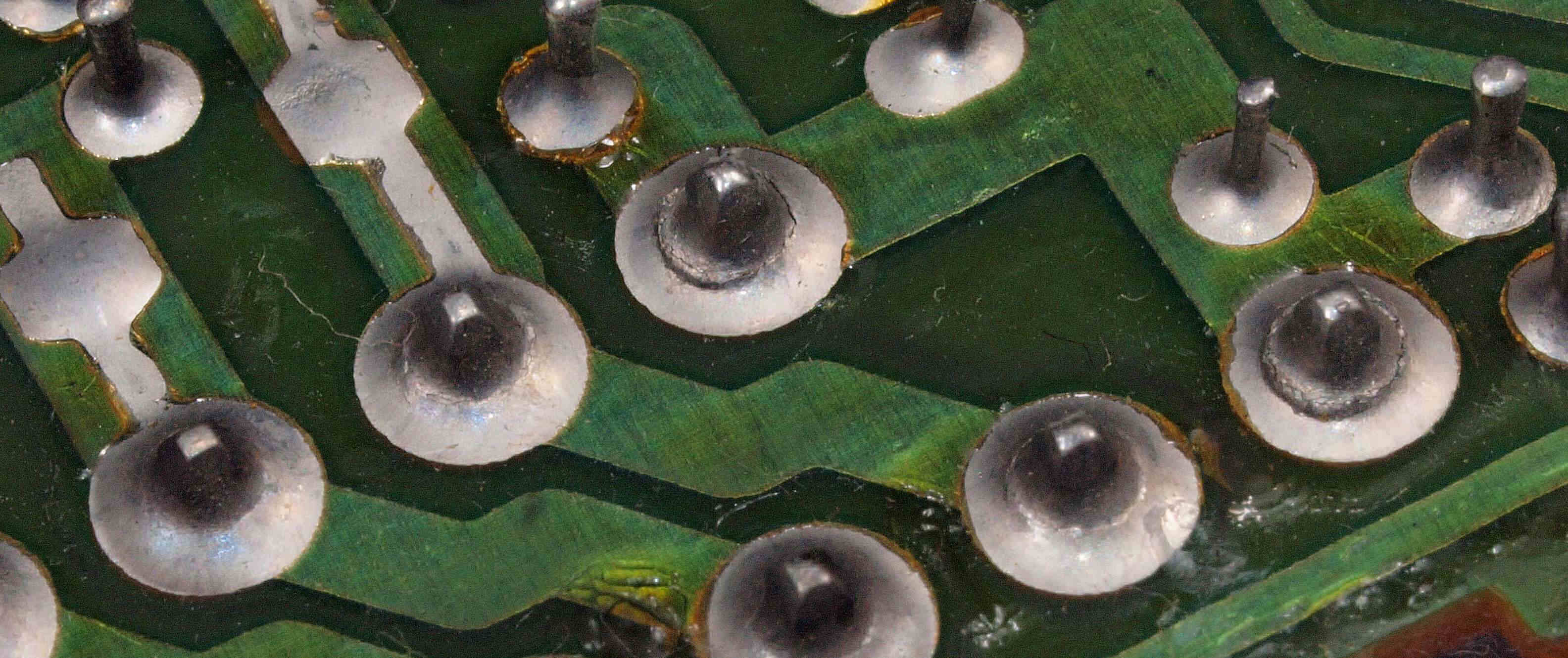

Ｃ２３３．　修理中　終段・プロテクト基板裏、　半田不良ケ所２。

Ｃ２３４．　修理中　終段・プロテクト基板裏、　半田不良ケ所３。

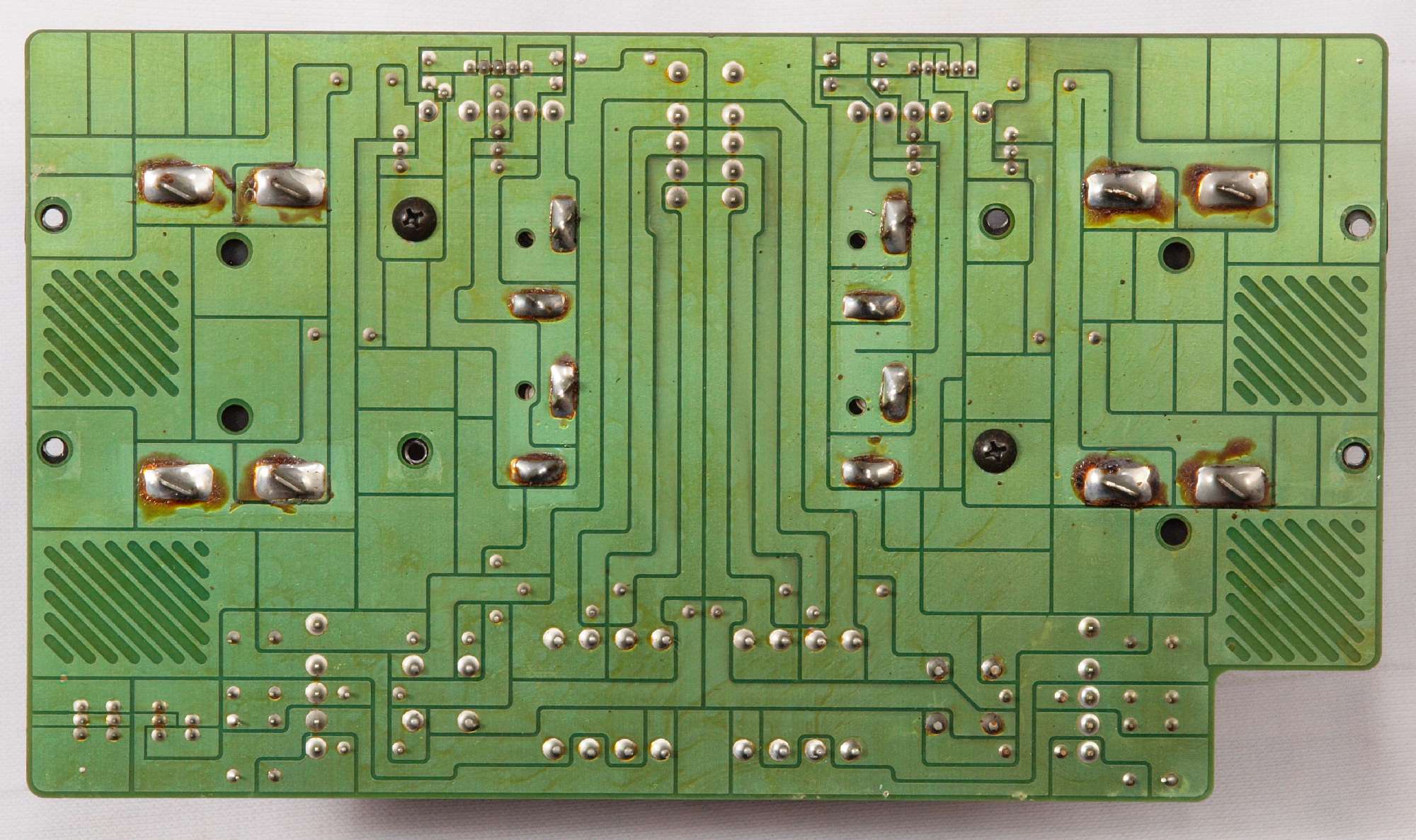

Ｃ２４．　修理（半田補正）後　終段・プロテクト基板裏。　半田を全部やり直す。

Ｃ２５．完成終段基板　終段・プロテクト基板裏、　洗浄後防湿材を塗る。

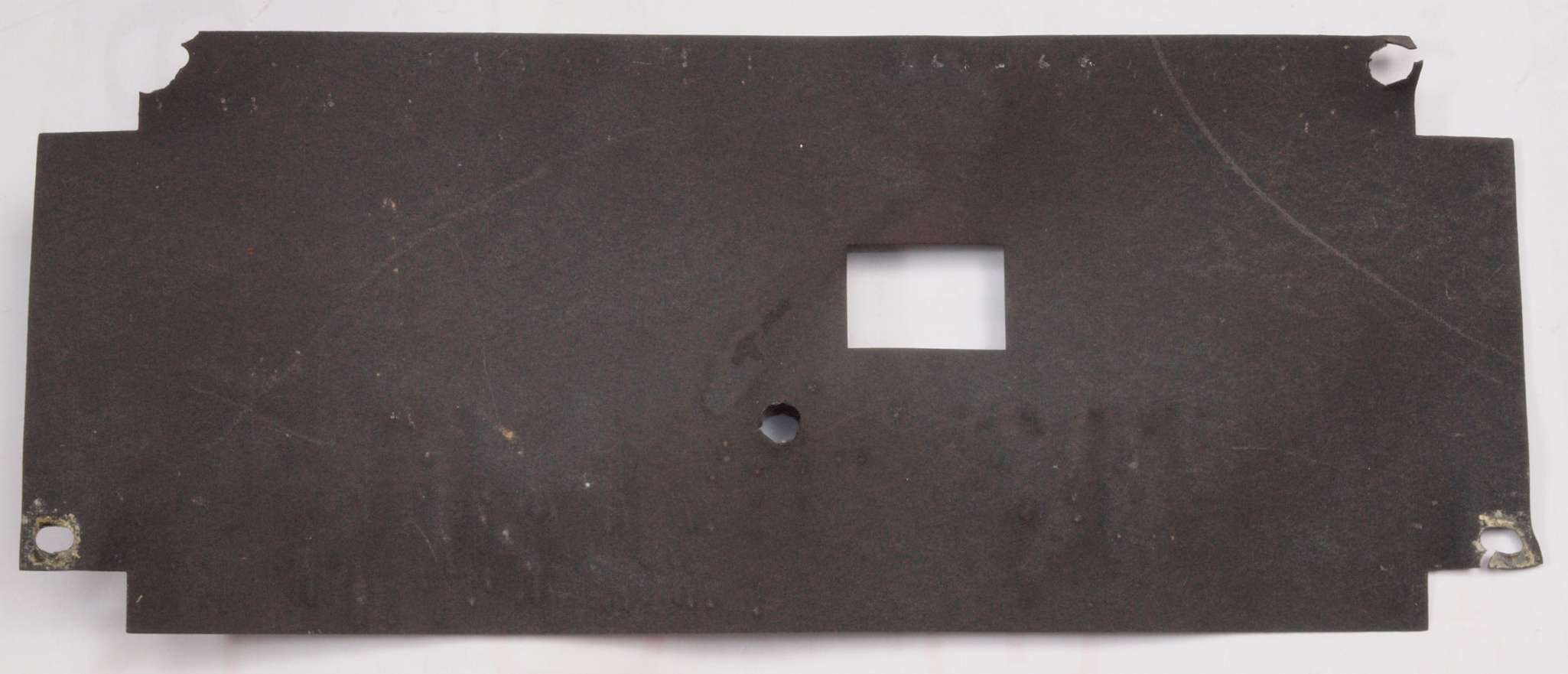

Ｃ２６．　修理中　絶縁紙の止めネジ穴が切れている。

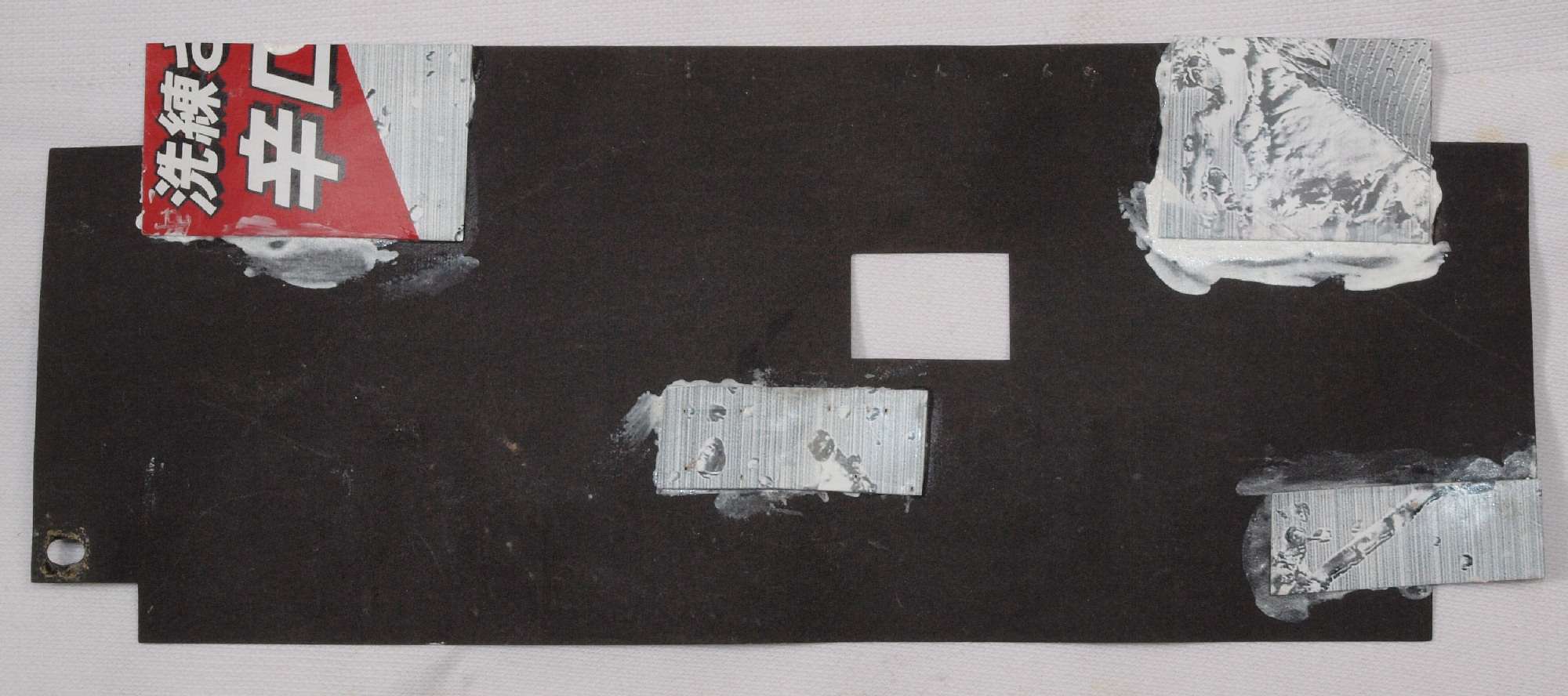

Ｃ２７．　修理中　絶縁紙の止めネジ穴が補修、この後軽くペイントする。

Ｃ３１．　修理前　ドライブＡＭＰ基板

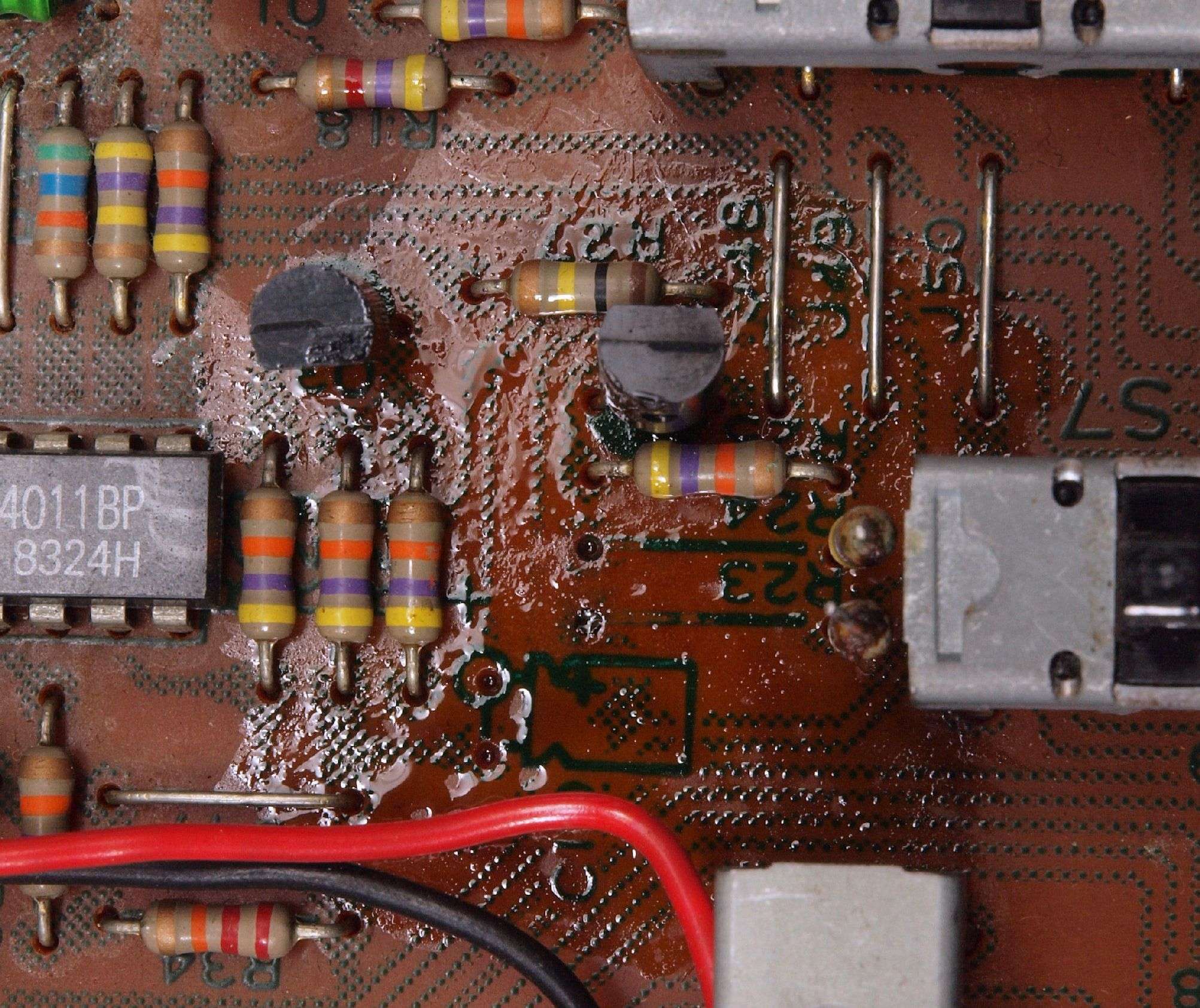

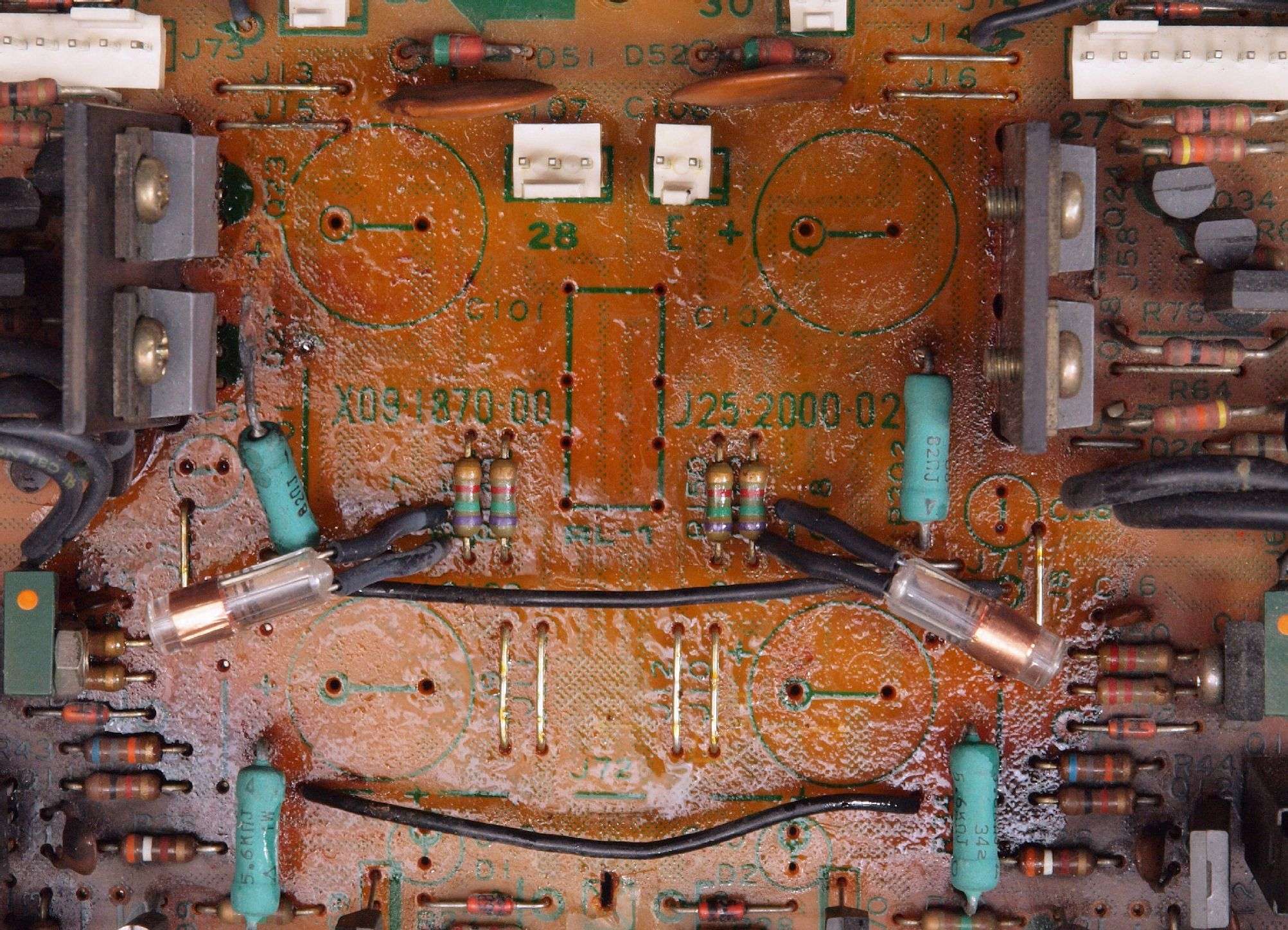

Ｃ３１２．　修理中　ドライブＡＭＰ基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ３１３．　修理中　ドライブＡＭＰ基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

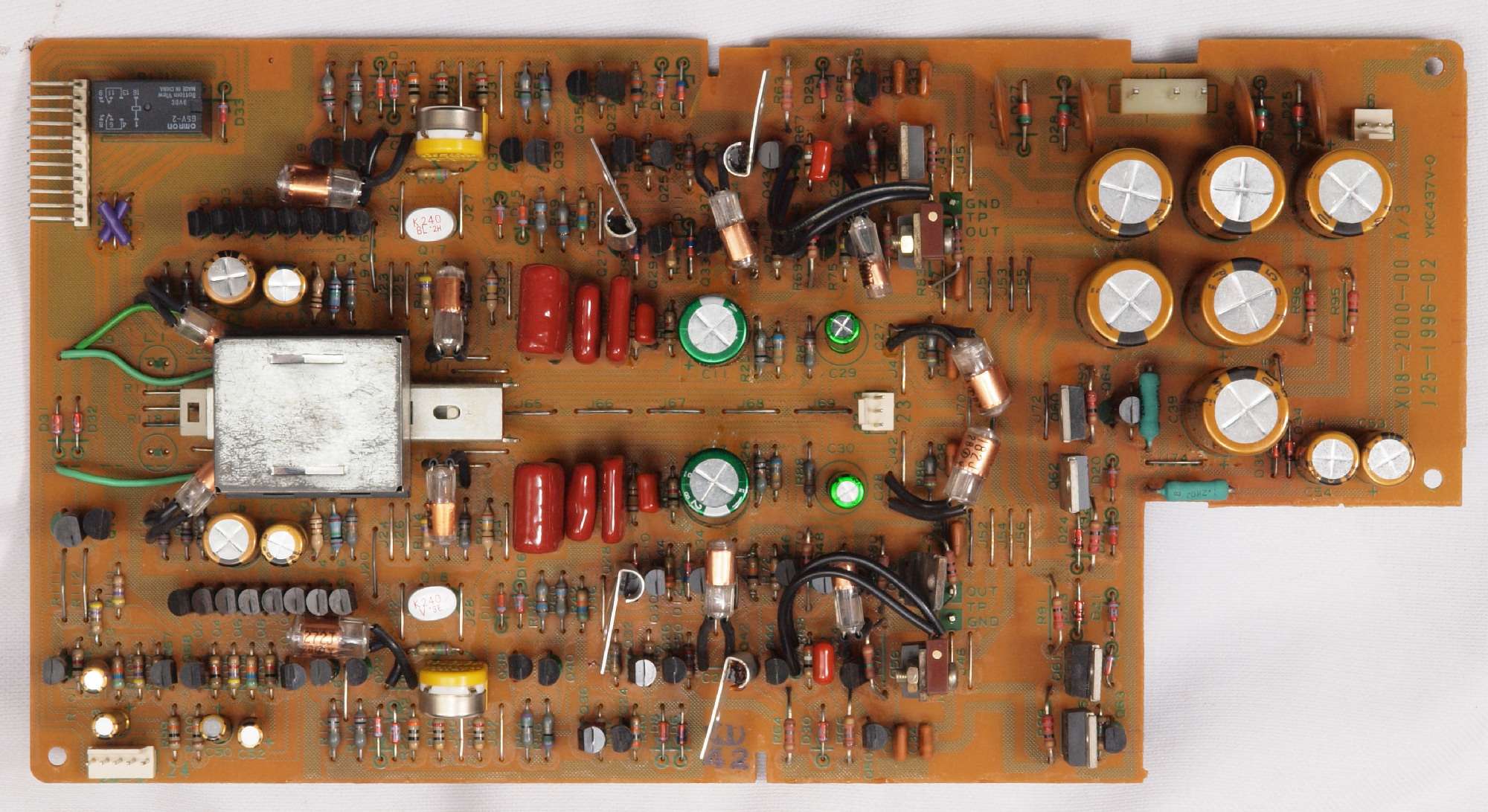

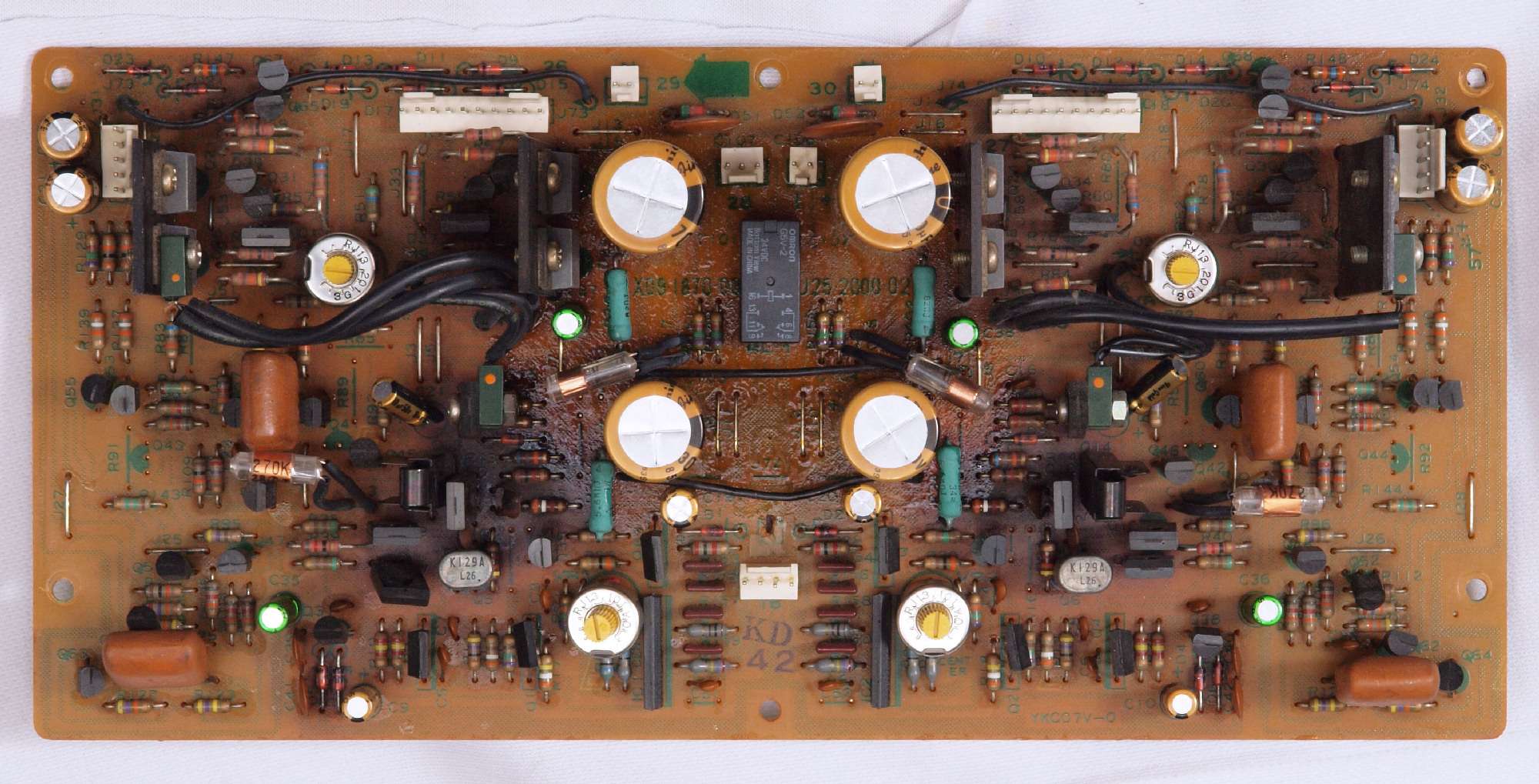

Ｃ３２．　修理後　ドライブＡＭＰ基板　半固定ＶＲ４個、リレー１個、ＦＥＴ２個、電解コンデンサー１６個交換、フイルムコンデンサー２個追加

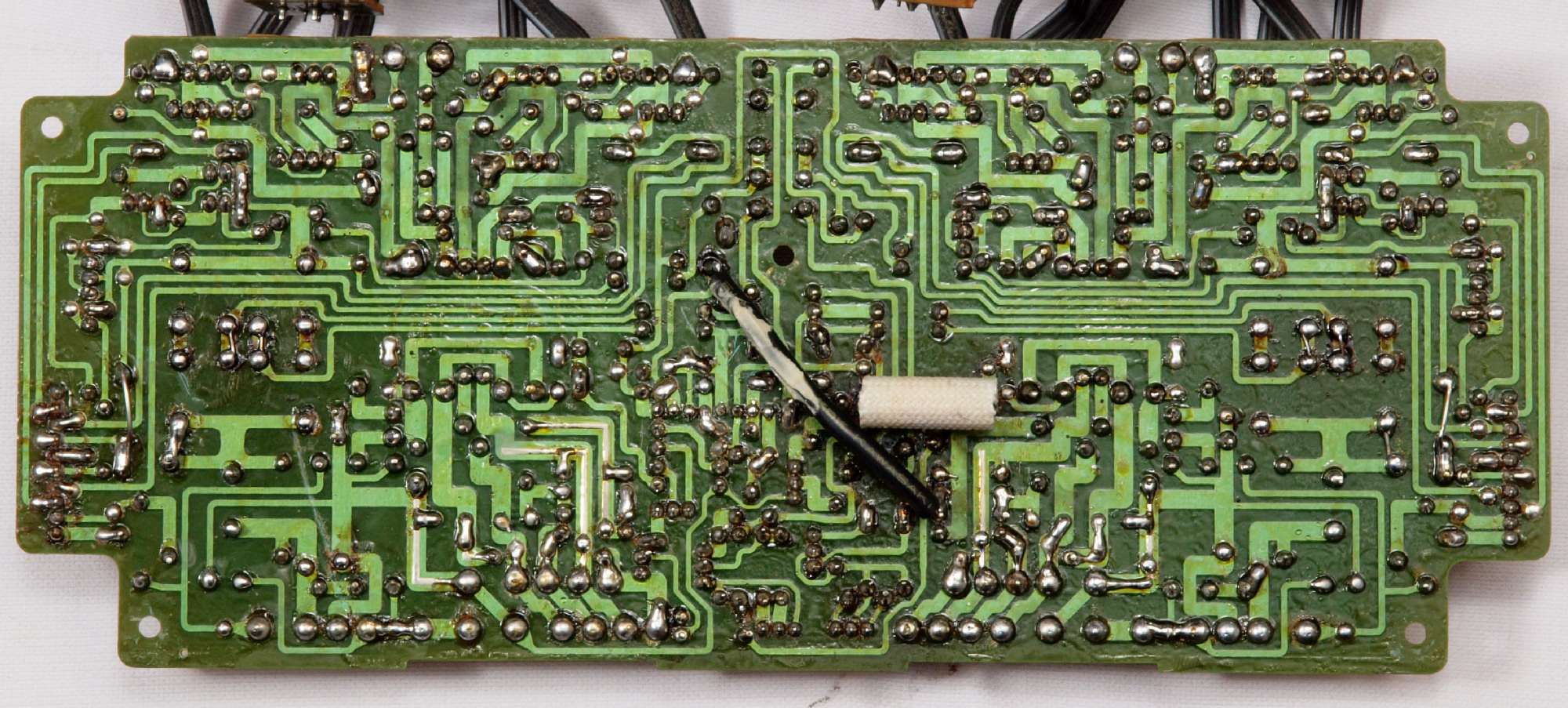

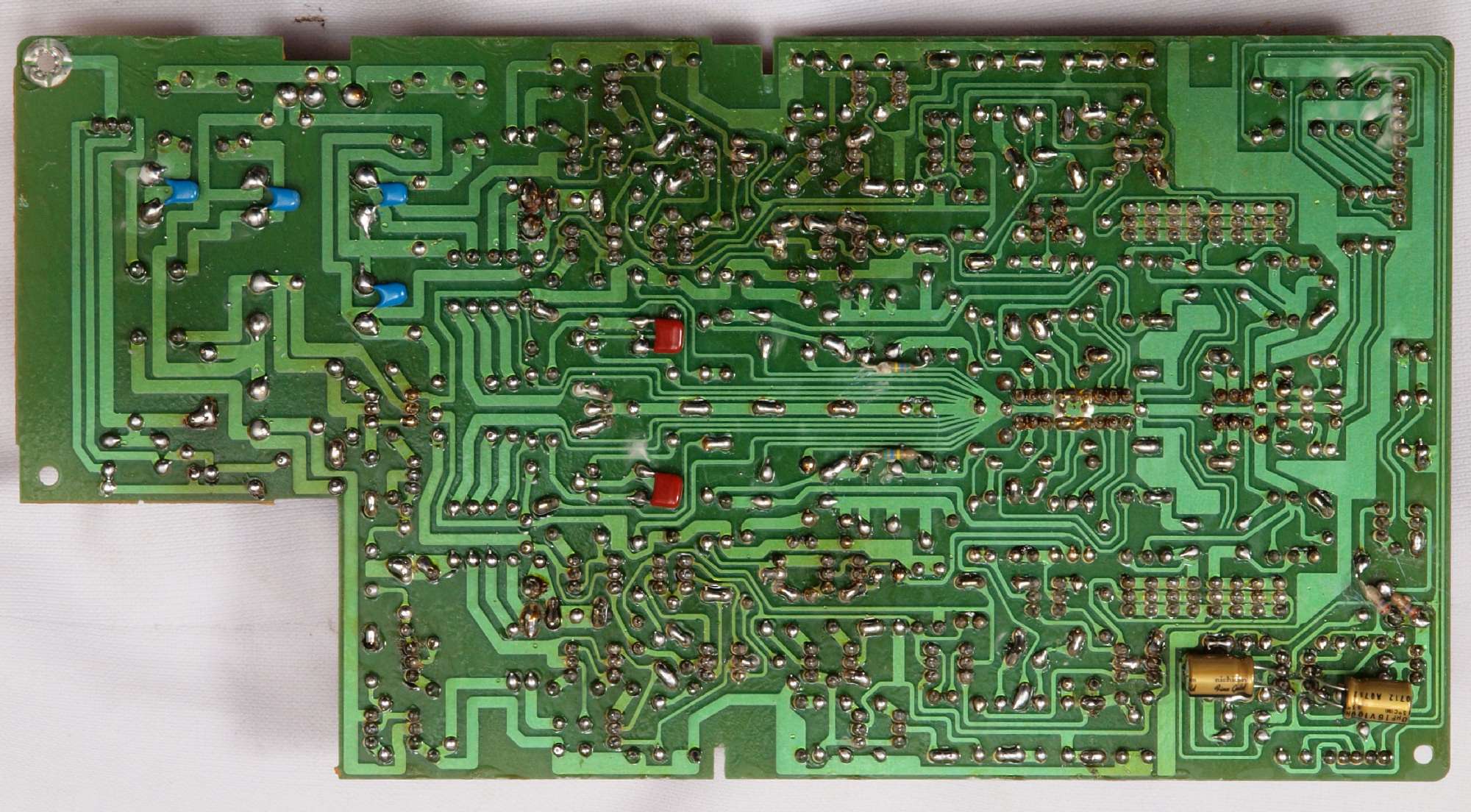

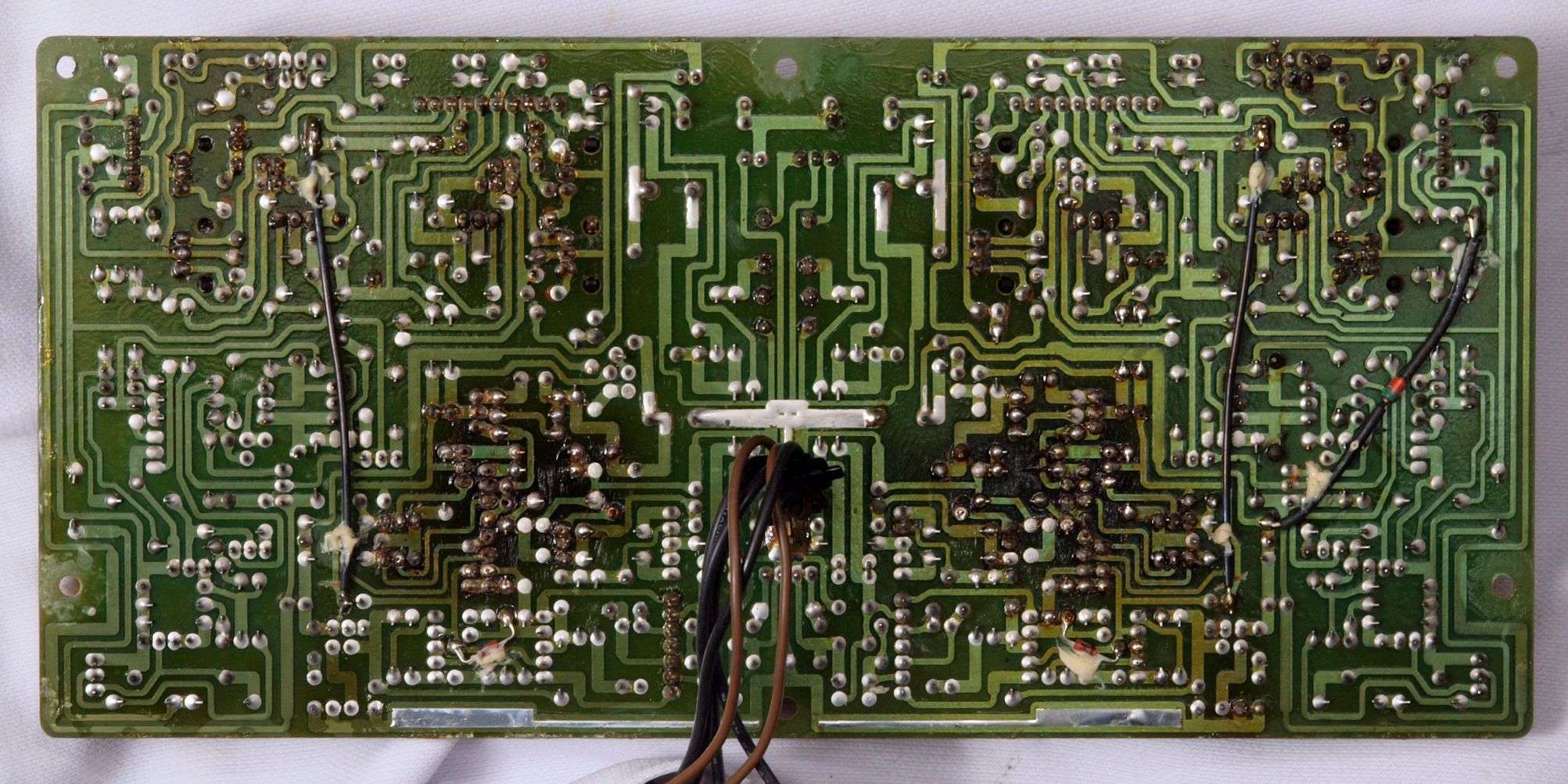

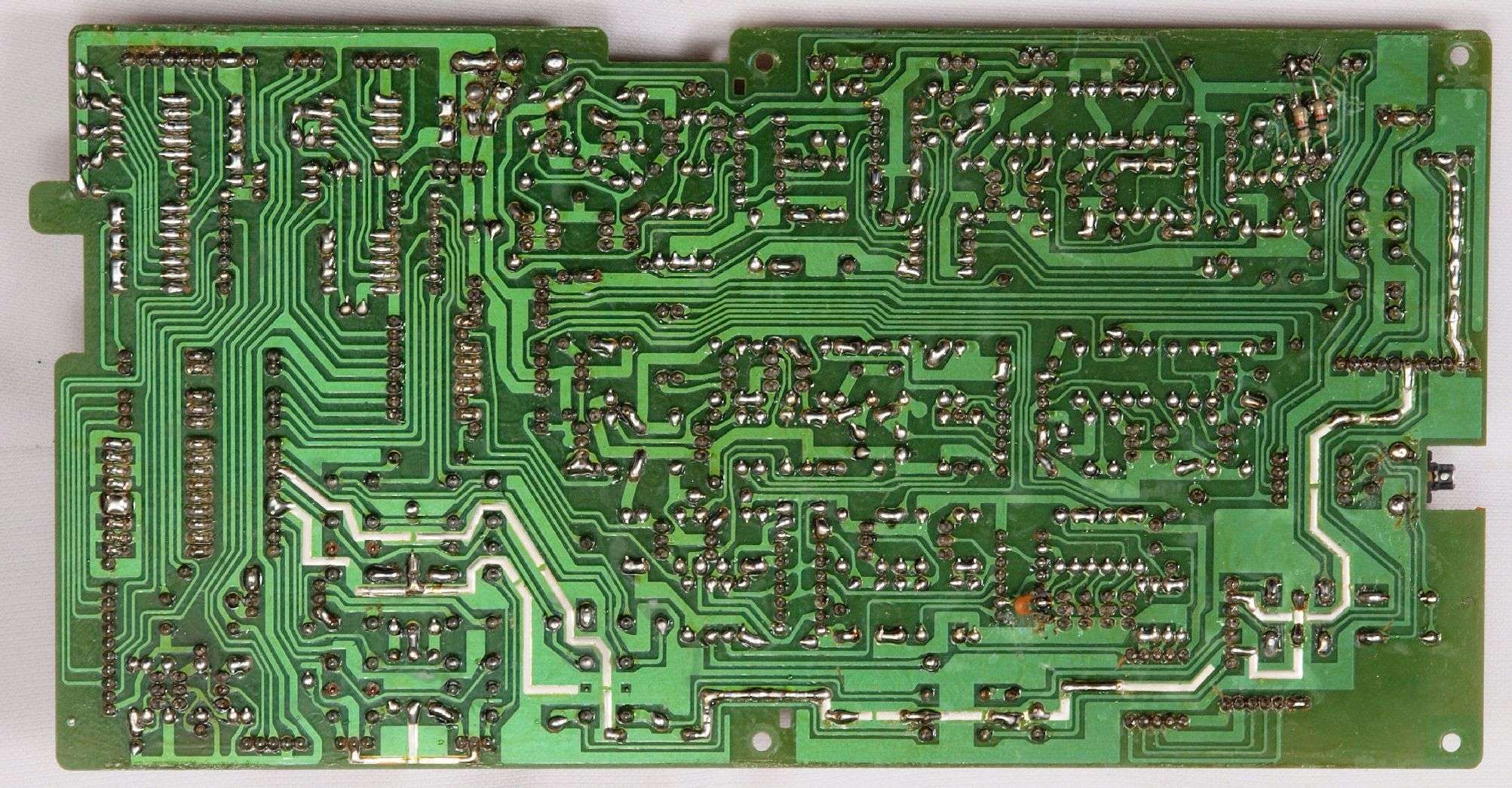

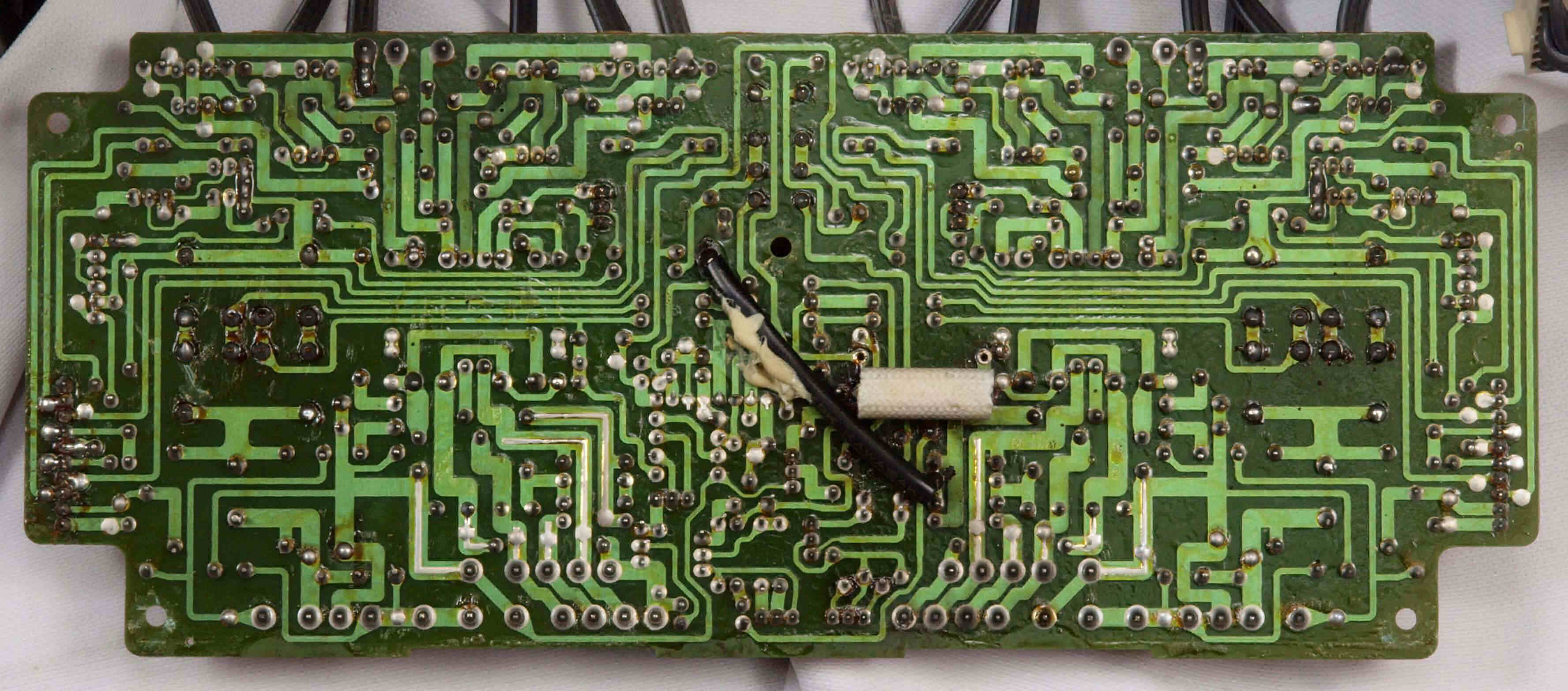

Ｃ３３．　修理前　ドライブＡＭＰ基板裏

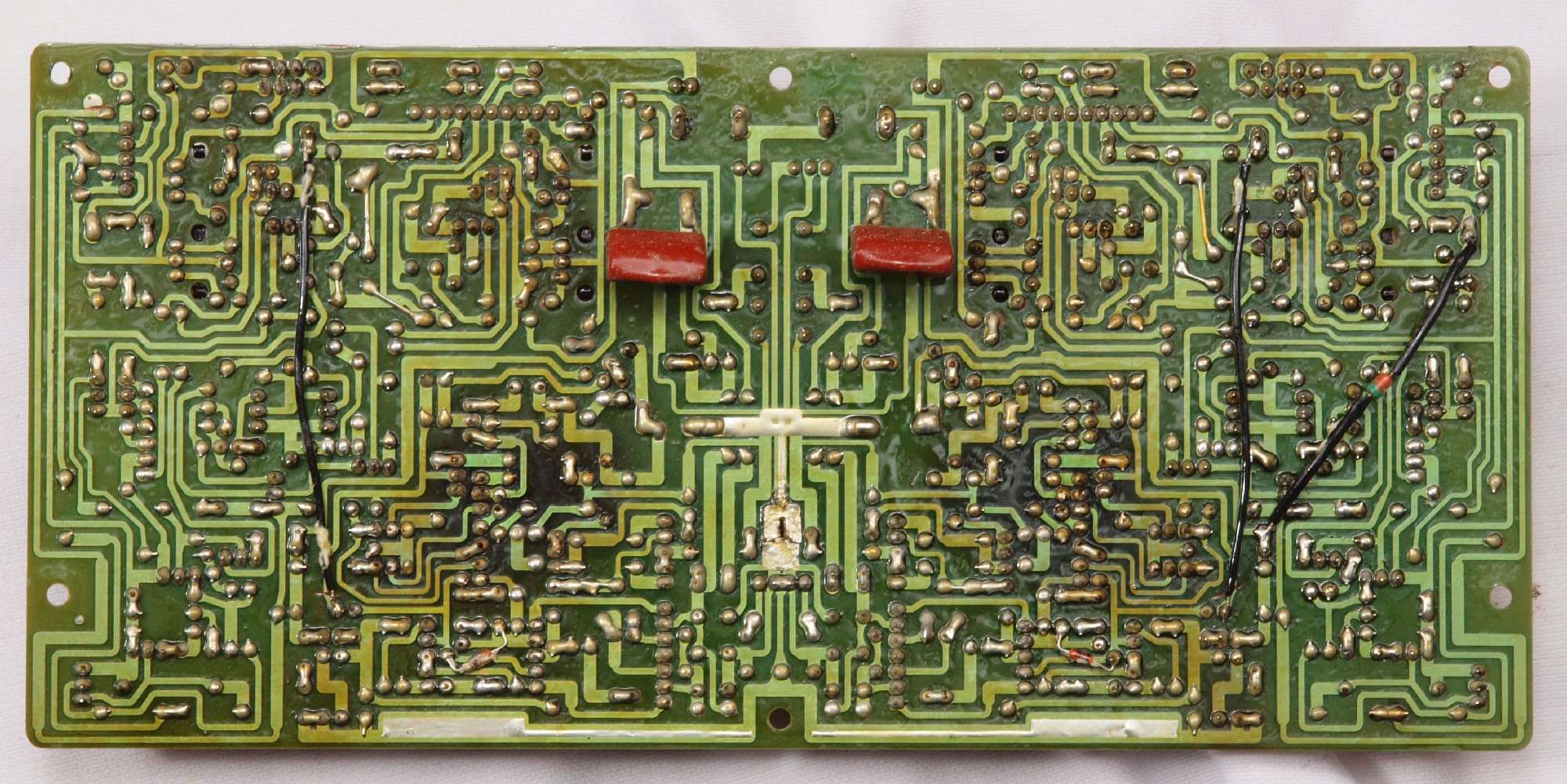

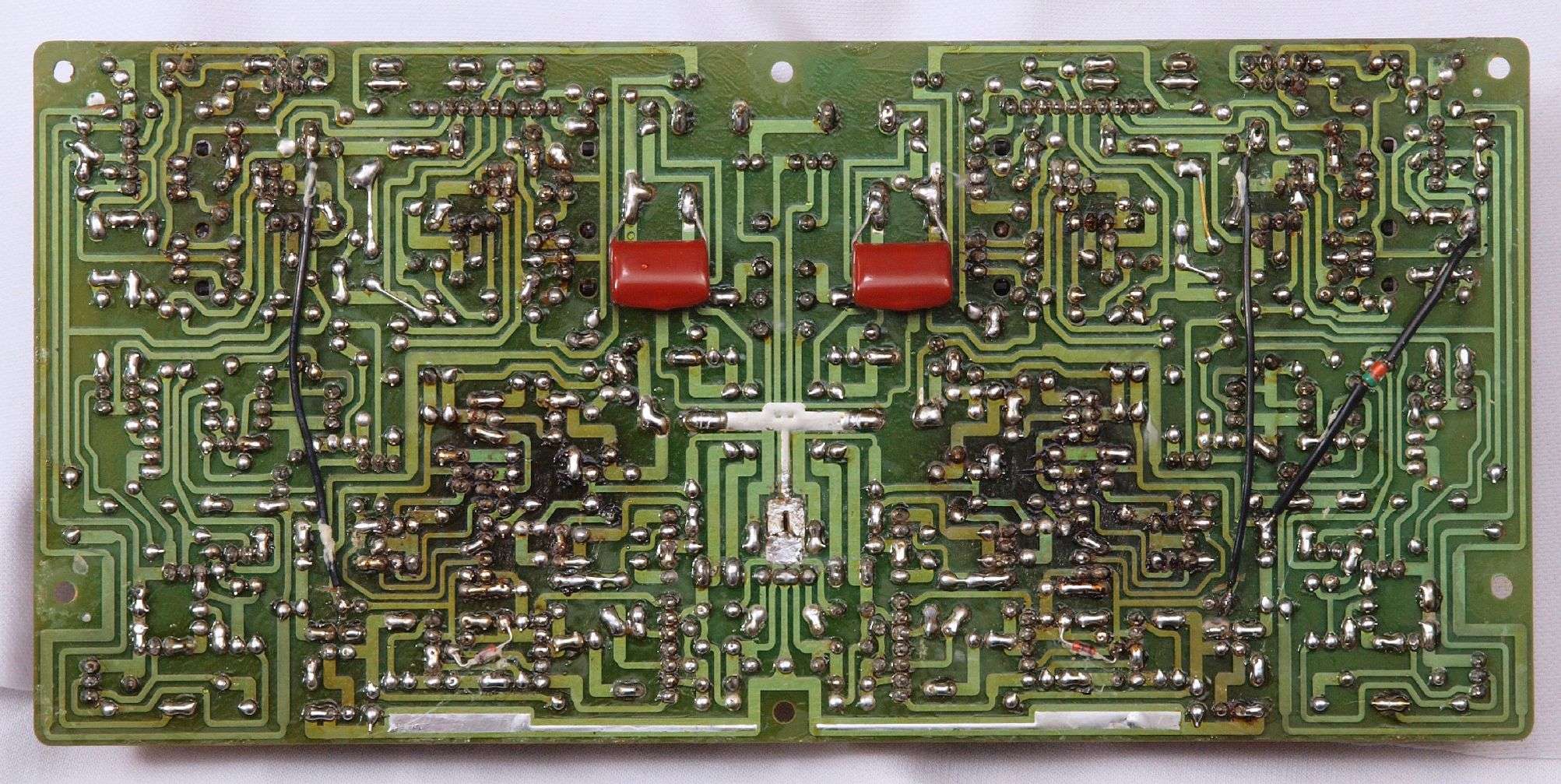

Ｃ３４．　修理（半田補正）後　ドライブＡＭＰ基板裏、　フイルムコンデンサー２個追加。　半田を全部やり直す。

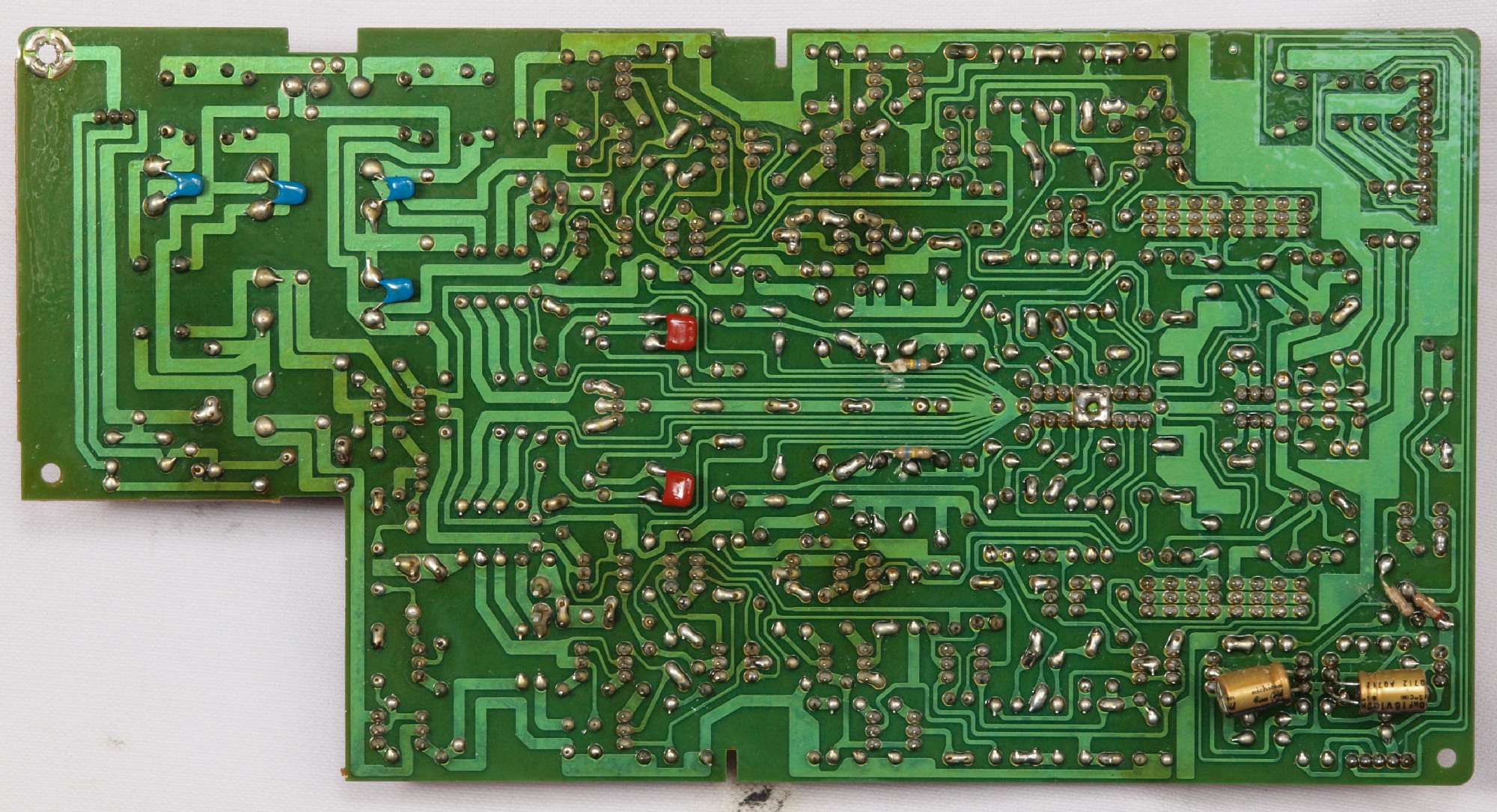

Ｃ３５．　完成ドライブＡＭＰ基板裏、　洗浄後防湿材を塗る。

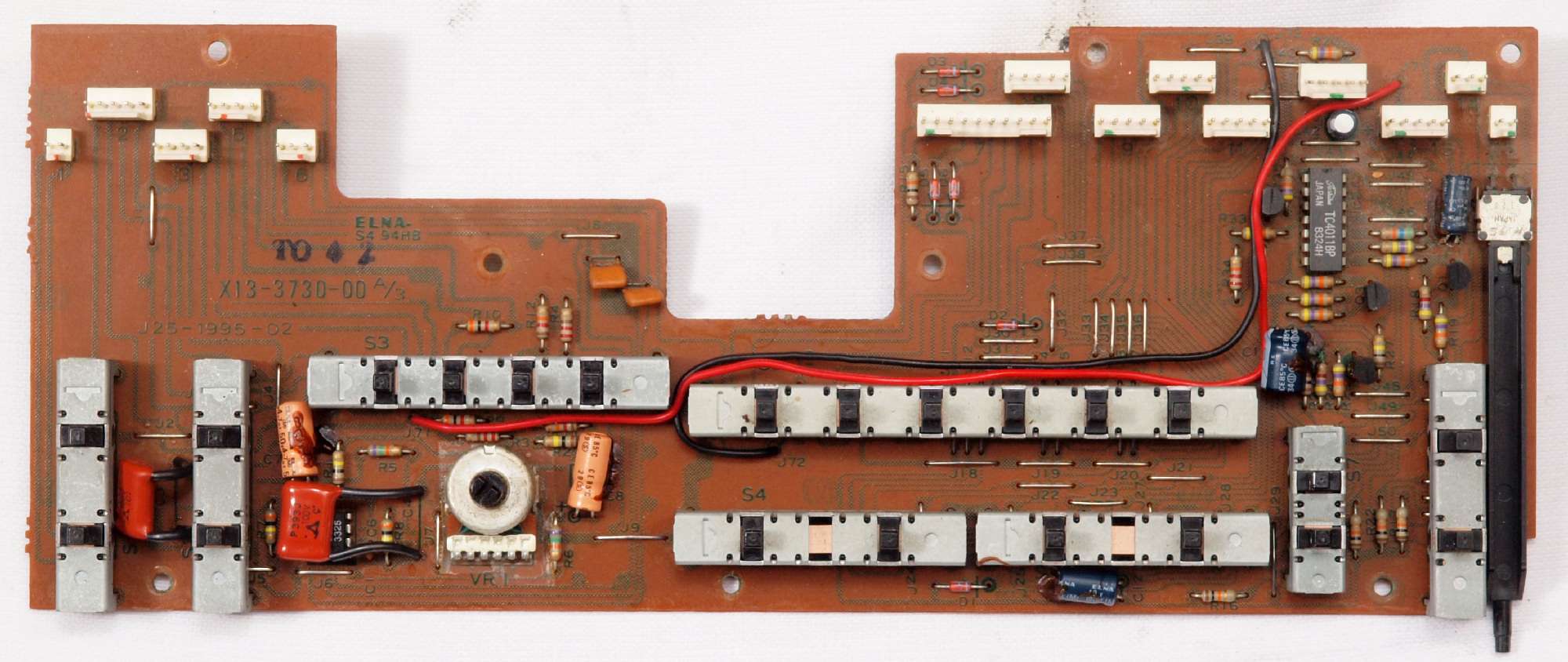

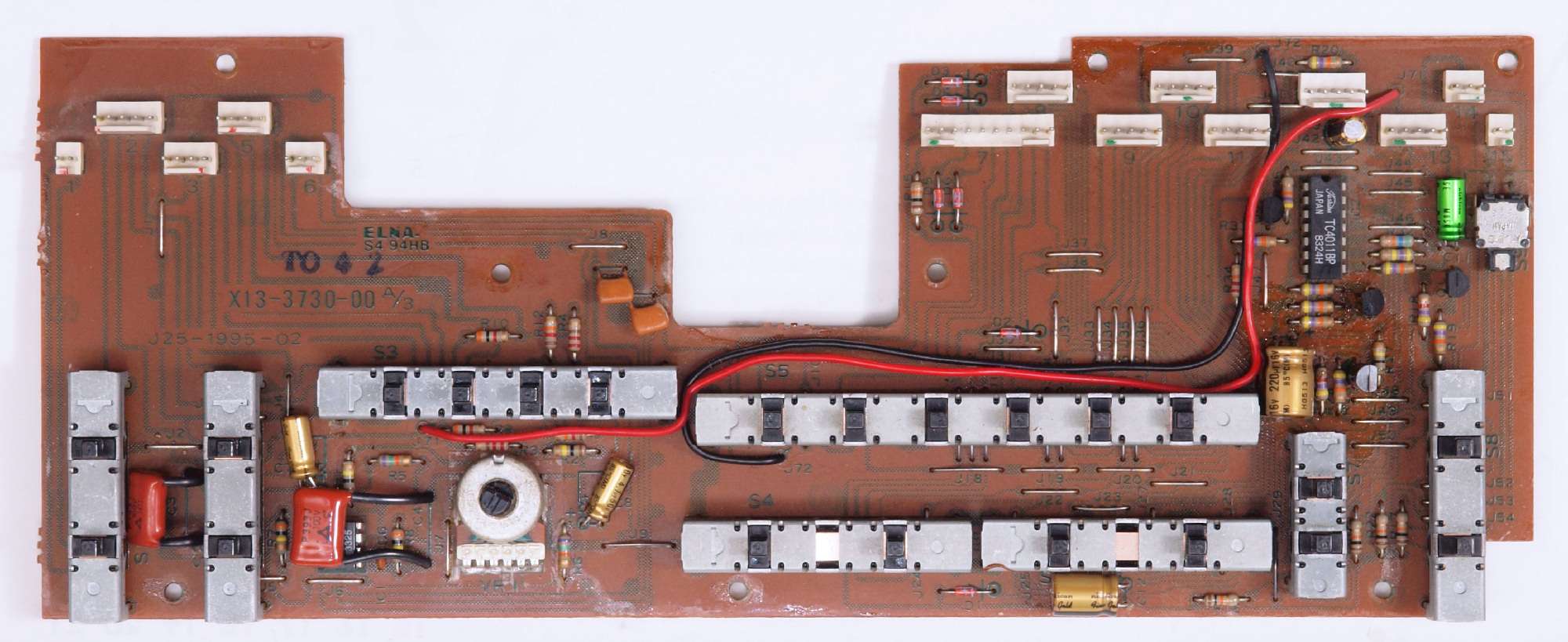

Ｃ４１．　修理前　ＳＷ（switch）コントロール基板。

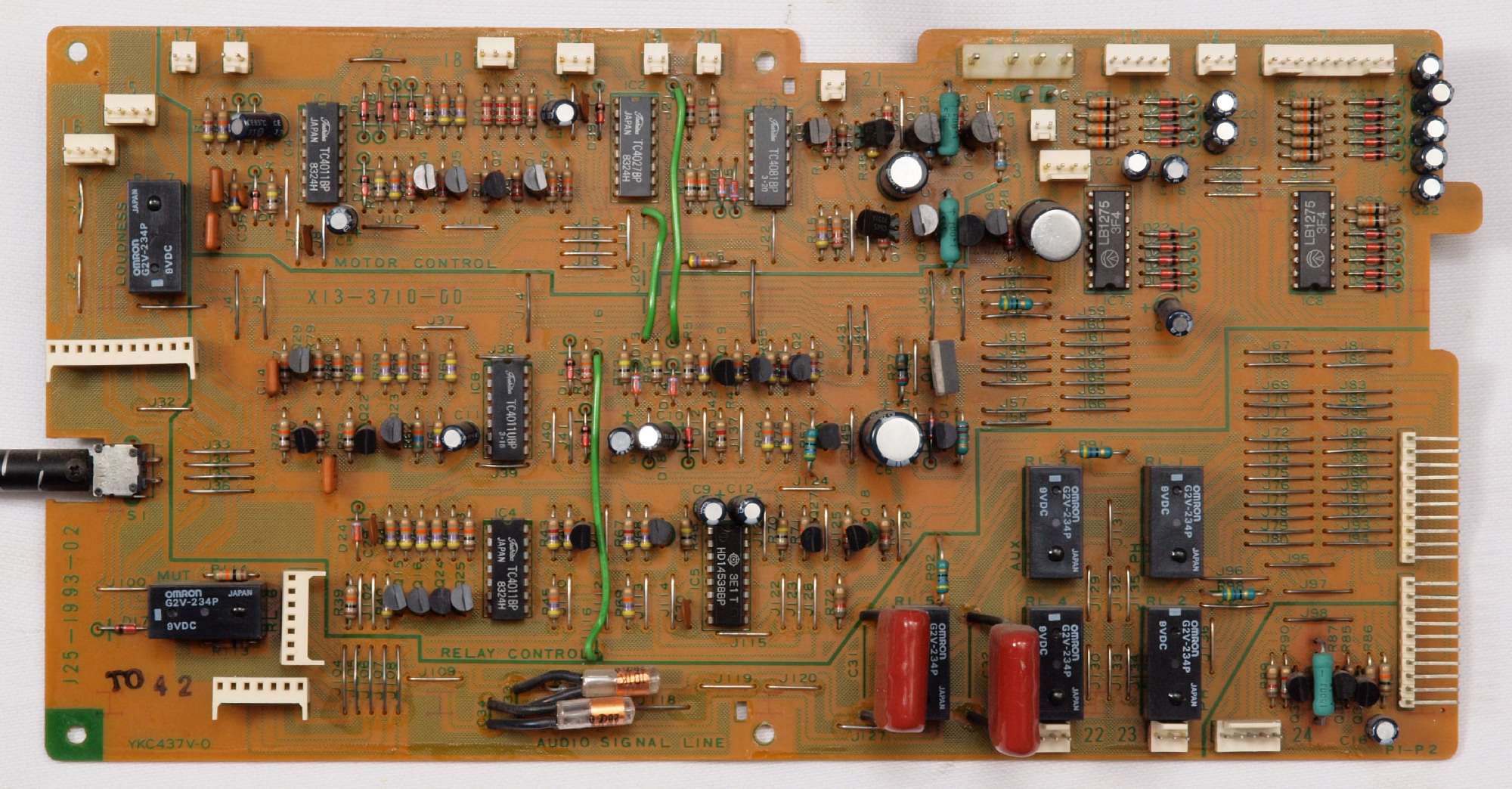

Ｃ４２．　修理後　ＳＷコントロール基板　リレー７個、電解コンデンサー２２個交換

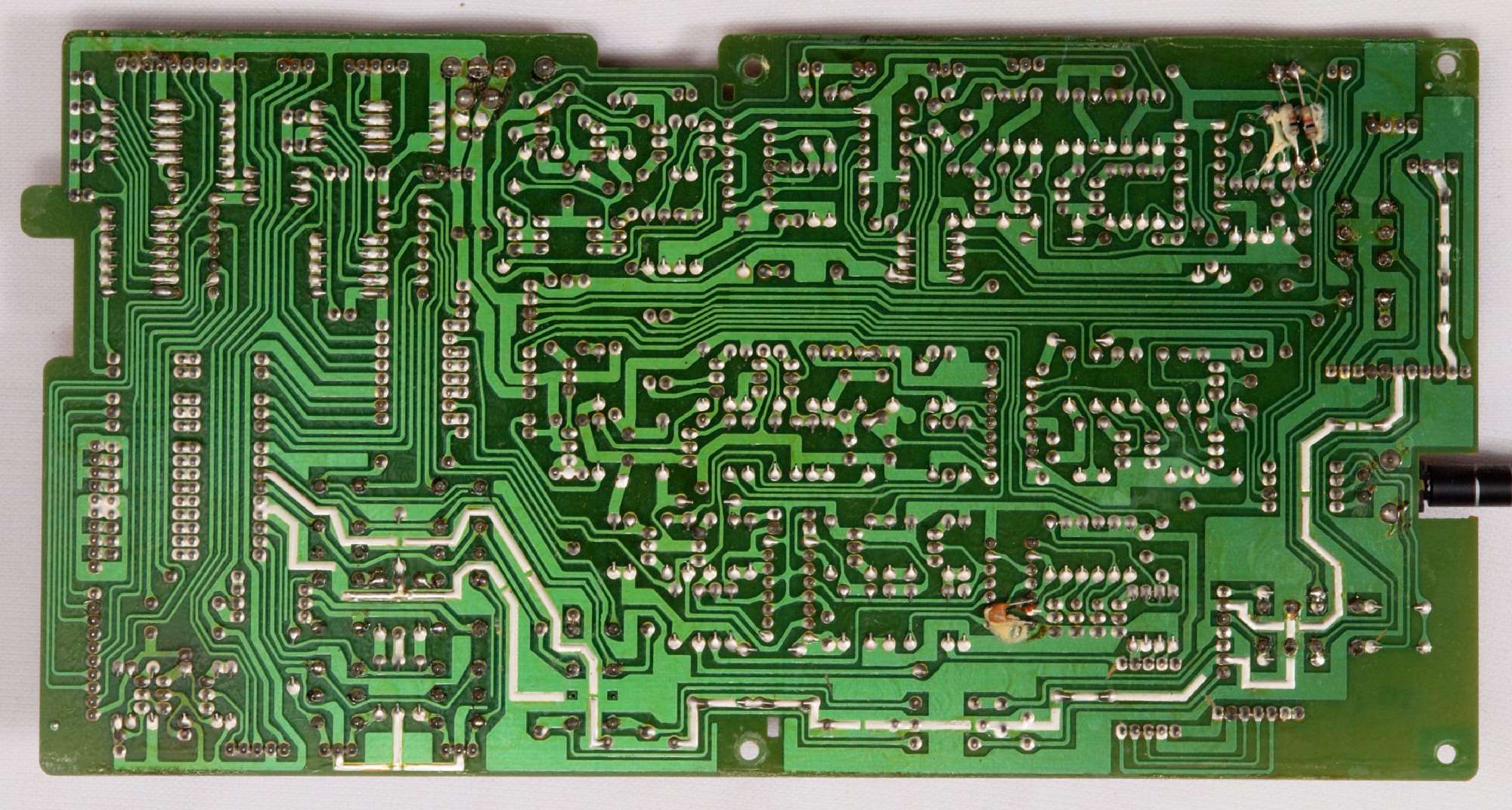

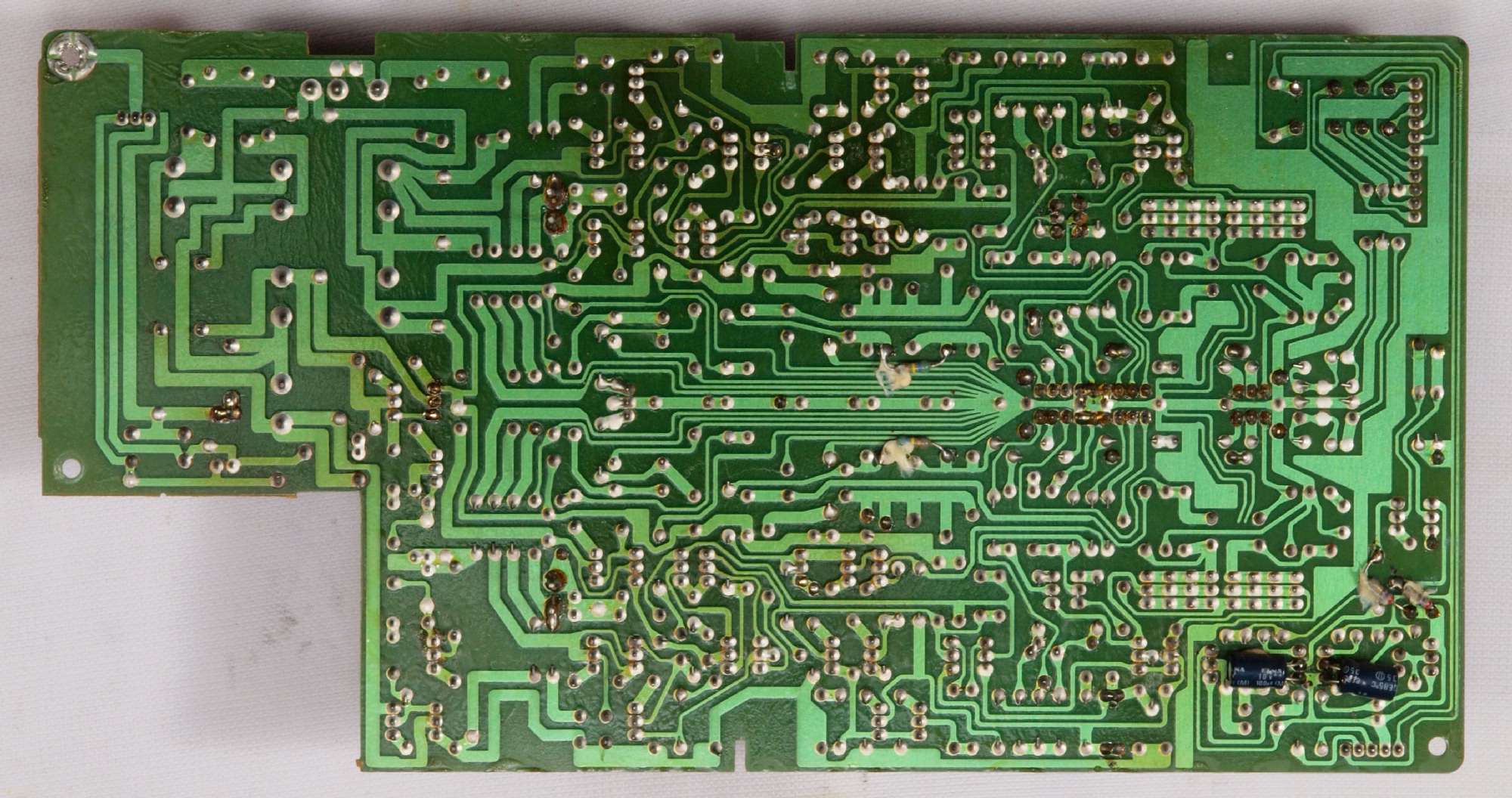

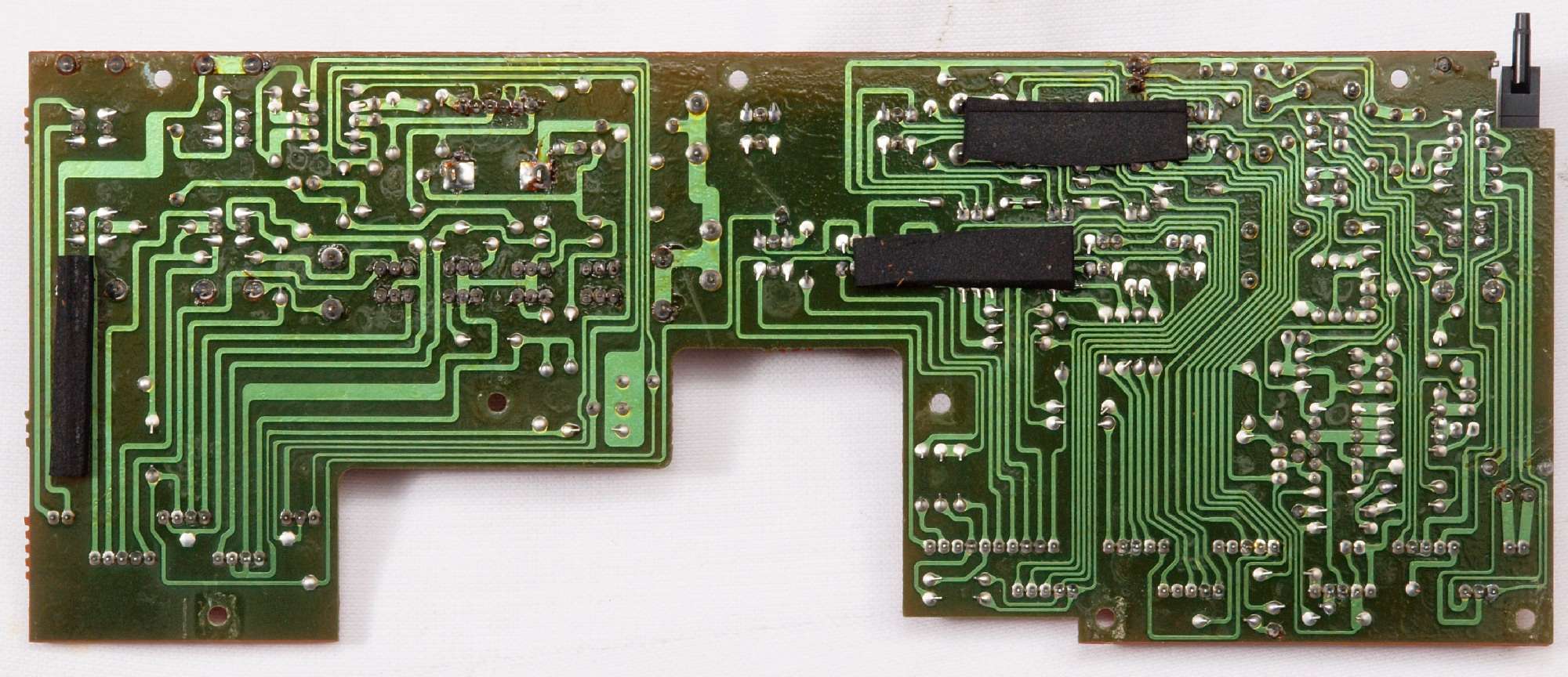

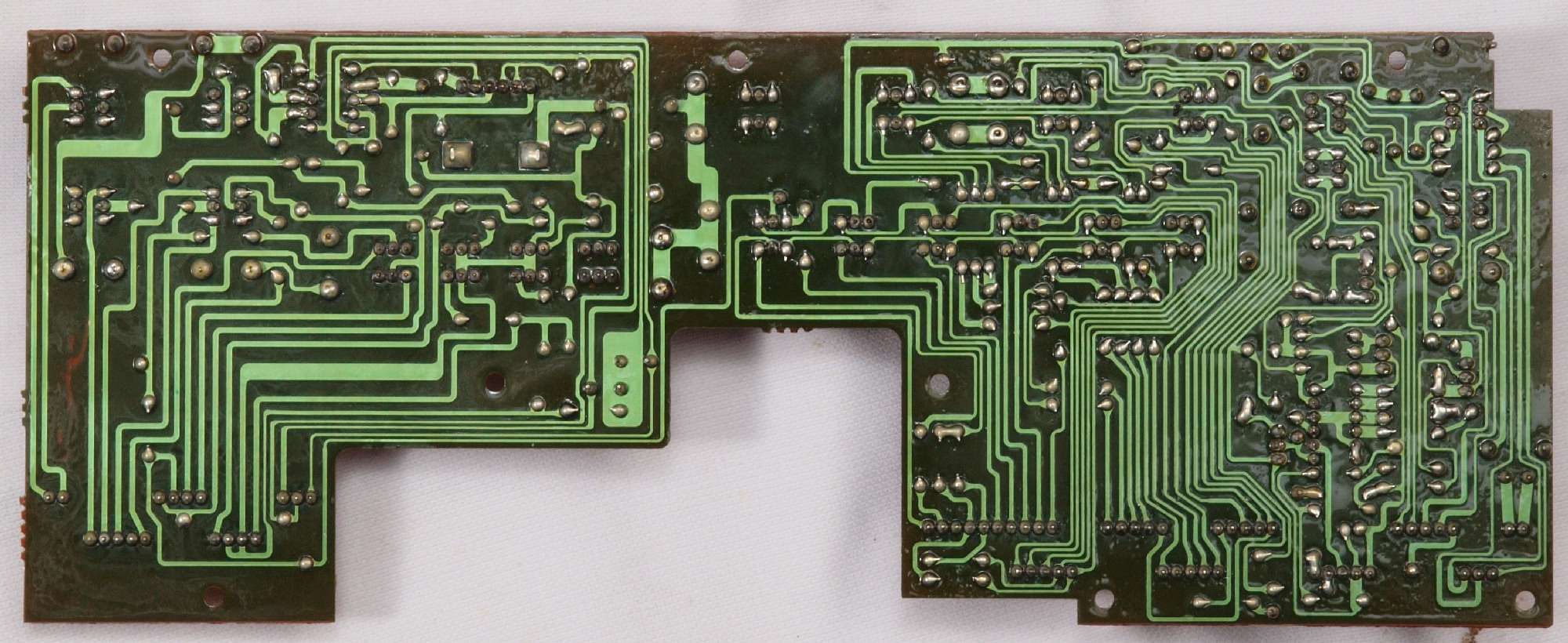

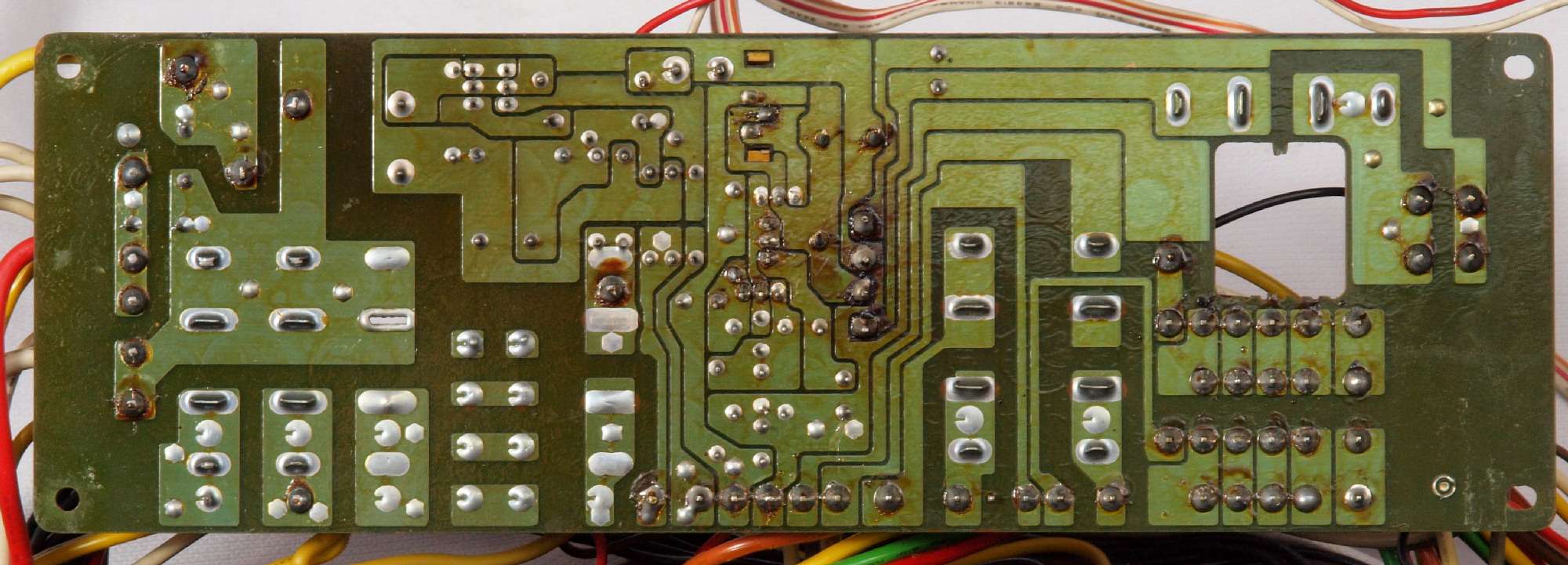

Ｃ４３．　修理前　ＳＷコントロール基板裏

Ｃ４３２．　修理中　ＳＷコントロール基板裏、 曲げ不良ケ所

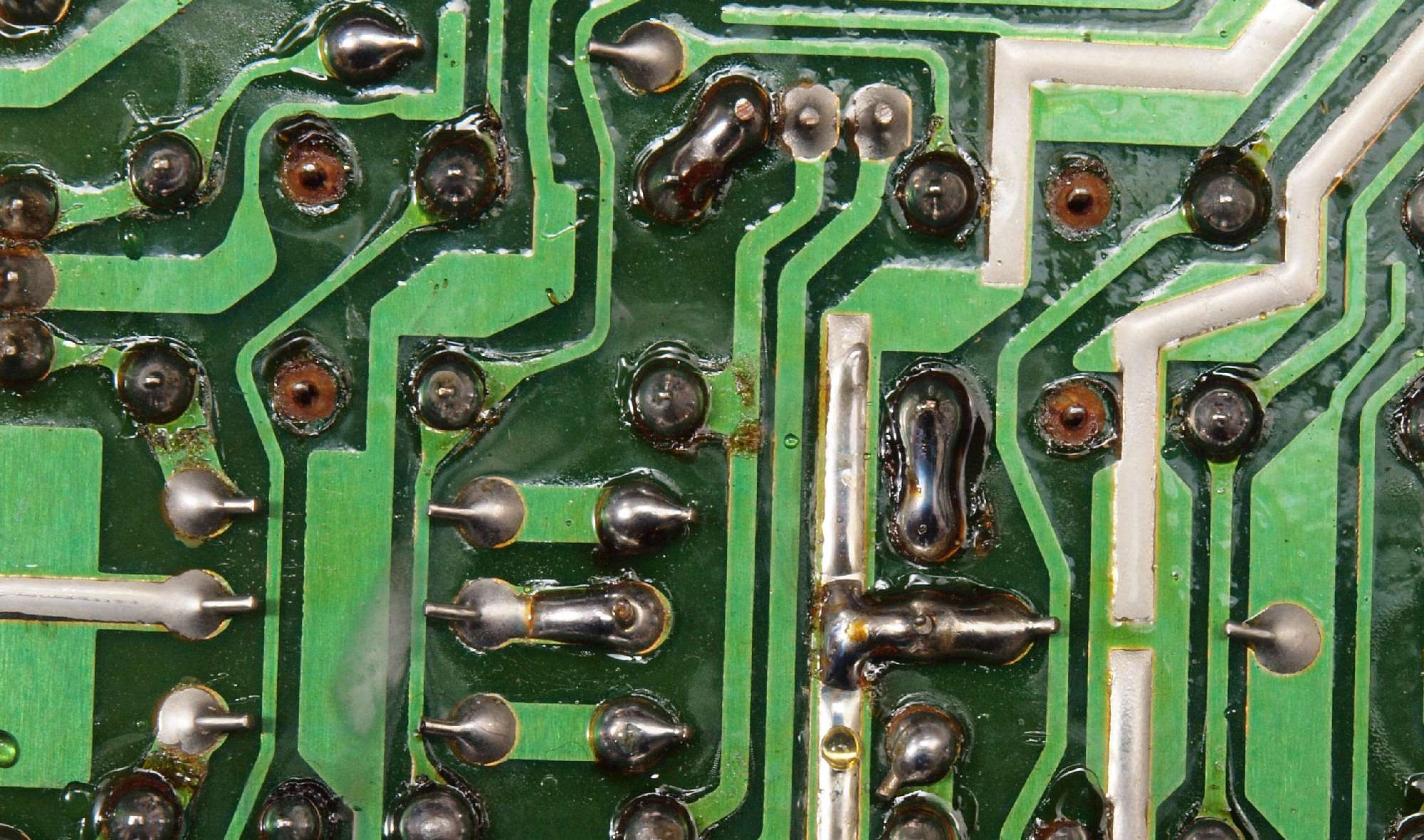

Ｃ４３３．　修理中　ＳＷコントロール基板裏、　曲げ不良ケ所２

Ｃ４３４．　修理中　ＳＷコントロール基板裏、　曲げ不良ケ所３

Ｃ４３５．　修理中　ＳＷコントロール基板裏、　曲げ不良ケ所４

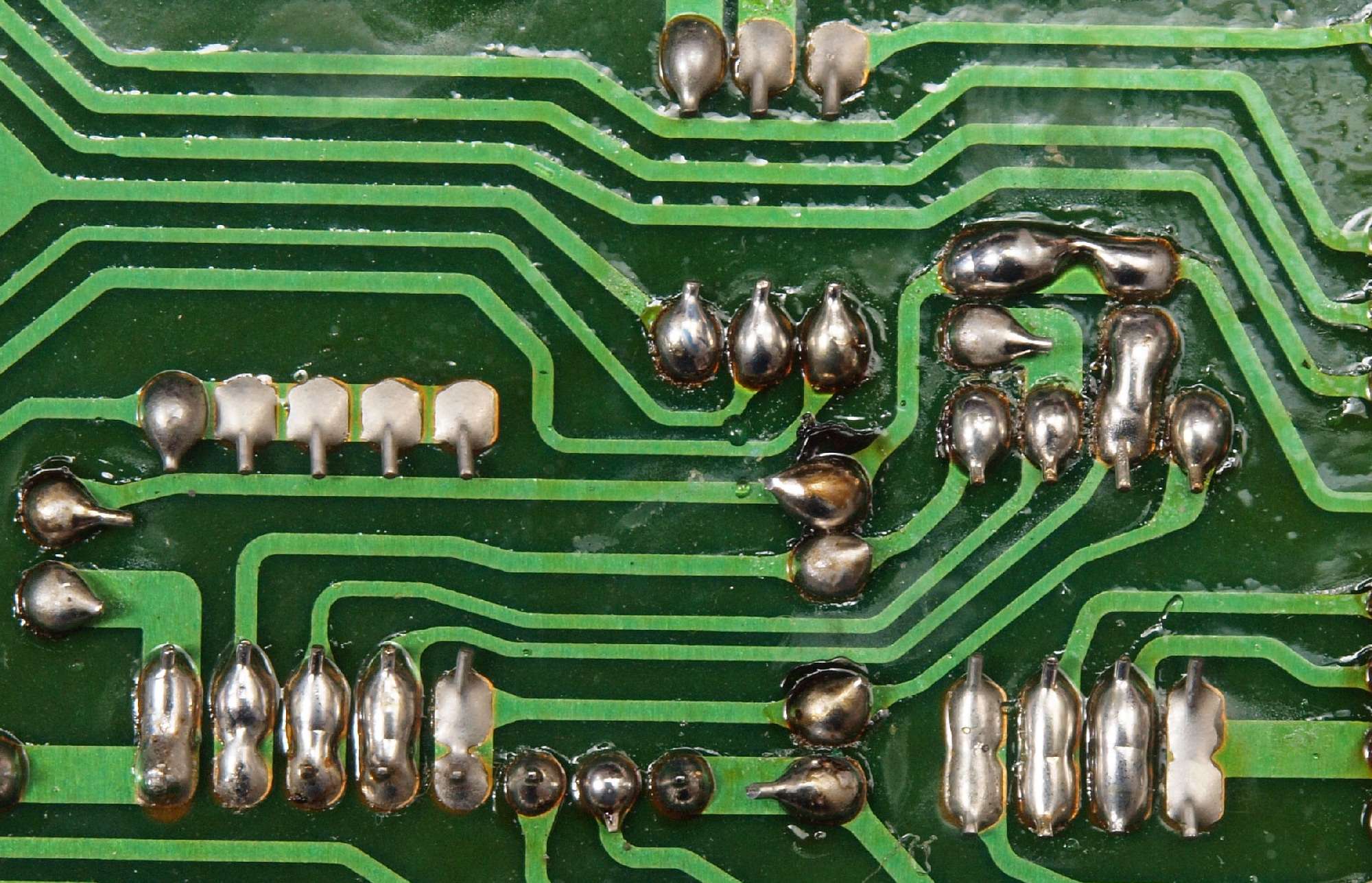

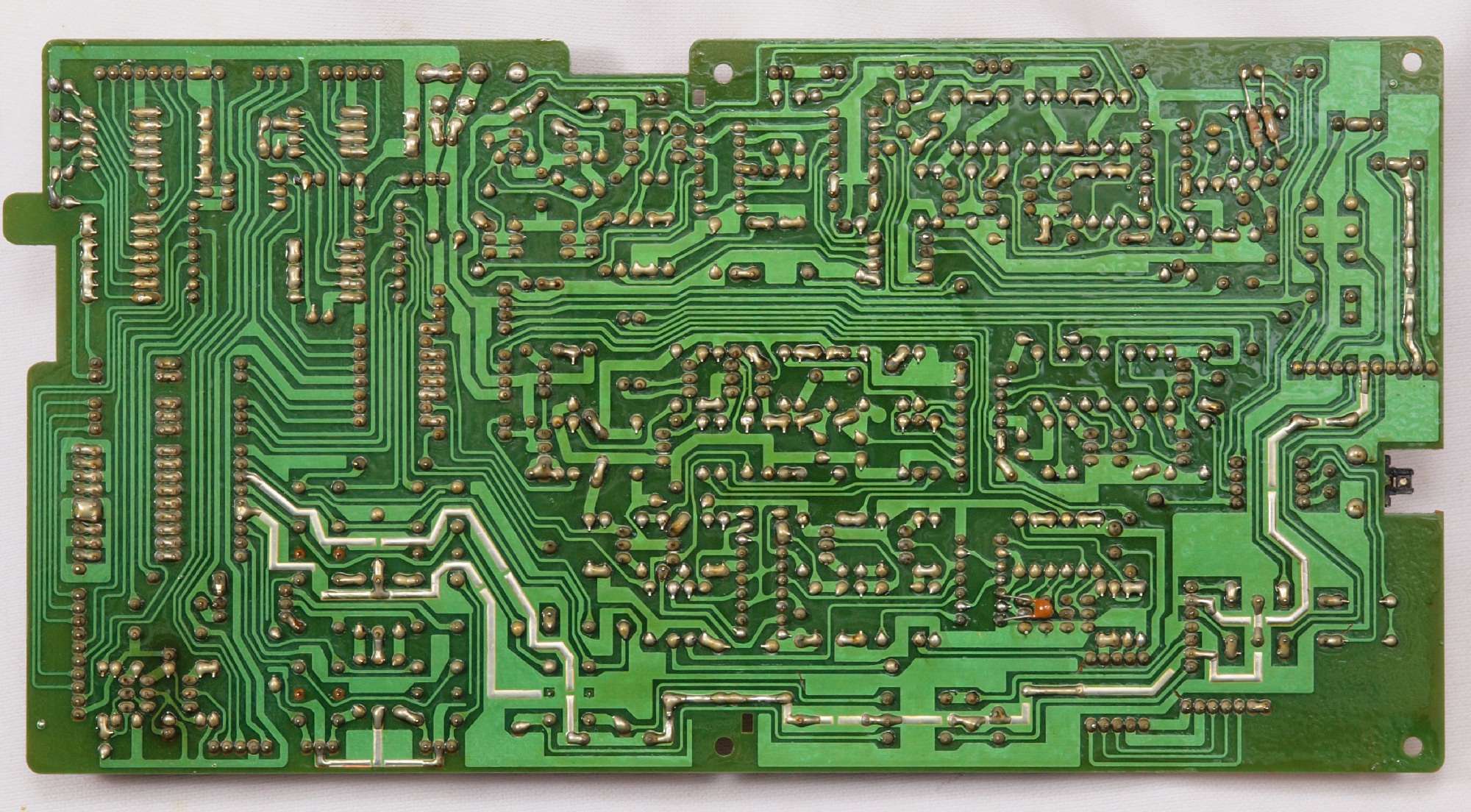

Ｃ４４．　修理（半田補正）後　ＳＷコントロール基板裏。　半田を全部やり直す。

Ｃ４５．　完成ＳＷコントロール基板裏、　洗浄後防湿材を塗る。

Ｃ５１．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板

Ｃ５２．　修理後　ＥＱ−ＡＭＰ（equalize-amplifier）基板　リレー１個、半固定ＶＲ２個、電解コンデンサー２０個交換

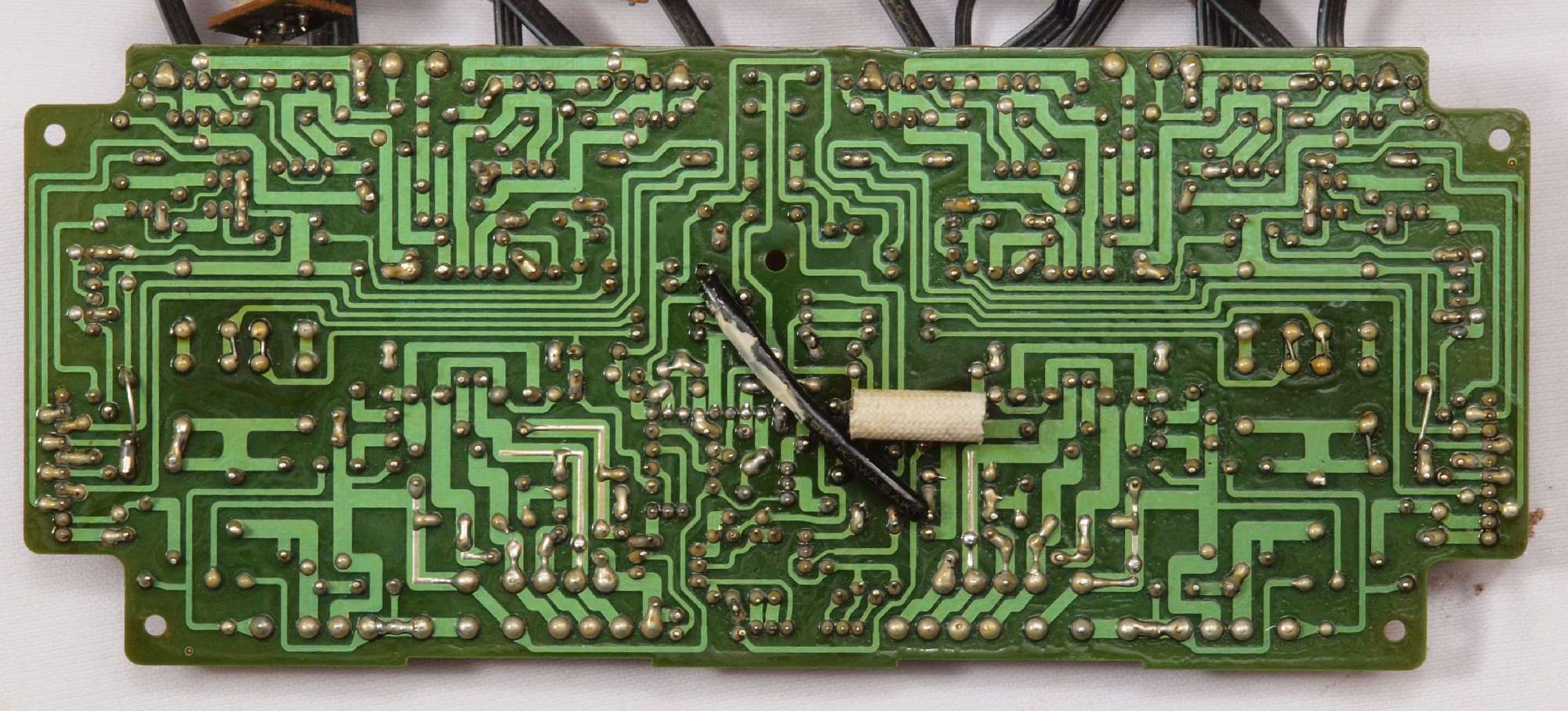

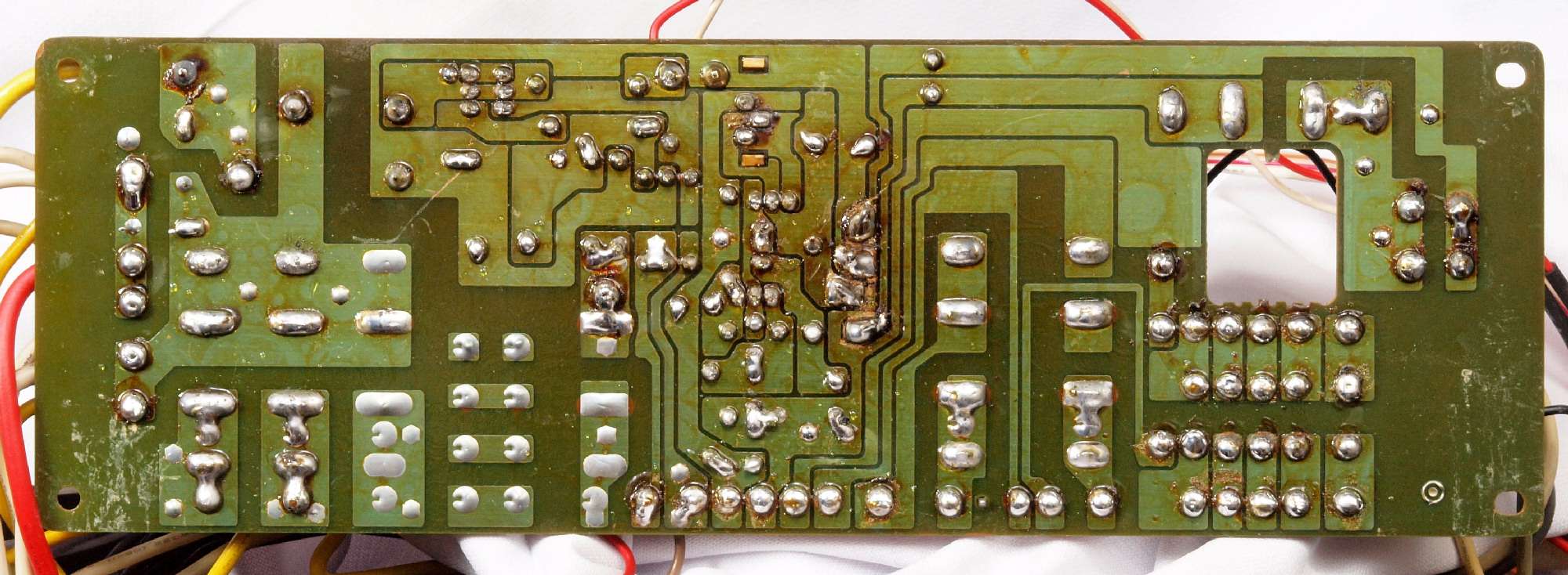

Ｃ５３．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏

Ｃ５４．　修理（半田補正）後　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏、コンデンサー６個追加。　半田を全部やり直す。

Ｃ５５．　完成ＥＱ−ＡＭＰ（equalize-amplifier）基板裏、　洗浄後防湿材を塗る。

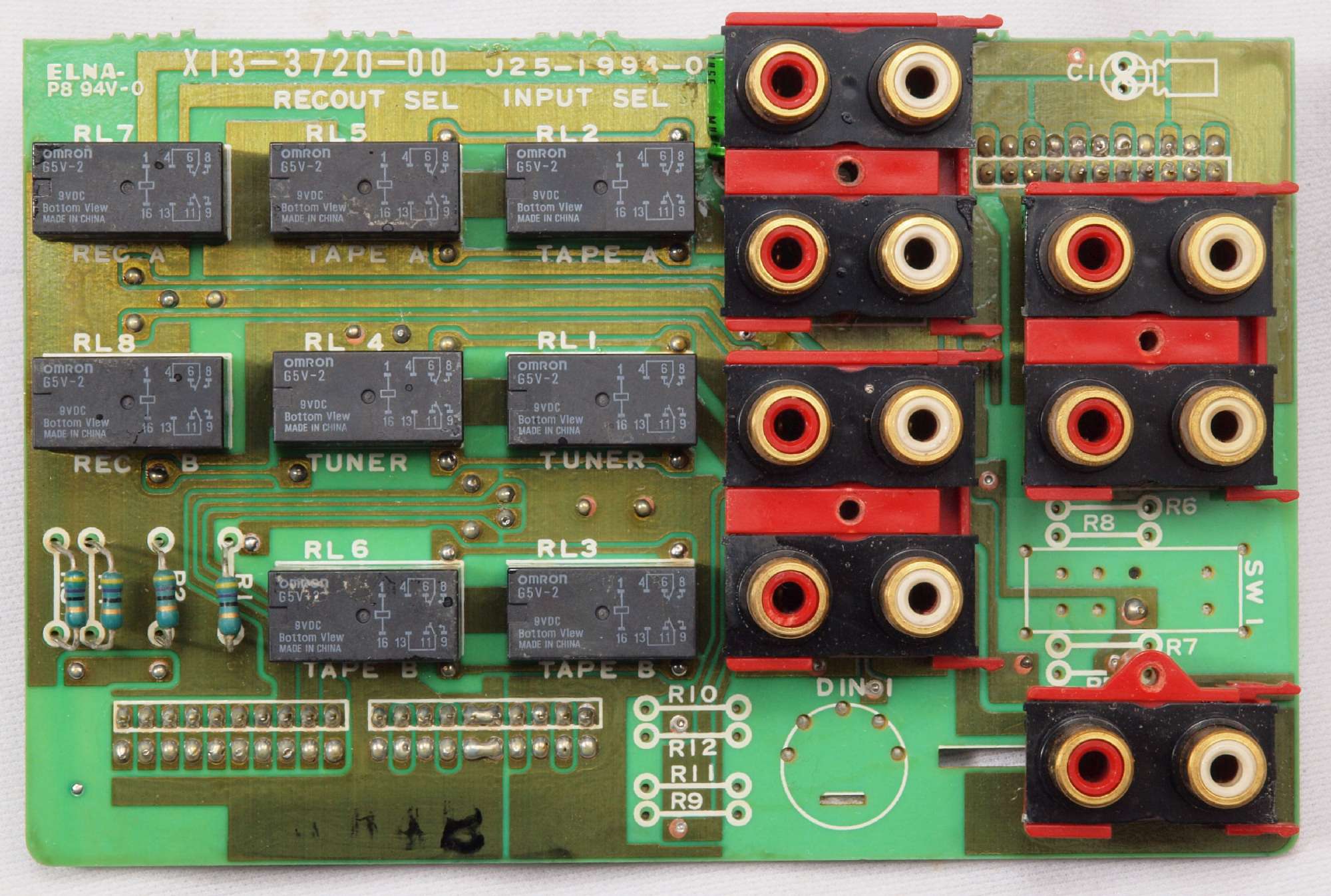

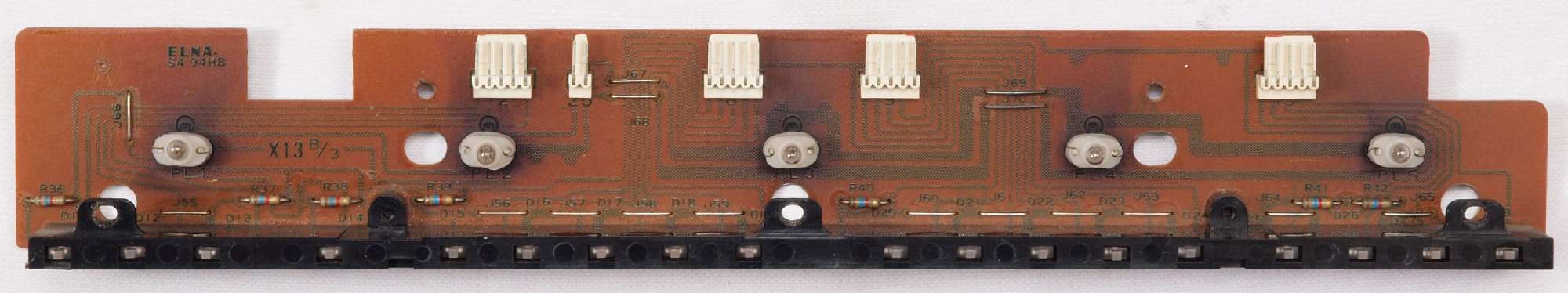

Ｃ６１．　修理前　入力ＲＣＡ端子基板。

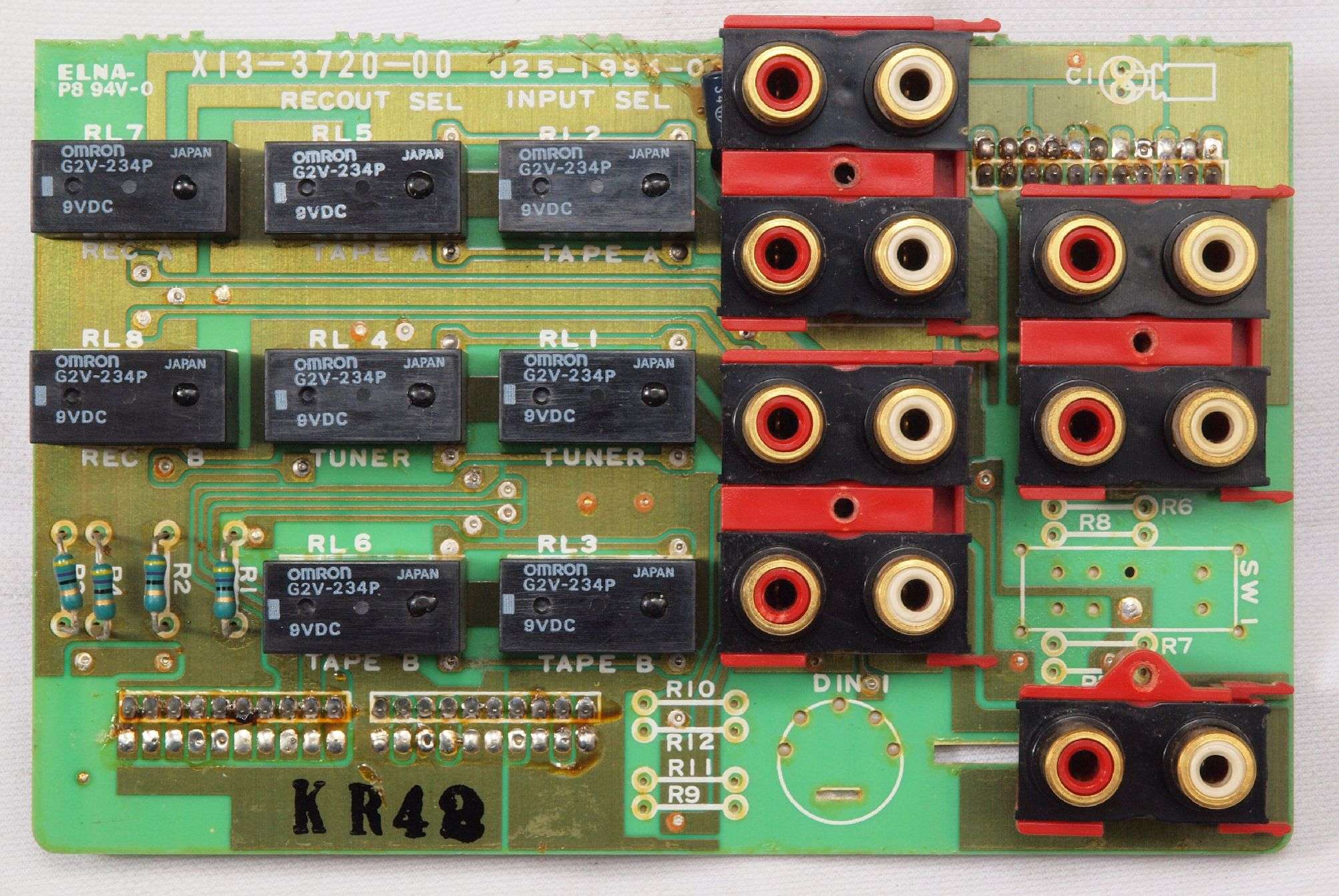

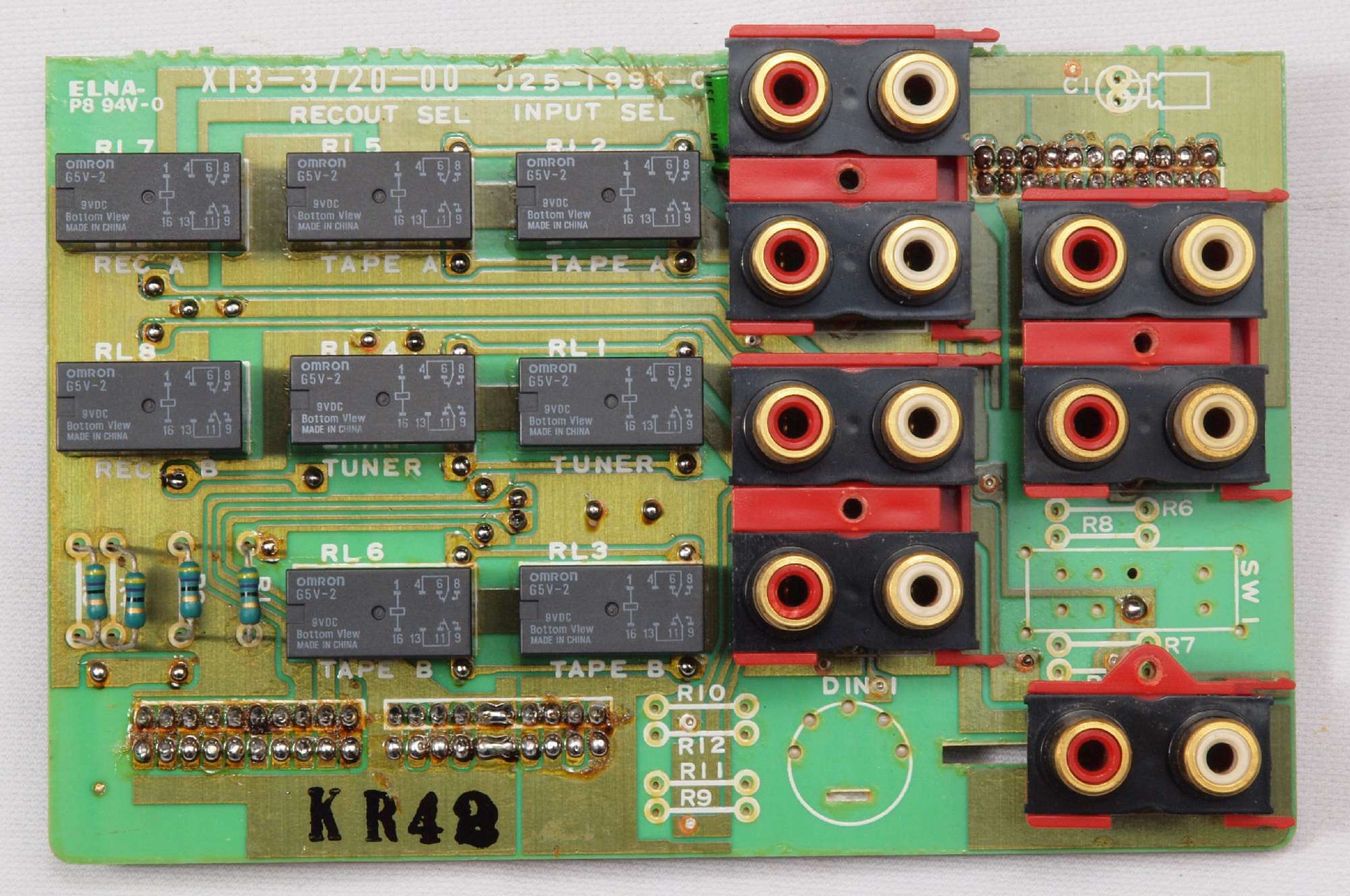

Ｃ６２．　修理後　入力ＲＣＡ端子基板　リレー８個、電解コンデンサー１個交換

Ｃ６３．　完成入力ＲＣＡ端子基板、　洗浄後防湿材を塗る。

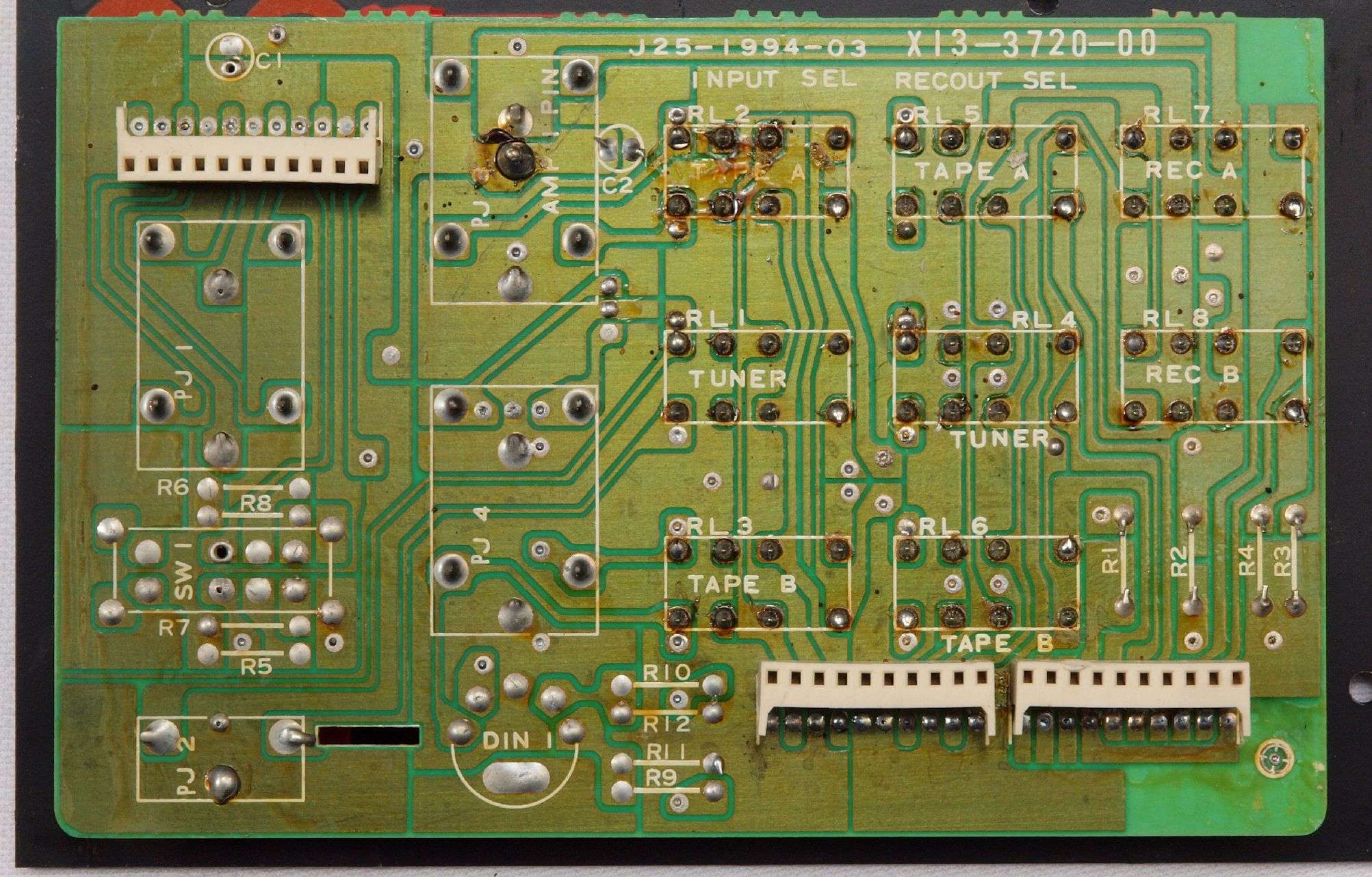

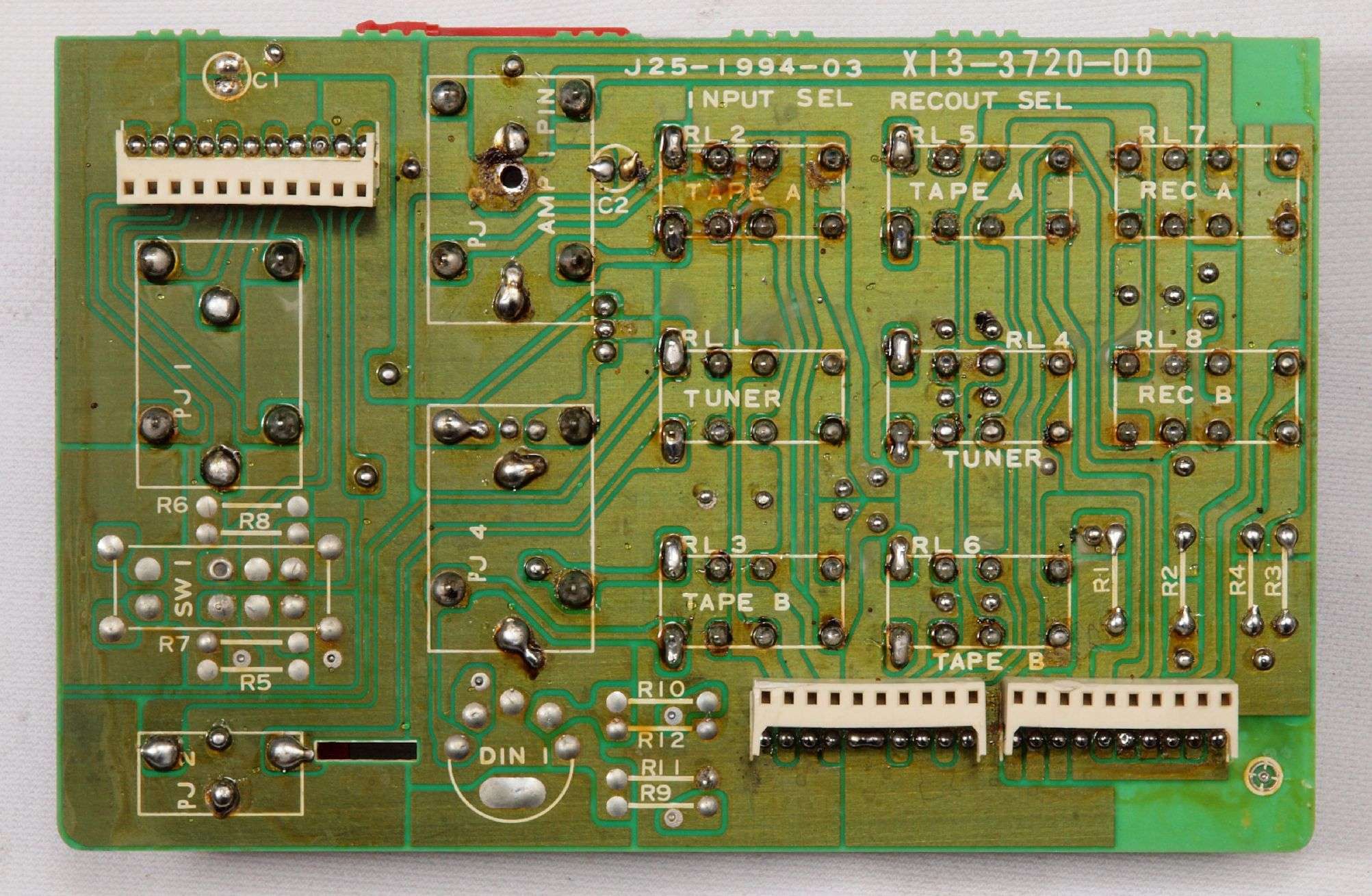

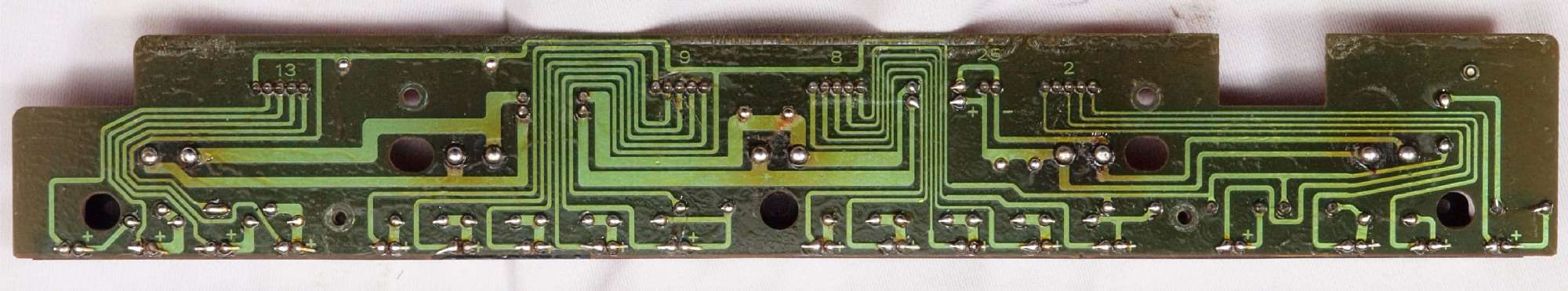

Ｃ６４．　修理前　入力ＲＣＡ端子基板裏

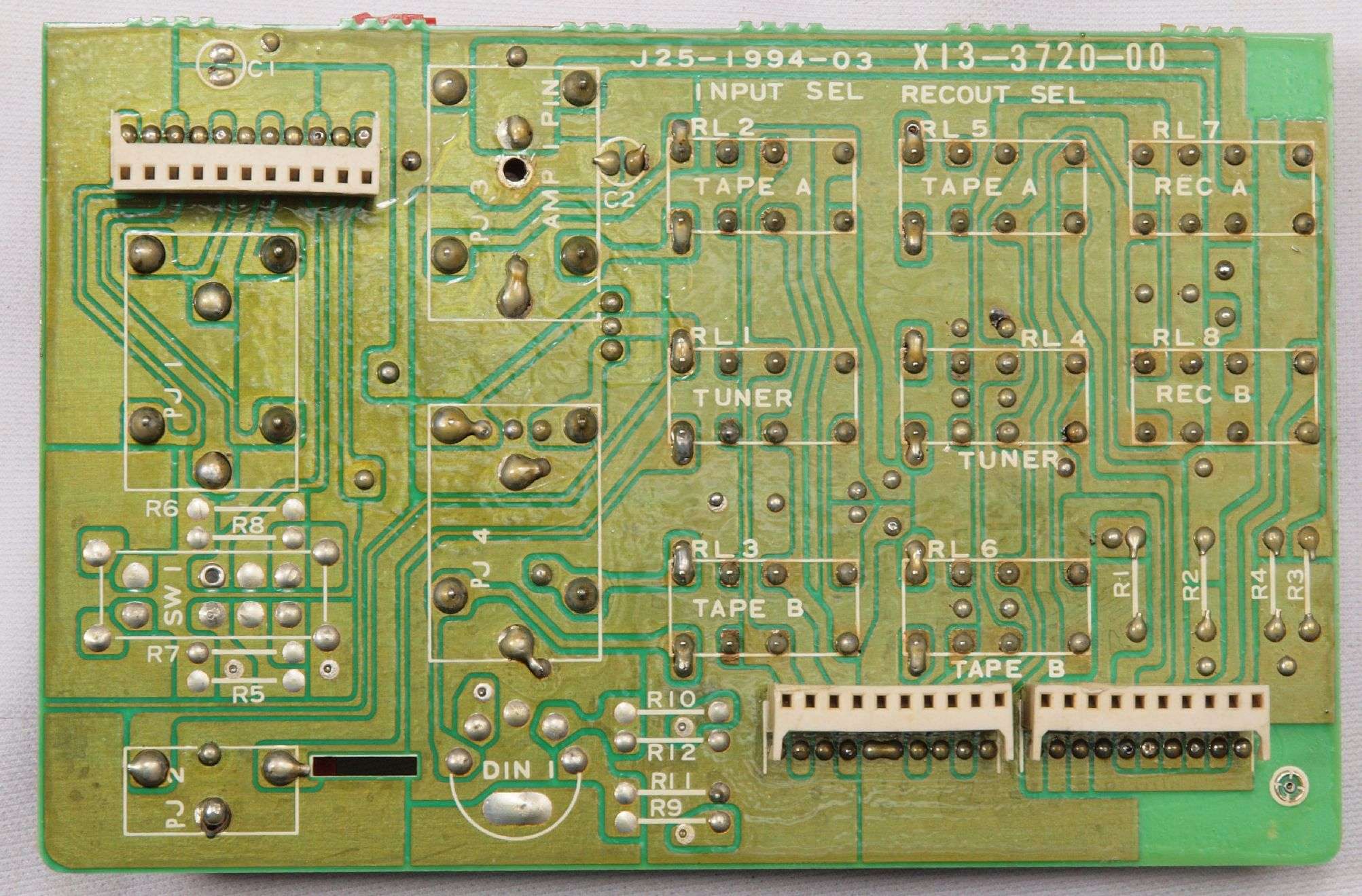

Ｃ６５．　修理（半田補正）後　入力ＲＣＡ端子基板裏。　半田を全部やり直す。

Ｃ６６．　完成入力ＲＣＡ端子基板裏、　洗浄後防湿材を塗る。

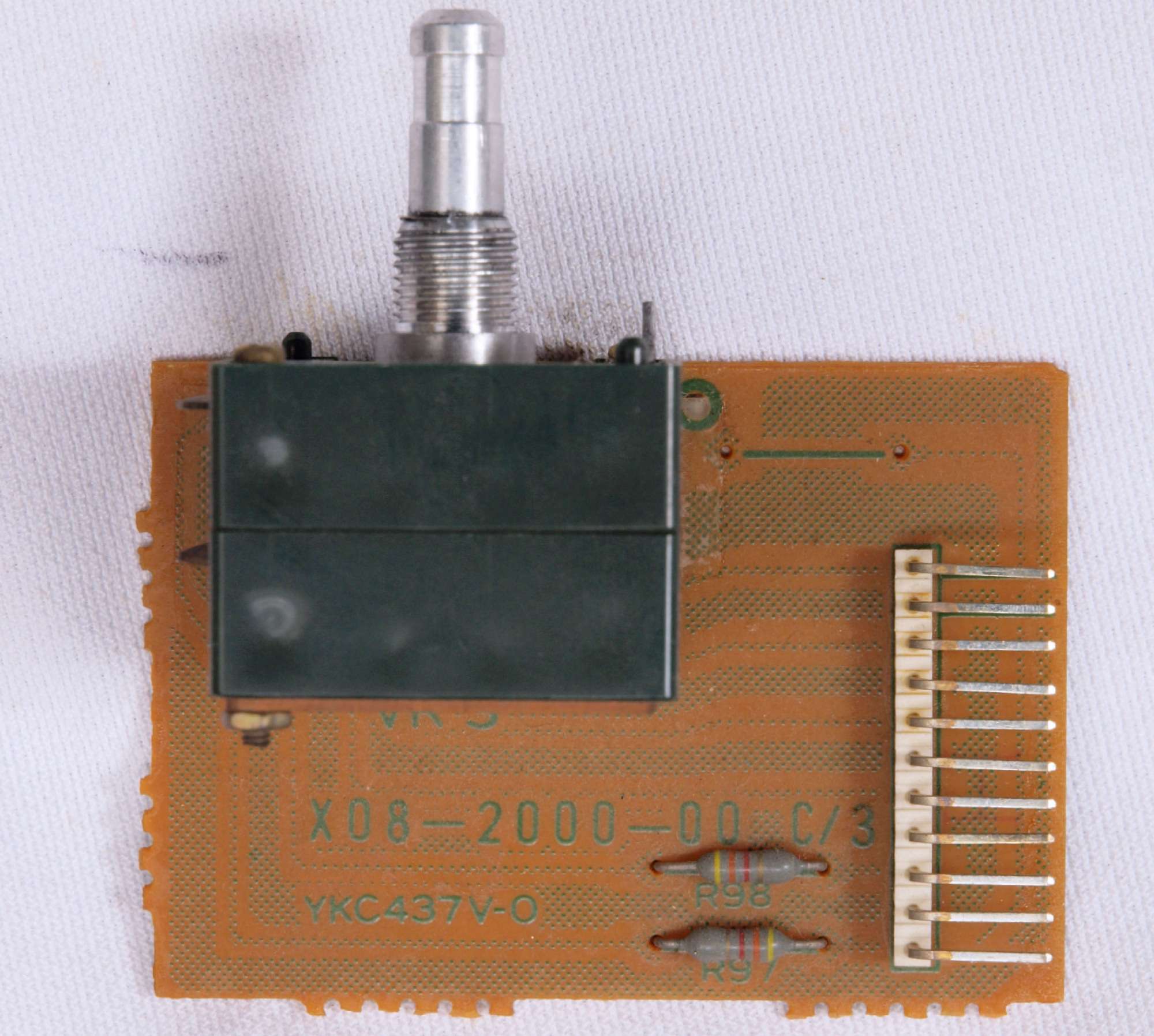

Ｃ７１．　修理前　ＶＲ基板

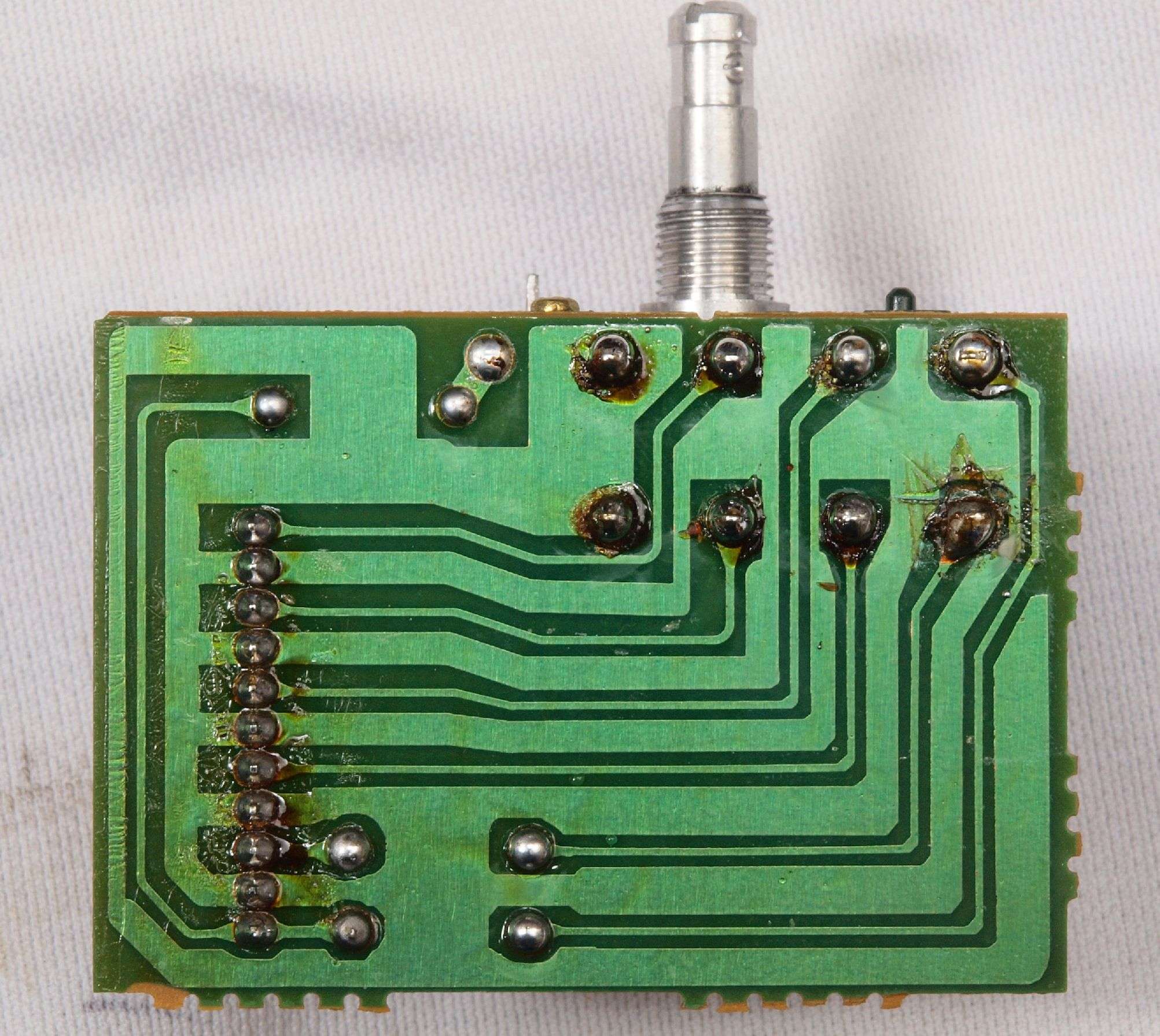

Ｃ７２．　修理前　ＶＲ基板裏

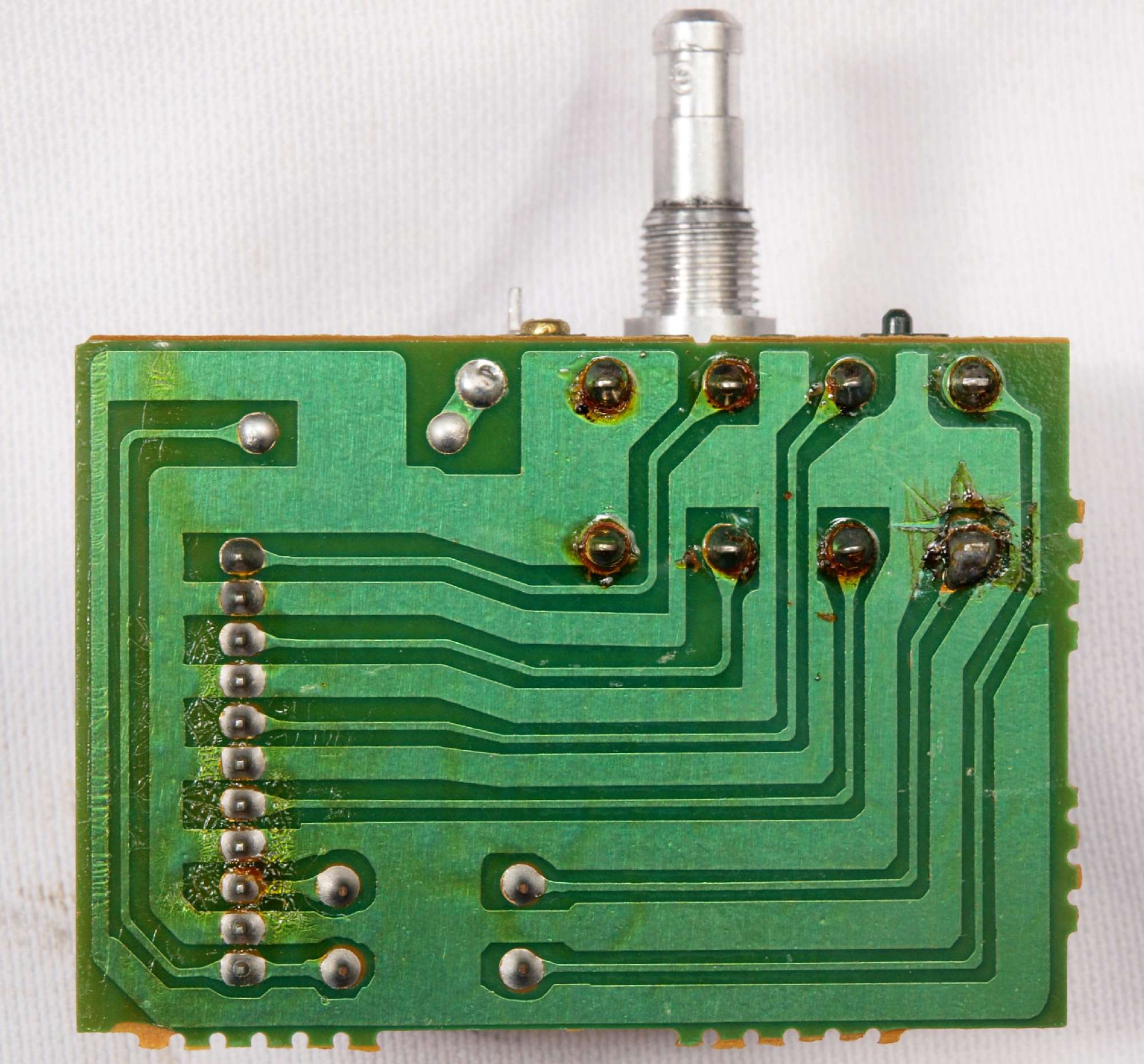

Ｃ７３．　修理（半田補正）後　　ＶＲ基板裏。　半田を全部やり直す。

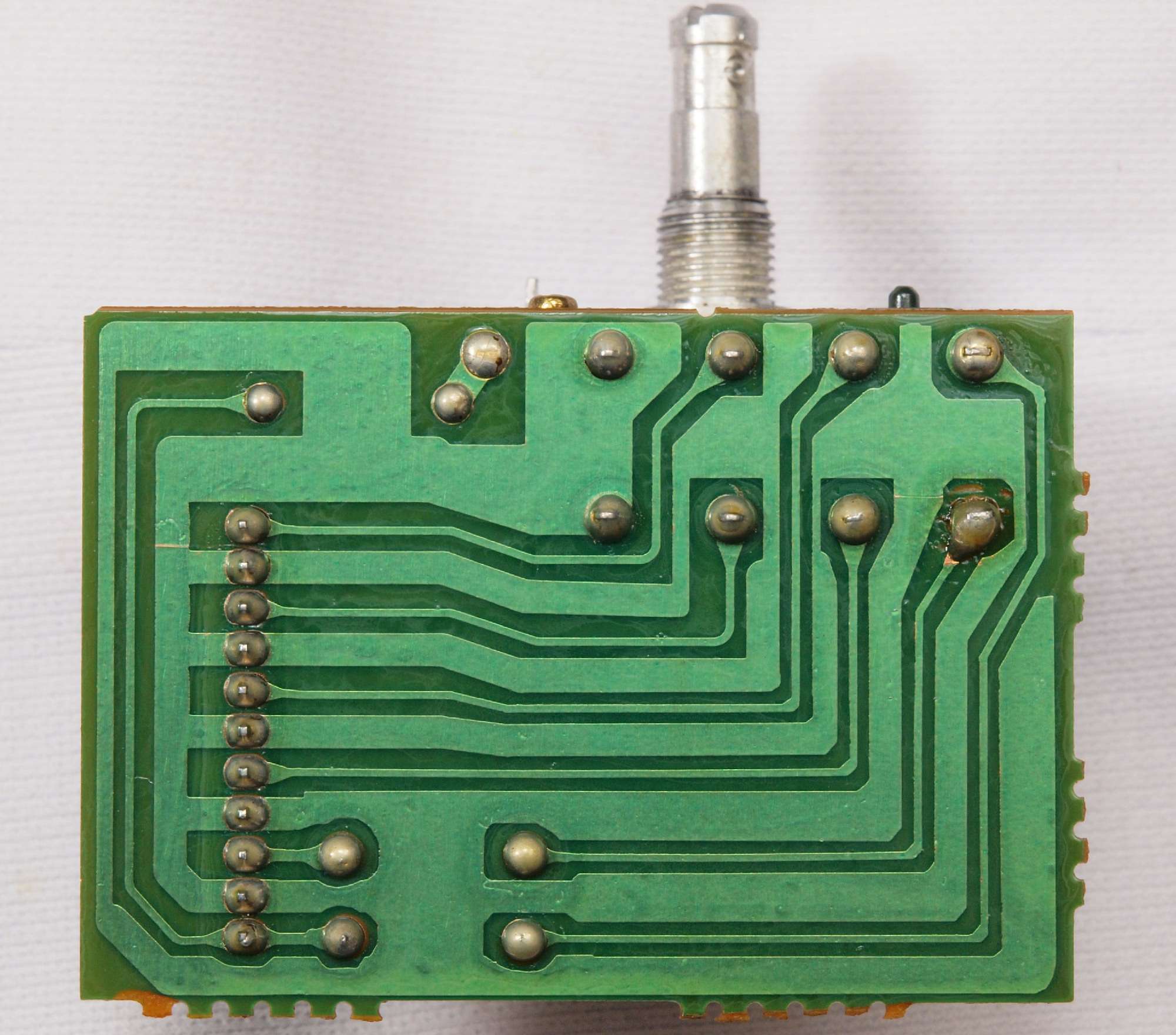

Ｃ７４．　完成ＶＲ基板裏、　洗浄後防湿材を塗る。

Ｃ７５．　ＶＲ点検中、カシメ構造なのでこれまで。　多量の接点復活材の使用でベタベタ。 　　　　　　　　　　　　　これだけ多用すると、やがて、軸のグリスを溶け込み、接点の上に皮膜となる。

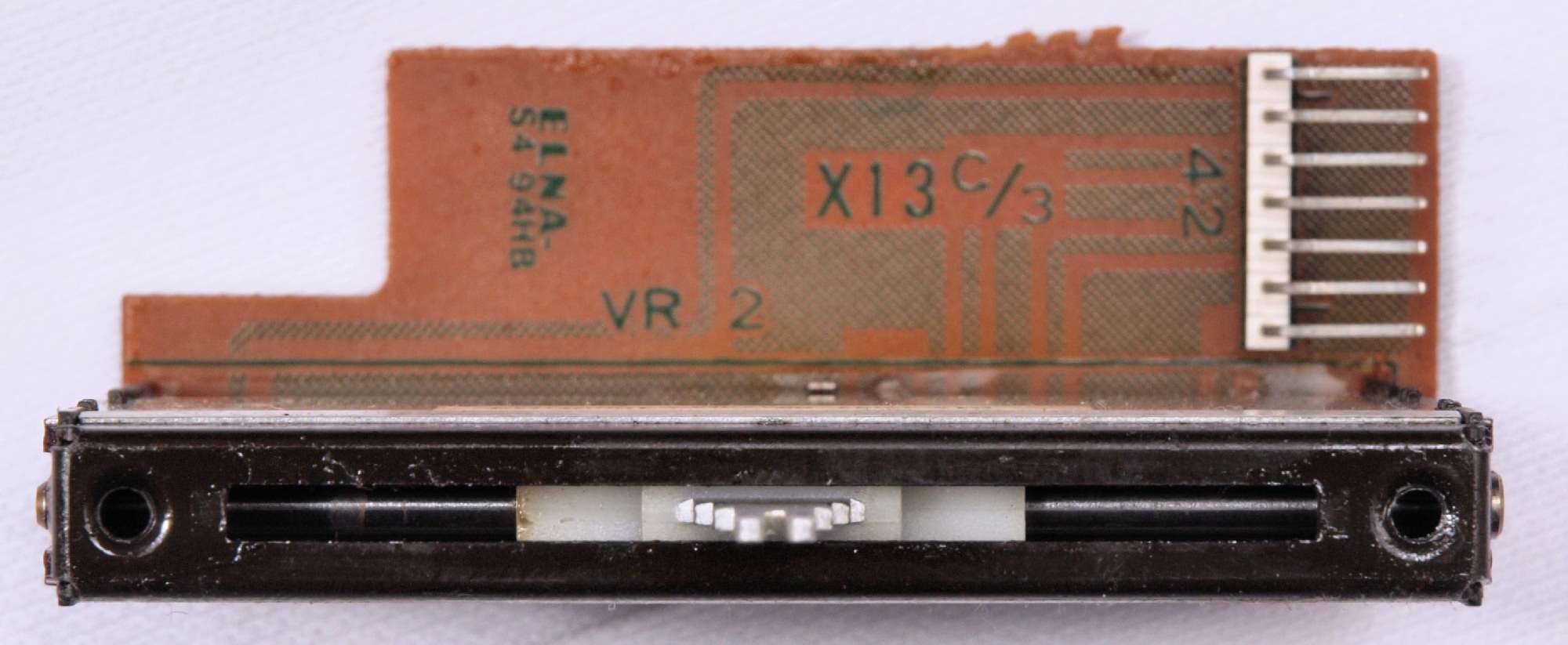

Ｃ８１．　修理前　バランスＶＲ基板

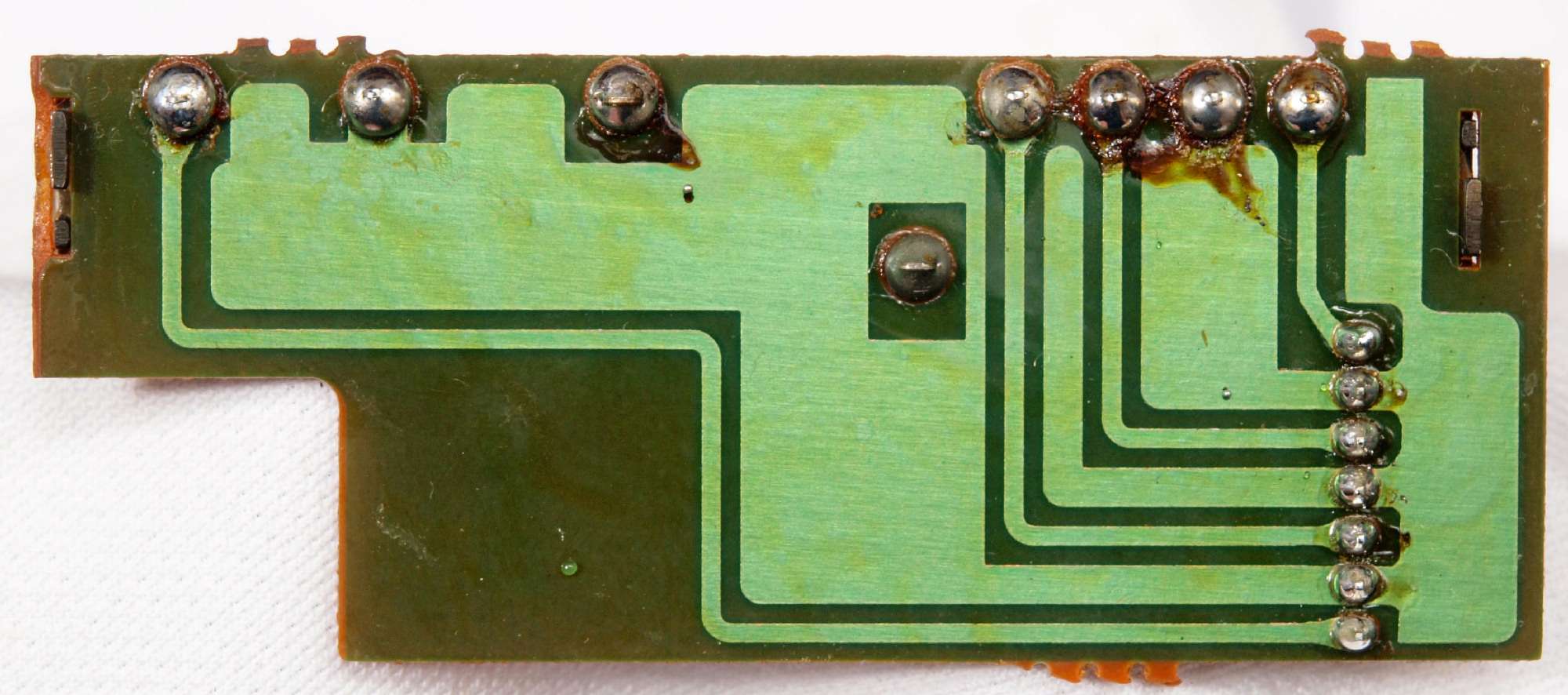

Ｃ８２．　修理前　バランスＶＲ基板裏

Ｃ８３．　修理（半田補正）後　バランスＶＲ基板裏。　半田を全部やり直す。

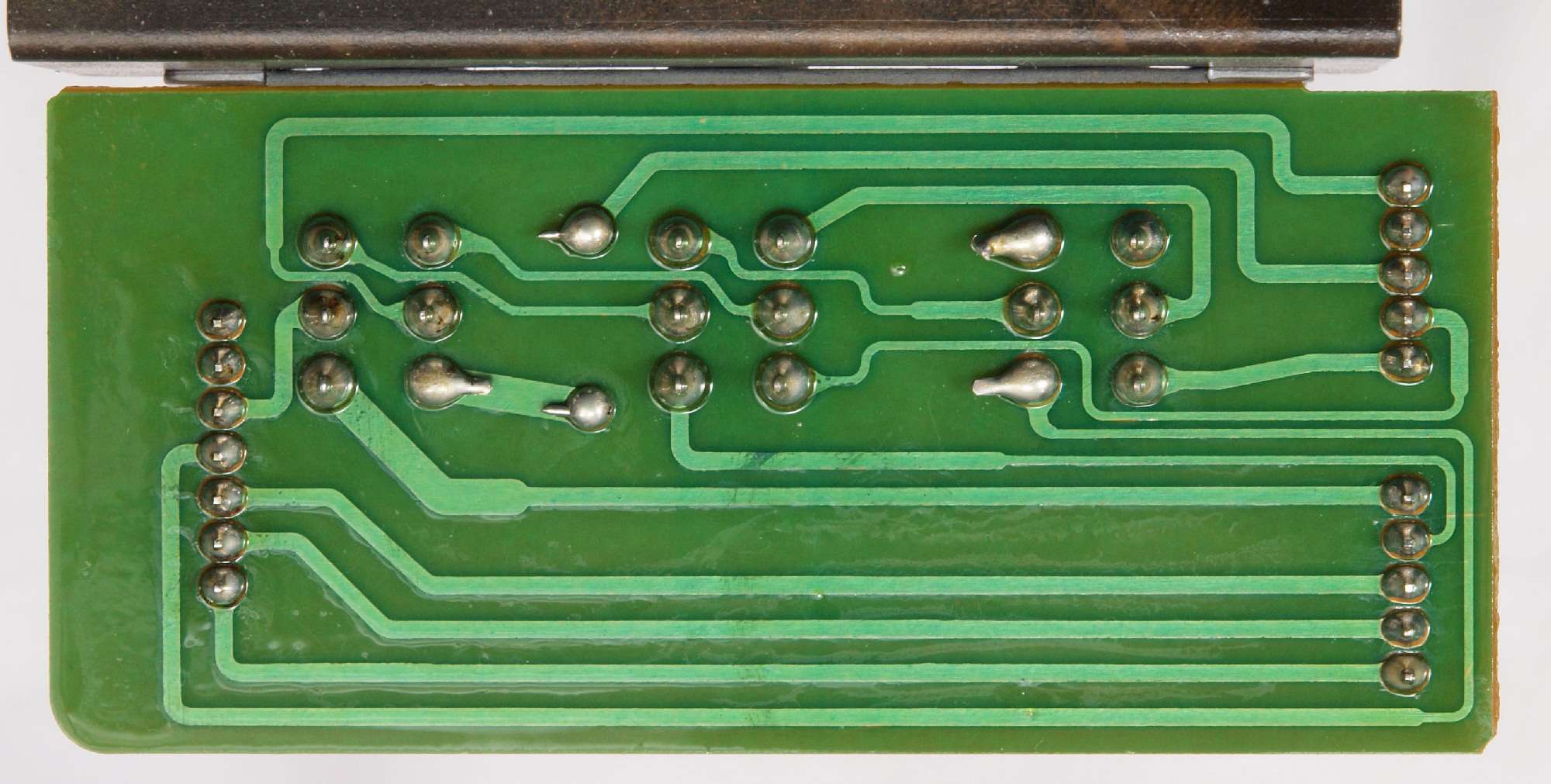

Ｃ８４．　完成バランスＶＲ基板裏、　洗浄後防湿材を塗る。

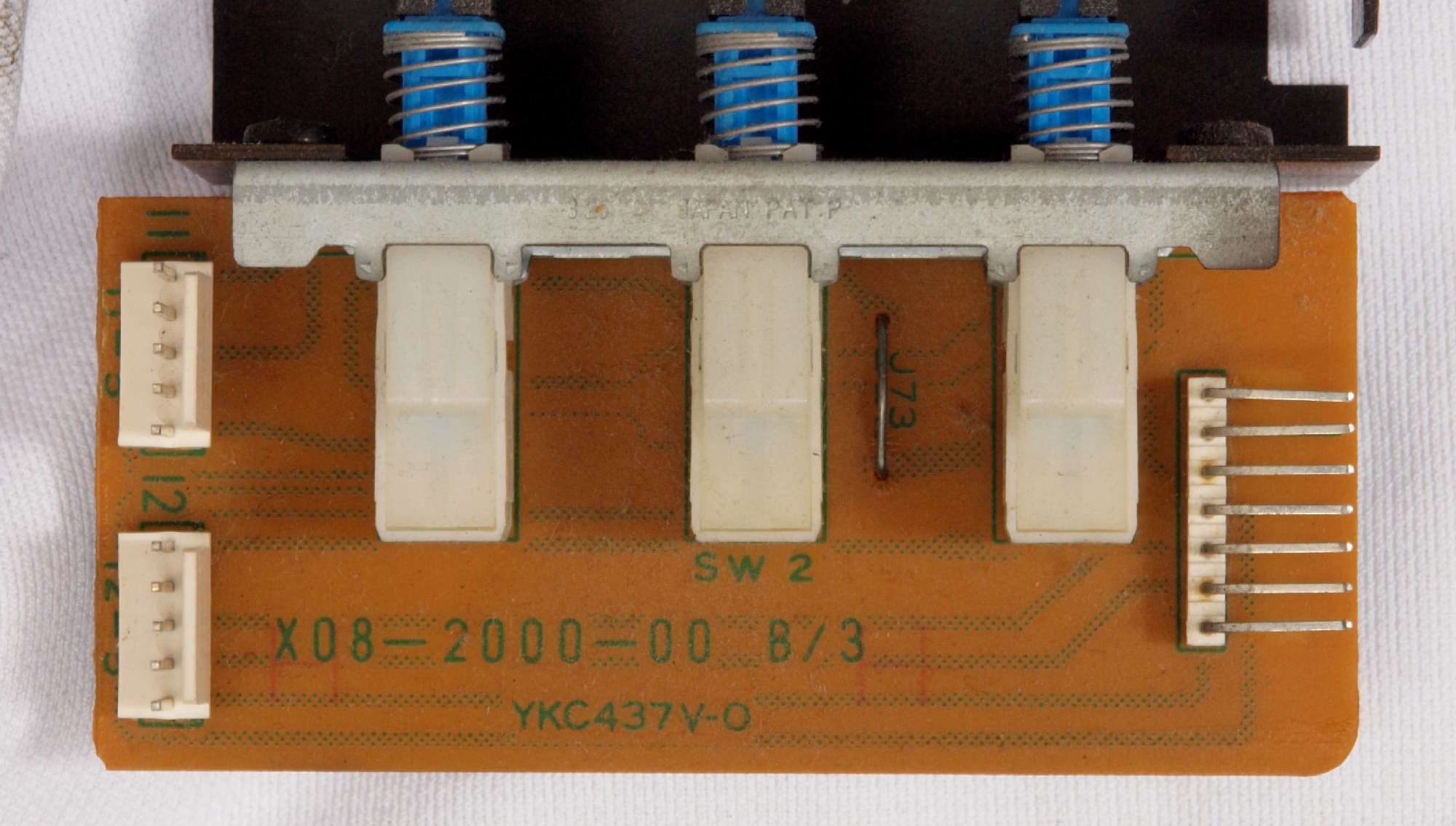

Ｃ９１．　修理前　入力ＳＷ基板

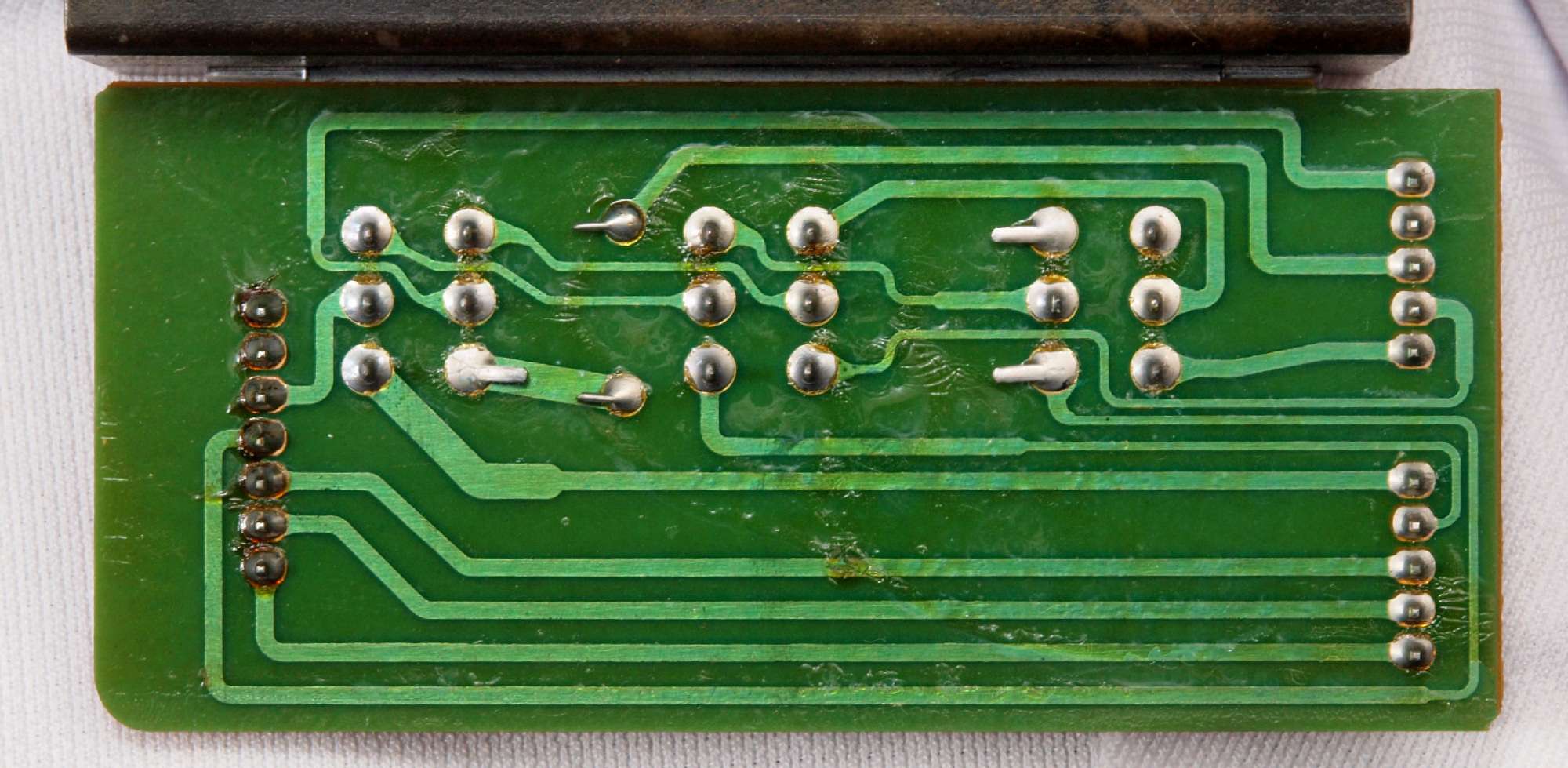

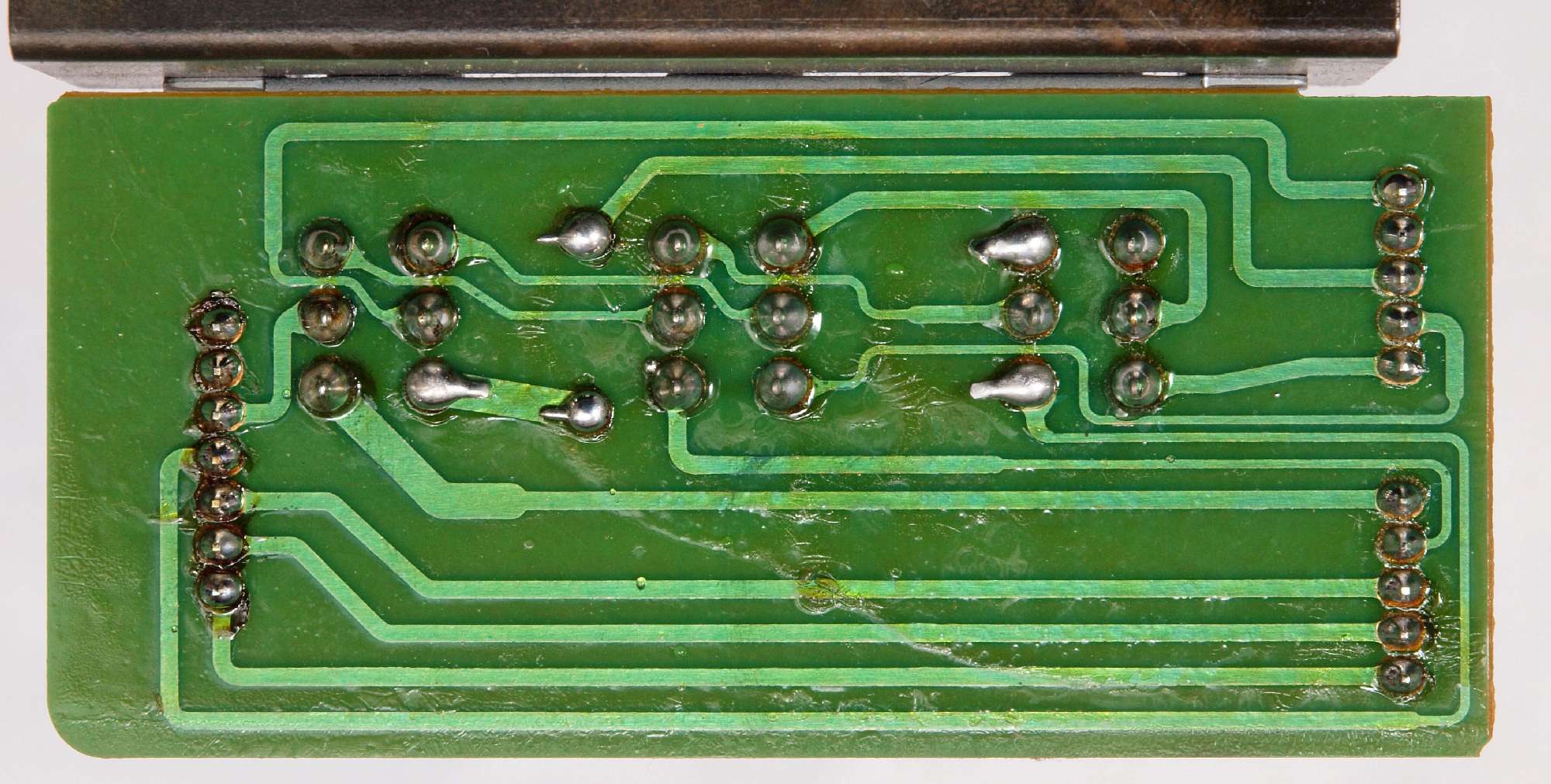

Ｃ９２．　修理前　入力ＳＷ基板裏

Ｃ９３．　修理（半田補正）後　入力ＳＷ基板裏。　半田を全部やり直す。

Ｃ９４．　完成入力ＳＷ基板裏、　洗浄後防湿材を塗る。

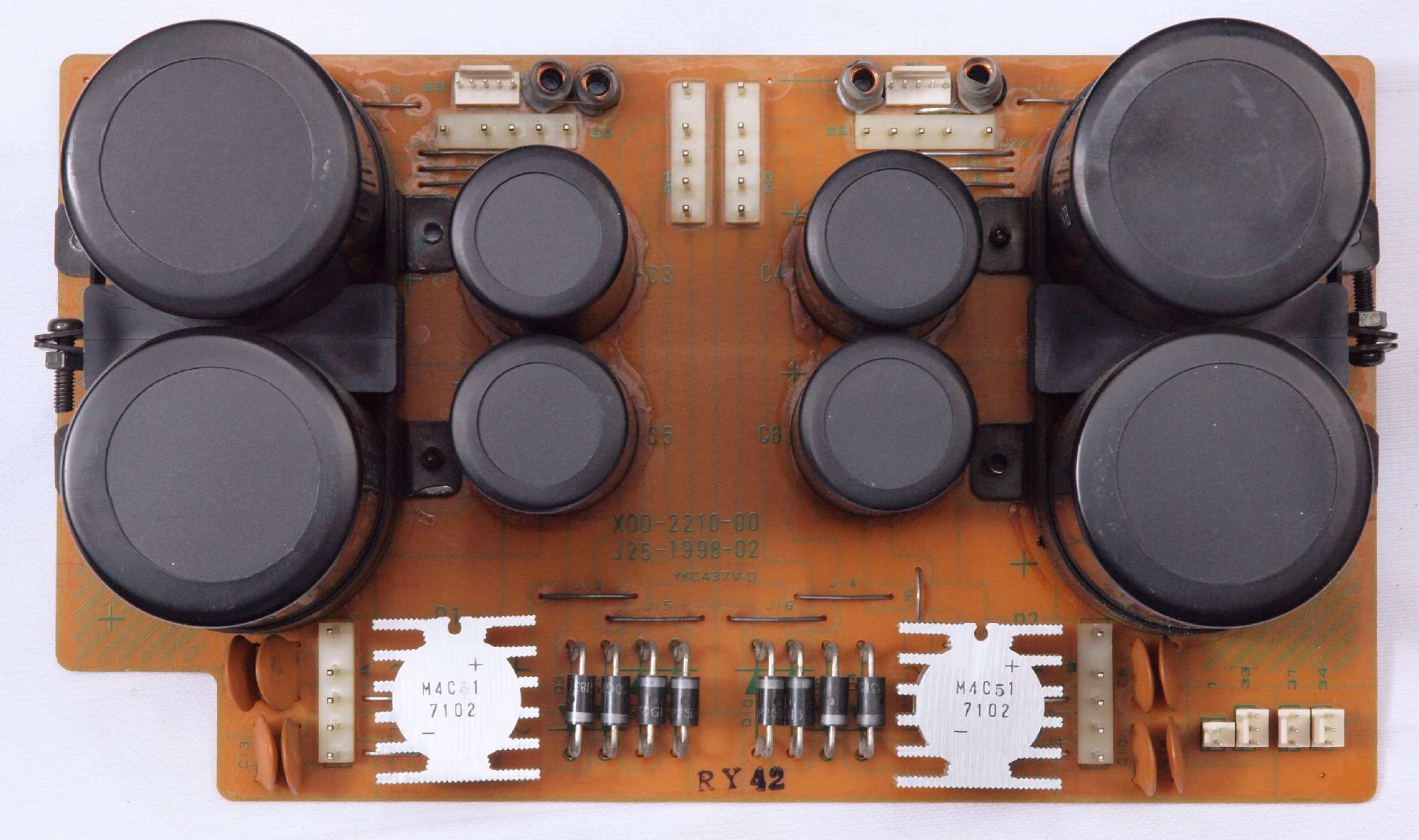

ＣA１．　修理前　整流基板

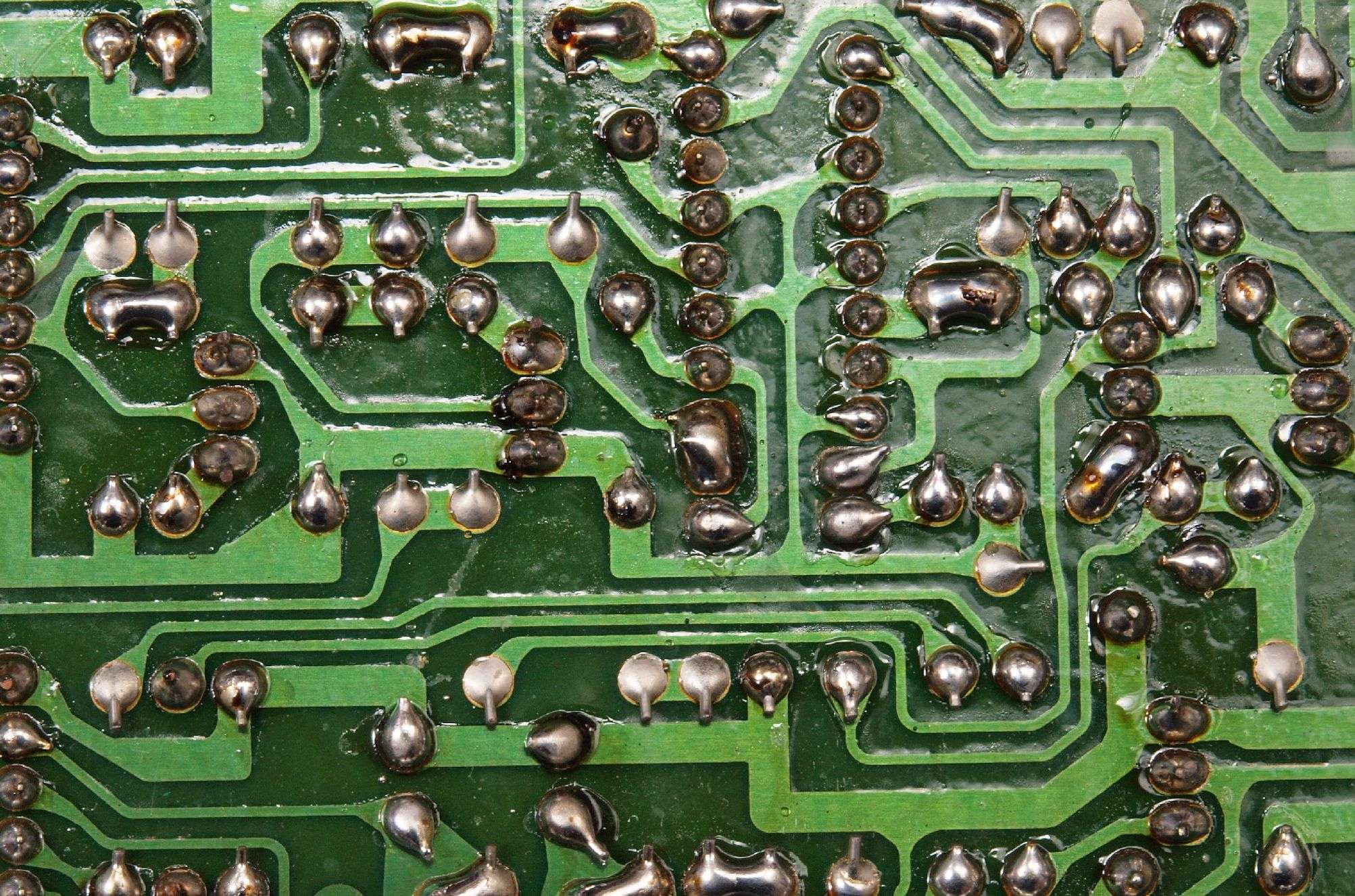

ＣA２．　修理前　整流基板裏

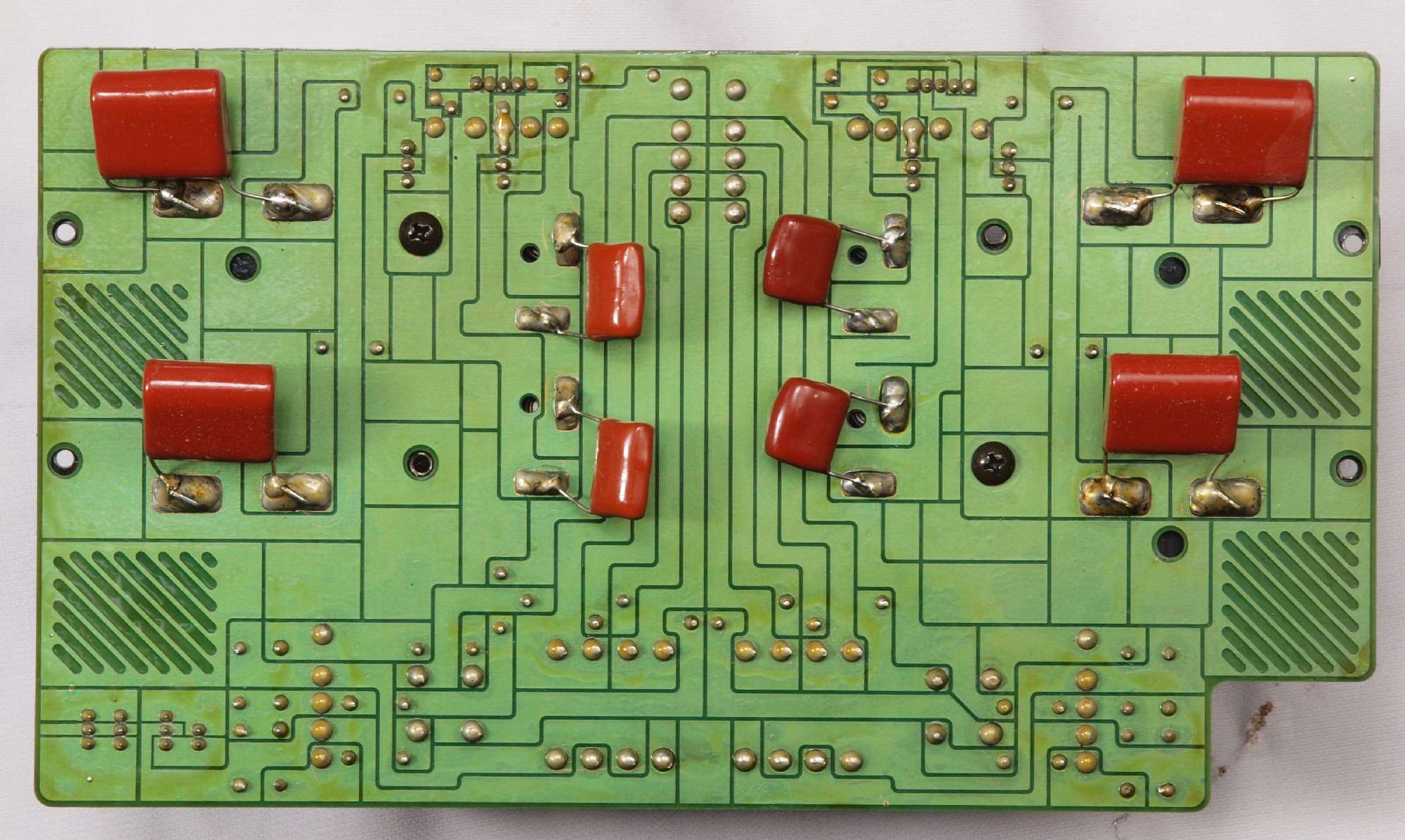

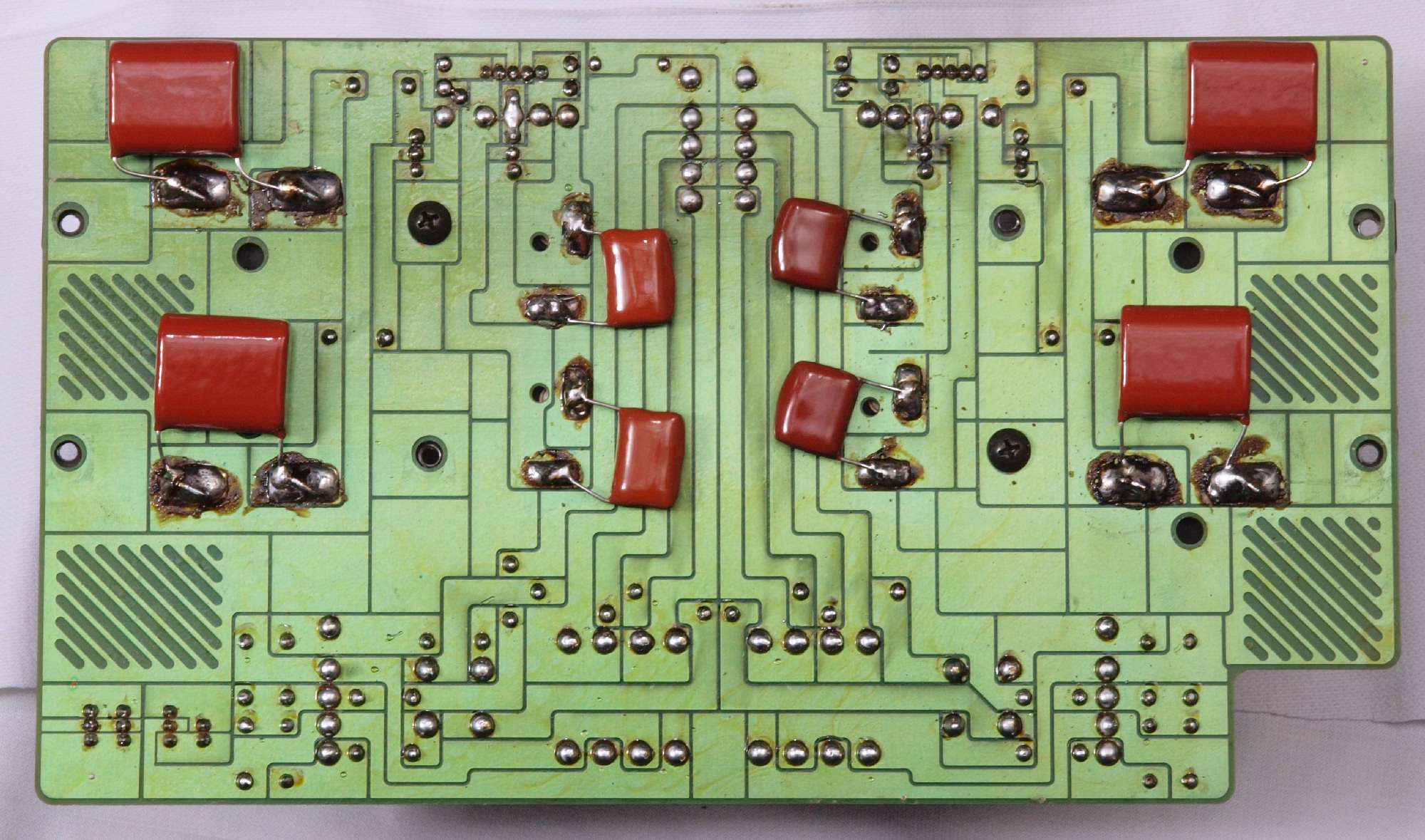

ＣA３．　修理（半田補正）後　整流基板裏、　フイルムコンデンサー８個追加。　半田を全部やり直す。

ＣA４．完成整流基板裏、　洗浄後防湿材を塗る。

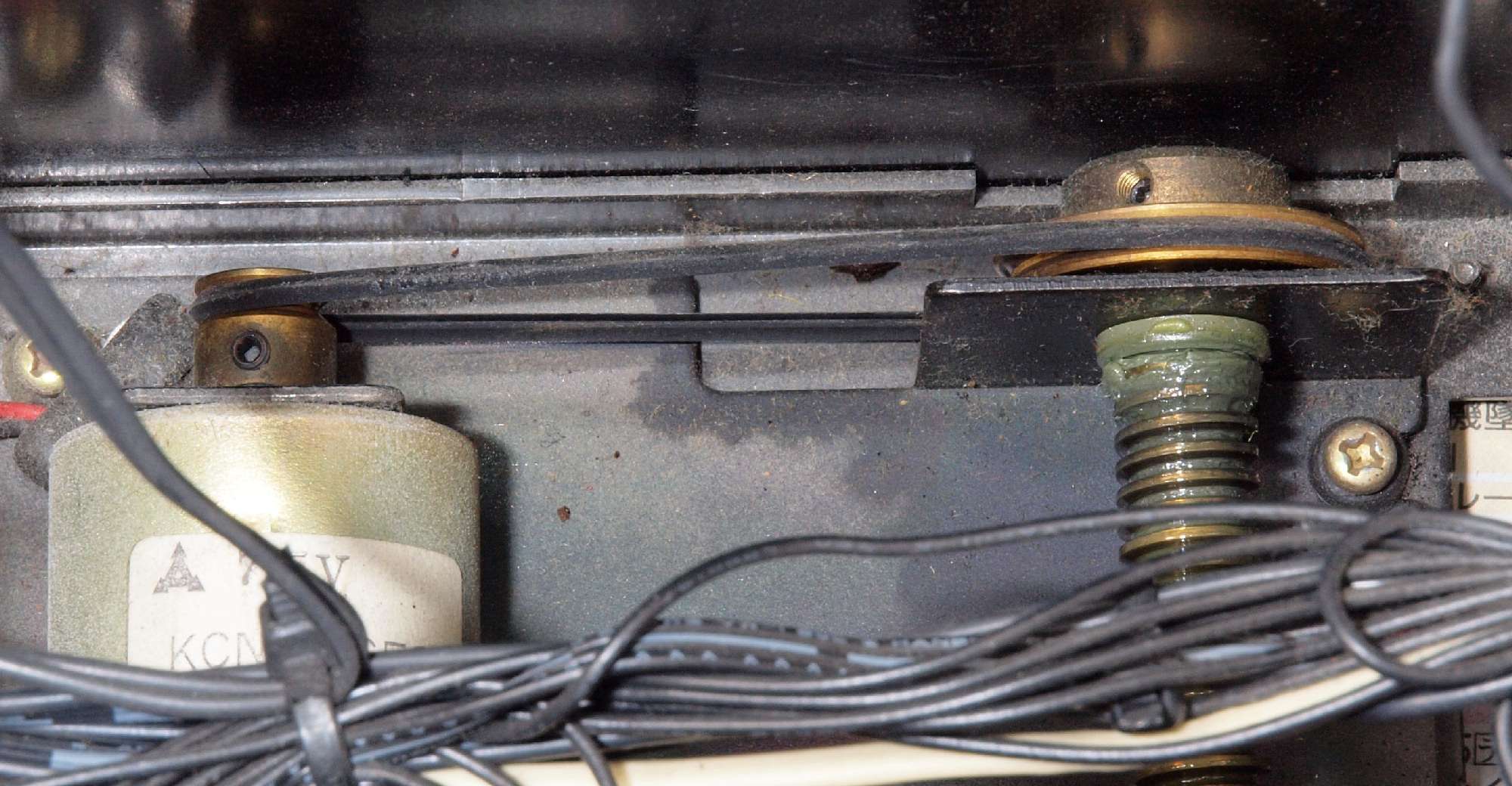

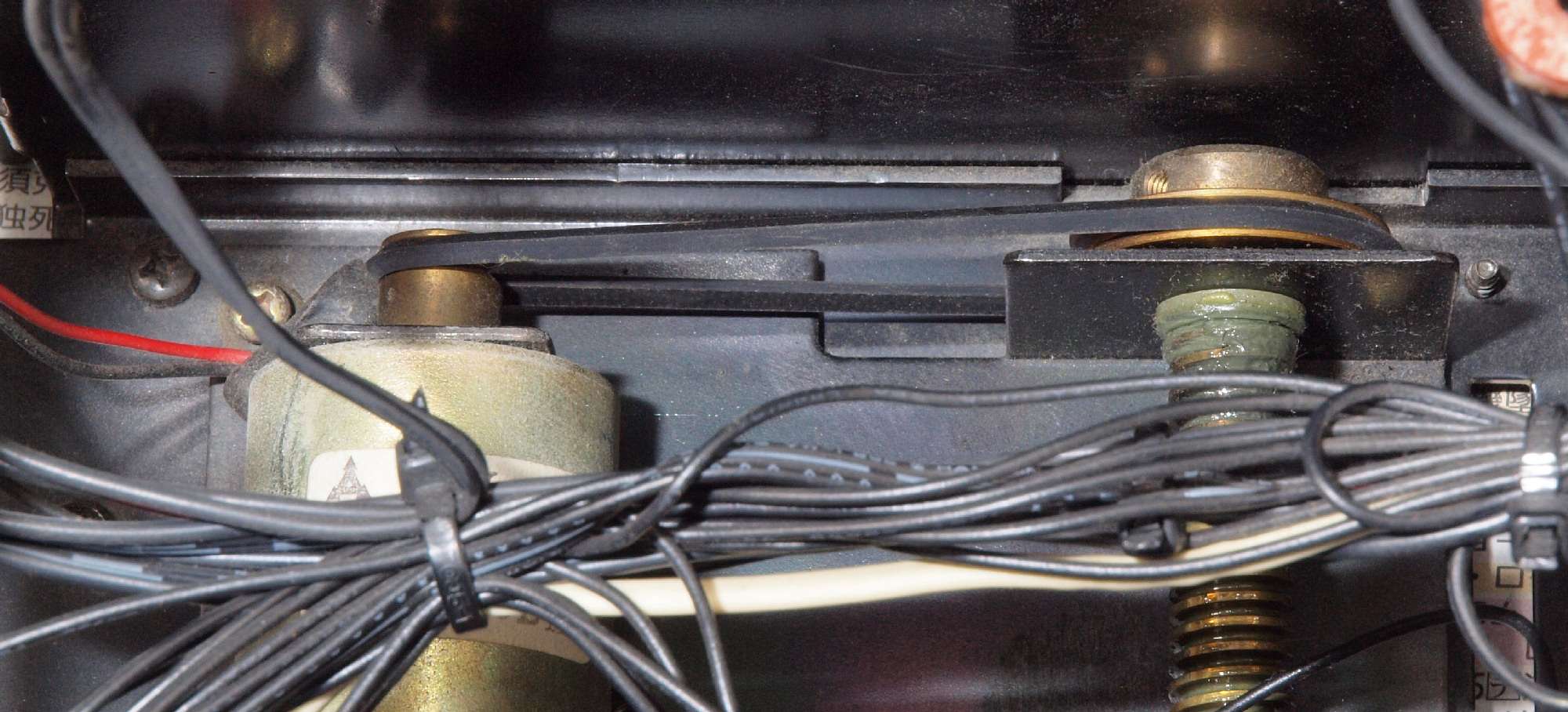

ＣＣ１．　修理前　トレイ駆動装置　ベルトが伸びている

ＣＣ２．　修理後　トレイ駆動装置　ベルト交換

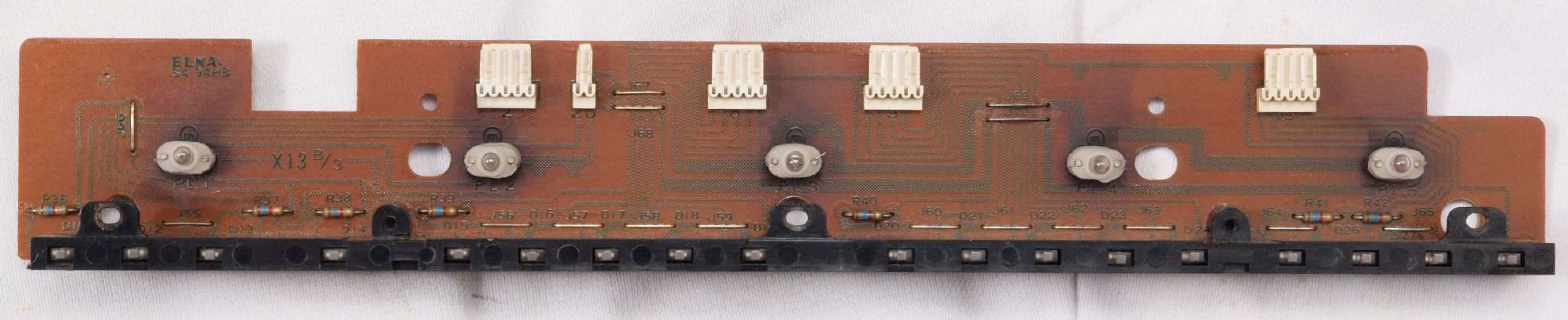

ＣＤ１．　修理中　照明・ＬＥＤ基板

ＣＤ１２．　修理中　照明・ＬＥＤ基板、ランプ５個交換。

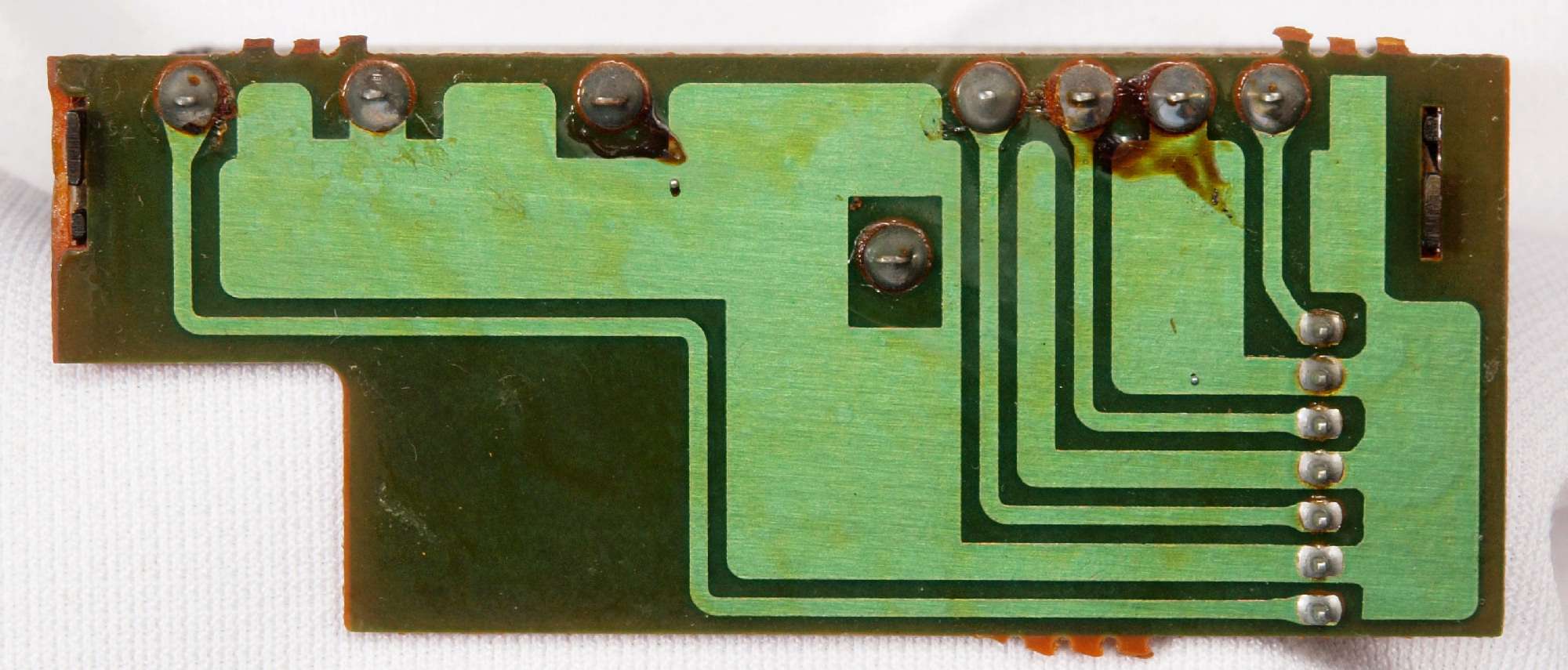

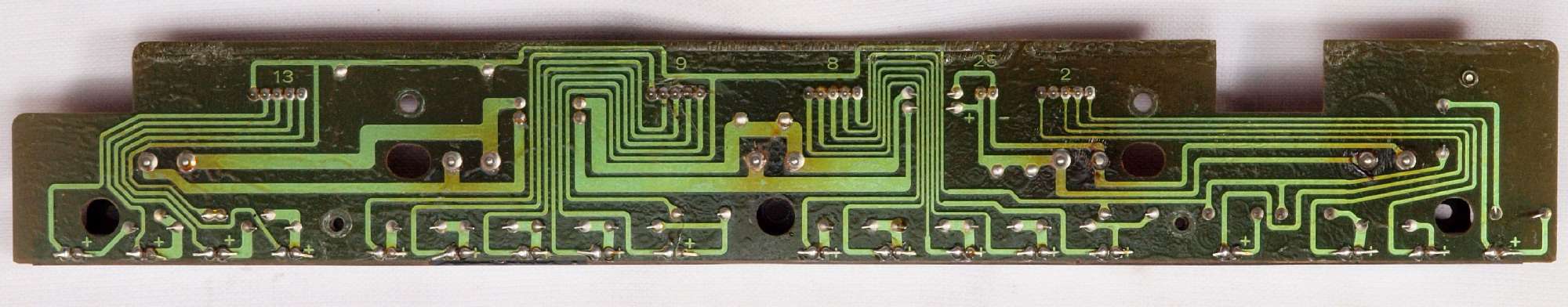

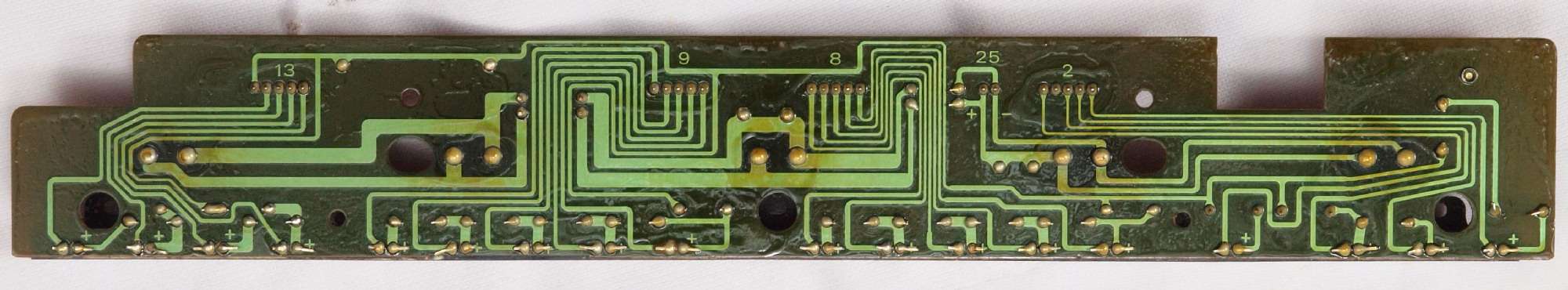

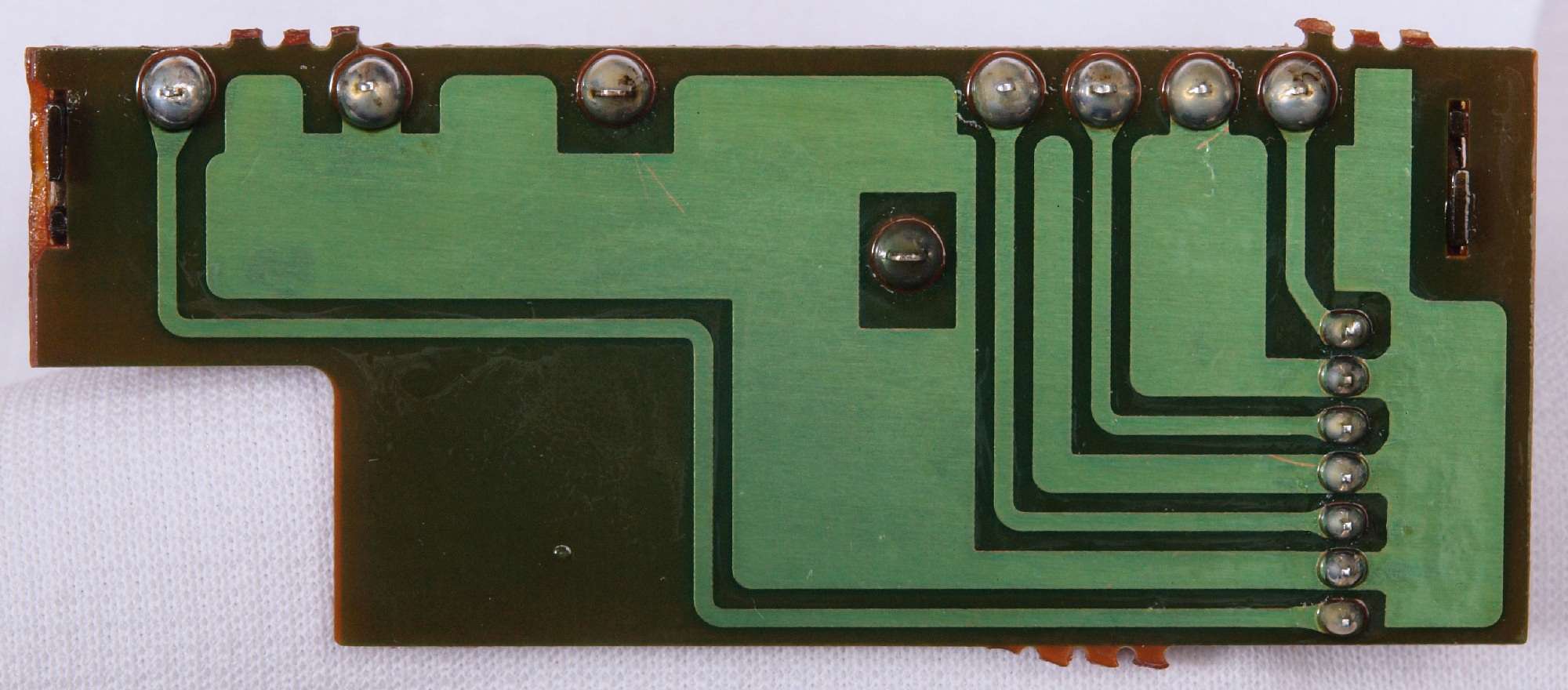

ＣＤ２．　修理前　照明・ＬＥＤ基板裏

ＣＤ３．　修理（半田補正）後　照明・ＬＥＤ基板裏。　半田を全部やり直す。

ＣＤ４．　完成照明・ＬＥＤ基板裏、　洗浄後防湿材を塗る。

ＣＥ１．　修理前　トレー操作基板

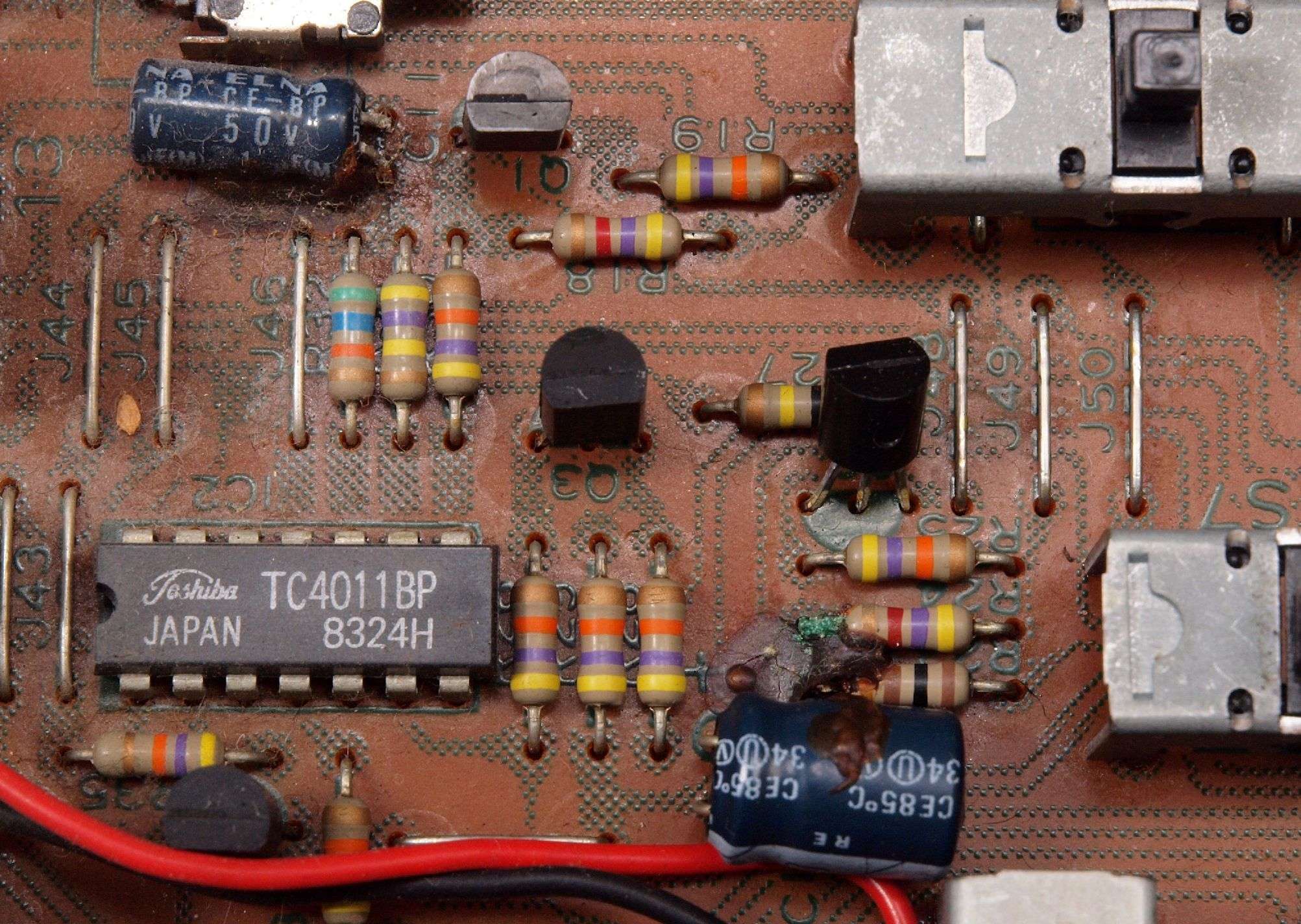

ＣＥ１２．　修理中　トレー操作基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

ＣＥ１３．　修理後　トレー操作基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

ＣＥ２．　修理後　トレー操作基板　電解コンデンサー６個交換

ＣＥ３．　修理前　トレー操作基板裏

ＣＥ３２．　修理中　トレー操作基板裏、　半田不良ケ所

ＣＥ４．　修理（半田補正）後　トレー操作基板裏。　半田を全部やり直す。

写真紛失

ＣＥ５．　完成トレー操作基板裏、　洗浄後防湿材を塗る。

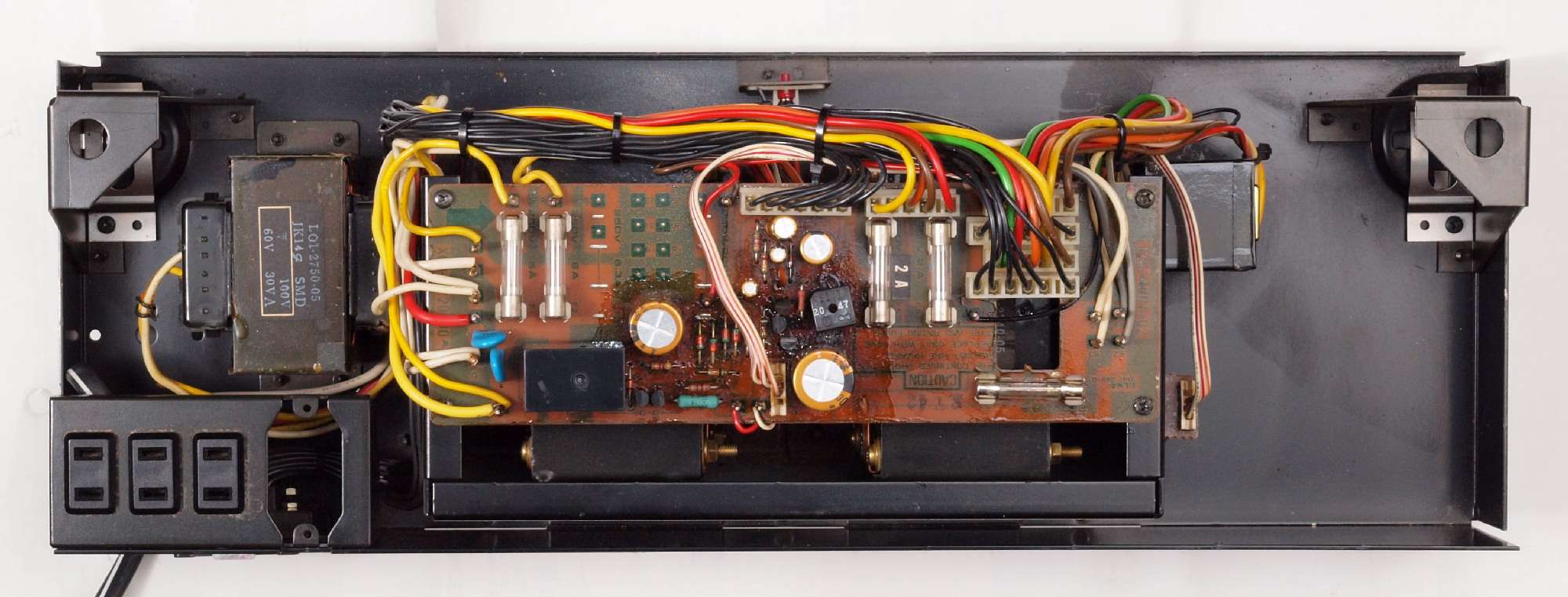

Ｐ．　電源修理状況。 Ｐ１１．　修理前　電源部、　上から見る。

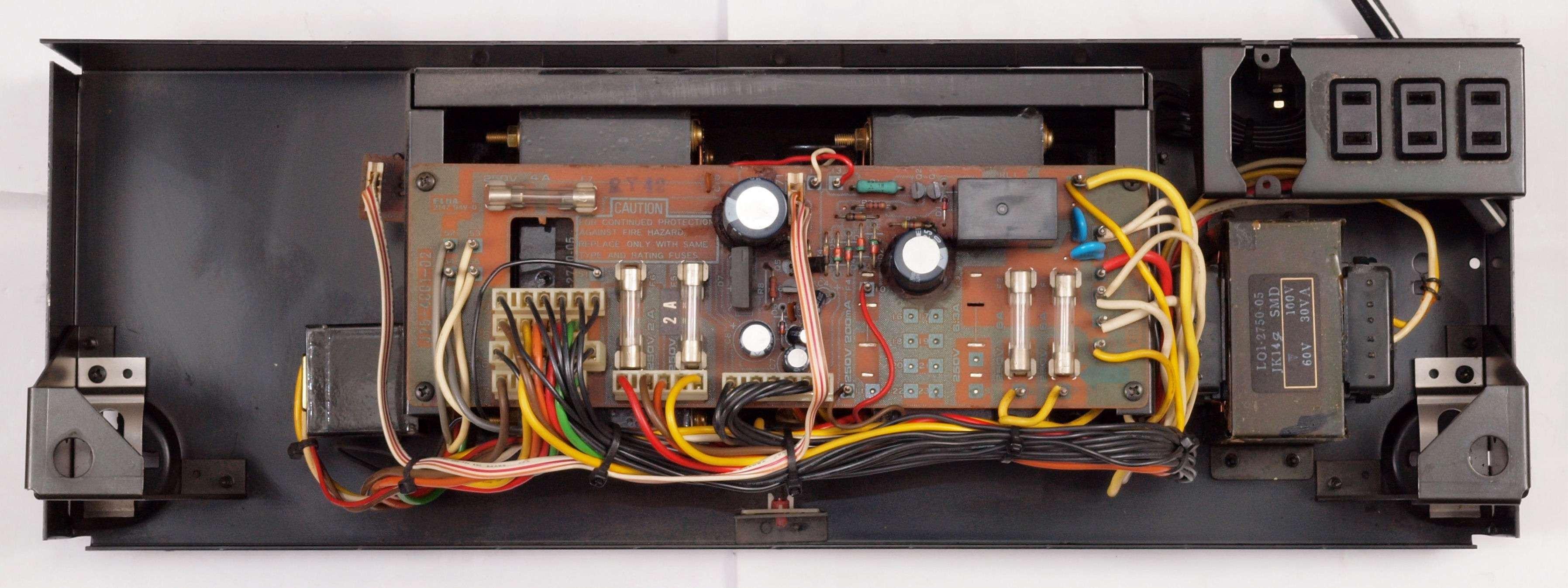

Ｐ１２．　修理後　電源部、　上から見る。

Ｐ１３．　修理前　電源部、前から見る。

Ｐ１４．　修理後　電源部、前から見る。

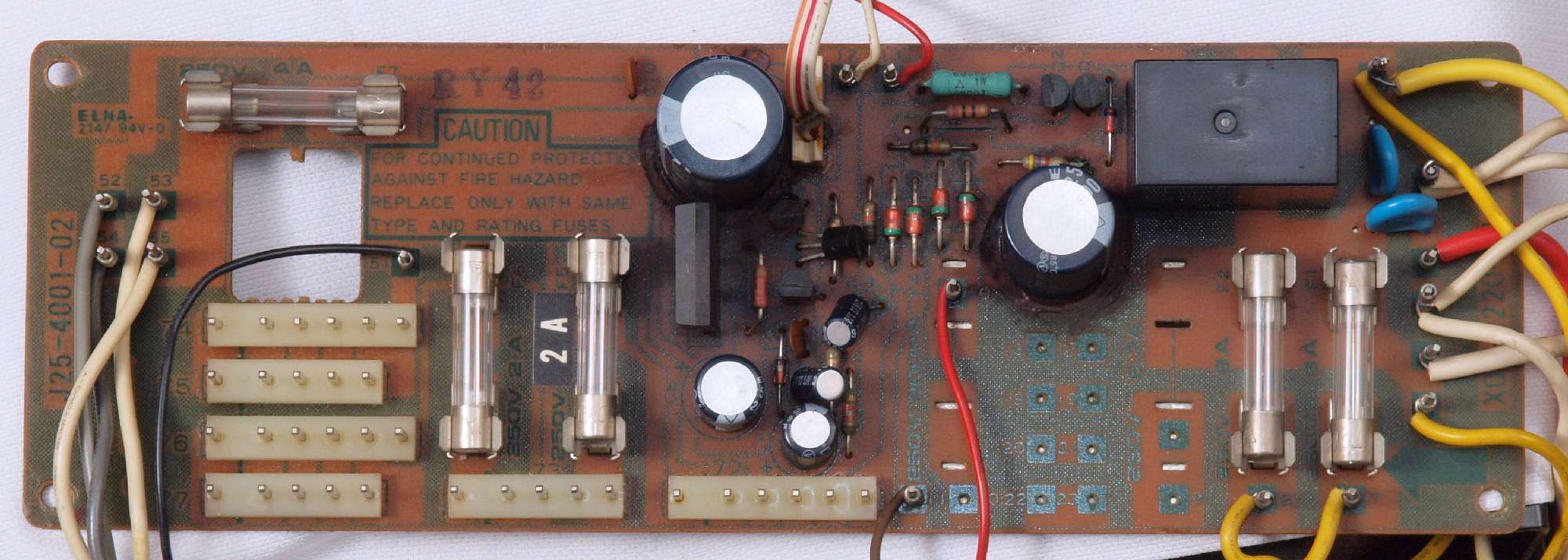

Ｐ２．　修理前　電源部基板

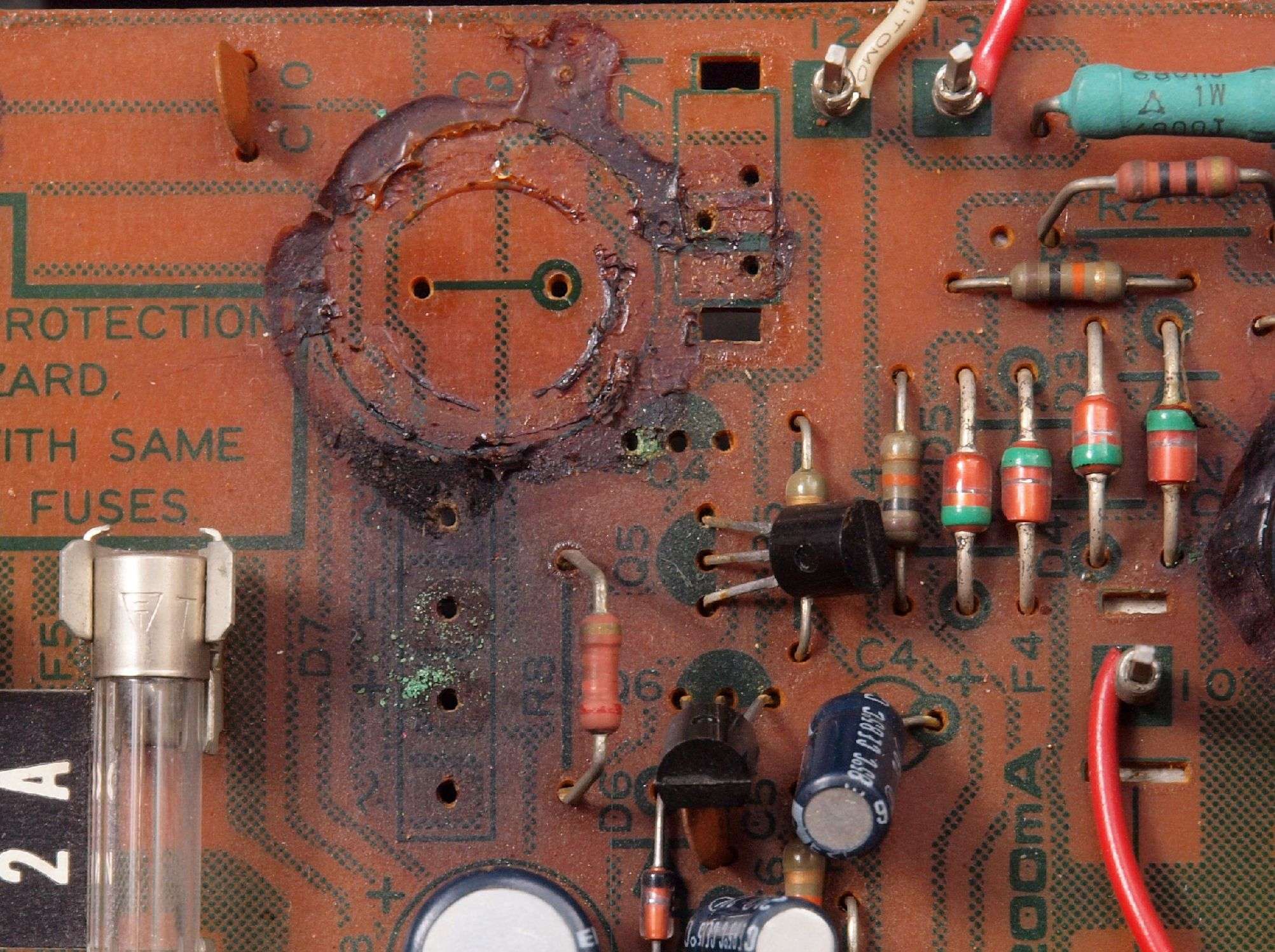

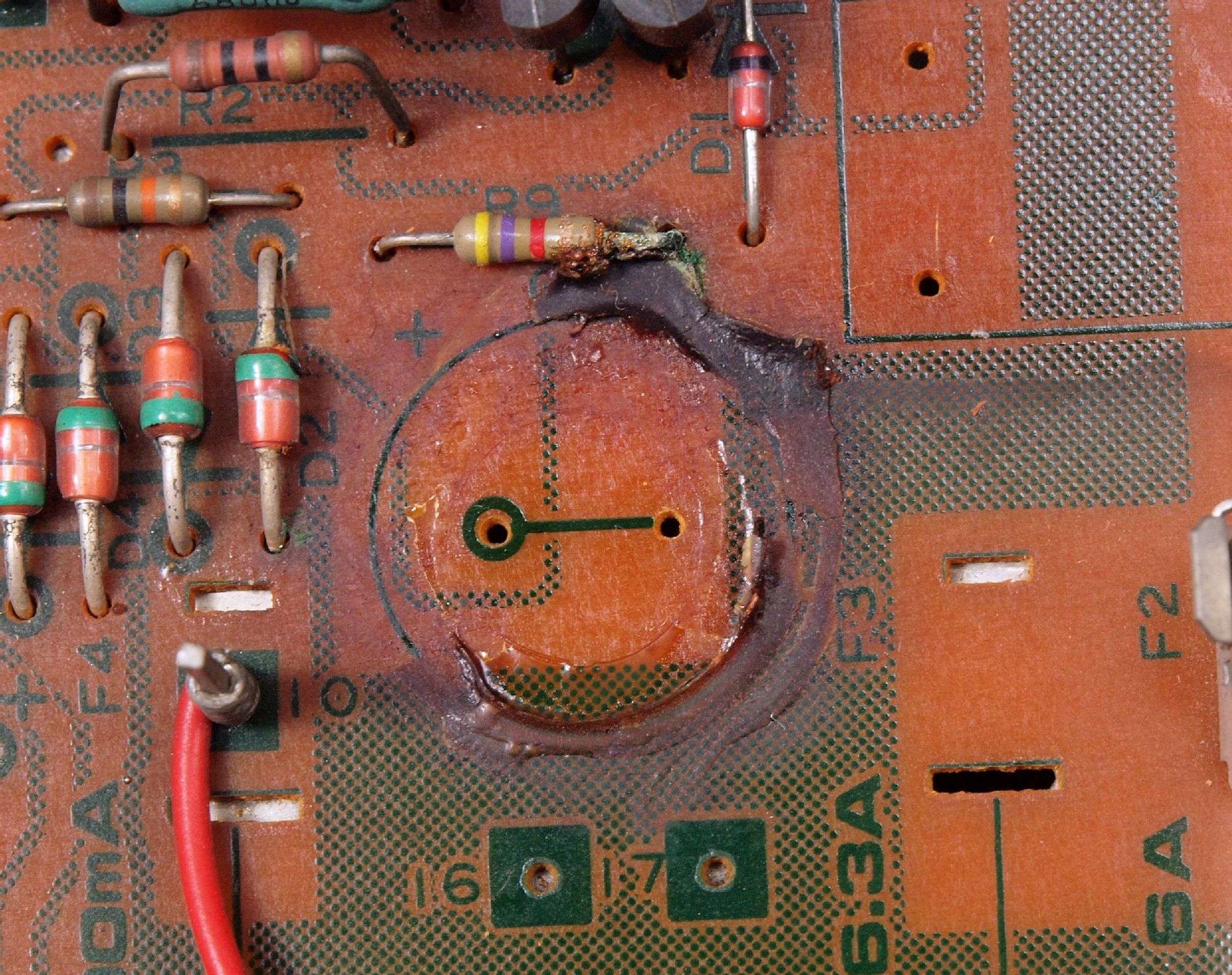

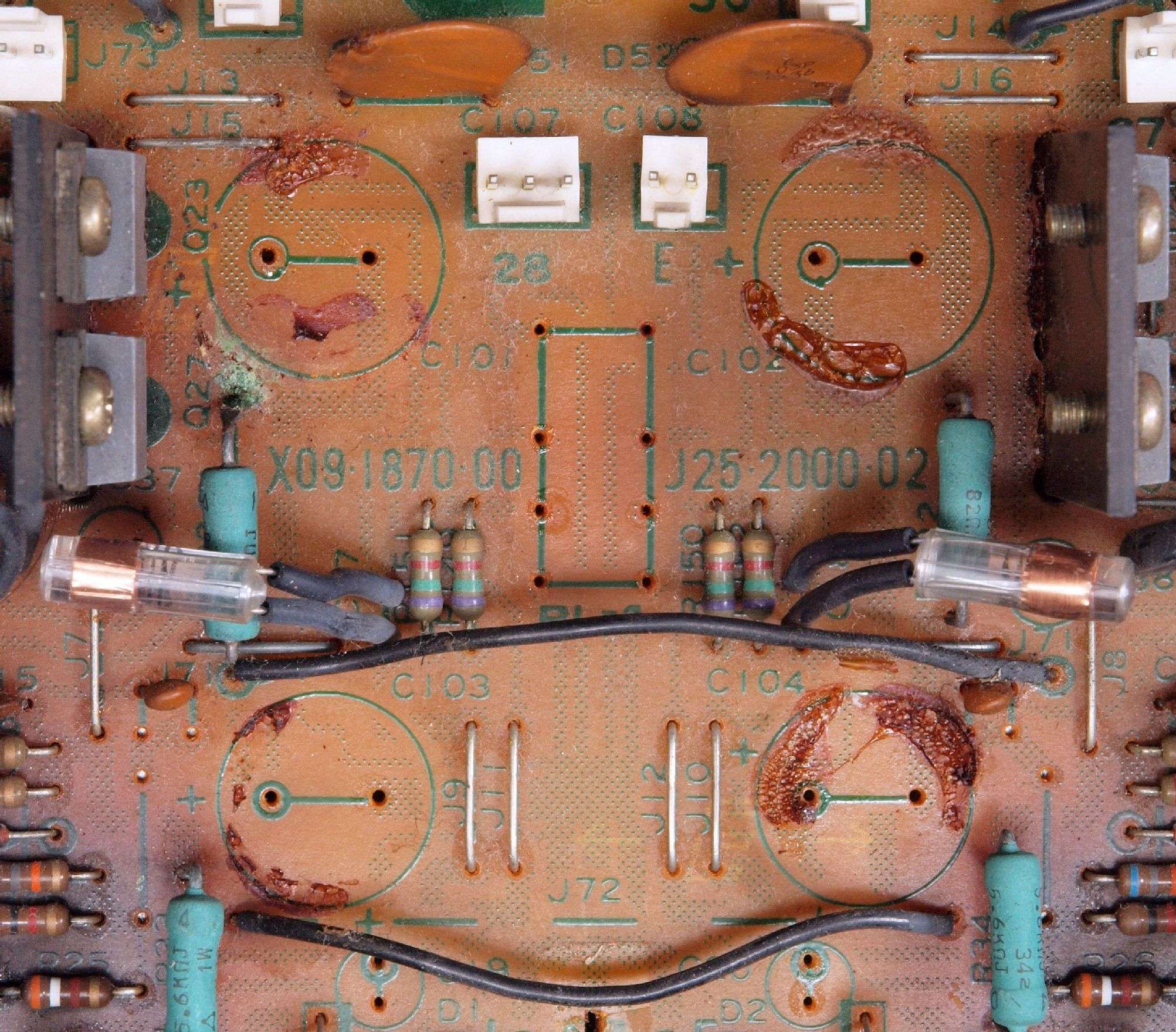

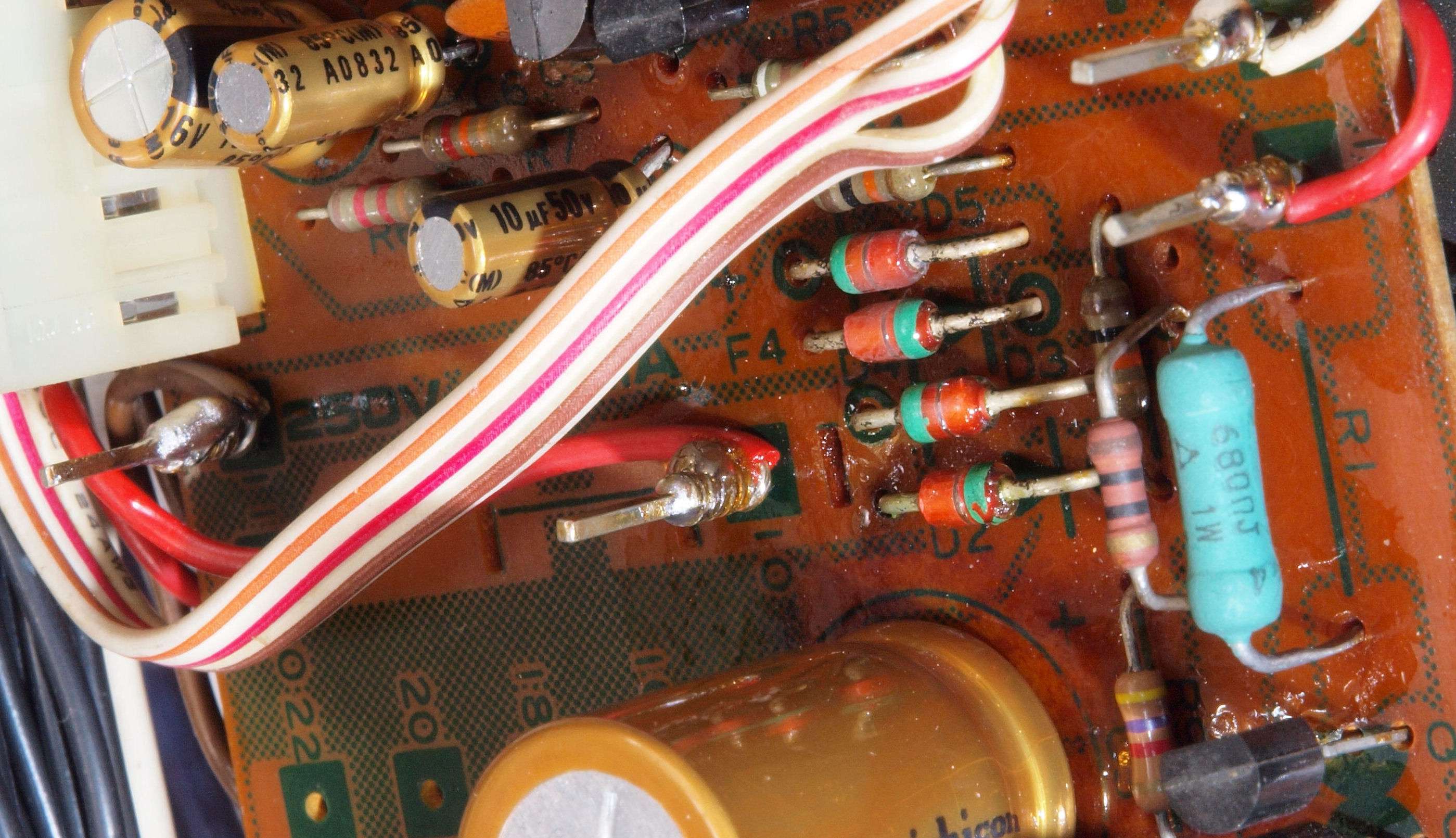

Ｐ２２．　修理中　電源部基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

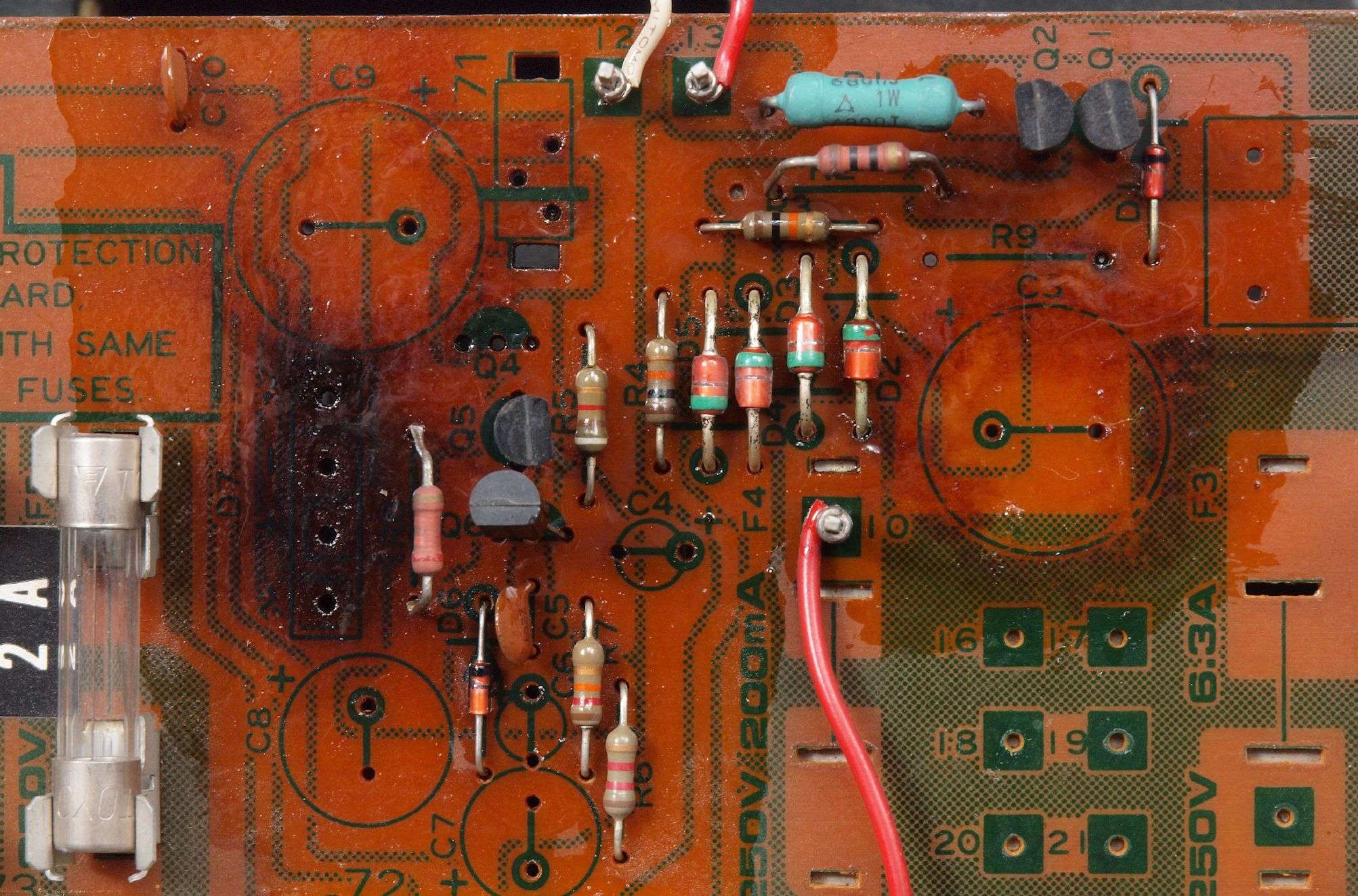

Ｐ２３．　修理中　電源部基板、　電解コンデンサー固定するトルエン溶媒の接着剤２。

Ｐ２４．　修理中　電源部基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｐ３．　修理後　電源部基板　電解コンデンサー６個、リレー１個、整流ブリッジ交換

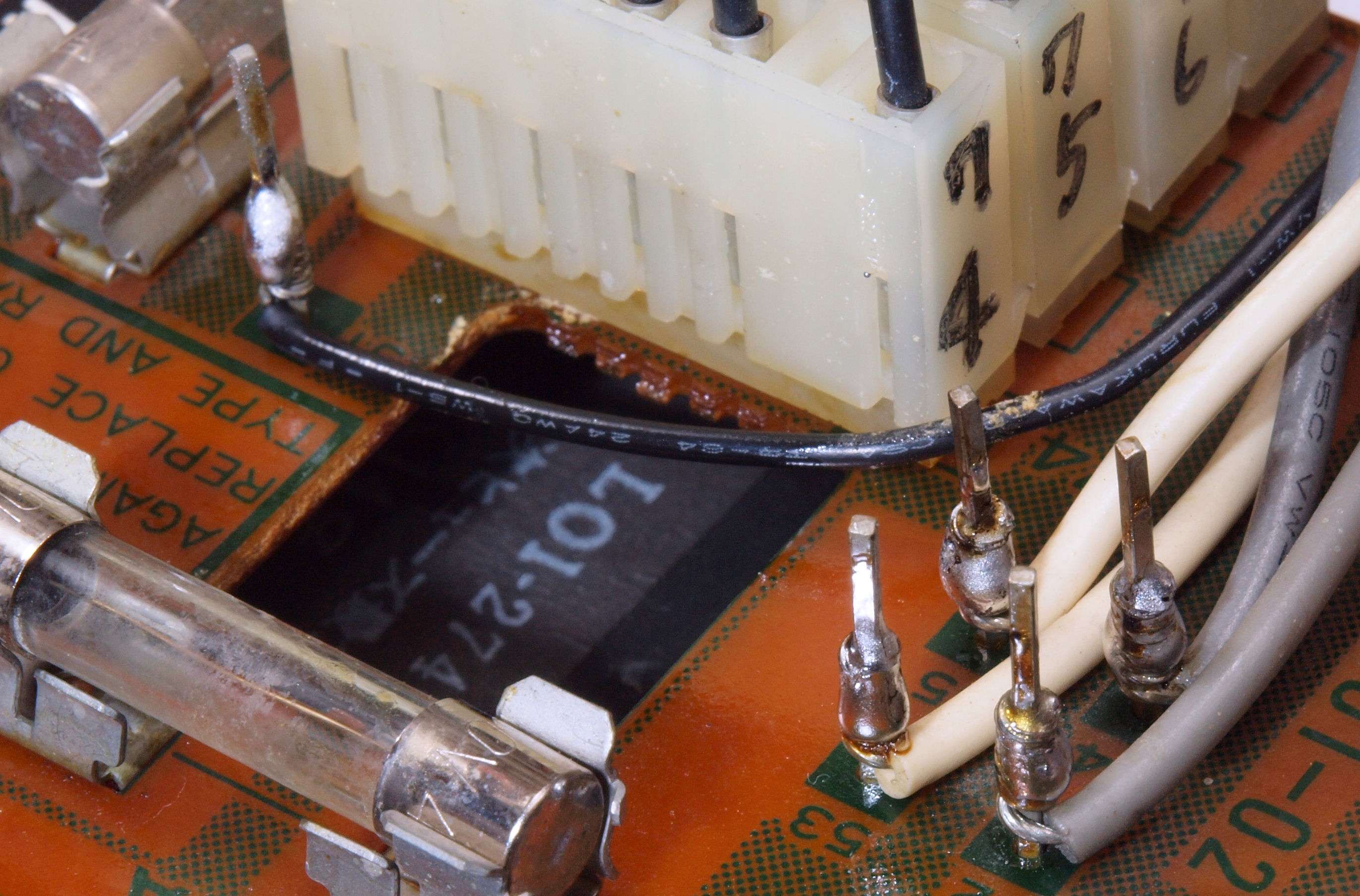

Ｐ３１．　修理前　電源部基板ラッピングその１

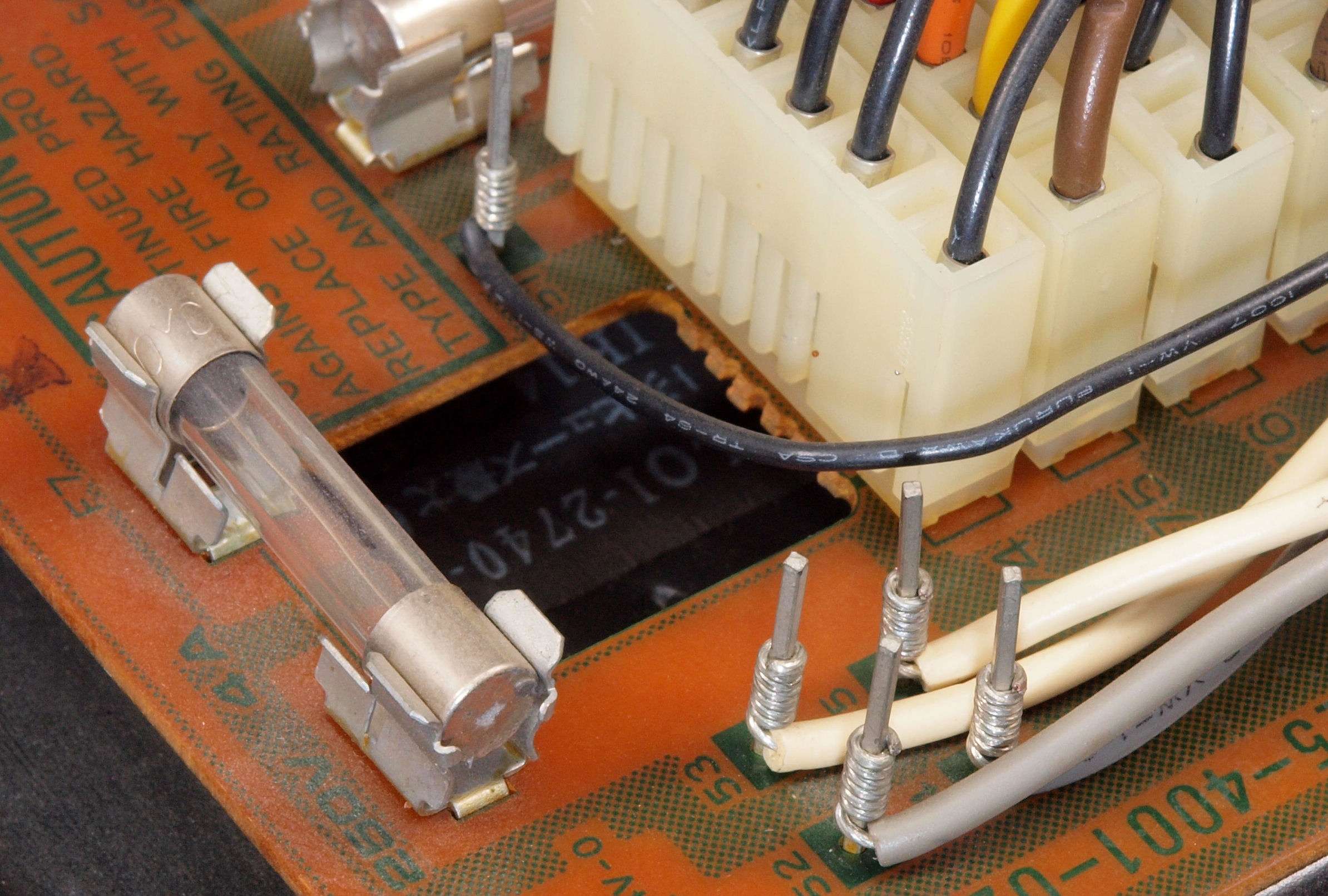

Ｐ３２．　修理後　電源部基板ラッピングその１　ハンダを浸み込ませる

Ｐ３３．　修理前　電源部基板ラッピングその２

Ｐ３４．　修理後　電源部基板ラッピングその２　ハンダを浸み込ませる

Ｐ３５．　修理前　電源部基板ラッピングその３

Ｐ３６．　修理後　電源部基板ラッピングその３　ハンダを浸み込ませる

Ｐ４．　修理前　電源部基板裏

Ｐ４１．　修理中前　電源部基板裏、　半田不良ケ所

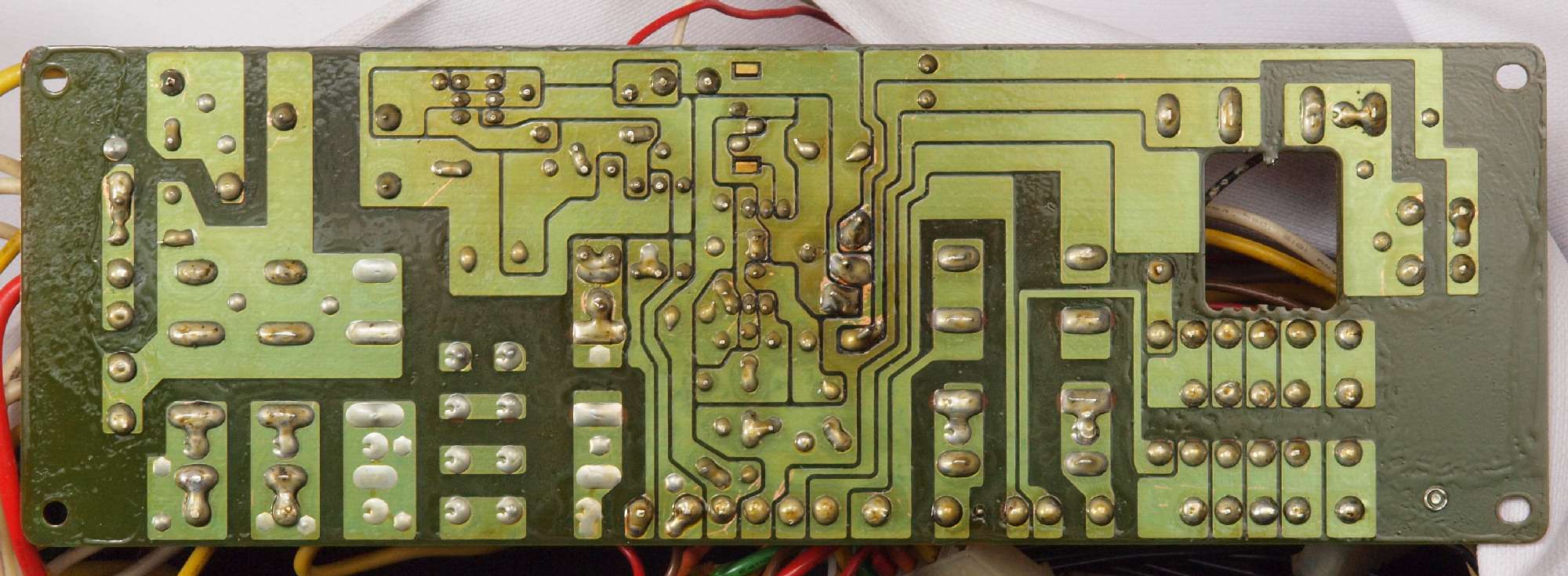

Ｐ５．　修理（半田補正）後　電源部基板裏。　半田を全部やり直す。

Ｐ６．　完成電源部基板裏、　洗浄後防湿材を塗る。

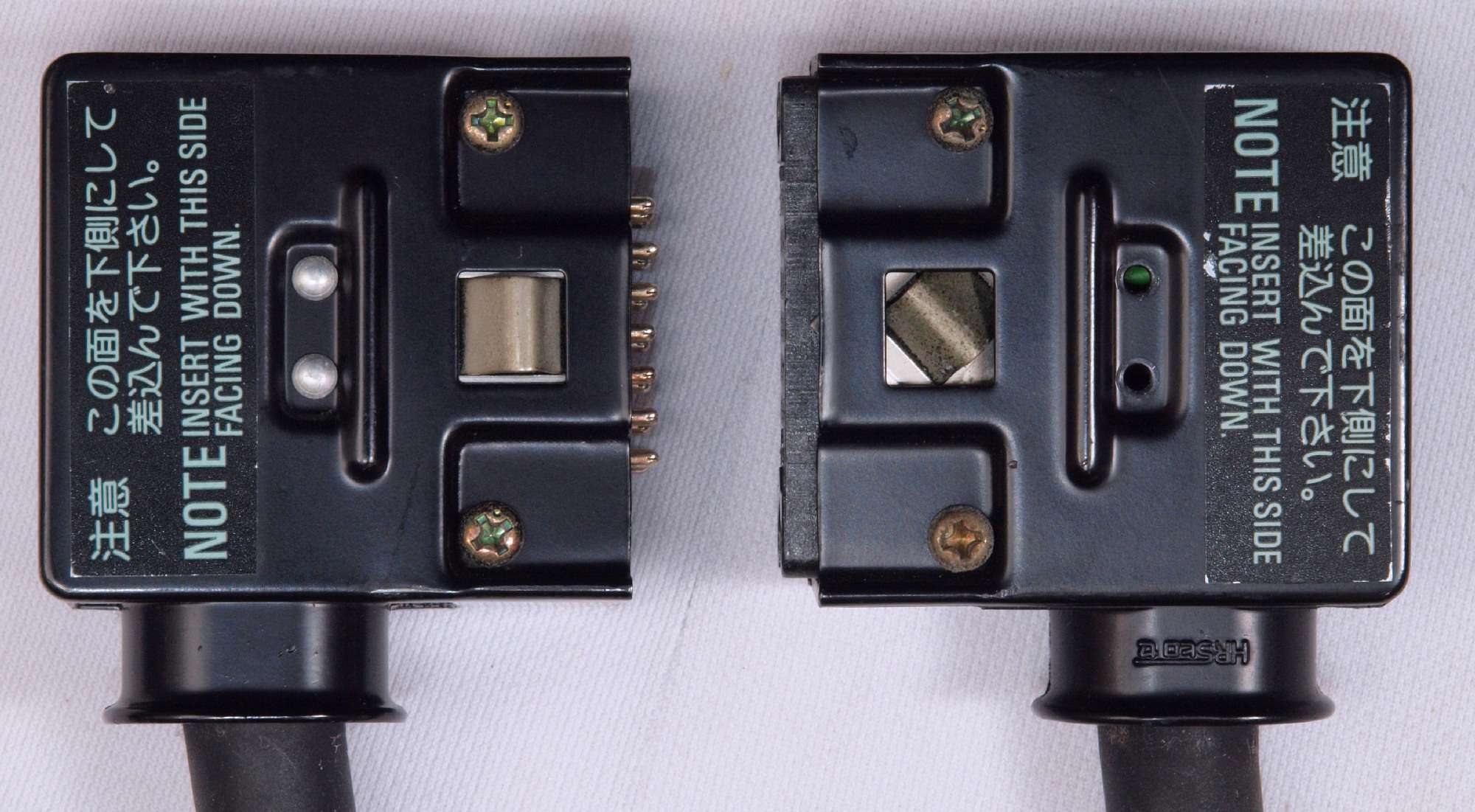

Ｐ７１．　修理前　コネクター点検・修理、　ストッパーのツメ固定リベットが切断している。

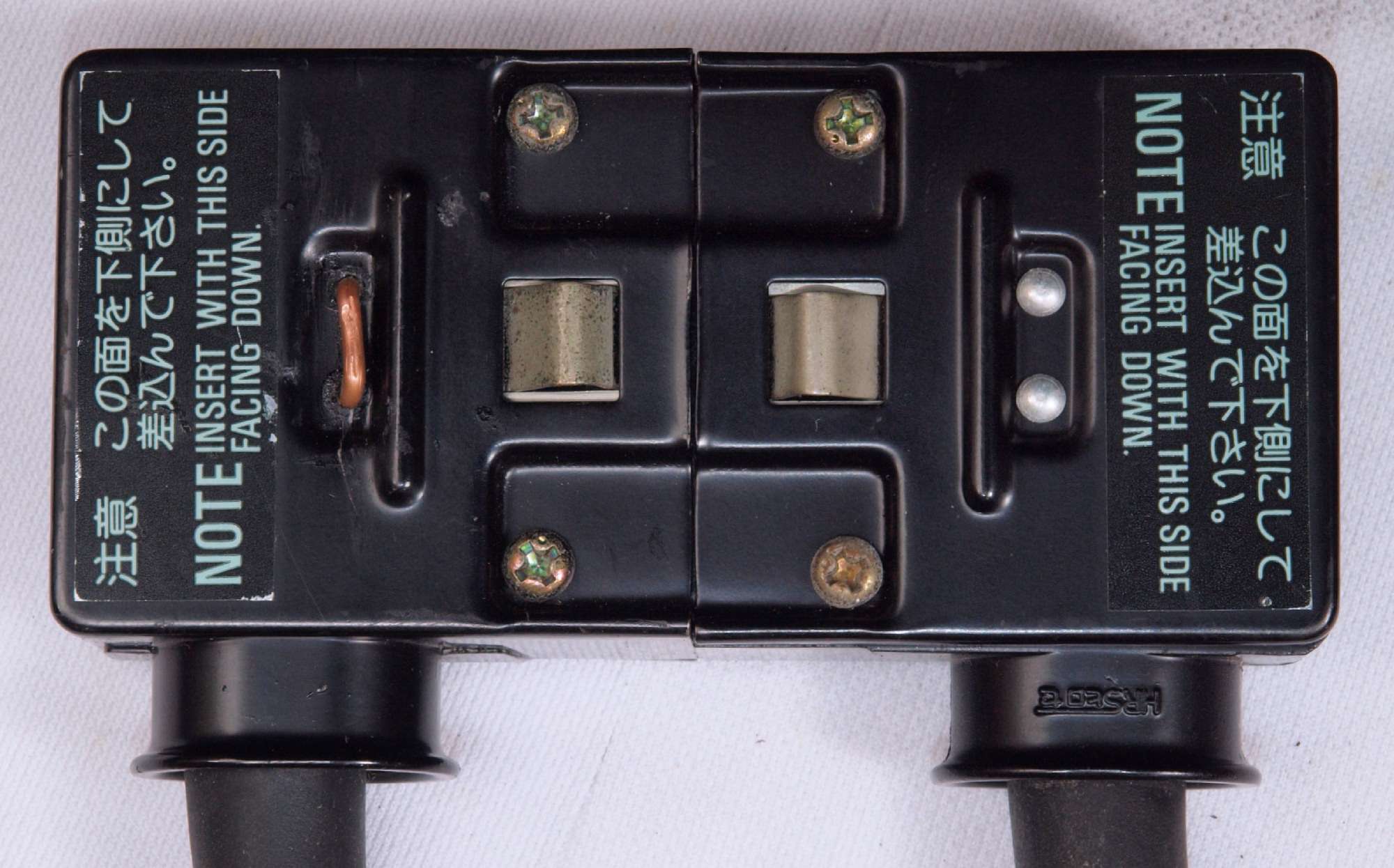

Ｐ７２．　修理後　コネクター点検・修理、　銅線で固定。

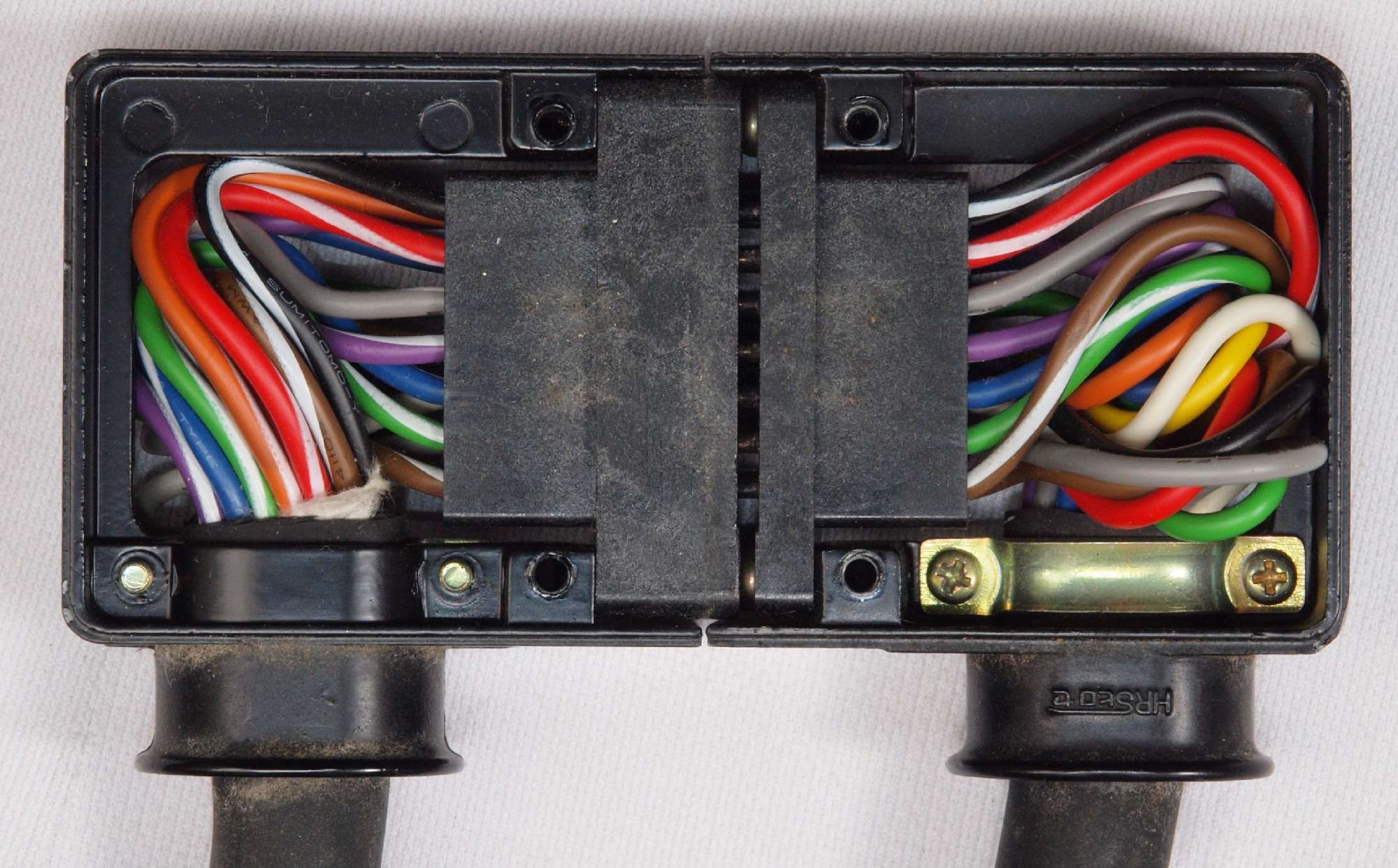

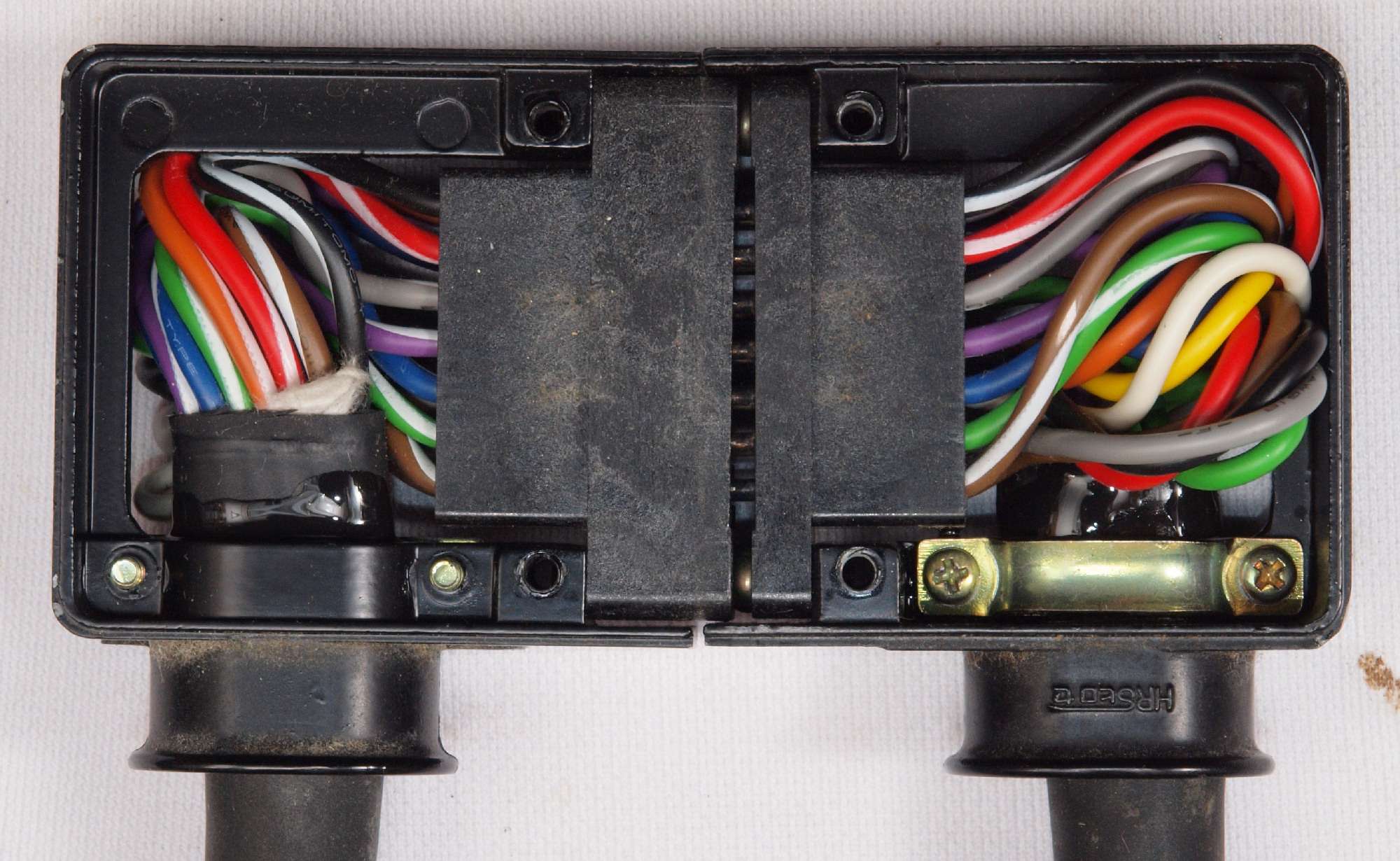

Ｐ７３．　修理前　コネクター点検・修理。

Ｐ７４．　修理後　コネクター点検・修理、コードを押し込み接着する。

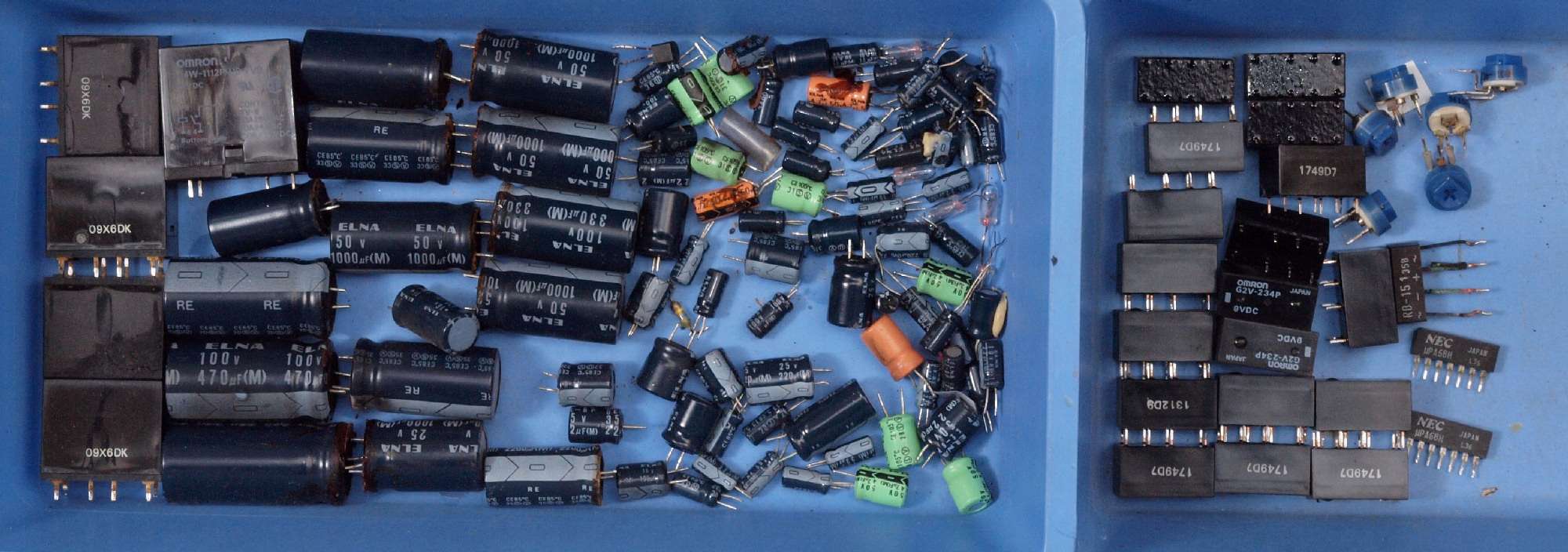

ＣＦ１．　交換部品

ＣＧ１．　修理前　上から見る

ＣＧ２．　修理後　上から見る

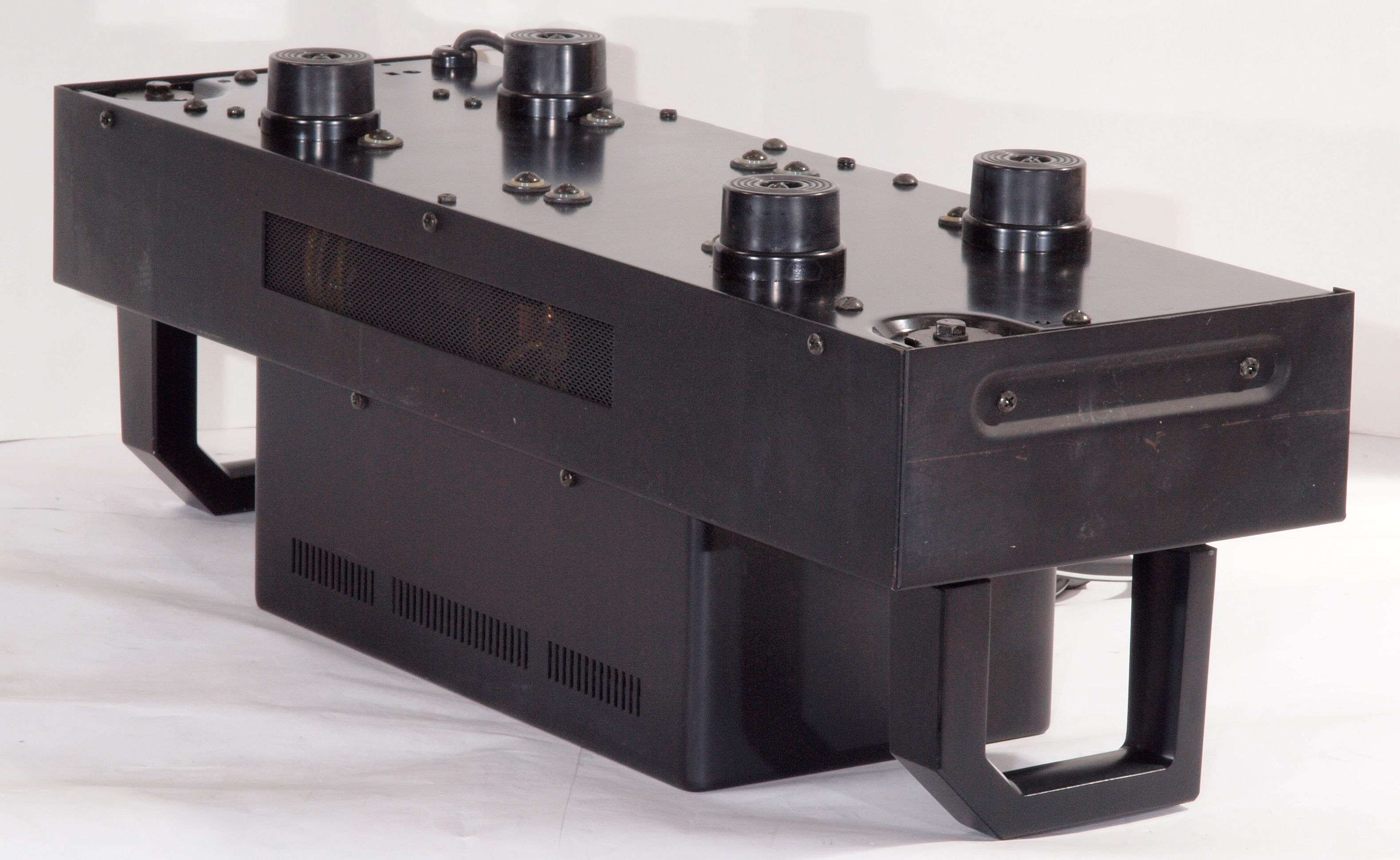

ＣＧ３．　修理前　下から見る

ＣＪ４．　修理後　下から見る

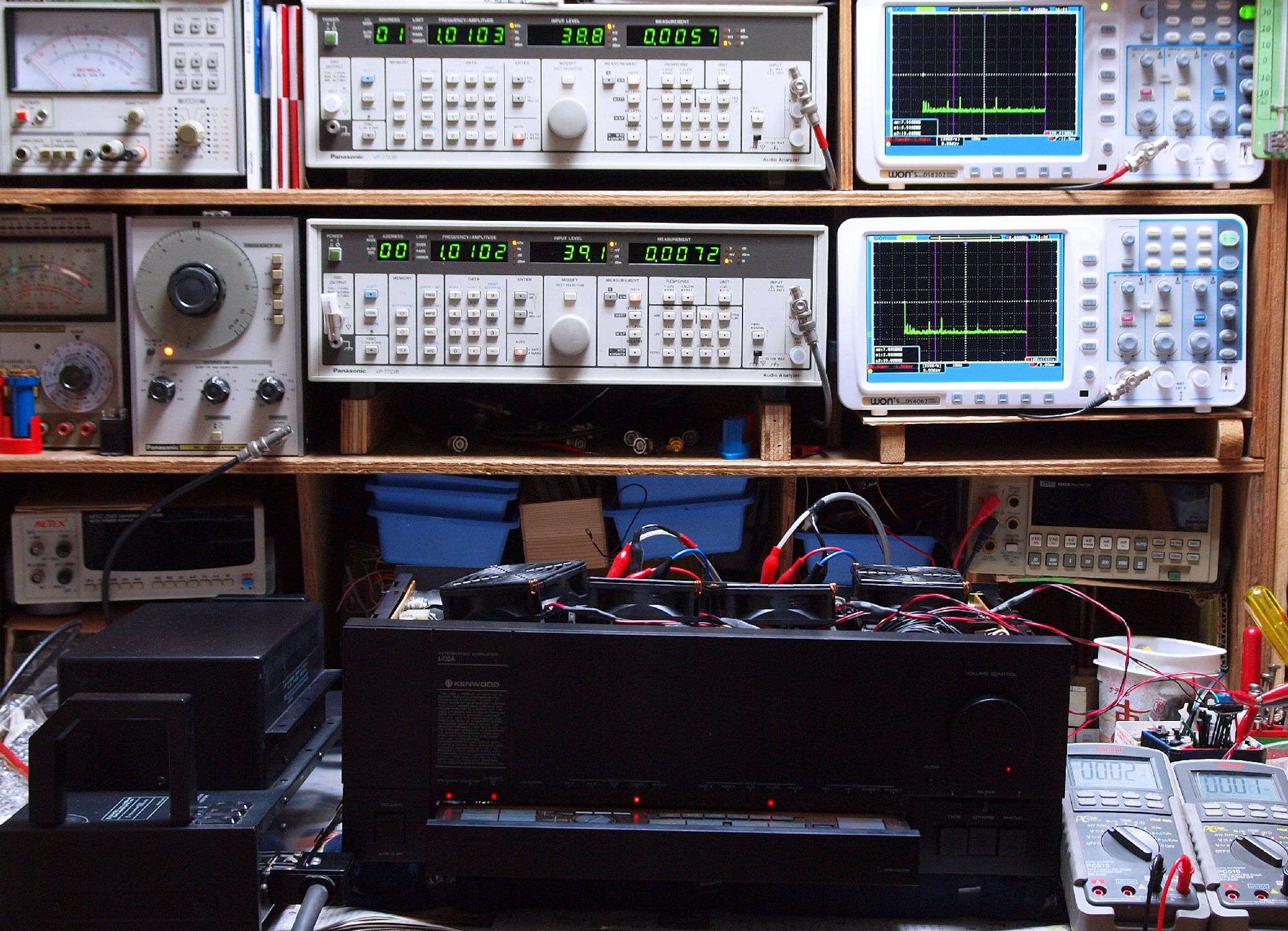

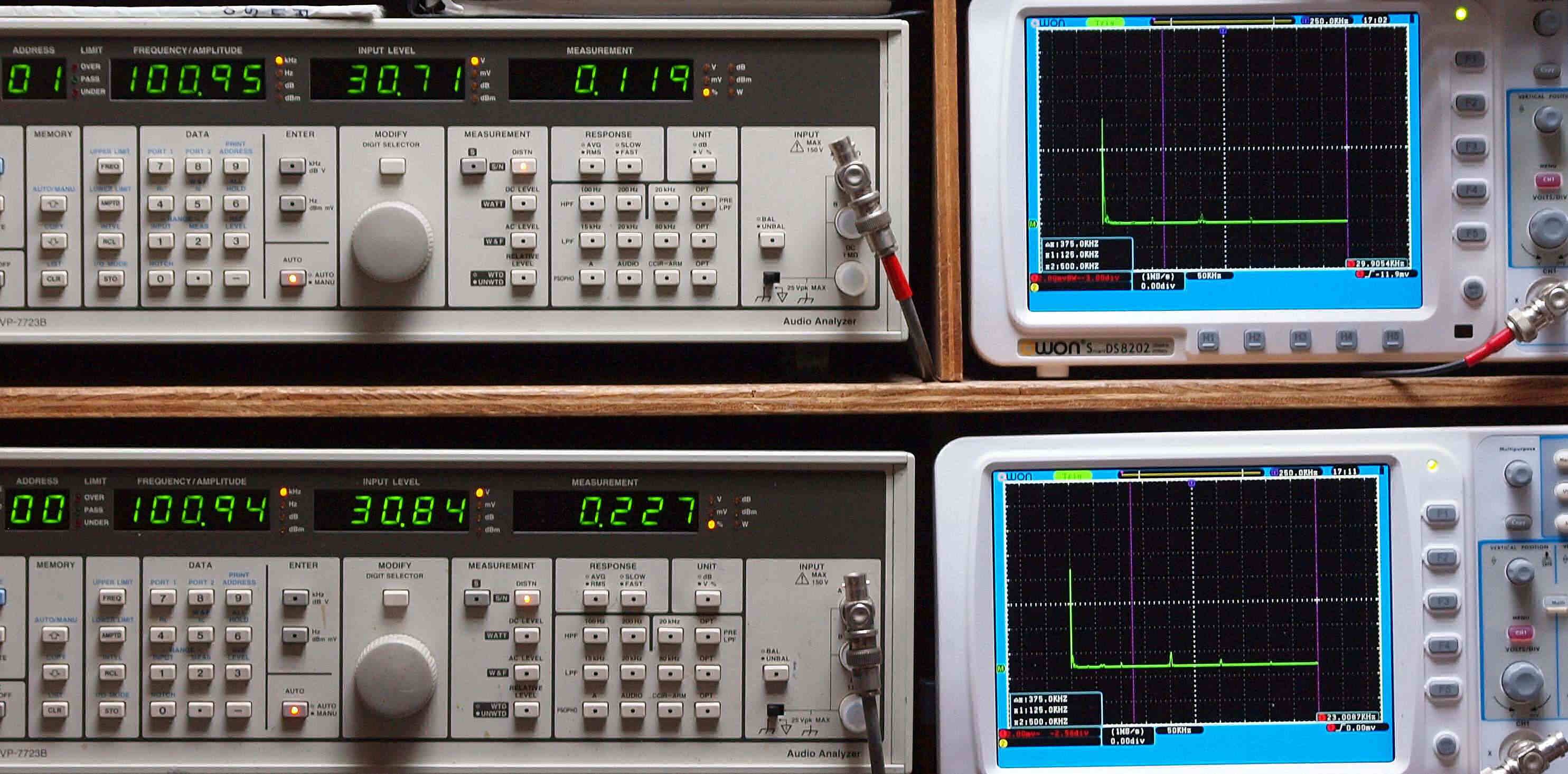

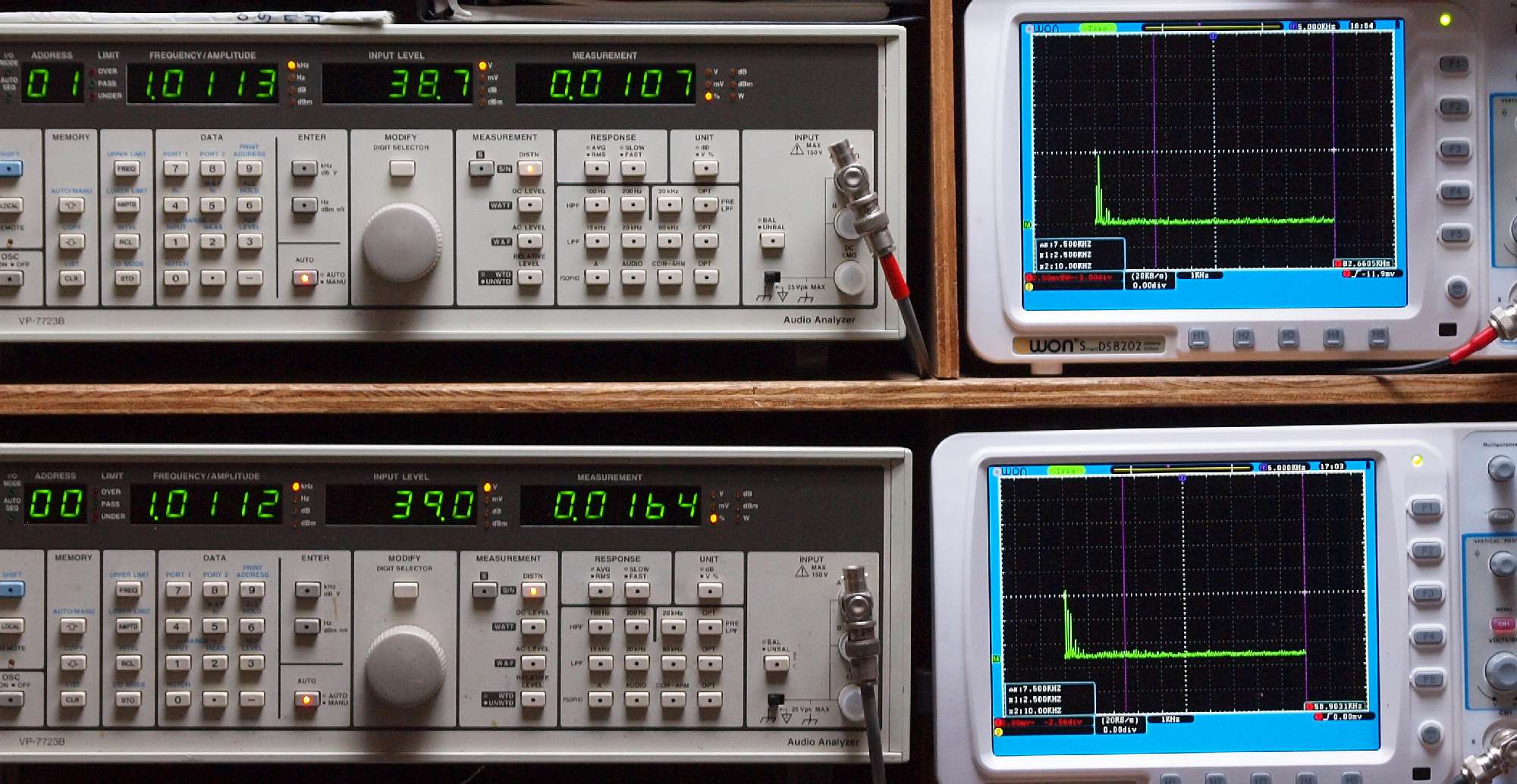

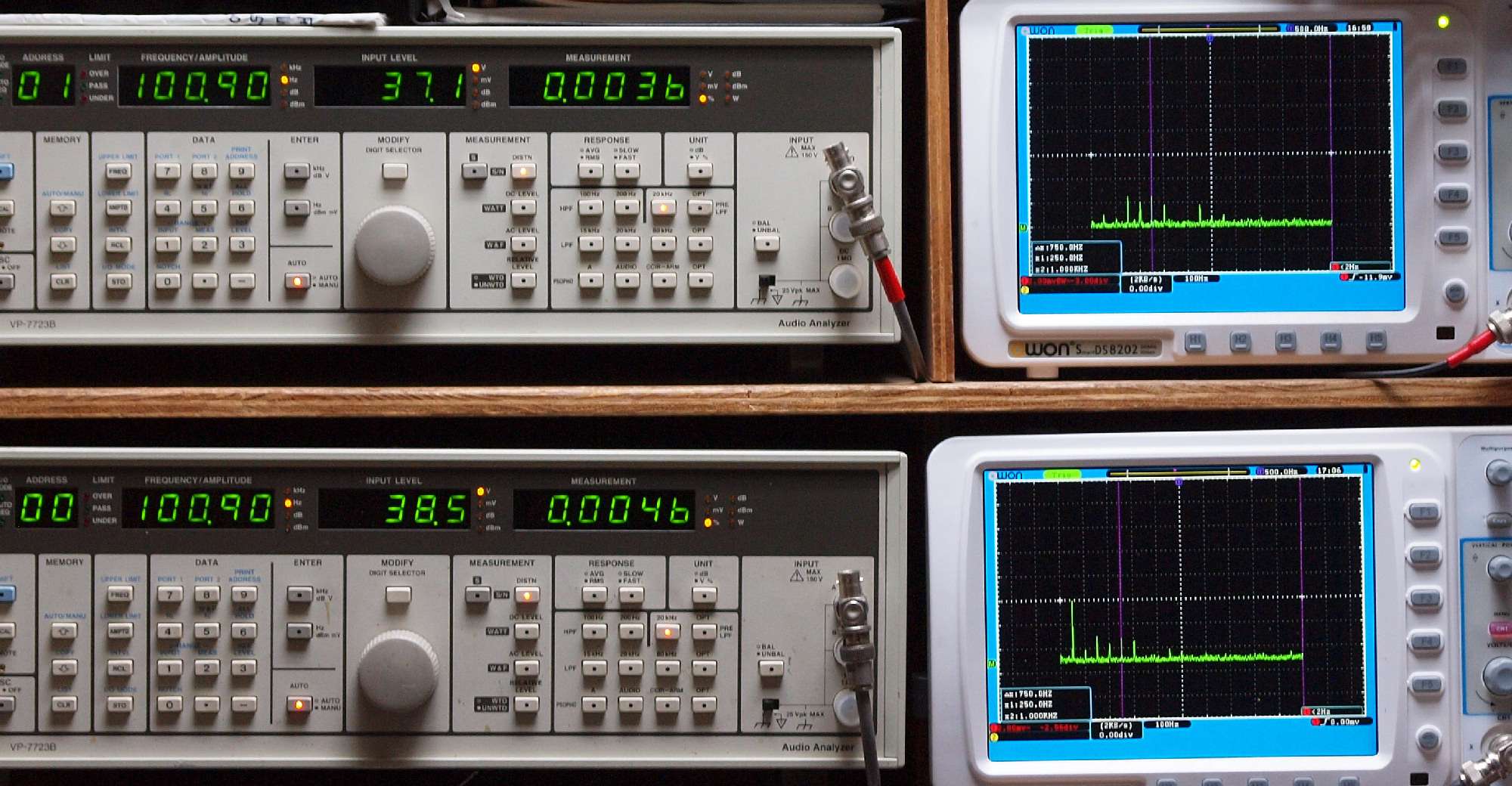

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

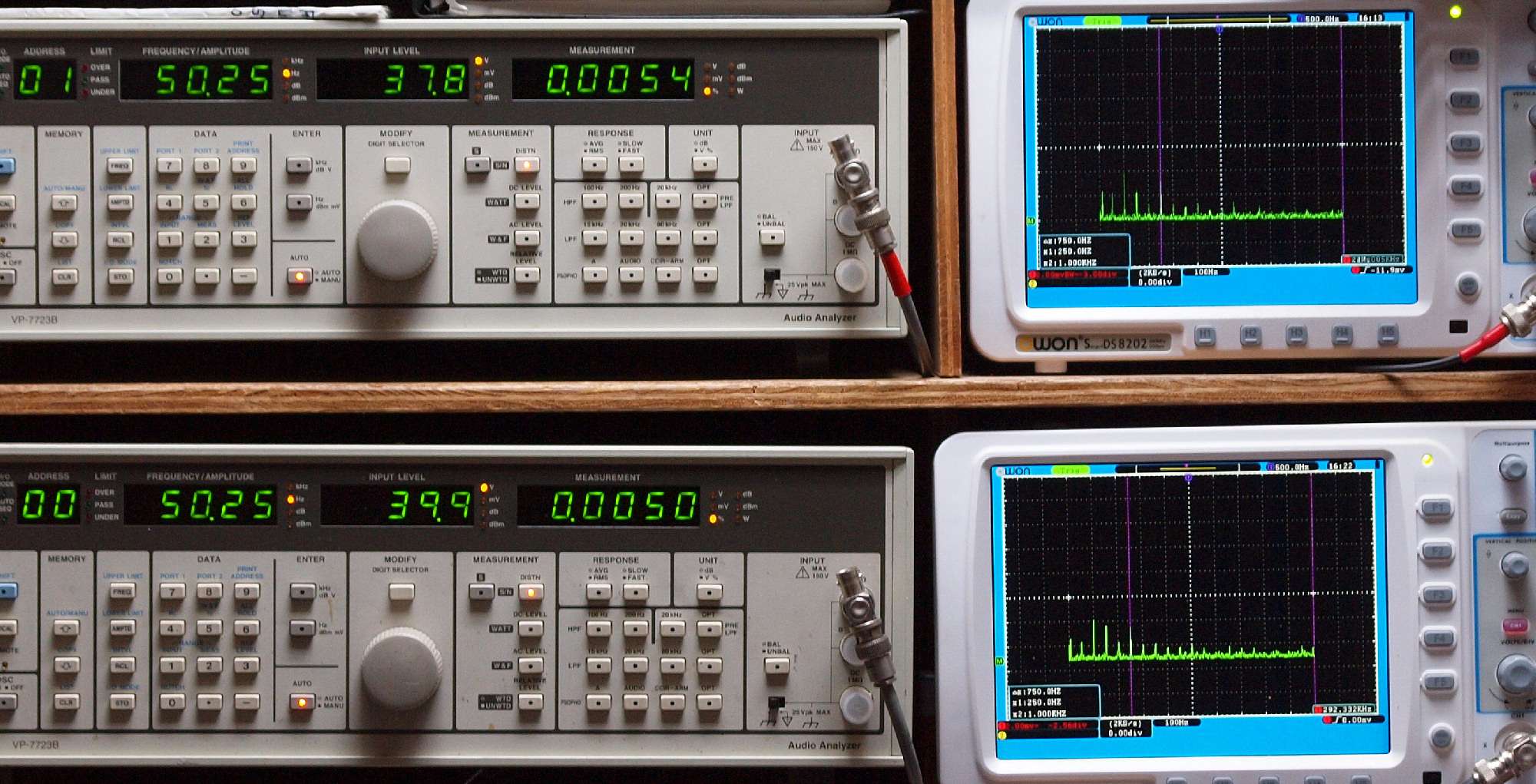

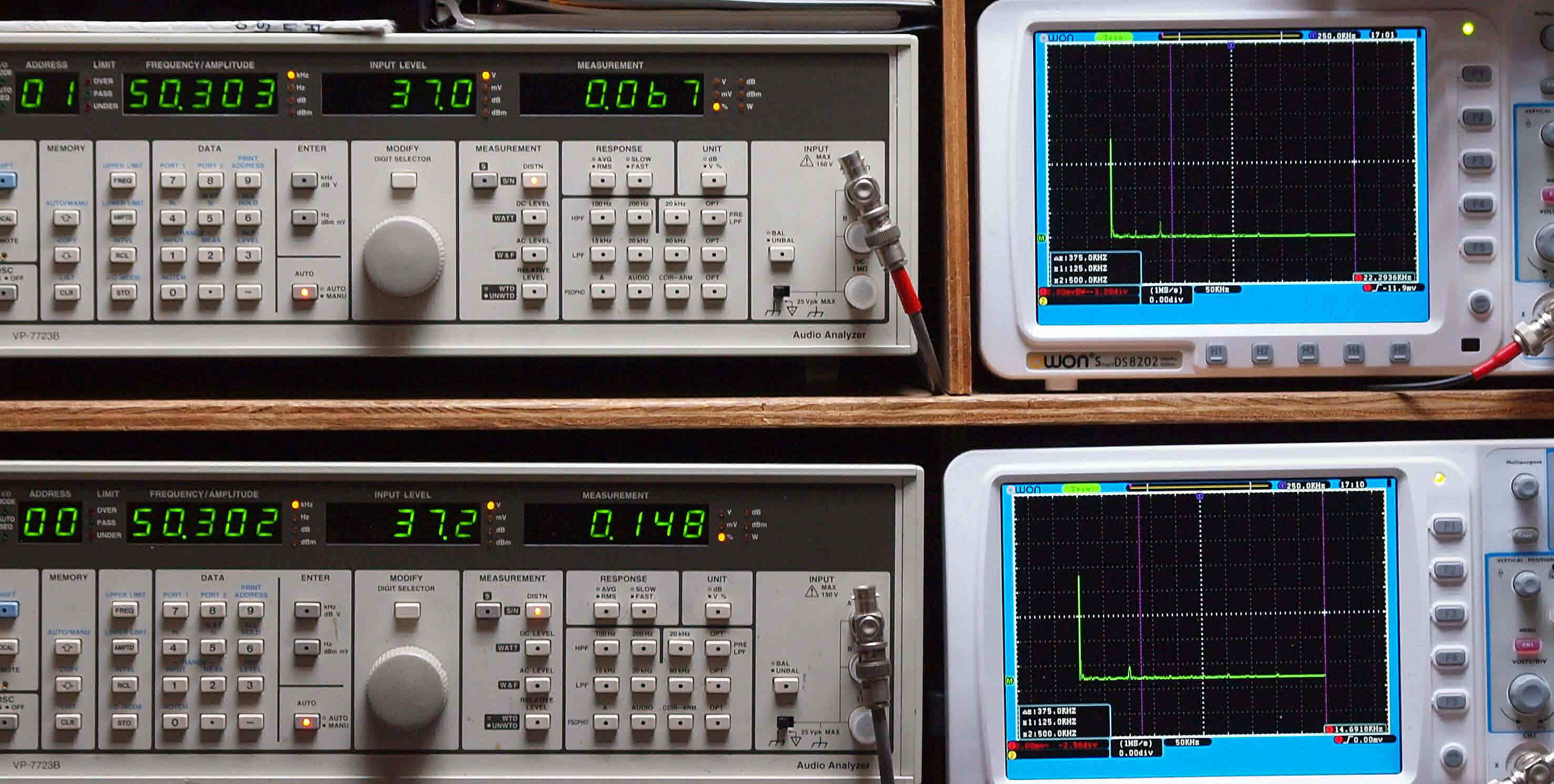

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ、　０．００５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．００５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．００７％歪み。 　　　　　　　 　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

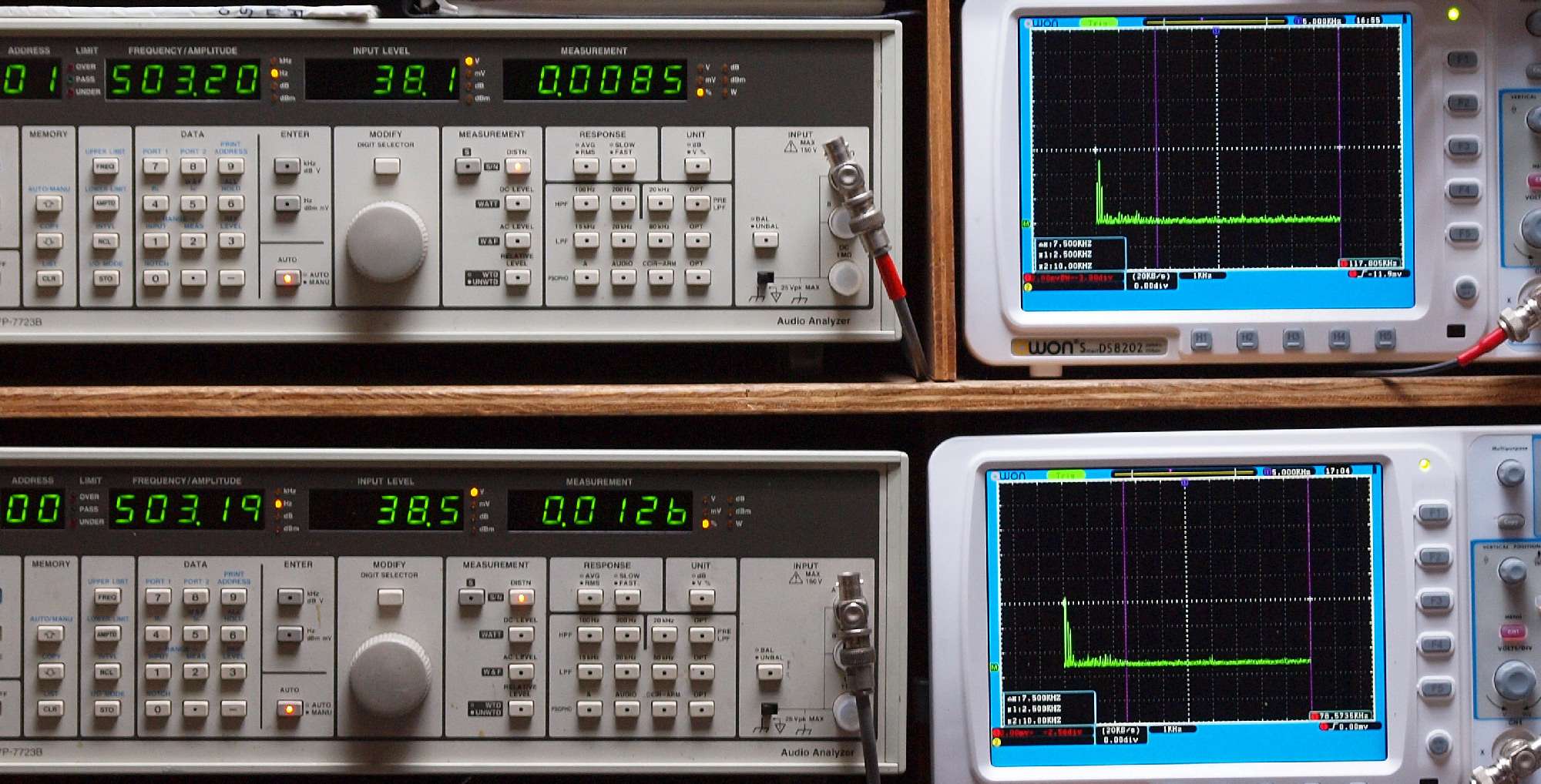

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５％歪み。 　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００６％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０１５％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０１４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

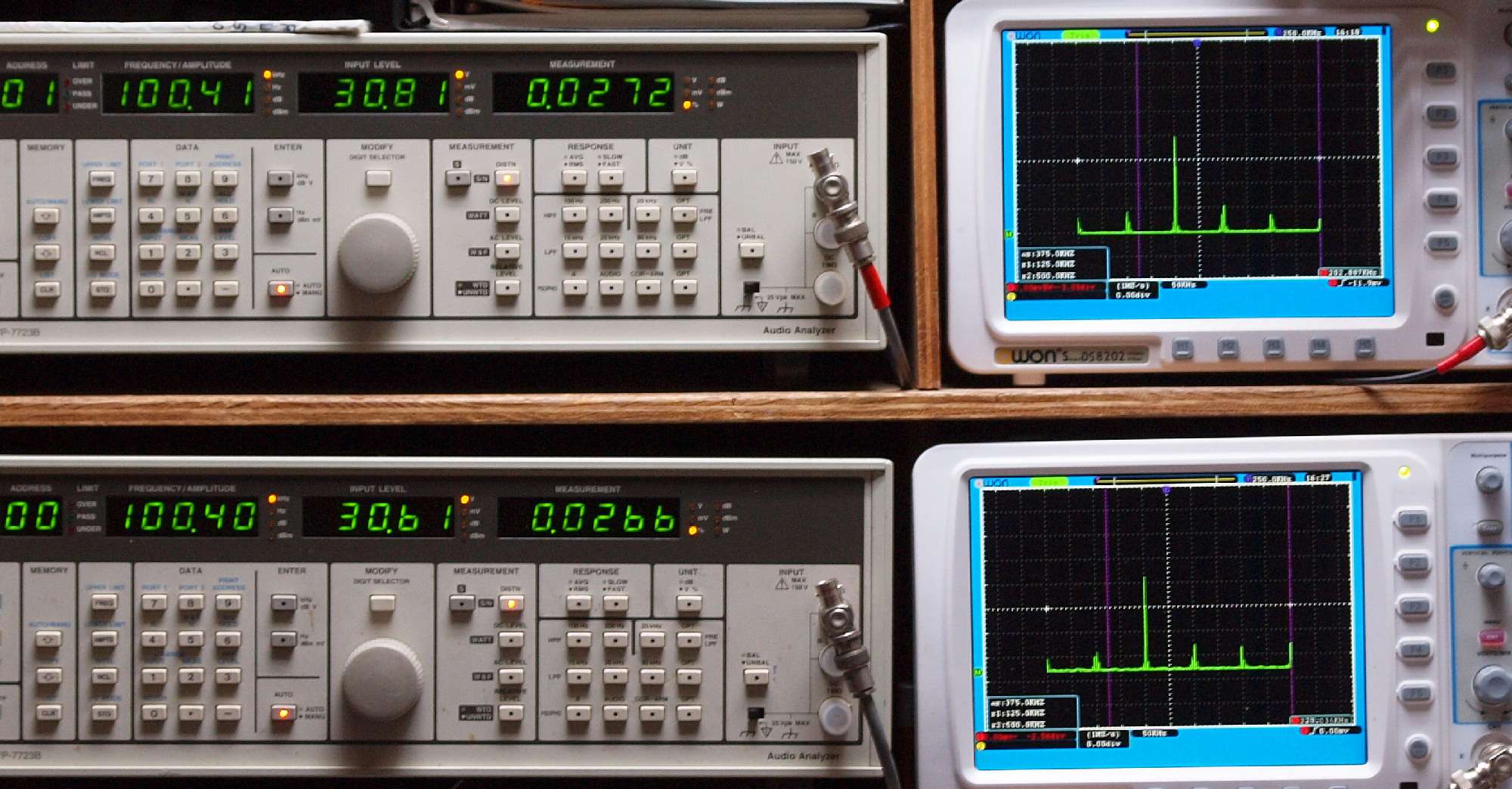

Ｅ２８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２７％歪み。 　　　　　　　　　　　　　　 　　 　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１４％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．００８％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．００８％歪み。 　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１４％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

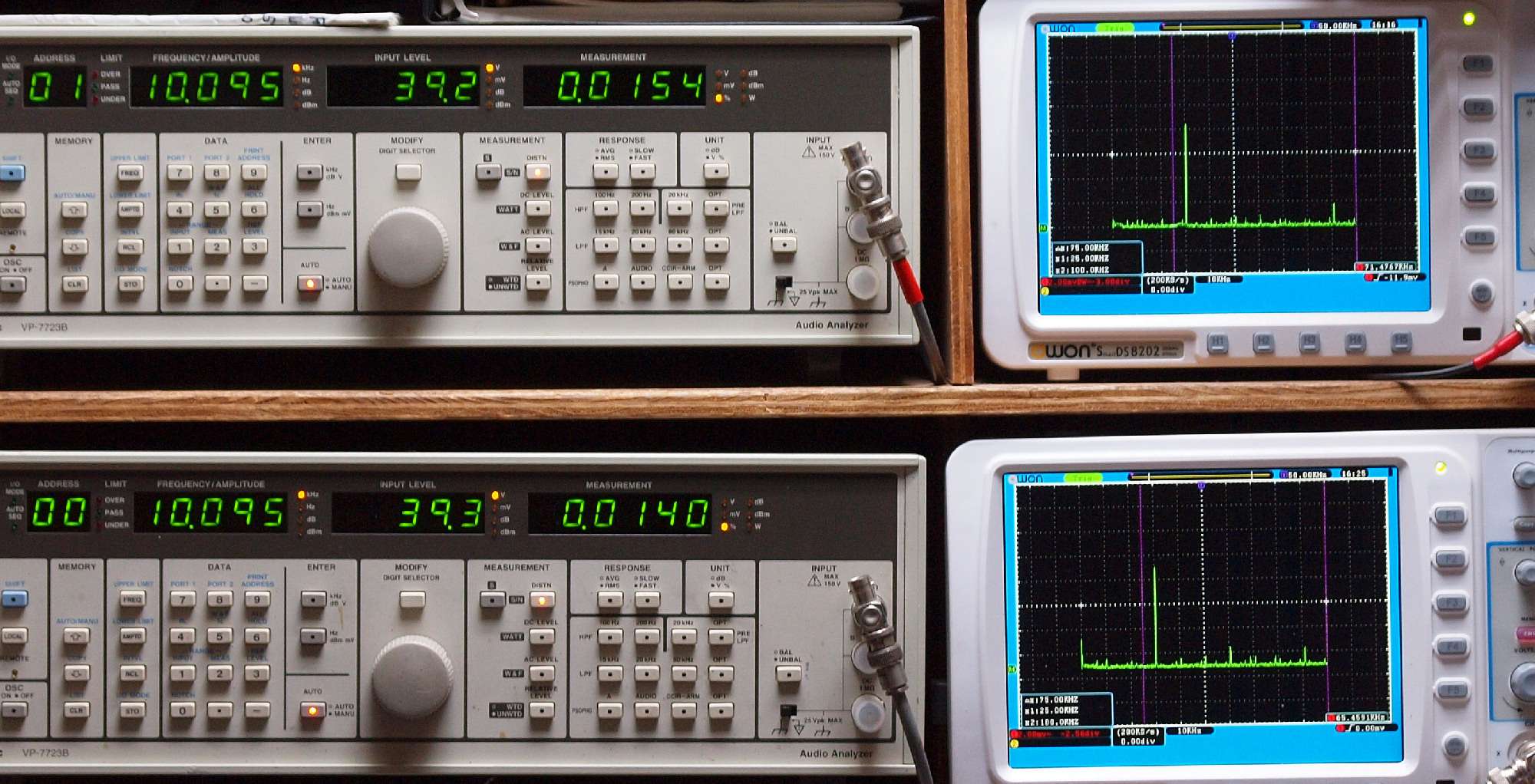

Ｅ３５．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１４％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１３６Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３８Ｖ＝１３６Ｗ出力、　０．０２０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

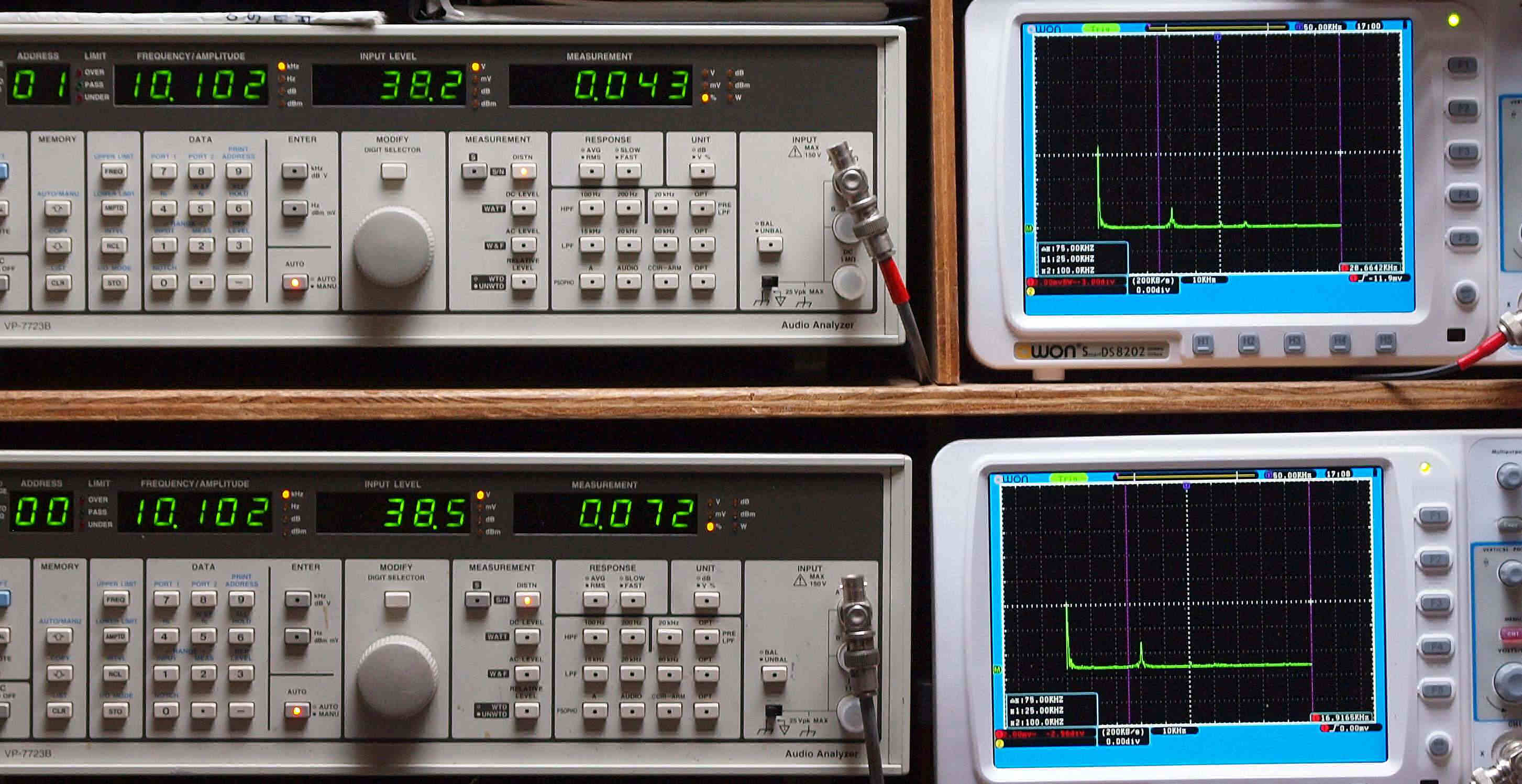

Ｅ３７．　MM_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１１３Ｗ出力、　０．０３９％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧３８Ｖ＝１２０Ｗ出力、　０．０３２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

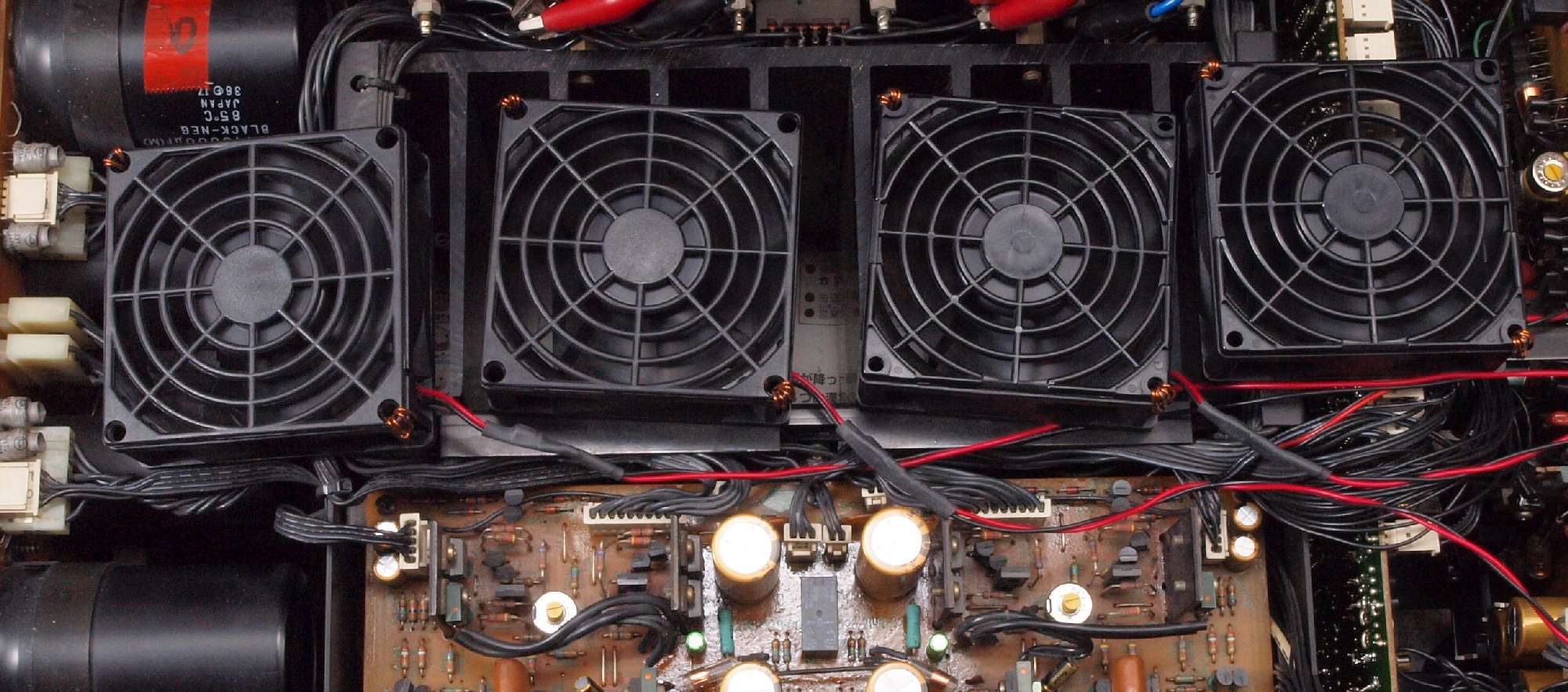

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

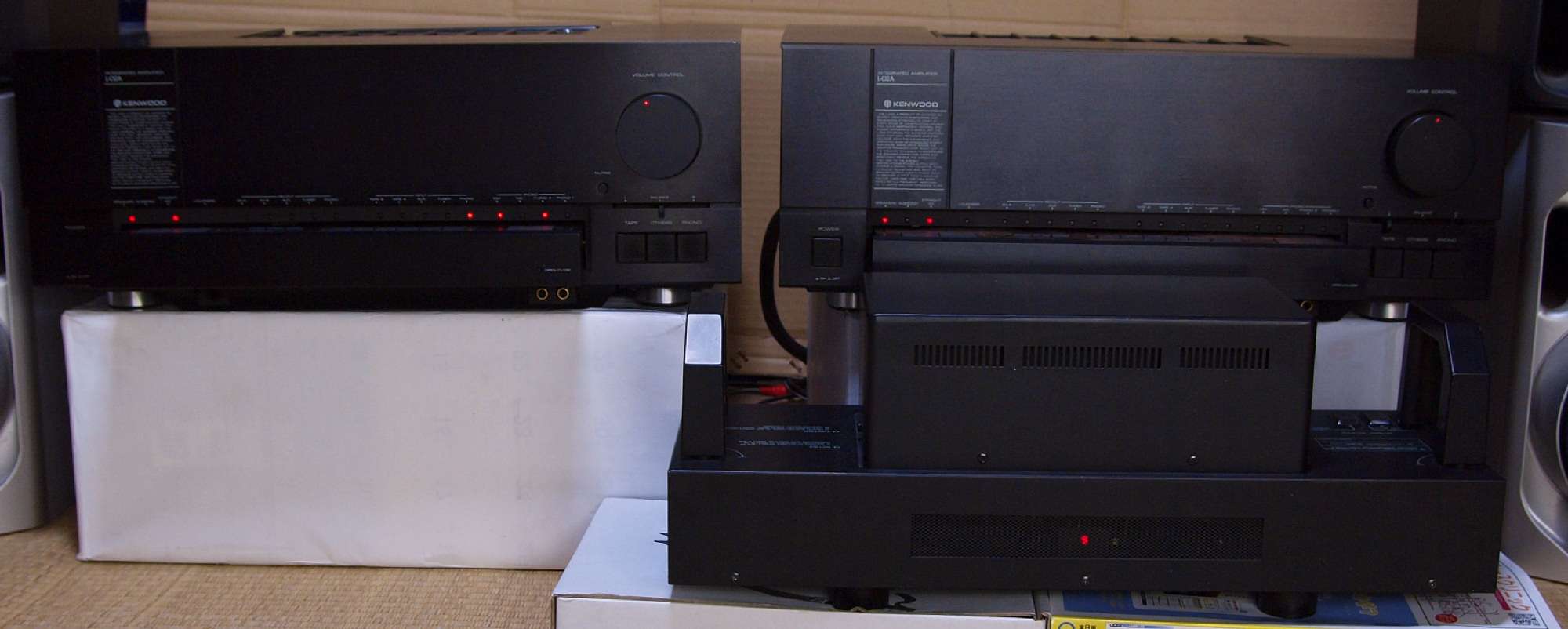

Ｅ５．　２４時間エージング、　左は　Ｌ−０２Ａ．　７台目

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ 　の仕様（マニアル・カタログより）

型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ　L02A 定格出力（両ch動作） 170W＋170W（8Ω、20Hz〜20kHz） 250W＋250W（4Ω、1kHz、THD 0.003％） ダイナミックパワー 390W＋390W（4Ω） 250W＋250W（8Ω） 全高調波歪率 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ→ＳＰ端子。 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％。 　　　　1/2定格出力時　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％ ＰＨＯＮＯ→ＳＰ端子（Ｖｏｌ−２０dB） 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ＝０．００４％ 混変調歪率（60Hz：7kHz＝4：1） Tuner、Aux、Tape→SP端子：0.003％（8Ω） 周波数特性（Tuner、Aux、Tape→SP端子） DC〜400kHz -3dB SN比（IHF-A、定格出力時、SP端子） Phono MM＝91dB以上 Phono MC＝73dB以上 Tuner、Aux、Tpae＝110dB以上 サブソニックフィルター 18Hz、6dB/oct ラウドネスコントロール（Volume-30dB） 30Hz〜100Hz連続可変 +3dB/+6dB/+9dB ダンピングファクター（55Hz、8Ω） 10,000以上 ライズタイム 0.9μs スルーレート ±150V/μs 入力感度/インピーダンス（定格出力時、SP端子） Phono MM＝2.5mV/47kΩ Phono MC＝0.1mV/100Ω Tuner、Aux、Tape＝150mV/30kΩ Phono最大許容入力（1kHz、歪率0.0007％） MM＝350mV MC＝15mV Phono RIAA偏差 20Hz〜20kHz ±0.2dB 出力レベル/インピーダンス Tape rec（pin）＝150mV/430Ω Pre out（最大出力）＝2V/600Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力（電気用品取締法） 420W 電源コンセント 電源スイッチ連動＝2系統、250W 電源スイッチ非連動＝1系統、500W 外形寸法 本体＝幅480×高さ183×奥行343mm 電源部＝幅480×高さ181×奥行163mm ドッキング時＝幅480×高さ183×奥行482mm 重量 本体＝約17.5kg 電源部＝約17kg ドッキング時＝約34.5kg 価格 55万円（1982年発売） 特色。 新開発のＭＭ・ＭＣ入力差替えイコライザーアンプ。 アンプの入力波形＝スピーカーのドライブ波形。 スピーカーの入力端子までを保証するΣドライブ。 低インピーダンス負荷にもすぐれたドライブ能力を示すダイナミック・パワーサプライ。 大容量電源部。 初段にデュアルＦＥＴを使ったＤＣパワーアンプ。 各ステージを完全シールド、相互干渉を防いだシャーシ構造。 鳴きを抑えた重量級設計。 Σドライブ理論にそった独自の回路設計。 着脱可能なセパレート電源。 豊富なファンクションを内蔵したスライドコントロールボックス。 使用上の注意。 周波数によって、大幅にインピーダンスの変化するスピーカーシスムは、定格出力内でもプロテクトが働く場合があります。 入力切り替えはリレーで行われますが、唯一「ＭＭ／ＭＣ」の切り替えはメカＳＷに成ります。 電源ＳＷはリレー投入ですので、長く使用しない場合は、コンセントを抜くか、外部ＳＷで行いましょう。
