ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　１３台目修理

トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別 注意 接続する機器のＤＣ漏れが無い事が確実以外は、「ＤＣ−ＳｕｂＳｏｎｉｃ」の位置で使用の事。　　「ここ参照」 「Ｓｔｒａｉｇｈｔ−ＤＣ」の位置は使用しない。 純正品の「Σ（シグマ）ケーブル」使用以外の、Σ（シグマ）ドライブ接続は、十分理解した上で行う事。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

平成２６年４月４日到着　　　７月１８日完成

Ａ．　修理前の状況 友達からジャンク品をもらいました。 電源が入りません。 とても高価だったアンプのようで、生き返らせたいです。 Ｂ．　原因 電源ＳＷ回路不良。 操作トレイ動かず。 トレイ照明ランプ１部断線。 Ｃ．　本体修理状況 ＳＰ出力端子交換。 ＳＰ出力リレー交換。 入出ＲＣＡ端子交換。 ドライブ基板のＦＥＴ（電解トランジスター）交換。 半固定VR交換。 制御リレー交換。 配線手直し、補強。 基板ハンダ補正。 操作トレイ駆動ベルト交換。 トレイ照明ランプ交換。 Ｐ．　電源修理状況 Ｄ．　使用部品 ＳＰ出力端子　　　　　　　　　　　　　　　　　　８個。 ＳＰ出力リレー　　　　　　　　　　　　　　　　　　２個。 ドライブ基板のＦＥＴ（電界効果トランジスター）　　　２個。 制御リレー　　　　　　　　　　　　　　　　　　　　１９個。 電解コンデンサー（ミュ−ズ）　　　　　　　　　８５個。 フイルムコンデンサー　　　　　　　　　　　　　１６個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　７個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　２個。 操作トレイ駆動ベルト　　　　　　　　　　　　　　１本。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　８組１６個。 トレイ照明ランプ　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１２０，０００円　　　オーバーホール修理 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ の仕様（マニアル・カタログより）

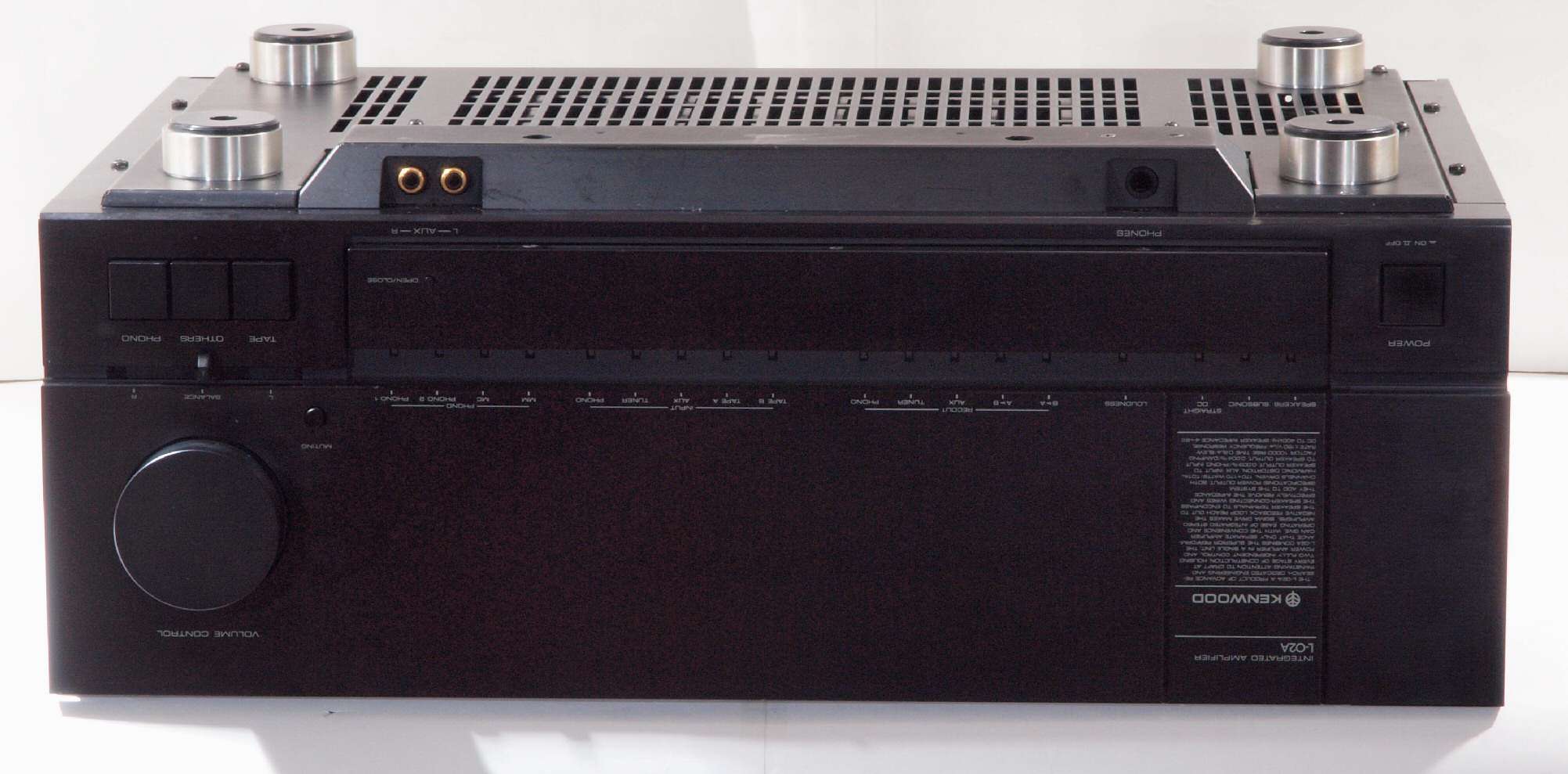

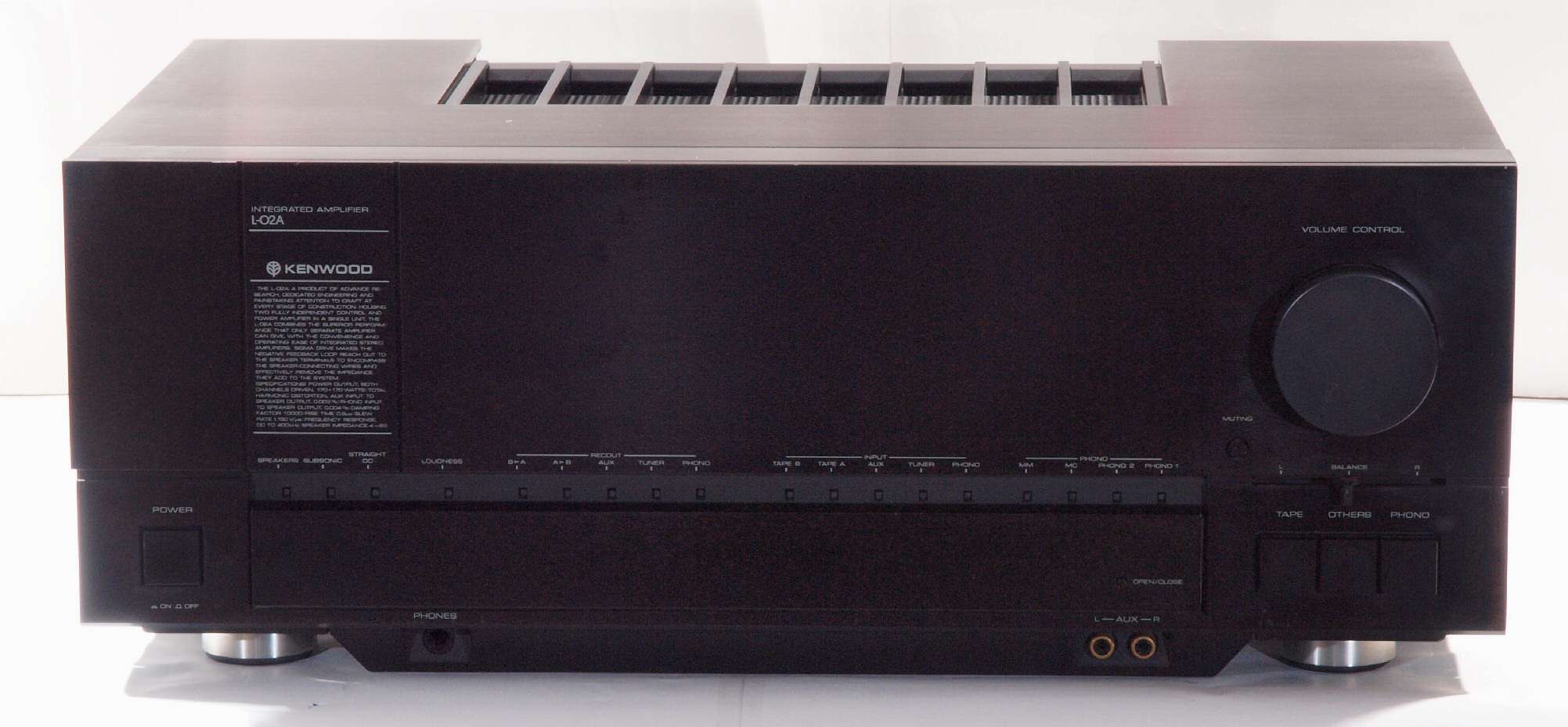

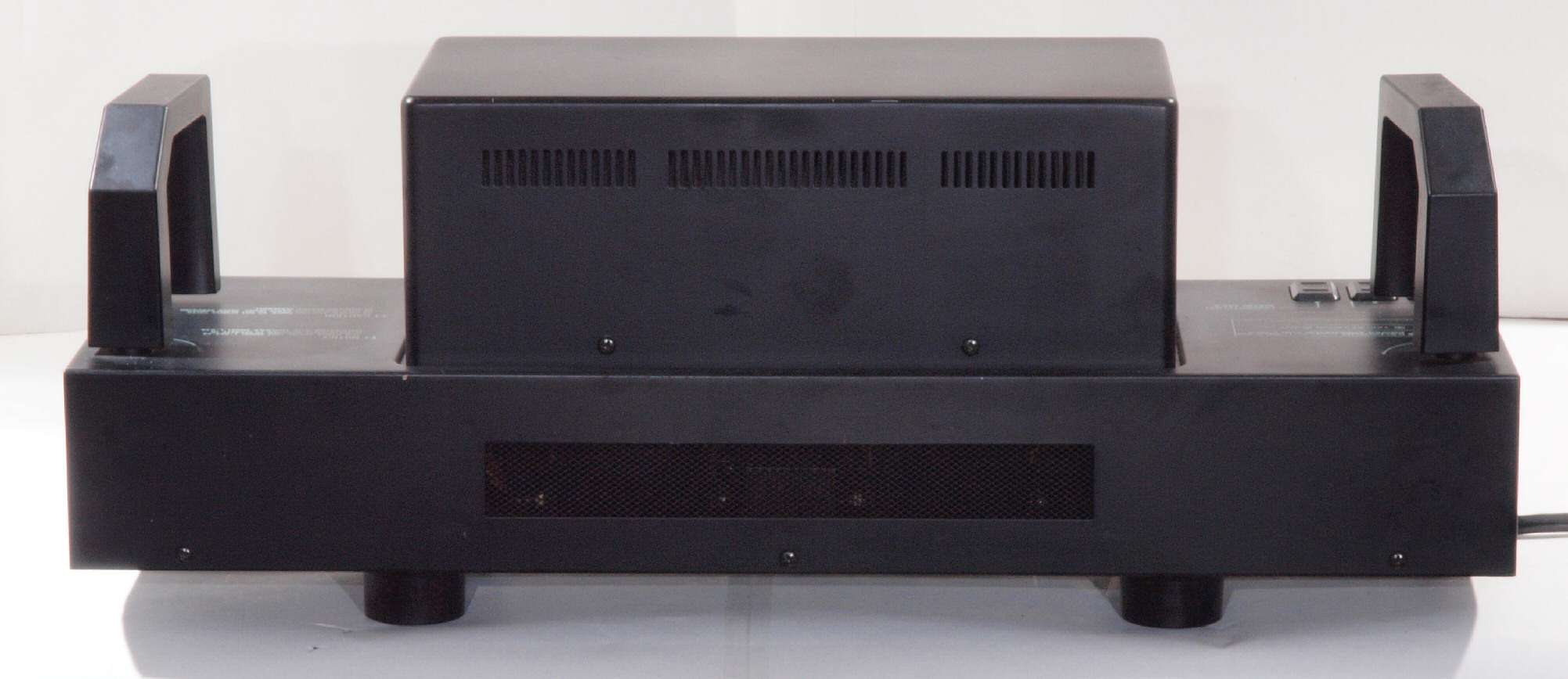

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

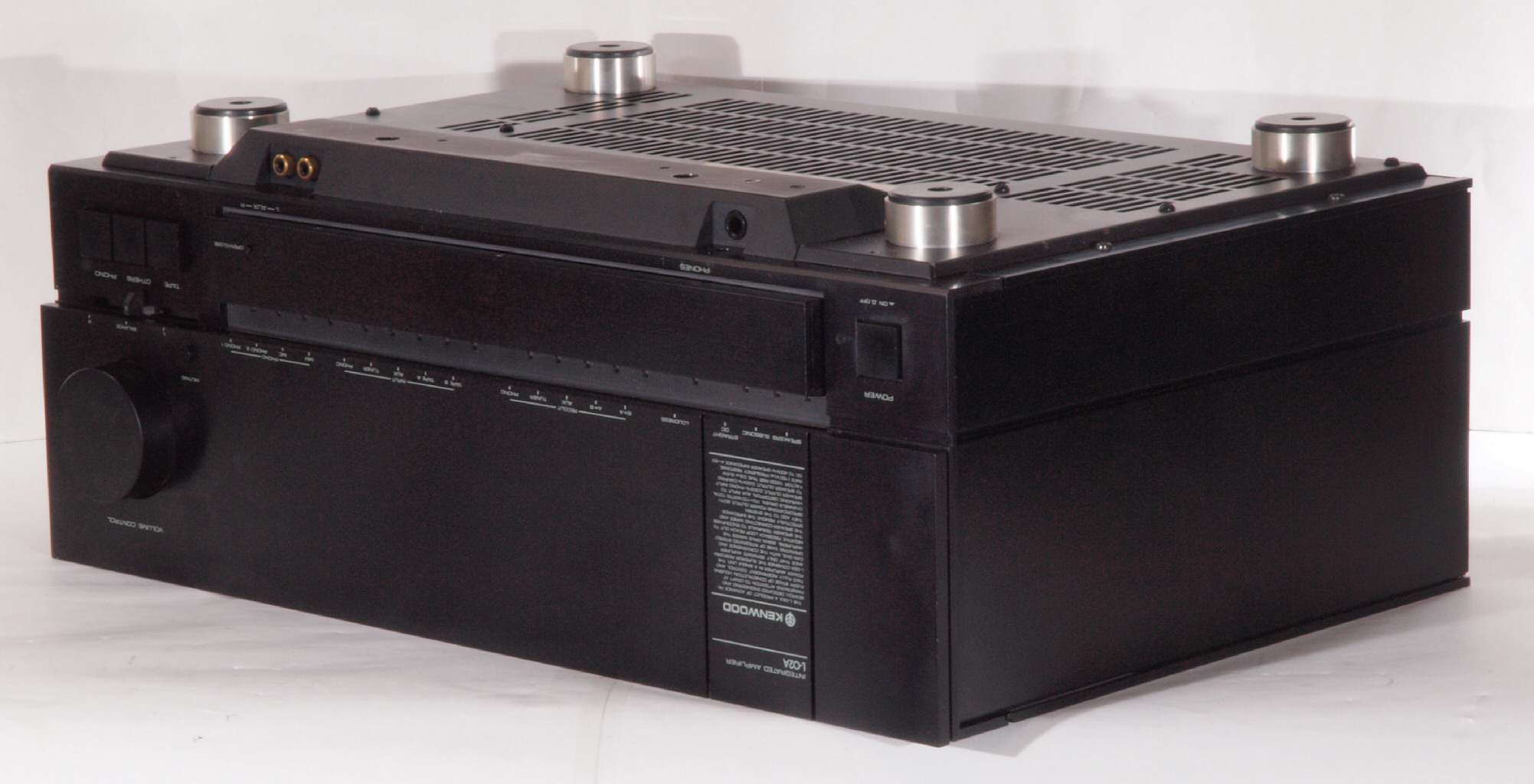

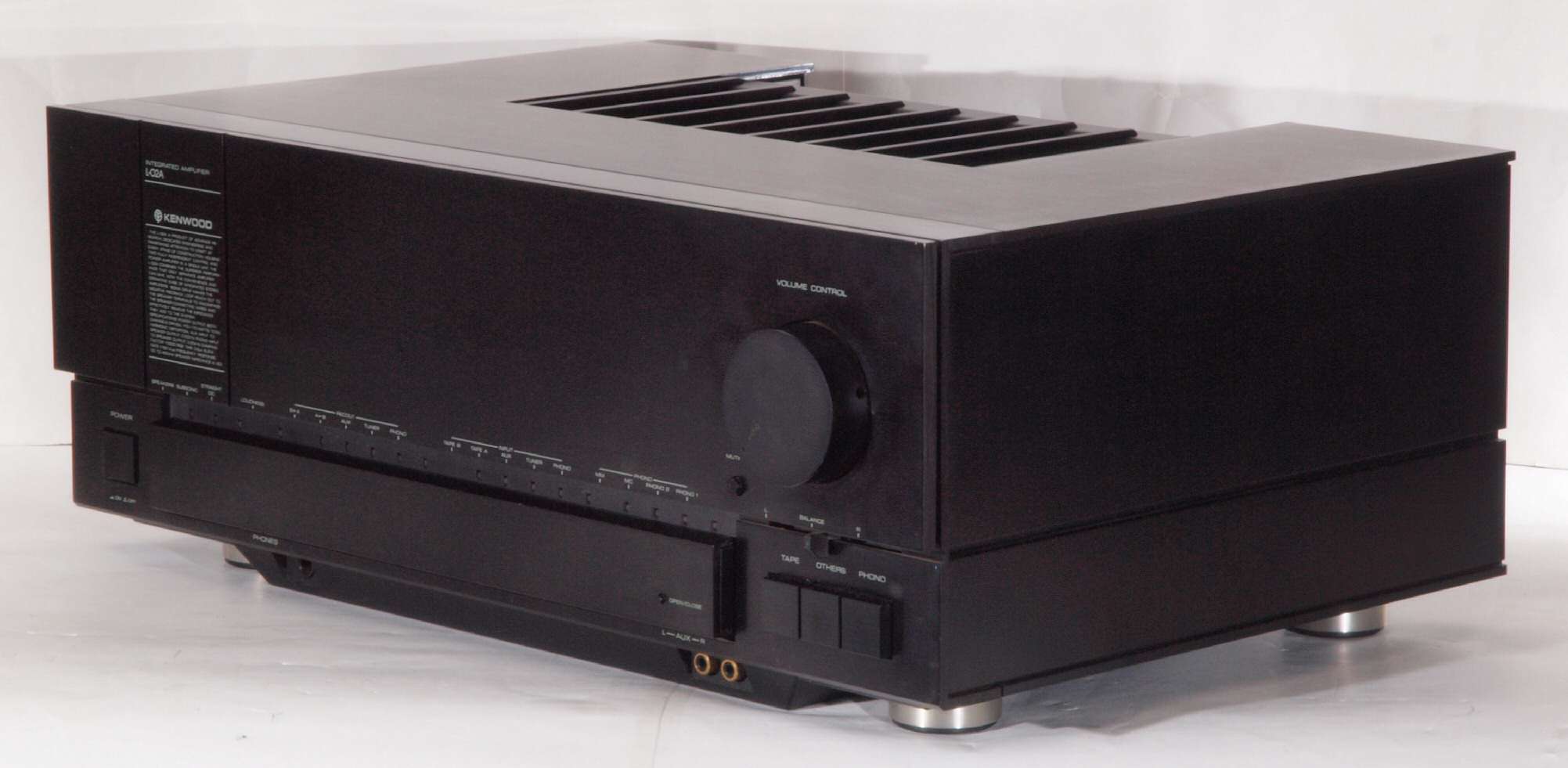

Ａ１２．　点検中　前右から見る

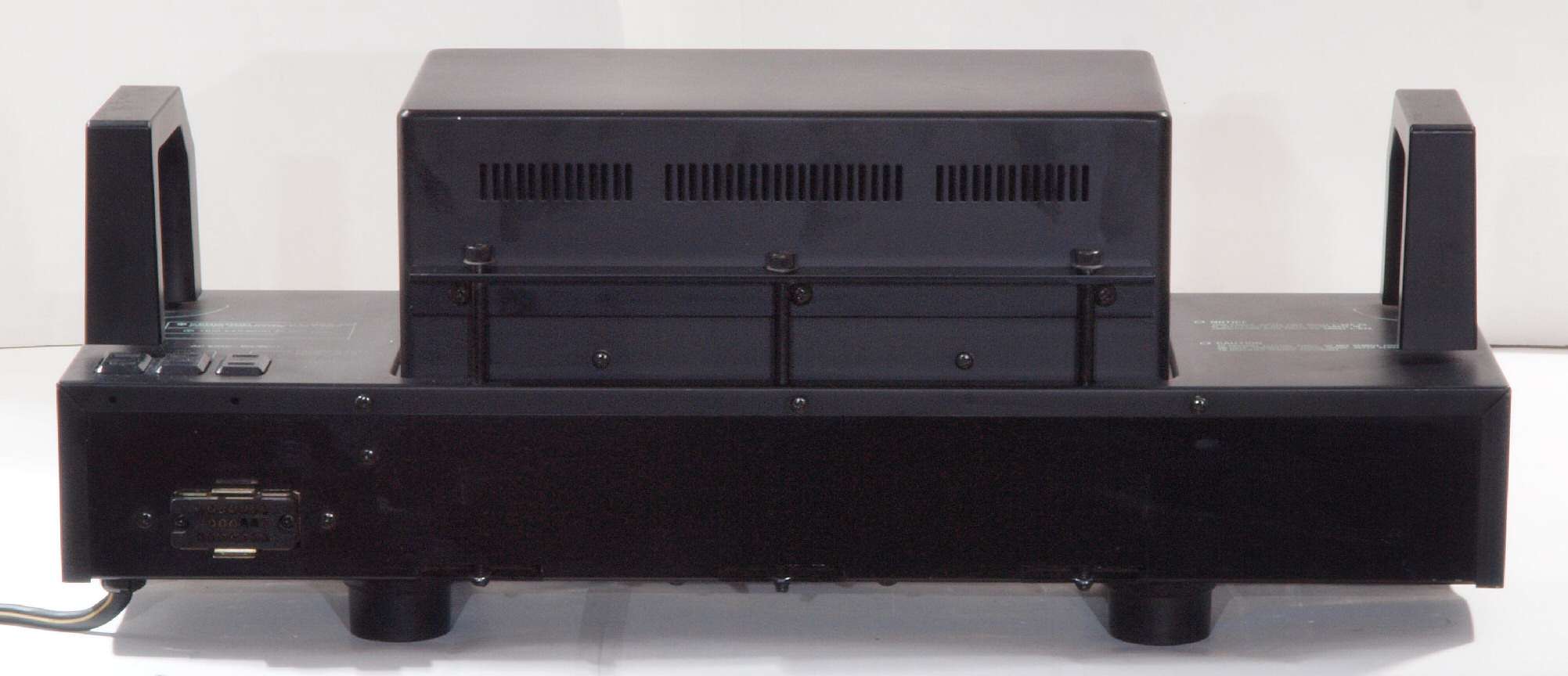

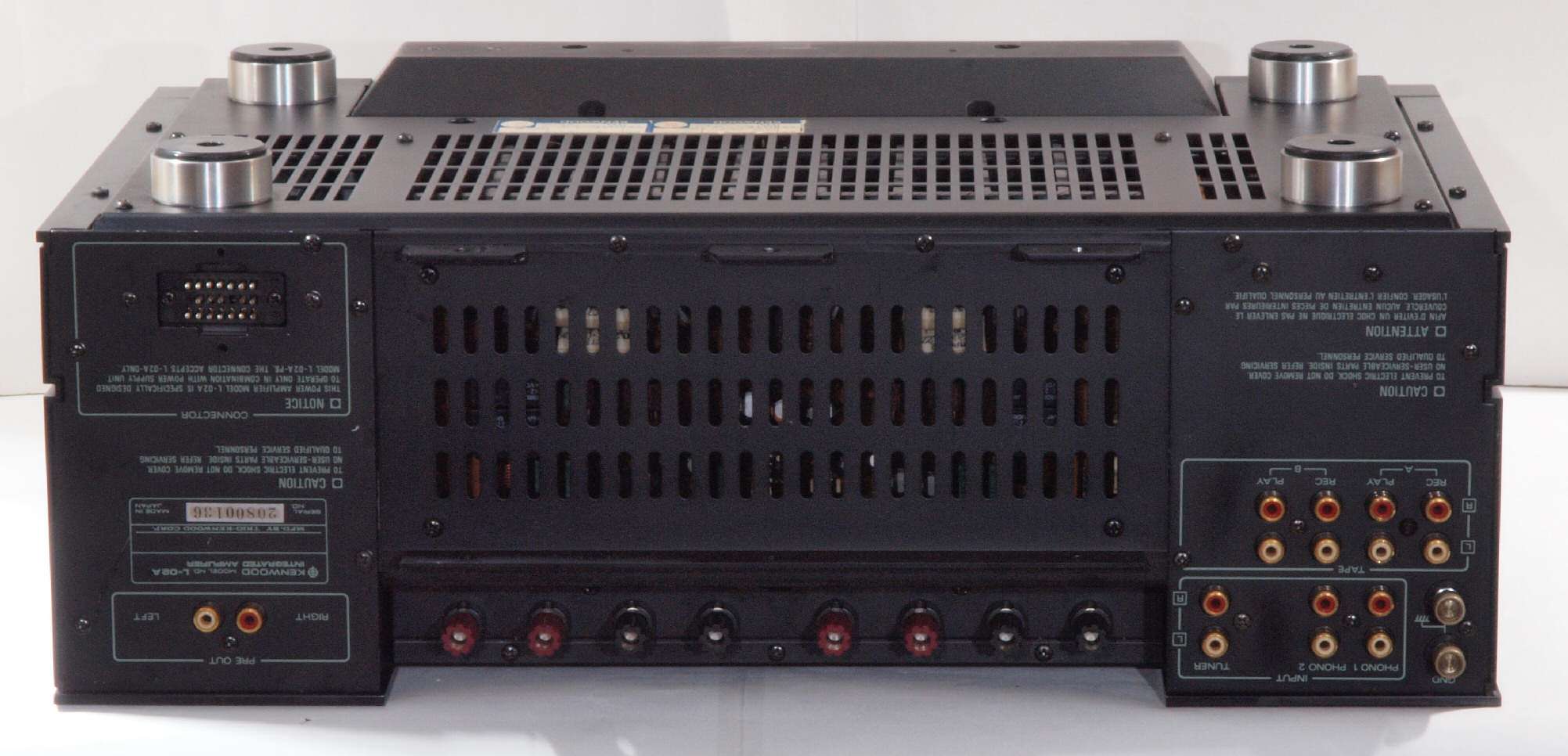

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

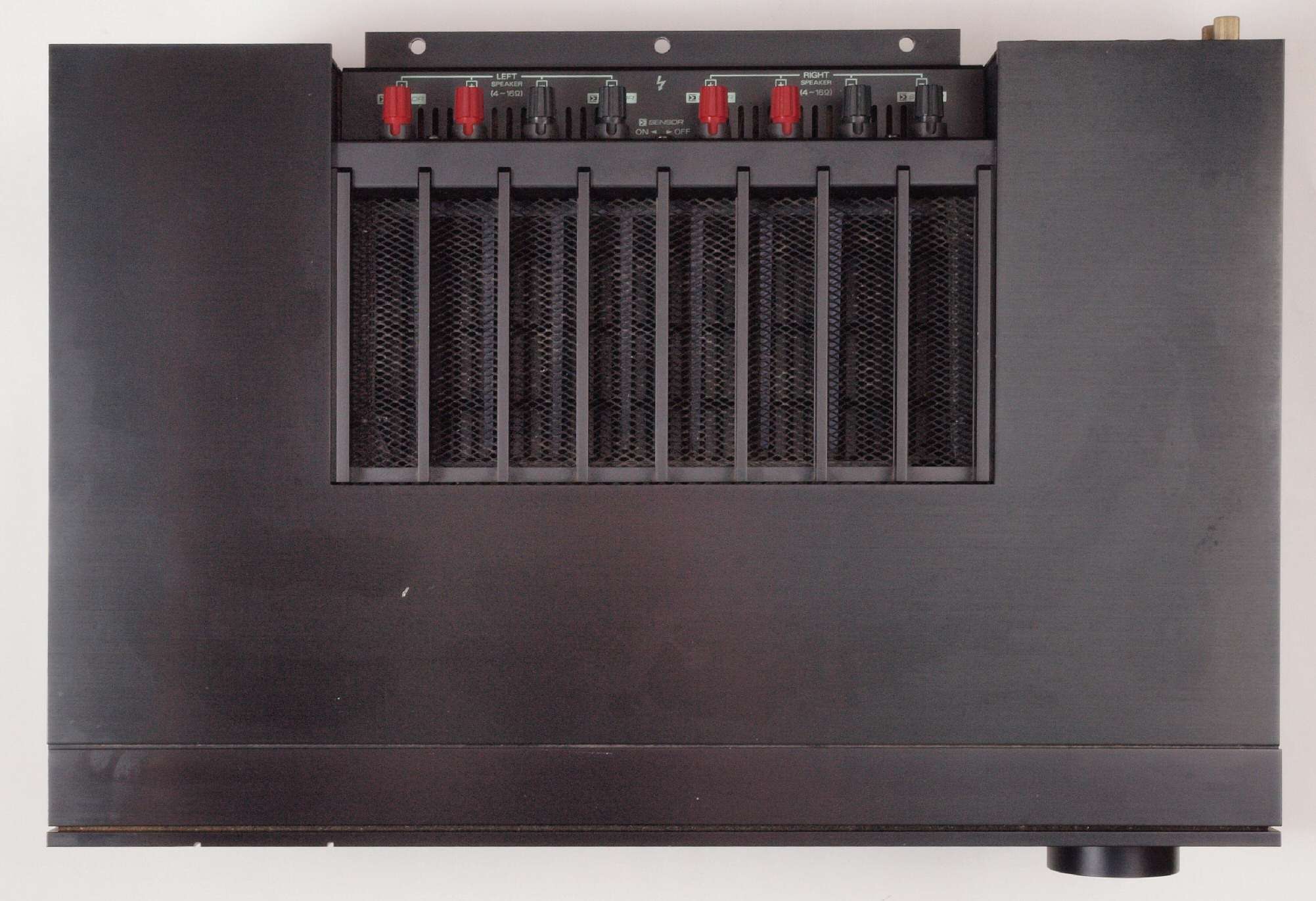

Ａ１５．　点検中　上から見る

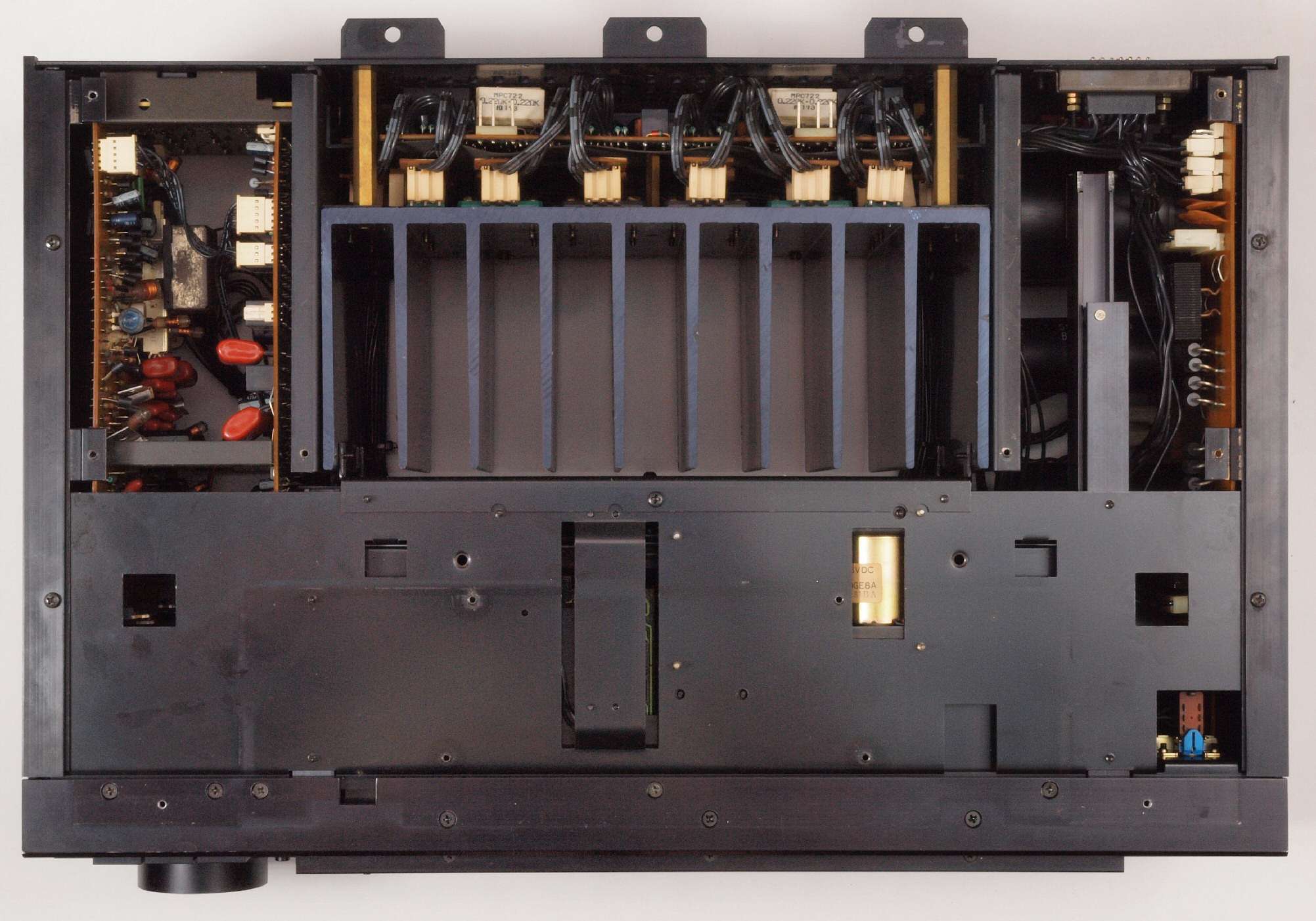

Ａ１６．　点検中　上下蓋取り、上から見る

Ａ２１．　点検中　下前から見る

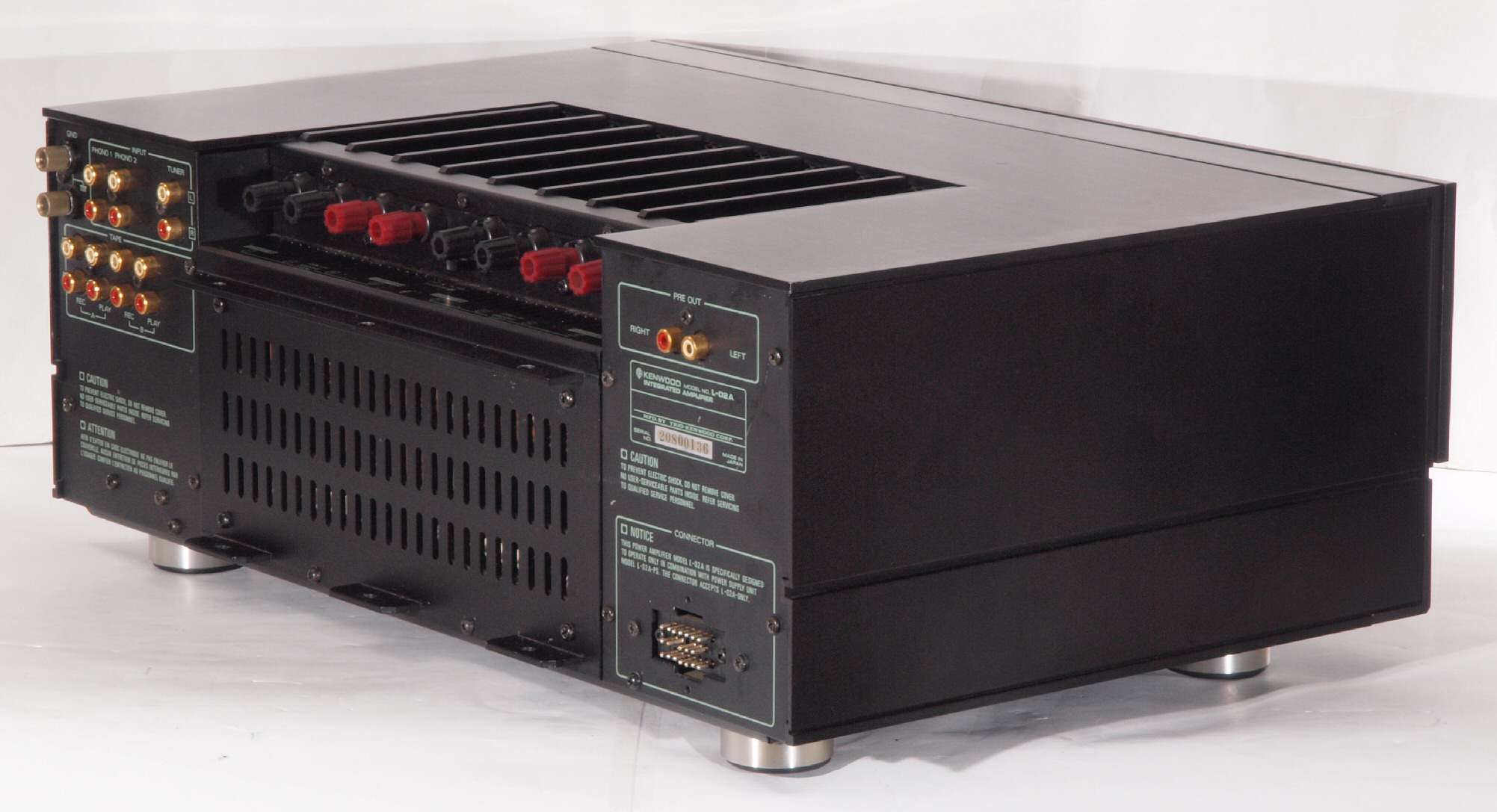

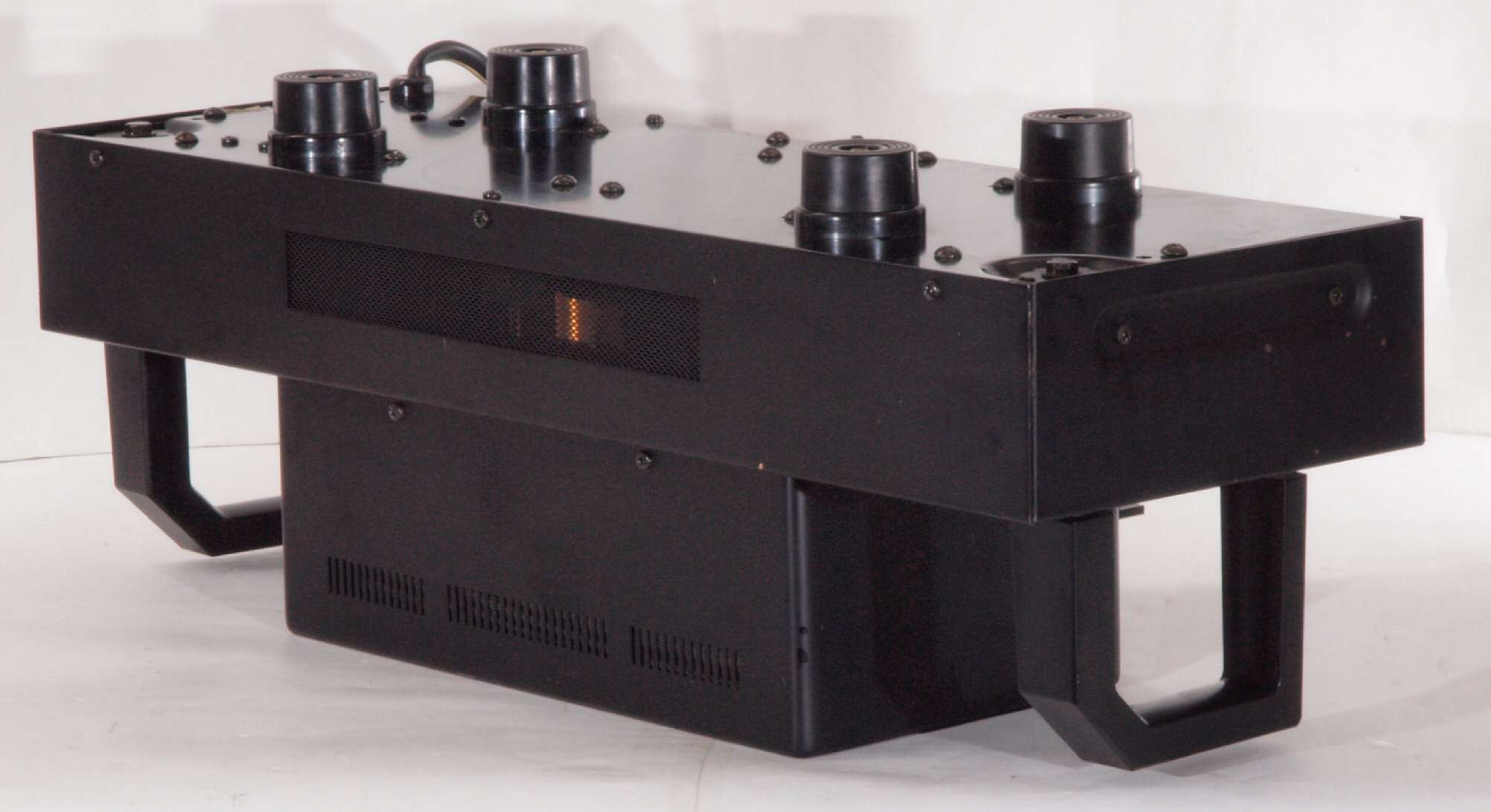

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

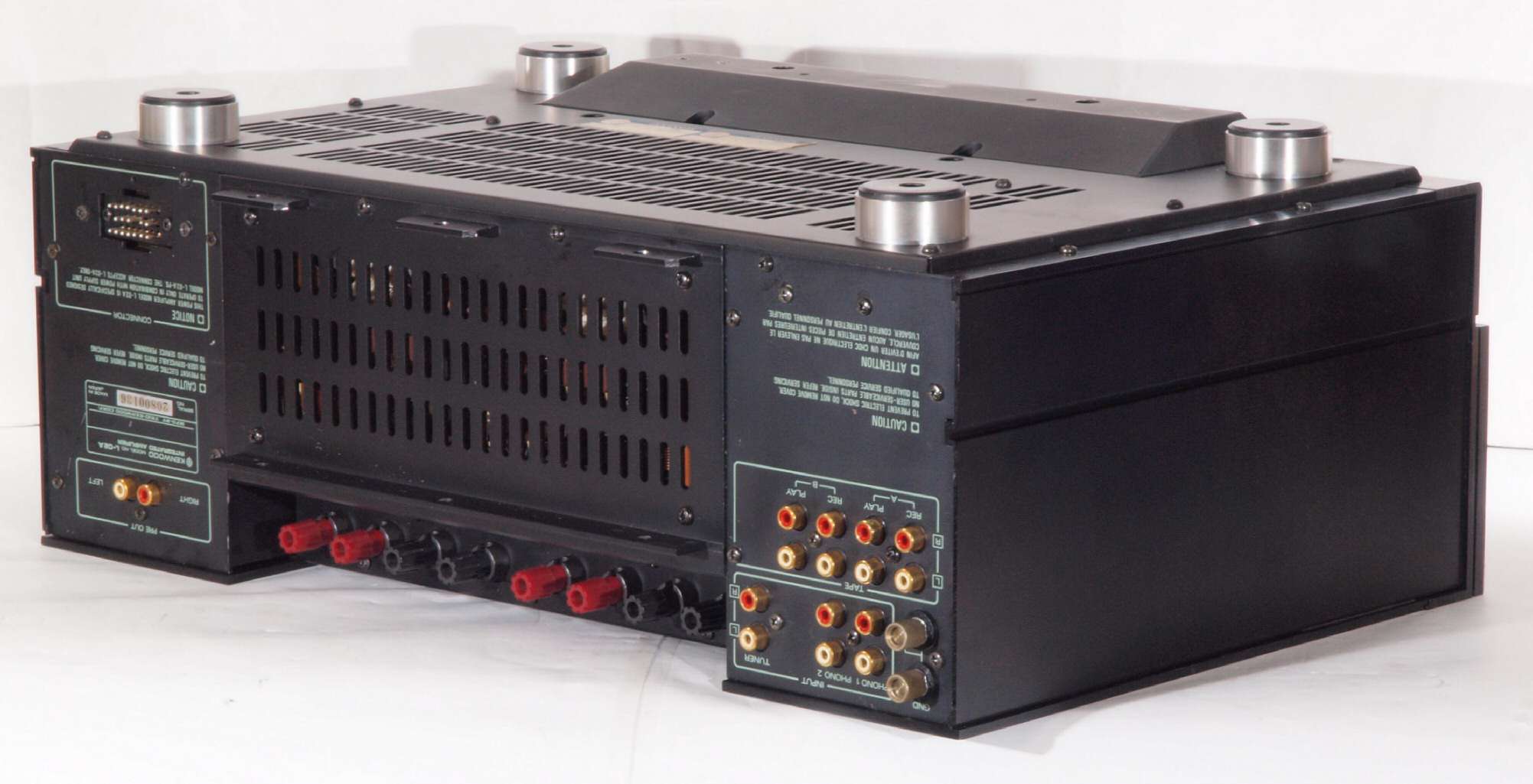

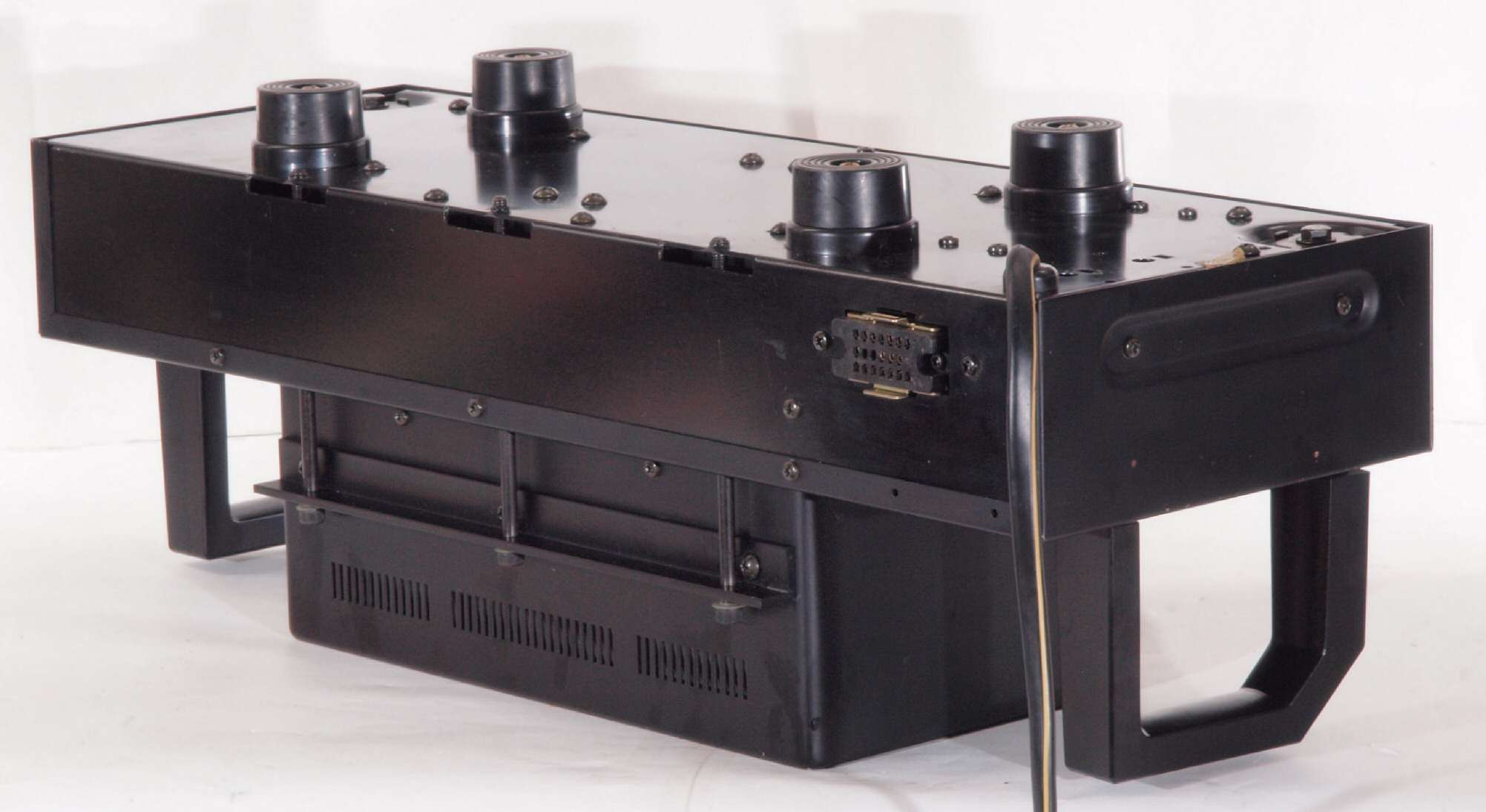

Ａ２４．　点検中　下後右から見る

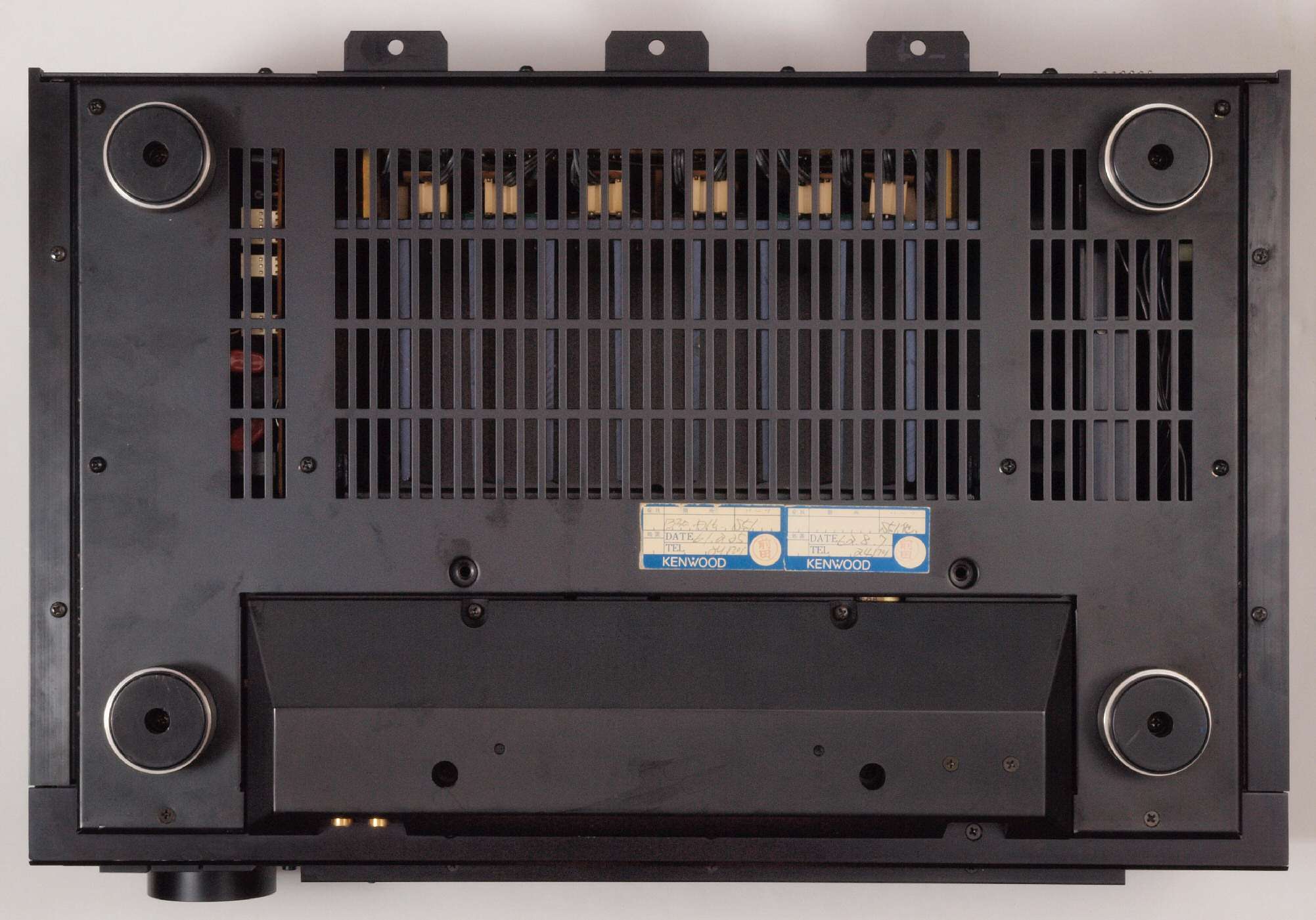

Ａ２５．　点検中　下から見る

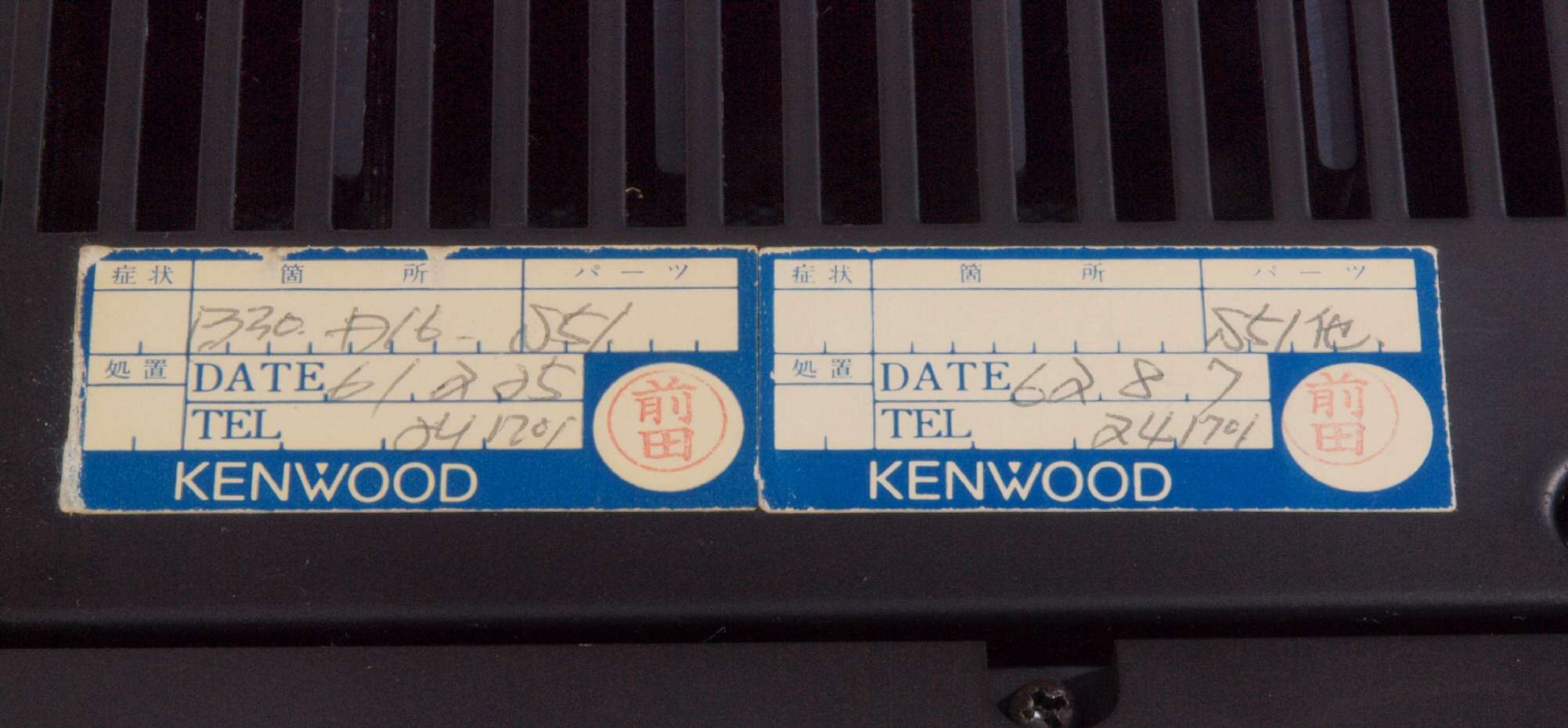

Ａ２５２．　点検中　下から見る。　過去の修理履歴　１９８６年２月、１９８７年８月。

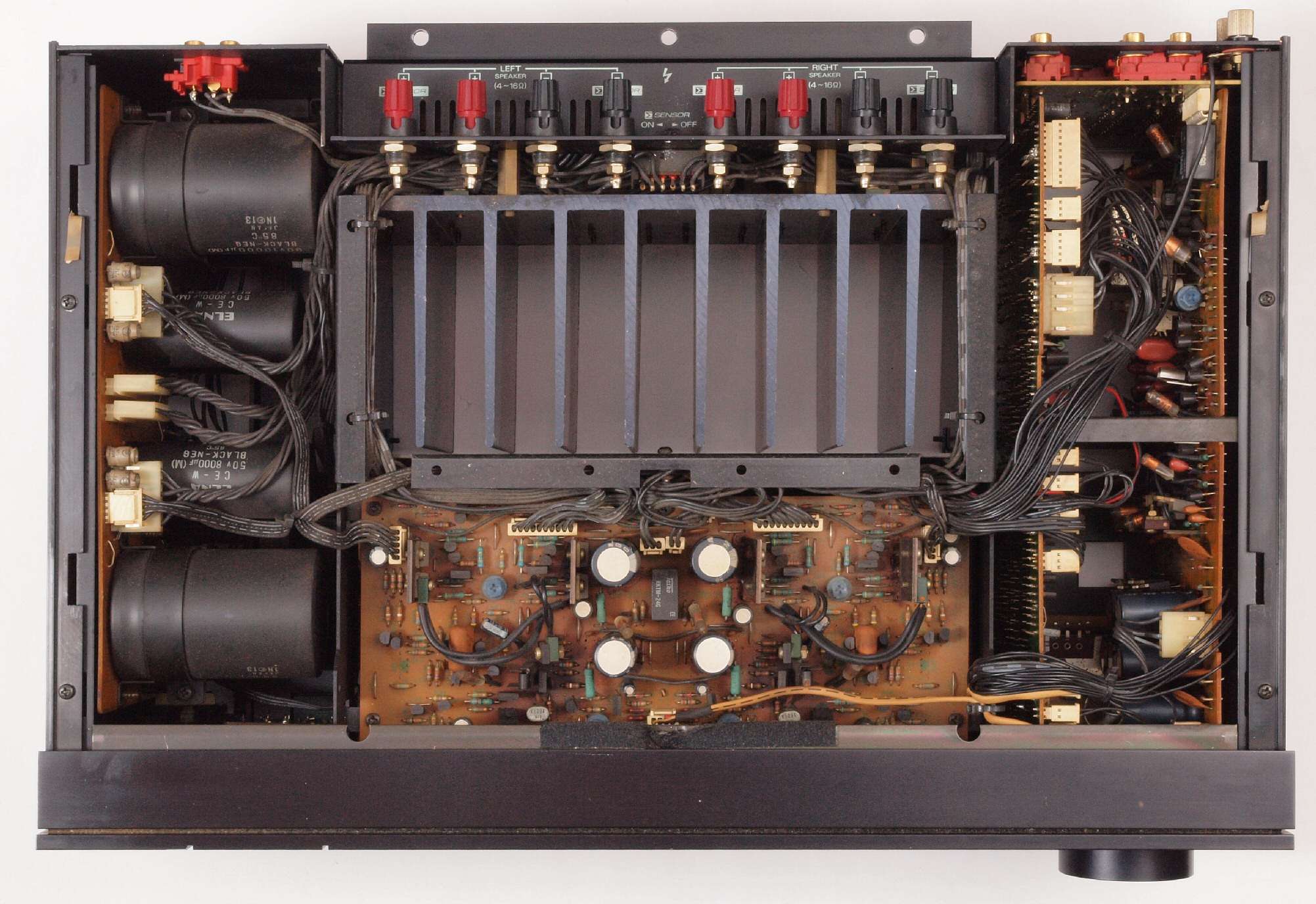

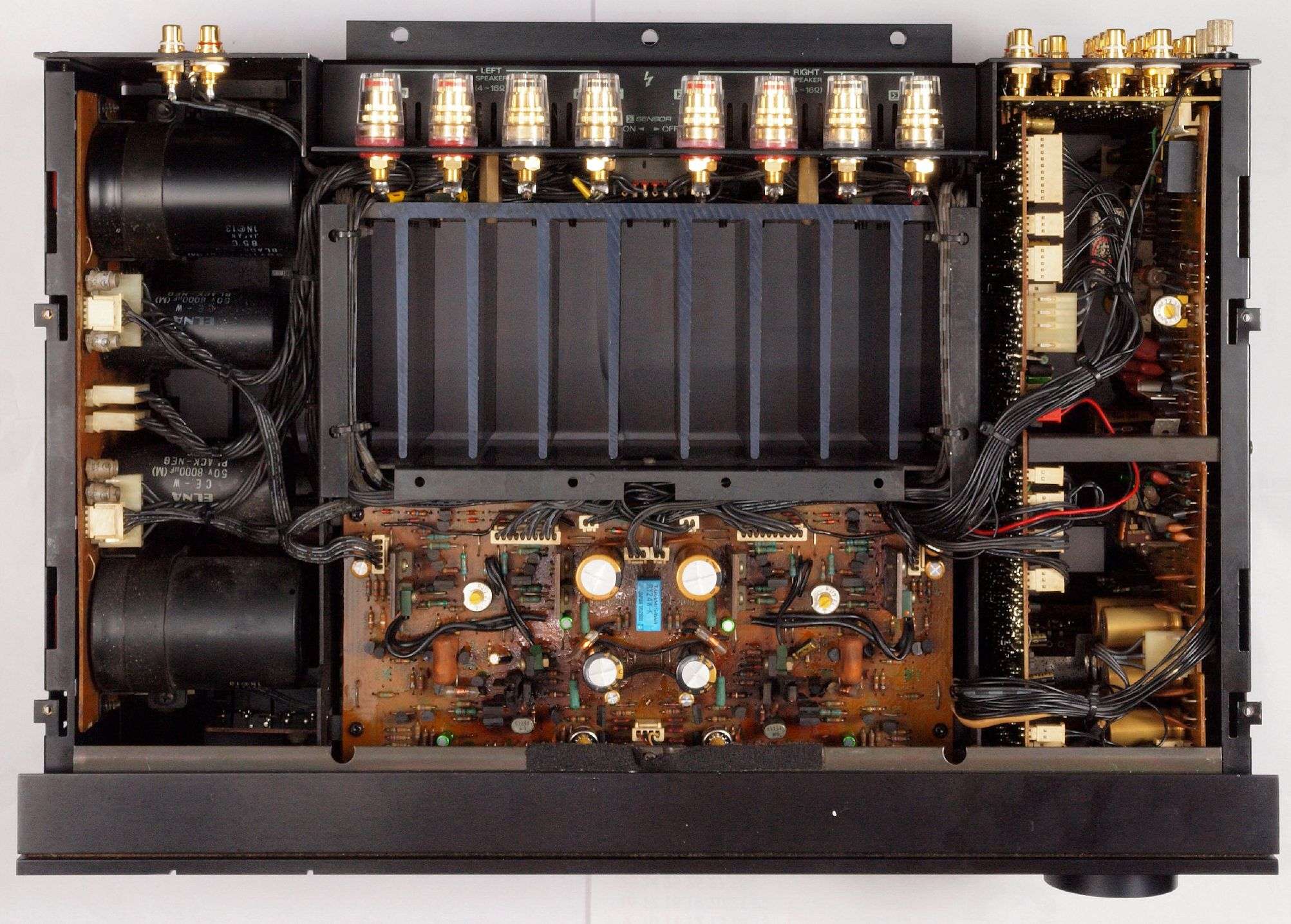

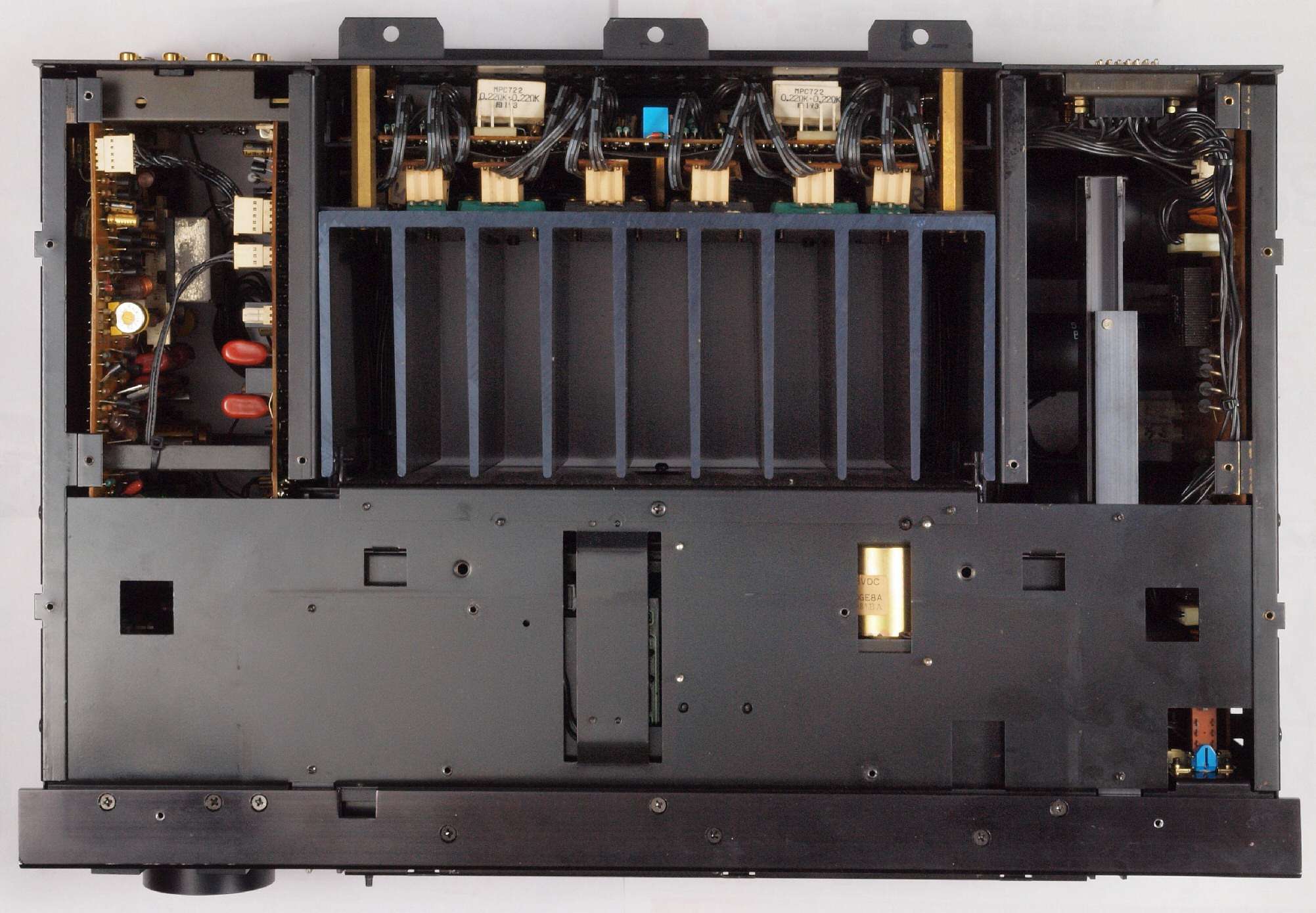

Ａ２６．　点検中　下蓋を取り、下から見る

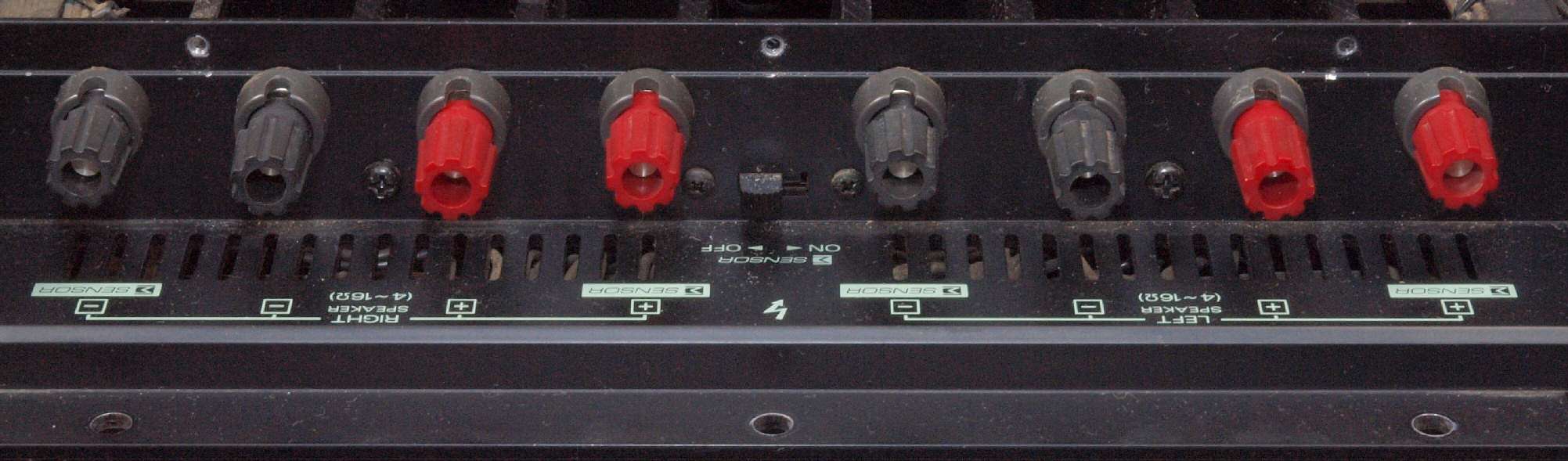

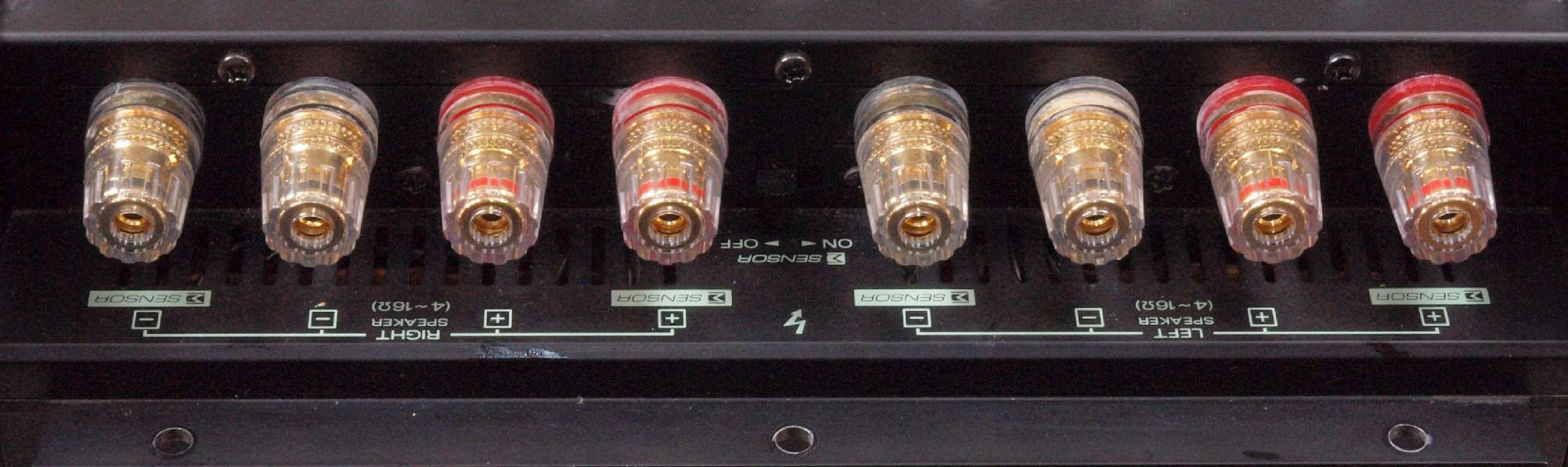

Ａ３１．　点検中　ＳＰ接続端子

Ａ３２．　点検中　ＳＰ接続端子は絶縁型と交換可能。

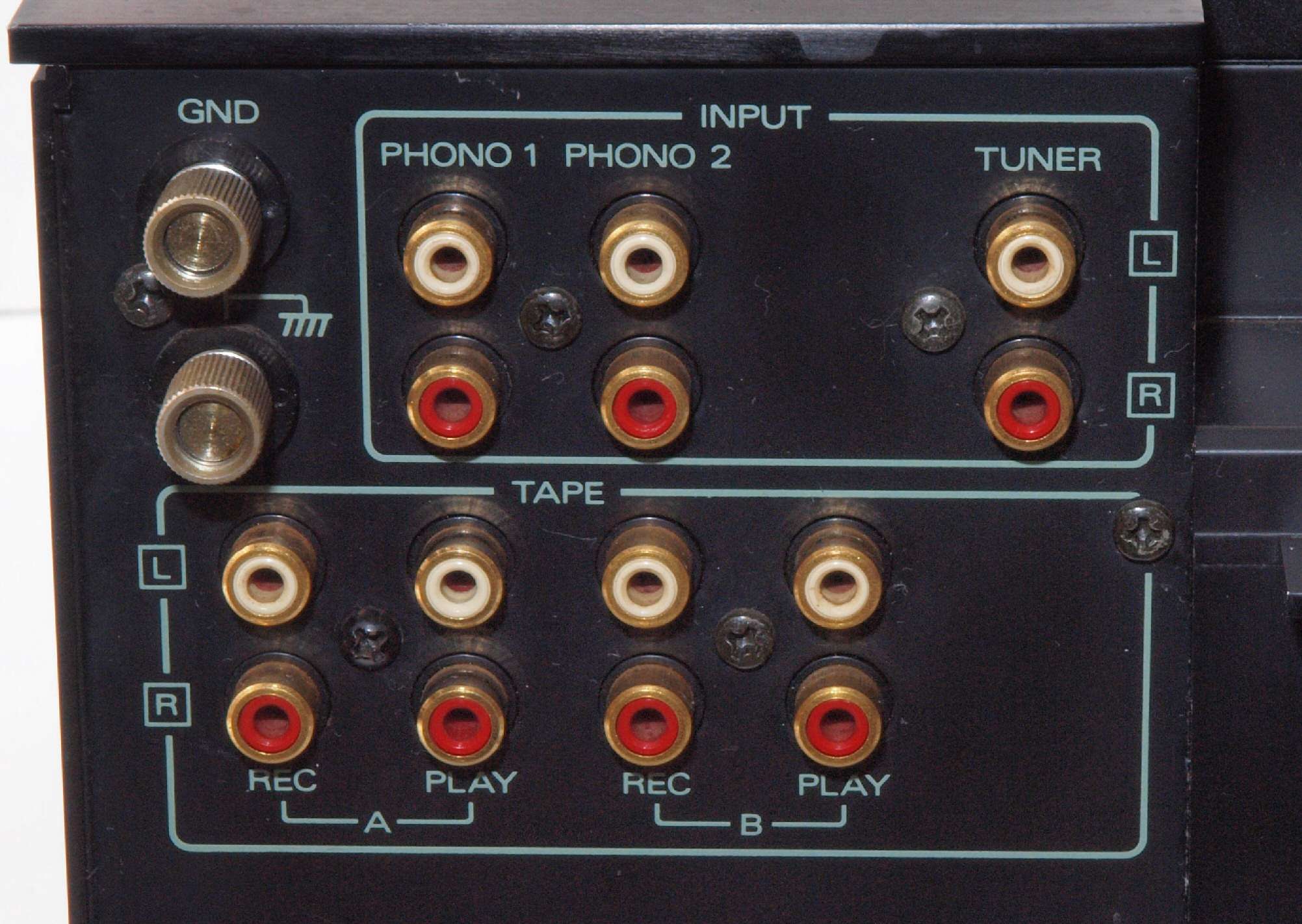

Ａ３３．　点検中　入出力　ＲＣＡ端子郡

Ａ３４．　点検中　入出力　ＲＣＡ端子郡、　テフロン絶縁型と交換。

Ａ３５．　点検中　ＡＵＸ入力ＲＣＡ端子

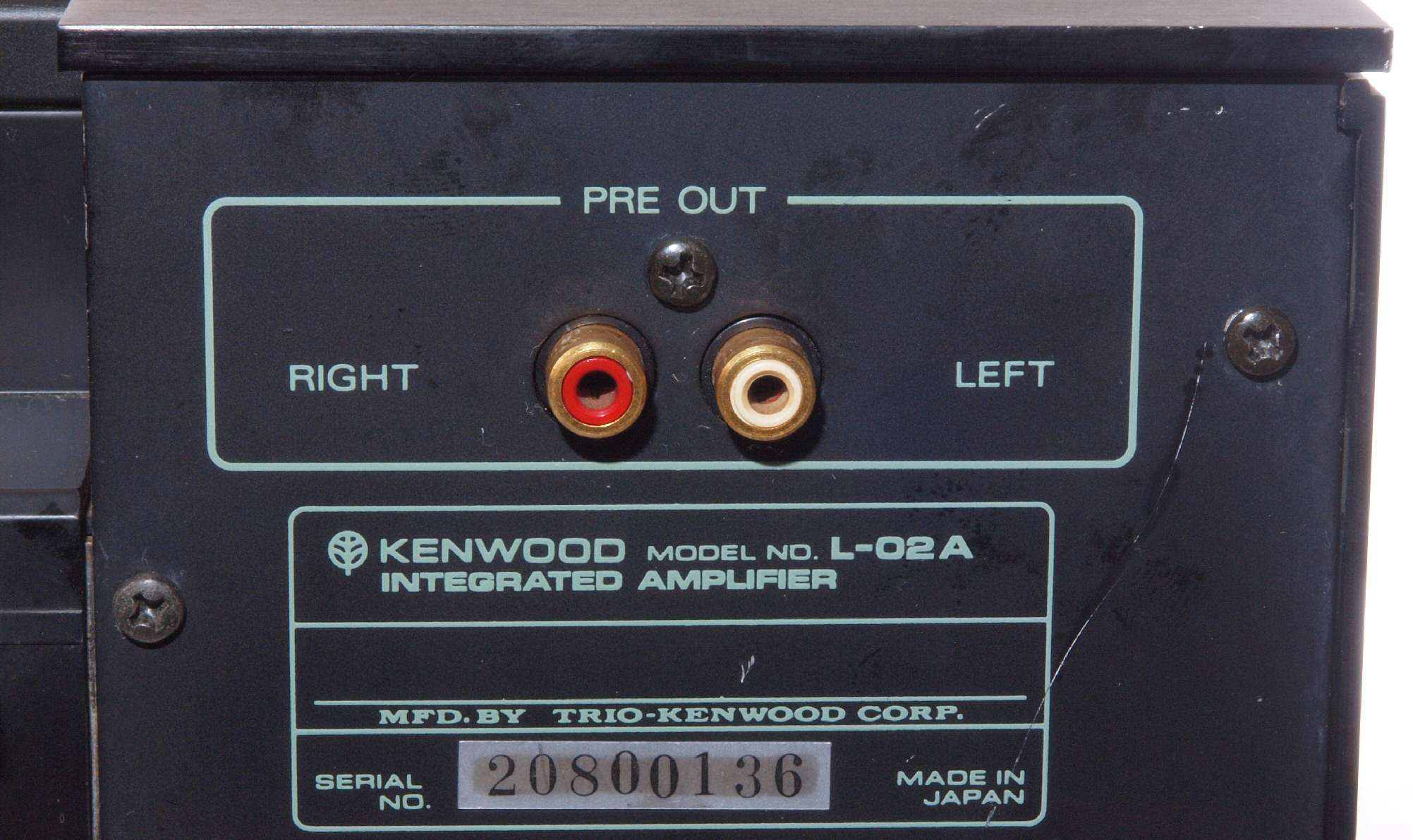

Ａ３６．　点検中　プリ出力ＲＣＡ端子

Ａ４１．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ４２．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ４３．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

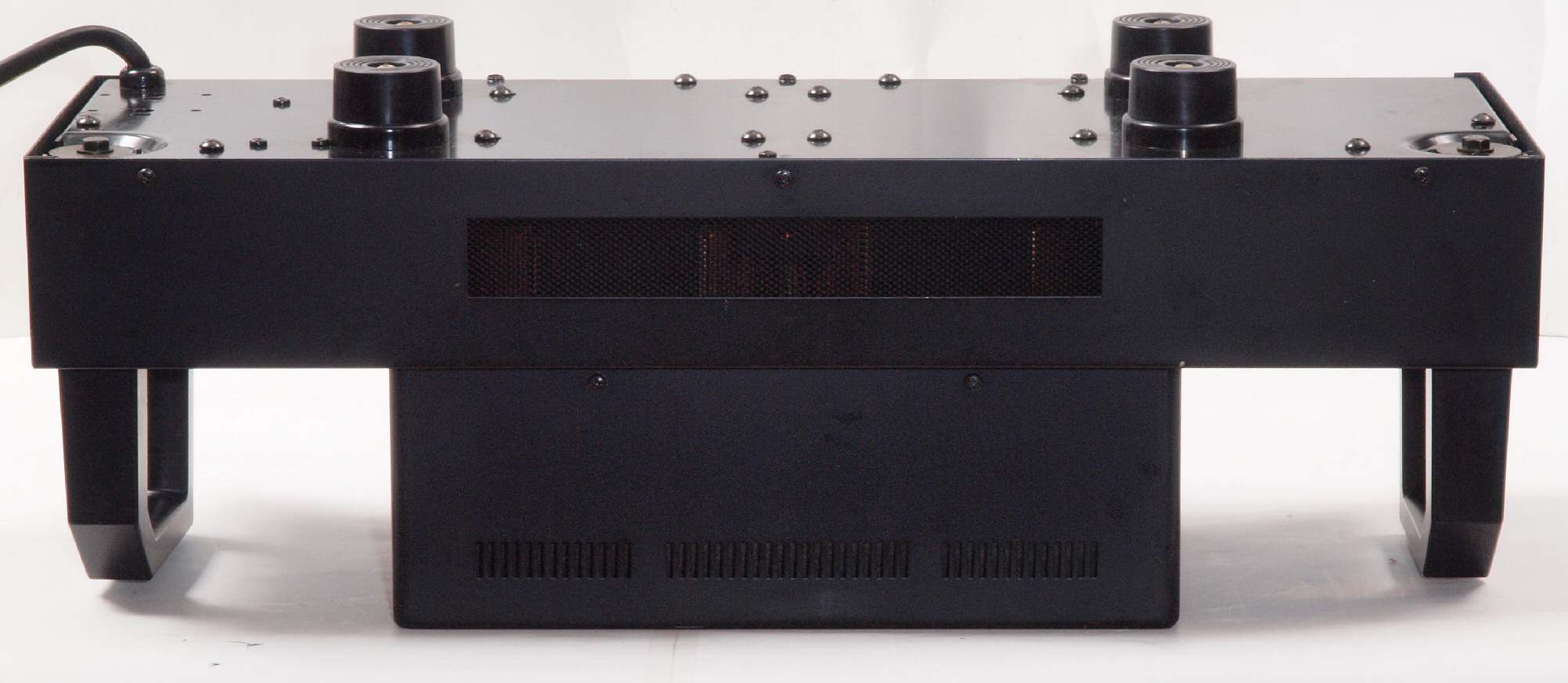

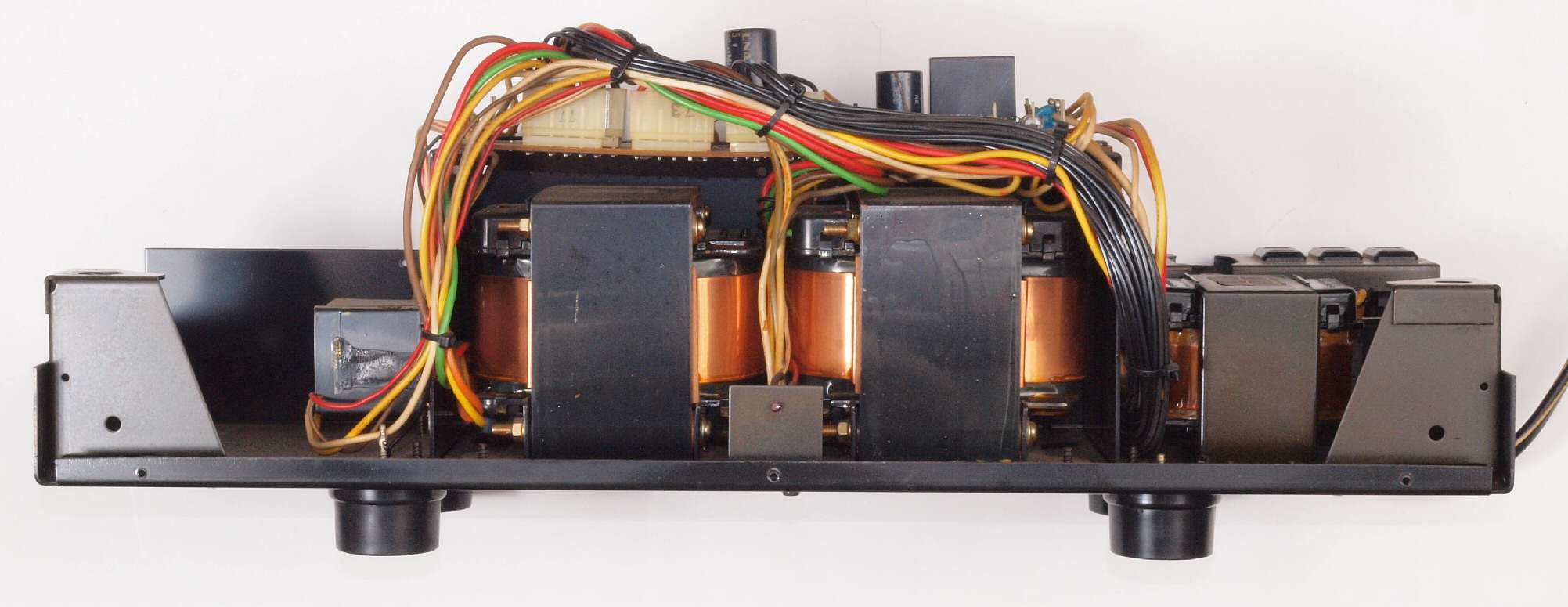

Ａ５１．　点検中　電源部・前から見る

Ａ５２．　点検中　電源部・前右から見る

Ａ５３．　点検中　電源部・後から見る

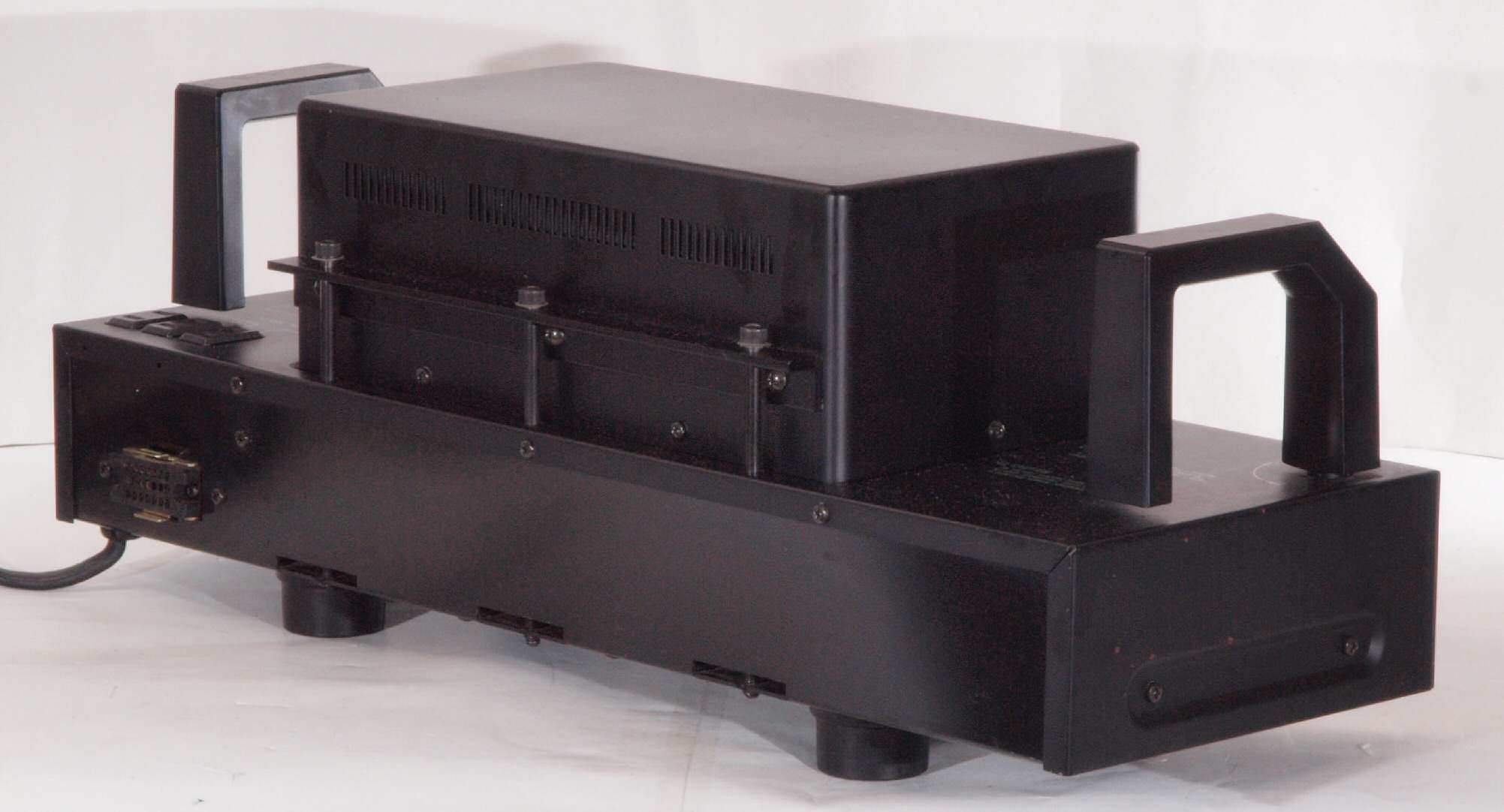

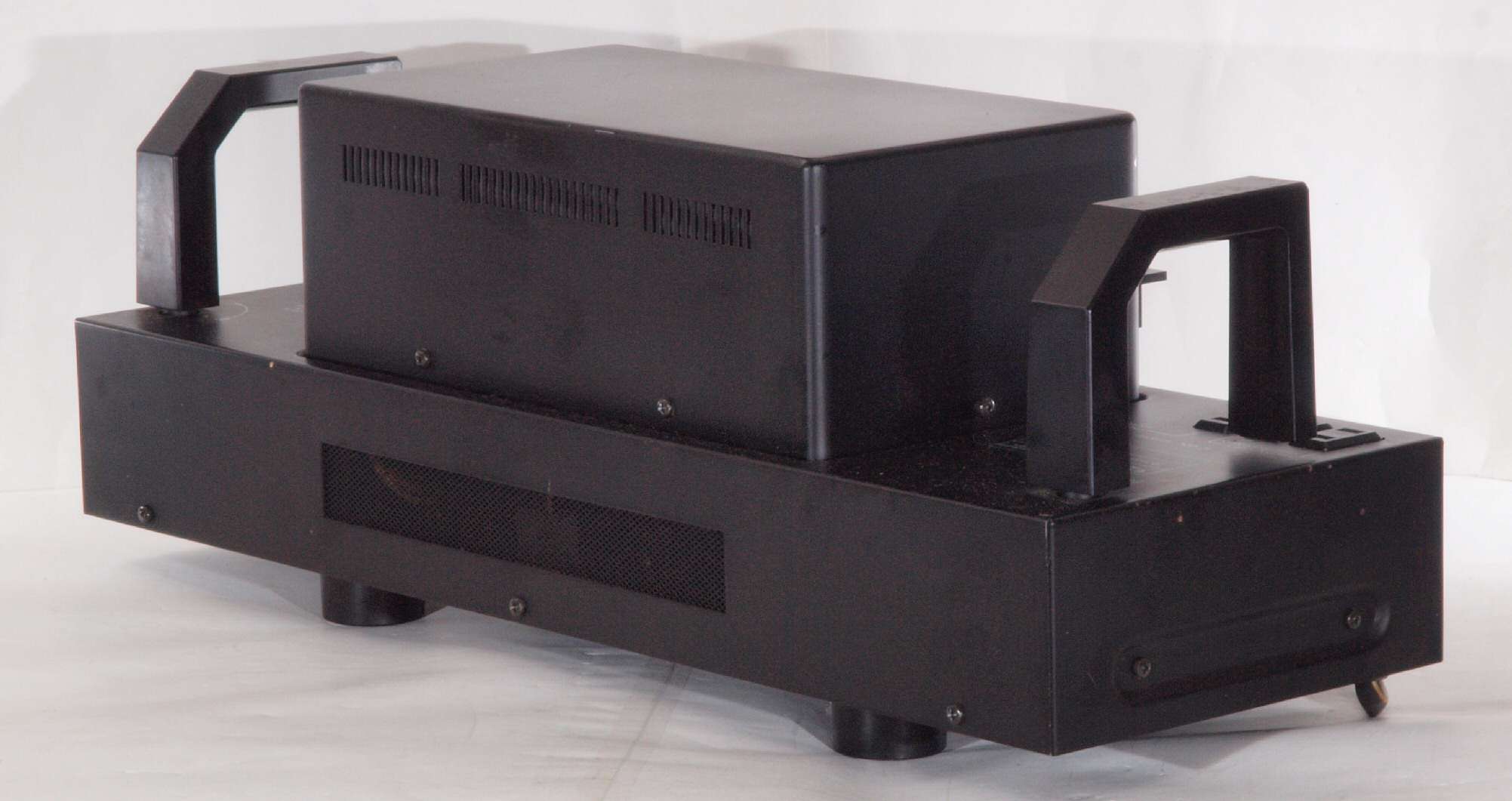

Ａ５４．　点検中　電源部・後左から見る

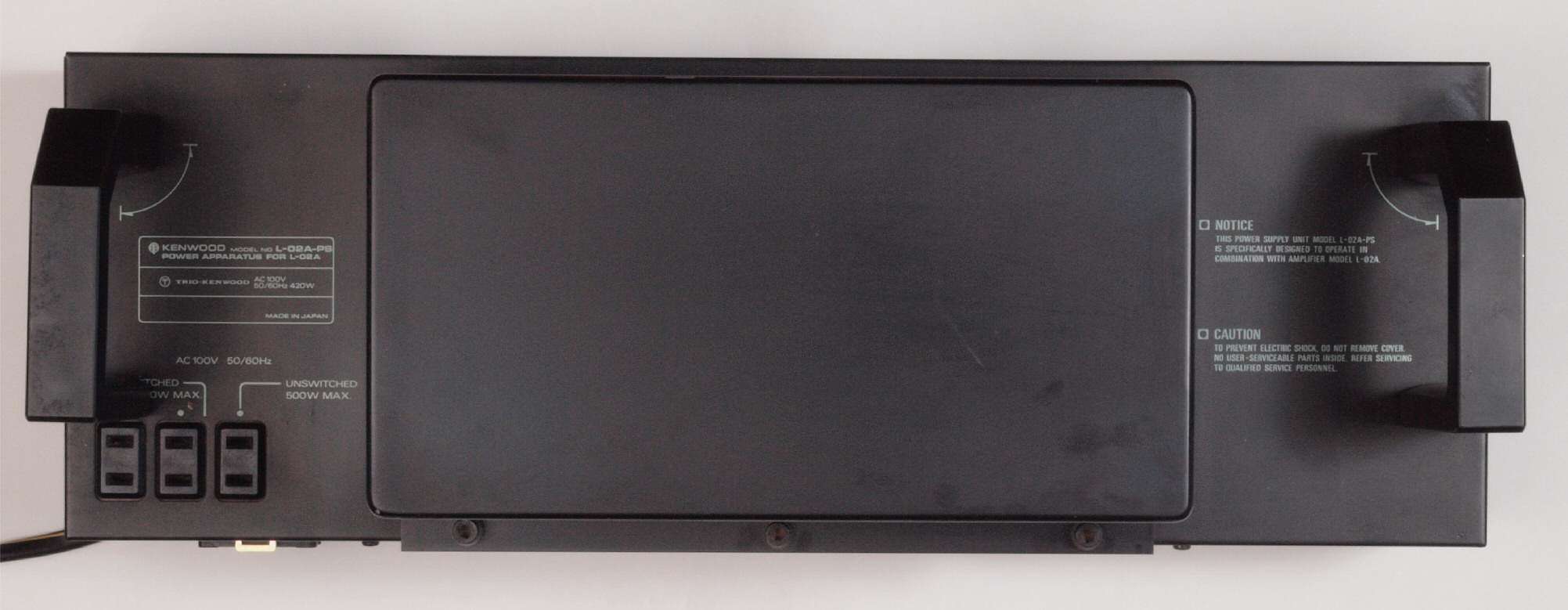

Ａ５５．　点検中　電源部・上から見る

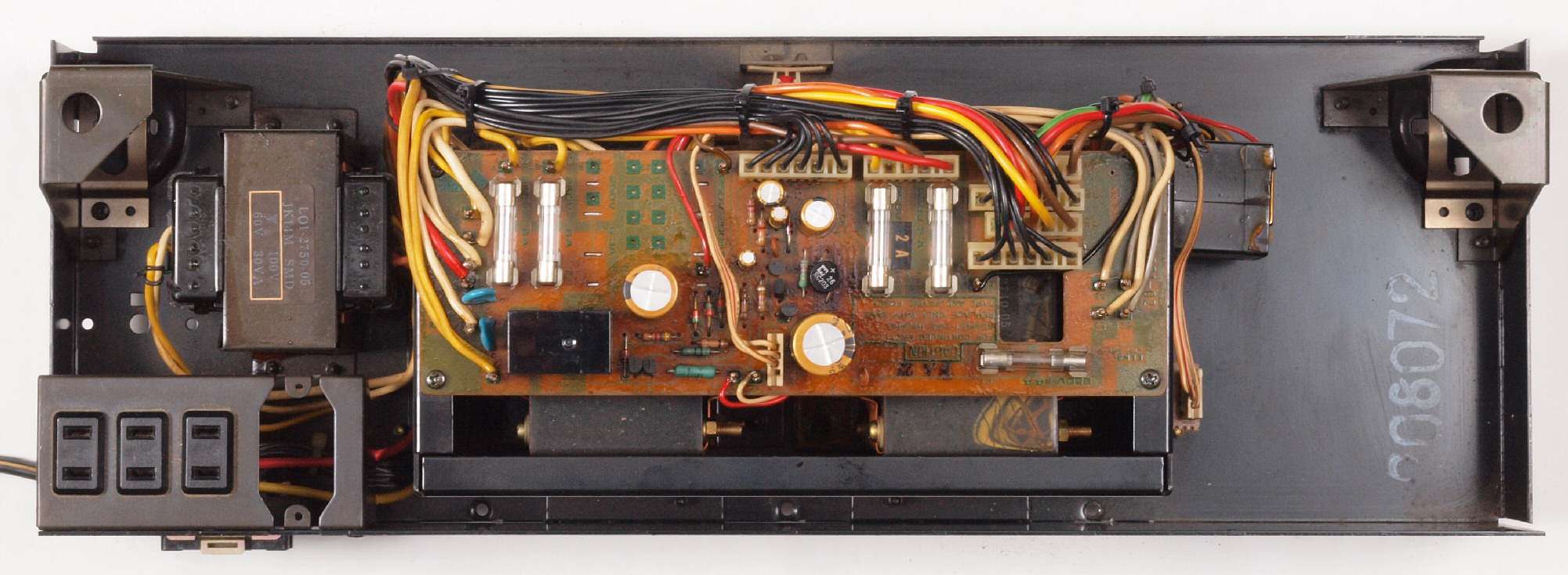

Ａ５６．　点検中　電源部・上蓋を取り上から見る

Ａ６１．　点検中　電源部・下前から見る

Ａ６２．　点検中　電源部・下前左から見る

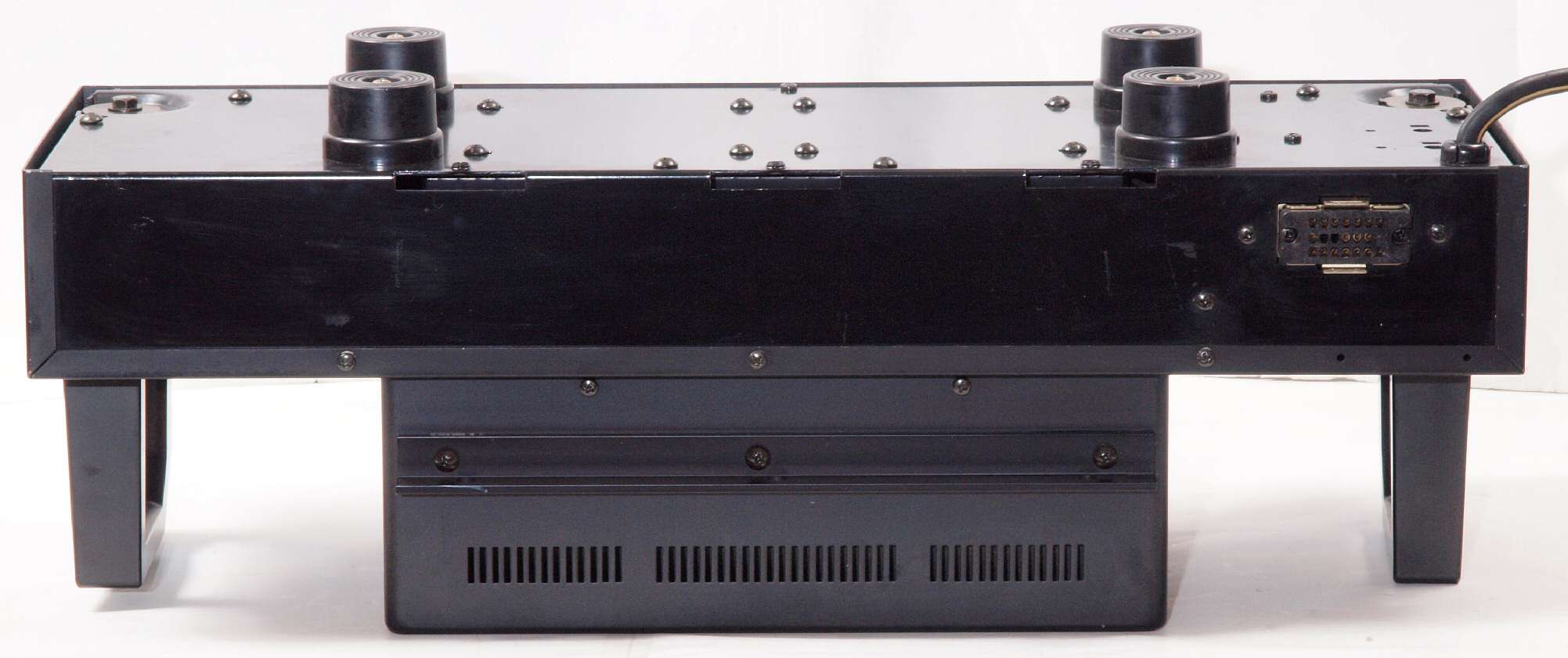

Ａ６３．　点検中　電源部・下後から見る

Ａ６４．　点検中　電源部・下後右から見る

Ａ６５．　点検中　電源部・下から見る

Ａ７１．　点検中　電源部・上蓋を取り前から見る

Ａ８２．　点検中　交換するSP接続リレーの比較。 仕様書から　定格出力　１７０W（８Ω）の時の電流は４．５８Aが流れる、電圧は３６．６４Ｖ。 　　　　　　　　定格出力　２５０W（４Ω）の時の電流は７．９４Aが流れる、電圧は３１．７６Ｖ。 　　　　　　　　左＝付いている物（２ａ＝５Ａ×２）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ×２） 　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い 　　　　　　　　但し、形状が異なるので、基板の加工が必要となる。 　　　　　　　　純正回路では、片側２個リレー使用、接点をシリーズ（直列）接続して、遮断電圧を増している？ 　　　　　　　　ＳＰ接続リレーでは、遮断電圧は十分で不足するのは遮断電流。

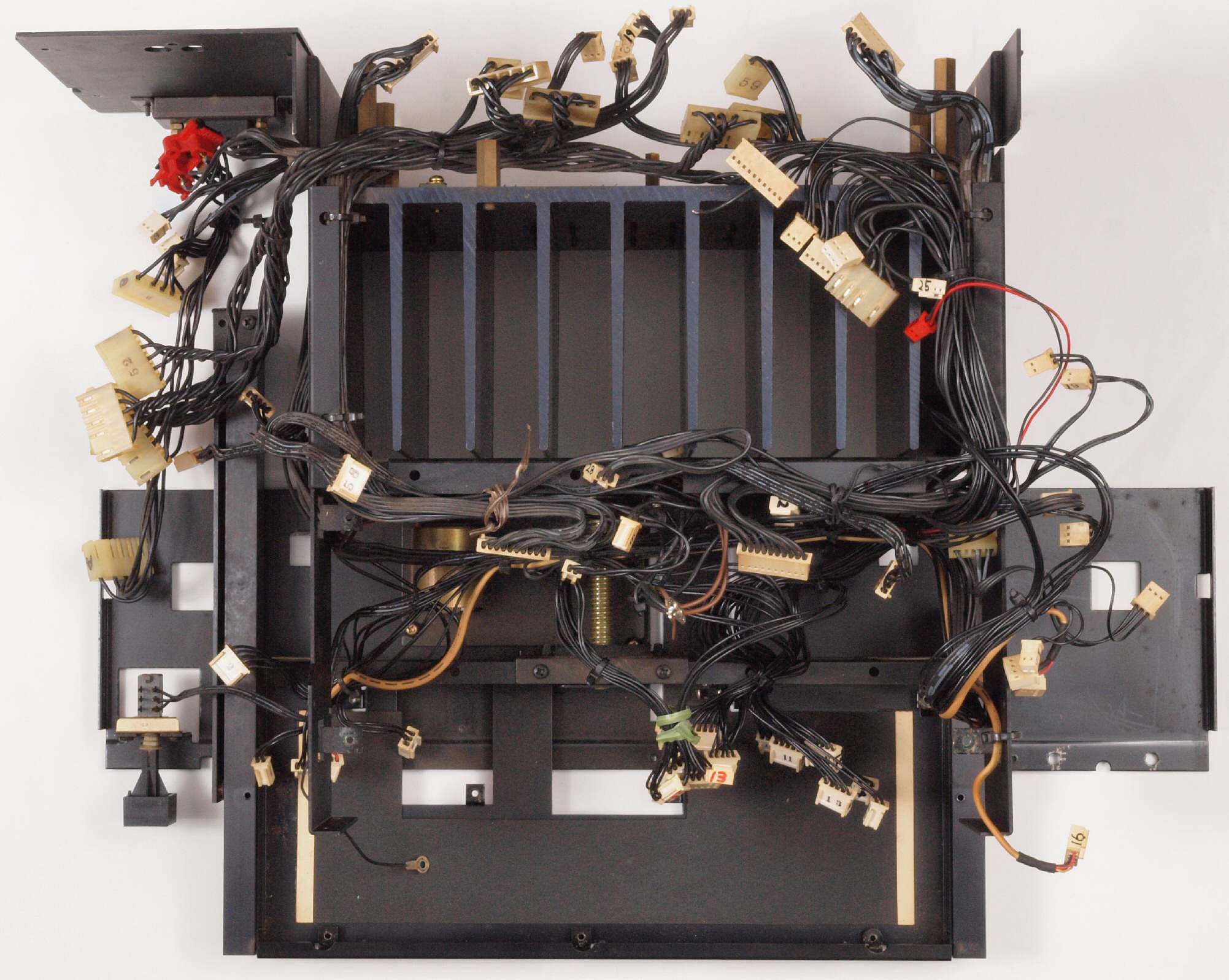

Ｃ．　本体修理状況。 Ｃ１．　修理中　基板を取り外す

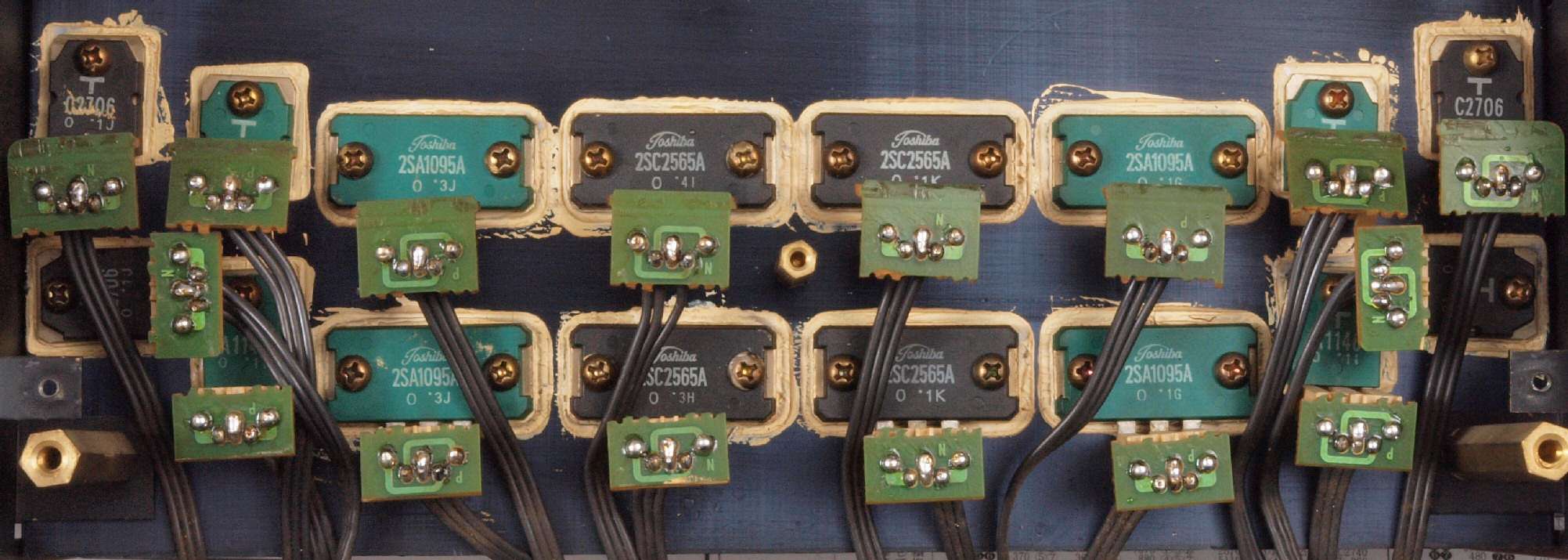

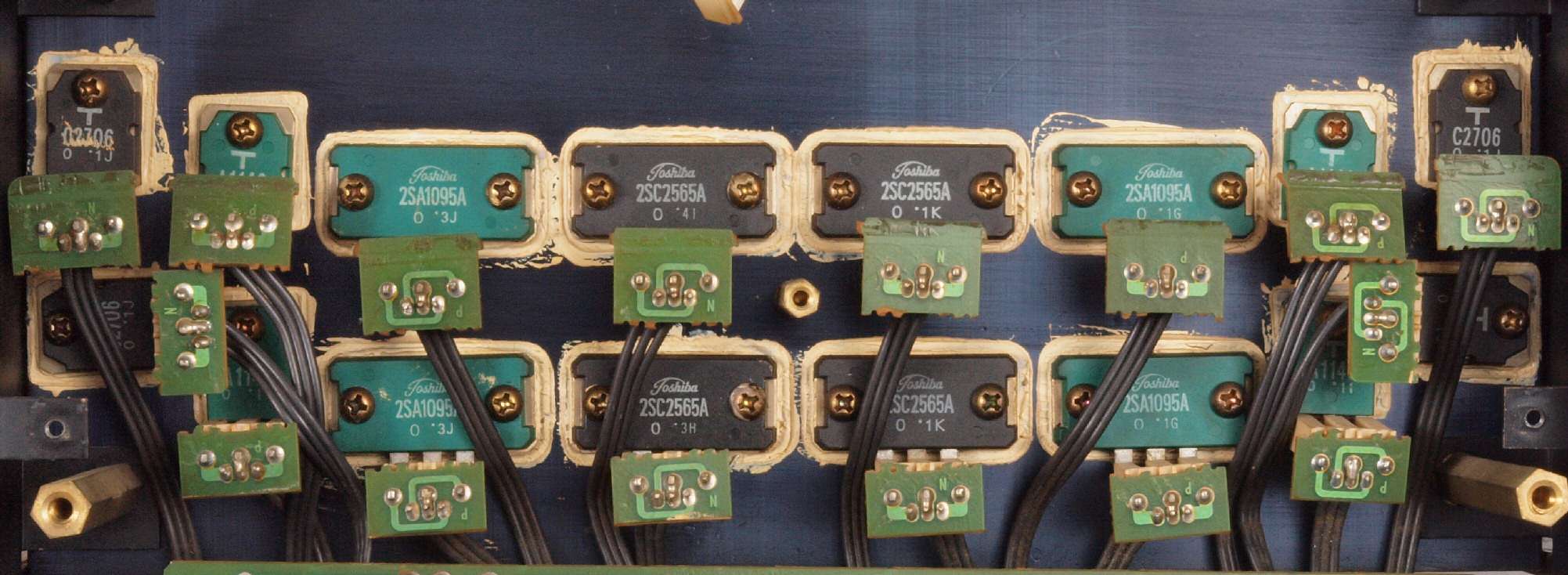

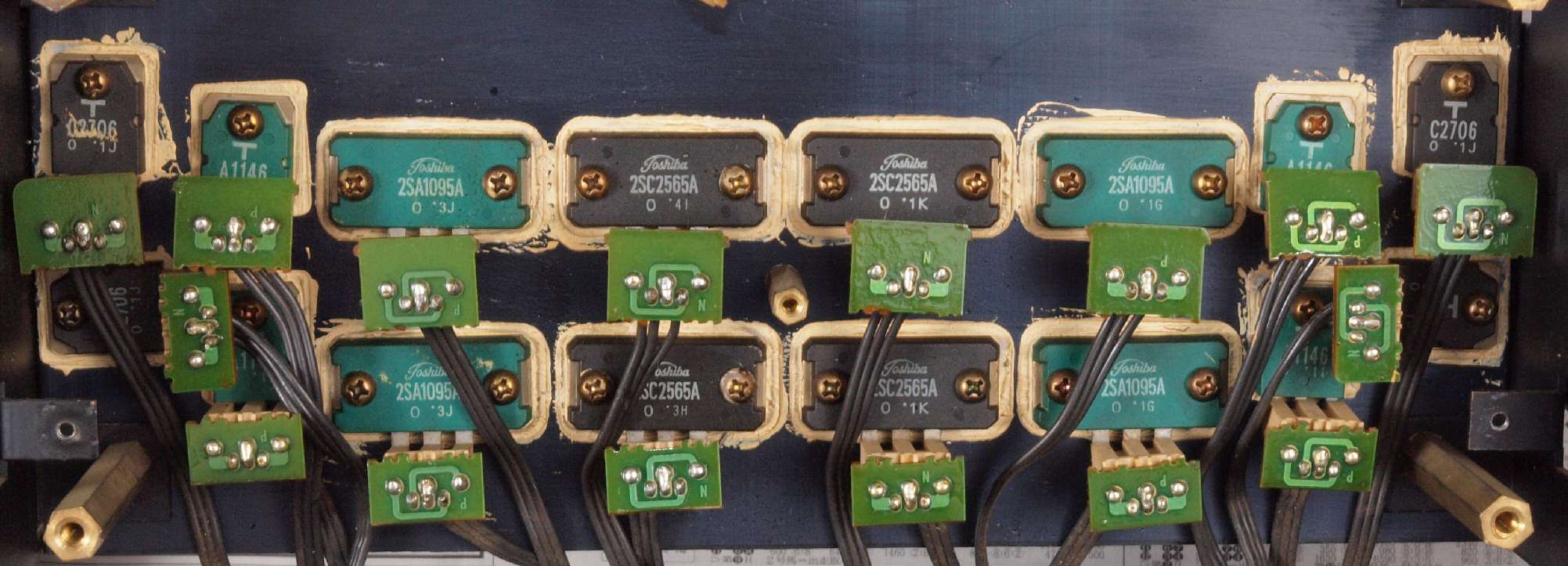

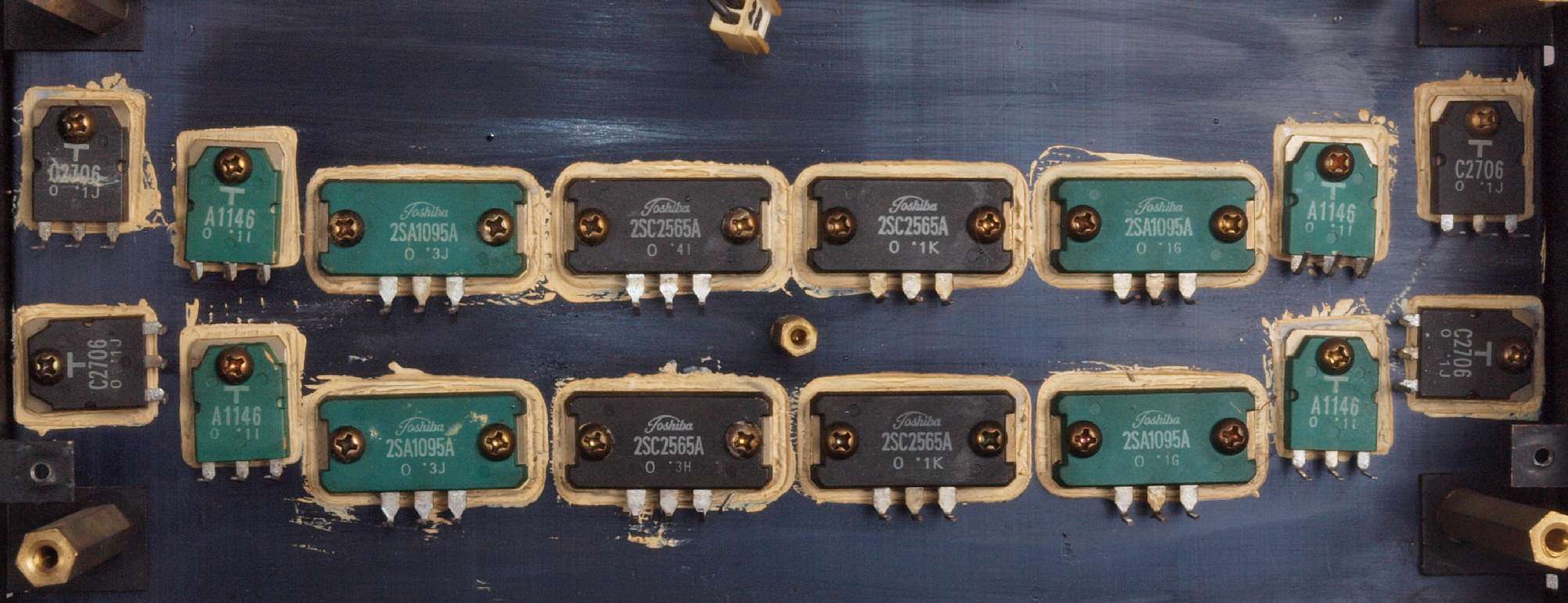

Ｃ１１．　修理前　終段ＴＲ（トランジスター）、　綺麗です！

Ｃ１２．　修理前　終段ＴＲ（トランジスター）取付基板。

Ｃ１３．　修理（半田補正）中　終段ＴＲ（トランジスター）取付基板。　半田を全部やり直す。

Ｃ１４．　完成終段ＴＲ（トランジスター）取付基板　洗浄後防湿材を塗る。。

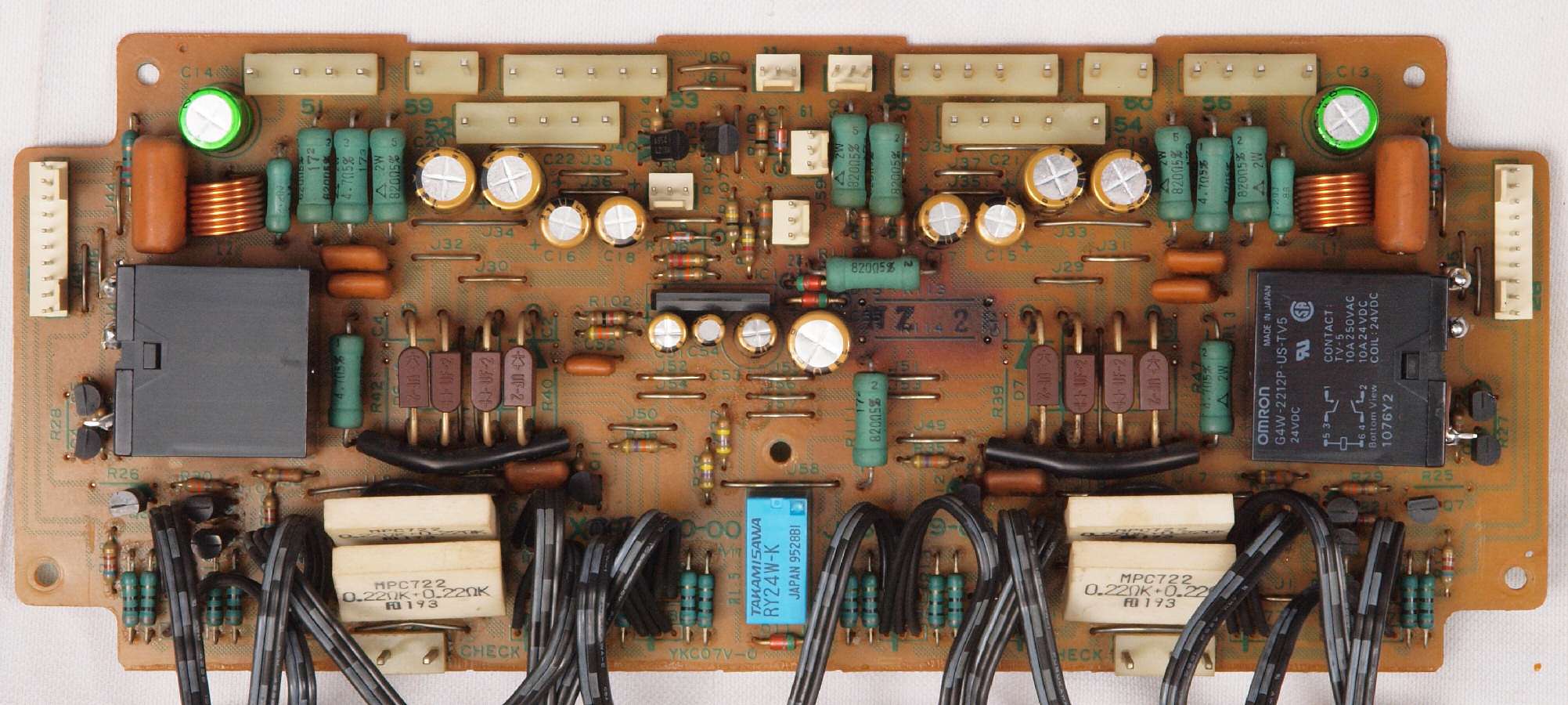

Ｃ２１．　修理前　終段・プロテクト基板

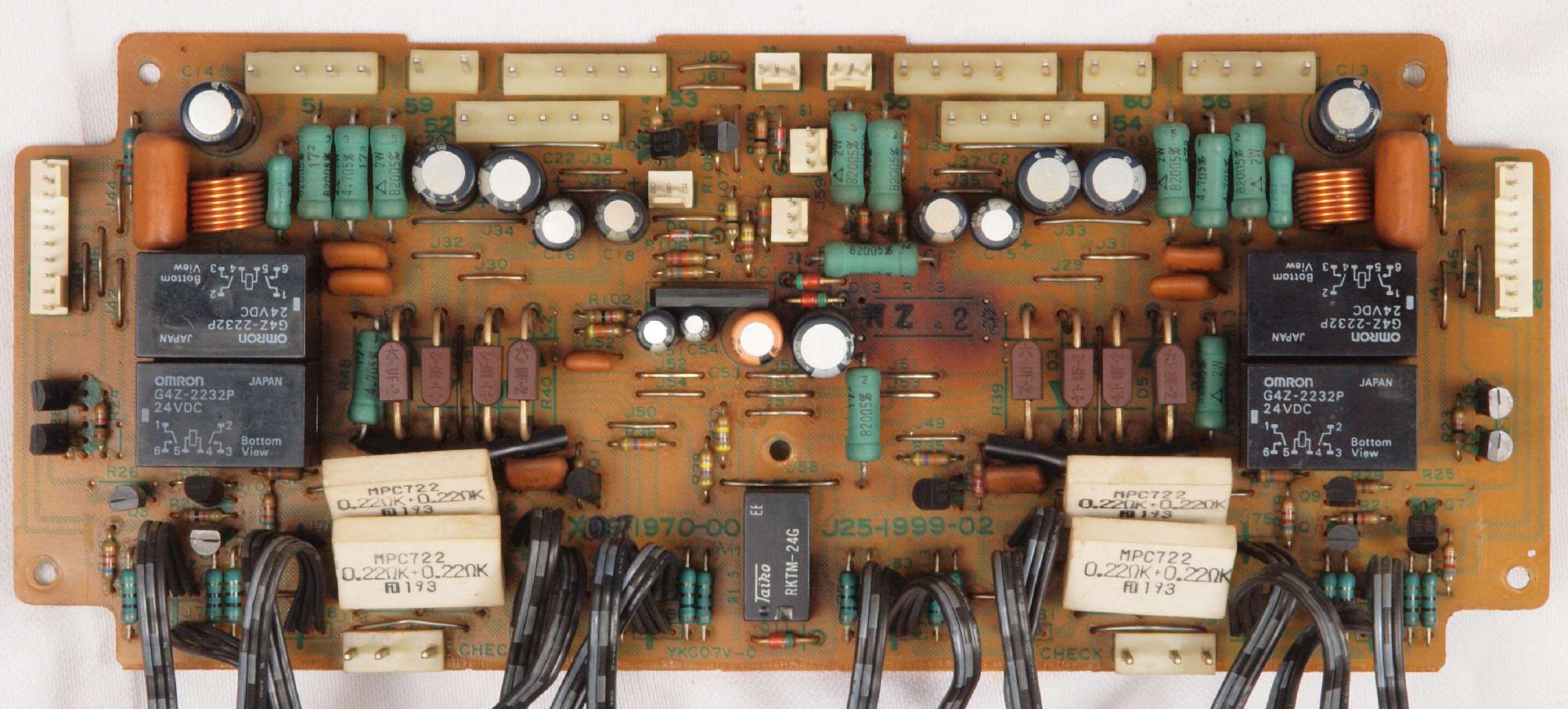

Ｃ２２．　修理後　終段・プロテクト基板　リレー５個、電解コンデンサー１４個交換 　　　　　　　　　　　　使用されているSP接続リレーは同型が市場に無いので、物理的・電気的に、適当な物に交換する 　　　　　　　　　　　　基板加工が必要ですが、使用した物は、接点容量は４倍（２０Ａ）になる。

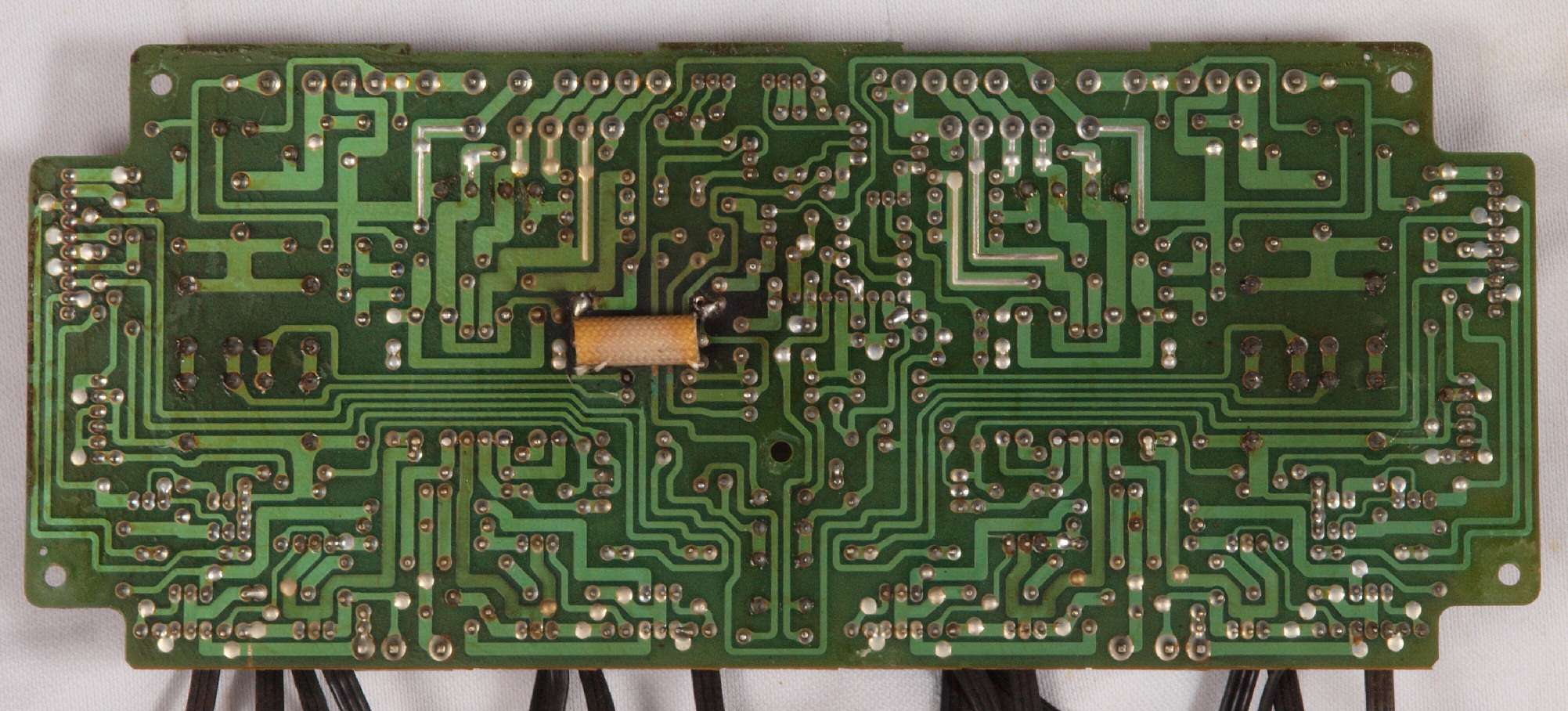

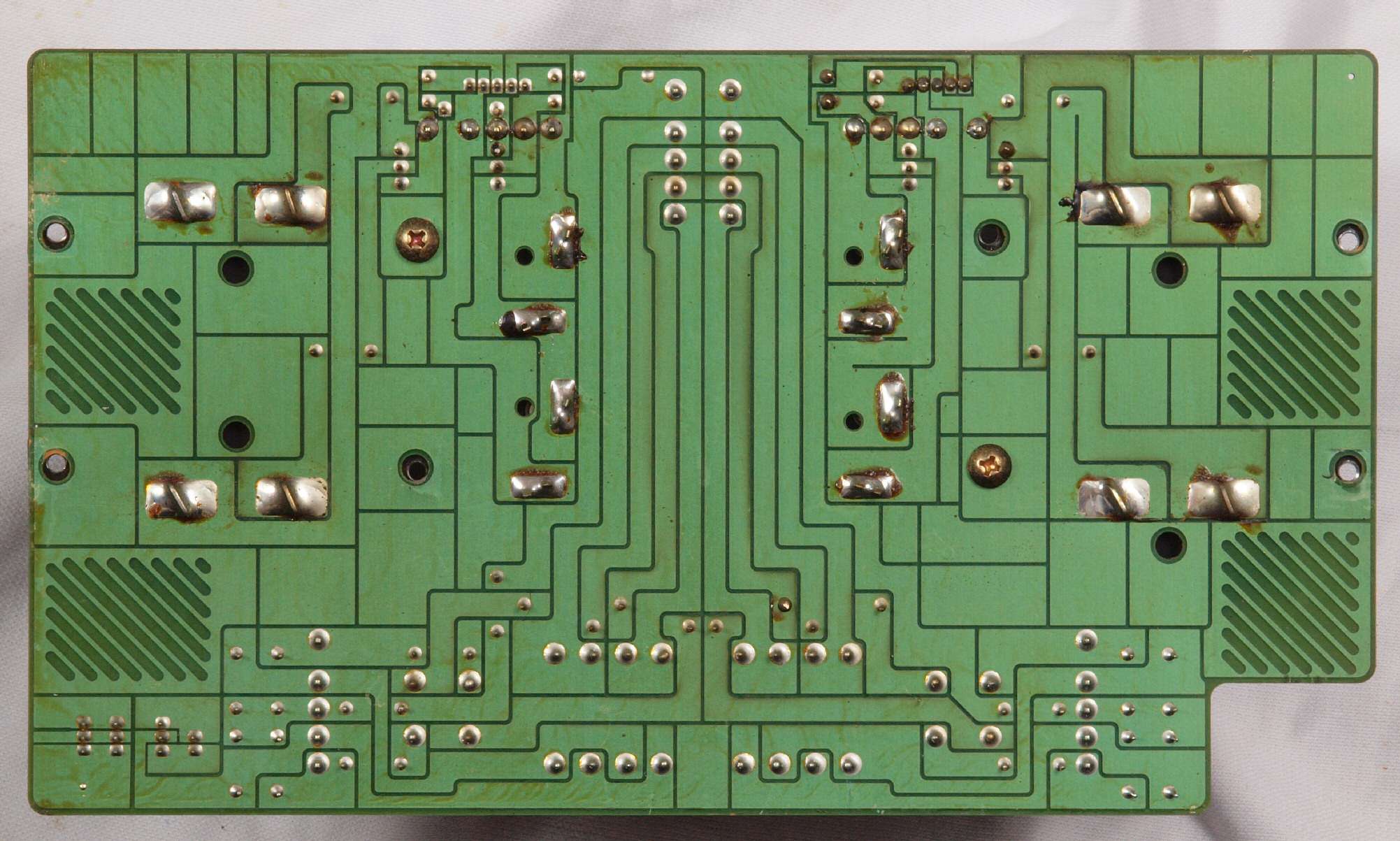

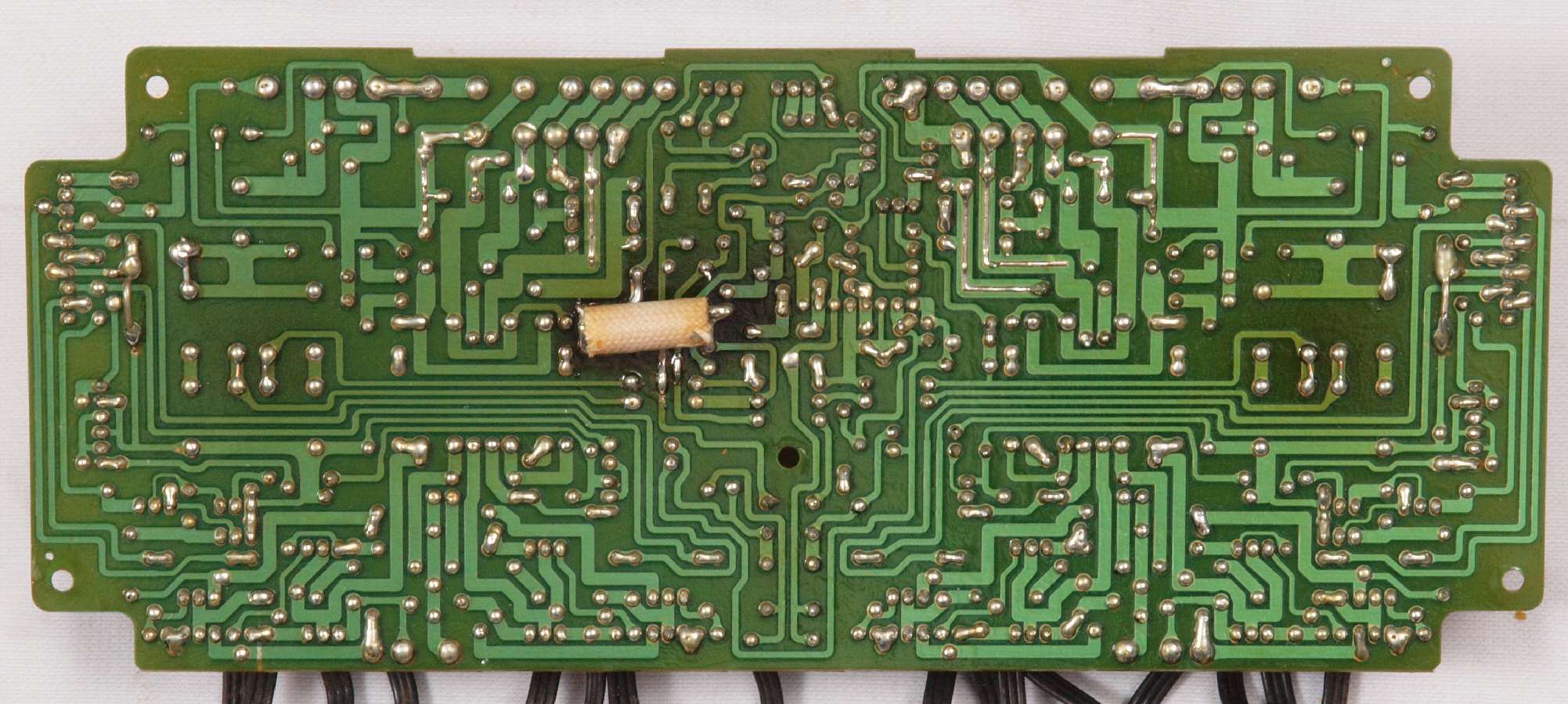

Ｃ２３．　修理前　終段・プロテクト基板裏

Ｃ２４．　修理（半田補正）後　終段・プロテクト基板裏。　半田を全部やり直す。

Ｃ２５．完成終段基板　終段・プロテクト基板裏　洗浄後防湿材を塗る。

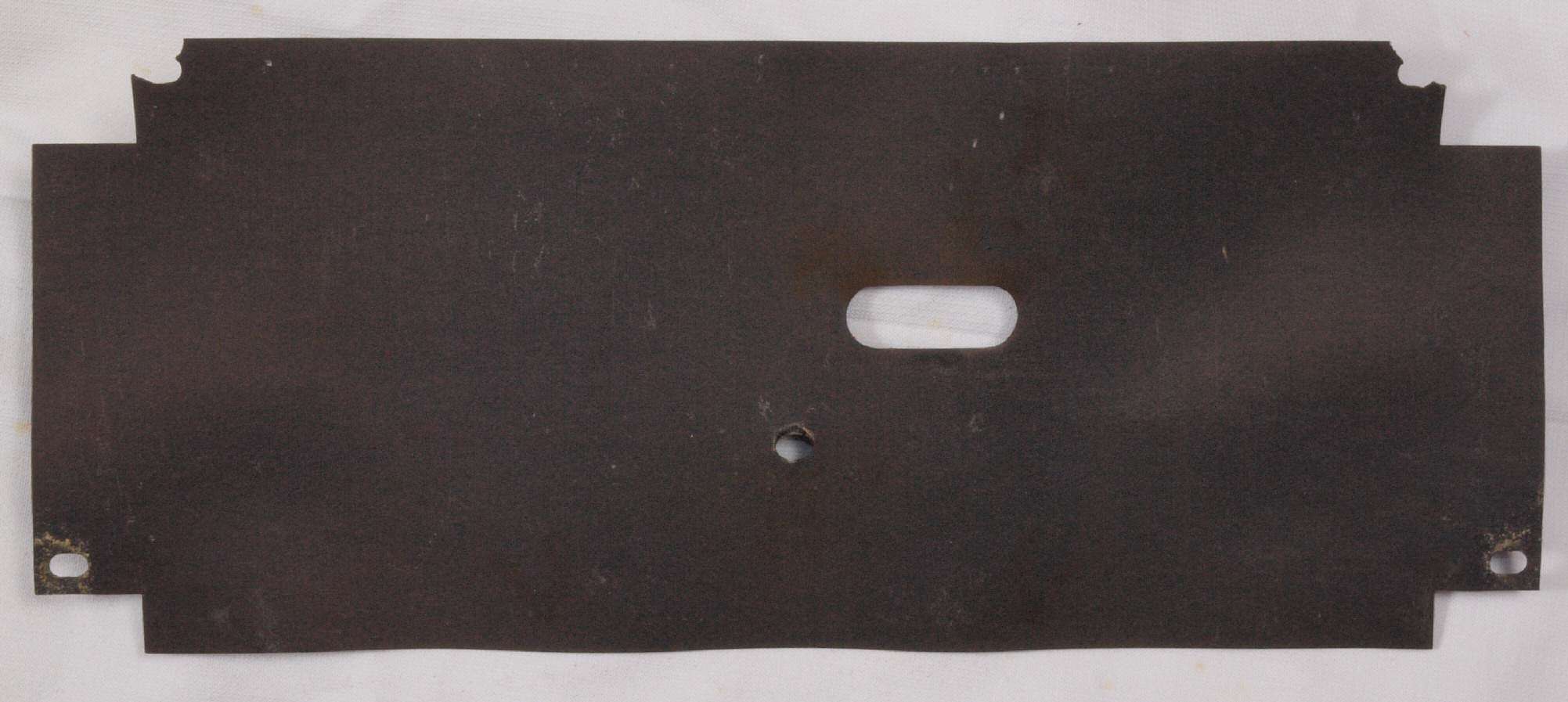

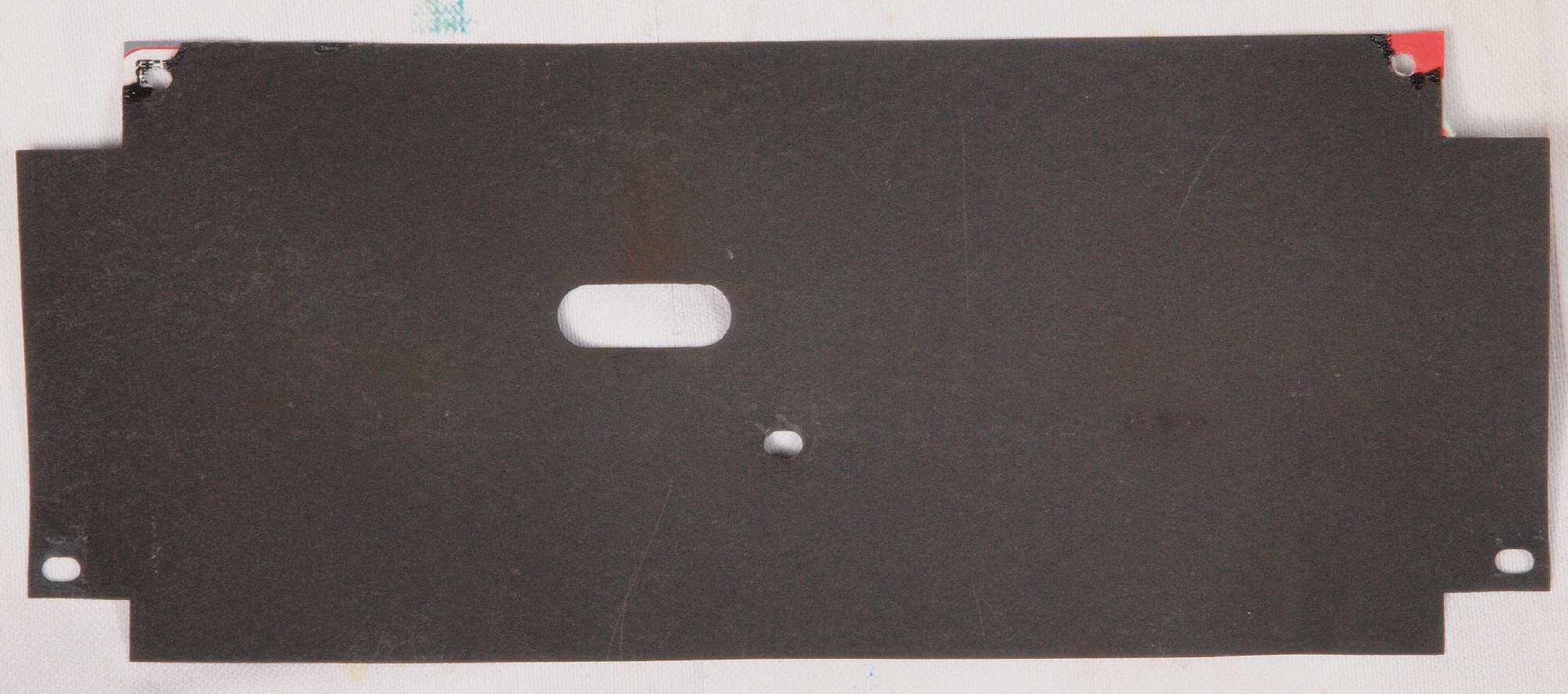

Ｃ２６．　修理前　絶縁紙。　何回も取り外したのか？　ビス穴が欠損！。

Ｃ２７．　修理後　絶縁紙。ビス穴を補修する。

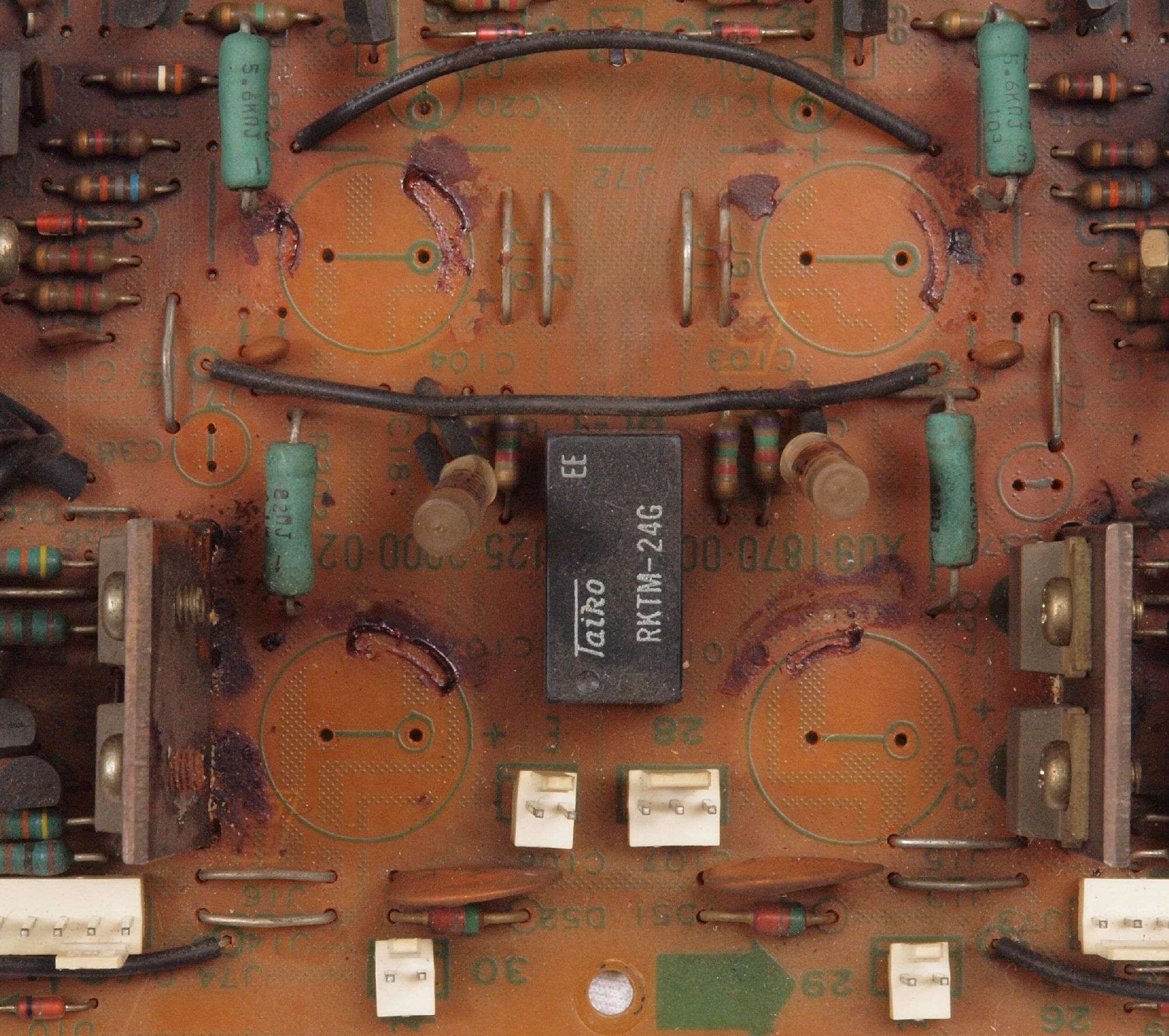

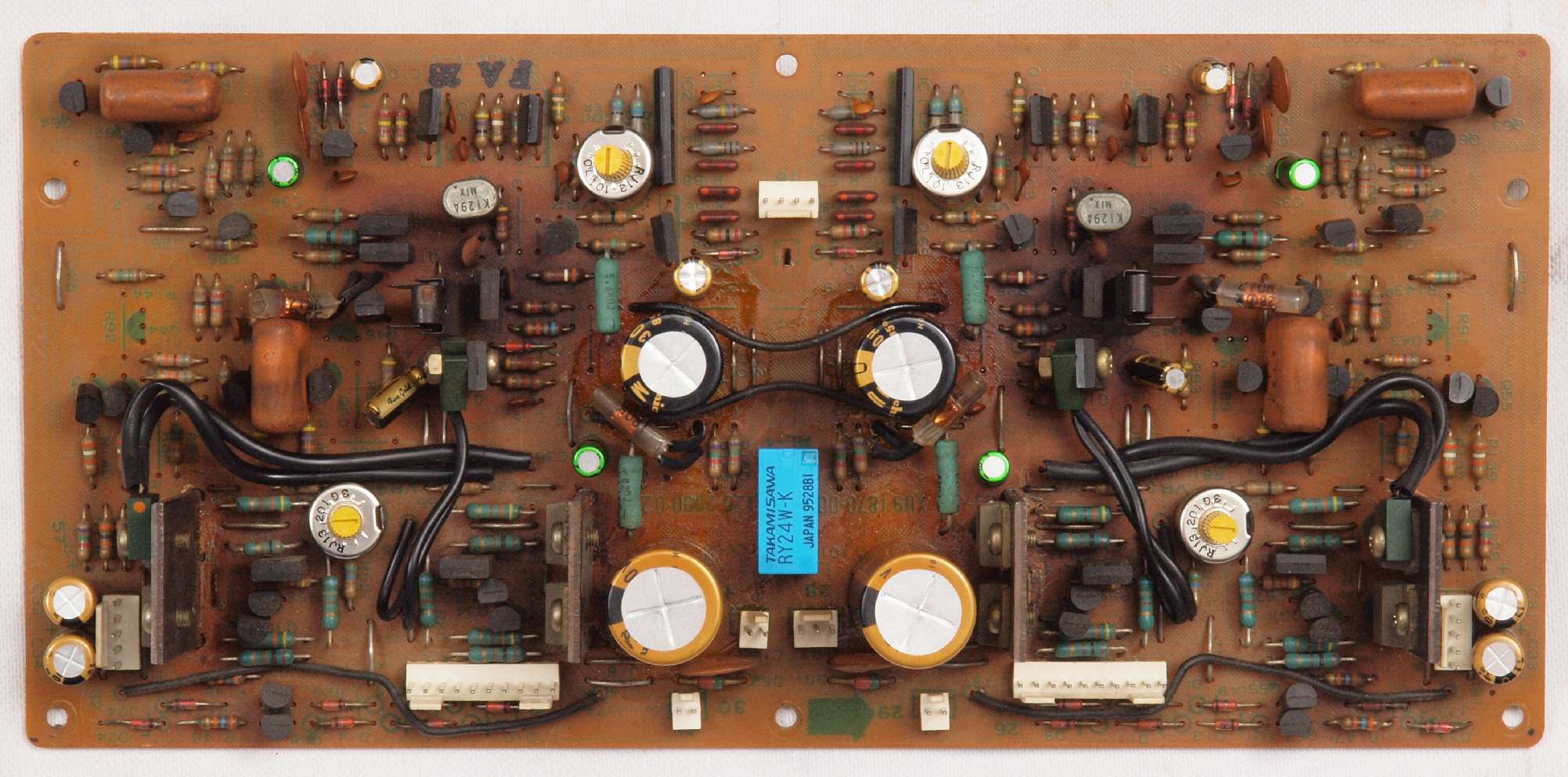

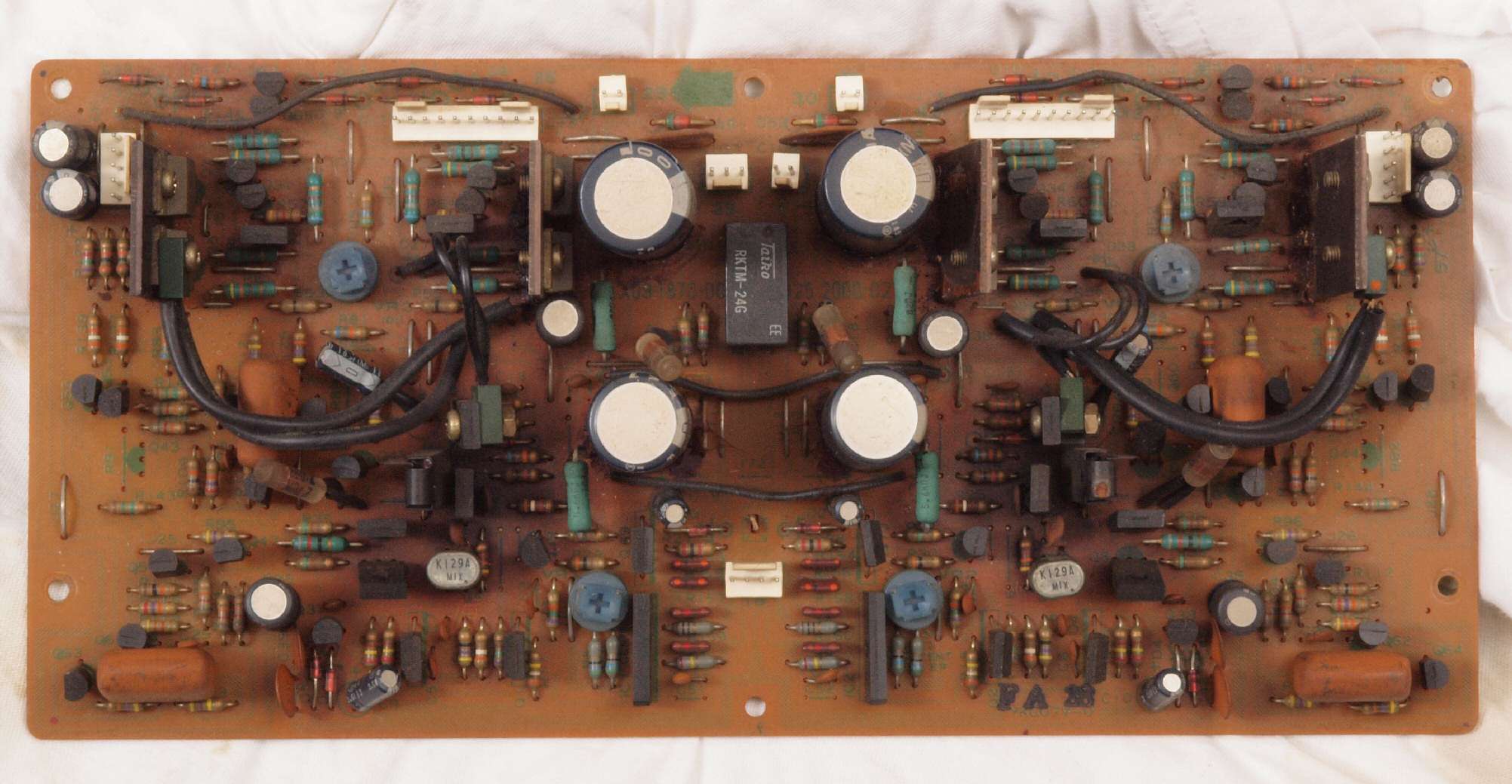

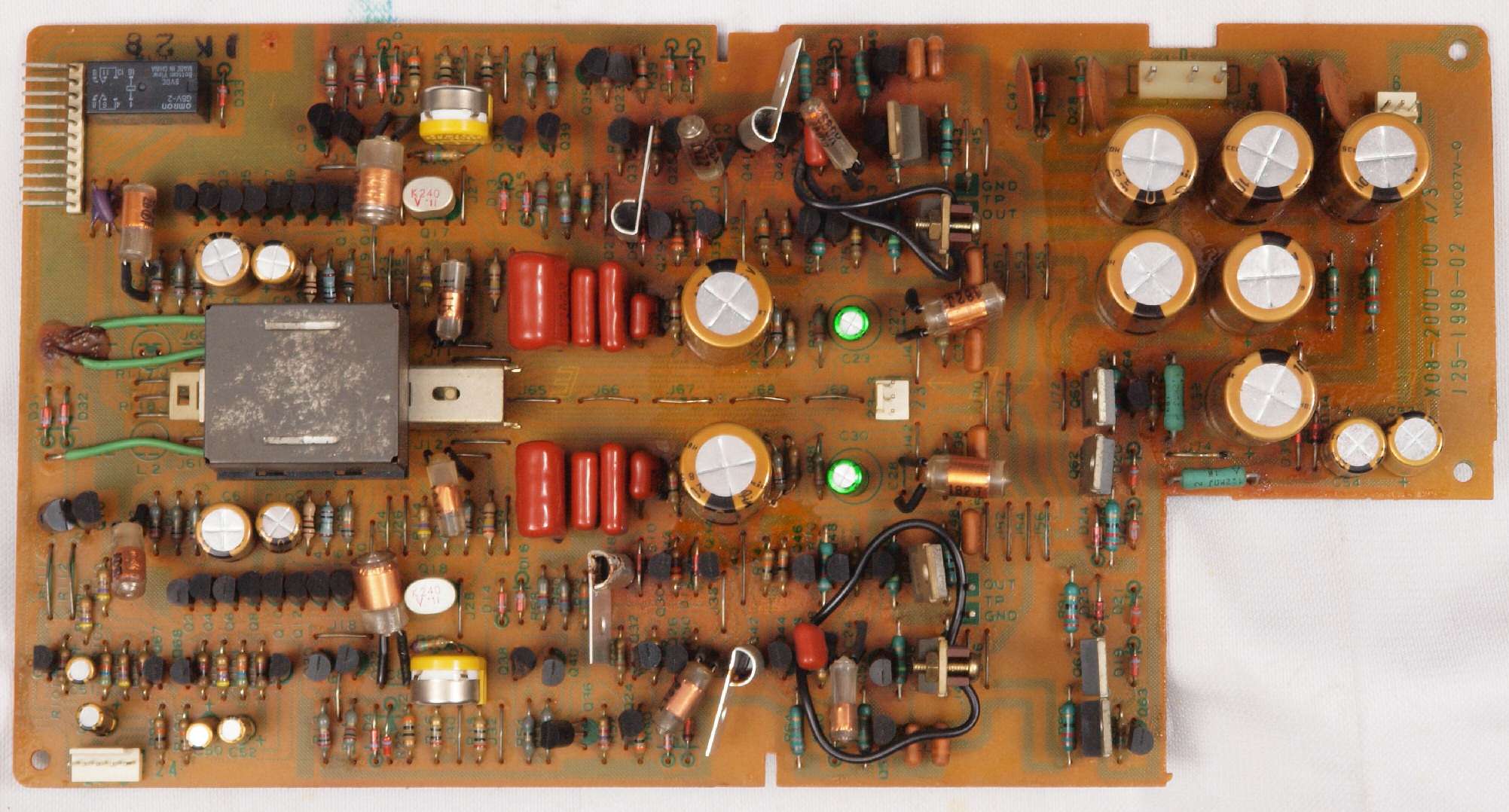

Ｃ３１．　修理前　ドライブＡＭＰ基板

Ｃ３２．　修理後　ドライブＡＭＰ基板 　　　　　　　　　　　半固定ＶＲ４個、リレー１個、ＦＥＴ２個、電解コンデンサー１６個交換、フイルムコンデンサー２個追加

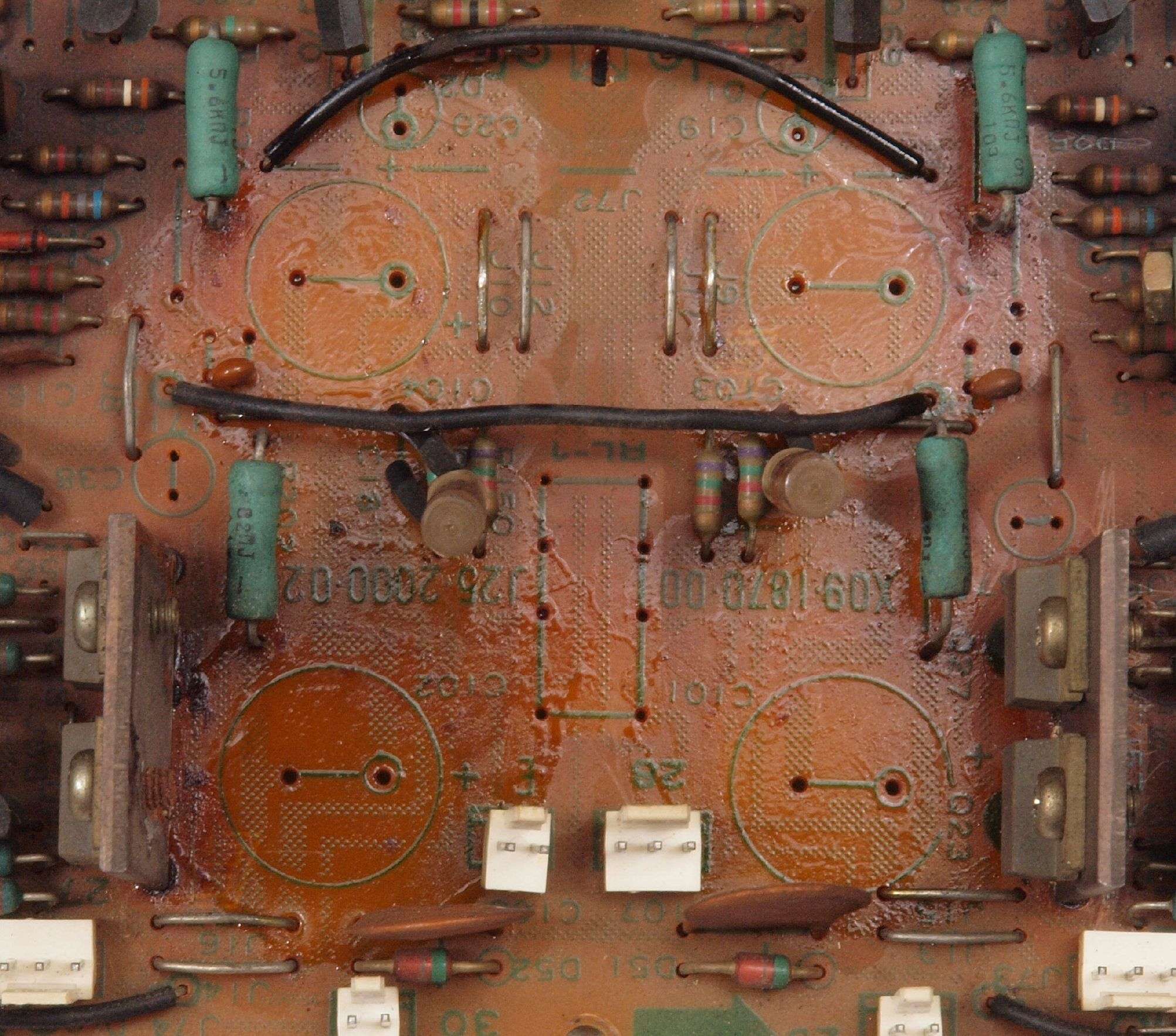

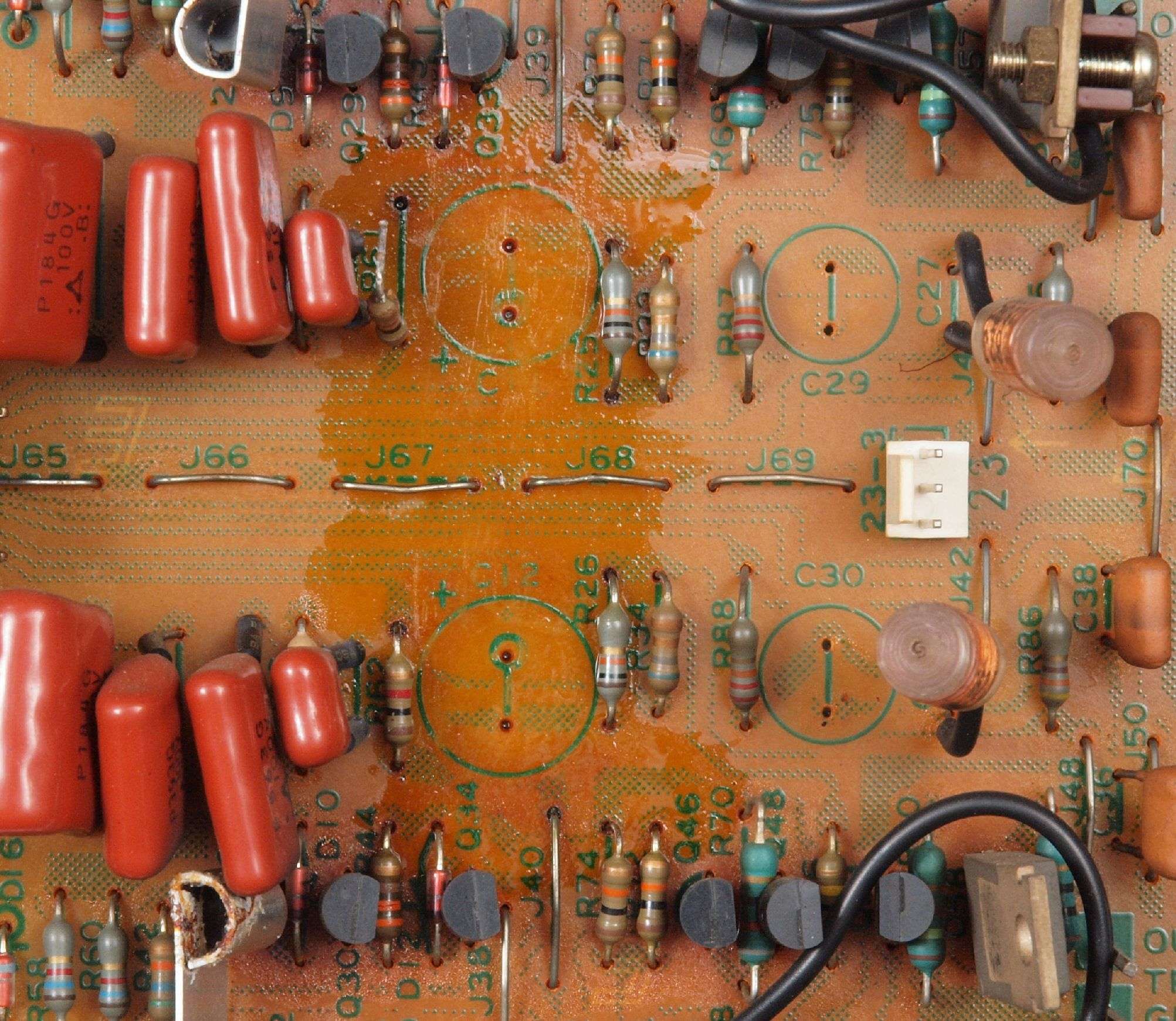

Ｃ３２２．　修理中　ドライブＡＭＰ基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ３２３．　修理中　ドライブＡＭＰ基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

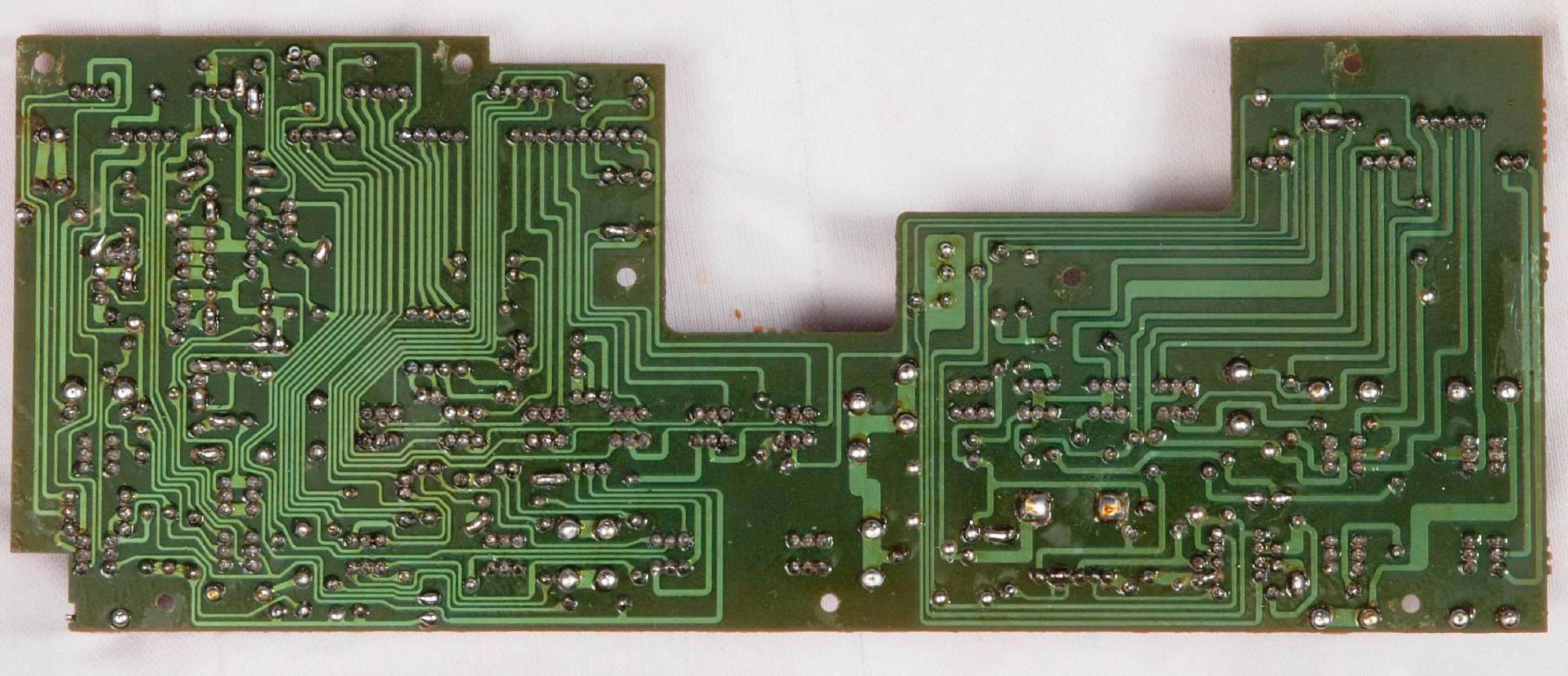

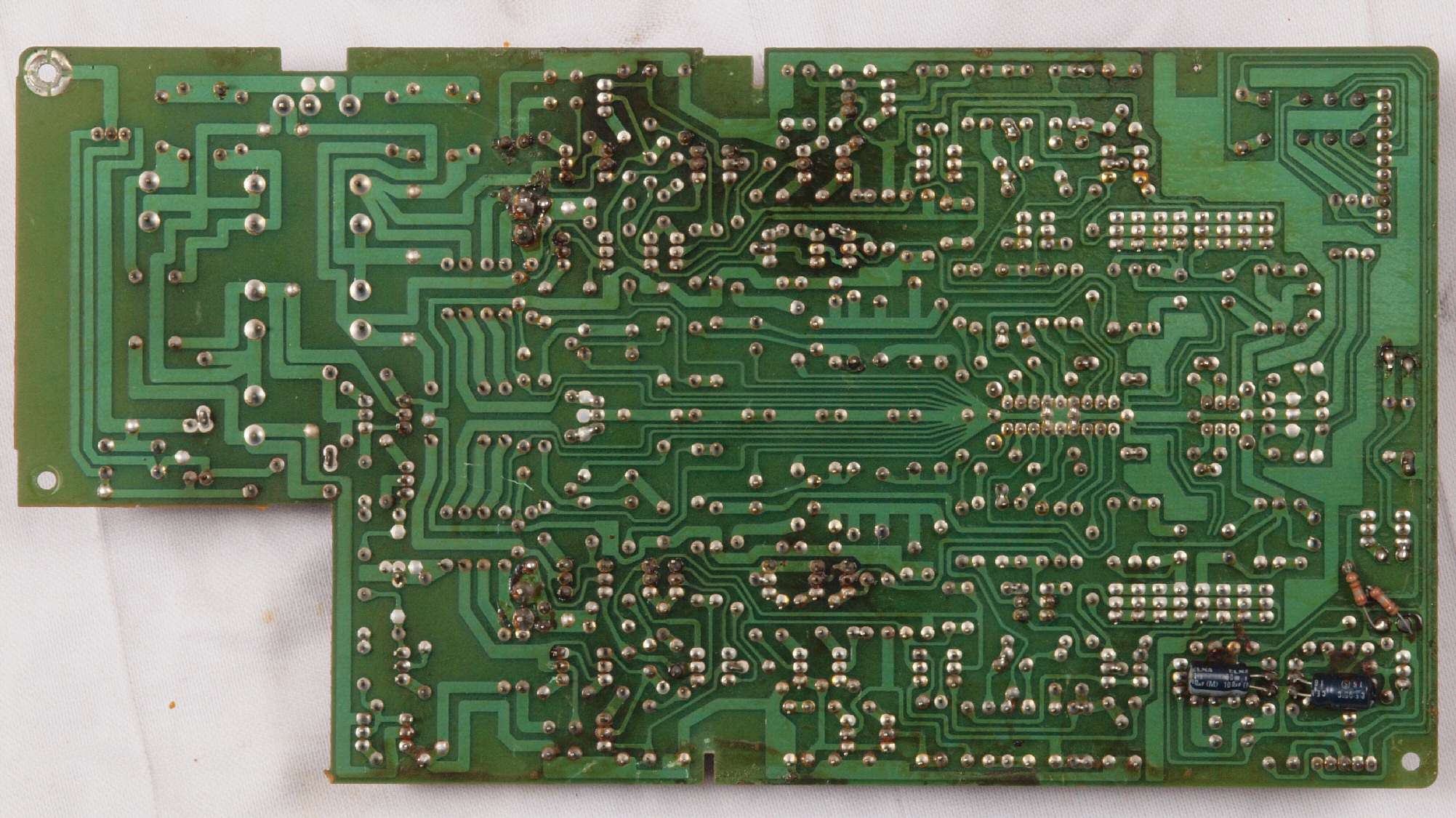

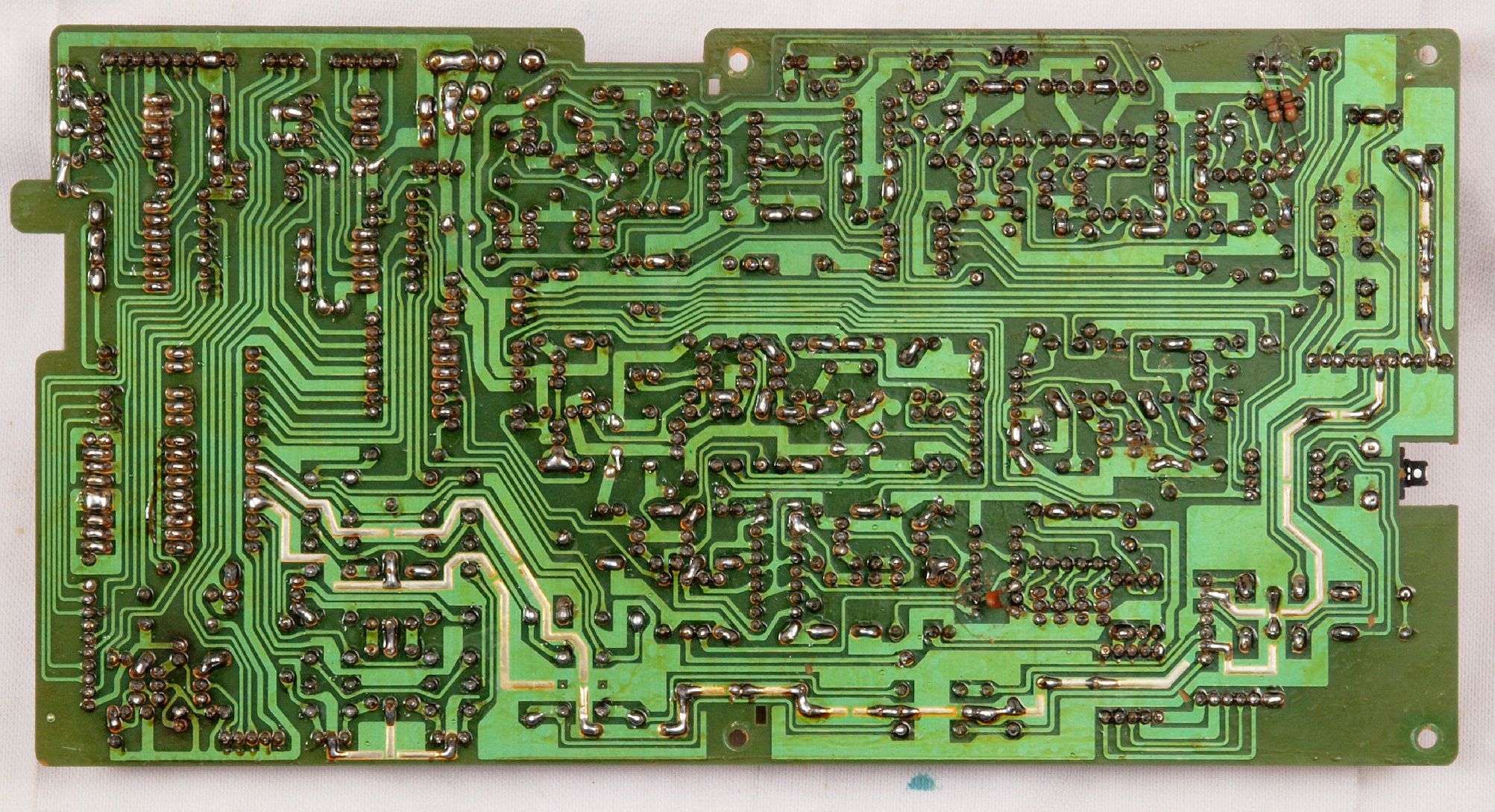

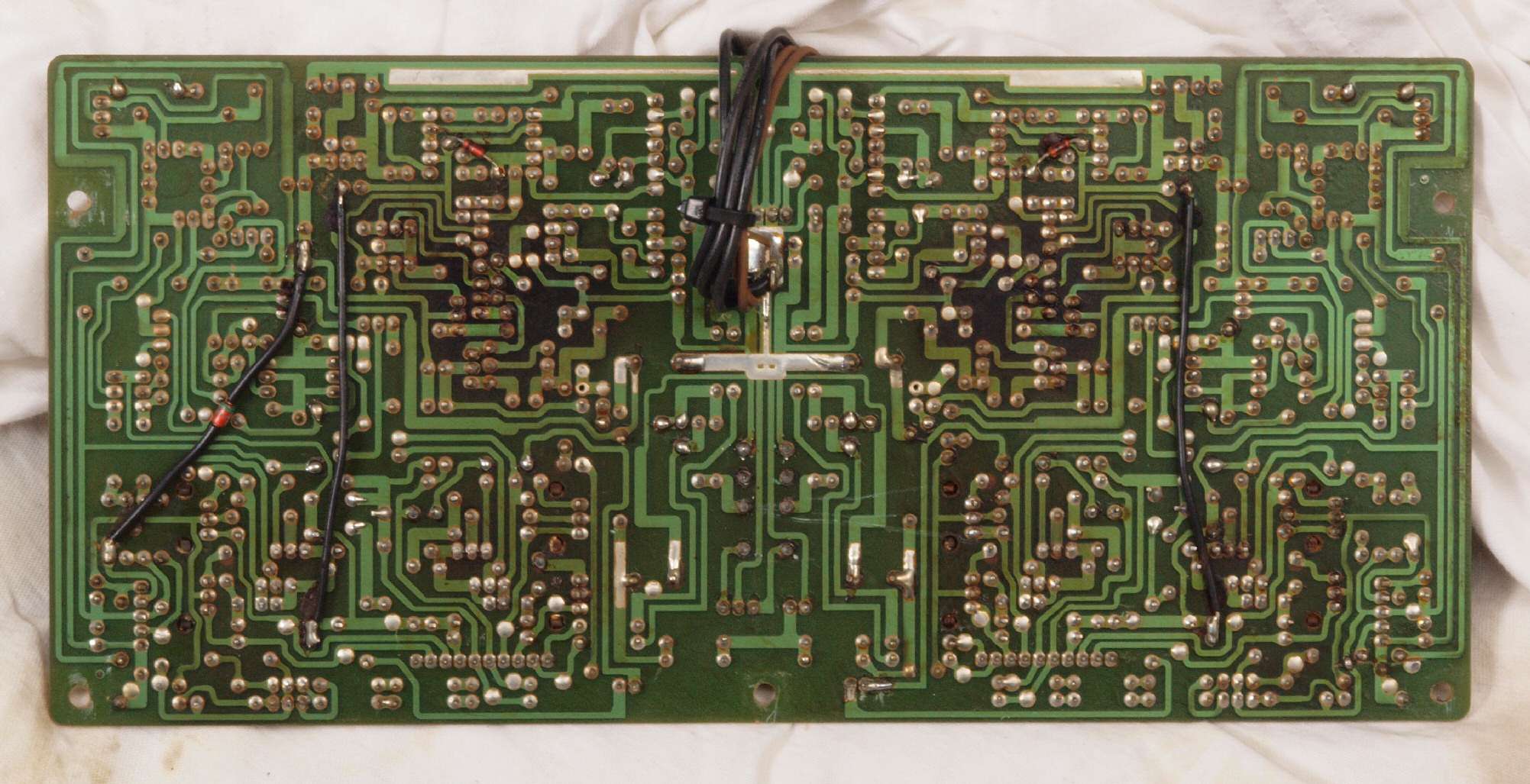

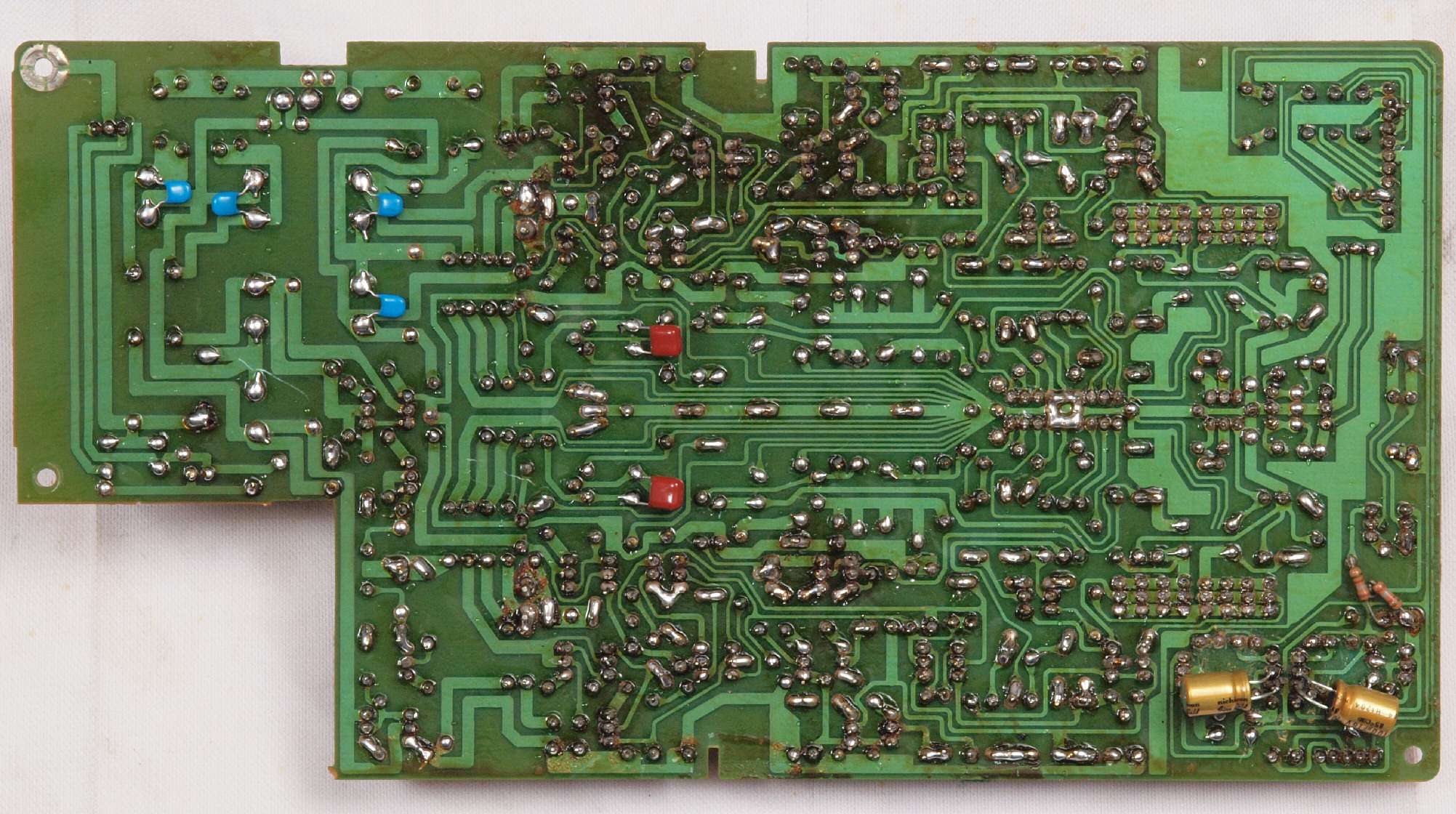

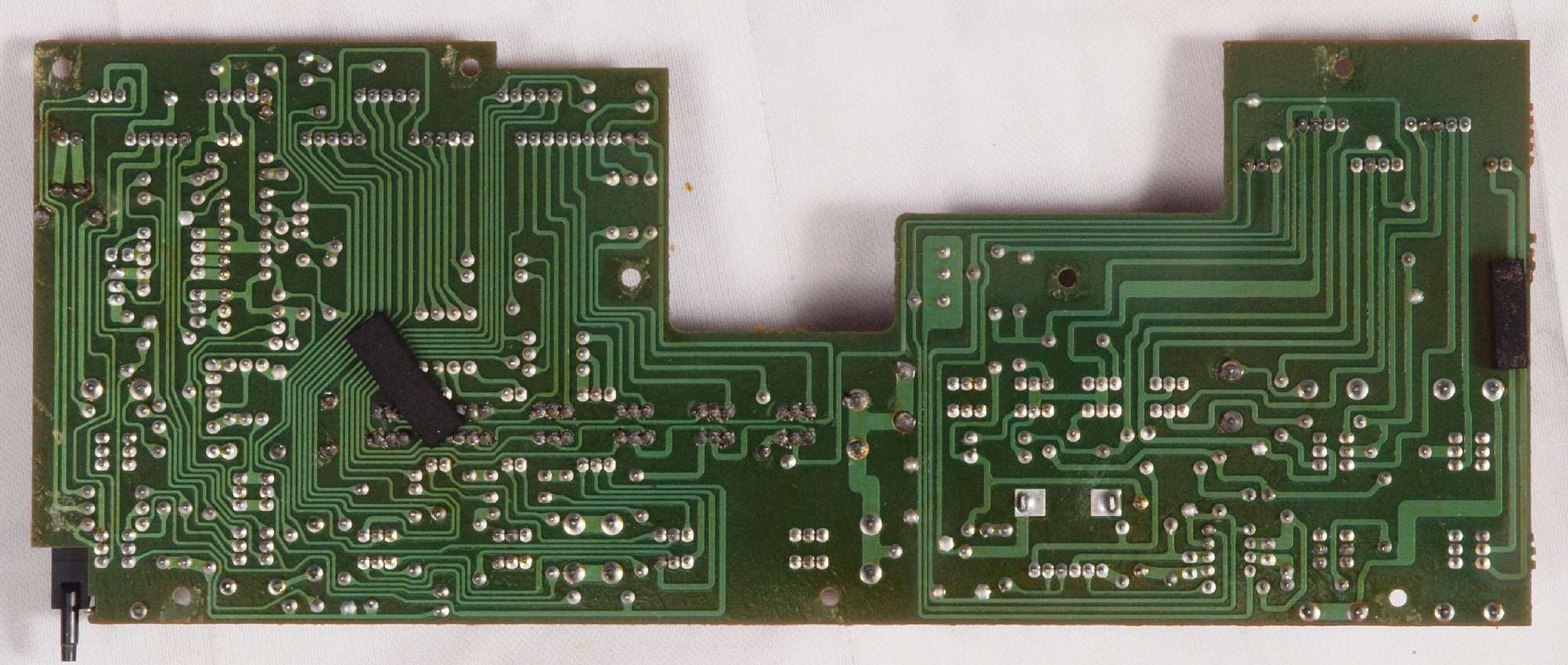

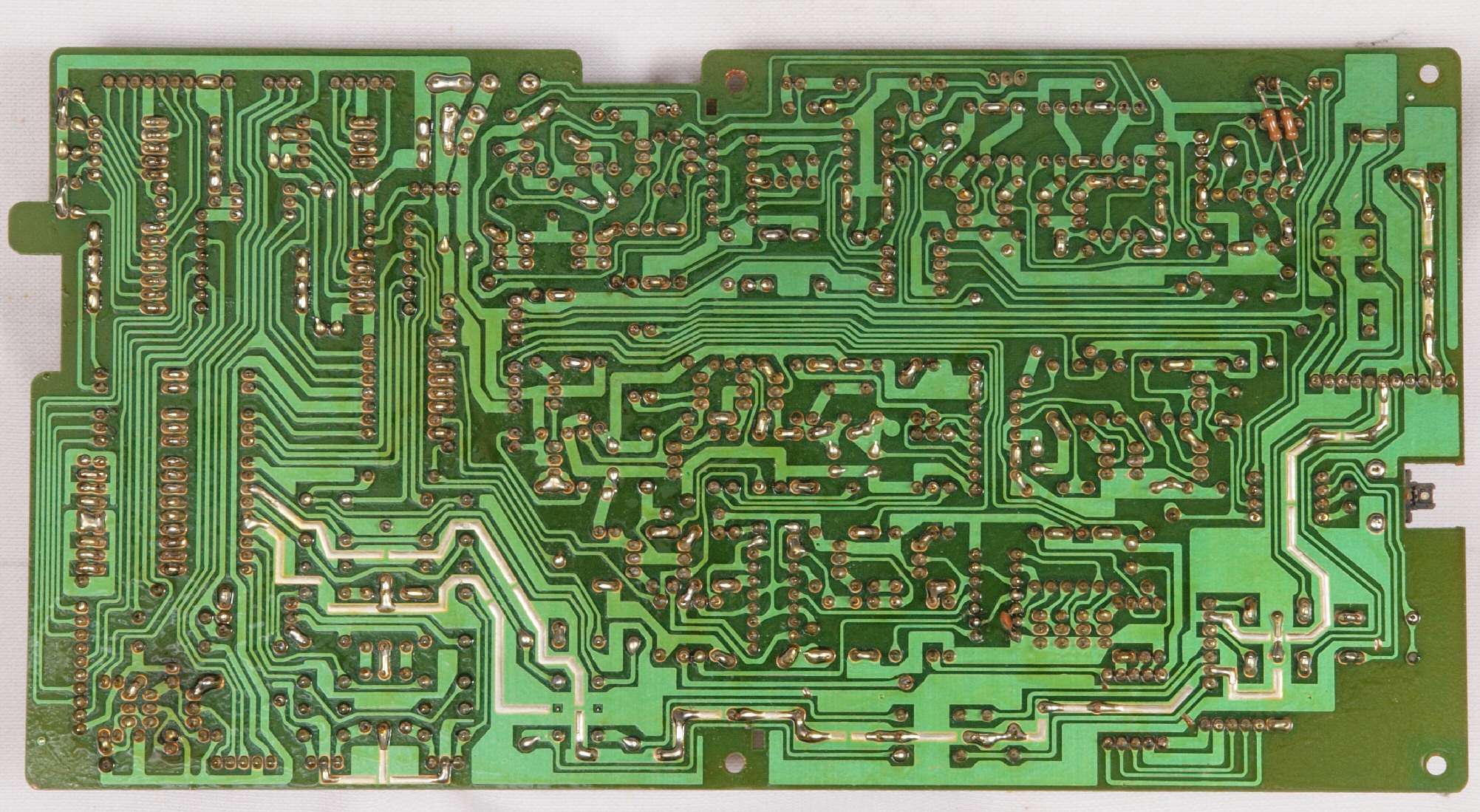

Ｃ３３．　修理前　ドライブＡＭＰ基板裏

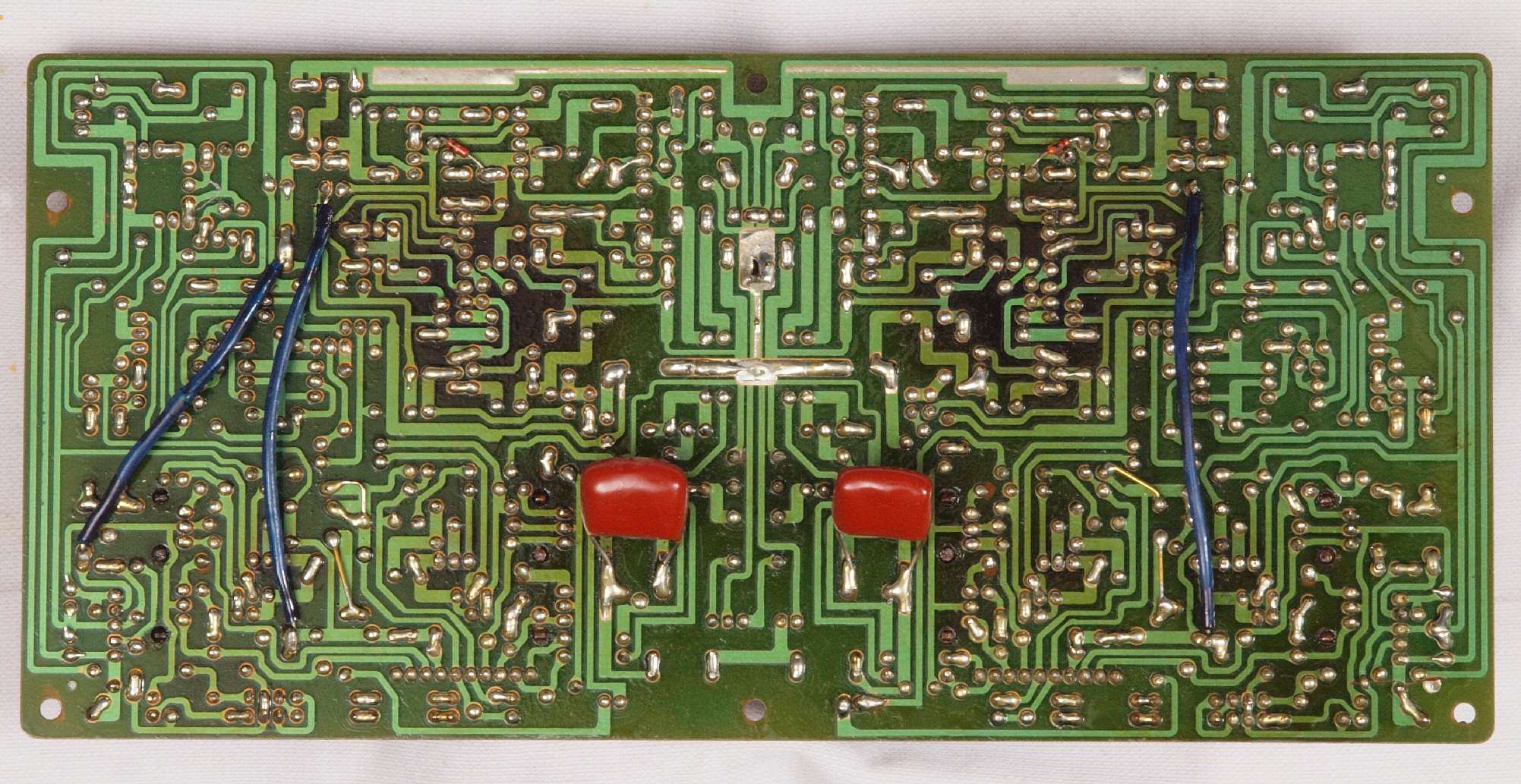

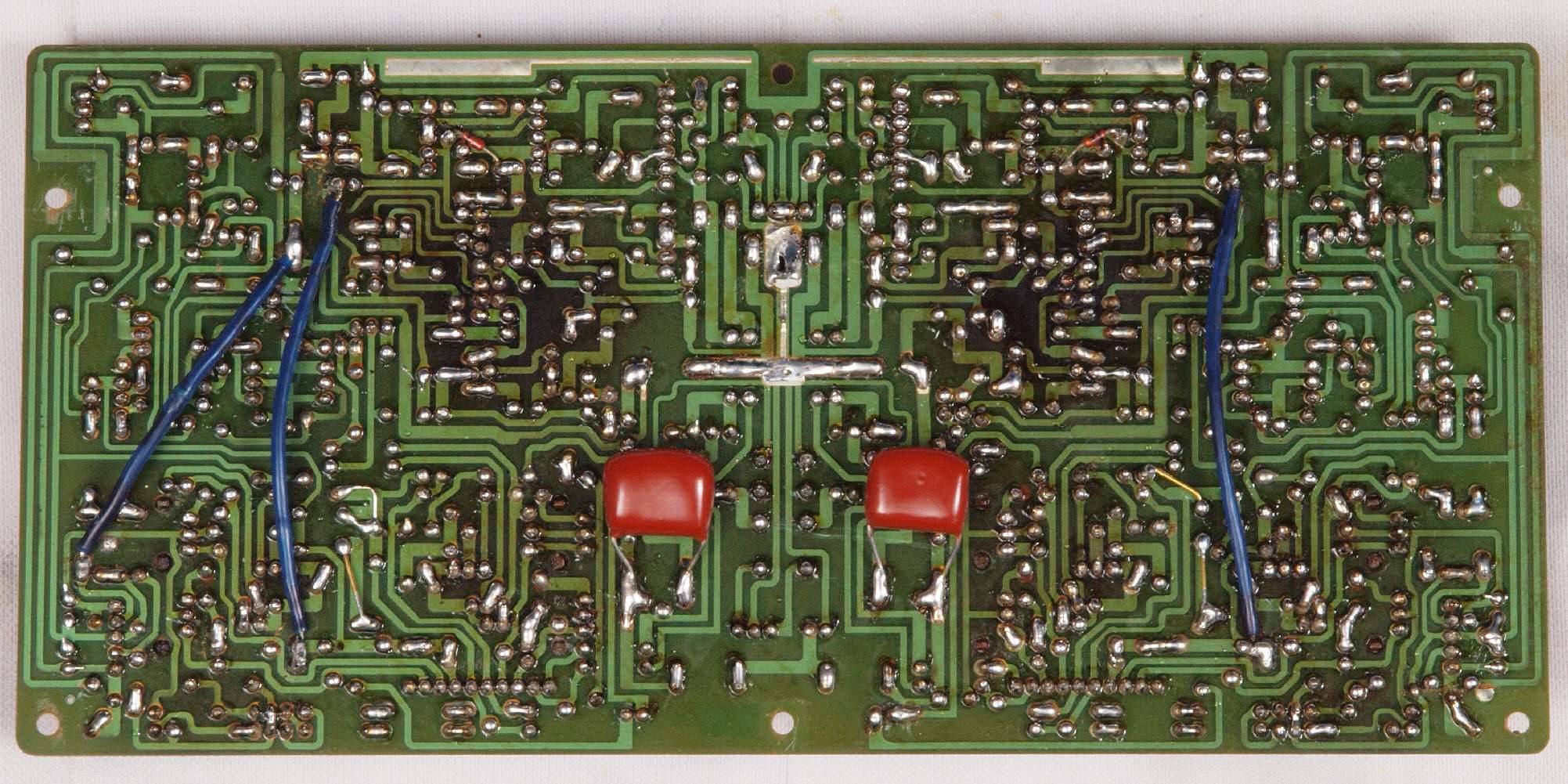

Ｃ３４．　修理（半田補正）後　ドライブＡＭＰ基板裏、　フイルムコンデンサー２個追加。　半田を全部やり直す。

Ｃ３５．　完成ドライブＡＭＰ基板裏　洗浄後防湿材を塗る。。

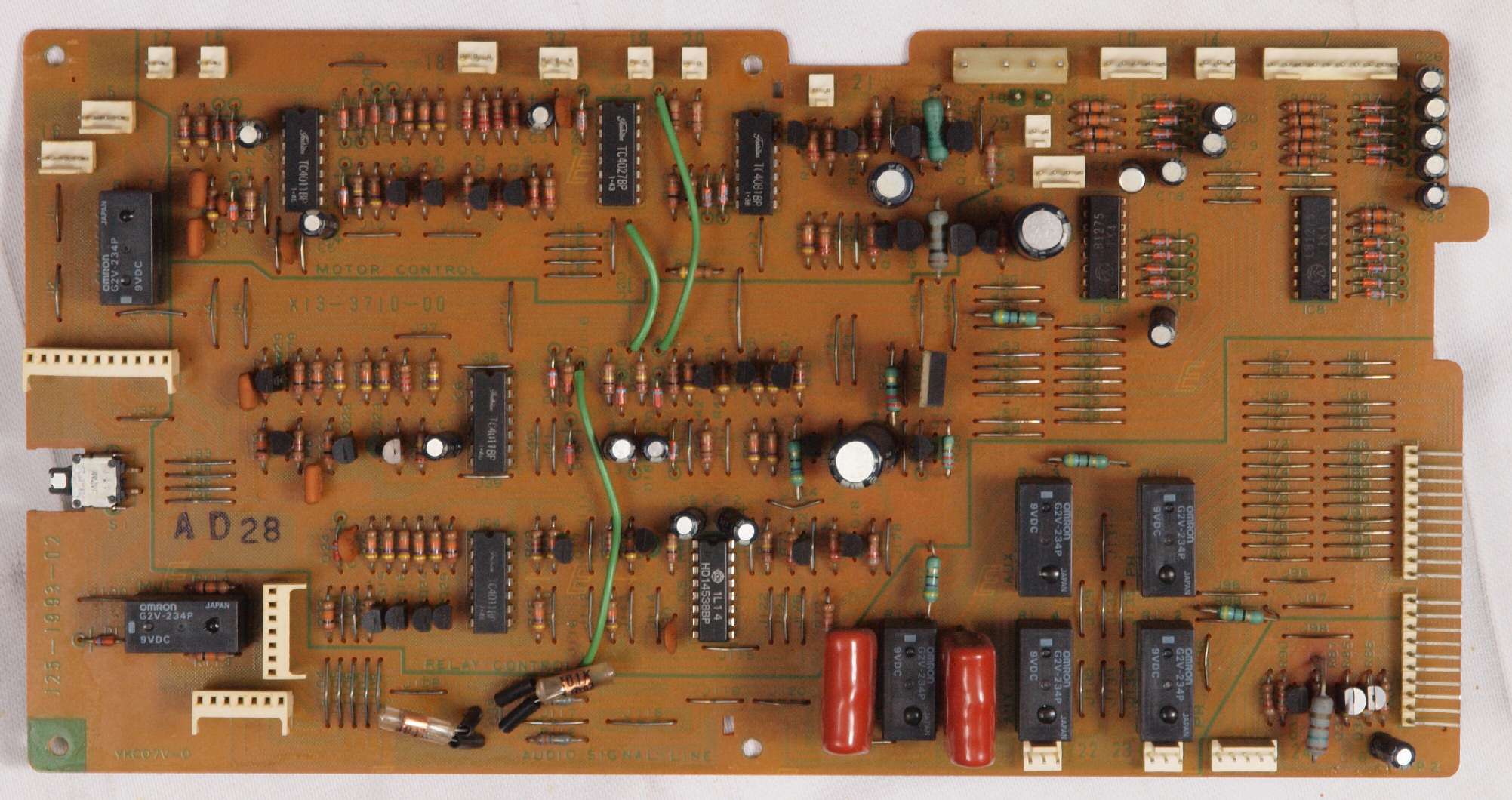

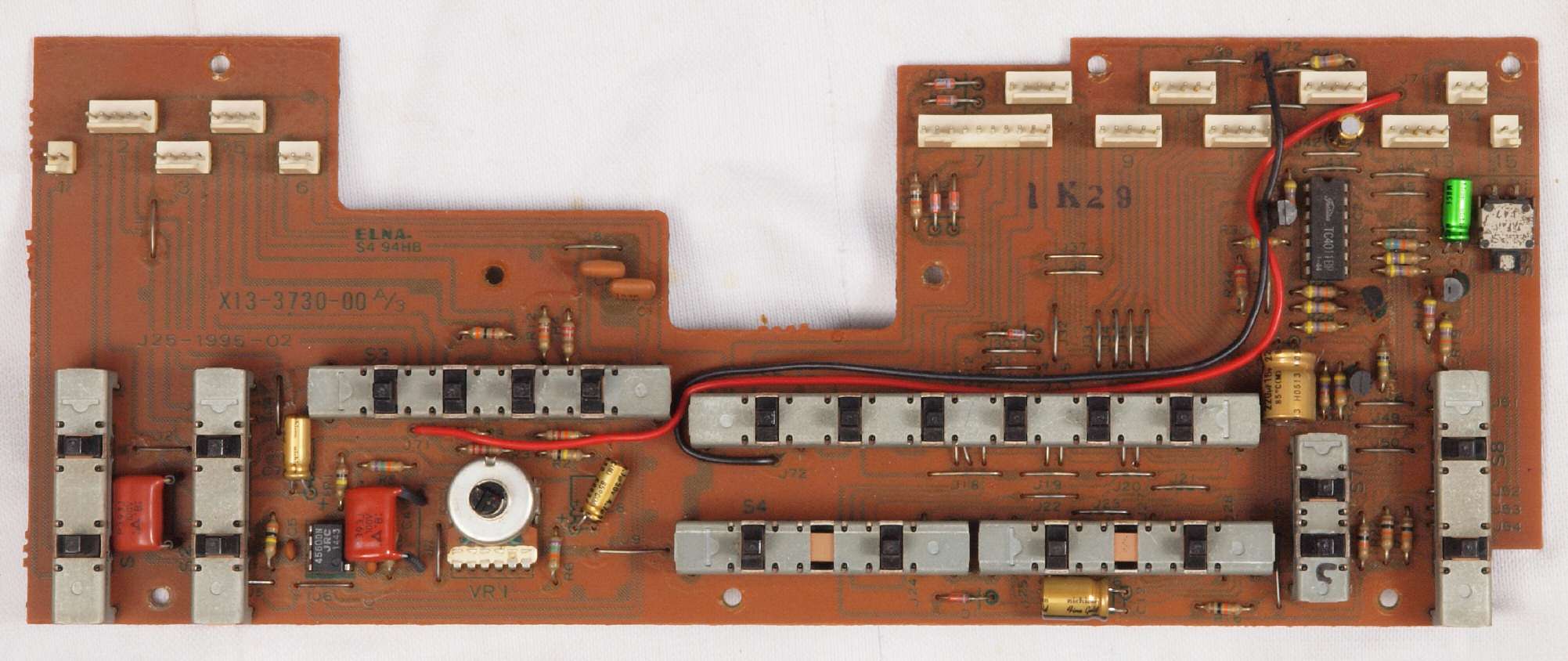

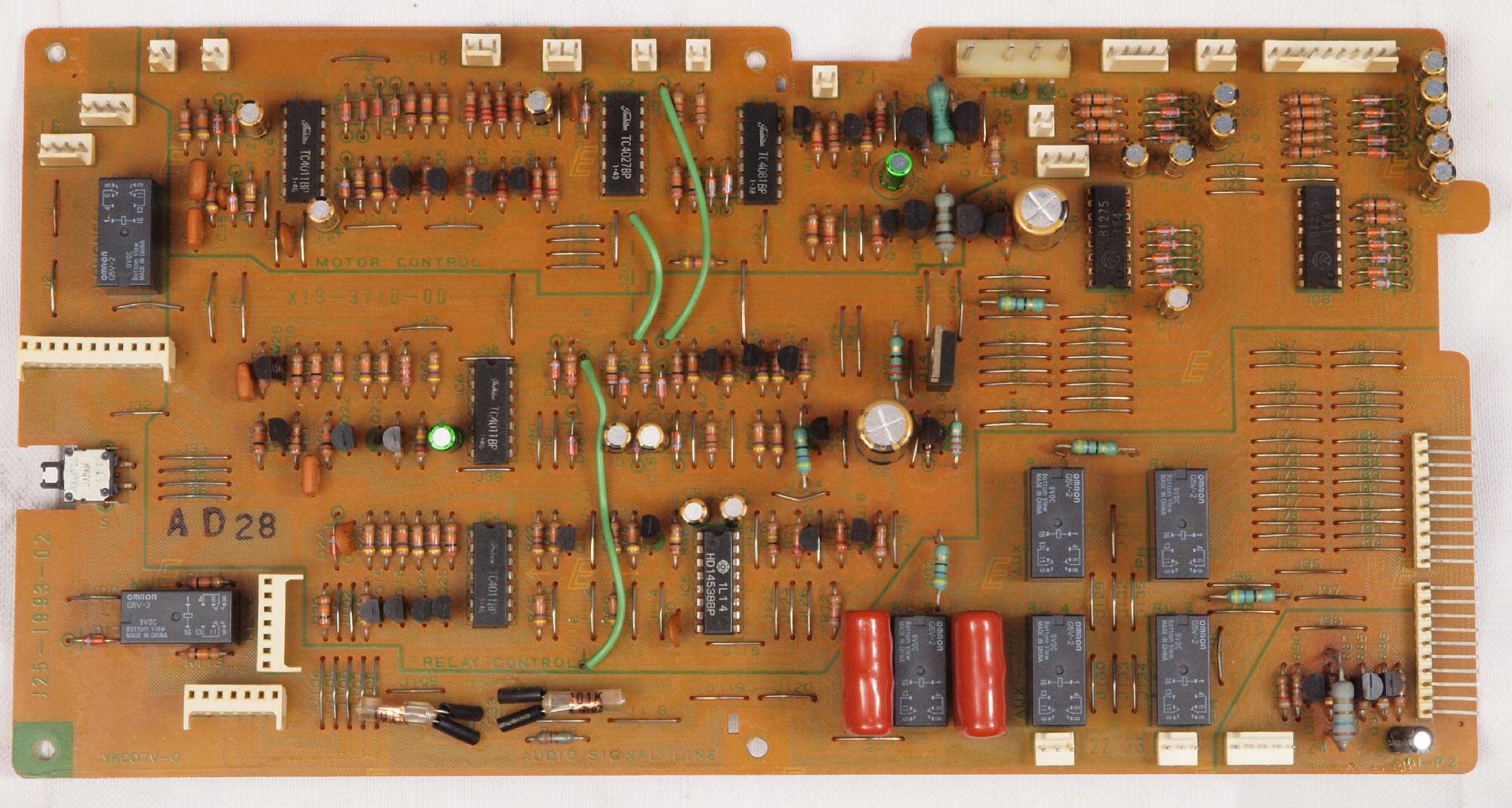

Ｃ４１．　修理前　ＳＷ（switch）コントロール基板。

Ｃ４２．　修理後　ＳＷコントロール基板　リレー７個、電解コンデンサー２２個交換

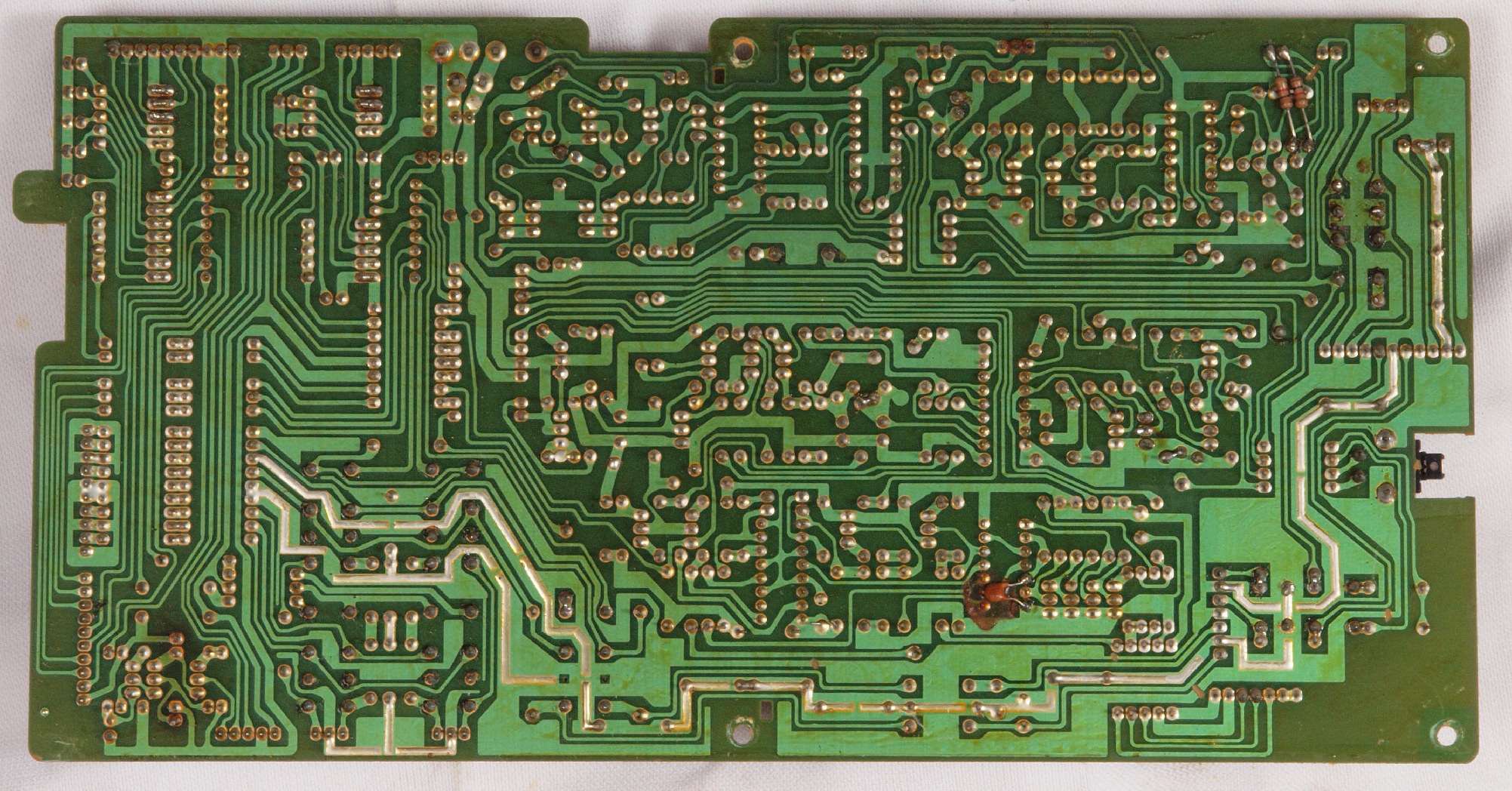

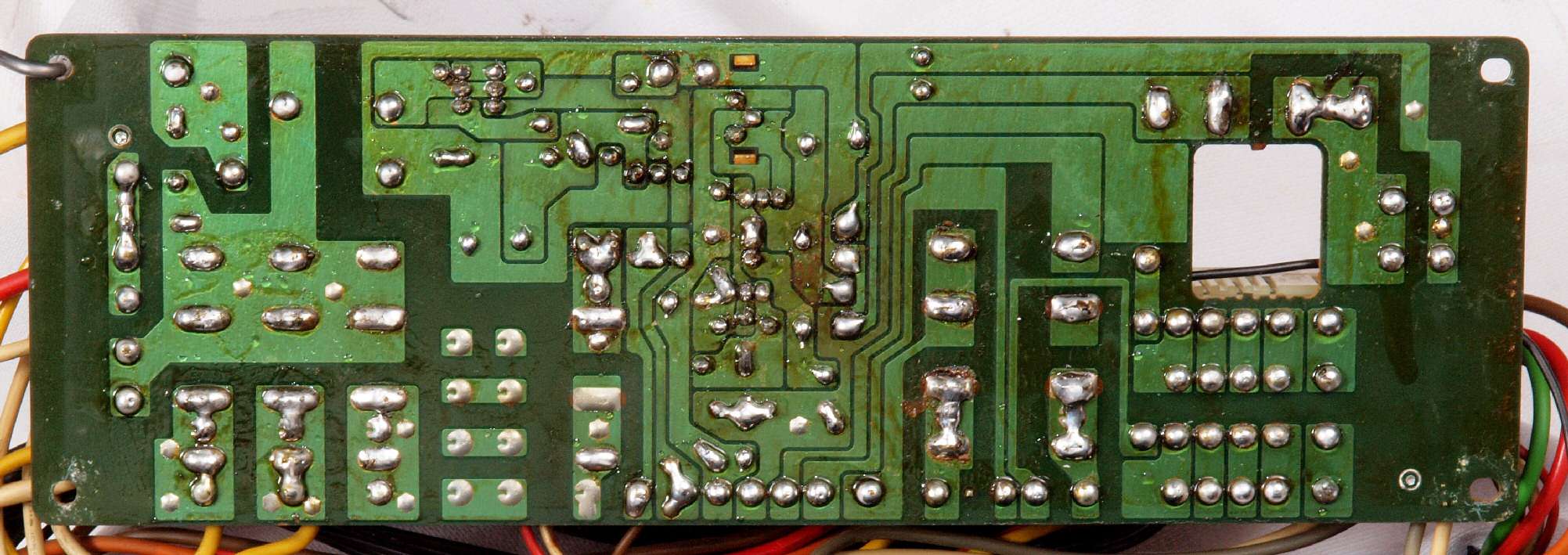

Ｃ４３．　修理前　ＳＷコントロール基板裏

Ｃ４４．　修理（半田補正）後　ＳＷコントロール基板裏。　半田を全部やり直す。

Ｃ４５．　完成ＳＷコントロール基板裏　洗浄後防湿材を塗る。

Ｃ５１．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板。

Ｃ５１３．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　トルエン溶媒の接着剤。

Ｃ５１４．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ５１５．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　トルエン溶媒の接着剤２。

Ｃ５１６．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　トルエン溶媒の接着剤２を取り去り、コートを塗布後。

Ｃ５１７．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　ジャンパー線にもトルエン溶媒の接着剤。

Ｃ５１８．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　ジャンパー線交換。

Ｃ５２．　修理後　ＥＱ−ＡＭＰ（equalize-amplifier）基板　リレー１個、半固定ＶＲ２個、電解コンデンサー２０個交換

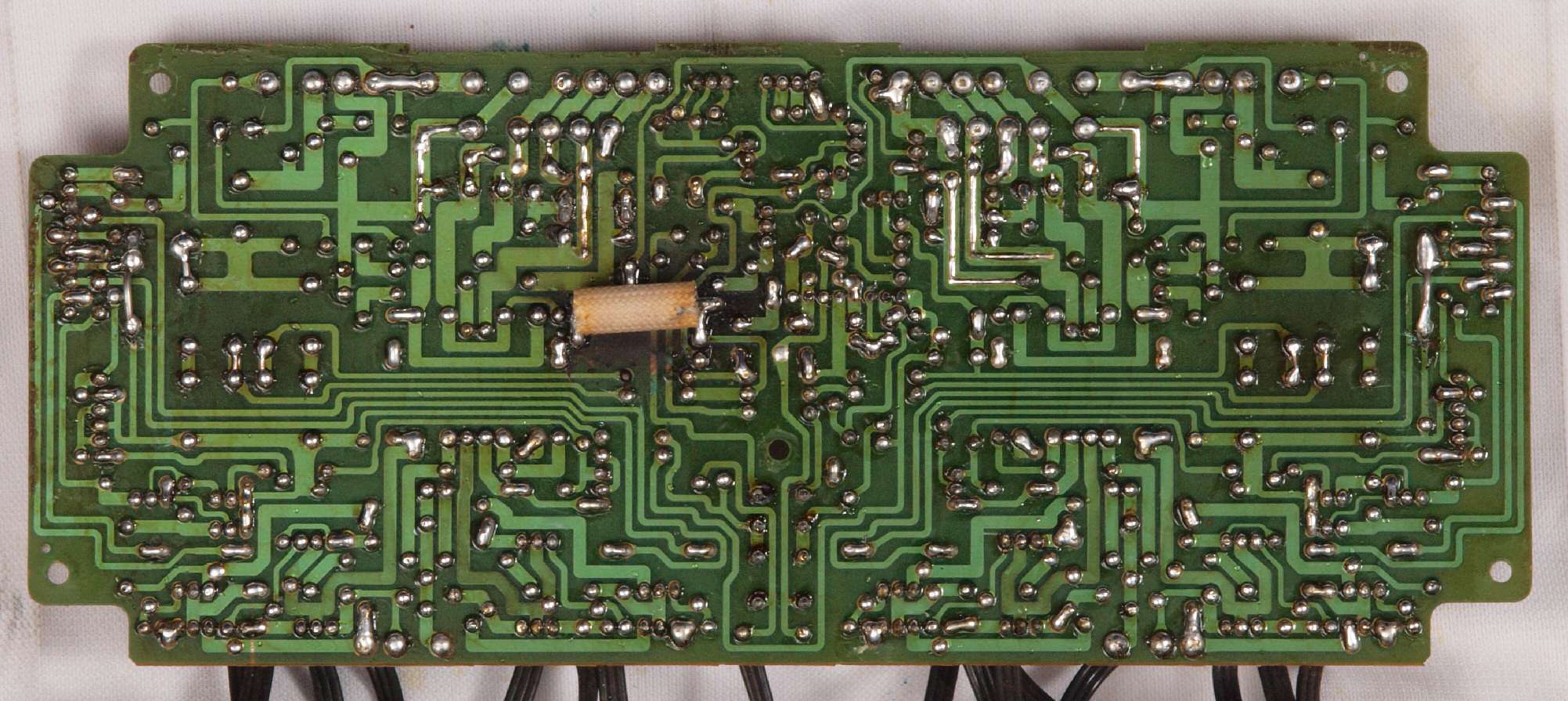

Ｃ５３．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏

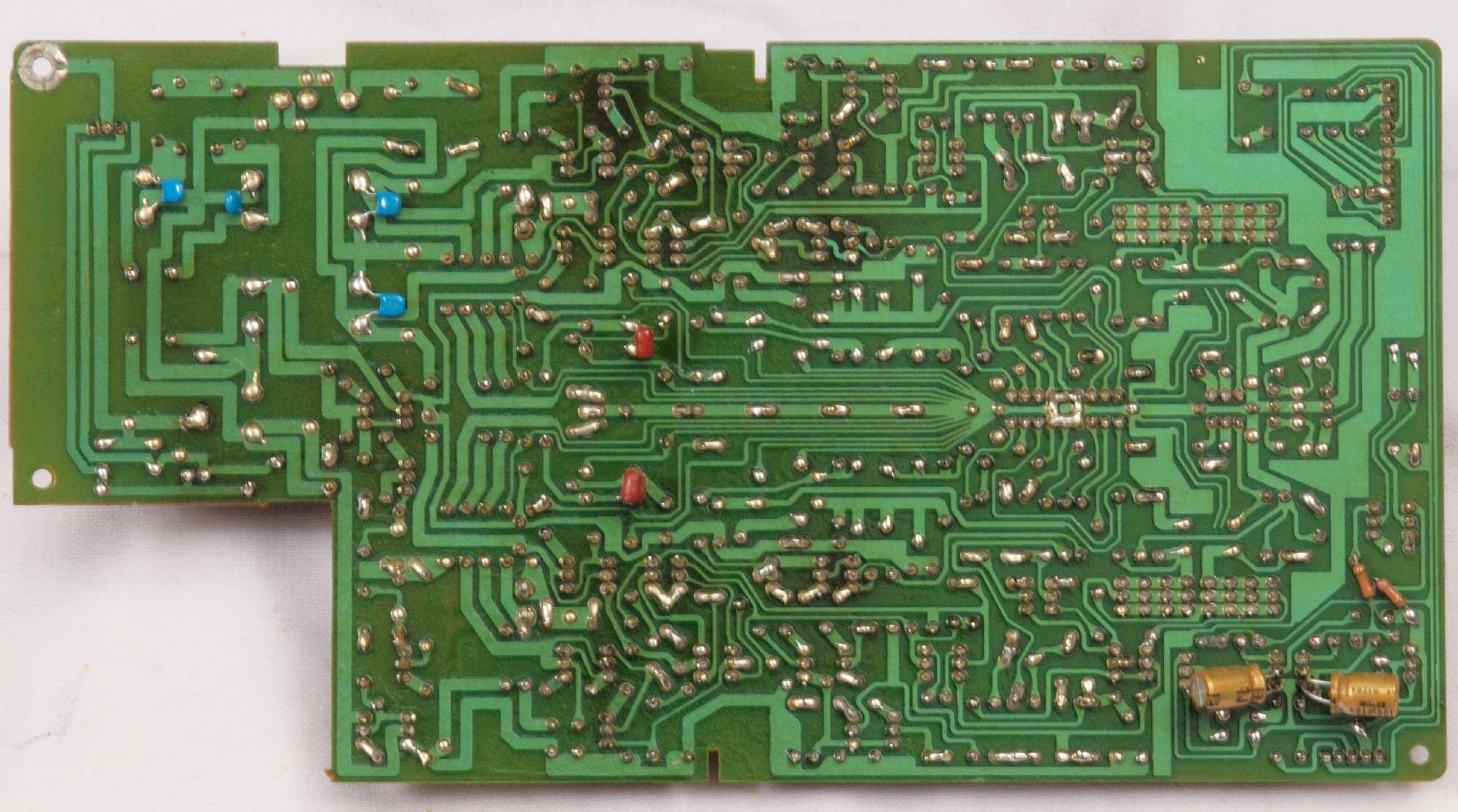

Ｃ５４．　修理（半田補正）後　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏。 　　　　　　　　　　　　　　　　　　　　　　　さらにコンデンサー６個追加。　半田を全部やり直す。

Ｃ５５．　完成ＥＱ−ＡＭＰ（equalize-amplifier）基板裏　洗浄後防湿材を塗る。。

Ｃ６１．　修理前　入力ＲＣＡ端子基板。

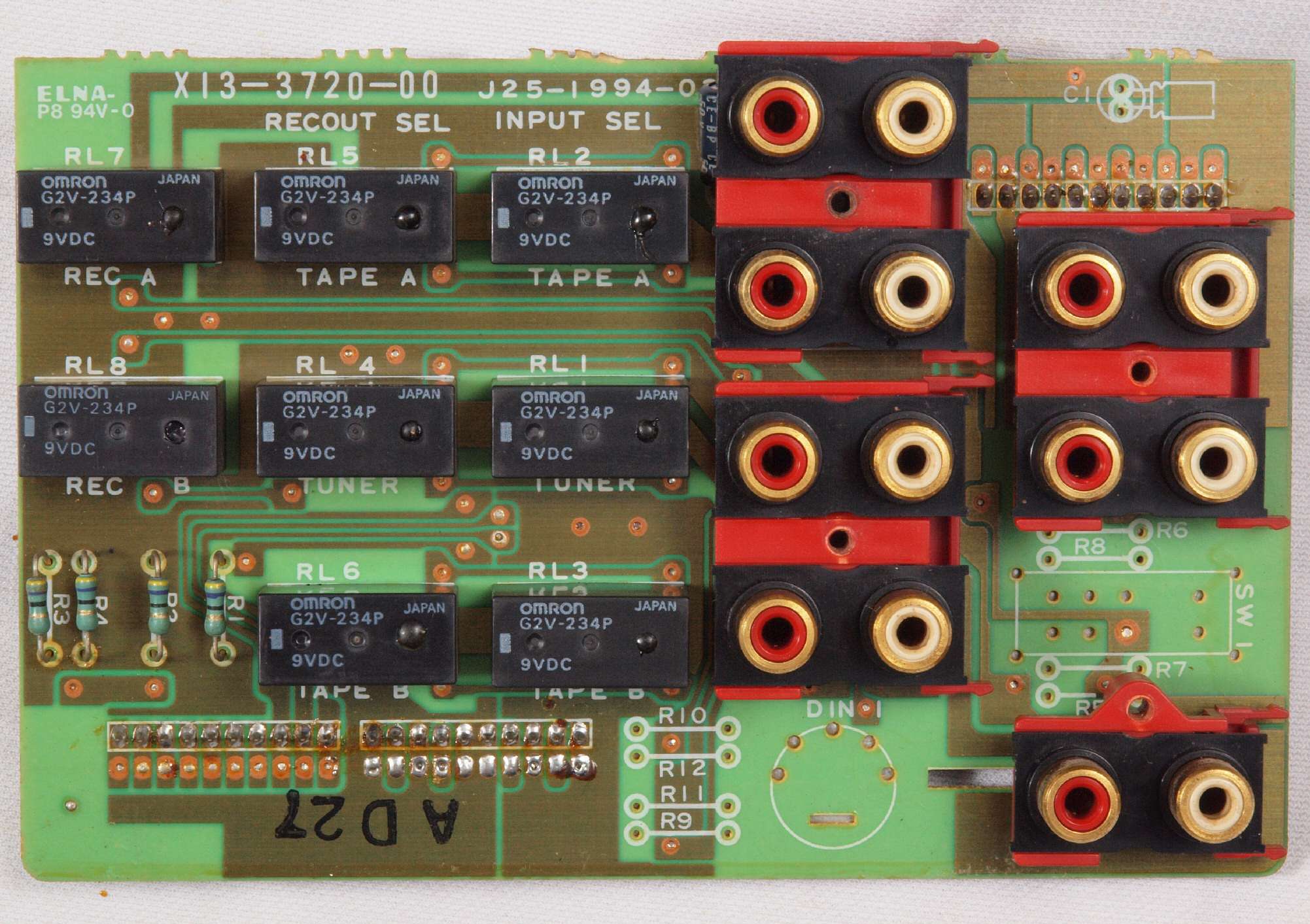

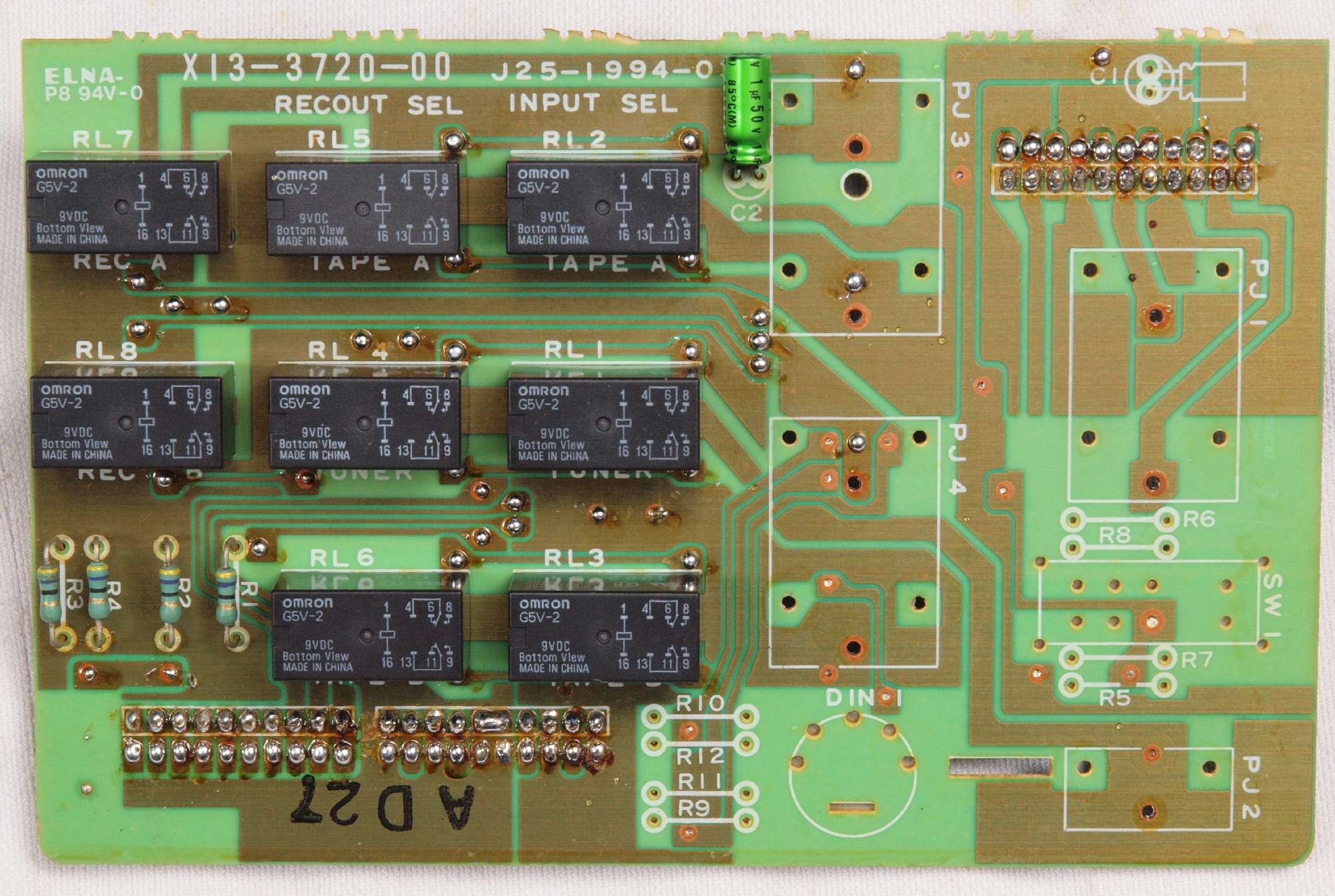

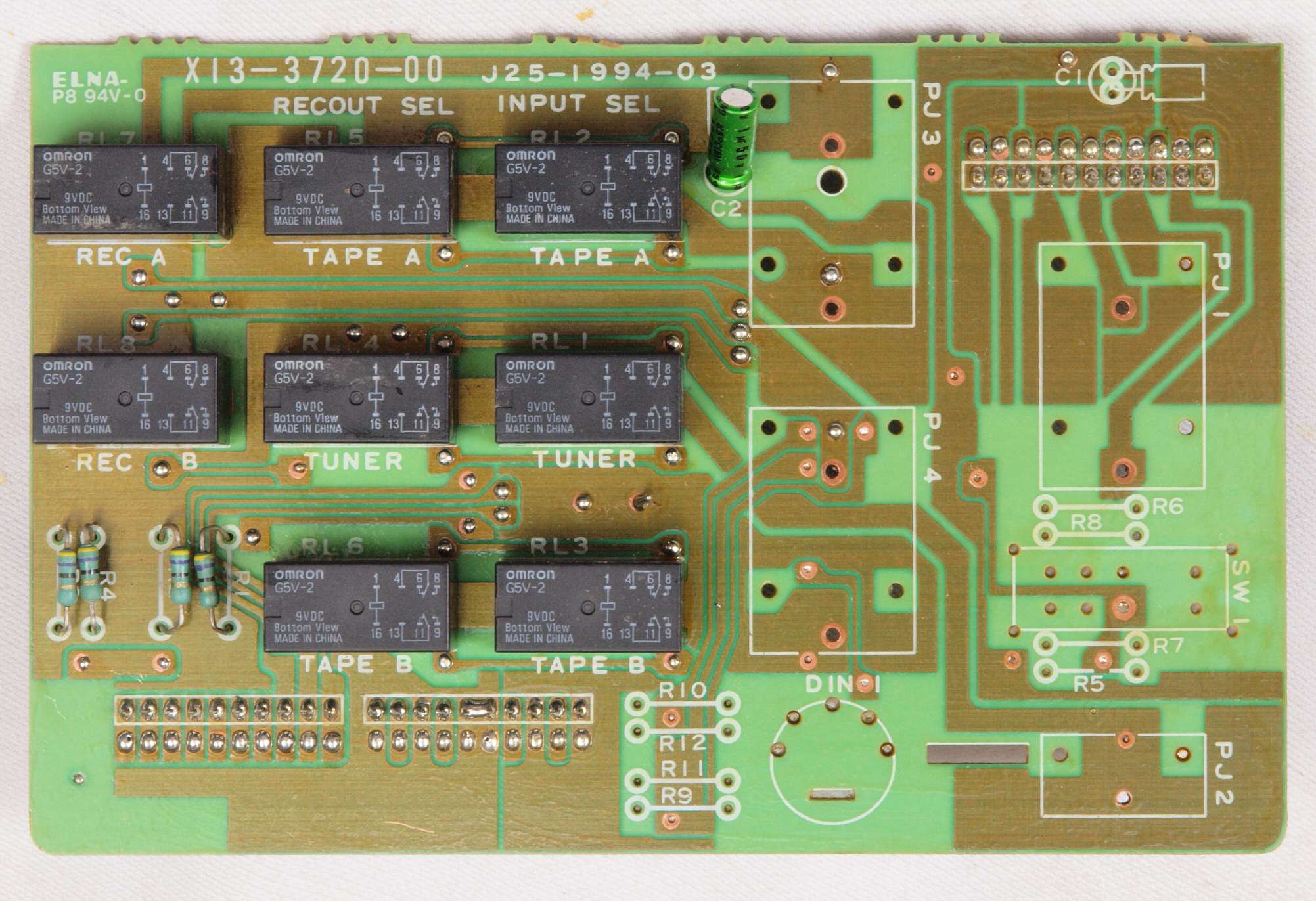

Ｃ６２．　修理後　入力ＲＣＡ端子基板　リレー８個、電解コンデンサー１個交換

Ｃ６３．　完成入力ＲＣＡ端子基板　洗浄後防湿材を塗る。

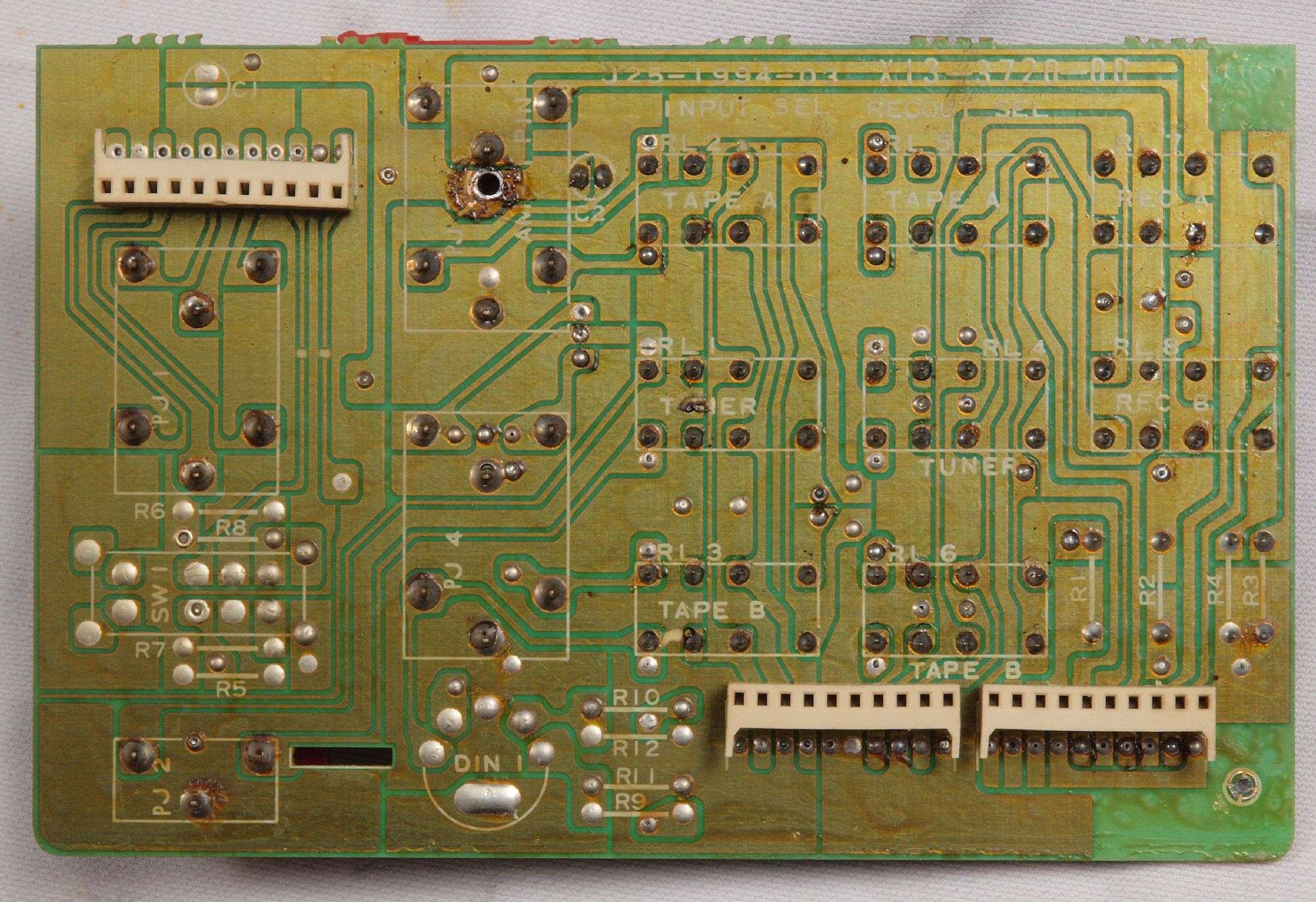

Ｃ６４．　修理前　入力ＲＣＡ端子基板裏

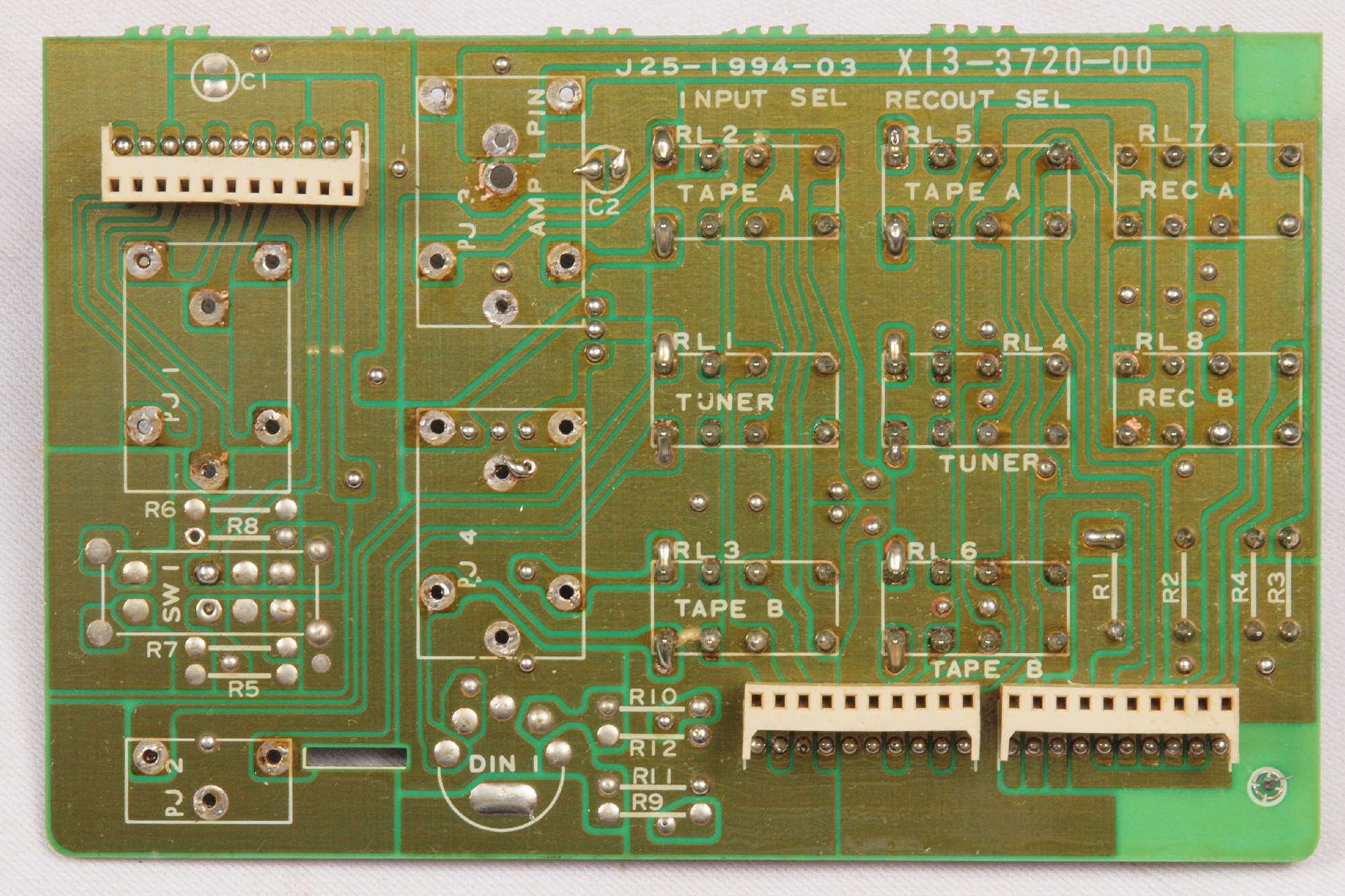

Ｃ６５．　修理（半田補正）後　入力ＲＣＡ端子基板裏。　半田を全部やり直す。

Ｃ６６．　完成入力ＲＣＡ端子基板裏　洗浄後防湿材を塗る。

Ｃ６７．　修理前　入出力　ＲＣＡ端子郡

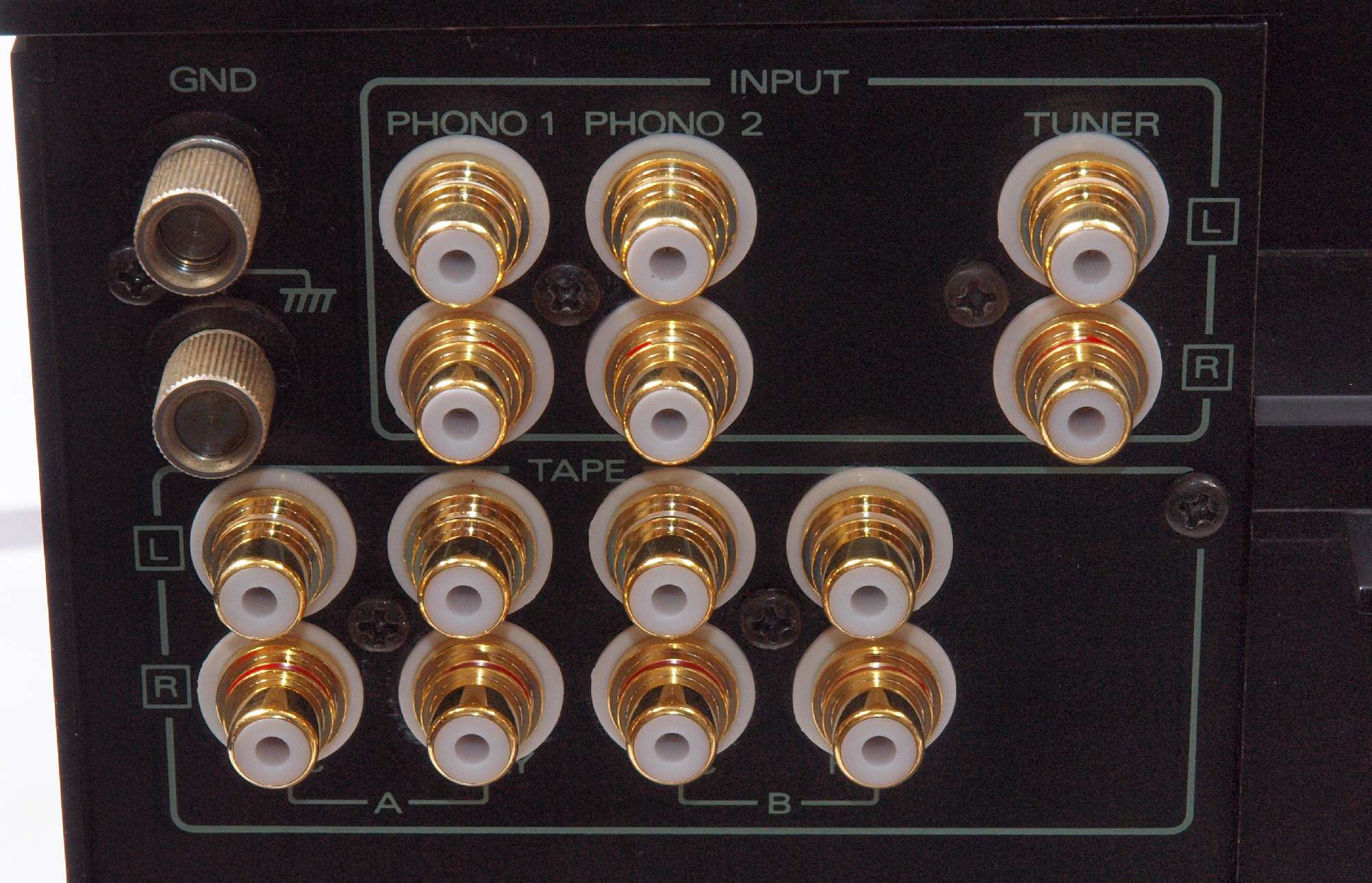

Ｃ６８．　修理（交換）後　入出力　ＲＣＡ端子郡。 　　　　　　　　　　　　　ＲＣＡ端子（テフロン絶縁）７組１４個交換。

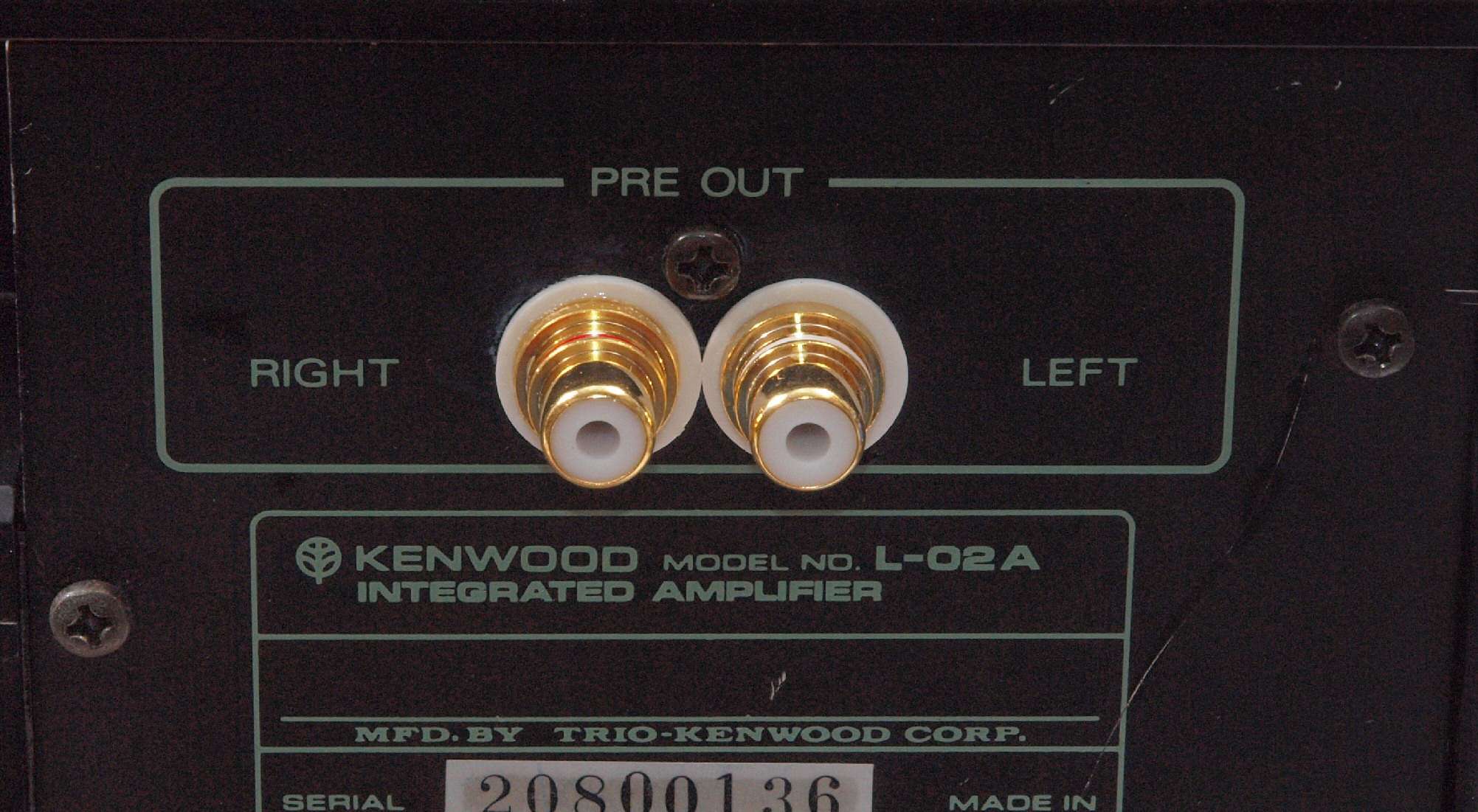

Ｃ６９．　修理前　プリＡＭＰ出力ＲＣＡ端子

Ｃ６A．　修理（交換）後　プリＡＭＰ出力ＲＣＡ端子

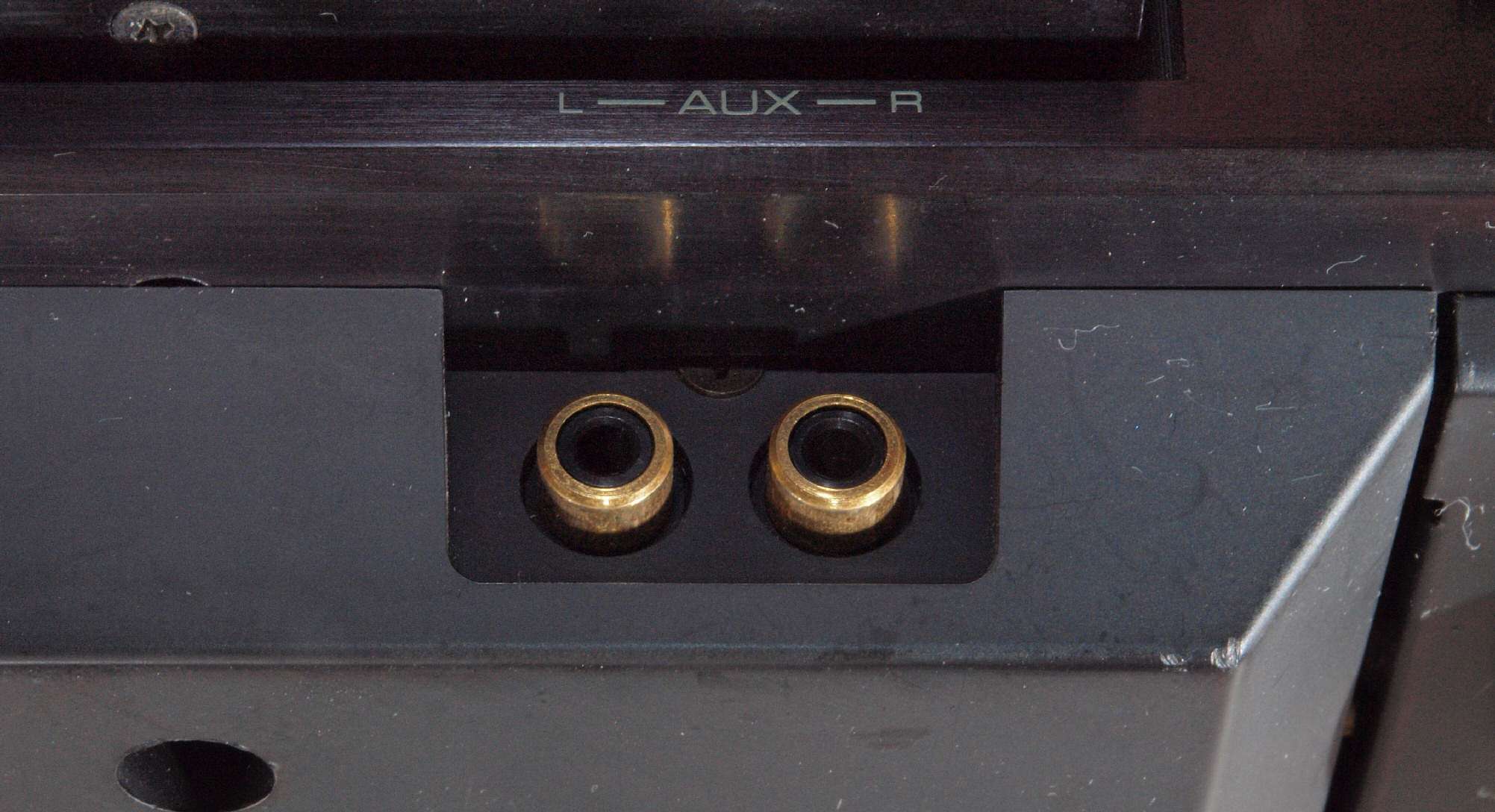

Ｃ６B．　修理前　ＡＵＸ入力ＲＣＡ端子

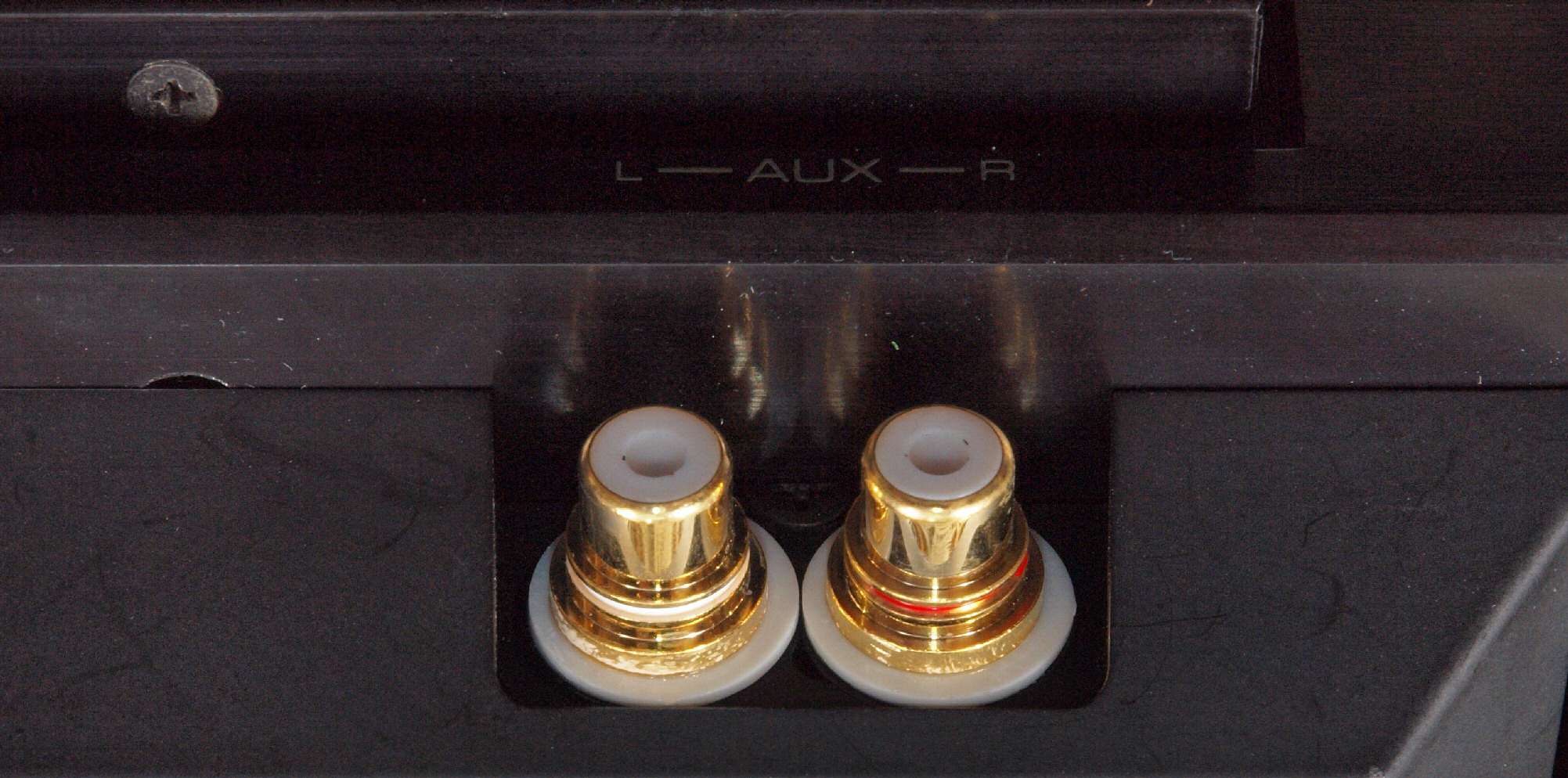

Ｃ６Ｃ．　修理（交換）後　ＡＵＸ入力ＲＣＡ端子

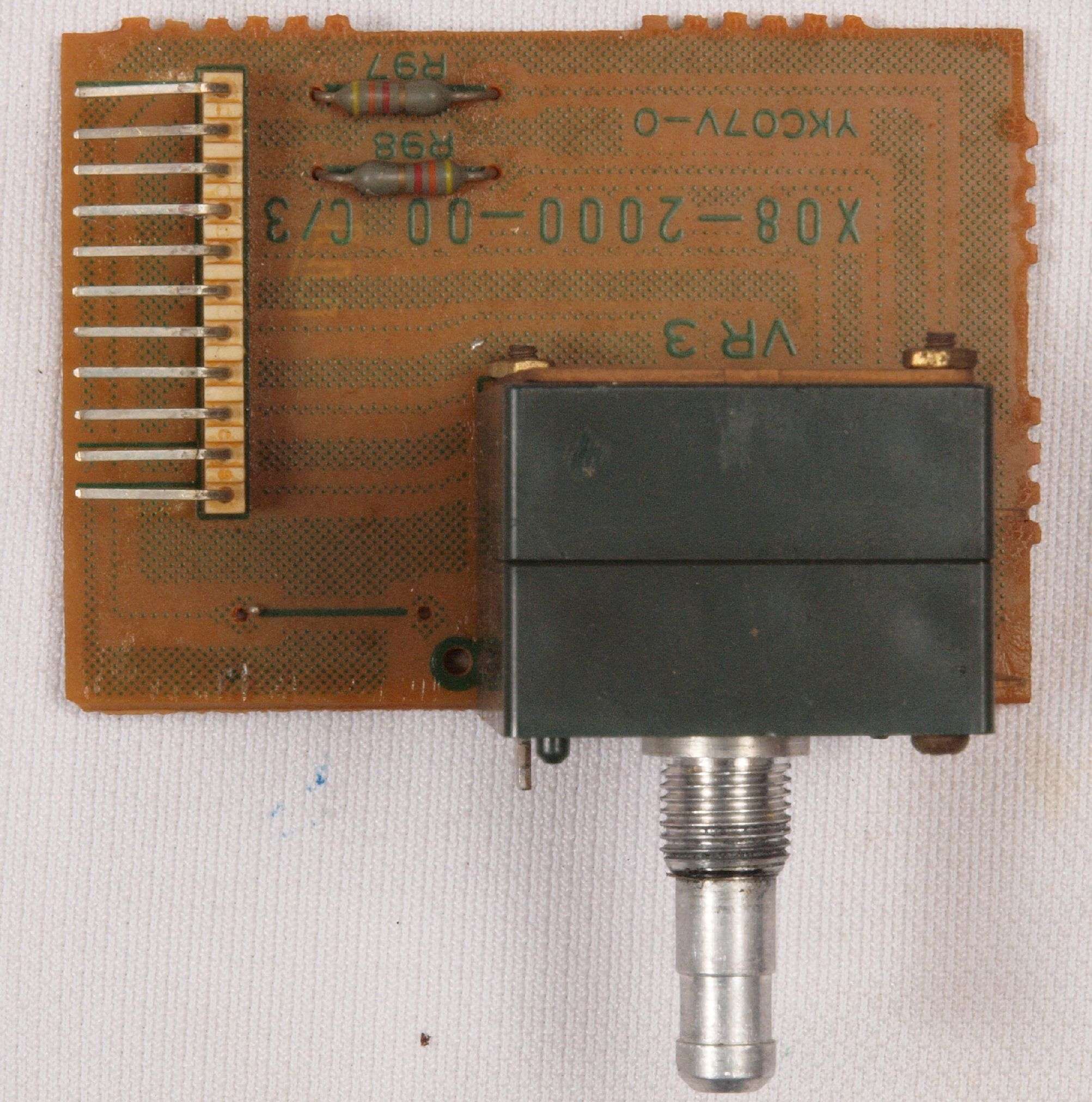

Ｃ７１．　修理前　ＶＲ基板

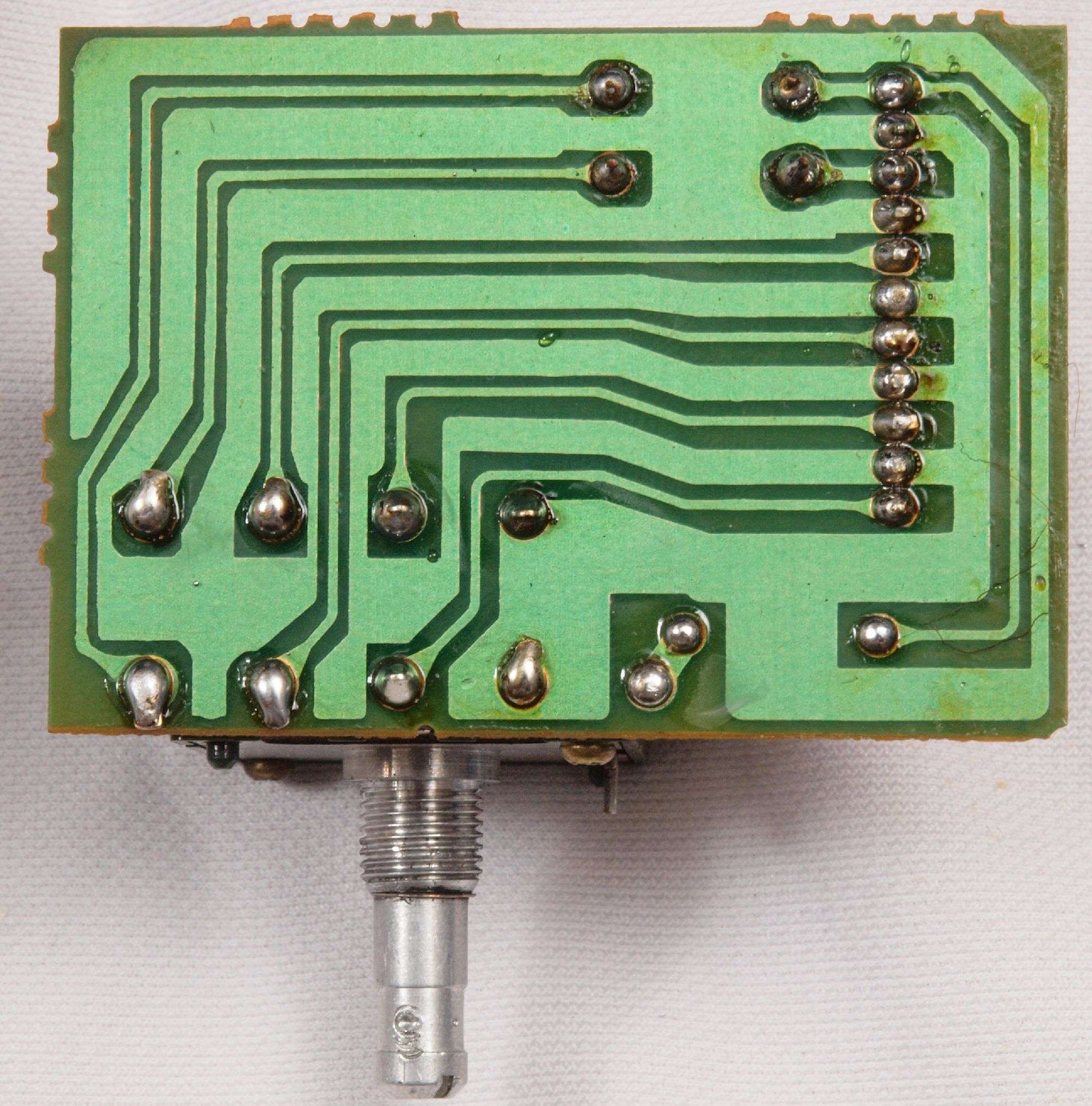

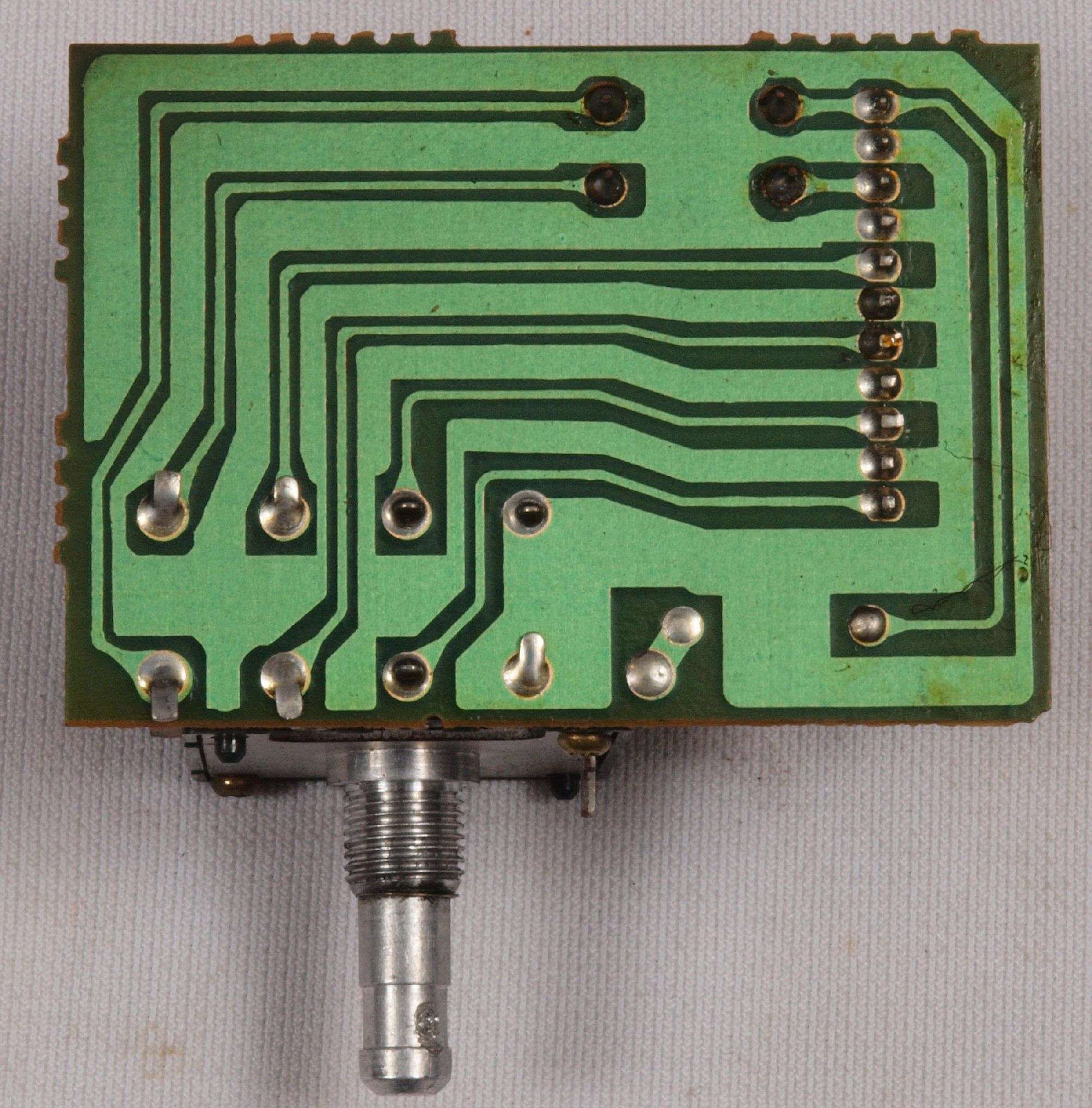

Ｃ７２．　修理前　ＶＲ基板裏

Ｃ７３．　修理（半田補正）後　　ＶＲ基板裏。　半田を全部やり直す。

Ｃ７４．　完成ＶＲ基板裏　洗浄後防湿材を塗る。

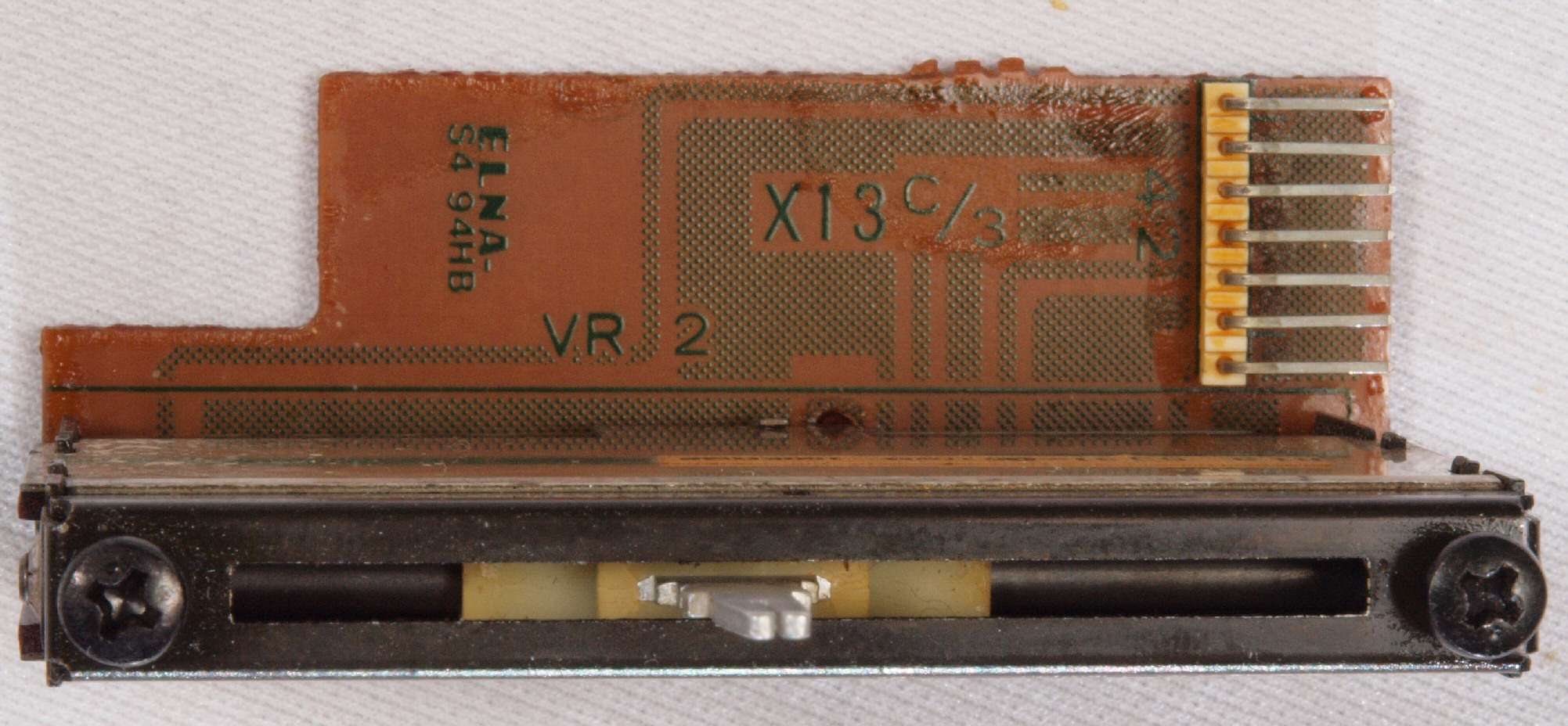

Ｃ８１．　修理前　バランスＶＲ基板

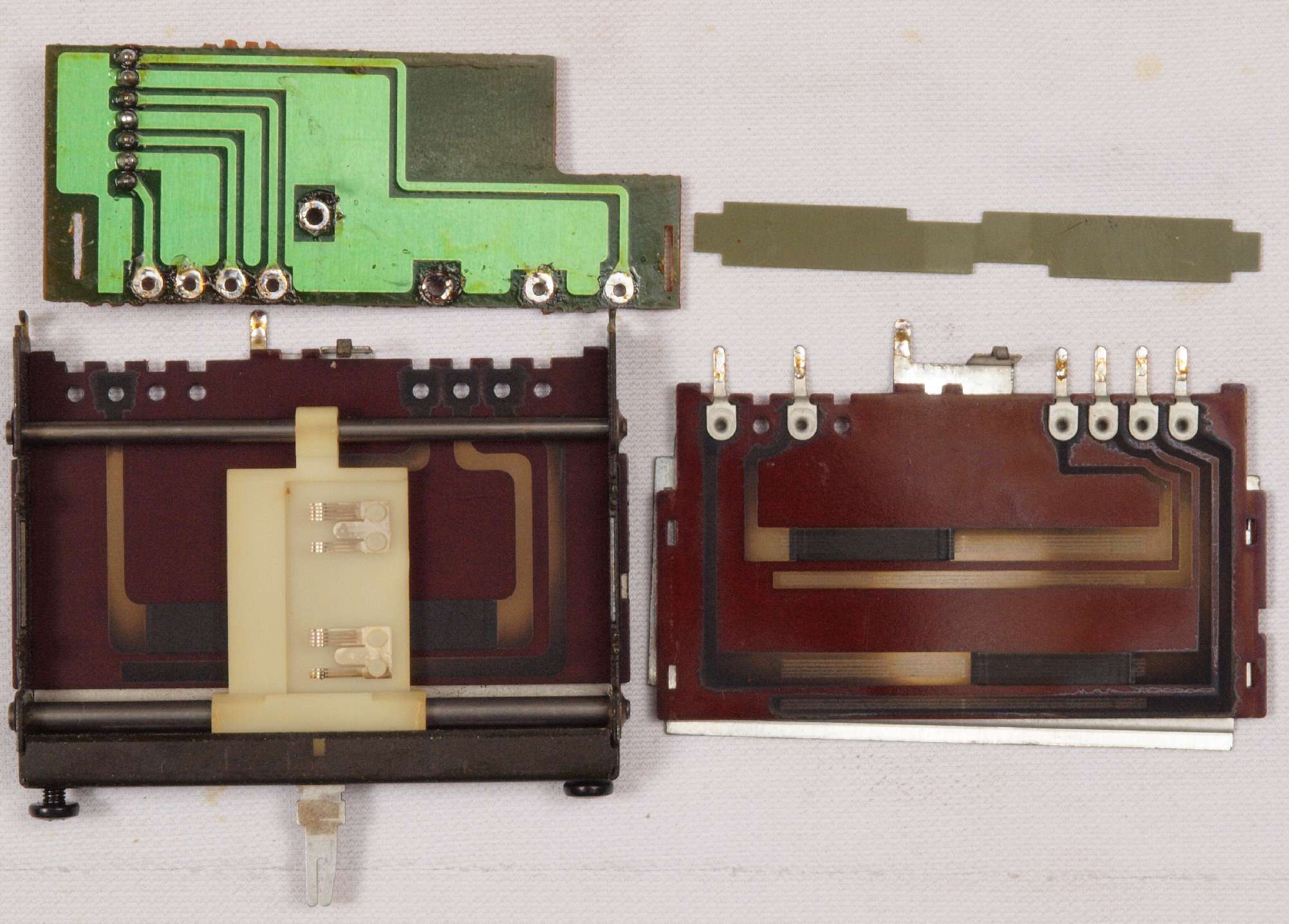

Ｃ８１２．　修理中　バランスＶＲ基板。　接点復活材でNGなので、分解清掃中。

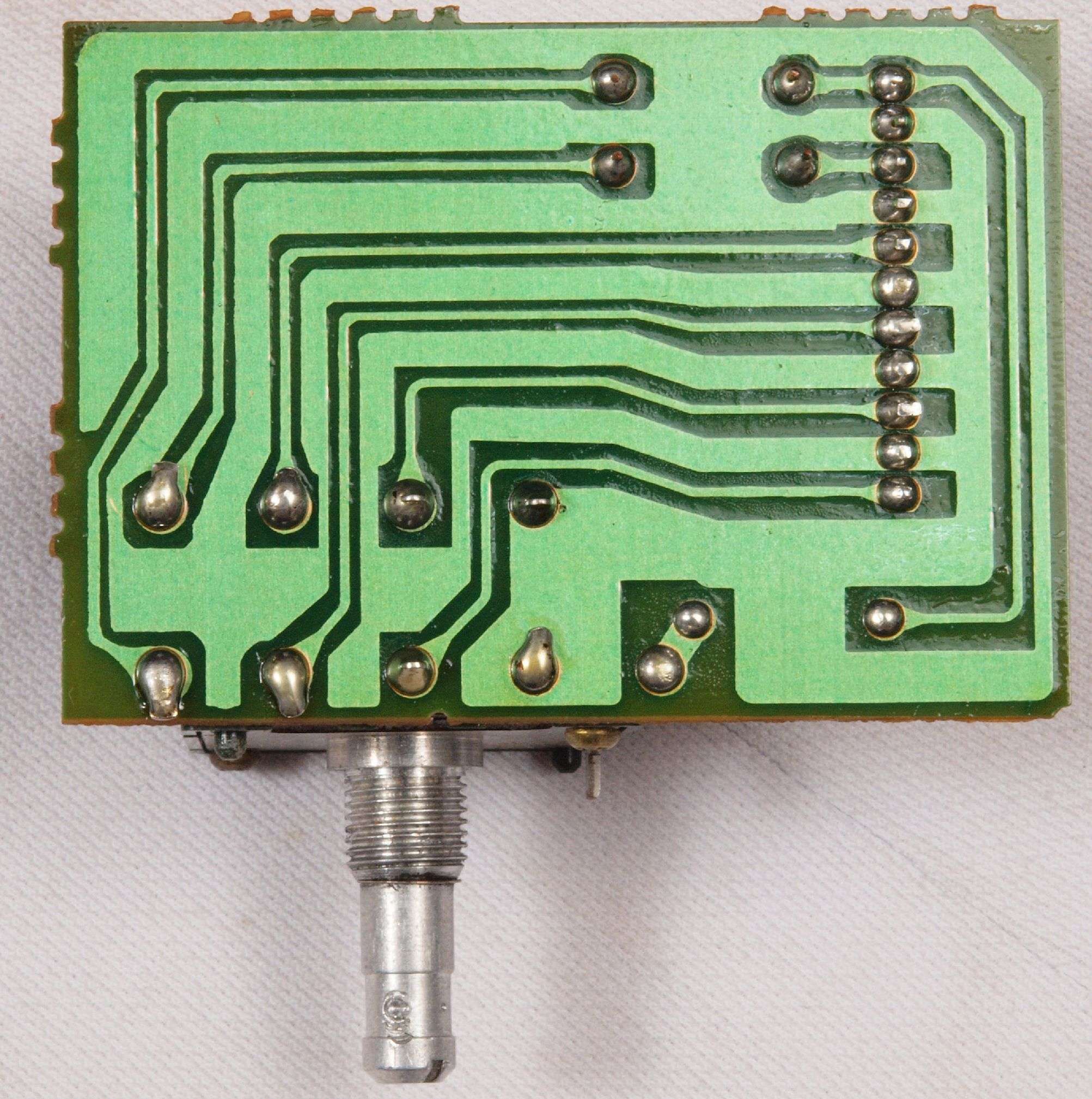

Ｃ８２．　修理前　バランスＶＲ基板裏

Ｃ８３．　修理（半田補正）後　バランスＶＲ基板裏。　半田を全部やり直す。

Ｃ８４．　完成バランスＶＲ基板裏　洗浄後防湿材を塗る。

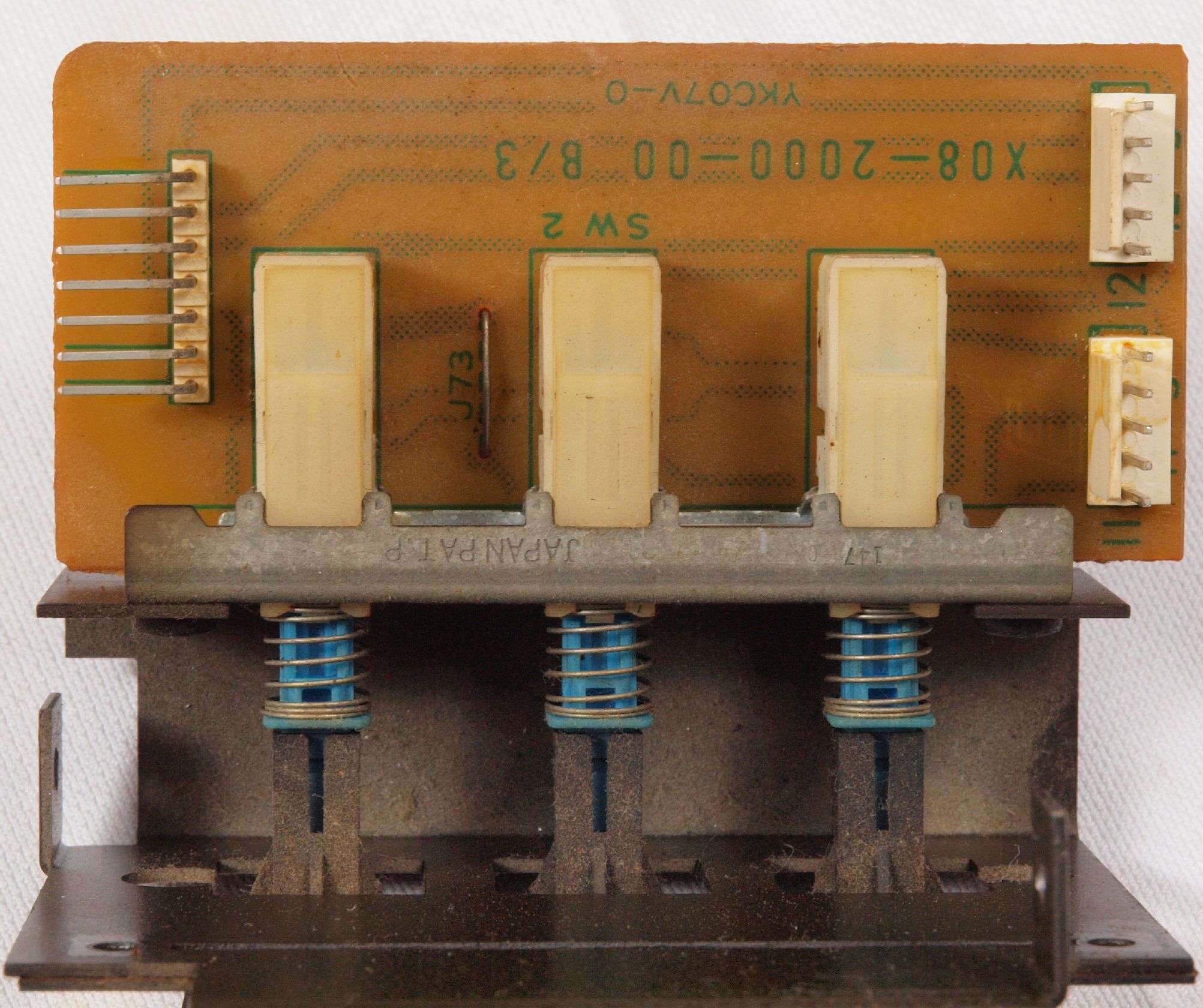

Ｃ９１．　修理前　入力ＳＷ基板

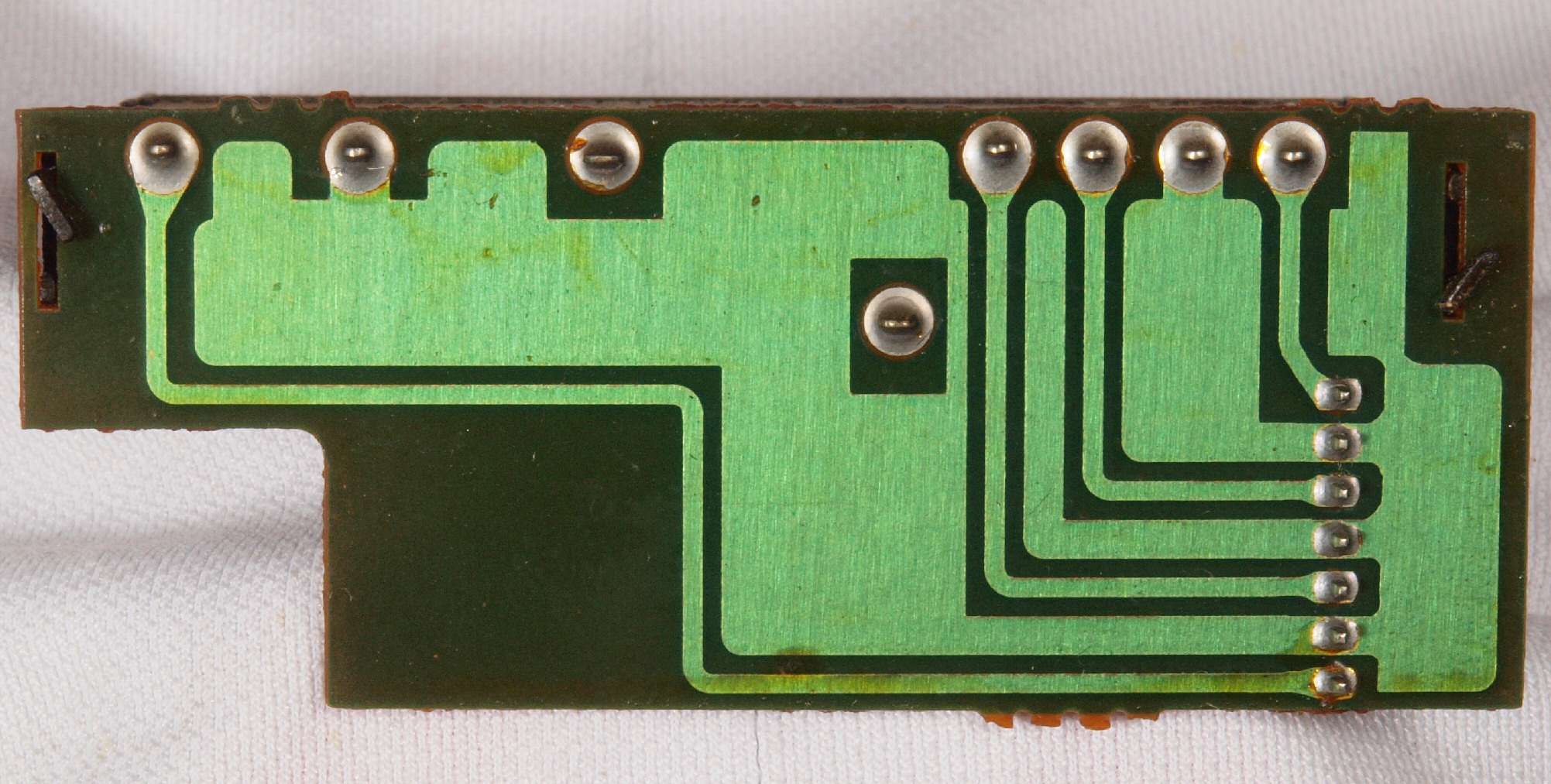

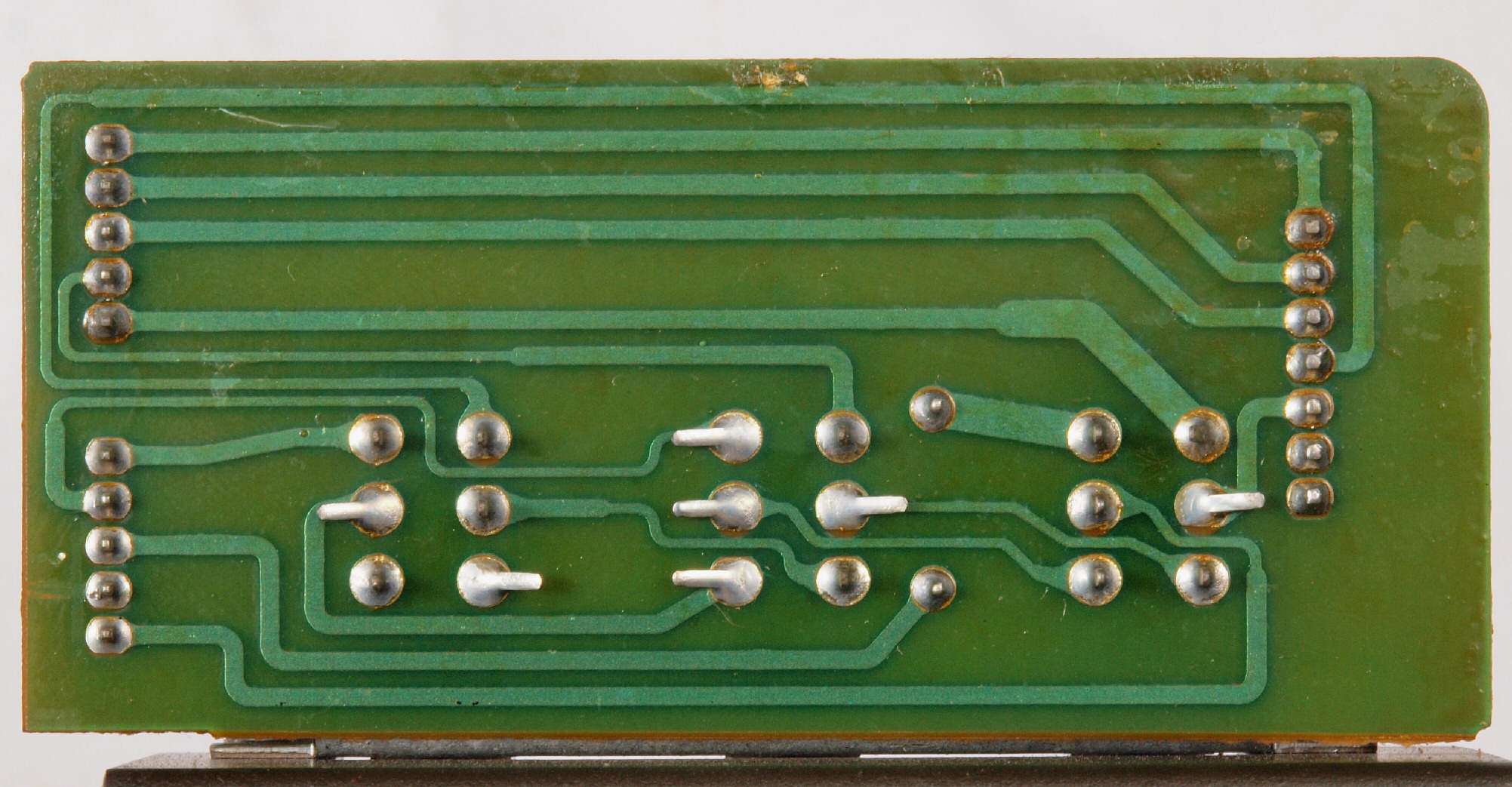

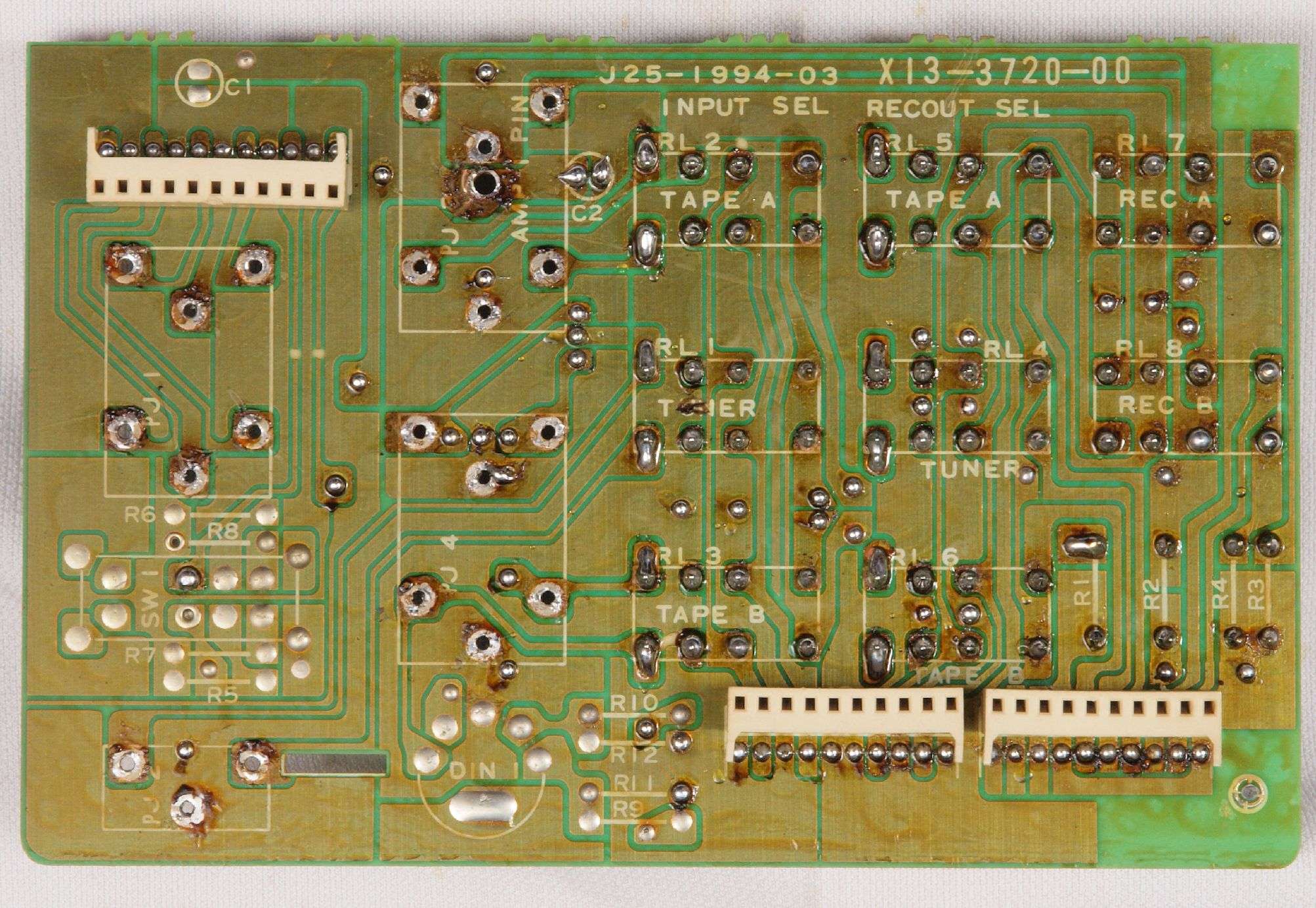

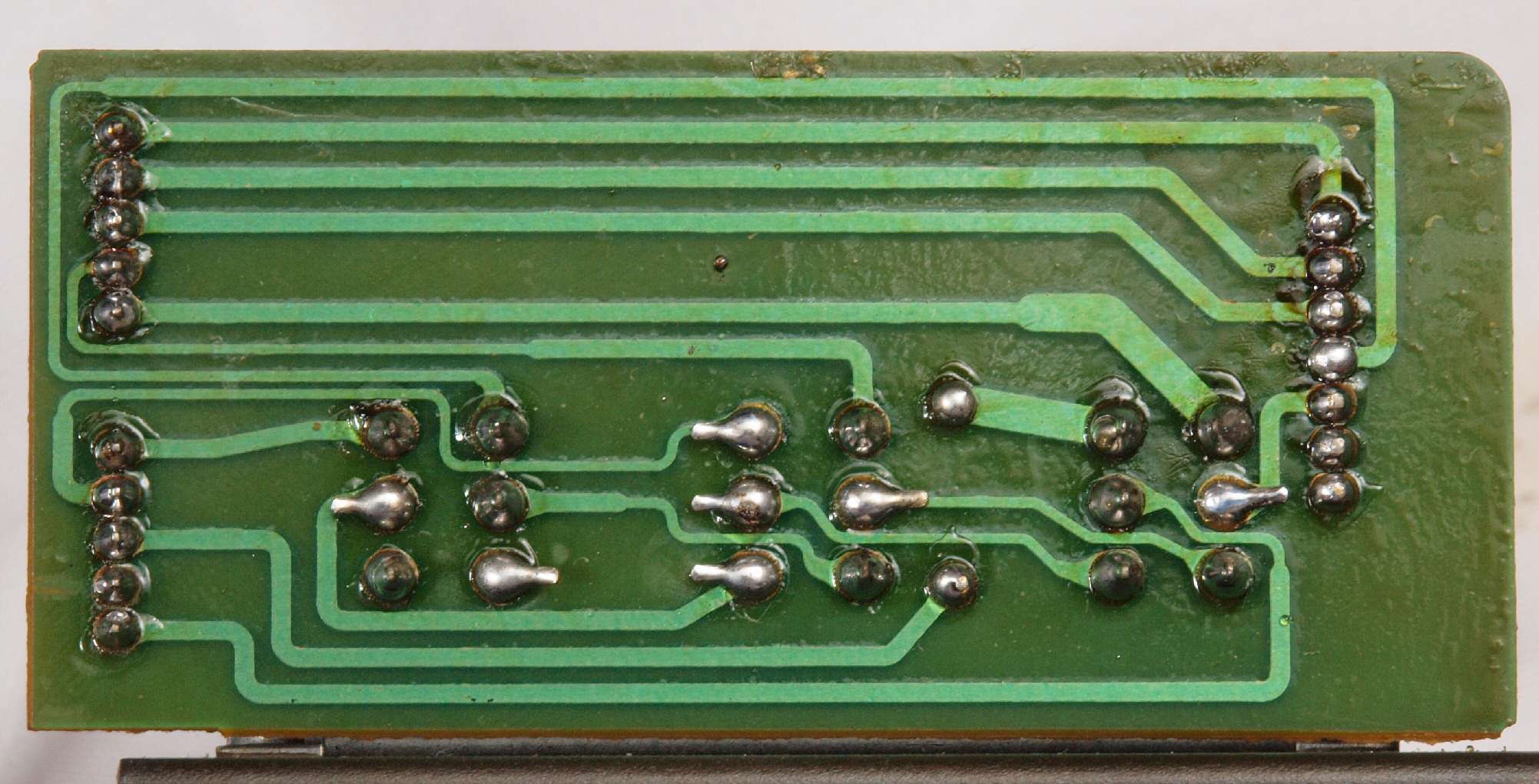

Ｃ９２．　修理前　入力ＳＷ基板裏

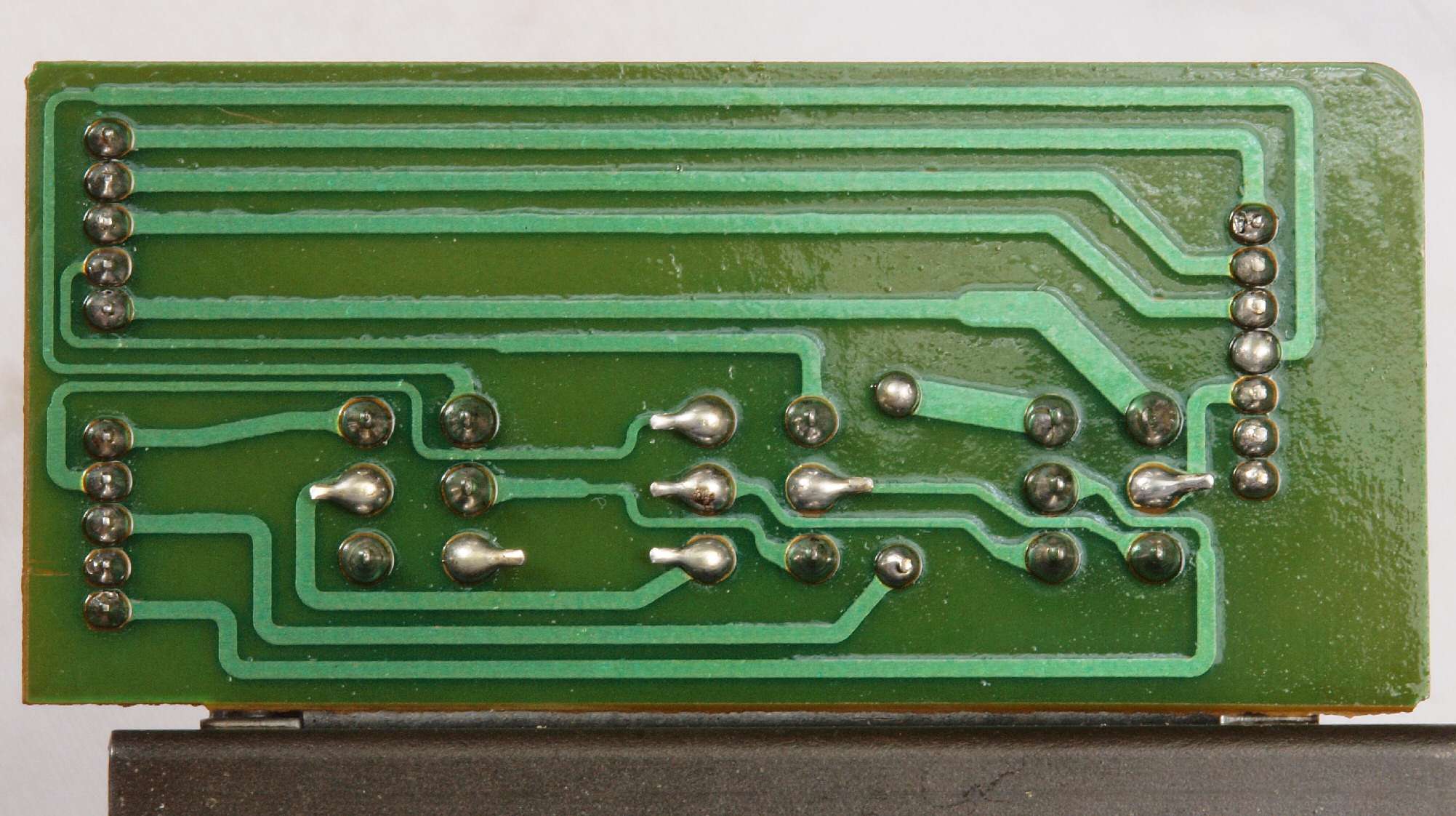

Ｃ９３．　修理（半田補正）後　入力ＳＷ基板裏。　半田を全部やり直す。

Ｃ９４．　完成入力ＳＷ基板裏　洗浄後防湿材を塗る。

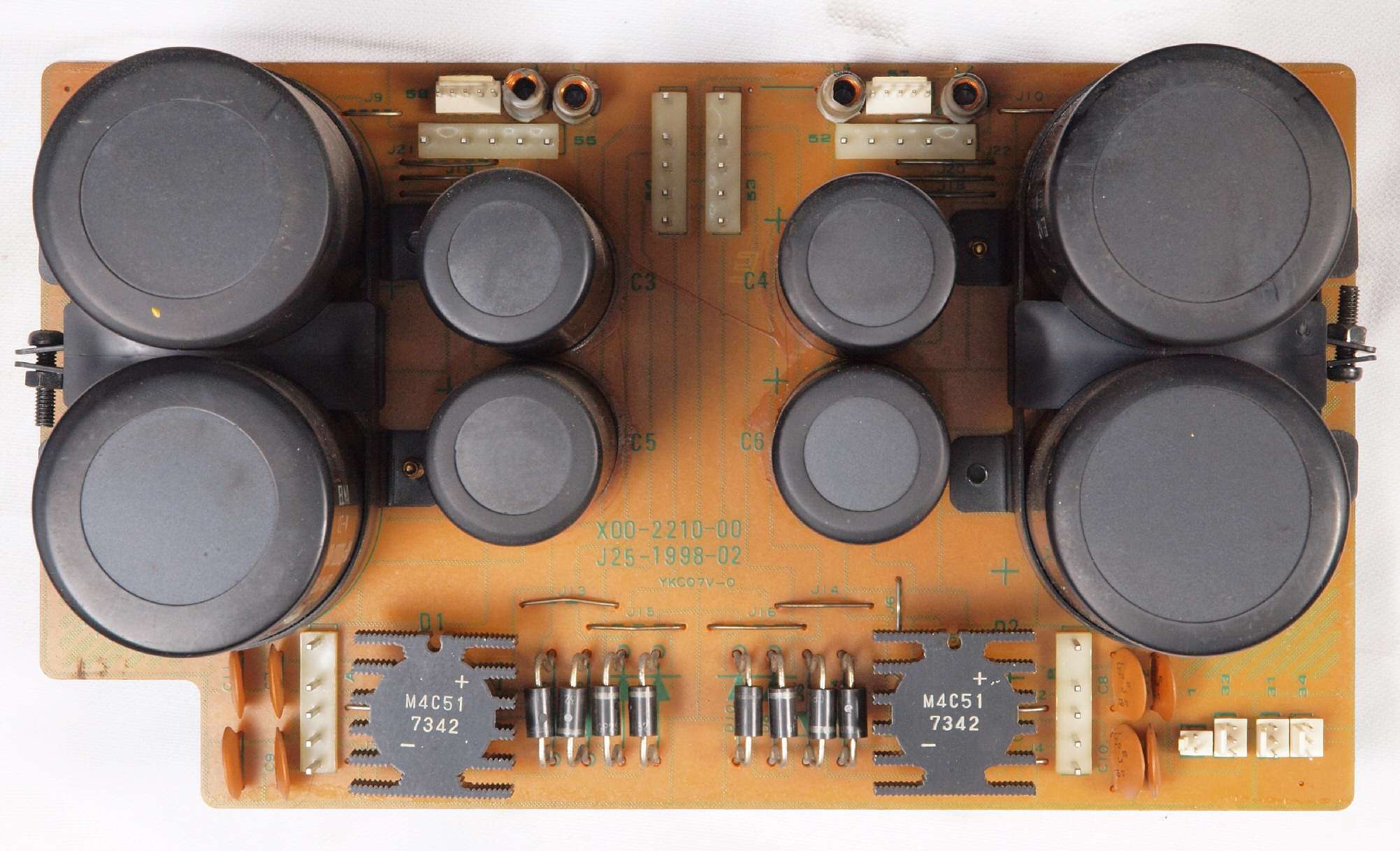

ＣA１．　修理前　整流基板

ＣA２．　修理前　整流基板裏

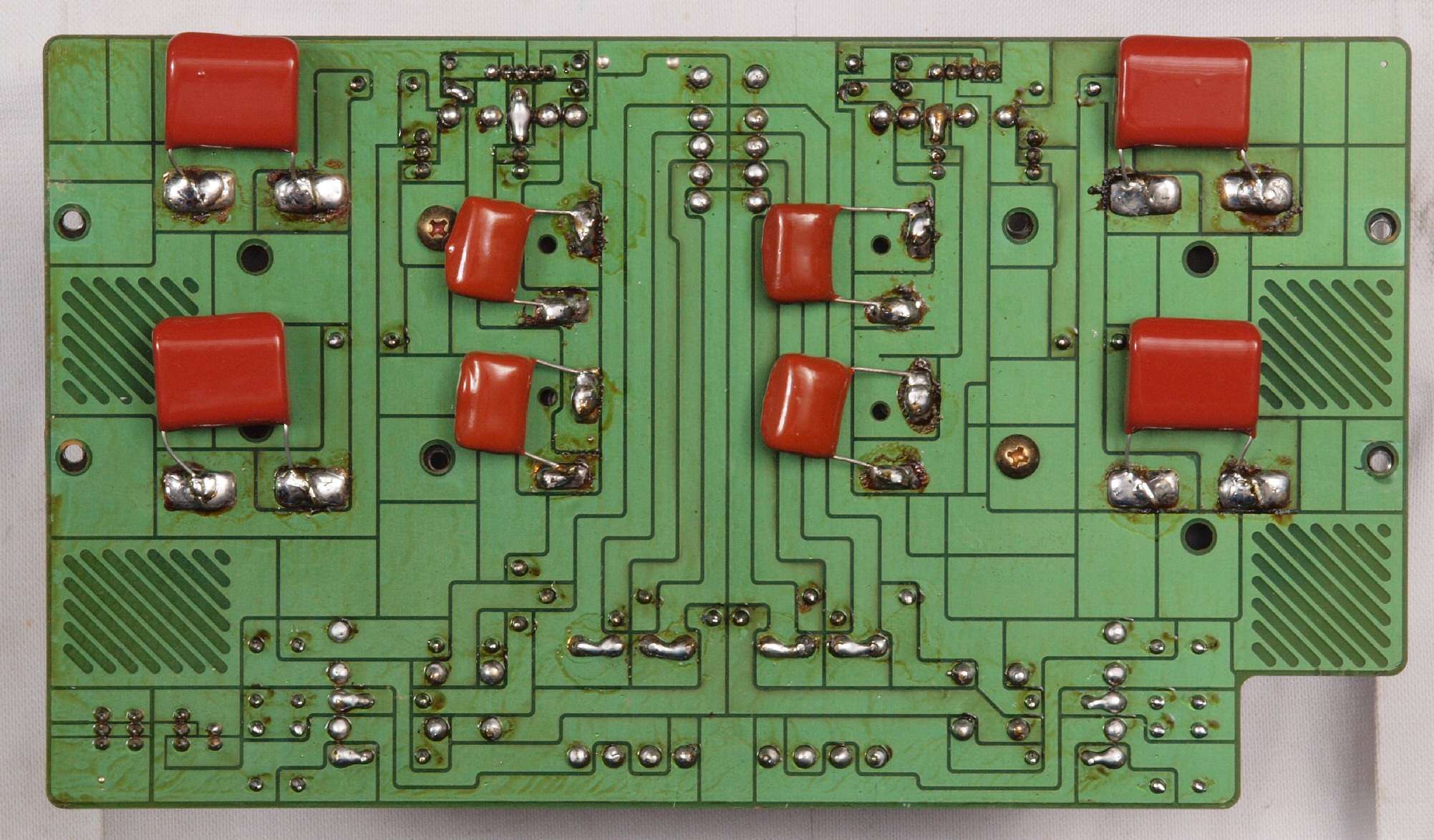

ＣA３．　修理（半田補正）後　整流基板裏、　フイルムコンデンサー８個追加。

ＣA４．完成整流基板裏　洗浄後。　半田を全部やり直す。

ＣＢ１．　修理前　ＳＰ端子

ＣＢ３．　修理（交換）後　ＳＰ端子、出力端子交換

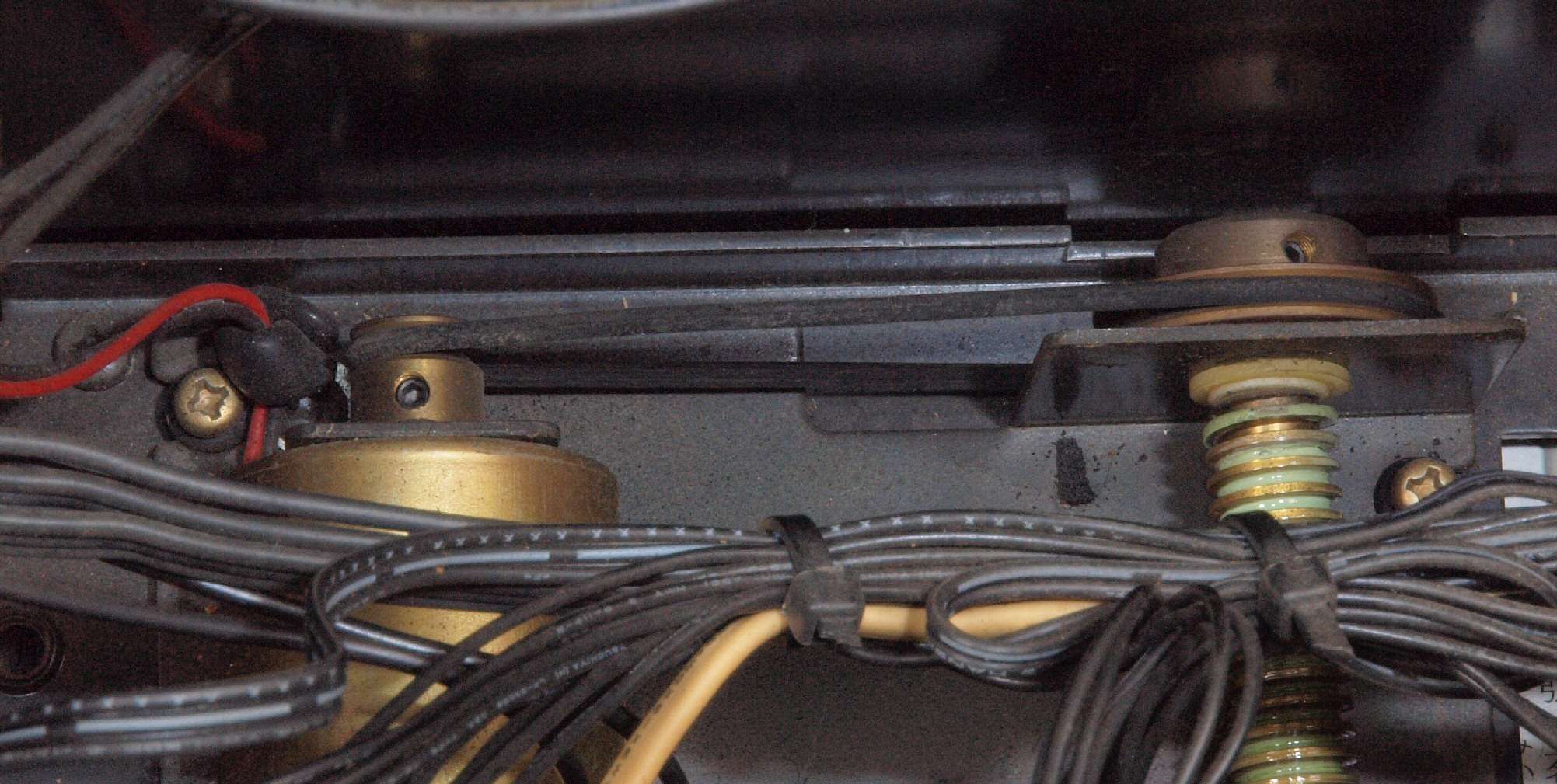

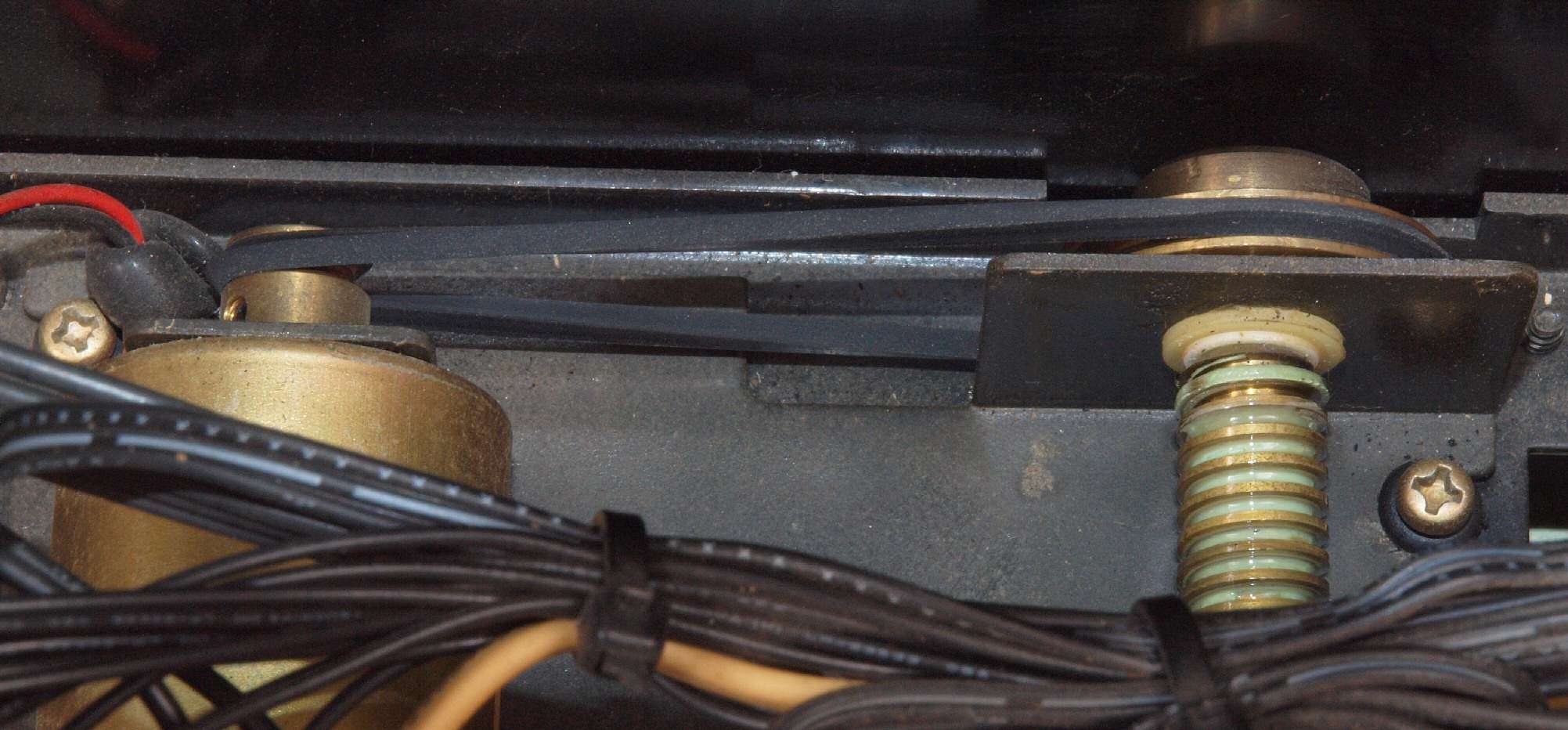

ＣＣ１．　修理前　トレイ駆動装置　ベルトが少し伸びている

ＣＣ２．　修理後　トレイ駆動装置　ベルト交換

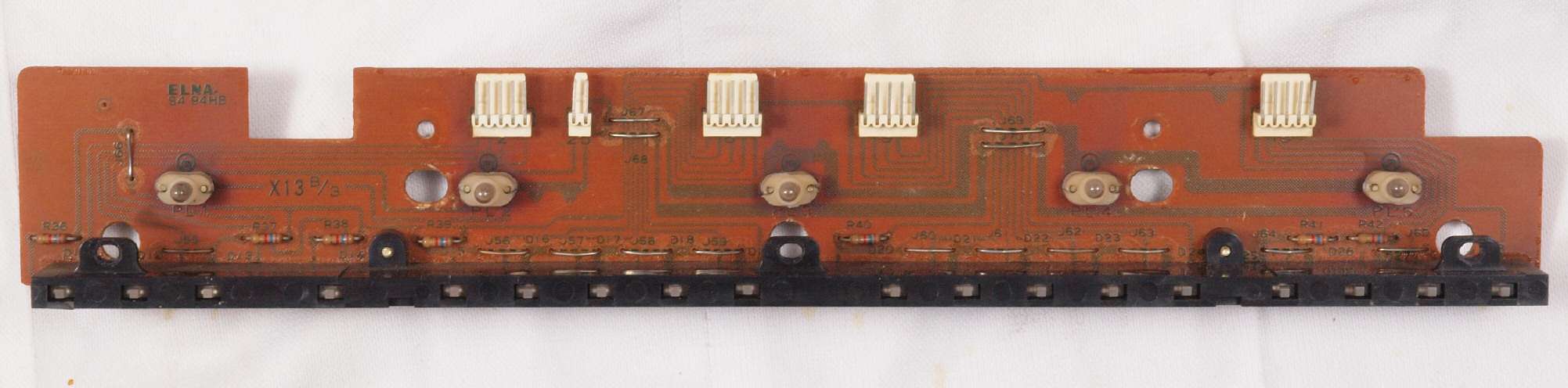

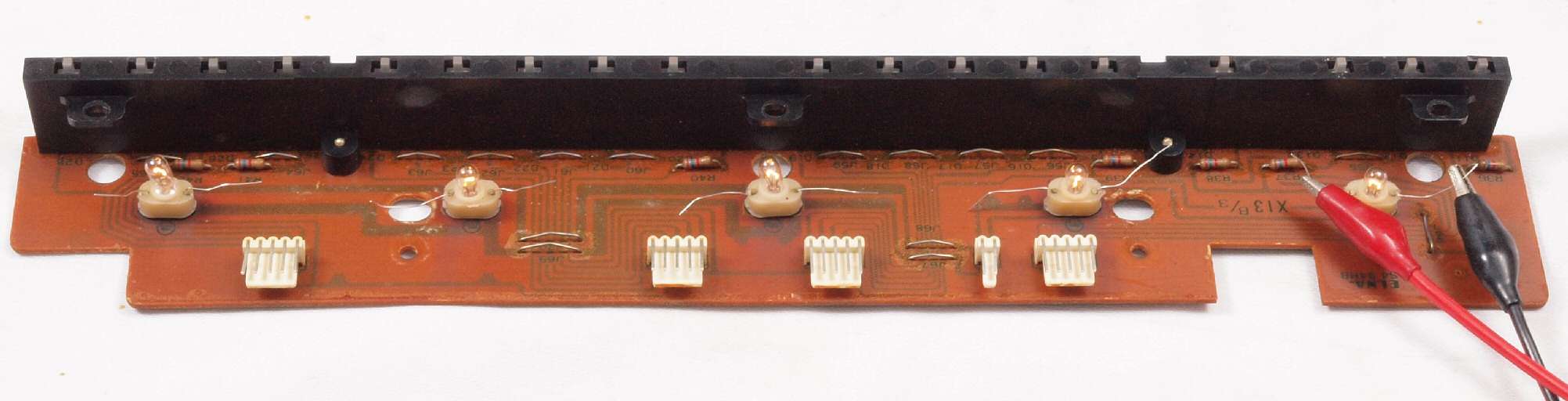

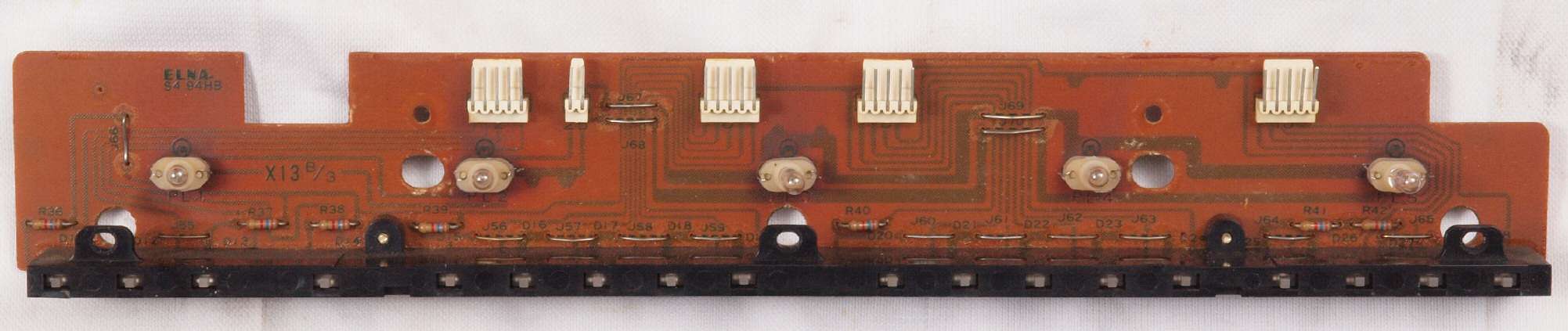

ＣＤ１．　修理前　照明・ＬＥＤ基板

ＣＤ１２．　修理中　照明・ＬＥＤ基板、　照明球交換中。

ＣＤ２．　修理後　照明・ＬＥＤ基板、　照明球５個交換。

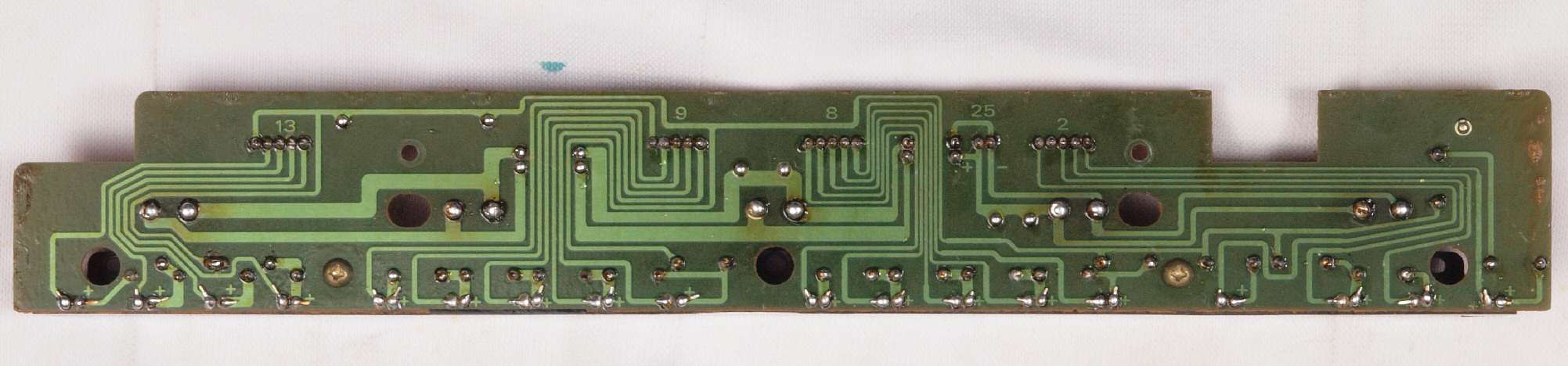

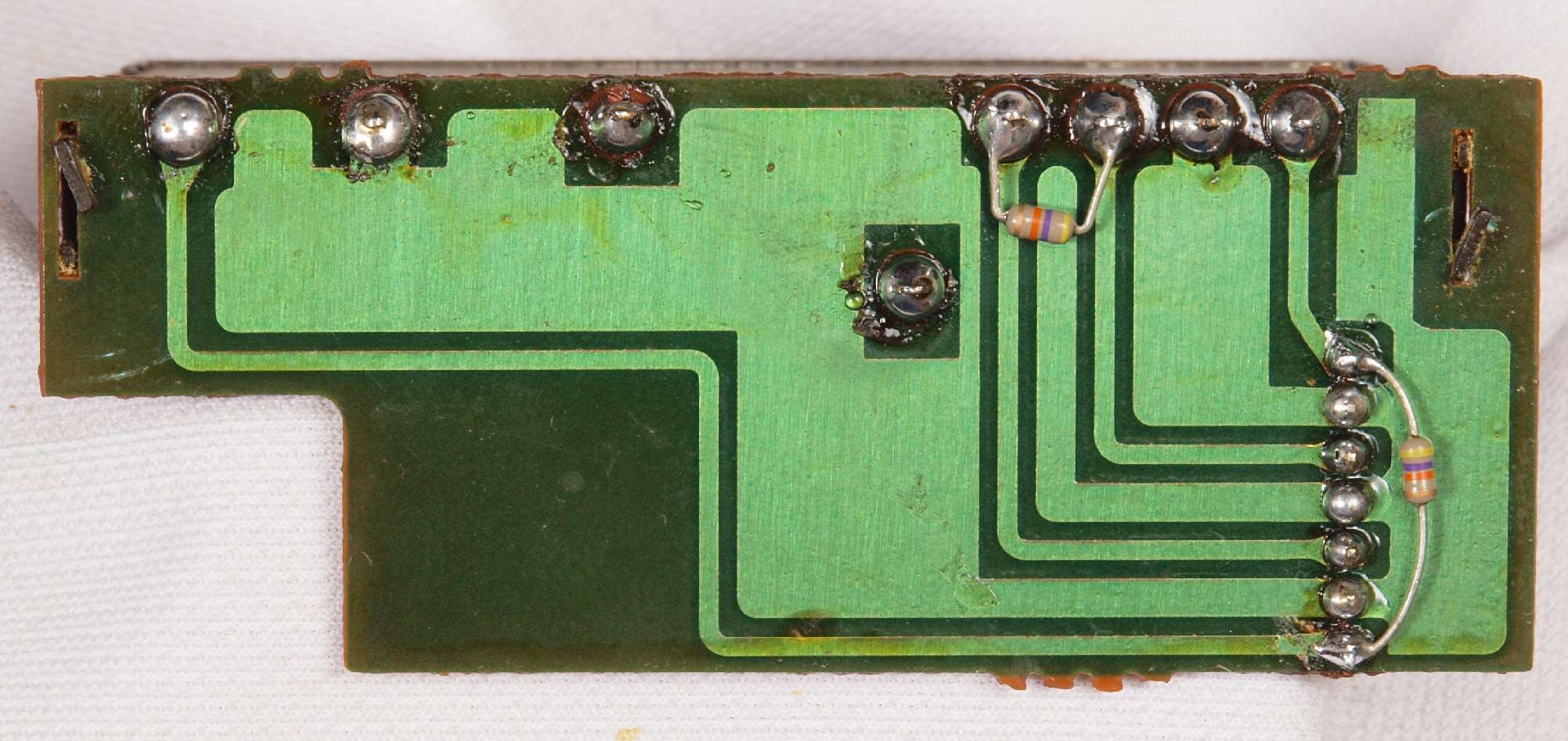

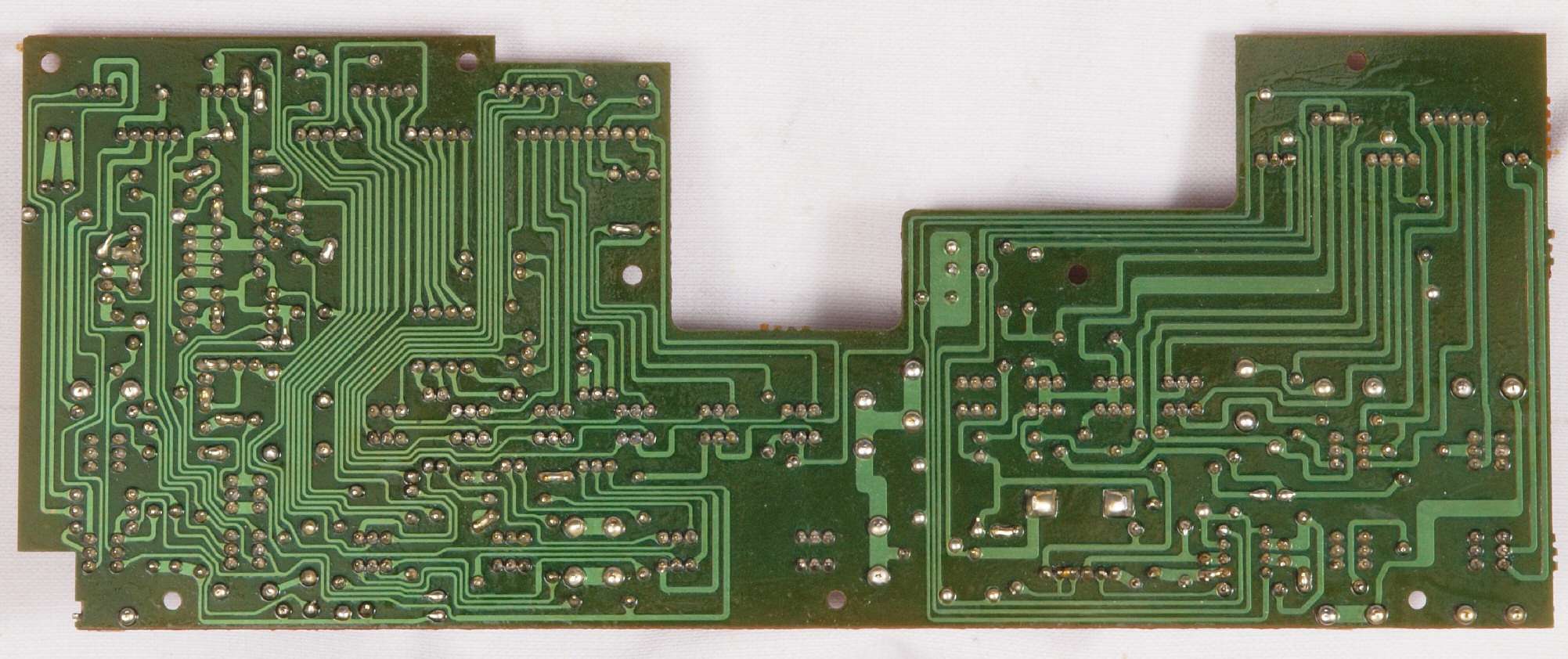

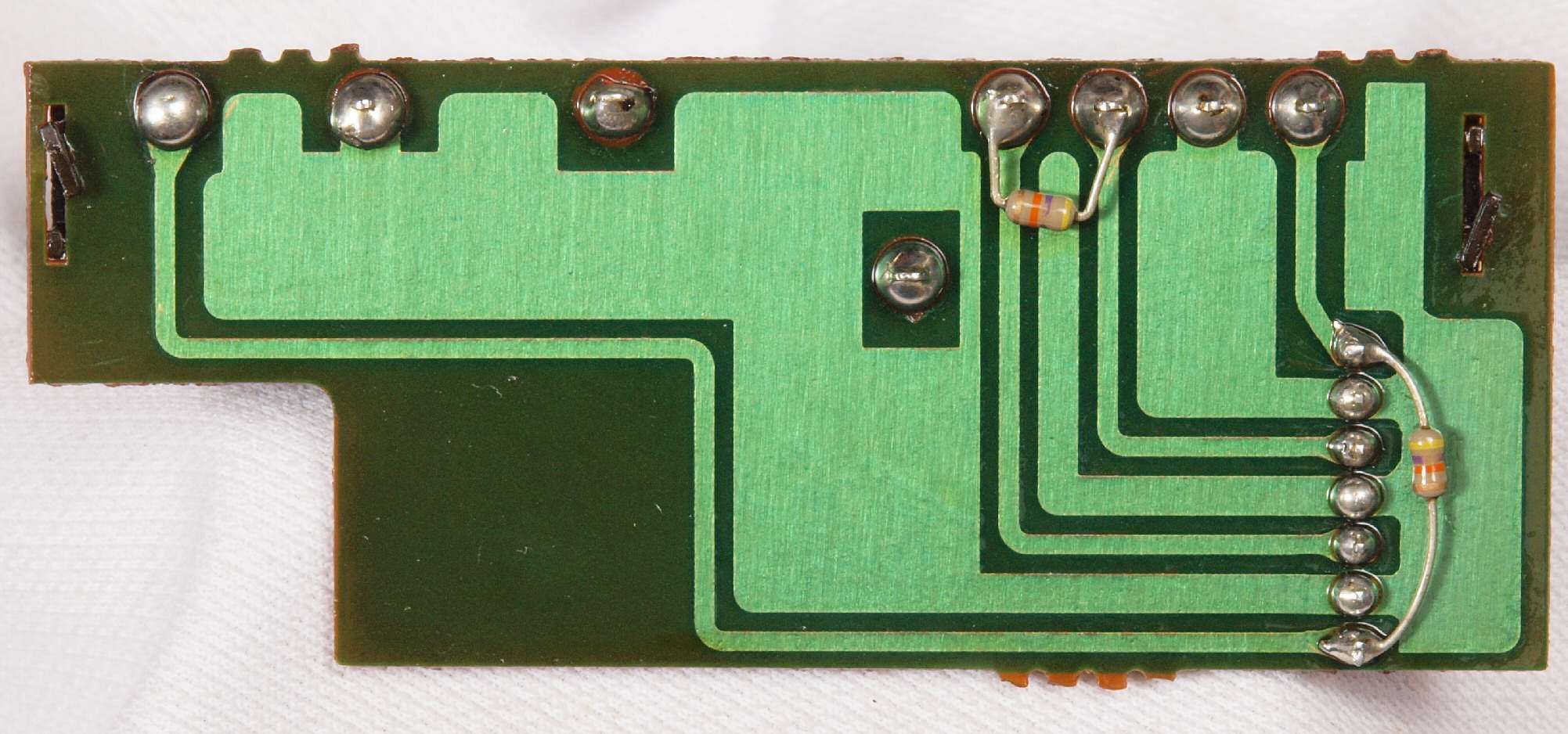

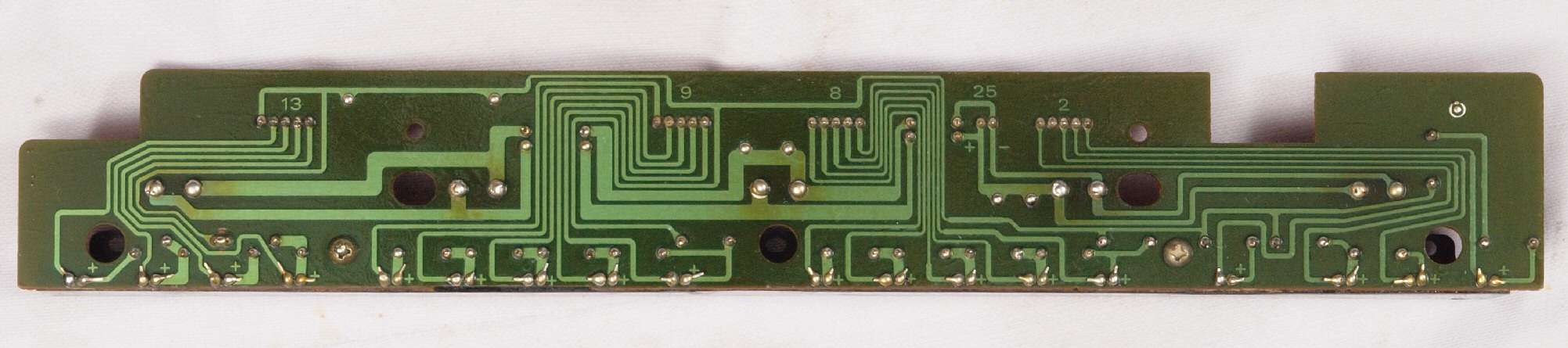

ＣＤ３．　修理前　照明・ＬＥＤ基板裏

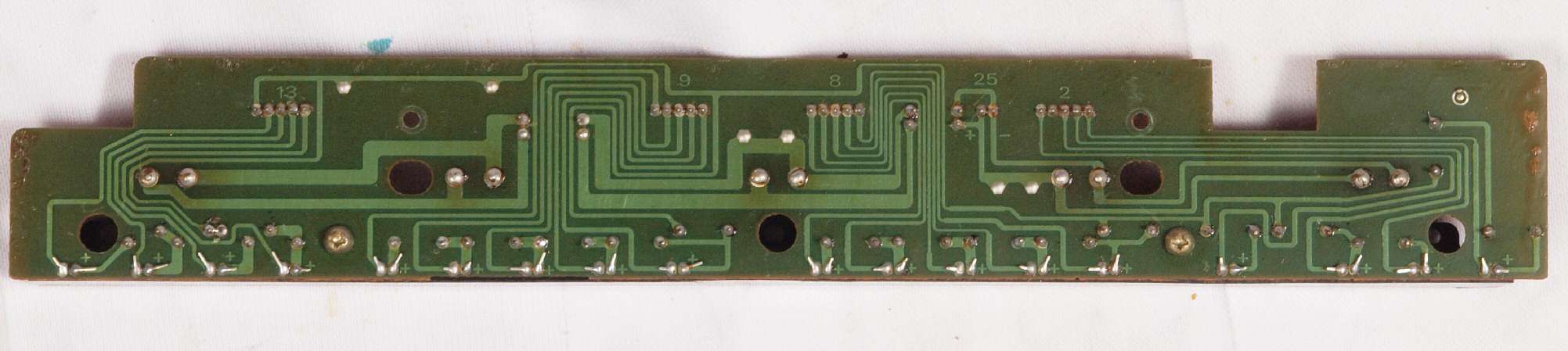

ＣＤ４．　修理（半田補正）後　照明・ＬＥＤ基板裏。　半田を全部やり直す。

ＣＤ５．　完成照明・ＬＥＤ基板裏　洗浄後防湿材を塗る。

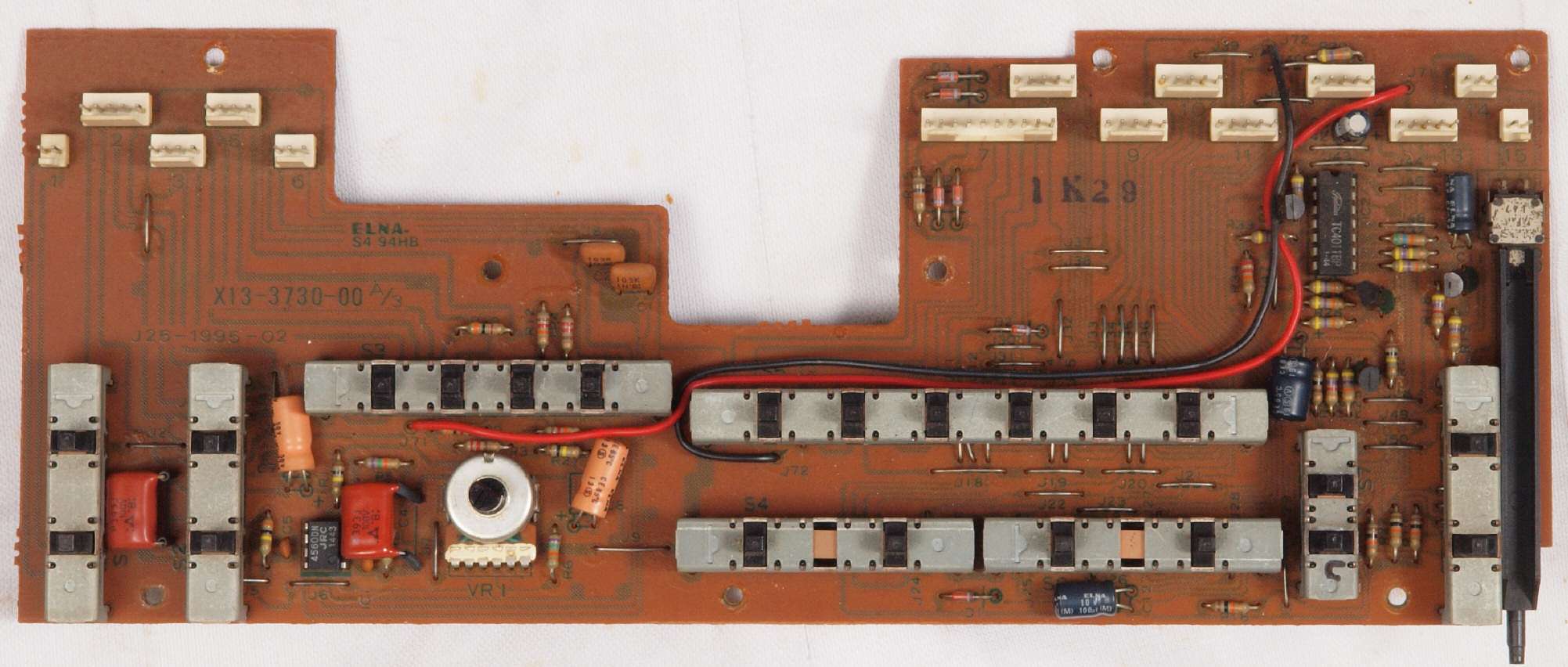

ＣＥ１．　修理前　トレー操作基板

ＣＥ２．　修理後　トレー操作基板　電解コンデンサー６個交換

ＣＥ３．　修理前　トレー操作基板裏

ＣＥ４．　修理（半田補正）後　トレー操作基板裏。　半田を全部やり直す。

ＣＥ５．　完成トレー操作基板裏　洗浄後防湿材を塗る。

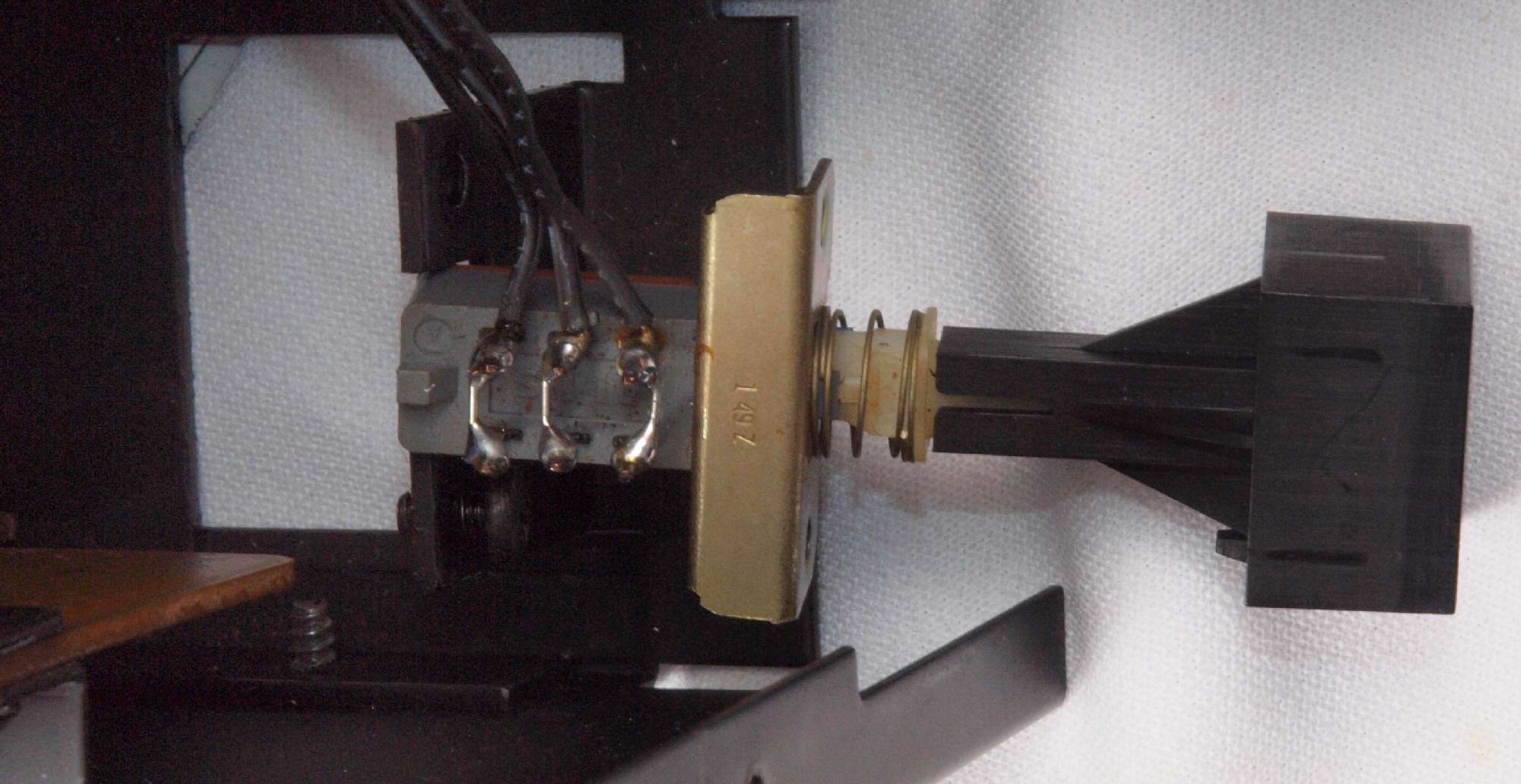

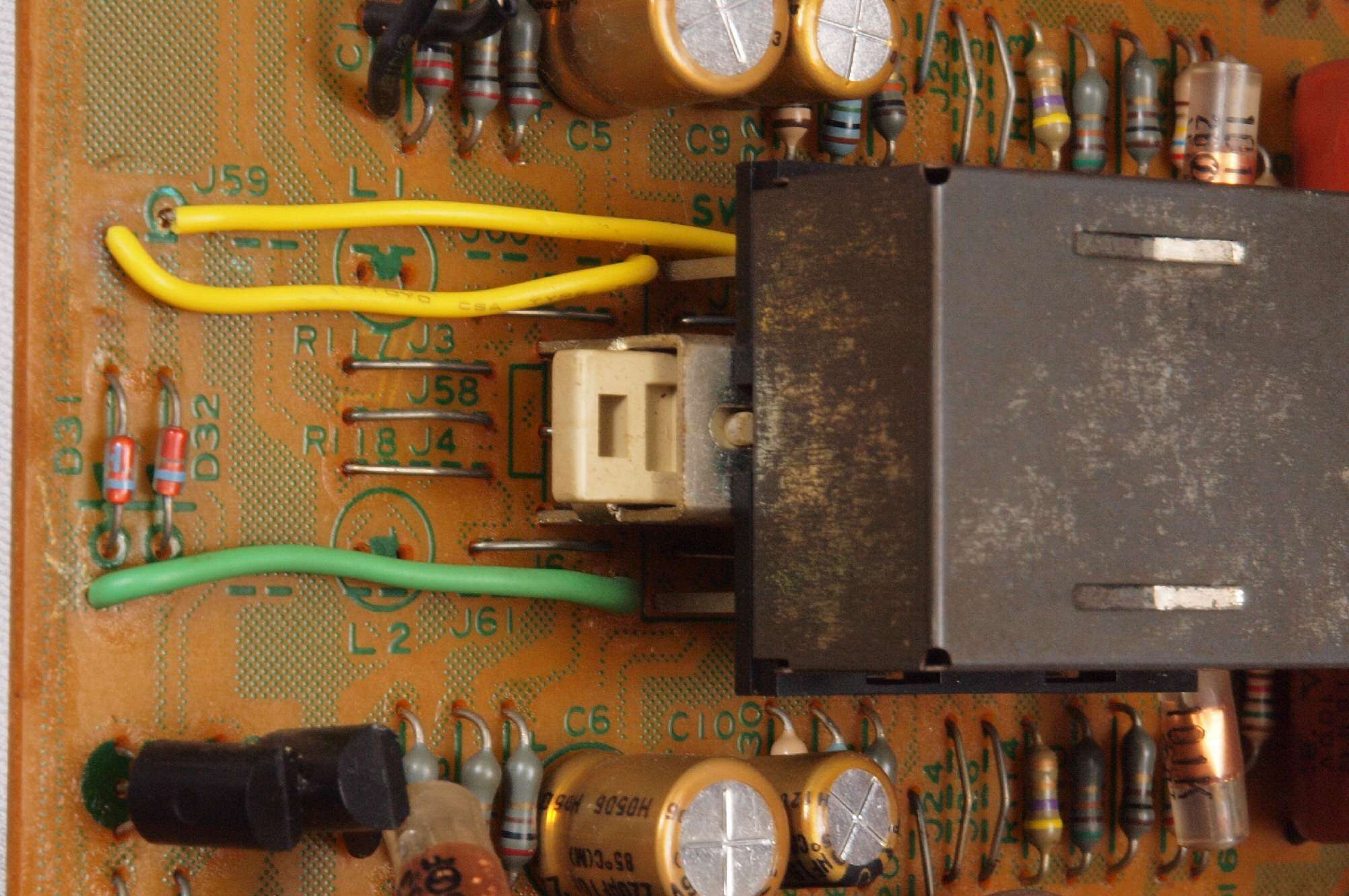

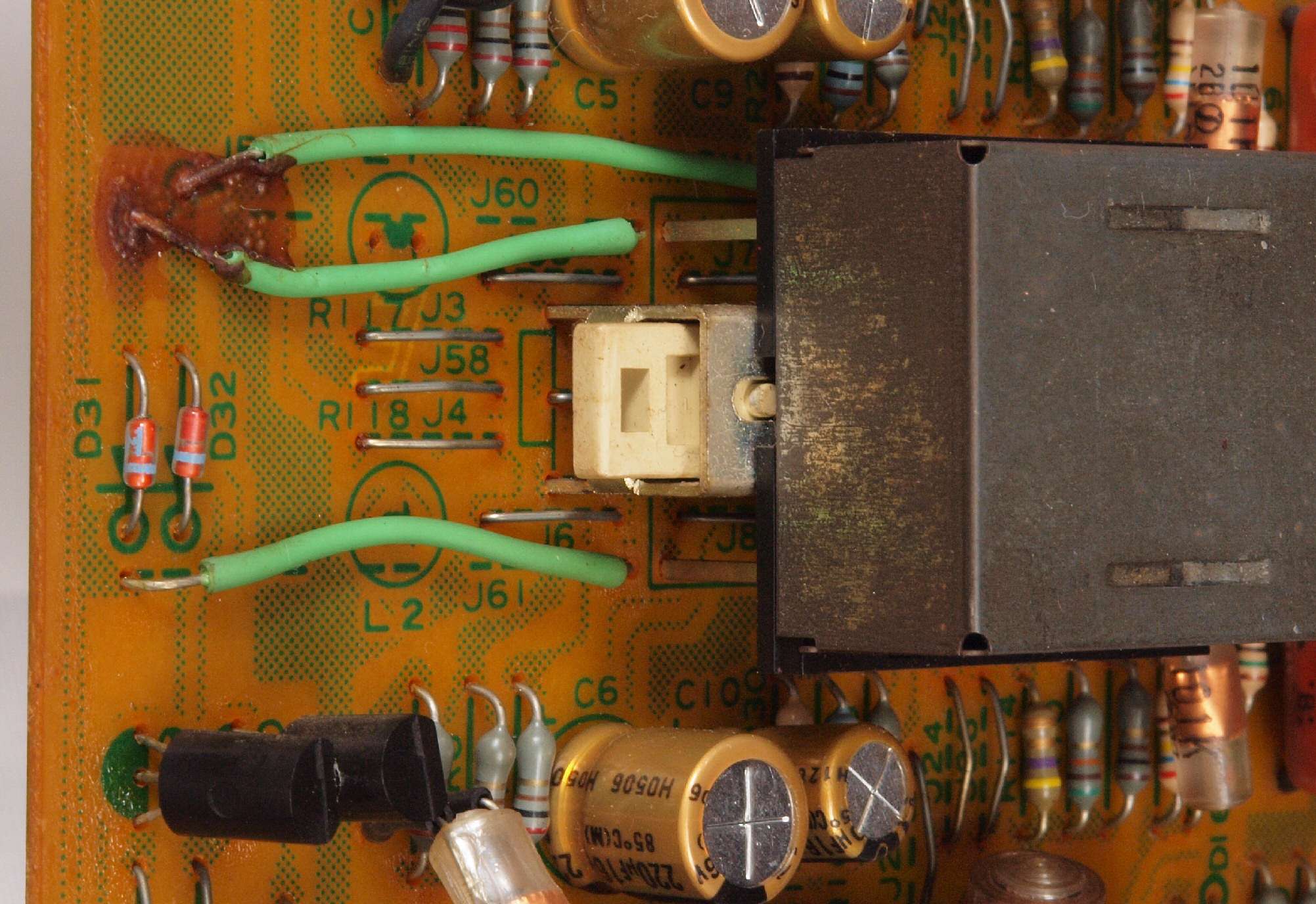

ＣＥ６．　修理後　電源SWのW接点化。

ＣＦ１．　修理中　前パネル清掃

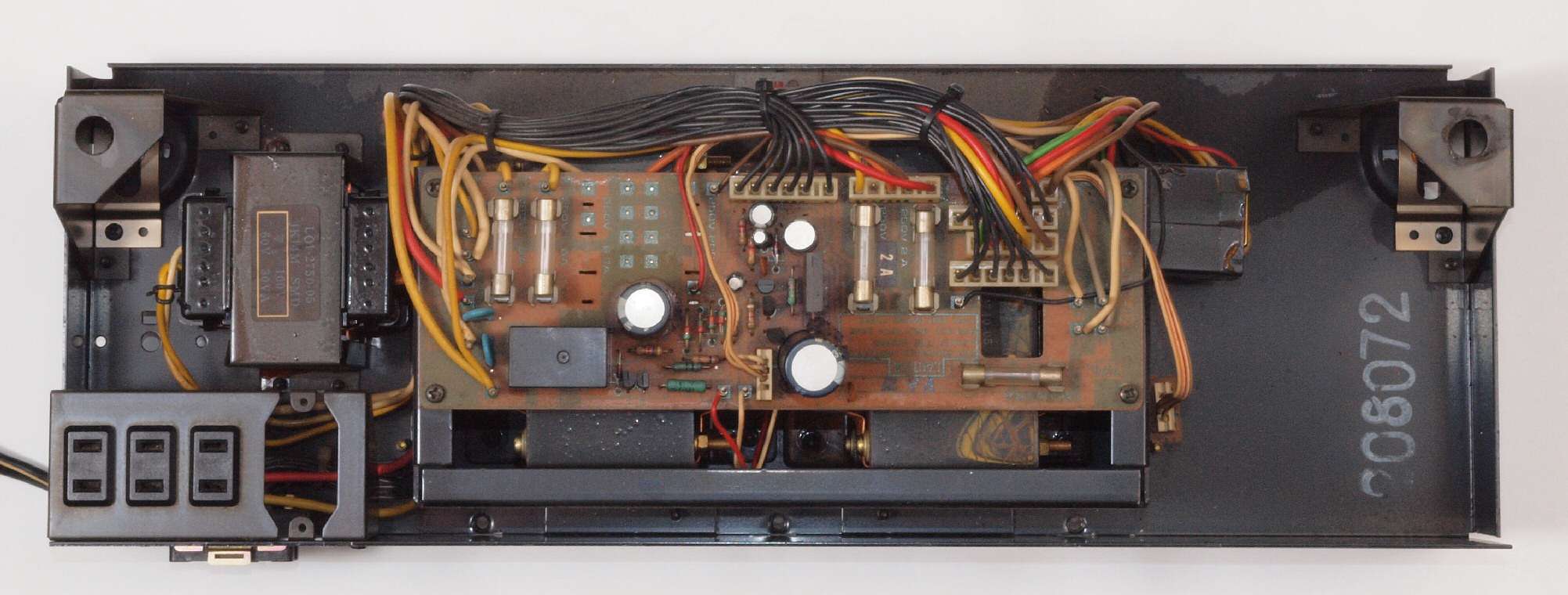

Ｐ．　電源修理状況。 Ｐ１１．　修理前　電源部、　上から見る。

Ｐ１１２．　修理中　電源部、　上から見る。　ハンドルの油が浸透している。

Ｐ１２．　修理後　電源部、　上から見る。油を清掃後。

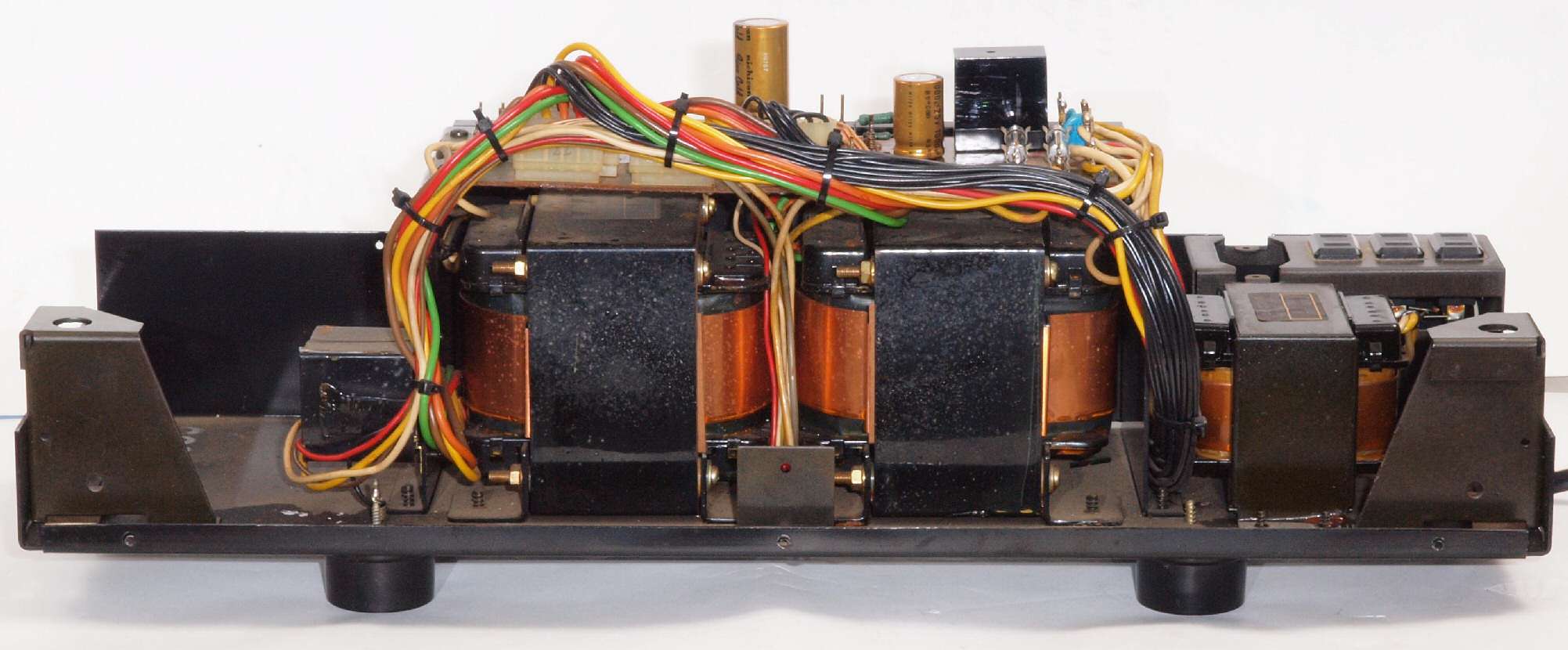

Ｐ１３．　修理前　電源部、前から見る。

Ｐ１４．　修理後　電源部、前から見る。

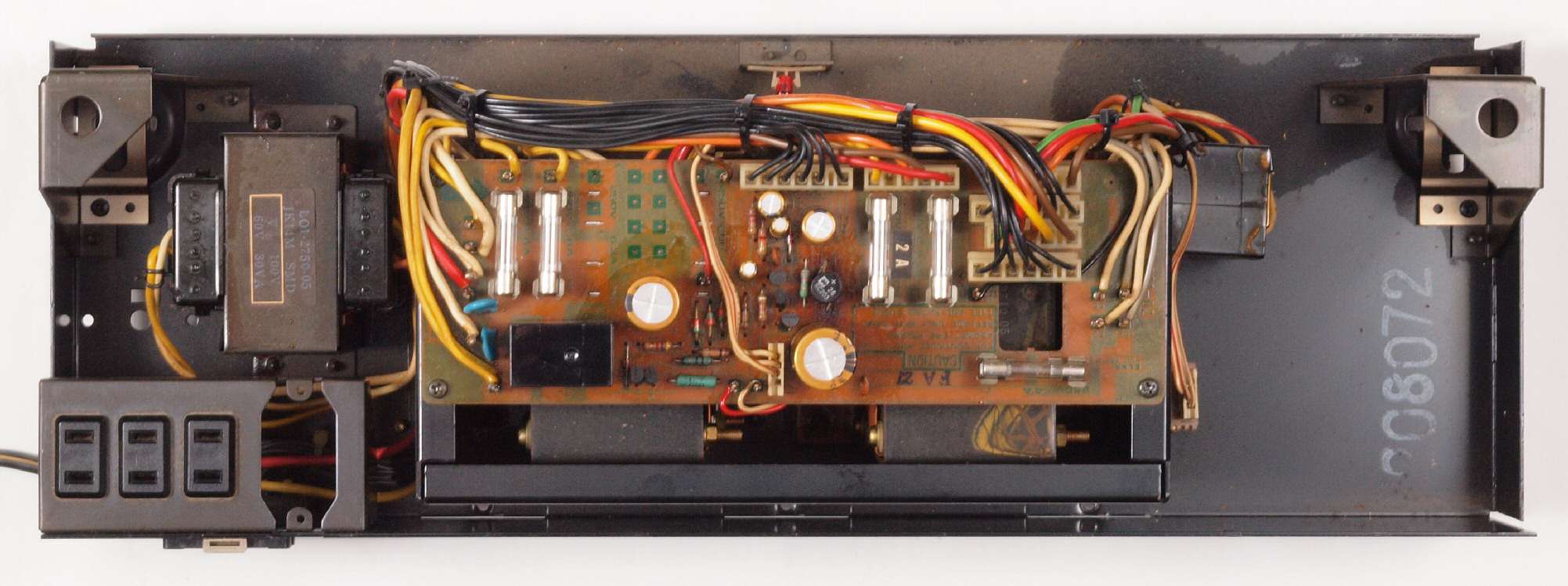

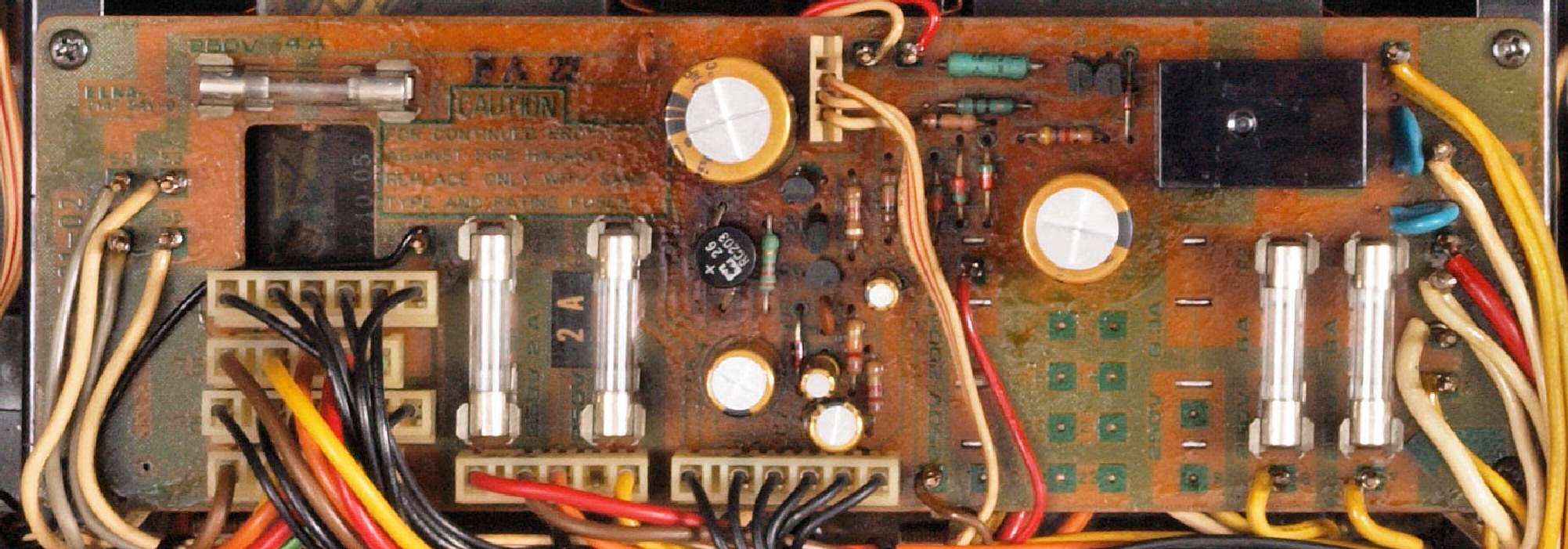

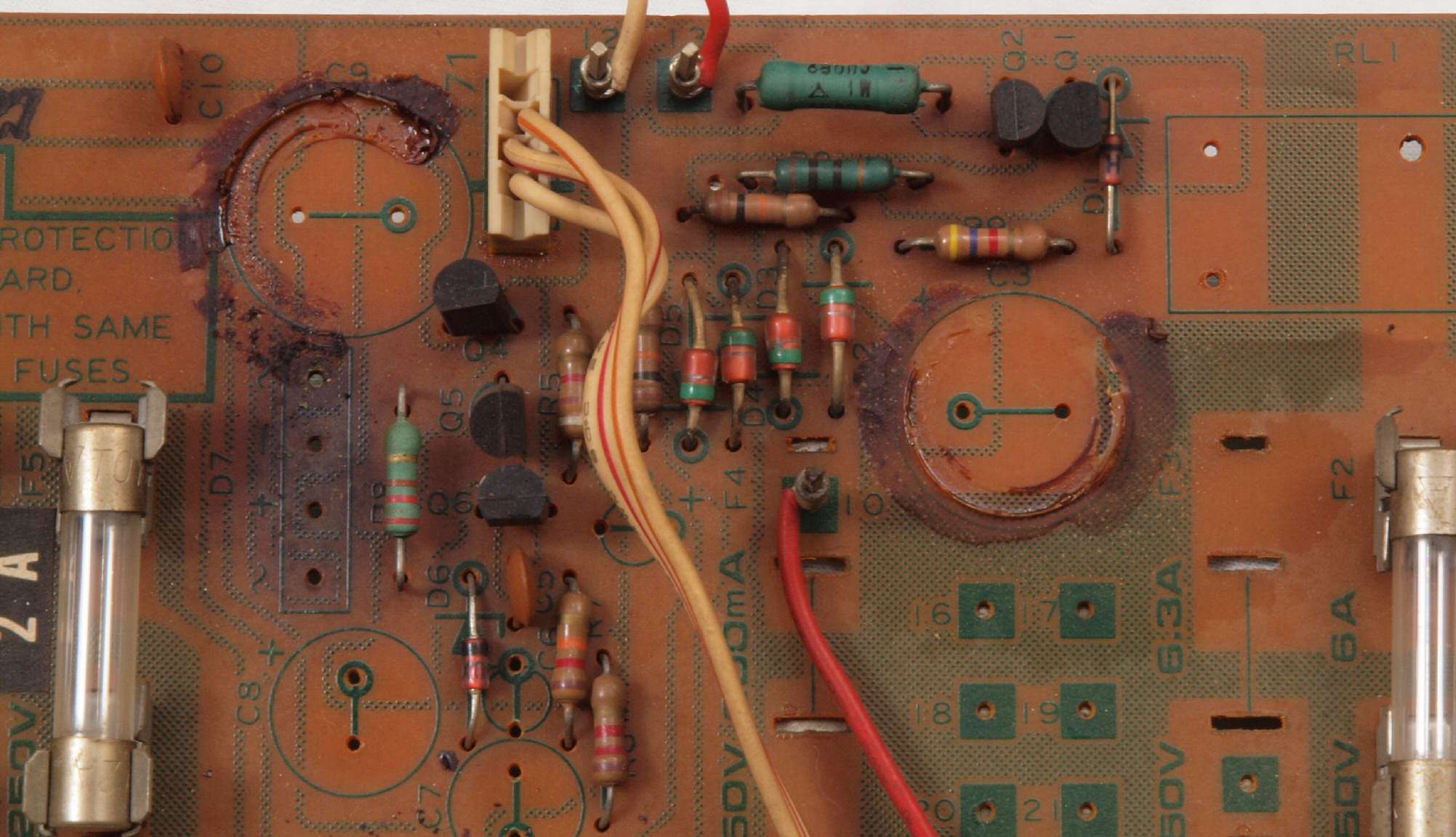

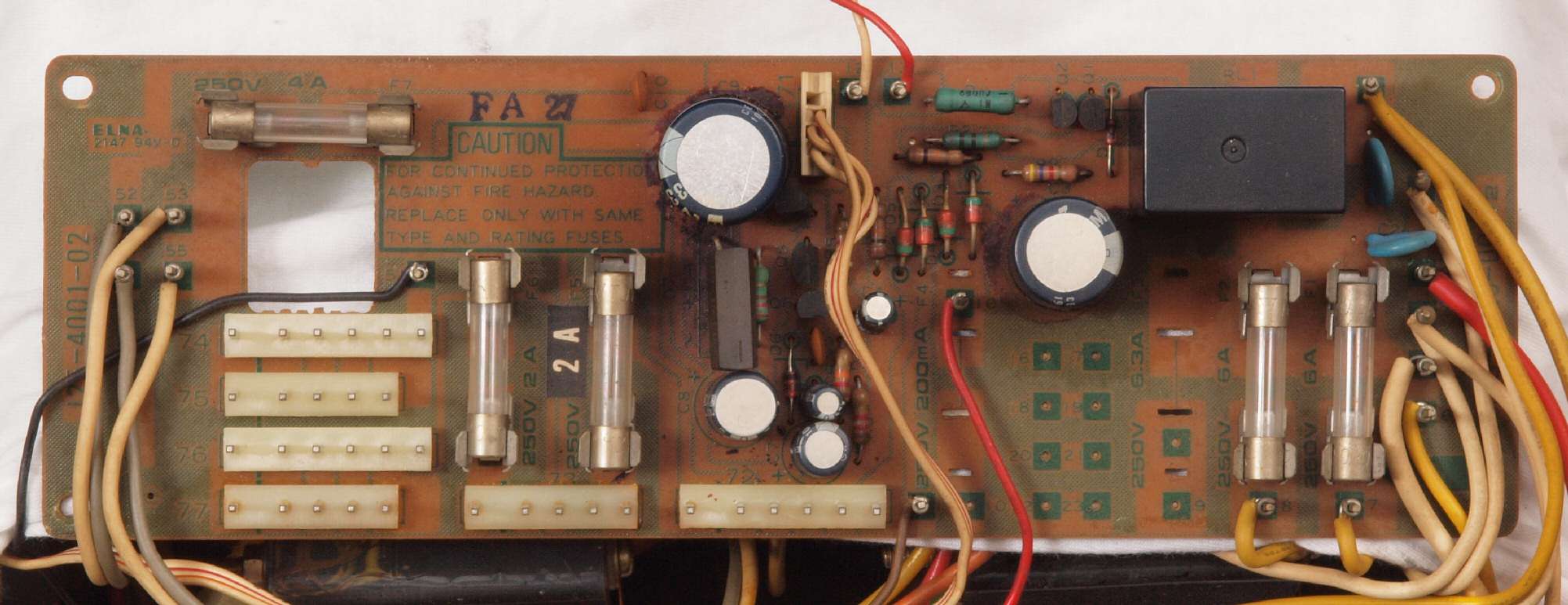

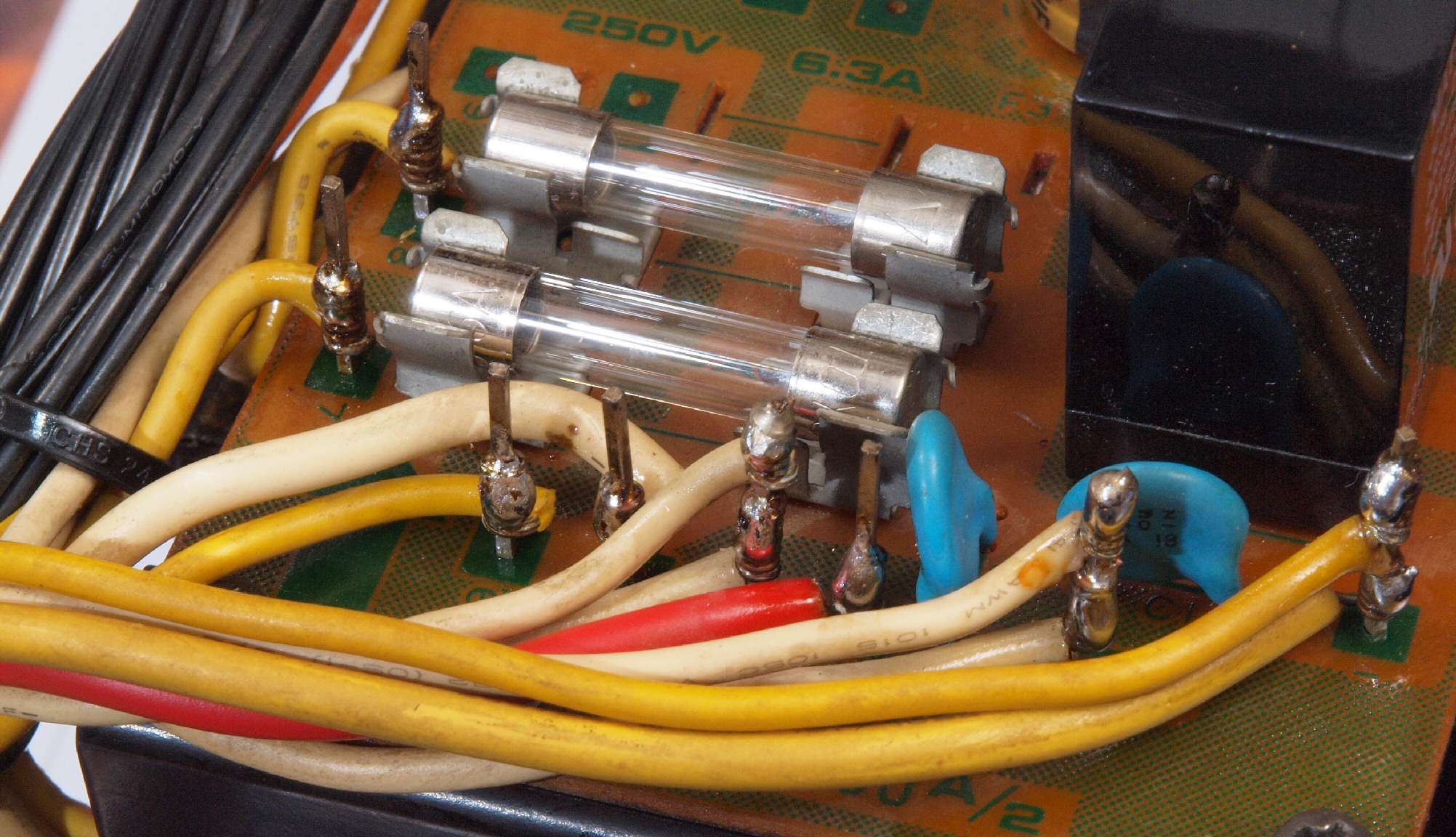

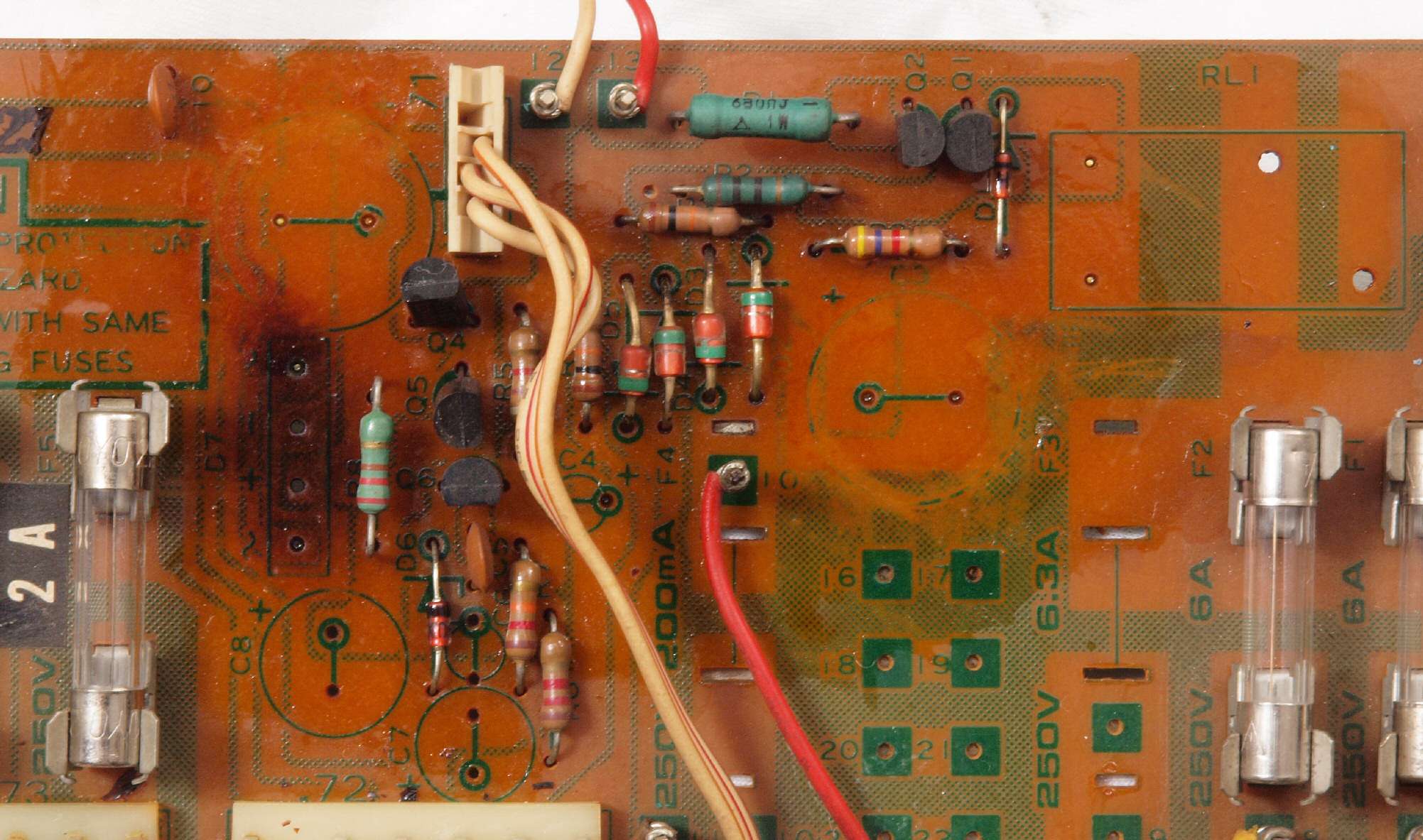

Ｐ２．　修理前　電源部基板

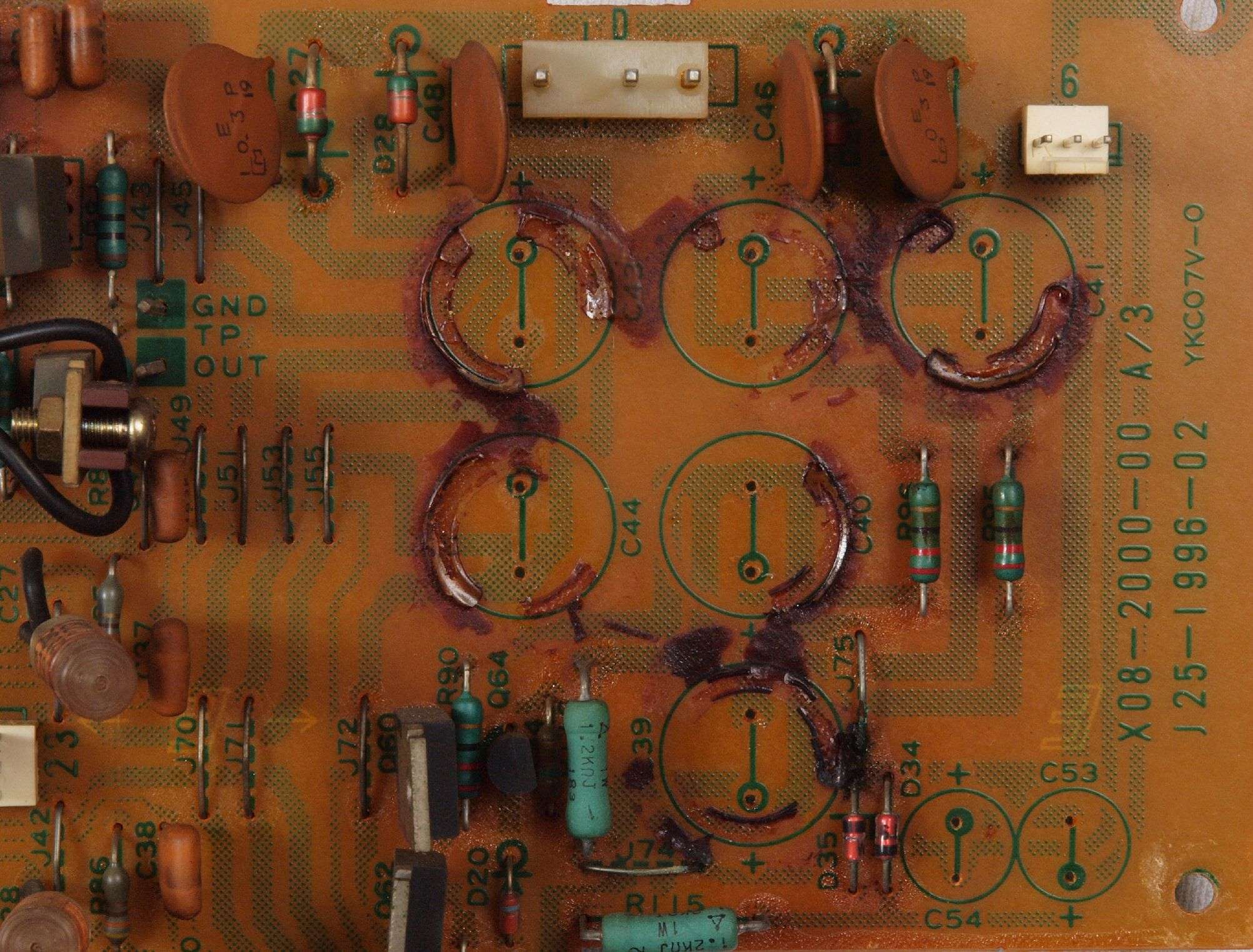

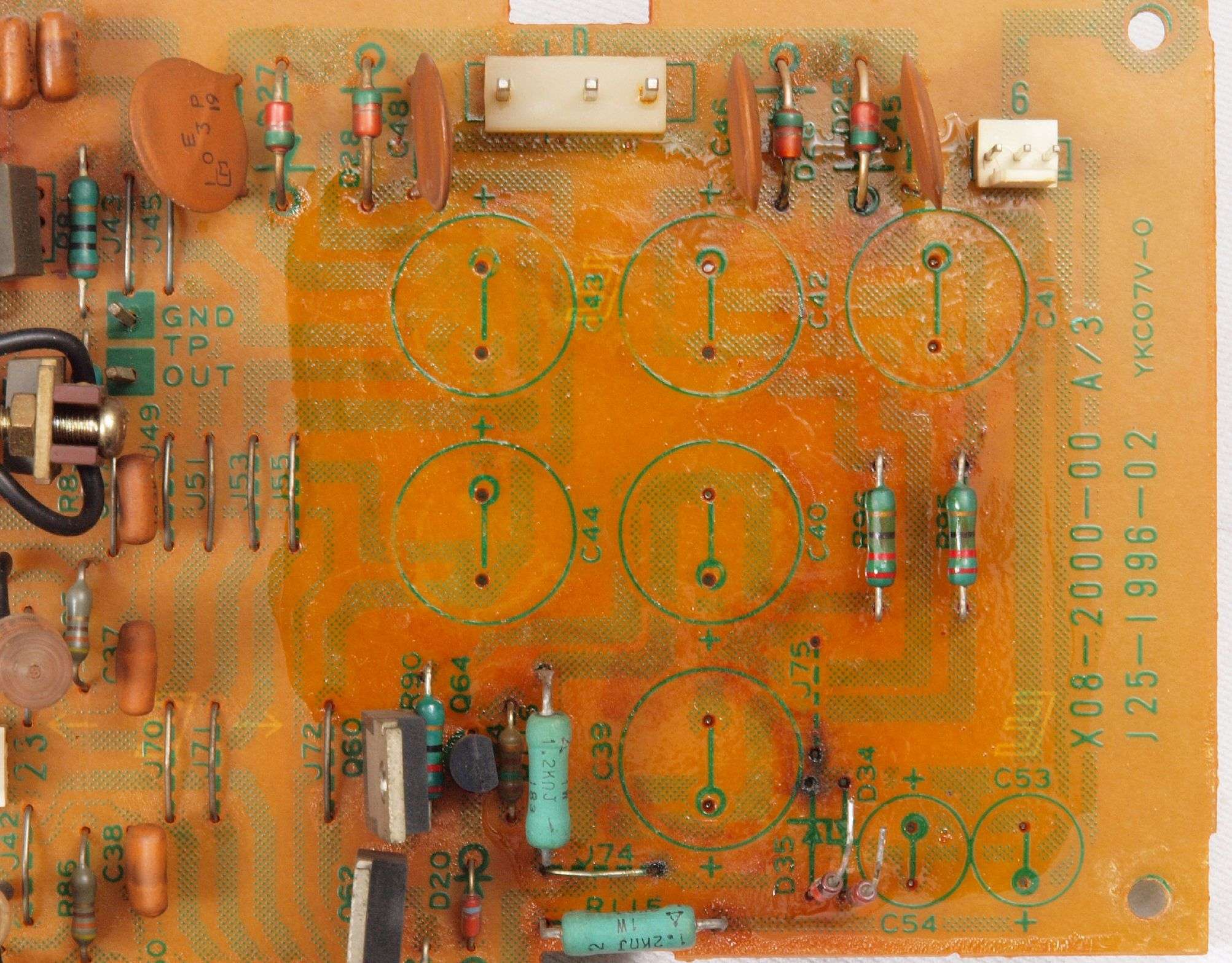

Ｐ２２．　修理中　電源部基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｐ２３．　修理中　電源部基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

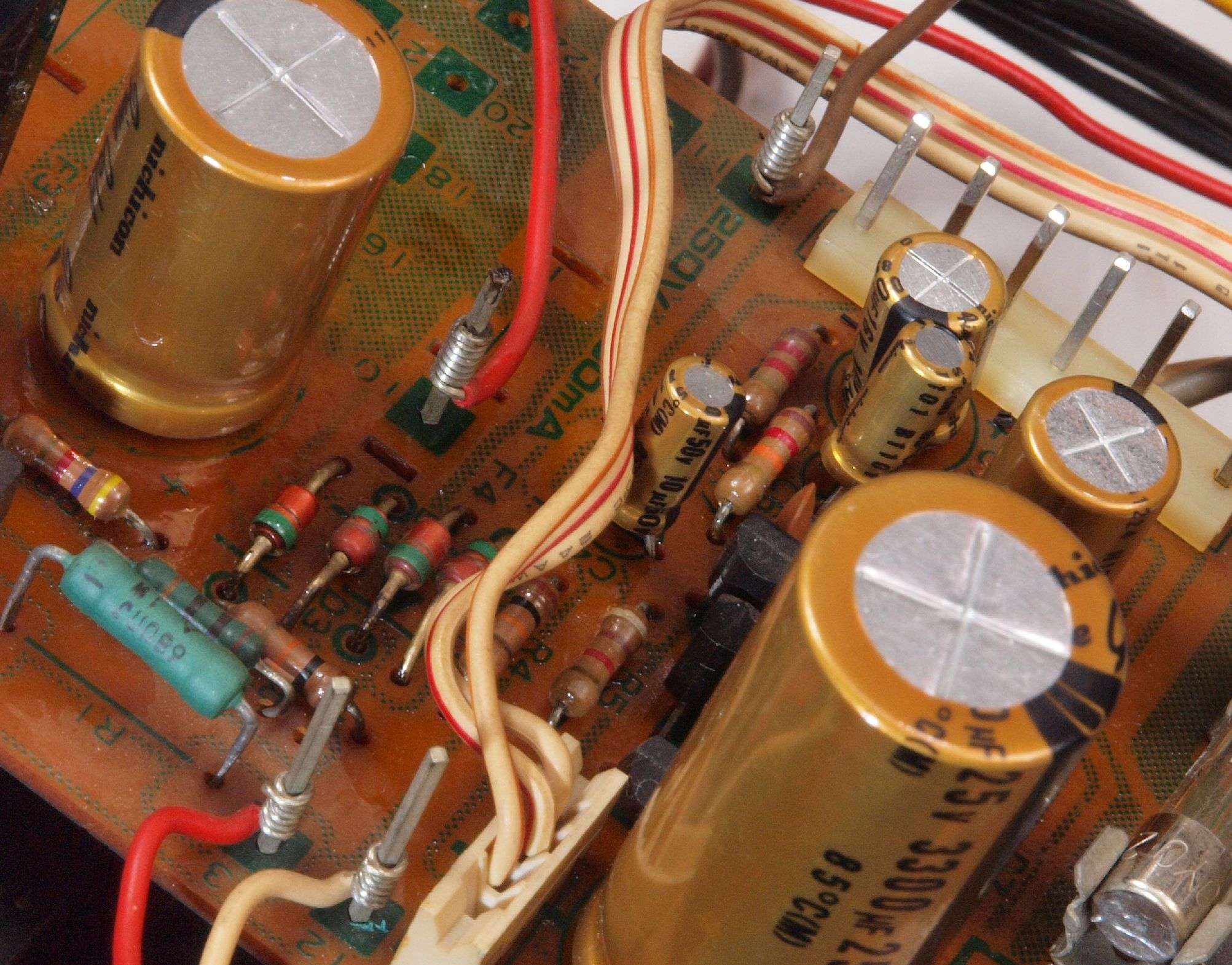

Ｐ３．　修理後　電源部基板　電解コンデンサー６個、リレー１個交換

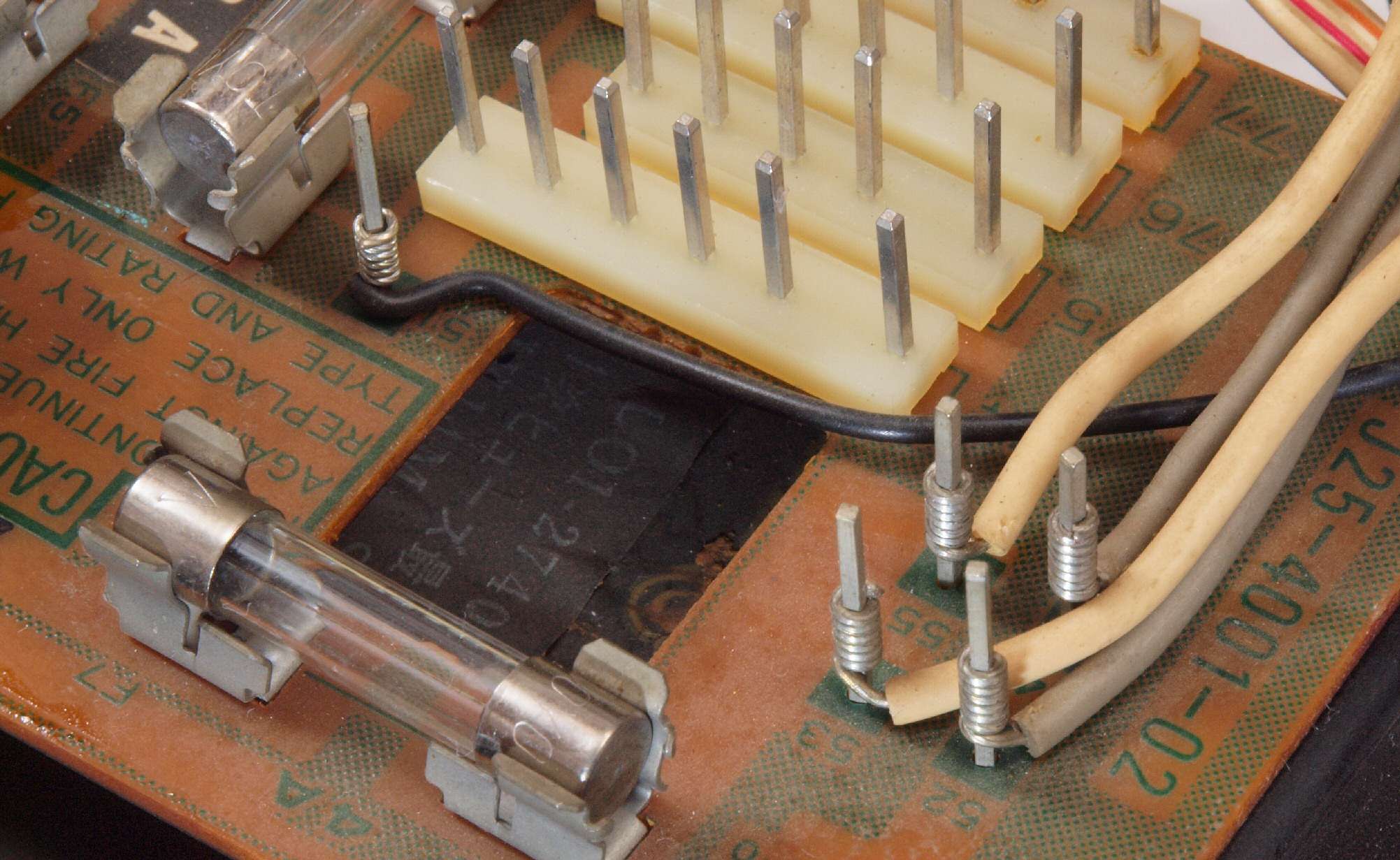

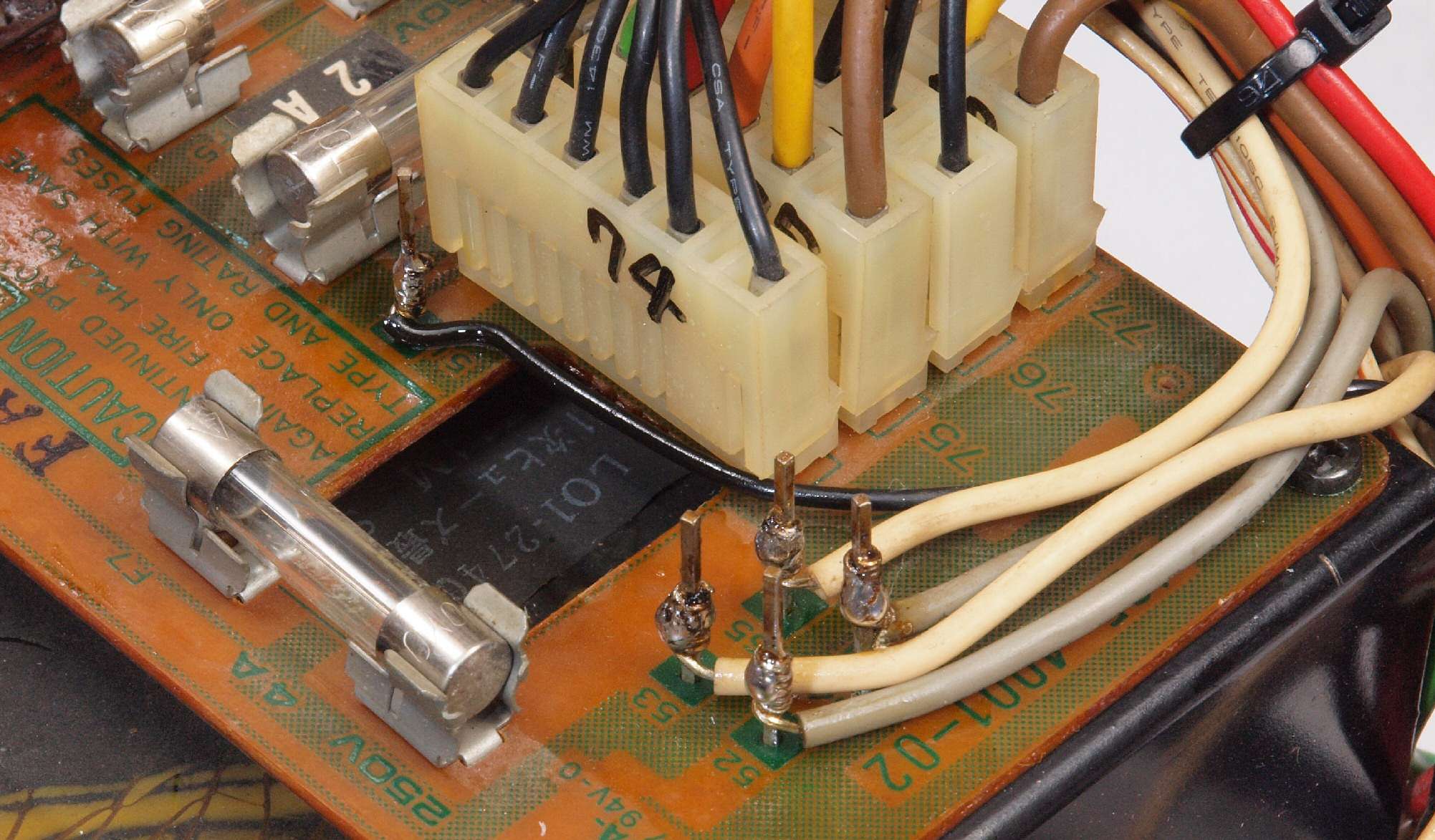

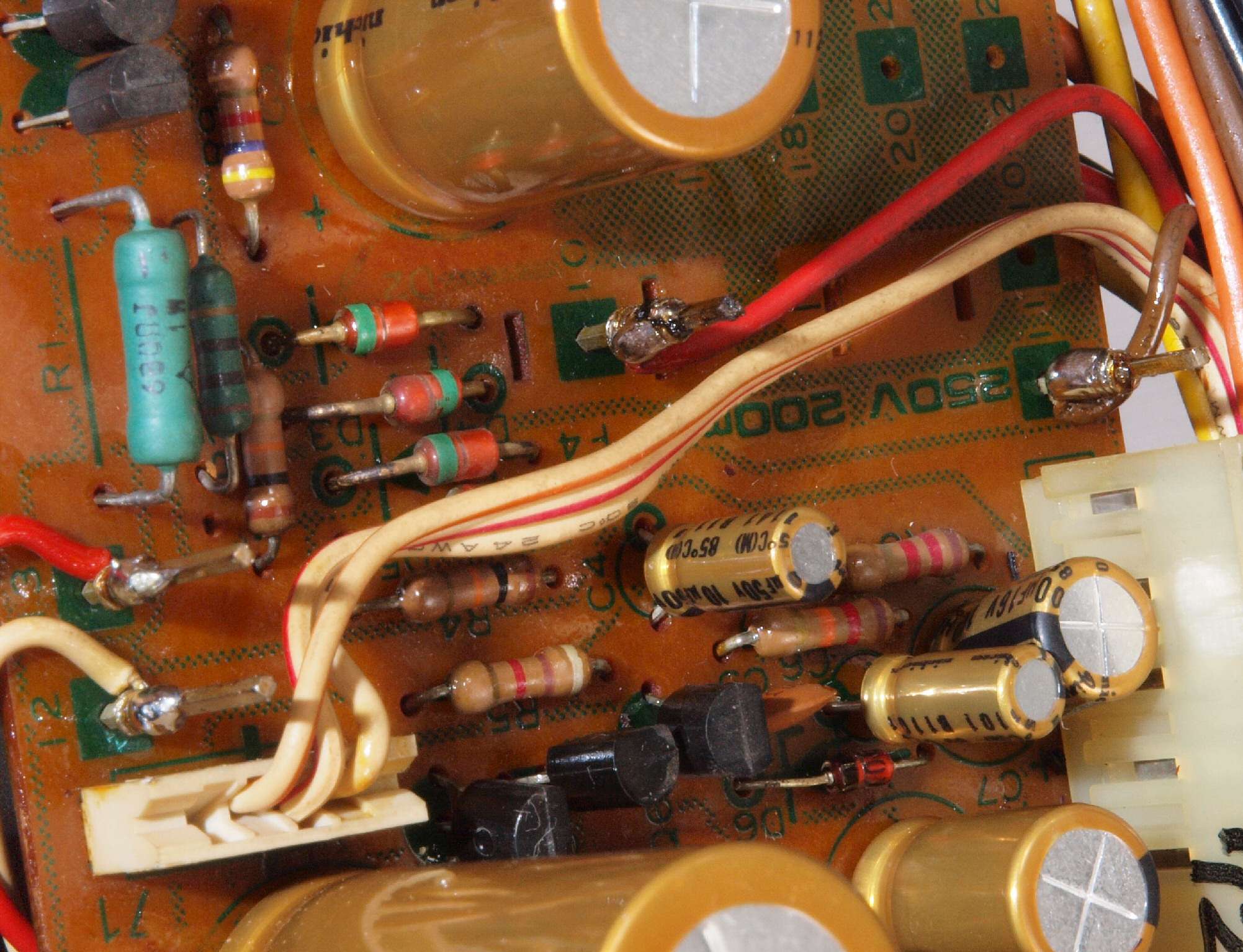

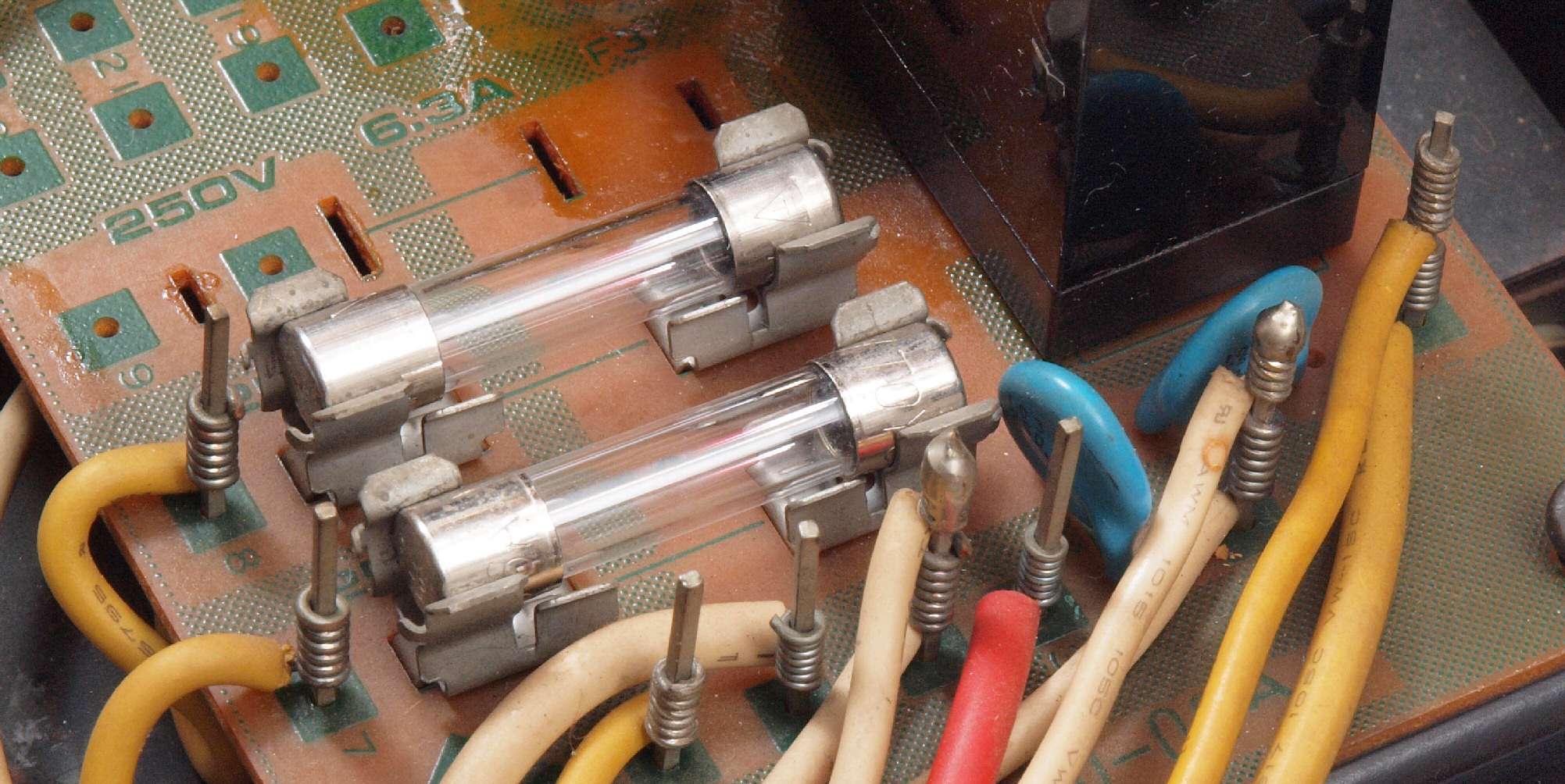

Ｐ３１．　修理前　電源部基板ラッピングその１

Ｐ３２．　修理後　電源部基板ラッピングその１　ハンダを浸み込ませる

Ｐ３３．　修理前　電源部基板ラッピングその２

Ｐ３４．　修理後　電源部基板ラッピングその２　ハンダを浸み込ませる

Ｐ３５．　修理前　電源部基板ラッピングその３

Ｐ３６．　修理後　電源部基板ラッピングその３　ハンダを浸み込ませる

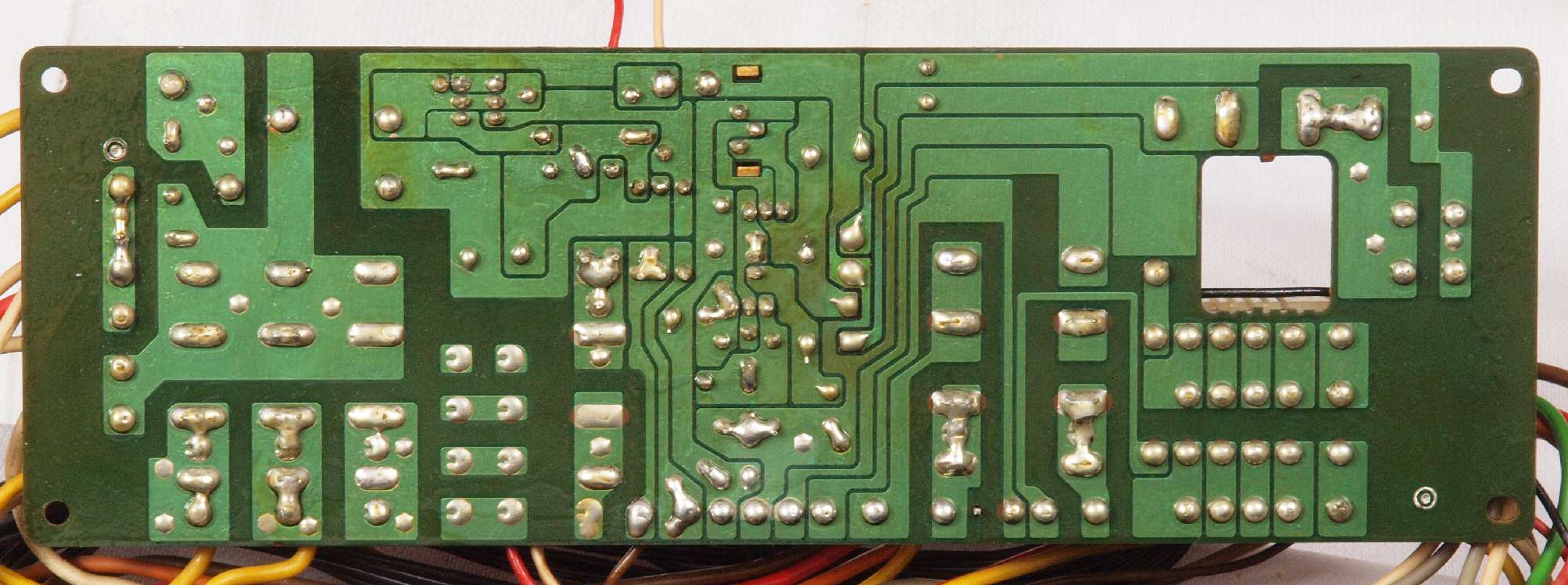

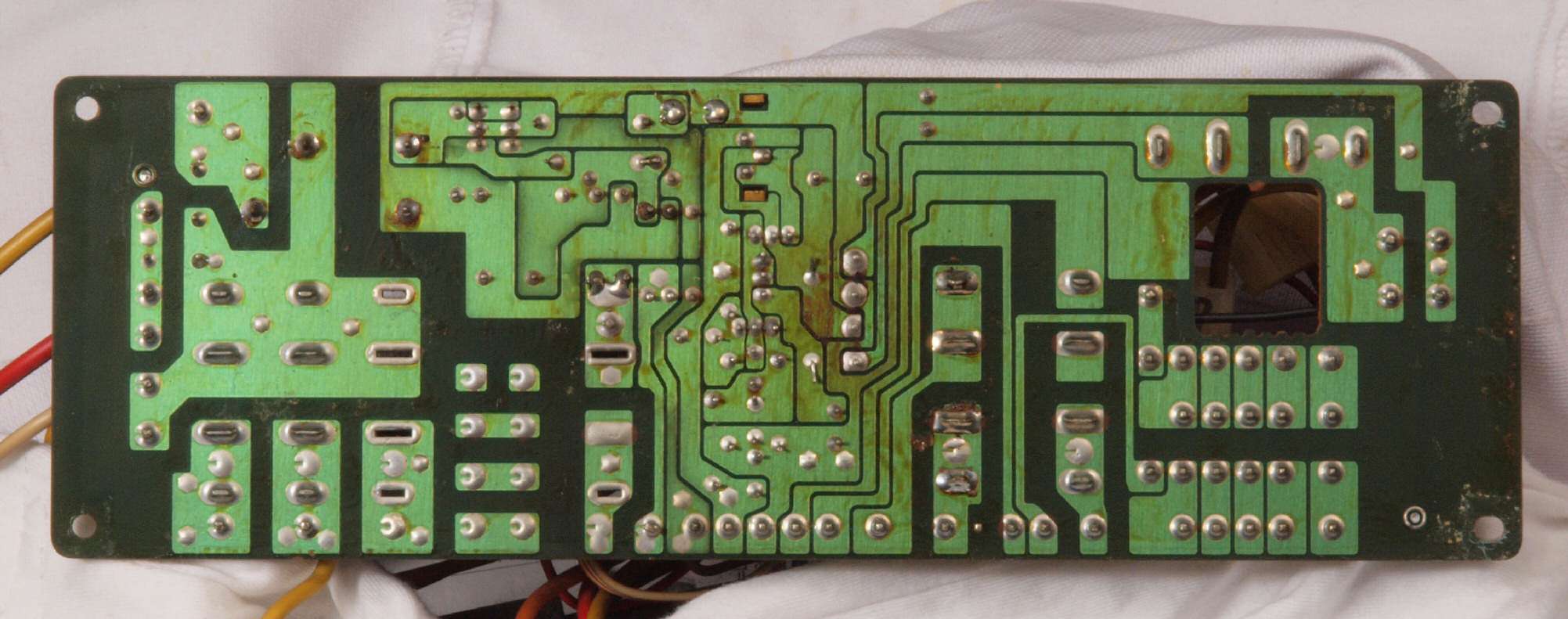

Ｐ４．　修理前　電源部基板裏

Ｐ５．　修理（半田補正）後　電源部基板裏。　半田を全部やり直す。

Ｐ６．　完成電源部基板裏　洗浄後防湿材を塗る。

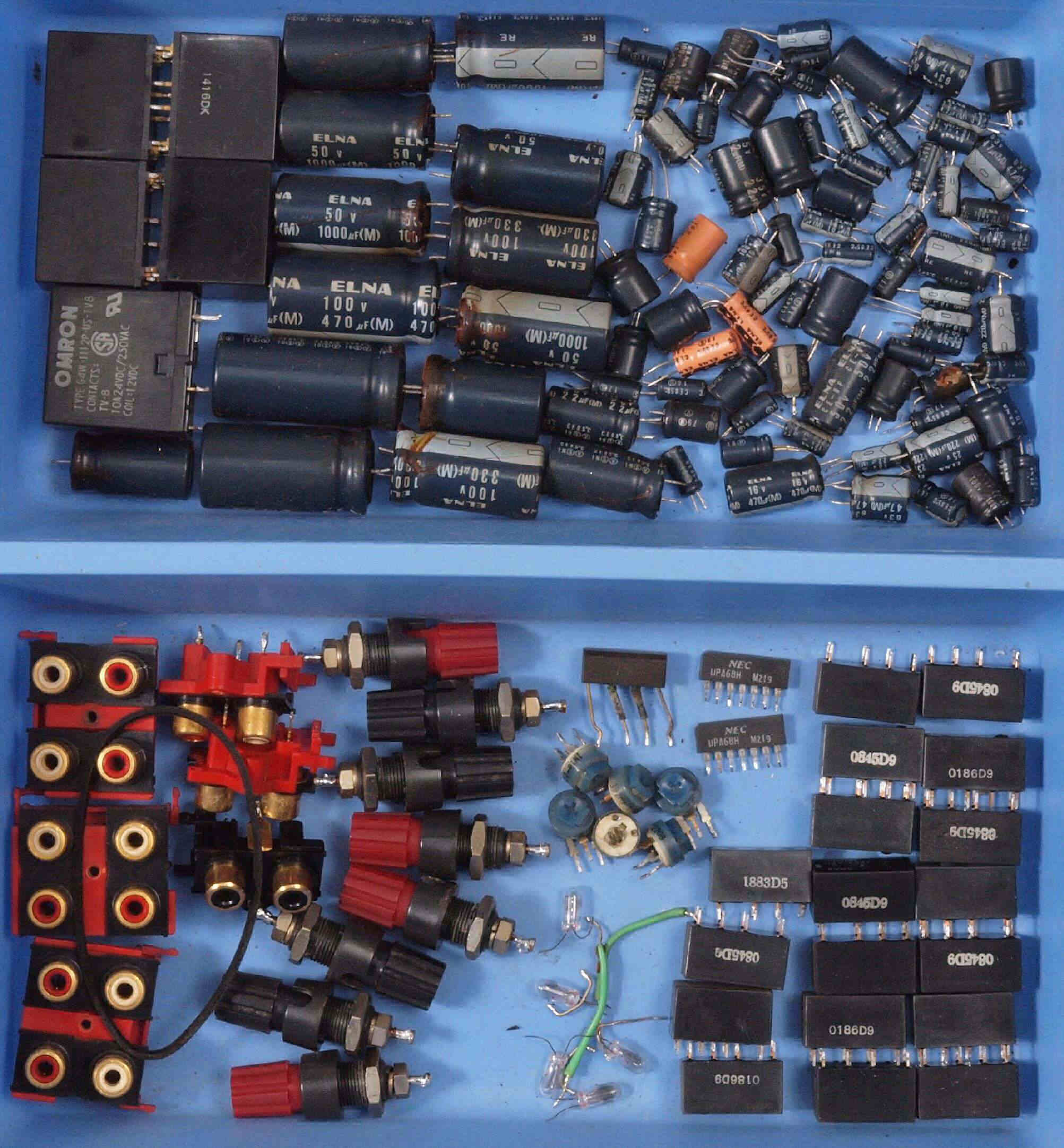

ＣG１．　交換部品

ＣＨ１．　修理前　上から見る

ＣＨ２．　修理後　上から見る

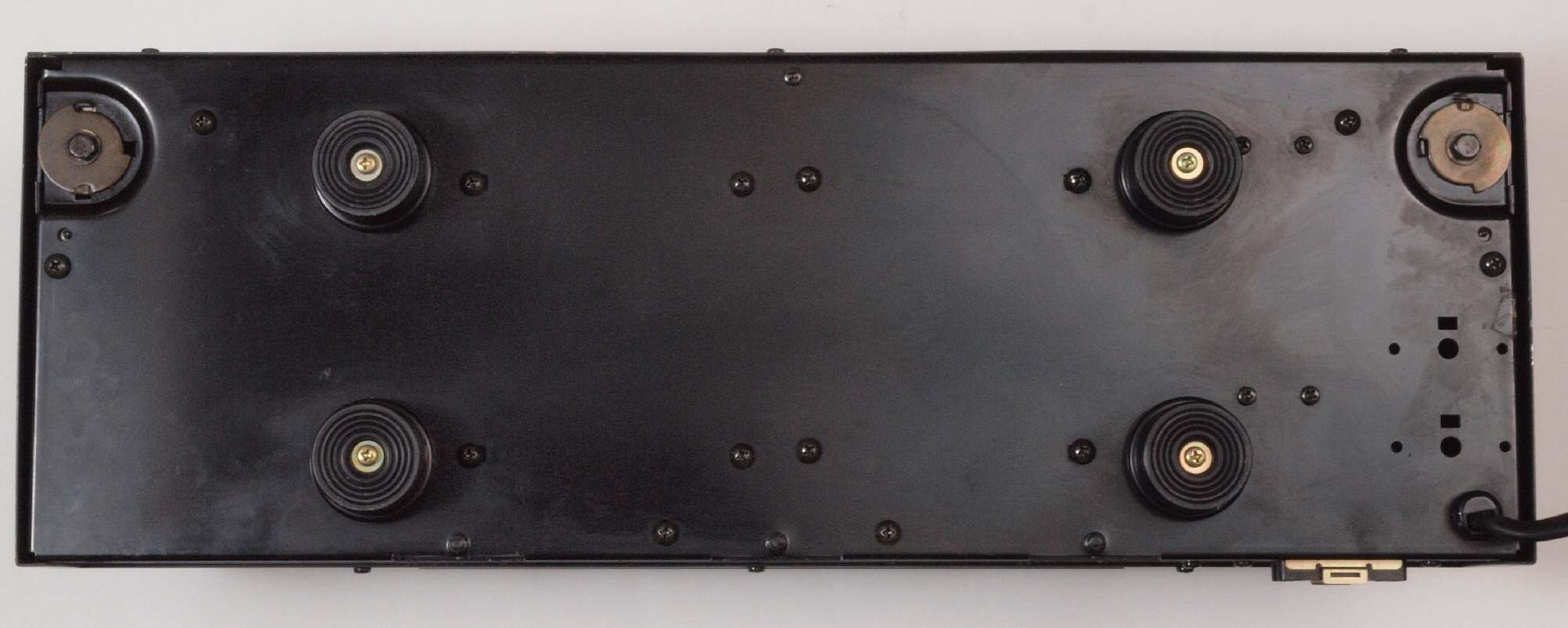

ＣＨ３．　修理前　下から見る

ＣＨ４．　修理後　下から見る

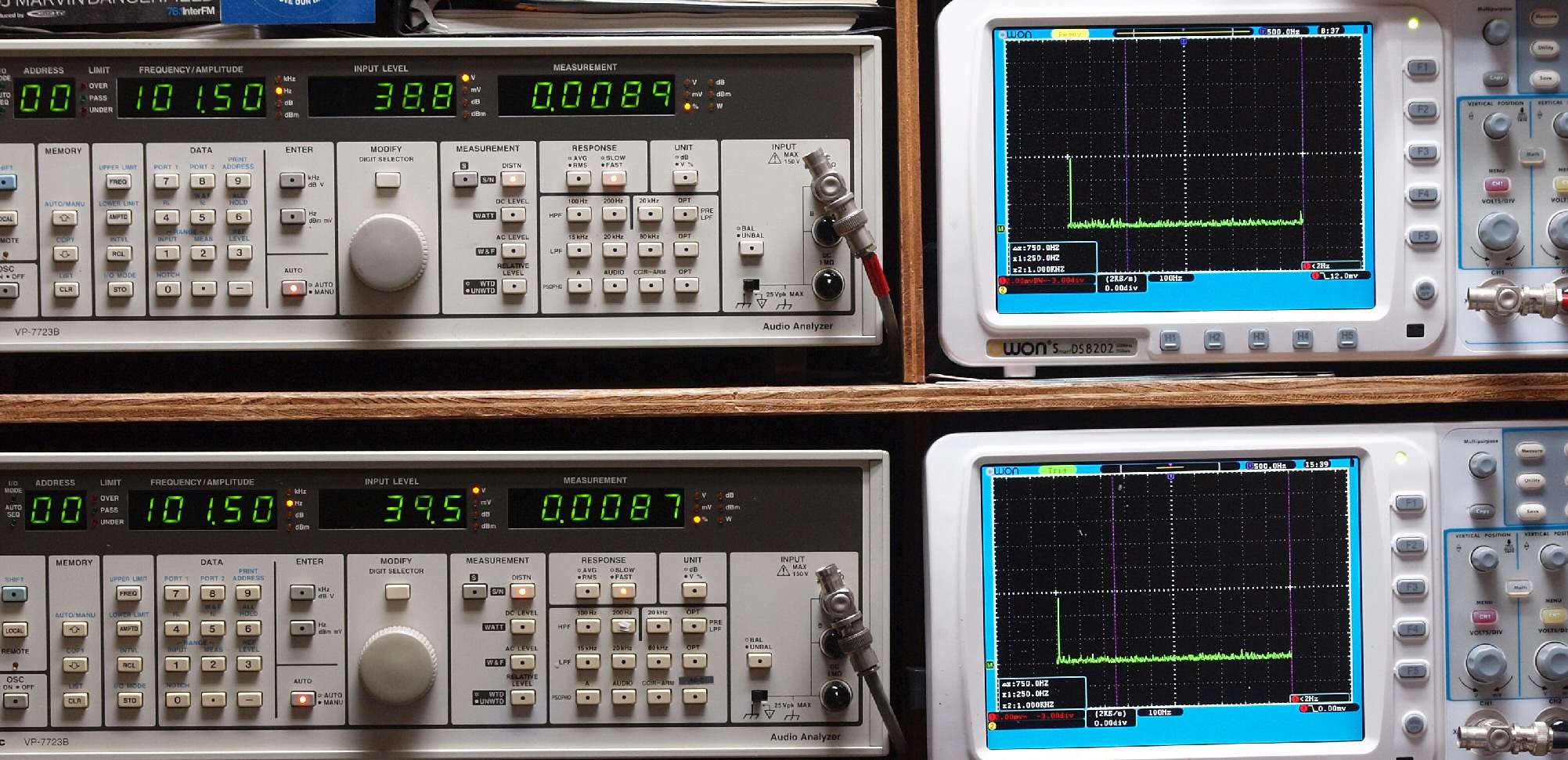

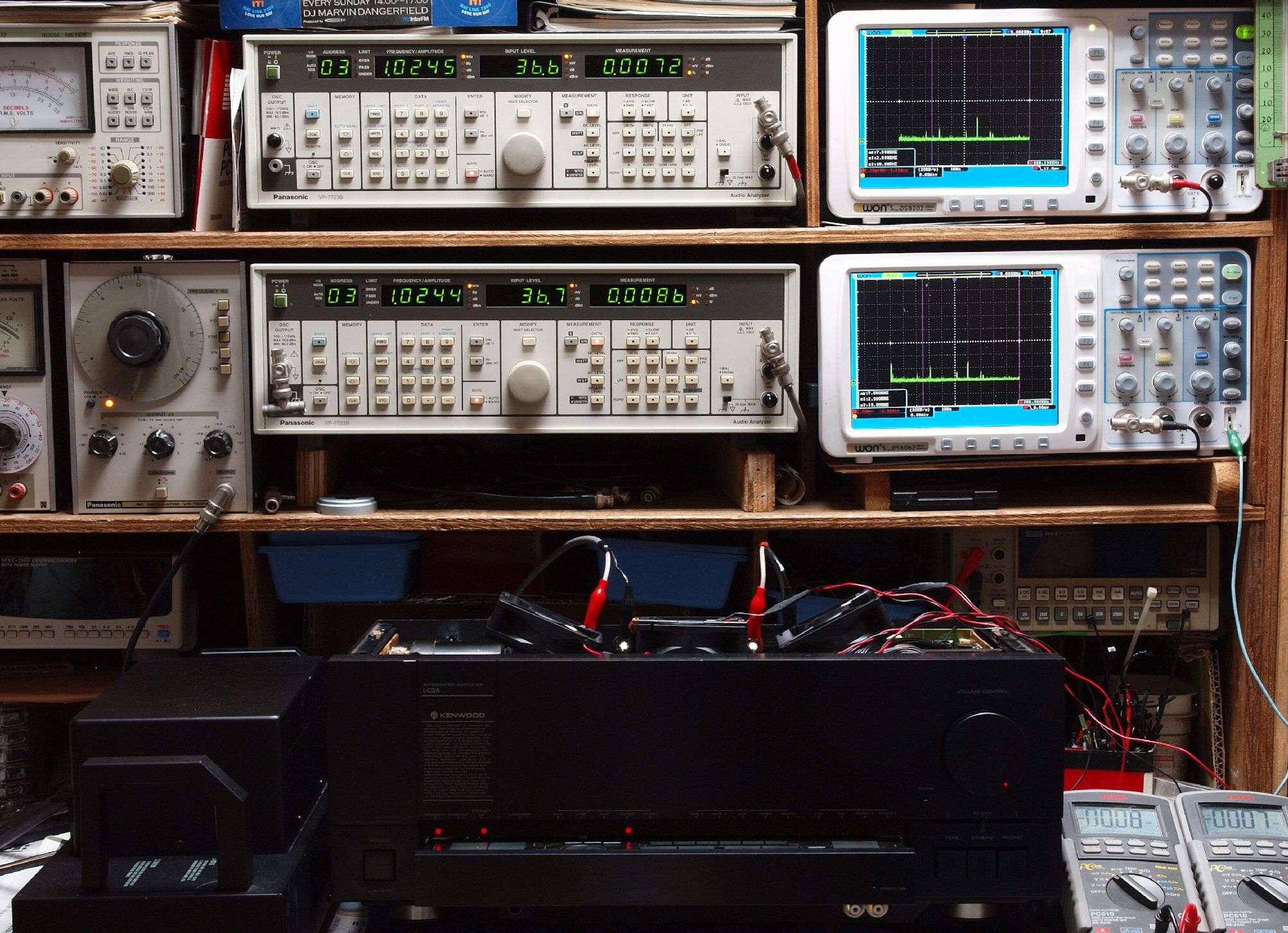

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ、　０．００８６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．００８５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００８９％歪み。 　　　　　　　 　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００８７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

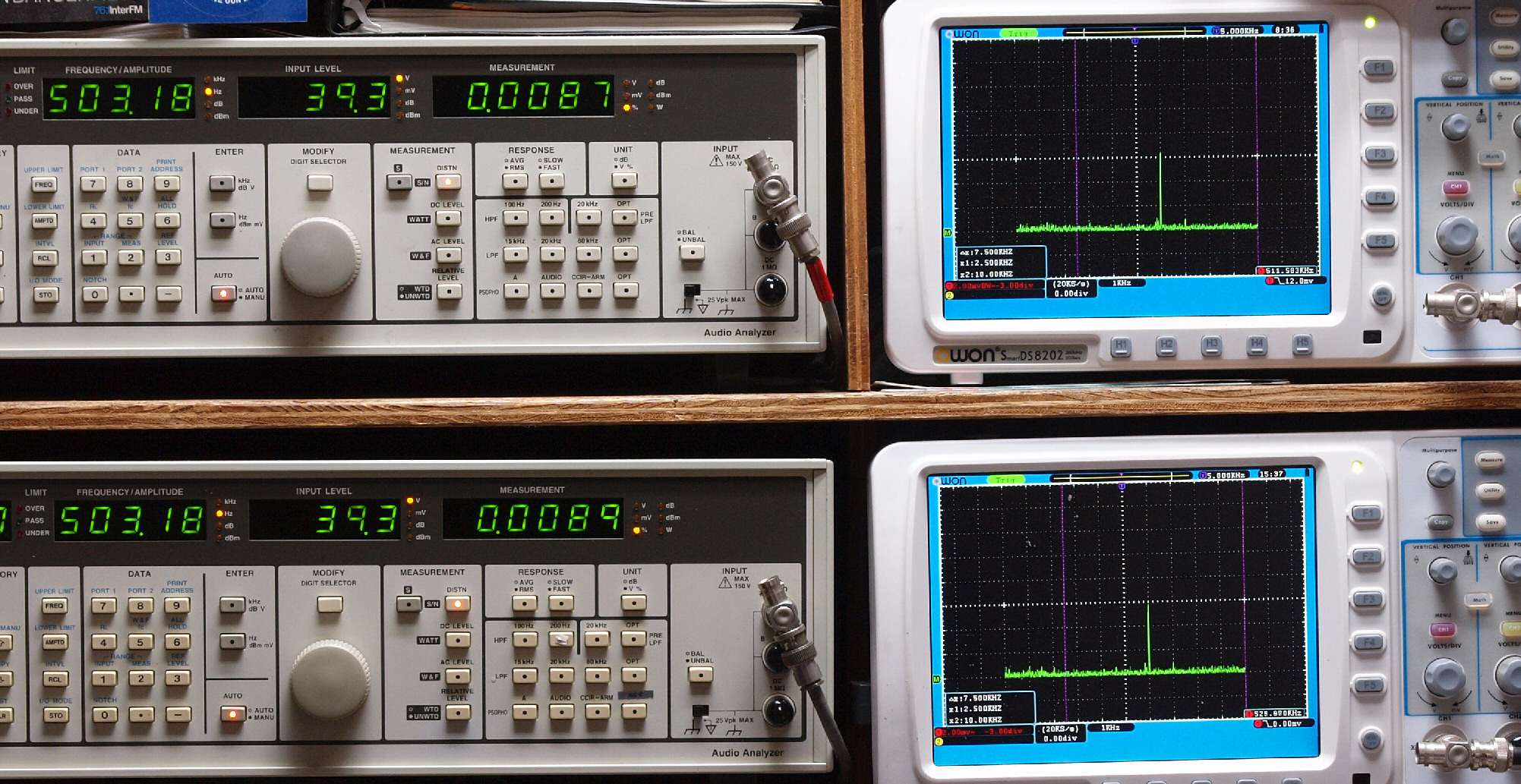

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００８７％歪み。 　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００８９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００８５％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００８７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

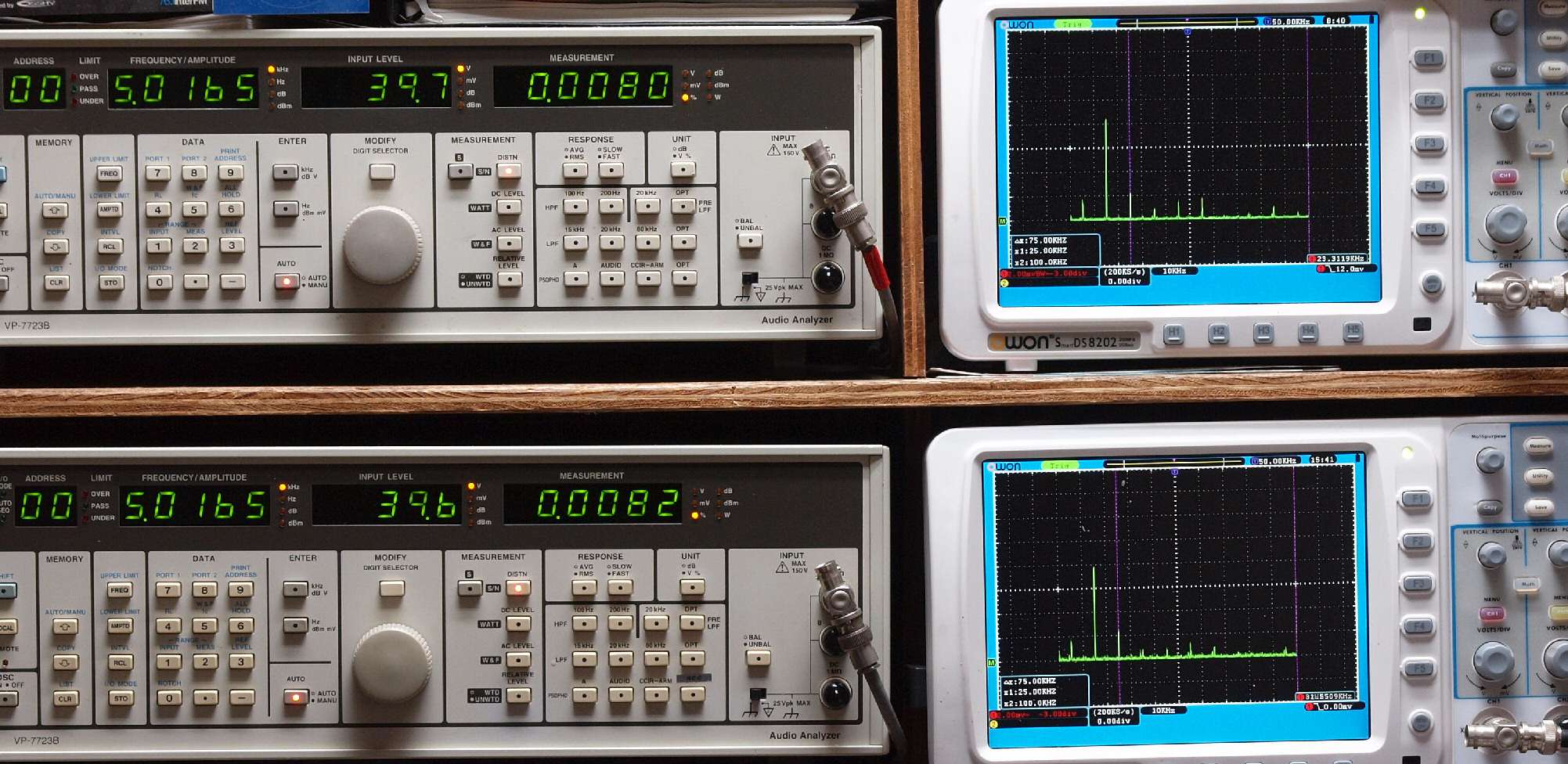

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００８０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００８２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

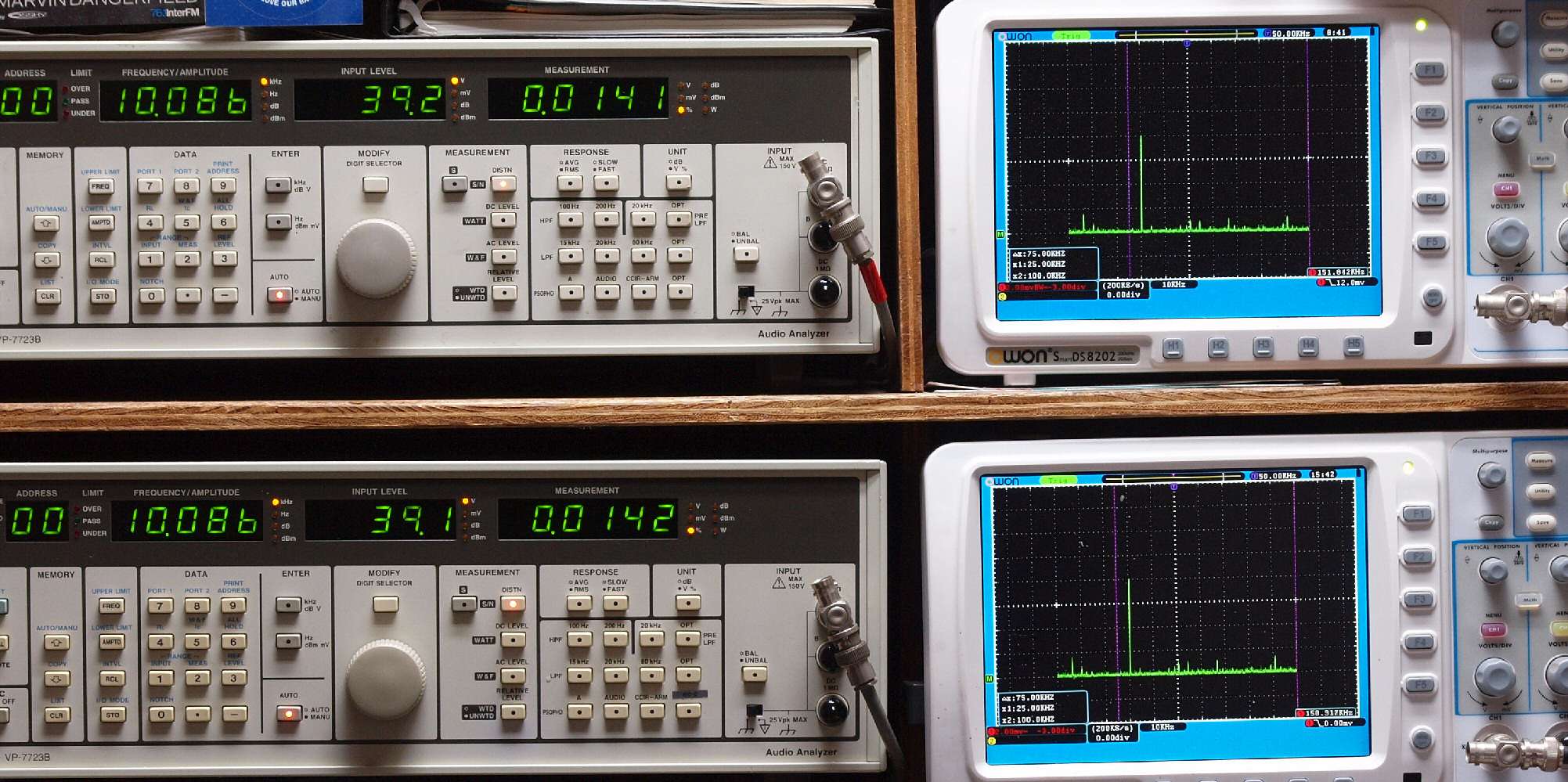

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０１４１％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０１４２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

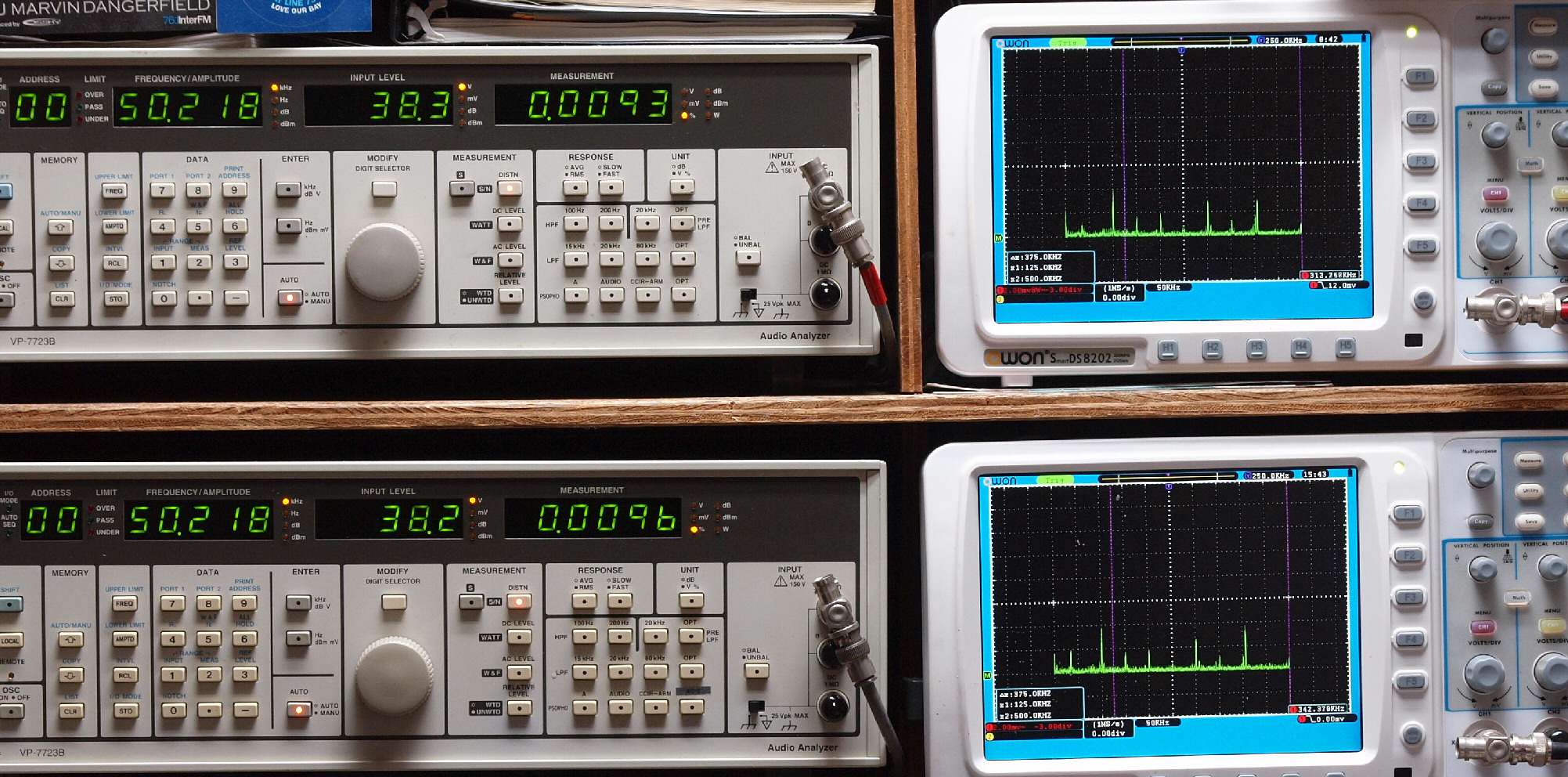

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．００９３％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．００９６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

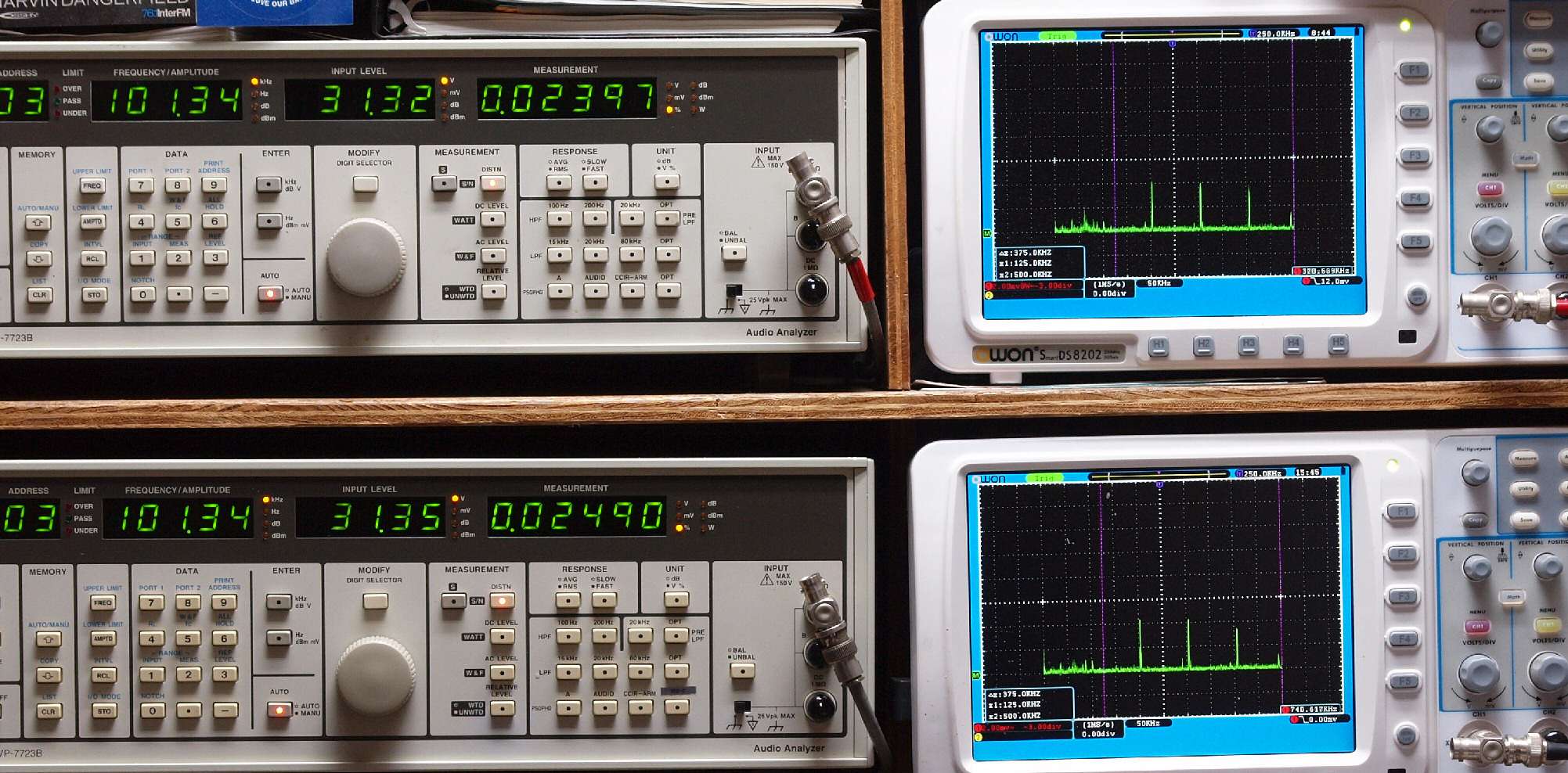

Ｅ２８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２３９７％歪み。 　　　　　　　　　　　　　　 　　 　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２４９０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１３０％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１４２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０１２８％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１１８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

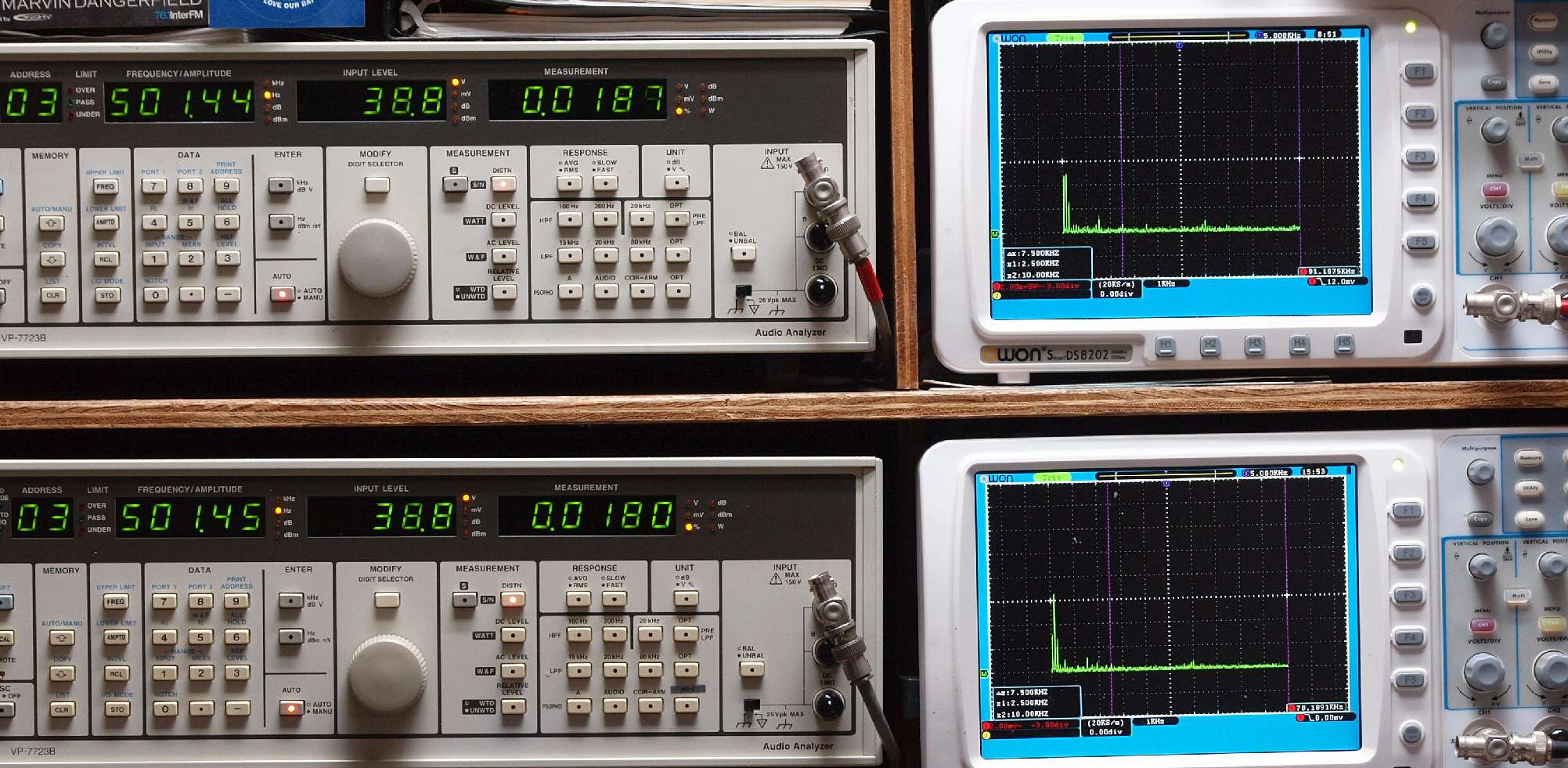

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０１８７％歪み。 　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０１８０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力、　０．０３２％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０３３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０２３０％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

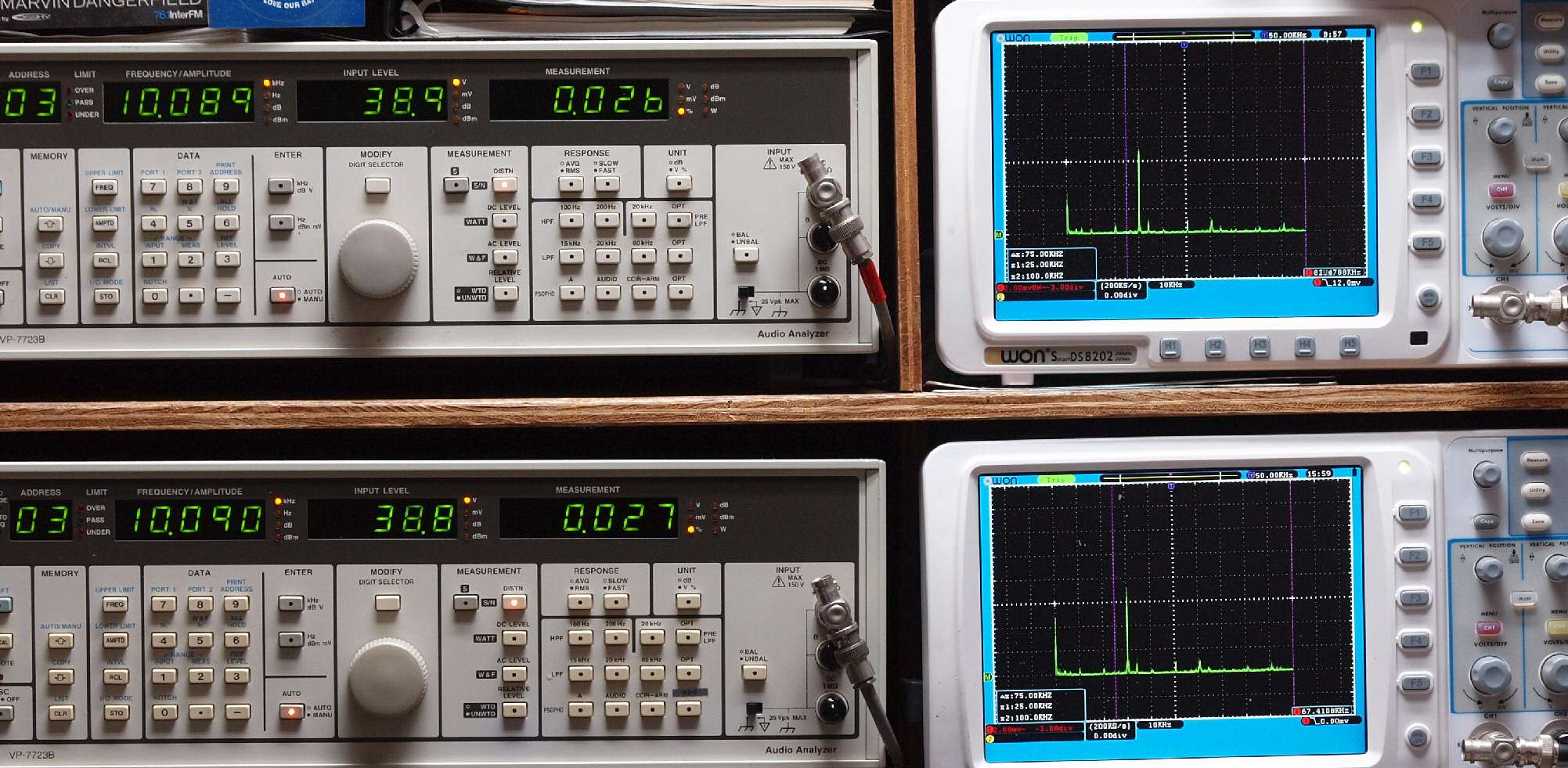

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０２７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０２３２％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．０２３９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

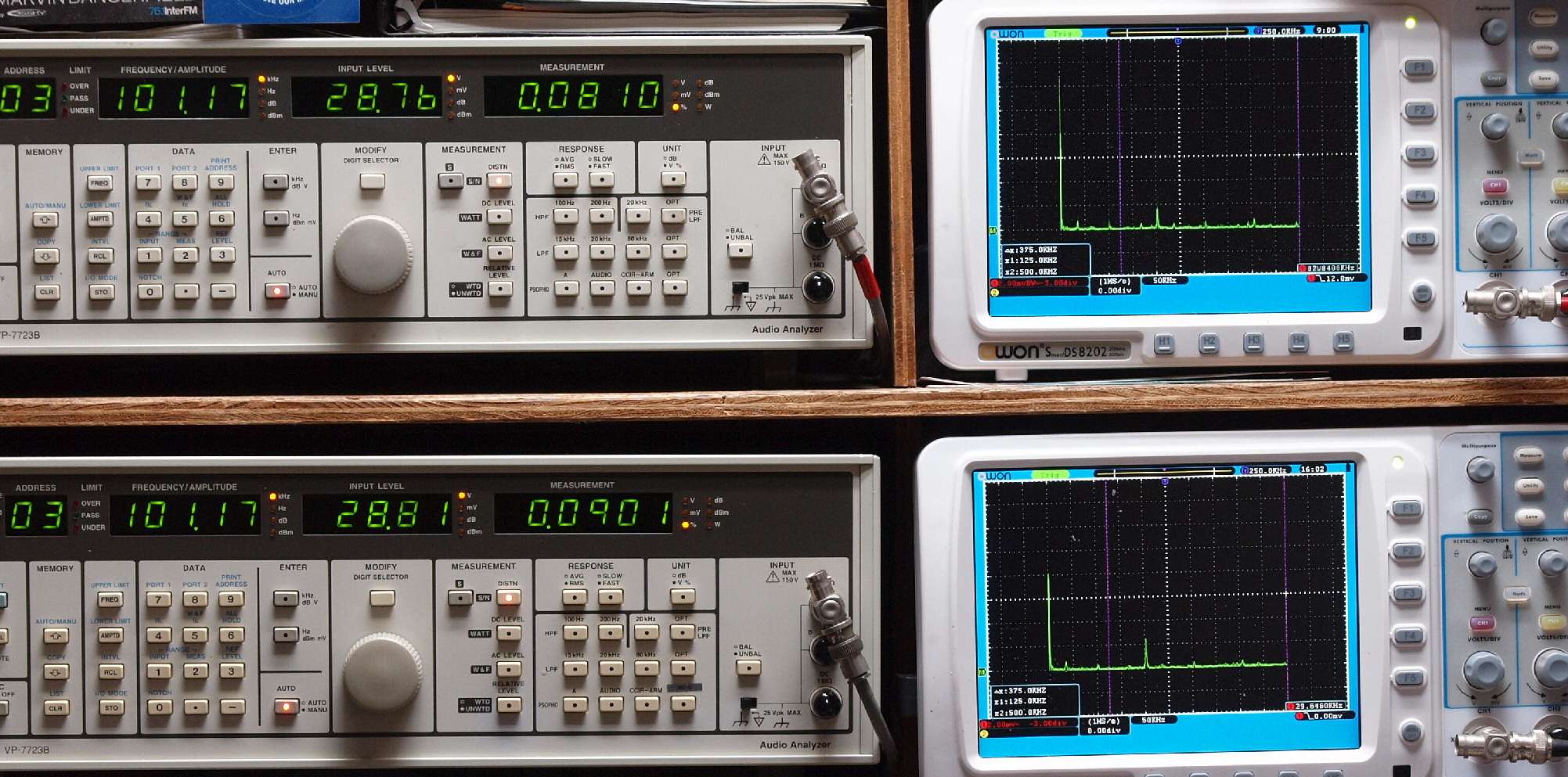

Ｅ３８．　MM_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０８１０％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０９０１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

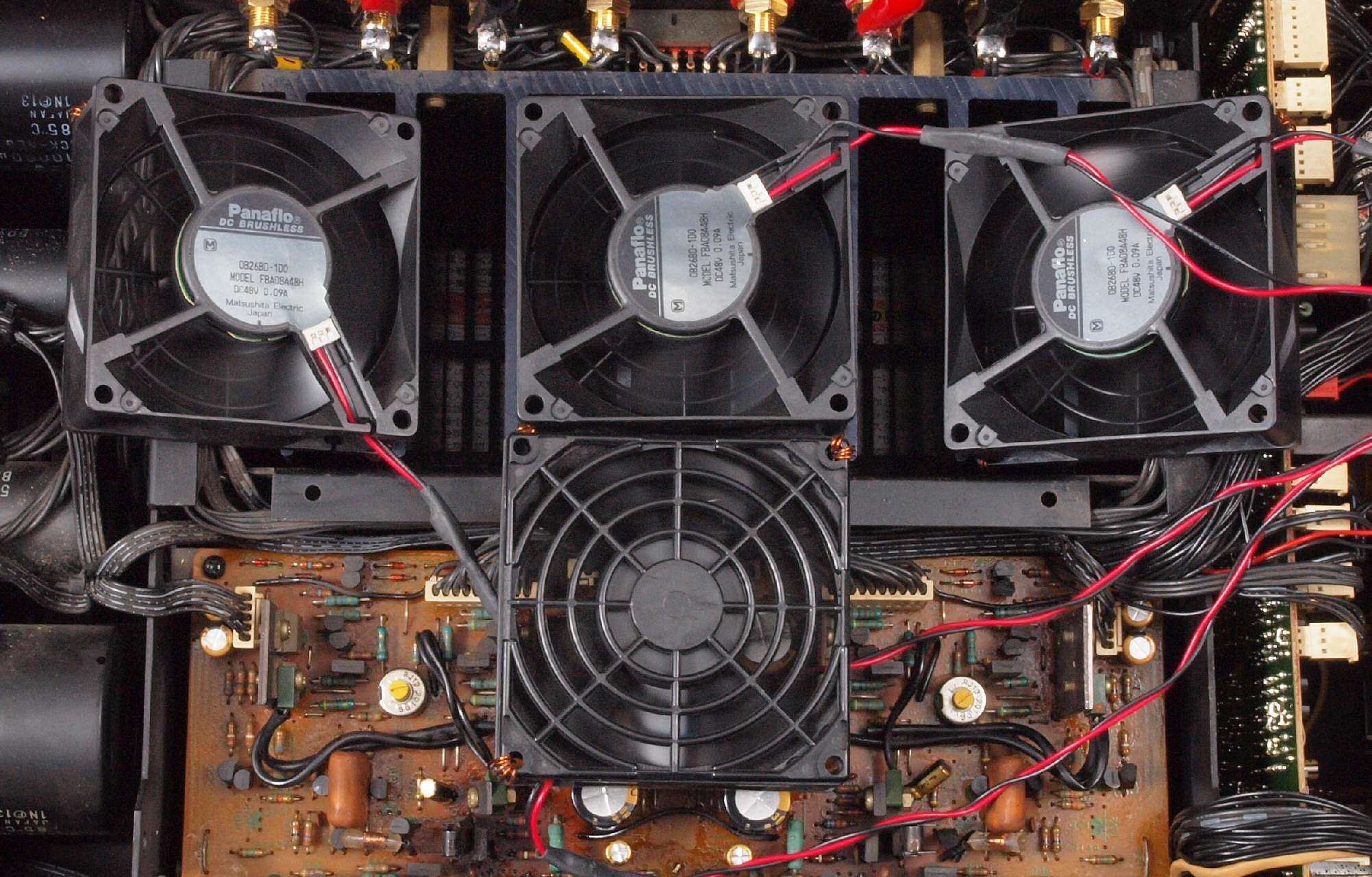

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

Ｅ５．　２４時間エージング、　左は　ＡＣＣＵＰＨＡＳＥ　Ｃ−２００Ｌ

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ 　の仕様（マニアル・カタログより）

型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ　L02A 定格出力（両ch動作） 170W＋170W（8Ω、20Hz〜20kHz） 250W＋250W（4Ω、1kHz、THD 0.003％） ダイナミックパワー 390W＋390W（4Ω） 250W＋250W（8Ω） 全高調波歪率 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ→ＳＰ端子。 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％。 　　　　1/2定格出力時　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％ ＰＨＯＮＯ→ＳＰ端子（Ｖｏｌ−２０dB） 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ＝０．００４％ 混変調歪率（60Hz：7kHz＝4：1） Tuner、Aux、Tape→SP端子：0.003％（8Ω） 周波数特性（Tuner、Aux、Tape→SP端子） DC〜400kHz -3dB SN比（IHF-A、定格出力時、SP端子） Phono MM＝91dB以上 Phono MC＝73dB以上 Tuner、Aux、Tpae＝110dB以上 サブソニックフィルター 18Hz、6dB/oct ラウドネスコントロール（Volume-30dB） 30Hz〜100Hz連続可変 +3dB/+6dB/+9dB ダンピングファクター（55Hz、8Ω） 10,000以上 ライズタイム 0.9μs スルーレート ±150V/μs 入力感度/インピーダンス（定格出力時、SP端子） Phono MM＝2.5mV/47kΩ Phono MC＝0.1mV/100Ω Tuner、Aux、Tape＝150mV/30kΩ Phono最大許容入力（1kHz、歪率0.0007％） MM＝350mV MC＝15mV Phono RIAA偏差 20Hz〜20kHz ±0.2dB 出力レベル/インピーダンス Tape rec（pin）＝150mV/430Ω Pre out（最大出力）＝2V/600Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力（電気用品取締法） 420W 電源コンセント 電源スイッチ連動＝2系統、250W 電源スイッチ非連動＝1系統、500W 外形寸法 本体＝幅480×高さ183×奥行343mm 電源部＝幅480×高さ181×奥行163mm ドッキング時＝幅480×高さ183×奥行482mm 重量 本体＝約17.5kg 電源部＝約17kg ドッキング時＝約34.5kg 価格 55万円（1982年発売） 特色。 新開発のＭＭ・ＭＣ入力差替えイコライザーアンプ。 アンプの入力波形＝スピーカーのドライブ波形。 スピーカーの入力端子までを保証するΣドライブ。 低インピーダンス負荷にもすぐれたドライブ能力を示すダイナミック・パワーサプライ。 大容量電源部。 初段にデュアルＦＥＴを使ったＤＣパワーアンプ。 各ステージを完全シールド、相互干渉を防いだシャーシ構造。 鳴きを抑えた重量級設計。 Σドライブ理論にそった独自の回路設計。 着脱可能なセパレート電源。 豊富なファンクションを内蔵したスライドコントロールボックス。 使用上の注意。 周波数によって、大幅にインピーダンスの変化するスピーカーシスムは、定格出力内でもプロテクトが働く場合があります。 入力切り替えはリレーで行われますが、唯一「ＭＭ／ＭＣ」の切り替えはメカＳＷに成ります。 電源ＳＷはリレー投入ですので、長く使用しない場合は、コンセントを抜くか、外部ＳＷで行いましょう。
