ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　２２台目修理
トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別
注意
  • 接続する機器のＤＣ漏れが無い事が確実以外は、「ＤＣ−ＳｕｂＳｏｎｉｃ」の位置で使用の事。　　「ここ参照」
    「Ｓｔｒａｉｇｈｔ−ＤＣ」の位置は使用しない。
  • 純正品の「Σ（シグマ）ケーブル」使用以外の、Σ（シグマ）ドライブ接続は、十分理解した上で行う事。
  • 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
２０１９／１０／２到着　　　１２／２７完成
Ａ．　修理前の状況
  • KENWOOD L02Aの修理をしたくメールしました。
    過去二回（1989/7/21、1994/12/14）メーカ−に修理に出した事がありましたが、完全に治らず、諦めて他社のアンプ を購入し、使用しています。
    ただ、今回引っ越しするにあたり、L02Aの音をもう一 度聞きたく修理を依頼いたします。
    若い頃無理をして買ったアンプです。
    最初、YAMAHA NS2000を買ったのですが、鳴らせるアンプがサイテーションしかなく、福岡市内 のショップを回ってやっとL02Aに巡り合い購入しました。
    使用しなくなったときはリレー がいつもカチカチ入る状態でしたが、現状はわかりません。

    　

Ｂ．　原因
  • 到着時、プロテクト動作。
    各部経年劣化。

Ｃ．　本体修理状況

Ｐ．　電源修理状況

Q．　上下蓋、裏パネル、電源上ケース、ビス等塗装

Ｄ．　使用部品
  • ＳＰ出力端子　　　　　　　　　　　　　　　　　　４個。
    ＳＰ出力リレー　　　　　　　　　　　　　　　　　　２個。
    ドライブ基板のFET　　　　　　　　　　　　　　　２個。
    制御リレー　　　　　　　　　　　　　　　　　　　　１７個。
    電解コンデンサー（ミュ−ズ）　　　　　　　　　７６個。
    フイルムコンデンサー　　　　　　　　　　　　　　６個。
    半固定VR　　　　　　　　　　　　　　　　　　　　　６個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　８個。
    操作トレイ駆動ベルト。
    テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　５組１０個。
    ＳＰ接続端子ＷＢＴ−０７１０Ｃｕ　　　　　　　１組４個。
    ＲＣＡ端子ＷＢＴ−０２０１　　　　　　　　　　　３組４個。



Ｅ．　調整・測定

Ｆ．　修理費　　　１９１，９８０円　　　オーバーホール修理

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

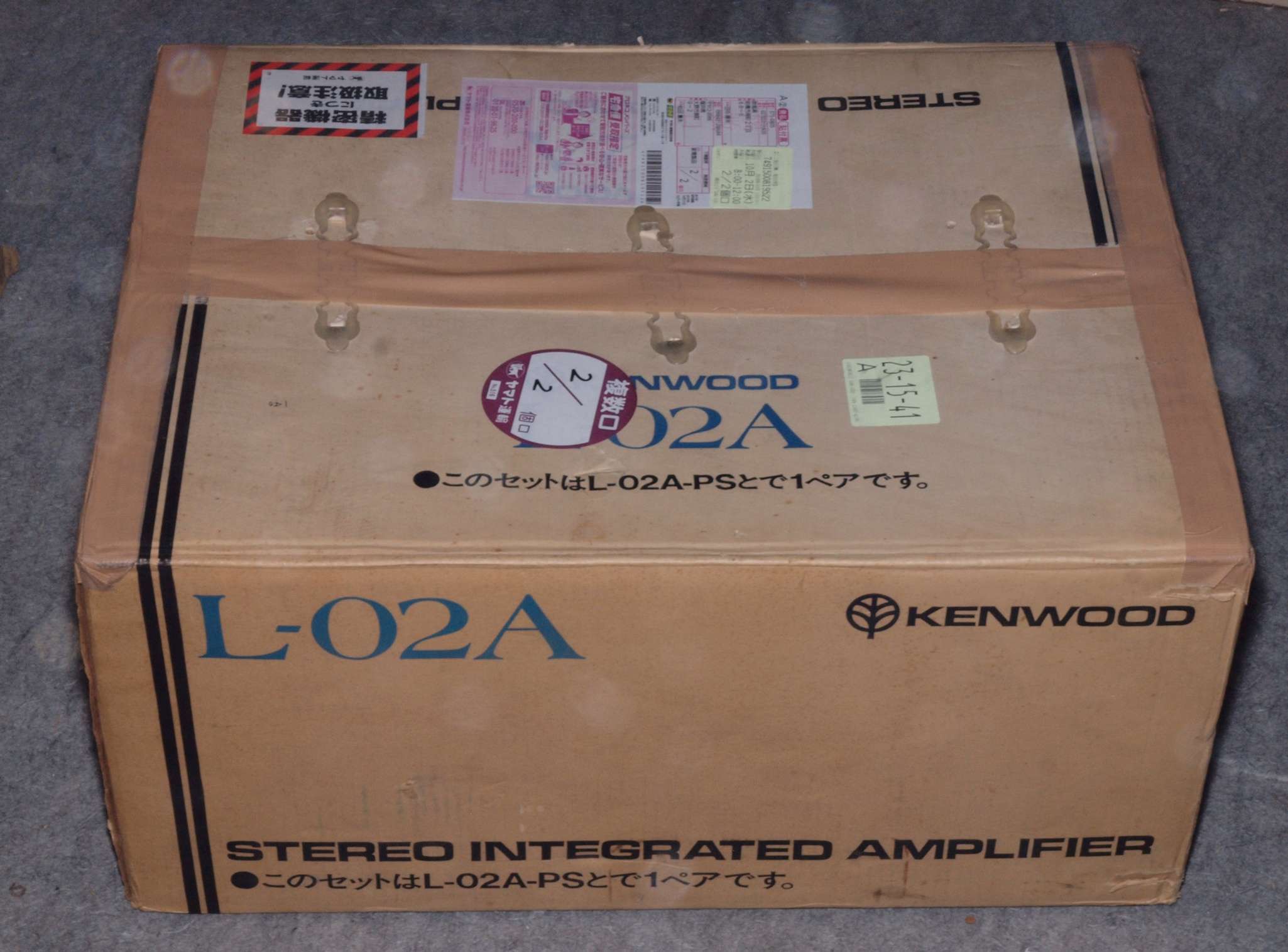

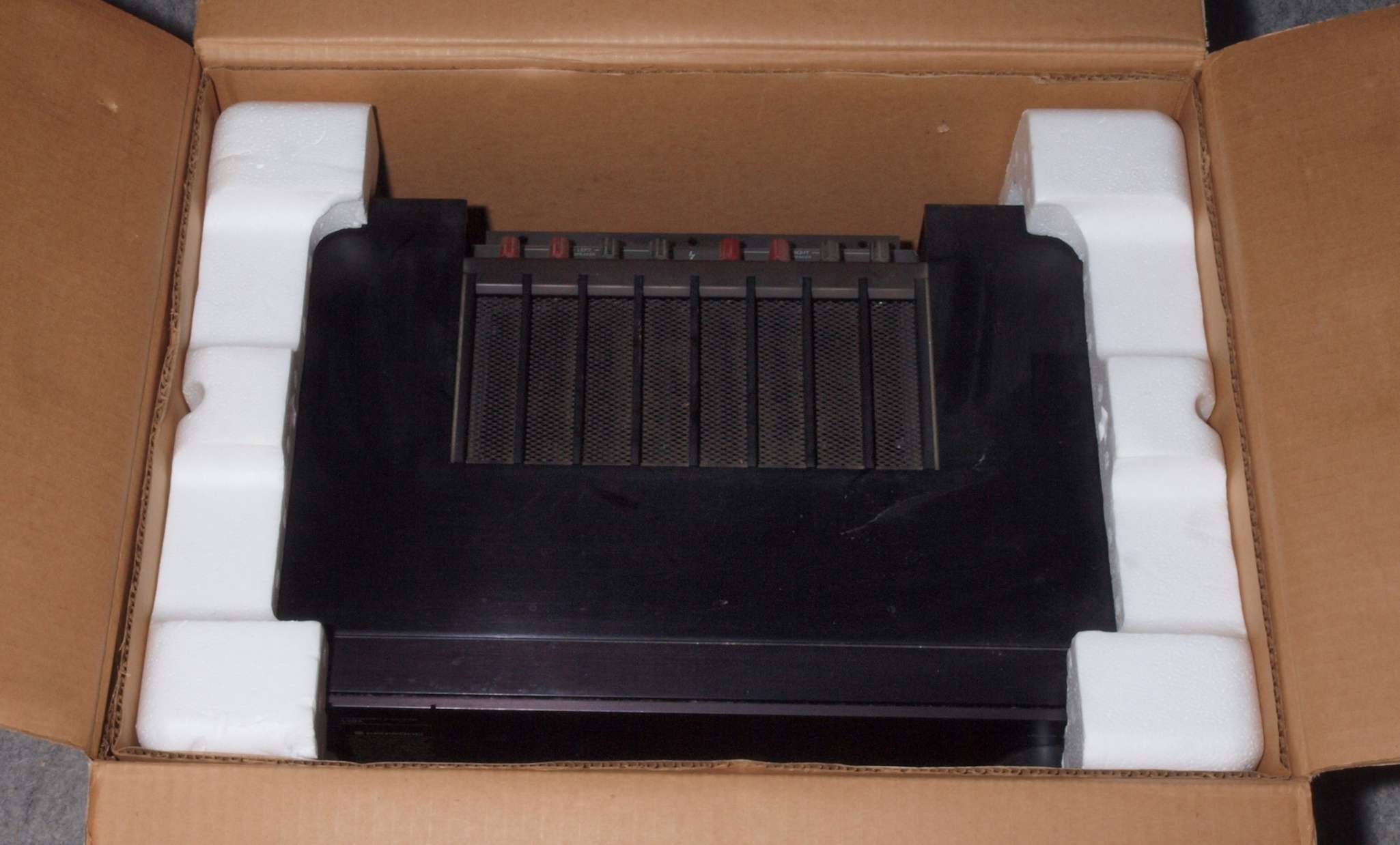

Ａ０１．　点検中　元箱入り。
Ａ０２．　点検中　元箱入りで純正ストッパー付き。
Ａ０３．　点検中　緩衝材付き。

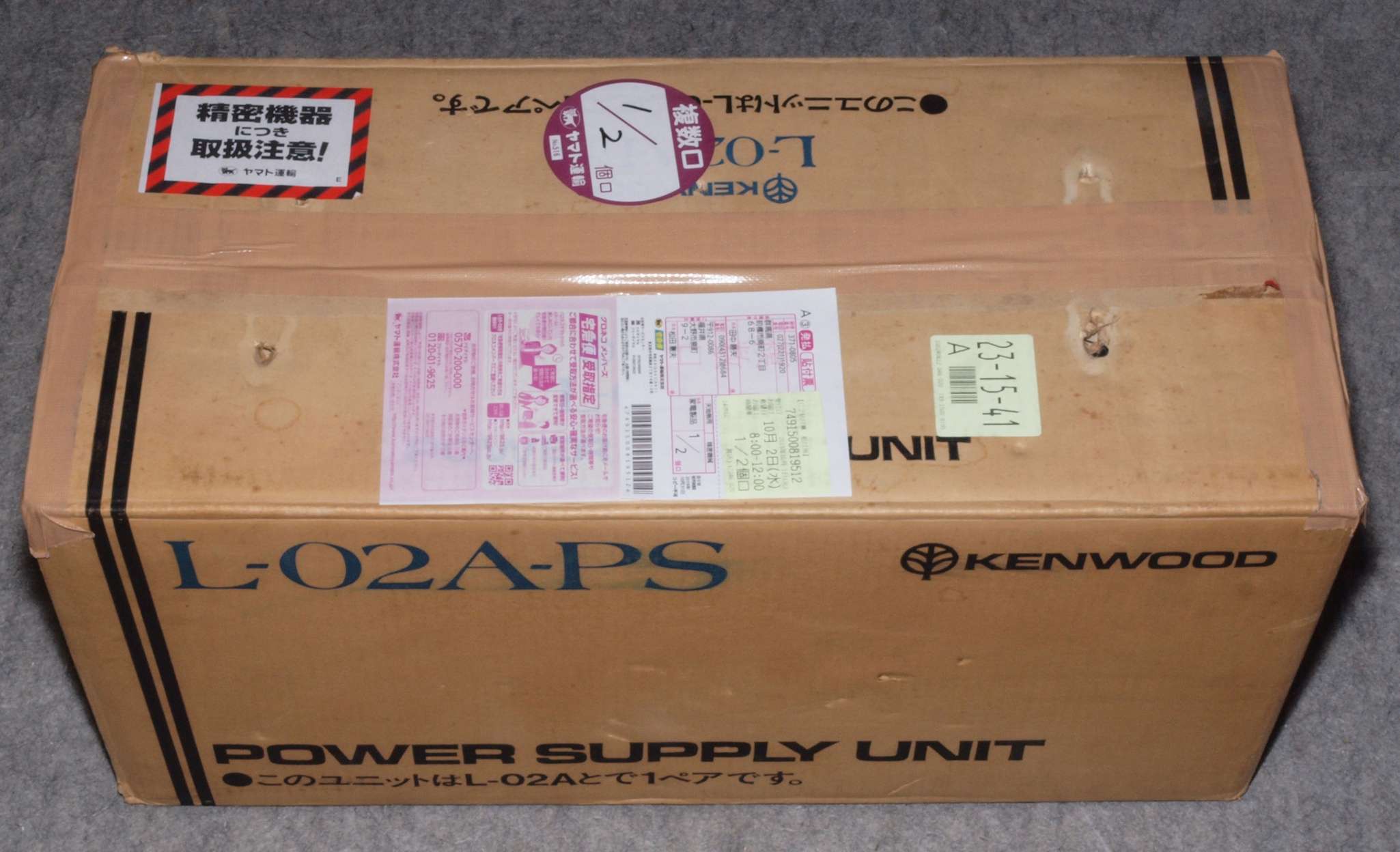

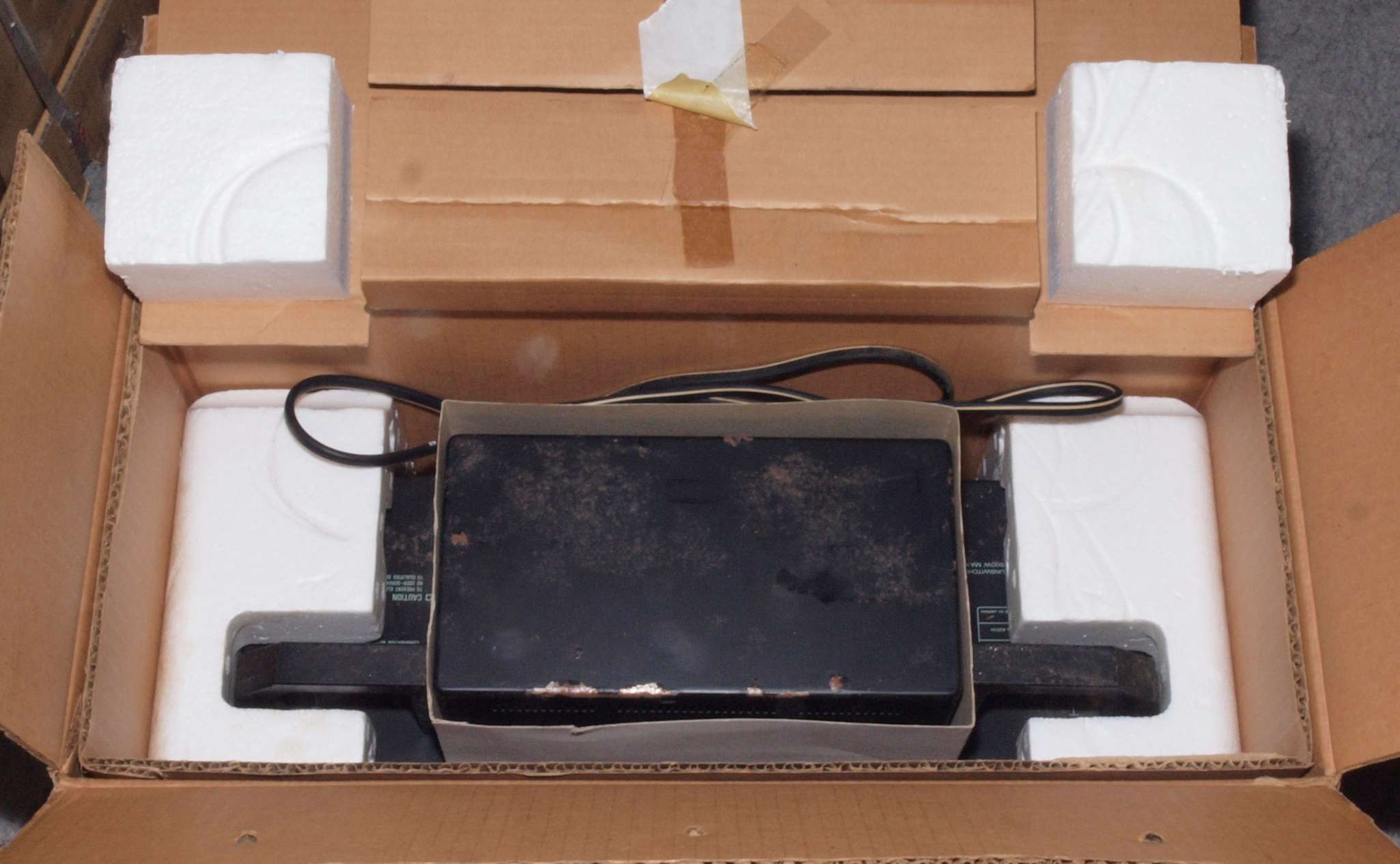

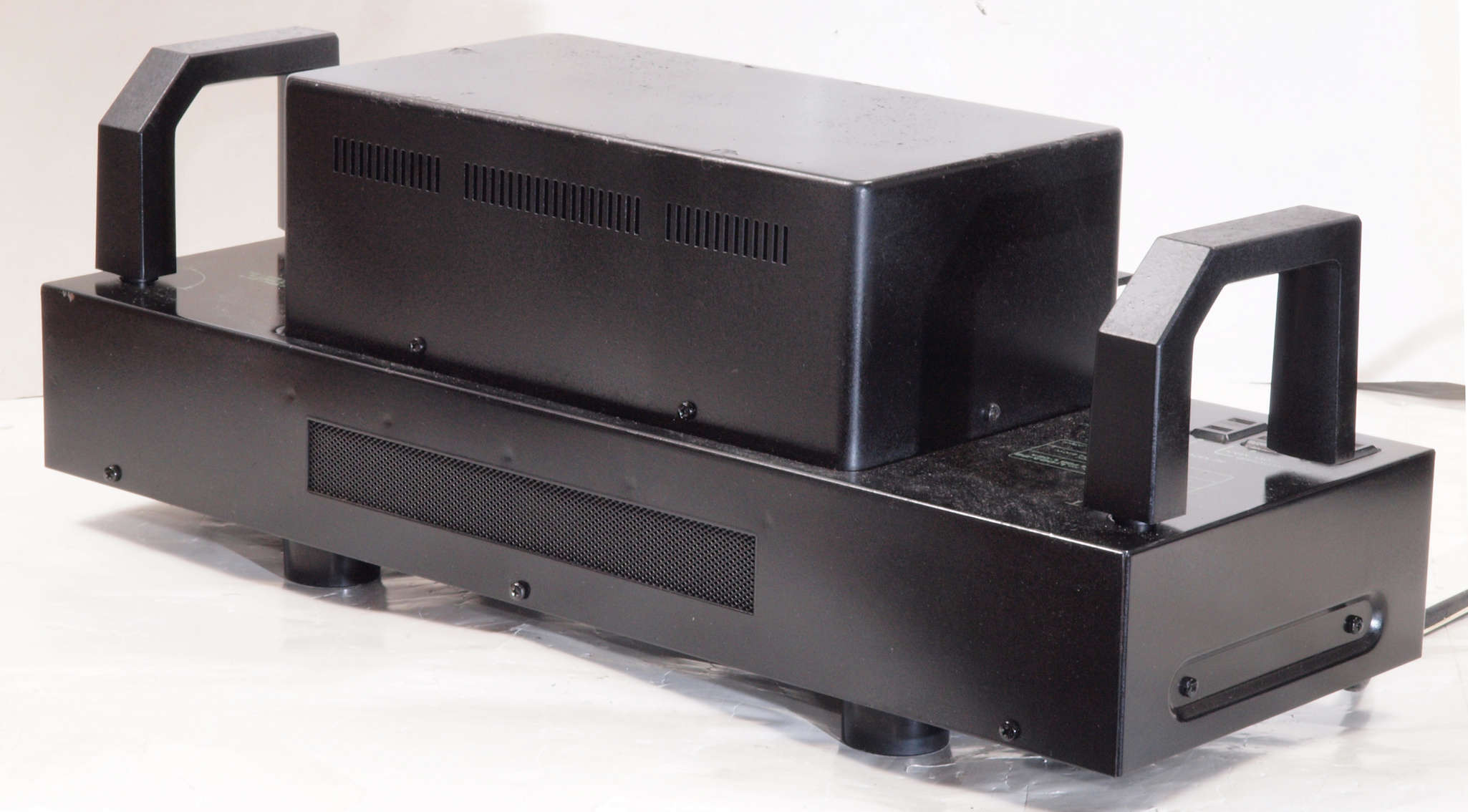

Ａ０４．　点検中　電源部も元箱入り。
Ａ０６．　点検中　電源部も緩衝材付き。

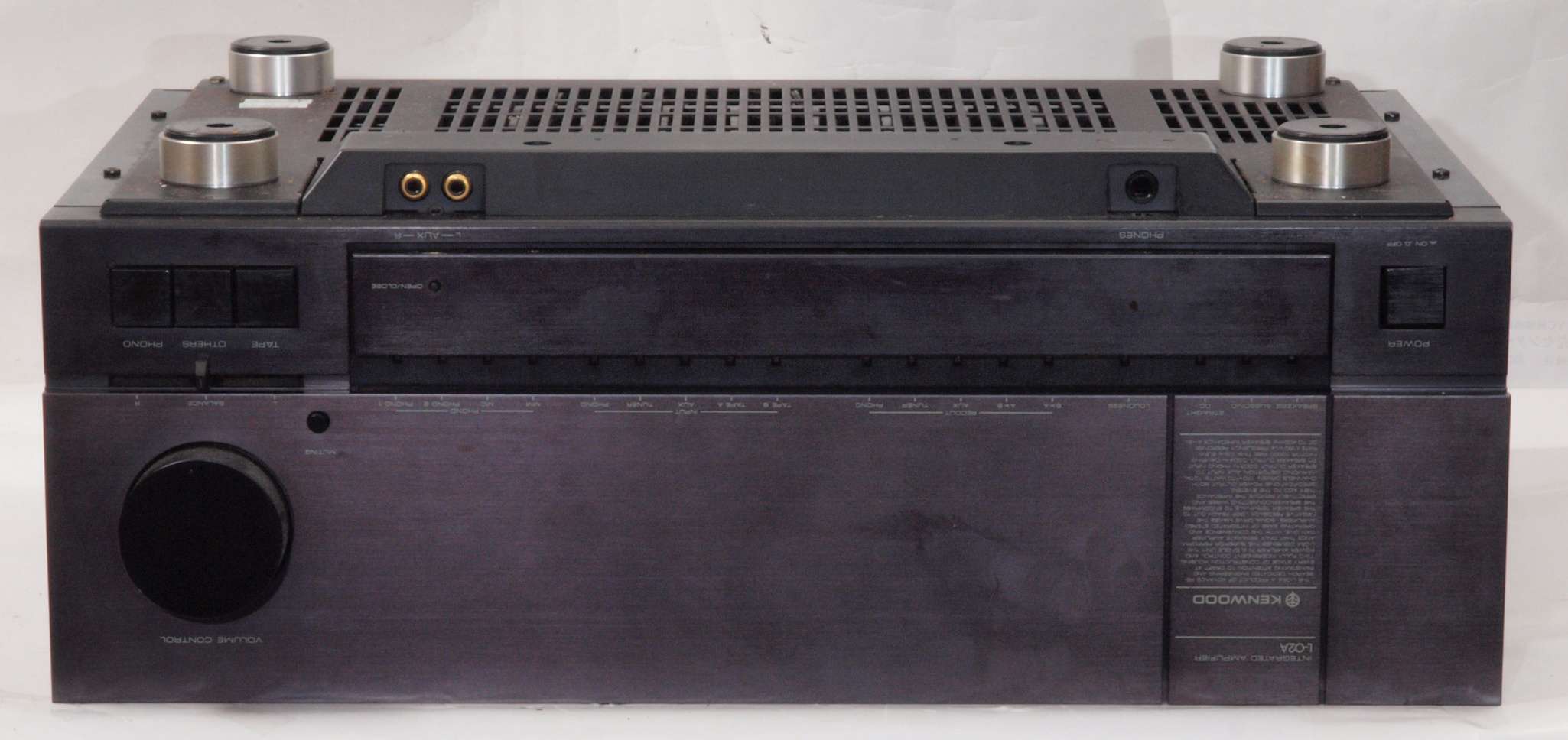

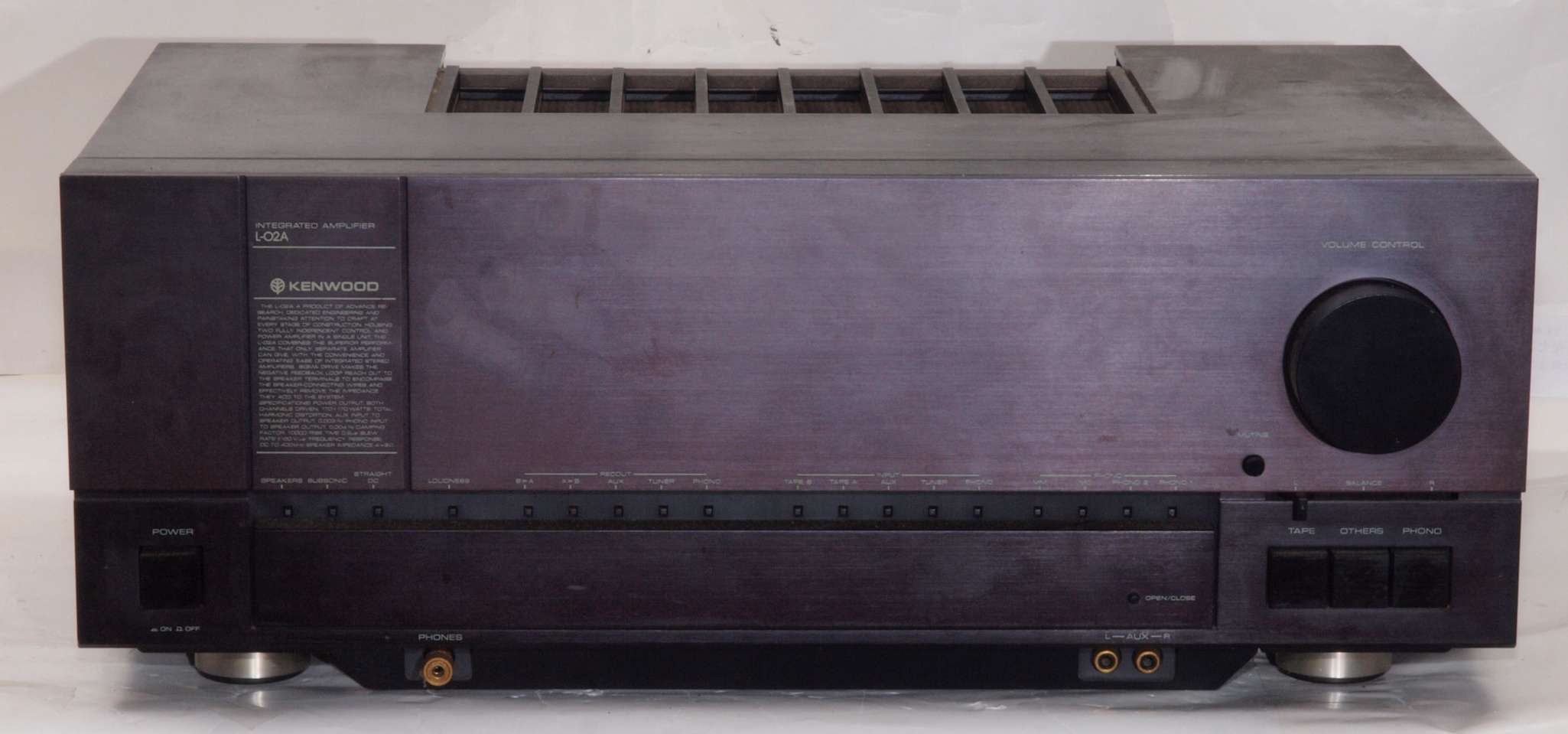

Ａ１１．　点検中　前から見る

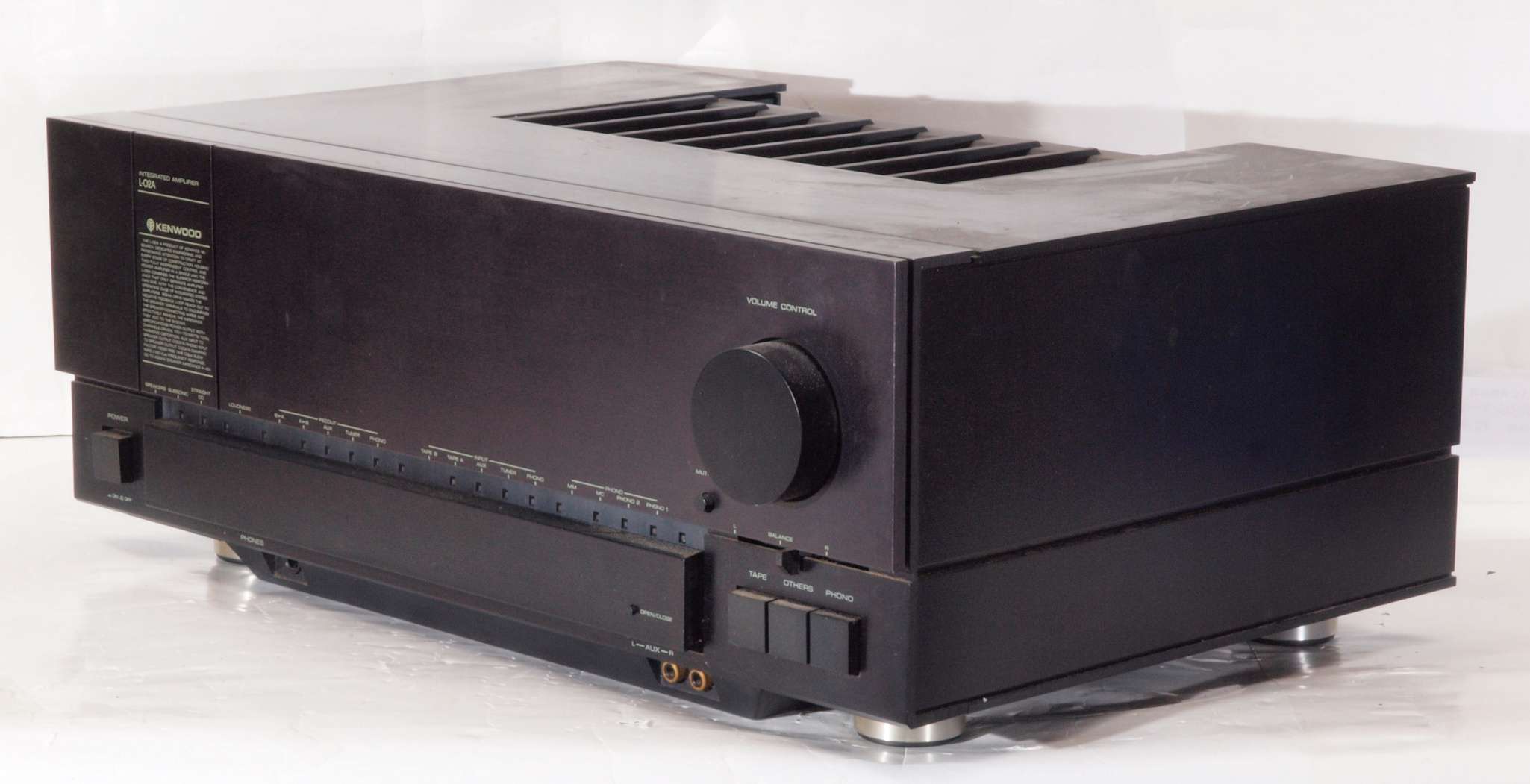

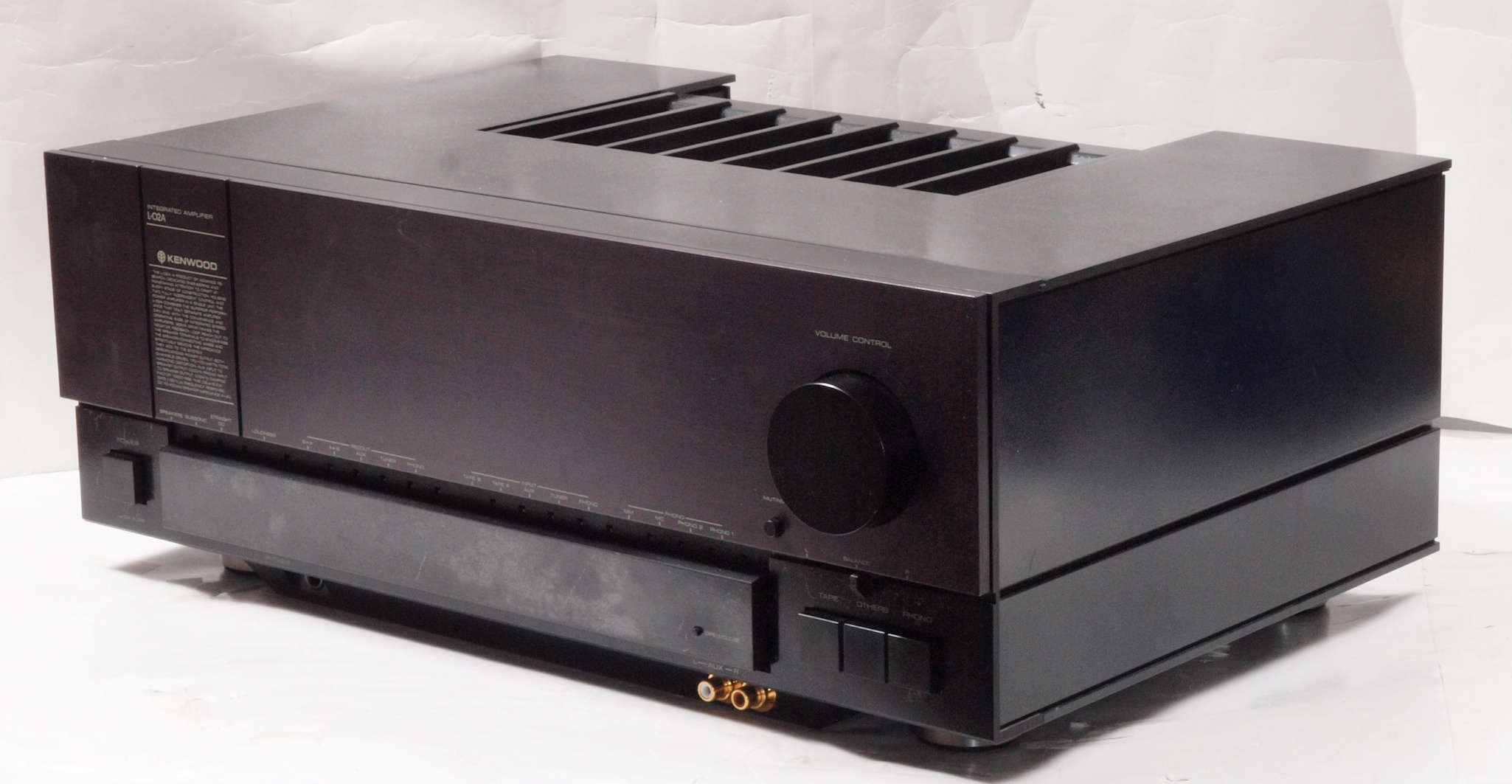

Ａ１２．　点検中　前右から見る

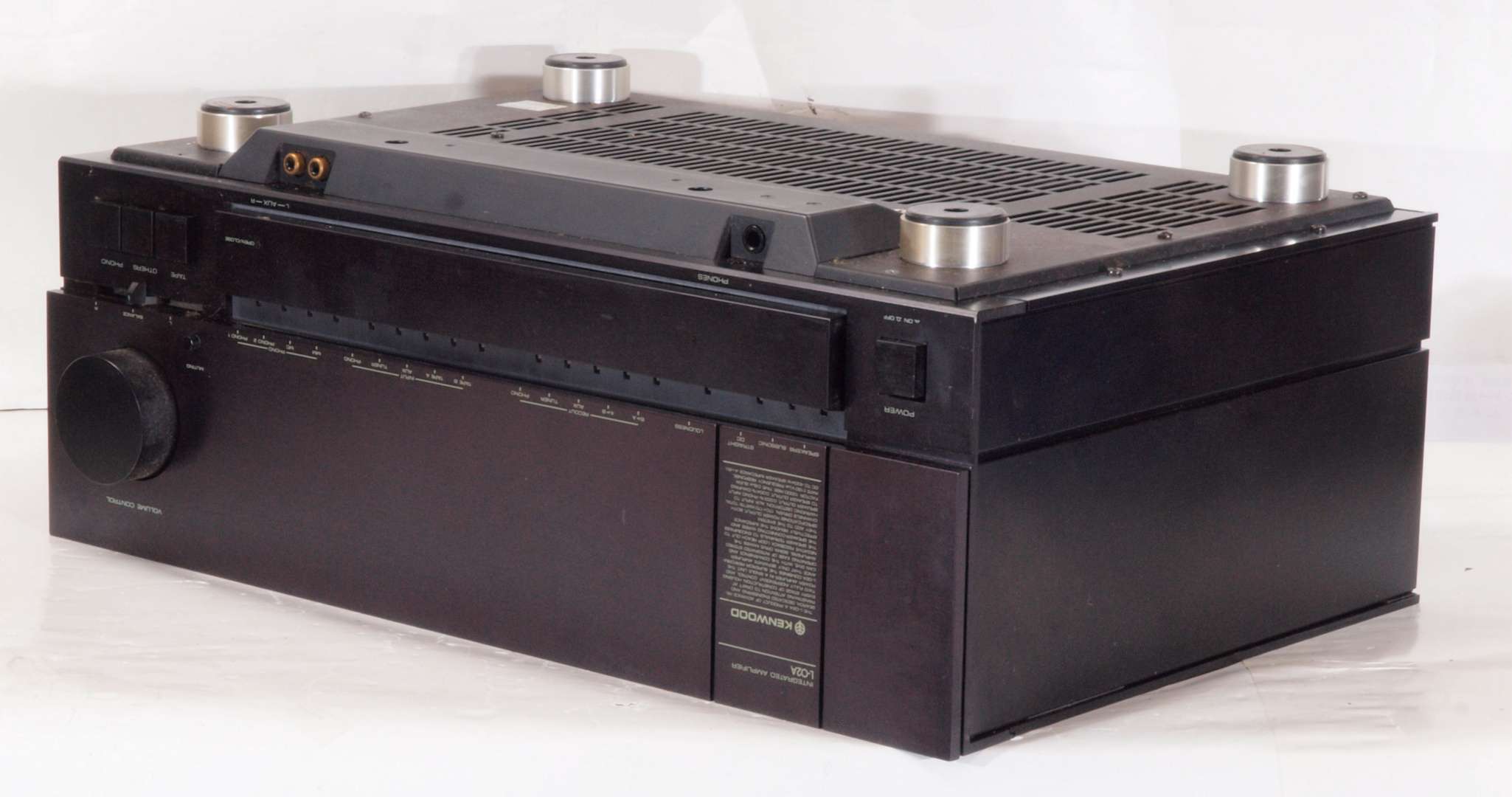

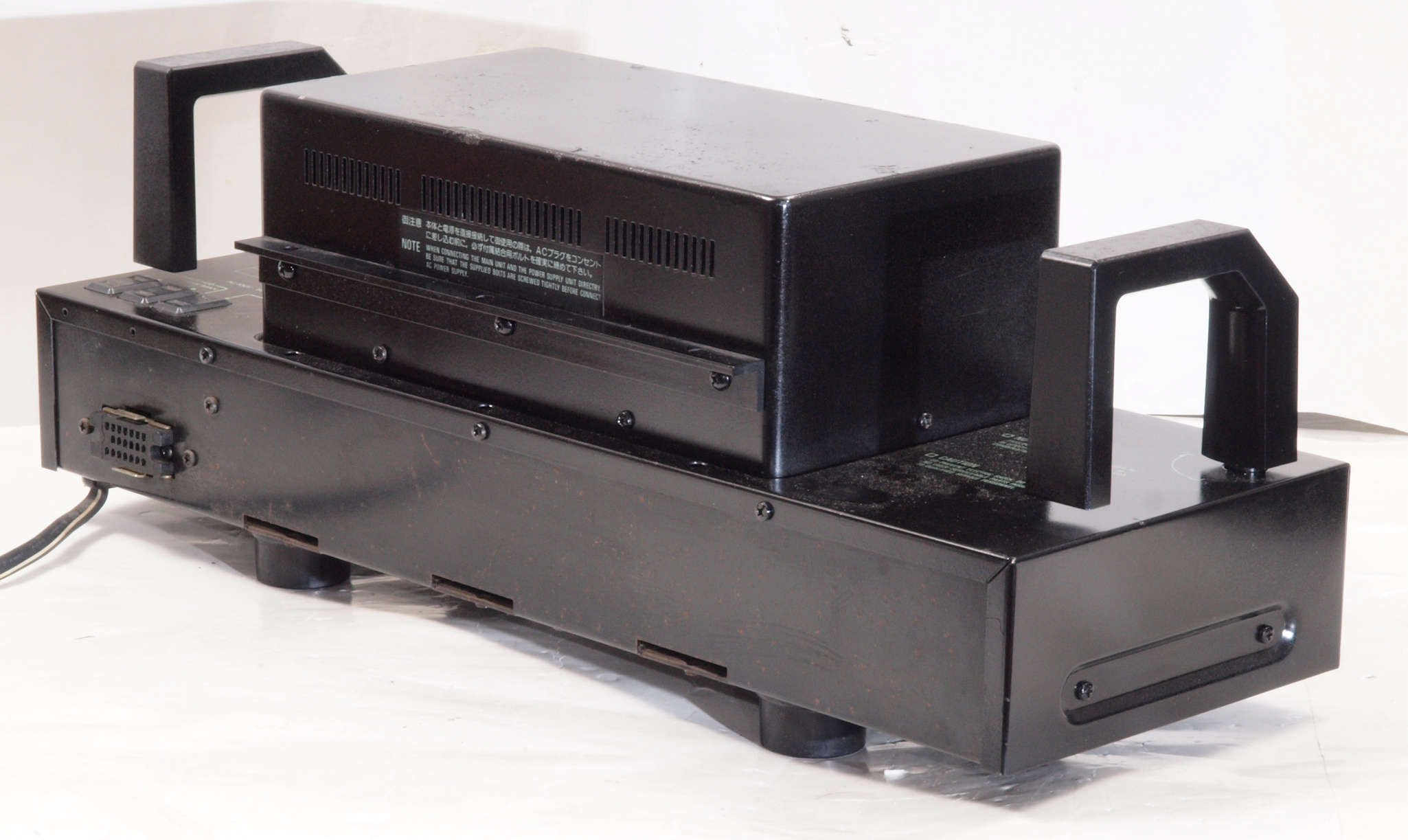

Ａ１２２．　完成後　前右から見る

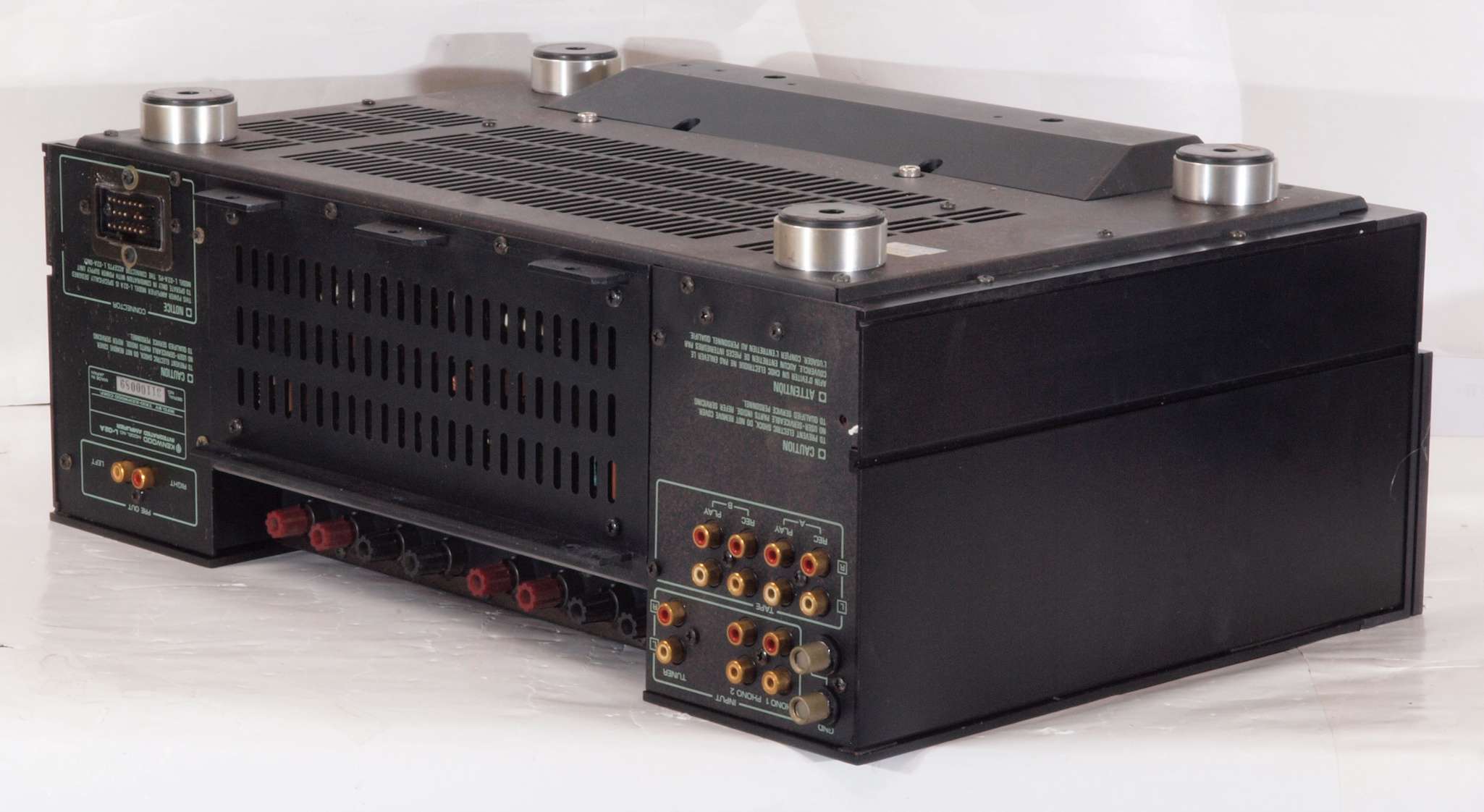

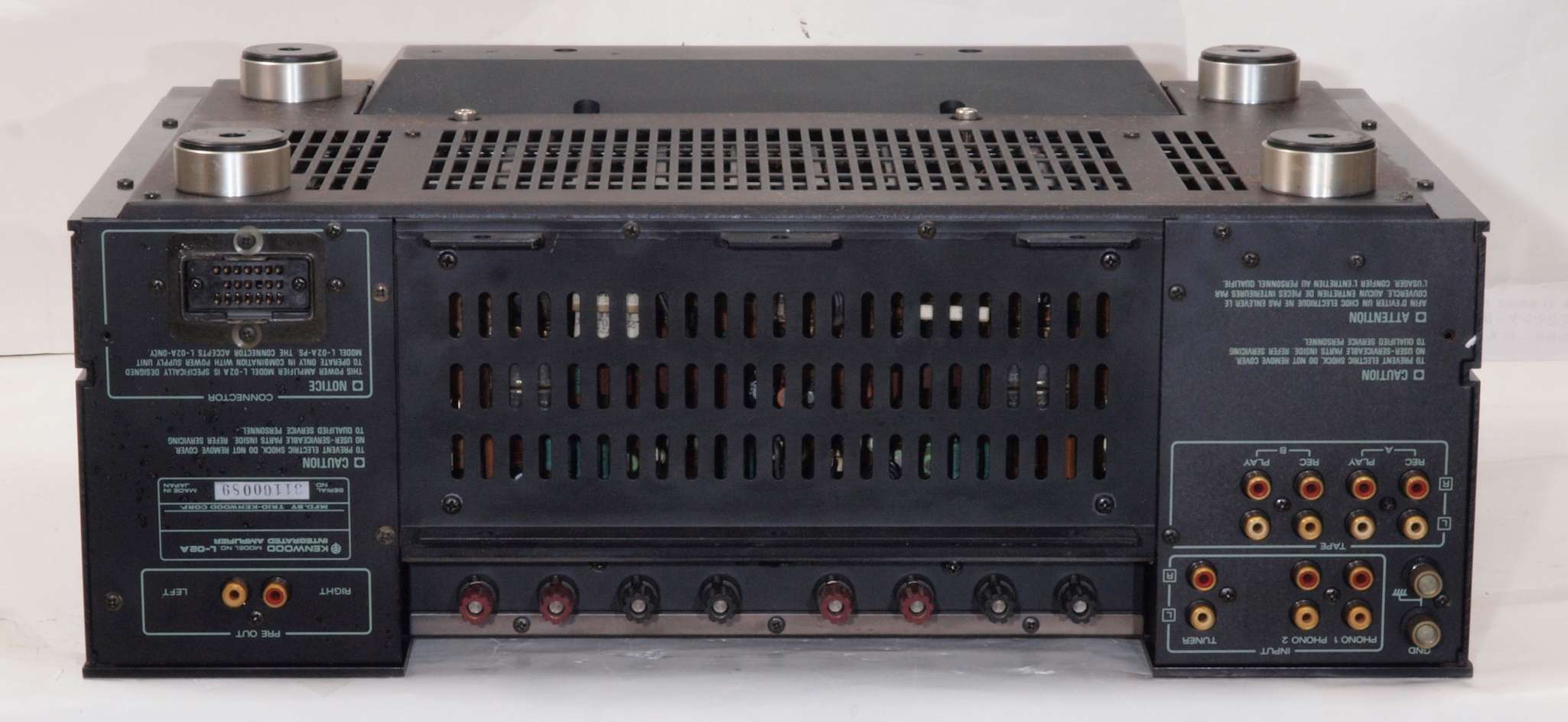

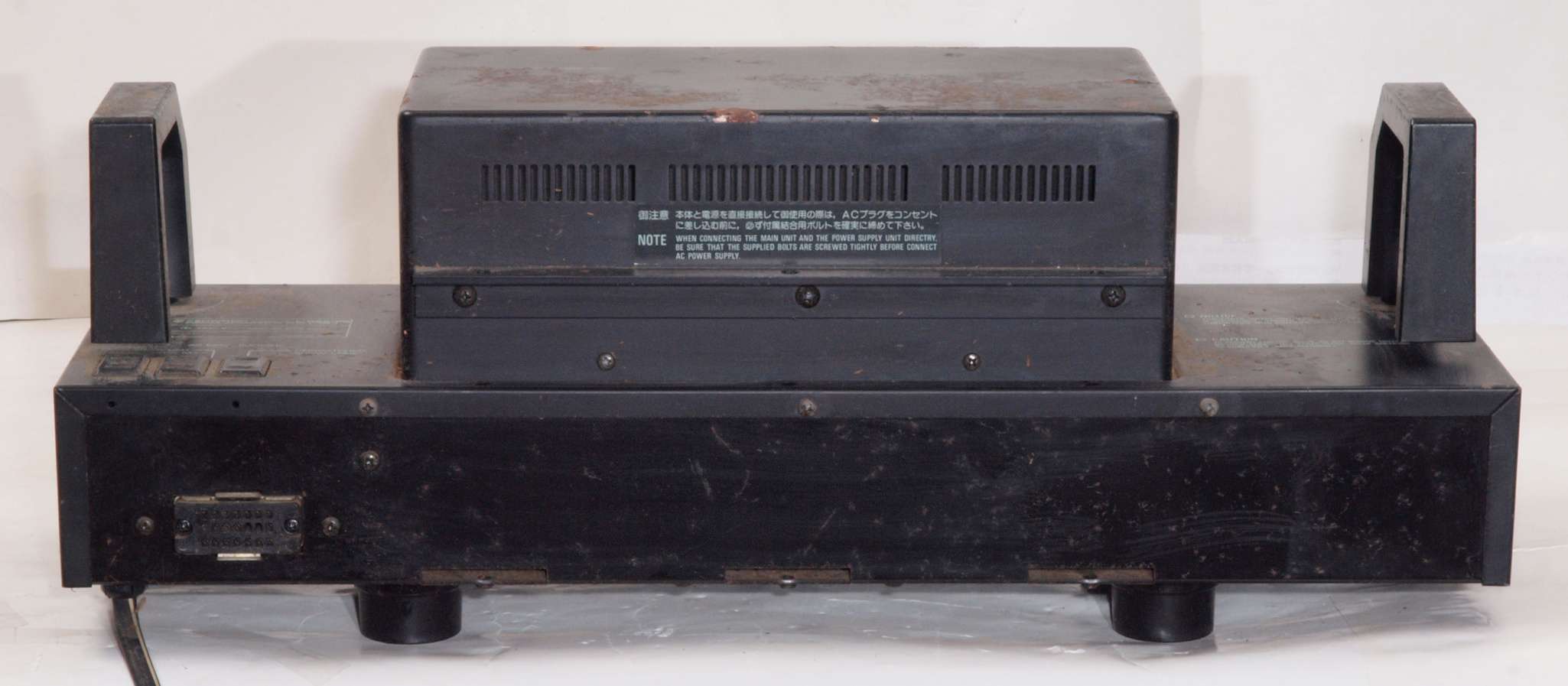

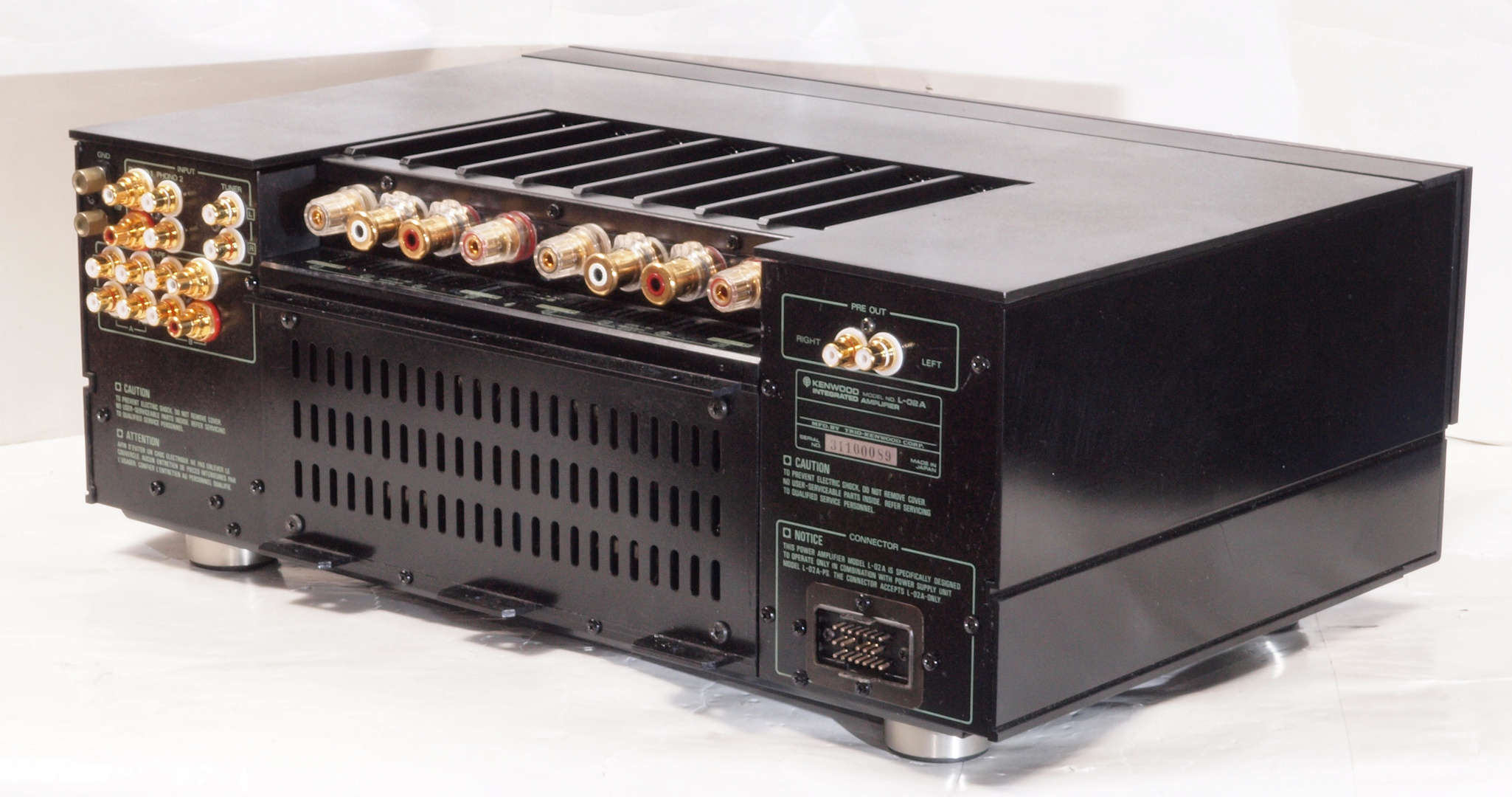

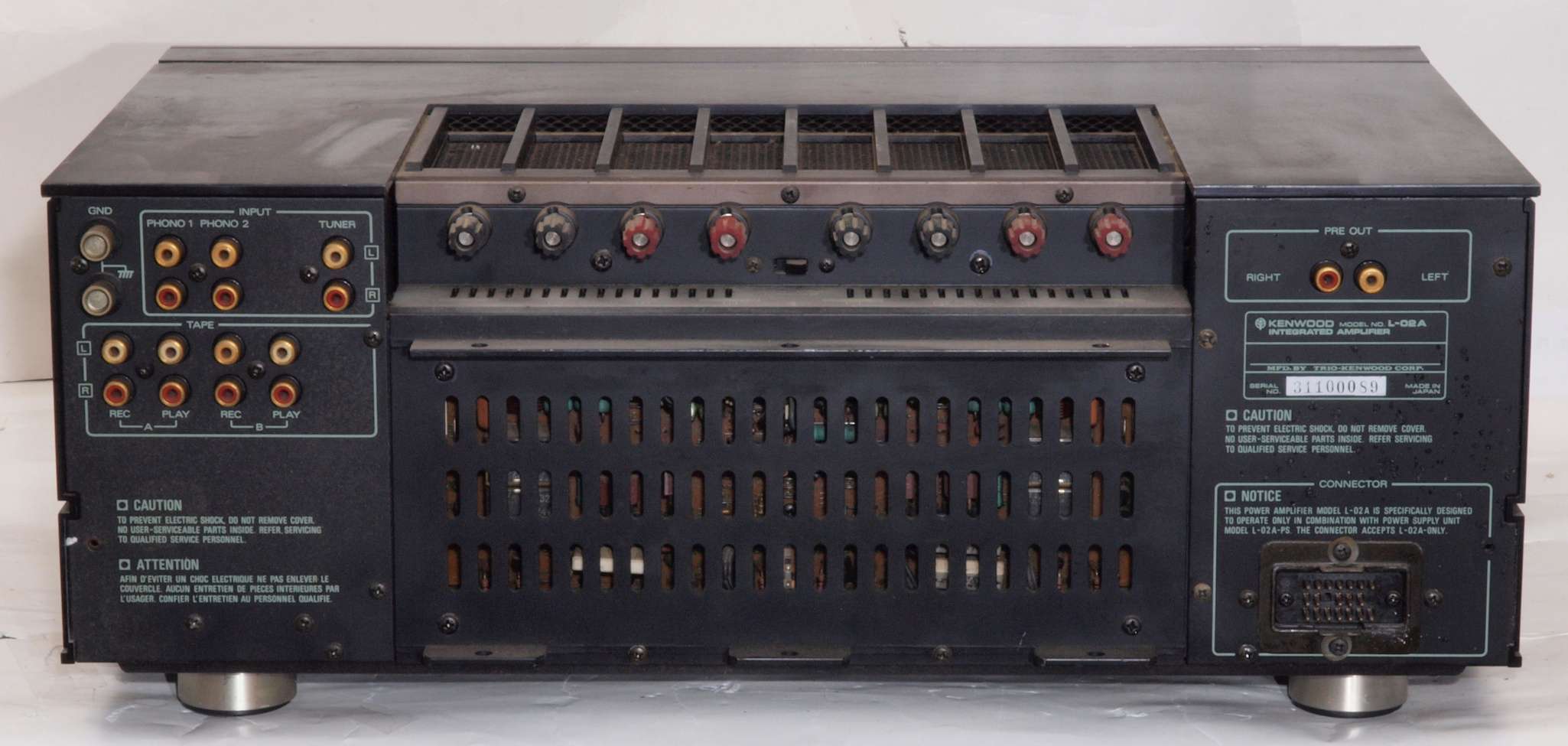

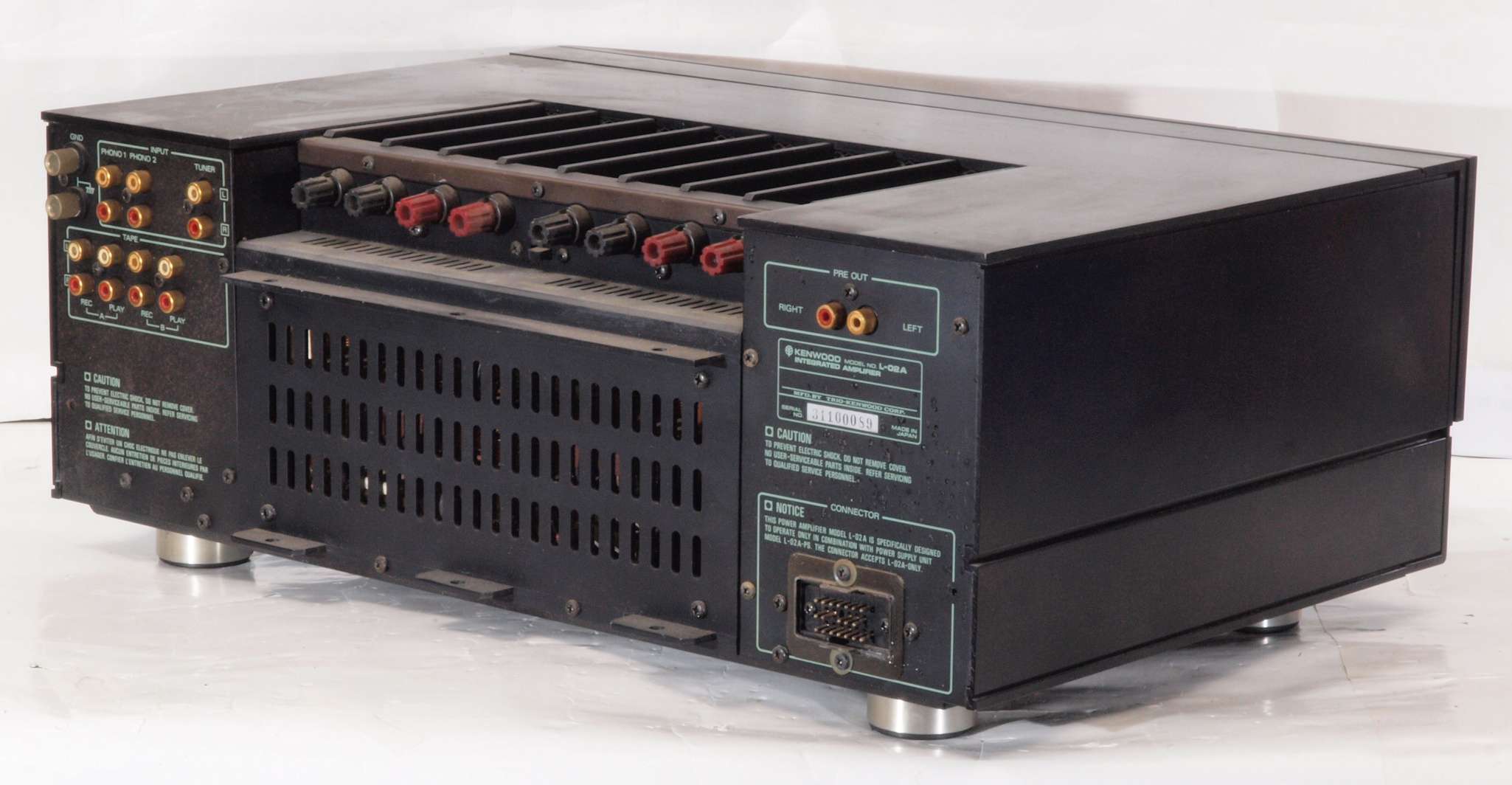

Ａ１３．　点検中　後から見る

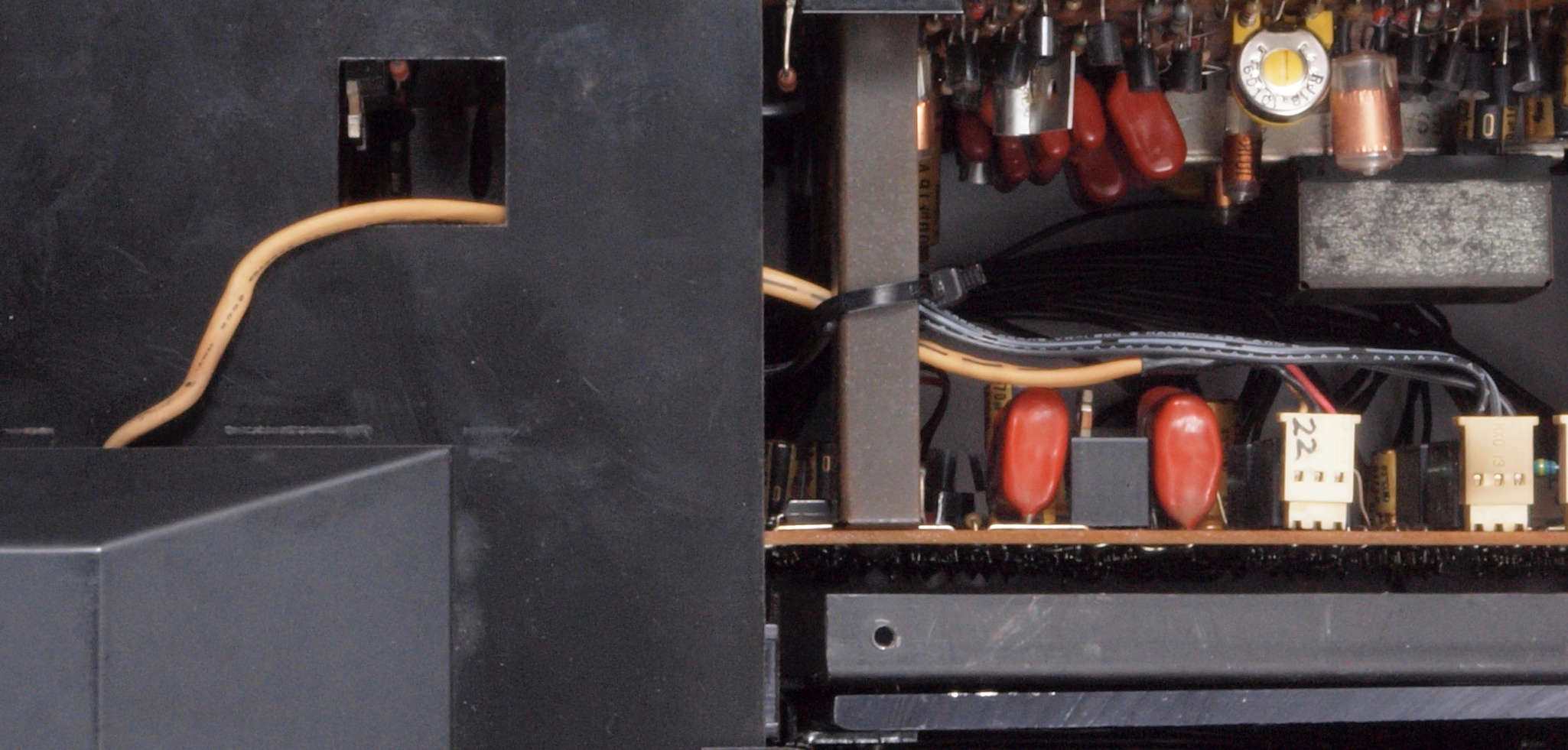

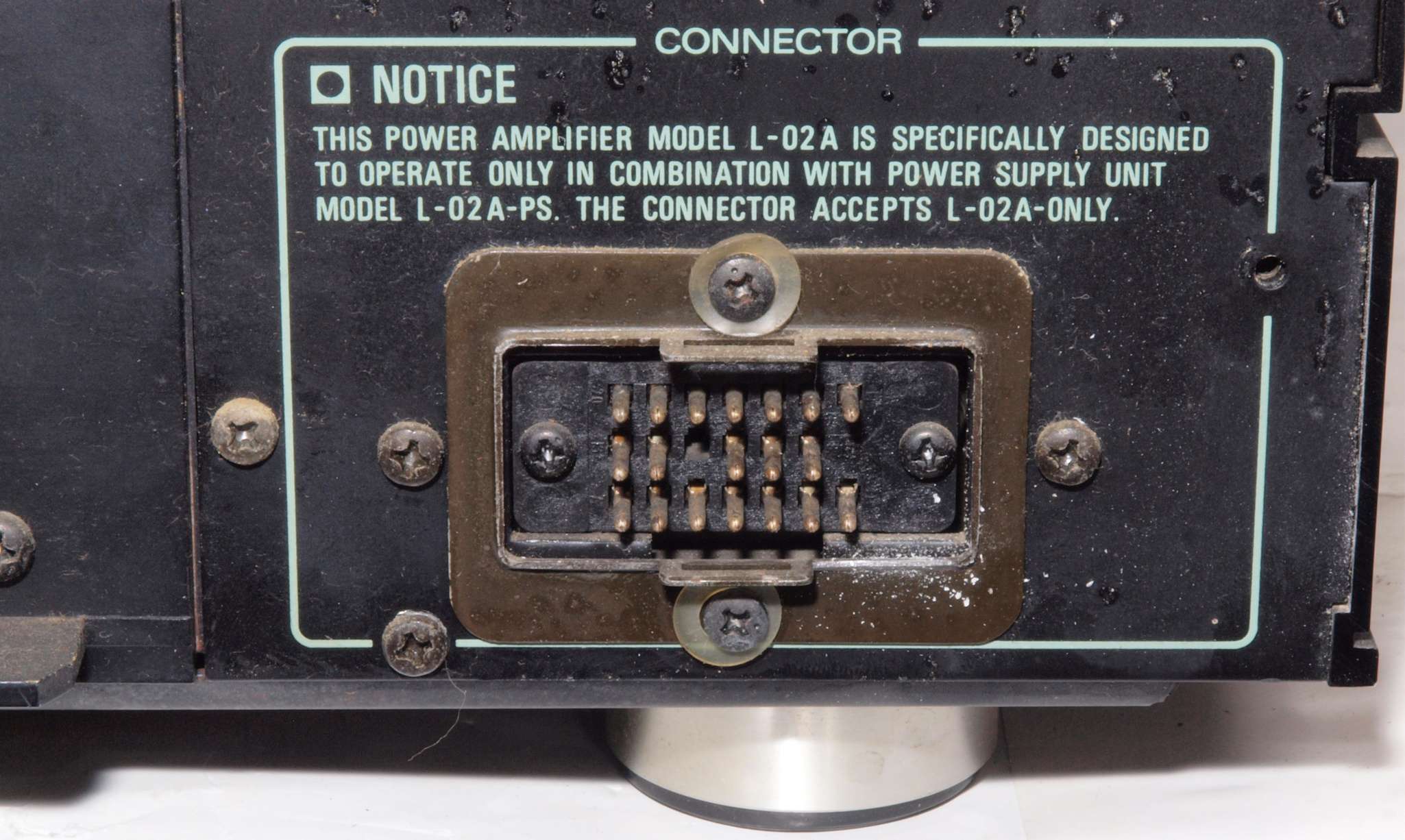

Ａ１３２．　点検中　後から見る。　紛失しがちなコネクターハンガー（ストッパー）が付いている。

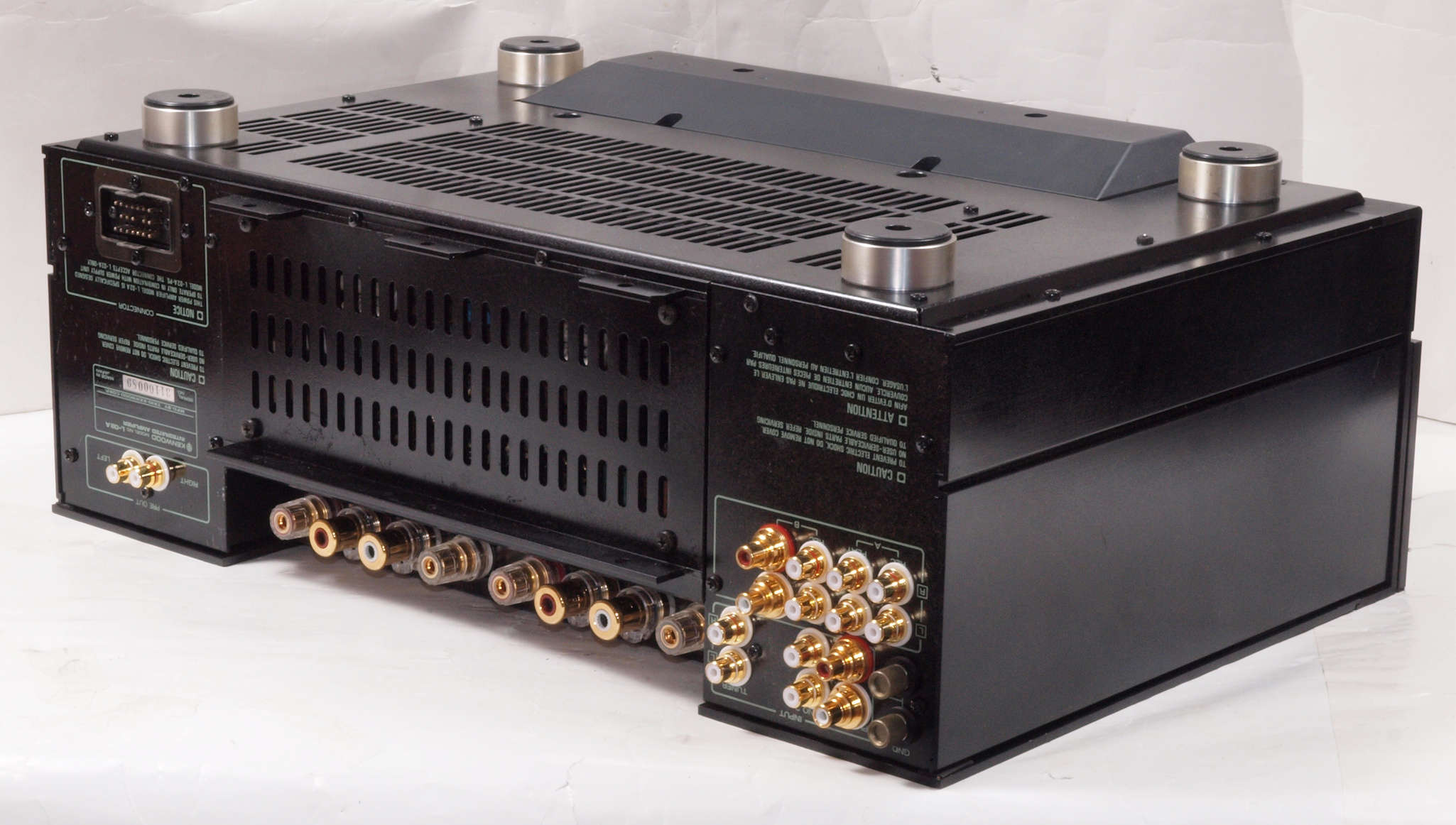

Ａ１４．　点検中　後左から見る
Ａ１４２．　完成後　後左から見る

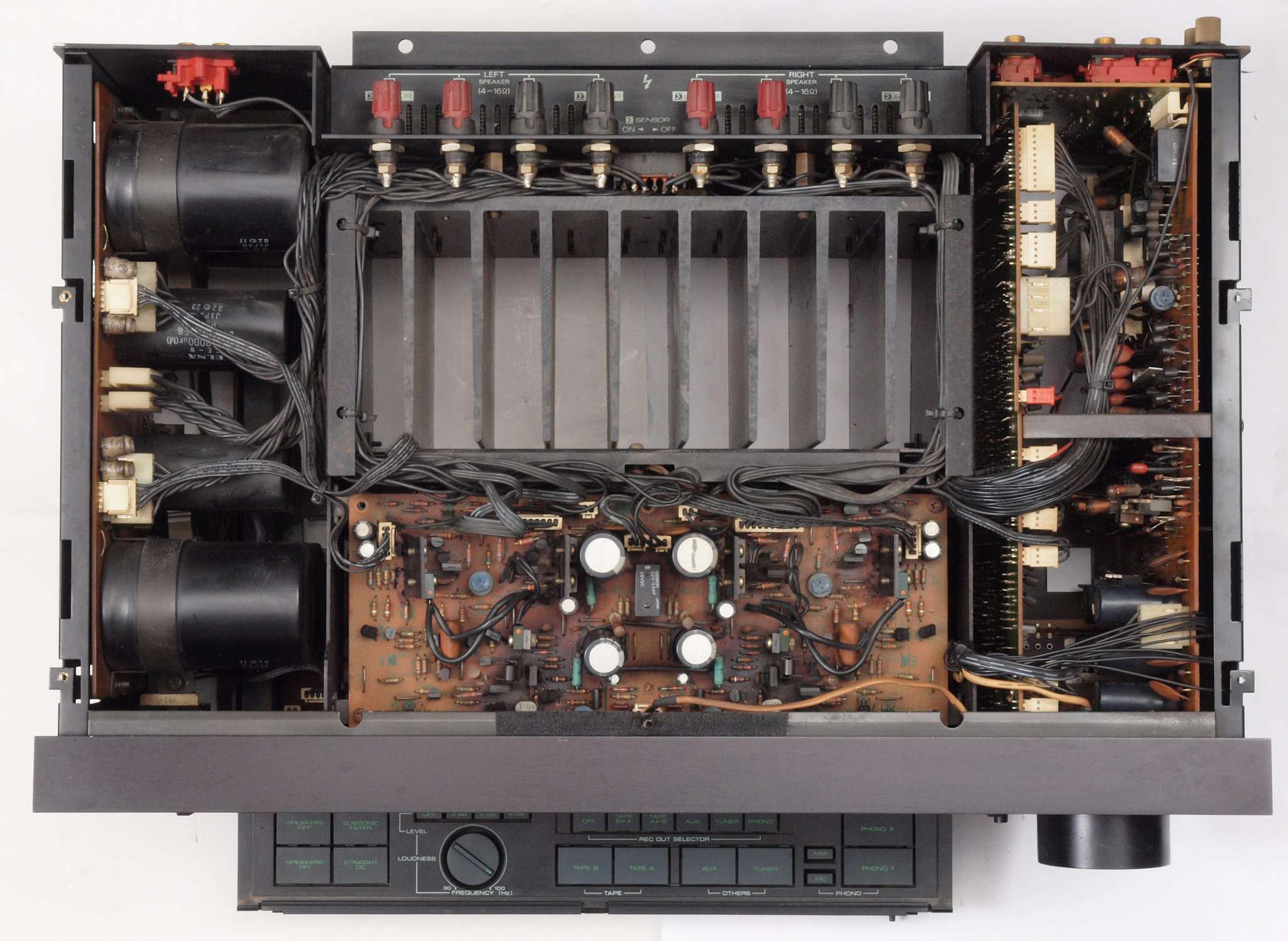

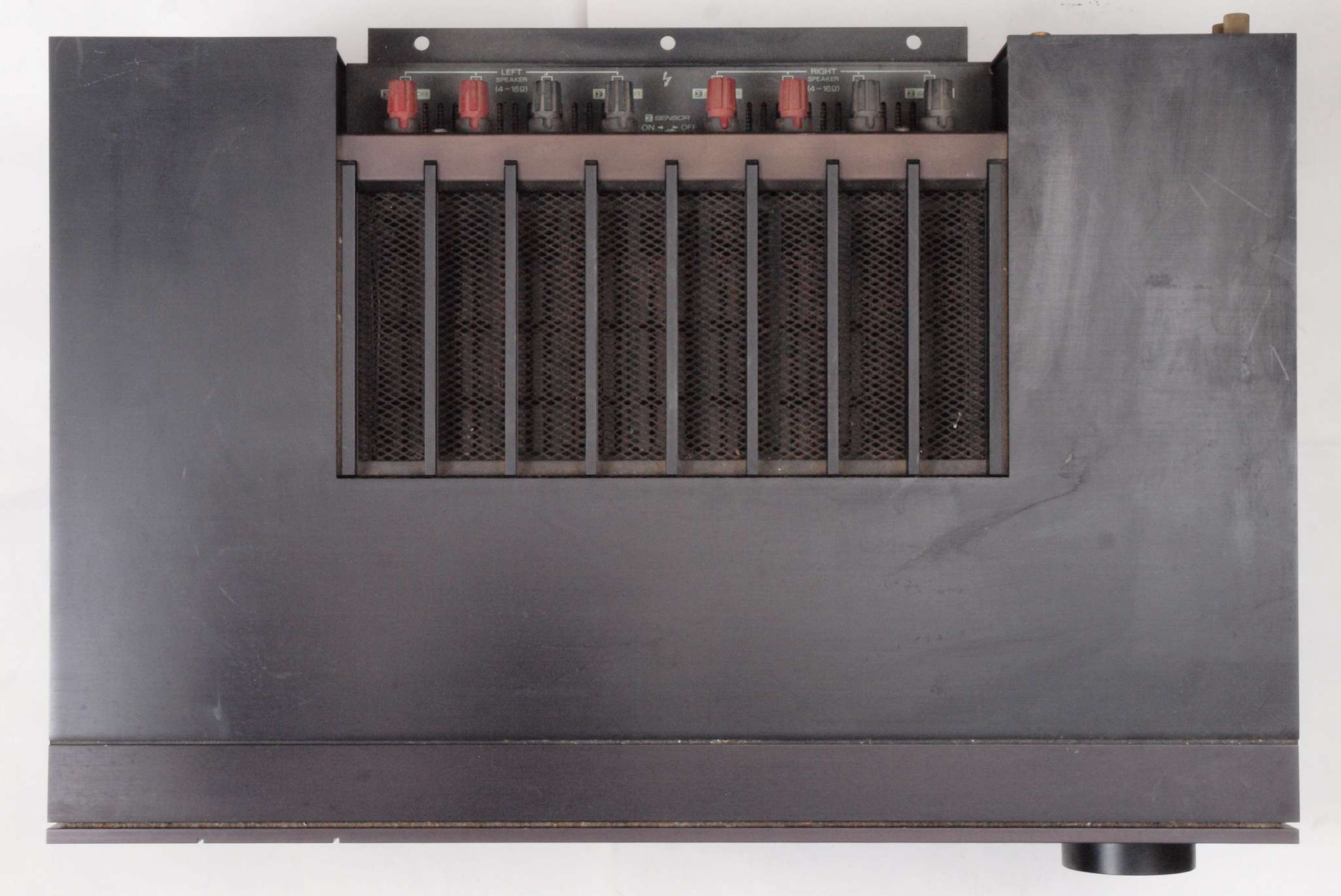

Ａ１５．　点検中　上から見る

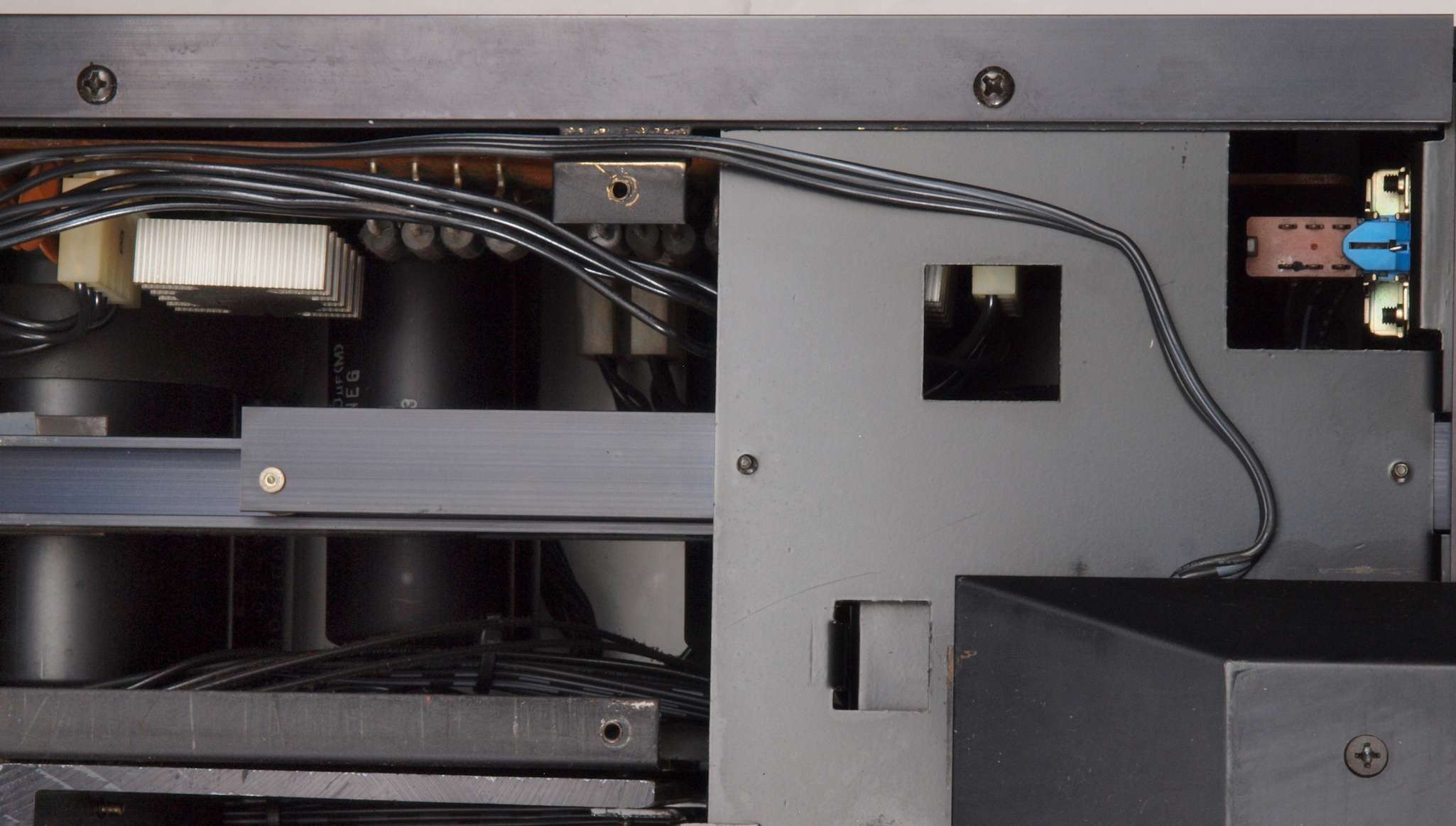

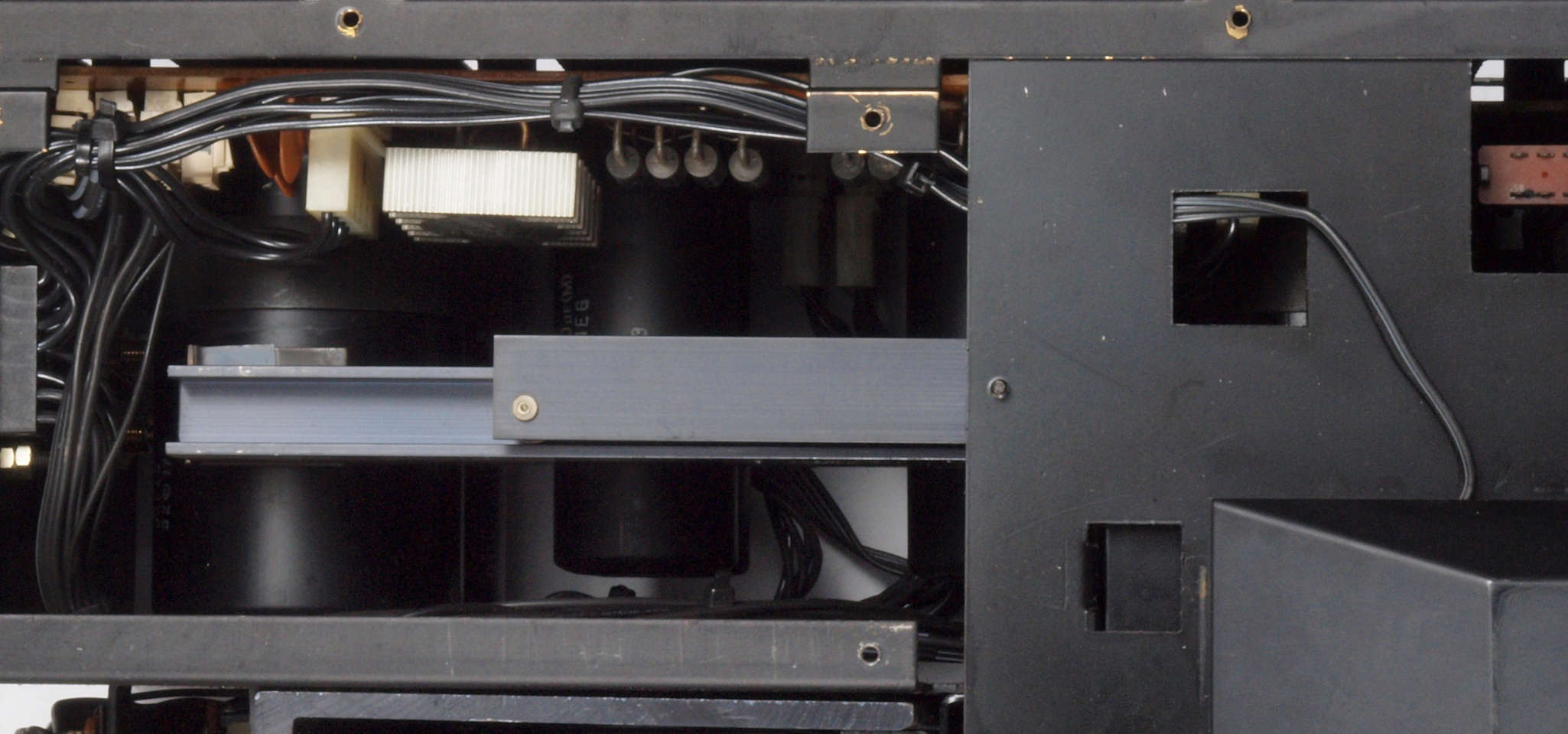

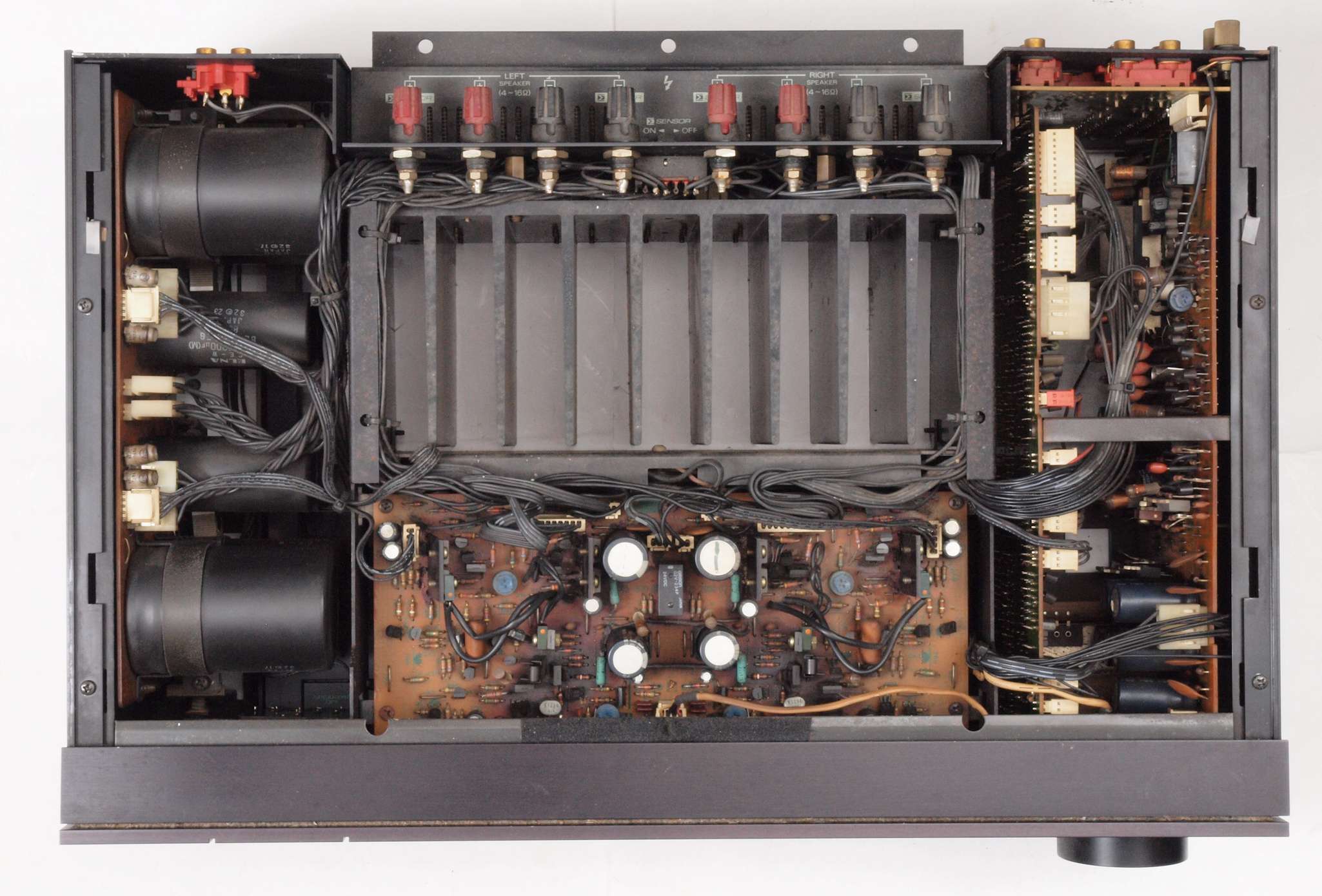

Ａ１６．　点検中　上下蓋取り、上から見る
Ａ１７．　点検中　上下蓋取り清掃後、上から見る

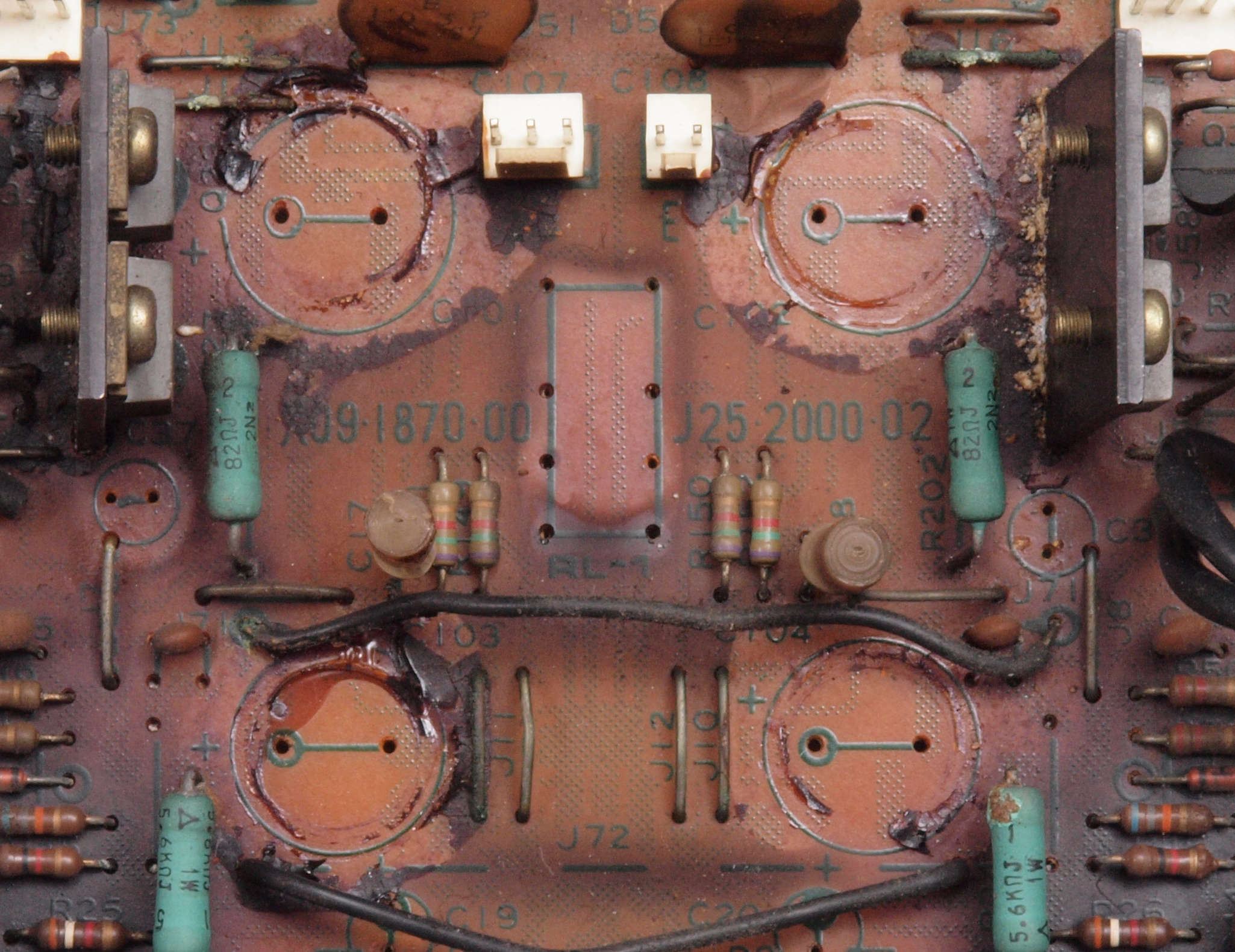

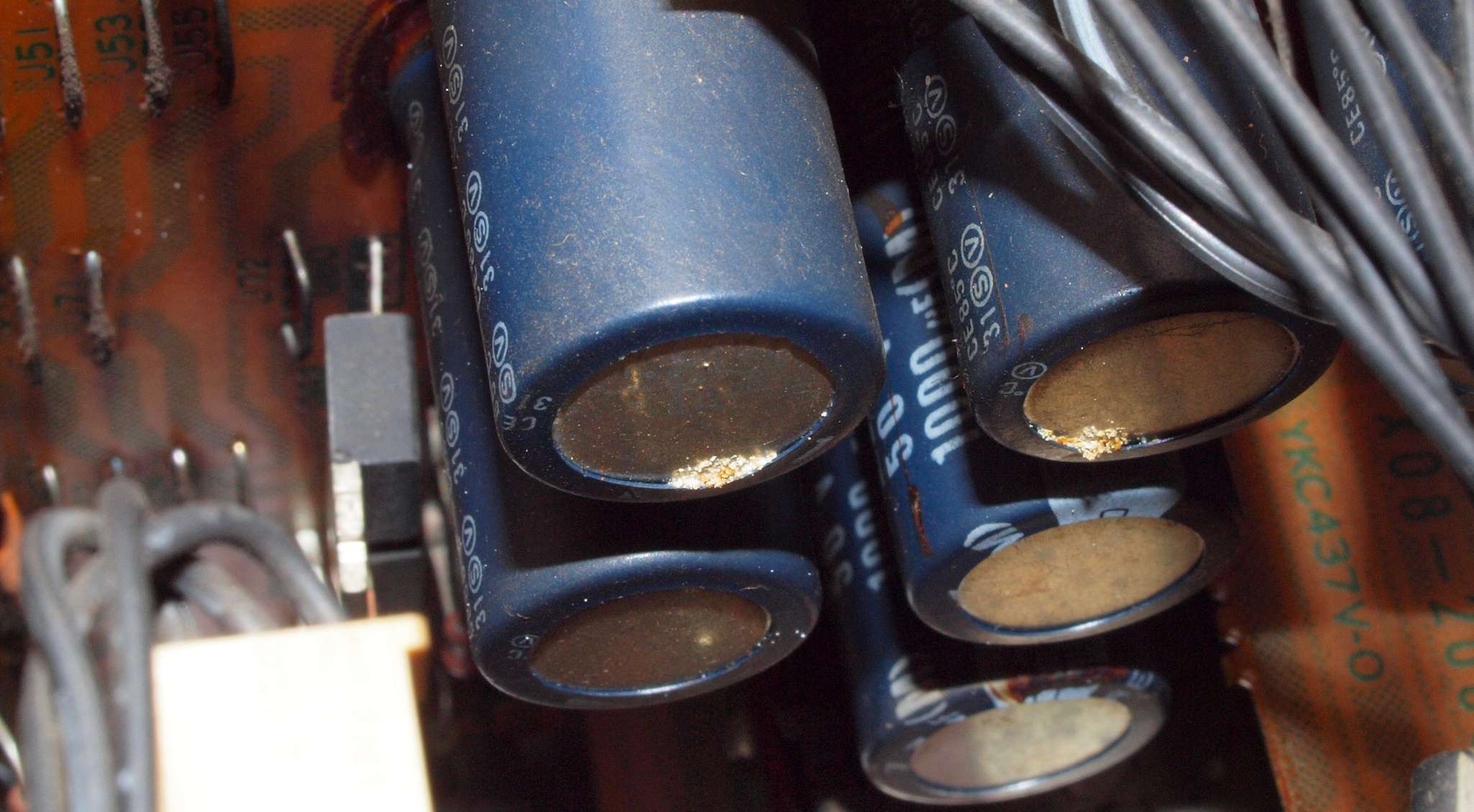

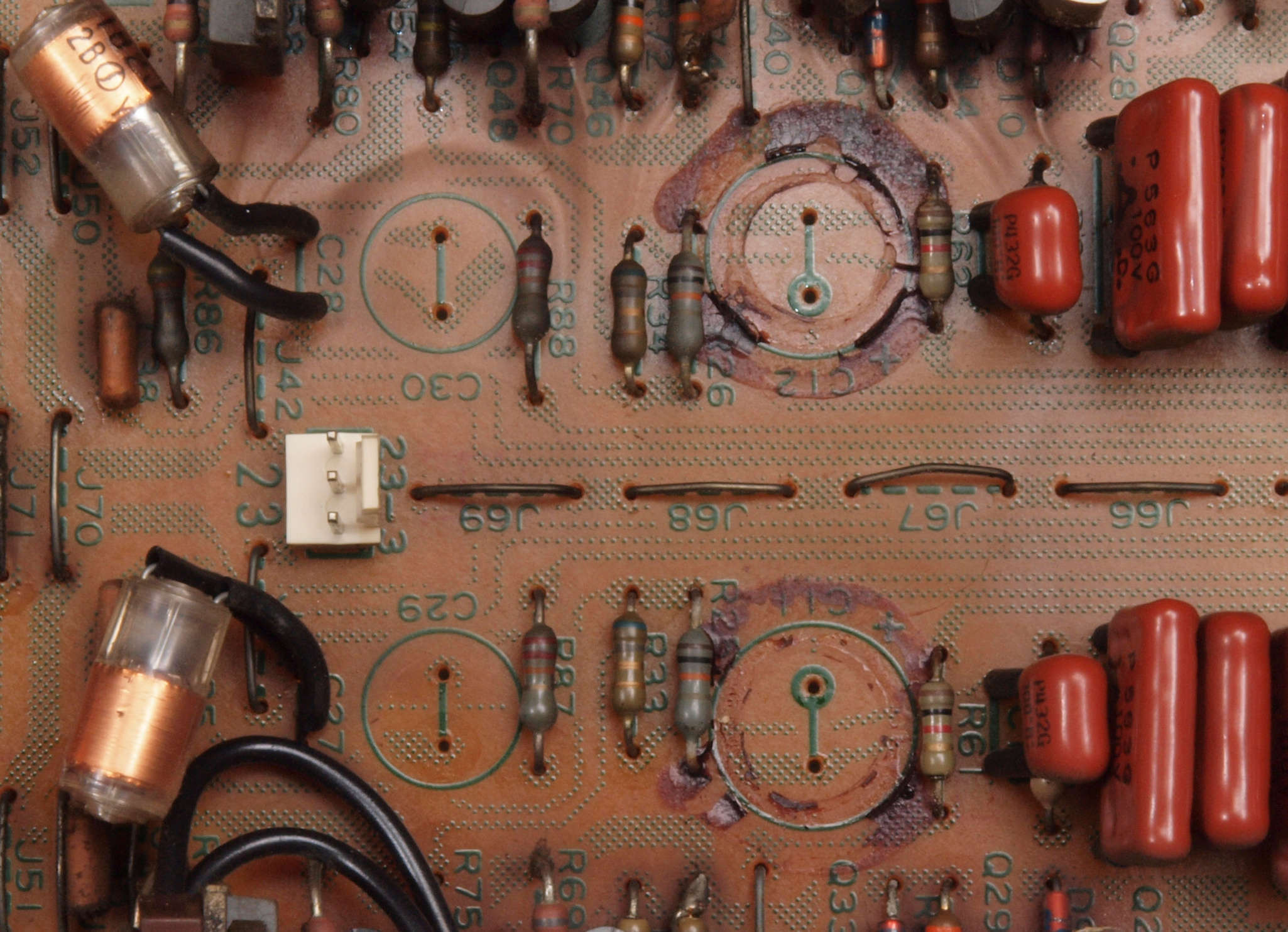

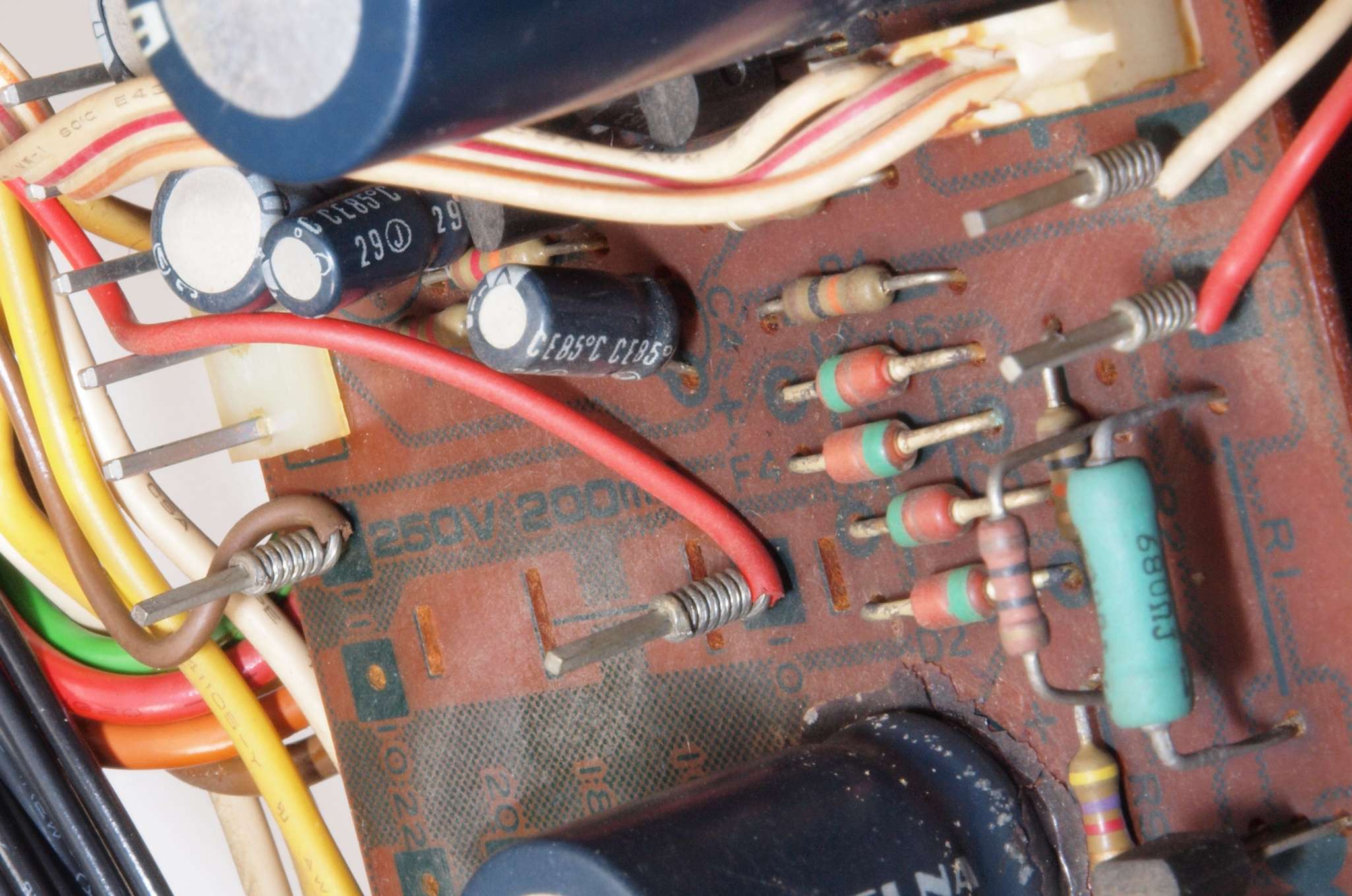

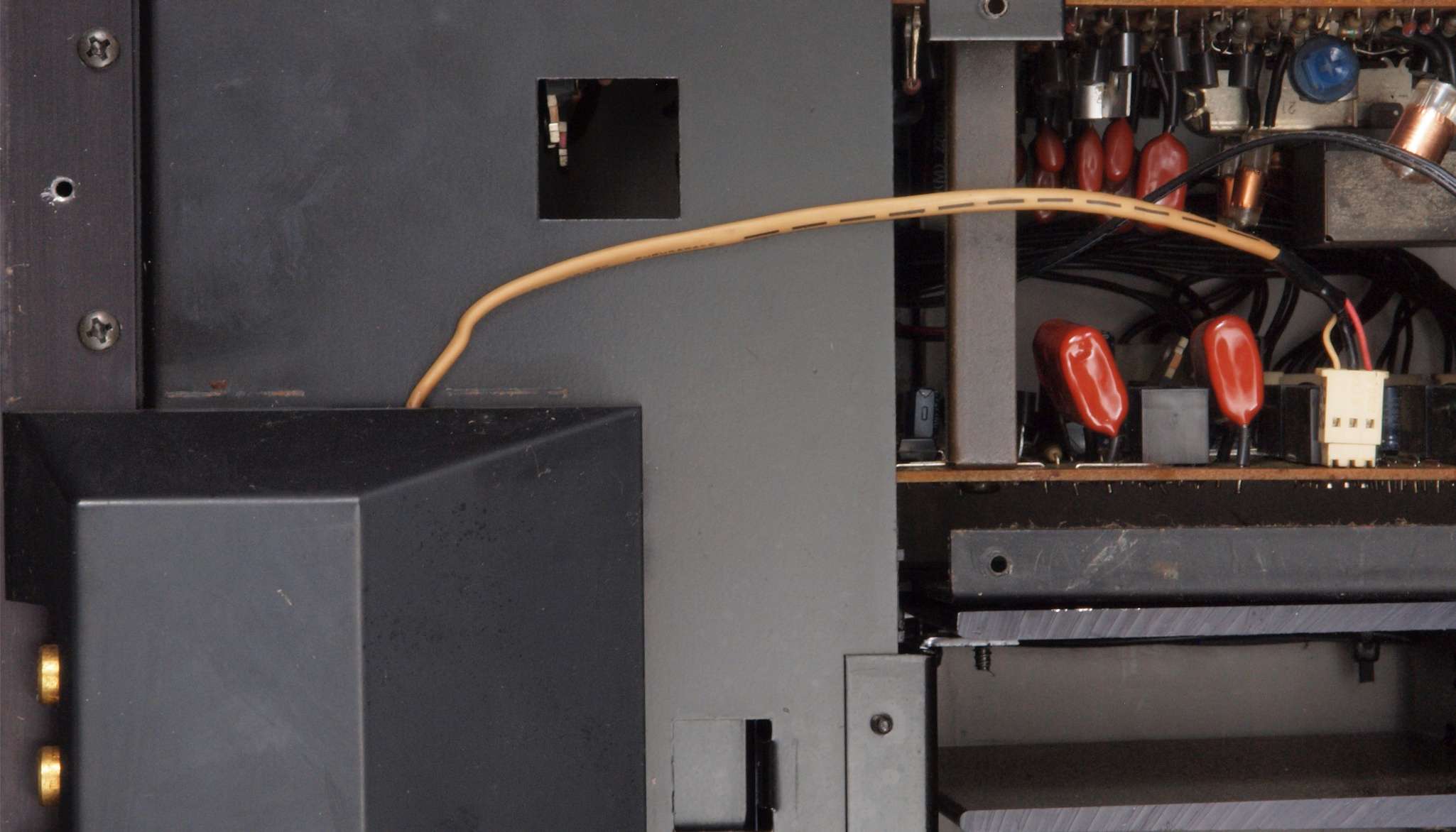

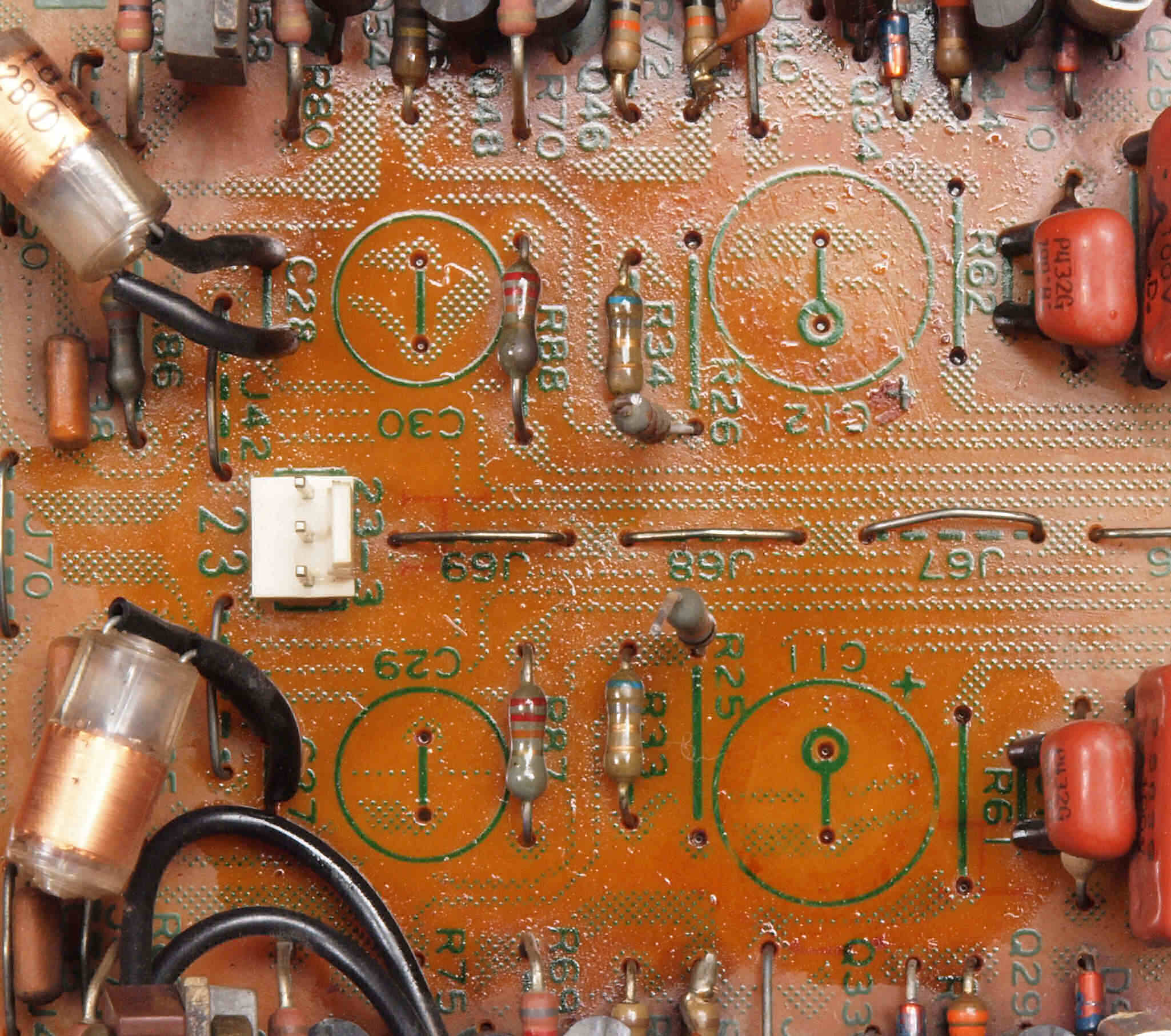

Ａ１８．　点検中　上下蓋取り、上から見る。　ＥＱ（イコライザー）アンプの電解コンデンサーが液漏れ。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２２２．　完成後　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る
Ａ２４２．　完成後　下後右から見る

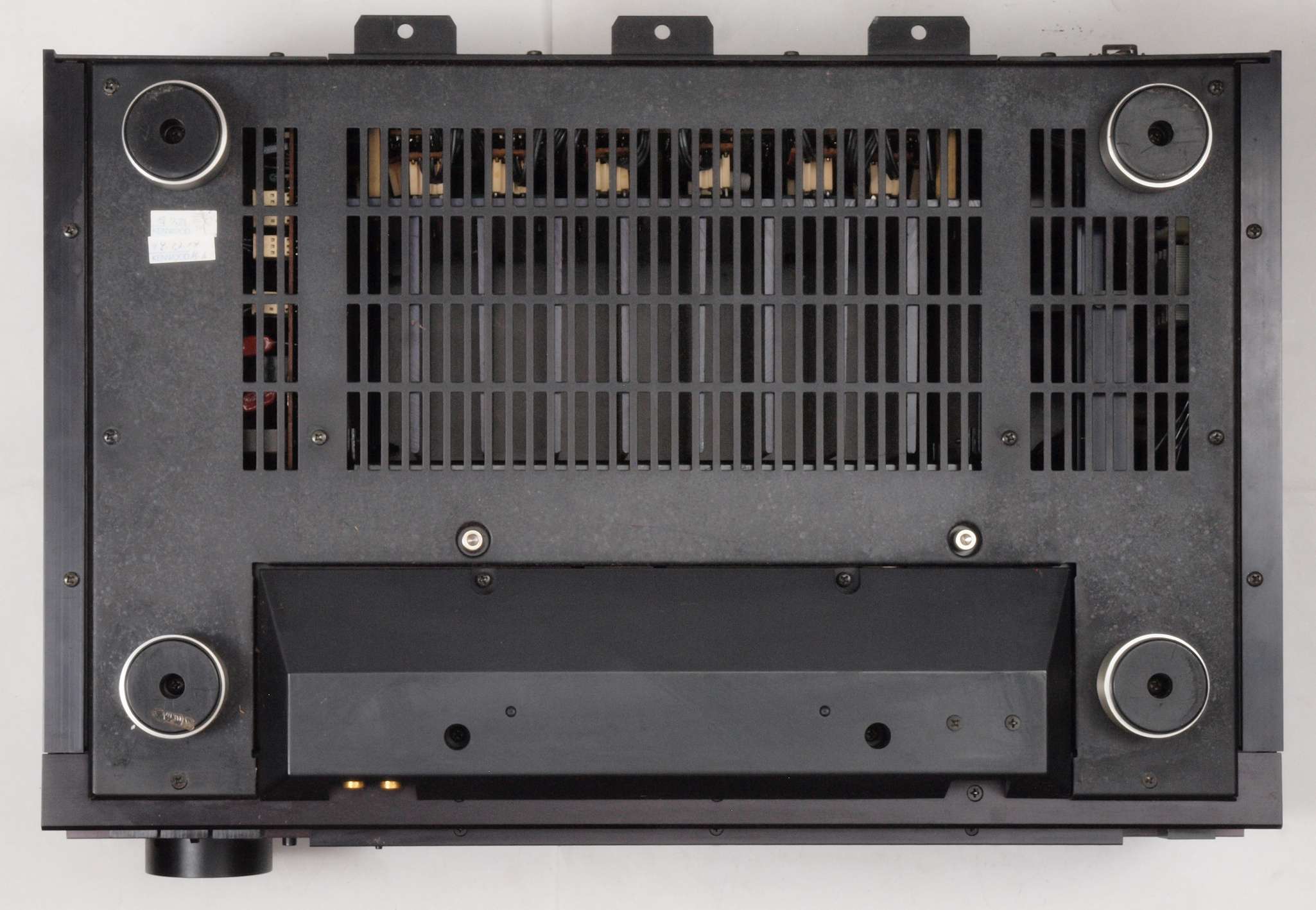

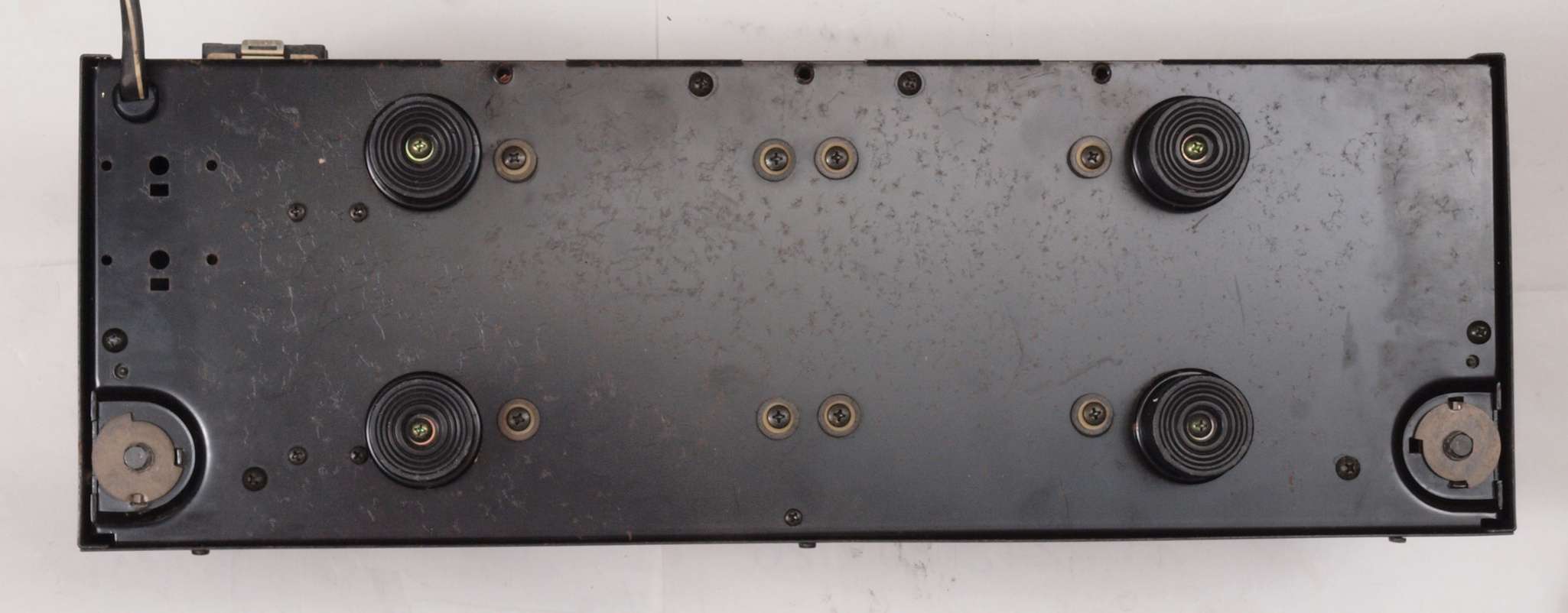

Ａ２５．　点検中　下から見る

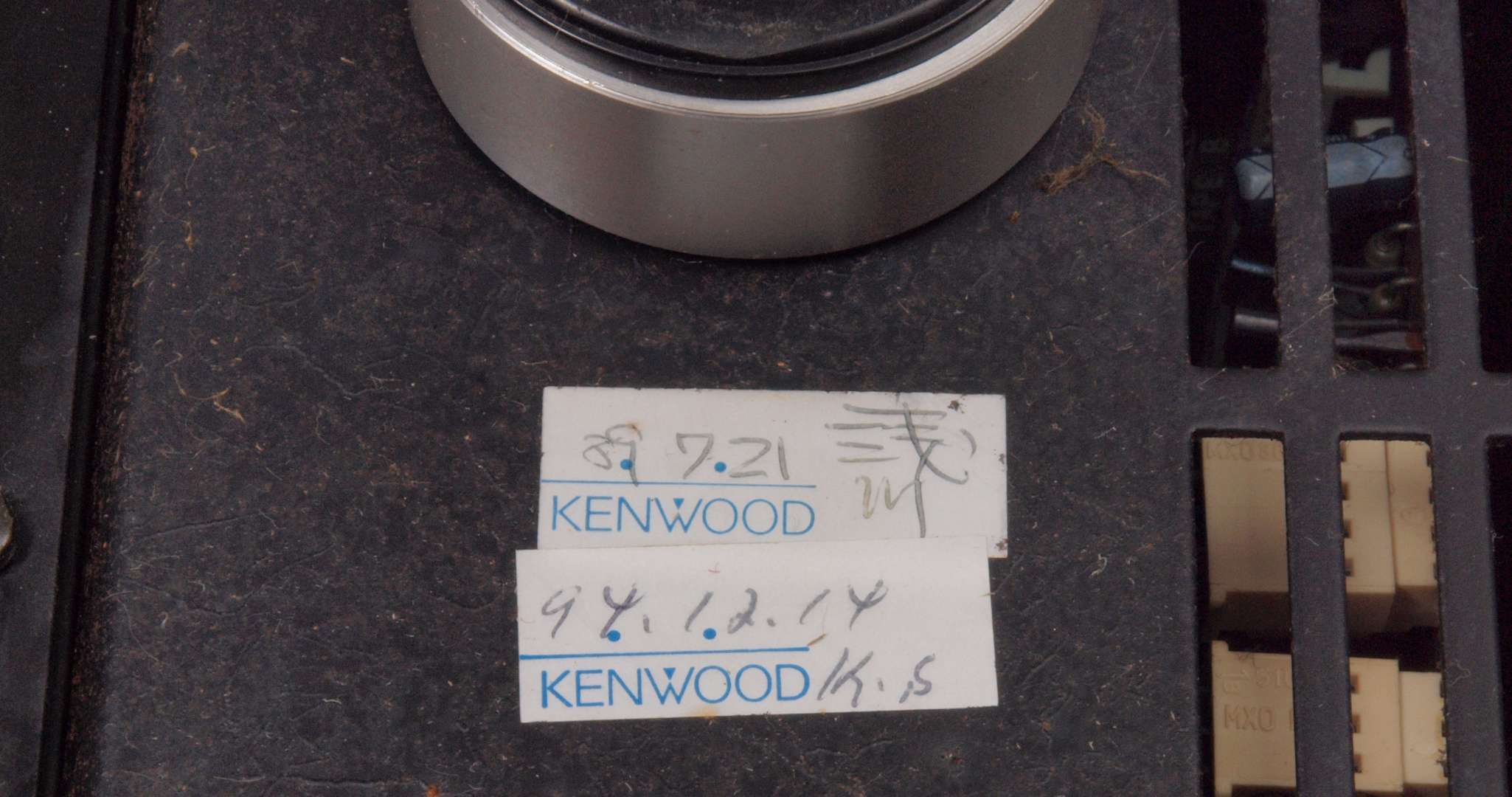

Ａ２５２．　点検中　下から見る、修理シール。　１９８９年７月２１日修理、１９９４年１２月１４日修理。

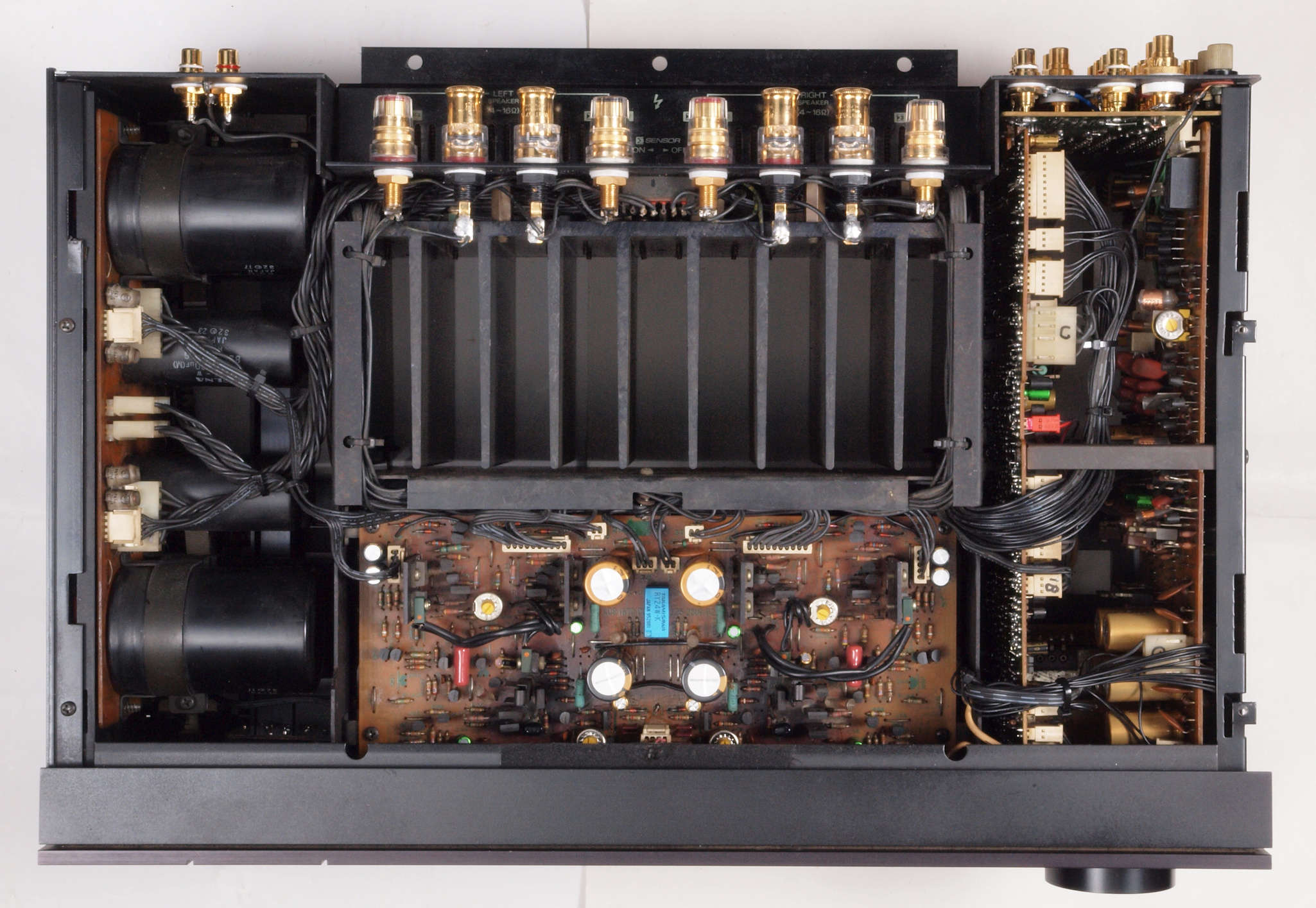

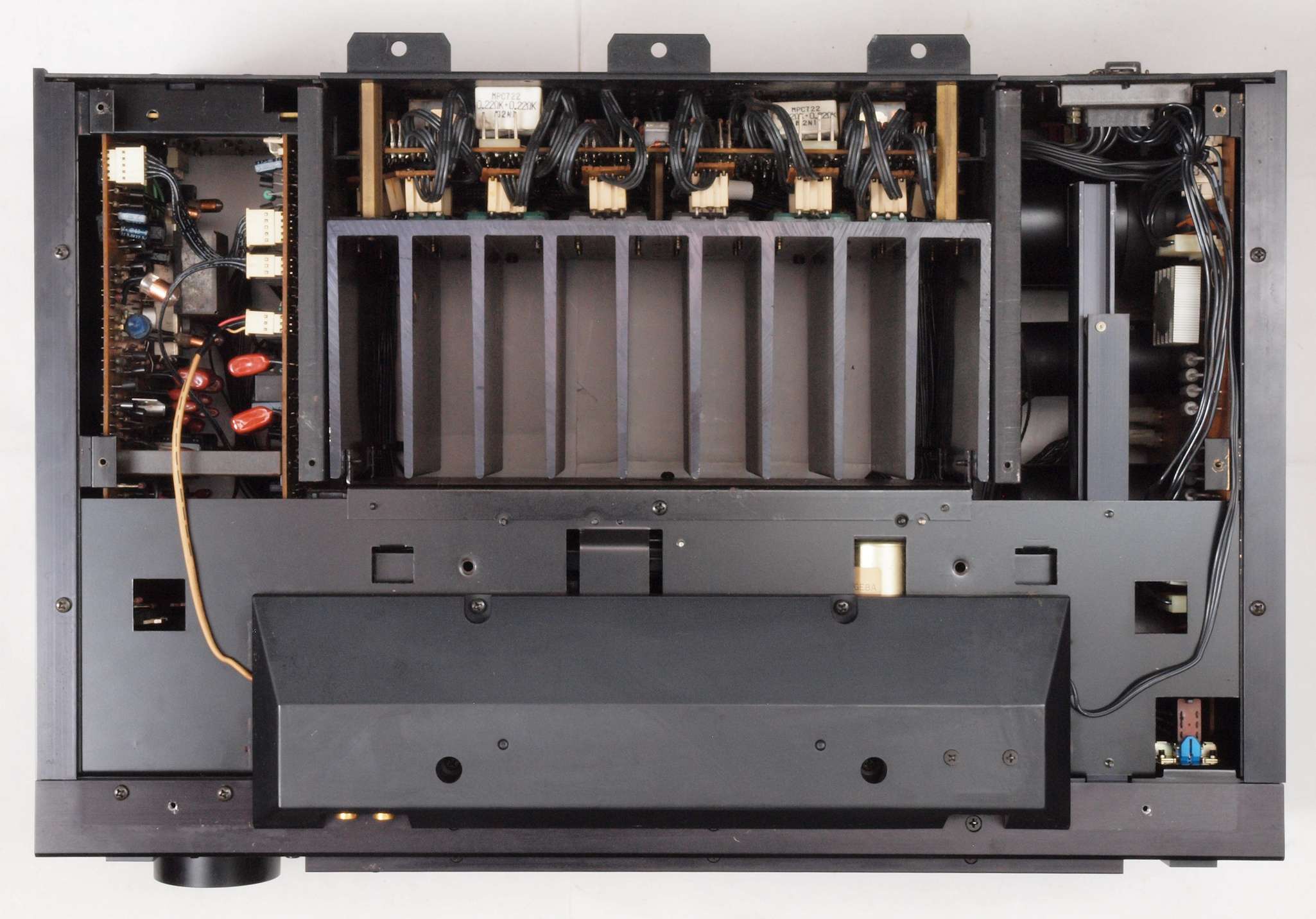

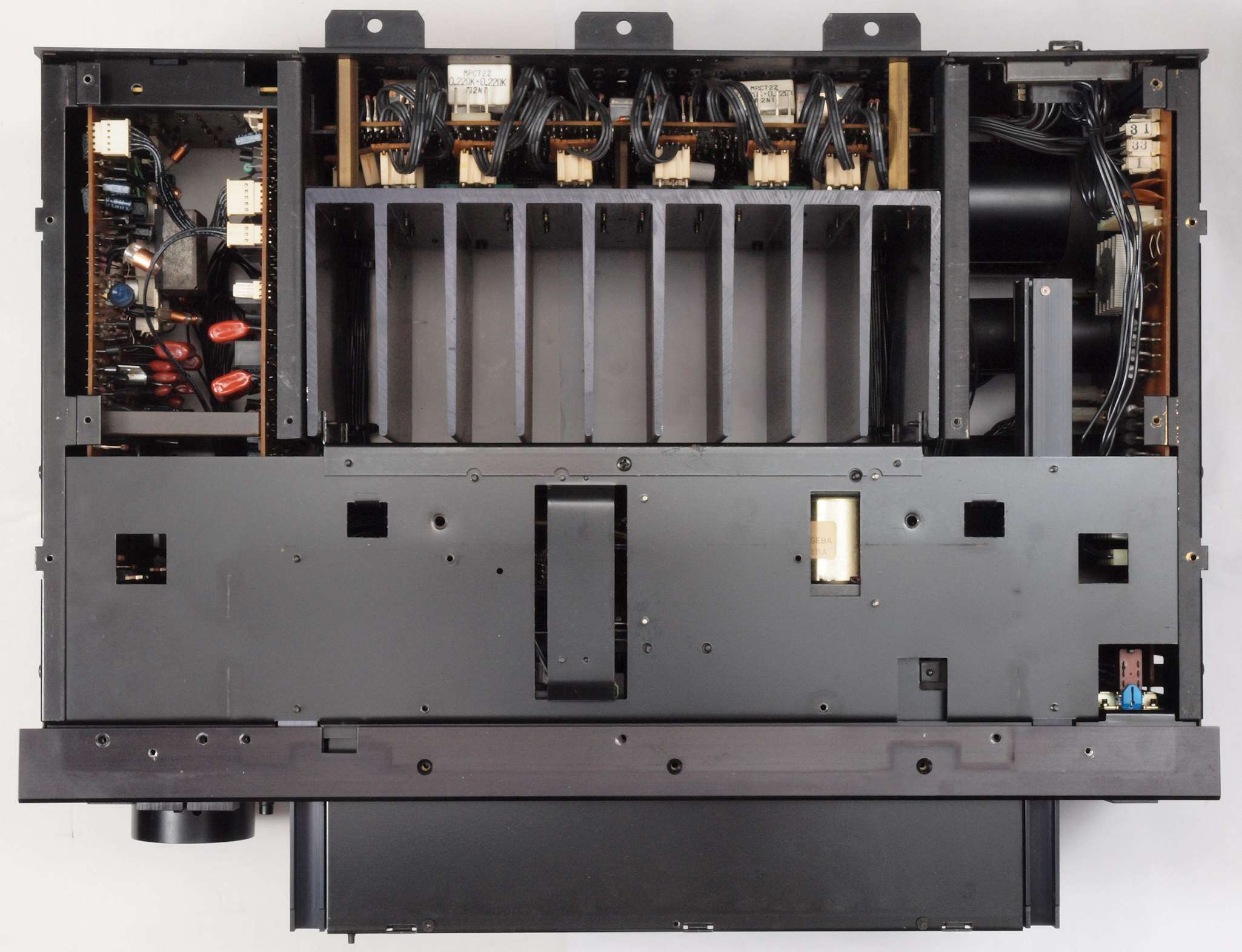

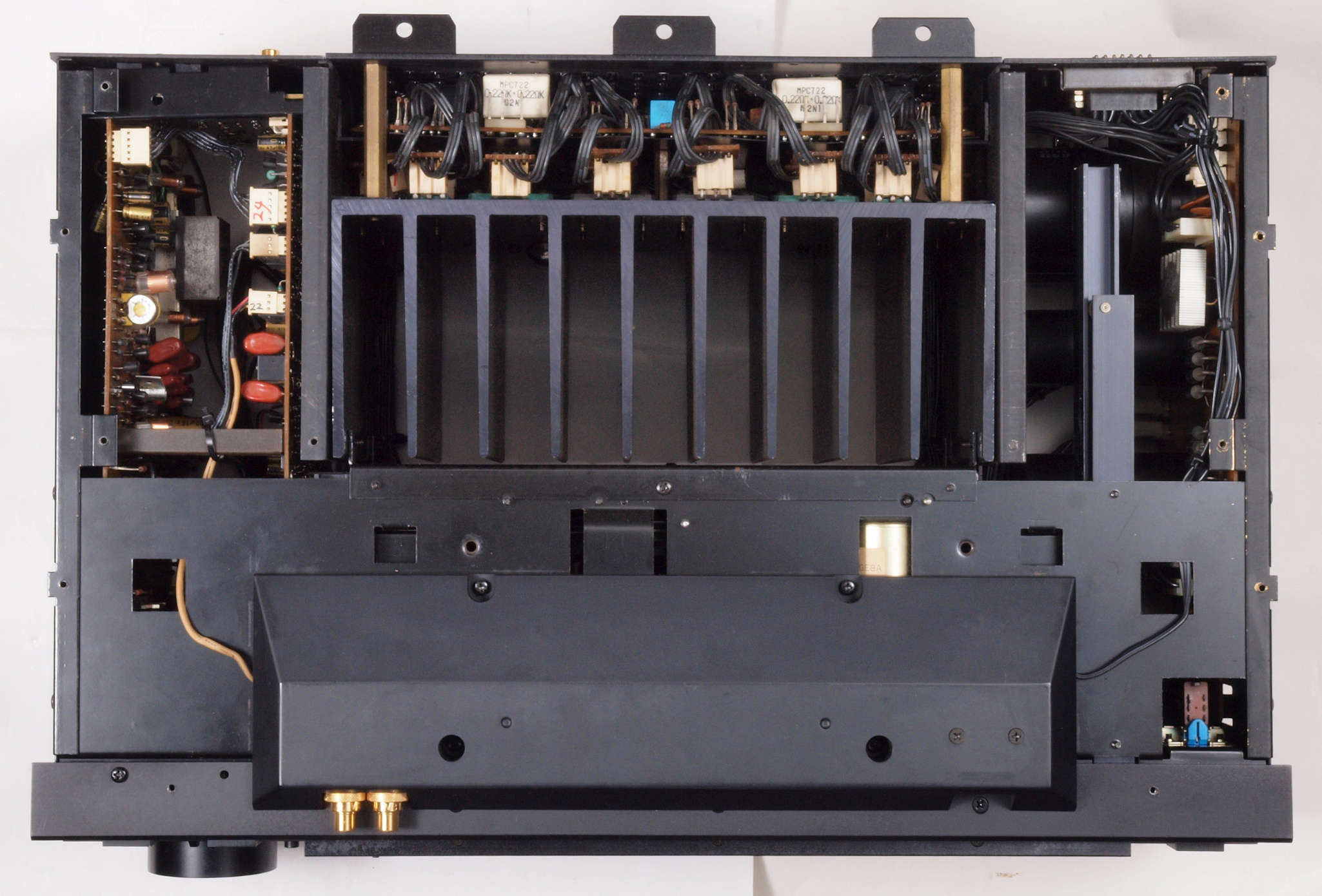

Ａ２６．　点検中　上下蓋を取り、下から見る
Ａ２７．　点検中　上下蓋を取り清掃後、下から見る

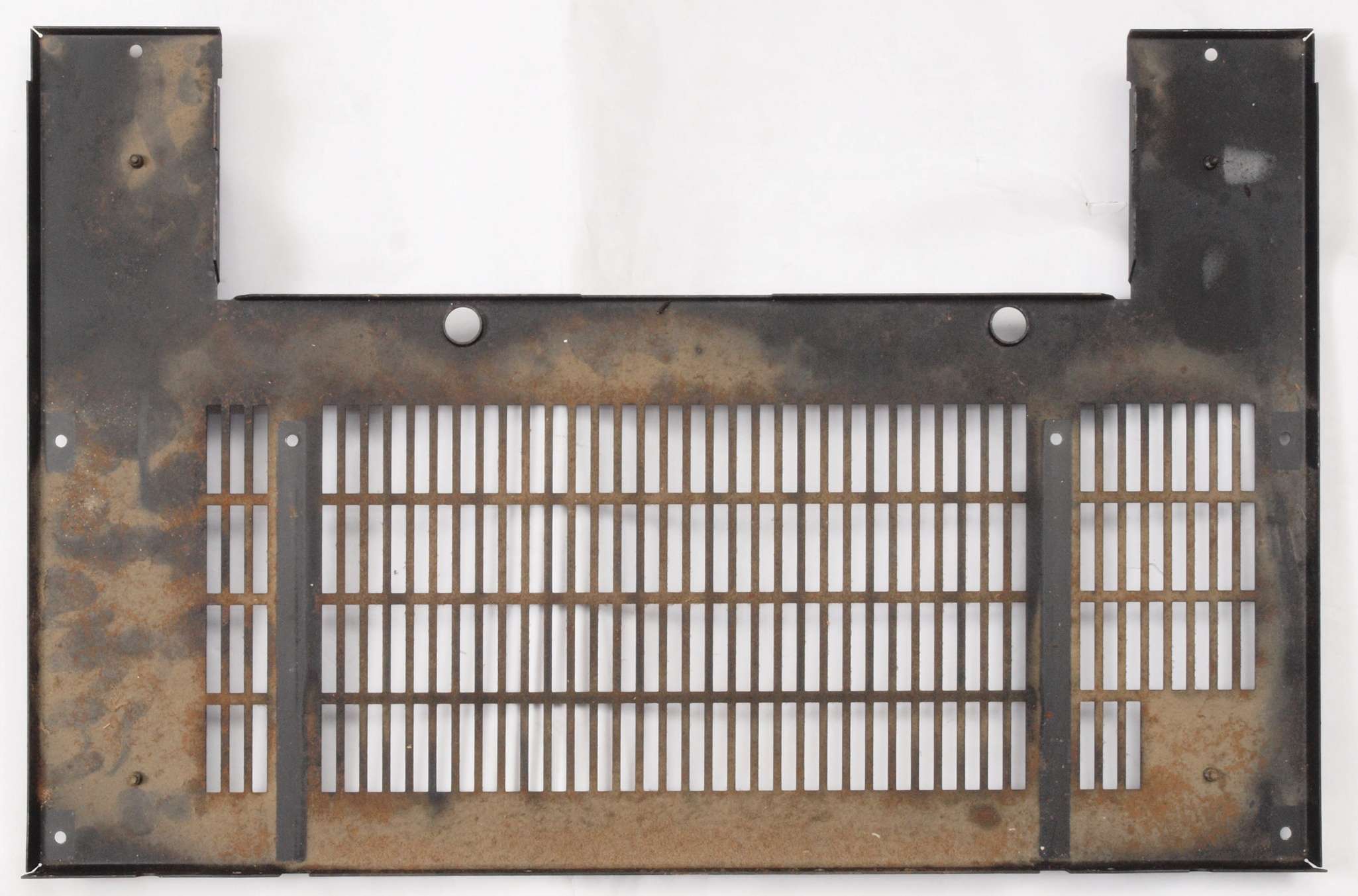

Ａ２８．　点検中　下蓋裏の錆びと埃。

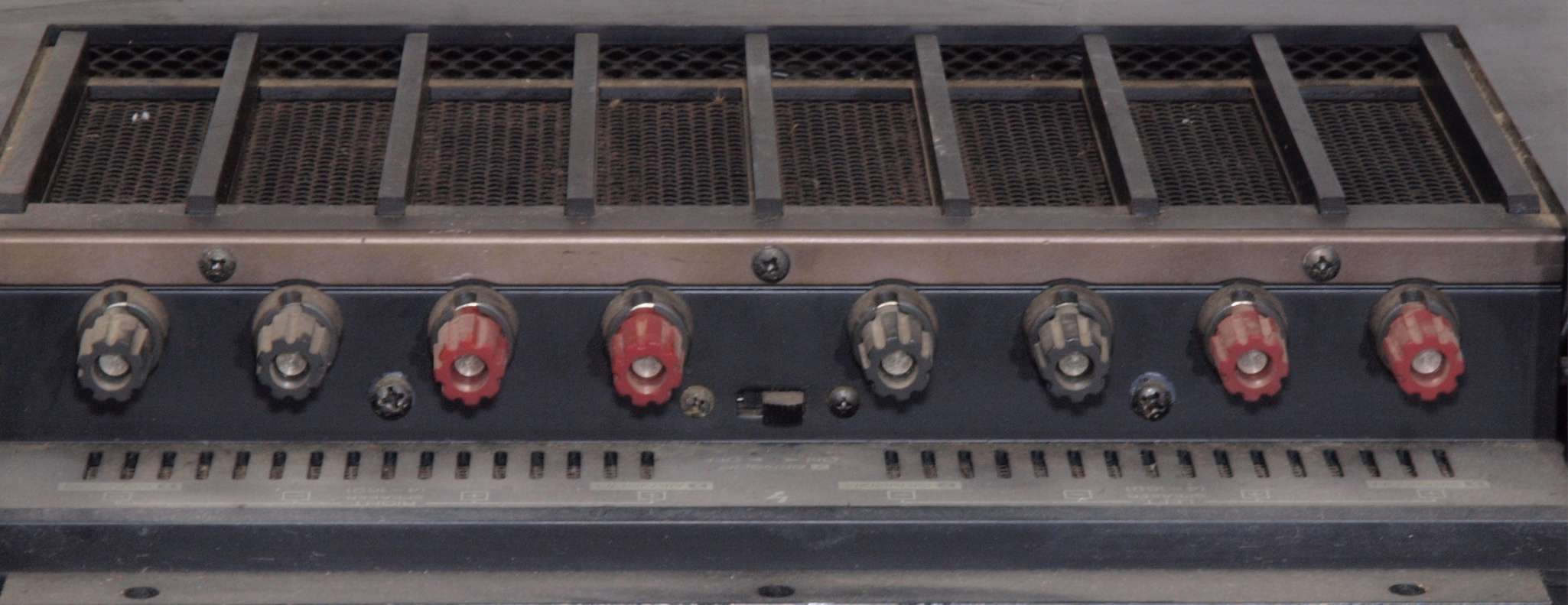

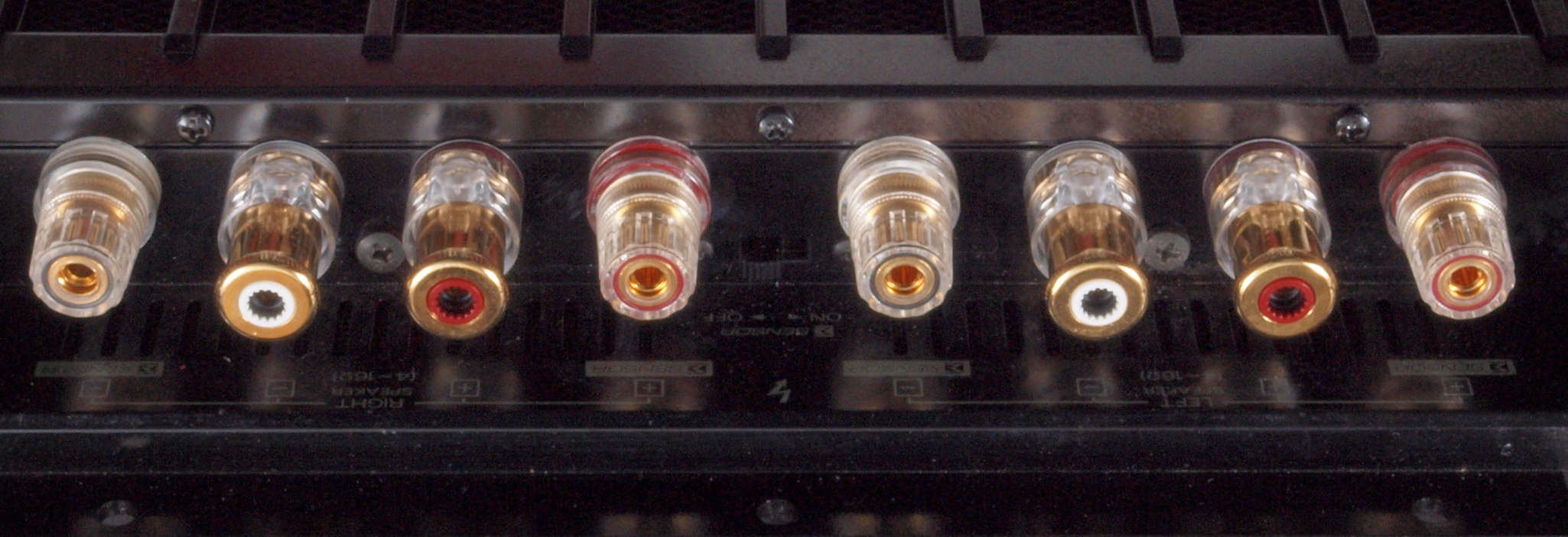

Ａ３１．　点検中　ＳＰ接続端子。
Ａ３１２．　点検中　交換出来るＳＰ接続端子の検討。右の２種類が選択可能。
　　　　　　　　　　　ＷＢＴ製品左２ヶＷＢＴ−０７３５ ＷＢＴ−０７３０ＰLは軸が放熱器に当たる。
Ａ３１３．　点検中　交換出来るＷＢＴ−ＳＰ接続端子の検討。　左＝ＷＢＴ−０７１０、右＝ＷＢＴ−０７０５　が使用可能。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ユーザーは　ＷＢＴ−０７１０Ｃｕ　を選択。
Ａ３１４．　点検中　交換出来るＷＢＴ−ＳＰ接続端子の検討。　サンドイッチスペードＷＢＴ−０６８１が使用可能。
　　　　　　　　　　　　　　　　　　　写真はＷＢＴ−０７０５Ｃｕ　ですが、　ＷＢＴ−０７０５Ａｇ　選択可能。
Ａ３１５．　点検中　交換出来るＷＢＴ−ＳＰ接続端子の検討。　電源と合体した場合、バナナプラグは使用出来ない。

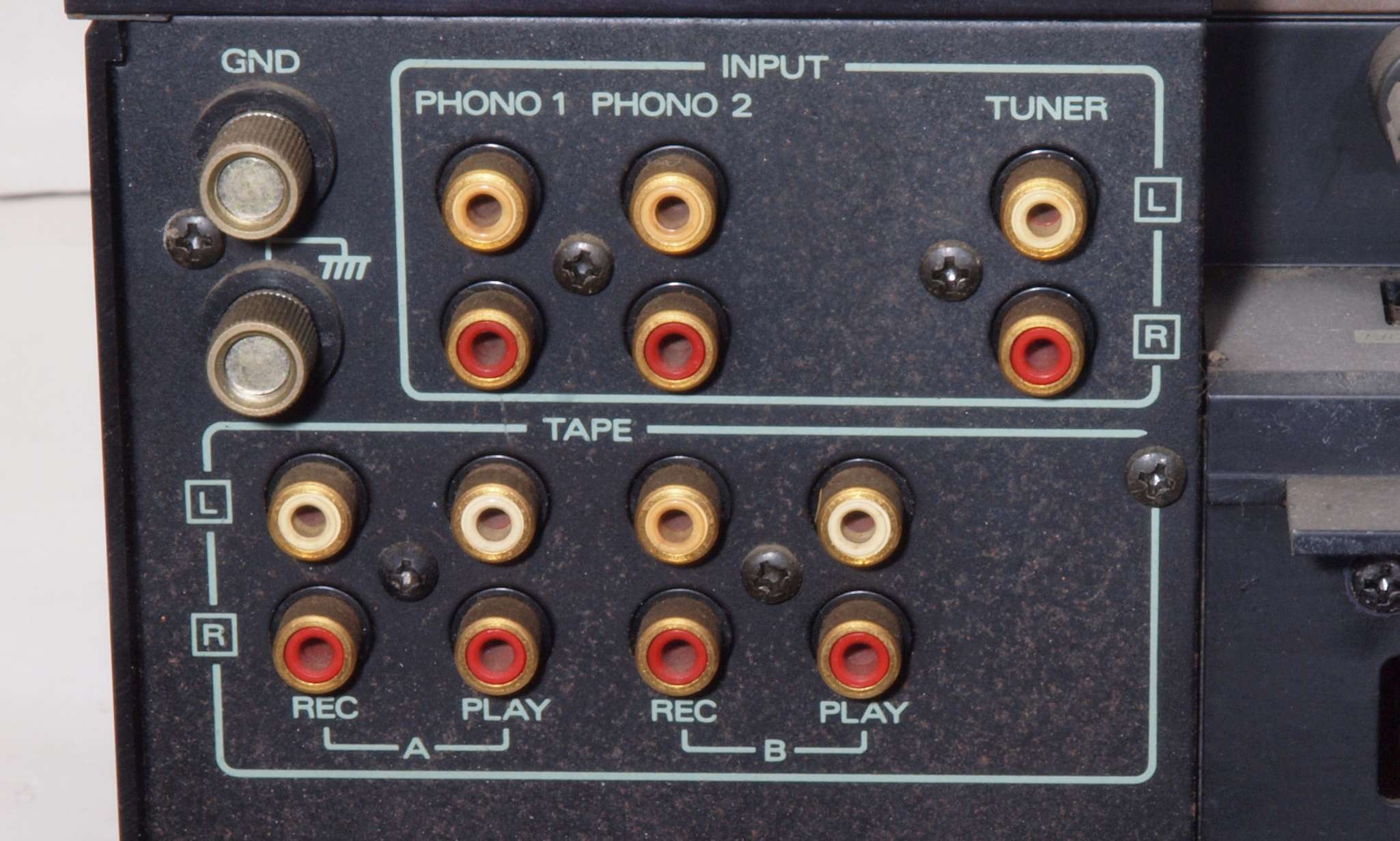

Ａ４１．　点検中　入出力　ＲＣＡ端子郡

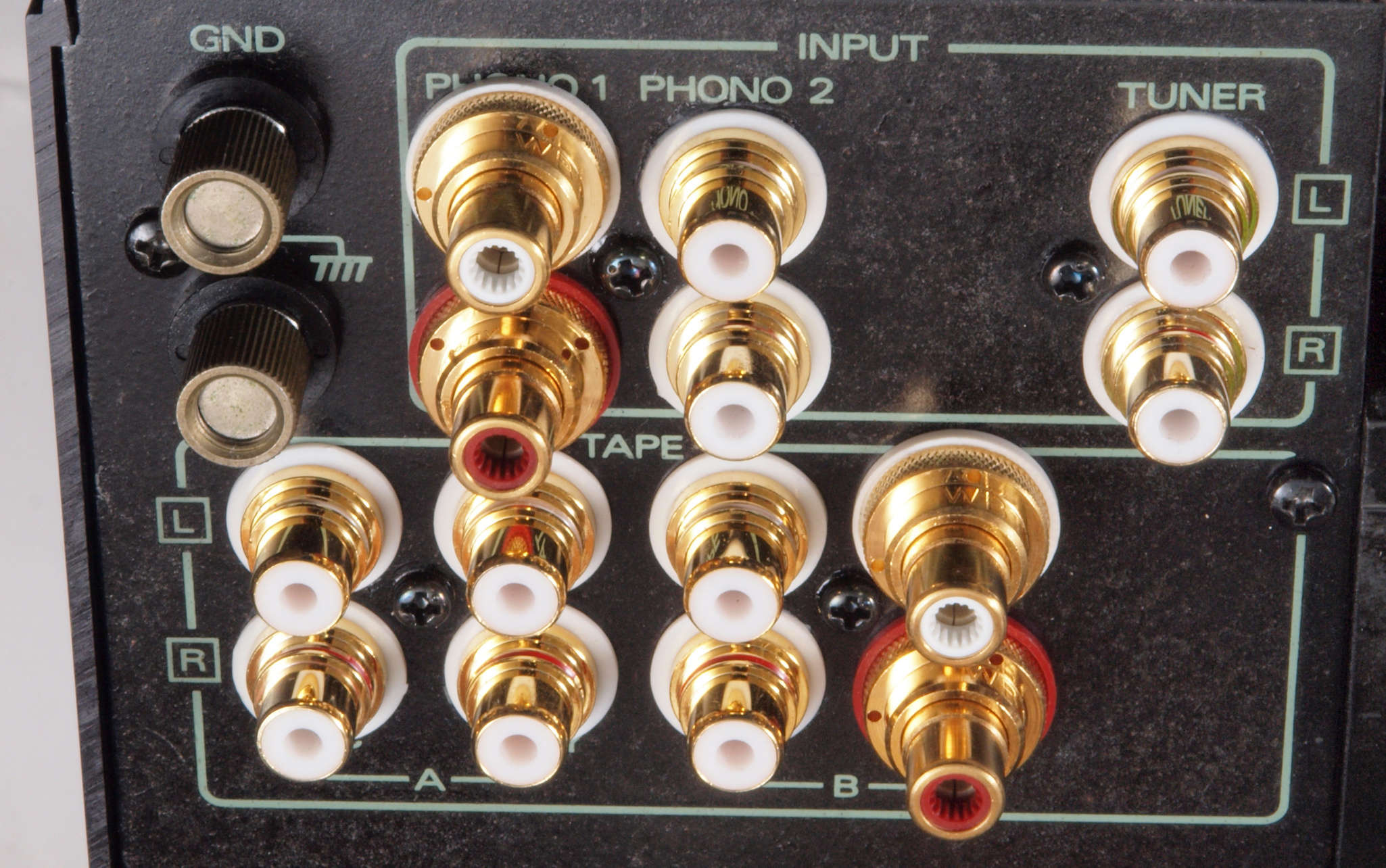

Ａ４２．　点検中　入出力　ＲＣＡ端子郡。　ＲＣＡ端子（テフロン絶縁）５組１０個交換、ＰＨＯＮＯ１、ＴＡＰＥＢをＷＢＴ−０２０１に交換する。

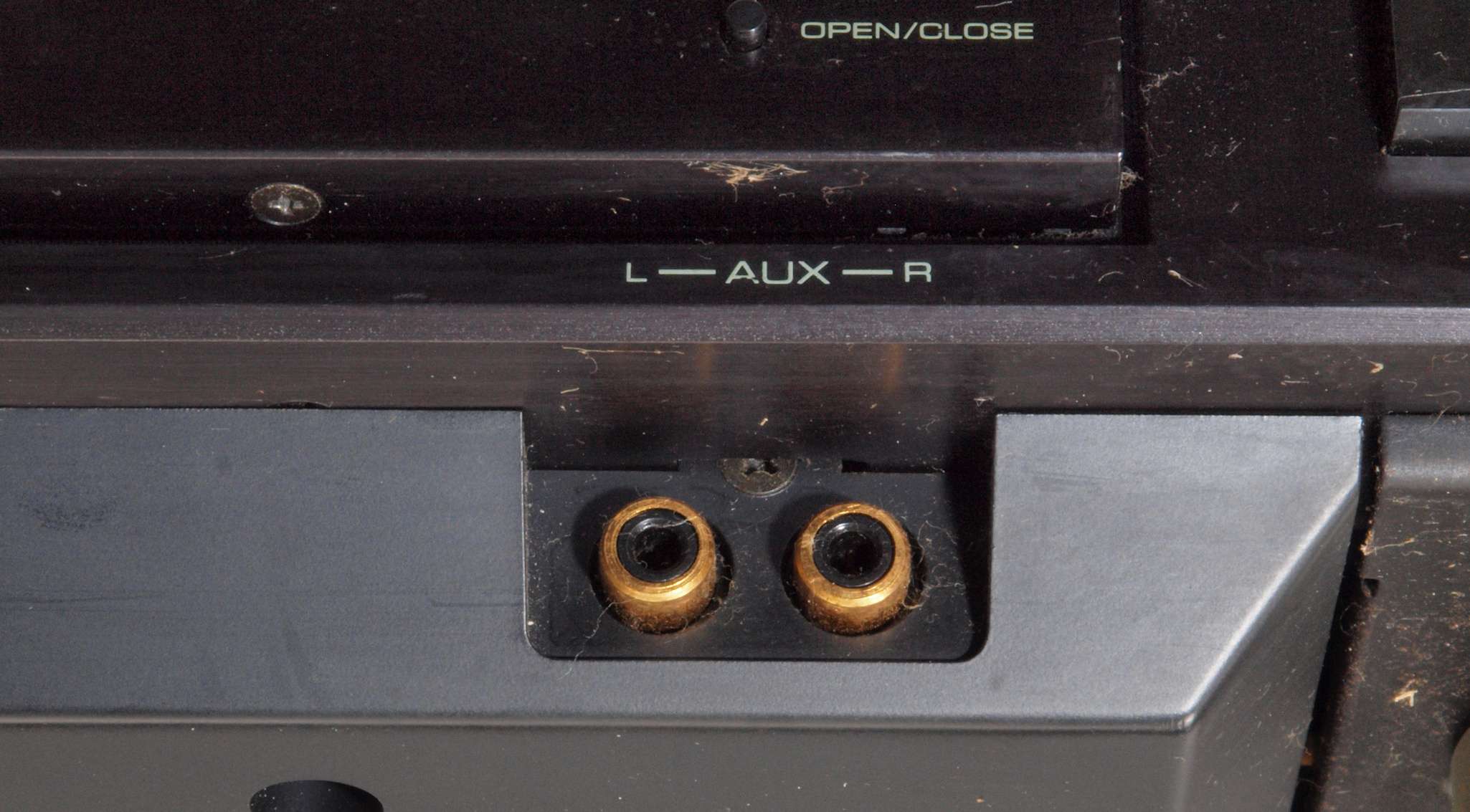

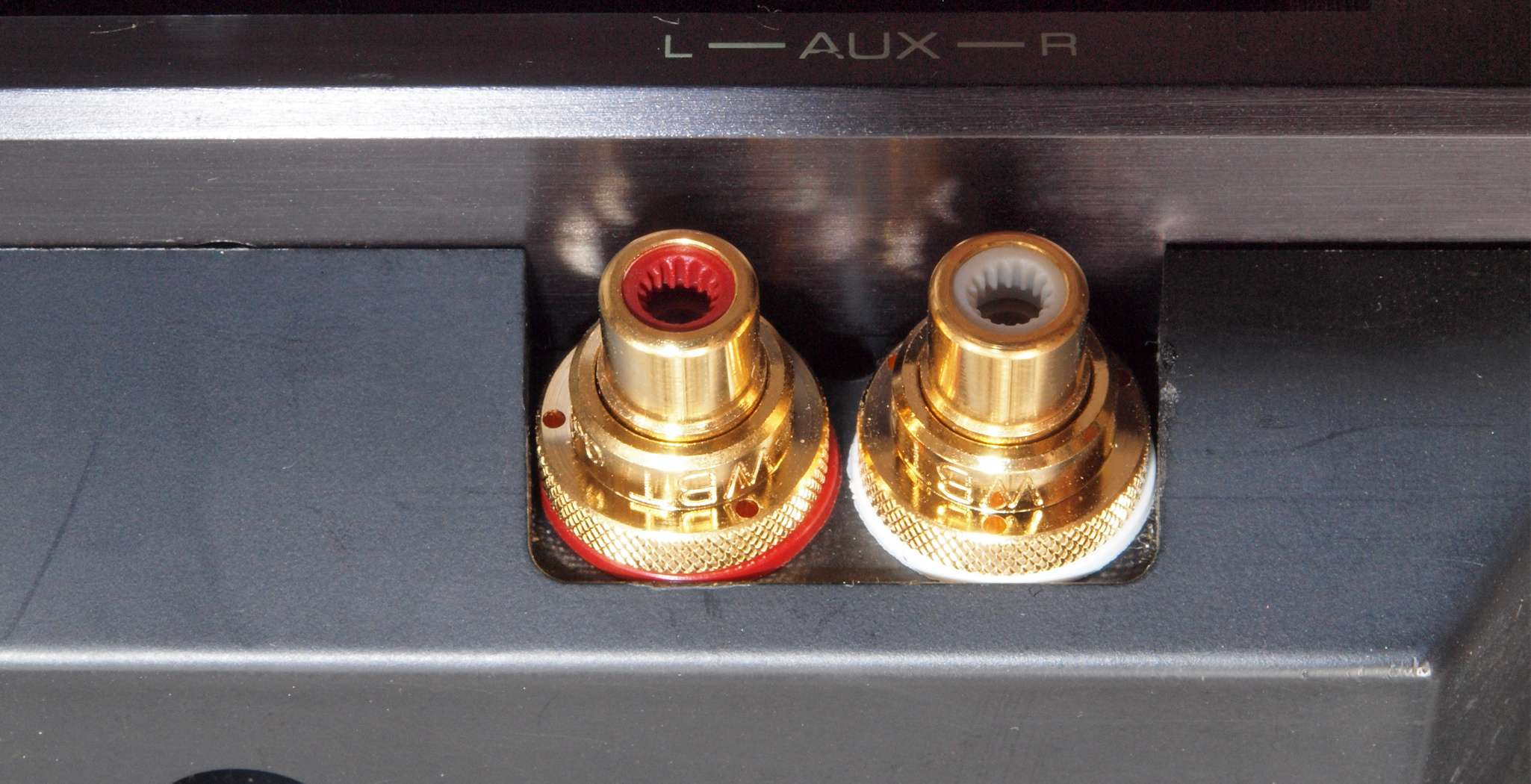

Ａ４３．　点検中　ＡＵＸ入力ＲＣＡ端子
Ａ４４．　点検中　ＡＵＸ入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換する。

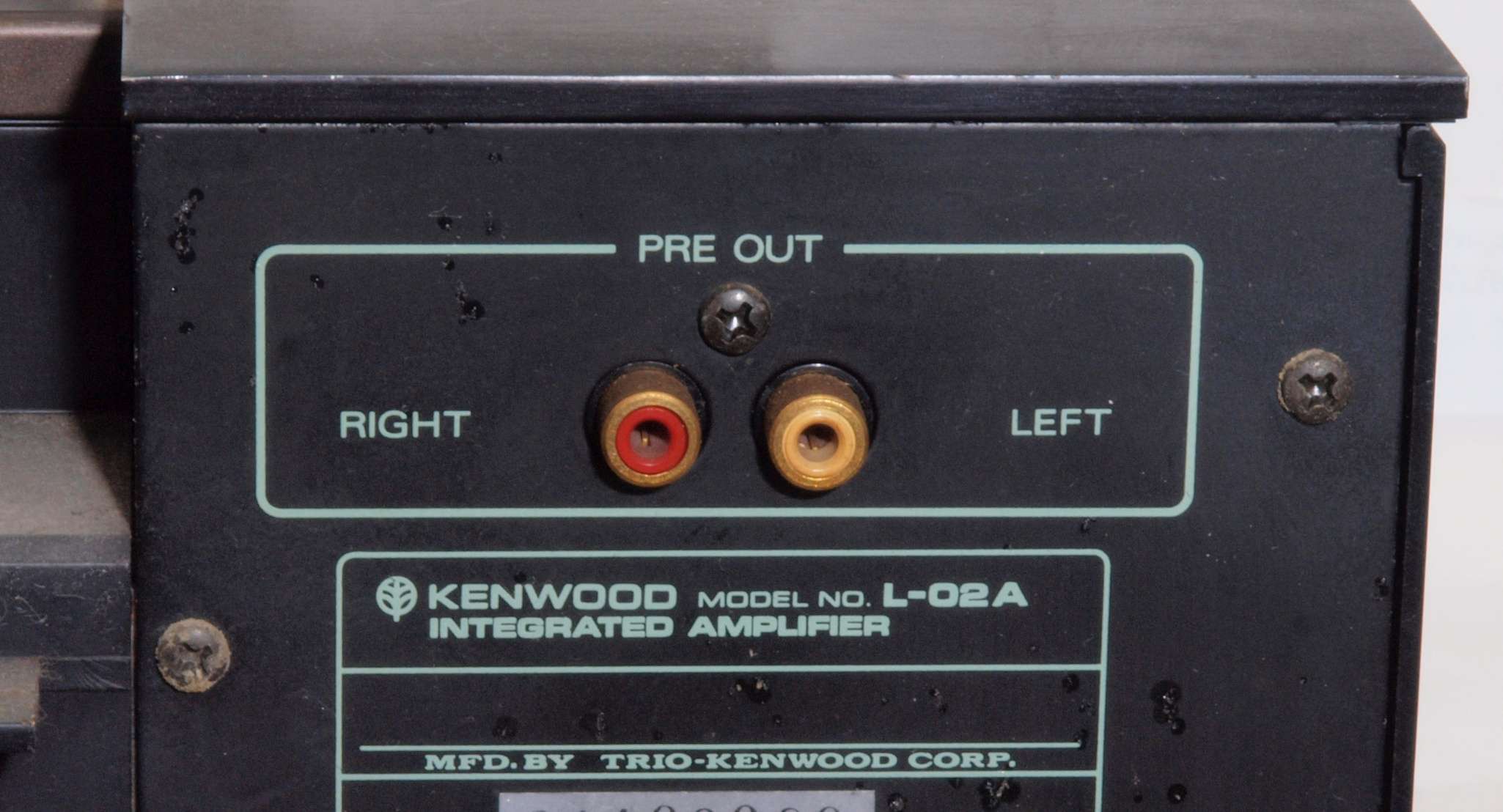

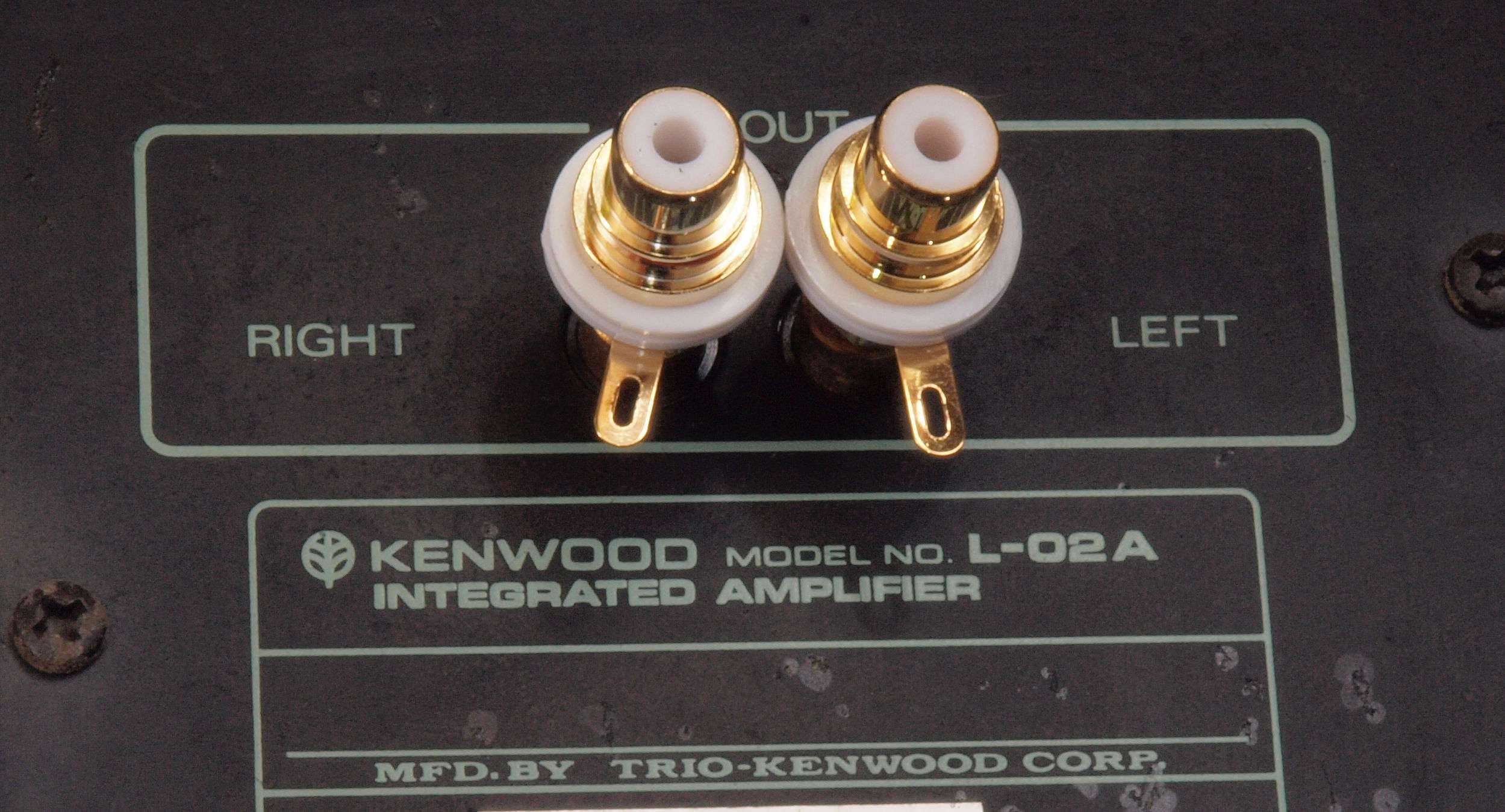

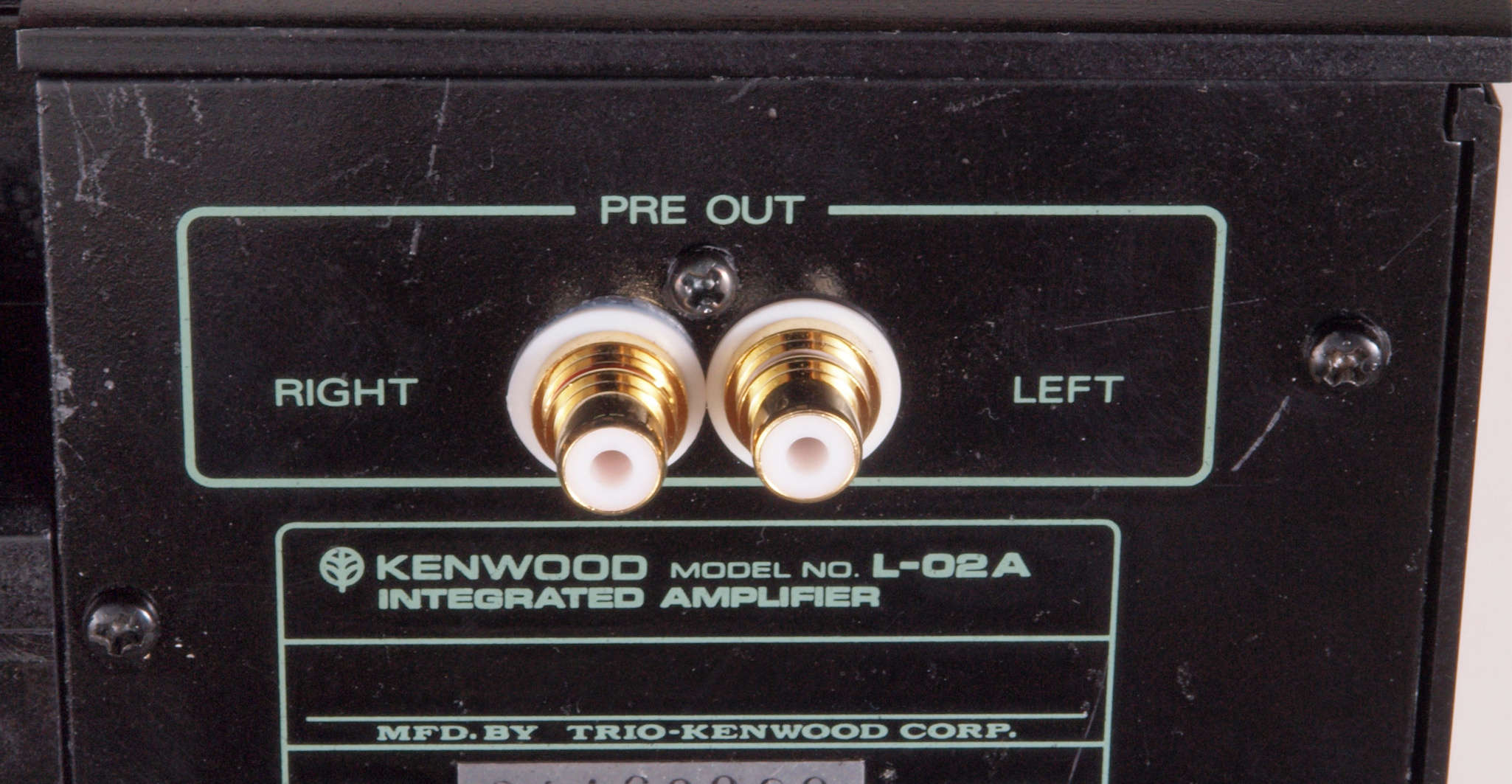

Ａ４５．　点検中　プリ出力ＲＣＡ端子
Ａ４６．　点検中　プリ出力ＲＣＡ端子。ＲＣＡ端子（テフロン絶縁）に交換。
Ａ４７．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ４８．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ４９．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

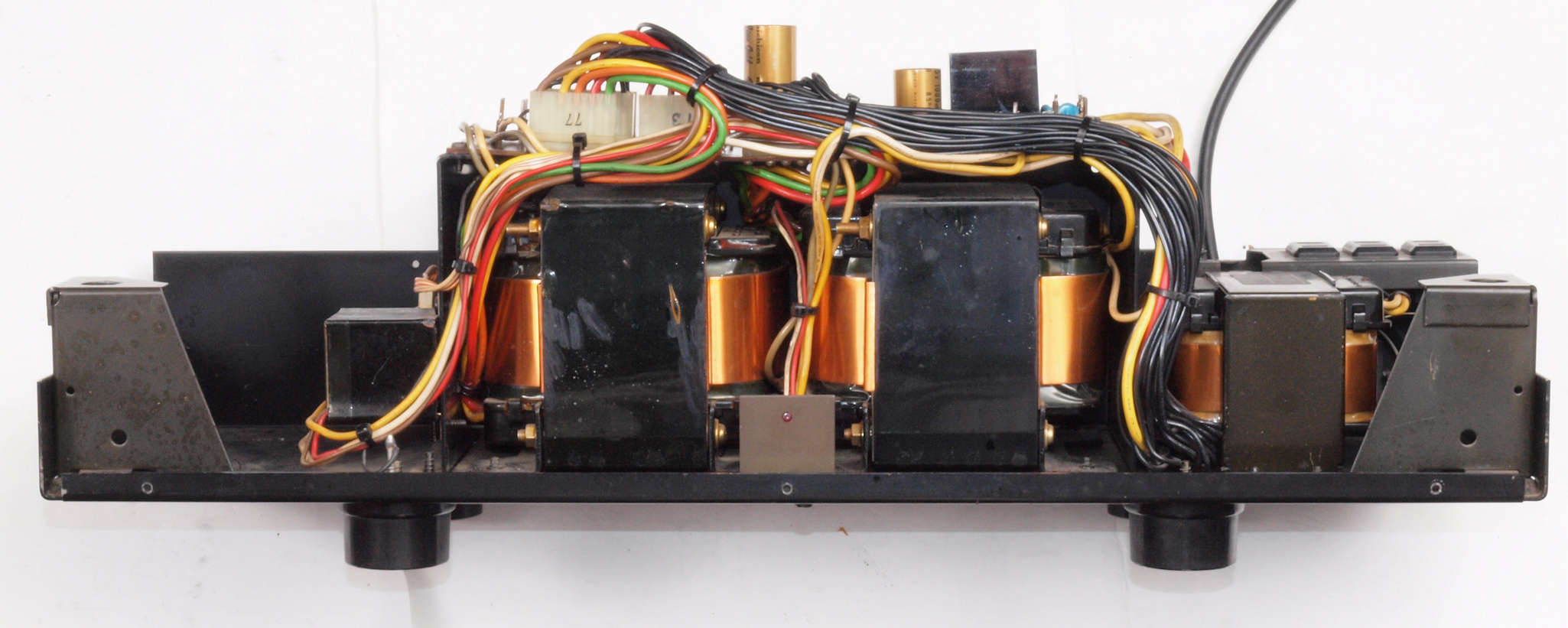

Ａ５１．　点検中　電源部・前から見る
Ａ５２．　点検中　電源部・前右から見る
Ａ５２２．　完成後　電源部・前右から見る

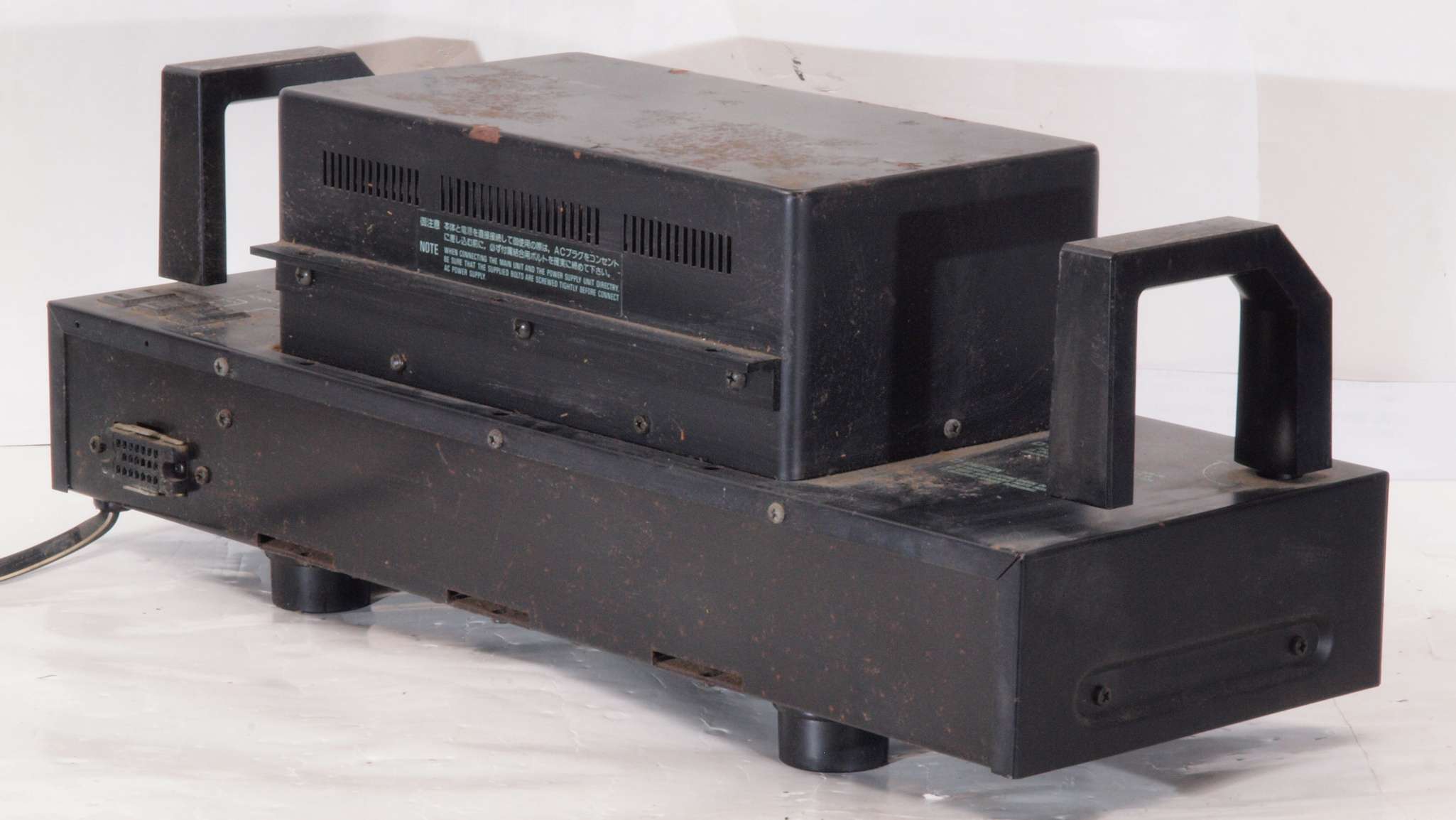

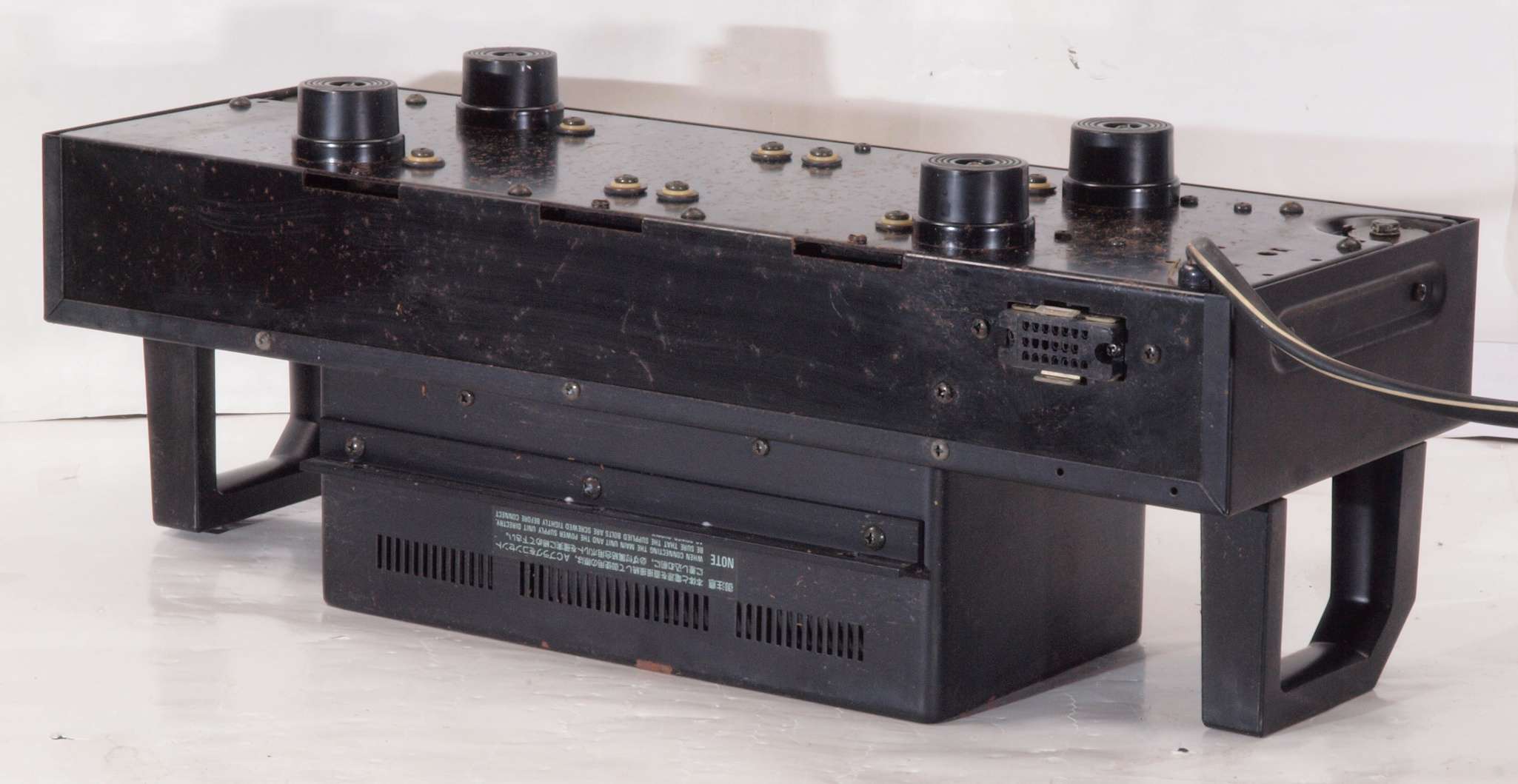

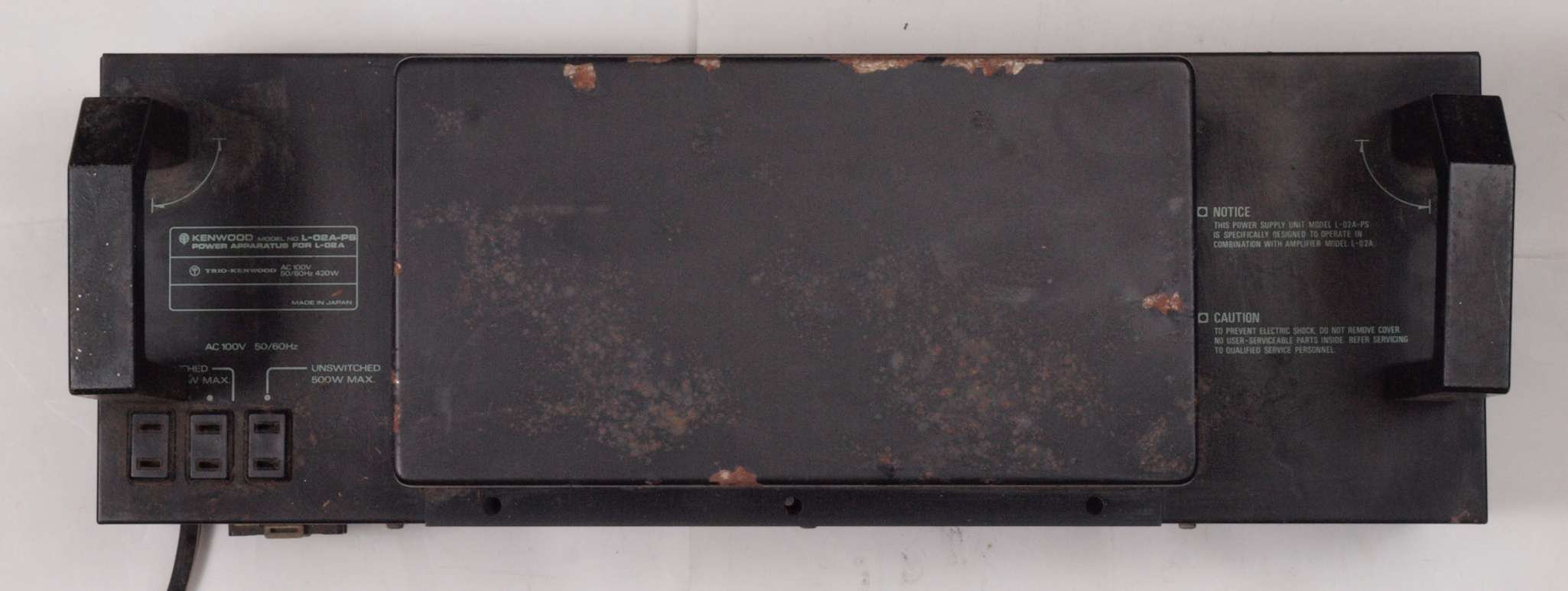

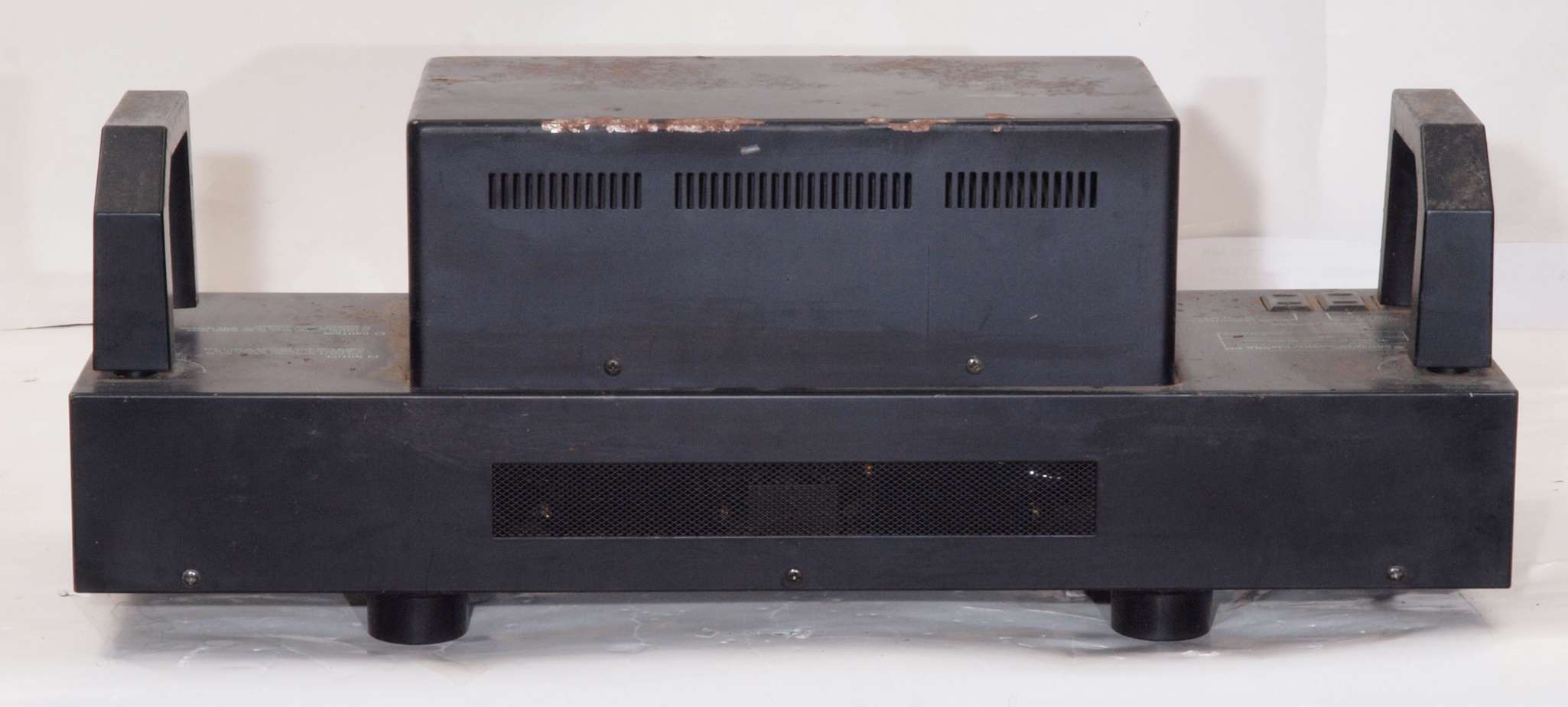

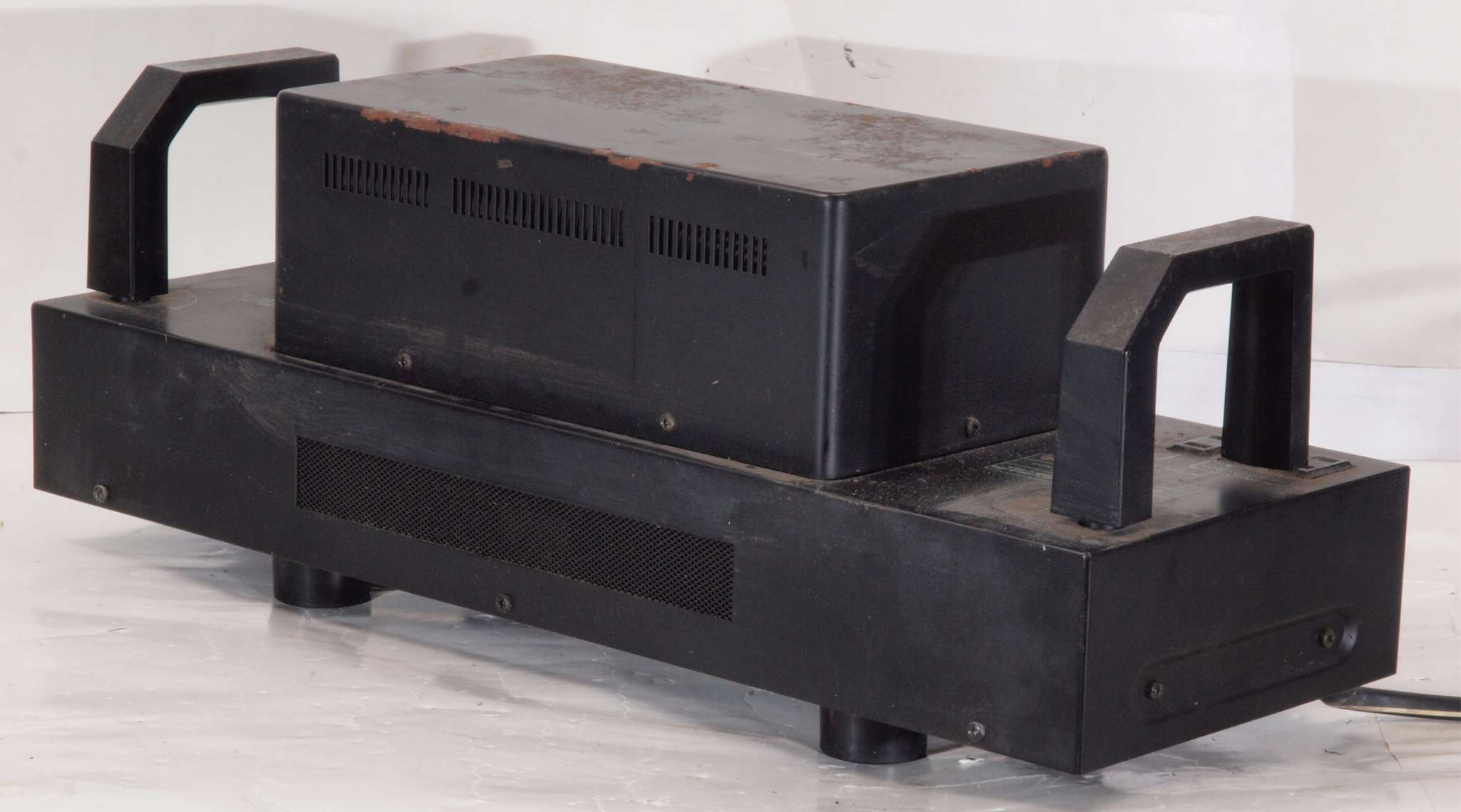

Ａ５３．　点検中　電源部・後から見る
Ａ５４．　点検中　電源部・後左から見る
Ａ５４２．　完成後　電源部・後左から見る

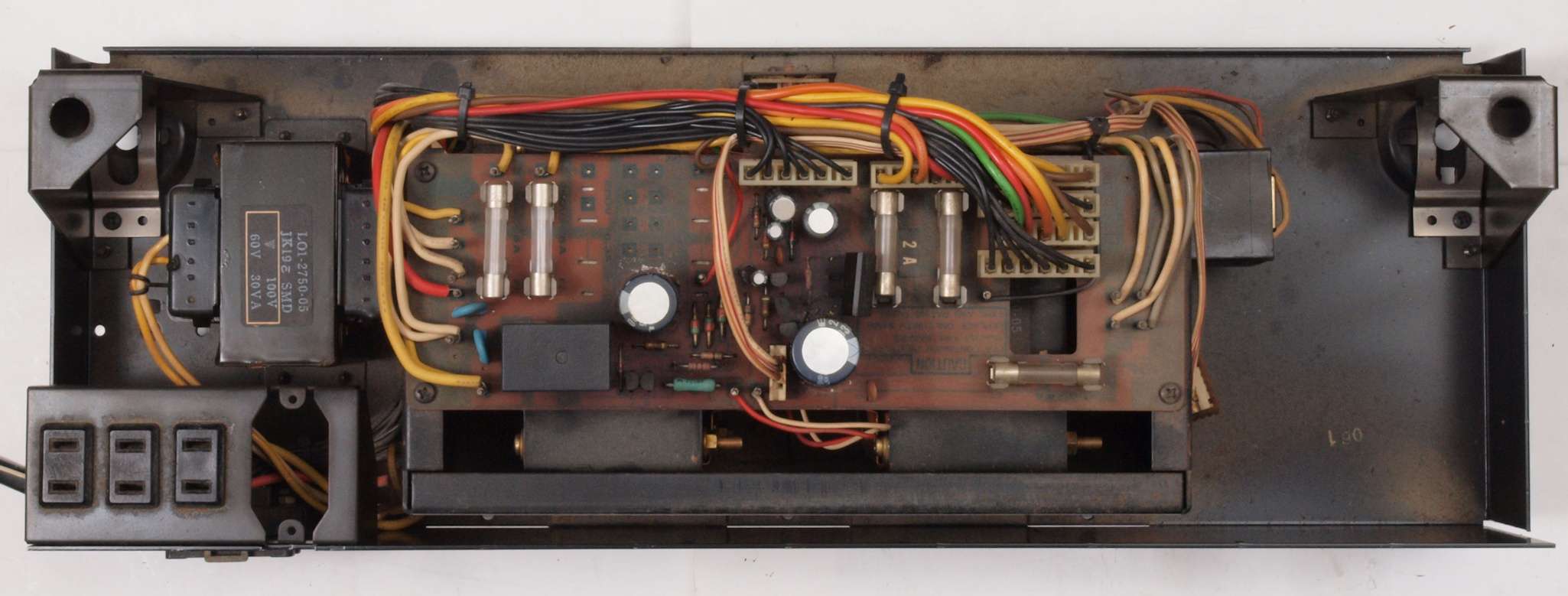

Ａ５５．　点検中　電源部・上から見る

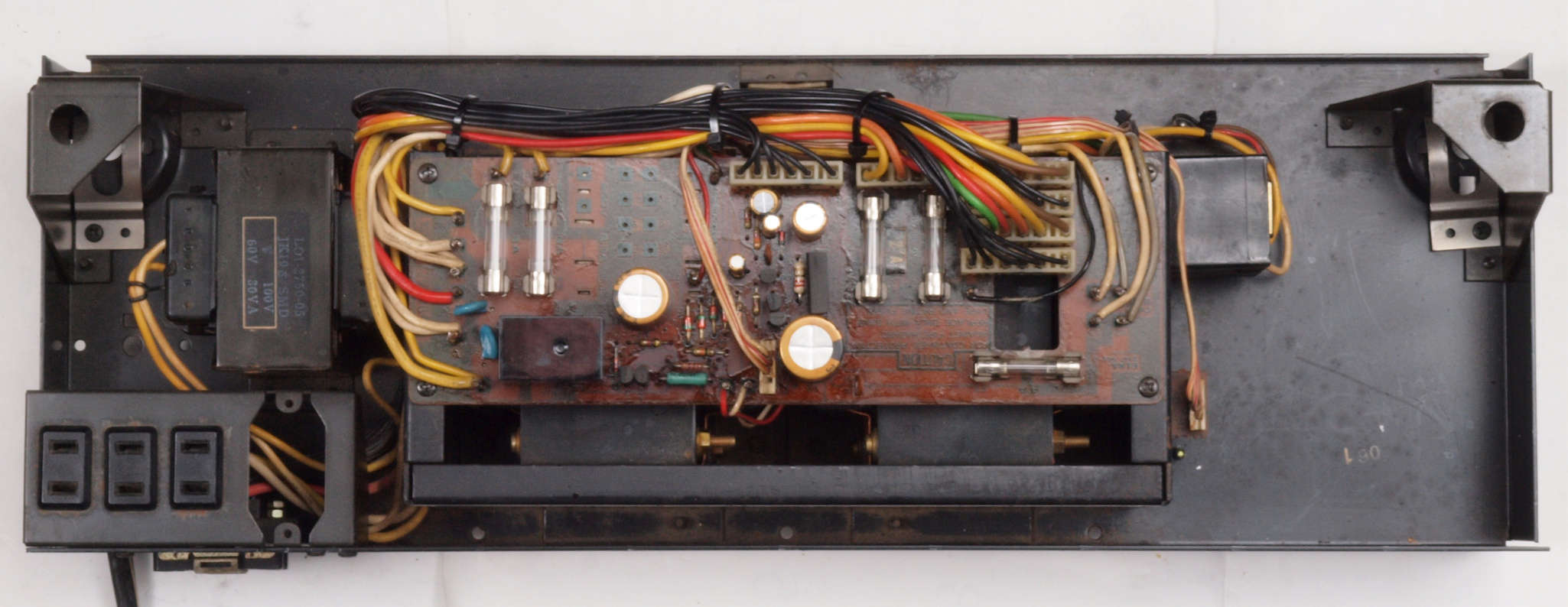

Ａ５６．　点検中　電源部・上蓋を取り上から見る
Ａ５６２．　点検中　電源部・上蓋を取り上から見る。　埃が沢山！！
Ａ５７．　点検中　電源部・上蓋を取り清掃後、上から見る。

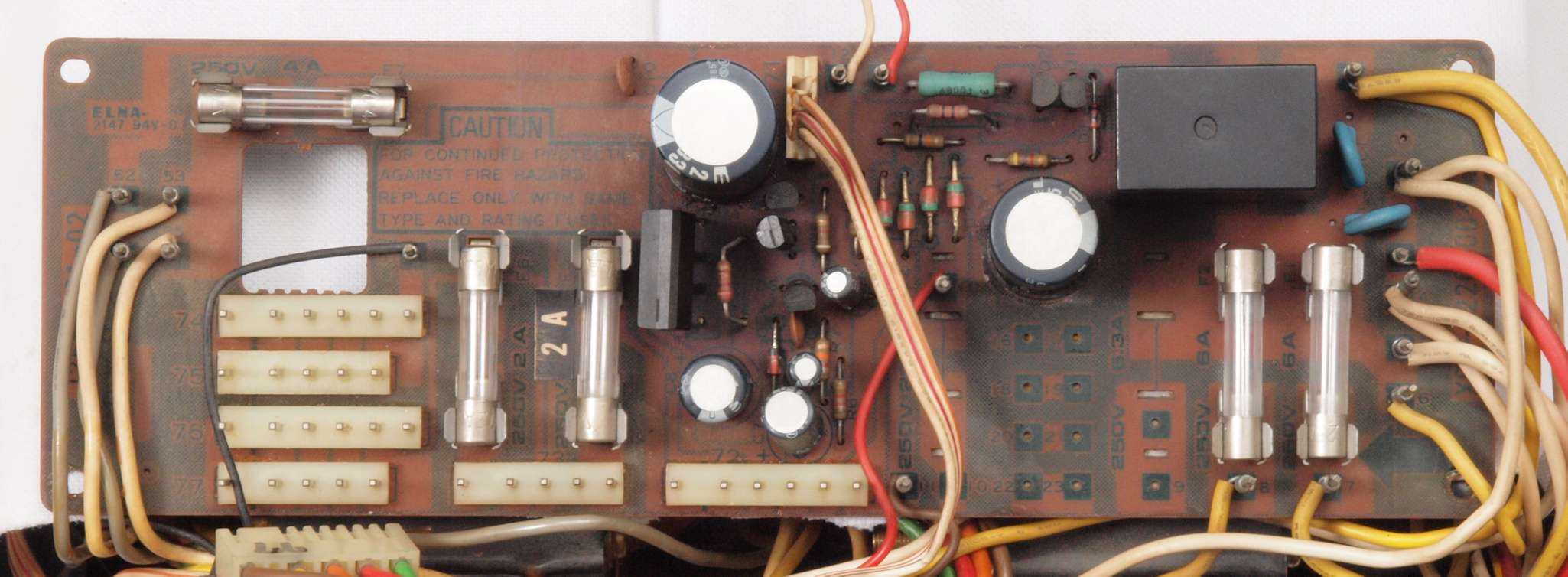

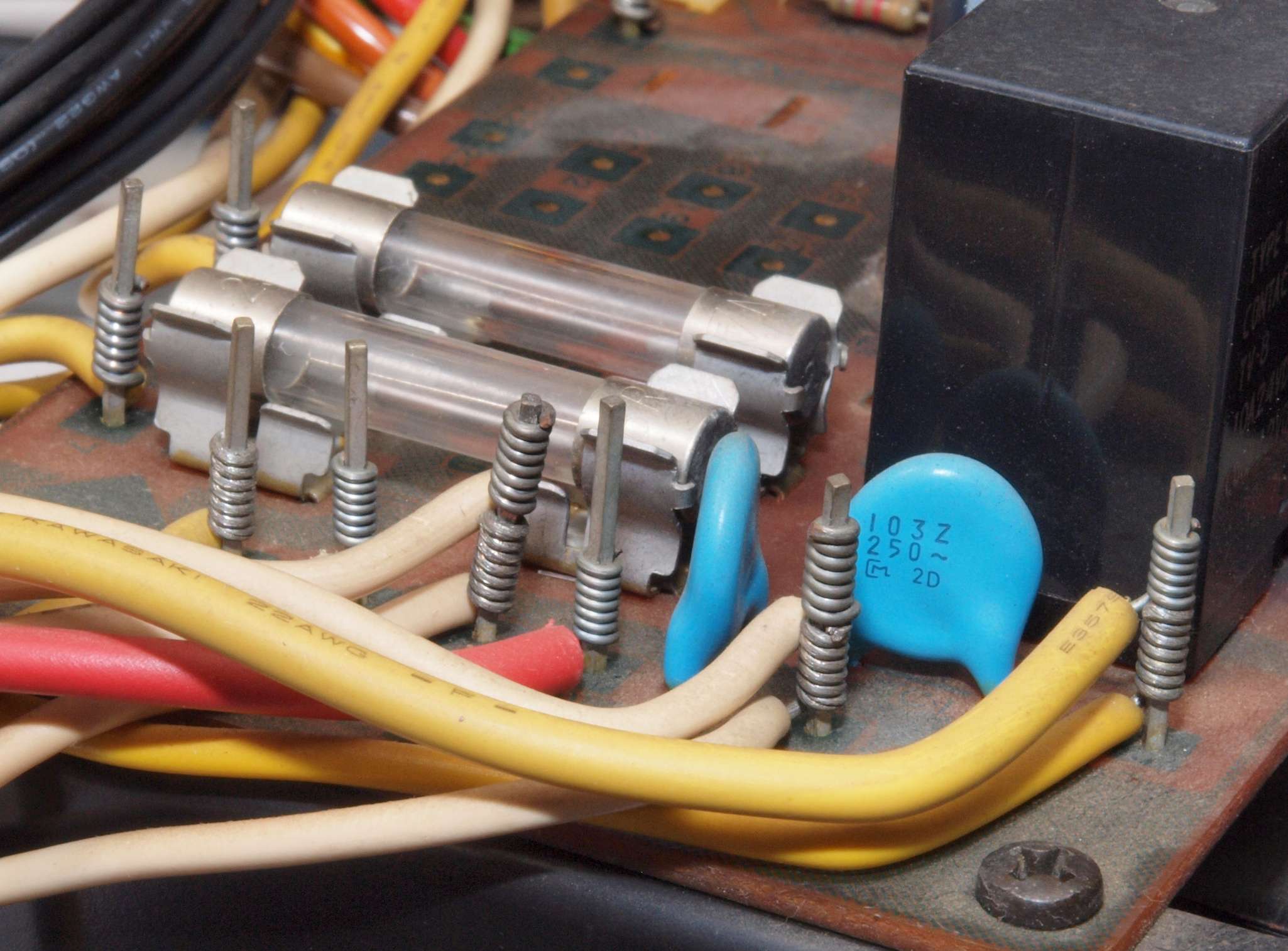

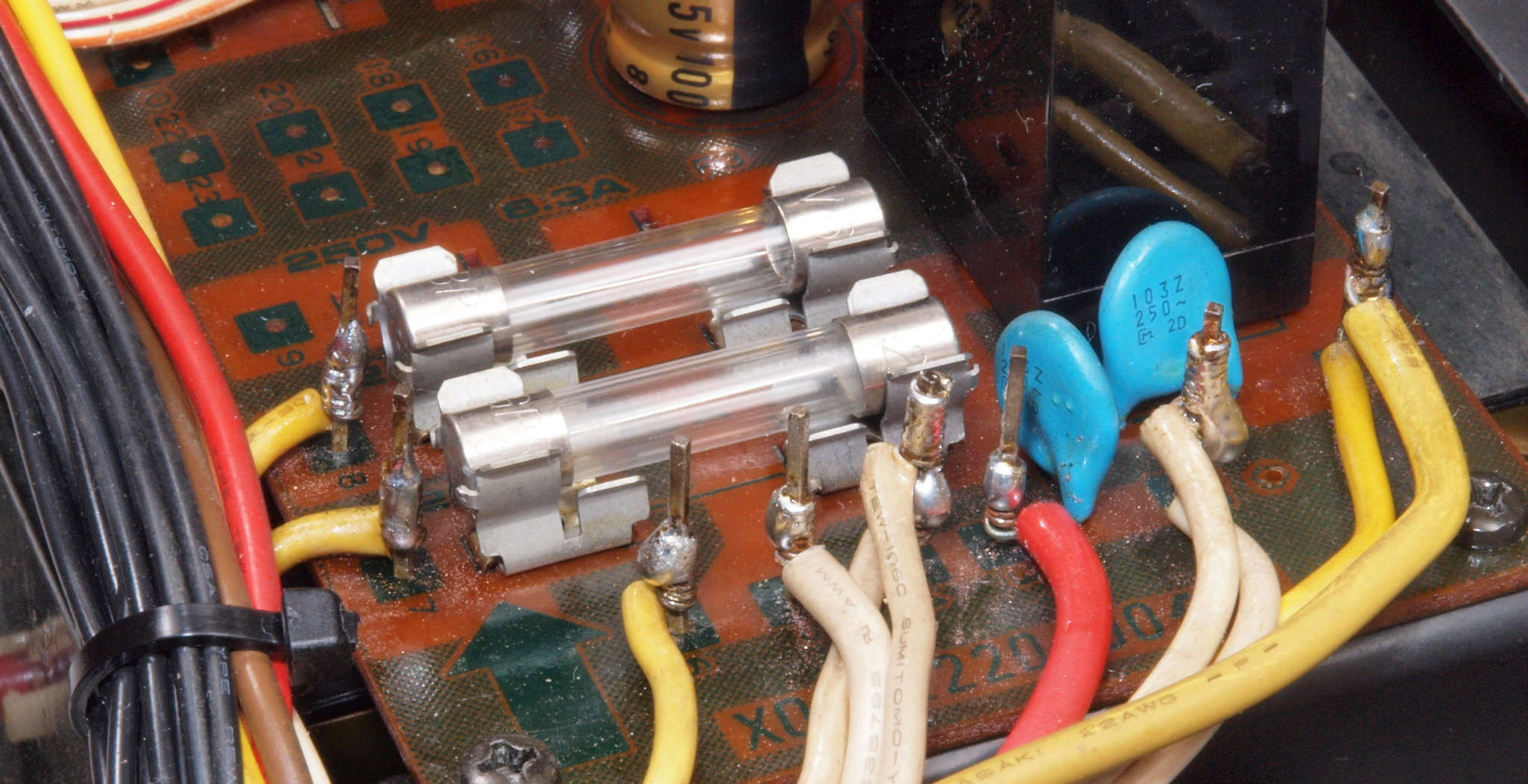

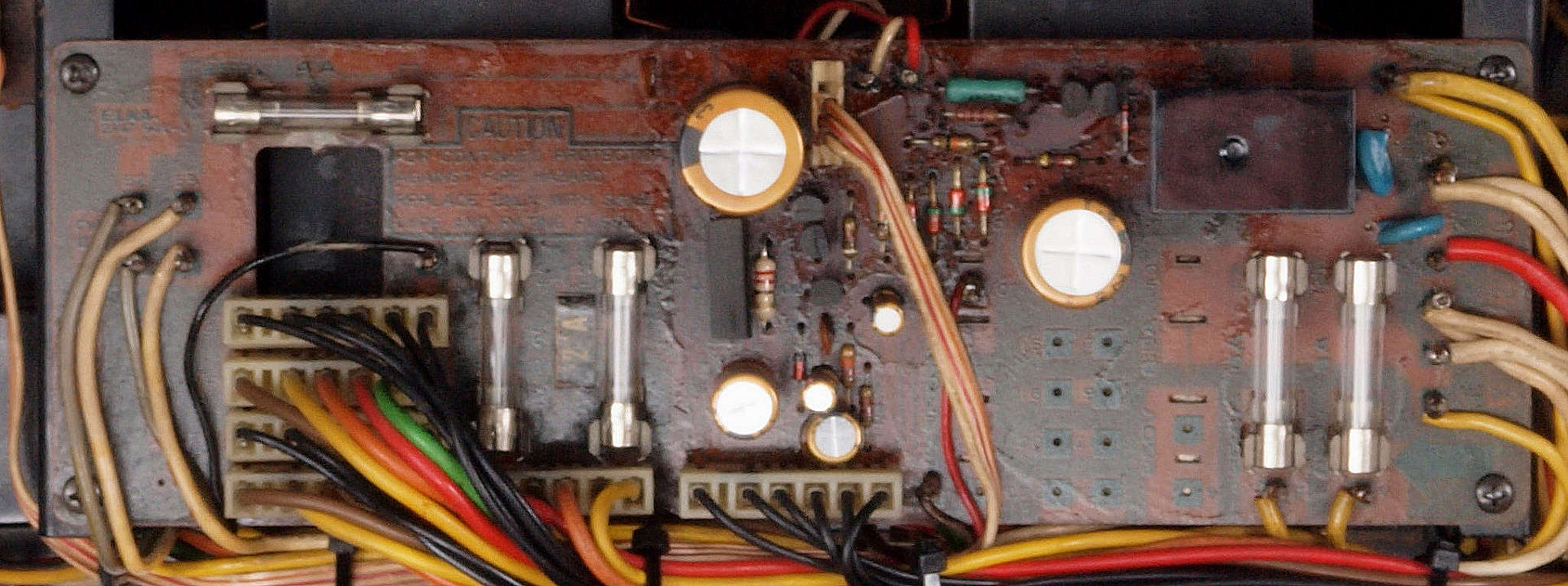

Ａ５８．　点検中　電源部・上蓋を取り清掃後、電源基板の整流部。
５９．　点検中　電源部・上蓋を取り清掃後、前から見る。
Ａ６１．　点検中　電源部・下前左から見る
Ａ６２．　点検中　電源部・下後右から見る

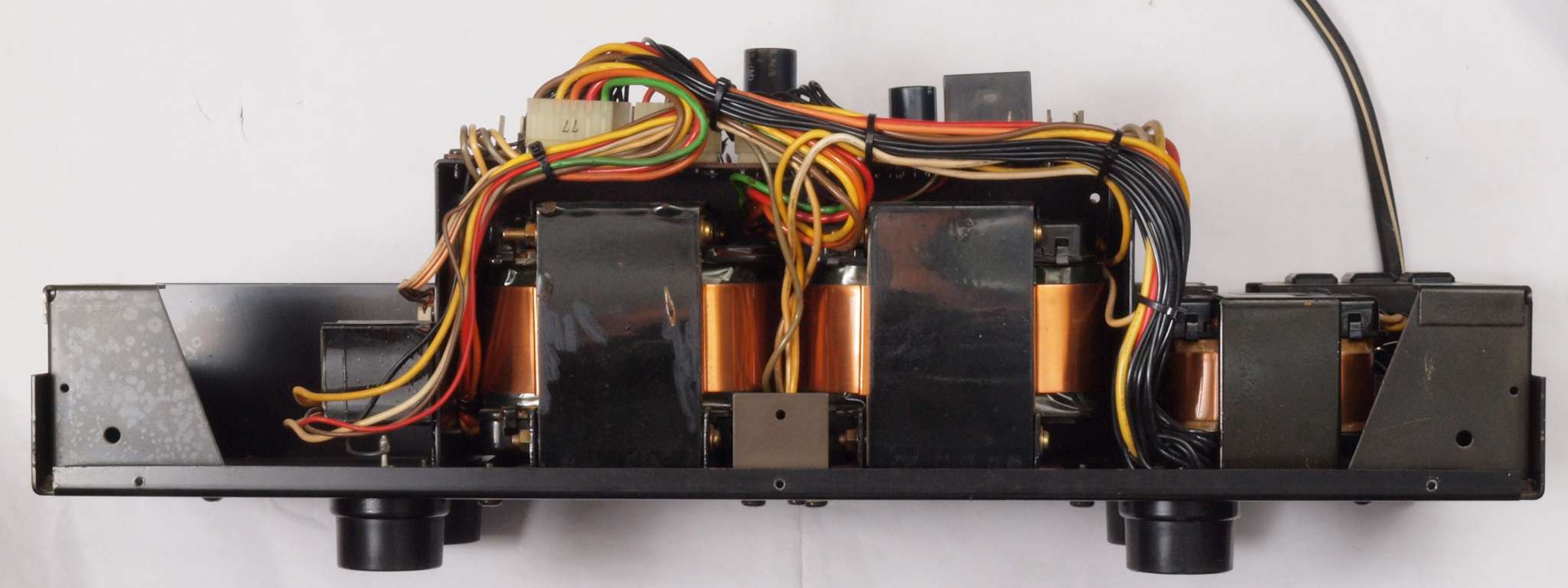

Ａ６３．　点検中　電源部・下から見る
Ａ８１．　点検中　交換する電源投入リレーの比較。
　　　　　　　　　　　　　　　　　左＝付いている物（１ａ＝１０Ａ）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ×２）
　　　　　　　　　　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い
　　　　　　　　　　　　　　　　　但し、足数が増すので、基板の加工が必要となる。
Ａ８２．　点検中　交換するＳＰ接続リレーの比較。
  • 仕様書から　定格出力　１７０W（８Ω）の時の電流は４．５８Aが流れる、電圧は３６．６４Ｖ。
    　　　　　　　　定格出力　２５０W（４Ω）の時の電流は７．９４Aが流れる、電圧は３１．７６Ｖ。
    　　　　　　　　左＝付いている物（２ａ＝５Ａ×２）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ×２）
    　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い
    　　　　　　　　但し、形状が異なるので、基板の加工が必要となる。
    　　　　　　　　純正回路では、片側２個リレー使用、接点をシリーズ（直列）接続して、遮断電圧を増している？
    　　　　　　　　ＳＰ接続リレーでは、遮断電圧は十分で不足するのは遮断電流。
Ｃ．　本体修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

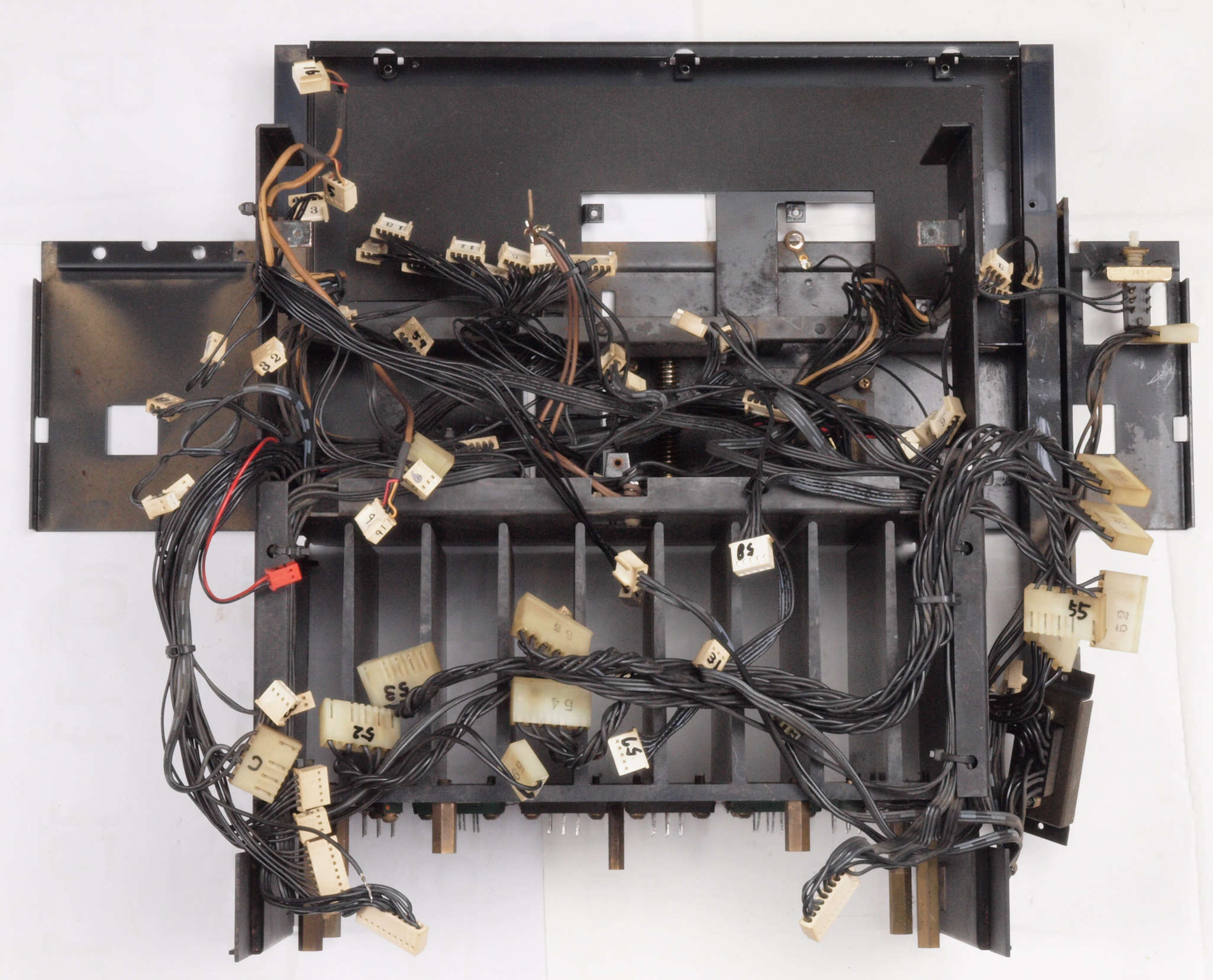

Ｃ１．　修理中　基板を取り外す。

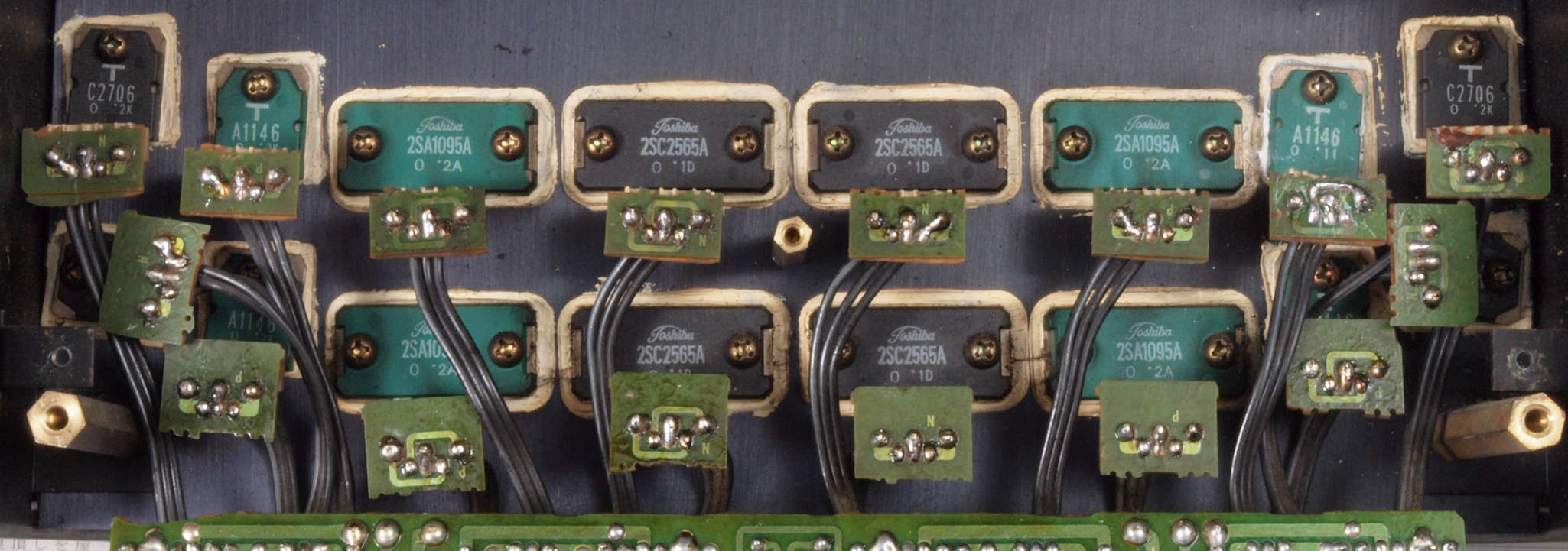

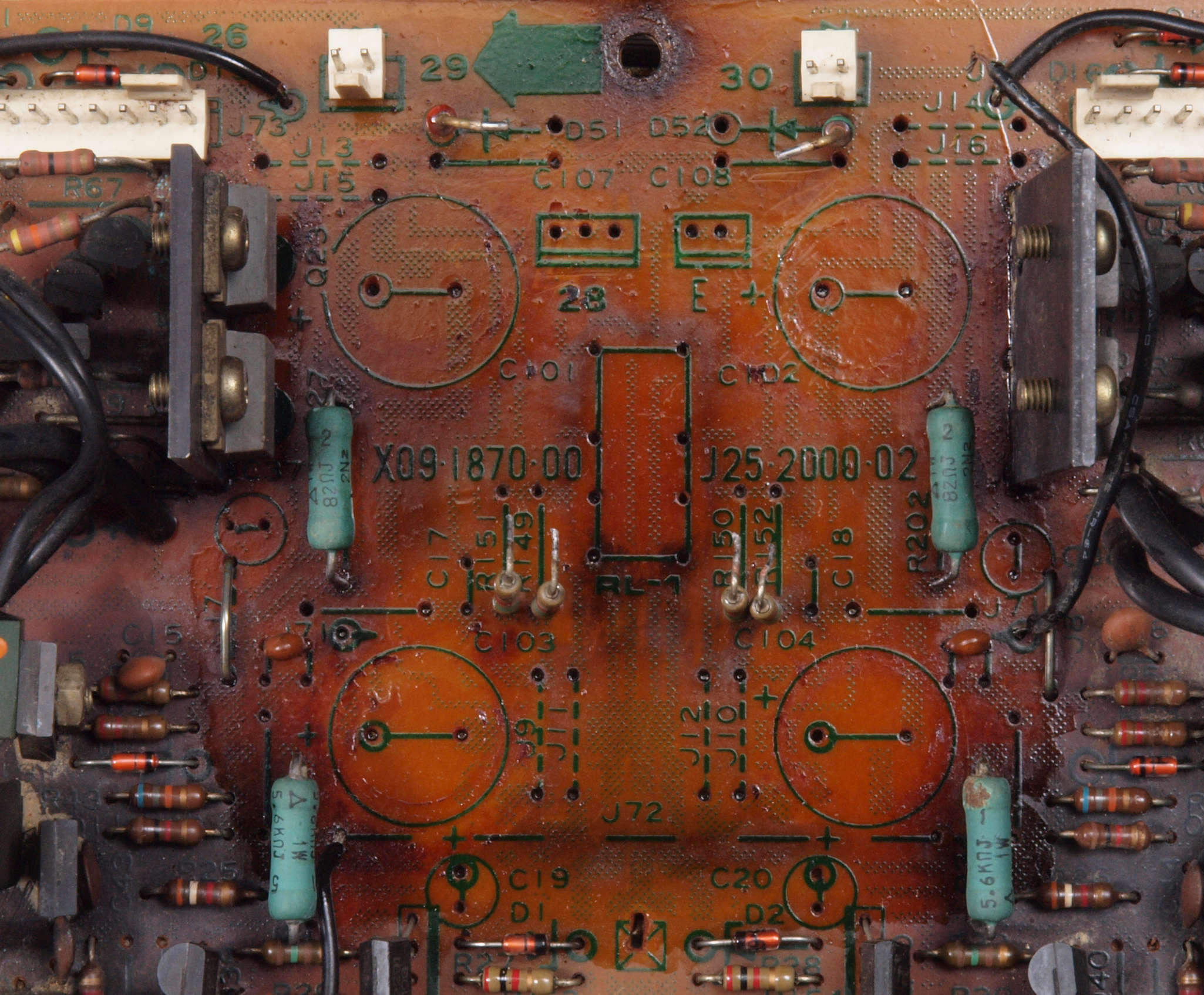

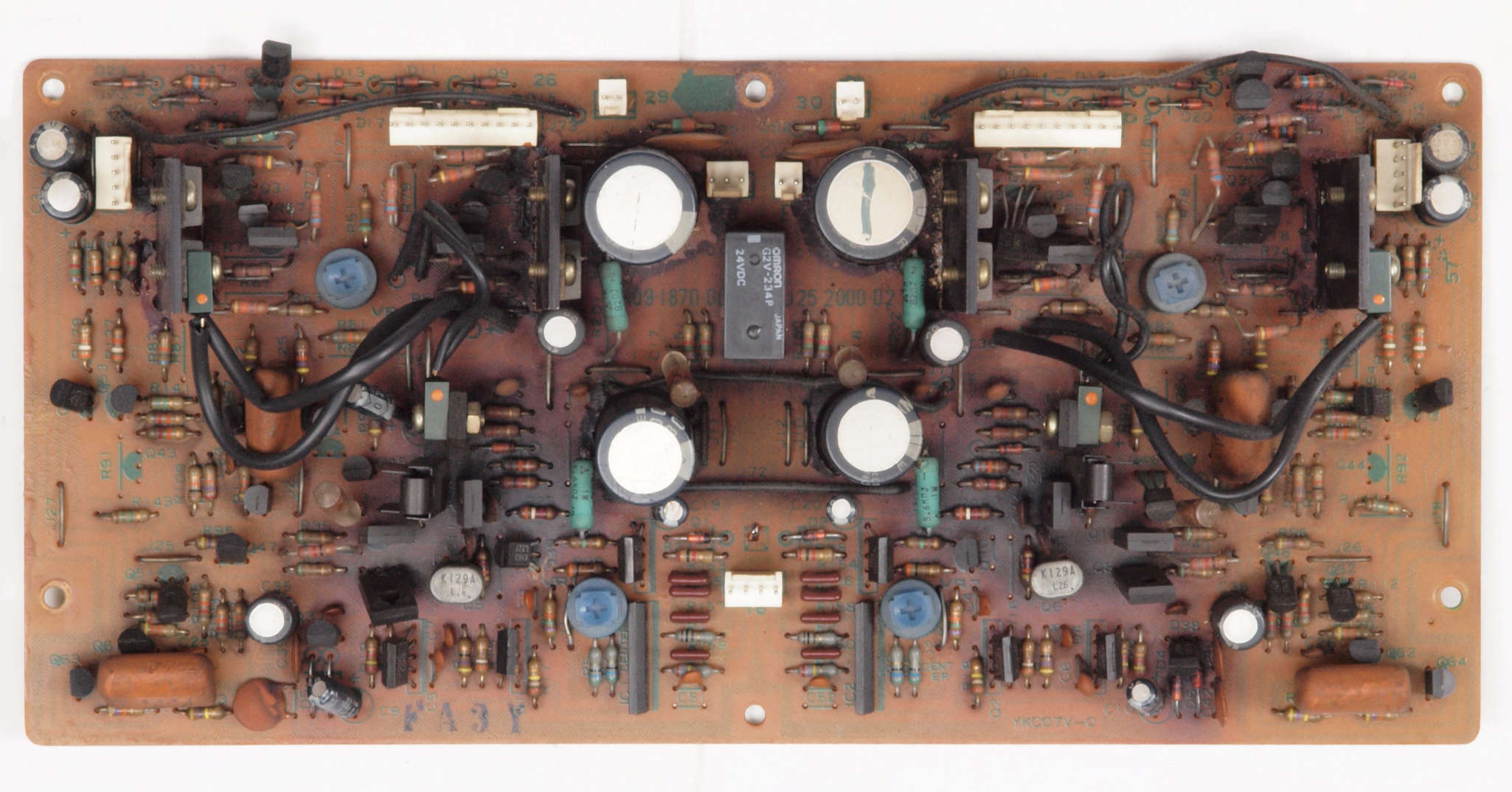

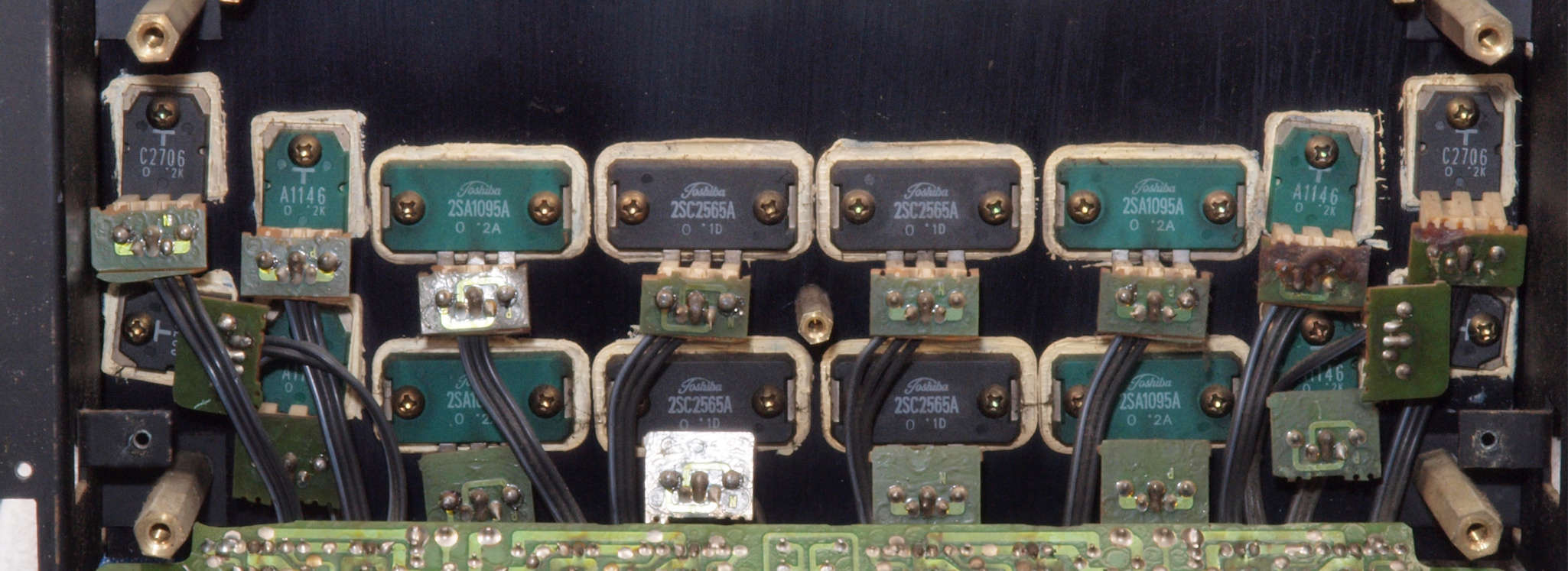

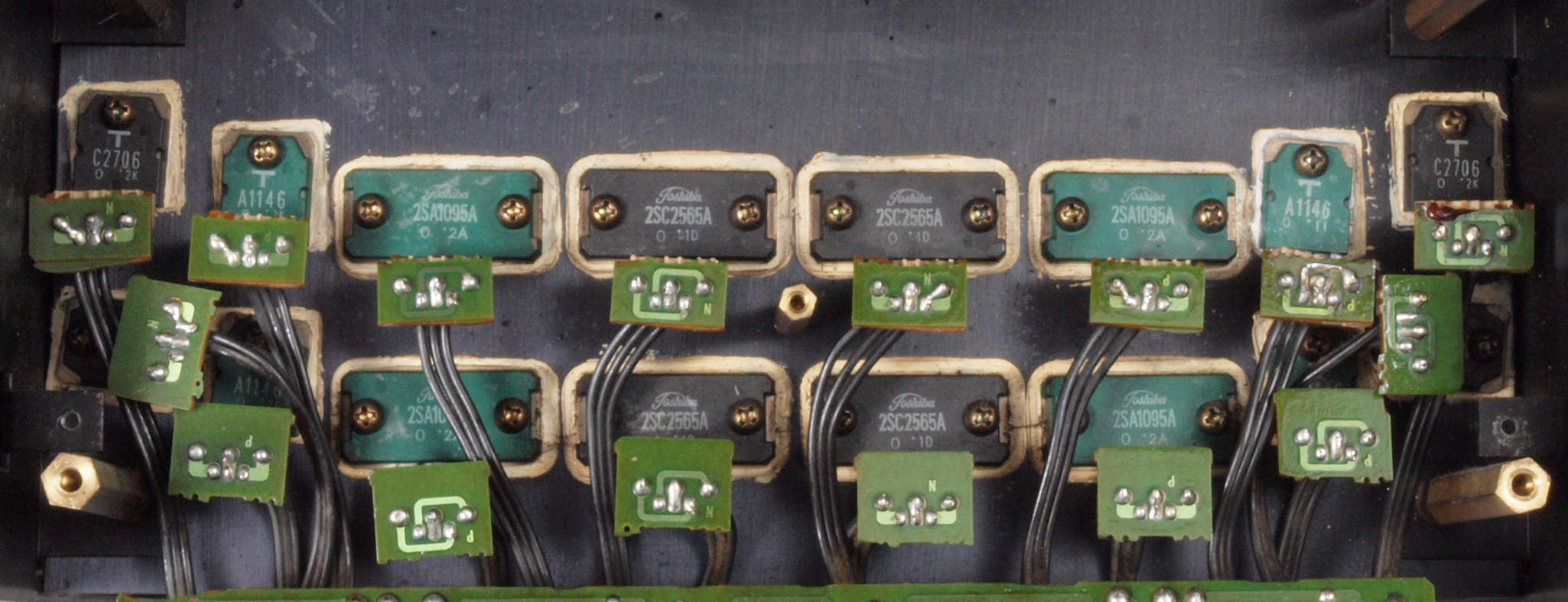

Ｃ１１．　修理前　終段ＴＲ（トランジスター）及び終段ＴＲ（トランジスター）取付基板。
Ｃ１２．　修理（半田補正）中　終段ＴＲ（トランジスター）取付基板。　全ての半田をやり直す。
Ｃ１３．　完成終段ＴＲ（トランジスター）取付基板。　洗浄後防湿材を塗る。。

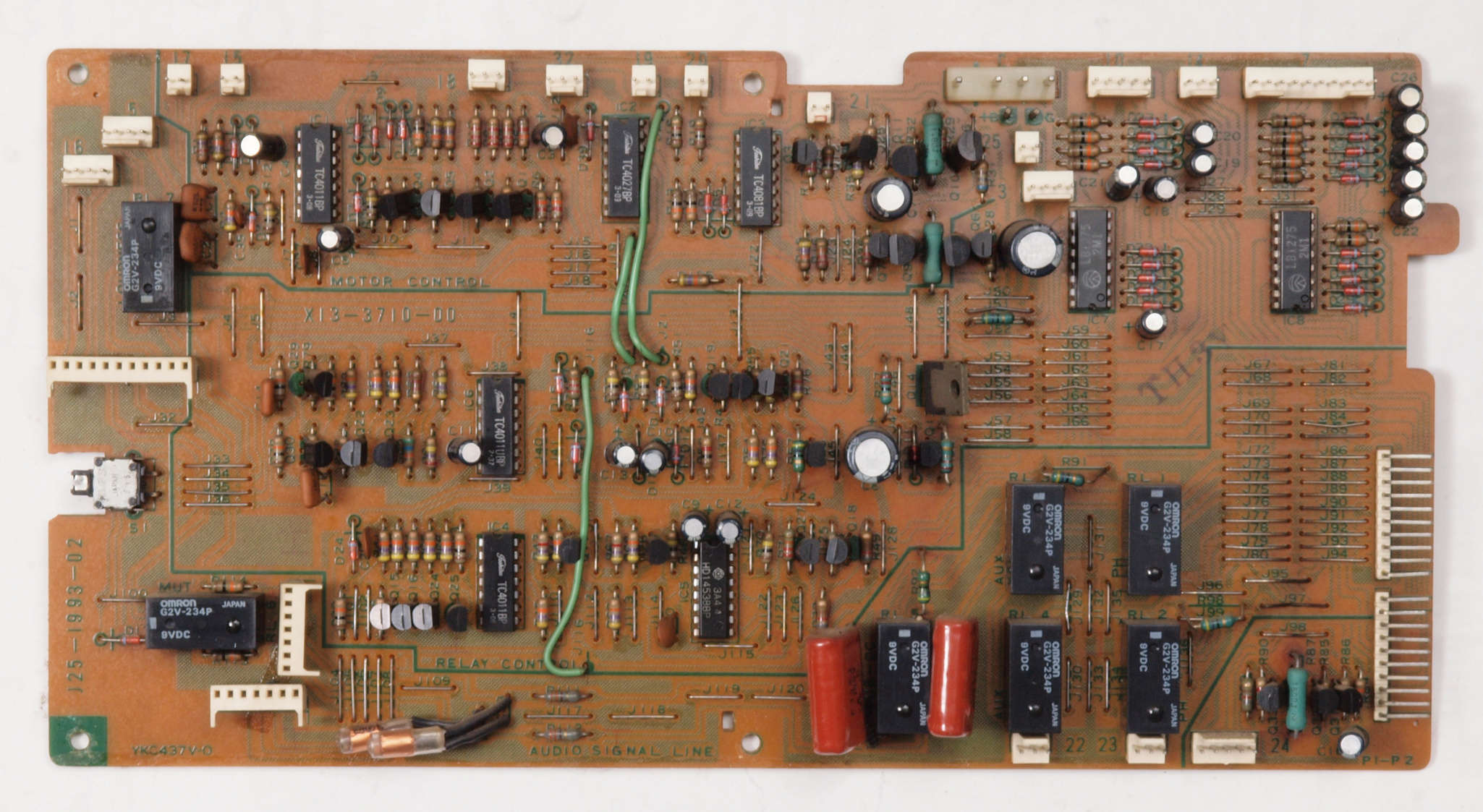

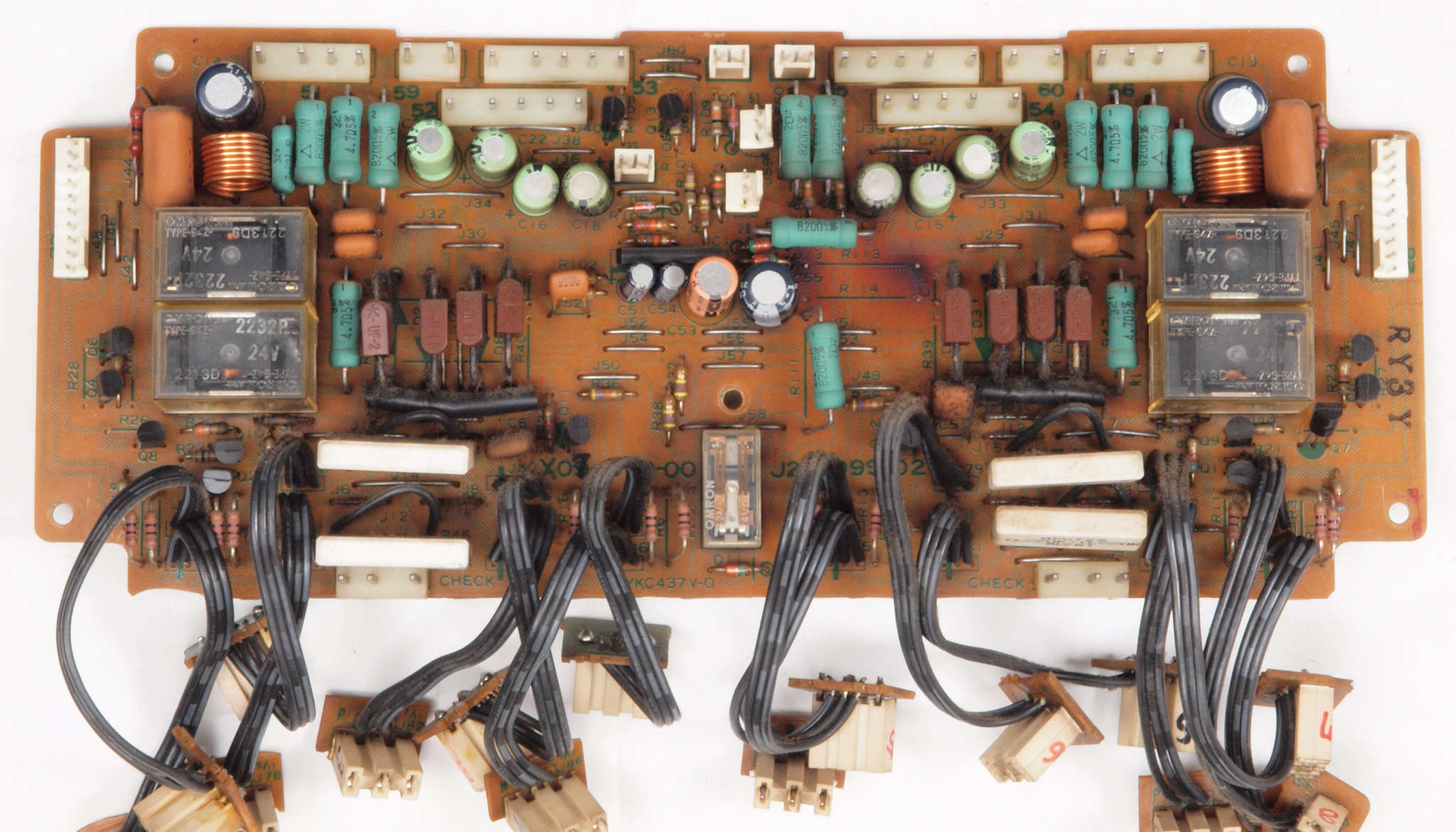

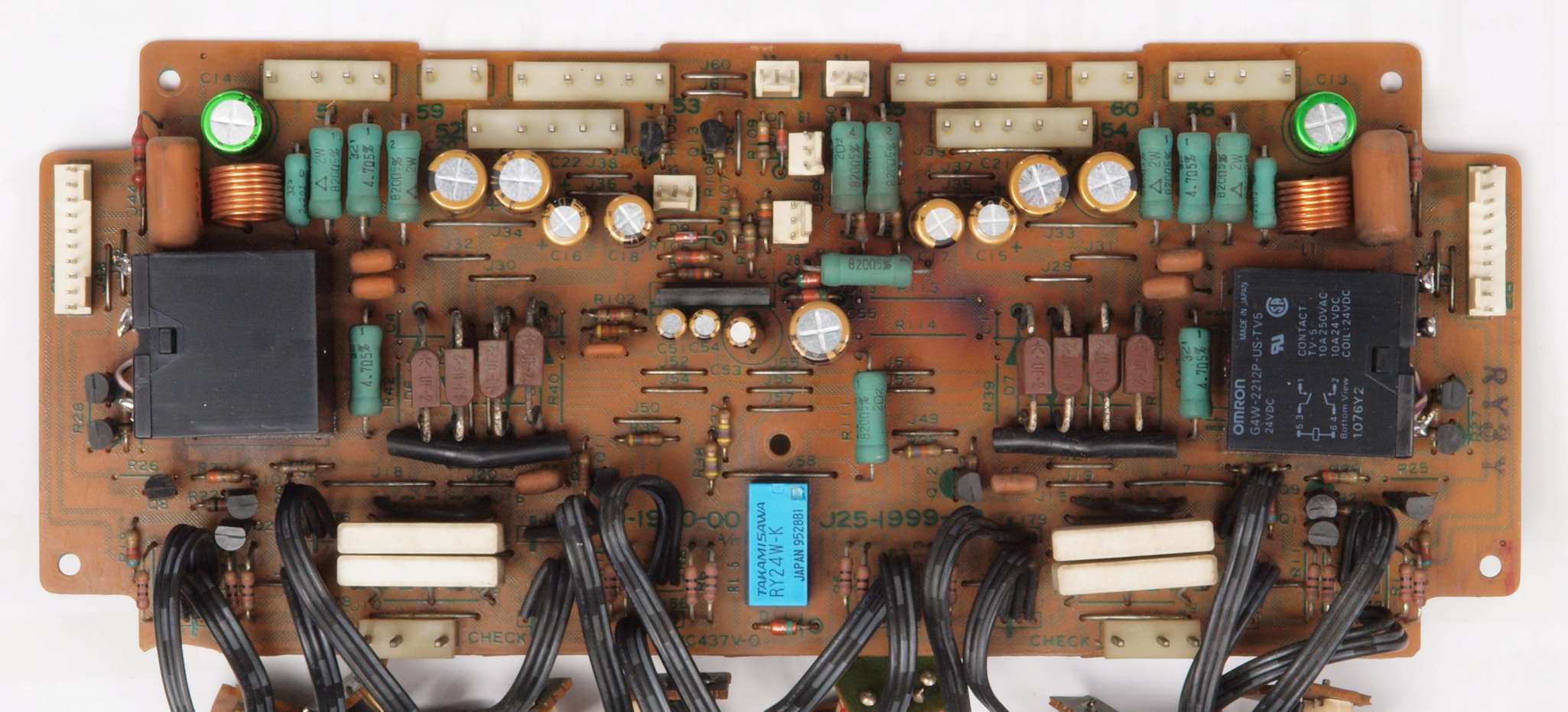

Ｃ２１．　修理前　終段・プロテクト基板
Ｃ２２．　修理後　終段・プロテクト基板。　リレー５個、電解コンデンサー１４個交換
　　　　　　　　　　　　使用されているＳＰ接続リレーは同型が市場に無いので、物理的・電気的に、適当な物に交換する
　　　　　　　　　　　　基板加工が必要ですが、使用した物は、接点容量は４倍（２０Ａ）になる。

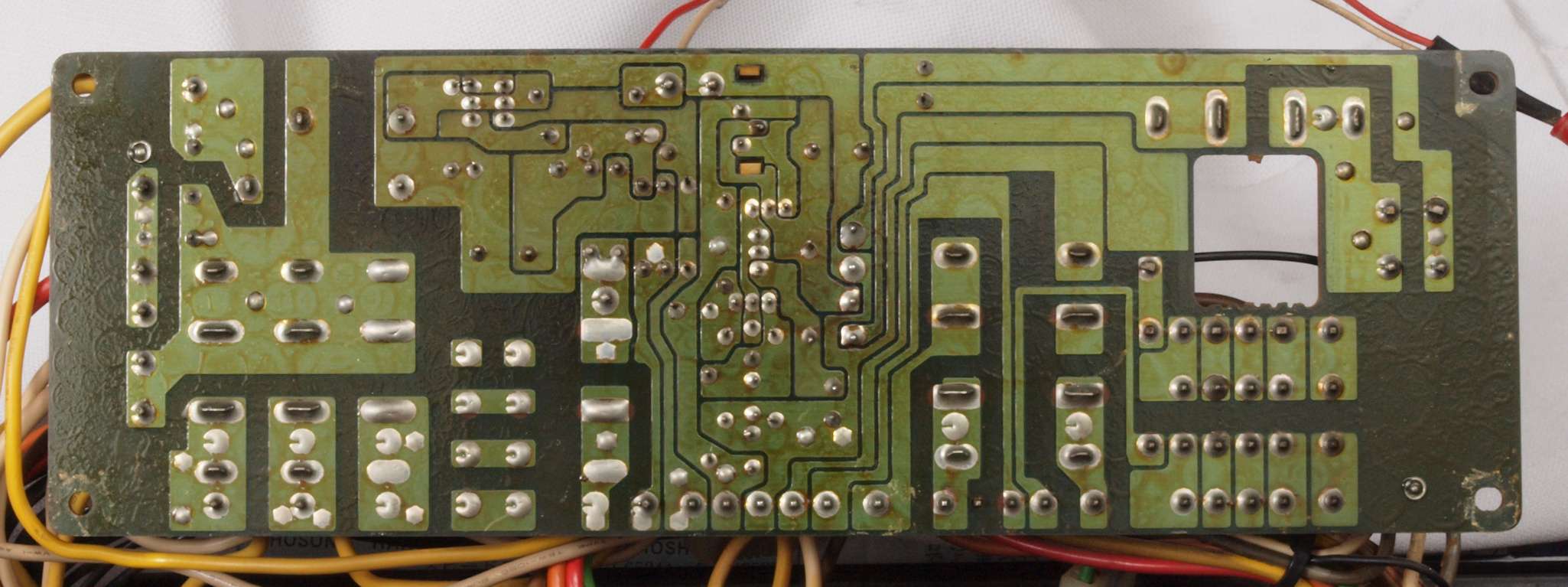

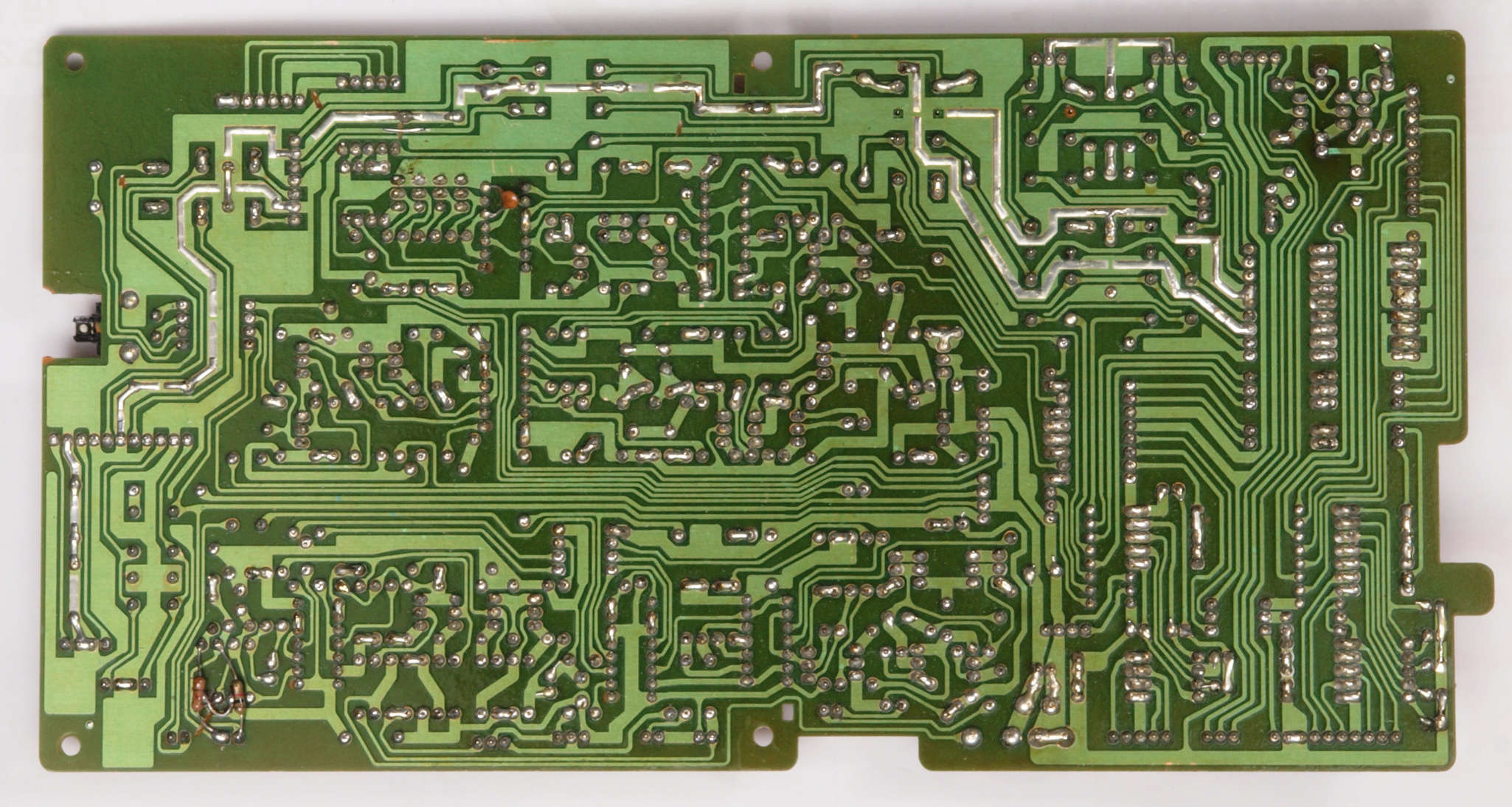

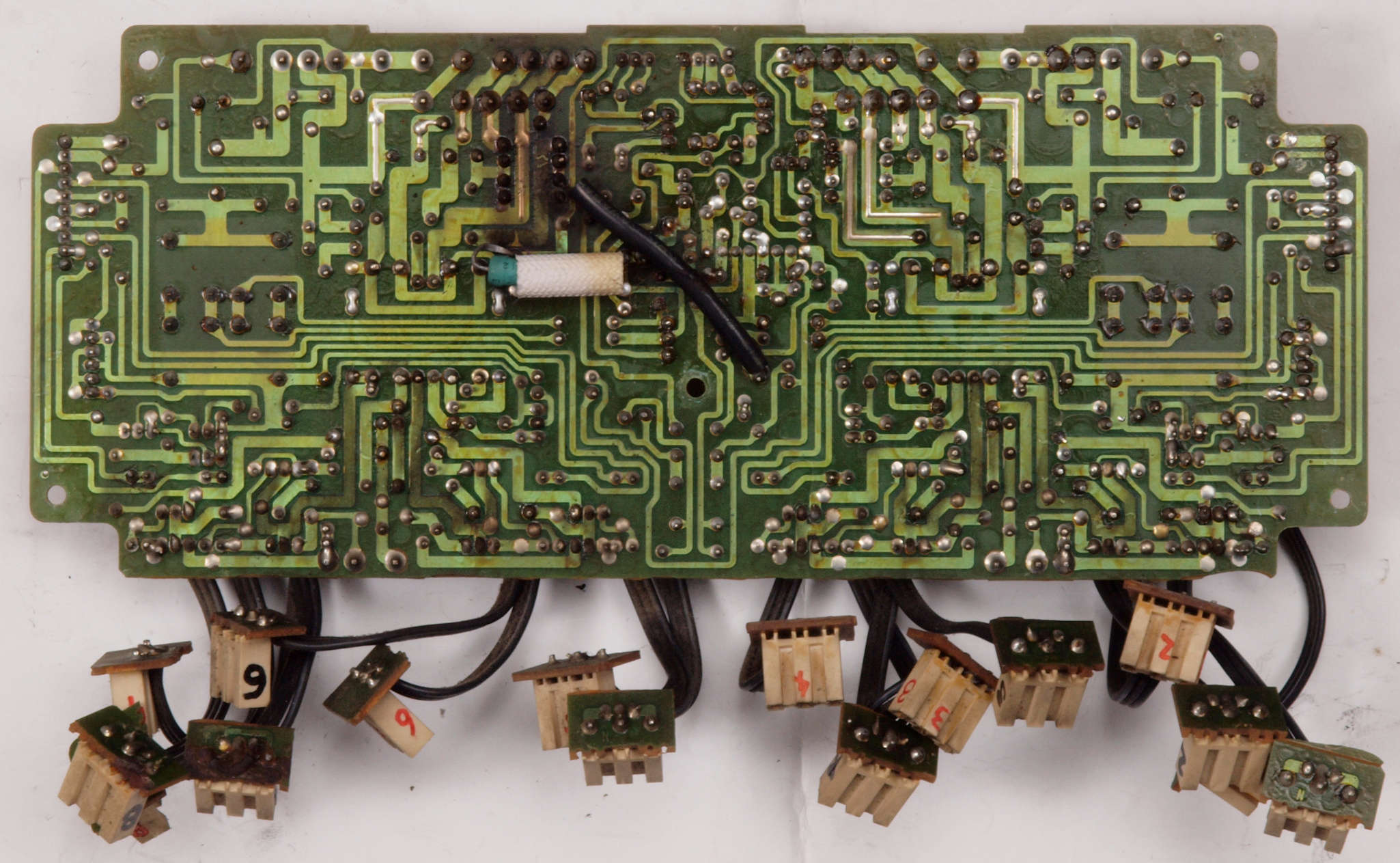

Ｃ２３．　修理前　終段・プロテクト基板裏
Ｃ２４．　修理（半田補正）後　終段・プロテクト基板裏。　全ての半田をやり直す。
Ｃ２５．完成終段基板　終段・プロテクト基板裏。　洗浄後防湿材を塗る。
Ｃ２６．　修理前　絶縁紙。
　　　　　　　　　　　前回の修理で付け忘れたのか無！

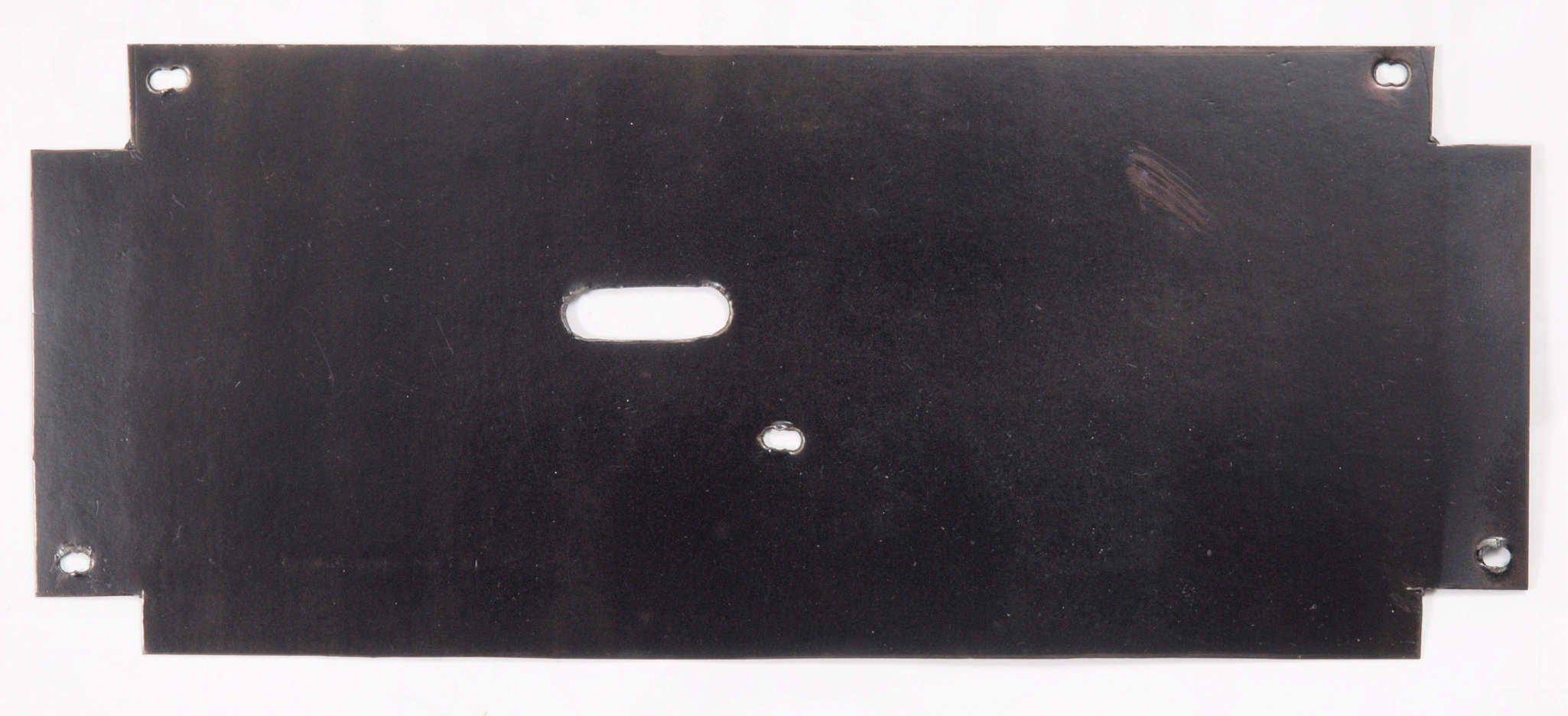

Ｃ２７．　修理（製作）後　絶縁紙を製作する。

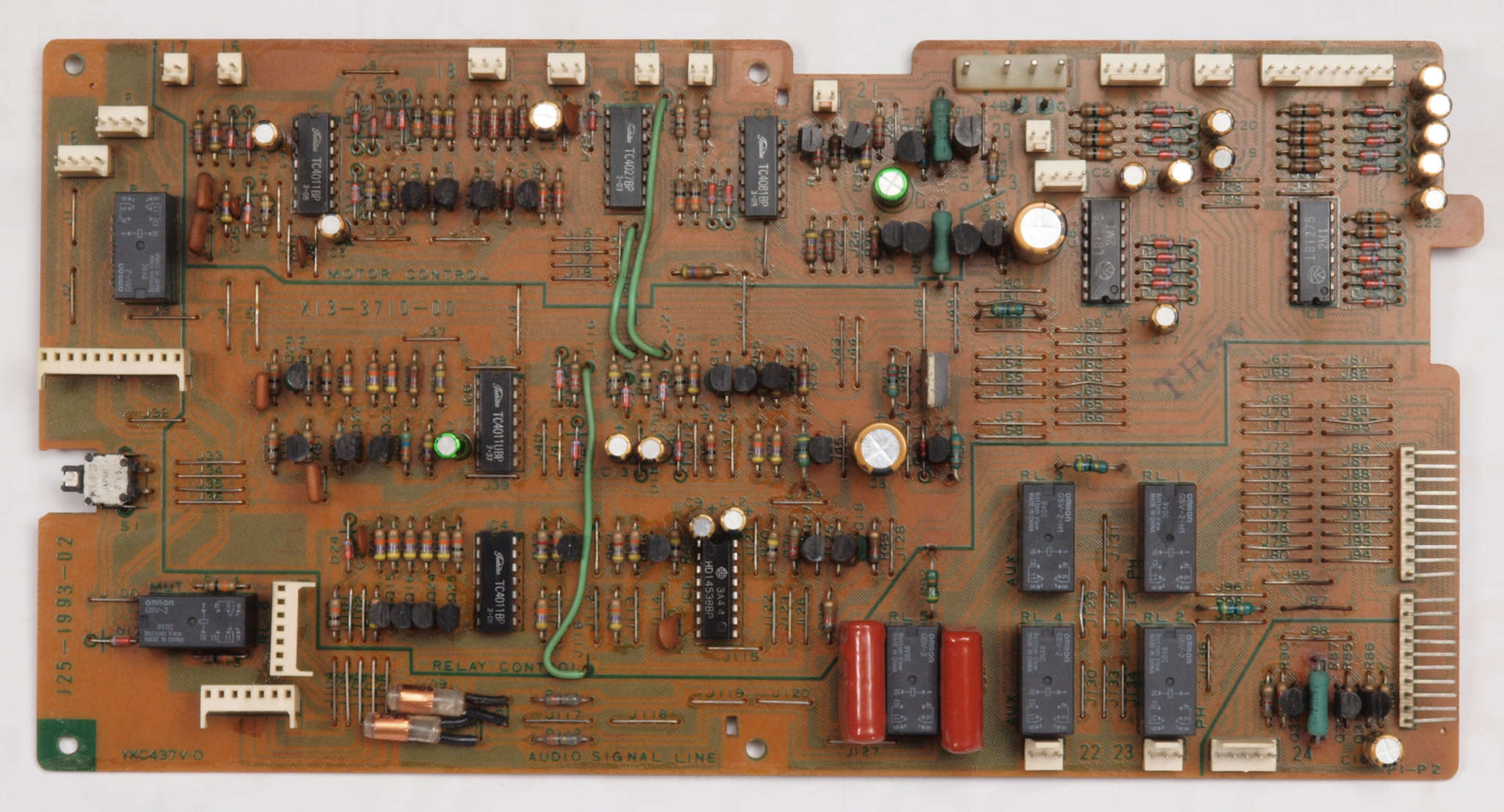

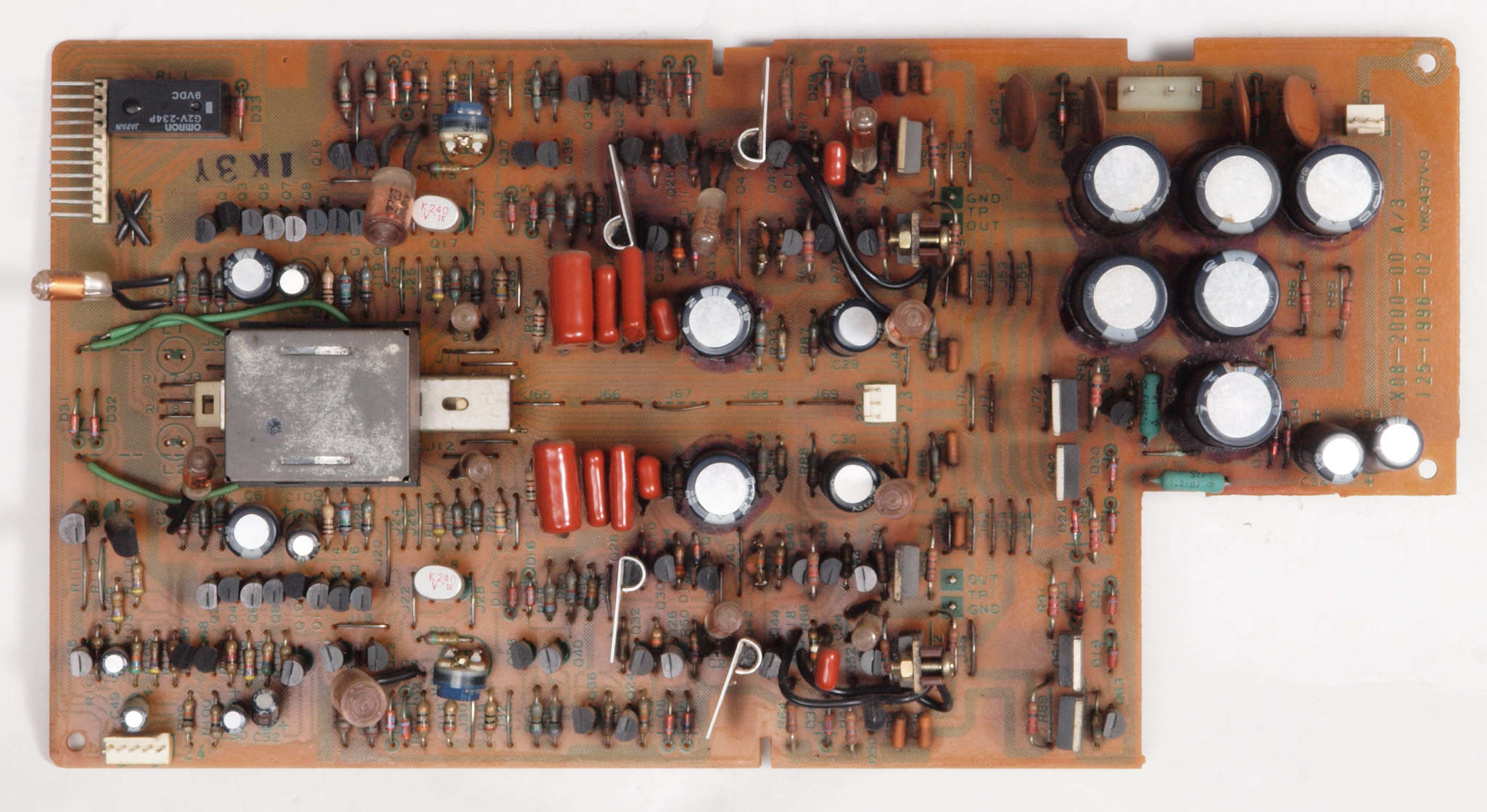

Ｃ３１．　修理前　ドライブＡＭＰ基板。　リレー１個交換されている。

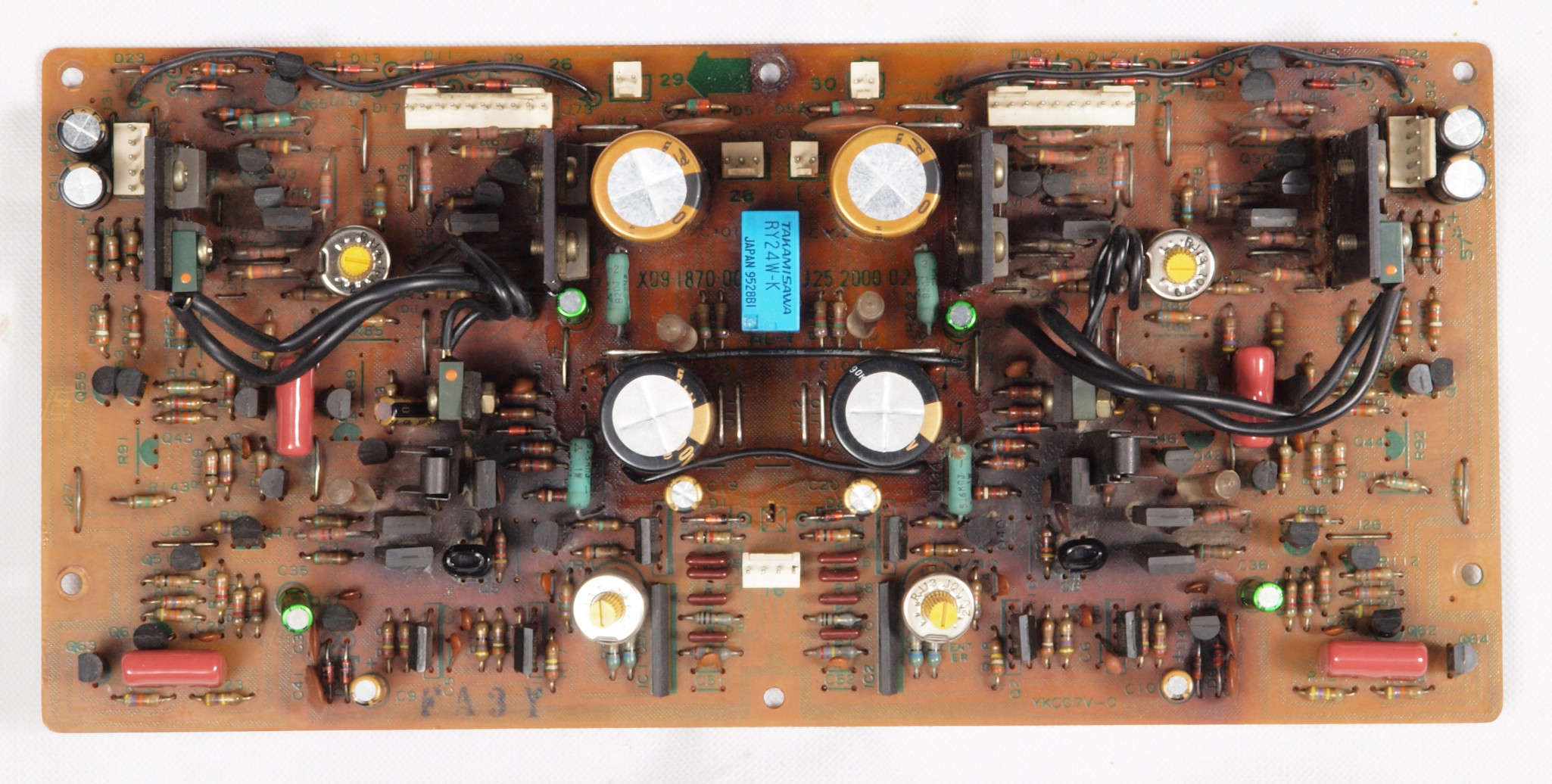

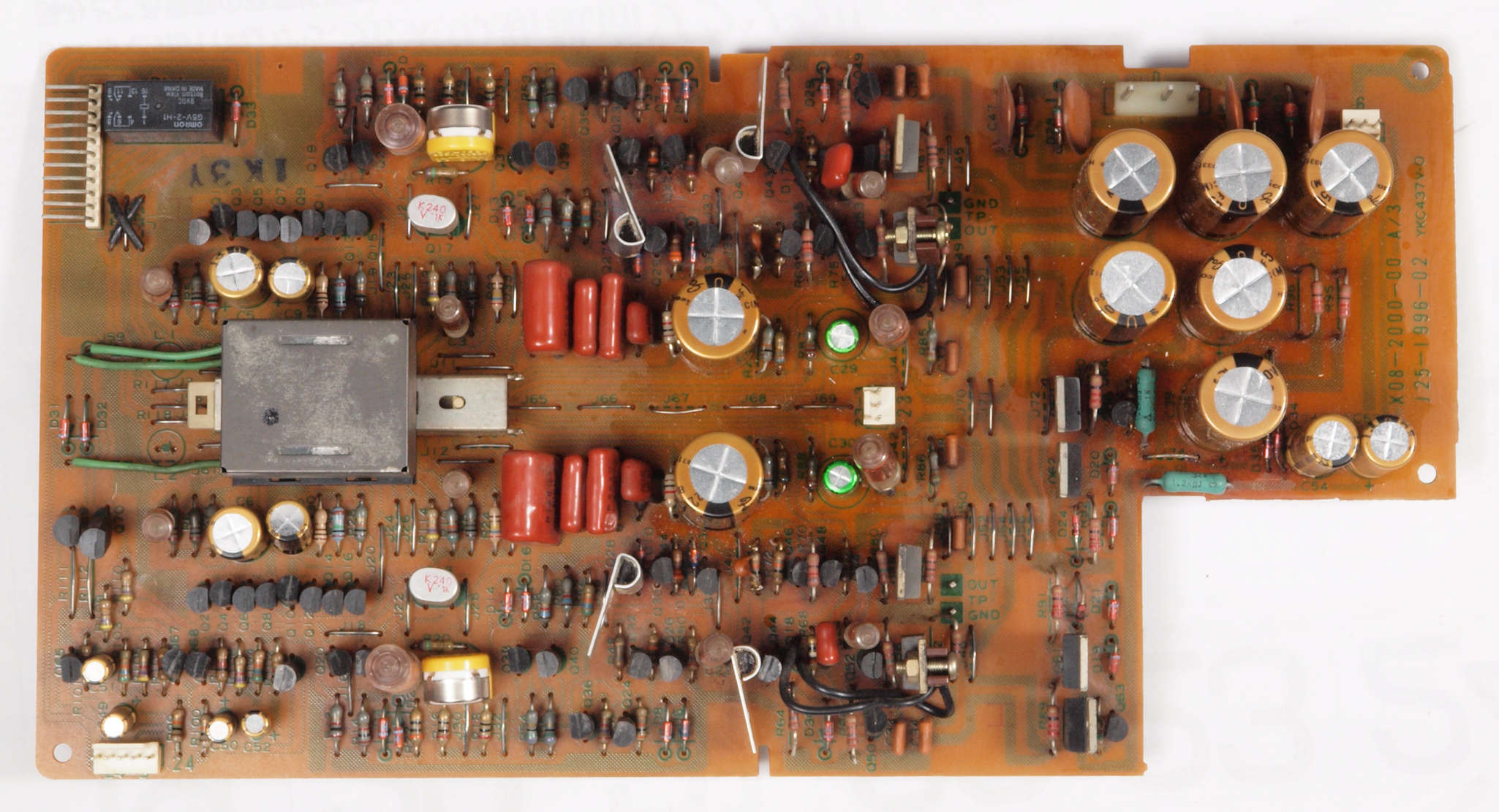

Ｃ３２．　修理後　ドライブＡＭＰ基板。
　　　　　　　　　　　半固定ＶＲ４個、リレー１個、ＦＥＴ２個、電解コンデンサー１６個、フイルムコンデンサー４個交換。
Ｃ３２２．　修理中　ドライブＡＭＰ基板。　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｃ３２３．　修理中　ドライブＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

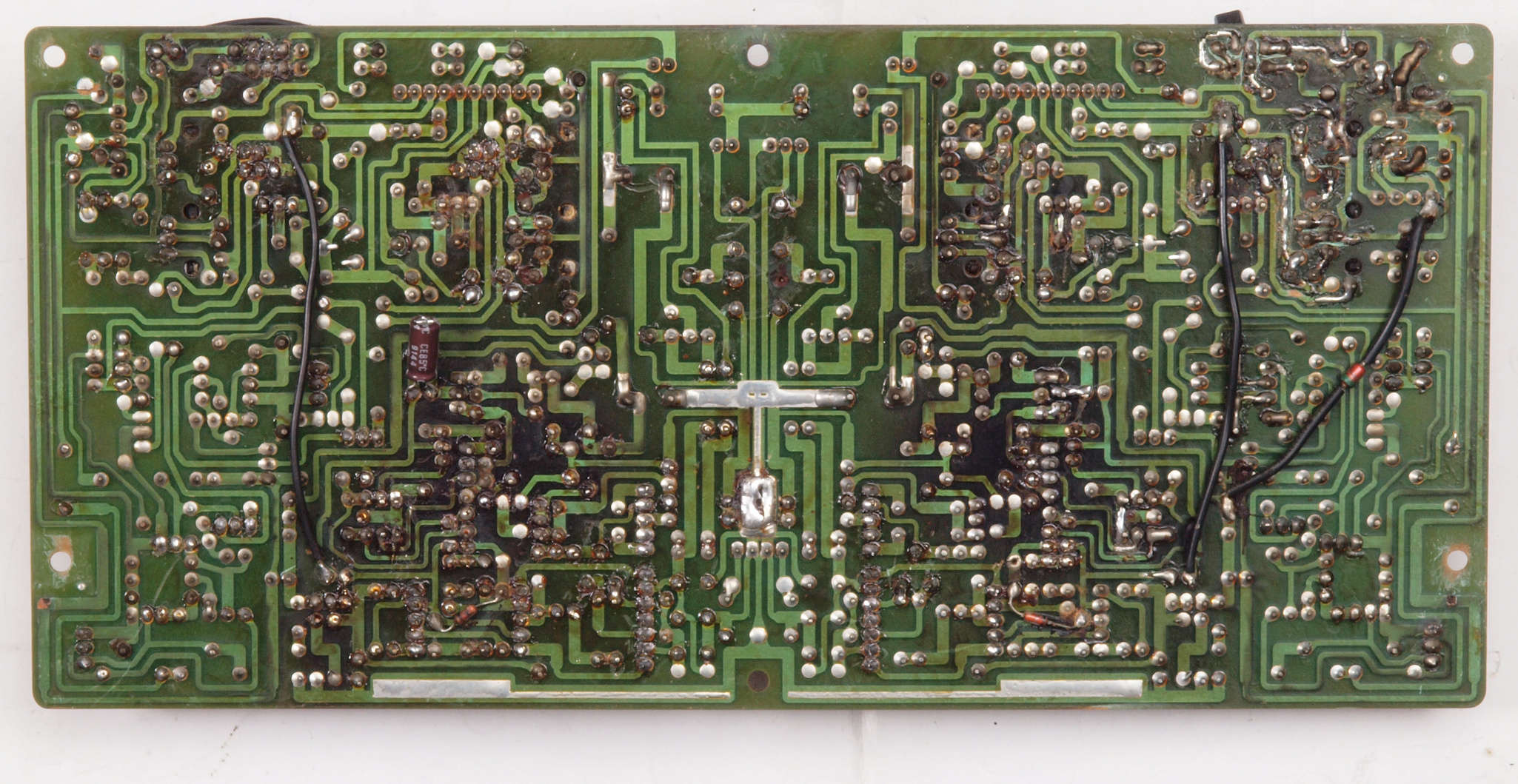

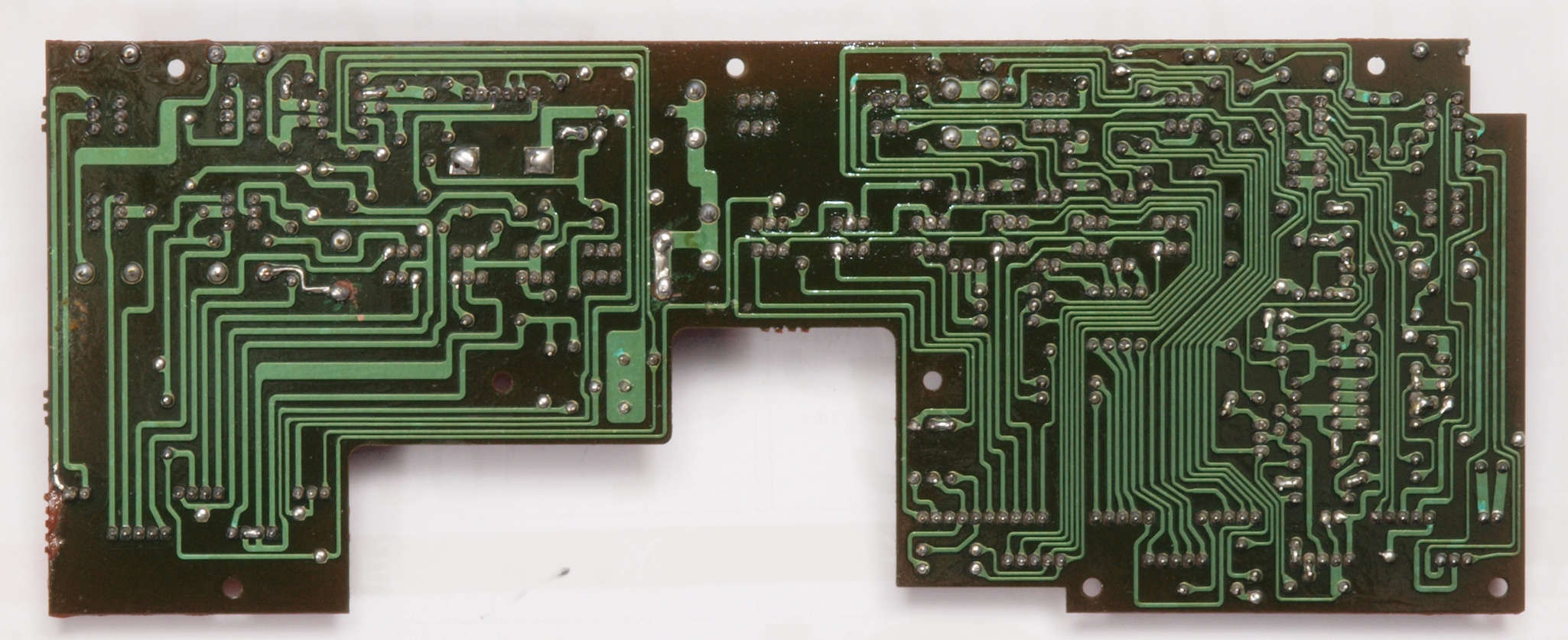

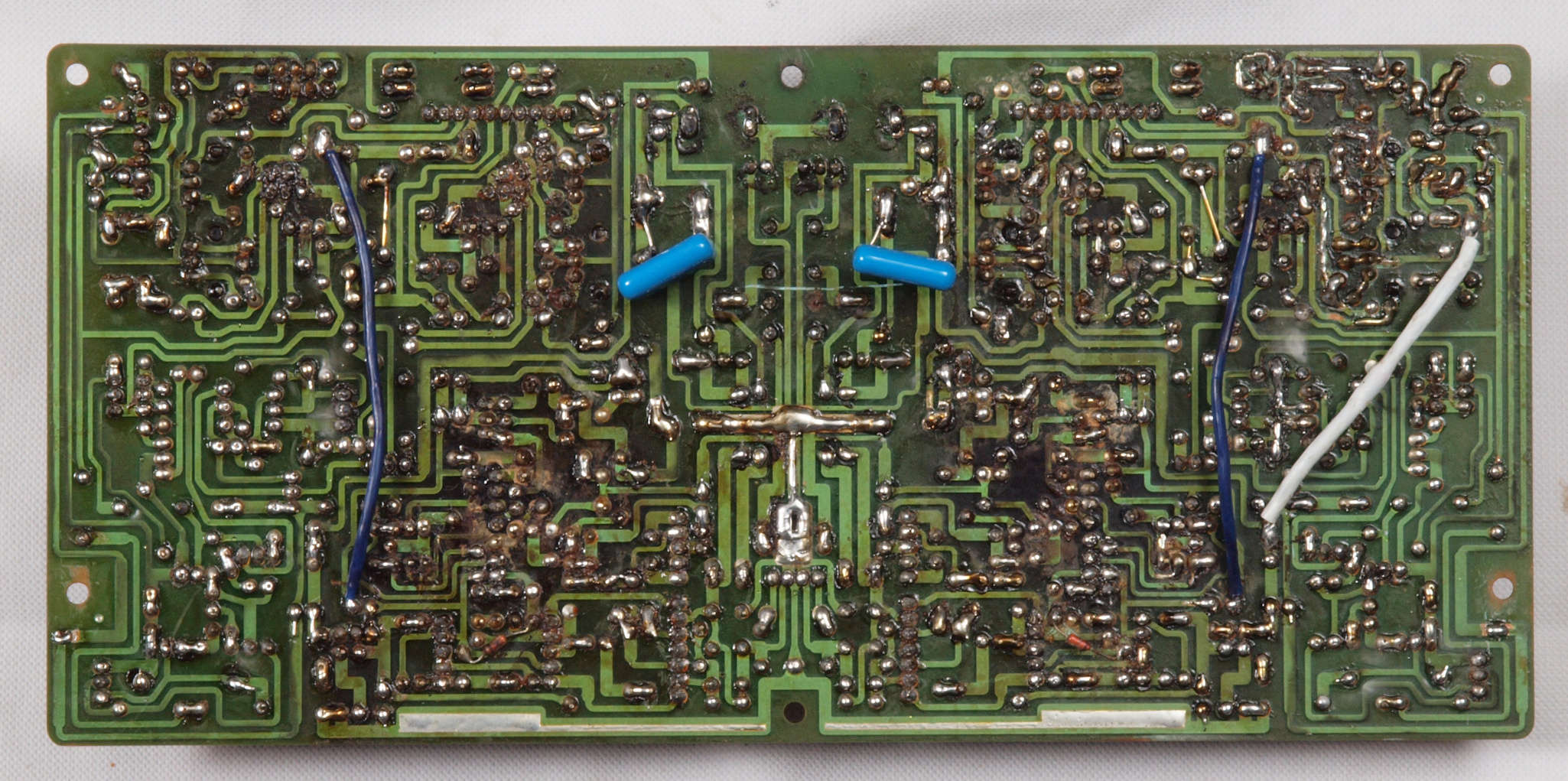

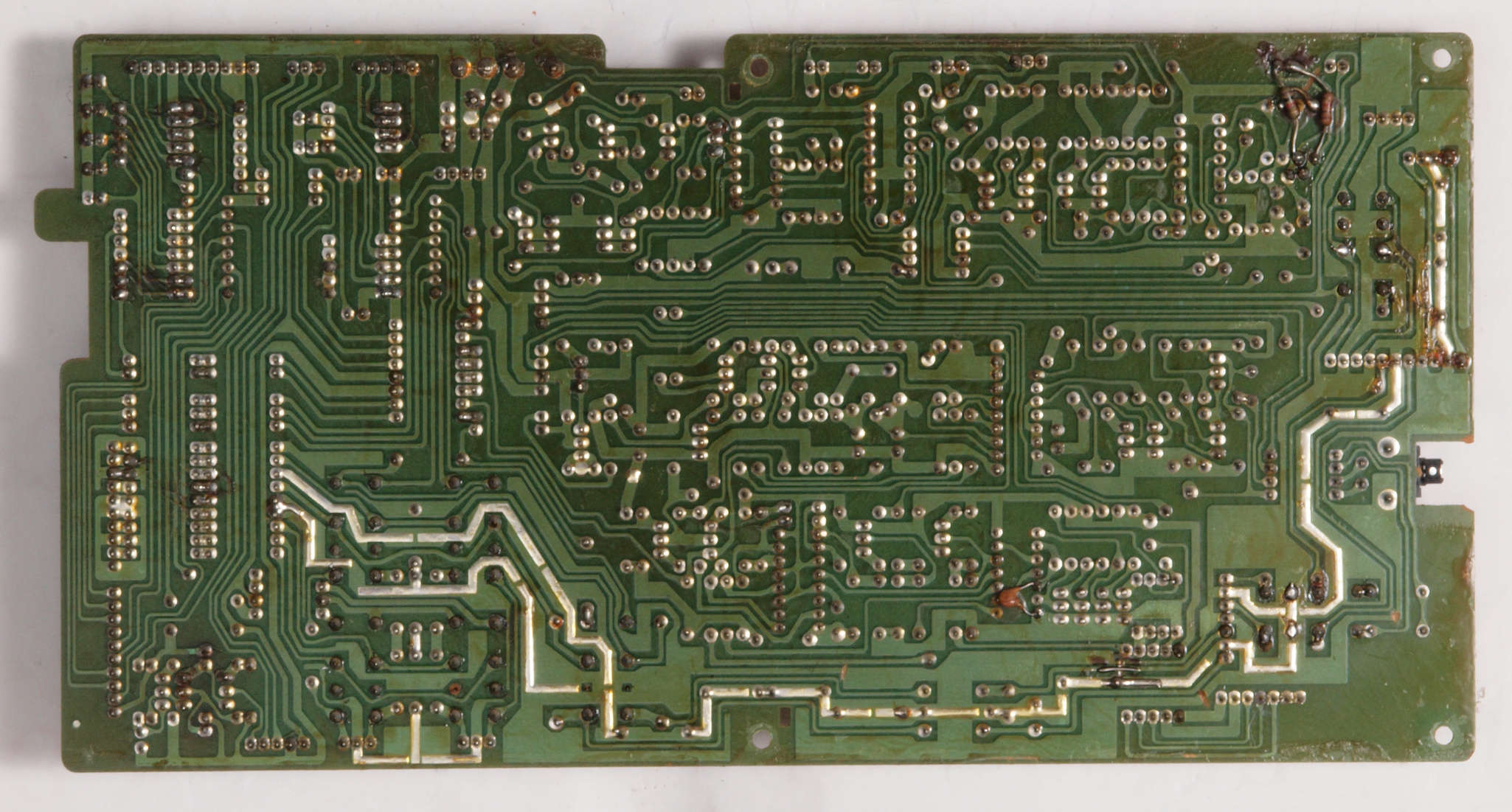

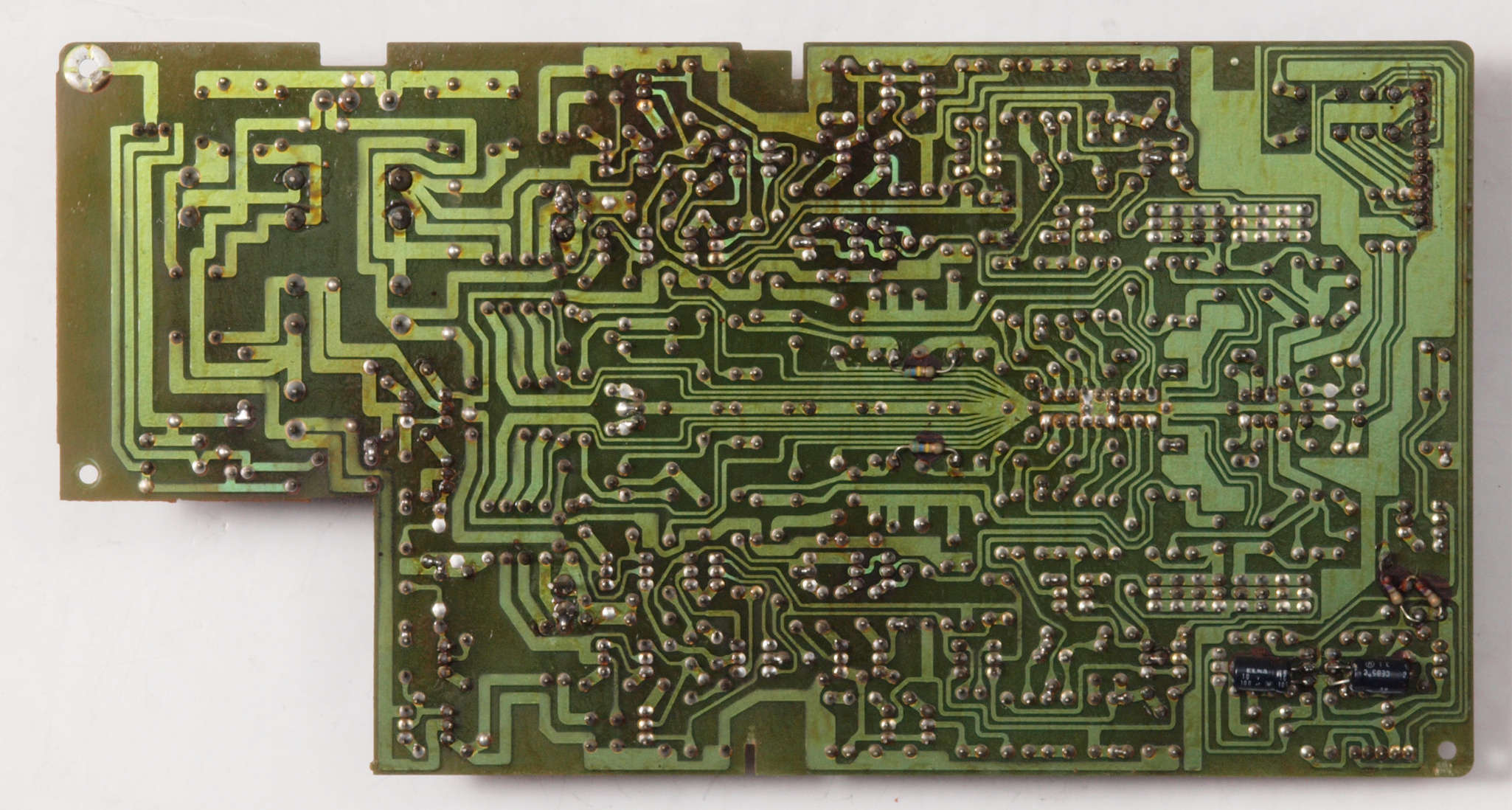

Ｃ３３．　修理前　ドライブＡＭＰ基板裏

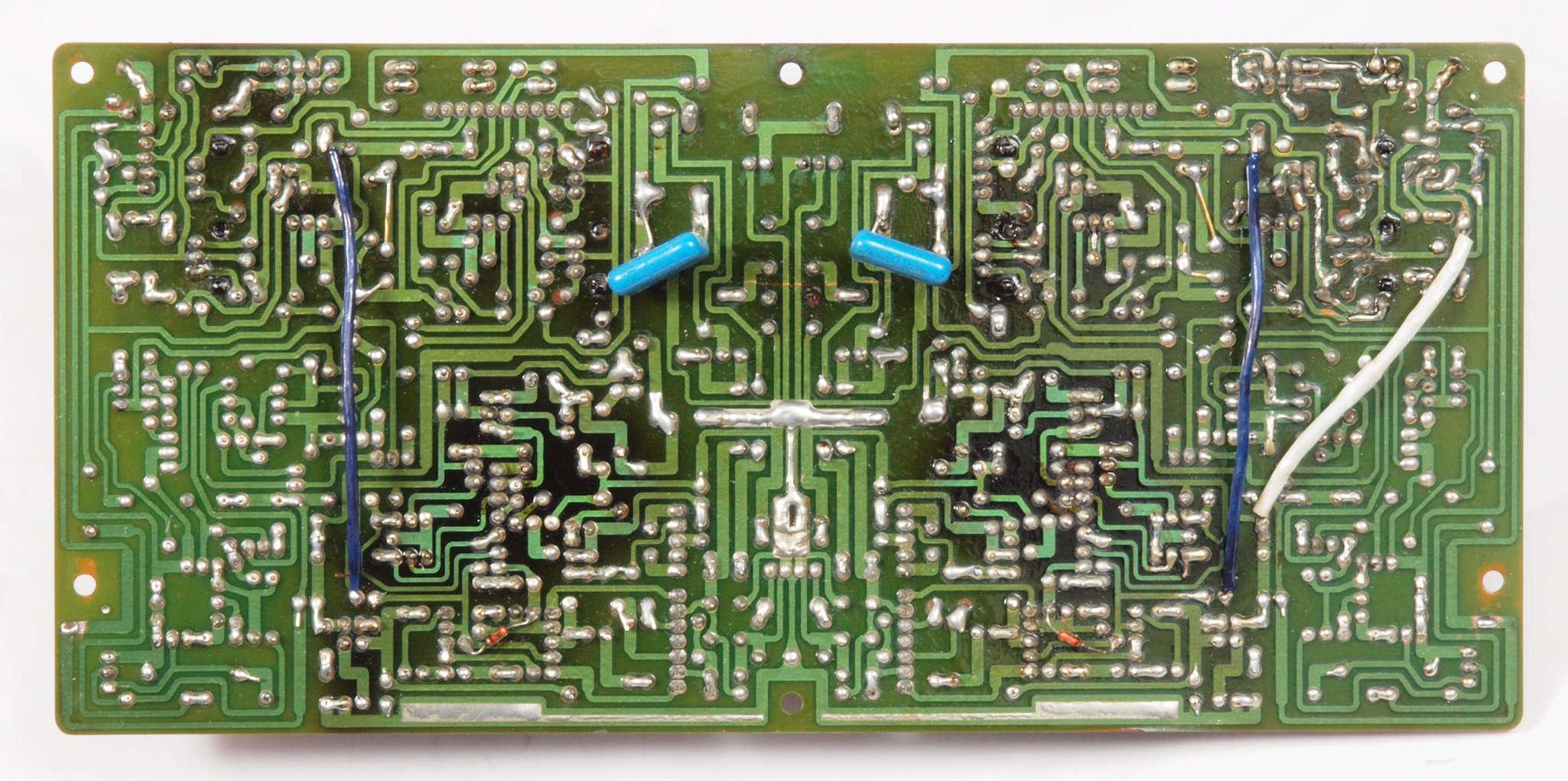

Ｃ３４．　修理（半田補正）後　ドライブＡＭＰ基板裏。　フイルムコンデンサー２個追加。　全ての半田をやり直す。
Ｃ３５．　完成ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

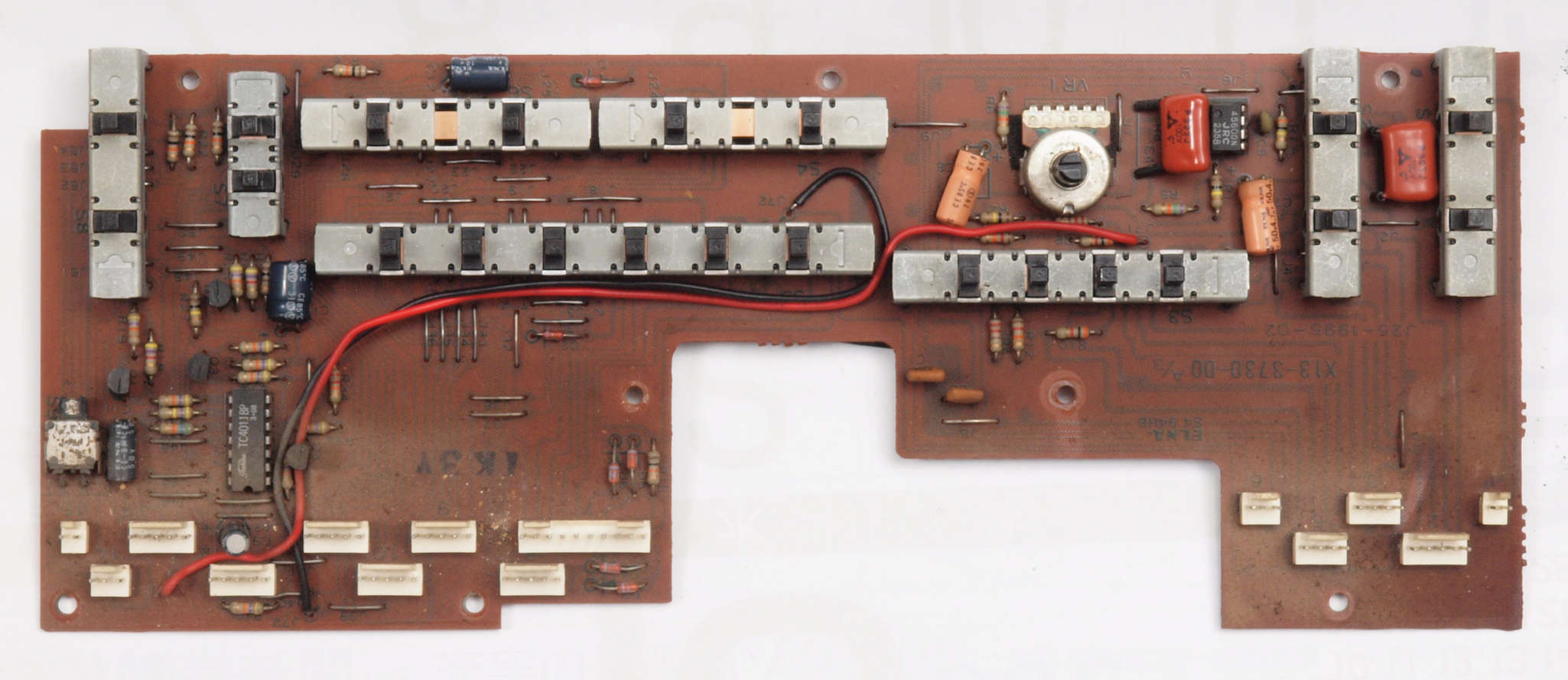

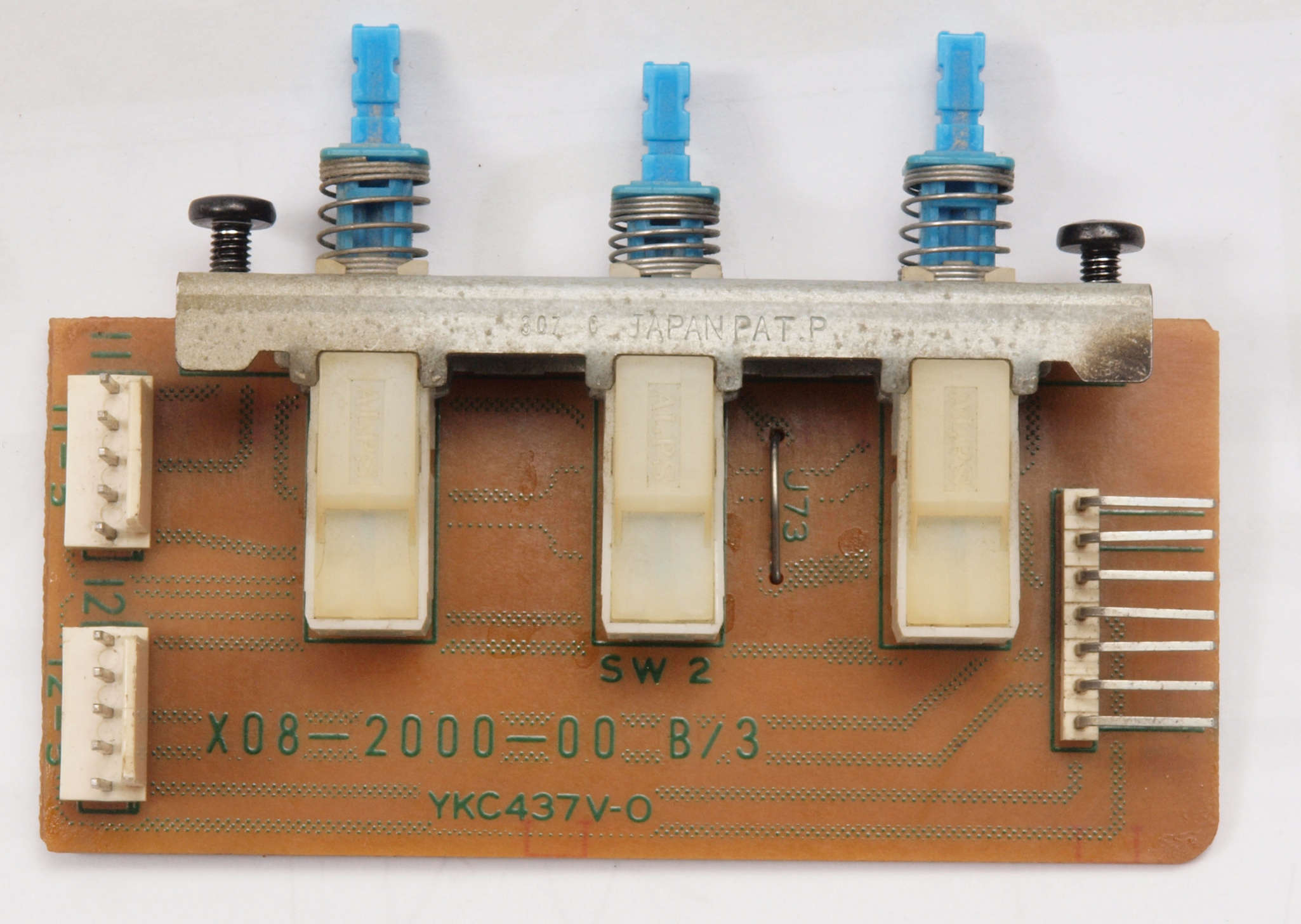

Ｃ４１．　修理前　ＳＷ（switch）コントロール基板。　リレーが７個交換されている。
Ｃ４２．　修理後　ＳＷコントロール基板。　リレー７個、電解コンデンサー２２個交換

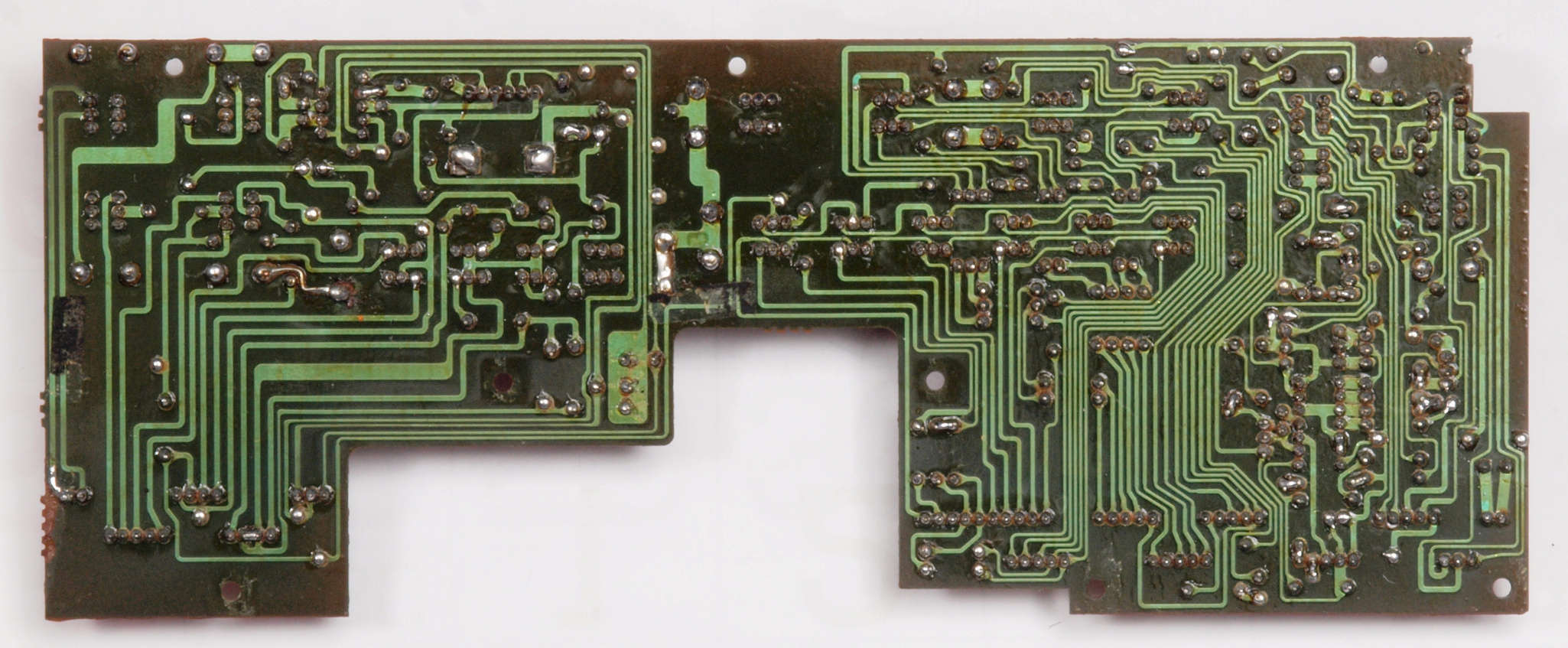

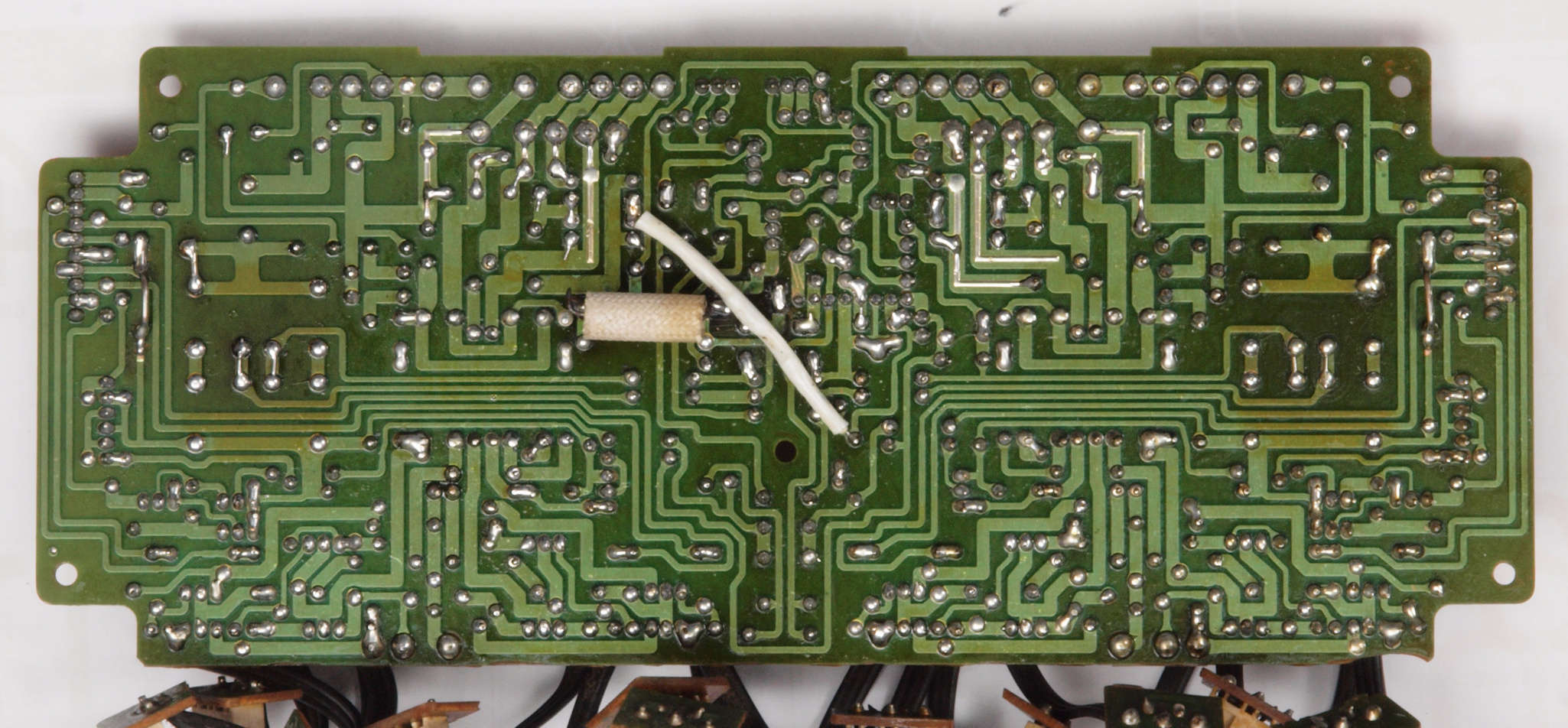

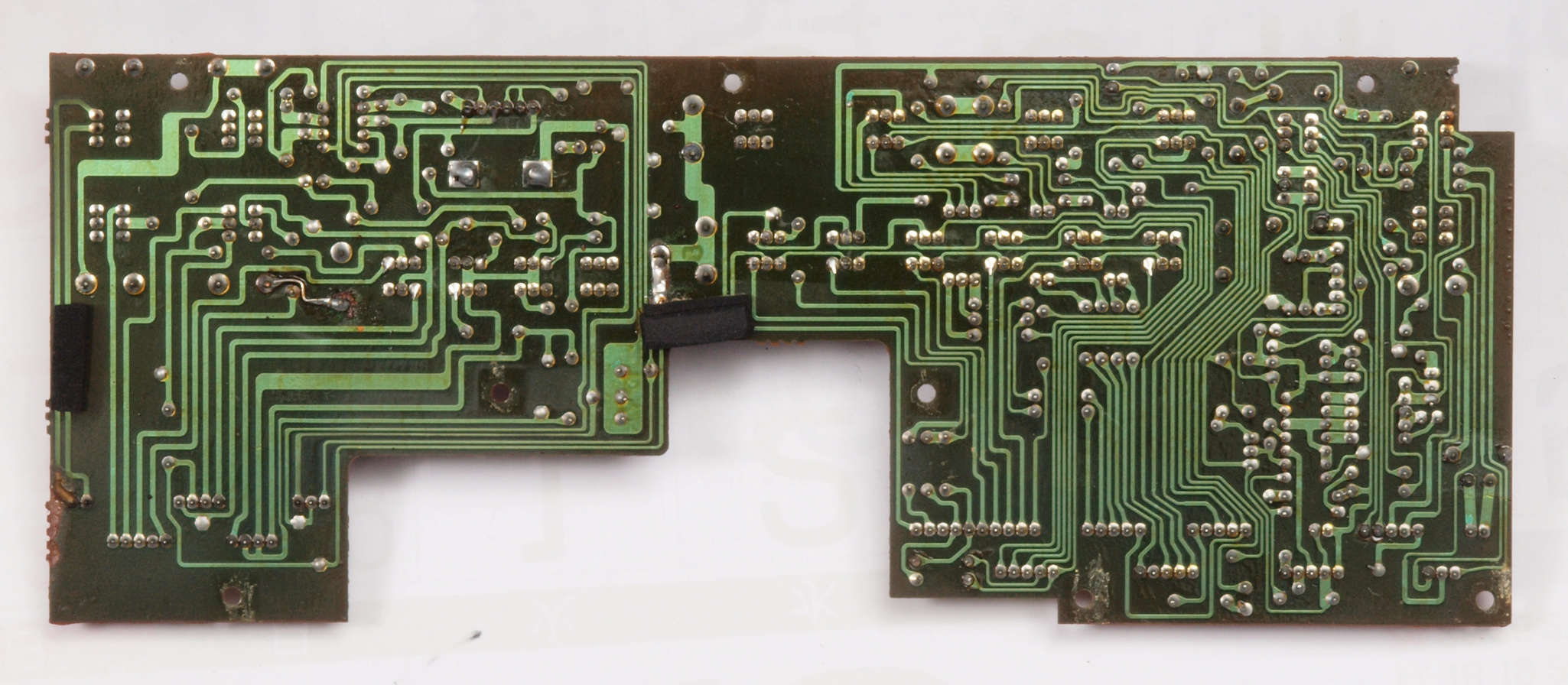

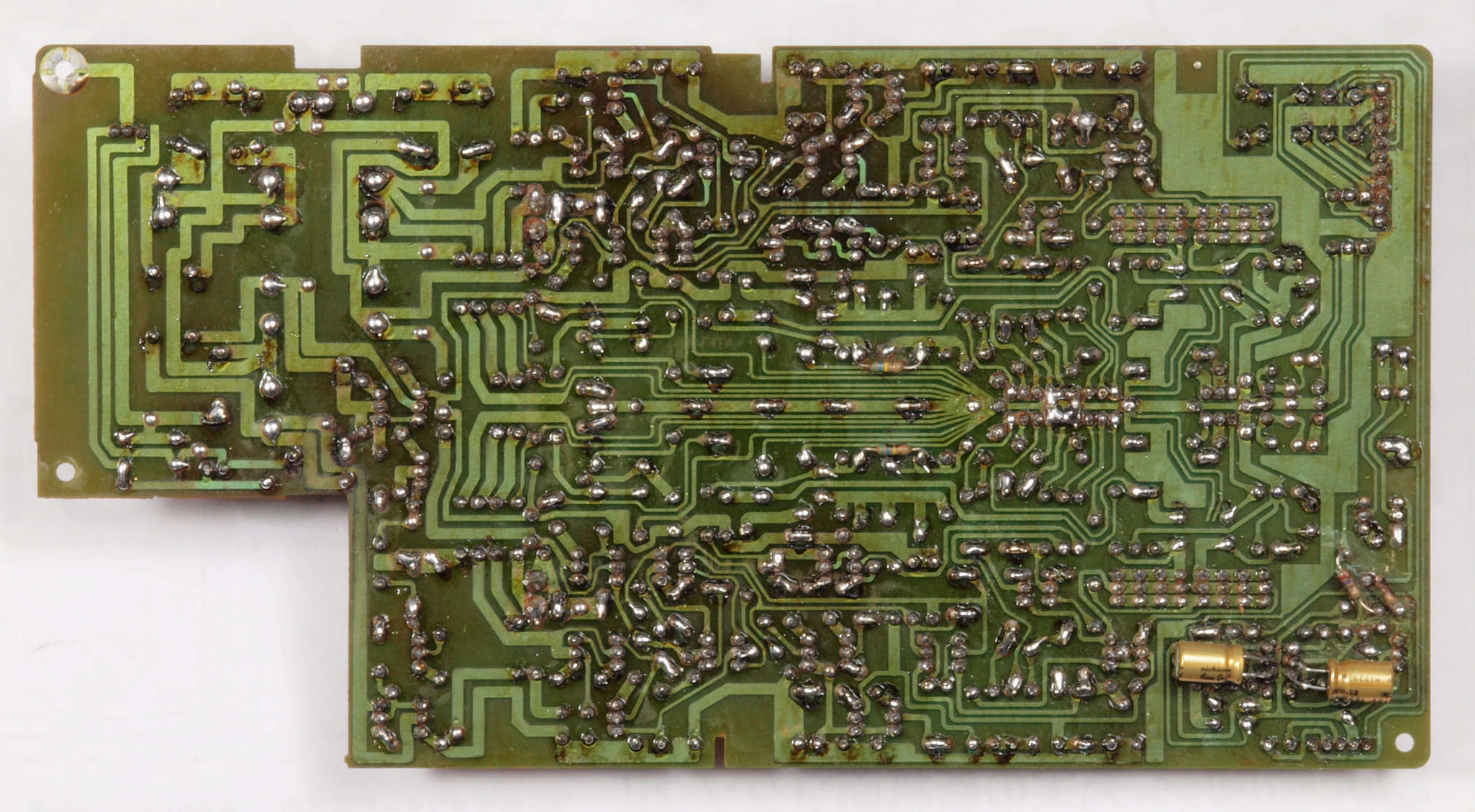

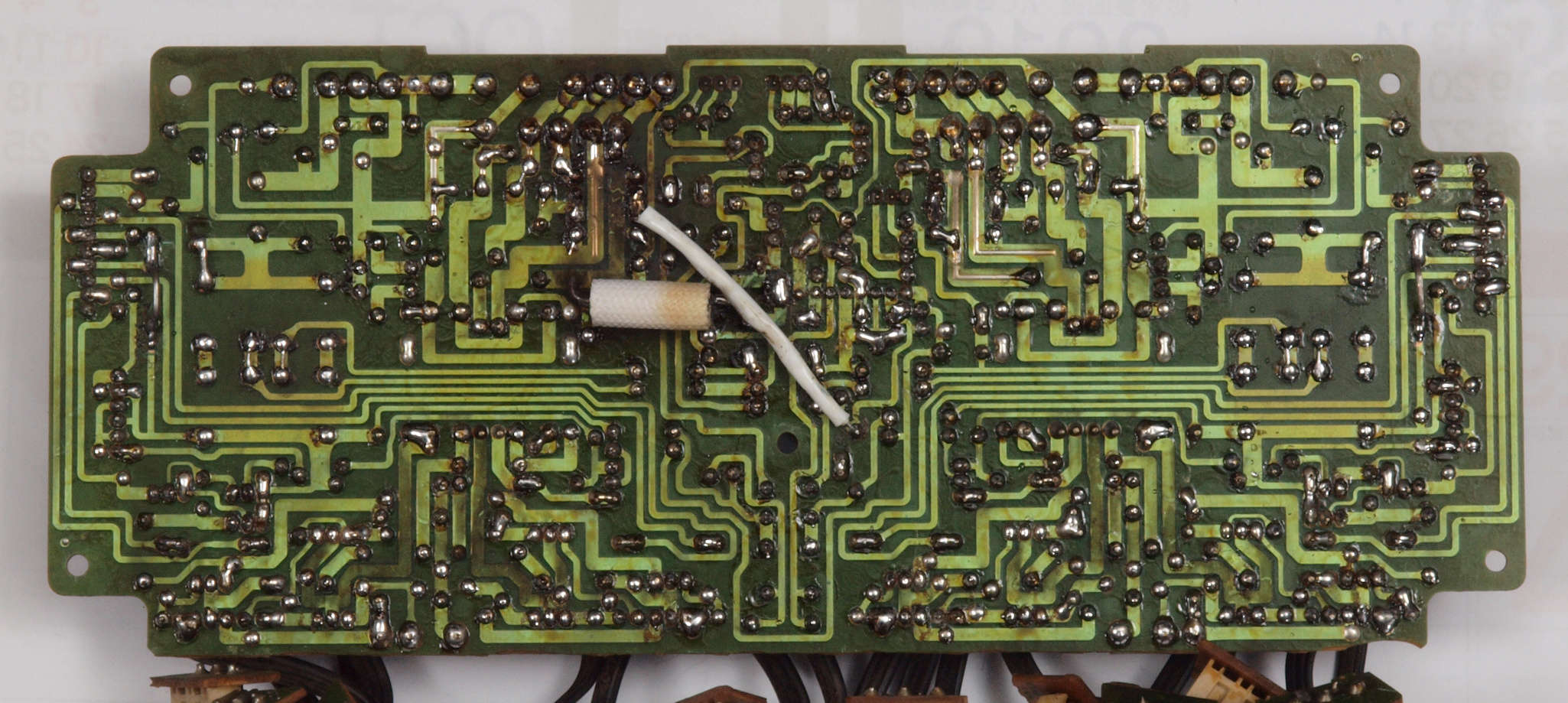

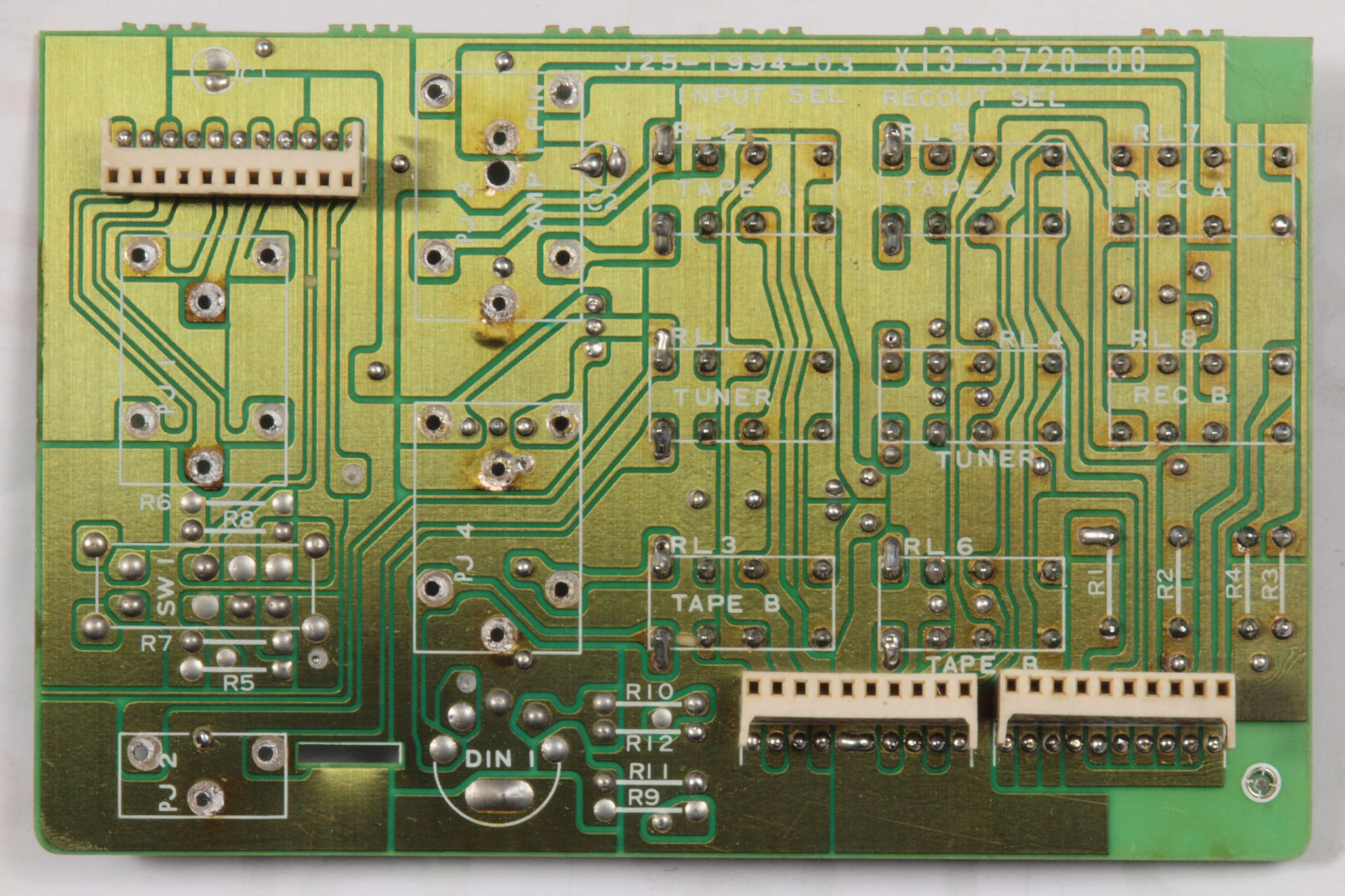

Ｃ４３．　修理前　ＳＷコントロール基板裏

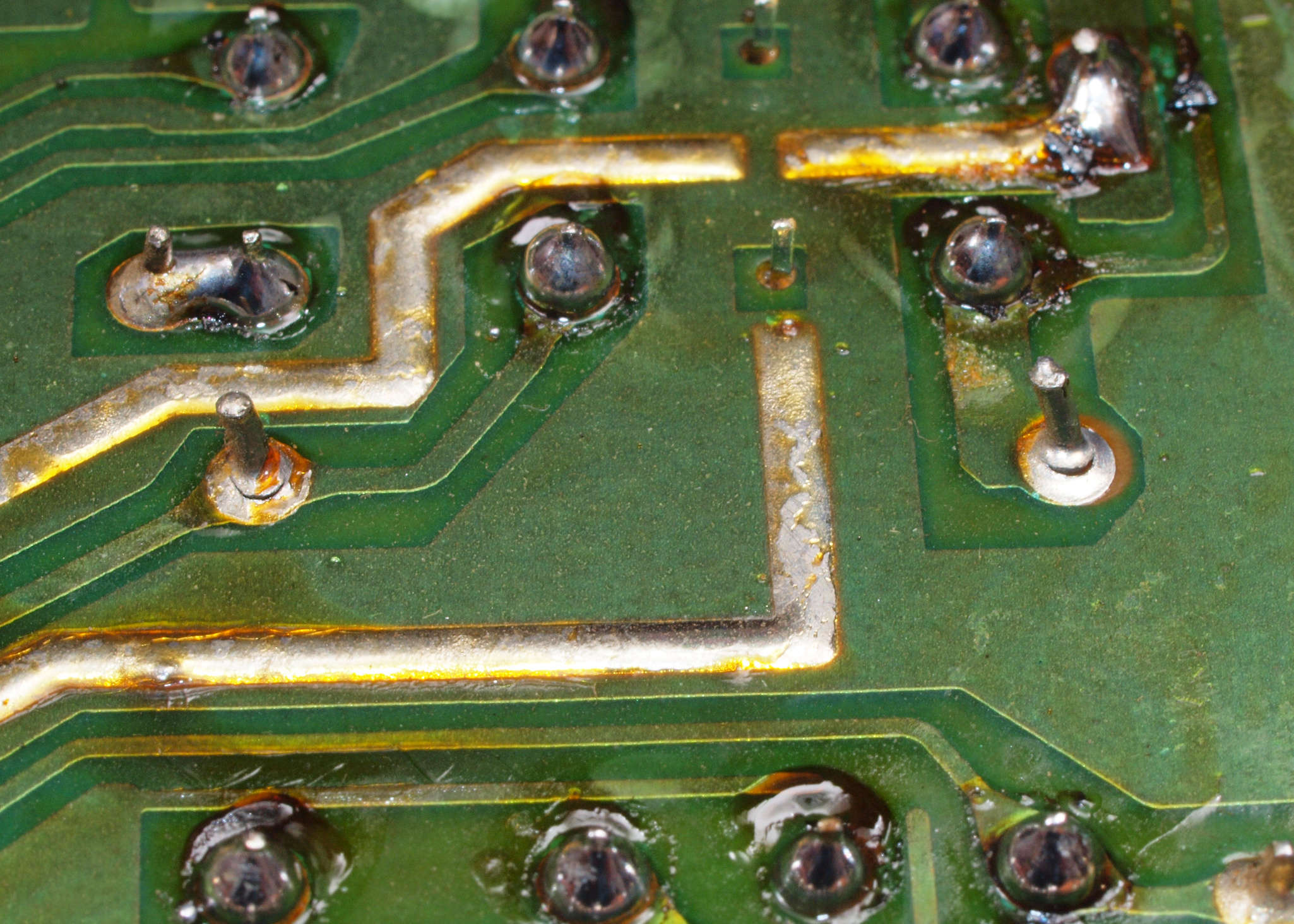

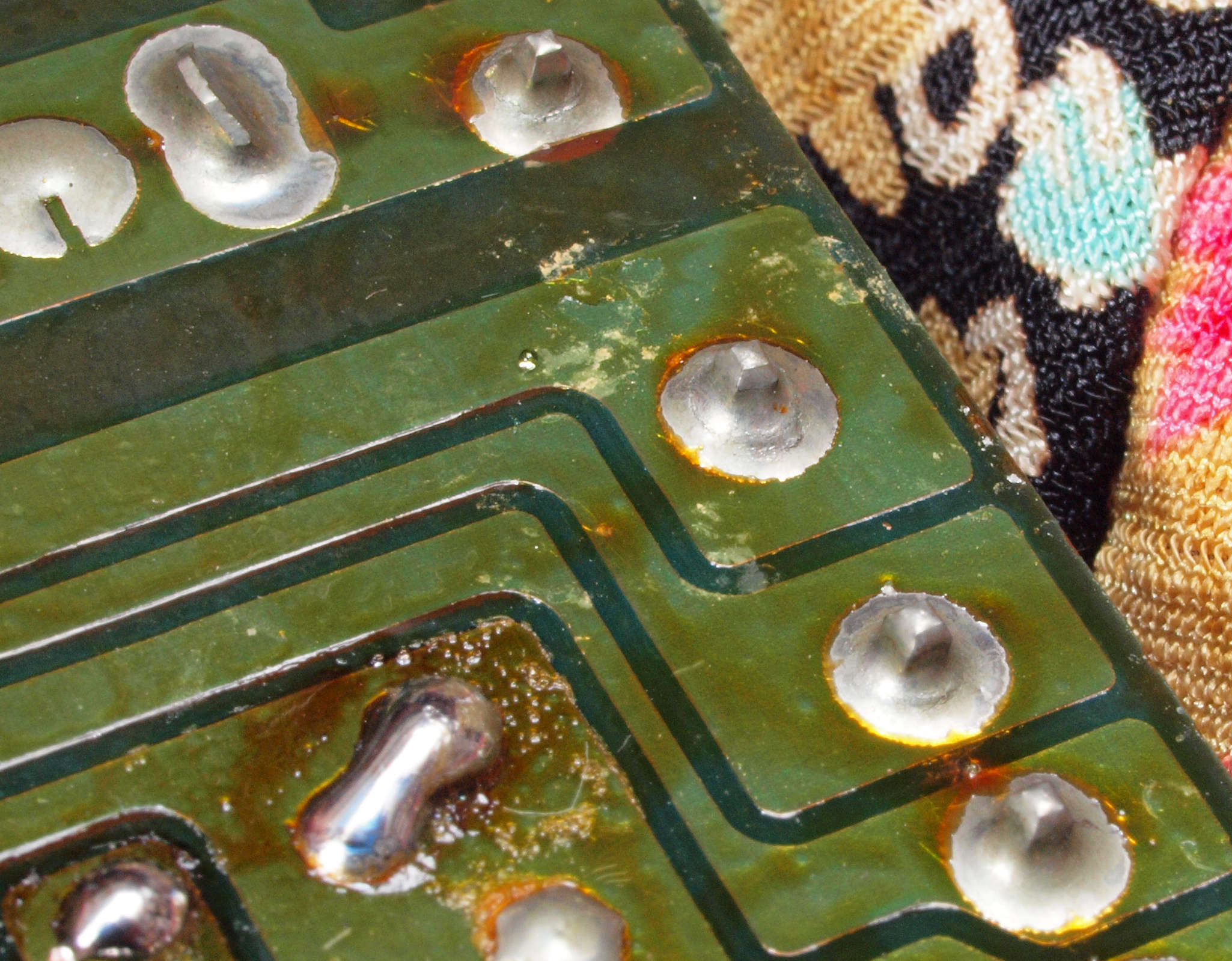

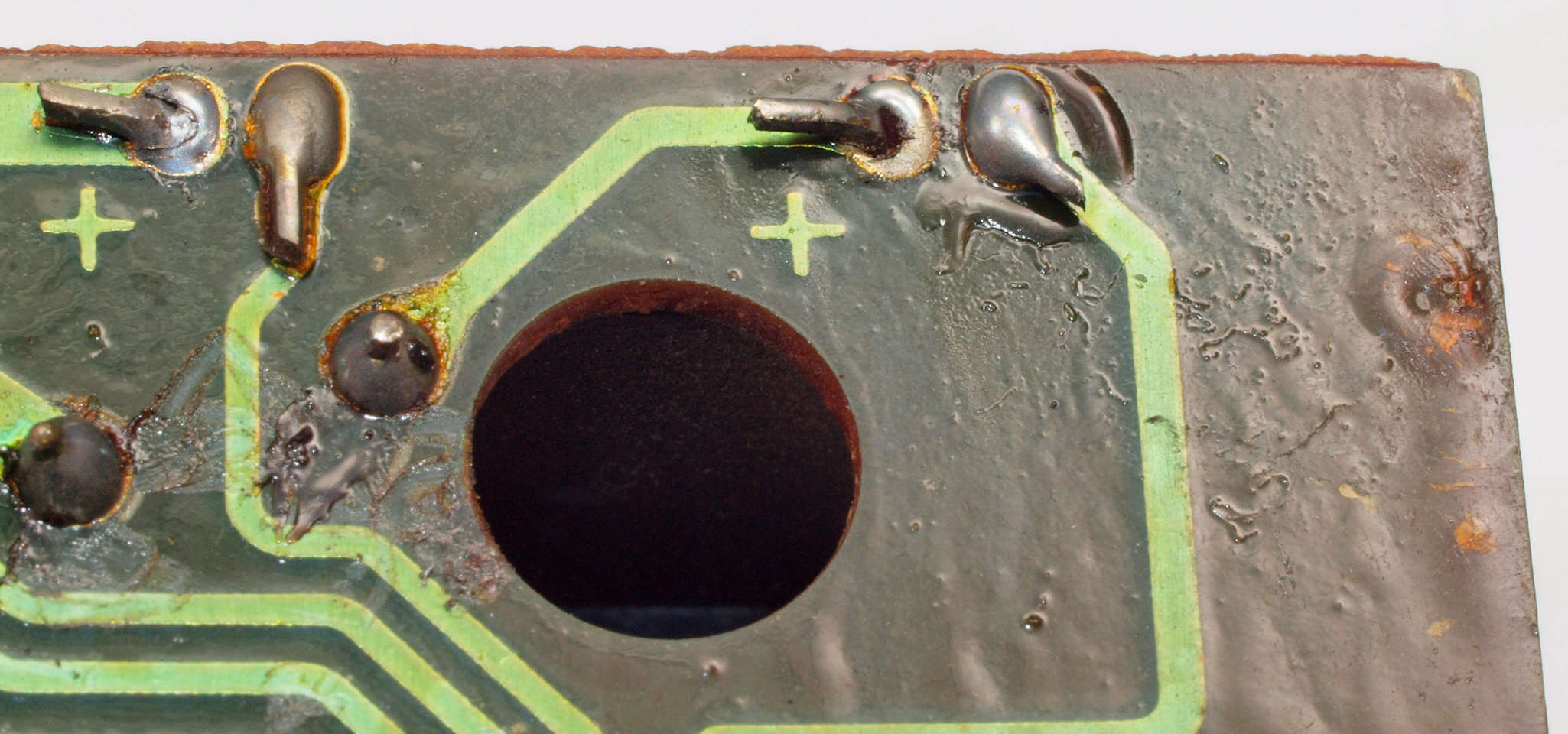

Ｃ４３２．　修理中　ＳＷコントロール基板裏。　半田不良ケ所。
Ｃ４４．　修理（半田補正）後　ＳＷコントロール基板裏。　全ての半田をやり直す。
Ｃ４５．　完成ＳＷコントロール基板裏。　洗浄後防湿材を塗る。
Ｃ５１．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　リレーが１個交換されている。
Ｃ５１３．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　トルエン溶媒の接着剤。
Ｃ５１４．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ５１５．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　トルエン溶媒の接着剤２。
Ｃ５１６．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　トルエン溶媒の接着剤２を取り去り、コートを塗布後。
Ｃ５２．　修理後　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　リレー１個、半固定ＶＲ２個、電解コンデンサー２０個交換

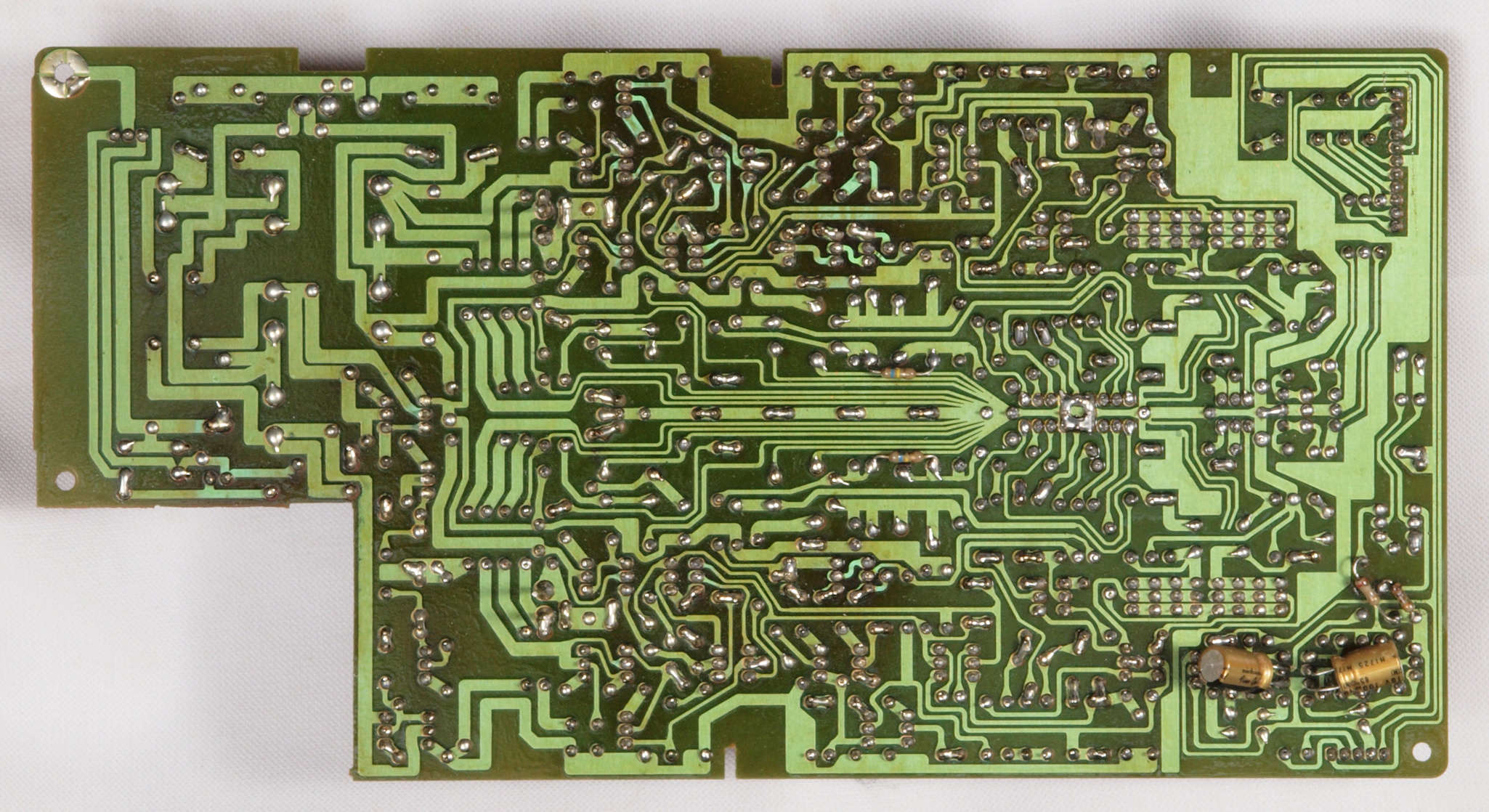

Ｃ５３．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏

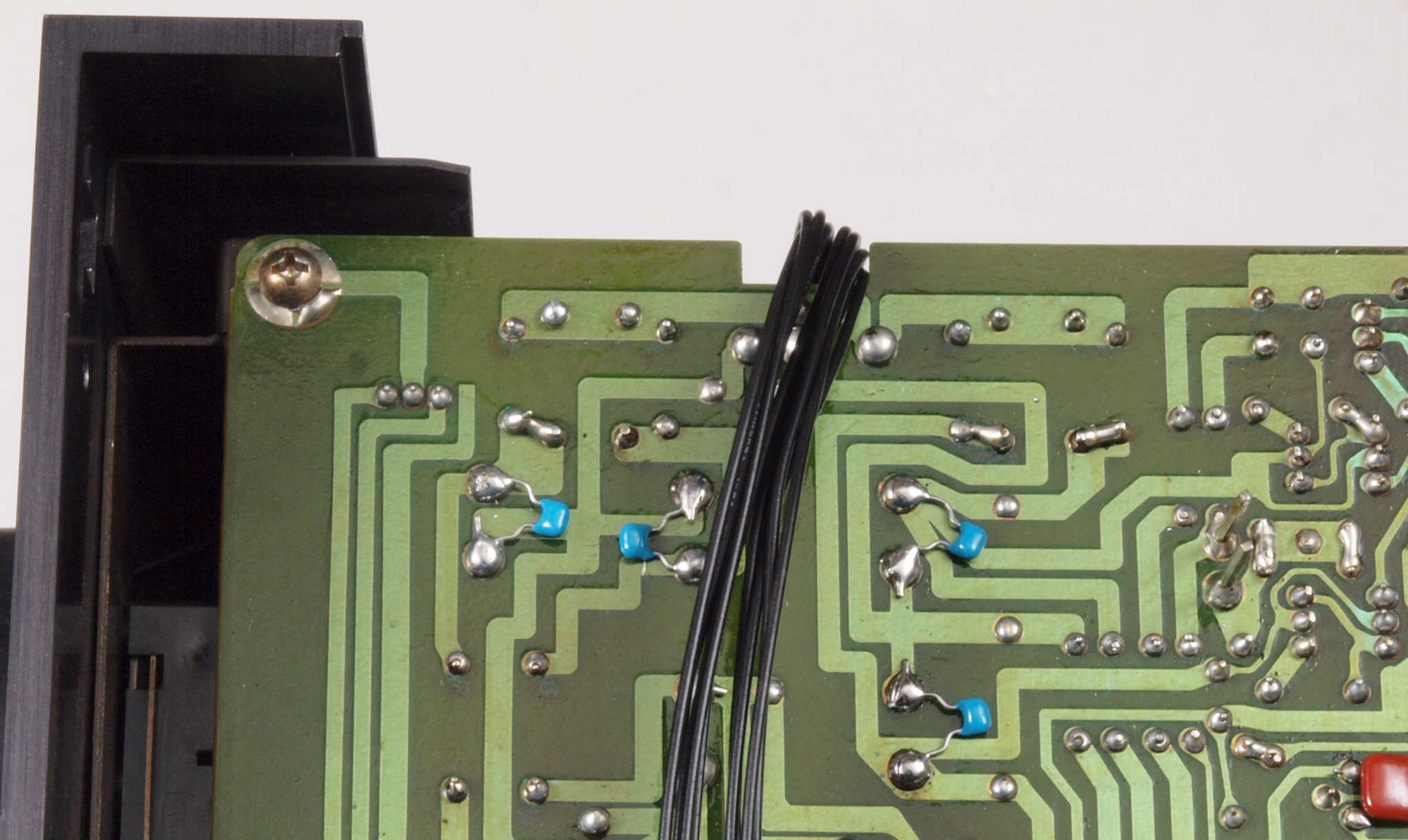

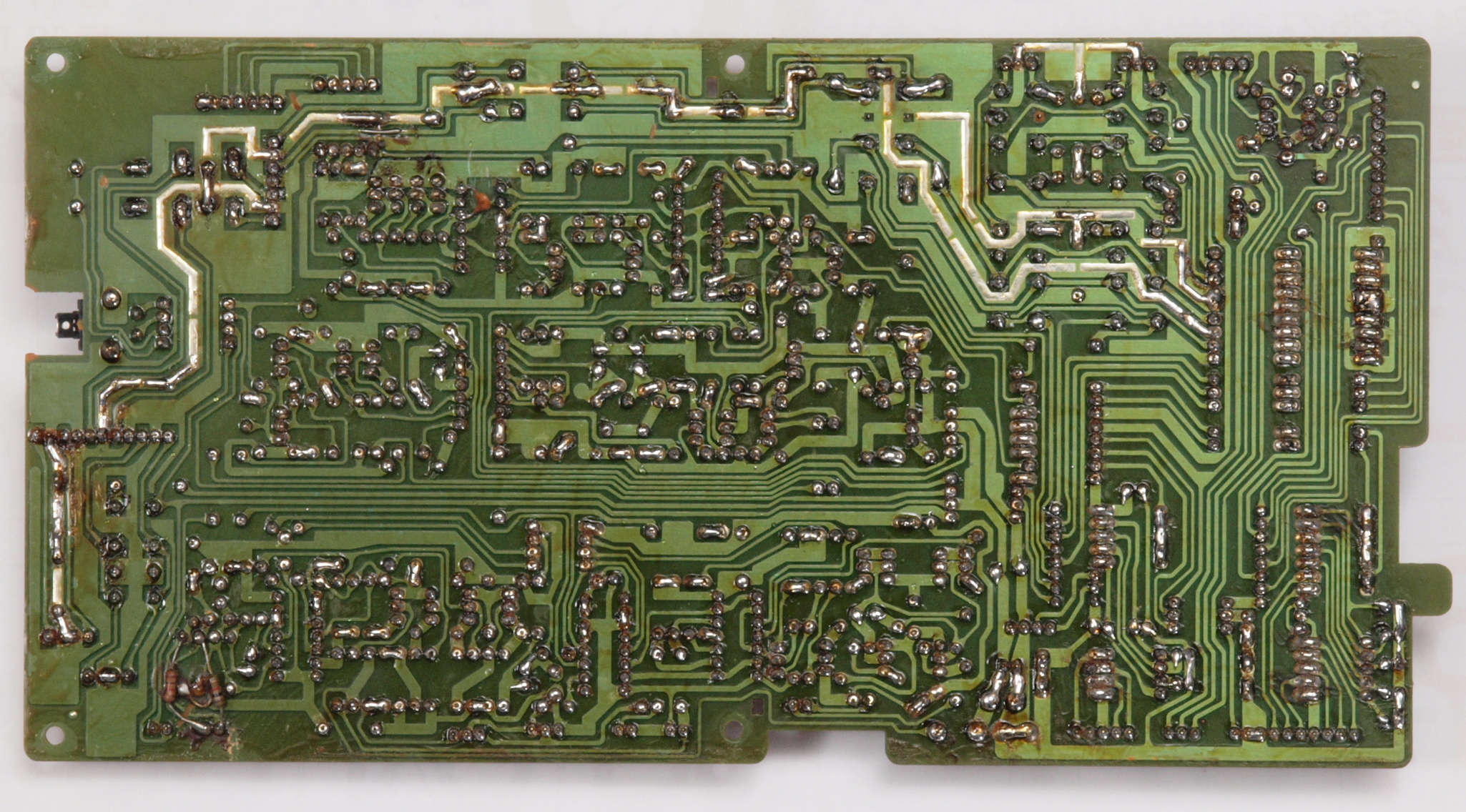

Ｃ５４．　修理（半田補正）後　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏。　コンデンサー６個追加。全ての半田をやり直す。
Ｃ５５．　完成ＥＱ−ＡＭＰ（equalize-amplifier）基板裏。　セラミックコンデンサー６、フイルムコンデンサー２個追加。洗浄後防湿材を塗る。。
Ｃ５６．　完成ＥＱ−ＡＭＰ（equalize-amplifier）基板裏。　アースビスはメッキ製に交換する。

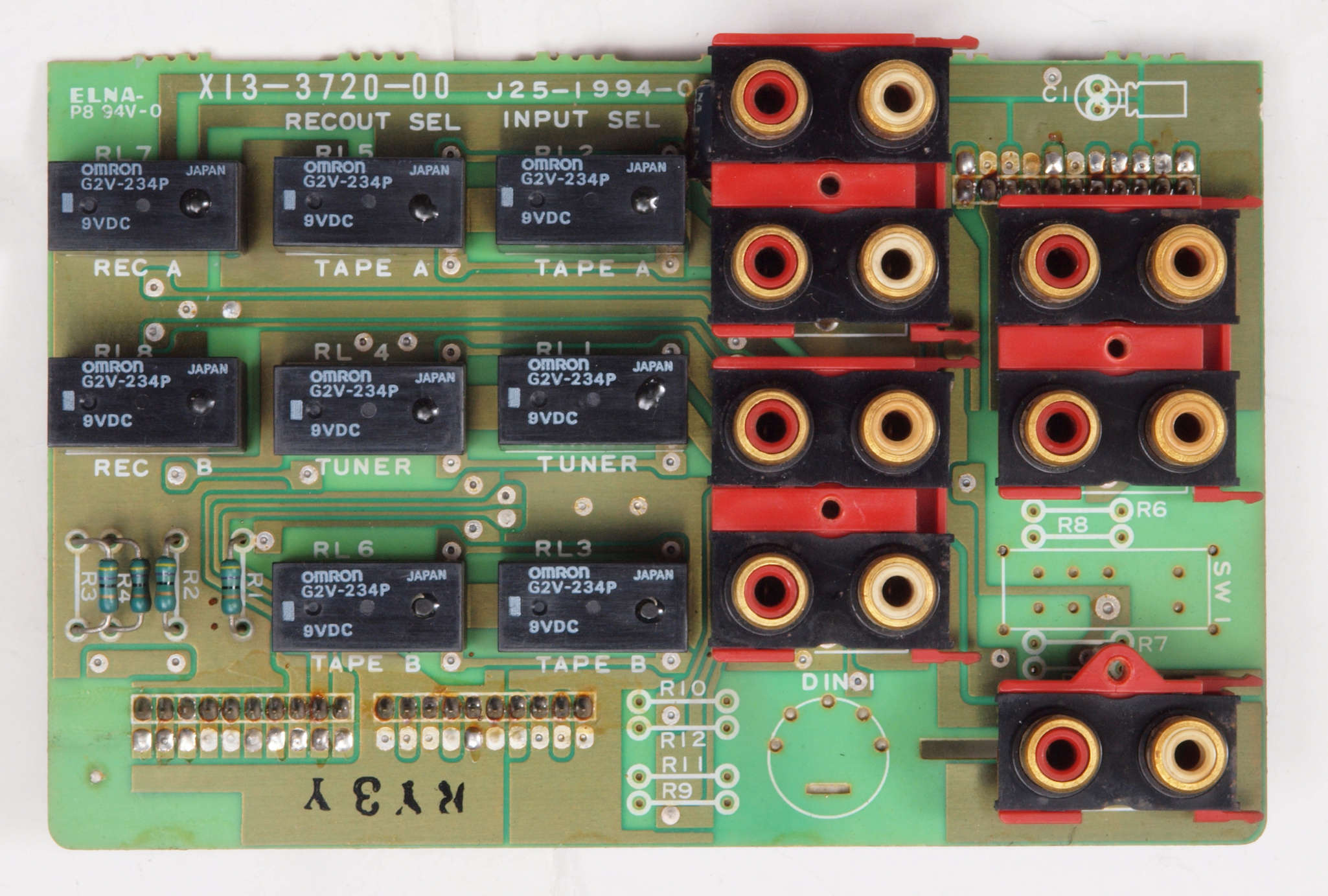

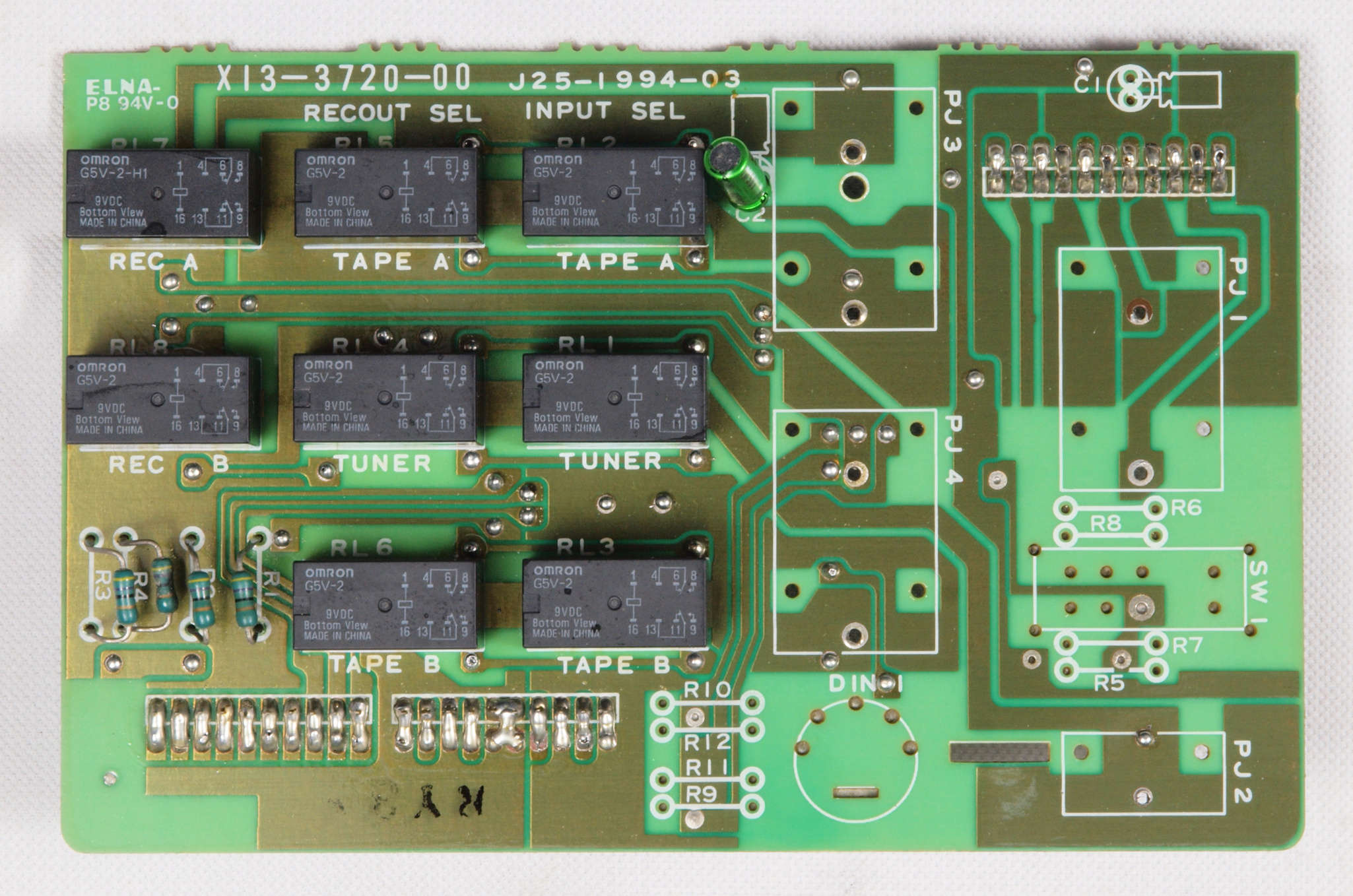

Ｃ６１．　修理前　入力ＲＣＡ端子基板。　リレーが８個交換されている。
Ｃ６２．　修理後　入力ＲＣＡ端子基板。　リレー８個、電解コンデンサー１個交換

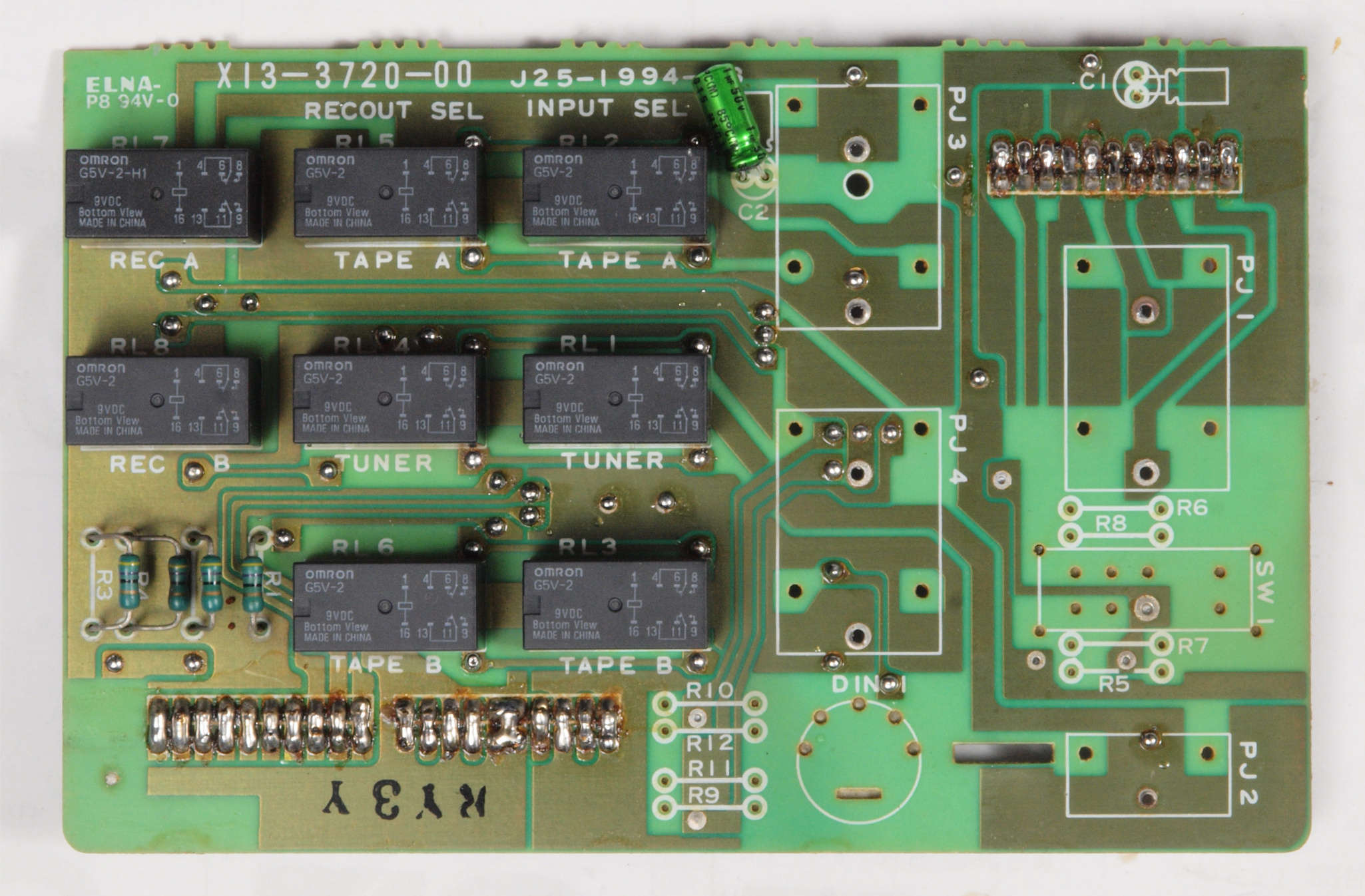

Ｃ６３．　完成入力ＲＣＡ端子基板。　洗浄後防湿材を塗る。

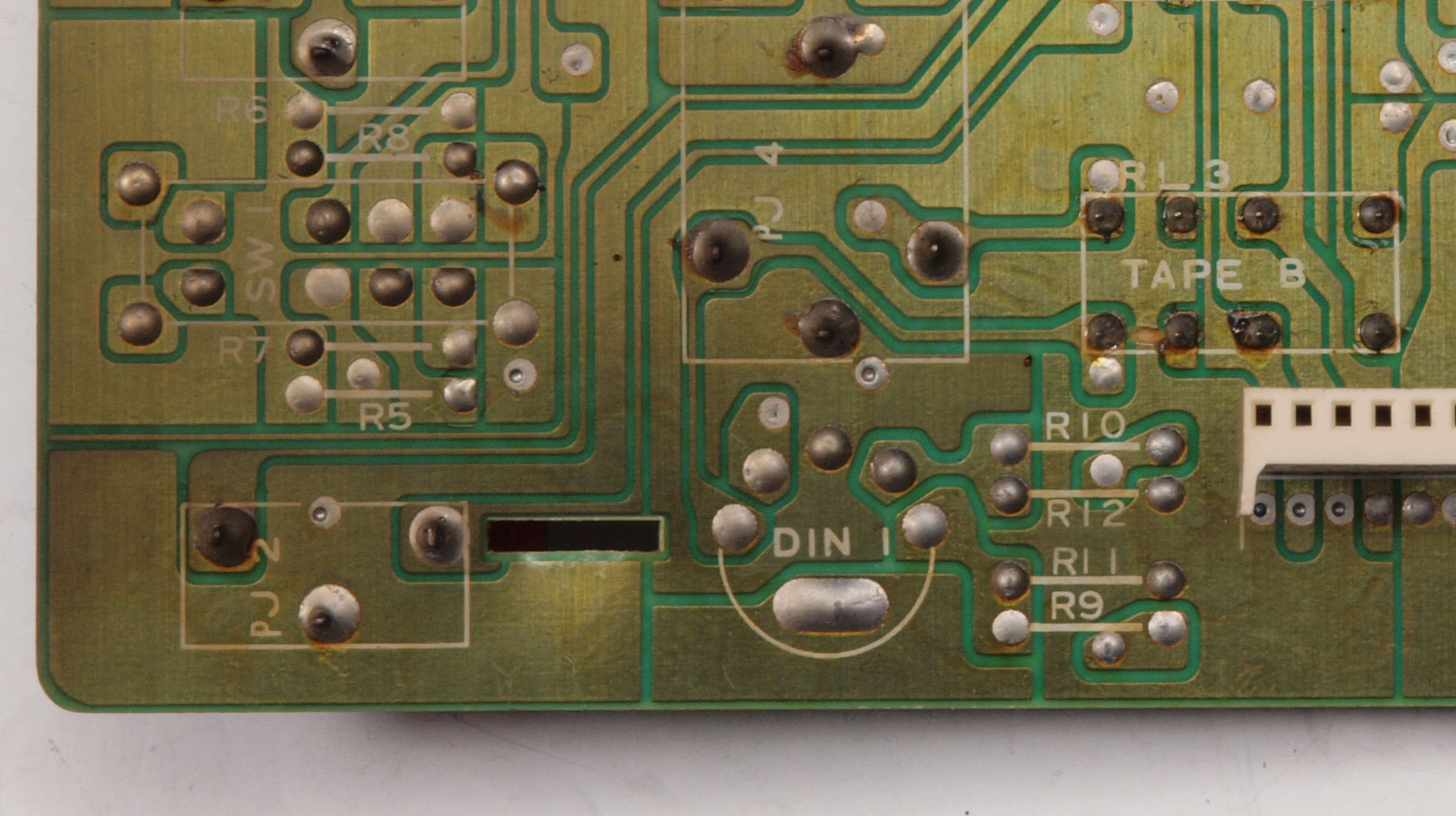

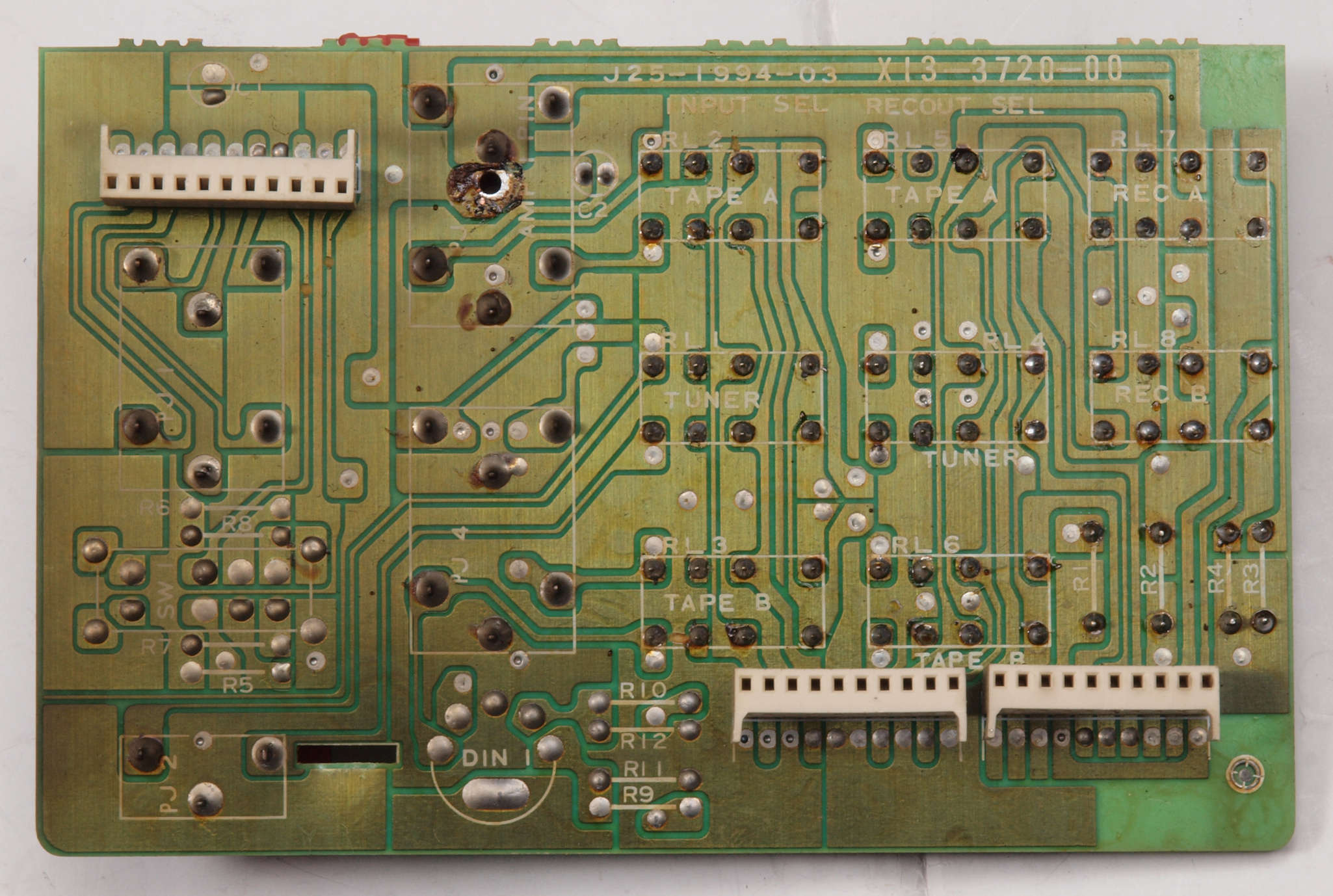

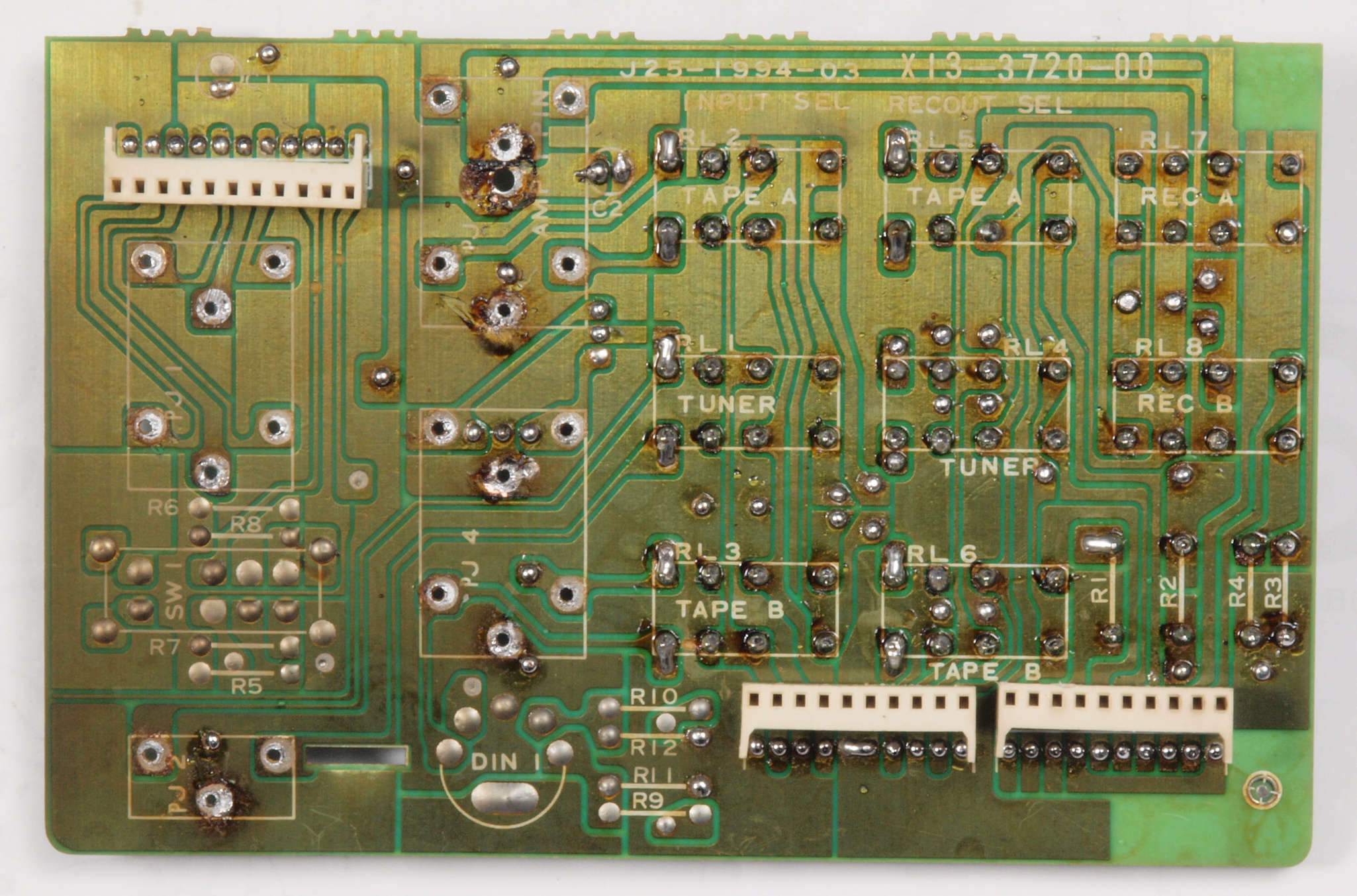

Ｃ６４．　修理前　入力ＲＣＡ端子基板裏
Ｃ６４２．　修理中　入力ＲＣＡ端子基板裏。　組み付けが悪く「ＥＱ−ＡＭＰ（equalize-amplifier）基板」で押され、変形した。
修理者に知識が無く技能が劣ると、この様なミスを犯す。
Ｃ６５．　修理（半田補正）後　入力ＲＣＡ端子基板裏。　全ての半田をやり直す。
Ｃ６６．　完成入力ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。

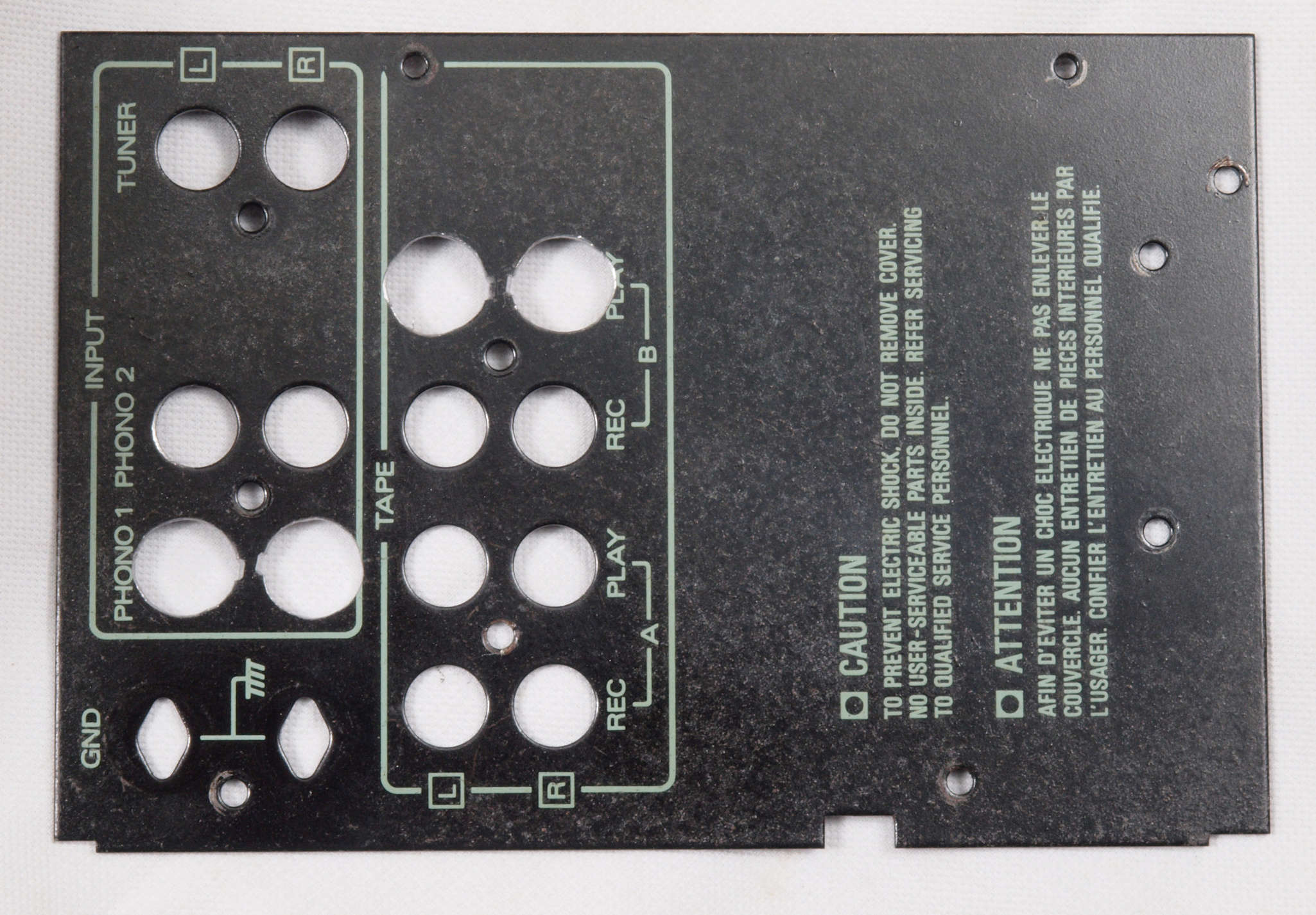

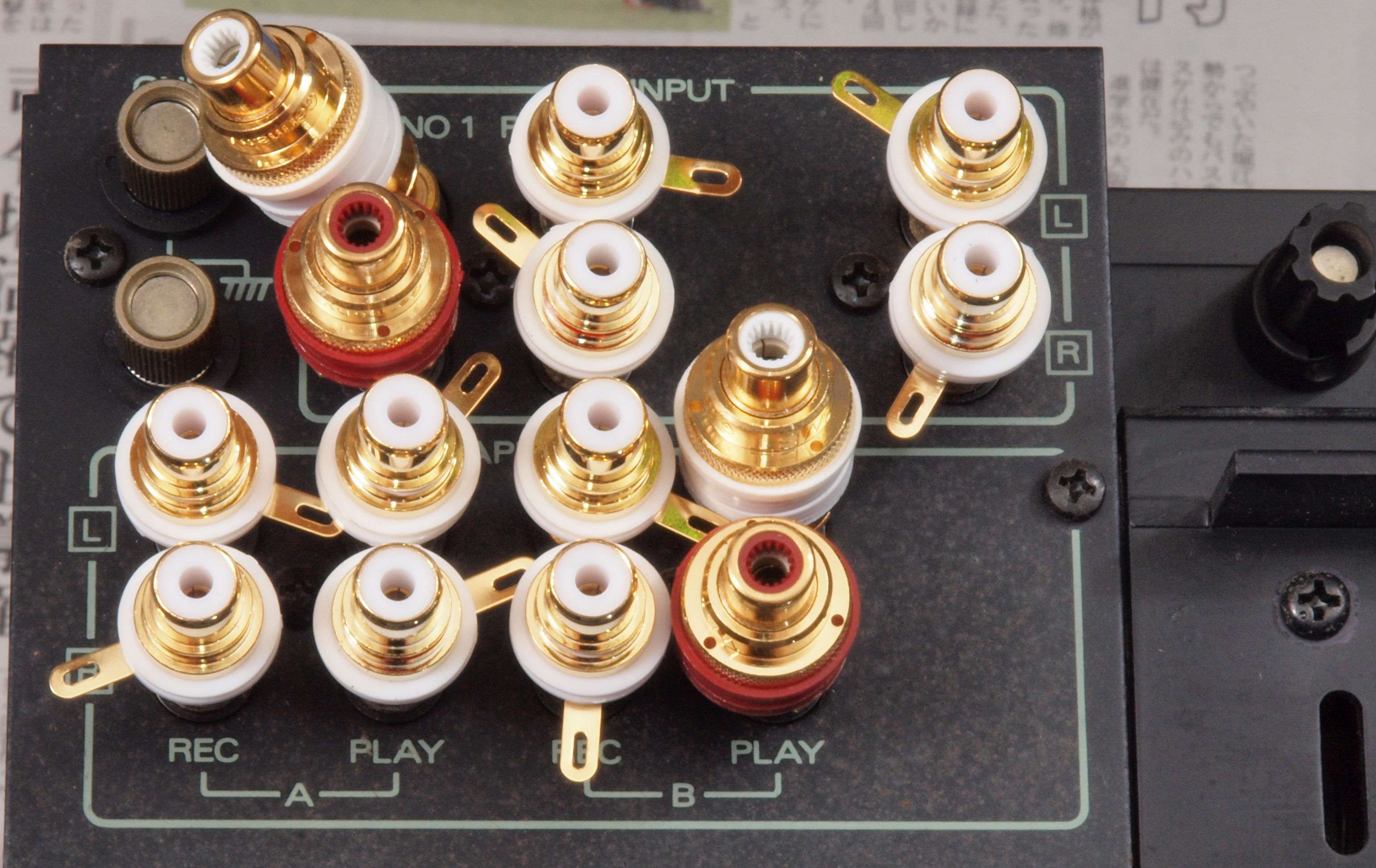

Ｃ６７．　修理前　入出力　ＲＣＡ端子郡
Ｃ６７２．　修理中　入出力　ＲＣＡ端子取り付け穴加工。　ハンドツールなので加工時間がかかる。
Ｃ６８．　修理（交換）後　入出力　ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換、ＰＨＯＮＯ１、ＴＡＰＥＢをＷＢＴ−０２０１に交換する。
Ｃ６９．　修理前　プリＡＭＰ出力ＲＣＡ端子
Ｃ６Ａ．　修理（交換）後　プリＡＭＰ出力ＲＣＡ端子。　テフロン絶縁ＲＣＡ端子に交換。
Ｃ６B．　修理前　ＡＵＸ入力ＲＣＡ端子
Ｃ６Ｃ．　修理（交換）後　ＡＵＸ入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換する。

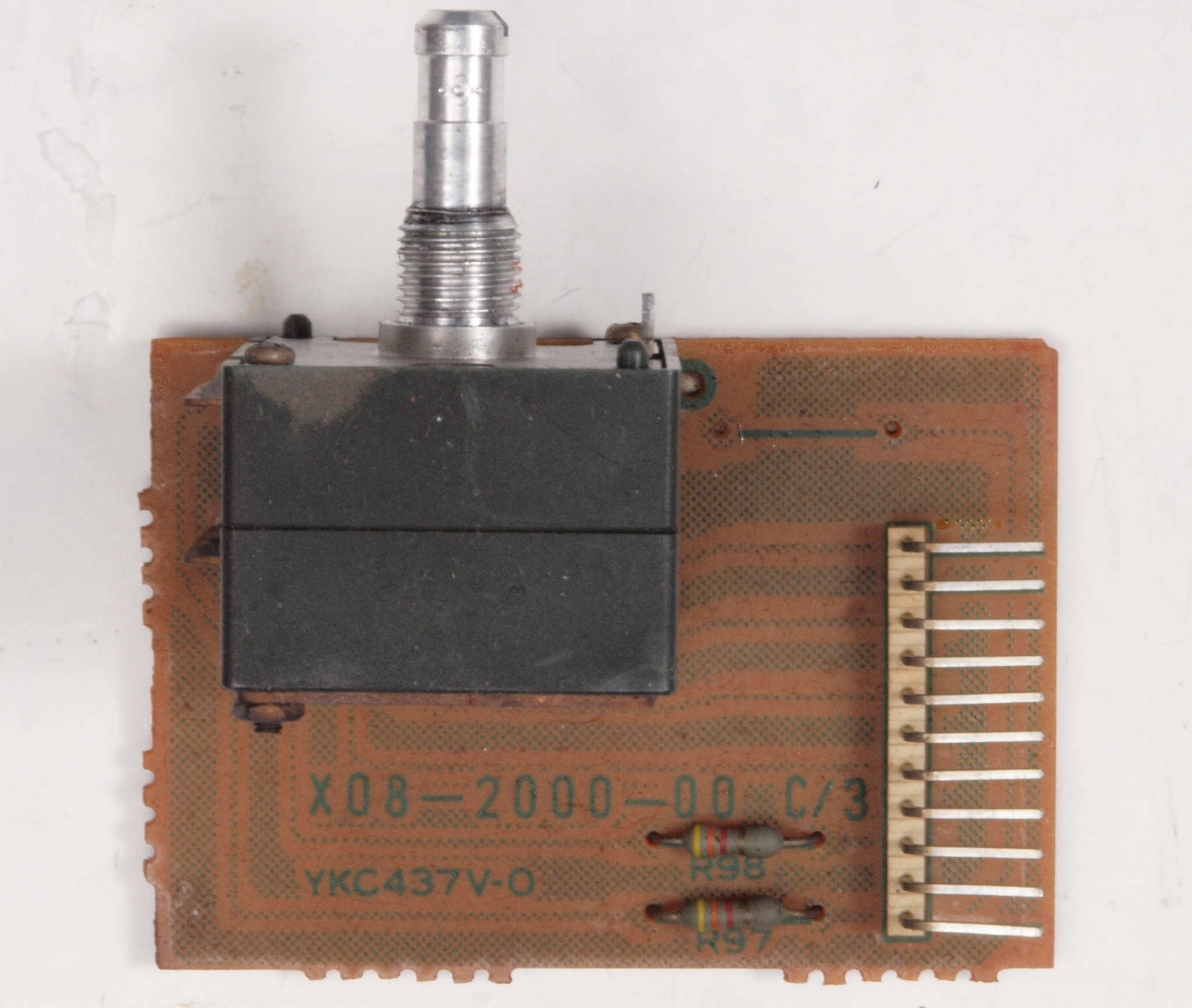

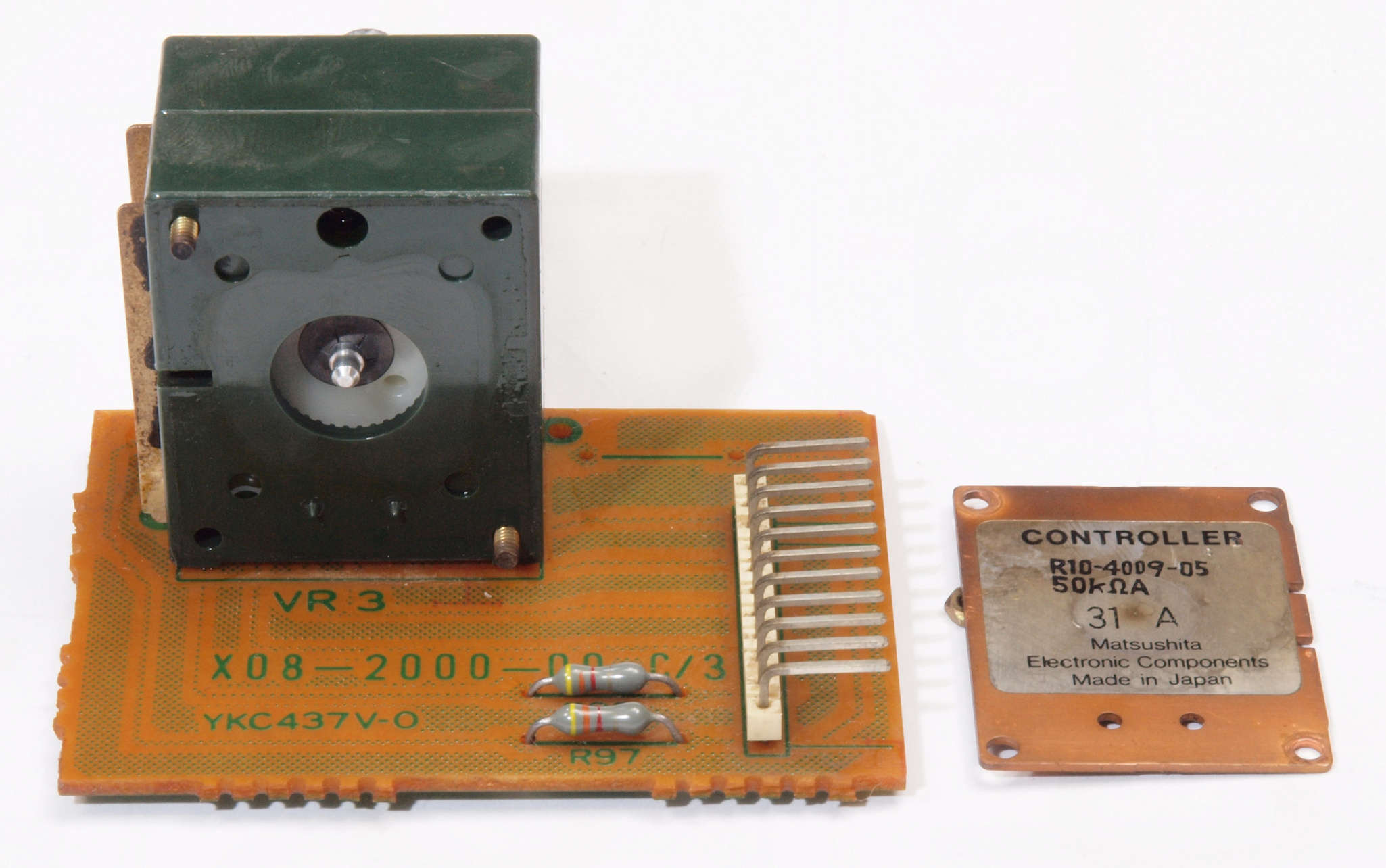

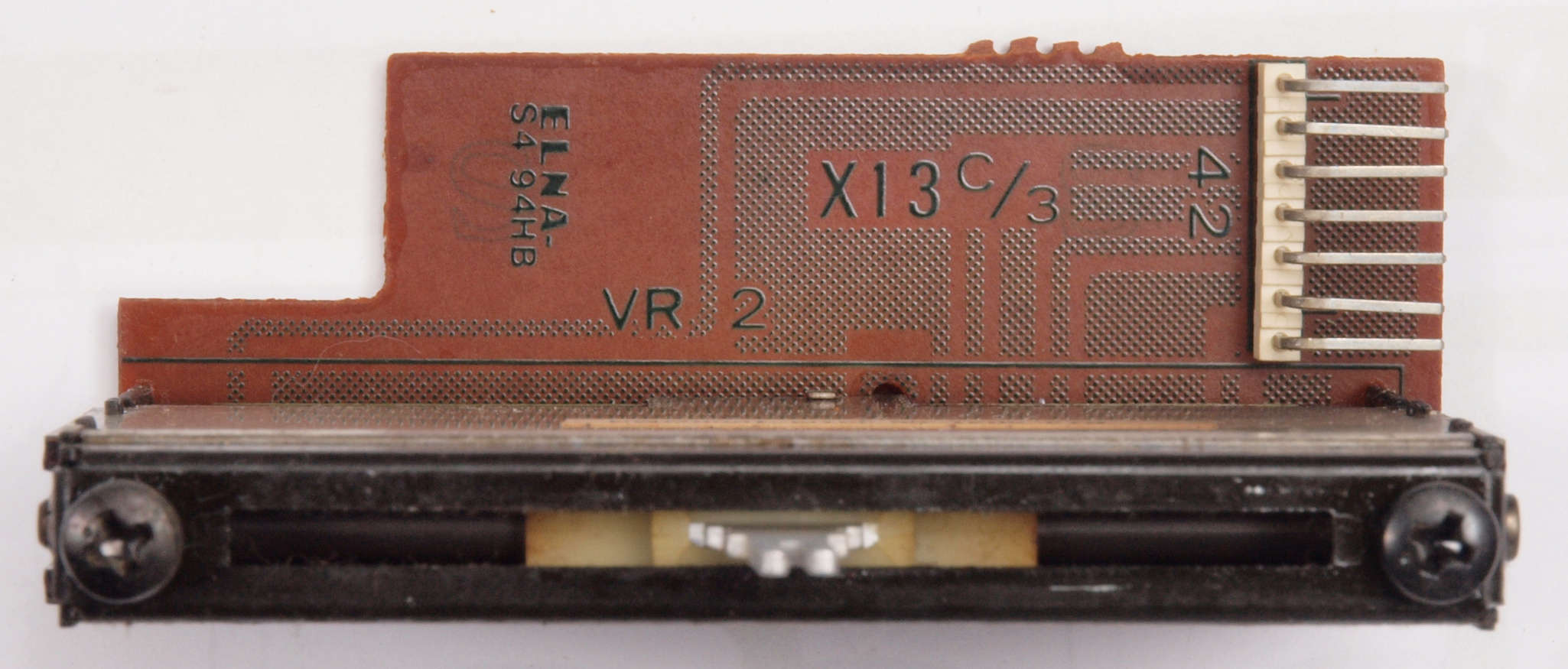

Ｃ７１．　修理前　ＶＲ基板
Ｃ７２．　修理前　ＶＲ基板裏。　
Ｃ７３．　修理（半田補正）後　　ＶＲ基板裏。　全ての半田をやり直す。
Ｃ７４．　完成ＶＲ基板裏。　洗浄後防湿材を塗る。
Ｃ７５．　ＶＲ点検中、カシメ構造なのでこれまで。　多量の接点復活材の使用でベタベタ。
　　　　　　　　　　　　　これだけ多用すると、軸のグリスを溶け込み、接点の上に皮膜となる。

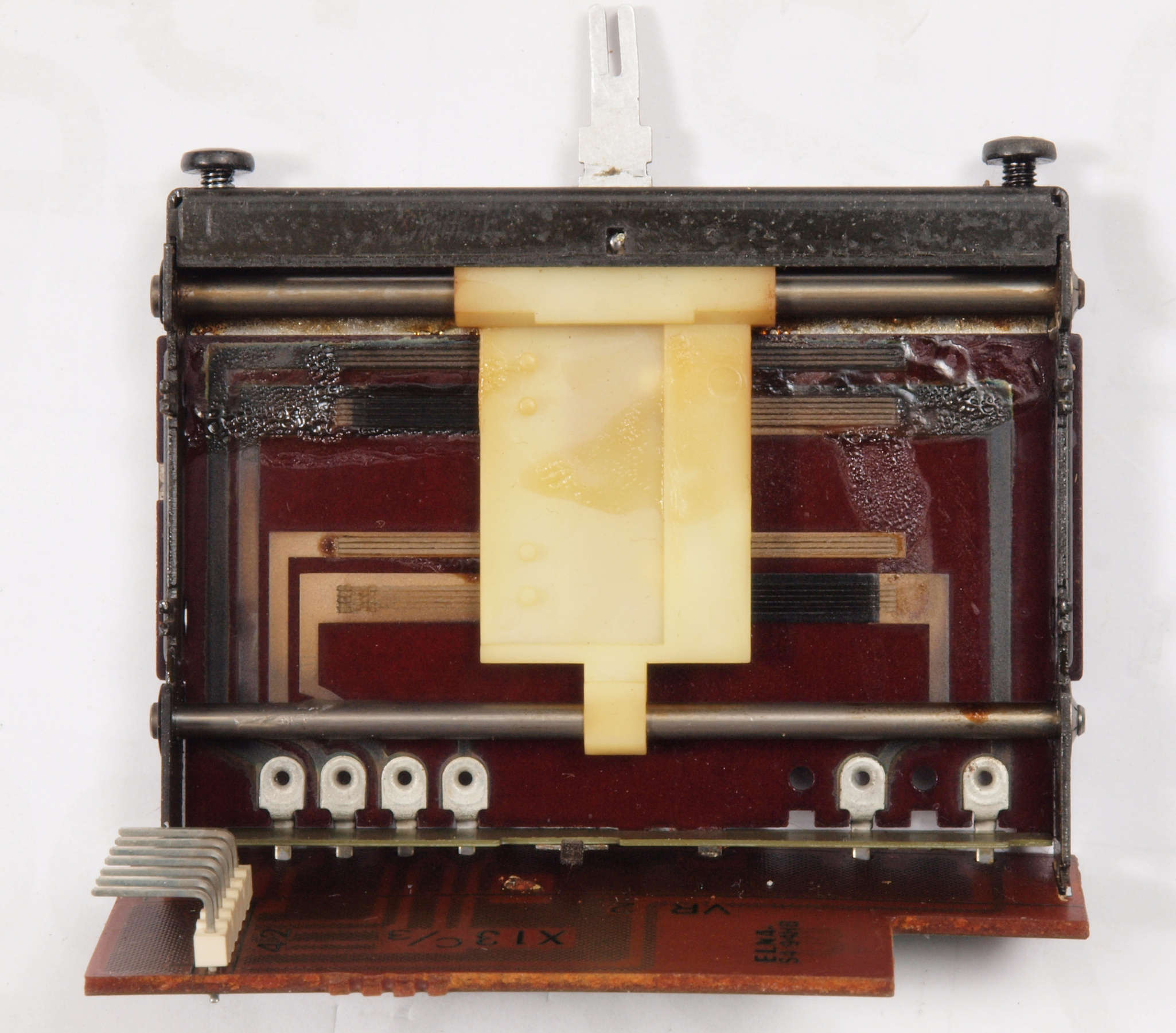

Ｃ８１．　修理前　バランスＶＲ基板
Ｃ８２．　修理中　バランスＶＲ基板。　分解中。

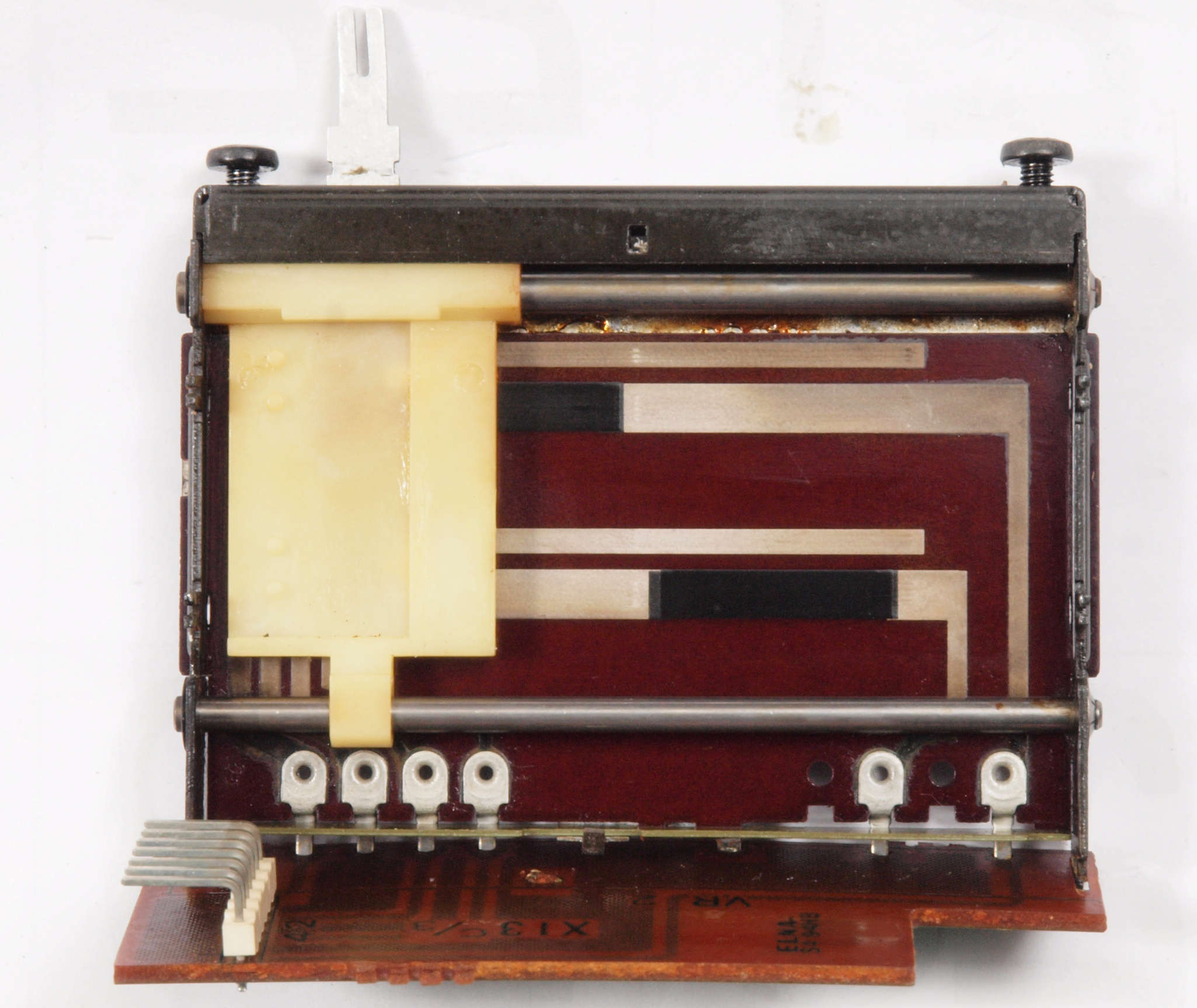

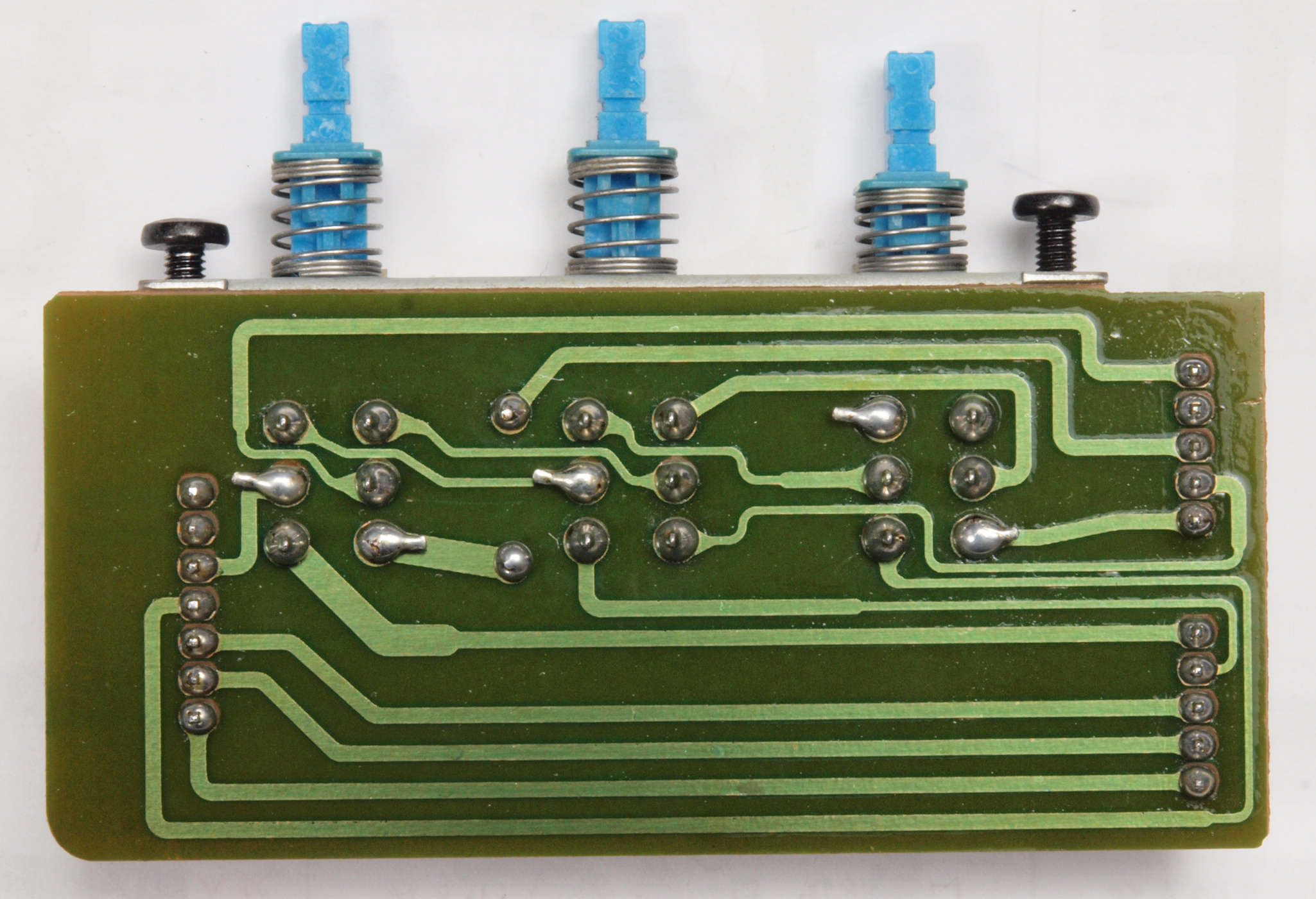

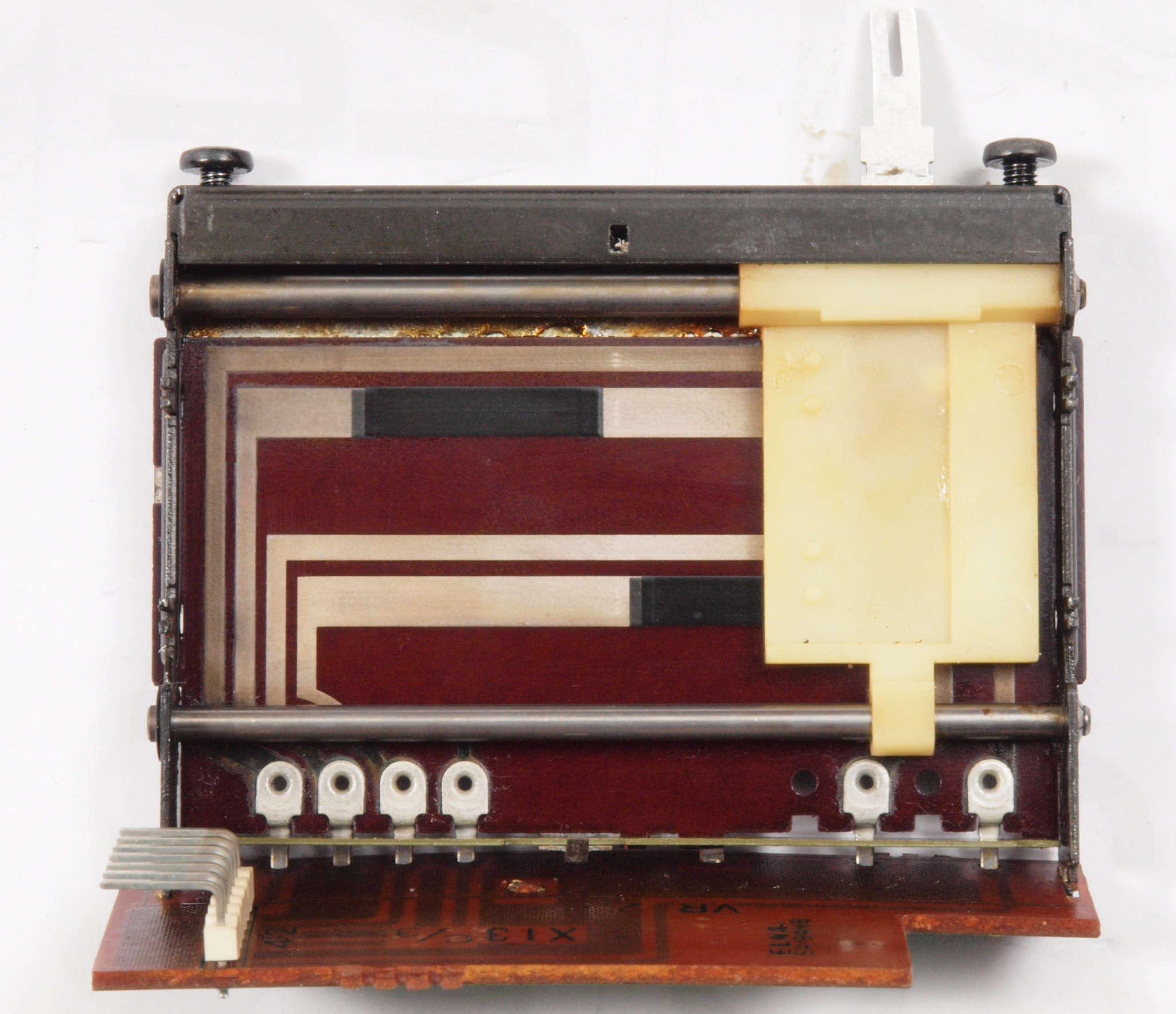

Ｃ８３．　修理（清掃）後　バランスＶＲ基板。　分解し、清掃する。
Ｃ８４．　修理（清掃）後　バランスＶＲ基板。　分解し、清掃する。

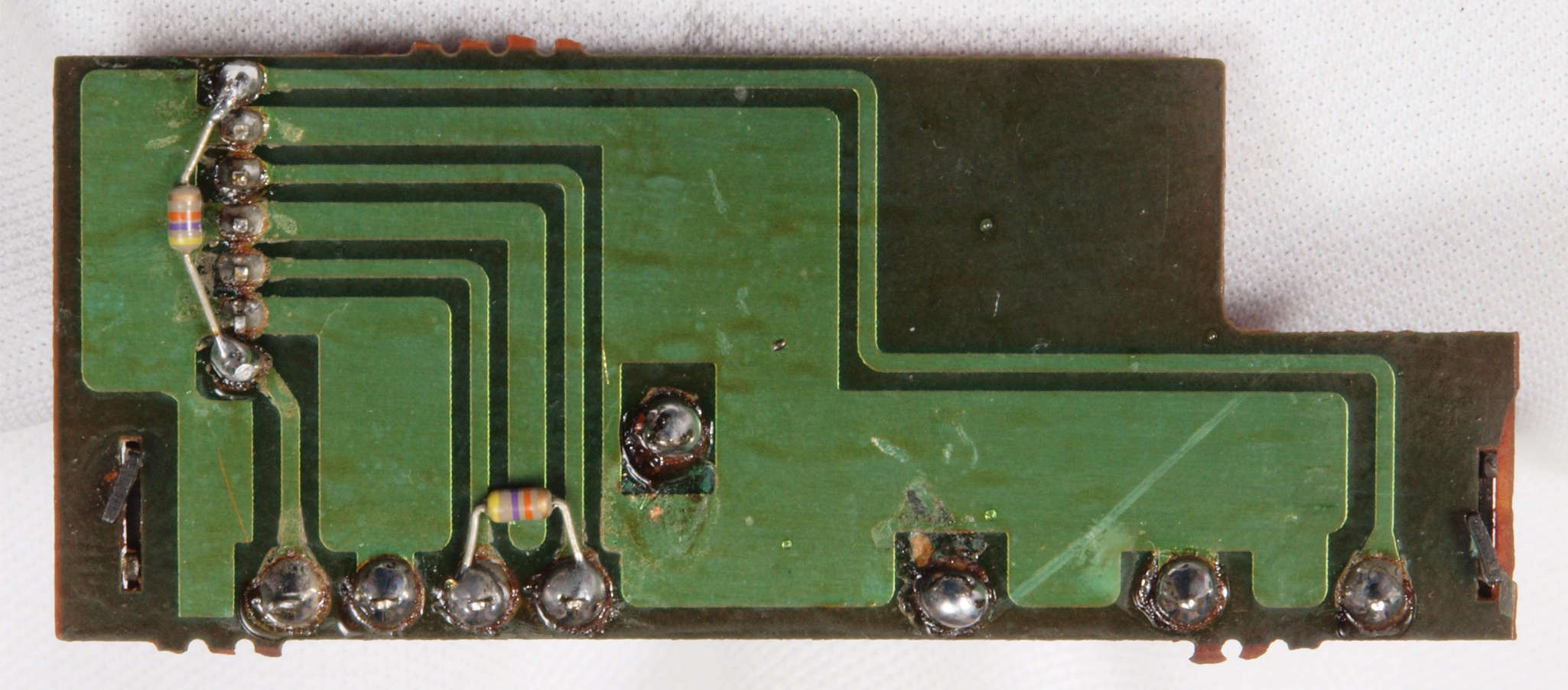

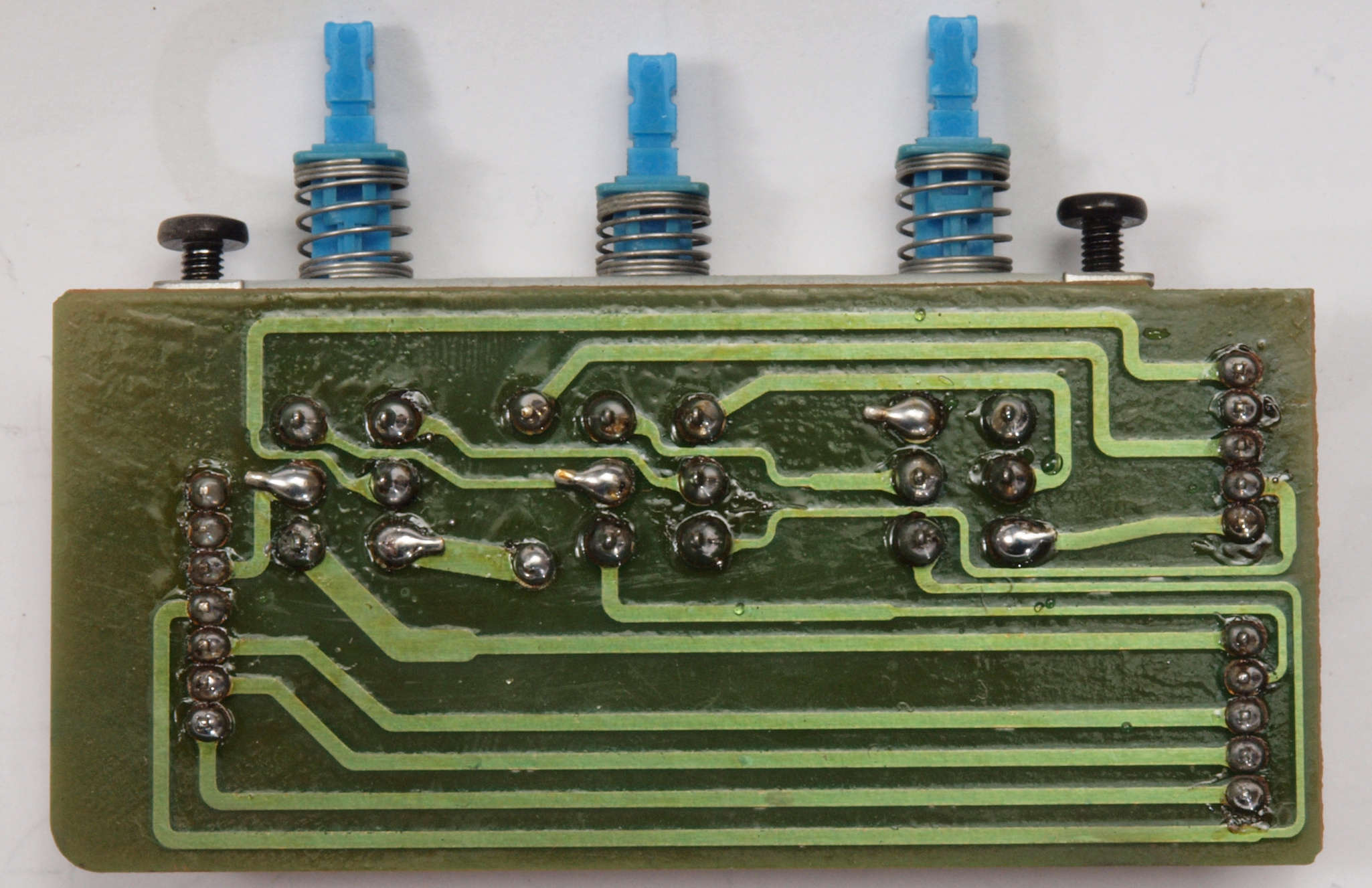

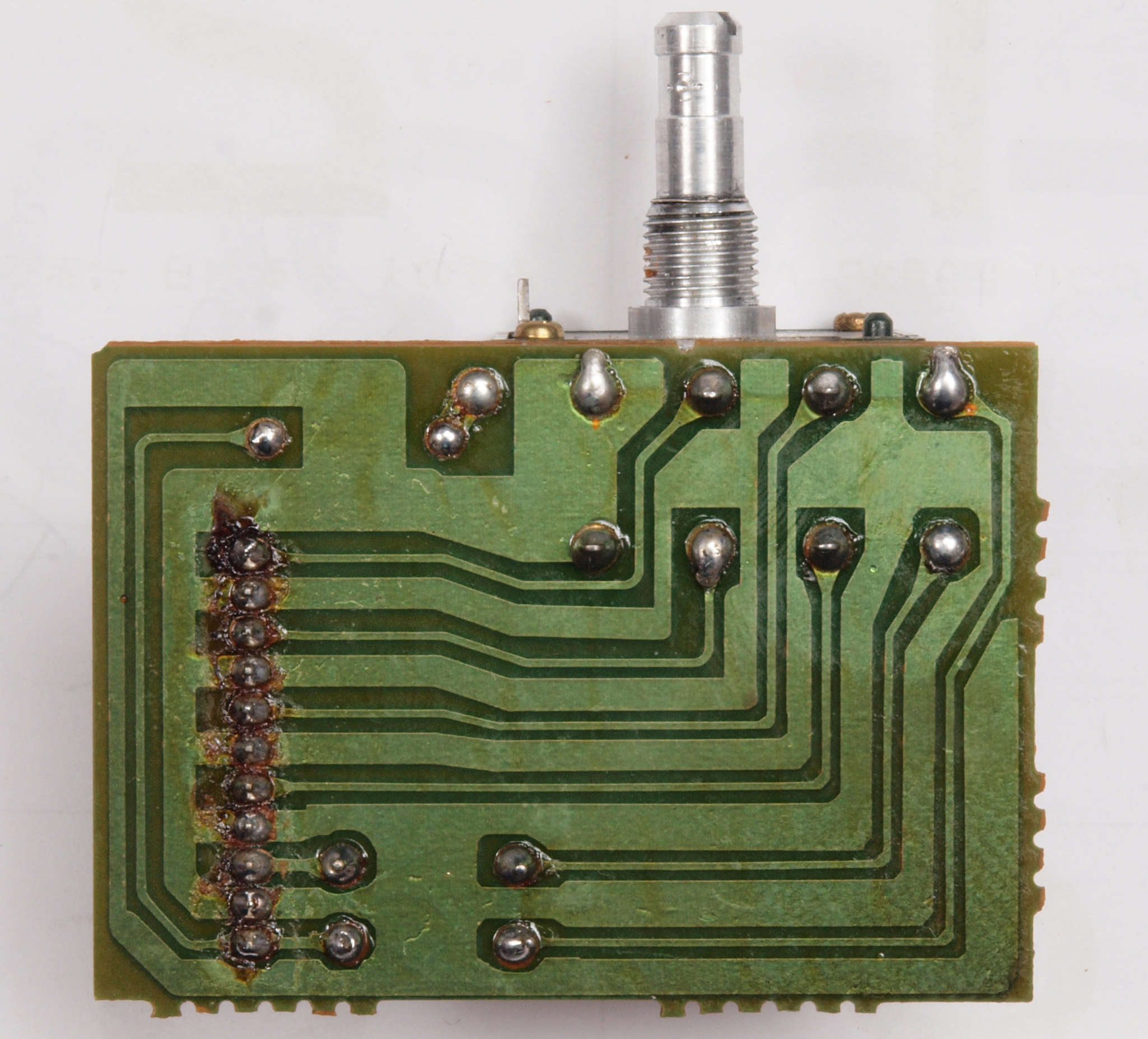

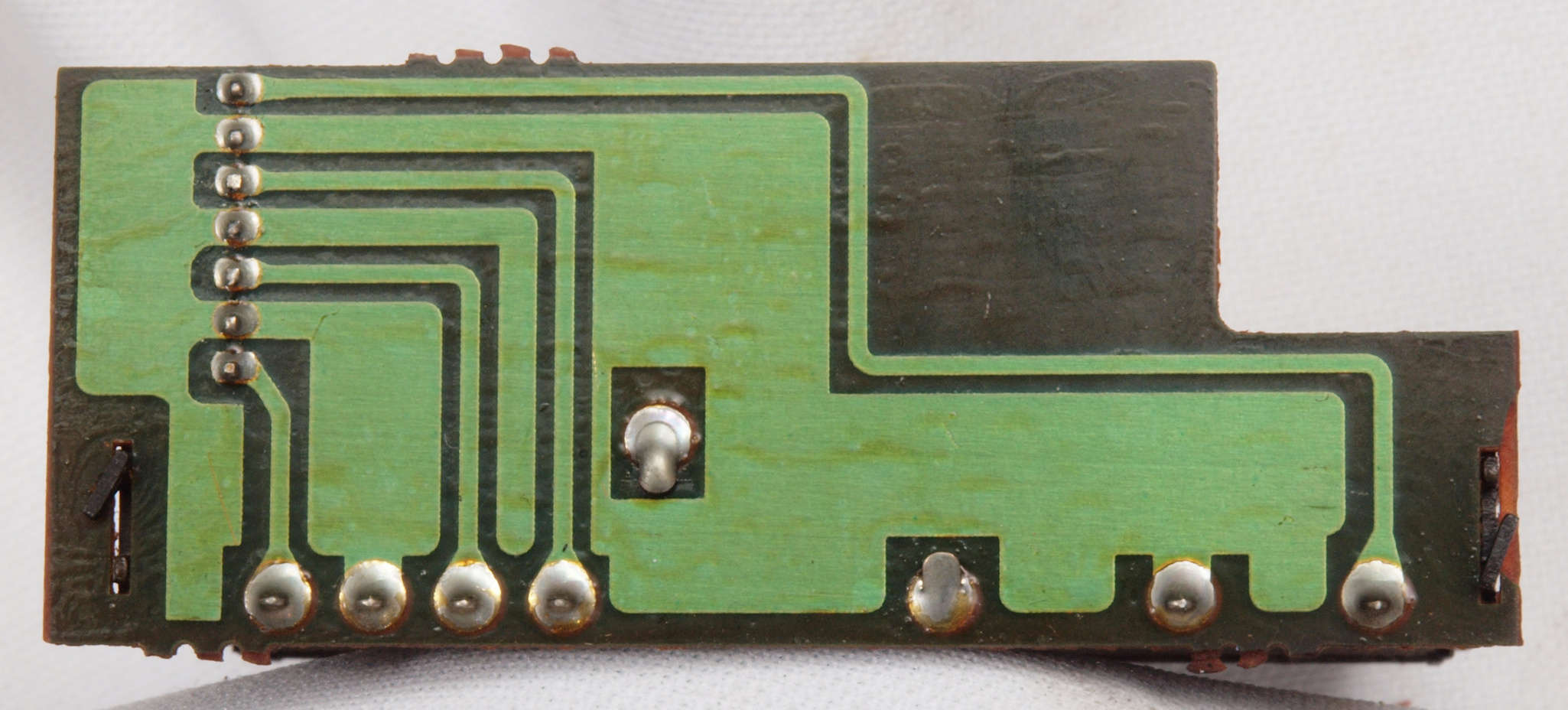

Ｃ８５．　修理前　バランスＶＲ基板裏

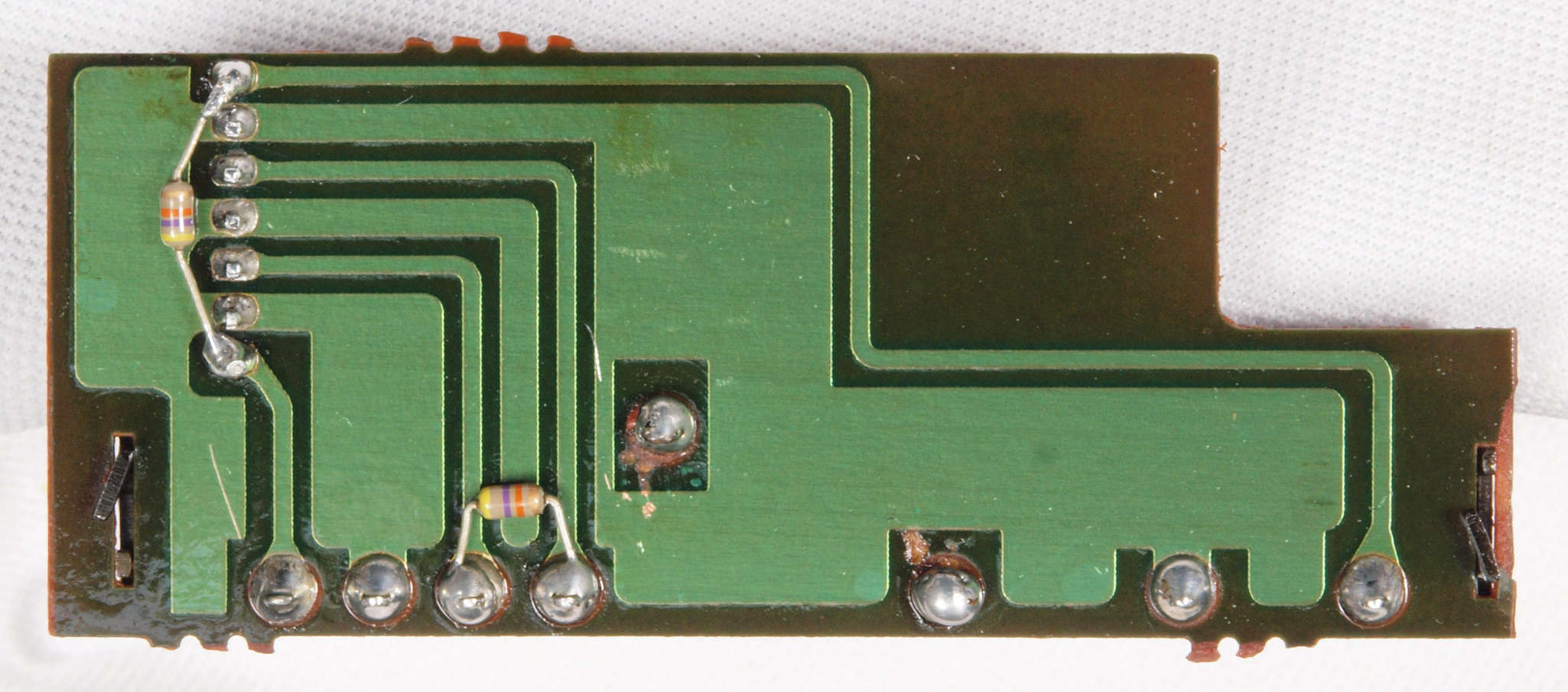

Ｃ８６．　修理（半田補正）後　バランスＶＲ基板裏。　抵抗２個追加。　全ての半田をやり直す。
Ｃ８７．　完成バランスＶＲ基板裏。　洗浄後防湿材を塗る。

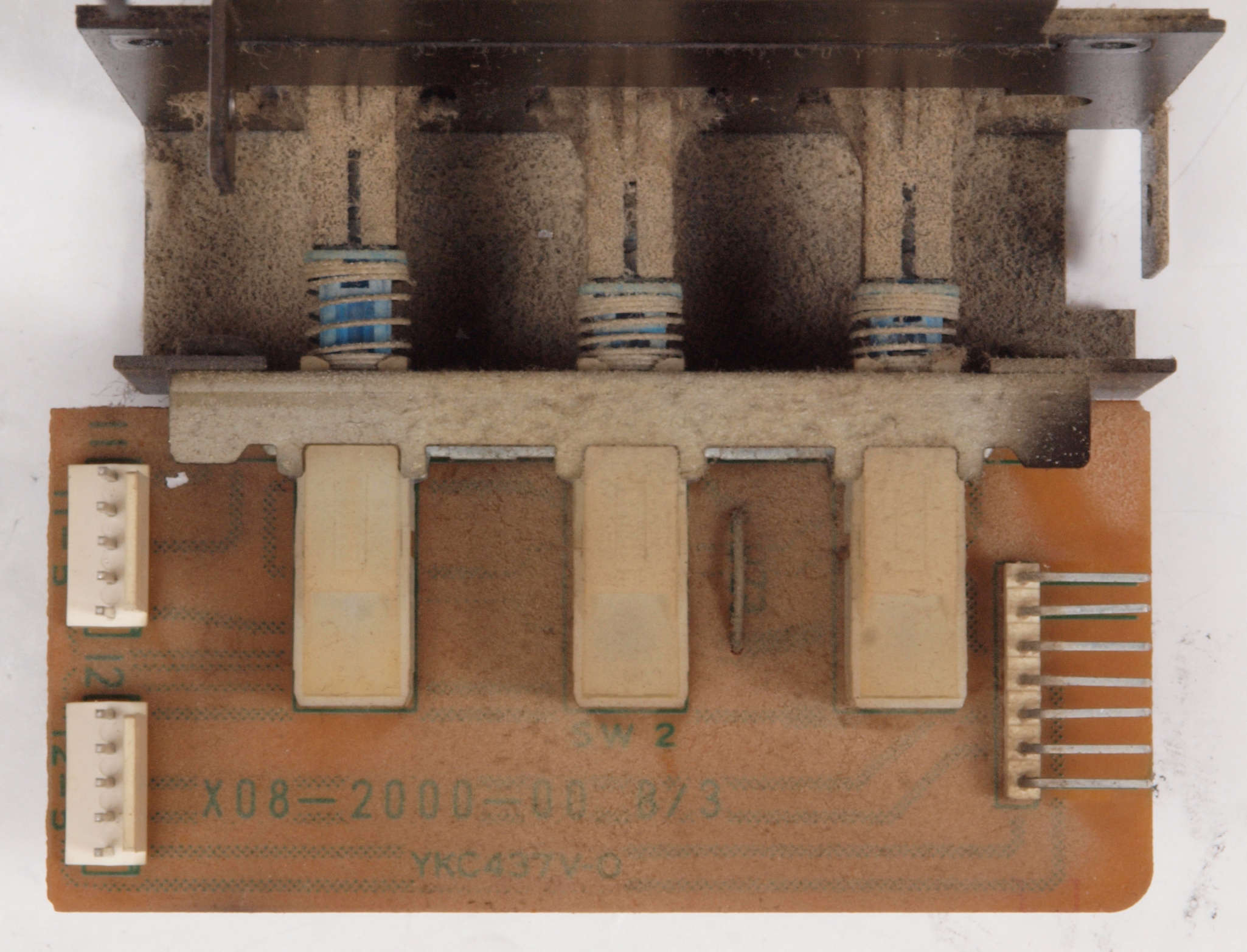

Ｃ９１．　修理前　入力ＳＷ基板。　埃がびっしり！　
Ｃ９２．　修理後　入力ＳＷ基板。　清掃する。
Ｃ９３．　修理前　入力ＳＷ基板裏
Ｃ９４．　修理（半田補正）後　入力ＳＷ基板裏。　全ての半田をやり直す。
Ｃ９５．　完成入力ＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＡ１．　修理前　整流基板
ＣＡ２．　修理後　整流基板。　清掃する。

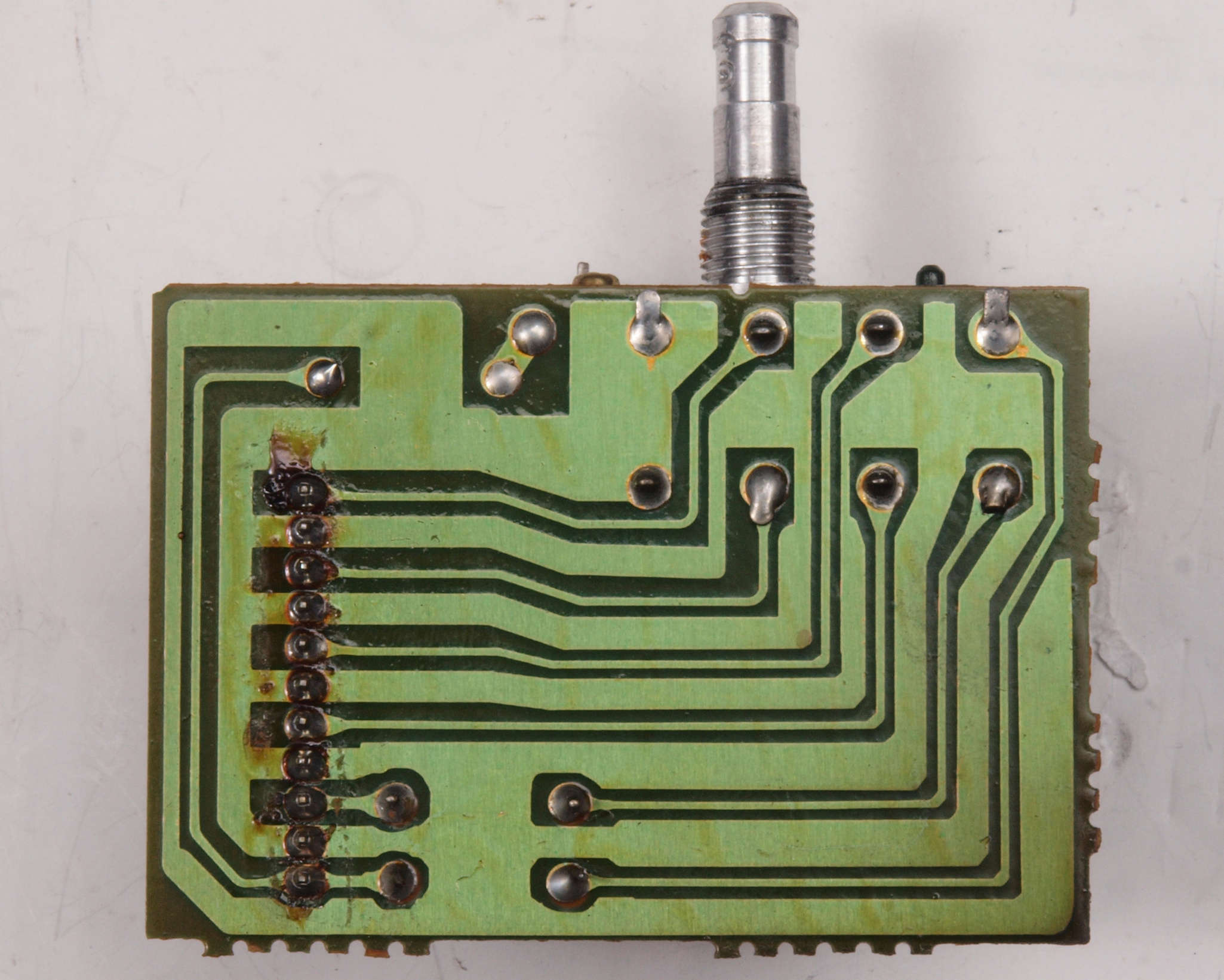

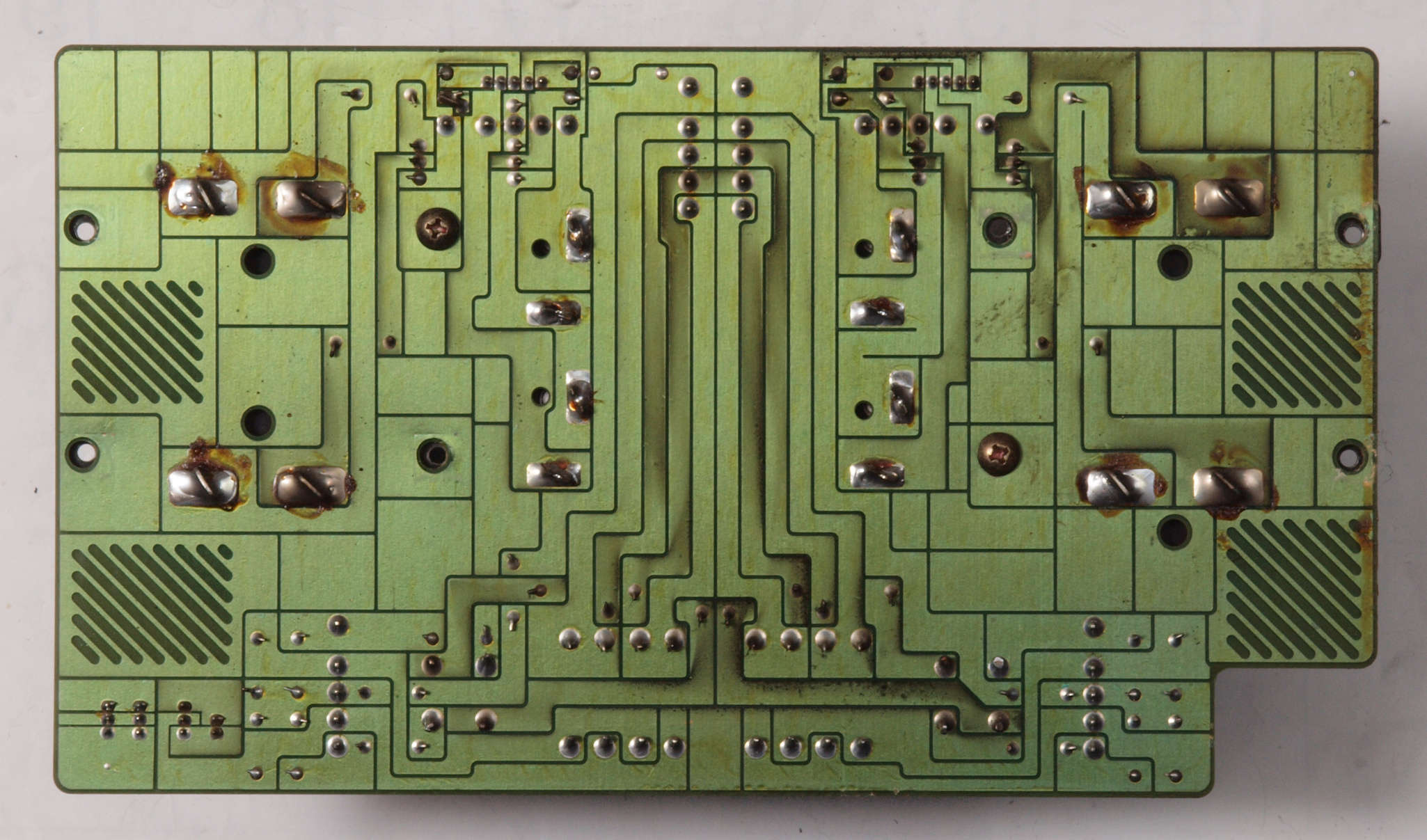

ＣＡ３．　修理前　整流基板裏

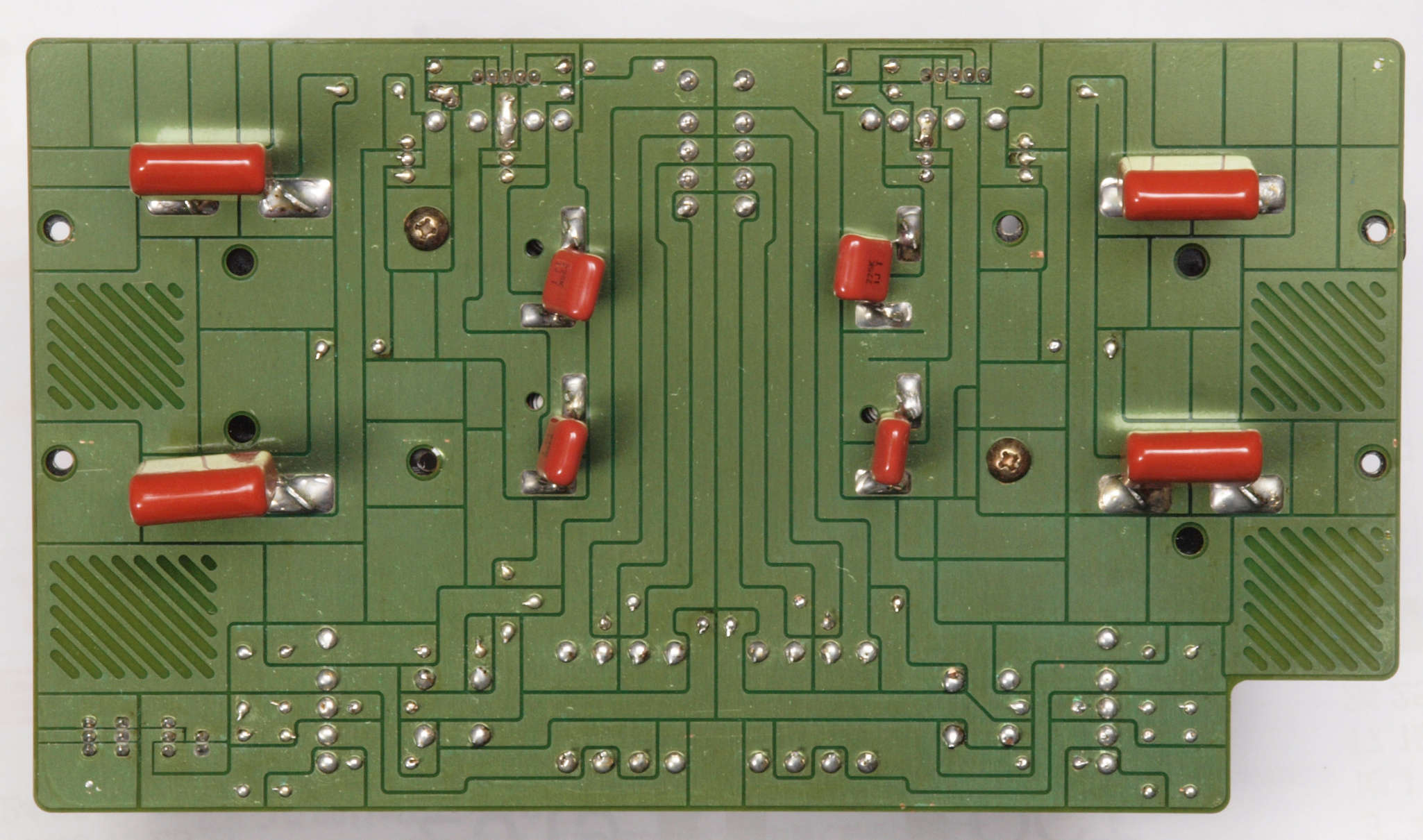

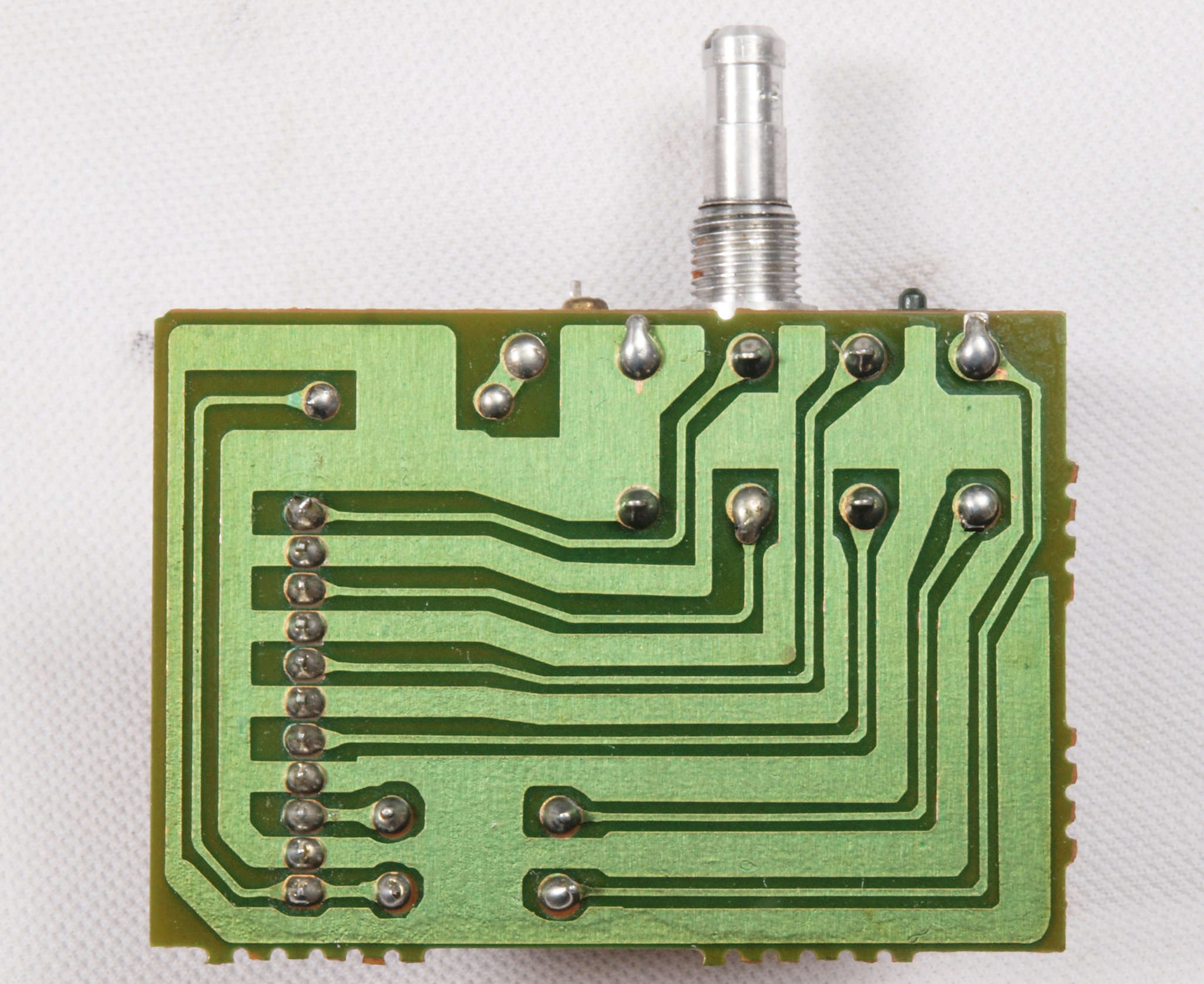

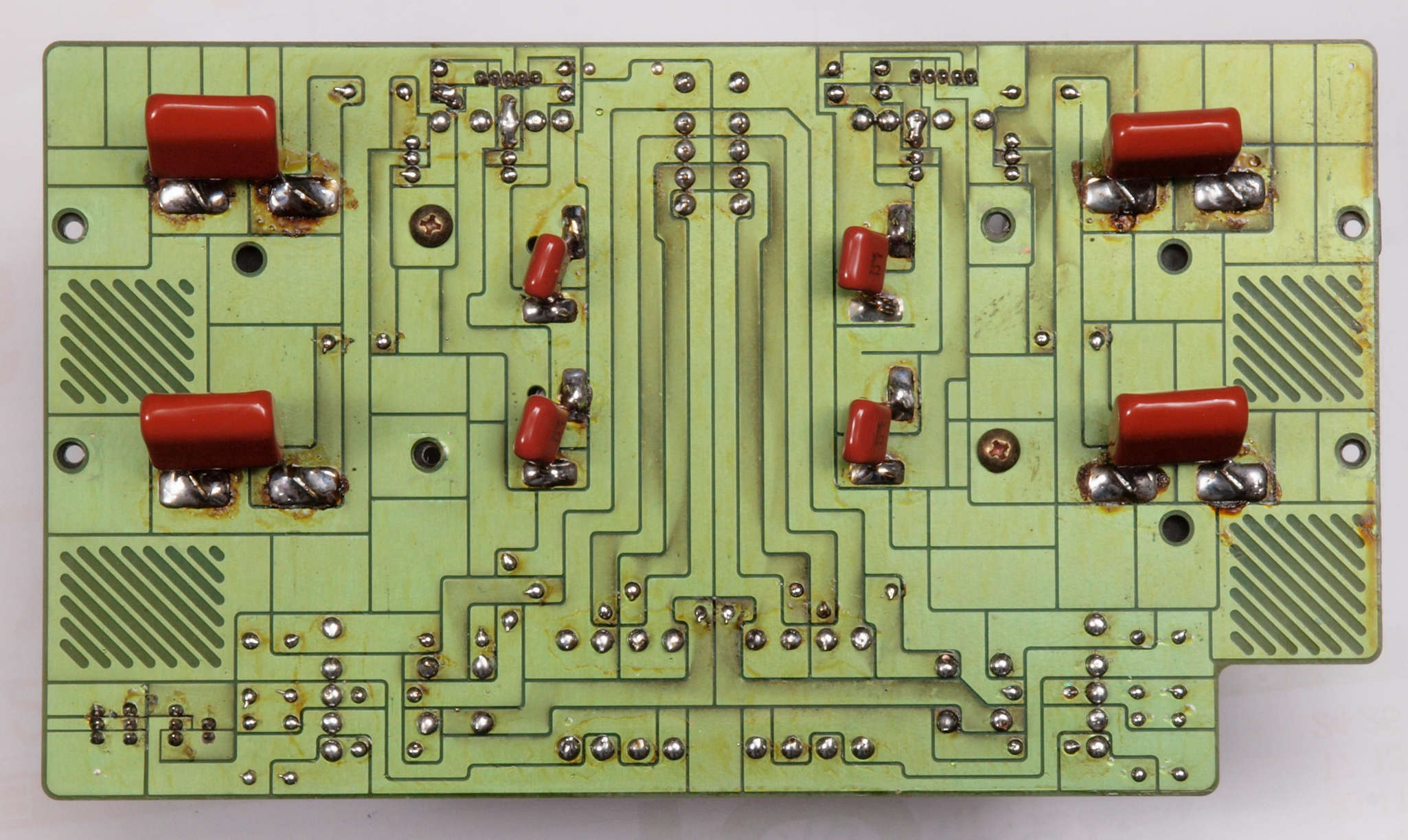

ＣＡ４．　修理（半田補正）後　整流基板裏。　フイルムコンデンサー８個追加。　全ての半田をやり直す。
ＣＡ５．完成整流基板裏　洗浄後

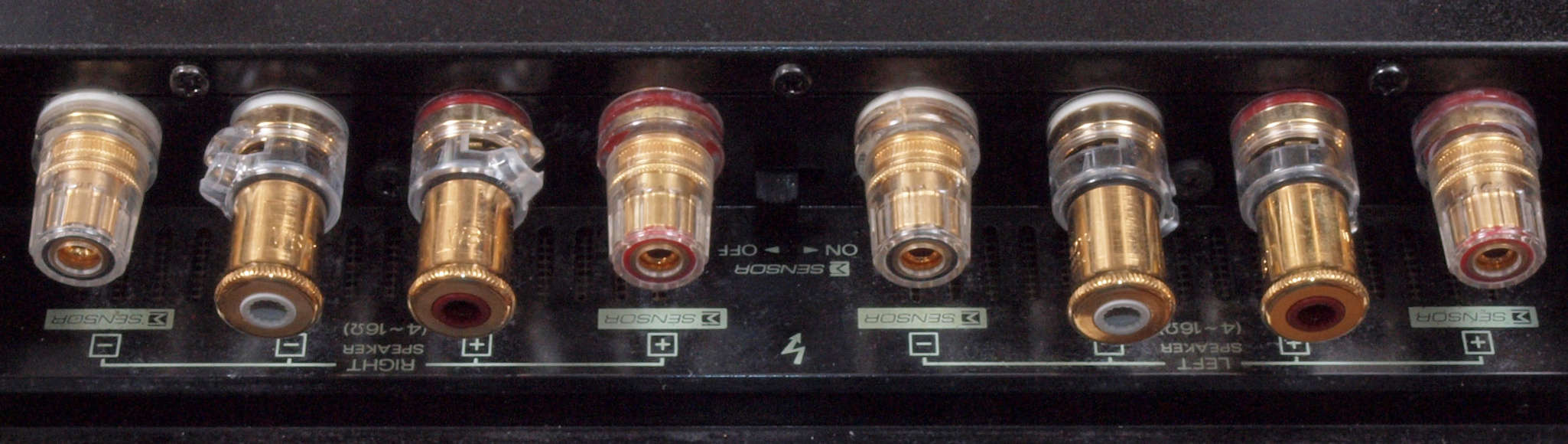

ＣＢ１．　修理前　ＳＰ端子
ＣＢ３．　修理（交換）後　ＳＰ端子。出力端子交換、　半分ＷＢＴ−０７１０Ｃｕ使用。
ＣＢ４．　修理（交換）後　ＳＰ端子。　ＷＢＴ−０７１０Ｃｕは絶縁プラスチックが３６０度回転します、接続穴も２種類。

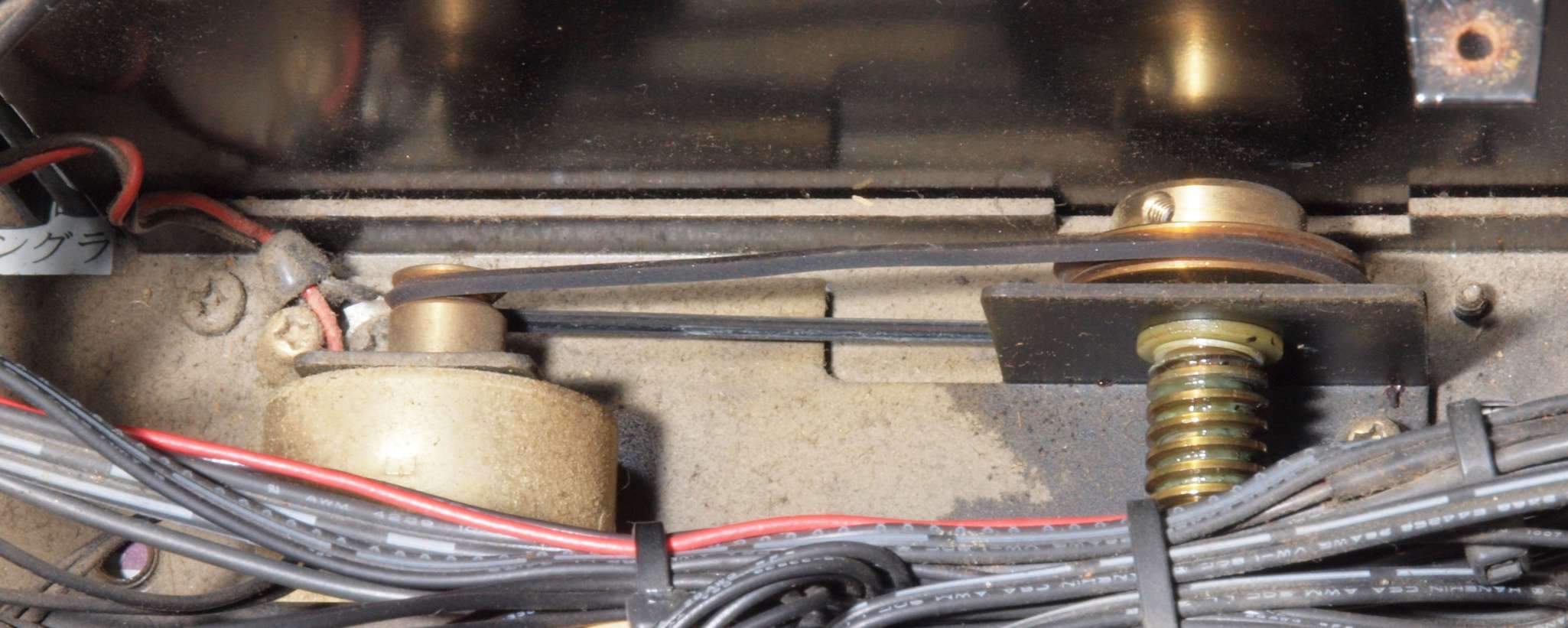

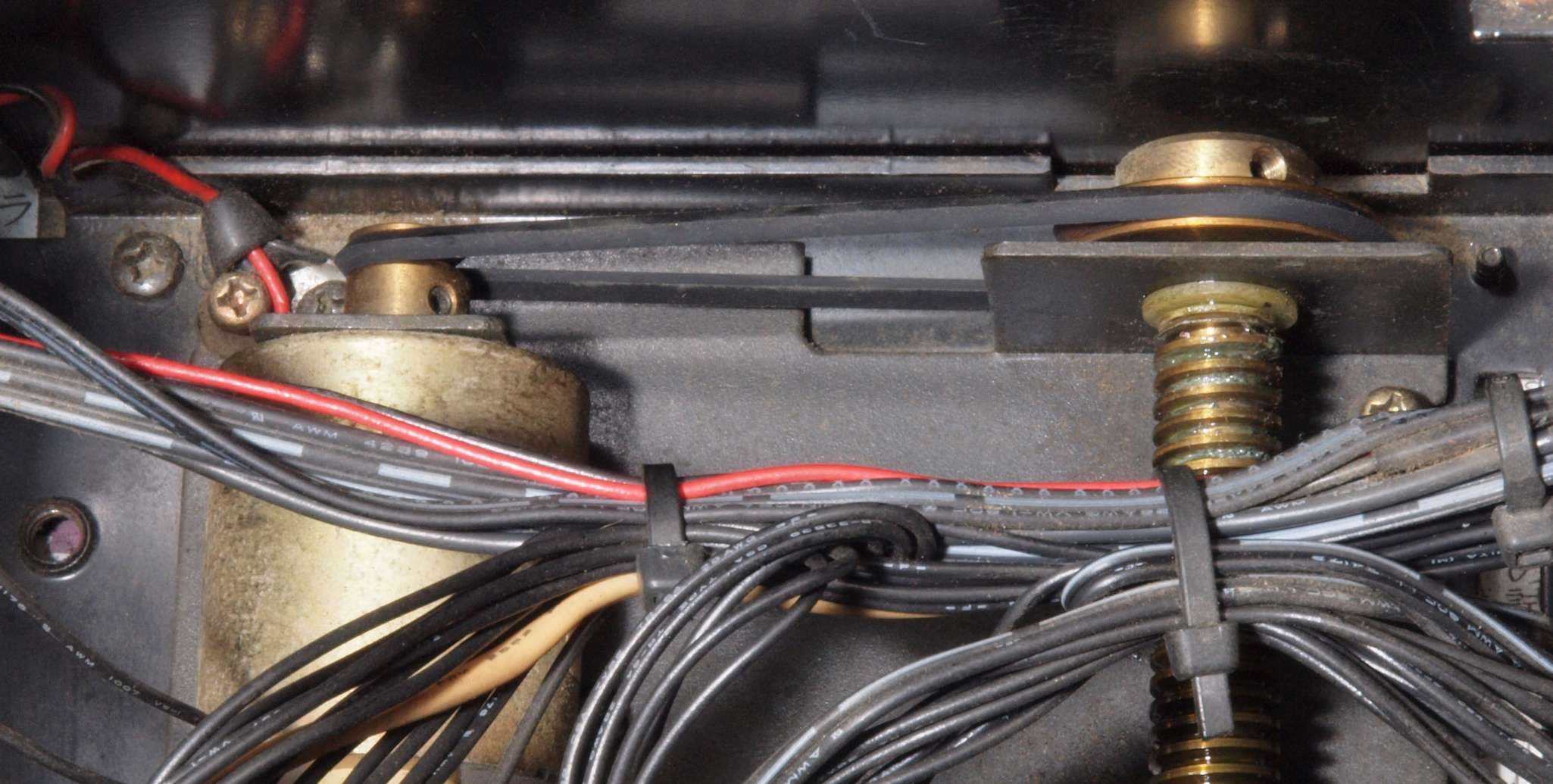

ＣＣ１．　修理前　トレイ駆動装置。　経年劣化でベルトがユルユルで空回り。
ＣＣ２．　修理後　トレイ駆動装置。　清掃して、ベルト交換する。

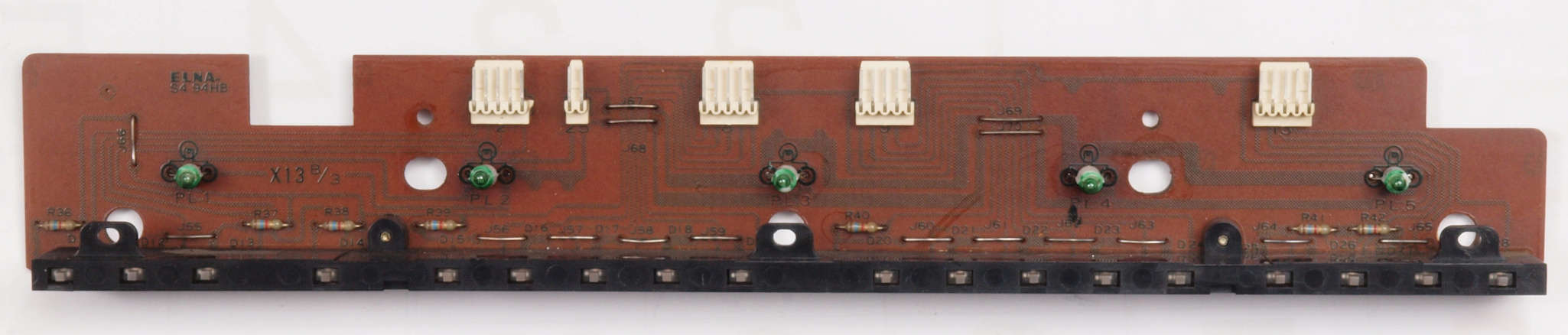

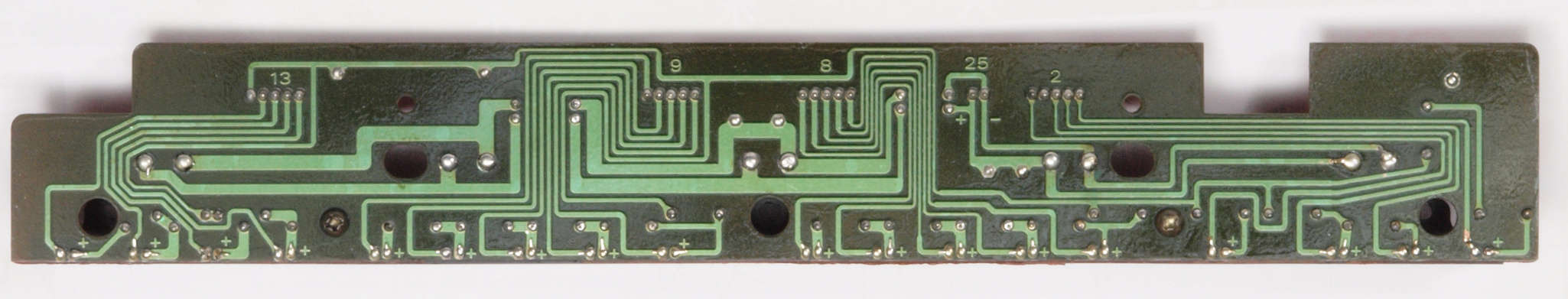

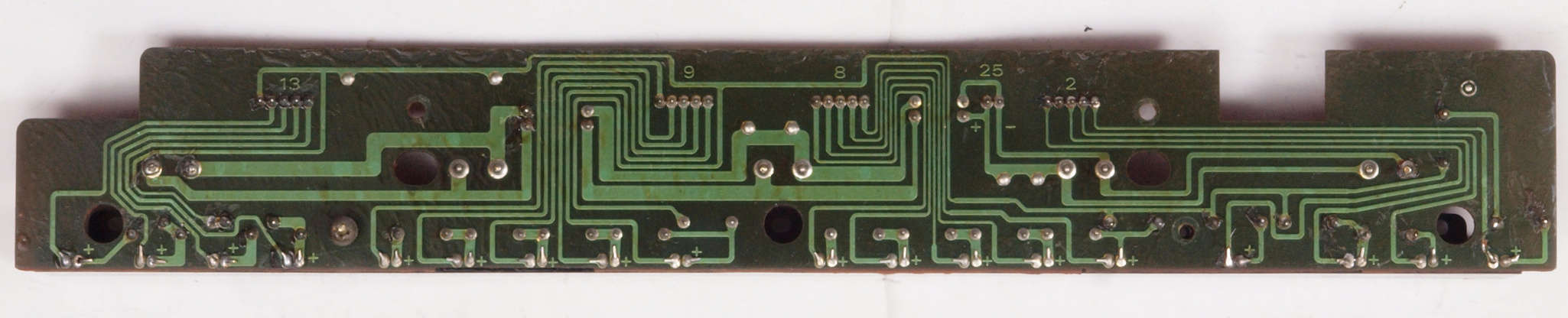

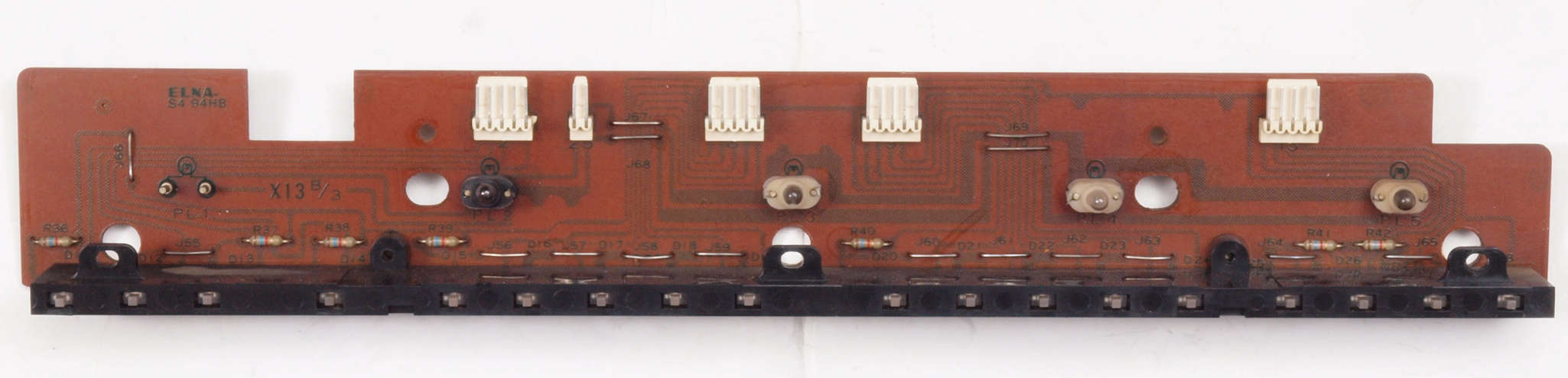

ＣＤ１．　修理前　照明・ＬＥＤ基板
ＣＤ２．　修理後　照明・ＬＥＤ基板。　ムギ球交換。
ＣＤ３．　修理前　照明・ＬＥＤ基板裏
ＣＤ３２．　修理中　照明・ＬＥＤ基板裏。半田不良ケ所。

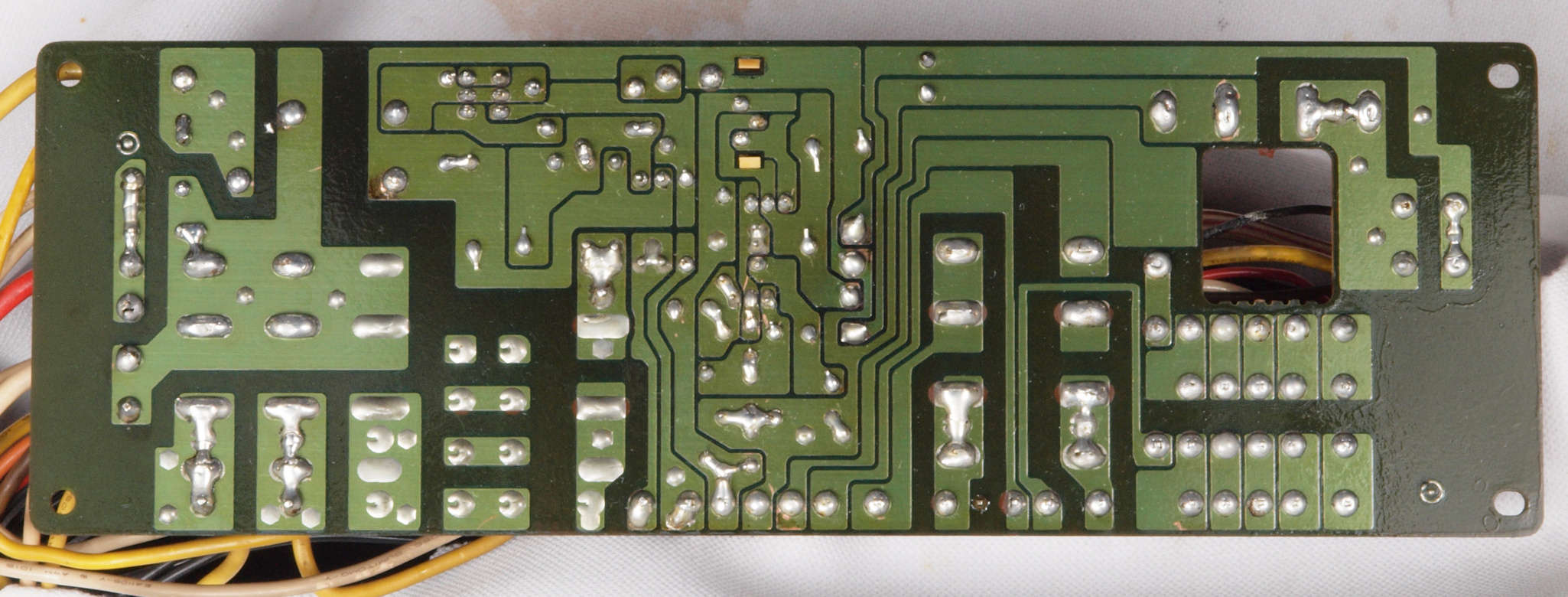

ＣＤ４．　修理（半田補正）後　照明・ＬＥＤ基板裏。　全ての半田をやり直す。
ＣＤ５．　完成照明・ＬＥＤ基板裏。　洗浄後防湿材を塗る。

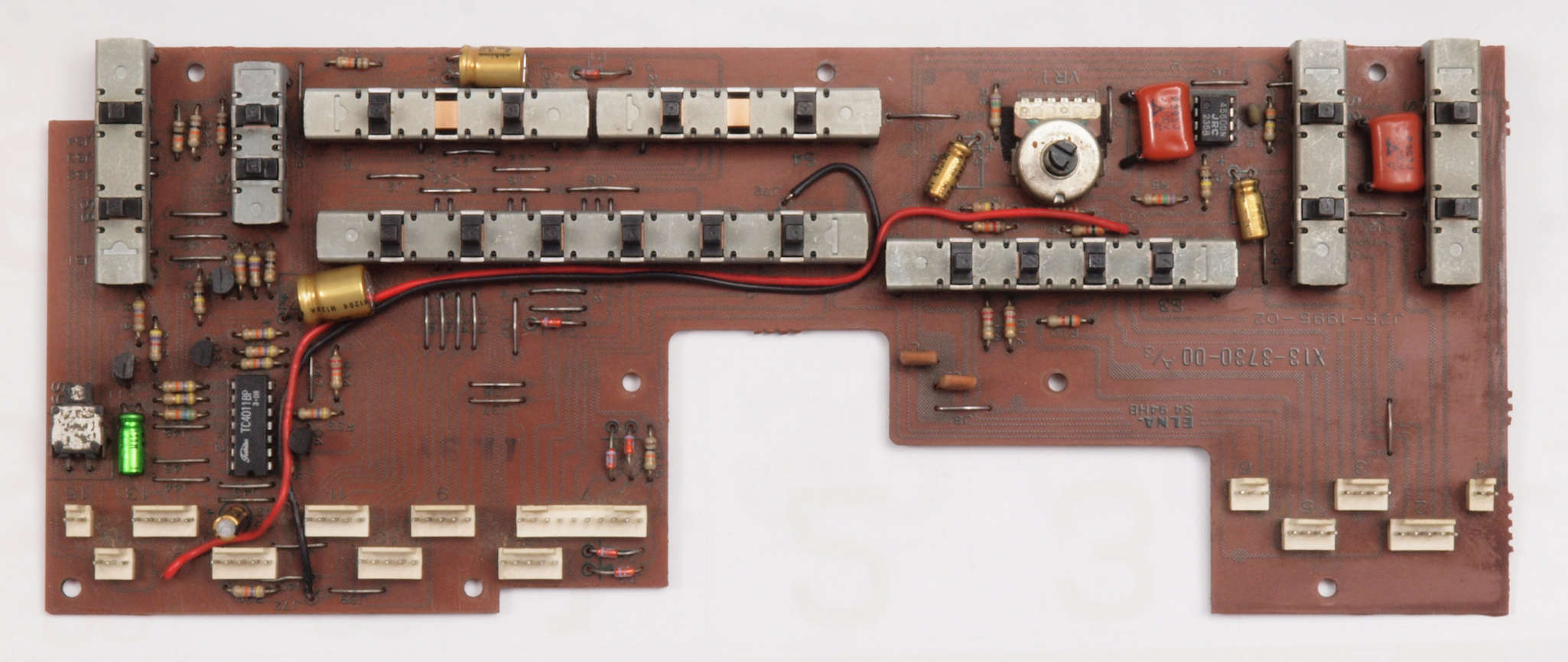

ＣＥ１．　修理前　トレー操作基板
ＣＥ２．　修理後　トレー操作基板。　電解コンデンサー６個交換
ＣＥ３．　修理前　トレー操作基板裏

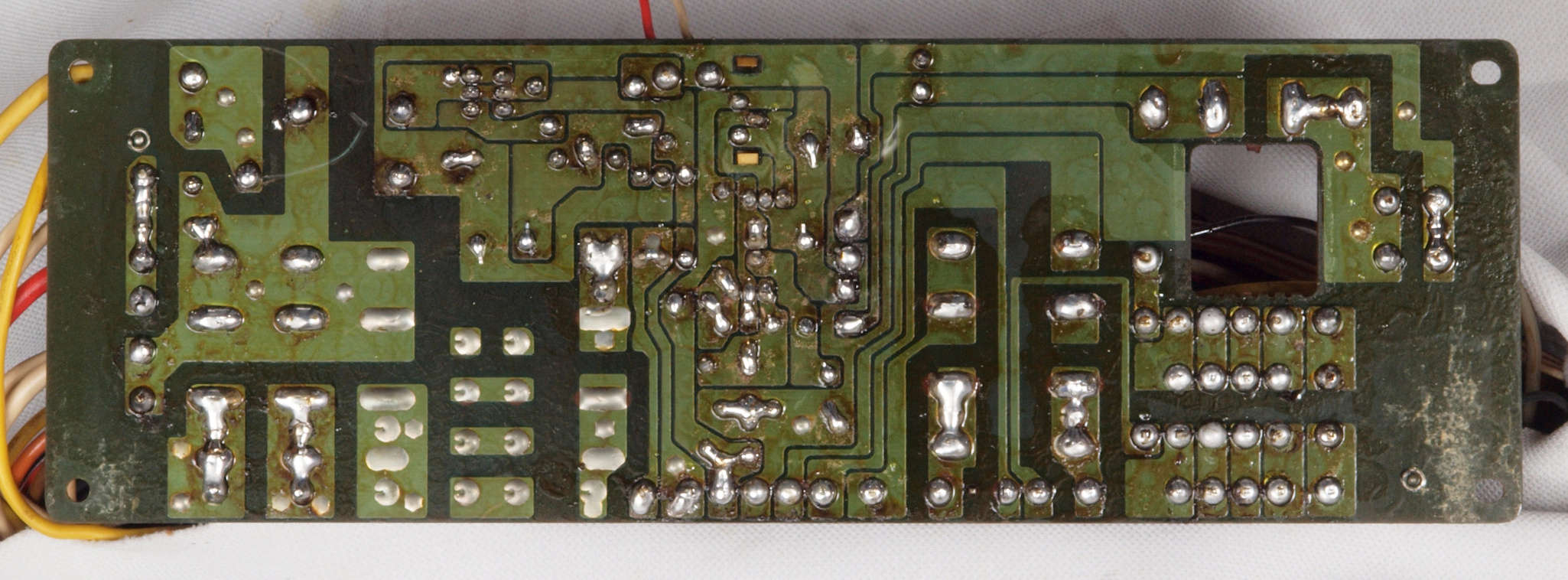

ＣＥ４．　修理（半田補正）後　トレー操作基板裏。　全ての半田をやり直す。
ＣＥ５．　完成トレー操作基板裏。　洗浄後防湿材を塗る。
ＣＦ１．　修理中　前パネル清掃
ＣＦ３．　修理前　ＡＵＸ入力ケーブル線処理。
ＣＦ４．　修理後　ＡＵＸ入力ケーブル線処理。
ＣＦ５．　修理前　ヘッドホーンケーブル線処理。
ＣＦ６．　修理後　ヘッドホーンケーブル線処理。

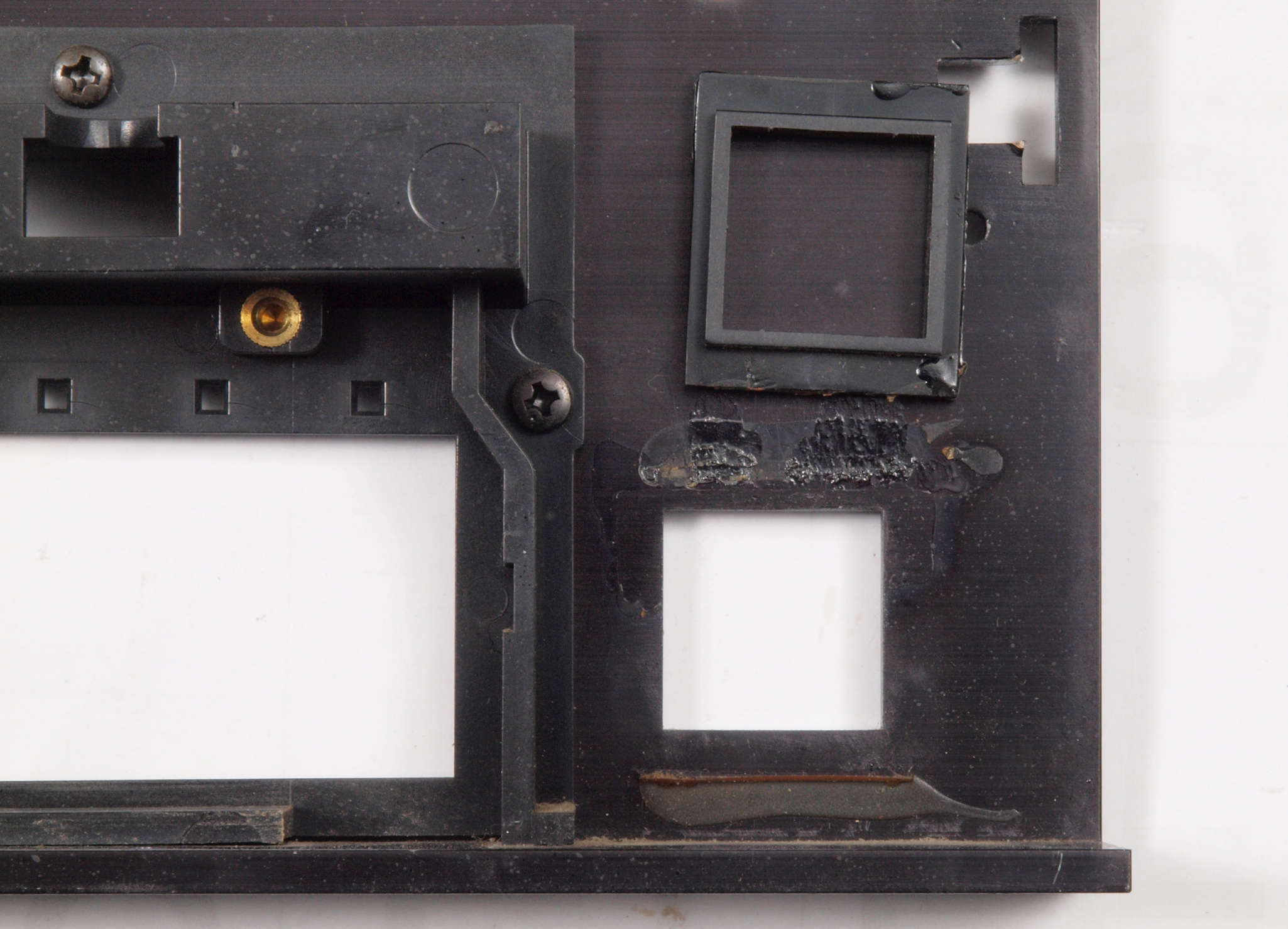

ＣＦ７．　修理中　前パネル裏電源ＳＷエスカション取れ。

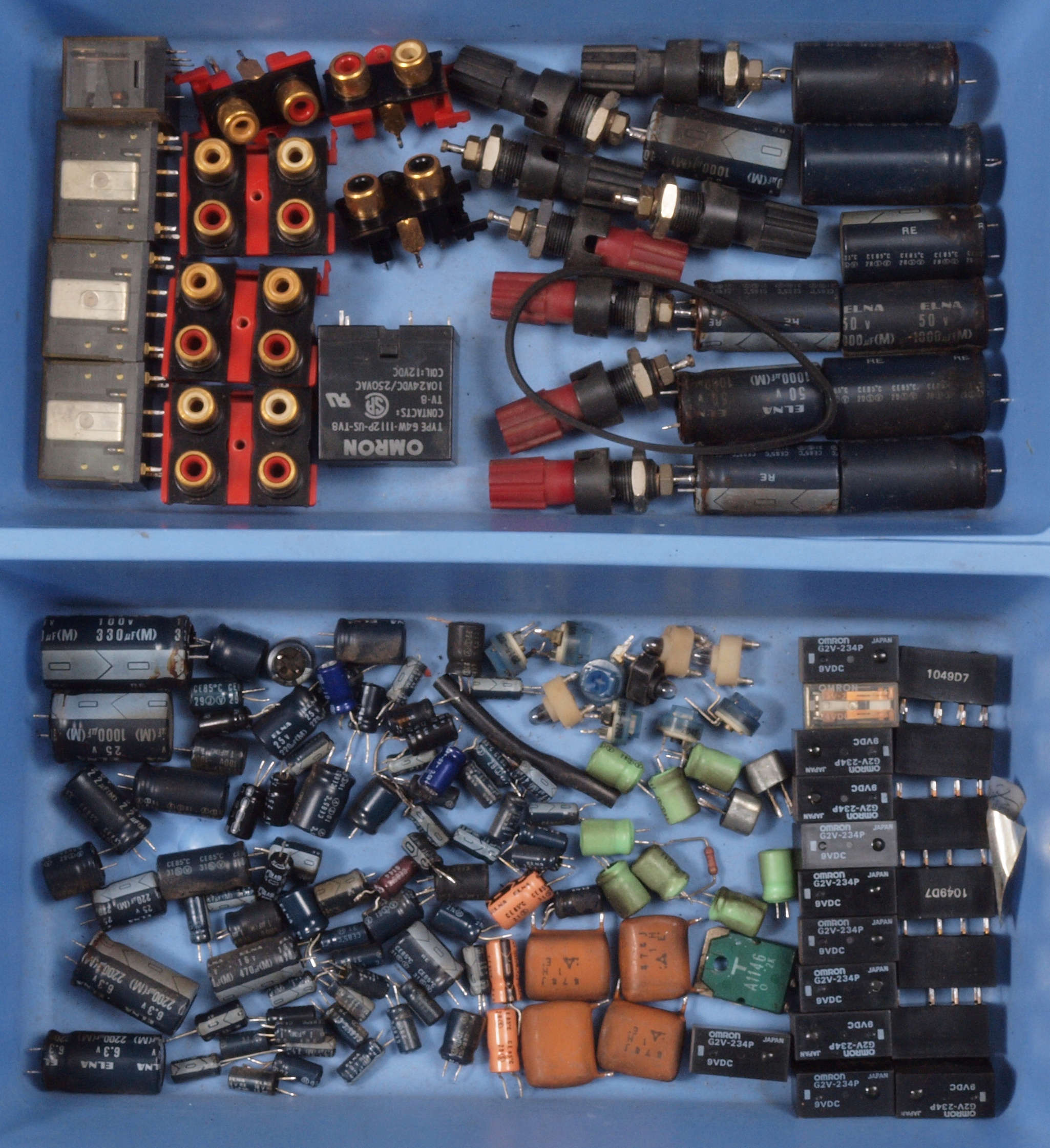

ＣＧ１．　交換部品

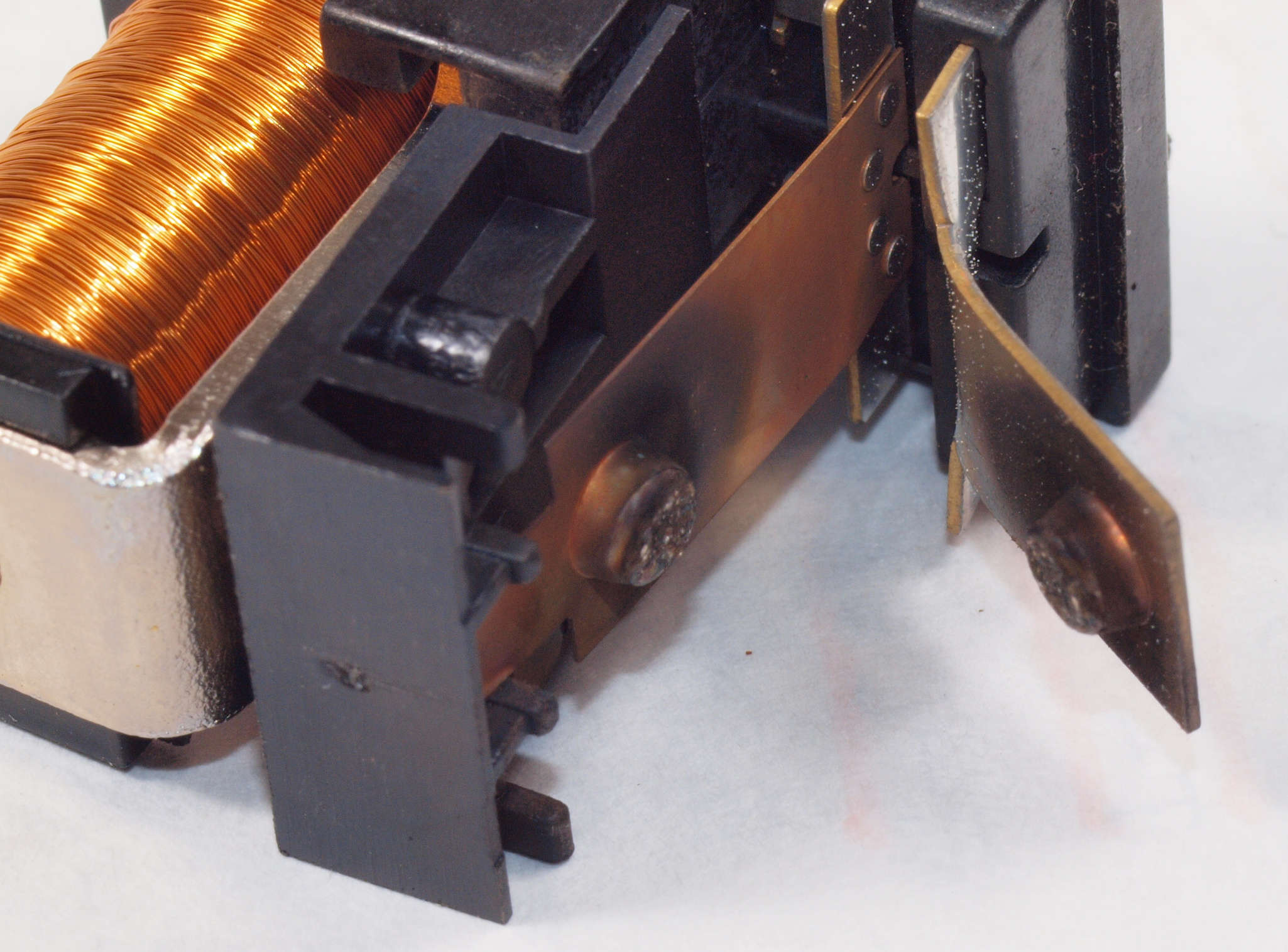

ＣＧ２．　交換部品。　電源投入リレーの焼けた接点。　接点を磨いても全体が焼けて弱く成っているので交換が良い。
ＣＨ１．　修理前　上から見る
ＣＨ２．　修理後　上から見る
ＣＨ３．　修理前　下から見る
ＣＨ４．　修理後　下から見る
ＣＨ５．　完成、　後から見る
Ｐ．　電源修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

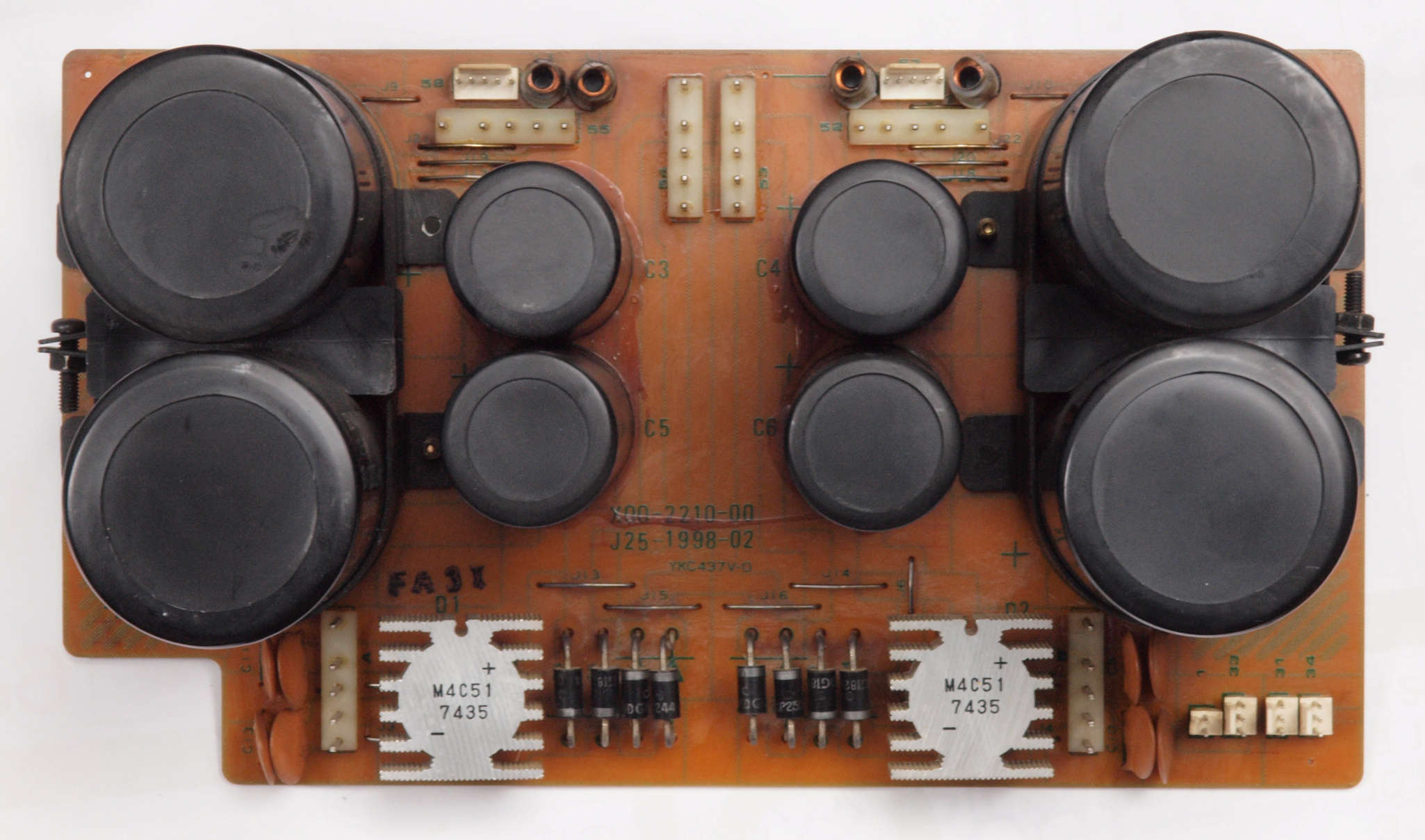

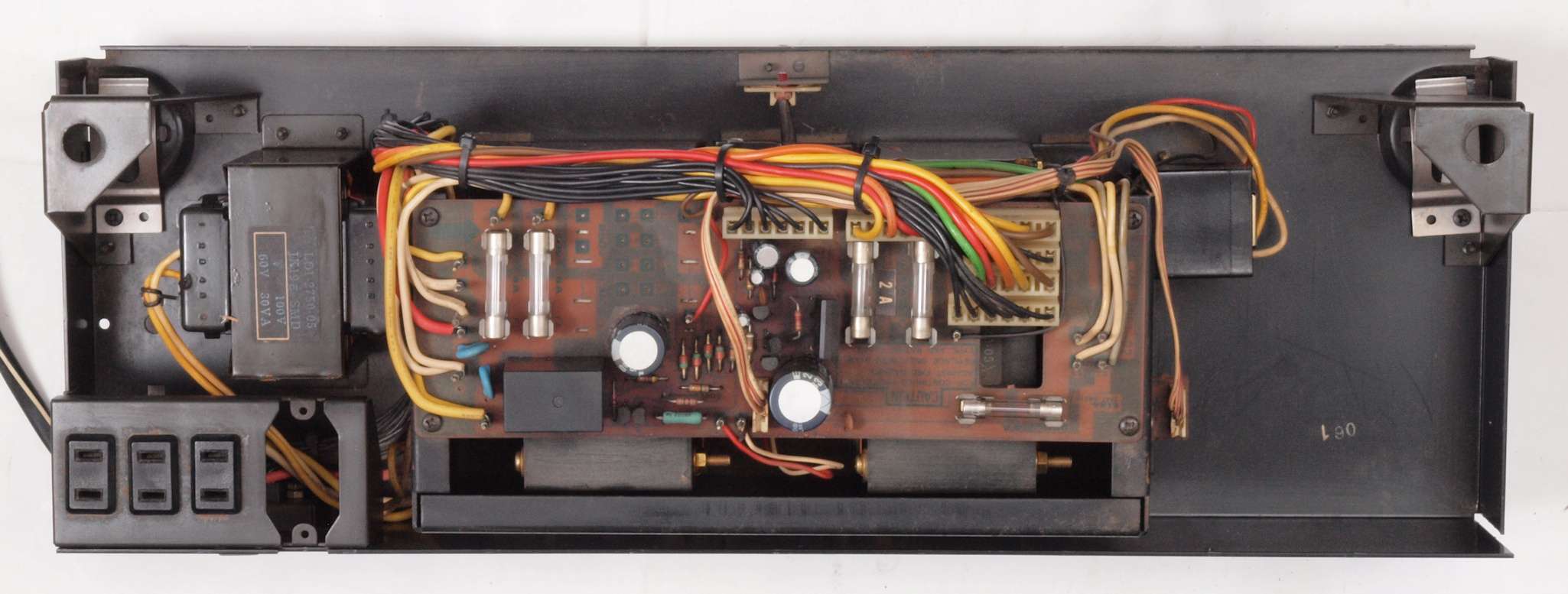

Ｐ１１．　修理前　電源部。上から見る。
Ｐ１２．　修理後　電源部。　上から見る。
Ｐ１３．　修理前　電源部。　前から見る。
Ｐ１４．　修理後　電源部。　前から見る。

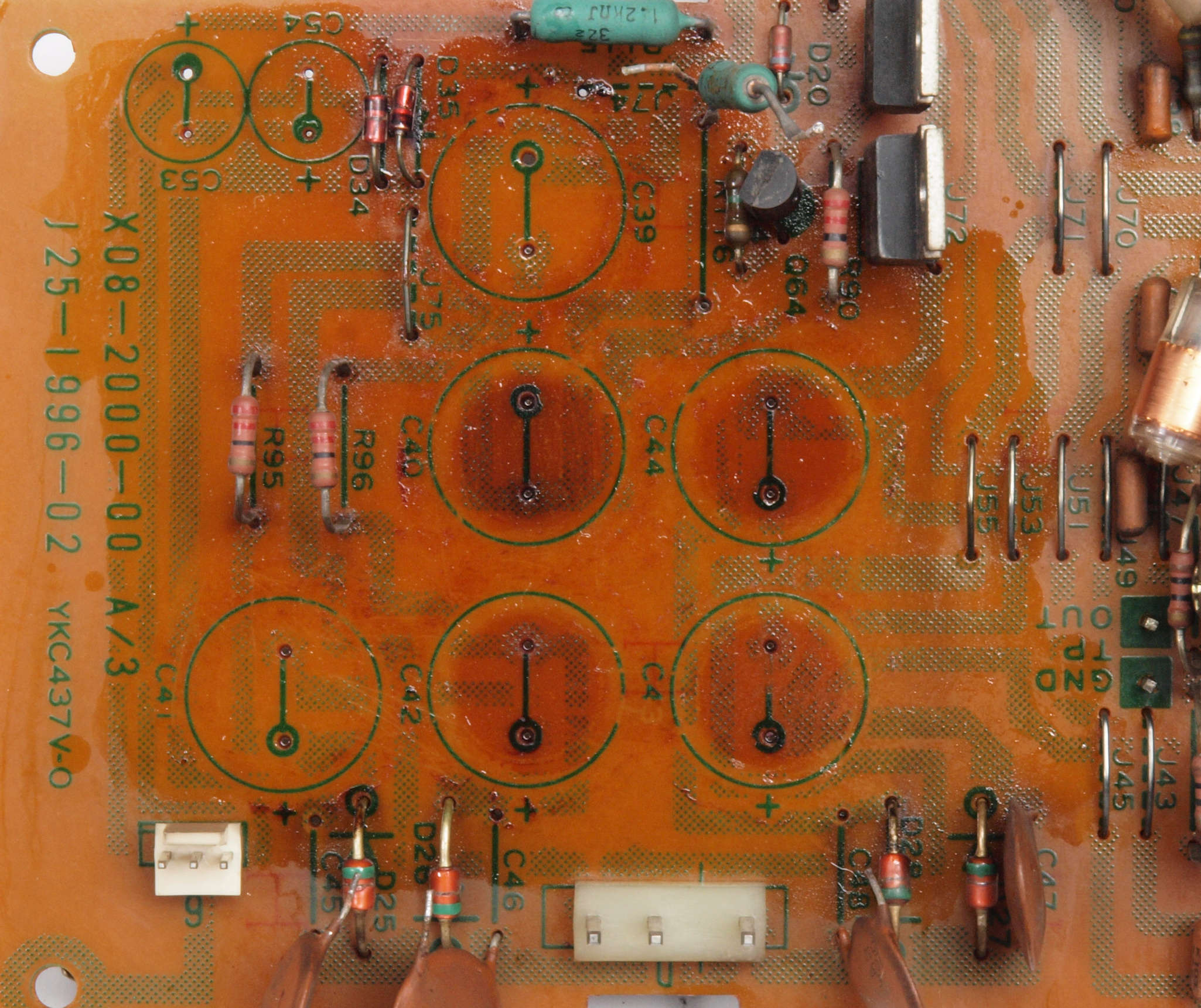

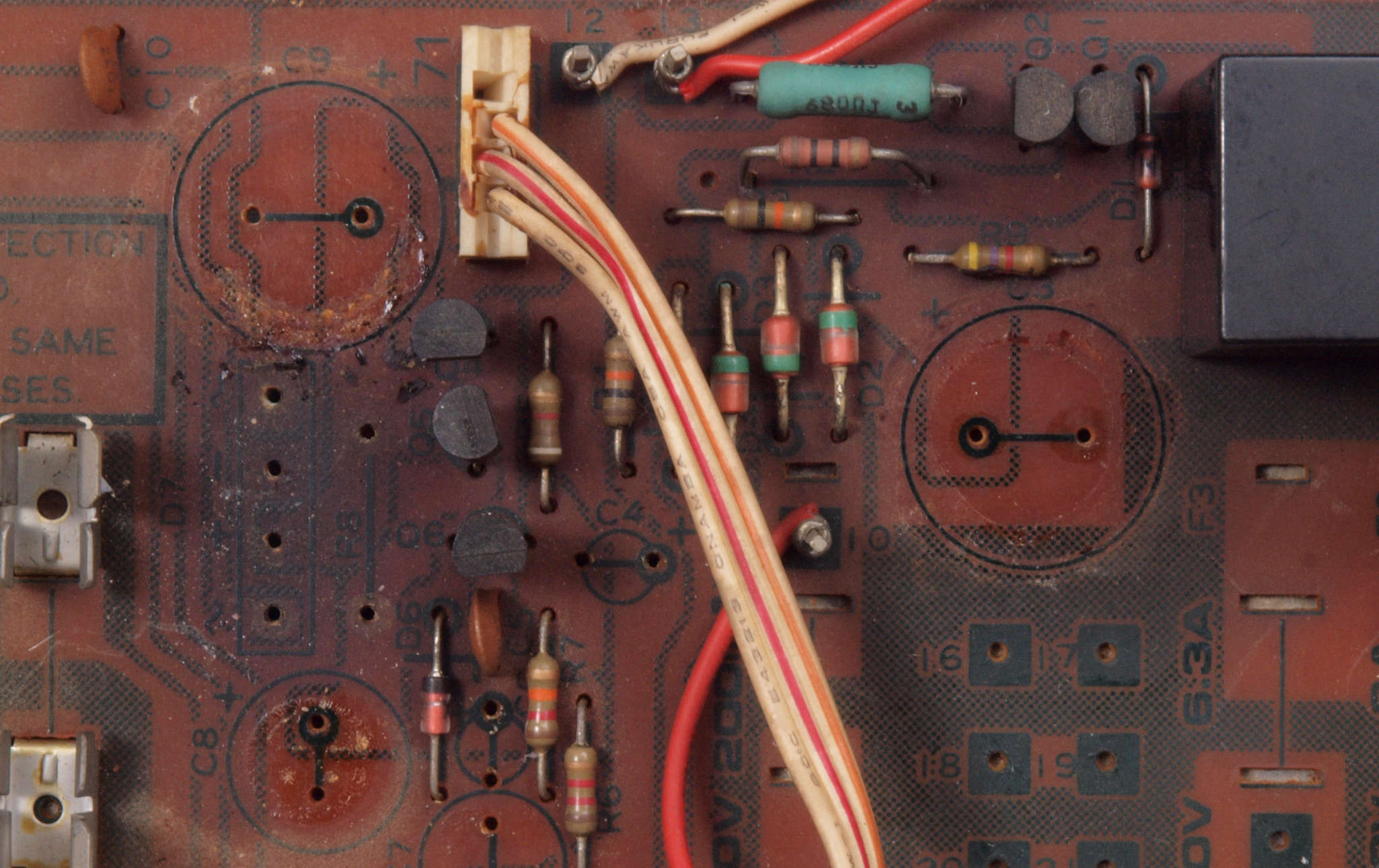

Ｐ２．　修理前　電源部基板　

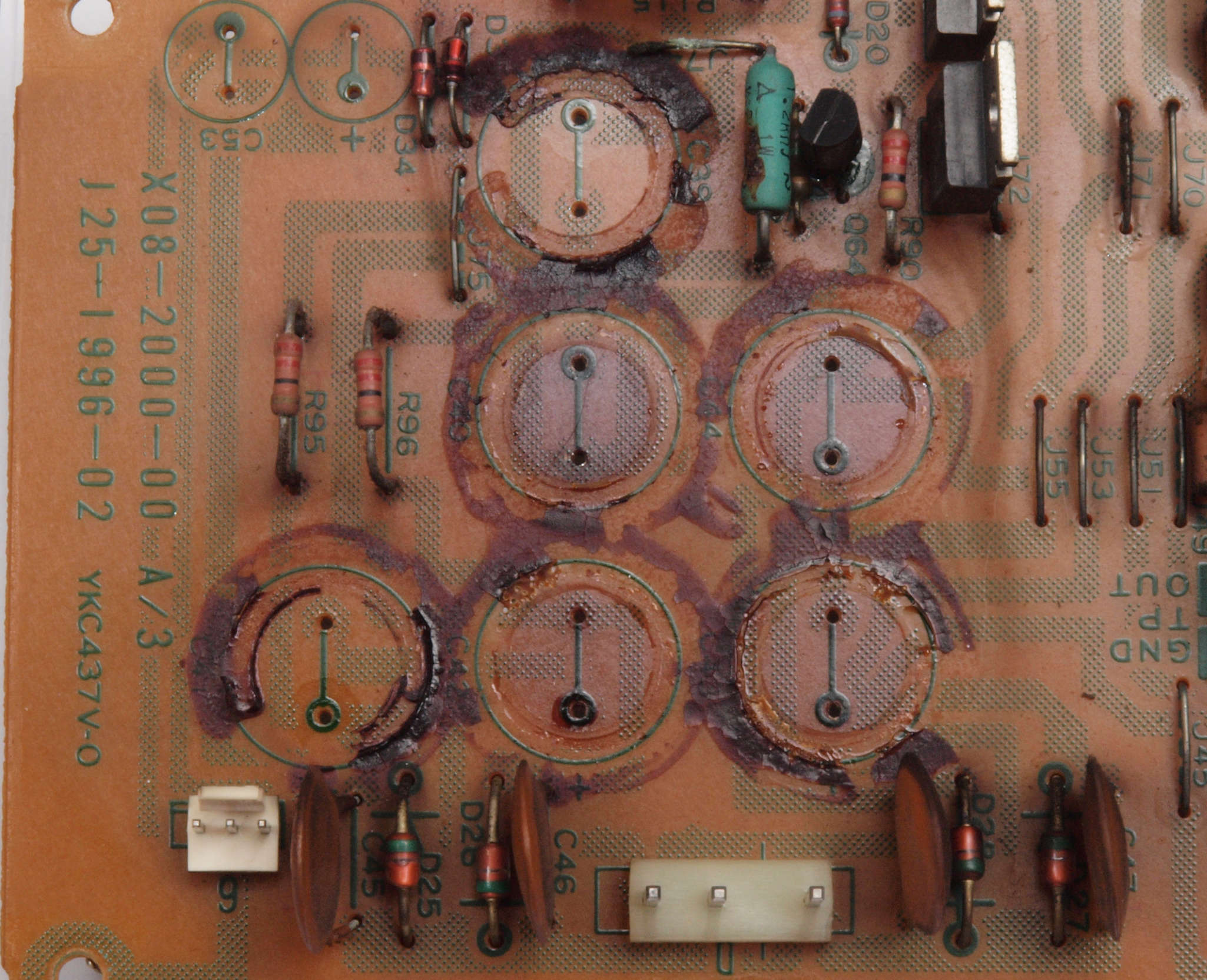

Ｐ２２．　修理中　電源部基板。　電解コンデンサー固定するトルエン溶媒の接着剤。
Ｐ２３．　修理中　電源部基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

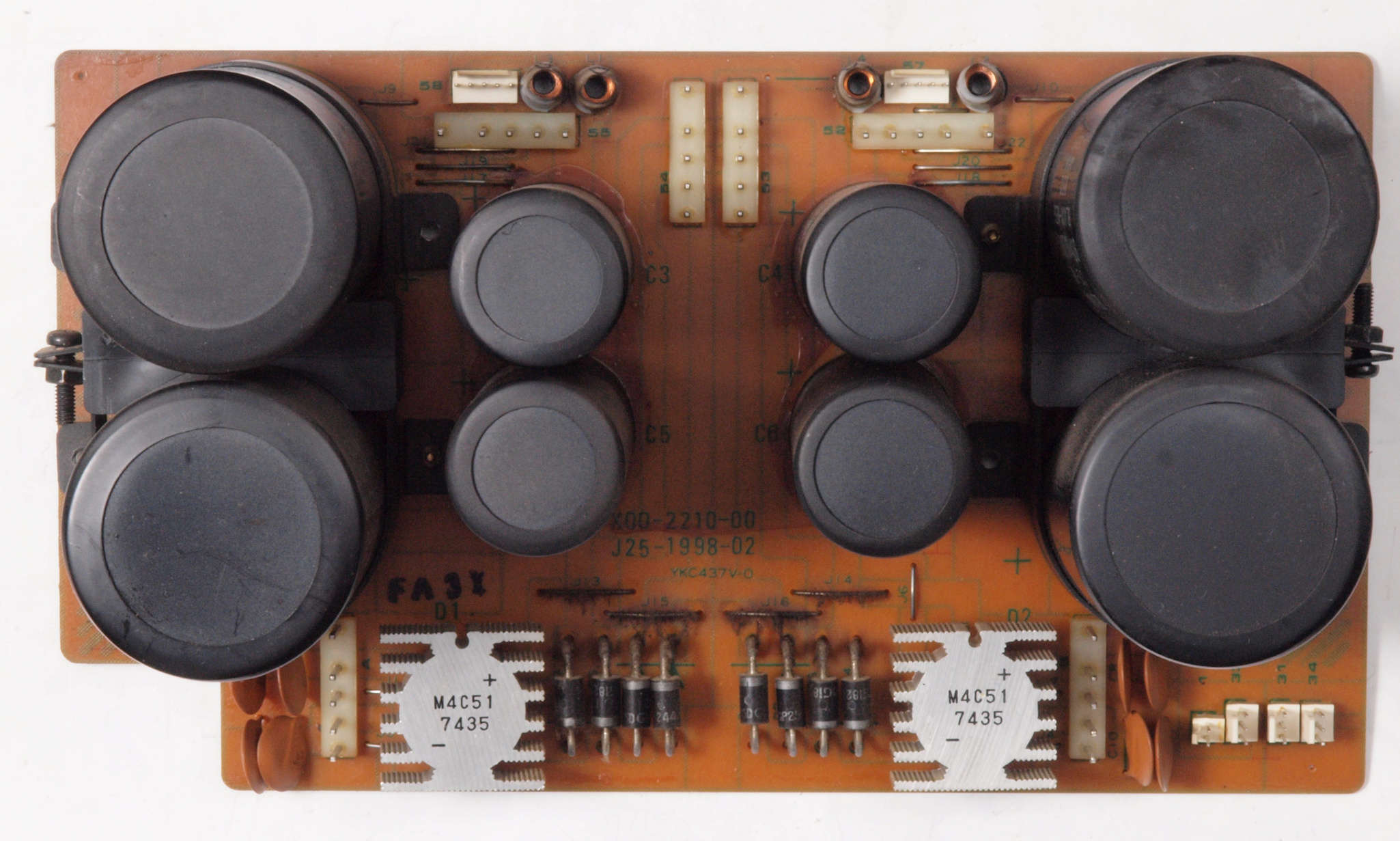

Ｐ３．　修理後　電源部基板。　電解コンデンサー６個、リレー１個、整流ブリッジ交換

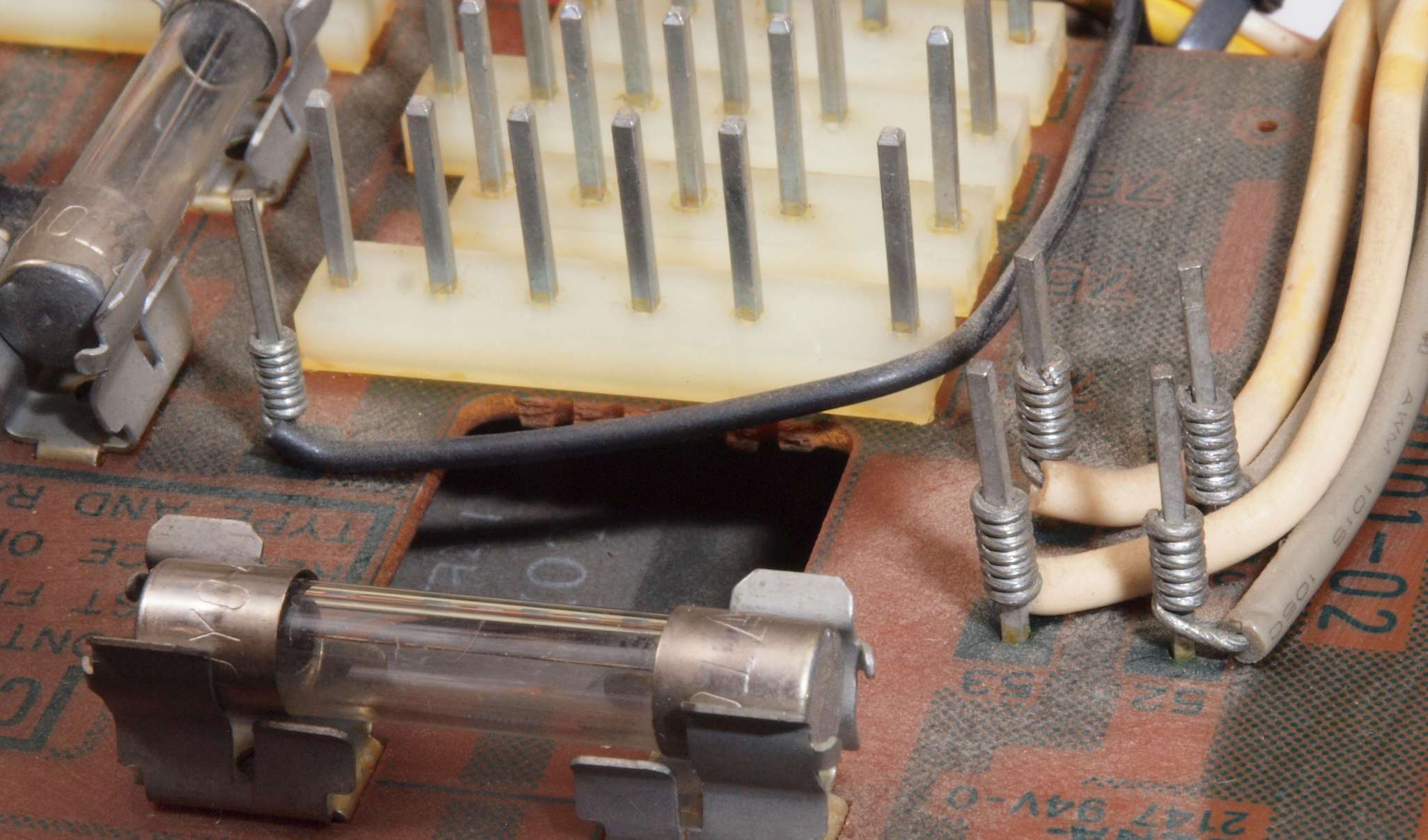

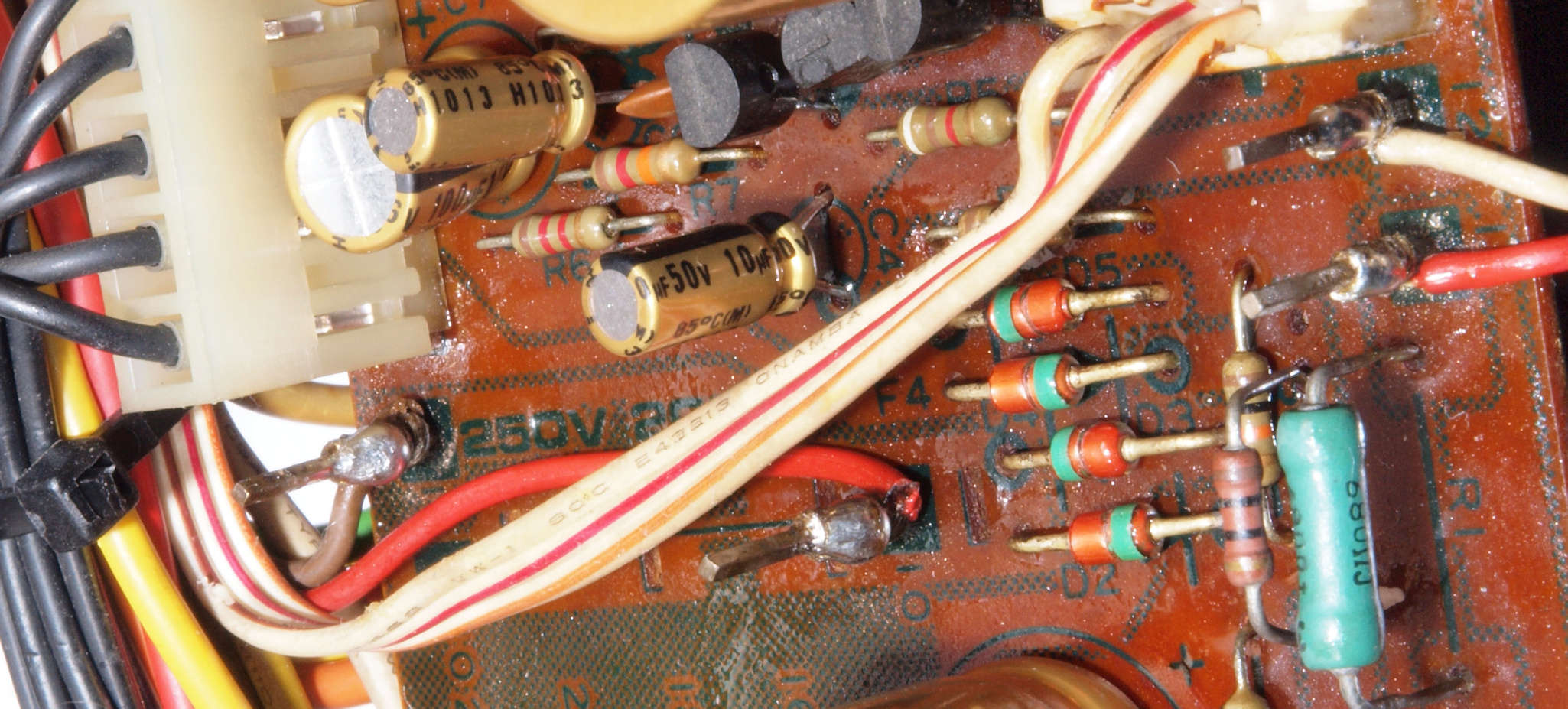

Ｐ３２．　修理前　電源部基板ラッピングその１
Ｐ３３．　修理後　電源部基板ラッピングその１。　ハンダを浸み込ませる
Ｐ３４．　修理前　電源部基板ラッピングその２
Ｐ３５．　修理後　電源部基板ラッピングその２。　ハンダを浸み込ませる
Ｐ３６．　修理前　電源部基板ラッピングその３
Ｐ３７．　修理後　電源部基板ラッピングその３。　ハンダを浸み込ませる
Ｐ４．　修理前　電源部基板裏

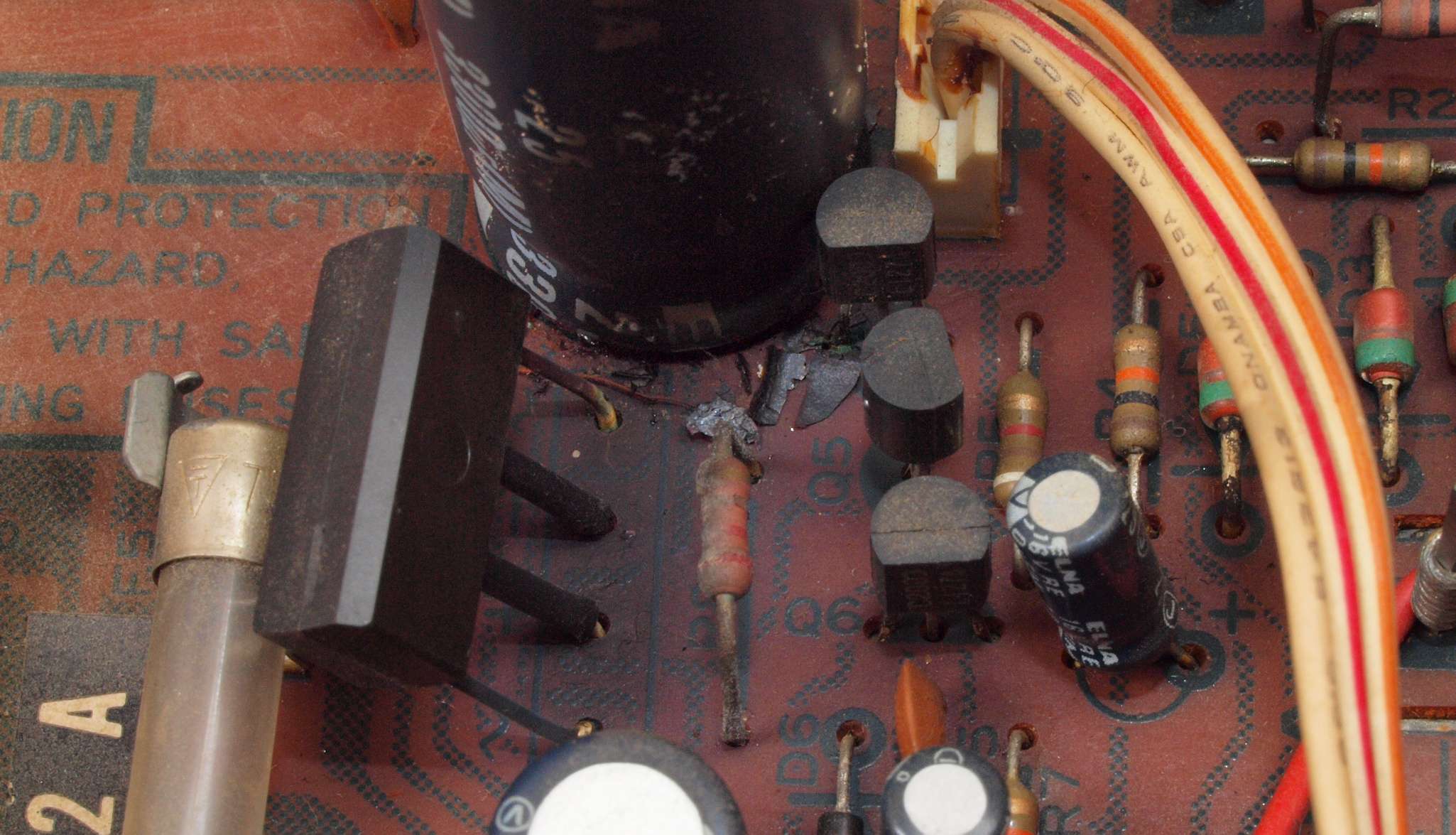

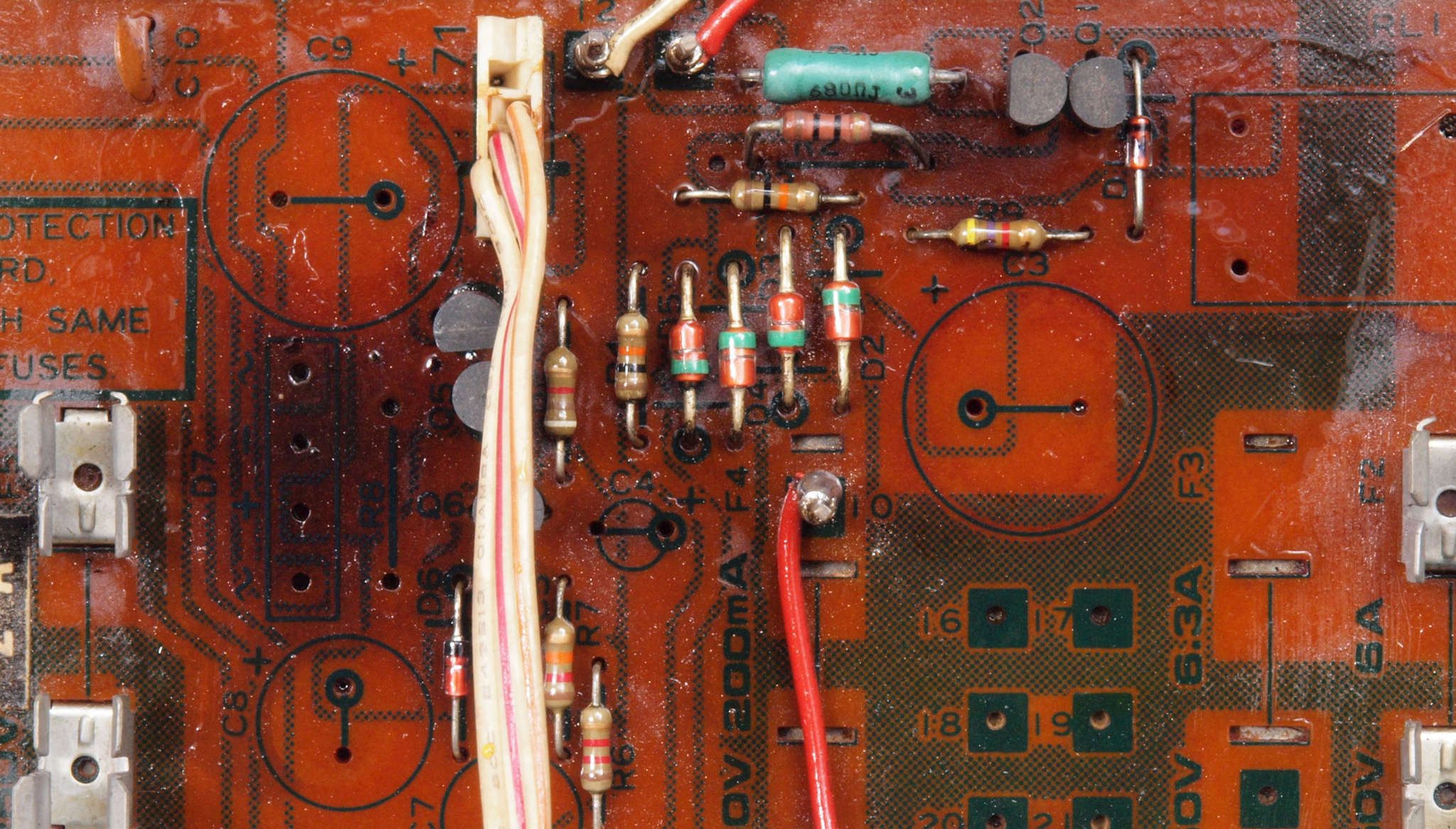

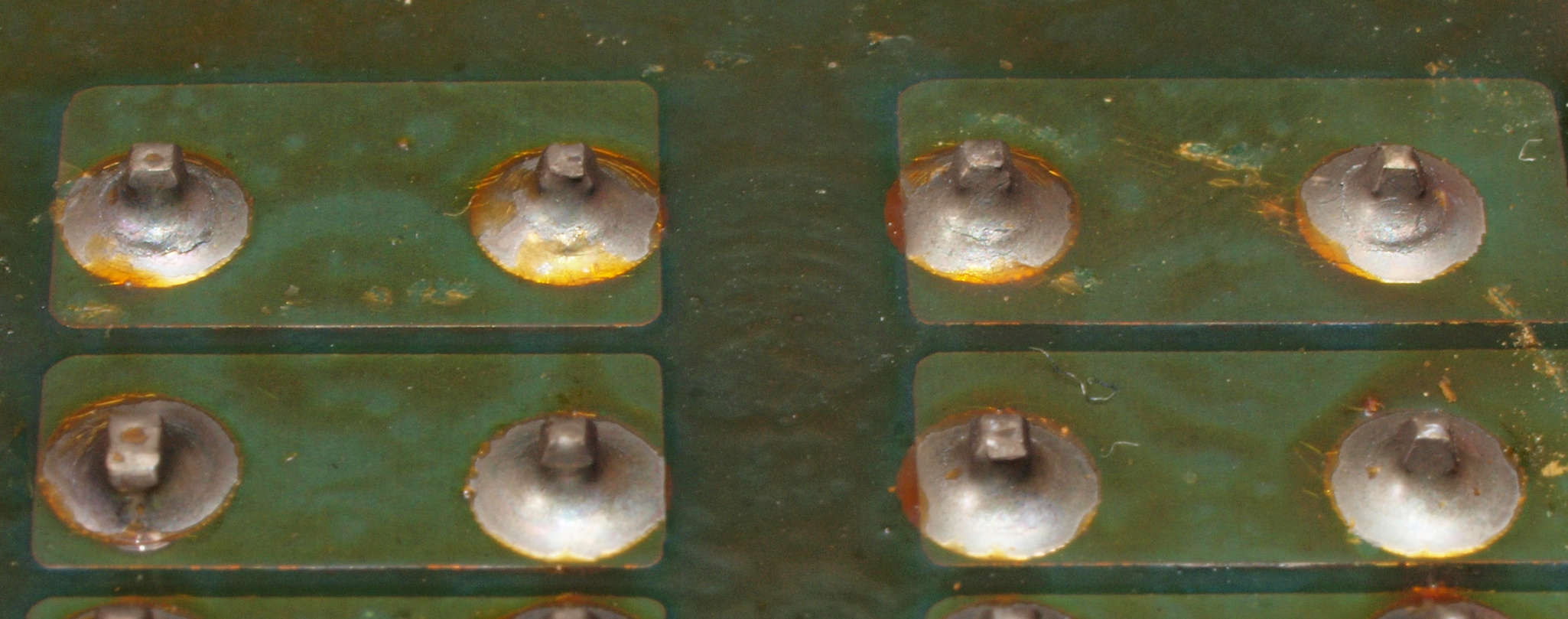

Ｐ４２．　修理中　電源部基板裏。半田不良予備軍１。

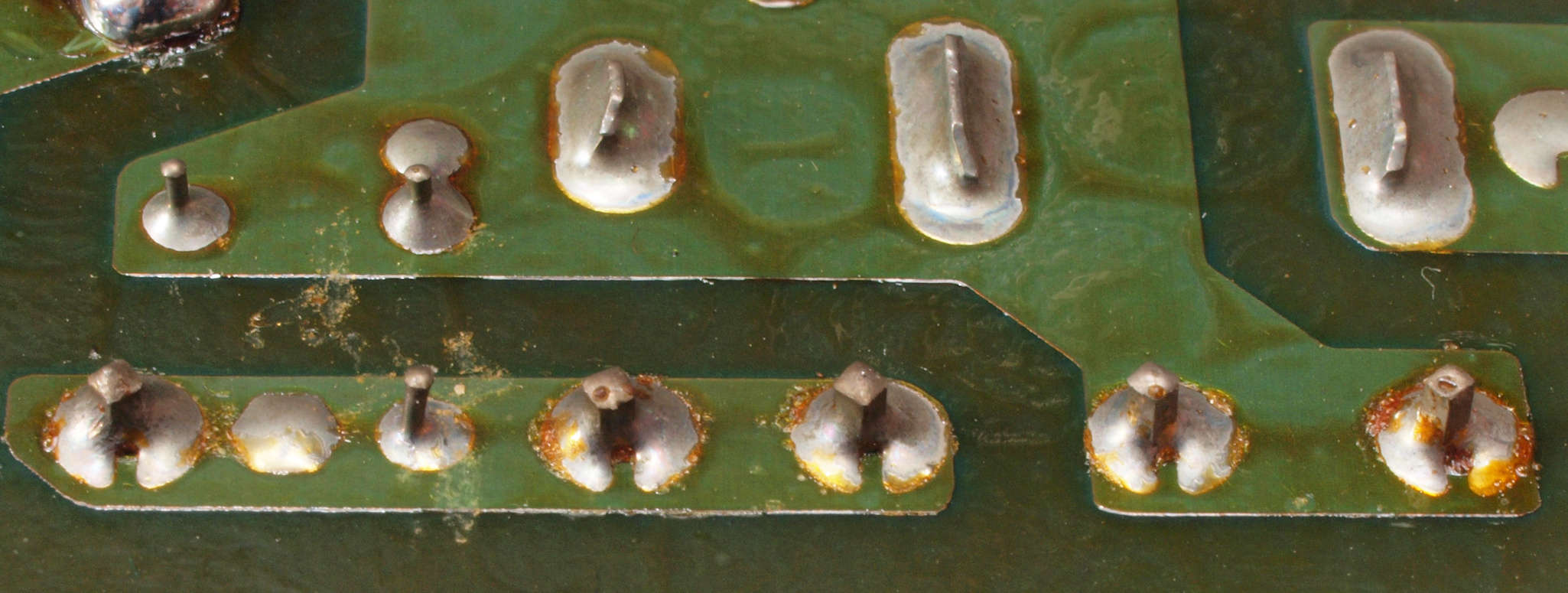

Ｐ４３．　修理中　電源部基板裏。もう少し半田のノリが欲しい。
Ｐ４4．　修理中　電源部基板裏。半田不良予備軍2。
Ｐ５．　修理（半田補正）後　電源部基板裏。　全ての半田をやり直す。
Ｐ６．　完成電源部基板裏。　洗浄後防湿材を塗る。

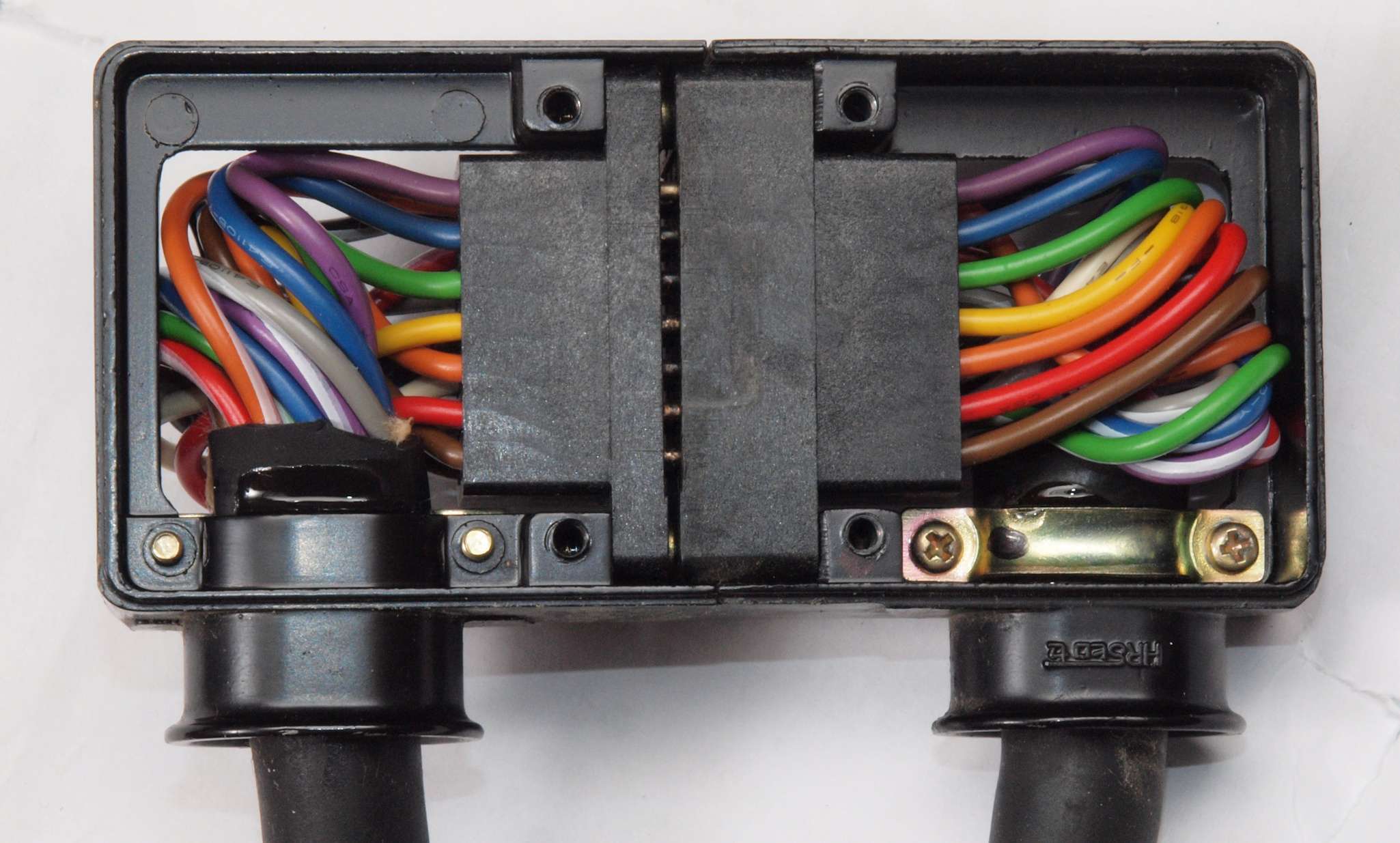

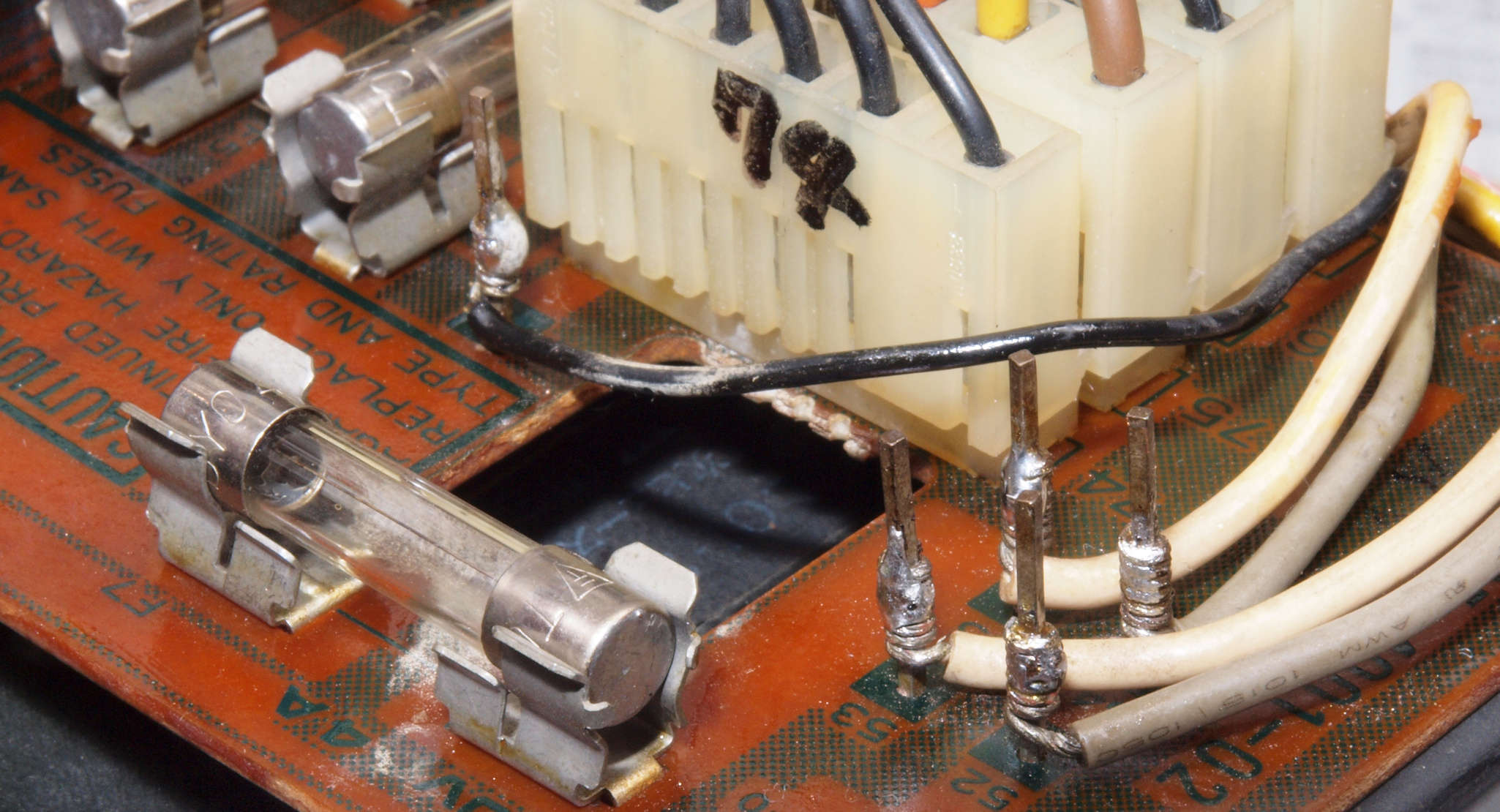

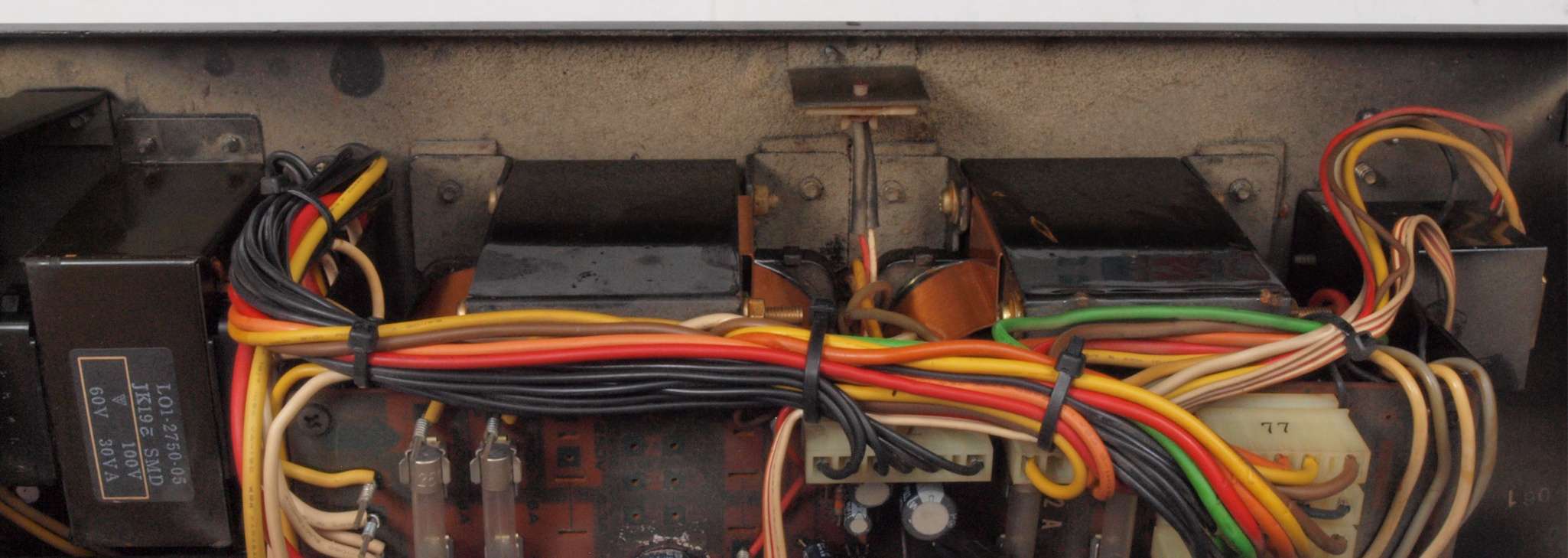

Ｐ７１．　修理前　ケーブル・コネクター点検

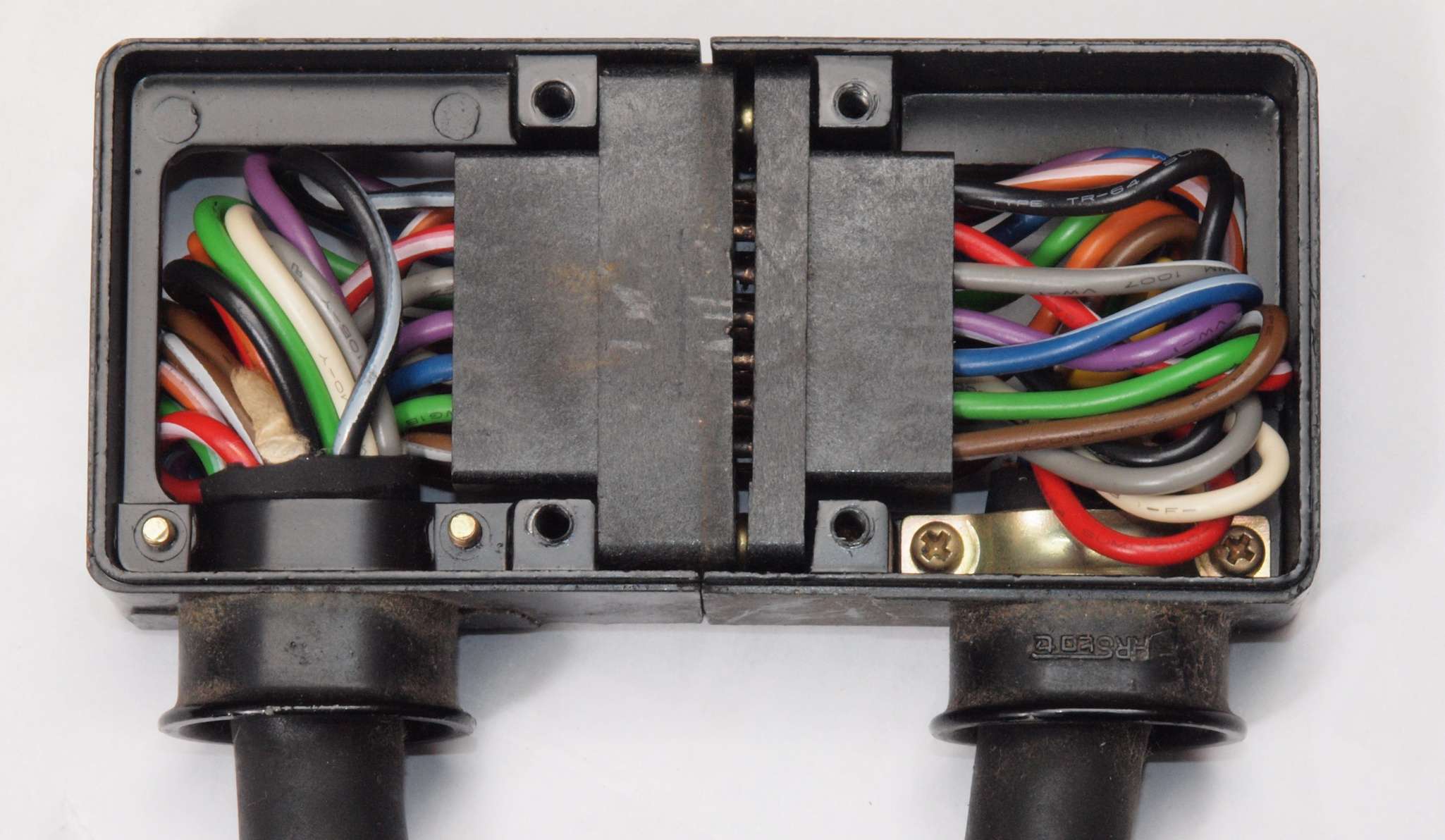

Ｐ７２．　修理後　ケーブル・コネクター。　コードを押し込み接着する
Ｐ７３．　修理前　ケーブル・コネクター点検、反対側。
Ｐ７４．　修理後　ケーブル・コネクター、反対側。　コードを押し込み接着する。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

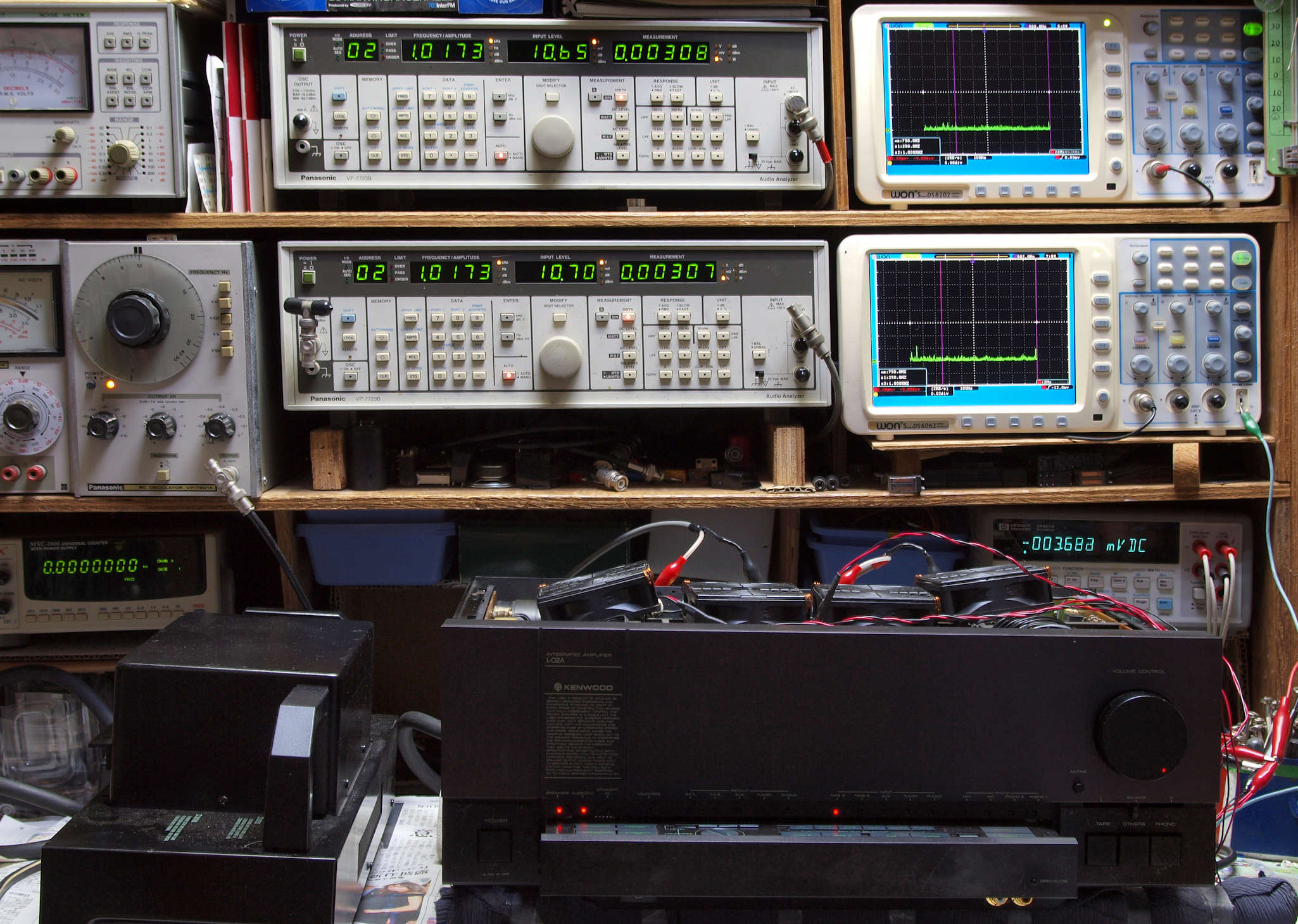

Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。

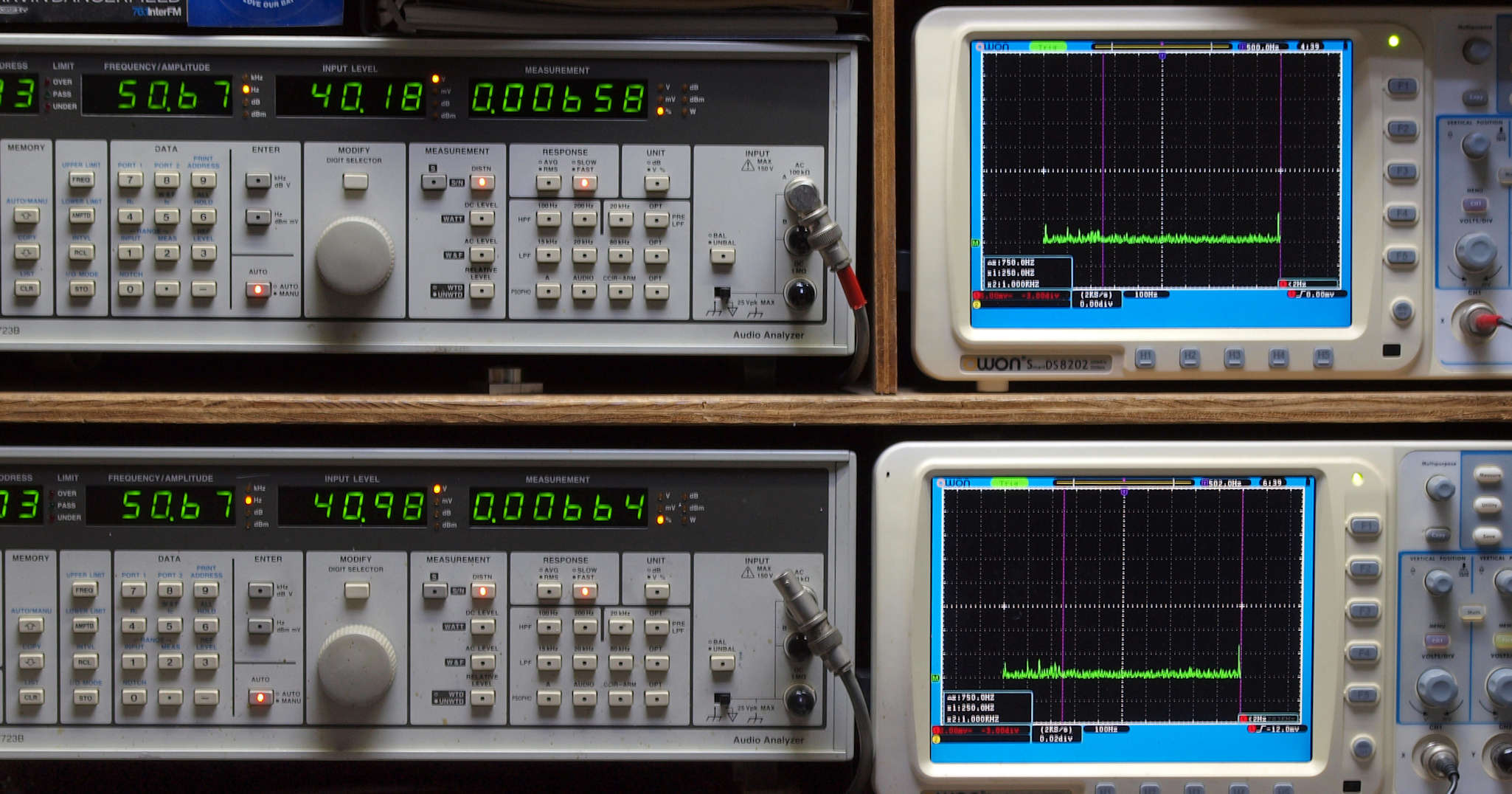

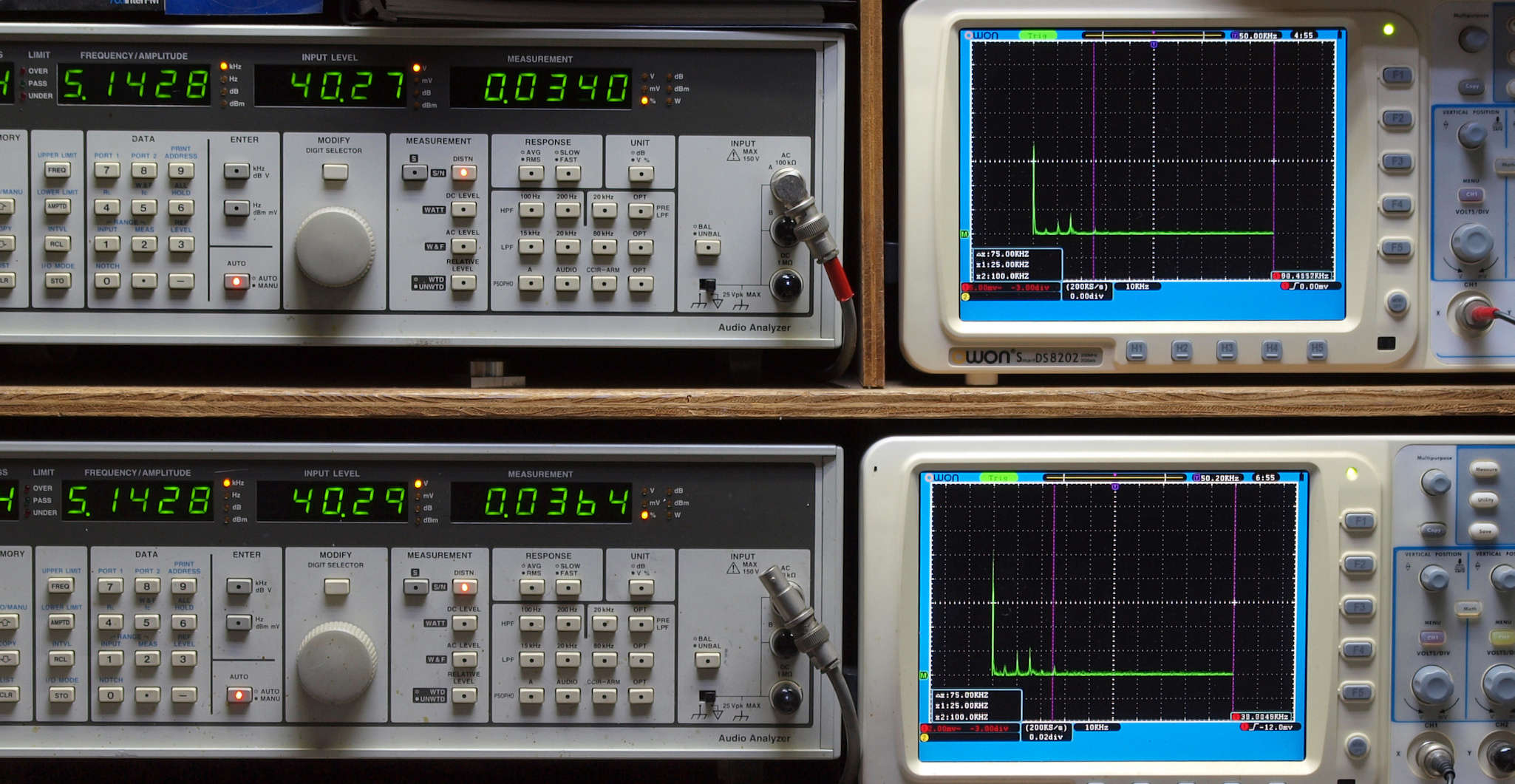

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．００６５８％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．００６６４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００６６４％歪み。
　　　　　　　 　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００６９４％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００７１５％歪み。
　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００７４７％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００８８４％歪み。
　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００９１２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１４５％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１４６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１６９％歪み。
　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１６９％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０８６０％歪み。
　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０８６５％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

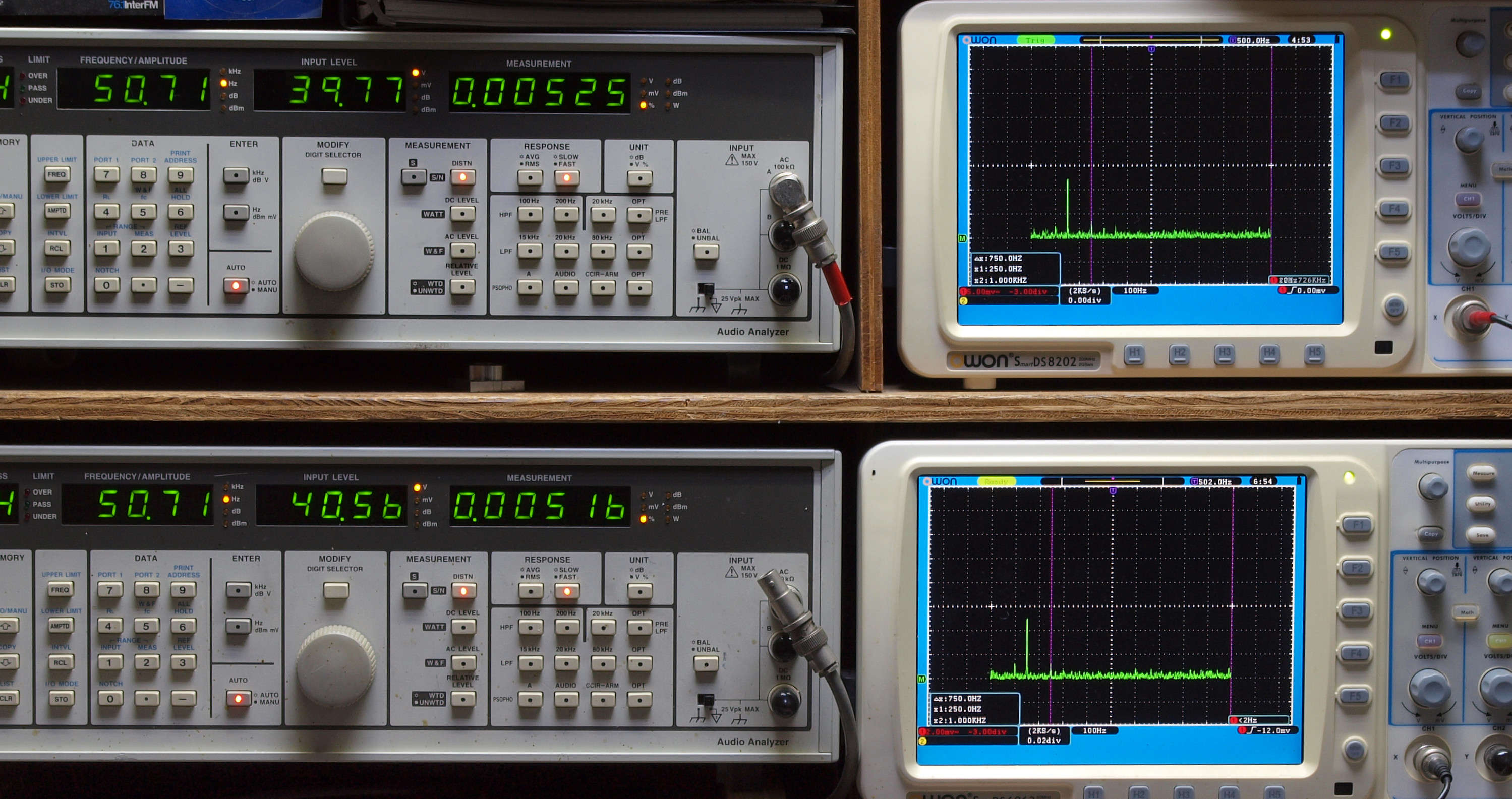

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５２５％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５１６％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

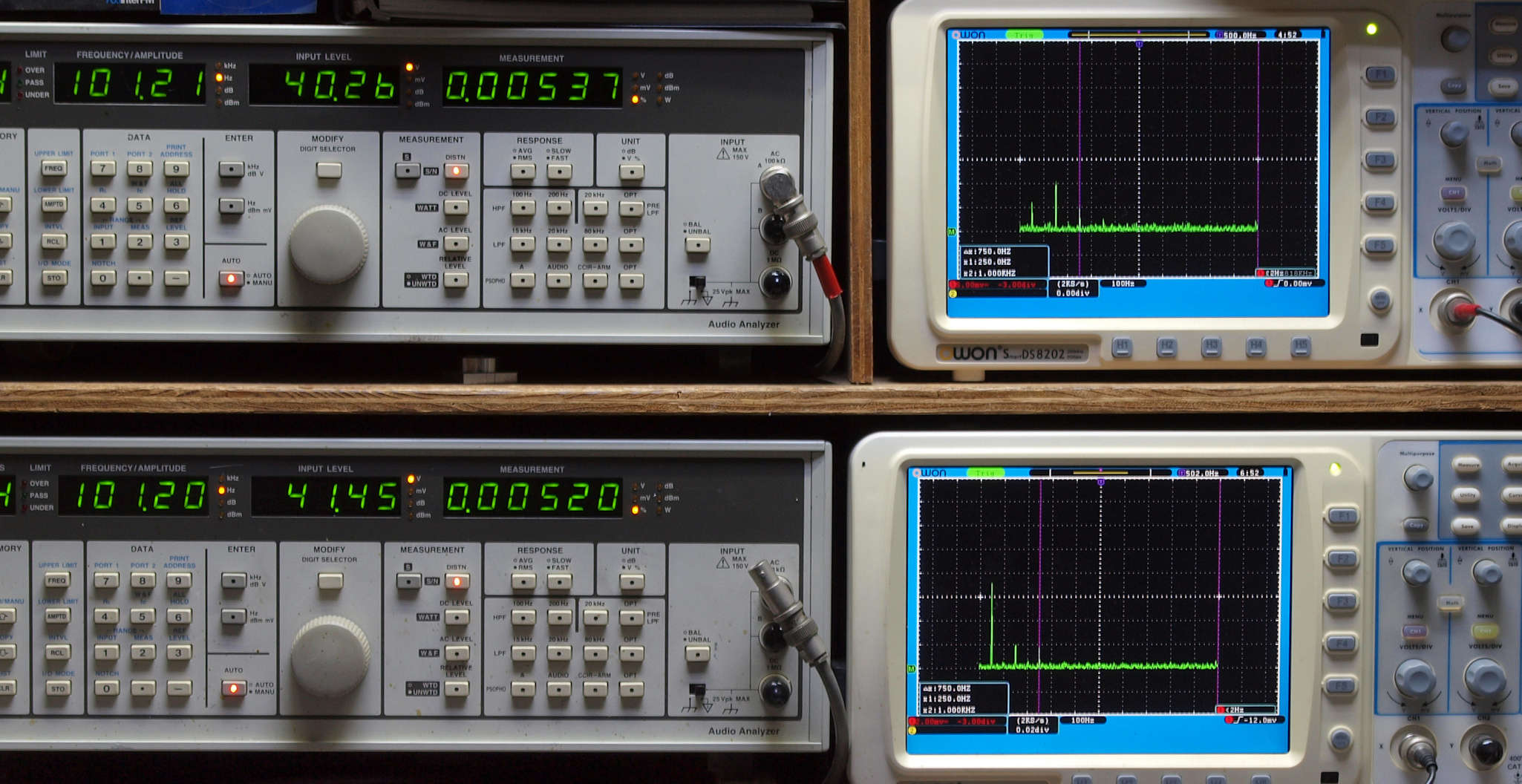

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５３７％歪み。
　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５２０％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。
Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１３１％歪み。
　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１７９％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

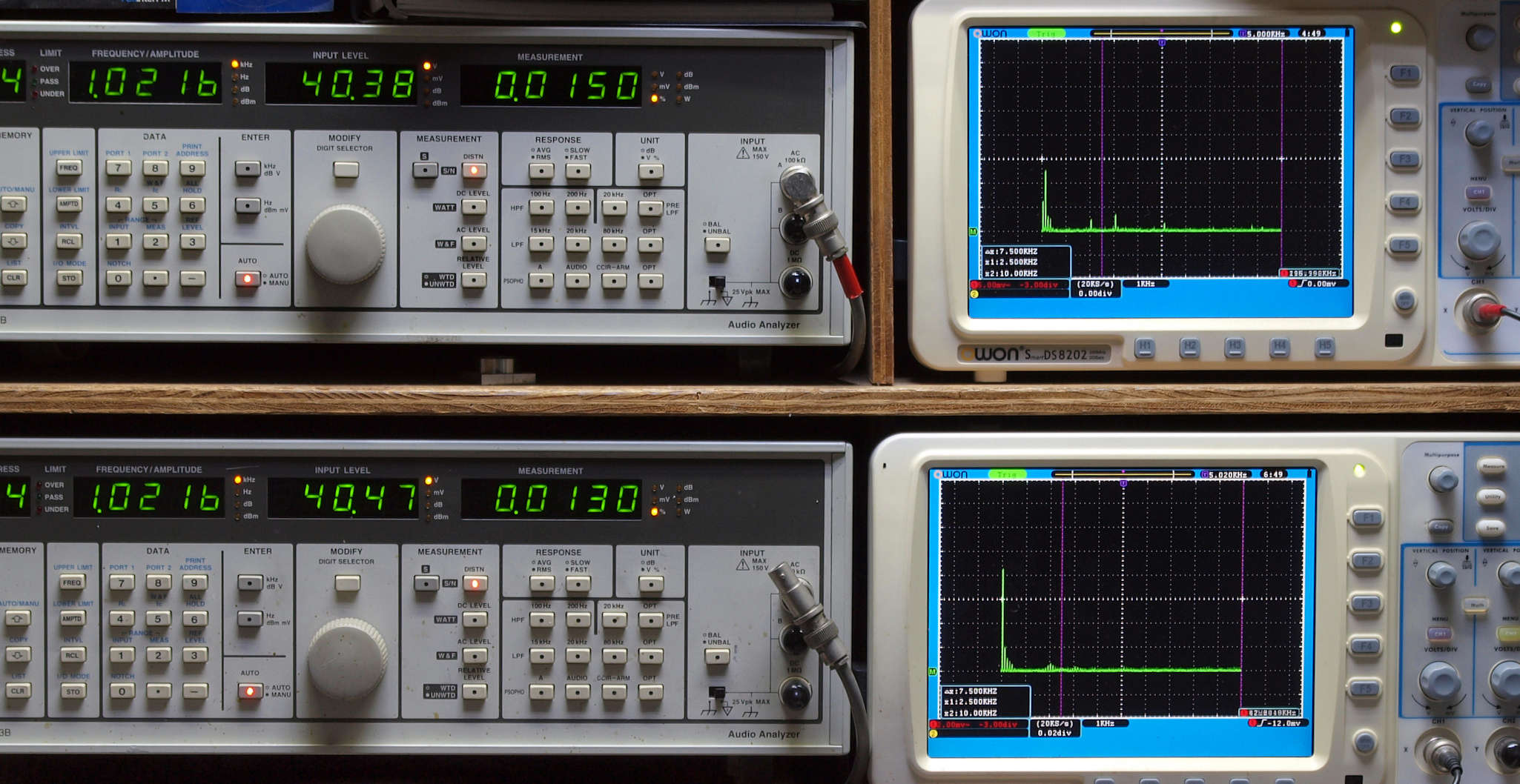

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１５０％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１３０％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０３４０％歪み。
　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０３６４％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

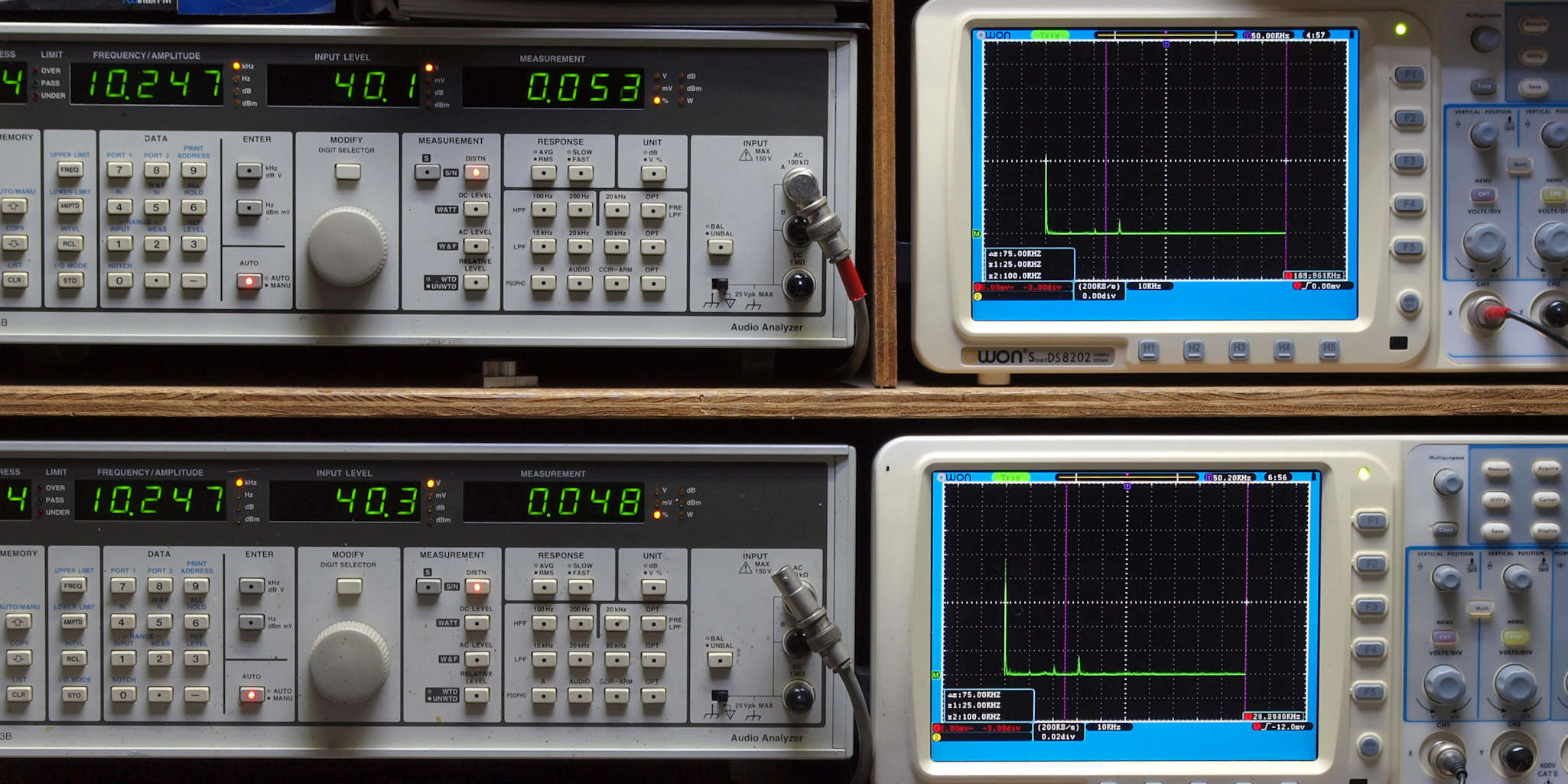

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０５３％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０４８％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ３７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０７５９％歪み。
　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０８５８％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

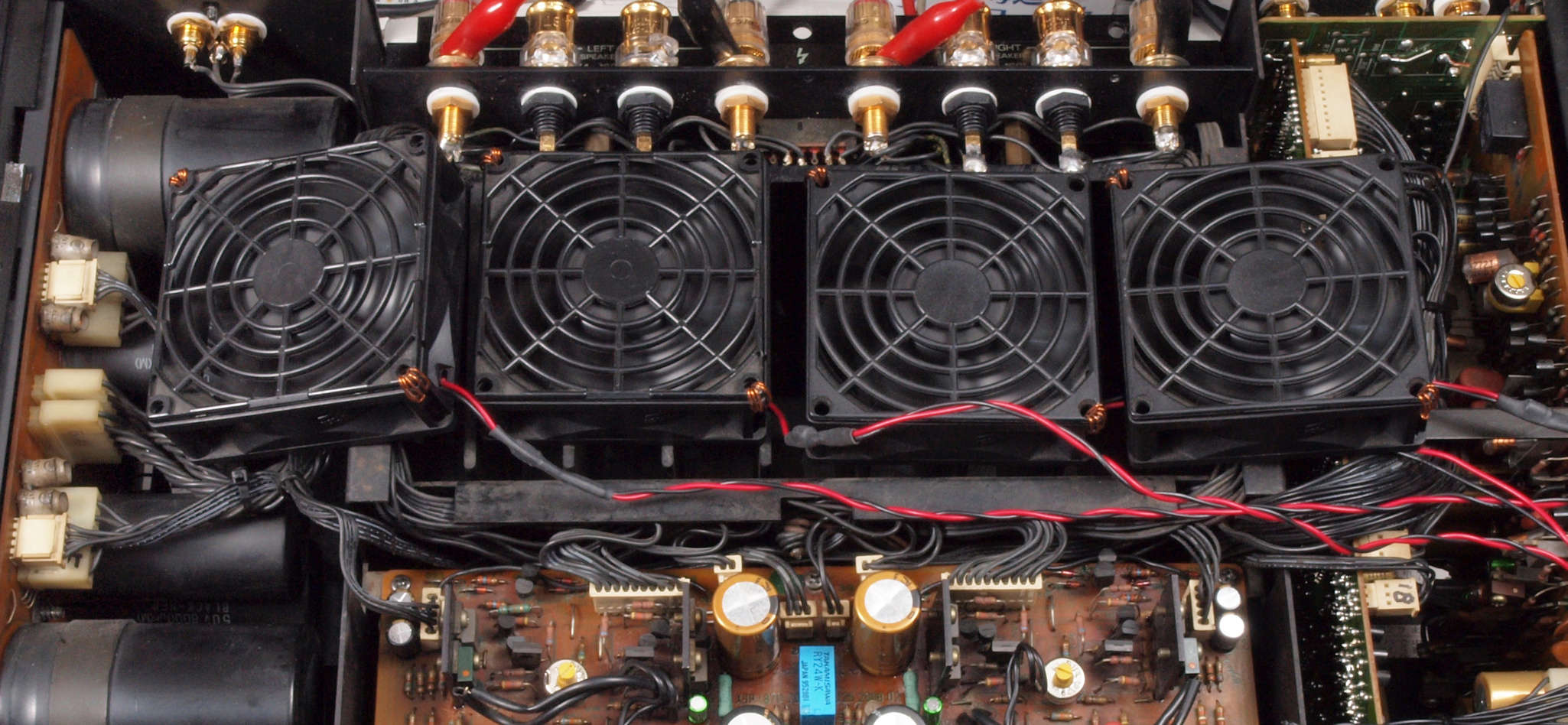

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｅ５．　２４時間エージング、　右はＢ−１．　１６台目　ＵＣ−１

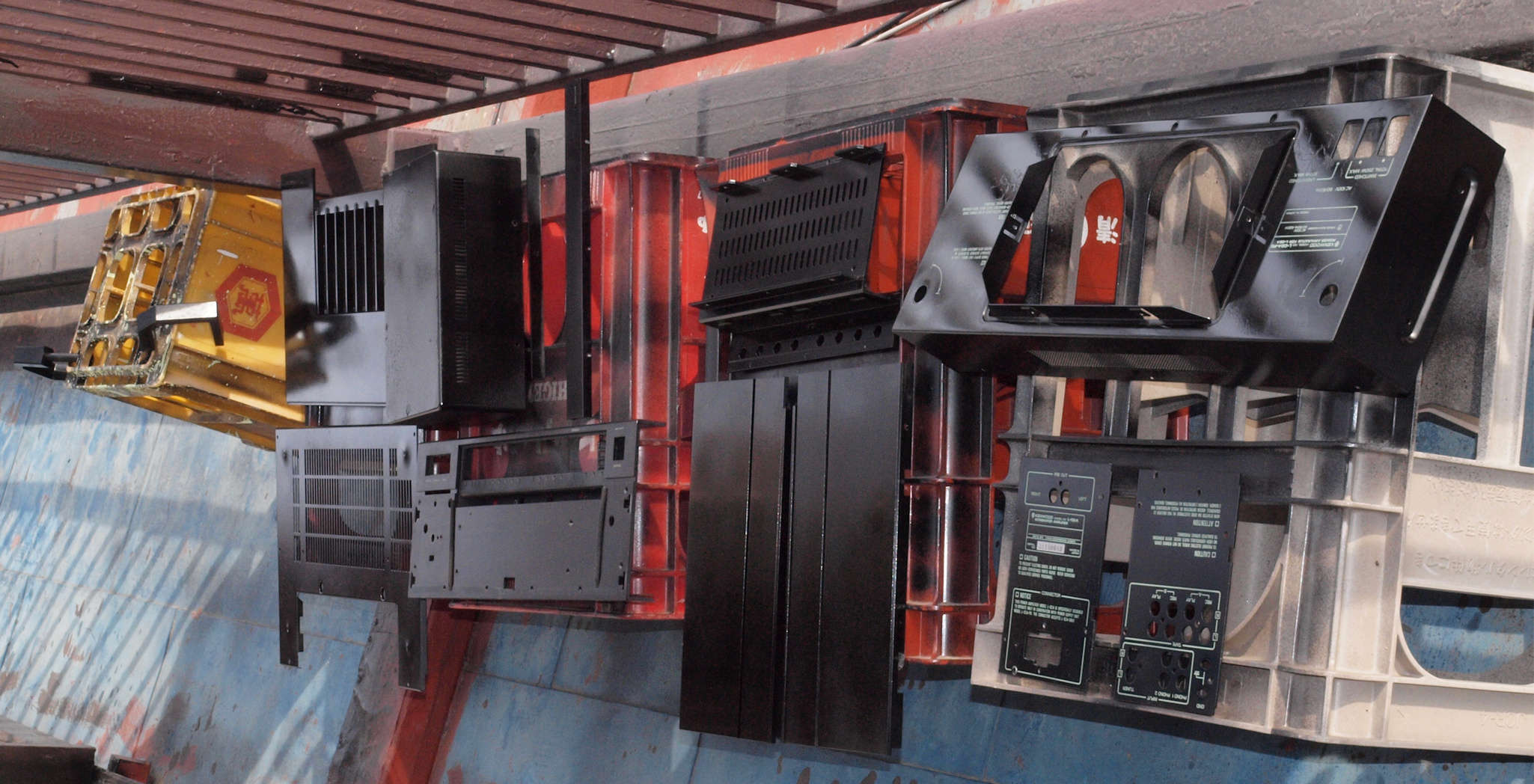

Q．　上下蓋、裏パネル、電源上ケース、ビス等塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Q１．　塗装前　下蓋裏。
Q３．　塗装中。　この時期は太陽高度が低いので、ベランダに天日干し。
Q４．　ビスも塗装。　この後塗装をかける。
Ｙ．　ユーザー宅の設置状況

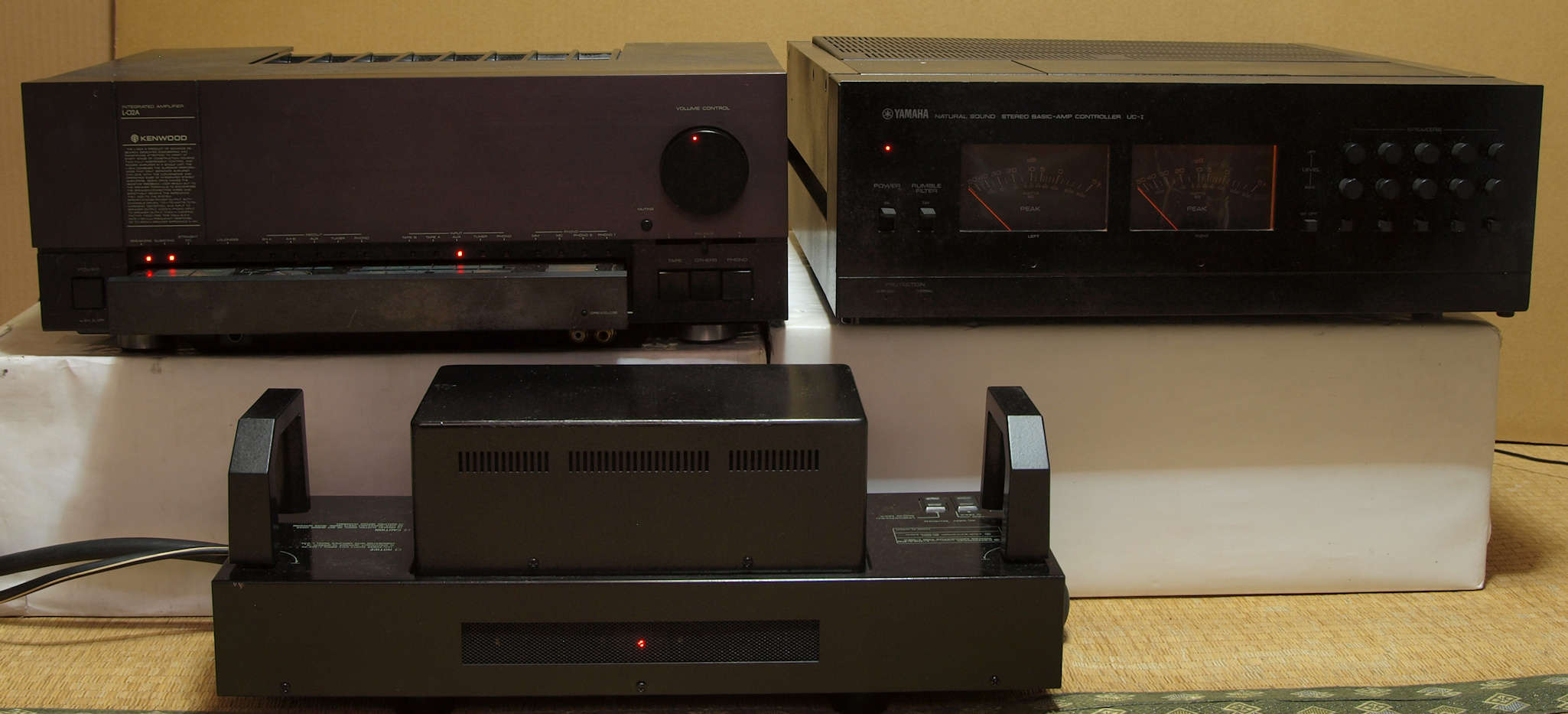

Ｙ１．　設置状況.
Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ 　の仕様（マニアル・カタログより）　
型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ　L02A
定格出力（両ch動作） 170W＋170W（8Ω、20Hz〜20kHz）
250W＋250W（4Ω、1kHz、THD 0.003％）
ダイナミックパワー 390W＋390W（4Ω）
250W＋250W（8Ω）
全高調波歪率 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ→ＳＰ端子。
　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％。
　　　　1/2定格出力時　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％
ＰＨＯＮＯ→ＳＰ端子（Ｖｏｌ−２０dB）
　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ＝０．００４％
混変調歪率（60Hz：7kHz＝4：1） Tuner、Aux、Tape→ＳＰ端子：0.003％（8Ω）
周波数特性（Tuner、Aux、Tape→ＳＰ端子） DC〜400kHz -3dB
SN比（IHF-A、定格出力時、ＳＰ端子） Phono MM＝91dB以上
Phono MC＝73dB以上
Tuner、Aux、Tpae＝110dB以上
サブソニックフィルター 18Hz、6dB/oct
ラウドネスコントロール（Volume-30dB） 30Hz〜100Hz連続可変
+3dB/+6dB/+9dB
ダンピングファクター（55Hz、8Ω） 10,000以上
ライズタイム 0.9μs
スルーレート ±150V/μs
入力感度/インピーダンス（定格出力時、ＳＰ端子） Phono MM＝2.5mV/47kΩ
Phono MC＝0.1mV/100Ω
Tuner、Aux、Tape＝150mV/30kΩ
Phono最大許容入力（1kHz、歪率0.0007％） MM＝350mV
MC＝15mV
Phono RIAA偏差 20Hz〜20kHz ±0.2dB
出力レベル/インピーダンス Tape rec（pin）＝150mV/430Ω
Pre out（最大出力）＝2V/600Ω
電源電圧 AC100V、50Hz/60Hz
定格消費電力（電気用品取締法） 420W
電源コンセント 電源スイッチ連動＝2系統、250W
電源スイッチ非連動＝1系統、500W
外形寸法 本体＝幅480×高さ183×奥行343mm
電源部＝幅480×高さ181×奥行163mm
ドッキング時＝幅480×高さ183×奥行482mm
重量 本体＝約17.5kg
電源部＝約17kg
ドッキング時＝約34.5kg
価格 55万円（1982年発売）
特色。
  • 新開発のＭＭ・ＭＣ入力差替えイコライザーアンプ。
  • アンプの入力波形＝スピーカーのドライブ波形。
  • スピーカーの入力端子までを保証するΣドライブ。
  • 低インピーダンス負荷にもすぐれたドライブ能力を示すダイナミック・パワーサプライ。
  • 大容量電源部。
  • 初段にデュアルＦＥＴを使ったＤＣパワーアンプ。
  • 各ステージを完全シールド、相互干渉を防いだシャーシ構造。
  • 鳴きを抑えた重量級設計。
  • Σドライブ理論にそった独自の回路設計。
  • 着脱可能なセパレート電源。
  • 豊富なファンクションを内蔵したスライドコントロールボックス。
使用上の注意。
  • 周波数によって、大幅にインピーダンスの変化するスピーカーシスムは、定格出力内でもプロテクトが働く場合があります。
  • 入力切り替えはリレーで行われますが、唯一「ＭＭ／ＭＣ」の切り替えはメカＳＷに成ります。
  • 電源ＳＷはリレー投入ですので、長く使用しない場合は、コンセントを抜くか、外部ＳＷで行いましょう。
　　　 　　　　　　　　　　　　　　　　　　l-02a_m50
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。
写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2020　Amp Repair Studio All right reserved.
